COOPER CROUSE-HINDS®
REPLACEMENT PARTS
•FITTINGS
FITTINGS
Replacement Parts Book
2
1

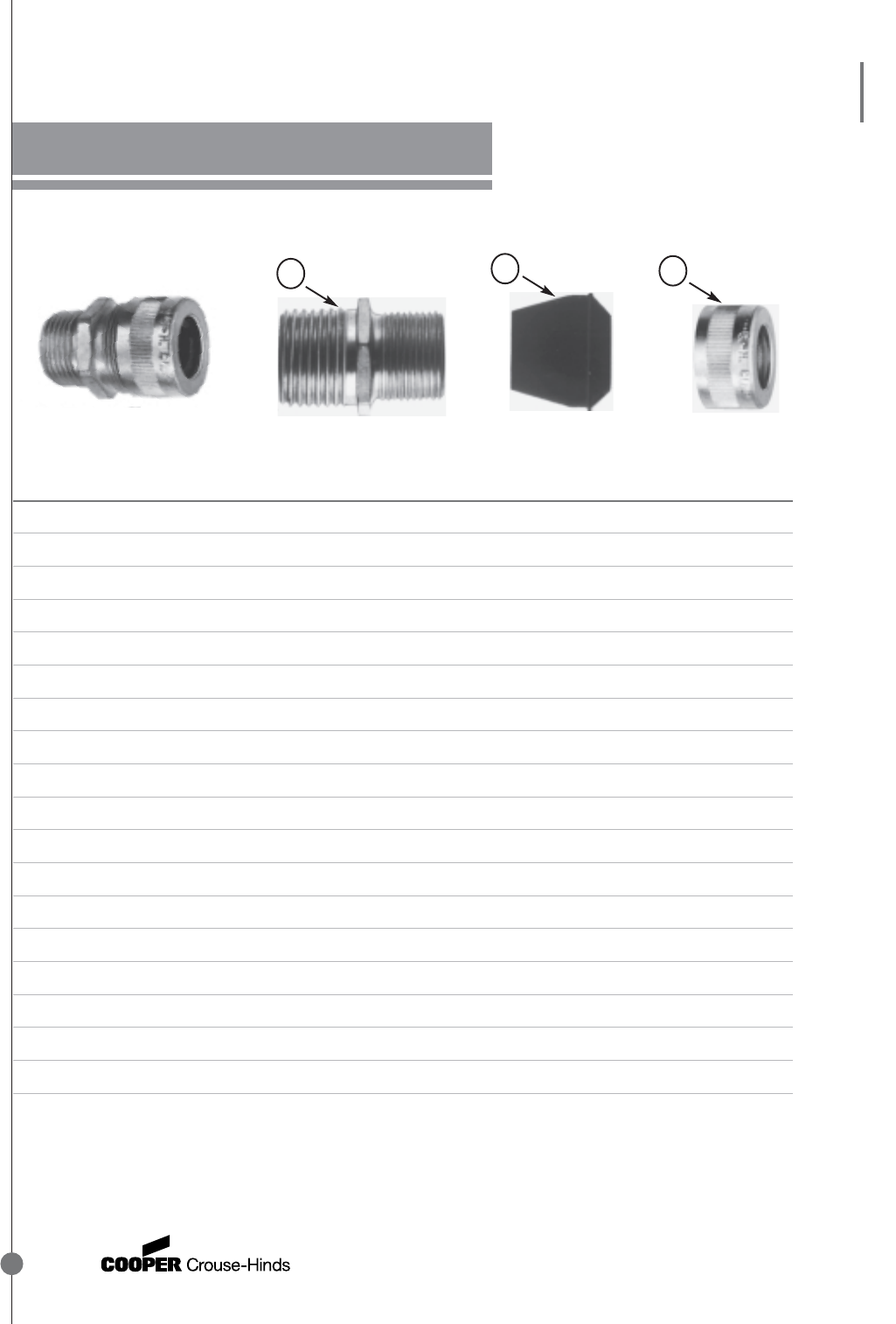

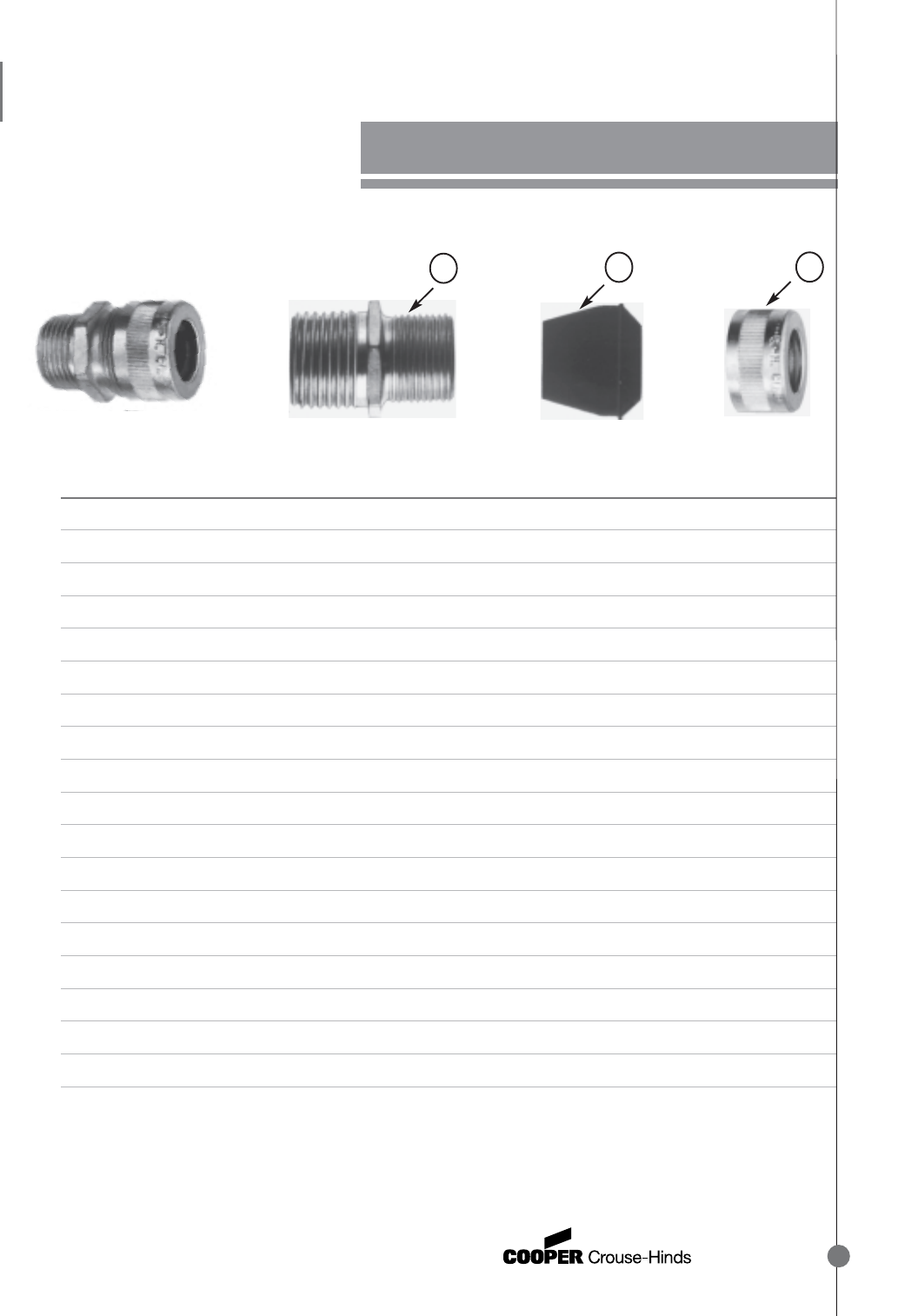

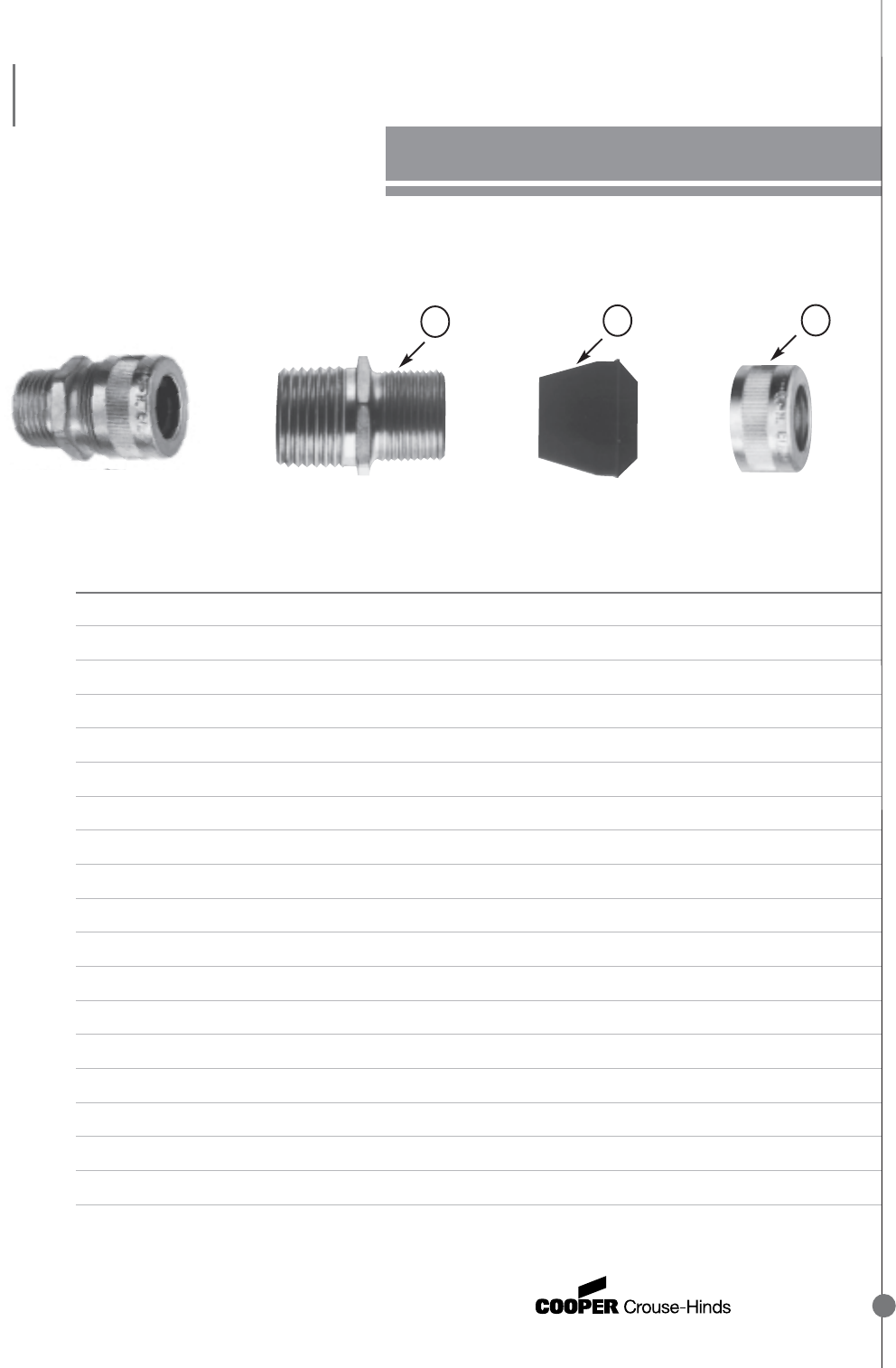

CGB SERIES CORD FITTING
REPLACEMENT PARTS
3
ITEM DESCRIPTION USED ON PART NO.
1 BODY CGB3814, 3816, 3817 CGB:17123B
CGB3892, 3893, 3894 CGB:4315A
CGB114, 116, 117 CGB:17122B
CGB192, 193, 194, 195 CGB:0104355
CGB196, 197 CGB:1702A
CGB292, 293, 294, 295 CGB:0104438
CGB296, 297 CGB:0104437
CGB298 CGB:4320A
CGB393, 394 CGB:19478A
CGB395, 396, 397, 3239 CGB:4319A
CGB398, 399, 3911 CGB:4321A
CGB498, 499, 4911 CGB:4322A
CGB4913, 4915 CGB:5472B
CGB598, 599, 5911 CGB:5397B
CGB5913, 5915 CGB:5473B
CGB6913, 6915 CGB:5474B
CGB6917, 6920 CGB:5475B
CGB7913, 7915 CGB:1278B
1
•FITTINGS
FITTINGS
Replacement Parts Book
ITEM DESCRIPTION USED ON PART NO.
2 BUSHING CGB3814, 114 BUSH214
(Includes Washer) CGB3816, 116 BUSH216
CGB3817, 117 BUSH217
CGB3892, 192, 292 BUSH92
CGB3893, 193, 293, 393 BUSH93
CGB3894, 194, 294, 394 BUSH94
CGB195, 295 BUSH05
CGB196, 296, 396 BUSH96
CGB197, 297, 397 BUSH97
CGB298, 398, 498, 598 BUSH98
CGB6920, 7920, 8920 BUSH920
CGB3239 BUSH239
CGB399, 499, 599 BUSH99
CGB3911, 4911, 5911 BUSH911
CGB4913, 5913, 6913, 7913 BUSH913
CGB4915, 5915, 6915, 7915 BUSH915
CGB6917, 7917, 8917 BUSH917
CGB SERIES CORD FITTING
REPLACEMENT PARTS
2
13
2
FITTINGS
Replacement Parts Book
CGB SERIES CORD FITTING
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
3 NUT CGB3814, 3816, 3817 NUT217
(Includes Washer) CGB3892, 3893, 3894 NUT94
CGB114, 116, 117 NUT217
CGB192, 193, 194, 195 NUT94
CGB196, 197 NUT95
CGB292, 293, 294, 295 NUT94
CGB296, 297 NUT95
CGB298 NUT98
CGB393, 394 NUT94
CGB395, 396, 397, 3239 NUT95
CGB398, 399, 3911 NUT98
CGB498, 499, 4911 NUT98
CGB4913, 4915 NUT913
CGB598, 599, 5911 NUT98
CGB5913, 5915 NUT913
CGB6913, 6915 NUT913
CGB6917, 6920 NUT917
CGB7913, 7915 NUT913
2
13
•FITTINGS
3

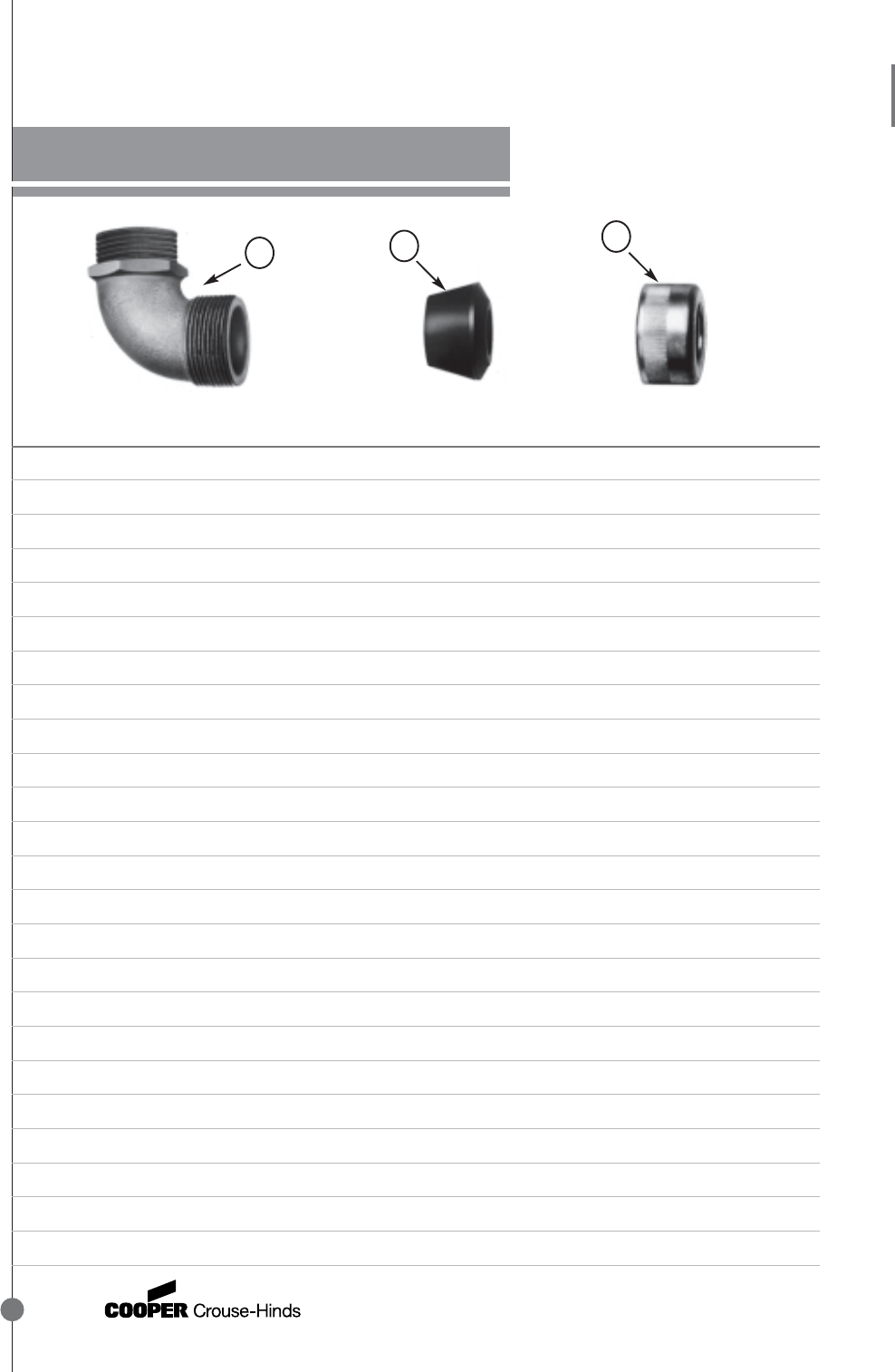

•FITTINGS
FITTINGS
Replacement Parts Book
ITEM DESCRIPTION USED ON PART NO.
1 BODY CGD192, 193, 194, 195 CGD:3832A
CGD196, 197 CGD:5636B
CGD292, 293, 294, 295 CGD:3967B
CGD296, 297 CGD:5643B
CGD395, 396, 397, 3239 CGD:5947B
CGD398, 399, 3911 CGD:5948B
CGD498, 499, 4911 CGD:1959B
CGD5913, 5915 CGD:5954B
2 BUSHING CGD192, 292 BUSH92
(Includes Washer) CGD193, 293 BUSH93
CGD194, 294 BUSH94
CGD195, 295 BUSH05
CGD196, 296, 396 BUSH96
CGD197, 297, 397 BUSH97
CGD395 BUSH95
CGD3239 BUSH239
CGD398, 498 BUSH98
CGD399, 499 BUSH99
CGD3911, 4911 BUSH911
CGD5913 BUSH913
CGD5915 BUSH915
CGD SERIES CORD FITTING
REPLACEMENT PARTS
2
13
4
•FITTINGS
FITTINGS
Replacement Parts Book
ITEM DESCRIPTION USED ON PART NO.
3 NUT CGD192, 193, 194, 195 NUT94
(Includes Washer) CGD196, 197 NUT95
CGD292, 293, 294, 295 NUT94
CGD296, 297 NUT95
CGD395, 396, 397, 3239 NUT95
CGD398, 399, 3911 NUT98
CGD498, 499, 4911 NUT98
CGD5913, 5915 NUT913
2
13
CGD SERIES CORD FITTING
REPLACEMENT PARTS
5
•FITTINGS
FITTINGS
Replacement Parts Book
6
ITEM DESCRIPTION USED ON PART NO.
1 BODY CGE192, 193, 194, 195 CGE:5956B
CGE196, 197 CGE:1685B
CGE292, 293, 294, 295 CGE:5957B
CGE296, 297 CGE:2161B
CGE395, 396, 397, 3239 CGE:6016B
CGE398, 399, 3911 CGE:6015B
CGE498, 499, 4911 CGE:5462B
CGE5913, 5915 CGE:5959B
CGE6917, 6920 CGE:2517L
2 BUSHING CGE192, 292 BUSH92
(Includes Washer) CGE193, 293 BUSH93
CGE194, 294 BUSH94
CGE195, 295 BUSH05
CGE196, 296, 396 BUSH96
CGE197, 297, 397 BUSH97
CGE395 BUSH95
CGE3239 BUSH239
CGE398, 498 BUSH98
CGE399, 499 BUSH99
CGE3911, 4911 BUSH911
CGE5913 BUSH913
CGE5915 BUSH915
CGE6917 BUSH917
CGE6920 BUSH920
CGE SERIES CORD FITTING
REPLACEMENT PARTS
2
1
3

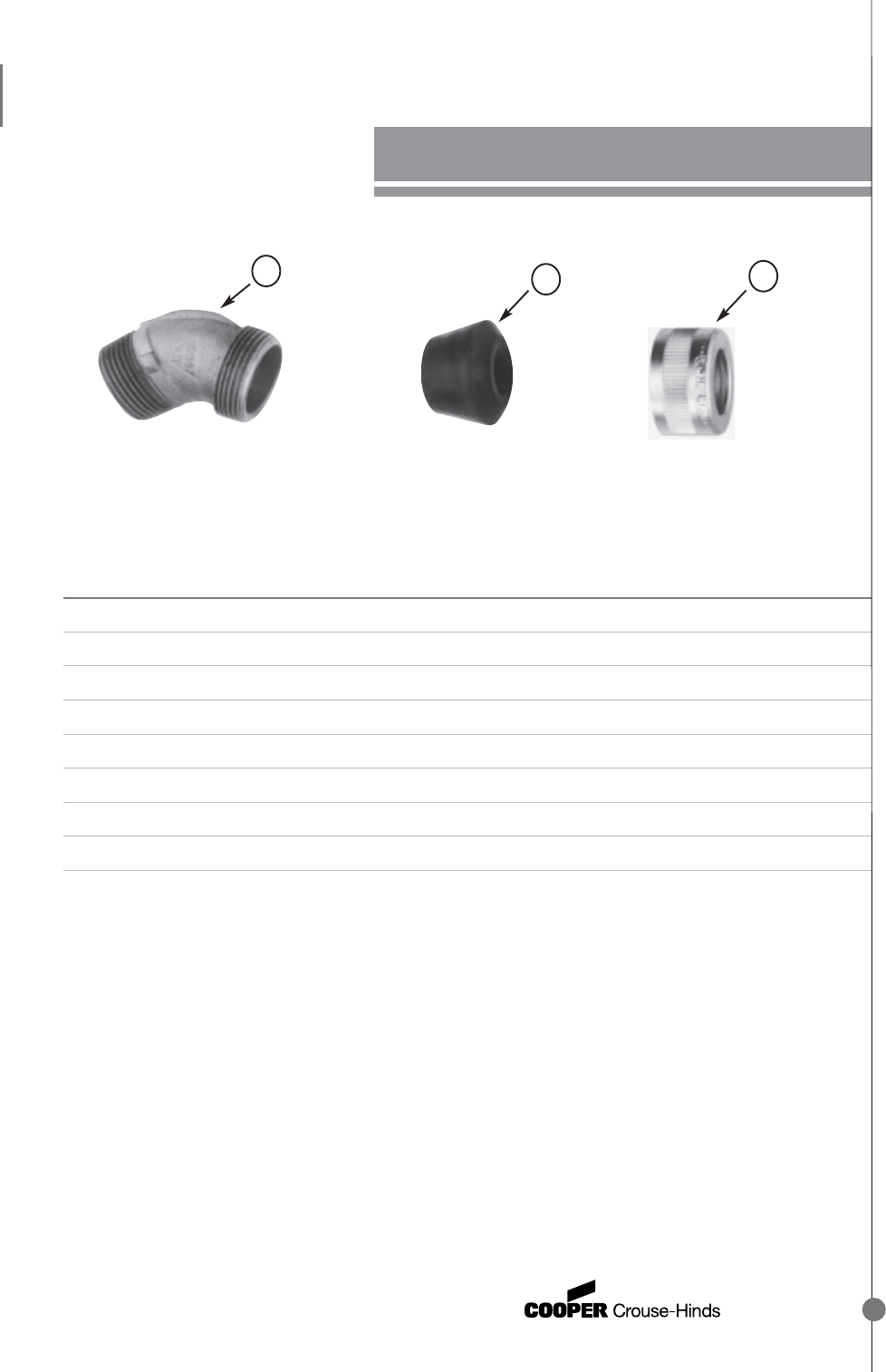

FITTINGS
Replacement Parts Book

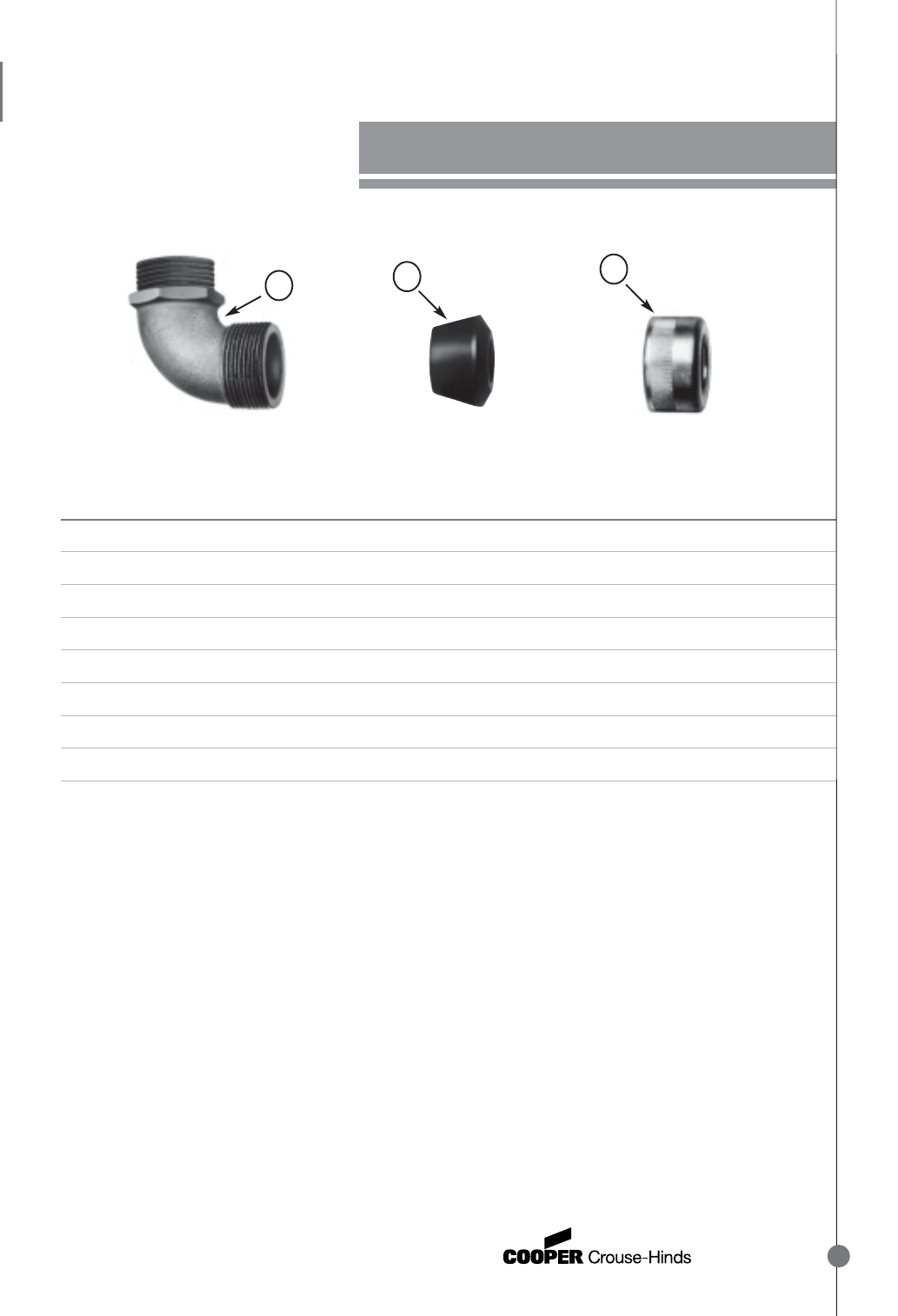

CGE SERIES CORD FITTING
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
3 NUT CGE192, 193, 194, 195 NUT94
(Includes Washer) CGE196, 197 NUT95
CGE292, 293, 294, 295 NUT94
CGE296, 297 NUT95
CGE395, 396, 397, 3239 NUT95
CGE398, 399, 3911 NUT98
CGE498, 499, 4911 NUT98
CGE5913, 5915 NUT913
CGE6917, 6920 NUT917
123
•FITTINGS
7
•FITTINGS
FITTINGS
Replacement Parts Book
CGK SERIES CORD FITTING
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 BODY CGK192, 193, 194 CGK:5453A
CGK295, 296, 297 CGK:5960B
CGK395, 396, 397, 3239 CGK:5961B
CGK498, 499, 4911 CGK:5962B
CGK5913, 5915 CGK:5963B
CGK6917, 6920 CGK:2530L
2 BUSHING CGK192 BUSH92
(Includes Washer) CGK193 BUSH93
CGK194 BUSH94
CGK295, 395 BUSH95
CGK296, 396 BUSH96
CGK297, 397 BUSH97
CGK3239 BUSH239
CGK498 BUSH98
CGK499 BUSH99
CGK4911 BUSH911
CGK5913 BUSH913
CGK5915 BUSH915
CGK6917 BUSH917
CGK6920 BUSH920
3 NUT CGK192, 193, 194 NUT94
(Includes Washer) CGK295, 296, 297 NUT95
CGK395, 396, 397, 3239 NUT95
CGK498, 499, 4911 NUT98
CGK5913, 5915 NUT913
CGK6917, 6920 NUT917
2
1
3
8
•FITTINGS
FITTINGS
Replacement Parts Book
CGBS SERIES SEALING CONNECTOR
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 BUSHING CGBS1013 BUSH013
(Includes Washer) CGBS2013 BUSH013
CGBS2014 BUSH014
CGBS3015 BUSH95
CGBS3016 BUSH96
CGBS4017 BUSH97
CGBS4018 BUSH98
CGBS4019 BUSH99
2 CLAMP CGBS1013 CGBS:17071A1
(Screws Not Included) CGBS2013 CGBS:17071A1
CGBS2014 CGBS:17071A1
CGBS3015 CGBS:10323A2
CGBS3016 CGBS:10323A2
CGBS4017 CGBS:10323A2
CGBS4018 CGBS:10321A3
CGBS4019 CGBS:10321A3
1Screw is a steel 10-32 x 5/8 fillister head — 2 required.
2Screw is a steel 10-32 x 1 3/16 fillister head — 2 required.
3Screw is a steel 1/4-20 x 1 5/8 fillister head — 2 required.
12
9
•FITTINGS
FITTINGS
Replacement Parts Book

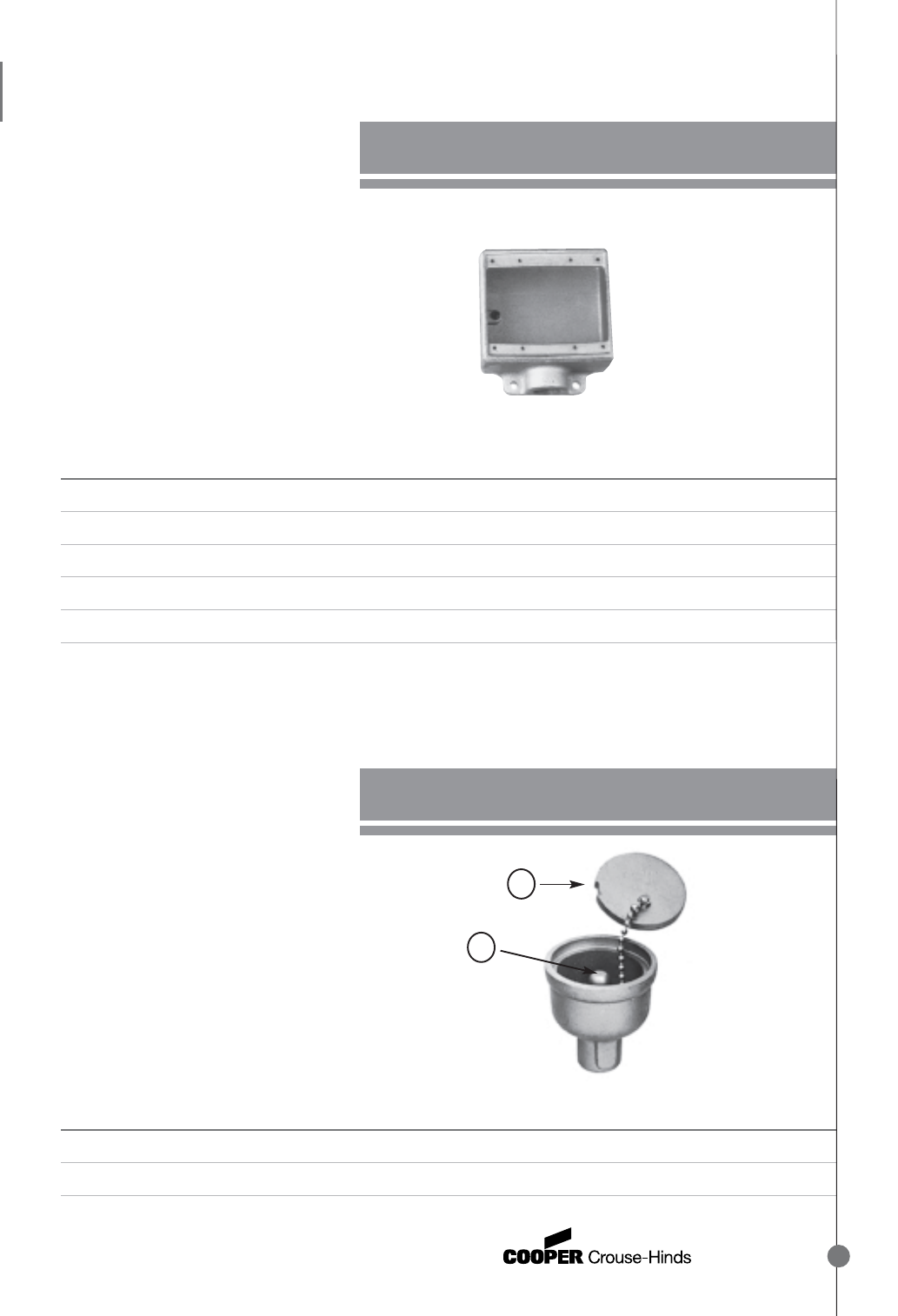

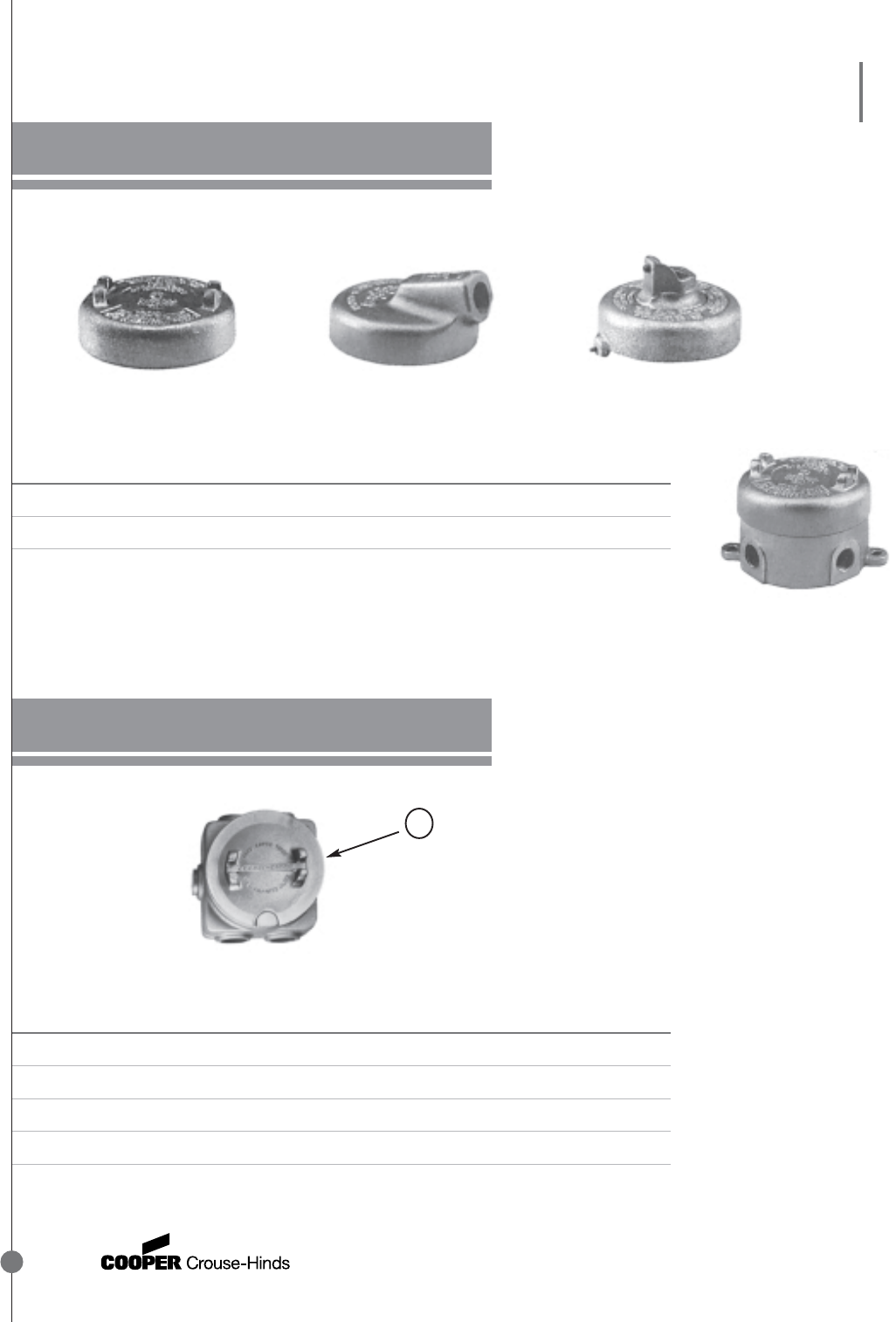

EAB SERIES JUNCTION BOX REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 COVER ALL EAB06
Cover includes O-ring gasket.
If WOD suffix is required add “WOD” to cover number (e.g., EAB06-WOD).
2 O-RING GASKET (Not Shown) ALL GASK1151
3 GROUND SCREW PACK (Not Shown) ALL GSP1
(Pack Includes 25 Screws)
EAJ SERIES JUNCTION BOX REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 COVER ALL EAJ06
If WOD suffix is required add “WOD” to cover number (e.g., EAJ06-WOD).
2 GROUND SCREW PACK (Not Shown) ALL GSP1
(Pack Includes 25 Screws)

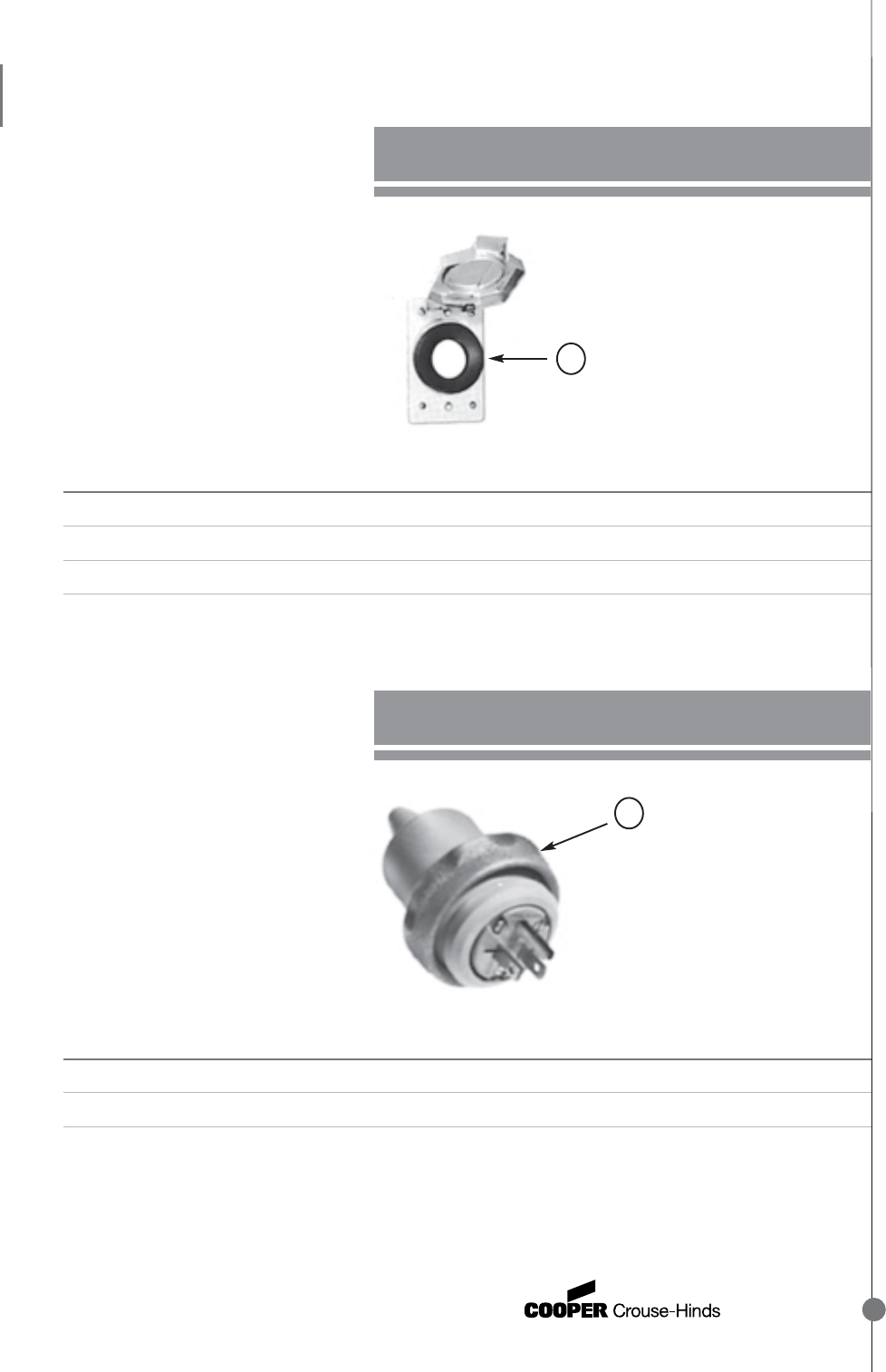

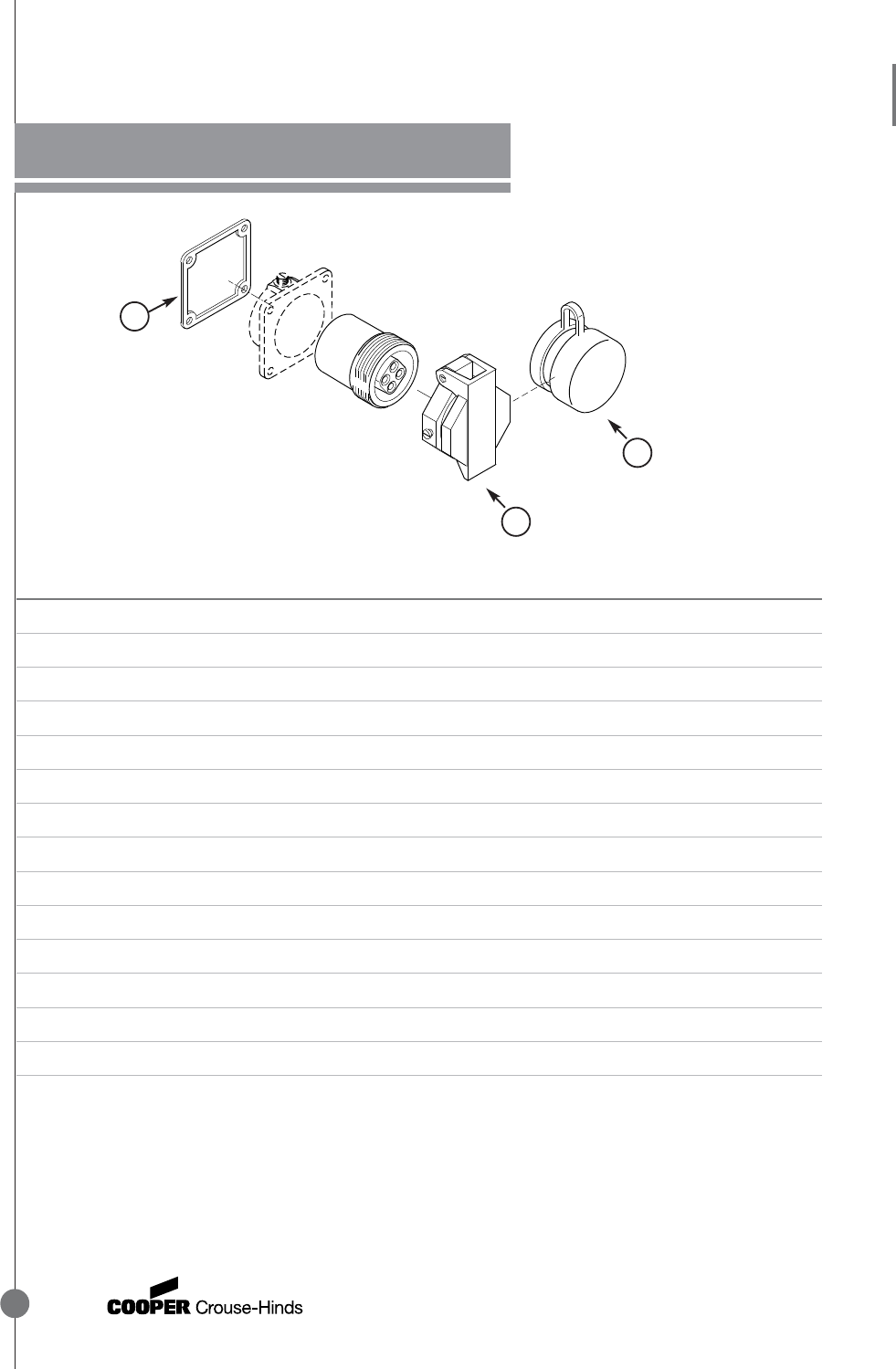

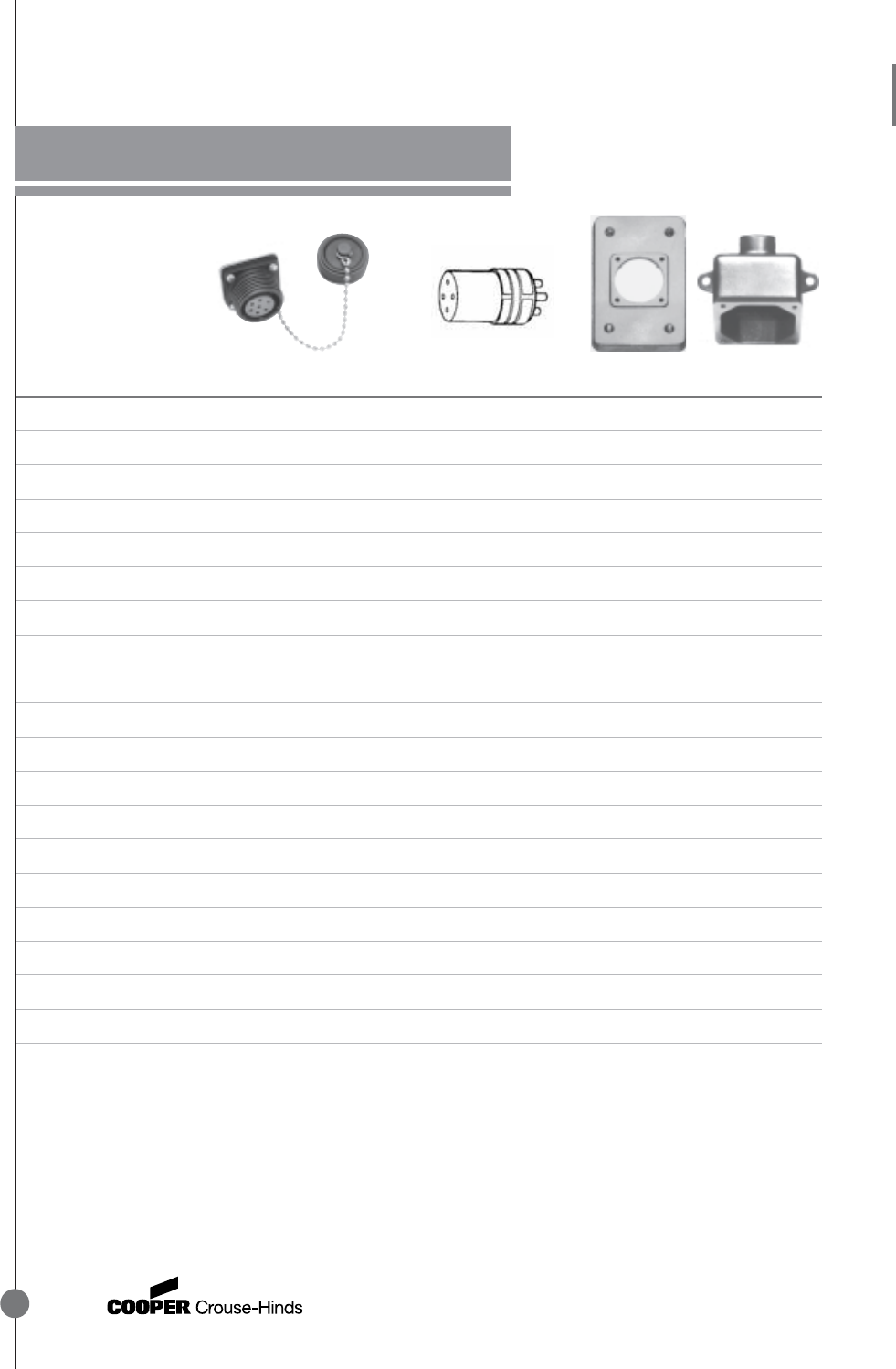

DS SERIES RECEPTACLE REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 REPLACEMENT CAP & CHAIN DS96, DS222, DS290 DS:593A
DS COVER REPLACEMENTS PARTS
ITEM DESCRIPTION USED ON PART NO.
1 REPLACEMENT GASKET ONLY DS100G, DS181, DS199 GASK425
(Crtn. Qty. = 10, No Broken Crtns.) DS171 SERIES, DS24G, FS031 GASK425
DS185, DS128 GASK1108
(Picture of DS100 Cover Assy.)
1
1
1
10
FITTINGS
Replacement Parts Book

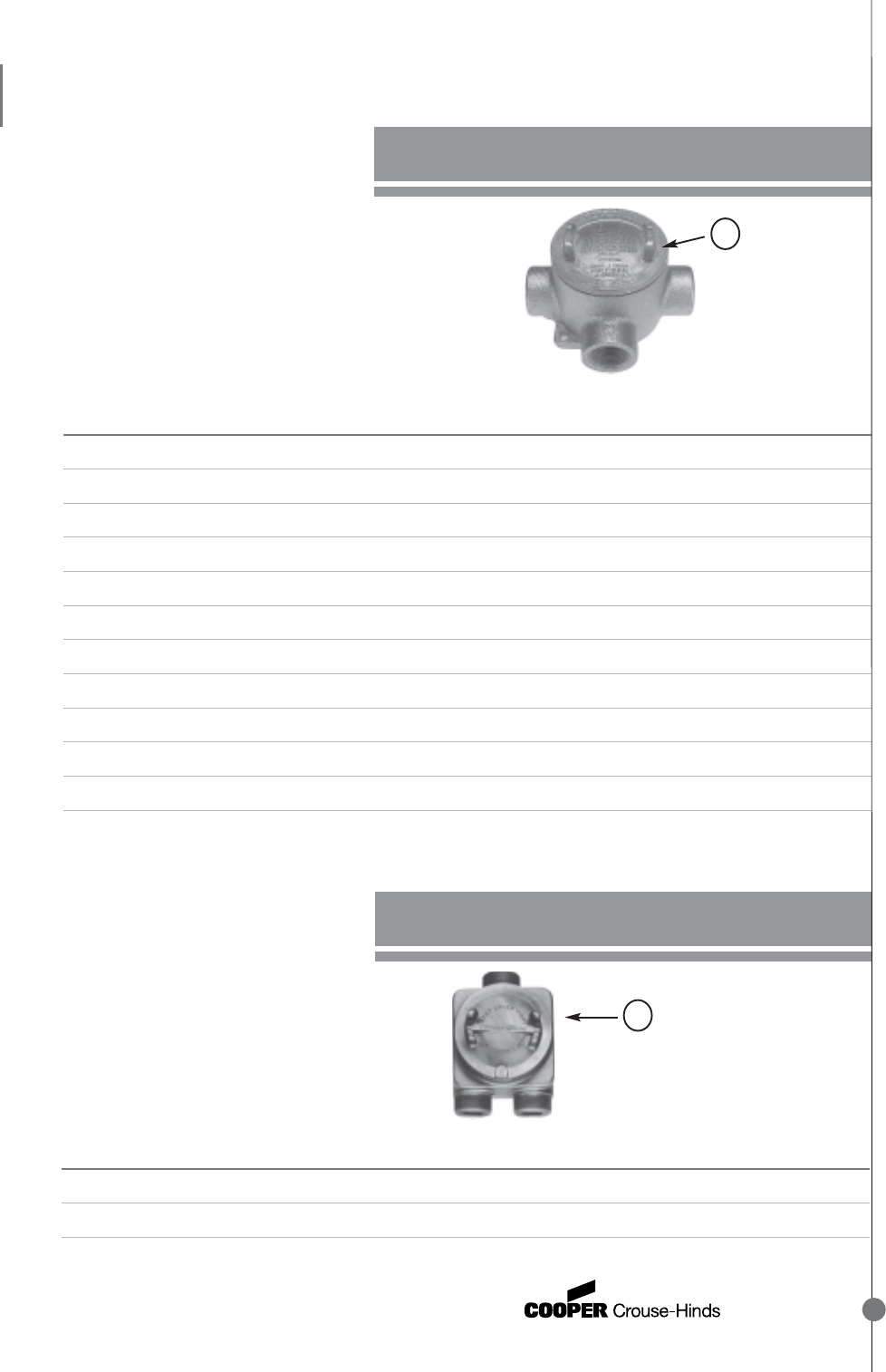

EGJ SERIES JUNCTION BOX REPLACEMENT PARTS
EBY SERIES CORD CONNECTOR REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 COVER & GASKET EGJ421 EGJ:10706L
EGJ422 EGJ:10705L
2 GROUND SCREW PACK (Not Shown) EGJ421,EGJ422 GSP2
(Pack Includes 25 Screws)
3 COVER GASKET EGJ421 GASK925
(Not Shown) EGJ422 GASK924
ITEM DESCRIPTION USED ON PART NO.
1 BUSHING EBY2672 BUSH013
(Includes Washer) EBY2682 BUSH014
EBY26102 BUSH015
2 CLAMP EBY2672 CGBS:17071A
EBY2682 CGBS:17071A
EBY26102 CGBS:17071A
Clamp screws are 10/32 x 5/8 fillister head stainless steel and should be purchased locally.
1
1
2
•FITTINGS
11
•FITTINGS
FITTINGS
Replacement Parts Book

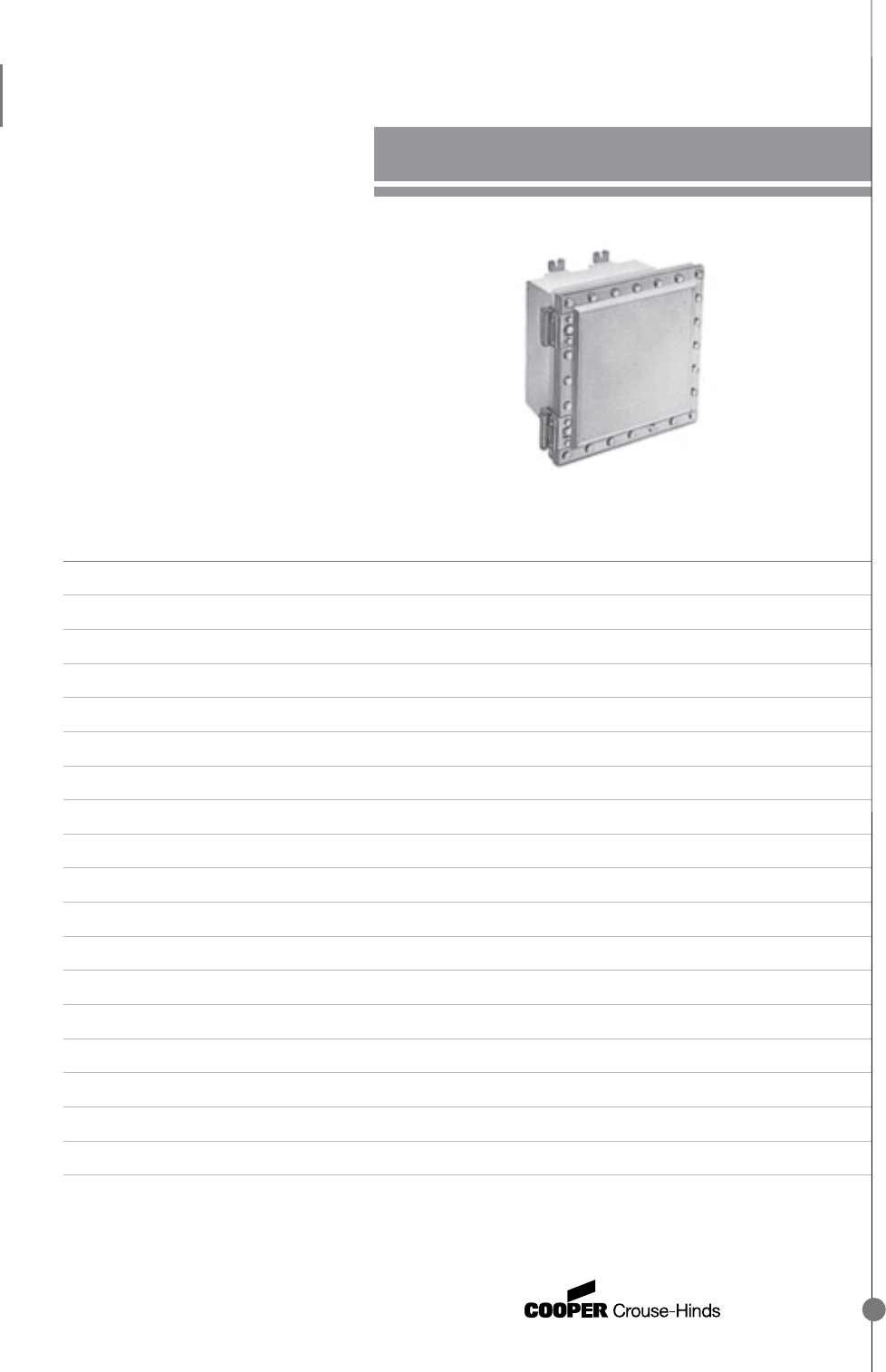

ITEM DESCRIPTION USED ON PART NO.
1 GROUND LUG PACK (Not Shown) ALL EJB'S EXCEPT 602212 GLK1
(Contains 10 Lugs)
2 MOUNTING PLATE HARDWARE KIT ALL EJB'S EXCEPT 602212 MPK1 (5 PCS.)
(Includes Pillar/Screw/Washer–Mounting Plate Not Included)
3 COVER BOLTS “C” BODY EJB1008 TO EJB 1812 EJB BOLT K1 (36 PCS.)
(Includes Bolt/Spring/Washer) EJB2412 TO EJB 3618 EJB BOLT K2 (48 PCS.)
EJB362408 EJB BOLT K3 (40 PCS.)
COVER BOLTS STYLE A, B1, B2 EJB464 (6 PCS.) 1/4-20 X 1 1/2 HEX BOLT STAINLESS STEEL*
EJB684, EJB686 (8 PCS.) 5/16-18 X 1 1/2 HEX BOLT STAINLESS STEEL*
EJB886 (6), EJB12236 (14) 1/2-13 X 1 1/2 HEX BOLT STAINLESS STEEL*
EJB1284 (12), EJB8106 (8) 3/8-16 X 1 1/4 HEX BOLT STAINLESS STEEL*
EJB4164 (10 PCS.) 3/8-16 X 1 1/2 HEX BOLT STAINLESS STEEL*
EJB9166 (8 PCS.) 5/8-11 X 1 3/4 HEX BOLT STAINLESS STEEL*
EJB12168 (12 PCS.) 5/8-11 X 1 1/2 HEX BOLT STAINLESS STEEL*
4 MOUNTING FOOT – STYLE “C” ONLY EJB1212, 1616, 1812, 2412 EJB MF1 (4 PCS.)
EJB361208 EJB MF1 (4 PCS.)
EJB2418, 2424, 3618, 3624 EJB MF2 (4 PCS.)
*Purchase from local hardware supplier.

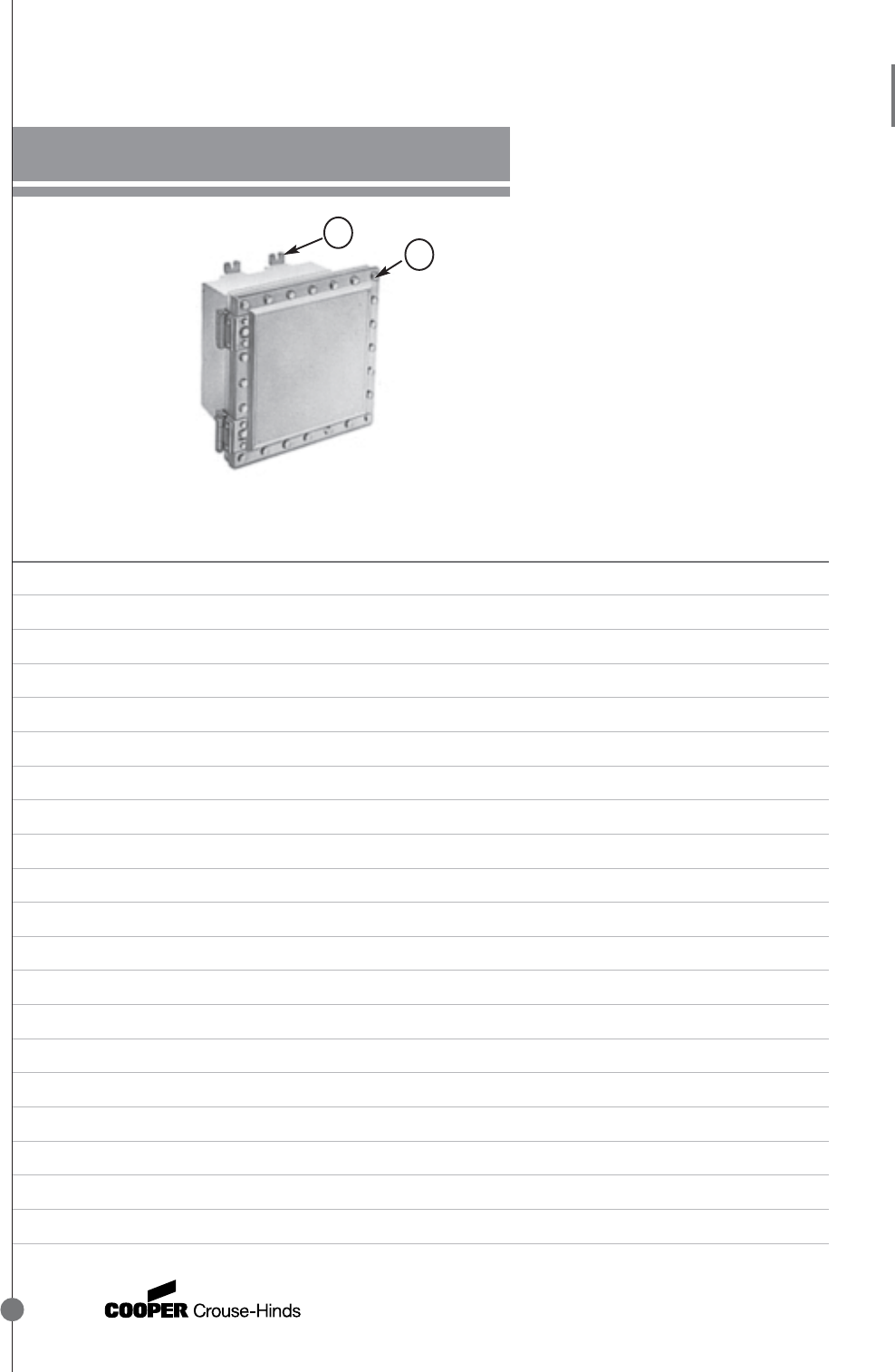

EJB SERIES JUNCTION BOX REPLACEMENT PARTS
4
3
12
•FITTINGS
FITTINGS
Replacement Parts Book
ITEM DESCRIPTION USED ON PART NO.
5 MOUNTING PLATE ASSEMBLY EJB464 EJB MP46
(Includes Pillars/Screws/Washers and Mounting Plate) EJB684, 686 EJB MP68
EJB886 EJB MP88
EJB1284 EJB MP128
EJB4164 EJB MP416
EJB8106, EJB100806 EJB MP810
EJB9166 EJB MP916
EJB12168 EJB MP1216
EJB12236 EJB MP1223
EJB121204, 06, 08 EJB MP1212
EJB161606, 08 EJB MP1616
EJB181206, 08 EJB MP1812
EJB241208, 10 EJB MP2412
EJB241808, 10 EJB MP2418
EJB242408, 10 EJB MP2424
EJB361208 EJB MP3612
EJB361808, 10 EJB MP3618
EJB362408 EJB MP3624
EJB SERIES JUNCTION BOX REPLACEMENT PARTS
13
•FITTINGS
FITTINGS
Replacement Parts Book

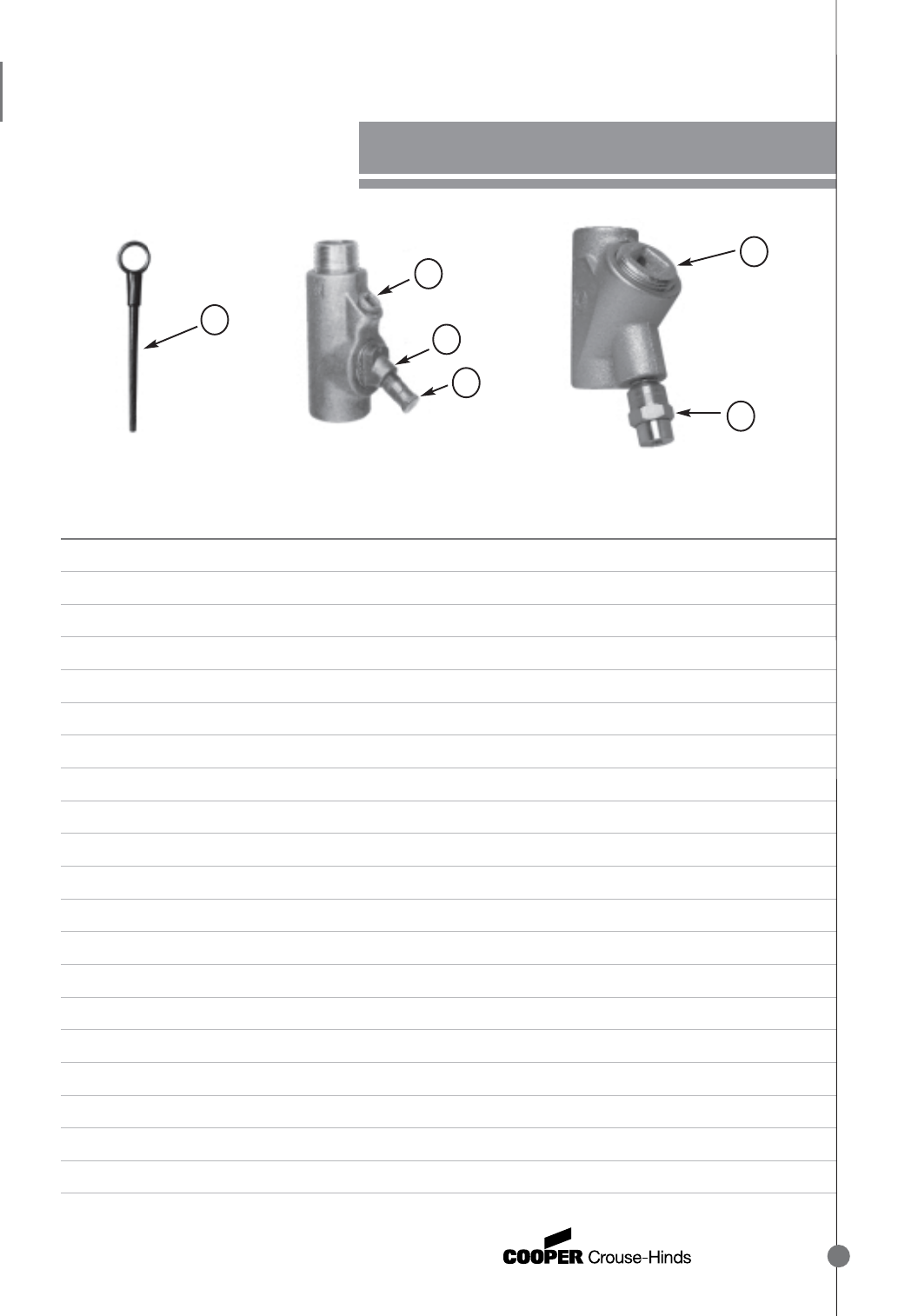

ITEM DESCRIPTION USED ON PART NO.
1 POUR PLUG EYD1, 11, 16, 116 PLG2 *
EYD2, 21, 26, 216 PLG3 *
EYD3, 31, 36, 316 PLG4 *
EYD4, 41, 46, 416 PLG1 *
EYD5, 6, 7, 8, 9 10, PLG2 *
EYD51, 61, 71, 81, 91, 101 PLG2 *
EYD56, 66, 76, 86, 96, 106, PLG2 *
EYD516, 616, 716, 816, 916, 1016 PLG2 *
2 DRAIN COVER EYD4, 41, 46, 416 EYD4 COVER*
EYD5, 56 EYD5 COVER*
EYD6, 66 EYD6 COVER*
EYD7, 71, 76, 716 EYD7 COVER*
EYD8, 81, 86, 816 EYD8 COVER*
EYD9, 10, 91, 101 EYD9 COVER*
EYD51, 516 EYD51 COVER
EYD61, 616 EYD61 COVER
EYD916, 1016 EYD9 COVER*
3 DRAIN EYD1-10, 16-106 ECD385
EYD11-101, 116-1016 ECD387
4 DRAIN CORE ALL MODELS EYD DRAIN CORE
*Note: Seals with suffix “SA” also require plug and cover with suffix “SA.”
4
1/2"-1" 1 1/4'-4"
1
1
2
3
EYD SERIES SEALING FITTING REPLACEMENT PARTS
14
FITTINGS
Replacement Parts Book
ITEM DESCRIPTION USED ON PART NO.
1 POUR PLUG (Top) EYDX11 PLG3
EYDX21 PLG4
EYDX31 PLG1
EYDX41, 51, 61, 71, 81 PLG2
2 DRAIN COVER EYDX31 EYD4 COVER
EYDX41, 51 EYD61 COVER
EYDX61 EYD8 COVER
EYDX71, 81 EYD9 COVER
3 DRAIN ALL UNITS ECD387
4 DRAIN CORE ALL UNITS EYD DRAIN CORE
1A POUR PLUG (Top) EYDX1-SA PLG3-SA
EYDX2-SA PLG4-SA
EYDX3-SA PLG1-SA
EYDX41, 51, 61, 71, 81 (-SA) PLG2-SA
2A DRAIN COVER EYDX3-SA EYD4 COVER-SA
EYDX4-SA, 5-SA EYD6 COVER-SA
EYDX61-SA EYD8 COVER-SA
EYDX71, 81-SA EYD7 COVER-SA
3A DRAIN ALL ALUMINUM UNITS ECD385
4A DRAIN CORE ALL UNITS EYD DRAIN CORE
1/2"–3/4"
1
3
1"–4"
1
2
3
4
EYDX SERIES SEALING FITTING REPLACEMENT PARTS
•FITTINGS
15
•FITTINGS
FITTINGS
Replacement Parts Book
ITEM DESCRIPTION USED ON PART NO.
1 POUR PLUG EYS1, 16 PLG2*
EYS2, 26 PLG3*
EYS3, 36 PLG4*
*Note: Seals with suffix “SA” also require plug with suffix “SA.”

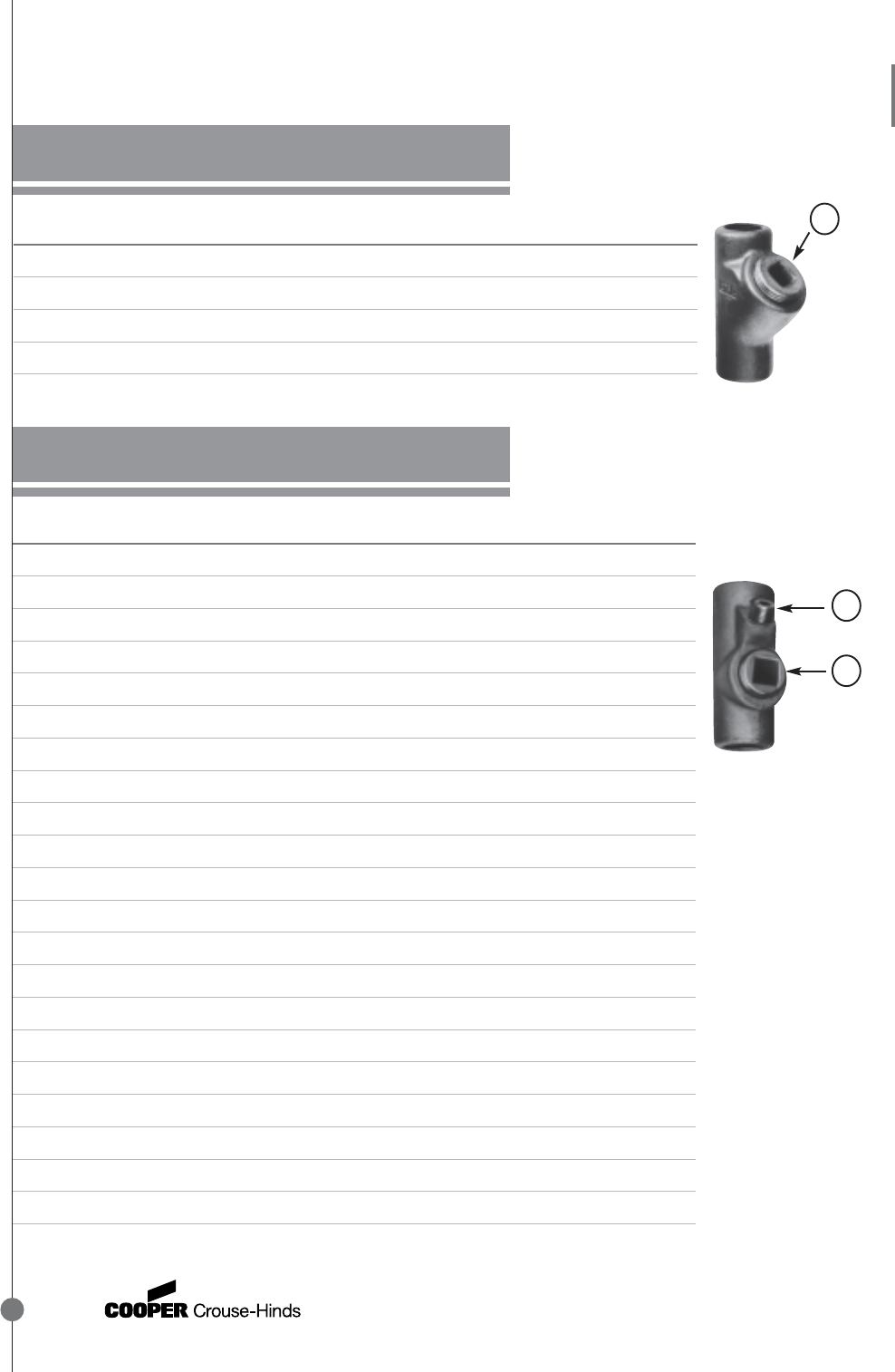

EYS SERIES–VERTICAL & HORIZONTAL ONLY
SEALING FITTING REPLACEMENT PARTS
EYS SERIES–VERTICAL ONLY
SEALING FITTING REPLACEMENT PARTS
1
ITEM DESCRIPTION USED ON PART NO.
1 INSPECTION PLUG (Bottom) EYS11, 21, 116, 216 PLG2*
EYS29, 31, 316 PLG3*
EYS41, 416, 4, 46 PLG4*
EYS51, 516, 5, 56 PLG5*
EYS61, 616, 6, 66 PLG6*
EYS71, 716, 7, 76 PLG7*
EYS81, 816, 8, 86 PLG8*
EYS91, 101, 91, 1016, 9, 96, 10, 106 EYS:6881L* & PLG2*
EYS012, 0126 EYS:6883L* & PLG2*
EYS014, 0146 EYS:6884L* & PLG2*
2 POUR PLUG (Top) EYS11, 21, 31, 116, 216, 316 PLG28 *
EYS41, 51, 61, 416, 516, 616, EYS4, 46 PLG1 *
EYS71, 81, 91, 101, 716, 816, EYS5, 56, 6, 66, 7, 76, 8, 86 PLG2 *
EYS916, 1016, 9, 96, 10, 106, 012, 0126, 014, 0146 PLG2 *
3 DRAIN CONVERSION KIT EYS4, 46 EYD4 KIT
(Used to convert an EYS to an EYD.) EYS5, 56 EYD5 KIT
EYS6, 66 EYD6 KIT
EYS7, 76 EYD7 KIT
EYS8, 86 EYD8 KIT
EYS9, 10, 96, 106 EYD9 KIT
*Note: Seals with suffix “SA” also require plug with suffix “SA.”
2
1
16
•FITTINGS
FITTINGS
Replacement Parts Book
17
EYSX SERIES SEALING FITTING REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 INSPECTION PLUG (Bottom) EYSX11 PLG2
EYSX21 PLG3
EYSX31 PLG4
EYSX41, 51 PLG5
EYSX61 PLG8
EYSX71, 81 EYS:6881L & PLG2
EYSX9, 10 EYS:6883L & PLG2
2 POUR PLUG (Top) EYSX11, 21 PLG28
EYSX31 PLG1
EYSX41, 51, 61, 71, 81, 9, 10 PLG2
1A INSPECTION PLUG (Bottom) EYSX1-SA PLG2-SA
EYSX2-SA PLG3-SA
EYSX3-SA PLG4-SA
EYSX4-SA, 5-SA PLG5-SA
EYSX6-SA PLG8-SA
EYSX7-SA, 8-SA EYS:6881L-SA & PLG2-SA
EYSX9-SA, 10-SA EYS:6883L-SA & PLG2-SA
2A POUR PLUG (Top) EYSX1-SA, 2-SA PLG28-SA
EYSX3-SA PLG1-SA
EYSX4-SA, 5-SA, 6-SA, PLG2-SA
EYSX7-SA, 8-SA, 9-SA, 10-SA PLG2-SA
EYSR SERIES RETROFIT REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 HARDWARE KIT EYSR2 EYSR KIT 1
(Includes Bolts, Set Screws, & Plugs) EYSR3, 4, 5, 6, 7, 8, 9, 10 EYSR KIT 2
2
1
•FITTINGS

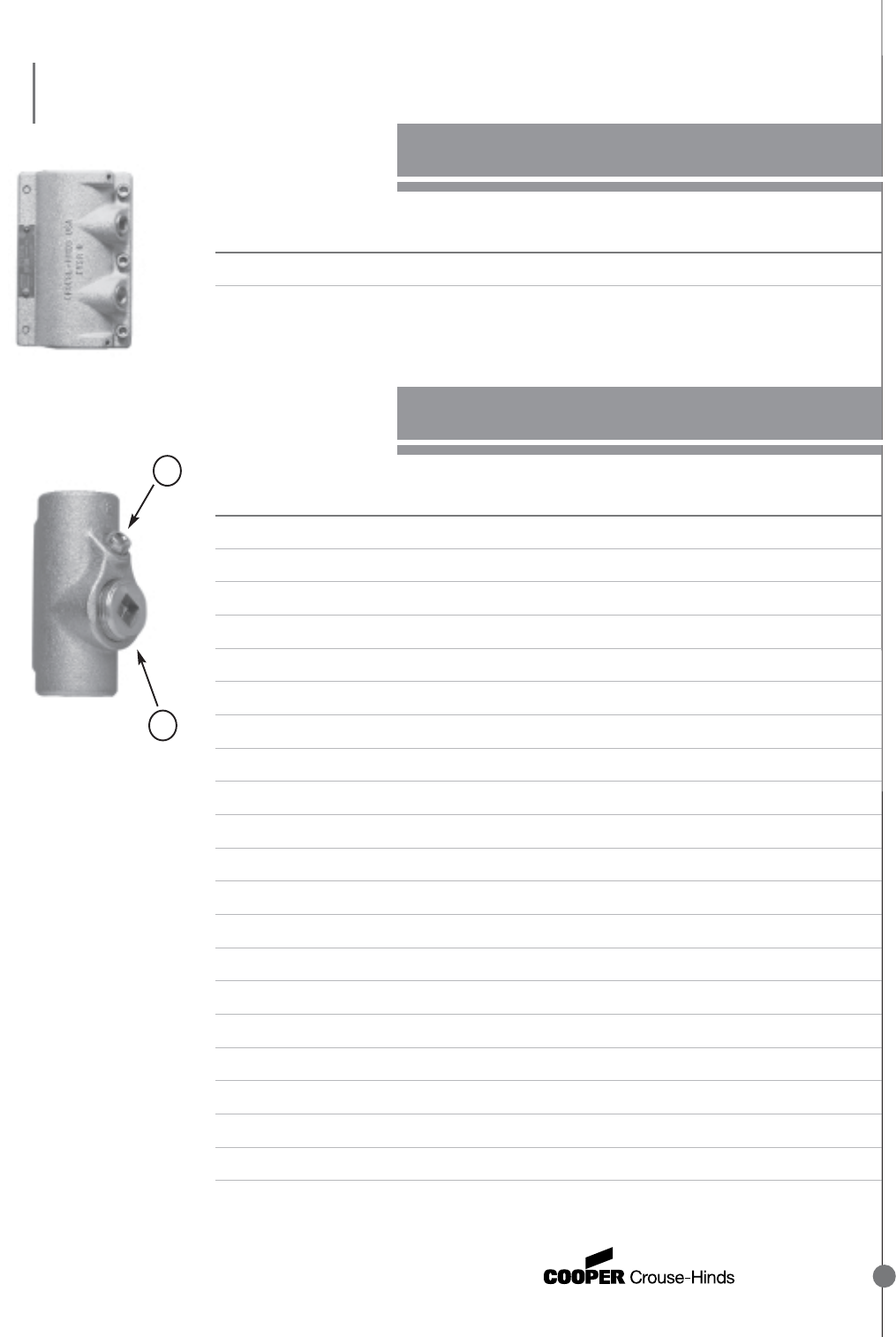

FITTINGS
Replacement Parts Book

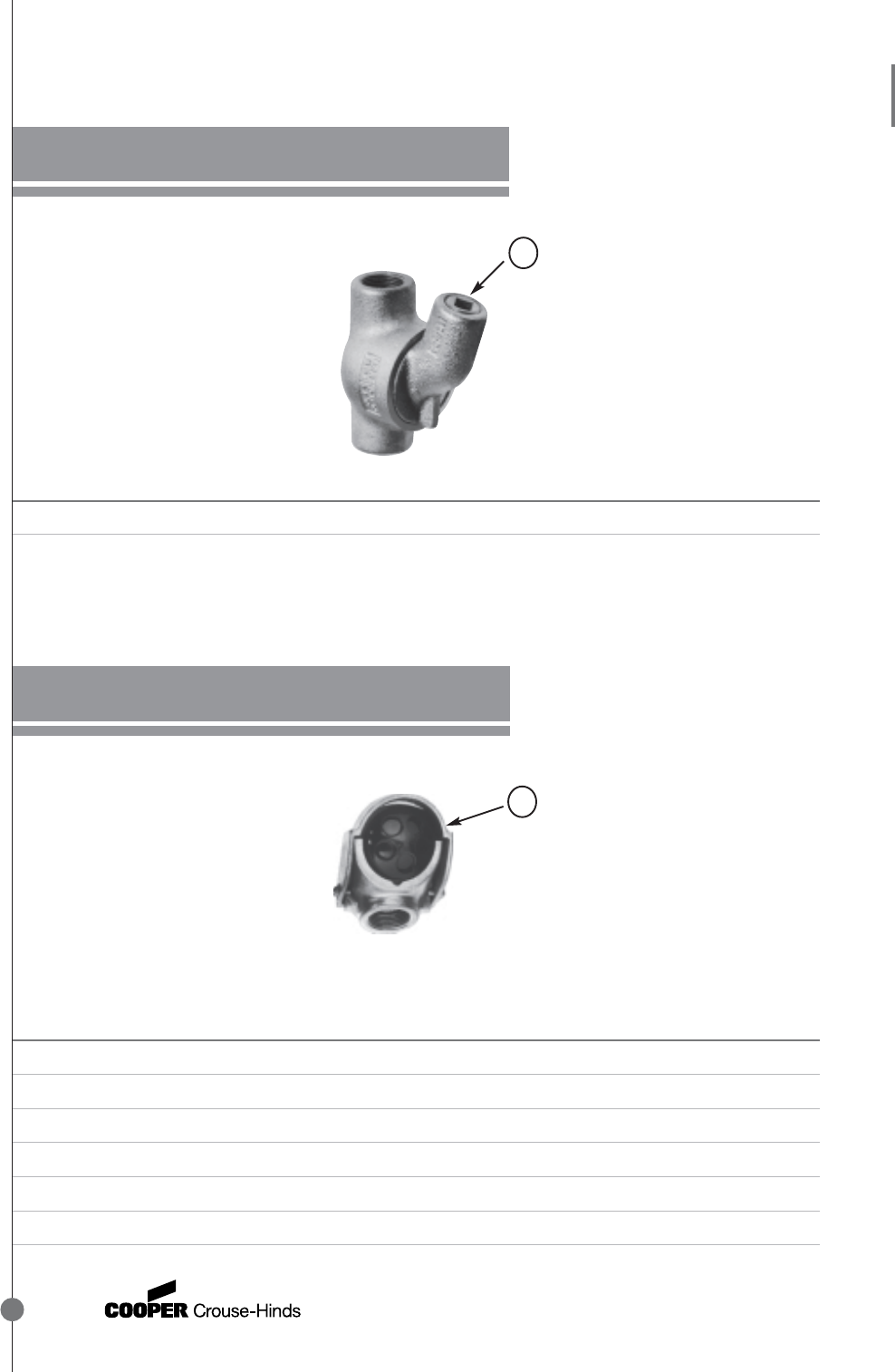

F-SERIES SERVICE ENTRANCE HEAD RECEPTACLE
REPLACEMENT PARTS
EZS SERIES SEALING FITTING REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 REPLACEMENT COVER F235, F285 5-H
F335, F385 5NS
F485, F585, F435, F535 5NL
F686, F636 CF60
F766, F866 CF707
F966, F1066 CF708
ITEM DESCRIPTION USED ON PART NO.
1 SEAL PLUG EZS1, 2, 3, 4, 5, 16, 26, 36, 46, 56 PLG1
EZS6, 7, 8, 66, 76, 86 PLG2
1
1
18
FITTINGS
Replacement Parts Book

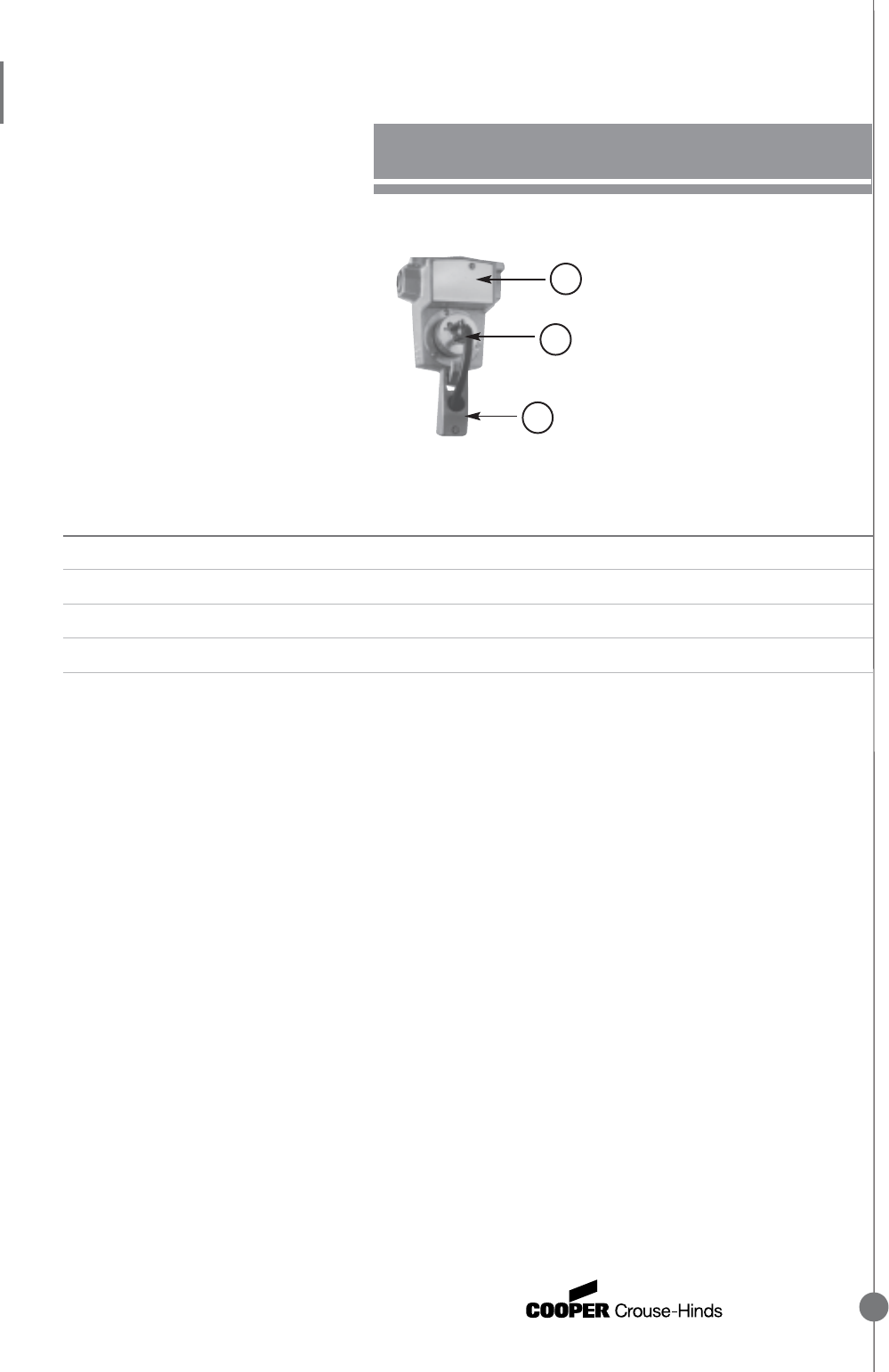

GCR210 SERIES GROUNDING RECEPTACLE
REPLACEMENT PARTS
FS/FD SERIES BOXES REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 CAP CHAIN GCR210 GCR:23428A
2 BALL STUD GCR210 GCR:23426A
ITEM DESCRIPTION USED ON PART NO.
1 GASKET 2 GANG CAST FS/FD GASK434
3 GANG CAST FS/FD GASK460
4 GANG CAST FS/FD GASK461
2 GROUND SCREW PACK (Not Shown) FS/FD SERIES GSP1
(Pack Includes 25 Screws)
2
1
Two Gang Shown
•FITTINGS
19
•FITTINGS
FITTINGS
Replacement Parts Book
ITEM DESCRIPTION USED ON PART NO.
1 FLAT COVER GU, GUE GUA07
GUB01 GUB0101
GUB02, GUB06, GUB08 GUB0102
GUB03, GUB04 GUB0103
GUB01110 EPC2110 COVER
GUB15151 EPC2151 COVER
2 GLASS COVER GUB01 GUB0110
GUB02, GUB06, GUB08 GUB0108
GUB03, GUB04 GUB0109
3 DOME COVER GUB01 GUB714 (4" depth)
GUB7110 (10" depth)
GUB02, 06, 08 GUB726 (6" depth)
GUB03, GUB04 GUB738 (10" depth)
GUB7316 (17" depth)
GUB01110 EPC2115 (5"depth)
4 GROUND LUG PACK GU, GUE GLK2
(Includes 10 Lugs) ALL OTHER GUB'S GLK3
5 MOUNTING PLATE KIT GU, GUE GUE-MP-K1
(Includes Hardware and Plate) GUB01 GUBMP01
GUB02, GUB06, GUB08 GUBMP02
GUB03, GUB04 GUBMP03
GUB01110 GUBMP01110
GUB15151 GUBMP15151
6 MOUNTING PLATE HARDWARE ALL MODELS MPK2
(Pillar Kit with Hardware–Mounting Plate Not Included)
7 MOUNTING STRAP GU, GUE (1 REQ'D) GU:0105287
(With Hardware) GUB01110 (2 REQ'D) GUB:15464B
GUB15151 (2 REQ'D) GUB:12362B
8 COVER GASKET GU,GUE GASK1589
(Not Shown) GUB01 GASK925
GUB02, GUB06, GUB08 GASK924
GUB03, GUB04 GASK1538
2
1
3
GU/GUB/GUE SERIES JUNCTION BOXES
REPLACEMENT PARTS
20
FITTINGS
Replacement Parts Book

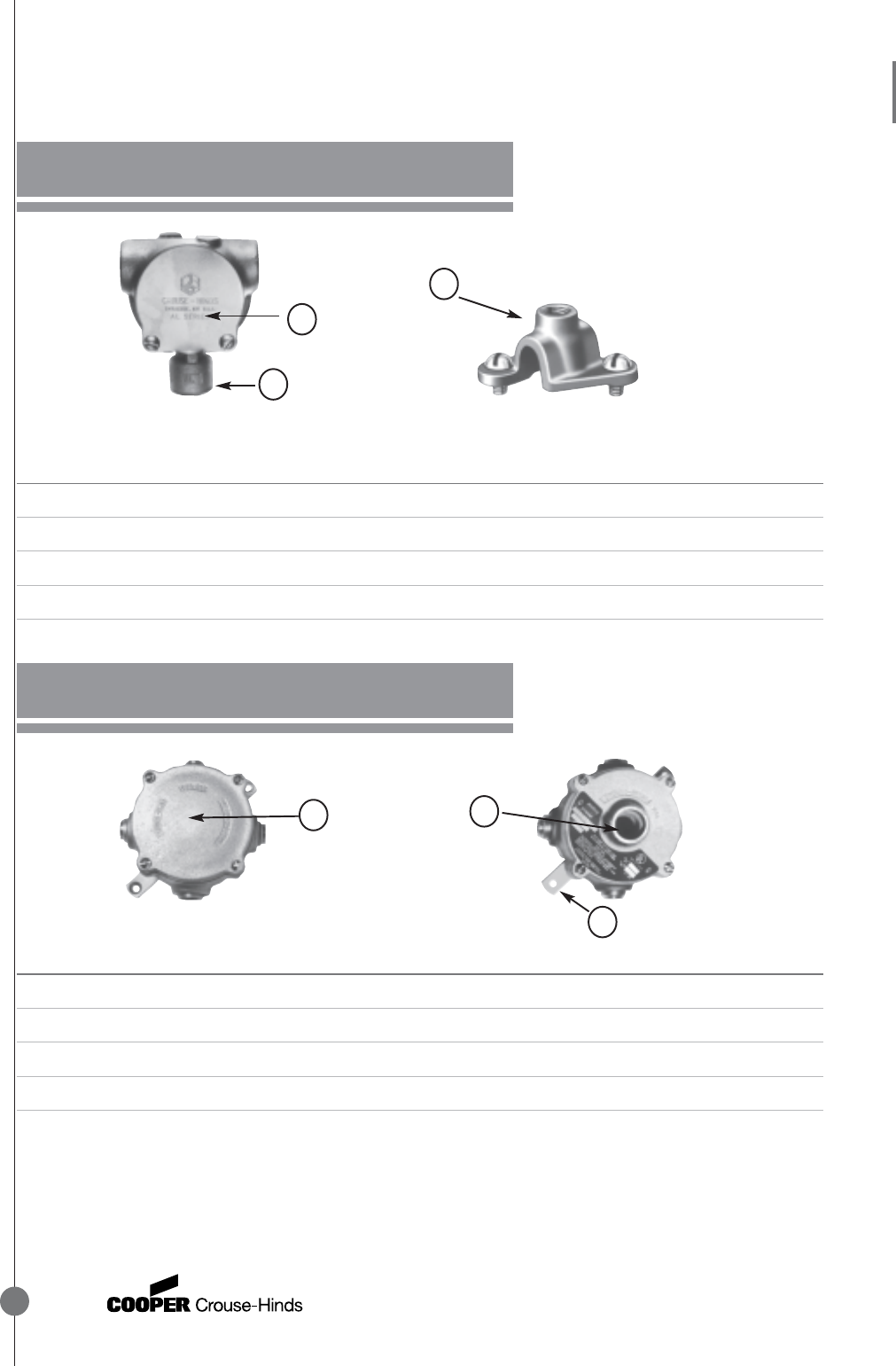

GUAG/GUAH/GUAP SERIES JUNCTION BOX REPLACEMENT
PARTS
GUA SERIES JUNCTION BOX REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 COVER ALL GUAG'S GUA06
2 COVER GASKET (Not Shown) ALL GUAG'S GASK1151
ITEM DESCRIPTION USED ON PART NO.
1 COVER GUA FORM 4 SERIES GUA04
Cover includes O-ring gasket. GUA FORM 6 SERIES GUA06
If WOD suffix is required add “WOD” to cover number. GUA FORM 7 SERIES GUA07
GUA FORM 9 SERIES GUA09
2 O-RING GASKET GUA FORM 4 SERIES GASK1713
(Not Shown) GUA FORM 6 SERIES GASK1151
GUA FORM 7 SERIES GASK1589
GUA FORM 9 SERIES GASK925
3 GROUND SCREW PACK (Not Shown) ALL GSP1
(Pack Includes 25 Screws)
1
1
•FITTINGS
21
•FITTINGS
FITTINGS
Replacement Parts Book
ITEM DESCRIPTION USED ON PART NO.
1 COVER GUP214 & GUP215 GUA07
2 GASKET (Not Shown) GUP214 & GUP215 GASK1589
3 GROUND SCREW PACK (Not Shown) GUP214 & GUP215 GSP2
(Pack Includes 25 Screws)
ITEM DESCRIPTION USED ON PART NO.
1 FLAT COVER GUJU-091 SERIES GUJU091
SEALING COVER GUJU-092 SERIES GUJU092
HUB COVER GUJU-093 SERIES GUJU093
GUP SERIES JUNCTION BOX REPLACEMENT PARTS
GUJU SERIES JUNCTION BOX REPLACEMENT PARTS
Flat Cover Sealing Cover Hub Cover
1
22
FITTINGS
Replacement Parts Book
ITEM DESCRIPTION USED ON PART NO.
1 COVER ASSEMBLY LBD1100 LBD100
(Includes Screws) LBD2200 LBD200
LBD3300 LBD300
LBD4400 LBD400
LBD5500, LBD6600 LBD600
LBD7700, LBD8800 LBD800
LBD9900, LBD10900 LBD900
LBD012 LBD120
LBD014 LBD140
2 COVER GASKET LBD1100 GASK680R
(Not Shown) LBD2200 GASK681
LBD3300 GASK682
LBD4400 GASK683R
LBD5500, LBD6600 GASK684R
LBD7700, LBD8800 GASK990
LBD9900, LBD10900 GASK989
LBD012 GASK687R
LBD014 GASK688R

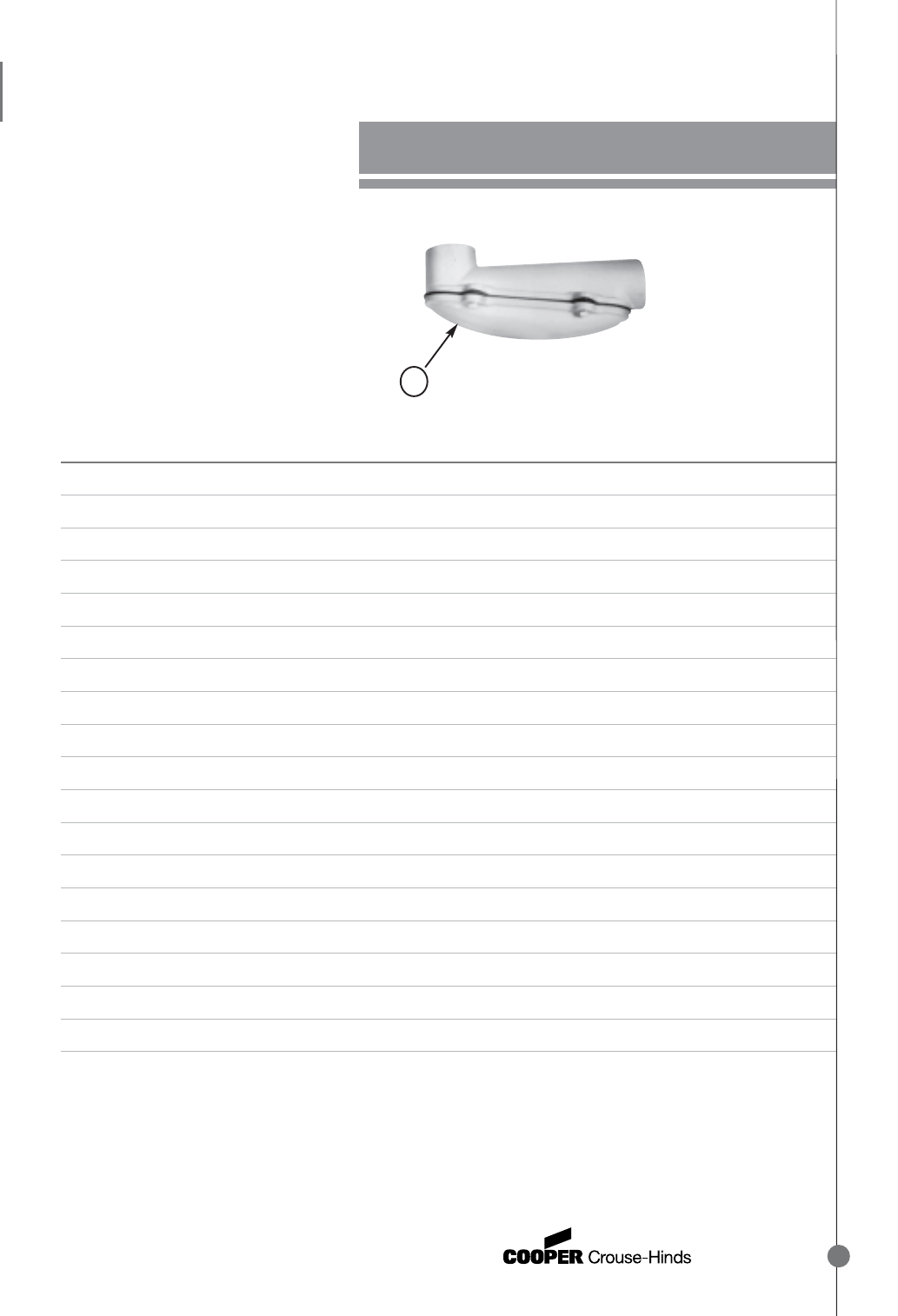

LBD SERIES CONDUIT FITTING REPLACEMENT PARTS
1
•FITTINGS
23
•FITTINGS
FITTINGS
Replacement Parts Book

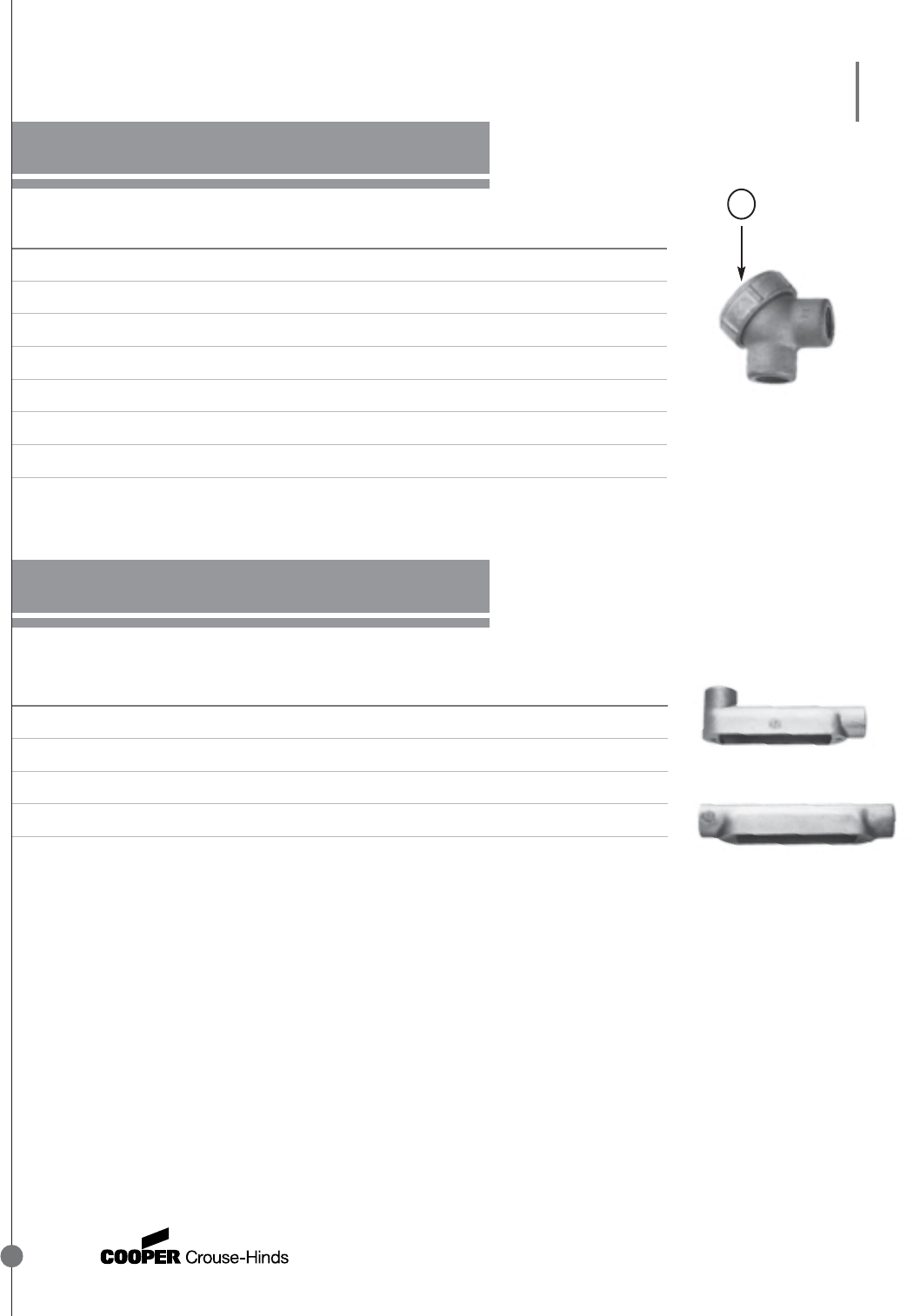

MOGUL SERIES REPLACEMENT PARTS
LBY SERIES REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 COVERS 1 AND 1 1/4-INCH SIZE MOGUL BG48
W/GASKET 1 1/2 AND 2-INCH SIZE MOGUL BG68
2 1/2 AND 3-INCH SIZE MOGUL BG88
3 1/2 AND 4-INCH SIZE MOGUL BG98
ITEM DESCRIPTION USED ON PART NO.
1 COVER LBY15 LBY:19597A*
LBY25 LBY:19598A*
LBY35 LBY:19599A*
LBY45 LBY:22111A*
LBY55 LBY:0104358*
Note:Replacement cover is non-UL cover. Replacement cover will not include a nameplate.
*Add suffix “SA” for aluminum.
1
24
FITTINGS
Replacement Parts Book
ITEM DESCRIPTION USED ON PART NO.
1 COVER RS1 RS00
(Includes Cover Screws) RSM1 RSM00
RSS1 RSS00
2 COVER GASKET (Not Shown) RS1 GASK61
RSM1 GASK63
RSS1 GASK64
3 COVER SCREW (Not Shown) RS1, RSM1, RSS1 *
4 BLANK HUB PLATE (Not Shown)
BLANK 8 1/2" X 4" RS1,RSM1 RSP0
BLANK 4 1/2" X 4" RSM1, RSS1 RSMP0
5 SINGLE HUB PLATE (4 1/2" X 4")
1/2-INCH HUB RSM1, RSS1 RSMP1
3/4-INCH HUB RSM1, RSS1 RSMP2
1-INCH HUB RSM1, RSS1 RSMP3
1 1/4-INCH HUB RSM1, RSS1 RSMP4
* Cover screws are 5/16-18 x 5/8 hex head, steel screws and should be purchased locally.

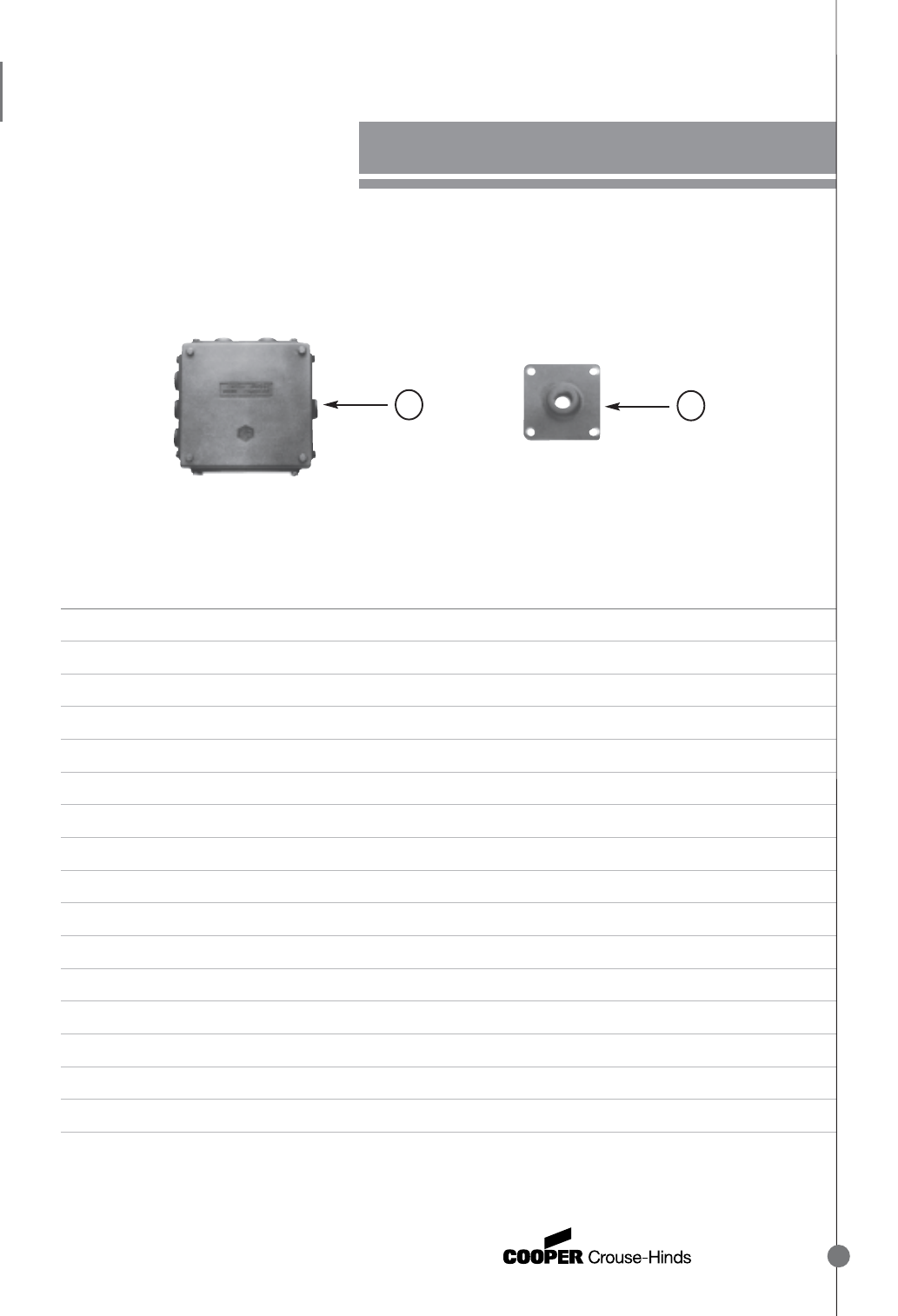

RS SERIES JUNCTION BOX REPLACEMENT PARTS
15
•FITTINGS
25
•FITTINGS
FITTINGS
Replacement Parts Book

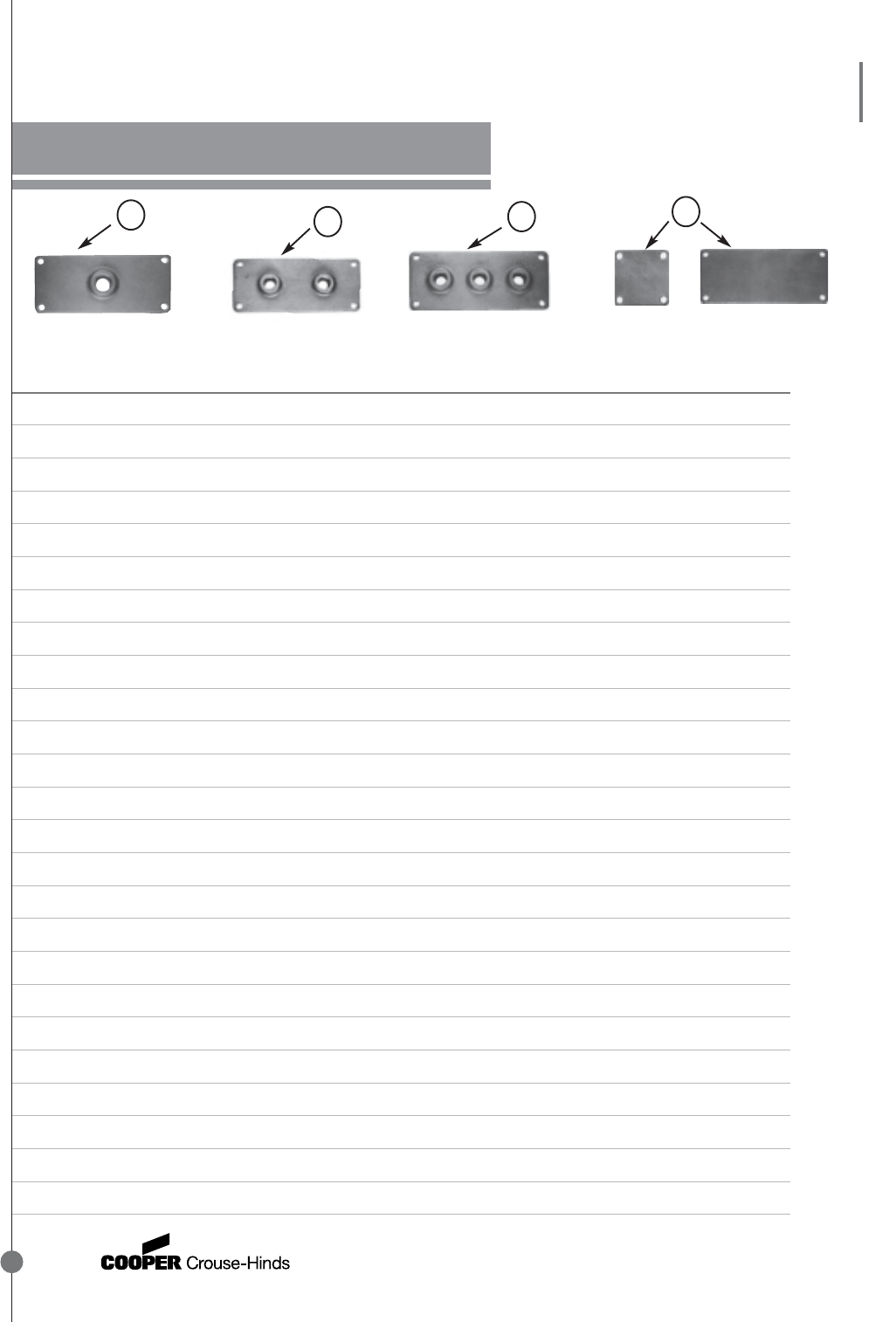

ITEM DESCRIPTION USED ON PART NO.
6 SINGLE HUB PLATE (8 1/2" X 4")
1/2-INCH HUB RS1, RSM1 RSP1
3/4-INCH HUB RS1, RSM1 RSP2
1-INCH HUB RS1, RSM1 RSP3
1 1/4-INCH HUB RS1, RSM1 RSP4
1 1/2-INCH HUB RS1, RSM1 RSP5
2-INCH HUB RS1, RSM1 RSP6
2 1/2-INCH HUB RS1, RSM1 RSP7
3-INCH HUB RS1, RSM1 RSP8
7 TWO HUB PLATE (8 1/2" X 4")
1/2-INCH HUBS RS1, RSM1 RSP11
3/4-INCH HUBS RS1, RSM1 RSP22
1-INCH HUBS RS1, RSM1 RSP33
1 1/4-INCH HUBS RS1, RSM1 RSP44
1 1/2-INCH HUBS RS1, RSM1 RSP55
2-INCH HUBS RS1, RSM1 RSP66
8 THREE HUB PLATE (8 1/2" X 4")
1/2-INCH HUBS RS1, RSM1 RSP111
3/4-INCH HUBS RS1, RSM1 RSP222
1-INCH HUBS RS1, RSM1 RSP333
1 1/4-INCH HUBS RS1, RSM1 RSP444
1 1/2-INCH HUBS RS1, RSM1 RSP555
9 REPLACEMENT HUB PLATE GASKET (Not Shown)
8 1/2' X 4' GASKET 8 1/2" X 4" GASK66
4 1/2' X 4' GASKET 4 1/2" X 4" GASK65
7
684
4 1/2" X 4" 8 1/2" X 4"
RS SERIES JUNCTION BOX REPLACEMENT PARTS
26

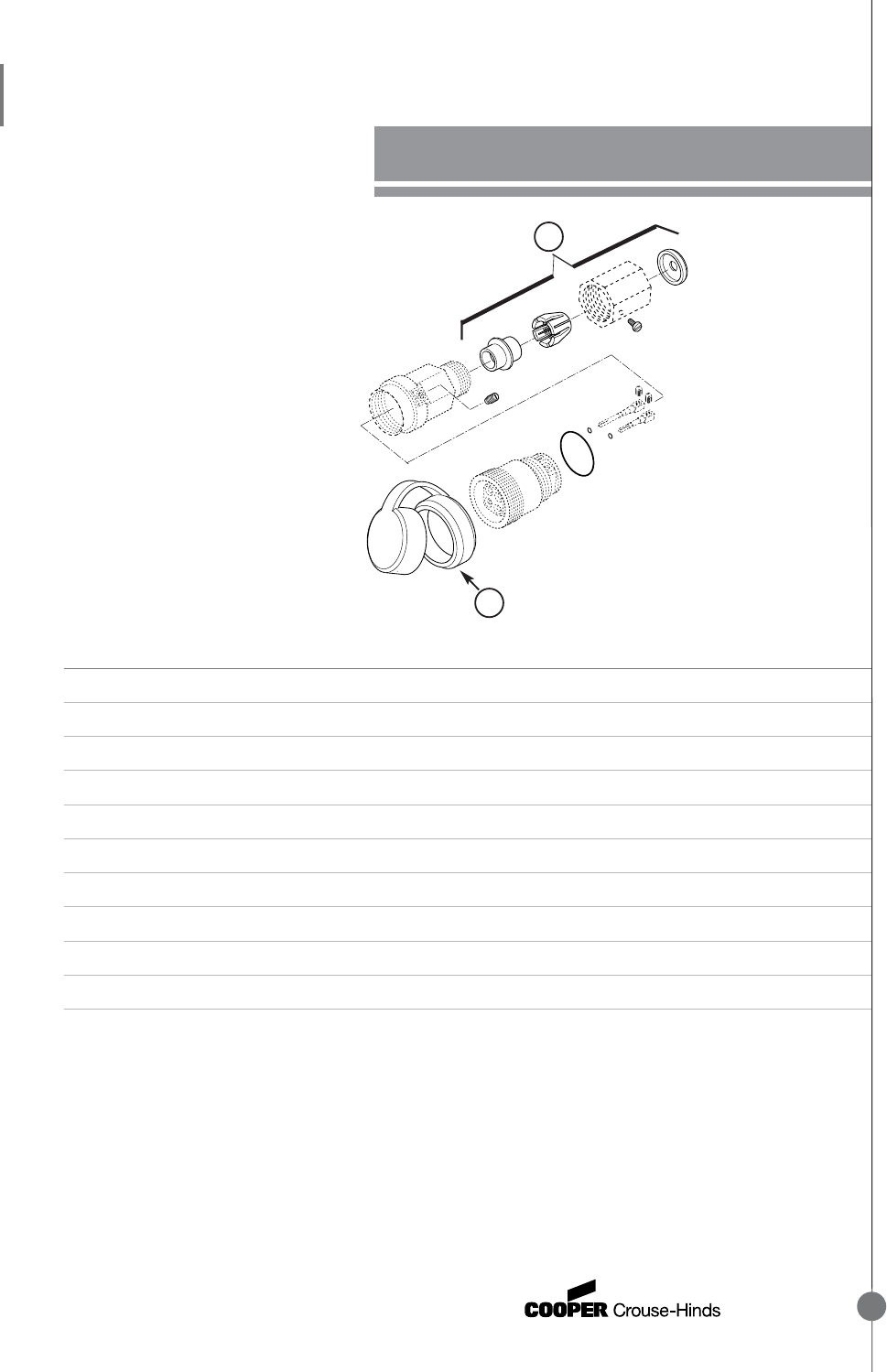

FITTINGS
Replacement Parts Book

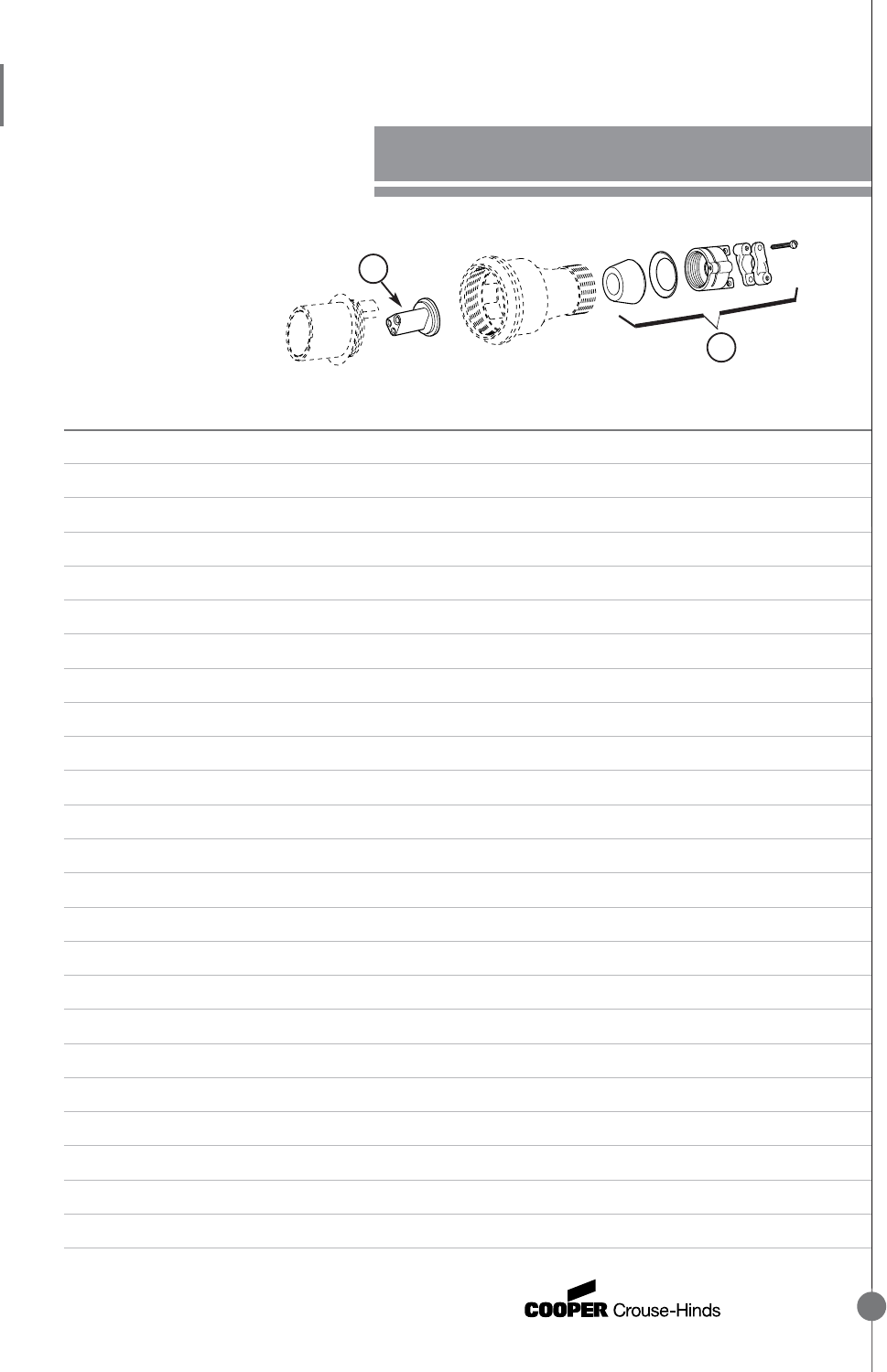

WP SERIES PLUG REPLACEMENT PARTS
WLRS/WLRD COVER REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 NEOPRENE BOOT (Not Shown) ALL WP PLUGS BS1
2 PLUG CLAMP NUT ALL WP PLUGS WP:3695A
ITEM DESCRIPTION USED ON PART NO.
1 GASKET WLRS1 WLRS1 GASKET
WLRS2 WLRS2 GASKET
WLRD1 WLRD1 GASKET
2
1
•FITTINGS
27
•FITTINGS
FITTINGS
Replacement Parts Book
ITEM DESCRIPTION USED ON PART NO.
1 BONDING JUMPERS XJG14 BJ14
XJG18 BJ18
XJG24 BJ24
XJG28 BJ28
XJG34 BJ34
XJG38 BJ38
XJG44 BJ44
XJG48 BJ48
XJG54 BJ54
XJG58 BJ58
XJG64 BJ64
XJG68 BJ68
XJG74 BJ74
XJG78 BJ78
XJG84 BJ84
XJG88 BJ88
XJG94 BJ94
XJG98 BJ98
XJG104 BJ104
XJG108 BJ108

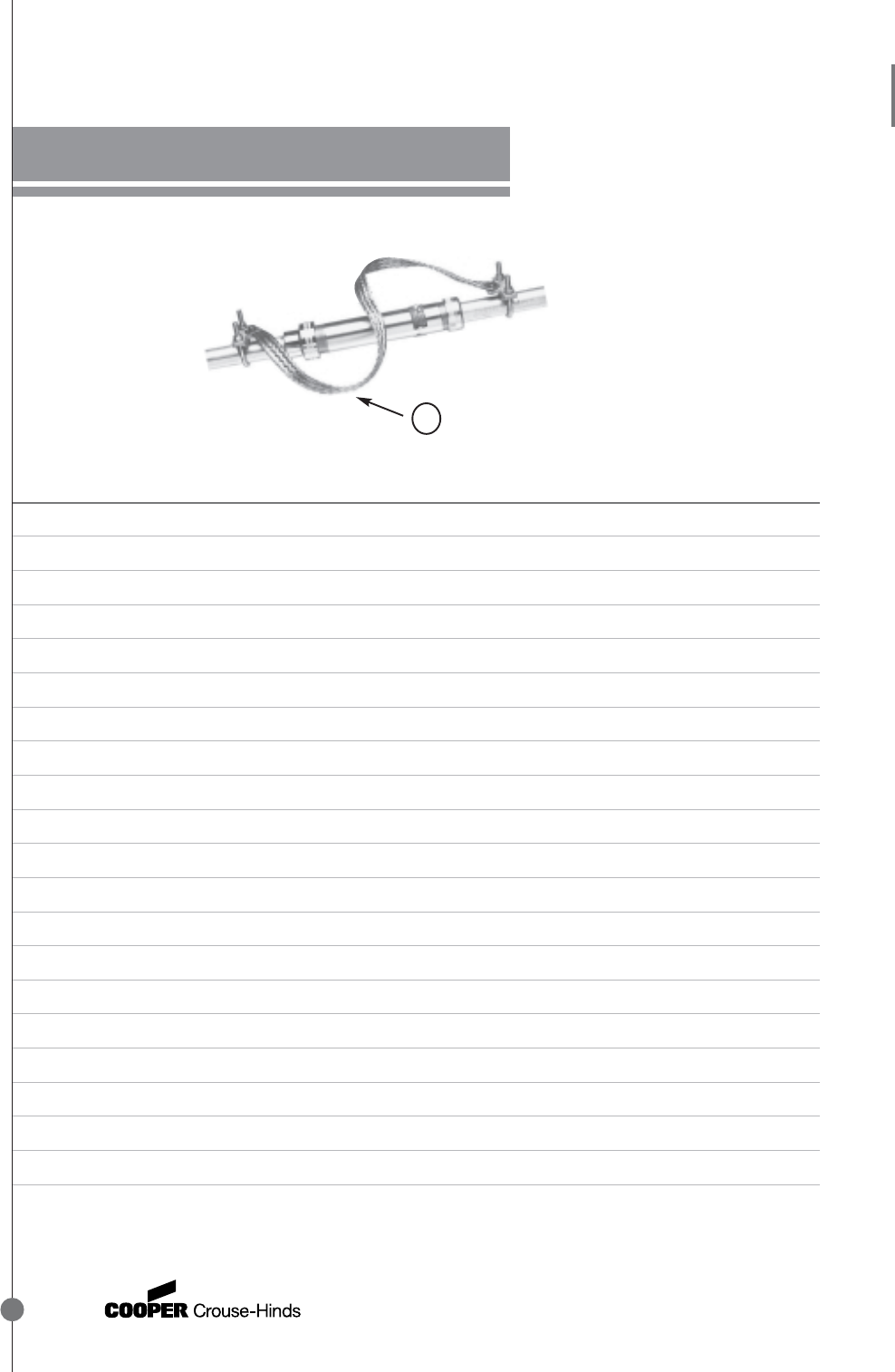

XJG SERIES CONDUIT EXPANSION JOINT
REPLACEMENT PARTS
28
1
•CONTROL
CONTROL
Replacement Parts Book
29
Control Replacement Parts
•CONTROL
CONTROL
Replacement Parts Book
30
•CONTROL
CONTROL
Replacement Parts Book

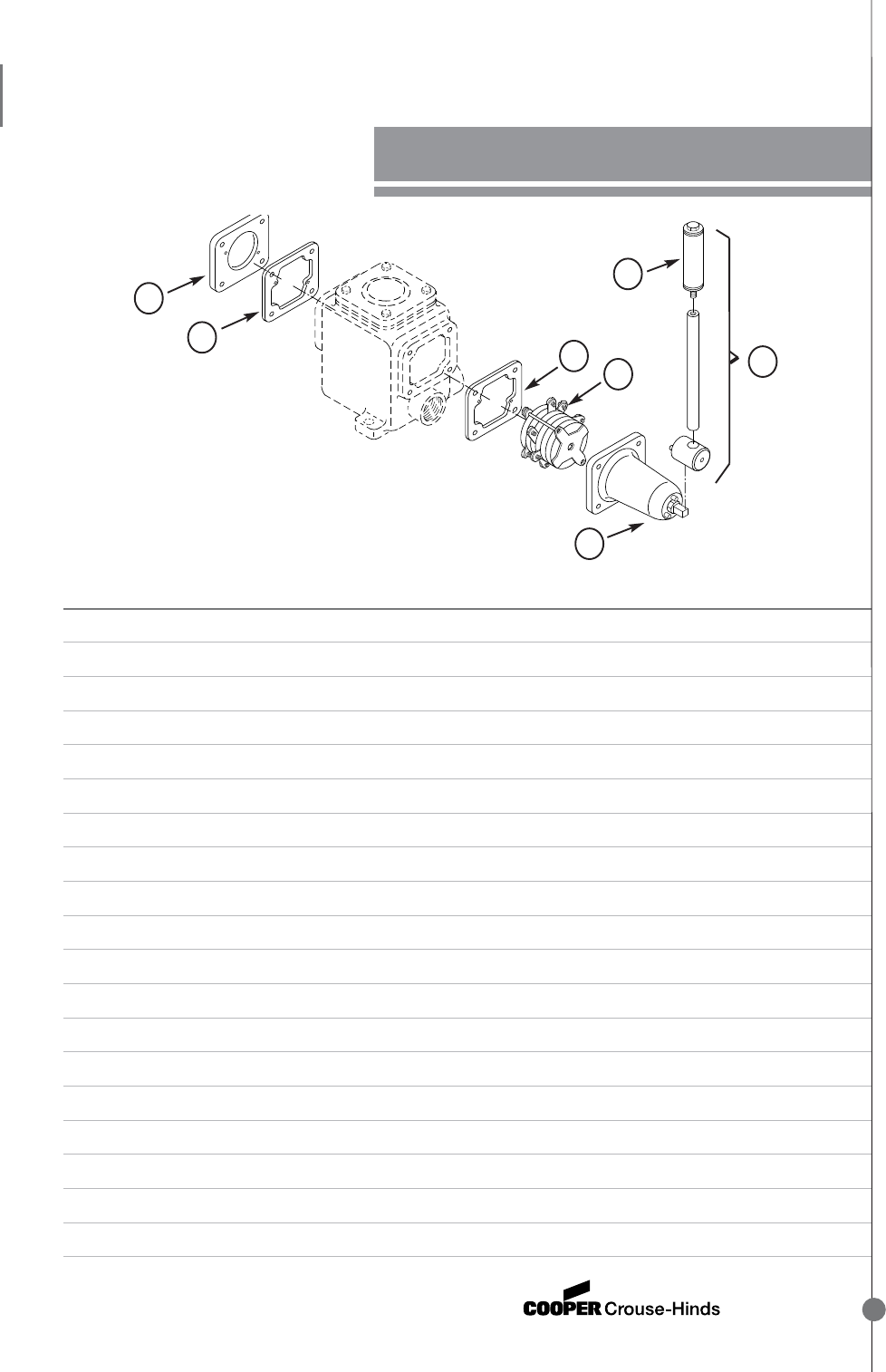

AFA/AFAX CONVEYOR BELT ALIGNMENT SWITCH (M2, M83)
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 BLANK ACCESS COVER ASSEMBLY AFA10, 20 W/ GASKET (M83, M2) AFA-K2
(w/ hardware) AFAX10, 20 W/O GASKET (M83, M2) AFA-K3
2 GASKET AFA 10, 20 (M83, M2) AFU:0205386
3 OPERATING ARM ASSEMBLY AFA/AFAX (M83, M2) AFA-K1
(Includes roller, end cap, shoulder screw, adjustable operating arm, fillister head screw, washers)
4A REPLACEMENT SWITCH (Model M2) AFA/AFAX, M2 (4-POLE) AFU:20S77-002
4B REPLACEMENT SWITCH AFA/AFAX, M83 (2-POLE) GE CR115B2 **
(Model M83 — not shown) AFA/AFAX, M83 (4-POLE) (2) GE CR115B2 **
5 ROLLER ARM ASSEMBLY AFA (M83, M2) AFA-K4
(Includes roller arm, end caps, and hardware)
6A END HOUSING ASSEMBLY AFA (M83, M2) AFA-K5
(Includes end housing and items 2–4)
6B END HOUSING ASSEMBLY AFAX (M83, M2) AFAX-K6
(Includes end housing and items 3–4)
7 CAM (Not shown) AFA/AFAX, M83 AFA:0204316
8 CAM GUIDE (Not shown) AFA/AFAX, M83 AFA:0204315
9 COVER BOLTS (Hex-head steel—not shown) ALL MODELS HEX BOLT 1/4-28 X 1 ***
10 BODY HOUSING ONLY ALL AFA ONLY AFU:0333-0
** Buy locally from General Electric Co. *** Standard hardware—can be purchased locally.
31
2
1
3
2
5
4A,B
6A,B
•CONTROL
CONTROL
Replacement Parts Book
32

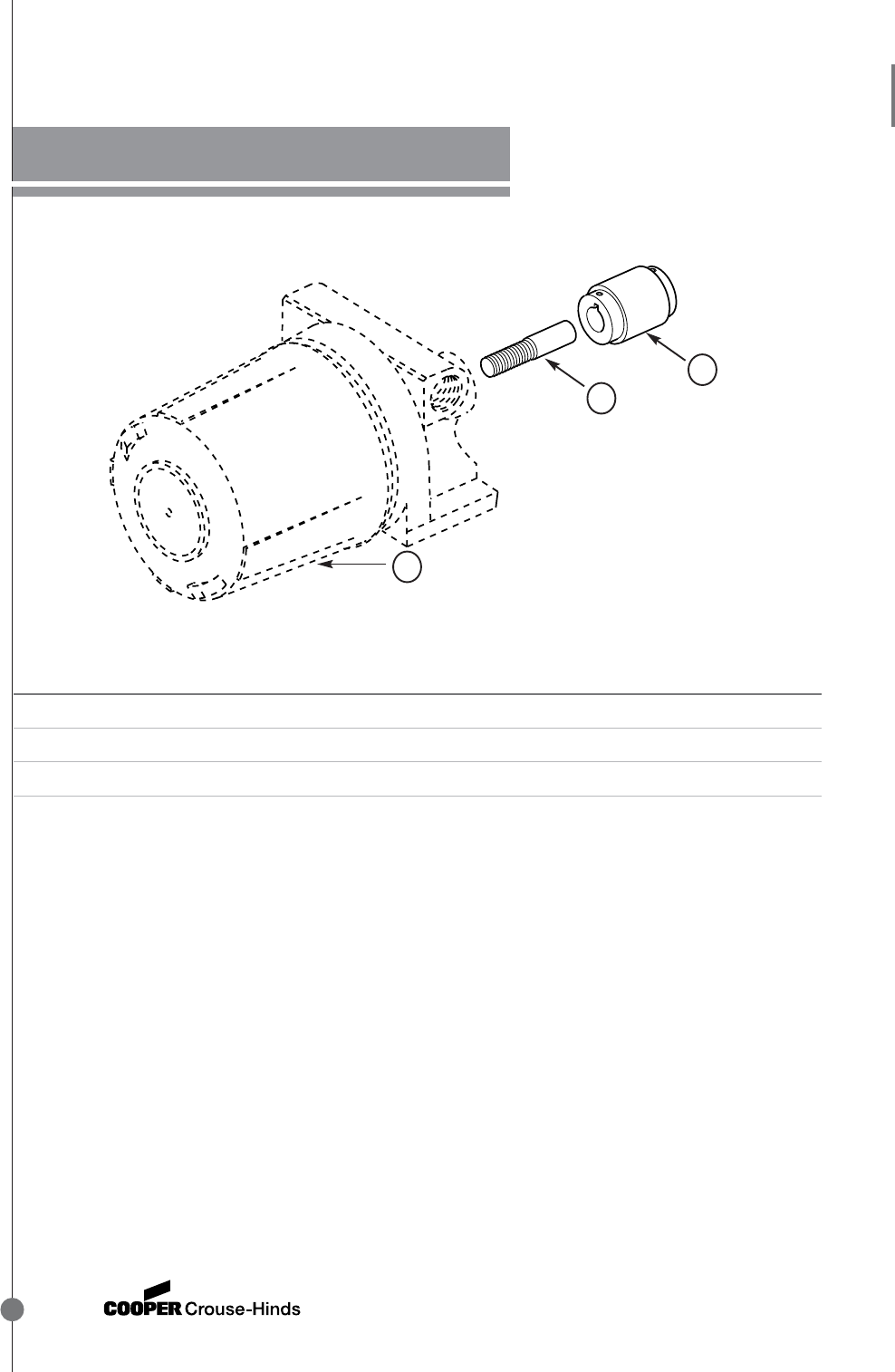

ITEM DESCRIPTION USED ON PART NO.
1 REPLACEMENT CIRCUIT BOARD 120 VAC UNITS AFS K1 M2
(Not shown) 240 VAC UNITS AFS K2 M2
2 REPLACEMENT STUB SHAFT AFS 312 AFST
3 REPLACEMENT FLEXIBLE COUPLING AFS 311, 312 AFSF1
AFS SPEED-RESPONSIVE SWITCH
REPLACEMENT PARTS
(Internal Components Only)
2
1
3
2
4
5
1
3

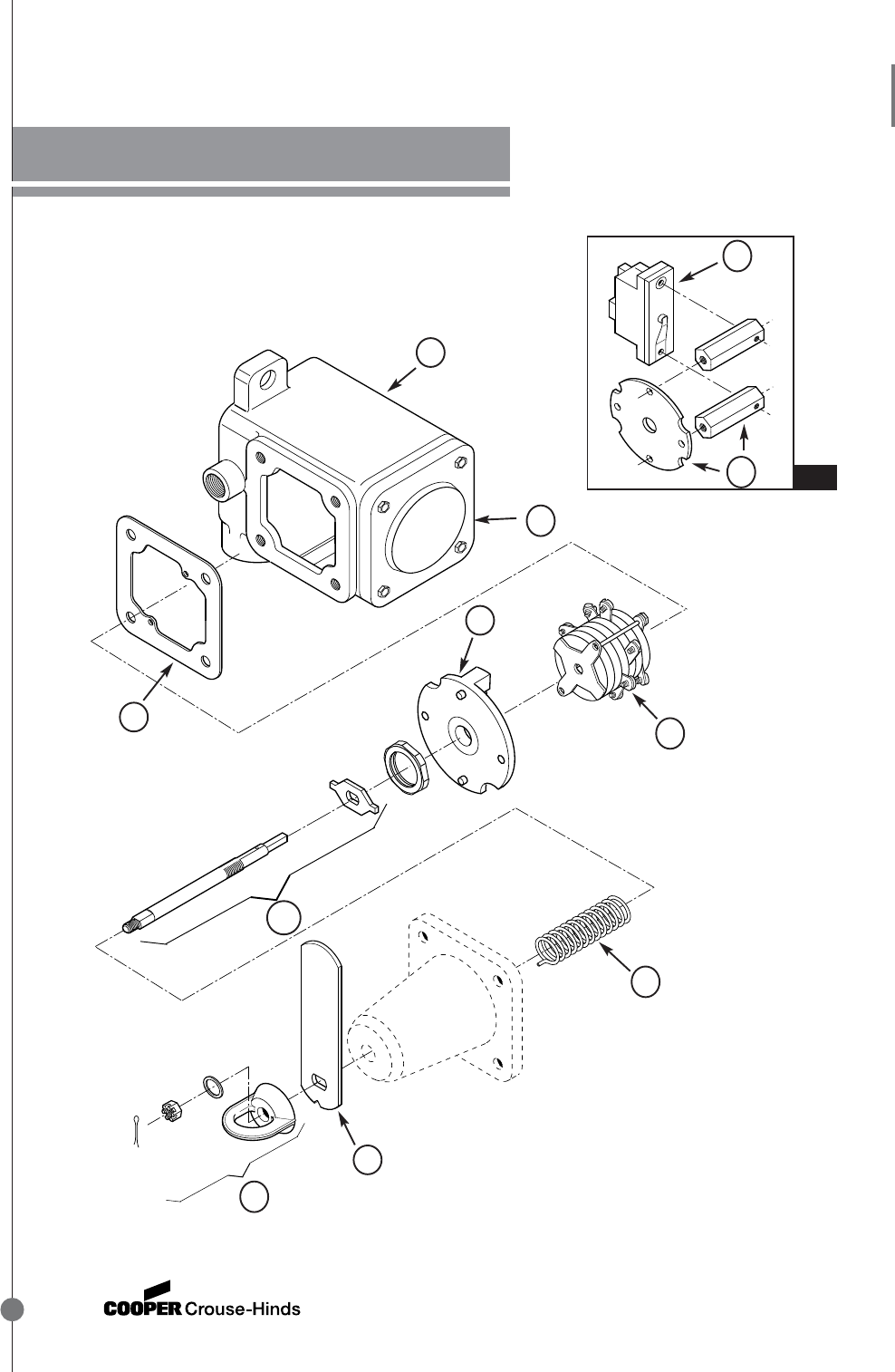

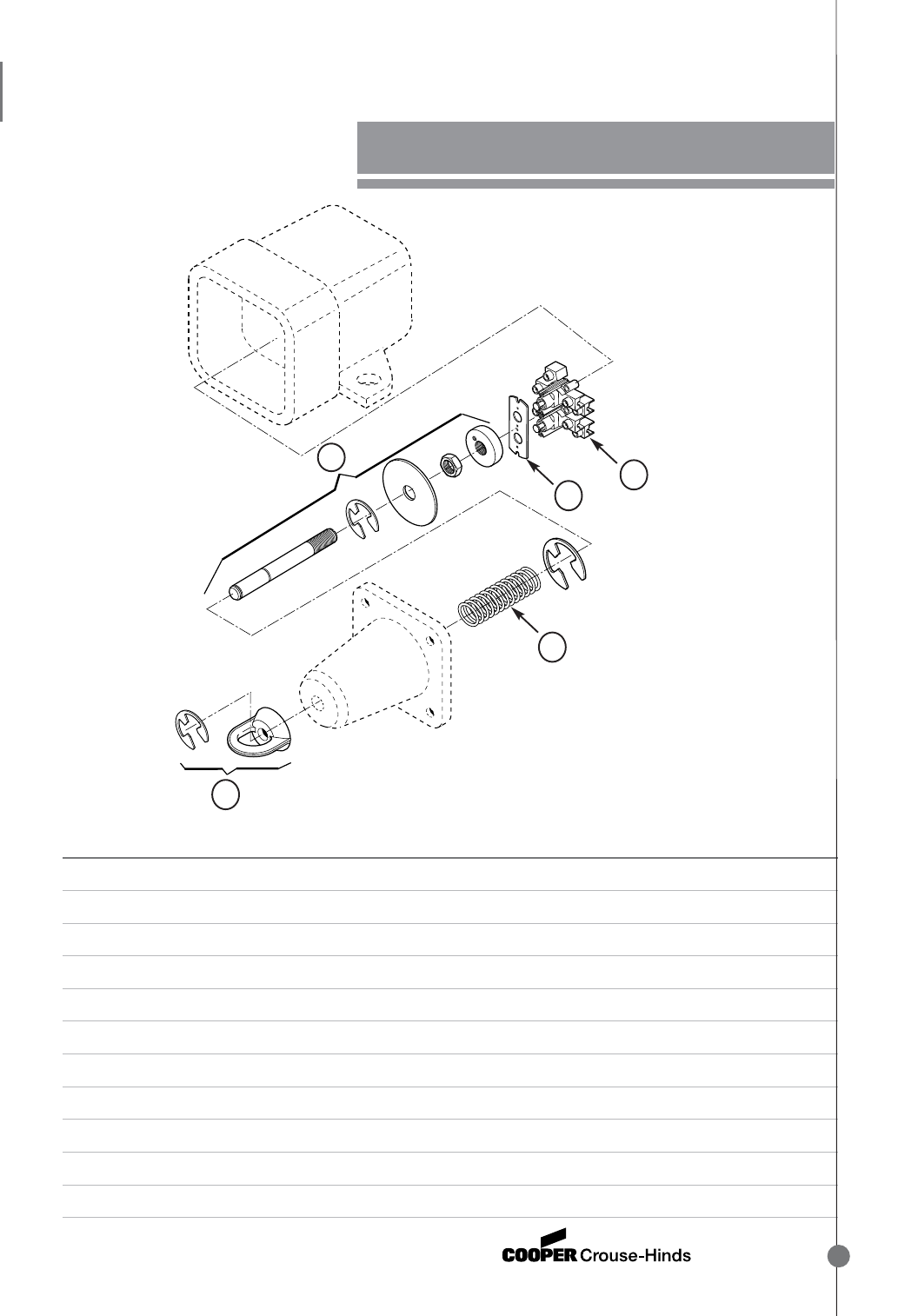

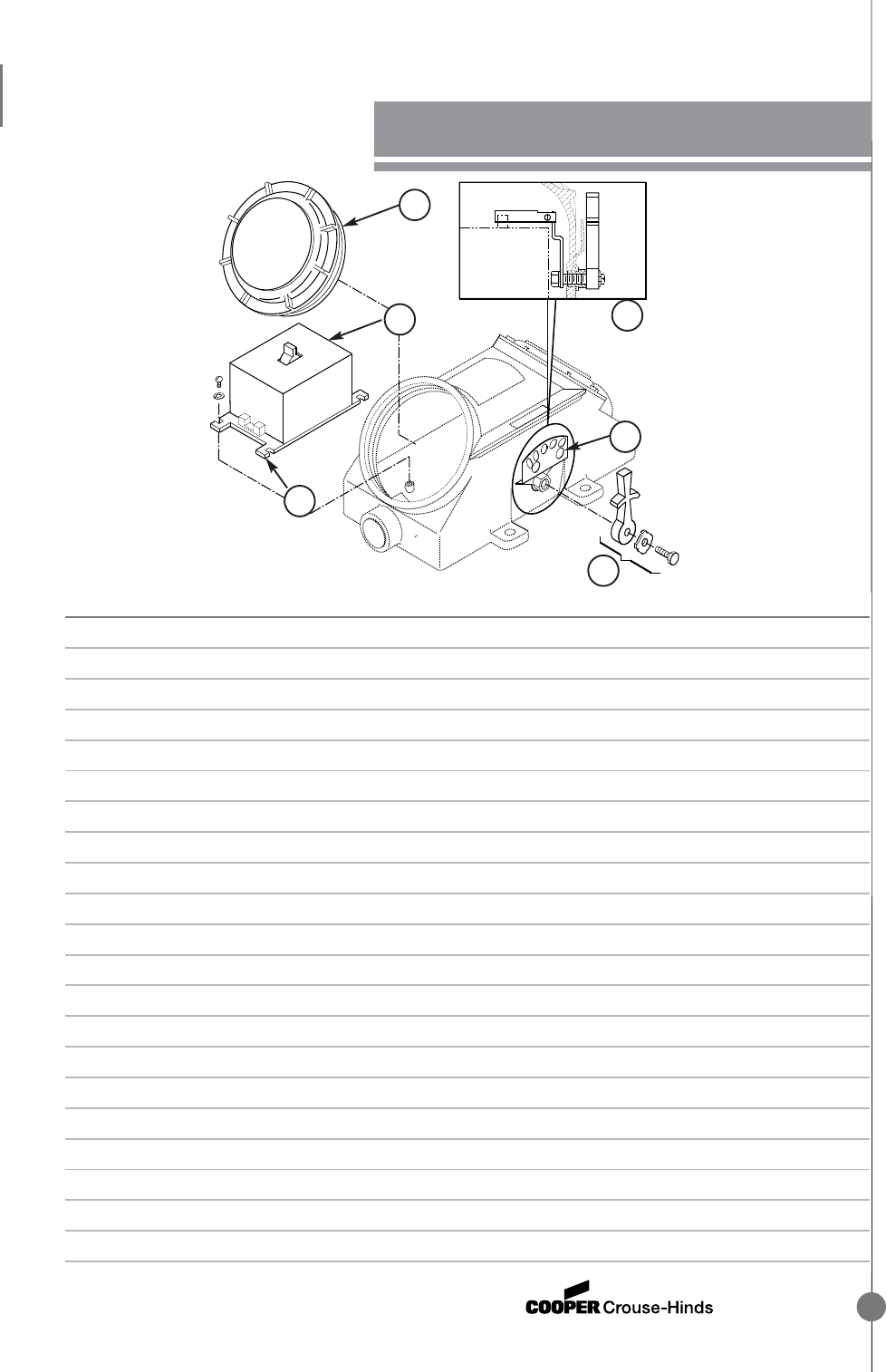

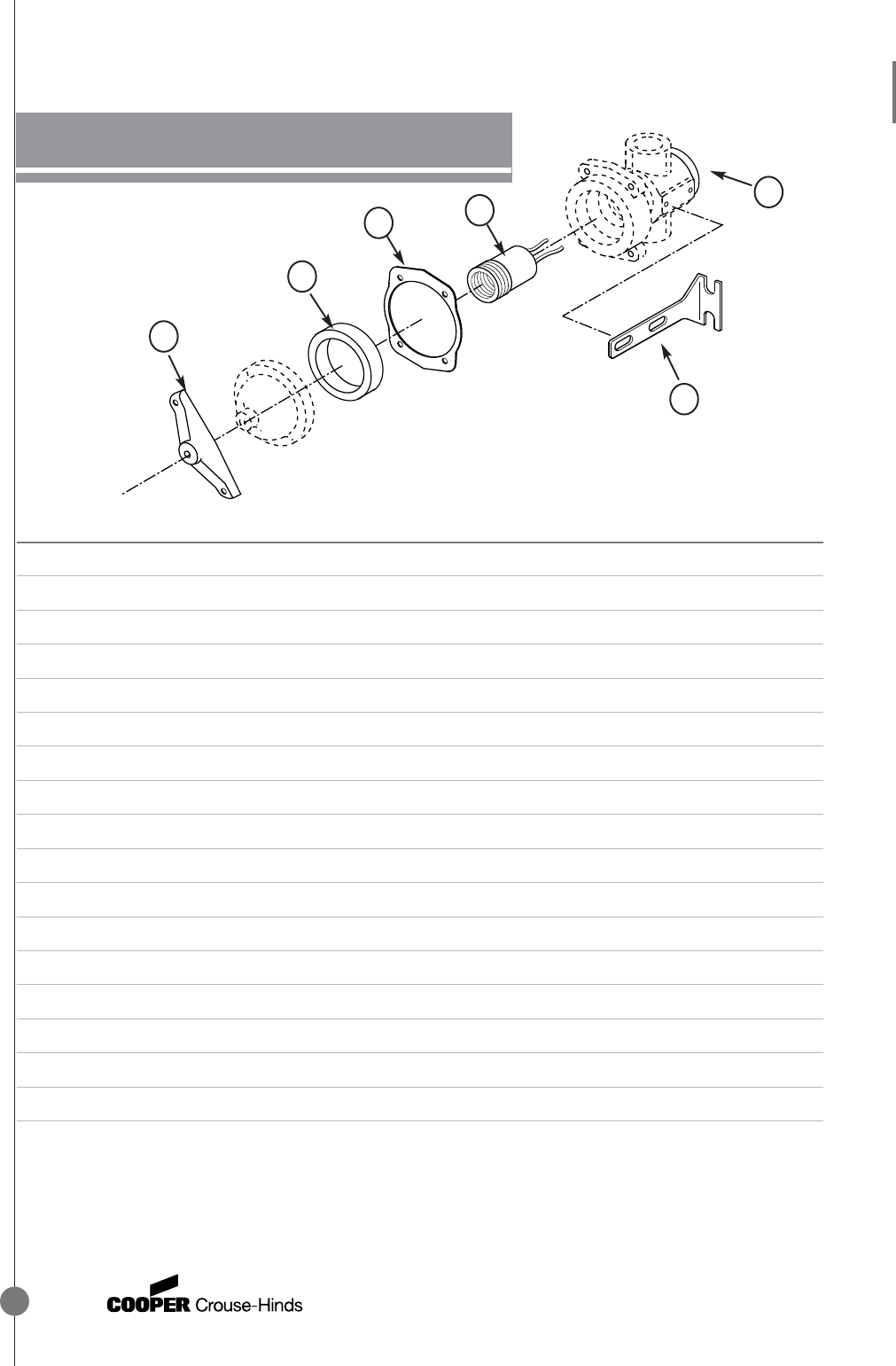

ITEM DESCRIPTION USED ON PART NO.
1 PULL RING WITH HARDWARE AFU, M90 ONLY AFU-K4
2 SPRING: MAX. WEIGHT OF PULL ROPE 15# AFU154 AFU:4345A
SPRING: MAX. WEIGHT OF PULL ROPE 25# AFU254 AFU:4346A
3 OPERATING SHAFT ASSEMBLY ALL AFU MINE SIGNALS (M90) AFU-K1
(Includes shaft, nuts, spacer, washers, and hardware)
4 SWITCH MOUNTING STRAP ALL AFU MINE SIGNALS (M90) AFU:26785A
5 PUSHBUTTON SWITCH (2 required per unit) ALL AFU MINE SIGNALS (M90) ESWP126
6 COMPLETE HOUSING ASSEMBLY W/ SWITCH AFU154 (M90)* AFU1549
INCLUDING CASTING (Items #1–5) AFU254 (M90)* AFU2549
* Note: Replacement parts for Model M62, M75 are no longer available
Springs and housings no longer available for AFU104 and 504. Substitute with AFU154 or 254 parts respectively.
AFU MINE SIGNAL SWITCH – M90*
REPLACEMENT PARTS
•CONTROL
CONTROL
Replacement Parts Book
33
•CONTROL
CONTROL
Replacement Parts Book
34

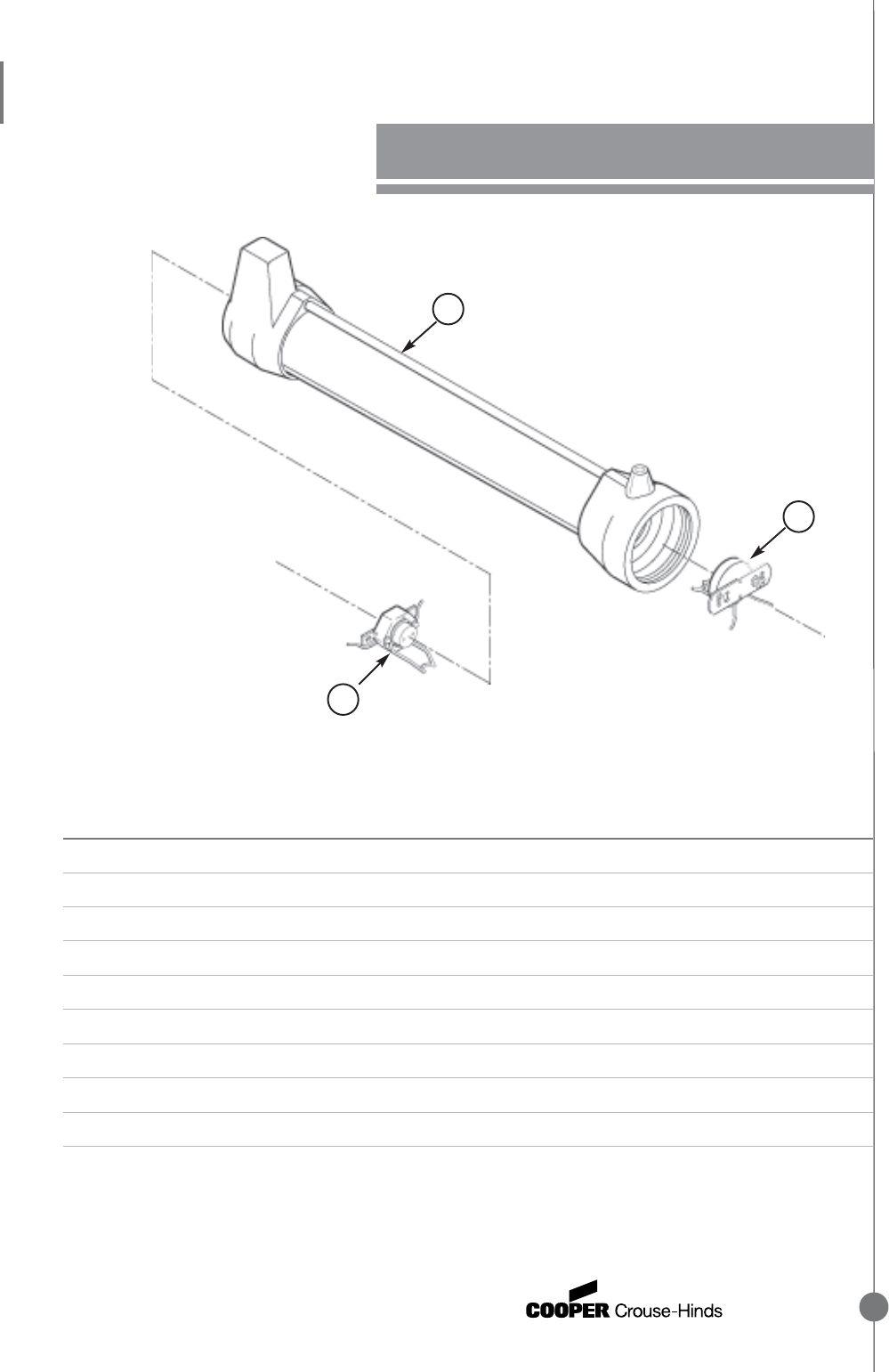

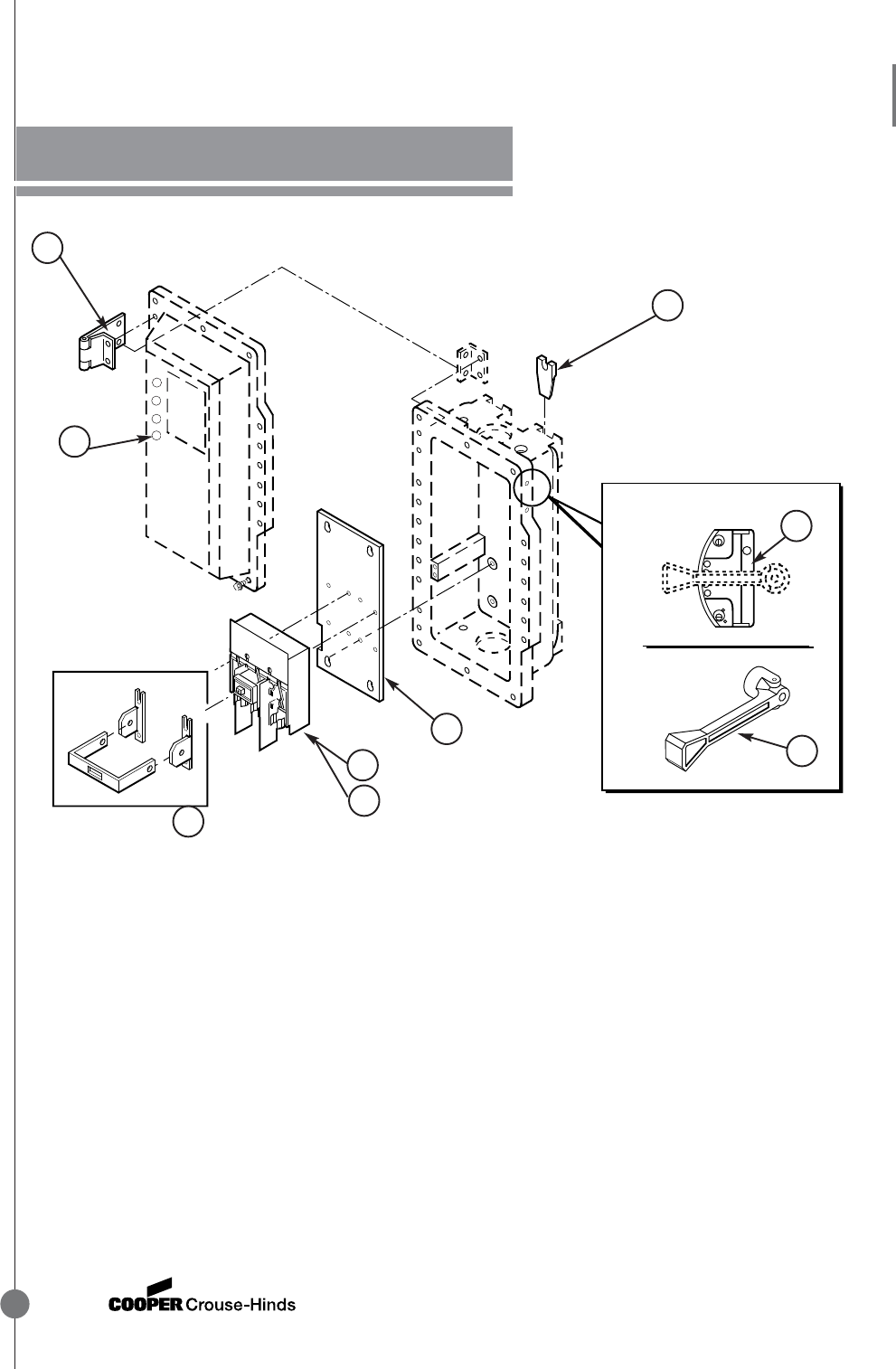

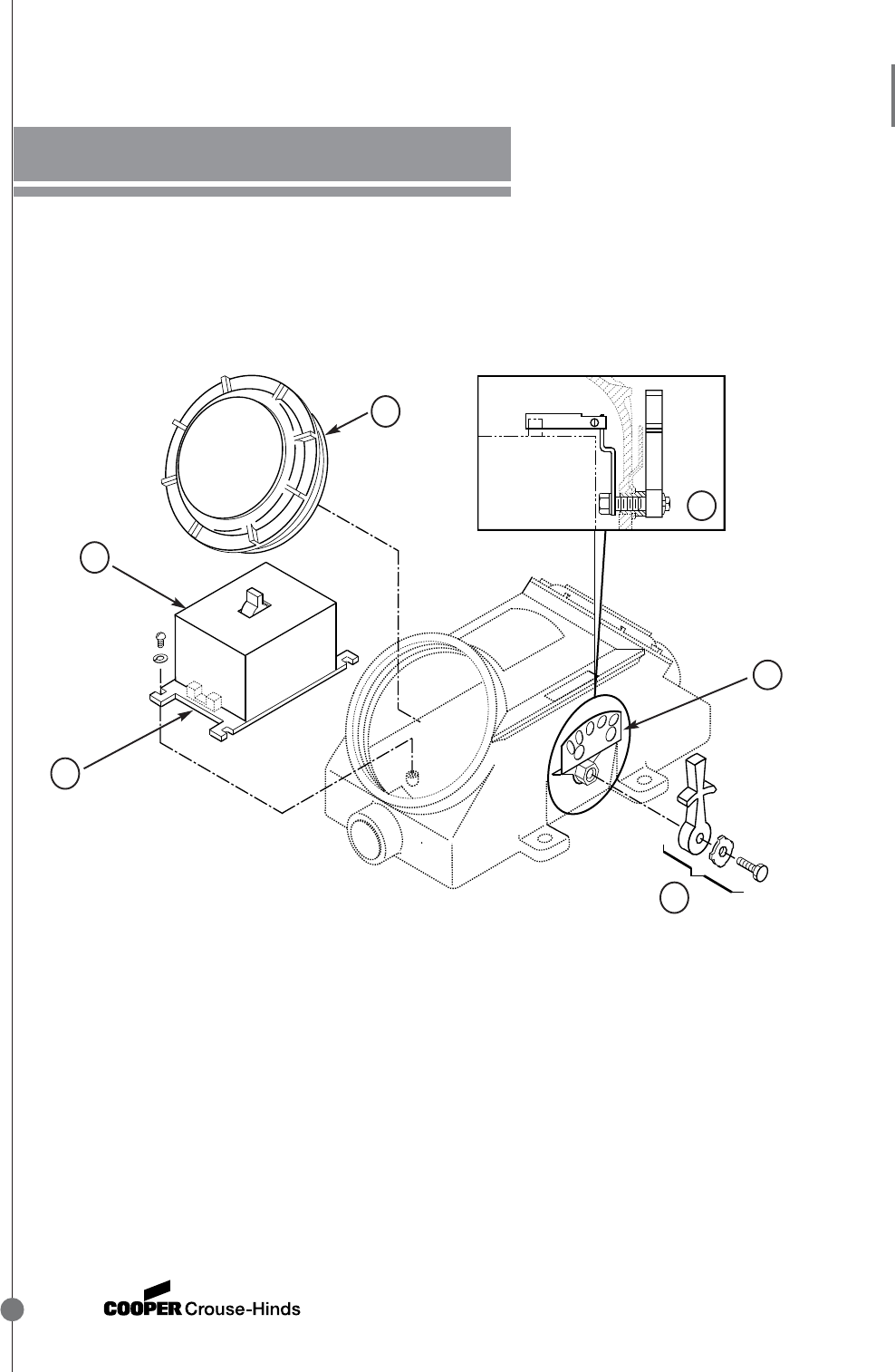

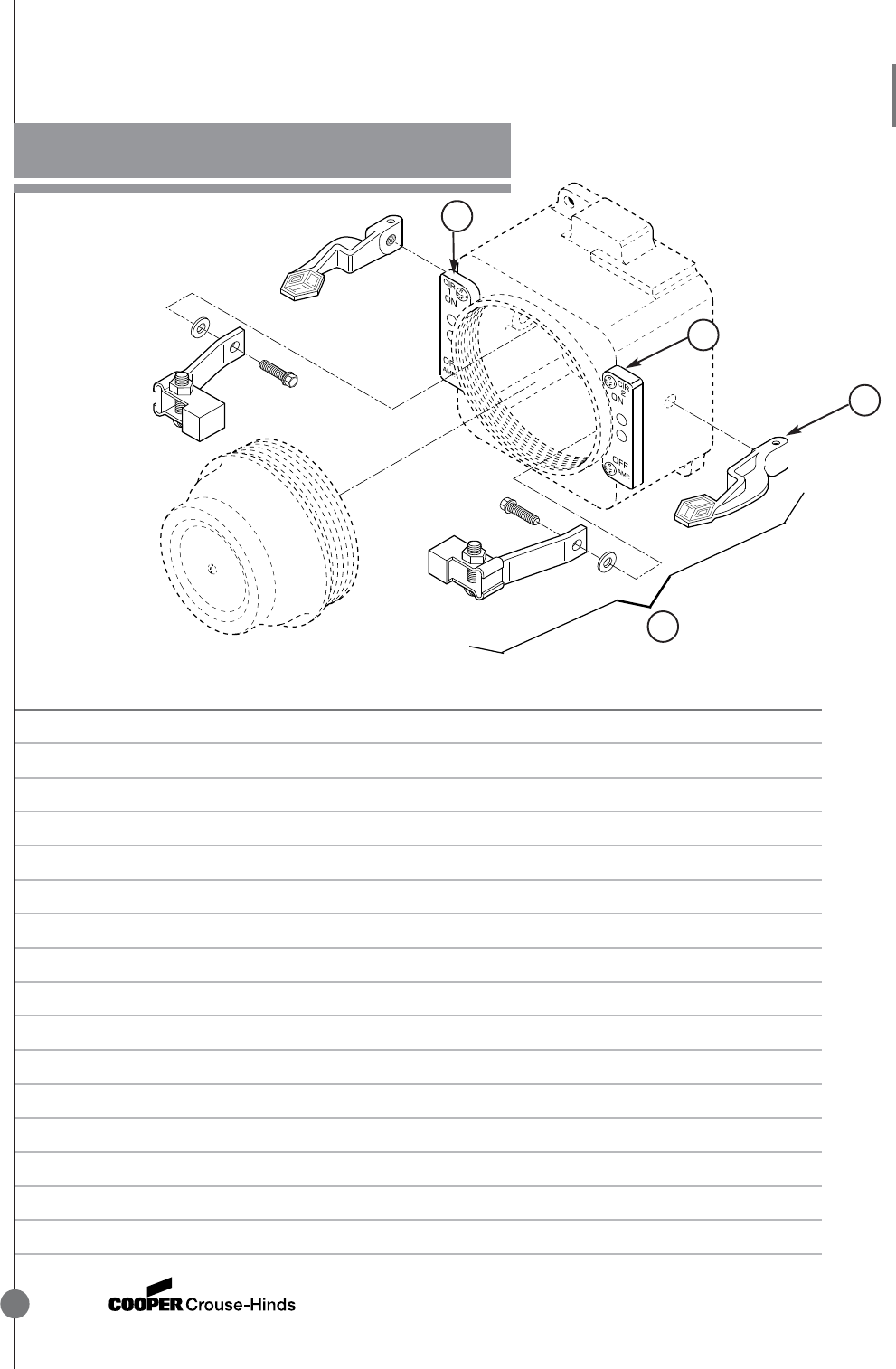

AFU/AFUX SAFETY SWITCH MODELS M83, M6 AND M7
REPLACEMENT PARTS
6B/7B
2
4
7B
6B
7A
1
3
10
6A
8
5A,B
CONTROL
Replacement Parts Book
AFU/AFUX SAFETY SWITCH MODELS M83, M6 AND M7*
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 BLANK COVER ASSEMBLY WITH HARDWARE AFU (W/ GASKET) AFA-K2
(Used as access cover for single-sided version) AFUX (W/O GASKET) AFA-K3
2 PULL RING, NUT AND COTTER PIN, M7 & M6 Model ALL AFU/AFUX, M83, M6, M7 AFU-K4-M83
3 INDICATING ARM (“FLAG”) ALL AFU/AFUX AFU:26783A
4 SPRING: MAX. WEIGHT OF ROPE 15# AFU/AFUX 0333-01, 05, 10, 11, 50, 55 AFU:26784A
MAX. WEIGHT OF ROPE 25# AFU/AFUX 0333-02, 06, 20, 22, 60, 66 AFU:26304A
5A OPERATING SHAFT ASSEMBLY, M83 Model AFU/AFUX LEFT-HAND END, M83 AFU-K3L-M83
(Includes item #2) AFU/AFUX RIGHT-HAND END, M83 AFU-K3R-M83
5B OPERATING SHAFT ASSEMBLY, M6 Model AFU/AFUX LEFT-HAND END, M6, M7 AFU-K3L-M6
(Includes item #2) AFU/AFUX RIGHT-HAND END, M6, M7 AFU-K3R-M6
6A SWITCH MOUNTING PLATE, M6 Model ALL AFU/AFUX, M6, M7 AFU-K6
6B SWITCH MOUNTING ASSEMBLY, M83 Model ALL AFU/AFUX, M83 AFU-K5-M83
7A REPLACEMENT SWITCH, Model M6 (Rotary) AFU/AFUX, M6, M7 (2-, 4-POLE) AFU:20S77-002
7B REPLACEMENT SWITCH, MODEL M83 (Push button) AFU/AFUX, M83 (2-POLE) GE CR115B2 **
AFU/AFUX, M83 (4-POLE) (2) GE CR115B2 **
8 GASKET ALL AFU AFU:0205386
9A COMPLETE LEFT-HAND ASSEMBLY AFU OR AFUX 0333-10, -11, -50, -55 AFU OR AFUX L5***
(Includes items 2–8—not shown) AFU OR AFUX 0333-20, -22, -60, -66 AFU OR AFUX L6***
9B COMPLETE RIGHT-HAND ASSEMBLY AFU OR AFUX 0333-01, -05, -11, -55 AFU OR AFUX R5***
(Includes items 2–8—not shown) AFU OR AFUX 0333-02, -06, -22, -66 AFU OR AFUX R6***
10 BODY HOUSING ONLY ALL AFU AFU0333-0***
11 COVER BOLTS (Hex-head steel) ALL MODELS 1/4-28 X 1 ****
12 REPLACEMENT C-CLIPS (For “non-slack” condition) AFU OR AFUX, M6, M7 AFU-K7 (10 clips per kit—use as required)
* Replacement parts for models other than M83, M6 or M7 are not available and are not interchangeable with M83, M6 or M7.
(NOTE: For AFU models M76 & M85, contact Crouse-Hinds Canada.)
** Buy locally from General Electric Co.
*** When ordering, specify model # (M83, M6, or M7). **** Standard hardware—can be purchased locally.
•CONTROL
35
•CONTROL
CONTROL
Replacement Parts Book
36

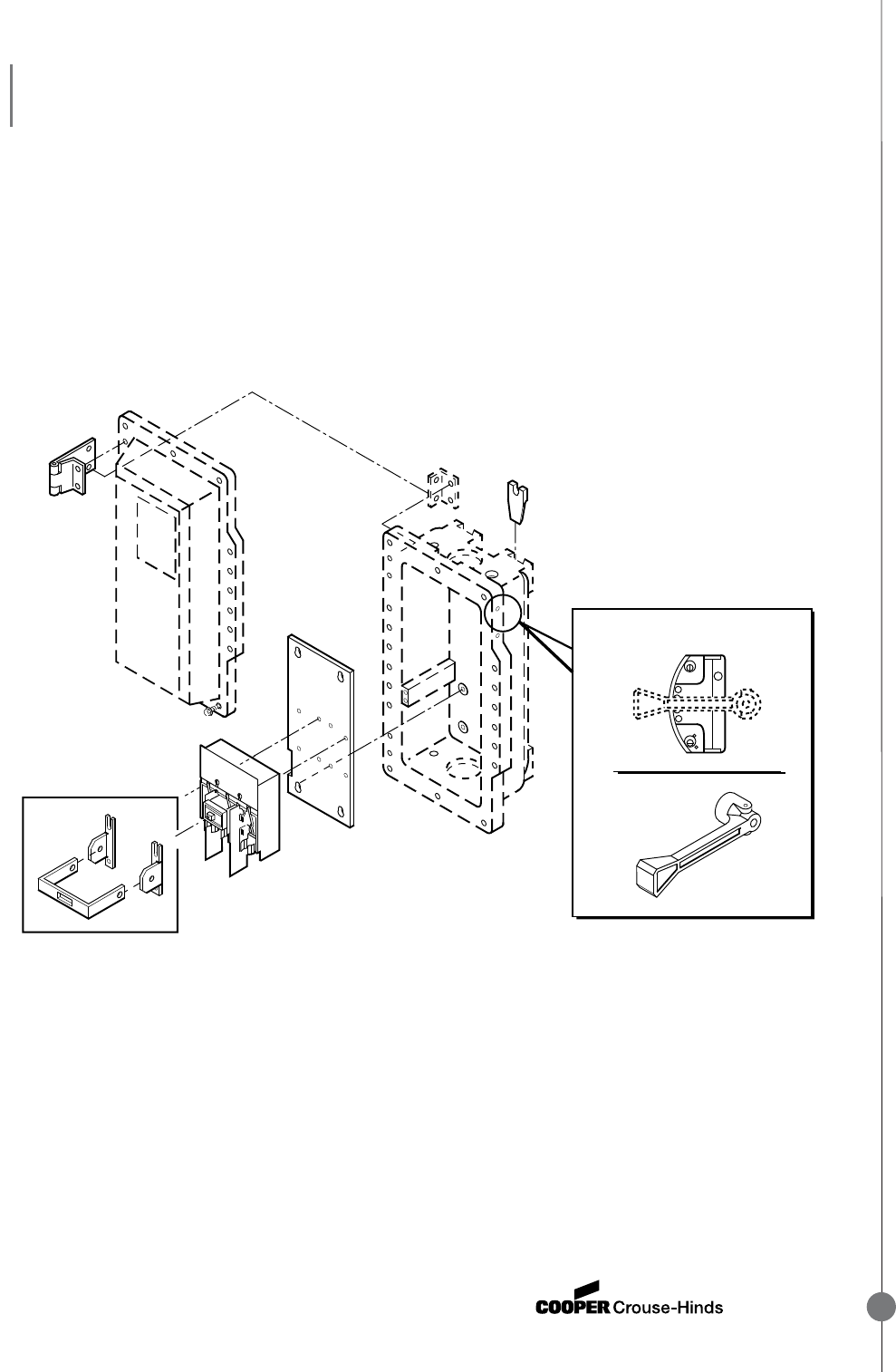

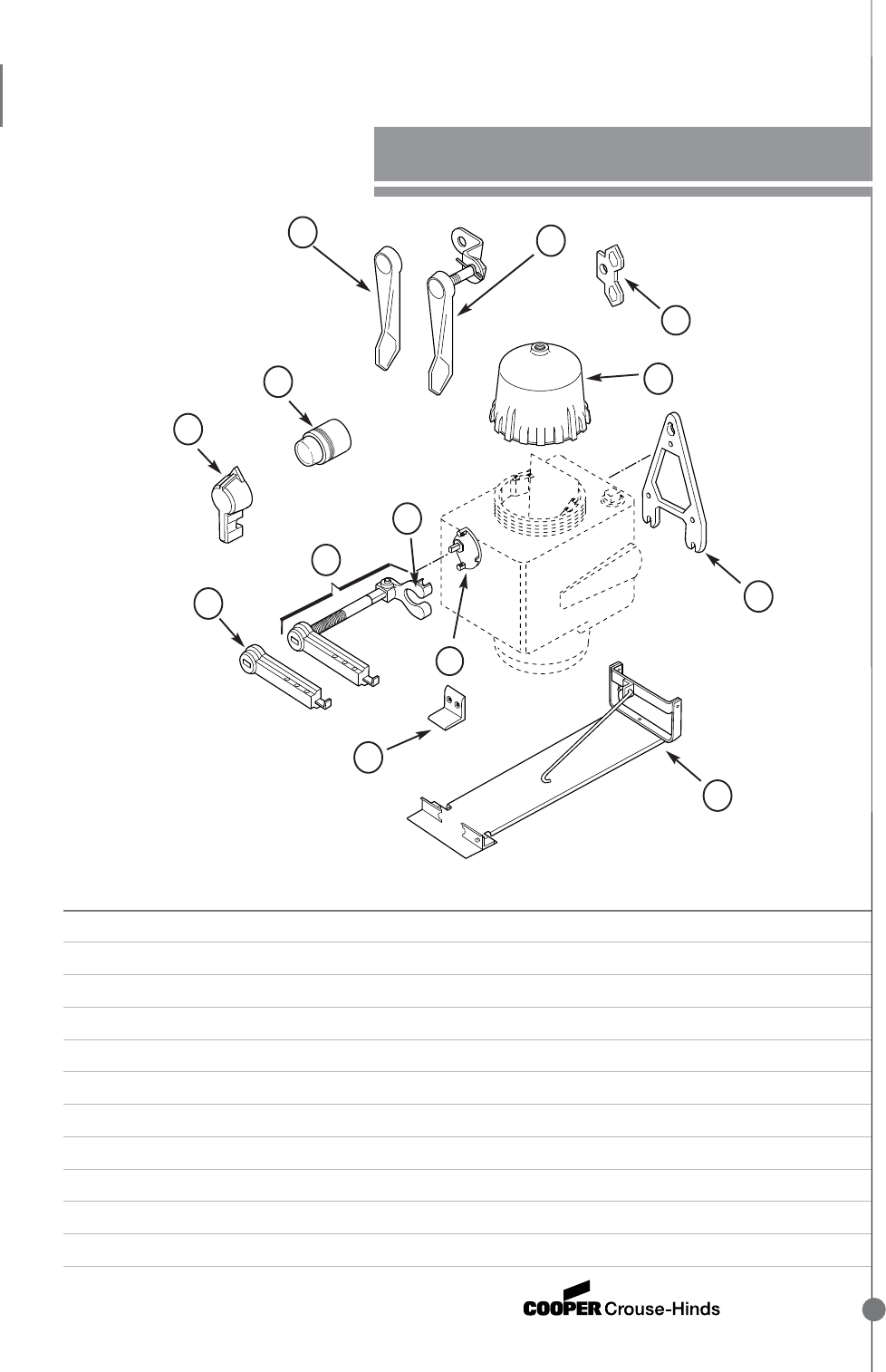

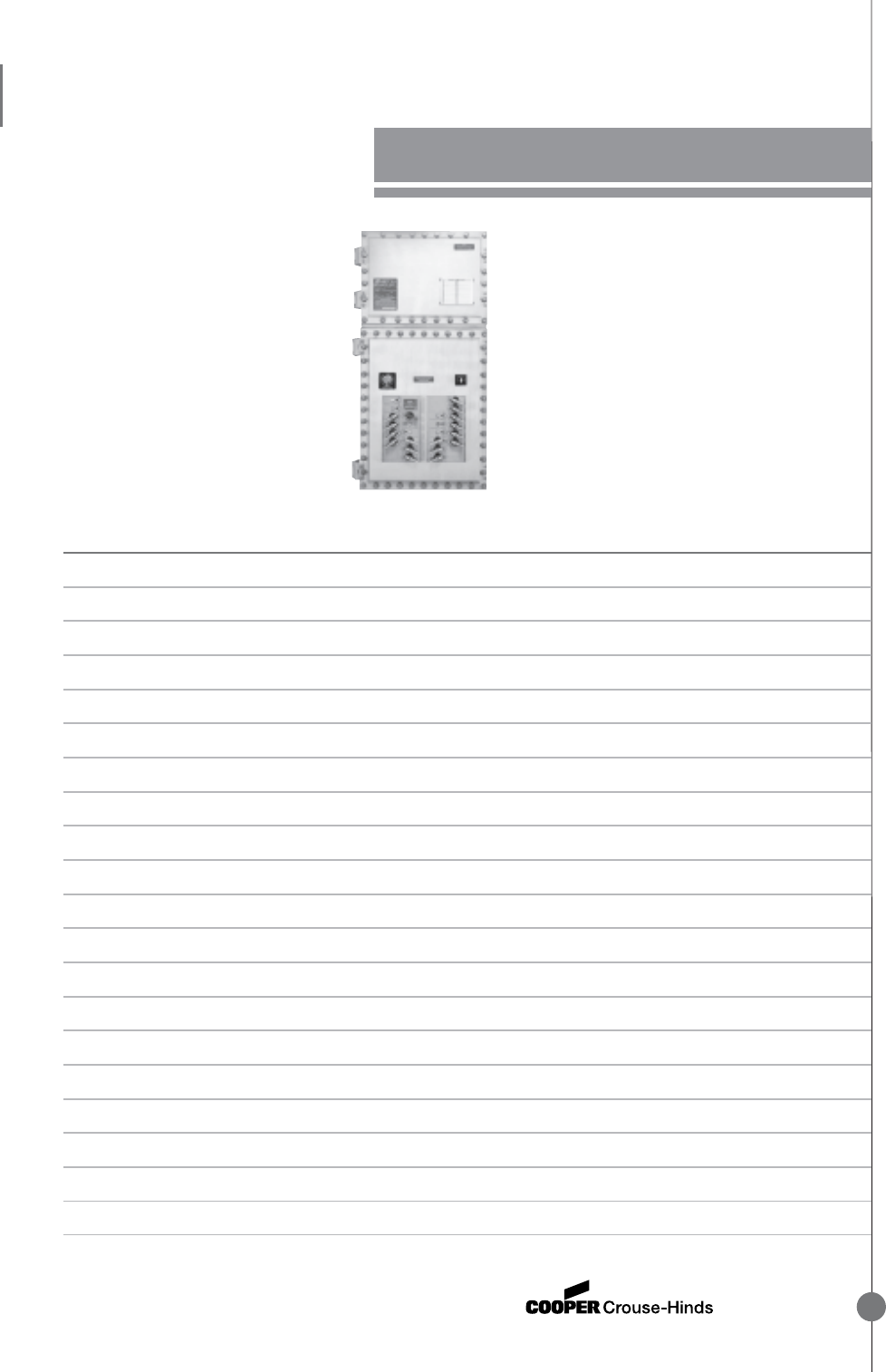

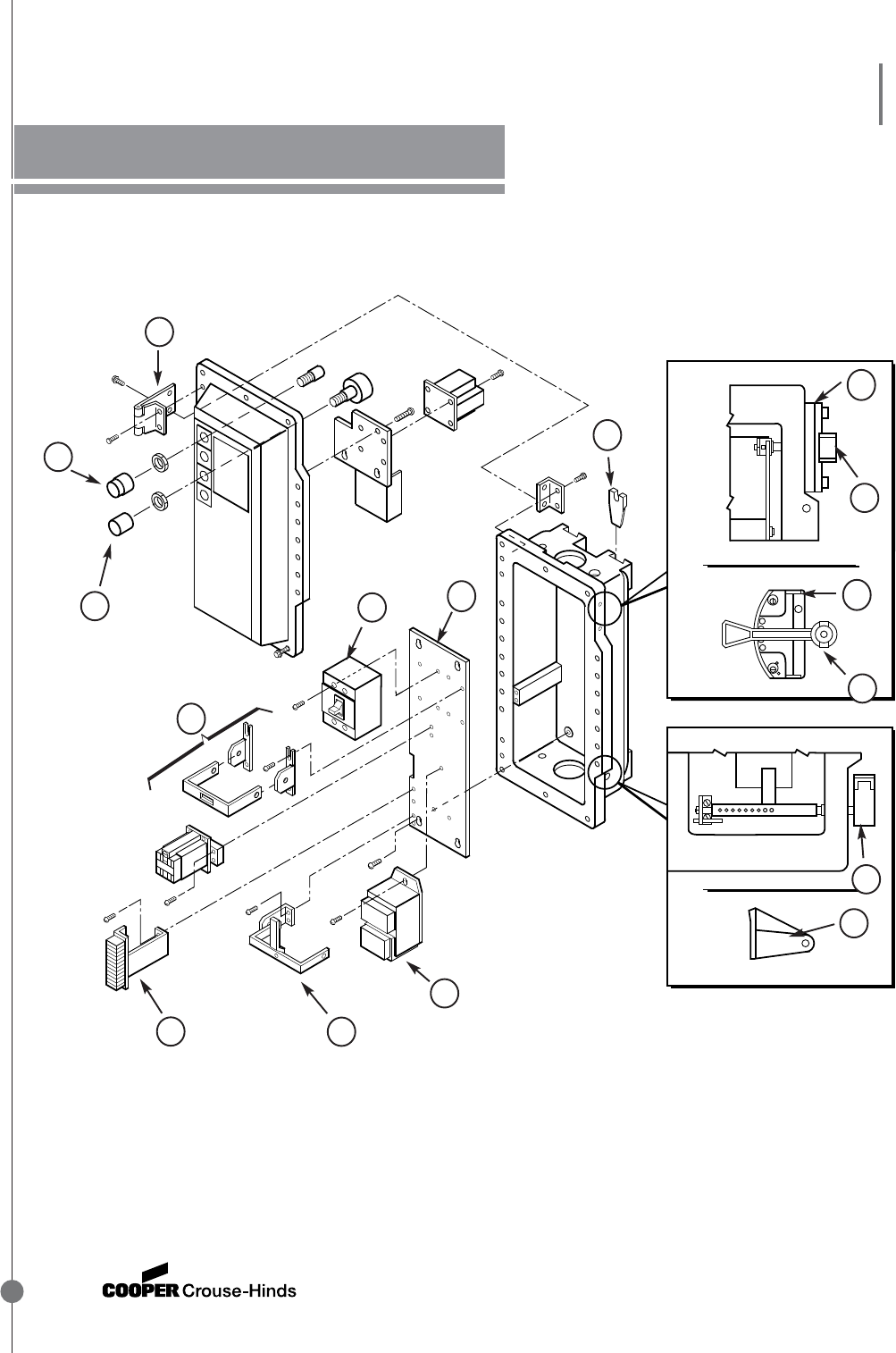

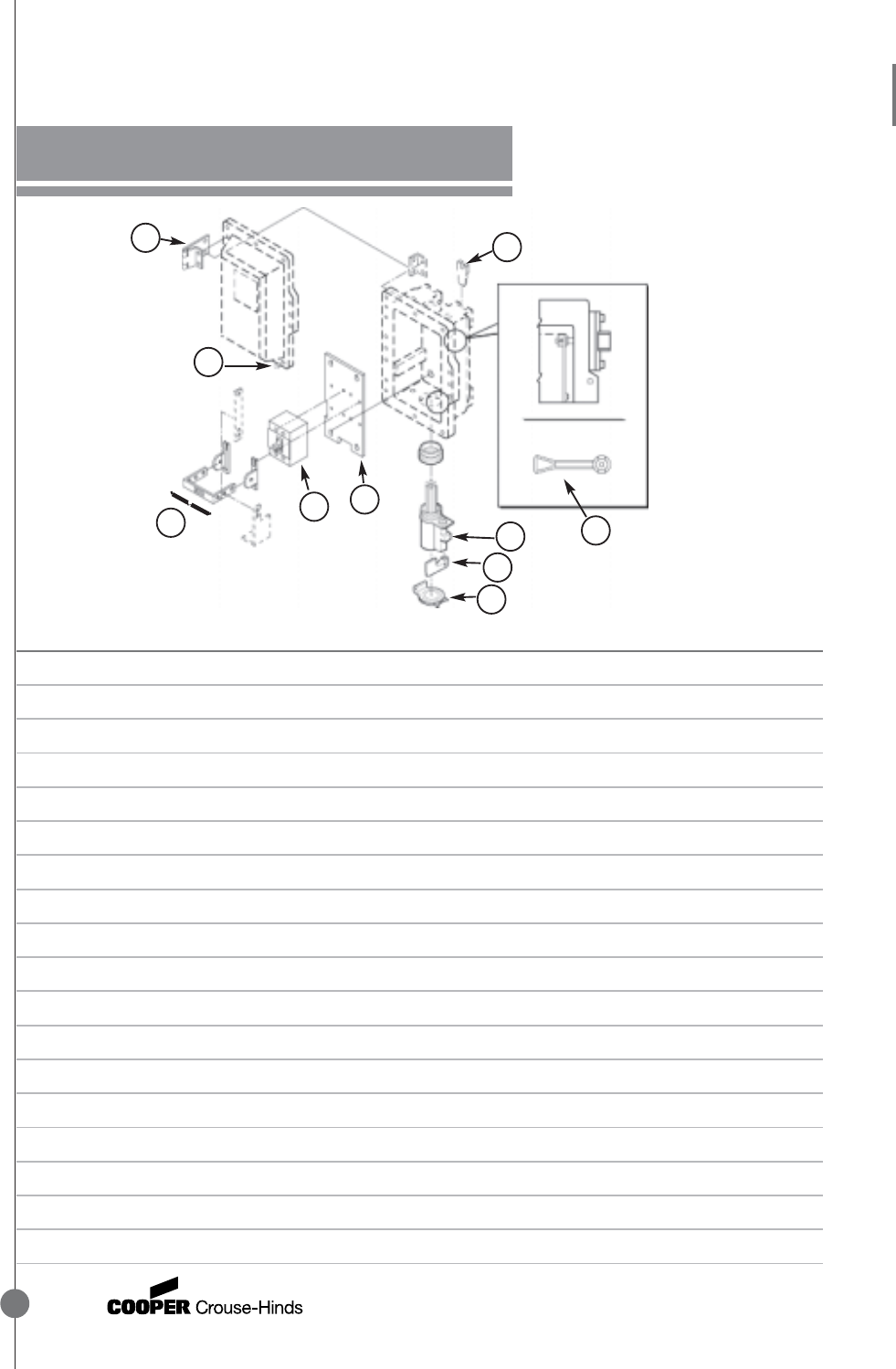

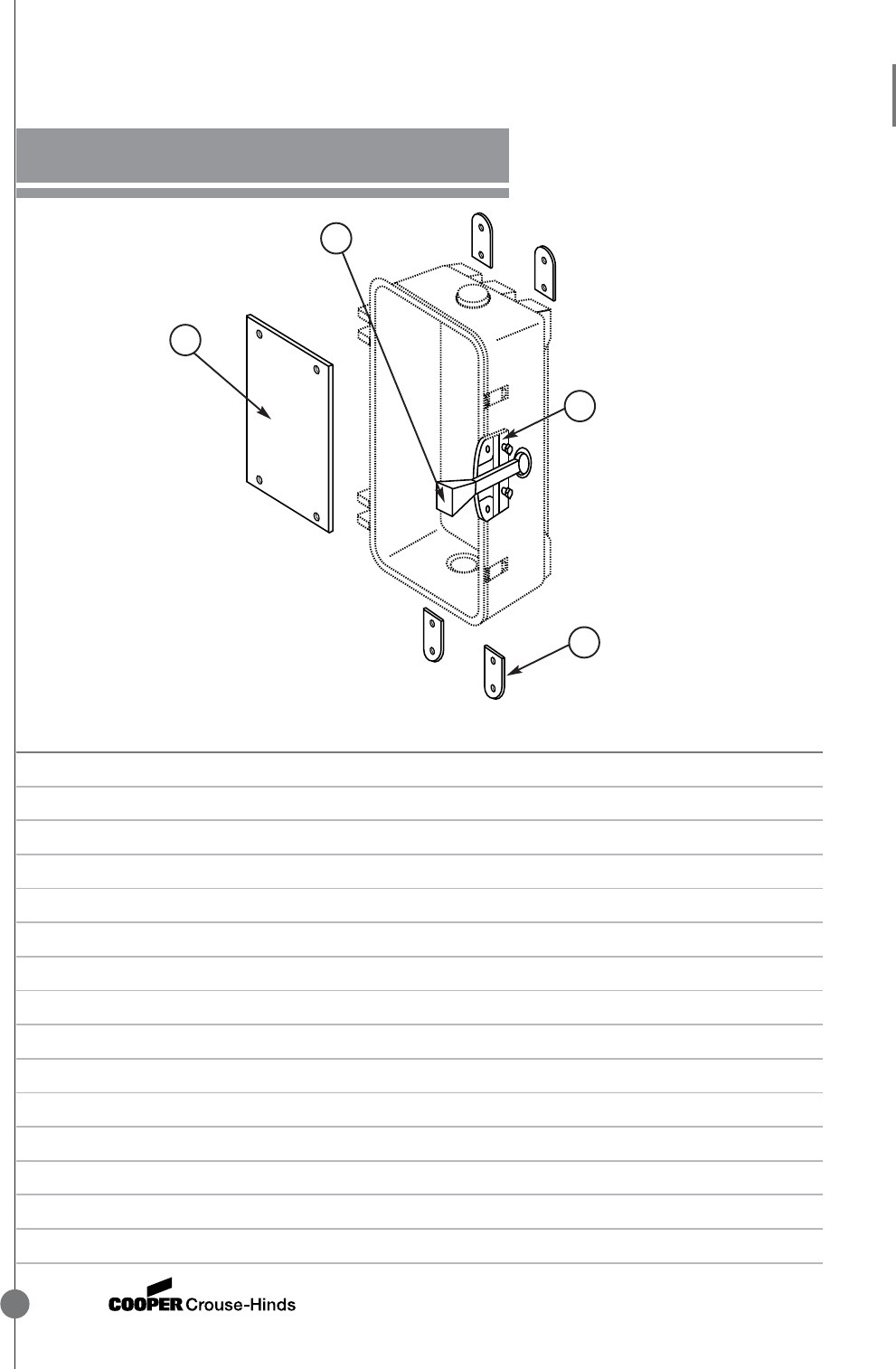

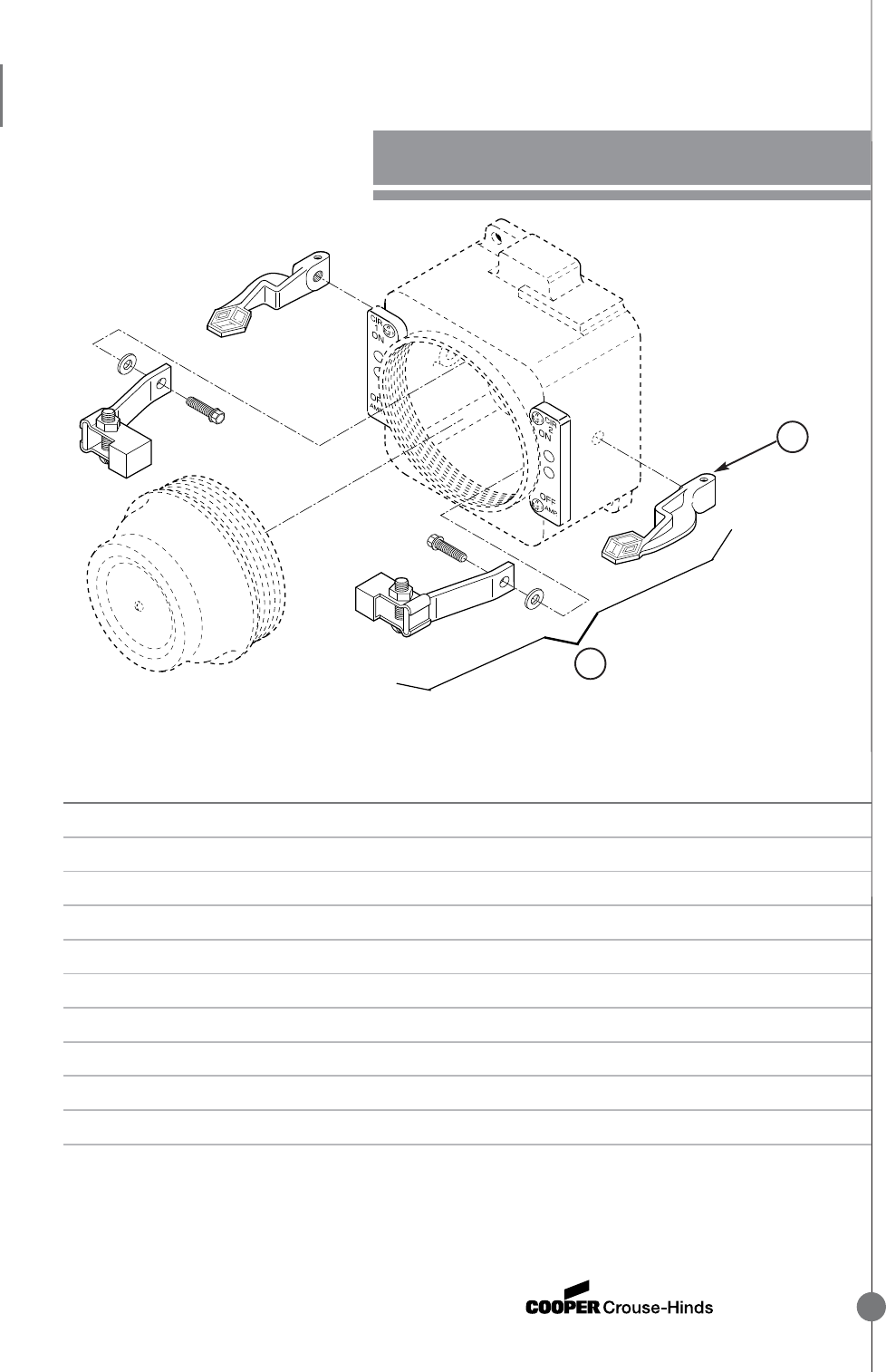

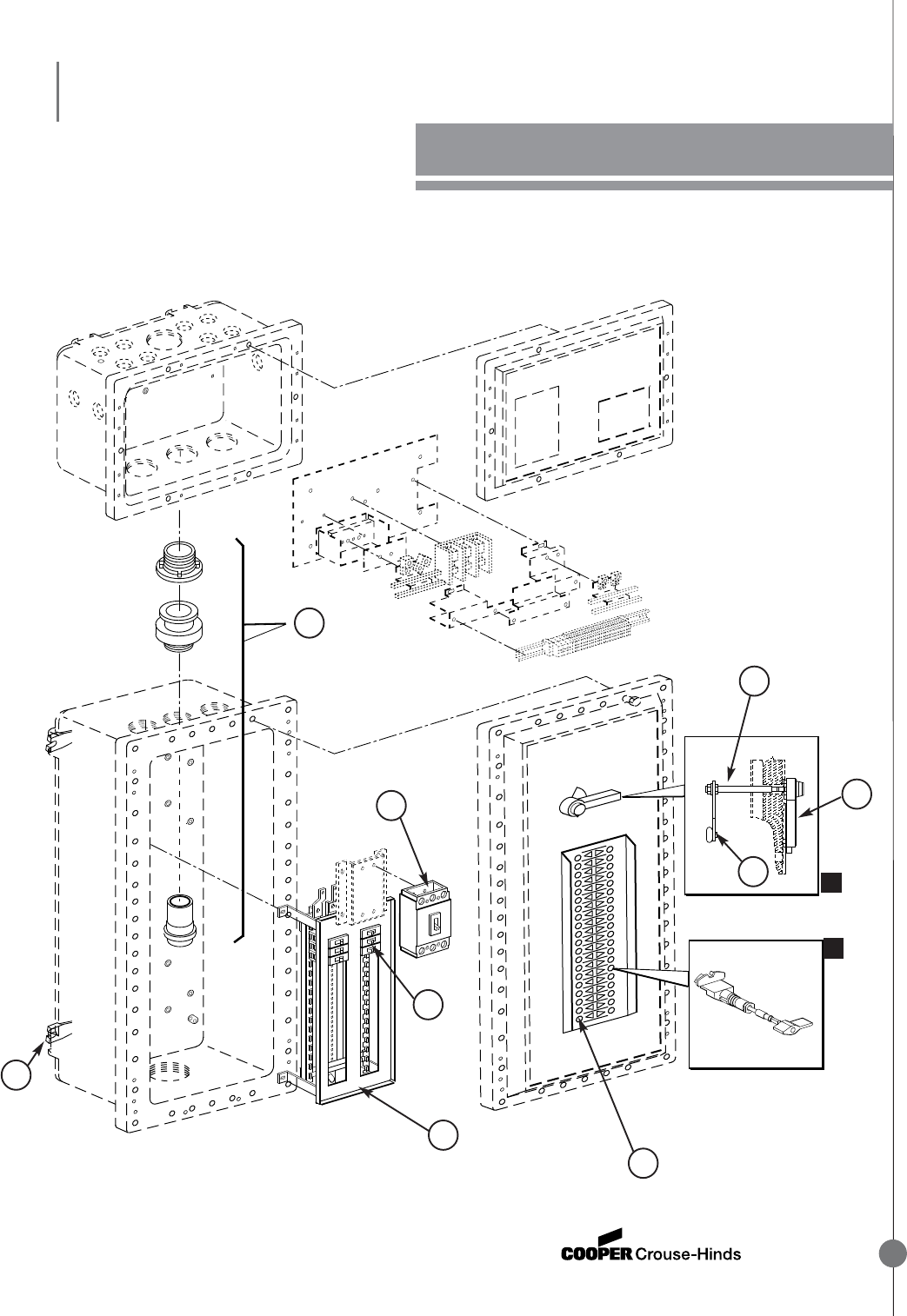

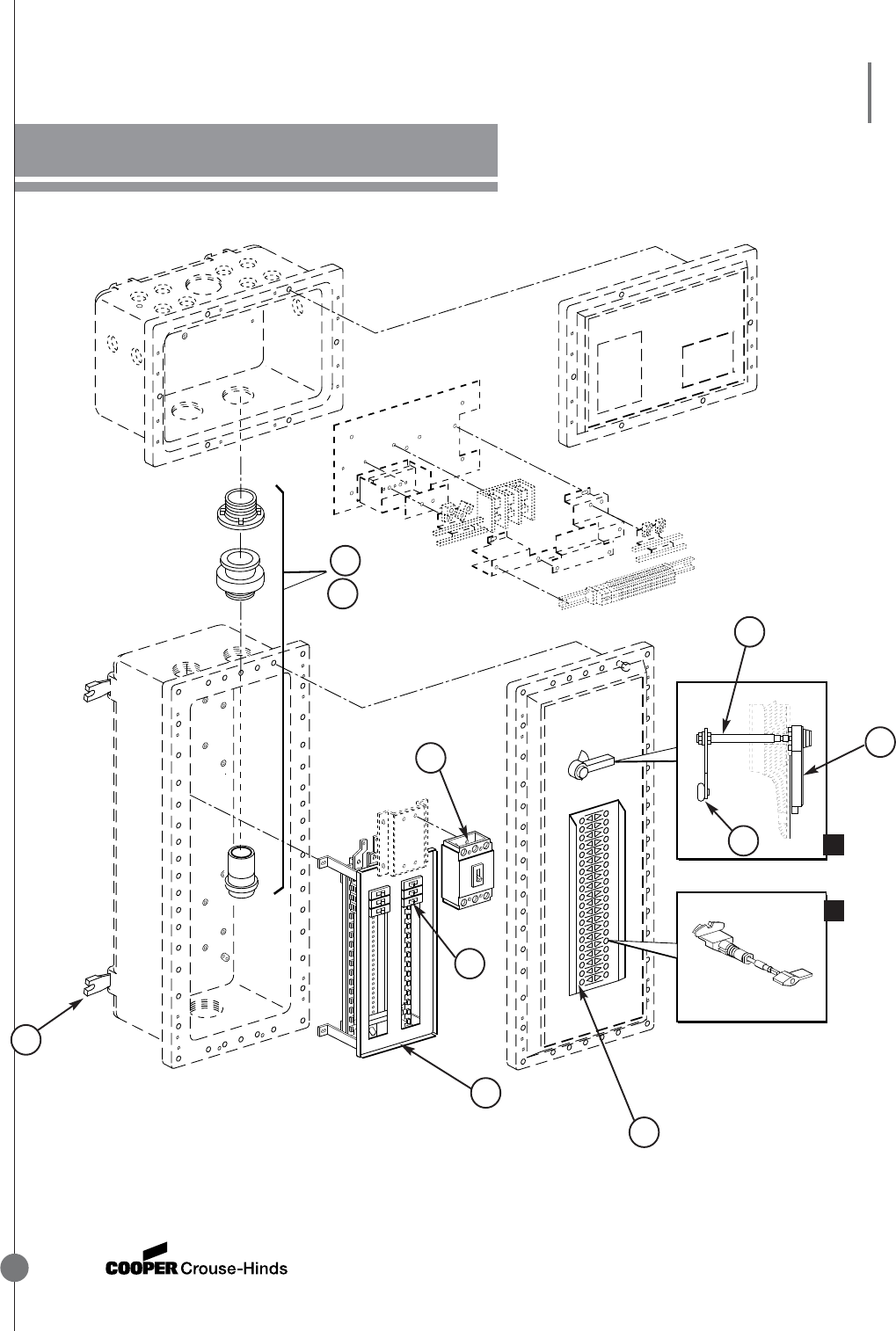

EBM COMBINATION/STARTER/CIRCUIT BREAKER*
REPLACEMENT PARTS
2
4
7
7
1
3
10
6
6
9
8
8
11
12
14
15
(Front View)
(Front View)
(Side View)
(Side View)
•CONTROL
CONTROL
Replacement Parts Book
37
EBM COMBINATION/STARTER/CIRCUIT BREAKER*
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 MOUNTING FOOT SIZE A, B, D, G, H EJB-MF1 (4/kit)
SIZE K, L, M, RIGHT SIDE EBM:0206805 LR
SIZE K, L, M, LEFT SIDE EBM:0206806 LL
2 MOUNTING PLATE ALL EBMS, SIZE A EBM:0206624
ALL EBMB, SIZE A EBM:0206768
ALL EBMC, SIZE B EBM:0206571
ALL EBMS, SIZE B EBM:0206573
ALL EBMB, SIZE B EBM:0206635
ALL EBMC (W/ CIRCUIT BREAKER OR MCP), SIZE D EBM:0206627
ALL EBMC (W/ DISCONNECT SWITCH), SIZE D EBM:0206780
ALL EBMC, SIZE G EBM:0207648
ALL EBMB, SIZE G EBM:0206619
ALL EBMC (W/ CIRCUIT BREAKER OR MCP), SIZE H EBM:0206670
ALL EBMC (W/ DISCONNECT SWITCH), SIZE H EBM:0206788
ALL EBMS, SIZE H EBM:0206676
ALL EBMC, SIZE K, TOP (CIRCUIT BREAKER) EBM:0206719
ALL EBMC, SIZE K, BOTTOM (STARTER) EBM:0207647
ALL EBMS, SIZE K EBM:0206753
ALL EBMB, SIZE K EBM:0206710
ALL EBMC, SIZE L, TOP (CIRCUIT BREAKER) EBM:0206719
ALL EBMC, SIZE L, BOTTOM (STARTER) EBM:0206720
ALL EBMS, SIZE L EBM:0206753
ALL EBMB, SIZE L EBM:0206739
ALL EBMC, SIZE M, TOP (CIRCUIT BREAKER) EBM:0206758
ALL EBMC, SIZE M, BOTTOM (STARTER) EBM:0206753
3 CIRCUIT BREAKER & STARTERS ALL EBMC & EBMB REFERENCE PRODUCT CATALOG SECTION 6C
* All parts listed are standard on electronic models unless otherwise indicated.
•CONTROL
CONTROL
Replacement Parts Book
38
ITEM DESCRIPTION USED ON PART NO.
4 CIRCUIT BREAKER BAIL ASSEMBLY ALL EBMB, SIZE A EBM-K7
AND CONNECTOR ARM ALL EBMB, SIZE B EBM-K8
ALL EBMC (w/ circuit breaker or MCP), SIZE B EBM-K9
ALL EBMC (w/ disconnect switch), SIZE D EBM-K10
ALL EBMC (w/ circuit breaker or MCP), SIZE D EBM-K11
ALL EBMC (w/ circuit breaker or MCP), SIZE G EBM-K12
ALL EBMB (w/ circuit breaker or MCP), SIZE G EBM-K23
ALL EBMC (w/ disconnect switch), SIZE H EBM-K13
ALL EBMC (w/ circuit breaker or MCP), SIZE H EBM-K14
ALL EBMB, SIZE K EBM-K15
ALL EBMC (w/ circuit breaker or MCP), SIZE K EBM-K16
ALL EBMC (w/ circuit breaker or MCP), SIZE L EBM-K17
ALL EBMB, SIZE L EBM-K18
ALL EBMC (w/ circuit breaker or MCP), SIZE M EBM-K19
5 CIRCUIT BREAKER OPERATING ALL EBMC & EBMB STANDARD & ELECTRONIC STARTER EBM-K1
HANDLE ASSEMBLY SIZES A, B, D, G, H
(Not shown — includes handle, shaft, ALL EBMC & EBMB, SIZES K, L, M EBM-K22
bushing, operating arm and hardware)
6 CIRCUIT BREAKER SIDE-OPERATING HANDLE ALL EBMC & EBMB, SIZES A, B, D, G, H EBM:0206550-1
ALL EBMC & EBMB, SIZES K, L, M EBM:0206695
7 LOCKOUT PLATE WITH INDICATING PLATE ALL EBMC & EBMB EBM-K5
(Includes handle adjustment buttons and hardware)
8 EXTERNAL STARTER RESET HANDLE ALL EBMC & EBMS EBM-K20
AND SHAFT ASSEMBLY
9 STARTER ALL EBMC & EBMS SEE CATALOG SECTION 6C
* All parts listed are standard on electronic models unless otherwise indicated.
EBM COMBINATION/STARTER/CIRCUIT BREAKER*
REPLACEMENT PARTS
EBM COMBINATION/STARTER/CIRCUIT BREAKER*
REPLACEMENT PARTS
•CONTROL
CONTROL
Replacement Parts Book
39
ITEM DESCRIPTION USED ON PART NO.
10 STARTER RESET FINGER, SHAFT, ALL EBMS, SIZE A EBM:0206570
HINGE AND HARDWARE ALL EBMC/S, SIZE B – STANDARD EBM:0206570
ALL EBMC/S, SIZE B – ELECTRONIC STARTER EBM:0207638
ALL EBMC/S, SIZE D – STANDARD EBM:0206570
ALL EBMC/S, SIZE D – ELECTRONIC STARTER EBM:0207638
ALL EBMC, SIZE G – ELECTRONIC STARTER EBM:0207638
ALL EBMC, SIZE H – STANDARD EBM:0206652
ALL EBMC, SIZE H – ELECTRONIC STARTER EBM:0207638
ALL EBMS, SIZE H EBM:0206662
ALL EBMC/S, SIZE K – ELECTRONIC STARTER EBM:0207638
ALL EBMC, SIZE L EBM:0206662
ALL EBMS, SIZE L EBM:0206750
ALL EBMC, SIZE M – STANDARD EBM:0206750
ALL EBMC, SIZE M – ELECTRONIC STARTER EBM:0207638
11 TERMINAL BLOCK MOUNTING PLATE ALL EBMC/S/B, SIZES A, B, D, G, K EBM:0206575
ALL EBMC (W/ DISCONNECT SWITCH), SIZE H EBM:0206791
ALL EBMC (WITH CIRCUIT BREAKER), SIZE H EBM:0206686
ALL EBMS, SIZE H EBM:0206686
ALL EBMC/S/B, SIZES L AND M EBM:0206686
12 HINGE KIT ALL EBMC/S/B EBM-K6 (Qty. 2/kit)
13 REPLACEMENT SPACE HEATERS ALL EBM W/ SUFFIX R11 (25 W, 120 VAC) EBM-R11-KIT
(Including mounting hardware—not shown) ALL EBM W/ SUFFIX R22 (25 W, 240 VAC) EBM-R22-KIT
ALL EBM W/ SUFFIX R44 (25 W, 480 VAC) EBM-R44-KIT
* All parts listed are standard on electronic models unless otherwise indicated.
•CONTROL
CONTROL
Replacement Parts Book
40
EBM COMBINATION/STARTER/CIRCUIT BREAKER*
REPLACEMENT PARTS

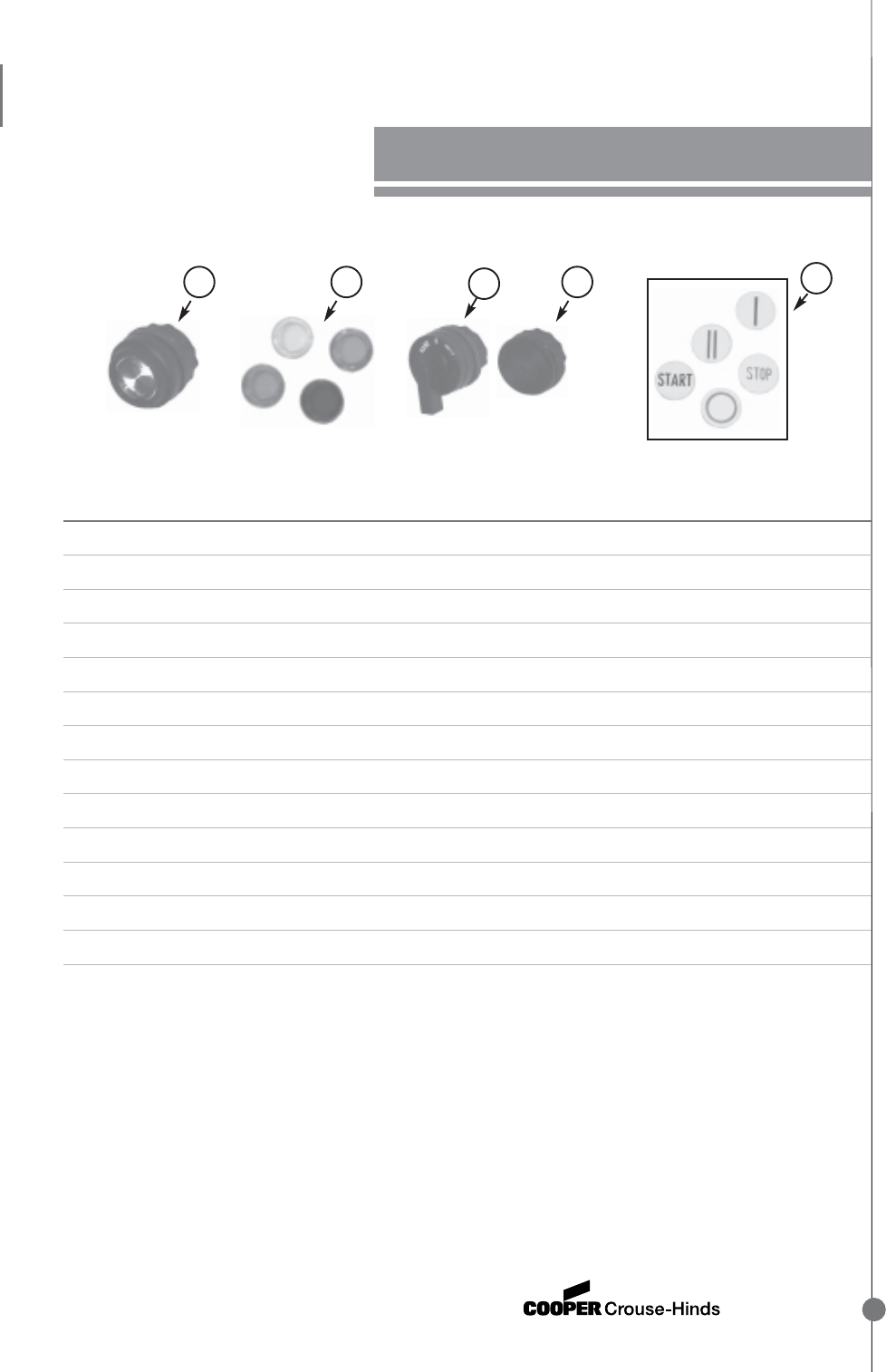

ITEM DESCRIPTION USED ON PART NO.
14 REPLACEMENT PILOT LIGHTS ALL EBMC/S/B EMP009-J**
15 REPLACEMENT PUSHBUTTONS ALL EBMC/S/B EMPS019
16A SELECTOR SWITCHES, 2-POSITION (Not shown) ALL EBMC/S EMPS049
16B SELECTOR SWITCHES, 3-POSITION (Not shown) ALL EBMC/S EMPS069
17A REPLACEMENT BREATHER – S756V (Not shown) ALL EBMC/S/B W/ S756V SUFFIX ECD16
17B REPLACEMENT DRAIN – S756/S756V (not shown) ALL EBMC/S/B WITH S756 OR S756V SUFFIX ECD17
18 DEVICE PLUGS (Not shown) ALL EBMC/S/B EMP:0207959
19 I
NSULATED NEUTRAL – S146
(Including mounting hardware—not shown) ALL EBMB WITH S146 SUFFIX EBM-S146-KIT
20
GROUNDED NEUTRAL– S178
(Including mounting hardware—not shown) ALL EBMB WITH S178 SUFFIX EBM-S178-KIT
21 COVER BOLTS W/ SPRING & WASHER (Qty. 12—not shown) ALL EBMC/S/B EBM-K21
22 LIFT PLATE (Not shown) ALL EBMC/S/B EBM:0206735
23A LEGEND PLATES – PUSHBUTTONS/PILOT LIGHTS ALL EBMC/S/B
(Not shown)
START DSL05 TRIP DSL11
STOP DSL06 RESET DSL12
ON DSL07 TEST DSL13
OFF DSL08 POWER ON DSL14
RUN DSL09 HAND DSL15
JOG DSL10 AUTO DSL16
23B SELECTOR SWITCH LEGEND PLATES, 2-POSITION (Not shown) ALL EBMC/S
RUN – JOG DSL28 UP – DOWN DSL33
HAND – AUTO DSL29 SAFE – RUN DSL86
FWD – REV DSL30 IN – OUT DSL35
SLOW – FAST DSL65 RAISE – LOWER DSL36
23C SELECTOR SWITCH LEGEND PLATES, 3-POSITION (Not shown) ALL EBMC/S
RUN – OFF – JOG DSL38 RAISE – OFF – LOWER DSL87
HAND – OFF – AUTO DSL39 OPEN – OFF – CLOSE DSL43
FWD – OFF – REV DSL40 UP – OFF – DOWN DSL44
FAST – OFF – SLOW DSL41 BLANK W/ 3 FIELDS DSL04
* All parts listed are standard on electronic models unless otherwise indicated.
** Specify Jewel color 1 = Red, 3 = Green
•CONTROL
CONTROL
Replacement Parts Book
41
ITEM DESCRIPTION USED ON PART NO.

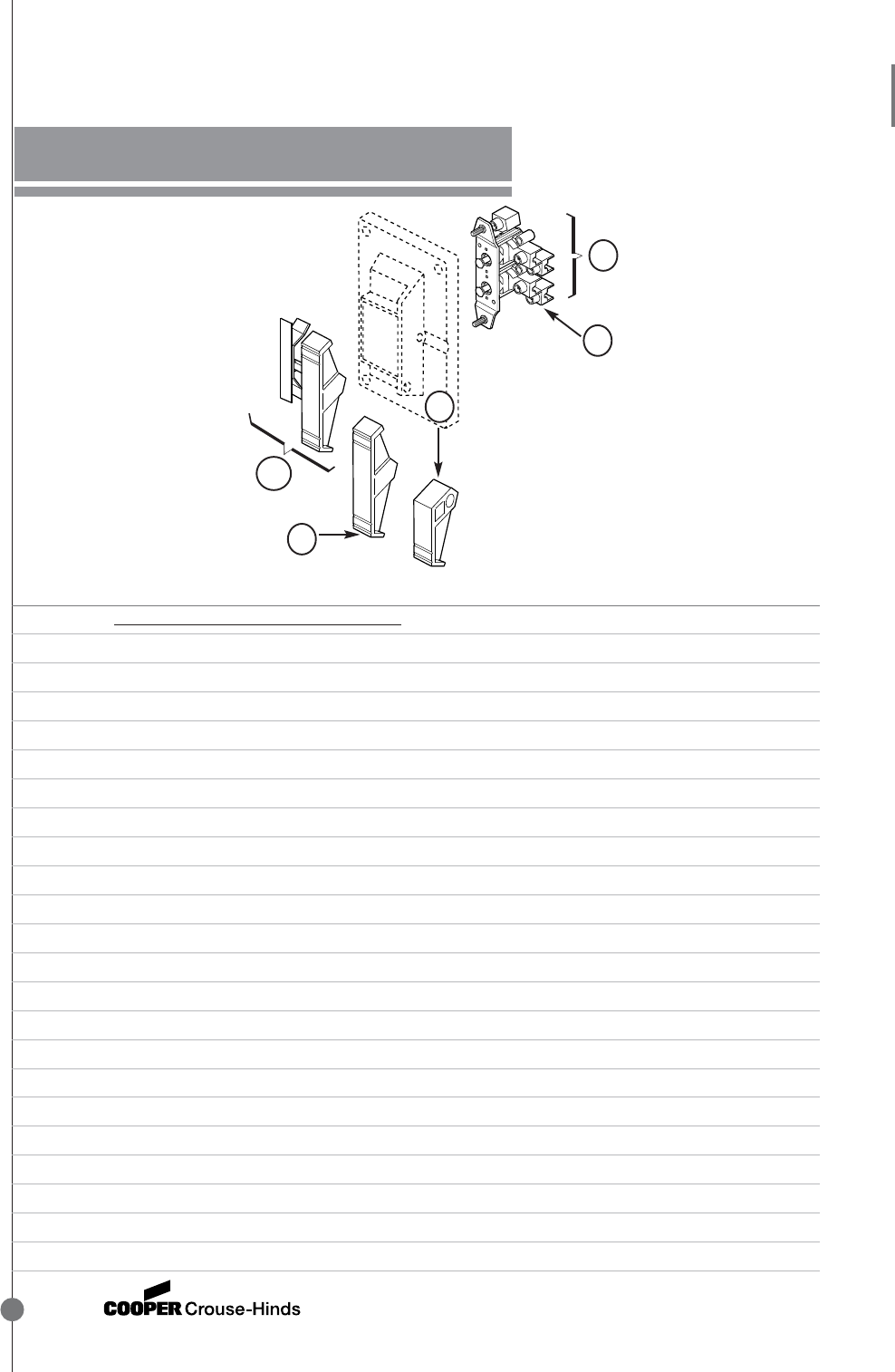

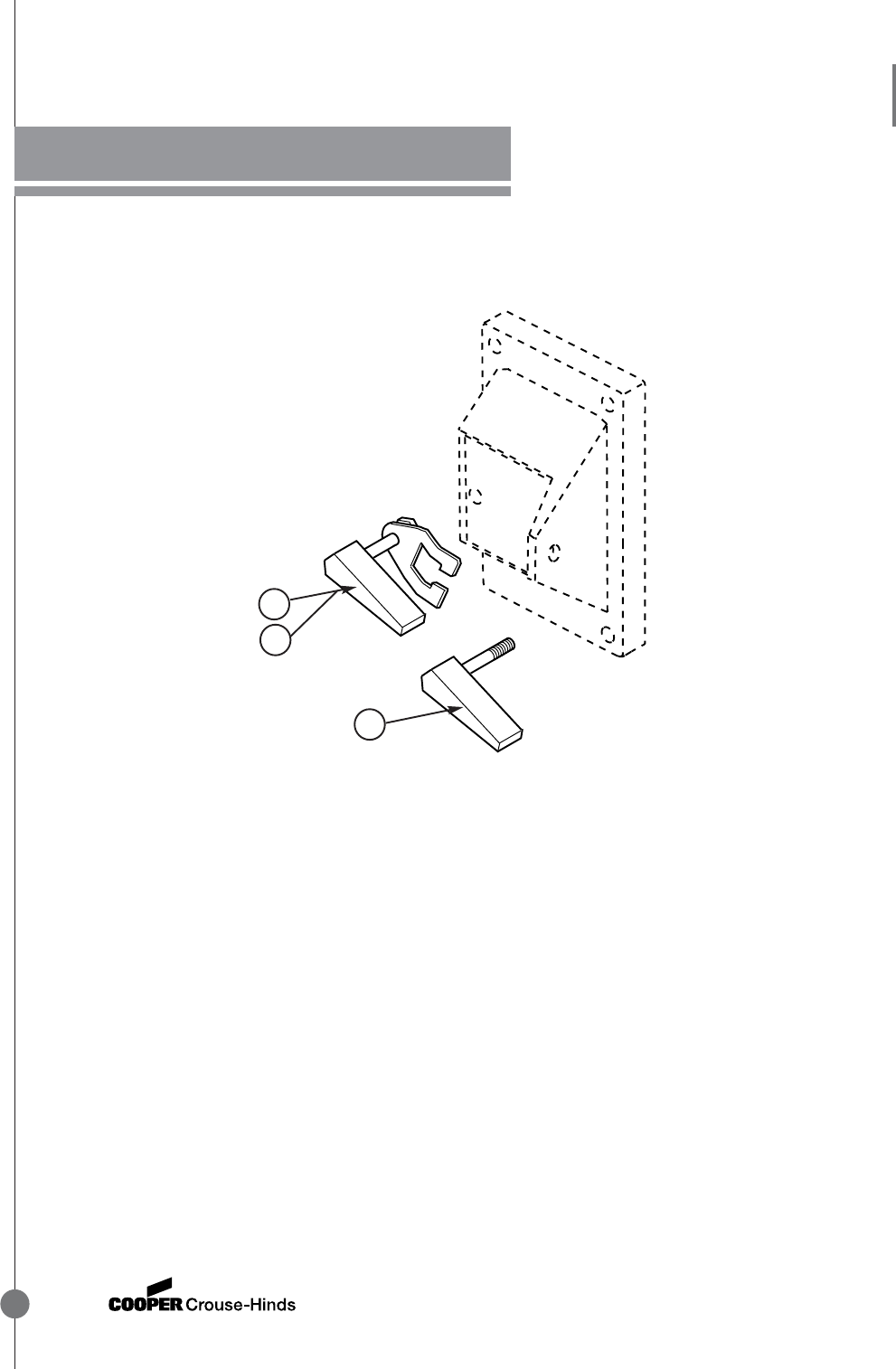

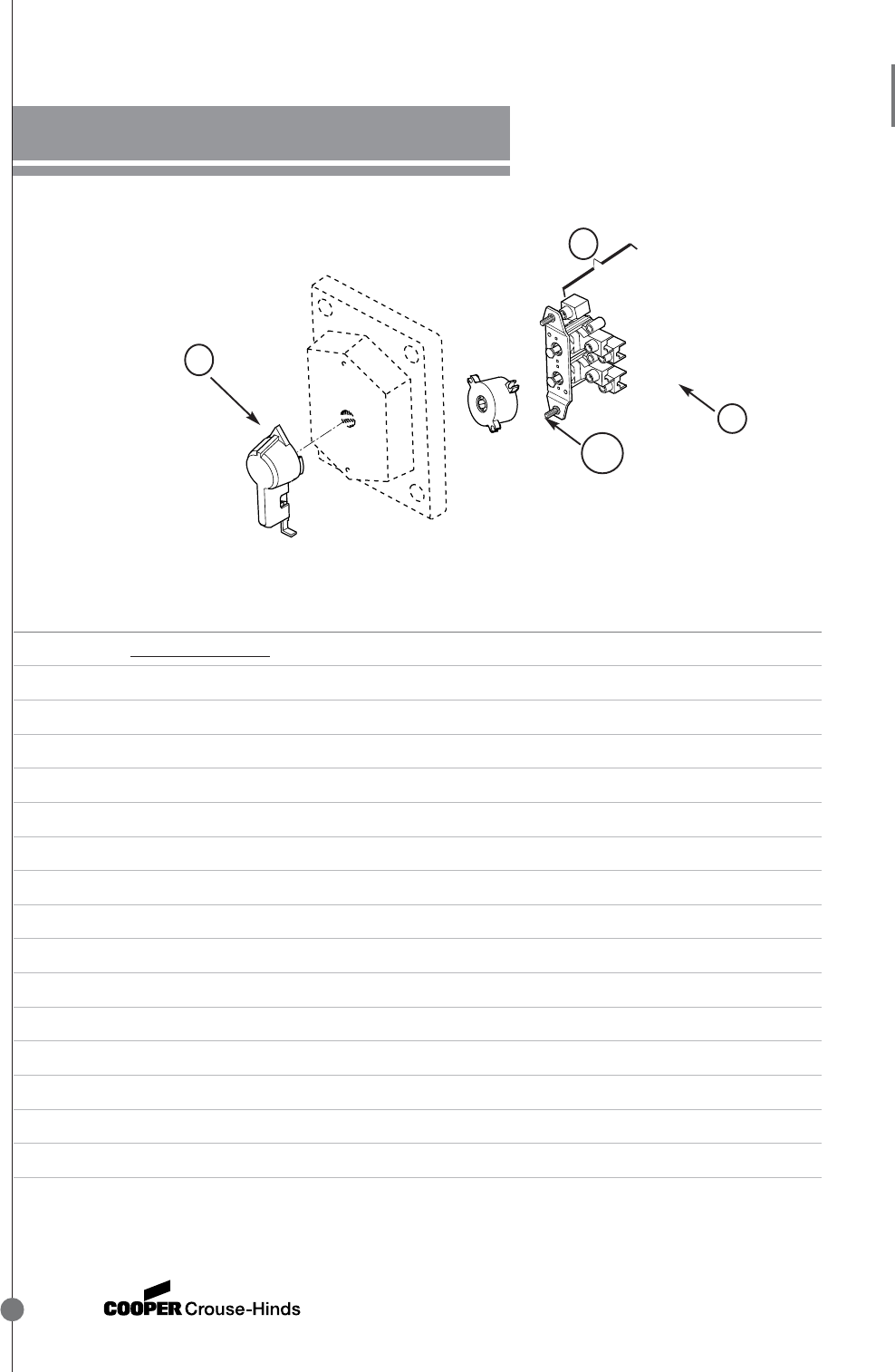

FRONT-OPERATED GEN. PURPOSE SNAP SWITCHES
1 OPERATING HANDLE/SHAFT ASSEMBLY ALL EDS/EFD/DSD/DS DS-K15
2 OPERATING MECHANISM ALL EDS/EFD/DSD/DS – 1-POLE DS-K2
(Includes handle/shaft, spring, fork and hardware) ALL EDS/EFD/DSD/DS – 2-POLE DS-K2
ALL EDS/EFD/DSD/DS – 3-POLE DS-K19
3 REPLACEMENT SNAP SWITCH (Not shown) 1-POLE 20 AMP SW5*
2-POLE 20 AMP SW6*
3-WAY 20 AMP SW7*
4-WAY 20 AMP SW8*
4 COVER SCREWPACK DSD SCREWPACK
MANUAL MOTOR STARTING SWITCHES
1 OPERATING HANDLE/SHAFT ASSEMBLY ALL EDS/EFD/DSD/DS DS-K15
2 OPERATING MECHANISM ALL EDS/EFD/DSD/DS – 1-, 2-, 3-POLE DS-K2
(Includes handle/shaft, spring, fork and hardware)
3A REPLACEMENT MOTOR STARTING SWITCH ONLY WESTINGHOUSE – 1-POLE WEST-MST01**
(Not shown) WESTINGHOUSE – 2-POLE WEST-MST02**
ALLEN-BRADLEY – 1-POLE A-B BULLETIN 600 TOX4**
ALLEN-BRADLEY – 2-POLE A-B BULLETIN 600 TOX5**
GENERAL ELECTRIC – 1-POLE GE CR101Y**
GENERAL ELECTRIC – 2-POLE GE CR101H**
3B REPLACEMENT MOTOR STARTING SWITCH SQUARE D – 2-POLE SQD CLASS 2510 TYPE KO-1**
(w/o overload protection—not shown) GENERAL ELECTRIC – 3-POLE GE TC2368S**
3C REPLACEMENT MOTOR STARTING SWITCH WESTINGHOUSE - 1 POLE SW13
(with Factory Sealing Well Chamber - not shown) WESTINGHOUSE - 2 POLE SW14
ALLEN-BRADLEY - 1POLE SW9
ALLEN-BRADLEY - 2 POLE SW10
GENERAL ELECTRIC - 1 POLE SW11
GENERAL ELECTRIC - 2 POLE SW12
4 COVER SCREW PACK DSD SCREWPACK
* Note: Replacement sealed switches are not available for "GB" units. Refer to replacement parts for EFD (not factory sealed).
** Buy locally.

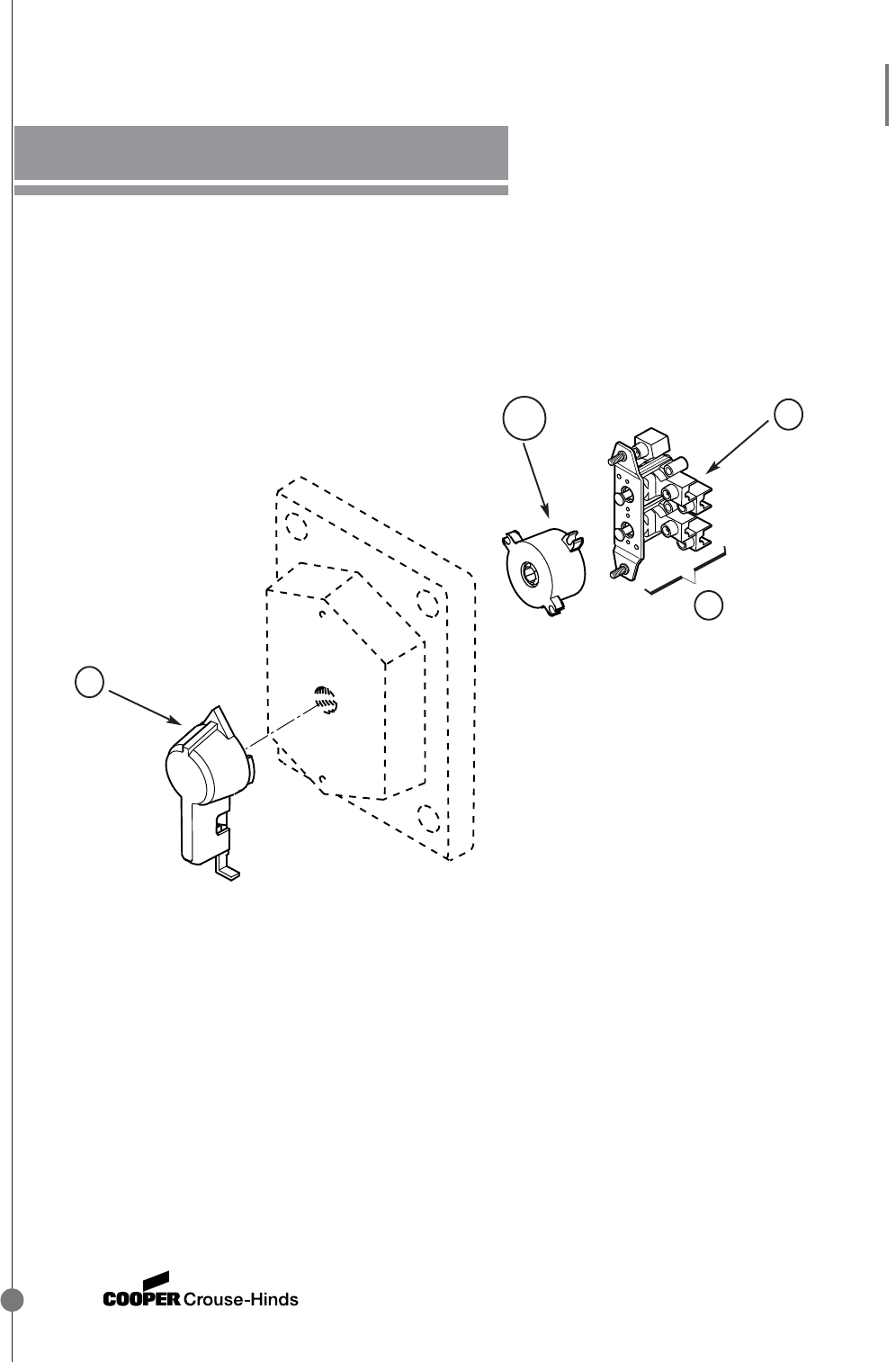

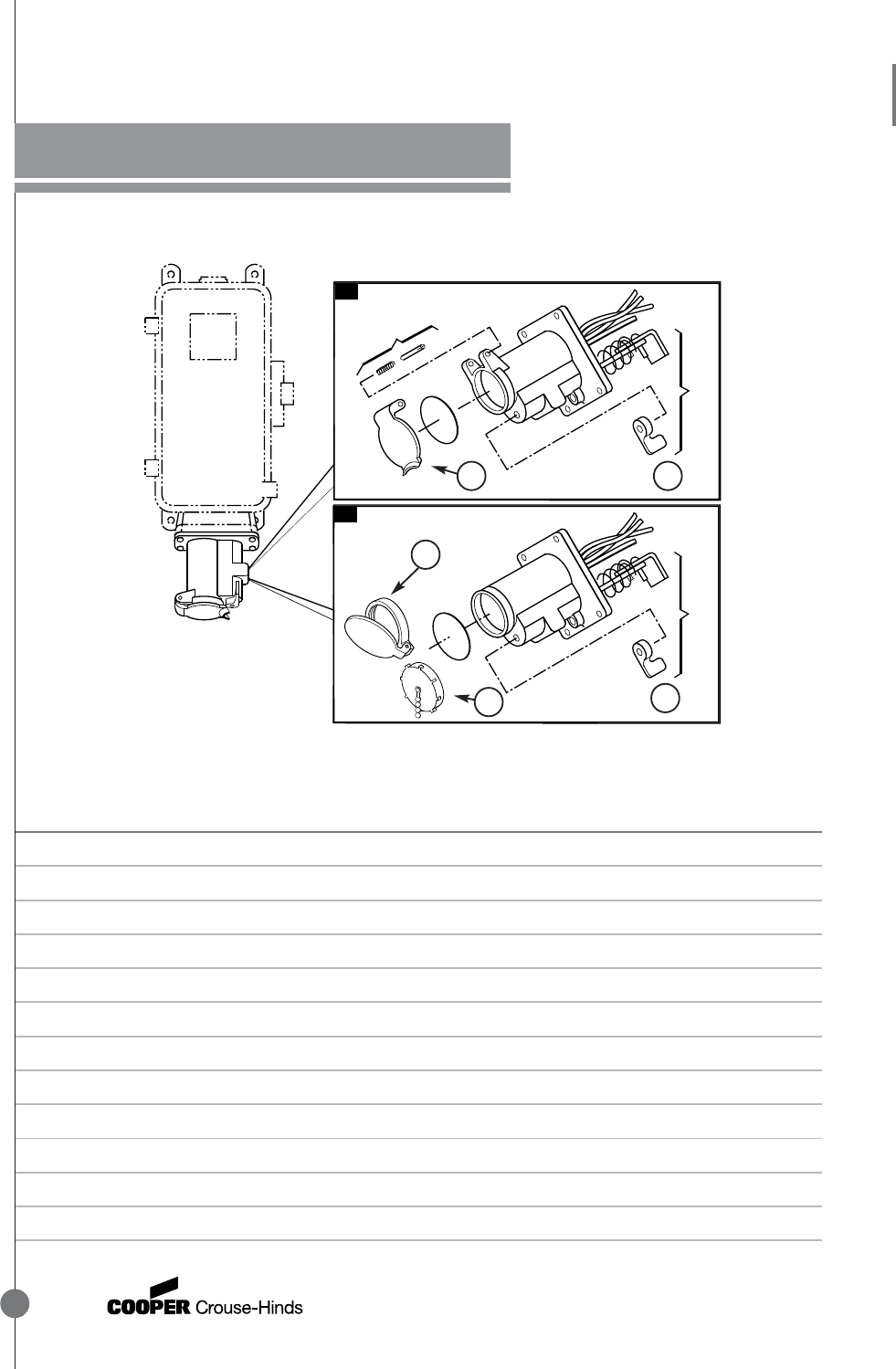

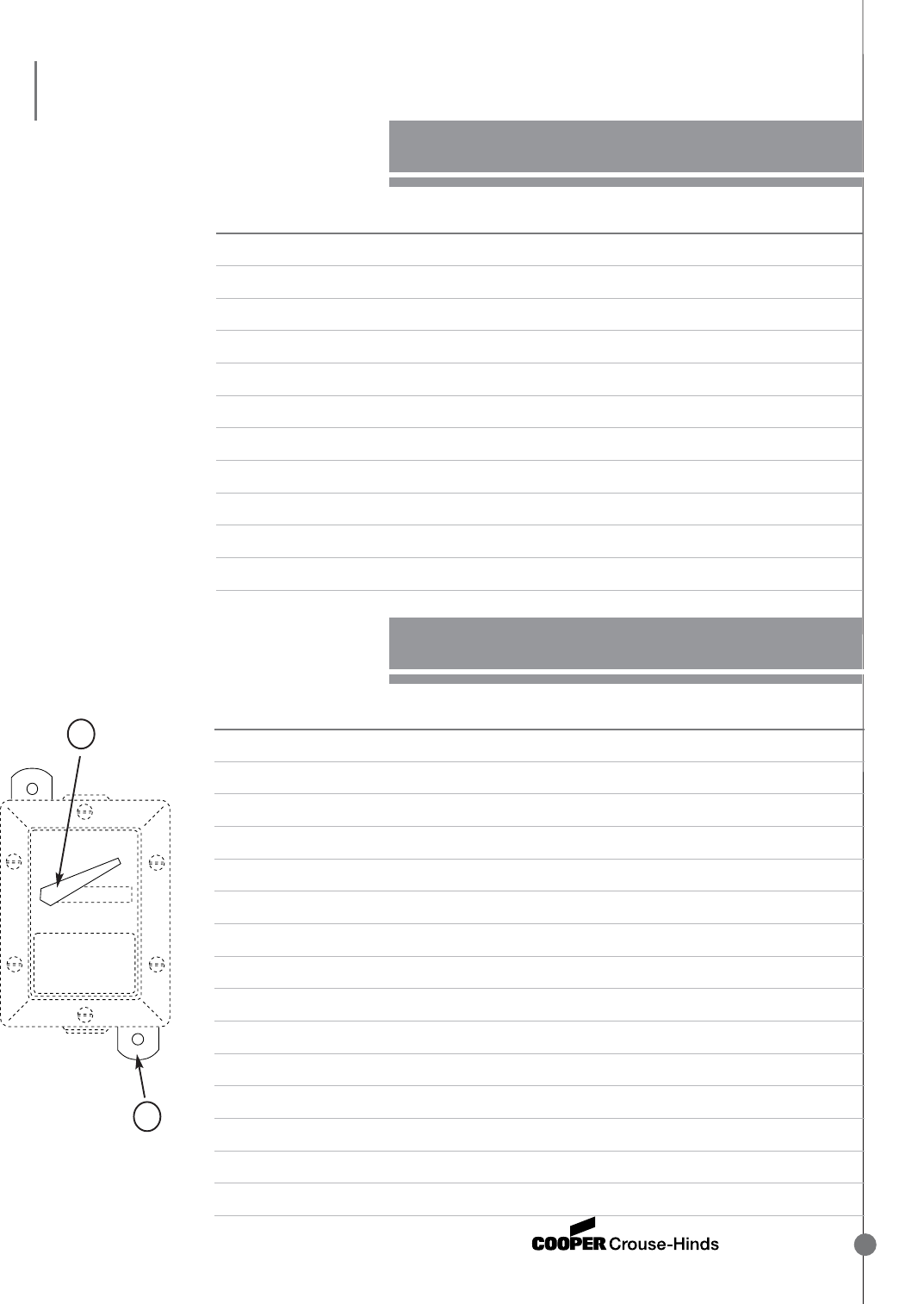

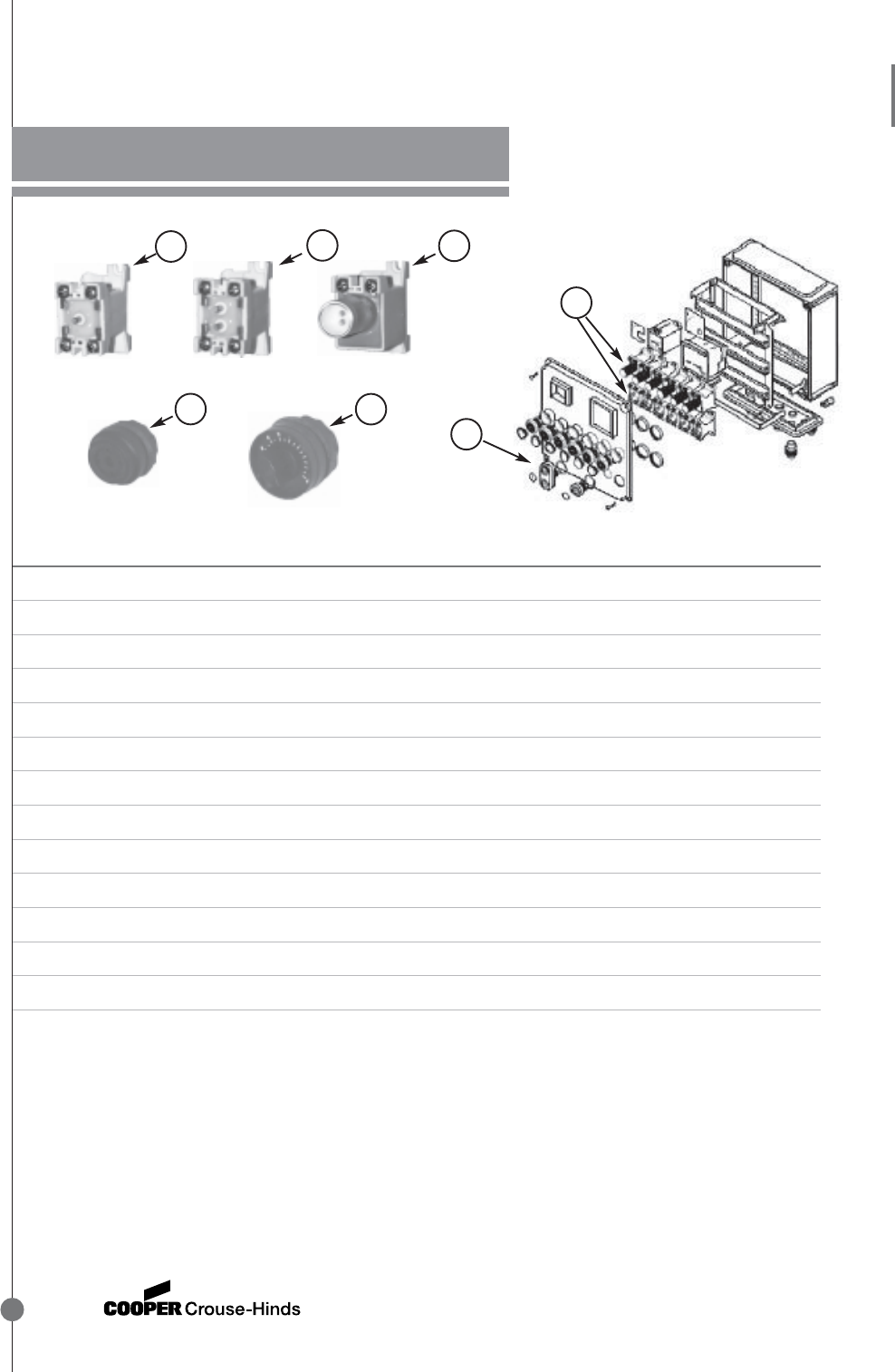

EDS CONTROL STATIONS (FACTORY SEALED)
REPLACEMENT PARTS*
2
1

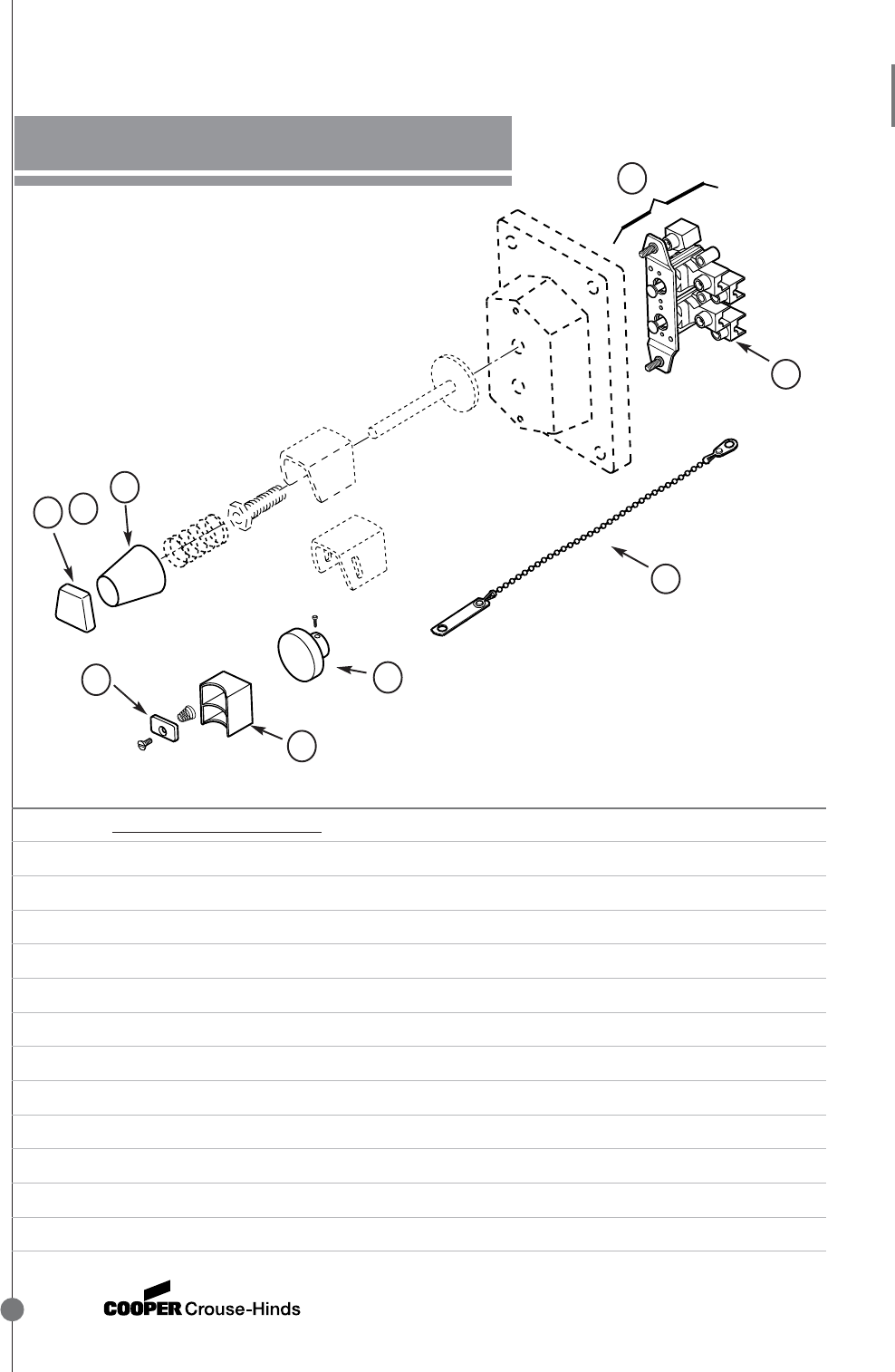

EDS/EFS/DSD/DS (M90, M96) CONTROL STATIONS
REPLACEMENT PARTS*
•CONTROL
CONTROL
Replacement Parts Book
42

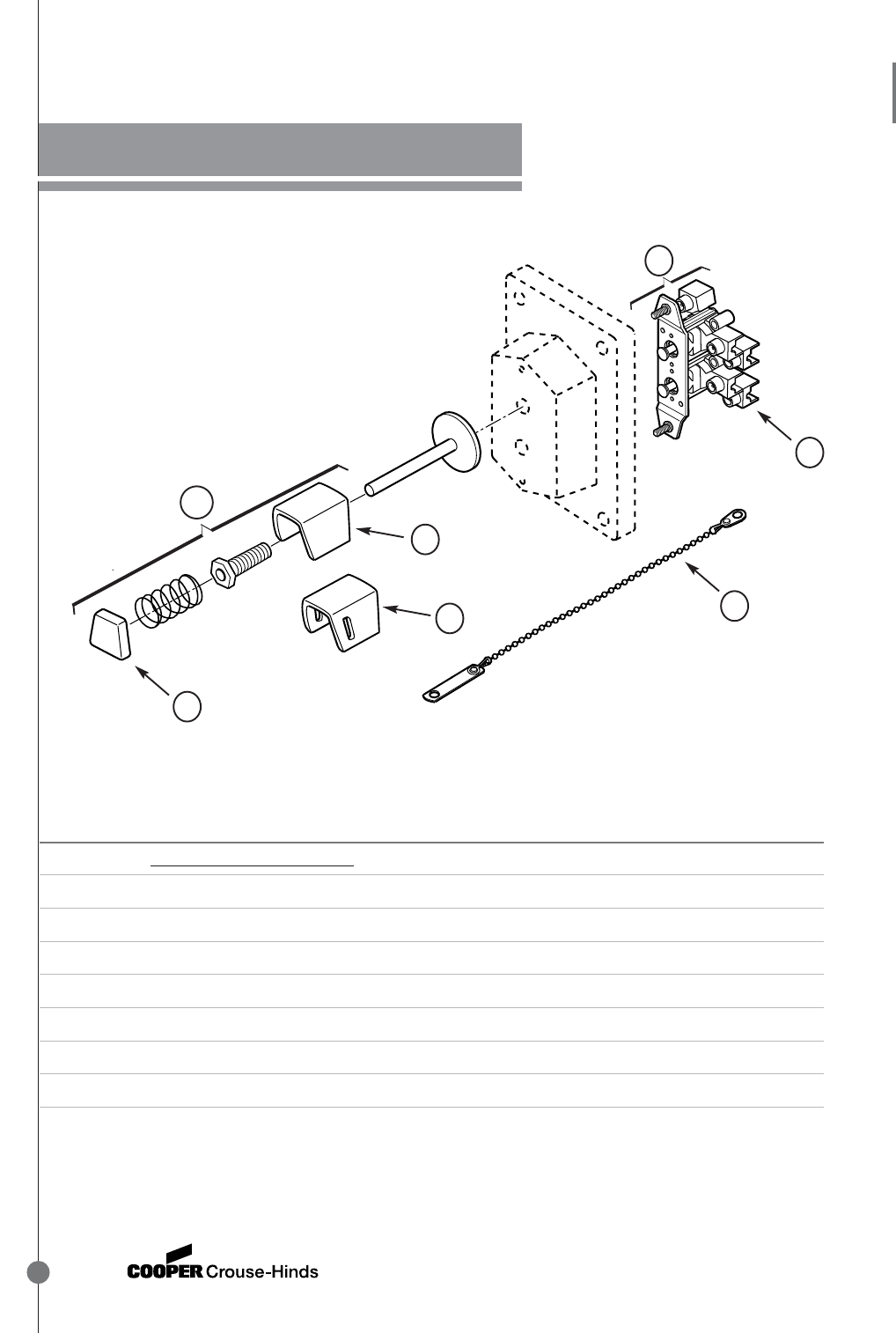

ITEM DESCRIPTION USED ON PART NO.
FRONT-OPERATED PUSHBUTTON
1A EXTERNAL OPERATING BUTTON ONLY ALL EDS/EFS/DSD/DS EXCEPT DSD961 & DSD962 (M96)* CF859-K1**
1B EXTERNAL OPERATING BUTTON KIT ALL EDS/EFS/DSD/DS EXCEPT DSD961 & DSD962 (M96)* CF859-K10
(Includes 10 buttons per kit pre-marked: START, STOP, ON, OFF, UP, DOWN, RESET, JOG, FORWARD AND REVERSE)
1C EXTERNAL OPERATING BUTTON ONLY DSD961, DSD962 (M96)*
BLACK TOP EMP:0208172-1**
BLACK BOTTOM EMP:0208172-2**
GREEN TOP EMP:0208172-3**
GREEN BOTTOM EMP:0208172-4**
RED TOP EMP:0208172-5**
RED BOTTOM EMP:0208172-6**
* Note: All replacement parts are for M96 only. Parts are not interchangeable with previous models.
** Specify Marking
2
4
5A
7
1C
1A
6
8
1B
•CONTROL
CONTROL
Replacement Parts Book
43
ITEM DESCRIPTION USED ON PART NO.
2 MUSHROOM “STOP” BUTTON ALL EDS/EFS/DSD/DS W/ S111 OR S769 SUFFIX (M96)* EMP-K2
(w/ hardware—red only)
3 LOCKOUT “EARS” (Qty. 2) & BUTTON BASE ALL EDS/EFS/DSD/DS W/ S769 SUFFIX (M96)* DS:0205424-3
FOR MAINTAINED MUSHROOM HEAD (Including hardware—not shown)
4 GUARD FOR EXTERNAL OPERATING BUTTON DSD961, DSD962 (M96)* DS:0207824
5A WEATHERPROOF BOOT, MODEL M96 ALL EDS/EFS/DSD/DS EXCEPT DSD962 (M96)* DS:0208029
5B WEATHERPROOF COVER AND CLAMPING RING ALL EDS/DSD W/ S323 SUFFIX (M90) DS:17063A
FOR FRONT OPERATING PUSHBUTTON
MODEL M90 – S323 (Not shown)
6 LOCKOUT BAR AND CHAIN ASSEMBLY – S153 ALL EDS/EFS/ DSD/DS WITH S153 SUFFIX DS:14606A
7 REPLACEMENT PUSHBUTTON SWITCH ASSEMBLY 1-CIRCUIT UNIVERSAL ED11
(Includes mounting strap) 2-CIRCUIT UNIVERSAL ED12
3-CIRCUIT UNIVERSAL ED13 (Used only on DSD962)
8 REPLACEMENT CONTACT BLOCK ONLY ALL EDS/EFS/DSD ESWP126
9 COVER SCREW PACK (4/pack) ALL MODELS DSD SCREWPACK
* Note: All replacement parts are for M96 only. Parts are not interchangeable with previous models.
EDS/EFS/DSD/DS (M90, M96) CONTROL STATIONS
REPLACEMENT PARTS
EDS/EFS/DSD/DS (M90, M96) CONTROL STATIONS
REPLACEMENTS PARTS
•CONTROL
CONTROL
Replacement Parts Book
44
ITEM DESCRIPTION USED ON PART NO.
CIRCUIT BREAKER ENCLOSURES
1 OPERATING HANDLE/SHAFT ASSEMBLY EFD/C 21104, 31104, 22104, 32104 DS-K15
2 OPERATING MECHANISM ALL EFD – 1-POLE DS-K3
(Includes handle/shaft, spring, fork, spacer and hardware)
3 REPLACEMENT CIRCUIT BREAKER (Not shown)
1-POLE 15 AMP EFD/C 21104, 31104, 22104, 32104 SQ D - QOU115C1H*
1-POLE 20 AMP EFD/C 21105, 31105, 22105, 32105 SQ D - QOU120C1H*
1-POLE 30 AMP EFD/C 21106, 31106, 22106, 32106 SQ D - QOU130C1H*
4 COMPLETE COVER AND OPERATOR ASSEMBLY ALL UNITS DS640
5 COVER SCREWS (4/pack) ALL UNITS DSD SCREWPACK
* Buy locally from Square D.
2
1
2
4
1B
1A
3
EDS/EFS/DSD/DS (M90, M96) CONTROL STATIONS
REPLACEMENTS PARTS
•CONTROL
CONTROL
Replacement Parts Book
45
ITEM DESCRIPTION USED ON PART NO.

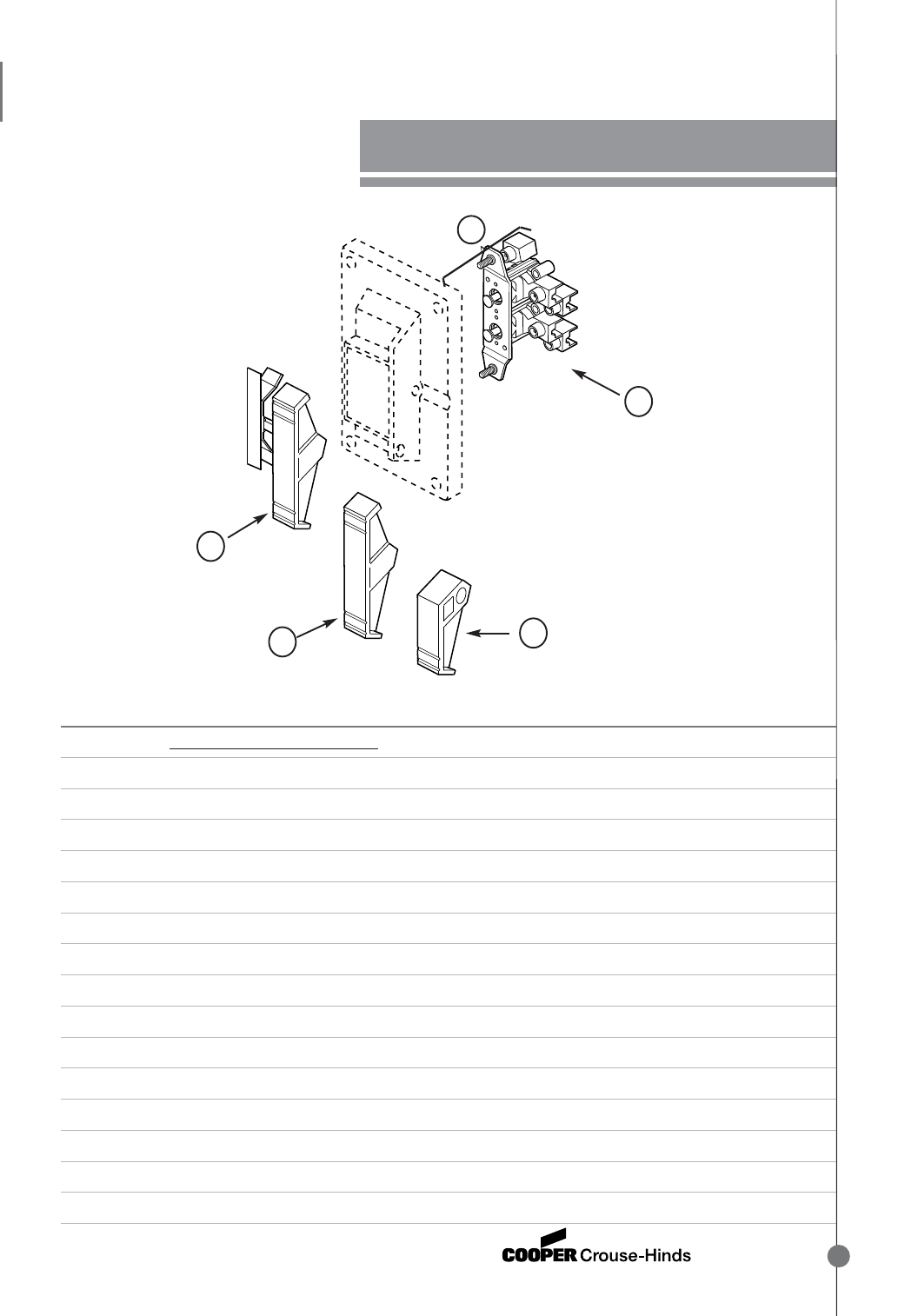

SIDE-OPERATED ROCKER HANDLE
1A NYLON OPERATING HANDLE – FULL HANDLE (2 markings) ALL EDS/DSD/DS DS:20062B**
1B NYLON OPERATING HANDLE – HALF HANDLE (1 marking) DS:30578A**
2 OPERATING MECHANISM EDS/EFD/DSD/DS – FULL HANDLE (2 markings) DS-K12**
(Includes handle, shaft, spring, lever, and hardware) EDS/EFD/DSD/DS – HALF HANDLE (1 marking) DS-K13**
3 REPLACEMENT SWITCH ASSEMBLY 1-CIRCUIT UNIVERSAL ED11
(Includes mounting strap) 2-CIRCUIT UNIVERSAL ED12
4 REPLACEMENT CONTACT BLOCK ALL EDS/DSD ESWP126
** SPECIFY OPERATING HANDLE MARKINGS when ordering:
START RESET EMER
STOP TRIP FWD
ON TEST REV
OFF LIGHT ON OPEN
RUN HAND CLOSE
JOG AUTO UP
5 COVER SCREW PACK (4/pack) ALL MODELS DSD SCREWPACK
EDS/EFS/DSD/DS (M90, M96) CONTROL STATIONS
REPLACEMENTS PARTS
•CONTROL
CONTROL
Replacement Parts Book
46
ITEM DESCRIPTION USED ON PART NO.
SELECTOR SWITCHES
1 OPERATING HANDLE WITH LOCKOUT ALL EDS/EFS/DSD/DS DS:0290203
(Includes hardware)
1A TWO POSITION NAMEPLATE KIT 2-POSITION SS2 KIT
(Includes 7 nameplates per kit premarked: HAND/AUTO, ON/OFF, OPEN/CLOSE, START/STOP, UP/DOWN, RAISE/LOWER AND FORWARD/REVERSE - not shown)
1B TWO POSITION NAMEPLATE KIT 3-POSITION SS2 KIT
(Includes 7 nameplates per kit premarked: HAND/OFF/AUTO, FAST/OFF/SLOW, FORWARD/OFF/REVERSE,
JOG/OFF/RUN, LOCAL/OFF/REMOTE, OPEN/OFF/CLOSE, UP/OFF/DOWN - not shown)
2A OPERATOR CAM MODULES – STANDARD 2-POSITION DS:0205871-1
3-POSITION – CENTER OFF DS:0205871-2
3-POSITION DS:0205871-3
2B OPERATOR CAM MODULES – S634 3-POSITION – CENTER OFF W/ S634 SUFFIX DS:0205871-5
3-POSITION W/ S634 SUFFIX DS:0205871-7
2C OPERATOR CAM MODULES – S635 3-POSITION – CENTER OFF W/ S635 SUFFIX DS:0205871-4
3-POSITION W/ S635 SUFFIX DS:0205871-6
1
4
5
2A,B,C
•CONTROL
CONTROL
Replacement Parts Book
47
EDS/EFS/DSD/DS (M90, M96) CONTROL STATIONS
REPLACEMENTS PARTS
ITEM DESCRIPTION USED ON PART NO.
3A COMPLETE COVER ASSEMBLY EFS/EDS11271, 11272, 21271, 21272 DS672
(Less contacts—includes cam and cover screws—not shown) EFS/EDS31271, 31272
DSD923, DSD924, DS672
EFS/EDS11273, 11274, 21273, 21274 DS673
EFS/EDS31273, 31274
DSD925, DSD926, DS673
EFS/EDS11275, 21275, 31275 DS675
DSD927, DS675
3B COMPLETE COVER ASSEMBLY – S634 EDS11273, 11274, 21273, 21274 DS673-S634
(Includes handle, shaft, bushing, operating cam module EDS31273, 31274
and hardware—not shown, less contacts) DSD925, DSD926, DS673
EDS11275, 21275, 31275, DSD927, DS675 DS675-S634
3C COMPLETE COVER ASSEMBLY – S635 EDS11273, 11274, 21273, 21274 DS673-S635
(Includes handle, shaft, bushing, operating cam module EDS31273, 31274
and hardware—not shown, less contacts) DSD925, DSD926, DS673
EDS11275, 21275, 31275, DSD927, DS675 DS673-S635
4 PUSHBUTTON CONTACT BLOCK ASSEMBLY 2- OR 3-POSITION/2-CIRCUIT ED11
(Includes mounting strap) 2- OR 3-POSITION/4-CIRCUIT ED12
5 REPLACEMENT CONTACT BLOCK ALL EDS/EFS/DSD ESWP126*
* Note: Four circuit units require (2) ESWP126 contact blocks.
•CONTROL
CONTROL
Replacement Parts Book
48
EDS/EFS/DSD/DS (M90, M96) CONTROL STATIONS
REPLACEMENTS PARTS
ITEM DESCRIPTION USED ON PART NO.

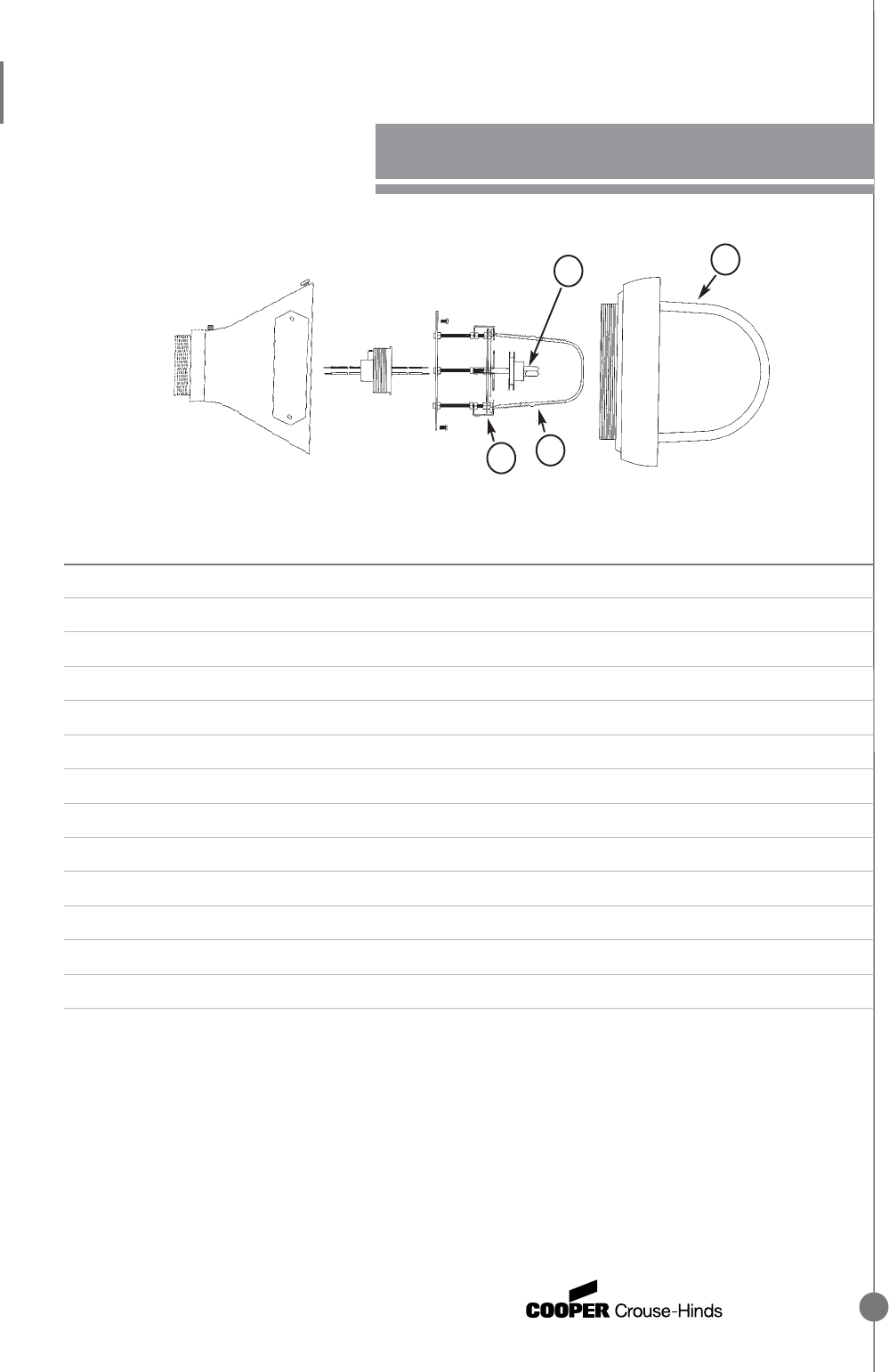

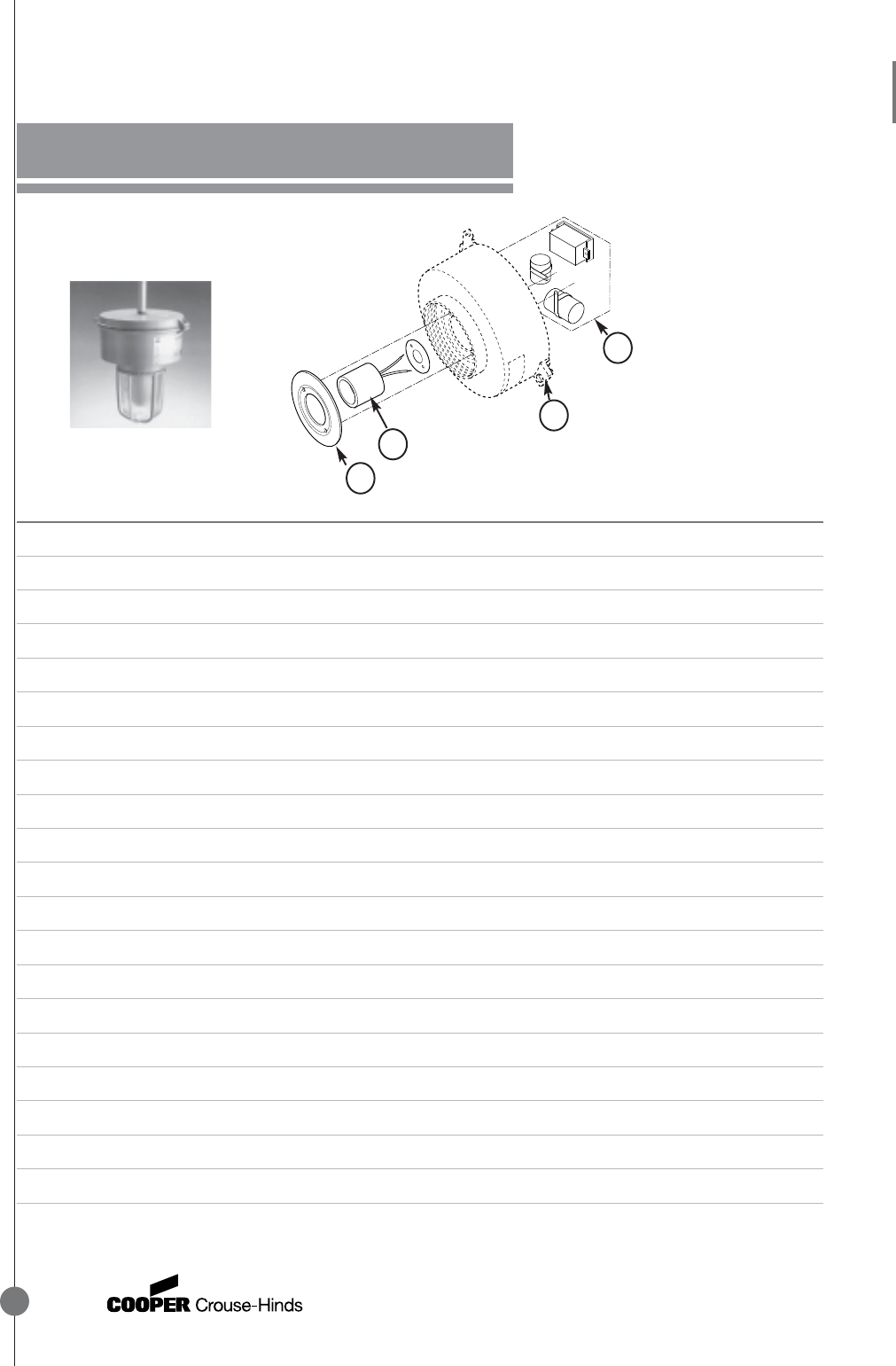

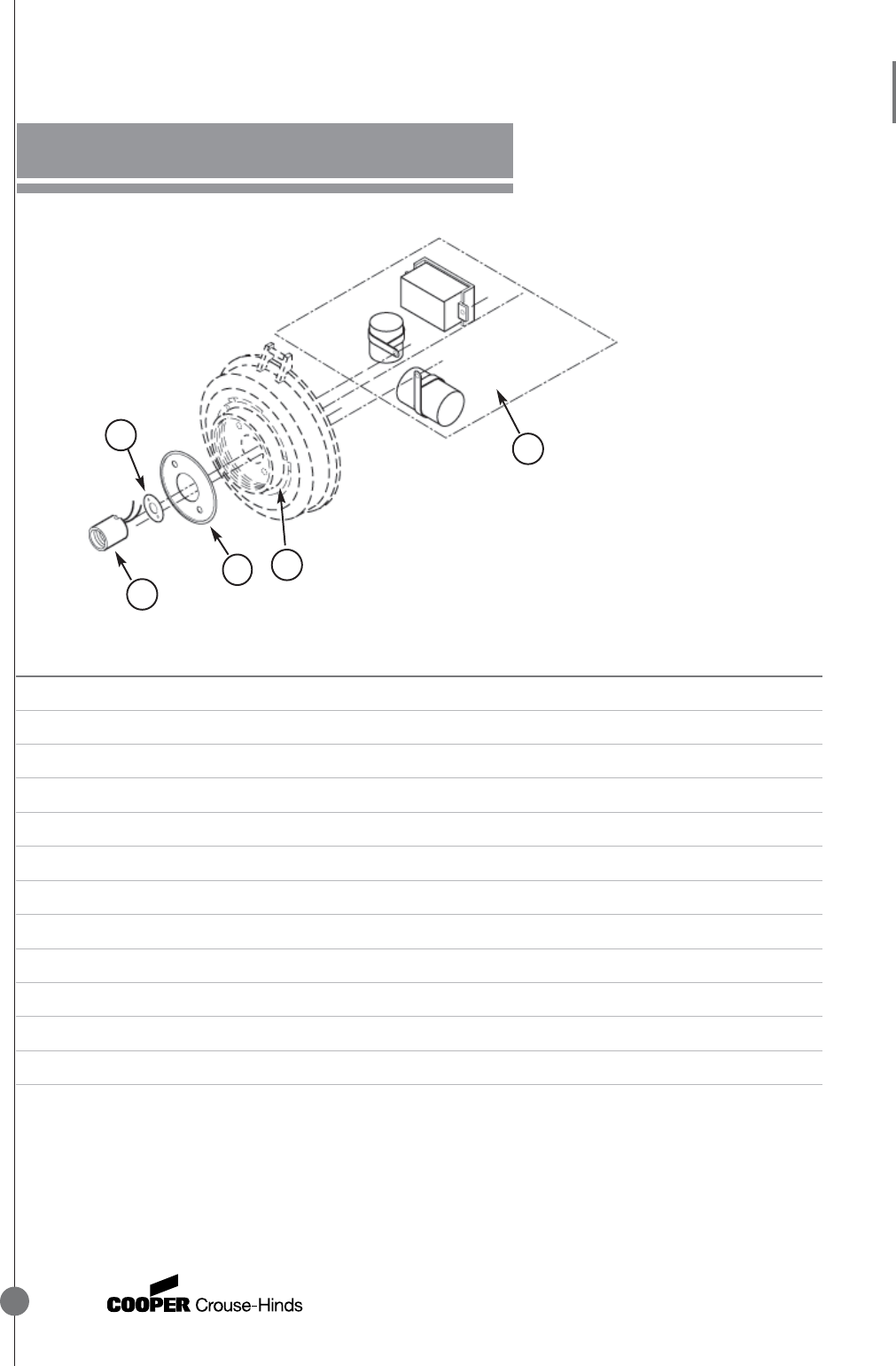

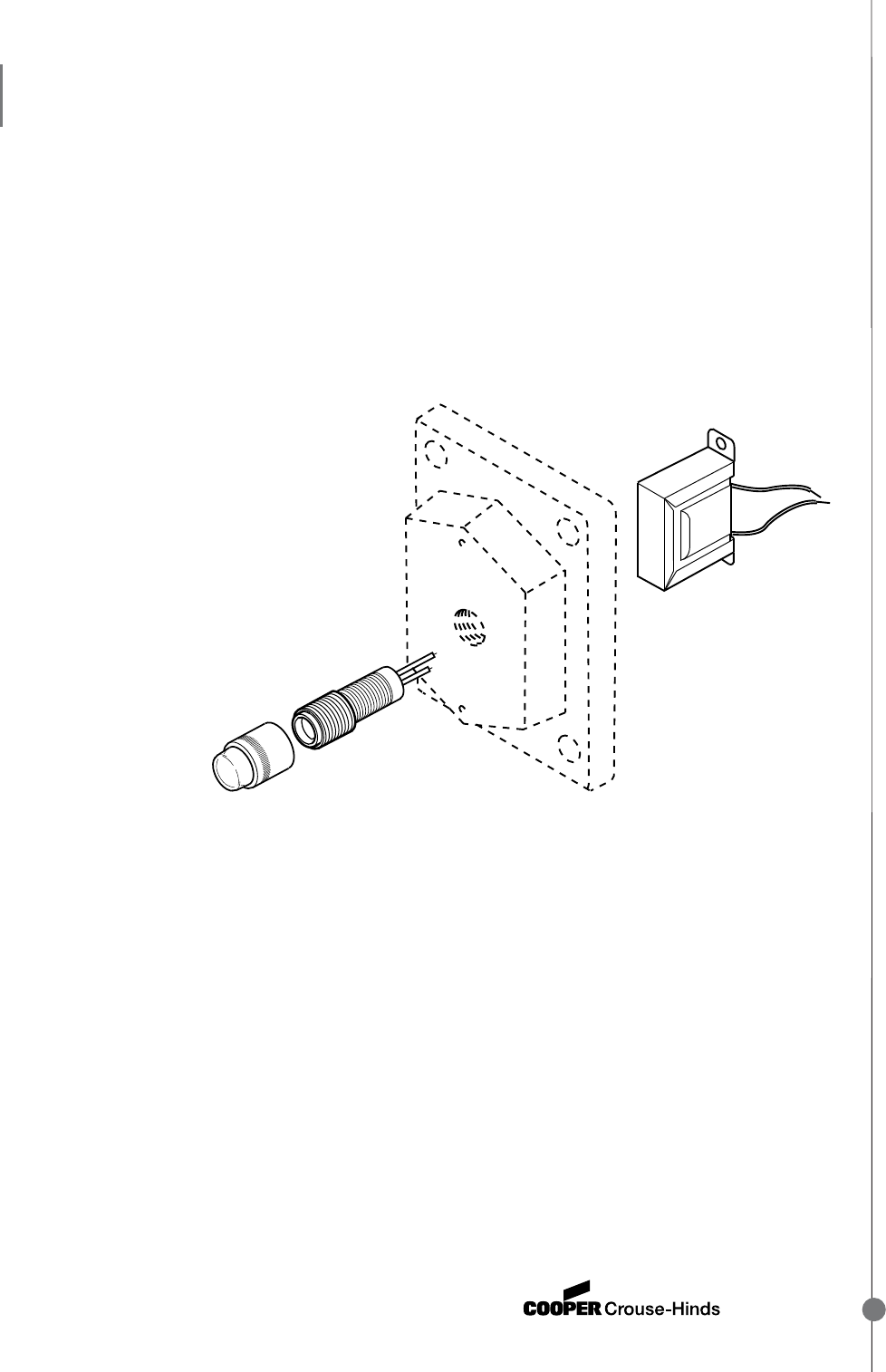

PILOT LIGHTS
1 GLASS JEWEL ASSEMBLY ALL EDS/EFS/DSD/DS (M96) 0205057-*
1A REPLACEMENT LAMP ALL EDS/EFS/DSD/DS (M96) SYLVANIA #120MB/6
2 PILOT LIGHT BODY ASSEMBLY MINI-BAYONETTE BASE (110V, 6W) (M96) DS:0208031
3 TRANSFORMERS (50-60HZ) 220/110V, SUFFIX T2 15129A-TRANS
440/110V, SUFFIX T4 15130A-TRANS
550/110V, SUFFIX T5 15131A-TRANS
115/6V, SUFFIX T16 22178A
220/6V, SUFFIX T26 26657A
440/6V, SUFFIX T46 24862A
* Specify Jewel color 1 = Red, 3 = Green, 6 = Amber, 10 = Clear, 11 = Blue
13
2
EFS FIRE ALARM CONTROL STATION
REPLACEMENT PARTS
•CONTROL
CONTROL
Replacement Parts Book
49
2
1
3
ITEM DESCRIPTION USED ON PART NO.

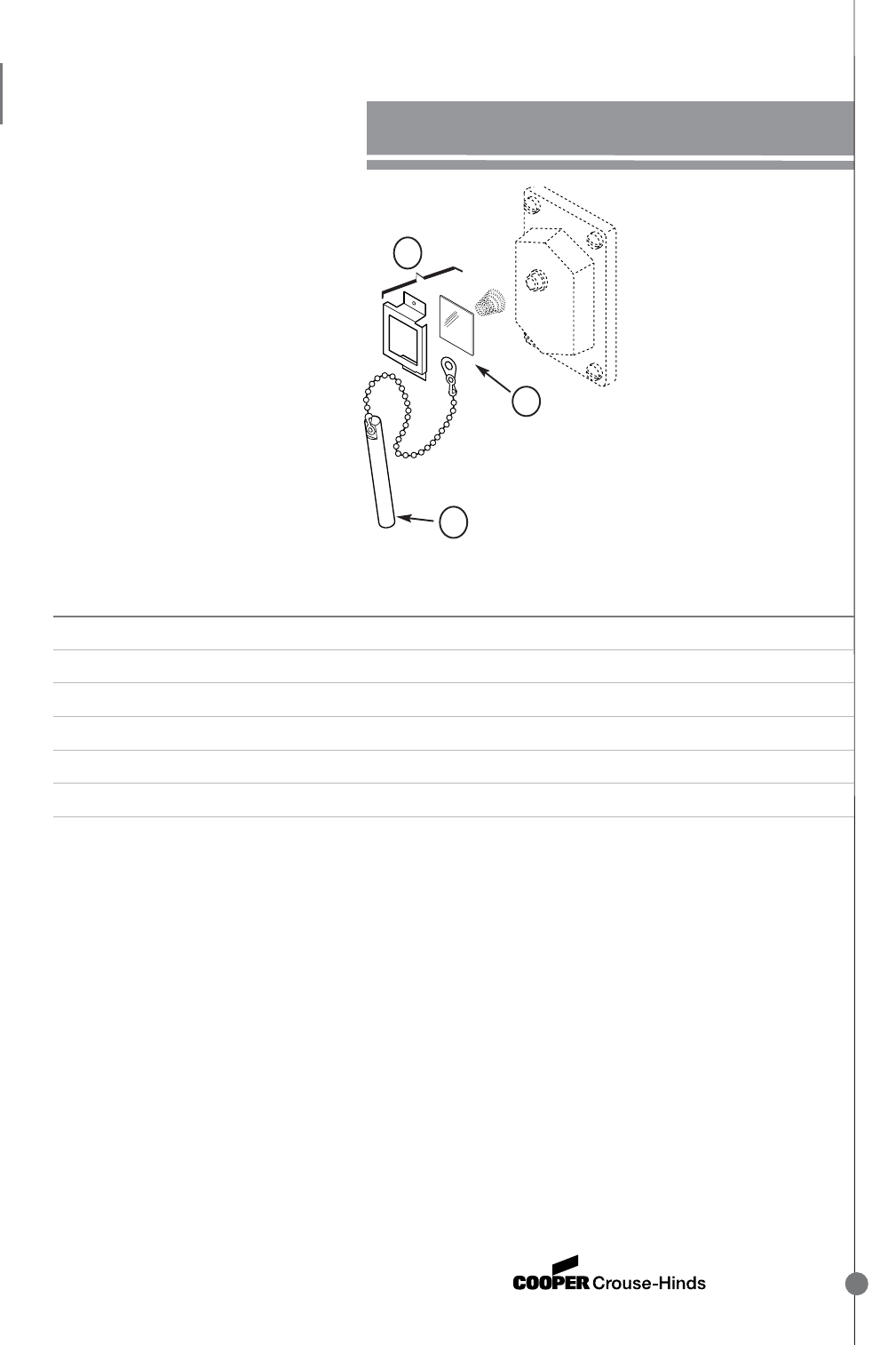

1 FIRE ALARM HAMMER W/ CHAIN EFS/EFSC 21095 DS-K37
2 REPLACEMENT GLASS AND FRAME KIT EFS/EFSC 21095 DS-K25
3 REPLACEMENT BREAK GLASS EFS/EFSC 21095 DS-K16
4 REPLACEMENT CONTACT BLOCK ASSEMBLY EFS/EFSC 21095 ED11
(Includes mounting strap—not shown)
5 REPLACEMENT CONTACT BLOCK ONLY (Not shown) EFS/EFSC 21095 ESWP126
6 COVER SCREWPACK (4/pack) EFS/EFSC 21095 DSD SCREWPACK

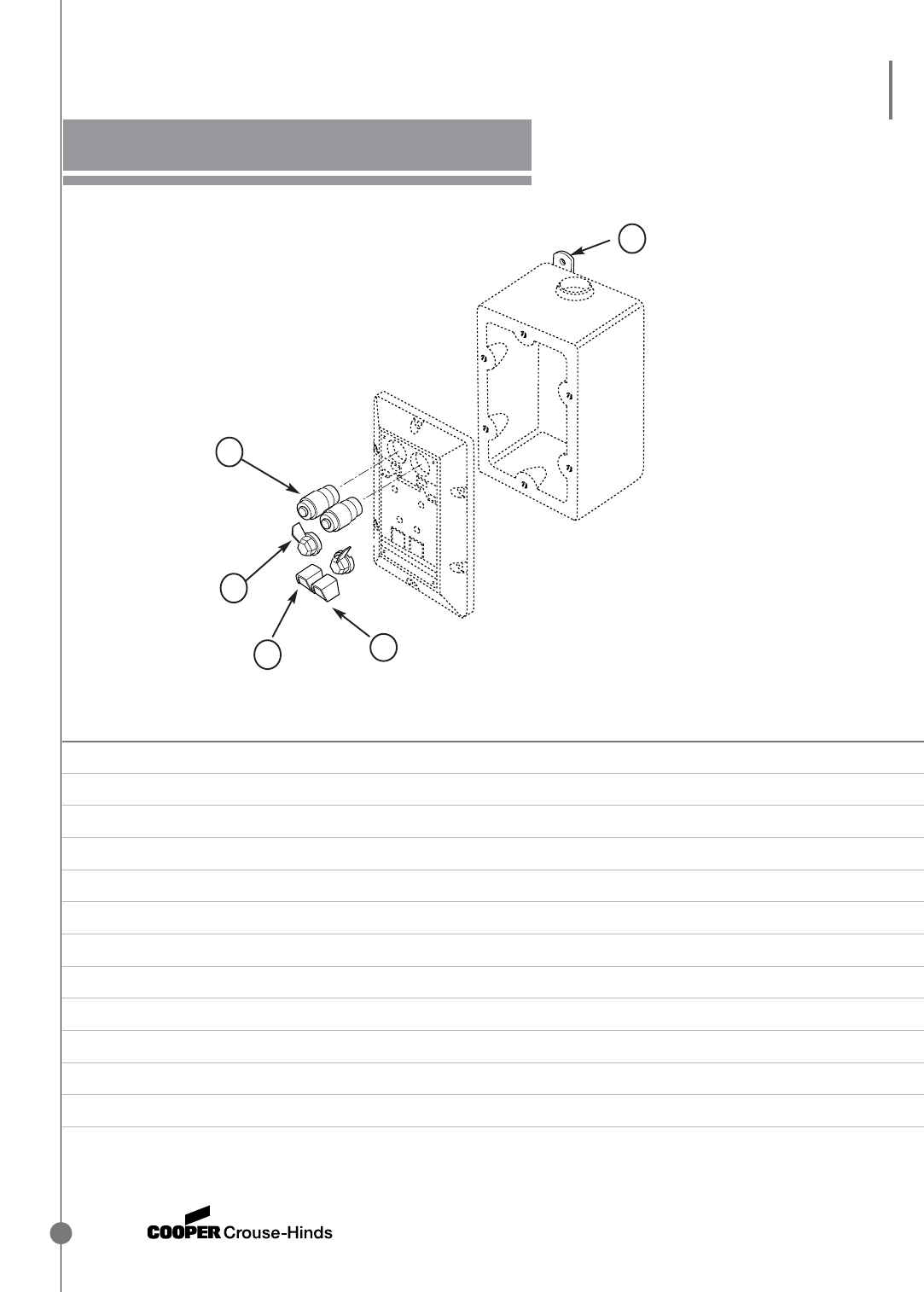

ITEM DESCRIPTION USED ON PART NO.
1 EXTERNAL PUSHBUTTON ALL EGF CF859 K1* **
2 PUSHBUTTON GUARD ALL EGF CF856
3 EXTERNAL PUSHBUTTON OPERATING ASSEMBLY ALL EGF EGF K1* **
(Includes items 1, 2 and hardware)
4 SELECTOR SWITCH OPERATING HANDLE (w/ hardware) ALL EGF DS:0200762
5 PILOT LIGHT LENS ASSEMBLY ALL EGF EGF K2***
6 REPLACEMENT CIRCUIT BREAKER
GFI TYPE 15A – 1-POLE SQ D - Q0115GFI†
(Not shown) 20A SQ D - Q0120GF†
25A SQ D - Q0125GFI†
30A SQ D - Q0130GFI†
* SPECIFY COLOR: Green, Red, Black ** SPECIFY MARKING *** SPECIFY COLOR OF LENS: Red = J1, Green = J3
EGF GROUND FAULT CONTROL STATION
REPLACEMENT PARTS
•CONTROL
CONTROL
50
Replacement Parts Book
PUSH
TO
TEST
PUSH
TO
TEST
OFF
ON
OFF
ON
1
4
5
7
2
•CONTROL
CONTROL
Replacement Parts Book
51
ITEM DESCRIPTION USED ON PART NO.
6 REPLACEMENT CIRCUIT BREAKER
EPD TYPE 15A – 1-POLE SQ D - Q0115EPD†
20A SQ D - Q0120EPD†
25A SQ D - Q0125EPD†
30A SQ D - Q0130EPD†
GFI TYPE 15A – 2-POLE SQ D - Q0215GFI†
20A SQ D - Q0220GFI†
25A SQ D - Q0225GFI†
30A SQ D - Q0230GFI†
EPD TYPE 15A – 2-POLE SQ D - Q0215EPD†
20A SQ D - Q0220EPD†
25A SQ D - Q0225EPD†
30A SQ D - Q0230EPD†
7 MOUNTING FOOT (2/kit) ALL EGF WSMF-K1
8 LED REPLACEMENT LAMP (w/ suffix LED—not shown) RED 24V MB444WC1-24V/25-DP††
YELLOW 24V MB444WCU4-24V/25-DP††
GREEN 24V MB444WC6NW-24V/10-DP††
WHITE 24V MB444WC8NW-24V/10-DP††
BLUE 24V MB444WC10NW-24V/10-DP††
RED 120V MB444WC1-120V/10-DP††
YELLOW 120V MB444WCU4-120V/10-DP††
GREEN 120V MB444WC6NW-120V/10-DP††
WHITE 120V MB444WC8NW-120V/10-DP††
BLUE 120V MB444WC10NW-120V/10-DP††
Buy locally from Square D. †† Buy locally from STAR LED
EGF GROUND FAULT CONTROL STATION
REPLACEMENT PARTS
•CONTROL
CONTROL
Replacement Parts Book
52

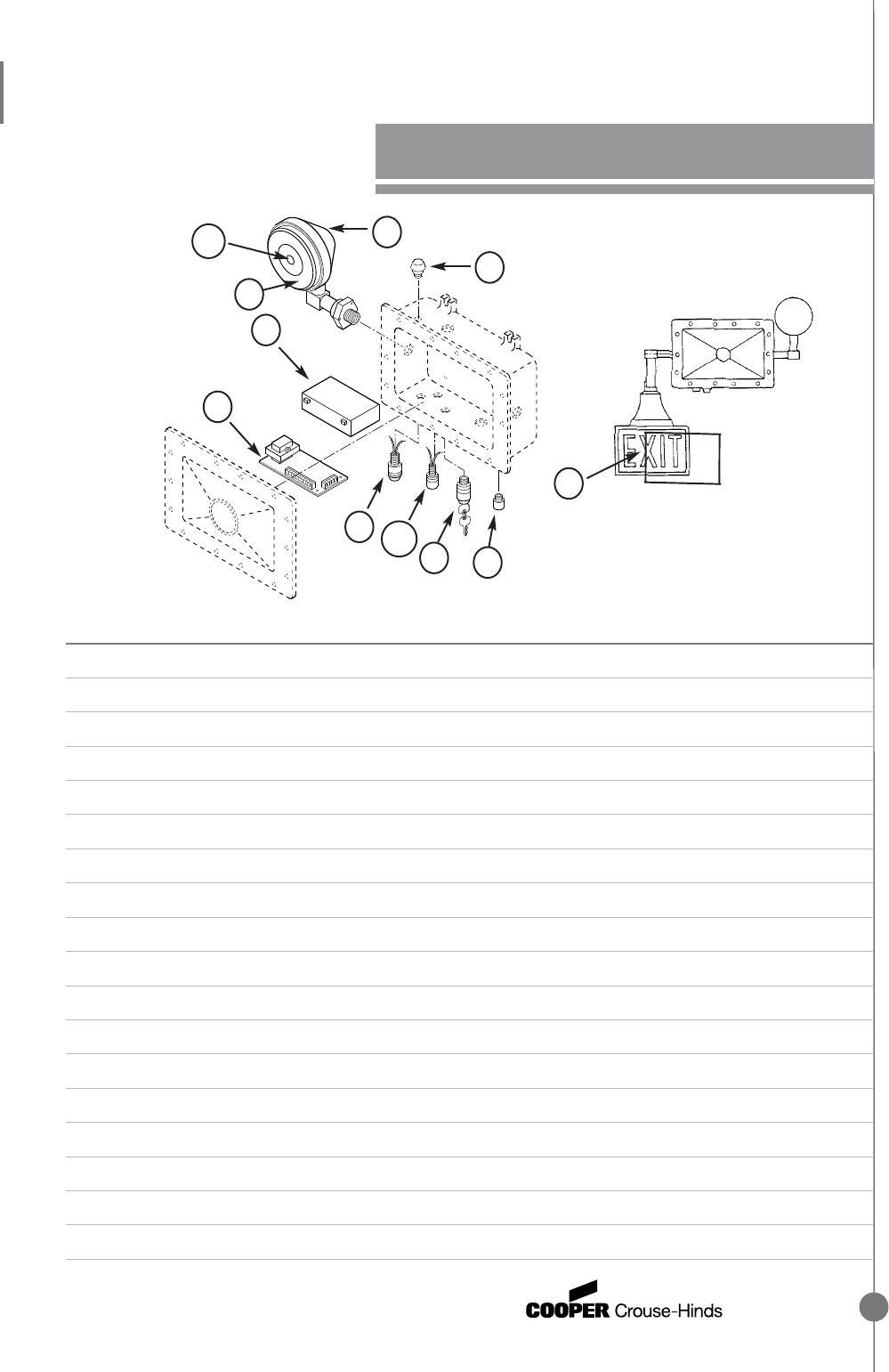

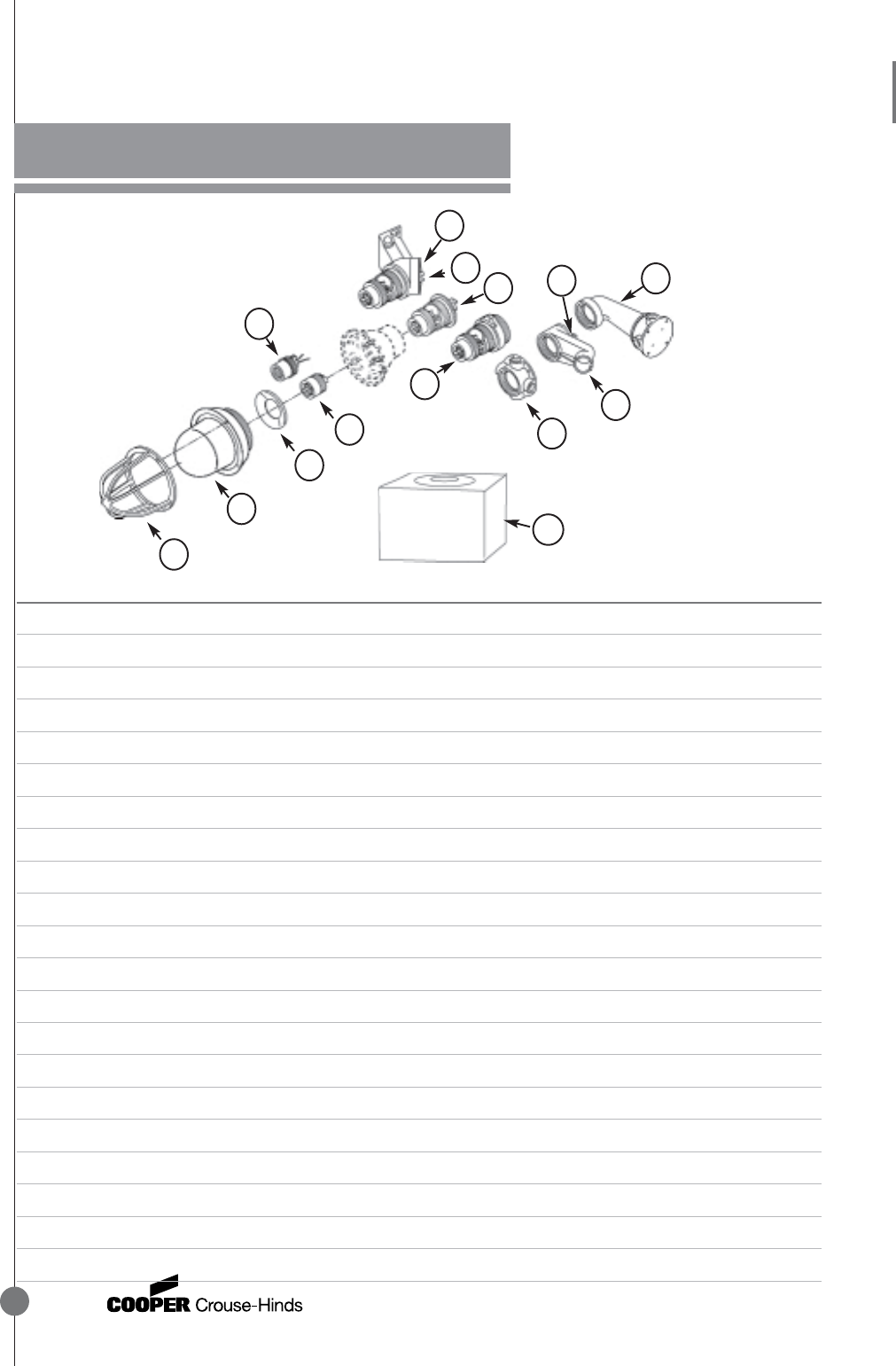

ITEM DESCRIPTION USED ON PART NO.
1 INTERIOR MOUNTING PLATE ASSEMBLY EGL210 - M2, M3 EGL210-R1-M3 *
EGL210 - M4 EGL210-R1-M4
2 GROUND CLAMP ASSEMBLY
(Includes 25' cord, handle body & clamp w/o male connector) ALL MODELS EGL:20109B
2A GROUND CLAMP ASSEMBLY
(Includes optional 50' cord, handle body & clamp w/o male connector) ALL MODELS EGL:20109B W/ 50 FT. CORD
2B GROUND CLAMP ONLY ALL MODELS EGL-K1
3 REPLACEMENT THREADED COVER (w/ gasket) EGL210 - M2, M3 GUB0102
4A REPLACEMENT PILOT EMP STYLE (EJB HOUSING) - M2, M3 EMP009-J **
LIGHT ASSEMBLY (Not shown) EMP STYLE (EJB HOUSING) - M4 EMP009-J **-LED
4B REPLACEMENT COLORED JEWEL EMP STYLE (EJB HOUSING) - M2, M3, M4 EMP:0205057-J **
(Only for pilot light EMP style)
5 PILOT LIGHT CONVERSION KIT – (EGP to EMP) allows mounting new EMP style pilot light into older EGL models (not shown)
EGL210 (Older style w/o model number) EGL-K3
6 PILOT LIGHT CLOSURE PLUG (Not shown) EGL210 - M3, M4 EMP:0207959
7A DRAIN (Not shown) EGL210 - M2, M3, M4 ECD17
7B BREATHER (Not shown) EGL210 - M2, M3, M4 ECD16
8 SAFETY BARRIER (Not shown) EGL210 - M3 SA-23121B-1003
EGL210 - M4 GHG-122-3121-D-1003
9 RELAY (Not shown) EGL210 - M2, M3, M4 EGL-K4
* Note: M3 Interiors can be used on all previous model numbers, but not with M4.
** SPECIFY JEWEL COLOR WHEN ORDERING: J1 = Red pilot light J3 = Green pilot light

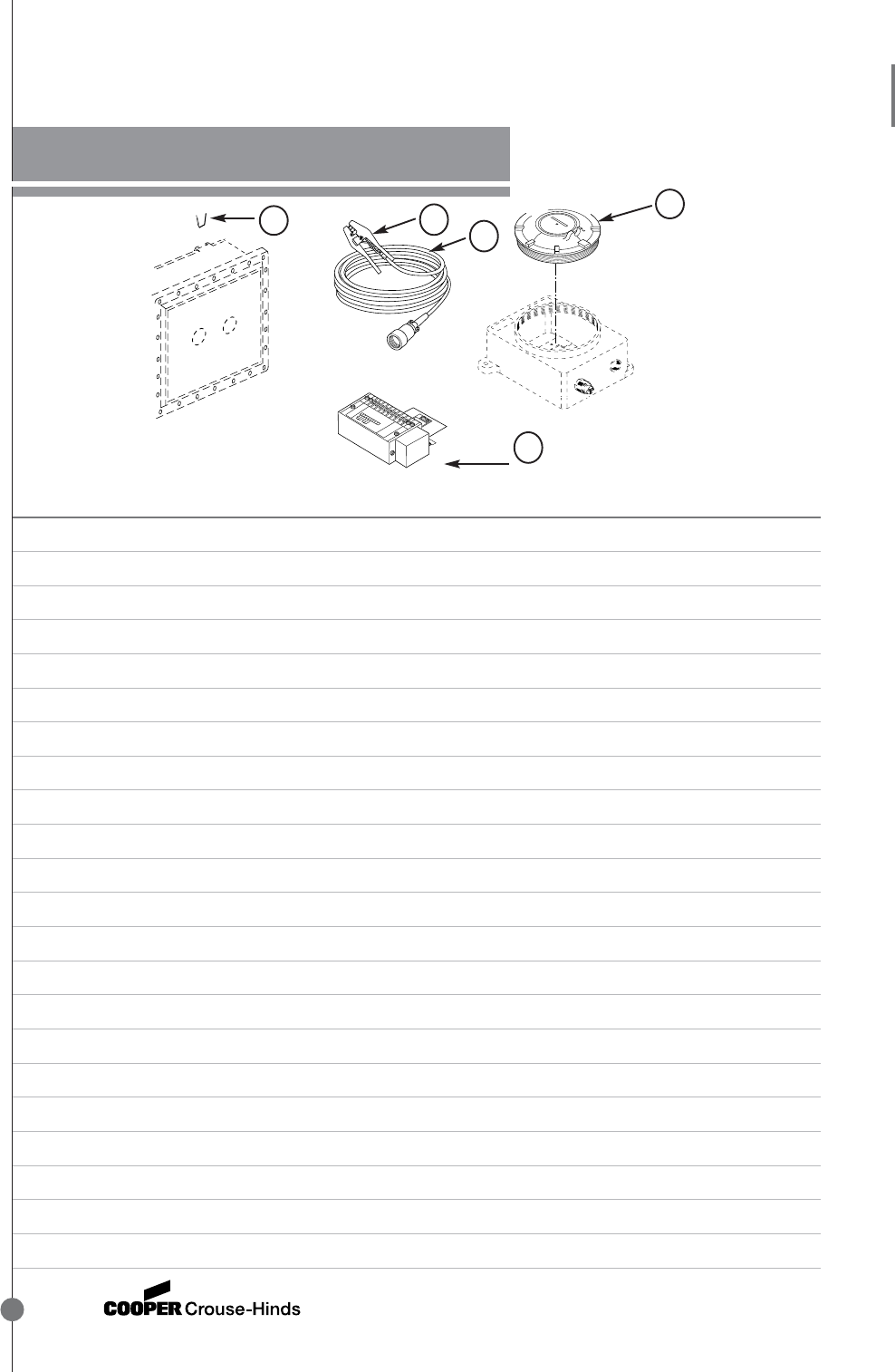

EGL GROUNDING INDICATOR (M2, M3, M4) REPLACEMENT
PARTS
Model M4
Model M2 & M3
2
1
2A
3
10
•CONTROL
CONTROL
Replacement Parts Book
53
ITEM DESCRIPTION USED ON PART NO.

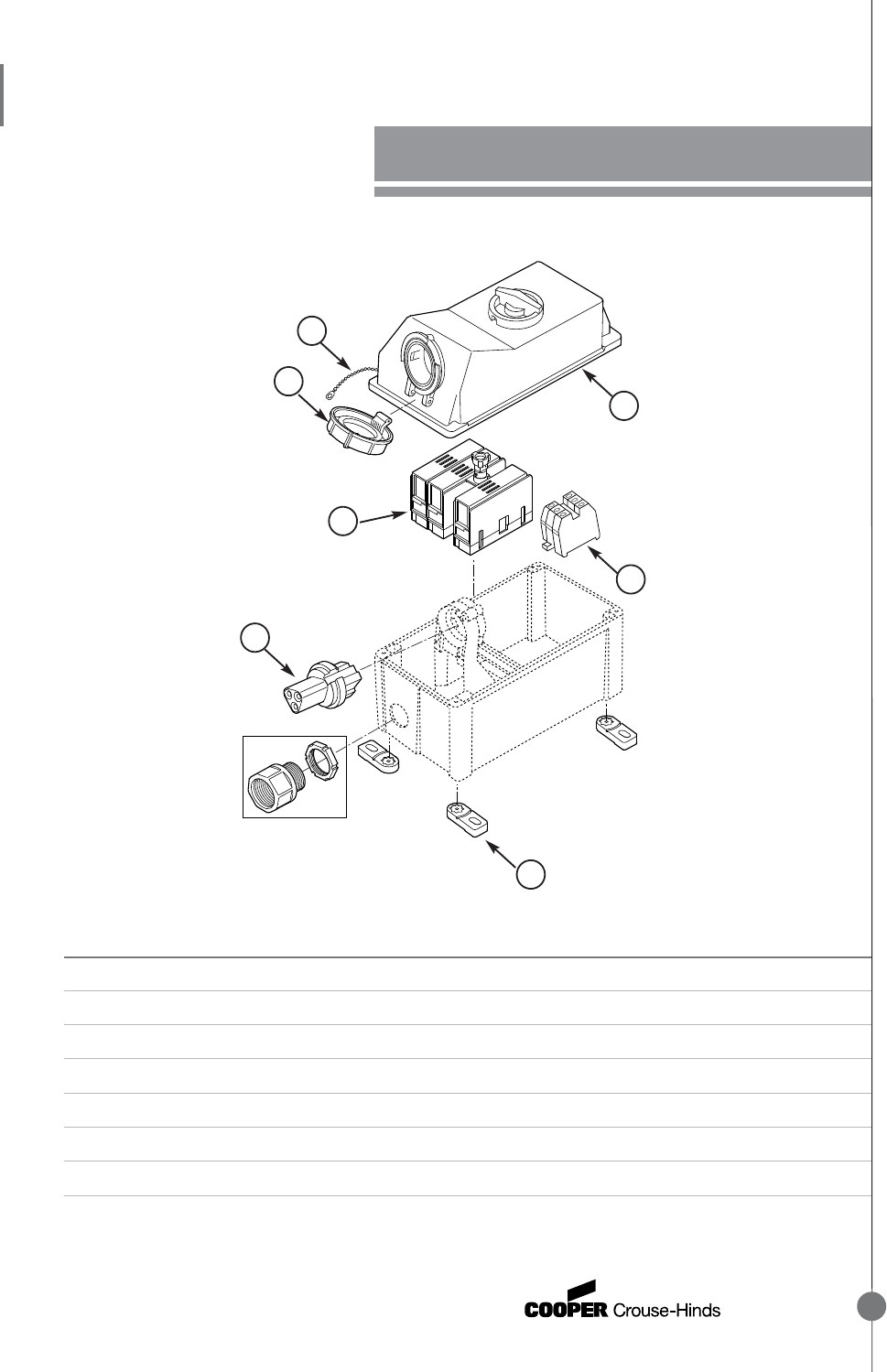

1 EXTERNAL OPERATING HANDLE ALL EMN EMN K1
(w/ hardware)
2 MOUNTING FOOT (4/kit) ALL EMN WSMF-K1
3 MOUNTING PLATE (Not shown) ALL EMN EMN:0203069
4 INTERNAL OPERATING FORK ASSEMBLY EMN FOR SQUARE D STARTER EMN:0204073
Sheet steel w/2 pressed pins EMN FOR WESTINGHOUSE STARTER EMN:0203324
Formed sheet steel (no pins) EMN FOR WESTINGHOUSE STARTER EMN:0208227
(Not shown)
5 REPLACEMENT MANUAL
MOTOR STARTER ALL W/ SQ D SIZE M-0, 2-POLE SQ D CLASS 2510 - TB0-1 *
(Not shown) 3-POLE SQ D CLASS 2510 - TB0-2 *
ALL W/ SQ D SIZE M-1, 2-POLE SQ D CLASS 2510 - TC0-1 *
3-POLE SQ D CLASS 2510 - TC0-3 *
ALL W/ SQ D SIZE M-1P, 2-POLE SQ D CLASS 2510 - TC0-2 *
* Buy locally from Square D.
EMN MANUAL STARTER REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
10 MOUNTING FOOT (4/kit) EGL210 - M4 EJB-MF1
11 REPLACEMENT DESICCANT PACK (Not shown) EGL210-M4 EGL:WG22-1T
12 ADAPTER PLATE ALL M2 AND M3 MODELS EGL:0208122
(Allowing model M4 to be mounted where M2 & M3 models were located)
13 REPLACEMENT PILOT LIGHT LAMPS STANDARD SYLVANIA # 120MB/6 **
(Miniature bayonet base)
LED TYPE - RED MB444WC1-120V/10-DP***
LED TYPE - GREEEN MB444WC6NW-120V/10-DP***
(Miniature bayonet base)
14 COVER BOLTS (36/kit) EGL210-M4 EJB BOLT - K1
**Buy locally from Sylvania/Osram ***Buy locally from STAR LED
EGL GROUNDING INDICATOR (M2, M3, M4) REPLACEMENT
PARTS
2
1
•CONTROL
CONTROL
Replacement Parts Book
54
ITEM DESCRIPTION USED ON PART NO.
EMP/EMPS – DOUBLE-PUSHBUTTON, DOUBLE-OPERATOR
1 EXTERNAL OPERATING BUTTONS EMP/S 039
BLACK TOP EMP:0208172-1**
(w/ hardware) BLACK BOTTOM EMP:0208172-2**
GREEN TOP EMP:0208172-3**
GREEN BOTTOM EMP:0208172-4**
RED TOP EMP:0208172-5**
RED BOTTOM EMP:0208172-6**
1A EXTERNAL GUARD ONLY EMP/S 039 DS:0207824
2 EXTERNAL LOCKING RING & EMP/S 039 EMP-K5
INTERNAL SLEEVE LOCKNUT
3 REPLACEMENT CONTACT BLOCK EMP/S 039 ESWP126
4 CONTACT BLOCK ASSEMBLY EMP/S 039 ED35-M90
(Includes mounting plate and contact blocks)
** SPECIFY OPERATING BUTTON MARKINGS:
START RESET EMER
STOP TRIP FWD
ON TEST REV
OFF LIGHT ON OPEN
RUN HAND CLOSE
JOG AUTO UP
EMP/EMPS BARREL ASSEMBLIES
REPLACEMENT PARTS
2
1
3
4
1A
•CONTROL
CONTROL
Replacement Parts Book
55
EMP/EMPS BARREL ASSEMBLIES
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
EMP – ILLUMINATED PUSHBUTTON
1 GLASS JEWEL ASSEMBLY EMP 0090/0098 EMP:0204492-J**
2 REPLACEMENT LAMP EMP 0090/0098 (Incandescent) SYLVANIA # 120MB/6 ***
EMP 0090/0098 24 VDC (Incandescent) SYLVANIA # 24MB ***
EMP0090/0098 LED
RED 24V MB444WC1-24V/25-DP††
YELLOW 24V MB444WCU4-24V/25-DP††
GREEN 24V MB444WC6NW-24V/10-DP††
WHITE 24V MB444WC8NW-24V/10-DP††
BLUE 24V MB444WC10NW-24V/10-DP††
RED 120V MB444WC1-120V/10-DP††
YELLOW 120V MB444WCU4-120V/10-DP††
GREEN 120V MB444WC6NW-120V/10-DP††
WHITE 120V MB444WC8NW-120V/10-DP††
BLUE 120V MB444WC10NW-120V/10-DP††
3 INDICATING PLATE EMP 0090/0098 EMP:28304A*
4 EX. LOCKING RING & INTERNAL SLEEVE LOCKNUT EMP 0090/0098 EMP-K5
5 REPLACEMENT CONTACT BLOCK EMP0090 ESWP126
6 CONTACT BLOCK ASSEMBLY EMP0098 ED35-M90
(Includes mounting plate and contact blocks)
*SPECIFY MARKING START RESET EMER
(Note: “DSL” marking plates STOP TRIP FWD
may also be used) ON TEST REV
OFF LIGHT ON OPEN
RUN HAND CLOSE
JOG AUTO UP
**JEWEL COLOR DESIGNATION (Use clear jewel w/LED lamps):
RED = J1 AMBER = J6 CLEAR = J10
GREEN = J3 BLUE = J11
*** Buy locally from Sylvania/Osram ††† Buy locally from STAR LED
2
1
4
5
3
•CONTROL
CONTROL
Replacement Parts Book
56

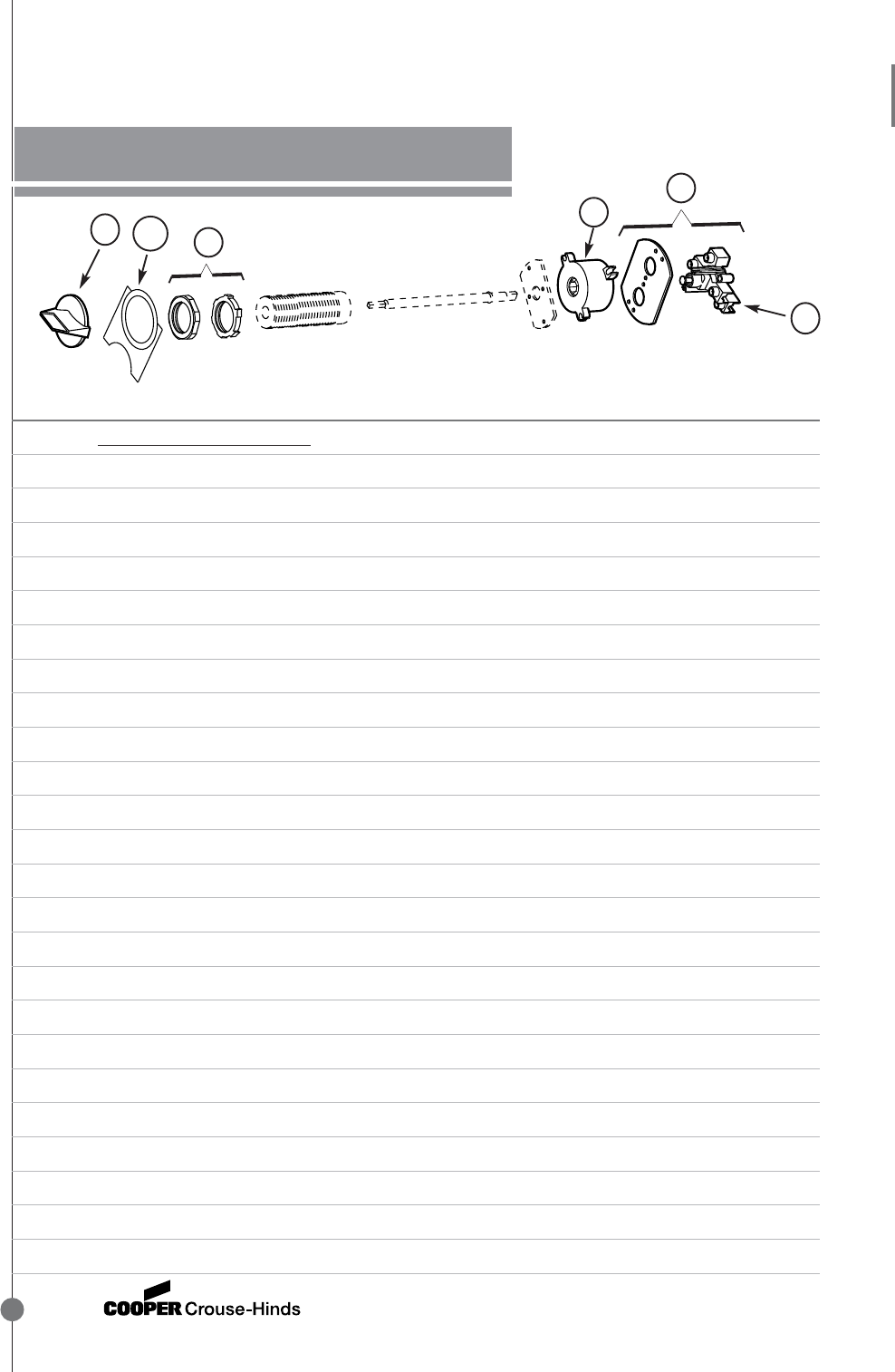

EMP/EMPS BARREL ASSEMBLIES
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
EMP/EMPS SELECTOR SWITCHES
1 OPERATING HANDLE EMP/S 049, 059, 069, 079, 089 EMP-K1
(w/ hardware—2- or 3-position)
2A INDICATING PLATE – 2-POSITION EMP/S 049, 059 USE DSL STYLE *
2B INDICATING PLATE – 3-POSITION EMP/S 069, 079, 089 USE DSL STYLE *
3 EXTERNAL LOCKING RING & EMP/S 049, 059, 069, 079, 089 EMP-K5
INTERNAL SLEEVE LOCKNUT
4A OPERATOR CAM MODULES – STANDARD 2-POSITION DS:0205871-1
3-POSITION – CENTER OFF DS:0205871-2
3-POSITION DS:0205871-3
4B OPERATOR CAM MODULES – S634 3-POSITION – CENTER OFF W/ S634 SUFFIX DS:0205871-5
3-POSITION W/ S634 SUFFIX DS:0205871-7
4C OPERATOR CAM MODULES – S635 3-POSITION – CENTER OFF W/ S635 SUFFIX DS:0205871-4
3-POSITION W/ S635 SUFFIX DS:0205871-6
5 REPLACEMENT SWITCH EMP/S 049, 069 (1 required) ED38-M90
(Includes switch, mounting plate and hardware) EMP/S 059, 079, 089 (2 required) ED35-M90
6 REPLACEMENT CONTACT BLOCK EMP/S 049, 059, 069, 079, 089 ESWP126
* SPECIFY MARKING (note: “DSL” marking plates may also be used, see page 10)
RUN – JOG UP – DOWN ON – OFF
HAND – AUTO IN – OUT FAST – SLOW
FWD – REV RAISE – LOWER
OPEN – CLOSE START – STOP
RUN – OFF – JOG 1 – OFF – 2 FAST – OFF – SLOW
HAND – OFF – AUTO OPEN – OFF – CLOSE UP – OFF – DOWN
FWD – OFF – REV
1
6
5
4
2A,B 3
EMP/EMPS BARREL ASSEMBLIES
REPLACEMENT PARTS
•CONTROL
CONTROL
Replacement Parts Book
57
ITEM DESCRIPTION USED ON PART NO.
EMP – PILOT LIGHTS (Not shown)
1 GLASS JEWEL ASSEMBLY EMP 009 EMP:0205057-J**
2 TRANSFORMERS 220/110 V SUFFIX T2 DS:15129A-TRANS
440/110 V SUFFIX T4 DS:15130A-TRANS
550/110 V SUFFIX T5 DS:15131A-TRANS
115/6 V SUFFIX T16 DS:22178A
220/6 V SUFFIX T26 DS:26657A
440/6 V SUFFIX T46 DS:24862A
3 EXTERNAL LOCKING RING & EMP009 EMP-K5
INTERNAL SLEEVE LOCKNUT
4 REPLACEMENT LAMP EMP 009 STANDARD SYLVANIA # 120MB/6
EMP009-S300 (24VDC) SYLVANIA # 24MB
EMP0090/0098 LED
RED 24V MB444WC1-24V/25-DP††
YELLOW 24V MB444WCU4-24V/25-DP††
GREEN 24V MB444WC6NW-24V/10-DP††
WHITE 24V MB444WC8NW-24V/10-DP††
BLUE 24V MB444WC10NW-24V/10-DP††
RED 120V MB444WC1-120V/10-DP††
YELLOW 120V MB444WCU4-120V/10-DP††
GREEN 120V MB444WC6NW-120V/10-DP††
WHITE 120V MB444WC8NW-120V/10-DP††
BLUE 120V MB444WC10NW-120V/10-DP††
5 INDICATING PLATE ALL EMP/S EMP:28304A*
* SPECIFY MARKING (note: “DSL” marking plates may also be used, see page 10)
START RESET EMER
STOP TRIP FWD
ON TEST REV
OFF LIGHT ON OPEN
RUN HAND CLOSE
JOG AUTO UP
FWD – OFF – REV
**JEWEL COLOR DESIGNATION (Use clear jewel w/LED lamps):
RED = J1 AMBER = J6 CLEAR = J10
GREEN = J3 BLUE = J11
††† Buy locally from STAR LED
•CONTROL
CONTROL
Replacement Parts Book
58

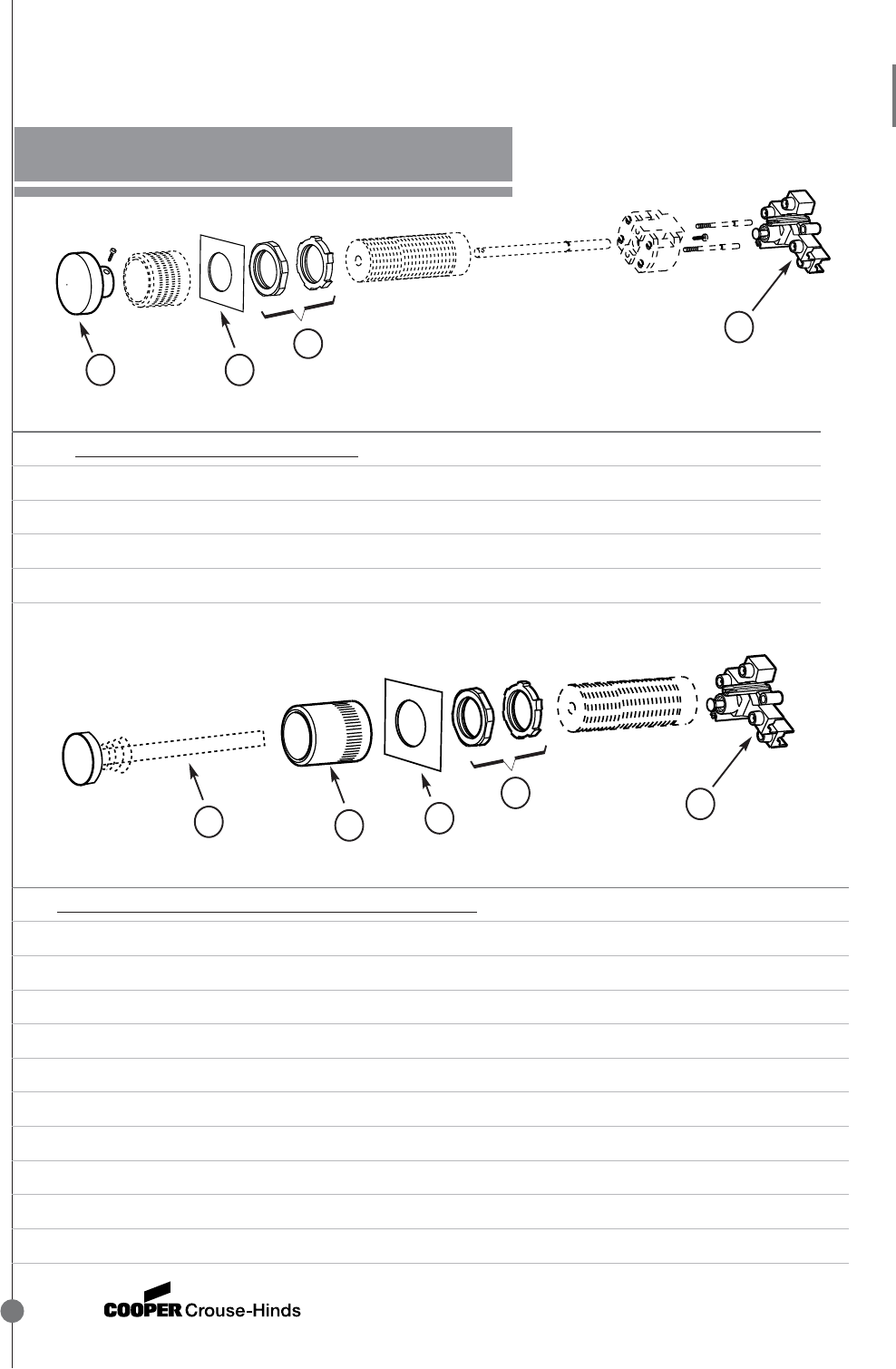

EMP/EMPS BARREL ASSEMBLIES
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
EMP – MAINTAINED-CONTACT PUSHBUTTON
1 EXTERNAL OPERATING BUTTON W/ HARDWARE EMP098 EMP-K2
2 INDICATING PLATE EMP098 DSL17
3 EXTERNAL LOCKING RING & EMP098 EMP-K5
INTERNAL SLEEVE LOCKNUT
4 REPLACEMENT CONTACT BLOCK EMP098 ESWP1236
ITEM DESCRIPTION USED ON PART NO.
EMP/EMPS – SINGLE/DOUBLE-PUSHBUTTON, SINGLE-OPERATOR
1 EXTERNAL OPERATING BUTTON EMP/S 019, 029 CF705-K1*
2 STANDARD GUARD EMP/S 019, 029 EMP:27686A
3 GUARD FOR PADLOCK LOCKOUT EMP/S 019, 029 W/ S153 SUFFIX EMP:20881B
(S153—not shown)
4 INDICATING PLATE ALL EMP/S ORDER DSL STYLE - SEE REPL PAGE 10
5 EXTERNAL LOCKING RING & EMP/S 019, 029 EMP-K5
INTERNAL SLEEVE LOCKNUT
6 REPLACEMENT CONTACT BLOCK EMP/S 019, 029 ESWP126
7 CONTACT BLOCK ASSEMBLY (Not shown) EMP/S 029 ED35-M90
* SPECIFY COLOR: Red, Green, or Black
2
1
4
6
3
2
14
5
•CONTROL
CONTROL
Replacement Parts Book
59
ITEM DESCRIPTION USED ON PART NO.
1 STARTER RESET HANDLE (w/ hardware) EPC 813, 87, 870, 871, 892, 97, 970, 971, 992 EPC-K8
2 STARTER RESET OPERATING HANDLE ASSEMBLY EPC87, 870, 871, 97, 970, 971 EPC-K9
(Includes handle, shaft, arm and hardware) EPC 892, 992 EPC-K10
EPC 813 EPC-K11
3 START-STOP OPERATING HANDLE (w/ hardware) EPC 813, 87, 870, 871, 892, EPC-K14
FOR PUSHBUTTON STATIONS 97, 970, 971, 992 (SUFFIX PB)
4 SELECTOR SWITCH OPERATING EPC 813, 87, 870, 871, 892, DS:0290364
HANDLE (w/ hardware and lockout feature) 97, 970, 971, 992 (SUFFIX RR)
5 GLASS JEWEL & NUT ASSEMBLY FOR PILOT LIGHTS EPC 813, 87, 870, 871, 892, EMP:0205057-J*
(Bayonet base type lamp) 97, 970, 971, 992 (SUFFIX J1 OR J3)
*JEWEL COLOR DESIGNATION: RED = J1, GREEN = J3, AMBER = J6, CLEAR = J10, BLUE = J11

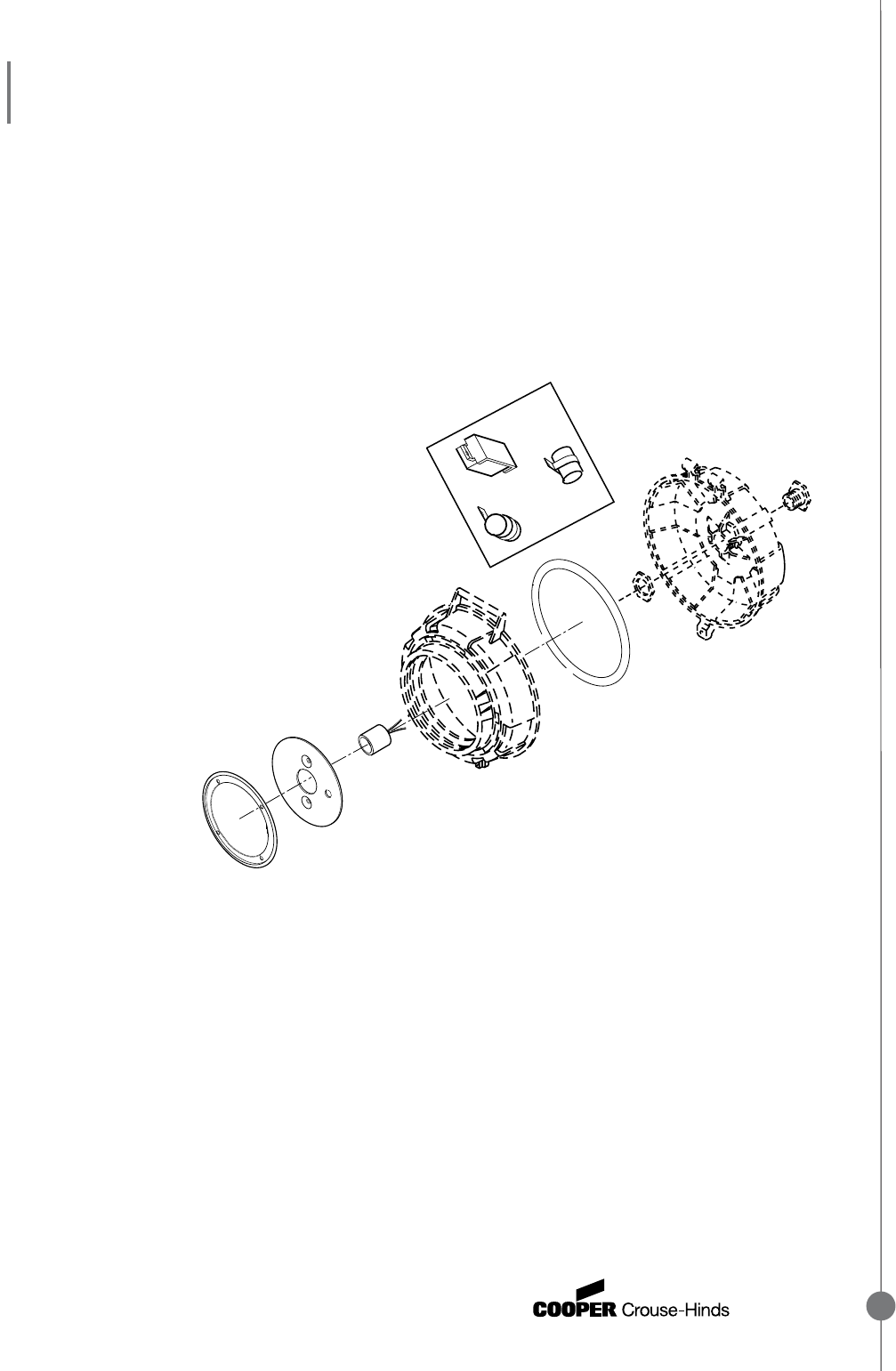

EPC COMBINATION/STARTER/CIRCUIT BREAKER
REPLACEMENT PARTS
2
1
4
5
8
9
12
11
10
3
6B
6A
6C
EPC COMBINATION/STARTER/CIRCUIT BREAKER
REPLACEMENT PARTS
•CONTROL
CONTROL
Replacement Parts Book
60
ITEM DESCRIPTION USED ON PART NO.
6A CIRCUIT BREAKER OPERATING HANDLE ASSEMBLY EPC 377, 387, 87, 870, 871 EPC-K3
(Includes handle, shaft, bushing, operating arm and hardware) EPC 892 EPC-K4
EPC 813 NO LONGER AVAILABLE
EPC 317 NO LONGER AVAILABLE
EPC 317, BREAKER ONLY NO LONGER AVAILABLE
6B EXTERNAL OPERATING ARM ONLY EPC 377, 387, 813, 87, 870, 871, 892 EPC:0205093
EPC 317 NO LONGER AVAILABLE
6C CIRCUIT BREAKER FORK ONLY EPC 377, 387, 870, 871, 892 EPC:0204893
EPC 317, 813 NO LONGER AVAILABLE
7A PILOT LIGHT ASSEMBLY ALL EPC W/ S541 OR S542 SUFFIX EMP015 J* KIT
W/O TRANSFORMER (Not shown)
7B SINGLE PILOT LIGHT ASSEMBLY EPC 377, 387, 87, 870, 871, EPC87 J* T** KIT
97, 970, 971 W/ S541
W/ TRANSFORMERS AND MOUNTING STRAP EPC 892, 992 W/ S541 SUFFIX EPC892 J* T** KIT
(Not shown) EPC 317, 813 W/ S541 SUFFIX EPC813 J* T** KIT
7C DOUBLE PILOT LIGHT ASSEMBLIES EPC 377, 387, 87, 870 , 871, EPC87 J* J* T** KIT
W/ TRANSFORMERS & MOUNTING STRAP 97, 970, 9 71 W/ S542
(Not shown) EPC 892, 992 W/ S542 SUFFIX EPC892 J* J* T** KIT
EPC 317, 813 W/ S542 SUFFIX EPC813 J* J* T** KIT
7D REPLACEMENT TRANSFORMERS ONLY 220/110 V, SUFFIX T2 DS:15129A-TRANS
(Not shown) 440/110 V, SUFFIX T4 DS:15130A-TRANS
550/110 V, SUFFIX T5 DS:15131A-TRANS
8 PRY BAR BRACKET TOOL (To remove threaded cover) ALL EPC EPC:23435A
9 REPLACEMENT THREADED COVERS:
EPC 377, 387 (7" internal dia.) TOP COVER, 4" DEPTH EPC274F-M75
BOTTOM COVER, 4" DEPTH EPC274M-M75
EPC 317 (11" internal dia.) TOP COVER, 5" DEPTH EPC2115F-M75
BOTTOM COVER, 5" DEPTH EPC2115M-M75
EPC 87, 870, 871 (7" internal dia.) TOP COVER, 4" DEPTH EPC274F-M75
BOTTOM COVER, 10" DEPTH EPC2710M-M75
* JEWEL COLOR DESIGNATION: RED = J1, GREEN = J3, AMBER = J6, CLEAR = J10, BLUE = J11
** SPECIFY VOLTAGE: T2 = 240/110V, T4 = 480/110V, T5 = 600/110V
EPC COMBINATION/STARTER/CIRCUIT BREAKER
REPLACEMENT PARTS
•CONTROL
CONTROL
Replacement Parts Book
61
ITEM DESCRIPTION USED ON PART NO.
9 REPLACEMENT THREADED COVERS:
EPC 892 (9" internal dia.) TOP COVER, 4" DEPTH EPC294F-M75
BOTTOM COVER, 13" DEPTH EPC2913M-M75
EPC 813 (11" internal dia.) TOP COVER, 5" DEPTH EPC2115F-M75
BOTTOM COVER, 18" DEPTH EPC2118M-M75
EPC 97, 970, 971 (7" internal dia.) TOP COVER, 4" DEPTH EPC274F-M75
BOTTOM COVER, 4" DEPTH EPC274M-M75
EPC 992 (9" internal dia.) TOP COVER, 4" DEPTH EPC294F-M75
BOTTOM COVER, 6" DEPTH EPC296M-M75
10 MOUNTING BRACKET FOR HOUSING ALL EPC EXCEPT 317 AND 813 EPC:10132D
EPC 317, 813 EPC:10224D
11 COMPLETE INTERIOR MOUNTING FRAME ASSEMBLY ALL EPC (M75 ONLY) EPC*** – R1-M75
(Includes universal mounting frame, reset rod, reset fingers, & hardware)
12 ADJUSTABLE STOP PLATE (w/ hardware) ALL EPC EPC:8718B
13 REPLACEMENT STARTERS AND/OR BREAKERS ALL EPC BUY LOCALLY
(Qty. 1—not shown)
14 INSULATED NEUTRAL BAR–S146 ALL EPC W/ S146 SUFFIX EPC-S146-KIT
(Qty. 1—not shown)
15 GROUNDED NEUTRAL STUD–S178 ALL EPC W/ S178 SUFFIX EPC-S178-KIT
(Qty. 1—not shown)
16A REPLACEMENT BREATHER ALL EPC W/ S198V SUFFIX ECD13
(Qty. 1—not shown)
16B REPLACEMENT DRAIN ALL EPC W/ S198V SUFFIX ECD11
(Qty. 1—not shown)
16C REPLACEMENT BREATHER/DRAIN ALL EPC W/ S454V SUFFIX ECD15
(Qty. 1—not shown)
*** SPECIFY ENCLOSURE SIZE, EXAMPLE EPC87-R1-M75
•CONTROL
CONTROL
Replacement Parts Book
62
FLB CIRCUIT BREAKER – M2, M3, M4
REPLACEMENT PARTS
2
4
5
3
1
6A
FLB CIRCUIT BREAKER – M2, M3, M4
REPLACEMENT PARTS
•CONTROL
CONTROL
Replacement Parts Book
63
ITEM DESCRIPTION USED ON PART NO.
1 OPERATING HANDLE ASSEMBLY FLB 115,116,141,142, 222, 361, 362 FLS-K2
(Includes handle, shaft, bushing, FLB 140, 220, 221, 223 FLS-K3
arm, indicating plate and hardware)
FLB 147, 148, 149, 171, 172, 173, 174, 175, 177 FLB-K3
FLB 224, 225, 264, 265, 267, 346 FLB-K4
2 SIDE-OPERATING HANDLE ONLY FLB 115, 116, 141, 142, 222, 361, 362 FLS-K1
(w/ hardware) FLB 140, 220, 221, 223
FLB 147, 148, 149, 171, 172, 173, 174, 175, 177
FLB 224, 225, 264, 265, 267, 346 FLB-K1
3 LOCKOUT PLATE ALL EXCEPT FLB 224, 225, 264, 265, 267, 346 FLS-K4
(Includes handle adjustment buttons and hardware) FLB 224, 225, 264, 265, 267, 346 FLB-K6
4 COVER WITH GASKET FLB 140, 220, 221 FLB-K7
FLB 115, 116, 141, 142, 147, 148, 149, 171, FLB-K8
172, 173, 174, 175, 177, 222, 223, 361, 362
FLB 224, 225, 264, 265, 267, 346 FLB-K9
5 REPLACEMENT CIRCUIT BREAKERS ALL MODELS BUY LOCALLY
6A MOUNTING PLATE FLB 115, 116, 141, 142, 147, 148, 149, 171, FLB:15358B
FLB 172, 173, 174, 175, 177, 222, 223, 361, 362
FLB 140, 221 FLB:18370B
FLB 220 FLB:20054B
6B MOUNTING STRAPS FLB 224, 225, 346 (UPPER) FLB:15288B
(Not shown) (LOWER) FLB:15289B
FLB 264, 265, 267 (UPPER) FLB:19218B
(LOWER) FLB:19219B
7* REPLACEMENT BREATHER (Not shown) ALL MODELS* ECD11
8* REPLACEMENT DRAIN (Not shown) ALL MODELS* ECD13
9 COVER GASKET ONLY (Not shown) FLB 140, 220, 221 GASK1590
* Note: FLB units must be previously machined for breather and/or drain.
•CONTROL
CONTROL
Replacement Parts Book
64
ITEM DESCRIPTION ITEM QUANTITY PART NUMBER
1 PUSHBUTTON BASE
1 NO + 1 NC 4 GHG43 K1
2 NO 4 GHG43 K2
2 NC 4 GHG43 K3
2 DOUBLE PUSHBUTTON BASE
1 NO + 1 NC 4 GHG43 K4
2 NO 4 GHG43 K5
2 NC 4 GHG43 K6
3 SIGNAL LAMP BASE
120 VAC 4 GHG43 K9
12 - 30V AC/DC 4 GHG43 K8
4 PUSHBUTTON ACTUATOR 4 GHG43 K14
5 DOUBLE PUSHBUTTON ACTUATOR 4 GHG43 K15
123
45
1–4
5–10
GHG 43 SERIES
SPECONE™ CONTROL STATIONS
•CONTROL
CONTROL
Replacement Parts Book
65
ITEM DESCRIPTION ITEM QUANTITY PART NUMBER
6 SIGNAL LAMP BEZEL 4 GHG43 K11
7 SIGNAL LAMP LENS (Clear, Red, Yellow, Green) 1 SET GHG43 K10
8 CONTROL SWITCH ACTUATOR
STOP-0- START (Spring return) 4 GHG 410 1908 R0100
HAND-0- AUTO (Spring return) 4 GHG 410 1945 R0017
STOP-0- START (Maintained) 4 GHG 410 1908 R0101
HAND-0- AUTO (Maintained) 4 GHG 410 1946 R0009
0 - I 4 GHG 410 1908 R0102
9 BLANKING ELEMENT 10 GHG43 K12
10 DESIGNATION LABELS FOR PUSHBUTTONS 1 SET GHG43 K7
(Marked STOP, START, O, I)
11 DESIGNATION LABELS FOR PUSHBUTTONS 1 SET GHG43 K32
(White, Red, Yellow, Green, Black)
6 7 8910
GHG 43 SERIES
SPECONE™ CONTROL STATIONS
•CONTROL
CONTROL
Replacement Parts Book
66
MC/MCC CONTROL STATIONS REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
FRONT-OPERATED PUSHBUTTON
1 EXTERNAL OPERATING BUTTON MC/C 1910, 1910U, 1910U1, CF859-K1 **
2910, 2910U, 2910U1
2A GUARD FOR EXTERNAL PUSHBUTTON MC/C 1910, 1910U, 1910U1, CF856
(Standard) 2910, 2910U, 2910U1
2B GUARD FOR EXTERNAL PUSHBUTTON MC/C 1910, 1910U, 1910U1, DS:29401A
W/ LOCKOUT – S153 2910, 2910U, 2910U1 W/ S153
** OPERATING BUTTON MARKINGS on page 65
2B
1
6
4
7
3A,B
2A
MC/MCC CONTROL STATIONS REPLACEMENT PARTS
•CONTROL
CONTROL
Replacement Parts Book
67
ITEM DESCRIPTION USED ON PART NO.
3A FRONT-OPERATING PUSHBUTTON MC/C 1910, 1910U, 2910, 2910U MC-K3 **
ASSEMBLY MC/C 1910U1, 2910U1 MC-K4 **
(Standard—includes button, guard, shaft, bushing, plunger assembly, spring and hardware)
3B FRONT OPERATING PUSHBUTTON MC/C 1910, 1910U, 2910, 2910U MC-K3 S153 **
ASSEMBLY – S153 LOCKOUT MC/C 1910U1, 2910U1 MC-K4 S153 **
(Includes button, guard, shaft, bushing, plunger assembly, spring and hardware)
4 BAR & CHAIN ASSEMBLY FOR LOCKOUT – S153 MC/C 1910, 1910U, 1910U1, MC:21081A
2910, 2910U, 2910U1 W/ S153
5 NEOPRENE COVER AND CLAMPING RING MC/C 1910, 1910U, 1910U1, MC-K6
FOR FRONT-OPERATED PUSHBUTTON – S323 2910, 2910U, 2910U1 W/ S323
(Not shown)
6 PUSHBUTTON SWITCH ASSEMBLY MC/C 1910, 1910U, 2910, 2910U ED12
(Includes mounting strap) MC/C 1910U1, 2910U1 ED11
7 REPLACEMENT CONTACT BLOCK ALL MC/C PUSHBUTTONS ESWP126
8 COMPLETE COVER ASSEMBLY –
SINGLE-PUSHBUTTON ALL W/ SINGLE-PUSHBUTTON DS171F (START)
(Excluding contact block and its mounting strap) DS171G (STOP)
COMPLETE COVER ASSEMBLY –
DOUBLE-PUSHBUTTON ALL W/ DOUBLE-PUSHBUTTON DS171 (START/STOP)
(Excluding contact block and its mounting strap) DS171J (Black button, no marking)
** OPERATING BUTTON MARKINGS:
START RESET EMER
STOP TRIP FWD
ON TEST REV
OFF LIGHT ON OPEN
RUN HAND CLOSE
JOG AUTO UP
MC/MCC CONTROL STATIONS REPLACEMENT PARTS
•CONTROL
CONTROL
Replacement Parts Book
68
ITEM DESCRIPTION USED ON PART NO.
MC/MCC – SIDE-OPERATED ROCKER HANDLE
1A OPERATING HANDLE – FULL HANDLE MC/C 1810, 1810U, 2810, 2810U DS:20062B*
(2 markings)
1B OPERATING HANDLE – HALF HANDLE MC/C 1810U1, 2810U1 DS:30578A*
(1 marking)
2A SIDE-OPERATING FULL HANDLE ASSEMBLY MC/C 1810, 1810U, 2810, 2810U DS K12*
(2 markings—includes handle, shaft, flat spring, lever and hardware)
2B SIDE-OPERATING HALF HANDLE ASSEMBLY MC/C 1810U1, 2810U1 DS-K13*
(1 marking—includes handle, shaft, flat spring, lever and hardware)
3 PUSHBUTTON SWITCH ASSEMBLY MC/C 1810, 1810U, 2810, 2810U ED12
(Includes mounting strap) MC/C 1810U1, 2810U1 ED11
4REPLACEMENT CONTACT BLOCK ALL MC/C PUSHBUTTONS ESWP126
5 COMPLETE COVER ASSEMBLY ALL W/ FULL HANDLE DS266*
HALF HANDLE (Less contact blocks)
COMPLETE COVER ASSEMBLY ALL W/ HALF HANDLE DS265*
HALF HANDLE (Less contact blocks)
* OPERATING HANDLE MARKINGS (Standard marking is Start-Stop unless specified):
START RESET EMER
STOP TRIP FWD
ON TEST REV
OFF LIGHT ON OPEN
RUN HAND CLOSE
JOG AUTO UP
1A
1B
3
4
2A,B
MC/MCC CONTROL STATIONS REPLACEMENT PARTS
•CONTROL
CONTROL
Replacement Parts Book
69
ITEM DESCRIPTION USED ON PART NO.
MC/MCC – MANUAL MOTOR STARTERS
1 OPERATING ASSEMBLY MC/C 1211, 1212, 2211, 2212 MC-K5
(Includes handle, shaft, spacers, fork and hardware)
2 MANUAL MOTOR STARTING SWITCH 1-POLE, MC/C 1211, 2211 WEST-MST01 *
(Not shown) 2-POLE, MC/C 1212, 2212 WEST-MST02 *
MC/MCC – PILOT LIGHTS (NOT SHOWN)
1 LAMP RECEPTACLE CANDELABRA BASE (110 V, 6 W) C3310
(Includes receptacle, lamp, mounting bracket and hardware) FOR MC/MCC 180, 280
INTERMEDIATE BASE (220 V, 10 W) DISCONTINUED
FOR MC/MCC 184, 284
CANDELABRA BASE (440 V, 6 W) C333
(Includes 50–60 hz transformer)
FOR MC/MC182, 282
2 TRANSFORMERS (50–60 HZ) MC/MCC – 220/110 V, SUFFIX T2 15129A-TRANS
MC/MCC – 440/110 V, SUFFIX T4 15130A-TRANS
MC/MCC – 550/110 V, SUFFIX T5 15131A-TRANS
* Buy locally from Cutler-Hammer.
1
•CONTROL
CONTROL
Replacement Parts Book
70
MC/MCC CONTROL STATIONS REPLACEMENT PARTS
1
4
3
2A,B,C
MC/MCC CONTROL STATIONS REPLACEMENT PARTS
•CONTROL
CONTROL
Replacement Parts Book
71
ITEM DESCRIPTION USED ON PART NO.
MC/MCC – SELECTOR SWITCH
1 OPERATING HANDLE MC/C 11271, 11272, 11273, 11274, 11275, DS:0290203
W/ LOCKOUT AND HARDWARE 21271, 21272, 21273, 21274, 21275
2A OPERATOR CAM MODULES – STANDARD 2-POSITION DS:0205871-1
3-POSITION – CENTER OFF DS:0205871-2
3-POSITION DS:0205871-3
2B OPERATOR CAM MODULES – S634 3-POSITION – center off w/ S634 suffix DS:0205871-5
3 POSITION w/ S634 suffix DS:0205871-7
2C OPERATOR CAM MODULES – S635 3-POSITION – center off w/ S635 suffix DS:0205871-4
3-POSITION w/ S635 suffix DS:0205871-6
3 PUSHBUTTON SWITCH ASSEMBLY MC/C11271, 11273, 21271, 21273 ED11
(Includes mounting strap) MC/C 11272, 11274, 11275, 21272, ED12
21274, 21275
4 REPLACEMENT CONTACT BLOCK ALL MC/C SELECTOR SWITCHES ESWP126
Note: four-circuit units require (2) ESWP126 contact blocks.
5 OPERATING HANDLE ASSEMBLY MC/C 11271, 11272, 21271, 21272 MC-K7
(Items 1 & 2, including handle w/ lockout, MC/C 11273, 11274, 21273, 21274 MC-K8
shaft, plate, bushing, operator cam module MC/C 11275, 21275 MC-K9
assembly and hardware—not shown)
6 OPERATING HANDLE ASSEMBLY MC/C 11271, 11272, 21271, 21272 MC-K7
(Items 1 & 2, including handle w/ lockout, MC/C 11273, 11274, 21273, 21274 MC-K8-S634
shaft, plate, bushing, operator cam module MC/C 11275, 21275 MC-K9-S634
assembly and hardware—not shown)
7 OPERATING HANDLE ASSEMBLY MC/C 11271, 11272, 21271, 21272 MC-K7
(Items 1 & 2, including handle w/ lockout, MC/C 11273, 11274, 21273, 21274 MC-K8-S635
shaft, plate, bushing, operator cam module MC/C 11275, 21275 MC-K9-S635
assembly and hardware—not shown)

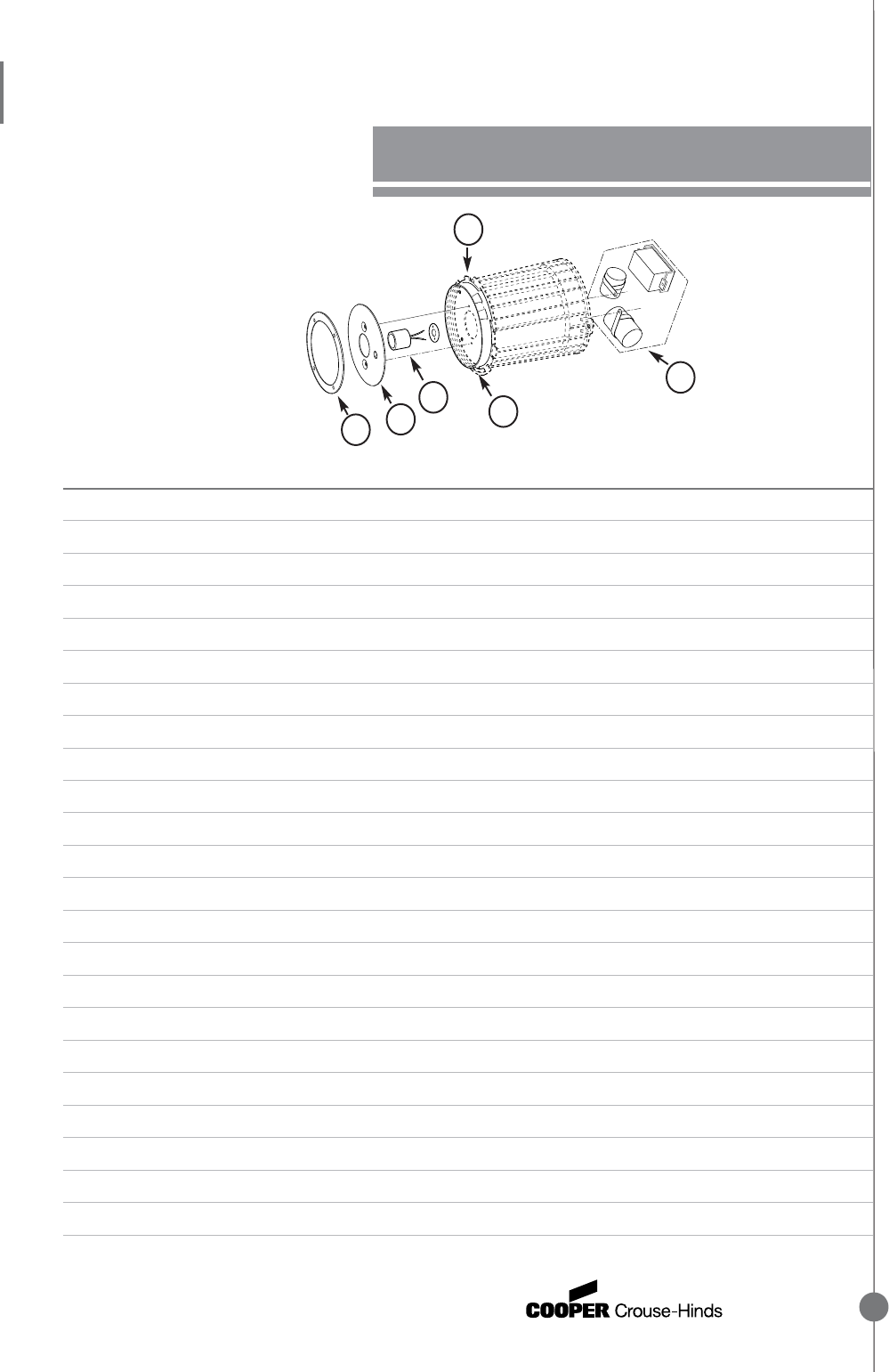

3A
3B
2
1
4
5
6
OAC PUSHBUTTON (STANDARD OPERATION)
REPLACEMENT PARTS
•CONTROL
CONTROL
Replacement Parts Book
72
•CONTROL
CONTROL
Replacement Parts Book
73
OAC PUSHBUTTON (STANDARD OPERATION)
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 OPERATING HANDLE ALL OAC PUSHBUTTON OAC:9949B
2 PUSHBUTTON GUARD ALL OAC PUSHBUTTON OAC:12945B
3 OPERATING ASSEMBLY ITEMS 3A & 3B OAC 2101, 3101 OAC-K1*
(Including handle, shaft, indicating plate, plunger and hardware) OAC2103, 2133, 2139, 3103, 3133, 3139 OAC-K2*
4 REPLACEMENT PUSHBUTTON SWITCH OAC 2101, 3101 ED21
(Includes mounting bracket, switch and hardware) OAC2103, 2133, 2139, 3103, 3133, 3139 ED22
5 REPLACEMENT CONTACT BLOCK ALL OAC PUSHBUTTON ESWP126
6 THREADED COVER ALL OAC PUSHBUTTON EXCEPT 2291, 3291 OAC:16356B
* OPERATING HANDLE/INDICATING PLATE MARKINGS:
START RESET EMER
STOP TRIP FWD
ON TEST REV
OFF POWER ON OPEN
RUN HAND CLOSE
JOG AUTO UP
•CONTROL
CONTROL
Replacement Parts Book
74
OAC PUSHBUTTON (MOMENTARY LEFT/MAINTAIN RIGHT)
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 OPERATING HANDLE ALL OAC PUSHBUTTON OAC:9949B
2 PUSHBUTTON GUARD ALL OAC PUSHBUTTON OAC:12945B
3A, 3B OPERATING ASSEMBLY OAC 2291, 3291 OAC:K20*
(Includes handle, shaft, indicating plate, plunger, and hardware)
4 REPLACEMENT PUSHBUTTON SWITCH ASSEMBLY OAC 2291, 3291 ED35
(Includes mounting bracket, switch and hardware)
5 REPLACEMENT CONTACT BLOCK ALL OAC PUSHBUTTON ESWP126
6 THREADED COVER OAC 2291, 3291 OAC:29840A
7 OAC START INDICATING PLATE (Not shown) ALL OAC PUSHBUTTON OAC:4588N
8 OAC MAINTAINED STOP INDICATING PLATE (Not shown) OAC 2291, 3291 OAC:13998N
* OPERATING HANDLE/INDICATING PLATE MARKINGS:
START RESET EMER DOWN
STOP TRIP FWD IN
ON TEST REV OUT
OFF POWER ON OPEN RAISE
RUN HAND CLOSE LOWER
JOG AUTO UP
•CONTROL
CONTROL
Replacement Parts Book
75
ITEM DESCRIPTION USED ON PART NO.
(Not shown)
1 OPERATING HANDLE W/ LOCKOUT & HARDWARE ALL OAC SELECTOR SWITCHES DS:0290203
2 OPERATING ASSEMBLY OAC 2471, 2472, 3471, 3472 OAC-K21 **
(Includes handle, shaft, operator cam module assembly, OAC 2473, 2474, 3473, 3474 OAC-K22 **
bushing, mounting strap and hardware) OAC 2475, 3475 OAC-K23 **
3 REPLACEMENT PUSHBUTTON SWITCH ASSEMBLY OAC 2471, 2473, 3471, 3473 ED21
OAC 2472, 2474, 2475, 3472, 3474, 3475 ED22
4 REPLACEMENT CONTACT BLOCK ALL OAC SELECTOR SWITCHES ESWP126
5A OPERATOR CAM MODULES – STANDARD 2-POSITION DS:0205871-1
3-POSITION – CENTER OFF DS:0205871-2
3-POSITION DS:0205871-3
5B OPERATOR CAM MODULES – S634 3-POSITION – CTR OFF W/ S634 SUFFIX DS:0205871-5
3-POSITION W/ S634 SUFFIX DS:0205871-7
5C OPERATOR CAM MODULES – S635 3-POSITION – CTR OFF W/ S635 SUFFIX DS:0205871-4
3-POSITION W/ S635 SUFFIX DS:0205871-6
6 THREADED COVER ALL OAC SELECTOR SWITCHES OAC:16356B
7 INDICATING PLATE ALL OAC SELECTOR SWITCHES OAC:14344A *
*OPERATING HANDLE/INDICATING PLATE MARKINGS:
START RESET EMER DOWN
STOP TRIP FWD IN
ON TEST REV OUT
OFF POWER ON OPEN RAISE
RUN HAND CLOSE LOWER
JOG AUTO UP
** Indicate cam module (see items 5A-C).
OAC SELECTOR SWITCH
REPLACEMENT PARTS
•CONTROL
CONTROL
Replacement Parts Book
76

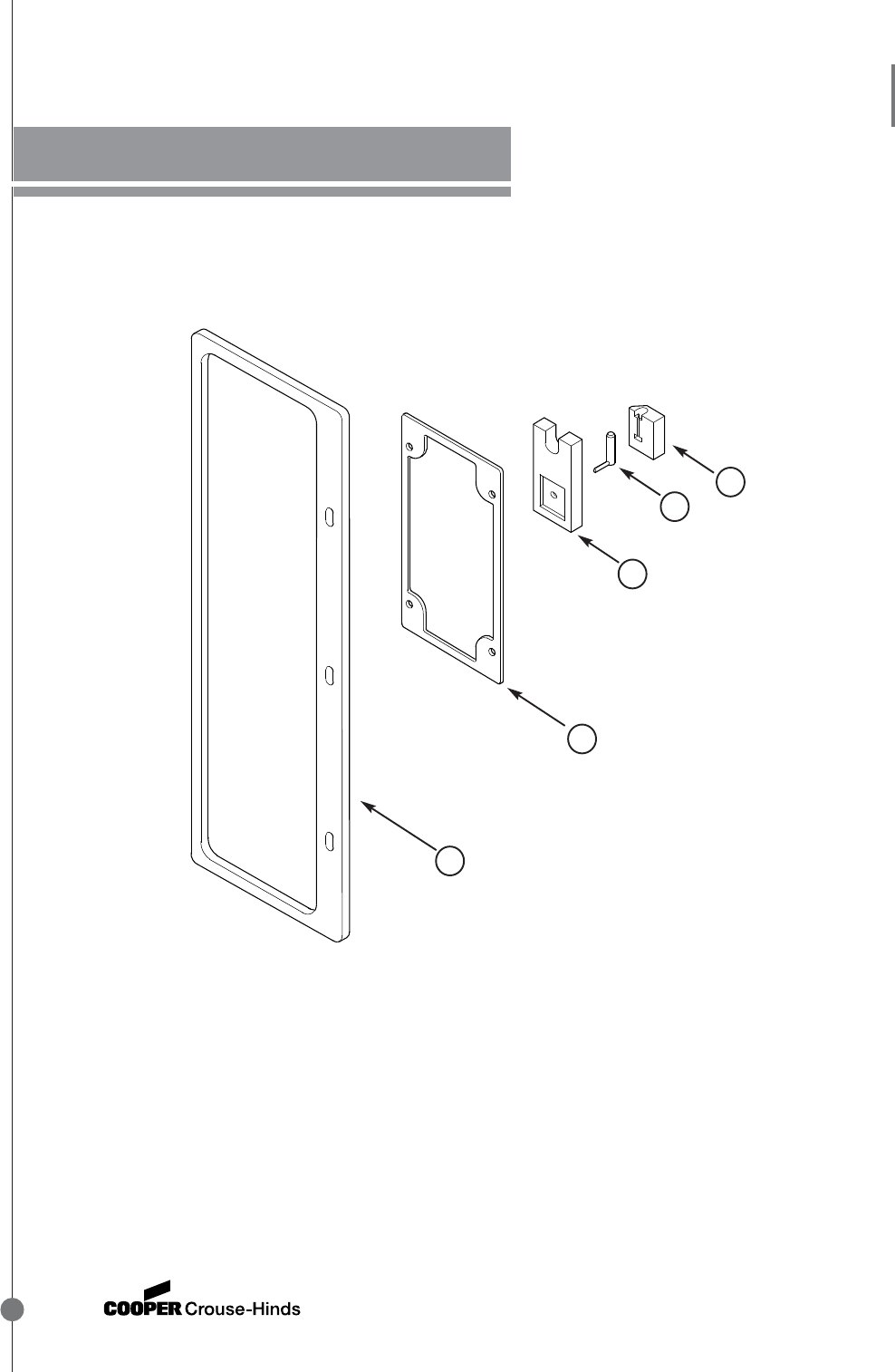

KRYDON ENCLOSURES
1A
1B
2
3
4
•CONTROL
CONTROL
Replacement Parts Book
77
KRYDON ENCLOSURES
ITEM DESCRIPTION USED ON PART NO.
1A GASKETS – ENCLOSURES 1 DEVICE NJB:0201842**
2 DEVICE NJB:0201842**
3 DEVICE NJB:0201843**
4 DEVICE NJB:0201844**
4 X 7 NJB:0201842**
4 X 9 NJB:0201843**
4 X 11 NJB:0201844**
5 X 9 NJB:0201840**
7 X 10 NJB:0201839**
7 X 14 NJB:0201838**
10 X 18 NJB:0201837**
10 X 24 NJB:0201836**
14 X 26 NJB:0201835**
24 X 26 NJB:0201834**
1B GASKETS – DOOR FRAMES ONLY 10 X 18 NJB:0201931**
10 X 24 NJB:0201932**
14 X 26 NJB:0201933**
24 X 26 NJB:0201934**
2 MOUNTING FOOT (Qty. 1) ALL APPLICABLE “N” ITEMS NJB:0201847
3 DOOR HINGE PIN ALL APPLICABLE “N” ITEMS NJB:0207448
4 HINGE PIN RETAINER ALL APPLICABLE “N” ITEMS NJB:0201930*
5 HINGE KIT (Qty. 1—not shown) ALL APPLICABLE “N” ITEMS 7X10 & LARGER NH1
6 LATCH/LOCKOUT KIT (Not shown) ALL APPLICABLE “N” ITEMS 7X10 & LARGER NTL01
* Use Loctite 04E adhesive to bond hinge pin retainer to the enclosure door frame.
** Use Loctite Superbonder 415 adhesive to bond gasket to enclosure door frame.
•CONTROL
CONTROL
Replacement Parts Book
78

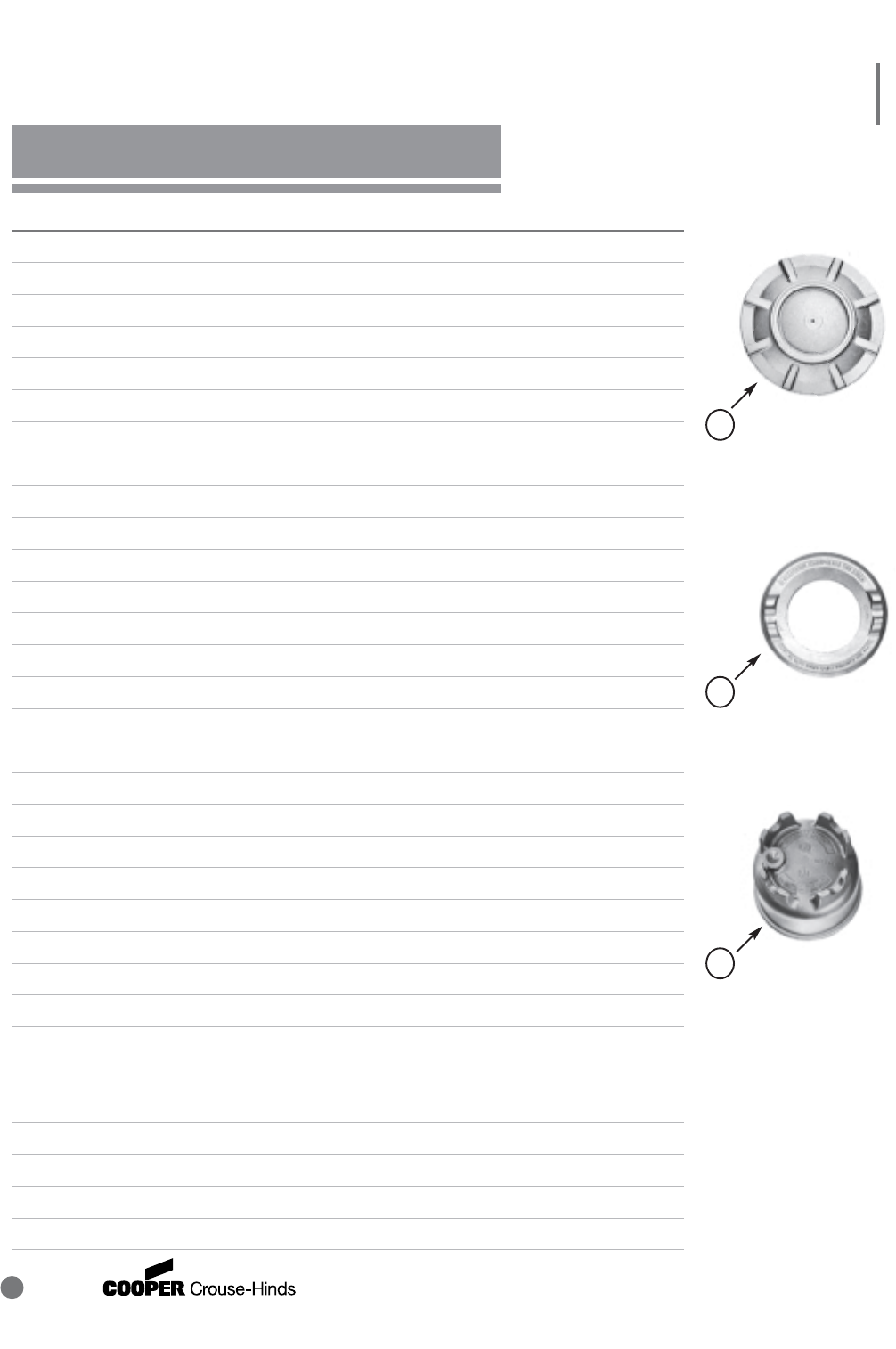

KRYDON PUSHBUTTONS
ITEM DESCRIPTION USED ON PART NO.
(Not shown)
1A EXTERNAL PUSHBUTTON WITH GASKET (Momentary) ALL “N” ITEMS- GRAY N2PS:0201947-1
RED N2PS:0201947-2
GREEN N2PS:0201947-3
1B RED EXTERNAL MUSHROOM PUSHBUTTON W/ GASKET ALL “N” ITEMS W/ MSR1 N2PS:30143A
(Maintained) MSR2 OR S111 SUFFIX
2 PUSHBUTTON GUARD (Standard/no lockout) ALL “N” ITEMS- GRAY N2PS:0201892-1
RED N2PS:0201892-2
GREEN N2PS:0201892-3
3 PUSHBUTTON GUARD (S708 w/ lockout) ALL “N” ITEMS – GRAY KIT S708
ALL “N” ITEMS – RED KIT S708R
ALL “N” ITEMS – GREEN KIT S708G
4 LOCKOUT CHAIN ASSEMBLY ALL “N” ITEMS N2PS:0206248
5 COMPLETE PUSHBUTTON OPERATING ASSEMBLY 1-CIRCUIT MOMENTARY N2PS1111*
(Includes external operating button, guard, 2-CIRCUIT MOMENTARY N2PS1211*
bushing, shaft, switch and hardware) 1-CIRCUIT MAINTAINED (Mushroom) N2PM1111-S111
6 REPLACEMENT PUSHBUTTON SWITCH ASSEMBLY 1-CIRCUIT MOMENTARY ED11
2-CIRCUIT MOMENTARY ED12
7 REPLACEMENT CONTACT BLOCK ALL “N” ITEMS ESWP126
8 LEGEND PLATES (FOR PUSHBUTTONS) ALL “N” ITEMS (w/ marking) NL:0201894**
START NL05 TRIP
STOP NL06 RESET
ON NL07 TEST
OFF NL08 POWER ON
RUN NL09 HAND
JOG NL10 AUTO
* Specify “R” for red button, “G” for green button (standard button is black)
** Specify marking if required
•CONTROL
CONTROL
Replacement Parts Book
79
KRYDON PILOT LIGHTS
ITEM DESCRIPTION USED ON PART NO.
(Not shown)
9 JEWEL/GUARD ALL “N” ITEMS N2PL K1 J***
10 PILOT LIGHT ASSEMBLY 120 VAC N2PL10 J*** **
(Includes lamp receptacle, 240 VAC, TRANSFORMER TYPE N2PL20 J*** **
w/ integral legend plate, jewel and guard) 480 VAC, TRANSFORMER TYPE N2PL40 J*** **
600 VAC, TRANSFORMER TYPE N2PL50 J*** **
** Specify marking if required (Legend Plates not available separately) see page 76
*** JEWEL COLOR DESIGNATION: Red = J1, Green = J3, Amber = J6, Clear = J10, Blue = J11
•CONTROL
CONTROL
Replacement Parts Book
80
KRYDON SELECTOR SWITCHES
ITEM DESCRIPTION USED ON PART NO.
(Not shown)
11 OPERATING HANDLE ALL “N” ITEMS N2SW:0203862B
12 COMPLETE OPERATING MECHANISM 2 POSITION/2 CIRCUIT N2SW11211**
(Includes handle, shaft, mounting plate, 2 POSITION/4 CIRCUIT N2SW12221**
operating cam module, locking plate and hardware) 3 POSITION/2 CIRCUIT N2SW11311**
3 POSITION/4 CIRCUIT CENTER OFF N2SW12321**
3 POSITION/4 CIRCUIT N2SW12322**
13A OPERATOR CAM MODULES – STANDARD 2 POSITION DS:0205871-1
3 POSITION – CENTER OFF DS:0205871-2
3 POSITION DS:0205871-3
13B OPERATOR CAM MODULES – S634 SUFFIX 3 POSITION – CENTER OFF W/ S634 SUFFIX DS:0205871-5
3 POSITION W/ S634 SUFFIX DS:0205871-7
13C OPERATOR CAM MODULES – S635 SUFFIX 3 POSITION – CENTER OFF W/ S635 SUFFIX DS:0205871-4
3 POSITION W/ S635 SUFFIX DS:0205871-6
14 LEGEND PLATE ALL N2SW NL:0203863**
** CAN BE ORDERED AS BLANK OR WITH SPECIAL MARKING
SELECTOR SWITCHES - TWO POSITION SELECTOR SWITCHES - THREE POSITION
RUN-JOG RUN-OFF-JOG
HAND-AUTO HAND-OFF-AUTO
FOR-REV FOR-OFF-REV
FAST-SLOW FAST-OFF-SLOW
OPEN-CLOSE OPEN-OFF-CLOSE
UP-DOWN UP-OFF-DOWN
ON-OFF 1-OFF-2
IN-OUT
RAISE-LOWER
START-STOP
•CONTROL
CONTROL
Replacement Parts Book
81
KRYDON ENCLOSURES – N2S
KRYDON ENCLOSURES – N2FA
ITEM DESCRIPTION USED ON PART NO.
(Not shown)
1 REPLACEMENT COVERS W/ GASKET 1 DEVICE NC1
2 DEVICE NC2
3 DEVICE NC3
4 DEVICE NC4
ITEM DESCRIPTION USED ON PART NO.
(Not shown)
1 FIRE ALARM HAMMER W/ CHAIN ALL N2FA VERSIONS N2FA:0204622
2 REPLACEMENT FRAME/GLASS KIT ALL N2FA VERSIONS N2FA-K1
•CONTROL
CONTROL
Replacement Parts Book
82
KRYDON ENCLOSURES – NSSC
KRYDON ENCLOSURES – NMN
KRYDON ENCLOSURES – NMG
ITEM DESCRIPTION USED ON PART NO.
(Not shown)
1 OPERATING HANDLE/SHAFT ALL NSS AND NFS VERSIONS NMN:0203315
ITEM DESCRIPTION USED ON PART NO.
(Not shown)
1 OPERATING HANDLE/SHAFT ALL NMN VERSIONS NMN:0203315
ITEM DESCRIPTION USED ON PART NO.
(Not shown)
1 RESET BUTTON ASSEMBLY ALL NMG VERSIONS NRB10
(Includes pushbutton, guard, shaft and hardware)
•CONTROL
CONTROL
Replacement Parts Book
83
KRYDON ENCLOSURES – NMC/NST/NCB
ITEM DESCRIPTION USED ON PART NO.
(Not shown)
1 OPERATOR – MODEL M3 ONLY NMC1024B, 1024B2, 1426B, 1024D-G NF300
NMC1024D-W, 1426D-G, 1426D-W
NMC2426P, NMC2426B, 2426D-W, 2426D-G
NMC1024B-30MCP, 1024B2-50MCP
NMC1426B-100MCP, NCB1018F
NST1018F-G, 1018F-W, 1426F-G, 1426F-W
2 RESET BUTTON ASSEMBLY ALL NMC NRB10
(Includes pushbutton, guard, shaft and hardware)
•CONTROL
CONTROL
Replacement Parts Book
84
KRYDON ENCLOSURES – NLP/NLPQ
KRYDON ENCLOSURES – NJB/NCE
ITEM DESCRIPTION USED ON PART NO.
(Not shown)
1 DOOR AND FRAME ASSEMBLY NLP1426 ND1426-D4
2 EXTERNAL DOOR SCREW/KNOB KIT ALL MODELS N2PB SCR-KIT
(Includes 1 long and 4 short screws and knobs)
ITEM DESCRIPTION USED ON PART NO.
(Not shown)
1 COVER ASSEMBLY NJB040703, 040704 NC0407
NJB040903 NC0409
NJB041103, 041104 NC0411
NJB050905 NC0509
NJB071006 NC0710
NJB071406 NC0714
NJB101807 NC1018
NJB102407 NC1024
NJB142608 NC1426
NJB242608 NC2426
NCE101807 ND1018
NCE102407 ND1024
NCE142608 ND1426
NCE242608 ND2426
2 LATCH/LOCKOUT KIT (Qty. 1) ALL APPLICABLE “N” ITEMS 7X10 & LARGER NTL01
3 HINGE KIT (Qty. 1) ALL APPLICABLE “N” ITEMS 7X10 & LARGER NH1
•CONTROL
CONTROL
Replacement Parts Book
85
KRYDON ENCLOSURES – NJBW
KRYDON ENCLOSURES – N2PB
ITEM DESCRIPTION USED ON PART NO.
(Not shown)
1 REPLACEMENT TRANSPARENT COVER NJBW050905TC NC0509TC
NJBW071006TC NC0710TC
NJBW071406TC NC0714TC
ITEM DESCRIPTION USED ON PART NO.
(Not shown)
1 CONNECTION BLOCK – N2PB W/ MAIN BREAKER N2PB-2M (2-pole) N2PB:0204796-1
N2PB-3M (3-pole) N2PB:0204796-2
2 D2CB BRANCH BREAKERS 1-POLE, 15 AMP D2CB11-15
1-POLE, 20 AMP D2CB11-20
1-POLE, 30 AMP D2CB11-30
2-POLE, 15 AMP D2CB12-15
2-POLE, 20 AMP D2CB12-20
2-POLE, 30 AMP D2CB12-30
3A TERMINAL BLOCK – MAIN LUG ONLY N2PB, SIZE 1, SINGLE-PHASE N2PB:13693D1
N2PB, SIZE 1, THREE-PHASE N2PB:13766D1
N2PB, SIZE 2, SINGLE-PHASE N2PB:13693D2
N2PB, SIZE 2, THREE-PHASE N2PB:13766D2
3B TERMINAL BLOCK – N2PB W/ MAIN BREAKER N2PB, SIZE 1, SINGLE-PHASE N2PB:0204806-1
N2PB, SIZE 1, THREE-PHASE N2PB:0204806-2
N2PB, SIZE 2, SINGLE-PHASE N2PB:13693D2
N2PB, SIZE 2, THREE-PHASE N2PB:13766D2
•CONTROL
CONTROL
Replacement Parts Book
86
ITEM DESCRIPTION USED ON PART NO.
(Not shown)
5 BREAKER PANEL COVER PLATE N2PB1426 N2PB:0202099
N2PB2426 N2PB:0202208
6 CIRCUIT IDENTIFICATION CONTROL CHART ALL MODELS N2PB:0202203
7 D2CB BREAKER HANDLES 15A, 20A, 30A BREAKERS, 1-& 2-POLE N2PB:30975A***
8 BREAKER PANEL FILLER PLATES ALL MODELS N2PB:30989A
9 DOOR AND FRAME ASSEMBLY N2PB1426 ND1426-D4
N2PB2426 ND2426-D4
10 EXTERNAL DOOR SCREW/KNOB KIT ALL MODELS N2PB SCR-KIT
(Includes 1 long and 4 short screws and knobs)
11 GROUND LUG (Qty. 1) ALL N2PB 20Y03-004
12 ** MAIN BREAKER HOUSING W/ BREAKER N2PB-2M (2-pole) N2PB K12 2M*
N2PB-3M (3-pole) N2PB K13 3M*
13 ** MAIN BREAKER HOUSING LESS BREAKER N2PB-2M (2-pole) N2PB K24 2M*
N2PB-3M (3-pole) N2PB K25 3M*
14 MAIN BREAKER HANDLE ASSEMBLY N2PB-2M, 3M N2PB K23
(Includes shaft, bushing, handle and hardware)
15 MAIN CIRCUIT BREAKER BAIL OPERATING ASSEMBLY D2PB-2M, 3M N2PB-K14
* SPECIFY AMPERAGE (30–100 amp available) ** Note: N2PB housing must be previously machined to accept a main breaker housing.
*** SPECIFY AMPERAGE (15, 20, 30 amp available)
KRYDON ENCLOSURES – N2PB
•APPARATUS
APPARATUS
Replacement Parts Book
87
Apparatus Replacement Parts
•APPARATUS
APPARATUS
Replacement Parts Book
88
•APPARATUS
APPARATUS
Replacement Parts Book
ITEM DESCRIPTION USED ON PART NO.
1 OPERATING HANDLE ALL MODELS NMN:0203315
2 INTERNAL SWITCH (Not shown) TWO-POLE SINGLE-PHASE AH:6810U
THREE-POLE POLY-PHASE AH:7810UD
6810U/7810UD MANUAL CONTACTORS
REPLACEMENT PARTS
OFF
ON
MANUAL CONTACTOR
CAT. NO.
89
1
APPARATUS
Replacement Parts Book
90
WARNING
MAIN
CIRCUIT
BREAKER
ON
OFF
8
7
9
5
4
2
1
3
15
13
14
•APPARATUS

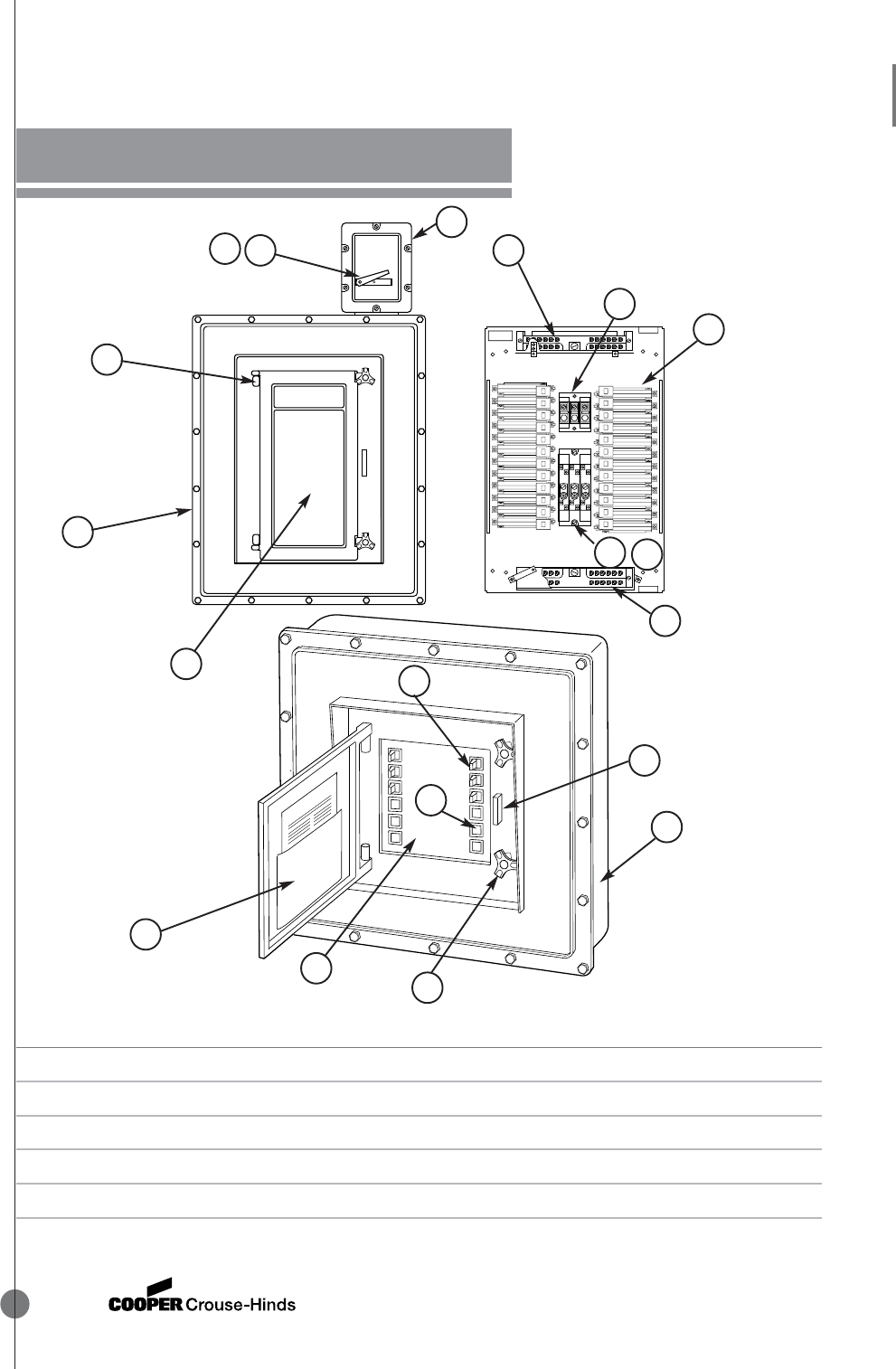

D2PB PANELBOARDS REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 COVER ASSEMBLY D2PB SIZE 1 D2PBC-K2
(includes main cover, door, directory, and gasket) D2PB SIZE 2 D2PBC-K4
2 DOOR ASSEMBLY D2PB SIZE 1 D2PB-K5-M2 *
(includes door, gasket, breaker directory, and protective sleeve) D2PB SIZE 2 D2PB-K6-M2 *
3 HINGE KIT (includes 2 hinges and hardware) ALL D2PB D2PB-K20
12
6
10
22
17 18
11A 11B
•APPARATUS
APPARATUS
Replacement Parts Book
91
D2PB PANELBOARDS REPLACEMENTPARTS
ITEM DESCRIPTION USED ON PART NO.
4 BREAKER DIRECTORY AND PROTECTIVE SLEEVE D2PB SIZE 1 D2PB-K7
D2PB SIZE 2 D2PB-K8
5 BREAKER PANEL FRONT COVER PLATE D2PB SIZE 1 D2PB:13681D
D2PB SIZE 2 D2PB:13654D
D2PB SIZE 1 WITH LOCKOUTS (M2 ONLY) D2PB-L12
D2PB SIZE 2 WITH LOCKOUTS (M2 ONLY) D2PB-L24
6 DOOR CLAMP HANDLE (includes one handle with hardware) ALL D2PB D2PB-K9
7 D2CB BREAKER HANDLE 15A, 20A, 30A BREAKERS,1 & 2-POLE D2PB:30975A**
8 DOOR LOCK BOSS (includes. lock boss and hardware) ALL D2PB D2PB-K10
9 BLANK PLATE FOR UNUSED BREAKER LOCATION (quantity 1) ALL D2PB D2PB:30989A
10 D2CB BREAKERS ALL D2PB PANELS
1-POLE, 15 A D2CB11-15
1-POLE, 20 A D2CB11-20
1-POLE, 30 A D2CB11-30
2-POLE, 15 A D2CB12-15
2-POLE, 20 A D2CB12-20
2-POLE, 30 A D2CB12-30
11A TERMINAL BLOCK – MAIN LUG ONLY D2PB, SIZE 1, SINGLE-PHASE D2PB:13693D1
D2PB, SIZE 1, THREE-PHASE D2PB:13766D1
D2PB, SIZE 2, SINGLE-PHASE D2PB:13693D2
D2PB, SIZE 2, THREE-PHASE D2PB:13766D2
11B TERMINAL BLOCK – D2PB W/ MAIN BREAKER D2PB, SIZE 1, SINGLE-PHASE D2PB:0204806-1
D2PB, SIZE 1, THREE-PHASE D2PB:0204806-2
D2PB, SIZE 2, SINGLE-PHASE D2PB:13693D2
D2PB, SIZE 2, THREE-PHASE D2PB:13766D2
* NOTE: Door Assembly fits Model M2 only. For older panels buy complete Cover Assembly (Item #1)
** Specify amperage when ordering (15, 20, or 30 amp)
•APPARATUS
Replacement Parts Book
92
APPARATUS
D2PB PANELBOARDS REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
12 CONNECTION BLOCK – D2PB W/ MAIN BREAKER D2PB-2M (2-POLE) D2PB:0204796-1
D2PB-3M (3-POLE) D2PB:0204796-2
13 NEUTRAL BAR ASSEMBLY ALL D2PB D2PB-K26
14 GROUND BAR ASSEMBLY ALL D2PB D2PB-K27
15 MAIN BREAKER HOUSING W/ BREAKER D2PB-2M (2-POLE) D2PB K12 2M ****
D2PB-3M (3-POLE) D2PB K13 3M ****
16 MAIN BREAKER HOUSING LESS BREAKER (Not shown) D2PB-2M (2-POLE) D2PB K24 2M **** LS BRKR
D2PB-3M (3-POLE) D2PB K25 3M **** LS BRKR
17 MAIN BREAKER HANDLE ASSEMBLY D2PB-2M, 3M D2PB K23
(includes shaft/bushing, handle, and hardware)
18 MAIN BREAKER SHAFT / BUSHING ONLY (Not shown) D2PB-2M, 3M D2PB K11
19 MAIN BREAKER HANDLE ONLY D2PB-2M, 3M D2PB:0203068
20 MAIN CIRCUIT BREAKER BAIL OPERATING ASSEMBLY (Not shown) D2PB-2M, 3M D2PB:0204094
21 D2PB HOUSING, LESS BREAKERS (Not shown) D2PB SIZE 1, SINGLE-PHASE D2PB1412 LS BRKRS
D2PB SIZE 1, THREE-PHASE D2PB1512 LS BRKRS
D2PB SIZE 2, SINGLE-PHASE D2PB2424 LS BRKRS
D2PB SIZE 2, THREE-PHASE D2PB2524 LS BRKRS
22 D2PB HOUSING, LESS BREAKERS, MACHINED D2PB SIZE 1, SINGLE-PHASE D2PB14M LS BRKRS
FOR MAIN BREAKER HOUSING (Not shown) D2PB SIZE 1, THREE-PHASE D2PB15M LS BRKRS
D2PB SIZE 2, SINGLE-PHASE D2PB24M LS BRKRS
D2PB SIZE 2, THREE-PHASE D2PB25M LS BRKRS
23 PLUGS FOR BRANCH OPENINGS (Not shown) ALL MODELS PLG4
24 BREATHER (Not shown) ALL MODELS ECD13
25 DRAIN (Not shown) ALL MODELS ECD11
**** Specify amperage when ordering (20 through 100 amp)
•APPARATUS
APPARATUS
Replacement Parts Book
93

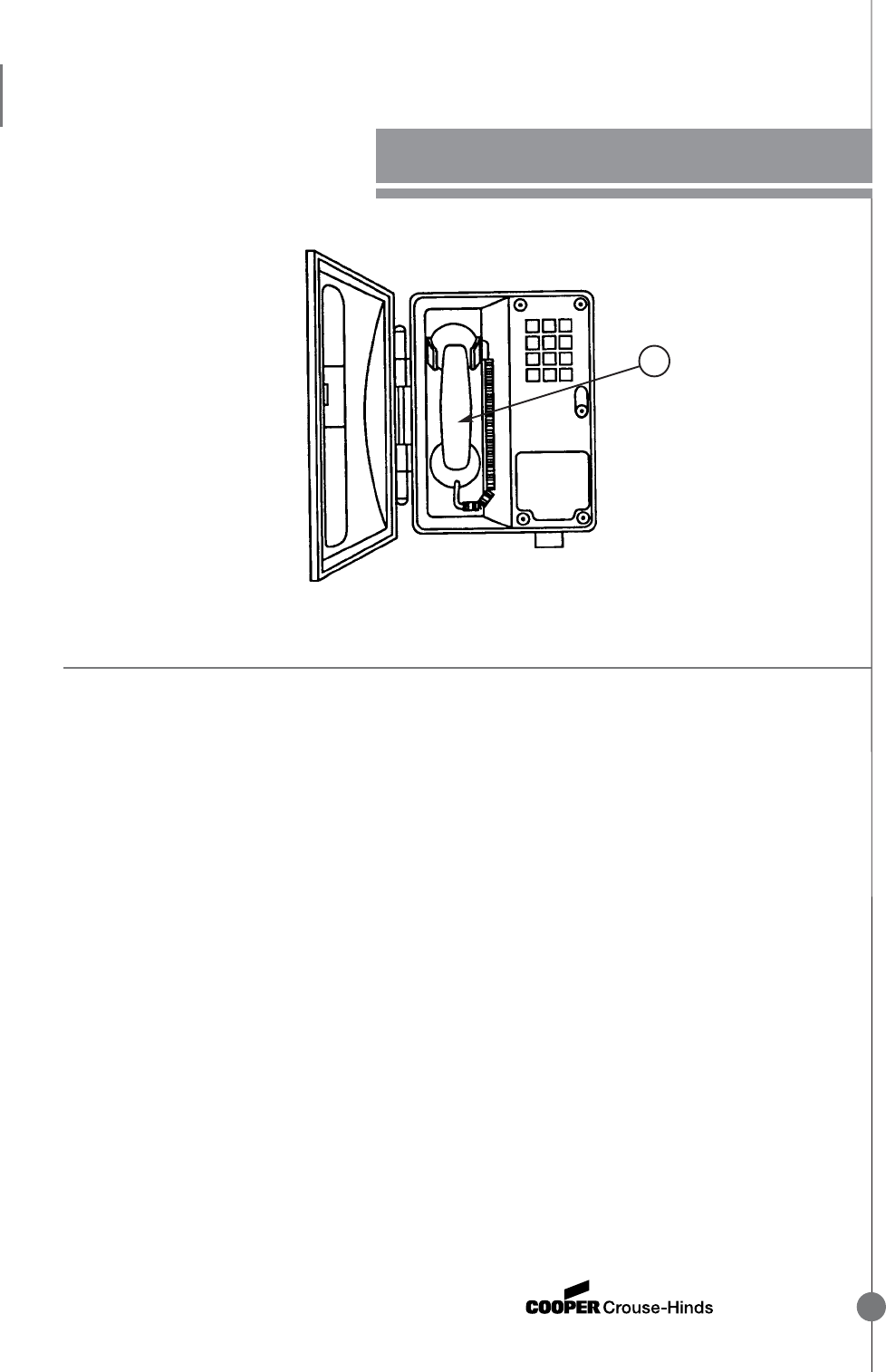

D2TW TELEPHONE
ITEM DESCRIPTION USED ON PART NO.
1 REPLACEMENT HANDSET ALL MODELS D2TW: P7140
1
•APPARATUS
APPARATUS
Replacement Parts Book
94
EBM DISCONNECT SWITCH AND ENCLOSURE
1
7
5
3A
4
9
8
3B
2
•APPARATUS
APPARATUS
Replacement Parts Book
95
EBM DISCONNECT SWITCH AND ENCLOSURE
ITEM DESCRIPTION USED ON PART NO.
1 MOUNTING FOOT (4 PER KIT) ALL MODELS EJB-MF1
2 MOUNTING PLATE 30 AMP / 60 AMP EBM:0206796
100 AMP EBM:0206802
200 AMP FUSIBLE EBM:0294964
200 AMP NON-FUSIBLE EBM:0295704
3A DISCONNECT SWITCH - NON FUSIBLE * 30 AMP DS16U *
60 AMP DS26U *
100 AMP DS36U *
200 AMP DS46U *
3B DISCONNECT SWITCH – FUSIBLE (Not shown) * 30 AMP DS161R *
60 AMP DS262R *
100 AMP DS363R *
200 AMP DS464R *
4 BAIL ASSEMBLY WITH HARDWARE 30, 60, & 100 AMP EBM-K4
200 AMP FUSIBLE EBM-K23
200 AMP NON-FUSIBLE EBM-K24
5 SIDE OPERATING HANDLE ALL MODELS EBM:0206550-1
6 OPERATING HANDLE ASSEMBLY ALL MODELS EBM-K1
(includes handle, bushing,and hardware) (Not shown)
7 LOCKING PLATE ALL MODELS EBM-K5
(includes handle adjustment buttons and hardware)
8 HINGE KIT (QUANTITY 2) ALL MODELS EBM-K6
9 ENCLOSURE DEVICE PLUG ALL MODELS EMP:0207959
10 ON/OFF INDICATING PLATE (Not shown) ALL MODELS EBM:0206587
11 COVER BOLT KIT (12 bolts, washers, and springs per kit) (Not shown) ALL MODELS EBM-K21
12 BREATHER (Not shown) ALL MODELS ECD16
13 DRAIN (Not shown) ALL MODELS ECD17
*Buy locally from Westinghouse/Cutler Hammer
•APPARATUS
APPARATUS
Replacement Parts Book
96
1
2A
2B
EFD/EDS GENERAL PURPOSE SNAP SWITCHES
(NON FACTORY SEALED) REPLACEMENT PARTS
•APPARATUS
APPARATUS
Replacement Parts Book
97
ITEM DESCRIPTION USED ON PART NO.
1 OPERATING HANDLE/SHAFT ASSEMBLY ALL EFD / EDS SNAP SWITCHES DS-K15
2A OPERATING MECHANISM 1-POLE, 2-POLE DS-K21
(includes handle/shaft, spring, fork, and hardware)
2B OPERATING MECHANISM 3-POLE DS-K19
(includes handle/shaft,spring, fork, spacers, and hardware)
3 REPLACEMENT SNAP SWITCHES ONLY (Not shown)
1-POLE 20 AMP EDS/C1129,1229, 2129, 2229, 3129, 3229 DS:20S08-001
2-POLE 20 AMP EDS/CC118, 128, 218, 228, 318, 328 DS:20S08-002
3-POLE 20 AMP EDS/C1123,1223, 2123, 2223, 3123, 3223 DS:21S18-001
3-WAY 20 AMP EDS/C1130,1230, 2130, 2230, 3130, 3230 DS:20S08-003
4-WAY 20 AMP EDS/C1140,1240, 2140, 2240, 3140, 3240 DS:20S08-004
1-POLE 30 AMP EFD/C3591, 3691 DS:20S09-001
2-POLE 30 AMP EFD/C3593, 3693 DS:20S09-002
3-WAY 30 AMP EFD/C3594, 3694 DS:20S09-003
4 COVER ASSEMBLY (includes cover, operating handle, cover screws and switch) *
1-POLE 20 AMP EDS/C1129,1229, 2129, 2229, 3129, 3229 DSD933 *
2-POLE 20 AMP EDS/CC118, 128, 218, 228, 318, 328 DSD934 *
3-POLE (15A, 125VAC: 10A 250VAC) EDS/C1123,1223, 2123, 2223, 3123, 3223 DSD935 *
3-WAY 20 AMP EDS/C1130,1230, 2130, 2230, 3130, 3230 DSD936 *
4-WAY 20 AMP EDS/C1140,1240, 2140, 2240, 3140, 3240 DSD937 *
1-POLE 30 AMP EFD/C3591, 3691 DSD939 *
2-POLE 30 AMP EFD/C3593, 3693 DSD940 *
3-WAY 30 AMP EFD & EFDC3594, 3694 DSD941 *
5 COVER SCREWS (4 per pack) (Not shown) ALL MODELS DSD-SCRPK
* NOTE: Standard nameplate marking is "ON-OFF". Other markings available (specify). These cover assemblies not available with "GB" suffix.
EFD/EDS GENERAL PURPOSE SNAP SWITCHES
(NON FACTORY SEALED) REPLACEMENT PARTS
5
4
9
•APPARATUS
APPARATUS
Replacement Parts Book
98
EPL/D2L SERIES PANELBOARDS (SIZES A,B,C)
REPLACEMENTPARTS
8
6
7
11
2
3
1
10A
10B
•APPARATUS
APPARATUS
Replacement Parts Book
99
ITEM DESCRIPTION USED ON PART NO.
1 MOUNTING FOOT (4 per kit) ALL MODELS EJB-MF1
2 BRANCH BREAKER CHASSIS SINGLE-PHASE, SIZE A, 18 CIRCUITS EPL:0206942-8
SINGLE-PHASE, SIZE B, 24 CIRCUITS EPL:0206942-6
SINGLE-PHASE, SIZE C, W/ MCB, 36 CIRCUITS EPL:0206942-5
SINGLE-PHASE, SIZE C, W/ MLO, 42 CIRCUITS EPL:0206942-4
THREE-PHASE, SIZE A, 18 CIRCUITS EPL:0206942-7
THREE-PHASE, SIZE B, 24 CIRCUITS EPL:0206942-3
THREE-PHASE, SIZE C W/ MCB, 36 CIRCUITS EPL:0206942-2
THREE-PHASE, SIZE C W/ MLO, 42 CIRCUITS EPL:0206942-1
3 BRANCH CIRCUIT BREAKERS ALL MODELS BUY LOCALLY*
4 MAIN CIRCUIT BREAKERS ALL MODELS BUY LOCALLY*
5 BRANCH BREAKER OPERATOR ASSEMBLY (3 per kit) 1-POLE, GFI, EPD EPL-K1
BRANCH BREAKER OPERATOR ASSEMBLY (3 per kit) 2-POLE, 3-POLE EPL-K3
6 MAIN BREAKER HANDLE FOR SIZE C ONLY SIZE C EPC:0205093
7 MAIN BREAKER FORK FOR SIZE C ONLY SIZE C EPL:0206901
8 MAIN BREAKER OPERATING SHAFT FOR SIZE C ONLY SIZE C EPL:1291947
8A MAIN BREAKER STOP PLATE (Not shown) ALL MODELS EPL:0206838
9 MAIN BREAKER OPERATOR ASSEMBLY SIZE C EPL-K4
(includes items 6-8 for size C only)
9A MAIN BREAKER OPERATOR ASSEMBLY SIZE A, B EPL-K3
* Buy locally from Westinghouse/Cutler Hammer
EPL/D2L SERIES PANELBOARDS (SIZES A,B,C)
REPLACEMENTPARTS
•APPARATUS
APPARATUS
Replacement Parts Book
100
ITEM DESCRIPTION USED ON PART NO.
10A *PASS THROUGH WIRE ASSEMBLY – MAIN SEAL EPLB/D2LB3-GFI, EPLC/D2LC3-GFI,-MCB EPL:0206945-1
EPLB/D2LB3, EPLC/D2LC3,-MCB
EPLB/D2LB1-GFI, EPLC/D2LC1-GFI,-MCB
ALL EPLA/D2LA1 EPL:0206945-3
-ALT= ALTERNATE, SUFFIX A EPLA/D2LA3,-MCB, EPLB/D2LB1
-MCB = MAIN CIRCUIT BREAKER, SUFFIX 2M OR 3M EPLB/D2LB3-MCB, EPLC/D2LC1,-MCB
-GFI=GFI TYPE OR EPD TYPE, SUFFIX G OR E EPLB/D2LB1-GFI-MCB
1 = SINGLE-PHASE EPLB/D2LB3-GFI-MCB
3 = THREE-PHASE EPLA/D2LA3-ALT,-MCB-ALT
EPLB/D2LB1-MCB,-ALT,-MCB-ALT
EPLB/D2LB3-ALT,-MCB-ALT
EPLC/D2LC1-ALT,-MCB-ALT
EPLC/D2LC3-ALT,-MCB-ALT
EPLB/D2LB1-GFI-ALT,-MCB-ALT
EPLB/D2LB3-GFI-ALT,-MCB-ALT
EPLC/D2LC1-GFI-ALT,-MCB-ALT
EPLC/D2LC3-GFI-ALT,-MCB-ALT
10B *PASS THROUGH WIRE ASSEMBLY – BRANCH SEAL ALL EPLC/D2LC, ALL EPLC/D2L-GFI EPL:0206946-1
ALL EPL/D2L SIZE A & B EPL:0206946-2
11 BLANK PLUGS FOR UNUSED BREAKER OPERATOR LOCATIONS SIZES A, B, C EPL-K2
(quantity 5)
12 CIRCUIT BREAKER DIRECTORY WITH SLEEVE (Not shown) SIZES A, B, C EPL:0206835
13 HINGE KIT – 2 HINGES (Not shown) SIZES A, B, C EJB-KIT1
(NOTE: 2 hinge kits required per panel)
14 UNIVERSAL BREATHER/DRAIN ASSEMBLY (6 required per panel) (Not shown) ALL UNITS ECD15
15 COVER BOLT KIT (kit includes 12 bolts, springs, & washers) (Not shown) ALL UNITS EPL-BOLT-K1
*All pass through wire assemblies are pre-wired and Chico sealed at factory. Factory Sealed is for Gp C & D Only
EPL/D2L SERIES PANELBOARDS (SIZES A,B,C)
REPLACEMENT PARTS
•APPARATUS
APPARATUS
Replacement Parts Book
101
ITEM DESCRIPTION USED ON PART NO.
1 MOUNTING FOOT (4 feet per kit) ALL MODELS EJB-MF2
2 BRANCH BREAKER CHASSIS SINGLE PHASE - ALL MODELS EPLU:0208097
THREE PHASE - ALL MODELS EPLU:0208096
3 BRANCH CIRCUIT BREAKERS ALL MODELS BUY LOCALLY*
4 MAIN CIRCUIT BREAKERS ALL MODELS BUY LOCALLY*
5 BRANCH BREAKER OPERATOR AND SLIDER ASSEMBLY (3 per kit) ALL MODELS EPLU-K1
6 MAIN BREAKER OPERATOR ASSEMBLY (1 per kit) ALL MODELS EPLU-K2
7 PLUG KIT FOR UNUSED OPENINGS (5 per kit) ALL MODELS EPL-K2
8 *PASS THROUGH WIRE ASSEMBLY – MAIN SEAL ALL MODELS EPLU:0206945-6
9 *PASS THROUGH WIRE ASSEMBLY – BRANCH ALL EPLU/D2LU WITH GFI & EPD BREAKERS EPLU:0206946-3
ALL EPLU/D2LU STANDARD EPLU:0206946-4
10 BREATHER (2 required per panel) ALL MODELS ECD17
11 DRAIN (4 required per panel) ALL MODELS ECD16
12 HINGE KIT (2 kits required per panel) ALL MODELS EJB-KIT1
13 COVER BOLT KIT (kit includes 12 bolts, springs, & washers) ALL MODELS EPL-BOLT-K1
14 CIRCUIT DIRECTORY CARD WITH SLEEVE ALL MODELS EPL:0206835
15 GFI/EPD CIRCUIT SELECTOR SWITCH ALL MODELS WITH GFI/EPD BREAKERS EPL:20S73-001
16 GFI/EPD SWITCH KNOB ONLY ALL MODELS WITH GFI/EPD BREAKERS EMP-K1
* Buy locally from Square D
EPLU/D2LU SERIES UNIBODY PANELBOARDS
REPLACEMENT PARTS
•APPARATUS
APPARATUS
Replacement Parts Book
102

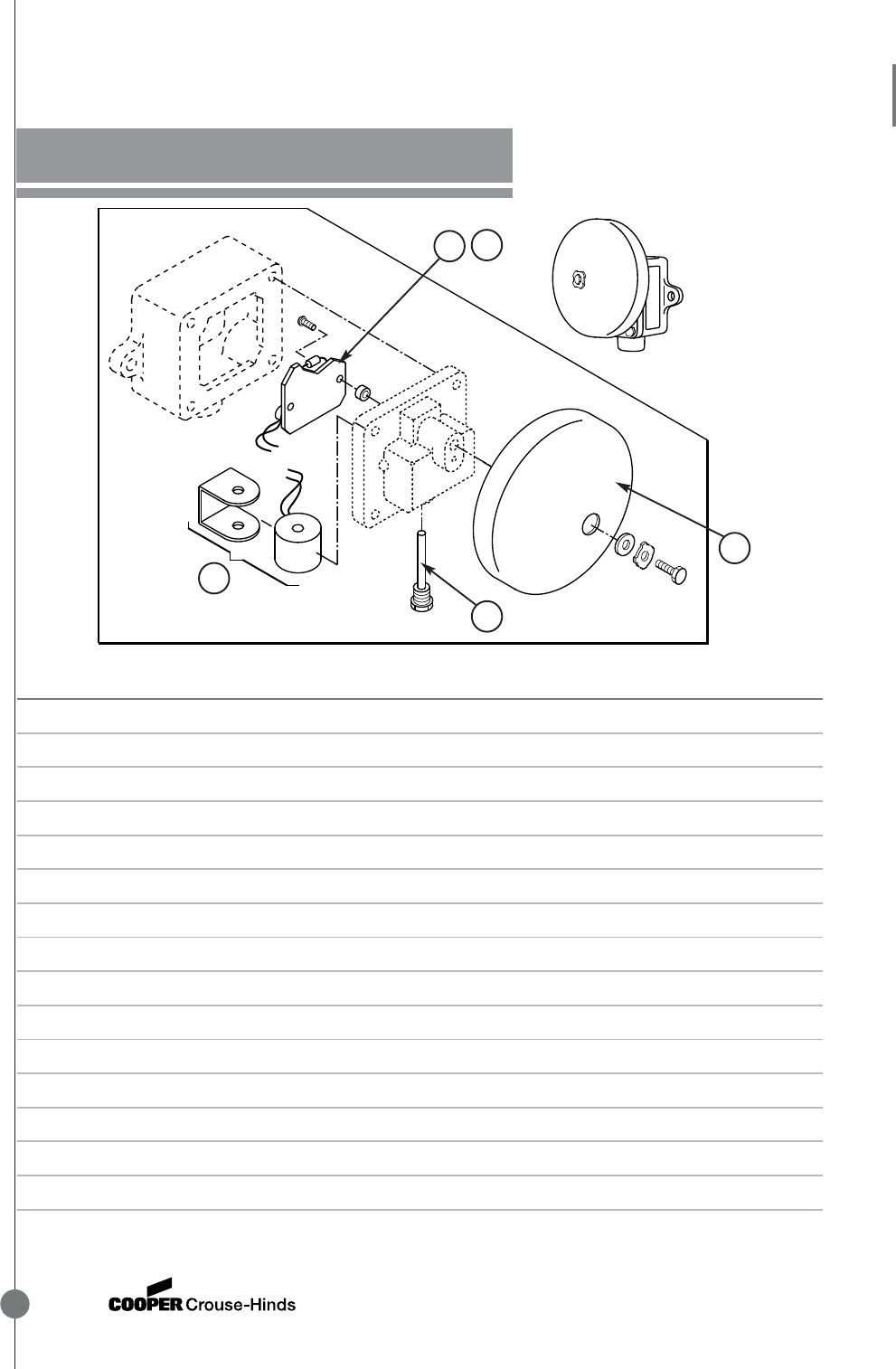

ESR BELL SIGNALS - MODELS M2 & M3
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 GONG ONLY FOR VIBRATING HAMMER (INCLUDES HARDWARE) 6" DIAMETER ESR:10646B
AND SINGLE STROKE HAMMER AC / DC 10" DIAMETER ESR:5786L
2 PLUNGER AND TUBE ASSEMBLY SINGLE STROKE HAMMER, AC ESR:18953A
(INCLUDES PLUNGER, TUBE, ROD, AND SPRING) SINGLE STROKE HAMMER, DC ESR:18951A
VIBRATING HAMMER, AC / DC ESR:18952A
3 COIL ASSEMBLY FOR VIBRATING HAMMER AND 12 VOLTS ESR: KIT13-12
SINGLE STROKE HAMMER, AC / DC 24 VOLTS ESR: KIT13-24
48 VOLTS ESR: KIT13-48
115 VOLTS ESR: KIT13-115
230 VOLTS ESR: KIT13-230
4 RELAY ASSEMBLY FOR VIBRATING HAMMER, DC 12 VDC ESR:15335N
(INCLUDES RELAY, CAPACITOR, RESISTOR, HARDWARE) 24 VDC ESR:15334N
48 VDC ESR:15333N
115 VDC ESR:15332N
5 TERMINAL PLATE ASSEMBLY, AC (FIRE ALARM USE) 12 VAC, 24 VAC, 48 VAC ESR-K1
115 VAC, 230 VAC ESR-K2
2
1
4
3
5
•APPARATUS
APPARATUS
Replacement Parts Book
103
ITEM DESCRIPTION USED ON PART NO.
1 MAGNET ONLY (includes coil) ETH2703-MODEL 3 ETH-K5
ETH 2702/2703 REPLACEMENT PARTS

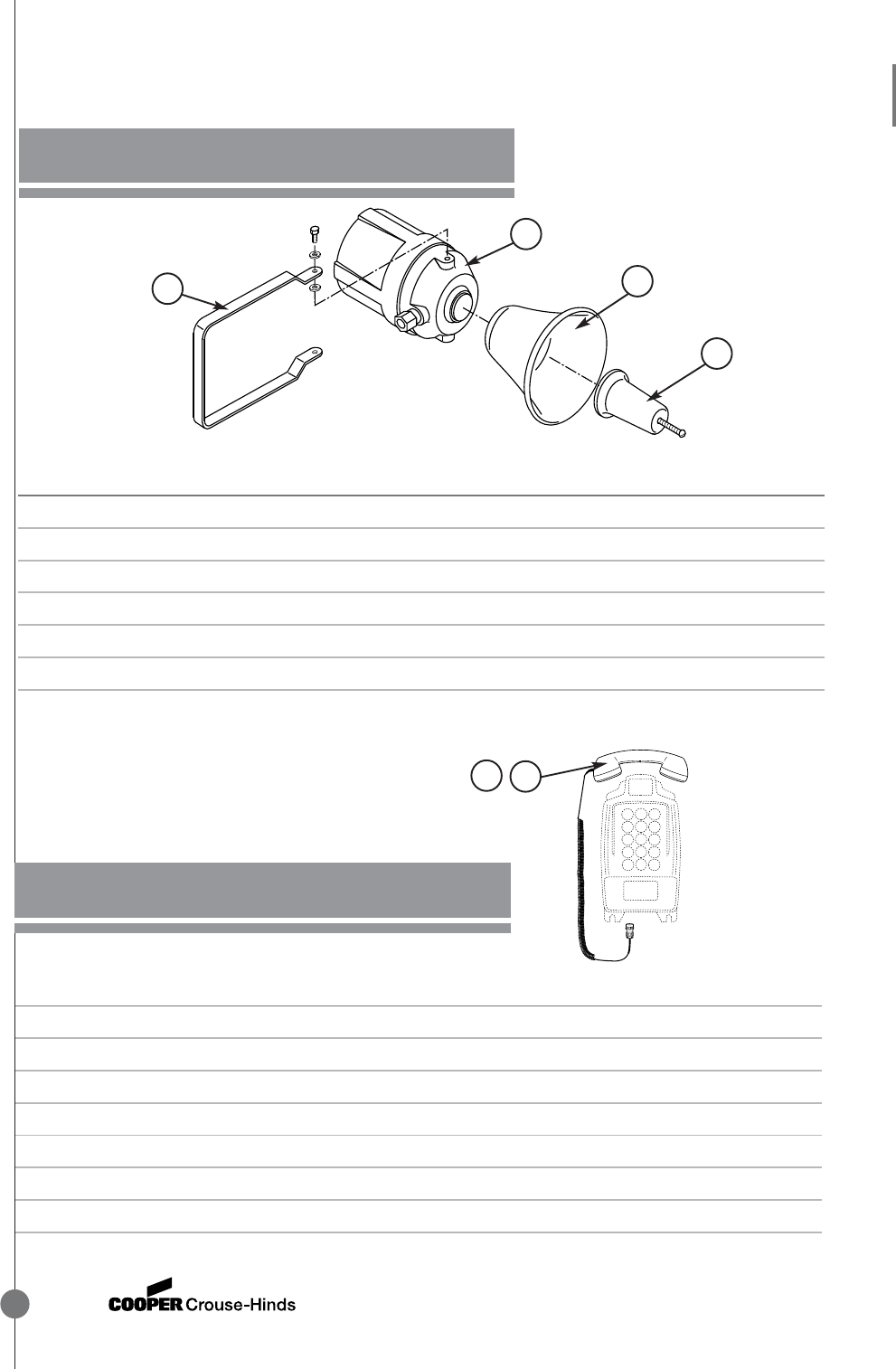

ITEM DESCRIPTION USED ON PART NO.
1 INNER PROJECTOR AND HARDWARE ETH620, 640, 660, 640 ETH-K30
2 OUTER PROJECTOR ETH620, 640, 660, 640 ETH-K19
3 POWER UNIT ASSEMBLY - INTERNAL COMPONENTS 24VAC, ETH640 ETH-K23
(INCLUDES AMPLIFIER, TRANSFORMER, MOUNTING 24VDC, ETH840 ETH-K24
BRACKET, AND HARDWARE - HOUSING NOT INCLUDED 120VAC, ETH620 ETH-K25
240VAC, ETH660 ETH-K26
4 TRUNNION AND HARDWARE ETH620, 640, 660, 640 ETH-K32
•APPARATUS
APPARATUS
Replacement Parts Book
104
ETW TELEPHONE REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 REPLACEMENT HANDSET (10' CORD) ETW401 ETW: 301SC
2 REPLACEMENT HANDSET (20' CORD) ETW401 ETW: 301SC 20
3 PUSH TO TALK REPLACEMENT HANDSET (10' cord), (Not shown) ETW401 PB ETW: 301SC-PB
4 PUSH TO TALK REPLACEMENT HANDSET (20' cord), (Not shown) ETW401 PB ETW: 301SC-PB20
5 REPLACEMENT HEADSET (includes 20' cord), (Not shown) ETW401 HS ETW: P7200 *
*Must have phone with headset option specified previously. Will not work on phones with standard handset.
NOTE: ETW Telephone Repair Service is available. For information and prices, contact: RDD, Inc., 1009 Falling Leaf Drive, Frenswood, TX 77546 • Phone (713)-482-5556 • Fax (713)-482-8883
ETH FLEX-TONE REPLACEMENT PARTS
2
1
3
4
12
•APPARATUS
APPARATUS
Replacement Parts Book
105

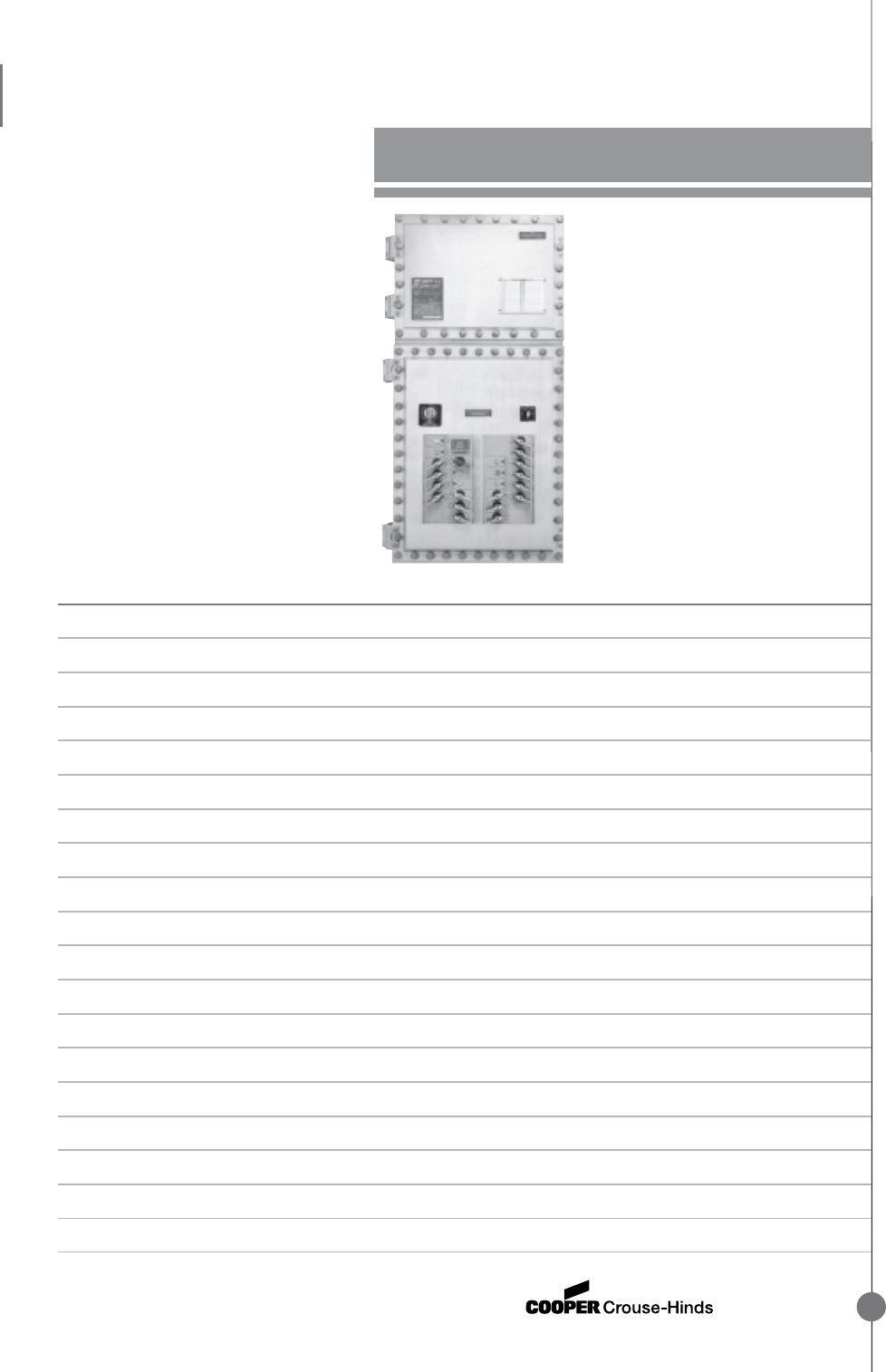

EXDC & D2DC PANELBOARDS REPLACEMENT PARTS
5
4
9
8
6
7
11
2
3
1
10
•APPARATUS
APPARATUS
Replacement Parts Book
106
EXDC & D2DC PANELBOARDS REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 MOUNTING FOOT (4 PER KIT) ALL MODELS EXD-MF1
2 BRANCH BREAKER CHASSIS SINGLE-PHASE EXD:0206839
THREE-PHASE EXD:0206840
3 BRANCH CIRCUIT BREAKERS ALL MODELS BUY LOCALLY**
4 MAIN CIRCUIT BREAKERS ALL MODELS BUY LOCALLY**
5 BRANCH BREAKER OPERATORS (quantity 3) ALL MODELS EXD-K1
6 MAIN BREAKER HANDLE ALL MODELS EPC:0205093
7 MAIN BREAKER FORK ALL MODELS EPL:0206901
8 MAIN BREAKER OPERATING SHAFT ALL MODELS EPL:0207766
8A MAIN BREAKER STOP PLATE (Not shown) ALL MODELS EPL:0206838
9 MAIN BREAKER OPERATOR ASSEMBLY ALL MODELS EPL:0206825
(INCLUDES ITEMS 6-8)
10 PASS THROUGH WIRE ASSEMBLIES* 70 AMP BRANCH SEAL [(15) #4] EXD:0206857
(All assemblies are pre-wired and Chico sealed at factory) 100 AMP BRANCH SEAL [(12) #4 + (3) #3] EXD:0206856
SINGLE-PHASE MAIN SEAL EXD:0206855-1
THREE-PHASE MAIN SEAL EXD:0206855-2
ALTERNATE FEED MAIN SEAL EXD:0206855-3
11 BLANK PLUGS FOR UNUSED ALL MODELS EXD-K2
BREAKER OPERATOR LOCATIONS (QUANTITY 5)
12 BLANK CIRCUIT DIRECTORY WITH SLEEVE (Not shown) ALL MODELS EPL:0206835
13 HINGE KIT (QUANTITY 2) (Not shown) ALL MODELS EJB-KIT1
(NOTE: 2 kits required per panel)
14 UNIVERSAL BREATHER/DRAIN ASSEMBLY (Not shown) ALL UNITS ECD15
(6 REQUIRED PER PANEL) ALL UNITS ECD15
15 COVER BOLT KIT (Not shown) ALL UNITS EPL-BOLT-K1
(Kit includes 12 bolts, springs, & washers)
*Note: For a complete seal change of panel, requirements are as follows:
(1) 70 amp branch seal, (1) 100 amp branch seal, (1) Main seal with appropriate phase. Factory Sealed Gps. C & D only.
* *Buy locally from Westinghouse/Cutler Hammer
•APPARATUS
APPARATUS
Replacement Parts Book
107
EXDU/D2DU SERIES UNIBODY PANELBOARDS
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 MOUNTING FOOT (4 feet per panel) ALL MODELS EJB-MF2
2 BRANCH BREAKER CHASSIS SINGLE PHASE - ALL MODELS EXDU:0206992
THREE PHASE - ALL MODELS EXDU:0206991
3 BRANCH CIRCUIT BREAKERS ALL MODELS BUY LOCALLY**
4 MAIN CIRCUIT BREAKERS ALL MODELS BUY LOCALLY**
5 BRANCH BREAKER OPERATOR AND SLIDER ASSEMBLY (3 per kit) ALL MODELS EXDU-K1
6 MAIN BREAKER OPERATOR ASSEMBLY (1 per kit) ALL MODELS EXDU-K3
7 PLUG KIT FOR UNUSED OPENINGS (5 per kit) ALL MODELS EPL-K2
8 *PASS THROUGH WIRE ASSEMBLY – MAIN SEAL ALL MODELS WITH MCB (1) EXDU:0208088-5 &
(1) EXDU: 0208088-6
ALL MODELS W/O MCB (2) EXDU:0208088-5
9 *PASS THROUGH WIRE ASSEMBLY – BRANCH INCLUDED WITH MAIN SEAL
10 BREATHER (2 required per panel) ALL MODELS ECD17
11 DRAIN (4 required per panel) ALL MODELS ECD16
12 HINGE KIT (2 kits required per panel) ALL MODELS EJB-KIT1
13 COVER BOLT KIT ALL MODELS EPL-BOLT-K1
(Includes 12 bolts, springs, & washers)
14 CIRCUIT DIRECTORY CARD WITH SLEEVE ALL MODELS EPL:0206835
*All pass thriugh Assemblies are prewired and Chico sealed at factory. Factory sealed for Gp. C & D only.
* *Buy locally from Square D
•APPARATUS
APPARATUS
Replacement Parts Book
108

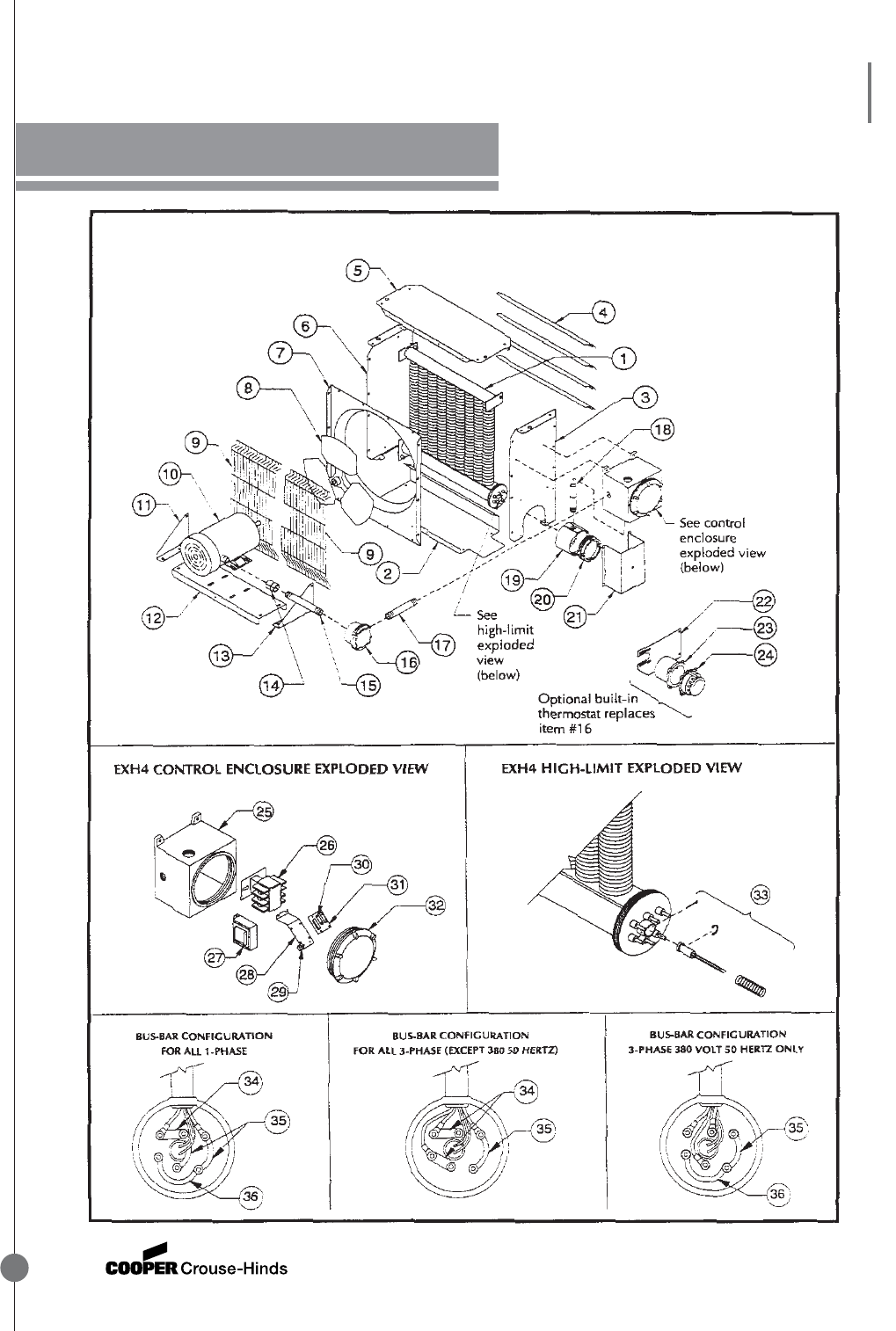

EXH4 ELECTRIC HEATERS REPLACEMENT PARTS
•APPARATUS
APPARATUS
Replacement Parts Book
109
EXH4 ELECTRIC HEATERS REPLACEMENT PARTS
ITEM EXH412 EXH416 EXH420 DESCRIPTION
1 ** ** ** CORE, EXH4
2 EXH:3773 EXH:3774 EXH:3775 PANEL, EXH4 BOTTOM
3 EXH:3776 EXH:3777 EXH:3778 PANEL, EXH4 LEFT SIDE
4 EXH:4075 EXH:4076 EXH:4077 LOUVER KIT, C/W SCREWS
5 EXH:3770 EXH:3771 EXH:3772 PANEL, EXH4 TOP
6 EXH:3779 EXH:3780 EXH:3781 PANEL, EXH4 RIGHT SIDE
7 EXH:3782 EXH:3783 EXH:3784 FAN SHROUD, EXH4
8 2.5 – 5.0 KW: EXH: 4022 EXH:4024 20.9 - 30 KW: EXH:4025 FAN
6.3 – 10 KW: EXH:4023 EXH:4024 35 KW: EXH:4026
9 EXH:4078 EXH:4079 EXH:4080 FAN GUARD KIT
10 GROUPS D, E, F & G GROUPS D, E, F & G MOTOR, EXPLOSIONPROOF
208/240V 60 HZ 1 PH: EXH:1377 240/480V 60 HZ 3 PH: EXH:1699
220V 50 HZ 1 PH: EXH:1377 C/W EXH:4953 380/415V 50 HZ 3 PH: EXH:1699
480V 60 HZ 1 PH: EXH:2396 600V 60 HZ 3 PH: EXH:2433
208/240/480V 60 HZ 3 PH: EXH:1862
380/415V 50 HZ 3 PH: EXH:1862
600V 60 HZ 3 PH: EXH:1861
GROUPS C, D, F & G GROUPS C, D, F, & G
208/240V 60 HZ 1 PH: EXH:4593 240/480V 60 HZ 3 PH: EXH:4596
208/240/480V 60 HZ 3 PH: EXH:4594 600V 60 HZ 3 PH: EXH: 4597
600V 60 HZ 3 PH: EXH:4595
11 EXH:3789 EXH:3789 EXH:3789 BRACKET, MOTOR MOUNT RIGHT
12 EXH:3785 EXH:3786 EXH:3787 CHANNEL, MOTOR MOUNT
13 EXH:3788 EXH:3788 EXH:3788 BRACKET, MOTOR MOUNT LF
14 GROUPS D, E, F, & G EXH: 3737
GROUPS C, D, F, & G EXH:4590 COUPLING, MOTOR
15 EXH:3811 EXH:3812 EXH:3813 CONDUIT, MOTOR
16 GROUPS D, E, F, & G EXH:3838
GROUPS C, D, F, & G EXH:4983 C/W EXH:5027 (ALL) ENCLOSURE, CONDUIT JUNCTION
**CONSULT FACTORYFOR PART NUMBERS. NOTE: FOR ITEMS NOTSHOWN, CONTACT FACTORY.
•APPARATUS
APPARATUS
Replacement Parts Book
110
EXH4 ELECTRIC HEATERS REPLACEMENT PARTS
ITEM EXH412 EXH416 EXH420 DESCRIPTION
17 GROUPS D, E, F, & G
208/240V 60 HZ 1PH: EXH:3815 GROUPS D, E, F, & G CONDUIT, EXH 4 CONTROL ENCLOSURE
220V 50 HZ 1 PH: EXH:3815 EXH:3813
480V 60 HZ 1 PH: EXH:3813
ALL 3 PH: EXH:3814 GROUPS C, D, F, & G
GROUPS C, D, F, & G EXH:3815 ALL: EXH:3815
18 EXH:3810 EXH:3810 EXH:3810 CONDUIT, EXH 4 ELEMENT ENCLOSURE
19 EXH:3793 EXH:3793 EXH:3793 ENCLOSURE, EXH4 ELEMENT
20 EXH:3510 EXH:3510 EXH:3510 COVER, EXH4 ELEMENT ENCLOSURE
21 EXH:3790 EXH:3790 EXH:3790 PANEL, ELEMENT ENCLOSURE GUARD
22 EXH:3791 EXH:3791 EXH:3791 BRACKET, EXH4 THERMOSTAT
23 EXH:4983 EXH:4983 EXH:4983 ENCLOSURE, THERMOSTAT
24 EXH:5032 EXH:5032 EXH:5032 THERMOSTAT, BUILT-IN KIT
25 EXH:3524 EXH:3525 EXH:3526 ENCLOSURE, EXH4 CONTROL
26 ** ** ** CONTACTOR
27 60 HERTZ: EXH:3612 50 HERTZ: EXH:4416 TRANSFORMER
28 EXH:3809 EXH:3809 EXH:3809 BRACKET, PRINTED CIRCUIT BOARD
29 EXH:1876 EXH:1876 EXH:1876 TERMINAL, 6 – 14 GA. SCREW LUG
30 EXH:3519 EXH:3519 EXH:3519 FUSE, BUSS MDQ-1/4 AMP
31 EXH:3514 EXH:3514 EXH:3514 PRINTED CIRCUITBOARD ASSEMBLY
32 EXH:3516 EXH:3516 EXH:3516 COVER, EXH4 CONTROLENCLOSURE
33 EXH:4082 EXH:4082 EXH:4082 EXH4 TEMPERATURE HIGH-LIMIT KIT
34 EXH:3816 EXH:3816 EXH:3816 BUS-BAR, STRAIGHT
35 EXH:3817 EXH:3817 EXH:3817 BUS-BAR, SMALL CURVED
36 EXH:3818 EXH:3818 EXH:3818 BUS-BAR, LARGE CURVED
**CONSULT FACTORYFOR PART NUMBERS. NOTE: FOR ITEMS NOTSHOWN, CONTACT FACTORY.
•APPARATUS
APPARATUS
111
Replacement Parts Book
FLS ENCLOSED SWITCH REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 OPERATING HANDLE ASSEMBLY FLS30364, FLS60364 FLS-K2
(includes handle, shaft, bushing, arm, indicating plate, and hardware) FLS10364, FLS-SK645RG, 646RG, 9965S FLS-K3
2 OPERATING HANDLE ONLY (with attachment hardware) ALL MODELS FLS-K1
3 LOCKOUT PLATE ALL MODELS FLS-K4
(Includes handle adjustment buttons, and hardware)
4 COVER WITH GASKET 30 AMP FLS30364-1-33 FLB-K8
(Need 2 Covers per housing) 60 AMP FLS60364-1-44 FLB-K8
100 AMP FLS10364-1-55 GUB0102
5 SWITCH MOUNTING PLATE WITH HARDWARE FLS30364, FLS60364 FLS:15353B
FLS10364 FLS:9909L
5A SWITCH MOUNTING PLATE WITH HARDWARE FLS-SK645RG, 646RG, 9965S FLS:21702B
6 REPLACEMENT SWITCHES 30 AMP FLS30364-1-33 WEST-371D266G02 *
60 AMP FLS60364-1-44 WEST-371D266G01 *
100 AMP FLS10364-1-55 WEST-657D772G02 *
7 COVER GASKET ONLY (Not shown) 30 AMP FLS30364-1-33 GASK1699
60 AMP FLS60364-1-44 GASK1699
100 AMP FLS10364-1-55 GASK924
8 BREATHER (optional) ALL MODELS ECD11
9 DRAIN (optional) ALL MODELS ECD13
10 DRAIN PLUGS (Not shown) ALL MODELS PLG1
* Buy locally from Westinghouse/Cutler Hammer
4
6
5
2
1
3
•APPARATUS
APPARATUS
Replacement Parts Book
112
•APPARATUS
GUSC W/QUICKLAG BREAKERS REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 OPERATING HANDLE WITH HARDWARE GUSC 3110, 3120, 3210 GUSC-K1
2 OPERATING ASSEMBLY (quantity 1) GUSC3110, 3210 GUSC-K3
(includes handle, shaft, arm, fork, and hardware) GUSC3120 GUSC-K4
3 UNIVERSAL “CIRCUIT” INDICATING PLATE AND HARDWARE GUSC 3110, 3120, 3210 GUSC-K5*
4 REPLACEMENT WESTINGHOUSE QUICKLAG® 10 AMP, 1-POLE WEST # QC1010L **
CIRCUIT BREAKERS 15 AMP, 1-POLE WEST # QC1015L **
(Not shown) 20 AMP, 1-POLE WEST # QC1020L **
30 AMP, 1-POLE WEST # QC1030L **
40 AMP, 1-POLE WEST # QC1040L **
10 AMP, 2-POLE WEST # QC2010L **
15 AMP, 2-POLE WEST # QC2015L **
20 AMP, 2-POLE WEST # QC2020L **
30 AMP, 2-POLE WEST # QC2030L **
40 AMP, 2-POLE WEST # QC2040L **
*Specify Left or Right, “Circuit 1" or “Circuit 2", and Amperage. (Example: GUSC-K5-L-1-15)
** Buy locally from Westinghouse/Cutler-Hammer
3
1
2
3
•APPARATUS
APPARATUS
Replacement Parts Book
113
GUSC SNAP SWITCH REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 OPERATING HANDLE WITH HARDWARE GUSC2013-AH, 2113-AH, 2024-AH,
2052-AH, AND 2152-AH GUSC-K1
2 OPERATING HANDLE ASSEMBLY (quantity 1) GUSC2013-AH, 2113-AH, 2024-AH, GUSC-K2
(INCLUDES HANDLE, SHAFT, ARM, FORK, AND HARDWARE) 2052-AH, AND 2152-AH
3 REPLACEMENT SWITCH (Not shown)
2 - POLE GUSC2052-AH, 2152-AH 80093KEZ**
3 - POLE GUSC2013-AH, 2113-AH GE # TC2368S *
4 - POLE GUSC2024-AH 8808-UDX**
* Buy locally from General Electric Company
** Buy locally from Cooper Wiring Devices
1
2
•APPARATUS
APPARATUS
Replacement Parts Book
114
N2RS ENCLOSED SWITCHES REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 OPERATING HANDLE W/ SWITCH ADAPTER ASSEMBLY ALL N2RS N2RS K1
(includes handle assembly, gasket, hardware)
2 OPERATING HANDLE ONLY ALL N2RS N2RS: 0206980
3 MOUNTING FOOT (4 per kit) ALL N2RS KRYMF-K1
4 INTERNAL SWITCH (Not shown) 30 AMP/60 AMP RSWP603
100 AMP RSWP1003
5 HUBS (Not shown) (2 pcs required per unit) 30/60 AMP NHUB5
100 AMP NHUB7
6 COVER GASKET ALL MODELS GASK1018
3
2
1
•APPARATUS
APPARATUS
Replacement Parts Book
115
•APPARATUS
ITEM DESCRIPTION USED ON PART NO.
1 OPERATING HANDLE* 30 AMP, FUSED ONLY AH:6900-120
2 INTERNAL SWITCH (Not shown) 30 AMP, NONFUSED BRS30-ANF
60 AMP, NONFUSED BRS60-ANF
30 AMP, FUSED BRS30-AF
3 AUXILIARY CONTACT KIT (Not shown) 30 AMP, NONFUSED NRS-K1
60 AMP, NONFUSED NRS-K2
30 AMP, FUSED NRS-K3
* Note: 30/60 Amp unfused not available as replacement parts.
NRS ENCLOSED SWITCHES REPLACEMENT PARTS
O
F
F
O
N
30 Amp Fused
30 and 60 Amp Unfused
1
•APPARATUS
APPARATUS
Replacement Parts Book
116
ITEM DESCRIPTION USED ON PART NO.
1 GLASS COVER TCH2220 TCH:2009E
2 HOUR, MINUTE, AND SECOND HANDS TCH2220 TCH:13488A
3 CLOCK FACE TCH2220 TCH:0201447
4 GEAR TRAIN ASSEMBLY AND HARDWARE TCH2220 TCH:10651B
5 ENCLOSING BAND (Not shown) TCH2220 TCH202
6 COVER ASSEMBLY FOR MOTOR HOUSING TCH2220 TCH-K1
(INCLUDES COVER, DRIVE SHAFT, UNIVERSAL CAM, BEARING, AND HEX NUT)
7 MOTOR, 1 RPM, 110 VOLTS TCH2220 TCH-K2
8 MOUNTING HARDWARE ASSEMBLY FOR FLUSH PANEL MOUNTING TCH2220 TCH028
(Not shown)

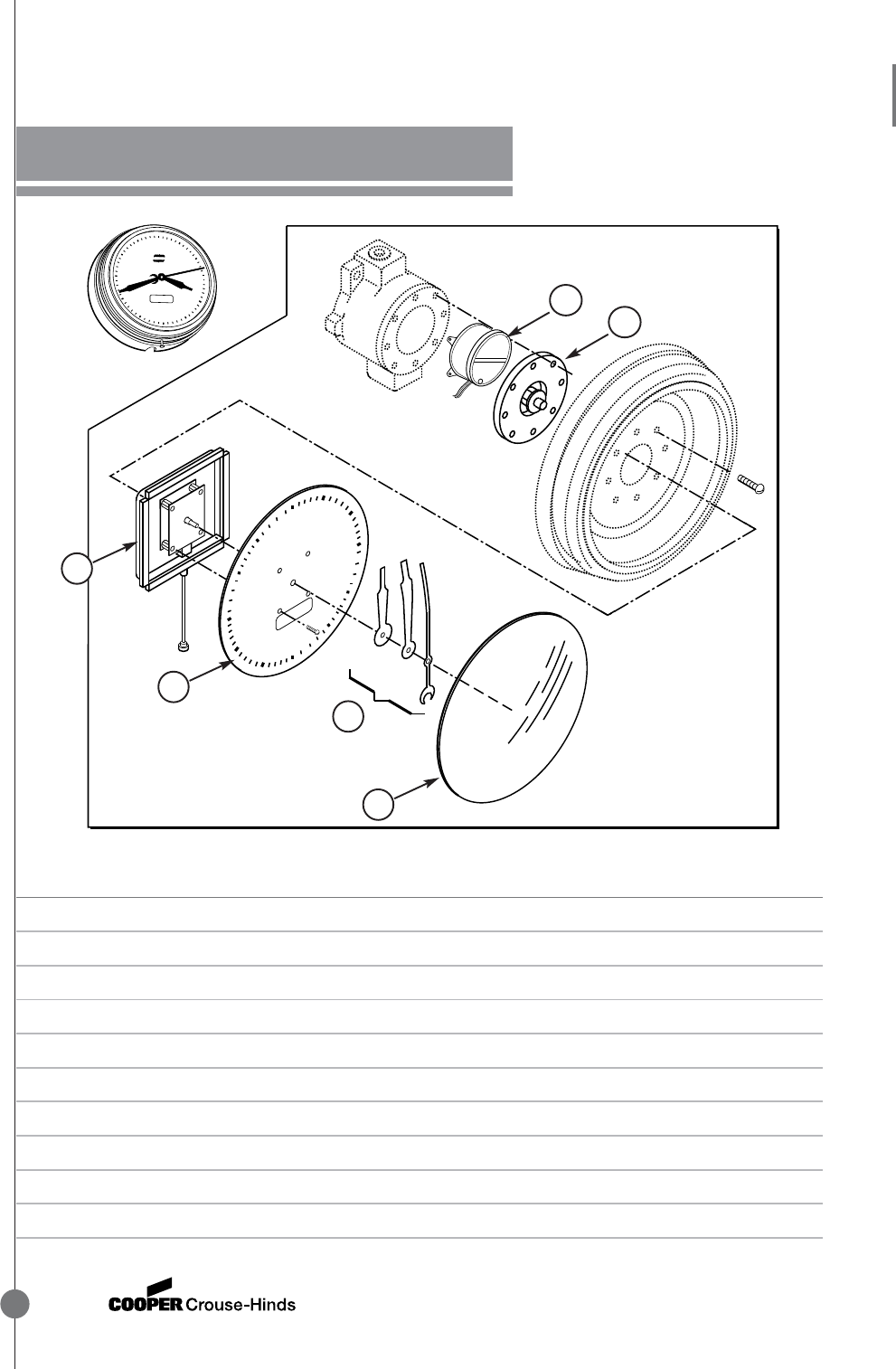

TCH CLOCK REPLACEMENT PARTS
1
2
3
4
5
6
7
9
1
11
1
8
2
0
1
2
3
4
5
6
7
8
9
10
11 12
1
3
4
2
7
6
•APPARATUS
APPARATUS
Replacement Parts Book
117
ITEM DESCRIPTION USED ON PART NO.
1 POWER UNIT ASSEMBLY (INCLUDES EXTERNAL CASING) 24 VDC, W2H840 W2H-K2
24 VAC, W2H640 W2H-K3
120 VAC, W2H620 W2H-K4
240 VAC, W2H660 W2H-K5
W2H SIGNALING DEVICES
REPLACEMENT PARTS
1
•APPARATUS
APPARATUS
Replacement Parts Book
118

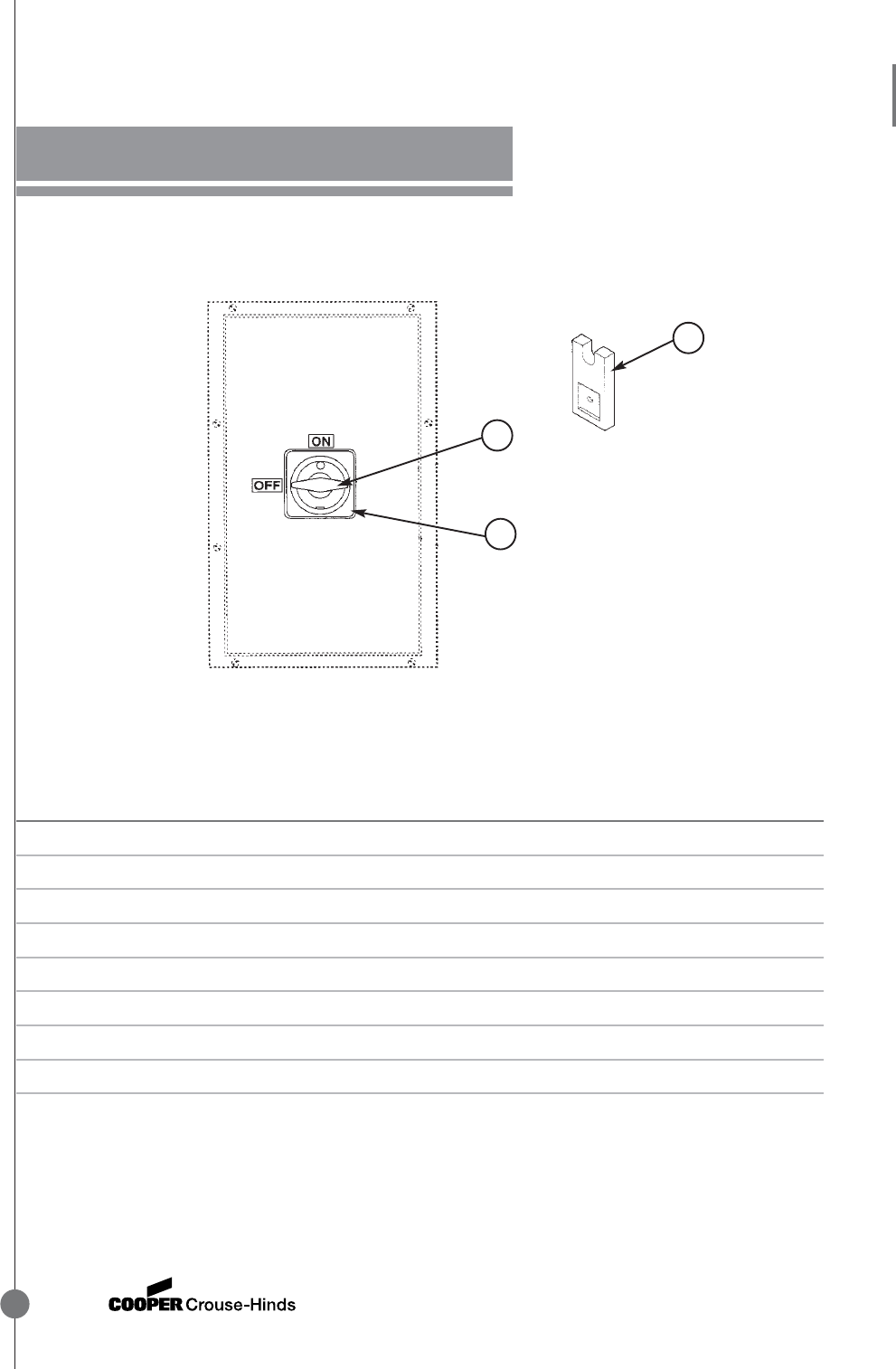

ITEM DESCRIPTION USED ON PART NO.
1 MOUNTING PLATE 30 AMP/60 AMP WSR:0403193
100 AMP WSR:0403194
2 MOUNTING FOOT KIT (includes 2 upper and 2 lower) 30 AMP/60 AMP WSMF-K1
100 AMP WSMF-K2
3 OPERATING HANDLE ALL WST EBM:0206550-1
4 LOCKOUT PLATE ALL WST EBM-K5
(includes handle adjustment buttons and hardware)
5 REPLACEMENT SWITCH – UNFUSED (Not shown) 30 AMP WEST # DS16U *
60 AMP WEST # DS26U *
100 AMP WEST # DS36U *
6 REPLACEMENT SWITCH – FUSIBLE (Not shown) 30 AMP WEST # DS161R *
60 AMP WEST # DS262R *
100 AMP WEST # DS363R *
*NOTE: Replacement switches for model M4 only. Buy locally from Westinghouse/Cutler Hammer
(Model M82 “DED” type replacement switches are no longer available.)

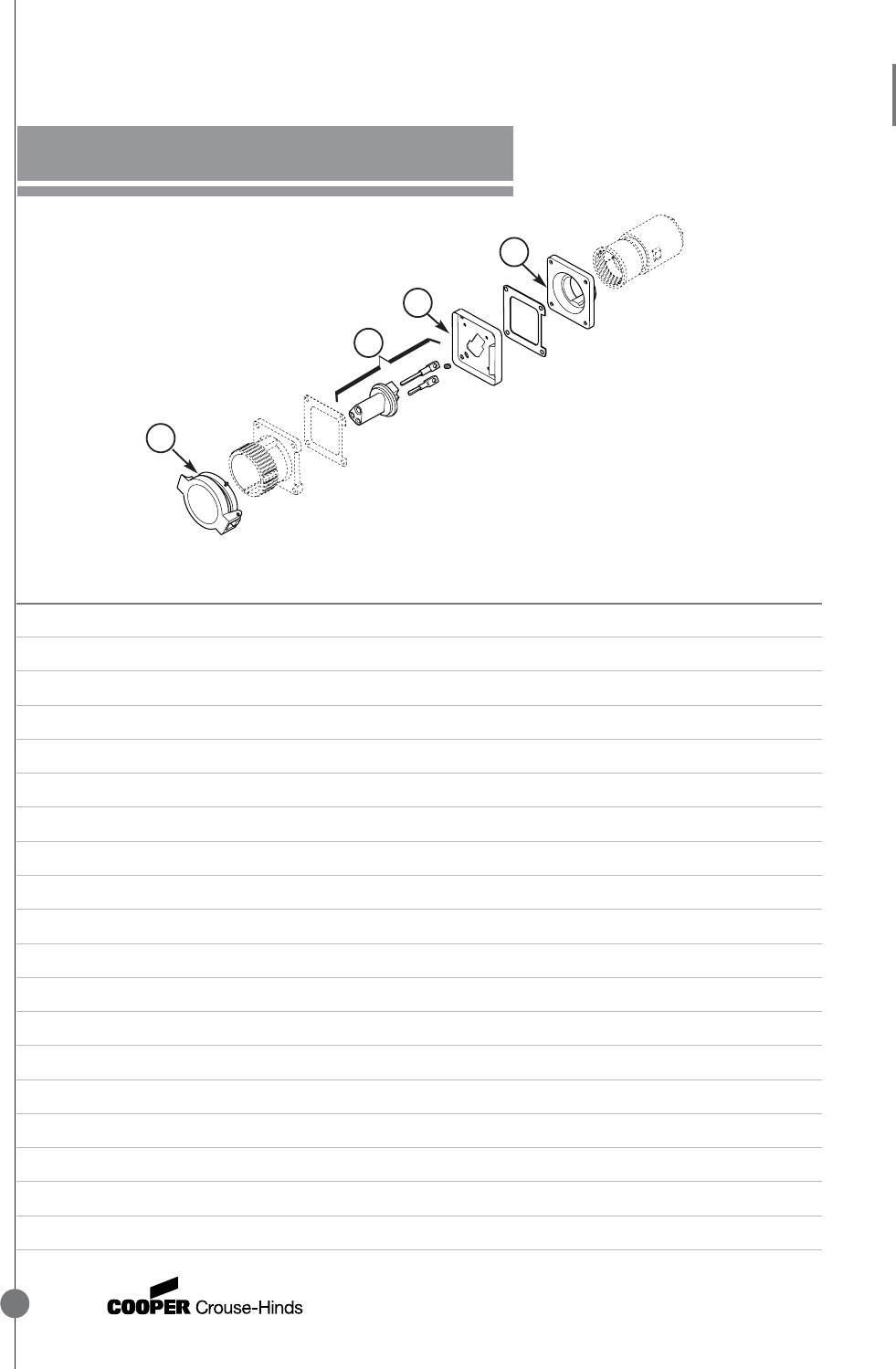

WST ENCLOSED SWITCHES MODEL M4
REPLACEMENT PARTS
2
4
3
1
•LIGHTING
LIGHTING
Replacement Parts Book 119
Lighting Replacement Parts
•LIGHTING
LIGHTING
Replacement Parts Book
120
•LIGHTING
LIGHTING
Replacement Parts Book 121
BALLAST REPLACEMENT KITS FOR HID LIGHTING
BALLAST REPLACEMENT LAMP LAMP FIXTURE TYPE
KIT CATALOG NUMBER TYPE WATTS QTY. LMVVMV DMV N2MV EVLP EVM F2MV FMV
CHRBS035/120 HPS 35 1 X
CHRBS050/DT HPS 50 1 X X X X X X X
CHRBS070/MT HPS 70 1 X X X X X X X X
CHRBS100/MT HPS 100 1 X X X X X X X X
CHRBS150/MT LX HPS 55V 150 1 X X X X X X X X
CHRBS150/MT CE HPS 100V 150 1 X X X X X
CHRBS200/MT HPS 200 1 X X X
CHRBS250/MT HPS 250 1 X X X X
CHRBS400/MT HPS 400 1 X X X
CHRBS1000/MT HPS 1000 1 X
CHRBM070/MT MH 70 1 X X X X X X X
CHRBM100/MT MH 100 1 X X X X X X X
CHRBM175/MT MH 175 1 X X X X X X X
CHRBM250/MT MH 250 1 X X X X X
CHRBM400/MT MH 400 1 X X X
CHRBM1000/MT MH 1000 1 X
CHRBM1500/MT MH 1500 1 X
CHRBC100/MT MV 100 1 X X X X X X
CHRBC175/MT MV 175 1 X X X X X X X
CHRBC250/MT MV 250 1 X X X X X
CHRBC400/MT MV 400 1 X X X
CHRBC1000/MT MV 1000 1 X
Crouse-Hinds Ballast Replacement Kits come standard as
multitap, suffix “/MT”.
For other voltages, replace “/MT” with one of the following
suffixes in the Table.
50W HPS Available in /DT only 120/277V 60HZ
70W MH Not available in 480V 60HZ or 480/QTZ
OPTIONS S828 Pulse Start Metal Halide Ballast
† LMV fixtures will not accept MT ballast unless ceiling
mount or stanchion mount modules are used.
SUFFIX VOLTAGE HZ
MT 120/208/240/277V 60HZ
/120 120V 60HZ
/TT 120/277/347V 60HZ
/480 480V 60HZ
/480 QTZ 480V WITH 120V TAP 60HZ
/220 50 220V 50HZ
/240 50 240V 50HZ
•LIGHTING
LIGHTING
Replacement Parts Book
122
BALLAST REPLACEMENT LAMP LAMP FIXTURE TYPE
KIT CATALOG NUMBER TYPE WATTS QTY. VF NFL FVN DMVF(B) N2MVF(B) EVLPF(B) EVF EVFDR FVS EVFT
CHRBF2C018/120 COMPACT 2 PIN 9 2 X
CHRBF4C052/120 COMPACT 4 PIN 26 2 X X X
CHRBF4C064/120 COMPACT 4 PIN 32 2 X X X
CHRBFT078/120 LONG TWIN TUBE 39 2 X
CHRBFT080/120 LONG TWIN TUBE 40 1 or 2 X X
CHRBFL032/120 LINEAR - T8 32 1 X X
CHRBFL064/120 LINEAR - T8 32 2 X X X X
CHRBFL040/120 LINEAR - T12 40 1 X X
CHRBFL080/120 LINEAR - T12 40 2 X X X X
CHRBFL060/120 LINEAR - HO 60 1 X X
CHRBFL120/120 LINEAR - HO 60 2 X X X
CHRBFL110/120 LINEAR - VHO 110 1 X
CHRBFL220/120 LINEAR - VHO 110 2 X X
CHRBFE32UNV EMERGENCY 26, 32 1 X X X
CHRBFE40UNV EMERGENCY 32, 40 1 X X X
CHRBFEN40UNV EMER. NON HAZ 32, 40 1 X
NOTE: FOR 3 LAMP FIXTURES, ORDER ONE 1 LAMP BALLAST
AND ONE 2 LAMP BALLAST
FOR 4 LAMP FIXTURES, ORDER TWO 2 LAMP BALLASTS
*FOR DMVFB, N2MVFB AND EVLPFB, EMERGENCY BALLAST
SOLD IN CANADA
SUFFIX VOLTAGE HZ
/120 120V 60HZ
/277 227V 60HZ
/UNV 120–277V 50–60HZ
/220 50 220V 50HZ
/240 50 240V 50HZ
/12VDC 12V DC
/24VDC 24V DC
/347 347V 60HZ
/UNV CAN 120-277V 50-60HZ*
/347 CAN 347V 60HZ*
BALLAST REPLACEMENT KITS FOR
FLUORESCENT LIGHTING
•LIGHTING
LIGHTING
Replacement Parts Book 123
REPLACEMENT FUSE CHARTS FOR CHAMP®OR
HAZARD-GARD® SERIES W/ S658 SUFFIX
CWA MERCURY VAPOR
LAMP INPUT *FUSE FUSE
WATTS VOLTS AMPS AMPS REQ’D
120 1.1 3 1
208 0.6 2 2
100 240 0.5 2 2
277 0.5 2 1
347 0.4 2 1
480 0.3 2 2
120 1.8 5 1
208 1.0 3 2
175 240 0.9 3 2
277 0.8 2 1
480 0.5 2 2
120 2.5 8 1
208 1.5 5 2
250 240 1.3 5 2
277 1.1 3 1
480 0.6 3 2
120 3.9 10 1
208 2.2 8 2
400 240 2.0 8 2
277 1.7 5 1
480 1.0 5 2
CWA METAL HALIDE
LAMP INPUT *FUSE FUSE
WATTS VOLTS AMPS AMPS REQ’D
120 1.8 5 1
208 1.1 3 2
175 240 0.9 3 2
277 0.8 2 1
347 0.7 2 1
480 0.5 2 2
120 2.6 8 1
208 1.5 5 2
250 240 1.3 5 2
277 1.1 3 1
347 0.9 2 1
480 0.7 2 2
120 4.0 10 1
208 2.3 8 2
400 240 2.0 8 2
277 1.8 5 1
347 1.4 5 1
480 1.0 5 2
METAL HALIDE
HIGH RECTANGLE HPF
LAMP INPUT *FUSE FUSE
WATTS VOLTS AMPS AMPS REQ’D
120 0.9 5 1
208 0.5 3 2
70 240 0.4 2 2
277 0.4 2 1
347 0.3 2 1
120 1.2 8 1
208 0.7 5 2
100 240 0.6 3 2
277 0.5 3 1
347 0.4 2 1
HIGH PRESSURE SODIUM
REACTOR HPF/
HIGH REACTANCE HPF
LAMP INPUT *FUSE FUSE
WATTS VOLTS AMPS AMPS REQ’D
35 120 0.4 2 1
120 0.6 3 1
50 240 (50) 0.3 2 2
277 0.3 2 1
120 0.8 5 1
208 0.5 3 2
70 240 0.4 2 2
277 0.4 2 1
347 0.3 2 1
480 0.2 2 2
120 1.2 8 1
208 0.7 5 2
100 240 0.6 5 2
277 0.5 3 1
347 0.4 3 1
480 0.3 3 2
120 1.7 10 1
208 1.0 5 2
150 240 0.8 5 2
LX 277 0.7 5 1
347 0.6 3 1
480 0.4 3 2
HIGH PRESSURE SODIUM
CWA
LAMP INPUT *FUSE FUSE
WATTS VOLTS AMPS AMPS REQ’D
120 1.8 5 1
208 1.0 5 2
150 240 0.9 5 2
CE 277 0.8 3 1
480 0.5 3 2
120 2.2 8 1
208 1.3 5 2
200 240 1.1 5 2
277 1.0 3 1
480 0.6 2 2
120 2.7 8 1
208 1.5 5 2
250 240 1.3 5 2
277 1.2 3 1
347 0.9 2 1
480 0.7 2 2
120 4.0 10 1
208 2.3 8 2
400 240 2.0 8 2
277 1.8 5 1
347 1.3 5 1
480 1.0 5 2
FLUORESCENT
FIXTURE INPUT *FUSE FUSE
WATTS VOLTS AMPS AMPS REQ’D
12DC 3.4 5 1
26 24DC 1.2 5 1
120 0.6 3 1
277 0.6 3 1
12DC 5.1 8 1
39 24DC 1.8 5 1
120 0.9 3 1
277 1.0 3 1
52 120 0.5 3 1
277 0.2 3 1
64 120 0.6 3 1
277 0.3 3 1
EVFT
2 LAMP 125V GLR 3.0A
4 LAMP 120V GLR 5.0A
2 LAMP 277V GLR 1.5A
4 LAMP 277V GLR 3.0A
*Type KTK Bussmann or equivalent (Buy locally)
Note: 240(50) indicates the ballast is only available in 50 Hz. at 220/240V.
APPLICATION:
The principal reason for fusing HID ballasts is to remove the
faulty fixture from the circuit before it results in a branch circuit
outage, plunging an entire area in darkness. Fuses are installed
in each ungrounded conductor supplying AC power to the
fixture. A fuse is not installed in the neutral conductor.
• For 120, 277 and 347 volt AC systems one fuse is installed in
the ungrounded supply line.
• For 208, 240 and 480 volt AC systems, a fuse is installed each
ungrounded conductor. In the case of ballast failure, on one fuse
may open. On multi-tap ballasts, use fuses shown for the
selected voltage. For 50HZ ballast, the fusing is the same as
60HZ. Use the fuse value for 240V also on 220V circuits.
•LIGHTING
LIGHTING
Replacement Parts Book
124
ALC/ALT FIXTURE HANGERS REPLACEMENT PARTS
CPS FIXTURE HANGERS REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 NIPPLE BALL TYPE – 1/2" AL1
BALL TYPE – 3/4" AL2
2 SUSPENSION ATTACHMENT ALL WITH S1 SUFFIX AL:9134A
3 COVER ALL ALC & ALT AL:0301176
ITEM DESCRIPTION USED ON PART NO.
1 BLANK COVER ALL CPSO26
2 HUB COVER 1/2" CPSO21
3/4" CPSO22
3 MOUNTING STRAP ALL CPS:0101698
2
3
1
1
3
2
•LIGHTING
LIGHTING
Replacement Parts Book 125

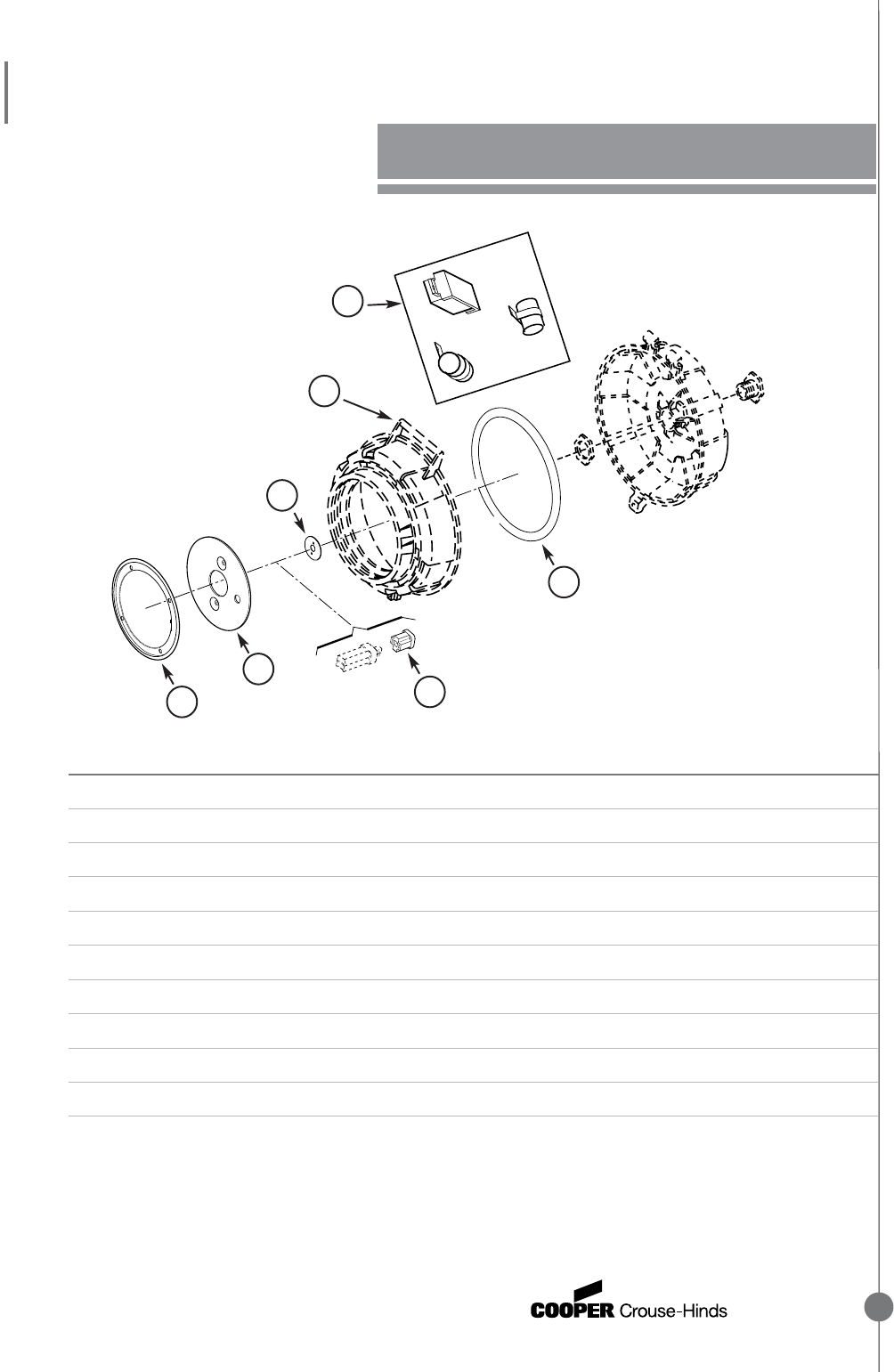

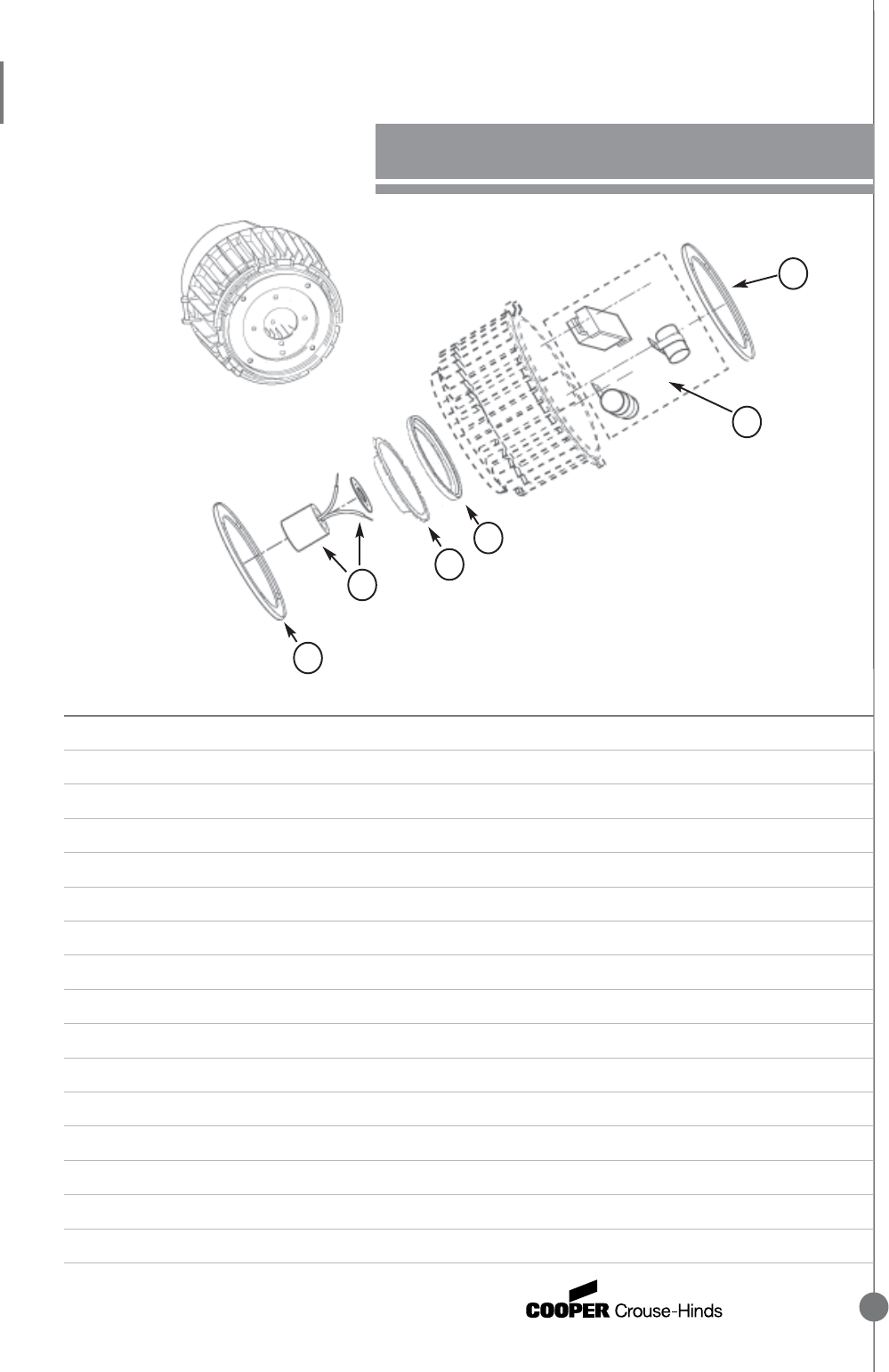

DMV SERIES CHAMP®REPLACEMENT PARTS
4
3A
3
6
1,1A
2
ITEM DESCRIPTION USED ON PART NO.
1 LAMP RECEPTACLE DMV (All standard) CHLR:20V09 007
1A LAMP RECEPTACLE DMVS W/ IR or BG CHLR:20V16 005
2 GASKET, BALLAST HSG COVER DMV CHAMP:0303750
3 GASKET, GLOBE ADAPTER DMV CHAMP:0303905
3A GLOBE GASKET DMV CHAMP:0303749
4 GLOBE ADAPTER KIT DMV R54 K1
(Includes adapter, adapter gasket, globe gasket, and internal metal reflector)
5 GLOBES, GUARDS, REFLECTORS AND TOP HATS DMV SEE CATALOG
6 BALLAST KIT DMV SEE REPLACEMENT BALLAST KITS PAGE
7 BALLAST HSG ASSEMBLY DMV SEE CATALOG
8 COVER RETAINING SCREW DMV 1/4-20X3/4 HEX HD SST SCREW*
8A COVER RETAINING SCREW WASHER DMV #10 NYLON*
9 SINGLE FUSE BLOCK KIT DMV–S658 120, 277, 347V VMVFB KI
9A DOUBLE FUSE BLOCK KIT DMV–S658 208, 240, 480V VMVFB K2
9B REPLACEMENT FUSES DMV–S658 SEE REPLACEMENT FUSE CHART*
* Buy locally.
•LIGHTING
LIGHTING
Replacement Parts Book
126
DMVF SERIES FLUORESCENT AND DMVFB SERIES
FLUORESCENT W/ BATTERY REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 LAMP RECEPTACLE DMVF(B)26, 39W (OLD STYLE) CHLR:21V21 002 (3 PER KIT)
1A LAMP RECEPTACLE DMVF(B)52, 64W CHLR:21V23 001 (2 REQUIRED)
2 GASKET, BALLAST DMVF(B) CHAMP:0303750
HOUSING COVER
3 GASKET, GLOBE ADAPTER DMVF(B) CHAMP:0303905
3A GLOBE GASKET CHAMP:0303749
4 MOUNTING PLATE DMVF(B) CHAMP:0305068
5 GLOBES, GUARDS, REFLECTORS, TOP HATS SEE CATALOG
6 BALLAST KIT DMVF(B) SEE REPLACEMENT BALLAST KITS PAGE
7 BATTERY BACKUP BALLAST DMVFB SEE REPLACEMENT BALLAST KITS PAGE
8 COVER RETAINING SCREW DMVF(B) 1/4-20 X 3/4 HEX-HEAD SST SCREW*
8A WASHER DMVF(B) #10 NYLON*
9 SINGLE FUSE BLOCK KIT DMV–S658 120, 277, 347V VMVFB KI
9A DOUBLE FUSE BLOCK KIT DMV–S658 208, 240, 480V VMVFB K2
9B REPLACEMENT FUSES DMV–S658 SEE REPLACEMENT FUSE CHART*
* Buy locally.
4
1,1A
3A
3
6, 7
2
•LIGHTING
LIGHTING
Replacement Parts Book 127

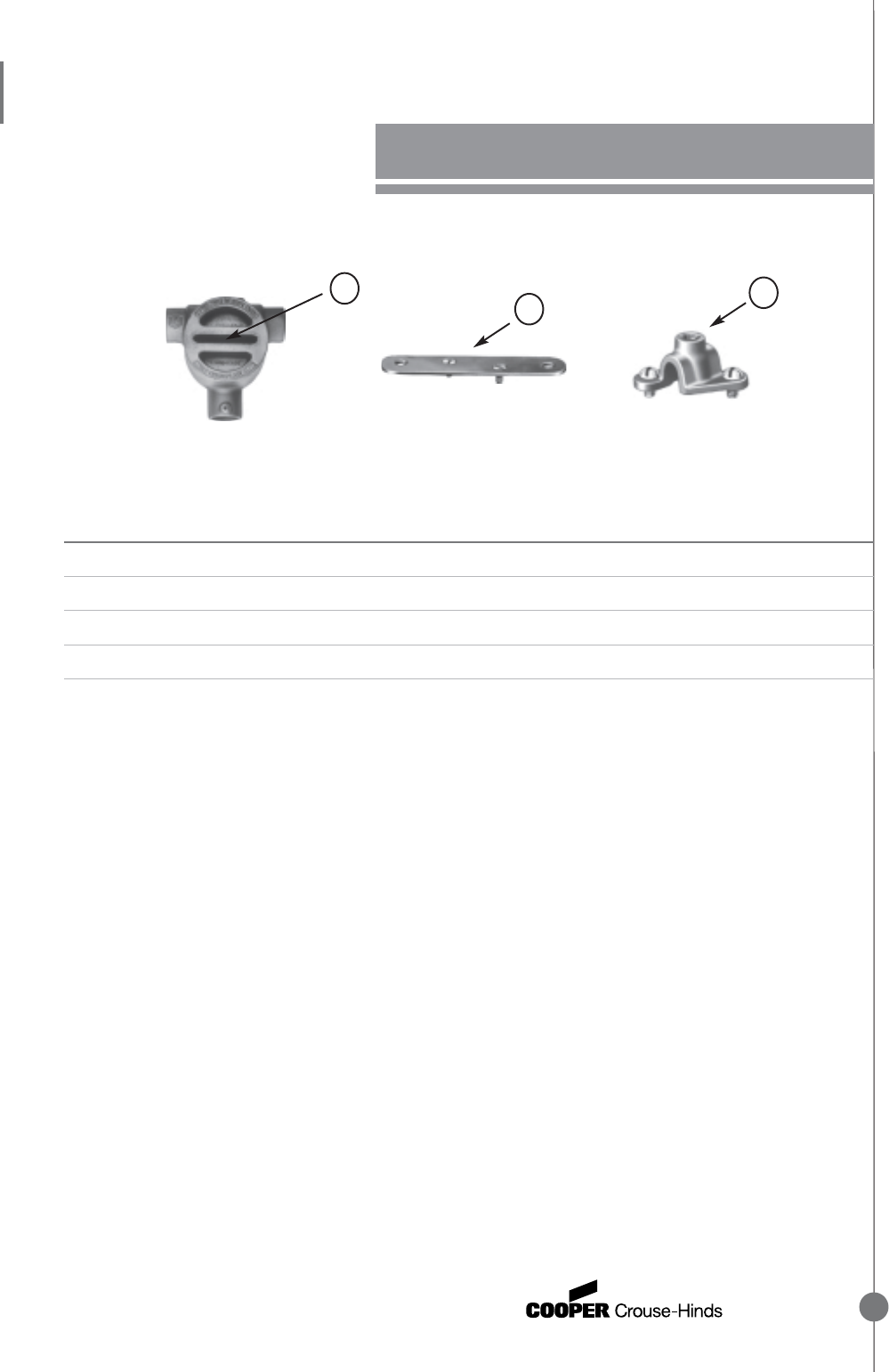

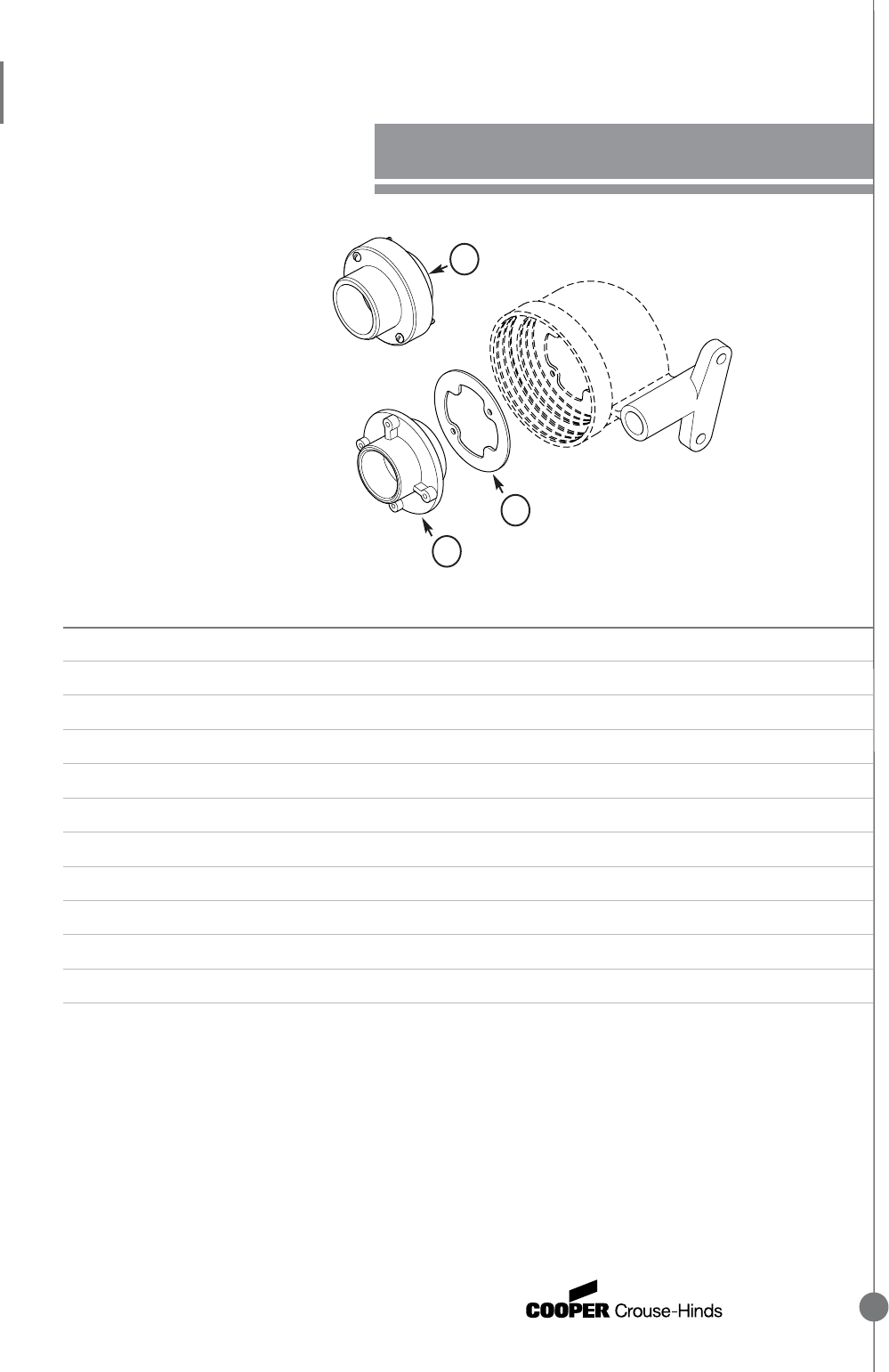

ITEM DESCRIPTION USED ON PART NO.
1 ACCESS COVER ALL EAHC UNITS EAH060
ALL EFHC UNITS GUA060
2 MOUNTING STRAP ALL W/ S294 SUFFIX EAHC:15252A
3 SUSPENSION ATTACHMENT ALL W/ S1 SUFFIX AL:9134A
EAHC/EFHC FIXTURE HANGERS REPLACEMENT PARTS
1
2
3
•LIGHTING
LIGHTING
Replacement Parts Book
128
ITEM DESCRIPTION USED ON PART NO.
1 LAMP RECEPTACLE ELG329 ELG:0304919
2 GLASS FROSTED LENS (58W) ELG329 ELG:23178A
3 REFLECTOR GASKET ELG329 GASK986 (Replaces 23174A)
4 LENS CLAMP ELG329 ELG:17535B
5 MOUNTING BRACKET ELG329 ELG:17537B
6 ACCESS COVER ELG329 GUA04
7A REFLECTORS (Short)
4 1/2" ELG329 LE34
5 1/2" ELG329 LE35
7B REFLECTORS (Long)
13" ELG329 LE46
15" ELG329 LE47
19 1/4" ELG329 LE48
19 3/4" ELG329 LE49
22" ELG329 LE410
25 1/4" ELG329 LE412
26 3/4" ELG329 LE413
ELG SERIES GAUGE LIGHT REPLACEMENT PARTS
3
4
5
6
2
1
•LIGHTING
LIGHTING
Replacement Parts Book 129
ELPS SERIES EMERGENCY LIGHT FIXTURE
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 FIXTURE HEAD ALL EXCEPT GB UNITS EVLA12
GB UNITS EVLA12 GB
2 BREATHER ALL ECD13
3 DRAIN ALL ECD11
4A COMPLETE PILOT LIGHT (RED) ALL EMP009 J1
4B PILOT LIGHT JEWEL ASSEMBLY (RED) ALL EMP:0205057 J1
5 TEST PUSHBUTTON ALL EMPS019
6 COMPLETE INTERIOR (Includes charger board & battery) ALL ELPS K50
7A HALOGEN LAMP (For EVLA12) ALL GE789*(12V)
7B HALOGEN LAMP (For EVLA126) GE786* (6V)
8 KEY SELECTOR SWITCH S794 SUFFIX ONLY EMP0491
9 LENS & RING ALL EVLA12 EXCEPT GB EVLA:0303973
(For GB suffix order new EVLA12-GB)
10 EXIT SIGN W/ MOUNTING FRAME SUFFIX EXS EVA:0391286 1
SUFFIX EXD EVA:0391286 2
10A LAMP ONLY FOR EXIT SIGN ALL WITH SUFFIX EXS/EXD ELPS K15
11 BATTERY ALL ELPS:DR0391397
*Buy locally.
6
11
4A,4B
5
10
2
83
1
7A,7B
9
•LIGHTING
LIGHTING
Replacement Parts Book
130

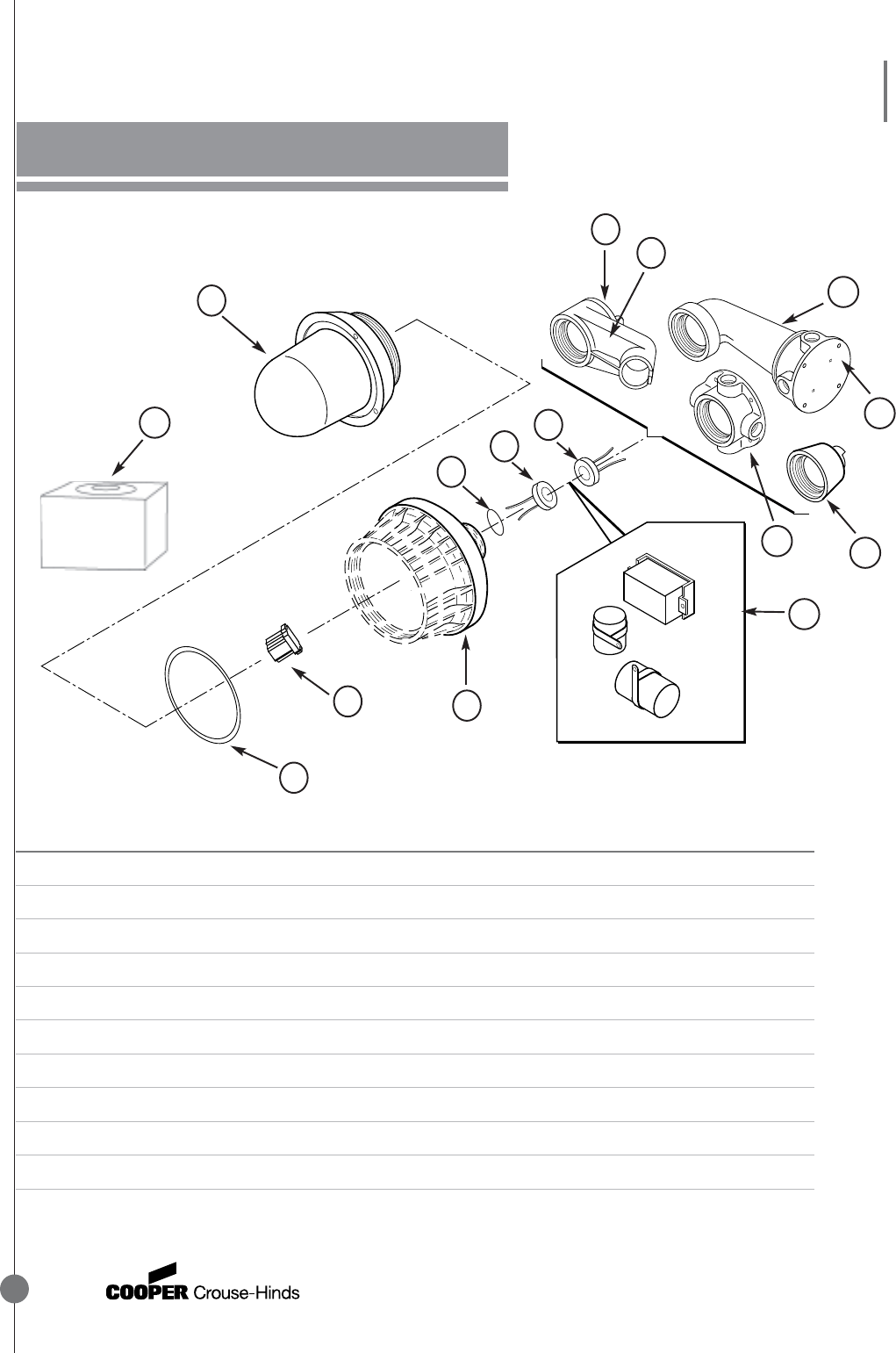

ITEM DESCRIPTION USED ON PART NO.
1 GLOBE AND HOLDER EV SERIES ENDING IN 104, 110,115, 140, 204, 210, EV78
215, 304, 310, 340, 404, 440
EV SERIES ENDING IN 102 120, 202, 220, 302, 320, 402, 420 EV7202
EV SERIES ENDING IN 103 130, 203, 230, 303, 330, 403, 430 EV7302
2 GUARD EV SERIES ENDING IN 104, 110,115, 140, 204, 210, EV505
215, 304, 310, 340, 404, 440
EV SERIES ENDING IN 102 120, 202, 220, 302, 320, 402, 420 EV502
EV SERIES ENDING IN 103 130, 203, 230, 303, 330, 403, 430 EV503
3 RECEPTACLE, MEDIUM BASE EV SERIES 104, ETC. EV60
EV SERIES 102, ETC. EV60
3A RECEPTACLE, MOGUL BASE EV SERIES 103, ETC. EV62
3B SOCKET EXTENSION WHEN
USING A21 LAMP IN PS30 FIXTURE EV SERIES ENDING IN 220, 420 2005-002*
4 PENDANT ASSEMBLY W/ RECEPTACLE, EVA SERIES 3/4" EVA2
MEDIUM BASE EVA SERIES 1" EVA3
4 PENDANT ASSEMBLY W/ RECEPTACLE, EVA SERIES 3/4" EVA26
MOGUL BASE EVA SERIES 1" EVA36
5 CEILING MOUNT JUNCTION BOX EVCX SERIES 3/4" EV22
EVCX SERIES 1" EV33
EVCX 203, 230, 303, 330 EV:4324L
* Buy locally from Leviton

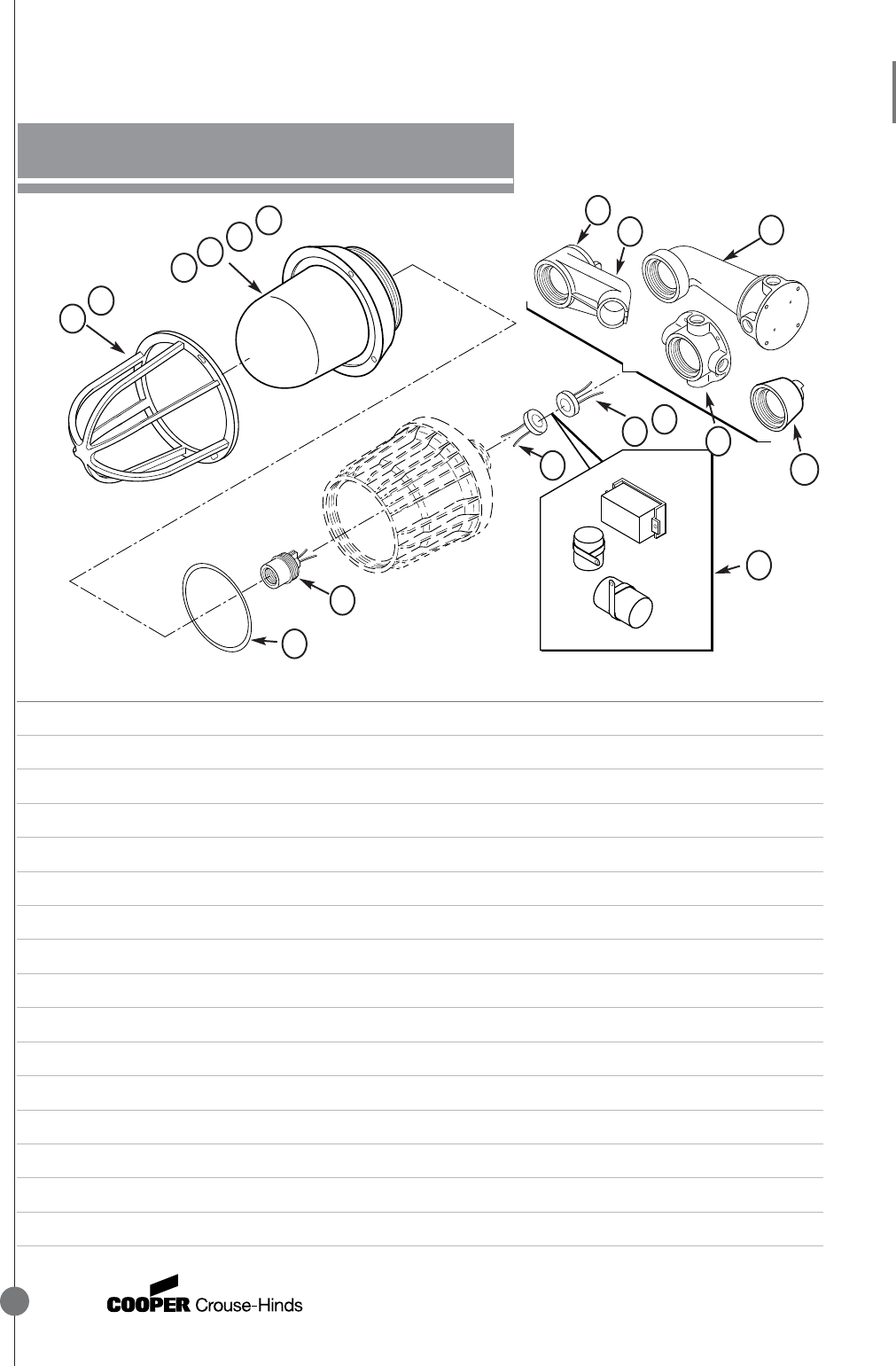

EV SERIES INCANDESCENT
REPLACEMENT PARTS
2
5
5A
9,9A
6
4
7
8
1
12
3
3A
13,14
EXIT
10
•LIGHTING
LIGHTING
Replacement Parts Book 131
ITEM DESCRIPTION USED ON PART NO.
5A CEILING MOUNT ADAPTER EVCX SERIES ENDING IN 104, EV K4
W/ MEDIUM BASE RECEPTACLE 140, 204, 240, 304, 340, 404, 440
6 WALL BRACKET EVBX SERIES 104, 140, EV K6
W/ RECEPTACLE, MEDIUM BASE 204, 240, 105, 115, 101, 110, 205, 215, 102, 120
7 BULKHEAD MOUNT BRACKET EVJ SERIES EVJ2
8 BULKHEAD MOUNT ACCESS COVER EVJ SERIES GUA06
9 STANCHION MOUNT W/ LAMP EVSJ440, 410, 415, 420 EV K8
RECEPTACLE FOR MEDIUM BASE
9A STANCHION MOUNT W/ LAMP EVSJ430 EV K9
RECEPTACLE FOR MOGUL BASE
10 ACCESS COVER FOR STANCHION MOUNT EVSJ440, 410, 415, 420, 430 EAB06
11 JUNCTION BOX COVER EV22
(To cap after fixture removed—not shown) EV33 EAB06
12 INNER REFLECTOR W/ 3 SUPPORTS EV…210, 215, 240,
310, 315, 410, 415, 440 EV K1
EV…220, 320, 420 EV K2
13 EXIT SIGN, SINGLE FACE EV…240, 210, 215, 410, 440 EVA:DR0391286
EXIT SIGN, DOUBLE FACE EV…240, 210, 215, 410, 440 EVA:DR0391287
14 EXIT SIGN, THREE-SIDED MARKED "SORTIE" EV…240, 210, 215, 410, 440 EVX SE3842
EV SERIES INCANDESCENT
REPLACEMENT PARTS
•LIGHTING
LIGHTING
Replacement Parts Book
132

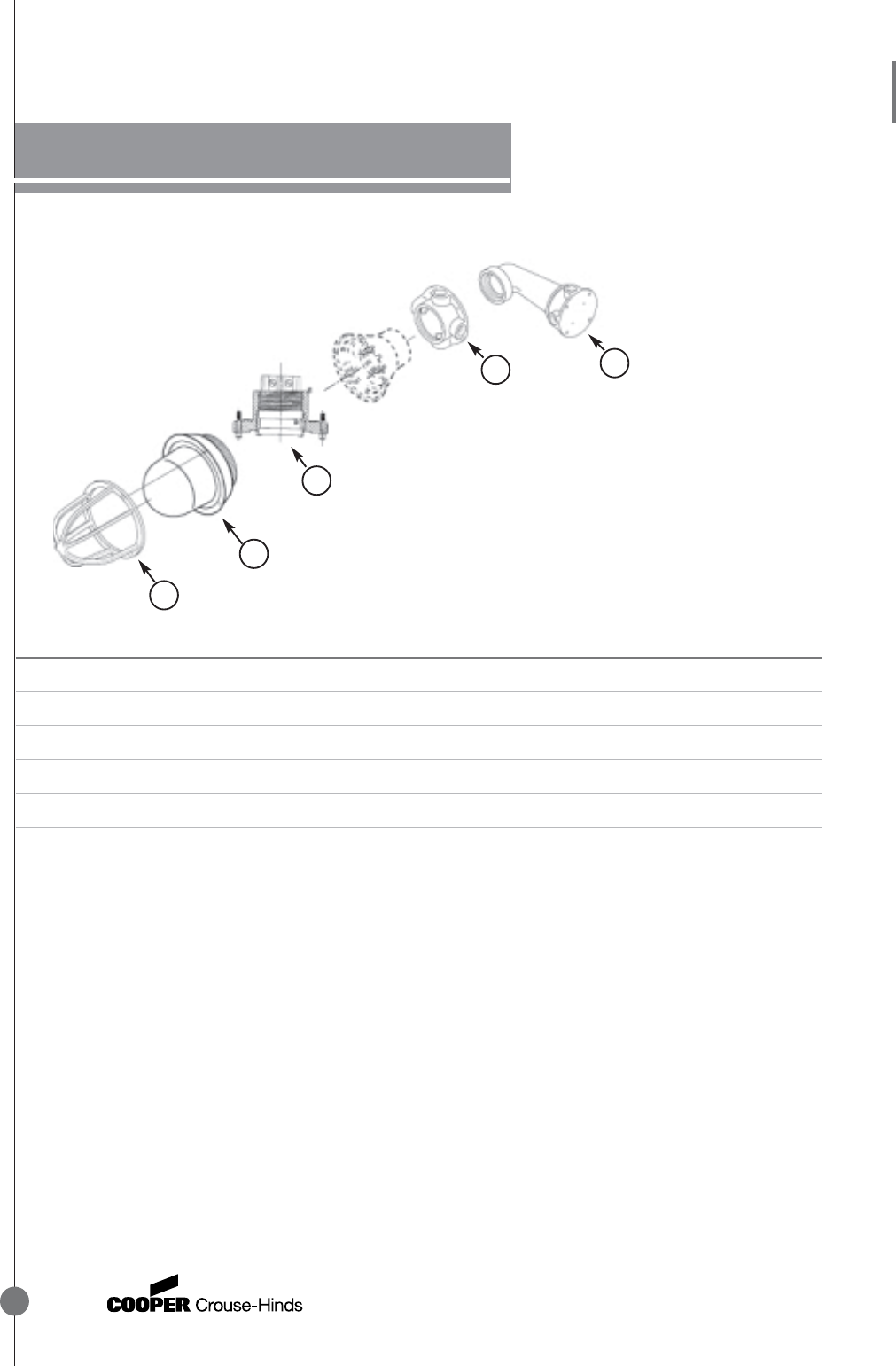

ITEM DESCRIPTION USED ON PART NO.
1 LAMP RECEPTACLE EVA, EVCX, EVBX292 EV90
2 GLOBE AND HOLDER EVA, EVCX, EVBX292 EV9202
3 JUNCTION BOX EVCX, EVBX EV22
4 WALL MOUNT BRACKET EVBX EV87
5 GUARD ALL EV502
2
1
34
5
EV SERIES INCANDESCENT GROUP B
REPLACEMENT PARTS
•LIGHTING
LIGHTING
Replacement Parts Book 133

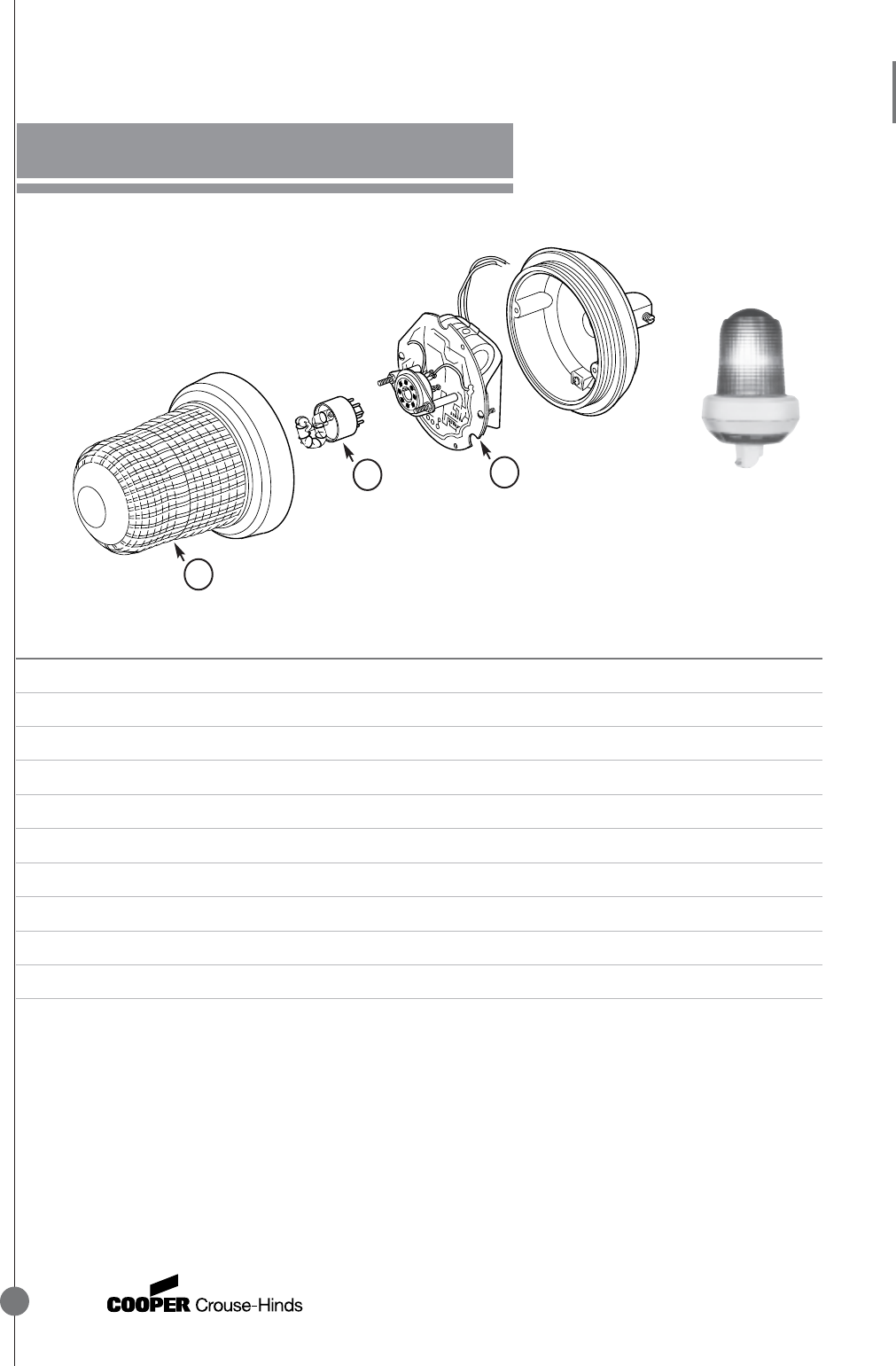

ITEM DESCRIPTION USED ON PART NO.
1 STROBE LAMP & PC BOARD EV 230 SERIES 120VAC EVAS:0305432 1
12–24VDC EVAS:0305432 2
240VAC EVAS:0305432 3
S841 LOW CURRENT 24VDC EVAS:0305432 5
2 STROBE LAMP ALL UNITS EVAS:0305432 4
3 GLOBE ASSEMBLY ALL UNITS EV7302
4 GUARD (Not shown) ALL UNITS EV503
5 INTERNAL LENS ONLY EV230 SERIES (RED) EVSL:0304926/R
(AMBER) EVSL:0304926/A
(BLUE) EVSL:0304926/B
(CLEAR) EVSL:0304926/C
(GREEN) EVSL:0304926/G
Note: EVAS 210 series are discontinued—no parts available.
23
5
1
EV SERIES STROBE LIGHT
REPLACEMENT PARTS
Replacement Parts Book
134
LIGHTING

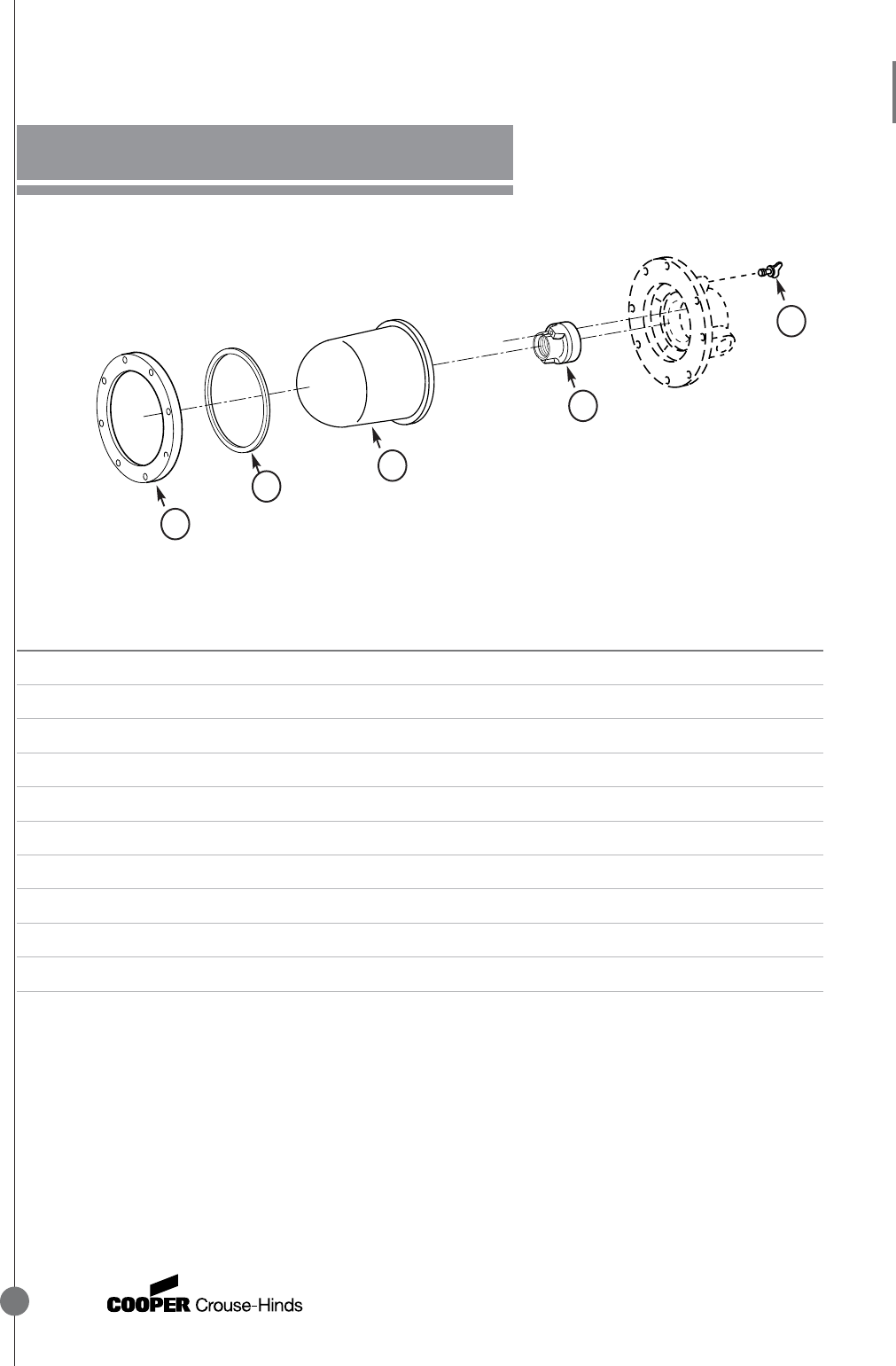

ITEM DESCRIPTION USED ON PART NO.
1 LAMP RECEPTACLE EVA160 EV60 S1
2 GLOBE, CLEAR GLASS EVA160 EV10
3 GLOBE GASKET EVA160 GASK625
4 WING SCREW (2 per kit) EVA160 V160 K1
5 MOUNTING HARDWARE EVA160 1/4-20 X 1" SOCKET HEAD STEEL CAP SCREW*
EVA160 1/4" LOCKWASHER*
6 LAMP EVA160 100W A21*
7 BRASS TANK MOUNTING RING EVA160 EV:8145B
* Buy locally.

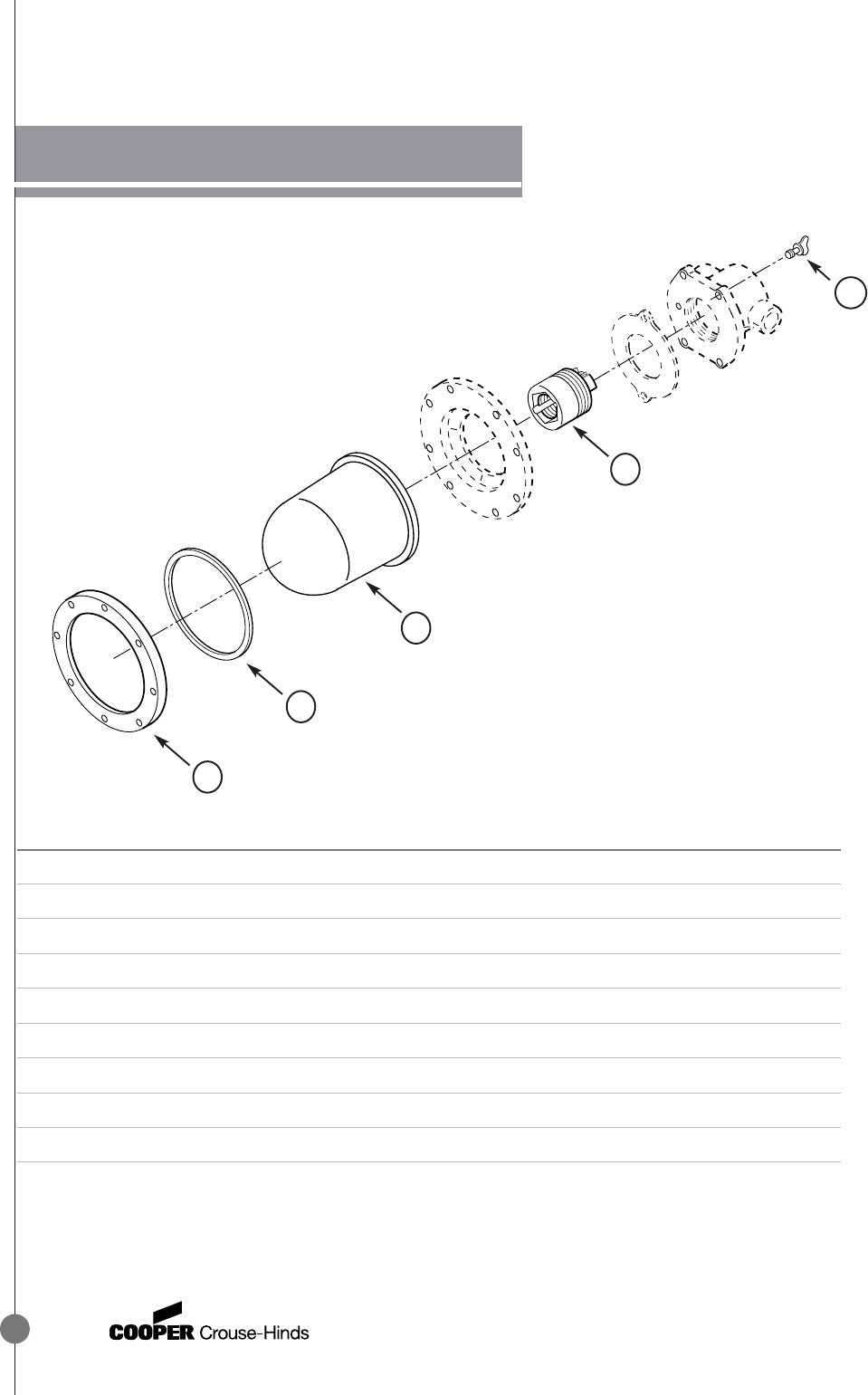

EV SERIES TANK LIGHT REPLACEMENT PARTS
4
3
7
2
1
•LIGHTING
Replacement Parts Book 135
LIGHTING

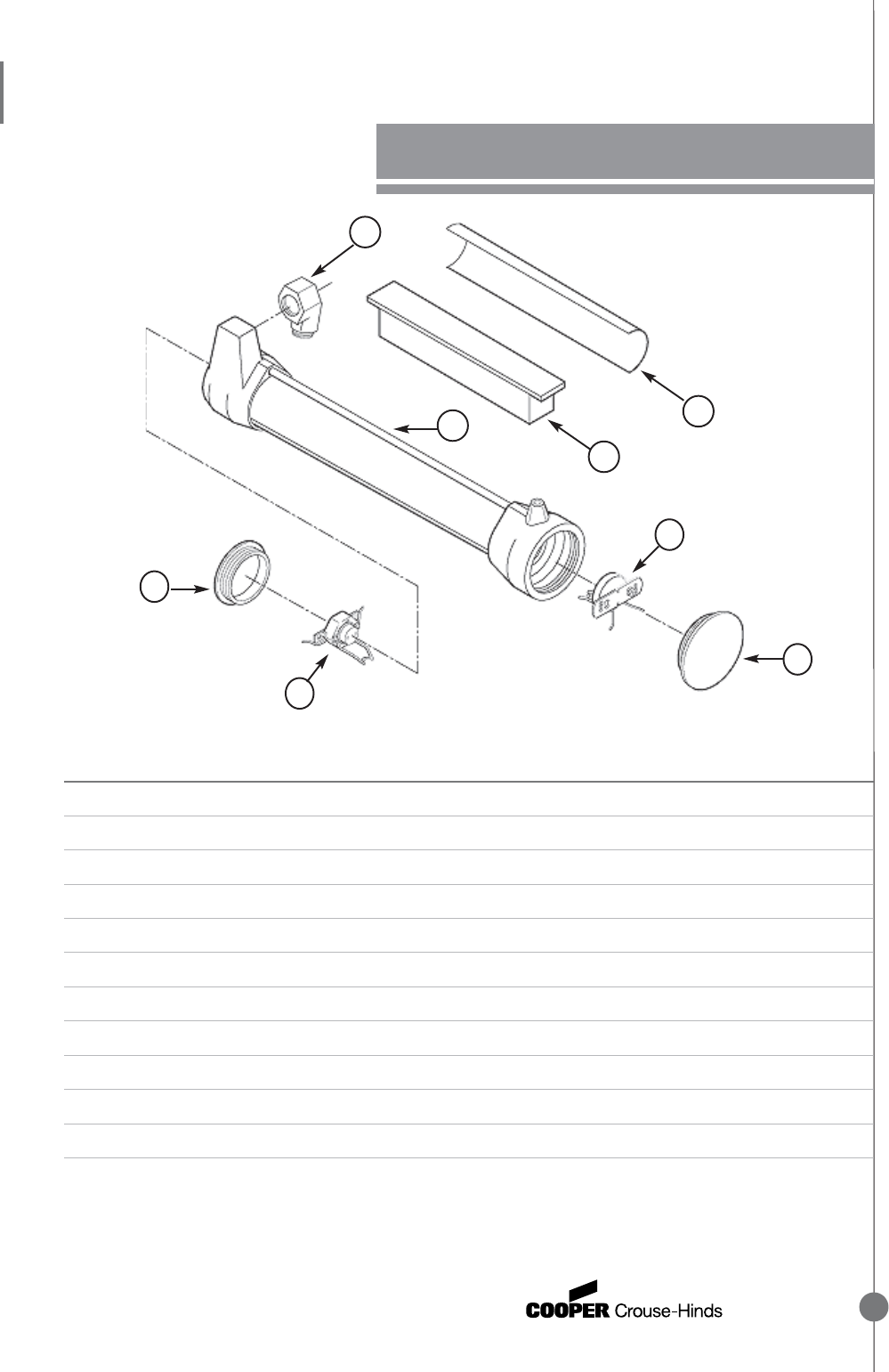

EVF SERIES FLUORESCENT REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1A LAMP RECEPTACLE (Relamp end) ALL 32W T8 AND 40W T12 (Bi-pin) EVF:27392A
1B LAMP RECEPTACLE (Relamp end) ALL 40W SLIMLINE (Single pin) EVF:0302512
1C LAMP RECEPTACLE (Relamp end) ALL 60W (800mA) & 110W (1500mA) (Recessed contact) EVF:0302704
2A LAMP RECEPTACLE (Stationary end) ALL 32W T8 AND 40W T12 (Bi-pin) EVF:27577A
2B LAMP RECEPTACLE (Stationary end) ALL 40W SLIMLINE (Single pin) EVF:0302511
2C LAMP RECEPTACLE (Stationary end) ALL 60W (800mA) AND EVF:20053B
110W (1500mA) (Recessed contact)
3A THREADED COVER ALL UNITS EVF:8694B
(For lamp tube relamping end)
3B THREADED COVER ALL UNITS GUA060 (Replaces 8693B)
(For lamp tube stationary end)
4
6
3A
3B
2
1
7
5
•LIGHTING
Replacement Parts Book
136
LIGHTING
ITEM DESCRIPTION USED ON PART NO.
4 SEALING ELBOW ASSEMBLY EVF 1 LAMP EXCEPT SLIMLINE EVF:29902A
EVF 2, 3, 4 LAMP EXCEPT SLIMLINE EVF:19969B
EVF 1 LAMP SLIMLINE EVF:29901A
EVF 2, 3, 4 LAMP SLIMLINE EVF:19907B
5 LAMP TUBE ASSEMBLY –
LEFT SIDE (Looking at ballast end of fixture) ALL UNITS EVF40L
RIGHT SIDE (Looking at ballast end of fixture) ALL UNITS EVF40R
NOTE: Lamp receptacles and covers not included
(Includes end housings, lamp tube, and wire raceway)
6 STANDARD REFLECTOR EVF 1 LAMP EVF:12206D
(Less mounting clips—single lamp units)
6A LEFT SIDE REFLECTOR EVF 3 AND 4 LAMP EVF:11889D
(Less mounting clips)
EVF 2 LAMP EVF:12161D
6B RIGHT SIDE REFLECTOR EVF 2 AND 3 LAMP EVF:11890D
(Less mounting clips)
EVF 4 LAMP EVF:12182D
7 BALLAST KIT SEE REPLACEMENT BALLAST KITS PAGE
8 REFLECTOR MOUNTING CLIP (Kit of 10) ALL UNITS EVF:K1
9 BALLAST HOUSING COVER W/ HUB ALL UNITS EVF:0301236
10 BALLAST END WIRE ACCESS COVER ALL UNITS GUA080 (REPLACES 12517B)
EVF SERIES FLUORESCENT REPLACEMENT PARTS
•LIGHTING
•LIGHTING
LIGHTING
Replacement Parts Book 137
EVFDR SERIES FLUORESCENT
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 LAMP RECEPTACLE EVFDR22022, 22027, 22082, 22087 EVF:27392A
(Relamp end) EVFDR22032, 22037 EVF:0302512
EVFDR22062, 22067, 22072, 22077 EVF:0302704
2 LAMP RECEPTACLE EVFDR22022, 22027, 22082, 22087 EVF:27577A
(Stationary end) EVFDR22032, 22037 EVF:0302511
EVFDR22062, 22067, 22072, 22077 EVF:20053B
3 LAMP TUBE ASSEMBLY LEFT SIDE EVFDR40L S752
RIGHT SIDE EVFDR40R S752
4 BALLAST SEE REPLACEMENT BALLAST KITS PAGE
3
2
1
•LIGHTING
LIGHTING
Replacement Parts Book
138
EVFT SERIES FLUORESCENT
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 LAMP TUBE ASSEMBLY ALL EVFT:0304437
2 ACCESS COVER ALL EVFT:0105325 6
3 MOUNTING STRAP ALL EVFT:0304441 1
4 LAMP TUBE CLIP (2 or 4 — 2 Per Kit) ALL EVFTK3
5 BALLAST SEE REPLACEMENT BALLAST KITS PAGE
6 GASKET KIT ALL 2 LAMP INCLUDING GB EVFT KA
ALL 4 LAMP INCLUDING GB EVFT KB
7 RECEPTACLE ALL CHLR:20V79 001
8 FUSE KIT ALL UNITS EXCEPT GB EVFT K1
(Not shown) ALL UNITS W/ S752 EXCEPT GB EVFTK1 S752
8A FUSE ALL UNITS EXCEPT GB SEE REPLACEMENT FUSE PAGE
9 GUARD (Not shown) P51
10 REFLECTOR, RIGHT (Not shown) RAR1
REFLECTOR, LEFT (Not shown) RAL1
11 POLYCARBONATE TUBE (Not shown) PG1
12 DISPOSABLE WRAP (Not shown) PTW1
6,6A
6,6A
6,6A
6,6A
5
2
7
3
1
4
•LIGHTING
Replacement Parts Book 139
LIGHTING
ITEM DESCRIPTION USED ON PART NO.
1 LAMP RECEPTACLE EVH106 CHLR:20V19-001
2 GLOBE & GUARD ASSEMBLY EVH106 EVH606
3 HANDLE ASSEMBLY EVH106 EVH607
4 CORD CONNECTOR EVH106 EVH605
EVH PORTABLE HANDLAMP REPLACEMENTS PARTS
4
2
1
3
{
•LIGHTING
LIGHTING
Replacement Parts Book
140
11
6
9
9
4A
8A
8
9
4
1A
3
7
5
6A

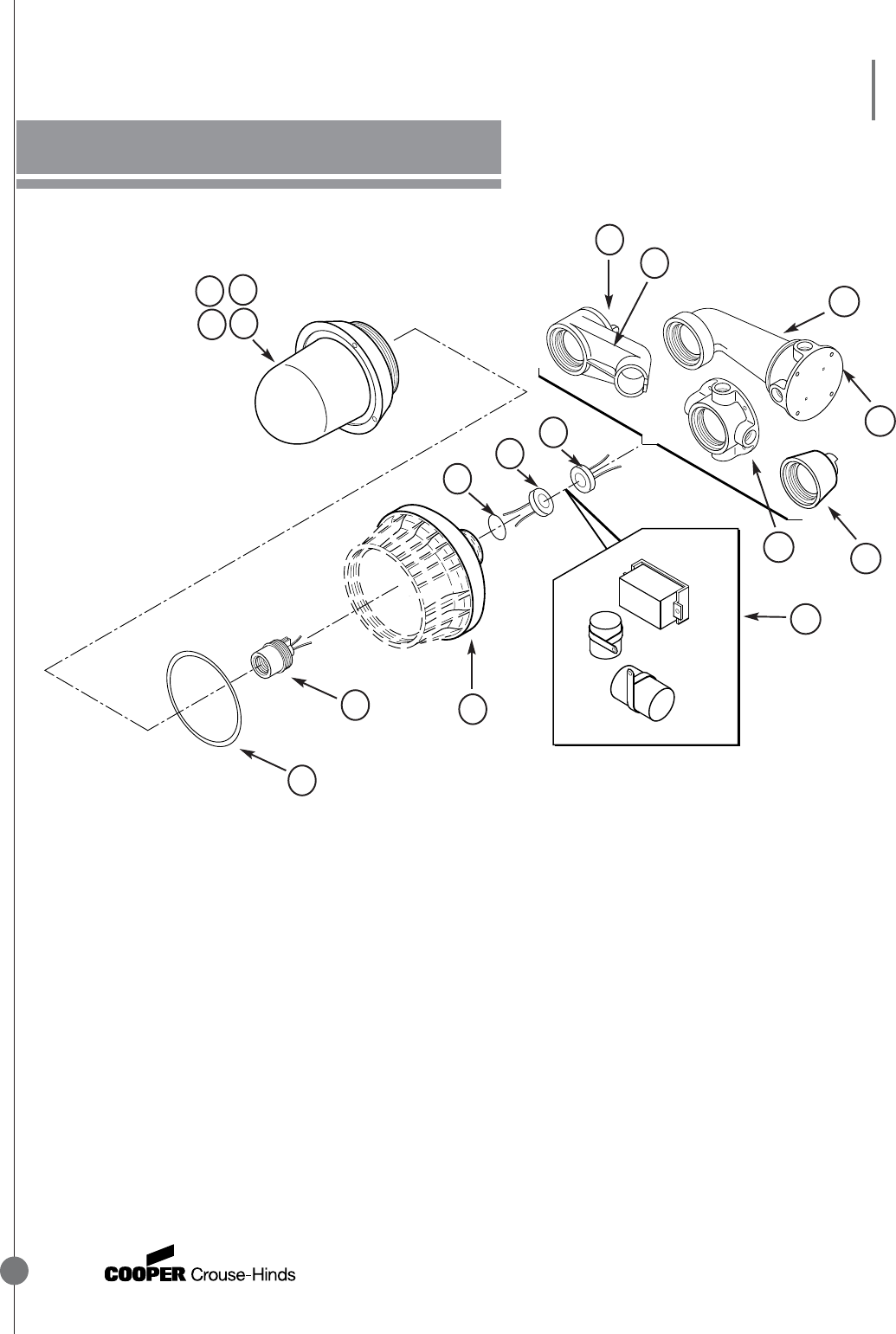

EVLP LOW-PROFILE HAZARD-GARD
REPLACEMENT PARTS
1B
1C 1D
•LIGHTING
LIGHTING
Replacement Parts Book 141
EVLP LOW-PROFILE HAZARD-GARD
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1A GLOBE ASSEMBLY MOGUL BASE (STD &QTZ) EVLP:0305265
1B GLOBE ASSEMBLY MOGUL BASE W/GB EVLP:0305360
1C GLOBE ASSEMBLY MEDIUM BASE (STD &QTZ) EVLP:0305278
1D GLOBE ASSEMBLY MEDIUM BASE W/GB EVLP:0305359
2 GUARD MOGUL BASE EV512
2A GUARD MEDIUM BASE EV511
3 LAMP RECEPTACLE MOGUL BASE CHLR:0300919-1
3A LAMP RECEPTACLE MEDIUM BASE CHLR:21V01-001
4 CONNECTION BLOCK, TOP HAT ALL EVM:0305266
4A CONNECTION BLOCK, BALLAST HSG ALL EVM:QD1
5 CEILING BOX 3/4" EV22
1" EV33
6 WALL BRACKET ARM EV87
6A WALL BRACKET BOX 3/4" EV22
1" EV33
7 PENDANT 3/4" EVMP2
1" EVMP3
8 STANCHION EVMJ4
8A STANCHION ACCESS COVER EAB06
9 BALLAST HSG, GASKET KIT ALL EVLP K1
10A INNER REFLECTOR & CLIPS (Not shown) MEDIUM BASE (STD & GB) EVLP K2
10B INNER REFLECTOR & CLIPS (Not shown) MEDIUM BASE W/QTZ EVLP K3
10C INNER REFLECTOR & CLIPS (Not shown) MOGUL BASE (STD & GB) EVM K2
10D INNER REFLECTOR & CLIPS (Not shown) MOGUL BASE W/QTZ EVLP K3
11 BALLAST KIT SEE REPLACEMENT BALLAST KITS PAGE
•LIGHTING
LIGHTING
Replacement Parts Book
142
10,11
6
9
9
4A
8A
8
9
4
1, 1A
3
7
5
EVLPF & EVLPFB LOW-PRO FLUORESCENT
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 GLOBE ASSEMBLY ALL EVLPF, EVLPFB EVLP:0305265
1A GLOBE ASSEMBLY ALL EVLPF, EVLPFB W/GB EVLP:0305360
2 GUARD EV512
3 LAMP RECEPTACLE EVLPF, EVLPFB 52W, 64W CHLR: (2) 21V23-001
4 CONNECTION BLOCK, TOP HAT EVLPF EVQ3
EVLPFB EVLP:0305325
4A CONNECTION BLOCK, BALLAST HSG EVLPF EVM:QD1
EVLPFB EVLP:0305318
5 CEILING BOX 3/4" EV22
1" EV33
6A
12
EXIT
•LIGHTING
LIGHTING
Replacement Parts Book 143
ITEM DESCRIPTION USED ON PART NO.
6 WALL BRACKET ARM EV87
6A WALL BRACKET BOX 3/4" EV22
1" EV33
7 PENDANT 3/4" EVMP2
1" EVMP3
8 STANCHION EVMJ4
8A STANCHION ACCESS COVER EAB06
9 BALLAST HSG, GASKET KIT ALL EVLPF, EVLPFB (INCLUDING GB SUFFIX) EVLP K1
10 BALLAST SEE REPLACEMENT BALLAST KITS PAGE
11 BALLAST, EMER. BATTERY PACK SEE REPLACEMENT BALLAST KITS PAGE
12 EXIT SIGN DMVF:EXD
EVLPF & EVLPFB LOW-PRO FLUORESCENT
REPLACEMENT PARTS
•LIGHTING
LIGHTING
Replacement Parts Book
144
9
1
11
3A
4
2
2A 5
7
8A
86
EVM SERIES HAZARD-GARD SERIES
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 LAMP RECEPTACLE ALL EV62
2 CONNECTION BLOCK BALLAST HSG (STD & GB) EVM:QD1
2A CONNECTION BLOCK TOP HAT EVM:EVQ2
2B CONNECTION BLOCK TOP HAT- GB EVM:0305266
3A GLOBE/HOLDER ASSEMBLY MV, MH, HPS 50, 75, 150,175W EV7302
(STANDARD GROUP C&D) MV, MH 250W
3B GLOBE/HOLDER ASSEMBLY MV, MH 400W EV7404
(STANDARD GROUP C&D) HPS 200, 250, 400W AND ALL QTZ
3C GLOBE/HOLDER ASSEMBLY
(GROUP B) MV, MH, HPS 50, 75, 150,175W AND MV, MH 250W EV930
3D GLOBE/HOLDER ASSEMBLY
(GROUP B) MV, MH 400W, HPS 200, 250, 400W AND ALL QTZ. EV940
4 GUARD MV, MH, HPS 50, 75, 150,175W EV503
(STD & GB) MV, MH 250W
4A GUARD MV, MH 400W EV5140
(STD & GB) HPS 200, 250, 400W AND ALL QTZ
3B
3C
3D
2B
4A
•LIGHTING
LIGHTING
Replacement Parts Book 145
ITEM DESCRIPTION USED ON PART NO.
5 CEILING MOUNT EVMCX SERIES
JUNCTION BOX 3/4" EV22
1" EV33
6 WALL BRACKET MOUNT EVMBX SERIES
BRACKET AND J-BOX 3/4" EV87 & EV22
1" EV87 & EV33
7 PENDANT MOUNT EVMA SERIES
3/4" EVMP2
1" EVMP3
7A PENDANT MOUNT SET SCREW ONLY (Not shown) EVMA SERIES 1/4-20 X 1/2" HEADLESS SST SET SCREW*
8 STANCHION MOUNT EVMJ SERIES EVMJ4
8A STANCHION MOUNT ACCESS COVER EVMJ SERIES EAB06
9 BALLAST HSG GASKETS (3) ALL UNITS EVM K1
(Upper, lower, cover)
10 INNER REFLECTOR & CLIPS ALL UNITS EVM K2
(Not shown)
11 REPLACEMENT BALLAST ALL UNITS SEE REPLACEMENT BALLAST KIT PAGE
*Buy locally.
EVM SERIES HAZARD-GARD SERIES
REPLACEMENT PARTS
6
1
8
10
3A
2
2A
5
4
•LIGHTING
LIGHTING
Replacement Parts Book
146

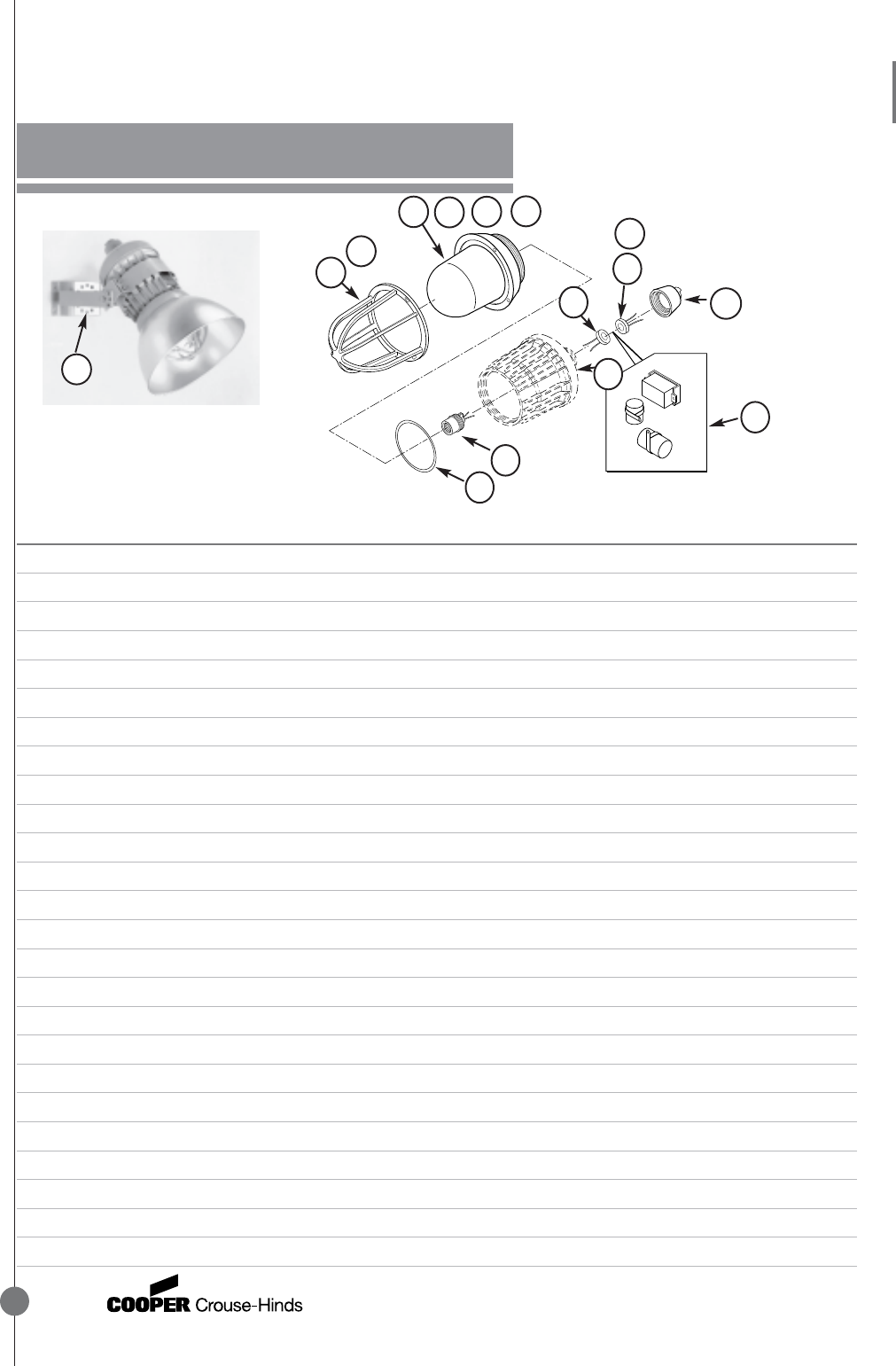

ITEM DESCRIPTION USED ON PART NO.
1 LAMP RECEPTACLE ALL EV62
2 CONNECTION BLOCK BALLAST HSG (STD & GB) EVM:QD1
2A CONNECTION BLOCK TOP HAT EVM:EVQ2
2B CONNECTION BLOCK TOP HAT GB EVM:0305266
3A GLOBE/HOLDER ASSEMBLY MV, MH, HPS 50, 75, 150,175W EV7302
(STANDARD GROUP C & D) MV, MH 250W
3B GLOBE/HOLDER ASSEMBLY MV, MH 400W EV7404
(STANDARD GROUP C & D) HPS 200, 250, 400W AND ALL QTZ
3C GLOBE/HOLDER ASSEMBLY MV, MH, HPS 50, 75, 150,175W, MV, MH 250W EV930
(GB)
3D GLOBE/HOLDER ASSEMBLY MV, MH 400W, HPS 200, 250, 400W AND ALL QTZ EV940
(GB)
4 GUARD MV, MH, HPS 50, 75, 150,175W EV503
(STD & GB) MV, MH 250W
4A GUARD MV, MH 400W EV5140
(STD & GB) HPS 200, 250, 400W AND ALL QTZ
5 PENDANT MOUNT EVMA SERIES
3/4" EVMP2
1" EVMP3
5A PENDANT MOUNT SETSCREW ONLY (Not shown) EVMA SERIES 1/4-20 X 1/2" HEADLESS SST SET SET SCREW**
6 BALLAST HSG GASKETS (3) (Not shown) ALL UNITS EVM K1
7 INNER REFLECTOR & CLIPS (Not shown) ALL UNITS EVM K2
8 REPLACEMENT BALLAST ALL UNITS SEE REPLACEMENT BALLAST KITS PAGE
9 WALL MOUNTING BRACKET (Less trunnion arm)* EVM:0305145
* Trunnion arm and belly band not available separately—not available for field conversion. ** Buy locally.
EVM SERIES HAZARD-GARD SERIES – S812
REPLACEMENT PARTS
9
4A
3B 3C 3D
2B
•LIGHTING
LIGHTING
Replacement Parts Book 147
EVO TANK LIGHT REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 LAMP RECEPTACLE EVO2376 EV60
2 PENDANT MOUNT
(Includes gasket and lamp receptacle) EVA2
3 PENDANT GASKET GASK458
4 THREADED COVER AND LENS EVO:0300989
4
1
3
2
•LIGHTING
LIGHTING
Replacement Parts Book
148
ITEM DESCRIPTION USED ON PART NO.
1 ACCESSORY KIT ALL EVP:1410030
(Includes shell, harp, knob, o-ring, handle, grip, base, clip, retainer)
2 ELBOW, WIRE ASSEMBLY SEAL ALL EVP:1857202
3 CLAMP ALL EVP:2728000
4 GLASS & DOOR ASSEMBLY, O-RING ALL EVP:1862301
5 BALLAST KIT EVPG - EVP4035 (DISC.) EVP:4351400
EVPG - EVP4050 (DISC.) EVP:4351100
EVPG - EVP4070 EVP:4351600
EVPG - EVP4100 EVP:4351700
EVPG - EVP4150 EVP:4351800
6 BALLAST MOUNTING BRACKET ALL EVP:2309300
7 INNER REFLECTOR ALL EVP:2690200
8 SWIVEL LOCK ALL EXCEPT EVPG4100 EVP:2750002
EVPG4100 EVP:2750001
EVP SERIES PORTABLE FLOODLIGHT
REPLACEMENT PARTS
1
1
1
1
2
7
4
3
5
5
8
6
1
4
•LIGHTING
LIGHTING
Replacement Parts Book 149

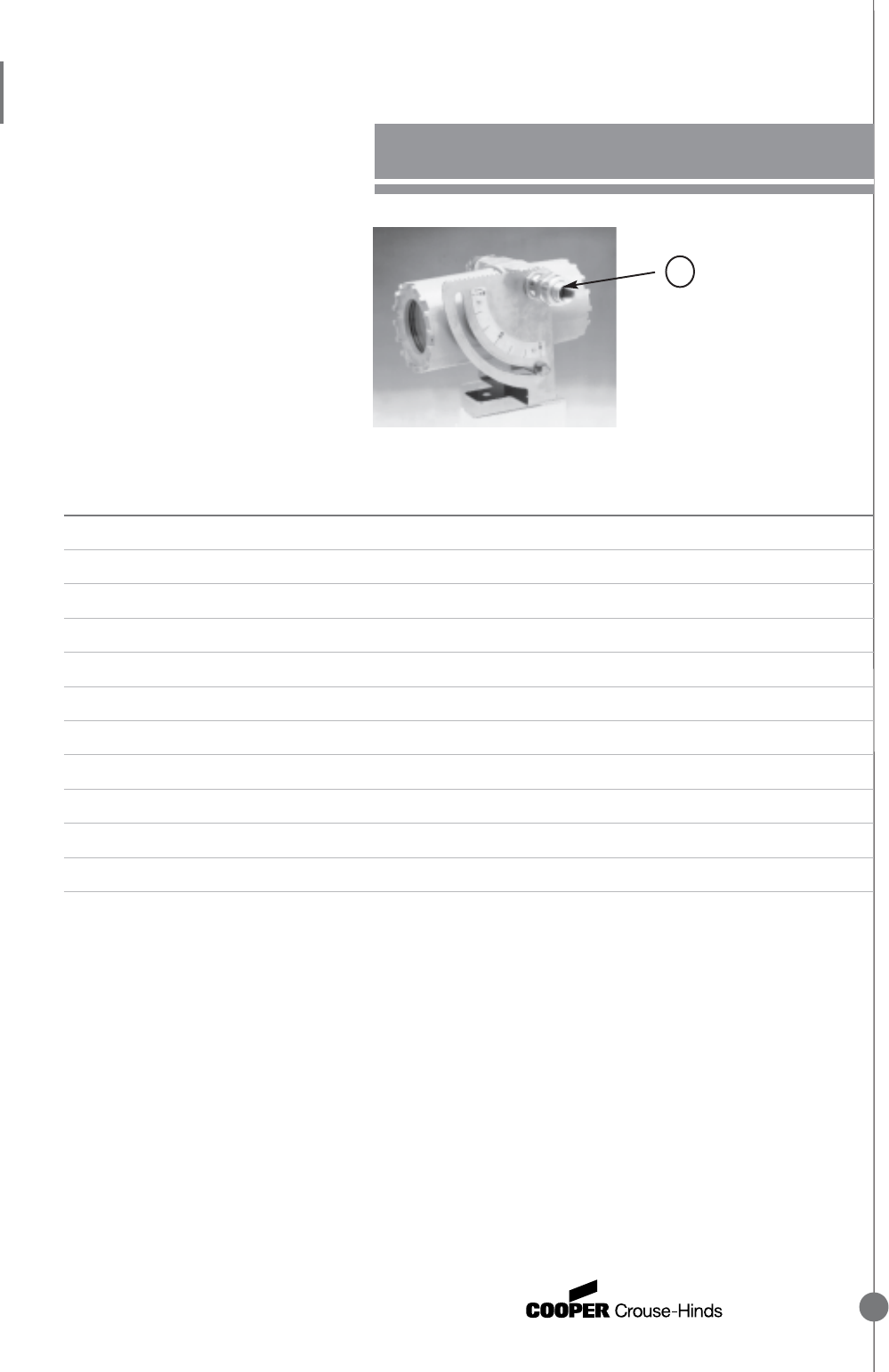

ITEM DESCRIPTION USED ON PART NO.
1 LAMP RECEPTACLE EVTL1B50, EVTL1L50 CHLR:21V01 001
(Not shown)
2 RECEPTACLE GASKET EVTL1B50, EVTL1L50 GASK1697
(Not shown)
3 TERMINAL BLOCK EVTL1B50, EVTL1L50 EVTL:6771B
(Not shown)
4 RECEPTACLE MOUNTING STRAP EVTL1B50, EVTL1L50 EVTL:0305343
(Not shown)
5 UNION HUB ASSEMBLY EVTL1B50, EVTL1L50 EVTL TF1
6 BODY GASKET EVTL1B50, EVTL1L50 GASK1760
(2 per unit—not shown)
5
EVTL SERIES TASK LIGHT
REPLACEMENT PARTS
•LIGHTING
LIGHTING
Replacement Parts Book
150

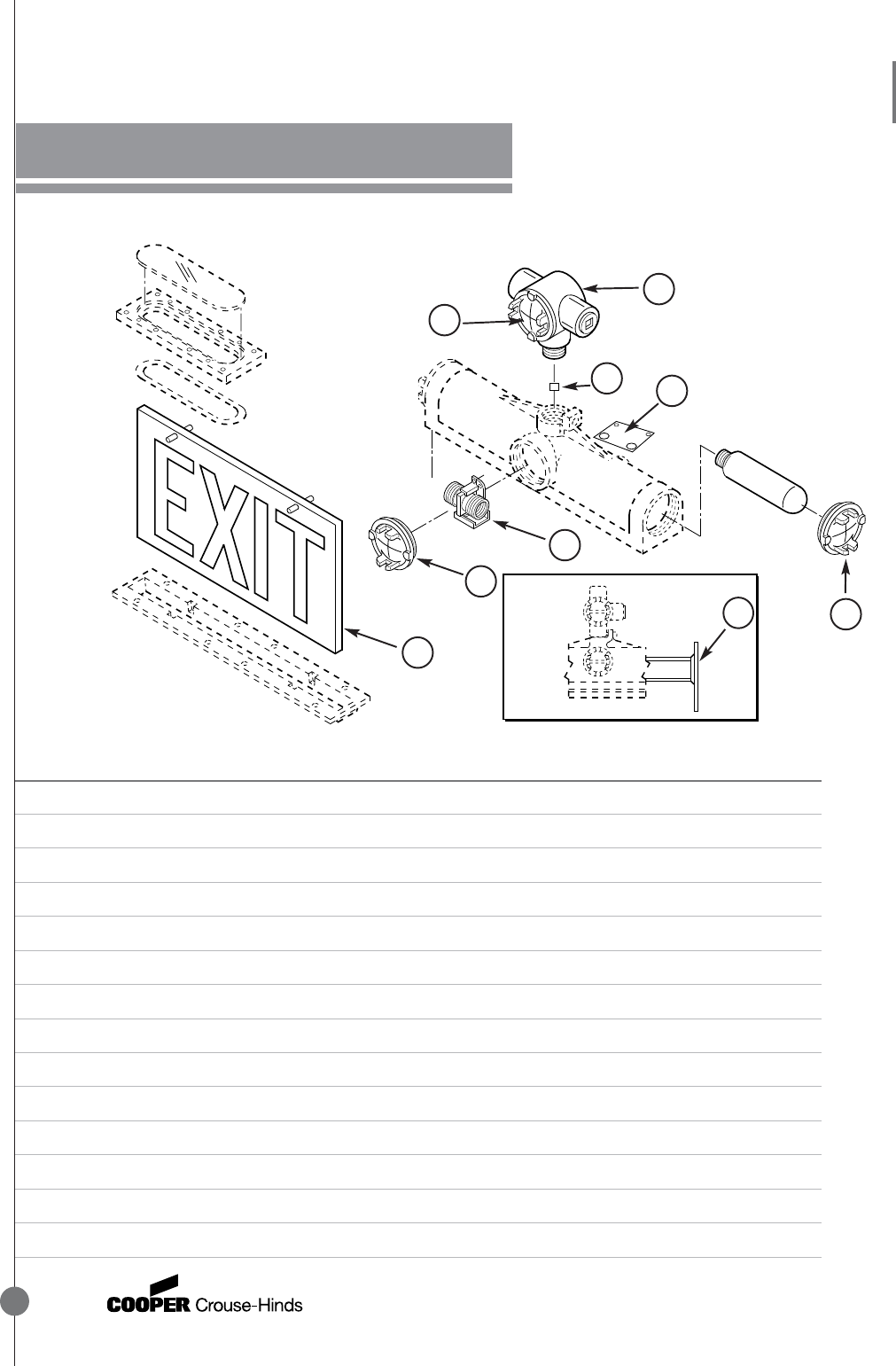

ITEM DESCRIPTION USED ON PART NO.
1 END MOUNT WALL BRACKET EXLD22AA, EXL22AA EXL:0301314
2 WALL MOUNT BRACKET EXLD21A, EXL21A EXL:0301315
3 ACCESS COVER JUNCTION BOX ALL GUA04
4 ACCESS COVER FIXTURE HOUSING (3 required) ALL GUA04
5 EXIT SIGN SINGLE (Red) EXL/A EXL-K3
EXIT SIGN DOUBLE (Red) EXL/AA EXL-K4
EXIT SIGN SINGLE (Green) EXL/A EXL-K5
EXIT SIGN DOUBLE (Green) EXL/AA EXL-K6
6 LAMP RECEPTACLE EXL:5598L
7 SEAL S/A W/ RECTIFIER ALL AC EXL K1
SEAL S/A W/O RECTIFIER ALL DC EXL K2
8 JUNCTION BOX ONLY ALL UNITS GUAT24 SA
9 LAMP WRENCH ALL EXL:12239A
(Not shown)
3
4
6
8
72
5
4
1
EXL SERIES EXIT SIGN
REPLACEMENTS PARTS
•LIGHTING
LIGHTING
Replacement Parts Book 151

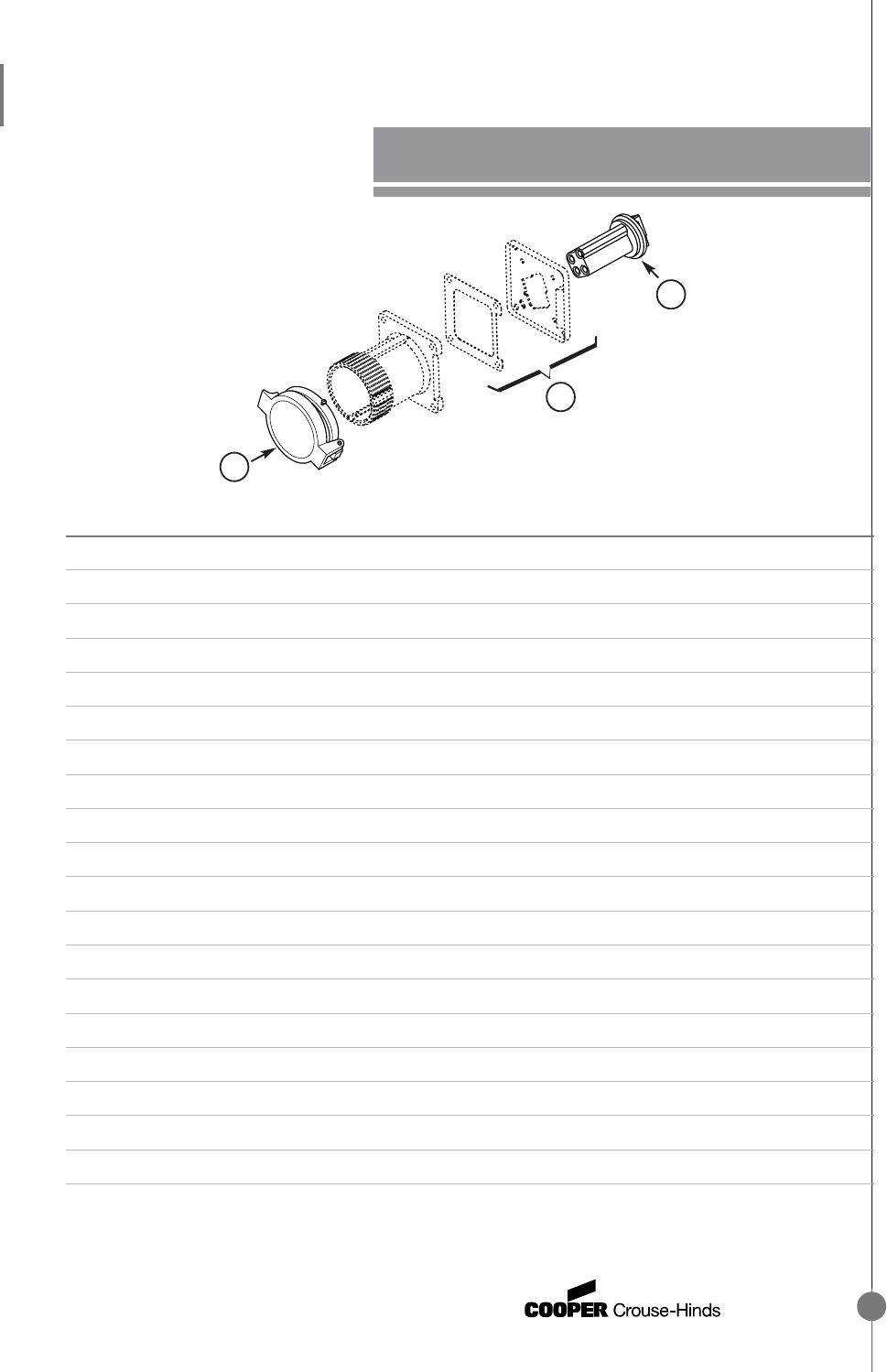

ITEM DESCRIPTION USED ON PART NO.

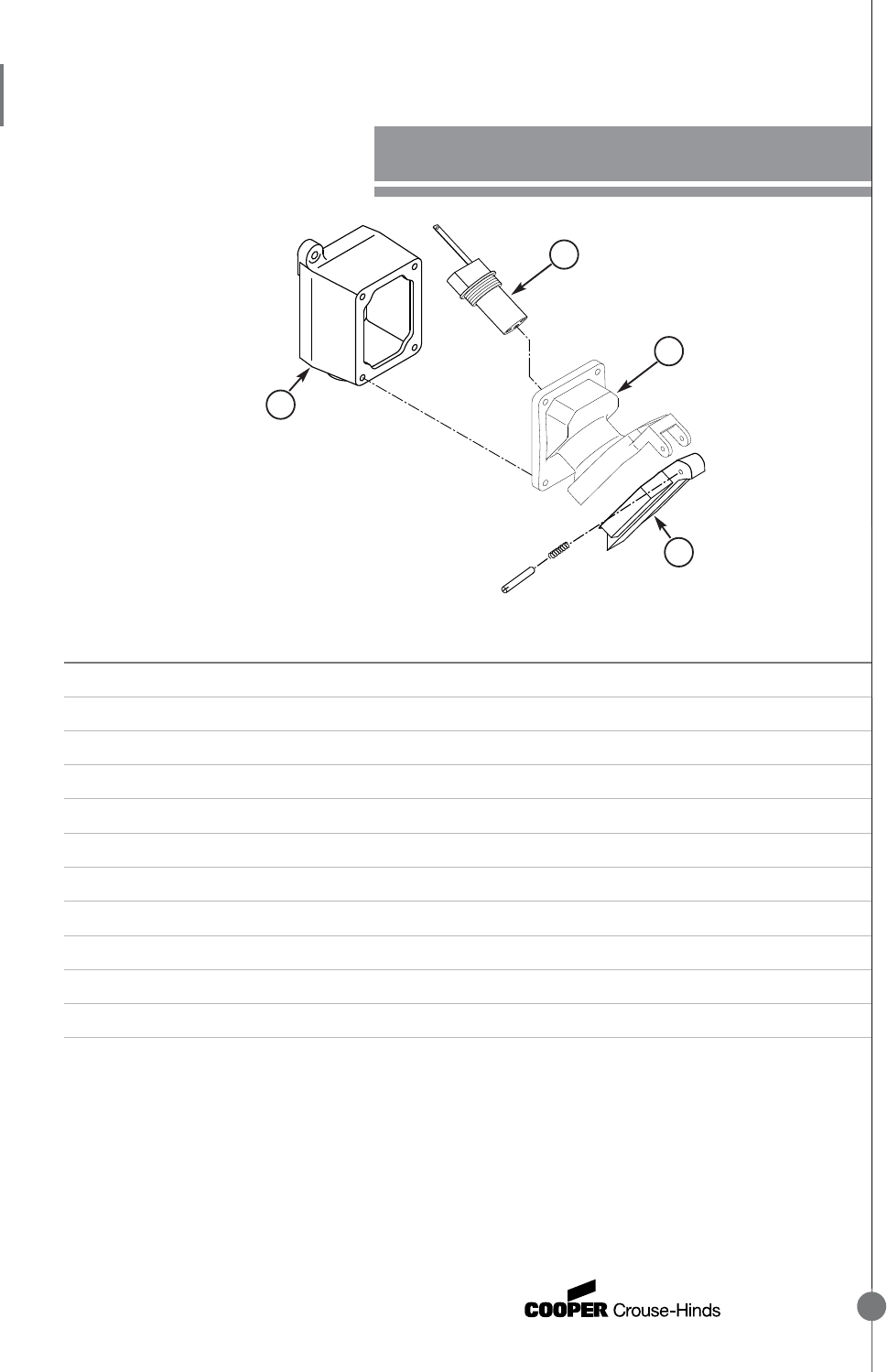

1 HOOK HANGER ONLY FHM201 FHM:0300559
2 PLUG & CORD ASSEMBLY FHM201 FHM:20P03 001
3 COVER FHM201 FHM:0300586
4 RECEPTACLE FHM201 FHM:20R03 001
FHM FIXTURE HANGERS REPLACEMENT PARTS
3
2
1
•LIGHTING
LIGHTING
Replacement Parts Book
152

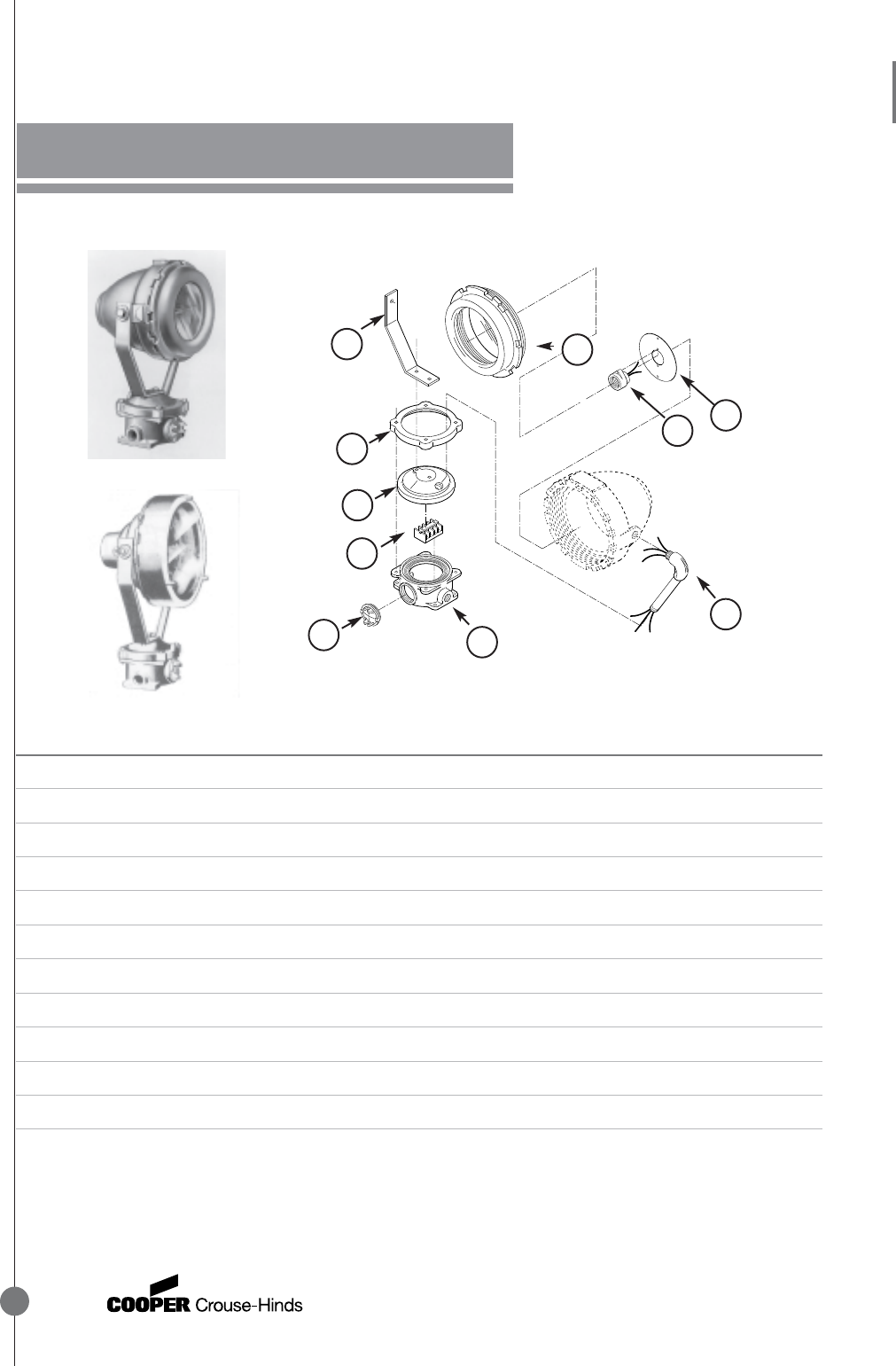

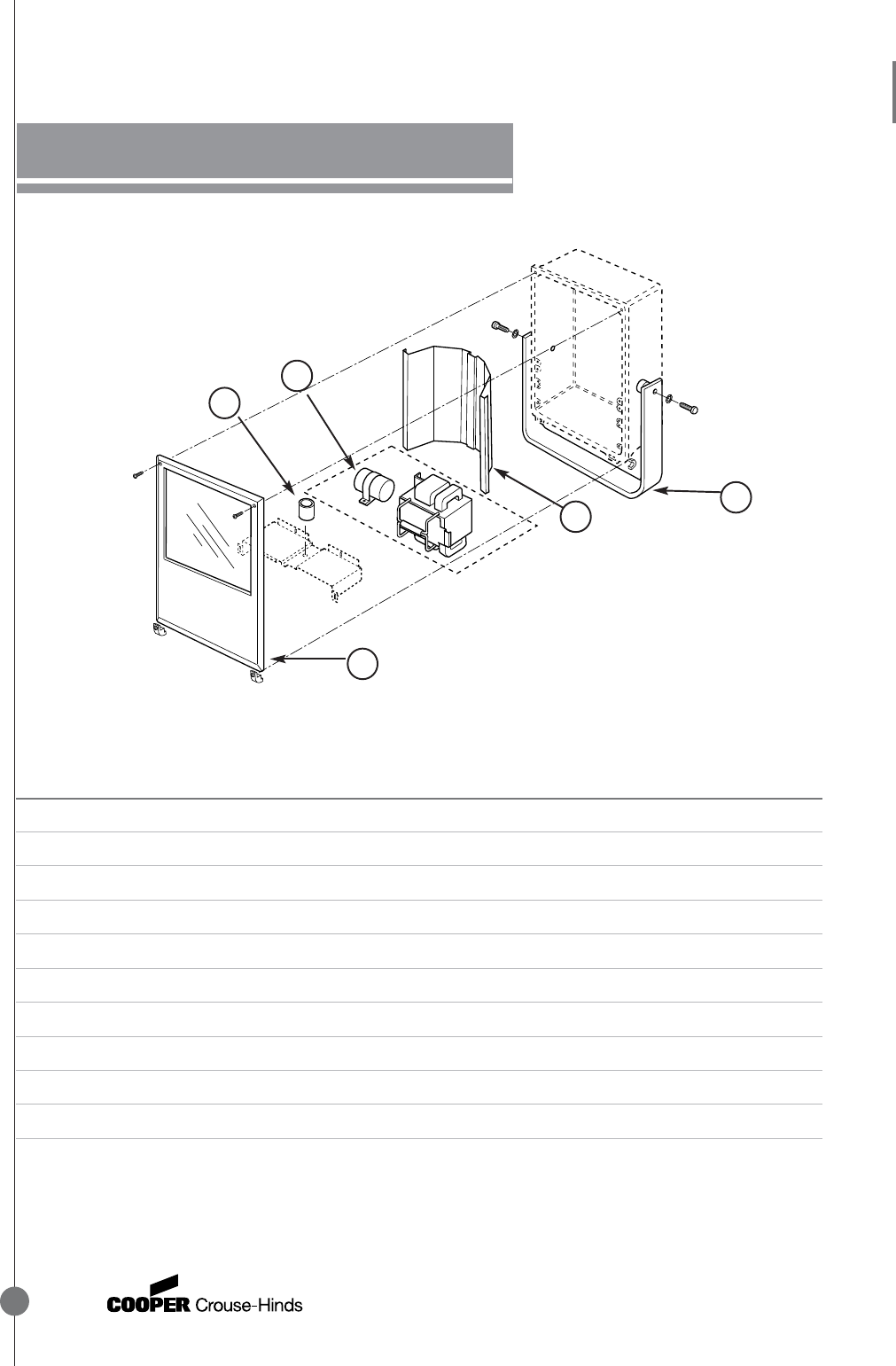

ITEM DESCRIPTION USED ON PART NO.
1 DOOR LENS ASSEMBLY ALL FMV K1 (NON-MARINE)
FMV K1 M2 (MARINE)
2 LAMP RECEPTACLE (Not shown) ALL CHLR:20V09 007
3 BALLAST 70–400W SEE REPLACEMENT BALLAST KITS PAGE
4 REFLECTOR ASSEMBLY ALL FMV K3
5 TRUNNION MOUNT AND BOLTS ALL FMV K2
6 CABLE FITTING (Not shown) ALL CGB294*
7 SLIPFITTER ADAPTER (Not shown) ALL SFA6**
8 WALL BRACKET (Not shown) ALL SWB6**
*See catalog section 5F **See catalog section 6L
FMV SERIES FLOODLIGHT
REPLACEMENT PARTS
5
4
2
3
1
•LIGHTING
LIGHTING
Replacement Parts Book 153

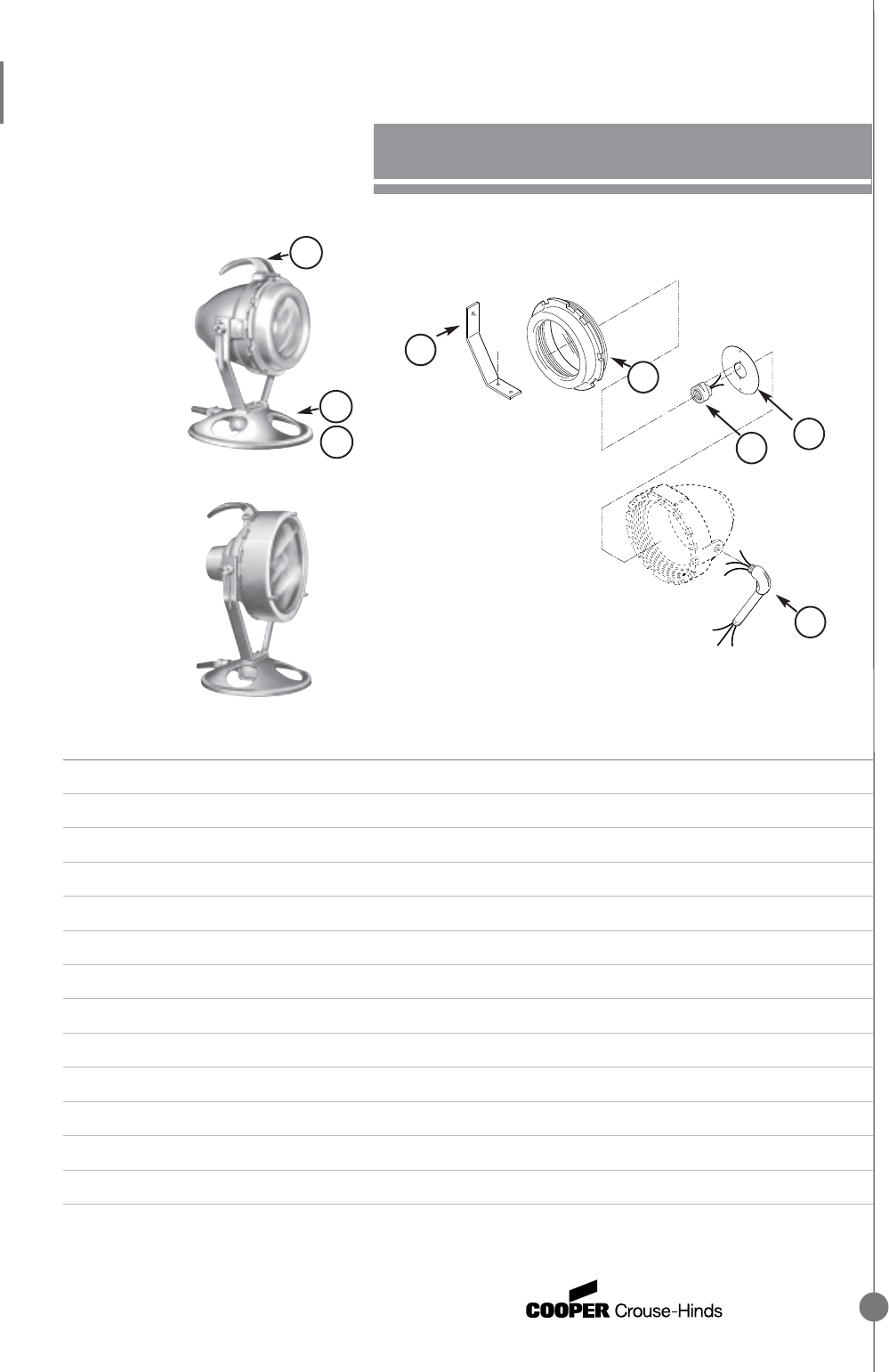

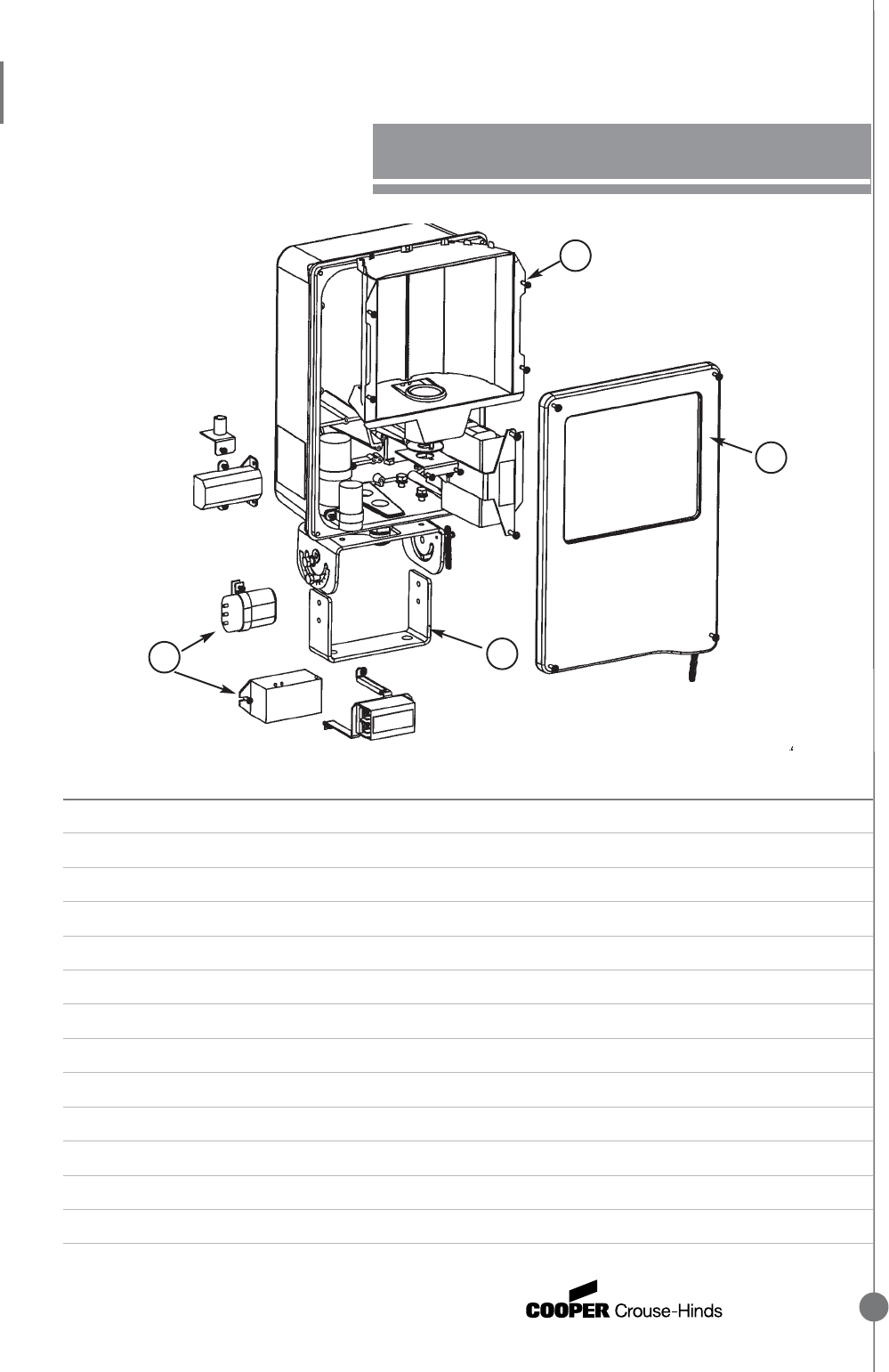

ITEM DESCRIPTION USED ON PART NO.
1 DOOR SUBASSEMBLY W/ GLASS ALL F2MV K2
2 LAMP RECEPTACLE (Not shown) ALL CHLR:20V09 007
3 INNER REFLECTOR F2MV:0305468 1
4 TRUNNION MOUNT AND BOLTS (Not shown) F2MV K3
5 PIPE PLUGS PLG28 SA
(25 PC MIN. QTY)
6 BALLASTS SEE REPLACEMENT BALLAST KITS PAGE
7 SLIPFITTER (Not shown) SFA6**
8 WALL MOUNT BRACKET (Not shown) SWB6**
9 CABLE FITTING (Not shown) CGB294*
10 REDUCER 25MM TO 20MM REM21
11 REDUCER 3/4" TO 20MM ANM21
*See catalog section 5F **See catalog section 6L
F2MV SERIES FLOODLIGHT
REPLACEMENT PARTS
1
4
3
6
•LIGHTING
LIGHTING
Replacement Parts Book
154
ITEM DESCRIPTION USED ON PART NO.
1 LENS FVN K2 (NON-MARINE)
FVN K2 M2 (MARINE)
2 LATCH (8 PER LUMINAIRE) FVN K4 (Includes 4/kit)
3 LAMPHOLDER – STATIONARY FVN4232, 4240, 4332, 4340 CHLR:20V77 002
(Not shown) 4260 CHLR:20V76 002
3A LAMPHOLDER – SPRINGLOADED FVN4232, 4240, 4332, 4340 CHLR:20V77 001
(Not shown) 4260 CHLR:20V76 001
4 BALLAST SEE BALLAST REPLACEMENT KITS PAGE
5 ADJUSTABLE ANGLE BRACKET FVN KH (SEE CATALOG SECTION 5L)
6 45 DEGREE ANGLE FVN AG (SEE CATALOG SECTION 5L)
7 ANGLE BARS FOR CHAIN SUSPENSION FVN CX (SEE CATALOG SECTION 5L)
8 BATTERY FVN W/S799 SUFFIX SEE REPLACEMENT BALLAST KITS PAGE
9 CONDUIT HUBS FVN K3
(Not shown—includes two hubs and gaskets)
FVN SERIES FLOODLIGHT
REPLACEMENT PARTS
2
4
1
•LIGHTING
LIGHTING
Replacement Parts Book 155
7
6
3
9
5
2
8
1
4
ITEM DESCRIPTION USED ON PART NO.
1 LENS ASSEMBLY ALL EXCEPT SUFFIX S813 FVS K1
ALL W/ S813 SUFFIX FVS K1-S813
2 INNER REFLECTOR ASSEMBLY FVS K6
W/ REFLECTOR NYLON CLIPS AND LAMP TUBE CLIPS (2)
3 LAMP TUBE CLIP FVS K4 (Kit of 2 ea.)
4 REFLECTOR NYLON CLIPS FVS: 0304881
5 BALLAST MOUNTING PLATE FVS: 0304835
6 LAMP HOLDER CHLR: 21V22 001
7 FUSE KIT FVS20, 27 FVS K2
FVS225, 23 FVS K3
8 LAMP CUTOUT SWITCH ESWP126
9 BALLAST SEE REPLACEMENT BALLAST PAGE
10 TRUNNION ARM KIT (Not shown) FVS K5 (SEE CATALOG SECTION 5L)
11 SLIPFITTER ADAPTER (Not shown) SFA6 (SEE CATALOG SECTION 6L)
12 MOUNTING BRACKET KIT (Straight) ALL FVS K7
13 MOUNTING BRACKET KIT (Angle) ALL FVS K8
*Buy Locally.
FVS SERIES FLUORESCENT REPLACEMENT PARTS
•LIGHTING
LIGHTING
Replacement Parts Book
156
ITEM DESCRIPTION USED ON PART NO.
1 LAMP RECEPTACLE MEDIUM BASE LMV CHLR: 20V01 001
2 GLOBE GASKET LMV CHAMP:0304027
3 GASKET, BALLAST HSG (Cover opening) (Not Shown) LMV CHAMP:0303750
4 REFLECTOR MOUNTING RING LMV CHAMP:0304018
5 COVER RETAINING SCREW (Not shown) LMV 1/4-20 X 3/4 HEX HD SST SCREW*
COVER RETAINING SCREW WASHER (Not shown) LMV #10 NYLON*
6 BALLAST LMV SEE REPLACEMENT BALLAST KITS PAGE
6A BALLAST HSG ASSEMBLY LMV SEE CATALOG SECTION 3L
7 LAMP RECEPTACLE GASKET LMV GASK1697
8 GLOBES, GUARDS LMV SEE CATALOG
9 REFLECTORS, TOP HATS LMV SEE CATALOG
*Buy locally.
LMV SERIES CHAMP®REPLACEMENT PARTS
6
7
1
4
2
•LIGHTING
LIGHTING
Replacement Parts Book 157
ITEM DESCRIPTION USED ON PART NO.
1 TEST PUSH BUTTON N2LPS K1
2 TEST PILOT LIGHT N2LPS K2
2A TEST PILOT LIGHT REPLACEMENT LED N2LPS:20G91 001
3 FIXTURE HEAD (Includes lamp) N2LPS:0304712
4 DRAIN/BREATHER (1/2" NPT) ECD18
4A HUB FOR DRAIN/BREATHER (1/2" NPT) NHUB1
5 CONDUIT ENTRY HUB (3/4" NPT) NHUB2
6 CHARGER W/ 2 BATTERIES N2LPS K56
7 BATTERY ONLY N2LPS6222 N2LPS:21G04 001
N2LPS6422 N2LPS:21G04 001 (2 needed)
8 EXIT SIGN (Only) N2LPS…EXS EVA:DR0391286 1
N2LPS…EXD EVA:DR0391286 2
8A LAMP ONLY FOR EXIT SIGN ALL WITH SUFFIX EXS/EXD OSRAM/SYLVANIA CF13DD/835*
*Buy locally from Osram/Sylvania
8
6
3
2
1
7
5
4
N2LPS SERIES EMERGENCY LIGHT FIXTURE
REPLACEMENT PARTS
•LIGHTING
LIGHTING
Replacement Parts Book
158
(N2M)VMV-(PENDE
3
2
1
4
8
5
N2MV SERIES CHAMP®REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 LAMP RECEPTACLE (Mogul base) N2MV CHLR:20V09 007
N2MV W/IR SUFFIX CHLR:20V16 005
2 REFLECTOR PLATE N2MV N2MV K3
3 GLOBE GASKET N2MV CHAMP:0305166
4 HINGE SPACER N2MV N2MV K7 (20 per kit )
5 BALLAST N2MV SEE REPLACEMENT BALLAST KITS PAGE
6 WALL MOUNT BRACKET N2MV N2MV WM1
(To convert ceiling mount to wall mount—not shown)
6A GLOBES, REFLECTORS, TOP HATS N2MV SEE CATALOG PAGE
7 BALLAST HOUSING BOLT (Not shown) N2MV N2MV:10Y80 025D34
8 UPPER GASKET N2MV CHAMP:0305165
•LIGHTING
LIGHTING
Replacement Parts Book 159
(N2M)VMV-(PENDENT)
1
2
4
5
8
1
3
N2MVF FLUORESCENT AND N2MVFB FLUORESCENT
W/ BATTERY REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 LAMP SOCKET N2MVF(B) CHLR:21V23 001
2 REFLECTOR PLATE N2MVF(B) N2MV K6
3 GLOBE GASKET N2MVF(B) CHAMP:0305166
4 HINGE SPACER N2MVF(B) N2MV K7 (20 per kit)
5 BALLASTS AND EMERGENCY BALLASTS N2MVF(B) SEE REPLACEMENT BALLAST KITS PAGE
6 WALL MOUNT BRACKET N2MVF(B) N2MV WM1
(To convert ceiling mount to wall mount—not shown)
6A GLOBES, REFLECTORS N2MVF(B) SEE CATALOG PAGE
7 BALLAST HOUSING BOLT N2MVF(B) N2MV:10Y80 025D34
8 UPPER GASKET N2MVF(B) CHAMP:0305165
•LIGHTING
LIGHTING
Replacement Parts Book
160
NDA SERIES REPLACEMENT PARTS
4
1
5
ITEM DESCRIPTION USED ON PART NO.
1 LAMP RECEPTACLE ALL V84
1A RECEPTACLE MOUNTING SCREW ALL 8-32 X 3/4” PAN HEAD STEEL SCREW*
2 GLOBE, CLEAR NDA22 G24
GREEN NDA22 G24G
BLUE NDA22 G24B
RED NDA22 G24R
AMBER NDA22 G24A
CLEAR NDA23 G34
3 GUARD NDA22 P21
NDA23 P25
4 RECPT. MOUNTING PLATE ALL NDA:0301564
5 GLOBE GASKET ALL CHAMP:0301565
*Buy locally.
•LIGHTING
LIGHTING
Replacement Parts Book 161

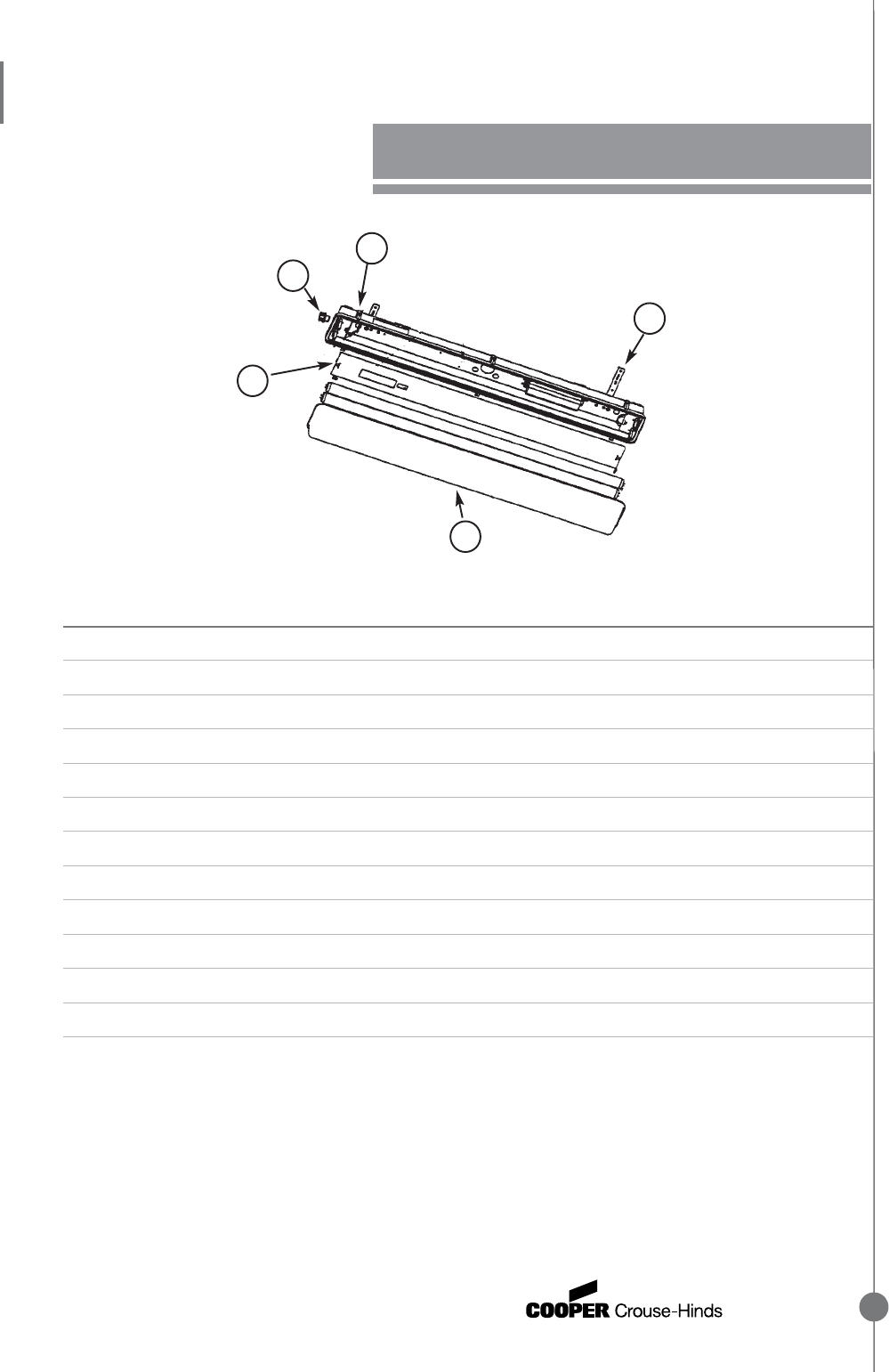

6
5
4
1
NFL SERIES FLUORESCENT REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 LENS 2 FT. NFL K1
4 FT. NFL K2
2 LAMPHOLDERS 40W 2 FT. T5 NFL K3
32W 4 FT. T8 and NFL K4
40W 4 FT. T12
3 BALLAST SEE REPLACEMENT BALLAST KITS PAGE
4 HUB 1/2" ST1
5 LATCHES ALL NFL K6 (4 per kit)
6 MTG BRACKETS ALL NFL K7 (2 per kit)
7 INNER REFLECTORS 2FT. NFL K8 (Reflector w/ 2 reflector clips)
4 FT. NFL K9 (Reflector w/ 2 reflector clips)
8 LAMP CLIP 2FT. EVFT K3
7
•LIGHTING
LIGHTING
Replacement Parts Book
162
RCDE-10
RCDE-6
RCDE SERIES FIXED MOUNT FLOODLIGHT
REPLACEMENT PARTS
ITEM DESCRIPTION RCDE-6 PART NO. RCDE-6 PART NO. RCDE-10 PART NO.
44978A W/ 2 IN. HUB 44719B W/ MTG. FEET 47282A W/ MTG. FEET
1A JUNCTION BOX 1798DH 1509DH 1509DH
1B WIRING COVER GUA04 GUA04 GUA04
1C TURRET 1510DH 1510DH 1510DH
1D TURRET RING 1511DH 1511DH 1511DH
2 TERMINAL BLOCK RCDE K1 5232AH 5232AH
3 ARM SUPPORT AND WIREWAY KIT RCDE K2 RCDE K2 RCDE K3
4 ARM STRAP 1321LH 1321LH 1759LH
5 LENS AND COVER ASSEMBLY 1289LH 1289LH 3247DH
6 LAMPHOLDER 19978B 19978B 5326NH
7 LAMPHOLDER MOUNTING PLATE 3903AH 3903AH 5328NH
1D
4
1C
2
1B
1A
5
7
6
3
•LIGHTING
LIGHTING
Replacement Parts Book 163
RCDER-6
RCDER-10
RCDER SERIES PORTABLE FLOODLIGHT
REPLACEMENT PARTS
ITEM DESCRIPTION RCDER-6 RCDER-10
44655B W/ WHEEL BASE 47283A W/ WHEEL BASE
1A WHEEL BASE W/ JUNCTION BOX 2087GH 2087GH
1B COVER 4450B 4450B
1C COVER GASKET GASK134 GASK134
1D CORD CONNECTOR CGB2014 CGB2015
2 HANDLE FL3715 FL3715
3 TERMINAL BLOCK 3914AH 3914AH
4 ARM SUPPORT AND WIREWAY KIT RCDE-K4 RCDE-K5
5 ARM STRAP 1321LH 1759LH
6 LENS AND COVER ASSEMBLY 1289LH 3247DH
7 LAMPHOLDER 19978B 5326NH
8 LAMPHOLDER MOUNTING PLATE 3903AH 5328NH
8A MOUNTING PLATE ADAPTER 3984AH
6
5
7
8
4
2
1A,1B
1C,1D
•LIGHTING
LIGHTING
Replacement Parts Book
164
V160 OBSERV
6
3
2
1
4
ITEM DESCRIPTION USED ON PART NO.
1 LAMP RECEPTACLE V160 C166
1A GASKET GASK640
2 GLOBE EV10
3 GLOBE GASKET V160 GASK625
(2 required)
4 WING SCREW V160 V160:K1 (2 per kit)
5 MOUNTING HARDWARE 1/4-20 X 7/8" FILISTER HD STEEL SCREW*
1/4" LOCKWASHER*
6 BRASS TANK MOUNTING RING EV:8145B
*Buy locally.
V160 OBSERVATION LIGHT REPLACEMENT PARTS
•LIGHTING
LIGHTING
Replacement Parts Book 165
V SERIES REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 FIXTURE GASKET ALL V-SERIES GASK213 (Replaces 5709A)
2 RECEPTACLE – PORCELAIN ALL V-SERIES V46
2A RECEPTACLE – COMPOSITION ALL V-SERIES DISCONTINUED USE V46
3 GLOBE, CLEAR ALL V-SERIES V63
GLOBE, GREEN VN72
GLOBE, BLUE VN73
GLOBE, RED VN75
GLOBE, AMBER VN76
GLOBE, POLYCARBONATE CLEAR ALL (Must be used w/ 75W max lamp only) V470
GLOBE, POLYCARBONATE RED ALL (Must be used w/ 75W max lamp only) V475
4 GUARD ALL V-SERIES V911
2
2A
1
•LIGHTING
LIGHTING
Replacement Parts Book
166

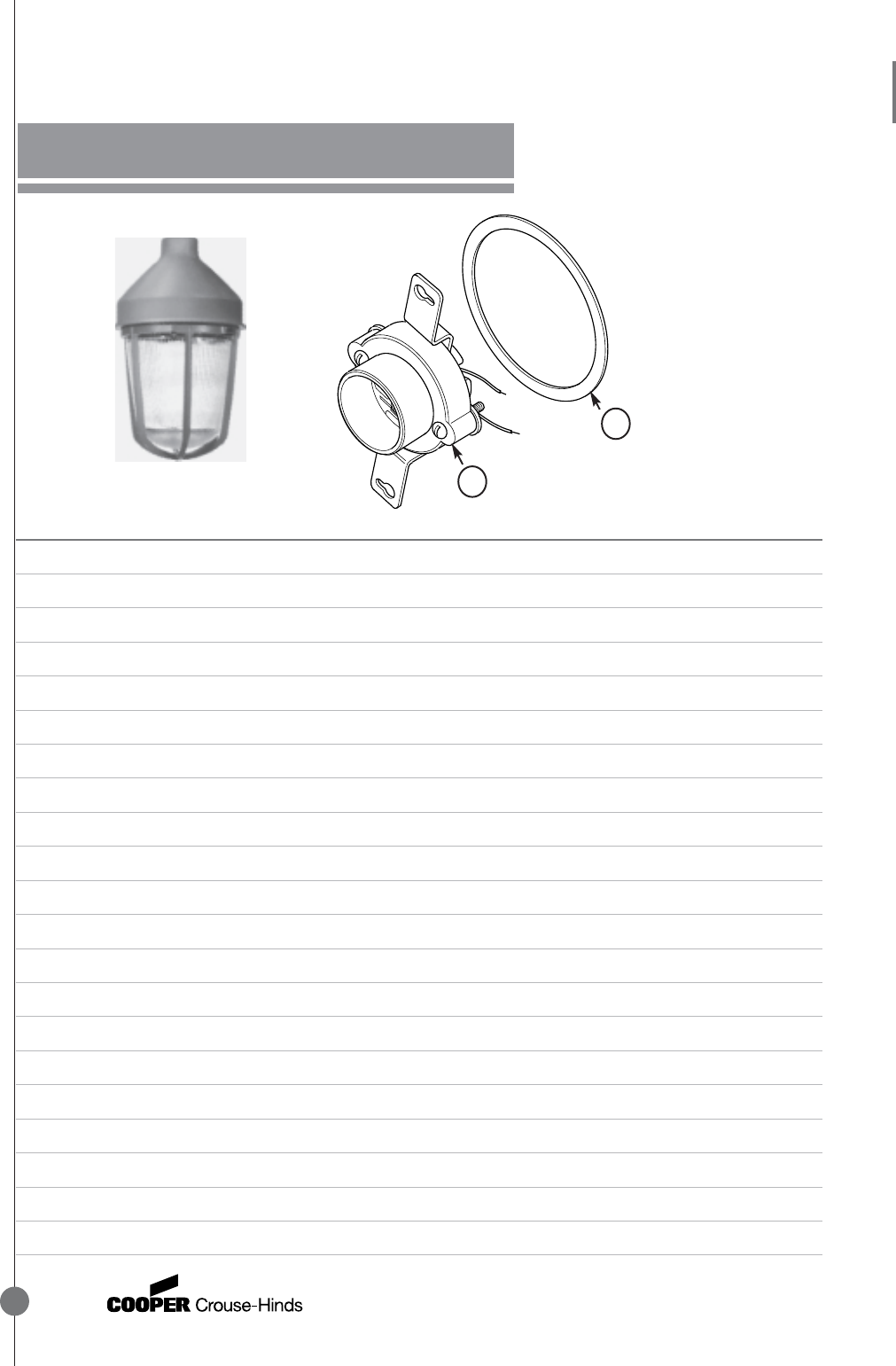

VAPORGUARD®INCANDESCENT SERIES
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 GASKET, GLOBE 150 W VG:0301291
200 AND 300 W VG:0301290
GASKET, BODY 150, 200 AND 300 W GASK1156 (Replaces 28254A)
2 LAMP RECEPTACLE 150, 200 AND 300 W V84
3 RECEPTACLE MOUNTING SCREW (2) 8 X 3/8 RH TYPE B STEEL 8 X 3/8 RH TYPE B STEEL SCREW*
4 GLOBE, CLEAR 150 W G54 (Not shown)
GLOBE, GREEN G55 (Not shown)
GLOBE, BLUE G56 (Not shown)
GLOBE, RED G57 (Not shown)
GLOBE, AMBER G58 (Not shown)
GLOBE, CLEAR 200 W G24 (Not shown)
GLOBE, GREEN G24G (Not shown)
GLOBE, BLUE G24B (Not shown)
GLOBE, RED G24R (Not shown)
GLOBE, AMBER G24A (Not shown)
4A GLOBE, POLYCARBONATE 200 W ONLY G63 CLEAR (Not shown)
G65 GREEN (Not shown)
G67 RED (Not shown)
4B GLOBE, CLEAR 300 W G34 (Not shown—w/o guard)
G251 (Not shown—w/ guard)
*Buy locally
2
1
•LIGHTING
LIGHTING
Replacement Parts Book 167
ITEM DESCRIPTION USED ON PART NO.
5 GUARD 150 W P50
200W P21
300W P22
6 GASKET VXB11 GASK643
7 ADAPTER PLATE VXB10 VG:0305018
ADAPTER PLATE GASKET VXB10 VG:0305017
ADAPTER PLATE GASKET VXB10 VG:0305016
8 MOUNTING SCREWS VXT20 10-24 X 1/2 RD HD SST SCREW*
9 HUB PLUG WALL BRACKET AND J-BOX
1/2" 150, 200 AND 300W PLG1 SA
3/4" 150, 200 AND 300W PLG2 SA
10 FIXTURE MOUNTING SCREW (2) 8-32 X 5/8 PAN HEAD TYPE F*
STEEL SCREW
*Buy locally
VAPORGUARD®INCANDESCENT SERIES
REPLACEMENT PARTS
•LIGHTING
LIGHTING
Replacement Parts Book
168
3
21
VDAS SERIES STROBE LIGHT REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 ELECTRONIC STROBE 120 VAC UNITS CHTFI120H
SUBASSEMBLY 240 VAC UNITS CHTFI240H
(Includes flash tube) 12VDC CHTFI012
24VDC CHTFI024
2 FLASH TUBE ALL RSTC
3 GLOBE ASSEMBLY CLEAR VDAG/C
RED VDAG/R
GREEN VDAG/G
AMBER VDAG/A
BLUE VDAG/B
•LIGHTING
LIGHTING
Replacement Parts Book 169

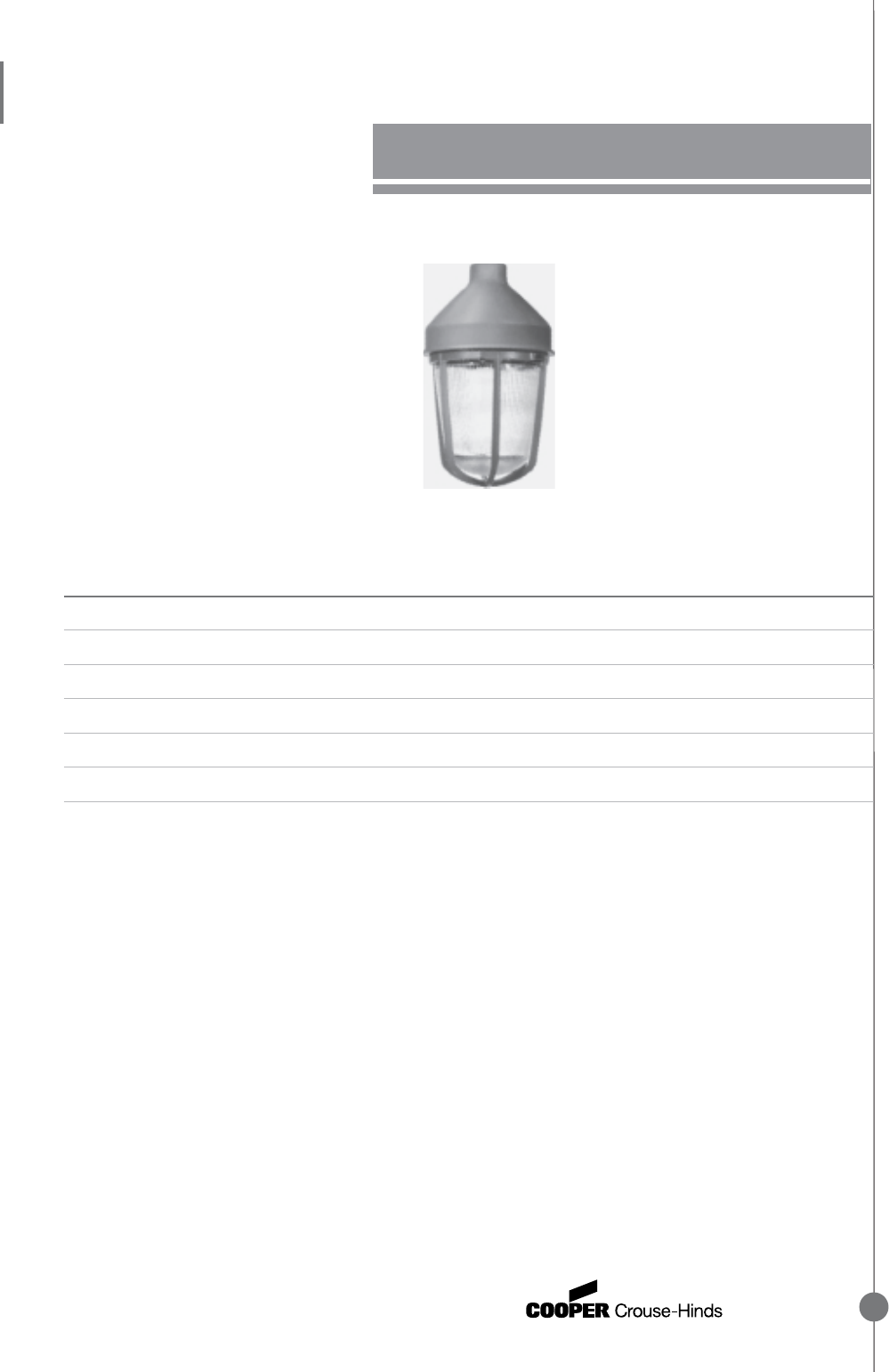

VAPORGARD FLUORESCENT (VF SERIES)
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 LAMPHOLDER 9W CHLR:21V21 001 (Order 1—not shown)
18W (Order 2—not shown)
2 GLOBE GASKET ALL VG:0301290
3 BALLAST 9W SEE REPLACEMENTS BALLAST KITS PAGE
4 FOR MOUNTS, GLOBES SEE CATALOG SECTION 5L
AND REFLECTORS
ITEM DESCRIPTION USED ON PART NO.
1 LAMP RECEPTACLE MOGUL BASE VMVS, C, M 50-175W CHLR:20V09 007
1A LAMP RECEPTACLE MOGUL BASE VMVS w/ IR OR BG CHLR:20V16 005
2 GLOBE GASKET CHAMP:0304130
3 GASKET, UPPER BALLAST CHAMP:0303750
HSG COVER OPENING
4 BALLAST SEE REPLACEMENT BALLAST KITS PAGE
5 COVER RETAINING SCREW 1/4 X 2 X 3/4 HEX HD STAINLESS*
5A COVER RETAINING SCREW WASHER #10 NYLON*
GLOBES SEE CATALOG
GUARDS SEE CATALOG
REFRACTORS SEE CATALOG
6 FIXTURES W/ IR SUFFIX FOR REPLACEMENT ONLY VMV IR KIT (Replaces 0303909)
7 FIXTURES W/ BG SUFFIX FOR REPLACEMENT ONLY
50–150W VMV BG KIT 1
50–150W CWI VMV BG KIT 3 (208, 240, 280V)
CANADA (CSA LISTED)
IF NOT ONE OF THESE VOLTAGES USE BG KIT 1
8 FIXTURES W/BG QUARTZ OPTION FOR REPLACEMENT ONLY VMV QTZ KIT
ANY FIXTURE W/ QTZ OPTION
* Buy locally.
•LIGHTING
LIGHTING
Replacement Parts Book
170
2
1,1A
5
4
VMV SERIES CHAMP (50–175 WATTS)
REPLACEMENT PARTS
•LIGHTING
LIGHTING
Replacement Parts Book 171

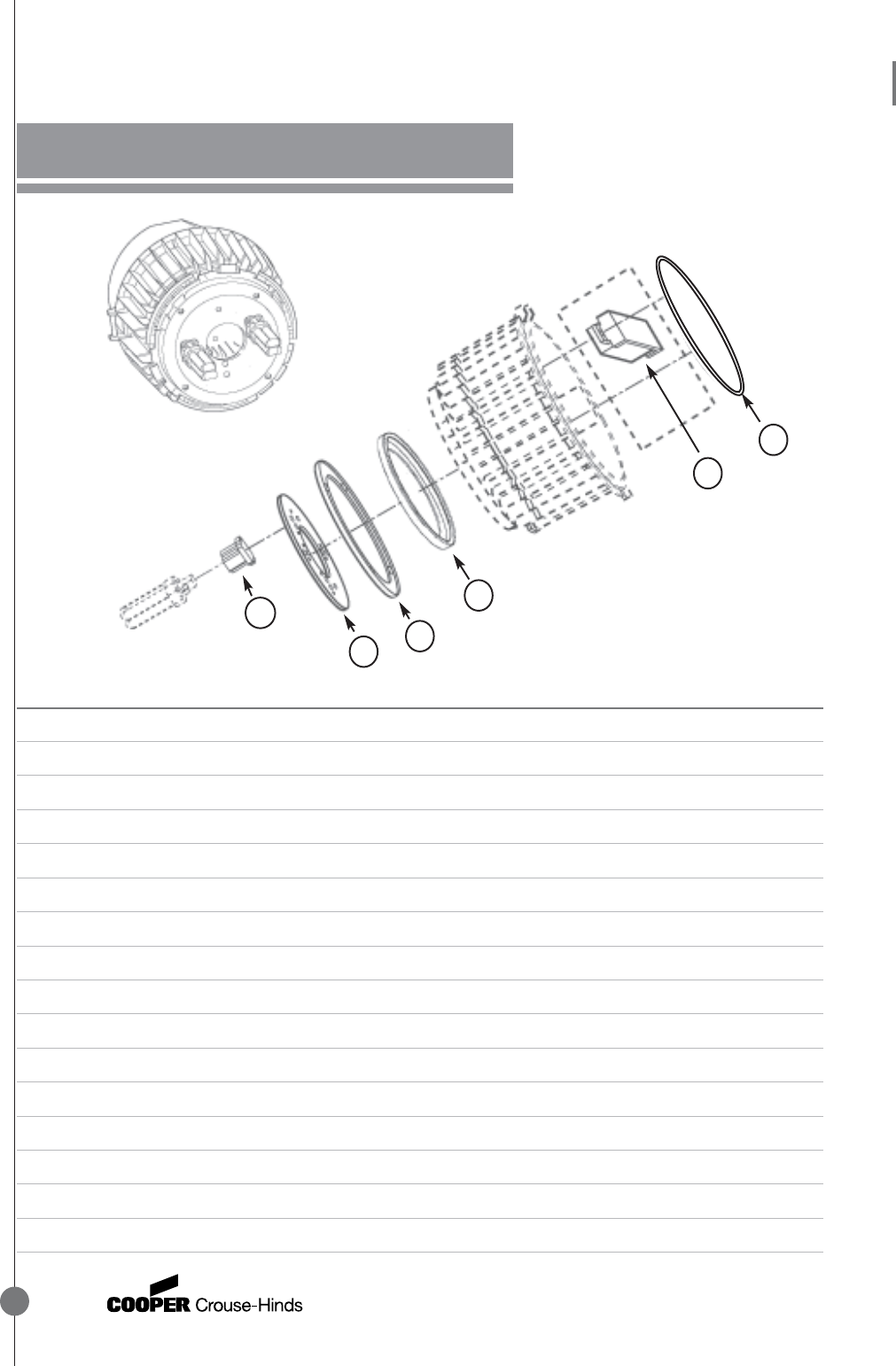

VMV SERIES HIGH
WAT T
VMV HIGH WATTAGE SERIES CHAMP®(200–400 WATTS)
REPLACEMENT PARTS
3
5
2
8
4
1,1A
ITEM DESCRIPTION USED ON PART NO.
1 LAMP RECEPTACLE VMV(C)(S)(M) 250, 400 W CHLR:20V09 007
1A LAMP RECPETACLE CHLR:20V16 005
BG OR IR
2 GASKET FOR GLOBE ADAPTER CHAMP:0303905
3 GASKET FOR GLOBE CHAMP:0303749
4 INNER REFLECTOR CHAMP:0303748
5 GLOBE ADAPTER R54 K1
(Includes inner reflector, globe, gasket and adapter gasket)
6 GASKET FOR BALLAST HOUSING COVER CHAMP:0303750
7 COVER RETAINING 1/4-20 X 3/4 HEX HD SST SCREW*
SCREW
WASHER #10 NYLON*
GLOBE, GUARD SEE CATALOG
REFLECTORS SEE CATALOG
TOP HATS SEE CATALOG
8 BALLAST SEE REPLACEMENT BALLAST KITS PAGE
9 SETSCREW STANCHION MOUNT COVERS JM5 & PM5 1/4-20 X 3/4 SOCKET WELL
HEAD STAINLESS STEEL*
10 FIXTURES W/ BG OPTION ALL (200–400W) VMV BG KIT 2
11 FUSE ALL W/ S658 SUFFIX SEE REPLACEMENT FUSE PAGE
12 FIXTURES W/ QUARTZ OPTION FOR REPLACEMENT ONLY VMV QTZ KIT
FIXTURES W/ QTZ OPTION
* Buy locally.

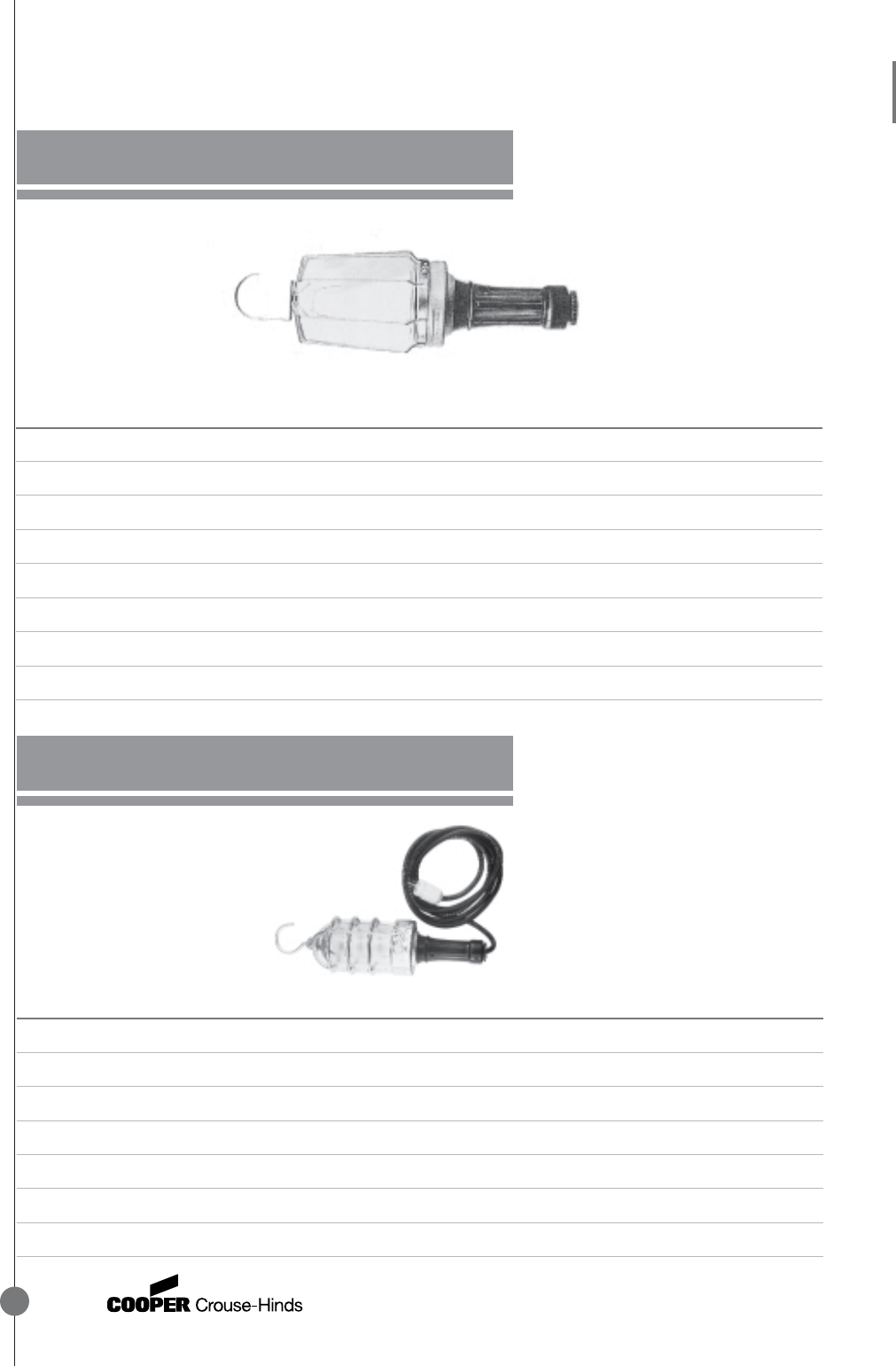

ITEM DESCRIPTION USED ON PART NO.
1 LAMP RECEPTACLE ALL VS30C, VS13C GS156 (Not shown)
2 GUARD (CAST) VS30C VS97C
3 GLOBE, GLASS VS30C V63
GLOBE, POLYCARBONATE VS30C V470
4 BUSHING VS13C, VS30C BUSH 93 (Not shown) .250-.375 CORD
BUSH 94 (Not shown) .375-.500 CORD
BUSH 95 (Not shown) .500-.625 CORD
•LIGHTING
LIGHTING
Replacement Parts Book
172
ITEM DESCRIPTION USED ON PART NO.
1 LAMP RECEPTACLE ALL VS30, VS13 GS156 (Not shown)
2 GUARD (WIRE) VS30 VS97
3 GLOBE, GLASS VS30 V63
GLOBE, POLYCARBONATE VS30 V470
4 BUSHING VS13, VS30 BUSH 92 (Not shown) .125-.250 CORD
BUSH 93 (Not shown) .250-.375 CORD
BUSH 94 (Not shown) .375-.500 CORD
BUSH 05 (Not shown) .500-.625 CORD
VS30 HANDLAMPS
REPLACEMENT PARTS
VS30C HANDLAMPS
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 PROTECTIVE BOWL W/ GASKET 18 W 2 2215 002 000
36 W 2 2216 002 000
58 W 2 2217 002 000
FOR LEVEL GAUGE LIGHT FITTING P2 18 W 2 2215 003 000
FOR LEVEL GAUGE LIGHT FITTING P3 36 W 2 2216 003 000
2 TERMINAL BLOCK (COMPLETE) 2/6, LEFT/RIGHT, L, L1, L2, L3, N, PE 2 2410 904 203 (5 per kit)
3 REFLECTOR FLAP W/ SWITCH, R-H SIDE SINGLE LAMP 2 2263 901 000
REFLECTOR FLAP W/O SWITCH, L-H SIDE DOUBLE LAMP 2 2266 901 000
W/ BI-PIN ROTARY LAMPHOLDER FOR G 13-SOCKET
4 REFLECTOR FLAP W/ SWITCH, R-H SIDE SINGLE LAMP 2 2213 901 000
REFLECTOR FLAP W/O SWITCH, L-H SIDE DOUBLE LAMP 2 2216 901 000
W/ SINGLE-PIN LAMPHOLDER FOR FA6-SOCKET
5 COVER FOR TERMINAL COMPARTMENT
OF POLE-MOUNTED LIGHT FITTING 18/36 W 2 2218 002 900
6 ELECTRONIC BALLAST (EVG) 2 X 18 W 2 2810 218 901
1 X 36 W 2 2810 136 901
2 X 36 W 2 2810 236 901
1 X 58 W 2 2810 158 901
2 X 58 W 2 2810 258 901
7 INTERCHANGE SET EVG TYPE “M” TO TYPE “D” 2 X 18 W 2 2810 218 900
1 X 36 W 2 2810 136 900
2 X 36 W 2 2810 236 900
1 X 58 W 2 2810 158 900
2 X 58 W 2 2810 258 900
•LIGHTING
LIGHTING
Replacement Parts Book 173

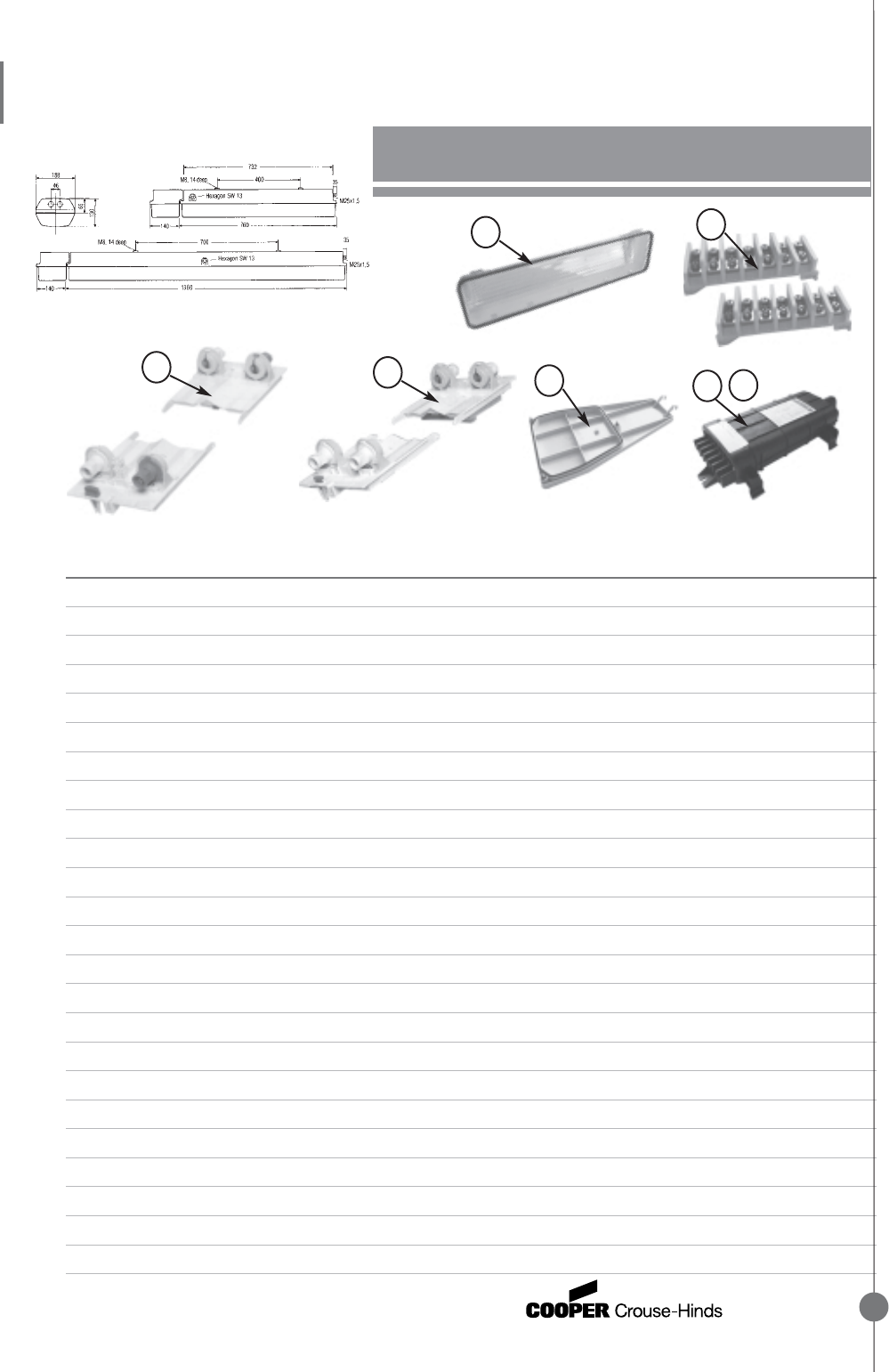

ELLK/M 92
REPLACEMENT PARTS
12
34567
•LIGHTING
LIGHTING
Replacement Parts Book
174
ITEM DESCRIPTION USED ON PART NO.
1 REFLECTOR FLAP W/ SWITCH, R-H SIDE AND DOUBLE LAMP 2 2261 901 000
REFLECTOR FLAP W/O SWITCH, L-H SIDE W/ BI-PIN ROTARY
LAMPHOLDER FOR G 13 SOCKET
2 REFLECTOR FLAP W/ SWITCH, R-H SIDE DOUBLE LAMP 2 2211 901 000
AND REFLECTOR FLAP W/O SWITCH,
L-H SIDE W/ BI-PIN ROTARY LAMPHOLDER FOR FA6-SOCKET
3 EMERGENCY POWER SUPPLIES INVERTER
VE92/218-1 (N) 2 x 18 W 2 2802 510 900
VE92/218-1 (Ni) 2 x 18 W 2 2802 510 900
VE92/36-1 (N) 2 x 36 W 2 2802 610 900
VE92/36-1 (Ni) 2 x 36 W 2 2802 620 900
VE92/36-2 (Ni) MO-A27V 2 x 36 W 2 2802 630 900
ELECTRONIC BALLAST (EVG) 2 x 36 W 2 2810 236 901
4 BATTERY BOX (Ni) W/ LED INDICATOR 2710-02 2 2710 902 000
AND MICROPROCESSOR MONITORING

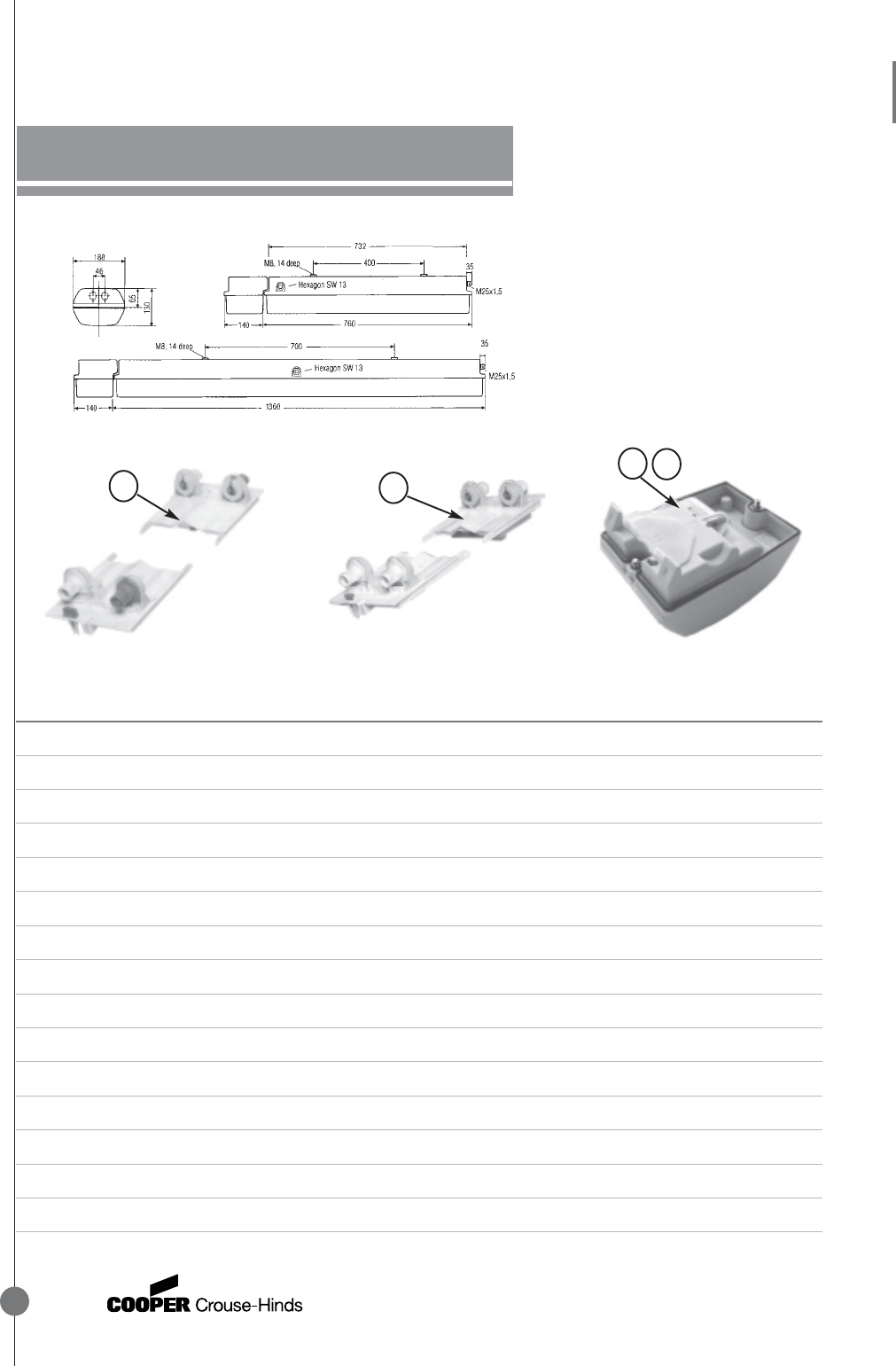

ELLK 92 ... N + NI REPLACEMENT PARTS
12
34
•LIGHTING
LIGHTING
Replacement Parts Book 175

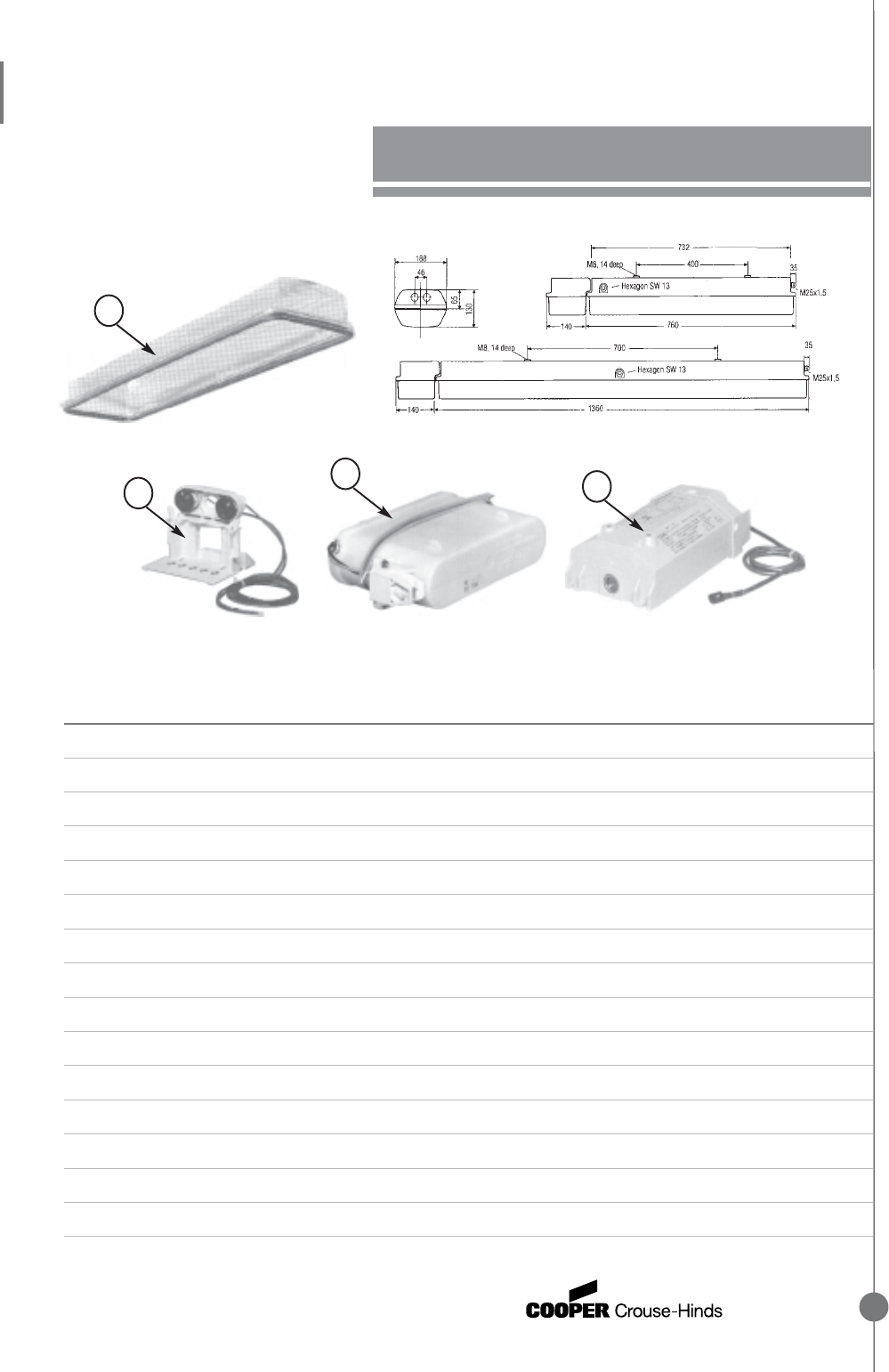

ITEM DESCRIPTION USED ON PART NO.
1 PROTECTIVE BOWL 18/20 W 2 2135 916 000
36/40 W 2 2136 916 000
58/65 W 2 2122 916 000
2 SET OF LAMPHOLDERS (Left/right) 20/40 W 2 2451 801 000
W/ FA6 LAMPHOLDER INCLUDING SWITCH
3 MOUNTING PLATE INTERCHANGE SET (Not shown)
EVG TYPE “D” TO EVG TYPE “d” 2 x 18 W 2 2135 211 902
1 x 36 W 2 2126 210 902
2 x 36 W 2 2136 211 902
1 x 58 W 2 2144 210 902
2 x 58 W 2 2154 211 902
4 MOUNTING PLATE INTERCHANGE (Not shown) 2 x 36 W 2 2141 211 902
SET FOR EMERGENCY LUMINAIRE eLLK 81036/36 N7
5 BATTERY SET 6 V - 7 AH qBK 81 2 2716 906 001
6 VE 76/81-2 INVERTER FOR EMERGENCY LUMINAIRE 36 W 1 2721 142 000
ELLK 81 REPLACEMENT PARTS
1
2
56
•LIGHTING
LIGHTING
Replacement Parts Book
176

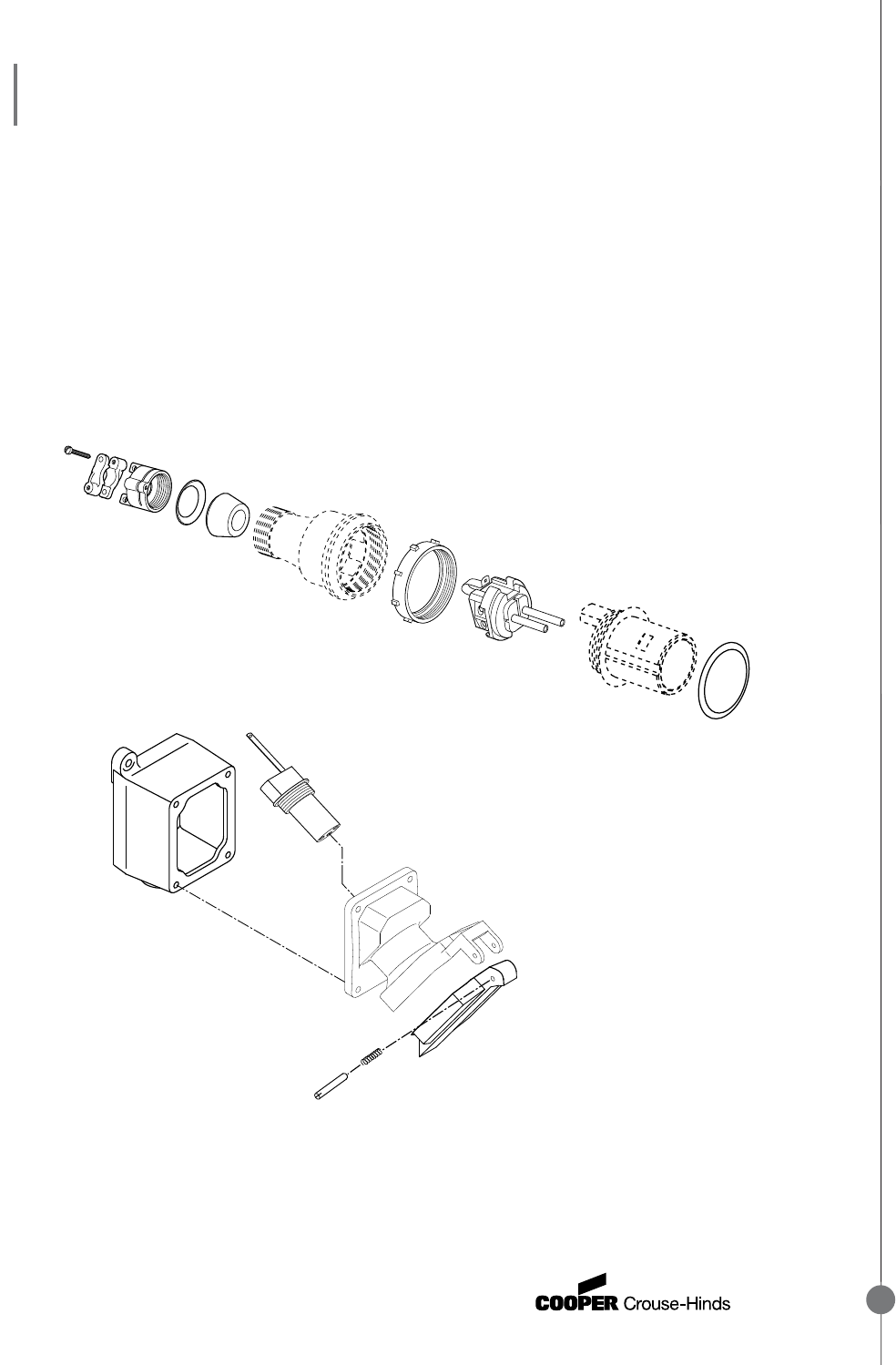

•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
177

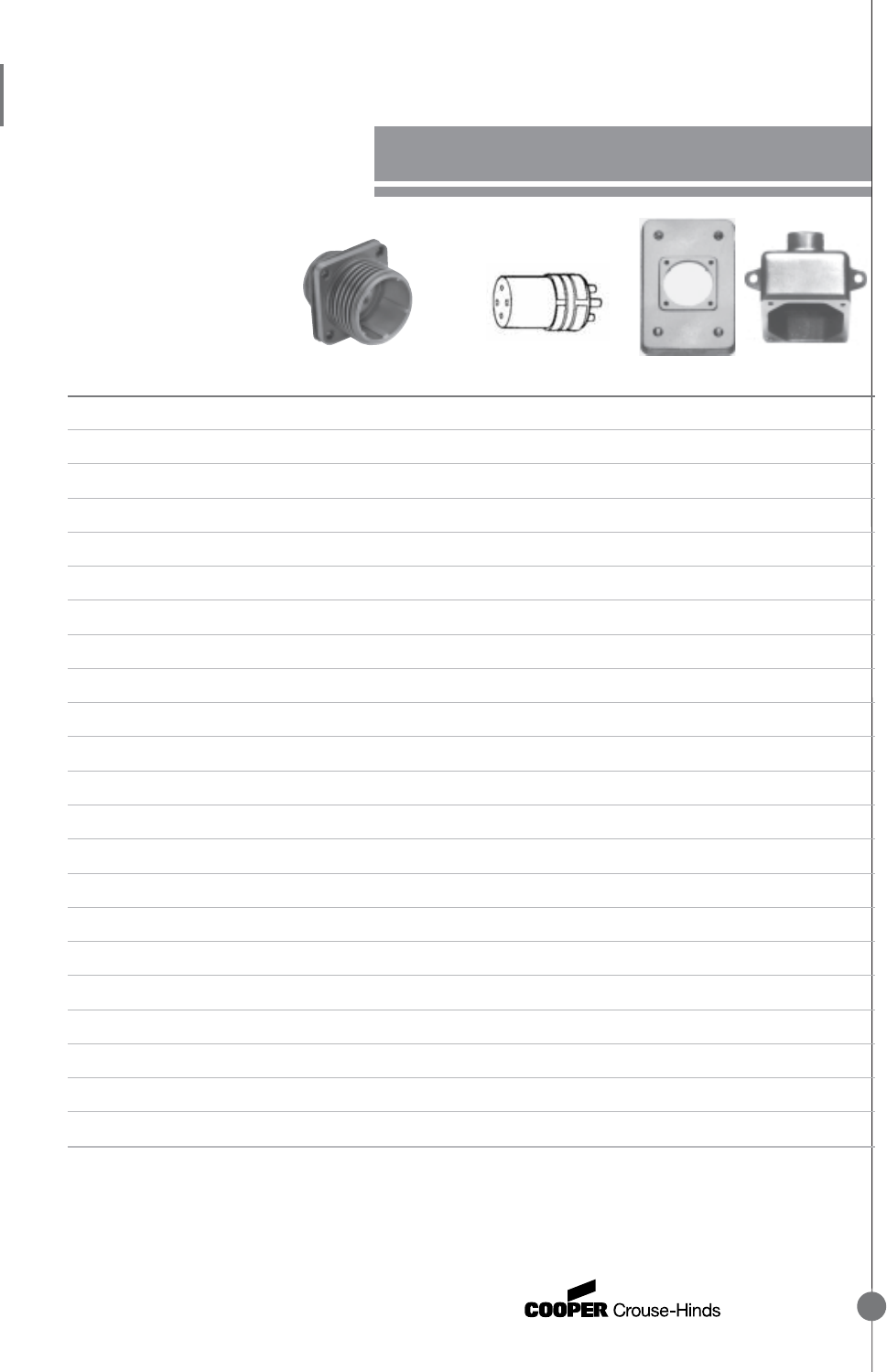

Plugs & Receptacles Replacement Parts

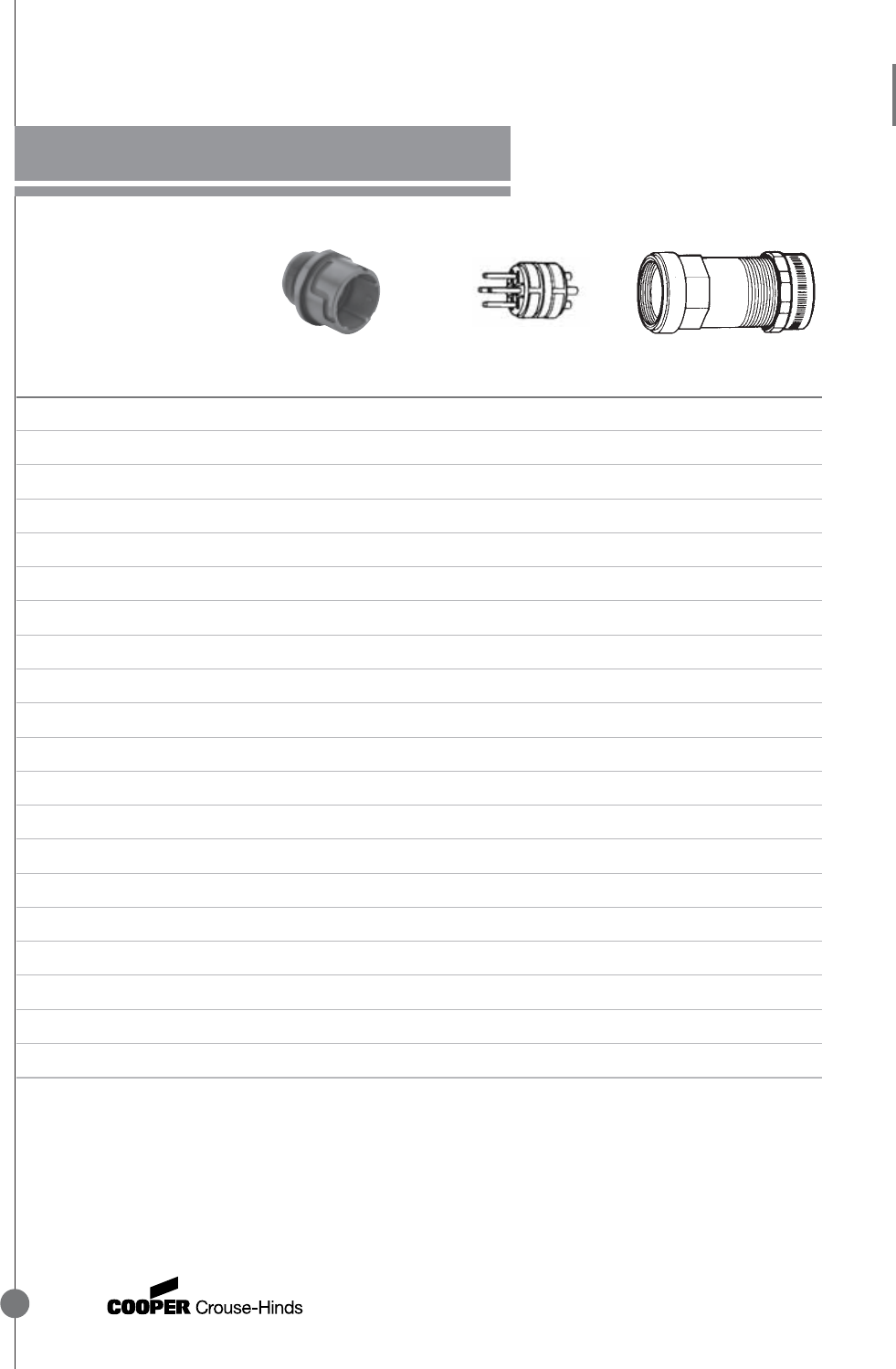

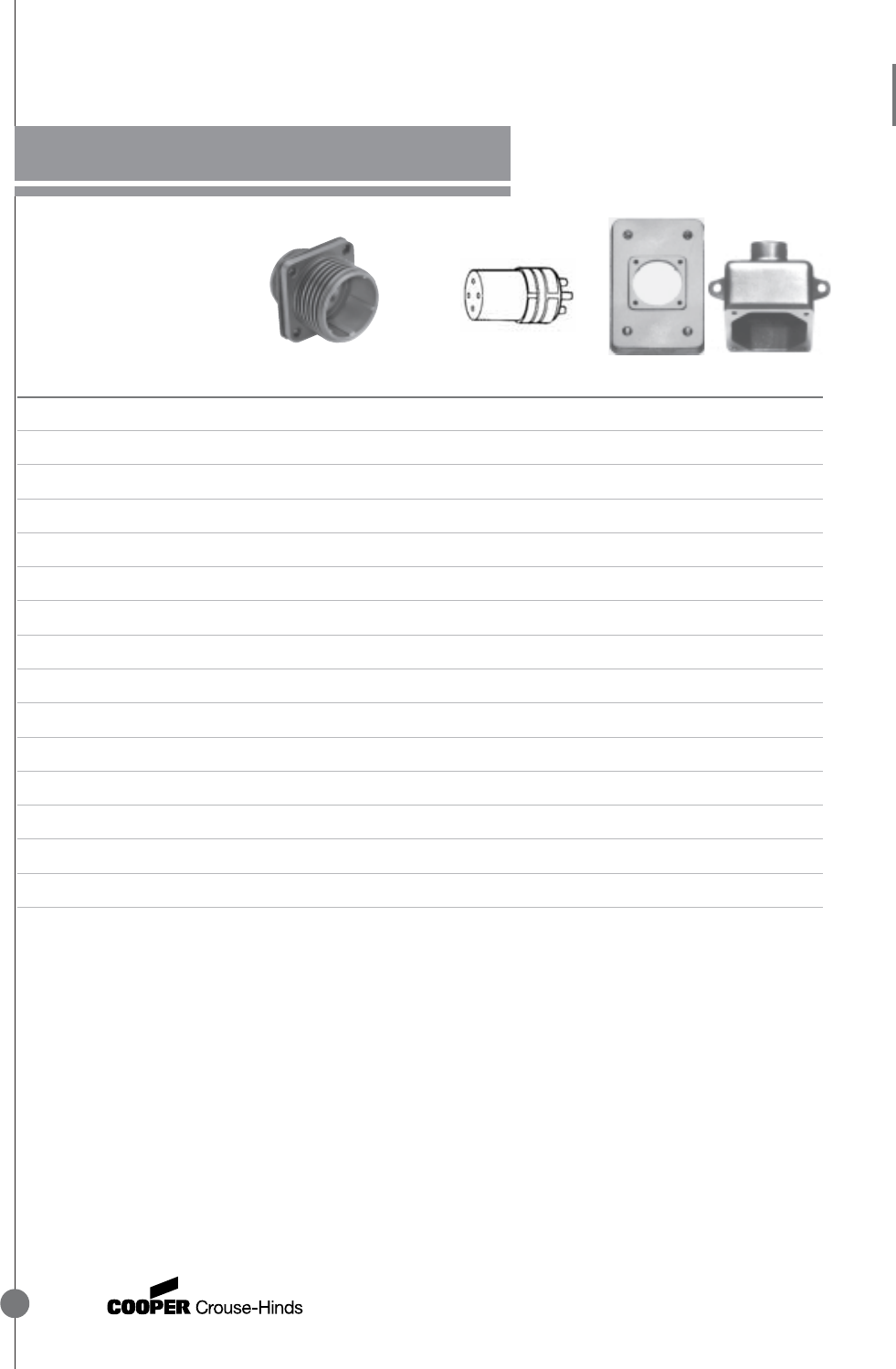

•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
178
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
179

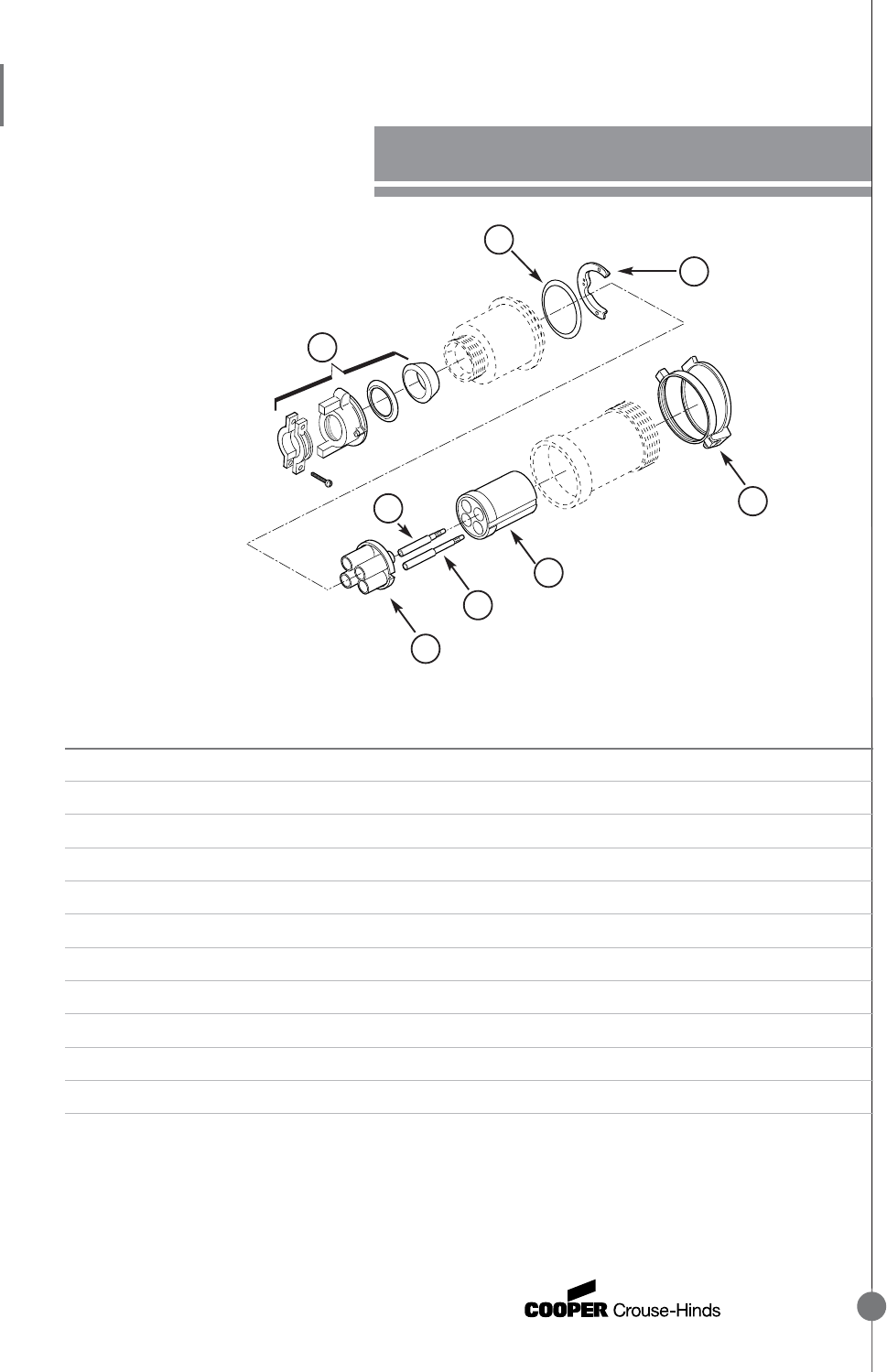

AP 200 M8O 200 AMP/.56" WIRE WELL/STANDARD & S4
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 CORD GRIP GLAND NUT ASSEMBLY AP20355, 20455, 20365, 20465 AP2 KIT1 M80
(Includes cord grip, cable clamps, AP20357, 20457, 20367, 20467 AP2 KIT2 M80
washers, bushings, and hardware) AP20358, 20458, 20368, 20468 AP2 KIT3 M80
4 HANDLE BODY 0-RING 3 POLE GASK1646
4 POLE GASK1646
5 INTERIOR RETAINING SHOE AP20355, 20357, 20358 0490327
AP20365, 20367, 20368 0490335
AP20455, 20457, 20458 0490331
AP20465, 20467, 20468 0490337
6 INSULATOR BASE AP20355, 20357, 20358 AP:0401488-1
AP20365, 20367, 20368 AP:0401488-2
AP20455, 20457, 20458 AP:0401488-5
AP20465, 20467, 20468 AP:0401488-6
9
5
4
11
8
6
7A
7B
1
Plug Sleeve
Gasket
Clamp
Nut
Retaining
Spring
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
180
AP 200 M8O 200 AMP/.56" WIRE WELL/STANDARD & S4
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
7A PHASE CONTACT AP20355, 20357, 20358, 20455,
(Includes wire well reducers) AP20457, 20458, 20365, 20367,
AP20368, 20465, 20467, 20468 0490319
7B GROUND CONTACT AP20365, 20367, 20368,
AP20465, 20467, 20468 0490323
7C WIRE WELL REDUCERS (Not shown) REDUCE FROM .56" TO .469" AP:0401977-1
REDUCE FROM .56" TO .500" AP:0401977-2
8 INSULATOR BODY AP20355, 20357, 20358, 20365, 20367, 20368 AP:3374B
AP20455 20457, 20458, 20465, 20467, 20468 AP:5202B
9 PLUG CLAMP NUT 3-POLE AP:0401965
(Includes gasket and retaining spring) 4-POLE AP:0401964
10 HANDLE BODY SET SCREW (Not shown) ALL AP 200 AMP AP:10E12-025C12
11 COMPLETE INTERIOR ASSEMBLY AP20355, 20357, 20358 ATP429
(Includes items 6–8) AP20455, 20457, 20458 ATP431
AP20365, 20367, 20368 ATP433
AP20465, 20467, 20468 ATP435
12 DUST CAP (Not shown) ALL 3-POLE UNITS CPK102
ALL 4-POLE UNITS CPK104
13 WIRE MESH GRIP (Not shown) .875"-1.0" K100
1.0"–1.188" K119
1.188"–1.375" K138
1.375"–1.635" K163
1.625"–1.875" K188
1.875"–2.0" K200
2.0"–2.25" K225
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
181
AP 200 AMP M8O/.75" WIRE WELL/STANDARD & S4
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 CORD GRIP GLAND NUT ASSEMBLY AP203610 AP2 KIT1 M80
(Includes cord grip, cable clamps, AP203511, 204511, 203611, 204611 AP2 KIT2 M80
washers, bushings, and hardware) AP203512, 204512, 203612, 204612 AP2 KIT3 M80
AP204513 AP2 KIT4 M80
4 HANDLE BODY O-RING 3 POLE GASK1646
4 POLE GASK1646
5 INTERIOR RETAINING SHOE AP203511, 203512 0490328
AP203610, 203611, 203612 0490335
AP204511, 204512, 204513 0490332
AP204611, 204612 0490337
6 INSULATOR BASE AP203511, 203512 AP:0401488-1
AP203610, 203611, 203612 AP:0401488-2
AP204511, 204512, 204513 AP:0401488-5
AP204611, 204612 AP:0401488-6
7A PHASE CONTACT AP203511, 203512, 203610, 203611, 203612,
(Includes wire well reducer) AP204511, 204512, 204513, 204611, 204612 0490320
7B GROUND CONTACT 203610, 203611, 203612,
204611, 204612 0490324
7C WIRE WELL REDUCERS (Not shown) REDUCE FROM .75" TO .672" AP:0401977-3
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
182
AP 200 AMP M8O /.75" WIRE WELL/STANDARD & S4
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
8 INSULATOR BODY AP203511, 203512, 203610, 203611, 203612 AP:3374B
AP204511, 204512, 204513, 204611, 204612 AP:5202B
9 PLUG CLAMP NUT 3-POLE AP:0401965
(Includes gasket and retaining spring) 4-POLE AP:0401964
10 HANDLE BODY SET SCREW (Not shown) ALL AP 200 AMP AP:10E12-025C12
11 COMPLETE INTERIOR ASSEMBLY AP203511, 203512 ATP430
(Includes items 6–8) AP204511, 204512, 204513 ATP432
AP203610, 203611, 203612 ATP434
AP204611, 204612 ATP436
12 DUST CAP (Not shown) ALL 3-POLE UNITS CPK102
ALL 4-POLE UNITS CPK104
13 WIRE MESH GRIP (Not shown) .875" TO 1.0" K100
1.0"–1.188" K119
1.188"–1.375" K138
1.375"–1.635" K163
1.625"–1.875" K188
1.875"–2.0" K200
2.0"–2.25" K22
AP 200 AMP/.56" WIRE WELL/S22 & S4-S22
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 CORD GRIP GLAND NUT ASSEMBLY AP20355, 20455, 20365, 20465 AP2 KIT1 M80
(Includes cord grip, cable clamps, AP20357, 20457, 20367, 20467 AP2 KIT2 M80
washers, bushings, and hardware) AP20358, 20458, 20368, 20468 AP2 KIT3 M80
4 HANDLE BODY-O-RING 3 POLE GASK1646
4 POLE GASK1646
5 INTERIOR RETAINING SHOE AP20355, 20357, 20358 0490327
AP20365, 20367, 20368 0490335
AP20455, 20457, 20458 0490331
AP20465, 20467, 20468 0490337
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
183
AP 200 AMP/.56" WIRE WELL/S22 & S4-S22
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
6 INSULATOR BASE AP20355, 20357, 20358 AP:0401488-3
AP20365, 20367, 20368 AP:0401488-4
AP20455, 20457, 20458 AP:0401488-7
AP20465, 20467, 20468 AP:0401488-8
7A PHASE CONTACT AP20355, 20357, 20358, 20455,
(Includes wire well reducers) AP20457, 20458, 20365, 20367,
AP20368, 20465, 20467, 20468 0490355T
7B GROUND CONTACT AP20365, 20367, 20368,
AP20465, 20467, 20468 0490359
7C WIRE WELL REDUCERS (Not shown) REDUCE FROM .56" TO .469" AP:0401977-1
REDUCE FROM .56" TO .500" AP:0401977-2
8 INSULATOR BODY AP20355, 20357, 20358, 20365, 20367, 20368 AP:12784B
AP20455 20457, 20458, 20465, 20467, 20468 AP:12949B
9 PLUG CLAMP NUT 3-POLE AP:0401965
(Includes gasket and retaining spring) 4-POLE AP:0401964
10 HANDLE BODY SET SCREW (Not shown) ALL AP 200 AMP AP:10E12-025C12
11 COMPLETE INTERIOR ASSEMBLY AP20355, 20357, 20358 ATP445
(Includes items 6–8) AP20455, 20457, 20458 ATP447
AP20365, 20367, 20368 ATP449
AP20465, 20467, 20468 ATP451
12 DUST CAP (NOT SHOWN) ALL 3-POLE UNITS CPK102
ALL 4-POLE UNITS CPK104
13 WIRE MESH GRIP (NOT SHOWN) .875"–1.0" K100
1.0"–1.188" K119
1.188"–1.375" K138
1.375"–1.635" K163
1.625"–1.875" K188
1.875"–2.0" K200
2.0"–2.25" K225
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
184
AP 200 AMP M8O/.75" WIRE WELL/S22 & S4-S22
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 CORD GRIP GLAND NUT ASSEMBLY AP203610 AP2 KIT1 M80
(Includes cord grip, cable clamps, AP203511, 204511, 203611, 204611 AP2 KIT2 M80
washers, bushings, and hardware) AP203512, 204512, 203612, 204612 AP2 KIT3 M80
AP204513 AP2 KIT4 M80
4 HANDLE BODY O-RING 3 POLE GASK1646
4 POLE GASK1646
5 INTERIOR RETAINING SHOE AP203511, 203512 0490328
AP203610, 203611, 203612 0490335
AP204511, 204512, 204513 0490332
AP204611, 204612 0490337
6 INSULATOR BASE AP203511, 203512 AP:0401488-7
AP203610, 203611, 203612 AP:0401488-8
AP204511, 204512, 204513 AP:5201B
AP204611, 204612 AP:4864A
7A PHASE CONTACT AP203511, 203512, 203610, 203611, 203612,
(Includes wire well reducer) AP204511, 204512, 204513, 204611, 204612 0490356
7B GROUND CONTACT 203610, 203611, 203612,
204611, 204612 0490360
7C WIRE WELL REDUCERS (Not shown) REDUCE FROM .75" TO .672" AP:0401977-3
8 INSULATOR BODY AP203511, 203512, 203610, 203611, 203612 AP:12784B
AP204511, 204512, 204513, 204611, 204612 AP:12949B
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
185
AP 200 AMP M8O/.75" WIRE WELL/S22 & S4-S22
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
9 PLUG CLAMP NUT 3-POLE AP:0401965
(Includes gasket and retaining spring) 4-POLE AP:0401964
10 HANDLE BODY SET SCREW (Not shown) ALL AP 200 AMP AE:10E12-025C12
11 COMPLETE INTERIOR ASSEMBLY AP203511, 203512 ATP446
(Includes items 6–8) AP204511, 204512, 204513 ATP448
AP203610, 203611, 203612 ATP450
AP204611, 204612 ATP452
12 DUST CAP (Not shown) ALL 3-POLE UNITS CPK102
ALL 4-POLE UNITS CPK104
13 WIRE MESH GRIP (Not shown) .875"–1.0" K100
1.0"–1.188" K119
1.188"–1.375" K138
1.375"–1.635" K163
1.625"–1.875" K188
1.875"–2.0" K200
2.0"–2.25" K225
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
186

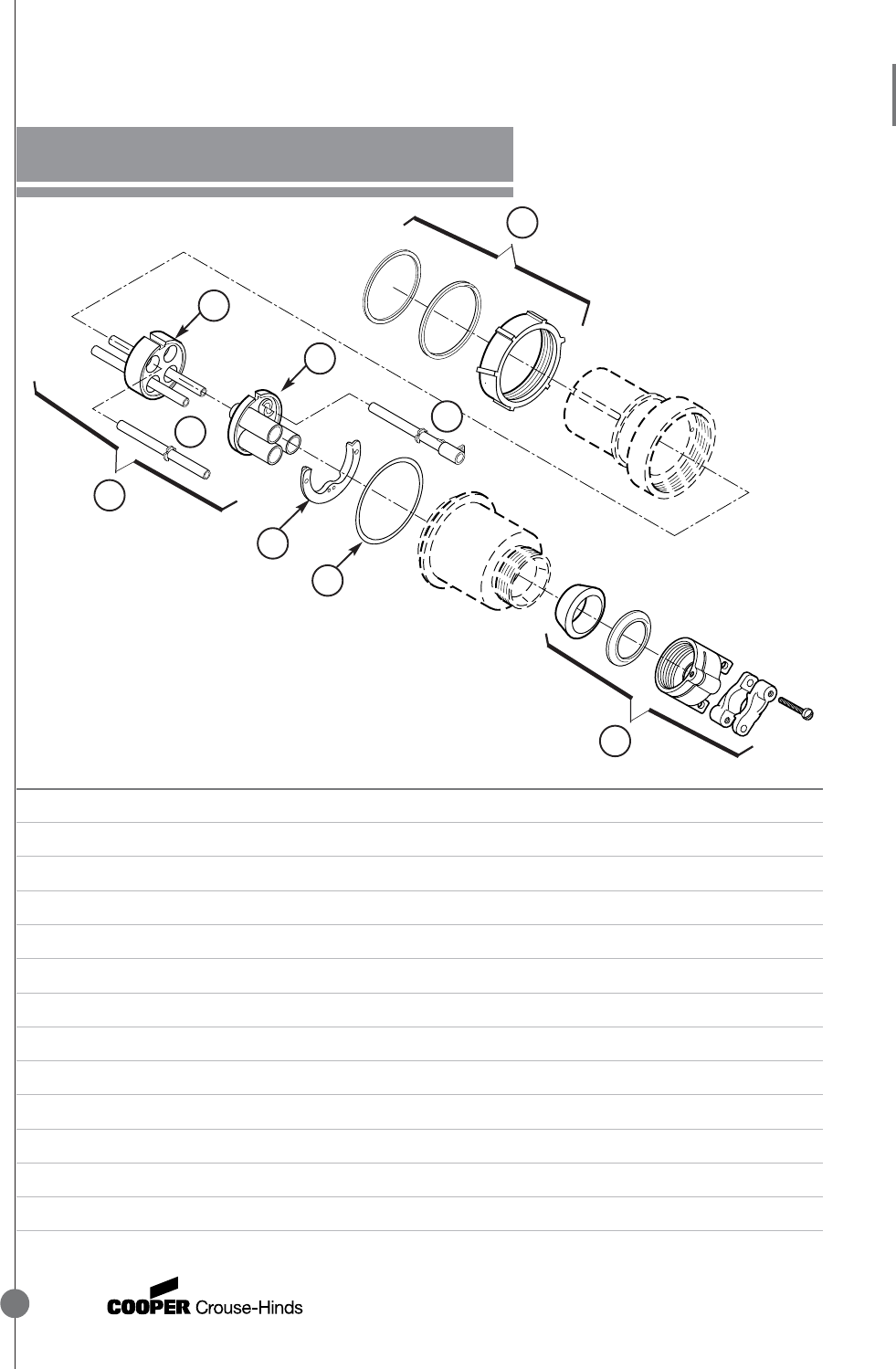

AP 400 M8O 400 AMP/.84" WIRE WELL/STANDARD & S4
REPLACEMENT PARTS
9
5
4
11
8
6
7A
7B
1
Plug Sleeve
Gasket
Clamp
Nut
Retaining
Spring
ITEM DESCRIPTION USED ON PART NO.
1 CORD GRIP GLAND NUT ASSEMBLY AP40357, 40457, 40367, 40467 AP2 KIT2 M80
(Includes cord grip, cable clamps, AP40358, 40458, 40368, 40468 AP2 KIT3 M80
washers, bushings, and hardware)
4 HANDLE BODY O-RING 3 POLE GASK1648
4 POLE GASK1648
5 INTERIOR RETAINING SHOE AP40357, 40358 0490329
AP40457, 40458 0490333
AP40367, 40368 0490336
AP40467, 40468 0490338
6 INSULATOR BASE AP40357, 40358 AP:0401567-1
AP40367, 40368 AP:0401567-2
AP40457, 40458 AP:0401567-5
AP40467, 40468 AP:0401567-6
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
187
AP 400 M8O 400 AMP/.84" WIRE WELL/STANDARD & S4
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
7A PHASE CONTACT ALL UNITS 0490321
(Includes wire well reducers)
7B GROUND CONTACT AP40367, 40368, 40467, 40468 0490325
7C WIRE WELL REDUCERS (Not shown) REDUCE FROM .830" TO .687" AP:0402062
REDUCE FROM .830" TO .590" AP:0402760
8 INSULATOR BODY AP40357, 40358, 40367, 40368 AP:2140L
AP40467 & 40468, 40457, 40458 AP:3054B
9 PLUG CLAMP NUT 3-POLE AP:0402023
(Includes gasket and retaining spring) 4-POLE AP:0402024
10 HANDLE BODY SET SCREW (Not shown) ALL UNITS AP:10E12-019C16
11 COMPLETE INTERIOR ASSEMBLY AP40357, 40358 ATP437
(Includes items 6–8) AP40457, 40458 ATP439
AP40367. 40368 ATP441
AP40467, 40468 ATP443
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
188
AP 400 AMP/1.25" WIRE WELL/STANDARD & S4
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 CORD GRIP GLAND NUT ASSEMBLY ALL UNITS AP4 KIT1
(Includes cord grip, cable clamps, washers, bushings and hardware)
4 HANDLE BODY O-RING 3 POLE GASK1648
4 POLE GASK1648
5 INTERIOR RETAINING SHOE AP403510 & AP403512 0490330
AP403610 & AP403612 0490336
AP404510 & AP404512 0490334
AP404610 & AP404612 0490338
6 INSULATOR BASE AP403510 & AP403512 AP:0401567-1
AP403610 & AP403612 AP:0401567-2
AP404510 & AP404512 AP:0401567-5
AP404610 & AP404612 AP:0401567-6
7A PHASE CONTACT ALL UNITS 0490322
(Includes wire well reducers)
7B GROUND CONTACT AP403610, 403612, 404610, 404612 0490326
7C WIRE WELL REDUCER 1.24"–.95" CABLE DIA. AP:0402063
(Not shown—qty. 3 required) 1.24"–1.04" CABLE DIA. AP:0402064
8 INSULATOR BODY AP404510, AP404512, 404610, 404612 AP:3054B
AP403510, 403512, 403610, 403612 AP:2140L
9 PLUG CLAMP NUT
(Includes gasket and retaining spring) 3-POLE AP:0402023
4-POLE AP:0402024
10 HANDLE BODY SET SCREW ALL UNITS AP:10E12-019C16
11 COMPLETE INTERIOR ASSEMBLY AP403510 & 403512 ATP438
AP404510 & 404512 ATP440
AP403610 & 403612 ATP442
AP404610 & 404612 ATP444
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
189
AP 400 M8O 400 AMP/.84" WIRE WELL/S22 & S4-S22
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 CORD GRIP GLAND NUT ASSEMBLY AP40357, 40457, 40367, 40467 AP2 KIT2 M80
(Includes cord grip, cable clamps, AP40358, 40458, 40368, 40468 AP2 KIT3 M80
washers, bushings, and hardware)
4 HANDLE BODY O-RING 3 POLE GASK1648
4 POLE GASK1648
5 INTERIOR RETAINING SHOE AP40357, 40358 0490329
AP40457, 40458 0490333
AP40367, 40368 0490336
AP40467, 40468 0490338
6 INSULATOR BASE AP40357, 40358 AP:0401567 3
AP40367, 40368 AP:0401567 4
AP40457, 40458 AP:0401567 7
AP40467, 40468 AP:0401567 8
7A PHASE CONTACT ALL UNITS 0490357
(Includes wire well reducers)
7B GROUND CONTACT AP40367, 40368, 40467, 40468, 0490325 0402029
7C WIRE WELL REDUCERS (NOT SHOWN) REDUCE FROM .830" TO .687" AP:0402062
REDUCE FROM .830" TO .590" AP:0402760
8 INSULATOR AP40357, 40358, 40367, 40368 AP:452D
AP40457, 40458, 40467, 40468 AP:3064D
9 PLUG CLAMP NUT 3-POLE AP:0402023
(Includes gasket and retaining spring) 4-POLE AP:0402024
10 HANDLE BODY SET SCREW (Not shown) ALL UNITS AP:10E12-019C16
11 COMPLETE INTERIOR ASSEMBLY AP40357, 40358 ATP453
(Includes items 6–8) AP40457, 40458 ATP455
AP40367, 40368 ATP457
AP40467, 40468 ATP459
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
190
AP 400 AMP/1.25" WIRE WELL/S22 & S4-S22
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 CORD GRIP GLAND NUT ASSEMBLY ALL UNITS AP4 KIT1
(Includes cord grip, cable clamps, washers, bushings and hardware)
4 HANDLE BODY O-RING 3 POLE GASK1648
4 POLE GASK1648
5 INTERIOR RETAINING SHOE AP403510 & AP403512 0490330
AP403610 & AP403612 0490336
AP404510 & AP404512 0390334
AP404610 & AP404612 0490338
6 INSULATOR BASE AP403510 & AP403512 AP:0401567-3
AP403610 & AP403612 AP:0401567-2
AP404510 & AP404512 AP:0401567-5
AP404610 & AP404612 AP:0401567-6
7A PHASE CONTACT ALL UNITS 0490358
(Includes wire well reducers)
7B GROUND CONTACT AP403610, 403612, 404610, 404612 0490326
7C WIRE WELL REDUCER 1.24"–.95" CABLE DIA. AP:0402063
(Not shown—qty. 3 required) 1.24"–1.04" CABLE DIA. AP:0402064
8 INSULATOR BODY AP404512, 404610, 404612 AP:452D
AP403510, 403512, 404510 403610, 403612 AP:2140L
9 PLUG CLAMP NUT 3-POLE AP:0402023
(Includes gasket and retaining spring) 4-POLE AP:0402024
10 HANDLE BODY SET SCREW ALL UNITS AP:10E12-019C16
11 COMPLETE INTERIOR ASSEMBLY AP403510 & AP403512 ATP454
AP404510 & AP404512 ATP456
AP403610 & AP403612 ATP458
AP404610 & AP404612 ATP460
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
191

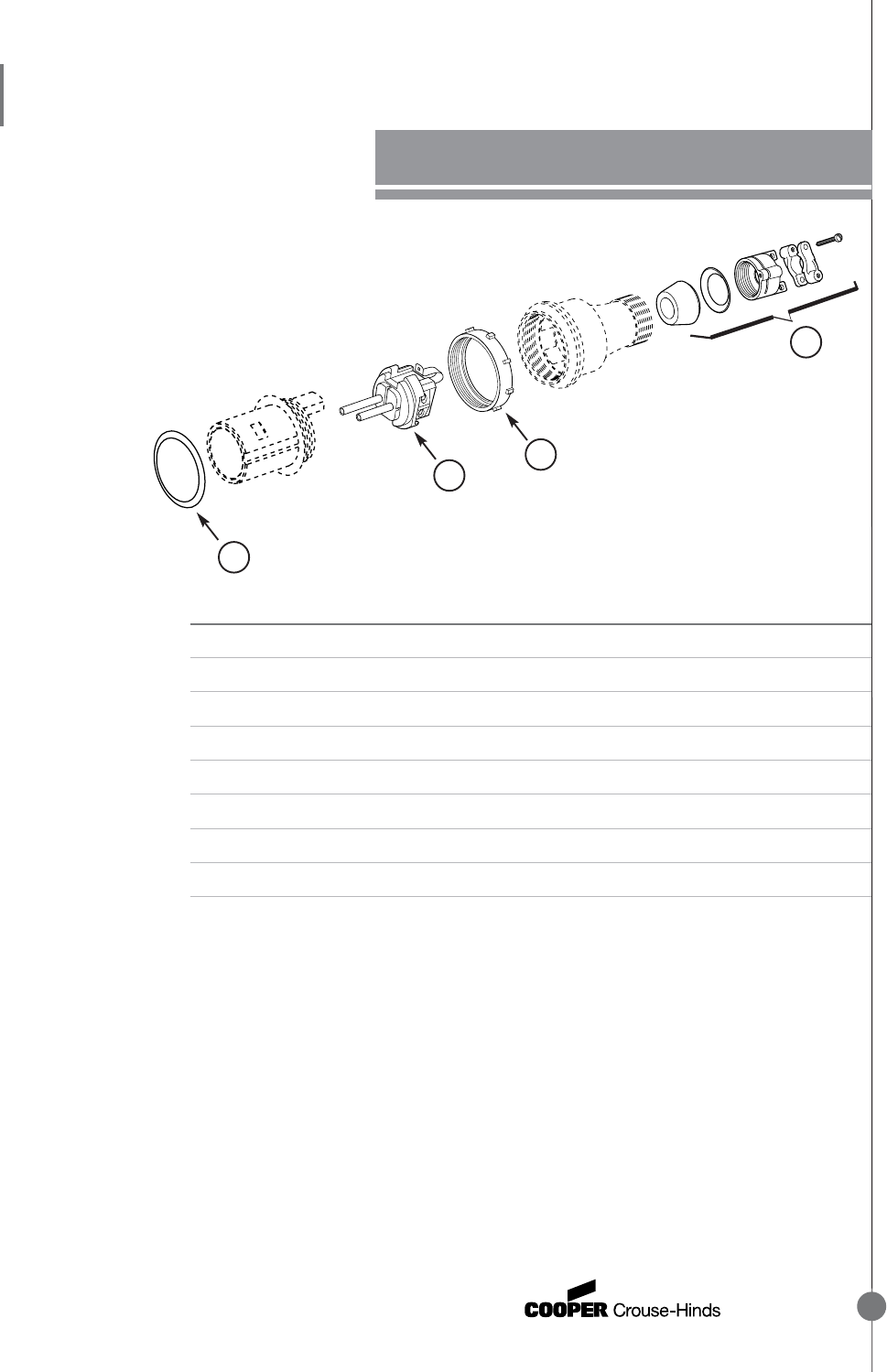

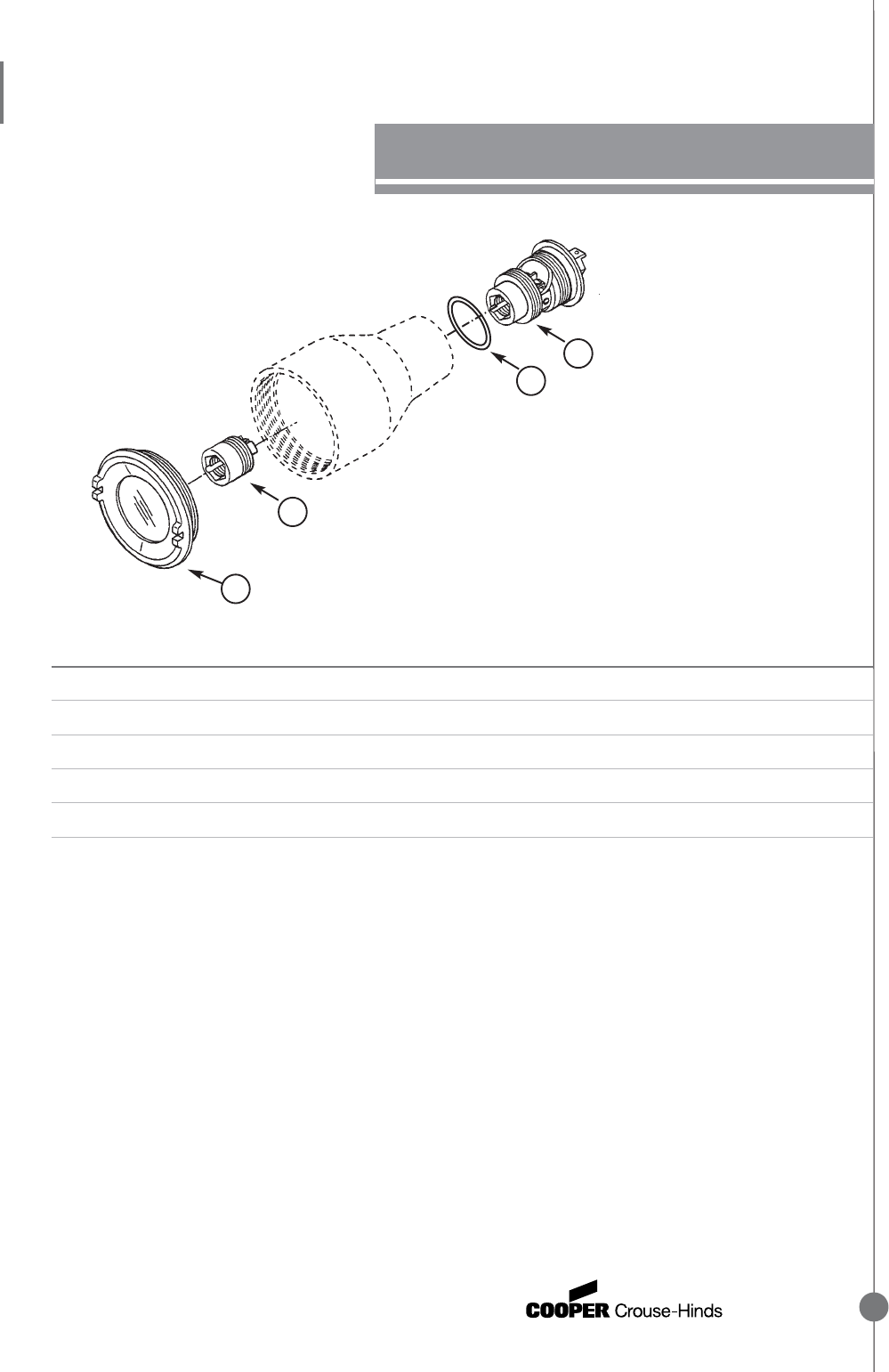

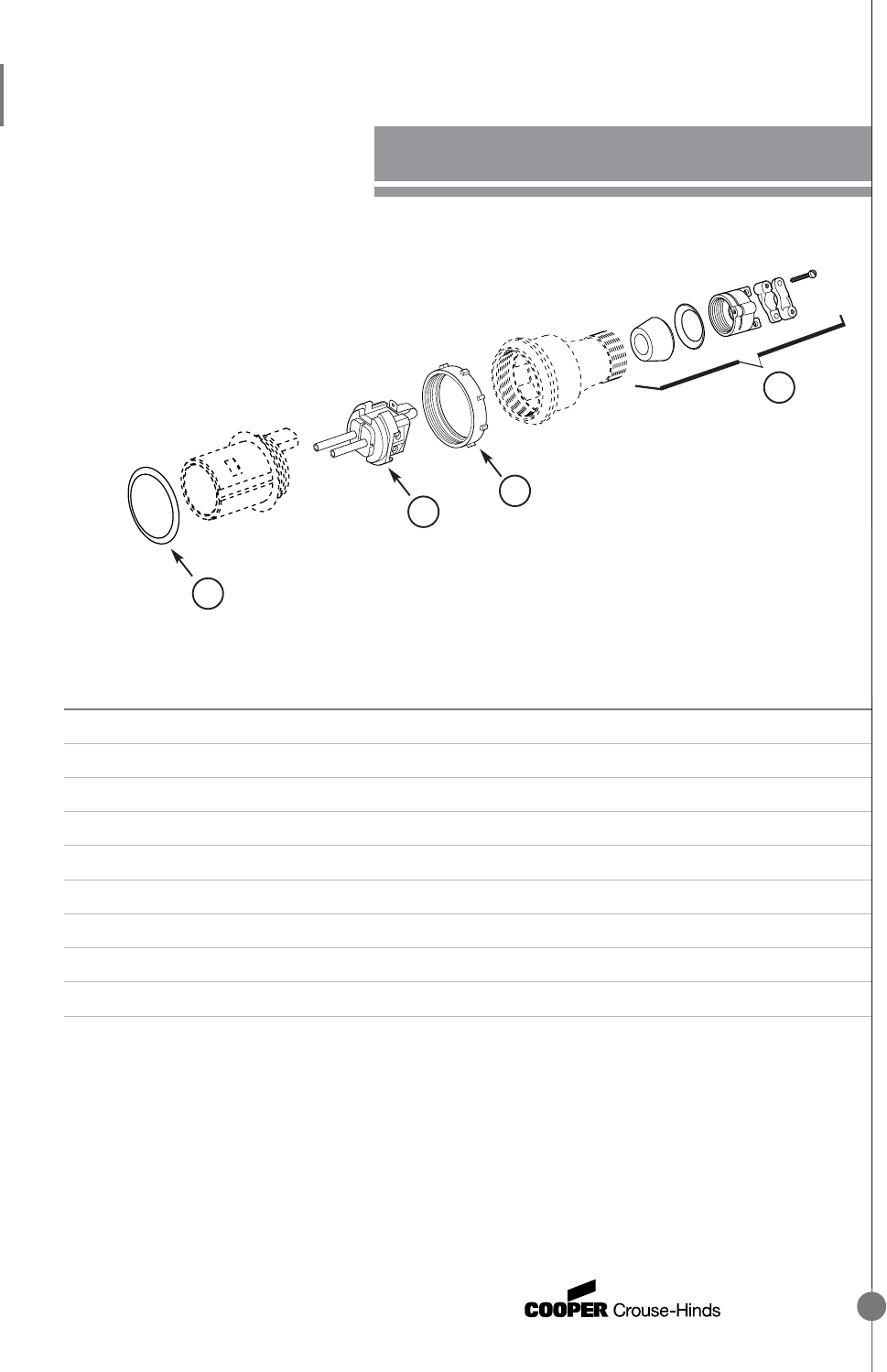

APJ 20 AMP PLUGS M54 REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 SLEEVE GASKET APJ2253 & 2273 GASK245
2 INTERIOR ASSEMBLY ALL UNITS ATP70
3 LOCKING RING APJ2271 & 2273 AP:487A
4 CORD GRIP GLAND NUT ASSEMBLY APJ2251 & 2271 ARK SR KIT1
(Includes cable bushing, gland washer, cord grip APJ2253 & 2273 ARK SR KIT2
gland nut, cable clamp, and cable clamp screws)
5 WIRE MESH GRIP (Not shown) APJ2253, 2273 ONLY
.500-.625 K063
.625-.750 K075
.750-.875 K088
1
2
3
4
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
192

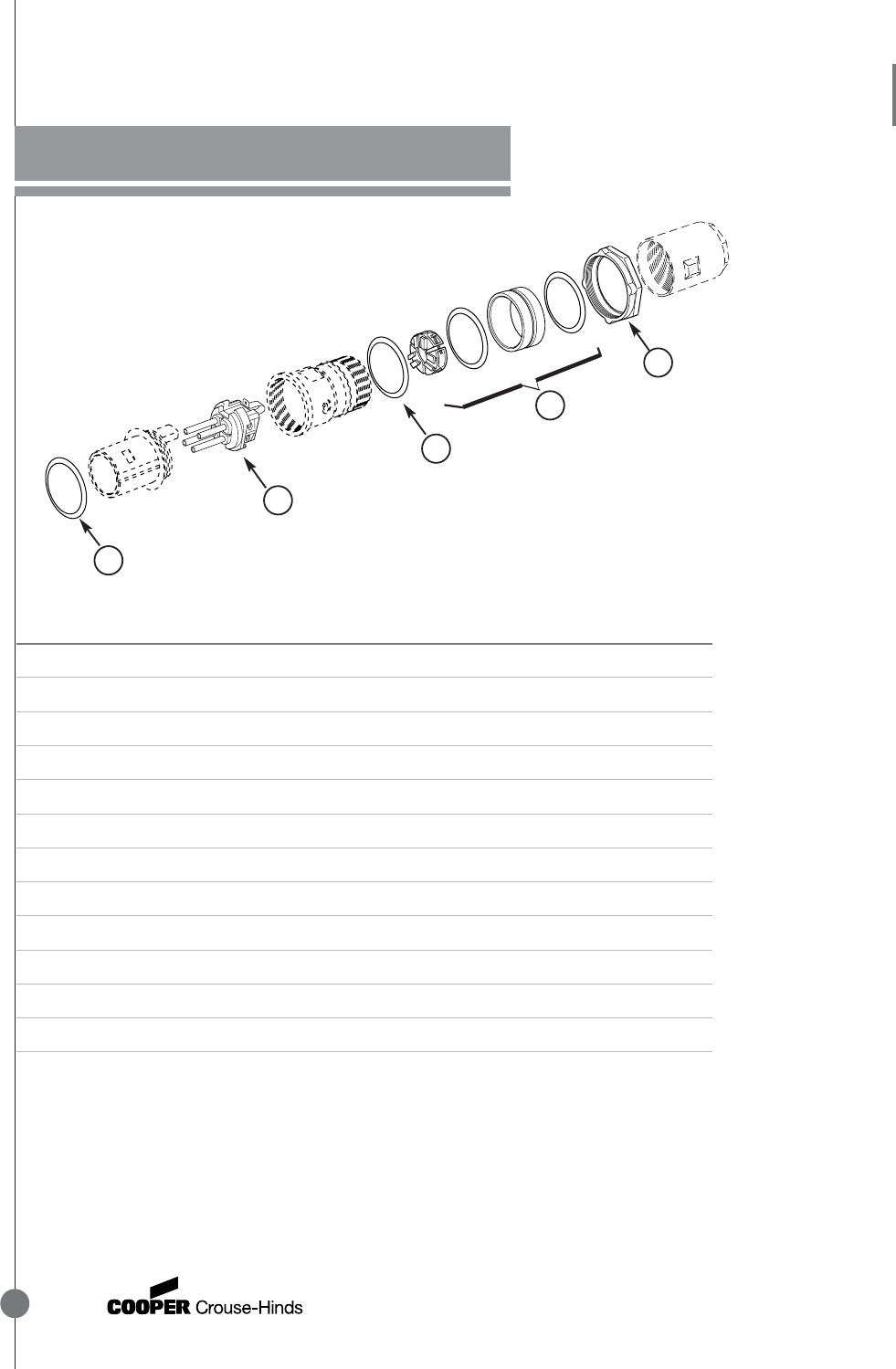

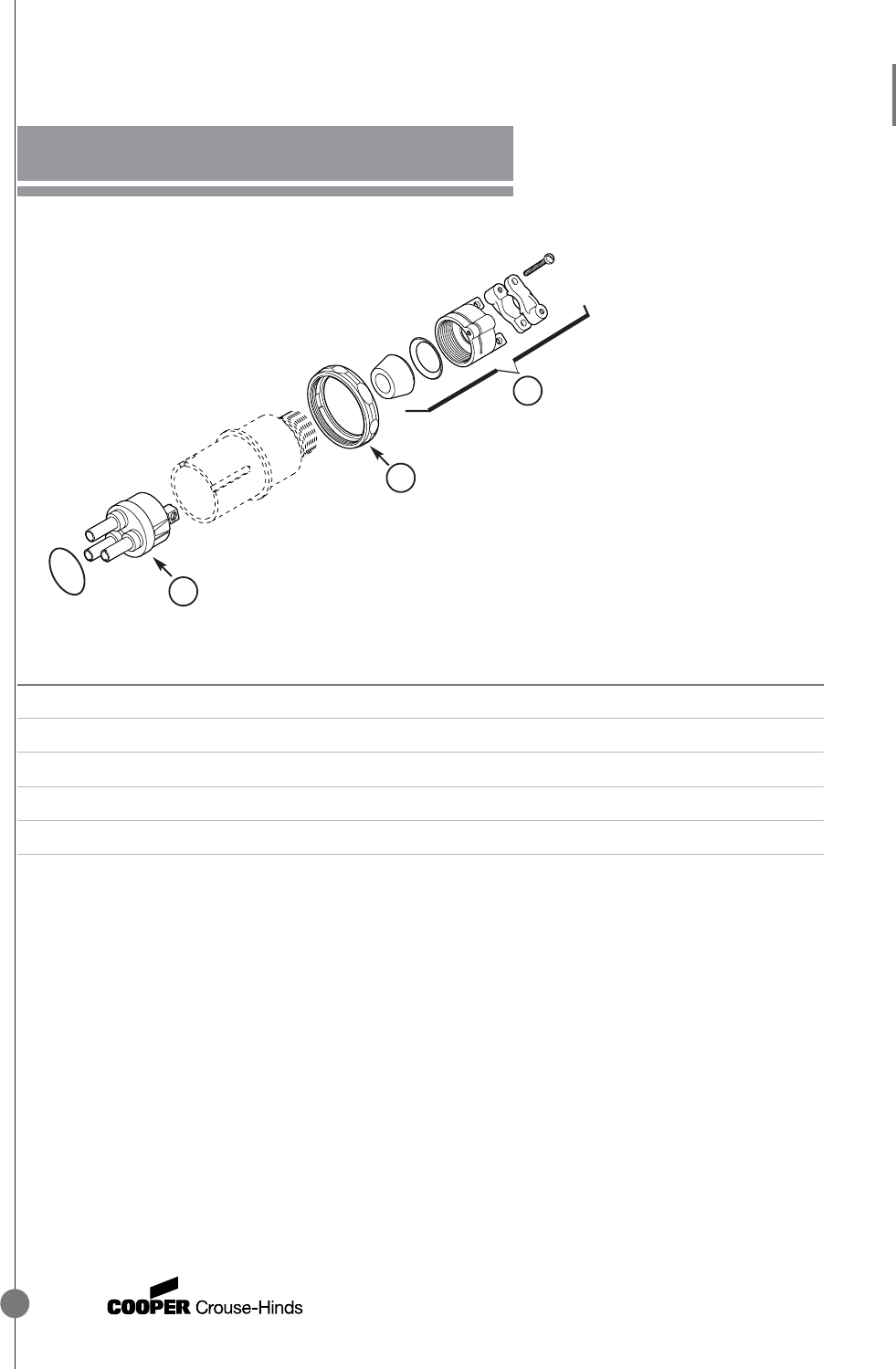

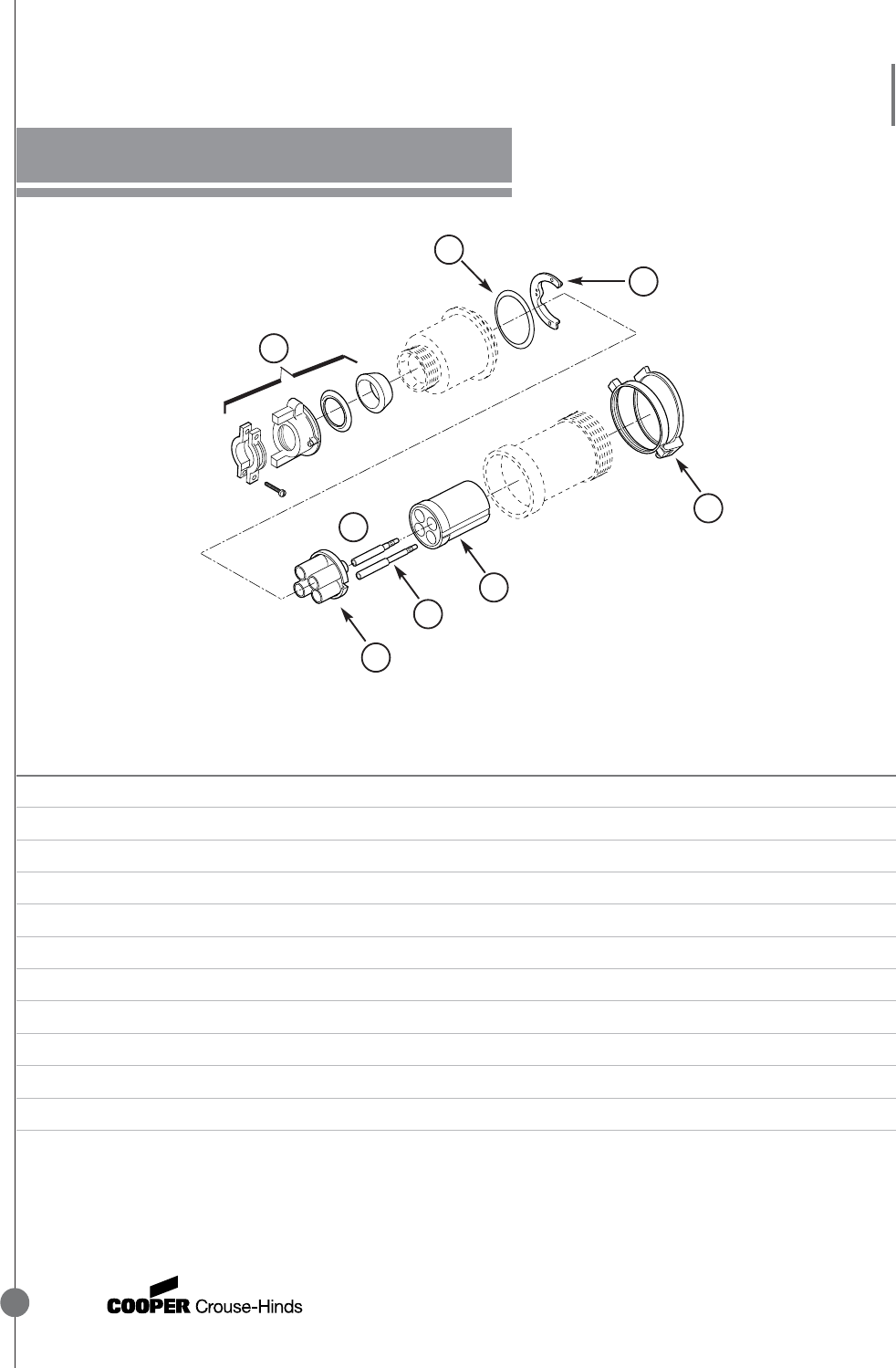

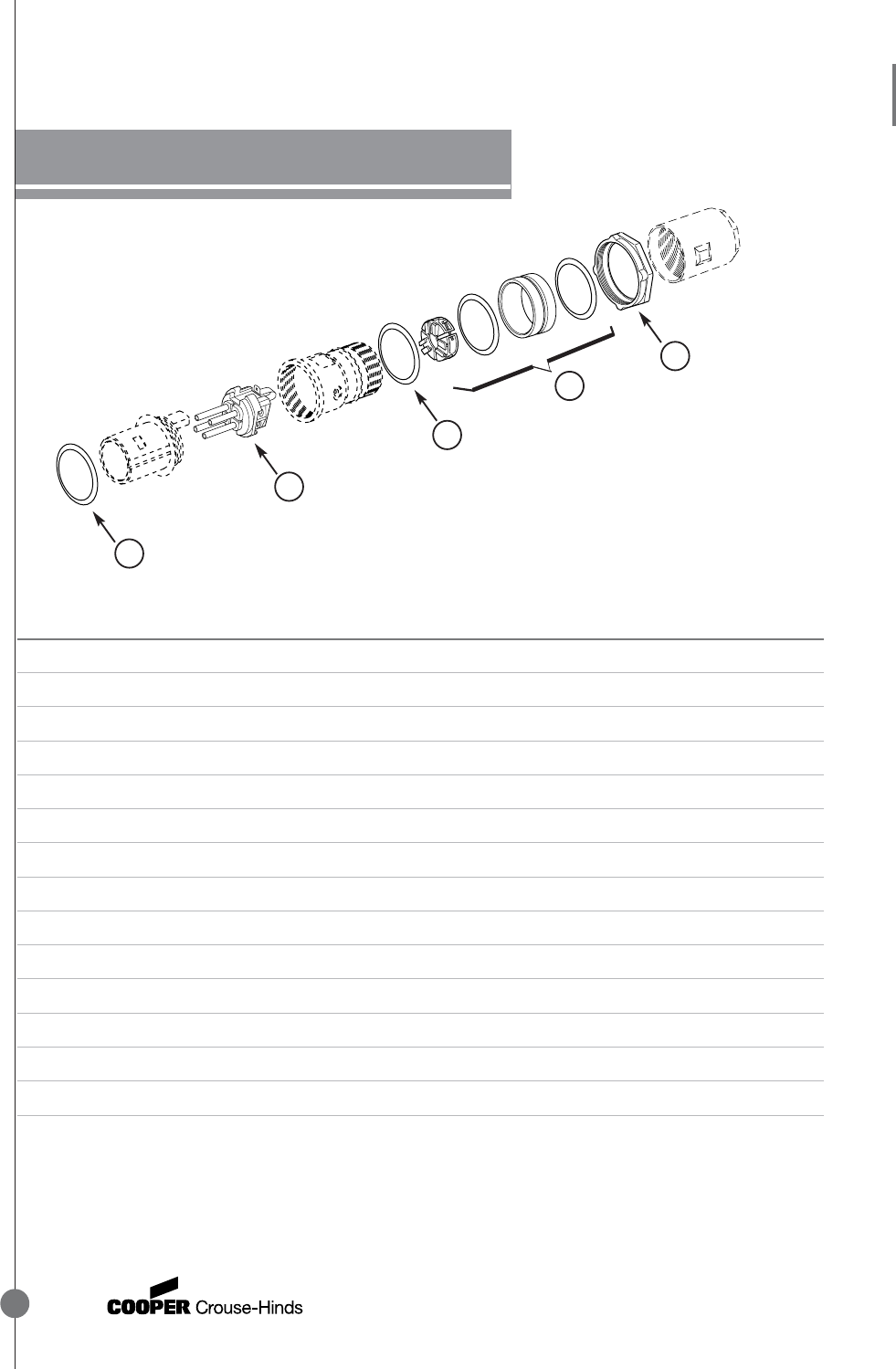

APJ 30 AMP PLUGS—APJ3275, 3375, 3475, 3385, 3485
M3 REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 SLEEVE GASKET APJ3275, 3375, 3475, 3385, 3485 GASK1529
2 INTERIOR ASSEMBLY APJ3275 ATP270*
APJ3375 ATP271*
APJ3475 ATP272*
APJ3385 ATP273*
APJ3485 ATP274*
3 HANDLE BODY GASKET APJ3275, 3375, 3475, 3385, 3485 AP:0402816
4 CORD GRIP APJ3275, 3375, 3475, 3385, 3485 AP30 SR KIT
(Includes cord grip, cord grip screws, cord seal bushing, cord seal torque ring, and cord seal slip washer)
5 LOCKING RING APJ3275, 3375, 3475, 3385, 3485 AP: 0400723
6 CONTACT KIT (Not shown) ALL AP30 CON KIT
* For crimp/solder connection add suffix “T”. (i.e. AP30T CON KIT)
2
3
4
5
1
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
193
ITEM DESCRIPTION USED ON PART NO.
1 SLEEVE GASKET APJ3573, 3575, 3583, 3585 GASK662
2 INTERIOR ASSEMBLY APJ3573, 3575 ATP73
APJ3583, 3585 ATP109
3 LOCKING RING APJ3573, 3575, 3583, 3585 AP:8799A
4 CORD GRIP GLAND NUT ASSEMBLY APJ3573, 3583 ARK SR KIT2
(Includes cable bushing, gland washer, cord grip APJ3575, 3585 ARK SR KIT3
gland nut, cable clamp, and cable clamp screws)
5 CONTACT KIT (Not shown) ALL UNITS AP30 CON KIT
APJ 30 AMP PLUGS—APJ3573, 3575, 3583, 3585 M54
REPLACEMENT PARTS
1
2
3
4
APJ 60 AMP PLUGS—APJ6275, 6375, 6475, 6385, 6485
M3 REPLACEMENT PARTS
1
2
3
5
4
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
194
ITEM DESCRIPTION USED ON PART NO.
1 SLEEVE GASKET APJ6275, 6375, 6385 GASK1530
APJ6475, 6485 GASK1532
2 INTERIOR ASSEMBLY APJ6275 ATP290*
APJ6375 ATP291*
APJ6475 ATP292*
APJ6385 ATP293*
APJ6485 ATP294*
3 HANDLE BODY GASKET ALL M3 APJ 60 AMP AP:0402853
4 CORD GRIP GLAND NUT ASSEMBLY ALL M3 APJ 60 AMP AP60 SR KIT
(Includes cord grip, cord grip screws, cord seal bushing, cord seal torque ring, and cord seal slip washer)
5 LOCKING RING APJ6275, 6375, 6385 AP:0400724
APJ6475, 6485 AP:0400725
6 CONTACT KIT (Not shown) ALL UNITS AP60 CON KIT
* For crimp/solder connection add suffix “T”.
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
195

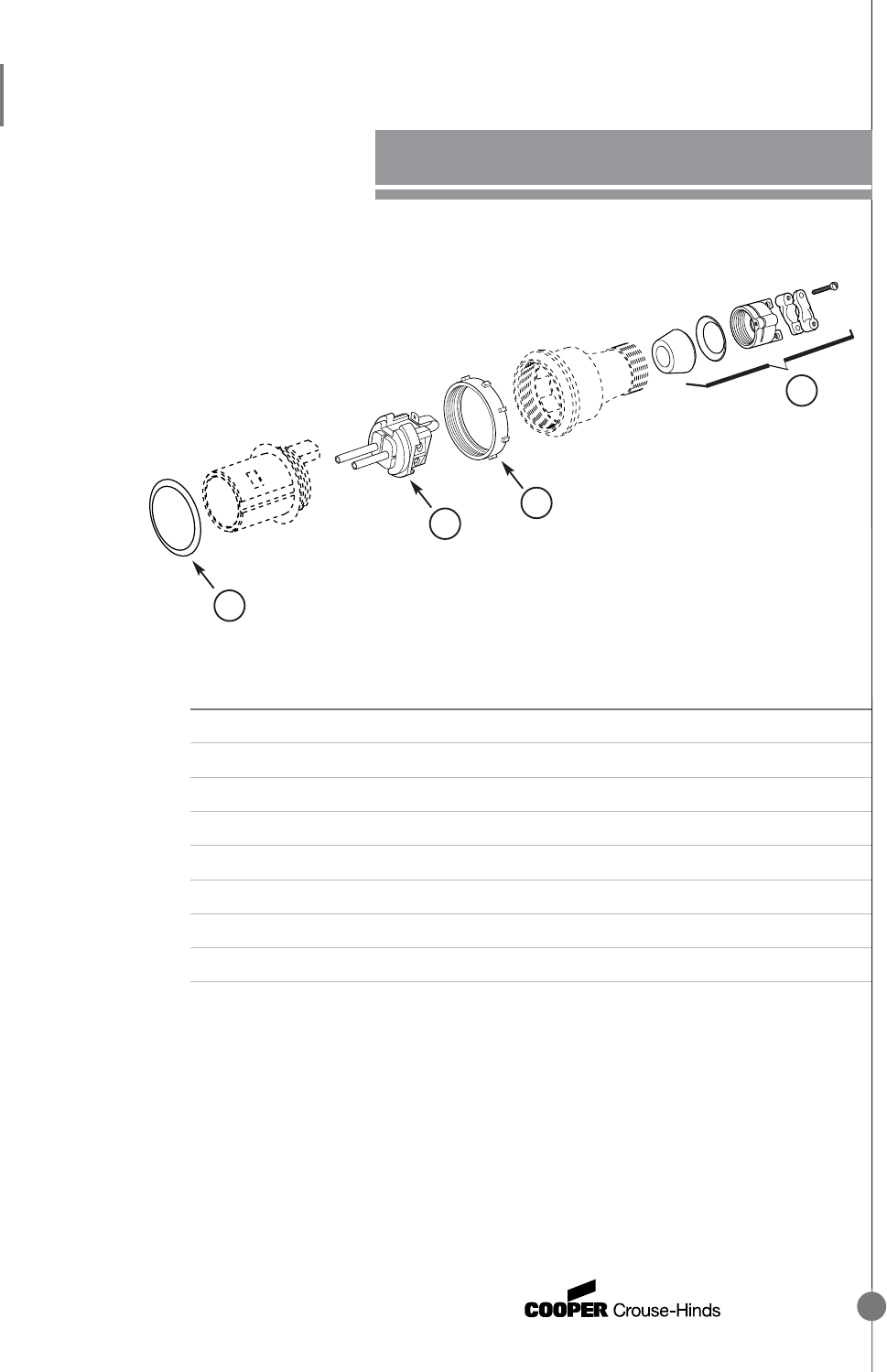

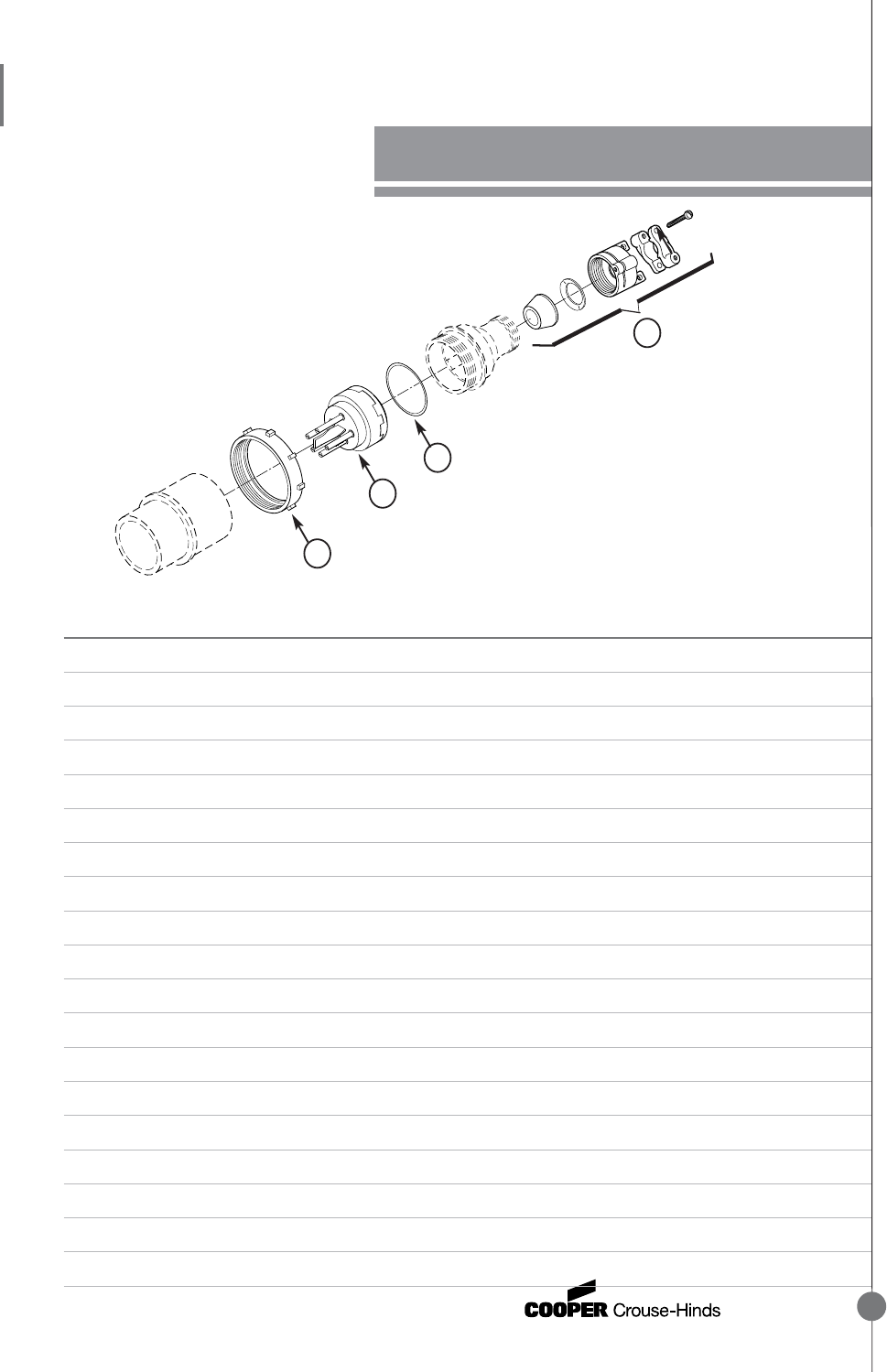

APJ 60 AMP PLUGS—APJ6575, 6585
M54 REPLACEMENT PARTS
1
2
3
4
ITEM DESCRIPTION USED ON PART NO.
1 SLEEVE GASKET APJ6575, 6585 GASK251
2 INTERIOR ASSEMBLY APJ6575 ATP386
APJ6585 ATP387
3 LOCKING RING APJ6575, 6585 AP:17414B
4 CORD GRIP GLAND NUT ASSEMBLY APJ6575, APJ6585 ARK SR KIT4
(Includes cable bushing, gland washer, cord grip
gland nut, cable clamp, and cable clamp screws)
5 CONTACT KIT (Not shown) ALL UNITS AP60 CON KIT
PLUGS & RECEPTACLES
Replacement Parts Book
•PLUGS & RECEPTACLES
196

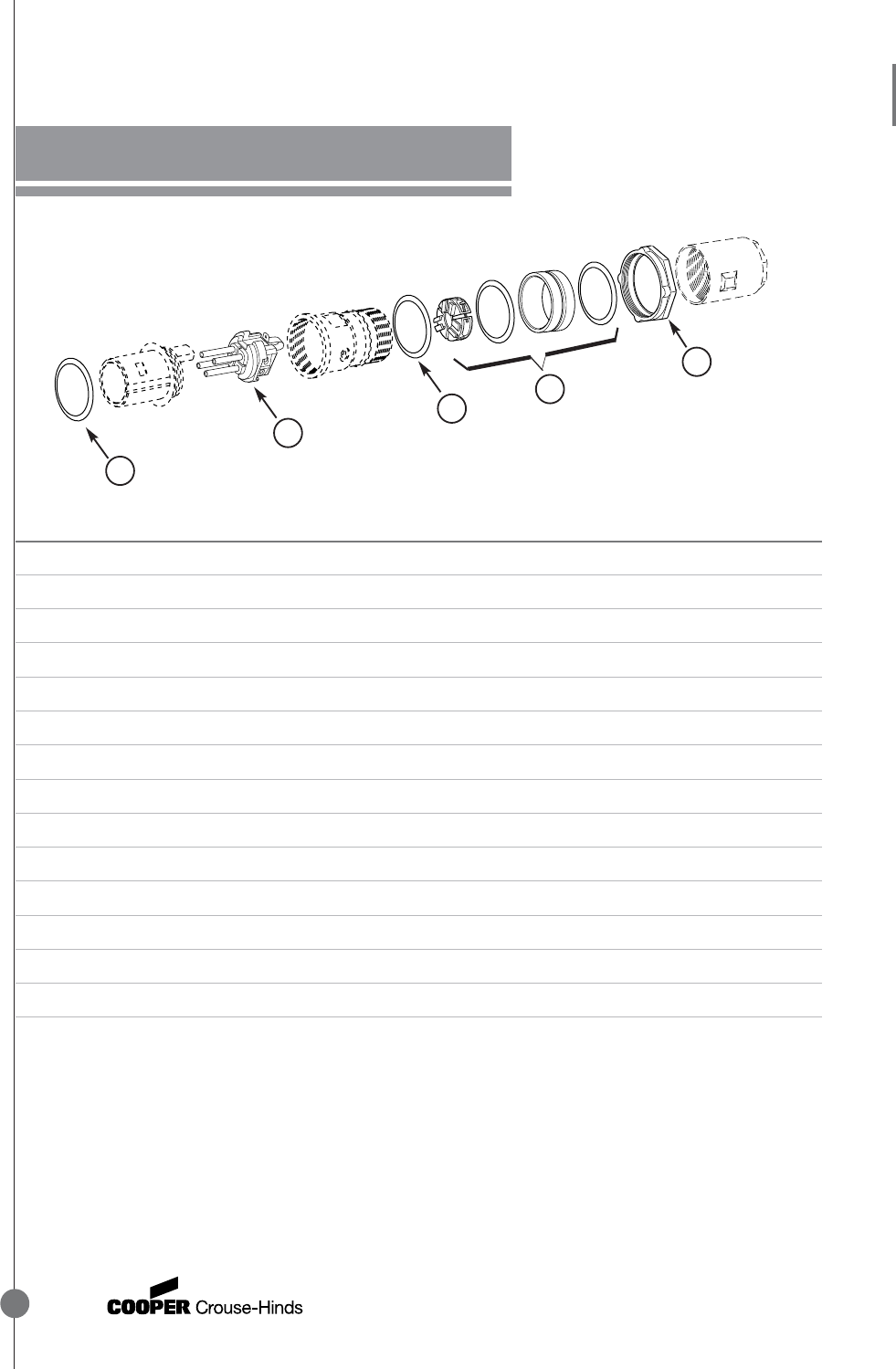

1
2
3
5
4
ITEM DESCRIPTION USED ON PART NO.
1 SLEEVE GASKET APJ10277, 10377, 10387 GASK1531
APJ10477, 10487 GASK1533
2 INTERIOR ASSEMBLY APJ10277 ATP310*
APJ10377 ATP311*
APJ10477 ATP312*
APJ10387 ATP313*
APJ10487 ATP314*
3 HANDLE BODY GASKET ALL APJ 100 AMP AP:0402883
4 CORD GRIP GLAND NUT ASSEMBLY ALL APJ 100 AMP AP100 SR KIT
(Includes cord grip, cord grip screws, cord seal bushing, cord seal torque ring, and cord seal slip washer)
5 CLAMP NUT APJ10277, 10377, 10387 AP:0402877
APJ10477, 10487 AP:0402879
6 CONTACT KIT (Not shown) ALL UNITS AP100 CON KIT
* For crimp/solder connection add suffix “T”.
APJ 100 AMP PLUGS M3 REPLACEMENT PARTS
2
4
3
1
6
5
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
197

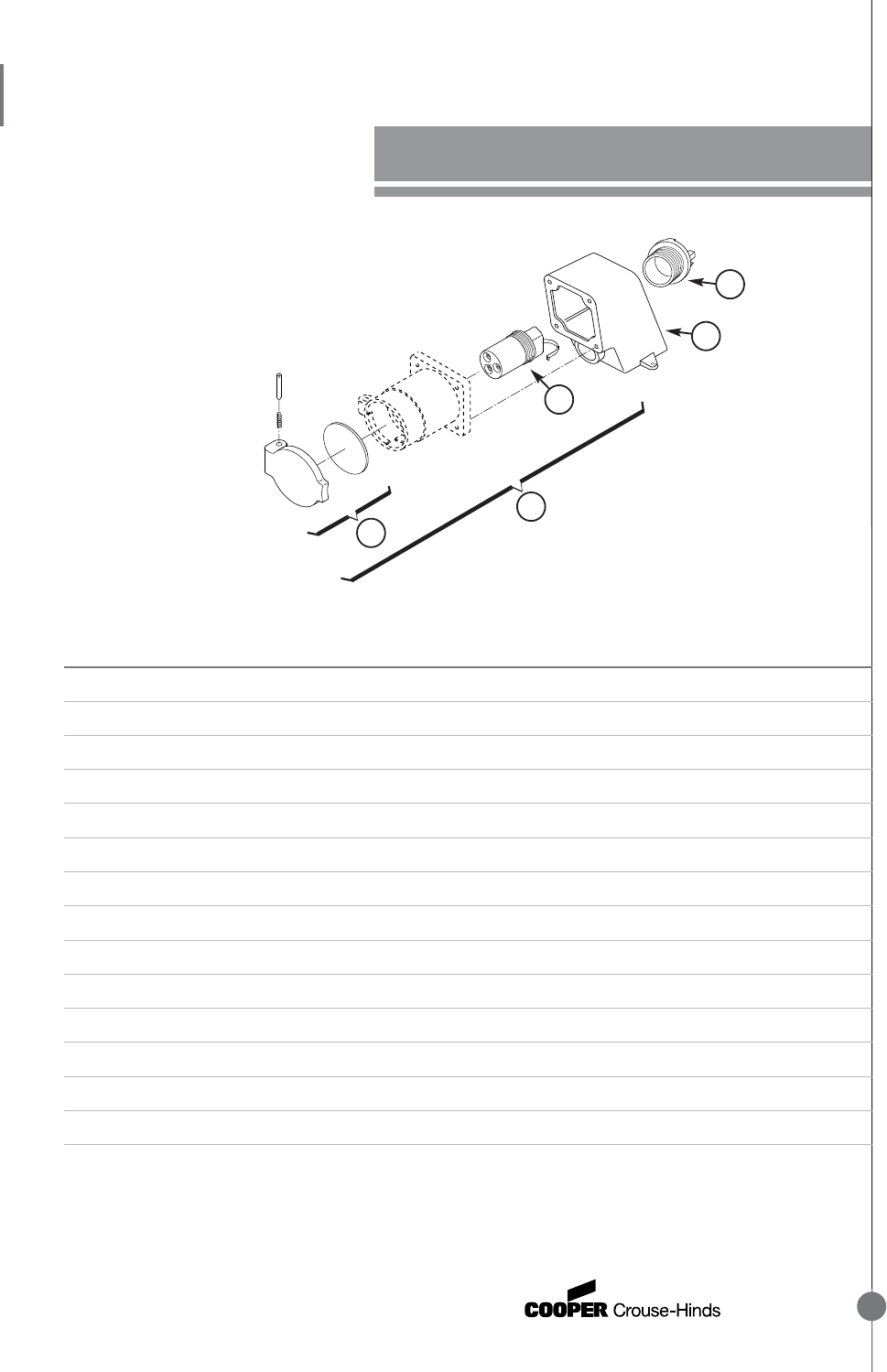

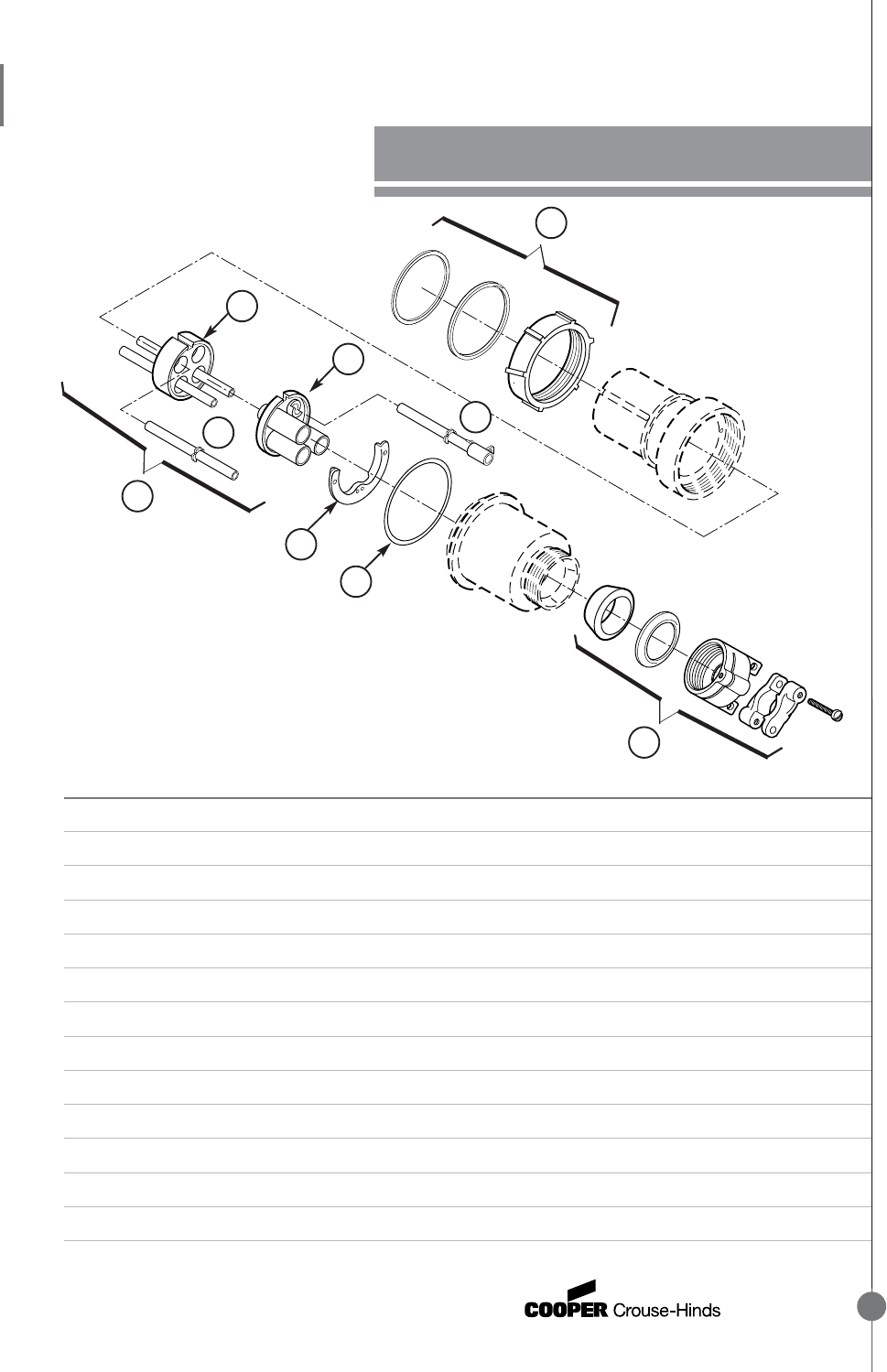

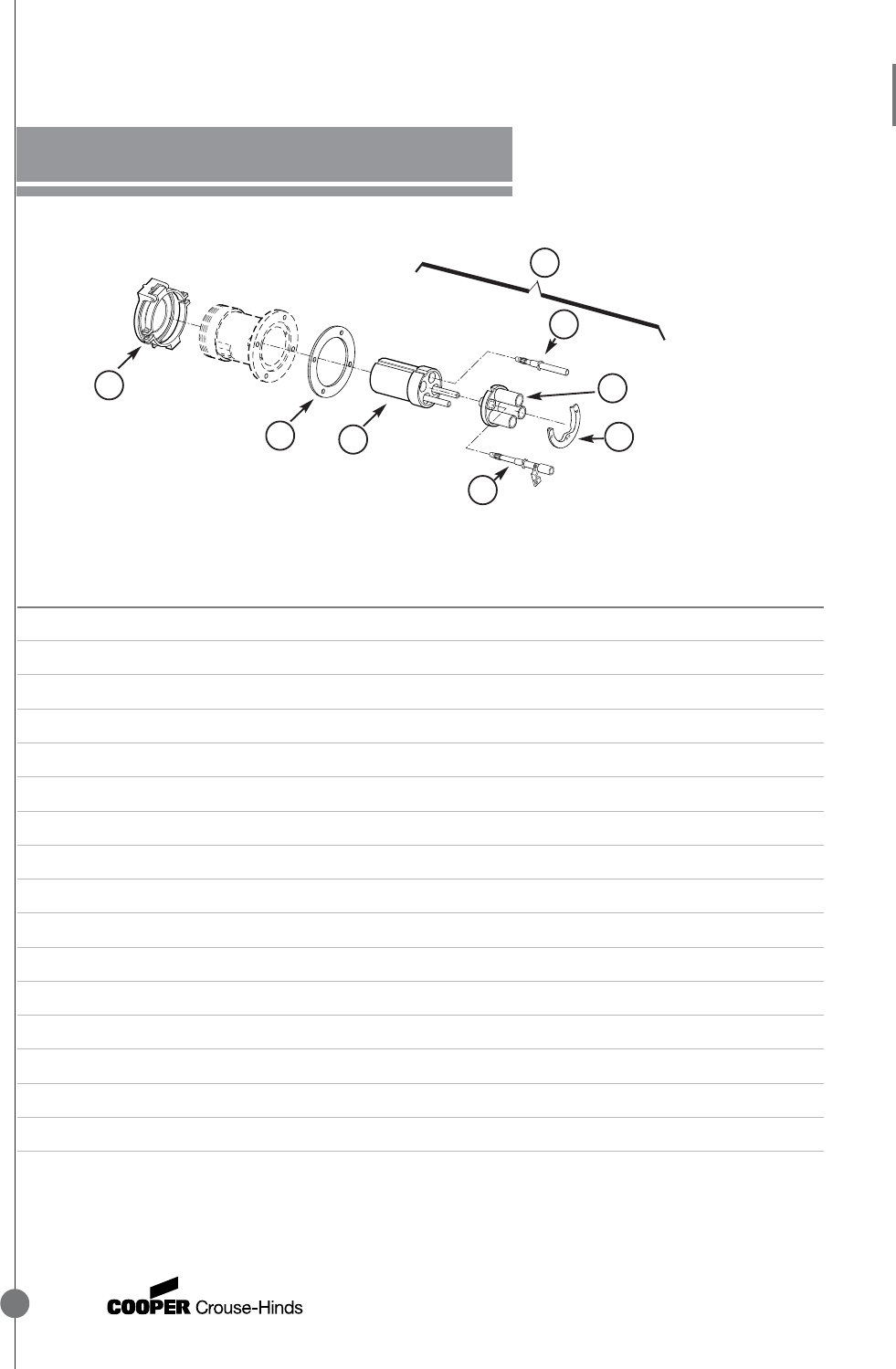

APJC 30, 60, 100 AMP PLUGS M3 REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 SLEEVE GASKET APJC33, APJC34, APJC35 GASK1529
APJC63, APJC64, APJC65 GASK1532
APJC103, APJC104, APJC105 GASK1533
2 INTERIOR ASSEMBLY APJC33 ATP577
APJC34 ATP578
APJC35 ATP579
APJC63 ATP580
APJC64 ATP581
APJC65 ATP582
APJC103 ATP583
APJC104 ATP584
APJC105 ATP585
3 LOCKING SCREW APJC33, APJC34, APJC35 AP:14098N
APJC63, APJC64, APJC65 AP:14299N
APJC103, APJC104, APJC105 AP:14299N
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
198
ITEM DESCRIPTION USED ON PART NO.
4 BODY GASKET APJC33, APJC34, APJC35 AP:0402816
APJC63, APJC64, APJC65 AP:0402853
APJC103, APJC104, APJC105 AP:0402883
5 CORD GRIP GLAND NUT ASSEMBLY 30A AP30 SR KIT
60A AP60 SR KIT
100A AP100 SR KIT
6 CLAMP RING APJC33, APJC34, APJC35 AP:0400723
APJC63, APJC64, APJC65 AP:0400725
APJC103, APJC104, APJC105 AP:0402879
7 CONTACT KIT ALL 30 AMP APJC30 CON KIT
(Not shown) ALL 60 AMP APJC60 CON KIT
ALL 100 AMP APJC100 CON KIT
APJC 30, 60, 100 AMP PLUGS M3 REPLACEMENT PARTS
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
199

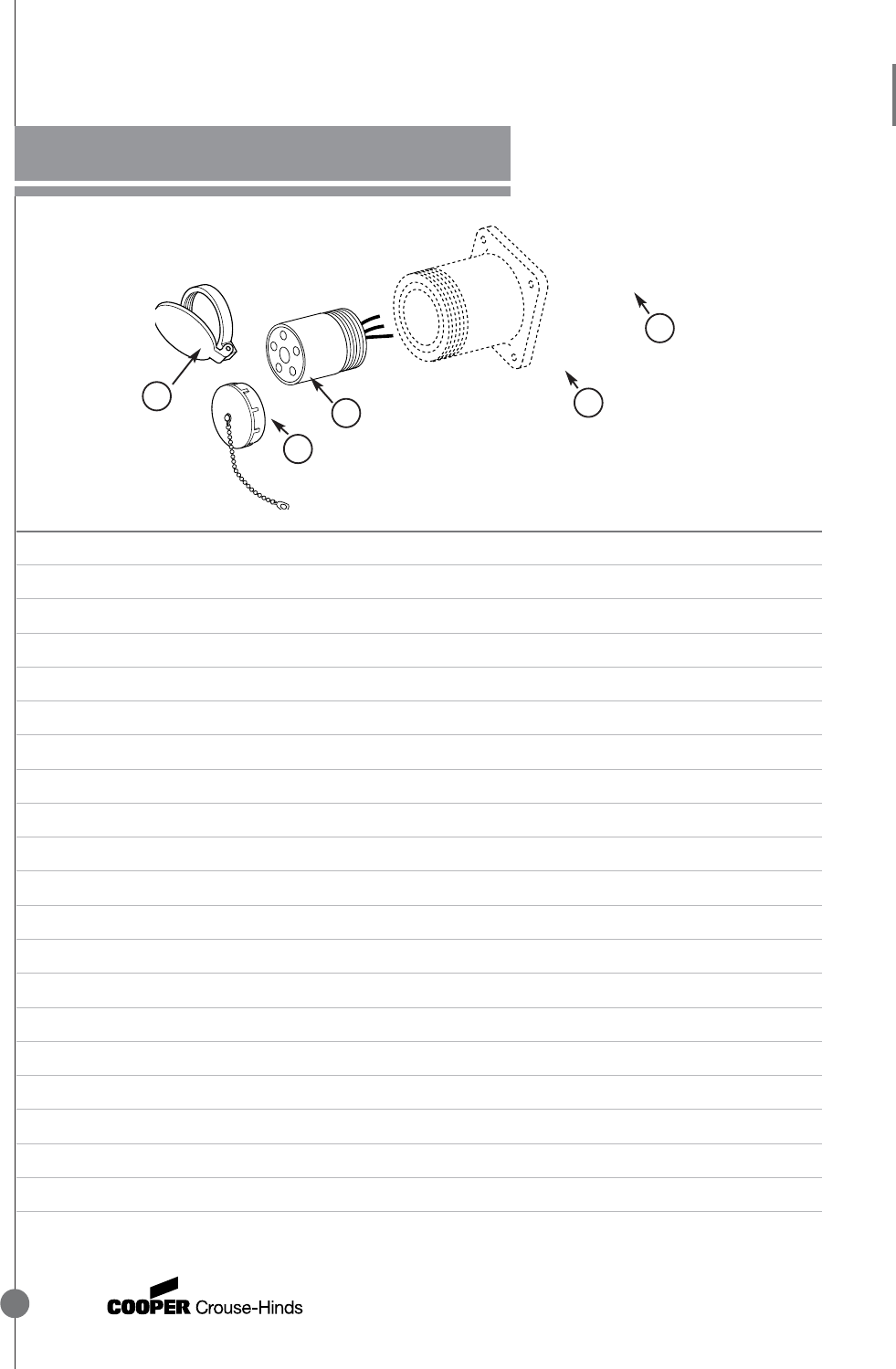

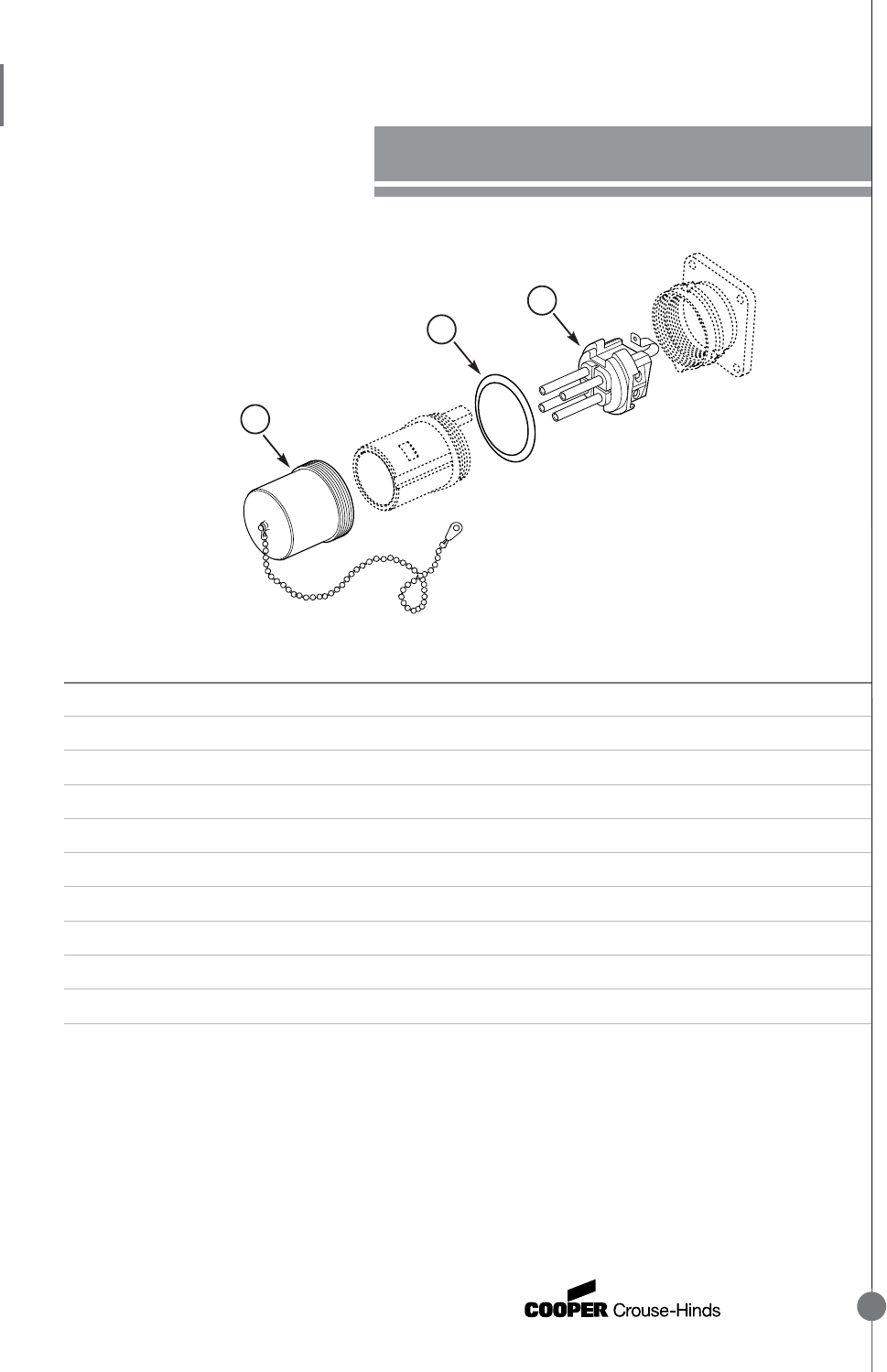

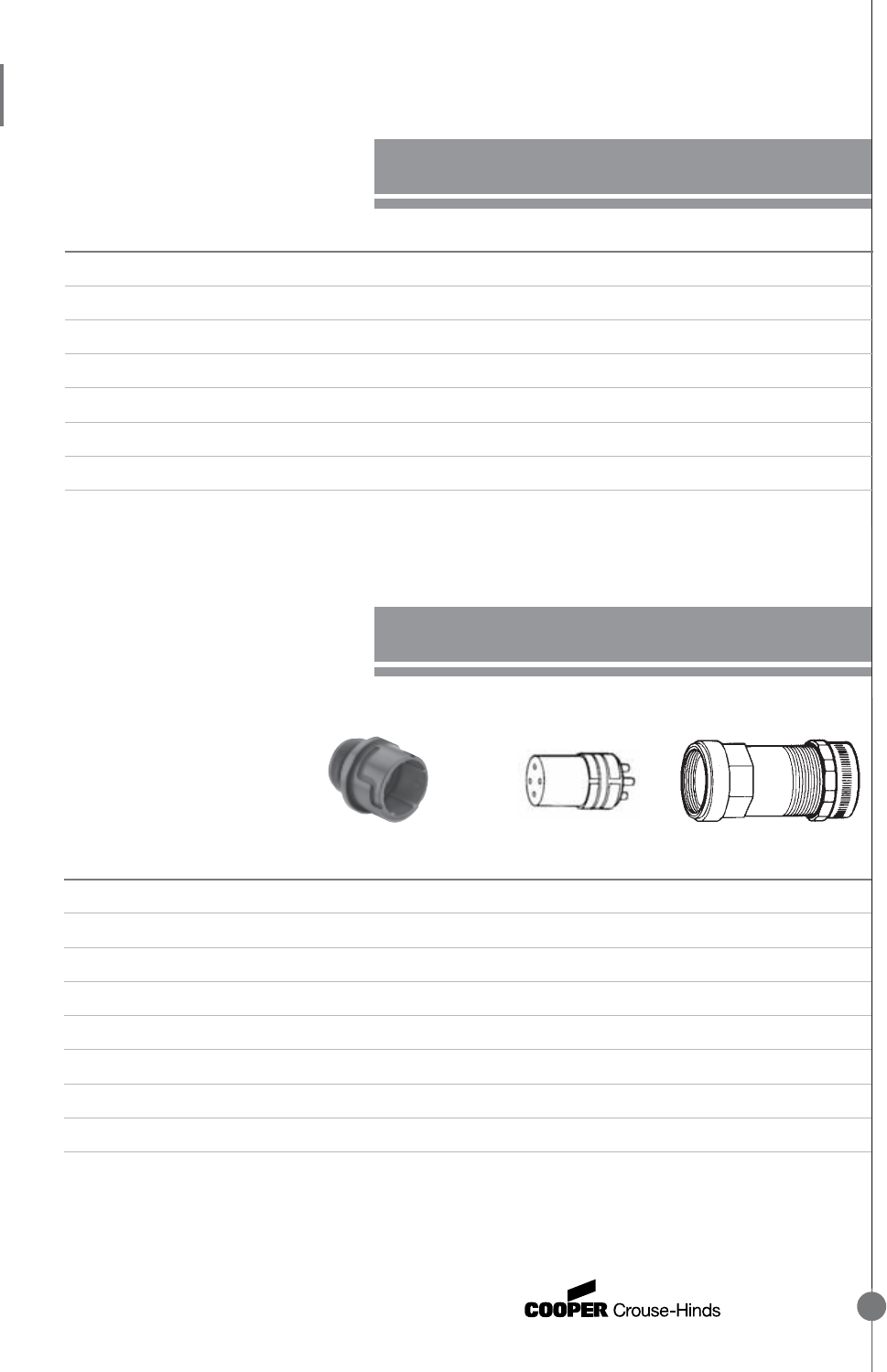

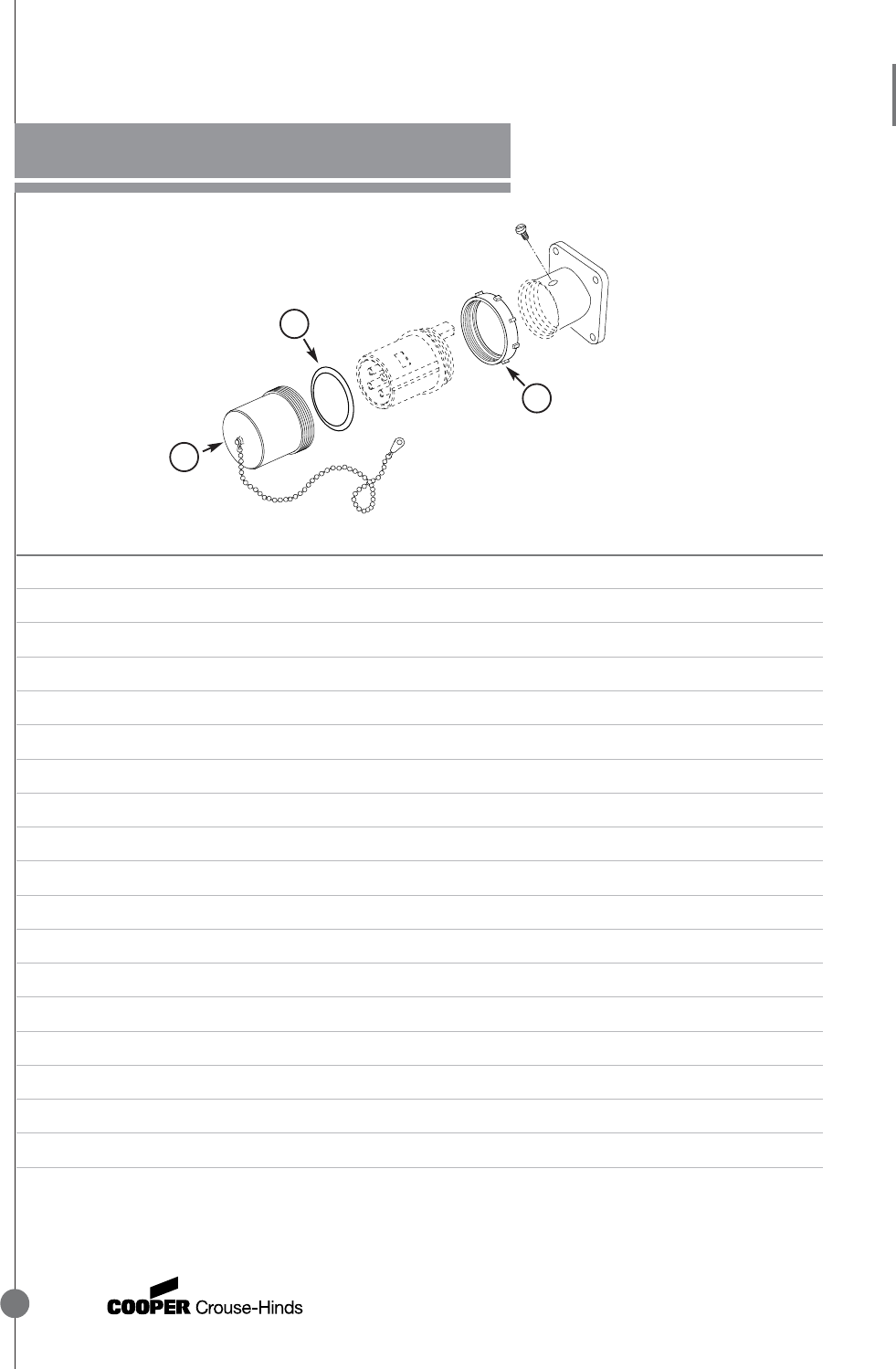

APQ 30, 60, 100 AMP PLUGS M4 REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 THREADED CAP W/ CHAIN ALL 30 AMP APQ CPK13
APQ627, APQ637, APQ638 CPK32
APQ647, APQ648 CPK34
APQ1027, APQ1037, APQ1038 CPK62
APQ1047, APQ1048 CPK64
2 PLUG SLEEVE GASKET ALL 30 AMP APQ GASK813
APQ627, APQ637, APQ638 GASK662
APQ647, APQ648 GASK251
APQ1027, APQ1037, APQ1038 GASK402
APQ1047, APQ1048 GASK542
3
2
1
200

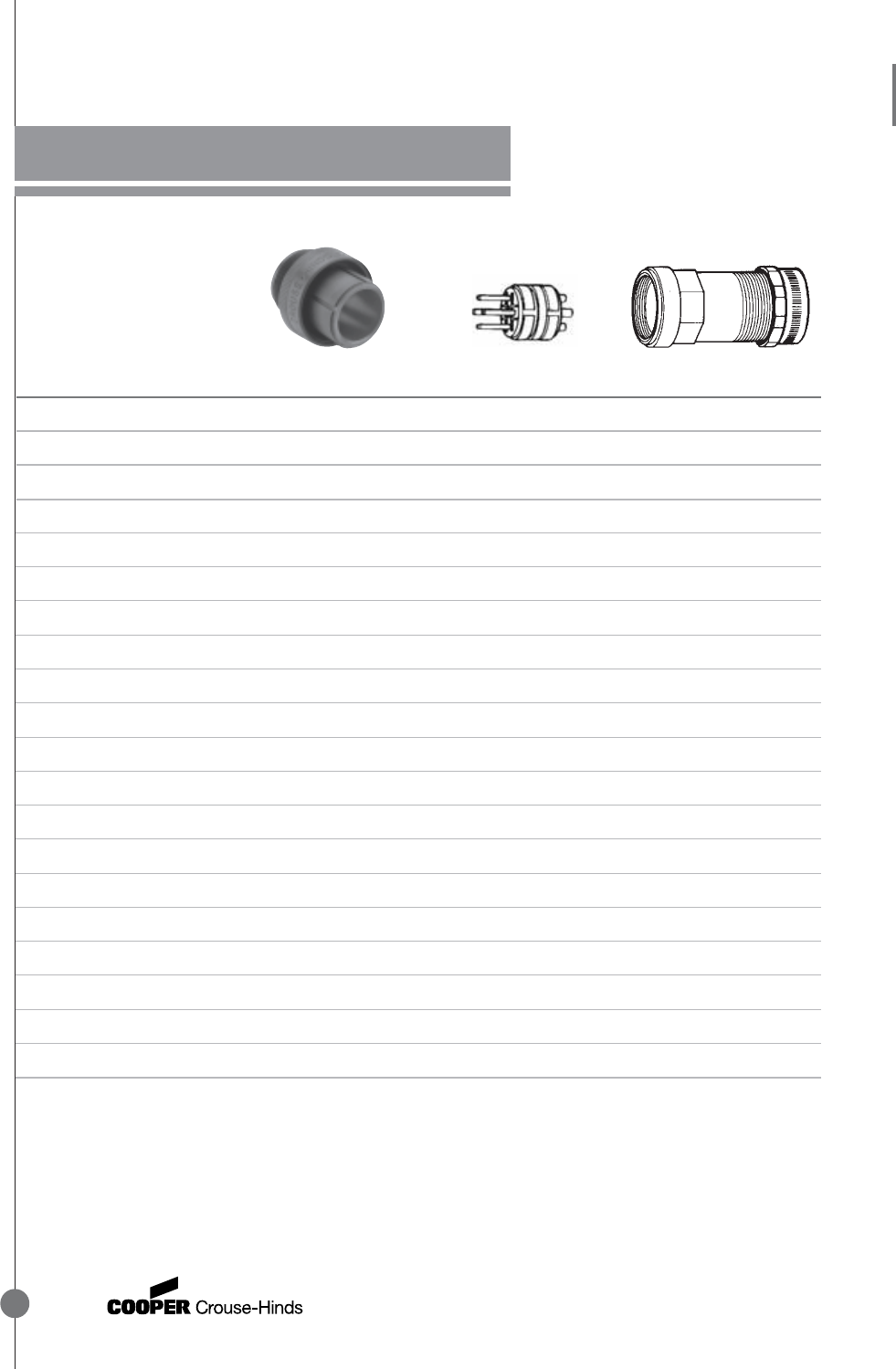

APQ 30, 60, 100 AMP PLUGS M4 REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
3A INTERIOR ASSEMBLY – 30 AMP APQ327 ATP270*
APQ337 ATP271*
APQ347 ATP272*
APQ338 ATP273*
APQ348 ATP274*
3B INTERIOR ASSEMBLY – 60 AMP APQ627 ATP290*
APQ637 ATP291*
APQ647 ATP292*
APQ638 ATP293*
APQ648 ATP294*
3C INTERIOR ASSEMBLY – 100 AMP APQ1027 ATP310*
APQ1037 ATP311*
APQ1047 ATP312*
APQ1038 ATP313*
APQ1048 ATP314*
4 CONTACT KIT (Not shown) ALL 30 AMP AP30 CON KIT
* For “crimp/solder” contacts add suffix “T”. ALL 60 AMP AP60 CON KIT
ALL 100 AMP AP100 CON KIT
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
Replacement Parts Book
201
PLUGS & RECEPTACLES

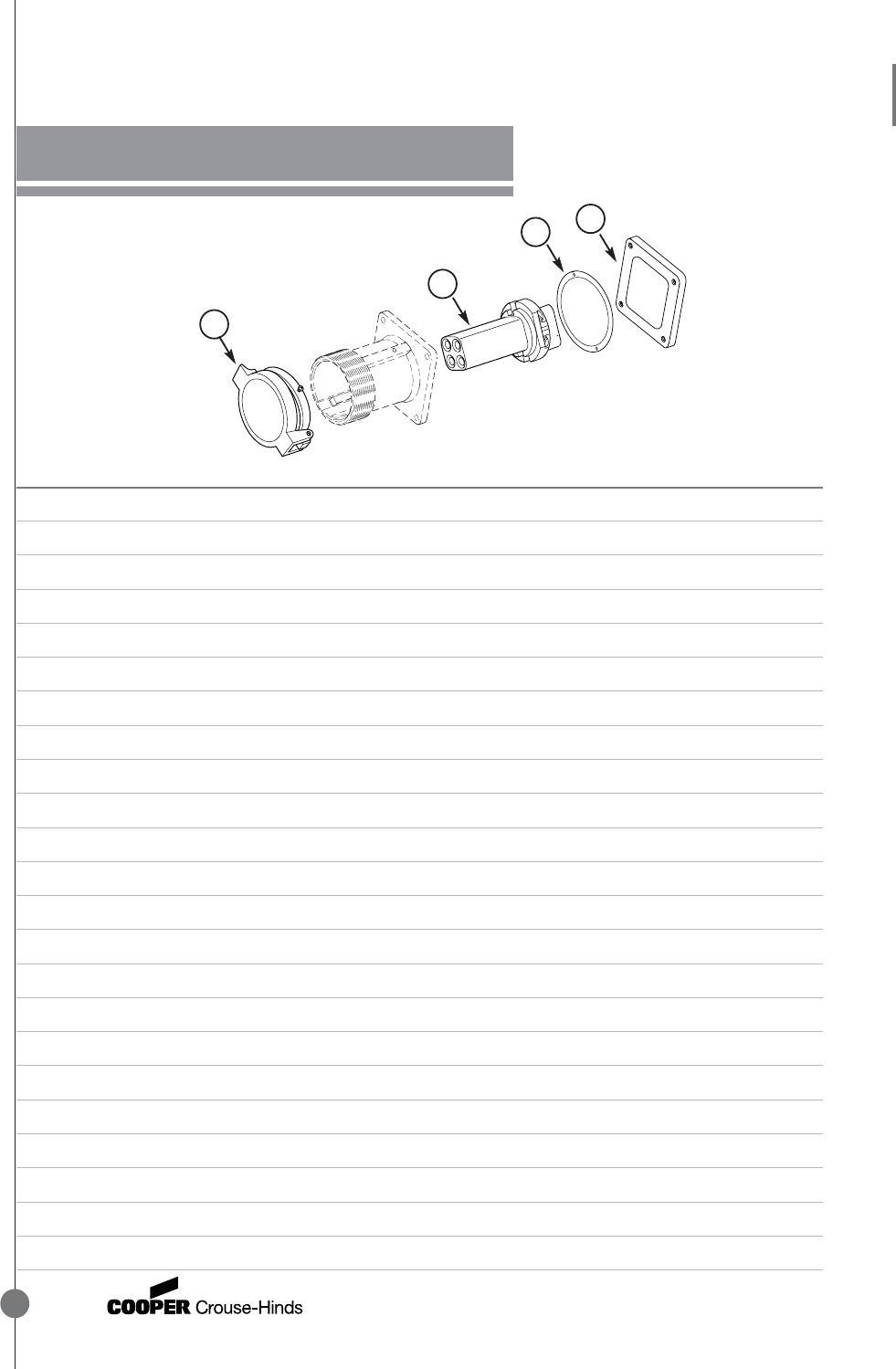

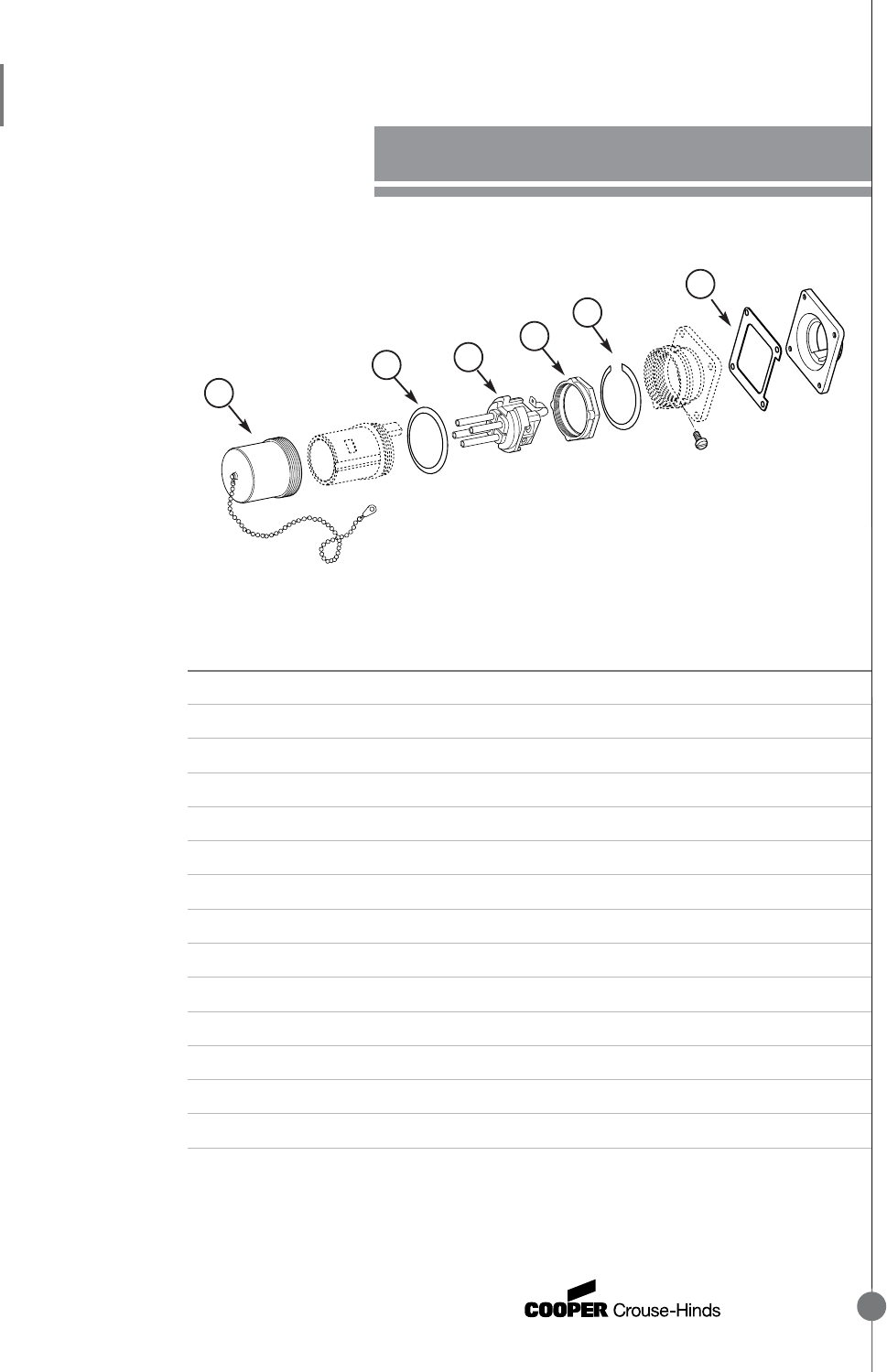

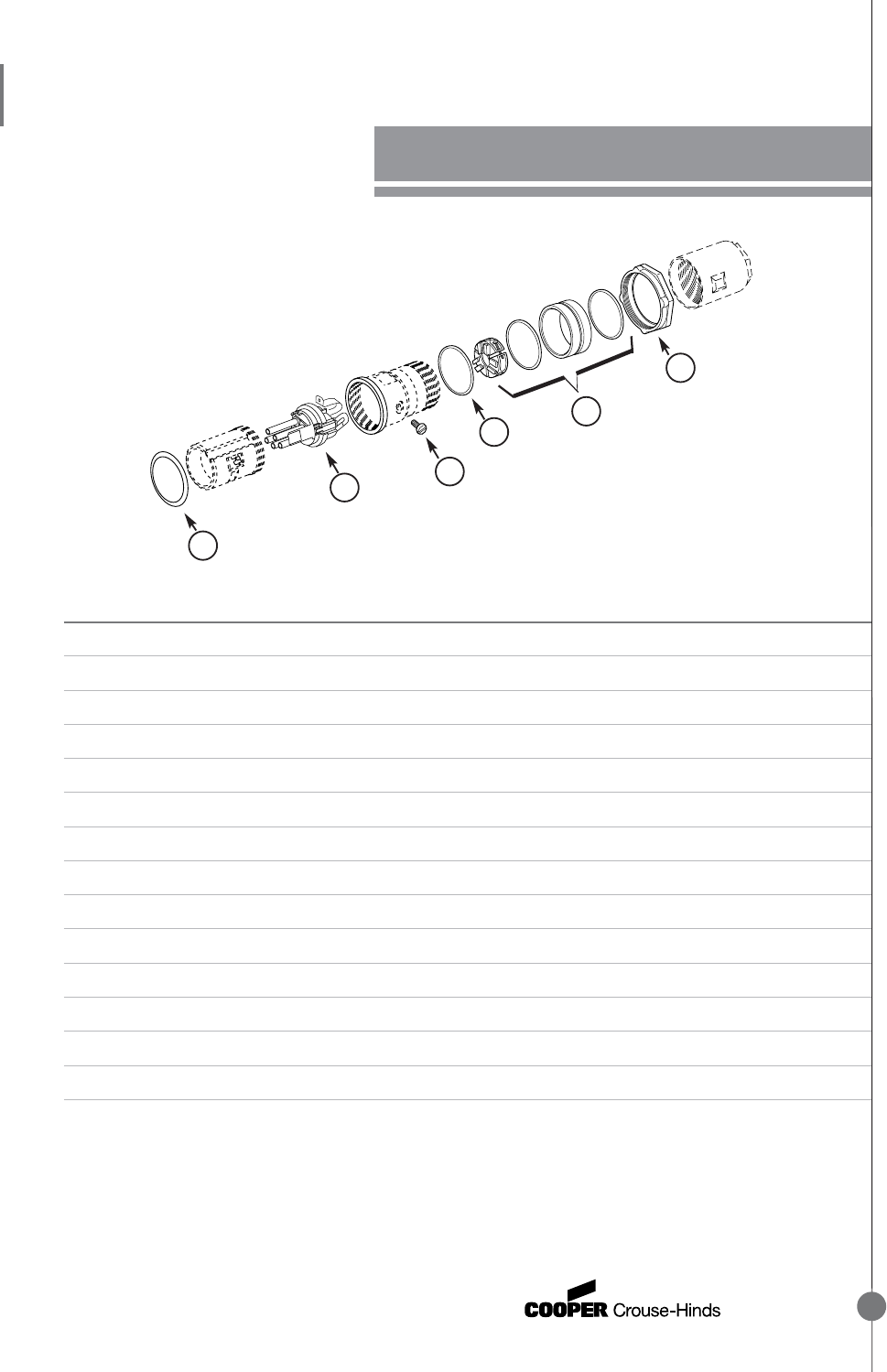

APQC 30, 60, 100 AMP PLUGS M3
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 THREADED CAP AND CHAIN APQC33, APQC34, APQC35 CPK13
APQC63, APQC64, APQC65 CPK34
APQC103, APQC104, APQC105 CPK64
2 PLUG SLEEVE GASKET APQC33, APQC34, APQC35 GASK1529
APQC63, APQC64, APQC65 GASK1532
APQC103, APQC104, APQC105 GASK1533
3 INTERIOR ASSEMBLY APQC33 ATP577
APQC34 ATP578
APQC35 ATP579
APQC63 ATP580
APQC64 ATP581
APQC65 ATP582
APQC103 ATP583
APQC104 ATP584A
APQC1005 ATP585
1
23
4
5
6
•PLUGS & RECEPTACLES
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
202
APQC 30, 60, 100 AMP PLUGS M3
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
4 CLAMP NUT APQC33, APQC34, APQC35 AP:0400723
APQC63, APQC64, APQC65 AP:0400725
APQC103, APQC104, APQC105 AP:0402879
5 HOUSING RING APQC33, APQC34, APQC35 AP:14036N
APQC63, APQC64, APQC65 AP:21130A
APQC103, APQC104, APQC105 AP:0402739
6 FLANGE GASKET APQC33, APQC34, APQC35 GASK499
APQC63, APQC64, APQC65 GASK500
APQC103, APQC104, APQC105
7 CONTACT KIT ALL 30 AMP APJC30 CON KIT
(Not shown) ALL 60 AMP APJC60 CON KIT
ALL 100 AMP APJC100 CON KIT
Replacement Parts Book
203
•PLUGS & RECEPTACLES
APR 20, 30, 60, 100 AMP CORD CONNECTORS
REPLACEMENT PARTS
1
ITEM DESCRIPTION USED ON PART NO.
1 INTERIOR ASSEMBLY—20 AMP APR2251, APR2253 ATP212
INTERIOR ASSEMBLY—30 AMP APR3253, APR3255 ATP275
APR3353, APR3355 ATP276*
APR3453, APR3455 ATP277*
APR3553, APR3555 ATP160*
APR3363, APR3365 ATP278*
APR3463, APR3465 ATP279*
APR3563, APR3565 ATP163*
INTERIOR ASSEMBLY—60 AMP APR6253, APR6255 ATP295
APR6353, APR6355 ATP296*
APR6453, APR6455 ATP297*
APR6363, APR6365 ATP298*
APR6463, APR6465 ATP299*
APR6565, APR6567 ATP385*
INTERIOR ASSEMBLY—100 AMP APR10255, APR10257 ATP315
APR10355, APR10357 ATP316*
APR10455, APR10457 ATP317*
APR10365, APR10367 ATP318*
APR10465, APR10467 ATP319*
2 CORD GRIP GLAND NUT ASSEMBLY APR2251 ARK SR KIT 1
APR2253 ARK SR KIT 2
3 CONTACT KIT (Not shown) ALL 30 AMP AR30 CON KIT
ALL 60 AMP AR60 CON KIT
ALL 100 AMP AR100 CON KIT
2
PLUGS & RECEPTACLES
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
204

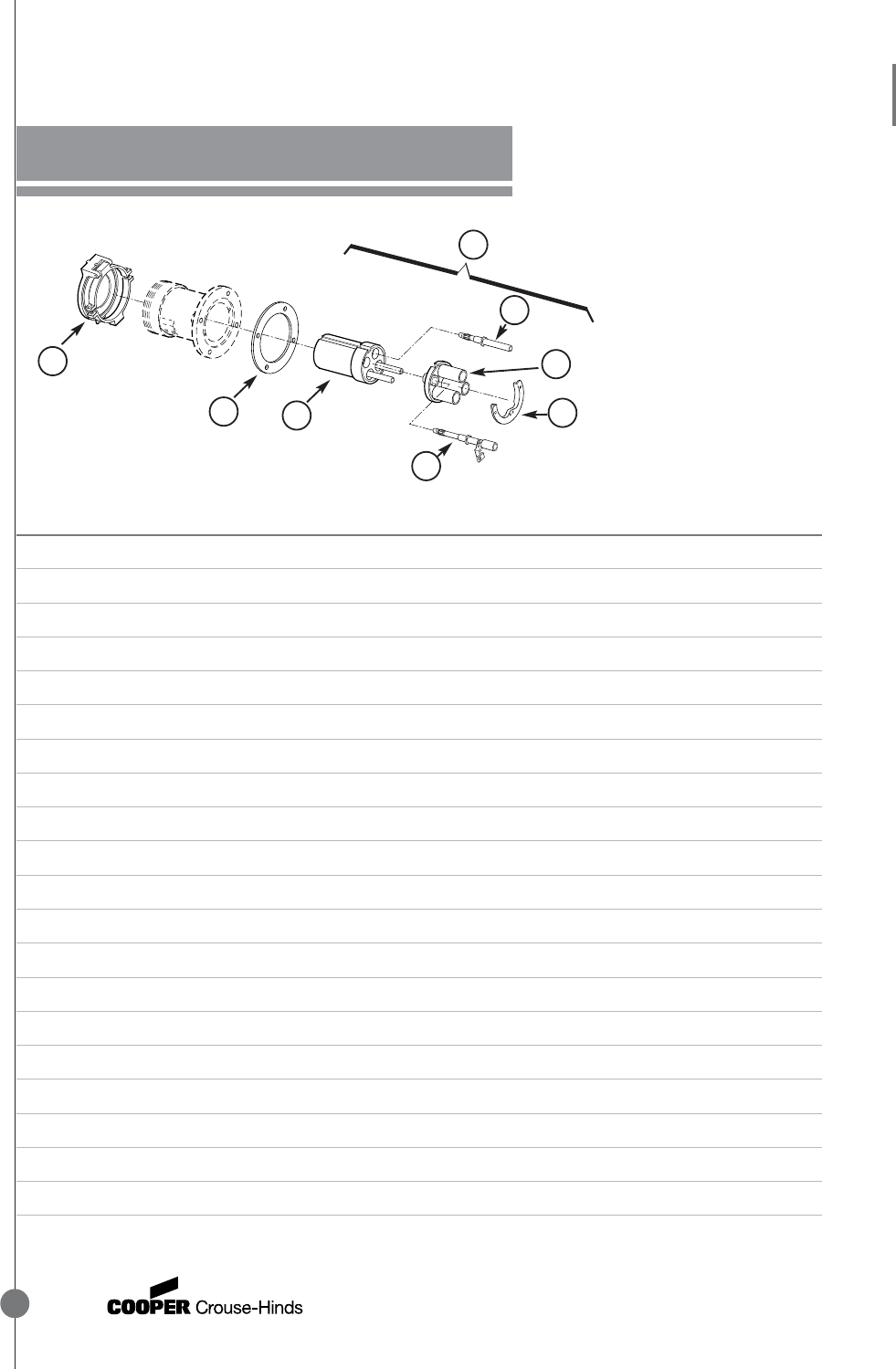

APR 200 AMP/.56" WIRE WELL/STANDARD & S4
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY APR20315, APR20317, APR20318 AR:0401502-2
APR20325, APR20327, APR20328
APR20415, APR20417, APR20418 AR:0401502-1
APR20425, APR20427, APR20428
2 INSULATOR BODY APR20315, APR20317, APR20318 AR:2095-L
APR20325, APR20327, APR20328
APR20415, APR20417, APR20418 AR:2101-L
APR20425, APR20427, APR20428
3 PHASE CONTACT ASSEMBLY (Quantity 1) ALL UNITS 0490339
4 GROUND CONTACT ASSEMBLY (Quantity 1) APR20325, APR20327, APR20328 0490343
APR20425, APR20427, APR20428
5
4
2
3
1
8
6
9
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
205
APR 200 AMP/.56" WIRE WELL/STANDARD & S4
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
5 INSULATOR BASE APR20315, APR20317, APR20318 AR:0401488-3
APR20415, APR20417, APR20418 AR:0401488-7
APR20325, APR20327, APR20328 AR:0401488-4
APR20425, APR20427, APR20428 AR:0401488-8
6 INTERIOR RETAINING SHOE APR20315, APR20317, APR20318 0490327
APR20415, APR20417, APR20418 0490331
APR20325, APR20327, APR20328 0490335
APR20425, APR20427, APR20428 0490337
7 COMPLETE INTERIOR ASSEMBLY APR20315, APR20317, APR20318 ATP397
(Includes #3-#6) APR20415, APR20417, APR20418 ATP399
APR20325, APR20327, APR20328 ATP401
APR20425, APR20427, APR20428 ATP403
8 HANDLE BODY GASKET ALL UNITS GASK1646
9 CORD GRIP GLAND NUT ASSEMBLY APR20315, APR20415, APR20325, APR20425 AP2 KIT1 M80
(Includes cord grip, cable clamps, APR20317, APR20417, APR20327, APR20427 AP2 KIT2 M80
washers, bushings, and hardware) APR20318, APR20418, APR20328, APR20428 AP2 KIT3 M80
10 WIRE WELL REDUCER .469" CABLE DIA. AP:0401977-1
(not shown) (quantity 3 required) .500" CABLE DIA. AP:0401977-2
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
206
APR 200 AMP/.75" WIRE WELL/STANDARD & S4
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY APR203111, APR203112, APR203210 AR:0401502-2
APR203211, APR203212
APR204111, APR204112, APR204113 AR:0401502-1
APR204211, APR204212
2 INSULATOR BODY APR203111, APR203112, APR203210 AR:2095-L
APR203211, APR203212
APR204111, APR204112, APR204113 AR:2101-L
APR204211, APR204212
3 PHASE CONTACT ASSEMBLY (Qty. 1) ALL UNITS 0490340
4 GROUND CONTACT ASSEMBLY (Qty. 1)APR203210, APR203211, APR203212 0490344
APR204211, APR204212
5 INSULATOR BASE APR203111, APR203112 AR:0401488-3
APR204111, APR204112, APR204113 AR:0401488-7
APR203210, APR203211, APR203212 AR:0401488-4
APR204211, APR204212 AR:0401488-8
6 INTERIOR RETAINING SHOE APR203111, APR203112 0490328
APR204111, APR204112, APR204113 0490332
APR203210, APR203211, APR203212 0490335
APR204211, APR204212 0490337
7 COMPLETE INTERIOR ASSEMBLY APR203111, APR203112 ATP398
(Includes 3–6) APR204111, APR204112, APR204113 ATP400
APR203210, APR203211, APR203212 ATP402
APR204211, APR204212 ATP404
8 HANDLE BODY GASKET ALL UNITS GASK1646
9 CORD GRIP GLAND NUT ASSEMBLY APR203210 AP2 KIT1 M80
(Includes cord grip, cable clamps
,
APR203111, APR204111, APR203211, APR204211
AP2 KIT2 M80
washers, bushings, and hardware)
APR203112, APR204112, APR203212, APR204212
AP2 KIT3 M80
APR204113 AP2 KIT4 M80
10 WIRE WELL REDUCER (Not shown) .672" CABLE DIA. AP:0401977-3
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
207
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY APR20315, APR20317, APR20318 AR:0401502-2
APR20325, APR20327, APR20328
APR20415, APR20417, APR20418 AR:0401502-1
APR20425, APR20427, APR20428
2 INSULATOR BODY APR20315, APR20317, APR20318 AR:3374-B
APR20325, APR20327, APR20328
APR20415, APR20417, APR20418 AR:5202-B
APR20425, APR20427, APR20428
3 PHASE CONTACT ASSEMBLY (Qty. 1) ALL UNITS 0490351
4 GROUND CONTACT ASSEMBLY APR20325, APR20327, APR20328 0490347
(Qty. 1) APR20425, APR20427, APR20428
5 INSULATOR BASE APR20315, APR20317, APR20318 AR:0401488-1
APR20415, APR20417, APR20418 AR:0401488-5
APR20325, APR20327, APR20328 AR:0401488-2
APR20425, APR20427, APR20428 AR:0401488-6
6 INTERIOR RETAINING SHOE APR20315, APR20317, APR20318 0490327
APR20415, APR20417, APR20418 0490331
APR20325, APR20327, APR20328 0490335
APR20425, APR20427, APR20428 0490337
7 COMPLETE INTERIOR ASSEMBLY APR20315, APR20317, APR20318 ATP413
(Includes items 3–6) APR20415, APR20417, APR20418 ATP415
APR20325, APR20327, APR20328 ATP417
APR20425, APR20427, APR20428 ATP419
8 HANDLE BODY GASKET ALL UNITS GASK1646
9 CORD GRIP GLAND NUT ASSEMBLY APR20315, APR20415, APR20325, APR20425 AP2 KIT1 M80
(Includes cord grip, cable clamps, APR20317, APR20417, APR20327, APR20427 AP2 KIT2 M80
washers, bushings, and hardware) APR20318, APR20418, APR20328, APR20428 AP2 KIT3 M80
10 WIRE WELL REDUCER .469" CABLE DIA. AP:0401977-1
(Not shown—qty. 3 required) .500" CABLE DIA. AP:0401977-2
APR 200 AMP/.56" WIRE WELL/S22 & S4-S22
REPLACEMENT PARTS
208
PLUGS & RECEPTACLES
Replacement Parts Book
•PLUGS & RECEPTACLES
APR 200 AMP/.75" WIRE WELL/S22 & S4-S22
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY APR203111, APR203112, APR203210 AR:0401502-2
APR203211, APR203212
APR204111, APR204112, APR204113 AR:0401502-1
APR204211, APR204212
2 INSULATOR BODY APR203111, APR203112, APR203210 AR:3374-B
APR203211, APR203212
APR204111, APR204112, APR204113 AR:5202-B
APR204211, APR204212
3 PHASE CONTACT ASSEMBLY (Quantity 1) ALL UNITS 0490352
4 GROUND CONTACT ASSEMBLY (Quantity 1) APR203210, APR203211, APR203212 0490348
APR204211, APR204212
5 INSULATOR BASE APR203111, APR203112 AR:0401488-1
APR204111, APR204112, APR204113 AR:0401488-5
APR203210, APR203211, APR203212 AR:0401488-2
APR204211, APR204212 AR:0401488-6
6 INTERIOR RETAINING SHOE APR203111, APR203112 0490328
APR204111, APR204112, APR204113 0490332
APR203210, APR203211, APR203212 0490335
APR204211, APR204212 0490337
7 COMPLETE INTERIOR ASSEMBLY APR203111, APR203112 ATP414
(Includes #3-#6) APR204111, APR204112, APR204113 ATP416
APR203210, APR203211, APR203212 ATP418
APR204211, APR204212 ATP420
8 HANDLE BODY GASKET ALL UNITS GASK1646
9 CORD GRIP GLAND NUT ASSEMBLY APR203210 AP2 KIT1 M80
(Includes cord grip, cable clamps, APR203111, APR204111, APR203211, APR204211 AP2 KIT2 M80
washers, bushings, and hardware) APR203112, APR204112, APR203212, APR204212 AP2 KIT3 M80
APR204113 AP2 KIT4 M80
10 WIRE WELL REDUCER (Not shown) (Qty 3 required) .672" CABLE DIA. AP:0401977-3
Replacement Parts Book
209
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY APR40317, APR40318 AR:0401525-2
APR40327, APR40328
APR40417, APR40418 AR:0401525-1
APR40427, APR40428
2 INSULATOR BODY APR40317, APR40318 AR:452-D
APR40327, APR40328
APR40417, APR40418 AR:3064-D
APR40427, APR40428
3 PHASE CONTACT ASSEMBLY (Qty. 1) ALL UNITS 0490341
4 GROUND CONTACT ASSEMBLY (Qty. 1) APR40327, APR40328 0490345
APR40427, APR40428
APR 400 AMP/.84" WIRE WELL/STANDARD & S4
REPLACEMENT PARTS
5
4
2
31
9
8
6
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
210
ITEM DESCRIPTION USED ON PART NO.
5 INSULATOR BASE APR40317, APR40318 AR:0401567-3
APR40417, APR40418 AR:0401567-7
APR40327, APR40328 AR:0401567-4
APR40427, APR40428 AR:0401567-8
6 INTERIOR RETAINING SHOE APR40317, APR40318 0490329
APR40417, APR40418 0490333
APR40327, APR40328 0490336
APR40427, APR40428 0490338
7 COMPLETE INTERIOR ASSEMBLY APR40317, APR40318 ATP405
(Includes items 3–6) APR40417, APR40418 ATP407
APR40327, APR40328 ATP409
APR40427, APR40428 ATP411
8 HANDLE BODY GASKET ALL UNITS GASK1648
9 CORD GRIP GLAND NUT ASSEMBLY APR40317, APR40417, APR40327, APR40427 AP2 KIT1 M80
(Includes cord grip, cable clamps, APR40318, APR40418, APR40328, APR40428 AP2 KIT2 M80
washers, bushings, and hardware)
10 WIRE WELL REDUCER .830"–.687" CABLE DIA. AR:0402760
(Not shown—qty. 3 required) .830"–.735" CABLE DIA. AR:0403180
APR 400 AMP/.84" WIRE WELL/STANDARD & S4
REPLACEMENT PARTS
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
211
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY APR403110, APR403112 AR:0401525-2
APR403210, APR403212
APR404110, APR404112 AR:0401525-1
APR404210, APR404212
2 INSULATOR BODY APR403110, APR403112 AR:452-D
APR403210, APR403212
APR404110, APR404112 AR:3064-D
APR404210, APR404212
3 PHASE CONTACT ASSEMBLY (Qty. 1) ALL UNITS 0490342
4 GROUND CONTACT ASSEMBLY (Qty. 1) APR403210 0490346
APR403212, APR404210
5 INSULATOR BASE APR403110, APR403112 AR:0401567-3
APR403210, APR403212 AR:0401567-7
APR404110, APR404112 AR:0401567-4
APR404210, APR404212 AR:0401567-8
6 INTERIOR RETAINING SHOE APR403110, APR403112 0490329
APR403210, APR403212 0490333
APR404110, APR404112 0490336
APR404210, APR404212 0490338
7 COMPLETE INTERIOR ASSEMBLY APR403110, APR403112 ATP405
(Includes items 3–6) APR404110, APR404112 ATP407
APR403210, APR403212 ATP409
APR404210, APR404212 ATP411
8 HANDLE BODY GASKET ALL UNITS GASK1648
9 CORD GRIP GLAND NUT ASSEMBLY APR40317, APR40417, APR40327, APR40427 AP4KIT1
(Includes cord grip, cable clamps, APR40318, APR40418, APR40328, APR40428 AP4KIT2
washers, bushings, and hardware)
10 WIRE WELL REDUCER .830"–.687" CABLE DIA. AR:0402063
(Not shown—qty. 3 required) .830"–.735" CABLE DIA. AR:0402064
APR 400 AMP/1.25" WIRE WELL/STANDARD & S4
REPLACEMENT PARTS
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
212
APR 400 AMP/.84" WIRE WELL/S22 & S4-S22
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY APR40317, APR40318 AR:0401525-2
APR40327, APR40328
APR40417, APR40418 AR:0401525-1
APR40427, APR40428
2 INSULATOR BODY APR40317, APR40318 AR:2140-L
APR40327, APR40328
APR40417, APR40418 AR:3054-B
APR40427, APR40428
3 PHASE CONTACT ASSEMBLY (Qty. 1) ALL UNITS 0490357
4 GROUND CONTACT ASSEMBLY APR40327, APR40328 0402029
(Qty. 1) APR40427, APR40428
5 INSULATOR BASE APR40317, APR40318 AR:0401567-1
APR40417, APR40418 AR:0401567-5
APR40327, APR40328 AR:0401567-2
APR40427, APR40428 AR:0401567-6
6 INTERIOR RETAINING SHOE APR40317, APR40318 0490329
APR40417, APR40418 0490333
APR40327, APR40328 0490336
APR40427, APR40428 0490338
7 COMPLETE INTERIOR ASSEMBLY APR40317, APR40318 ATP421
(Includes #3–#7) APR40417, APR40418 ATP423
APR40327, APR40328 ATP425
APR40427, APR40428 ATP427
8 HOUSING BODY GASKET ALL UNITS GASK1648
9 CORD GRIP GLAND NUT ASSEMBLY APR40317, APR40417, AP2 KIT2 M80
(Includes cord grip, cable clamps, APR40327, APR40427
washers, bushings, and hardware) APR40318, APR40418, AP2 KIT3 M80
APR40328, APR40428
10 WIRE WELL REDUCER .830"–.687" CABLE DIA. AR:0402760
(Not shown—qty. 3 required) .830"–.735" CABLE DIA. AR:0403180
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
213
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY APR403110, APR403112 AR:0401525-2
APR403210, APR403212
APR404110, APR404112 AR:0401525-1
APR404210, APR404212
2 INSULATOR BODY APR403110, APR403112 AR:2140-L
APR403210, APR403212
APR404110, APR404112 AR:3054-B
APR404210, APR404212
3 PHASE CONTACT ASSEMBLY (Qty. 1) ALL UNITS 0490354
4 GROUND CONTACT ASSEMBLY (Qty. 1) APR403210, APR403212 0490350
APR404210, APR404212
5 INSULATOR BASE APR403110, APR403112 AR:0401567-1
APR404110, APR404112 AR:0401567-5
APR403210, APR403212 AR:0401567-2
APR404210, APR404212 AR:0401567-6
6 INTERIOR RETAINING SHOE APR403110, APR403112 0490330
APR404110, APR404112 0490334
APR403210, APR403212 0490336
APR404210, APR404212 0490338
7 COMPLETE INTERIOR ASSEMBLY APR403110, APR403112 ATP422
(Not shown—includes items 3–6) APR404110, APR404112 ATP424
APR403210, APR403212 ATP426
APR404210, APR404212 ATP428
8 HOUSING BODY GASKET ALL UNITS GASK1648
9 CORD GRIP GLAND NUT ASSEMBLY APR403112, APR403212, APR404112, APR404212 AP4 KIT1
(Includes cord grip, cable clamps, APR403110, APR403210, APR404110, APR404210 AP4 KIT2
washers, bushings, and hardware)
10 WIRE WELL REDUCER 1.24"–.75" CABLE DIA. AR:0402063
(Not shown—qty. 3 required) 1.24"–1.04" CABLE DIA. AR:0402064
APR 400 AMP/1.25" WIRE WELL/S22 & S4-S22
REPLACEMENT PARTS
214
PLUGS & RECEPTACLES
Replacement Parts Book
•PLUGS & RECEPTACLES

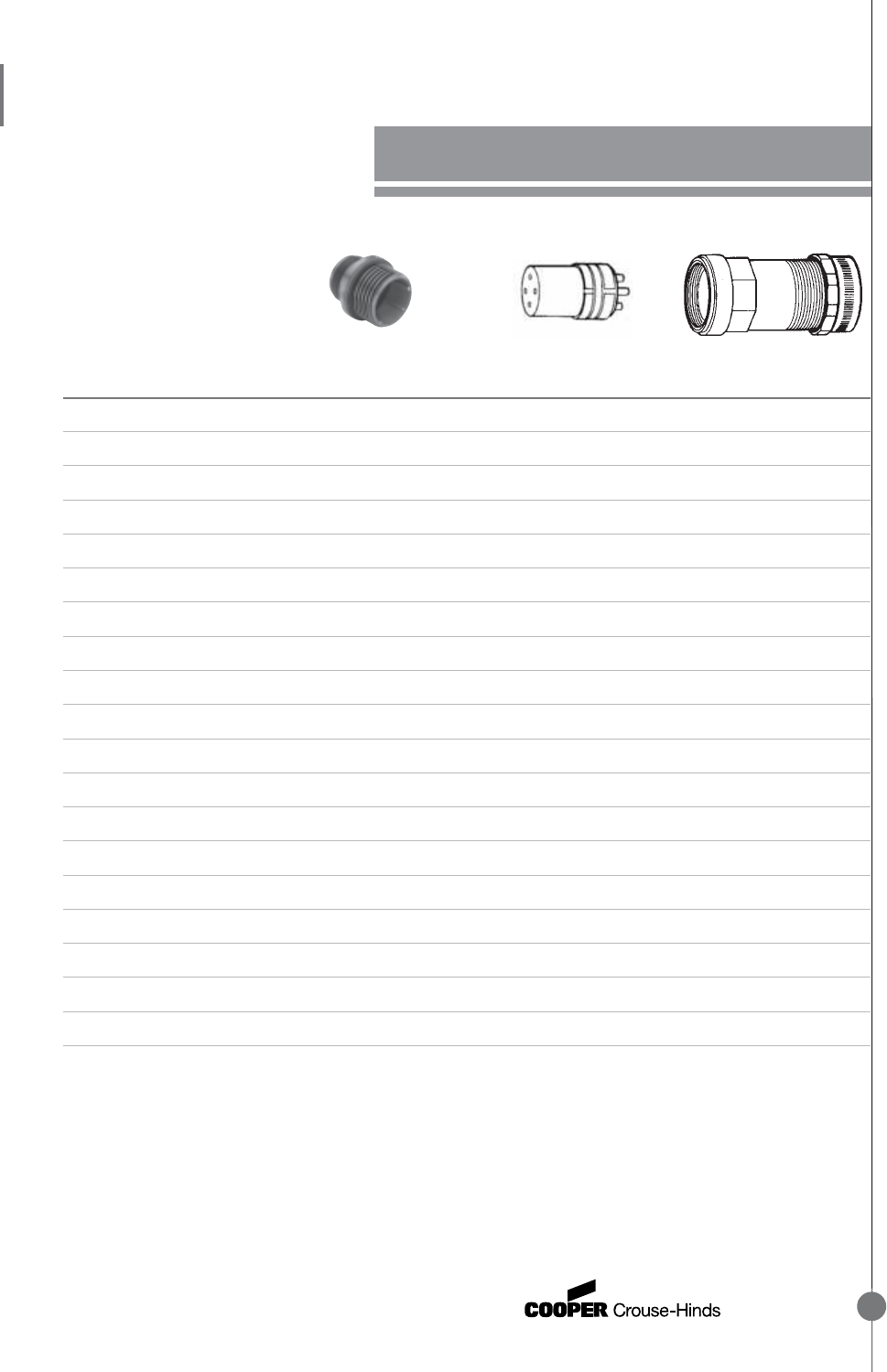

APRC 30, 60, 100 AMP CORD CONNECTORS
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY APRC33, APRC34, APRC35 QE50
APRC63, APRC64 QE51
APRC65 QE52
APRC103, APRC104 QE53
APRC105 QE54
1A THREADED CAP AND CHAIN APRC33, APRC34, APRC35 QE13
(Not shown) APRC63, APRC64 QE32
APRC65 QE34
APRC103, APRC104 QE62
APRC105 QE64
2 INTERIOR ASSEMBLY APRC33 ATP586
APRC34 ATP587
APRC35 ATP585
APRC63 ATP589
APRC64 ATP590
APRC65 ATP591
APRC103 ATP592
APRC104 ATP593
APRC105 ATP594
3
2
1
4
Replacement Parts Book
215
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
APRC 30, 60, 100 AMP CORD CONNECTORS
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
3 POLARIZER APRC33 ARC:0402966-*
APRC34 ARC:0402967-*
APRC35 ARC:0402968-*
APRC63 ARC:0402969-*
APRC64 ARC:0402970-*
APRC65 ARC:0402971-*
APRC103 ARC:0402972-*
APRC104 ARC:0402973-*
APRC105 ARC:0402974-*
4 ADAPTER APRC33, APRC34, APRC35 ARC:0402831
APRC63, APRC64, APRC65 ARC:0402833
APRC103, APRC104, APRC105 ARC:0402833
5 CONTACT KIT 30 AMP APRC30 CON KIT
60 AMP APRC60 CON KIT
100 AMP APRC100 CON KIT
* Specify number to designate polarity: B=1, C=2, D=3, F=5, H=7, K=9, L=10, N=12, P=13, U=15, W=16.
216
PLUGS & RECEPTACLES
Replacement Parts Book
•PLUGS & RECEPTACLES
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY AR221 QE22
AR321, 331, 332, 341, 342 QE50
AR351, 352 QE42
AR621, 631, 632 QE51
AR641, 642 QE52
AR1021, 1031, 1032 QE53
AR1041, 1042 QE54
2 THREADED CAP W/ CHAIN (Not shown) AR227 QE12
AR327, 337, 338, 347, 348 QE13
AR627, 637, 638 QE32
AR647, 648 QE34
AR657, 658 AR:11393B
AR1027, 1037, 1038 QE62
AR1047, 1048 QE64
3 INTERIOR ASSEMBLY – 20 AMP AR221, 227 ATP91
INTERIOR ASSEMBLY – 30 AMP AR321, 327 ATP275*
AR331, 337 ATP276*
AR341, 347 ATP277*
AR351 ATP94
AR332, 338 ATP278*
AR342, 348 ATP279*
AR352 ATP125
* Pressure contacts are standard. For crimp/solder connection add suffix “T”.

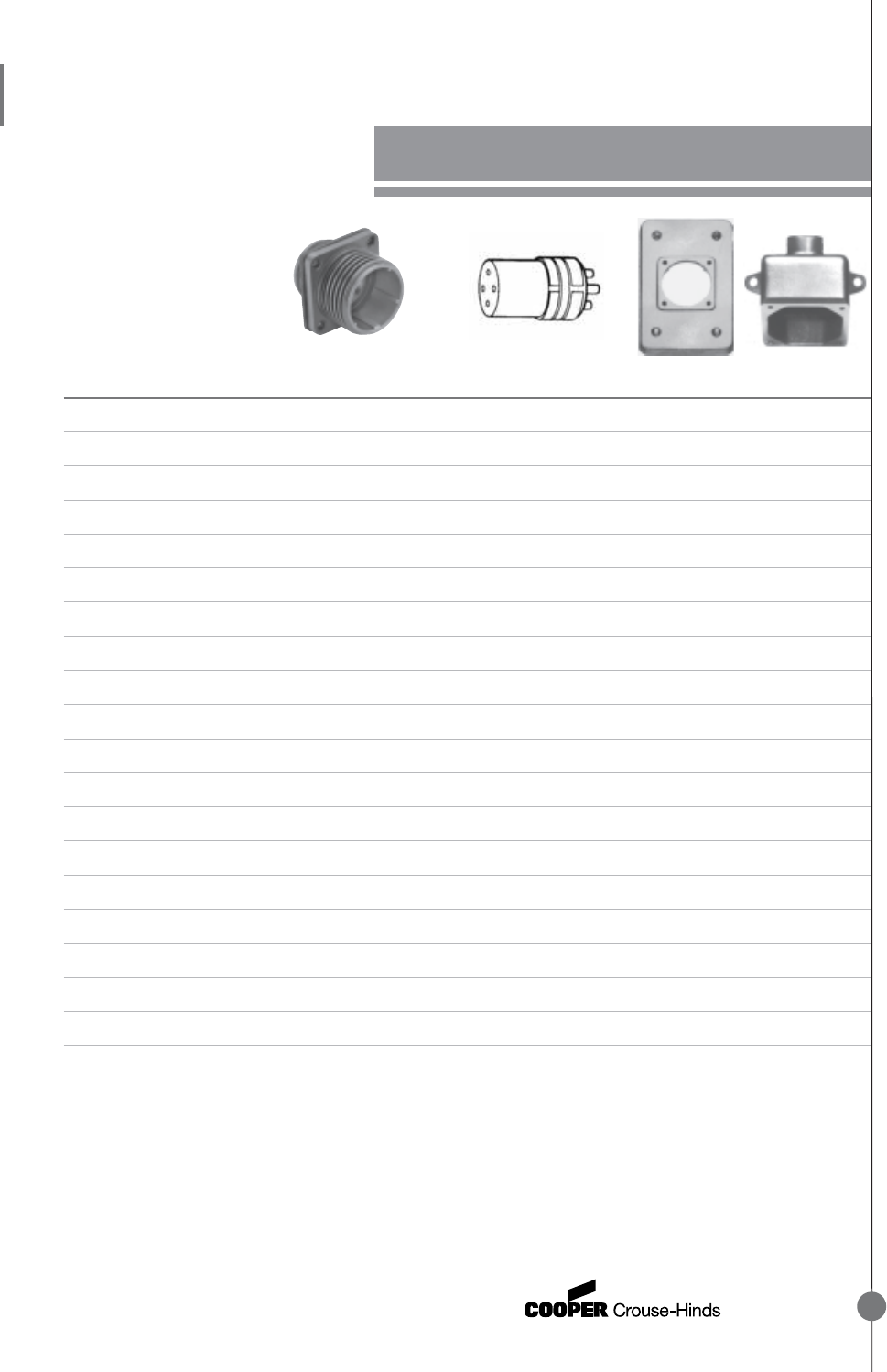

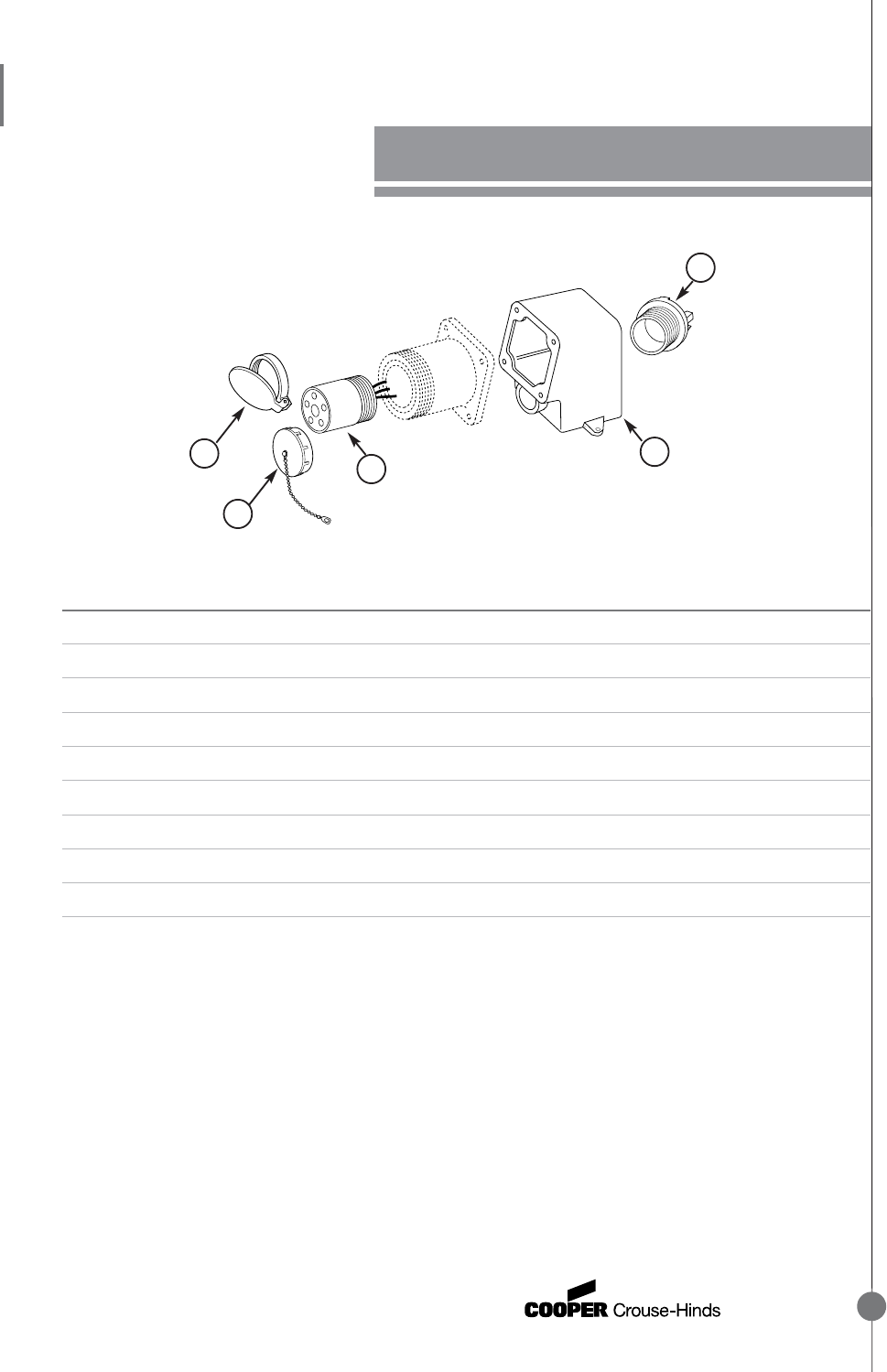

AR 20, 30, 60, 100 AMP RECEPTACLES
REPLACEMENT PARTS
1
3
4
5
Replacement Parts Book
217
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES

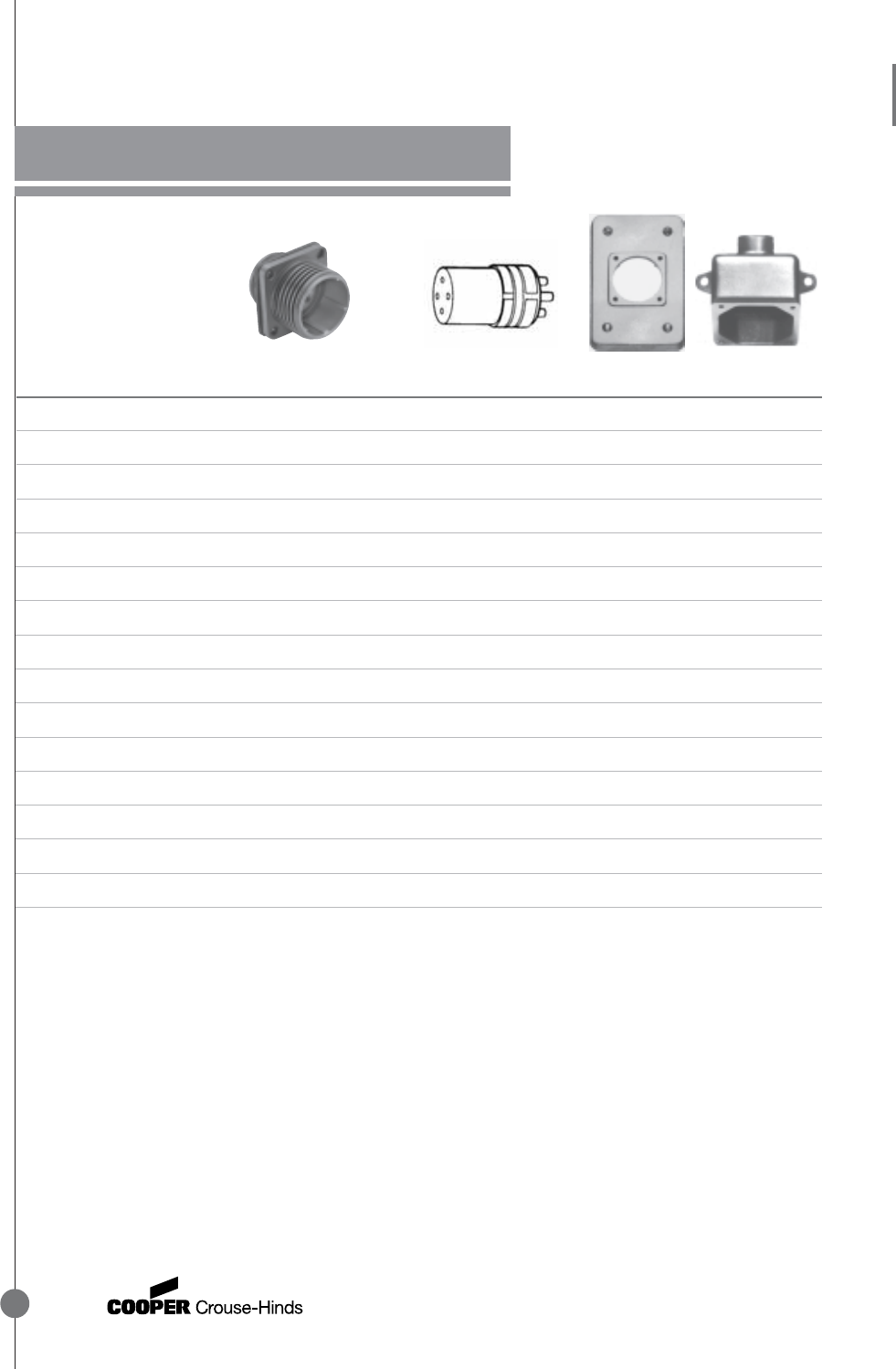

AR 20, 30, 60, 100 AMP RECEPTACLES
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
3 INTERIOR ASSEMBLY – 60 AMP AR621, 627 ATP295*
AR631,637 ATP296*
AR641 ATP297*
AR657 ATP384*
AR632, 638 ATP298*
AR642, 648 ATP299*
AR658 ATP385*
INTERIOR ASSEMBLY – 100 AMP AR1021, 1027 ATP315*
AR1031, 1037 ATP316*
AR1041, 1047 ATP317*
AR1032, 1038 ATP318*
AR1042, 1048 ATP319*
4 RETAINING PLATE AND HARDWARE 30 AMP ATP267
AR621, 631, 632 ATP268
AR641, 642 ATP363
AR657, 658, 1041, 1042 ATP364
AR1021, 1031, 1032 ATP269
5 FLANGE GASKET 30 AMP GASK499
60 AMP GASK500
100 AMP GASK500
6 WIRE WELL REDUCER 30 AMP AR:0400886
For suffix “T” crimp contacts. (Not shown) 60 AMP AR:0400706
100 AMP, LARGE AR:0400888
100 AMP, SMALL AR:0400889
7 BACK BOX (Not shown) REFER TO CATALOG SECTION 1P
8 CONTACT KIT 30 AMP AR30 CON KIT
60 AMP AR60 CON KIT
100 AMP AR100 CON KIT
* Pressure contacts are standard. For crimp/solder connection add suffix “T”.
218
PLUGS & RECEPTACLES
Replacement Parts Book
•PLUGS & RECEPTACLES
1
23
5
4
7
6
8
AR 200 AMP (M80) RECEPTACLES/.56" WIRE
WELL/STANDARD & S4 REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY AR2031, AR2032 AR:0401502-2
AR2041, AR2042 AR:0401502-1
2 RECEPTACLE HOUSING GASKET ALL UNITS GASK262
3 INSULATOR BODY AR2031, AR2032 AR:2095-L
AR2041, AR2042 AR:2101-L
4PHASE CONTACT ASSEMBLY (Qty. 1) (Includes wire well) ALL UNITS 0490339
5 GROUND CONTACT ASSEMBLY (Qty. 1) AR2032, AR2042 0490343
6 INSULATOR BASE AR2031 AR:0401488-3
AR2041 AR:0401488-7
AR2032 AR:0401488-4
AR2042 AR:0401488-8
7 INTERIOR RETAINING SHOE AR2031 0490327
AR2041 0490331
AR2032 0490335
AR2042 0490337
8 COMPLETE INTERIOR ASSEMBLY AR2031 ATP397
(Includes #3–#7) AR2041 ATP399
AR2032 ATP401
AR2042 ATP403
9 WIRE WELL REDUCER .469" CABLE DIA. AR:0401977-1
(Not shown—qty. 3 required) .500" CABLE DIA. AR:0401977-2
Replacement Parts Book
219
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
AR 200 AMP (M80) RECEPTACLES/.75" WIRE
WELL/STANDARD & S4 REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY AR20312, AR20322 AR:0401502-2
AR20412, AR20422 AR:0401502-1
2 RECEPTACLE HOUSING GASKET ALL UNITS GASK262
3 INSULATOR BODY AR20312, AR20322 AR:2095-L
AR20412, AR20422 AR:2101-L
4PHASE CONTACT ASSEMBLY (Quantity 1) (Includes wire well) ALL UNITS 0490340
5 GROUND CONTACT ASSEMBLY (Quantity 1) AR20322, AR20422 0490344
6 INSULATOR BASE AR20312 AR:0401488-3
AR20412 AR:0401488-7
AR20322 AR:0401488-4
AR20422 AR:0401488-8
7 INTERIOR RETAINING SHOE AR20312 0490327
AR20412 0490331
AR20322 0490335
AR20422 0490337
8 COMPLETE INTERIOR ASSEMBLY AR20312 ATP398
(includes #3-#7) AR20412 ATP400
AR20322 ATP402
AR20422 ATP404
9 WIRE WELL REDUCER .672" CABLE DIA. AR:0401977-3
(not shown) (quantity 3 required)
220
PLUGS & RECEPTACLES
Replacement Parts Book
•PLUGS & RECEPTACLES
AR 200 AMP /.56" WIRE WELL/S22 & S4-22
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY AR2031, AR2032 AR:0401502-2
AR2041, AR2042 AR:0401502-1
2 RECEPTACLE HOUSING GASKET ALL UNITS GASK262
3 INSULATOR BODY AR2031, AR2032 AR:3374-B
AR2041, AR2042 AR:5202-B
4 PHASE CONTACT ASSEMBLY (quantity 1) (Includes wire well) ALL UNITS 0490351
5 GROUND CONTACT ASSEMBLY (quantity 1) AR2032, AR2042 0490347
6 INSULATOR BASE AR2031 AR:0401488-1
AR2041 AR:0401488-5
AR2032 AR:0401488-2
AR2042 AR:0401488-6
7 INTERIOR RETAINING SHOE AR2031 0490327
AR2041 0490331
AR2032 0490335
AR2042 0490337
8 COMPLETE INTERIOR ASSEMBLY AR2031 ATP413
(includes #3-#7) AR2041 ATP415
AR2032 ATP417
AR2042 ATP419
9 WIRE WELL REDUCER 1.24" - .75" CABLE DIA. AR:0402063
(not shown) (quantity 3 required) 1.24" - 1.04" CABLE DIA. AR:0402064
Replacement Parts Book
221
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
AR 200 AMP /.75" WIRE WELL/S22 & S4-22
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY AR20312, AR20322 AR:0401502-2
AR20412, AR20422 AR:0401502-1
2 RECEPTACLE HOUSING GASKET ALL UNITS GASK262
3 INSULATOR BODY AR20312, AR20322 AR:3374-B
AR20412, AR20422 AR:5202-B
4 PHASE CONTACT ASSEMBLY (Quantity 1) (Includes wire well) ALL UNITS 0490352
5 GROUND CONTACT ASSEMBLY (Quantity 1) AR20322, AR20422 0490348
6 INSULATOR BASE AR20312 AR:0401488-1
AR20412 AR:0401488-5
AR20322 AR:0401488-2
AR20422 AR:0401488-6
7 INTERIOR RETAINING SHOE AR20312 0490328
AR20412 0490332
AR20322 0490335
AR20422 0490337
8 COMPLETE INTERIOR ASSEMBLY AR20312 ATP414
(includes #3-#7) AR20412 ATP416
AR20322 ATP418
AR20422 ATP420
9 WIRE WELL REDUCER .672" CABLE DIA. AR:0401977-3
(Not shown—qty. 3 required) .500" CABLE DIA. AR:0401977-2
222
PLUGS & RECEPTACLES
Replacement Parts Book
•PLUGS & RECEPTACLES
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY AR4031, AR4032 AR:0401525-2
AR4041, AR4042 AR:0401525-1
2 RECEPTACLE HOUSING GASKET ALL UNITS GASK263
3 INSULATOR BODY AR4031, AR4032 AR:452-D
AR4041, AR4042 AR:3064-D
4 PHASE CONTACT ASSEMBLY (Qty. 1) (Includes wire well) ALL UNITS 0490341
5 GROUND CONTACT ASSEMBLY (Qty. 1) AR4032, AR4042 0490345
6 INSULATOR BASE AR4031 AR:0401567-3
AR4041 AR:0401567-7
AR4032 AR:0401567-4
AR4042 AR:0401567-8
7 INTERIOR RETAINING SHOE AR4031 0490329
AR4041 0490333
AR4032 0490336
AR4042 0490338
AR 400 AMP/.84" WIRE WELL/STANDARD & S4
REPLACEMENT PARTS
1
23
5
4
7
6
8
Replacement Parts Book
223
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
ITEM DESCRIPTION USED ON PART NO.
8 COMPLETE INTERIOR ASSEMBLY AR4031 ATP405
(Includes #3–#7) AR4041 ATP407
AR4032 ATP409
AR4042 ATP411
9 WIRE WELL REDUCER .830"–.687" CABLE DIA. AR:0402062
(Not shown—qty. 3 required) .830"–.590" CABLE DIA. AR:0402760
.830"–.735" CABLE DIA. AR:0403180
AR 400 AMP/.84" WIRE WELL/STANDARD & S4
REPLACEMENT PARTS
224
PLUGS & RECEPTACLES
Replacement Parts Book
•PLUGS & RECEPTACLES
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY AR40312, AR40322 AR:0401525-2
AR40412, AR40422 AR:0401525-1
2 RECEPTACLE HOUSING GASKET ALL UNITS GASK263
3 INSULATOR BODY AR40312, AR40322 AR:452-D
AR40412, AR40422 AR:3064-D
4 PHASE CONTACT ASSEMBLY (Qty. 1) (Includes wire well) ALL UNITS 0490342
5 GROUND CONTACT ASSEMBLY (Qty. 1) AR40322, AR40422 0490346
6 INSULATOR BASE AR40312 AR:0401567-3
AR40412 AR:0401567-7
AR40322 AR:0401567-4
AR40422 AR:0401567-8
7 INTERIOR RETAINING SHOE AR40312 0490330
AR40412 0490334
AR40322 0490336
AR40422 0490338
8 COMPLETE INTERIOR ASSEMBLY AR40312 ATP406
(Includes #3–#7) AR40412 ATP408
AR40322 ATP410
AR40422 ATP412
9 WIRE WELL REDUCER 1.24"–.75" CABLE DIA. AR:0402063
(Not shown—qty. 3 required) 1.24"–1.04" CABLE DIA. AR:0402064
AR 400 AMP/.125" WIRE WELL/STANDARD & S4
REPLACEMENT PARTS
Replacement Parts Book
225
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
AR 400 AMP /.84" WIRE WELL/S22 & S4-22
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY AR4031, AR4032 AR:0401525-2
AR4041, AR4042 AR:0401525-1
2 RECEPTACLE HOUSING GASKET ALL UNITS GASK263
3 INSULATOR BODY AR4031, AR4032 AR:2140-L
AR4041, AR4042 AR:3054-B
4 PHASE CONTACT ASSEMBLY (Quantity 1) (Includes wire well) ALL UNITS 0490357
5 GROUND CONTACT ASSEMBLY (Quantity 1) AR4032, AR4042 0402029
6 INSULATOR BASE AR4031 AR:0401567-1
AR4041 AR:0401567-5
AR4032 AR:0401567-2
AR4042 AR:0401567-6
7 INTERIOR RETAINING SHOE AR4031 0490329
AR4041 0490333
AR4032 0490336
AR4042 0490338
8 COMPLETE INTERIOR ASSEMBLY AR4031 ATP421
(includes #3-#7) AR4041 ATP423
AR4032 ATP425
AR4042 ATP427
226
PLUGS & RECEPTACLES
Replacement Parts Book
•PLUGS & RECEPTACLES
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY AR40312, AR40322 AR:0401525-2
AR40412, AR40422 AR:0401525-1
2 RECEPTACLE HOUSING GASKET ALL UNITS GASK263
3 INSULATOR BODY AR40312, AR40322 AR:2140-L
AR40412, AR40422 AR:3054-B
4 PHASE CONTACT ASSEMBLY (Quantity 1) (Includes wire well) ALL UNITS 0490354
5 GROUND CONTACT ASSEMBLY (Quantity 1) AR40322, AR40422 0490350
6 INSULATOR BASE ASSEMBLY AR40312 AR:0401567-1
AR40412 AR:0401567-5
AR40322 AR:0401567-2
AR40422 AR:0401567-6
7 INTERIOR RETAINING ASSEMBLY AR40312 0490330
AR40412 0490334
AR40322 0490336
AR40422 0490338
8 COMPLETE INTERIOR ASSEMBLY AR40312 ATP422
(includes #3-#7) AR40412 ATP424
AR40322 ATP426
AR40422 ATP428
9 WIRE WELL REDUCER 1.24" - .75" CABLE DIA. AR:0402063
(Not shown) (Quantity 3 required) 1.24" - 1.04" CABLE DIA. AR:0402064
AR 400 AMP /1.25 WIRE WELL/S22 & S4-22
REPLACEMENT PARTS
Replacement Parts Book
227
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES

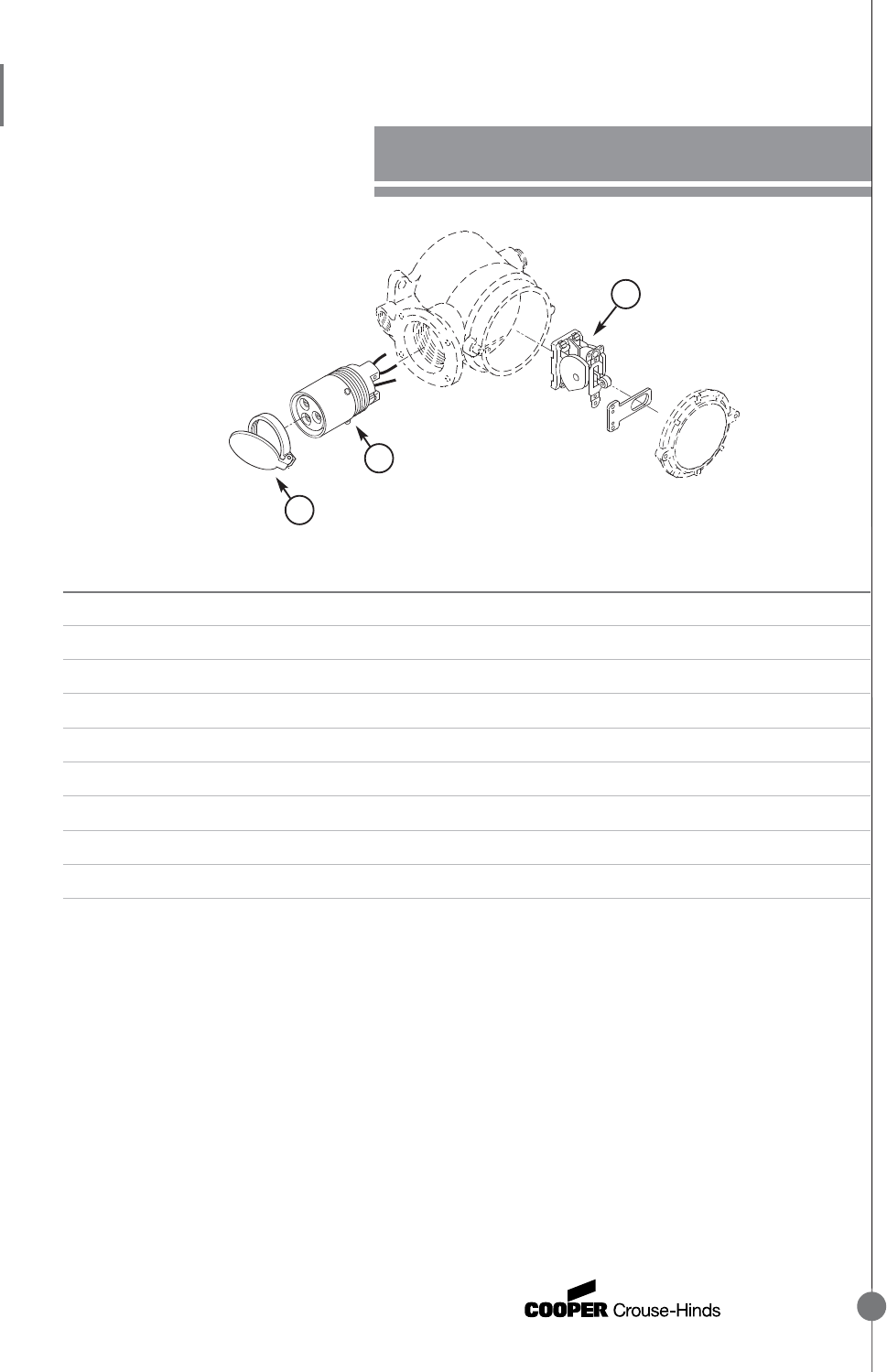

ARC 30, 60, 100 AMP RECEPTACLES
REPLACEMENT PARTS
1
2
3
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY ARC33, ARC34, ARC35 QE50
ARC63, ARC64 QE51
ARC65 QE52
ARC103, ARC104 QE53
ARC105 QE54
1A THREADED CAP AND CHAIN ARC33, ARC34, ARC35 QE13
(Not shown) ARC63, ARC64 QE32
ARC65 QE34
ARC103, ARC104 QE62
ARC105 QE64
2 INTERIOR ASSEMBLY ARC33 ATP586
ARC34 ATP587
ARC35 ATP588
ARC63 ATP589
ARC64 ATP590
ARC65 ATP591
ARC103 ATP592
ARC104 ATP593
ARC105 ATP594
228
PLUGS & RECEPTACLES
Replacement Parts Book
•PLUGS & RECEPTACLES
ITEM DESCRIPTION USED ON PART NO.
3 POLARIZER AND GASKET ARC33 ARC:0402966-*
ARC34 ARC:0402967-*
ARC35 ARC:0402968-*
ARC63 ARC:0402969-*
ARC64 ARC:0402970-*
ARC65 ARC:0402971-*
ARC103 ARC:0402972-*
ARC104 ARC:0402973-*
ARC105 ARC:0402974-*
4 CONTACT KITS 30 AMP APRC30 CON KIT
60 AMP APRC60 CON KIT
100 AMP APRC100 CON KIT
* Specify number to designate polarity: B=1, C=2, D=3, E=4, F=5, H=7, K=9, L=10, N=12, P=13, U=15, W=16.
ARC 30, 60, 100 AMP RECEPTACLES
REPLACEMENT PARTS
Replacement Parts Book
229
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES

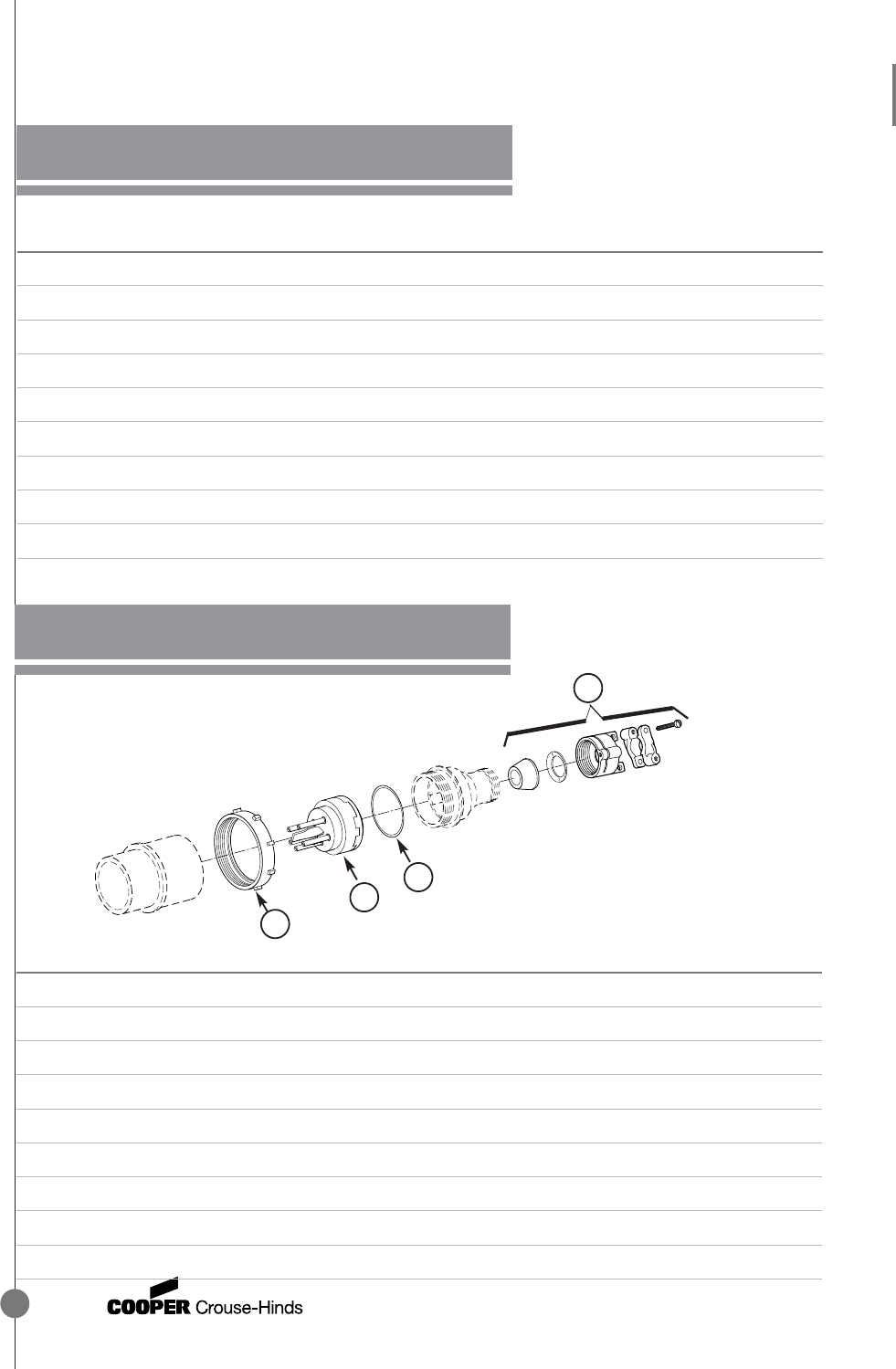

BHP PLUGS REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 CLAMP RING ALL BHP BHP:20840B
2 INTERIOR ASSEMBLY – 30 AMP* 2W3P BHP3383N, BHP3385N BHP30N
3W4P BHP3483D, BHP3485D BHP30D
4W5P BHP3583NW, BHP3585NW BHP30NW
INTERIOR ASSEMBLY – 60 AMP* BHP6383N, BHP6385N BHP60N
BHP6483D, BHP6485D BHP60D
BHP6585NW, BHP6587NW BHP60NW
INTERIOR ASSEMBLY – 100 AMP* BHP10385N, BHP10387N BHP100N
BHP10485D, BHP10487D BHP100D
BHP10585NW, BHP10587NW BHP100NW
3 O-RING GASKET ALL UNITS GASK1150
4 CORD GRIP GLAND NUT ASSEMBLY BHP3383N, BHP3483D, BHP3583NW ARK SR KIT2
(Includes cord grip, cable clamps, washers, bushings, and hardware) BHP6383N, BHP6483D
BHP3385N, BHP3485D, BHP3585NW ARK SR KIT3
BHP6385N, BHP6485D, BHP6585NW
BHP10385N, BHP10485D, BHP10585NW
BHP6587NW, BHP10387N ARK SR KIT4
BHP10487D, BHP10587NW
* Other polarities available, consult Crouse-Hinds
2
3
4
1
230
1
BHR RECEPTACLE REPLACEMENT PARTS
BP RECEPTACLE REPLACEMENT PARTS
1
23
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY ALL BHR BHR:21623B
(Includes door, gasket, hinge ring, hinge pin, and spring)
2 THREADED CAP AND CHAIN ALL BHR BHR:29144A
3 THREADED COVER FOR RECEPTACLE HOUSING ALL BHR BHR:12805D
4 INTERIORS* BHR, E, C 30A N BHR30N
BHR, E, C 30A D BHR30D
BHR, E, C 30A NW BHR30NW
BHR, E, C 60A N BHR60N
BHR, E, C 60A D BHR60D
BHR, E, C 60A NW BHR60NW
BHR, E, C 100A N BHR100N
BHR, E, C 100A D BHR100D
BHR, E, C 100A NW BHR100NW
* Other polarities available, consult Crouse-Hinds
2
ITEM DESCRIPTION USED ON PART NO.
1 INTERIOR ASSEMBLY – 30 AMP (2-wire, 3-pole) ALL BP PLUGS ATP328
2 CORD GRIP GLAND NUT ASSEMBLY ALL BP PLUGS BP SR KIT
(Includes cord grip, cable clamps, washers, bushings, and hardware)
PLUGS & RECEPTACLES
Replacement Parts Book
•PLUGS & RECEPTACLES
Replacement Parts Book
231
•PLUGS

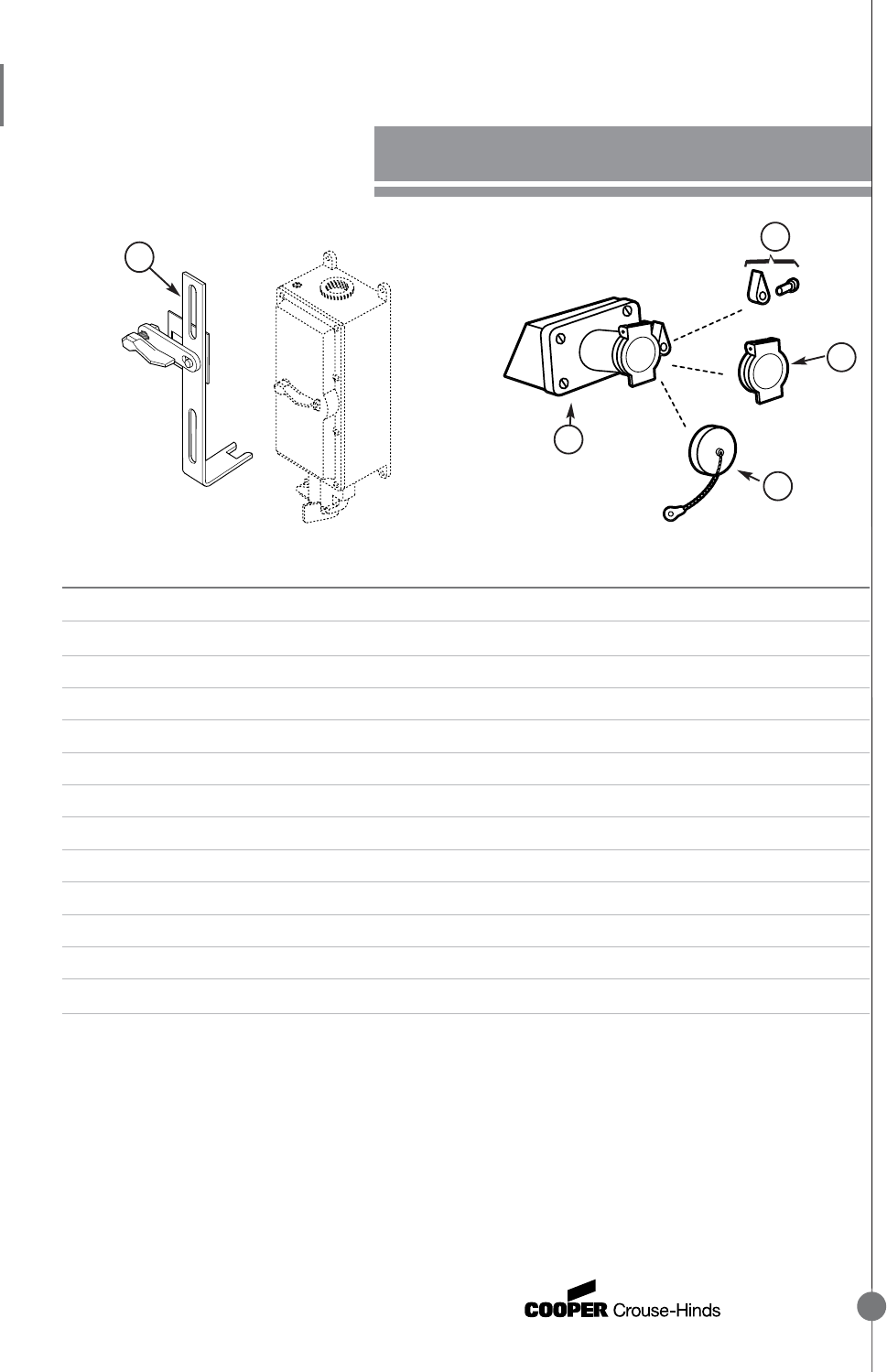

CES/CESD RECEPTACLES REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY CES/CESD2213, CES/CESD2214 QE61
(Includes door, gasket, hinge pin, and spring) CES/CESD4233 QE15
CES/CESD4234 QE16
2 INTERIOR ASSEMBLY – 30 AMP CES/CESD2213 ATP371
CES/CESD2214 ATP372
3 COMPLETE RECEPTACLE ASSEMBLY CES/CESD2213 CE213
CES/CESD2214 CE214
CES/CESD4233 CE233
CES/CESD4234 CE234
4 BACK BOX W/ COVER CES2213, 2214 CES21
CESD2213, 2214 CESD21
CES4233, 4234 CES42
CESD4233, 4234 CESD42
5 THREADED COVER FOR RECEPTACLE HOUSING CESD2213, CESD2214 GUA04
CESD4233, CESD4234 GUA06
1
3
4
2
5
PLUGS & RECEPTACLES
232
PLUGS & RECEPTACLES

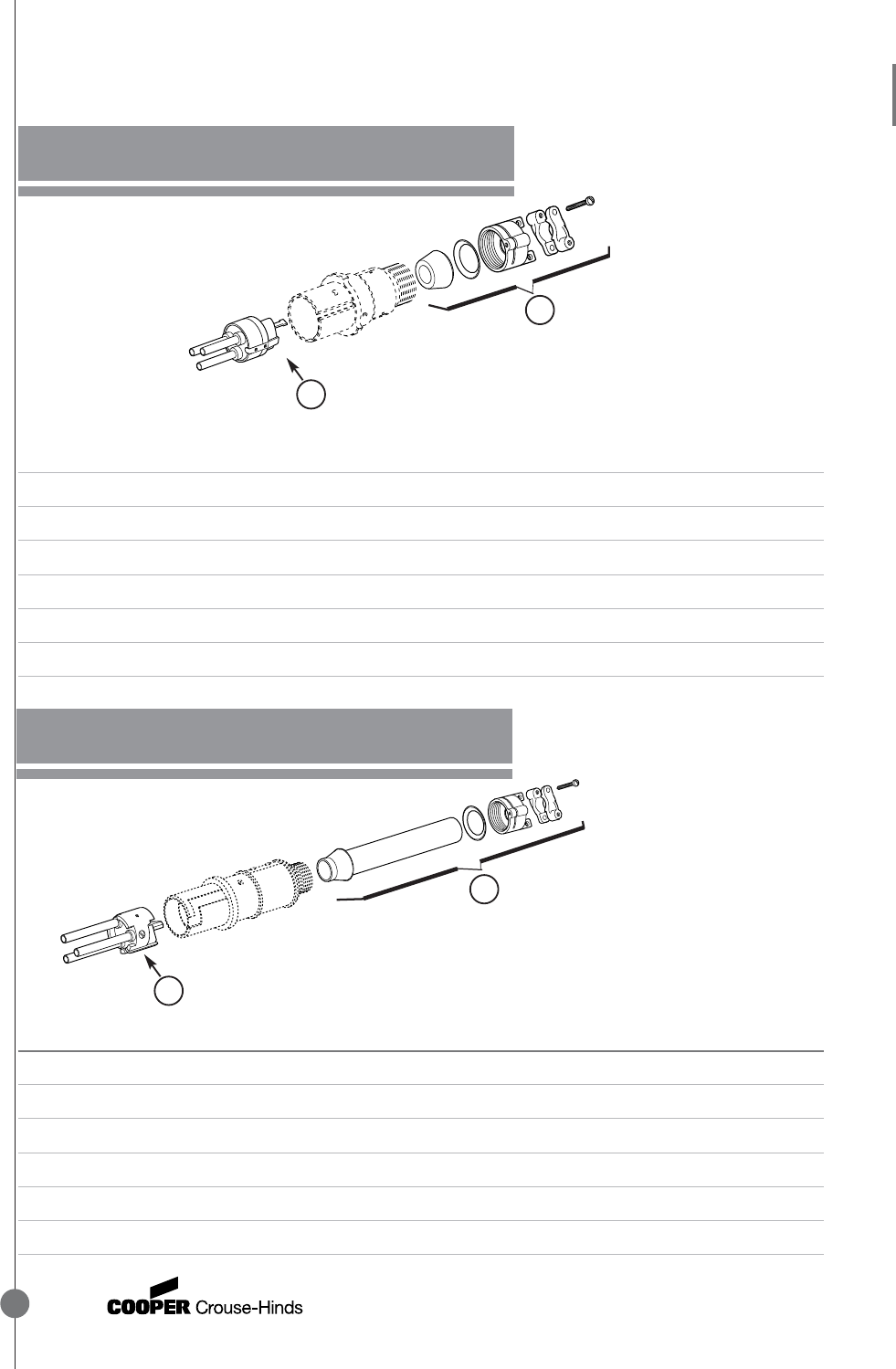

1
2
ITEM DESCRIPTION USED ON PART NO.
1 INTERIOR ASSEMBLY CPP512 ATP208
CPP516 ATP260
CPP4553, MODEL M11 ATP361
CPP4752, MODEL M11 ATP274
2 CORD GRIP GLAND NUT ASSEMBLY CPP512, CPP516 ARK SR KIT 1
(Includes cord grip, cable clamps, washers, bushings, and hardware) CPP4553, CPP4752, MODEL M11 ARK SR KIT 2
CPP PLUGS REPLACEMENT PARTS
1
ITEM DESCRIPTION USED ON PART NO.
1 INTERIOR ASSEMBLY CPH7713, CPH7913 ATP340
CPH7714, CPH7914 ATP341
CPH7733, CPH7933 ATP110
CPH7734, CPH7934 ATP111
2 CORD GRIP GLAND NUT ASSEMBLY CPH7713, CPH7714, CPH7733, CPH7734 ARK SR KIT 2
(Includes cord grip, cable clamps, CPH7913, CPH7914, CPH7933, CPH7934 ARK SR KIT 3
washers, bushings, and hardware)
CPH PLUGS REPLACEMENT PARTS
2
Replacement Parts Book
•PLUGS & RECEPTACLES
Replacement Parts Book
233
•PLUGS & RECEPTACLES

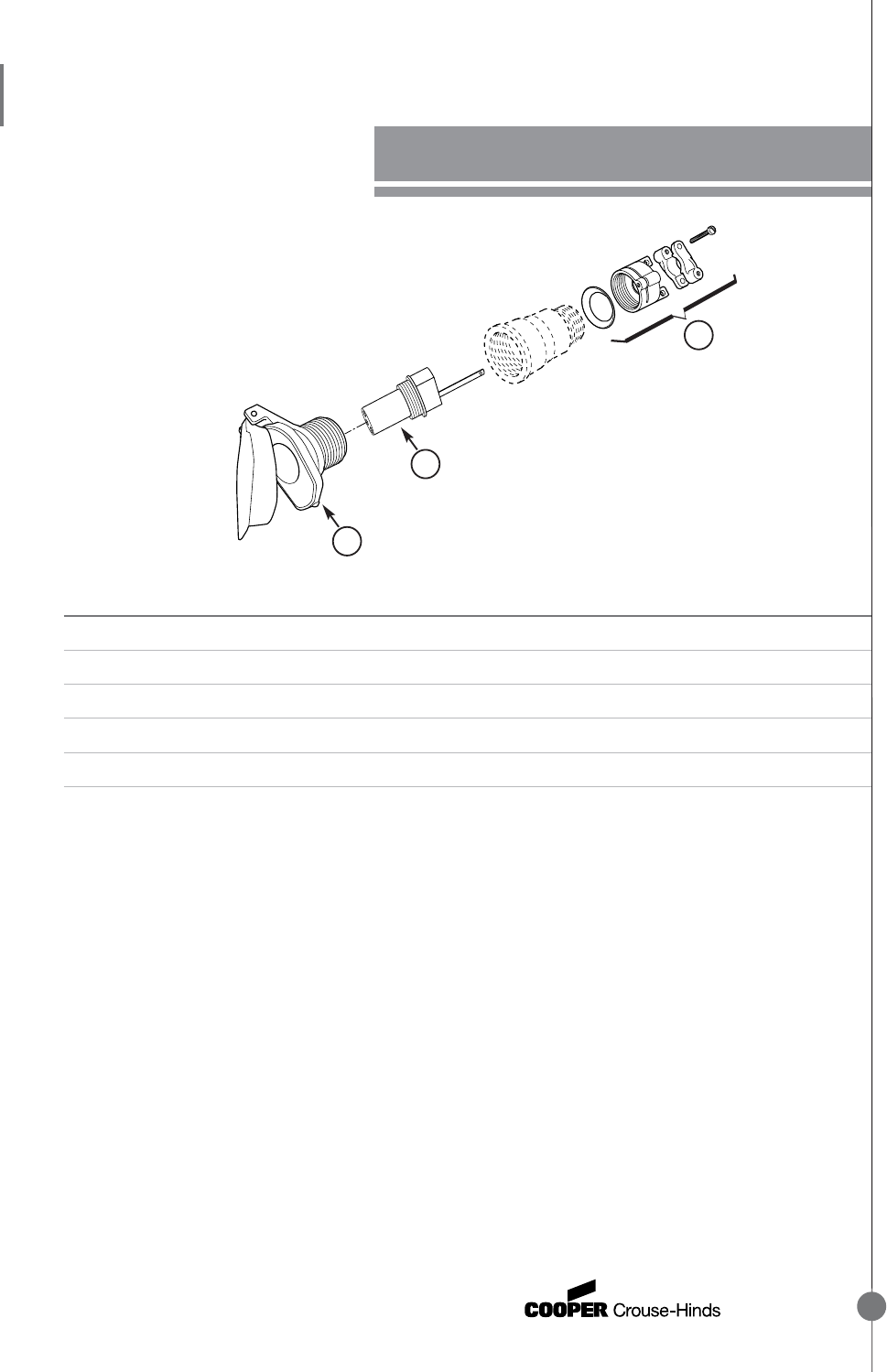

CPR CABLE CONNECTOR REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY CPR154, MODEL M5 QE21
(Includes door, gasket, and hinge pin) CPR154, MODEL M4 QE14
2 INTERIOR ASSEMBLY CPR154, MODELS M4 & M5 ATP375
3 CORD GRIP GLAND NUT ASSEMBLY CPR154, MODELS M4 & M5 ARK SR KIT1
(Includes cord grip, cable clamps, washers, bushings, and hardware)
1
2
3
PLUGS & RECEPTACLES
234

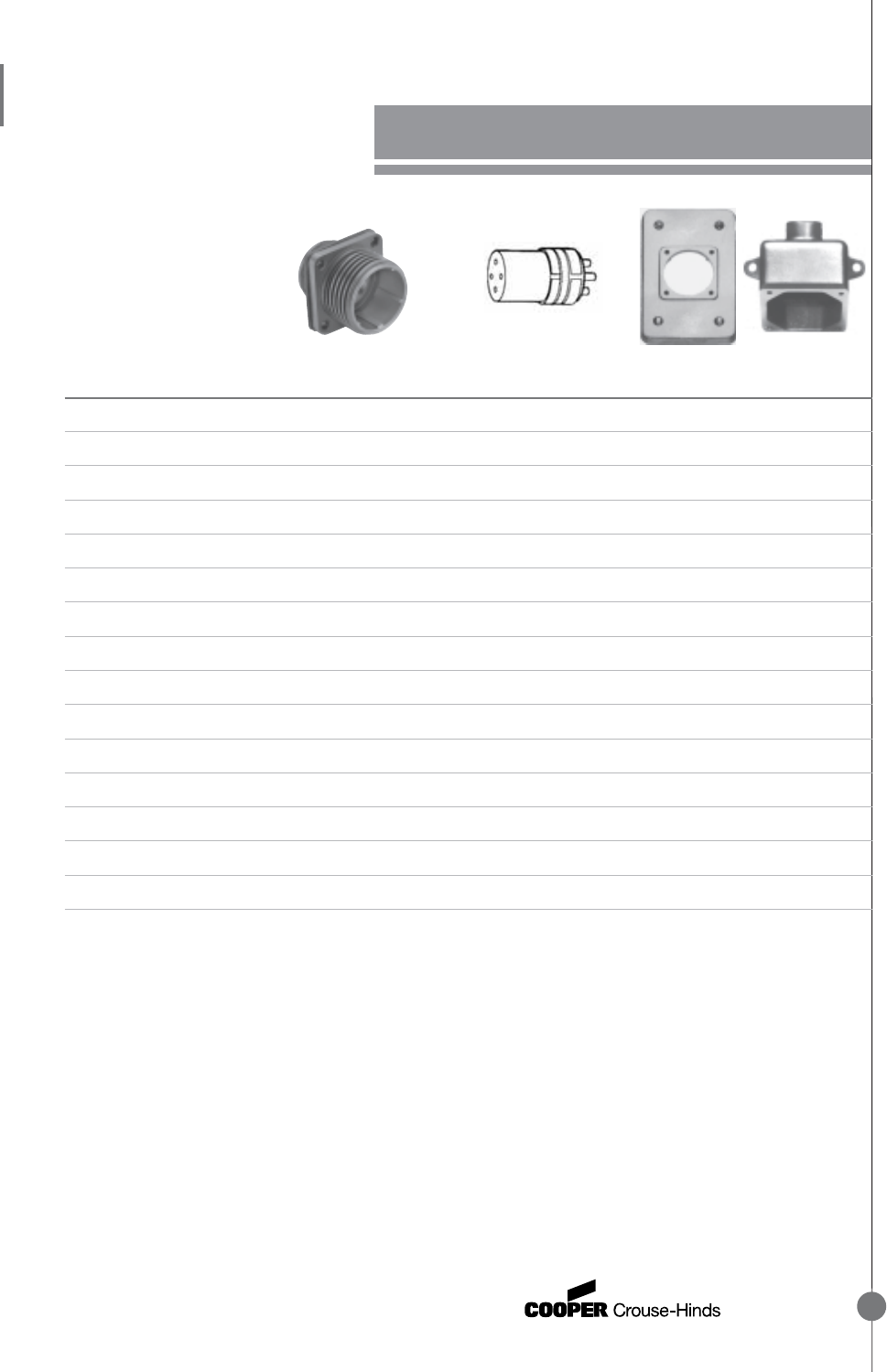

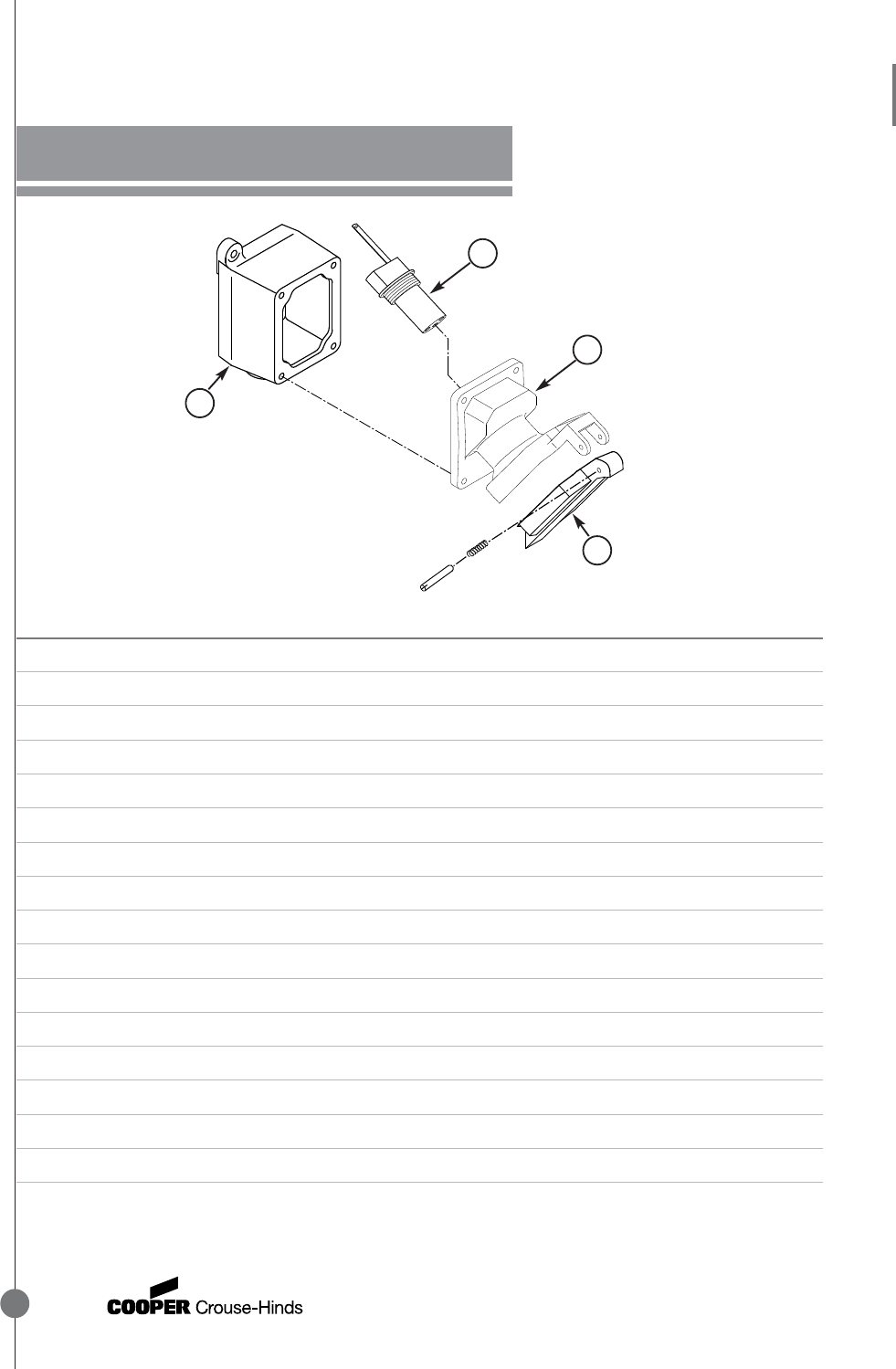

CPS RECEPTACLES REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY QE14
(Includes door, gasket, hinge pin and spring) QE25
QE21
2 INTERIOR ASSEMBLY ATP375
ATP371
ATP372
3 COMPLETE RECEPTACLE ASSEMBLY CPS152R
CPS532R
CPS732R
CPS14R
4 BACK BOXES CPS14 SERIES
1/2" DEAD END CPS120
1/2" THROUGH FEED CPS121
3/4" DEAD END CPS20
3/4" THROUGH FEED CPS21*
* Add "SA" for aluminum if required.
1
2
3
4
PLUGS & RECEPTACLES
Replacement Parts Book
•PLUGS & RECEPTACLES
Replacement Parts Book
235
•PLUGS & RECEPTACLES
CSR INTERLOCKED RECEPTACLES
REPLACEMENT PARTS
5
3
8
7
1
4
9
ITEM DESCRIPTION USED ON PART NO.
1 SPRING CAP W/ HARDWARE CSR33A, CSR33A-FS CSR-K13
CSR34A, CSR34A-FS CSR-K13
CSR64A, CSR64A-FS CSR-K12
2 CLAMP RING KIT CSR33A, CSR33A-FS CSR-K5
CSR34A, CSR34A-FS CSR-K5A (ALUMINUM)
CSR64A, CSR64A-FS CSR-K2
CSR-K2A (ALUMINUM)
PLUGS & RECEPTACLES
236
CSR INTERLOCKED RECEPTACLES
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
3 REPLACEMENT ENCLOSURE KIT CSR33A CSR-K11
CSR33A-FS CSR-K22
CSR34A CSR-K10
CSR34A-FS CSR-K21
CSR64A CSR-K9
CSR64A-FS CSR-K20
4 REPLACEMENT SWITCH CSR33A, CSR34A CSR-K18
CSR33A-FS, CSR34A-FS CSR-K19
CSR64A, CSR64A-FS CSR-K17
5 RECEPTACLE INTERIOR ASSEMBLY CSR33A, CSR33A-FS CSR-K15
CSR34A, CSR34A-FS CSR-K16
CSR64A, CSR64A-FS CSR-K14
6A HUB KIT – 1-1/2" ALL CSR CSR-K3
6B HUB KIT – 1-1/4" ALL CSR CSR-K8
7 MOUNTING FOOT KIT (4 pieces) ALL CSR CSR-K4
8 AUXILIARY CONTACT KIT CSR33A, CSR34A CSR-K6
CSR33A-FS, CSR34A-FS CSR-K7
CSR64A, CSR64A-FS CSR-K1
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
Replacement Parts Book
237
•PLUGS & RECEPTACLES

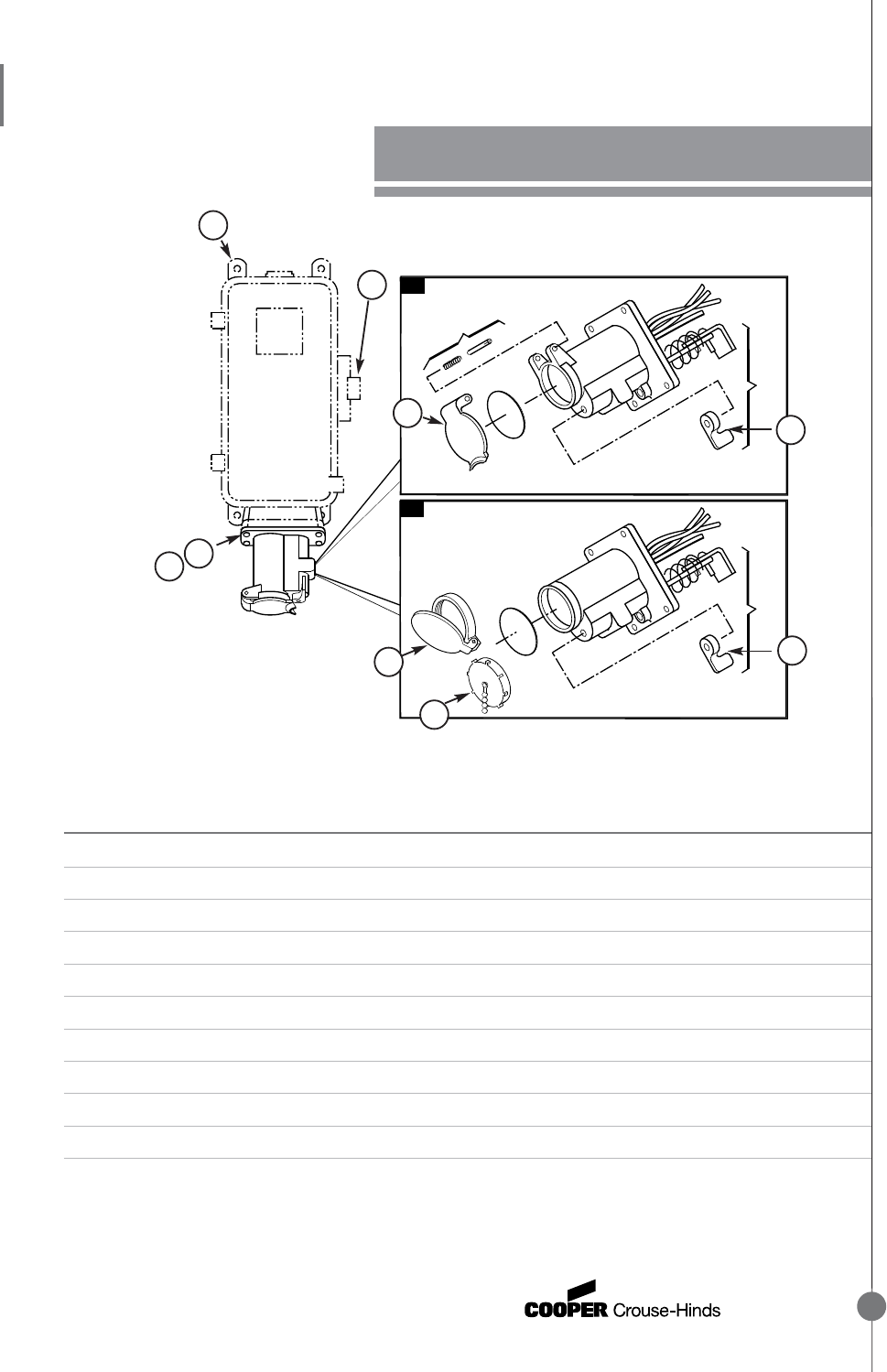

DBR INTERLOCKED RECEPTACLES
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 COMPLETE CIRCUIT BREAKER OPERATING ASSEMBLY ALL DBR DBR-K7
(Includes handle, shaft, arm, interlocking arm assembly, and hardware)
M2 M4
2A SPRING DOOR ASSEMBLY DBR53731, 53732 DBR-K2* QE343
DBR753742 DBR-K2* QE343
FOR RECEPTACLE HOUSING DBR56731, 56732 DBR-K3* QE346
(Includes spring door, gasket, spring, and hinge) DBR56742 DBR-K3* QE346
51731, 51732 DBR-K4*
DBR51742 DBR-K5* QE3410
2B THREADED CAP AND CHAIN DBR53742 QE13 DBR-K6
DBR56742 QE34 DBR-K6
DBR51742 QE64 DBR-K6
1
PLUGS & RECEPTACLES
3
4
2A
2B
238
DBR INTERLOCKED RECEPTACLES
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
M2 M4
3 RECEPTACLE INTERLOCK RELEASE ALL DBR DBR-K6 DBR-K6
HANDLE W/ HARDWARE
4 COMPLETE RECEPTACLE HOUSING ASSEMBLY DBR53731 DBR331-M2
(Includes receptacle housing with spring door, DBR53732 DBR332-M2
receptacle interior assembly, gasket, and hardware) DBR53742 DBR342-M2 DBR342
DBR56731 DBR631-M2
DBR56732 DBR632-M2
DBR56742 DBR642-M2 DBR642
DBR51731 DBR1031-M2
DBR51732 DBR1032-M2
DBR51742 DBR1042-M2 DBR1042
7 BREATHER ALL DBR ECD13
8 DRAIN ALL DBR ECD11
9 PIPE PLUGS ALL DBR PLG1
10 REDUCER 2"–1 1/2" FOR CONDUIT OPENING ALL DBR RE75
* Note: Ask customer to confirm that mounting “ears” are not broken before selling spring door assembly.
•PLUGS & RECEPTACLES
PLUGS &
RECEPTACLES
Replacement Parts Book
Replacement Parts Book
239
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES

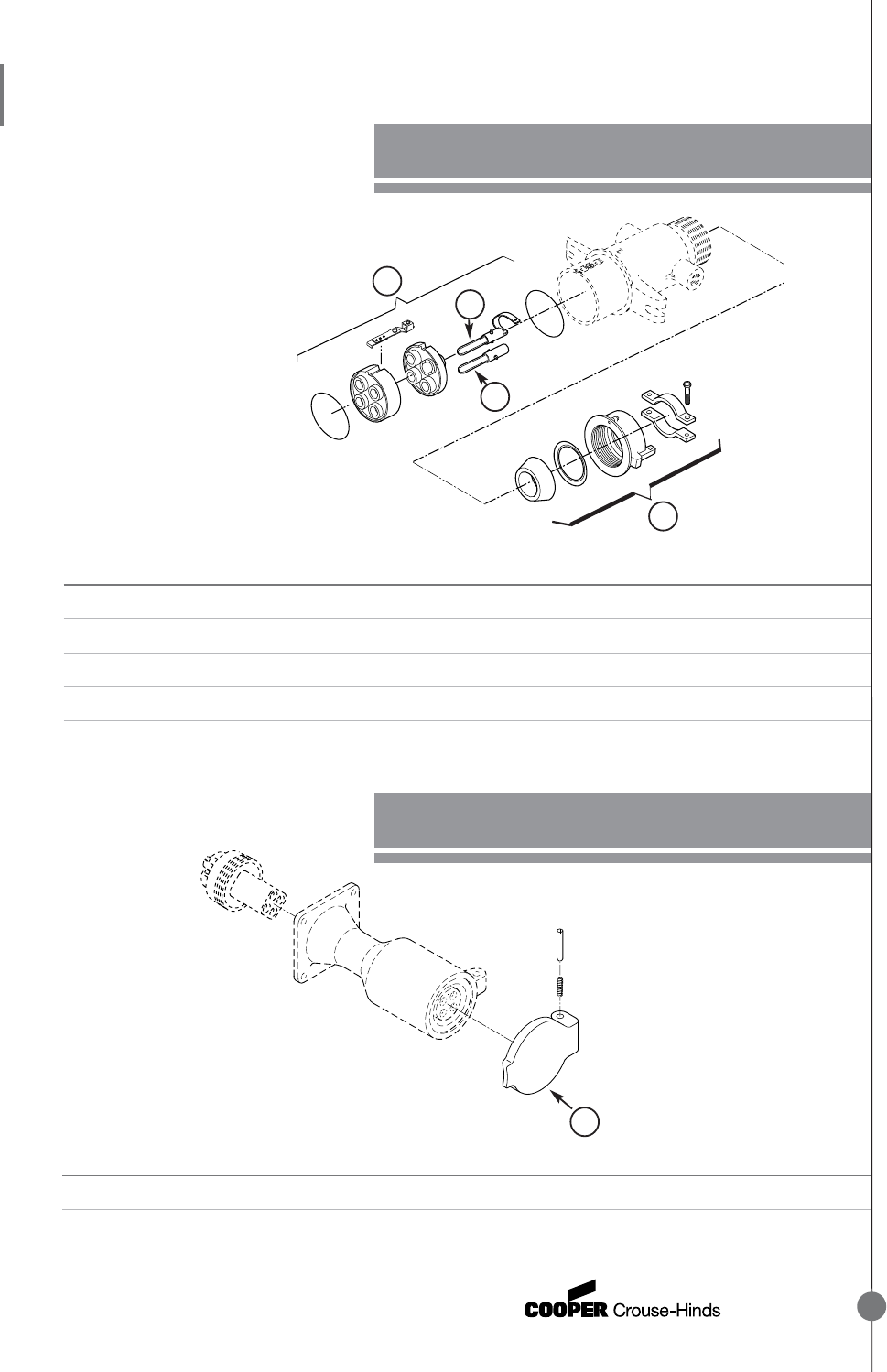

4
2
DP PLUG – 200 AMP REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 CORD GRIP GLAND NUT ASSEMBLY ALL DP PLUGS AP2 KIT3 M80
(Includes cord grip, cable clamps, washers, bushings, and hardware)
2 PHASE CONTACT ALL DP PLUGS DP:917A
3 GROUND CONTACT ALL DP PLUGS DP:8054A
4 REPLACEMENT INTERIOR ALL DP PLUGS DP20468 R1
DR RECEPTACLE REPLACEMENT PARTS
1
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY DR331, 332, 341, 342 QE65
(Includes door, gasket, hinge pin, and spring) DR631, 632, 641, 642 QE24
1
3
240
4
1
3
2
EBBR INTERLOCKED RECEPTACLES
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 CIRCUIT BREAKER OPERATING HANDLE ALL UNITS EBM:0206550-1
2 RECEPTACLE INTERLOCK RELEASE HANDLE ALL UNITS DBR-K6
3 COMPLETE RECEPTACLE HOUSING ASSEMBLY ALL 30 AMP UNITS EBBR342 KIT*
ALL 60 AMP UNITS EBBR642 KIT*
ALL 100 AMP UNITS EBBR1042 KIT*
4 SPRING DOOR ASSEMBLY ALL 30 AMP UNITS DBR-K2
ALL 60 AMP UNITS DBR-K4
ALL 100 AMP UNITS DBR:7814A
5 ENCLOSURE MOUNTING FEET (4 pieces) ALL UNITS EJB-MF1
6 HINGES (2 pieces) ALL UNITS EBM-K6
7 COVER BOLTS (12 bolts) ALL UNITS EBM-K21
8 CIRCUIT BREAKER BAIL ASSEMBLY & CONNECTOR ARM ALL UNITS EBM-K7
9 BREAKER MOUNTING PLATE EBM:0206768
10 BREAKER HANDLE STOP PLATE ALL UNITS EBM-K5
11 BREATHER ALL UNITS ECD16
11A DRAIN ALL UNITS ECD17
12 100 AMP FRAME BREAKERS ALL UNITS BUY LOCALLY
* For optional polarity add suffix S4.
6
7
8
12 9
5
PLUGS & RECEPTACLES
Replacement Parts Book
•PLUGS & RECEPTACLES
Replacement Parts Book
241
•PLUGS & RECEPTACLES
ENR RECEPTACLES REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY ENR SERIES QE26
(Includes door, gasket, hinge pin, and spring)
2 RECEPTACLE ASSEMBLY 125V SERIES ENR5201
250V SERIES ENR6202
3 BACK BOXES 1/2" SINGLE GANG EDS(C)171*
3/4" SINGLE GANG EDS(C)271*
1" SINGLE GANG EDS(C)371*
1/2" TWO GANG EDS(C)172*
3/4" TWO GANG EDS(C)272*
1" TWO GANG EDS(C)372*
* Add “SA” for aluminum if required.
PLUGS & RECEPTACLES
1
2
3
4
242
4
1
3
5
8
7
6
2A 2B
EPC W/ INTERLOCK (M75) REPLACEMENT PARTS
11
PLUGS & RECEPTACLES
ITEM DESCRIPTION USED ON PART NO.
1 COMPLETE BREAKER OPERATING HANDLE ASSEMBLY EPC43032, 43042, 46032, 46042 EPC-K3
(Includes handle, shaft, bushing, arm, hardware) EPC61032, 61042, 66032, 66042
2A COMPLETE BREAKER OPERATING HANDLE W/ HARDWARE EPC604-2042, 605-2042 EPC-K28
2B COMPLETE BREAKER OPERATING HANDLE ASSEMBLY EPC604-2042, 605-2042 EPC-K30
(Includes handle, shaft, bushing, arm, hardware)
3 THREADED COVERS EPC43032, 43042, 46032, 46042, EPC279F
EPC61032, 61042, 66032, 66042
EPC604-2042, 605-2042 TOP COVER EPC2116
EPC604-2042, 605-2042 BOTTOM COVER EPC2110
4 PRY BAR BRACKET EPC43032, 43042, 46032, 46042, EPC:23435A
(Used to remove threaded cover) EPC61032, 61042, 66032, 66042
5 MOUNTING BRACKET FOR HOUSING EPC43032, 43042, 46032, 46042, EPC:10132D
EPC61032, 61042, 66032, 66042
•PLUGS & RECEPTACLES
Replacement Parts Book
Replacement Parts Book
243
ITEM DESCRIPTION USED ON PART NO.
6 SPRING DOOR ASSEMBLY FOR RECEPTACLE HOUSING EPC43032, 43042 DBR-K2
(Includes door, gasket, spring, and hinge pin) EPC46032, 66032 DBR-K3
EPC46042, 61032, 66042 DBR-K4
EPC61042 DBR-K5
EPC604-2042, 605-2042 EPC-K27
7 RECEPTACLE INTERLOCK RELEASE HANDLE W/ HARDWARE EPC43032, 43042, 46032, 46042, DBR-K6
EPC61032, 61042, 66032, 66042
8 COMPLETE RECEPTACLE ASSEMBLY EPC43032 EPCR332-M75*†
(Includes receptacle housing w/ spring door and interior assembly) EPC43042 EPCR342-M75*†
EPC46032, EPC66032 EPCR632-M75*†
EPC46042, EPC66042 EPCR642-M75*†
EPC61032 EPCR1032-M75*†
EPC61042 EPCR1042-M75*†
EPC604-2042, 605-2042 EPCR602-2042
9 REPLACEMENT CIRCUIT BREAKER ALL EPC BUY LOCALLY
10 INTERIOR MOUNTING PLATE SUBASSEMBLY 30-100 AMP EPC-R1-A
(Not shown) 200 AMP EPC-R1-B
11 BREAKER HANDLE STOP PLATE 30-100 AMP EPC:8718B
200 AMP EPC-K38
12 BREATHER (Not shown) ALL UNITS ECD13
13 DRAIN (Not shown) ALL UNITS ECD11
* For optional polarity add suffix S4
Other models numbers not available
EPC W/ INTERLOCK (M75) REPLACEMENT PARTS
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
244
EPC W/ INTERLOCK (M75) REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 CIRCUIT BREAKER OPERATING EPC43032, 43042, 46032, 46042 EPC-K3
HANDLE ASSEMBLY EPC61032, 61042, 66032, 66042
(Includes handle, shaft, bushing, arm, hardware)
1A OPERATING HANDLE ONLY EPC43032, 43042, 46032, 46042 EPC-K1
EPC61032, 61042, 66032, 66042
1B BREAKER OPERATING FORK EPC43032, 43042, 46032, 46042 EPC:0204893
EPC61032, 61042, 66032, 66042
2A CIRCUIT BREAKER OPERATING EPC604-2042, 605-2042 EPC-K28
HANDLE W/ HARDWARE
2B CIRCUIT BREAKER OPERATING EPC604-2042, 605-2042 EPC-K30
HANDLE ASSEMBLY (Includes handle, shaft, bushing, arm, hardware)
3 THREADED COVERS EPC43032, 43042, 46032, 46042 EPC279F
EPC61032, 61042, 66032, 66042
EPC604-2042, 605-2042, TOP COVER EPC21116
EPC604-2042, 605-2042, BOTTOM COVER EPC2110
4 PRY BAR BRACKET EPC43032, 43042, 46032, 46042 EPC:23435A
(Used to remove threaded cover) EPC61032, 61042, 66032, 66042
5 MOUNTING BRACKET FOR HOUSING EPC43032, 43042, 46032, 46042 EPC:10132D
EPC61032, 61042, 66032, 66042
6 SPRING DOOR ASSEMBLY FOR EPC43032, 43042 DBR-K2
RECEPTACLE HOUSING EPC46032, 66032 DBR-K3
(Includes door, gasket, spring, and hinge pin) EPC46042, 61032, 66042 DBR-K4
EPC61042 DBR-K5
EPC604-2042, 605-2042 EPC-K27
7 RECEPTACLE INTERLOCK RELEASE EPC43032, 43042, 46032, 46042 DBR-K6
HANDLE W/ HARDWARE EPC61032, 61042, 66032, 66042
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
245
EPC W/ INTERLOCK (M75) REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
8 COMPLETE RECEPTACLE ASSEMBLY EPC43032 EPCR332-M75*†
(Includes receptacle housing w/ spring door EPC43042 EPCR342-M75*†
and interior assembly) EPC46032, EPC66032 EPCR632-M75*†
EPC46042, EPC66042 EPCR642-M75*†
EPC61032 EPCR1032-M75*†
EPC61042 EPCR1042-M75*†
EPC604-2042, 605-2042 EPCR602-2042*
9 REPLACEMENT CIRCUIT BREAKER ALL EPC BUY LOCALLY
10 INTERIOR MOUNTING PLATE SUBASSEMBLY 30–100 AMP EPC-R1-A
200 AMP EPC-R1-B
11 BREAKER HANDLE STOP PLATE 30–100 AMP EPC:8718B
200 AMP EPC-K38
12 BREATHER ALL UNITS ECD13
13 DRAIN ALL UNITS ECD11
* For optional polarity add suffix S4
Other models numbers not available
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
246
FP PLUGS REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 INTERIOR ASSEMBLY – 20 AMP FP323 FP:13792N
INTERIOR ASSEMBLY – 30 AMP FP334 FP:13793N
2 CLAMP NUT AND RETAINING SPRING FP323 & FP334 FP:CL NUT-K1
3 CORD GRIP GLAND NUT ASSEMBLY FP323 & FP334 ARK SR KIT 2
(Includes cord grip, cable clamps, washers, bushings, and hardware)
2
3
1
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
247
FSQ232 SERIES INTERLOCKED RECEPTACLE
AND SWITCH REPLACEMENT PARTS
3
2
1
4
ITEM DESCRIPTION USED ON PART NO.
1 THREADED CAP ASSEMBLY W/ CHAIN FSQA, FSQC, FSQD, & FSQX 232, 233, FSQ:7315A
332, AND 333 WITH CATALOG NUMBER SUFFIX S1
2 TUMBLER SWITCH W/ MOUNTING STRAP
30 AMP (2-POLE) FSQA, FSQC, FSQD, & FSQX FSQ:D119 (M3)
232 & 332 SERIES FSQ:25744A (M4 & M5)
30 AMP (3-POLE) FSQA, FSQC, FSQD, FSQX, FSQ:25757A (M4 & M5)
233 & 333 SERIES
60 AMP (2-POLE) FSQC5630 FSQ:0403605
60 AMP (3-POLE) FSQC5640 FSQ:0403605
3 REPLACEMENT RECEPTACLE INTERIOR FSQA, FSQC, FSQD, & FSQX 232 & 332 FSQ:8310B
FSQA, FSQC, FSQD, & FSQX 233 & 333 FSQ:8309B
4 SWITCH OPERATING FORK ALL UNITS FSQ:0403533
5 SPRING DOOR ASSEMBLY FSQC2320, 3230, 2430, 3430, 2390, & 3390 QE61
(Not shown) FSQC5630 QE51
FSQC5640 QE52
248
PLUGS & RECEPTACLES
Replacement Parts Book
•PLUGS & RECEPTACLES
FSQ/230 SERIES INTERLOCKED RECEPTACLE AND
SWITCH REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY FSQA, FSQC, FSQD, FSQX QE17
230 & 330 SERIES
2 TUMBLER SWITCH WITH FSQA, FSQC, FSQD, FSQX, FSQ:D119 (M3)
MOUNTING STRAP – 30 AMP (3-POLE) 230 & 330 SERIES FSQ:25757A (M4 & M5)
3 REPLACEMENT RECEPTACLE INTERIOR FSQA, FSQC, FSQD, & FSQX 230 & 330 FSQ:8311B
4 SWITCH OPERATING FORK ALL UNITS FSQ:0403533
3
2
1
4
Replacement Parts Book
249
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
FSQC SERIES INTERLOCKED RECEPTACLE AND SWITCH
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY FSQC2320, 3230, 2430, 3430, 2390 & 3390 QE61
FSQC5630 QE51
FSQC5640 QE52
2 TUMBLER SWITCH WITH 30 AMP 2-POLE—FSQC2320 & 3320 FSQ:D119 (M3)
WITH MOUNTING STRAP FSQ:25744A (M4 & M5)
FSQ:25757A (M6)
30 AMP 2-POLE—FSQC2430 & 3430 FSQ:25757A (M4, M5, M6)
60 AMP 2-POLE—FSQC5630 FSQ:0403605
60 AMP 3-POLE—FSQC5640 FSQ:0403605
3 OPERATING SWITCH FORK ALL UNITS FSQ:0403533
2
1
3
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
250
NPJ ARKTITE PLUGS REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 STRAIN RELIEF KIT 30 AMP KSR–30 KIT
(Includes rear cable seal, gland nut set screw, cable clamp basket, 60 AMP KSR–60 KIT
cable basket adapter, and internal cable bushing) 100 AMP KSR–100 KIT
2 PLUG SLEEVE GASKET 30 AMP NP:13B11-813
60 AMP, 3-POLE NP:13B11-662
60 AMP, 4-POLE NP:13B11-251
100 AMP, 3-POLE NP:13B11-402
100 AMP, 4-POLE NP:13B11-542
2
3
1
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
251
NPJ ARKTITE
®
PLUGS REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
3 PLUG CLAMP NUT 30 AMP 0401782
60 AMP, 3-POLE 0401783
60 AMP, 4-POLE 0401784
100 AMP, 3-POLE 0401785
100 AMP, 4-POLE 0401786
4 CONTACT KIT 30 AMP NP30 CON KIT
(Not shown) 60 AMP NP60 CON KIT
100 AMP NP100 CON KIT
252
PLUGS & RECEPTACLES
Replacement Parts Book
NPQ ARKTITE® MOTOR PLUGS REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 PLUG SLEEVE GASKET 30 AMP GASK813
60 AMP, 3-POLE GASK662
60 AMP, 4-POLE GASK251
100 AMP, 3-POLE GASK402
100 AMP, 4-POLE GASK542
2 CLAMP NUT 30 AMP 0401782
60 AMP, 3-POLE 0401783
60 AMP, 4-POLE 0401784
100 AMP, 3-POLE 0401785
100 AMP, 4-POLE 0401786
3 DUST CAP AND CHAIN ALL 30 AMP CPK13
60 AMP, 3-POLE CPK32
60 AMP, 4-POLE CPK34
100 AMP, 3-POLE CPK62
100 AMP, 4-POLE CPK64
4 CONTACT KIT 30 AMP NP30 CON KIT
60 AMP NP60 CON KIT
100 AMP NP100 CON KIT
2
1
3
•PLUGS & RECEPTACLES
Replacement Parts Book
253
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
1
ITEM DESCRIPTION USED ON PART NO.
1 ELASTOMERIC CAP 30 AMP NR:0402111
60 AMP, 3-POLE NR:0402113
60 AMP, 4-POLE & 100 AMP, 3-POLE NR:0402112
100 AMP, 4-POLE NR:0402118
2 STRAIN RELIEF KIT 30 AMP KSR 30 KIT
(Includes rear cable seal, gland nut set screw, cable clamp basket, 60 AMP KSR 60 KIT
cable basket adapter, and internal cable bushing) 100 AMP KSR 100 KIT
3 CONTACT KIT 30 AMP NR 30 CON KIT
60 AMP NR 60 CON KIT
100 AMP NR 100 CON KIT
NPR ARKTITE® CORD CONNECTORS
REPLACEMENT PARTS
2
254
PLUGS & RECEPTACLES
Replacement Parts Book
NR KRYDON MATERIAL RECEPTACLE
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY NR332, NR342 0490370
NR632 0490371
NR642 0490372
NR1032 0490373
NR1042 0490374
2 ELASTOMERIC RECEPTACLE CAP NR332, NR342 0402111
NR632 0402113
NR642, NR1032 0402112
NR1042 0402118
3 RECEPTACLE FLANGE GASKET NR332, NR342 GASK499
NR632, NR642, NR1032, NR1042 GASK500
4 CONTACT KIT 30 AMP NR30 CON KIT
(Not shown) 60 AMP NR60 CON KIT
100 AMP NR100 CON KIT
2
1
3
•PLUGS & RECEPTACLES
Replacement Parts Book
255
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
NSR & NBR INTERLOCKED RECEPTACLE
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 HOUSING GASKET ALL UNITS GASK834
2 MOUNTING FOOT (Qty. 4) ALL UNITS KRY-MF-K1
3 HANDLE - NSR - CONSULT FACTORY NBR/NSR NSR-K3
M2 M4
4 COMPLETE RECEPTACLE NSR331, 3351, 3341, 33541, NBR53731 NBR331
HOUSING ASSEMBLY NSR332, 3352, 3342, 33542, NBR53742 NBR342
NSR631, 6351, 6341, 63541, NBR56731 NBR631
NSR632, 6352, 6342, 63542, NBR56742 NBR642
NSR1031, 10351, 10341, 103541, NBR51731 NBR1031
NSR/NBR10351 & 103541, 033971 NBR1031
NSR1032, 10352, 10342, 103542, NBR51742 NBR1042
NSR/NBR10352 & 103542 NBR1032-M2
M2 M4
5 SPRING DOOR ASSEMBLY NSR331, 3351, 3341, 33541, NBR53731 DBR K2 -
HOUSING ASSEMBLY NSR332, 3352, 3342, 33542, NBR53742 DBR K2 QE343
NSR631, 6351, 6341, 63541, NBR56731 DBR K3 -
NSR632, 6352, 6342, 63542, NBR56742 DBR K4 QE346
NSR1031, 10351, 10341, 103541, NBR51731 DBR K4 -
NSR1032, 10352, 10342, 103542, NBR51742 DBR K5 QE3410
1
2
3
M2
M
4
6
5
4
5
9
4
256
PLUGS & RECEPTACLES
Replacement Parts Book
SP PLUGS REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 CLAMP RING 30, 60, & 100 AMP BHP:20840B
2 INTERIOR ASSEMBLY* 30 AMP SP30N
60 AMP SP60D
100 AMP SP100NW
3 STRAIN RELIEF KIT .50 - .875 ARK SR KIT 2
(Includes cable bushing, gland, washer, .875 - 1.375 ARK SR KIT3
cord grip gland nut, cable clamp, and cable clamp screws)
4 O-RING GASKET ALL UNITS GASK1150
* Other polarities available, consult Crouse-Hinds
4
3
2
1
•PLUGS & RECEPTACLES
NSR & NBR INTERLOCKED RECEPTACLE
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
M2 M4
6 THREADED CAP & CHAIN NSR332, 3352, 3342, 33542, NBR53742 - QE13 S752
NSR632, 6352, 6342, 63542, NBR56742 - QE34 S752
NSR1032, 10352, 10342, 103542, NBR51742 - QE64 S752
7 REPLACEMENT HUBS (2 required) 30 AMP NHUB2
(Not shown) 60 AMP NHUB4
100 AMP NHUB6
8 REPLACEMENT SWITCHES AND BREAKERS ALL UNITS BUY LOCALLY
9 REPLACEMENT INTERLOCK RELEASE LEVER ALL UNITS DBR K6
Replacement Parts Book
257
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
SRD INTERLOCKED RECEPTACLE REPLACEMENT PARTS
2
3
1
5
4
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY SRD3324N, 3424D, 3524-NW, BHR:21623B
(Includes door, gasket, hinge ring, hinge pin, and spring) 6324N, 6424D, AND 6524-NW
2 THREADED CAP AND CHAIN SRD3384N, 3484D, 3584-NW, BHR:29144A
6384N, 6484D, AND 6584-NW
3 INTERIOR ASSEMBLY* SRD 30 AMP SRD30-N
SRD 60 AMP SRD60-D
4 BACK BOX ALL UNITS CESD42
5 THREADED COVER FOR RECEPTACLE HOUSING ALL UNITS GUA06
* Other polarities available, consult Crouse-Hinds
258
PLUGS & RECEPTACLES
Replacement Parts Book
SRG INTERLOCKED RECEPTACLE
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY SRG332N, 342D, 352NW, BHR:21623B
(Includes door, gasket, hinge ring, hinge pin, and spring) 632N, 642D, 652NW, 1032N,
1042D, AND 1052NW
2 THREADED CAP AND CHAIN SRG338N, 348D, 358NW, BHR:29144A
638NW, SRG648, SRG658,
1038N, 1048D, AND 1058NW
3 INTERIOR ASSEMBLY* SRG332N, 338N SRG30N
SRG342D, 348D SRG30D
SRG352NW, 358NW SRG30NW
SRG632N, 638N SRG60N
SRG642D, 648D SRG60D
SRG652NW, 658NW SRG60NW
SRG1032N, 1038N SRG100N
SRG1042D, 1048D SRG100D
SRG1052NW, SRG1058NW SRG100NW
4 BACK BOX 30 & 60 AMP CESD42
100 AMP SRG62
5 BACK BOX COVER 30 & 60 AMP GUA06
6 BACK BOX FLANGE GASKET ALL UNITS SRG:30370A
* Other polarities available, consult Crouse-Hinds
1
3
2
4
5
•PLUGS & RECEPTACLES
Replacement Parts Book
259
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
W2SR INTERLOCKED RECEPTACLES
REPLACEMENT PARTS
M2
M4
7
9
8
2
2
5
1A
1A
1B
ITEM DESCRIPTION USED ON PART NO.
M2 M4
1A SPRING DOOR ASSEMBLY W2SR33541 DBR K2 -
W2SR33542 DBR K2 QE343
W2SR63541 DBR K3 -
W2SR63542 DBR K4 QE346
W2SR103541 DBR K4 -
W2SR103542 DBR K5 QE3410
1B THREADED CAP & CHAIN W2SR33542 - QE13
W2SR63542 - QE34
W2SR103542 - QE64
2 RECEPTACLE INTERLOCK RELEASE HANDLE ALL UNITS DBR K6
260
PLUGS & RECEPTACLES
Replacement Parts Book
W2SR INTERLOCKED RECEPTACLES
REPLACEMENT PARTS
ITEM DESCRIPTION USED ON PART NO.
3 RECEPTACLE ASSEMBLY W2SR33541 WBR331
(Includes housing, contacts, wire leads) W2SR33542 WBR3442
W2SR63541 WBR631
W2SR63542 WBR6442
W2SR103541 WBR1031
W2SR103542 WBR10442
4 REPLACEMENT SWITCH 30 & 60 AMP RSWP603
100 AMP RSWP1003
5 SWITCH HANDLE ALL UNITS WSR:0206550-1
6 SWITCH HANDLE LOCKOUT PLATE ALL UNITS EBM K5
7 RECEPTACLE ADAPTER BOX ALL UNITS WSR:0200084-1
8 RECEPACLE ADAPTER BOX GASKET ALL UNITS WSR:0200086-2
9 MOUNTING FEET ASSEMBLY KIT 30 & 60 AMP WSR MF K1
(Includes 2 upper and 2 lower mounting feet and screws) 100 AMP WSR MF K2
* For interior assembly only — attach the suffix “R1” to catalog number. For example: WBR331R1.
•PLUGS & RECEPTACLES
Replacement Parts Book
261
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
ITEM DESCRIPTION USED ON PART NO.
1 SPRING DOOR ASSEMBLY WSQC2330, 3330, 2340, & 3340 QE61
WSQC5630 QE51
WSQC5640 QE52
2 SWITCH WSQC2330, 3330, 2340, & 3340 FSQ:25757A
WSQC5630 & 5640 FSQ:0403605
3 INTERIOR ASSEMBLY WSQC2330 & 3330 ATP595
WSQC2340 & 3340 ATP596
WSQC5630 ATP597
WSQC5640 ATP598
4 SWITCH OPERATING FORK (Not shown) ALL UNITS FSQ:0403533
WSQC INTERLOCKED RECEPTACLE
REPLACEMENT PARTS
1
2
3
262
PLUGS & RECEPTACLES
Replacement Parts Book
M2
M4
ITEM DESCRIPTION USED ON PART NO.
M2 M4
1A SPRING DOOR ASSEMBLY WSRD3351, 33541, WSR3351, 33541 DBR K2 (M2)
FOR RECEPTACLE HOUSING WSRD3352, 33542, AND WSR33542 DBR K2 (M2) QE343 (M4)
(Includes door, gasket, spring, and hinge pin) WSR AND WSRD 6351, AND 63541 DBR K3 (M2)
WSR AND WSRD 6352, AND 63542 DBR K4 (M2) QE346
WSR AND WSRD 10351, 103541 DBR K4
WSR63542 AND WSR103541 QE346 (M4)
WSR AND WSRD 10352, 103542 DBR K5 QE3410
WSR1032, 10342, 10352, 103542
1B THREADED CAP AND CHAIN WSR332, 3342, 3352, 33542 QE13
WSR AND WSRD632, 6342, 6352, AND 63542 QE34
WSR/WSRD DISCONNECT SWITCH
REPLACEMENT PARTS
1A 2
1B
1A
2
•PLUGS & RECEPTACLES
Replacement Parts Book
263
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
ITEM DESCRIPTION USED ON PART NO.
2 RECEPTACLE INTERLOCK RELEASE HANDLE ALL UNITS DBR K6 (M2 & M4)
(Includes hardware)
3 RECEPTACLE ASSEMBLY WSR AND WSRD3351, 332, 3352 WBR331*
(Includes housing, contacts, and wire leads) WSR AND WSRD631, 6341, 6351, 63541 WBR631*
WSR AND WSRD1031, 10351, 10341, 103541 WBR1031*
WSR AND WSRD332, 3352, 3342, AND 33542 WBR3442*
WSR AND WSRD632, 6352, 6342, AND 63542 WBR6442*
WSR AND WSRD1032, 10352, 10342, AND 103542 WBR10442*
WSR AND WSRD33541 WBR3341*
WSR AND WSRD63541 WBR6341*
WSR AND WSRD10341 WBR10341*
4 REPLACEMENT SWITCH AND FUSE BLOCK WSR ONLY BUY LOCALLY
5 SWITCH HANDLE WSR ONLY EBM:0206550-1
6 SWITCH HANDLE LOCKOUT PLATE ALL UNITS EBM-K5
7 RECEPTACLE ADAPTER BOX ALL UNITS WSR:0200084-1
8 RECEPACLE ADAPTER BOX GASKET ALL UNITS WSR:0200086-2
9 MOUNTING FEET ASSEMBLY KIT 30 & 60 AMP WSR MF K1
(Includes 2 upper and 2 lower mounting feet and screws) 100 AMP WSR MF K2
* For interior assembly only—attach the suffix “R1” to catalog number. For example: WBR331R1
WSR/WSRD DISCONNECT SWITCH
REPLACEMENT PARTS
264
PLUGS & RECEPTACLES
Replacement Parts Book
ARKTROL - PLUGS
CATALOG # FRONT SHELL ASSEMBLY INTERIOR ASSEMBLY HANDLE BODY ASSEMBLY
RPC117-150-P01N RPE117-001 RPE017-026-P01N RPE417-160
RPC117-150-P02A RPE117-001 RPE017-026-P02A RPE417-160
RPC117-150-P03N RPE117-001 RPE017-026-P03N RPE417-160
RPC117-150-P04A RPE117-001 RPE017-026-P04A RPE417-160
RPC117-150-P08N RPE117-001 RPE017-026-P08N RPE417-160
RPC117-150-P09A RPE117-001 RPE017-026-P09A RPE417-160
RPC117-151-P01N RPE117-001 RPE017-026-P01N RPE417-162
RPC117-151-P02A RPE117-001 RPE017-026-P02A RPE417-162
RPC117-151-P03N RPE117-001 RPE017-026-P03N RPE417-162
RPC117-151-P04A RPE117-001 RPE017-026-P04A RPE417-162
RPC117-151-P08N RPE117-001 RPE017-026-P08N RPE417-162
RPC117-151-P09A RPE117-001 RPE017-026-P09A RPE417-162
RPC121-150-P02N RPE121-001 RPE021-026-P02N RPE421-160
RPC121-150-P02NR RPE121-001 RPE021-026-P02NR RPE421-160
RPC121-150-P04A RPE121-001 RPE021-026-P04A RPE421-160
RPC121-150-P04AR RPE121-001 RPE021-026-P04AR RPE421-160
RPC121-151-P02N RPE121-001 RPE021-026-P02N RPE421-161
RPC121-151-P02NR RPE121-001 RPE021-026-P02NR RPE421-161
RPC121-151-P04A RPE121-001 RPE021-026-P04A RPE421-161
* Note - For reversed service part numbers and “S” maybe inserted for socket interior or a “P” may be inserted for plug interior. (ie. RPC117-150-S01N)
•PLUGS & RECEPTACLES
Replacement Parts Book
265
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
ARKTROL - PLUGS
CATALOG # FRONT SHELL ASSEMBLY INTERIOR ASSEMBLY HANDLE BODY ASSEMBLY
RPC121-151-P04AR RPE121-001 RPE021-026-P04AR RPE421-161
RPC121-151-PL6N RPE121-001 RPE021-026-P16N RPE421-161
RPC121-151-PL7A RPE121-001 RPE021-026-P17A RPE421-161
RPC133-153-P05N RPE133-001 RPE033-026-P05N RPE433-163
RPC133-153-P05NR RPE133-001 RPE033-026-P05NR RPE433-163
RPC133-153-P06N RPE133-001 RPE033-026-P06N RPE433-163
RPC133-153-P06NR RPE133-001 RPE033-026-P06NR RPE433-163
RPC133-153-P07A RPE133-001 RPE033-026-P07A RPE433-163
RPC133-153-P07AR RPE133-001 RPE033-026-P07AR RPE433-163
RPC133-153-P08A RPE133-001 RPE033-026-P08A RPE433-163
RPC133-153-P08AR RPE133-001 RPE033-026-P08AR RPE433-163
RPC133-153-P09A RPE133-001 RPE033-026-P09A RPE433-163
RPC133-153-P09AR RPE133-001 RPE033-026-P09AR RPE433-163
RPC133-388-P05N RPE133-001 RPE033-026-P05N RPE433-396
RPC133-388-P05NR RPE133-001 RPE033-026-P05NR RPE433-396
RPC133-388-P06N RPE133-001 RPE033-026-P06N RPE433-396
RPC133-388-P06NR RPE133-001 RPE033-026-P06NR RPE433-396
RPC133-388-P07A RPE133-001 RPE033-026-P07A RPE433-396
RPC133-388-P07AR RPE133-001 RPE033-026-P07AR RPE433-396
RPC133-388-P08A RPE133-001 RPE033-026-P08A RPE433-396
RPC133-388-P08AR RPE133-001 RPE033-026-P08AR PRE433-396
RPC133-388-P09A RPE133-001 RPE033-026-P09A RPE433-396
RPC133-388-P09AR RPE133-001 RPE033-026-P09AR RPE433-396
RPC133-389-P05N RPE133-001 RPE033-026-P05N RPE433-397
RPC133-389-P05NR RPE133-001 RPE033-026-P05NR RPE433-397
RPC133-389-P06N RPE133-001 RPE033-026-P06N RPE433-397
RPC133-389-P06NR RPE133-001 RPE033-026-P06NR RPE433-397
RPC133-389-P07A RPE133-001 RPE033-026-P07A RPE433-397
* Note - For reversed service part numbers and “S” maybe inserted for socket interior or a “P” may be inserted for plug interior. (ie. RPC117-150-S01N)
266
PLUGS & RECEPTACLES
Replacement Parts Book
CATALOG # FRONT SHELL ASSEMBLY INTERIOR ASSEMBLY HANDLE BODY ASSEMBLY
RPC133-389-P07AR RPE133-001 RPE033-026-P07AR RPE433-397
RPC133-389-P08A RPE133-001 RPE033-026-P08A RPE433-397
RPC133-389-P08AR RPE133-001 RPE033-026-P08AR RPE433-397
RPC133-389-P09A RPE133-001 RPE033-026-P09A RPE433-397
RPC133-389-P09AR RPE133-001 RPE033-026-P09AR RPE433-397
RPC541-154-P02N RPE541-001 RPE041-026-P02N RPE441-164
RPC541-154-P02NR RPE541-001 RPE041-026-P02NR RPE441-164
RPC541-154-P04A RPE541-001 RPE041-026-P04A RPE441-164
RPC541-154-P04AR RPE541-001 RPE041-026-P04AR RPE441-164
RPC541-154-P10A RPE541-001 RPE041-026-P10A RPE441-164
RPC541-390-P02N RPE541-001 RPE041-026-P02N RPE441-398
RPC541-390-P02NR RPE541-001 RPE041-026-P02NR RPE441-398
RPC541-390-P04A RPE541-001 RPE041-026-P04A RPE441-398
RPC541-390-P04AR RPE541-001 RPE041-026-P04AR RPE441-398
RPC541-390-P10A RPE541-001 RPE041-026-P10A RPE441-398
RPC541-391-P02N RPE541-001 RPE041-026-P02N RPE441-399
RPC541-391-P02NR RPE541-001 RPE041-026-P02NR RPE441-399
RPC541-391-P04A RPE541-001 RPE041-026-P04A RPE441-399
RPC541-391-P04AR RPE541-001 RPE041-026-P04AR RPE441-399
RPC541-391-P10A RPE541-001 RPE041-026-P10A RPE441-399
* Note - For reversed service part numbers and “S” maybe inserted for socket interior or a “P” may be inserted for plug interior. (ie. RPC117-150-S01N)
ARKTROL - PLUGS
•PLUGS & RECEPTACLES
Replacement Parts Book
267
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
ARKTROL - CORD CONNECTORS
CATALOG # FRONT SHELL ASSEMBLY INTERIOR ASSEMBLY HANDLE BODY ASSEMBLY
RPC317-160-S01N RPE317-000 RPE017-026-S01N RPE417-160
RPC317-160-S02A RPE317-000 RPE017-026-S02A RPE417-160
RPC317-160-S03N RPE317-000 RPE017-026-S03N RPE417-160
RPC317-160-S04A RPE317-000 RPE017-026-S04A RPE417-160
RPC317-160-S08N RPE317-000 RPE017-026-S08N RPE417-160
RPC317-160-S09A RPE317-000 RPE017-026-S09A RPE417-160
RPC317-161-S01N RPE317-000 RPE017-026-S01N RPE417-162
RPC317-161-S02A RPE317-000 RPE017-026-S02A RPE417-162
RPC317-161-S03N RPE317-000 RPE017-026-S03N RPE417-162
RPC317-161-S04A RPE317-000 RPE017-026-S04A RPE417-162
RPC317-161-S08N RPE317-000 RPE017-026-S08N RPE417-162
RPC317-161-S09A RPE317-000 RPE017-026-S09A RPE417-162
RPC321-160-S02N RPE321-000 RPE021-026-S02N RPE421-160
RPC321-160-S02NR RPE321-000 RPE021-026-S02NR RPE421-160
RPC321-160-S04A RPE321-000 RPE021-026-S04A RPE421-160
RPC321-160-S04AR RPE321-000 RPE021-026-S04AR RPE421-160
RPC321-161-S02N RPE321-000 RPE021-026-S02N RPE421-161
RPC321-161-S02NR RPE321-000 RPE021-026-S02NR RPE421-161
RPC321-161-S04A RPE321-000 RPE021-026-S04A RPE421-161
268
PLUGS & RECEPTACLES
Replacement Parts Book
CATALOG # FRONT SHELL ASSEMBLY INTERIOR ASSEMBLY HANDLE BODY ASSEMBLYY
RPC321-161-S04AR RPE321-000 RPE021-026-S04AR RPE421-161
RPC321-161-S16N RPE321-000 RPE021-026-S16N RPE421-161
RPC321-161-S17A RPE321-000 RPE021-026-S17A RPE421-161
RPC321-395-S16N RPE321-000 RPE021-026-S16N RPE421-395
RPC321-395-S17A RPE321-000 RPE021-026-S17A RPE421-395
RPC333-163-S05N RPE333-000 RPE033-026-S05N RPE433-163
RPC333-163-S05NR RPE333-000 RPE033-026-S05NR RPE433-163
RPC333-163-S06N RPE333-000 RPE033-026-S06N RPE433-163
RPC333-163-S06NR RPE333-000 RPE033-026-S06NR RPE433-163
RPC333-163-S07A RPE333-000 RPE033-026-S07A RPE433-163
RPC333-163-S07AR RPE333-000 RPE033-026-S07AR RPE433-163
RPC333-163-S08A RPE333-000 RPE033-026-S08A RPE433-163
RPC333-163-S08AR RPE333-000 RPE033-026-S08AR RPE433-163
RPC333-163-S09A RPE333-000 RPE033-026-S09A RPE433-163
RPC333-163-S09AR RPE333-000 RPE033-026-S09AR RPE433-163
RPC333-396-S05N RPE333-000 RPE033-026-S05N RPE433-396
RPC333-396-S05NR RPE333-000 RPE033-026-S05NR RPE433-396
RPC333-396-S06N RPE333-000 RPE033-026-S06N RPE433-396
RPC333-396-S06NR RPE333-000 RPE033-026-S06NR RPE433-396
RPC333-396-S07A RPE333-000 RPE033-026-S07A RPE433-396
RPC333-396-S07AR RPE333-000 RPE033-026-S07AR RPE433-396
RPC333-396-S08A RPE333-000 RPE033-026-S08A RPE433-396
RPC333-396-S08AR RPE333-000 RPE033-026-S08AR RPE433-396
RPC333-396-S09A RPE333-000 RPE033-026-S09A RPE433-396
RPC333-396-S09AR RPE333-000 RPE033-026-S09AR RPE433-396
RPC333-397-S05N RPE333-000 RPE033-026-S05N RPE433-397
RPC333-397-S05NR RPE333-000 RPE033-026-S05NR RPE433-397
ARKTROL - CORD CONNECTORS
•PLUGS & RECEPTACLES
Replacement Parts Book
269
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
CATALOG # FRONT SHELL ASSEMBLY INTERIOR ASSEMBLY HANDLE BODY ASSEMBLY
RPC333-397-S06N RPE333-000 RPE033-026-S06N RPE433-397
RPC333-397-S06NR RPE333-000 RPE033-026-S06NR RPE433-397
RPC333-397-S07A RPE333-000 RPE033-026-S07A RPE433-397
RPC333-397-S07AR RPE333-000 RPE033-026-S07AR RPE433-397
RPC333-397-S08A RPE333-000 RPE033-026-S08A RPE433-397
RPC333-397-S08AR RPE333-000 RPE033-026-S08AR RPE433-397
RPC333-397-S09A RPE333-000 RPE033-026-S09A RPE433-397
RPC333-397-S09AR RPE333-000 RPE033-026-S09AR RPE433-397
RPC741-164-S02N RPE741-000 RPE041-026-S02N RPE441-164
RPC741-164-S02NR APE741-000 RPE041-026-S02NR RPE441-164
RPC741-164-S04A RPE741-000 RPE041-026-S04A RPE441-164
RPC741-164-S04AR RPE741-000 RPE041-026-S04AR RPE441-164
RPC741-164-S10A RPE741-000 RPE041-026-S10A RPE441-164
RPC741-398-S02N RPE741-000 RPE041-026-S02N RPE441-398
RPC741-398-S02NR RPE741-000 RPE041-026-S02NR RPE441-398
RPC741-398-S04A RPE741-000 RPE041-026-S04A RPE441-398
RPC741-398-S04AR RPE741-000 RPE041-026-S04AR RPE441-398
RPC741-398-S10A RPE741-000 RPE041-026-S10A RPE441-398
RPC741-399-S02N RPE741-000 RPE041-026-S02N RPE441-399
RPC741-399-S02NR RPE741-000 RPE041-026-S02NR RPE441-399
RPC741-399-S04A RPE741-000 RPE041-026-S04A RPE441-399
RPC741-399-S04AR RPE741-000 RPE041-026-S04AR RPE441-399
RPC741-399-S10A RPE741-000 RPE041-026-S10A RPE441-399
ARKTROL - CORD CONNECTORS
270
PLUGS & RECEPTACLES
Replacement Parts Book
CATALOG # SHELL ASSEMBLY W/DUST CAP INTERIOR ASSEMBLY ADAPTER PLATE BACK-BOX
RPC217-014-S01N RPE217-014 RPE017-026-S01N
RPC217-014-S01N-ARE23 RPE217-014 RPE017-026-S01N RPE017-143 ARE23
RPC217-014-S01N-ARE33 RPE217-014 RPE017-026-S01N RPE017-143 ARE33
RPC217-014-S02A RPE217-014 RPE017-026-S02A
RPC217-014-S02A-ARE23 RPE217-014 RPE017-026-S02A RPE017-143 ARE23
RPC217-014-S02A-ARE33 RPE217-014 RPE017-026-S02A RPE017-143 ARE33
RPC217-014-S03N RPE217-014 RPE017-026-S03N
RPC217-014-S03N-ARE23 RPE217-014 RPE017-026-S03N RPE017-143 ARE23
RPC217-014-S03N-ARE33 RPE217-014 RPE017-026-S03N RPE017-143 ARE33
RPC217-014-S04A RPE217-014 RPE017-026-S04A
RPC217-014-S04A-ARE23 RPE217-014 RPE017-026-S04A RPE017-143 ARE23
RPC217-014-S04A-ARE33 RPE217-014 RPE017-026-S04A RPE017-143 ARE33
RPC217-014-S08N RPE217-014 RPE017-026-S08N
RPC217-014-S08N-ARE23 RPE217-014 RPE017-026-S08N RPE017-143 ARE23
RPC217-014-S08N-ARE33 RPE217-014 RPE017-026-S08N RPE017-143 ARE33
RPC217-014-S09A RPE217-014 RPE017-026-S09A
RPC217-014-S09A-ARE23 RPE217-014 RPE017-026-S09A RPE017-143 ARE23
RPC217-014-S09A-ARE33 RPE217-014 RPE017-026-S09A RPE017-143 ARE33
RPC221-014-S02N RPE221-014 RPE021-026-S02N
ARKTROL - RECEPTACLES
•PLUGS & RECEPTACLES
Replacement Parts Book
271
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
CATALOG # SHELL ASSEMBLY W/DUST CAP INTERIOR ASSEMBLY ADAPTER PLATE BACK-BOX
RPC221-014-S02N-ARE23 RPE221-014 RPE021-026-S02N RPE021-144 ARE23
RPC221-014-S02N-ARE33 RPE221-014 RPE021-026-S02N RPE021-144 ARE33
RPC221-014-S02NR RPE221-014 RPE021-026-S02NR
RPC221-014-S02NR-ARE23 RPE221-014 RPE021-026-S02NR RPE021-144 ARE23
RPC221-014-S02NR-ARE33 RPE221-014 RPE021-026-S02NR RPE021-144 ARE33
RPC221-014-S04A RPE221-014 RPE021-026-S04A
RPC221-014-S04A-ARE23 RPE221-014 RPE021-026-S04A RPE021-144 ARE23
RPC221-014-S04A-ARE33 RPE221-014 RPE021-026-S04A RPE021-144 ARE33
RPC221-014-S04AR RPE221-014 RPE021-026-S04AR
RPC221-014-S04AR-ARE23 RPE221-014 RPE021-026-S04AR RPE021-144 ARE23
RPC221-014-S04AR-ARE33 RPE221-014 RPE021-026-S04AR RPE021-144 ARE33
RPC221-014-S16N RPE221-014 RPE021-026-S16N
RPC221-014-S16N-ARE23 RPE221-014 RPE021-026-S16N RPE021-144 ARE23
RPC221-014-S16N-ARE33 RPE221-014 RPE021-026-S16N RPE021-144 ARE33
RPC221-014-S17A RPE221-014 RPE021-026-S17A
RPC221-014-S17A-ARE23 RPE221-014 RPE021-026-S17A RPE021-144 ARE23
RPC221-014-S17A-ARE33 RPE221-014 RPE021-026-S17A RPE021-144 ARE33
RPC233-014-S05N RPE233-014 RPE033-026-S05N
RPC233-014-S05N-ARE46 RPE233-014 RPE033-026-S05N RPE033-145 ARE46
RPC233-014-S05N-ARE56 RPE233-014 RPE033-026-S05N RPE033-145 ARE56
RPC233-014-S05NR RPE233-014 RPE033-026-S05NR
RPC233-014-S05NR-ARE46 RPE233-014 RPE033-026-S05NR RPE033-145 ARE46
RPC233-014-S05NR-ARE56 RPE233-014 RPE033-026-S05NR RPE033-145 ARE56
RPC233-014-S06N RPE233-014 RPE033-026-S06N
RPC233-014-S06N-ARE46 RPE233-014 RPE033-026-S06N RPE033-145 ARE46
RPC233-014-S06N-ARE56 RPE233-014 RPE033-026-S06N RPE033-145 ARE56
RPC233-014-S06NR RPE233-014 RPE033-026-S06NR
RPC233-014-S06NR-ARE46 RPE233-014 RPE033-026-S06NR RPE033-145 ARE46
RPC233-014-S06NR-ARE56 RPE233-014 RPE033-026-S06NR RPE033-145 ARE56
ARKTROL - RECEPTACLES
272
Replacement Parts Book
CATALOG # SHELL ASSEMBLY W/DUST CAP INTERIOR ASSEMBLY ADAPTER PLATE BACK-BOX
RPC233-014-S07A RPE233-014 RPE033-026-S07A
RPC233-014-S07A-ARE46 RPE233-014 RPE033-026-S07A RPE033-145 ARE46
RPC233-014-S07A-ARE56 RPE233-014 RPE033-026-S07A RPE033-145 ARE56
RPC233-014-S07AR RPE233-014 RPE033-026-S07AR
RPC233-014-S07AR-ARE46 RPE233-014 RPE033-026-S07AR RPE033-145 ARE46
RPC233-014-S07AR-ARE56 RPE233-014 RPE033-026-S07AR RPE033-145 ARE56
RPC233-014-S08A RPE233-014 RPE033-026-S08A
RPC233-014-S08A-ARE46 RPE233-014 RPE033-026-S08A RPE033-145 ARE46
RPC233-014-S08A-ARE56 RPE233-014 RPE033-026-S08A RPE033-145 ARE56
RPC233-014-S08AR RPE233-014 RPE033-026-S08AR
RPC233-014-S08AR-ARE46 RPE233-014 RPE033-026-S08AR RPE033-145 ARE46
RPC233-014-S08AR-ARE56 RPE233-014 RPE033-026-S08AR RPE033-145 ARE56
RPC233-014-S09A RPE233-014 RPE033-026-S09A
RPC233-014-S09A-ARE46 RPE233-014 RPE033-026-S09A RPE033-145 ARE46
RPC233-014-S09A-ARE56 RPE233-014 RPE033-026-S09A RPE033-145 ARE56
RPC233-014-S09AR RPE233-014 RPE033-026-S09AR
RPC233-014-S09AR-ARE46 RPE233-014 RPE033-026-S09AR RPE033-145 ARE46
RPC233-014-S09AR-ARE56 RPE233-014 RPE033-026-S09AR RPE033-145 ARE56
ARKTROL - RECEPTACLES
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
273
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
CATALOG # SHELL ASSEMBLY W/DUST CAP INTERIOR ASSEMBLY ADAPTER PLATE BACK-BOX
RPC217-127-S01N RPE217-127 RPE017-026-S01N
RPC217-127-S01N-ARE23 RPE217-127 RPE017-026-S01N RPE017-143 ARE23
RPC217-127-S01N-ARE33 RPE217-127 RPE017-026-S01N RPE017-143 ARE33
RPC217-127-S02A RPE217-127 RPE017-026-S02A
RPC217-127-S02A-ARE23 RPE217-127 RPE017-026-S02A RPE017-143 ARE23
RPC217-127-S02A-ARE33 RPE217-127 RPE017-026-S02A RPE017-143 ARE33
RPC217-127-S03N RPE217-127 RPE017-026-S03N
RPC217-127-S03N-ARE23 RPE217-127 RPE017-026-S03N RPE017-143 ARE23
RPC217-127-S03N-ARE33 RPE217-127 RPE017-026-S03N RPE017-143 ARE33
RPC217-127-S04A RPE217-127 RPE017-026-S04A
RPC217-127-S04A-ARE23 RPE217-127 RPE017-026-S04A RPE017-143 ARE23
RPC217-127-S04A-ARE33 RPE217-127 RPE017-026-S04A RPE017-143 ARE33
RPC217-127-S08N RPE217-127 RPE017-026-S08N
RPC217-127-S08N-ARE23 RPE217-127 RPE017-026-S08N RPE017-143 ARE23
RPC217-127-S08N-ARE33 RPE217-127 RPE017-026-S08N RPE017-143 ARE33
RPC217-127-S09A RPE217-127 RPE017-026-SD9A
RPC217-127-S09A-ARE23 RPE217-127 RPE017-026-S09A RPE017-143 ARE23
RPC217-127-S09A-ARE33 RPE217-127 RPE017-026-S09A RPE017-143 ARE33
RPC221-127-S02N RPE221-127 RPE021-026-S02N
ARKTROL - RECEPTACLES
274
PLUGS & RECEPTACLES
Replacement Parts Book
CATALOG # SHELL ASSEMBLY W/DUST CAP INTERIOR ASSEMBLY ADAPTER PLATE BACK-BOX
RPC221-127-S02N-ARE23 RPE221-127 RPE021-026-S02N RPE021-144 ARE23
RPC221-127-S02N-ARE33 RPE221-127 RPE021-026-S02N RPE021-144 ARE33
RPC221-127-S02NR RPE221-127 RPE021-026-S02NR
RPC221-127-S02NR-ARE23 RPE221-127 RPE021-026-S02NR RPE021-144 ARE23
RPC221-127-S02NR-ARE33 RPE221-127 RPE021-026-S02NR RPE021-144 ARE33
RPC221-127-S04A RPE221-127 RPE021-026-S04A
RPC221-127-S04A-A R E23 RPE221-127 RPE021-026-S04A RPE021-144 ARE23
RPC221-127- S04A-A R E33 RPE221-127 RPE021-026-S04A RPE021-144 ARE33
RPC221-127-S04AR RPE221-127 RPE021-026-S04AR
RPC221-127- S04AR-ARE23 RPE221-127 RPE021-026-S04AR RPE021-144 ARE23
RPC221-127-S04AR-ARE33 RPE221-127 RPE021-026-S04AR RPE021-144 ARE33
RPC221-127-S16N RPE221-127 RPE021-026-S16N
RPC221-127-S 1 6N-ARE23 RPE221-127 RPE021-026-S16N RPE021-144 ARE23
RPC221-127-S 1 6N-ARE33 RPE221-127 RPE021-026-S16N RPE021-144 ARE33
RPC221-127-S17A RPE221-127 RPE021-026-S17A
RPC221-127-S17A-ARE23 RPE221-127 RPE021-026-S17A RPE021-144 ARE23
RPC221-127-S17A-ARE33 RPE221-127 RPE021-026-S17A RPE021-144 ARE33
RPC233-127-S05N RPE223-127 RPE033-026-S05N
RPC233-127-S05N -ARE46 RPE233-127 RPE033-026-S05N RPE033-145 ARE46
RPC233-127-S05N-ARE56 RPE233-127 RPE033-026-S05N RPE033-145 ARE56
RPC233-127-S05NR RPE233-127 RPE033-026-S05NR
RPC233-127-S05NR-ARE46 RPE233-127 RPE033-026-S05NR RPE033-145 ARE46
RPC233-127-S05NR-ARE56 RPE233-127 RPE033-026-S05NR RPE033-145 ARE56
RPC233-127-S06N RPE233-127 RPE033-026-S06N
RPC233-127-S06N-ARE46 RPE233-127 RPE033-026-S06N RPE033-145 ARE46
RPC233-127-S06N-ARE56 RPE233-127 RPE033-026-S06N RPE033-145 ARE56
RPC233-127-S06NR RPE233-127 RPE033-026-S06NR
RPC233-127-S06NR-ARE46 RPE233-127 RPE033-026-S06NR RPE033-145 ARE46
RPC233-127- S06NR-ARE56 RPE233-127 RPE033-026-S06NR RPE033-145 ARE56
ARKTROL - RECEPTACLES
•PLUGS & RECEPTACLES
Replacement Parts Book
275
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
CATALOG # SHELL ASSEMBLY W/DUST CAP INTERIOR ASSEMBLY ADAPTER PLATE BACK-BOX
RPC233-127-S07A RPE233-127 RPE033-026-S07A
RPC233-127-S07A-ARE46 RPE233-127 RPE033-026-S07A RPE033-145 ARE46
RPC233-127-S07A-ARE56 RPE233-127 RPE033-026-S07A RPE033-145 ARE56
RPC233-127-S07AR RPE233-127 RPE033-026-S07AR
RPC233-127-S07AR-ARE46 RPE233-127 RPE033-026-S07AR RPE033-145 ARE46
RPC233-127-S07AR-ARE56 RPE233-127 RPE033-026-S07AR RPE033-145 ARE56
RPC233-127-S08A RPE233-127 RPE033-026-S08A
RPC233-127-S08A -ARE46 RPE233-127 RPE033-026-S08A RPE033-145 ARE46
RPC233-127- S08A-ARE56 RPE233-127 RPE033-026-S08A RPE033-145 ARE56
RPC233-127-S08AR RPE233-127 RPE033-026-S08AR
RPC233-127- S08AR-ARE46 RPE233-127 RPE033-026-S08AR RPE033-145 ARE46
RPC233-127- S08AR-ARE56 RPE233-127 RPE033-026-S08AR RPE033-145 ARE56
RPC233-127-S09A RPE233-127 RPE033-026-S09A
RPC233-127-S09A -ARE46 RPE233-127 RPE033-026-S09A RPE033-145 ARE46
RPC233-127-S0GA -ARE56 RPE233-127 RPE033-026-S09A RPE033-145 ARE56
RPC233-127-S09AR RPE233-127 RPE033-026-S09AR
RPC233-127-S09AR-ARE46 RPE233-127 RPE033-026-S09AR RPE033-145 ARE46
RPC233-127-S09AR-ARE56 RPE233-127 RPE033-026-S09AR RPE033-145 ARE56
ARKTROL - RECEPTACLES
276
PLUGS & RECEPTACLES
Replacement Parts Book
CATALOG # SHELL ASSEMBLY W/DUST CAP INTERIOR ASSEMBLY ADAPTER PLATE BACK-BOX
RPC641-014-S02N RPE641-014 RPE041-026-S02N
RPC641-014-S02N-AJ57 RPE641-014 RPE041-026-S02N RPE041-146 AJ57
RPC641-014-S02N-AJ67 RPE641-014 RPE041-026-S02N RPE041-146 AJ67
RPC641-014-S02NR RPE641-014 RPE041-026-$02NR
RPC641-014-S02NR-AJ57 RPE641-014 RPE041-026-S02NR RPE041-146 AJ57
RPC641-014-S02NR-AJ67 RPE641-014 RPE041-026-S02NR RPE041-146 AJ67
RPC641-014-S04A RPE641-014 RPE041-026-S04A
RPC641-014-S04A-AJ57 RPE641-014 RPE041-026-S04A RPE041-146 AJ57
RPC641-014-S04A-AJ67 RPE641-014 RPE041-026-S04A RPE041-146 AJ67
RPC641-014-S04AR RPE641-014 RPE041-026-S04AR
RPC641-014-S04AR-AJ57 RPE641-014 RPE041-026-S04AR RPE041-146 AJ57
RPC641-014-S04AR-AJ67 RPE641-014 RPE041-026-S04AR RPE041-146 AJ67
RPC641-014-S10A RPE641-014 RPE041-026-S10A
RPC641-014-S10A-AJ68 RPE641-014 RPE041-026-S10A RPE041-147 AJ68
RPC641-014-S10A-AJ78 RPE641-014 RPE041-026-S10A
ARKTROL - RECEPTACLES
•PLUGS & RECEPTACLES
Replacement Parts Book
277
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
CATALOG # SHELL ASSEMBLY W/DUST CAP INTERIOR ASSEMBLY ADAPTER PLATE BACK-BO
RPC641-127-S02N RPE641-127 RPE041-026-S02N
RPC641-127-S02N-AJ57 RPE641-127 RPE041-026-S02N RPE041-146 AJ57
RPC641-127-S02N-AJ67 RPE641-127 RPE041-026-S02N RPE041-146 AJ67
RPC641-127-S02NR RPE641-127 RPE041-026-S02NR
RPC641-127-S02NR-AJ57 RPE641-127 RPE041-026-S02NR RPE041-146 AJ57
RPC641-127-S02NR-AJ67 RPE641-127 RPE041-026-S02NR RPE041-146 AJ67
RPC641-127-S04A RPE641-127 RPE041-026-S04A
RPC641-127-S04A-AJ57 RPE641-127 RPE041-026-S04A RPE041-146 AJ57
RPC641-127-S04A-AJ67 RPE641-127 RPE041-026-S04A RPE041-146 AJ67
RPC641-127-S04AR RPE641-127 RPE041-026-S04AR
RPC641-127-S04AR-AJ57 RPE641-127 RPE041-026-S04AR RPE041-146 AJ57
RPC641-127-S04A R-AJ67 RPE641-127 RPE041-026-S04AR RPE041-146 AJ67
RPC641-127-S10A RPE641-127 RPE041-026-S10A
RPC641-127-S10A-AJ68 RPE641-127 RPE041-026-S10A RPE041-147 AJ68
RPC641-127-S10A-AJ78 RPE641-127 RPE041-026-S10A RPE041-147 AJ78
ARKTROL - RECEPTACLES
278
PLUGS & RECEPTACLES
Replacement Parts Book
CATALOG # FRONT SHELL ASSEMBLY INTERIOR ASSEMBLY HANDLE BODY ASSEMBLY
RPE117-150-P05N RPE117-001 RPE017-026-P05N RPE417-160
RPE117-150-P06A RPE117-001 RPE017-026-P06A RPE417-160
RPE117-151-P05N RPE117-001 RPE017-026-P05N RPE417-162
RPE117-151-P06A RPE117-001 RPE017-026-P06A RPE417-162
RPE121-151-P08A RPE121-001 RPE021-026-P08A RPE421-161
RPE121-151-P09N RPE121-001 RPE021-026-P09N RPE421-161
RPE121-387-P08A RPE121-001 RPE021-026-P08N RPE421-395
RPE121-387-P09N RPE121-001 RPE021-026-P09N RPE421-395
RPE133-153-P17N RPE133-001 RPE033-026-P17N RPE433-163
RPE133-153-P19A RPE133-001 RPE033-026-P19A RPE433-163
RPE133-388-P17N RPE133-001 RPE033-026-P17N RPE433-396
RPE133-388-P19A RPE133-001 RPE033-026-P19A RPE433-396
RPE533-388-P24N RPE533-001 RPE033-026-P24N RPE433-396
RPE533-389-P24N RPE533-001 RPE033-026-P24N RPE433-397
* Note - For reversed service part numbers and “S” maybe inserted for socket interior or a “P” may be inserted for plug interior. (ie. RPC117-150-S01N)
ARKTROL - PLUGS
•PLUGS & RECEPTACLES
Replacement Parts Book
279
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
CATALOG # SHELL ASSEMBLY W/DUST CAP INTERIOR ASSEMBLY ADAPTER PLATE BACK-BOX
RPE217-014-S05N RPE217-014 RPE017-026-S05N
RPE217-014-S05N-ARE23 RPE217-014 REP017-026-S05N RPE017-143 ARE23
RPE217- 014-S05N-ARE33 RPE217-014 RPE017-026-S05N RPE017-143 ARE23
RPE217-014-S06A REP217-014 RPE017-026-S06A
RPE217-014-S06A-ARE23 RPE217-014 RPE017-026-S06A RPE017-143 ARE23
RPE217-014-S06A-ARE33 RPE217-014 RPE017-026-S06A RPE017-143 ARE33
RPE221-014-S08A REP221-014 RPE021-026-S08A
RPE221-014-S08A-ARE23 RPE221-014 RPE021-026-S08A RPE021-144 ARE23
RPE221-014-S08A-ARE33 RPE221-014 RPE021-026-S08A RPE021-144 ARE33
RPE221-014-S09N RPE221-014 RPE021-026-S09N
RPE221-014-S09N-ARE23 RPE221-014 RPE021-026-S09N RPE021-144 ARE23
RPE221-014-S09N-ARE33 RPE221-014 RPE021-026-S09N RPE021-144 ARE33
RPE233-014-S17N RPE233-014 RPE033-026-S17N
RPE233-014-SL 7N-ARE46 RPE233-014 RPE033-026-S17N RPE033-145 ARE46
RPE233-014-S17N-ARE56 RPE233-014 RPE033-026-S17N RPE033-145 ARE56
RPE233-014-S19A RPE233-014 RPE033-026-S19A
RPE233-014-S19A-ARE46 RPE233-014 RPE033-026-S19A RPE033-145 ARE46
RPE233-014-S19A-ARE56 RPE233-014 RPE033-026-S19A RPE033-145 ARE56
RPE633-014-S24N RPE633-014 RPE033-026-S24N
RPE633-014-S24N-AJ57 RPE633-014 RPE033-026-S24N RPE033-145 AJ57
RPE633-014-S24N-AJ67 RPE633-014 RPE033-026-S24N RPE033-145 AJ67
* Note - For reversed service part numbers and “S” maybe inserted for socket interior or a “P” may be inserted for plug interior. (ie. RPC117-150-S01N)
ARKTROL - PLUGS
280
PLUGS & RECEPTACLES
Replacement Parts Book
CATALOG # SHELL ASSEMBLY W/DUST CAP INTERIOR ASSEMBLY ADAPTER PLATE BACK-BOX
RPC641-127-S02N RPE641-127 RPE041-026-S02N
RPC641-127-S02N-AJ57 RPE641-127 RPE041-026-S02N RPE041-146 AJ57
RPC641-127-S02N-AJ67 RPE641-127 RPE041-026-S02N RPE041-146 AJ67
RPC641-127-S02NR RPE641-127 RPE041-026-S02NR
RPC641-127-S02NR-AJ57 RPE641-127 RPE041-026-S02NR RPE041-146 AJ57
RPC641-127-S02NR-AJ67 RPE641-127 RPE041-026-S02NR RPE041-146 AJ67
RPC641-127-S04A RPE641-127 RPE041-026-S04A
RPC641-127-S04A-AJ57 RPE641-127 RPE041-026-S04A RPE041-146 AJ57
RPC641-127-S04A-AJ67 RPE641-127 RPE041-026-S04A RPE041-146 AJ67
RPC641-127-S04AR RPE641-127 RPE041-026-S04AR
RPC641-127-S04AR-AJ57 RPE641-127 RPE041-026-S04AR RPE041-146 AJ57
RPC641-127-S04A R-AJ67 RPE641-127 RPE041-026-S04AR RPE041-146 AJ67
RPC641-127-S10A RPE641-127 RPE041-026-S10A
RPC641-127-S10A-AJ68 RPE641-127 RPE041-026-S10A RPE041-147 AJ68
RPC641-127-S10A-AJ78 RPE641-127 RPE041-026-S10A RPE041-147 AJ78
ARKTROL - RECEPTACLES
•PLUGS & RECEPTACLES
Replacement Parts Book
281
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
ARKTROL - CORD CONNECTORS
CATALOG # FRONT SHELL ASSEMBLY INTERIOR ASSEMBLY HANDLE BODY ASSEMBLY
RPE317-160-S05N RPE317-000 RPE017-026-S05N RPE417-160
RPE317-160-S06A RPE317-000 RPE017-026-S06A RPE417-160
RPE317-161-S05N RPE317-000 RPE017-026-S05N RPE417-162
RPE317-161-S06A RPE317-000 RPE017-026-S06A RPE417-162
RPE321-161-S08A RPE321-000 RPE021-026-S08A RPE421-161
RPE321-161-S09N RPE321-000 RPE021-026-S09N RPE421-161
RPE321-395-S08A RPE321-000 RPE021-026-S08A RPE421-395
RPE321-395-S09N RPE321-000 RPE021-026-S09N RPE421-395
RPE333-163-S17N RPE333-000 RPE033-026-S17N RPE433-163
RPE333-163-S19A RPE333-000 RPE033-026-S19A RPE433-163
RPE333-396-S17N RPE333-000 RPE033-026-S17N RPE433-396
RPE333-396-S19A RPE333-000 RPE033-026-S19A RPE433-396
RPE733-396-S24N RPE733-000 RPE033-026-S24N RPE433-396
RPE733-397-S24N RPE733-000 RPE033-026-S24N RPE433-397
282
PLUGS & RECEPTACLES
Replacement Parts Book
ARKTROL- PLUGS
CATALOG # FRONT SHELL ASSEMBLY INTERIOR ASSEMBLY HANDLE BODY ASSEMBLY
RPX117-150-P01N RPX117-911 RPE017-916-P01N RPE417-160
RPX117-150-P02A RPX117-911 RPE017-916-P02A RPE417-160
RPX117-150-P03N RPX1 17-911 RPE017-916-P03N RPE417-160
RPX117-150-P04A RPX1 17-911 RPE017-916-P04A RPE417-160
RPX1 17-150-P05N RPX117-911 RPE017-916-P05N RPE417-160
RPX1 17-150-P06A RPX117-911 RPE017-916-P06A RPE417-160
RPX1 17-150-P08N RPX117-911 RPE017-916-P08N RPE417-160
RPX117-150-P09A RPX117-911 RPE017-916-P09A RPE417-160
RPX117-151-P01N RPX117-911 RPE017-916-P01N RPE417-162
RPX117-151-P02A RPX 117-911 RPE017-916-P02A RPE417-162
RPX1 17-151-P03N RPX117-911 RPE017-916-P03N RPE417-162
RPX117-151-P04A RPX117-911 RPE017-916-P04A RPE417-162
RPX117-151-P05N RPX117-911 RPE017-916-P05N RPE417-162
RPX117-151-P06A RPX117-911 RPE017-916-P06A RPE417-162
RPX117-151-P08N RPX117-911 RPE017-916-P08N RPE417-162
RPX1 17-151-P09A RPX117-911 RPE017-916-P09A RPE417-162
RPX121-151-P08A RPX121-911 RPE021-916-P08A RPE421-161
RPX121-151-P09N RPX121-911 PRE021-916-P09N RPE421-161
RPX121-151-PL6N RPX121-911 RPE021-916-PL6N RPE421-161
* Note - For reversed service part numbers and “S” maybe inserted for socket interior or a “P” may be inserted for plug interior. (ie. RPC117-150-S01N)
•PLUGS & RECEPTACLES
Replacement Parts Book
283
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
ARKTROL - PLUGS
CATALOG # FRONT SHELL ASSEMBLY INTERIOR ASSEMBLY HANDLE BODY ASSEMBLY
RPX121-151-PL7A RPX121-911 RPE021-916-PL7A RPE421-161
RPX121-387-P08A RPX121-911 RPE021-916-P08A RPE421-395
RPX121-387-P09N RPX121-911 RPE021-916-P09N RPE421-395
RPX121-387-PL6N RPX121-911 RPE021-916-PL6N RPE421-395
RPX121-387-PL7A RPX121-911 RPE021-916-PL7A RPE421-395
RPX133-153-P05N RPX133-911 RPE033-916-P05N RPE433-163
RPX133-153-P06N RPX133-911 RPE033-916-P06N RPE433-163
RPX133-153-P07A RPX133-911 RPE033-916-PC7A RPE433-163
RPX133-153-P08A RPX133-911 RPE033-916-P08A RPE433-163
RPX133-153-P09A RPX133-911 RPE033-916-P09A RPE433-163
RPX133-153-P17N RPX133-911 RPE033-916-P17N RPE433-163
RPX133-153-PL9A RPX133-911 RPE033-916-P19A RPE433-163
RPX133-388-P05N RPX133-911 RPE033-916-P05N RPE433-396
RPX133-388-P06N RPX133-911 RPE033-916-P06N RPE433-396
RPX133-388-P07A RPX133-911 RPE033-916-P07A RPE433-396
RPX133-388-P08A RPX133-911 RPE033-916-P08A RPE433-396
RPX133-388-P09A RPX133-911 RPE033-916-P09A RPE433-396
RPX133-388-P17N RPX133-911 RPE033-916-P17N RPE433-396
RPX133-388-PL9A RPX133-911 RPE033-916-P19A RPE433-396
RPX133-389-P05N RPX133-911 RPE033-916-P05N RPE433-397
RPX133-389-P06N RPX133-911 RPE033-916-P06N RPE433-397
RPX133-389-P07A RPX133-911 RPE033-916-P07A RPE433-397
RPX133-389-P08A RPX133-911 RPE033-916-P08A RPE433-397
RPX133-389-P09A RPX133-911 RPE033-916-P09A RPE433-397
* Note - For reversed service part numbers and “S” maybe inserted for socket interior or a “P” may be inserted for plug interior. (ie. RPC117-150-S01N)
284
PLUGS & RECEPTACLES
Replacement Parts Book
ARKTROL - RECEPTACLES
CATALOG # SHELL ASSEMBLY W/DUST CAP INTERIOR ASSEMBLY ADAPTER PLATE BACK-BOX
RPX217-914-S01N-EDSC271 RPX217-914 RPE017-026-S01N RPE017-149 EDSC271
RPX217-914-S01N-EDSC371 RPX217-914 RPE017-026-S01N RPE017-149 EDSC371
RPX217-914-S02A-EDSC271 RPX217-914 RPE017-026-S02A RPE017-149 EDSC271
RPX217-914-S02A-EDSC371 RPX217-914 RPE017-026-S02A RPE017-149 EDSC371
RPX217-914-S03N-EDSC271 RPX217-914 RPE017-026-S03N RPE017-149 EDSC271
RPX217-914-S03N-EDSC371 RPX217-914 RPE017-026-S03N RPE017-149 EDSC371
RPX217-914-S04A-EDSC271 RPX217-914 RPE017-026-S04A RPE017-149 EDSC271
RPX217-914-S04A-EDSC371 RPX217-914 RPE017-026-S04A RPE017-149 EDSC371
RPX217-914-S05N-EDSC271 RPX217-914 RPE017-026-S05N RPE017-149 EDSC271
RPX217-914-S05N-EDSC371 RPX217-914 RPE017-026-S05N RPE017-149 EDSC371
RPX217-914-S06A-EDSC271 RPX217-914 RPE017-026-S06A RPE017-149 EDSC271
RPX217-914-S06A-EDSC371 RPX217-914 RPE017-026-S06A RPE017-149 EDSC371
RPX217-914-S08N-EDSC271 RPX217-914 RPE017-026-S08N RPE017-149 EDSC271
RPX217-914-S08N-EDSC371 RPX217-914 RPE017-026-S08N RPE017-149 EDSC371
RPX217-914-S09A-EDSC271 RPX217-914 RPE017-026-S09A RPE017-149 EDSC271
RPX217-914-S09A-EDSC371 RPX217-914 RPE017-026-S09A RPE017-149 EDSC371
RPX221-914-S08A-EDSC271 RPX221-914 RPE021-026-S08A RPE021-149 EDSC271
RPX221-914-S08A-EDSC371 RPX221-914 RPE021-026-S08A RPE021-149 EDSC371
RPX221-914-S09N-EDSC271 RPX221-914 RPE021-026-S09N RPE021-149 EDSC271
RPX221-914-S09N-EDSC371 RPX221-914 REP021-026-S09N RPE021-149 EDSC371
RPX221-914-S16N-EDSC271 RPX221-914 RPE021-026-S16N RPE021-149 EDSC271
RPX221-916-S16N-EDSC371 RPX221-914 RPE021-026-S16N RPE021-149 EDSC371
RPX221-914-S17A-EDSC271 RPX221-914 RPE021-026-S17A RPE021-149 EDSC271
RPX221-914-S17A-EDSC371 RPX221-914 RPE021-026-S17A RPE021-149 EDSC371
•PLUGS & RECEPTACLES
Replacement Parts Book
285
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
CATALOG # SHELL ASSEMBLY W/DUST CAP INTERIOR ASSEMBLY ADAPTER PLATE BACK-BOX
RPX233-914-S05N-CES42 RPX233-914 RPE033-026-S05N RPE033-447 CES42
RPX233-914-S06N-CES42 RPX233-914 RPE033-026-S06N RPE033-447 CES42
RPX233-914-S07A-CES42 RPX233-914 RPE033-026-S07A RPE033-447 CES42
RPX233-914-S08A-CES42 RPX233-924 RPE033-026-S08A RPE033-447 CES42
RPX233-914-S09A-CES42 RPX233-914 RPE033-026-S09A RPE033-447 CES42
RPX233-914-S17N-CES42 RPX233-914 RPE033-026-S17N RPE033-447 CES42
RPX233-914-SL9A-CES42 RPX233-914 RPE033-026-S19A RPE033-447 CES42
CATALOG # FRONT SHELL ASSEMBLY INTERIOR ASSEMBLY HANDLE BODY ASSEMBLY
RPX317-160-S01N RPX317-912 RPE017-026-S01N RPE417-160
RPX317-160-S02A RPX317-912 RPE017-026-S02A RPE417-160
RPX317-160-S03N RPX317-912 RPE017-026-S03N RPE417-160
RPX317-160-S04A RPX317-912 RPE017-026-S04A RPE417-160
RPX317-160-S05N RPX317-912 RPE017-026-S05N RPE417-160
RPX317-160-S06A RPX317-912 RPE017-026-S06A RPE417-160
RPX317-160-S08N RPX317-912 RPE017-026-S08N RPE417-160
RPX317-160-S09A RPX317-912 RPE017-026-S09A RPE417-160
ARKTROL - RECEPTACLES
ARKTROL - CORD CONNECTORS
286
Replacement Parts Book
ARKTROL
CATALOG # FRONT SHELL ASSEMBLY INTERIOR ASSEMBLY HANDLE BODY ASSEMBLY
RPX317-161-S01N RPX317-912 RPE017-026-S01N RPE417-162
RPX317-161-S02A RPX317-912 RPE017-026-S02A RPE417-162
RPX317-161-S03N RPX317-912 RPE017-026-S03N RPE417-162
RPX317-161-S05N RPX317-912 RPE017-026-S05N RPE417-162
RPX317-161-S06A RPX317-912 RPE017-026-S06A RPE417-162
RPX317-161-S08N RPX317-912 RPE017-026-S08N RPE417-162
RPX317-161-S09A RPX317-912 RPE017-026-S09A RPE417-162
RPX321-161-S08A RPX321-912 RPE021-026-S08A RPE421-161
RPX321-161-S09N RPX321-912 RPE021-026-S09N RPE421-161
RPX321-161-S16N RPX321-912 RPE021-026-S16N RPE421-161
RPX321-161-S17A RPX321-912 RPE021-026-S17A RPE421-161
RPX321-395-S08A RPX321-912 RPE021-026-S08A RPE421-395
RPX321-395-S09N RPX321-912 RPE021-026-S09N RPE421-395
RPX321-395-S16N RPX321-912 RPE021-026-S16N RPE421-395
RPX321-395-S17A RPX321-912 RPE021-026-S17A RPE421-395
RPX333-163-S05N RPX333-912 RPE033-026-S05N RPE433-163
RPX333-163-S06N RPX333-912 RPE033-026-S06N RPE433-163
RPX333-163-S07A RPX333-912 RPE033-026-S07A RPE433-163
RPX333-163-S08A RPX333-912 RPE033-026-S08A RPE433-163
RPX333-163-S09A RPX333-912 RPE033-026-S09A RPE433-163
RPX333-163-S17N RPX333-912 RPE033-026-S17N RPE433-163
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
287
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
CATALOG # FRONT SHELL ASSEMBLY INTERIOR ASSEMBLY HANDLE BODY ASSEMBLY
RPX333-163-SL9A RPX333-912 RPE033-026-S19A RPE433-163
RPX333-396-S04N RPX333-912 RPE033-026-S04N RPE433-396
RPX333-396-S05N RPX333-912 RPE033-026-S05N RPE433-396
RPX333-396-S06N RPX333-912 RPE033-026-S06N RPE433-396
RPX333-396-S07A RPX333-912 RPE033-026-S07A RPE433-396
RPX333-396-S08A RPX333-912 RPE033-026-S08A RPE433-396
RPX333-396-S09A RPX333-912 RPE033-026-S09A RPE433-396
RPX333-396-S17N RPX333-912 RPE033-026-S17N RPE433-396
RPX333-396-SL9A RPX333-912 RPE033-026-S19A RPE433-396
RPX333-397-S04N RPX333-912 RPE033-026-S04N RPE433-397
RPX333-397-S05N RPX333-912 RPE033-026-S05N RPE433-397
RPX333-397-S06N RPX333-912 RPE033-026-S06N RPE433-397
RPX333-397-S07A RPX333-912 RPE033-026-S07A RPE433-397
RPX333-397-S08A RPX333-912 RPE033-026-S08A RPE433-397
RPX333-397-S09A RPX333-912 RPE033-026-S09A RPE433-397
ARKTROL
•PLUGS & RECEPTACLES
PLUGS & RECEPTACLES
Replacement Parts Book
288

Navigation menu
