For morecomplete product information visit www.sylvania.com Symbols/Footnotes on page 64-68
41
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N

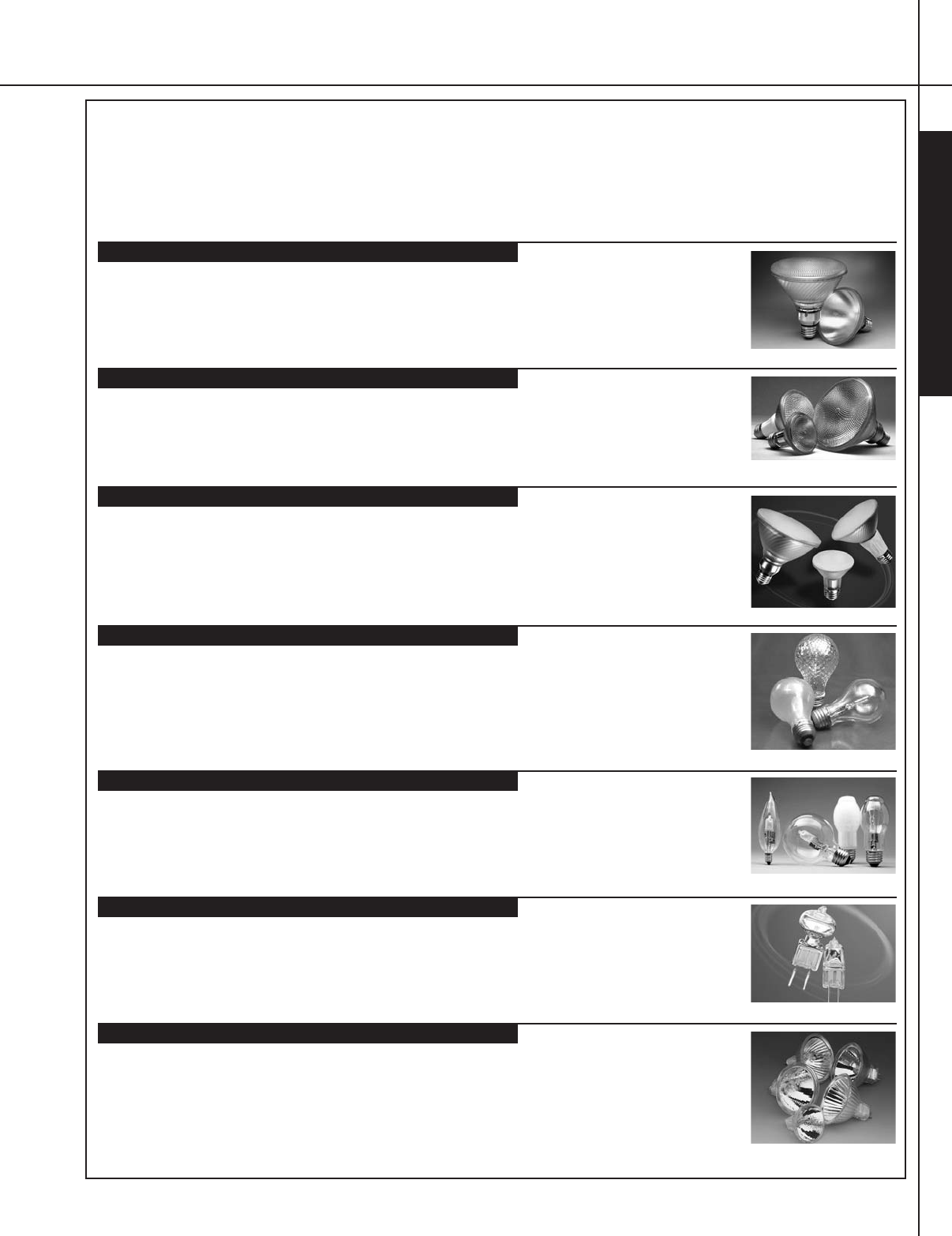

OSRAM SYLVANIA: THE LEADER IN
HALOGEN LAMP TECHNOLOGY
Halogen lamps are generally of the 'lamp within a lamp' design. The outer 'lamp' or jacket is made from a heavy walled borosilicate glass.
The inner 'lamp' is the tungsten halogen capsule that is made from either glass or quartz and contains
afilament, lead wires and a halogen gas mixture.
CAPSYLITEIR®
Save energy while still making your merchandise stand out from the crowd. Energy efficient
SYLVANIA CAPSYLITE IR®lamps use a specially designed halogen light source that actually recycles
some of the heat it creates to generate more light for less energy.
Daylight Plus®PAR
The special blue lenses on these halogen PAR lamps help to fill your space with whiter, more natural light
than standard halogen PAR or incandescent lamps.
CAPSYLITE®Soft White Halogen PAR lamps
SYLVANIA CAPSYLITE Soft White Halogen PAR lamps provide the ultimate meeting point between the efficiency
and color of a halogen lamp and the soft, glare free light distribution of an incandescent lamp. They can also
be used as energy saving replacements for incandescent reflector lamps, with the 50W PAR30 Long Neck
lamp replacing a standard 65W BR30 while maintaining the same light levels.
CAPSYLITE®A-Line
Replace a standard incandescent lamp with a CAPSYLITE®A-Line lamp to get a crisp, bright, more natural
light that really lasts. Average rated life for these lamp types is 3,000 to 3,500 hours - up to four times the
ratings of the lamps that they replace!
Soft Glass Halogen Lamps
SYLVANIA soft glass halogen lamps are an outstanding replacement for standard incandescent lamps in any
application. All of the lamps fit standardfixtures, allowing them to be used anywhereto add a new
dimension to home or business lighting
.
OSRAM MINISTAR™
OSRAM MINISTAR lamps represent a revolution in halogen reflector lamp design. Their unique integration
of the reflective surface and the halogen capsule creates the world’s smallest halogen reflector lamps.
TRU-AIM®Low Voltage Lamps
SYLVANIA's complete line of TRU-AIM low voltage lamps provides a wide variety of extremely compact
and highly directional light sources. Choose from standard MR16s (TRU-AIM), aluminized MR16s
(TRU-AIM Brilliant), or top of the line TRU-AIM IR.
020_TH_drop.qxd 12/17/07 8:17 AM Page 41
For morecomplete product information visit www.sylvania.com Symbols/Footnotes on page 64-68
42
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
FILAMENTS
CC-8 CC-2V CC-6 Axial (AX) Tranverse (TR) C-8 Double End
BASES
E10 E11 Mini can E26 Medium Skt. E26 Medium Recessed Single Contact Screw Term. DC Bayonet Mogul End Prong
Miniature Screw RSC B15d
R7s BA15d
G4 G9 G53 GY 6.35 GU4 GU5.3 GU10 Med Side Pr.
LAMPS
BT4 BT4T3, T4 BI-PIN T4 G9. MR16, MR11 PAR14 PAR16 PAR16 GU10 PAR20 F17
PAR30 PAR30LN PAR36 PAR38 PAR38 AR70 AR111
Medium Skt. Medium Side Prong
PAR56 Mog End Pr PAR64 Mog End Pr T4 DC Bayonet T3, T4 Mini Can T3, T4 RSC Double End T10 B11 BT15 A19 G25
Ext. Mog.
End Prong
020_TH_drop.qxd 12/3/07 9:55 AM Page 42
For morecomplete product information visit www.sylvania.com Symbols/Footnotes on page 64-68
43
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
HOW TO READ PRODUCT INFORMATION - TUNGSTEN HALOGEN
4Avg
|
Product Symbols & Pkg Lamp Beam Class & Rated Approx Beam LCL MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Finish Type Filament Life (hrs) Lumens CBCP Angle (in) (in)
|
40 T4 G9 57017 5,10 40T4/G9/F/BL 120 10 Frosted C, CC-2V 2000 480 1.00 1.88
60 PAR38 E26 Med Skt 14466 10,11 60PAR/CAP/IR/FL30 120 15 Flood CC-8 3000 1110 3600 30 5.31
50 PAR30LN E26 Med 14520 10,19,20 50PAR30LN/HAL/NFL25 120 15 Narrow Flood CC-8 2500 660 2300 25 4.63
Bulb Describes the shape of the bulb followed by the bulb’s major diameter given in eighths of an inch.
See page 42: Halogen Lamps.
Base See page 42: Base Identification.
Symbols & All symbols and footnotes that apply to a specific product will appear in this space. The explanations of the symbols and
Footnotes footnotes are at the end of the halogen section on page 64.
Lamp Finish Applies only to non-reflector type lamps, usually either clear or frosted.
Beam Type Applies only to reflector type lamps. Describes the beam angle qualitatively as either a spot or a flood, etc.
How to Read Ordering Abbreviations
40T4/G9/F/BL 60PAR/CAP/IR/FL30 50PAR30LN/HAL/NFL25
ANSI BEAM ANGLE DESIGNATION
Beam angles for reflector lamps aredesignated to conformwith ANSI C78.379 -Classification of the Beam Patterns of Reflector Lamps. For
beam angles less than 13°, beam angles are rounded to the nearest whole number. For beam angles between 13° and 50°, values are round-
ed to the nearest 5°. For beam angles 50° and greater, the value is rounded to the nearest 10°. As an example, a family of lamps with an
average beam angle of 13° is classified as 15°,and a family of lamps with an average beam angle of 54° would be classified as 50°.
LIFE RATING
The average rated life for 130V tungsten halogen lamps operated at 120V is conservatively estimated to be approximately 2 times the life
when operated at 130V.
ANSI CODE REFERENCE GUIDE
BAB 58301 20MR16/T/FL35/C 12
EHM 58998 300T3Q/CL 120
EHT 58762 250Q/CL/MC 120
ESL 58738 150Q/CL/MC 120
ESM 58763 250Q/MC 120
ESN 58761 100Q/CL/MC 120
ESP 58742 150Q/CL/DC/1 120
ESR 58755 100Q/CL/DC 120
ESS 58720 250Q/CL/DC 120
ESX 58300 20MR16/T/SP10/C 12
ETB 58753 250Q/DC 120
ETC 58741 150Q/CL/DC 120
ETD 58757 100Q/DC 120
ETF 58737 150Q/DC 120
ETG 58735 150Q/CL/MC/2 120
ETH 58736 150Q/MC 120
EVR 58766 500Q/CL/MC 120
EXN 58309 50MR16/T/FL35/C 12
EXT 58307 50MR16/T/SP10/C 12
EXZ 58308 50MR16/T/NFL25/C 12
EYV 58768 500Q/MC 130
EYW 58756 500Q/CL/MC 130
EYX 58767 500Q/MC 120
FCL 58996 500T3Q/CL 120
FMW 58305 35MR16/T/FL35/C 12
FNV 58310 50MR16/T/WFL60/C 12
FPA 58311 65MR16/T/SP10/C 12
FPB 58313 65MR16/T/FL35/C 12
FPC 58312 65MR16/T/NFL25/C 12
FRB 58303 35MR16/T/SP10/C 12
FTB 55133 20MR11/T/SP10/C 12
FTD 55134 20MR11/T/FL35/C 12
FTE 55135 35MR11/T/SP10/C 12
FTH 55136 35MR11/T/FL35/C 12
L.L. ORDERING
ANSI ITEM ABBREVIATION
CODE NO. (EXCEPT VOLTS) VOLTS
L.L. ORDERING
ANSI ITEM ABBREVIATION
CODE NO. (EXCEPT VOLTS) VOLTS
L.L. ORDERING
ANSI ITEM ABBREVIATION
CODE NO. (EXCEPT VOLTS) VOLTS
40 Nominal lamp wattage 60 Nominal lamp wattage 50 Nominal lamp wattage
T4/G9 T4 lamp with G9 base PAR Bulb shape PAR38 PAR30LN Bulb shape PAR30 Long Neck
F Frosted finish CAP CAPSYLITE lamp HAL Halogen lamp
BL Blister Card Package IR Infrared conserving capsule NFL25 Narrow Flood beam 25 degrees
FL30 Flood beam 30 degrees
020_TH_drop.qxd 12/3/07 9:55 AM Page 43
For morecomplete product information visit www.sylvania.com Symbols/Footnotes on page 64-68
44
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
TUNGSTEN HALOGEN BRAND NAME GUIDE
SYLVANIA GE* PHILIPS** OSRAM***
CAPSYLITE IR®HIR PAR Energy Advantage IR
CAPSYLITE®HALOGEN PLUS / HALOGEN Compact Halogen WISO Reflector HALOPAR
CAPSYLITE®COOL-LUX Cool Beam PAR Cool Beam Reflector
CAPSYLITE®Designer 16 HALOGEN Compact PAR16 Halogen PAR16 HALOPAR16
CAPSYLITE®A-Line A-Line
Daylight Plus®PAR Reveal Natural
TRU-AIM IR®PRECISE COVERGLASS IR MR16 Halogen MR Energy Advantage IR Decostar 51 IRC
TRU-AIM TITAN®ConstantColor Precise Cover Glass Halogen MR Long Life Decostar 51 TITAN
TRU-AIM BRILLIANT®Halogen MR Aluminum Decostar 51 ALU
TRU-AIM®Standard MR16 Standard MR16 Halogen MR Decostar 51
TRU-AIM®MR11 STANDARD MR11 Halogen MRC-11 Decostar 35
Softwhite Halogen PAR
STANDARD Bi-Pin Quartz Halogen HALOSTAR Standard
STARLITE Bi-Pin Halogen Low Voltage Capsule HALOSTAR STARLITE
Double End Quartzline Halogen Double-Ended Linear HALOLINE
SUPER Q Halogen Halogen Single-Ended HALOLUX Ceram
Large PAR Halogen
Tubular Halogen T10 T10 HALOLUX Ceram
AR111 AR111 ALU Line PRO 111 HALOSPOT 111
AR70 Closed Aluminum Reflector HALOSPOT 70
Soft Glass Halogen A-Line / Decorative Halogena HALOLUX BT
Softwhite Halogen PAR
Osram MINISTAR MINISTAR
*Trademark or registered trademarks of General Electric Company. ** Trademark or registered trademarks of Philips. *** Trademark or registered trademarks of OSRAM.
For weight and measurement information, please visit www.sylvania.com
020_TH_drop.qxd 12/17/07 8:17 AM Page 44
For more complete product information visit www.sylvania.com Symbols/Footnotes on page 64-68
45
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
CAPSYLITE®A-LINE
Suitable for use in unshielded fixtures.
15 Avg
|
Product Symbols & Pkg Lamp Class & Rated Lumens LCL MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Finish Filament Life(hrs) CCT (in) (in)
|
42 A19 E26 Med 18907 42A/HAL/F 120 12 Inside C,CC-8 3500 580 3.13 4.38
Frost 2750
18908 137,154 42A/HAL/F 130 12 Inside C,CC-8 3500 580 3.13 4.38
Frost 2750
@120 volts, approximate 37 watts, 450 lumens, 7000 hours
50 A19 E26 Med 18968 50A/HAL/CRYSTAL 120 12 Crystal C,CC-8 2500 860 3.13 4.38
2825
52 A19 E26 Med 18921 52A/HAL/F 120 12 Inside C,CC-8 3500 770 3.13 4.38
Frost 2775
18922 137,165 52A/HAL/F 130 12 Inside C,CC-8 3500 770 3.13 4.38
Frost 2775
@120 volts, approximate 46 watts, 600 lumens, 7000 hours
60 A19 E26 Med 18998 60A/HAL/CL/CLAM 120 6 Clear C,CC-8 3000 965 3.13 4.38
2850
18942 60A/HAL/CRYSTAL/CLAM 120 6 Crystal C,CC-8 3000 965 3.13 4.38
2850
18960 60A/HAL/F 120 12 Inside C,CC-8 3000 965 3.13 4.38
Frost 2850
18999 60A/HAL/F/CLAM 120 6 Inside C,CC-8 3000 960 3.13 4.38
Frost 2850
72 A19 E26 Med 18937 72A/HAL/F 120 12 Inside C,CC-8 3500 1150 3.13 4.38
Frost 2825
18938 137,176 72A/HAL/F 130 12 Inside C,CC-8 3500 1150 3.13 4.38
Frost 2825
@120 volts, approximate 63 watts, 900 lumens, 7000 hours
75 A19 E26 Med 19000 75A/HAL/CL/CLAM 120 6Clear C,CC-8 3000 1330 3.13 4.38
2875
18969 75A/HAL/CRYSTAL 120 12 Crystal C,CC-8 3000 1330 3.13 4.38
2875
18906 75A/HAL/CRYSTAL/CLAM 120 6 Crystal C,CC-8 3000 1330 3.13 4.38
2875
18965 75A/HAL/F 120 12 Inside C,CC-8 3000 1315 3.13 4.38
Frost 2875
18997 75A/HAL/F/CLAM 120 6 Inside C,CC-8 3000 1315 3.13 4.38
Frost 2875
100 A19 E26 Med 19003 100A/HAL/CL/CLAM 120 6 Clear C,CC-8 3000 1800 3.13 4.38
2900
18911 100A/HAL/CRYSTAL/CLAM 120 6 Crystal C,CC-8 3000 1800 3.13 4.31
2900
18970 100A/HAL/F 120 12 Inside C,CC-8 3000 1800 3.13 4.38
Frost 2900
18905 100A/HAL/F/CLAM 120 6 Inside C,CC-8 3000 1800 3.13 4.38
Frost 2900
150 A19 E26 Med 18912 150A/HAL/CLAM 120 6Inside C,CC-8 3000 3000 3.13 4.31
Frost 2975
A19
020_TH_print.qxd 12/17/07 8:13 AM Page 45
For more complete product information visit www.sylvania.com Symbols/Footnotes on page 64-68
46
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
HALOGEN BT15
Suitable for use in unshielded fixtures.
15 Avg
|
Product Symbols & Pkg Lamp Class & Rated Lumens LCL MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Finish Filament Life(hrs) CCT (in) (in)
|
60 BT15 E26 Med 18864 73,74,84, 60BT15/HAL/CL/BL 120 10 Clear C,CC-8 3000 820 2.94 4.63
145 2900
18865 72,73,74, 60BT15/HAL/W/BL 120 10 White C,CC-8 3000 760 2.94 4.63
84,145 2900
75 BT15 E26 Med 18866 72,73,74, 75BT15/HAL/W/BL 120 10 White C,CC-8 3000 1010 2.94 4.63
84,145 2900
100 BT15 E26 Med 18867 72,73,74, 100BT15/HAL/W/BL 120 10 White C,CC-8 3000 1500 2.94 4.63
84,145 2900
150 BT15 E26 Med 18868 72,73,74, 150BT15/HAL/W/BL 120 10 White C,CC-8 3000 2400 2.94 4.63
84,145 2900
HALOGEN DÉCOR LAMPS
Suitable for use in unshielded fixtures.
15 Avg
|
Product Symbols & Pkg Lamp Class & Rated Lumens LCL MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Finish Filament Life(hrs) CCT (in) (in)
|
25 B11 Candelabra 13269 73,74,145 25B11C/T/HAL/BL 120 6Clear C,CC-2V 3000 180 2.60 4.69
2900
40 B11 Candelabra 13334 73,74,145 40B11C/HAL/BL 120 6 Clear C,CC-2V 3000 380 2.60 4.56
2900
G25 E26 Med 13998 73,74,145 40G25/HAL 120 6 Clear C,CC-2V 3000 380 3.25 4.44
2900
60 G25 E26 Med 14000 73,74,145 60G25/HAL 120 6 Clear C,CC-2V 3000 630 3.25 4.44
2900
F17 E26 Med 13879 60F/HAL/DAY/CLAM 120 6 Crystal C,CC-8 3000 960 3.00 4.50
2850
TUBULAR HALOGEN T10
Asuitable protective shield, screening technique or both shall be used to protect people and surroundings from the possibility
of a lamp shattering.
15 Avg
|
Product Symbols & Pkg Lamp Class & Rated Lumens LCL MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Finish Filament Life(hrs) CCT (in) (in)
|
75 T10 E26 Med 18846 139 75T10/HAL/CL 120 12 Clear C,CC-2V 2000 1100 2.94 4.13
2900
18847 139 75T10/HAL/F 120 12 Frosted C,CC-2V 2000 1050 2.94 4.13
2900
100 T10 E26 Med 18848 139 100T10/HAL/CL 120 12 Clear C,CC-2V 2000 1500 2.94 4.13
2900
18849 139 100T10/HAL/F 120 12 Frosted C,CC-2V 2000 1430 2.94 4.13
2900
150 T10 E26 Med 18850 46,139 150T10/HAL/CL 120 12 Clear C,CC-2V 2000 2500 2.94 4.13
2900
18851 46,139 150T10/HAL/F 120 12 Frosted C,CC-2V 2000 2400 2.94 4.13
2900
230 T10 E26 Med 18852 46,139 230T10/HAL/CL 120 12 Clear C,CC-2V 2000 4200 2.94 4.13
2900
18853 46,139 230T10/HAL/F 120 12 Frosted C,CC-2V 2000 4000 2.94 4.13
2900
BT15 B11 G25 F17 T10
020_TH_F_print.qxd 12/3/07 9:56 AM Page 46
For more complete product information visit www.sylvania.com Symbols/Footnotes on page 64-68
47
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
DAYLIGHT PLUS®PAR LAMPS
Suitable for use in unshielded fixtures.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
50 PAR20 E26 Med 15226 50PAR20/HAL/DAY/NFL 120 6 NFL C,CC-8 2500 500 1000 30 3.25
118 2900
PAR30LN E26 Med 15227 50PAR30LN/HAL/DAY/WFL 120 6 WFL C,CC-8 2500 550 550 50 4.63
73,118 2900
75 PAR30LN E26 Med 15228 75PAR30LN/HAL/DAY/WFL 120 6 WFL C,CC-8 2500 1000 1000 50 4.63
73,118 3000
50 PAR38 E26 Med Skt 13973 50PAR38/CAPIR/DAY/WSP12 120 15 WSP C,CC-8 3000 700 7000 12 5.31
43,47,72,118 2925
15259 50PAR38/CAPIR/DAY/FL30 120 15 FL C,CC-8 3000 700 1800 30 5.31
43,47,72,118 2925
15229 50PAR38/HAL/DAY/FL 120 6 FL C,CC-8 2500 540 1550 30 5.31
118 2900
75 PAR38 E26 Med Skt 15230 75PAR38/HAL/DAY/FL 120 6 FL C,CC-8 2500 960 2800 30 5.31
118 3000
SOFTWHITE HALOGEN PAR LAMPS
Suitable for use in unshielded fixtures.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
50 PAR20 E26 Med 13260 50PAR20/HAL/SW 120 6 FL C,CC-8 2500 525 525 40 3.25
43,118 2850
PAR30LN E26 Med 13259 50PAR30LN/HAL/SW 120 6 FL C,CC-8 2500 600 450 50 4.63
43,73,118,134 2850
75 PAR30LN E26 Med 13258 43,73,118 75PAR30LN/HAL/SW 120 6 FL C,CC-8 2500 1050 700 50 4.63
2900
50 PAR38 E26 Med Skt 15236 50PAR38/HAL/SW 120 6 FL C,CC-8 2500 600 550 50 5.31
43,72,118 2850
75 PAR38 E26 Med Skt 13257 75PAR38/HAL/SW 120 6 FL C,CC-8 2500 980 1300 50 5.31
43,72,118 2900
CAPSYLITE®PAR14 LAMPS
Suitable for use in unshielded fixtures.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
35 PAR14 E26 Med 15364 41,118 35PAR14/HAL/FL/RP 120 6 FL C,CC-8 2000 450 200 50 2.44
2775
CAPSYLITE®PAR16 LAMPS
Suitable for use in unshielded fixtures.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
35 PAR16 GU10 13256 72 35PAR16/HAL/GU10/FL/BL3 120 18 FL C,CC-8 3000 280 500 30 2.25
2750
59076 72 35PAR16/HAL/GU10/FL/BL 120 6FL C,CC-8 3000 280 500 30 2.25
2750
PAR20 PAR30LN PAR38 PAR14 PAR16 GU10
020_TH_F_print.qxd 12/3/07 9:56 AM Page 47
For more complete product information visit www.sylvania.com Symbols/Footnotes on page 64-68
48
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
CAPSYLITE®PAR16 LAMPS
Suitable for use in unshielded fixtures.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
50 PAR16 GU10 59061 7250PAR16/HAL/GU10/FL/BL3 120 18 FL C,CC-8 3000 450 800 30 2.25
2800
59075 7250PAR16/HAL/GU10/FL/BL 120 6 FL C,CC-8 3000 450 800 30 2.25
2800
59024 6850PAR16/HAL/GU10/FL40 120 10 FL C,CC-2V 1000 400 640 40 2.08
2950
59020 6850PAR16/HAL/GU10/FL/CLAM 120 6 FL C,CC-2V 1000 400 640 40 2.08
2950
60 PAR16 E26 Med 59032 69,118 60PAR16/HAL/NSP10 120 15 NSP C,CC-8 2000 650 5000 10 2.88
2850
59037 69,118 60PAR16/HAL/NSP10/RP 120 6 NSP C,CC-8 2000 650 5000 10 2.88
2850
59040 69,118,137, 60PAR16/HAL/NSP10 130 15 NSP C,CC-8 2000 650 5000 10 2.88
169 2850
@120 volts, approximate 53 watts, 495 lumens, 4000 hours
59030 69,118 60PAR16/HAL/NFL30 120 15 NFL C,CC-8 2000 650 1300 30 2.88
2850
59031 69,118 60PAR16/HAL/NFL30/RP 120 6 NFL C,CC-8 2000 650 1300 30 2.88
2850
59038 69,118,137, 60PAR16/HAL/NFL30 130 15 NFL C,CC-8 2000 650 1300 30 2.88
169 2850
@120 volts, approximate 53 watts, 495 lumens, 4000 hours
75 PAR16 E26 Med 59036 69,118 75PAR16/HAL/NSP10 120 15 NSP C,CC-8 2000 900 7500 10 2.88
2900
59044 69,118,137, 75PAR16/HAL/NSP10 130 15 NSP C,CC-8 2000 900 7500 10 2.88
180 2900
@120 volts, approximate 66 watts, 685 lumens, 4000 hours
59034 69,118 75PAR16/HAL/NFL30 120 15 NFL C,CC-8 2000 900 1900 30 2.88
2900
59033 69,118 75PAR16/HAL/NFL30/RP 120 6 NFL C,CC-8 2000 900 1900 30 2.88
2900
59042 69,118,137, 75PAR16/HAL/NFL30 130 15 NFL C,CC-8 2000 900 1900 30 2.88
180 2900
@120 volts, approximate 66 watts, 685 lumens, 4000 hours
CAPSYLITE IR®PAR20
Halogen PAR lamp with infrared reflective coating on the lamp capsule. Suitable for use in unshielded fixtures.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
40 PAR20 E26 Med 14164 40PAR20/CAPIR/NSP10 120 15 NSP C,CC-8 4000 510 4200 10 3.25
43,47,118 2750
14166 40PAR20/CAPIR/NFL30 120 15 NFL C,CC-8 4000 510 1100 30 3.25
43,47,118 2750
14130 40PAR20/CAPIR/WFL40 120 15 WFL C,CC-8 4000 510 800 40 3.25
43,47,118 2750
PAR16 GU10 PAR16 GU10 PAR20
020_TH_F_print.qxd 12/3/07 9:56 AM Page 48
For more complete product information visit www.sylvania.com Symbols/Footnotes on page 64-68
49
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
CAPSYLITE®PAR20
Suitable for use in unshielded fixtures.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
35 PAR20 E26 Med 14467 35PAR20/HAL/NSP10 120 15 NSP C,CC-8 2500 360 3000 10 3.25
43,118 2775
14464 35PAR20/HAL/NFL30 120 15 NFL C,CC-8 2500 360 800 30 3.25
43,118 2775
14459 35PAR20/HAL/NFL30 130 15 NFL C,CC-8 2500 360 800 30 3.25
43,118,137,151 2775
@120 volts, approximate 31 watts, 275 lumens, 5000 hours
14506 35PAR20/HAL/WFL40 120 15 WFL C,CC-8 2500 360 500 40 3.25
43,118 2775
14461 35PAR20/HAL/WFL40 130 15 WFL C,CC-8 2500 360 500 40 3.25
43,118,137,151 2775
@120 volts, approximate 31 watts, 275 lumens, 5000 hours
50 PAR20 E26 Med 14500 50PAR20/HAL/NSP10 120 15 NSP C,CC-8 2500 550 4600 10 3.25
43,118 2850
14528 50PAR20/HAL/NSP10 130 15 NSP C,CC-8 2500 550 4600 10 3.25
43,118,137,161 2850
@120 volts, approximate 44 watts, 420 lumens, 5000 hours
14502 50PAR20/HAL/NFL30 120 15 NFL C,CC-8 2500 550 1200 30 3.25
43,118 2850
14173 50PAR20/HAL/NFL30/RP 120 6 NFL C,CC-8 2500 550 1200 30 3.25
43,118 2850
14529 50PAR20/HAL/NFL30 130 15 NFL C,CC-8 2500 550 1200 30 3.25
43,118,137,161 2850
@120 volts, approximate 44 watts, 420 lumens, 5000 hours
15662 50PAR20/HAL/NFL30/CVP 130 6 NFL C,CC-8 2500 550 1200 30 3.25
43,118,137,161 2850
@120 volts, approximate 44 watts, 420 lumens, 5000 hours
14700 50PAR20/HAL/WFL40 120 15 WFL C,CC-8 2500 550 900 40 3.25
43,118 2850
CAPSYLITE IR®PAR30
Halogen PAR lamp with infrared reflective coating on the lamp capsule. Suitable for use in unshielded fixtures.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
40 PAR30 E26 Med 13968 40PAR30/CAPIR/NSP9 120 15 NSP C,CC-8 4000 610 8100 9 3.63
43,47,118 2750
13969 40PAR30/CAPIR/NFL25 120 15 NFL C,CC-8 4000 610 2100 25 3.63
43,47,118 2750
13970 40PAR30/CAPIR/FL40 120 15 FL C,CC-8 4000 610 1200 40 3.63
43,47,118 2750
50 PAR30 E26 Med 14355 50PAR30/CAPIR/NSP9 120 15 NSP C,CC-8 3000 900 13000 9 3.63
43,47,118,137 2825
14354 50PAR30/CAPIR/NFL25 120 15 NFL C,CC-8 3000 900 2900 25 3.63
43,47,118 2825
14132 50PAR30/CAPIR/NFL25 130 15 NFL C,CC-8 3000 900 2900 25 3.63
43,47,87,118 2825
@120 volts, approximate 44 watts, 690 lumens, 6000 hours.
14714 50PAR30/CAPIR/FL40 120 15 FL C,CC-8 3000 900 1600 40 3.63
43,47,118 2825
14131 50PAR30/CAPIR/FL40 130 15 FL C,CC-8 3000 900 1600 40 3.63
43,47,87,118,137 2825
@120 volts, approximate 44 watts, 690 lumens, 6000 hours.
PAR20 PAR30
020_TH_F_print.qxd 12/3/07 9:56 AM Page 49
For more complete product information visit www.sylvania.com Symbols/Footnotes on page 64-68
50
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
CAPSYLITE®PAR30
Suitable for use in unshielded fixtures.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
50 PAR30 E26 Med 14526 50PAR30/HAL/NSP9 120 15 NSP C,CC-8 2500 660 8800 9 3.63
43,118 2850
14530 50PAR30/HAL/NSP9 130 15 NSP C,CC-8 2500 660 8800 9 3.63
43,118,137,162 2850
@120 volts, approximate 44 watts, 500 lumens, 5000 hours
14527 50PAR30/HAL/NFL25 120 15 NFL C,CC-8 2500 660 2300 25 3.63
43,118 2850
14531 50PAR30/HAL/NFL25 130 15 NFL C,CC-8 2500 660 2300 25 3.63
43,118,137,162 2850
@120 volts, approximate 44 watts, 500 lumens, 5000 hours
14710 50PAR30/HAL/FL40 120 15 FL C,CC-8 2500 660 1300 40 3.63
43,118 2850
14533 50PAR30/HAL/FL40 130 15 FL C,CC-8 2500 660 1300 40 3.63
43,118,137,162 2850
@120 volts, approximate 44 watts, 500 lumens, 5000 hours
60 PAR30 E26 Med 14332 60PAR30/HAL/NSP9 120 15 NSP C,CC-8 3000 860 12000 9 3.63
43,118 2875
14333 60PAR30/HAL/NFL25 120 15 NFL C,CC-8 3000 860 2775 25 3.63
43,118 2875
14090 60PAR30/HAL/NFL25 130 15 NFL C,CC-8 3000 860 2775 25 3.63
43,90,118,137 2875
@120 volts, approximate 53 watts, 660 lumens, 6000 hours.
14084 60PAR30/HAL/FL40 130 15 FL C,CC-8 3000 860 1550 40 3.63
43,90 2875
@120 volts, approximate 53 watts, 660 lumens, 6000 hours.
75 PAR30 E26 Med 14604 75PAR30/HAL/NSP9 120 15 NSP C,CC-8 2500 1130 15400 9 3.63
43,118 2900
14628 75PAR30/HAL/NSP9 130 15 NSP C,CC-8 2500 1130 15400 9 3.63
43,118,137,182 2900
@120 volts, approximate 66 watts, 860 lumens, 5000 hours
14603 75PAR30/HAL/NFL25 120 15 NFL C,CC-8 2500 1130 4000 25 3.63
43,118 2900
14627 75PAR30/HAL/NFL25 130 15 NFL C,CC-8 2500 1130 4000 25 3.63
43,118,137,182 2900
@120 volts, approximate 66 watts, 860 lumens, 5000 hours
14606 75PAR30/HAL/FL40 120 15 FL C,CC-8 2500 1130 2100 40 3.63
43,118 2900
14629 75PAR30/HAL/FL40 130 15 FL C,CC-8 2500 1130 2100 40 3.63
43,118,137,182 2900
@120 volts, approximate 66 watts, 860 lumens, 5000 hours
CAPSYLITE®PAR30 LONG NECK
Suitable for use in unshielded fixtures.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
35 PAR30LN E26 Med 14759 35PAR30LN/HAL/NSP9 120 15 NSP C,CC-8 2500 450 4500 10 4.63
43,73,118 2775
14764 35PAR30LN/HAL/WFL50 120 15 WFL C,CC-8 2500 450 450 50 4.63
43,73,118 2775
50 PAR30LN E26 Med 14509 50PAR30LN/HAL/NSP9 120 15 NSP C,CC-8 2500 660 7000 10 4.63
43,73,118,134 2850
PAR30 PAR30LN
020_TH_F_print.qxd 12/3/07 9:56 AM Page 50
For more complete product information visit www.sylvania.com Symbols/Footnotes on page 64-68
51
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
CAPSYLITE®PAR30 LONG NECK
Suitable for use in unshielded fixtures.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
50 PAR30LN E26 Med 14482 50PAR30LN/HAL/NSP9 130 15 NSP C,CC-8 2500 660 7000 10 4.63
43,73,118,134,137,162 2850
@120 volts, approximate 44 watts, 500 lumens, 5000 hours
14520 50PAR30LN/HAL/NFL25 120 15 NFL C,CC-8 2500 660 2100 25 4.63
43,73,118,134 2850
14822 50PAR30LN/HAL/NFL 120 6 NFL C,CC-8 2500 660 2100 25 4.63
43,73,118,134 2850
14478 50PAR30LN/HAL/NFL25 130 15 NFL C,CC-8 2500 660 2100 25 4.63
43,73,118,134,137,162 2850
@120 volts, approximate 44 watts, 500 lumens, 5000 hours
14537 50PAR30LN/HAL/WFL50 120 15 WFL C,CC-8 2500 660 660 50 4.63
43,73,118,134 2850
14536 50PAR30LN/HAL/WFL 120 6 WFL C,CC-8 2500 660 660 50 4.63
43,73,118,134 2850
14486 50PAR30LN/HAL/WFL50 130 15 WFL C,CC-8 2500 660 660 50 4.63
43,73,118,134,137,162 2850
@120 volts, approximate 44 watts, 500 lumens, 5000 hours
15419 50PAR30LN/HAL/WFL50/CVP 130 6 WFL C,CC-8 2500 660 660 50 4.63
43,73,118,134,137,162 2850
@120 volts, approximate 44 watts, 500 lumens, 5000 hours
75 PAR30LN E26 Med 14786 75PAR30LN/HAL/NSP9 120 15 NSP C,CC-8 2500 1130 12000 10 4.63
43,73,118 2950
14777 75PAR30LN/HAL/NSP9 130 15 NSP C,CC-8 2500 1130 12000 10 4.63
43,73,118,137,182 2900
@120 volts, approximate 66 watts, 860 lumens, 5000 hours
14769 75PAR30LN/HAL/NFL25 120 15 NFL C,CC-8 2500 1130 3600 25 4.63
43,73,118 2900
14824 75PAR30LN/HAL/NFL 120 6NFL C,CC-8 2500 1130 3600 25 4.63
43,73,118 2900
14778 75PAR30LN/HAL/NFL25 130 15 NFL C,CC-8 2500 1130 3600 25 4.63
43,73,118,137,182 2900
@120 volts, approximate 66 watts, 860 lumens, 5000 hours
14768 75PAR30LN/HAL/WFL50 120 15 WFL C,CC-8 2500 1130 1100 50 4.63
43,73,118 2900
14823 75PAR30LN/HAL/WFL 120 6 WFL C,CC-8 2500 1130 1100 50 4.63
43,73,118 2900
14785 75PAR30LN/HAL/WFL50 130 15 WFL C,CC-8 2500 1130 1100 50 4.63
43,73,118,137,182 2900
@120 volts, approximate 66 watts, 860 lumens, 5000 hours
15418 75PAR30LN/HAL/WFL50/CVP 130 6 WFL C,CC-8 2500 1130 1100 50 4.63
43,73,118,137,182 2900
@120 volts, approximate 66 watts, 860 lumens, 5000 hours
CAPSYLITE IR®PAR38
Halogen PAR lamp with infrared reflective coating on the lamp capsule. Suitable for use in unshielded fixtures.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
50 PAR38 E26 Med Skt 13973 50PAR38/CAPIR/DAY/WSP12 120 15 WSP C,CC-8 3000 700 7000 12 5.31
43,47,72,118 2875
15259 50PAR38/CAPIR/DAY/FL30 120 15 FL C,CC-8 3000 700 1800 30 5.31
43,47,72,118 2875
PAR30LN PAR38
020_TH_F_print.qxd 12/3/07 9:56 AM Page 51
For more complete product information visit www.sylvania.com Symbols/Footnotes on page 64-68
52
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
CAPSYLITE IR®PAR38
Halogen PAR lamp with infrared reflective coating on the lamp capsule. Suitable for use in unshielded fixtures.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
50 PAR38 E26 Med Skt 14136 50PAR38/CAPIR/SP9 120 15 SP C,CC-8 3000 850 14000 9 5.31
43,47,72,118 2825
14124 50PAR38/CAPIR/SP9 130 15 SP C,CC-8 3000 850 14000 9 5.31
43,47,72,88,118,137 2825
@120 volts, approximate 44 watts, 650 lumens, 6000 hours.
14138 50PAR38/CAPIR/NFL25 120 15 NFL C,CC-8 3000 850 3000 25 5.31
43,47,72,118 2825
14125 50PAR38/CAPIR/NFL25 130 15 NFL C,CC-8 3000 850 3000 25 5.31
43,47,72,88,118,137 2825
@120 volts, approximate 44 watts, 650 lumens, 6000 hours.
60 PAR38 E26 Med Skt 14485 60PAR38/CAPIR/SP9 120 15 SP C,CC-8 3000 1110 20000 9 5.31
43,47,72,118 2850
14716 60PAR38/CAPIR/SP9 130 15 SP C,CC-8 3000 1110 20000 9 5.31
43,47,72,85,118,137 2850
@120 volts, approximate 53 watts, 845 lumens, 6000 hours.
14360 60PAR38/CAPIR/WSP12 120 15 WSP C,CC-8 3000 1110 12000 12 5.31
43,47,72,118 2850
14442 60PAR38/CAPIR/NFL25 120 15 NFL C,CC-8 3000 1110 4000 25 5.31
43,47,72,118 2850
14466 60PAR38/CAPIR/FL30 120 15 FL C,CC-8 3000 1110 3600 30 5.31
43,47,72,118 2850
14715 60PAR38/CAPIR/FL30 130 15 FL C,CC-8 3000 1110 3600 30 5.31
43,47,72,85,118,137 2850
@120 volts, approximate 53 watts, 845 lumens, 6000 hours.
80 PAR38 E26 Med Skt 14347 80PAR38/CAPIR/SP10 120 12 SP C,CC-8 3000 1500 25000 10 5.31
47,72,118 2900
14327 80PAR38/CAPIR/FL25 120 12 FL C,CC-8 3000 1500 5500 25 5.31
47,72,118 2900
100 PAR38 E26 Med Skt 14324 100PAR38/CAPIR/SP10 120 12 SP C,CC-8 3000 2070 29000 10 5.31
47,72,118 2900
14319 100PAR38/CAPIR/NFL25 120 12 NFL C,CC-8 3000 2070 6300 25 5.31
47,72,118 2900
14311 100PAR38/CAPIR/FL40 120 12 FL C,CC-8 3000 2070 3400 40 5.31
47,72,118 2900
CAPSYLITE®PAR38
Suitable for use in unshielded fixtures.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
45 PAR38 E26 Med Skt 14590 45PAR38/HAL/SP9 120 15 SP C,CC-8 2500 560 10000 9 5.31
43,72,118 2825
15538 45PAR38/HAL/SP 120 6 SP C,CC-8 2500 560 10000 9 5.31
43,72,118 2825
14593 45PAR38/HAL/SP9 130 15 SP C,CC-8 2500 560 10000 9 5.31
43,72,118,137,157 2825
@120 volts, approximate 40 watts, 425 lumens, 5000 hours
14589 45PAR38/HAL/WSP12 120 15 WSP C,CC-8 2500 560 6300 12 5.31
43,72,118 2825
14592 45PAR38/HAL/WSP12 130 15 WSP C,CC-8 2500 560 6300 12 5.31
43,72,118,137,157 2825
@120 volts, approximate 40 watts, 425 lumens, 5000 hours
PAR38
020_TH_F_print.qxd 12/3/07 9:56 AM Page 52
For more complete product information visit www.sylvania.com Symbols/Footnotes on page 64-68
53
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
CAPSYLITE®PAR38
Suitable for use in unshielded fixtures.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
45 PAR38 E26 Med Skt 14588 45PAR38/HAL/FL30 120 15 FL C,CC-8 2500 560 1500 30 5.31
43,72,118 2825
15537 45PAR38/HAL/FL 120 6 FL C,CC-8 2500 560 1500 30 5.31
43,72,118 2825
14591 45PAR38/HAL/FL30 130 15 FL C,CC-8 2500 560 1500 30 5.31
43,72,118,137,157 2825
@120 volts, approximate 40 watts, 425 lumens, 5000 hours
14010 45PAR38/HAL/WFL50 130 15 WFL C,CC-8 2500 560 700 50 5.31
43,72,118,137,157 2825
@120 volts, approximate 40 watts, 425 lumens, 5000 hours
47 PAR38 E26 Med Skt 15404 47PAR38/HAL/DL/SP9 120 15 SP C,CC-8 6000 570 10000 9 5.31
43,72,118,137 2750
15405 47PAR38/HAL/DL/FL30 120 15 FL C,CC-8 6000 570 1500 30 5.31
43,72,118,137 2750
50 PAR38 E26 Med Skt 15521 50PAR38/HAL/SP9 120 6 SP C,CC-8 2500 650 10500 9 5.31
43,72,118,137 2850
15520 50PAR38/HAL/FL30 120 6 FL C,CC-8 2500 650 1850 30 5.31
43,72,118,137 2850
60 PAR38 E26 Med Skt 14469 60PAR38/HAL/SP9 120 15 SP C,CC-8 3000 850 16000 9 5.31
43,72,118 2875
14449 60PAR38/HAL/SP9 130 15 SP C,CC-8 3000 850 16000 9 5.31
43,72,118,137,171 2875
@120 volts, approximate 53 watts, 645 lumens, 6000 hours
14472 60PAR38/HAL/NFL25 120 15 NFL C,CC-8 3000 850 3700 25 5.31
118 2875
14468 60PAR38/HAL/FL30 120 15 FL C,CC-8 3000 850 2500 30 5.31
43,72,118 2875
14448 60PAR38/HAL/FL30 130 15 FL C,CC-8 3000 850 2500 30 5.31
43,72,118,137,171 2875
@120 volts, approximate 53 watts, 645 lumens, 6000 hours
63 PAR38 E26 Med Skt 15421 63PAR38/HAL/DL/SP9 120 15 SP C,CC-8 6000 800 14000 9 5.31
43,72,118 2800
75 PAR38 E26 Med Skt 14514 75PAR38/HAL/SP9 120 15 SP C,CC-8 2500 1060 19200 9 5.31
43,72,118 2900
14854 75PAR38/HAL/SP/RP 120 6 SP C,CC-8 2500 1060 19200 9 5.31
43,72,118 2900
14516 75PAR38/HAL/SP9 130 15 SP C,CC-8 2500 1060 19200 9 5.31
43,72,118,137,181 2900
@120 volts, approximate 66 watts, 805 lumens, 5000 hours
14510 75PAR38/HAL/WSP12 120 15 WSP C,CC-8 2500 1060 12300 12 5.31
43,72,118 2900
14513 75PAR38/HAL/FL30 120 15 FL C,CC-8 2500 1060 3150 30 5.31
43,72,118 2900
14853 75PAR38/HAL/FL/RP 120 6 FL C,CC-8 2500 1060 3150 30 5.31
43,72,118 2900
14515 75PAR38/HAL/FL30 130 15 FL C,CC-8 2500 1060 3150 30 5.31
43,72,118,137,181 2900
@120 volts, approximate 66 watts, 805 lumens, 5000 hours
14446 75PAR38/HAL/FL/CVP 130 6FL C,CC-8 2500 1060 3150 30 5.31
43,72,118,137,181 2900
@120 volts, approximate 66 watts, 805 lumens, 5000 hours
PAR38
020_TH_F_print.qxd 12/3/07 9:56 AM Page 53
For more complete product information visit www.sylvania.com Symbols/Footnotes on page 64-68
54
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
CAPSYLITE®PAR38
Suitable for use in unshielded fixtures.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
75 PAR38 E26 Med Skt 14517 75PAR38/HAL/WFL50 130 15 WFL C,CC-8 2500 1060 1300 50 5.31
43,72,118,137,181 2900
@120 volts, approximate 66 watts, 805 lumens, 5000 hours
90 PAR38 E26 Med Skt 14586 90PAR38/HAL/SP9 120 15 SP C,CC-8 2500 1310 19000 9 5.31
43,72,118 2925
15539 90PAR38/HAL/SP 120 6 SP C,CC-8 2500 1310 19000 9 5.31
43,72,118 2925
14587 90PAR38/HAL/SP9 130 15 SP C,CC-8 2500 1310 19000 9 5.31
43,72,118,137,187 2925
@120 volts, approximate 79 watts, 1000 lumens, 5000 hours
14580 90PAR38/HAL/WSP12 120 15 WSP C,CC-8 2500 1310 14300 12 5.31
43,72,118 2925
14578 90PAR38/HAL/WSP12 130 15 WSP C,CC-8 2500 1310 14300 12 5.31
43,72,118,137,187 2925
@120 volts, approximate 79 watts, 1000 lumens, 5000 hours
14601 90PAR38/HAL/NFL25 130 15 NFL C,CC-8 2500 1310 4700 25 5.31
43,72,118,137,187 2925
@120 volts, approximate 79 watts, 1000 lumens, 5000 hours
14579 90PAR38/HAL/FL30 120 15 FL C,CC-8 2500 1310 3500 30 5.31
43,72,118 2925
15545 90PAR38/HAL/FL 120 6FL C,CC-8 2500 1310 3500 30 5.31
43,72,118 2925
14577 90PAR38/HAL/FL30 130 15 FL C,CC-8 2500 1310 3500 30 5.31
43,72,118,137,187 2925
@120 volts, approximate 79 watts, 1000 lumens, 5000 hours
14647 90PAR38/HAL/FL/CVP 130 6 FL C,CC-8 2500 1310 3500 30 5.31
43,72,118,137,187 2925
@120 volts, approximate 79 watts, 1000 lumens, 5000 hours
14602 90PAR38/HAL/WFL50 130 15 WFL C,CC-8 2500 1310 1600 50 5.31
43,72,118,137,187 2925
@120 volts, approximate 79 watts, 1000 lumens, 5000 hours
Med Side Prong 14630 90PAR38/HAL/3WSP12 120 15 WSP C,CC-8 2500 1310 14300 12 5.31
43,72,118 2925
14632 90PAR38/HAL/3FL30 120 15 FL C,CC-8 2500 1310 3500 30 5.31
43,72,118 2925
100 PAR38 E26 Med Skt 15522 100PAR38/HAL/SP9 120 6 SP C,CC-8 2500 1500 22000 9 5.31
43,72,118 2950
15585 100PAR38/HAL/FL30 120 6 FL C,CC-8 2500 1500 4000 30 5.31
43,72,118 2950
106 PAR38 E26 Med Skt 15003 106PAR38/HAL/SP10 120 15 SP C,CC-8 2000 1800 22500 10 5.31
43,72,118 2975
15001 106PAR38/HAL/WFL50 120 15 WFL C,CC-8 2000 1800 2000 50 5.31
43,72,118 2975
120 PAR38 E26 Med Skt 14856 120PAR38/HAL/SP10 120 15 SP C,CC-8 3000 1800 22500 10 5.31
43,72,118 2950
14873 120PAR38/HAL/SP 120 6 SP C,CC-8 3000 1800 22500 10 5.31
43,72,118 2950
14874 120PAR38/HAL/SP10 130 15 SP C,CC-8 3000 1800 22500 10 5.31
43,72,118,137,197 2950
@120 volts, approximate 105 watts, 1370 lumens, 6000 hours
14855 120PAR38/HAL/FL30 120 15 FL C,CC-8 3000 1800 4600 30 5.31
43,72,118 2950
PAR38 PAR38 Med Side Prong
020_TH_F_print.qxd 12/3/07 9:56 AM Page 54
For more complete product information visit www.sylvania.com Symbols/Footnotes on page 64-68
55
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
CAPSYLITE®PAR38
Suitable for use in unshielded fixtures.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
120 PAR38 E26 Med Skt 14576 120PAR38/HAL/FL 120 6 FL C,CC-8 3000 1800 4600 30 5.31
43,72,118 2950
14861 120PAR38/HAL/FL30 130 15 FL C,CC-8 3000 1800 4600 30 5.31
43,72,118,137,197 2950
@120 volts, approximate 105 watts, 1370 lumens, 6000 hours
14594 120PAR38/HAL/WFL50 120 15 WFL C,CC-8 3000 1800 2000 50 5.31
43,72,118 2950
250 PAR38 E26 Med Skt 15526 250PAR38/HAL/SP10 120 6 SP C,CC-8 4500 3600 46500 10 5.31
43,70,71,72,73,74 3025
15558 250PAR38/HAL/FL30 120 6 FL C,CC-8 4500 3600 9000 30 5.31
43,70,71,72,73,74 3025
CAPSYLITE®COOL LUX
Halogen PAR lamp with dichroic reflector. Suitable for use in unshielded fixtures.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
90 PAR38 E26 Med Skt 14972 90PAR38/HAL/2SP12 120 15 SP C,CC-8 2500 1260 12000 12 5.31
72,89,118 2925
14971 90PAR38/HAL/2FL30 120 15 FL C,CC-8 2500 1260 3750 30 5.31
72,89,118 2925
14973 90PAR38/HAL/2FL30 130 15 FL C,CC-8 2500 1260 3750 30 5.31
72,89,118,137,187 2925
LARGE PAR LAMPS
Asuitable protective shield, screening technique or both shall be used to protect people and surroundings from the possibility
of a lamp shattering and from possible ultraviolet radiation.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
500 PAR56 Ext Mog End Pr 56210 500PAR56Q/HAL/NSP 120 12 NSP C,CC-6 4000 8800 78500 8x15 5.00
57,139,188 2950
56211 500PAR56Q/HAL/MFL 120 12 MFL C,CC-6 4000 8800 40000 11x30 5.00
57,139,188 2950
56212 500PAR56Q/HAL/WFL 120 12 WFL C,CC-6 4000 8800 19500 20x45 5.00
57,139,188 2950
1000 PAR64 Ext Mog End Pr 56206 1000PAR64Q/HAL/NSP 120 6 NSP C,CC-6 4000 19400 135000 8x20 6.00
57,139,188 2950
56207 1000PAR64Q/HAL/MFL 120 6 MFL C,CC-6 4000 19400 82000 10x30 6.00
57,139,188 2950
56208 1000PAR64Q/HAL/WFL 120 6 WFL C,CC-6 4000 19400 23000 20x60 6.00
57,139,188 2950
PAR38 PAR56 PAR64
020_TH_F_print.qxd 12/3/07 9:56 AM Page 55
For more complete product information visit www.sylvania.com Symbols/Footnotes on page 64-68
56
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
CAPSYLITE®G9 LAMPS
Suitable for use in unshielded fixtures. Consult most recent luminaire standards for your area to determine luminaire require-
ments.
15 Avg
|
Product Symbols & Pkg Lamp Class & Rated Lumens LCL MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Finish Filament Life(hrs) CCT (in) (in)
|
25 T4 G9 Bipin 57020 72,84,145 25T4/G9/CL 120 20 Clear C,CC-2V 2000 255 0.88 20x60
2900
57034 72,84,145 25T4/G9/CL/BL 120 10 Clear C,CC-2V 2000 255 0.88 1.69
2900
57021 72,84,145 25T4/G9/F 120 20 Frosted C,CC-2V 2000 230 0.88 1.69
2900
40 T4 G9 Bipin 57022 72,84,145 40T4/G9/CL 120 20 Clear C,CC-2V 2000 510 0.88 1.69
2900
57033 72,84,145 40T4G9/CL/BL 120 10 Clear C,CC-2V 2000 510 0.88 1.69
2900
57025 72,84,145 40T4/G9/F 120 20 Frosted C,CC-2V 2000 480 0.88 1.69
2900
57017 72,84,145 40T4/G9/F/BL 120 10 Frosted C,CC-2V 2000 480 0.88 1.69
2900
60 T4 G9 Bipin 57023 72,84,145 60T4/G9/CL 120 20 Clear C,CC-2V 2000 830 1.06 2.00
2900
57035 72,84,145 60T4G9/CL/BL 120 10 Clear C,CC-2V 2000 830 1.06 2.00
2900
57024 72,84,145 60T4/G9/F 120 20 Frosted C,CC-2V 2000 790 1.06 2.00
2900
SUPERQ SINGLE END HALOGEN LAMPS
Asuitable protective shield, screening technique or both shall be used to protect people and surroundings from the possibility
of a lamp shattering and from possible ultraviolet radiation.
15 Avg
|
Product Symbols & Pkg Lamp Class & Rated Lumens LCL MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Finish Filament Life(hrs) CCT (in) (in)
|
75 T3 Min Can 58884 123,139 75Q/CL/MC/RP 120 6 Clear C,CC-8 2000 1400 1.19 2.56
2950
100 T4 DC Bayonet 58755 123,139 100Q/CL/DC(ESR) 120 12 Clear C,CC-2V 1000 1900 1.38 2.44
2950
18845 123,139 100Q/CL/DC/64475 120 12 Clear C,CC-2V 2000 1600 2.19 3.38
2950
58732 123,139 100Q/CL/DC 130 12 Clear C,CC-2V 1000 1900 1.38 2.44
2950
58757 123,139 100Q/DC(ETD) 120 12 Frosted C,CC-2V 1000 1750 1.38 2.44
2950
Min Can 58761 123,139 100Q/CL/MC(ESN) 120 12 Clear C,CC-2V 1000 1800 1.38 2.75
2950
58817 123,139 100Q/CL/MC/RP(ESN) 120 6Clear C,CC-8 1000 1800 1.38 2.56
2950
58760 123,139 100Q/CL/MC 130 12 Clear C,CC-2V 1000 1800 1.38 2.75
2950
150 T4 DC Bayonet 58741 123,139 150Q/CL/DC(ETC) 120 12 Clear C,CC-8 2000 2800 1.50 2.75
2950
58742 123,139 150Q/CL/DC/1(ESP) 120 12 Clear C,CC-2V 1000 2400 1.38 2.44
2950
58748 123,139 150Q/CL/DC 130 12 Clear C,CC-2V 1000 2800 1.38 2.75
2950
58737 123,139 150Q/DC(ETF) 120 12 Frosted C,CC-8 2000 2700 1.50 2.75
2950
T4 T3, T4 T4
020_TH_F_print.qxd 12/3/07 9:56 AM Page 56
For more complete product information visit www.sylvania.com Symbols/Footnotes on page 64-68
57
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
SUPERQ SINGLE END HALOGEN LAMPS
Asuitable protective shield, screening technique or both shall be used to protect people and surroundings from the possibility
of a lamp shattering and from possible ultraviolet radiation.
15 Avg
|
Product Symbols & Pkg Lamp Class & Rated Lumens LCL MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Finish Filament Life(hrs) CCT (in) (in)
|
150 T4 Min Can 58738 123,139 150Q/CL/MC(ESL) 120 12 Clear C,CC-2V 1000 2800 1.38 2.75
2950
58735 123,139 150Q/CL/MC/2(ETG) 120 12 Clear C,CC-8 2000 2800 1.50 3.00
2950
58733 123,139 150Q/CL/MC 130 12 Clear C,CC-2V 1000 2800 1.38 2.75
2950
58736 123,139 150Q/MC(ETH) 120 12 Frosted C,CC-8 2000 2700 1.50 3.00
2950
250 T4 DC Bayonet 58720 123,139 250Q/CL/DC(ESS) 120 12 Clear C,CC-8 2000 5000 1.63 3.13
2950
58753 123,139 250Q/DC(ETB) 120 12 Frosted C,CC-8 2000 4850 1.63 3.13
2950
58754 123,139 250Q/DC 130 12 Frosted C,CC-8 2000 4850 1.63 3.13
2950
Min Can 58762 123,139 250Q/CL/MC(EHT) 120 12 Clear C,CC-8 2000 5000 1.63 3.13
2950
58764 123,139 250Q/CL/MC 130 12 Clear C,CC-8 2000 5000 1.63 3.13
2950
58763 123,139 250Q/MC(ESM) 120 12 Frosted C,CC-8 2000 4850 1.63 3.13
2950
58765 123,139 250Q/MC 130 12 Frosted C,CC-8 2000 4850 1.63 3.13
2950
500 T4 Min Can 58766 123,139 500Q/CL/MC(EVR) 120 12 Clear C,CC-8 2000 10450 2.00 3.75
2950
58756 123,139 500Q/CL/MC(EYW) 130 12 Clear C,CC-8 2000 10000 2.00 3.75
2950
58767 123,139 500Q/MC(EYX) 120 12 Frosted C,CC-8 2000 10100 2.00 3.75
2950
58768 123,139 500Q/MC(EYV) 130 12 Frosted C,CC-8 2000 10000 2.00 3.75
2950
DOUBLE END QUARTZ LAMPS
Asuitable protective shield, screening technique or both shall be used to protect people and surroundings from the possibility
of a lamp shattering and from possible ultraviolet radiation.
15 Avg
|
Product Symbols & Pkg Lamp Class & Rated Lumens LCL MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Finish Filament Life(hrs) CCT (in) (in)
|
100 T3 RSC 58999 123,139 100T3Q/S/CL 120 20 Clear C,C-8 2000 1600 3.13
2950
58887 123,139 100T3Q/S/CL/RP 120 6Clear C,C-8 2000 1600 3.13
2950
150 T3 RSC 59001 123,139 150T3Q/S/CL 120 20 Clear C,C-8 2000 2400 3.13
2950
58886 123,139 150T3Q/S/CL/RP 120 6Clear C,C-8 2000 2400 3.13
2950
58885 123,139 150T3Q/CL/RP 120 6Clear C,C-8 1500 2250 4.69
2950
200 T3 RSC 59003 123,139 200T3Q/CL 120 20 Clear C,C-8 2000 3350 4.69
2950
300 T3 RSC 58998 123,139 300T3Q/CL(EHM) 120 20 Clear C,C-8 2000 6000 4.69
2950
T4 T4 T3
020_TH_F_print.qxd 12/3/07 9:56 AM Page 57
For more complete product information visit www.sylvania.com Symbols/Footnotes on page 64-68
58
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
DOUBLE END QUARTZ LAMPS
Asuitable protective shield, screening technique or both shall be used to protect people and surroundings from the possibility
of a lamp shattering and from possible ultraviolet radiation.
15 Avg
|
Product Symbols & Pkg Lamp Class & Rated Lumens LCL MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Finish Filament Life(hrs) CCT (in) (in)
|
300 T3 RSC 58920 123,139 300T3Q/CL/RP(EHM) 120 6 Clear C,C-8 2000 6000 4.69
2950
59000 123,139 300T3Q/CL 130 20 Clear C,C-8 2000 6000 4.69
2950
500 T3 RSC 58996 123,139 500T3Q/CL(FCL) 120 20 Clear C,C-8 2000 8750 4.69
2950
58865 123,139 500T3Q/CL/RP(FCL) 120 6 Clear C,C-8 2000 8750 4.69
2950
58997 123,139 500T3Q/CL 130 20 Clear C,C-8 2000 8750 4.69
2950
1000 T3 RSC 58948 123,139 1000T3Q/CL 240 12 Clear C,C-8 2000 21500 10.06
2950
1500 T3 RSC 58859 123,139 1500T3Q/CL 208 12 Clear C,C-8 2000 33000 10.06
2950
58857 123,139 1500T3Q/CL 240 12 Clear C,C-8 2000 33000 10.06
2950
58858 123,139 1500T3Q/CL 277 12 Clear C,C-8 2000 33000 10.06
2950
OSRAM MINISTAR LAMPS
Suitable for use in unshielded fixtures. Consult most recent luminaire standards for your area to determine luminaire require-
ments.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
10 T3 G4 Bipin 58520 72,84,123, 10T3Q/MINISTAR/S 12 40 FL C,C-8 2000 80 35 x 60 1.31
145 3000
20 T3 G4 Bipin 58521 72,84,123, 20T3Q/MINISTAR/S 12 40 FL C,C-8 2000 120 35 x 60 1.31
145 3000
BT4 GY6.35 Bipin 58518 72,84,123, 20BT4Q/MINISTAR/AX 12 40 FL C,C-8 2000 800 20 1.75
145 3000
35 BT4 GY6.35 Bipin 58519 72,84,123, 35BT4Q/MINISTAR/AX 12 40 FL C,C-8 2000 1000 30 1.75
145 3000
BI-PIN IR LAMPS
UV Filter capsule with axial filament and infrared reflective coating. Suitable for use in unshielded fixtures. Consult most recent
luminaire standards for your area to determine luminaire requirements.
15 Avg
|
Product Symbols & Pkg Lamp Class & Rated Lumens LCL MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Finish Filament Life(hrs) CCT (in) (in)
|
25 BT4 GY6.35 Bipin 58897 145 25BT4Q/IR 12 40 Clear C,AXIAL 4000 450 1.13 1.75
3000
35 BT4 GY6.35 Bipin 58896 145 35BT4Q/IR 12 40 Clear C,AXIAL 4000 800 1.13 1.75
3000
T3 T3 BT4 BT4
020_TH_F_print.qxd 12/3/07 9:56 AM Page 58
For more complete product information visit www.sylvania.com Symbols/Footnotes on page 64-68
59
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
STARLITE BI-PIN LAMPS
Suitable for use in unshielded fixtures. Consult most recent luminaire standards for your area to determine luminaire require-
ments.
15 Avg
|
Product Symbols & Pkg Lamp Class & Rated Lumens LCL MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Finish Filament Life(hrs) CCT (in) (in)
|
10 T3 G4 Bipin 58692 142,145 10T3Q/CL/AX 6 40 Clear C,AXIAL 4000 130 0.88 1.25
3000
58691 142,145 10T3Q/CL/AX 12 40 Clear C,AXIAL 4000 130 0.88 1.25
3000
20 T3 G4 Bipin 58694 142,145 20T3Q/CL/AX 12 40 Clear C,AXIAL 4000 320 0.88 1.25
3000
T4 GY6.35 Bipin 58663 142,145 20T4Q/CL/AX 12 40 Clear C,AXIAL 4000 320 1.13 1.75
3000
35 T4 GY6.35 Bipin 58672 142,145 35T4Q/CL/AX 12 40 Clear C,AXIAL 4000 600 1.13 1.75
3000
50 T4 GY6.35 Bipin 58676 142,145 50T4Q/CL/AX 12 40 Clear C,AXIAL 4000 910 1.13 1.75
3000
75 T4 GY6.35 Bipin 58680 142,145 75T4Q/CL/AX 12 40 Clear C,AXIAL 4000 1450 1.13 1.75
3000
90 T4 GY6.35 Bipin 58684 142,145 90T4Q/CL/AX 12 40 Clear C,AXIAL 4000 1800 1.13 1.75
3000
STANDARD BI-PIN LAMPS
Suitable for use in unshielded fixtures. Consult most recent luminaire standards for your area to determine luminaire require-
ments.
15 Avg
|
Product Symbols & Pkg Lamp Class & Rated Lumens LCL MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Finish Filament Life(hrs) CCT (in) (in)
|
5 T3 G4 Bipin 58652 123,140,145 5T3Q/CL 12 40 Clear C,TR 2000 60 0.88 1.25
3000
58651 123,141,145 5T3Q/F 12 40 Frosted C,TR 2000 55 0.88 1.25
3000
10 T3 G4 Bipin 58658 123,140,145 10T3Q/CL 12 40 Clear C,TR 2000 140 0.88 1.25
3000
58650 123,140 10T3Q/CL/RP 12 6 Clear C,TR 2000 140 0.88 1.25
3000
58656 123,141,145 10T3Q/F 12 40 Frosted C,TR 2000 130 0.88 1.25
3000
20 T3 G4 Bipin 58661 123,140,145 20T3Q/CL 12 40 Clear C,TR 2000 320 0.88 1.25
3000
58655 123,140 20T3Q/CL/RP 12 6 Clear C,TR 2000 320 0.88 1.25
3000
50 T4 GY6.35 Bipin 58675 123,140 50T4Q/CL 12 40 Clear C,TR 2000 910 1.13 1.75
3000
58660 123,140 50T4Q/CL/RP 12 6Clear C,TR 2000 910 1.13 1.75
3000
24V BI-PIN LAMPS
Suitable for use in unshielded fixtures.
15 Avg
|
Product Symbols & Pkg Lamp Class & Rated Lumens LCL MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Finish Filament Life(hrs) CCT (in) (in)
|
20 T3 G4 Bipin 58662 117,143 20T3Q/CL 24 40 Clear C,AXIAL 1000 320 0.88 1.25
3000
50 T4 GY6.35 Bipin 58678 117,143 50T4Q/CL/AX 24 40 Clear C,AXIAL 2000 850 1.13 1.75
3000
T3, T4
020_TH_F_print.qxd 12/3/07 9:56 AM Page 59
For more complete product information visit www.sylvania.com Symbols/Footnotes on page 64-68
60
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
TRU-AIM IR®MR16 LAMPS
UV Filter capsule with axial filament in covered constant color, hard coated dichroic reflector and infrared reflective coating on
the lamp capsule.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
20 MR16 GU5.3 Bipin 58531 47,62,66, 20MR16/IR/SP10/C 12 20 SP C,AXIAL 5000 6000 10 1.75
91,93 3000
58532 47,62,66, 20MR16/IR/NFL25/C 12 20 NFL C,AXIAL 5000 2300 25 1.75
91,93 3000
58533 47,62,66, 20MR16/IR/FL35/C 12 20 FL C,AXIAL 5000 1000 35 1.75
91,93 3000
58838 47,62,66, 20MR16/IR/WFL60/C 12 20 WFL C, AXIAL 5000 450 60 1.75
91,93 3000
37 MR16 GU5.3 Bipin 58641 37,47,62, 37MR16/IR/SP10/C 12 20 SP C, AXIAL 5000 12500 10 1.75
92,93 3000
58634 37,47,62, 37MR16/IR/NFL25/C 12 20 NFL C, AXIAL 5000 4400 25 1.75
92,93 3000
58633 37,47,62, 37MR16/IR/FL35/C 12 20 FL C, AXIAL 5000 2200 35 1.75
92,93 3000
58837 47,62,66, 37MR16/IR/WFL60/C 12 20 WFL C, AXIAL 5000 1100 60 1.75
92,93 3000
50 MR16 GU5.3 Bipin 54175 37,47,62, 50MR16/IR/SP10/C 12 20 SP C, AXIAL 5000 15000 10 1.75
92,93 3000
54174 37,47,62, 50MR16/IR/NFL25/C 12 20 NFL C, AXIAL 5000 5700 25 1.75
92,93 3000
54173 37,47,62, 50MR16/IR/FL35/C 12 20 FL C, AXIAL 5000 2850 35 1.75
92,93 3000
54237 47,62,66, 50MR16/IR/WFL60/C 12 20 WFL C, AXIAL 5000 1430 60 1.75
92,93 3000
TRU-AIM TITAN®MR16 LAMPS
UV Filter capsule with axial filament in covered constant color, hard coated dichroic reflector.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
20 MR16 GU5.3 Bipin 58300 62,65,91, 20MR16/T/SP10/C(ESX) 12 20 SP C, AXIAL 4000 5000 10 1.75
145 3000
58301 62,65,91, 20MR16/T/FL35/C(BAB) 12 20 FL C, AXIAL 4000 780 35 1.75
93,145 3000
58302 62,65,91, 20MR16/T/WFL60/C 12 20 WFL C, AXIAL 4000 350 60 1.75
93,145 3000
35 MR16 GU5.3 Bipin 58303 62,65,91, 35MR16/T/SP10/C(FRB) 12 20 SP C, AXIAL 4000 9100 10 1.75
93,145 3000
58304 62,65,91, 35MR16/T/NFL25/C 12 20 NFL C, AXIAL 4000 3100 25 1.75
93,145 3000
58305 62,65,91, 35MR16/T/FL35/C(FMW) 12 20 FL C, AXIAL 4000 1500 35 1.75
93,145 3000
58306 62,65,91, 35MR16/T/WFL60/C 12 20 WFL C, AXIAL 4000 700 60 1.75
93,145 3000
50 MR16 GU5.3 Bipin 58307 62,65,91, 50MR16/T/SP10/C(EXT) 12 20 SP C, AXIAL 4000 11500 10 1.75
93,145 3000
58308 62,65,91, 50MR16/T/NFL25/C(EXZ) 12 20 NFL C, AXIAL 4000 4400 25 1.75
93,145 3000
58309 62,65,91, 50MR16/T/FL35/C(EXN) 12 20 FL C, AXIAL 4000 2200 35 1.75
93,145 3000
MR16
020_TH_F_print.qxd 12/3/07 9:56 AM Page 60
For more complete product information visit www.sylvania.com Symbols/Footnotes on page 64-68
61
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
TRU-AIM TITAN®MR16 LAMPS
UV Filter capsule with axial filament in covered constant color, hard coated dichroic reflector.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
50 MR16 GU5.3 Bipin 58310 62,65,91, 50MR16/T/WFL60/C(FNV) 12 20 WFL C, AXIAL 4000 1100 60 1.75
93,145 3000
58500 62,65,91, 50MR16/T/DAY/NFL25/C 12 10 NFL C, AXIAL 4000 2650 25 1.75
93,145 3050
65 MR16 GU5.3 Bipin 58311 62,65,92, 65MR16/T/SP10/C(FPA) 12 20 SP C, AXIAL 4000 13300 10 1.75
93 3000
58312 62,65,92, 65MR16/T/NFL25/C(FPC) 12 20 NFL C, AXIAL 4000 3800 25 1.75
933000
58313 62,65,92, 65MR16/T/FL35/C(FPB) 12 20 FL C, AXIAL 4000 2000 35 1.75
93 3000
TRU-AIM BRILLIANT®MR16 LAMPS
UV Filter capsule with axial filament in constant color, aluminized reflector.
Asuitable protective shield, screening technique or both shall be used to protect people and surroundings from the possibility
of a lamp shattering.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
20 MR16 GU5.3 Bipin 58314 33,62,91, 20MR16/B/SP10 12 20 SP C, AXIAL 4000 5000 10 1.75
117 3000
58315 33,62,91, 20MR16/B/FL35 12 20 FL C, AXIAL 4000 780 35 1.75
117 3000
35 MR16 GU5.3 Bipin 58316 33,62,92, 35MR16/B/SP10 12 20 SP C, AXIAL 4000 9100 10 1.75
117 3000
58317 33,62,92, 35MR16/B/FL35 12 20 FL C, AXIAL 4000 1500 35 1.75
117 3000
50 MR16 GU5.3 Bipin 58319 33,62,92, 50MR16/B/SP10 12 20 SP C, AXIAL 4000 12500 10 1.75
117 3000
58320 33,62,92, 50MR16/B/NFL25 12 20 NFL C, AXIAL 4000 4400 25 1.75
117 3000
58321 33,62,92, 50MR16/B/FL35 12 20 FL C, AXIAL 4000 2200 35 1.75
117 3000
TRU-AIM®MR16 LAMPS
UV Filter capsule with axial filament in covered dichroic reflector.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
20 MR16 GU5.3 Bipin 54305 45,62,91, 20MR16/SP10/C(ESX) 12 20 SP C, AXIAL 2000 3000 10 1.75
93,145 3000
54306 45,62,91, 20MR16/FL35/C(BAB) 12 20 FL C, AXIAL 2000 510 35 1.75
93,145 3000
35 MR16 GU5.3 Bipin 54307 45,62,92, 35MR16/SP10/C(FRB) 12 20 SP C, AXIAL 2000 6000 10 1.75
93,145 3000
58322 45,62,92, 35MR16/NFL25/C 12 20 NFL C, AXIAL 2000 2000 25 1.75
93,145 3000
58324 45,62,92, 35MR16/FL35/C(FMW) 12 20 FL C, AXIAL 2000 1000 35 1.75
93,145 3000
50 MR16 GU5.3 Bipin 58325 45,62,92, 50MR16/SP10/C(EXT) 12 20 SP C, AXIAL 2000 7800 10 1.75
93,145 3000
MR16
020_TH_F_print.qxd 12/3/07 9:56 AM Page 61
For more complete product information visit www.sylvania.com Symbols/Footnotes on page 64-68
62
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
TRU-AIM®MR16 LAMPS
UV Filter capsule with axial filament in covered dichroic reflector.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
50 MR16 GU5.3 Bipin 58326 45,62,92, 50MR16/NFL25/C(EXZ) 12 20 NFL C, AXIAL 2000 2800 25 1.75
93,145 3000
58327 45,62,92, 50MR16/FL35/C(EXN) 12 20 FL C, AXIAL 2000 1450 35 1.75
93,145 3000
58328 45,62,92, 50MR16/WFL60/C(FNV) 12 20 WFL C, AXIAL 2000 690 60 1.75
93,145 3000
TRU-AIM®MR11 LAMPS
UV Filter capsule with axial filament in covered constant color, hard coated dichroic reflector.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
20 MR11 GU4 Bipin 55133 62,65,92, 20MR11/T/SP10/C(FTB) 12 10 SP C, AXIAL 4000 4000 10 1.50
93 3000
55134 62,65,92, 20MR11/T/FL35/C(FTD) 12 10 FL C, AXIAL 4000 700 35 1.50
93 3000
35 MR11 GU4 Bipin 55135 62,65,92, 35MR11/T/SP10/C(FTE) 12 10 SP C, AXIAL 4000 6200 10 1.50
933000
55136 62,65,92, 35MR11/T/FL35/C(FTH) 12 10 FL C, AXIAL 4000 1350 35 1.50
93 3000
SIRIUS MR16 LAMPS
For traffic signal and other fiber optic applications.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
50 MR16 K23D 58701 32,117 50SIRIUS/SIG64005 10 10 C, AXIAL 6000 220 1.88
SIG 64005 3000
CAPSYLITE®PAR36 LAMPS
Suitable for use in unshielded fixtures.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
36 PAR36 Screw Term 55100 73 36PAR36/HAL/VNSP5 12 12 VNSP C, C-8 4000 500 17000 5 2.75
3000
55090 73 36PAR36/HAL/NSP13 12 12 NSP C, C-8 4000 500 3500 13 2.75
3000
55091 73 36PAR36/HAL/WFL32 12 12 WFL C, C-8 4000 500 1000 30 2.75
3000
50 PAR36 Screw Term 55118 73 50PAR36/HAL/NSP6 12 12 NSP C, C-8 4000 700 25000 6 2.75
3000
55017 73 50PAR36/HAL/WFL30 12 12 WFL C, C-8 4000 700 1400 30 2.75
3000
MR16, MR11, MR16 SIG 64005 PAR36
020_TH_F_print.qxd 12/3/07 9:56 AM Page 62
For more complete product information visit www.sylvania.com Symbols/Footnotes on page 64-68
63
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
AR70 ALUMINUM REFLECTOR LAMPS
UV Filter capsule with axial filament in precisely engineered aluminum reflector.
Suitable for use in unshielded fixtures. Consult most recent luminaire standards for your area to determine luminaire require-
ments.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
20 AR70 DC Bayonet 59013 38,145 20AR70/SP8 12 10 SP C, C-8 3000 7700 8 1.94
3000
59012 38,145 20AR70/FL25 12 10 FL C, C-8 3000 900 25 1.94
3000
50 AR70 DC Bayonet 59017 38,145 50AR70/SP8 12 10 SP C, C-8 3000 12500 8 1.94
3000
59016 38,145 50AR70/FL25 12 10 FL C, C-8 3000 2600 25 1.94
3000
AR111 ALUMINUM REFLECTOR LAMPS
UV Filter capsule with axial filament in precisely engineered aluminum reflector.
Suitable for use in unshielded fixtures. Consult most recent luminaire standards for your area to determine luminaire require-
ments.
16 Avg
|
Product Symbols & Pkg Beam Class & Rated Lumens Beam MOL
|
Watts Bulb Base Number Footnotes Ordering Abbreviation Volts Qty Type Filament Life(hrs) CCT CBCP Angle (in)
|
35 AR111 Push Screw Term 55101 38,145 35AR111/SSP4 6 6 SSP C, C-8 3000 30000 4 2.38
3000
55102 38,145 35AR111/SSP4 12 6 SSP C, C-8 3000 40000 4 2.38
3000
55110 38,145 35AR111/SP8 12 6SP C, C-8 3000 14000 8 2.25
3000
55114 38,145 35AR111/FL25 12 6FL C, C-8 3000 2500 25 2.31
3000
50 AR111 Push Screw Term 55105 38,145 50AR111/SSP4 12 6 SSP C, C-8 3000 45000 4 2.38
3000
55104 38,145 50AR111/SP8 12 6 SP C, C-8 3000 20000 8 2.25
3000
55103 38,145 50AR111/FL25 12 6 FL C, C-8 3000 4000 25 2.31
3000
75 AR111 Push Screw Term 55125 38,145 75AR111/SP8 12 6 SP C, C-8 3000 30000 8 2.25
3000
55123 38,145 75AR111/FL25 12 6 FL C, C-8 3000 5300 25 2.31
3000
55124 38,145 75AR111/WFL45 12 6WFL C, C-8 3000 2000 45 2.19
3000
100 AR111 Push Screw Term 55129 38,145 100AR111/SP8 12 6 SP C, C-8 3000 48000 8 2.25
3000
55127 38,145 100AR111/FL25 12 6FL C, C-8 3000 8500 25 2.31
3000
55128 38,145 100AR111/WFL45 12 6WFL C, C-8 3000 2800 45 2.19
3000
AR70, AR111
020_TH_F_print.qxd 12/3/07 9:56 AM Page 63
For more complete product information visit www.sylvania.com
64
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
SYMBOLS & FOOTNOTES FOR TUNGSTEN HALOGEN LAMPS
Symbol Description
New item introduced within the past year.
Item will be discontinued when inventory is depleted.
Indicates aluminum base.
Do not operate in household sockets.
Operate base down.
Operate base down to horizontal.
Heat resistant, hard glass.
PAR lamps are suitable for indoor and outdoor use.
Do not operate in paper lined sockets.
This lamp or ballast meets minimum Federal efficiency standards.
This ECOLOGIC® lamp was designed to pass the Federal TCLP criteria for classification as non-hazardous waste in most states. Disposal
regulations may vary; check local and state regulations.
Footnote Description
1Indefinite long life. Designed for life in excess of 10,000 hours. In -service life depends upon burning conditions.
2 Should not be used in equipment wherebase temperaturewill exceed 500 F.
3 @ 120 volts, approximate 119 watts, 1560 lumens, 6250 hours
4 @ 120 volts, approximate 119 watts, 1870 lumens, 1875 hours
5@120 volts, approximate 132 watts, 1420 lumens, 6250 hours
6 @ 120 volts, approximate 132 watts, 1580 lumens, 2500 hours
7 @ 120 volts, approximate 132 watts, 1590 lumens, 2500 hours
8@120 volts, approximate 132 watts, 1660 lumens, 1875 hours
9@120 volts, approximate 132 watts, 1770 lumens, 1875 hours
10 @ 120 volts, approximate 132 watts, 1690 lumens, 6250 hours
11 @120 volts, approximate 132 watts, 1880 lumens, 1875 hours
12 @ 120 volts, approximate 132 watts, 2030 lumens, 1875 hours
13 High temperaturebase. Designed to operate in equipment wherebase te mperature run between 500F - 570F.
14 @ 120 volts, approximate 176 watts, 2190 lumens, 6250 hours
15 @ 120 volts, approximate 176 watts, 2220 lumens, 2500 hours
16 @ 120 volts, approximate 176 watts, 2350 lumens, 2500 hours
17 @ 120 volts, approximate 176 watts, 2360 lumens, 6250 hours
18 @ 120 volts, approximate 176 watts, 2710 lumens, 1875 hours
19 @120 volts, approximate 176 watts, 2740 lumens, 1875 hours
20 @120 volts, approximate 176 watts, 2820 lumens, 1875 hours
21 @ 120 volts, approximate 176 watts, 2860 lumens, 1875 hours
22 @120 volts, approximate 176 watts, 2220 lumens, 6750 hours
23 @ 120 volts, approximate 188 watts, 3190 lumens, 1125 hours
24 Designed for service other than illumination.
25 @ 120 volts, approximate 220 watts, 2360 lumens, 10000 hours
26 @ 120 volts, approximate 264 watts, 2310 lumens, 5000 hours
27 @ 120 volts, approximate 264 watts, 3800 lumens, 6250 hours
020_TH_F_print.qxd 12/3/07 9:56 AM Page 64
For more complete product information visit www.sylvania.com
65
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
SYMBOLS & FOOTNOTES FOR TUNGSTEN HALOGEN LAMPS
Footnote Description
28 @ 120 volts, approximate 264 watts, 3850 lumens, 6250 hours
29 @ 120 volts, approximate 264 watts, 4390 lumens, 1875 hours
30 @ 120 volts, approximate 264 watts, 4305 lumens, 1875 hours
31 Additional product information can be found in the SYLVANIA Automotive, Miniature and Sealed Beam Lamp Catalog Form 208.
32 UV Filter capsule with axial filament in dichroic reflector.
33 UV Filter capsule with axial filament in aluminized reflector.
34 UV Filter capsule with axial filament in covered aluminized reflector .
35 2 3/4" circular window.
36 UV Filter capsule with axial filament in constant color, hard coated dichroic reflector.
37 UV Filter capsule with axial filament in constant color, hard coated Dichroic reflector and infrared reflective coating on the lamp capsule.
38 UV Filter capsule with axial filament in precisely engineered aluminum m reflector.
39 Suitable for indoor and outdoor use;
40 For indoor use only; suitable for outdoor use only if not directly exposed to weather
41 For indoor use only;
42 UV control capsule with transverse constant color filament in hard dichroic
43 State of the Art SPL Optics
44 Inner capsule with Infrared conserving coating and hard glass lens
45 UV Filter capsule with axial filament in covered dichroic reflector.
46 Operate only in porcelain sockets.
47 Infrared lamp technology
48 Caution: Operates under pressureand may shutter.Use appropriate techniques to protect people and surroundings. Do not operate in close
proximity to persons, combustible materials, or substances affected by heat or drying. Do not operate over 110% rated voltage because such
operation increases pressure and lamps' tendency to shatter. Ultraviolet output may cause skin and eye irritation with prolonged exposure.
Protect bulb from abrasions and scratches. Do not insert lamps when power is on. Follow operation
49 ECE Approved
50 Lamp Life B3 @ 13.2 volts.
51 Universal lamp housings for T2 slide based pilot lamps.
52 Socket dimensions front to panel to end of terminals.
53 UL File No. E31557(M) CSA File No.LR20904
54 Universal lamp housings for T2.5 and T3.25 miniature bayonet based lamps.
55 UL File No. E31557(M) CSA File No.LR20904
56 MIL-Std. 18236 B-MIL Std. 202B
57 Should be shielded against moisture falling on bulb.
58 Material : Black Phenolic
59 There are two distinctively different lamps with this part number. When ordering T-1 3/4 , #7327, please also specify category and base type.
S-11. #7327 discontinued.
60 MOL = Excluding pins.
61 Material : Plastic
62 Max. seal temperature 350 C (662F)
63 Max. bulb temperature 1000 C (1832F)
64 Min. bulb temperature 250 C (482F)
65 UV Filter capsule with axial filament in covered constant color, hard coated dichroic reflector.
66 UV Filter capsule with axial filament in covered constant color,hard coated dichroic reflector and infrared reflective coating on the lamp cap-
sule.
67 UV Filter capsule with transverse filament in constant color,hard co ated dichroic reflector .
68 Not recommended for use in enclosed close-fitting housings.
69 For Indoor Use only.
70 Because this bulb radiates considerable heat, do not use in enclosed, close fitting fixtures, or in close proximity to people, combustible mate-
rials, or substances adversely affected by heat or drying.
020_TH_F_print.qxd 12/3/07 9:56 AM Page 65
For more complete product information visit www.sylvania.com
66
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
SYMBOLS & FOOTNOTES FOR TUNGSTEN HALOGEN LAMPS
Footnote Description
71 Even though this bulb may continue to light after the lens or reflector is cracked or broken, it should be replaced as soon as possible since
the pressure filled inner capsule could unexpectedly shatter, creating a risk of personal injury or property damage. In addition, the inner cap-
sule produces ultraviolet radiation that can cause injury to the eyes and skin with prolonged exposure without the blocking effect of the outer
glass bulb.
72 To avoid electric shock and/or skin burns, turn off power and allow bulb to cool before handling or attempting replacement.
73 For indoor or outdoor use where not directly exposed to weather. Exposure to weather may damage the bulb.
74 Use only with ceramic/porcelain sockets and in fixtures rated for this bulb type, including voltage and wattage.
75 Screw bulb firmly but not forcibly into socket to obtain good electrical contact and to avoid damaging bulb and/or socket. Socket condition
may affect bulb life. Replace socket if deterioration of socket or bulb contacts is observed.
76 Due to change from high pressure capsule to low pressure capsule, dimensions have been changed: LCL from 19.5 to 22mm and bulb diam-
eter from 9 to 9.5mm.
77 @ 120 volts, approximate 26 watts, 150 lumens, 5000 hours.
78 Recommended operating position any within 60 degrees of vertically base up or base down.
79 @ 120 volts, approximate 28 watts, 200 lumens, 7500 hours.
80 @ 120 volts, approximate 53 watts, 340 lumens, 12500 hours.
81 @ 120 volts, approximate 66 watts, 500 lumens, 12500 hours.
82 @ 120 volts, approximate 88 watts, 765 lumens, 12500 hours.
83 @ 120 volts, approximate 88 watts, 1020 lumens, 2500 hours.
84 UV Filter Quartz
85 @ 120 volts, approximate 53 watts, 845 lumens, 6000 hours.
86 Operate only in heat resistant sockets
87 @120 volts, approximate 44 watts, 690 lumens, 6000 hours.
88 @ 120 volts, approximate 44 watts, 850 lumens, 6000 hours.
89 For use only in fixtures designed specifically for dichroic Reflector Lamps.
90 @120 volts, approximate 53 watts, 660 lumens, 6000 hours.
91 Max pin temperature 220 C.
92 Max pin temperature 250 C.
93 Max temperatureat lens reflector joint 240 C.
94 Not for use in ceiling fan fixtures
95 For use where seal temperature does not exceed 662F.
96 Per Title 20 Section 1605.3(m) of the California Code of Regulations, this lamp may not be sold or offered for sale in the state of California
for use in Traffic Signals.
97 BoardSize MFX Base 1.6mm (0.062") Inside of Board
98 OSRAM Miniwatt lamps for printed circuit boards (the MF series) are designed to work on both inside and outside contact boards and vari-
ous thickness boards. In order to assure proper electrical contact, be sure to check the thickness of the board and the location of the electri-
cal contacts.
99 @120 volts, approximate 33 watts, 270 lumens, 3750 hours.
100 Operate within 25 degrees of vertical base up.
101 @120 volts, approximate 53 watts, 490 lumens, 2500 hours.
102 @ 120 volts, approximate 66 watts, 650 lumens, 1875 hours.
103 @ 120 volts, approximate 88 watts, 970 lumens, 1875 hours.
104 @ 120 volts, approximate 46 watts, 560 lumens, 2500 hours.
105 @ 120 volts, approximate 40 watts, 220 lumens, 5000 hours.
106 @ 120 volts, approximate 57 watts, 410 lumens, 5000 hours.
107 Lamps manufactured on or after January 1, 2007 are not for sale in Washington or Oregon.
108 Per Title 20 Section 1605.3(k) of the California Code of Regulations, this lamp may not be sold or offered for sale in the state of California.
109 Lamp may not be operated on a dimmer or DC current
110 Complies with part15 of FCC rules.
111 Average laboratory life is 200 hours for vacuum cleaner and 600 hours for sewing machine services.
112 Life dependent on service conditions.
113 Operating position 45 degrees base down to horizontal.
020_TH_F_print.qxd 12/3/07 9:56 AM Page 66
For more complete product information visit www.sylvania.com
67
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
SYMBOLS & FOOTNOTES FOR TUNGSTEN HALOGEN LAMPS
Footnote Description
114 Use only in fixtures designed to adequately dissipate heat from lamp.
115 3" Circular window.
116 Operation of lamp in any position other than base up may result in some loss of protective coating.
117 A protective shield must be used external to the lamp.
118 In base up operation, heat may eventually deteriorate paper-lined or plastic sockets.
119 Operate only in porcelain or other socket approved for 150 watt PAR lamp.
120 Metal sleeve with approximately 6 " flexible non-insulated leads. Lea ds not included in maximum overall length (M.O.L.).
121 High temperature base. Retards seal deterioration where seal temperature exceeds 650F.
122 Lightly inside frosted and side aluminized; M.O.L. exclusive of spring contact.
123 For use where seal temperature does not exceed 650F.
124 Life at rated voltage and at 650F maximum seal temperature.
125 Usually limited to intermittent burning.
126 Maximum bulb wall temperature 480F.
127 Lamp internally fused.
128 2 1/2" braided lead with lug.
129 Nickel sleeve with 11/4" - 11/2" flexible leads with lug. Leads not included in maximum overall length (M.O.L.)
130 Minimum run. Check nearest OSRAM SYLVANIA Sales Office for details.
131 This lamp should not be used in a location where water may be splashed on it.
132 Package quantity may change. See your OSRAM SYLVANIA Lighting Representative for details.
133 For diesel electric locomotives without voltage regulators.
134 Retrofit for 65BR30/FL, or 75R30/FL.
135 Available in bulk pack.
136 Incandescent lamps operated at less than rated voltage provide a lower light output, longer life, lower color temperature and are less efficient
in terms of lumens per watt.
137 Approximate life for 130 volt tungsten halogen lamps operated at 120 v olts is within the value calculated using the recommended equations
for standard incandescent lamps, as set forth in the IES Handbook, 8th edition. Because of the uncertain nature of the halogen cycle on the
coil when operated at less than rated voltage, life of tungsten halogen lamps varies considerably and unpredictably.OSRAM SYLVANIA does
not recommend operation at other than rated voltage.
138 Nominal wattage - actual may be slightly higher to achieve required light output.
139 A suitable protective shield, screening technique, or both must be used to protect people and surroundings from the possibility of a lamp
shattering and from possible ultraviolet radiation.
140 Standard Clear - UV Filter Quartz
141 Standard Frosted - UV Filter Quartz
142 Starlite Low Pressure - UV Filter Quartz
143 Standard Clear - 24V - UV Filter Quartz - Not suitable for use in open fixtures.
144 Maximum contact to contact tolerance on RSC Base = 1/16"
145 Suitable for use in unshielded fixtures. Consult most recent luminairestandards for your area to determine luminaire requirements.
146 @120 volts, approximate 22 watts, 130 lumens, 6250 hours
147 @120 volts, approximate 26 watts, 100 lumens, 5000 hours
148 @ 120 volts, approximate 28/66/94 watts, 255/800/1060 lumens, 1800 hou rs
149 @ 120 volts, approximate 30 watts, 240 lumens, 6250 hours
150 @ 120 volts, approximate 30 watts, 290 lumens, 3750 hours
151 @ 120 volts, approximate 31 watts, 275 lumens, 5000 hours
152 @120 volts, approximate 35 watts, 320 lumens, 6250 hours
153 @120 volts, approximate 35 watts, 350 lumens, 3750 hours
154 @120 volts, approximate 37 watts, 450 lumens, 7000 hours
155 May not give satisfactory performance if any accessory lighting equipm ent touches the glass bulb.
156 @120 volts, approximate 38 watts, 380 lumens, 2250 hours
020_TH_F_print.qxd 12/3/07 9:56 AM Page 67
For more complete product information visit www.sylvania.com
68
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
SYMBOLS & FOOTNOTES FOR TUNGSTEN HALOGEN LAMPS
Footnote Description
157 @ 120 volts, approximate 40 watts, 425 lumens, 5000 hours
158 @ 120 volts, approximate 44 watts, 250 lumens, 5000 hours
159 @ 120 volts, approximate 44 watts, 240 lumens, 5000 hours
160 @ 120 volts, approximate 44 watts, 400 lumens, 2500 hours
161 @ 120 volts, approximate 44 watts, 420 lumens, 5000 hours
162 @ 120 volts, approximate 44 watts, 500 lumens, 5000 hours
163 @ 120 volts, approximate 46 watts, 460 lumens, 6250 hours
164 @ 120 volts, approximate 46 watts, 540 lumens, 2500 hours
165 @ 120 volts, approximate 46 watts, 600 lumens, 7000 hours
166 When calculations are based on bare lamp lumens, do not use this lumen rating.
167 @ 120 volts, approximate 47/94/141 watts, 545/1275/1820 lumens, 1800 hours
168 @ 120 volts, approximate 53 watts, 420 lumens, 2500 hours
169 @ 120 volts, approximate 53 watts, 495 lumens, 4000 hours
170 @ 120 volts, approximate 53 watts, 650 lumens, 2500 hours
171 @ 120 volts, approximate 53 watts, 645 lumens, 6000 hours
172 @ 120 volts, approximate 56 watts, 725 lumens, 1500 hours
173 @ 120 volts, approximate 57 watts, 540 lumens, 4375 hours
174 @ 120 volts, approximate 59 watts, 660 lumens, 6250 hours
175 @120 volts, approximate 59 watts, 780 lumens, 1875 hours
176 @120 volts, approximate 63 watts, 900 lumens, 7000 hours
177 Average laboratorylife in excess of 5000 hours.
178 @120 volts, approximate 66 watts, 425 lumens, 4125 hours
179 @ 120 volts, approximate 66 watts, 620 lumens, 2500 hours
180 @ 120 volts, approximate 66 watts, 685 lumens, 4000 hours
181 @120 volts, approximate 66 watts, 805 lumens, 5000 hours
182 @ 120 volts, approximate 66 watts, 860 lumens, 5000 hours
183 @120 volts, approximate 66 watts, 910 lumens, 1875 hours
184 @120 volts, approximate 66 watts, 520 lumens, 5000 hours
185 @ 120 volts, approximate 70 watts, 985 lumens, 1125 hours
186 @ 120 volts, approximate 79 watts, 940 lumens, 6250 hours
187 @120 volts, approximate 79 watts, 1000 lumens, 5000 hours
188 For use only with heat-resisting connector and with bulb supported by bulb rim or metal shell of base.
189 @120 volts, approximate 79 watts, 1130 lumens, 1875 hours
190 @ 120 volts, approximate 88 watts, 960 lumens, 2500 hours
191 @ 120 volts, approximate 88 watts, 1100 lumens, 6250 hours
192 @ 120 volts, approximate 88 watts, 1260 lumens, 1875 hours
193 @ 120 volts, approximate 88 watts, 1290 lumens, 1875 hours
194 @ 120 volts, approximate 88 watts, 710 lumens, 5000 hours
195 @120 volts, approximate 94 watts, 1455 lumens, 1125 hours
196 @120 volts, approximate 105 watts, 850 lumens, 5000 hours
197 @ 120 volts, approximate 105 watts, 1370 lumens, 6000 hours
198 @120 volts, approximate 106 watts, 1040 lumens, 5000 hours
020_TH_F_print.qxd 12/3/07 9:56 AM Page 68
For morecomplete product information visit www.sylvania.com
69
Manufacturers’ Cross Reference
HALOGEN LAMPS
SYLVANIA GE PHILIPS OSRAM
HALOGEN BT15
60BT15/HAL/CL/BL --- BC60BT15/HAL/CL ---
60BT15/HAL/W/BL --- BC60BT15/HAL/W ---
75BT15/HAL/W/BL --- BC75BT15/HAL/W ---
100BT15/HAL/W/BL --- BC100BT15/HAL/W ---
150BT15/HAL/W/BL --- BC150BT15/HAL/W ---
CAPSYLITE MIDBREAK
52A/CAP 50A/HAL --- ---
60A/HAL/DAY 60A/HAL --- ---
60A/HAL/DAY/CL 60A/HAL/CL --- ---
75A/HAL/DAY 75A/HAL --- ---
100A/HAL/DAY 90A/HAL --- ---
CAPSYLITE PAR
60PAR16/CAP/NSP10 60PAR16/H/SP10 60PAR16/HAL/NSP10 ---
60PAR16/CAP/NFL30 60PAR16/H/FL30 60PAR16/HAL/NFL27 ---
75PAR16/CAP/NSP10 75PAR16/H/SP10 --- ---
75PAR16/CAP/NFL30 75PAR16/H/FL30 --- ---
50PAR20/HAL/SPL/NFL30 50PAR20/H/FL25 50PAR20/HAL/NFL30 ---
50PAR20/HAL/SPL/NSP10 50PAR20/H/SP10 50PAR20/HAL/NSP9 ---
50PAR30/CAP/SPL/NFL25 50PAR30/H/FL25 50PAR30/HAL/NFL30 ---
50PAR30/CAP/SPL/NSP9 50PAR30/H/SP10 50PAR30S/HAL/NSP10 ---
50PAR30/HAL/SPL/FL40 50PAR30/H/FL35 50PAR30S/HAL/FL40 ---
50PAR30LN/CAP/SPL/NFL30 50PAR30L/H/FL40 50PAR30L/HAL/NFL30 ---
50PAR30LN/CAP/SPL/NSP9 50PAR30L/H/SP10 50PAR30L/HAL/NSP9 ---
50PAR30LN/CAP/SPL/WFL50 50PAR30L/H/WFL 50PAR30L/HAL/WFL60 ---
60PAR30/CAP/SPL/NSP9 60PAR30/H/NSP9 60PAR30S/HAL/NSP10 ---
60PAR30/CAP/SPL/NFL25 60PAR30/H/FL25 60PAR30S/HAL/NFL30 ---
75PAR30/CAP/SPL/NSP9 75PAR30/H/SP10 75PAR30S/HAL/SP10 ---
75PAR30/CAP/SPL/NFL25 75PAR30/H/FL25 75PAR30S/HAL/NFL30 ---
75PAR30/CAP/SPL/FL40 75PAR20/H/FL35 75PAR30S/HAL/FL40 ---
75PAR30LN/CAP/SPL/NSP9 75PAR30L/H/SP10 75PAR30L/HAL/NSP9 ---
75PAR30LN/CAP/SPL/NFL25 75PAR30L/H/FL25 75PAR30L/HAL/NFL30 ---
75PAR30LN/CAP/SPL/WFL50 75PAR30L/H/WFL 75PAR30L/HAL/FL40 ---
36PAR36CAPNSP13 35PAR36/H/SP8 --- ---
36PAR36CAPVNSP5 35PAR36/H/SP5 --- ---
36PAR36CAPWFL 35PAR36/H/FL30 --- ---
50PAR36CAPNSP6 50PAR36/H/SP5 --- ---
45PAR/CAP/SPL/SP9 45PAR/H/SP10 --- ---
45PAR/CAP/SPL/WSP12 --- 45PAR38/HAL/SP12/LL ---
45PAR/CAP/SPL/FL30 45PAR/H/FL25 45PAR38/HAL/FL28/LL ---
60PAR/CAP/SPL/SP9 60PAR/H/SP10 60PAR38/HAL/NSP10/WLL ---
60PAR/CAP/SPL/WSP12 --- 60PAR38/HAL/SP12/WLL ---
60PAR/CAP/SPL/NFL25 60PAR/H/FL25 --- ---
60PAR/CAP/SPL/FL30 --- 60PAR38/HAL/FL28/WLL ---
75PAR/CAP/SPL/SP9 75PAR/H/SP9 75PAR38/HAL/SP10/WLL ---
75PAR/CAP/SPL/FL30 75PAR/H/FL25 75PAR38/H/FL28/WLL ---
90PAR/CAP/SPL/SP9 90PAR/H/SP10 --- ---
90PAR/CAP/SPL/WSP12 --- 90PAR38/HAL/SP12/LL ---
90PAR/CAP/SPL/FL30 90PAR/H/FL25 90PAR38/HAL/FL28/LL ---
90PAR/CAP/SPL/WFL50 90PAR/H/WFL 90PAR38/HAL/WFL60/WLL ---
120PAR/CAP/SPL/SP9 120PAR/H/SP9 --- ---
120PAR/CAP/SPL/FL30 120PAR/H/FL30 --- ---
250PARCAPSPLSP10 Q250PAR/SP10 --- ---
250PARCAPSPLFL30 Q250PAR/FL30 --- ---
500PAR56QMFL Q500PAR56MFL 500PAR56Q/MFL ---
500PAR56QNSP Q500PAR56NSP 500PAR56Q/NSP ---
500PAR56QWFL Q500PAR56WFL 500PAR56Q/WFL ---
1000PAR64QMFL Q1000PAR64MFL 1000PAR64Q/MFL ---
1000PAR64QNSP Q1000PAR64NSP 1000PAR64Q/NSP ---
1000PAR64QWFL Q1000PAR64WFL 1000PAR64Q/WFL ---
CAPSYLITE IR PAR
50PAR30/CAP/IR/NSP9 130V 45PAR30/HIR/SP9XL --- ---
50PAR30/CAP/IR/NFL25 130V 45PAR30/HIR/FL25XL --- ---
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
100_cref.qxd 12/3/07 10:21 AM Page 69
For morecomplete product information visit www.sylvania.com
70
Manufacturers’ Cross Reference Guide (continued)
HALOGEN LAMPS
SYLVANIA GE PHILIPS OSRAM
CAPSYLITE IR PAR (continued)
50PAR30/CAP/IR/FL40 130V 45PAR30/HIR/FL35XL --- ---
50PAR30/CAP/IR/NSP9 50PAR30/HIR/SP9 50PAR30S/IRC/NSP10 ---
50PAR30/CAP/IR/NFL25 50PAR30/HIR/FL25 50PAR30S/IRC/NFL30 ---
50PAR30/CAP/IR/FL40 50PAR30/HIR/FL35 50PAR30S/IRC/FL40 ---
50PAR/CAP/IR/SP10 130V 45PAR/HIR/SP12/XL --- ---
50PAR/CAP/IR/NFL25 130V 45PAR/HIR/FL40/XL --- ---
50PAR/CAP/IR/SP10 50PAR/HIR/SP9 50PAR38/IRC/SP12 ---
50PAR/CAP/IR/NFL25 50PAR/HIR/FL25 50PAR38/IRC/FL25 ---
55PAR38/CAP/IR/XP/SP9 55PAR/HIR/SP12/XL --- ---
55PAR38/CAP/IR/XP/FL30 55PAR/HIR/FL40/XL --- ---
60PAR/CAP/IR/SP10 60PAR/HIR/SP10 60PAR38/IRC/SP10 ---
60PAR/CAP/IR/WSP12 60PAR/HIR/SP12 60PAR38/IRC/WSP12 ---
60PAR/CAP/IR/NFL25 --- 60PAR38/IRC/FL25 ---
60PAR/CAP/IR/FL30 60PAR/HIR/FL30 --- ---
80PAR/CAP/IR/SP10 80PAR/HIR/SP10 --- ---
80PAR/CAP/IR/FL25 80PAR/HIR/FL25 --- ---
100PAR/CAP/IR/SP10 100PAR/HIR/SP10 100PAR38/IRC/SP10 ---
100PAR/CAP/IR/NFL25 100PAR/HIR/FL25 100PAR38/IRC/FL25 ---
100PAR/CAP/IR/FL40 100PAR/HIR/FL40 --- ---
TRU-AIM MR11
20MR11/SP10/FTB Q20MR11/SP15(FTC) 20MRC11/SP10 46890SP
20MR11/FL35/FTD Q20MR11/NFL30(FTD) 20MRC11/FL30 46890WFL
35MR11/FL40/FTH Q35MR11/NFL30(FTH) --- 46892WFL
35MR11/SP10/FTE Q35MR11/SP20(FTF) --- 46892SP
STANDARD TRU-AIM MR16
20MR16/NSP8/ESX Q20MR16/SP 20MRC16/SP10 41860SP
20MR16/FL40/BAB Q20MR16/FL 20MRC16/FL36 41860WFL
35MR16/FL40 Q35MR16CG/FL --- 41865WFL
50MR16/NSP12/EXT Q50MR16/SP 50MRC16/SP10 41870SP
50MR16/NFL25/EXZ --- 50MRC16/NFL24 ---
50MR16/FL40/EXN Q50MR16/FL 50MRC16/FL38 41870WFL
65MR16/NSP10/FPA --- 75MR16/SP10-EYF ---
65MR16/FL40/FPB --- 75MR16/FL36-EYC ---
TRU-AIM BRILLIANT MR16
20MR16/B/FL35/C --- --- 41861WFL
50MR16/B/NSP11/C/EXT --- 50MRC16/SP12/A ---
50MR16/B/NFL25/EXZ --- 50MRC16/NFL24/A ---
50MR16/B/FL35/C/EXN --- 50MRC16/FL36 41871WFL
TRU-AIM TITAN MR16
20MR16/T/NSP10/ESX Q20MR16/C/VNSP7 20MRC16/CC/SP10 46860SP
20MR16/T/FL40/BAB Q20MR16/C/FL40 20MRC16/CC/FL38 46860WFL
35MR16/T/NSP10/FRB --- --- 46865SP
35MR16/T/NFL25 Q35MR16/C/SP20 --- 46865FL
35MR16/T/FL40/FMW Q35MR16/C/FL40 --- 46865WFL
50MR16/T/NSP10/EXT Q50MR16/C/NSP15 50MRC16/CC/SP10 46870SP
50MR16/T/NFL25/EXZ Q50MR16/C/NFL25 50MRC16/CC/NFL24 46870FL
50MR16/T/FL40/EXN Q50MR16/C/FL40 50MRC16/CC/FL38 46870WFL
50MR16/T/VWFL60/FNV Q50MR16/C/WFL55 --- 46870VWFL
65MR16/T/NSP10/FPA Q71MR16/C/NSP15 --- ---
65MR16/T/NFL25 Q71MR16/C/NFL25 --- ---
65MR16/T/FL40/FPB Q71MR16/C/FL40 --- ---
TRU-AIM IR MR16
20MR16/IR/SP10/C --- 20MRC16/IRC/SP8 48860SP
20MR16/IR/NFL25/C --- --- 48860FL
20MR16/IR/FL40/C --- 20MRC16/IRC/FL36 48860WFL
20MR16/IR/WFL60/C --- --- 48860VWFL
37MR16/IR/SP10/C Q37MR16/HIR/CG10 35MRC16/IRC/SP8 48865SP
37MR16/IR/NFL25/C Q37MR16/HIR/CG25 35MRC16/IRC/NFL24 48865FL
37MR16/IR/FL40/C Q37MR16/HIR/CG40 35MRC16/IRC/FL36 48865WFL
37MR16/IR/WFL60/C --- 35MRC16/IRC/WFL60 48865VWFL
50MR16/IR/SP10/C Q50MR16/HIR/CG10 45MRC16/IRC/SP8 48870SP
50MR16/IR/NFL25/C Q50MR16/HIR/CG25 45MRC16/IRC/NFL24 48870FL
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
100_cref.qxd 12/3/07 10:21 AM Page 70
For morecomplete product information visit www.sylvania.com
71
Manufacturers’ Cross Reference (continued)
HALOGEN LAMPS
SYLVANIA GE PHILIPS OSRAM
TRU-AIM IR MR16 (continued)
50MR16/IR/FL40/C Q50MR16/HIR/CG40 45MRC16/IRC/FL36 48870WFL
50MR16/IR/WFL60/C --- 45MRC16/IRC/WFL60 48870VWFL
SINGLE ENDED
100Q/CL/DC/64485 --- --- 64485
100Q/CL/DC/ESR Q100CL/DC 100Q/CL/DC ESR ---
100Q/CL/MC/ESN Q100CL/MC 100Q/CL ESN ---
100Q/DC/ETD Q100DC --- ---
150Q/CL/DC/1/ESP Q150CL/DC/2V --- ---
150Q/CL/DC/ETC Q150CL/DC 150Q/CL/DC ETC ---
150Q/CL/MC/2/ETG Q150CL/MC 150Q/CL ---
150Q/CL/MC/ESL Q150CL/MC/2V --- ---
150Q/DC/ETF Q150DC 150Q/DC ---
150Q/MC/ETH Q150MC 150Q ETH ---
250Q/CL/DC/ESS Q250CL/DC 250Q/CL/DC ESS ---
250Q/CL/MC/EHT Q250CL/MC 250Q/CL EHT ---
250Q/DC/ETB Q250DC --- ---
250Q/MC/ESM Q250MC --- ---
DOUBLE ENDED
100T3Q/CL Q100T3/CL/CD BC100T3Q/CL/TP ---
150T3Q/S/CL Q150T4/CL BC150T3Q/CL/TP ---
150T3Q/CL Q150T3/117/CL/CD --- ---
300T3Q/CL Q300T3/CL 300T3Q/P/CL ---
500T3Q/CL Q500T3/CL 500T3Q/P/CL ---
BIPIN
5T3Q/CL Q5T3/CL 5W/12V/CAPSULE 64405S
10T3Q/CL Q10T3/CL --- 64415
20T3Q/CL Q20T3/CL/CD --- 64425
50T4Q/CL Q50T3/CL 50W/12V/CAPSULE 64440
75T4Q/CL/RP Q75T4/CL/CD --- ---
10T3Q/CL/AX --- 10W/12V/CAPSULE 64415S
20T3Q/CL/AX --- 20W/12V/CAPSULE 64425S
35T4Q/CL/AX Q35T3/CL 35W/12V/CAPSULE 64432S
50T4Q/CL/AX --- --- 64440S
75T4Q/CL/AX --- --- 64450S
90T4Q/CL/AX --- --- 64458S
AR 70 & AR111
20AR70/SP8 --- 15ALR18/NSP6-GBA 41970 SP USA
20AR70/FL25 --- --- 41970 FL USA
50AR70/SP8 --- 50ALR18/SP10-GBJ 41990 SP USA
50AR70/FL25 --- 50ALR18/NFL22-GBK 41990 FL USA
35AR111/SSP4 --- --- 41830 SSP
50AR111SSP4 --- --- 41835 NSP 12V 50W
50AR111/SP8 --- --- 41835 SP 12V 50W
50AR111/FL25 --- --- 41835 FL 12V 50W
75AR111/SP8 --- --- 41840 SP 12V 75W
75AR111/FL25 --- --- 41840 FL 12V 75W
75AR111/WFL45 --- --- 41840 WFL 12V 75W
100AR111/SP8 --- --- 41850 SP 12V 100W
100AR111/FL25 --- --- 41850 FL 12V 100W
100AR111/WFL45 --- --- 41850 WFL 12V 100W
T
U
N
G
S
T
E
N
H
A
L
O
G
E
N
100_cref.qxd 12/3/07 10:21 AM Page 71
