ЗОНТ ВЫТЯЖНОЙ

Грека

Сигма

1 ГАРАНТИИ ИЗГОТОВИТЕЛЯ1

Дата выпуска ________________ Штамп ОТК ____________________

Продан _____________________________ Штамп продавца _______________

________

1 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ0

Зонт вытяжной Сигма 60Н-650-К3Г ЗВ-650-60-106 УХЛ4.

Грека 60Н-650-К3Л ЗВ-650-60-131 УХЛ4.2

2

соответствует требованиям ТУ 3468-0 -07610279- , нормативных документов

безопасности, санитарно-эпидемиологическим правилам и нормам, ЭМС,

Сертификат соответствия № ТС срок действия по

20 г, выдан органом по сертификации бытовой электротехники ООО

“ТЕСТБЭТ”, Россия, г. Москва.

31 08

16.06. 16

ГОСТ Р 51317.3.2-2006 (МЭК 61000-3-2:2005); ГОСТ Р 51317.3.3-2008 (МЭК 61000-3-

3:2005); ГОСТ Р 51318.14.1-2006 (СИСПР 14-1:2005); ГОСТ Р 51318.14.2-2006

(СИСПР 14-2:2001); ГОСТ Р 52161.2.31-2007 (МЭК 60335-2-31:2002

№ 1002 от 08.06.2011 выдано ФГУЗ ”Центр гигиены и

эпидемиологии в Калужской области”, г. Калуга, Россия.

).

ТС RU C-RU.ME.10.B.00025

Экспертное заключение

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ.

По окончании срока эксплуатации не выбрасывайте вытяжной зонт

вместе с обычными бытовыми отходами, а сдавайте в специальные

пункты приема. Поступая так вы способствуете делу охраны

окружающей среды.

Гарантийный срок эксплуатации зонта - 12 месяцев, вентилятора - 60 месяцев,

со дня продажи через розничную сеть. Установленный срок службы зонта не менее

10 лет. Гарантия не распространяется на электролампы.

Адрес изготовителя:

248033, Россия, г. Калуга, проезд 2-й Академический, 13

ОАО “ЭЛМАТ”,

Сервисная служба: тел. (4842) 50-05-05

www.elikor.com

Бесплатная горячая линия: 8-800-555-12-55

РИС. 11

8.1 При проведении технического обслуживания необходимо строго

руководствоваться требованиями безопасности (раздел 4).

8.2 Очистку загрязненных поверхностей производить мягкой салфеткой, смоченной

водой с нейтральным моющим средством, используемым для мытья посуды или

денатурированным спиртом.

Вытяжки из нержавеющей стали требуют специальных средств по

уходу за нержавеющей сталью.

Для чистки поверхностей из нержавеющей стали не используйте средства,

содержащие песок, соду, кислоты, хлориды и губки, которые могут поцарапать эти

поверхности.

8.3 Для очистки алюминиевого фильтра извлеките его из зонта (рис. 4) и

произведите его очистку с помощью щетки горячим водным раствором нейтрального

моющего средства вручную или в посудомоечной машине (при 60°С).

8.4 Алюминиевый фильтр предназначен для задержки частиц жира, которые

образуются при приготовлении пищи, поэтому они должны всегда использоваться,

как в вытяжной, так и в рециркуляционной конфигурации.

8.5 использоваться только при работе зонта в

режиме рециркуляции.

Угольный фильтр не содержит вредных веществ. Его можно утилизировать как

обычный мусор.

8.6 Замена электрической лампы.

8.6.1 Замену лампы накаливания производите в следующей последовательности:

- выньте вилку шнура электропитания из розетки электросети;

- дайте лампам остыть, если свет был включен;

- снимите алюминиевый фильтр (рис. 4);

- неисправная лампа выкручивается против

часовой стрелки и заменяется на новую, такой

же модели и мощности (Е14, макс 40 Вт);

установите на место фильтр.

8.6.2 Замена галогенной лампы (рис. 11):

- выньте вилку шнура электропитания из

розетки электросети;

дайте лампам остыть, если свет был включен.

- снимите крышку светильника, используя в качестве рычага плоскую отвертку;

- замените лампу аналогичной ( , 20 Вт, 12 В) и установите на место крышку;

- берите лампу только чистой тряпкой.

.

ВНИМАНИЕ: алюминиевый фильтр должен очищаться через каждые

4 недели. Обязательно высушите фильтр перед установкой его в зонт!

Недопустимо попадание воды в электродвигатель, переключатель и патроны

ламп! Включайте зонт только после полного высыхания всех его поверхностей!

Угольные фильтры должны

Обычно через четыре месяца угольные фильтры

требуют замены, их нельзя чистить и использовать повторно

-

-

G4

8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

9 ПРАВИЛА ХРАНЕНИЯ

9.1 Зонт должен храниться в упаковке завода изготовителя в закрытом

помещении при температуре от -50 до +40°С. При этом относительная влажность

воздуха при температуре+15°С не должна превышать 80%.

ВНИМАНИЕ! На период гарантийного срока сохраняйте руководство.

Благодарим Вас

за покупку вытяжного зонта

торговой марки « ».

Надеемся, он будет соответствовать

всем Вашим требованиям, и Вы в дальнейшем

также будете доверять марке « ».

ELIKOR

ELIKOR

ПЖГКМ 3.384.169 РЭ

-2-

04 08 1..1

-1 -1

--3

Типы зонтов вытяжных

«Сигма»

Обозначение: ЗВ-650-60- 06 УХЛ 4.21

«Грека»

Обозначение: ЗВ-650-60-131 УХЛ 4.2

-1 -0

РИС. 9

ВНИМАНИЕ: в зависимости от варианта монтажа

используйте шурупы и дюбели, соответствующие типу

стены (например: железобетон, гипсокартон и т. д.).

Если шурупы и дюбели входят в комплект поставки,

следует удостовериться в том, что они подходят для того типа

стены, на которой должен быть смонтирован вытяжной зонт.

6. Установите фальштрубы (рис.7, 8). Выдвиньте верхнюю фальштрубу, оденьте

ее на кронштейн (рис. 9) и закрепите винтами самонарезными.

6.5 Для вытяжных зонтов из нержавеющей стали:

- снимите защитную пленку с корпуса и фальштруб;

- будьте осторожны при установке фальштруб, не

повредите поверхности из нержавеющей стали.

Их легко поцарапать.

4

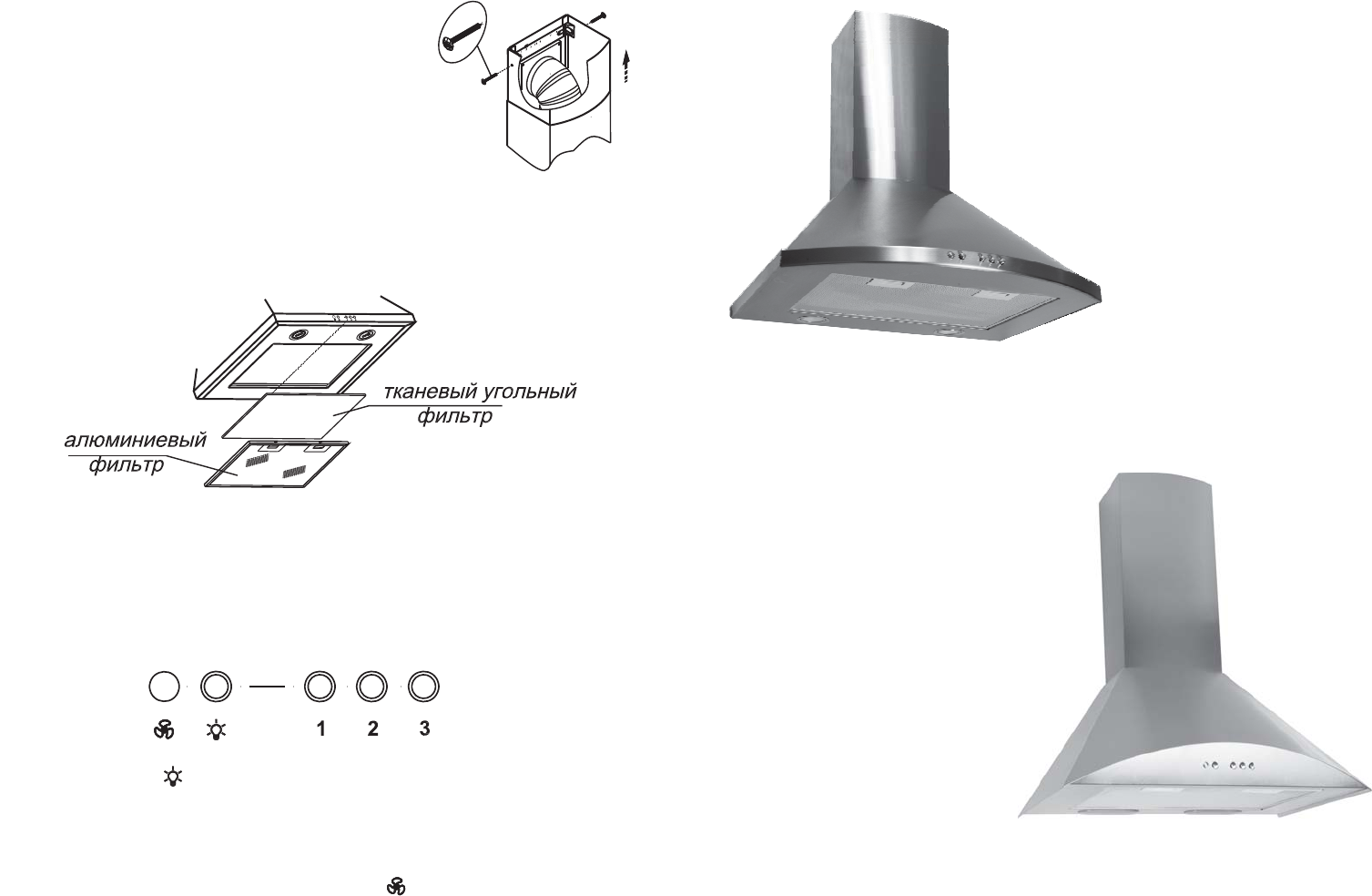

Для эксплуатации зонта в режиме рециркуляции можно установить тканевый

угольный фильтр.

Необходимо снять алюминиевый фильтр. Полотно угольного фильтра обрезать по

размеру алюминиевого фильтра и установить фильтры в вытяжной зонт, как показано

на схеме.

6.6

7 ПОРЯДОК РАБОТЫ

7.1 Рекомендуется включать вытяжной зонт перед началом приготовления пищи

и оставлять прибор включенным примерно на 15 минут после завершения

приготовления, чтобы обеспечить полное удаление загрязненного воздуха.

7.2 Управление вытяжным зонтом производится кнопочным переключателем

с лампой индикации

7.2. Кнопочный переключатель имеет четыре кнопки с фиксацией.1

(рис. 10).

РИС. 10

Кнопка с обозначением управляет лампами освещения.

Утоплена - «вкл.», отжата - «выкл.».

Кнопки с обозначением 1, 2, 3 управляют вентилятором:

позиция 1 - низкая скорость работы вентилятора;

позиция 2 - средняя скорость работы вентилятора;

позиция 3 - высокая скорость работы вентилятора.

Включение сигнальной лампочки с обозначением информирует о работе

вентилятора.

режим рециркуляции

РИС. 8

-4- -9-

Содержание

А

(см)

Б

(см)

Е

(см)

Д

(см)

Наименование

Сигма 60Н-650-К3Г

Грека 60Н-650-К3Л

1,5735 30 2,61

РИС. 4

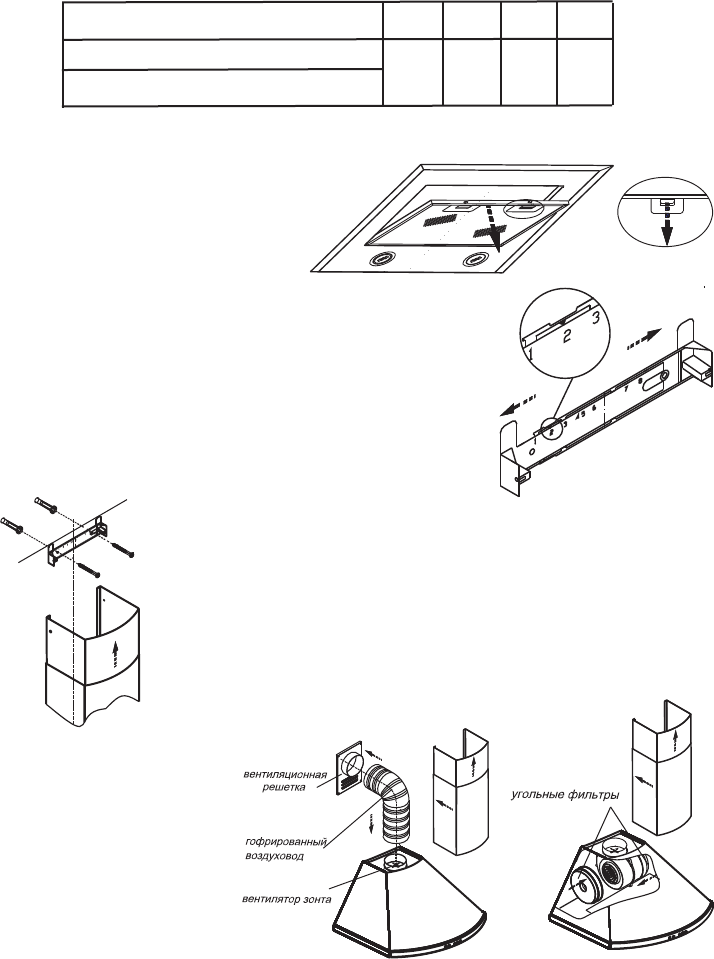

6.2 Крепление кронштейна к стене (рис. 5):

Прежде чем прикрепить кронштейн к стене, необходимо

выставить его на нужный размер (равный ширине верхней

фальштрубы).

- увеличьте размер кронштейна (если это необходимо),

раздвинув его, и установите фиксатор напротив

цифры 2 (см. рис. 5)

- установите на зонт комплект из двух телескопических

фальштруб;

Табл.2

РИС. 5

- верхнюю фальштрубу выдвиньте на нужную высоту;

- сделайте отметку по верхнему краю фальштрубы

и проведите горизонтальную линию (снимите фальштрубы);

- приложите кронштейн к стене, как показано на рис.6;

- осевая линия кронштейна должна совпадать с осевой

линией зонта, а верхний край с проведенной ранее

горизонтальной линией;

- обозначьте центры отверстий для крепления кронштейна;

- просверлите два отверстия мм и забейте дюбели;

- прикрепите кронштейн к стене шурупами.

Ø8

РИС. 6

РИС. 7

- перед установкой зонта снимите алюминиевый фильтр, для этого нажмите

на пружинный замок на фильтре и потяните

его вниз и на себя (рис. 4);

- навесьте зонт через отверстия

типа «замочная скважина» и

дополнительно закрепите двумя

шурупами (размер «Б»);

- установите фильтр на место.

6.3 В зависимости от

режима эксплуатации зонта

соедините вентилятор с

вентиляционной решеткой

полужестким

гофрированным

воздуховодом (рис. 7) или

установите на вентилятор

угольные фильтры (рис. 8).

Угольные фильтры устанавливаются

на защитные решетки короба вентилятора

путем легкого нажатия и поворота их по

часовой стрелке.

1 Общие указания .....................................................................................................5

2 Технические данные...............................................................................................6

3 Комплектность.........................................................................................................6

4 Требования безопасности......................................................................................6

5 Устройство вытяжного зонта..................................................................................7

6 Подготовка к работе................................................................................................8

7 Порядок работы....................................................................................................10

8 Техническое обслуживание..................................................................................11

9 Правила хранения.................................................................................................11

10 Свидетельство о приемке и продаже ...............................................................12

11 Гарантии изготовителя........................................................................................12

-5-

-8-

При покупке вытяжного зонта убедитесь:

- в нормальном функционировании зонта;

- в комплектности по разделу 3;

- в отсутствии механических повреждений;

- что в руководстве по эксплуатации проставлен штамп продавца и дата продажи.

После хранения вытяжного зонта в холодном помещении или после перевозки в

зимних условиях перед включением в сеть необходимо выдержать его при комнатной

температуре (+18…+20°C) не менее 2 час. Перед установкой вытяжного зонта на

кухне внимательно ознакомьтесь с настоящим руководством.

Для эксплуатации зонта в режиме вытяжки рекомендуем приобрести полужесткий

гофрированный воздуховод внутренним диаметром 150 мм и соответствующую

вентиляционную решетку.

Для эксплуатации зонта в режиме рециркуляции рекомендуем приобрести

угольные фильтры м.табл.1).

Зонт вытяжной работает в следующих режимах:

- в режиме “вытяжка” воздух выводится наружу.

- в режиме “рециркуляции” воздух очищается и поступает обратно в помещение.

-

-

(c

Вниманию потребителей!

1 ОБЩИЕ УКАЗАНИЯ

РИС. 1

1.1 Вытяжной зонт (в дальнейшем именуемый «зонт») предназначен для

удаления или очистки воздуха, поднимающегося от плиты в бытовых кухнях.

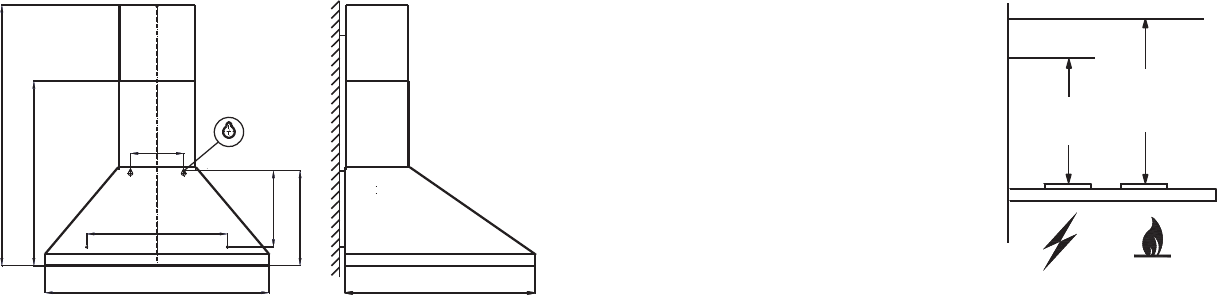

1.2 Зонт устанавливайте на высоте, как показано на рис. 1.

1.3 С целью достижения наибольшей воздухопроизводительности при наименьшем

шуме от зонта в режиме вытяжки, рекомендуем выполнять воздуховоды минимальной

длины и с наименьшим количеством изгибов. Уменьшение диаметра воздуховода не

допускается.

1.4 Перед эксплуатацией вытяжного зонта убедитесь в том, что возвратный клапан,

расположенный на горловине вентилятора ( рис. 2), имеет свободный ход (легко

поднимается вверх и опускается).

1.5 В случае эксплуатации зонта в режиме вытяжки обеспечьте достаточное

поступление свежего воздуха в помещение.

1.6 Если зонт используется в режиме рециркуляции воздуха (с угольным фильтром),

то эксплуатация возможна без каких- либо ограничений.

Электроплита Газовая плита

Мин.

65 см

Мин.

75 см

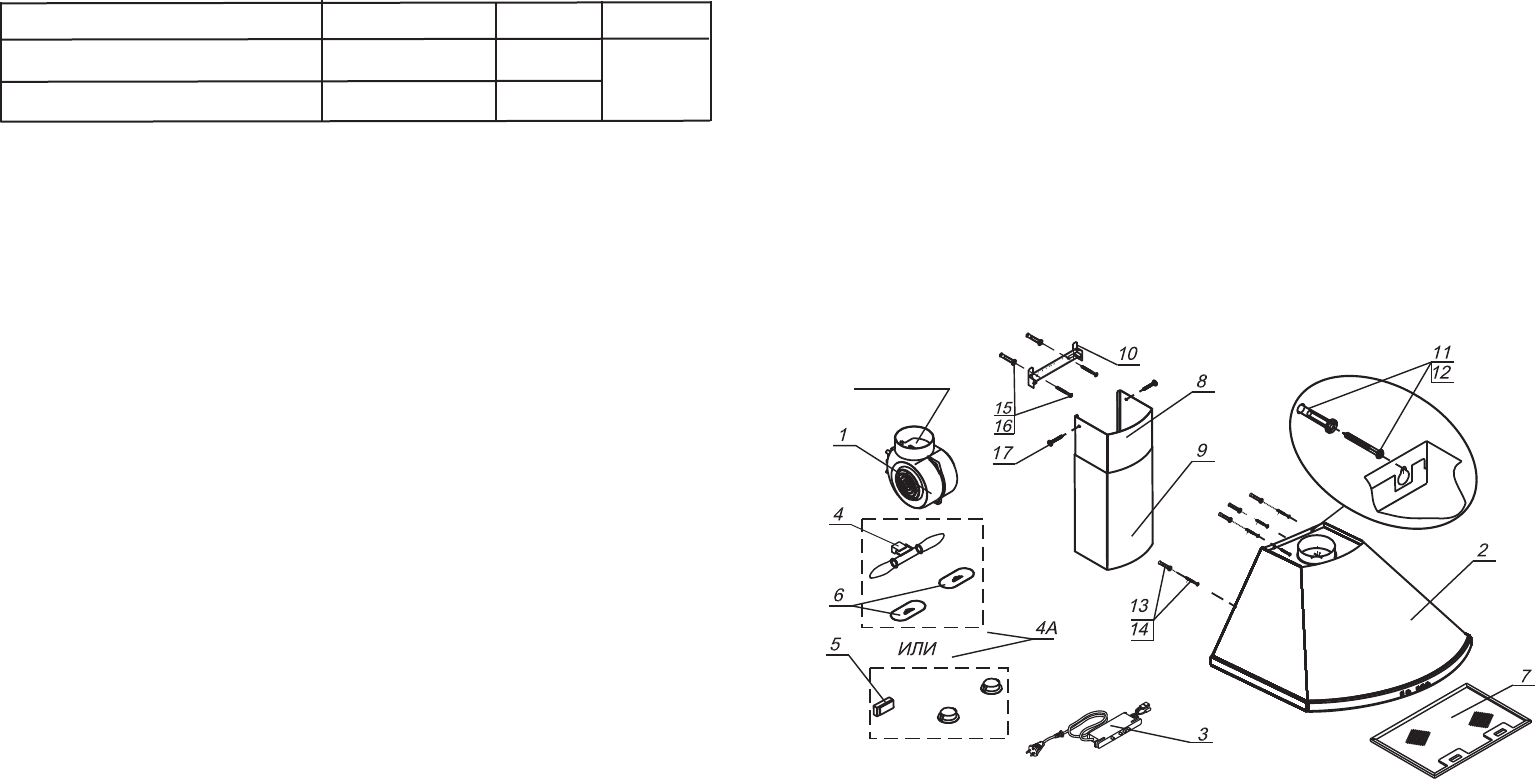

1 - Вентилятор.

2 - Корпус.

3 - Переключатель кнопочный.

4 - Лампы накаливания с патронодержателем.

4А - Светильники галогенные.

5 - Трансформатор.

6 - Стекла фонаря.

7 - Фильтр алюминиевый.

8, 9 - Фальштруба верхняя, фальштруба нижняя.

10 - Кронштейн.

11,12 - Дюбели и шурупы 4х30 для крепления зонта к стене.

13,14 - Дюбели и шурупы 4х30 для дополнительного крепления зонта.

15,16 - Дюбели и шурупы 4х30 для крепления кронштейна к стене.

17 - Винт самонарезной 3,5х11 для крепления верхней фальштрубы к кронштейну.

Ø8

Ø8

Ø8

- разметьте линию на расстоянии «Е» от нижней части зонта;

Нельзя начинать монтаж вытяжного зонта и снимать защитную пленку с

зонтов из нержавеющей стали, пока Вы не убедитесь в его технической

исправности путем подключения к электрической сети и проверки всех

функций. Защитную пленку с зонтов вытяжных из нержавеющей стали

рекомендуется снимать после окончания монтажа.

ВНИМАНИЕ: при наличии шаблона для разметки, производите разметку при

монтаже зонта по шаблону;

6.1 Крепление вытяжного зонта (рис.3)

всегда устанавливайте зонт над центральной частью варочной панели;

- разметьте линию установки нижней части зонта над плитой согласно рис. 1;

- разметьте осевую вертикальную линию по центру участка, предусмотренного

для установки зонта;

- разметьте центры отверстий для крепления зонта на стене согласно размеру

«А» так, чтобы размер «А» был поделен пополам относительно осевой линии;

- разметьте центры отверстий согласно размерам «Д» и «Б»;

- просверлите четыре отверстия для установки дюбелей 8 мм и забейте их;

- вверните два шурупа (размер «А»);

-

Ø

6 ПОДГОТОВКА К РАБОТЕ

Г

Ш

В

(В)

А

Б

Е

Д

РИС. 3

-6- -7-

4. Зонт устанавливайте над плитой в соответствии с рис. 1.

4. Не допускайте возникновения факельного пламени под зонтом Пламя

газовых конфорок всегда должно быть закрыто посудой. Сильный нагрев

пламенем газовых конфорок может повредить вытяжной зонт.

4. Работы по поиску и устранению неисправностей (кроме замены лампы)

должны выполняться лицом, обученным правилам работы с

электроустановками. При повреждении шнура питания его следует заменить

аналогичным шнуром, приобретаемым у изготовителя или его агента.

4. Зонт предназначен только для удаления или очистки воздуха.

Оберегайте его от статических и динамических нагрузок.

4.1 При работе зонта в режиме вытяжки одновременно с отопительным

оборудованием, которое используется с вытяжными трубами (отопительные

системы, проточные водонагреватели или котлы, работающие на газе, жидком

или твердом топливе), необходимо обеспечить подачу воздуха в объеме,

достаточном для сгорания топлива. При подаче воздуха в недостаточном

объеме, возникает опасность отравления газообразными продуктами сгорания,

которые всасываются обратно в помещение.

4.11 В режиме вытяжки загрязненный воздух не должен выходить в

вытяжное отверстие, используемое для удаления запахов из приборов,

сжигающих газ или другие виды топлива

!

.

6

7

8

9

0

(не применяют к приборам, которые

только направляют воздух обратно в комнату)

4.12 Данный прибор НЕ предназначен для использования людьми (включая

детей), у которых есть физические, нервные или психические отклонения или

недостаток опыта и знаний, за исключением случаев, когда за такими лицами

осуществляется надзор или проводится их инструктирование относительно

использования данного прибора лицом, отвечающим за их безопасность.

Необходимо осуществлять надзор за детьми с целью недопущения их игр с

прибором.

5 УСТРОЙСТВО ВЫТЯЖНОГО ЗОНТА

2 ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1 Воздухопроизводительность зонта, м час, max 650

2.2 Уровень шума, дБА, не более 62

2.3 Номинальное напряжение, В, частота, Гц 220; 50

2.4 Номинальное напряжение галогенных ламп, В 12

2.5 Потребляемая мощность, Вт, не более 225

в том числе ламп 2х20 или 2х40

2.6 Класс защиты по ГОСТ МЭК 335-1

2.7 Степень защиты от влаги обычное исполнение

2.8 Режим работы продолжительный

2.9 Климатическое исполнение УХЛ 4.2 по ГОСТ15150

³/

II

.

3 КОМПЛЕКТНОСТЬ

3.1 Зонт вытяжной 1 шт.

3.2 Фальштруба верхняя 1 шт.

3.3 Фальштруба нижняя 1 шт.

3.4 Кронштейн для верхней фальштрубы 1 шт.

3.5 Крепежные изделия:

шуруп 4х30 6 шт.

дюбель пластмассовый 6 шт.

винт самонарезной , х1 2 шт.

3.6 Руководство по эксплуатации 1 шт.

3.7 Упаковка 1 шт.

Ø8

35 1

.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1 Все работы по монтажу, ремонту, замене ламп и других электрических

деталей, очистке загрязненных поверхностей, снятию съемных частей произво

дите при извлеченной вилке шнура электропитания из розетки электросети.

4. ЗАПРЕЩАЕТСЯ включать зонт в сеть с напряжением и частотой, не

соответствующими указанным в технических данных (220В±10%, 50Гц±2%).

4. Не прикасайтесь к лампам во время их включенного состояния и

прилегающим к ним поверхностям. Даже через некоторое время после их

выключения еще имеется риск ожога.

. Эксплуатируйте вытяжной зонт только с установленными лампами.

Неисправные лампы следует сразу же заменять.

4. Ежемесячно производите очистку загрязненных поверхностей и

жиропоглощающего алюминиевого фильтра(раздел 8). Если очистка фильтра

не производится в соответствии с руководством по эксплуатации, то

уменьшается производительность зонта и появляется риск возгорания

фильтра! Никогда не эксплуатируйте зонт без установленного фильтра!

2

3

44

5

Наименование Масса, кг

(без упаковки)

Габаритные размеры, см

ШхГхВ(В)

Грека 60Н-650-К3Л

Сигма 60Н-650-К3Г

59х50х (1 )68,5 04 8,5

Ф-02

Тип

угольного фильтра

59 45,5 66,5( 04,5хх 1) 8,3

Табл.1

В- высота зонта с нижней фальштрубой.

- высота зонта с максимально выдвинутой верхней фальштрубой рис. .(В) (3)

возвратный

клапан

РИС. 2
