Concrete Products Catalog
February 2011
R-Series Lids

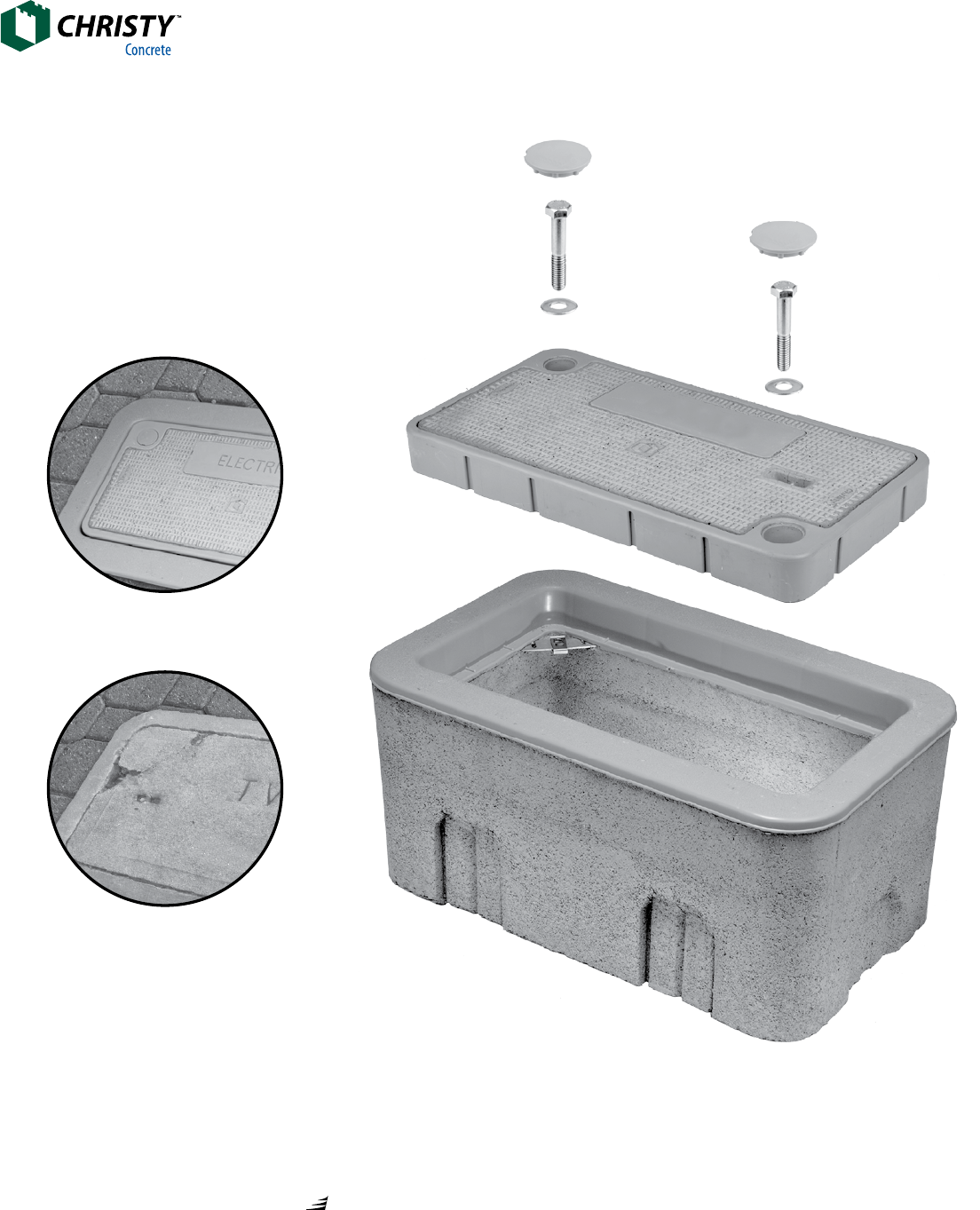

The Christy brand R-Series lid is the
perfect solution for parkway, sidewalk
and greenbelt enclosure applications. This
reinforced lid and ring are available with
bolt down and AMR capabilities.
• UVInhibitorensureslonglife
• Ensuresconsistentdimensions
• Protectsagainstchippingandcracking
• Substantialincreaseinstrengthanddurability
• NewmarkingplateprovidesFASTturnaroundforcustommarkings
ConventionalConcrete
PatentedProtection
Copyright © 2011 by Oldcastle Precast Inc. 1
Utility and Valve Boxes 3
Electrical and Telephone Boxes 21
Traffic Utility Boxes & Traffic Valve Boxes 33
Drainage Boxes 43

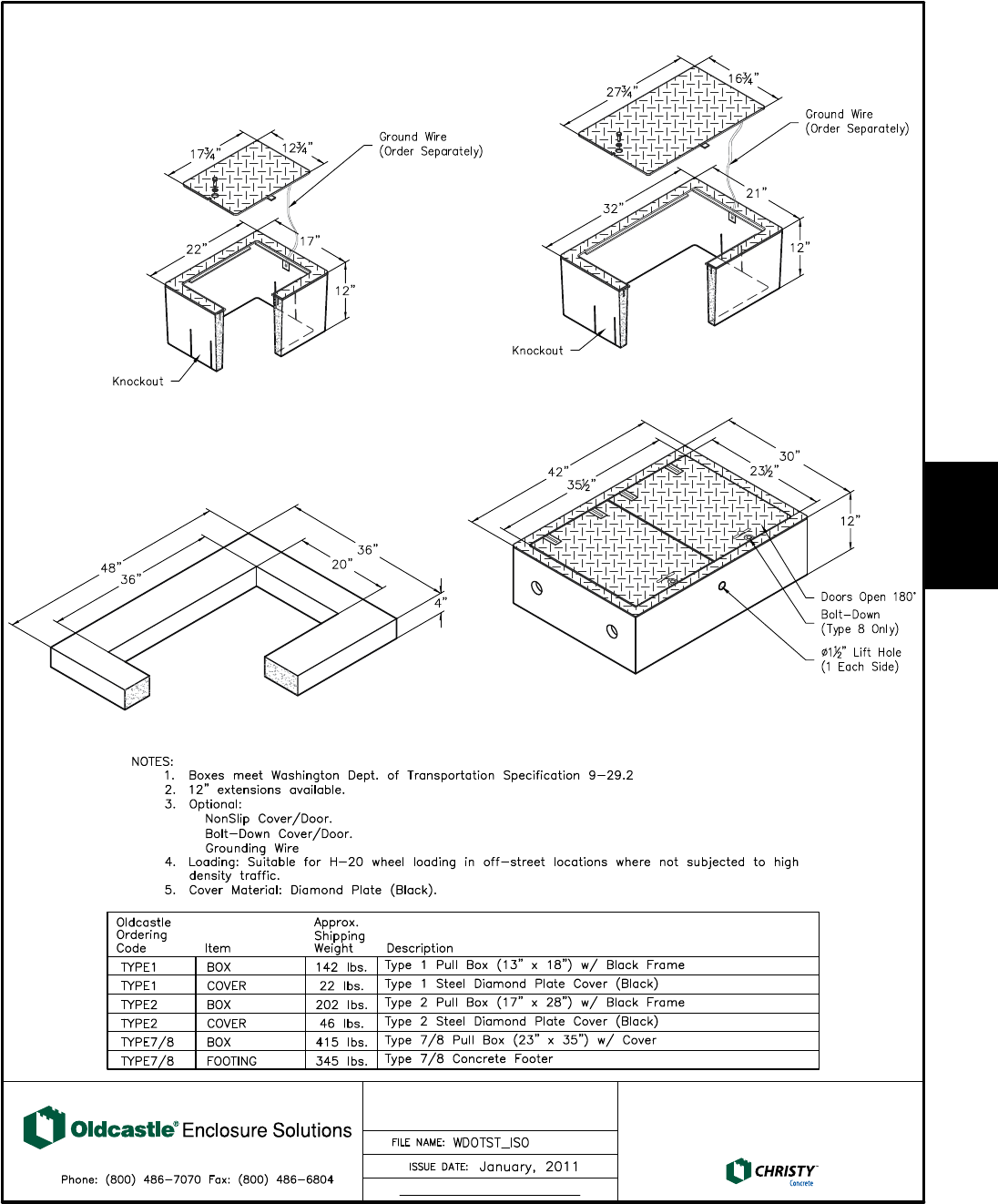

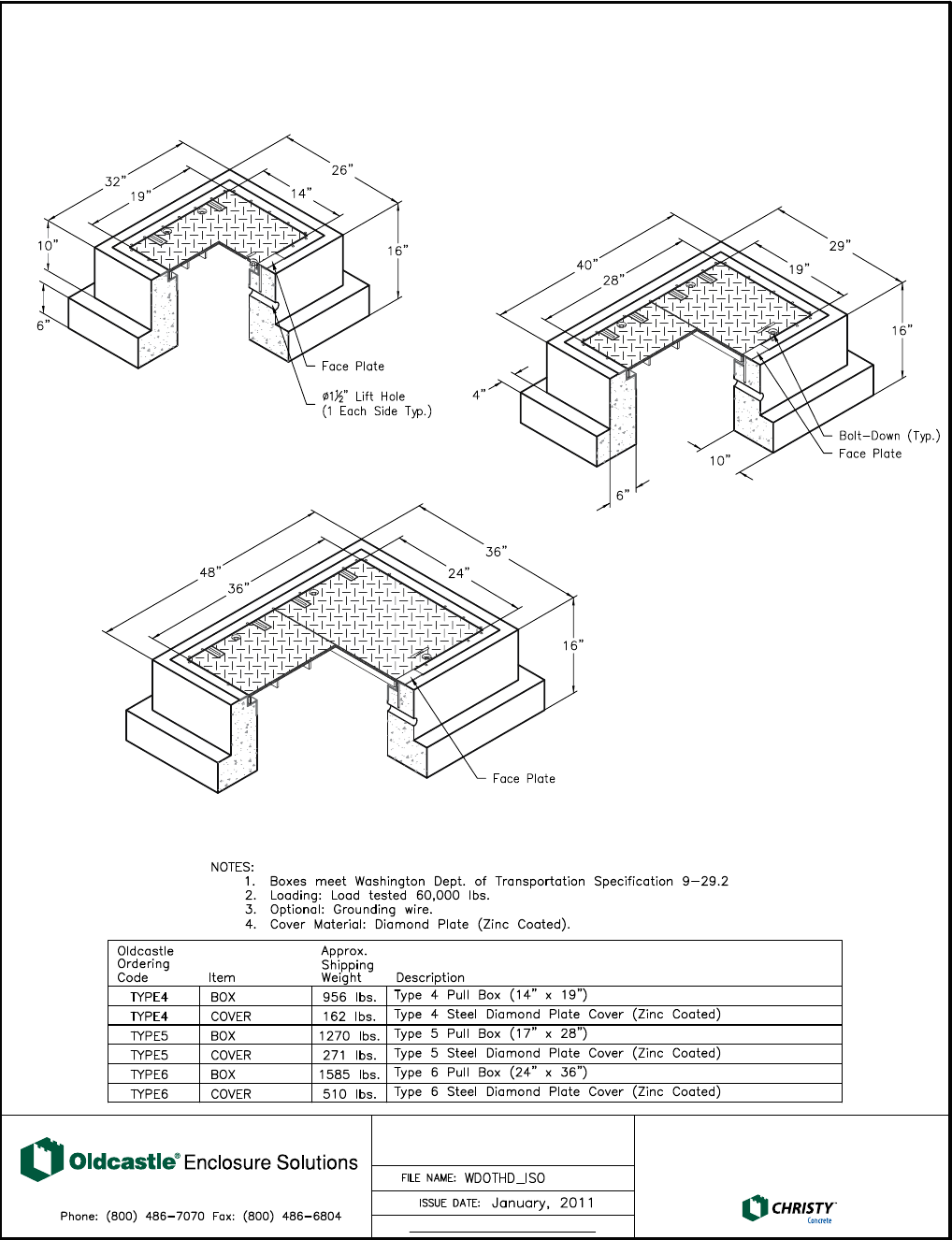

Washington Department of Transportation (WDOT) 49
Maricopa Association of Governments (MAG) 51

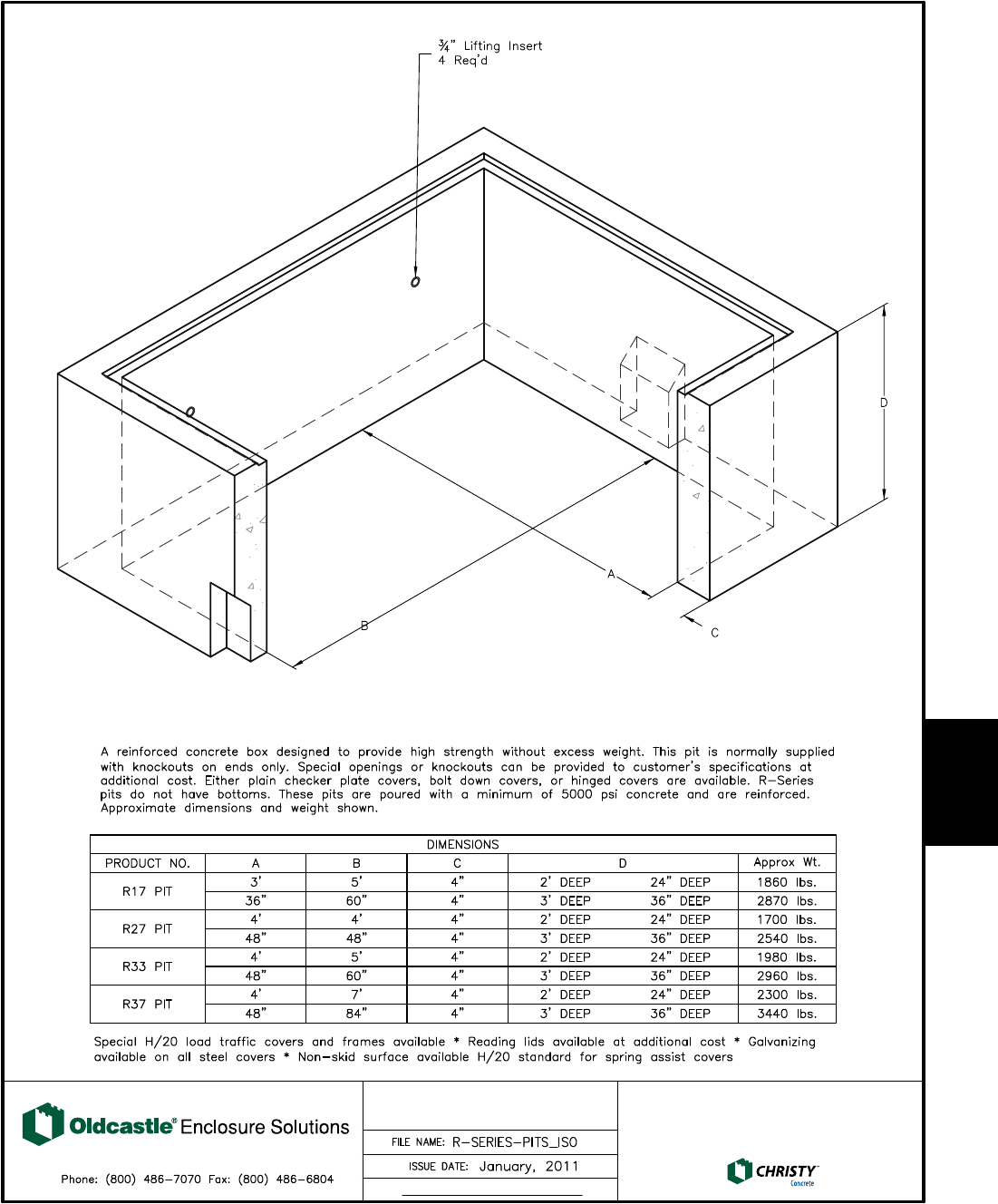

Pits, Vaults, & Catch Basins 55

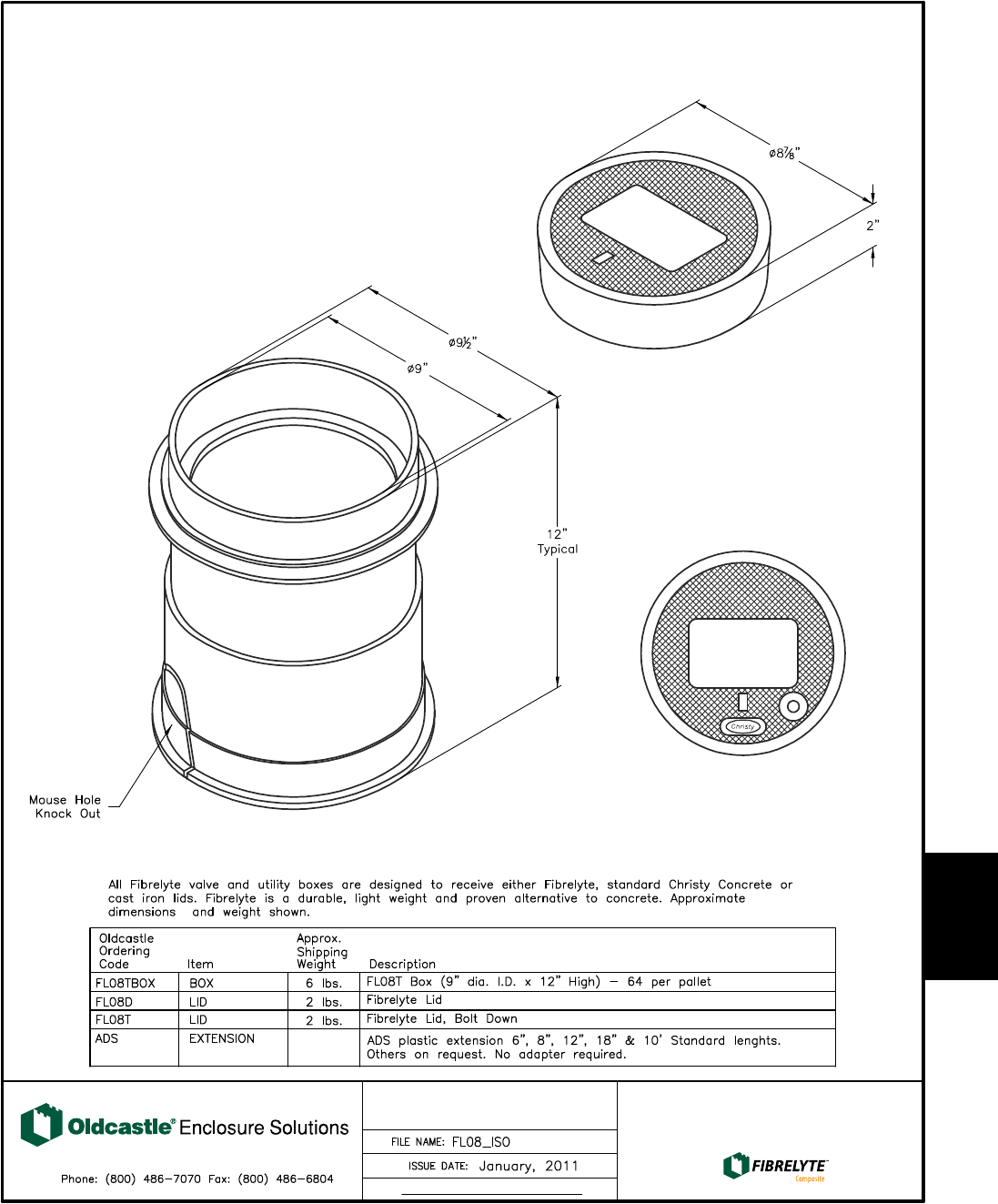

Fibrelyte Boxes 65
Miscellaneous 71
Cross Reference Guide 75
Installation Procedures  Inside Back Cover
Table of Contents
Copyright © 2011 by Oldcastle Precast Inc. 3
3
3
OPES
www.oldcastleprecast.com
©

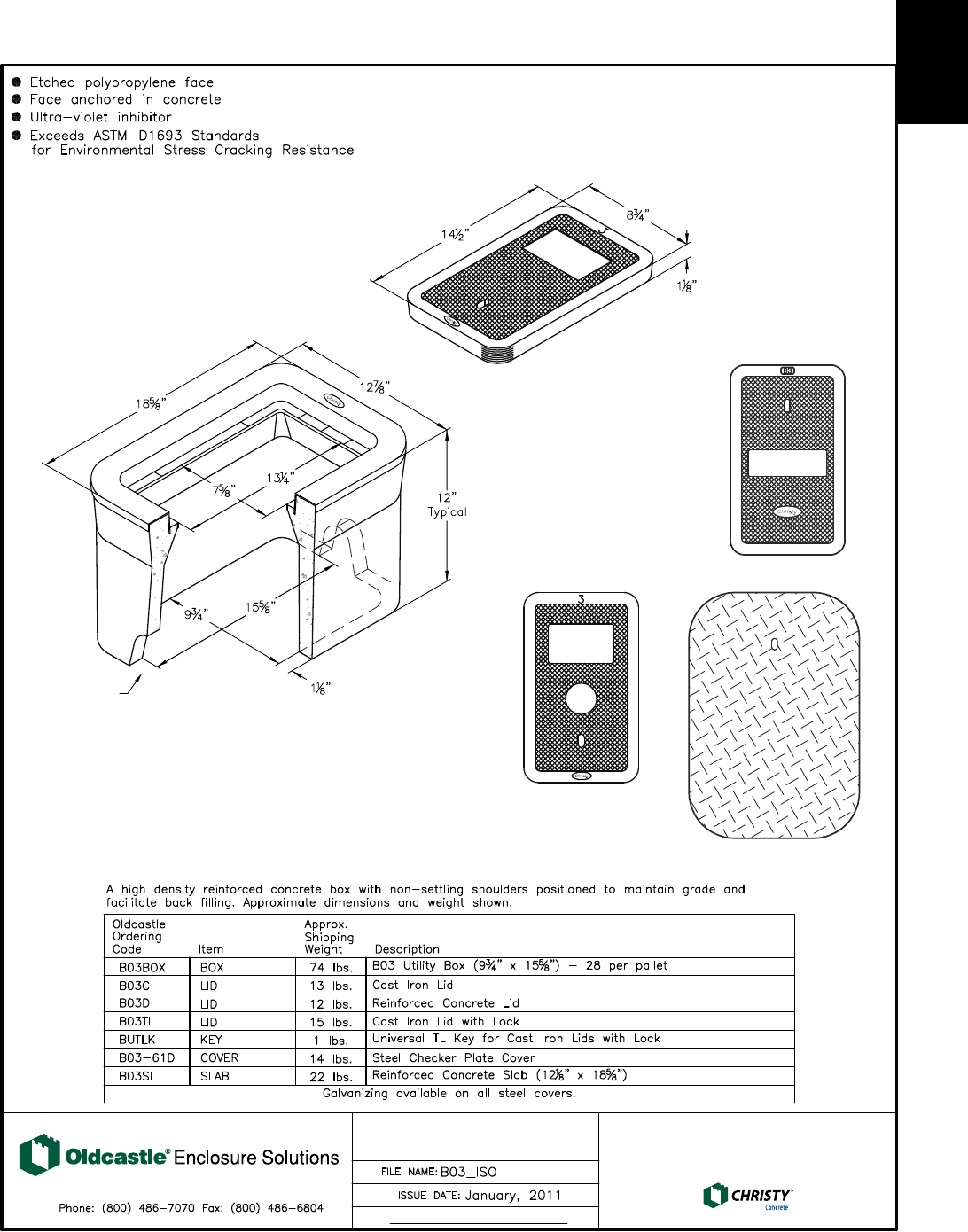

B03 BOX B03 UTILITY BOX
9-3/4" x 15-5/8"
Oldcastle Precast ®
Enclosure Solutions
Copyright 2011
Oldcastle Precast Inc.
B03C
Utility Box
No. B03 BOX
74 lbs.
Reinforced Concrete Lid
No. BO3D
12 lbs.
Mouse Hole
Opening
(1 Each End) Typical
B03-61D
B03P
Utility and
Value Boxes
3
Copyright © 2011 by Oldcastle Precast Inc. 3
3
3
OPES
www.oldcastleprecast.com
©
B03 BOX B03 UTILITY BOX
9-3/4" x 15-5/8"
Oldcastle Precast ®
Enclosure Solutions
Oldcastle Precast Inc.
B03C
Utility Box
No. B03 BOX
74 lbs.
Reinforced Concrete Lid
No. BO3D
12 lbs.
Mouse Hole
Opening
(1 Each End) Typical
B03-61D
B03P
Utility and
Value Boxes
4
4 Copyright © 2011 by Oldcastle Precast Inc.
9
Oldcastle
9
OPES
9
OPES

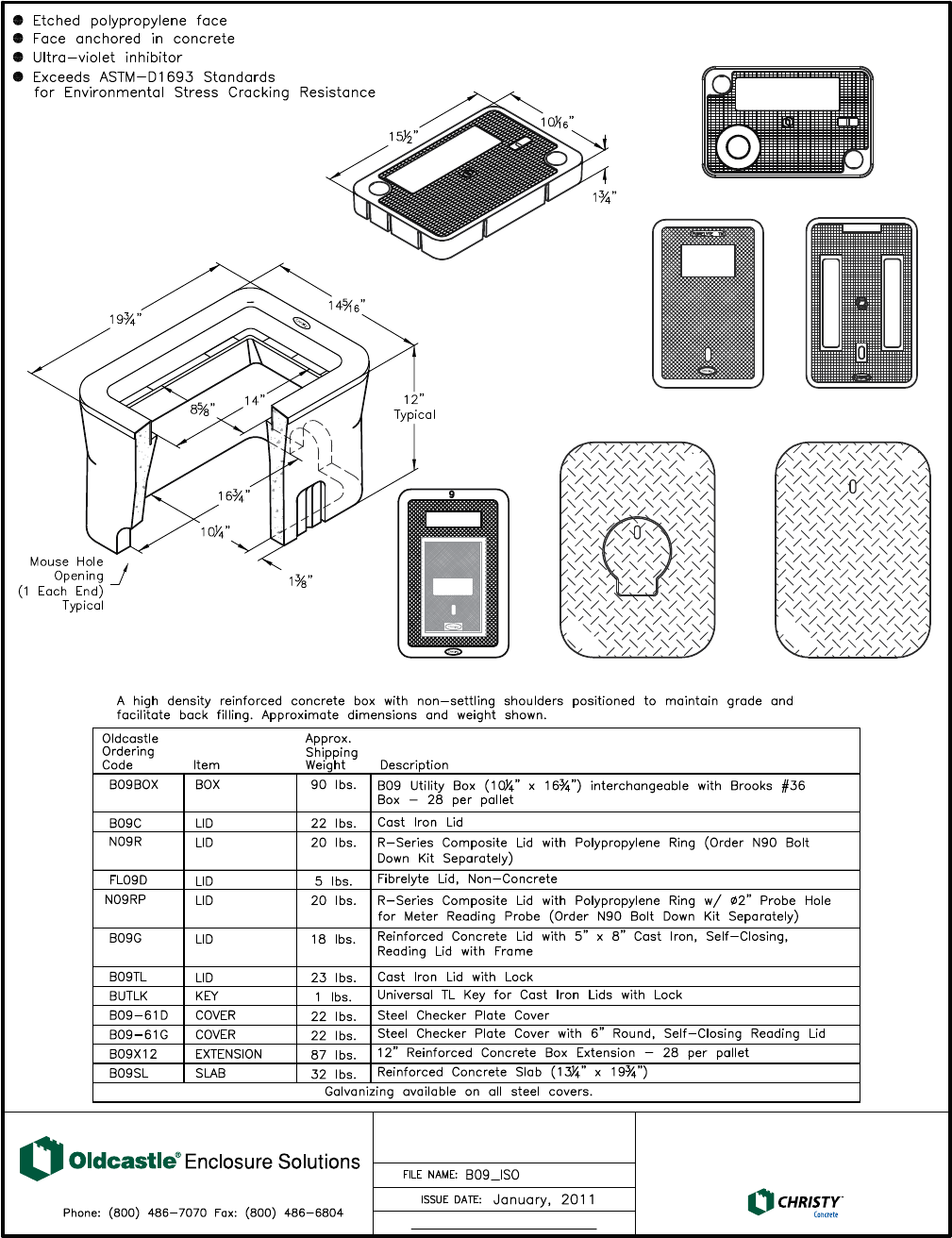

B09 UTILITY BOX
10-1/4" X 16-3/4"
Oldcastle Precast ®
Enclosure Solutions
www.oldcastleprecast.com
Copyright 2011
Oldcastle Precast Inc.
©
B09 BOX
B09-61DB09-61GB09G
FL09D
N09RP
B09C
Utility Box
No. B09 BOX
90 lbs.
R-Series Composite Lid
No. N09R
20 lbs.
Copyright © 2011 by Oldcastle Precast Inc. 5
9
9
OPES
OPES
9
Oldcastle
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

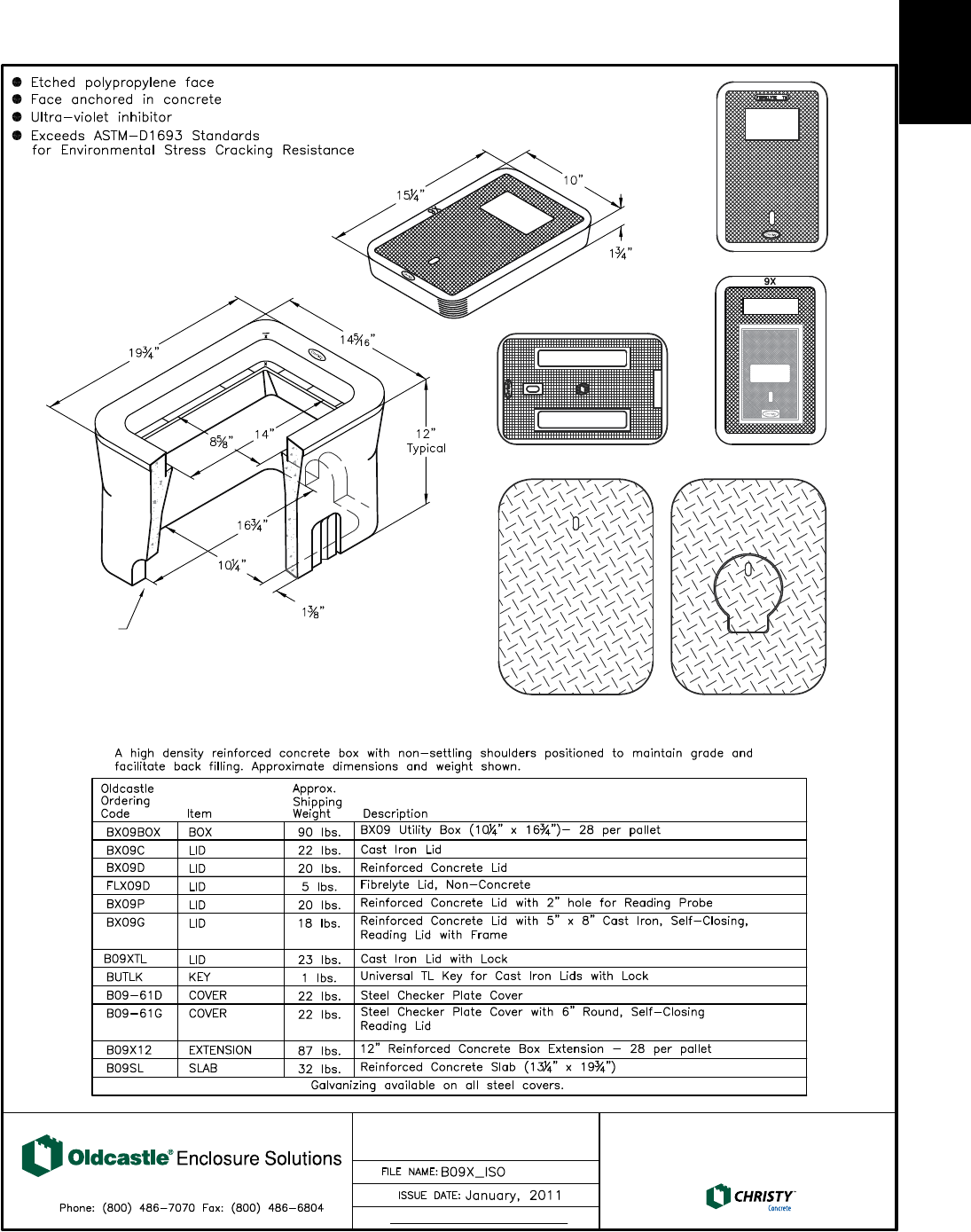

BX09 BOX BX09 UTILITY BOX
10-1/4" x 16-3/4"
©
Copyright 2011
Oldcastle Precast Inc.
B09-61D B09-61G
B09XG
Utility Box
No. BX09 BOX
90 lbs.
Reinforced Concrete Lid
No. BX09D
20 lbs.
Mouse Hole
Opening
(1 Each End)
Typical
B09XC
FL09XD
Utility and
Value Boxes
5
4 Copyright © 2011 by Oldcastle Precast Inc.
9
Oldcastle
9
OPES
9
OPES
B09 UTILITY BOX
10-1/4" X 16-3/4"
Oldcastle Precast ®
Enclosure Solutions
www.oldcastleprecast.com
Copyright 2011
Oldcastle Precast Inc.
©
B09 BOX
B09-61DB09-61GB09G
FL09D
N09RP
B09C
Utility Box
No. B09 BOX
90 lbs.
R-Series Composite Lid
No. N09R
20 lbs.
Copyright © 2011 by Oldcastle Precast Inc. 5
9
9
OPES
OPES
9
Oldcastle
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
BX09 BOX BX09 UTILITY BOX
10-1/4" x 16-3/4"
©
Copyright 2011
Oldcastle Precast Inc.
B09-61D B09-61G
B09XG
Utility Box
No. BX09 BOX
90 lbs.
Reinforced Concrete Lid
No. BX09D
20 lbs.
Mouse Hole
Opening
(1 Each End)
Typical
B09XC
FL09XD
Utility and
Value Boxes
6
6 Copyright © 2011 by Oldcastle Precast Inc.
12
12
OPES
12
OPES
12
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

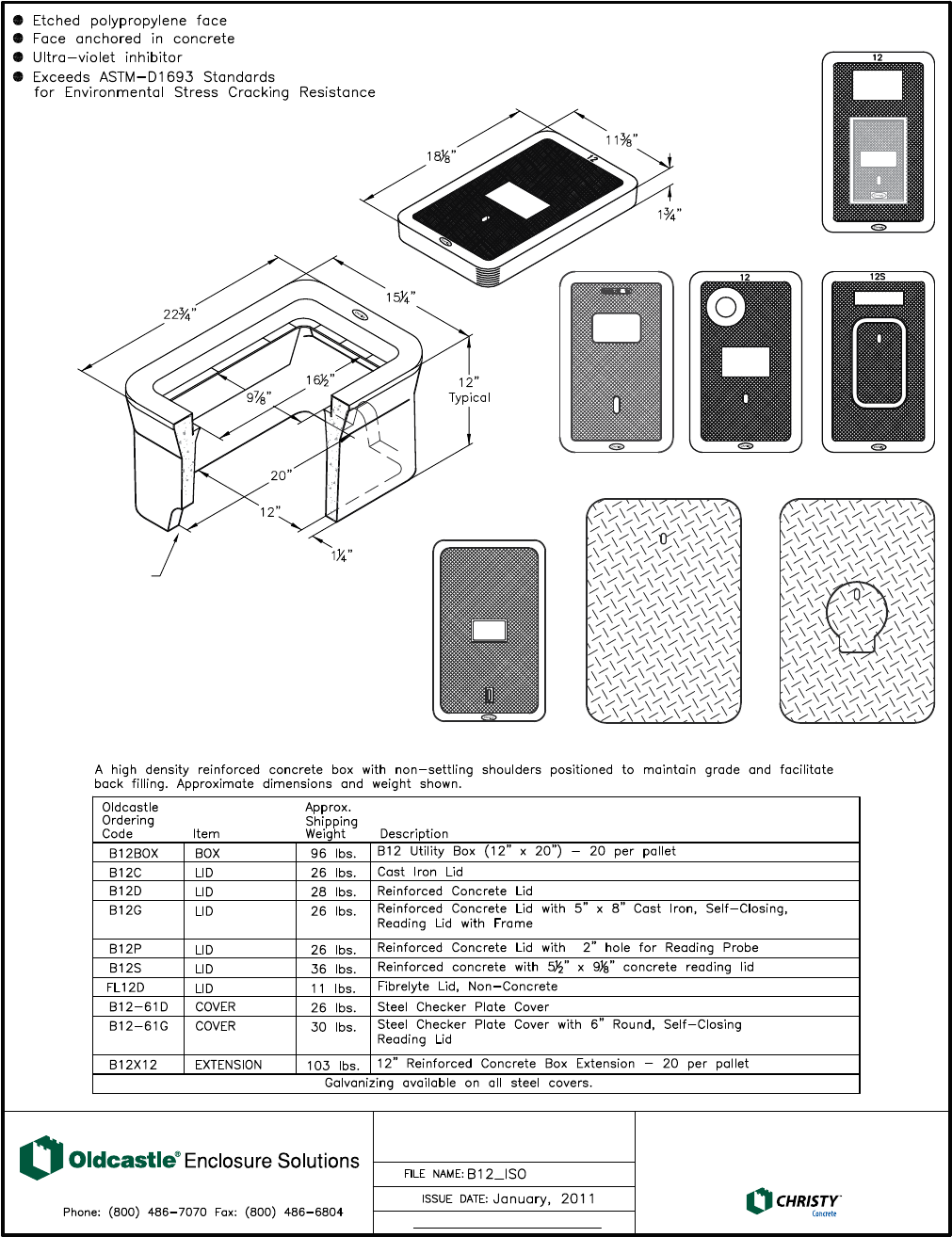

B12 BOX B12 UTILITY BOX
12" x 20"
©
Copyright 2011
Oldcastle Precast Inc.
Utility Box
No. B12 BOX
96 lbs.
Reinforced Concrete Lid
No. B12D
26 lbs.
Mouse Hole
Opening
(1 Each End)
Typical
B12C B12-61D B12-61G
B12P B12S
B12G
FL12D
Copyright © 2011 by Oldcastle Precast Inc. 7
OPES
16
OPES
16
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

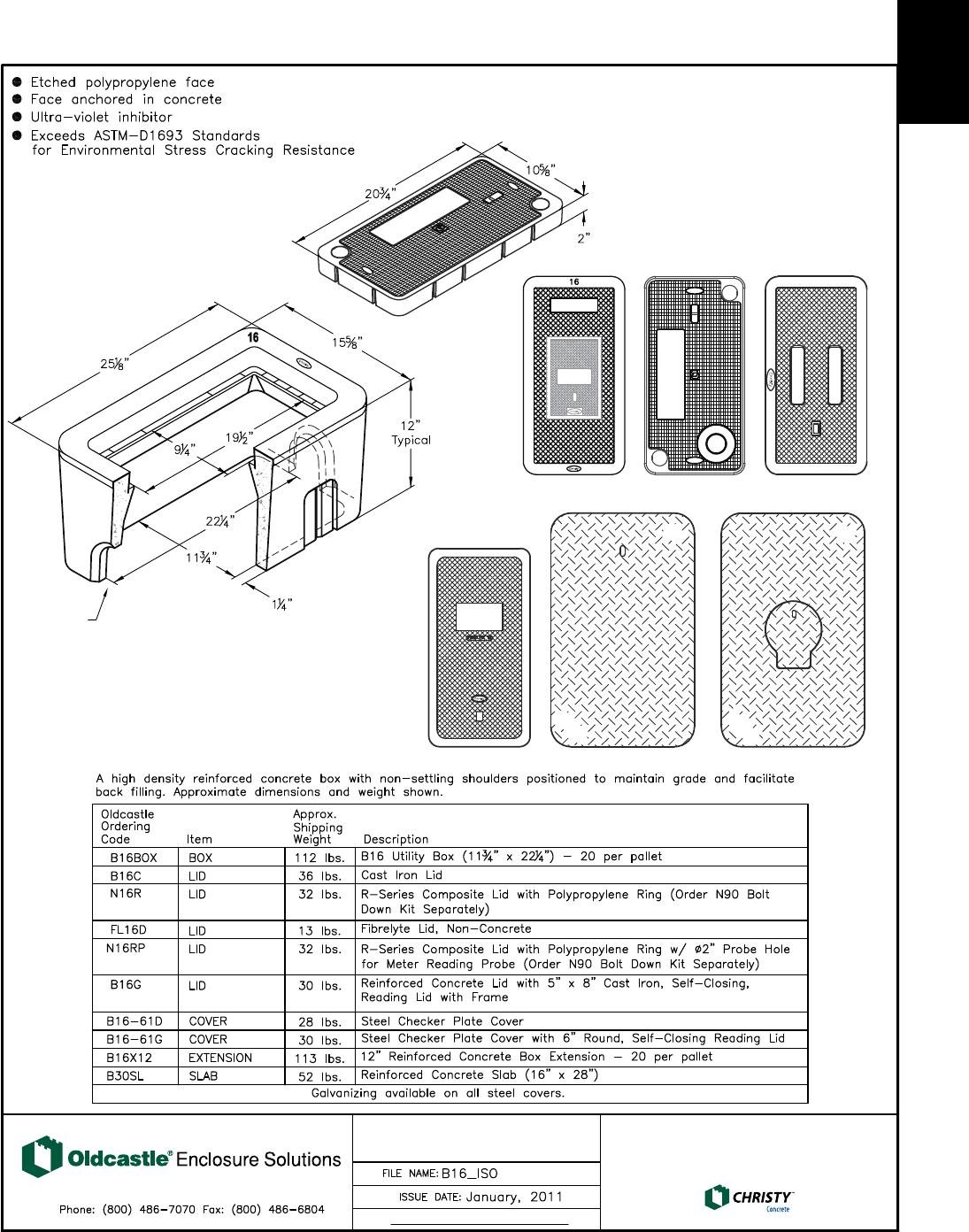

B16 BOX B16 UTILITY BOX
11-3/4" x 22-1/4"
©
Copyright 2011
Oldcastle Precast Inc.
FL16D
Utility Box
No. B16 BOX
112 lbs.
Mouse Hole
Opening
(1 Each End)
Typical
B16-61D B16-61G
B16G N16RP B16C
R-Series Composite Lid
No. N16R
32 lbs.
Utility and
Value Boxes
7
6 Copyright © 2011 by Oldcastle Precast Inc.
12
12
OPES
12
OPES
12
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
B12 BOX B12 UTILITY BOX
12" x 20"
©
Copyright 2011
Oldcastle Precast Inc.
Utility Box
No. B12 BOX
96 lbs.
Reinforced Concrete Lid
No. B12D
26 lbs.
Mouse Hole
Opening
(1 Each End)
Typical
B12C B12-61D B12-61G
B12P B12S
B12G
FL12D
Copyright © 2011 by Oldcastle Precast Inc. 7
OPES
16
OPES
16
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
B16 BOX B16 UTILITY BOX
11-3/4" x 22-1/4"
©
Copyright 2011
Oldcastle Precast Inc.
FL16D
Utility Box
No. B16 BOX
112 lbs.
Mouse Hole
Opening
(1 Each End)
Typical
B16-61D B16-61G
B16G N16RP B16C
R-Series Composite Lid
No. N16R
32 lbs.
Utility and
Value Boxes
8
8 Copyright © 2011 by Oldcastle Precast Inc.
OPES
24
24
OPES
24

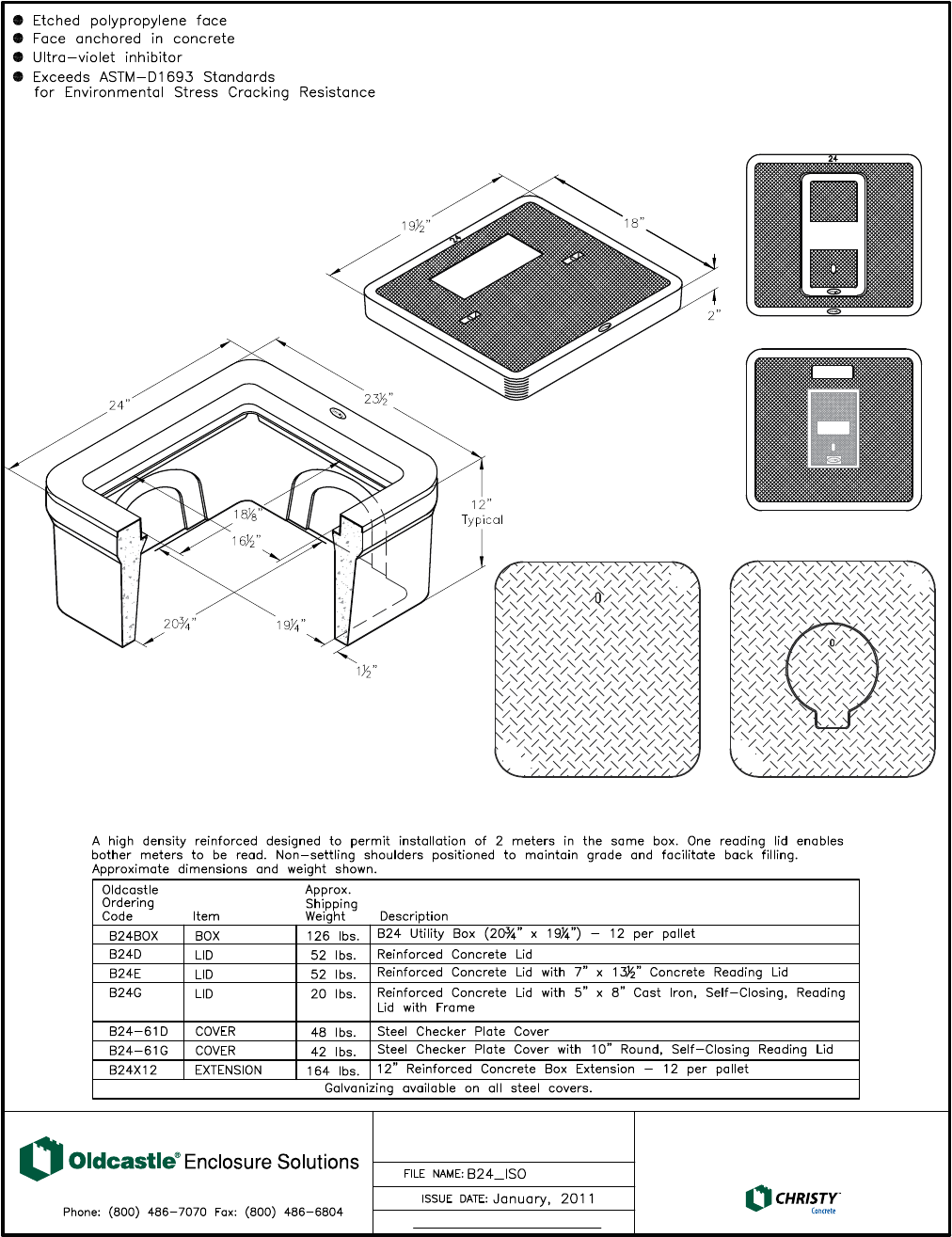

B24 BOX B24 DUAL METER BOX
20-3/4" x 19-1/4"
Oldcastle Precast ®
Enclosure Solutions
www.oldcastleprecast.com
©
Copyright 2011
Oldcastle Precast Inc.
Dual Meter Box
No. B24 BOX
126 lbs.
Reinforced Concrete Lid
No. B24D
52 lbs.
B24E
B24-61D B24-61G
B24G
Copyright © 2011 by Oldcastle Precast Inc. 9
OPES
OPES
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

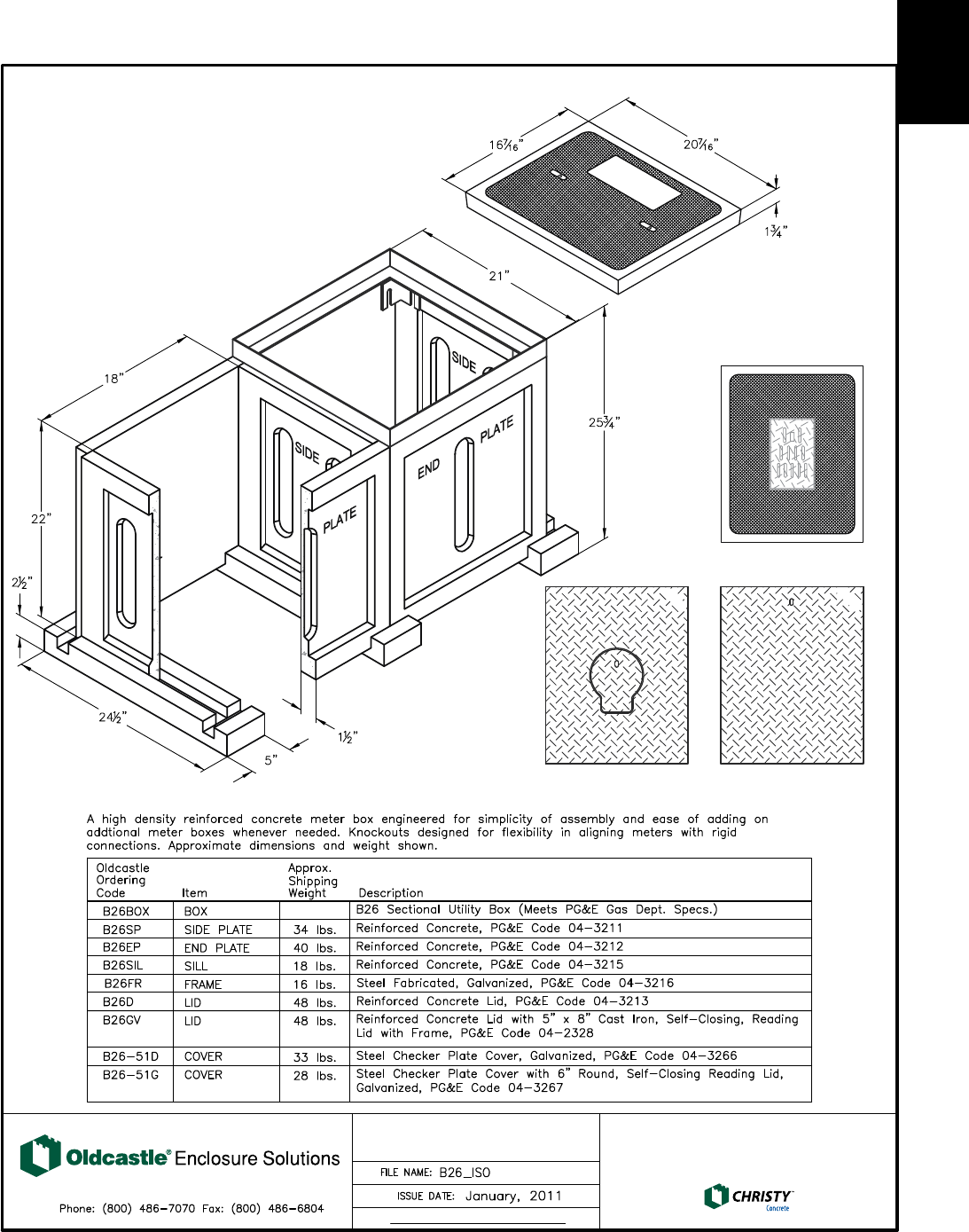

B26 BOX B26 SECTIONAL
UTILITY BOX
Copyright 2011
Oldcastle Precast Inc.
©
Utility Box Assembly
No. B26 BOX
Reinforced Concrete Lid
No. B26D
48 lbs.
B26GV
B26-51D
B26-51G
Utility and
Value Boxes
9
8 Copyright © 2011 by Oldcastle Precast Inc.
OPES
24
24
OPES
24
B24 BOX B24 DUAL METER BOX
20-3/4" x 19-1/4"
Oldcastle Precast ®
Enclosure Solutions
www.oldcastleprecast.com
©
Copyright 2011
Oldcastle Precast Inc.
Dual Meter Box
No. B24 BOX
126 lbs.
Reinforced Concrete Lid
No. B24D
52 lbs.
B24E
B24-61D B24-61G
B24G
Copyright © 2011 by Oldcastle Precast Inc. 9
OPES
OPES
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
B26 BOX B26 SECTIONAL
UTILITY BOX
Copyright 2011
Oldcastle Precast Inc.
©
Utility Box Assembly
No. B26 BOX
Reinforced Concrete Lid
No. B26D
48 lbs.
B26GV
B26-51D
B26-51G
Utility and
Value Boxes
10
10 Copyright © 2011 by Oldcastle Precast Inc.
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

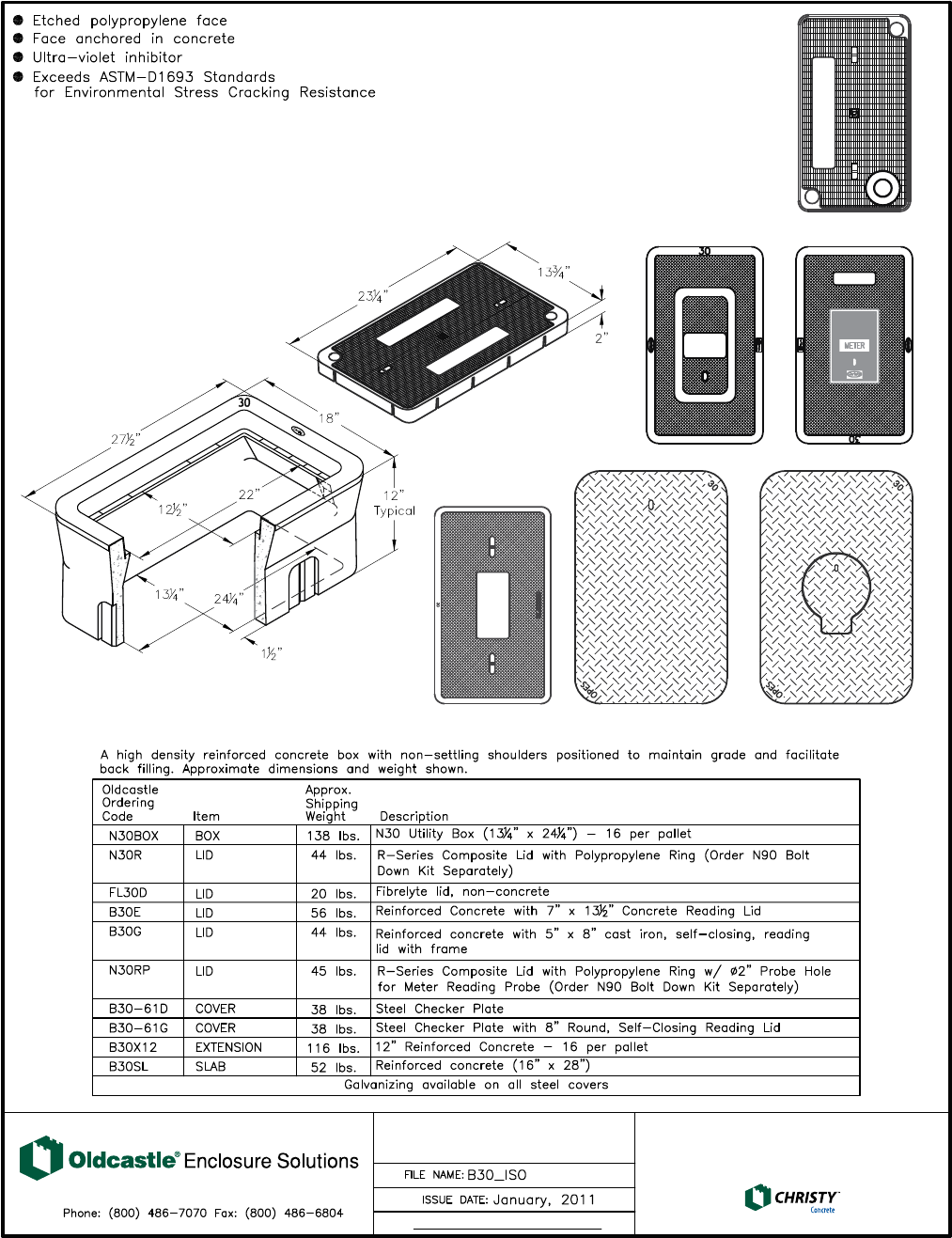

N30 BOX N30 UTILITY BOX
13-1/4" x 24-1/4"
©
Copyright 2011
Oldcastle Precast Inc.
Utility Box
No. N30 BOX
138 lbs.
B30-61D B30-61G
B30E B30G
N30RP
FL30D
R-Series Composite Lid
No. N30R
44 lbs.
Copyright © 2011 by Oldcastle Precast Inc. 11
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

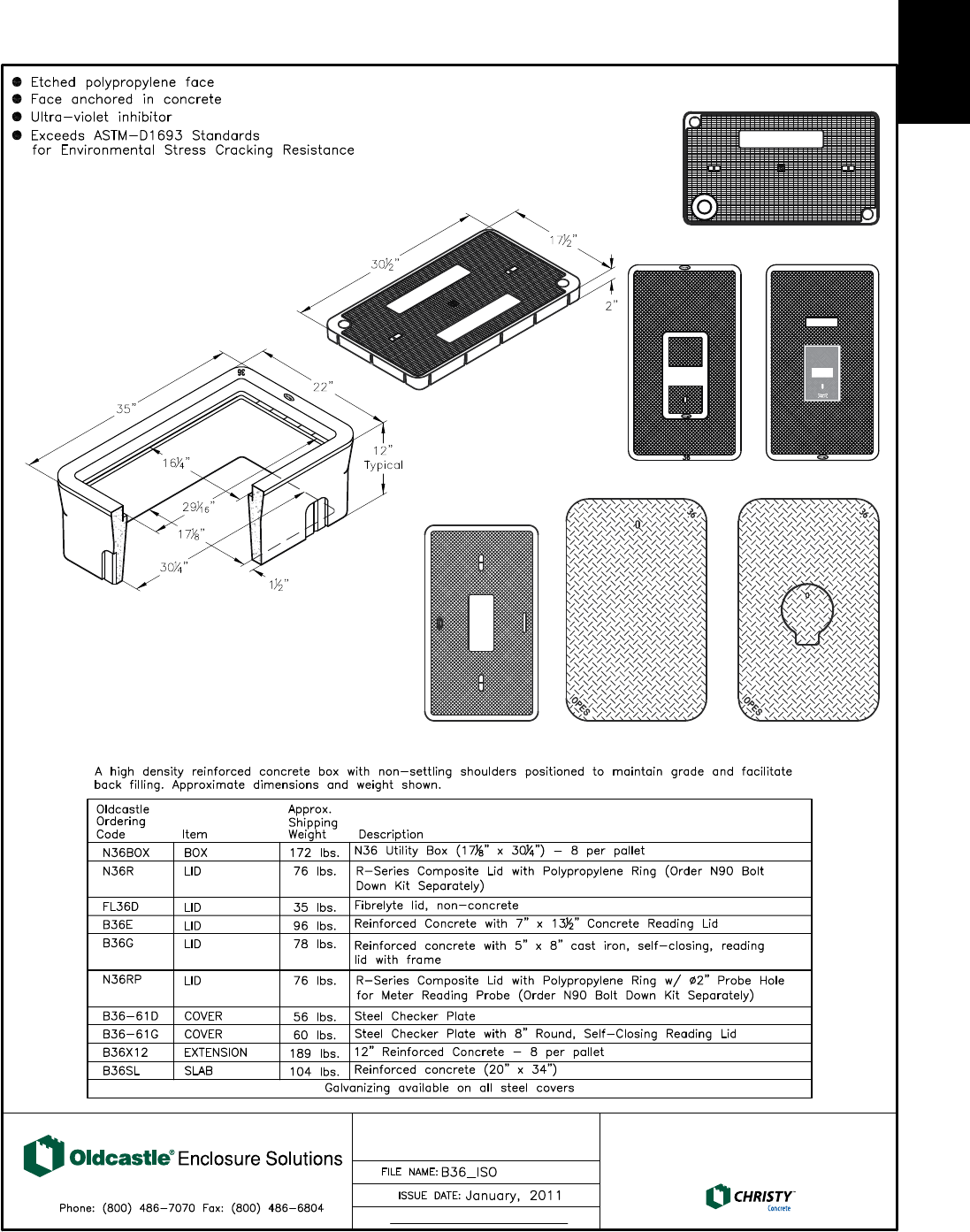

N36 BOX N36 UTILITY BOX
17-1/8" x 30-1/4"
©
Copyright 2011
Oldcastle Precast Inc.
B36-61D B36-61G
B36E B36G
N36RP
FL36D
Utility Box
No. N36 BOX
172 lbs.
R-Series Composite Lid
No. N36R
76 lbs.
Utility and
Value Boxes
11
10 Copyright © 2011 by Oldcastle Precast Inc.
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
N30 BOX N30 UTILITY BOX
13-1/4" x 24-1/4"
©
Copyright 2011
Oldcastle Precast Inc.
Utility Box
No. N30 BOX
138 lbs.
B30-61D B30-61G
B30E B30G
N30RP
FL30D
R-Series Composite Lid
No. N30R
44 lbs.
Copyright © 2011 by Oldcastle Precast Inc. 11
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
N36 BOX N36 UTILITY BOX
17-1/8" x 30-1/4"
©
Copyright 2011
Oldcastle Precast Inc.
B36-61D B36-61G
B36E B36G
N36RP
FL36D
Utility Box
No. N36 BOX
172 lbs.
R-Series Composite Lid
No. N36R
76 lbs.
Utility and
Value Boxes
12
12 Copyright © 2011 by Oldcastle Precast Inc.
65
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

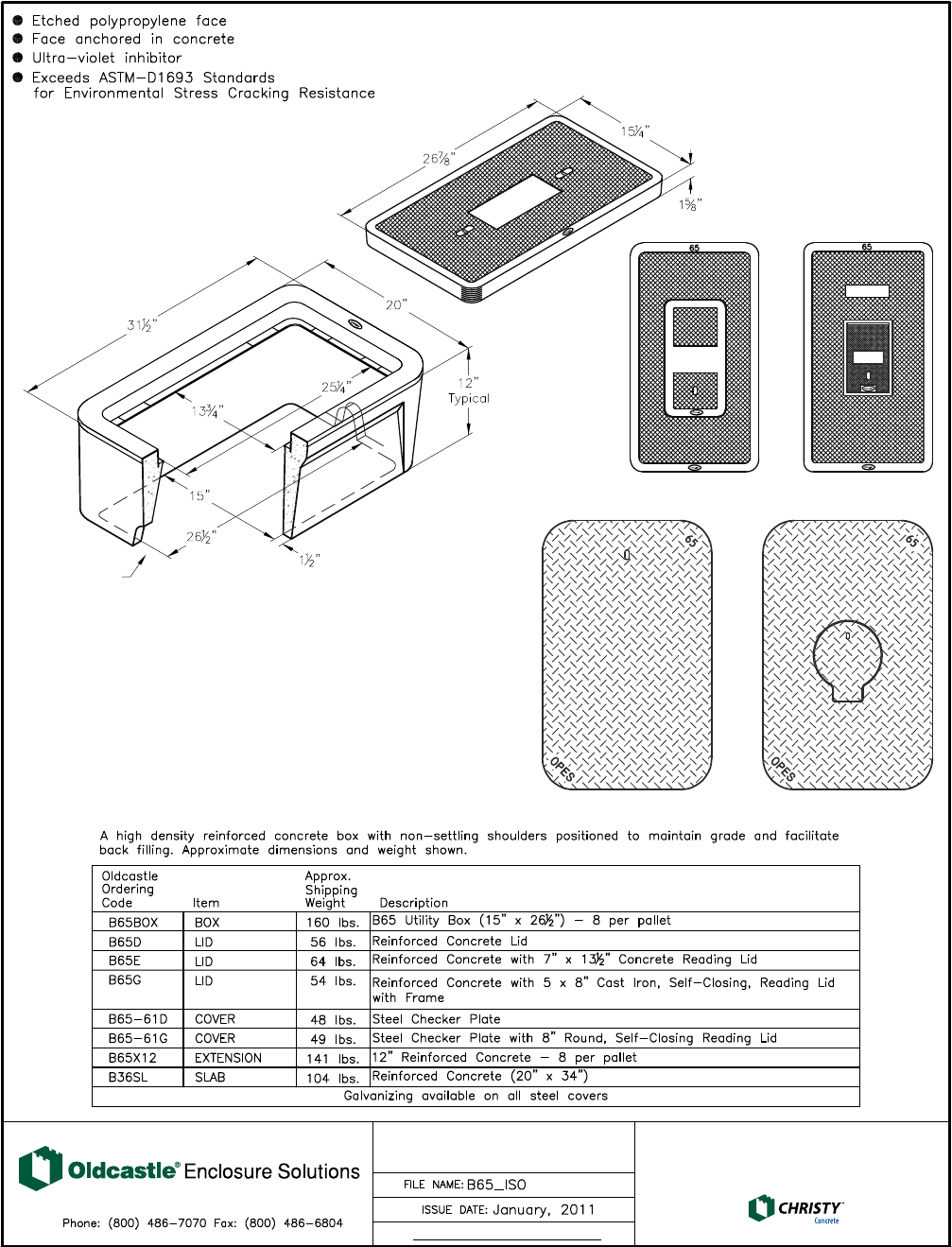

B65 BOX B65 UTILITY BOX
15" x 26-1/2"
©
Copyright 2011
Oldcastle Precast Inc.
Reinforced Concrete Lid
No. B65D
56 lbs.
B65-61D B65-61G
B65E
Utility Box
No. B65 BOX
160 lbs.
B65G
Mouse Hole
Opening
(1 Each End) Typical
Copyright © 2011 by Oldcastle Precast Inc. 13
OPES
40
OPES
40
www.oldcastleprecas t.com
O ldc a st le P recast ®
E nclosure Solut ions

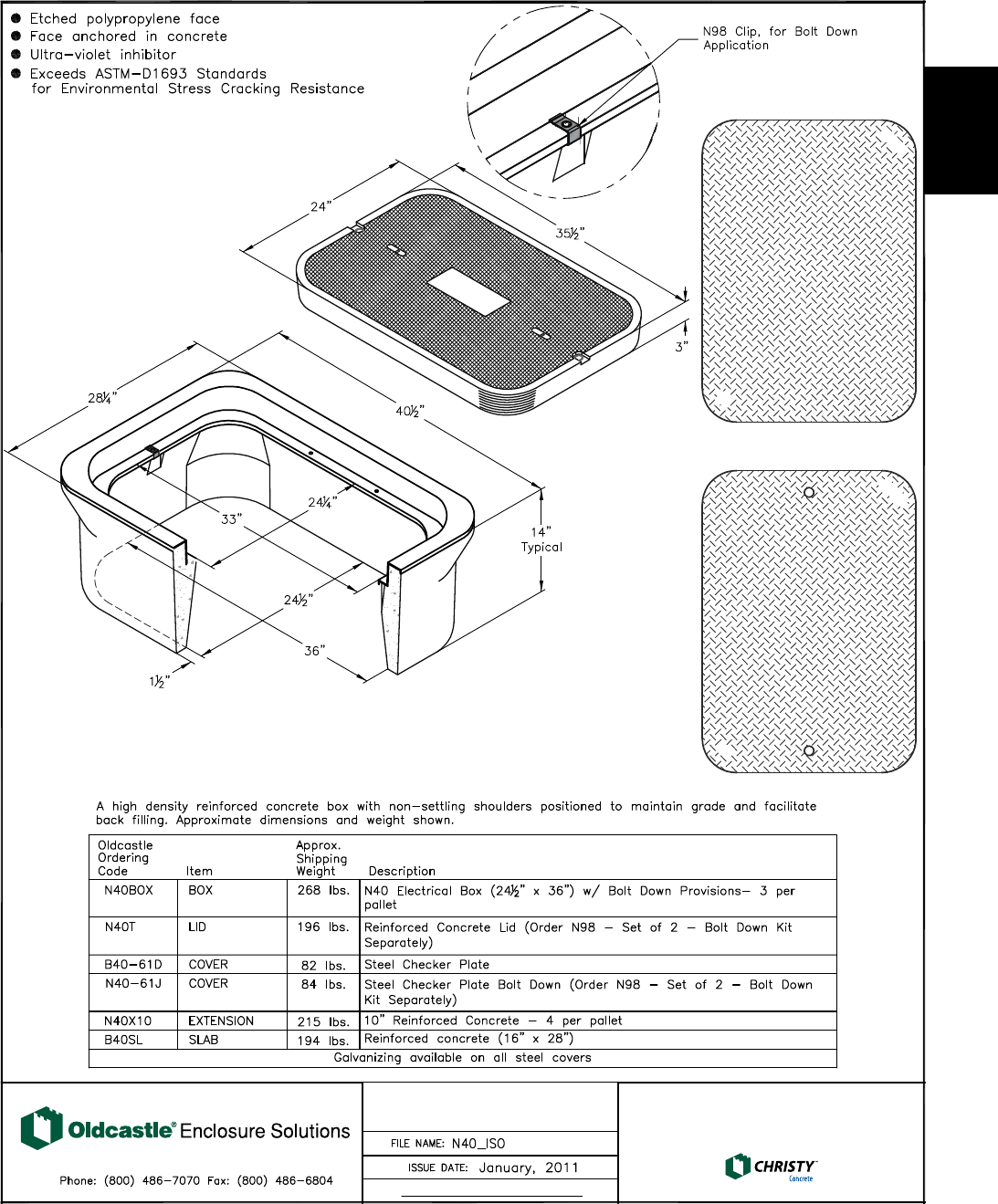

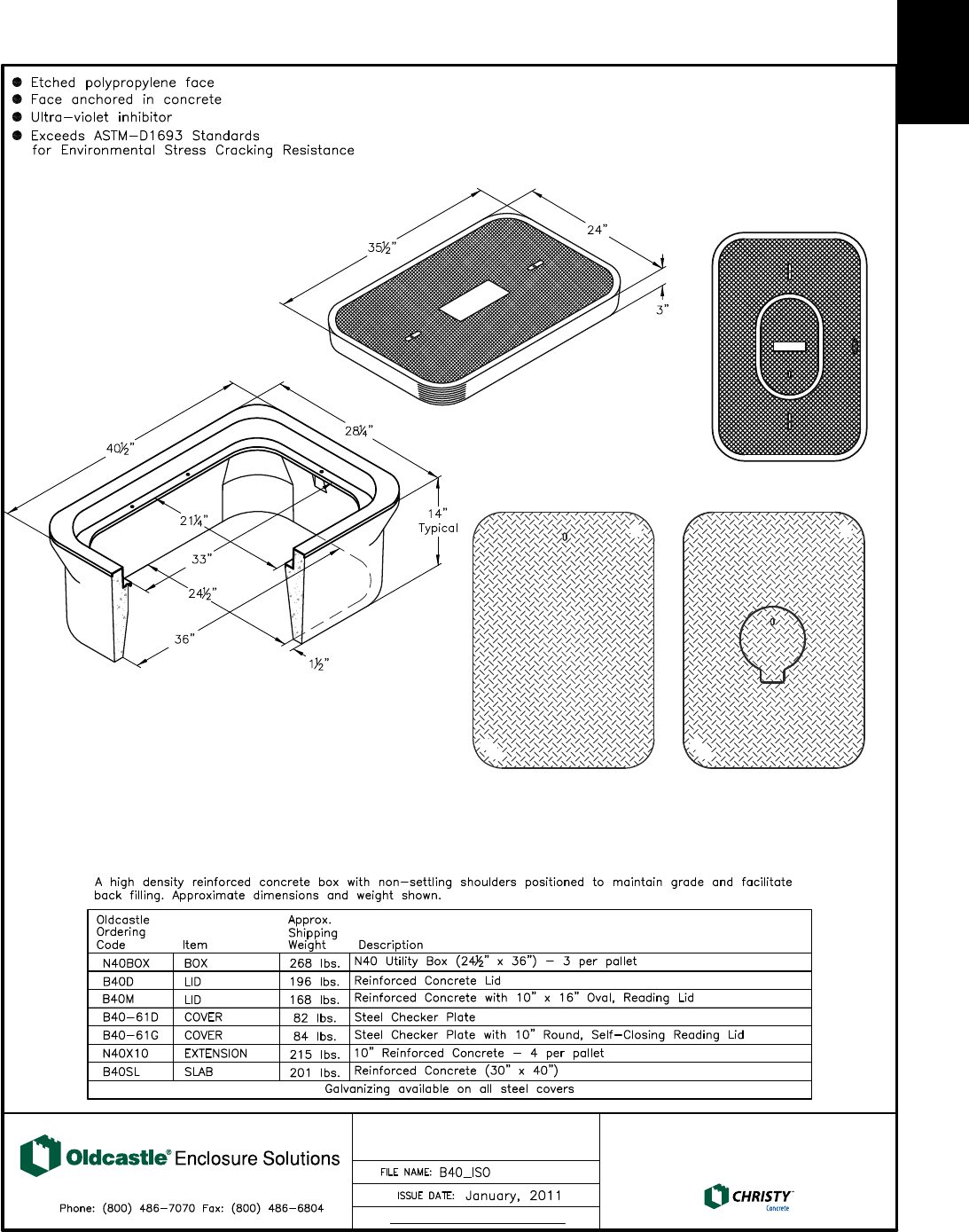

N40 B OX N40 UT IL IT Y B OX
24-1/2" x 36"
©
C opyright 2011
Oldcas tle P recas t Inc.
R einfor ced Concre te L id
N o. B40D
1 9 6 lbs.
B40-61D B 40-61G
B40M
Utility B ox
N o. N 4 0 B OX
2 6 8 lbs.
Utility and
Value Boxes
13
12 Copyright © 2011 by Oldcastle Precast Inc.
65
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
B65 BOX B65 UTILITY BOX
15" x 26-1/2"
©
Copyright 2011
Oldcastle Precast Inc.
Reinforced Concrete Lid
No. B65D
56 lbs.
B65-61D B65-61G
B65E
Utility Box
No. B65 BOX
160 lbs.
B65G
Mouse Hole
Opening
(1 Each End) Typical
Copyright © 2011 by Oldcastle Precast Inc. 13
OPES
40
OPES
40
www.oldcastleprecas t.com
O ldc a st le P recast ®
E nclosure Solut ions
N40 B OX N40 UT IL IT Y B OX
24-1/2" x 36"
©
C opyright 2011
Oldcas tle P recas t Inc.
R einfor ced Concre te L id
N o. B40D
1 9 6 lbs.
B40-61D B 40-61G
B40M
Utility B ox
N o. N 4 0 B OX
2 6 8 lbs.
Utility and
Value Boxes
14
14 Copyright © 2011 by Oldcastle Precast Inc.
44
OPES
OPES
44
44
OPES
OPES
44
44
44
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

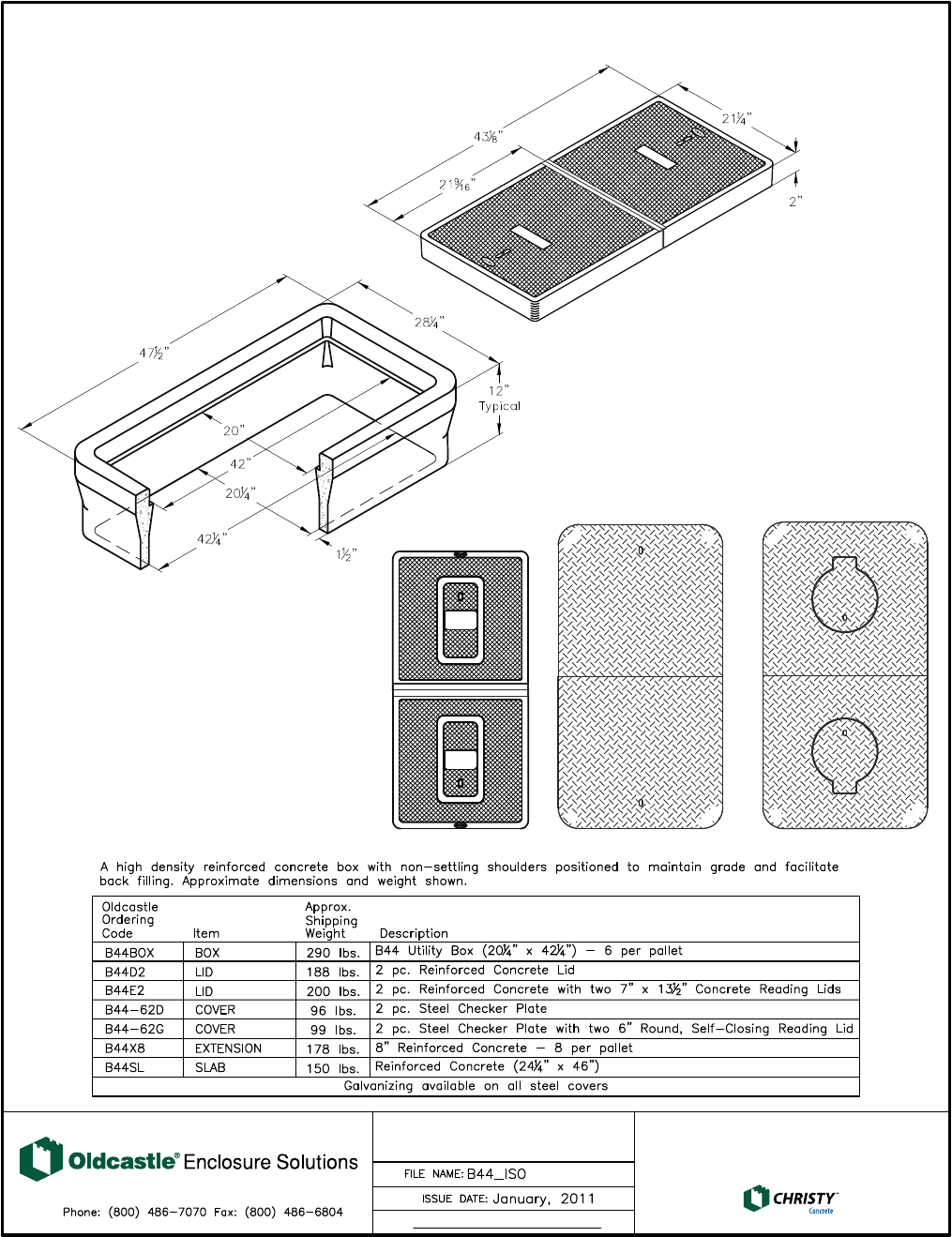

B44 BOX B44 UTILITY BOX
20-1/4" x 42-1/4"
©
Copyright 2011
Oldcastle Precast Inc.
Reinforced Concrete Lid
No. B44D2
188 lbs.
B44-62D
Utility Box
No. B44 BOX
290 lbs.
B44-62G
B44E2
Copyright © 2011 by Oldcastle Precast Inc. 15
48
OPES
48
OPES
48
OPES
48
OPES
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

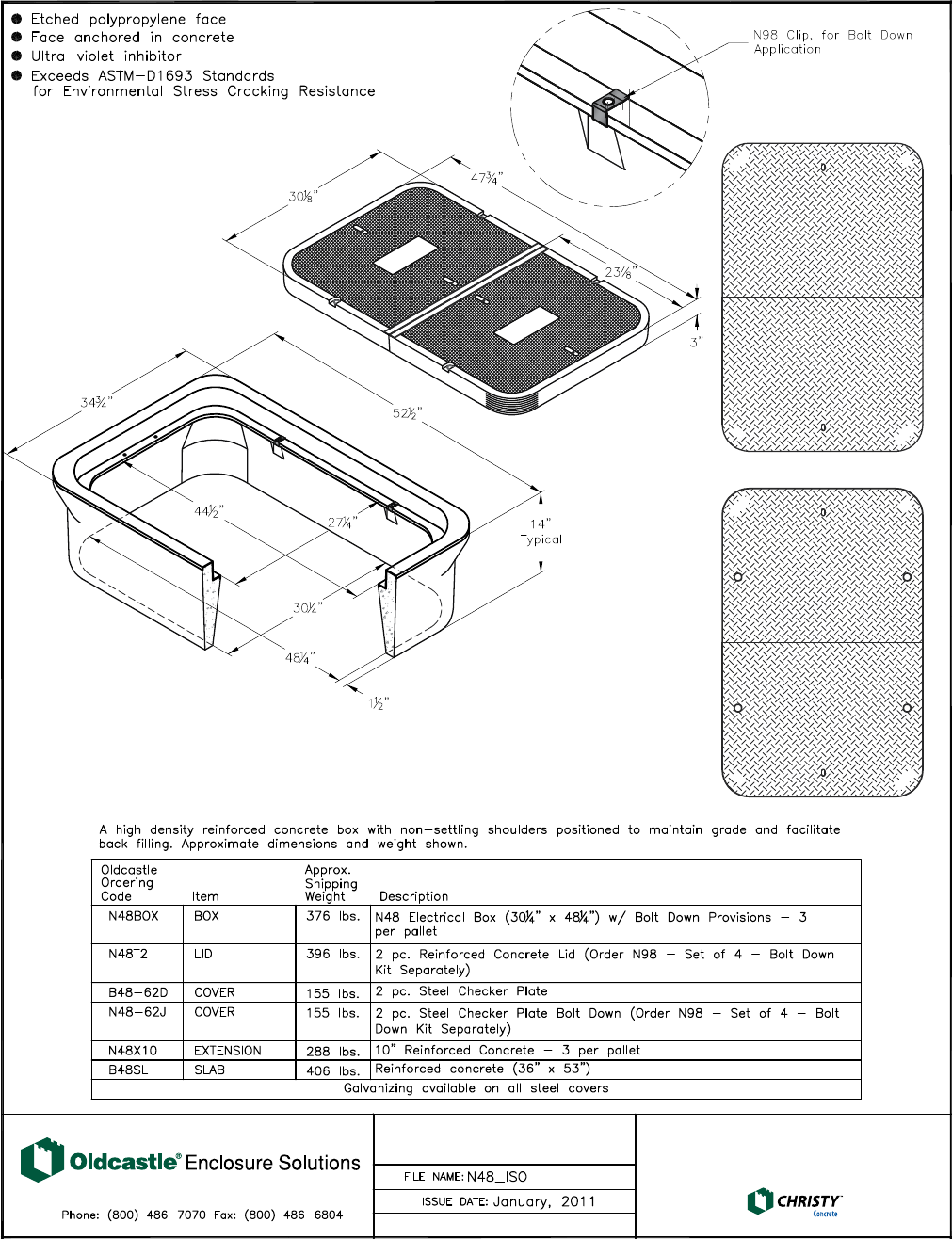

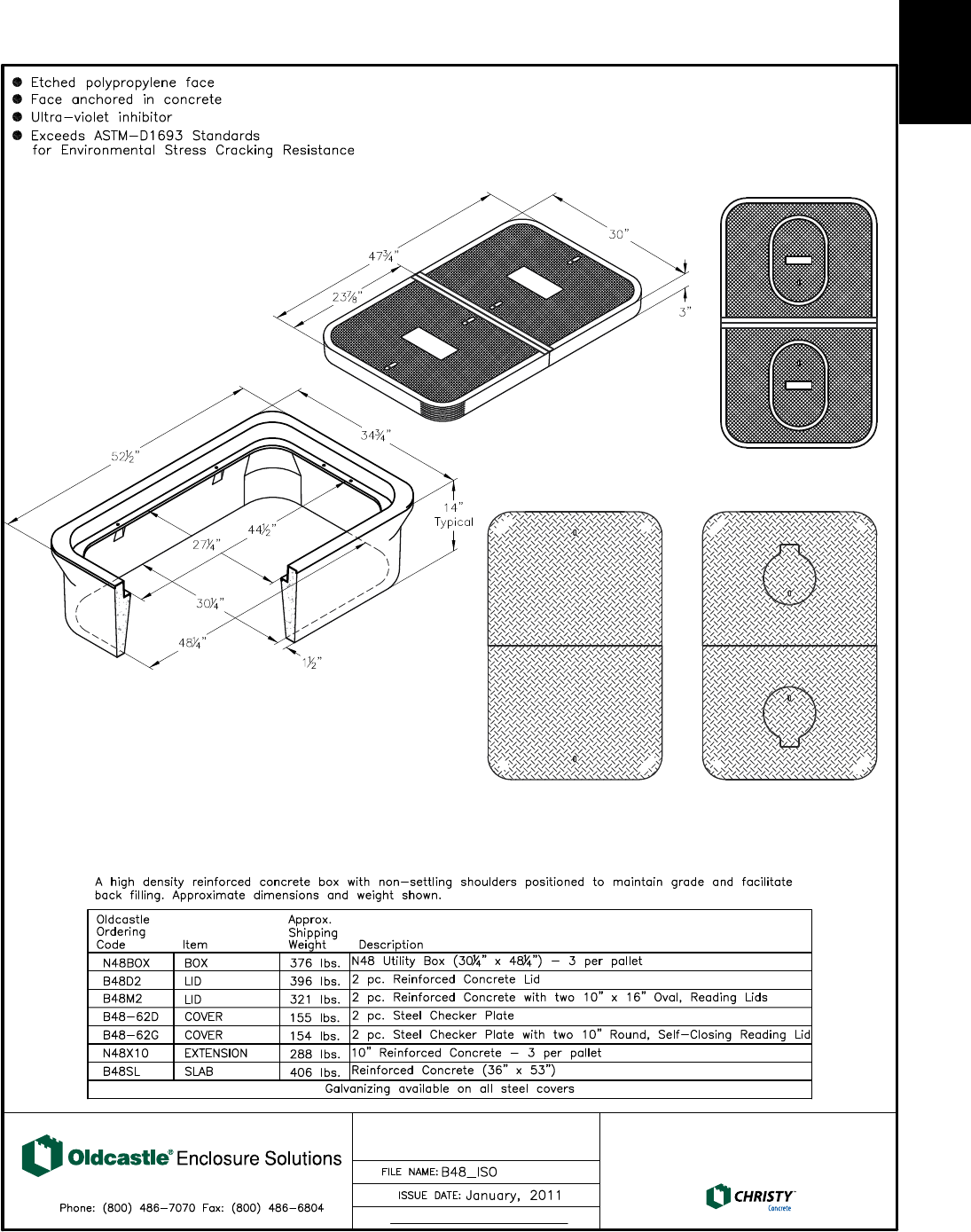

N48 BOX N48 UTILITY BOX
30-1/4" x 48-1/4"
©
Copyright 2011
Oldcastle Precast Inc.
Reinforced Concrete Lid
No. B48D2
396 lbs.
B48-62D B48-62G
B48M2
Utility Box
No. N48 BOX
376 lbs.
Utility and
Value Boxes
15
14 Copyright © 2011 by Oldcastle Precast Inc.
44
OPES
OPES
44
44
OPES
OPES
44
44
44
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
B44 BOX B44 UTILITY BOX
20-1/4" x 42-1/4"
©
Copyright 2011
Oldcastle Precast Inc.
Reinforced Concrete Lid
No. B44D2
188 lbs.
B44-62D
Utility Box
No. B44 BOX
290 lbs.
B44-62G
B44E2
Copyright © 2011 by Oldcastle Precast Inc. 15
48
OPES
48
OPES
48
OPES
48
OPES
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
N48 BOX N48 UTILITY BOX
30-1/4" x 48-1/4"
©
Copyright 2011
Oldcastle Precast Inc.
Reinforced Concrete Lid
No. B48D2
396 lbs.
B48-62D B48-62G
B48M2
Utility Box
No. N48 BOX
376 lbs.
Utility and
Value Boxes
16
16 Copyright © 2011 by Oldcastle Precast Inc.
52
OPES
52
OPES
52
OPES
52
OPES
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

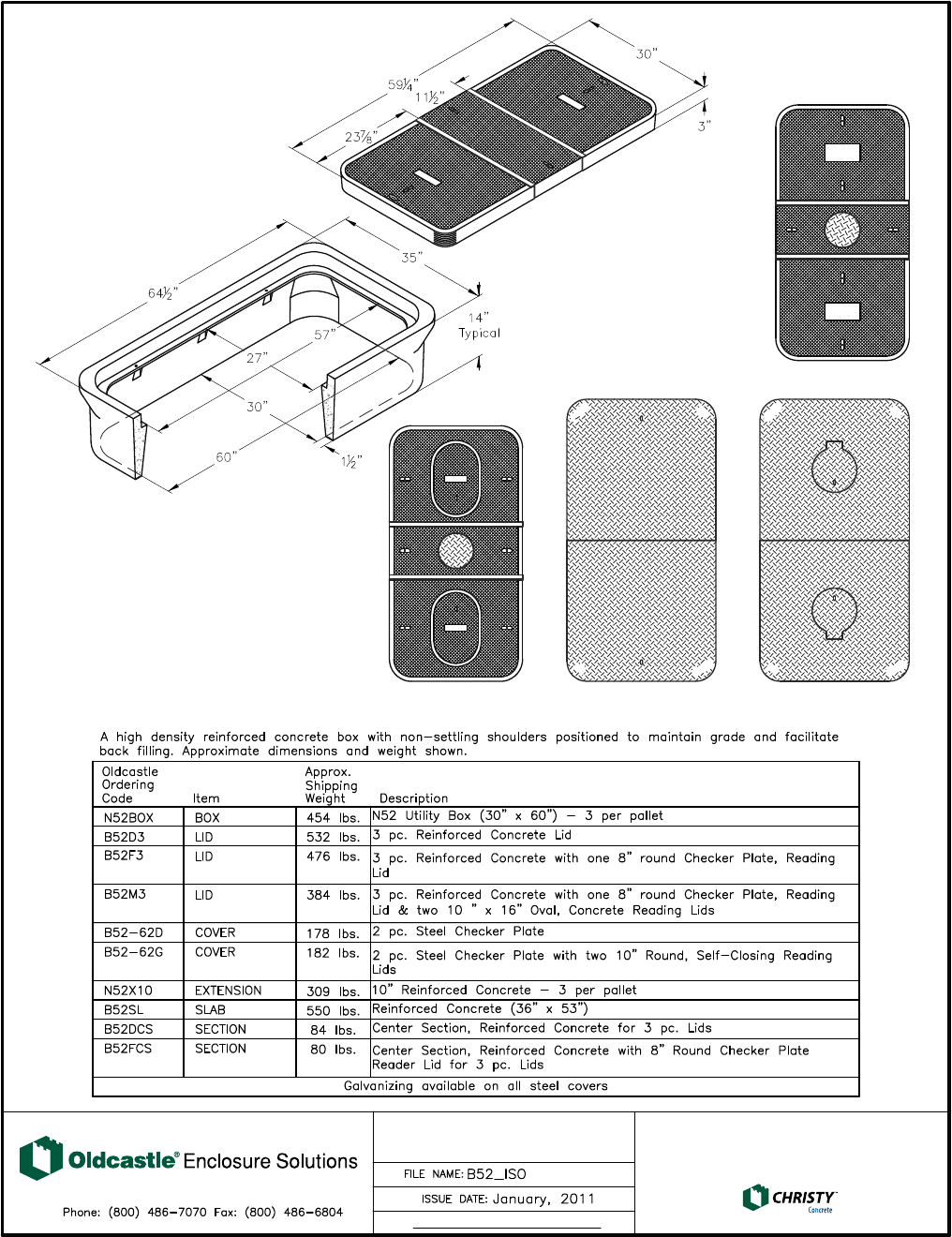

N52 BOX N52 UTILITY BOX
30" x 60"
©
Copyright 2011
Oldcastle Precast Inc.
Reinforced Concrete Lid
No. B52D3
532 lbs.
B52-62D B52-62G
B52F3
Utility Box
No. N52 BOX
454 lbs.
B52M3
Copyright © 2011 by Oldcastle Precast Inc. 17
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

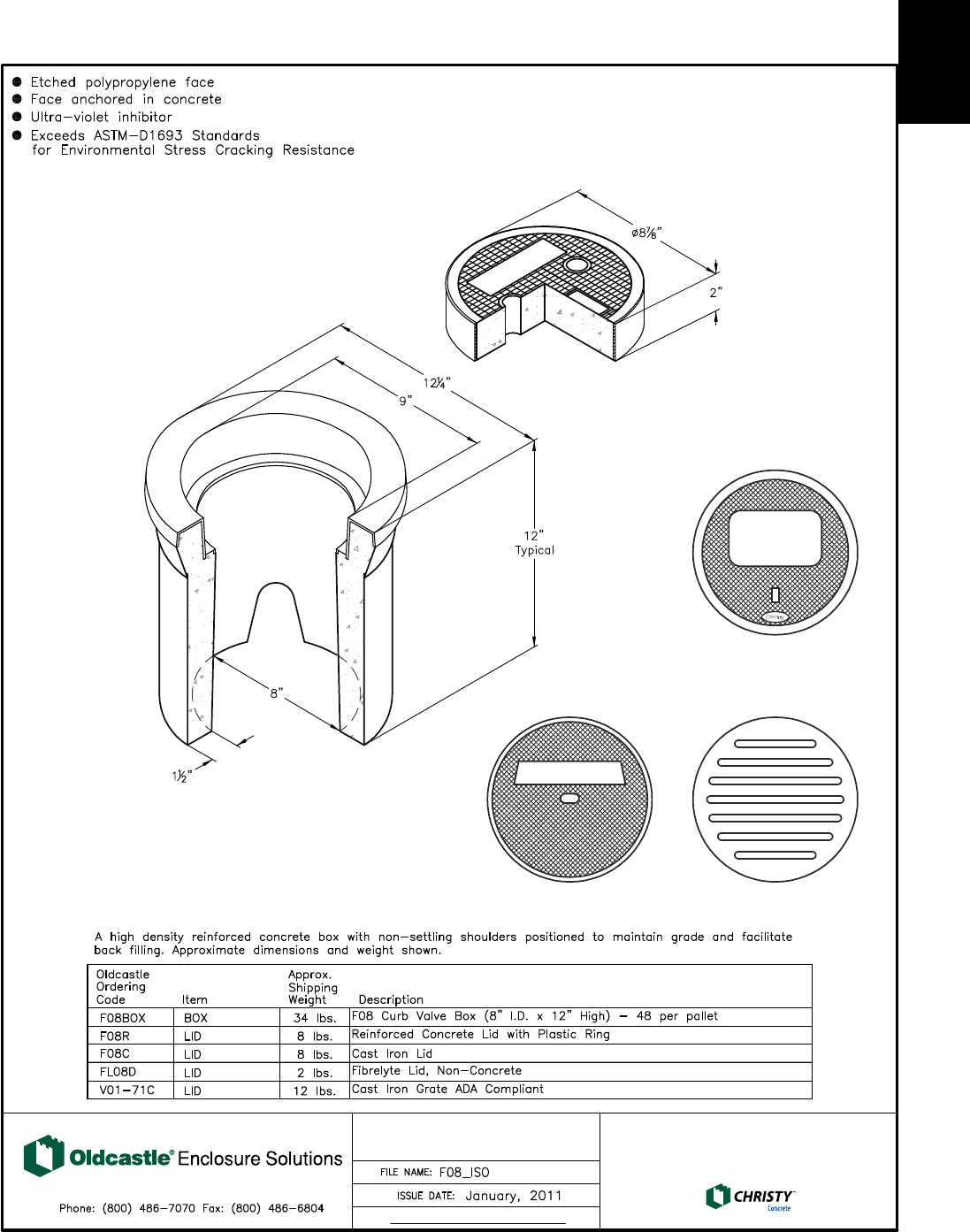

F08 BOX F08 CURB VALVE BOX
8" I.D. x 12"
©
Copyright 2011
Oldcastle Precast Inc.
Reinforced Concrete Lid
No. F08R
8 lbs.
FL08D
Curb Valve Box
No. F08 BOX
34 lbs.
F08C V01-71C
Utility and
Value Boxes
17
16 Copyright © 2011 by Oldcastle Precast Inc.
52
OPES
52
OPES
52
OPES
52
OPES
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
N52 BOX N52 UTILITY BOX
30" x 60"
©
Copyright 2011
Oldcastle Precast Inc.
Reinforced Concrete Lid
No. B52D3
532 lbs.
B52-62D B52-62G
B52F3
Utility Box
No. N52 BOX
454 lbs.
B52M3
Copyright © 2011 by Oldcastle Precast Inc. 17
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
F08 BOX F08 CURB VALVE BOX
8" I.D. x 12"
©
Copyright 2011
Oldcastle Precast Inc.
Reinforced Concrete Lid
No. F08R
8 lbs.
FL08D
Curb Valve Box
No. F08 BOX
34 lbs.
F08C V01-71C
Utility and
Value Boxes
18
18 Copyright © 2011 by Oldcastle Precast Inc.
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
F14 BOX F14 CURB VALVE BOX
8" I.D. x 18"
©
Copyright 2011
Oldcastle Precast Inc.
Reinforced Concrete Lid
No. F08R
8 lbs.
FL08D
Curb Valve Box
No. F14 BOX
36 lbs.
F08C
V01-71C
Copyright © 2011 by Oldcastle Precast Inc. 19
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

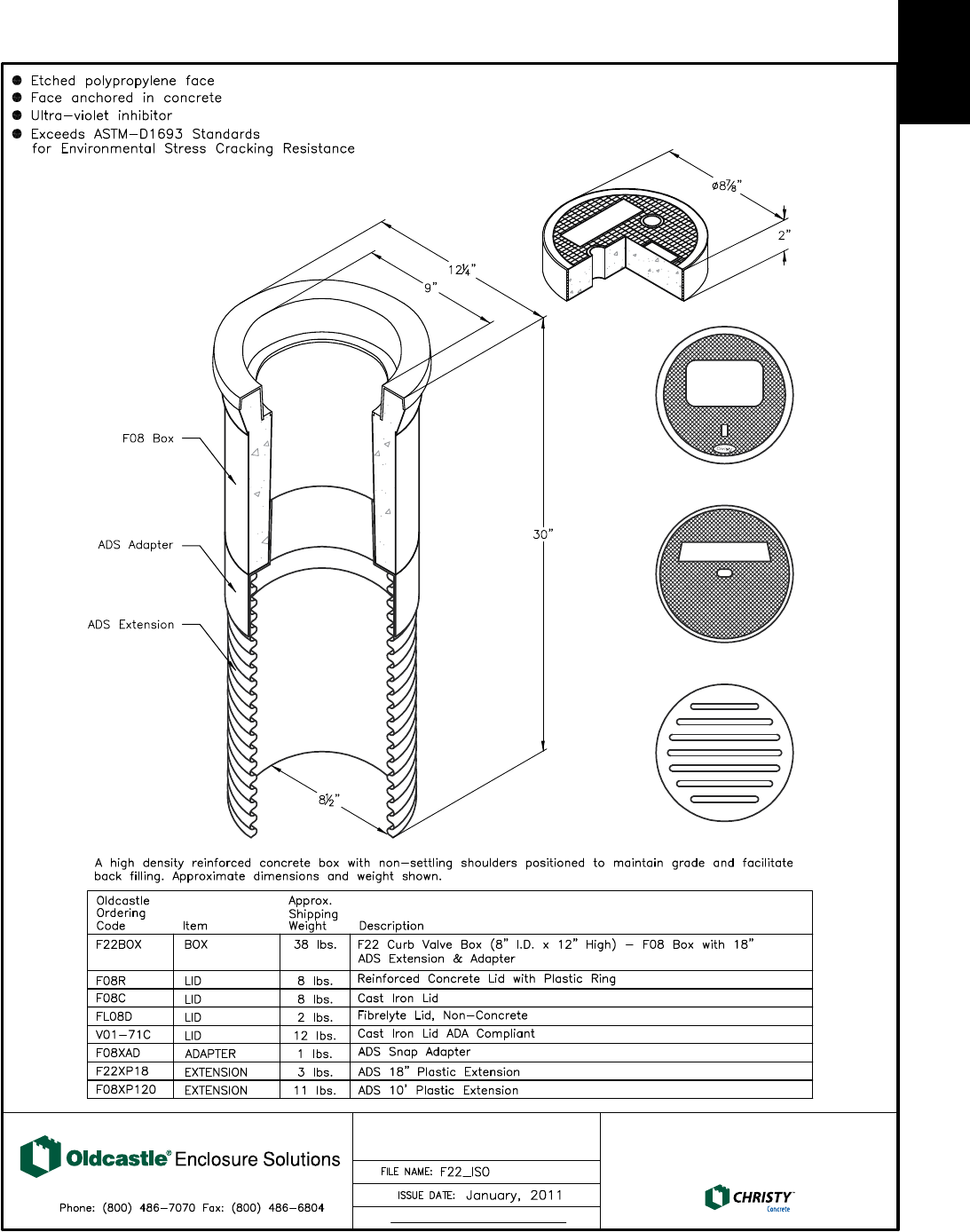

F22 BOX F22 CURB VALVE BOX
8" I.D. x 30"
©
Copyright 2011
Oldcastle Precast Inc.
Reinforced Concrete Lid
No. F08R
8 lbs.
FL08D
Curb Valve Box
No. F22 BOX
38 lbs.
F08C
V01-71C
Utility and
Value Boxes
19
18 Copyright © 2011 by Oldcastle Precast Inc.
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

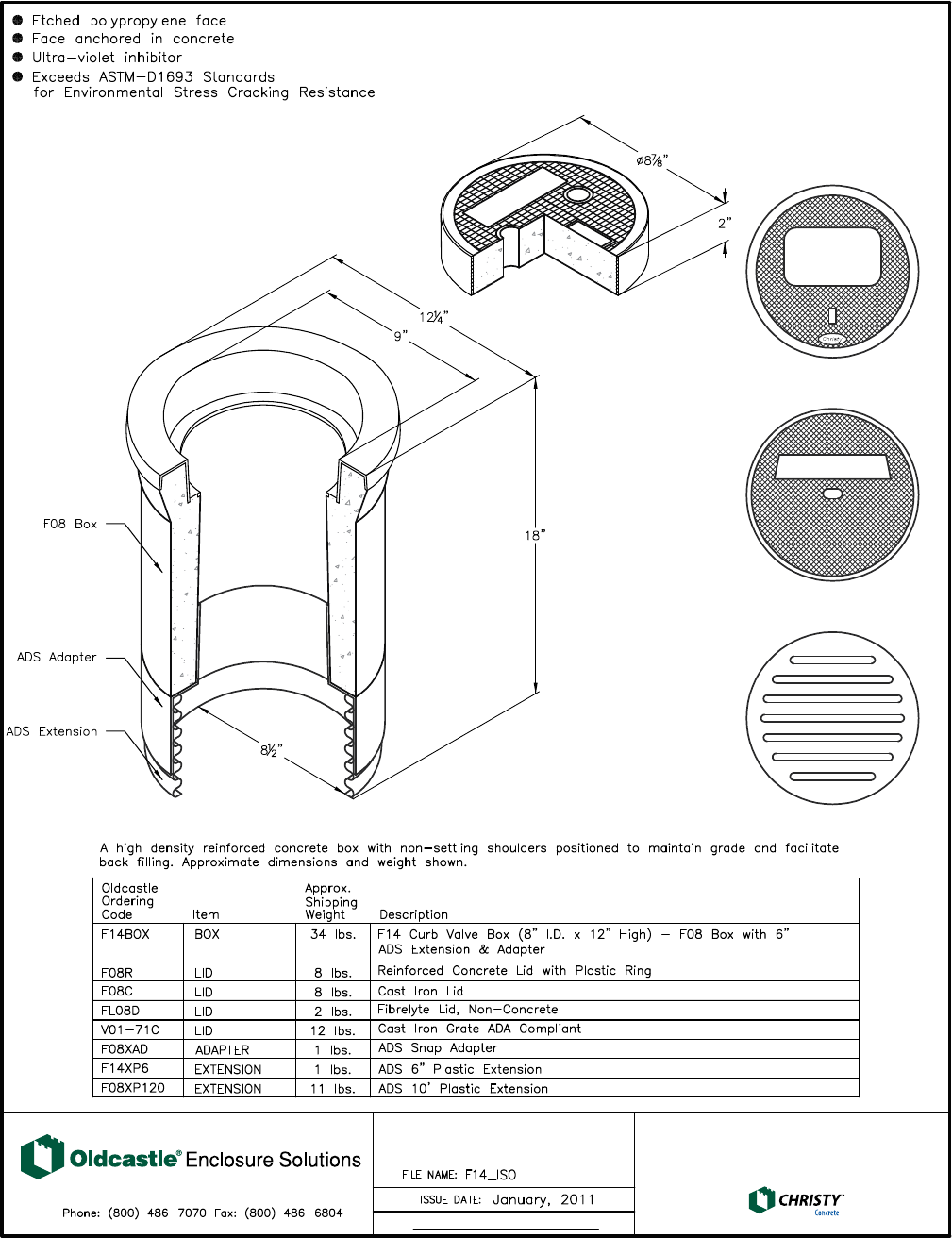

F14 BOX F14 CURB VALVE BOX
8" I.D. x 18"
©
Copyright 2011
Oldcastle Precast Inc.
Reinforced Concrete Lid
No. F08R
8 lbs.
FL08D
Curb Valve Box
No. F14 BOX
36 lbs.
F08C
V01-71C
Copyright © 2011 by Oldcastle Precast Inc. 19
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
F22 BOX F22 CURB VALVE BOX
8" I.D. x 30"
©
Copyright 2011
Oldcastle Precast Inc.
Reinforced Concrete Lid
No. F08R
8 lbs.
FL08D
Curb Valve Box
No. F22 BOX
38 lbs.
F08C
V01-71C
Utility and
Value Boxes
20
Copyright © 2011 by Oldcastle Precast Inc. 21
9
OPES
Oldcastle
9
9
OPES
9
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
N09 BOX N09 ELECTRICAL BOX
10-1/4" x 16-3/4"
©
Copyright 2011
Oldcastle Precast Inc.
B09-61D
FL09T
N09J
Electrical Box
No. N09 BOX
90 lbs.
R-Series Composite Lid
No. N09R
20 lbs.
N09-61J
Electrical &
Telephone
Boxes
21
Copyright © 2011 by Oldcastle Precast Inc. 21
9
OPES
Oldcastle
9
9
OPES
9
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
N09 BOX N09 ELECTRICAL BOX
10-1/4" x 16-3/4"
©
Copyright 2011
Oldcastle Precast Inc.
B09-61D
FL09T
N09J
Electrical Box
No. N09 BOX
90 lbs.
R-Series Composite Lid
No. N09R
20 lbs.
N09-61J
Electrical &
Telephone
Boxes
22
22 Copyright © 2011 by Oldcastle Precast Inc.
16
OPES
16
OPES
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
N16 BOX N16 ELECTRICAL BOX
11-3/4" x 22-1/4"
©
Copyright 2011
Oldcastle Precast Inc.
FL16T
Electrical Box
No. N16 BOX
112 lbs.
R-Series Composite Lid
No. N16R
32 lbs.
B16-61D N16-61J
N16J
Copyright © 2011 by Oldcastle Precast Inc. 23
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
N30 BOX N30 ELECTRICAL BOX
13-1/4" x 24-1/4"
©
Copyright 2011
Oldcastle Precast Inc.
Electrical Box
No. N30 BOX
138 lbs.
R-Series Composite Lid
No. N30R
44 lbs.
B30-61D
FL30T
N30-61J
Electrical &
Telephone
Boxes
23
22 Copyright © 2011 by Oldcastle Precast Inc.
16
OPES
16
OPES
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
N16 BOX N16 ELECTRICAL BOX
11-3/4" x 22-1/4"
©
Copyright 2011
Oldcastle Precast Inc.
FL16T
Electrical Box
No. N16 BOX
112 lbs.
R-Series Composite Lid
No. N16R
32 lbs.
B16-61D N16-61J
N16J
Copyright © 2011 by Oldcastle Precast Inc. 23
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
N30 BOX N30 ELECTRICAL BOX
13-1/4" x 24-1/4"
©
Copyright 2011
Oldcastle Precast Inc.
Electrical Box
No. N30 BOX
138 lbs.
R-Series Composite Lid
No. N30R
44 lbs.
B30-61D
FL30T
N30-61J
Electrical &
Telephone
Boxes
24
24 Copyright © 2011 by Oldcastle Precast Inc.
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
N36 BOX N36 ELECTRICAL BOX
17-1/8" x 30-1/4"
©
Copyright 2011
Oldcastle Precast Inc.
R-Series Composite Lid
No. N36R
76 lbs.
B36-61D
FL36T
Electrical Box
No. N36 BOX
172 lbs.
N36-61J
Copyright © 2011 by Oldcastle Precast Inc. 25
40
OPES
40
OPES
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
N40 BOX N40 ELECTRICAL BOX
24-1/2" x 36"
©
Copyright 2011
Oldcastle Precast Inc.
Electrical Box
No. N40 BOX
268 lbs.
Reinforced Concrete Lid
No. N40T
196 lbs.
B40-61D
N40-61J
Electrical &
Telephone
Boxes
25
24 Copyright © 2011 by Oldcastle Precast Inc.
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
N36 BOX N36 ELECTRICAL BOX
17-1/8" x 30-1/4"
©
Copyright 2011
Oldcastle Precast Inc.
R-Series Composite Lid
No. N36R
76 lbs.
B36-61D
FL36T
Electrical Box
No. N36 BOX
172 lbs.
N36-61J
Copyright © 2011 by Oldcastle Precast Inc. 25
40
OPES
40
OPES
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
N40 BOX N40 ELECTRICAL BOX
24-1/2" x 36"
©
Copyright 2011
Oldcastle Precast Inc.
Electrical Box
No. N40 BOX
268 lbs.
Reinforced Concrete Lid
No. N40T
196 lbs.
B40-61D
N40-61J
Electrical &
Telephone
Boxes
26
26 Copyright © 2011 by Oldcastle Precast Inc.
48
OPES
48
OPES
48
OPES
48
OPES
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
N48 BOX N48 ELECTRICAL BOX
30-1/4" x 48-1/4"
©
Copyright 2011
Oldcastle Precast Inc.
N48-62J
B48-62D
Electrical Box
No. N48 BOX
376 lbs.
Reinforced Concrete Lid
No. N48T2
396 lbs.
Copyright © 2011 by Oldcastle Precast Inc. 27
52
OPES
52
OPES
52
OPES
52
OPES
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

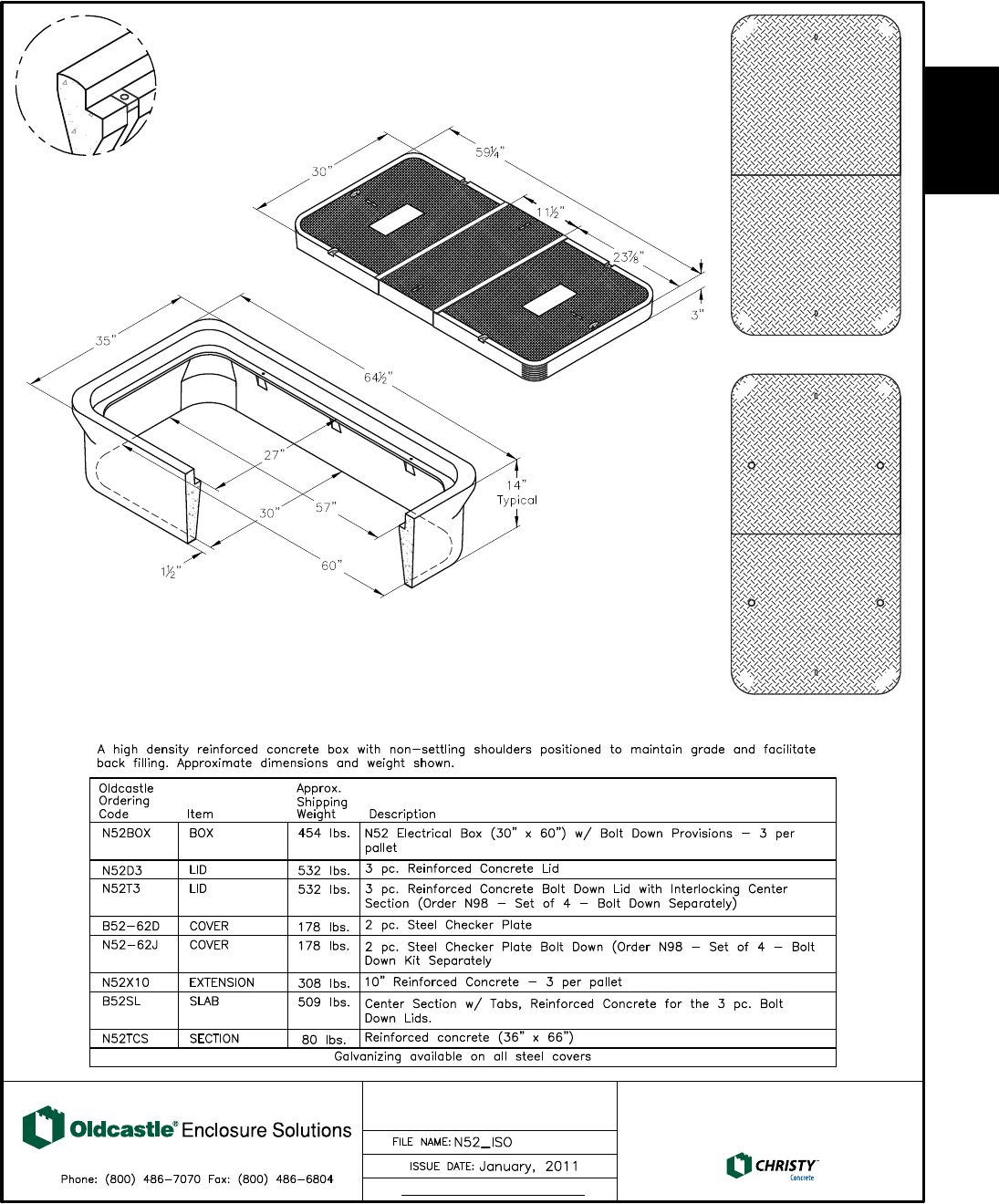

N52 BOX N52 ELECTRICAL BOX
30" x 60"
©
Copyright 2011
Oldcastle Precast Inc.
"T" BOX
Electrical Box
No. N52 BOX
454 lbs.
Reinforced Concrete Lid
No. N52T3
532 lbs.
B52-62D
N52-62J
Electrical &
Telephone
Boxes
27
26 Copyright © 2011 by Oldcastle Precast Inc.
48
OPES
48
OPES
48
OPES
48
OPES
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
N48 BOX N48 ELECTRICAL BOX
30-1/4" x 48-1/4"
©
Copyright 2011
Oldcastle Precast Inc.
N48-62J
B48-62D
Electrical Box
No. N48 BOX
376 lbs.
Reinforced Concrete Lid
No. N48T2
396 lbs.
Copyright © 2011 by Oldcastle Precast Inc. 27
52
OPES
52
OPES
52
OPES
52
OPES
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
N52 BOX N52 ELECTRICAL BOX
30" x 60"
©
Copyright 2011
Oldcastle Precast Inc.
"T" BOX
Electrical Box
No. N52 BOX
454 lbs.
Reinforced Concrete Lid
No. N52T3
532 lbs.
B52-62D
N52-62J
Electrical &
Telephone
Boxes
28
28 Copyright © 2011 by Oldcastle Precast Inc.
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

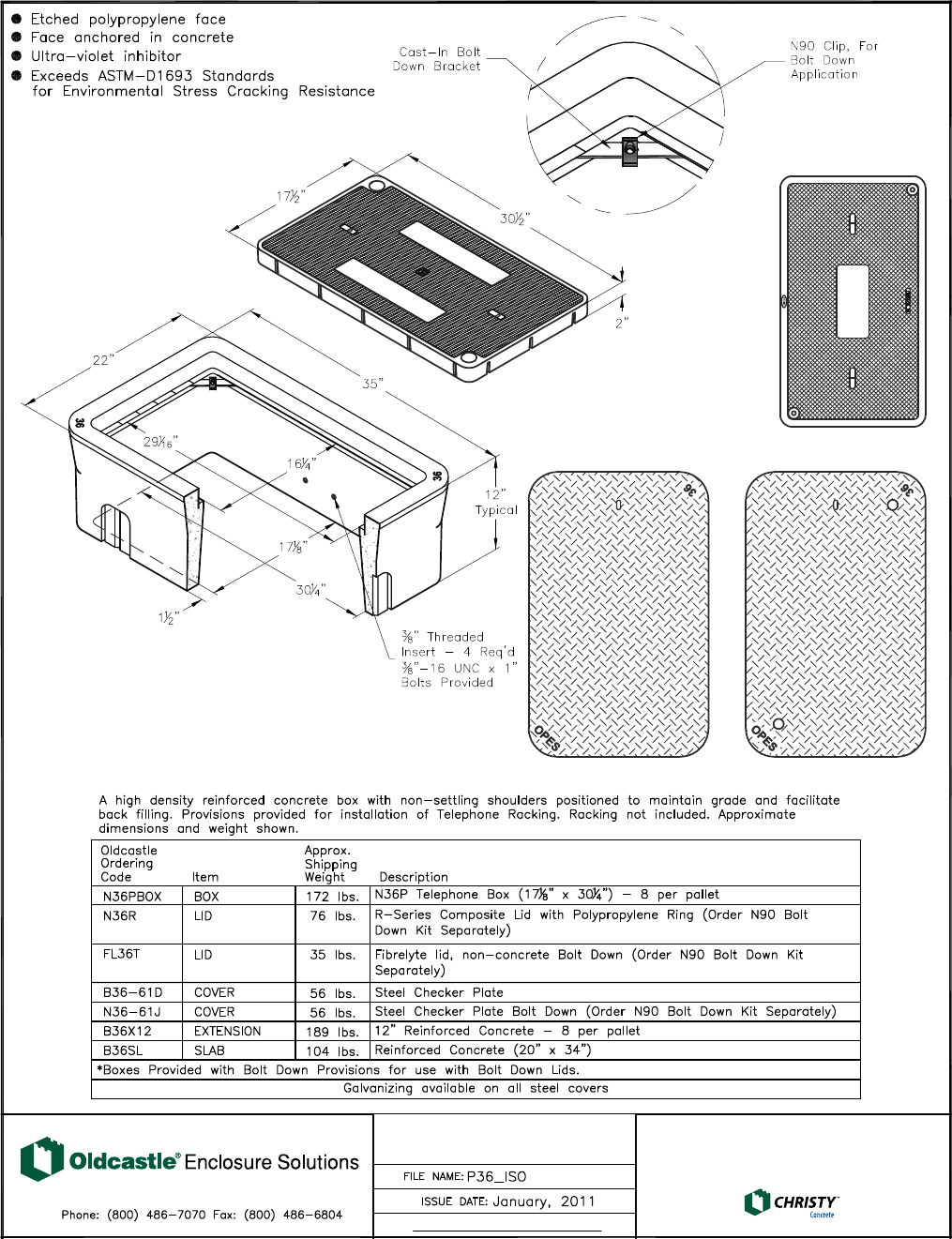

P36 BOX P36 TELEPHONE BOX
17-1/8" x 30-1/4"
©
Copyright 2011
Oldcastle Precast Inc.
B36-61D
FL36T
Telephone Box
No. N36P BOX
172 lbs.
N36-61J
R-Series Composite Lid
No. N36R
76 lbs.
Copyright © 2011 by Oldcastle Precast Inc. 29
44
OPES
OPES
44
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

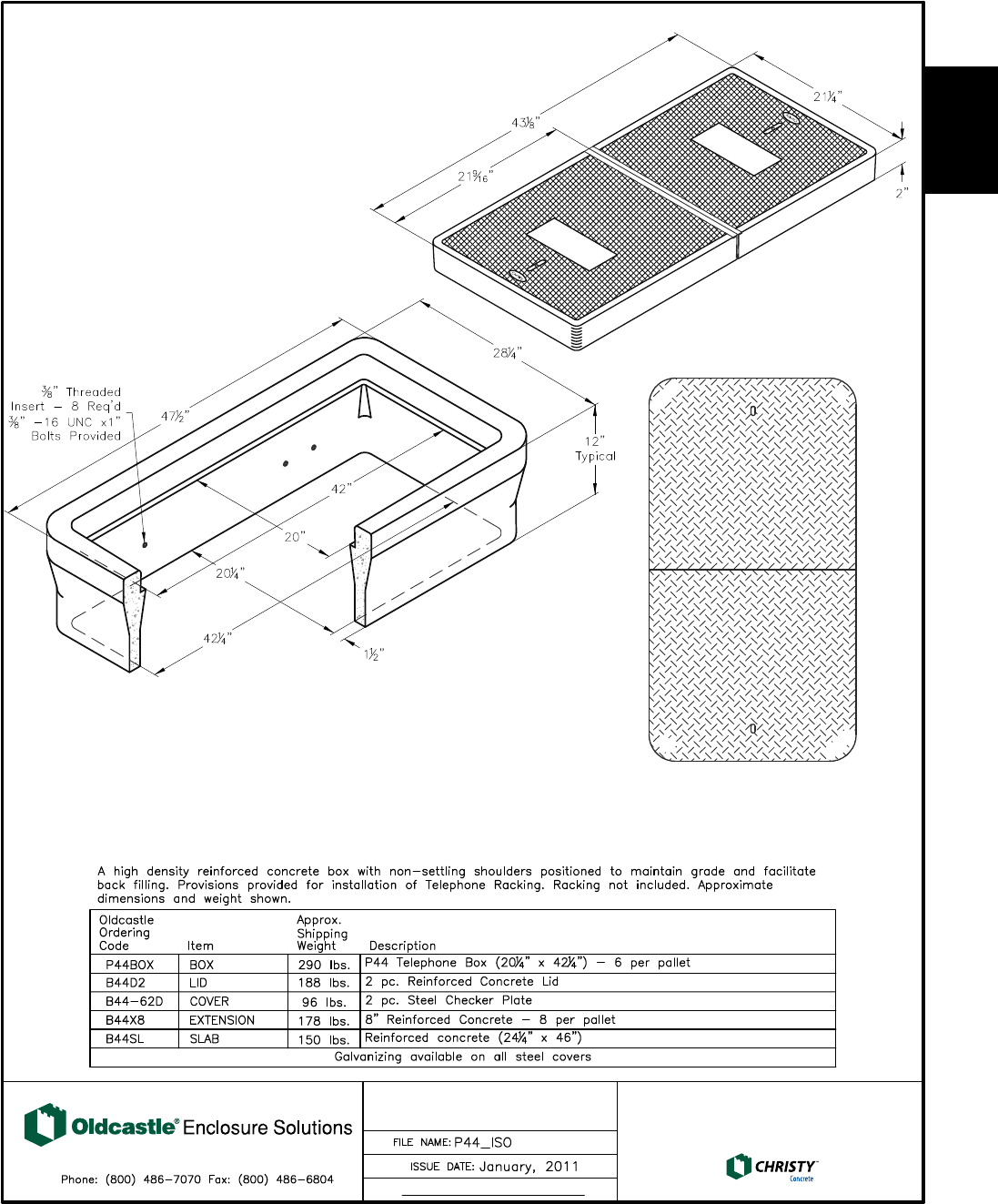

P44 BOX P44 TELEPHONE BOX
20-1/4" x 42-1/4"
©
Copyright 2011
Oldcastle Precast Inc.
Telephone Box
No. P44 BOX
290 lbs.
Reinforced Concrete Lid
No. B44D2
188 lbs.
B44-62D
Electrical &
Telephone
Boxes
29
28 Copyright © 2011 by Oldcastle Precast Inc.
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
P36 BOX P36 TELEPHONE BOX
17-1/8" x 30-1/4"
©
Copyright 2011
Oldcastle Precast Inc.
B36-61D
FL36T
Telephone Box
No. N36P BOX
172 lbs.
N36-61J
R-Series Composite Lid
No. N36R
76 lbs.
Copyright © 2011 by Oldcastle Precast Inc. 29
44
OPES
OPES
44
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
P44 BOX P44 TELEPHONE BOX
20-1/4" x 42-1/4"
©
Copyright 2011
Oldcastle Precast Inc.
Telephone Box
No. P44 BOX
290 lbs.
Reinforced Concrete Lid
No. B44D2
188 lbs.
B44-62D
Electrical &
Telephone
Boxes
30
30 Copyright © 2011 by Oldcastle Precast Inc.
48
OPES
48
OPES
48
OPES
48
OPES
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

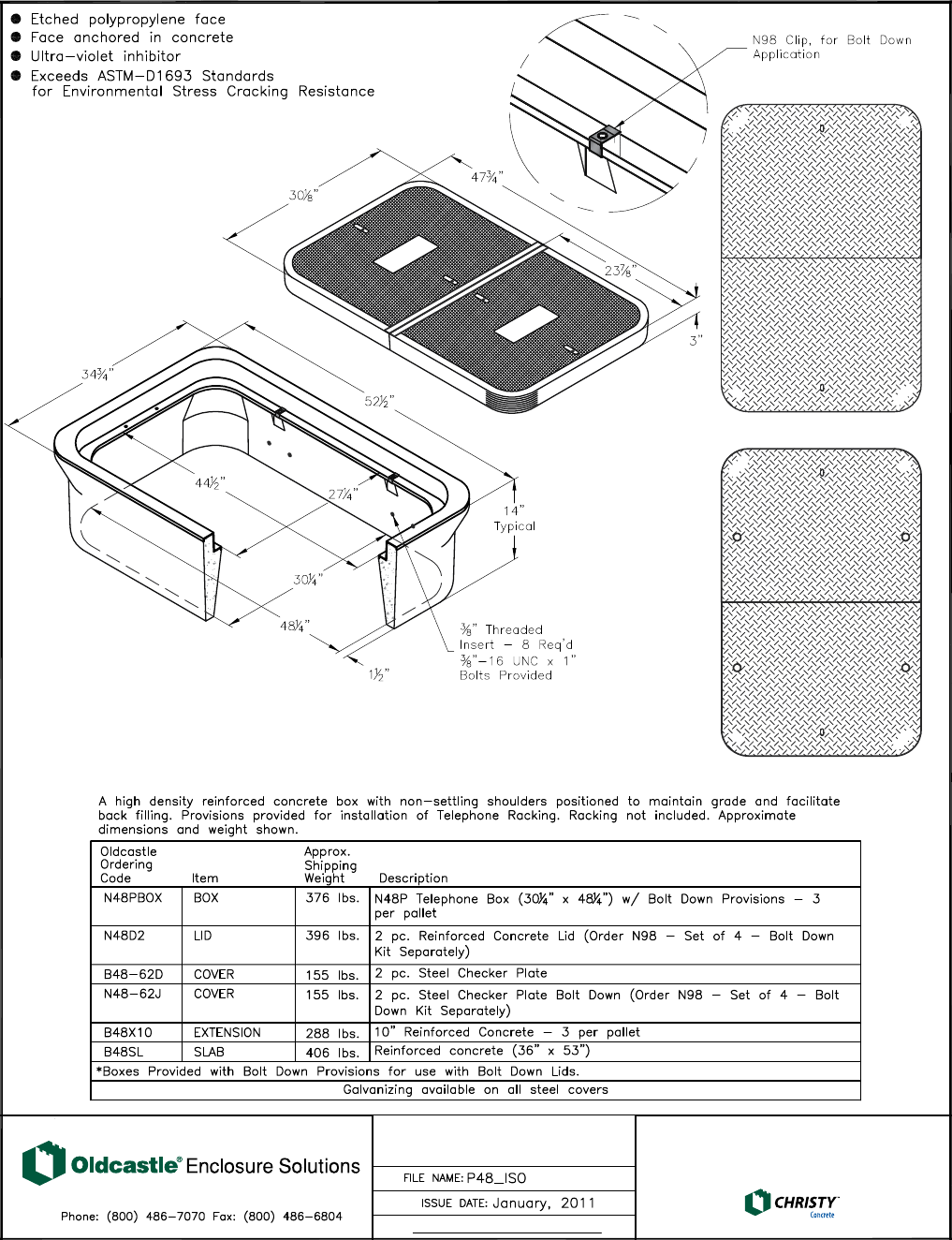

P48 BOX P48 TELEPHONE BOX
30-1/4" x 48-1/4"
©
Copyright 2011
Oldcastle Precast Inc.
N48-62J
B48-62D
Telephone Box
No. N48P BOX
376 lbs.
Reinforced Concrete Lid
No. N48D2
396 lbs.
Copyright © 2011 by Oldcastle Precast Inc. 31
52
OPES
52
OPES
52
OPES
52
OPES
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
P52 BOX P52 TELEPHONE BOX
30" x 60"
©
Copyright 2011
Oldcastle Precast Inc.
"T" BOX
Telephone Box
No. N52P BOX
454 lbs.
Reinforced Concrete Lid
No. N52D3
532 lbs.
B52-62D
N52-62J
Electrical &
Telephone
Boxes
31
30 Copyright © 2011 by Oldcastle Precast Inc.
48
OPES
48
OPES
48
OPES
48
OPES
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
P48 BOX P48 TELEPHONE BOX
30-1/4" x 48-1/4"
©
Copyright 2011
Oldcastle Precast Inc.
N48-62J
B48-62D
Telephone Box
No. N48P BOX
376 lbs.
Reinforced Concrete Lid
No. N48D2
396 lbs.
Copyright © 2011 by Oldcastle Precast Inc. 31
52
OPES
52
OPES
52
OPES
52
OPES
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

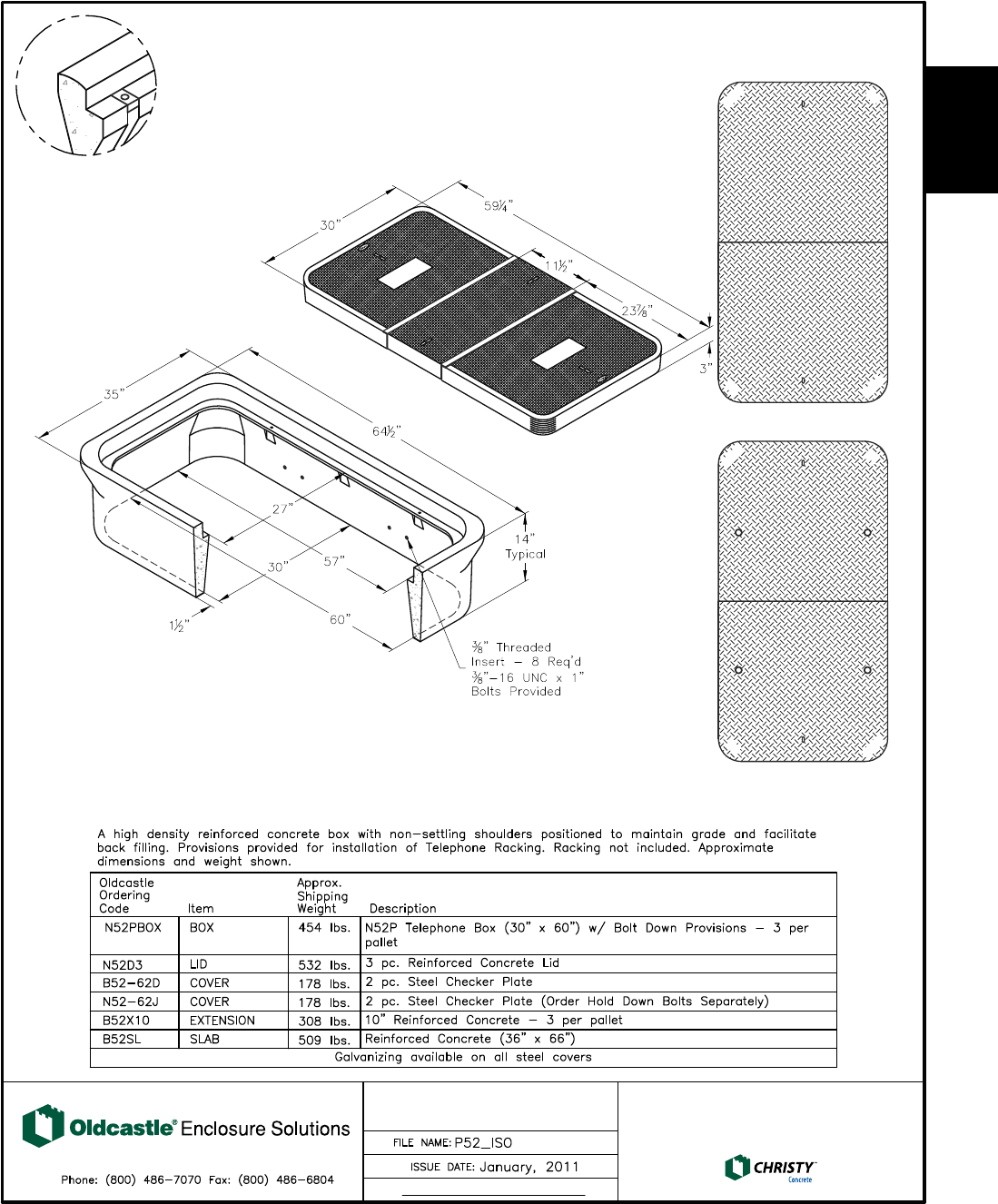

P52 BOX P52 TELEPHONE BOX
30" x 60"
©
Copyright 2011
Oldcastle Precast Inc.
"T" BOX
Telephone Box
No. N52P BOX
454 lbs.
Reinforced Concrete Lid
No. N52D3
532 lbs.
B52-62D
N52-62J
Electrical &
Telephone
Boxes
32
Copyright © 2011 by Oldcastle Precast Inc. 33
OPES
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

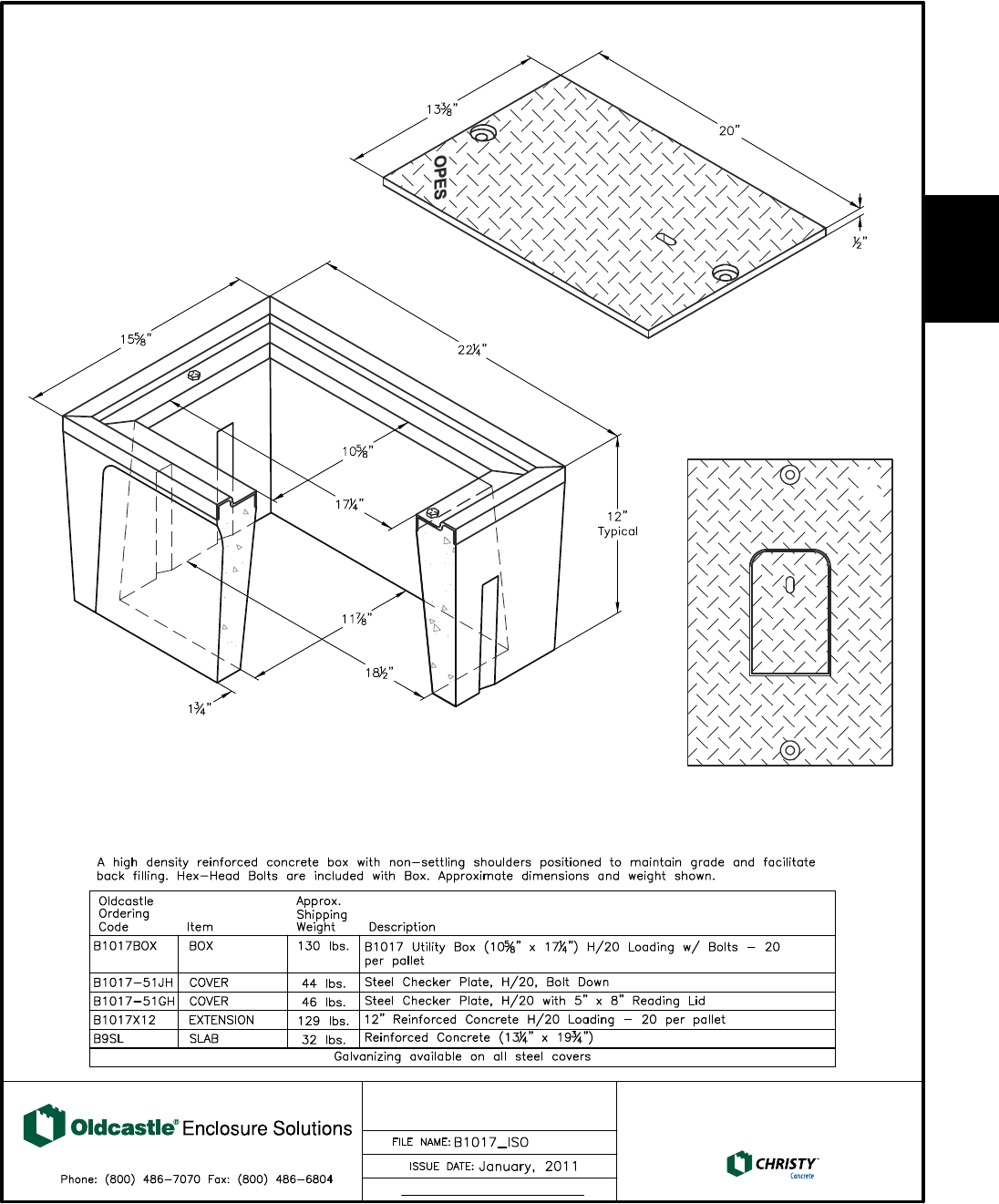

B1017 BOX B1017 BOX H/20 LOADING
10-5/8" x 17-1/4"
Traffic Box
Caltrans No. 3-1/2T State Specs
©
Copyright 2011
Oldcastle Precast Inc.
Steel Checker Cover
No. B1017-51JH
44 lbs.
Traffic Box
No. B1017 BOX
130 lbs.
B1017-51GH
Traffic Utility
Boxes & Traffic
Valve Boxes
33
Copyright © 2011 by Oldcastle Precast Inc. 33
OPES
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
B1017 BOX B1017 BOX H/20 LOADING
10-5/8" x 17-1/4"
Traffic Box
Caltrans No. 3-1/2T State Specs
©
Copyright 2011
Oldcastle Precast Inc.
Steel Checker Cover
No. B1017-51JH
44 lbs.
Traffic Box
No. B1017 BOX
130 lbs.
B1017-51GH
Traffic Utility
Boxes & Traffic
Valve Boxes
34
34 Copyright © 2011 by Oldcastle Precast Inc.
OPES
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

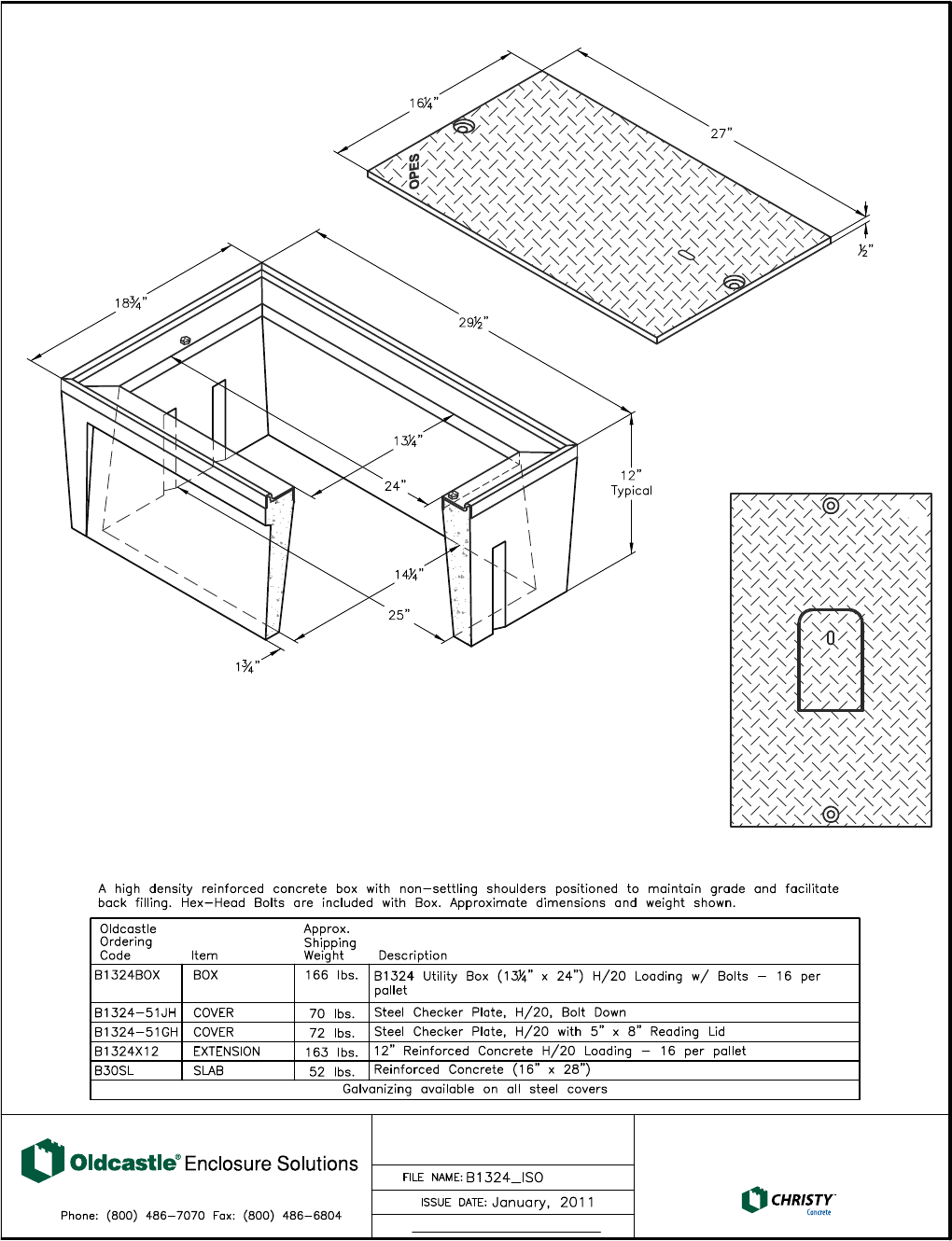

B1324 BOX B1324 BOX H/20 LOADING
13-1/4" x 24"
©
Copyright 2011
Oldcastle Precast Inc.
Traffic Box
Caltrans No. 5T State Specs Steel Checker Cover
No. B1324-51JH
70 lbs.
Traffic Box
No. B1324 BOX
166 lbs.
B1324-51GH
Copyright © 2011 by Oldcastle Precast Inc. 35
OPES
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

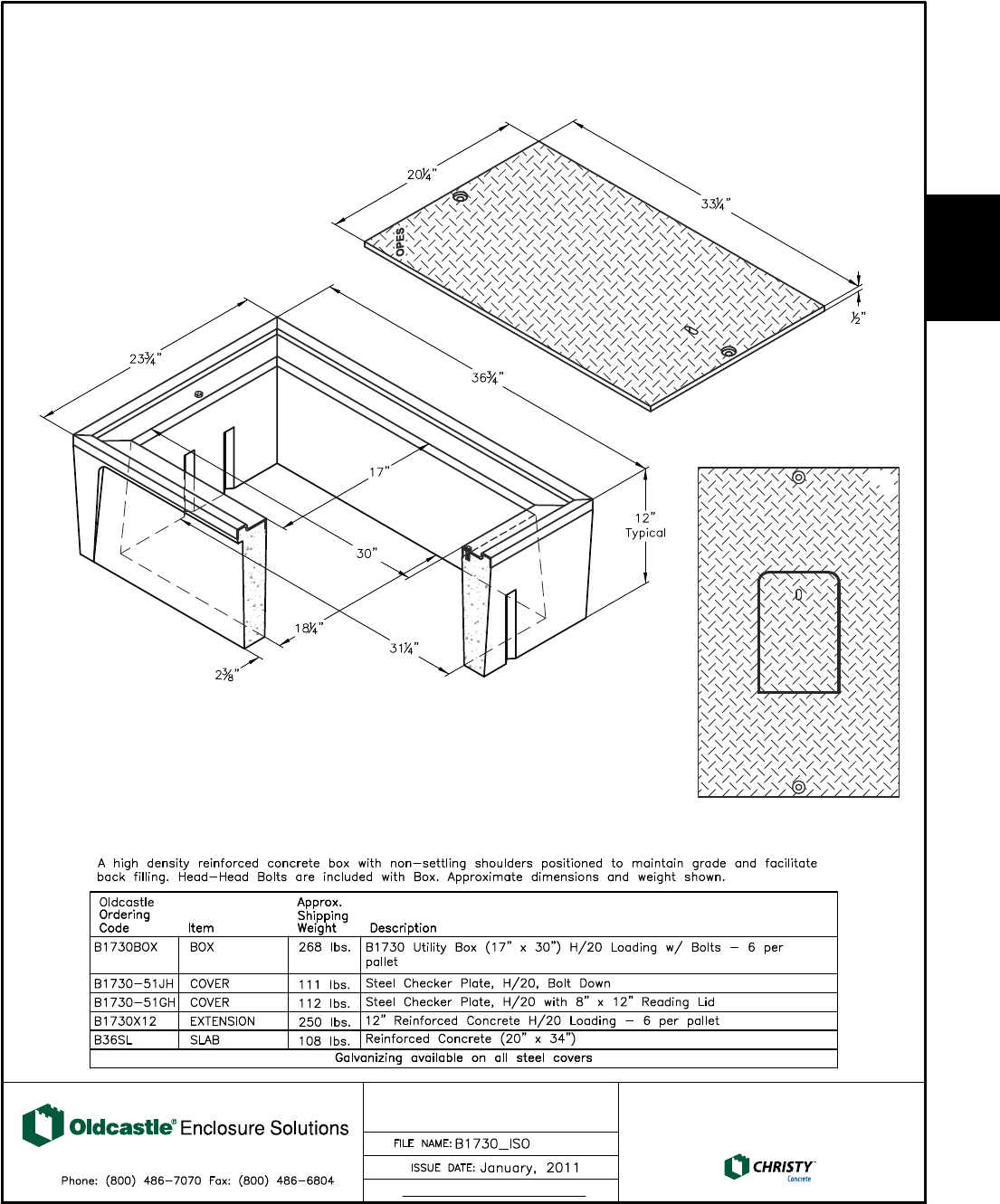

B1730 BOX B1730 BOX H/20 LOADING
17" x 30"
©
Copyright 2011
Oldcastle Precast Inc.
Traffic Box
Caltrans No. 6T State Specs
Steel Checker Cover
No. B1730-51JH
111 lbs.
Traffic Box
No. B1730 BOX
268 lbs.
B1730-51GH
Traffic Utility
Boxes & Traffic
Valve Boxes
35
34 Copyright © 2011 by Oldcastle Precast Inc.
OPES
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
B1324 BOX B1324 BOX H/20 LOADING
13-1/4" x 24"
©
Copyright 2011
Oldcastle Precast Inc.
Traffic Box
Caltrans No. 5T State Specs Steel Checker Cover
No. B1324-51JH
70 lbs.
Traffic Box
No. B1324 BOX
166 lbs.
B1324-51GH
Copyright © 2011 by Oldcastle Precast Inc. 35
OPES
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
B1730 BOX B1730 BOX H/20 LOADING
17" x 30"
©
Copyright 2011
Oldcastle Precast Inc.
Traffic Box
Caltrans No. 6T State Specs
Steel Checker Cover
No. B1730-51JH
111 lbs.
Traffic Box
No. B1730 BOX
268 lbs.
B1730-51GH
Traffic Utility
Boxes & Traffic
Valve Boxes
36
36 Copyright © 2011 by Oldcastle Precast Inc.
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

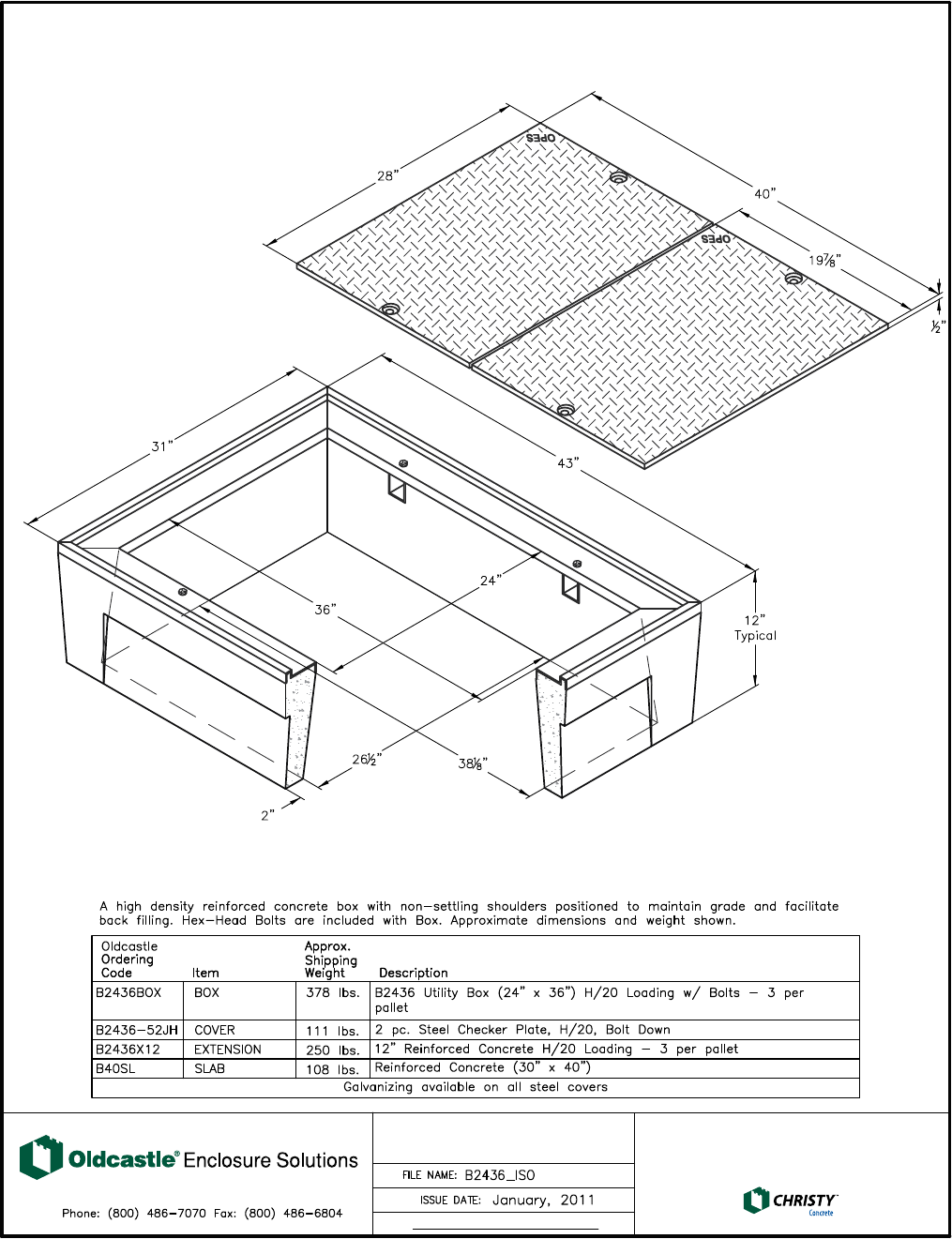

B2436 BOX B2436 BOX H/20 LOADING
24" x 36"
©
Copyright 2011
Oldcastle Precast Inc.
Steel Checker Cover
No. B2436-52JH
218 lbs.
Traffic Box
No. B2436 BOX
378 lbs.
Copyright © 2011 by Oldcastle Precast Inc. 37
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
B3048 BOX B3048 BOX H/20 LOADING
30-1/4" x 48-1/4"
©
Copyright 2011
Oldcastle Precast Inc.
Steel Checker Cover
No. B3048-53JH
300 lbs.
Traffic Box
No. B3048 BOX
434 lbs.
Traffic Utility
Boxes & Traffic
Valve Boxes
37
36 Copyright © 2011 by Oldcastle Precast Inc.
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
B2436 BOX B2436 BOX H/20 LOADING
24" x 36"
©
Copyright 2011
Oldcastle Precast Inc.
Steel Checker Cover
No. B2436-52JH
218 lbs.
Traffic Box
No. B2436 BOX
378 lbs.
Copyright © 2011 by Oldcastle Precast Inc. 37
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
B3048 BOX B3048 BOX H/20 LOADING
30-1/4" x 48-1/4"
©
Copyright 2011
Oldcastle Precast Inc.
Steel Checker Cover
No. B3048-53JH
300 lbs.
Traffic Box
No. B3048 BOX
434 lbs.
Traffic Utility
Boxes & Traffic
Valve Boxes
38
38 Copyright © 2011 by Oldcastle Precast Inc.
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

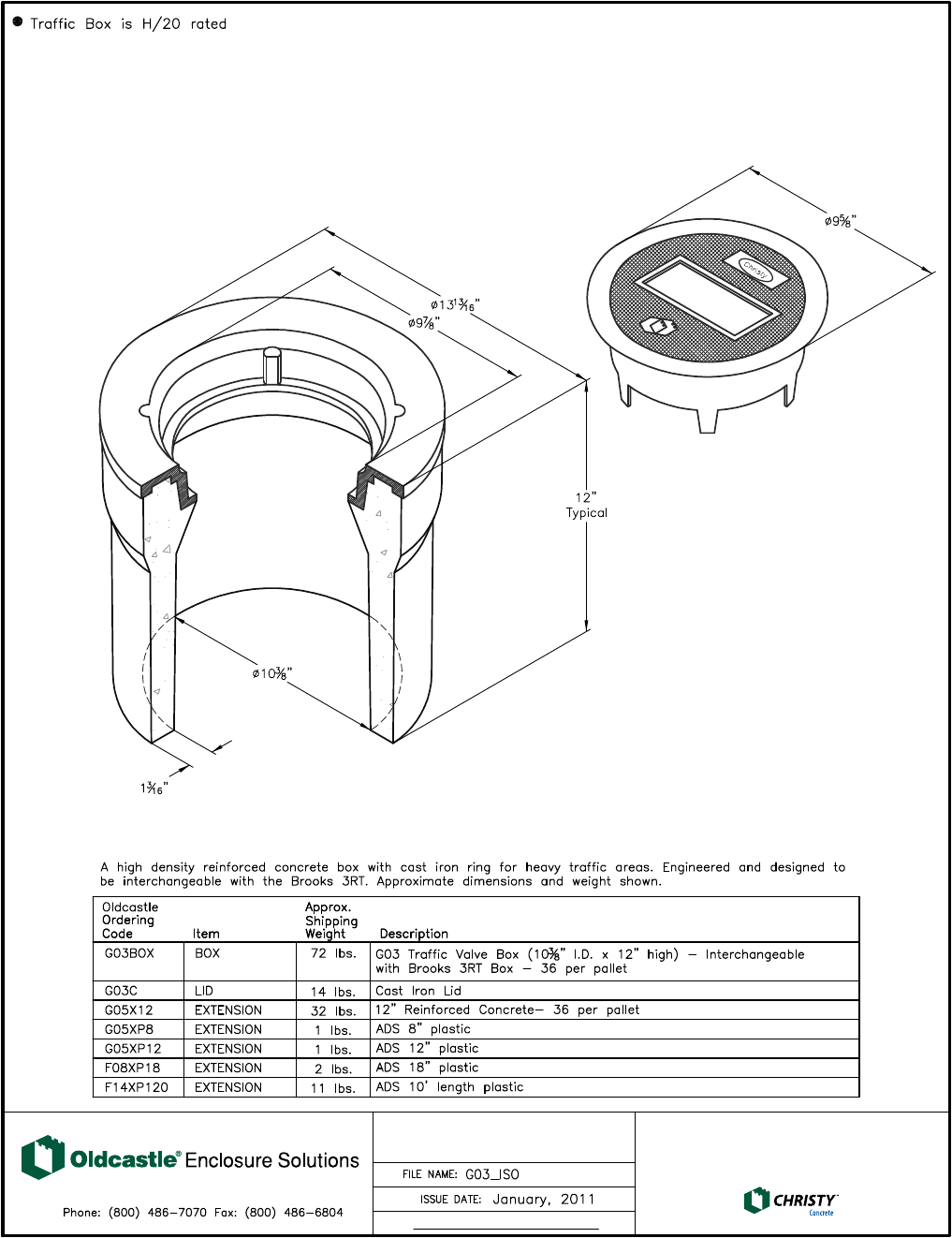

G03 BOX G03 TRAFFIC VALVE BOX
10-3/8" I.D. x 12"
©
Copyright 2011
Oldcastle Precast Inc.
Cast Iron Lid
No. G03C
14 lbs.
Traffic Valve Box
No. G03 BOX
72 lbs.
Copyright © 2011 by Oldcastle Precast Inc. 39
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

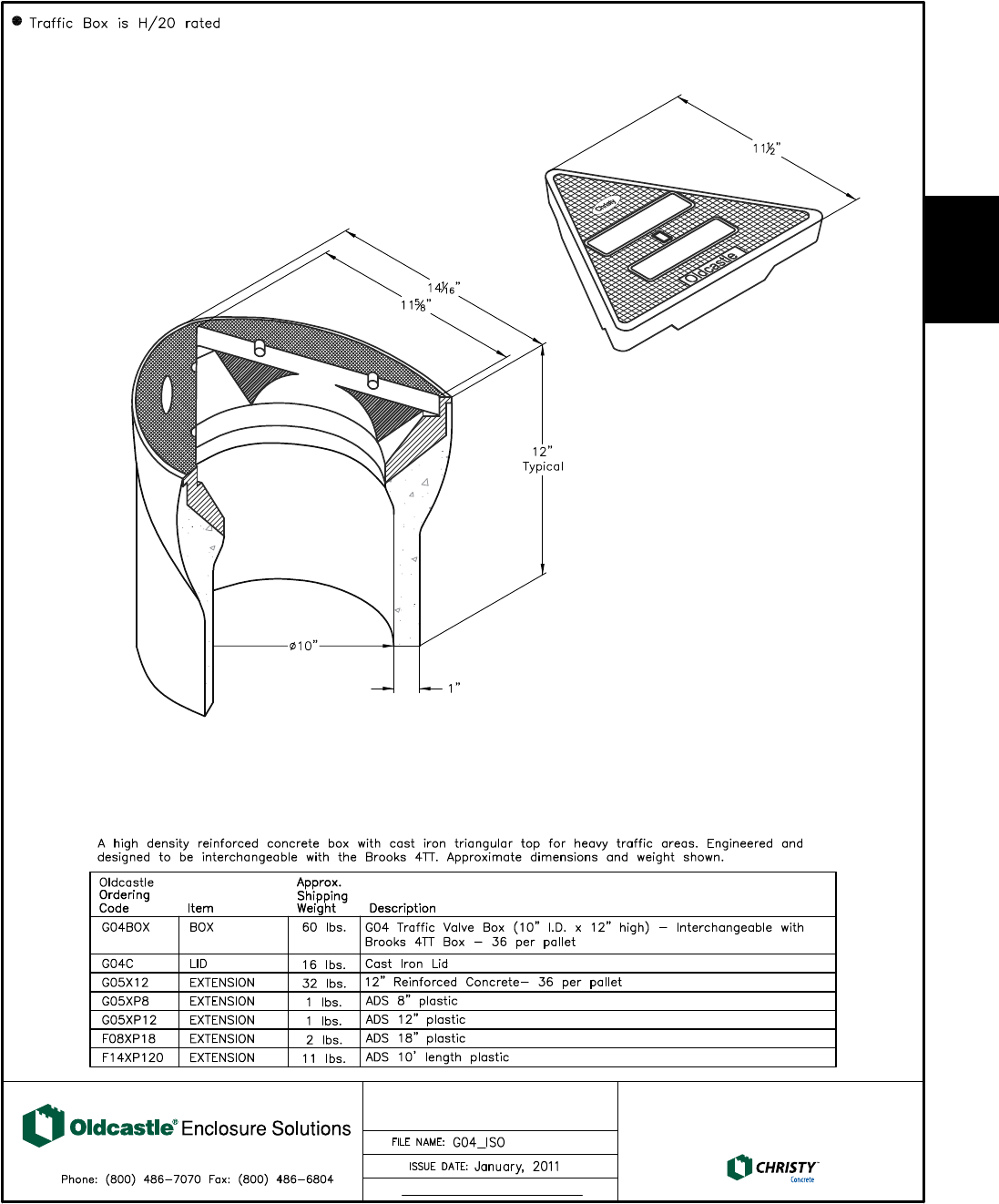

G04 BOX G04 TRAFFIC VALVE BOX
10" I.D. x 12"
©
Copyright 2011
Oldcastle Precast Inc.
Cast Iron Lid
No. G04C
16 lbs.
Traffic Valve Box
No. G04 BOX
60 lbs.
Traffic Utility
Boxes & Traffic
Valve Boxes
39
38 Copyright © 2011 by Oldcastle Precast Inc.
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
G03 BOX G03 TRAFFIC VALVE BOX
10-3/8" I.D. x 12"
©
Copyright 2011
Oldcastle Precast Inc.
Cast Iron Lid
No. G03C
14 lbs.
Traffic Valve Box
No. G03 BOX
72 lbs.
Copyright © 2011 by Oldcastle Precast Inc. 39
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
G04 BOX G04 TRAFFIC VALVE BOX
10" I.D. x 12"
©
Copyright 2011
Oldcastle Precast Inc.
Cast Iron Lid
No. G04C
16 lbs.
Traffic Valve Box
No. G04 BOX
60 lbs.
Traffic Utility
Boxes & Traffic
Valve Boxes
40
40 Copyright © 2011 by Oldcastle Precast Inc.
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

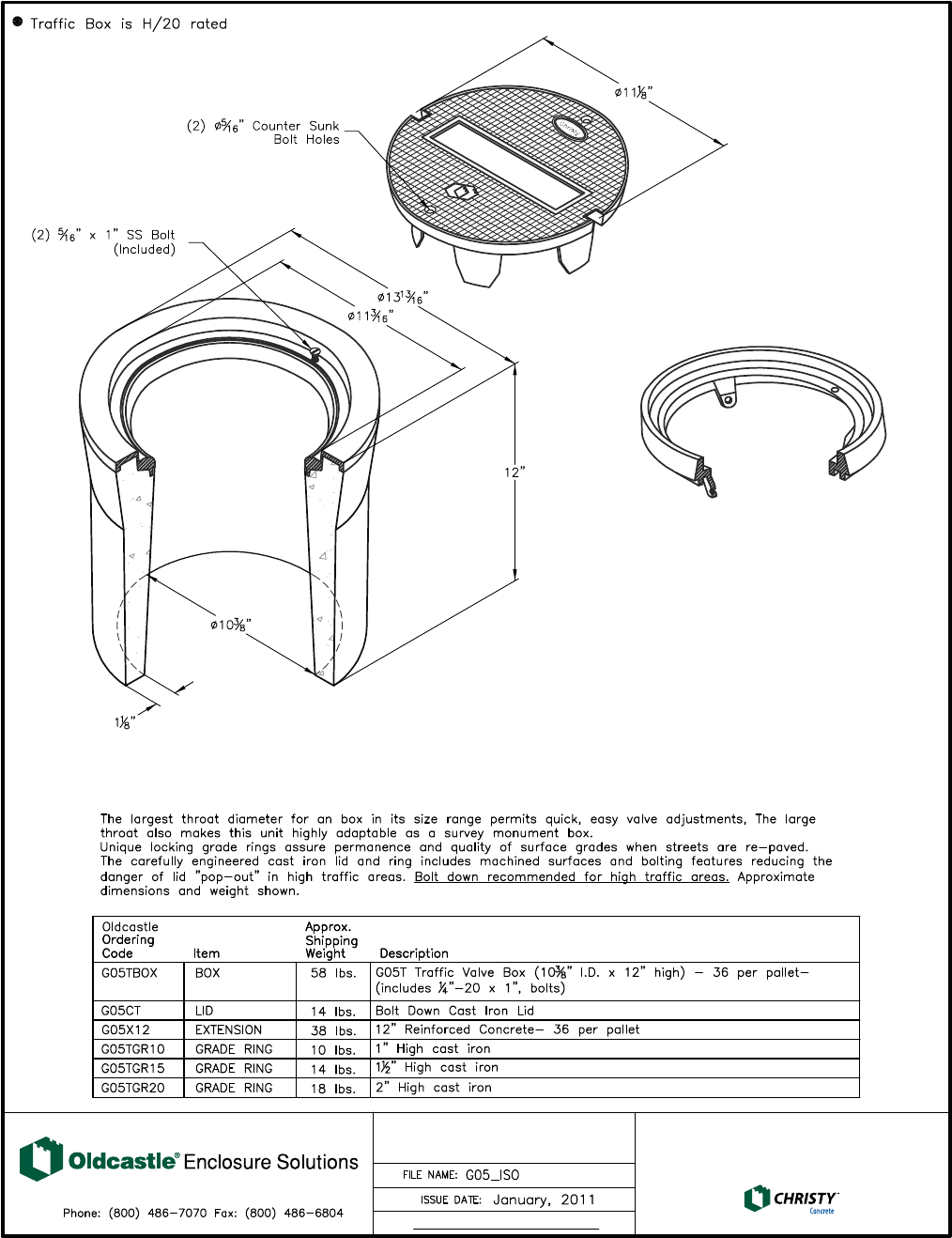

G05T BOX G05T TRAFFIC VALVE BOX
10-3/8" I.D. x 12"
©
Copyright 2011
Oldcastle Precast Inc.
Traffic Valve Box
No. G05T BOX
58 lbs.
Cast Iron Lid
No. G05CT
14 lbs.
Locking
Grade Ring
Copyright © 2011 by Oldcastle Precast Inc. 41
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

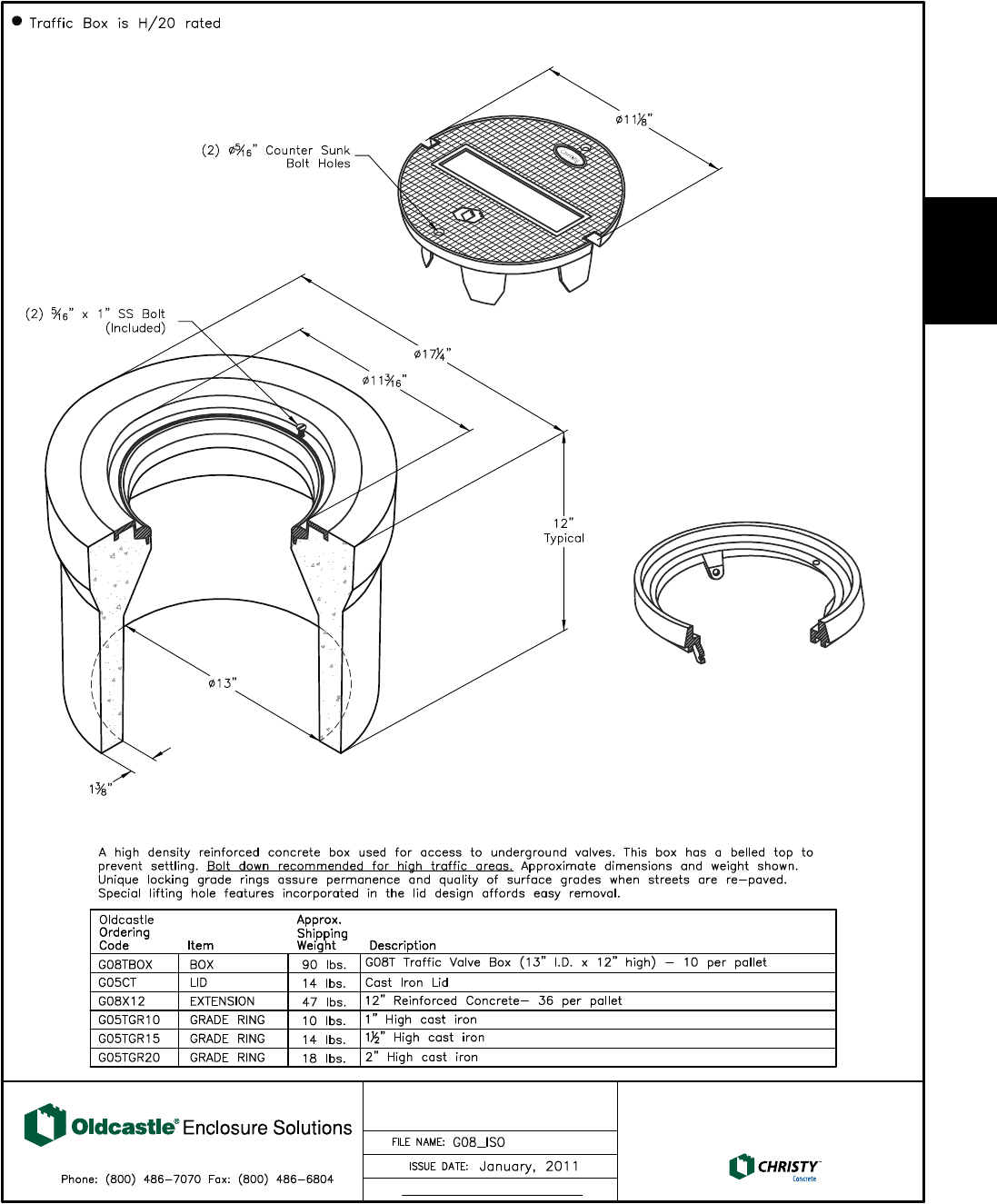

G08T BOX G08T TRAFFIC VALVE BOX
13" I.D. x 12"
©
Copyright 2011
Oldcastle Precast Inc.
Traffic Valve Box
No. G08T BOX
90 lbs.
Cast Iron Lid
No. G05CT
14 lbs.
Locking
Grade Ring
Traffic Utility
Boxes & Traffic
Valve Boxes
41
40 Copyright © 2011 by Oldcastle Precast Inc.
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
G05T BOX G05T TRAFFIC VALVE BOX
10-3/8" I.D. x 12"
©
Copyright 2011
Oldcastle Precast Inc.
Traffic Valve Box
No. G05T BOX
58 lbs.
Cast Iron Lid
No. G05CT
14 lbs.
Locking
Grade Ring
Copyright © 2011 by Oldcastle Precast Inc. 41
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
G08T BOX G08T TRAFFIC VALVE BOX
13" I.D. x 12"
©
Copyright 2011
Oldcastle Precast Inc.
Traffic Valve Box
No. G08T BOX
90 lbs.
Cast Iron Lid
No. G05CT
14 lbs.
Locking
Grade Ring
Traffic Utility
Boxes & Traffic
Valve Boxes
42
42 Copyright © 2011 by Oldcastle Precast Inc.
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

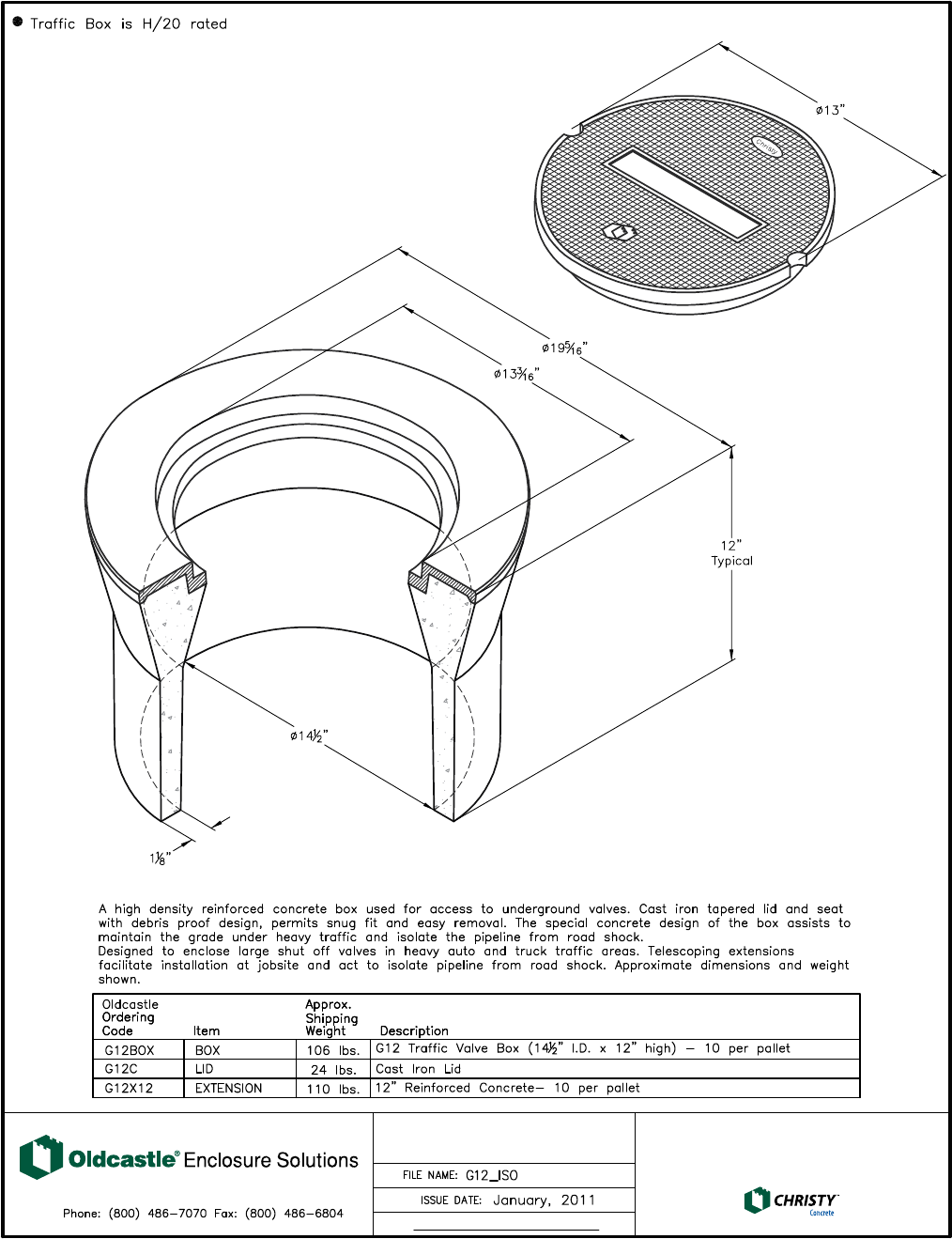

G12 BOX G12 TRAFFIC VALVE BOX
14-1/2" I.D. x 12"
©
Copyright 2011
Oldcastle Precast Inc.
Traffic Valve Box
No. G12 BOX
106 lbs.
Cast Iron Lid
No. G12C
24 lbs.
Copyright © 2011 by Oldcastle Precast Inc. 43

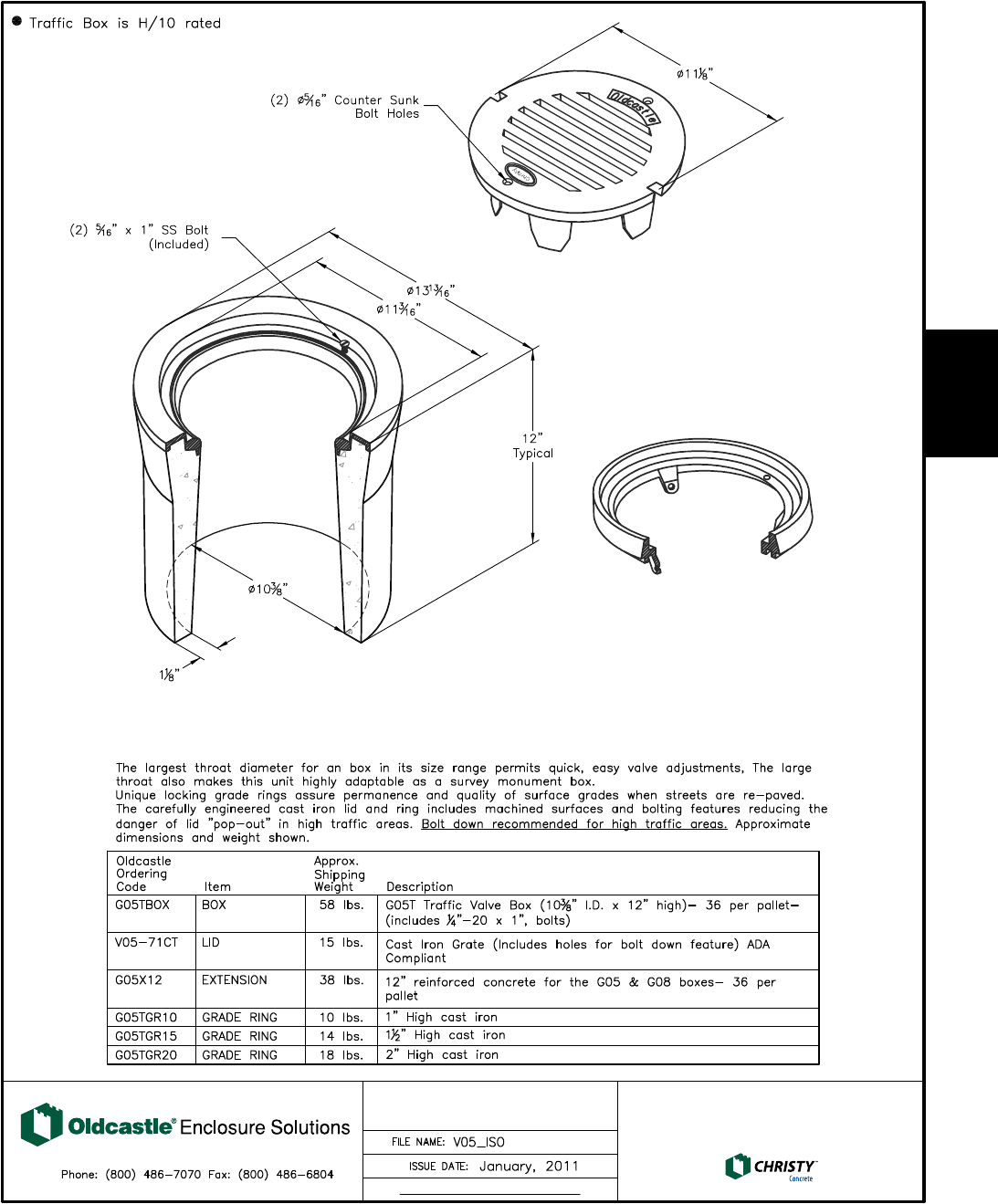

V05 DRAIN BOX
10-3/8" I.D. x 12"
Oldcastle Precast ®
Enclosure Solutions
www.oldcastleprecast.com
Copyright 2011 Oldcastle Precast Inc.
©
V05 BOX
Traffic Valve Box
No. G05T BOX
58 lbs.
Traffic Bolt Down Grate
No. V05CT
15 lbs.
Locking
Grade Ring
Drainage
Items
43
42 Copyright © 2011 by Oldcastle Precast Inc.
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
G12 BOX G12 TRAFFIC VALVE BOX
14-1/2" I.D. x 12"
©
Copyright 2011
Oldcastle Precast Inc.
Traffic Valve Box
No. G12 BOX
106 lbs.
Cast Iron Lid
No. G12C
24 lbs.
Copyright © 2011 by Oldcastle Precast Inc. 43
V05 DRAIN BOX
10-3/8" I.D. x 12"
Oldcastle Precast ®
Enclosure Solutions
www.oldcastleprecast.com
Copyright 2011 Oldcastle Precast Inc.
©
V05 BOX
Traffic Valve Box
No. G05T BOX
58 lbs.
Traffic Bolt Down Grate
No. V05CT
15 lbs.
Locking
Grade Ring
Drainage
Items
44
44 Copyright © 2011 by Oldcastle Precast Inc.
9

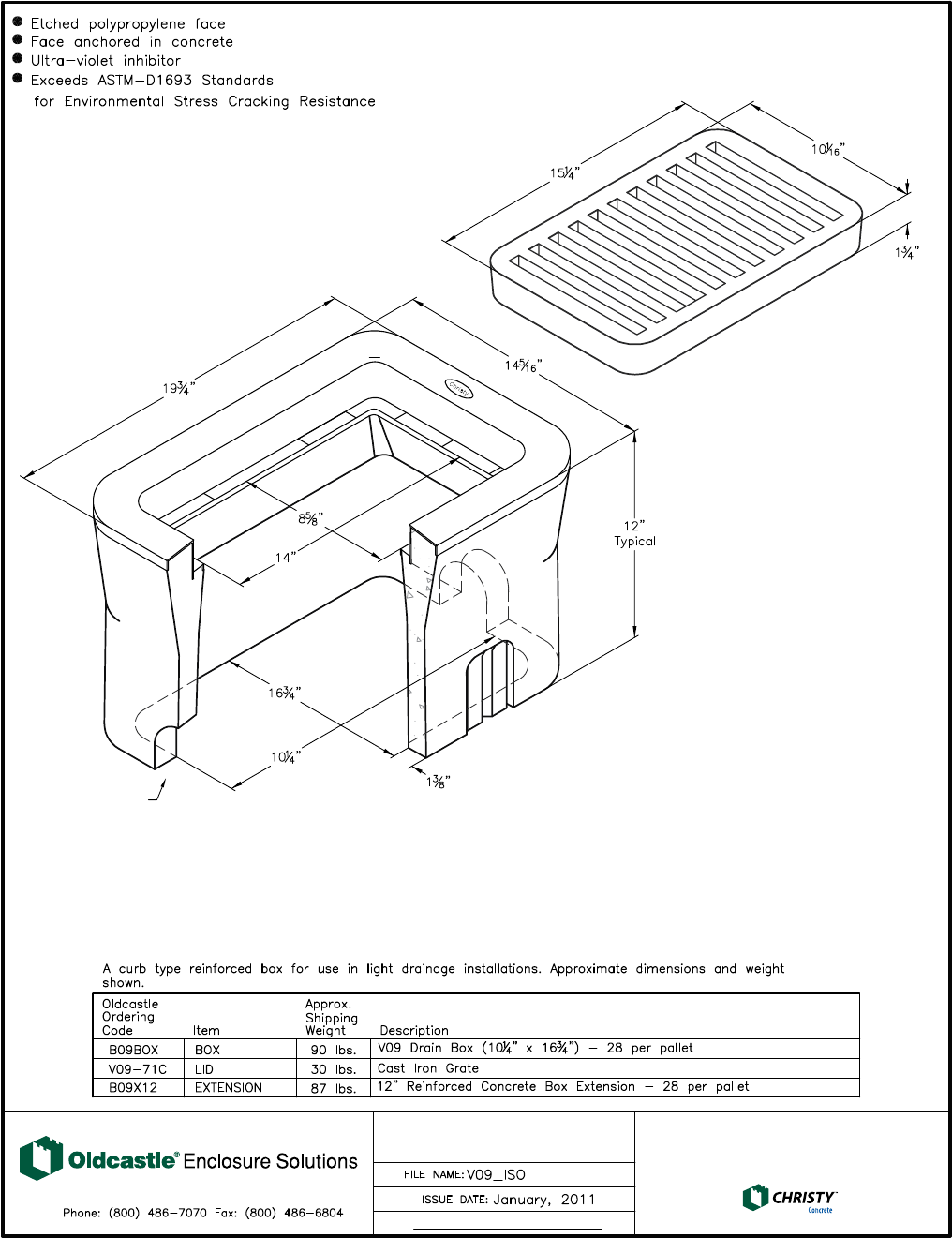

V09 BOX V09 DRAIN BOX
10-1/4" x 16-3/4"
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
©
Copyright 2011
Oldcastle Precast Inc.
Drain Box
No. B09 BOX
90 lbs.
Cast Iron Grate
No. V09-71C
30 lbs.
Mouse Hole
Opening
(1 Each End)
Typical
Copyright © 2011 by Oldcastle Precast Inc. 45

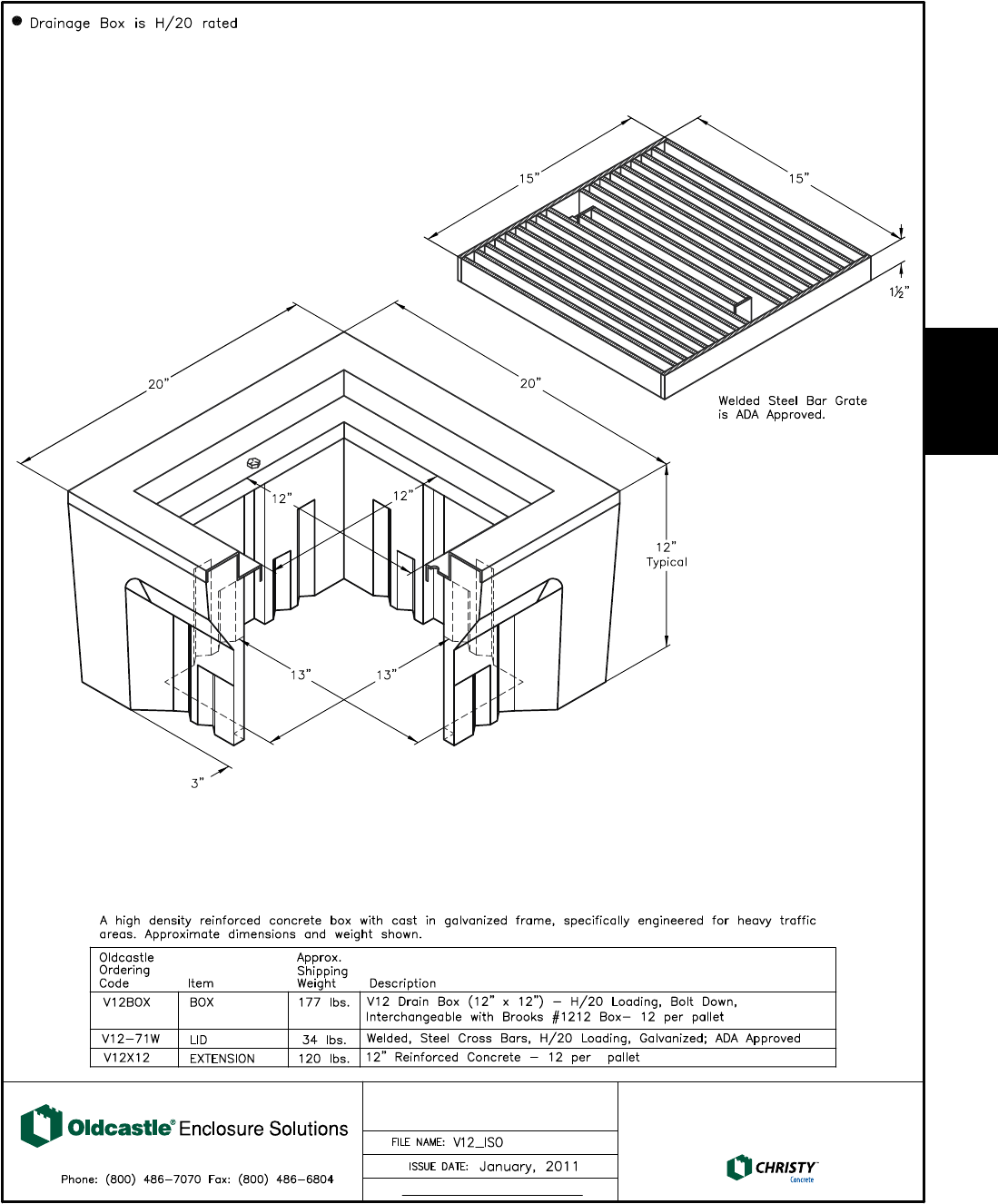

V12 BOX V12 DRAIN BOX
12" x 12"
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
©
Copyright 2011
Oldcastle Precast Inc.
Cast Iron Grate
No. V12-71W
34 lbs.
Drain Box
No. V12 BOX
177 lbs.
Drainage
Items
45
44 Copyright © 2011 by Oldcastle Precast Inc.
9
V09 BOX V09 DRAIN BOX
10-1/4" x 16-3/4"
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
©
Copyright 2011
Oldcastle Precast Inc.
Drain Box
No. B09 BOX
90 lbs.
Cast Iron Grate
No. V09-71C
30 lbs.
Mouse Hole
Opening
(1 Each End)
Typical
Copyright © 2011 by Oldcastle Precast Inc. 45
V12 BOX V12 DRAIN BOX
12" x 12"
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
©
Copyright 2011
Oldcastle Precast Inc.
Cast Iron Grate
No. V12-71W
34 lbs.
Drain Box
No. V12 BOX
177 lbs.
Drainage
Items
46
46 Copyright © 2011 by Oldcastle Precast Inc.
24

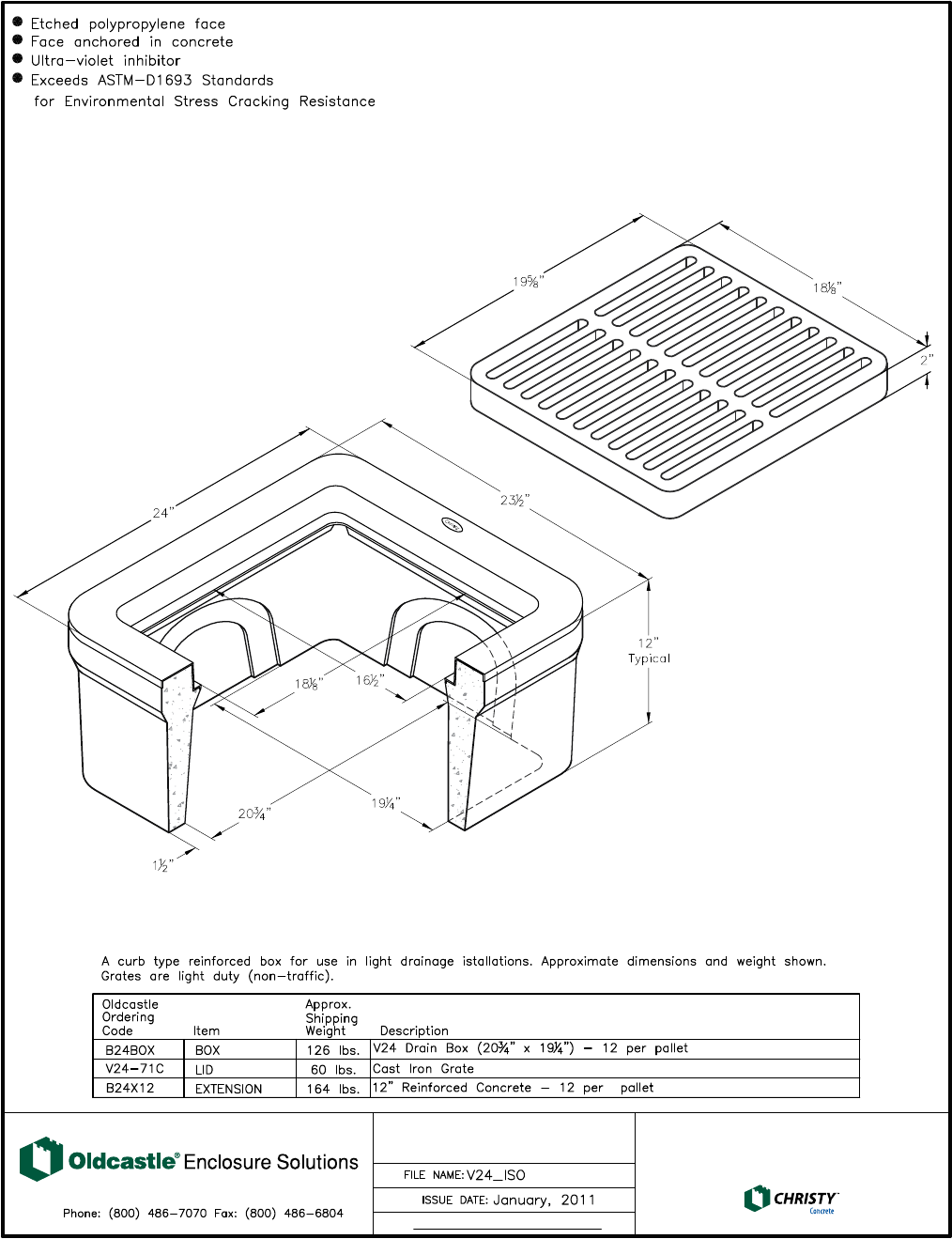

V24 BOX V24 DRAIN BOX
20-3/4" x 19-1/4"
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
©
Copyright 2011
Oldcastle Precast Inc.
Cast Iron Grate
No. V24-71C
60 lbs.
Drain Box
No. V24 BOX
126 lbs.
Copyright © 2011 by Oldcastle Precast Inc. 47
V64 DRAIN BOX V64 DRAIN BOX
18-3/8" x 18-3/8"
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
©
Copyright 2011
Oldcastle Precast Inc.
Cast Iron Grate
No. V64-71C
32 lbs.
Drain Box
No. V64 BOX
194 lbs.
Drainage
Items
47
46 Copyright © 2011 by Oldcastle Precast Inc.
24
V24 BOX V24 DRAIN BOX
20-3/4" x 19-1/4"
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
©
Copyright 2011
Oldcastle Precast Inc.
Cast Iron Grate
No. V24-71C
60 lbs.
Drain Box
No. V24 BOX
126 lbs.
Copyright © 2011 by Oldcastle Precast Inc. 47
V64 DRAIN BOX V64 DRAIN BOX
18-3/8" x 18-3/8"
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
©
Copyright 2011
Oldcastle Precast Inc.
Cast Iron Grate
No. V64-71C
32 lbs.
Drain Box
No. V64 BOX
194 lbs.
Drainage
Items
48
Copyright © 2011 by Oldcastle Precast Inc. 49
Washington
Dept of
Transportation
Oldcastle Precast ®
Enclosure Solutions
www.oldcastleprecast.com
Copyright 2011
Oldcastle Precast Inc.
©
WDOT J-BOXES - STD WDOT JB1 - 13x18
WDOT JB7/8 - 23x35
WDOT JB2 - 17x28
Junction Box
No. TYPE 7/8 FOOTER
345 lbs.
Junction Box
No. TYPE 7/8 BOX
415 lbs.
JUNCTION BOX
No. TYPE 1 BOX
142 lbs.
Steel Cover
No. TYPE 1 COVER
22 lbs.
Junction Box
No. TYPE 2 BOX
202 lbs.
Steel Cover
No. TYPE 2 COVER
46 lbs.
WDOT J-BOXES - STANDARD
49
Copyright © 2011 by Oldcastle Precast Inc. 49
Washington
Dept of
Transportation
Oldcastle Precast ®
Enclosure Solutions
www.oldcastleprecast.com
Copyright 2011
Oldcastle Precast Inc.
©
WDOT J-BOXES - STD WDOT JB1 - 13x18
WDOT JB7/8 - 23x35
WDOT JB2 - 17x28
Junction Box
No. TYPE 7/8 FOOTER
345 lbs.
Junction Box
No. TYPE 7/8 BOX
415 lbs.
JUNCTION BOX
No. TYPE 1 BOX
142 lbs.
Steel Cover
No. TYPE 1 COVER
22 lbs.
Junction Box
No. TYPE 2 BOX
202 lbs.
Steel Cover
No. TYPE 2 COVER
46 lbs.
WDOT J-BOXES - STANDARD
50
50 Copyright © 2011 by Oldcastle Precast Inc.
WDOT JB4 - 14x19
WDOT JB6 - 24x36
Oldcastle Precast ®
Enclosure Solutions
www.oldcastleprecast.com
Copyright 2011
Oldcastle Precast Inc.
©
WDOT J-BOXES - HD WDOT JB5 - 17x28
Junction Box
No. TYPE 4 BOX
956 lbs.
Junction Box
No. TYPE 5 BOX
1270 lbs.
Junction Box
No. TYPE 6 BOX
1585 lbs.
WDOT J-BOXES - HEAVY DUTY
Copyright © 2011 by Oldcastle Precast Inc. 51

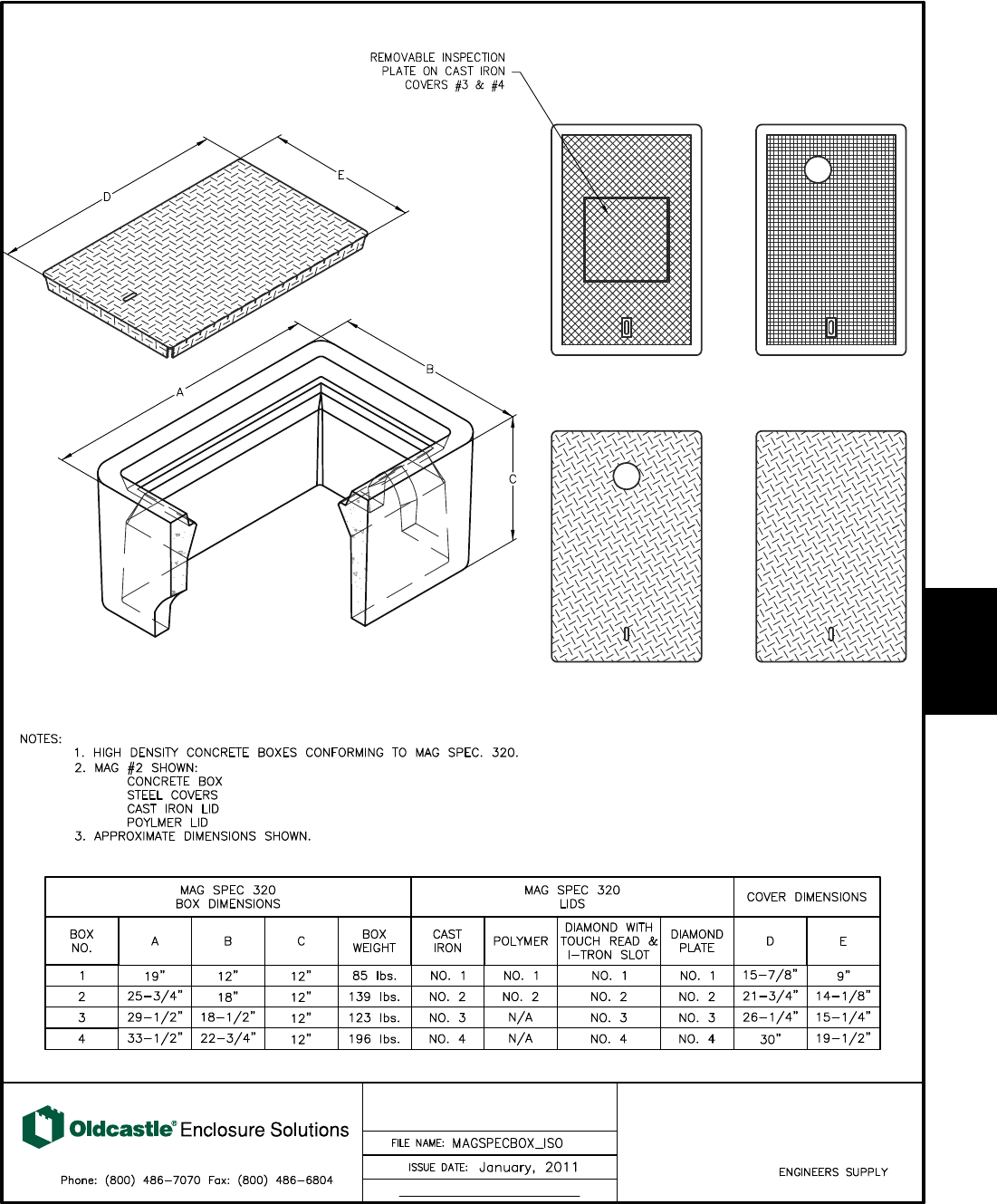

MAG SPEC 320
CONCRETE METER BOXES
Oldcastle Precast ®
Enclosure Solutions
www.oldcastleprecast.com
Copyright 2011
Oldcastle Precast Inc.
©
MAG SPEC 320
contractors /
CAST IRON
POLYMER w/
TOUCH READ OR
I-TRON SLOT
DIAMOND PLATE
STEEL
DIAMOND PLATE
STEEL w/ TOUCH
READ
Maricopa
Association of
Government
51
50 Copyright © 2011 by Oldcastle Precast Inc.
WDOT JB4 - 14x19
WDOT JB6 - 24x36
Oldcastle Precast ®
Enclosure Solutions
www.oldcastleprecast.com
Copyright 2011
Oldcastle Precast Inc.
©
WDOT J-BOXES - HD WDOT JB5 - 17x28
Junction Box
No. TYPE 4 BOX
956 lbs.
Junction Box
No. TYPE 5 BOX
1270 lbs.
Junction Box
No. TYPE 6 BOX
1585 lbs.
WDOT J-BOXES - HEAVY DUTY
Copyright © 2011 by Oldcastle Precast Inc. 51
MAG SPEC 320
CONCRETE METER BOXES
Oldcastle Precast ®
Enclosure Solutions
www.oldcastleprecast.com
Copyright 2011
Oldcastle Precast Inc.
©
MAG SPEC 320
contractors /
CAST IRON
POLYMER w/
TOUCH READ OR
I-TRON SLOT
DIAMOND PLATE
STEEL
DIAMOND PLATE
STEEL w/ TOUCH
READ
Maricopa
Association of
Government
52
52 Copyright © 2011 by Oldcastle Precast Inc.

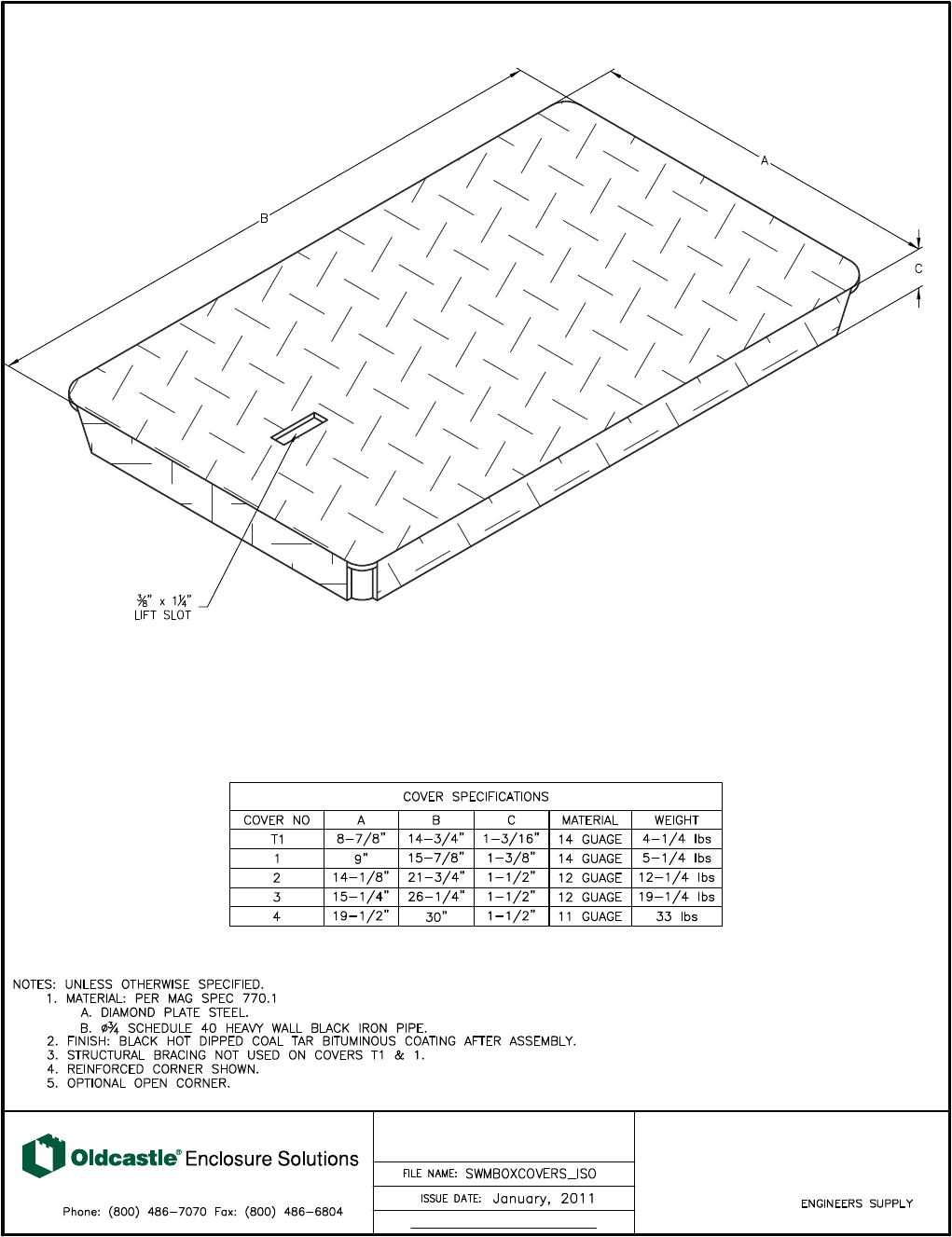

STEEL WATER METER
BOX COVERS W/ WELDED
Oldcastle Precast ®
Enclosure Solutions
www.oldcastleprecast.com
Copyright 2011
Oldcastle Precast Inc.
©
STEEL COVERS
W/ WELDED CORNERS
contractors /
Copyright © 2011 by Oldcastle Precast Inc. 53
TUCSON CONCRETE
WATER METER BOX
Oldcastle Precast ®
Enclosure Solutions
www.oldcastleprecast.com
Copyright 2011
Oldcastle Precast Inc.
©
FULL METER BOX
contractors /
Utility Box
No. TSN FULL BOX
74 lbs.
Maricopa
Association of
Government
53
52 Copyright © 2011 by Oldcastle Precast Inc.
STEEL WATER METER
BOX COVERS W/ WELDED
Oldcastle Precast ®
Enclosure Solutions
www.oldcastleprecast.com
Copyright 2011
Oldcastle Precast Inc.
©
STEEL COVERS
W/ WELDED CORNERS
contractors /
Copyright © 2011 by Oldcastle Precast Inc. 53

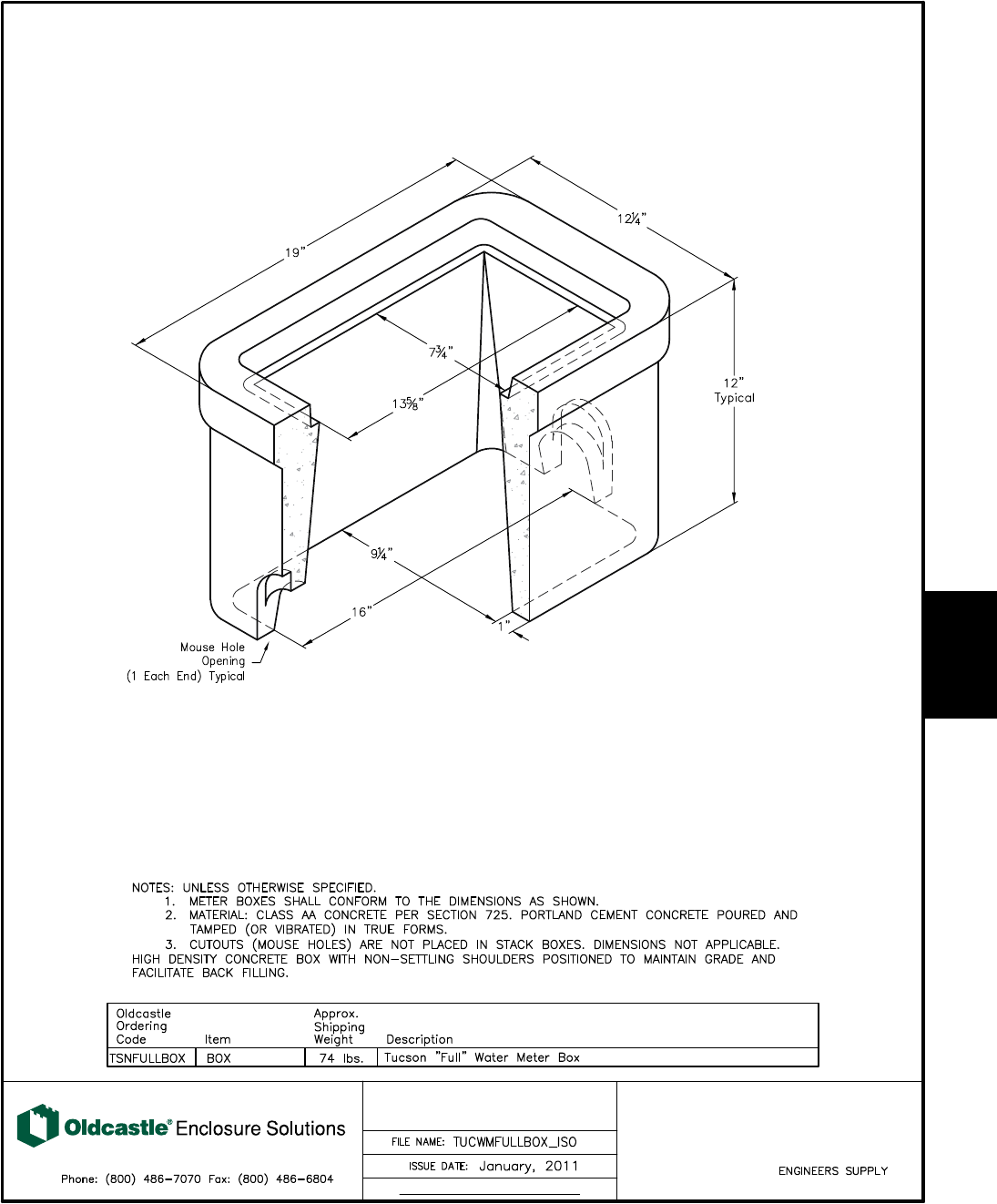

TUCSON CONCRETE
WATER METER BOX
Oldcastle Precast ®
Enclosure Solutions
www.oldcastleprecast.com
Copyright 2011
Oldcastle Precast Inc.
©
FULL METER BOX
contractors /
Utility Box
No. TSN FULL BOX
74 lbs.
Maricopa
Association of
Government
54
54 Copyright © 2011 by Oldcastle Precast Inc.

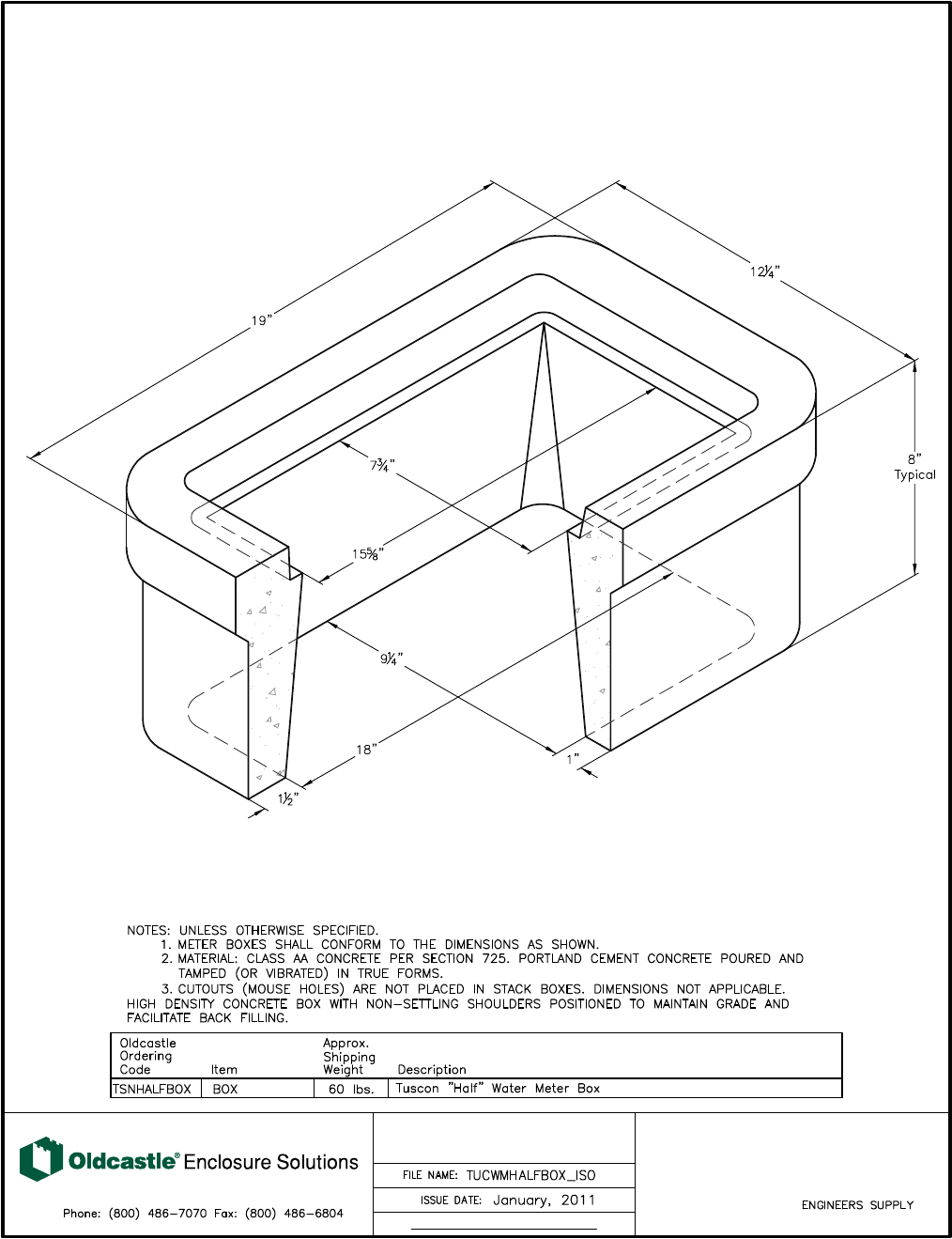

TUCSON CONCRETE
WATER METER BOX
Oldcastle Precast ®
Enclosure Solutions
www.oldcastleprecast.com
Copyright 2011
Oldcastle Precast Inc.
©
HALF METER BOX
contractors /
Utility Box
No. TSN HALF BOX
60 lbs.
Copyright © 2011 by Oldcastle Precast Inc. 55
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
"R" SERIES PITS "R" SERIES PITS
©
Copyright 2011
Oldcastle Precast Inc.
Concrete Pit
"R" SERIES PITS
PITS, Vaults, &
Catch Basins
55
54 Copyright © 2011 by Oldcastle Precast Inc.
TUCSON CONCRETE
WATER METER BOX
Oldcastle Precast ®
Enclosure Solutions
www.oldcastleprecast.com
Copyright 2011
Oldcastle Precast Inc.
©
HALF METER BOX
contractors /
Utility Box
No. TSN HALF BOX
60 lbs.
Copyright © 2011 by Oldcastle Precast Inc. 55
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
"R" SERIES PITS "R" SERIES PITS
©
Copyright 2011
Oldcastle Precast Inc.
Concrete Pit
"R" SERIES PITS
PITS, Vaults, &
Catch Basins
56
56 Copyright © 2011 by Oldcastle Precast Inc.
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

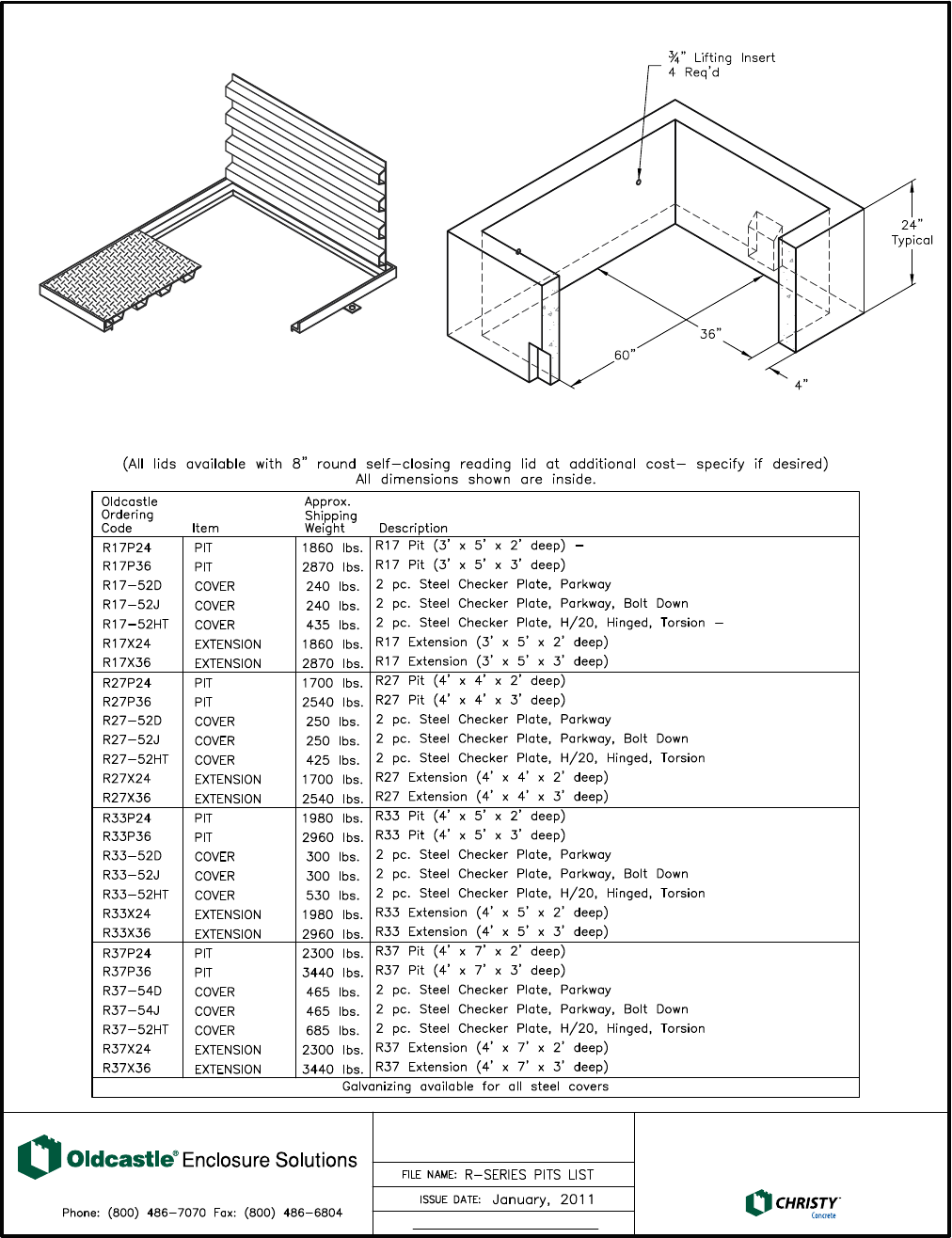

"R" SERIES PITS "R" SERIES PITS
"R" SERIES PITS
©
Copyright 2011
Oldcastle Precast Inc.
Pit
No. R17P24
1860 lbs.
Shown Above
Shown Above
Torsion Assist Cover
No. R17-52HT
435 lbs.
Accessories Available for R Series Pits
Copyright © 2011 by Oldcastle Precast Inc. 57
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
"T" SERIES "T" SERIES
ELECTRICAL VAULTS
"T" SERIES ELECTRICAL VAULTS
©
Copyright 2011
Oldcastle Precast Inc.
Concrete Vault
Grooved
Framed
PITS, Vaults, &
Catch Basins
57
56 Copyright © 2011 by Oldcastle Precast Inc.
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
"R" SERIES PITS "R" SERIES PITS
"R" SERIES PITS
©
Copyright 2011
Oldcastle Precast Inc.
Pit
No. R17P24
1860 lbs.
Shown Above
Shown Above
Torsion Assist Cover
No. R17-52HT
435 lbs.
Accessories Available for R Series Pits
Copyright © 2011 by Oldcastle Precast Inc. 57
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

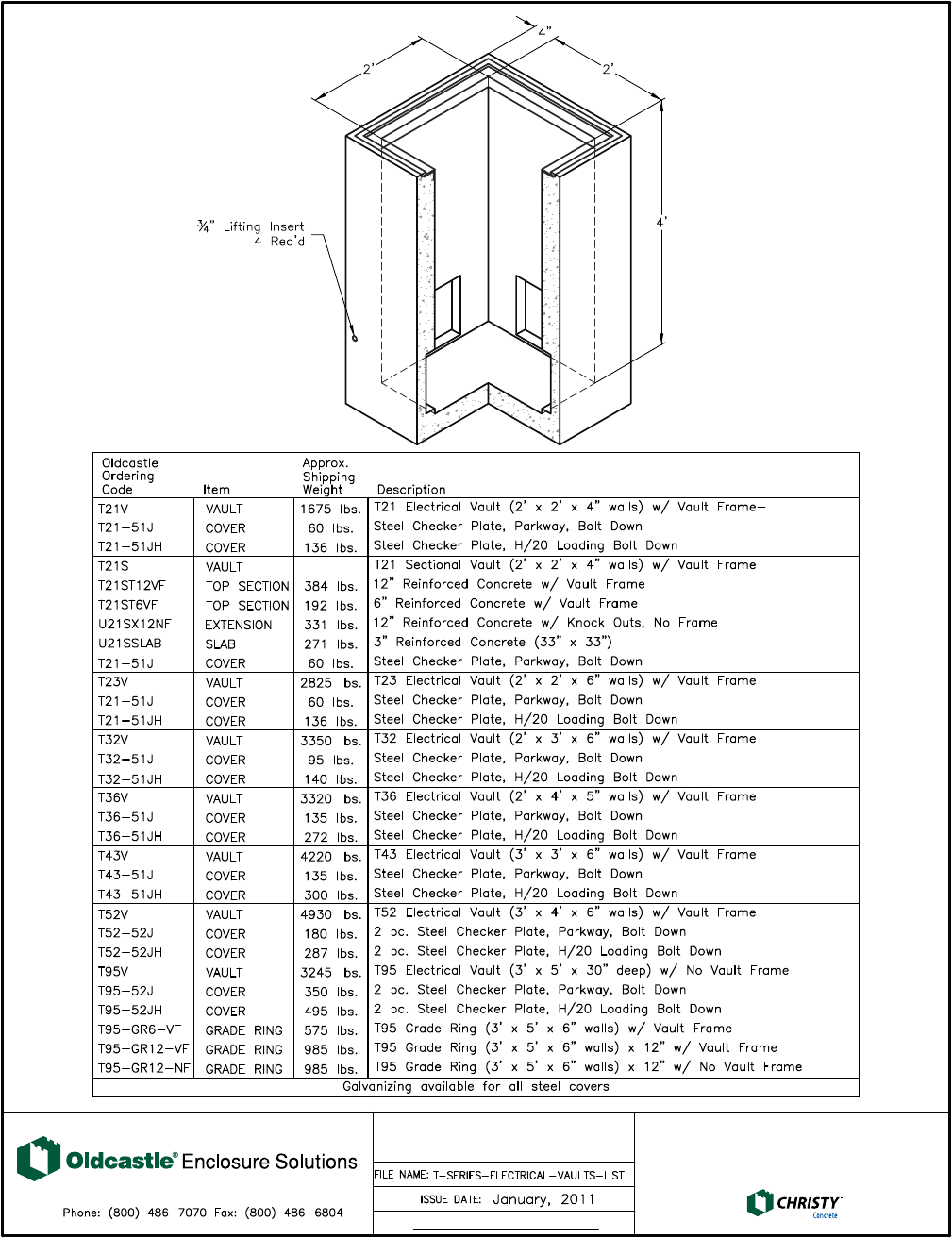

"T" SERIES "T" SERIES
ELECTRICAL VAULTS
"T" SERIES ELECTRICAL VAULTS
©
Copyright 2011
Oldcastle Precast Inc.
Concrete Vault
Grooved
Framed
PITS, Vaults, &
Catch Basins
58
58 Copyright © 2011 by Oldcastle Precast Inc.
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

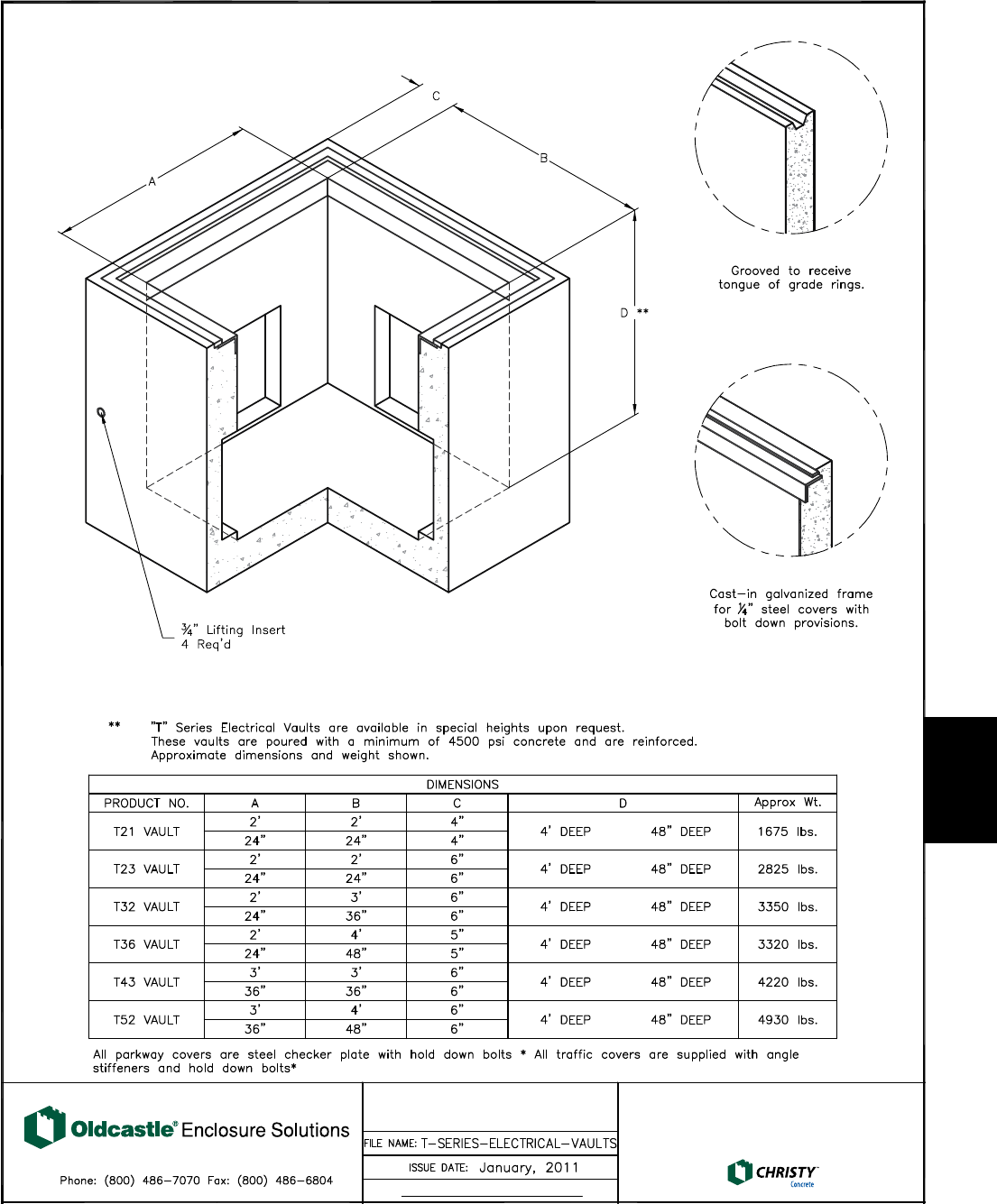

"T" SERIES "T" SERIES
ELECTRICAL VAULTS
"T" SERIES ELECTRICAL VAULTS
©
Copyright 2011
Oldcastle Precast Inc.
Electrical Vault
No. T21-48VF
1675 lbs
Shown Above
Copyright © 2011 by Oldcastle Precast Inc. 59
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

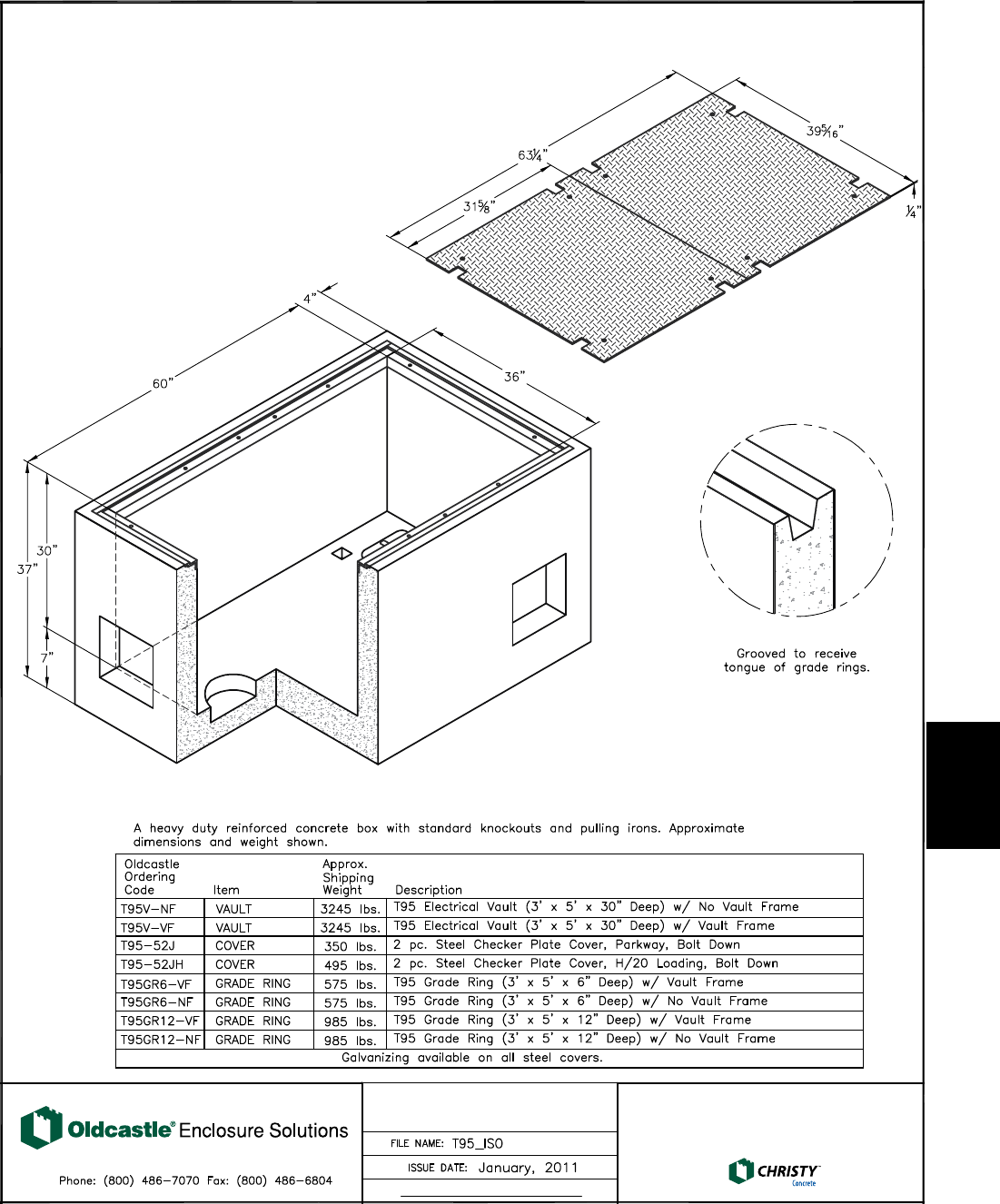

T95 VAULT T95 ELECTRICAL VAULT
3' X 5'
T95 ELECTRICAL VAULT
©
Copyright 2011
Oldcastle Precast Inc.
Electrical Vault
No. T95V-VF
3245 lbs.
Steel Cover
No. T95-52J
350 lbs.
Grooved
PITS, Vaults, &
Catch Basins
59
58 Copyright © 2011 by Oldcastle Precast Inc.
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
"T" SERIES "T" SERIES
ELECTRICAL VAULTS
"T" SERIES ELECTRICAL VAULTS
©
Copyright 2011
Oldcastle Precast Inc.
Electrical Vault
No. T21-48VF
1675 lbs
Shown Above
Copyright © 2011 by Oldcastle Precast Inc. 59
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
T95 VAULT T95 ELECTRICAL VAULT
3' X 5'
T95 ELECTRICAL VAULT
©
Copyright 2011
Oldcastle Precast Inc.
Electrical Vault
No. T95V-VF
3245 lbs.
Steel Cover
No. T95-52J
350 lbs.
Grooved
PITS, Vaults, &
Catch Basins
60
60 Copyright © 2011 by Oldcastle Precast Inc.
Oldcastle Precast ®
Enclosure Solutions
©
Copyright 2011
Oldcastle Precast Inc.
U SERIES
www.christyconcrete.com

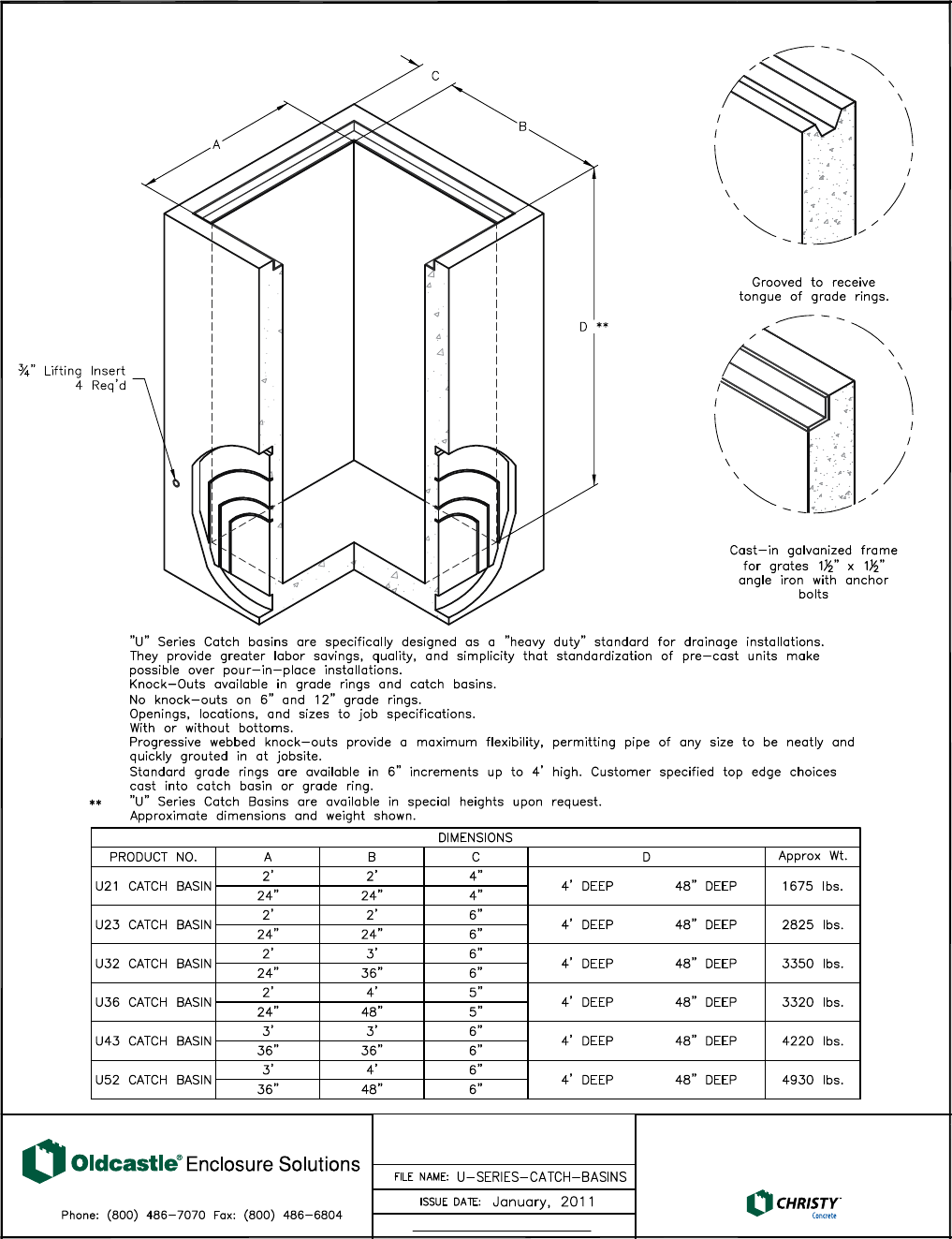

"U" SERIES
CATCH BASINS
CATCH BASINS
Grooved
Framed
Catch Basin
Copyright © 2011 by Oldcastle Precast Inc. 61
Oldcastle Precast ®
Enclosure Solutions
©
Copyright 2011
Oldcastle Precast Inc.
U SERIES
www.christyconcrete.com

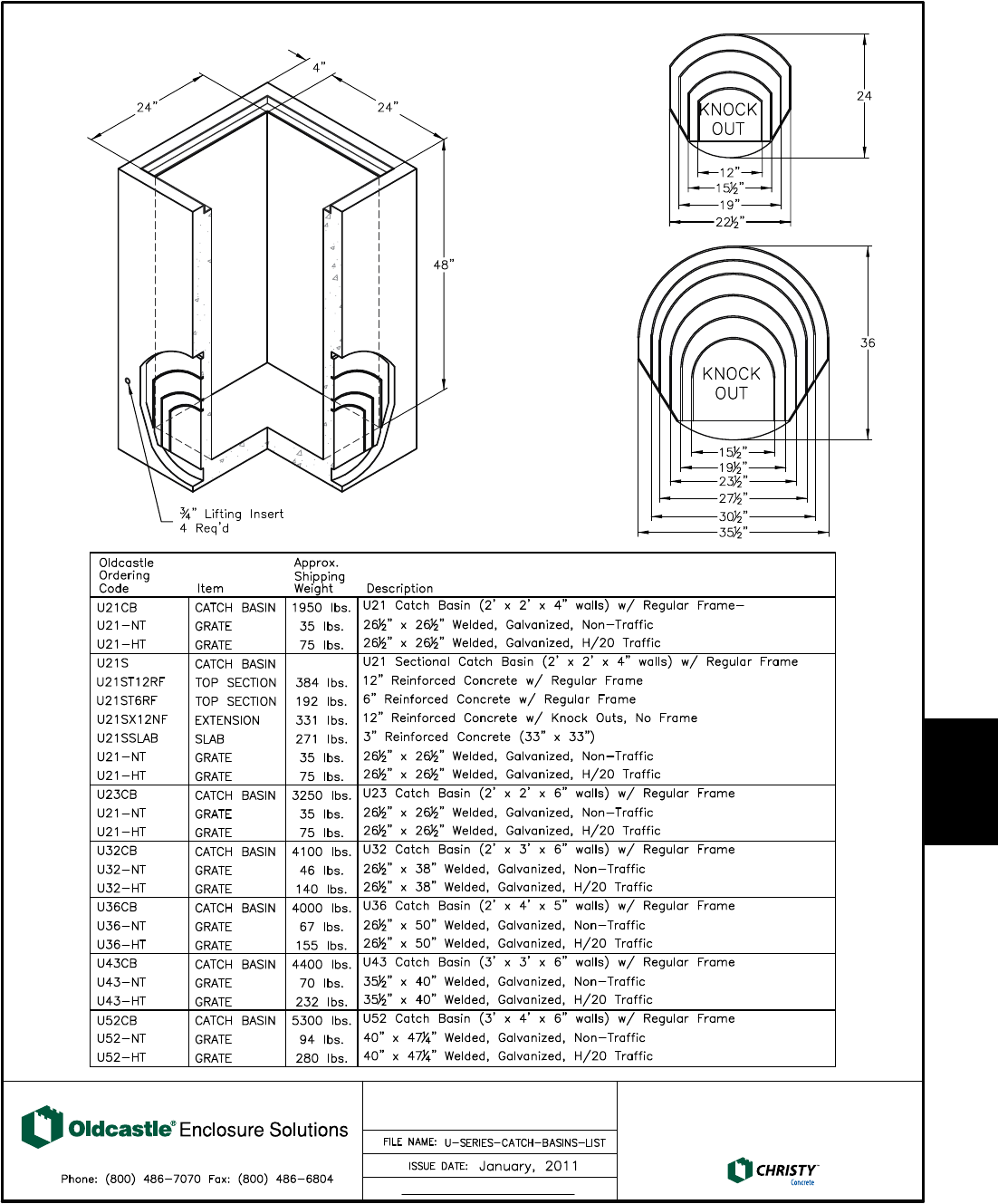

"U" SERIES
CATCH BASINS
CATCH BASINS
Catch Basin
No. U21CB-48RF
1950 lbs.
Shown Above
Small
Knock Out
Large
Knock Out
PITS, Vaults, &
Catch Basins
61
60 Copyright © 2011 by Oldcastle Precast Inc.
Oldcastle Precast ®
Enclosure Solutions
©
Copyright 2011
Oldcastle Precast Inc.
U SERIES
www.christyconcrete.com
"U" SERIES
CATCH BASINS
CATCH BASINS
Grooved
Framed
Catch Basin
Copyright © 2011 by Oldcastle Precast Inc. 61
Oldcastle Precast ®
Enclosure Solutions
©
Copyright 2011
Oldcastle Precast Inc.
U SERIES
www.christyconcrete.com
"U" SERIES
CATCH BASINS
CATCH BASINS
Catch Basin
No. U21CB-48RF
1950 lbs.
Shown Above
Small
Knock Out
Large
Knock Out
PITS, Vaults, &
Catch Basins
62
62 Copyright © 2011 by Oldcastle Precast Inc.
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

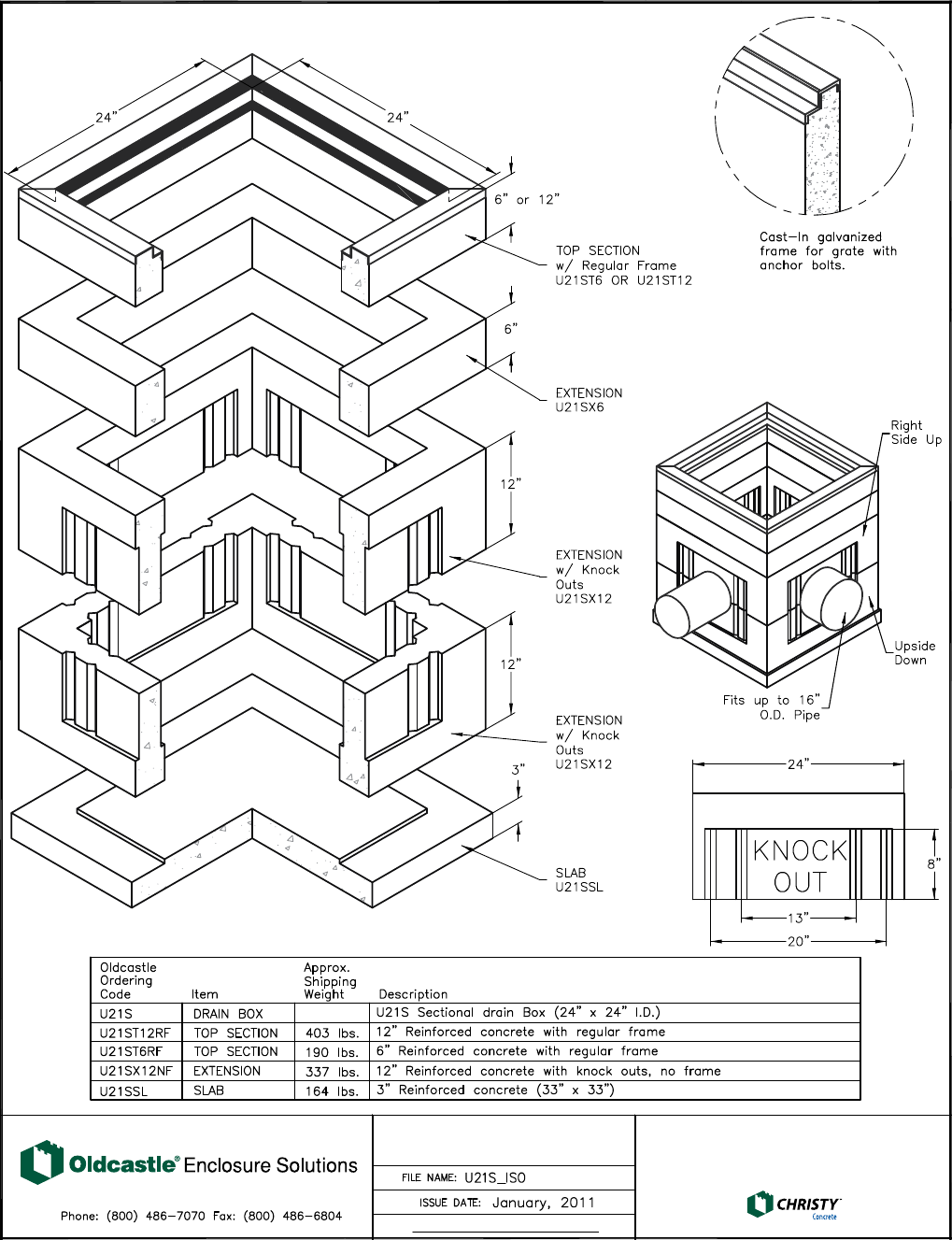

U21S SECTIONAL U21S SECTIONAL
CATCH BASIN
CATCH BASIN
U21 SECTIONAL
©
Copyright 2011
Oldcastle Precast Inc.
Copyright © 2011 by Oldcastle Precast Inc. 63

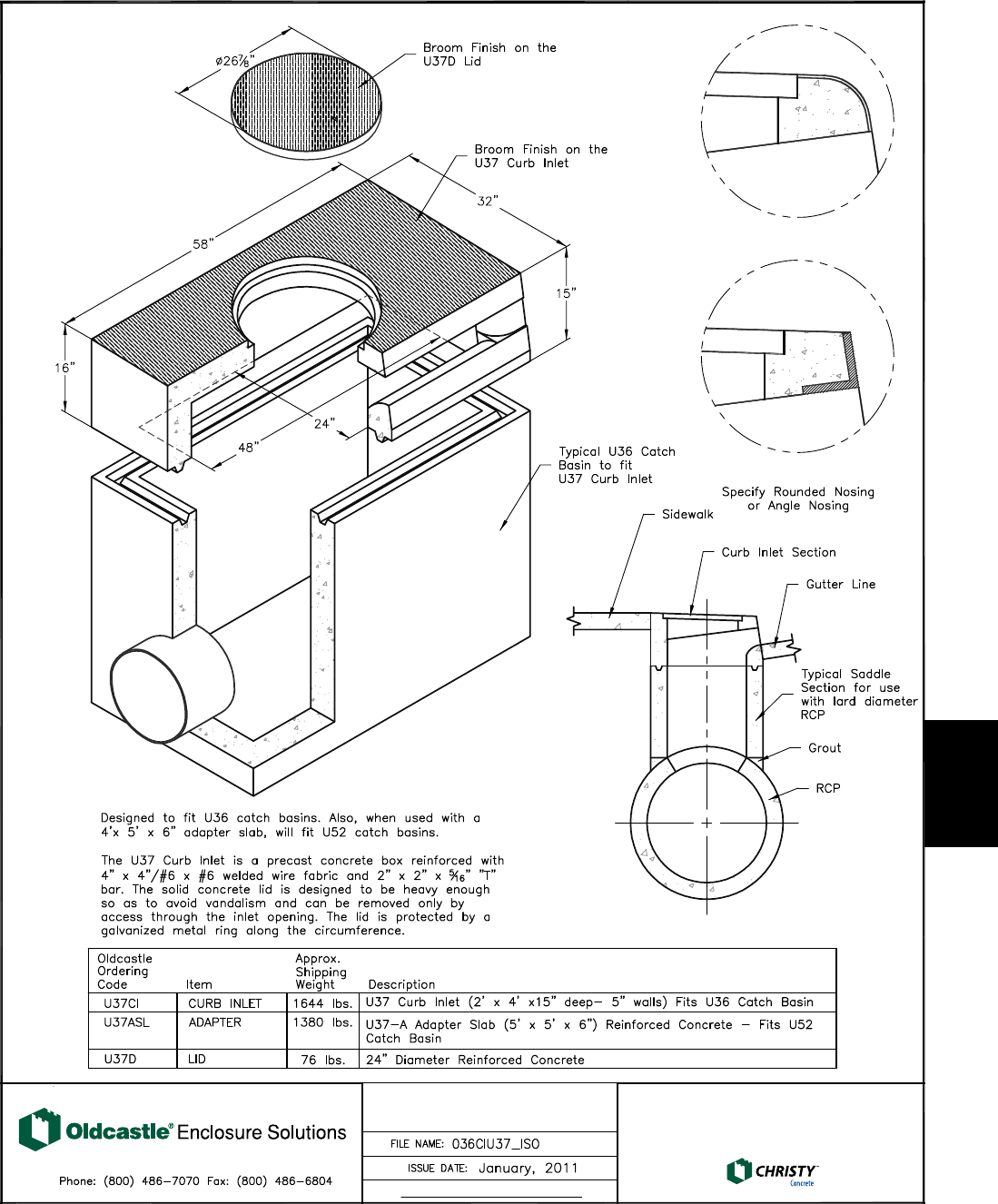

U37 CURB INLET
w/ 5" WALLS
U37 CURB INLET U37 CURB INLET
2' x 4' x 15" DEEP
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
©
Copyright 2011
Oldcastle Precast Inc.
Round Nose
Angle Nose
Curb Inlet
No. U37CI
1644 lbs.
Concrete Lid
No. U37D
76 lbs.
PITS, Vaults, &
Catch Basins
63
62 Copyright © 2011 by Oldcastle Precast Inc.
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
U21S SECTIONAL U21S SECTIONAL
CATCH BASIN
CATCH BASIN
U21 SECTIONAL
©
Copyright 2011
Oldcastle Precast Inc.
Copyright © 2011 by Oldcastle Precast Inc. 63
U37 CURB INLET
w/ 5" WALLS
U37 CURB INLET U37 CURB INLET
2' x 4' x 15" DEEP
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
©
Copyright 2011
Oldcastle Precast Inc.
Round Nose
Angle Nose
Curb Inlet
No. U37CI
1644 lbs.
Concrete Lid
No. U37D
76 lbs.
PITS, Vaults, &
Catch Basins
64
64 Copyright © 2011 by Oldcastle Precast Inc.
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions

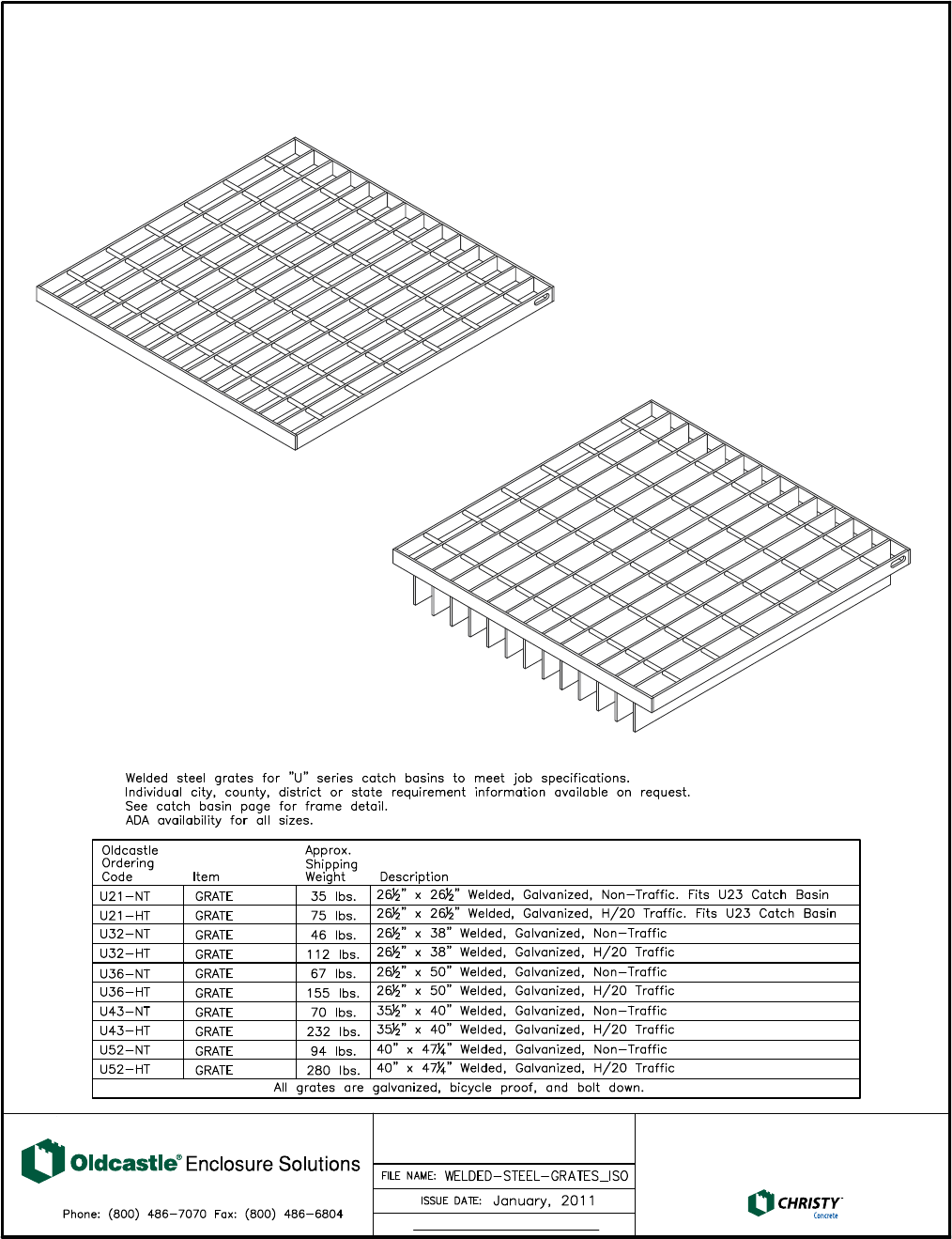

STEEL GRATES WELDED STEEL GRATES
©
Copyright 2011
Oldcastle Precast Inc.
Welded Steel Grates with Cross Bars
77% Open Flow Area
Non-Traffic Loading
H/20 Traffic Loading
65
64 Copyright © 2011 by Oldcastle Precast Inc.
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
STEEL GRATES WELDED STEEL GRATES
©
Copyright 2011
Oldcastle Precast Inc.
Welded Steel Grates with Cross Bars
77% Open Flow Area
Non-Traffic Loading
H/20 Traffic Loading
Copyright © 2011 by Oldcastle Precast Inc. 65
FL08 FIBRELYTE BOX
9" x 12"
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
FL08T BOX
©
Copyright 2011
Oldcastle Precast Inc.
®
Fibrelyte Box
No. FL08T
6 lbs.
Fibrelyte Lid
No. FL08D
2 lbs.
FL08T
FIBRELYTE
Fibrelyte
Boxes
66
66 Copyright © 2011 by Oldcastle Precast Inc.
Oldcastle
FL09T BOX FL09 FIBRELYTE BOX
10" x 17"
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
©
Copyright 2011
Oldcastle Precast Inc.
Fibrelyte Box
No. FL09T
16 lbs.
Fibrelyte Lid
No. FL09T
9 lbs.
FL09DSYN09T
B09C
®
FIBRELYTE
Copyright © 2011 by Oldcastle Precast Inc. 67
FIBRELYTE TM
FL12T BOX FL12T FIBRELYTE BOX
12" x 20"
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
©
Copyright 2011
Oldcastle Precast Inc.
Fibrelyte Box
No. FL12T Box
26 lbs.
Fibrelyte Lid
No. FL12D
11 lbs.
FL12T
SYN12S SYN12D
®
FIBRELYTE
Fibrelyte
Boxes
67
66 Copyright © 2011 by Oldcastle Precast Inc.
Oldcastle
FL09T BOX FL09 FIBRELYTE BOX
10" x 17"
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
©
Copyright 2011
Oldcastle Precast Inc.
Fibrelyte Box
No. FL09T
16 lbs.
Fibrelyte Lid
No. FL09T
9 lbs.
FL09DSYN09T
B09C
®
FIBRELYTE
Copyright © 2011 by Oldcastle Precast Inc. 67
FIBRELYTE TM
FL12T BOX FL12T FIBRELYTE BOX
12" x 20"
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
©
Copyright 2011
Oldcastle Precast Inc.
Fibrelyte Box
No. FL12T Box
26 lbs.
Fibrelyte Lid
No. FL12D
11 lbs.
FL12T
SYN12S SYN12D
®
FIBRELYTE
Fibrelyte
Boxes
68
68 Copyright © 2011 by Oldcastle Precast Inc.

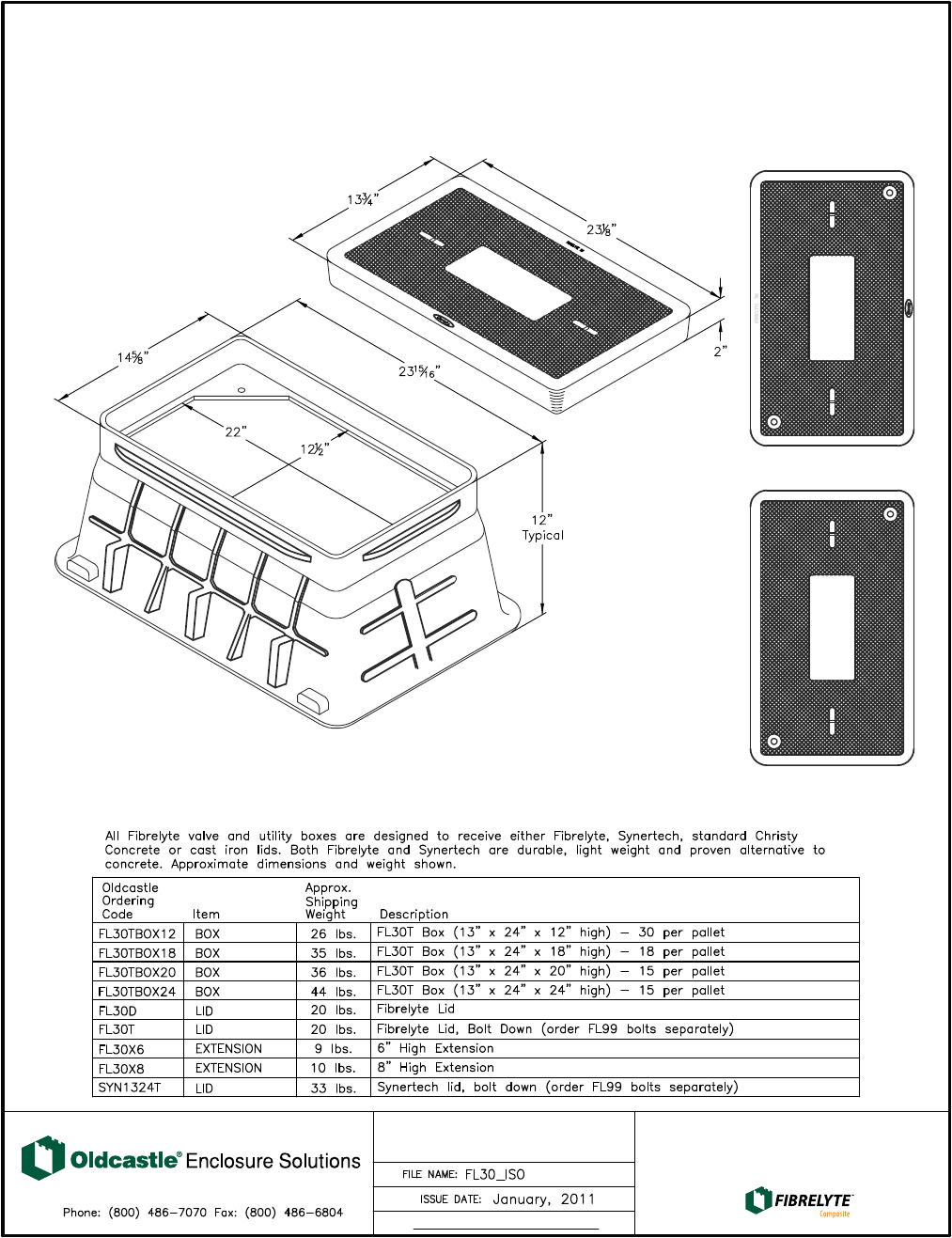

FL30T BOX FL30T FIBRELYTE BOX
13" x 24"
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
©
Copyright 2011
Oldcastle Precast Inc.
Fibrelyte Box
No. FL30TBox-12
26 lbs.
Fibrelyte Lid
No. FL30D
20 lbs.
FL30T
SYN1324T
®
FIBRELYTE
Copyright © 2011 by Oldcastle Precast Inc. 69

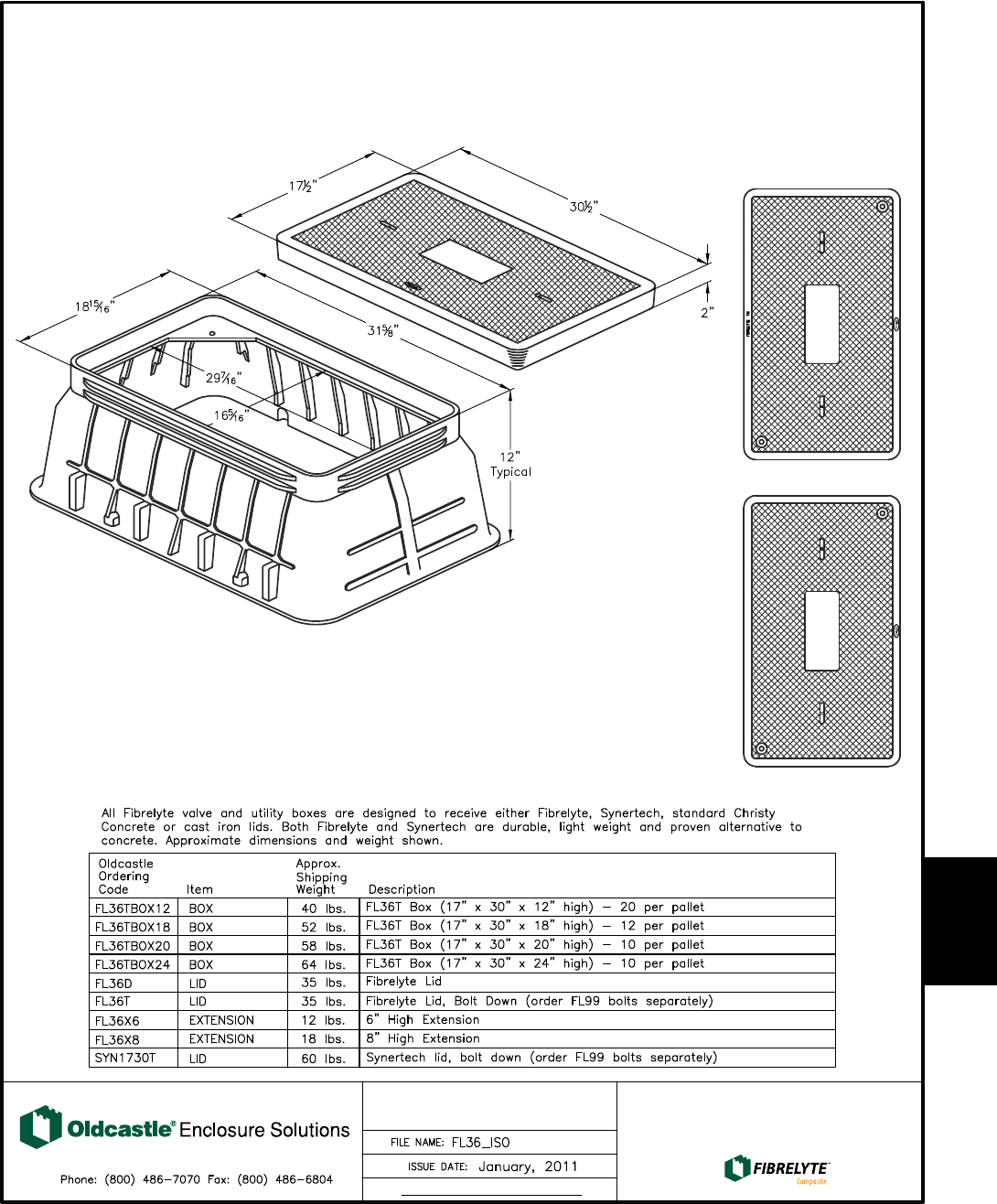

FL36T BOX FL36T FIBRELYTE BOX
17" x 30"
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
©
Copyright 2011
Oldcastle Precast Inc.
Fibrelyte Box
No. FL36TBox-12
40 lbs.
Fibrelyte Lid
No. FL36D
35 lbs.
FL36T
SYN1730T
®
FIBRELYTE
Fibrelyte
Boxes
69
68 Copyright © 2011 by Oldcastle Precast Inc.
FL30T BOX FL30T FIBRELYTE BOX
13" x 24"
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
©
Copyright 2011
Oldcastle Precast Inc.
Fibrelyte Box
No. FL30TBox-12
26 lbs.
Fibrelyte Lid
No. FL30D
20 lbs.
FL30T
SYN1324T
®
FIBRELYTE
Copyright © 2011 by Oldcastle Precast Inc. 69
FL36T BOX FL36T FIBRELYTE BOX
17" x 30"
www.oldcastleprecast.com
Oldcastle Precast ®
Enclosure Solutions
©
Copyright 2011
Oldcastle Precast Inc.
Fibrelyte Box
No. FL36TBox-12
40 lbs.
Fibrelyte Lid
No. FL36D
35 lbs.
FL36T
SYN1730T
®
FIBRELYTE
Fibrelyte
Boxes
70
70 Copyright © 2011 by Oldcastle Precast Inc.
Copyright © 2011 by Oldcastle Precast Inc. 71

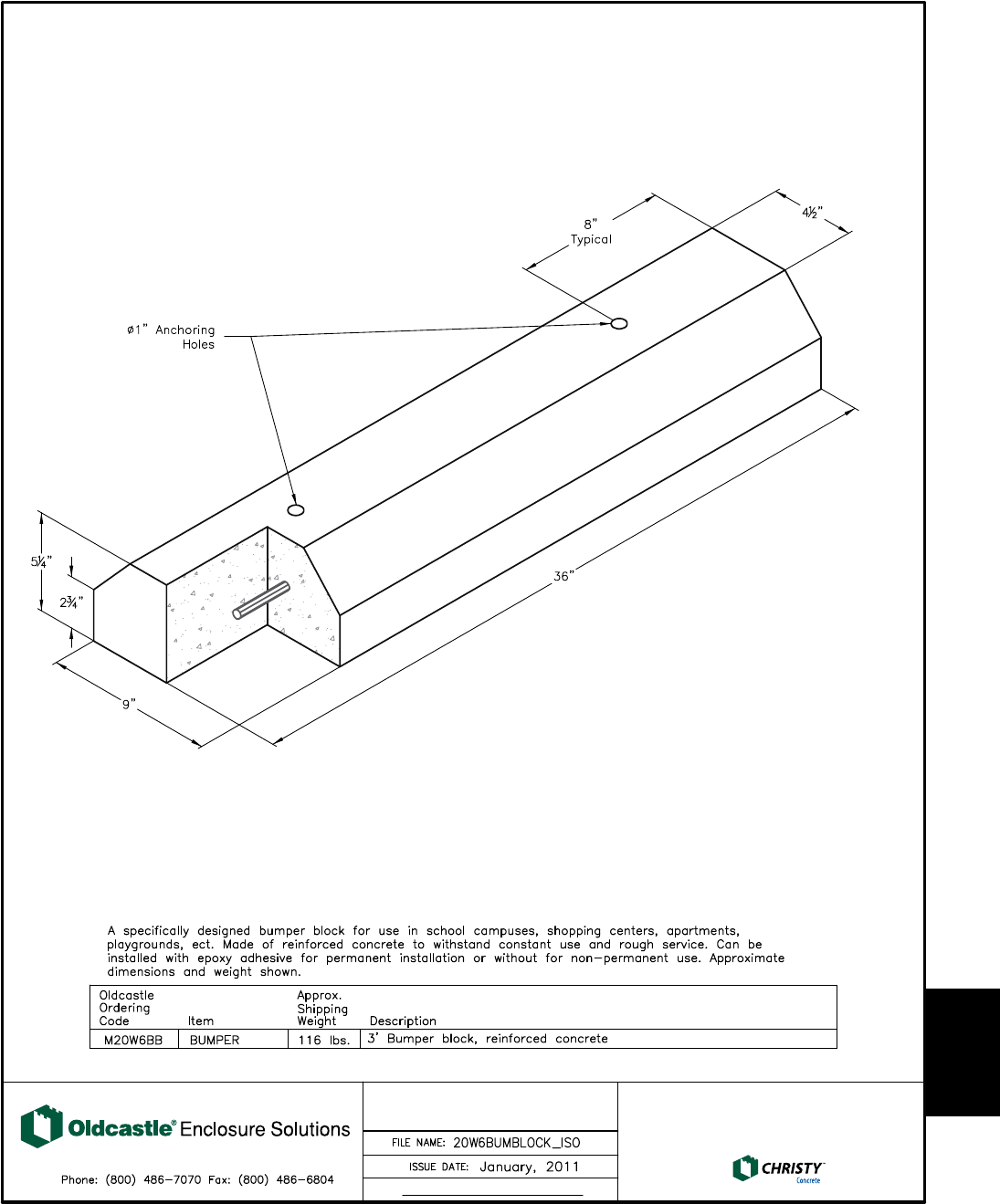

BUMPER BLOCK
www.oldcastleprecast.com
BUMPER BLOCK
Oldcastle Precast ®
Enclosure Solutions
Copyright 2011
Oldcastle Precast Inc.
©
Bumper Block
No. M20W6BB
116 lbs.
Miscellaneous
71
70 Copyright © 2011 by Oldcastle Precast Inc.
Copyright © 2011 by Oldcastle Precast Inc. 71
BUMPER BLOCK
www.oldcastleprecast.com
BUMPER BLOCK
Oldcastle Precast ®
Enclosure Solutions
Copyright 2011
Oldcastle Precast Inc.
©
Bumper Block
No. M20W6BB
116 lbs.
Miscellaneous
72
72 Copyright © 2011 by Oldcastle Precast Inc.

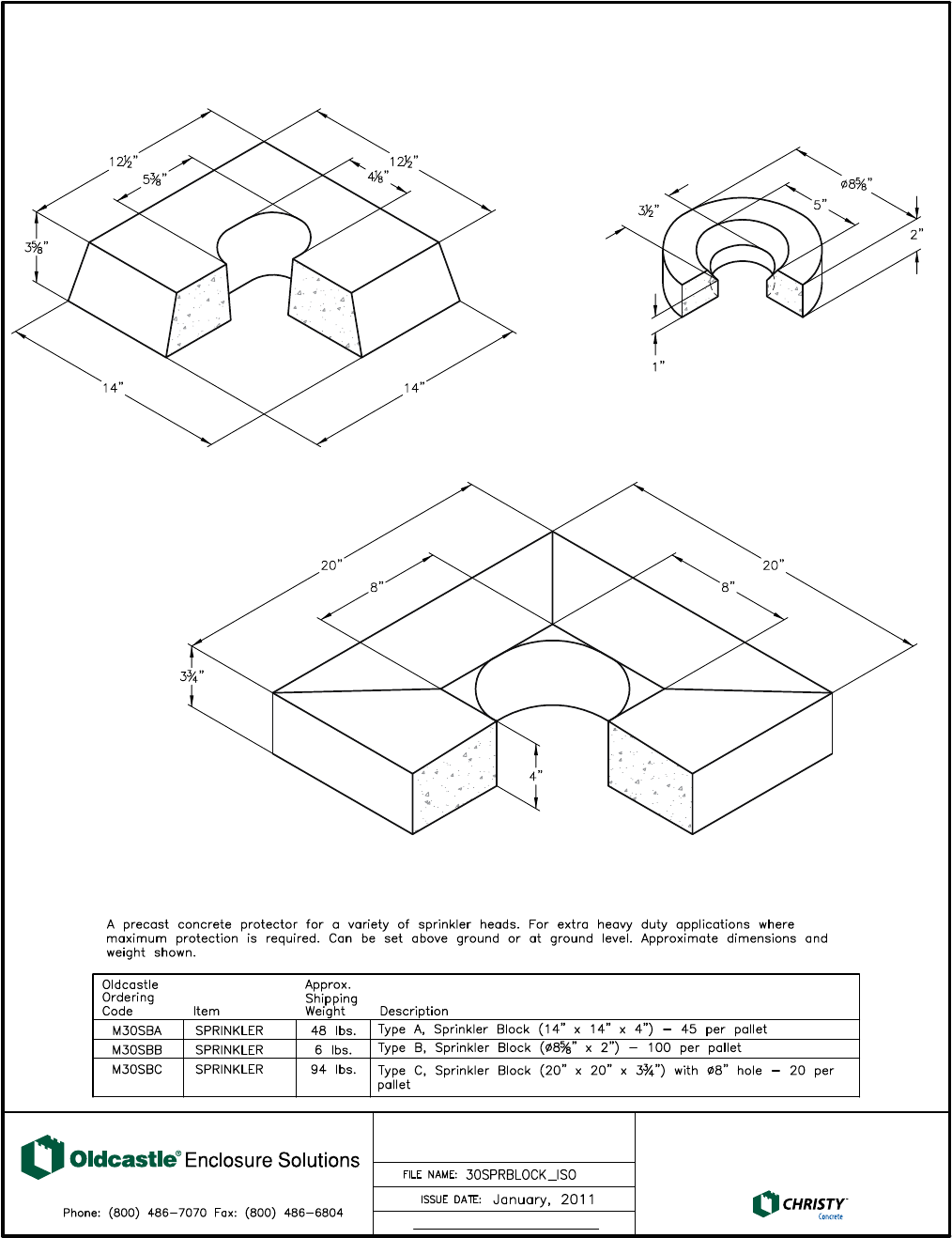

SPRINKLER BLOCKS
www.oldcastleprecast.com
SPRINKLER BLOCKS
Oldcastle Precast ®
Enclosure Solutions
Copyright 2011
Oldcastle Precast Inc.
©
Sprinkler Block - A
No. M30SBA
48 lbs. Sprinkler Block - B
No. M30SBB
6 lbs.
Sprinkler Block - C
No. M30SBC
94 lbs.
Copyright © 2011 by Oldcastle Precast Inc. 73

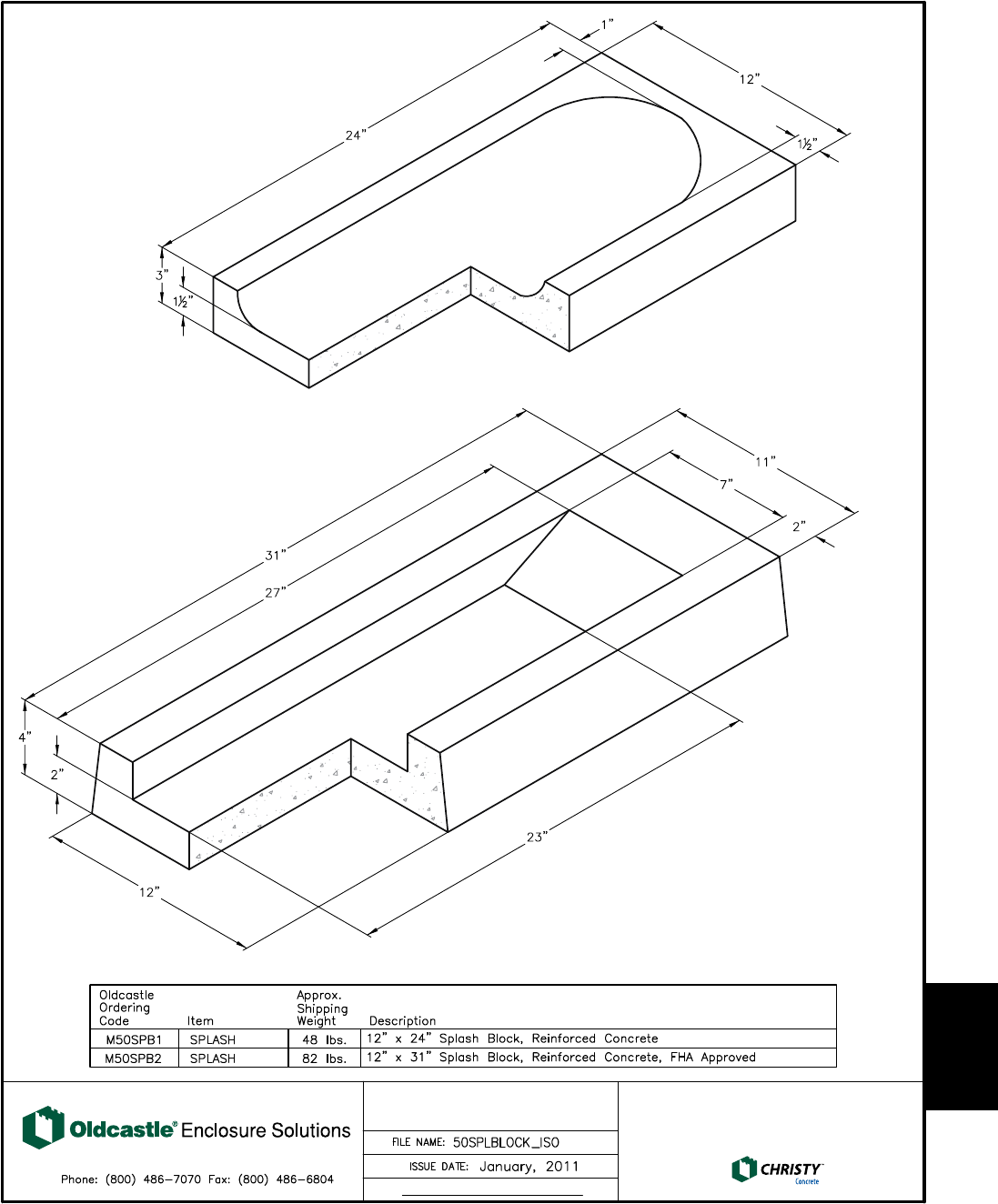

SPLASH BLOCK
www.oldcastleprecast.com
SPLASH BLOCK
Oldcastle Precast ®
Enclosure Solutions
Copyright 2011
Oldcastle Precast Inc.
©
Splash Block - 1
No. M50SPB1
48 lbs.
Splash Block - 2
No. M50SPB2
82 lbs.
Miscellaneous
73
72 Copyright © 2011 by Oldcastle Precast Inc.
SPRINKLER BLOCKS
www.oldcastleprecast.com
SPRINKLER BLOCKS
Oldcastle Precast ®
Enclosure Solutions
Copyright 2011
Oldcastle Precast Inc.
©
Sprinkler Block - A
No. M30SBA
48 lbs. Sprinkler Block - B
No. M30SBB
6 lbs.
Sprinkler Block - C
No. M30SBC
94 lbs.
Copyright © 2011 by Oldcastle Precast Inc. 73
SPLASH BLOCK
www.oldcastleprecast.com
SPLASH BLOCK
Oldcastle Precast ®
Enclosure Solutions
Copyright 2011
Oldcastle Precast Inc.
©
Splash Block - 1
No. M50SPB1
48 lbs.
Splash Block - 2
No. M50SPB2
82 lbs.
Miscellaneous
74
74 Copyright © 2011 by Oldcastle Precast Inc.

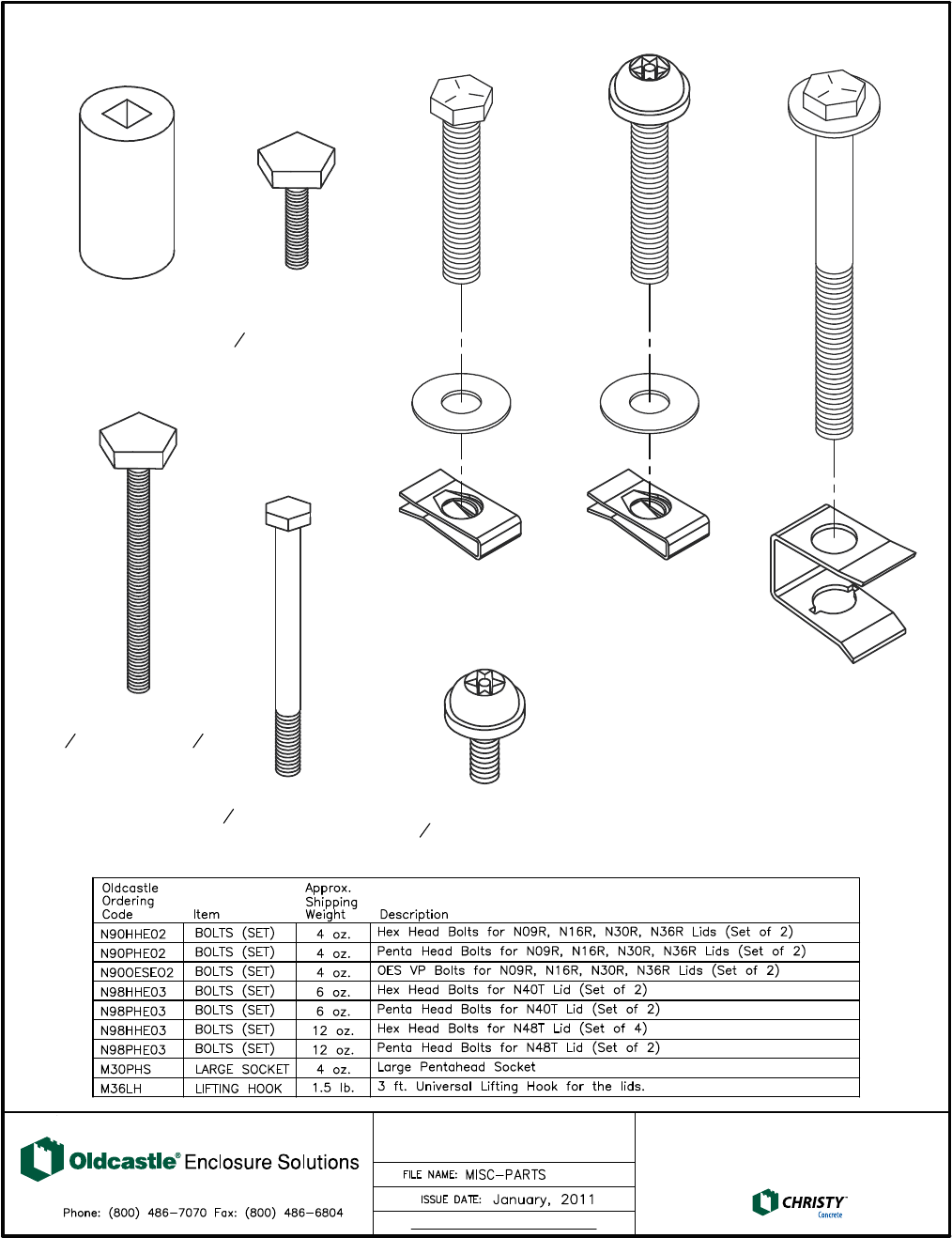

HARDWARE
Oldcastle Precast ®
Enclosure Solutions
www.oldcastleprecast.com
Copyright 2011
Oldcastle Precast Inc.
©
HARDWARE
Large Penta
Bolt Socket
Standard Penta Bolt
38" - 16UNC x 1"
Large Penta Bolt
38" - 16UNC x 312"
Standard Hex Bolt
38" - 16UNC x 4"
N90HHE02 Bolt Kit
(Set of 2)
N98HHE03 Bolt Kit
(Set of 2 or 4)
N90OESE02 Bolt Kit
(Set of 2)
OES VP Bolt
38" - 16UNC x 1"
Copyright © 2011 by Oldcastle Precast Inc. 75
Cross
Reference
Guide
Christy BES Brooks
Curb & Traffic Valve Boxes
Cross Reference Guide
F08 Valve Box F8 Valve Box #1 RD Valve Box
F08R F8R #1 RD
F08C F8C #1 RDT
V01-71C V1-71C #1 RDTG
F14 Curb Valve Box F14 Curb Valve Box #30 18 Curb Valve Box
F08R F08R #30 18
FL08D No Equal
F08C F08C #30 18 T
V01-71C V01-71C
F22 Curb Valve Box F22 Curb Valve Box #30 30 Curb Valve Box
F08R F08R #30 30
FL08D No Equal
F08C F08C #30 30 T
V01-71C V01-71C
G03 Box #3 Traffic V.B.
G03C No Equal #3RTT
G05X12 #3RT-12
G04 Box #4 Traffic V.B.
G05X12
G04C No Equal #4RTT
G05X12 #4RT-12
G05X12
G05T Traffic Valve Box G05 Traffic Valve Box
G05CT G05C
75
74 Copyright © 2011 by Oldcastle Precast Inc.
HARDWARE
Oldcastle Precast ®
Enclosure Solutions
www.oldcastleprecast.com
Copyright 2011
Oldcastle Precast Inc.
©
HARDWARE
Large Penta
Bolt Socket
Standard Penta Bolt
38" - 16UNC x 1"
Large Penta Bolt
38" - 16UNC x 312"
Standard Hex Bolt
38" - 16UNC x 4"
N90HHE02 Bolt Kit
(Set of 2)
N98HHE03 Bolt Kit
(Set of 2 or 4)
N90OESE02 Bolt Kit
(Set of 2)
OES VP Bolt
38" - 16UNC x 1"
Copyright © 2011 by Oldcastle Precast Inc. 75
Cross
Reference
Guide
Christy BES Brooks
Curb & Traffic Valve Boxes
Cross Reference Guide
F08 Valve Box F8 Valve Box #1 RD Valve Box
F08R F8R #1 RD
F08C F8C #1 RDT
V01-71C V1-71C #1 RDTG
F14 Curb Valve Box F14 Curb Valve Box #30 18 Curb Valve Box
F08R F08R #30 18
FL08D No Equal
F08C F08C #30 18 T
V01-71C V01-71C
F22 Curb Valve Box F22 Curb Valve Box #30 30 Curb Valve Box
F08R F08R #30 30
FL08D No Equal
F08C F08C #30 30 T
V01-71C V01-71C
G03 Box #3 Traffic V.B.
G03C No Equal #3RTT
G05X12 #3RT-12
G04 Box #4 Traffic V.B.
G05X12
G04C No Equal #4RTT
G05X12 #4RT-12
G05X12
G05T Traffic Valve Box G05 Traffic Valve Box
G05CT G05C
76
76 Copyright © 2011 by Oldcastle Precast Inc.
Christy BES Brooks
B09X12 C09X12 #36 Ext.
Cross Reference Guide
Drainage Boxes
G05T Traffic Valve Box G05T Traffic Valve Box
V05CT V05CT
B09 Drain Box C09 Drain Box #36 Drain Box
V09-71C V09-71C #36 DTG
G05X12 G05X12
C24 Drain Box
V64X6 (Discontinued) No Equal
V64 Drain Box
V64X12
V24-71C
V64X12 #1818 Extension
V64 Drain Box
V12 Drain Box V12 Drain Box #1212 Drain Box
V12-71C V12-71C #1212 Grate
V12X12 V12X12
V64-71C V64-71C
#1818 Drain Box
B24X12 C24X12
#1818 Grate
V24-71C
B24 Drain Box
Copyright © 2011 by Oldcastle Precast Inc. 77
Cross
Reference
Guide
Christy BES Brooks
N09 Electrical Box C09E Electrical Box #3 1/2 PB Electrical Box
Cross Reference Guide
Electrical Boxes
N09J C09J #3 1/2 PB-T (C.I.) B/D
N09R C09D #3 1/2 PB
N09R C09T #3 1/2 PB B/D
FL09T No Equal
N09-61D C09-61D #3 1/2 PB-T (STL)
N09-61J C09-61J #3 1/2 PB-T (STL) B/D
B09X12 C09X12
B16 Electrical Box C16E Electrical Box #5 PB Electrical Box
B09SL C09SL #36 Slab
N16R C16D #5 PB
N16R C16T #5 PB B/D
FL16T No Equal
N16J C16J #5 PB-T (C.I.) B/D
N16-61D C16-61D #5 PB-T (STL)
N16-61J C16-61J #5 PB-T (STL) B/D
B30SL C16SL
B16X12 C16X12
N30R C30T #38 PB B/D
N30 Electrical Box C30E Electrical Box #38 PB Electrical Box
N30R C30D #38 PB
FL30T No Equal
N30-61D C30-61D #38 PB-T (STL)
B30X12 C30X12 #38 Ext.
N30-61J C30-61J #38 PB-T (STL) B/D
B30SL C30SL #38 Slab
N36 Electrical Box C36E Electrical Box #66 Electrical Box
FL36T No Equal
N36R C36D #66 PB
N36R C36T #66 PB B/D
N36-61D C36-61D #66 PB-T (STL)
77
76 Copyright © 2011 by Oldcastle Precast Inc.
Christy BES Brooks
B09X12 C09X12 #36 Ext.
Cross Reference Guide
Drainage Boxes
G05T Traffic Valve Box G05T Traffic Valve Box
V05CT V05CT
B09 Drain Box C09 Drain Box #36 Drain Box
V09-71C V09-71C #36 DTG
G05X12 G05X12
C24 Drain Box
V64X6 (Discontinued) No Equal
V64 Drain Box
V64X12
V24-71C
V64X12 #1818 Extension
V64 Drain Box
V12 Drain Box V12 Drain Box #1212 Drain Box
V12-71C V12-71C #1212 Grate
V12X12 V12X12
V64-71C V64-71C
#1818 Drain Box
B24X12 C24X12
#1818 Grate
V24-71C
B24 Drain Box
Copyright © 2011 by Oldcastle Precast Inc. 77
Cross
Reference
Guide
Christy BES Brooks
N09 Electrical Box C09E Electrical Box #3 1/2 PB Electrical Box
Cross Reference Guide
Electrical Boxes
N09J C09J #3 1/2 PB-T (C.I.) B/D
N09R C09D #3 1/2 PB
N09R C09T #3 1/2 PB B/D
FL09T No Equal
N09-61D C09-61D #3 1/2 PB-T (STL)
N09-61J C09-61J #3 1/2 PB-T (STL) B/D
B09X12 C09X12
B16 Electrical Box C16E Electrical Box #5 PB Electrical Box
B09SL C09SL #36 Slab
N16R C16D #5 PB
N16R C16T #5 PB B/D
FL16T No Equal
N16J C16J #5 PB-T (C.I.) B/D
N16-61D C16-61D #5 PB-T (STL)
N16-61J C16-61J #5 PB-T (STL) B/D
B30SL C16SL
B16X12 C16X12
N30R C30T #38 PB B/D
N30 Electrical Box C30E Electrical Box #38 PB Electrical Box
N30R C30D #38 PB
FL30T No Equal
N30-61D C30-61D #38 PB-T (STL)
B30X12 C30X12 #38 Ext.
N30-61J C30-61J #38 PB-T (STL) B/D
B30SL C30SL #38 Slab
N36 Electrical Box C36E Electrical Box #66 Electrical Box
FL36T No Equal
N36R C36D #66 PB
N36R C36T #66 PB B/D
N36-61D C36-61D #66 PB-T (STL)
78
78 Copyright © 2011 by Oldcastle Precast Inc.
Christy BES Brooks
Cross Reference Guide
Electrical Boxes
N36-61J C36-61J #66 PB-T (STL) B/D
B36X12 C36X12
B36SL C36SL
N40T C40T #67 PB B/D
B40 Electrical Box C40E Electrical Box #67 PB Electrical Box
N40D C40D #67 PB
#67 PB-T (STL) B/D
N40X10 C40X10 #67 Ext.
N40-61D C40-61D #67 PB-T (STL)
N40-61J C40-61J
B40SL C40SL #67 Slab
B44 Meter Box C44E Electrical Box
B44-62D C44-62D
B44D2 C44D2
B44X8 C44X8
B44SL C44SL
#68 PBN48D2 C48D2
N48 Electrical Box C48E Electrical Box #68 PB Electrical Box
B48D C48D #68 PB
N48-62J C48-62J #68 PB-T (STL) B/D
B48T2 C48T2 #68 PB B/D
B48-62D C48-62D #68 PB-T (STL)
N48X10 C48X10 #68 Ext.
B48SL C48SL #68 Slab
N52 Electrical Box C52E Electrical Box #69 PB Electrical Box
N52D2 C52D2
#69 PB-T (STL)B52-62D C52-62D
N52D3 C52D3 #69 PB
N52T3 C52T3 #69 PB B/D
B52SL C52SL #69 Slab
N52-62J C52-62J #69 PB-T (STL) B/D
N52X10 C52X10 #69 Ext.
Copyright © 2011 by Oldcastle Precast Inc. 79
Christy BES Brooks
C09XD
C09XP
C09XG
#36 H
B09X12 C09X12
B09SL C09SL
No Equal
B09-61D C09-61D #36 S
B09-61G C09-61G
B09XD
B09XP
B09XG
FL09XD
B09SL C09SL #36 Slab
B09X Meter Box C09X Meter Box
B09-61G C09-61G #36 H
B09X12 C09X12 #36 Ext.
FL09D No Equal
B09-61D C09-61D #36 S
N09RP C09P
B09G C09G #36 1 piece
B09C C09C
N09R C09D #36 T
B03-61D C03-61D
B09 Meter Box C09W Meter Box #36 Meter Box
B03D C03D #3s 1 piece
B03P C03D
Cross Reference Guide
Water Meter Boxes
B03 Meter Box C03W Meter Box #3 Meter Box
B03C C03C #3T
Cross
Reference
Guide
79
78 Copyright © 2011 by Oldcastle Precast Inc.
Christy BES Brooks
Cross Reference Guide
Electrical Boxes
N36-61J C36-61J #66 PB-T (STL) B/D
B36X12 C36X12
B36SL C36SL
N40T C40T #67 PB B/D
B40 Electrical Box C40E Electrical Box #67 PB Electrical Box
N40D C40D #67 PB
#67 PB-T (STL) B/D
N40X10 C40X10 #67 Ext.
N40-61D C40-61D #67 PB-T (STL)
N40-61J C40-61J
B40SL C40SL #67 Slab
B44 Meter Box C44E Electrical Box
B44-62D C44-62D
B44D2 C44D2
B44X8 C44X8
B44SL C44SL
#68 PBN48D2 C48D2
N48 Electrical Box C48E Electrical Box #68 PB Electrical Box
B48D C48D #68 PB
N48-62J C48-62J #68 PB-T (STL) B/D
B48T2 C48T2 #68 PB B/D
B48-62D C48-62D #68 PB-T (STL)
N48X10 C48X10 #68 Ext.
B48SL C48SL #68 Slab
N52 Electrical Box C52E Electrical Box #69 PB Electrical Box
N52D2 C52D2
#69 PB-T (STL)B52-62D C52-62D
N52D3 C52D3 #69 PB
N52T3 C52T3 #69 PB B/D
B52SL C52SL #69 Slab
N52-62J C52-62J #69 PB-T (STL) B/D
N52X10 C52X10 #69 Ext.
Copyright © 2011 by Oldcastle Precast Inc. 79
Christy BES Brooks
C09XD
C09XP
C09XG
#36 H
B09X12 C09X12
B09SL C09SL
No Equal
B09-61D C09-61D #36 S
B09-61G C09-61G
B09XD
B09XP
B09XG
FL09XD
B09SL C09SL #36 Slab
B09X Meter Box C09X Meter Box
B09-61G C09-61G #36 H
B09X12 C09X12 #36 Ext.
FL09D No Equal
B09-61D C09-61D #36 S
N09RP C09P
B09G C09G #36 1 piece
B09C C09C
N09R C09D #36 T
B03-61D C03-61D
B09 Meter Box C09W Meter Box #36 Meter Box
B03D C03D #3s 1 piece
B03P C03D
Cross Reference Guide
Water Meter Boxes
B03 Meter Box C03W Meter Box #3 Meter Box
B03C C03C #3T
Cross
Reference
Guide
80
80 Copyright © 2011 by Oldcastle Precast Inc.
Christy BES Brooks
Cross Reference Guide
Water Meter Boxes
B12X12 C12X12 #37 Ext.
B12-61G C12-61G #37 TR
B12S C125 #37 S
B12-61D C12-61D #37 T
FL12D No Equal
B12GP C12GP
B12P C12P
B12G C12G #37 H
B12 Meter Box C12 Meter Box #37 Meter Box
B12D C12D #37 1 piece
B16C C16C
B16 Meter Box C16W Meter Box
N16R C16D
N16RP C16P
B16G C16G
FL16D No Equal
B16GP C16GP
B16-61D C16-61D
B16-61G C16-61G
B16-61GP C16-61GP
B16X12 C16X12
B30SL C16SL
B24 Dual Meter Box C24 Dual Meter Box Dual 11 Meter Box
B24D C24D Dual 11 pieces
B24E C24E Dual 11 5
B24G C24G Dual 11 5
B24-61D C24-61D Dual 11 T
B24-61G C24-61G Dual 11 TR
B24X12 C24 Ext. Dual 11 Ext.
81
Copyright © 2011 by Oldcastle Precast Inc. 81
Christy BES Brooks
Cross Reference Guide
Water Meter Boxes
N30 Meter Box C30 Merter Box #38 Meter Box
N30R C30D #38 1 piece
N30RP C30P
B30E C30E #38 S
B30G C30G #38 H
B30GP C30GP
FL30D No Equal
#38 TB30-61D C30-61D
#38 TRB30-61G C30-61G
B30-61P C30-61P
B30-61GP C30-61GP
#38 Ext.B30X12 C30X12
#38 SlabB30SL C30SL
#66 Meter BoxN36 Meter Box C36 Meter Box
#66 1 pieceN36R C36D
N36RP C36P
#66 SB36E C36E
#66 HB36G C36G
B36GP C36GP
FL36D No Equal
#66 TB36-61D C36-61D
B36-61P C36-61P
#66 TRB36-61G C36-61G
B36-61GP C36-61GP
B36X12 C36X12 #66 Ext.
B36SL C36SL #66 Slab
N40 Meter Box C40 Meter Box #67 Meter Box
B40D C40D #67 1 piece
B40P C40P
B40M C40M #67 S
B40-61D C40-61D #67 T
B40-61P C40-61P
B40-61G C40-61G #67 TR
Cross
Reference
Guide
82
82 Copyright © 2011 by Oldcastle Precast Inc.
Christy BES Brooks
Cross Reference Guide
Water Meter Boxes
N40X10 C40X10 #67 Ext.
B40SL C40SL #67 Slab
B44 Meter Box C44 Meter Box
B44D2 C44D2
B44E2 C44E2
B44-62D C44-62D
B44-62G C44-62G
B44X8 C44X8
B44SL C44SL
N48 Meter Box C48 Meter Box #68 Meter Box
B48D2 C48D2 #68 2 piece
B48M2 C48M2 #68
B48-62D C48-62D #68 T
B48-62G C48-62G #68 TR
B48-62GP C48-62GP
N48X10 C48X10 #68 Ext.
B52D3 C52D3 #69 3 piece
B48SL C48SL #68 Slab
N52 Meter Box C52 Meter Box #69 Meter Box
B52F3 C52F3 #69 3 piece, r/1
B52M3 C52M3 #69 3 piece
B52-62D C52-62D #69 2 piece T
B52-62G C52-62G #69 2 piece TR
N52X10 C52X10 #69 Ext.
B52SL C52SL #69 Slab

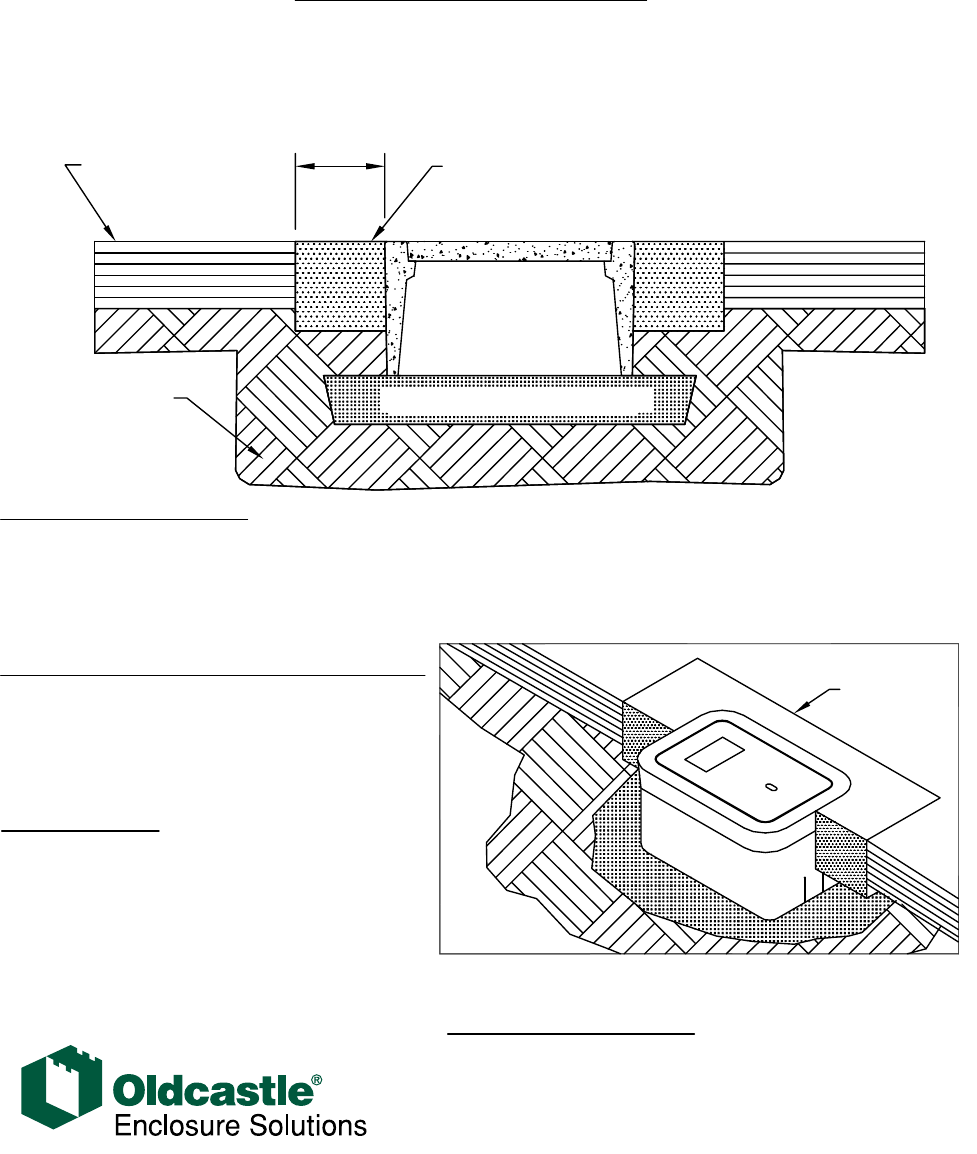

CONCRETE COLLAR
AROUND BOX
Gravel Base (Approx. 3" to 6")
with Cover
Meter Box or Pull Box
COMPACTED FILL
ASPHALT PAVEMENT
OR CONCRETE
8"
Installation Procedure
Installation in Concrete or Pavement
for driveways, parking lots and off-roadway applications
where subject to occasional non-deliberate light vehicles.
Note: Minimum concrete collar strength is 3,000 psi.
CONCRETE
COLLAR
FIELD PREPARATION
Prepare the excavation approximately 6" deeper
than the overall height of the enclosure. The length
and width of the excavation should be determined by
adding 4" to 6" to the overall length and width of the
box.
INSTALLATION RECOMMENDATIONS
Placement of approximately 3" to 6" of compacted
material such as sand or gravel is the recommended
material because of its drainage characteristics. The
compacted material should be leveled so the top of the
box is flush to grade.
BACKFILLING
Place selected backfill into the excavation at 12" lifts
and compact. The backfill should be discontinued
approximately 8" below the finish grade. The final 8"
of the excavation should be finished with concrete.
This should be accomplished by pro
viding a form
around the enclosure that would produce a 8" wide
collar (see sketch).
QUIK-SPECIFICATION
Underground enclosures shall be manufactured by
Oldcastle/Christy. Boxes and covers shall be concrete and have a
pedestrian rated minimum vertical test load of 350 pounds per
square foot. The concrete shall test to a minimum of 4500 psi
compressive strength.
Oldcastle Precast ®
Enclosure Solutions
Madera
801 S. Pine St. Madera,
California 93637
Roseville
9600 Antelope Oaks Court, Suite D
Roseville, California 95747
Portland
11402 NE Markx Street
Portland OR 97220
Tracy
10304 Linne Road
Tracy, California 95377
QUICK-SPECIFICATION
Distribution Centers Servicing Your Local Areas
(800) 735-5566
oldcastleprecast.com/enclosuresolutions
Revision 12/2013CHR201 ©2013 Oldcastle Precast, Inc.

Navigation menu
