Package Includes:

• T4 Pro Thermostat

• UWP™ Mounting System

• Honeywell Standard Installation

Adapter (J-box adapter)

• Honeywell Decorative Cover Plate –

Small; size 449/64 in x 449/64 in x

11/32 in (121 mm x 121 mm x 9 mm)

• Screws and anchors

• 2 AA Batteries

• Installation Instructions and User

Guide

T4 Pro

Programmable Thermostat

Installation Instructions

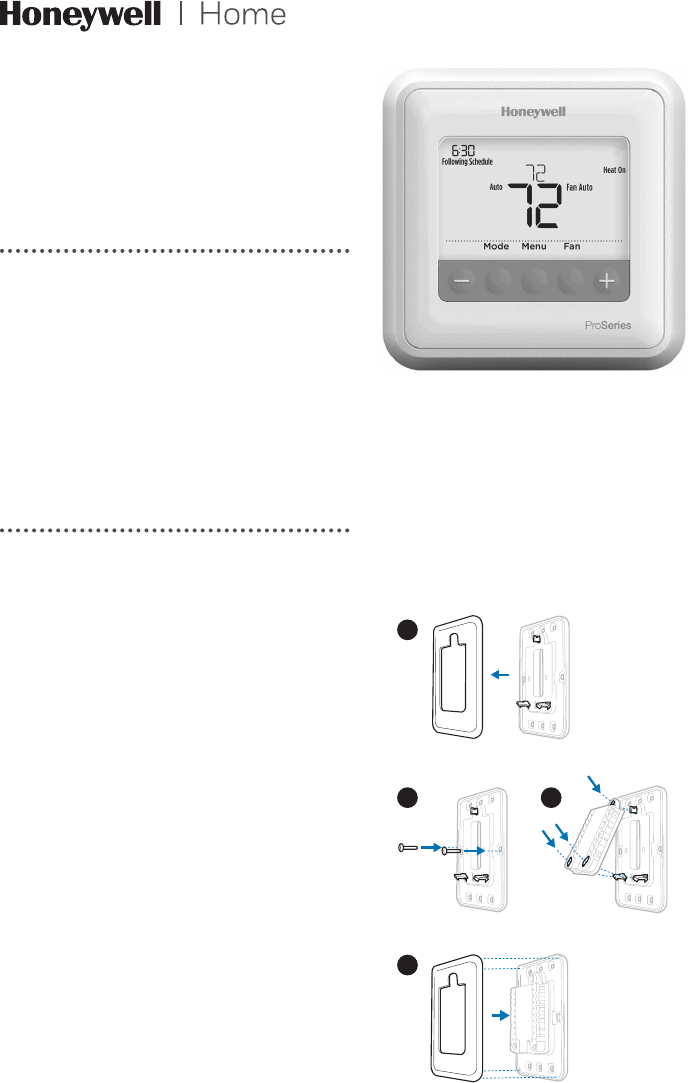

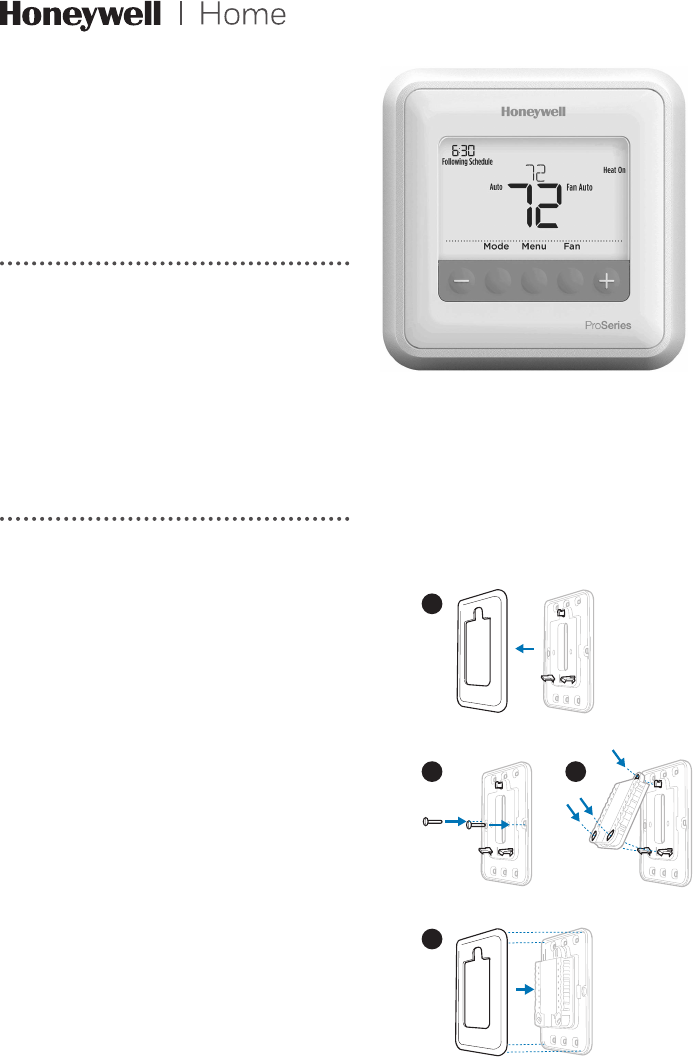

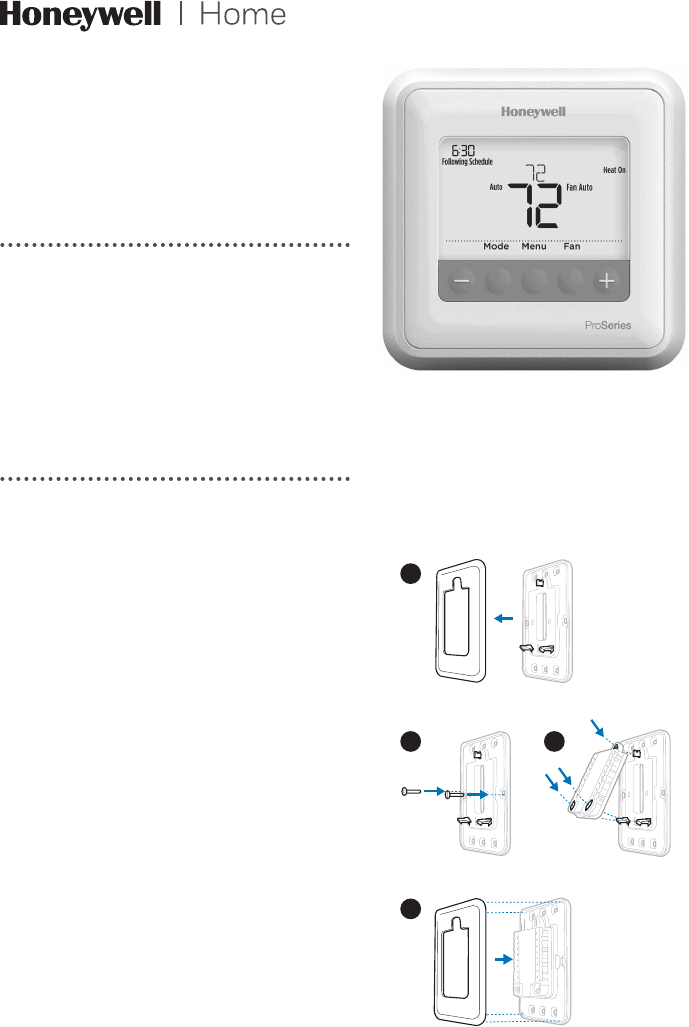

Optional Cover Plate installation

NOTE: If Optional Cover Plate is not required,

see “UWP Mounting System installation” on

next page.

Use the Optional Cover Plate when:

• Mounting the thermostat to an electrical

junction box

• Or when you need to cover paint gap from

old thermostat.

1. Before starting, turn the power off at

the breaker box or switch. Separate the

Junction Box Adapter from the Cover

Plate. See Figure 1.

2. Mount the Junction Box Adapter to the

wall or an electrical box using any of the

eight screw holes. Insert and tighten

mounting screws supplied with Cover

Plate Kit. Do not overtighten. See Figure 2.

Make sure the Adapter Plate is level.

3. Attach the UWP by hanging it on the top

hook of the Junction Box Adapter and

then snapping the bottom of the UWP in

place. See Figure 3.

4. Snap the Cover Plate onto the Junction

Box Adapter. See Figure 4.

Use 2x

supplied

screws #6

5/8”

Power options

Insert AA batteries for primary or backup

power.

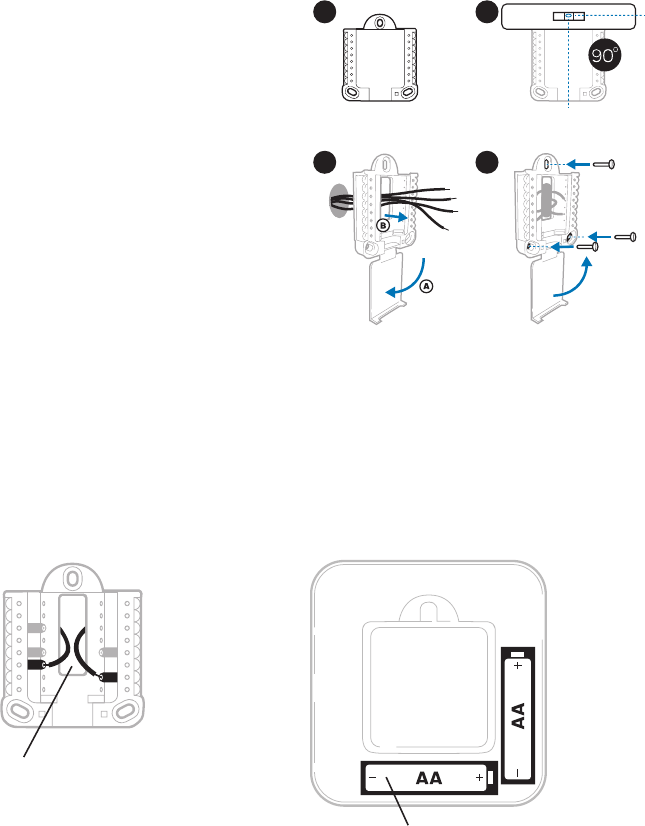

UWP Mounting System installation

Use 3x supplied

screws #8 11/2”

1. Before starting, turn the power off

at the breaker box or switch. Open

package to find the UWP. See Figure 5.

2. Position the UWP on wall. Level and

mark hole positions. See Figure 6.

Drill holes at marked positions, and

then lightly tap supplied wall anchors

into the wall using a hammer.

‒Drill 7/32” holes for drywall.

3. Pull the door open and insert the wires

through wiring hole of the UWP. See

Figure 7.

4. Place the UWP over the wall anchors.

Insert and tighten mounting screws

supplied with the UWP. Do not

overtighten. Tighten until the UWP

no longer moves. Close the door. See

Figure 8.

L/A

O/B

AUX

Insert R and C wires into

designated terminals for primary

AC power (C terminal is optional

if batteries are installed, but it is

recommended). Remove wires by

depressing the terminal tabs.

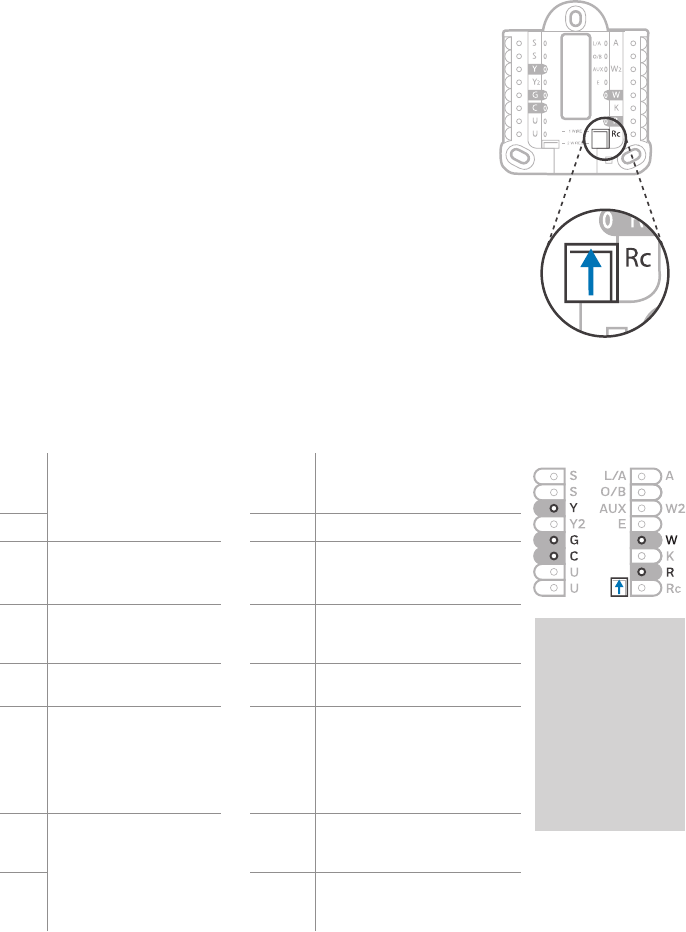

UWP Wiring terminal designations

SNot used for T4

thermostat.

L/A

- A Not used for T4 thermostat.

SO/B Changeover valve

YCompressor contactor

(stage 1)

AUX -

Auxiliary heat (TH4210U

only)

Y2 Not used for T4

thermostat. EEmergency heat (TH4210U

only)

GFan Relay WHeat relay (stage 1)

24VAC common. For 2

transformer systems,

use common wire from

cooling transformer.

KConnect to K on Wire Saver

Module**

UNot used for T4

thermostat.

R24VAC power from heating

transformer*

URc 24VAC power from cooling

transformer*

Note: Not all

terminals may be

used, depending

on the system

type that is being

wired. The most

commonly used

terminals are

shaded.

* Terminal can be jumped using Slider Tab. See “Setting Slider Tabs” above.

** The THP9045A1023 Wire Saver Module is used on heat/cool systems when you

only have four wires at the thermostat, and you need a fifth wire for a common wire.

Use the K terminal in place of the Y and G terminals on conventional or heat pump

systems to provide control of the fan and the compressor through a single wire—the

unused wire then becomes your common wire. See THP9045 instructions for more

information.

Set R Slider Tab.

• Use built-in jumper (R Slider Tab)

to differentiate between one or two

transformer systems.

• If there is only one R wire, and it is

connected to the R, Rc, or RH terminal, set

the slider to the up position (1 wire).

• If there is one wire connected to the R

terminal and one wire connected to the Rc

terminal, set the slider to the down position

(2 wires).

NOTE: Slider Tabs for U terminals should be

left in place for T4 Pro models.

Setting Slider Tabs (built-in jumper)

R/Rc Slider Tab

(built-in jumper)

UWP Mounting System

1H/1C System (1 transformer)

R Power [1]

Rc [R+Rc joined by Slider Tab] [2]

Y Compressor contactor

C 24VAC common [3]

W Heat relay

G Fan relay

Heat-only System

R Power [1]

Rc [R+Rc joined by Slider Tab] [2]

C 24VAC common [3]

W Heat relay

Heat-only System (Series 20) [5]

R Series 20 valve terminal “R” [1]

Rc [R+Rc joined by Slider Tab] [2]

Y Series 20 valve terminal “W”

C 24VAC common [3]

W Series 20 valve terminal “B”

Heat-only System

(power open zone valve) [5]

R Power [1]

Rc [R+Rc joined by Slider Tab] [2]

W Valve

C 24VAC common [3]

1H/1C System (2 transformers)

R Power (heating transformer) [1]

Rc Power (cooling transformer) [1]

Y Compressor contactor

C 24VAC common [3, 4]

W Heat relay

G Fan relay

Heat-only System with Fan

R Power [1]

Rc [R+Rc joined by Slider Tab] [2]

C 24VAC common [3]

W Heat relay

G Fan relay

Cool-only System

R Power [1]

Rc [R+Rc joined by Slider Tab] [2]

Y Compressor contactor

C 24VAC common [3]

G Fan relay

1H/1C Heat Pump System

R Power [1]

Rc [R+Rc joined by Slider Tab] [2]

Y Compressor contactor

C 24VAC common [3]

O/B Changeover valve [7]

G Fan relay

2H/1C Heat Pump System (TH4210U only)

R Power [1]

Rc [R+Rc joined by Slider Tab] [2]

Y Compressor contactor

C 24VAC common [3]

O/B Changeover valve [7]

G Fan relay

AUX Auxiliary heat

E Emergency heat relay

L Heat pump fault input

Wiring heat pump systems

Wiring conventional systems: forced air and hydronics

NOTES

Wire specifications: Use 18 to 22-gauge thermostat wire. Shielded cable is not required.

[1] Power supply. Provide disconnect means and overload

protection as required.

[2] Move RSlider Tab on UWP to the R setting. For more

information, see “Setting Slider Tabs (built-in jumper)” on

page 3

[3] Optional 24VAC common connection.

[4] Common connection must come from cooling transformer.

[5] In ISU set Heat system type to Radiant Heat. Set number of

cool stages to 0.

[7] In Installer Setup, set changeover valve to O (for cool

changeover) or B (for heat changeover).

Fan operation settings

1 Press the Fan button to cycle to the next

available Fan mode.

2 Cycle through the modes until the required

Fan mode is displayed and leave it to

activate.

NOTE: Available Fan modes vary with system

settings.

Fan modes:

‒Auto: Fan runs only when the heating or

cooling system is on.

‒On: Fan is always on.

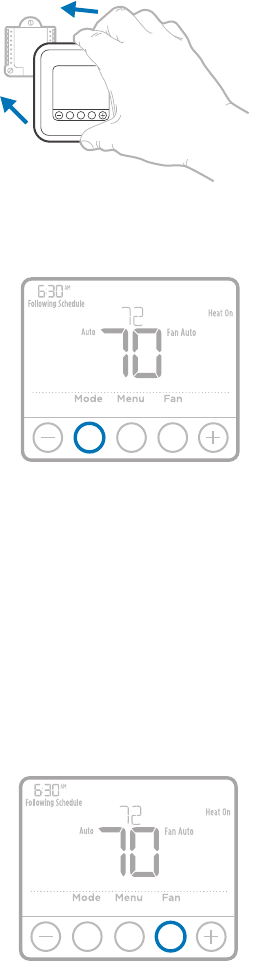

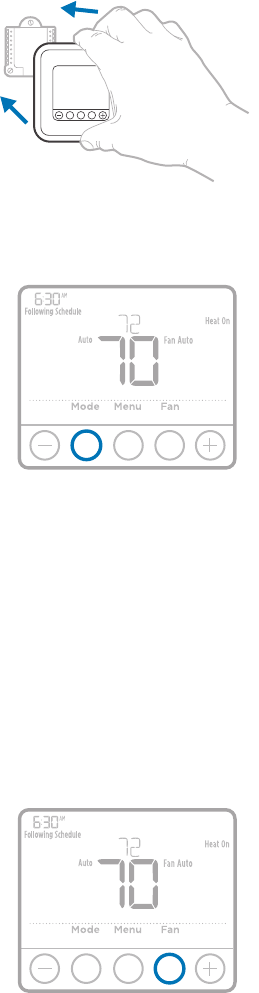

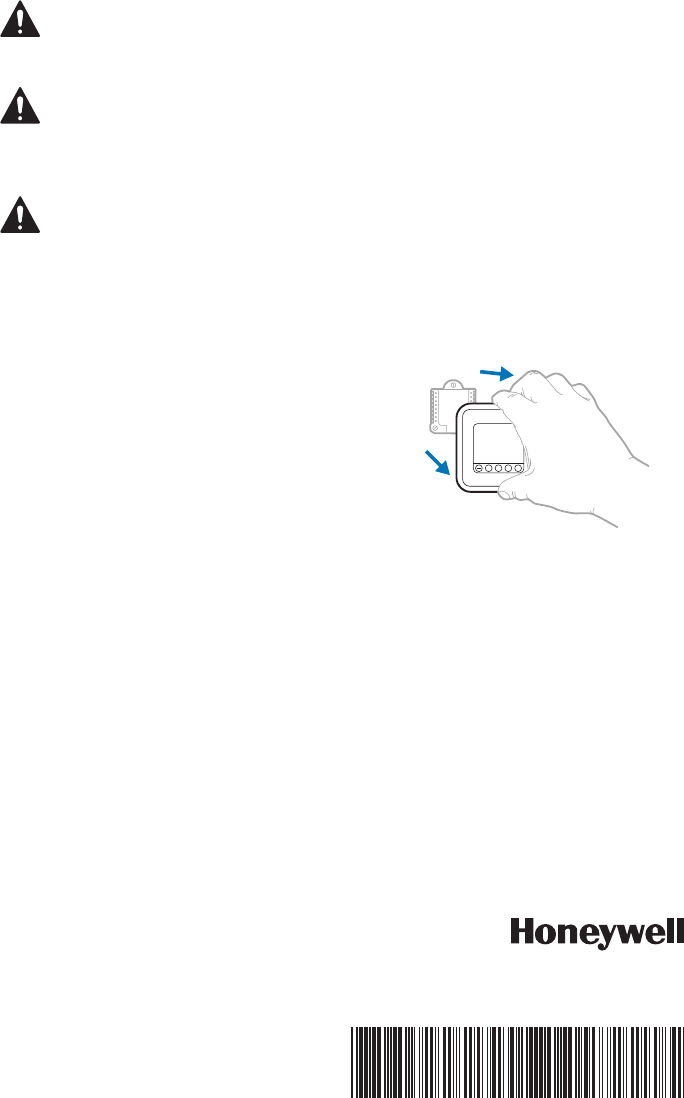

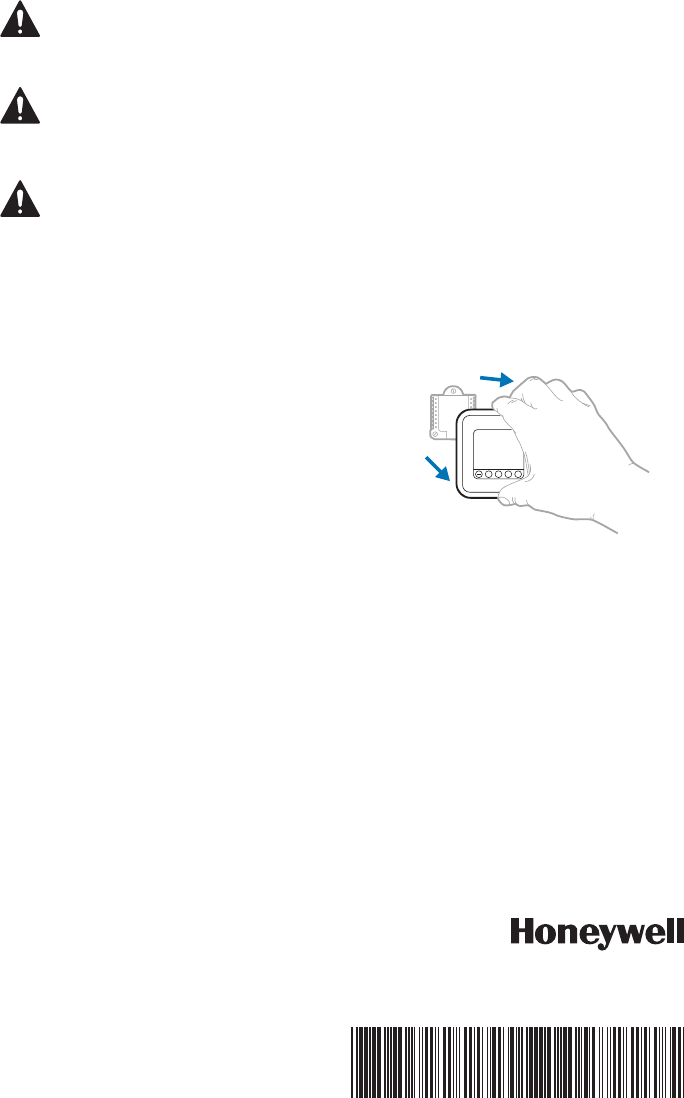

Thermostat mounting

1. Push excess wire back into the wall

opening.

2. Close the UWP door. It should remain

closed without bulging.

3. Align the UWP with the thermostat, and

push gently until the thermostat snaps in

place.

4. Turn the power on at the breaker box or

switch.

System operation settings

1 Press the Mode button to cycle to the next

available System mode.

2 Cycle through the modes until the required

System mode is displayed and leave it to

activate.

NOTE: Available System modes vary by model

and system settings.

System modes:

‒Auto: Thermostat selects heating or cooling as

needed.

‒Heat: Thermostat controls only the heating

system.

‒Cool: Thermostat controls only the cooling

system.

‒Em Heat (TH4210U only) (only for heat

pumps with auxiliary heat): Thermostat

controls Auxiliary Heat. Compressor is not

used.

‒Off: Heating and cooling system is off. Fan will

still operate if fan is set to On.

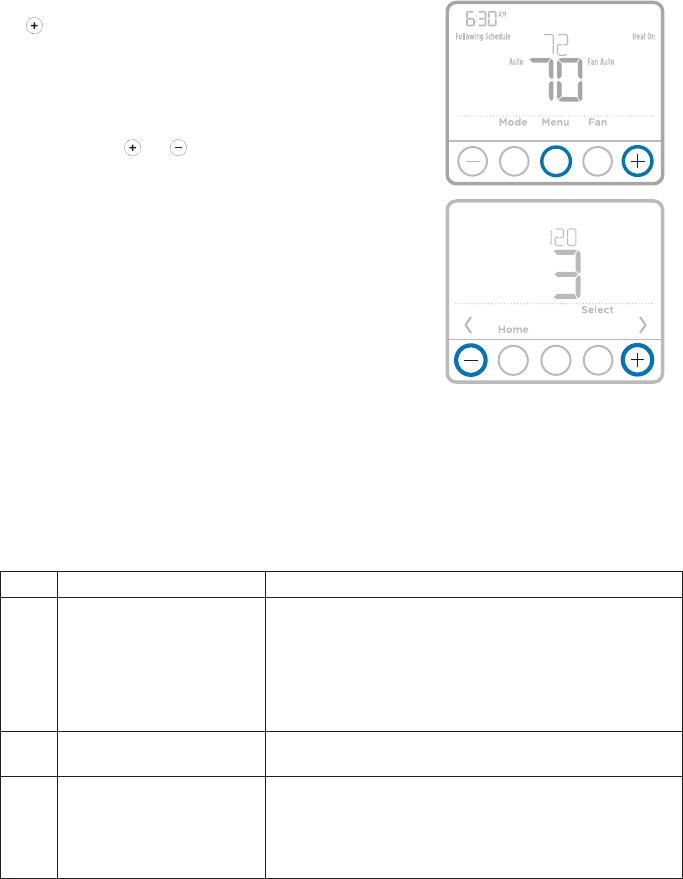

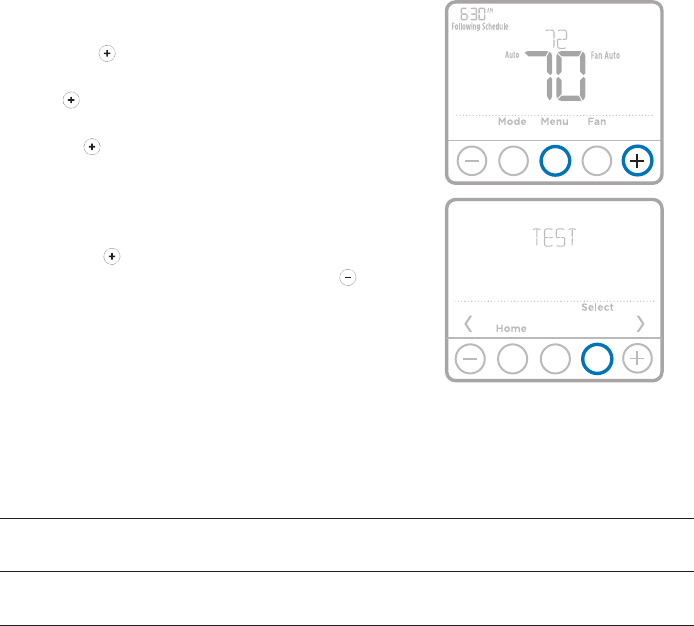

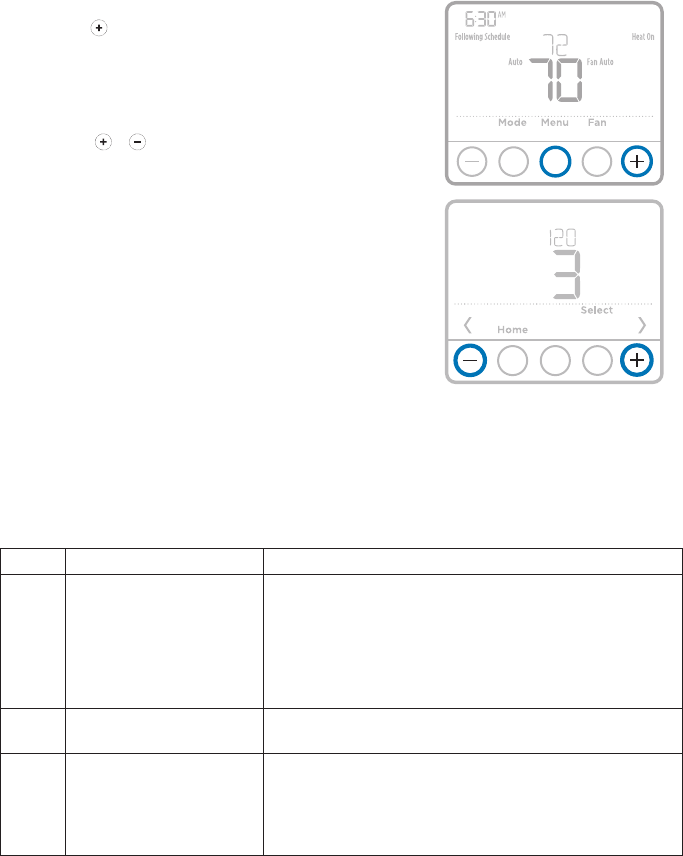

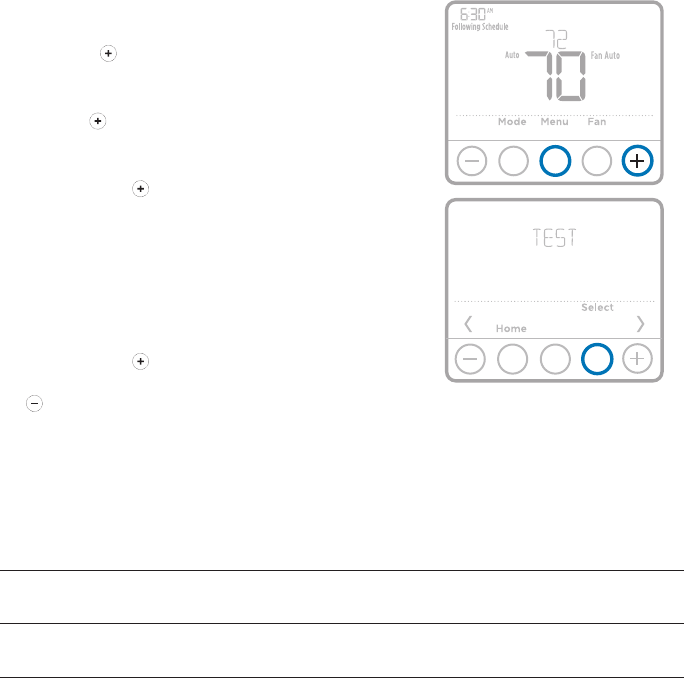

1 Press and hold CENTER and buttons for

approximately 3 seconds to enter advanced

menu.

2 Press Select to enter ISU.

3 Press Select to cycle through menu setup

options.

4 Press or to change values or select

from available options.

5 Press Select and confirm your settings or

press Back to ignore changes and return

to ISU menu screen to continue editing

another setup option.

6 To finish setup process and save your

setting, press Home and return to Home

screen.

NOTE: A complete list of all setup (ISU)

parameters and options starts below and

continues through page 9.

Installer setup (ISU)

Advanced setup options (ISU)

NOTE: Depending on system settings, not all options may be available.

# ISU ISU Name ISU Options (factory default in bold)

120 Scheduling Options 0 = NonProgrammable

2 = 52 Programmable

3 = 511 Programmable

4 = 7Day Programmable

Note: You can change default MOFR, SASU schedule here.

To edit periods during days, temperature setpoints, or to turn

Schedule On/Off, touch MENU and go to SCHEDULE.

125 Temperature Indication Scale 0 = Fahrenheit

1 = Celsius

200 Heating System Type 1 = Conventional Forced Air Heat

2 = Heat Pump

3 = Radiant Heat

5 = None (Cool Only)

Note: This option selects the basic system type your thermostat

will control.

# ISU ISU Name ISU Options (factory default in bold)

205 Heating Equipment Type Conventional Forced Air Heat:

1 = Standard Efficiency Gas Forced Air

2 = High Efficiency Gas Forced Air

3 = Oil Forced Air

4 = Electric Forced Air

5 = Hot Water Fan Coil

Heat Pump:

7 = Air to Air Heat Pump

8 = Geothermal Heat Pump

Radiant Heat:

9 = Hot Water Radiant Heat

12 = Steam

Note: This option selects the equipment type your thermostat will

control. Note: This feature is NOT displayed if feature 200 is set

to Cool Only.

218 Reversing Valve O/B 0 = O (O/B in Cool)

1 = B (O/B in Heat)

Note: This option is only displayed if the Heat Pump configured.

Select whether reversing valve O/B should energize in cool or in

heat.

220 Cool Stages / Compressor

Stages 200=Conv / 200=HP 0, 1

Note: Select how many Cool or Compressor stages of your

equipment the thermostat will control. Set value to 0 if you do not

have Cool Stage/Compressor Stage.

221 Heat Stages / Backup Heat

Stages Heat Stages: 1

Backup Heat Stages: 0, 1

Note: Select how many Heat or Aux/E stages of your equipment

the thermostat will control.

230 Fan Control in Heat 1 = Equipment Controls Fan

2 = Thermostat Controls Fan

Note: This ISU is only displayed if ISU 205 is set to Electric Forced

Air or Fan Coil.

300 System Changeover 0 = Manual

1 = Automatic

Note: Thermostat can automatically control both heating and

cooling to maintain the desired indoor temperature. To be able to

select “automatic” system mode on thermostat home screen, turn

this feature ON. Turn OFF if you want to control heating or cooling

manually.

303 Auto Changeover Differential 0 °F to 5 °F

0.0 °C to 2.5 °C

Note: Differential is NOT deadband. Differential means how

far past the setpoint before switching to the mode selected.

Deadband setup is not an option. Honeywell uses an advanced

algorithm that fixes deadband at 0 °F. This is more advanced

than previous thermostats.

340 Backup Heat Droop

(TH4210U only) 0 = Comfort

2 = 2 °F

3 = 3 °F

4 = 4 °F

5 = 5 °F

6 = 6 °F

7 = 7 °F

8 = 8 °F

9 = 9 °F

10 = 10 °F

11 = 11 °F

12 = 12 °F

13 = 13 °F

14 = 14 °F

15 = 15 °F

Advanced setup options (ISU) (continued)

# ISU ISU Name ISU Options (factory default in bold)

350 Upstage Timer for Backup

Heat (TH4210U only) 0 = Off

1 = 30 minutes

2 = 45 minutes

3 = 60 minutes

4 = 75 minutes

5 = 90 minutes

6 = 2 hours

7 = 3 hours

8 = 4 hours

10 = 5 hours

365 Compressor Cycle Rate

(Stage 1) 1 - 6

Note: This ISU is only displayed when Cool /Compressor Stage

is set to 1 stage. Cycle rate limits the maximum number of times

the system can cycle in a 1 hour period measured at a 50%

load. For example, when set to 3 CPH, at a 50% load, the most

the system will cycle is 3 times per hour (10 minutes on, 10

minutes off). The system cycles less often when load conditions

are less than or greater than a 50% load.

370 Heating Cycle Rate (Stage 1) 1 - 12

Note: This ISU is only displayed when Heat Stage is set to 1 stage.

Cycle rate limits the maximum number of times the system can

cycle in a 1 hour period measured at a 50% load. For example,

when set to 3 CPH, at a 50% load, the most the system will cycle

is 3 times per hour (10 minutes on, 10 minutes off). The system

cycles less often when load conditions are less than or greater

than a 50% load. The recommended (default) cycle rate settings

are below for each heating equipment type: Standard Efficiency

Gas Forced Air = 5 CPH; High Efficiency Gas Forced Air = 3 CPH;

Oil Forced Air = 5 CPH; Electric Forced Air = 9 CPH; Fan Coil = 3

CPH; Hot Water Radiant Heat = 3 CPH; Steam = 1 CPH.

375 Heating Cycle Rate Auxiliary

Heat (TH4210U only) 1 - 12

387 Compressor Protection 0 = Off

1 - 5 minutes

Note: The thermostat has a built in compressor protection

(minimum off timer) that prevents the compressor from restarting

too early after a shutdown. The minimum-off timer is activated

after the compressor turns off. If there is a call during the

minimum-off timer, the thermostat shows “Wait” in the display.

This ISU is displayed if ISU 220 is set to at least 1 stage.

425 Adaptive Intelligent Recovery 0 = No

1 = Yes

Note: Adaptive Intelligent Recovery (AIR) is a comfort setting.

Heating or cooling equipment will turn on earlier, ensuring the

indoor temperature will match the setpoint at the scheduled time.

430 Minimum Cool Setpoint 50 °F to 99 °F (50 °F)

10.0 °C to 37.0 °C (10.0 °C)

Note: The cool temperature cannot be set below this level.

431 Maximum Heat Setpoint 40 °F to 90 °F (90 °F)

4.5 °C to 32.0 °C (32 °C)

Note: The heat temperature cannot be set above this level.

435 Keypad Lockout 0 = None

1 = Partial

2 = Full

Note:

Unlocked: User has access to all thermostat settings.

Partially Locked: User can modify only temperature settings.

Fully Locked: User cannot modify any settings. Screen will be

locked by default factory code and cannot be changed. This

code is displayed for a short time, when you are about to lock the

thermostat screen. Please

note the code in safe place for future reference.

Advanced setup options (ISU) (continued)

# ISU ISU Name ISU Options (factory default in bold)

702 Number of Air Filters 0 - 2

Note: This ISU refers to the number of air filters in the system.

711 Air Filter 1 Replacement

Reminder 0 = Off

1 = 10 Run Time Days

2 = 20 Run Time Days

3 = 30 Run Time Days

4 = 45 Run Time Days

5 = 60 Run Time Days

6 = 90 Run Time Days

7 = 120 Run Time Days

8 = 150 Run Time Days

9 = 30 Calendar Days

10 = 45 Calendar Days

11 = 60 Calendar Days

12 = 75 Calendar Days

13 = 3 Calendar Months

14 = 4 Calendar Months

15 = 5 Calendar Months

16 = 6 Calendar Months

17 = 9 Calendar Months

18 = 12 Calendar Months

19 = 15 Calendar Months

Note: Set a reminder for when to change your air filter. Choose

either calendar or equipment run time-based reminder.

712 Air Filter 2 Replacement

Reminder 0 = Off

1 = 10 Run Time Days

2 = 20 Run Time Days

3 = 30 Run Time Days

4 = 45 Run Time Days

5 = 60 Run Time Days

6 = 90 Run Time Days

7 = 120 Run Time Days

8 = 150 Run Time Days

9 = 30 Calendar Days

10 = 45 Calendar Days

11 = 60 Calendar Days

12 = 75 Calendar Days

13 = 3 Calendar Months

14 = 4 Calendar Months

15 = 5 Calendar Months

16 = 6 Calendar Months

17 = 9 Calendar Months

18 = 12 Calendar Months

19 = 15 Calendar Months

Note: Set a reminder for when to change your air filter. Choose

either calendar or equipment run time-based reminder.

1400 Backlighting 0 = On Demand

1 = Continuous

Note: Common wire needed for continuous.

1401 Backlight brightness 1 - 5

Note: Only displayed if continuous backlight selected.

1410 Clock Format 12 / 24

1415 Daylight Saving Time 0 = Off

1 = On

Note: Set to Off in areas that do not follow Daylight Saving Time.

1420 Temperature Display Offset 3 to 3F (0)

1.5 to 1.5C (0)

Note: 0 °F - No difference in displayed temperature and the

actual room temperature. The thermostat can display up to 3 °F

(1.5 C) lower or higher than the actual measured temperature.

Installer system test

To perform a System Test:

1 Press and hold CENTER and buttons for

approximately 3 seconds to enter advanced

menu.

2 Use to go to TEST. Press Select to enter

System Test.

3 Use to change between Heat, Cool, Fan,

Em. Heat (TH4210U only), or Ver (thermostat

version information). Press Select.

4 Press to turn heat, cool, or fan on. Press to

turn them off.

5 Use the Home button to exit the System Test.

System test System status

Heat 0Heat Off

1Heat On

Cool 0Cool Off

1Cool On

Fan 0Fan Off

1Fan On

Em. Heat

(TH4210U only)

0Em. Heat Off

1Em. Heat On

Specifications

Temperature Ranges

Heat: 40 °F to 90 °F (4.5 °C to 32.0 °C)

Cool: 50 °F to 99 °F (10.0 °C to 37.0 °C)

Operating Ambient Temperature

37 °F to 102 °F (2.8 °C to 38.9 °C)

Shipping Temperature

20 °F to 120 °F (28.9 °C to 48.9 °C)

Operating Relative Humidity

5% to 90% (non-condensing)

Physical Dimensions in inches (mm) (H x W x D)

41/16” H x 41/16” W x 15/32” D

103.5 mm H x 103.5 mm W x 29 mm D

Electrical Ratings

Terminal Voltage

(50/60Hz) Running

Current

W Heating 2030 Vac 0.021.0 A

(Powerpile) 750 mV DC 100 mA DC

W2 (Aux) Heating (TH4210U only) 2030 Vac 0.021.0 A

E Emergency Heat (TH4210U only) 2030 Vac 0.020.5 A

Y Compressor Stage 1 2030 Vac 0.021.0 A

G Fan 2030 Vac 0.020.5 A

O/B Changeover 2030 Vac 0.020.5 A

L/A Input 2030 Vac 0.020.5 A

System test System status

Heat 0Heat Off

1Heat On

Cool 0Cool Off

1Cool On

Fan 0Fan Off

1Fan On

Em. Heat

(TH4210U only)

0Em. Heat Off

1Em. Heat On

Home and Building Technologies

In the U.S.:

Honeywell

1985 Douglas Drive North

Golden Valley, MN 55422-3992

customer.honeywell.com

® U.S. Registered Trademark.

33-00187EFS—05 M.S. Rev. 06-17

Printed in U.S.A.

33-00187EFS-05

For assistance with this product, please visit

customer.honeywell.com.

Or call Honeywell Customer Care toll-free at

18004681502.

Customer assistance

Pull to remove the thermostat

from the UWP.

CAUTION: MERCURY NOTICE

If this product is replacing a control that contains mercury in a sealed

tube, do not place the old control in the trash. Contact your local waste

management authority for instructions regarding recycling and proper

disposal.

CAUTION: EQUIPMENT DAMAGE HAZARD

Compressor protection is bypassed during testing. To prevent equipment

damage, avoid cycling the compressor quickly.

CAUTION: ELECTRICAL HAZARD

Can cause electrical shock or equipment damage. Disconnect power before

beginning installation.

La boîte comprend :

• Thermostat T4 Pro

• Système de montage UWP

• Adaptateur d’installation standard Honeywell

(adaptateur boîtier de raccordement)

• Plaque de couvercle décorative Honeywell –

Petite; dimension

449/64 in x 449/64 in x 11/32 in (121 mm

x 121 mm x 9 mm).

• Vis et chevilles

• 2 piles AA

• Notice d’installation et Guide de l’utilisateur

Notice d’installation

T4 Pro

Thermostat programmable

REMARQUE : Si la plaque de couvercle en

option n’est pas requise, voir « Installation

du système de montage UWP » sur la page

suivante.

Utiliser la plaque de couvercle en option

lorsque:

• Le thermostat est monté à un boîtier de

raccordement

• Ou lorsqu’il faut couvrir l’espace peint

laissé par l’ancien thermostat.

1. Avant de commencer, coupez

l’alimentation au panneau de distribution

ou au disjoncteur. Séparer l’adaptateur du

boîtier de raccordement de la plaque de

couvercle. Voir la Figure 1.

2. Monter l’adaptateur du boîtier de

raccordement sur le mur ou sur un boîtier

de raccordement à l’aide de l’un des huit

trous de vis. Insérer et serrer les vis de

montage fournies avec le nécessaire de

plaque de couvercle. Ne pas trop serrer.

Voir la Figure 2. S’assurer que la plaque

de l’adaptateur est à niveau.

3. Attacher le UWP en le suspendant sur

le crochet supérieur de l’adaptateur

du boîtier de raccordement puis en

enclenchant le bas du UWP en place. Voir

la Figure 3.

4. Enclencher la plaque de couvercle sur

l’adaptateur du boîtier de raccordement.

Voir la Figure 4.

Utiliser les

2 vis no 6

de 5/8 po

fournies

Installation de la plaque de couvercle en option

Options d’alimentation

Insérer les piles AA pour assurer

l’alimentation principale ou de secours.

Installation du système de montage UWP

Utiliser les 3 vis no 8

de 1 1/2 po fournies

1. Avant le démarrage, éteindre

l’alimentation au niveau du disjoncteur

du circuit ou de l’interrupteur. Ouvrir

l’emballage du UWP. Voir la Figure 5.

2. Placer le UWP sur le mur. Le mettre à

niveau et marquer les positions des

trous. Voir la Figure 6.

Percer des trous aux emplacements

marqués, puis taper légèrement sur les

chevilles murales fournies dans le mur

à l’aide d’un marteau.

‒Percer des trous de 7/32 po pour les

cloisons sèches.

3. Ouvrir le couvercle et faire passer les fils

par l’ouverture réservée aux fils du UWP.

Voir la Figure 7.

4. Placer le UWP sur les chevilles murales.

Insérer et serrer les vis de montage

fournies avec le UWP. Ne pas trop

serrer. Serrer jusqu’à ce que le UWP ne

bouge plus. Fermer le couvercle. Voir la

Figure 8.

L/A

O/B

AUX

Insérer les fils R et C dans

les bornes désignées pour

l’alimentation principale en courant

alternatif (la borne C est facultative

si les piles sont installées, mais elle

est recommandée). Retirer les fils

en appuyant sur les languettes de

la borne.

Caractéristiques du terminal de câblage UWP

SNe peut être utilisé

pour le câblage du

thermostat T4.

L/A

- A

Ne peut être utilisé pour le

câblage du thermostat T4.

SO/B Vanne de commutation

YContacteur de

compresseur (étage 1)

AUX -

Chauffage auxiliaire

(TH4210U seulement)

Y2 Ne peut être utilisé

pour le câblage du

thermostat T4.

EChauffage d’urgence

(TH4210U seulement)

GRelais de ventilateur WRelais de chauffage

(étage 1)

24 V c.a. commune.

Pour les systèmes à

deux transformateurs,

utiliser le fil commun

du transformateur de

refroidissement.

KBrancher à K sur le module

économiseur de fils.**

UNe peut être utilisé

pour le câblage du

thermostat T4.

Alimentation 24 V c.a.

du transformateur de

chauffage*

URc

Alimentation 24 V c.a.

du transformateur de

refroidissement*

Remarque : Les

bornes ne peuvent

pas toutes être

utilisées, selon le

type de système

qui est connecté.

Les bornes les

plus couramment

utilisées sont

ombrées.

* La borne peut être reliée à l’aide du curseur. Voir « Réglage des curseurs » ci-dessus.

** Le module économiseur de fils THP9045A1023 est utilisé sur les systèmes de chauffage/

refroidissement lorsque vous n’avez que quatre fils sur le thermostat et qu’un cinquième fil est

nécessaire comme fil commun. Utilisez la borne K à la place des bornes Y et G sur les systèmes

conventionnels ou à thermopompe pour assurer le contrôle du ventilateur et du compresseur par un

fil unique — le fil non utilisé devient alors le fil commun. Voir les instructions du THP9045 pour plus

d’informations.

Régler le curseur R.

• Utiliser le commutateur de liaison intégré

(curseur R) pour différencier entre un

l’autre système de transformateur.

• S’il n’y a qu’un seul fil R et s’il est connecté

à la borne R, Rc ou RH, régler le curseur sur

la position haute (1 fil).

• S’il y a un fil connecté à la borne R et un fil

connecté à la borne Rc, régler le curseur

sur la position basse (2 fils).

REMARQUE : Les curseurs des bornes U

doivent être laissés en position pour les

modèles T4 Pro.

Réglages des curseurs (cavalier intégré)

Curseur R/Rc

(cavalier intégré)

Système de montage UWP

Système à 1 étage de chauffage/1 étage de

refroidissement (1 transformateur)

R Alimentation [1]

Rc [R+Rc liés par le curseur] [2]

Y Contacteur du compresseur

C Borne commune 24 V c.a. [3]

W Relais de chauffage

G Relais de ventilateur

Système de chauffage uniquement

R Alimentation [1]

Rc [R+Rc liés par le curseur] [2]

C Borne commune 24 V c.a. [3]

W Relais de chauffage

Système de chauffage uniquement (Série 20) [5]

R Borne R de vanne série 20 [1]

Rc [R+Rc liés par le curseur] [2]

Y Borne W de vanne série

C Borne commune 24 V c.a. [3]

W Borne B de vanne série 20

Système de chauffage uniquement

(vanne de zone à ouverture motorisée) [5]

R Alimentation [1]

Rc [R+Rc liés par le curseur] [2]

W Vanne

C Borne commune 24 V c.a. [3]

Système à 1 étage de chauffage/1 étage de

refroidissement (2 transformateurs)

R Alimentation (transformateur de chauffage) [1]

Rc Alimentation (transformateur de

refroidissement) [1]

Y Contacteur du compresseur

C Borne commune 24 V c.a. [3, 4]

W Relais de chauffage

G Relais de ventilateur

Système de chauffage uniquement avec

ventilateur

R Alimentation [1]

Rc [R+Rc liés par le curseur] [2]

C Borne commune 24 V c.a. [3]

W Relais de chauffage

G Relais de ventilateur

Système de refroidissement uniquement

R Alimentation [1]

Rc [R+Rc liés par le curseur] [2]

Y Contacteur du compresseur

C Borne commune 24 V c.a. [3]

G Relais de ventilateur

Câblage des systèmes conventionnels : air forcé et hydronique

REMARQUES

Caractéristiques de câblage : Utiliser un fil de thermostat de calibre 18 à 22. Câble blindé non requis.

[1] Alimentation. Assurer au besoin un dispositif de coupure et

une protection contre les surcharges.

[2] Mettre le curseur R de la plaque murale sur R. Pour des

informations supplémentaires, consulter « Réglage des

curseurs » à la page 3.

[3] Connexion commune 24 V c.a. facultative.

[4] La connexion commune doit venir du transformateur de

refroidissement.

[5] Dans la configuration installateur (ISU), régler le type de

système de chauffage sur chauffage rayonnant. Régler le

nombre d’étages de refroidissement sur 0.

[7] Dans la configuration installateur, régler la vanne de com-

mutation sur O (pour commutation de refroidissement) ou

B (pour commutation de chauffage).

Système de thermopompe à 1 étage de

chauffage/1 étage de refroidissement

R Alimentation [1]

Rc [R+Rc liés par le curseur] [2]

Y Contacteur du compresseur

C Borne commune 24 V c.a. [3]

O/B Vanne de commutation [7]

G Relais de ventilateur

Système de thermopompe à2 étage de

chauffage/1 étage de refroidissement (TH4210U

seulement)

R Alimentation [1]

Rc [R+Rc liés par le curseur] [2]

Y Contacteur du compresseur

C Borne commune 24 V c.a. [3]

O/B Vanne de commutation [7]

G Relais de ventilateur

AUX Chauffage auxiliaire

E Relais de chauffage d’urgence

L Entrée de défaut de la thermopompe

Câblage des systèmes à thermopompe

Réglages pour le fonctionnement

du ventilateur

1 Appuyer sur le bouton Fan (Ventilateur) pour passer au

prochain mode de ventilateur disponible.

2 Faire défiler les modes jusqu’à ce que le mode de

ventilateur requis soit affiché, et le laisser s’activer.

REMARQUE : Les modes de ventilateur varient en fonction

des paramètres du système.

Modes Ventilateur :

‒Auto : Le ventilateur fonctionne uniquement lorsque

le système de chauffage ou de refroidissement est en

marche.

‒On (Marche) : Le ventilateur est toujours activé.

Montage du thermostat

1. Repousser le fil en excès dans l’ouverture du mur.

2. Fermer le couvercle du UWP. Elle doit rester

fermée sans renflement.

3. Aligner l’UWP sur le thermostat, et appuyer

doucement jusqu’à ce que le thermostat

s’enclenche en place.

4. Mettre l’alimentation en marche au niveau du

disjoncteur du circuit ou de l’interrupteur.

Réglages pour le fonctionnement

du système

1 Appuyer sur le bouton Mode pour passer au prochain mode

de système disponible.

2 Faire défiler les modes jusqu’à ce que le mode de système

requis soit affiché, et le laisser s’activer.

REMARQUE : Les modes de système disponibles varient en

fonction du modèle et des paramètres du système.

Modes Système :

‒Auto : Le thermostat choisit le chauffage ou le

refroidissement selon le besoin.

‒Heat (Chauffage) : Le thermostat commande

uniquement le système de chauffage.

‒Cool (Refroidissement) : Le thermostat commande

uniquement le système de refroidissent.

‒Em Heat (TH4210U seulement) (Chauffage

d’urgence) (seulement pour les thermopompes

avec chauffage auxiliaire) : Le thermostat contrôle le

chauffage auxiliaire. Le compresseur n’est pas utilisé.

‒Off (Arrêt) : Le système de chauffage et de

refroidissement est arrêté. Le ventilateur continue de

fonctionner sil est réglé sur Marche.

1 Appuyer sur CENTER (Centre) et sur les boutons

pendant 3 secondes environ pour accéder

au menu des réglages avancés.

2 Appuyer sur Select (Sélectionner) pour accéder

à ISU (Configuration de l’installateur).

3 Appuyer sur Select (Sélectionner) pour faire

défiler les options de configuration du menu.

4 Appuyer sur ou pour changer les valeurs

ou faire une sélection à partir des options

disponibles.

5 Appuyer sur Select (Sélectionner) et confirmer

les réglages ou appuyer sur Back (Retour) pour

ignorer les modifications et revenir à l’écran

du menu ISU (Configuration utilisateur) pour

continuer à modifier une autre option de

configuration.

6 Pour terminer le processus de configuration et

enregistrer les paramètres, appuyer sur Home

(Accueil) et revenir à l’écran d’accueil.

REMARQUE : Une liste complète de tous les

paramètres de configuration et options de

l’installateur (ISU) commence ci-dessous et

continue jusqu’à la page 9.

Configuration de l’installateur (ISU)

Options de configuration avancées (ISU)

REMARQUE : En fonction des paramètres du système, ces options peuvent

ne pas être toutes disponibles.

N° ISU Nom ISU Options ISU (réglage d’usine en gras)

120 Options de programmation

0 = Non programmable

2 = 52 programmable

3 = 511 programmable

4 = 7 jours programmable

Remarque : Le programme par défaut LUNVEN, SAMDIM peut être

modifié ici. Pour modifier les périodes d’une journée ou les points de

consigne de température, ou pour activer/désactiver le programme,

touchez MENU et allez à SCHEDULE (Programme).

125 Échelle d’indication de

température 0 = Fahrenheit

1 = Celsius

200 Type de système de chauffage

1 = Chauffage à air pulsé conventionnel

2 = Thermopompe

3 = Chauffage rayonnant

5 = Aucun (refroidissement uniquement)

Remarque : Cette option sélectionne le type de système de base contrôlé

par le thermostat.

N° ISU Nom ISU Options ISU (réglage d’usine en gras)

205 Type d’équipement de chauffage

Chauffage à air pulsé conventionnel :

1 = Air pulsé à gaz efficacité standard

2 = Air pulsé à gaz haute efficacité

3 = Air pulsé au mazout

4 = Air pulsé électrique

5 = Ventiloconvecteur à eau chaude

Thermopompe :

7 = Thermopompe air-air

8 = Thermopompe géothermique

Chauffage rayonnant :

9 = Chauffage rayonnant à eau chaude

12 = Vapeur

Remarque : Cette option sélectionne le type d’équipement contrôlé par le

thermostat. Remarque : Cette fonction ne s’affiche PAS si la fonction 200

est réglée sur Refroidissement uniquement.

218 Robinet inverseur O/B

0 = O (O/B sur refroidissement)

1 = B (O/B sur chauffage)

Remarque : Cette option ne s’affiche que si la thermopompe est

configurée. Sélectionnez si la vanne d’inversion O/B doit s’activer lors du

chauffage ou du refroidissement.

220 Étages de refroidissement / Étages

du compresseur 200=Conv /

200=HP

0, 1

Remarque : Sélectionnez le nombre d’étages de refroidissement ou de

compresseur contrôlés par le thermostat. Réglez la valeur sur 0 s’il n’y a

pas d’étage de refroidissement/compresseur.

221 Phases de chauffage/Phases de

chauffage de secours

Étages de chauffage : 1

Étages de chauffage de secours : 0, 1

Remarque : Sélectionnez le nombre d’étages de chauffage ou Aux/E

contrôlés par le thermostat.

230 Réglage du ventilateur pour le

chauffage

1 = L’équipement contrôle le ventilateur

2 = Le thermostat contrôle le ventilateur

Remarque : Cette configuration installateur (ISU) ne s’affiche que si

la configuration ISU 205 est réglée à air pulsé électrique ou ventilo-

convecteur.

300 Commutation du système 0 = Manuelle

1 = Automatique

303 Différentiel de commutation

automatique

0 °F à 5 °F

0,0 °C à 2,5 °C

Remarque : Le différentiel n’est PAS la zone morte. Le différentiel

représente la valeur supérieure au point de consigne avant le passage

au mode sélectionné. Le réglage de la zone morte n’est pas une option.

Honeywell utilise un algorithme de pointe qui définit la zone morte à 0 °F.

Ce réglage est supérieur aux thermostats précédents.

340 Variation de charge du chauffage

de secours (TH4210U

seulement)

0 = Confort

2 = 2 °F

3 = 3 °F

4 = 4 °F

5 = 5 °F

6 = 6 °F

7 = 7 °F

8 = 8 °F

9 = 9 °F

10 = 10 °F

11 = 11 °F

12 = 12 °F

13 = 13 °F

14 = 14 °F

15 = 15 °F

350 Temporisateur d’étage supérieur

de chauffage de secours

(TH4210U seulement)

0 = Arrêt

1 = 30 minutes

2 = 45 minutes

3 = 60 minutes

4 = 75 minutes

5 = 90 minutes

6 = 2 heures

7 = 3 heures

8 = 4 heures

10 = 5 heures

Options de configuration avancées (ISU) (suite)

N° ISU Nom ISU Options ISU (réglage d’usine en gras)

365 Cycle du compresseur (étage 1)

1 - 6

Remarque : Cette configuration installateur (ISU) ne s’affiche que lorsque

la phase de refroidissement ou la phase du compresseur est réglée à la

phase 1. Le nombre de cycles limite le nombre de cycles qu’un système

pourra effectuer sur une période de 1 h à une charge de 50 %. Par

exemple, lorsque réglé à 3 cycles par heure (CPH) à une charge de 50

%, le système n’effectuera pas plus de 3 cycles par heure (10 minutes

allumé, 10 minutes éteint). Le système effectue moins de cycles lorsque

la charge est inférieure ou supérieure à 50 %.

370 Cycle de chauffage (étage 1)

1 - 12

Remarque : Cette configuration installateur (ISU) ne s’affiche que lorsque

la phase de chauffage est réglée à la phase 1. Le nombre de cycles limite

le nombre de cycles qu’un système pourra effectuer sur une période de 1

h à une charge de 50 %. Par exemple, lorsque réglé à 3 cycles par heure

(CPH) à une charge de 50 %, le système n’effectuera pas plus de 3 cycles

par heure (10 minutes allumé, 10 minutes éteint). Le système effectue

moins de cycles lorsque la charge est inférieure ou supérieure à 50 %.

Le réglage du nombre de cycles recommandé (par défaut) est inscrit

ci-dessous pour chacun des types d’équipement de chauffage : air pulsé

à gaz, efficacité standard = 5 CPH; air pulsé à gaz, haute efficacité = 3

CPH; air pulsé au mazout = 5 CPH; air pulsé électrique = 9 CPH; ventilo-

convecteur = 3 CPH; chauffage rayonnant à eau chaude = 3 CPH; vapeur

= 1 CPH.

375 Nombre de cycle de chauffage du

chauffage auxiliaire 1 - 12

387 Protection du compresseur

0 = Arrêt

1 - 5 minutes

Remarque : Le thermostat est équipé d’une protection du compresseur

(minuterie de temps d’arrêt minimum) qui empêche le redémarrage

trop rapide du compresseur après un arrêt. La minuterie de temps

d’arrêt minimum s’active après l’arrêt du compresseur. Si un appel est

reçu pendant que la minuterie de temps d’arrêt minimum est activée,

le message « Attendre » s’affichera à l’écran du thermostat. Cette

configuration installateur (ISU) s’affiche lorsque la configuration ISU 220

est au moins réglée à la phase 1.

425 Système de récupération

intelligent adaptatif

0 = Non

1 = Oui

Remarque : Le système de récupération intelligent adaptatif (AIR) est un

paramètre de confort. L’équipement de chauffage ou de refroidissement

s’activera plus tôt, garantissant que la température intérieure correspond

à la valeur de consigne à l’heure prévue.

430 Point de consigne minimum pour le

refroidissement

50 °F à 99 °F (50 °F)

10,0 °C à 37,0 °C (10,0 °C)

Remarque : La température de refroidissement ne peut pas être réglée en

dessous de ce niveau.

431 Point de consigne maximum pour

le chauffage

40 °F à 90 °F (90 °F)

4,5 °C à 32,0 °C (32 °C)

Remarque : La température de chauffage ne peut pas être réglée

au-dessus de ce niveau.

Options de configuration avancées (ISU) (suite)

N° ISU Nom ISU Options ISU (réglage d’usine en gras)

435 Verrouillage du clavier

0 = Aucun

1 = Partiel

2 = Total

Remarque

Déverrouillé : l’utilisateur a accès à tous les paramètres du thermostat.

Verrouillage partiel : l’utilisateur ne peut modifier que les paramètres de

température.

Verrouillé : l’utilisateur ne peut modifier aucun paramètre. L’écran sera

verrouillé selon le code d’usine par défaut et ne pourra être changé. Ce

code s’affiche brièvement lorsque vous êtes sur le point de verrouiller

l’écran du thermostat. Veuillez conserver le code en lieu sûr en vue de

consultations ultérieures.

702 Nombre de filtres à air 0 - 2

Remarque : Cette configuration installateur indique le nombre de filtres à

air du système.

711 Rappel de remplacement du filtre

à air 1

0 = Arrêt

1 = 10 jours de fonctionnement

2 = 20 jours de fonctionnement

3 = 30 jours de fonctionnement

4 = 45 jours de fonctionnement

5 = 60 jours de fonctionnement

6 = 90 jours de fonctionnement

7 = 120 jours de fonctionnement

8 = 150 jours de fonctionnement

9 = 30 jours calendaires

10 = 45 jours calendaires

11 = 60 jours calendaires

12 = 75 jours calendaires

13 = 3 mois calendaires

14 = 4 mois calendaires

15 = 5 mois calendaires

16 = 6 mois calendaires

17 = 9 mois calendaires

18 = 12 mois calendaires

19 = 15 mois calendaires

Remarque : Définissez un rappel pour vous alerter lorsqu’il faut changer

le filtre à air. Choisissez un rappel basé sur le calendrier ou sur le temps de

fonctionnement de l’équipement.

712 Rappel de remplacement du filtre

à air 2

0 = Arrêt

1 = 10 jours de fonctionnement

2 = 20 jours de fonctionnement

3 = 30 jours de fonctionnement

4 = 45 jours de fonctionnement

5 = 60 jours de fonctionnement

6 = 90 jours de fonctionnement

7 = 120 jours de fonctionnement

8 = 150 jours de fonctionnement

9 = 30 jours calendaires

10 = 45 jours calendaires

11 = 60 jours calendaires

12 = 75 jours calendaires

13 = 3 mois calendaires

14 = 4 mois calendaires

15 = 5 mois calendaires

16 = 6 mois calendaires

17 = 9 mois calendaires

18 = 12 mois calendaires

19 = 15 mois calendaires

Remarque : Définissez un rappel pour vous alerter lorsqu’il faut changer

le filtre à air. Choisissez un rappel basé sur le calendrier ou sur le temps de

fonctionnement de l’équipement.

1400 Rétroéclairage 0 = Sur demande

1 = Continu

Remarque : Fil commun nécessaire pour fonctionnement continu.

1401 Luminosité du rétroéclairage 1 - 5

Remarque : Uniquement affiché si le rétroéclairage continu est

sélectionné.

1410 Format de l’horloge 12 / 24

1415 Heure d’été/hiver

0 = Arrêt

1 = Marche

Remarque : Réglez sur Arrêt dans les régions qui ne passent pas à l’heure

d’été.

1420 Décalage d’affichage de

température

3 °F à 3 °F (0)

1,5 °C à 1,5 °C (0)

Remarque : 0 °F – aucune différence entre la température affichée

et la température réelle de la pièce. Le thermostat peut afficher

une température jusqu’à 1,5 °C (3 °F) plus ou moins élevée que la

température réelle.

Options de configuration avancées (ISU) (suite)

Test du système de l’installateur

Pour réaliser un test du système :

1 Appuyer sur CENTER (Centre) et sur les

boutons pendant 3 secondes environ

pour accéder au menu des réglages

avancés.

2 Utiliser pour passer à TEST. Appuyer sur

Select (Sélectionner) pour accéder au test du

système.

3 Appuyez sur pour sélectionner les

modes « Heat » (chauffage), « Cool »

(climatisation), « Fan » (ventilateur) et

« Em » (urgence). « Heat » (chauffage)

(TH4210U seulement) ou « Ver »

(renseignements sur le modèle du

thermostat). Appuyer sur Select

(Sélectionner).

4 Appuyez sur pour allumer le chauffage, la

climatisation ou le ventilateur. Appuyez sur

pour éteindre ces fonctions.

5 Utiliser le bouton Home (Accueil) pour

quitter le test du système.

Test du système Statut du système

Chauffage 0Tous désactivés

1Chauffage

Refroidissement 0Tous désactivés

1Refroidissement

Ventilateur 0Ventilateur à l’arrêt

1Ventilateur activé

Chauffage

d’urgence

(TH4210U

seulement)

0D’urgence chauffage éteint

1D’urgence chauffage activé

Caractéristiques techniques

Plages de température

Chauffage : 40 °F à 90 °F (4,5 °C à 32,0 °C)

Refroidissement : 50 °F à 99 °F (10,0 °C à 37,0 °C)

Température de service

37 °F à 102 °F (2,8 °C à 38,9 °C)

Température d’expédition

20 °F à 120 °F (28,9 °C à 48,9 °C)

Humidité relative de service

5 % à 90 % (sans condensation)

Encombrement en po (mm) (H x L x P)

41/16 po de haut x 41/16 po de large x 15/32 po de profondeur

103,5 mm de haut x 103,5 mm de large x 29 mm de profondeur

Caractéristiques électriques

Borne Tension

(50/60 Hz) Courant de

fonctionnement

W Chauffage 2030 V c.a. 0,021,0 A

(Powerpile) 750 mV c.c. 100 mA c.c.

W2 Chauffage auxiliaire (TH4210U

seulement) 2030 V c.a. 0,021,0 A

E Chauffage d’urgence (TH4210U

seulement) 2030 V c.a. 0,020,5 A

Y Étage de compresseur 2030 V c.a. 0,021,0 A

G Ventilateur 2030 V c.a. 0,020,5 A

O/B Commutation 2030 V c.a. 0,020,5 A

L/A Entrée 2030 V c.a. 0,020,5 A

33-00187EFS-05

® Marque de commerce déposée aux É.-U.

33-00187EFS—05 M.S. Rev. 06-17

Imprimé aux états-Unis

Home and Building Technologies

Aux États-Unis:

Honeywell

1985 Douglas Drive North

Golden Valley, MN 55422-3992

customer.honeywell.com

Pour obtenir de l’aide avec ce produit, prière de

visiter customer.honeywell.com.

Ou appeler le numéro gratuit du service à

la clientèle de Honeywell en composant le

18004681502.

Service à la clientèle

Tirer pour retirer le thermostat

du UWP.

MISE EN GARDE : AVIS RELATIF AU MERCURE

Si ce produit remplace un régulateur contenant du mercure dans un

tube scellé, ne pas mettre l’ancien régulateur à la poubelle. Contacter le

responsable de gestion des déchets local pour les instructions concernant

le recyclage et l’élimination.

MISE EN GARDE: RISQUE DE DOMMAGES DE L’ÉQUIPEMENT

La protection du compresseur est annulée durant le test. Pour éviter

d’endommager l’équipement, éviter d’actionner le compresseur trop

rapidement.

MISE EN GARDE: RISQUE DE CHOC ÉLECTRIQUE

Peut provoquer des chocs électriques ou endommager le matériel. Couper

l’alimentation électrique avant d’effectuer le raccordement.

El paquete incluye:

• Termostato T4 Pro

• Sistema de montaje UWP™

• Adaptador de instalación estándar de

Honeywell (adaptador para cajetín de

empalmes)

• Placa de cubierta decorativa Honeywell –

pequeña; tamaño 449/64 in x 449/64 in x

11/32 in (121 mm x 121 mm x 9 mm)

• Tornillos y tarugos

• 2 baterías AA

• Instrucciones de instalación y Guía del

usuario

Instrucciones para la

instalación

T4 Pro

Termostato programable

Instalación de la placa de cubierta opcional

NOTA: Si no se necesita la placa de cubierta

opcional, consulte “Instalación del sistema de

montaje con UWP” en la página siguiente.

Utilice la placa de cubierta opcional cuando:

• Monte el termostato en un cajetín de

empalmes eléctricos

• O cuando necesite cubrir un espacio de

pintura que haya dejado el termostato

existente.

1. Antes de comenzar, desconecte la

alimentación del interruptor o la caja de

disyuntores. Separe el adaptador del cajetín

de empalmes de la placa de cubierta.

Consulte la Figura 1.

2. Monte el adaptador del cajetín de empalmes

a la pared o a un cajetín eléctrico utilizando

cualquiera de los ocho agujeros para los

tornillos. Inserte y apriete los tornillos de

montaje que se suministran con el kit de

placa de cubierta. No apriete demasiado.

Consulte la Figura 2. Asegúrese de que la

placa del adaptador esté nivelada.

3. Fije la UWP suspendiéndola del gancho

superior del adaptador del cajetín de

empalmes y luego fijando a presión la parte

inferior del UWP en su lugar. Consulte la

Figura 3.

4. Fije la placa de cubierta a presión en

el adaptador del cajetín de empalmes.

Consulte la Figura 4.

Utilice los

2 tornillos

N.º 6 de

5/8” que se

suministran

L/A

O/B

AUX

Opciones de suministro eléctrico

Inserte los cables R y C en los

terminales designados para

el suministro primario de de

energía de CA (el terminal C es

opcional si se instalan baterías,

pero se recomienda). Retire los

cables presionando las lengüetas

terminales.

Inserte las baterías AA para suministro

de energía primaria o de reserva.

Instalación del sistema de montaje con UWP

Utilice los 3 tornillos

N.º 8 de 11/2” que

se suministran

1. Antes de comenzar, desconecte

el suministro de electricidad en la

caja de interruptores de circuito

o el interruptor. Abra el paquete

para encontrar la UWP. Consulte la

Figura 1.

2. Coloque la UWP en la pared. Nivele

y marque la posición de los tornillos.

Consulte la Figura 2.

Perfore agujeros en las posiciones

marcadas y después introduzca

en la pared los tarugos que se

suministran golpeando ligeramente

con un martillo.

‒Perfore orificios de 7/32”

(5.6 mm) en el panel de yeso.

3. Hale para abrir la tapa e inserte

los cables a través del agujero de

cableado en el UWP. Consulte la

Figura 3.

4. Coloque la UWP sobre los tarugos

de pared. Inserte y apriete los

tornillos de montaje que se

suministran con la UWP. No apriete

demasiado. Apriete solo hasta que

la UWP no se mueva. Cierre la tapa.

Consulte la Figura 4.

Designaciones de los terminales del cableado del UWP

SNo se utiliza para el

termostato T4.

L/A - A No se utiliza para el

termostato T4.

SO/B Válvula de cambio

YContactor del

compresor (etapa 1)

AUX -

Calefacción auxiliar

(únicamente TH4210U)

Y2 No se utiliza para el

termostato T4. ECalefacción de emergencia

(únicamente TH4210U)

GRelé del ventilador WRelé de calefacción (etapa 1)

Común de 24 V CA.

Para sistemas de 2

transformadores,

utilice el cable común

del transformador de

refrigeración.

KConecte a K en el módulo de

ahorro de cableado**

No se utiliza para el

termostato T4.

Alimentación de 24 V CA

desde el transformador de

calefacción*

URc

Alimentación de 24 V CA

desde el transformador de

refrigeración*

Nota: No todos

los terminales se

pueden utilizar,

dependiendo del

tipo de sistema

que se está

cableando. Los

terminales de uso

más común están

sombreados.

Configure la lengüeta del control

deslizante R.

• Utilice el puente integrado (lengüeta

deslizante R) para diferenciar entre uno o

dos sistemas de transformadores.

• Si hay solo un cable R y está conectado

al terminal R, Rc o RH, coloque el control

deslizante en la posición superior (1 cable).

• Si hay solo un cable conectado al terminal

R y un cable conectado al terminal Rc,

configure el control deslizante en la

posición inferior (2 cables).

NOTA: Las lengüetas de los controles

deslizantes para terminales U deben dejarse

en su lugar en los modelos T4 Pro.

Configuración de las lengüetas de los controles deslizantes

(puente incorporado)

Lengüeta

del control

deslizante

R/Rc

(puente

incorporado)

Sistema de montaje con UWP

* El terminal se puede puentear utilizando la lengüeta del control deslizante. Consulte “Configuración de

las lengüetas de los controles deslizantes”

** El módulo de ahorro de cableado THP9045A1023 se utiliza en los sistemas de calefacción/

refrigeración que solo tienen cuatro cables en el termostato y cuando se necesita un quinto cable

como cable común. Utilice el terminal K en lugar de los terminales Y y G en sistemas convencionales o

de bomba de calor para proporcionar el control del ventilador y del compresor a través de un solo cable:

el cable sin usar entonces se convierte en el cable común. Consulte las instrucciones de THP9045

para obtener más información.

Sistema de 1 etapa de calefacción/1 etapa de

refrigeración (1 transformador)

R Alimentación [1]

Rc [R+Rc unidos por la lengüeta del

control deslizante] [2]

Y Contactor del compresor

C Común de 24 V CA [3]

W Relé de calefacción

G Relé del ventilador

Sistema de calefacción únicamente

R Alimentación [1]

Rc [R+Rc unidos por la lengüeta del

control deslizante] [2]

C Común de 24 V CA [3]

W Relé de calefacción

Sistema de calefacción únicamente

(Series 20) [5]

R Terminal “R” de la válvula de la Serie 20 [1]

Rc [R+Rc unidos por la lengüeta del control

deslizante] [2]

Y Terminal “W” de la válvula de la Serie 20

C Común de 24 V CA [3]

W Terminal “B” de la válvula de la Serie 20

Sistema de calefacción únicamente (Válvula

de zona accionada por electricidad) [5]

R Alimentación [1]

Rc [R+Rc unidos por la lengüeta del

control deslizante] [2]

W Válvula

C Común de 24 V CA [3]

Sistema de 1 etapa de calefacción/1 etapa de

refrigeración (2 transformadores)

R Alimentación (transformador de

calefacción) [1]

Rc Alimentación (transformador de

refrigeración) [1]

Y Contactor del compresor

C Común de 24 V CA [3, 4]

W Relé de calefacción

G Relé del ventilador

Sistema de calefacción únicamente con ventilador

R Alimentación [1]

Rc [R+Rc unidos por la lengüeta del control

deslizante] [2]

C Común de 24 V CA [3]

W Relé de calefacción

G Relé del ventilador

Sistema de refrigeración únicamente

R Alimentación [1]

Rc [R+Rc unidos por la lengüeta del control

deslizante] [2]

Y Contactor del compresor

C Común de 24 V CA [3]

G Relé del ventilador

Cableado de sistemas convencionales: aire forzado e hidrónico

NOTAS

Especificaciones del cable: Utilice cable para termostato de calibre 18 a 22. No se requiere cable blindado.

[1] Suministro de energía. Proporcione los medios de descon-

exión y de protección contra sobrecargas según se requi-

era.

[2] Mueva la lengüeta del control deslizante R de la placa

de pared a la posición R. Para obtener más información,

consulte “Configuración de las lengüetas de los controles

deslizantes” en la página 3.

[3] Conexión común de 24 V CA opcional.

[4] La conexión común deberá realizarse desde el transforma-

dor de refrigeración.

[5] En ISU, configure el tipo de sistema en calefacción a

calefacción radiante. Configure la cantidad de etapas de

refrigeración a 0.

[7] En la configuración por el instalador, configure la válvula

de cambio en O (para un cambio a refrigeración) o B (para

cambio a calefacción).

Sistema de bomba de calor de 1 etapa de calefacción/1

etapa de refrigeración

R Alimentación [1]

Rc [R+Rc unidos por la lengüeta del control

deslizante] [2]

Y Contactor del compresor

C Común de 24 V CA [3]

O/B Válvula de cambio [7]

G Relé del ventilador

Sistema de bomba de calor de 2 etapa de calefacción/1

etapa de refrigeración (únicamente TH4210U)

R Alimentación [1]

Rc [R+Rc unidos por la lengüeta del control

deslizante] [2]

Y Contactor del compresor

C Común de 24 V CA [3]

O/B Válvula de cambio [7]

G Relé del ventilador

AUX Calefacción auxiliar

E Relé de la calefacción de emergencia

L Entrada de falla de la bomba de calor

Cableado de sistemas de bomba de calor

Configuraciones de funcionamiento del ventilador

1 Presione el botón Fan (ventilador) para pasar al

siguiente modo de ventilador disponible.

2 Alterne a través de los modos hasta que se muestre

el modo de sistema requerido y déjelo para que se

active.

NOTA: Los modos disponibles del ventilador varían

según las configuraciones del sistema.

Modos del ventilador:

‒Auto (Automático): El ventilador funciona solo

cuando el sistema de calefacción o de refrigeración

está encendido.

‒On (encendido): El ventilador está siempre encendido.

Montaje del termostato

1. Introduzca el excedente de cable en la abertura

de la pared.

2. Cierre la tapa de la placa de la UWP. Debe

permanecer cerrada sin quedar protuberante.

3. Alinee la UWP con el termostato y presione

suavemente hasta que el termostato calce en su

lugar.

4. Conecte el suministro de electricidad en la caja

de interruptores de circuito o en el interruptor.

Configuraciones del sistema operativo

1 Presione el botón Mode (modo) para pasar al siguiente

modo disponible en el sistema.

2 Alterne a través de los modos hasta que se muestre el

modo de sistema requerido y deje que se active.

NOTA: Los modos disponibles del sistema varían según

el modelo y las configuraciones del sistema.

Modos del sistema:

‒Auto (Automático): El termostato selecciona el

sistema de calefacción o refrigeración según sea

necesario.

‒Heat (Calefacción): El termostato controla

solamente el sistema de calefacción.

‒Cool (Refrigeración): El termostato controla

solamente el sistema de refrigeración.

‒Em Heat (únicamente TH4210U) (Calefacción

Em) (solamente para bombas de calor con

calefacción auxiliar): El termostato controla el

calor auxiliar. No se utiliza el compresor.

‒Off (Apagado): El sistema de calefacción y

refrigeración está apagado. El ventilador aún

funcionará si está configurado en On (Encendido).

1 Presione y sostenga CENTER (centro) y los

botones durante aproximadamente 3

segundos para ingresar al menú avanzado.

2 Presione Select (seleccionar) para ingresar al ISU.

3 Presione Select (seleccionar) para avanzar a través

de las opciones del menú de configuración.

4 Presione o para cambiar los valores o

seleccionar las opciones disponibles.

5 Presione Select (seleccionar) y confirme la

configuración o presione Back (atrás) para ignorar

los cambios y regresar a la pantalla del menú

ISU para continuar revisando otra opción de

configuración.

6 Para finalizar el proceso de configuración y

guardar los cambios, presione Home (inicio) y

regrese a la pantalla de inicio.

NOTA: Una lista completa de todos los parámetros

de configuración y opciones se muestra a

continuación y continúa hasta la página page 9.

Configuración por el instalador (ISU)

Opciones avanzadas de configuración (ISU)

NOTA: Dependiendo de las configuraciones del sistema, es posible que no todas

las opciones estén disponibles.

N.º del ISU Nombre del ISU Opciones del ISU (las configuraciones predeterminadas de fábrica están en negrita)

120 Opciones de programación

0 = No programable

2 = Programable 52

3 = Programable 511

4 = Programable para 7 días

Nota: Aquí puede cambiar el cronograma predeterminado de MOFR,

SASU (LUNVIE, SÁBDOM). Para editar los períodos durante los días,

los puntos de referencia de temperatura o para activar/desactivar el

cronograma, toque MENU (Menú) y diríjase a SCHEDULE (Cronograma).

125 Escala de indicación de

temperatura 0 = Fahrenheit

1 = Centígrados

200 Tipo de sistema de calefacción

1 = Calefacción de aire forzado convencional

2 = Bomba de calor

3 = Calefacción radiante

5 = Ninguna (refrigeración únicamente)

Nota: Esta opción selecciona el tipo de sistema básico que controlará el

termostato.

N.º del ISU Nombre del ISU Opciones del ISU (las configuraciones predeterminadas de fábrica están en negrita)

205 Tipo de equipo de calefacción

Calefacción de aire forzado convencional:

1 = Aire forzado por gas de eficiencia estándar

2 = Aire forzado por gas de alta eficiencia

3 = Aire forzado por aceite

4 = Aire forzado por electricidad

5 = Serpentín del ventilador agua caliente

Bomba de calor:

7 = Bomba de calor aire a aire

8 = Bomba de calor geotérmica

Calefacción radiante:

9 = Agua caliente por calefacción radiante

12 = Vapor

Nota: Esta opción selecciona el tipo de equipo que controlará su

termostato. Nota: Esta característica NO aparecerá si la característica

200 se configura en Cool Only (Solo refrigeración).

218 Válvula de inversión O/B

0 = O (O/B en refrigeración)

1 = B (O/B en calefacción)

Nota: Esta opción solo aparece si se configura la bomba de calor.

Seleccione si la válvula de inversión O/B debe suministrar energía en

refrigeración o en calefacción

220 Etapas de refrigeración / etapas

del compresor 200=Conv /

200=HP

0, 1

Nota: Seleccione cuántas etapas de refrigeración o del compresor de su

equipo controlará el termostato. Configure el valor en 0 si no tiene etapa

de refrigeración/etapa del compresor.

221 Fases de calefacción / Fases de

la calefacción de respaldo

Etapas de calefacción: 1

Etapas de calefacción de reserva: 0, 1

Nota: Seleccione cuántas etapas de calefacción o Aux/E de su equipo

controlará el termostato.

230 Control del ventilador en

calefacción

1 = El equipo controla el ventilador

2 = El termostato controla el ventilador

Nota: este ISU solo se muestra si se configuró ISU 205 como aire forzado

eléctrico o como ventiloconvector.

300 Cambio de sistema

0 = Manual

1 = Automático

Nota: El termostato puede controlar de manera automática tanto la

calefacción como la refrigeración, con el fin de mantener la temperatura

interna deseada. Para poder seleccionar el modo de sistema “automático”

en la pantalla de inicio del termostato, active esta característica.

Desactívela si desea controlar la calefacción o la refrigeración de forma

manual.

303 Diferencial de conversión

automática

de 0 °F a 5 °F

de 0.0 °C a 2.5 °C

Nota: El diferencial NO es la banda muerta. El diferencial significa cuánto

avanza después de pasar el punto de referencia antes de cambiar al modo

seleccionado. La configuración de la banda muerta no es una opción.

Honeywell utiliza un algoritmo avanzado que fija la banda muerta en 0 ºF.

Esto es más avanzado que en los termostatos anteriores.

340 Descenso del calor de reserva

(únicamente TH4210U)

0 = Confort

2 = 2 °F

3 = 3 °F

4 = 4 °F

5 = 5 °F

6 = 6 °F

7 = 7 °F

8 = 8 °F

9 = 9 °F

10 = 10 °F

11 = 11 °F

12 = 12 °F

13 = 13 °F

14 = 14 °F

15 = 15 °F

350 Temporizador secundario

de la calefacción de reserva

(únicamente TH4210U)

0 = Apagado

1 = 30 minutos

2 = 45 minutos

3 = 60 minutos

4 = 75 minutos

5 = 90 minutos

6 = 2 horas

7 = 3 horas

8 = 4 horas

10 = 5 horas

Opciones avanzadas de configuración (ISU) (continuado)

N.º del ISU Nombre del ISU Opciones del ISU (las configuraciones predeterminadas de fábrica están en negrita)

365 Frecuencia del ciclo del

compresor (etapa 1)

1 - 6

Nota: este ISU solo se muestra si se configuró la fase de compresión o

de refrigeración como 1 fase. La frecuencia de ciclo limita la cantidad

máxima de veces que el sistema puede realizar un ciclo en un período de

1 hora con una carga del 50 %. Por ejemplo, cuando se configura en 3

CPH y con una carga del 50 %, la cantidad máxima de ciclos del sistema

será de 3 por hora (10 minutos encendido, 10 minutos apagado). El

sistema realiza ciclos con menos frecuencia cuando las condiciones de

carga son menores o mayores que una carga del 50 %.

370 Frecuencia del ciclo de

calefacción (etapa 1)

1 - 12

Nota: este ISU solo se muestra si se configuró la fase de calefacción como

1 fase. La frecuencia de ciclo limita la cantidad máxima de veces que el

sistema puede realizar un ciclo en un período de 1 hora con una carga

del 50 %. Por ejemplo, cuando se configura en 3 CPH y con una carga

del 50 %, la cantidad máxima de ciclos del sistema será de 3 por hora

(10 minutos encendido, 10 minutos apagado). El sistema realiza ciclos

con menos frecuencia cuando las condiciones de carga son menores

o mayores que una carga del 50 %. A continuación, se detallan las

configuraciones recomendadas (predeterminadas) para la frecuencia

de ciclo según cada tipo de equipo de calefacción: aire forzado de gas

de eficiencia estándar = 5 CPH; aire forzado de gas de alta eficiencia =

3 CPH, aire forzado de petróleo = 5 CPH; aire forzado eléctrico = 9 CPH;

ventiloconvector = 3 CPH; calefacción radiante de agua caliente = 3 CPH;

vapor = 1 CPH.

375 Calefacción auxiliar de

frecuencia de ciclo de la

calefacción (únicamente

TH4210U)

1 - 12

387 Protección del compresor

0 = Apagado

1 - 5 minutos

Nota: el termostato posee una protección incorporada para el compresor

(temporizador de apagado mínimo) que impide que el compresor

se reinicie con demasiada anticipación después de un apagado. El

temporizador de apagado mínimo se activa después de que se apaga el

compresor. Si hay una señal de activación mientras el temporizador de

apagado mínimo está activo, el termostato indica “Wait” (Espere) en la

pantalla. Este ISU se muestra si se configuró ISU 220 como al menos 1

fase.

425 Recuperación inteligente

adaptable (Adaptive Intelligent

Recovery, AIR)

0 = No

1 = Sí

Nota: Recuperación inteligente adaptable (Adaptive Intelligent Recovery,

AIR) es una configuración de confort. El equipo de calefacción o

refrigeración se activará más temprano, para que la temperatura en

interiores coincida con el punto de referencia a la hora programada.

430 Punto de referencia mínimo de

refrigeración

50 °F a 99 °F (50 °F)

10.0 °C a 37.0 °C (10.0 °C)

Nota: La temperatura de refrigeración no puede configurarse por debajo

de este nivel.

431 Punto de referencia máximo de

calefacción

40 °F a 90 °F (90 °F)

4.5 °C a 32.0 °C (32 °C)

Nota: La temperatura de calefacción no puede configurarse por encima

de este nivel.

Opciones avanzadas de configuración (ISU) (continuado)

N.º del ISU Nombre del ISU Opciones del ISU (las configuraciones predeterminadas de fábrica están en negrita)

435 Bloqueo del teclado

0 = Ninguno

1 = Parcial

2 = Lleno

Nota:

Desbloqueado: el usuario tiene acceso a todas las configuraciones del

termostato.

Parcialmente bloqueado: el usuario puede modificar únicamente las

configuraciones de temperatura.

Totalmente bloqueado: el usuario no puede modificar ninguna

configuración. La pantalla estará bloqueada por un código

predeterminado de fábrica y no puede modificarse. Este código se

muestra por un tiempo breve, cuando se está por bloquear la pantalla

del termostato. Anote el código en un lugar seguro para usarlo como

referencia más adelante.

702 Cantidad de filtros de aire 0 - 2

Nota: este ISU se refiere a la cantidad de filtros de aire del sistema.

711 Recordatorio 1 de cambio del

filtro de aire

0 = Apagado

1 = 10 días de tiempo de ejecución

2 = 20 días de tiempo de ejecución

3 = 30 días de tiempo de ejecución

4 = 45 días de tiempo de ejecución

5 = 60 días de tiempo de ejecución

6 = 90 días de tiempo de ejecución

7 = 120 días de tiempo de

ejecución

8 = 150 días de tiempo de

ejecución

9 = 30 días calendario

10 = 45 días calendario

11 = 60 días calendario

12 = 75 días calendario

13 = 3 meses calendario

14 = 4 meses calendario

15 = 5 meses calendario

16 = 6 meses calendario

17 = 9 meses calendario

18 = 12 meses calendario

19 = 15 meses calendario

Nota: Configure un recordatorio de cuándo debe cambiar el filtro de aire.

Elija si el recordatorio se basará en los días calendario o en los días de

funcionamiento del equipo.

712 Recordatorio 2 de cambio del

filtro de aire

0 = Apagado

1 = 10 días de tiempo de ejecución

2 = 20 días de tiempo de ejecución

3 = 30 días de tiempo de ejecución

4 = 45 días de tiempo de ejecución

5 = 60 días de tiempo de ejecución

6 = 90 días de tiempo de ejecución

7 = 120 días de tiempo de

ejecución

8 = 150 días de tiempo de

ejecución

9 = 30 días calendario

10 = 45 días calendario

11 = 60 días calendario

12 = 75 días calendario

13 = 3 meses calendario

14 = 4 meses calendario

15 = 5 meses calendario

16 = 6 meses calendario

17 = 9 meses calendario

18 = 12 meses calendario

19 = 15 meses calendario

Nota: Configure un recordatorio de cuándo debe cambiar el filtro de aire.

Elija si el recordatorio se basará en los días calendario o en los días de

funcionamiento del equipo.

1400 Iluminación de fondo 0 = A petición

1 = Continua

Nota: El cable común es necesario para la iluminación continua.

1401 Brillo de la iluminación de fondo 1 - 5

Nota: Solo se muestra si se selecciona la iluminación de fondo continua.

1410 Formato del reloj 12 / 24

1415 Horario de verano

0 = Apagado

1 = Encendido

Nota: Configúrelo como Off (apagado) en las regiones en que no se sigue

un horario de verano.

1420 Ajuste del indicador de

temperatura

3 a 3F (0)

1.5 a 1.5C (0)

Nota: 0 °F. No hay diferencia entre la temperatura que se muestra y la

temperatura ambiente real. El termostato puede mostrar hasta 3 °F (1,5

C) menos o más que la temperatura medida real.

Opciones avanzadas de configuración (ISU) (continuado)

Prueba del sistema por parte del instalador

Para realizar una prueba del sistema:

1 Presione y sostenga CENTER (centro) y los

botones durante aproximadamente

3 segundos para ingresar al menú avanzado.

2 Use para ir a TEST (prueba). Presione Select

(seleccionar) para iniciar la prueba del sistema.

3 Utilice para alternar entre Heat (Calefacción),

Cool (Refrigeración), Fan (Ventilador), Em.

Heat (Calefacción de emergencia) (únicamente

TH4210U) o Ver (Información de versión del

termostato).

4 Presione para encender la calefacción, la

refrigeración o el ventilador. Presione para

apagarlos.

5 Use el botón Home (inicio) para salir de la

prueba del sistema.

Prueba del sistema Estados del sistema

Calefacción 0Todo apagado

1Calefacción activada

Refrigeración 0Todo apagado

1Refrigeración activada

Ventilador 0Ventilador apagado

1Ventilador activado

Calefacción de

emergencia

(únicamente

TH4210U)

0Calefacción de emergencia apagada

1Calefacción de emergencia encendida

Especificaciones

Rangos de temperatura

Calefacción: de 40 °F a 90 °F (4.5 °C a 32.0 °C)

refrigeración : de 50 °F a 99 °F (10.0 °C a 37.0 °C)

Temperatura ambiente de funcionamiento

de 37 °F a 102 °F (de 2.8 °C a 38.9 °C)

Temperatura de envío

de 20 °F a 120 °F (de 28.9 °C a 48.9 °C)

Humedad relativa de funcionamiento

5% al 90% (sin condensación)

Dimensiones físicas en pulgadas (mm) (alto x ancho x profundidad)

41/16” H x 41/16” W x 15/32” D

103.5 mm de alto x 103.5 mm de ancho x 29 mm de profundidad

Clasificaciones eléctricas

Terminal Voltaje

(50/60Hz Corriente de

funcionamiento

W Calefacción 2030 V CA 0.021.0 A

(Powerpile) 750 mV CC 100 mA CC

W2 Calefacción (Aux) (únicamente TH4210U) 2030 V CA 0.021.0 A

E Calefacción de emergencia (únicamente

TH4210U) 2030 V CA 0.020.5 A

Y Etapa 1 del compresor 2030 V CA 0.021.0 A

G Ventilador 2030 V CA 0.020.5 A

O/B Cambio 2030 V CA 0.020.5 A

L/A Entrada 2030 V CA 0.020.5 A

33-00187EFS-05

® Marca registrada en los Estados Unidos

33-00187EFS—05 M.S. Rev. 06-17

Impreso en EE. UU.

Home and Building Technologies

En los EE. UU.:

Honeywell

1985 Douglas Drive North

Golden Valley, MN 55422-3992

customer.honeywell.com

Para obtener asistencia con este producto,

visite customer.honeywell.com.

O llame al número gratuito del servicio de

atención al cliente, 18004681502.

Asistencia al cliente

Hale para retirar el termostato

de la UWP.

PRECAUCIÓN: AVISO SOBRE EL MERCURIO

Si este producto está reemplazando a un equipo de control existente que

contiene mercurio en un tubo sellado, no coloque dicho equipo en la basura.

Contacte al organismo encargado del manejo y disposición de desechos

de su localidad para obtener instrucciones sobre cómo reciclar y desechar

adecuadamente.

PRECAUCIÓN: RIESGOS DE DAÑOS AL EQUIPO

Se evita la protección del compresor durante la prueba. Para prevenir daños

al equipo, evite encender y apagar rápidamente el compresor.

PRECAUCIÓN: PELIGRO DE ELECTROCUCIÓN

Puede causar descargas eléctricas o daños al equipo. Desconecte el

suministro eléctrico antes de comenzar la instalación.

33 00187EFS—05 Honeywell T4 Pro Series 107341 Installation Instructions

Navigation menu

Versions of this User Manual:

Views

Navigation
