ENGLISH

INSTALLATION

CAUTION: NOTE THAT THIS MANUAL IS WRITTEN WITH THE ASSUMPTION THAT THE INSTALLER POSSESSES SKILL IN THE PROPER USE

OF HAND AND POWER TOOLS, AND IS FAMILIAR WITH THE ENVIRONMENT BEHIND THE SURFACE OF THE WALL OR CEILING WHERE THE

SPEAKERS WILL BE INSTALLED.

TO INSTALL:

1. Select speaker mounting location. Route speaker cable from source to this location.

Note: We recommend the use of 16/2 (minimum) class 3 speaker wires.

2. Attach wings to back plate of Pre-Construction Bracket (refer to Figure 1). Only two wings are required for each back plate. Select the mounting

arrangement that best suites your specific application.

Note: The wings are designed to be shortened as required.

3. Attach the Pre-Construction Bracket in the desired location to the underside of framing members so that after drywall installation, the bracket

and the wings are sandwiched between the drywall and the framing member (ensure “FRONT” is facing into the room) (refer to Figure 1). If the

mounting area is too congested to use both mounting wings you can drive screws through the back plate directly into the framing member.

4. Loop the speaker wire and attach it to the wire management loops on the back of the bracket.

5. After drywall installation install speakers in holes provided by drywall installer. Follow instructions included in speaker packaging.

FRANÇAIS

INSTALLATION

MISE EN GARDE : LES PRÉSENTES DIRECTIVES ONT ÉTÉ ÉLABORÉES EN PRÉSUMANT QUE L’INSTALLATEUR DISPOSE DES

APTITUDES REQUISES POUR MANIPULER DES OUTILS MANUELS OU ÉLECTRIQUES, ET SACHE CE QUI SE TROUVE DERRIÈRE LE MUR

OU LE PLAFOND OÙ IL EFFECTUE LA PRÉSENTE INSTALLATION.

Procédure d’installation :

1. Choisir l’emplacement du haut-parleur et y acheminer les fils de la source.

Remarque : on recommande d’utiliser du fil de haut-parleur de calibre 16/2 (minimum) et de classe 3.

2. Fixer les deux ailes (seulement) à la plaque de montage (figure 1). Les disposer de la manière qui se prête le mieux à l’installation.

Remarque : on peut raccourcir les ailes au besoin.

3. À l’endroit choisi, fixer le support et les ailes sous des éléments de charpente de manière à ce que, après l’installation des cloisons sèches,

l’assemblage soit entre ces dernières et les éléments en question (en s’assurant que la mention « FRONT » soit vers la pièce - figure 1).

Si l’endroit est trop exigu pour l’installation des deux ailes, on peut visser la plaque directement dans un de ces éléments.

4. Enrouler le fil et l’assujettir aux gestionnaires arrière du support.

5. Insérer le haut-parleur une fois les cloisons sèches posées et percées par leur installateur. Se reporter alors aux directives du modèle utilisé.

Pre-Construction Bracket Kit

Cat. No. PCI65, PCI80, and PCC65

Installation Instructions

Support préconstruction

No de cat. PCI65, PCI80, et PCC65

Directives

Ménsulas para preconstrucción

No. de cat. PCI65, PCI80, y PCC65

Instrucciones de Instalación

This package contains: Contenu de cet emballage : Este paquete contiene:

ABS Backplate (2) Plaque de montage en ABS (2) (2) Placa posterior ABS

14.5” Aluminum Wings (4) Ailes en aluminium de 36,8 cm (14,5 po) (4) (4) Aletas de aluminio de 36.8 cm(14.5")

Instruction Sheet (1) Feuillet de directives (1) (1) Hoja de Instrucciones

PK-93581-10-02-0B

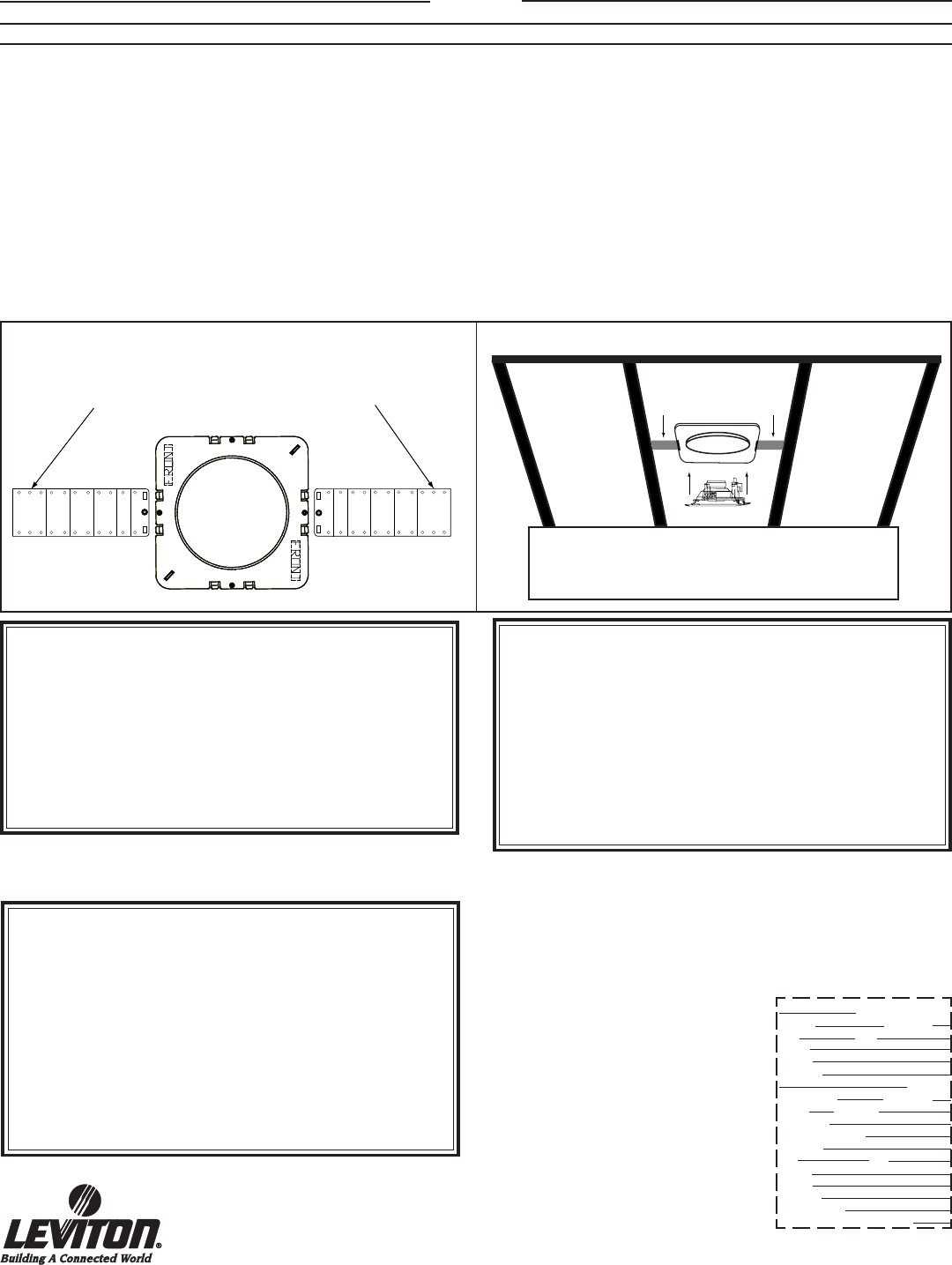

Use holes to mount bracket with screws to framing stud

Se servir des trous pour fixer le support à des éléments de charpente.

Use los huecos para montar la ménsula en los postes del marco, con los tornillos

.

Figure 1 / Figura 2 Figure 2 / Figura 2

FRONT SIDE

Framing Stud

Élément de charpente

Postes del marco

Wing

Aile

Aletas

Wing

Aile

Aletas

Speaker

Haut-parleur

Parlante

Framing Stud

Élément de charpente

Postes del marco

SÓLO PARA MÉXICO

POLIZA DE GARANTIA: LEVITON, S. de R.L. de C.V., RFC LEV-920526651, RFC LEV-920526651, ARISTA 54-

A, MEXICO 11270 D.F., MEXICO Tel. (55) 5 386-0073. Garantiza este producto por el término de un año en

todas sus partes y mano de obra contra cualquier defecto de fabricación y funcionamiento a partir de la fecha de

entrega o instalación del producto bajo las siguientes CONDICIONES:

1. Para hacer efectiva esta garantía, no podrán exigirse mayores requisitos que la presentación de esta póliza

junto con el producto en el lugar donde fue adquirido en

cualquiera de los centros de servicio que se indican a

continuación.

2. La empresa se compromete a reemplazar o cambiar el

producto defectuoso sin ningún cargo para el consumidor, los

gastos de transportación que se deriven de su cumplimiento

serán cubiertos por: LEVITON, S. de R.L. de C.V.

3. El tiempo de reemplazo en ningún caso será mayor a 30 días

contados a partir de la recepción del producto en cualquiera

de los sitios en donde pueda hacerse efectiva la garantía.

4. Cuando se requiera hacer efectiva la garantía mediante el

reemplazo del producto, esto se podrá llevar a cabo en:

LEVITON, S. de R.L. de C.V.

5. Esta garantía no es válida en los siguientes casos: A)

Cuando el producto ha sido utilizado en condiciones distintas

a las normales. B) Cuando el producto no ha sido operado de

acuerdo con el instructivo de uso en idioma español

proporcionado. C) Cuando el producto ha sido alterado o

reparado por personas no autorizadas por LEVITON, S. de

R.L. de C.V.

6. El consumidor podrá solicitar que se haga efectiva la garantía

ante la propia casa comercial donde adquirió el producto.

7. En caso de que la presente garantía se extraviara el

consumidor puede recurrir a su proveedor para que se le

expida otra póliza de garantía previa presentación de la nota

de compra o factura respectiva.

DATOS DEL USUARIO

NOMBRE: DIRECCION:

COL: C.P.

CIUDAD:

ESTADO:

TELEFONO:

DATOS DE LA TIENDA O VENDEDOR

RAZON SOCIAL: PRODUCTO:

MARCA: MODELO:

NO DE SERIE:

NO. DEL DISTRIBUIDOR:

DIRECCION:

COL: C.P.

CIUDAD:

ESTADO:

TELEFONO:

FECHA DE VENTA:

FECHA DE ENTREGA O INSTALACION:

PK-93581-10-02-0B

ESPAÑOL

INSTALACiON

PRECAUCION: ESTAS INSTRUCCIONES SE HAN ESCRITO ASUMIENDO QUE EL INSTALADOR POSEE CUALIDADES PARA USAR Y

MANIOBRAR HERRAMIENTAS ELECTRICAS Y ESTA FAMILIARIZADO CON EL AMBIENTE DETRAS DE LA SUPERFICIE DE LAS PAREDES O

TECHO DONDE VAN A INSTALAR LOS PARLANTES.

PARA INSTALAR:

1. Elija la ubicación del parlante. Guíe el cable desde la fuente de alimentación a ese lugar.

Nota: Recomendamos usar cable para parlante calibre 16/2, mínimo, clase 3.

2. Una las aletas a la placa de atrás de la ménsula de montaje (ver Figura 1). Sólo se requieren dos aletas para cada placa. Elija el mejor montaje

que se acomode a su aplicación.

Nota: Las aletas está diseñadas lo más pequeñas que se requieren.

3. Una la ménsula al marco en el lugar deseado, en el lado inferior del marco, de manera que después que se instale la plantilla, la ménsula y las

aletas estén metidas entre la plantilla y las partes del marco (asegure que “FRONT” este hacia la habitación) (ver Figura 1). Si el área de

montaje está demasiada congestionada para usar ambas aletas, puede poner los tornillos directamente por atras de la placa en el marco.

4. Enrosque el cable de los parlantes y únalos con los lazos del cable principal en la parte de atrás de la ménsula.

5. Después de instalar la plantilla instale los parlantes en los huecos que se proveen en la plantilla. Siga las instrucciones incluidas en el empaque

de los parlantes.
