Open the PDF directly: View PDF .
Page Count: 1

Low Profile Type 1 Disconnect Enclosures

Boîtiers De Débranchement De Type 1 Du Profil bas

Cajas De la Desconexión Del Tipo 1 Del Perfil Bajo

Hoffman Enclosures Inc.

2100 Hoffman Way

Anoka, MN 55303−1745

(763) 422−2211

www.hoffmanonline.com

Pentair Electronic Packaging

170 Commerce Drive

Warwick, RI 02886

(401) 732−3770

www.pentair−ep.com

Mexico

Pentair Enclosures, S. de R.L. de C.V.

Federico T. de la Chica No. 8 Piso 4 A

Circuito Comercial Plaza Satélite

Ciudad Satélite,

Naucalpan, México C.P. 53100

011−52−55−5393−8263

Canada

Hoffman−Schroff

111 Grangeway Avenue, Suite 504

Scarborough, Ontario M1H 3E9

(416) 289−2770

1−800−668−2500 (Canada only)

Germany

Schroff GmbH

Langenalber Str. 96−100

75334 Straubenhardt

49 (07082) 794−0 www.schroff.de

Great Britain

Schroff UK Ltd.

Maylands Avenue

Hemel Hempstead, Herts HP2 7DE

44 (01442) 240471 www.schroff.co.uk

Sweden

Schroff Scandinavia AB

Box 2003

12821 Skarpnäck

46 08683 61 00 www.schroff.se

France

Schroff Sas

Z.I., 4 rue du Marais

67660 Betschdorf

33 03 88 90 64 90 www.schroff.fr

Italy

Schroff srl

Viale Milano, 119

21013 Gallarate (Varese)

39 0331 79 40 03

Singapore

Hoffman−Schroff Pte. Ltd.

#01−68/71 German Centre

25 International Business Park

Singapore 609916

65 5 62−78 90

Japan

Schroff K.K.

Nisso No. 13 Bldg. 4F

2−5−1 Shinyokohama

Kohoku−Ku, Yokohama shi

Kanagawa 222−0033

81 (045) 476−02 81

Finland

Schroff Scandinavia AB

Peräsimentie 8

03100 Nummela

358 09 222 68 00

Norway

Schroff Scandinavia AB

Bjoernerudveien 24

1266 Oslo

47 022 76 33 60

SConsult manufacturer’s mounting information for the specific

disconnect switch or circuit breaker to be installed.

SConsulter l’information du support du fabricant pour que

l’interrupteur ou le disjoncteur spécifique de débranchement

soit installé.

SConsultar la información del montaje del fabricante para el

interruptor o el interruptor específico de la desconexión que

se instalarán.

NOTICE: To maintain the environmental rating of this enclosure, install in any opening, only listed or

recognized disconnect devices, external mounting feet, or conduit hubs that have the same

environmental rating as the enclosure. Install in compliance with the installation instructions of the

device.

NOTIFICATION: Pour maintenir l’estimation environnementale de ce boîtier, installer dans n’importe

quelle ouverture, seulement énuméré ou les appareils identifiés de débranchement, les pattes de

fixation murale externes, ou les moyeux de conduit qui ont la même estimation environnementale que

le boîtier. Installer conformément aux modes d’emploi de l’appareil.

AVISO: Para mantener el grado ambiental de esta caja, instalar en cualquier apertura, sólo es

mencionado o los mecanismos reconocidos de la desconexión, las patas de montaje externas, o los

cubos del conducto que tienen el mismo grado ambiental que la caja. Instalar en conformidad con las

instalaciones instrucción del mecanismo.

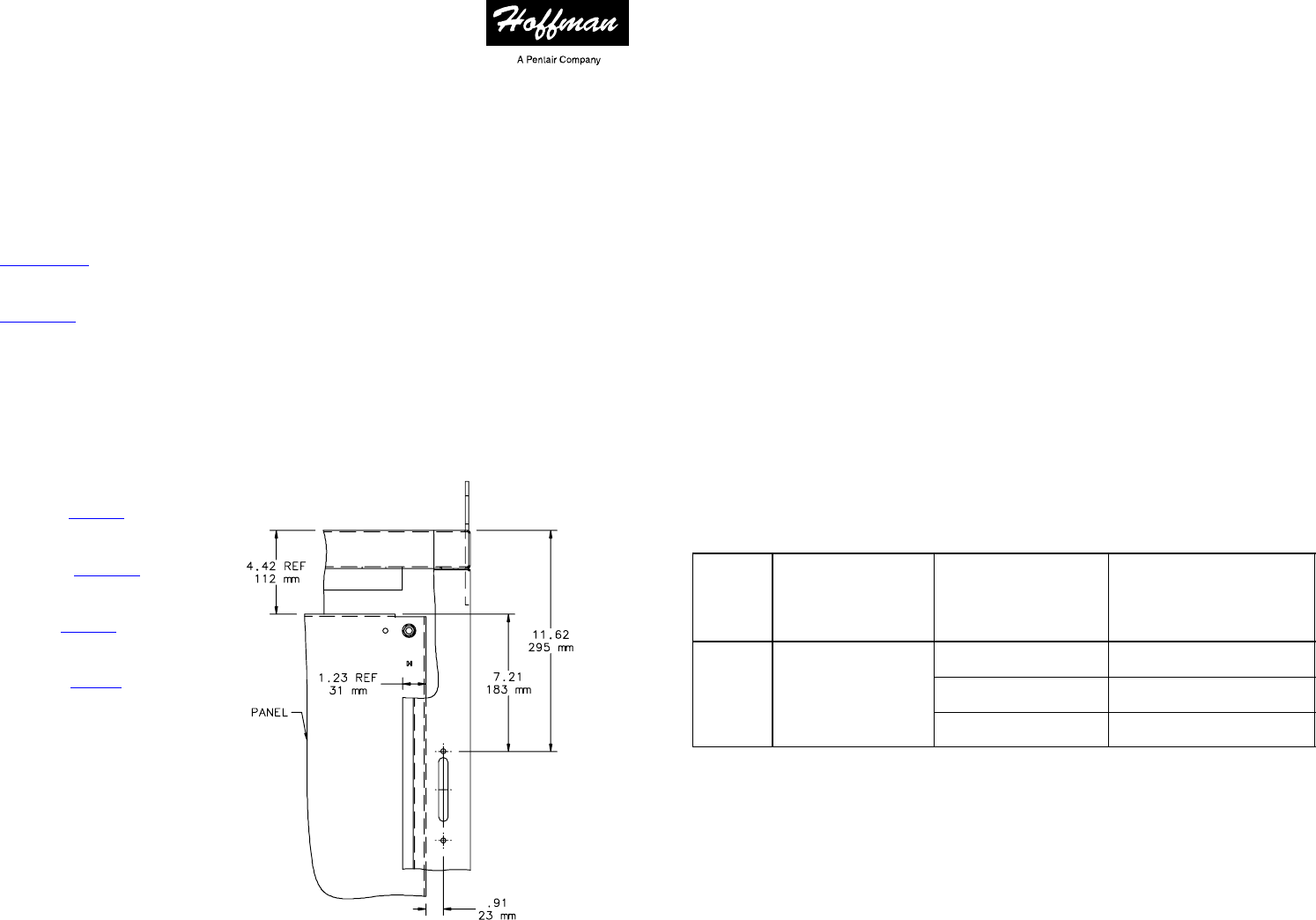

NOTE: Variable depth disconnects are provided with connecting rods that must be cut to length to fit

the enclosure depth (from flange surface to sub−panel surface). See table below and manufacturer’s

instructions.

REMARQUE : La profondeur variable débranche sont équipées de bielles qui doivent être coupées à

la longueur pour adapter la profondeur de boîtier (de la surface de bride sur la surface de

sub−panneau). Voir le tableau ci−dessous et les instructions du fabricant.

NOTA: Profundidad variable desconecta se proporciona las bielas que se deben cortar a la longitud

para caber la caja profundidad (de superficie de la brida a la superficie de sub−panel). Ver

la Tabla abajo y las instrucciones del fabricante.

(1) This depth dimension is used to calculate the length of the connecting rod(s).

(1) Cette dimension de profondeur est employée pour calculer la longueur du rod(s) se reliant.

(1) Esta dimensión profundidad se utiliza para calcular la longitud del rod(s) que conecta.

E 2005 Hoffman Enclosures Inc.

Rev. B 113357 87786348

P/N 87786183

®

Bulletin

Bulletin

Boletín

Enclosure Description

Boîtier Description

Caja Description

Enclosure Depth “C”

“C” de Depth de boîtier

“C” Profundidad de la caja

Flange to Panel Depth “D” (1)

Bride au “D” de Depth de

Panneau (1)

Brida al “D” Profundidad del

Panel (1)

Free−Standing, one and

two−door 12 9.15

A38P

two−door

Indépendant, un et two−

Porte

Ai l d t

18 15.15

Aislado, uno y two−

Puerta 24 21.15
