Exhaust Fan with Light
Models: AKF50, AKF80,
AKF100
INSTALLATION INSTRUCTIONS
CAUTION: MAKE SURE POWER IS SWITCHED OFF AT SERVICE PANEL BEFORE
STARTING INSTALLATION.
SECTION 1
Preparing the Exhaust Fan
1. Unpack fan from the carton and confirm that all pieces are present. In addition to the
exhaust fan you should have:
1 - Grill
1 - Light Assembly
1 - Damper Assembly (attached)
4 - Mounting Rails
1 - Fluorescent Lamp
1 - Instruction/Safety Sheet
2. Choose the location for your fan. To ensure the best air and sound performance, it
is recommended that the length of ducting and the number of elbows be kept to a
minimum, the radius of each elbow be as large as
possible for the installation, and that insulated hard
ducting be used. This fan will require at least 8”
of clearance in the ceiling or wall, and will mount
through drywall up to 3/4” thick. The fan mounts
between 16” or 24” on center joists using the 4
provided mounting rails.
3. Select the most convenient electrical knockout and
remove using a straight-blade screw driver (Figure 1).
4. No additional vibration deadening materials are needed
for this fan.
SECTION 2
New Construction
1. Install the rails on the housing and position the housing next to the joist. Line up housing
so that it will be flush with the finished ceiling. Secure the ends of the rails with screws
or nails (not included) to the joists and slide the housing into the final position (Figure 2).
SECTION 3
Existing Construction
1. Set housing in position between the joist and trace an outline onto the ceiling material
(Figure 3). Set housing aside and cut opening, being careful not to cut or damage any
electrical or other hidden utilities. Install the rails on the housing and position the housing
in the previously cut hole so that it is flush with the finished ceiling. Secure the ends of
the rails to the joists (Figure 2).
www.airkinglimited.com
210572203 Rev. K 5-14 2 of 12
SECTION 4
Ducting
CAUTION: ALL DUCTING MUST COMPLY WITH LOCAL AND NATIONAL
BUILDING CODES.
1. Connect the ducting to the fan’s duct collar (Figure 4). Secure in place using tape
or screw clamp. Always duct the fan to the outside through a wall or roof cap. It is
recommended that low restriction termination fittings be used.
SECTION 5
Wiring
CAUTION: MAKE SURE POWER IS SWITCHED OFF AT SERVICE PANEL BEFORE
STARTING INSTALLATION.
CAUTION: ALL ELECTRICAL CONNECTIONS MUST BE MADE IN ACCORDANCE
WITH LOCAL CODES, ORDINANCES, OR NATIONAL ELECTRICAL CODE. IF YOU ARE
UNFAMILIAR WITH METHODS OF INSTALLING ELECTRICAL WIRING, SECURE THE SERVICES
OF A QUALIFIED ELECTRICIAN.
NOTE: This unit includes a side access panel for wiring that does not require the removal of the
fan’s blower assembly. If you choose to wire the unit from the inside, you will need to remove
the blower assembly and internal wiring compartment. Both methods are equally effective.
1a. External Wire Compartment: Remove the wire compartment cover screw and place
cover in a secure place (Figure 5).
1b. Internal Wire Compartment: Remove the screw holding the blower assembly in place
and lift assembly out of housing (Figure 6). Remove the wire compartment cover screw
and place the cover in a secure place (Figure 7).

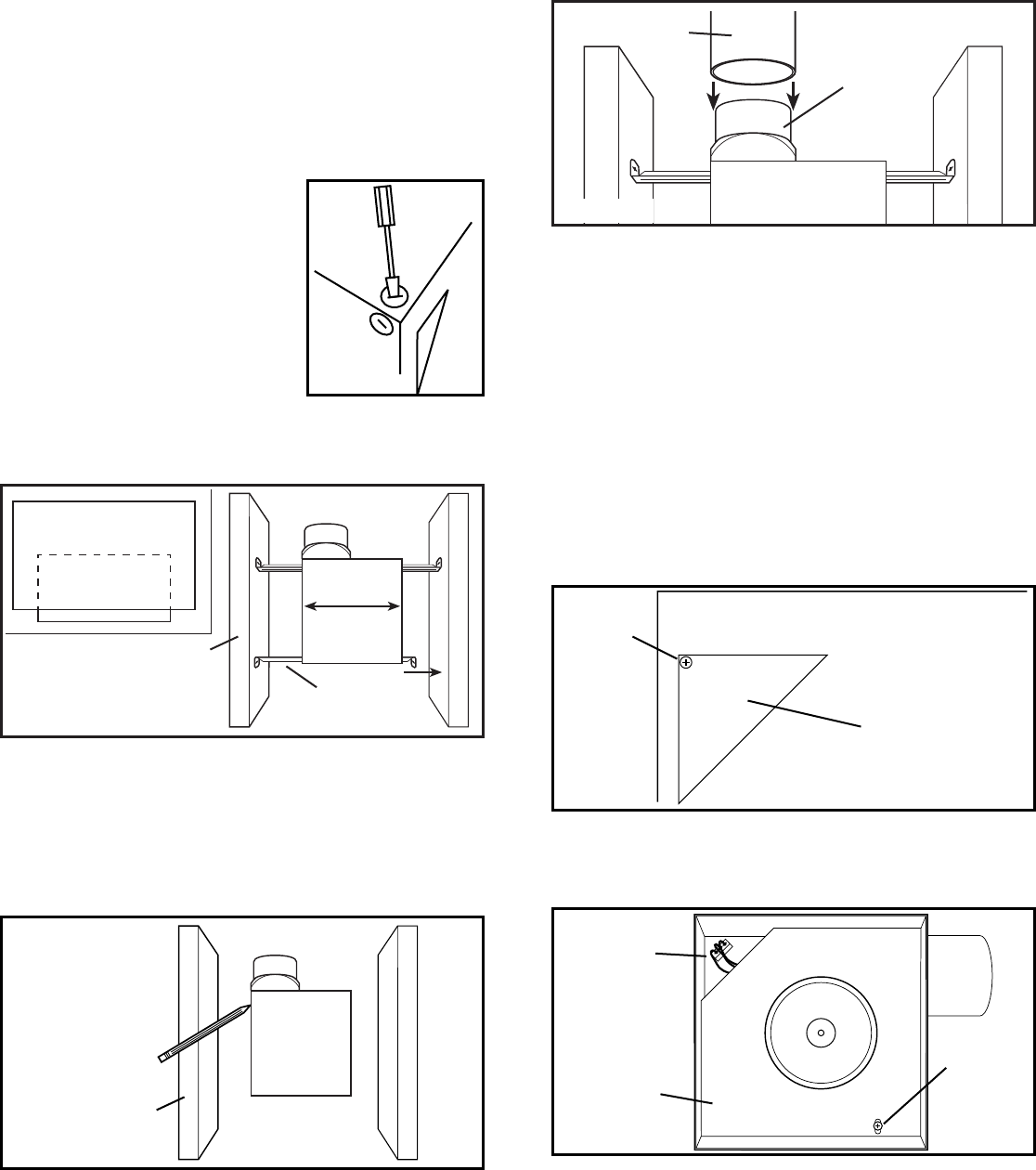

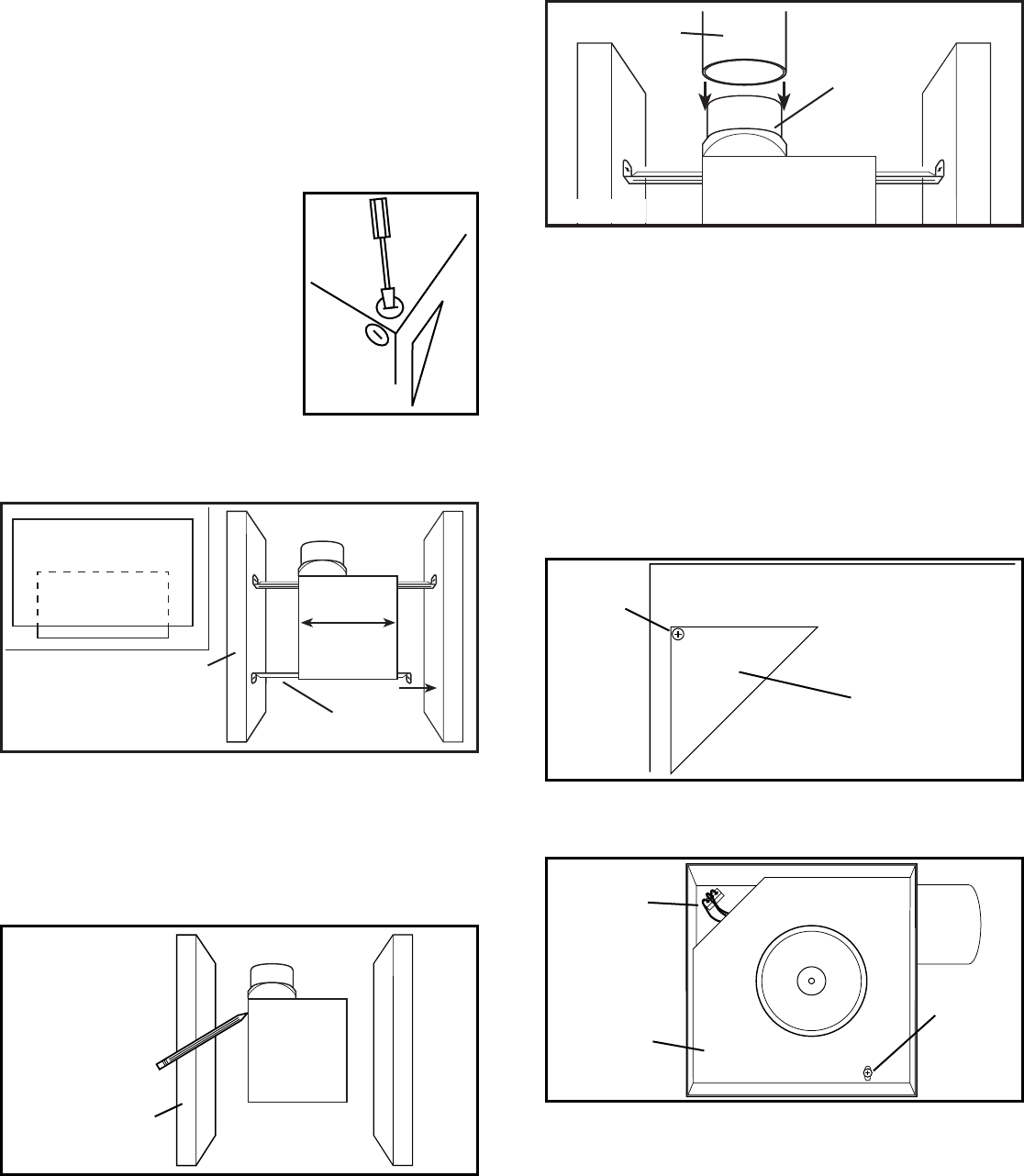

Figure 1
Figure 5
Screw
Wire
Compartment
Cover
Figure 6
Screw
Plug
Venturi
Figure 2
Housing
Joist
Mounting Rails
Ducting
Duct
Collar
Figure 4
Figure 3
Joist
NOTE: If the fan motor plug is
connected to the fan housing
receptacle, unplug so the
blower assembly can be
completely removed.
2. Run wiring from an approved wall switch carrying the appropriate rating. One neutral
(White), one ground (green or bare copper), and three hot (Black, Purple, Yellow leads
connected to the switch, one for each function). Secure the electrical wires to the
housing with an approved electrical connector. Make sure you leave enough wiring in the
box to make the connection to the fan’s receptacle.
3. From where you have chosen to access the fan’s junction box, connect the White wire from
the house to the two White wires from the fan. Connect one Hot (Black) wire from the wall
switch to the Black wire from the fan (this is the fan control). Connect second Hot (Purple)
wire from the wall switch to the Purple wire from the fan (this is the night light control).
Connect the third Hot (Yellow) wire from the wall switch to the Yellow wire from the fan (this
is the main light control). Connect the ground wire (green or bare copper) from the house to
the Green wire from the fan (Figure 8). Use approved methods for all connections.
NOTE: The fan’s receptacle wires might need to be pulled outside compartment for connection.
Only pull the three loose wires outside of compartment. Additional wires will be present.
4. Carefully tuck wires back inside wire compartment and replace wire compartment cover
securing with the screw that was removed earlier.
SECTION 6
Completing the Installation
1. Use a sealant appropriate for contact with the building materials present and for the
temperature requirements of the installation to prevent air leakage from unconditioned
spaces is recommended. If gaps between unit housing and ceiling are great, additional
material (backing rod, ceiling material) may be required.
NOTE: This fan is rated for direct insulation contact (Type IC) and it is recommended that this fan
be completely covered by insulation in order to reduce heat loss or gain to unconditioned space.
2. If the fan’s blower assembly was removed during the wiring process, reinstall the blower
by reversing the directions in Step 1b in Section 5 Wiring.
3. Connect the fan wire harness by plugging the 3 pin quick connect end into the receptacle
located on the side of the wire compartment cover. Confirm that the 5 pin quick connect
end is plugged into the receptacle from the blower assembly. Connect the light wire harness
by plugging the 3 pin rectangular quick connect end into the receptacle located at the top of
the wire compartment. These cords will only fit one way into the receptacles (Figure 9).
www.airkinglimited.com
210572203 Rev. K 5-14 3 of 12
4. Install the included 26 watt fluorescent lamp into the lamp holder by lining up the pins on
the lamp base to the socket of the lamp holder and turning the lamp body clockwise until
the lamp snaps into place and is firmly seated in the lamp holder. Install a 4 watt maximum
type C7 (candelabra base) night light (not included) into the side lamp holder (Figure 10).
5. Install the reflector onto the grill by placing the slots on the side of the reflector over the
lens clips near the center of the grill. While squeezing the middle of the reflector, slide it so
that the plastic notches rest under the lens clips and the reflector feels secure (Figure 11).
6. Install the grill (with reflector) by squeezing the two ends of the springs together and installing
them up into the slots on the fan’s housing. Push the grill up into position (Figure 12).
7. Restore power and test your installation.

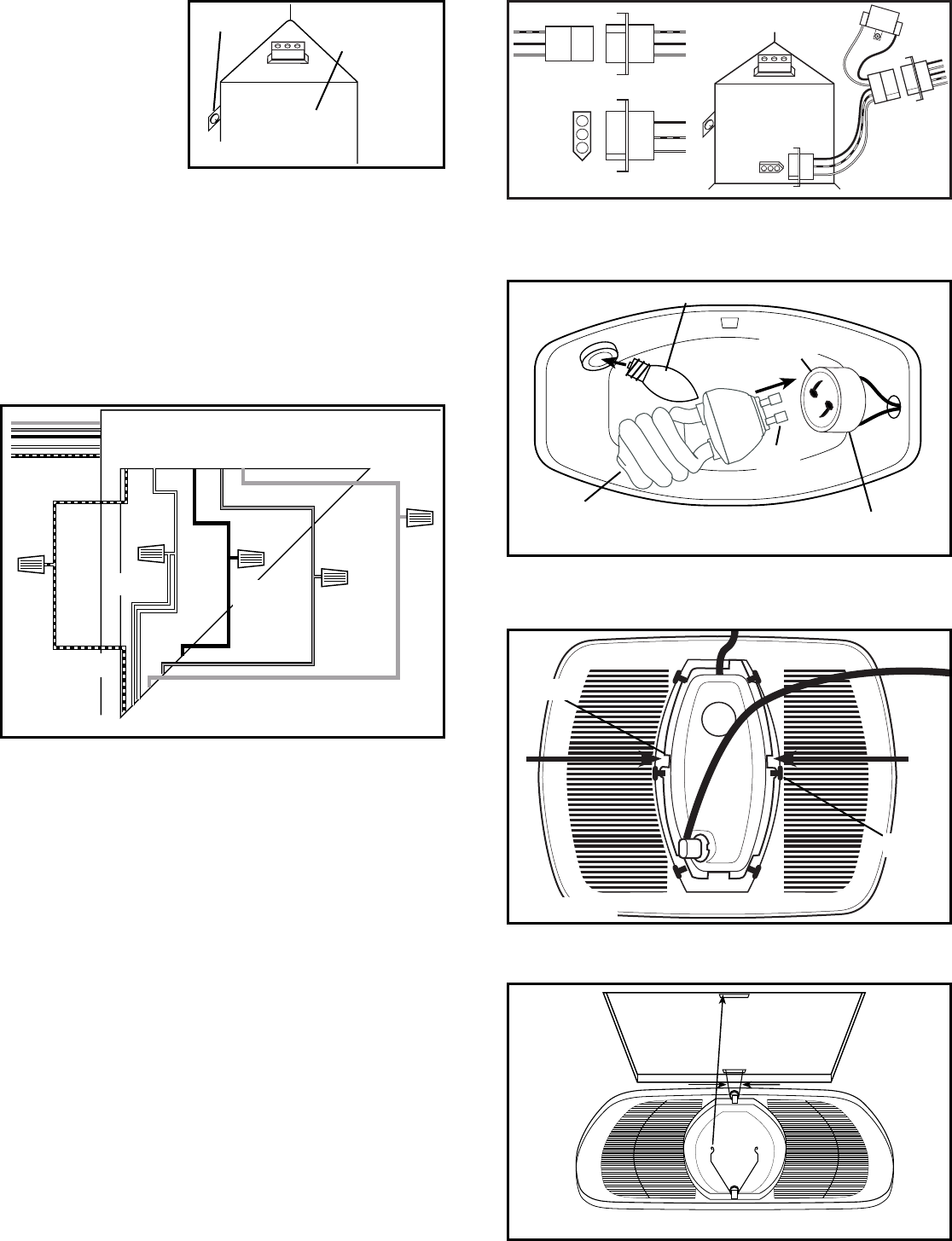

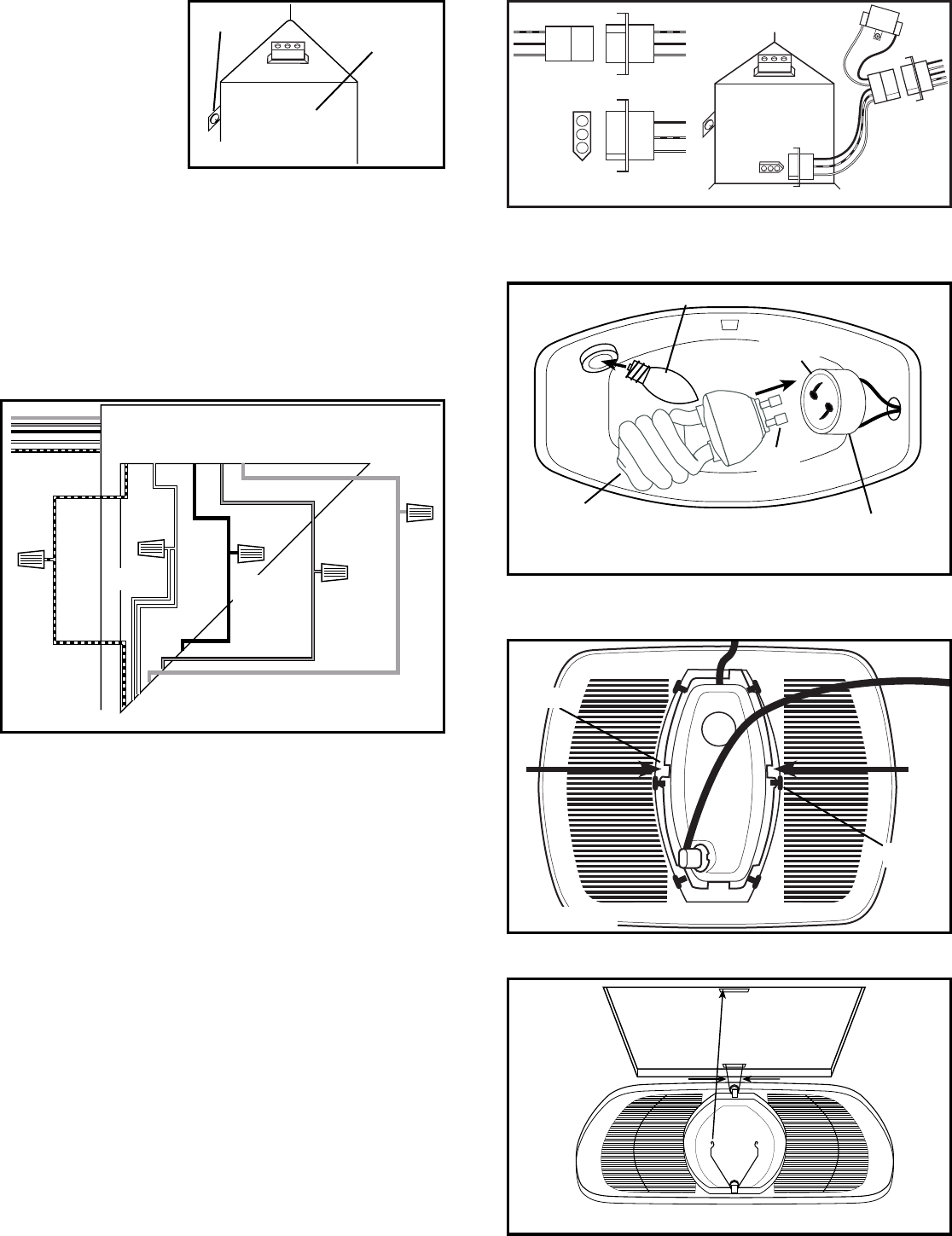

Figure 8
Supply from
house
White
Ground
Hot (Yellow)
Hot
(Purple)
Hot
(Black)
Figure 12
Figure 7
Screw Wire
Compartment
Cover
Figure 9
Figure 10
Lamp Lamp Holder
Pin
Night Light
Socket
Slot
Clip
Figure 11
www.airkinglimited.com
210572203 Rev. K 5-14 4 of 12
Troubleshooting Guide
Trouble Probable Cause Suggested Remedy
1. Fan does not operate when the switch is on. 1a. A fuse may be blown or a circuit tripped. 1a. Replace fuse or reset circuit breaker.
1b. Connector plug from motor is not plugged in. 1b. Turn off power to unit. Remove Grill and plug motor into receptacle
in housing. Restore power to unit.
1c. Wiring is not connected properly. 1c. Turn off power to unit. Check that all wires are connected.
1d. Motor has stopped operating. 1d. Replace motor.
2. Fan is operating, but air moves slower than normal. 2. Obstruction in the exhaust ducting. 2. Check for any obstructions in the ducting. The most common are bird nests
in the roof cap or wall cap where the fan exhausts to the outside.
3. Fan is operating louder than normal. 3a. Motor is loose. 3a. Turn off power to unit. Remove grill and check that all screws are fully
tightened. Restore power to unit.
3b. Fan blade is hitting housing of unit. 3b. Call your dealer for service.
LIMITED WARRANTY
WHAT THIS WARRANTY COVERS: This product is warranted against defects in workmanship and/or materials.
HOW LONG THIS WARRANTY LASTS: This warranty extends only to the original purchaser of the product and lasts for five (5) years from the date of original purchase or until the original
purchaser of the product sells or transfers the product, whichever first occurs.
WHAT AIR KING WILL DO: During the warranty period, Air King will, at its sole option, repair or replace any part or parts that prove to be defective or replace the whole product with the same
or comparable model.
WHAT THIS WARRANTY DOES NOT COVER: This warranty does not apply if the product was damaged or failed because of accident, improper handling or operation, shipping damage, abuse,
misuse, unauthorized repairs made or attempted. This warranty does not cover shipping costs for the return of products to Air King for repair or replacement. Air King will pay return shipping
charges from Air King following warranty repairs or replacement
ANY AND ALL WARRANTIES, EXPRESSED OR IMPLIED (INCLUDING, WITHOUT LIMITATION, ANY IMPLIED WARRANTY OF MERCHANTABILITY), LAST ONE YEAR FROM THE DATE OF
ORIGINAL PURCHASE OR UNTIL THE ORIGINAL PURCHASER OF THE PRODUCT SELLS OR TRANSFERS THE PRODUCT, WHICHEVER FIRST OCCURS AND IN NO EVENT SHALL AIR KING’S
LIABILITY UNDER ANY EXPRESS OR IMPLIED WARRANTY INCLUDE (I) INCIDENTAL OR CONSEQUENTIAL DAMAGES FROM ANY CAUSE WHATSOEVER, OR (II) REPLACMENT OR REPAIR
OF ANY HOUSE FUSES, CIRCUIT BREAKERS OR RECEPTACLES. NOTWITHSTANDING ANYTHING TO THE CONTRARY, IN NO EVENT SHALL AIR KING’S LIABILITY UNDER ANY EXPRESS
OR IMPLIED WARRANTY EXCEED THE PURCHASE PRICE OF THE PRODUCT AND ANY SUCH LIABILITY SHALL TERMINATE UPON THE EXPIRATION OF THE WARRANTY PERIOD.
Some states and provinces do not allow limitations on how long an implied warranty lasts, or the exclusion or limitation of incidental or consequential damages, so these exclusions or
limitations may not apply to you. This warranty gives you specific legal rights. You may also have other rights which vary from state to state and province to province. Proof of purchase is
required before a warranty claim will be accepted.
CUSTOMER SERVICE:
Toll-Free (800) 465-7300
Our Customer Service team is available to assist you with product questions, service center locations, and replacement parts. They can be reached Monday through Friday, 8am-4pm Eastern.
Please have your model number available, as well as the type and style (located on the label inside of your product).
Please do not return product to place of purchase.
www.airkinglimited.com
PARTS FOR DISCONTINUED, OBSOLETE AND CERTAIN OTHER PRODUCTS MAY NOT BE AVAILABLE. DUE TO SAFETY REASONS, MANY ELECTRONIC COMPONENTS AND MOST
HEATER COMPONENTS ARE NOT AVAILABLE TO CONSUMERS FOR INSTALLATION OR REPLACEMENT.
Installer: Installation Date:
Place of Purchase: Model Number:
SECTION 7
Use and Care
CAUTION: MAKE SURE POWER IS SWITCHED OFF AT SERVICE PANEL BEFORE
STARTING INSTALLATION.
1. Cleaning the Grill: Remove grill and dislodge reflector from grill by sliding the reflector
notches from beneath the lens clips on grill. Use a mild detergent, such as dishwashing
liquid, to clean then dry with a soft cloth. NEVER USE ANY ABRASIVE PADS OR SCOURING
POWDERS. Completely dry grill before reinstalling. Clean reflector using a dry cloth. Refer
to instructions in Section 6 Completing the Installation, to reinstall reflector and grill.
2. Cleaning the Fan Assembly: Wipe all parts with a dry cloth or gently vacuum the fan.
NEVER IMMERSE ELECTRICAL PARTS IN WATER.
CAUTION: ALLOW BULBS TO COOL BEFORE REPLACING.
3. Changing the Lamp: Disconnect power to the unit. Remove grill by pulling downward
on grill and squeezing grill springs together to release from housing (Figure 12). Remove
Reflector from grill by sliding the reflector notches from beneath the lens clips on grill.
(Figure 11).
Fluorescent Bulb: Remove lamp by gently twisting the lamp base counterclockwise while
applying outward pressure. Installation is the reverse of removal. Replace with Air King
model 26SBL or a compatible GU24 26 watt self ballasted lamp.
Night Light: Unscrew night light bulb from socket and replace with a 4 watt maximum type
C7 (candelabra base) night light bulb.
www.airkinglimited.com
210572203 Rev. K 5-14 5 of 12

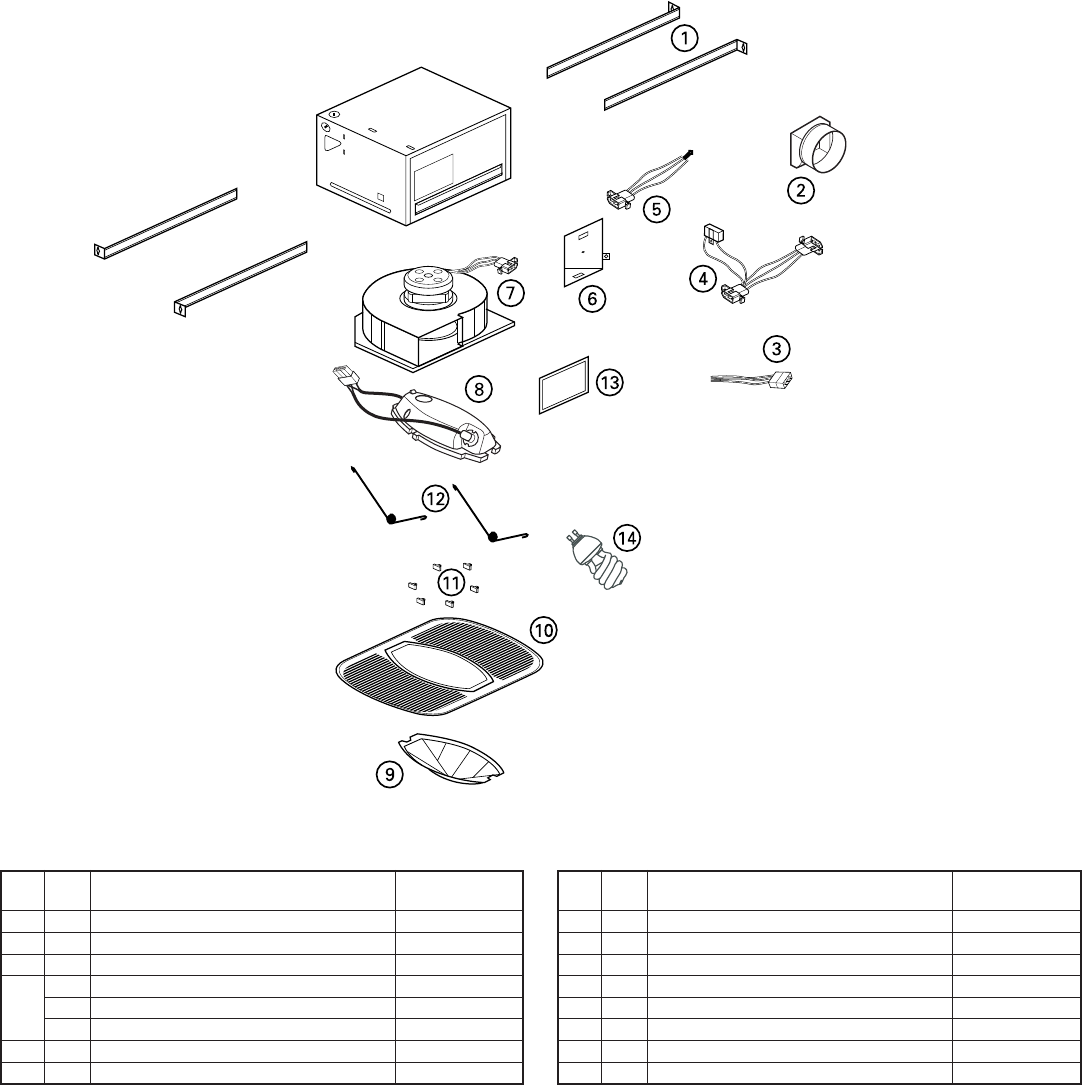

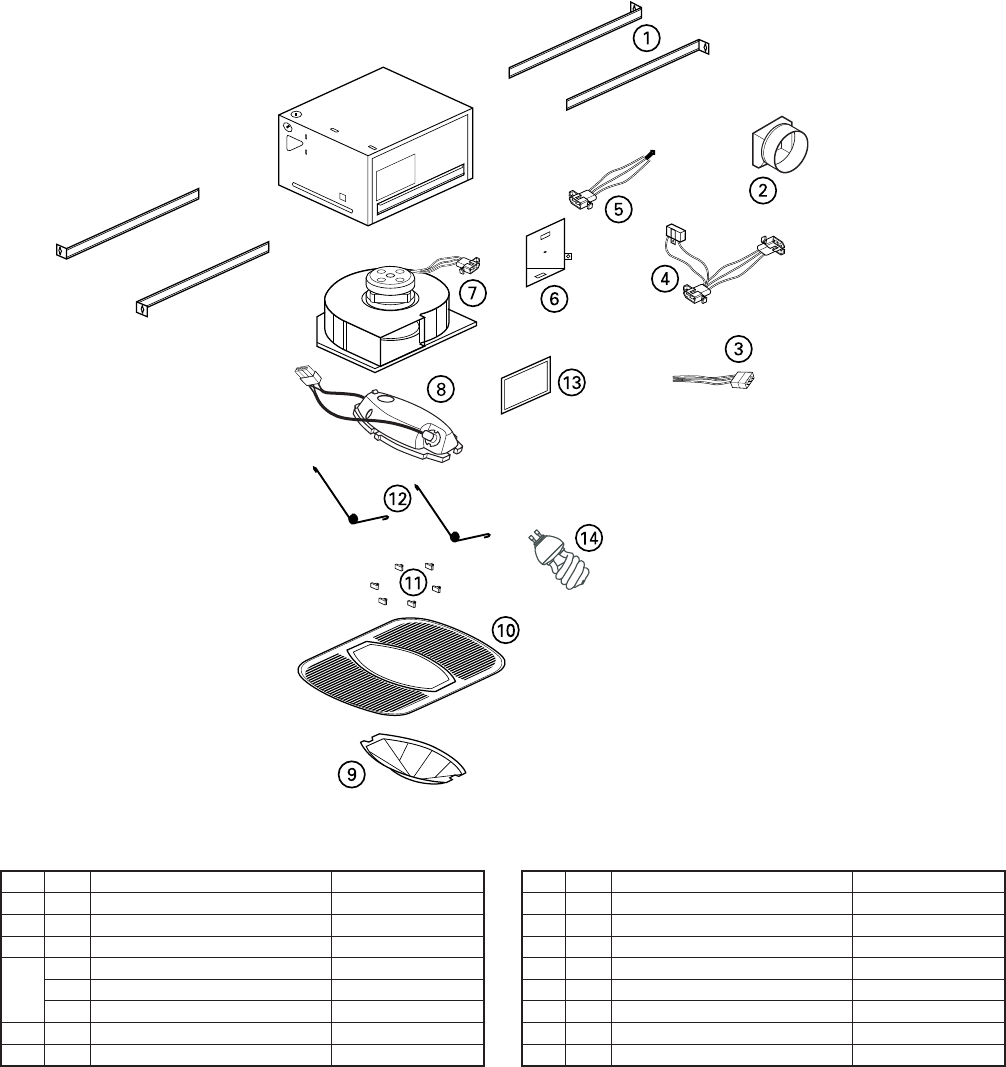

REPLACEMENT PARTS DIAGRAM
# Qty. Description Replacement Part #
1 4 Mounting Rails 5S1299002
2 1 Collar Assembly 5S1299111
3 1 Light Harness 5S1299806
4 1 Motor Cap Harness - AKF50 5S9202508
1 Motor Cap Harness - AKF80 5S9202502
1 Motor Cap Harness - AKF100 5S9202505
5 1 Motor Harness 5S1202051
6 1 Internal Wire Cover 5S1202633
# Qty. Description Replacement Part #
7 1 Blower Assembly 5S2202029
8 1 Light Assembly 5S1202798
9 1 Glass Lens 5S5202001
10 1 Grill 5S1202020
11 6 Lens Clips 5S1202021
12 2 Grill Springs 5S1202092
13 1 Outlet Gasket 5S1202043
14 1 26W Lamp 5S9999010
www.airkinglimited.com
210572203 Rev. K 5-14 6 of 12
NOTES
INSTRUCTIONS IMPORTANTES –
MANUEL D’OPÉRATION
LIRE ET CONSERVER CES INSTRUCTIONS
LIRE SOIGNEUSEMENT AVANT DE TENTER D’ASSEMBLER, INSTALLER, OPÉRER OU DE RÉPARER LE PRODUIT DÉCRIT.
PROTÉGEZ VOUS-MÊME ET LES AUTRES EN OBSERVANT TOUTE L’INFORMATION DE SÉCURITÉ. FAILLIR À SE CONFORMER
AUX INSTRUCTIONS PEUT RÉSULTER EN BLESSURE PERSONNELLE GRAVE ET/OU EN DOMMAGE À LA PROPRIÉTÉ.
CONSERVER CES INSTRUCTIONS POUR RÉFÉRENCES FUTURES.
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ
Lors de l’utilisation d’appareils électriques, des précautions de base doivent
toujours être suivies pour réduire les risques d’incendie, de choc
électrique et de blessures corporelles, incluant ce qui suit:
CONSERVER CES INSTRUCTIONS
AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D’INCENDIE,
DE CHOC ÉLECTRIQUE OU DE BLESSURES PERSONNELLES OBSERVER CE
QUI SUIT:
a) Utiliser cette unité seulement de la manière pour laquelle le fabricant l’a
conçu. Si vous aviez des questions, veuillez contacter le fabricant.
b) Avant d’effectuer un service ou de nettoyer l’unité, couper
l’alimentation électrique dans le panneau de distribution et verrouiller
le dispositif de déconnexion afin d’éviter que l’alimentation ne
revienne accidentellement. Lorsque le dispositif ne peut être
verrouillé, fixer solidement un avis d’avertissement, tel qu’une
étiquette, au panneau de distribution.
AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D’INCENDIE,
DE CHOC ÉLECTRIQUE OU DE BLESSURES PERSONNELLES OBSERVER CE
QUI SUIT:
a) Le travail d’installation et le câblage électrique doivent être effectués par
une(des) personne(s) qualifiée(s) en conformité avec tous les codes et
normes applicables, incluant la construction relative aux incendies.
b) De l’air en quantité suffisante est requis pour la bonne combustion
et l’évacuation de gaz par le conduit (cheminée) provenant d’équipement
de brûlage au combustible pour prévenir un
refoulement. Suivre les directives du fabricant de l’équipement de
chauffage et les normes de sécurité telles que celles publiées par la
National Fire Protection Association (NFPA) et de la American Society for
Heating, Refrigeration, and Air Conditioning Engineers (ASHRAE), et de
celles des autorités locales du code.
c) Lors de coupe ou de perçage des murs et plafonds, ne pas
endommager le filage électrique et autres utilités cachées.
ATTENTION : POUR USAGE DE VENTILATION GÉNÉRALE
EXCLUSIVEMENT. NE PAS UTILISER POUR ÉVACUER DU MATÉRIEL ET DES
VAPEURS DANGEREUSES OU EXPLOSIVES.
d) Les ventilateurs avec conduits doivent toujours être évacués vers
l’extérieur
e) Cette unité doit être mise à la terre
f) Pour éviter des dommages aux roulements des moteurs et/ou des
hélices bruyantes ou déséquilibrées, empêcher la poussière de cloison
sèche, poussière de construction, etc., d’atteindre l’unité de puissance.
g) Lire toutes les instructions avant d’installer ou d’utiliser la hotte de cuisine.
AVERTISSEMENT : POUR RÉDUIRE LES RISQUES
D’INCENDIE OU DE CHOC ÉLECTRIQUE, NE PAS UTILISER CE
VENTILATEUR AVEC UN RÉGULATEUR DE VITESSE ÉLECTRONIQUE.
a) Si cet appareil doit être installé au-dessus d’une baignoire
ou d’une douche, il doit être marqué comme approprié pour
l’application et connecté à un DDFT (disjoncteur différentiel de
fuite à la terre) - circuit de dérivation protégé.
b) Ne pas installer dans un plafond avec une valeur d’isolation
thermique supérieure à R40.
AVERTISSEMENT : NE PAS UTILISER DANS LES CUISINES
www.airkinglimited.com
210572203 Rev. K 5-14 7 of 12
Ventilateur combiner, comprend
lumière et ventilation
Modèles: AKF50, AKF80,
AKF100
INSTRUCTIONS D’INSTALLATION
ATTENTION : VOUS ASSURER QUE L’ALIMENTATION EST COUPÉE AU
PANNEAU DE SERVICE AVANT DE COMMENCER L’INSTALLATION.
SECTION 1
Préparation du Ventilateur d’évacuation
1. Sortir le ventilateur de sa boite et confirmer que toutes les pièces sont présentes. En plus
du ventilateur d’évacuation vous devriez avoir:
1 - Grille
1 - Assemblement de lumière
1 - Ensemble de clapet (attaché)
4 - Traverses de Montage
1 - Ampoule de type Fluorescent de 26 watts
1 - Feuillet d’instructions / sécurité
2. Choisir un emplacement pour votre ventilateur. Pour garantir la meilleure qualité d’air
et performance acoustique, il est recommandé que la longueur de la canalisation et le
nombre de coudes soient réduits au minimum, que le rayon de chaque coude soit aussi
grand que possible pour l’installation, et que des conduits rigides isolés soient utilisés. Ce
ventilateur nécessitera au moins 20,3cm (8po) de dégagement dans le plafond ou le mur,
et s’installe au travers de cloison sèche d’une épaisseur
de jusqu’à 1,9cm(3/4po). Le ventilateur s’installe entre
40,6cm ou 61cm (16po ou 24po) au centre des solives
à l’aide des quatre (4) traverses de montage incluses.
3. Sélectionner l’alvéole défonçable la mieux appropriée
et l’enlever à l’aide d’un tournevis à lame plate
(Figure 1).
4. Aucun matériel amortissant de vibrations
supplémentaire n’est nécessaire pour ce ventilateur.
SECTION 2
Nouvelle Construction
1. Installer les traverses sur le châssis et positionner le châssis près de la solive. Aligner
le châssis pour qu’il soit à effleurement avec le plafond fini. Fixer les extrémités des
traverses avec des clous ou des vis (non-comprises) aux solives et glisser le châssis à sa
position finale (Figure 2).
SECTION 3
Construction Existante
1. Placer le châssis en position entre les solives et tracer un contour sur le matériau
du plafond (Figure 3). Mettre le châssis de côté et découper l’ouverture, en prenant
soin de ne pas couper ou endommager des câbles électriques dissimulés ou autres
utilités. Installer les traverses sur le châssis et positionner le châssis dans le trou percé
précédemment afin qu’il soit à effleurement avec le plafond fini. Fixer les extrémités des
traverses aux solives (Figure 2).
www.airkinglimited.com
210572203 Rev. K 5-14 8 of 12
SECTION 4
Conduits
ATTENTION : TOUS LES CONDUITS DOIVENT ÊTRE
CONFORMES AUX CODES DU BÂTIMENT LOCAUX ET NATIONAUX.
1. Raccorder le conduit au collet de conduit du ventilateur (Figure 4). Fixer en place à l’aide
de ruban ou de serre-joint. Toujours évacuer le ventilateur vers l’extérieur au travers
de chapeau mural ou de toit. Il est recommandé que les raccords d’extrémité basse de
restriction sont utilisées.
SECTION 5
Câblage
ATTENTION : VOUS ASSURER QUE L’ALIMENTATION EST COUPÉE AU
PANNEAU DE SERVICE AVANT DE COMMENCER L’INSTALLATION.
ATTENTION : TOUTES LES CONNEXIONS DOIVENT ÊTRE FAITES EN
CONFORMITÉ AVEC LES CODES ÉLECTRIQUES LOCAUX OU NATIONAUX. SI VOUS N’ÊTES
PAS FAMILIER AVEC LES MÉTHODES D’INSTALLATION DE CÂBLAGE ÉLECTRIQUE,
RECOURREZ AUX SERVICES D’UN ÉLECTRICIEN QUALIFIÉ.
REMARQUE : cette unité possède un panneau d’accès latéral pour le câblage qui ne requiert
pas l’enlèvement de l’assemblage de la soufflante du ventilateur. Si vous choisissez de
raccorder l’unité par l’intérieur, vous aurez besoin d’enlever l’assemblage de la soufflante et
le compartiment de câblage intérieur. Les deux méthodes sont également efficaces.
1a. Compartiment de Câblage Extérieur : enlever la vis du couvercle du compartiment à
câblage et mettre ce couvercle dans un endroit fiable (Figure 5).
1b. Compartiment de Câblage Intérieur : enlever les vis retenant en place l’assemblage
de la soufflante et soulever pour sortir l’assemblage hors du châssis (Figure 6). Enlever
la vis du couvercle du compartiment à câblage et mettre ce couvercle dans un endroit
fiable (Figure 7).
Figure 1
Figure 5
Vis
Couvercle du
Compartiment
de Câblage
Figure 6
Vis
Raccord
Venturi
Figure 2
Châssis
Solive
Traverses de
Montage
Conduits
Collet du
Conduit
Figure 4
Figure 3
Solive
REMARQUE : si le raccord du moteur de
ventilateur est raccordé au réceptacle
du châssis, le débrancher afin que
l’assemblage de la soufflante soit
complètement enlevé.
2. Courir le câblage à partir d’un commutateur mural approuvé et de capacité appropriée.
Un fil de neutre (blanc), un fil de mise à la terre (vert ou cuivre nu), et trois fils vivants
(les fils noir, violet et jaune raccordés à l’interrupteur, un pour chaque fonction). Fixer les
câbles électriques au châssis à l’aide de connecteur électrique approuvé. Vous assurer
que vous laissez suffisamment de câble dans la boîte pour permettre le raccordement au
réceptacle du ventilateur.
3. Par là où vous avez choisi d’accéder à la boîte de jonction du ventilateur, raccorder un fil Blanc
de la maison aux deux fils Blancs du ventilateur. Raccorder un fil vivant (Noir) du commutateur
mural au fil Noir du ventilateur (celui-ci est pour le contrôle du ventilateur). Raccorder le
second fil vivant (violet) du commutateur mural au fil Violet du ventilateur (celui-ci pour le
contrôle de la lumière de nuit). Raccorder un troisième fil vivant (Jaune) du commutateur
mural au fil Jaune du ventilateur (celui-ci est pour le contrôle de la lumière principale).
Raccorder le fil de mise à la terre (vert ou cuivre nu) de la maison au fil Vert du ventilateur
(Figure 8). Utiliser des méthodes de raccordement approuvées pour toutes les connexions.
REMARQUE : les fils du réceptacle du ventilateur pourraient nécessiter d’être tirés à
l’extérieur du compartiment pour le raccordement. Tirer uniquement les trois fils lâches à
l’extérieur du compartiment. Des fils additionnels y sont présents.
4. Regrouper soigneusement les fils à l’intérieur du compartiment pour le
raccordement et replacer le couvercle du compartiment en le fixant avec la vis qui fut
enlevée précédemment.
SECTION 6
Complétion de l’installation
1. Il est recommandé d’utiliser un scellant approprié pour le contact avec les matériaux
de construction actuels et pour les besoins de la température de l’installation, afin
d’empêcher les fuites d’air à partir des espaces non conditionnés. S’il y a des grands
écarts entre le boîtier de l’appareil et le plafond, du matériel supplémentaire (tige de
support, matériel de plafond) peut être nécessaire.
REMARQUE : Ce ventilateur est conçu pour le contact d’isolation directe (type IC). Il est aussi
recommandé que ce ventilateur soit complètement recouvert par l’isolation afin de réduire la
perte de chaleur ou de gagner de l’espace inconditionné.
2. Si l’assemblage de la soufflante du ventilateur a été enlevé durant le processus de
raccordement, réinstaller la soufflante en inversant les instructions à l’étape 1b de la
Section 5 Câblage.
3. Connectez le faisceau électrique du ventilateur en connectant l’extrémité de 3 broches de
connexion rapide dans le réceptacle situé sur le côté du couvercle du compartiment de fil.
Assurez-vous que l’extrémité avec 5 broches de connexion rapide est branchée dans la prise
du ventilateur. Connectez le faisceau électrique en branchant l’extrémité avec 3 broches
de connexion rapide rectangulaire dans le réceptacle situé dans la partie supérieure du
compartiment de fil. Ces fils ne s’adaptent que dans un sens dans les réceptacles (Figure 9).
www.airkinglimited.com
210572203 Rev. K 5-14 9 of 12
4. Installez la lampe fluorescente de 26 watts dans la douille en alignant les broches de la
base de la lampe à la prise de la douille de lampe. Tournez le corps de la lampe dans le
sens horaire jusqu’à ce que la lampe s’enclenche et est fermement en place dans la douille.
Installer une ampoule de type C7 d’un maximum de 4 watts (culot de type candélabre) de la
lumière de nuit (non-comprise) dans le support de lampe latéral (Figure 10).
5. Installez le réflecteur sur la grille en plaçant les fentes sur le côté du réflecteur au-
dessus des pinces de la lentille, près du centre de la grille. Tout en pressant le milieu du
réflecteur, faites-le glisser de sorte que les encoches en plastique reposent sous les clips
de l’objectif et le réflecteur soit sécuritaire (Figure 11).
6. Installez la grille (avec réflecteur) en pressant les deux extrémités des ressorts en même
temps et en les installant dans les fentes sur le logement du ventilateur. Poussez la grille
vers le haut en position (Figure 12).
7. Restaurer l’alimentation et tester votre installation.
Figure 8
Alimentation provenant de
la résidence
Blanc
Fil de Masse
Fil Chaud (Jaune)
Fil
Chaud
(Purple)
Fil
Chaud
(Noir)
Figure 12
Figure 7
Vis Couvercle du
Compartiment
de Câblage
Figure 9
Figure 10
Ampoule Socle de Lampe
Tige
Lumière de Nuit
Socle
Pince
Fente
Figure 11
www.airkinglimited.com
210572203 Rev. K 5-14 10 of 12
Guide de dépannage
Trouble Cause Possible Solution Suggérée
1. Le ventilateur ne fonctionne pas lorsque 1a. Un fusible peut être grillé ou un disjoncteur 1a. Remplacer le fusible ou réinitialiser le disjoncteur.
l’interrupteur est à la position en marche. peut être décle.nché.
1b. La fiche de raccord du moteur n’est 1b. Couper l’alimentation à l’unité. Retirer la grille et brancher le moteur dans
pas connectée. le réceptacle dans le cabinet. Remettre l’alimentation sur l’unité.
1c. Le câblage n’est pas raccordé correctement. 1c. Couper l’alimentation de l’unité. Vérifier que tous les fils sont raccordés.
1d. La moteur est terminee 1d. Remplacez la moteur
2. Le ventilateur fonctionne, mais l’air circule 2. Obstruction dans les conduits d’évacuation. 2. Vérifier pour toute obstruction dans les conduits. Les plus courantes sont
plus lentement que la normale. des nids d’oiseau dans le chapeau de toit ou mural là où le ventilateur
s’évacue vers l’extérieur.
3. Le ventilateur fonctionne de manière plus 3a. Le moteur est lâche. 3a. Couper l’alimentation à l’unité. Retirer la grille et vérifier que toutes les
bruyante que la normale. vis sont complètement serrées. Remettre l’alimentation sur l’unité.
3b. L’hélice du ventilateur frotte contre le cabinet de l’unité. 3b. Appeler votre marchand pour un service.
GARANTIE LIMITÉE
CE QUE COUVRE CETTE GARANTIE : Ce produit est garanti contre tout vice de fabrication ou de matière.
COMBIEN DE TEMPS CETTE GARANTIE DURE : Cette garantie se rapporte seulement à l’acheteur original du produit et dure pendant cinq (5) années de la date de
l’achat original ou jusqu’à ce que l’acheteur original du produit vend ou transfère le produit, celui qui se produit en premier.
QUE FERA AIR KING : Au cours de la période de garantie, Air King, à son choix, réparera ou remplacera n’importe quelle partie ou pièces qui s’avèrent défectueuses ou
remplacera le produit entier par le même modèle ou un modèle comparable.
CE QUE CETTE GARANTIE NE COUVRE PAS : Cette garantie ne s’applique pas si le produit était endommagé ou arrête de fonctionner en raison d’un accident, d’une
mauvaise manipulation ou opération, de dommages d’expédition, d’abus, de mauvaise utilisation, de réparation faite ou tentées non autorisées. Cette garantie ne couvre
pas les coûts d’expédition pour le retour des produits à Air King pour la réparation ou le remplacement. Air King payera les frais d’expédition de retour de Air King après les
réparations ou le remplacement de garantie.
TOUTES LES GARANTIES, EXPRESSES OU TACITES (COMPRENANT, SANS LIMITATION, TOUTE GARANTIE TACITE DE VALEUR MARCHANDE), DURENT UN AN DE LA
DATE DE L’ACHAT ORIGINAL OU JUSQU’À CE QUE L’ACHETEUR ORIGINAL DU PRODUIT VEND OU TRANSFÈRE LE PRODUIT, CELUI QUI SE PRODUIT EN PREMIER ET
DANS AUCUN CAS AIR KING N’ASSUME AUCUNE RESPONSABILITÉ EXPRESSE OU TACITE POUR (I) DES DOMMAGES ACCIDENTELS OU INDIRECTS DE N’IMPORTE
QUELLE CAUSE, OU (II) LE REPLACEMENT OU LA RÉPARATION DE TOUS FUSIBLES, DISJONCTEURS OU RÉCEPTACLES DE MAISON. MALGRÉ N’IMPORTE QUOI À
L’EFFET CONTRAIRE, DANS AUCUN CAS LA RESPONSABILITÉ D’AIR KING, SOUS UNE GARANTIE EXPRESSE OU TACITE, NE DÉPASSERA LE PRIX D’ACHAT DU PRODUIT
ET UNE TELLE RESPONSABILITÉ SE TERMINERA AVEC L’EXPIRATION DE LA PÉRIODE DE GARANTIE.
Certains états et provinces ne permettent pas les limitations de la période de garantie, ou l’exclusion ou la restriction des dommages accidentels ou indirects, et, par
conséquent, les présentes restrictions ne peuvent pas s’appliquer. La présente garantie vous donne des droits légaux spécifiques et peut-être certains autres droits qui
peuvent varier selon la province. La preuve d’achat est exigée avant qu’une réclamation de garantie ne soit acceptée.
SERVICE À LA CLIENTÈLE :
Sans frais (800) 465-7300
Notre équipe de service à la clientèle est disponible pour vous aider avec des questions sur le produit, les adresses des centres de service, et les pièces de rechange.
Vous pouvez la rejoindre, du lundi au vendredi, de 8h:00 à 16h:00 HNE. Veuillez avoir le numéro du modèle disponible, ainsi que le genre et le style (qui se trouvent sur
l’étiquette à l’intérieur de votre produit).
Veuillez ne pas renvoyer le produit à l’endroit de l’achat.
www.airkinglimited.com
IL SE PEUT QUE LES PIÈCES POUR LES PRODUITS DISCONTINUÉS, OBSOLÈTES ET AUTRES PRODUITS NE SOIENT PAS DISPONIBLES. POUR DES RAISONS
DE SÛRETÉ, BEAUCOUP DE COMPOSANTS ÉLECTRONIQUES ET LA PLUPART DES COMPOSANTS DES CHAUFFAGES NE SONT PAS À LA DISPOSITION DES
CONSOMMATEURS POUR L’INSTALLATION OU LE REMPLACEMENT.
Installateur: Date d’installation:
Endroit de l’achat: Numéro de modèle:
SECTION 7
Utilisation et entretien
ATTENTION : VOUS ASSURER QUE L’ALIMENTATION EST COUPÉE AU
PANNEAU DE SERVICE AVANT DE COMMENCER L’INSTALLATION.
1. Nettoyage de la grille : Retirer la grille et utiliser un détergent doux, tel que du
liquide pour la vaisselle, puis sécher à l’aide d’un chiffon doux. NE JAMAIS UTILISER
D’ABRASIF OU DE POUDRE À RÉCURER. Sécher complètement la grille avant de
la réinstaller. Pour réinstaller la grille, vous référer à la Section 6 - Complétion de
l’installation.
2. Nettoyage de l’assemblage du ventilateur : nettoyer toutes les pièces avec un chiffon
sec ou passer délicatement l’aspirateur dans le ventilateur. NE JAMAIS IMMERGER DES
PIÈCES ÉLECTRIQUES DANS L’EAU.
ATTENTION : PERMETTRE À L’AMPOULE DE SE REFROIDIR AVANT DE LA
REPLACER.
3. Remplacer la lampe : coupez l’alimentation de l’appareil. Retirez la grille en tirant vers
le bas sur la grille et en serrant ensemble les ressorts de la grille pour libérer de logement
(Figure 12). Retirez le réflecteur de la grille en faisant glisser les encoches du réflecteur
du dessous des pinces des lentilles du gril (Figure 11).
Ampoule Fluorescente : Enlevez la lampe en tournant doucement la base de lampe dans
le sens contraire des aiguilles d’une montre tout en appliquant une pression extérieure.
L’installation est l’inverse du démontage. Remplacez par une lampe à lumière mixte de 26
watts du modèle Air King 26SBL ou d’un modèle compatible GU24.
Lumière de Nuit : dévisser l’ampoule de lumière de nuit de son socle et la remplacer
avec une ampoule de lumière de nuit de type C7 d’un maximum de 4 watts (culot de type
candélabre.
www.airkinglimited.com
210572203 Rev. K 5-14 11 of 12
DIAGRAMME DES PIÈCES DE REMPLACEMENT
# de pièce
# Qty. Description de remplacement
1 4 Traverses de Montage 5S1299002
2 1 Assemblée de collier 5S1299111
3 1 Harnais de la Lumière 5S1299806
4 1 Harnais du Capuchon du Moteur - AKF50 5S9202508
1 Harnais du Capuchon du Moteur - AKF80 5S9202502
1 Harnais du Capuchon du Moteur - AKF100 5S9202505
5 1 Harnais du Moteur 5S1202051
6 1 Couvercle de Câble Interne 5S1202633
# de pièce
# Qte. Description de remplacement
7 1 Assemblement de ventilateur 5S2202029
8 1 Assemblement de lumière 5S1202798
9 1 Lentilles de Verre 5S5202001
10 1 Grille 5S1202020
11 6 Clip de Lentilles 5S1202021
12 2 Ressorts de la grille 5S1202092
13 1 Joint - Extérieur 5S1202043
14 1 Lampe de 26 watts 5S9999010
www.airkinglimited.com
210572203 Rev. K 5-14 12 of 12
REMARQUE
