1

Instruction

Bulletin

Boletín de

instrucciones

40273-480-02

09/2006

Lexington, KY, USA

CSED Generator Kits

Accesorios del generador (CSED)

Replaces / Reemplaza 40273-480-01 04/2001

Catalog

Number /

No. de

catálogo

Generator Circuit Breaker

Rating / Valor nominal del

interruptor automático del

generador

Type /

Tipo

No. of

Spaces /

Cant. de

espacios

QCGK3 100 A max. / máx. QO, QOA

2

RCGK2 HOM

SCGK2F

SCGK2S 110 A max. / máx.

HOM,

HOMA

SCGK3F

SCGK3S

SCGK4S

125 A max. / máx.

Retain for future use. / Conservar para uso futuro.

INTRODUCTION INTRODUCCIÓN

This bulletin provides installation and operation

instructions for combination service entrance device

(CSED) generator kits. Generator kits must be properly

installed to perform in a reliable and safe manner. Read

this entire manual before starting the installation

process.

Este boletín proporciona las instrucciones de instalación y

funcionamiento para los accesorios del generador de la base integral

de medición para acometida (CSED). Los accesorios del generador

deberán ser instalados correctamente para que funcionen de manera

segura y confiable. Cerciórese de leer detenidamente esta

información antes de iniciar el procedimiento de instalación.

DANGER / PELIGRO

HAZARD OF ELECTRIC SHOCK, EXPLOSION, OR

ARC FLASH

The generator must be connected and operated in

accordance with the manufacturer’s instructions, the

National Electrical Code® (NEC®) and applicable local

code requirements.

PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O

DESTELLO POR ARQUEO

El generador deberá estar conectado y funcionar de acuerdo con las

instrucciones del fabricante, el National Electrical Code® (código

nacional eléctrico de los EUA) y NOM-001-SEDE así como los

requisitos de normas locales pertinentes.

Failure to follow this instruction will result in death

or serious injury.

El incumplimiento de esta instrucción podrá causar la muerte o

lesiones serias.

The interlock of the generator kit is designed to allow

only one circuit breaker supply handle (utility or

generator) to be in the ON (I) position at any time.

El bloqueo del accesorio del generador está diseñado para permitir

que sólo una palanca de interruptor automático de alimentación (de

acometida o del generador) esté conectada a la vez.

INSTALLATION INSTALACIÓN

DANGER / PELIGRO

HAZARD OF ELECTRIC SHOCK, EXPLOSION, OR

ARC FLASH

• Apply appropriate personal protective equipment

(PPE) and follow safe electrical work practices. See

NFPA 70E.

• This equipment must only be installed and serviced

by qualified electrical personnel.

• Turn off all power supplying this equipment before

working on or inside equipment.

• Always use a properly rated voltage sensing device

to confirm power is off.

• Replace all devices, doors and covers before turning

on power to this equipment.

PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O

DESTELLO POR ARQUEO

• Utilice equipo de protección personal (EPP) apropiado y siga las

prácticas de seguridad eléctrica establecidas por su Compañía,

consulte la norma 70E de NFPA.

• Solamente el personal eléctrico especializado deberá instalar y

prestar servicio de mantenimiento a este equipo.

• Desenergice el equipo antes de realizar cualquier trabajo en él.

• Siempre utilice un dispositivo detector de tensión nominal

adecuado para confirmar la desenergización del equipo.

• Vuelva a colocar todos los dispositivos, las puertas y las cubiertas

antes de volver a energizar el equipo.

Failure to follow these instructions will result in

death or serious injury.

El incumplimiento de estas instrucciones podrá causar la

muerte o lesiones serias.

CSED Generator Kits 40273-480-02

Accesorios del generador (CSED) 09/2006

© 2006 Schneider Electric All Rights Reserved / Reservados todos los derechos2

1. Turn off all power supplying this equipment before

working on or inside equipment.

1. Desenergice el equipo antes de realizar cualquier trabajo en él.

2. Turn the service disconnect and generator supply

circuit breaker handles to the OFF (O) position.

2. Coloque las palancas del desconectador de acometida y del

interruptor automático de alimentación del generador en la

posición de abierto (O).

3. Remove the generator kit from the carton and verify

contents (Figure 1 and Table 1).

3. Retire el accesorio del generador de la caja y verifique el

contenido (figura 1 y tabla 1).

Table / Tabla 1: Generator Kit Contents / Contenido del accesorio del generador

Qty / Cant. Item / Pieza

1 Interior Trim / Marco interior

1 Support Bracket / Soporte sujetador

1 Interlock Assembly / Ensamble de bloqueo1

1The top portion of the interlock assembly should slide freely. / La parte superior del ensamble de bloqueo deberá deslizarse libremente.

2 8-32 x 1/4 in. Mounting Screws / Tornillos de montaje de 8-32 x 1/4

1 10-32 x 1-7/16 in. Service Disconnect Screw / Tornillo de montaje del desconectador de acometida de 10-32 x 1-7/16

3 10-32 x 5/8 in. Trim Mounting Screws / Tornillos de montaje del marco de 10-32 x 5/8

1 Wiring Diagram Label / Etiqueta del diagrama de alambrado

4. Remove the existing interior trim from the device. 4. Retire el marco interior existente del dispositivo.

5. Remove the service disconnect mounting screw and

metal bracket (when applicable) before installing the kit.

5. Retire el tornillo de montaje del desconectador de acometida y el

soporte de metal (donde sea aplicable) antes de instalar el accesorio

6. Install appropriate ampere sized 2-pole type QO®,

QOA or HOM branch circuit breaker (see Table on

page 1) only in positions two and four nearest the

service disconnect. This allows back feeding of the

generator power supply. Consult the generator

manufacturer’s instructions for proper circuit breaker

ampere size, maximum loading, and requirements.

6. Instale sólo interruptores automáticos derivados de 2 polos tipo

QO®, QOA o HOM de valor nominal apropiado (consulte la tabla

en la página 1), en las posiciones 2 y 4 más cercanas al

desconectador de acometida. Esto permite una alimentación

inversa de la fuente del generador. Consulte las instrucciones del

fabricante del generador para obtener la carga máxima, los

requisitos y el tamaño adecuado de corriente del interruptor

automático.

7. Attach the support bracket to the interlock assembly

with two 8-32 x 1/4 in. mounting screws. Torque to

30 lb-in. (3.4 N•m). See Figure 1.

7. Instale el soporte sujetador al ensamble de bloqueo con dos

tornillos de montaje de 8-32 x ¼. Apriete en 3,4 N•m (30 lbs-pulg),

vea la figura 1.

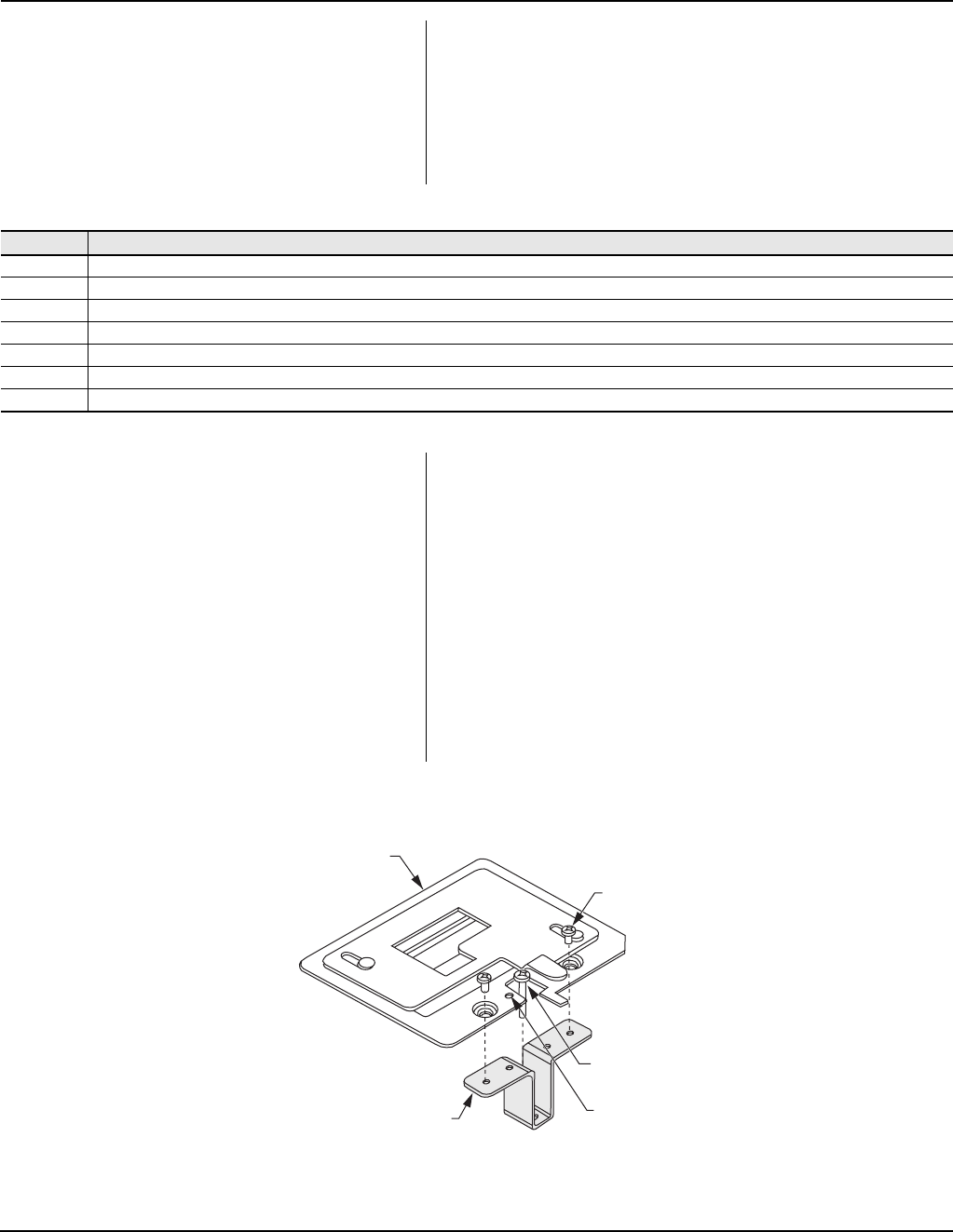

Figure / Figura 1: Installing the Support Bracket to the Interlock Assembly /

Instalación del soporte sujetador al ensamble del bloqueo

41209759

Interlock Assembly /

Ensamble de bloqueo

Mounting Screws 8-32 x 1/4 in. /

Tornillos de montaje de 8-32 x 1/4

Service Disconnect Mounting Screw 10-32 x 1-7/16 in. /

Tornillo de montaje del desconectador de acometida de

10-32 x 1-7/16

Interior Trim Mounting Hole /

Agujero de montaje del marco interior

Support Bracket /

Soporte sujetador

40273-480-02 CSED Generator Kits

09/2006 Accesorios del generador (CSED)

© 2006 Schneider Electric All Rights Reserved / Reservados todos los derechos 3

8. Fit the completed interlock assembly over the

service disconnect with the end of the support

bracket positioned to the service disconnect

mounting pad. See Figure 2.

8. Coloque el ensamble de bloqueo terminado sobre el

desconectador de acometida colocando el extremo con el soporte

sujetador junto a la plataforma de montaje del desconectador, vea

la figura 2.

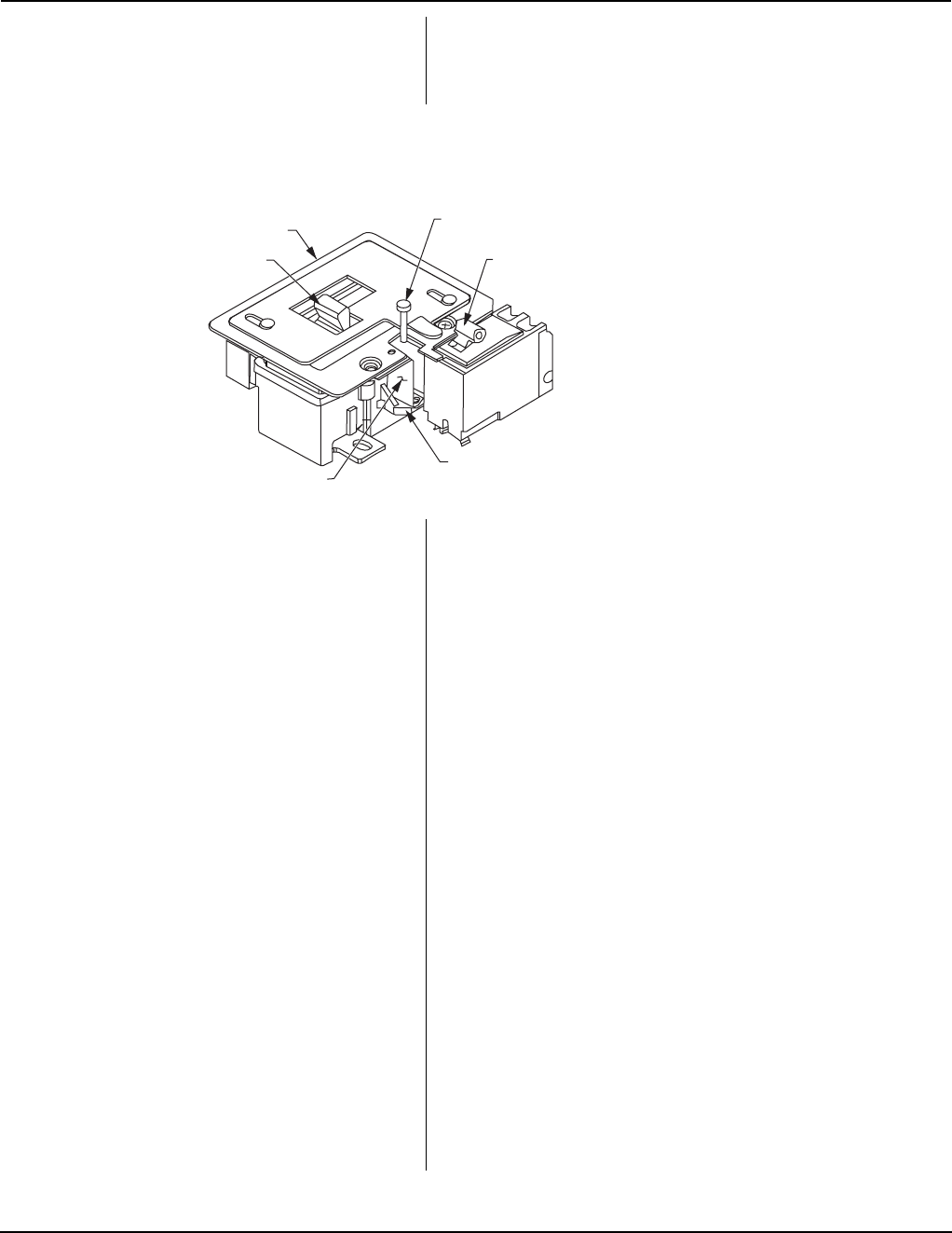

Figure / Figura 2: Installing the Interlock Assembly to the Service Disconnect /

Instalación del ensamble de bloqueo en el desconectador de acometida

9. Insert the service disconnect mounting screw

through the hole in the bracket and tighten to

35 lb-in. (4 N•m).

9. Inserte el tornillo de montaje del desconectador de acometida por

el agujero en el soporte y apriételo en 4 N•m (35 lbs-pulg).

10. Wire the generator supply circuit breaker to the

generator source according to NEC and local codes.

Follow the generator manufacturer’s instructions for

proper circuit breaker ampere size, maximum

loading, and requirements.

10. Conecte el interruptor automático de alimentación del generador

a la fuente del generador de acuerdo con el NEC, NOM-001-

SEDE y las normas locales. Siga las instrucciones del fabricante

del generador para obtener la carga máxima, los requisitos y el

tamaño adecuado de corriente del interruptor automático.

11. Assemble the generator kit interior trim to the

interlock assembly and the mounting bracket on the

bottom endwall. Fasten the interior trim with the

three trim mounting screws provided. Torque to

30 lb-in. (3.4 N•m).

11. Instale el marco interior del accesorio del generador en el

ensamble de bloqueo y en el soporte sujetador en la pared final

inferior. Sujete el marco interior con los tres tornillos de montaje

provistos. Apriete en 3,4 N•m (30 lbs-pulg).

12. Attach the wiring diagram label to the inside of the

door near the existing wiring diagrams.

12. Coloque la etiqueta del diagrama de alambrado en el interior de la

puerta junto a los diagramas existentes.

OPERATION FUNCIONAMIENTO

Utility Power Off (O) Alimentación de acometida apagada (O)

To energize the panel from the generator power supply

when the utility power goes off:

Para energizar el tablero desde la fuente de alimentación del

generador cuando la alimentación de acometida se apaga:

1. Turn OFF (O) the service disconnect marked “utility

supply”.

1. Desconecte (O) el desconectador de acometida marcado

"suministro de acometida".

2. Turn OFF (O) the branch circuit breakers supplying

non-essential circuits.

2. Desconecte (O) los interruptores automáticos derivados que

alimentan a los circuitos no esenciales.

3. Slide the interlock plate up or down, depending on

the kit orientation.

3. Deslice la placa de bloqueo hacia arriba o hacia abajo, según la

orientación del accesorio.

4. Turn ON (I) the circuit breaker marked “generator

supply”. (See instructions on the interior trim for

illustration.)

4. Conecte (I) el interruptor automático marcado "suministro del

generador" (consulte las instrucciones e ilustraciones en el marco

interior).

41209760

Interlock Assembly /

Ensamble de bloqueo

Service Disconnect Mounting Pad /

Plataforma de montaje del desconectador

de acometida

Service Disconnect Mounting Screw 10-32 x 1-7/16 in. /

Tornillo de montaje del desconectador de acometida de 10-32 x 1-7/16

Generator Supply Circuit Breaker OFF (O) Position /

Interruptor automático de alimentación del generador en

la posición de abierto (O)

Service Disconnect OFF (O) Position /

Desconectador de acometida en la

posición de abierto (O)

Support Bracket /

Soporte sujetador

CSED Generator Kits 40273-480-02

Accesorios del generador (CSED) 09/2006

Electrical equipment should be installed, operated, serviced, and

maintained only by qualified personnel. No responsibility is assumed by

Schneider Electric for any consequences arising out of the use of this

material.

Solamente el personal especializado deberá instalar, hacer funcionar y prestar servicios

de mantenimiento al equipo eléctrico. Schneider Electric no asume responsabilidad

alguna por las consecuencias emergentes de la utilización de este material.

Schneider Electric USA

1601 Mercer Road

Lexington, KY 40511 USA

1-888-SquareD (1-888-778-2733)

www.us.SquareD.com

Importado en México por:

Schneider Electric México, S.A. de C.V.

Calz. J. Rojo Gómez 1121-A

Col. Gpe. del Moral 09300 México, D.F.

Tel. 55-5804-5000

www.schneider-electric.com.mx

Square D, a brand of Schneider Electric / una marca de Schneider Electric

© 2006 Schneider Electric All Rights Reserved / Reservados todos los derechos

4

Utility Power On (I) Alimentación de acometida conectada (I)

To energize the panel from the utility supply when the

utility power comes on:

Para energizar el tablero desde la fuente de alimentación de

acometida cuando la alimentación de ésta regresa:

1. Turn OFF (O) the circuit breaker marked “generator

supply”.

1. Desconecte (O) el interruptor automático marcado "suministro del

generador".

2. Slide the interlock plate up or down, depending on

the kit orientation.

2. Deslice la placa de bloqueo hacia arriba o hacia abajo, según la

orientación del accesorio.

3. Turn ON (I) the service disconnect marked “utility

supply”. (See instructions on the interior trim for

illustration.)

3. Conecte (O) el desconectador de acometida marcado "suministro

de acometida" (consulte las instrucciones e ilustraciones en el

marco interior).

4. Return the branch circuit breakers that were

previously turned OFF (O) to the ON (I) position.

4. Todos los interruptores automáticos derivados que fueron

desconectados (O) deberán regresar a la posición de

conectado (I).
