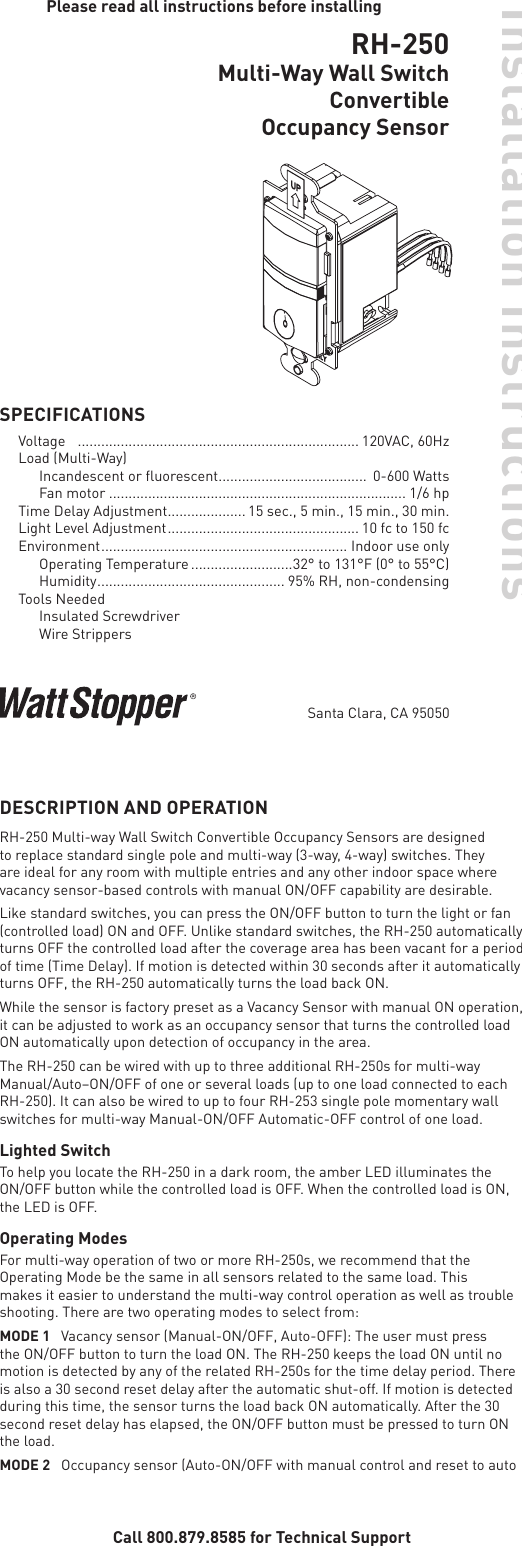

Installation Instructions

Please read all instructions before installing

DESCRIPTION AND OPERATION

RH-250 Multi-way Wall Switch Convertible Occupancy Sensors are designed

to replace standard single pole and multi-way (3-way, 4-way) switches. They

are ideal for any room with multiple entries and any other indoor space where

vacancy sensor-based controls with manual ON/OFF capability are desirable.

Like standard switches, you can press the ON/OFF button to turn the light or fan

(controlled load) ON and OFF. Unlike standard switches, the RH-250 automatically

turns OFF the controlled load after the coverage area has been vacant for a period

of time (Time Delay). If motion is detected within 30 seconds after it automatically

turns OFF, the RH-250 automatically turns the load back ON.

While the sensor is factory preset as a Vacancy Sensor with manual ON operation,

it can be adjusted to work as an occupancy sensor that turns the controlled load

ON automatically upon detection of occupancy in the area.

The RH-250 can be wired with up to three additional RH-250s for multi-way

Manual/Auto–ON/OFF of one or several loads (up to one load connected to each

RH-250). It can also be wired to up to four RH-253 single pole momentary wall

switches for multi-way Manual-ON/OFF Automatic-OFF control of one load.

Lighted Switch

To help you locate the RH-250 in a dark room, the amber LED illuminates the

ON/OFF button while the controlled load is OFF. When the controlled load is ON,

the LED is OFF.

Operating Modes

For multi-way operation of two or more RH-250s, we recommend that the

Operating Mode be the same in all sensors related to the same load. This

makes it easier to understand the multi-way control operation as well as trouble

shooting. There are two operating modes to select from:

MODE 1 Vacancy sensor (Manual-ON/OFF, Auto-OFF): The user must press

the ON/OFF button to turn the load ON. The RH-250 keeps the load ON until no

motion is detected by any of the related RH-250s for the time delay period. There

is also a 30 second reset delay after the automatic shut-off. If motion is detected

during this time, the sensor turns the load back ON automatically. After the 30

second reset delay has elapsed, the ON/OFF button must be pressed to turn ON

the load.

MODE 2 Occupancy sensor (Auto-ON/OFF with manual control and reset to auto

SPECIFICATIONS

Voltage ........................................................................ 120VAC, 60Hz

Load (Multi-Way)

Incandescent or fluorescent ...................................... 0-600 Watts

Fan motor ............................................................................ 1/6 hp

Time Delay Adjustment .................... 15 sec., 5 min., 15 min., 30 min.

Light Level Adjustment ................................................. 10 fc to 150 fc

Environment ............................................................... Indoor use only

Operating Temperature ..........................32° to 131°F (0° to 55°C)

Humidity ................................................ 95% RH, non-condensing

Tools Needed

Insulated Screwdriver

Wire Strippers

Call 800.879.8585 for Technical Support

RH-250

Multi-Way Wall Switch

Convertible

Occupancy Sensor

Santa Clara, CA 95050

after 5 minutes of vacancy): The load turns ON and OFF automatically based on

occupancy detection. Once turned ON the RH-250 keeps the load ON until no

motion is detected by any of the related RH-250s for the time delay period. If

the load is turned OFF manually, automatic-ON is re-enabled when no motion is

detected for 5 minutes. This prevents the load from being turned ON after it was

deliberately turned OFF.

Time Delay

The time delay can be selected by the user during set up. It can be adjusted

to any of these fixed values:15 seconds/5 minutes/15 minutes/30 minutes. We

recommend that the time delay be the same in all sensors related to the same

load. This makes it easier to understand the multi-way control operation as well

as trouble shooting. For additional information on how to adjust it, please read the

SENSOR ADJUSTMENT & PROGRAMMING section of this installation manual.

Light Level

When the operating mode is set for occupancy sensor, Mode 2 (Auto-ON) this

feature prevents the sensor from automatically turning the lights ON if there is

already enough light in the area.

In a multi-way application, each sensor monitors the light level at it’s location.

If any sensor related to the load detects motion AND the measured light level in

that sensor’s area is lower than it’s Light Level setting, the load turns ON.

To adjust the light level, please read the SENSOR ADJUSTMENT &

PROGRAMMING section of this installation manual.

Coverage Area

The RH-250 has a maximum coverage range

of 180 degrees and a coverage area of 600

square feet (56 square meters). The sensor

must have a clear and unobstructed view

of the coverage area. Objects blocking the

sensor’s lens may prevent detection thereby

causing the light to turn OFF even though

someone is in the area.

Windows, glass doors, and other

transparent barriers will obstruct the

sensor’s view and prevent detection.

INSTALLATION & WIRING

These instructions describe only the 3-way circuit applications. For information

about other applications, consult technical support.

WARNING

Disconnect power to the wall switch box by turning OFF

the circuit breaker or removing the fuse for the circuit before

installing the RH-250, replacing lamps, or doing any electrical work.

1. Prepare the switch box.

After the power is turned OFF at the circuit breaker box, remove the existing

wall plate and mounting screws. Pull the old switch out from the wall box.

2. Identify the type of circuit.

You may connect the RH-250 to a single pole or multi-way circuit. If you are

unable to clearly identify some or all of the wires mentioned in this manual,

you should consult with a qualified electrician.

In a 3-way circuit (see Fig. 2), two traveler wires connect to both switches.

Another wire provides power from the circuit box to one of the switches. A wire

connects from one switch to the load. A ground wire may also be connected to

a ground terminal on the old switches. A neutral wire should also be present in

both wall boxes.

NEUTRAL

GROUND

LOAD/Common

(power to lamp)

NEUTRAL

GROUND

HOT/Common

(power from circuit box)

TRAVELER

TRAVELER

Lamp/load

MASTER SWITCH

AUXILIARY SWITCH

Fig. 2: Typical 3-Way Switch Wiring

www.wattstopper.com

25'

(7.6m)

12'

(3.7m)

Fig. 1: Sensor Coverage Area

CAUTION

For your safety: Connecting a proper ground to the sensor

provides protection against electrical shock in the event of certain

fault conditions. If a proper ground is not available, consult with

a qualified electrician before continuing installation.

3. Prepare the Wires.

Tag the wires currently connected to the existing switch

so that they can be identified later. Disconnect the wires.

Make sure the insulation is stripped off of the wires to

expose their copper cores to the length indicated by the

“Strip Gage,” in Fig. 3. (approx. 1/2 inch).

4. Wire the sensor.

Twist the existing wires together with the wire leads on the RH-250 sensor(s)

as indicated in either step 4a or 4b. Cap wires securely using wire nuts.

4a. Wiring two RH-250s in a 3-way configuration

• Connectthegreenornon-insulated(copper)GROUNDwirefromthecircuitto

the green terminal on each RH-250.

• ConnecttheNEUTRALwirefromthecircuitandfromthelamp(LOAD)tothe

white wire on the master RH-250.

The term “master” designates the RH-250 that connects to the load.

• ConnecttheNEUTRALwirefromthecircuitintheotherwiringboxtothe

white wire on the auxiliary RH-250.

• Connectthepowerwirefromthecircuitbox(HOT)totheblackwireonthe

auxiliary RH-250 and to the TRAVELER 1 wire.

• ConnecttheTRAVELER1wirefromtheblackwireoftheauxiliaryRH-250to

the black wire of the master RH-250.

• Connectthelamppower(LOAD)totheredwireonthemasterRH-250.

• CaptheredwireontheauxiliaryRH-250.

• ConnecttheTRAVELER2wirecomingfromtheyellowwireofanotherRH-250

to the yellow wire of the RH-250 that you are wiring.

MASTER RH-250 AUXILIARY RH-250

q

OT

TOP

INDOOR USE O NLY

L

L

Red -> LOAD

(power to lamp

or fan)

White ->

NEUTRAL

GROUND

TERMINAL

Red -> capped

GROUND

TERMINAL

White ->

NEUTRAL

Yellow-> TRAVELER 2

to AUX RH-250

Yellow-> TRAVELER 2

to MASTER RH-250

HOT (power

from circuit box)

Black-> TRAVELER 1

power to

MASTER RH-250

Black-> TRAVELER 1

power from

AUX RH-250

Fig. 4: Step 4a. Sensor orientation, wire connections and wall box assembly

AUXILIARY RH-250

MASTER RH-250

TOP

INDOOR USE ONLY

TOP

INDOOR USE ONLY

Red

Ground

Ye llow

Black

White

Red

Ground

Ye llow

Black

White

Load

Traveler 1

Traveler 2

Neutral

Hot 120V/60Hz

Neutral

Fig. 5 Step 4a. Reference wiring diagram

Strip Gage

1/2"

12.7 mm

Fig. 3: Wire

Stripping

Call 800.879.8585 for Technical Support

Initial Power-up

There is an initial warm-up

period. If the sensor is in Mode 2

“Automatic ON” it may take up to a

minute before the lights turn ON.

However, the lights can be turned

ON/OFF manually by pressing the

“ON/OFF Button” at any time when

power is supplied to the unit.

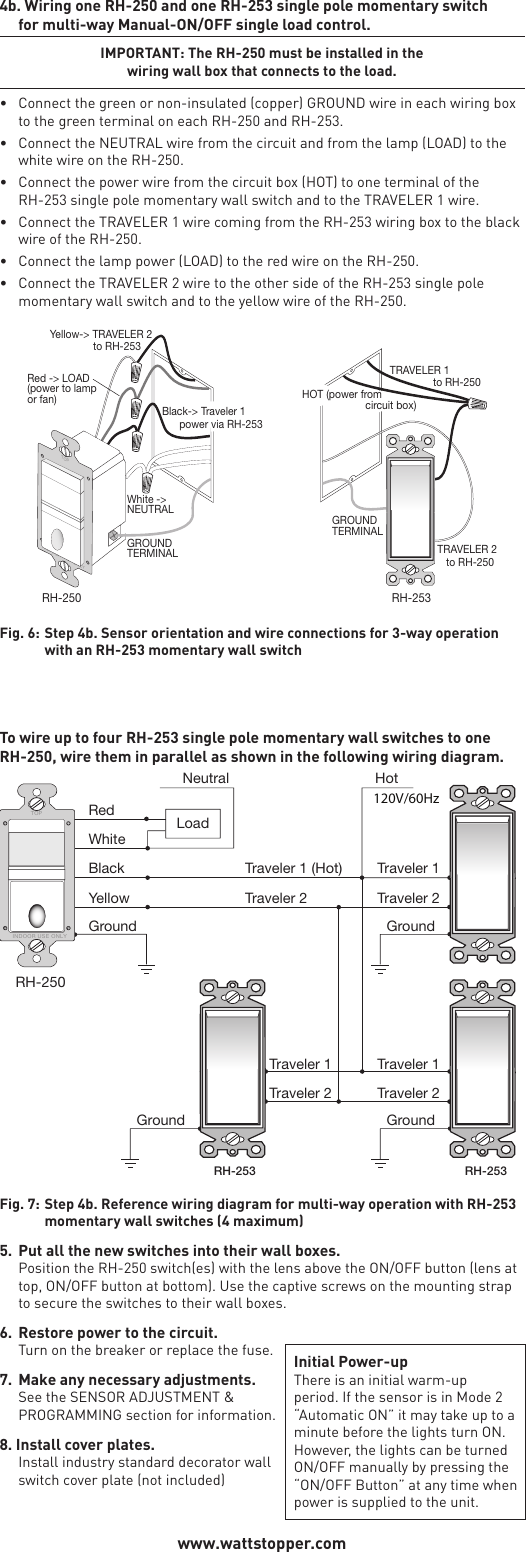

4b. Wiring one RH-250 and one RH-253 single pole momentary switch

for multi-way Manual-ON/OFF single load control.

IMPORTANT: The RH-250 must be installed in the

wiring wall box that connects to the load.

• Connectthegreenornon-insulated(copper)GROUNDwireineachwiringbox

to the green terminal on each RH-250 and RH-253.

• ConnecttheNEUTRALwirefromthecircuitandfromthelamp(LOAD)tothe

white wire on the RH-250.

• Connectthepowerwirefromthecircuitbox(HOT)tooneterminalofthe

RH-253 single pole momentary wall switch and to the TRAVELER 1 wire.

• ConnecttheTRAVELER1wirecomingfromtheRH-253wiringboxtotheblack

wire of the RH-250.

• Connectthelamppower(LOAD)totheredwireontheRH-250.

• ConnecttheTRAVELER2wiretotheothersideoftheRH-253singlepole

momentary wall switch and to the yellow wire of the RH-250.

RH-250

TOP

INDOOR US E O NLY

L

L

Red -> LOAD

(power to lamp

or fan)

GROUND

TERMINAL

GROUND

TERMINAL

White ->

NEUTRAL

Yellow-> TRAVELER 2

to RH-253

TRAVELER 1

to RH-250

Black-> Traveler 1

power via RH-253

RH-253

HOT (power from

circuit box)

TRAVELER 2

to RH-250

Fig. 6: Step 4b. Sensor orientation and wire connections for 3-way operation

with an RH-253 momentary wall switch

To wire up to four RH-253 single pole momentary wall switches to one

RH-250, wire them in parallel as shown in the following wiring diagram.

RH-250

Red

Ground

Yellow

Black

White

Load

Traveler 2

Hot

Neutral

Traveler 1 (Hot)

TOP

INDOOR USE ONLY

RH-253

Ground

RH-253

Ground Ground

Traveler 2

Traveler 1

Traveler 2

Traveler 1

Traveler 2

Traveler 1

120V/60Hz

Fig. 7: Step 4b. Reference wiring diagram for multi-way operation with RH-253

momentary wall switches (4 maximum)

5. Put all the new switches into their wall boxes.

Position the RH-250 switch(es) with the lens above the ON/OFF button (lens at

top, ON/OFF button at bottom). Use the captive screws on the mounting strap

to secure the switches to their wall boxes.

6. Restore power to the circuit.

Turn on the breaker or replace the fuse.

7. Make any necessary adjustments.

See the SENSOR ADJUSTMENT &

PROGRAMMING section for information.

8. Install cover plates.

Install industry standard decorator wall

switch cover plate (not included)

www.wattstopper.com

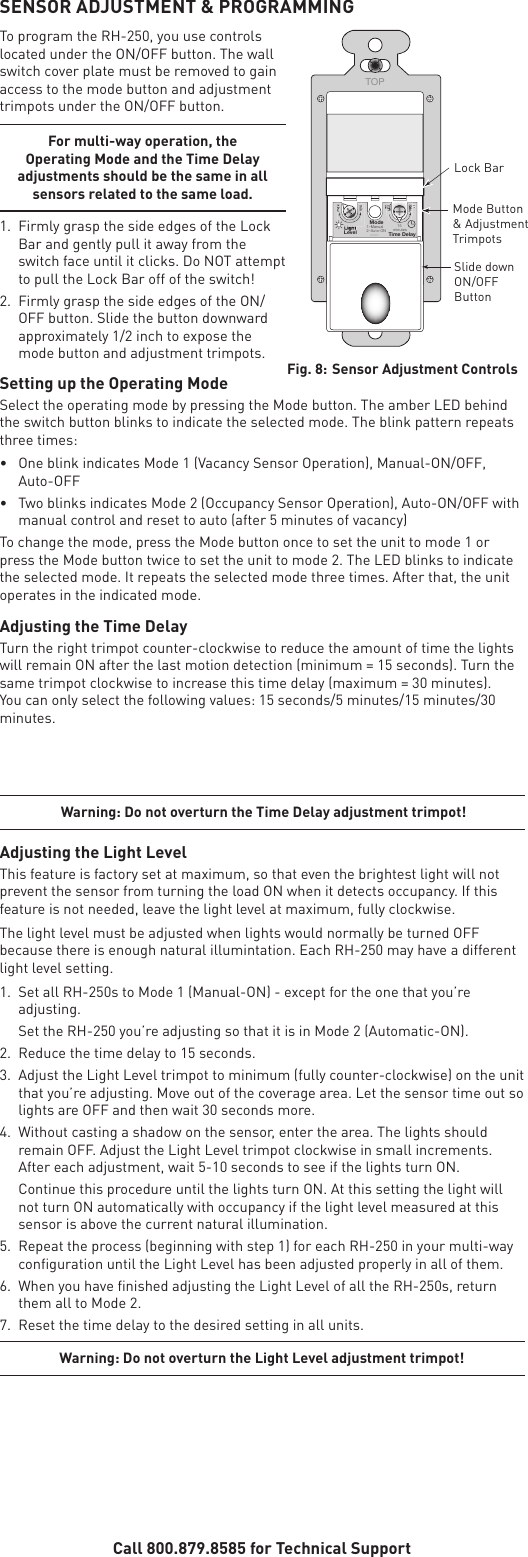

SENSOR ADJUSTMENT & PROGRAMMING

To program the RH-250, you use controls

located under the ON/OFF button. The wall

switch cover plate must be removed to gain

access to the mode button and adjustment

trimpots under the ON/OFF button.

For multi-way operation, the

Operating Mode and the Time Delay

adjustments should be the same in all

sensors related to the same load.

1. Firmly grasp the side edges of the Lock

Bar and gently pull it away from the

switch face until it clicks. Do NOT attempt

to pull the Lock Bar off of the switch!

2. Firmly grasp the side edges of the ON/

OFF button. Slide the button downward

approximately 1/2 inch to expose the

mode button and adjustment trimpots.

Setting up the Operating Mode

Select the operating mode by pressing the Mode button. The amber LED behind

the switch button blinks to indicate the selected mode. The blink pattern repeats

three times:

• OneblinkindicatesMode1(VacancySensorOperation),Manual-ON/OFF,

Auto-OFF

• TwoblinksindicatesMode2(OccupancySensorOperation),Auto-ON/OFFwith

manual control and reset to auto (after 5 minutes of vacancy)

To change the mode, press the Mode button once to set the unit to mode 1 or

press the Mode button twice to set the unit to mode 2. The LED blinks to indicate

the selected mode. It repeats the selected mode three times. After that, the unit

operates in the indicated mode.

Adjusting the Time Delay

Turn the right trimpot counter-clockwise to reduce the amount of time the lights

will remain ON after the last motion detection (minimum = 15 seconds). Turn the

same trimpot clockwise to increase this time delay (maximum = 30 minutes).

You can only select the following values: 15 seconds/5 minutes/15 minutes/30

minutes.

Warning: Do not overturn the Time Delay adjustment trimpot!

Adjusting the Light Level

This feature is factory set at maximum, so that even the brightest light will not

prevent the sensor from turning the load ON when it detects occupancy. If this

feature is not needed, leave the light level at maximum, fully clockwise.

The light level must be adjusted when lights would normally be turned OFF

because there is enough natural illumintation. Each RH-250 may have a different

light level setting.

1. Set all RH-250s to Mode 1 (Manual-ON) - except for the one that you’re

adjusting.

Set the RH-250 you’re adjusting so that it is in Mode 2 (Automatic-ON).

2. Reduce the time delay to 15 seconds.

3. Adjust the Light Level trimpot to minimum (fully counter-clockwise) on the unit

that you’re adjusting. Move out of the coverage area. Let the sensor time out so

lights are OFF and then wait 30 seconds more.

4. Without casting a shadow on the sensor, enter the area. The lights should

remain OFF. Adjust the Light Level trimpot clockwise in small increments.

After each adjustment, wait 5-10 seconds to see if the lights turn ON.

Continue this procedure until the lights turn ON. At this setting the light will

not turn ON automatically with occupancy if the light level measured at this

sensor is above the current natural illumination.

5. Repeat the process (beginning with step 1) for each RH-250 in your multi-way

configuration until the Light Level has been adjusted properly in all of them.

6. When you have finished adjusting the Light Level of all the RH-250s, return

them all to Mode 2.

7. Reset the time delay to the desired setting in all units.

Warning: Do not overturn the Light Level adjustment trimpot!

TOP

INDOOR USE ONLY

Lock Bar

Mode Button

& Adjustment

Trimpots

Slide down

ON/OFF

Button

Time Delay

15

minutes

Mode

Level

06006r1

1–Manual

2–Auto-ON

Fig. 8: Sensor Adjustment Controls

Call 800.879.8585 for Technical Support

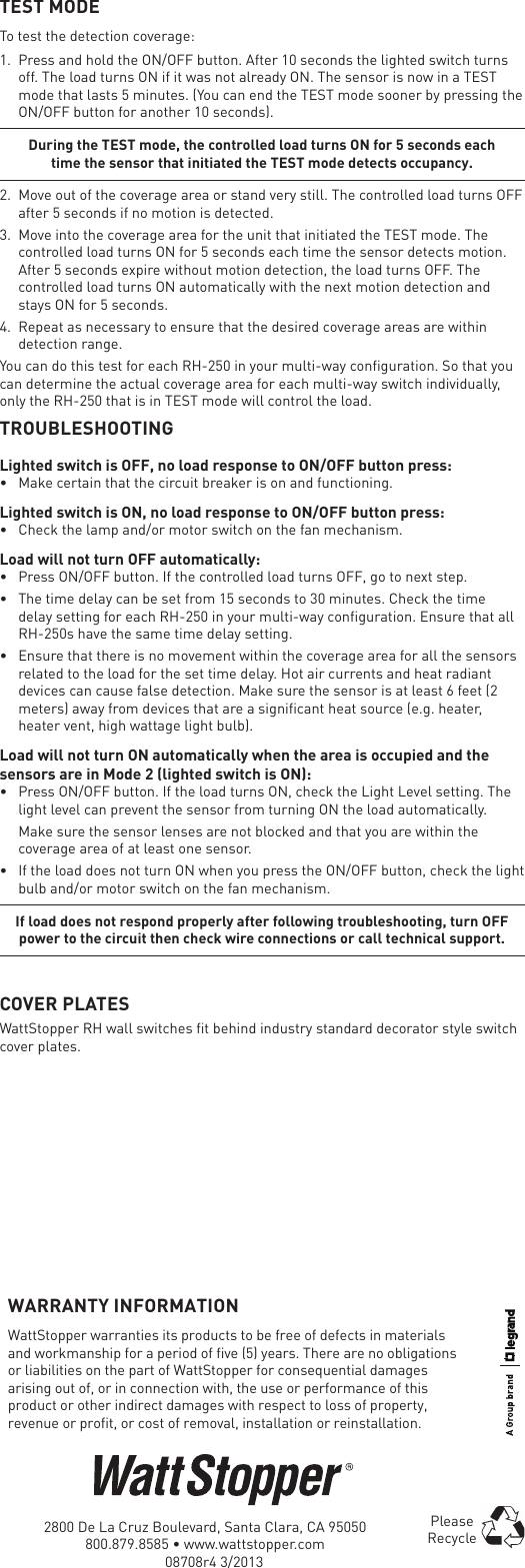

TEST MODE

To test the detection coverage:

1. Press and hold the ON/OFF button. After 10 seconds the lighted switch turns

off. The load turns ON if it was not already ON. The sensor is now in a TEST

mode that lasts 5 minutes. (You can end the TEST mode sooner by pressing the

ON/OFF button for another 10 seconds).

During the TEST mode, the controlled load turns ON for 5 seconds each

time the sensor that initiated the TEST mode detects occupancy.

2. Move out of the coverage area or stand very still. The controlled load turns OFF

after 5 seconds if no motion is detected.

3. Move into the coverage area for the unit that initiated the TEST mode. The

controlled load turns ON for 5 seconds each time the sensor detects motion.

After 5 seconds expire without motion detection, the load turns OFF. The

controlled load turns ON automatically with the next motion detection and

stays ON for 5 seconds.

4. Repeat as necessary to ensure that the desired coverage areas are within

detection range.

You can do this test for each RH-250 in your multi-way configuration. So that you

can determine the actual coverage area for each multi-way switch individually,

only the RH-250 that is in TEST mode will control the load.

TROUBLESHOOTING

Lighted switch is OFF, no load response to ON/OFF button press:

• Makecertainthatthecircuitbreakerisonandfunctioning.

Lighted switch is ON, no load response to ON/OFF button press:

• Checkthelampand/ormotorswitchonthefanmechanism.

Load will not turn OFF automatically:

• PressON/OFFbutton.IfthecontrolledloadturnsOFF,gotonextstep.

• Thetimedelaycanbesetfrom15secondsto30minutes.Checkthetime

delay setting for each RH-250 in your multi-way configuration. Ensure that all

RH-250s have the same time delay setting.

• Ensurethatthereisnomovementwithinthecoverageareaforallthesensors

related to the load for the set time delay. Hot air currents and heat radiant

devices can cause false detection. Make sure the sensor is at least 6 feet (2

meters) away from devices that are a significant heat source (e.g. heater,

heater vent, high wattage light bulb).

Load will not turn ON automatically when the area is occupied and the

sensors are in Mode 2 (lighted switch is ON):

• PressON/OFFbutton.IftheloadturnsON,checktheLightLevelsetting.The

light level can prevent the sensor from turning ON the load automatically.

Make sure the sensor lenses are not blocked and that you are within the

coverage area of at least one sensor.

• IftheloaddoesnotturnONwhenyoupresstheON/OFFbutton,checkthelight

bulb and/or motor switch on the fan mechanism.

If load does not respond properly after following troubleshooting, turn OFF

power to the circuit then check wire connections or call technical support.

COVER PLATES

WattStopper RH wall switches fit behind industry standard decorator style switch

cover plates.

WARRANTY INFORMATION

WattStopper warranties its products to be free of defects in materials

and workmanship for a period of five (5) years. There are no obligations

or liabilities on the part of WattStopper for consequential damages

arising out of, or in connection with, the use or performance of this

product or other indirect damages with respect to loss of property,

revenue or profit, or cost of removal, installation or reinstallation.

Please

Recycle

2800 De La Cruz Boulevard, Santa Clara, CA 95050

Technical Support: 800.879.8585 • www.wattstopper.com

2800 De La Cruz Boulevard, Santa Clara, CA 95050

800.879.8585•www.wattstopper.com

08708r4 3/2013

Please

Recycle

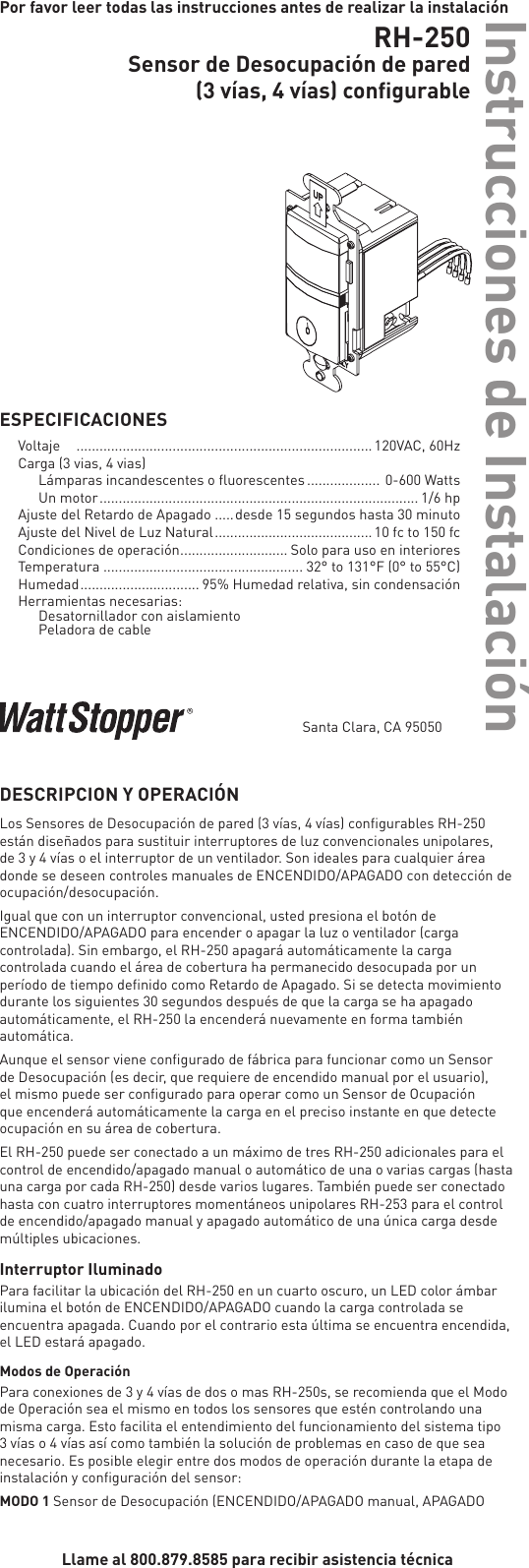

Por favor leer todas las instrucciones antes de realizar la instalación

RH-250

Sensor de Desocupación de pared

(3 vías, 4 vías) configurable

DESCRIPCION Y OPERACIÓN

Los Sensores de Desocupación de pared (3 vías, 4 vías) configurables RH-250

están diseñados para sustituir interruptores de luz convencionales unipolares,

de 3 y 4 vías o el interruptor de un ventilador. Son ideales para cualquier área

donde se deseen controles manuales de ENCENDIDO/APAGADO con detección de

ocupación/desocupación.

Igual que con un interruptor convencional, usted presiona el botón de

ENCENDIDO/APAGADO para encender o apagar la luz o ventilador (carga

controlada). Sin embargo, el RH-250 apagará automáticamente la carga

controlada cuando el área de cobertura ha permanecido desocupada por un

período de tiempo definido como Retardo de Apagado. Si se detecta movimiento

durante los siguientes 30 segundos después de que la carga se ha apagado

automáticamente, el RH-250 la encenderá nuevamente en forma también

automática.

Aunque el sensor viene configurado de fábrica para funcionar como un Sensor

de Desocupación (es decir, que requiere de encendido manual por el usuario),

el mismo puede ser configurado para operar como un Sensor de Ocupación

que encenderá automáticamente la carga en el preciso instante en que detecte

ocupación en su área de cobertura.

El RH-250 puede ser conectado a un máximo de tres RH-250 adicionales para el

control de encendido/apagado manual o automático de una o varias cargas (hasta

una carga por cada RH-250) desde varios lugares. También puede ser conectado

hasta con cuatro interruptores momentáneos unipolares RH-253 para el control

de encendido/apagado manual y apagado automático de una única carga desde

múltiples ubicaciones.

Interruptor Iluminado

Para facilitar la ubicación del RH-250 en un cuarto oscuro, un LED color ámbar

ilumina el botón de ENCENDIDO/APAGADO cuando la carga controlada se

encuentra apagada. Cuando por el contrario esta última se encuentra encendida,

el LED estará apagado.

Modos de Operación

Para conexiones de 3 y 4 vías de dos o mas RH-250s, se recomienda que el Modo

de Operación sea el mismo en todos los sensores que estén controlando una

misma carga. Esto facilita el entendimiento del funcionamiento del sistema tipo

3 vías o 4 vías así como también la solución de problemas en caso de que sea

necesario. Es posible elegir entre dos modos de operación durante la etapa de

instalación y configuración del sensor:

MODO 1 Sensor de Desocupación (ENCENDIDO/APAGADO manual, APAGADO

Instrucciones de Instalación

ESPECIFICACIONES

Voltaje ............................................................................. 120VAC, 60Hz

Carga (3 vias, 4 vias)

Lámparas incandescentes o fluorescentes ................... 0-600 Watts

Un motor ................................................................................... 1/6 hp

Ajuste del Retardo de Apagado .....desde 15 segundos hasta 30 minuto

Ajuste del Nivel de Luz Natural ......................................... 10 fc to 150 fc

Condiciones de operación ............................ Solo para uso en interiores

Temperatura .................................................... 32° to 131°F (0° to 55°C)

Humedad ............................... 95% Humedad relativa, sin condensación

Herramientas necesarias:

Desatornillador con aislamiento

Peladora de cable

Llame al 800.879.8585 para recibir asistencia técnica

Santa Clara, CA 95050

AUTOMATICO): el usuario debe presionar el botón de ENCENDIDO/APAGADO

para encender la carga. Uno o varios RH-250s controlando una misma carga,

la mantendrán encendida hasta que ninguno de ellos detecte movimiento por

un periodo de tiempo denominado Retardo de Apagado (configurable desde 15

segundos hasta 30 minutos). Existe un periodo de 30 segundos, inmediatamente

después de que la carga se ha apagado automáticamente, durante el cual los

sensores RH-250 la encenderán nuevamente en forma automática si alguno de

estos detecta movimiento. Si transcurren más de 30 segundos, será necesario

presionar el botón de ENCENDIDO/APAGADO nuevamente para poder encender

la carga.

MODO 2 Sensor de Ocupación (ENCENDIDO/APAGADO automático con control

manual y retorno a ENCENDIDO AUTOMATICO después de 5 minutos de

desocupación): la carga se enciende y se apaga automáticamente por detección

de ocupación. Los RH-250s mantienen la carga encendida hasta que todos

ellos dejen de detectar movimiento por un periodo de tiempo igual al definido

como Retardo de Apagado. Si la carga es apagada manualmente, la operación

de ENCENDIDO AUTOMATICO se reestablece después de que los sensores no

han detectado movimiento por 5 minutos. Esto evita que la carga se encienda

automáticamente cuando la misma ha sido apagada manualmente por elección

del usuario.

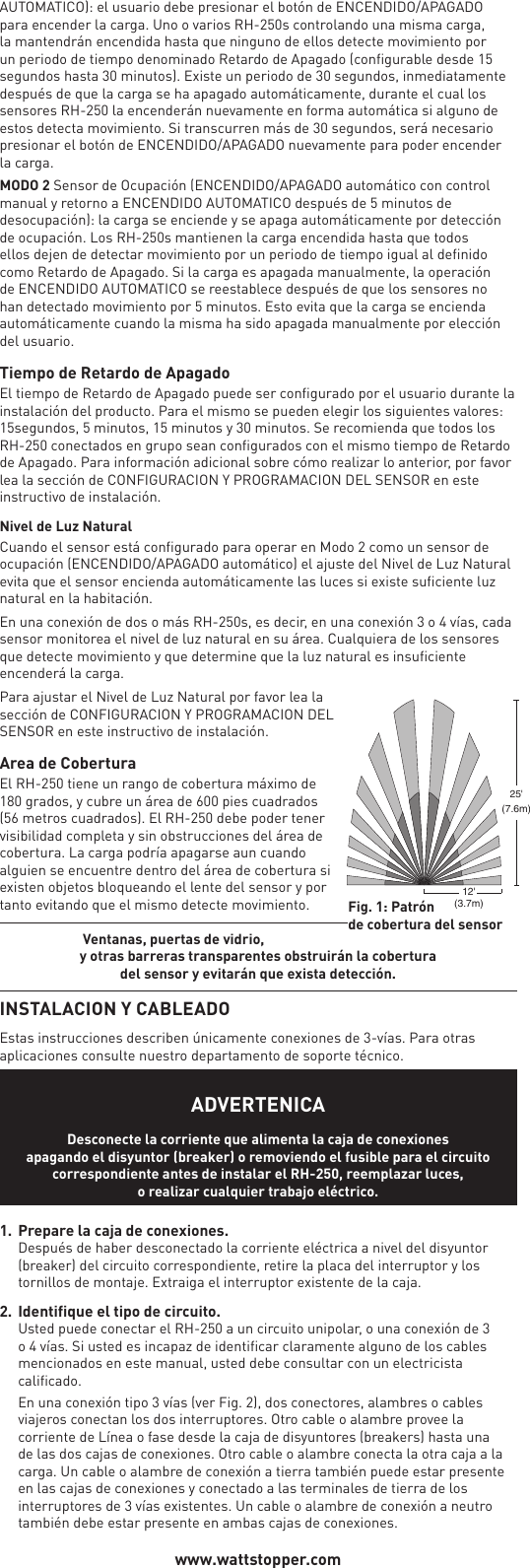

Tiempo de Retardo de Apagado

El tiempo de Retardo de Apagado puede ser configurado por el usuario durante la

instalación del producto. Para el mismo se pueden elegir los siguientes valores:

15segundos, 5 minutos, 15 minutos y 30 minutos. Se recomienda que todos los

RH-250 conectados en grupo sean configurados con el mismo tiempo de Retardo

de Apagado. Para información adicional sobre cómo realizar lo anterior, por favor

lea la sección de CONFIGURACION Y PROGRAMACION DEL SENSOR en este

instructivo de instalación.

Nivel de Luz Natural

Cuando el sensor está configurado para operar en Modo 2 como un sensor de

ocupación (ENCENDIDO/APAGADO automático) el ajuste del Nivel de Luz Natural

evita que el sensor encienda automáticamente las luces si existe suficiente luz

natural en la habitación.

En una conexión de dos o más RH-250s, es decir, en una conexión 3 o 4 vías, cada

sensor monitorea el nivel de luz natural en su área. Cualquiera de los sensores

que detecte movimiento y que determine que la luz natural es insuficiente

encenderá la carga.

Para ajustar el Nivel de Luz Natural por favor lea la

sección de CONFIGURACION Y PROGRAMACION DEL

SENSOR en este instructivo de instalación.

Area de Cobertura

El RH-250 tiene un rango de cobertura máximo de

180 grados, y cubre un área de 600 pies cuadrados

(56 metros cuadrados). El RH-250 debe poder tener

visibilidad completa y sin obstrucciones del área de

cobertura. La carga podría apagarse aun cuando

alguien se encuentre dentro del área de cobertura si

existen objetos bloqueando el lente del sensor y por

tanto evitando que el mismo detecte movimiento.

Ventanas, puertas de vidrio,

y otras barreras transparentes obstruirán la cobertura

del sensor y evitarán que exista detección.

INSTALACION Y CABLEADO

Estas instrucciones describen únicamente conexiones de 3-vías. Para otras

aplicaciones consulte nuestro departamento de soporte técnico.

ADVERTENICA

Desconecte la corriente que alimenta la caja de conexiones

apagando el disyuntor (breaker) o removiendo el fusible para el circuito

correspondiente antes de instalar el RH-250, reemplazar luces,

o realizar cualquier trabajo eléctrico.

1. Prepare la caja de conexiones.

Después de haber desconectado la corriente eléctrica a nivel del disyuntor

(breaker) del circuito correspondiente, retire la placa del interruptor y los

tornillos de montaje. Extraiga el interruptor existente de la caja.

2. Identifique el tipo de circuito.

Usted puede conectar el RH-250 a un circuito unipolar, o una conexión de 3

o 4 vías. Si usted es incapaz de identificar claramente alguno de los cables

mencionados en este manual, usted debe consultar con un electricista

calificado.

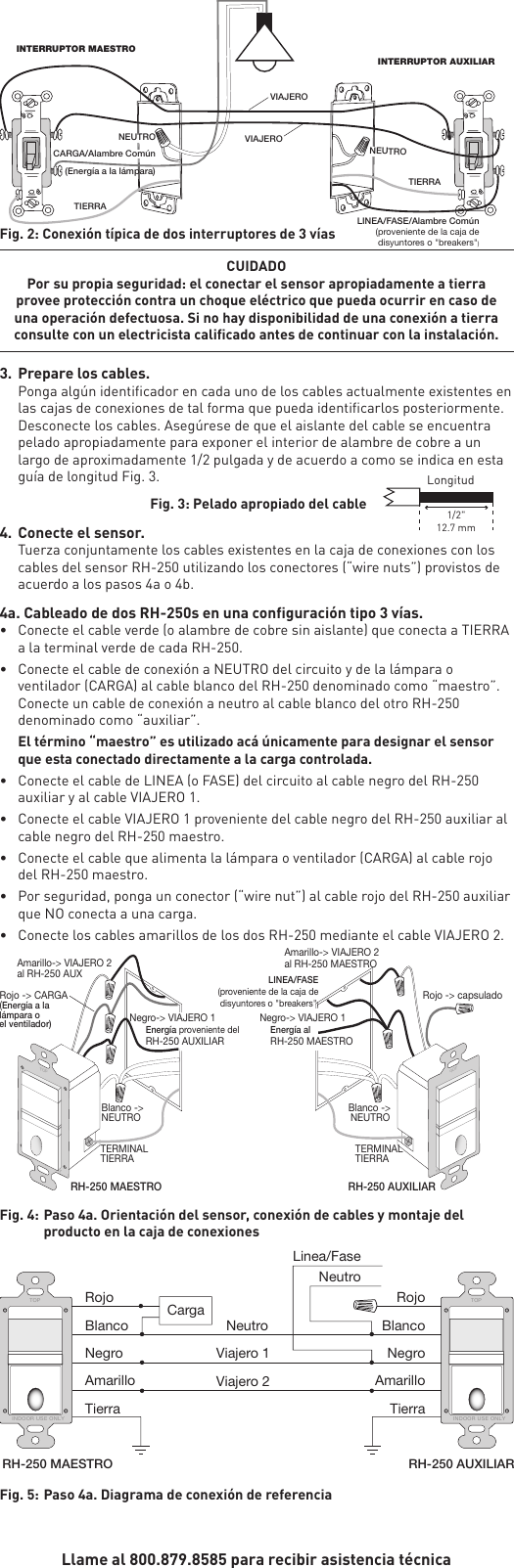

En una conexión tipo 3 vías (ver Fig. 2), dos conectores, alambres o cables

viajeros conectan los dos interruptores. Otro cable o alambre provee la

corriente de Línea o fase desde la caja de disyuntores (breakers) hasta una

de las dos cajas de conexiones. Otro cable o alambre conecta la otra caja a la

carga. Un cable o alambre de conexión a tierra también puede estar presente

en las cajas de conexiones y conectado a las terminales de tierra de los

interruptores de 3 vías existentes. Un cable o alambre de conexión a neutro

también debe estar presente en ambas cajas de conexiones.

www.wattstopper.com

25'

(7.6m)

12'

(3.7m)

Fig. 1: Patrón

de cobertura del sensor

Fig. 2: Conexión típica de dos interruptores de 3 vías

CUIDADO

Por su propia seguridad: el conectar el sensor apropiadamente a tierra

provee protección contra un choque eléctrico que pueda ocurrir en caso de

una operación defectuosa. Si no hay disponibilidad de una conexión a tierra

consulte con un electricista calificado antes de continuar con la instalación.

3. Prepare los cables.

Ponga algún identificador en cada uno de los cables actualmente existentes en

las cajas de conexiones de tal forma que pueda identificarlos posteriormente.

Desconecte los cables. Asegúrese de que el aislante del cable se encuentra

pelado apropiadamente para exponer el interior de alambre de cobre a un

largo de aproximadamente 1/2 pulgada y de acuerdo a como se indica en esta

guía de longitud Fig. 3.

Fig. 3: Pelado apropiado del cable

4. Conecte el sensor.

Tuerza conjuntamente los cables existentes en la caja de conexiones con los

cables del sensor RH-250 utilizando los conectores (“wire nuts”) provistos de

acuerdo a los pasos 4a o 4b.

4a. Cableado de dos RH-250s en una configuración tipo 3 vías.

• Conecteelcableverde(oalambredecobresinaislante)queconectaaTIERRA

a la terminal verde de cada RH-250.

• ConecteelcabledeconexiónaNEUTROdelcircuitoydelalámparao

ventilador (CARGA) al cable blanco del RH-250 denominado como “maestro”.

Conecte un cable de conexión a neutro al cable blanco del otro RH-250

denominado como “auxiliar”.

El término “maestro” es utilizado acá únicamente para designar el sensor

que esta conectado directamente a la carga controlada.

• ConecteelcabledeLINEA(oFASE)delcircuitoalcablenegrodelRH-250

auxiliar y al cable VIAJERO 1.

• ConecteelcableVIAJERO1provenientedelcablenegrodelRH-250auxiliaral

cable negro del RH-250 maestro.

• Conecteelcablequealimentalalámparaoventilador(CARGA)alcablerojo

del RH-250 maestro.

• Porseguridad,pongaunconector(“wirenut”)alcablerojodelRH-250auxiliar

que NO conecta a una carga.

• ConecteloscablesamarillosdelosdosRH-250medianteelcableVIAJERO2.

RH-250 MAESTRO RH-250 AUXILIAR

TOP

INDOOR USE ONLY

L

L

TOP

INDOOR USE ONLY

L

L

Rojo -> CARGA

(

Energía a la

lámpara o

el ventilador)

Blanco ->

NEUTRO

TERMINAL

TIERRA

Rojo -> capsulado

Blanco ->

NEUTRO

Amarillo-> VIAJERO 2

al RH-250 AUX

Amarillo-> VIAJERO 2

al RH-250 MAESTRO

LINEA/FASE

(proveniente de la caja de

disyuntores o "breakers"

)

Negro-> VIAJERO 1

Energía al

RH-250 MAESTRO

Negro-> VIAJERO 1

Energía proveniente del

RH-250 AUXILIAR

TERMINAL

TIERRA

Fig. 4: Paso 4a. Orientación del sensor, conexión de cables y montaje del

producto en la caja de conexiones

RH-250 AUXILIA

R

RH-250 MAESTRO

TOP

INDOOR USE ONLY

TOP

INDOOR USE ONLY

Rojo

Tierra

Amarillo

Negro

Blanco

Rojo

Tierra

Amarillo

Negro

Blanco

Carga

Viajero 1

Viajero 2

Neutro

Linea/Fase

Neutro

Fig. 5: Paso 4a. Diagrama de conexión de referencia

NEUTRO

TIERRA

NEUTRO

TIERRA

LINEA/FASE/Alambre Común

(proveniente de la caja de

disyuntores o "breakers")

VIAJERO

VIAJERO

CARGA/Alambre Común

(Energía a la lámpara)

INTERRUPTOR MAESTRO

INTERRUPTOR AUXILIAR

Strip Gage

1/2"

12.7 mm

Longitud

Llame al 800.879.8585 para recibir asistencia técnica

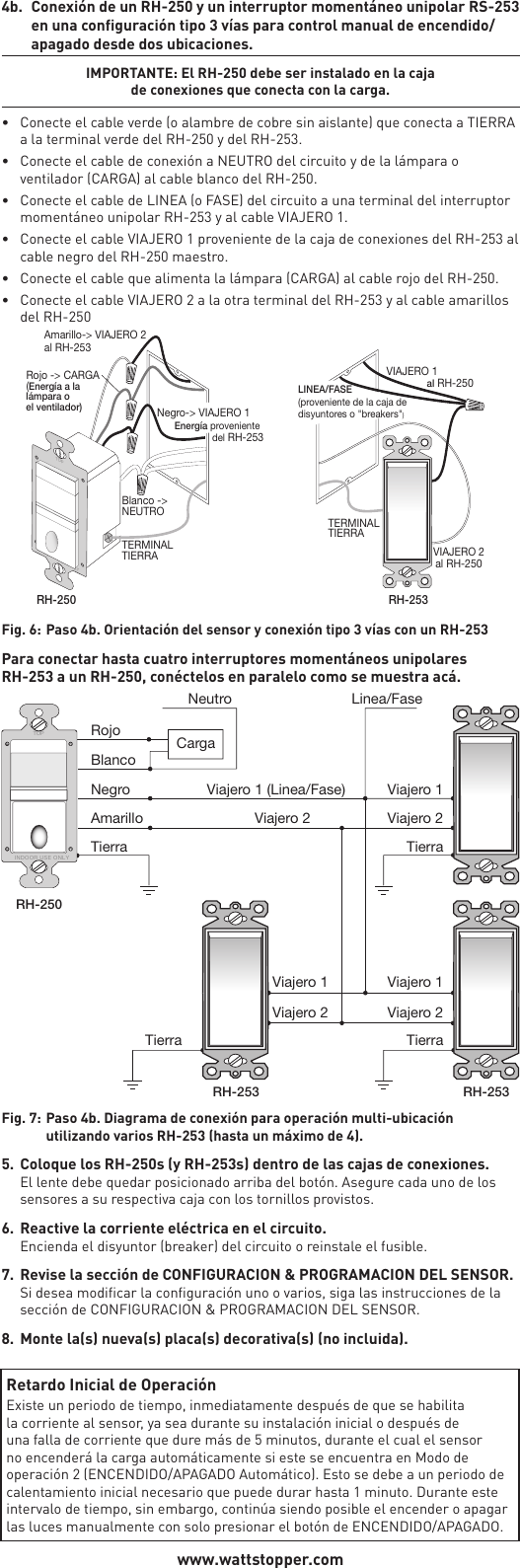

4b. Conexión de un RH-250 y un interruptor momentáneo unipolar RS-253

en una configuración tipo 3 vías para control manual de encendido/

apagado desde dos ubicaciones.

IMPORTANTE: El RH-250 debe ser instalado en la caja

de conexiones que conecta con la carga.

• Conecteelcableverde(oalambredecobresinaislante)queconectaaTIERRA

a la terminal verde del RH-250 y del RH-253.

• ConecteelcabledeconexiónaNEUTROdelcircuitoydelalámparao

ventilador (CARGA) al cable blanco del RH-250.

• ConecteelcabledeLINEA(oFASE)delcircuitoaunaterminaldelinterruptor

momentáneo unipolar RH-253 y al cable VIAJERO 1.

• ConecteelcableVIAJERO1provenientedelacajadeconexionesdelRH-253al

cable negro del RH-250 maestro.

• Conecteelcablequealimentalalámpara(CARGA)alcablerojodelRH-250.

• ConecteelcableVIAJERO2alaotraterminaldelRH-253yalcableamarillos

del RH-250

RH-250

TOP

INDOOR US E O NLY

L

L

TERMINAL

TIERRA

TERMINAL

TIERRA

Blanco ->

NEUTRO

Amarillo-> VIAJERO 2

al RH-253

VIAJERO 1

al RH-250

Negro-> VIAJERO 1

Energía proveniente

del RH-253

RH-253

VIAJERO 2

al RH-250

LINEA/FASE

(proveniente de la caja de

disyuntores o "breakers"

)

Rojo -> CARGA

(Energía a la

lámpara o

el ventilador)

Fig. 6: Paso 4b. Orientación del sensor y conexión tipo 3 vías con un RH-253

Para conectar hasta cuatro interruptores momentáneos unipolares

RH-253 a un RH-250, conéctelos en paralelo como se muestra acá.

RH-250

Rojo

Tierra

Amarillo

Negro

Blanco

Carga

Viajero 2

Linea/Fase

Neutro

Viajero 1 (Linea/Fase)

TOP

INDOOR USE ONLY

RH-253RH-253

Tierra

Viajero 1 Viajero 1

Viajero 1

Tierra

Tierra

Viajero 2 Viajero 2

Viajero 2

Fig. 7: Paso 4b. Diagrama de conexión para operación multi-ubicación

utilizando varios RH-253 (hasta un máximo de 4).

5. Coloque los RH-250s (y RH-253s) dentro de las cajas de conexiones.

El lente debe quedar posicionado arriba del botón. Asegure cada uno de los

sensores a su respectiva caja con los tornillos provistos.

6. Reactive la corriente eléctrica en el circuito.

Encienda el disyuntor (breaker) del circuito o reinstale el fusible.

7. Revise la sección de CONFIGURACION & PROGRAMACION DEL SENSOR.

Si desea modificar la configuración uno o varios, siga las instrucciones de la

sección de CONFIGURACION & PROGRAMACION DEL SENSOR.

8. Monte la(s) nueva(s) placa(s) decorativa(s) (no incluida).

www.wattstopper.com

Retardo Inicial de Operación

Existe un periodo de tiempo, inmediatamente después de que se habilita

la corriente al sensor, ya sea durante su instalación inicial o después de

una falla de corriente que dure más de 5 minutos, durante el cual el sensor

no encenderá la carga automáticamente si este se encuentra en Modo de

operación 2 (ENCENDIDO/APAGADO Automático). Esto se debe a un periodo de

calentamiento inicial necesario que puede durar hasta 1 minuto. Durante este

intervalo de tiempo, sin embargo, continúa siendo posible el encender o apagar

las luces manualmente con solo presionar el botón de ENCENDIDO/APAGADO.

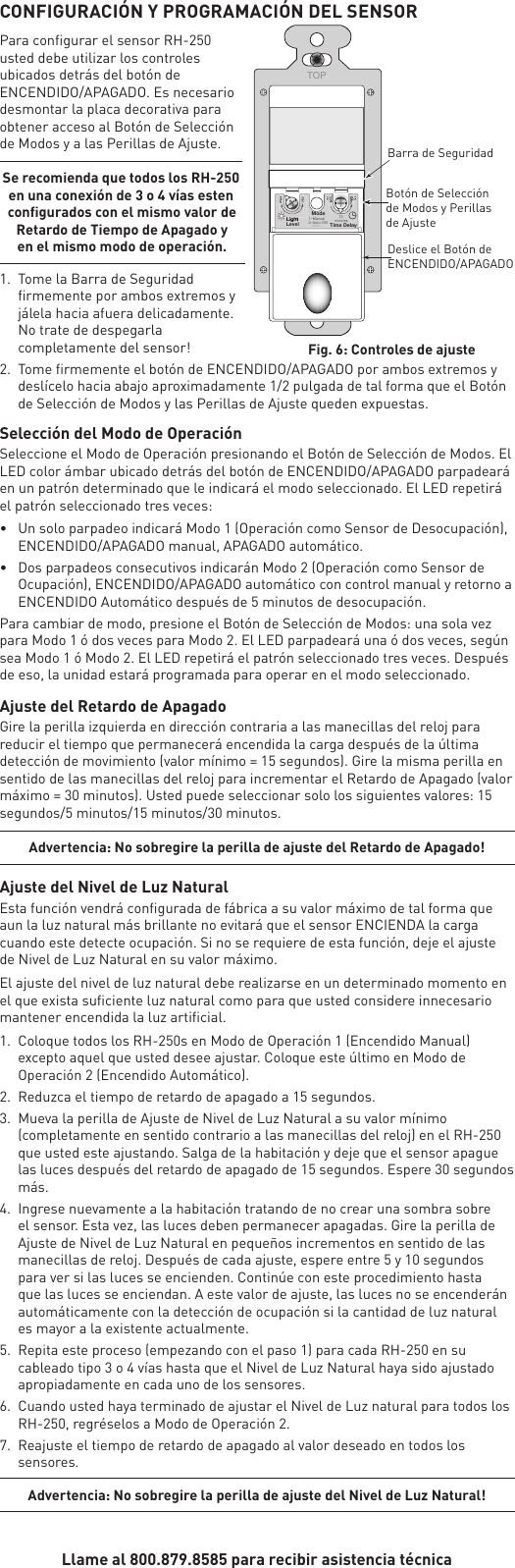

CONFIGURACIÓN Y PROGRAMACIÓN DEL SENSOR

Para configurar el sensor RH-250

usted debe utilizar los controles

ubicados detrás del botón de

ENCENDIDO/APAGADO. Es necesario

desmontar la placa decorativa para

obtener acceso al Botón de Selección

de Modos y a las Perillas de Ajuste.

Se recomienda que todos los RH-250

en una conexión de 3 o 4 vías esten

configurados con el mismo valor de

Retardo de Tiempo de Apagado y

en el mismo modo de operación.

1. Tome la Barra de Seguridad

firmemente por ambos extremos y

jálela hacia afuera delicadamente.

No trate de despegarla

completamente del sensor!

2. Tome firmemente el botón de ENCENDIDO/APAGADO por ambos extremos y

deslícelo hacia abajo aproximadamente 1/2 pulgada de tal forma que el Botón

de Selección de Modos y las Perillas de Ajuste queden expuestas.

Selección del Modo de Operación

Seleccione el Modo de Operación presionando el Botón de Selección de Modos. El

LED color ámbar ubicado detrás del botón de ENCENDIDO/APAGADO parpadeará

en un patrón determinado que le indicará el modo seleccionado. El LED repetirá

el patrón seleccionado tres veces:

• UnsoloparpadeoindicaráModo1(OperacióncomoSensordeDesocupación),

ENCENDIDO/APAGADO manual, APAGADO automático.

• DosparpadeosconsecutivosindicaránModo2(OperacióncomoSensorde

Ocupación), ENCENDIDO/APAGADO automático con control manual y retorno a

ENCENDIDO Automático después de 5 minutos de desocupación.

Para cambiar de modo, presione el Botón de Selección de Modos: una sola vez

para Modo 1 ó dos veces para Modo 2. El LED parpadeará una ó dos veces, según

sea Modo 1 ó Modo 2. El LED repetirá el patrón seleccionado tres veces. Después

de eso, la unidad estará programada para operar en el modo seleccionado.

Ajuste del Retardo de Apagado

Gire la perilla izquierda en dirección contraria a las manecillas del reloj para

reducir el tiempo que permanecerá encendida la carga después de la última

detección de movimiento (valor mínimo = 15 segundos). Gire la misma perilla en

sentido de las manecillas del reloj para incrementar el Retardo de Apagado (valor

máximo = 30 minutos). Usted puede seleccionar solo los siguientes valores: 15

segundos/5 minutos/15 minutos/30 minutos.

Advertencia: No sobregire la perilla de ajuste del Retardo de Apagado!

Ajuste del Nivel de Luz Natural

Esta función vendrá configurada de fábrica a su valor máximo de tal forma que

aun la luz natural más brillante no evitará que el sensor ENCIENDA la carga

cuando este detecte ocupación. Si no se requiere de esta función, deje el ajuste

de Nivel de Luz Natural en su valor máximo.

El ajuste del nivel de luz natural debe realizarse en un determinado momento en

el que exista suficiente luz natural como para que usted considere innecesario

mantener encendida la luz artificial.

1. Coloque todos los RH-250s en Modo de Operación 1 (Encendido Manual)

excepto aquel que usted desee ajustar. Coloque este último en Modo de

Operación 2 (Encendido Automático).

2. Reduzca el tiempo de retardo de apagado a 15 segundos.

3. Mueva la perilla de Ajuste de Nivel de Luz Natural a su valor mínimo

(completamente en sentido contrario a las manecillas del reloj) en el RH-250

que usted este ajustando. Salga de la habitación y deje que el sensor apague

las luces después del retardo de apagado de 15 segundos. Espere 30 segundos

más.

4. Ingrese nuevamente a la habitación tratando de no crear una sombra sobre

el sensor. Esta vez, las luces deben permanecer apagadas. Gire la perilla de

Ajuste de Nivel de Luz Natural en pequeños incrementos en sentido de las

manecillas de reloj. Después de cada ajuste, espere entre 5 y 10 segundos

para ver si las luces se encienden. Continúe con este procedimiento hasta

que las luces se enciendan. A este valor de ajuste, las luces no se encenderán

automáticamente con la detección de ocupación si la cantidad de luz natural

es mayor a la existente actualmente.

5. Repita este proceso (empezando con el paso 1) para cada RH-250 en su

cableado tipo 3 o 4 vías hasta que el Nivel de Luz Natural haya sido ajustado

apropiadamente en cada uno de los sensores.

6. Cuando usted haya terminado de ajustar el Nivel de Luz natural para todos los

RH-250, regréselos a Modo de Operación 2.

7. Reajuste el tiempo de retardo de apagado al valor deseado en todos los

sensores.

Advertencia: No sobregire la perilla de ajuste del Nivel de Luz Natural!

TOP

INDOOR USE ONLY

Barra de Seguridad

Botón de Selección

de Modos y Perillas

de Ajuste

Deslice el Botón de

ENCENDIDO/APAGADO

Time Delay

15

minutes

Mode

Level

06006r1

1–Manual

2–Auto-ON

Fig. 6: Controles de ajuste

Llame al 800.879.8585 para recibir asistencia técnica

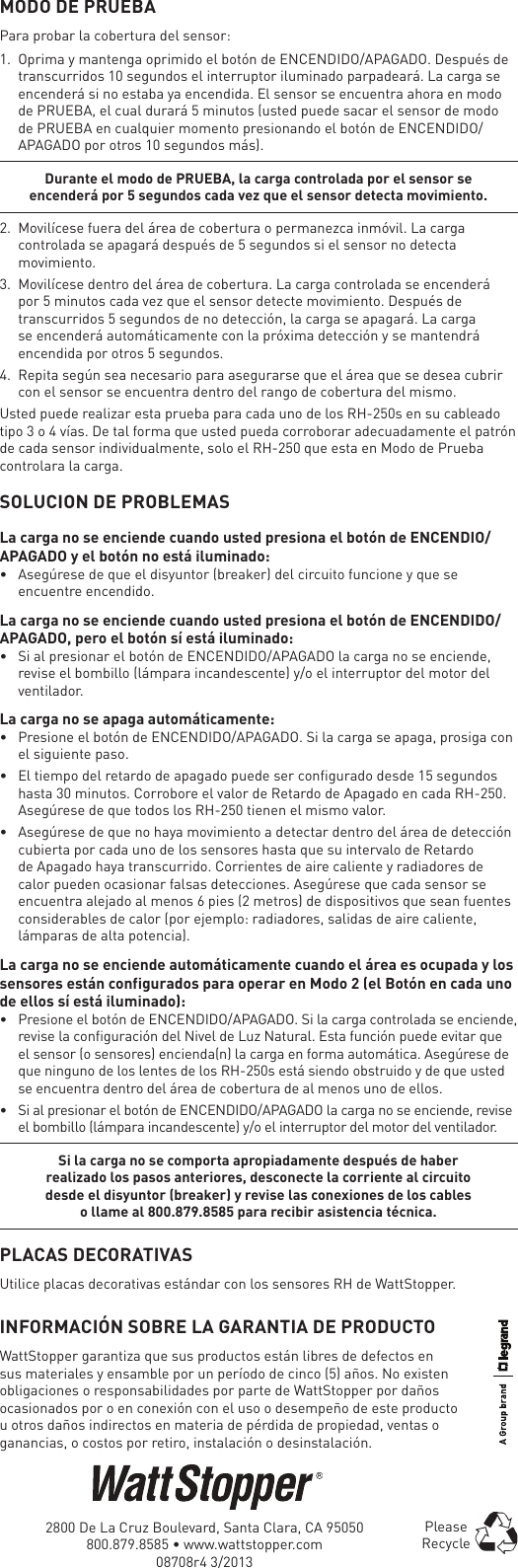

MODO DE PRUEBA

Para probar la cobertura del sensor:

1. Oprima y mantenga oprimido el botón de ENCENDIDO/APAGADO. Después de

transcurridos 10 segundos el interruptor iluminado parpadeará. La carga se

encenderá si no estaba ya encendida. El sensor se encuentra ahora en modo

de PRUEBA, el cual durará 5 minutos (usted puede sacar el sensor de modo

de PRUEBA en cualquier momento presionando el botón de ENCENDIDO/

APAGADO por otros 10 segundos más).

Durante el modo de PRUEBA, la carga controlada por el sensor se

encenderá por 5 segundos cada vez que el sensor detecta movimiento.

2. Movilícese fuera del área de cobertura o permanezca inmóvil. La carga

controlada se apagará después de 5 segundos si el sensor no detecta

movimiento.

3. Movilícese dentro del área de cobertura. La carga controlada se encenderá

por 5 minutos cada vez que el sensor detecte movimiento. Después de

transcurridos 5 segundos de no detección, la carga se apagará. La carga

se encenderá automáticamente con la próxima detección y se mantendrá

encendida por otros 5 segundos.

4. Repita según sea necesario para asegurarse que el área que se desea cubrir

con el sensor se encuentra dentro del rango de cobertura del mismo.

Usted puede realizar esta prueba para cada uno de los RH-250s en su cableado

tipo 3 o 4 vías. De tal forma que usted pueda corroborar adecuadamente el patrón

de cada sensor individualmente, solo el RH-250 que esta en Modo de Prueba

controlara la carga.

SOLUCION DE PROBLEMAS

La carga no se enciende cuando usted presiona el botón de ENCENDIO/

APAGADO y el botón no está iluminado:

• Asegúresedequeeldisyuntor(breaker)delcircuitofuncioneyquese

encuentre encendido.

La carga no se enciende cuando usted presiona el botón de ENCENDIDO/

APAGADO, pero el botón sí está iluminado:

• SialpresionarelbotóndeENCENDIDO/APAGADOlacarganoseenciende,

revise el bombillo (lámpara incandescente) y/o el interruptor del motor del

ventilador.

La carga no se apaga automáticamente:

• PresioneelbotóndeENCENDIDO/APAGADO.Silacargaseapaga,prosigacon

el siguiente paso.

• Eltiempodelretardodeapagadopuedeserconguradodesde15segundos

hasta 30 minutos. Corrobore el valor de Retardo de Apagado en cada RH-250.

Asegúrese de que todos los RH-250 tienen el mismo valor.

• Asegúresedequenohayamovimientoadetectardentrodeláreadedetección

cubierta por cada uno de los sensores hasta que su intervalo de Retardo

de Apagado haya transcurrido. Corrientes de aire caliente y radiadores de

calor pueden ocasionar falsas detecciones. Asegúrese que cada sensor se

encuentra alejado al menos 6 pies (2 metros) de dispositivos que sean fuentes

considerables de calor (por ejemplo: radiadores, salidas de aire caliente,

lámparas de alta potencia).

La carga no se enciende automáticamente cuando el área es ocupada y los

sensores están configurados para operar en Modo 2 (el Botón en cada uno

de ellos sí está iluminado):

• PresioneelbotóndeENCENDIDO/APAGADO.Silacargacontroladaseenciende,

revise la configuración del Nivel de Luz Natural. Esta función puede evitar que

el sensor (o sensores) encienda(n) la carga en forma automática. Asegúrese de

que ninguno de los lentes de los RH-250s está siendo obstruido y de que usted

se encuentra dentro del área de cobertura de al menos uno de ellos.

• SialpresionarelbotóndeENCENDIDO/APAGADOlacarganoseenciende,revise

el bombillo (lámpara incandescente) y/o el interruptor del motor del ventilador.

Si la carga no se comporta apropiadamente después de haber

realizado los pasos anteriores, desconecte la corriente al circuito

desde el disyuntor (breaker) y revise las conexiones de los cables

o llame al 800.879.8585 para recibir asistencia técnica.

PLACAS DECORATIVAS

Utilice placas decorativas estándar con los sensores RH de WattStopper.

INFORMACIÓN SOBRE LA GARANTIA DE PRODUCTO

WattStopper garantiza que sus productos están libres de defectos en

sus materiales y ensamble por un período de cinco (5) años. No existen

obligaciones o responsabilidades por parte de WattStopper por daños

ocasionados por o en conexión con el uso o desempeño de este producto

u otros daños indirectos en materia de pérdida de propiedad, ventas o

ganancias, o costos por retiro, instalación o desinstalación.

Please

Recycle

2800 De La Cruz Boulevard, Santa Clara, CA 95050

Technical Support: 800.879.8585 • www.wattstopper.com

2800 De La Cruz Boulevard, Santa Clara, CA 95050

800.879.8585•www.wattstopper.com

08708r4 3/2013

Please

Recycle

---

---

---

---

---

---

---

---

---

---

---

---
