® U.S. Registered Trademark. Patents pending.

69-2815EFS-05

Installation Guide

Wi-Fi Thermostat

9000

color

touchscreen

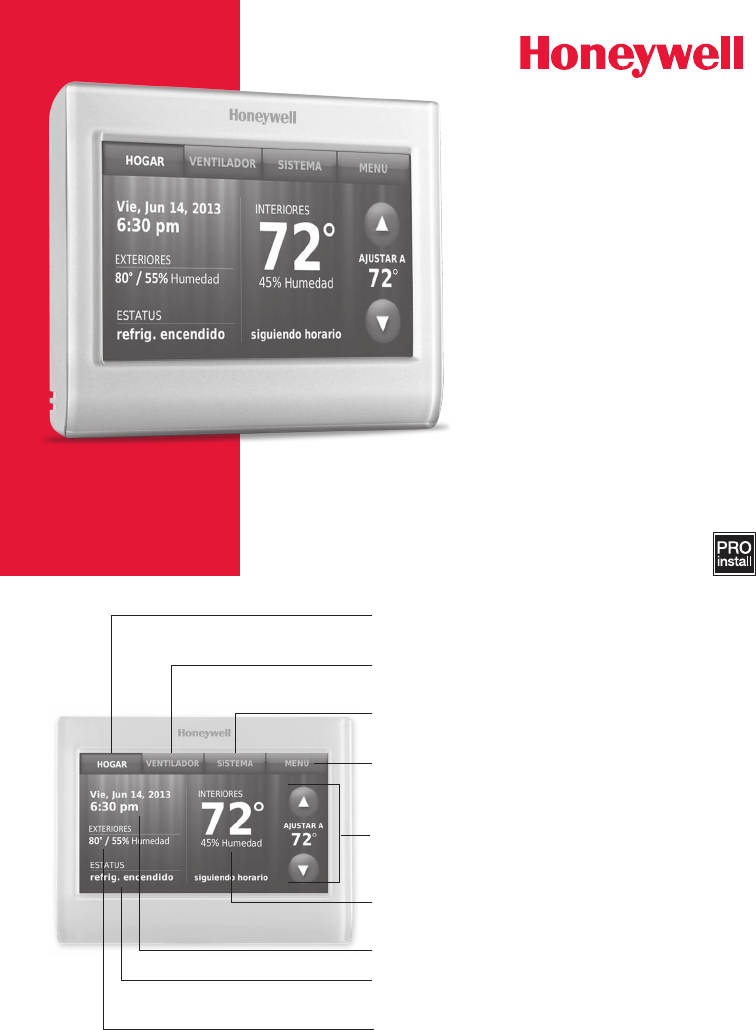

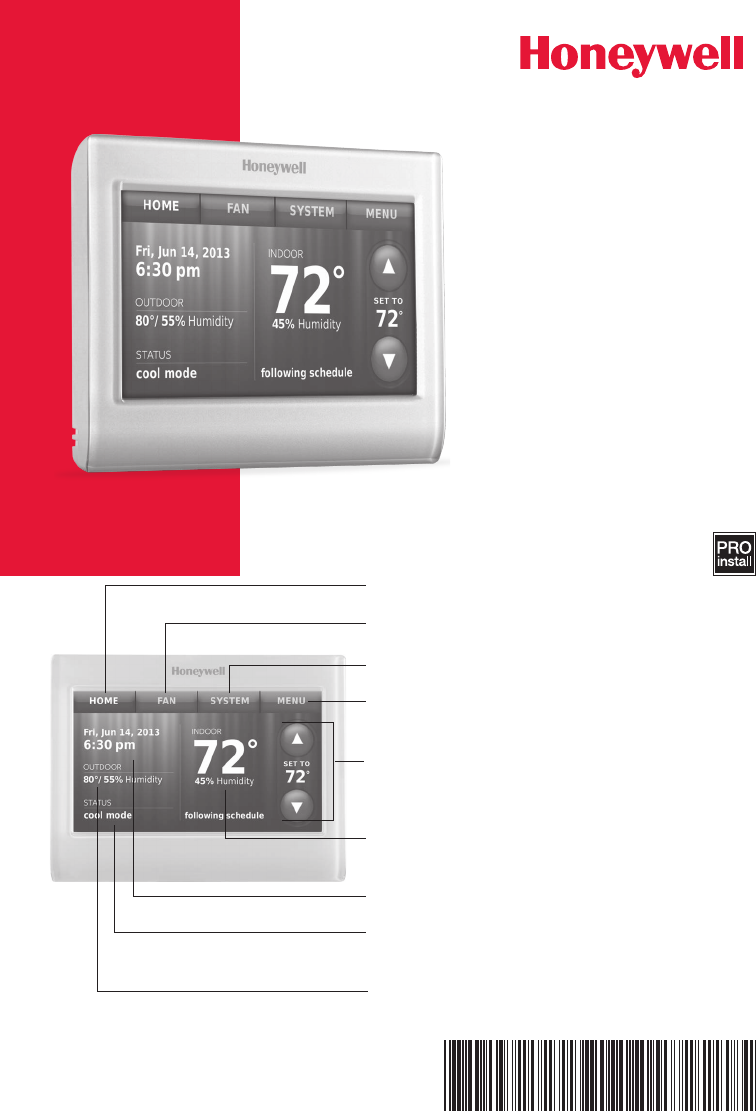

HOME. Touch to display Home screen.

FAN. Select fan mode.

SYSTEM. Select system mode (heat/cool).

MENU. Touch to display options. Start here to

set a program schedule.

Current schedule. Change temperature

setting and select temporary or permanent

hold.

Indoor conditions. Shows indoor temperature

and humidity.

Current date and time.

Current status. Shows system mode (heat/

cool).

Outdoor conditions. Outdoor temperature

and humidity appear after registration.

69-2815EFS—05 2

LEVEL

HERE

M34819

W-

O/B

W2-

Aux/E

M34500A

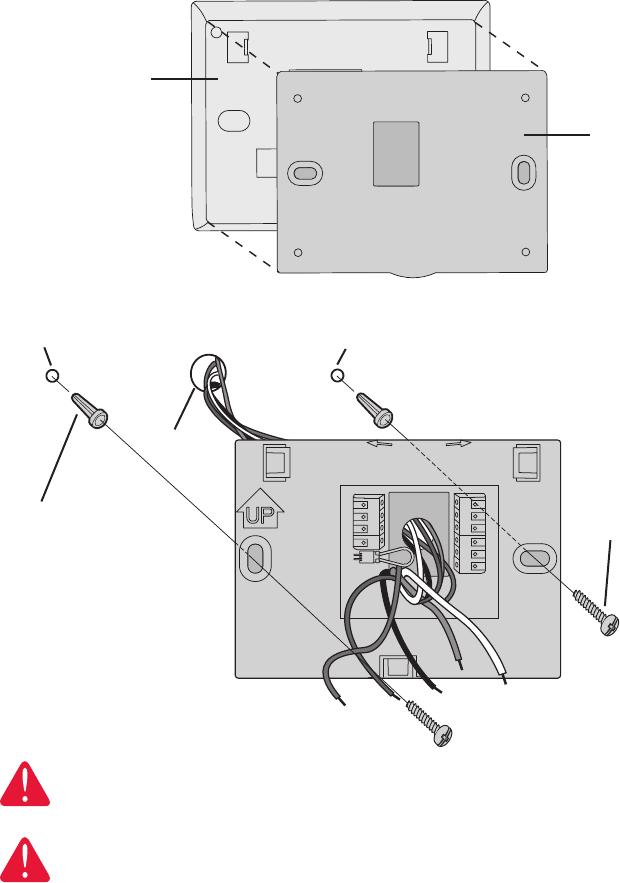

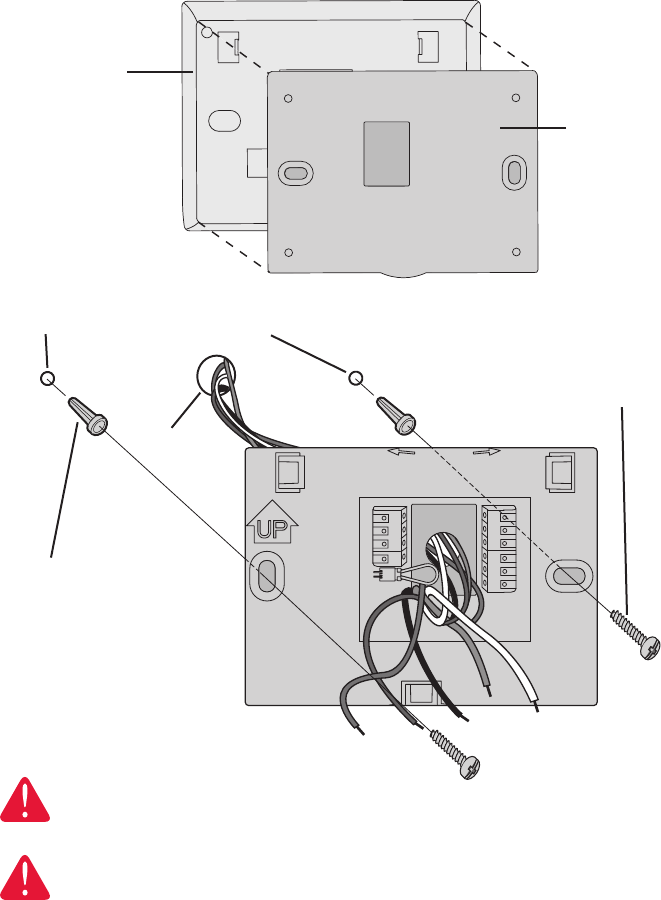

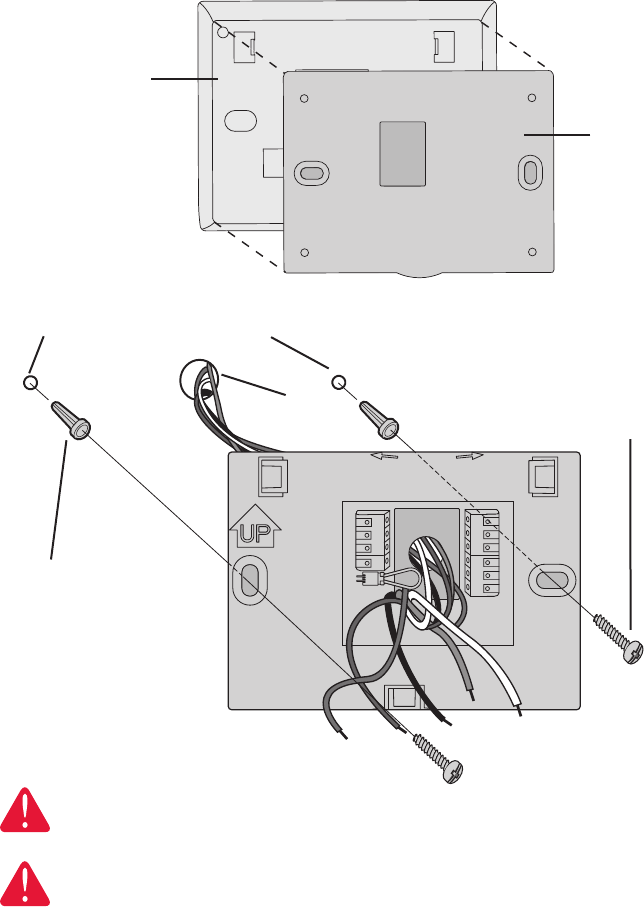

Wallplate installation

1. Separate wallplate from thermostat.

2. Mount wallplate as shown below.

Drill 3/16" holes for drywall. Drill 7/32" holes for plaster.

Wall anchors

Wallplate

Wire hole

Mounting screws

CAUTION: ELECTRICAL HAZARD

Can cause electrical shock or equipment damage. Disconnect power before

beginning installation.

MERCURY NOTICE

If this product is replacing a control that contains mercury in a sealed tube, do

not place the old control in the trash.

Wallplate

Back of

Thermostat

3 69-2815EFS—05

CCommon wire from secondary side of cooling transformer (if 2 transformers).

KOptional wirer save module.

Rc Cooling power. Connect to secondary side of cooling system transformer.

RHeating power. Connect to secondary side of heating system transformer.

W-O/B 1st stage heat relay. Or changeover valve for heat pumps.

Y1st stage compressor contactor.

GFan relay.

W2-Aux/E 2nd stage heat relay. Or heat pump auxiliary/Emergency heat relay.

Y2 2nd stage compressor contactor.

LHeat pump system monitor.

Y2GY LW2

MCR34825

RKC WRc

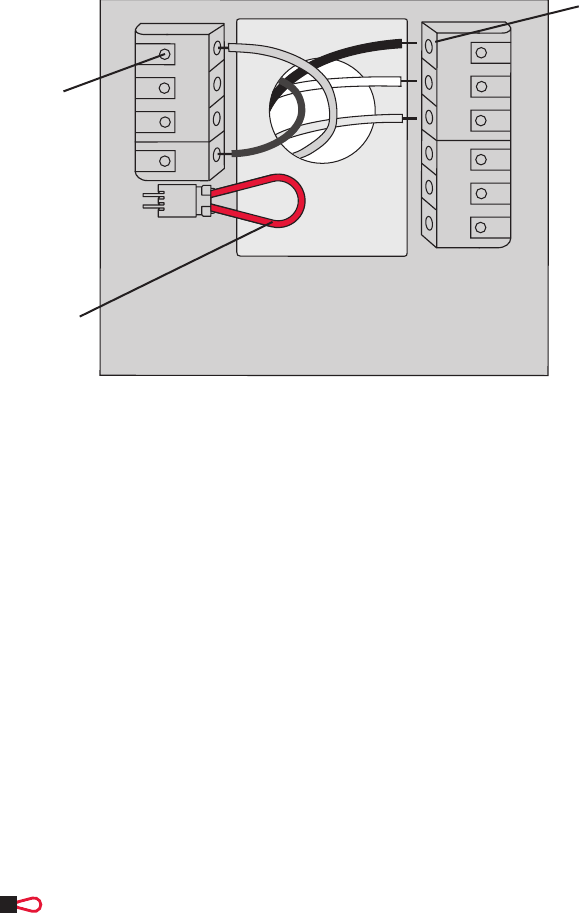

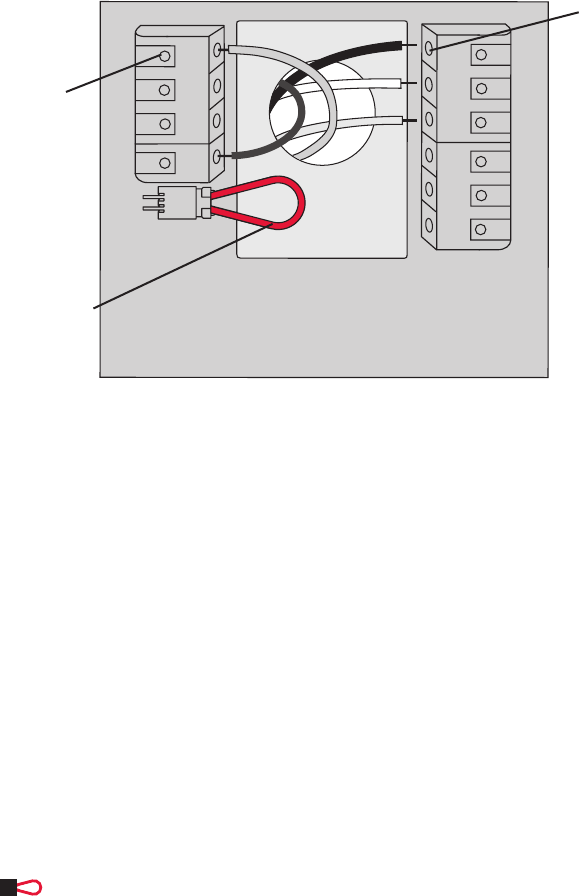

Jumper Loop, a plug with a wire loop used to connect the R to the Rc terminals,

Leave jumper loop in place in single transformer systems. Remove (unplug) jumper

loop in two transformer systems.

Terminal Designations

Wiring

MCR34820

W-

O/B

W2-

Aux/E

Remove

jumper loop

ONLY if you

have both

R and Rc

wires.

Terminal

release

Terminal

holes accept

one wire

69-2815EFS—05 4

1H/1C System

(1 transformer)

Rc Power [1]

R [R+Rc joined by jumper loop]

Y Compressor contactor

C 24VAC common

W Heat relay

G Fan relay

Heat-only System

Rc Power [1]

R [R+Rc joined by jumper loop]

C 24VAC common

W Heat relay

1H/1C System

(2 transformers)

Rc Power (cooling transformer) [1, 2]

R Power (heating transformer) [1, 2]

Y Compressor contactor

C 24VAC common [3]

W Heat relay

G Fan relay

Heat-only System

with Fan

Rc Power [1]

R [R+Rc joined by jumper loop]

C 24VAC common

W Heat relay

G Fan relay

Cool-only System

Rc Power [1]

R [R+Rc joined by jumper loop]

Y Compressor contactor

C 24VAC common

G Fan relay

2H/2C System

(1 transformer)

Rc Power [1]

R [R+Rc joined by jumper loop]

Y Compressor contactor (stage 1)

C 24VAC common

W Heat relay (stage 1)

G Fan relay

W2 Heat relay (stage 2)

Y2 Compressor contactor (stage 2)

2H/2C System

(2 transformers)

Rc Power (cooling transformer) [1, 2]

R Power (heating transformer) [1, 2]

Y Compressor contactor (stage 1)

C 24VAC common [3]

W Heat relay (stage 1)

G Fan relay

W2 Heat relay (stage 2)

Y2 Compressor contactor (stage 2)

See [notes] below

Wiring

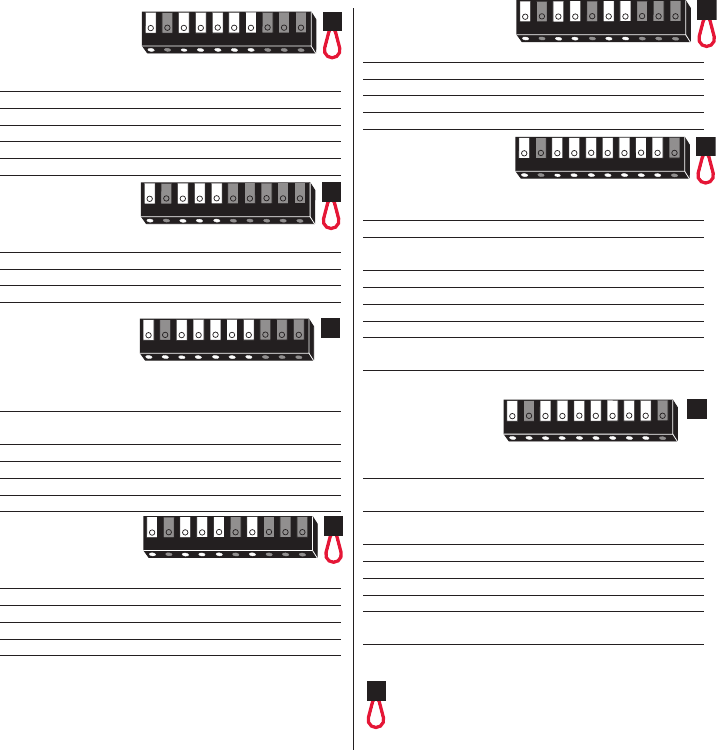

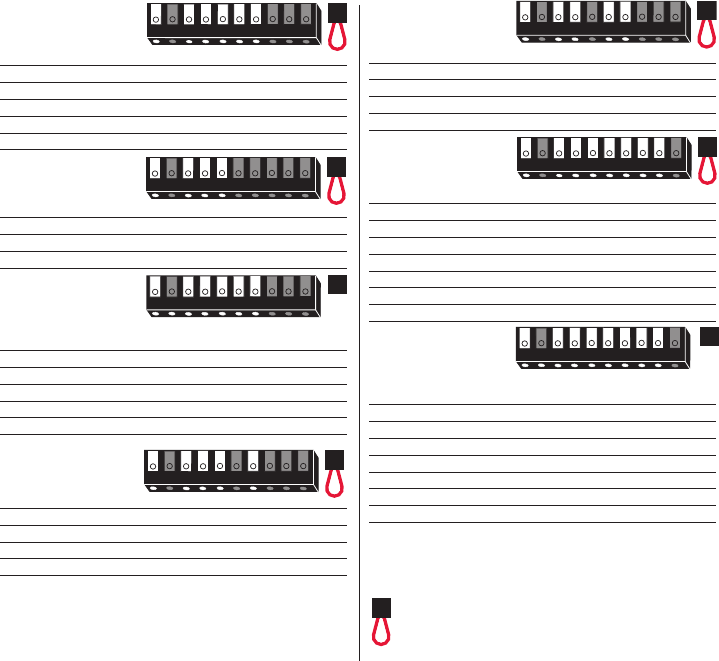

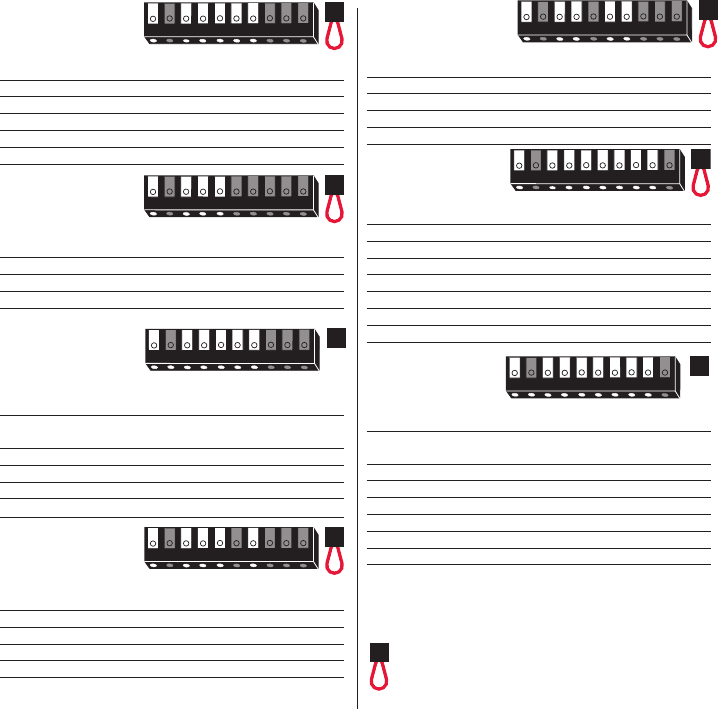

Wiring guide — conventional systems

NOTES

Wire specifications:

Use 18- to 22-gauge thermostat wire.

Shielded cable is not required.

[1] Power supply. Provide disconnect means and overload protection as required.

[2] Remove jumper loop for 2-transformer

systems.

[3] Common connection must come from cooling transformer.

Y2GY LW2

MCR34821

RKC WRc

Y2GY LW2

MCR34822

RKC WRc

Y2GY LW2

MCR34824

RKC WRc

Y2GY LW2

MCR34825

RKC WRc

Y2GY LW2

MCR34826

RKC WRc

Y2GY LW2

M34823

RKC WRc

Y2GY LW2

M34827

RKC WRc

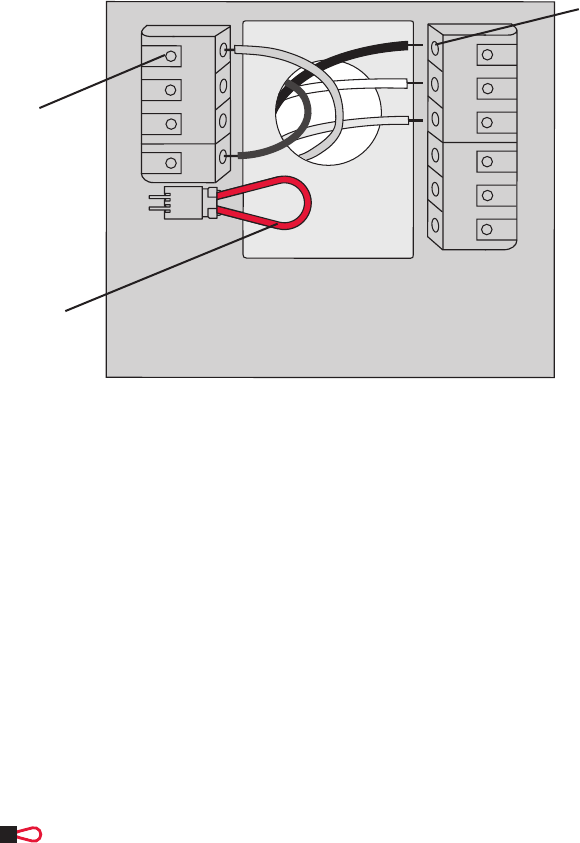

Wiring Instructions

1. This thermostat requires a 24Vac common to power the thermostat. The K terminal is available for

Wiresaver module (THP9045A1023).

2. Straighten the wire. Using a pen tip to hold down the terminal, gently slide the wire into terminal hole.

Note: Terminal hole will only accept one wire.

Y2GY LW2

MCR34821

RKC WRc

Jumper Loop

5 69-2815EFS—05

1H/1C Heat

Pump System

Rc Power [1]

R [R+Rc joined by jumper loop]

Y Compressor contactor

C 24VAC common

O/B Changeover valve [7]

G Fan relay

2H/1C Heat

Pump System

Rc Power [1]

R [R+Rc joined by jumper loop]

Y Compressor contactor

C 24VAC common

O/B Changeover valve [2]

G Fan relay

Aux/E Auxiliary/Emergency heat relay

L Heat pump system monitor

3H/2C Heat

Pump System

Rc Power [1]

R [R+Rc joined by jumper loop]

Y Compressor contactor (stage 1)

C 24VAC common

O/B Changeover valve [2]

G Fan relay

Aux/E Auxiliary/Emergency heat relay

Y2 Compressor contactor (stage 2)

L Heat pump system monitor

See [notes] below

Y2GY LW2

MCR34828

RKC O/B

Y2GY L

Aux/E

MCR34830

RKC O/B

Y2GY L

Aux/E

MCR34829

RKC O/B

NOTES

Wire specifications:

Use 18- to 22-gauge thermostat wire. Shielded cable is not required.

[1] Power supply. Provide disconnect means and overload protection as required.

[2] In Setup, set changeover valve to O or B.

Wiring

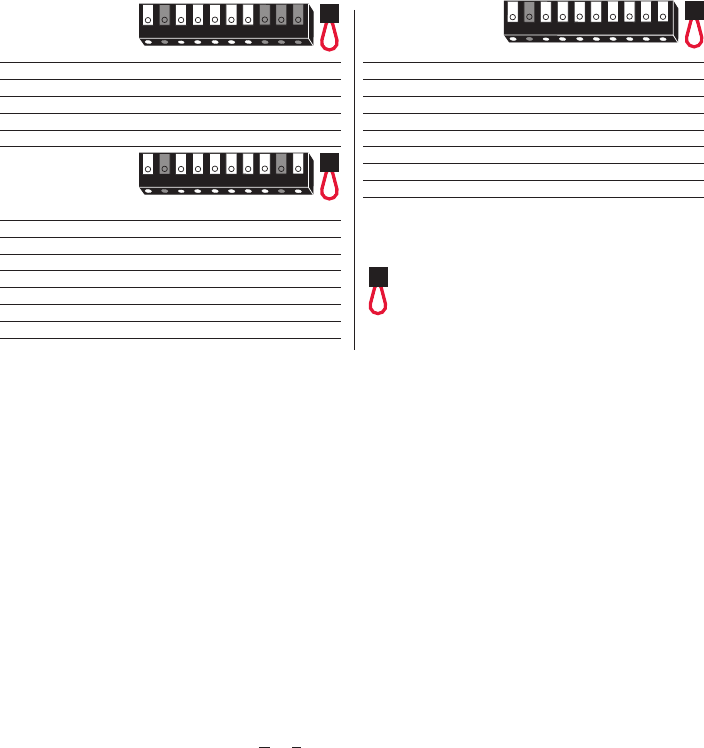

Wiring guide — heat pump systems

Wiring Instructions

1. This thermostat requires a 24Vac common to power the thermostat. The K terminal is available for

Wiresaver module (THP9045A1023).

2. Straighten the wire. Using a pen tip to hold down the terminal, gently slide the wire into terminal hole.

Note: Terminal hole will only accept one wire.

Y2GY LW2

MCR34821

RKC WRc

Jumper Loop

69-2815EFS—05 6

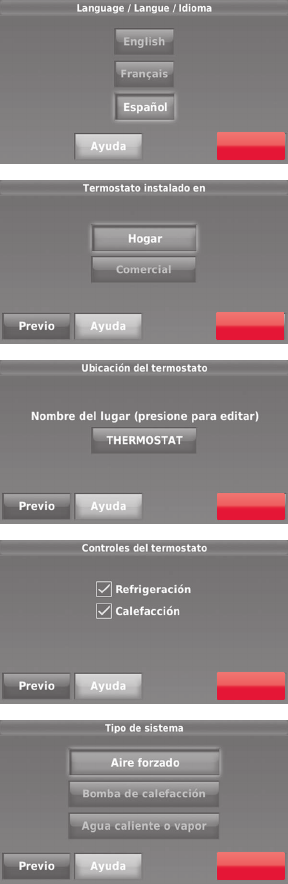

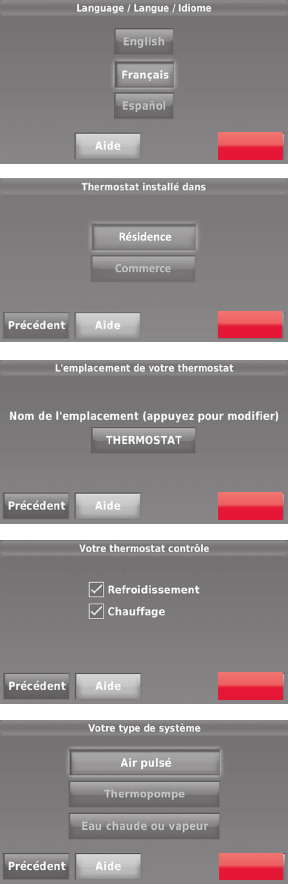

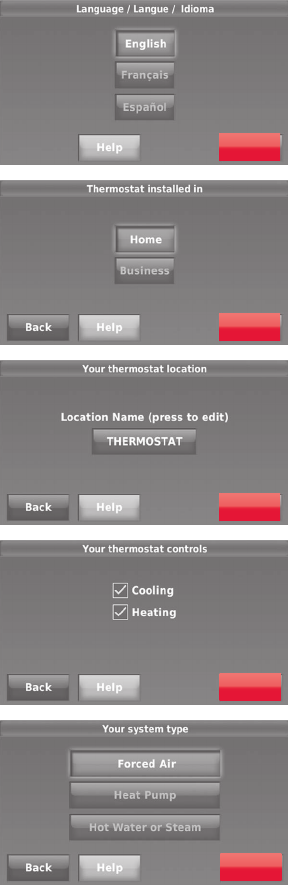

Initial setup

Upon initial power up, or after being reset to factory defaults, the initial thermostat options

(language, location, and system type) must be set to define the heating/cooling system.

Other options can be customized later.

Follow prompts on the screen to select appropriate

options.

1. Touch the language you want the thermostat

to display, then touch Next.

2. Select Home or Business installation, then

touch Next.

3. Touch Next, or name the thermostat

location—touch THERMOSTAT and follow

the rest of the instructions.

4. Select what the thermostat will control and

touch Next.

Note: Touch the orange Help button on any

screen for more information.

5. Select the system type and touch Next. The

system type determines other selections for

completing initial setup.

6. Touch Next after making selections on each

screen.

7. Touch Done on the last screen. The

thermostat displays an option to connect to

the Wi-Fi network.

7 69-2815EFS—05

System setup

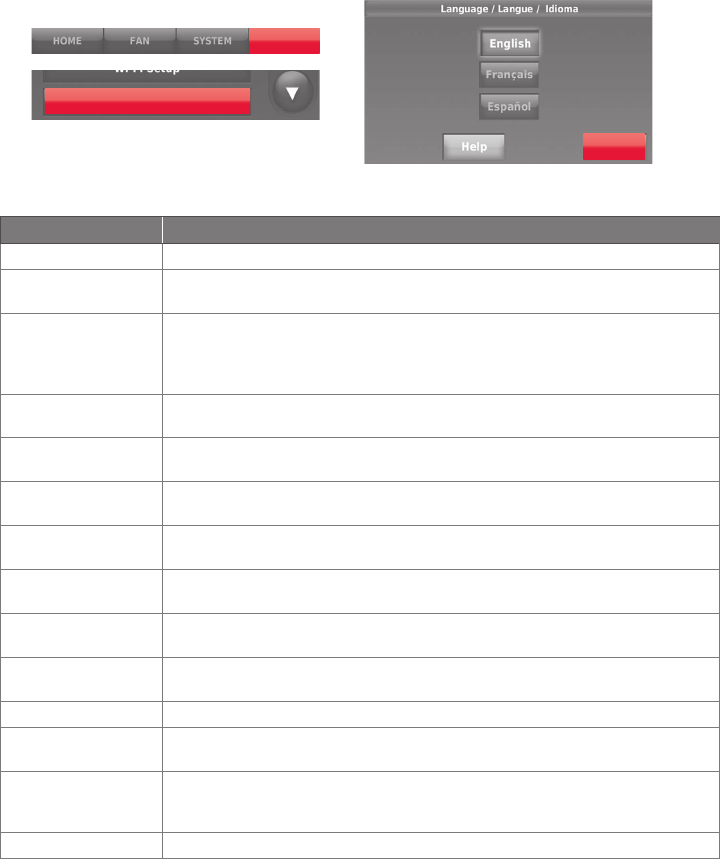

System Setup Options (MENU > System Setup)

Screen Title Settings and Options

Language English/Français/Español.

Thermostat installed

in Home/Business (Thermostat is used in a residential (default) or commercial

setting).

Your thermostat

location

Touch THERMOSTAT button to display a screen where you can enter a custom

name using a keypad. If you have only one thermostat, you can leave the

name as THERMOSTAT. For business installations you can check a box to

display the thermostat name on the home screen.

Your thermostat

controls Select Heating or Cooling or both (default).

Your system type Select Forced Air (default), Heat Pump, or Hot Water or Steam. Each option

offers different choices on the following screens.

Your forced air

heating system type Select how your forced air system is powered: Gas/Oil (default) or Electric.

Efficiency of your

heating system Select Standard Efficiency Forced Air (default) or High Efficiency Forced Air.

Your heating system

type If you selected Hot Water or Steam on “Your system type,” select the specific

heating system here.

Number of cooling

stages Select 1 Stage (default) or 2 Stages. If you are unsure, note which wires are

connected: ‘Y’ wire only (1 stage) or ‘Y’ and ‘Y2’.

Number of heating

stages Select 1 Stage (default) or 2 Stages. If you are unsure, note which wires are

connected: ‘W’ wire only (1 stage) or ‘W’ and ‘W2’.

Your fan control Select whether your thermostat (default) or heating system controls the fan.

Type of changeover

valve If you selected Heat Pump on “Your system type,“ select whether it uses a

cooling changeover valve (default) or heating changeover valve.

Number of heat

pump compressor

stages

Select 1 Stage (default) or 2 Stages. If you are unsure, note which wires are

connected: ‘Y’ wire only (1 stage) or ‘Y’ and ‘Y2’.

Your backup heat No or Yes (default)

From the home screen, touch Menu > System Setup to modify the initial system setup.

System Setup

69-2815EFS—05 8

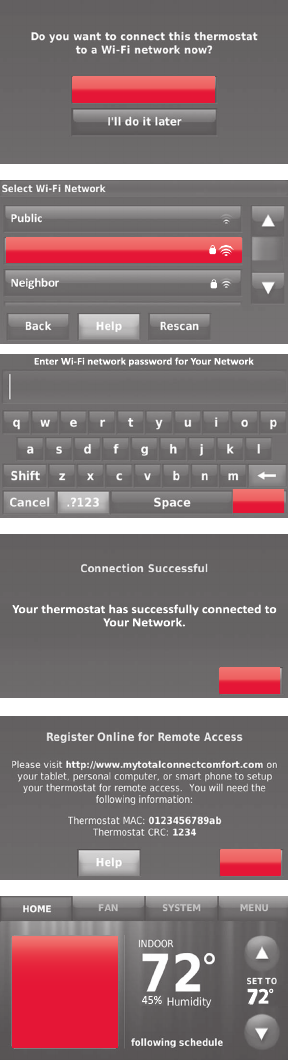

Connecting to the Wi-Fi network

Yes

Your Network

Done

online for

remote

access

Press for info

After the initial setup, walk the homeowner

through connecting to a Wi-Fi network. Or,

refer the homeowner to the User’s Guide, so

the homeowner can connect the thermostat to

a Wi-Fi network at a later time.

1 Connect the Wi-Fi network.

Touch Yes to connect the thermostat to the

Wi-Fi network. The screen displays the

message “Searching for wireless networks.

Please wait...” after which it displays a list of

all Wi-Fi networks it can find.

Note: If you cannot complete this step now,

touch

I’ll do it later

. The thermostat will display

the home screen. Complete this process by

selecting

Wi-Fi Setup

. Continue with

Step 2.

2 Select the network.

2a Touch the name of the homeowner’s

network. The thermostat displays a

password page.

Note: If the home network is not shown on the

list, touch

Rescan

2b Using the keyboard, touch the characters

that spell out the home network

password.

2c Touch Done. The thermostat displays

“Connecting to your network. Please

wait...” then shows a “Connection

Successful” screen.

2d Touch Next to display the registration

information screen.

2e Have the homeowner register the

thermostat by going to

http://www.mytotalconnectcomfort.com

Note the Thermostat MAC and CRC;

they’ll be needed during registration. Or,

refer the homeowner to the User’s Guide.

Note: The Register Online screen remains

active until you complete registration and/or

touch Done.

3 For remote access, the homeowner or end-

user must register at

mytotalconnectcomfort.com

9 69-2815EFS—05

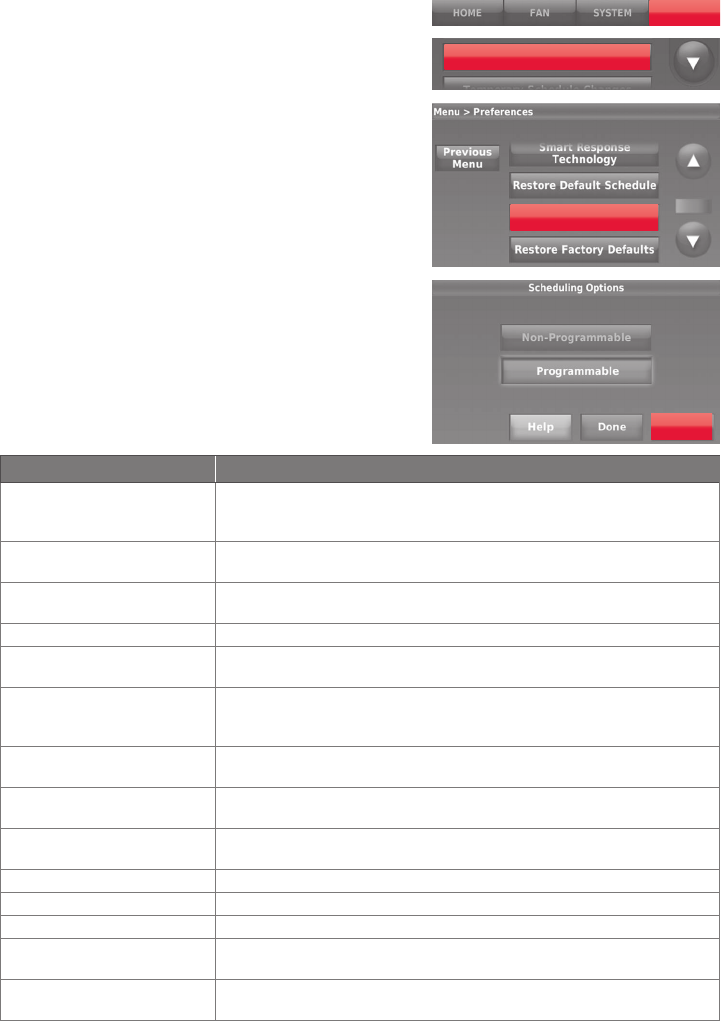

Setting advanced preferences

1 Touch MENU. The thermostat displays a

list of options.

2 Select Preferences > Advanced Preferences.

The thermostat displays the first screen of

options that you can change.

3 On each screen, make changes as needed,

then touch Next to display new options.

Repeat this step until you have made all

changes.

4 When you have made all changes, press

Done to save and exit.

Preferences

Advanced Preferences

Screen Title Settings and Options

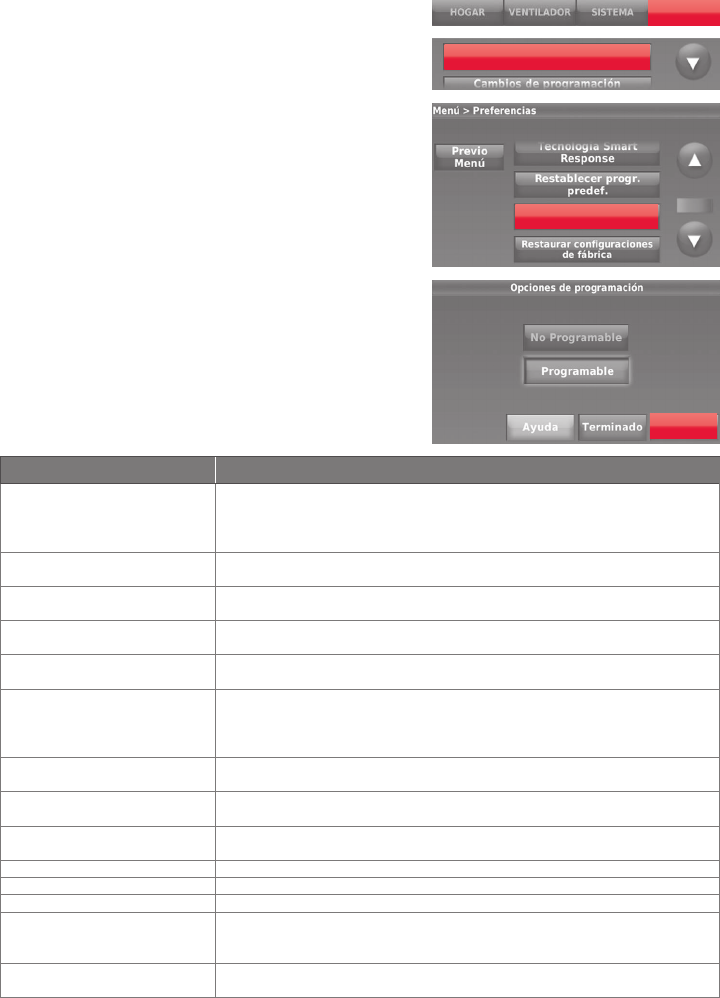

Scheduling Options Select Non-programmable or Programmable. Programmable uses

default or customized programming to automatically raise and lower

temperature settings for different times of day.

Temperature Indication

Scale Select Fahrenheit or Celsius.

Heating and Cooling System

Changeover Select Manual or Automatic.

Number of Schedule Periods Select 2 Periods Per Day or 4 Periods Per Day.

Pre-occupancy Purge

Duration * Select how long the fan will run before each occupied period: Off, 1,

2, or 3 hours.

Type of Override * Select Standard to maintain the programmed periods or Initiate

Occupancy to use energy-saving settings until a user presses Start

Occupancy.

Override Duration * Select how long to maintain temperature during an override: 1-10

hours or No Limit.

Early Recovery for Heating * Select No to begin recovery on schedule or Yes to ramp up

temperature early.

Early Recovery for Cooling * Select No to begin recovery on schedule or Yes to ramp down

temperature early.

Temperature Limits Select the Minimum Cool and Maximum Heat Limit.

Keypad Lockout Select Unlocked/Partially Locked/Locked.

Clock Format Select 12 Hour or 24 Hour.

Daylight Saving Time Select Off or On. If set to On, the system will automatically change

time/date to account for daylight saving.

Indoor Display Offsets Select the number of degrees to offset indoor temperature or

percentage to offset indoor humidity.

*Available when thermostat is installed in Business mode.

69-2815EFS—05 10

Troubleshooting

If you have difficulty with your thermostat, please try the following suggestions. Most

problems can be corrected quickly and easily.

Display is

blank • Check circuit breaker and reset if necessary.

• Make sure power switch at heating and cooling system is on.

• Make sure furnace door is closed securely.

• Make sure C wire is connected.

Cannot change

system setting

to Cool

• Check that System Setup screen “Your thermostat controls” or “Your system

type” is set to match your heating and cooling equipment.

Fan does

not turn on

when heat is

required

• Check that System Setup screen “Your fan control” is set to match your

heating equipment.

“Wait” appears

on the screen • Compressor protection feature is engaged. Wait 5 minutes for the system to

restart safely, without damage to the compressor.

Heat pump

issues cool air

in heat mode,

or warm air in

cool mode

• Check your setting for System Setup screen “Type of changeover valve” to

make sure it is properly configured for your system (see page <?>).

Heating or

cooling system

does not

respond

• Touch SYSTEM to set system to Heat. Make sure the temperature is set

higher than the Inside temperature.

• Touch SYSTEM to set system to Cool. Make sure the temperature is set

lower than the Inside temperature.

• Check circuit breaker and reset if necessary.

• Make sure power switch at heating and cooling system is on.

• Make sure furnace door is closed securely.

• If “Wait” is displayed, the compressor protection timer is on. Wait 5 minutes

for the system to restart safely, without damaging the compressor.

Heating system

is running in

cool mode

• Check that System Setup screen “Your thermostat controls” or “Your system

type” is set to match your heating and cooling equipment .

11 69-2815EFS—05

Accessories & replacement parts

Please contact your distributor to order replacement parts.

Cover plate assembly ................. Part Number THP2400A1027W

Specifications

Temperature Ranges

• Heat: 40° to 90°F (4.5° to 32°C)

• Cool: 50° to 99°F (10° to 37°C)

Operating Ambient Temperature

• 32° to 120°F (0° to 48.9°C)

Shipping Temperature

• -20° to 120°F (-28.9° to 48.9°C)

Operating Relative Humidity

• 5% to 90% (non-condensing)

Physical Dimensions

• 4-1/2" W x 3-1/2" H x 7/8” D

115 mm W x 88 mm H x 22 mm D

Electrical Ratings

Terminal Voltage Max. Current

(50/60Hz) Rating

W-O/B 20-30 Vac 1.0 A

W2 (Aux/E) 20-30 Vac 1.0 A

Y Cooling 20-30 Vac 1.0 A

Y2 Cooling 20-30 Vac 1.0 A

G Fan 20-30 Vac 0.5 A

Automation and Control Systems

Honeywell International Inc.

1985 Douglas Drive North

Golden Valley, MN 55422

http://customer.honeywell.com

® U.S. Registered Trademark.

Apple, iPhone, iPad, iPod touch and iTunes are trademarks of Apple Inc.

All other trademarks are the property of their respective owners.

69-2815EFS—05 M.S. Rev. 10-16

Printed in U.S.A.

Need Help?

For assistance with this product please visit http://customer.honeywell.com

or call Honeywell Customer Care toll-free at 1-800-468-1502

IFT: RCPHOTH15-1247

DISCONNECT POWER BEFORE INSTALLATION. Can cause electrical shock or equipment

damage.

MERCURY NOTICE: If this product is replacing a control that contains mercury in a sealed

tube, do not place the old control in the trash. Contact the Thermostat Recycling Corporation at

www.thermostat-recycle.org or 800-238-8192 for information on how and where to properly and

safely dispose of your old thermostat.

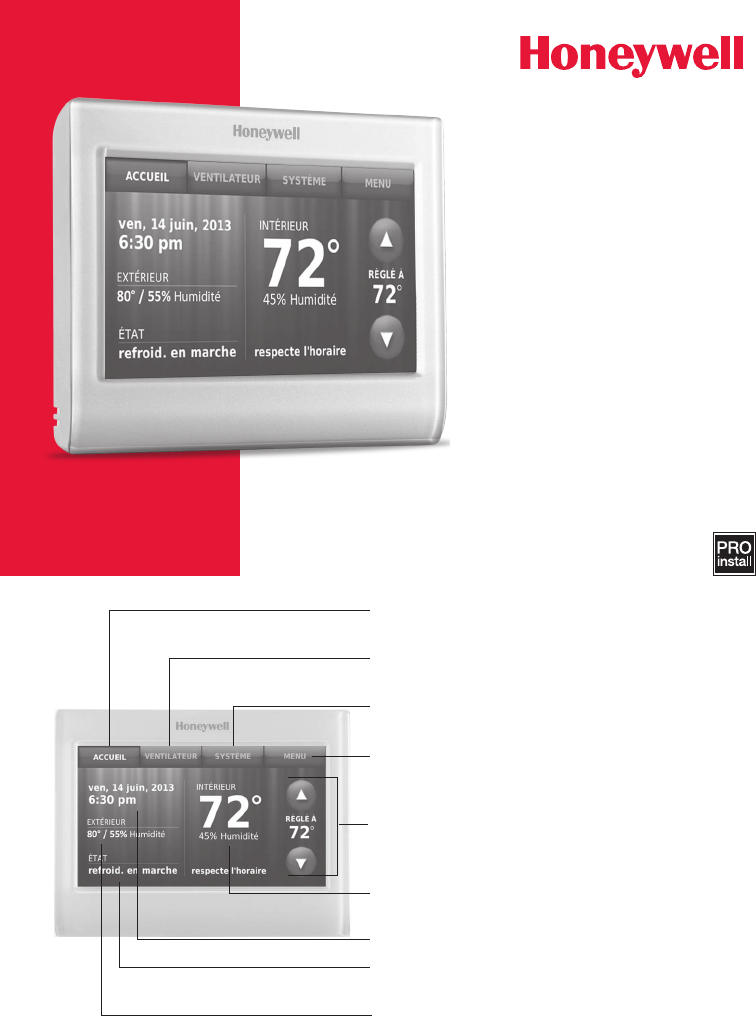

Installation Guide

® Marque de commerce déposée aux É.-U

Thermostat Wi-Fi

9000

à écran

tactile

couleur

ACCUEIL. Touchez pour afficher l’écran

Accueil.

VENTILATEUR. Sélectionnez le mode du

ventilateur.

SYSTÈME. Sélectionnez le mode du système

(chauffage/refroidissement).

MENU. Touchez pour afficher les options.

Commencez ici pour configurer un

programme.

Programme en cours. Modifiez le réglage

de la température et sélectionnez le maintien

provisoire ou permanent.

Conditions intérieures. Affiche la

température et l’humidité intérieures.

Heure et date actuelles.

Statut en cours. Affiche le mode du système

(chauffage/refroidissement).

Conditions extérieures. La température

et l’humidité extérieures s’affichent après

l’enregistrement.

69-2815EFS—05 2

LEVEL

HERE

M34819

W-

O/B

W2-

Aux/E

M34500A

Installation de la plaque murale

1. Séparer la plaque murale du thermostat.

2. Installer la plaque murale tel que décrit

ci-dessous.

Percer des trous de 5 mm (3/16 po)

dans le placoplâtre.

Ancrages muraux

Plaque murale

Trou du fil

Vis de montage

MISE EN GARDE : RISQUE DE CHOC ÉLECTRIQUE

Peut causer un choc électrique ou endommager l’équipement. Couper

l’alimentation avant de commencer l’installation.

REMARQUE À PROPOS DU MERCURE :

Si ce produit sert à remplacer une commande qui contient du mercure dans un

tube scellé, ne pas jeter la vieille commande aux ordures.

Percer des trous de 5,5 mm

(7/32 po) si le mur est en plâtre.

Plaque murale

Dos du

thermostat

3 69-2815EFS—05

Câblage

Désignation des bornes

CFil neutre du côté secondaire du transformateur de l’installation de climatisation (s’il

y a 2 transformateurs).

KModule économiseur de fils en option.

Rc Alimentation climatisation. À raccorder au côté secondaire du transformateur de

l’installation de climatisation.

RAlimentation chauffage. À raccorder au côté secondaire du transformateur de

l’installation de chauffage.

W-O/B Relais de chauffage étage 1. Ou une vanne de commutation pour thermopompes.

YContacteur compresseur 1er étage.

GRelais ventilateur.

W2-Aux/E Relais de chauffage étage 2. Ou thermopompe auxiliaire/relais de chauffage

d’urgence.

Y2 Contacteur compresseur 2e étage.

LStatut du système de thermopompe.

Y2GY LW2

MCR34825

RKC WRc

La boucle de raccordement est une fiche avec un fil en boucle utilisé pour

brancher la borne R à la borne Rc. Laissez-la en place sur les systèmes à un seul

transformateur. Retirez (débranchez) la boucle de raccordement sur les systèmes à

deux transformateurs.

MCR34820

W-

O/B

W2-

Aux/E

Libération

de la borne

Retirez la

boucle de

raccordement

SEULEMENT

si les fils R

et Rc sont

tous les deux

présents.

Les trous

des bornes

acceptent un

seul fil

69-2815EFS—05 4

Système 1C/1C

(1 transformateur)

Rc Alimentation

[1]

R [R+Rc reliés par la boucle de raccordement]

Y Contacteur de compresseur

C Neutre 24 V CA

W Relais de chauffage

G Relais de la soufflante

Système de

chauffage seule-

ment

Rc Alimentation

[1]

R [R+Rc reliés par la boucle de raccordement]

C Neutre 24 V CA

W Relais de chauffage

Système 1C/1C

(2 transformateurs)

Rc Alimentation

(transforma-

teur de climatisation) [1, 2]

R Alimentation (transformateur

de chauffage) [1, 2]

Y Contacteur de compresseur

C Neutre 24 V CA [3]

W Relais de chauffage

G Relais de la soufflante

Système de

chauffage seule-

ment avec souf-

flante

Rc Alimentation [1]

R [R+Rc reliés par la boucle de raccordement]

C Neutre 24 V CA

W Relais de chauffage

G Relais de la soufflante

Système de climati-

sation seulement

Rc Alimentation

[1]

R [R+Rc reliés par la boucle de raccordement]

Y Contacteur de compresseur

C Neutre 24 V CA

G Relais de la soufflante

Système 2C/2C

(1 transformateur)

Rc Alimentation

[1]

R [R+Rc reliés par la boucle de raccordement]

Y Contacteur du compresseur (stade 1)

C Neutre 24 V CA

W Relais de chauffage (stade 1)

G Relais de la soufflante

W2 Relais de chauffage (stade 2)

Y2 Contacteur du compresseur (stade 2)

Système 2C/2C

(2 transformateurs)

Rc Alimentation

(transformateur de climatisation) [1, 2]

R Alimentation (transformateur

de chauffage) [1, 2]

Y Contacteur du compresseur (stade 1)

C Neutre 24 V CA [3]

W Relais de chauffage (stade 1)

G Relais de la soufflante

W2 Relais de chauffage (stade 2)

Y2 Contacteur du compresseur (stade 2)

Voir [Remarques] ci-dessous.

Câblage

Guide de câblage – systèmes traditionnels

Y2GY LW2

MCR34821

RKC WRc

Y2GY LW2

MCR34822

RKC WRc

Y2GY LW2

MCR34824

RKC WRc

Y2GY LW2

MCR34825

RKC WRc

Y2GY LW2

MCR34826

RKC WRc

Y2GY LW2

M34823

RKC WRc

Y2GY LW2

M34827

RKC WRc

REMARQUES

Spécifications des fils :

Utiliser du fil pour thermostat de calibre 18 à 22. Il n’est pas nécessaire d’utiliser des câbles blindés.

[1] Alimentation. Procure un moyen de débrancher et une protection contre la surcharge au besoin.

[2] Retirez le cavalier en boucle pour les systèmes à 2 transformateurs.

[3] La connexion du neutre doit venir du transformateur de climatisation.

Y2GY LW2

MCR34821

RKC WRc

Boucle de raccordement

Instructions de câblage

1. Ce thermostat nécessite une borne commune de 24 V c.a. pour alimenter le thermostat. La borne K est

disponible pour le module économiseur de fils (THP9045A1023).

2. Redressez le fil. Appuyez sur la borne avec l’extrémité d’un stylo et insérez délicatement le fil dans le trou

de la borne.

Remarque : Le trou de la borne n’accepte qu’un seul fil.

5 69-2815EFS—05

Système de

thermopompe

1C/1F

Rc Alimentation [1]

R [R+Rc reliés par la boucle de raccordement]

Y Contacteur de compresseur

C Neutre 24 V CA

O/B Robinet de substitution [2]

G Relais de la soufflante

Système de

thermopompe

2C/1F

Rc Alimentation

[1]

R [R+Rc reliés par la boucle de raccordement]

Y Contacteur de compresseur

C Neutre 24 V CA

O/B Robinet de substitution [2]

G Relais de la soufflante

Aux/E Relais auxiliaire de chauffage/

de chauffage d’urgence

L Statut du système de thermopompe

Système de ther-

mopompe 3C/2F

Rc Alimentation

[1]

R [R+Rc reliés par la boucle de raccordement]

Y Contacteur du compresseur (stade 1)

C Neutre 24 V CA

O/B Robinet de substitution [2]

G Relais de la soufflante

Aux/E Relais auxiliaire de chauffage/

de chauffage d’urgence

Y2 Contacteur du compresseur (stade 2)

L Statut du système de thermopompe

Voir [Remarques] ci-dessous.

Câblage

Guide de câblage – systèmes de thermopompes

Y2GY LW2

MCR34828

RKC

O/B

Y2GY L

Aux/E

MCR34830

RKC O/B

Y2GY L

Aux/E

MCR34829

RKC O/B

REMARQUES

Spécifications des fils :

Utiliser du fil pour thermostat de calibre 18 à 22. Il n’est pas nécessaire d’utiliser des câbles blindés.

[1] Alimentation. Procure un moyen de débrancher et une protection contre la surcharge au besoin.

[2] Dans Configuration, réglez la vanne de commutation sur O ou B.

Y2GY LW2

MCR34821

RKC WRc

Boucle de raccordement

Instructions de câblage

1. Ce thermostat nécessite une borne commune de 24 V c.a. pour alimenter le thermostat. La borne K est

disponible pour le module économiseur de fils (THP9045A1023).

2. Redressez le fil. Appuyez sur la borne avec l’extrémité d’un stylo et insérez délicatement le fil dans le trou

de la borne.

Remarque : Le trou de la borne n’accepte qu’un seul fil.

69-2815EFS—05 6

Configuration initiale

Lors de la mise sous tension initiale, ou après une réinitialisation aux paramètres par

défaut, les options initiales du thermostat (langue, emplacement et type de système)

doivent être réglées pour définir le système de chauffage/refroidissement. Les autres

options peuvent être personnalisées ultérieurement.

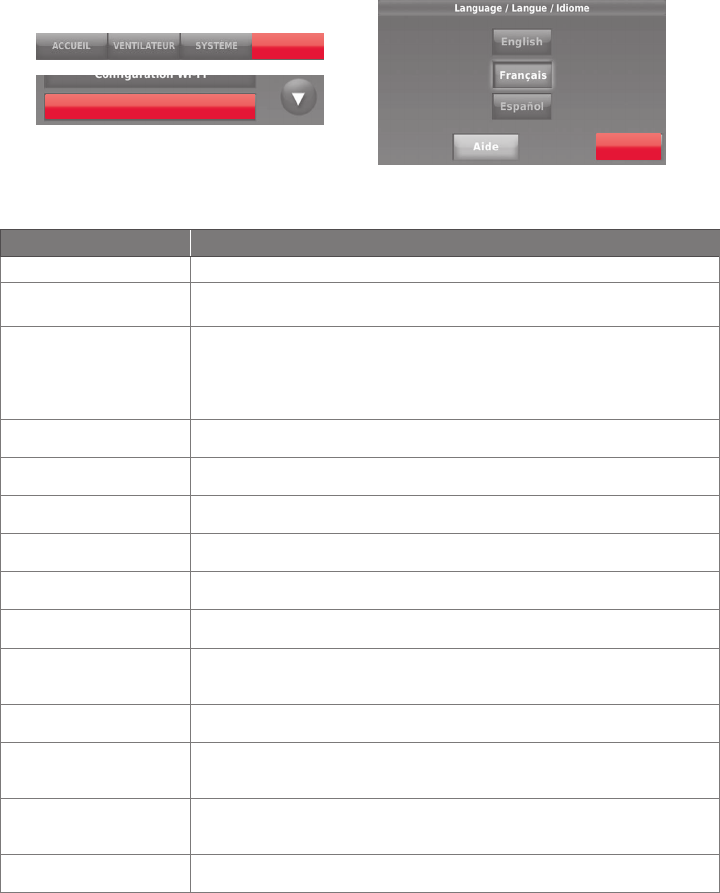

1. Touchez la langue que vous souhaitez voir

sur le thermostat, puis touchez Suivant.

2. Sélectionnez l’application Résidence ou

Commerce, puis touchez Suivant.

3. Touchez Suivant ou renommez le thermostat

en touchant THERMOSTAT et en suivant le

reste des instructions.

4. Sélectionnez ce que le thermostat contrôlera

et touchez Suivant.

Remarque : Touchez le bouton Aide orange

sur n’importe quel écran pour obtenir plus

d’informations.

5. Sélectionnez le type de système et touchez

Suivant. Le type de système détermine

d’autres sélections pour terminer la

configuration initiale.

6. Touchez Suivant après avoir effectué les

sélections sur chaque écran.

7. Touchez Terminé sur le dernier écran. Le

thermostat affiche l’option de connexion au

réseau Wi-Fi.

Suivez les invites sur l’écran pour sélectionner

les options appropriées.

7 69-2815EFS—05

Options de configuration du système (MENU > Configuration du système)

Titre de l’écran Réglages et options

Langue English/Français/Español.

Thermostat installé dans Résidentielle/Commerciale (le thermostat est utilisé pour une application

résidentielle (défaut) ou commerciale).

L’emplacement de votre

thermostat

Touchez le bouton THERMOSTAT pour afficher un écran où vous pouvez

entrer un nom personnalisé en utilisant le clavier. Si vous n’avez

qu’un thermostat, vous pouvez laisser le mot THERMOSTAT. Pour les

installations commerciales, vous pouvez cocher une case pour afficher

le nom d’un thermostat sur l’écran d’accueil.

Votre thermostat

contrôle Sélectionnez Chauffage ou Refroidissement ou les deux (défaut).

Votre type de système Sélectionnez air pulsé (défaut), thermopompe, eau chaude ou vapeur.

Chaque option offre différents choix sur les écrans suivants.

Votre type de système

de chauffage à air pulsé Sélectionnez le type de système à air pulsé : gaz/mazout (défaut) ou

électrique

Efficacité de votre

système de chauffage Sélectionnez Air pulsé efficacité standard (défaut) ou Air pulsé haute

efficacité.

Votre type de système

de chauffage Si vous avez sélectionné Eau chaude ou Vapeur sur « Votre type de

système», sélectionnez le système de chauffage spécifique ici.

Nombre d’étages de

refroidissement Sélectionnez 1 étage (défaut) ou 2 étages. Si vous n’êtes pas sûr, notez

les fils que vous avez connectés. Fil Y uniquement (1 étage) ou Y et Y2.

Nombre d’étages de

chauffage

Sélectionnez 1 étage (défaut) ou 2 étages. En cas d’incertitude, notez les

fils que vous avez connectés : fil « W » uniquement (1 étage) ou « W » et

« W2 ».

Votre régulateur de

ventilateur Sélectionnez si votre thermostat (défaut) ou votre système de chauffage

contrôle le ventilateur.

Type de vanne de

commutation

Si vous sélectionnez Thermopompe sur « Votre type de système »,

sélectionnez si une vanne de commutation de refroidissement (défaut) ou

de chauffage est utilisée.

Nombre d’étages du

compresseur de la

thermopompe

Sélectionnez 1 étage (défaut) ou 2 étages. En cas d’incertitude, notez les

fils qui sont connectés : fil « Y » uniquement (1 étage) ou « Y » et « Y2 ».

Votre chauffage de

secours Non ou Oui (défaut)

Conf iguration du système

Configuration du système

Sur l’écran d’accueil, touchez Menu > Configuration du système pour modifier la

configuration initiale du système.

69-2815EFS—05 8

Se connecter au réseau Wi-Fi

Après la configuration initiale, expliquez au

propriétaire comment se connecter à un réseau

Wi-Fi. Ou, référez le propriétaire au Guide

de l’utilisateur, pour qu’il puisse connecter le

thermostat à un réseau Wi-Fi ultérieurement.

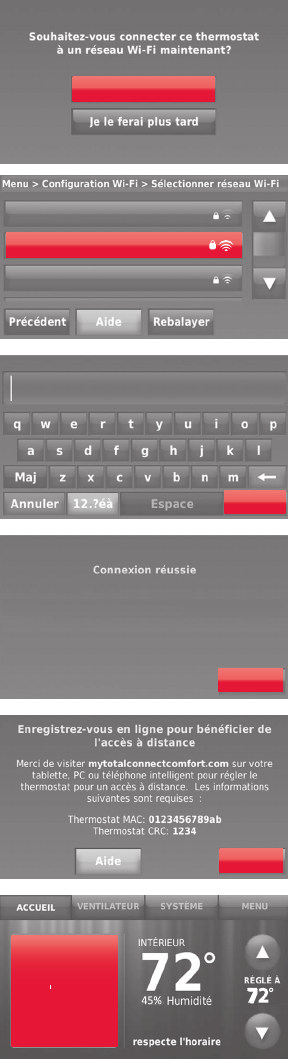

1 Connectez le réseau Wi-Fi.

Touchez Oui pour connecter le thermostat à

votre réseau Wi-Fi. L’écran affiche le message

« Recherche de réseaux sans fil. Veuillez

patienter... » après lequel une liste de tous les

réseaux Wi-Fi détectés s’affiche.

Remarque : Si vous ne pouvez pas terminer

cette étape maintenant, touchez

Je le ferai plus

tard

. Le thermostat affiche l’écran d’accueil.

Terminez ce processus en sélectionnant

Configuration

Wi-Fi

. Passez à l’étape 2.

2 Sélectionnez le réseau.

2a Touchez le nom du réseau du propriétaire.

Le thermostat affiche la page du mot de

passe.

Remarque : Si le réseau résidentiel n’est pas

affiché sur la liste, appuyez sur Rebalayer.

2b En utilisant le clavier, touchez les

caractères pour inscrire le mot de passe du

réseau résidentiel.

2c Touchez Terminé. Le thermostat affiche

“Connexion au réseau en cours. Veuillez

patienter...” puis affiche l’écran “Connexion

réussie”.

2d Touchez Suivant pour afficher l’écran des

informations d’enregistrement.

2e Demandez au propriétaire d’enregistrer le

thermostat en se rendant à

http://www.mytotalconnectcomfort.com

Notez l’adresse MAC et CRC du

thermostat; ils seront nécessaire durant

l’enregistrement. Ou, référez le propriétaire

au Guide de l’utilisateur.

Remarque : L’écran Enregistrement en ligne

reste actif jusqu’à ce que l’enregistrement soit

terminé et/ou que vous touchiez Terminé.

3 Pour l’accès à distance, le propriétaire

ou l’utilisateur final doit procéder à

l’enregistrement sur

mytotalconnectcomfort.com

Oui

Votre réseau

Voisin

Publique

Terminé

Inscrivez le mot de passe de votre réseau Wi-Fi

Votre thermostat est bien connecté à votre

réseau

Terminé

Enregistrez-

vous en ligne

pour bénéﬁcier

de l acceès à

distance.

Appuyez pour info

9 69-2815EFS—05

Réglage des préférences avancées

1 Touchez MENU. Le thermostat affiche une liste

d’options.

2 Sélectionnez Préférences > Préférences

avancées. Le thermostat affiche le premier

écran d’options que vous pouvez modifier.

3 Sur chaque écran, effectuez les modifications

selon le besoin puis touchez Suivant pour

afficher les nouvelles options. Répétez cette

étape jusqu’à ce que tous les changements

aient été effectués.

4 Lorsque toutes les modifications ont été

effectuées, touchez Terminé pour enregistrer

et quitter.

Préférences

Préférences avancées

Titre de l’écran Réglages et options

Options de programmation

Sélectionnez Non programmable ou Programmable. L’option Programmable

utilise la programmation par défaut ou une programmation personnalisée pour

augmenter ou réduire automatiquement les réglages de températures pour

différentes périodes de la journée.

Échelle d’indication de

température Sélectionnez Fahrenheit ou Celsius.

Commutation de système de

chauffage et refroidissement Sélectionnez Manuel ou Automatique.

Nombre de périodes

programmées Sélectionnez 2 périodes par jour ou 4 périodes par jour.

Durée du balayage avant

occupation *

Sélectionnez la durée de fonctionnement du ventilateur avant chaque période

occupée : arrêt, 1, 2 ou 3 heures.

Type de priorité *

Sélectionnez Standard pour maintenir les périodes programmées ou Initier

occupation pour utiliser les réglages économiseurs d’énergie jusqu’à ce qu’un

utilisateur appuie sur Commencer occupation.

Durée de la dérogation * Sélectionnez la durée de maintien de la température durant une dérogation :

1-10 heures ou pas de limite.

Récupération précoce pour le

chauffage *

Sélectionnez Non pour lancer la récupération à l’heure programmée ou Oui

pour lancer une rampe de température ascendante précoce.

Récupération précoce pour le

refroidissement *

Sélectionnez Non pour lancer la récupération à l’heure programmée ou Oui

pour lancer une rampe de température descendante précoce.

Limites de température Sélectionnez la limite de refroidissement minimum et la limite de chauffage

maximum.

Verrouillage du clavier Sélectionnez Déverrouillé/Partiellement verrouillé/Verrouillé.

Format de l’horloge Sélectionnez 12 heures ou 24 heures.

Heure d’été/hiver Sélectionnez Arrêt ou Marche. Si le réglage est sur Marche, le système passe

automatiquement à l’heure d’hiver/d’été.

Décalage d’affichage de la

température/humidité intérieure

Sélectionnez le nombre de degrés de décalage de la température intérieure ou

le pourcentage de décalage de l’humidité intérieure.

*Disponible lorsque le thermostat est installé en mode Commercial.

69-2815EFS—05 10

En cas de difficultés avec le thermostat, essayez les suggestions suivantes. La plupart

des problèmes peuvent être réglés rapidement et facilement.

Rien n’apparaît à

l’écran • Vérifiez le disjoncteur et réinitialisez-le si nécessaire.

• Assurez-vous que l’interrupteur de marche-arrêt du système de

chauffage et de refroidissement est sur marche.

• Assurez-vous que la porte de l’appareil de chauffage est bien fermée.

• Vérifiez que le fil C est connecté.

Impossible de changer

le réglage du système

à Refroidissement

• Vérifiez que « Votre thermostat contrôle » ou « Votre type de

système » sur l’écran Configuration du système est réglé en fonction

de votre équipement de chauffage et de refroidissement.

Le ventilateur ne

tourne pas lorsque le

chauffage est requis

• Vérifiez que « Votre ventilateur contrôle » sur l’écran Configuration du

système est réglé en fonction de votre équipement de chauffage.

« Patientez » apparaît

à l’écran • La fonction de protection du compresseur est activée. Attendez 5

minutes que le système se remette en marche en toute sécurité sans

endommager le compresseur.

La thermopompe

émet de l’air frais en

mode chauffage, ou

de l’air chaud en mode

refroidissement

• Vérifiez le réglage de l’écran 2060 de configuration du système :

la vanne de commutation de thermopompe doit être configurée en

fonction de votre système.

Le système de

chauffage ou de

refroidissement ne

répond pas

• Touchez SYSTÈME pour régler le système sur Chauffage. Vérifiez que

le réglage de température est supérieur à la température intérieure.

• Touchez SYSTÈME pour régler le système sur Refroidissement.

Vérifiez que le réglage de température est inférieur à la température

intérieure.

• Vérifiez le disjoncteur et réinitialisez-le si nécessaire.

• Assurez-vous que l’interrupteur de marche-arrêt du système de

chauffage et de refroidissement est sur marche.

• Assurez-vous que la porte de l’appareil de chauffage est bien fermée.

• Si Patientez s’affiche, la minuterie de protection du compresseur est

activée. Attendez 5 minutes que le système se remette en marche en

toute sécurité sans endommager le compresseur.

Le système

de chauffage

fonctionne en mode

refroidissement

• Vérifiez que « Votre thermostat contrôle » ou « Votre type de

système » sur l’écran Configuration du système est réglé en fonction

de votre équipement de chauffage et de refroidissement.

Dépannage

11 69-2815EFS—05

Accessoires et pièces de rechange

Prière de communiquer avec le distributeur pour commander

des pièces de remplacement.

Assemblage de couvercle .............. N° de pièce THP2400A1027W

Spécifications

Fourchettes de température

• Chauffage : 40 ° à 90 °F (4,5 ° à

32 °C)

• Climatisation : 50 ° à 99 °F (10 °

à 37 °C)

Température ambiante

de fonctionnement

• 32 ° à 120 °F (0 ° à 48,9 °C)

Température d’expédition

• -20° à 120 °F (-28,9 ° à 48,9 °C)

Humidité relative de fonctionnement

• 5 % à 90 % (sans condensation)

Dimensions

• 3-1/2 po H x 4-1/2 po L x 7/8 po P

88 mm H x 115 mm L x 22 mm P

Cote électrique

Borne Tension Max. Current

(50/60 Hz) Rating

W-O/B 20-30 V CA 1,0 A

W2 (Aux/E) 20-30 V CA 1,0 A

Y Climatisation 20-30 V CA 1,0 A

Y2 Climatisation 20-30 V CA 1,0 A

G Soufflante 20-30 V CA 0,5 A

O/B Substitution 20-30 V CA 0,5 A

IFT: RCPHOTH15-1247

® Marque de commerce déposée américaine.

Apple, iPhone, iPad, iPod touch et iTunes sont

des marques de commerce de Apple Inc.

Toutes les autres marques de commerce sont

propriété de leurs propriétaires respectifs.

69-2815EFS—05 M.S. Rev. 10-16

Imprimé aux États-Unis

Systèmes d’automatisation et de régulation

Honeywell International Inc.

1985 Douglas Drive North

Golden Valley, MN 55422

http://customer.honeywell.com

Besoin d’aide?

Pour obtenir de l’assistance au sujet de ce produit,

consulter le http://customer.honeywell.com ou téléphoner sans frais

au Centre de service à la clientèle de Honeywell au 1 800 468-1502

COUPEZ L’ALIMENTATION ÉLECTRIQUE AVANT DE COMMENCER L’INSTALLATION.

Peut provoquer des chocs électriques ou endommager le matériel.

AVIS RELATIF AU MERCURE : Si ce produit remplace un régulateur contenant du mercure

dans un tube scellé, ne mettez pas l’ancien régulateur à la poubelle. Contactez le Thermostat

Recycling Corporation à www.thermostat-recycle.org ou le 800-238-8192 pour obtenir des

informations sur la façon et l’endroit appropriés pour éliminer votre ancien thermostat.

Guía de instalación

® Marca Registrada en los E.U.A.

Termostato con

conexión WiFi

9000

pantalla

táctil a

color

HOGAR. Presione para visualizar la pantalla

de inicio.

VENTILADOR. Seleccione una modalidad

para el ventilador.

SISTEMA. Seleccione la modalidad del

sistema (calefacción/refrigeración).

MENÚ. Presione para visualizar las opciones.

Comience aquí para configurar un cronograma

del programa.

Cronograma actual. Cambie la configuración

de la temperatura y seleccione el

mantenimiento temporal o permanente.

Condiciones interiores. Muestra la

temperatura y la humedad interior.

Fecha y hora actuales.

Estado actual. Muestra la modalidad del

sistema (calefacción/refrigeración).

Condiciones exteriores. Después de

registrarla, se muestra la temperatura y la

humedad exterior.

69-2815EFS—05 2

LEVEL

HERE

M34819

W-

O/B

W2-

Aux/E

M34500A

Instalación de la placa para pared

En tablarroca, realice agujeros de 3/16". En yeso, realice agujeros de 7/32".

Anclas de expansión

Placa para

pared

Agujero para

el cable Tornillos de montaje

PRECAUCIÓN: RIESGO ELÉCTRICO

Puede ocasionar descargas eléctricas o dañar el equipo. Desconecte la energía eléctrica

antes de comenzar la instalación.

AVISO SOBRE EL MERCURIO

En caso de que este producto reemplace a un control que contenga mercurio

en tubo sellado, evite arrojar el viejo control a la basura.

1. Quite la placa para pared del termostato.

2. Monte la placa para pared como muestra la

ilustración de abajo.

Placa de pared

Parte

posterior del

termostato

3 69-2815EFS—05

Cableado

Designaciones de terminales

CCable común del lado secundario del transformador del sistema de refrigeración (si

hay 2 transformadores).

KMódulo de cableado opcional.

Rc Alimentación de energía de refrigeración. Conecte al lado secundario del

transformador del sistema de refrigeración.

RAlimentación de energía de calefacción. Conecte al lado secundario del

transformador del sistema de calefacción.

W-O/B Relé de calefacción de la 1a etapa. O válvula de cambio para bombas de calor.

YContactor del compresor de 1ª etapa.

GRetransmisor del ventilador.

W2-Aux/E Relé de calefacción de la 2a etapa. O bomba de calor auxiliar/relé de emergencia.

Y2 Contactor del compresor de 2ª etapa.

LMonitor del sistema de bomba de calor.

Y2GY LW2

MCR34825

RKC WRc

Cicuito puente, un enchufe con un circuito de cable para conectar el terminal R

a los terminales Rc. Deje el circuito puente en su lugar en los sistemas de un

solo transformador. Retire (desenchufe) el circuito puente en los sistemas de dos

transformadores.

MCR34820

W-

O/B

W2-

Aux/E

Liberación

del terminal

Extraiga el

lazo del puente

SOLO si tiene

los cables

R y Rc.

Los agujeros

del terminal

permiten el

uso de un

cable

69-2815EFS—05 4

Sistema de 1 calen-

tador y 1 refrigera-

dor (1 transforma-

dor)

Rc Electricidad [1]

R [R+Rc unidos por circuito puente]

Y Interruptor automático del compresor

C 24 V CA

W Relé de calor

G Relé del ventilador

Sistema de calefac-

ción únicamente

Rc Electricidad

[1]

R [R+Rc unidos por circuito puente]

C 24 V CA común

W Relé de calor

Sistema de 1 calen-

tador y 1 refrigera-

dor (2 transforma-

dores)

Rc Electricidad (transformador de refrigeración)

[1, 2]

R Electricidad (transformador de calefacción)

[1, 2]

Y Interruptor automático del compresor

C 24 V CA [4]

W Relé de calor

G Relé del ventilador

Sistema de calefac-

ción con ventilador

Rc Electricidad

[1]

R [R+Rc unidos por circuito puente]

C 24 V CA

W Relé de calor

G Relé del ventilador

Sistema únicamente

de refrigeración

Rc Electricidad [1]

R [R+Rc unidos por circuito puente]

Y Interruptor automático del compresor

C 24 V CA

G Relé del ventilador

Sistema de 2 calen-

tadores y 2 refrigera-

dores

(1 transformador)

Rc Electricidad [1]

R [R+Rc unidos por circuito puente]

Y Interruptor automático del compresor (etapa

C 24 V CA

W Relé de calor (etapa 1)

G Relé del ventilador

W2 Relé de calor (etapa 2)

Y2 Interruptor automático del compresor

(etapa 2)

Sistema de 2

calentadores

y 2 refrigeradores

(2 transformadores)

Rc Electricidad

(transformador de refrigeración)[1, 2]

R Electricidad (transformador de calefacción)

[1, 2]

Y Interruptor automático del compresor

(etapa 1)

C 24 V CA [4]

W Relé de calor (etapa 1)

G Relé del ventilador

W2 Relé de calor (etapa 2)

Y2 Interruptor automático del compresor

(etapa 2)

Vea las [notas] abajo.

Cableado

Guía de cableado: sistemas convencionales

NOTAS

Especificaciones del cable:

Use cable para termostato de calibre 18 a 22.

No se requiere cable blindado.

[1] Fuente de alimentación. Proporciona el medio

de desconexión y la protección contra sobrecargas requeridos.

[2] Retire el circuito puente para sistemas de 2 transformadores.

[3] La conexión común debe provenir del transformador de refrigeración.

Y2GY LW2

MCR34821

RKC WRc

Y2GY LW2

MCR34822

RKC WRc

Y2GY LW2

MCR34824

RKC WRc

Y2GY LW2

MCR34825

RKC WRc

Y2GY LW2

MCR34826

RKC WRc

Y2GY LW2

M34823

RKC WRc

Y2GY LW2

M34827

RKC WRc

Instrucciones de cableado

1. Este termostato requiere un común de 24 V CA para alimentar el termostato. El terminal K está disponible

para el módulo protector de cables (THP9045A1023).

2. Enderece el cable. Usando la punta de una pluma para sostener el terminal hacia abajo, inserte

suavemente el cable en el agujero del terminal.

Nota: El agujero del terminal solo permite el uso de un cable.

Y2GY LW2

MCR34821

RKC WRc

Circuito puente

5 69-2815EFS—05

Sistema de bomba

de calor de 1 calen-

tador

y 1 refrigerador

Rc Electricidad [1]

R [R+Rc unidos por circuito puente]

Y Interruptor automático del compresor

C 24 V CA

O/B Válvula inversora [2]

G Relé del ventilador

Sistema de bomba

de calor de 2 calen-

tadores y 1 refrig-

erador

Rc Electricidad [1]

R [R+Rc unidos por circuito puente]

Y Interruptor automático del compresor

C 24 V CA

O/B Válvula inversora [2]

G Relé del ventilador

Aux/E Relé de calor auxiliar/de emergencia

L Monitor del sistema de bomba de calor

Sistema de bomba

de calor de 3 calen-

tadores y 2 refrigera-

dores

Rc Electricidad [1]

R [R+Rc unidos por circuito puente]

Y Interruptor automático del compresor (etapa

C 24 V CA

O/B Válvula inversora [2]

G Relé del ventilador

Aux/E Relé de calor auxiliar/de emergencia

Y2 Interruptor automático del compresor

(etapa 2)

L Monitor del sistema de bomba de calor

Vea las [notas] abajo.

Cableado

Guía de cableado: sistemas de bomba de calor

Y2GY LW2

MCR34828

RKC O/B

Y2GY L

Aux/E

MCR34830

RKC

O/B

Y2GY L

Aux/E

MCR34829

RKC O/B

NOTAS

Especificaciones del cable:

Use cable para termostato de calibre 18 a 22.

No se requiere cable blindado.

[1] Fuente de alimentación. Proporciona el medio

de desconexión y la protección contra sobrecargas requeridos.

[2] En la configuración, coloque la válvula de cambio en O o B.

Y2GY LW2

MCR34821

RKC WRc

Circuito puente

Instrucciones de cableado

1. Este termostato requiere un común de 24 V CA para alimentar el termostato. El terminal K está disponible

para el módulo protector de cables (THP9045A1023).

2. Enderece el cable. Usando la punta de una pluma para sostener el terminal hacia abajo, inserte

suavemente el cable en el agujero del terminal.

Nota: El agujero del terminal solo permite el uso de un cable.

69-2815EFS—05 6

Configuración inicial

Luego de la puesta en marcha inicial o después de un reinicio a la programación

predeterminada de fábrica, las opciones iniciales del termostato (idioma, ubicación y

tipo de sistema) se deben configurar para definir el sistema de calefacción/refrigeración.

Posteriormente se pueden personalizar otras opciones.

Siga las instrucciones de la pantalla para

seleccionar las opciones adecuadas.

1. Toque el idioma que desea que el

termostato muestre y, luego, toque Siguiente.

2. Seleccione Instalación para el hogar o

comercio, luego toque Siguiente.

3. Toque Siguiente o identifique la ubicación del

termostato—toque THERMOSTAT y siga el

resto de las instrucciones.

4. Seleccione lo que controlará su termostato y

toque Siguiente.

Nota: Para obtener más información, toque el

botón anaranjado de ayuda que se encuentra

en cualquier pantalla.

5. Seleccione el tipo de sistema y toque

Siguiente. El tipo de sistema determina otras

selecciones para finalizar la configuración

inicial.

6. Toque Siguiente después de hacer uso de

las opciones de cada pantalla.

7. Toque Terminado en la última pantalla.

El termostato muestra una opción para

conectar a la red WiFi.

7 69-2815EFS—05

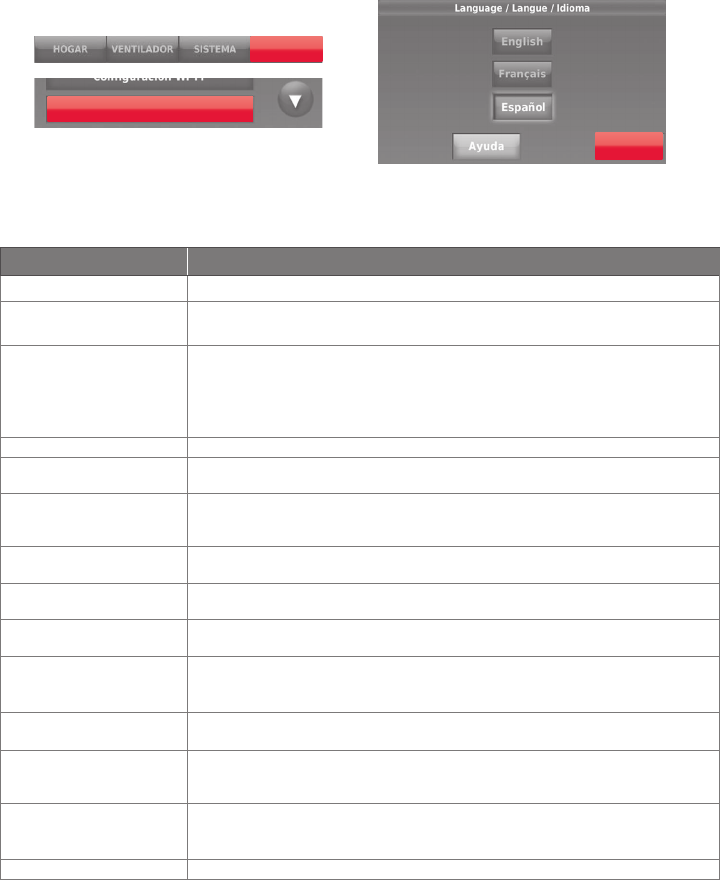

Opciones de la configuración del sistema (MENÚ > Configuración del sistema )

Título de la pantalla Configuraciones y opciones

Idioma English/Français/Español.

Termostato instalado en Hogar/comercio (El termostato se utiliza en un ambiente residencial

(predeterminado) o comercial).

Ubicación de su

termostato

Toque el botón TERMOSTATO para mostrar una pantalla donde pueda ingresar

un nombre personalizado utilizando un teclado numérico. Si tiene solo un

termostato, puede dejarle el nombre como THERMOSTATO. En instalaciones

comerciales, puede marcar una casilla para mostrar el nombre del termostato

en la pantalla de inicio.

Controles del termostato Seleccione Calefacción o refrigeración o ambos (predeterminado).

Tipo de sistema Seleccione Aire forzado (predeterminado), bomba de calor o agua caliente o

vapor. Cada opción ofrece diferentes posibilidades en las siguientes pantallas.

Tipo de sistema de

calefacción/refrigeración

por aire forzado

Seleccione el tipo de alimentación del sistema de aire forzado: Gas/fuel

(predeterminado) o eléctrico.

Eficacia del sistema de

calefacción Seleccione Aire forzado de eficacia estándar (predeterminado) o Aire forzado

de gran eficacia.

Tipo de sistema de

calefacción Si seleccionó agua caliente o vapor en “Tipo de sistema”, seleccione el

sistema de calefacción específico aquí.

Cantidad de etapas de

refrigeración Seleccione 1 etapa (predeterminado) o 2 etapas. Si no está seguro, observe

cuáles cables ha conectado: Cable ‘Y’ solamente (1 etapa) o ‘Y’ y ‘Y2’.

Cantidad de etapas de

calefacción

Seleccione 1 etapa (predeterminado) o 2 etapas. Si no está seguro,

observe cuáles cables están conectados: Solo el cable ‘W’ (1 etapa) o

‘W’ y ‘W2’.

Control del ventilador Seleccione si el ventilador está controlado por su termostato

(predeterminado) o por el sistema de calefacción.

Tipo de válvula de

cambio

Si seleccionó la bomba de calor en “Tipo de sistema”, elija si utiliza una válvula

de cambio de refrigeración (predeterminado) o una válvula de cambio de

calefacción.

Cantidad de etapas del

compresor de la bomba

de calor

Seleccione 1 etapa (predeterminado) o 2 etapas. Si no está seguro,

observe cuáles cables están conectados: Solo el cable ‘Y’ (1 etapa) o ‘Y’

y ‘Y2’.

Calefacción de reserva Mediante No o Sí (predeterminado)

Conﬁguración del sistema

MENÚ

Configuración del sistema

En la pantalla de inicio, toque Menú > Configuración del sistema para modificar la

configuración inicial del sistema.

69-2815EFS—05 8

Conexión con la red de Wi-Fi

Después de la configuración inicial, indique al

propietario residencial los pasos necesarios

para la conexión a una red de WiFi. O refiera al

propietario residencial a la Guía del usuario para

que él pueda conectar el termostato a una red

WiFi en otro momento.

1 Conecte la red WiFi.

Toque Sí para conectar el termostato a su red

WiFi. En la pantalla, se visualiza el mensaje

“Búsqueda de redes inalámbricas. Espere…”;

luego, se muestra una lista de todas las redes

WiFi que se han encontrado.

Nota: Si, en este momento, no puede completar

este paso, toque Lo haré después. El termostato

mostrará la pantalla de inicio. Finalice este

proceso seleccionando MENÚ > Configuración WiFi.

Continúe con el Paso 2.

2 Seleccione la red.

2a Toque el nombre de la red del propietario

residencial. El termostato muestra una

página de contraseña.

Nota: Si la red doméstica no aparece en la lista,

presione Reexplorar.

2b En el teclado, toque los caracteres

que describen la contraseña de la red

doméstica.

2c Toque Terminado. El termostato muestra el

mensaje “Conectándose a su red. Espere...”

y, luego, aparece la pantalla “Conexión

satisfactoria.”

2d Toque Siguiente para visualizar la pantalla

de información de registro.

2e Haga que el propietario residencial registre

el termostato ingresando a

http://www.mytotalconnectcomfort.com

Anote el MAC y el CRC del termostato, los

cuales serán necesarios durante el proceso

de inscripción. O refiera al propietario

residencial a la Guía del usuario.

Nota: La pantalla Registro a través de Internet

permanece activa hasta que haya completado el

registro o hasta que toque Terminado.

3 Para acceso remoto, el propietario residencial

o el usuario final se deben registrar en

mytotalconnectcomfort.com

Sí

¿Desea conectar este termostato a una red de

WiFi ahora?

Su red

Vecino

Público

Terminado

Ingrese la contraseña de la red WiFi para su red

Su termostato se ha conectado

sasfactoriamente a su red

Terminado

Regístrelo a

través de

Internet para

obtener acceso

remoto

Presionar para info

9 69-2815EFS—05

Configuración de preferencias avanzadas

1 Toque MENÚ. El termostato muestra una lista

de opciones.

2 Seleccione Preferencias > Preferencias

avanzadas. El termostato muestra la primera

pantalla de opciones que puede modificar.

3 En cada pantalla, realice los cambios

necesarios; luego, toque Siguiente para

visualizar las nuevas opciones. Vuelva a realizar

este paso hasta que haya realizado todos los

cambios.

4 Cuando haya implementado todas las

modificaciones, presione Terminado para

guardar y salir.

MENÚ

Preferencias

Preferencias avanzadas

Título de la pantalla Configuraciones y opciones

Opciones de programación

Seleccione la opción No programable o Programable. La opción Programable

usa programación predeterminada o personalizada para subir y bajar

automáticamente las configuraciones de temperatura en distintos momentos del

día.

Escala de indicación de

temperatura Seleccione Fahrenheit o Celsius.

Cambio del sistema de

calefacción y refrigeración Seleccione Manual o Automático.

Cantidad de períodos

programados Seleccione dos períodos por día o cuatro períodos por día.

Duración de la purga previa a la

ocupación *

Seleccione cuánto tiempo funcionará el ventilador antes de cada período

ocupado: Apagado, 1, 2 o 3 horas.

Tipo de anulación *

Seleccione la opción Estándar (Standard) para mantener los períodos

programados o la opción Iniciar la modalidad de ocupación para usar las

configuraciones de ahorro de energía hasta que un usuario presione Iniciar

ocupación.

Duración de la anulación * Seleccione cuánto tiempo se debe mantener la temperatura durante una

anulación: 1-10 horas o Sin límite.

Recuperación temprana para

calefacción *

Seleccione No para comenzar la recuperación según la programación o Sí para

aumentar la temperatura antes.

Recuperación temprana para

refrigeración *

Seleccione No para comenzar la recuperación según la programación o Sí para

disminuir la temperatura temprano.

Límites de temperatura Seleccione el límite mínimo de refrigeración y el límite máximo de calefacción.

Bloqueo del teclado Seleccione Desbloqueado/Parcialmente bloqueado/Bloqueado.

Formato del reloj Seleccione 12 horas o 24 horas.

Horario de verano

Seleccione Desactivado (Off) o Activado (On). Si selecciona Activado (On), el

sistema cambiará automáticamente el horario o la fecha según el horario de

verano.

Desplazamiento de pantalla en

interiores

Seleccione la cantidad de grados necesarios para desplazar la temperatura en

interiores o el porcentaje para desplazar la humedad en interiores.

*Disponible cuando el termostato esté instalado en el modo comercial.

69-2815EFS—05 10

Localización y solución de problemas

Si tiene dificultades con el termostato, intente seguir las sugerencias que se indican a

continuación. La mayoría de los problemas pueden solucionarse de manera fácil y rápida.

La pantalla está en

blanco • Revise el interruptor de circuito y, si es necesario, reinícielo.

• Asegúrese de que el interruptor de energía del sistema de

calefacción y refrigeración esté encendido.

• Asegúrese de que la puerta del sistema de calefacción esté bien

cerrada.

• Asegúrese de que el cable C esté conectado.

No se puede cambiar la

configuración del sistema

a Refrigeración

• Revise que la pantalla de configuración del sistema “Controles

del termostato” o “Tipo de sistema” está configurado de

modo que se pueda utilizar con su equipo de calefacción y

refrigeración.

El ventilador no se

enciende cuando se

requiere utilizar la

calefacción

• Revise que la pantalla de configuración del sistema “Control del

ventilador” esté configurada para que corresponda con su equipo

de calefacción.

Aparece el mensaje

“Wait” (Espere) en la

pantalla

• La función de la protección del compresor está funcionando.

Espere cinco minutos para que se reinicie el sistema de forma

segura, sin dañar el compresor.

Los problemas con la

bomba de calor hacen

que se enfríe el aire en la

modalidad de calefacción,

o que se caliente el

aire en la modalidad de

refrigeración

• Revise la configuración de la pantalla de programación del

sistema “Tipo de válvula de cambio” para comprobar que está

adecuadamente configurada para su sistema.

El sistema de calefacción

o refrigeración no

responde

• Toque SISTEMA para configurar el sistema a Calefacción.

Asegúrese de que la temperatura sea más alta que la

temperatura interior.

• Toque SISTEMA para configurar el sistema a Refrigeración.

Asegúrese de que la temperatura sea más baja que la

temperatura interior.

• Revise el interruptor de circuito y, si es necesario, reinícielo.

• Asegúrese de que el interruptor de energía del sistema de

calefacción y refrigeración esté encendido.

• Asegúrese de que la puerta del sistema de calefacción esté bien

cerrada.

• Si, en la pantalla, aparece “Esperar” (“Wait”), el temporizador de

protección del compresor está encendido. Espere cinco minutos

para que el sistema se vuelva a iniciar de forma segura, sin

dañar el compresor.

El sistema de calefacción

está funcionando

en la modalidad de

refrigeración

• Revise que la pantalla de configuración del sistema “Controles

del termostato” o “Tipo de sistema” está configurada de

modo que se pueda utilizar con su equipo de calefacción y

refrigeración.

11 69-2815EFS—05

Accesorios y piezas de repuesto

Póngase en contacto con su distribuidor para solicitar piezas de

repuesto.

Ensamblaje de la placa de cubierta ............. Pieza número THP2400A1027W

Especificaciones

Rangos de temperatura

• Calor: 40 °F a 90 °F (4,5 °C a 32

°C).

• Frío: 50 °F a 99 °F (10 °C a 37 °C)

Temperatura ambiente operativa

• 32° a 120 °F (0° a 48,9 °C)

Temperatura de embalaje

• -20° a 120 °F (-28,9 °C a 48,9 °C)

Humedad relativa de funcionamiento

• 5% a 90% (no condensable)

Dimensiones

• 3-1/2" de altura x 4-1/2" de ancho

x 7/8" de profundidad

88 mm de altura x 115 mm de

ancho x 22 mm de profundidad

Rangos eléctricos

Terminal Voltaje (50/60 Hz) Max. Current

Rating

W-O/B 20-30 V CA 1,0 A

W2 (Aux/E) 20-30 V CA 1,0 A

Y Refrigeración 20-30 V CA 1,0 A

Y2 Refrigeración 20-30 V CA 1,0 A

G Ventilador 20-30 V CA 0,5 A

IFT: RCPHOTH15-1247

® Marca Registrada en los E.U.A.

Apple, iPhone, iPad, iPod touch y iTunes son marcas comerciales de Apple Inc.

Todas las demás marcas comerciales son propiedad de sus respectivos dueños.

69-2815EFS—05 M.S. Rev. 10-16

Impreso en EE. UU.

Soluciones de Control y Automatización

Honeywell International Inc.

1985 Douglas Drive North

Golden Valley, MN 55422

http://customer.honeywell.com

¿Necesita asistencia?

Para obtener asistencia relacionada con este producto,

visite http://customer.honeywell.com o comuníquese con el número gratuito del

servicio de atención al cliente de Honeywell, llamando al 1-800-468-1502

DESCONECTE LA ELECTRICIDAD ANTES DE LA INSTALACIÓN. Puede causar descargas

eléctricas o daños al equipo.

AVISO SOBRE EL MERCURIO: Si este producto está reemplazando a un control que

contiene mercurio en un tubo sellado, no tire a la basura el control anterior. Comuníquese con

Thermostat Recycling Corporation en www.thermostat-recycle.org o al

800-238-8192 para obtener información sobre cómo y dónde desechar el termostato de

manera adecuada y segura.

69 2815EFS 05 Wi Fi Thermostat 9000 Color Touchscreen

Navigation menu

Versions of this User Manual:

Views

Navigation
