TF-LED24S6

Instruction manual

Руководство по

эксплуатации

Table of contents

Before you start

Utilization of the product

Important safeguards

Installation

Base installation

Wall mounting

Connection

Outdoor antenna connection

Other connections

Operation

Control elements

Front panel

Back panel

Remote controller

Changing the battery

General operations

Signal sources

Teletext operations

OSD operation

Channel setting

Picture setting

Sound setting

Timer setting

Option setting

Screen setting

USB operation

General playback information

Operations of file playback

General information

Troubleshooting

Causes of interference

Accessories

Specifications

Table of contents

Dear customer!

Thank you for purchasing our product. For safety, it is strongly recommended to read

this manual carefully before connecting, operating and/or adjusting the product and keep

the manual for reference in the future.

Before you start

If you want to dispose this product, do not mix it with general household waste. There is

a separate collection system for used electronic products in accordance with legislation

that requires proper treatment, recovery and recycling.

Please contact your local authorities for the correct method of disposal. By doing so,

you will ensure that your disposed product undergoes the necessary treatment, recovery

and recycling and thus prevent potential negative effects on the environment and human

health.

Utilization of the product

Important safeguards

• Please unplug the power cord from the AC

outlet and contact a service center for repair

if following occurs: any obvious abnormality

appears in the unit, such as smoky, peculiar

smell or strange sound; liquid has been spilled or

other objects have fallen into the unit; no picture

or sound; cover or panel is broken; although you

have operated the unit following the operating

instructions, it still cannot work normally.

• This unit can be connected to a power

supply outlet without the third ground contact

as well as with a ground contact.

• Always disconnect the power cord and

antenna during a storm.

• Do not fix the power cord with a metal nail.

• Unplug the power cord from the AC outlet;

also unplug the signal cables from the input

ports when the unit is unused for long periods

of time.

• When unplugging the plug, always hold the

wide slot, do not touch the metal part, and do

not destroy, twist, pull or roast the power cord.

• Please contact the service center

immediately if you found that the core is

showed in the air or has been broken.

• Please replace the AC outlet if the metal

bolt cannot be inserted into the power socket

completely or it cannot be fastened even when

it was pushed in, otherwise, any accidents of

shocks and fires would happen.

• Never touch the antenna lie or power plug

if it stars to thunder.

• Do not touch the power plug with wet

hands.

• Do not use any non-rated power socket

with numerous devices jointed on one power

socket or cable device. The wire of non-

designated capacity may cause the fire due to

the generation of heat.

• All instructions must be read and

understood well before you operate the unit.

Heed all warnings and follow all instructions.

• Please use the accessories provided

by the manufacturer. Using inadequate

accessories may result in accidents.

• Please adjust the product through the

panel buttons or the remote controller, do

not remove the cover or attempt to service

the product by yourself. Do not disassemble

back cover and do not make maintenance by

yourself to avoid the electric shock.

• Over-press the panel may destroy the

product.

• Do not place the product on an unstable

cart, stand surface, tripod, bracket, or table.

The product may fall, causing serious accidents

as well as the damage to the product.

• Please place the product on a flat surface

in a well-ventilated location. Keep it away from

the burning-light, direct sunlight, vibration,

high-temperature and humidity.

• Do not place any vase, potted plant, cup,

medicine and any container with water on this

Before you start

product. If the liquid is spilt, it may cause the

fire, electric shock or breakdown.

• Do not install it at the place on the strong

magnetic field or current field. It may cause

break down. This equipment may be observed

deterioration of the picture by electromagnetic

radiation in electromagnetic environment.

• Fasten the wheel of the product or shelf

with wheels when installing this product. If it

moves or is tipped over, it may be damaged.

• Do not place any fire source such as

candlelight close to this product or place it on

this product. If it is tipped over or fallen down, it

may cause damage or fire.

• Do not place the unit into closed space

of TV for better ventilation; it can reduce the

product lifetime. Keep a space at least 10 cm

at above, left, and right of the TV.

• Please place all the signal cords behind of

rear panel.

• Do not overexert or touch the panel when

you convey the product. Do not transfer the

LED TV up or down display direction.

• Do not transport it with the power cord

or the connection cable connected. If you

move this product with the power cord or the

connection cable connected, damaged power

cord, connection cable or connection terminal

may cause fire, electric shock or breakdown.

• 2 persons or more shall transport the

device, which is heavier than 18 kg. If you drop

or tip over the device, it may damage it.

• The temperature of the product’s body

becomes a little higher after a long period use.

This phenomenon indicates that heat exchange

in normal working mode, thus please do not

let children or anyone who is sensitive of

temperature to touch.

All images provided herein are schematic

drawings of real objects and may differ

from their real images.

Installation

Base instalation

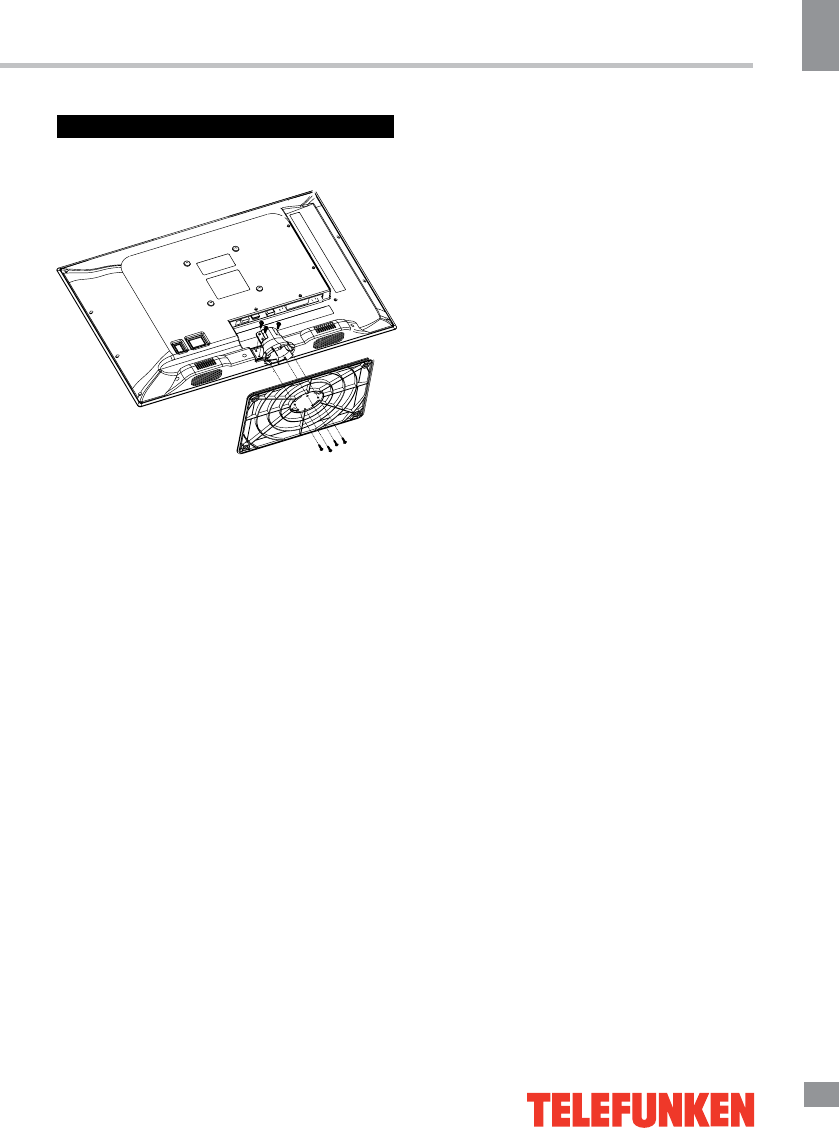

Cover a flat stable surface with a soft cloth.

Place the TV unit facedown on the cloth. First

align the base with the holes on the back of the

unit and fix it with 4 PB4*14mm screws. Then

match the holes in the stand with the fixing

pins in the bottom of the base. Fasten with 3

BB3*8mm screws.

Wall mounting

• Unscrew the 4 screws from the stand in

the back of the unit. Separate the stand from

the cabinet before wall mounting.

• For wall mounting the back panel of this

unit is equipped with 4 screw holes (for 4*8

screws, 100 mm horizontal spread distance

x 100 mm vertical spread distance). A

wall-mount bracket should be used for wall

mounting (the bracket is not included and

should be acquired separately). Manufacturer

is not responsible for improper mounting

resulting in damage of the unit.

Before you start

Connection

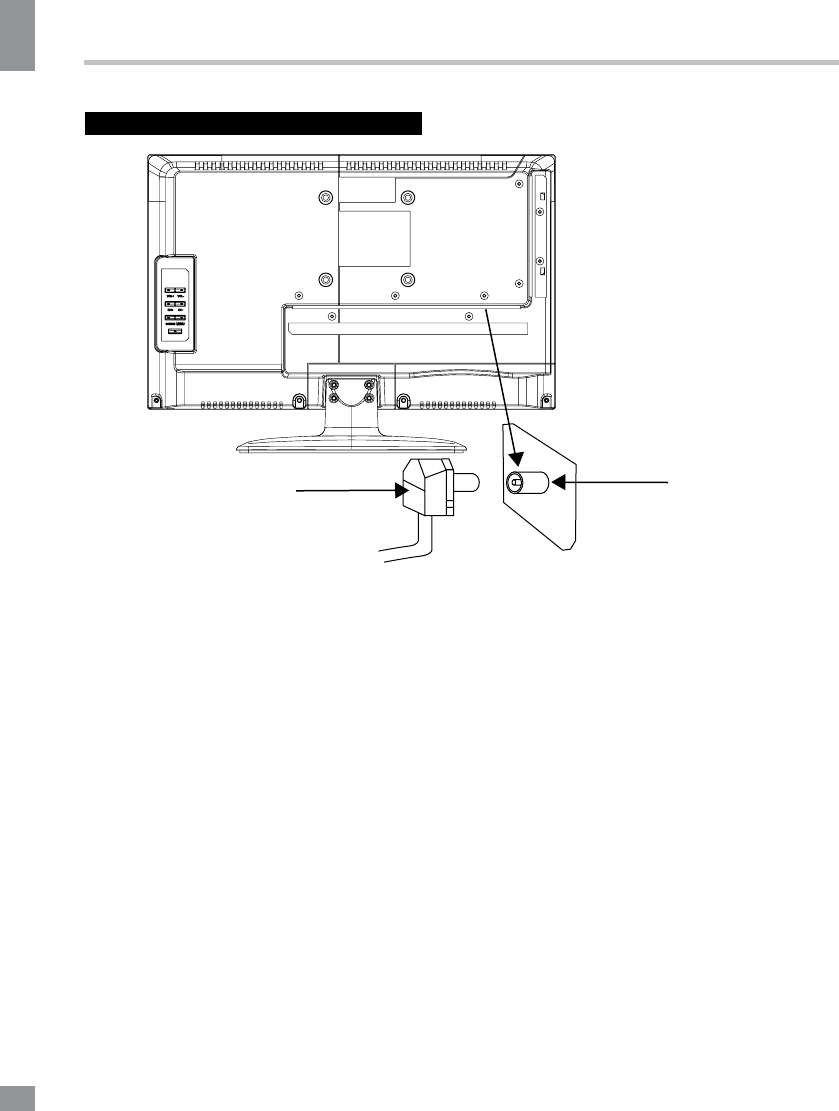

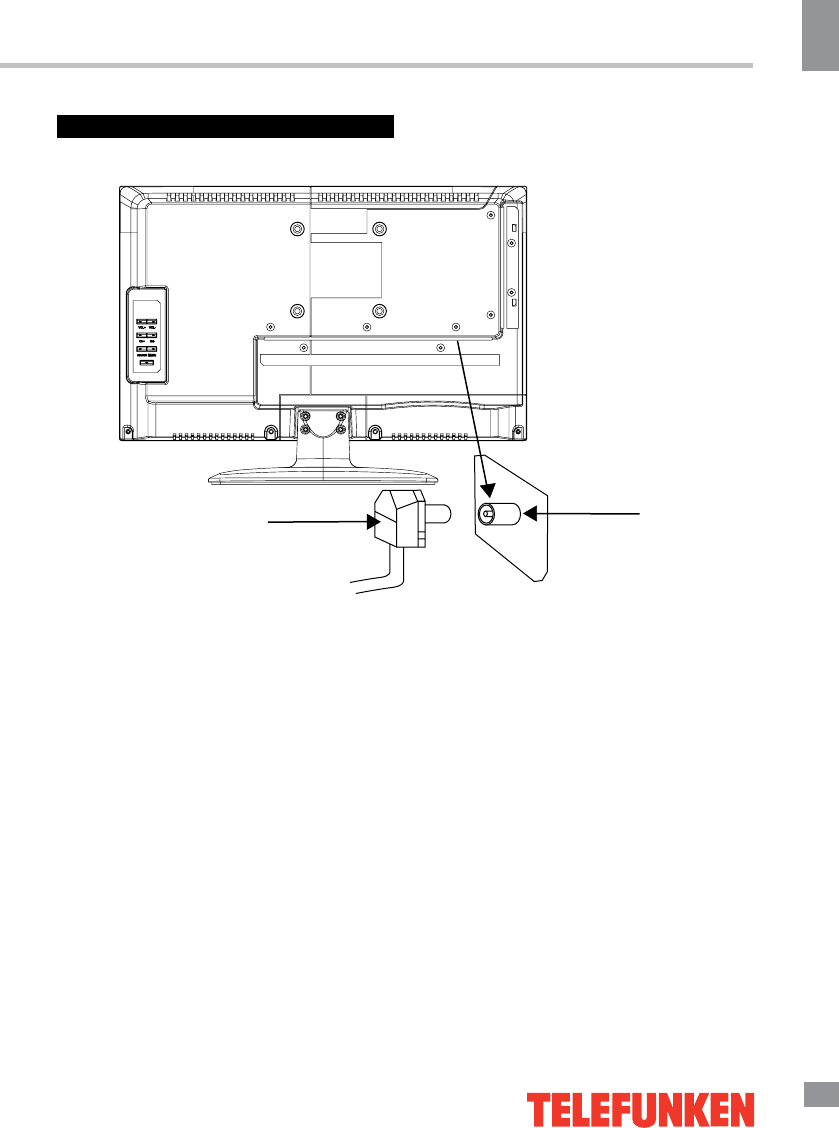

Outdoor Antenna Connection

Use 75Ω coaxial cable plug or 300-75Ω

impedance converter to plug in antenna input

terminal on the rear of the cabinet.

Other connections

• Connect the audio sources (Including

DVD, VCDR, CAMCORDER and PC) to the

proper Audio input jacks ‘L’ and ‘R’.

• Connect the video source to the

Composite video jack by RCA cable.

• Component input Y/Pb/Pr is intended

to receive component video signal from the

external device.

• Connect the power cord to the DC

adaptor, then connect the adaptor to the DC

power jack of this unit.

• When using the LED as a computer

screen, connect the PC to the VGA jack from

the monitor by the relevant cable (not included).

• This unit has PC audio in jack. Connect

this jack to PC main unit with related audio

cable in PC mode and adjust the volume to

what you want.

• If the video source has a HDMI output

jack, you can connect the signal to the monitor

by the HDMI cable (not included).

• Connect your headphones or earphones

(not included) to the headphone socket of

this unit. When earphones are connected, the

sound output through the built-in speakers of

this unit is mute.

75 Ohm co-axis cable

TVRF antenna jack

Antenna cable connector

ST AN DB Y

Operation

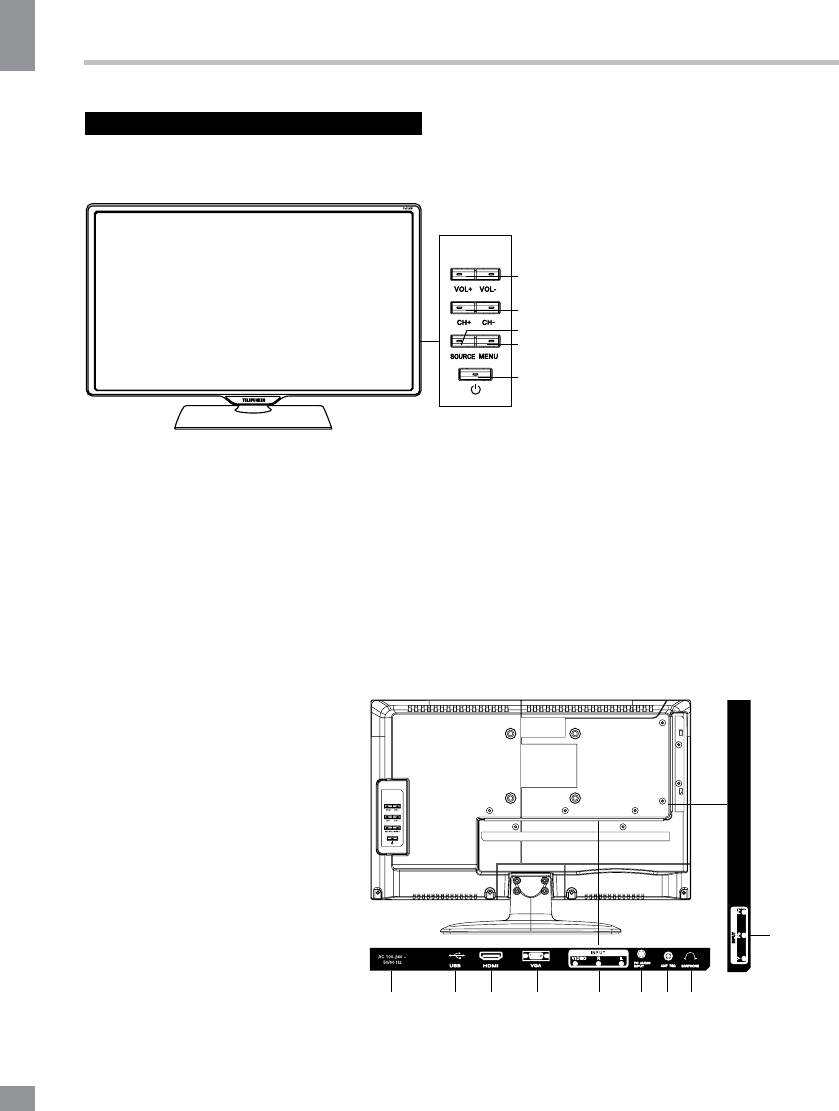

Front panel

1. VOL+/VOL- buttons

2. CH+/CH- buttons

3. SOURCE button

4. MENU button

5. POWER/STANDBY button

Control elements

21 3 4 5 6 7 8

Operation

Back panel

1. Power cord

2. USB port

3. HDMI input

4. VGA input

5. Composite video input

6. PC audio input

7. RF antenna jack

8. Earphone jack

9. Component video input (YPbPr)

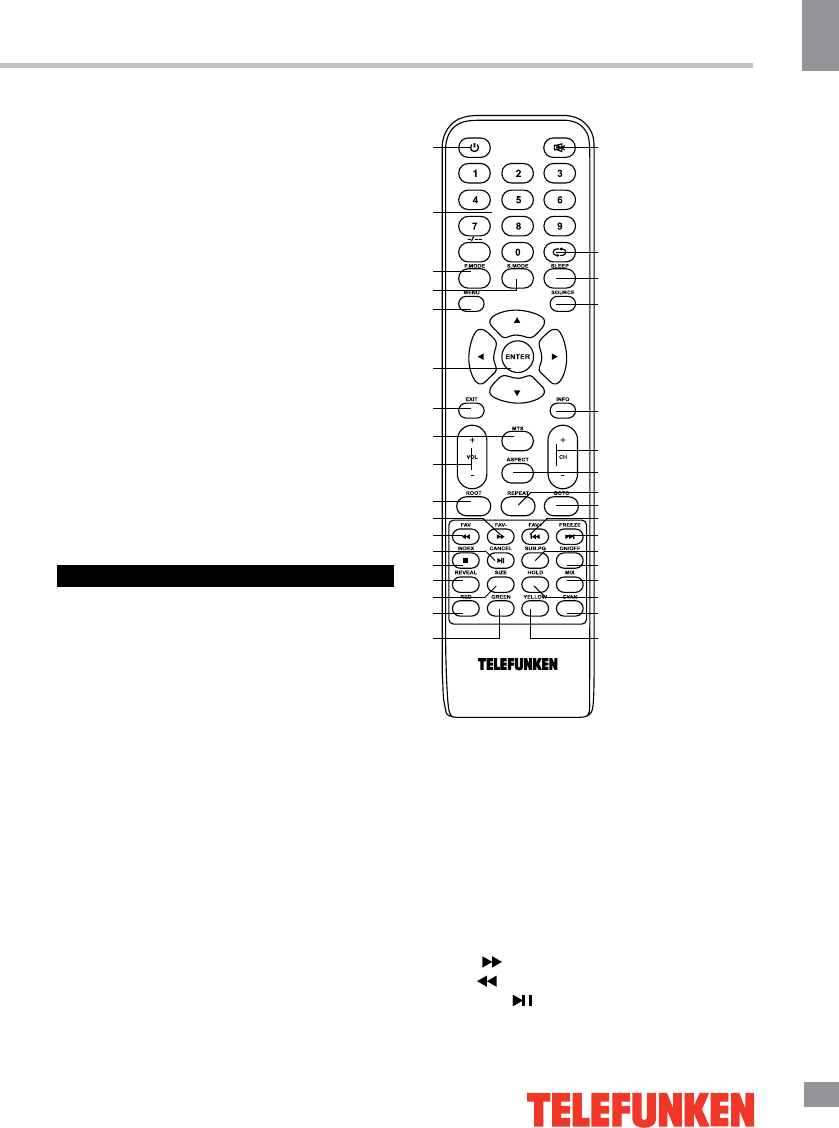

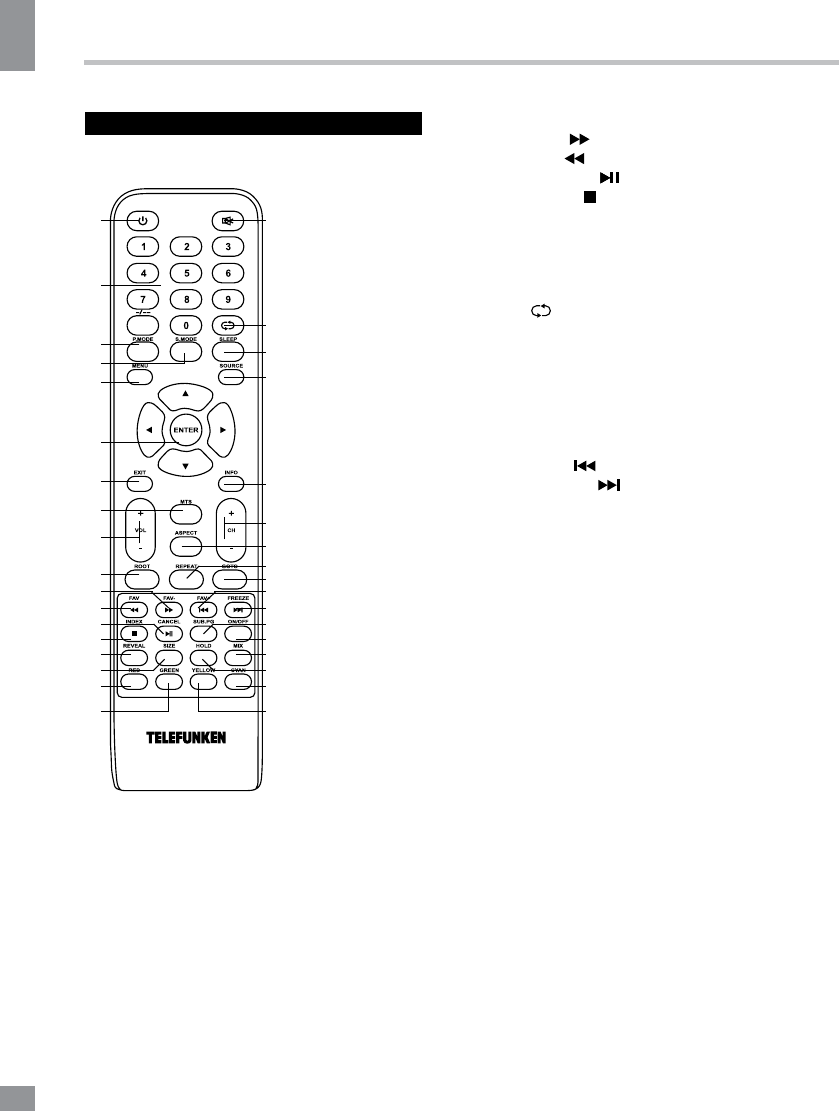

Remote controller (RC)

1. POWER button

2. Number buttons

3. P.MODE button

4. S.MODE button

5. MENU button

6. Cursor (UP/DOWN/LEFT/RIGHT) buttons/

ENTER button

7. EXIT button

8. MTS button

9. VOL+/VOL- buttons

10. ROOT button

11. FAV-/ button

12. FAV/ button

13. CANCEL/ button

Operation

14. INDEX/ button

15. REVEAL button

16. SIZE button

17. RED button

18. GREEN button

19. MUTE button

20. button

21. SLEEP button

22. SOURCE button

23. INFO button

24. CH+/CH- buttons

25. ASPECT button

26. REPEAT button

27. GOTO button

28. FAV+/ button

29. FREEZE/ button

30. SUB.PG button

31. ON/OFF button

32. MIX button

33. HOLD button

34. CYAN button

35. YELLOW button

Changing the battery

1. Remove the battery compartment cover

on the back of the RC.

2. Insert two AAA batteries into the battery

compartment making sure that the correct

polarity is observed.

3. Install the cover back.

• The RC should be pointed at remote

sensor within 8 meters and within 30 degrees

at the left or the right side.

• Take the battery out of the RC if it is not

used for a long time.

• Do not mix new and used batteries or

different types of batteries. Weak batteries can

leak and severely damage the RC.

• Do not expose the RC to shock, liquids,

and do not place it in an area with high

humidity.

General operations

• Press POWER button on the unit or on the

RC to switch on the power, the indication light

will be in green color. Press POWER button

again to switch off the power, and the light will

be in red color.

• Press VOL- button repeatedly to decrease

the volume; press VOL+ button repeatedly to

increase the volume.

• Press SLEEP button repeatedly to set the

sleep time (from 10 to 240 min).

• Press button on the RC to select

from the present channel and the previously

displayed channel.

• Press ASPECT button repeatedly to select

a screen display size from the available list:

4:3/16:9/Zoom1/Zoom2. Available aspects may

differ for different signal sources.

• Press MUTE button to cut off sound, press

this button again or adjust volume to resume

sound.

• Select the TV function mode. Press

CH-/CH+ buttons to select previous or next

channels; or press number buttons and [-/--]

button to enter a channel number directly.

• Press P.MODE button repeatedly to cycle

through the available video picture modes from

the following types: Movie => Dynamic =>

Standard => User.

• Press S.MODE button repeatedly to cycle

through the available sound modes from the

following types: Standard => Dynamic => Soft

=> User.

• Press INFO button to display the preset

TV channel play information.

• Press FREEZE/ button to freeze the

picture on or off.

• Press FAV button to show the favourite

channel list. Press FAV+/FAV- buttons to select

next or previous favorite channel.

• Press MTS button in TV mode repeatedly

to switch between various Nicam sound modes

(can be unavailable for some channels).

Signal sources

Press SOURCE button, then press DOWN/

UP cursor buttons on the RC or CH+/CH-

Operation

buttons on the panel to select a source from

available source list: TV - AV - SCART - YPBPR

- HDMI - PC - Media. Press ENTER button on

the RC or MENU button on the panel to confirm.

TELETEXT operations (option)

• Select the TV source mode. Then press

CH-/CH+ buttons to select TV channel in order

to pick up the picture signal of Teletext.

• Press CH-/CH+ buttons to select the

previous page or the next page.

• Teletext button functions are as follows:

ON/OFF: Press TEXT button to enter into

TEXT mode. Press this button again to return

to the channel you are watching.

HOLD: Press this button to stop the move

to the next page. Press this button again to

cancel operation.

INDEX: Press this button to go to the index

page.

SIZE: Press this button to enlarge the text

shown on the teletext screen, and one half of

page could be shown. Press this button again

to view the second half of this page. Press this

button third time to normal size text page view.

REVEAL: Press this button to reveal the

cancelled information. Press this button again

to cancel the information.

SUB.PG: Press this button to select sub

page, and the sub-page symbol will appear in

the left top hand corner of the screen. Enter the

number of sub page and use numeric buttons

in the format 0001 for sub page 1. The teletext

will search for the sub page.

CANCEL: When a text page is selected,

it may take some time before it becomes

available; press this button to return to TV

mode. When the required page is found, its

number will be displayed at the top of the

screen; press this button to return to the

teletext mode and browse the page.

MIX: Press this button to mix the teletext

and current TV signal image (transparent

background).

RED/GREEN/YELLOW/CYAN buttons:

Press these 4 color buttons to access directly

to corresponding color page displayed at the

lower parts of teletext screen.

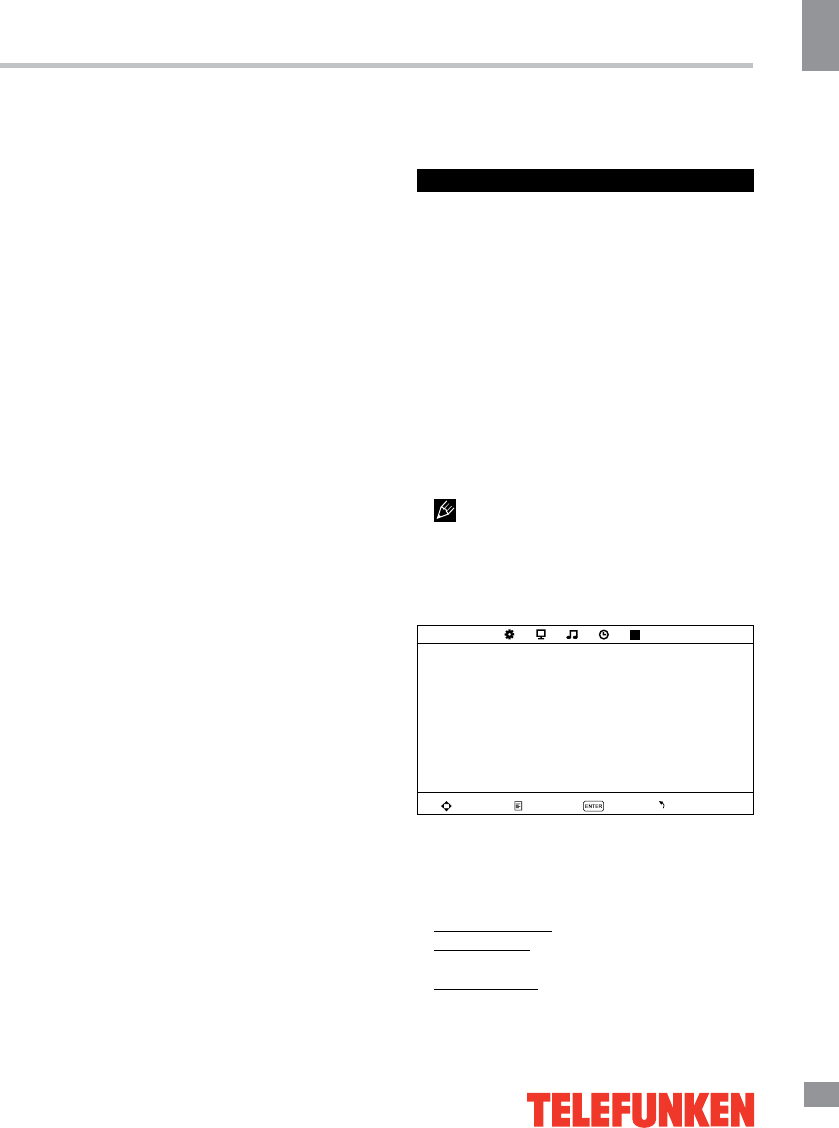

OSD operation

1. Press MENU button to enter the setting

menu displayed on the screen.

2. Press LEFT/RIGHT cursor buttons on the

RC or VOL+/- buttons on the panel to select

setting page.

3. Press DOWN cursor button or ENTER

button on the RC or CH+ button on the panel

to go to the parameter list.

4. Press UP/DOWN cursor buttons on the

RC or CH+/- buttons on the panel to select a

parameter to adjust.

5. Press cursor buttons on the RC or VOL+/-

or CH+/- buttons on the panel to adjust the

selected parameter.

6. Press EXIT button to quit the menu.

Some menu items may be in grey color,

in this case they are not adjustable. Pictures

of OSD menu are for reference only; they may

differ from the real screens.

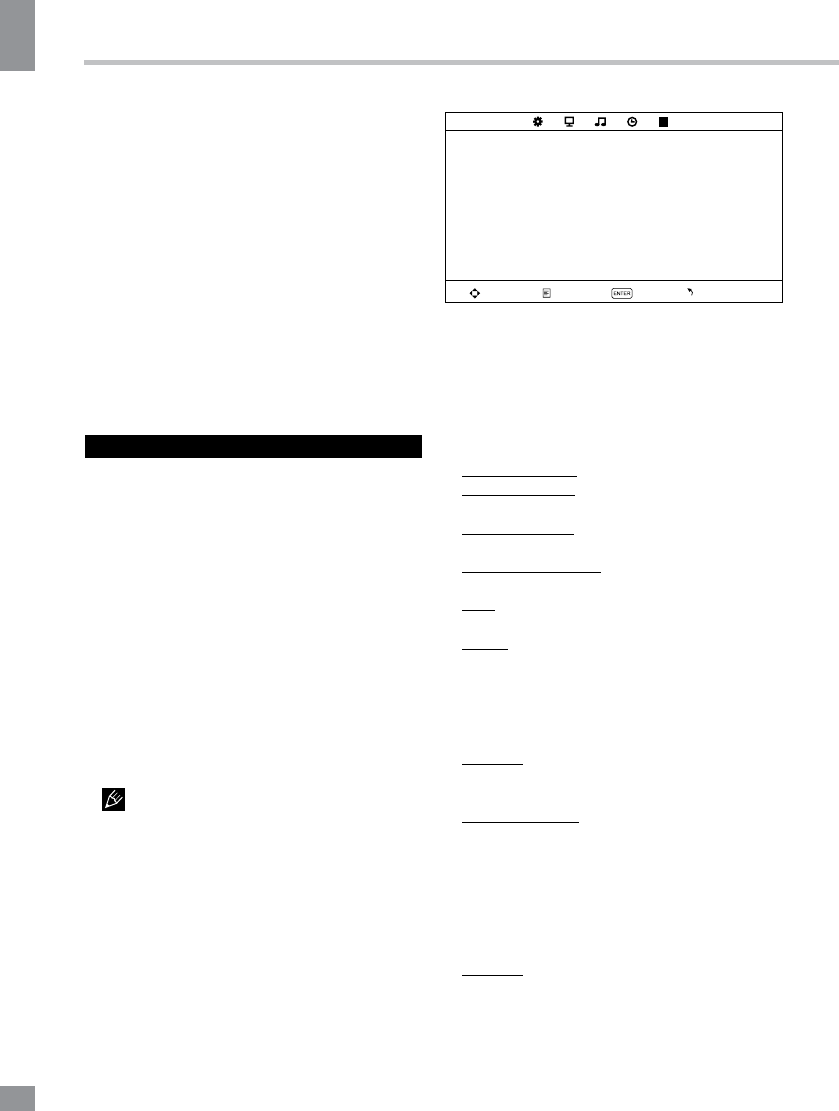

Channel setting (only for TV source)

CHANNEL

Auto tuning

ATV Manual tuning

Programme edit

Move Menu OK Exit

• Auto tuning: press ENTER button to start

automatic search of available channels. To

stop the process press MENU or EXIT button.

• ATV Manual tuning: Press ENTER button

to enter into manual tuning menu:

Current Channel: select channel number.

Color System: select corresponding color

system (PAL/SECAM/NTSC).

Sound System: select corresponding sound

system (DK/BG/I).

Operation

Fine-tune: perform fine adjustment of the

current frequency.

AFC: set On/Off automatic frequency

correction.

Search: press LEFT/RIGHT buttons; the

unit will search for next available channel

downward or upward and save it under the

current number.

• Program Edit: this item allows you to sort

TV programs according to your preferences.

Enter into program edit menu:

Delete: Select the channel you want to

delete. Press red button to delete the channel.

Rename: Highlight the needed channel.

Press green button; then press UP/DOWN

buttons to select a symbol. Press LEFT/RIGHT

buttons to select the next symbol. Press

ENTER button to confirm.

Move: Highlight the needed channel. Press

yellow button; select the position to put the

channel into. Press yellow button to confirm.

Skip: Highlight the needed channel. Press

blue button; now this channel will be skipped

when you select previous/next channels.

Favorite: Select the channel you want to edit.

If this channel is your favorite channel, you can

add the mark to the channel as your favorite

channel by pressing FAV button.

Picture setting


Picture mode

Contrast

Brightness

Color

Tint

Sharpness

Color temperature

Noise reduction

Move Menu OK Exit

• Picture Mode: Standard/Dynamics/Mild/

User.

• Contrast, Brightness, Color, Tint (adjust

the tone of color when your system is in

NTSC), Sharpness

• Colour Temperature: Normal/Warm/Cool.

• Noise Reduction: Digital noise reduction

effect for reducing the video noise level: Off/

Low/Middle/High.

Sound setting

SOUND

Sound mode

Treble

Bass

Balance

Auto volume

Move Menu OK Exit

• Sound mode: Standard/Dynamics/Mild/

User.

• Treble: adjust treble frequency (only in

User sound mode).

• Bass: adjust bass frequency (only in User

sound mode).

• Balance: adjust balance between left and

right speaker.

• Auto volume: set the auto volume

correction on/off. It will level out the sound

volume when sudden changes in volume occur

during commercial breaks or channel change.

Timer setting

TIME Sleep timer

Auto sleep

OSD timer

Move Menu OK Exit

• Sleep timer: select the period until

automatic switch-off of the unit (10 - 240 min).

• Auto sleep: select the period of time after

which the unit will automatically switch off if no

operation is done.

• OSD timer: select the period of time after

which the OSD will be hidden.

Operation

Option setting

OPTION

OSD language

TT language

Aspect ratio

Blue screen

Key lock

Reset

Software upgrade (USB)

Move Menu OK Exit

• OSD Language: select the language of

the OSD menu.

• TT Language: select teletext language.

• Aspect ratio: 4:3/16:9/Zoom1/Zoom2.

The set of available aspects can vary

depending on the current signal source.

• Blue screen: set on or off blue screen

activation when no signal.

• Key lock: select ON to lock all buttons on

the panel. Set OFF to unlock the buttons.

• Reset: reset the parameters to initial

factory settings.

• Software upgrade: this option is intended

for using by qualified technicians only.

Screen setting (only for PC mode)

SCREEN

Auto adjust

Horizontal Pos.

Vertical Pos.

Clock

Phase

Move Menu OK Exit

• Auto adjust: automatical setting of the

parameters.

• Horizontal Position: adjust horizontal

position of the image.

• Vertical Position: adjust vertical position

of the image.

• Clock: adjust the image frequency

manually.

• Phase: adjust the phase manually.

USB operation

General playback information

• Insert a USB into the USB jack. Select

Media source and press ENTER button. The

screen will show a USB playback window, in

which you can select Music, Photo, Movie and

Text contents to play by pressing LEFT/RIGHT

cursor buttons and ENTER button.

• USB file systems supported: FAT16, FAT32,

NTFS. 2.0 USB version is supported; maximum

capacity 400 Gb. For correct and satisfactory

operation, licensed USB devices of famous

brands should be used with this unit. Avoid using

USB devices of unknown brands. Playback of

some file formates cannot be supported.

• This unit supports playback of video files

with ASF, AVI, MKV, MPG extension, with

video codecs WMV9, DIVX, H263, MPEG-4,

MPEGII, XVID and audio codecs WMA, MP3,

DD(AC3). Video image resolution should not

be more than 576x720.

The above list of extensions and codecs

is for information only and is not a guarantee

that all files having the above extensions and

codecs sohuld be read by this unit.

• Some AVI files cannot be played due to

their parameters and recording conditions.

Video files more than 2 Gb having AVI

extension can be played partially.

According to the USB 1.1/2.0 Standard,

usage of a USB device with power current

consumption exceeding 500 mA is not

recommended without supplementary power

supply. Failure to use supplementary power for

connected USB drives with power consumption

exceeding this value as well as defective

USB drives may cause mechanical or thermal

changes of elements of this unit as well as

failure of internal elements of the USB port.

Such damages are not warrantee cases.

Warning: usage of external USB drives

Operation

containing BIN files in the root directory may

cause malfunction of the unit or damage to the

software.

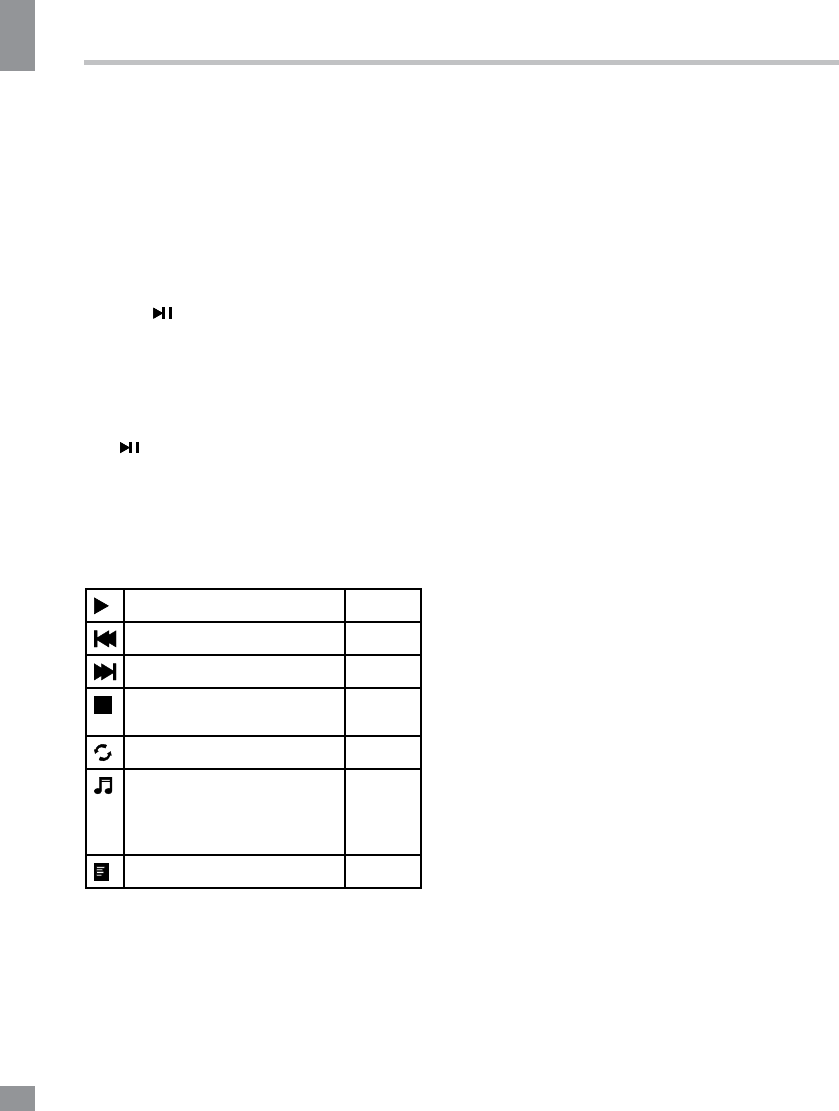

Operations of file playback

• Press cursor buttons to select Return

option and press ENTER button if you want to

go back to the previous menu.

• In the content menu, press cursor buttons

to select folder, press ENTER button or

CANCEL/ button to enter it, then press

cursor buttons to select the file you want to

watch or to listen to. When highlighting the

file, the file information will appear on the right

(not available for text files) and picture will be

previewed in the center (not available for music

and text files). Press ENTER button or CAN-

CEL/ button to play the selected file.

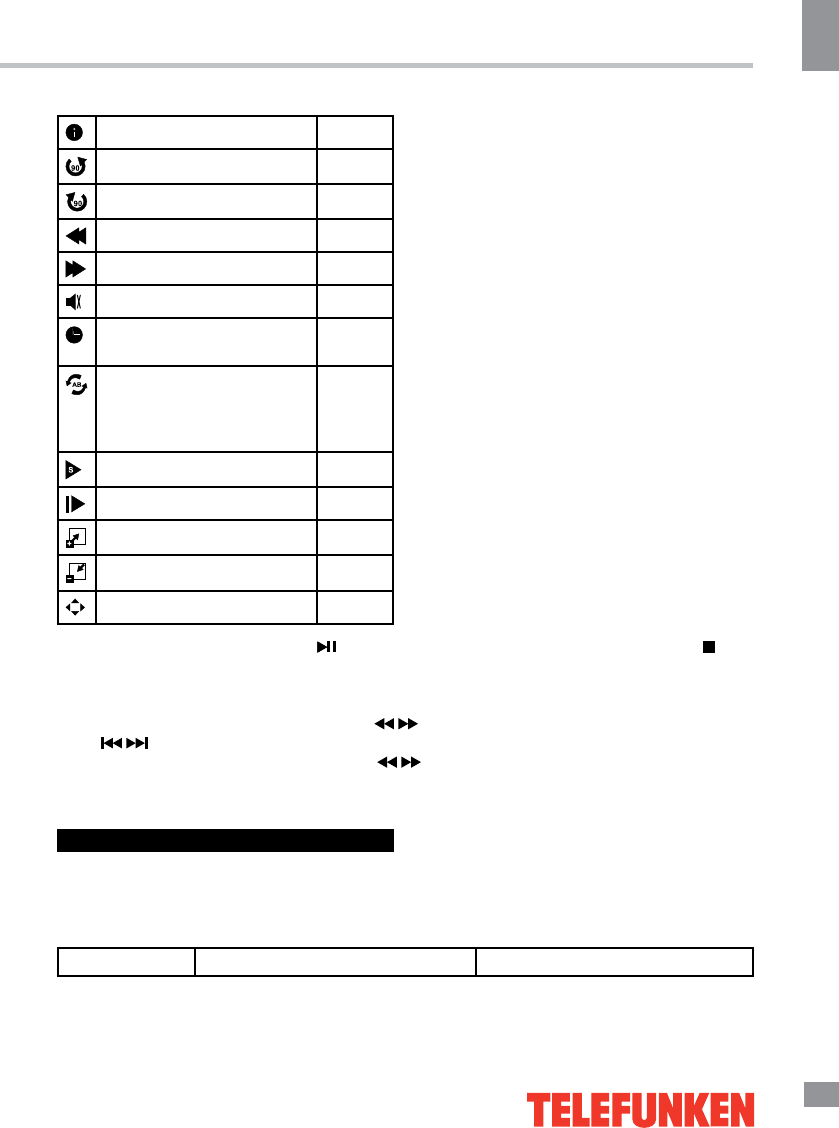

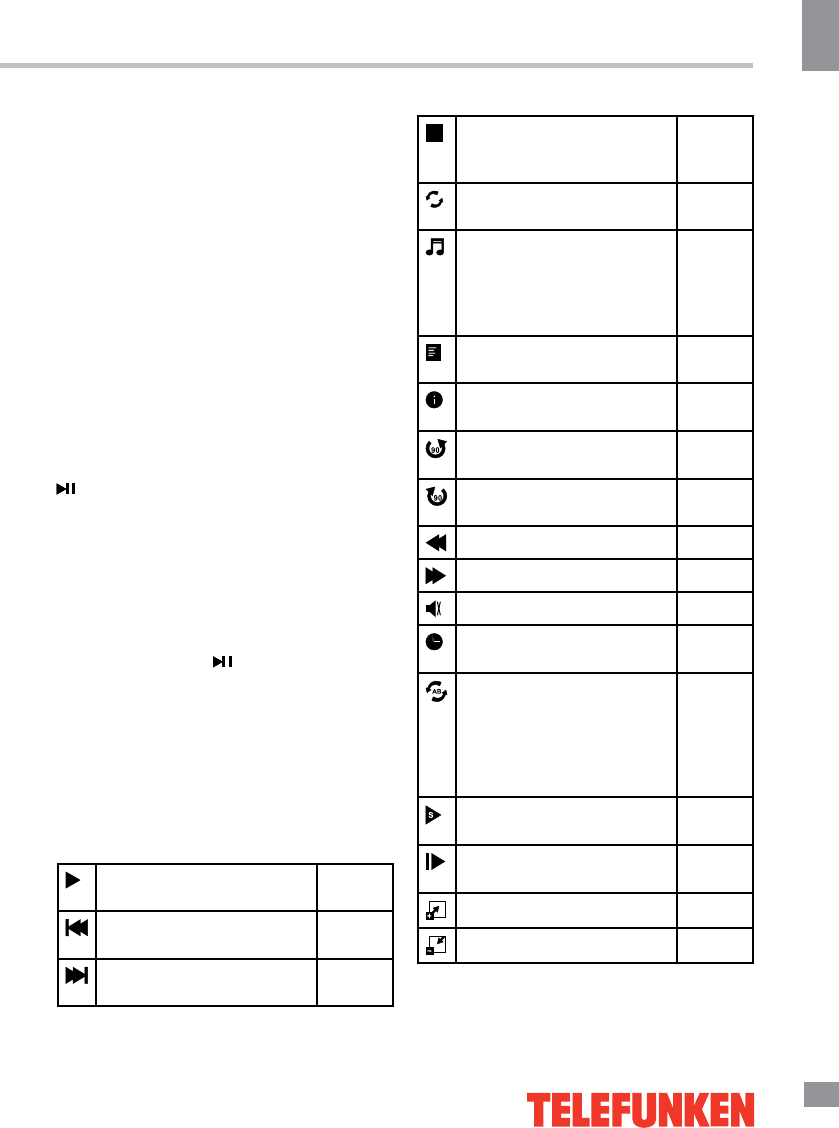

• While playback, press ENTER button; the

bottom of the screen will show playback menu

in which you can select an operation by LEFT/

RIGHT cursor buttons on perform this opera-

tion by pressing ENTER button. The operations

are as follows:

Play or pause playback All files

Select previous file All files

Select next file All files

Stop plabyack and return to

previous menu

All files

Select repat playback mode All files

Play music in background

mode when photo or text

file is being browsed (you

should select music file first)


and

Text

Show playlist All files

General information

Show file information All files

Rotate image clockwise Photo

Rotate image anti-clockwise Photo

Fast backward playback Music

Fast forward playback Music

Mute the sound Music

Select time to start playback

from

Music

Fragment repeat playback.

Press OK to select initial

point, press OK to select

final point of the fregment

Movie

Slow playback Movie

Step playback Movie

Zoom in Movie

Zoom out Movie

Select aspect ratio Movie

• While playback, press CANCEL/ button to pause or resume playback. Press INDEX/

button to stop playback.

• When playing photo, movie and music files, you can press REPEAT button to select the

repeat play mode. Press ROOT button to go to the root menu of the storage.

• When playing music files you can press / buttons to fast reverse or forward. You can

press / buttons to select the desired files manually in normal condition.

• When playing photo files, you can press / buttons to page up or page down the file.

Press LEFT/RIGHT cursor buttons to rotate the image.

Troubleshooting

Below is a table describing simple measures that can help you eliminate most problems likely

to emerge when this unit is in use. If below measures do not help, turn to a service center or to the

nearest dealer.

Symptom Cause Solution

General information

No picture, no

sound, and no

indicator light

The power cord is not plugged in.

Contrast, brightness, color and

volume are all in the minimum value

or TV is in mute mode.

Plug the power cord in.

Alter the value of contrast,

brightness, color and volume.

The picture in

VGA mode is

abnormal

The PC settings may be improper. Check and set the resolution

parameters of your PC.

Picture is spotted

or with snow

Signal source is low-grade or the

signal is in a lower quality.

Use the qualified signal cord.

Blue background No video signal or the signal cord is

improperly/not connected.

Connect the signal cord properly.

No sound No audio signal or the signal cord is

improperly/not connected.

Connect the audio signal cord

properly.

Set the sound system properly.

The RC does not

work

Batteries are improperly installed or

exhausted.

Make sure the positive and the

negative polarities are correct.

Reattach the battery lid.

Replace the batteries.

Causes of interference

Incorporated in your TV receiver are the most up-to-date devices to eliminate interference.

Local radiation however, can create disturbances, which visibly affect your picture. Proper

installations, a good aerial are your best safeguards against these disturbances.

• RF INTERFERENCE: Moving ripples across the screen are caused by nearby transmitting or

receiving short-wave radio equipment.

• DIATHERMY: Herringbone pattern and partial picture loss can result from the operation of

diathermy equipment from a nearby doctor’s surgery or hospital.

• SNOW: Weak TV signals from long distant stations result in an instead picture and give the

effect of falling snow. An antenna adjustment or antenna amplifier may be needed.

• GHOST: Multiple image, caused by TV signals reflected back from surrounding buildings,

hills, aircraft, etc. is minimized by correct aerial positioning.

• CAR IGNITION: Nearby cars and electrical motors can cause small streaks across the picture

or make the picture roll.

Accessories

1. LED TV 1 pc

2. Remote controller 1 pc

3. Stand 1 pc

4. Base 1 pc

5. Screw 7 pcs

6. Consumer information 1 pc

7. Warranty card 1 pc

8. Instruction manual 1 pc

Picture and

sound with

abnormity

Contrast and color are set improperly.

Color system is set improperly.

Sound system is set improperly.

Set the value of Contrast and color

properly.

Set the sound system properly.

Содержание

Specifications

Size (diagonal) 24” (61 cm)

Resolution 1920 x 1080

Aspect ratio 16:9

Response time 7.4 ms

Color system PAL, SECAM

Sound system B/G, DK, I

NICAM Stereo 2 x 3 W

Component input +

Composit AV RCA in +

PC audio input +

VGA in +

HDMI in +

Headphone jack +

Russian and English OSD +

Progressive scan +

Digital comb filter 3D

Sleep timer +

USB movie, audio and photo support +

Quantity of channels 199

Teletext 1000 pages

Electric shock protection class II

Nominal voltage range of the LED TV: ~100–240 V; 50/60 Hz;

Power consumption of the LED TV: 48 W

Unit dimensions: without stand 363.7 x 51.3 x 347.1 mm

with stand 363.7 x 175.8 x 371.4 mm

Net/Gross weight 3.08 kg/3.59 kg

The LED panel is a high technology product with many thin film transistors that can

give you a fine picture details. Occasionally, a few non-active pixels may appear on the screen

as a fixed point of blue, green, red, black or white, please note that this does not affect the

performance of your LED TV.

Warning: Specifications may be subject to change without notice for improvement.

Перед началом эксплуатации

Уважаемый покупатель!

Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безо-

пасно пользоваться приобретенным устройством, рекомендуется тщательно изучить

настоящее руководство перед подключением и эксплуатацией изделия. Сохраняйте

руководство для использования в будущем.

Содержание

Перед началом эксплуатации

Утилизация изделия

Меры предосторожности

Установка

Установка на подставку

Крепление на стену

Подключение

Подключение внешней антенны

Прочие подключения

Управление устройством

Элементы управления

Передняя панель

Задняя панель

Пульт дистанционного управления

Установка батареек

Общие операции

Источники сигнала

Операции с телетекстом

Экранное меню

Настройка каналов

Настройка изображения

Настройка звука

Настройка таймера

Настройка параметров

Настройка экрана

Операции с USB

Общая информация

Воспроизведение файлов

Общая информация

Руководство по устранению

неисправностей

Источники помех

Комплект поставки

Технические характеристики

Перед началом эксплуатации

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с

обычным бытовым мусором. Существует отдельная система сбора использованных

электронных изделий в соответствии с законодательством, которая предполагает

соответствующее обращение, возврат и переработку.

Обращайтесь в органы местного управления за инструкциями по правильной

утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с

соблюдением обязательных процедур по обработке, утилизации и вторичной пере-

работке и, таким образом, предотвратите потенциальное негативное воздействие на

окружающую среду и здоровье людей.

Утилизация изделия

Меры предосторожности

• Пожалуйста, извлеките шнур пита-

ния из розетки и свяжитесь с сервисной

службой в следующих случаях: если в

устройстве имеются явные неисправности,

например, из него идет дым, чувствуется

специфический запах или слышен неха-

рактерный звук; если внутрь устройства

попала жидкость или посторонние предме-

ты; если нет изображения или звука; если

поврежден корпус или панель; если Вы

пользуетесь устройством согласно инструк-

ции, но оно не работает должным образом.

• Данное изделие может подключаться

к розетке питания как без заземляющего

третьего контакта, так и с заземляющим

третьим контактом.

• Во избежание поражения электриче-

ским током защищайте шнур питания от

возможного нажатия на него или защемле-

ния, особенно рядом с разъемами.

• Не закрепляйте шнур питания метизами.

• Если Вы не пользуетесь устройством

длительное время или в случае грозы

обязательно отключайте шнур питания из

розетки, а также отключайте все сигналь-

ные кабели от входных разъемов.

• При отключении вилки из розетки всег-

да держитесь за утолщение на вилке, не

касайтесь металлических частей, не тяните

за шнур и не ломайте и не перегибайте его,

не ремонтируйте, не перекручивайте и не

нагревайте.

• Немедленно свяжитесь с сервисным

центром, в случае если имеются какие-либо

неисправности шнура питания, в нем оголи-

лись жилы или он поврежден.

• Замените сетевую розетку, если в

нее невозможно вставить вилку или вилка

плохо закрепляется в розетке. Иначе могут

возникнуть неисправности или произойти

несчастные случаи или возгорания.

• Не прикасайтесь к проводам мокрыми

руками.

• Запрещается использование розетки, в

которую подключено несколько устройств.

Перегрузка такой розетки может привести

к пожару.

• Место подключения вилки шнура

питания к сети 220 В должно оставаться

легкодоступным.

• Перед работой с устройством необ-

ходимо полностью прочитать и понять все

инструкции. Необходимо соблюдать все пред-

упреждения и следовать всем инструкциям,

приведенным в настоящем руководстве.

• Пожалуйста, используйте только реко-

мендованные производителем аксессуары.

Перед началом эксплуатации

Установка/Подключение

Использование других аксессуаров может

привести к неисправностям.

• Пожалуйста, проводите все настройки

и регулировки только с помощью кнопок

на передней и боковой панелях или на

пульте дистанционного управления. Ни в

коем случае не снимайте заднюю панель

и не пытайтесь самостоятельно проводить

техническое обслуживание устройства,

так как существует опасность поражения

электрическим током, а также возможно

возникновение неисправностей.

• Не устанавливайте устройство на

непрочные или неровные поверхности,

тележки, стойки, треноги, кронштейны

или столы. Устройство может упасть, в

результате чего могут возникнуть неисправ-

ности или произойти несчастные случаи.

Используйте только те приспособления,

которые рекомендованы производителем

или продавцом.

• Пожалуйста, устанавливайте устрой-

ство на горизонтальной поверхности в ме-

стах с хорошей вентиляцией. Не допускайте

воздействия на устройство вибрации, пря-

мого солнечного света, высокой температу-

ры, а также попадания пыли и влаги.

• Не ставьте на устройство вазы, сосуды

с жидкостью. Попадание жидкости внутрь

аппарата может привести к пожару или по-

ломке устройства.

• Не устанавливайте устройство в зоне

магнитных волн. Это может привести к по-

ломке устройства. В зоне электромагнитно-

го излучения может наблюдаться искаже-

ние изображения.

• Не устанавливайте вблизи устройства

источники открытого огня, например, свечи.

В случае их падения устройство может быть

повреждено или может произойти возгора-

ние.

• Установка телевизора в замкнутое

пространство при эксплуатации может со-

кратить срок службы устройства; поэтому

необходимо обеспечить минимальную

дистанцию между LED-телевизором и

внутренними границами приспособления

под аппарат для нормальной вентиляции

(минимум по 10 см свободного простран-

ства со всех сторон).

• Располагайте кабели позади устрой-

ства. Не закрепляйте их метизами, не пере-

гибайте, не ремонтируйте и не нагревайте.

• При перемещении телевизора не

нажимайте и не касайтесь панели. Не пере-

носите телевизор в положении, при котором

экран направлен вверх или вниз.

• Не перемещайте устройство при под-

ключенном проводе питания или других

подключенных проводах. Повреждение про-

вода питания, подключенный провод или

подключенные устройства могут стать при-

чиной пожара, электрошока или поломки.

• Если устройство тяжелее 18 кг, его

должны перемещать не менее 2 человек.

При падении устройство может повредиться.

• Слишком сильное нажатие на панель

может повредить устройство.

• При длительном использовании может

немного повысится температура корпуса

устройства. Это явление свидетельствует о

теплоотдаче в нормальном рабочем режи-

ме. Однако не позволяйте детям и людям с

повышенной температурной чувствительно-

стью касаться устройства.

Все иллюстрации, приведенные в на-

стоящем руководстве, являются схе-

матическими изображениями, которые

могут отличаться от реальных объектов.

Перед началом эксплуатации

Установка/Подключение

Установка

Установка на подставку

Выберите ровную плоскую горизонталь-

ную поверхность, накройте ее мягкой тка-

нью и разместите на ней корпус телевизора

экраном вниз. Присоедините подставку к

основанию таким образом, чтобы отверстия

в подставке и в основании совпадали. За-

фиксируйте подставку с помощью 3 винтов.

Присоедините подставку вместе с основа-

нием к задней части корпуса телевизора

таким образом, чтобы отверстия в под-

ставке и в корпусе совпали. Зафиксируйте

подставку с помощью 4 винтов.

Крепление на стену

• Перед установкой телевизора на стену

отделите подставку от корпуса, предвари-

тельно вывернув 8 шурупов, фиксирующих

подставку на нижней части корпуса.

• Для крепления на стену на задней па-

нели телевизора имеются 4 отверстия под

винты 4*8 мм, расстояние между которыми

по вертикали и горизонтали составляет 100

мм. Для крепления следует использовать

настенный кронштейн (в комплект постав-

ки не входит и приобретается отдельно).

Производитель не несет ответственности

за неправильно выполненный монтаж, по-

влекший повреждение телевизора.

Управление устройством

Подключение

Подключение внешней антенны

Подсоедините антенну к соответствую-

щему разъему. Используйте коаксиальный

кабель 75 Ом при подключении внешней

антенны.

Прочие подключения

• Подсоедините источник аудио сигнала

(DVD, CAMCORDER) к соответствующим

аудио разъемам ‘L’ (Левый) и ‘R’ (Правый).

• Композитный видео вход телевизора

подсоединяется к композитному выходу

другого видео оборудования с помощью

аудио-видеокабеля RCA.

• Компонентный видеовход Y/Pb/Pr слу-

жит для получения компонентного видео-

сигнала от внешнего источника.

• Разъем питания предназначен для под-

ключения телевизора к сети электрического

питания с помощью сетевого адаптера.

• Подсоедините VGA-кабель (в комплект

не входит) к VGA-порту ПК и к VGA-разъему

телевизора; затяните болты по часовой

стрелке на обоих концах кабеля.

• Компьютерный аудиовход служит для

получения телевизором аудио сигнала с

персонального компьютера.

• Если источник видеосигнала имеет

HDMI-выход, подключите его к HDMI-входу

телевизора, используя специальный HDMI-

кабель ((в комплект не входит).

• Подсоедините наушники к разъему

для наушников. При подсоединенных

наушниках звук через динамики телевизора

не воспроизводится.

75 Ohm co-axis cable

TVRF antenna jack

Antenna cable connector

ST AN DB Y

Управление устройством

Элементы управления

Передняя панель

1. Кнопки VOL+/VOL-

2. Кнопки CH+/CH-

3. Кнопка SOURCE

4. Кнопка MENU

5. Кнопка POWER

Задняя панель

1. Кабель питания

2. USB-порт

3. Вход HDMI

4. Вход VGA

5. Композитный видеовход

6. Компьютерный аудиовход

7. Разъем для антенны

8. Разъем для наушников

9. Компонентный видеовход

(YPbPr)

21 3 4 5 6 7 8

Управление устройством

Пульт дистанционного управления

1. Кнопка POWER

2. Кнопки с цифрами

3. Кнопка P.MODE

4. Кнопка S.MODE

5. Кнопка MENU

6. Кнопки курсора (ВВЕРХ/ВНИЗ/ВЛЕВО/

ВПРАВО)/Кнопка ENTER

7. Кнопка EXIT

8. Кнопка MTS

9. Кнопки VOL+/VOL-

10. Кнопка ROOT

11. Кнопка FAV-/

12. Кнопка FAV/

13. Кнопка CANCEL/

14. Кнопка INDEX/

15. Кнопка REVEAL

16. Кнопка SIZE

17. Кнопка RED (красная)

18. Кнопка GREEN (зеленая)

19. Кнопка MUTE

20. Кнопка

21. Кнопка SLEEP

22. Кнопка SOURCE

23. Кнопка INFO

24. Кнопки CH+/CH-

25. Кнопка ASPECT

26. Кнопка REPEAT

27. Кнопка GOTO

28. Кнопка FAV+/

29. Кнопка FREEZE/

30. Кнопка SUB.PG

31. Кнопка ON/OFF

32. Кнопка MIX

33. Кнопка HOLD

34. Кнопка CYAN (голубая)

35. Кнопка YELLOW (желтая)

Установка батареек

1. Снимите крышку отсека для батареек

на задней части ПДУ.

2. Поместите батарейки в отсек для

батареек с правильным соблюдением по-

лярности.

3. Установите крышку отсека на место.

• Вставьте две батарейки AAA/1.5V в

отсек для батарей ПДУ. Мощность сигна-

ла, необходимая для приемного датчика,

обеcпечивается на расстоянии до 8 метров

и в пределах 30 градусов влево и вправо.

• Не используйте одновременно новые и

использованные батарейки или батарейки

разных типов.

Управление устройством

Общие операции

• Нажмите кнопку POWER на панели

телевизора или на ПДУ, чтобы включить

питание. Индикатор питания загорится

зеленым цветом. Нажмите кнопку POWER,

чтобы выключить питание; индикатор за-

горится красным цветом.

• Нажимайте кнопки VOL-/VOL+ для регу-

лирования уровня громкости звука.

• Нажимайте кнопку SLEEP для выбора

периода времени, по истечении которого

телевизор автоматически отключится (от 10

до 240 минут).

• Нажмите кнопку на ПДУ для пере-

ключения между текущим и предыдущим

просматриваемыми каналами.

• Нажмите кнопку ASPECT для выбора

одного из доступных форматов изобра-

жения на экране: 4:3/16:9/Масштаб1/Мас-

штаб2. Форматы могут различаться в зави-

симости от текущего источника сигнала.

• Нажмите кнопку MUTE для отключения

звука. Для включения звука нажмите эту

кнопку повторно или регулируйте громкость.

• Выберите режим TV. Нажимайте кноп-

ки CH-/CH+, чтобы выбрать предыдущий

или следующий канал. С помощью кнопок с

цифрами 0-9 и кнопки [-/--] можно непосред-

ственно выбрать номер нужного канала.

• Нажимайте кнопку P.MODE для пере-

мещения по меню режимов изображения,

состоящему из следующих пунктов: Кино

=> Динамичный => Стандартный => Польз.

• Нажимайте кнопку SMART S. для пере-

мещения по меню режимов звука, состоя-

щему из следующих пунктов: Стандартный

=> Динамичный => Мягкий => Польз.

• Нажмите кнопку INFO для отображения

информации о текущем канале.

• Нажмите кнопку FREEZE для включе-

ния стоп-кадра.

• Нажмите кнопку FAV для отображения

списка любимых каналов. Нажимайте кноп-

ки FAV+/FAV- для выбора предыдущего или

следующего любимого канала.

• Нажимайте кнопку MTS в режиме TV

для выбора одного из режимов звука Nicam

(данная операция доступня не для всех ТВ-

каналов).

Источники сигнала

Нажмите кнопку SOURCE, затем на-

жимайте кнопки курсора ВНИЗ/ВВЕРХ на

ПДУ или кнопки CH+/CH- на панели, чтобы

выбрать один из доступных источников сиг-

нала: TV - AV - SCART - YPBPR - HDMI - PC -

Медиа. Нажмите кнопку ENTER на ПДУ или

кнопку MENU на панели для подтверждения.

Операции с телетекстом (опция)

• Выберите режим TV. Затем с помощью

кнопок CH-/CH+ выберите телеканал, под-

держивающий телетекст.

• Кнопки телетекста на ПДУ имеют сле-

дующие функции:

Кнопка ON/OFF: нажмите для входа в ре-

жим TEXT. Нажмите повторно для возврата

к просмотру телеканала.

Кнопка HOLD: Нажмите, чтобы оста-

новить переход к следующей странице.

Нажмите кнопку повторно, чтобы отменить

эту операцию.

Кнопка INDEX: нажмите для перехода к

странице индекса.

Кнопка SIZE: Нажмите для увеличе-

ния текста, отображаемого на странице

телетекста, или отображения половины

страницы. Нажмите повторно для отобра-

жения второй половины страницы. Нажмите

кнопку еще раз для отображения текста в

нормальном размере.

Кнопка REVEAL: Нажмите эту кнопку для

отображения скрытой информации.

Нажмите эту кнопку повторно, чтобы

скрыть информацию.

Кнопка SUB.PG: Нажмите эту кнопку для

выбора подстраницы. В левом верхнем углу

экрана появится значок подстраницы. Ввве-

дите номер подстраницы в формате 0001.

CANCEL: После выбора страницы теле-

текста может пройти некоторое время,

Управление устройством

прежде чем она станет доступна. Нажмите

кнопку CANCEL, чтобы свернуть режим

телетекста и вернутся к просмотру ТВ.

Когда выбранная страница будет обнару-

жена, в верхней части дисплея отобразится

ее номер. Нажмите кнопку CANCEL, чтобы

вернуться к просмотру телетекста.

MIX: Нажмите эту кнопку для перехода к

смешанному отображению картинки ТВ и

телетекста (в виде полупрозрачного фона).

Красная/Зеленая/Желтая/Голубая кнопки:

Используйте четыре цветовых кнопки для

непосредственного перехода на страницу,

имеющую цветовой код, которая отобража-

ется в нижней части страницы телетекста.

Экранное меню

1. Нажмите кнопку MENU, чтобы вызвать

экранное меню настройки.

2. Нажимайте кнопки курсора ВЛЕВО/

ВПРАВО на ПДУ или кнопки VOL+/- на па-

нели для выбора нужной страницы меню.

3. Нажмите кнопку курсора ВНИЗ или

кнопку ENTER на ПДУ или кнопку CH+ на

панели, чтобы перейти к списку параметров.

4. Нажимайте кнопки курсора ВВЕРХ/

ВНИЗ на ПДУ или кнопки CH+/- на панели,

чтобы выбрать параметр для настройки.

5. Нажимайте кнопки курсора на ПДУ или

кнопки VOL+/- или CH+/- на панели, чтобы

настроить выбранный параметр.

6. Нажмите кнопку EXIT, чтобы выйти из

меню.

Внешний вид меню может отличаться

от приведенных ниже изображений, кото-

рые служат только для наглядности.

Настройка каналов (только в

режиме ТВ)

КАНАЛЫ

Авто настройка

АТВ ручная настройка

Редактор программ

Двиг. Меню ОК Выход

• Автонастройка: нажмите кнопку кур-

сора ENTER для запуска автоматического

поиска и сохранения всех доступных кана-

лов. Для остановки поиска нажмите кнопку

MENU или EXIT.

• Ручная настройка: Нажмите кнопку

ENTER, чтобы войти в меню ручной на-

стройки, состоящее из следующих пунктов:

Текущий канал: выберите номер канала.

Система цвета: выберите систему

цветности (PAL/SECAM/NTSC).

Система звука: выберите систему звука

(DK/BG/I).

Точная настройка: выполните точную под-

стройку текущей частоты.

АПЧ: включите или отключите автомати-

ческую подстройку частоты.

Поиск: нажмите кнопку курсора ВЛЕВО

или ВПРАВО для запуска поиска ближай-

шего доступного канала вниз или вверх по

диапазону и сохранения его под выбранным

номером.

• Редактор программ:

Удалить: Выберите канал, который Вы

хотите удалить. Нажмите красную кнопку,

чтобы удалить выбранный канал.

Переименовать: Выберите канал. Нажми-

те зеленую кнопку; затем с помощью кнопок

курсора ВВЕРХ/ВНИЗ выберите символ.

Нажимайте кнопки курсора ВЛЕВО/ВПРАВО

для перехода к предыдущему или следую-

щему символам. После введения всех сим-

волов имени канала нажмите кнопку ENTER,

чтобы подтвердить переименовывание.

Двигать: Выберите канал. Нажмите

желтую кнопку; с помощью кнопок курсора

Управление устройством

выберите позицию для перемещения вы-

браннный канал. Нажмите желтую кнопку

для перемещения канала.

Пропустить: Выберите канал. Нажмите

голубую кнопку; теперь этот канал будет

пропущен при перелистывании каналов.

Любимые: Выберите канал, который хоти-

те поместить в список любимых каналов.

Нажмите кнопку FAV, чтобы установить

символ напротив выбранного канала.

Теперь канал внесен в список любимых.

Настройка изображения

ВИДЕО

Режим изображения

Контрастность

Яркость

Насыщенность

Оттенок

Резкость

Цветовой тон

Шумоподавление

Двиг. Меню ОК Выход

• Режим изображения: Стандартный/

Динамичный/Мягкий/Польз.

• Контрастность, Яркость, Насыщен-

ность, Оттенок (настройка оттенка доступ-

на только для системы NTSC), Резкость

• Цветовой тон: Холодн./Норм./Тепл..

• Шумоподавление: Выберите режим

коррекции цветовых шумов в случае если

сигнал плохой: выкл./низк./сред./высок.

Настройка звука

ЗВУК

Режим звука

Тембр ВЧ

Тембр НЧ

Баланс

АРУ звука

Двиг. Меню ОК Выход

• Режим звука: Стандартный/Динамич-

ный/Мягкий/Польз.

• Тембр ВЧ: отрегулируйте высокие

частоты (только в режиме Польз.).

• Тембр НЧ: отрегулируйте низкие часто-

ты (только в режиме Польз.).

• Баланс: отрегулируйте баланс между

правым и левым динамиками.

• АРУ звука: включите или отключите

автоматическую регулировку громкости.

При скачках громкости, связанных с веща-

нием рекламных роликов или с переключе-

нием каналов, громкость будет регулиро-

ватьсяя автоматически.

Настройка таймера

ВРЕМЯ Таймер отключения

Автоотключение

Таймер меню

Двиг. Меню ОК Выход

• Таймер отключения: выберите период

времени, по истечении которого телевизор

автоматически отключится (10 - 240 минут).

• Автоотключение: выберите период

времени, по истечении которого телевизор

отключится при отсутствии операций.

• Таймер меню: выберите время отобра-

жения экранного меню.

Настройка параметров

ПАРАМЕТРЫ

Настройка языков

Язык телетекста

Формат

Голубой экран

Блокировка кнопок

Восст. станд. настроек

Обновление ПО USB

Перем. Меню ОК Выход

• Настройка языков: выберите язык

экранного меню.

Управление устройством

• Язык телетекста: выберите язык теле-

текста.

• Формат: 4:3/16:9/Масштаб1/Масштаб2.

Набор доступных форматов может разли-

чаться в зависимости от источника сигнала.

• Голубой экран: включите или отключи-

те активацию синего фона при отсутствии

сигнала.

• Блокировка кнопок: установите ВКЛ,

чтобы заблокировать кнопки на панели теле-

визора от нажатий. Для снятия блокировки

выберите ВЫКЛ.

• Восстановить стандартные на-

стройки: сброс выполненных настроек до

заводских значений.

• Обновление ПО USB: данная операция

должна выполняться только квалифициро-

ванным специалистом.

Настройка экрана (в режиме PC)

ЭКРАН

Автоконфигурация

Гориз. положение

Верт. положение

Часы

Фаза

Двиг. Меню ОК Выход

• Автоконфигурация: автоматическая

установка параметров.

• Гориз. положение: отрегулируйте

горизонтальную позицию изображения.

• Верт. положение: отрегулируйте вер-

тикальную позицию изображения.

• Часы: отрегулируйте частоту смены

изображения.

• Фаза: отрегулируйте фазу.

Экранное меню Вашего телевизора

может быть изменено без предварительно-

го уведомления и, следовательно, отличать-

ся от меню, представленного в настоящем

Руководстве.

Операции c USB

Общая информация

• Вставьте USB-накопитель в USB-порт

данного устройства. Выберите источник

сигнала USB и нажмите кнопку ENTER. На

дисплее отобразится интерфейс воспро-

изведения файлов с USB, в котором Вы

можете выбрать с помощью кнопок курсора

ВЛЕВО/ВПРАВО и кнопки ENTER воспроиз-

ведение музыки, фото, видео или текстов.

• Поддержка USB: версия USB 2.0;

файловые системы FAT16, FAT32, NTFS;

максимальный объем накопителя 400 Гб.

Корректная работа устройства гарантиро-

вана только при использовании лицензион-

ных USB-накопителей известных произ-

водителей. Воспроизведение некоторых

форматов аудио, видео и изображений

может не поддерживаться.

• Данное устройство поддерживает

видеофайлы с расширением ASF, AVI, MKV,

MPG, с видеокодеками WMV9, DIVX, H263,

MPEG-4, MPEGII, XVID и аудиокодеками

WMA, MP3, DD(AC3). Разрешение видеои-

зображения должно быть не более 576x720.

Приведенный выше список расши-

рений и кодеков является только информа-

тивным и не является обязательством по

чтению всех файлов с указанными расши-

рениями и кодеками.

• Воспроизведение некоторых AVI-

файлов может оказаться невозможным в

зависимости от их конфигурации и параме-

тров, а также условий записи. Видеофайлы

с расширением AVI объемом более 2 Гб

могут воспроизводиться устройством не

полностью.

Согласно стандарту USB 1.1/2.0 ис-

пользование USB-устройства с током потре-

бления более 500 мА не рекомендуется без

использования дополнительного источника

питания. Подключение без дополнительно-

го питания USB-носителей, потребляющих

ток, который превышает данное значение,

а также неисправных USB-носителей может

Управление устройством

вызвать механические или термические

изменения элементов конструкции дан-

ного устройства, а также выход из строя

внутренних элементов защиты USB-порта.

Такие повреждения не являются гарантий-

ным случаем.

Внимание: использование внешних USB-

устройств, содержащих файлы с расши-

рением BIN в корневой директории, может

привести к сбоям в работе устройства или к

повреждению программного обеспечения.

Воспроизведение файлов

• Для возврата на предыдущий уровень

меню выберите «Возврат» и нажмите кноп-

ку ENTER.

• В меню содержимого нажимайте кнопки

курсора, чтобы выбрать папку или файл,

затем нажмите кнопку ENTER или CANCEL/

, чтобы войти в выбранную папку. Тем

же образом выберите файл, который Вы

хотите просмотреть или прослушать. При

выделении файла информация об этом

файле будет отображаться в правой части

экрана (недоступно для текстовых файлов),

а миниатюра изображения будет показана

в центре экрана (недоступно для аудио- и

текстовых файлов). Нажмите кнопку ENTER

или кнопку CANCEL/ для запуска выбран-

ного файла.

• Во время воспроизведения нажмите

кнопку ENTER; в нижней части экрана

отобразится меню управления воспроиз-

ведением, в котором Вы можете выбирать

операции с помощью кнопок курсора

ВЛЕВО/ВПРАВО и подтвердить выполнение

этой операции кнопкой ENTER. Операции

представлены в таблице ниже:

Воспроизведение или

пауза

Все

файлы

Выбор предыдущего

файла

Все

файлы

Выбор следующего файла Все

файлы

Остановка воспроизведе-

ния и возврат к предыду-

щему меню

Все

файлы

Выбор режима повторного

воспроизведения

Все

файлы

Воспроизведение музыки

в фоновом режиме при

просмотре фото или тек-

ста (сначала необходимо

выбрать аудиофайл)

Фото и

текст

Отображение списка вос-

произведения

Все

файлы

Отображение информации

о файле

Все

файлы

Вращение изображения по

часовой стрелке

Фото

Вращение изображения

против часовой стрелки

Фото

Перемотка назад Музыка

Перемотка вперед Музыка

Отключение звука

Выбор времени (момента)

начала воспроизведения

Музыка

Повторное воспроизведе-

ние фрагмента. Нажите

OK для выбора начальной

точки фрагмента; нажмите

OK для выбора конечной

точки фрагмента

Видео

Замедленное

воспроизведение

Видео

Покадровое

воспроизведение

Видео

Увеличение масштаба Видео

Уменьшение масштаба Видео

Общая информация

Управление устройством

Выбор формата изобра-

жения

Видео

• Во время воспроизведения нажмите

кнопку CANCEL/ , чтобы установить вос-

произведение на паузу или продолжить его.

Нажмите кнопку INDEX/ , чтобы остановить

воспроизведение.

• При воспроизведении файлов с изо-

бражениями, видео- и аудиофайлов нажи-

майте кнопку REPEAT для выбора режима

повторного воспроизведения. Нажмите

кнопку ROOT для возврата к корневому

меню накопителя.

• При воспроизведении аудиофайлов

нажимайте кнопки / для ускоренного

воспроизведения назад или вперед. Для

выбора предыдущего или следующего

файла нажимайте кнопки / .

• При воспроизведении файлов с изо-

бражениями нажимайте кнопки / для

выбора предыдущего или следующего

файла. Нажимайте кнопки курсора ВЛЕВО/

ВПРАВО, чтобы вращать изображение.

Общая информация

Руководство по устранению

неисправностей

Ниже приводится таблица, в которой описаны простые меры, способные помочь Вам

устранить большую часть проблем, могущих возникнуть при использовании данного

устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к

ближайшему дилеру.

Неисправность Причина Решение

Изображение и

звук отсутству-

ют, индикатор

не светится

Шнур питания не подсоединен.

Контрастность, яркость, резкость,

цвет и громкость установлены

на минимальное значение или

телевизор находится в беззвучном

режиме.

Подсоедините шнур питания.

Установите нужное значение

контрастности, яркости, резко-

сти, цвета и громкости.


и звук низкого

качества

Контрастность и цвет настроены

неверно.

Установлена неверная система

цвета.

Установлена неверная система

звука.

Настройте контрастность и цвет.

Установите правильную систему

звука.


в режиме VGA

некорректное

Параметры разрешения на

компьютере установлены непра-

вильно.

Отрегулируйте параметры раз-

решения компьютера.


«заснеженное» Сигнал низкого качества. Используйте исправный и каче-

ственный кабель.

Синий фон

Отсутствует видео сигнал или

кабель плохо подсоединен/не под-

соединен.

Подсоедините кабель должным

образом.

Звук отсутствует

Отсутствует аудио сигнал или

кабель плохо подсоединен/не под-

соединен.

Подсоедините кабель должным

образом.

Установите правильную сигналь-

ную систему.

ПДУ не работает Батарейки установлены непра-

вильно или устарели.

Убедитесь, что полярность со-

блюдена.

Замените батарейки на новые.

Источники помех

В Вашем телевизоре приняты все самые современные меры для устранения возможных

помех, тем не менее, изображение может искажаться под воздействием местных электро-

магнитных излучений. Лучше всего в подобных случаях попытаться перенести телевизор в

другое место и подвести к нему лучшую антенну.

• РАДИОЧАСТОТНЫЕ ПОМЕХИ

Общая информация

Появление на изображении ряби может

свидетельствовать о наличии вблизи теле-

визора коротковолнового радиопередатчи-

ка или радиоприемника.

• МЕДИЦИНСКОЕ ОБОРУДОВАНИЕ

Появление на экране «елочки» или ча-

стичное исчезновение изображения может

быть связано с работой медицинского

оборудования в близлежащей больнице или

клинике.

• «СНЕГ» НА ЭКРАНЕ

В зоне приема слабых сигналов отдален-

ных телевизионных станций изображение

становится нестабильным, а на экране

появляются мерцающие белые пятна, так

называемый эффект «падающего снега».

В этом случае помогает более точная на-

стройка антенны и применение антенного

усилителя.

• ФАНТОМНЫЕ ИЗОБРАЖЕНИЯ

Появление на экране нескольких

контуров изображения объясняется тем,

что телевизионный сигнал отражается от

окружающих построек, холмов, самолетов

и других объектов. Свести такой эффект

к минимуму можно, изменив направление

антенны.

• АВТОМОБИЛЬНЫЕ ДВИГАТЕЛИ

Работающие неподалеку автомобильные

двигатели и электромоторы могут созда-

вать помехи в изображении в виде неболь-

ших полосок или дрожания изображения на

экране.

Комплект поставки

1. Телевизор 1 шт

2. Пульт дистанционного управления 1 шт

3. Подставка 1 шт

4. Основание 1 шт

5. Винт 7 шт

6. Информация для потребителя 1 шт

7. Гарантийный талон 1 шт

8. Руководство по эксплуатации 1 шт

Технические характеристики

Размер (диагональ) 24” (61 см)

Разрешение 1920 x 1080

Формат экрана 16:9

Время отклика 7.4 мс

Система цветности PAL, SECAM

Система звука B/G, DK, I

Стереозвук NICAM 2 x 3 Вт

Компонентный вход +

Аудио-видео RCA вход +

Компьютерный аудио вход +

VGA вход +

HDMI вход +

Выход на наушники +

Экранное меню на русском и английском

языках +

Прогрессивная развертка +

Цифровой гребенчатый фильтр 3D

Таймер «сна» +

Количество каналов 199

Воспроизведение аудио-, фото- и

видеофайлов через USB +

Телетекст 1000 страниц

Класс защиты от поражения электрическим

током II

Диапазон номинальных напряжений

питаний телевизора ~100–240 В; 50/60 Гц;

Потребляемая мощность телевизора 48 Вт

Размеры устройства: с подставкой 363.7 x 51.3 x 347.1 мм

без подставки 363.7 x 175.8 x 371.4 мм

Вес нетто/брутто 3,08 кг/3,59 кг

ЖК-панель является высокотехнологичным устройством, содержащим множество

тонкопленочных транзисторов, которые дают четкие детали изображения. В некоторых

случаях могут появляться неактивные точки на экране, которые имеют постоянный цвет

(синий, зеленый, красный, черный или белый). Это не является дефектом и не влияет на

характеристики Вашего ЖК-телевизора.

Технические характеристики могут быть изменены заводом-изготовителем без пред-

варительного уведомления. Указанные геометрические размеры имеют приблизительные

значения.

TF-LED24S6_IM_01

Общая информация

898

Navigation menu

Versions of this User Manual:

Views

Navigation
