GUIA DEL PILOTO
¡No utilizar en aviación real!
¡LA CALIDAD PRIMERO!
No realizando copias ilegales y comprando solamente productos originales de WILCO
PUBLISHING, puede contribuir a la continuación del desarrollo de la calidad de nuestros
productos.
GRACIAS.
Wilco Publishing
http://www.wilcopub.com
E-mail: info@wilcopub.com
A. EXTRAS WILCO FLEET : A380 (solamente en la versión de CD-
Rom)
Para su diversión, hemos incluido varios extras. Estos están localizados en
el directorio EXTRA de vuestro CD-Rom.
ERJ 145
Pilot in
Command
Wilco Fleet
CRJ 2004 Track IR 3
Pro
Wilco Fleet
A380
Trailer
Wilco
Fleet
A380
Paint Kit
Jet Regional
de transporte
El CRJ es el
avión regional
de más éxito
en la historia.
Para disfrutar
de un
autentico
cokpit virtual,
elTrack IR
permite
controlar el
campo de
visón en
simuladores de
vuelo
simplemente
mirando a tu
alrededor unos
pocos grados.
El mayor y
más avanzado
avión
comercial
jamás
construido,
¡puede
transportar
555 pasajeros
durante
8000Nm!
Crea tus
propias
librerías y
colores del
A380
Todos estos productos pueden adquirirse en Draque Multimedia
http://www.simulacion-draque.com.
Distribuido en España por:
Livery developed for Wilco Fleet : A380.
(c) 2005 Wilco Publishing www.wilcopub.com
B. COMIENZO RAPIDO WILCO FLEET : A380
1. Como pilotar el Wilco Fleet : A380
1. Inicia Flight Simulator
2. En los menús, selecciona AIRCRAFT
3. Elije Airbus - Wilco Fleet: A380-800
4. Selecciona el modelo de avión, de acuerdo a las prestaciones de tu PC.
De una configuración de menor a mayores prestaciones requeridas,
seleccionar:
- Full: Muestra todas las opciones
- 2D Panel: Muestra el panel 2D
- VC: Muestra la cabina virtual
- Wingview: Muestra además las vistas de las alas
5. Después, selecciona una librería o compañía del avión
2. Arranque de motores
Opción 1
Usar CTRL + E, secuencia por defecto de Flight Simulator para el arranque de
motores.
Opción 2
Para el arranque manual de los motores, mirar el capitulo PANEL para el
procedimiento completo.
C. LA CABINA – ZONA SUPERIOR
1. cabina de vuelo
2. Primera Clase
3. Salón - bar - Librería - Escaleras
4. Clase de Negocios
5. Clase turista
6. Tienda - Escaleras
Nota: Los interiores del avión serán configurados de acuerdo a las peticiones
realizadas por las aerolíneas.
Para movernos y caminar por el interior de la cabina, se ha incluido en el CD-Rom
una utilidad (directorio: EXTRA / F1View), también disponible en nuestra website.
Esta utilidad ha sido proporcionada amablemente por Flight 1. Este modulo requiere
la existencia de rueda en el botón o un dispositivo que la emule (botón central).
Virtual cockpit :
• Moviendo la rueda adelante nos moveremos hacia delante y moviéndola hacia
atrás nos moveremos atrás.
• CTRL+adelante nos movemos a la derecha y CTRL+atrás a la izquierda.
• SHIFT+adelante nos movemos hacia arriba y SHIFT + atrás hacia abajo.
• CTRL+SHIFT+adelante realiza una ampliación de zoom y CTRL+SHIFT+atrás
disminuye el zoom.
Modo Virtual (Pan) (cuando la rueda del ratón se mantiene presionada) estando en
la vista virtual:
• Moviendo el ratón a la izquierda la vista rota a la izquierda.
• Moviendo el ratón a la derecha la vista rota a la derecha.
• Moviendo el ratón hacia adelante, la vista rota hacia arriba.
• Moviendo el ratón hacia atrás, la vista rota hacia abajo.
Recomendamos que leas las instrucciones de la página incluida.
D. VOCES DE TRIPULACION EN CABINA
Wilco Fleet : A380 contiene voces digitalizadas de la tripulación. Estas voces se
reproducen automáticamente o a petición del Piloto.
• Bienvenida 1 cuando se cierran las puertas.
• Bienvenida 2 cuando los motores arrancan.
• Abróchense los cinturones ON y OFF cuando la señal de “seat belt” cambia
a ON o OFF.
• Bar Abierto cuando se alcanza la altitud de crucero. Esta altitud de crucero
puede ser programada en el FMGC antes del despegue. Puede calcular la
altura y mostrar la visualización vertical en el ND.
• Descenso cuando el avión comienza a descender desde la altitud de crucero.
• Aterrizaje cuando el avión toma tierra en el aterrizaje.
E. A380
1. ¿ Porque el A380 es exclusivo ?
• Es el avión más avanzado, espacioso y eficiente jamás construido.
• Es el primer avión con dos plantas completas y dos corredores
• Sus tres clases proporcionan 555 asientos (o más)
• Autonomía de 8,000 millas náuticas sin repostar
Airbus diseño el A380 en colaboración con algunos de los 60 mayores aeropuertos,
asegurándose la compatibilidad con sus infraestructuras permitiendo una entrada en
servicio sin grandes problemas. El 380 permite la solución socio-económica más
responsable de cara al crecimiento del tráfico aéreo y la congestión de los
aeropuertos. La alternativa, pasaría por un aumento en los movimientos de los tipos
de aviones existentes, lo cual no solo requeriría billones de dólares en nuevas
infraestructuras en aeropuertos, sino que produciría un aumento de la congestión y
consecuentemente un aumento en el impacto ambiental. Este punto de vista de
Airbus ha sido confirmado, bien por la participación de múltiples industrias en el
programa, bien a través de la respuesta del mercado hacia el A380. A finales de
diciembre del 2004, 13 clientes anunciaban órdenes firmes de compra por un total
de 139 aviones, incluyendo 17 versiones de carga.
La serie A380 comienza partiendo de la base de un avión de pasajeros con capacidad
para 555 pasajeros en tres clases distintas y con una autonomía de vuelo sobre los
15.000 Km./8.000 nm. La versión de carga, el A380F, puede transportar 150
toneladas (330.000 libras) con una autonomía de 10.400 Km./5.600nm. Por otra
parte, si el mercado lo requiere, nuevas versiones con mayor autonomía podrían
fabricarse. El A380 puede motorizarse con motores Rolls-Royce Trent 900 o motores
GP7200 fabricados por Engine Alliance (consorcio General Electric and Pratt &
Whitney).
Con sus alas de gran envergadura y sus motores de última generación, el A380
puede despegar en menos distancia que otros aviones de gran tamaño. Puede
aterrizar en cualquier pista de las existentes y sus tiempos de rotación son
comparables a los del resto de aviones de gran tamaño que existen hoy día.
Cuatro A380s – todos ellos utilizados para las pruebas – están fabricados y la
producción de la mayor parte de los componentes para otros en distintas zonas de
Europa sigue el plan establecido.
3. Procesos de fabricación
Alemania
- Fuselaje y cola vertical
- Instalación comercial, incluyendo todo el interior de la cabina, pintura e
inspección final
- Pruebas de fatiga
FRANCIA
- Caja central del ala
- Ensamblaje del fuselaje
- Instalación y ensamblaje del equipamiento, incluyendo sistemas hidráulicos,
aire acondicionado, sistemas eléctricos y de combustible
- Sección del morro del avión
- Línea final de ensamblaje
REINO UNIDO
- Diseño y ensamblaje de las alas y tren de aterrizaje
- Pruebas del sistema de combustible
- Cableado, circuito de carburante, y sistemas neumático y hidráulico
ESPAÑA
- Fabricación de la zona horizontal de la cola
- Cono trasero del fuselaje
- Carenado central
Existen más países que contribuyen a la manufacturación del A380
4. Cabina de vuelo
El A380 comparte la filosofía de la familia de aviones producidos por Airbus,
manteniendo una cabina similar y procedimientos operacionales del A320, A330 y
A340, lo que significa una fácil adaptación en el entrenamiento de la tripulación
debido a la utilización de los sistemas de vuelo electrónico.
Estos aviones tienen ocho pantallas de cristal líquido de un tamaño de 150mm x
200mm (6in x 8in) y de alta resolución). Acuerdos con compañías americanas a
permitido adquirir sistemas de navegación de nueva generación, así como
comunicaciones mediante satélite. Goodrich podría suministrar sistemas de datos de
vuelo.
Rockwell Collins podrá proporcionar sistemas de comunicaciones incluyendo radio
VHF y HF así como recepción multi-modo. Northrop Grumman ha sido seleccionado
para suministrar el sistema de navegación inercial LTN-101E. Industrias Smiths
proporcionara la unidad de control de video la cual podría incluir el display para la
cockpit de puerta y los sistemas de superviciencia de cabina. L-3 Aviation Recorders
de Florida suministrara los datos de vuelo y los grabadores de voces de cockpit.
5. Airbus
Airbus Industrie es un consorcio formado por EADS y BAE Systems. EADS, la
compañía European Aeronautic Defence and Space, fue formada por la fusión de
Aerospatiale-Matra de Francia, Daimler-Chrysler Aerospace de Alemania y CASA de
España (miembros fundadores de Airbus).
Airbus a creado un alinea de modernos productos formados por cuatro familias de
aviones: la serie A320 (A318/A319/A320/A321), la serie A300/A310, la serie de
largo recorrido A330/A340 la cual podría ser ampliada próximamente con el nuevo
350, y la nueva serie de súper largo recorrido que comienza con el nuevo A380.
Airbus mantiene un concepto de compartir el mayor nivel de normalización en
módulos aéreos, sistemas, cockpits y más características que reducen
significativamente los costes operacionales de las compañías aéreas.
Esta experiencia en la aviación civil se ha puesto ahora al servicio de la aviación
militar con el programa A400M. Bajo la total responsabilidad de Airbus Military,
Airbus prepara el desarrollo de este avión de transporte militar, el cual podría ser
ensamblado en Sevilla, España, y que podría realizar su primer vuelo en el 2008.
Este programa podrá usar los mismos Centros de Excelencia de Airbus, integrar
métodos de ingeniería y control de programas y certificación de procesos así como
cualquier otro programa de Airbus. Unido a esto, Airbus esta ofreciendo nuevas
soluciones para solucionar diferentes necesidades de las fuerzas aéreas del mundo
para aviones de transporte y repostaje con el Multi Role Tanker Transport (MRTT).
6. Características técnicas
A380-800 A380-800F
CAPACIDAD
Carga básica pasajeros/carga (toneladas) 555 152,4
Clases First + (Business +) Economy (22+96+437) N/A
Carga máxima de pasajeros 853 N/A
Numero de LD3 contenedores 38 -
AUTONOMIA
Carga básica pasajeros/carga load (km) 15000 10400
PROPULSION 4 4
Motores Trent 900 Trent 900
Motores alternativos GP7200 GP7200
Potencia motores (kN) 311 340
ESPECIFICACIONES
Diámetro fuselaje (m) 7.14 (horiz) 7.14 (horiz)
Longitud total (m) 72,7 72,7
Envergadura de alas (m) 79,8 79,8
Altura total (m) 24,1 24,1
Superficie de las alas (m2) 846 846
Inclinación de las alas (grados) 33,5 33,5
Velocidad normal de crucero (Mach) 0,85 0,85
Máxima velocidad operacional (Mach) 0,89 0,89
Peso y combustible
Peso máximo de despegue (toneladas) 560 590
Peso máximo de aterrizaje (toneladas) 386 427
Máxima carga (toneladas) 84 150
Máxima capacidad de combustible (litres) 310000 310000
Fecha
Fecha comienzo fabricación Dec 2000 Dec 2000
Primer vuelo aéreo Primavera 2006 Verano 2008
F. PANEL AIRBUS A380
1. Panel General
El panel principal incluye los instrumentos principales del avión:
- Los tres principales EFIS: PFD, ND y E/WD
o Pantalla principal de vuelo (Primary Flight Display) (PFD)
o Pantalla de navegación (Navigation Display) (ND)
o Pantalla de motor y avisos (Engine/Warning) Display (E/WD)
- La unidad de control de vuelo (The Flight Control Unit) (FCU)
- El panel de control EFIS
- Los instrumentos digitales de Standby
- Otos: elevador de tren de aterrizaje, regulación del altímetro, luces de aviso
- El 4º pantalla EFIS: La pantalla de sistema (System Display) (SD) solo es
visible en el Cockpit virtual como una pantalla emergente.
Podemos acceder a otros elementos del panel a través del teclado:
- Shift-2 para el MCDU (Multi-Control Display Unit), también conocido como el
ordenador de control de vuelo en otros aviones.
- Shift-3 para el panel superior.
- Shift-4 para el Pedestal.
2. Utilización del EFIS
El EFIS (PFD, ND, E/WD) esta diseñado para utilizar la tecnología de vectores
gráficos. Por este motivo, son totalmente redimensionables sin ninguna perdida de
calidad y su brillo es totalmente ajustable.
La imagen del ND una zona sensible (en verde). Si pulsamos en esta zona central, el
EFIS aparecerá ampliado en una ventana. Podrá mover el EFIS alrededor pulsando y
arrastrando fuera de la zona verde. Si pulsas de nuevo en la zona verde el EFIS
vuelve a su posición original. También funciona en la vista de cockpit virtual.
También puedes pulsar Shift-5, 6, 7 o 8 para mostrar/ocultar el PFD, ND, E/WD y
SD. Esto también funciona en el Cockpit Virtual y en otros modos (Spot, Torre,…)
Note: Cuando el EFIS es aumentado en su propia ventana, es posible desplazarlo a
otro monitor que tengas instalado..
Traffic & Collision Avoidance System (TCAS)
• La pantalla ND sustituye el sistema TCAS.
o La pantalla TCAS no se muestra en ningún avión cuya altitud esta
debajo de 50 pies AGL. Esto evita que la pantalla del TCAS se llene con
los aviones estacionados en el suelo.
o La pantalla del TCAS muestra aviones que están 1000 pies por encima
o debajo de del avión.
La aparición de un cuadrado naranja indica una situación de colisión
inminente (air-miss).

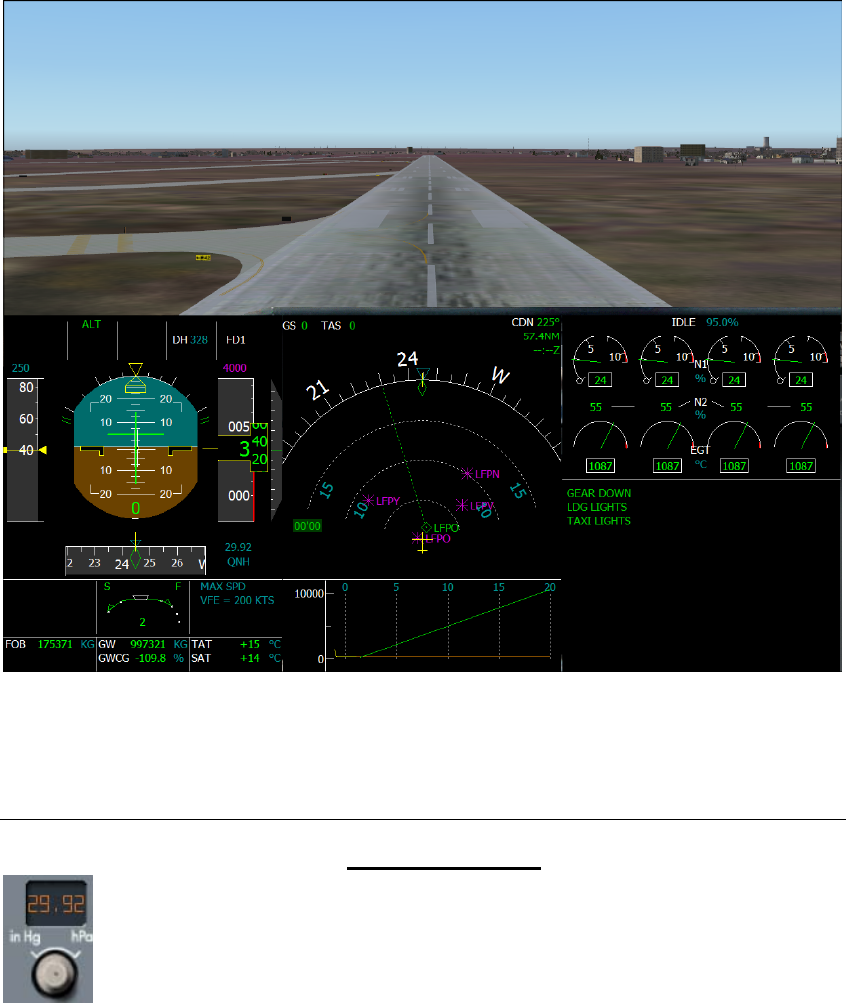

Si aumentas el PFD, el ND y el E/WD, podrían mostrarse como en la imagen:
Este tipo de vista es muy utilizado durante las fases críticas del vuelo (despegue y
aterrizaje), especialmente si vuelas en IFR.
3. Utilización del Panel principal
1. Configuración del altímetro (Altimeter Setting)
Este instrumento muestra la presión de referencia del altímetro, expresado en
pulgadas de mercurio o en hector Pascales (hPa, equivalente a milibares). Para
cambiar la unidad, pulsa en el símbolo correspondiente para rotar el botón hacia el
símbolo elegido. Para ajustar el valor de presión, pulsa a la izquierda o derecha del
botón (o utiliza el la rueda del ratón si lo prefieres). Cuando alcanzamos la altitud de
transición, debemos cambiar a la configuración estándar del altímetro pulsando en
el área central del botón. El mensaje “STD” aparece en vez del valor de presión.
2. Director de vuelo y conmutadores del sistema de aterrizaje
Estos botones permiten mostrar/ocultar el Director de vuelo (FD) y la pantalla ILS
(LS) en el PDF. Estos deben ser activados durante la aproximación ya que son muy
importantes para el aterrizaje. Comprobara que en el momento de seleccionar el
modo de piloto automático en la unidad de Control de vuelo (Flight Control Unit)
(FCU), automáticamente se activa.
3. Cronometro ND
El botón de cronometro esta relacionado con el cronometro que se visualiza en l
apantalla de navegación. Pulsando una vez el cronometro inicia la cuenta de tiempo.
Pulsando una segunda vez el cronometro se para. Finalmente, pulsando una tercera
vez, el cronometro vuelve a la ponerse en 0, estando preparado para comenzar de
nuevo.

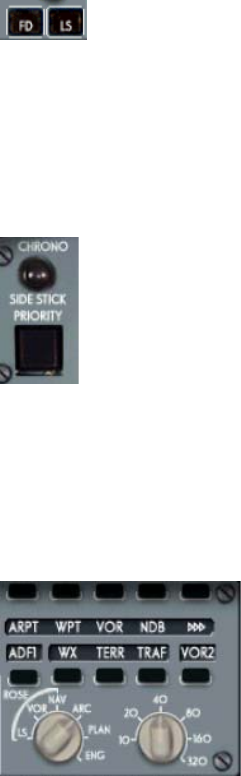

4. Panel de control EFIS
Esta parte controla la pantalla de navegación. Los botones superiores permiten
mostrar/ocultar elementos de navegación:
- ARPT para los aeropuertos
- WPT para intersección de puntos de navegación
- VOR para el VOR/DME
- NDB para radioayudas no direccionales
Solo un botón puede ser seleccionado al mismo tiempo, lo que significa que solo un
tipo de símbolos puede ser mostrado en el ND al mismo tiempo.
Adicionalmente, los botones ADF1 y VOR2 permiten mostrar/ocultar las
correspondientes agujas en la pantalla de navegación.
El botón o conmutador izquierdo permite mostrar el modo de pantalla:
- LS para el Sistema de Aterrizaje: debe ser usado para aterrizar
- VOR si utiliza para mostrar toda la información del VOR en modo rosa de los
vientos
- NAV Para usar el modo de navegación en el modo de pantalla de rosa
- ARC es el modo de navegación, mostrado como un arco en lugar de la rosa.
Este el modo mas utilizado por los pilotos reales.
- PLAN utilizado para mostrar la ruta como un plan (orientación norte).
- ENG no es utilizado en esta versión.
El botón o conmutador derecho permite seleccionar el rango del ND, desde 10 a 320
NM. Ambos botones pueden utilizarse mediante la rueda del ratón, si dispone de ella.
5. Control de la unidad de vuelo (FCU)
Esta parte del panel permite seleccionar todos los modos de piloto automático.
Nota: En todos los botones que deben rotarse para ajustar un valor, podrás pulsar a
la derecha e izquierda de cada uno para accionarlo, o utilizar la rueda del ratón si
dispones de ella. Si pulsas con el botón izquierdo del ratón, podrás realizar pequeños
ajustes (1 en 1). Si pulsas con el derecho, podrás realizar ajustes más grandes (de
10 en 10) que suelen ser más usuales.
De izquierda a derecha, tenemos:
- La sección de VELOCIDAD:
Pulsa a la izquierda o derecha del botón de velocidad SPD MATCH (o utiliza la
rueda del ratón) para ajustar la velocidad. También puedes pulsar
simplemente en el centro del botón. Si pulsas con el botón izquierdo del
ratón, establecerás la velocidad en el modo selected (el valor de la velocidad
mostrada sera tenido en cuenta). Si pulsas con el derecho, te permitirá
establecer la velocidad en modo managed, lo cual significa que el FMGC
podrá seleccionar automáticamente la velocidad más adecuada a la
configuración del avión.
El botón SPD/MACH permite seleccionar la unidad en la cual queremos
visualizar la velocidad, en nudos o en Mach.
- La sección de DIRECCIÓN DE NAVEGACIÓN:
Puedes ajustar la dirección de navegación con el botón conmutador (ver nota
a bajo). Si pulsas con el botón izquierdo en la zona central del botón, la
dirección se establece en modo selected. Si pulsas con el botón derecho, las
dirección se establece en modo managed , lo cual significa que el avión
seguiría la ruta programada en el FMGC.
El botón LOC activa el modo localizador, el cual hace que el avión siga el
localizador ILS.
- La sección CENTRAL:
El botón AP1 activa el piloto automático. El botón AP2 no esta activo en esta
versión. El botón A/THR activa el administrador de potencia automática.
Observa que con el sistema FADEC, el modo de potencia automático (auto-
throttle) supone que se activa automáticamente sin necesidad de pulsar este
botón (ver más abajo el párrafo acerca del FEDEC).
- La sección de ALTITUD:
Puede ajustar la altitud con el botón conmutador de altitud. También puedes
ajustar la velocidad vertical pulsando arriba o abajo del botón V/S con el
botón izquierdo o derecho del ratón.
- El modo APPR activa el modo de aproximación, el cual permite al avión seguir
el localizador ILS y la senda de planeo del ILS (glideslope ILS). Este modo
permite aterrizar con condiciones ILS.
Nota:
Todos los valores pueden ser cambiados pulsando a la izquierda o derecha del botón
conmutador, excepto en el caso del V/S el cual se ajusta pulsando arriba o abajo del
botón conmutador V/S.
6. Tren de aterrizaje y frenos automáticos ( Auto-Brake)
El indicador del tren de aterrizaje muestra el estado del tren de aterrizaje. Una flecha
verde indica que el tren esta descendido y bloqueado, y un mensaje “UNLK” en rojo
significa que el tren no esta bloqueado (esta bajando o subiendo en ese momento).
Cuando no muestra nada el tren de aterrizaje esta replegado.
El botón T.O auto-brake permite seleccionar la activación del freno automático al
despegar. Esto permite aplicar automáticamente toda la presión posible a los frenos
en el caso de un despegue abortado.
7. Full Authority Digital Engine Control (FADEC)
El sistema no es visible en el panel, pero esta ahí…
Esta diseñado para ayudar al piloto aportando la potencia correcta en función de las
condiciones de vuelo. Adicionalmente, en el Airbus, esta junto al administrador de
frenos automáticos.
El FADEC esta relacionado con los niveles de potencia. De hecho, cuando mueve el
control de potencia, hay 5 posiciones las cuales se corresponden con 5 modos de
potencia. Tu no dispones de estas cinco posiciones en tu mando de potencia o gases
(si solo tienes uno), para simular estas posiciones, podrás escuchar un sonido cada
vez que el mando de potencia se posiciona en uno de ellos.
Los 5 modos son:
- IDLE: la potencia aplicada es mínima (al ralentí), y el administrador de
potencia automática es automáticamente desactivado si estuviera activo. Se
utiliza especialmente para frenar los motores antes de tocar tierra (a 50 pies
AGL).
- CLB: Se aplica la potencia de subida
- FLEX/MCT: Potencia flexible aplicada para reducir despegues bruscos (buenas
condiciones climáticas y pista larga)
- TO/GA: Aplica toda la potenciad (se aplica en despegues, motor y al aire (go-
around), o situaciones de emergencia)
- REV: modo de reversa, solo se utiliza cuando el avión esta en tierra.
El FADEC esta diseñado para ser utilizado de la siguiente manera:
- Cuando arrancan los motores, se establece en IDLE.
- Cuando aparcamos, aplicamos un poco de potencia empujando la palanca de
potencia, y aparcarlo en idle debe ser posible en cuanto el avión comience a
moverse (si no es muy pesado)
- Para el despegue, podrás decidir entre potencia FLEX o potencia total TO/GA,
dependiendo del peso, condiciones climáticas y de longitud de pista.
En cuanto se activan los modos FLEX o TO/GA, el modo A/THR es preparado
(no activado). El mensaje “A/THR” aparecerá en blanco en el PFD.
- Cuando la altitud de reducción de potencia es alcanzada (configurable en el
FMGC), el mensaje “LVR CLB” parpadeara en el PFD, indicando que los
niveles de potencia deben moverse a la posición de subida (CLIB). Empuja la
palanca de potencia hasta oir la posición CLIMB, “CLB” aparecerá en el PFD.
Tan pronto esto este realizado, el modo A/THR automáticamente se activa y
“A/THR” aparecerá en azul sobre el PFD, y el FADEC podrá ajustar la potencia
para mantener la velocidad seleccionada en el FCU.
- La palanca de potencia se mantendrá durante toda la ascensión, el vuelo y el
descenso.
- Antes de tocar tierra (entre 50 y 100 pies AGL), reducir toda la potencia
pasando a la posición IDLE. El A/THR será desactivado y la potencia se reduce
al ralenti.
- Cuando las ruedas están en el suelo, activar la reversa inversa si fuera
necesario.
Nota:
Recordar en el avión Airbus, el modo de potencia no se establece mediante botones
(como en los Boeings). Se realiza moviendo la palanca de potencia a las
correspondientes posiciones en función del modo deseado.
4. Uso del Panel superior
El panel superior incluye:
- El ADIRS que muestra las coordenadas IRS
- El panel de combustible que controla las bombas de combustible
- El panel eléctrico que controla los sistemas eléctricos
- El panel anti-hielo que controla los conmutadores contra hielo
- El panel de luces con todos los conmutadores de luces
- El panel de señales, que incluye los conmutadores de abrocharse cinturones y
no fumar
- El panel del APU panel que controla el APU
- El panel de llamadas con todos los botones de llamadas
Nota:
De acuerdo con la filosofía “dark cockpit”, todo esta OK cuando todas las luces del
panel superior están apagadas. Cuando una luz se enciende, debe llamar tu atención
para que compruebes el sistema correspondiente. Por ejemplo, una bomba de fuel
muestra la luz verde cuando dicha bomba esta apagada, lo cual no es una situación
normal.
1. ADIRS
Este panel muestra las coordenadas del avión, de acuerdo con los sistemas IRS.
2. Panel de Combustible
Los botones de las bombas de fuel permiten encenderlas o apagarlas para cada uno
de los tanques de combustible disponibles. La luz se enciende y muestra “OFF”
cuando una bomba esta apagada.
3. Panel Eléctrico
El panel eléctrico permite controlar los generadores y el voltaje de las baterías. Los
generadores deben encenderse en el momento que lo motores arrancan, o aparecerá
la alerta “GEN OFF” en el E/WD..
El voltaje de las baterías se muestra en voltios.
4. Panel anti-hielo
El panel anti-hielo incluye tres conmutadores anti-hielo:
- Alas
- Motores
- probe (tubo pitot)
5. Panel de luces
Este panel incluye todo el conmutador estándar de luces:
- Estroboscopicas (Strobe)
- Señalización (Beacon)
- Ala
- Navegación
- Aterrizaje
- Aparcamiento
Note:
Cuando las luces de aparcamiento están en la posición T.O, las luces de aterrizaje
son automáticamente encendidas.
6. Panel de señales
Este panel incluye los conmutadores para las señales de abrocharse los cinturones
(seat belt) y no fumar (no smoking). Estos conmutadores tienen tres posiciones:
- OFF: la señal esta siempre apagada.
- ON: la señal esta siempre encendida.
- AUTO: la señas es automáticamente encendida o apagada dependiendo de la
fase del vuelo.
7. Panel APU
Este panel controla el APU.
Para iniciar el APU, sigue el procedimiento de inicio:
- Presiona el botón MASTER SW para encender el master. Debería iluminarse.
- Presiona el botón START. El botón debe iluminarse y el APU debe arrancar.
- Cuando el APU esta funcionando, el botón START debe mostrar “AVAIL”
iluminado en verde. Esto significa que el APU esta disponible y debe
proporcionar electricidad y aire acondicionado para arrancar los motores.
Para parar el APU, debes pulsar el botón START de nuevo o pulsar el botón MASTER
SW para apagar el APU.
8. Panel de llamadas
Este panel incluye todos los botones que son utilizados por el piloto para llamar a la
tripulación.
5. Utilización de la consola centra y pedestal
El pedestal incluye:
- La unidad de radio (Radio Tuning Unit) (RTU)
- El transponder
- La palanca de potencia o gases
- El arranque de motores
- La palanca de aerofrenos (speed brake)
- La palanca de Flap
- La palanca de freno de aparcamiento
- El botón de configuración T.O
1. La unidad de Radio - Radio Tuning Unit - (RTU)
Este dispositivo permite sintonizar frecuencias de radio para HF, VHF y radio
navegación pulsando a la izquierda o derecha, y dentro y fuera del botón o
mediante la rueda del ratón. EL botón dentro es para los decimales y el botón fuera
es para la parte entera de frecuencias.
Para todas estas frecuencias la RTU controla una activa y otra en espera, se puede
cambiar entre la activa y la en espera con el botón de la flecha verde.
El botón de NAV esta protegido por una capucha que puede ser abierta utilizando el
botón derecho.
En la izquierda del RTU, la frecuencia de NAV ajusta la frecuencia NAV1, y la
frecuencia Nav2 es ajustada a la derecha del RTU.
Debido a las limitaciones de FS, algunos botones tienen frecuencias inoperativas
- HF1 y HF2 se corresponden con las frecuencias FS COM1 y COM2
- La frecuencia NAV1 es utilizada para la frecuencia ILS. Los botones Nav, Vor y
ILS tienen la misma función.

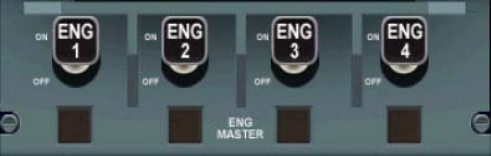

2. Arranque de motores
Los 4 conmutadores maestros de los motores son utilizados para arrancar y parar los
mototes.
Arranque de motor:
1) Asegúrese que el APU esta disponible.
2) Mueva el conmutador del primer motor pulsando en la parte superior del
mismo
3) El FADEC puede manejar el procedimiento de arranque del motor. Puede
echar un vistazo al EWD. Tan pronto como N2 alcance el 21%, el combustible
es automáticamente inyectado y el motor debe de arrancar. Si no fuera así,
significaría que hay un fallo en el sistema. En este caso, comprobar el estado
del APU y del nivel de combustible.
4) Realizar lo mismo para el resto de los motores.
5) Cuando todos los motores han arrancado, el APU ya no es necesario y puede
ser apagado.
Apagado de motores:
Simplemente mover abajo los conmutadores de los motores pulsando en la parte
inferior de ellos. Esto cierra la válvula de alta presión del combustible y el motor se
para.
Cuando un motor esta completamente parado, su correspondiente indicador aparece
en ámbar en el E/WD.
3. Flaps
La palanca de flap puede ser accionada pulsando en la parte superior (para
replegarlo) o en la parte inferior (para extenderlo) de la palanca.
4. Spoilers
Se accionan de la misma manera que los flaps.
5. Frenos de aparcamiento - Parking Brakes
Este conmutador puede accionarse pulsando en el.
6. Botón de configuración T.O
El botón de configuración T.O (mostrado en verde) muestra la relación de lista de
chequeo para despegue en el E/WD. Normalmente, esta lista se muestra
automáticamente en el E/WD 2 minutos antes del arranque de los motores. Si
deseas ver la lista en cualquier otro momento, puedes hacerlo presionando el botón
T.O.
De echo, este botón simula la aplicación de empuje de despegue motores para
asegurarse de que todos lo sistemas están O.K. para el despegue. Cuando la lista de
chequeo se muestra, debes presionar el botón para validar la última línea del listado.
6. Utilización del MCDU
La unidad de MUlti- Control (Multi-Control Display Unit) (MCDU) controla la
administración del vuelo y el ordenador de guiado (Guidance Computer) (FMGC), el
cual es el dispositivo más importante para la navegación del avión. Nos permite
programar una ruta que puede ser automáticamente seguida por el avión y ajustar
algunos parámetros de su vuelo.
El MCDU tiene 6 teclas de selección en la izquierda de la pantalla (LSK1 a LSK6) y
otras 6 en el lado derecho (RSK1 ta RSK6). Estas teclas son utilizadas para actuar
sobre la información mostrada en pantalla.
En la parte inferior de la pantalla , hay una línea llamada scratchpad. Todo lo que
introduzca a través del teclado del MCDU aparecerá en el scratchpad.
En la parte inferior de la pantalla hay algunas teclas de acceso rápido a algunas
páginas del MCDU. Adicionalmente, las flechas izquierda y derecha son utilizadas
para mostrar la página anterior y posterior en caso de que múltiples páginas estén
mostradas.
Notas:
1) Cuando un valor es mostrado con un cuadro naranja, significa que el valor
introducido es obligatorio para el FMGC.
2) Cuando un valor se muestra con guiones azules, significa que el valor no esta
introducido pero no es obligatorio.
3) Una punta de flecha a la izquierda mostrada en el la partes superior izquierda
de la pantalla significa que una pagina anterior esta disponible pulsando sobre
ella.
4) Una punta de flecha mirando a la derecha y en el lado derecho y superior de
la pantalla significa que la página siguiente esta disponible pulsando sobre
ella.
1. Menu Principal
Esta es la primera página mostrada en el FMGC. Te permite acceder a casi todas las
páginas del MCDU. Puedes mostrar esta pagina en cualquier momento pulsando el
botón he MAIN MENU.
La función IMPORT FS FPL es muy importante. Te permite incorporar una ruta
importando un plan de vuelo de un GPS. Para ello, crea tu plan de vuelo con el FS
flight planner u otra herramienta, y cárgalo en el FS Flight Planner. Entonces pulsa
en el botón IMPORT FS FPL, y tu plan de vuelo será cargado como una ruta del
FMGC.
Esta pagina muestra información global que realmente no tiene una gran
importancia.
2. Pagina INIT POS
Esta página te permite inicializar la posición de tu avión mediante el FMGC. En la
primera línea, puedes leer a la izquierda del FMGC la última posición conocida, y la
posición GPS a la derecha.
La segunda y tercera línea (LSK2 y LSK3) te permite entrar un aeropuerto o una
radioayuda para tomar la posición y inicializar la posición del avión en el FMGC.
Tan pronto como la posición es mostrada (GPS, aeropuerto o posición de radioayuda)
pulsa el correspondiente botón para cogerla del scratchpad. Entonces pulsa el LSK1,
LSK5 o RSK5 para inicializar la posición con el contenido del scratchpad.
3. Pagina FLIGHT PLAN INIT
Esta pantalla puede mostrase directamente presionando el botón INIT en el MCDU.
Te permite introducir la siguiente información acerca de tu ruta:
- Salida y llegada del aeropuerto, separado por un ‘/’.
- Ruta de compañía y ruta alternativa
- Aeropuerto de destino alternativo.
4. Pagina FLIGHT PLAN
Esta página te permite leer y modificar el plan de vuelo existente. Al principio, solo la
salida y llegada al aeropuerto son mostrados en estas paginas tal como han sido
introducidas en la pagina Flight Plan Init (ver párrafo anterior).
Para añadir un nuevo punto de navegación en su ruta, debe entrar su nombre (se
muestra en el scratchpad) e insertarlo pulsando el LSK para un punto de navegación
existente. El nuevo punto de navegación puede insertarse antes del actual punto de
navegación.
Tan pronto como haya incorporado la ruta, el FMGC calculara la distancia entre los
puntos.
5. Pagina PERF
Incluye toda la información necesaria para controlar el vuelo:
- La altitud de transición (TRANS ALT) es aquella que has configurado en el
standard altimeter
- La limitación de altitud/velocidad (ALT/SPD CONSTRAINT) es una limitación
de velocidad bajo una cierta altitud
- La reducción de altura (reduction height) es la altitud AGL en la cual debes
reducir la potencia a potencia de subida (CLIMA)
- Altitud de crucero (CRUISE ALT), cuando no es introducida, cuadrados
naranjas indicaran que la entrada es obligatoria
- La temperatura FLEX (FLEX TEMP) es utilizada cuando utiliza la configuración
de potencia FLEX thrust
- La velocidad de Subida (CLIMA SPD), Crucero (CRUISE SPD) y descenso
(DESCENT PSD), expresadas en nudos y en Mach (separados por a/)
Para incorporar una nueva velocidad, debes incorporarla en nudos y en mach
separando los valores con una ‘/’. Si deseas introducir la velocidad solamente en
nudos, debes entrarla y validarla. Si deseas entrarla solamente en Mach, presiona
primero ‘/’ e introduce el valor en mach.
Tan pronto como la altitud de crucero es incorporada, el punto de cruce de altitudes
es calculado mediante el FMGC, mostrando la pagina de plan de vuelo (flight plan), y
el plan de vuelo de navegación vertical (Navigation Display vertical flight plan).
6. Pagina PROG
Esta página solo es accesible pulsando el botón PROG en el MCDU.
Nos mostrara los puntos de navegación siguientes, con su tiempo estimado de
llegada (estimated time of arrival (ETA)), y la distancia y ETA al destino.
Como vuelas a lo largo de tu ruta, esta página se actualiza automáticamente
mostrando siempre los puntos de navegación anteriores y posteriores de tu ruta.
7. Pagina RADIO NAV
Esta página puede mostrarse pulsando el botón RADIO NAV del MCDU.
Permite ajustar cualquier frecuencia de radio, como el RTUs.
El código del transponder puede ser solo establecido a través de esta pagina.
8. Pagina DATA
Esta pagina puede mostrase pulsando el botón DATA en el MCDU o través del menú
principal.

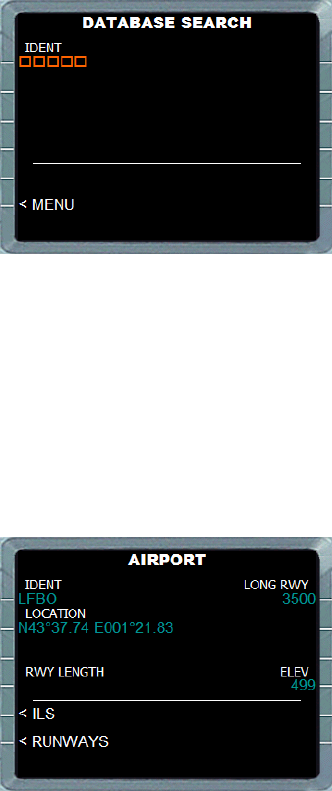

Permite en la base de datos de navegación del FMGC obtener información acerca de
un aeropuerto o una radioayuda.
Si buscas una radioayuda, mostrara la localización y frecuencia de la radioayuda.
Si buscas un aeropuerto, la página del aeropuerto muestra información acerca del
aeropuerto buscado:
- Localización
- Elevación
- Longitud de la pista de aterrizaje
Entonces pulsas LSK5 y LSK6 para conseguir información acerca de pistas y el ILS
del aeropuerto.
Cuando la pagina ILS se muestra, puedes pulsar uno de los LSK para seleccionar el
ILS y utilizarlo para la aproximación. Tan pronto como el ILS de aproximación es
seleccionado, la frecuencia del ILS y el curso ILS son automáticamente establecidos,
nunca tendrás que introducir el curso manualmente.
En este ejemplo. La frecuencia del ILS (110.70) y el curso ILS (268°) son
automáticamente establecidos.
El código usado en los productos de Wilco Publishing no puede ser utilizado bajo
ninguna circunstancia para ningún propósito sin el permiso de Wilco Publishing y sus
desarrolladores.
Microsoft y Windows son marcas registradas por Microsoft Corporation en los United
States y/o otros países.
Acrobat Reader esta registrada por Adobe.
Airbus y A380 son marcas registradas por Airbus Industrie.

Navigation menu
