Bedienungsanleitung

Operating instructions

Instructions d’emploi

Instrucciones de servicio

Manual de instruções

Istruzioni d’uso

Gebruiksaanwijzing

Betjeningsvejledning

Bruksanvisning

Brukerveiledningen

Käyttöohje

Οδηγία χειρισμού

Kullanım kılavuzu

Instrukcja obsługi

Návod k obsluze

Návod na používanie

Használati utasítás

Руководство по

эксплуатации

Інструкція з

експлуатації

Instrucţiuni de folosire

Ръководство за

експлоатация

Uputstvo za opsluživanje

Navodilo za uporabo

Upute za uporabu

Kasutusjuhend

Lietošanas pamācība

Naudojimo instrukcija

GEX 125-1 A

GEX 125-1 AE

Professional

OBJ_BUCH-315-002.book Page 1 Monday, June 11, 2007 12:59 PM

22 609 140 411 • 11.6.07

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 13

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 20

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 27

Português . . . . . . . . . . . . . . . . . . . . . . . . . Página 34

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 41

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . Pagina 48

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 55

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 61

Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 67

Suomi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 73

Ελληνικά. . . . . . . . . . . . . . . . . . . . . . . Σελίδα 79

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 87

Polski. . . . . . . . . . . . . . . . . . . . . . . . . . Strona 93

Česky. . . . . . . . . . . . . . . . . . . . . . . . . . Strana 100

Slovensky . . . . . . . . . . . . . . . . . . . . . . Strana 106

Magyar . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 113

Русский. . . . . . . . . . . . . . . . . . . . . Страница 120

Українська . . . . . . . . . . . . . . . . . . . Сторінка 128

Română. . . . . . . . . . . . . . . . . . . . . . . . Pagina 135

Български. . . . . . . . . . . . . . . . . . . Страница 142

Srpski . . . . . . . . . . . . . . . . . . . . . . . . . Strana 150

Slovensko . . . . . . . . . . . . . . . . . . . . . . . Stran 156

Hrvatski . . . . . . . . . . . . . . . . . . . . . . . Stranica 163

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 169

Latviešu . . . . . . . . . . . . . . . . . . . . . . Lappuse 175

Lietuviškai . . . . . . . . . . . . . . . . . . . . . Puslapis 182

OBJ_BUCH-315-002.book Page 2 Monday, June 11, 2007 12:59 PM

2 609 140 411 • 11.6.073

GAS 25

GAS 50

GAS 50 M

GAS 25

GAS 50

GAS 50 M

Ø 19 mm

3 m 2 607 002 161

5 m 2 607 002 162

1 609 200 933

Ø 19 mm

3 m 2 600 793 009

5 m 1 610 793 002

2 608 000 349

OBJ_BUCH-315-002.book Page 3 Monday, June 11, 2007 12:59 PM

2 609 140 411 • 11.6.074

GEX 125-1 AE

Professional

OBJ_BUCH-315-002.book Page 4 Monday, June 11, 2007 12:59 PM

2 609 140 411 • 11.6.075

C4C3

C2C1

OBJ_BUCH-315-002.book Page 5 Monday, June 11, 2007 12:59 PM

6 | Deutsch 2 609 140 411 • 11.6.07

Allgemeine Sicherheitshin-

weise für Elektrowerkzeuge

Lesen Sie alle Sicherheitshin-

weise und Anweisungen. Ver-

säumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elek-

trischen Schlag, Brand und/oder schwere Verletzun-

gen verursachen.

Bewahren Sie alle Sicherheitshinweise und

Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff

„Elektrowerkzeug“ bezieht sich auf netzbetriebene

Elektrowerkzeuge (mit Netzkabel) und auf akkubetrie-

bene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber

und gut beleuchtet. Unordnung oder unbe-

leuchtete Arbeitsbereiche können zu Unfällen

führen.

b) Arbeiten Sie mit dem Elektrowerkzeug

nicht in explosionsgefährdeter Umge-

bung, in der sich brennbare Flüssigkei-

ten, Gase oder Stäube befinden.

Elektrowerkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen

während der Benutzung des Elektrowerk-

zeugs fern. Bei Ablenkung können Sie die

Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerk-

zeuges muss in die Steckdose passen.

Der Stecker darf in keiner Weise verän-

dert werden. Verwenden Sie keine Adap-

terstecker gemeinsam mit

schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdo-

sen verringern das Risiko eines elektrischen

Schlages.

b) Vermeiden Sie Körperkontakt mit geer-

deten Oberflächen wie von Rohren, Hei-

zungen, Herden und Kühlschränken. Es

besteht ein erhöhtes Risiko durch elektrischen

Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen

oder Nässe fern. Das Eindringen von Wasser

in ein Elektrowerkzeug erhöht das Risiko eines

elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht,

um das Elektrowerkzeug zu tragen, auf-

zuhängen oder um den Stecker aus der

Steckdose zu ziehen. Halten Sie das

Kabel fern von Hitze, Öl, scharfen Kanten

oder sich bewegenden Geräteteilen.

Beschädigte oder verwickelte Kabel erhöhen

das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im

Freien arbeiten, verwenden Sie nur Ver-

längerungskabel, die auch für den Außen-

bereich geeignet sind. Die Anwendung

eines für den Außenbereich geeigneten Verlän-

gerungskabels verringert das Risiko eines elek-

trischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges

in feuchter Umgebung nicht vermeidbar

ist, verwenden Sie einen Fehlerstrom-

schutzschalter. Der Einsatz eines Fehler-

stromschutzschalters vermindert das Risiko

eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie dar-

auf, was Sie tun, und gehen Sie mit Ver-

nunft an die Arbeit mit einem

Elektrowerkzeug. Benutzen Sie kein

Elektrowerkzeug, wenn Sie müde sind

oder unter dem Einfluss von Drogen,

Alkohol oder Medikamenten stehen. Ein

Moment der Unachtsamkeit beim Gebrauch

des Elektrowerkzeuges kann zu ernsthaften

Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüs-

tung und immer eine Schutzbrille. Das Tra-

gen persönlicher Schutzausrüstung, wie

Staubmaske, rutschfeste Sicherheitsschuhe,

Schutzhelm oder Gehörschutz, je nach Art und

Einsatz des Elektrowerkzeuges, verringert das

Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte

Inbetriebnahme. Vergewissern Sie sich,

dass das Elektrowerkzeug ausgeschaltet

ist, bevor Sie es an die Stromversorgung

und/oder den Akku anschließen, es auf-

nehmen oder tragen. Wenn Sie beim Tragen

des Elektrowerkzeuges den Finger am Schalter

haben oder das Gerät eingeschaltet an die

Stromversorgung anschließen, kann dies zu

Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Elek-

trowerkzeug einschalten. Ein Werkzeug

oder Schlüssel, der sich in einem drehenden

Geräteteil befindet, kann zu Verletzungen füh-

ren.

WARNUNG

OBJ_BUCH-315-002.book Page 6 Monday, June 11, 2007 12:59 PM

Deutsch | 72 609 140 411 • 11.6.07

e) Vermeiden Sie eine abnormale Körper-

haltung. Sorgen Sie für einen sicheren

Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie das

Elektrowerkzeug in unerwarteten Situationen

besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung oder Schmuck.

Halten Sie Haare, Kleidung und Hand-

schuhe fern von sich bewegenden Teilen.

Lockere Kleidung, Schmuck oder lange Haare

können von sich bewegenden Teilen erfasst

werden.

g) Wenn Staubabsaug- und -auffangein-

richtungen montiert werden können,

vergewissern Sie sich, dass diese ange-

schlossen sind und richtig verwendet

werden. Verwendung einer Staubabsaugung

kann Gefährdungen durch Staub verringern.

4) Verwendung und Behandlung des Elektro-

werkzeuges

a) Überlasten Sie das Gerät nicht. Verwen-

den Sie für Ihre Arbeit das dafür

bestimmte Elektrowerkzeug. Mit dem pas-

senden Elektrowerkzeug arbeiten Sie besser

und sicherer im angegebenen Leistungsbe-

reich.

b) Benutzen Sie kein Elektrowerkzeug, des-

sen Schalter defekt ist. Ein Elektrowerk-

zeug, das sich nicht mehr ein- oder ausschalten

lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steck-

dose und/oder entfernen Sie den Akku,

bevor Sie Geräteeinstellungen vorneh-

men, Zubehörteile wechseln oder das

Gerät weglegen. Diese Vorsichtsmaßnahme

verhindert den unbeabsichtigten Start des

Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerk-

zeuge außerhalb der Reichweite von Kin-

dern auf. Lassen Sie Personen das Gerät

nicht benutzen, die mit diesem nicht ver-

traut sind oder diese Anweisungen nicht

gelesen haben. Elektrowerkzeuge sind

gefährlich, wenn sie von unerfahrenen Perso-

nen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorg-

falt. Kontrollieren Sie, ob bewegliche

Teile einwandfrei funktionieren und nicht

klemmen, ob Teile gebrochen oder so

beschädigt sind, dass die Funktion des

Elektrowerkzeuges beeinträchtigt ist.

Lassen Sie beschädigte Teile vor dem

Einsatz des Gerätes reparieren. Viele

Unfälle haben ihre Ursache in schlecht gewar-

teten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepflegte Schneidwerk-

zeuge mit scharfen Schneidkanten verklemmen

sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zube-

hör, Einsatzwerkzeuge usw. entspre-

chend diesen Anweisungen.

Berücksichtigen Sie dabei die Arbeitsbe-

dingungen und die auszuführende Tätig-

keit. Der Gebrauch von Elektrowerkzeugen für

andere als die vorgesehenen Anwendungen

kann zu gefährlichen Situationen führen.

5) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit

Original-Ersatzteilen reparieren. Damit

wird sichergestellt, dass die Sicherheit des

Elektrowerkzeuges erhalten bleibt.

Gerätespezifische

Sicherheitshinweise

fVerwenden Sie das Elektrowerkzeug nur für

Trockenschliff. Das Eindringen von Wasser in

ein Elektrogerät erhöht das Risiko eines elektri-

schen Schlages.

fAchten Sie darauf, dass keine Personen

durch Funkenflug gefährdet werden. Entfer-

nen Sie brennbare Materialien aus der Nähe.

Beim Schleifen von Metallen entsteht Funkenflug.

fAchtung Brandgefahr! Vermeiden Sie eine

Überhitzung des Schleifgutes und des

Schleifers. Entleeren Sie vor Arbeitspausen

stets den Staubbehälter. Schleifstaub im

Staubsack, Microfilter, Papiersack (oder im Filter-

sack bzw. Filter des Staubsaugers) kann sich unter

ungünstigen Bedingungen, wie Funkenflug beim

Schleifen von Metallen, selbst entzünden. Beson-

dere Gefahr besteht, wenn der Schleifstaub mit

Lack-, Polyurethanresten oder anderen chemi-

schen Stoffen vermischt ist und das Schleifgut

nach langem Arbeiten heiß ist.

fSichern Sie das Werkstück. Ein mit Spannvor-

richtungen oder Schraubstock festgehaltenes

Werkstück ist sicherer gehalten als mit Ihrer Hand.

fBearbeiten Sie kein asbesthaltiges Material.

Asbest gilt als krebserregend.

fTreffen Sie Schutzmaßnahmen, wenn beim

Arbeiten gesundheitsschädliche, brennbare

oder explosive Stäube entstehen können.

Zum Beispiel: Manche Stäube gelten als krebser-

regend. Tragen Sie eine Staubschutzmaske und

verwenden Sie, wenn anschließbar, eine

Staub-/Späneabsaugung.

OBJ_BUCH-315-002.book Page 7 Monday, June 11, 2007 12:59 PM

8 | Deutsch 2 609 140 411 • 11.6.07

fHalten Sie Ihren Arbeitsplatz sauber. Materi-

almischungen sind besonders gefährlich. Leicht-

metallstaub kann brennen oder explodieren.

fBenutzen Sie das Elektrowerkzeug nicht mit

beschädigtem Kabel. Berühren Sie das

beschädigte Kabel nicht und ziehen Sie den

Netzstecker, wenn das Kabel während des

Arbeitens beschädigt wird. Beschädigte Kabel

erhöhen das Risiko eines elektrischen Schlages.

Funktionsbeschreibung

Lesen Sie alle Sicherheitshinweise

und Anweisungen. Versäumnisse bei

der Einhaltung der Sicherheitshinweise

und Anweisungen können elektrischen

Schlag, Brand und/oder schwere Verlet-

zungen verursachen.

Bitte klappen Sie die Aufklappseite mit der Darstel-

lung des Gerätes auf, und lassen Sie diese Seite auf-

geklappt, während Sie die Bedienungsanleitung

lesen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum trockenen

Schleifen von Holz, Kunststoff, Metall, Spachtelmasse

sowie lackierten Oberflächen.

Elektrowerkzeuge mit elektronischer Regelung sind

auch geeignet zum Polieren.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten

bezieht sich auf die Darstellung des Elektrowerkzeu-

ges auf der Grafikseite.

1Ein-/Ausschalter

2Stellrad Drehzahlvorwahl (GEX 125-1 AE)

3Staubbox komplett (micro filtersystem)

4Schleifteller

5Schleifblatt*

6Schrauben für Schleifteller

7Ausblasstutzen

8Filterelement (micro filtersystem)

9Absaugschlauch*

*Abgebildetes oder beschriebenes Zubehör gehört

nicht zum Standard-Lieferumfang.

Technische Daten

Geräusch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745.

Der A-bewertete Geräuschpegel des Gerätes beträgt

typischerweise: Schalldruckpegel 77 dB(A); Schall-

leistungspegel 88 dB(A). Unsicherheit K=2,8 dB.

Gehörschutz tragen!

Schwingungsgesamtwerte (Vektorsumme dreier

Richtungen) ermittelt entsprechend EN 60745:

Schwingungsemissionswert ah =5,0 m/s2, Unsicher-

heit K =1,5 m/s2.

Der in diesen Anweisungen ange-

gebene Schwingungspegel ist ent-

sprechend einem in EN 60745 genormten

Messverfahren gemessen worden und kann für den

Gerätevergleich verwendet werden.

Der Schwingungspegel wird sich entsprechend dem

Einsatz des Elektrowerkzeuges verändern und kann in

manchen Fällen über dem in diesen Anweisungen

angegebenen Wert liegen. Die Schwingungsbelas-

tung könnte unterschätzt werden, wenn das Elektro-

werkzeug regelmäßig in solcher Weise verwendet

wird.

Exzenterschleifer GEX 125-1 A

Professional

GEX 125-1 AE

Professional

Sachnummer 3 601 C87 0.. 3 601 C87 5..

Nennaufnahmeleistung W 250 250

Schwingzahlvorwahl –z

Leerlaufdrehzahl min-1 12000 7500–12000

Leerlaufschwingzahl min-1 24000 15000–24000

Schwingkreisdurchmesser mm 2,5 2,5

Schleiftellerdurchmesser mm 125 125

Gewicht entsprechend EPTA-Procedure 01/2003 kg 1,3 1,3

Schutzklasse /II /II

Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen

können diese Angaben variieren.

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elek-

trowerkzeuge können variieren.

WARNUNG

OBJ_BUCH-315-002.book Page 8 Monday, June 11, 2007 12:59 PM

Deutsch | 92 609 140 411 • 11.6.07

Hinweis: Für eine genaue Abschätzung der Schwin-

gungsbelastung während eines bestimmten Arbeits-

zeitraumes sollten auch die Zeiten berücksichtigt

werden, in denen das Gerät abgeschaltet ist oder

zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies

kann die Schwingungsbelastung über den gesamten

Arbeitszeitraum deutlich reduzieren.

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das

unter „Technische Daten“ beschriebene Produkt mit

den folgenden Normen oder normativen Dokumenten

übereinstimmt: EN 60745 gemäß den Bestimmungen

der Richtlinien 89/336/EWG, 98/37/EG (bis

28.12.2009), 2006/42/EG (ab 29.12.2009).

06.12.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Montage

fZiehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steck-

dose.

Schleifblatt wechseln (siehe Bild A)

Entfernen Sie vor dem Aufsetzen eines neuen Schleif-

blattes Schmutz und Staub vom Schleifteller 4, z. B.

mit einem Pinsel.

Die Oberfläche des Schleiftellers 4 besteht aus einem

Klettgewebe, damit Sie Schleifblätter mit Kletthaftung

schnell und einfach befestigen können.

Drücken Sie das Schleifblatt 5 fest auf die Unterseite

des Schleiftellers 4 auf.

Achten Sie zur Gewährleistung einer optimalen

Staubabsaugung darauf, dass die Ausstanzungen im

Schleifblatt mit den Bohrungen am Schleifteller über-

einstimmen.

Zum einfachen Justieren des Schleifblattes 5 am

Schleifteller 4 können Sie die im Bild gezeigte Justier-

hilfe im Werkzeugkoffer nutzen. Legen Sie das

Schleifblatt mit dem Klettgewebe nach oben in die

Justierhilfe und drücken Sie das Elektrowerkzeug mit

dem Schleifteller fest auf.

Wahl des Schleifblattes

Entsprechend dem zu bearbeitenden Material und dem gewünschten Abtrag der Oberfläche sind unterschied-

liche Schleifblätter verfügbar:

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Material Anwendung Körnung

–Farbe

–Lack

–Füller

– Spachtel

Zum Abschleifen von Farbe grob 40

Zum Schleifen von Vorstreichfarbe (z. B. Entfernen

von Pinselstrichen, Farbtropfen und Laufnasen) mittel 80

100

120

Zum Endschliff von Grundierungen vor der Lackierung fein 180

400

OBJ_BUCH-315-002.book Page 9 Monday, June 11, 2007 12:59 PM

10 | Deutsch 2 609 140 411 • 11.6.07

Schleifteller wechseln (siehe Bild B)

Hinweis: Wechseln Sie einen beschädigten Schleif-

teller 4 sofort aus.

Ziehen Sie das Schleifblatt bzw. Polierwerkzeug ab.

Drehen Sie die 4 Schrauben 6 vollständig heraus und

nehmen Sie den Schleifteller 4 ab. Setzen Sie den

neuen Schleifteller 4 auf und ziehen Sie die Schrau-

ben wieder fest.

Hinweis: Achten Sie beim Aufsetzen des Schleiftel-

lers darauf, dass die Verzahnungen des Mitnehmers in

die Aussparungen des Schleiftellers fassen.

Staub-/Späneabsaugung

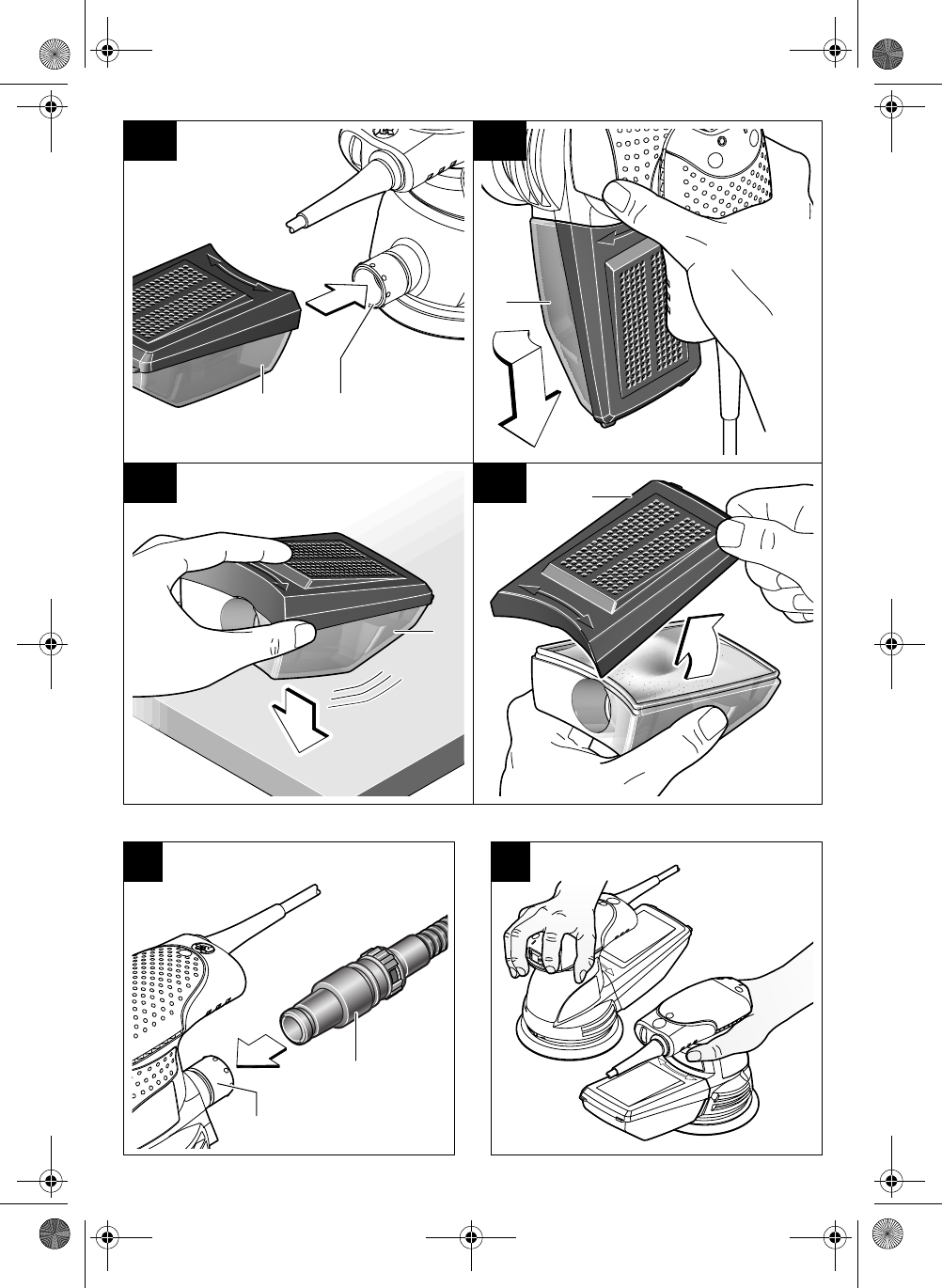

Eigenabsaugung mit Staubbox

(siehe Bild C1–C4)

Setzen Sie die Staubbox 3 auf den Ausblasstutzen 7

auf bis sie einrastet.

Der Füllstand der Staubbox 3 kann durch den trans-

parenten Behälter leicht kontrolliert werden.

Zum Entleeren der Staubbox 3 ziehen Sie diese leicht

drehend nach unten ab.

Vor dem Öffnen der Staubbox 3 sollten Sie mit der

Staubbox wie im Bild gezeigt auf eine feste Unterlage

klopfen, um den Staub vom Filterelement zu lösen.

Halten Sie die Staubbox 3 fest, klappen Sie das Filter-

element 8 nach oben weg und entleeren Sie die

Staubbox. Reinigen Sie die Lamellen des Filterele-

ments 8 mit einer weichen Bürste.

Fremdabsaugung (siehe Bild D)

Stecken Sie einen Absaugschlauch 9 auf den Aus-

blasstutzen 7. Verbinden Sie den Absaugschlauch 9

mit einem Staubsauger. Eine Übersicht zum

Anschluss an verschiedene Staubsauger finden Sie

am Ende dieser Bedienungsanleitung.

Der Staubsauger muss für den zu bearbeitenden

Werkstoff geeignet sein.

Verwenden Sie beim Absaugen von besonders

gesundheitsgefährdenden, krebserzeugenden oder

trockenen Stäuben einen Spezialsauger.

In Deutschland werden für Holzstäube auf Grund

TRGS 553 geprüfte Absaugeinrichtungen gefordert,

die interne Absaugvorrichtung darf im gewerblichen

Bereich nicht verwendet werden. Für andere Materia-

lien muss der gewerbliche Betreiber die speziellen

Anforderungen mit der zuständigen Berufsgenossen-

schaft klären.

Betrieb

Inbetriebnahme

fBeachten Sie die Netzspannung! Die Span-

nung der Stromquelle muss mit den Anga-

ben auf dem Typenschild des

Elektrowerkzeuges übereinstimmen. Mit

230 V gekennzeichnete Elektrowerkzeuge

können auch an 220 V betrieben werden.

– Sämtliche Holzwerkstoffe

(z. B. Hartholz, Weichholz,

Spanplatten, Bauplatten)

–Metallwerkstoffe

Zum Vorschleifen, z.B. von rauen, ungehobelten Bal-

ken und Brettern grob 40

Zum Planschleifen und zum Ebnen kleinerer

Unebenheiten mittel 80

100

120

Zum Fertig- und Feinschleifen von Holz fein 180

240

320

400

–Stein

–Marmor

–Granit

–Keramik

–Glas

–Plexiglas

–Autolack

–Corian®

–Varicor®

Zum Vorschleifen grob 60

Zum Formschliff und Kantenbrechen mittel 80

100

120

Zum Feinschliff bei Formgebung fein 180

240

320

400

Glanzschliff und Kantenrundung sehr fein 600

1200

Material Anwendung Körnung

OBJ_BUCH-315-002.book Page 10 Monday, June 11, 2007 12:59 PM

Deutsch | 112 609 140 411 • 11.6.07

Ein-/Ausschalten

Kippen Sie zur Inbetriebnahme des Elektrowerk-

zeuges den Ein-/Ausschalter 1 nach rechts in

Position „I“.

Um das Elektrowerkzeug auszuschalten kippen Sie

den Ein-/Ausschalter 1 nach links in Position „0“.

Drehzahl vorwählen (GEX 125-1 AE)

Mit dem Stellrad Drehzahlvorwahl 2 können Sie die

benötigte Drehzahl auch während des Betriebes vor-

wählen.

1 – 2 niedrige Drehzahl

3 – 4 mittlere Drehzahl

5 – 6 hohe Drehzahl

Die erforderliche Drehzahl ist vom Werkstoff und den

Arbeitsbedingungen abhängig und kann durch prakti-

schen Versuch ermittelt werden.

Nach längerem Arbeiten mit kleiner Drehzahl sollten

Sie das Elektrowerkzeug zur Abkühlung ca. 3 Minuten

lang bei maximaler Drehzahl im Leerlauf drehen las-

sen.

Schleiftellerbremse

Eine integrierte Schleiftellerbremse senkt die Dreh-

zahl bei Leerlauf ab, so dass beim Aufsetzen des Elek-

trowerkzeuges auf das Werkstück eine Riefenbildung

verhindert wird.

Steigt die Leerlaufdrehzahl im Lauf der Zeit stetig an,

ist der Schleifteller beschädigt und muss ausge-

tauscht werden oder die Schleiftellerbremse ist abge-

nutzt. Eine abgenutzte Schleiftellerbremse muss von

einer autorisierten Kundendienststelle für Bosch-Elek-

trowerkzeuge ersetzt werden.

Arbeitshinweise

fWarten Sie, bis das Elektrowerkzeug zum

Stillstand gekommen ist, bevor Sie es able-

gen.

Um ermüdungsfrei zu arbeiten, können Sie das Elek-

trowerkzeug je nach Anwendung von oben, seitlich

oder von vorn halten. (siehe Bild E)

Flächen schleifen

Schalten Sie das Elektrowerkzeug ein, setzen Sie es

mit der ganzen Schleiffläche auf den zu bearbeiten-

den Untergrund und bewegen Sie es mit mäßigem

Druck über das Werkstück.

Die Abtragsleistung und das Schliffbild werden im

Wesentlichen durch die Wahl des Schleifblattes, die

vorgewählte Drehzahlstufe (GEX 125-1 AE) und den

Anpressdruck bestimmt.

Nur einwandfreie Schleifblätter bringen gute

Schleifleistung und schonen das Elektrowerkzeug.

Achten Sie auf gleichmäßigen Anpressdruck, um die

Lebensdauer der Schleifblätter zu erhöhen.

Eine übermäßige Erhöhung des Anpressdruckes führt

nicht zu einer höheren Schleifleistung, sondern zu

stärkerem Verschleiß des Elektrowerkzeuges und des

Schleifblattes.

Benutzen Sie ein Schleifblatt, mit dem Metall bearbei-

tet wurde, nicht mehr für andere Materialien.

Verwenden Sie nur Original Bosch Schleifzubehör.

Grobschliff

Ziehen Sie ein Schleifblatt grober Körnung auf.

Drücken Sie das Elektrowerkzeug nur leicht an, so

dass es mit höherer Drehzahl läuft und ein größerer

Materialabtrag erreicht wird.

Feinschliff

Ziehen Sie ein Schleifblatt feinerer Körnung auf.

Durch leichtes Variieren des Anpressdruckes bzw.

Änderung der Drehzahlstufe (GEX 125-1 AE) können

Sie die Schleiftellerdrehzahl reduzieren, wobei die

Exzenterbewegung erhalten bleibt.

Bewegen Sie das Elektrowerkzeug mit mäßigem

Druck flächig kreisend oder wechselnd in Längs- und

Querrichtung auf dem Werkstück. Verkanten Sie das

Elektrowerkzeug nicht, um ein Durchschleifen des zu

bearbeitenden Werkstückes, z. B. Furniere, zu vermei-

den.

Nach Beendigung des Arbeitsvorganges schalten Sie

das Elektrowerkzeug aus.

Polieren (GEX 125-1 AE)

Zum Aufpolieren von verwitterten Lacken oder Nach-

polieren von Kratzern (z. B. Acrylglas) kann das Elek-

trowerkzeug mit entsprechenden Polierwerkzeugen

wie Lammwollhaube, Polierfilz oder -schwamm (Zube-

hör) ausgestattet werden.

Wählen Sie beim Polieren eine niedrige Drehzahl

(Stufe 1–2), um eine übermäßige Erwärmung der

Oberfläche zu vermeiden.

Arbeiten Sie das Poliermittel mit einem Polier-

schwamm mit Kreuzgang- bzw. Kreisbewegungen

und mäßigem Druck ein und lassen es anschließend

leicht antrocknen.

Polieren Sie das angetrocknete Poliermittel mit

Lammwollhaube mit Kreuzgang- oder Kreisbewegun-

gen auf.

Reinigen Sie die Polierwerkzeuge regelmäßig, um

gute Polierergebnisse zu sichern. Waschen Sie die

Polierwerkzeuge mit mildem Waschmittel und war-

mem Wasser aus, verwenden Sie keine Verdün-

nungsmittel.

OBJ_BUCH-315-002.book Page 11 Monday, June 11, 2007 12:59 PM

12 | Deutsch 2 609 140 411 • 11.6.07

Wartung und Service

Wartung und Reinigung

fZiehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steck-

dose.

fHalten Sie das Elektrowerkzeug und die Lüf-

tungsschlitze sauber, um gut und sicher zu

arbeiten.

Sollte das Elektrowerkzeug trotz sorgfältiger Herstel-

lungs- und Prüfverfahren einmal ausfallen, ist die

Reparatur von einer autorisierten Kundendienststelle

für Bosch-Elektrowerkzeuge ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteilbestel-

lungen bitte unbedingt die 10-stellige Sachnummer

laut Typenschild des Elektrowerkzeuges an.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu Repa-

ratur und Wartung Ihres Produkts sowie zu Ersatztei-

len. Explosionszeichnungen und Informationen zu

Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei

Fragen zu Kauf, Anwendung und Einstellung von Pro-

dukten und Zubehören.

www.powertool-portal.de, das Internetportal für

Handwerker und Heimwerker.

www.ewbc.de, der Informations-Pool für Handwerk

und Ausbildung.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Tel.: +49 (1805) 70 74 10

Fax: +49 (1805) 70 74 11

E-Mail: Servicezentrum.Elektrowerkzeuge@de.

bosch.com

Tel.: +49 (1803) 33 57 99

Fax: +49 (711) 7 58 19 30

E-Mail: kundenberatung.ew@de.bosch.com

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Tel. Service: +43 (01) 61 03 80

Fax: +43 (01) 61 03 84 91

Tel. Kundenberater: +43 (01) 7 97 22 30 66

E-Mail: abe@abe-service.co.at

Schweiz

Tel.: +41 (044) 8 47 15 11

Fax: +41 (044) 8 47 15 51

Luxemburg

Tel.: +32 (070) 22 55 65

Fax: +32 (070) 22 55 75

E-Mail: outillage.gereedschap@be.bosch.com

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen

einer umweltgerechten Wiederverwertung zugeführt

werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in

den Hausmüll!

Gemäß der Europäischen Richtlinie

2002/96/EG über Elektro- und Elek-

tronik-Altgeräte und ihrer Umsetzung

in nationales Recht müssen nicht mehr

gebrauchsfähige Elektrowerkzeuge getrennt gesam-

melt und einer umweltgerechten Wiederverwertung

zugeführt werden.

Änderungen vorbehalten.

OBJ_BUCH-315-002.book Page 12 Monday, June 11, 2007 12:59 PM

English | 132 609 140 411 • 11.6.07

General Power Tool Safety

Warnings

Read all safety warnings and all

instructions. Failure to follow the

warnings and instructions may result in electric shock,

fire and/or serious injury.

Save all warnings and instructions for future

reference.

The term “power tool” in the warnings refers to your

mains-operated (corded) power tool or battery-oper-

ated (cordless) power tool.

1) Work area safety

a) Keep work area clean and well lit. Clut-

tered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the dust

or fumes.

c) Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

2) Electrical safety

a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not

use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of electric

shock.

b) Avoid body contact with earthed or

grounded surfaces, such as pipes, radia-

tors, ranges and refrigerators. There is an

increased risk of electric shock if your body is

earthed or grounded.

c) Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the

power tool. Keep cord away from heat, oil,

sharp edges and moving parts. Damaged

or entangled cords increase the risk of electric

shock.

e) When operating a power tool outdoors,

use an extension cord suitable for out-

door use. Use of a cord suitable for outdoor

use reduces the risk of electric shock.

f) If operating a power tool in a damp loca-

tion is unavoidable, use a residual current

device (RCD) protected supply. Use of an

RCD reduces the risk of electric shock.

3) Personal safety

a) Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use a power tool while

you are tired or under the influence of

drugs, alcohol or medication. A moment of

inattention while operating power tools may

result in serious personal injury.

b) Use personal protective equipment.

Always wear eye protection. Protective

equipment such as dust mask, non-skid safety

shoes, hard hat, or hearing protection used for

appropriate conditions will reduce personal

injuries.

c) Prevent unintentional starting. Ensure

the switch is in the off-position before

connecting to power source and/or bat-

tery pack, picking up or carrying the tool.

Carrying power tools with your finger on the

switch or energising power tools that have the

switch on invites accidents.

d) Remove any adjusting key or wrench

before turning the power tool on. A wrench

or a key left attached to a rotating part of the

power tool may result in personal injury.

e) Do not overreach. Keep proper footing

and balance at all times. This enables better

control of the power tool in unexpected situa-

tions.

f) Dress properly. Do not wear loose cloth-

ing or jewellery. Keep your hair, clothing

and gloves away from moving parts. Loose

clothes, jewellery or long hair can be caught in

moving parts.

g) If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce dust-

related hazards.

4) Power tool use and care

a) Do not force the power tool. Use the cor-

rect power tool for your application. The

correct power tool will do the job better and

safer at the rate for which it was designed.

b) Do not use the power tool if the switch

does not turn it on and off. Any power tool

that cannot be controlled with the switch is

dangerous and must be repaired.

c) Disconnect the plug from the power

source and/or the battery pack from the

power tool before making any adjust-

ments, changing accessories, or storing

power tools. Such preventive safety meas-

ures reduce the risk of starting the power tool

accidentally.

WARNING

OBJ_BUCH-315-002.book Page 13 Monday, June 11, 2007 12:59 PM

14 | English 2 609 140 411 • 11.6.07

d) Store idle power tools out of the reach of

children and do not allow persons unfa-

miliar with the power tool or these

instructions to operate the power tool.

Power tools are dangerous in the hands of

untrained users.

e) Maintain power tools. Check for misalign-

ment or binding of moving parts, break-

age of parts and any other condition that

may affect the power tool’s operation. If

damaged, have the power tool repaired

before use. Many accidents are caused by

poorly maintained power tools.

f) Keep cutting tools sharp and clean. Prop-

erly maintained cutting tools with sharp cutting

edges are less likely to bind and are easier to

control.

g) Use the power tool, accessories and tool

bits etc. in accordance with these instruc-

tions, taking into account the working

conditions and the work to be performed.

Use of the power tool for operations different

from those intended could result in a hazardous

situation.

5) Service

a) Have your power tool serviced by a quali-

fied repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained.

Machine-specific

Safety Warnings

fUse the machine only for dry sanding. Pene-

tration of water into the machine increases the risk

of an electric shock.

fPay attention that no persons are put at risk

through sparking. Remove any combustible

materials in the vicinity. Sparking occurs when

sanding metal materials.

fCaution, fire hazard! Avoid overheating the

object being sanded as well as the sander.

Always empty the dust collector before tak-

ing breaks. In unfavourable conditions, e. g.,

when sparks emit from sanding metals, sanding

debris in the dust bag, micro filter or paper sack (or

in the filter sack or filter of the vacuum cleaner) can

self-ignite. Particularly when mixed with remain-

ders of varnish, polyurethane or other chemical

materials and when the sanding debris is hot after

long periods of working.

fSecure the workpiece. A workpiece clamped

with clamping devices or in a vice is held more

secure than by hand.

fDo not work materials containing asbestos.

Asbestos is considered carcinogenic.

fTake protective measures when dust can

develop during working that is harmful to

one’s health, combustible or explosive.

Example: Some dusts are regarded as carcino-

genic. Wear a dust mask and work with dust/chip

extraction when connectable.

fKeep your workplace clean. Blends of materi-

als are particularly dangerous. Dust from light

alloys can burn or explode.

fNever use the machine with a damaged

cable. Do not touch the damaged cable and

pull the mains plug when the cable is dam-

aged while working. Damaged cables increase

the risk of an electric shock.

Functional Description

Read all safety warnings and all

instructions. Failure to follow the

warnings and instructions may result in

electric shock, fire and/or serious injury.

While reading the operating instructions, unfold the

graphics page for the machine and leave it open.

Intended Use

The machine is intended for dry sanding of wood,

plastic, metal, filler as well as coated surfaces.

Machines with electronic control are also suitable for

polishing.

Product Features

The numbering of the product features refers to the

illustration of the machine on the graphics page.

1On/Off switch

2Thumbwheel for speed preselection (GEX 125-1 AE)

3Dust box, complete (micro filtersystem)

4Sanding plate

5Sanding sheet*

6Screws for sanding plate

7Extraction outlet

8Filter element (micro filtersystem)

9Vacuum hose*

*The accessories illustrated or described are not

included as standard delivery.

OBJ_BUCH-315-002.book Page 14 Monday, June 11, 2007 12:59 PM

English | 152 609 140 411 • 11.6.07

Technical Data

Noise/Vibration Information

Measured values determined according to

EN 60745.

Typically the A-weighted noise levels of the product

are: Sound pressure level 77 dB(A); Sound power

level 88 dB(A). Uncertainty K =2.8 dB.

Wear hearing protection!

Vibration total values (triax vector sum) determined

according to EN 60745:

Vibration emission value ah=5.0 m/s2, Uncertainty

K=1.5m/s

The vibration emission level given in

this information sheet has been

measured in accordance with a standardised test

given in EN 60745 and may be used to compare one

tool with another.

The vibration emission level will vary because of the

ways in which a power tool can be used and may

increase above the level given in this information

sheet. This could lead to a significant underestimate

of exposure when the tool is used regularly in such a

way.

Note: To be accurate, an estimation of the level of

exposure to vibration experienced during a given

period of work should also take into account the times

when the tool is switched off and when it is running

but not actually doing the job. This may significantly

reduce the exposure level over the total working

period.

Declaration of Conformity

We declare under our sole responsibility that the

product described under “Technical Data” is in con-

formity with the following standards or standardization

documents: EN 60745 according to the provisions of

the directives 89/336/EEC, 98/37/EC (until Dec. 28,

2009), 2006/42/EG (from Dec. 29, 2009 on).

06.12.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Assembly

fBefore any work on the machine itself, pull

the mains plug.

Replacing the Sanding Sheet

(see figure A)

When attaching a new sanding sheet, remove any

dust or debris from the sanding plate 4, e. g., with a

brush.

The surface of the sanding plate 4 is fitted with Velcro

backing for quick and easy fastening of sanding

sheets with Velcro adhesion.

Press the sanding sheet 5 firmly against the bottom

side of the sanding plate 4.

To ensure optimum dust extraction, pay attention that

the punched holes in the sanding sheet match with

the holes in the sanding plate.

Random Orbital Sander GEX 125-1 A

Professional

GEX 125-1 AE

Professional

Article number 3 601 C87 0.. 3 601 C87 5..

Rated power input W 250 250

Preselection of orbital stroke rate –z

No-load speed rpm 12000 7500–12000

Orbital stroke rate opm 24000 15000–24000

Orbit diameter mm 2.5 2.5

Sanding plate diameter mm 125 125

Weight according to EPTA-Procedure 01/2003 kg 1.3 1.3

Protection class /II /II

The values given are valid for nominal voltages [U] of 230/240 V. For lower voltage and models for specific countries, these

values can vary.

Please observe the article number on the type plate of your machine. The trade names of the individual machines may vary.

WARNING

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-315-002.book Page 15 Monday, June 11, 2007 12:59 PM

16 | English 2 609 140 411 • 11.6.07

For easy adjustment of the sanding sheet 5 to the

sanding plate 4, use the adjustment aid in the tool

case as shown in the following figure. Place the sand-

ing sheet into the adjustment aid with the Velcro fac-

ing upward and firmly push on the machine with the

sanding plate.

Selecting the Sanding Sheet

Depending on the material to be worked and the required rate of material removal, different sanding sheets are

available:

Material Application Grain size

–Paint

–Varnish

– Filling compound

– Filler

For sanding off paint coarse 40

For sanding primer (e. g., for removing brush dashes,

drops of paint and paint run) medium 80

100

120

For final sanding of primers before coating fine 180

400

– All wooden materials

(e. g., hardwood, soft-

wood, chipboard, building

board)

–Metal materials

For coarse-sanding, e. g. of rough, unplaned beams

and boards coarse 40

For face sanding and planing small irregularities medium 80

100

120

For finish and fine sanding of wood fine 180

240

320

400

– Masonry, stone

–Marble

–Granite

–Ceramic

–Glass

–Plexiglas

– Automotive paint

–Corian®

–Varicor®

For pre-sanding coarse 60

For shaping and braking edges medium 80

100

120

For final sanding and forming fine 180

240

320

400

For polish-sanding and rounding off edges very fine 600

1200

OBJ_BUCH-315-002.book Page 16 Monday, June 11, 2007 12:59 PM

English | 172 609 140 411 • 11.6.07

Replacing the Sanding Plate

(see figure B)

Note: Replace a damaged sanding plate 4 immedi-

ately.

Pull off the sanding sheet or the polishing accessory.

Unscrew the four screws 6 completely and remove

the sanding plate 4. Attach the new sanding plate 4

and tighten the screws again.

Note: When attaching the sanding plate, pay atten-

tion that the toothing of the drive element engage into

the openings of the sanding plate.

Dust/Chip Extraction

Integrated Dust Extraction with Dust Box

(see figures C1–C4)

Attach the dust box 3 onto the extraction outlet 7 until

it latches.

The filling level of the dust box 3 can easily be

checked through the transparent container.

To empty the dust box 3, pull it off downward with a

light twisting motion.

Before opening the dust box 3, it is recommended to

loosen the dust from the filter element by gently strik-

ing it against a firm support (as shown in the figure).

Hold the dust box 3 firmly, fold the filter element 8

upward and empty the dust box. Clean the thin plates

of the filter element 8 with a soft brush.

External Dust Extraction (see figure D)

Insert a vacuum hose 9 onto the extraction outlet 7.

Connect the vacuum hose 9 to a vacuum cleaner. See

the overview for connecting to various vacuum clean-

ers at the end of these operating instructions.

The vacuum cleaner must be suitable for the material

being worked.

When vacuuming dry dust that is especially detrimen-

tal to health or carcinogenic, use a special vacuum

cleaner.

Operation

Starting Operation

fObserve correct mains voltage! The voltage

of the power source must agree with the

voltage specified on the nameplate of the

machine. Power tools marked with 230 V can

also be operated with 220 V.

Switching On and Off

To start the machine, tilt the On/Off switch 1 toward

the right to the “I” position.

To switch off the machine, tilt the On/Off switch 1

toward the left to the “0” position.

Preselecting the Speed (GEX 125-1 AE)

The required speed can be preselected with the

thumbwheel 2 (also while running).

1–2 low speed

3 – 4 medium speed

5–6 high speed

The required speed depends on the material and the

working conditions and can be determined through

practical testing.

After longer periods of working at low speed, allow

the machine to cool down by running it for approx.

3 minutes at maximum speed with no load.

Sanding Plate Brake

An integrated sanding plate brake reduces the speed

when running at no load so that scoring is prevented

when placing the machine onto the workpiece.

If the no-load speed continuously increases over the

course of time, then the sanding plate is damaged and

must be replaced or the sanding plate brake is worn.

A worn sanding plate brake must be replaced by an

authorized after-sales service agent for Bosch power

tools.

Operating Instructions

fWait until the machine has come to a stand-

still before placing it down.

For fatigue-free working, the machine can be held

from above, sideways or from the front, depending on

the application. (see figure E)

Sanding Surfaces

Switch the machine on, place it with the complete

sanding surface on the surface to be worked and

move the machine with moderate pressure over the

workpiece.

The removal capacity and the sanding pattern are

mainly determined by the selection of the sanding

sheet, the preselected speed range (GEX 125-1 AE)

and the applied pressure.

Only flawless sanding sheets achieve good sanding

capacity and extend the service life of the machine.

Pay attention to apply uniform sanding pressure; this

increases the working life of the sanding sheets.

Intensifiying the sanding pressure does not lead to an

increase of the sanding capacity, but to increased

wear of the machine and the sanding sheet.

A sanding sheet that has been used for metal should

not be used for other materials.

Use only original Bosch sanding accessories.

OBJ_BUCH-315-002.book Page 17 Monday, June 11, 2007 12:59 PM

18 | English 2 609 140 411 • 11.6.07

Rough Sanding

Attach a sanding sheet with coarse grain.

Apply only light pressure to the machine so that it runs

at high speed and high material removal is achieved.

Fine Sanding

Attach a sanding sheet with fine grain.

By lightly varying the application pressure or changing

the speed stage (GEX 125-1 AE), the sanding plate

speed can be reduced whereby the orbital action is

maintained.

With moderate pressure, move the machine in a circu-

lar pattern or alternately in lengthwise and crosswise

directions over the workpiece. Do not tilt the machine

to avoid sanding through the workpiece (e. g. when

sanding veneer).

After finishing the working procedure, switch the

power tool off.

Polishing (GEX 125-1 AE)

For the polishing of weathered paint or buffing out

scratches (e. g., acrylic glass), the machine can be

equipped with appropriate polishing accessories

such as lamb’s wool bonnet, polishing felt or sponge

(accessories).

Select a low speed for polishing (stage 1 – 2) in order

to avoid excessive heating of the surface.

Apply polishing agent crosswise or in a circular

motion with a polishing sponge and moderate pres-

sure, and then allow it to dry lightly.

Polish the partially dried polishing agent with cross-

wise or circular motions using a lamb’s wool polishing

bonnet.

Clean the polishing accessories regularly to ensure

good polishing results. Wash out polishing accesso-

ries with a mild detergent and warm water; do not use

paint thinner.

Maintenance and Service

Maintenance and Cleaning

fBefore any work on the machine itself, pull

the mains plug.

fFor safe and proper working, always keep

the machine and ventilation slots clean.

If the machine should fail despite the care taken in

manufacturing and testing procedures, repair should

be carried out by an after-sales service centre for

Bosch power tools.

In all correspondence and spare parts order, please

always include the 10-digit article number given on

the type plate of the machine.

WARNING! Important instructions for connect-

ing a new 3-pin plug to the 2-wire cable.

The wires in the cable are coloured according to the

following code:

Do not connect the blue or brown wire to the earth

terminal of the plug.

Important: If for any reason the moulded plug is

removed from the cable of this power tool, it must be

disposed of safely.

After-sales service and customer

assistance

Our after-sales service responds to your questions

concerning maintenance and repair of your product as

well as spare parts. Exploded views and information

on spare parts can also be found under:

www.bosch-pt.com

Our customer consultants answer your questions

concerning best buy, application and adjustment of

products and accessories.

Great Britain

Robert Bosch Ltd. (B.S.C.)

P.O. Box 98

Broadwater Park

North Orbital Road

Denham

Uxbridge

UB 9 5HJ

Tel. Service: +44 (0844) 736 0109

Fax: +44 (0844) 736 0146

E-Mail: SPT-Technical.de@de.bosch.com

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: +353 (01) 4 66 67 00

Fax: +353 (01) 4 66 68 88

OBJ_BUCH-315-002.book Page 18 Monday, June 11, 2007 12:59 PM

English | 192 609 140 411 • 11.6.07

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.

Power Tools

Locked Bag 66

Clayton South VIC 3169

Customer Contact Center

Inside Australia:

Phone: +61 (01300) 307 044

Fax.: + 61 (01300) 307 045

Inside New Zealand:

Phone: +64 (0800) 543 353

Fax: +64 (0800) 428 570

Outside AU and NZ:

Phone: +61 (03) 9541 5555

www.bosch.com.au

Disposal

The machine, accessories and packaging should be

sorted for environmental-friendly recycling.

Only for EC countries:

Do not dispose of power tools into

household waste!

According the European Guideline

2002/96/EC for Waste Electrical and

Electronic Equipment and its imple-

mentation into national right, power

tools that are no longer usable must be collected sep-

arately and disposed of in an environmentally correct

manner.

Subject to change without notice.

OBJ_BUCH-315-002.book Page 19 Monday, June 11, 2007 12:59 PM

20 | Français 2 609 140 411 • 11.6.07

Avertissements de sécurité

généraux pour l’outil

Lire tous les avertisse-

ments de sécurité et tou-

tes les instructions. Ne pas suivre les

avertissements et instructions peut donner lieu à un

choc électrique, un incendie et/ou une blessure

sérieuse.

Conserver tous les avertissements et toutes les

instructions pour pouvoir s’y reporter ultérieu-

rement.

Le terme « outil » dans les avertissements fait réfé-

rence à votre outil électrique alimenté par le secteur

(avec cordon d’alimentation) ou votre outil fonction-

nant sur batterie (sans cordon d’alimentation).

1) Sécurité de la zone de travail

a) Conserver la zone de travail propre et

bien éclairée. Les zones en désordre ou som-

bres sont propices aux accidents.

b) Ne pas faire fonctionner les outils électri-

ques en atmosphère explosive, par exem-

ple en présence de liquides

inflammables, de gaz ou de poussières.

Les outils électriques produisent des étincelles

qui peuvent enflammer les poussières ou les

fumées.

c) Maintenir les enfants et les personnes

présentes à l’écart pendant l’utilisation

de l’outil. Les distractions peuvent vous faire

perdre le contrôle de l’outil.

2) Sécurité électrique

a) l faut que les fiches de l’outil électrique

soient adaptées au socle. Ne jamais

modifier la fiche de quelque façon que ce

soit. Ne pas utiliser d’adaptateurs avec

des outils à branchement de terre. Des

fiches non modifiées et des socles adaptés

réduiront le risque de choc électrique.

b) Eviter tout contact du corps avec des sur-

faces reliées à la terre telles que les

tuyaux, les radiateurs, les cuisinières et

les réfrigérateurs. Il existe un risque accru de

choc électrique si votre corps est relié à la

terre.

c) Ne pas exposer les outils à la pluie ou à

des conditions humides. La pénétration

d’eau à l’intérieur d’un outil augmentera le ris-

que de choc électrique.

d) Ne pas maltraiter le cordon. Ne jamais uti-

liser le cordon pour porter, tirer ou

débrancher l’outil. Maintenir le cordon à

l’écart de la chaleur, du lubrifiant, des arê-

tes ou des parties en mouvement. Ues cor-

dons endommagés ou emmêlés augmentent le

risque de choc électrique.

e) Lorsqu’on utilise un outil à l’extérieur, uti-

liser un prolongateur adapté à l’utilisa-

tion extérieure. L’utilisation d’un cordon

adapté à l’utilisation extérieure réduit le risque

de choc électrique.

f) Si l’usage d’un outil dans un emplace-

ment humide est inévitable, utiliser une

alimentation protégée par un dispositif à

courant différentiel résiduel (RCD).

L’usage d’un RCD réduit le risque de choc

électrique.

3) Sécurité des personnes

a) Rester vigilant, regarder ce que vous êtes

en train de faire et faire preuve de bon

sens dans votre utilisation de l’outil. Ne

pas utiliser un outil lorsque vous êtes fati-

gué ou sous l’emprise de drogues,

d’alcool ou de médicaments. Un moment

d’inattention en cours d’utilisation d’un outil

peut entraîner des blessures graves des per-

sonnes.

b) Utiliser un équipement de sécurité. Tou-

jours porter une protection pour les yeux.

Les équipements de sécurité tels que les mas-

ques contre les poussières, les chaussures de

sécurité antidérapantes, les casques ou les

protections acoustiques utilisés pour les condi-

tions appropriées réduiront les blessures de

personnes.

c) Eviter tout démarrage intempestif.

S’assurer que l’interrupteur est en posi-

tion arrêt avant de brancher l’outil au sec-

teur et/ou au bloc de batteries, de le

ramasser ou de le porter. Porter les outils en

ayant le doigt sur l’interrupteur ou brancher des

outils dont l’interrupteur est en position marche

est source d’accidents.

d) Retirer toute clé de réglage avant de met-

tre l’outil en marche. Une clé laissée fixée

sur une partie tournante de l’outil peut donner

lieu à des blessures de personnes.

e) Ne pas se précipiter. Garder une position

et un équilibre adaptés à tout moment.

Cela permet un meilleur contrôle de l’outil dans

des situations inattendues.

f) S’habiller de manière adaptée. Ne pas

porter de vêtements amples ou de bijoux.

Garder les cheveux, les vêtements et les

gants à distance des parties en mouve-

ment. Des vêtements amples, des bijoux ou

les cheveux longs peuvent être pris dans des

parties en mouvement.

AVERTISSEMENT

OBJ_BUCH-315-002.book Page 20 Monday, June 11, 2007 12:59 PM

Français | 212 609 140 411 • 11.6.07

g) Si des dispositifs sont fournis pour le rac-

cordement d’équipements pour l’extrac-

tion et la récupération des poussières,

s’assurer qu’ils sont connectés et correc-

tement utilisés. Utiliser des collecteurs de

poussière peut réduire les risques dus aux

poussières.

4) Utilisation et entretien de l’outil

a) Ne pas forcer l’outil. Utiliser l’outil adapté

à votre application. L’outil adapté réalisera

mieux le travail et de manière plus sûre au

régime pour lequel il a été construit.

b) Ne pas utiliser l’outil si l’interrupteur ne

permet pas de passer de l’état de marche

à arrêt et vice versa. Tout outil qui ne peut

pas être commandé par l’interrupteur est dan-

gereux et il faut le réparer.

c) Débrancher la fiche de la source d’ali-

mentation en courant et/ou le bloc de

batteries de l’outil avant tout réglage,

changement d’accessoires ou avant de

ranger l’outil. De telles mesures de sécurité

préventives réduisent le risque de démarrage

accidentel de l’outil.

d) Conserver les outils à l’arrêt hors de la

portée des enfants et ne pas permettre à

des personnes ne connaissant pas l’outil

ou les présentes instructions de le faire

fonctionner. Les outils sont dangereux entre

les mains d’utilisateurs novices.

e) Observer la maintenance de l’outil. Véri-

fier qu’il n’y a pas de mauvais alignement

ou de blocage des parties mobiles, des

pièces cassées ou toute autre condition

pouvant affecter le fonctionnement de

l’outil. En cas de dommages, faire réparer

l’outil avant de l’utiliser. De nombreux acci-

dents sont dus à des outils mal entretenus.

f) Garder affûtés et propres les outils per-

mettant de couper. Des outils destinés à

couper correctement entretenus avec des piè-

ces coupantes tranchantes sont moins sus-

ceptibles de bloquer et sont plus faciles à

contrôler.

g) Utiliser l’outil, les accessoires et les

lames etc., conformément à ces instruc-

tions, en tenant compte des conditions de

travail et du travail à réaliser. L’utilisation

de l’outil pour des opérations différentes de

celles prévues pourrait donner lieu à des situa-

tions dangereuses.

5) Maintenance et entretien

a) Faire entretenir l’outil par un réparateur

qualifié utilisant uniquement des pièces

de rechange identiques. Cela assurera que

la sécurité de l’outil est maintenue.

Instructions de sécurité

spécifiques à l’appareil

fN’utiliser l’outil électroportatif que pour un

travail à sec. La pénétration d’eau dans un outil

électroportatif augmente le risque d’un choc élec-

trique.

fVeiller à ce que personne ne soit exposé à un

danger en raison des projections d’étincel-

les. Enlever les matériaux inflammables se

trouvant à proximité. L’usinage des métaux

génère des étincelles.

fAttention ! Risque d’incendie ! Eviter la sur-

chauffe des matériaux travaillés et de la pon-

ceuse. Vider toujours le bac de récupération

des poussières avant de faire une pause de

travail. Les particules de poussière se trouvant

dans le sac à poussières, le microfiltre, le sac en

papier (ou dans le sac à poussières en tissu ou le

filtre de l’aspirateur) peuvent s’enflammer d’elles-

mêmes dans des conditions défavorables, p. ex.

projection d’étincelles lors du ponçage de pièces

en métal, Ceci notamment lorsque les particules

de poussière sont mélangées à des résidus de ver-

nis, de polyuréthane ou d’autres substances chimi-

ques et que les matériaux travaillés sont très

chauds après avoir été travaillés pendant une

période assez longue.

fBloquer la pièce à travailler. Une pièce à tra-

vailler serrée par des dispositifs de serrage ou

dans un étau est fixée de manière plus sûre que

tenue dans les mains.

fNe pas travailler de matériaux contenant de

l’amiante. L’amiante est considérée comme étant

cancérigène.

fPrendre des mesures de sécurité, lorsque

des poussières nuisibles à la santé, inflam-

mables ou explosives peuvent être générées

lors du travail. Par exemple : Certaines poussiè-

res sont considérées comme étant cancérigènes.

Porter un masque anti-poussières et utiliser un dis-

positif d’aspiration de poussières/de copeaux s’il

est possible de raccorder un tel dispositif.

fTenir propre la place de travail. Les mélanges

de matériaux sont particulièrement dangereux. Les

poussières de métaux légers peuvent être explosi-

ves ou inflammables.

fNe jamais utiliser un outil électroportatif

dont le câble est endommagé. Ne pas tou-

cher à un câble endommagé et retirer la

fiche du câble d’alimentation de la prise du

courant, au cas où le câble serait endom-

magé lors du travail. Un câble endommagé aug-

mente le risque d’un choc électrique.

OBJ_BUCH-315-002.book Page 21 Monday, June 11, 2007 12:59 PM

22 | Français 2 609 140 411 • 11.6.07

Description du

fonctionnement

Lire tous les avertissements et indi-

cations. Le non-respect des avertisse-

ments et instructions indiqués ci-après

peut entraîner un choc électrique, un

incendie et/ou de graves blessures sur

les personnes.

Déplier le volet sur lequel l’appareil est représenté de

manière graphique. Laisser le volet déplié pendant la

lecture de la présente notice d’utilisation.

Utilisation conforme

L’outil électroportatif est conçu pour le ponçage à sec

des surfaces en bois, en matières plastiques, en métal

et en mastic ainsi que des surfaces vernies.

Les outils électroportatifs disposant d’un réglage

électronique sont également appropriés au polissage.

Eléments de l’appareil

La numérotation des éléments de l’appareil se réfère

à la représentation de l’outil électroportatif sur la page

graphique.

1Interrupteur Marche/Arrêt

2Molette de présélection de la vitesse

(GEX 125-1 AE)

3Bac de récupération des poussières, complet

(micro filtersystem)

4Plateau de ponçage

5Feuille abrasive*

6Vis pour plateau de ponçage

7Sortie d’aspiration

8Filtre (micro filtersystem)

9Tuyau d’aspiration*

*Les accessoires décrits ou montrés ne sont pas com-

pris dans l’emballage standard.

Caractéristiques techniques

Bruits et vibrations

Valeurs de mesure déterminées conformément à

EN 60745.

Les mesures réelles (A) des niveaux sonores de

l’appareil sont : Niveau de pression acoustique

77 dB(A) ; niveau d’intensité acoustique 88 dB(A).

Incertitude K=2,8 dB.

Porte une protection acoustique !

Valeurs totales des vibrations (somme de vecteurs de

trois sens) relevé conformément à EN 60745 :

Valeur d’émission vibratoire ah=5,0 m/s2, Incertitude

K=1,5m/s

L’amplitude d’oscillation

indiquée dans ces instruc-

tions d’utilisation a été mesurée suivant les méthodes

de mesurage normées dans EN 60745 et peut être

utilisée pour une comparaison d’appareils.

L’amplitude d’oscillation change en fonction de l’utili-

sation de l’appareil électroportatif et peut, dans cer-

tains cas, être supérieure à la valeur indiquée dans

ces instructions d’utilisation. La sollicitation vibratoire

pourrait être sous-estimée si l’appareil électroportatif

est régulièrement utilisé d’une telle manière.

Remarque : Pour une estimation précise de la sollici-

tation vibratoire pendant un certain temps d’utilisation,

il est recommandé de prendre aussi en considération

les espaces de temps pendant lesquels l’appareil est

éteint ou en fonctionnement, mais pas vraiment utilisé.

Ceci peut réduire considérablement la sollicitation

vibratoire pendant toute la durée du travail.

Ponceuse excentrique GEX 125-1 A

Professional

GEX 125-1 AE

Professional

N° d’article 3 601 C87 0.. 3 601 C87 5..

Puissance absorbée nominale W 250 250

Présélection de la vitesse –z

Vitesse de rotation en marche à vide tr/min 12000 7500–12000

Vitesse à vide min-1 24000 15000–24000

Diamètre du circuit oscillant mm 2,5 2,5

Diamètre du plateau de ponçage mm 125 125

Poids suivant EPTA-Procédure 01/2003 kg 1,3 1,3

Classe de protection /II /II

Ces indications sont valables pour des tensions nominales de [U] 230/240 V. Ces indications peuvent varier pour des ten-

sions plus basses ainsi que pour des versions spécifiques à certains pays.

Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil électroportatif. Les désignations

commerciales des différents outils électroportatifs peuvent varier.

AVERTISSEMENT

OBJ_BUCH-315-002.book Page 22 Monday, June 11, 2007 12:59 PM

Français | 232 609 140 411 • 11.6.07

Déclaration de conformité

Nous déclarons sous notre propre responsabilité que

le produit décrit sous « Caractéristiques techniques »

est en conformité avec les normes ou documents nor-

matifs suivants : EN 60745 conformément aux termes

des réglementations 89/336/CEE, 98/37/CE

(jusqu’au 28.12.2009), 2006/42/CE (à partir du

29.12.2009).

06.12.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Montage

fAvant d’effectuer des travaux sur l’outil élec-

troportatif, retirer la fiche de la prise de cou-

rant.

Changement de la feuille abrasive

(voir figure A)

Avant de monter une nouvelle feuille abrasive, éliminer

les poussières et impuretés se trouvant sur le plateau

de ponçage 4 à l’aide d’un pinceau par ex.

La surface du plateau de ponçage 4 est équipée d’un

revêtement auto-aggripant ce qui permet de fixer rapi-

dement et facilement les feuilles abrasives à système

auto-aggripant.

Presser la feuille abrasive 5 sur la surface inférieure du

plateau de ponçage 4.

Afin de garantir une bonne aspiration des poussières,

s’assurer que les perforations de la feuille abrasive et

du plateau de ponçage coïncident.

Pour un ajustage facile de la feuille abrasive 5 sur le

plateau de ponçage 4, il est possible d’utiliser le dis-

positif d’ajustage montré sur la figure ; il se trouve

dans le coffret à outils. Monter la feuille abrasive sur le

dispositif d’ajustage, avec le revêtement auto-aggri-

pant vers le haut, et bien presser l’outil électroportatif

par le plateau de ponçage.

Choix de la feuille abrasive

Suivant le matériau à travailler et le travail demandé, il existe différentes feuilles abrasives :

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Matériau Utilisation Grains

– Peinture

– Vernis

– Masse de remplissage

–Spatule

Pour enlever des couches de peinture grossier 40

Pour poncer les couches de base de peinture (p.ex.

enlever les traits de pinceau, les gouttes de peinture

et les nez)

moyenne 80

100

120

Pour le finissage d’apprêts avant l’application de la

peinture laque fin 180

400

OBJ_DOKU-5560-002.fm Page 23 Monday, June 11, 2007 1:30 PM

24 | Français 2 609 140 411 • 11.6.07

Changement du plateau de ponçage

(voir figure B)

Note : Remplacer immédiatement un plateau de pon-

çage 4 endommagé.

Retirer la feuille abrasive ou l’outil de polissage. Dévis-

ser complètement les 4 vis 6 et enlever le plateau de

ponçage 4. Mettre le nouveau plateau de ponçage 4

en place et resserrer fermement les vis.

Note : Lors du montage du plateau de ponçage,

veiller à ce que la denture du dispositif d’entraînement

prenne dans les encoches du plateau de ponçage.

Aspiration de poussières/de copeaux

Aspiration interne avec bac de récupération des

poussières (voir figure C1–C4)

Monter le bac de récupération des poussières 3 sur la

sortie d’aspiration 7 et le faire encliqueter.

Le récipient transparent permet de contrôler facile-

ment le niveau de remplissage du bac de récupération

des poussières 3.

Pour vider le bac de récupération des poussières 3, le

retirer vers le bas par un léger mouvement de rotation.

Avant d’ouvrir le bac de récupération des poussières

3 il est recommandé de détacher les poussières du fil-

tre en frappant le bac sur un support stable.

Bien tenir le bac de récupération de poussières 3,

relever le filtre 8 vers le haut et vider le bac de récupé-

ration de poussières. Nettoyer les lamelles du filtre 8

à l’aide d’une brosse douce.

Aspiration externe de copeaux (voir figure D)

Monter un tuyau d’aspiration 9 sur la sortie d’aspira-

tion 7. Raccorder le tuyau d’aspiration 9 à un aspira-

teur. Vous trouverez un tableau pour le raccordement

aux différents aspirateurs à la fin des ces instructions

d’utilisation.

L’aspirateur doit être approprié au matériau à tra-

vailler.

Pour l’aspiration de poussières particulièrement nuisi-

bles à la santé, cancérigènes ou sèches, utiliser des

aspirateurs spéciaux.

Mise en marche

Mise en service

fTenir compte de la tension du réseau ! La

tension de la source de courant doit coïnci-

der avec les indications se trouvant sur la

plaque signalétique de l’outil électroportatif.

Les outils électroportatifs marqués 230 V

peuvent également être mis en service sous

220 V.

Mise en Marche/Arrêt

Pour la mise en service de l’outil électroportatif,

pousser l’interrupteur Marche/Arrêt 1 vers la droite en

position « I».

Pour arrêter l’outil électroportatif pousser l’interrup-

teur Marche/Arrêt 1 vers la gauche en position « 0».

– Tous les bois (p.ex. bois

dur, bois tendre, pan-

neaux agglomérés, pan-

neaux muraux)

– Matériaux en métal

Pour le dégrossissage p. ex. de poutres et planches

rugueuses, non rabotées grossier 40

Pour la rectification (plane) et le nivellement de peti-

tes rugosités moyenne 80

100

120

Pour la rectification de parachèvement et le ponçage

du bois fin 180

240

320

400

–Pierre

–Marbre

–Granit

– Céramique

– Verre

–Plexiglas

– Laque automobile

–Corian®

–Varicor®

Pour le dégrossissage grossier 60

Pour le ponçage de forme et le chanfreinage moyenne 80

100

120

Pour le ponçage de finition lors du façonnage fin 180

240

320

400

Polissage et arrondissage très fin 600

1200

Matériau Utilisation Grains

OBJ_BUCH-315-002.book Page 24 Monday, June 11, 2007 12:59 PM

Français | 252 609 140 411 • 11.6.07

Présélection de la vitesse de rotation

(GEX 125-1 AE)

La molette de réglage de présélection de la vitesse 2

de rotation permet de sélectionner la vitesse de rota-

tion nécessaire (même durant l’utilisation de l’appa-

reil).

1 – 2 faible vitesse de rotation

3 – 4 vitesse de rotation moyenne

5 – 6 vitesse de rotation élevée

La vitesse de rotation nécessaire dépend du matériau

à travailler et des conditions de travail et peut être

déterminée par des essais pratiques.

Après avoir travaillé à une petite vitesse de rotation

pendant une période relativement longue, faire tra-

vailler l’outil électroportatif à vide à la vitesse de rota-

tion maximale pendant une durée de 3 minutes

environ afin de le laisser refroidir.

Frein du plateau de ponçage

Le frein intégré au plateau de ponçage réduit la

vitesse de rotation en marche à vide afin d’éviter que

la pièce à travailler ne soit rayée lors du positionne-

ment de l’outil électroportatif.

Une vitesse de marche à vide qui augmente continuel-

lement avec le temps indique que le plateau de pon-

çage est endommagé et doit être remplacé ou que le

frein du plateau de ponçage est usé. Un frein de pla-

teau de ponçage usé doit être remplacé par une sta-

tion de service après-vente agréée pour outillage

Bosch.

Instructions d’utilisation

fAvant de déposer l’outil électroportatif,

attendre que celui-ci soit complètement à

l’arrêt.

Afin de travailler sans fatigue, il est possible de tenir

l’outil électroportatif par le haut, par le côté ou par

l’avant suivant l’utilisation. (voir figure E)

Ponçage de surfaces

Mettre en marche l’outil électroportatif, le poser de

sorte que toute la surface abrasive repose sur le maté-

riau à travailler et l’avancer sur la pièce à travailler en

exerçant une pression modérée.

La puissance d’enlèvement de matière ainsi que l’état

de la surface dépendent en grande partie du choix de

la feuille abrasive, de la vitesse de rotation

(GEX 125-1 AE) ainsi que de la pression exercée sur

l’appareil.

Seules des feuilles abrasives impeccables assurent

un bon travail de ponçage et ménagent l’outil électro-

portatif.

Veiller à ce que la pression de travail soit régulière,

afin d’augmenter la durée de vie des feuilles abrasi-

ves.

Une trop grande pression exercée sur l’appareil

n’entraîne pas une meilleure puissance de ponçage

mais une usure plus importante de l’outil électroporta-

tif et de la feuille abrasive.

Une feuille abrasive avec laquelle on a travaillé du

métal, ne doit pas être utilisée pour d’autres maté-

riaux.

N’utiliser que des accessoires de ponçage d’origine

Bosch.

Dégrossissage

Monter une feuille abrasive à gros grains.

N’exercer qu’une légère pression sur l’outil électro-

portatif afin de le faire tourner à une vitesse plus éle-

vée et d’obtenir un meilleur enlèvement de matière.

Rectification de finition

Monter une feuille abrasive à grains fins.

En variant légèrement la pression exercée ou en modi-

fiant la vitesse de rotation (GEX 125-1 AE), il est possi-

ble de réduire la vitesse de rotation du plateau de

ponçage tout en maintenant le mouvement excentrique.

Tout en appliquant une pression modérée, guider

l’appareil sur la pièce à travailler en effectuant des

mouvements circulaires ou en alternant les passes

longitudinales et transversales. Ne pas coincer l’outil

électroportatif afin d’éviter d’endommager la pièce à

travailler par ex. les bandes de lisière.

Une fois l’opération de travail terminée, arrêter l’outil

électroportatif.

Le polissage (GEX 125-1 AE)

Pour les travaux de polissage de peintures altérées

sous l’effet des intempéries ou pour faire disparaître

des rayures (p. ex. verre acrylique), il est possible

d’équiper l’outil électroportatif d’outils de ponçage

appropriés tels que disque en peau de mouton, feutre

ou éponge à polir (accessoires).

Pour le polissage, choisir une faible vitesse de rotation

(niveau 1 – 2) pour éviter un échauffement excessif de

la surface.

Travailler la pâte à polir à l’aide d’une éponge à polir

(accessoires) par des mouvements cruciformes ou

circulaires et en appliquant une pression modérée ;

laisser légèrement sécher.

Polir la pâte séchée à l’aide d’une peau de mouton en

effectuant des mouvements cruciformes ou circulaires.

Nettoyer régulièrement les outils de polissage pour

garantir de bons résultats de polissage. Laver les

outils de polissage avec un détergent doux et de l’eau

chaude, ne pas utiliser de diluants.

OBJ_BUCH-315-002.book Page 25 Monday, June 11, 2007 12:59 PM

26 | Français 2 609 140 411 • 11.6.07

Entretien et service

après-vente

Nettoyage et entretien

fAvant d’effectuer des travaux sur l’outil élec-

troportatif, retirer la fiche de la prise de cou-

rant.

fToujours tenir propres l’outil électroportatif

ainsi que les ouïes de ventilation afin d’obte-

nir un travail impeccable et sûr.

Si, malgré tous les soins apportés à la fabrication et

au contrôle de l’appareil, celui-ci devait avoir un

défaut, la réparation ne doit être confiée qu’à une sta-

tion de service après-vente agréée pour outillage

Bosch.

Pour toute demande de renseignement ou commande

de pièces de rechange, nous préciser impérativement

le numéro d’article à dix chiffres de l’outil électropor-

tatif indiqué sur la plaque signalétique.

Service après-vente et assistance des

clients

Notre service après-vente répond à vos questions

concernant la réparation et l’entretien de votre produit

et les pièces de rechange. Vous trouverez des vues

éclatées ainsi que des informations concernant les

pièces de rechange également sous :

www.bosch-pt.com

Les conseillers techniques Bosch sont à votre dispo-

sition pour répondre à vos questions concernant

l’achat, l’utilisation et le réglage de vos produits et

leurs accessoires.

France

Robert Bosch (France) S.A.S.

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel. : +33 (0143) 11 90 06

Fax. : +33 (0143) 11 90 33

E-Mail: sav.outillage-electroportatif@fr.bosch.com

N° Vert : +33 (0800) 05 50 51

www.bosch.fr

Belgique, Luxembourg

Tel.: +32 (070) 22 55 65

Fax: +32 (070) 22 55 75

E-Mail: outillage.gereedschap@be.bosch.com

Suisse

Tel.: +41 (044) 8 47 15 12

Fax: +41 (044) 8 47 15 52

Elimination des déchets

Les outils électroportatifs, ainsi que leurs accessoires

et emballages, doivent pouvoir suivre chacun une voie

de recyclage appropriée.

Seulement pour les pays de l’Union

Européenne :

Ne pas jeter votre appareil électropor-

tatif avec les ordures ménagères !

Conformément à la directive euro-

péenne 2002/96/CE relative aux

déchets d’équipements électriques et

électroniques et sa réalisation dans les

lois nationales, les outils électroportatifs dont on ne

peut plus se servir doivent être séparés et suivre une

voie de recyclage appropriée.

Sous réserve de modifications.

OBJ_BUCH-315-002.book Page 26 Monday, June 11, 2007 12:59 PM

Español | 272 609 140 411 • 11.6.07

Advertencias de peligro

generales para herramien-

tas eléctricas

Lea íntegramente estas

advertencias de peligro e

instrucciones. En caso de no atenerse a las adver-

tencias de peligro e instrucciones siguientes, ello

puede ocasionar una descarga eléctrica, un incendio

y/o lesión grave.

Guardar todas las advertencias de peligro e ins-

trucciones para futuras consultas.

El término herramienta eléctrica empleado en las

siguientes advertencias de peligro se refiere a herra-

mientas eléctricas de conexión a la red (con cable de

red) y a herramientas eléctricas accionadas por acu-

mulador (o sea, sin cable de red).

1) Seguridad del puesto de trabajo

a) Mantenga limpio y bien iluminado su

puesto de trabajo. El desorden o una ilumi-

nación deficiente en las áreas de trabajo pue-

den provocar accidentes.

b) No utilice la herramienta eléctrica en un

entorno con peligro de explosión, en el

que se encuentren combustibles líquidos,

gases o material en polvo. Las herramientas

eléctricas producen chispas que pueden llegar

a inflamar los materiales en polvo o vapores.

c) Mantenga alejados a los niños y otras

personas de su puesto de trabajo al

emplear la herramienta eléctrica. Una dis-

tracción le puede hacer perder el control sobre

la herramienta eléctrica.

2) Seguridad eléctrica

a) El enchufe de la herramienta eléctrica

debe corresponder a la toma de corriente

utilizada. No es admisible modificar el

enchufe en forma alguna. No emplear

adaptadores en herramientas eléctricas

dotadas con una toma de tierra. Los

enchufes sin modificar adecuados a las res-

pectivas tomas de corriente reducen el riesgo

de una descarga eléctrica.

b) Evite que su cuerpo toque partes conec-

tadas a tierra como tuberías, radiadores,

cocinas y refrigeradores. El riesgo a quedar

expuesto a una sacudida eléctrica es mayor si

su cuerpo tiene contacto con tierra.

c) No exponga la herramienta eléctrica a la

lluvia y evite que penetren líquidos en su

interior. Existe el peligro de recibir una des-

carga eléctrica si penetran ciertos líquidos en

la herramienta eléctrica.

d) No utilice el cable de red para transportar

o colgar la herramienta eléctrica, ni tire

de él para sacar el enchufe de la toma de

corriente. Mantenga el cable de red ale-

jado del calor, aceite, esquinas cortantes

o piezas móviles. Los cables de red dañados

o enredados pueden provocar una descarga

eléctrica.

e) Al trabajar con la herramienta eléctrica a

la intemperie utilice solamente cables de

prolongación apropiados para su uso en

exteriores. La utilización de un cable de pro-

longación adecuado para su uso en exteriores

reduce el riesgo de una descarga eléctrica.

f) Si fuese imprescindible utilizar la herra-

mienta eléctrica en un entorno húmedo,

es necesario conectarla a través de un

fusible diferencial. La aplicación de un fusi-

ble diferencial reduce el riesgo a exponerse a

una descarga eléctrica.

3) Seguridad de personas

a) Esté atento a lo que hace y emplee la

herramienta eléctrica con prudencia. No

utilice la herramienta eléctrica si estu-

viese cansado, ni tampoco después de

haber consumido alcohol, drogas o medi-

camentos. El no estar atento durante el uso

de la herramienta eléctrica puede provocarle

serias lesiones.

b) Utilice un equipo de protección personal y

en todo caso unas gafas de protección. El

riesgo a lesionarse se reduce considerablemente

si, dependiendo del tipo y la aplicación de la

herramienta eléctrica empleada, se utiliza un

equipo de protección adecuado como una mas-

carilla antipolvo, zapatos de seguridad con suela

antideslizante, casco, o protectores auditivos.

c) Evite una puesta en marcha fortuita. Ase-

gurarse de que la herramienta eléctrica

esté desconectada antes de conectarla a

la toma de corriente y/o al montar el acu-

mulador, al recogerla, y al transportarla.

Si transporta la herramienta eléctrica sujetán-

dola por el interruptor de conexión/desco-

nexión, o si introduce el enchufe en la toma de

corriente con la herramienta eléctrica conec-

tada, ello puede dar lugar a un accidente.

d) Retire las herramientas de ajuste o llaves

fijas antes de conectar la herramienta

eléctrica. Una herramienta de ajuste o llave fija

colocada en una pieza rotante puede producir

lesiones al poner a funcionar la herramienta

eléctrica.

e) Evite posturas arriesgadas. Trabaje sobre

una base firme y mantenga el equilibrio

en todo momento. Ello le permitirá controlar

mejor la herramienta eléctrica en caso de pre-

sentarse una situación inesperada.

ADVERTENCIA

OBJ_BUCH-315-002.book Page 27 Monday, June 11, 2007 12:59 PM

28 | Español 2 609 140 411 • 11.6.07

f) Lleve puesta una vestimenta de trabajo

adecuada. No utilice vestimenta amplia ni

joyas. Mantenga su pelo, vestimenta y

guantes alejados de las piezas móviles. La

vestimenta suelta, el pelo largo y las joyas se pue-

den enganchar con las piezas en movimiento.

g) Siempre que sea posible utilizar unos

equipos de aspiración o captación de

polvo, asegúrese que éstos estén monta-

dos y que sean utilizados correctamente.

El empleo de estos equipos reduce los riesgos

derivados del polvo.

4) Uso y trato cuidadoso de herramientas eléc-

tricas

a) No sobrecargue la herramienta eléctrica.

Use la herramienta eléctrica prevista para

el trabajo a realizar. Con la herramienta ade-

cuada podrá trabajar mejor y más seguro den-

tro del margen de potencia indicado.

b) No utilice herramientas eléctricas con un

interruptor defectuoso. Las herramientas

eléctricas que no se puedan conectar o desco-

nectar son peligrosas y deben hacerse reparar.

c) Saque el enchufe de la red y/o desmonte

el acumulador antes de realizar un ajuste

en la herramienta eléctrica, cambiar de

accesorio o al guardar la herramienta

eléctrica. Esta medida preventiva reduce el

riesgo a conectar accidentalmente la herra-

mienta eléctrica.

d) Guarde las herramientas eléctricas fuera

del alcance de los niños. No permita la uti-

lización de la herramienta eléctrica a aque-

llas personas que no estén familiarizadas

con su uso o que no hayan leído estas ins-

trucciones. Las herramientas eléctricas utiliza-

das por personas inexpertas son peligrosas.

e) Cuide la herramienta eléctrica con

esmero. Controle si funcionan correcta-

mente, sin atascarse, las partes móviles

de la herramienta eléctrica, y si existen

partes rotas o deterioradas que pudieran

afectar al funcionamiento de la herra-

mienta eléctrica. Haga reparar estas pie-

zas defectuosas antes de volver a utilizar

la herramienta eléctrica. Muchos de los

accidentes se deben a herramientas eléctricas

con un mantenimiento deficiente.

f) Mantenga los útiles limpios y afilados.

Los útiles mantenidos correctamente se dejan

guiar y controlar mejor.

g) Utilice la herramienta eléctrica, acceso-

rios, útiles, etc. de acuerdo a estas ins-

trucciones, considerando en ello las

condiciones de trabajo y la tarea a reali-

zar. El uso de herramientas eléctricas para tra-

bajos diferentes de aquellos para los que han

sido concebidas puede resultar peligroso.

5) Servicio

a) Únicamente haga reparar su herramienta

eléctrica por un profesional, empleando

exclusivamente piezas de repuesto origi-

nales. Solamente así se mantiene la seguridad

de la herramienta eléctrica.

Instrucciones de seguridad

específicas del aparato

fSolamente emplee la herramienta eléctrica

para lijar en seco. La penetración de agua en el

aparato eléctrico comporta un mayor riesgo de

electrocución.

fPreste atención a que las chispas proyecta-

das no puedan lesionar a ninguna persona.

Retire los materiales combustibles que se

encuentren cerca. Al lijar metales se proyectan

chispas.

f¡Atención! Peligro de incendio. Evite el

sobrecalentamiento de la pieza y de la pro-

pia lijadora. Vacíe siempre el depósito de

polvo antes de cada pausa. El material en polvo

acumulado en el saco colector de polvo, Microfil-

tro, bolsa de papel (o la bolsa filtrante o filtro del

aspirador) puede llegar a autoincendiarse bajo

unas condiciones desfavorables, como, p. ej., al

proyectarse chispas al lijar metal. La probabilidad

de que esto ocurra es mayor si el material va mez-

clado con partículas de pintura, poliuretano u otras

sustancias químicas y si éste se hubiese calen-

tando tras un uso intenso de la herramienta.

fAsegure la pieza de trabajo. Una pieza de tra-

bajo fijada con unos dispositivos de sujeción, o en

un tornillo de banco, se mantiene sujeta de forma

mucho más segura que con la mano.

fNo trabaje materiales que contengan

amianto. El amianto es cancerígeno.

fTome unas medidas de protección adecua-

das si al trabajar pudiera generarse polvo

combustible, explosivo, o nocivo para la

salud. Por ejemplo: ciertos tipos de polvo son

cancerígenos. Colóquese una mascarilla antipolvo

y, si su aparato viene equipado con la conexión

correspondiente, utilice además un equipo de

aspiración adecuado.

fMantenga limpio su puesto de trabajo. La

mezcla de diversos materiales es especialmente

peligrosa. Las aleaciones ligeras en polvo pueden

arder o explotar.

fNo utilice la herramienta eléctrica si el cable

está dañado. No toque un cable dañado, y

desconecte el enchufe de la red, si el cable

se daña durante el trabajo. Un cable dañado

comporta un mayor riesgo de electrocución.

OBJ_BUCH-315-002.book Page 28 Monday, June 11, 2007 12:59 PM

Español | 292 609 140 411 • 11.6.07

Descripción del

funcionamiento

Lea íntegramente estas adverten-

cias de peligro e instrucciones. En

caso de no atenerse a las advertencias

de peligro e instrucciones siguientes,

ello puede ocasionar una descarga

eléctrica, un incendio y/o lesión grave.

Despliegue y mantenga abierta la solapa con la ima-

gen del aparato mientras lee las instrucciones de

manejo.

Utilización reglamentaria

La herramienta eléctrica ha sido diseñada para lijar en

seco madera, plástico, metal, emplastecido y superfi-

cies o pintadas.

Las herramientas eléctricas dotadas con un regulador

electrónico de las revoluciones son adecuadas tam-

bién para pulir.

Componentes principales

La numeración de los componentes está referida a la

imagen de la herramienta eléctrica en la página ilus-

trada.

1Interruptor de conexión/desconexión

2Rueda preselectora de revoluciones

(GEX 125-1 AE)

3Caja colectora de polvo completa

(sistema Microfiltro)

4Plato lijador

5Hoja lijadora*

6Tornillos del plato lijador

7Boquilla de expulsión

8Elemento filtrante (sistema Microfiltro)

9Manguera de aspiración*

*Los accesorios descritos e ilustrados no correspon-

den al material que se adjunta de serie.

Datos técnicos

Información sobre ruidos y vibraciones

Determinación de los valores de medición según

EN 60745.

El nivel de presión sonora típico del aparato, determi-

nado con un filtro A, asciende a: Nivel de presión

sonora 77 dB(A); nivel de potencia acústica

88 dB(A). Tolerancia K=2,8 dB.

¡Colocarse un protector de oídos!

Nivel total de vibraciones (suma vectorial de tres

direcciones) determinado según EN 60745:

Valor de vibraciones generadas ah=5,0 m/s2, toleran-

cia K =1,5 m/s2.

El nivel de vibraciones indicado

en estas instrucciones ha sido

determinado según el procedimiento de medición

fijado en la norma EN 60745 y puede servir como

base de comparación con otros aparatos

El nivel de vibraciones puede variar de acuerdo a la

aplicación respectiva de la herramienta eléctrica,

pudiendo quedar en ciertos casos por encima del

valor indicado en estas instrucciones. La solicitación

experimentada por las vibraciones pudiera ser mayor

de lo que se supone, si la herramienta eléctrica es uti-

lizada con regularidad de esta manera.

Observación: Para determinar con exactitud la soli-

citación experimentada por las vibraciones durante un

tiempo de trabajo determinado, es necesario conside-

Lijadora excéntrica GEX 125-1 A

Professional

GEX 125-1 AE

Professional

Nº de artículo 3 601 C87 0.. 3 601 C87 5..

Potencia absorbida nominal W 250 250

Preselección del nº de oscilaciones –z

Revoluciones en vacío min-1 12000 7500–12000

Nº de oscilaciones en vacío min-1 24000 15000–24000

Diámetro del círculo de oscilación mm 2,5 2,5

Diámetro del plato lijador mm 125 125

Peso según EPTA-Procedure 01/2003 kg 1,3 1,3

Clase de protección /II /II

Estos datos son válidos para tensiones nominales de [U] 230/240 V. Los valores pueden variar si la tensión fuese inferior, y

en las ejecuciones específicas para ciertos países.

Preste atención al nº de artículo en la placa de características de su aparato, ya que las denominaciones comerciales de algu-

nos aparatos pueden variar.

ADVERTENCIA

OBJ_BUCH-315-002.book Page 29 Monday, June 11, 2007 12:59 PM

30 | Español 2 609 140 411 • 11.6.07

rar también aquellos tiempos en los que el aparato

esté desconectado, o bien, esté en funcionamiento,

pero sin ser utilizado. Ello puede suponer una dismi-

nución drástica de la solicitación por vibraciones

durante el tiempo total de trabajo.

Declaración de conformidad

Declaramos bajo nuestra responsabilidad, que el pro-

ducto descrito bajo “Datos técnicos” está en confor-

midad con las normas o documentos normalizados

siguientes: EN 60745 de acuerdo con las regulacio-

nes 89/336/CEE, 98/37/CE (hasta el 28.12.2009),

2006/42/CE (a partir del 29.12.2009).

06.12.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Montaje

fAntes de cualquier manipulación en la herra-

mienta eléctrica, sacar el enchufe de red de

la toma de corriente.

Cambio de la hoja lijadora

(ver figura A)

Antes de montar una hoja lijadora nueva, elimine la

suciedad y el polvo depositado sobre el plato lijador

4, p. ej., con un pincel.

La placa lijadora 4 va recubierta con un tejido de car-

dillo (Velcro) que permite sujetar de forma rápida y

sencilla las hojas lijadoras con cierre de cardillo.

Presione firmemente la hoja lijadora 5 contra la base

del plato lijador 4.

Para que la eficacia en la aspiración de polvo sea

óptima, cuide que las perforaciones en la hoja lijadora

coincidan con los taladros del plato lijador.

Para montar concéntrica la hoja lijadora 5 respecto al

plato lijador 4 puede Ud. utilizar la ayuda de montaje

del maletín de transporte mostrada en la figura. Colo-

que la hoja lijadora con el tejido de cardillo (Velcro)

boca arriba en la ayuda de montaje y presione firme-

mente contra ella el plato lijador de la herramienta

eléctrica.

Selección de la hoja lijadora

De acuerdo al material a trabajar y al arranque de material deseado puede seleccionarse entre diversas hojas

lijadoras:

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Material Aplicación Grano

–Pintura

–Barniz

–Sellador

– Emplastecido

Para decapar pintura Basto 40

Para lijar la primera mano de pintura (p.ej.

para eliminar pinceladas, gotas e irregularida-

des)

Medio 80

100

120

Para el lijado final de imprimaciones antes de

pintar Fino 180

400

OBJ_BUCH-315-002.book Page 30 Monday, June 11, 2007 12:59 PM

Español | 312 609 140 411 • 11.6.07

Cambio del plato lijador (ver figura B)

Observación: Cambie inmediatamente un plato lija-

dor 4 deteriorado.

Desprenda la hoja lijadora o el accesorio para pulir.

Desenrosque completamente los 4 tornillos 6 y retire

el plato lijador 4. Coloque el plato lijador nuevo 4 y

sujételo con los tornillos.

Observación: Al montar el plato lijador observe que

el dentado del arrastrador encastre en las muescas

del plato lijador.

Aspiración de polvo y virutas

Aspiración propia con caja colectora de polvo

(ver figuras C1–C4)

Inserte la caja colectora de polvo 3 sobre la boquilla

de expulsión 7 hasta enclavarla.

El nivel de llenado de la caja colectora de polvo 3

puede controlarse fácilmente por ser transparente el

depósito.

Para vaciar la caja colectora de polvo 3 extráigala

hacia abajo con un leve giro.

Antes de abrir la caja colectora de polvo 3 se acon-

seja golpearla ligeramente contra una base consis-

tente, tal como se muestra en la figura, para soltar el

polvo del elemento filtrante.

Sujete firmemente la caja colectora de polvo 3, abra

hacia arriba el elemento filtrante 8, y vacíe la caja

colectora de polvo. Limpie con un cepillo suave las

láminas del elemento filtrante 8.

Aspiración externa (ver figura D)

Inserte la manguera de aspiración 9 en la boquilla de

aspiración 7. Conecte el otro extremo de la manguera

9 a un aspirador. Una vista general con las posibilida-

des de conexión a diversos aspiradores la encontrará

al final de estas instrucciones de manejo.

El aspirador debe ser adecuado para el material a tra-

bajar.

Para aspirar polvo especialmente nocivo para la

salud, cancerígeno, o polvo seco utilice un aspirador

especial.

Operación

Puesta en marcha

f¡Observe la tensión de red! La tensión de la

fuente de energía deberá coincidir con las

indicaciones en la placa de características

de la herramienta eléctrica. Las herramien-

tas eléctricas marcadas con 230 V pueden

funcionar también a 220 V.

Conexión/desconexión

Para la puesta en marcha de la herramienta eléc-

trica presione el interruptor de conexión/desconexión

1 hacia la derecha a la posición “I”.

Para desconectar la herramienta eléctrica presione

el interruptor de conexión/desconexión 1 hacia la

izquierda a la posición “0”.

– Todo tipo de maderas (p.ej.

madera dura, madera blanda,

tableros de aglomerado, tableros

de construcción)

– Materiales metálicos

Para el lijado previo p. ej. de vigas y tablas en

bruto, sin cepillar Basto 40

Para planificar e igualar pequeñas irregulari-

dades Medio 80

100

120

Para el acabado y lijado fino de madera Fino 180

240

320

400

–Piedra

–Mármol

–Granito

–Cerámica

–Vidrio

–Plexiglás

– Pintura en carrocerías

–Corian®

–Varicor®

Para el lijado previo Basto 60

Para lijar formas y matar aristas Medio 80

100

120

Para el lijado fino al conformar Fino 180

240

320

400

Lijado pulido, y redondeado de esquinas Muy fino 600

1200

Material Aplicación Grano

OBJ_BUCH-315-002.book Page 31 Monday, June 11, 2007 12:59 PM

32 | Español 2 609 140 411 • 11.6.07

Preselección de las revoluciones

(GEX 125-1 AE)

La rueda preselectora de revoluciones 2 le permite

seleccionar el nº de revoluciones incluso durante la

operación del aparato.

1 – 2 bajas revoluciones

3 – 4 revoluciones normales

5–6 altas revoluciones

El nº de revoluciones precisado depende del material

y condiciones de trabajo, siendo conveniente determi-

narlo probando.

En caso de trabajar prolongadamente a bajas revolu-

ciones deberá refrigerarse la herramienta eléctrica

dejándola funcionar aprox. 3 minutos a las revolucio-

nes en vacío máximas.

Freno del plato lijador

El freno integrado en el plato lijador reduce las revolu-

ciones en vacío, para evitar que se produzcan estrías

al aplicar la herramienta eléctrica contra la pieza de

trabajo.

Si en el transcurso del tiempo las revoluciones en

vacío van aumentando paulatinamente, ello es sín-

toma de que, o bien, el plato lijador está deteriorado y

debe sustituirse, o que está desgastado el freno del

mismo. Un freno del plato lijador desgastado deberá

ser sustituido por un servicio técnico autorizado para

herramientas eléctricas Bosch.

Instrucciones para la operación

fAntes de depositarla, espere a que la herra-

mienta eléctrica se haya detenido completa-

mente.

Para trabajar de forma más descansada puede Ud.

sujetar la herramienta eléctrica por arriba, lateral-

mente o por el frente. (ver figura E)

Lijado de superficies

Conecte la herramienta eléctrica, apoye entonces

toda la superficie lijadora sobre la pieza de trabajo, y

guíe la herramienta eléctrica sobre la misma ejer-

ciendo una presión de aplicación moderada.

El rendimiento en el arranque de material y la calidad

de la superficie obtenidos vienen determinados esen-

cialmente por la hoja lijadora empleada, la etapa de

velocidad preseleccionada (GEX 125-1 AE), y por la

presión de aplicación ejercida.

Únicamente unas hojas lijadoras en buenas condicio-

nes permiten conseguir un buen rendimiento en el

arranque de material además de cuidar la herramienta

eléctrica.

Preste atención a ejercer una presión de aplicación

uniforme para prolongar la vida útil de las hojas lijado-

ras.

Una presión de aplicación excesiva no supone un

mayor rendimiento en el arranque de material, sino un

mayor desgaste de la herramienta eléctrica y hoja lija-

dora.

No emplee una hoja lijadora con la que se ha traba-

jado metal para lijar otros tipos de material.

Solamente utilice accesorios para lijar originales

Bosch.

Lijado basto

Monte una hoja lijadora de grano basto.

Solamente presione levemente la herramienta eléc-

trica para que gire a altas revoluciones, consiguiendo

así un mayor arranque de material.

Lijado fino

Monte una hoja lijadora de grano más fino.

Variando ligeramente la presión de aplicación, o modi-

ficando la etapa de velocidad (GEX 125-1 AE),

puede Ud. reducir las revoluciones del plato lijador,

sin afectar con ello al movimiento excéntrico.

Guíe la herramienta eléctrica con una leve presión,

apoyando toda la superficie de la hoja lijadora, y efec-

túe un movimiento rotativo, o bien, alternado los movi-

mientos a largo y a lo ancho de la pieza de trabajo. No

ladee la herramienta eléctrica para no deteriorar la

superficie de la pieza de trabajo, p. ej., traspasando

un chapado.

Al terminar el trabajo desconecte la herramienta eléc-

trica.

Pulido (GEX 125-1 AE)

Para pulir pintura deslucida o para eliminar arañazos

(p. ej. en plexiglás) puede equiparse la herramienta

eléctrica con los accesorios para pulir correspondien-

tes, como una caperuza de lana de oveja, o un fieltro

o esponja para pulir (accesorios especiales).

Al pulir deberán seleccionarse unas revoluciones

reducidas (etapa 1 – 2) para evitar un sobrecalenta-

miento de la superficie.

Aplique el agente pulidor con una esponja de pulir

efectuando unos movimientos cruciformes o rotativos

con leve presión, y a continuación, espere a que éste

se haya secado ligeramente.

Procese el agente pulidor semiseco con una cape-

ruza de lana de oveja realizando movimientos crucifor-

mes o rotativos.

Limpie con regularidad los accesorios para pulir con

el fin de mantener unos buenos resultados en el

pulido. Lave los accesorios para pulir con un deter-

gente suave y agua caliente; no emplee diluyentes.

OBJ_BUCH-315-002.book Page 32 Monday, June 11, 2007 12:59 PM

Español | 332 609 140 411 • 11.6.07

Mantenimiento y servicio

Mantenimiento y limpieza

fAntes de cualquier manipulación en la herra-

mienta eléctrica, sacar el enchufe de red de

la toma de corriente.

fMantenga limpia la herramienta eléctrica y

las rejillas de refrigeración para trabajar con

eficacia y seguridad.

Si a pesar de los esmerados procesos de fabricación

y control, la herramienta eléctrica llegase a averiarse,

la reparación deberá encargarse a un servicio técnico

autorizado para herramientas eléctricas Bosch.

Para cualquier consulta o pedido de piezas de

repuesto es imprescindible indicar el nº de artículo de

10 dígitos que figura en la placa de características de

la herramienta eléctrica.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que

pueda Ud. tener sobre la reparación y mantenimiento

de su producto, así como sobre piezas de recambio.

Los dibujos de despiece e informaciones sobre las

piezas de recambio las podrá obtener también en

internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará

gustosamente en cuanto a la adquisición, aplicación y

ajuste de los productos y accesorios.

España

Robert Bosch España, S.A.

Departamento de ventas

Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Tel. Asesoramiento al cliente: +34 (0901) 11 66 97

Fax: +34 (091) 327 98 63

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

Tel.: +58 (02) 207 45 11

México

Robert Bosch S.A. de C.V.

Tel. Interior: +52 (01) 800 627 1286

Tel. D.F.: +52 (01) 52 84 30 62

E-Mail: arturo.fernandez@mx.bosch.com

Argentina

Robert Bosch Argentina S.A.

Av. Córdoba 5160

C1414BAW Ciudad Autonoma de Buenos Aires

Atencion al Cliente

Tel.: +54 (0810) 555 2020

E-Mail: herramientas.bosch@ar.bosch.com

Perú

Autorex Peruana S.A.

República de Panamá 4045,

Lima 34

Tel.: +51 (01) 475-5453

E-Mail: vhe@autorex.com.pe

Chile

EMASA S.A.

Irarrázaval 259 – Ñuñoa

Santiago

Tel.: +56 (02) 520 3100

E-Mail: emasa@emasa.cl

Eliminación

Recomendamos que las herramientas eléctricas,

accesorios y embalajes sean sometidos a un proceso

de recuperación que respete el medio ambiente.

Sólo para los países de la UE:

¡No arroje las herramientas eléctricas

a la basura!

Conforme a la Directriz Europea

2002/96/CE sobre aparatos eléctri-

cos y electrónicos inservibles, tras su

transposición en ley nacional, deberán

acumularse por separado las herramientas eléctricas

para ser sometidas a un reciclaje ecológico.

Reservado el derecho de modificación.

OBJ_BUCH-315-002.book Page 33 Monday, June 11, 2007 12:59 PM

34 | Português 2 609 140 411 • 11.6.07

Indicações gerais de

advertência para ferramen-

tas eléctricas

Devem ser lidas todas as indica-

ções de advertência e todas as

instruções. O desrespeito das advertências e instru-

ções apresentadas abaixo pode causar choque eléc-

trico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções

para futura referência.

O termo “Ferramenta eléctrica” utilizado a seguir nas

indicações de advertência, refere-se a ferramentas

eléctricas operadas com corrente de rede (com cabo

de rede) e a ferramentas eléctricas operadas com

acumulador (sem cabo de rede).

1) Segurança da área de trabalho

a) Mantenha a sua área de trabalho sempre

limpa e bem iluminada. Desordem ou áreas

de trabalho insuficientemente iluminadas

podem levar a acidentes.

b) Não trabalhar com a ferramenta eléctrica

em áreas com risco de explosão, nas

quais se encontrem líquidos, gases ou

pós inflamáveis. Ferramentas eléctricas pro-

duzem faíscas, que podem inflamar pós ou

vapores.

c) Manter crianças e outras pessoas afasta-

das da ferramenta eléctrica durante a uti-

lização. No caso de distracção é possível que

perca o controlo sobre o aparelho.

2) Segurança eléctrica

a) A ficha de conexão da ferramenta eléc-

trica deve caber na tomada. A ficha não

deve ser modificada de maneira alguma.

Não utilizar uma ficha de adaptação junto

com ferramentas eléctricas protegidas

por ligação à terra. Fichas não modificadas e

tomadas apropriadas reduzem o risco de um

choque eléctrico.

b) Evitar que o corpo possa entrar em con-

tacto com superfícies ligadas à terra,

como tubos, aquecimentos, fogões e fri-

goríficos. Há um risco elevado devido a cho-

que eléctrico, se o corpo estiver ligado à terra.

c) Manter o aparelho afastado de chuva ou

humidade. A infiltração de água numa ferra-

menta eléctrica aumenta o risco de choque

eléctrico.

d) Não deverá utilizar o cabo para outras

finalidades. Jamais utilizar o cabo para

transportar a ferramenta eléctrica, para

pendurá-la, nem para puxar a ficha da

tomada. Manter o cabo afastado de calor,

óleo, cantos afiados ou partes do apare-

lho em movimento. Cabos danificados ou

emaranharados aumentam o risco de um cho-

que eléctrico.

e) Se trabalhar com uma ferramenta eléc-

trica ao ar livre, só deverá utilizar cabos

de extensão apropriados para áreas exte-

riores. A utilização de um cabo de extensão

apropriado para áreas exteriores reduz o risco

de um choque eléctrico.

f) Se não for possível evitar o funciona-

mento da ferramenta eléctrica em áreas

húmidas, deverá ser utilizado uma disjun-

tor de corrente de avaria. A utilização de um

disjuntor de corrente de avaria reduz o risco de

um choque eléctrico.

3) Segurança de pessoas

a) Esteja atento, observe o que está a fazer

e tenha prudência ao trabalhar com a fer-

ramenta eléctrica. Não utilizar uma ferra-

menta eléctrica quando estiver fatigado

ou sob a influência de drogas, álcool ou

medicamentos. Um momento de descuido

ao utilizar a ferramenta eléctrica, pode levar a

lesões graves.

b) Utilizar equipamento de protecção pes-

soal e sempre óculos de protecção. A utili-

zação de equipamento de protecção pessoal,

como máscara de protecção contra pó, sapa-

tos de segurança antiderrapantes, capacete

de segurança ou protecção auricular, de

acordo com o tipo e aplicação da ferramenta

eléctrica, reduz o risco de lesões.

c) Evitar uma colocação em funcionamento

involuntária. Assegure-se de que a ferra-

menta eléctrica esteja desligada, antes de

conectá-la à alimentação de rede e/ou ao

acumulador, antes de levantá-la ou de trans-

portá-la. Se tiver o dedo no interruptor ao trans-

portar a ferramenta eléctrica ou se o aparelho for

conectado à alimentação de rede enquanto esti-

ver ligado, poderão ocorrer acidentes.

d) Remover ferramentas de ajuste ou cha-

ves de boca antes de ligar a ferramenta

eléctrica. Uma ferramenta ou chave que se

encontre numa parte do aparelho em movi-

mento pode levar a lesões.

e) Evite uma posição anormal. Mantenha uma

posição firme e mantenha sempre o equilí-

brio. Desta forma é mais fácil controlar a ferra-

menta eléctrica em situações inesperadas.

ATENÇÃO

OBJ_BUCH-315-002.book Page 34 Monday, June 11, 2007 12:59 PM

Português | 352 609 140 411 • 11.6.07

f) Usar roupa apropriada. Não usar roupa

larga nem jóias. Mantenha os cabelos,

roupas e luvas afastadas de partes em

movimento. Roupas frouxas, cabelos longos

ou jóias podem ser agarrados por peças em

movimento.

g) Se for possível montar dispositivos de

aspiração ou de recolha, assegure-se de

que estejam conectados e utilizados cor-

rectamente. A utilização de uma aspiração de

pó pode reduzir o perigo devido ao pó.

4) Utilização e manuseio cuidadoso de ferra-

mentas eléctricas

a) Não sobrecarregue o aparelho. Utilize a

ferramenta eléctrica apropriada para o

seu trabalho. É melhor e mais seguro traba-

lho com a ferramenta eléctrica apropriada na

área de potência indicada.

b) Não utilizar uma ferramenta eléctrica

com um interruptor defeituoso. Uma ferra-

menta eléctrica que não pode mais ser ligada

nem desligada, é perigosa e deve ser reparada.

c) Puxar a ficha da tomada e/ou remover o

acumulador antes de executar ajustes no

aparelho, de substituir acessórios ou de

guardar o aparelho. Esta medida de segu-

rança evita o arranque involuntário da ferra-

menta eléctrica.

d) Guardar ferramentas eléctricas não utili-

zadas fora do alcance de crianças. Não

permita que pessoas que não estejam

familiarizadas com o aparelho ou que

não tenham lido estas instruções, utili-

zem o aparelho. Ferramentas eléctricas são

perigosas se forem utilizadas por pessoas

inesperientes.

e) Tratar a ferramenta eléctrica com cui-

dado. Controlar se as partes móveis do

aparelho funcionam perfeitamente e não

emperram, e se há peças quebradas ou

danificadas que possam prejudicar o fun-

cionamento da ferramenta eléctrica. Per-

mitir que peças danificadas sejam

reparadas antes da utilização. Muitos aci-

dentes têm como causa, a manutenção insufi-

ciente de ferramentas eléctricas.

f) Manter as ferramentas de corte afiadas e

limpas. Ferramentas de corte cuidadosa-

mente tratadas e com cantos de corte afiados

emperram com menos frequência e podem ser

conduzidas com maior facilidade.

g) Utilizar a ferramenta eléctrica, acessó-

rios, ferramentas de aplicação, etc. con-

forme estas instruções. Considerar as

condições de trabalho e a tarefa a ser

executada. A utilização de ferramentas eléc-

tricas para outras tarefas a não ser as aplica-

ções previstas, pode levar a situações

perigosas.

5) Serviço

a) Só permita que o seu aparelho seja repa-

rado por pessoal especializado e qualifi-

cado e só com peças de reposição

originais. Desta forma é assegurado o funcio-

namento seguro do aparelho.

Instruções de serviço

específicas do aparelho

fApenas utilizar a ferramenta eléctrica para o

corte a seco. A infiltração de água num aparelho

eléctrico aumenta o risco de choque eléctrico.

fAssegure-se de que nenhuma pessoa corra

risco devido a voo de faúlhas. Remover os

materiais inflamáveis das proximidades. Ao

lixar é produzido voo de faúlhas.

fAtenção, perigo de incêndio! Evitar um

sobreaquecimento do material a ser lixado e

da lixadeira. Sempre esvaziar o recipiente de

pó antes das pausas de trabalho. Sob condi-

ções desfavoráveis é possível que a amoladura no

saco de pó, no microfiltro, no saco de papel (ou no

saco de filtro ou no filtro do aspirador de pó) seja

inflamada automaticamente, como voo de faúlhas

ao lixar metais. É especialmente perigoso, se o pó

de lixar estiver misturado com restos de verniz,

poliuretano ou outros produtos químicos e o mate-

rial de lixar tornar-se quente após um período de

trabalho prolongado.

fFixar a peça a ser trabalhada. Uma peça a ser

trabalhada fixa com dispositivos de aperto ou com

torno de bancada está mais firme do que segurada

com a mão.

fNão processar material que contenha

asbesto. Asbesto é considerado como sendo

cancerígeno.

fTomar medidas de protecção, se durante o

trabalho houver a possibilidade de serem

produzidos pós nocivos à saúde, inflamáveis

ou explosivos. Por exemplo: Alguns pós são

considerados como sendo cancerígenos. Usar

uma máscara de protecção contra o pó e, se for

possível, utilizar uma aspiração de pó/aparas.

fManter o seu local de trabalho limpo. Mistu-

ras de material são especialmente perigosas. Pó

de metal leve pode queimar ou explodir.

OBJ_BUCH-315-002.book Page 35 Monday, June 11, 2007 12:59 PM

36 | Português 2 609 140 411 • 11.6.07

fNão utilizar a ferramenta eléctrica com um

cabo danificado. Não tocar no cabo danifi-

cado e puxar a ficha da tomada, se o cabo for

danificado durante o trabalho. Cabos danifi-

cados aumentam o risco de um choque eléctrico.

Descrição de funções

Devem ser lidas todas as indica-

ções de advertência e todas as ins-

truções. O desrespeito das

advertências e instruções apresentadas

abaixo pode causar choque eléctrico,

incêndio e/ou graves lesões.

Abrir a página basculante contendo a apresentação

do aparelho, e deixar esta página aberta enquanto

estiver lendo a instrução de serviço.

Utilização conforme as disposições

A ferramenta eléctrica é destinada para lixar a seco

madeiras, plásticos, metais, argamassa, assim como

superfícies envernizadas.

Ferramentas eléctricas com regulação electrónica

também são apropriadas para polir.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à

apresentação da ferramenta eléctrica na página de

esquemas.

1Interruptor de ligar-desligar

2Roda de ajuste para pré-selecção do número de

rotação (GEX 125-1 AE)

3Caixa de pó completa (sistema de filtro micro)

4Prato abrasivo

5Folha de lixar*

6Parafusos do prato abrasivo

7Bocais de sopro

8Elemento do filtro (sistema de filtro micro)

9Mangueira de aspiração*

*Acessórios apresentados ou descritos não perten-

cem ao volume de fornecimento.

Dados técnicos

Informação sobre ruídos/vibrações

Valores de medição averiguados conforme

EN 60745.

O nível de ruído avaliado como A do aparelho é tipica-

mente: Nível de pressão acústica 77 dB(A); Nível de

potência acústica 88 dB(A). Incerteza K=2,8 dB.

Usar protecção auricular!

Valores totais de vibração (soma dos vectores de três

direcções) determinados conforme EN 60745:

valor de emissão de vibrações ah =5,0 m/s2, incerteza

K =1,5 m/s2.

O nível de vibrações indicado nestas

instruções foi medido conforme um

processo de medição normalizado na norma

EN 60745 e pode ser utilizado para a comparação de

aparelhos.

O nível de vibrações variará de acordo com a aplica-

ção da ferramenta eléctrica. Em alguns casos o nível

de vibrações pode ser superior ao indicado nestas

instruções. É possível que o impacto de vibrações

seja subestimado se a ferramenta eléctrica for regu-

larmente utilizada de maneira semelhante.

Lixadeira excêntrica GEX 125-1 A

Professional

GEX 125-1 AE

Professional

N° do produto 3 601 C87 0.. 3 601 C87 5..

Potência nominal consumida W 250 250

Pré-selecção do número de oscilação –z

N° de rotação em ponto morto min-1 12000 7500–12000

N° de oscilação em vazio min-1 24000 15000–24000

Diâmetro do circulo de oscilação mm 2,5 2,5

Diâmetro do prato abrasivo mm 125 125

Peso conforme EPTA-Procedure 01/2003 kg 1,3 1,3

Classe de protecção /II /II

As indicações só valem para tensões nominais [U] 230/240 V. Estas indicações podem variar no caso de tensões inferiores

e em modelos específicos dos países.

Observar o número de produto na placa de características da sua ferramenta eléctrica. A designação comercial das ferramen-

tas eléctricas individuais pode variar.

ATENÇÃO

OBJ_BUCH-315-002.book Page 36 Monday, June 11, 2007 12:59 PM

Português | 372 609 140 411 • 11.6.07

Nota: Para uma avaliação exacta do impacto de vibra-

ções durante um certo período de trabalho, também

deveriam ser considerados os períodos nos quais o

aparelho está desligado ou funciona sem estar real-

mente a ser empregado. Isto pode reduzir nitidamente

o impacto de vibrações durante o completo período

de trabalho.

Declaração de conformidade

Declaramos sob nossa exclusiva responsabilidade

que o produto descrito em “Dados técnicos” cumpre

as seguintes normas ou documentos normativos:

EN 60745 conforme as disposições das directivas

89/336/CEE, 98/37/CE (até 28.12.2009),

2006/42/EG (desde 29.12.2009).

06.12.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Montagem

fAntes de todos trabalhos na ferramenta

eléctrica deverá puxar a ficha de rede da

tomada.

Substituir a folha de lixar

(veja figura A)

Remover sujidade e pó do prato de lixar antes de

colocar uma nova folha de lixar 4, p. ex. com um pin-

cel.

A superfície do prato de lixar 4 consiste de um tecido

de velcro, para que as folhas de lixar possam ser fixas

de forma rápida e simples.

Premir a folha de lixar 5 firmemente contra o lado infe-

rior do prato de lixar 4.

Para assegurar uma aspiração de pó ideal, deverá

observar que os recortes na folha de lixar coincidam

com os orifícios na placa de lixar.

Para ajustar a folha de lixa 5 no prato de lixar 4 é pos-

sível ajustar, como indicado na figura, a ajuda de

ajuste na mala da ferramenta. Colocar a folha de lixa

com o tecido de velcro para cima na ajuda de ajuste

e premir firmemente a ferramenta eléctrica com o

prato de lixar.

Selecção da folha de lixar

Estão disponíveis diversas folhas de lixar, de acordo com o material a ser trabalhado e com o desbaste dese-

jado da superfície:

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Material Aplicação Grão

–Cor

– Verniz

– Enchedor

–Espátula

Para lixar tinta grosseiro 40

Para lixar tinta de base (p.ex. remover vestí-

gios de aplicação com pincel, pingos de tin-

tas e escorridos)

médio 80

100

120

Para o acabamento final de primeiras

demãos antes de envernizar fino 180

400

OBJ_BUCH-315-002.book Page 37 Monday, June 11, 2007 12:59 PM

38 | Português 2 609 140 411 • 11.6.07

Substituir o prato de lixar

(veja figura B)

Nota: Substituir um prato de lixar danificado 4 imedi-

atamente.

Puxar a folha de lixa ou a ferramenta de polir para fora.

Desaparafusar completamente os 4 parafusos 6 e

retirar o prato de lixar 4. Colocar o novo prato de lixar

4 e reapertar os parafusos.

Nota: Ao colocar o prato de lixar, deverá observar

que os dentes do arrastador engatem nos entalhes do

prato de lixar.

Aspiração de pó/de aparas

Aspiração própria com a caixa de pó

(vejafiguraC1–C4)

Colocar a caixa de pó 3 sobre o bocal de sopro 7 até

engatar

O nível de enchimento da caixa de pó 3 pode ser leve-

mente controlado devido ao contentor transparente.

Para esvaziar a caixa de pó 3 deverá puxá-la para

baixo, girando levemente.

Antes de abrir a caixa de pó 3 deveria dar umas batide-

las com a caixa de pó sobre uma base firme, como indi-

cado na figura, para soltar o pó do elemento do filtro.

Segurar firmemente a caixa de pó 3, bascular o ele-

mento do filtro 8 para cima e esvaziar a caixa de pó.

Limpar as lamelas do elemento do filtro 8 com uma

escova macia.

Aspiração externa (veja figura D)

Introduzir a mangueira de aspiração 9 no bocal de

aspiração 7. Conectar a mangueira de aspiração 9 a

um aspirador de pó. Uma vista geral sobre a conexão

a diversos aspiradores de pó encontram-se no final

desta instrução de serviço.

O aspirador de pó deve ser apropriado para o material

a ser trabalhado.

Utilizar um aspirador especial para aspirar pó que seja

extremamente nocivo à saúde, cancerígeno ou seco.

Funcionamento

Colocação em funcionamento

fObservar a tensão de rede! A tensão da

fonte de corrente deve coincidir com a indi-

cada na chapa de identificação da ferra-

menta eléctrica. Ferramentas eléctricas

marcadas para 230 V também podem ser

operadas com 220 V.

Ligar e desligar

Para Colocação em funcionamento da ferramenta

eléctrica deverá pressionar o interruptor de ligar-des-

ligar 1 para a direita, para a posição “I”.

Para desligar a ferramenta eléctrica, deverá pressi-

nar novamente 1 para a esquerda, para a posição “0”.

– Todos materiais de madeira

(p.ex. madeira de lei, madeira

macia, painéis de partículas, pla-

cas de construção)

–Materiais de metal

Para a rectificação prévia de p. ex. vigas e

tábuas ásperas e não aplainadas grosseiro 40

Para lixamento plano e para nivelar pequenas

rugosidades médio 80

100

120

Para o acabamento fino de lixar madeiras fino 180

240

320

400

–Pedra

–Mármore

–Granito

–Cerâmica

–Vidro

–Plexiglas

– Verniz de automóvel

–Corian®

–Varicor®

Para lixamento preliminar grosseiro 60

Para lixar em forma e para arredondar cantos médio 80

100

120

Para lixamento fino ao dar forma fino 180

240

320

400

Polir e arredondar cantos muito fino 600

1200

Material Aplicação Grão

OBJ_BUCH-315-002.book Page 38 Monday, June 11, 2007 12:59 PM

Português | 392 609 140 411 • 11.6.07

Pré-seleccionar o número de rotações

(GEX 125-1 AE)

Com a roda de pré-selecção do número de rotações

2 é possível pré-seleccionar o número de rota-

ções/número de percussões necessário durante o

funcionamento.

1 – 2 baixo número de rotações

3 – 4 médio número de rotações

5 – 6 alto número de rotações

O n° de rotações necessário depende do material e

das condições de trabalho e pode ser verificado atra-

vés de ensaios práticos.

Após prolongado trabalho com baixo n° de rotação,

deveria permitir que a ferramenta eléctrica funcione

em vazio durante aprox. 3 minutos com máximo n° de

rotação, para poder arrefecer.

Travão do prato de lixar

Um travão integrado para o prato de lixar reduz o

número de rotações durante o funcionamento em

vazio de modo que ao encostar a ferramenta eléctrica

na peça a ser trabalhada, seja evitada a formação de

estrias.

Se o número de rotações aumentar constantemente

no decorrer do tempo significa que o prato de lixar

está danificado e que deve ser substituído ou que o

travão do prato abrasivo está gasto. Um travão do

prato de lixar gasto deve ser substituído numa oficina

de serviço pós-venda autorizada para ferramentas

eléctricas Bosch.

Indicações de trabalho

fEspere a ferramenta eléctrica parar comple-

tamente, antes de depositá-la.

Para um trabalho livre de fadiga, é possível segurar a

ferramenta eléctrica por cima, pelo lado ou pela

frente, de acordo com a aplicação. (veja figura E)

Lixar superfícies

Ligar a ferramenta eléctrica, apoiá-la com toda a

superfície abrasiva sobre a peça a ser trabalhada e

movimentá-la com pressão moderada sobre a peça.

A potência abrasiva e o resultado de trabalho são

principalmente determinados pela selecção da folha

de lixa, do número de rotações seleccionado

(GEX 125-1 AE) e da força de pressão.

Apenas folhas de lixar em perfeito estado proporcio-

nam uma perfeita potência abrasiva e poupam a ferra-

menta eléctrica.

Trabalhar com uma força de pressão uniforme para

aumentar a vida útil das folhas de lixar.

Um aumento demasiado da força de pressão não leva

a uma potência abrasiva mais alta, mas a um desgaste

mais forte da ferramenta eléctrica e da folha de lixar.

Jamais utilizar uma folha de serra com a qual foi pro-

cessado metal, para processar outros materiais.

Só utilizar acessórios de lixar originais Bosch.

Lixamento grosseiro

Colocar uma folha de lixa com grão grosseiro.

Só premir levemente a ferramenta eléctrica, de modo

que funcione com um número de rotações mais alto e

que seja alcançada uma abrasão de material mais ele-

vada.

Lixamento fino

Colocar uma folha de lixa com grão mais fino.

Variar a força de pressão ou alterar o número de rota-

ções (GEX 125-1 AE) para reduzir o número de rota-

ções do prato de lixar, sendo que o movimento

excêntrico permanece.

Movimentar a ferramenta eléctrica com pressão

moderada sobre a peça a ser trabalhada, com movi-

mentos circulares ou alternadamente no sentido lon-

gitudinal e transversal. Não emperrar a ferramenta

eléctrica, para evitar que a peça a ser trabalhada seja

cortada, p. ex. no caso de folheado de madeira.

Desligar a ferramenta eléctrica ao terminar o pro-

cesso de trabalho.

Polir (GEX 125-1 AE)

Para polir vernizes erodidos ou para polir arranhões

(p. ex. vidro acrílico) é possível equipar a ferramenta

eléctrica com as respectivas ferramentas de polir,

como por exemplo boina de lã de cordeiro, feltro de

polir ou esponha de polir (acessórios).

Seleccionar um número de rotações baixo para polir

(nível 1 – 2), para evitar um sobreaquecimento da

superfície.

Aplicar o produto de polimento com uma esponja de

polir com pressão moderada, com movimentos cruza-

dos ou circulares e em seguida permitir que seque um

pouco.

Polir o produto de polir seco com uma boina de lã de

cordeiro, com movimentos cruzados ou circulares.

Limpar regularmente as ferramentas de polir, para

assegurar bons resultados de polimento. Lavar as fer-

ramentas de polir com um detergente brando e com

água morna, não utilizar solventes.

OBJ_BUCH-315-002.book Page 39 Monday, June 11, 2007 12:59 PM

40 | Português 2 609 140 411 • 11.6.07

Manutenção e serviço

Manutenção e limpeza

fAntes de todos trabalhos na ferramenta

eléctrica deverá puxar a ficha de rede da

tomada.

fManter a ferramenta eléctrica e as aberturas

de ventilação sempre limpas, para trabalhar

bem e de forma segura.

Se a ferramenta eléctrica falhar apesar de cuidadosos

processos de fabricação e de teste, a reparação

deverá ser executada por uma oficina de serviço auto-

rizada para ferramentas eléctricas Bosch.

Para todas as questões e encomendas de peças

sobressalentas é imprescindível indicar o número de

produto de 10 dígitos como consta na placa de

características da ferramenta eléctrica.

Serviço pos-venda e assistência ao

cliente

O serviço pós-venda responde às suas perguntas a

respeito de serviços de reparação e de manutenção

do seu produto, assim como das peças sobressalen-

tes. Desenhos explodidos e informações sobre peças

sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarecem

com prazer todas as suas dúvidas a respeito da com-

pra, aplicação e ajuste dos produtos e acessórios.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E – 3E

1800 Lisboa

Tel.: +351 (021) 8 50 00 00

Fax: +351 (021) 8 51 10 96

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: +55 (0800) 70 45446

E-Mail: sac@bosch-sac.com.br

Eliminação

Ferramentas eléctricas, acessórios e embalagens

devem ser enviados a uma reciclagem ecológica de

matérias primas.

Apenas países da União Europeia:

Não deitar ferramentas eléctricas no

lixo doméstico!

De acordo com a directiva europeia

2002/96/CE para aparelhos eléctri-

cos e electrónicos velhos, e com as

respectivas realizações nas leis nacio-

nais, as ferramentas eléctricas que não servem mais

para a utilização, devem ser enviadas separadamente

a uma reciclagem ecológica.

Sob reserva de alterações.

OBJ_BUCH-315-002.book Page 40 Monday, June 11, 2007 12:59 PM

Italiano | 412 609 140 411 • 11.6.07

Avvertenze generali di peri-

colo per elettroutensili

Leggere tutte le avvertenze

di pericolo e le istruzioni

operative. In caso di mancato rispetto delle avver-

tenze di pericolo e delle istruzioni operative si potrà

creare il pericolo di scosse elettriche, incendi e/o inci-

denti gravi.

Conservare tutte le avvertenze di pericolo e le

istruzioni operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle avvertenze di

pericolo si riferisce ad utensili elettrici alimentati dalla

rete (con linea di allacciamento) ed ad utensili elettrici

alimentati a batteria (senza linea di allacciamento).

1) Sicurezza della postazione di lavoro

a) Tenere la postazione di lavoro sempre

pulita e ben illuminata. Il disordine oppure

zone della postazione di lavoro non illuminate

possono essere causa di incidenti.

b) Evitare d’impiegare l’elettroutensile in

ambienti soggetti al rischio di esplosioni

nei quali si abbia presenza di liquidi, gas

o polveri infiammabili. Gli elettroutensili

producono scintille che possono far infiam-

mare la polvere o i gas.

c) Tenere lontani i bambini ed altre persone

durante l’impiego dell’elettroutensile.

Eventuali distrazioni potranno comportare la

perdita del controllo sull’elettroutensile.

2) Sicurezza elettrica

a) La spina di allacciamento alla rete

dell’elettroutensile deve essere adatta

alla presa. Evitare assolutamente di

apportare modifiche alla spina. Non

impiegare spine adattatrici assieme ad

elettroutensili dotati di collegamento a

terra. Le spine non modificate e le prese

adatte allo scopo riducono il rischio di scosse

elettriche.

b) Evitare il contatto fisico con superfici col-

legate a terra, come tubi, riscaldamenti,

cucine elettriche e frigoriferi. Sussiste un

maggior rischio di scosse elettriche nel

momento in cui il corpo è messo a massa.

c) Custodire l’elettroutensile al riparo dalla

pioggia o dall’umidità. La penetrazione

dell’acqua in un elettroutensile aumenta il

rischio di una scossa elettrica.

d) Non usare il cavo per scopi diversi da

quelli previsti ed, in particolare, non

usarlo per trasportare o per appendere

l’elettroutensile oppure per estrarre la

spina dalla presa di corrente. Non avvici-

nare il cavo a fonti di calore, olio, spigoli

taglienti e neppure a parti della macchina

che siano in movimento. I cavi danneggiati

o aggrovigliati aumentano il rischio d’insor-

genza di scosse elettriche.

e) Qualora si voglia usare l’elettroutensile

all’aperto, impiegare solo ed esclusiva-

mente cavi di prolunga che siano adatti

per l’impiego all’esterno. L’uso di un cavo di

prolunga omologato per l’impiego all’esterno

riduce il rischio d’insorgenza di scosse elettri-

che.

f) Qualora non fosse possibile evitare di uti-

lizzare l’elettroutensile in ambiente

umido, utilizzare un interruttore di sicu-

rezza. L’uso di un interruttore di sicurezza

riduce il rischio di una scossa elettrica.

3) Sicurezza delle persone

a) È importante concentrarsi su ciò che si

sta facendo e maneggiare con giudizio

l’elettroutensile durante le operazioni di

lavoro. Non utilizzare mai l’elettrouten-

sile in caso di stanchezza oppure quando

ci si trovi sotto l’effetto di droghe,

bevande alcoliche e medicinali. Un attimo

di distrazione durante l’uso dell’elettroutensile

può essere causa di gravi incidenti.

b) Indossare sempre equipaggiamento pro-

tettivo individuale, nonché guanti protet-

tivi. Indossando abbigliamento di protezione

personale come la maschera per polveri,

scarpe di sicurezza che non scivolino, elmetto

di protezione oppure protezione acustica a

seconda del tipo e dell’applicazione dell’elet-

troutensile, si riduce il rischio di incidenti.

c) Evitare l’accensione involontaria

dell’elettroutensile. Prima di collegarlo

alla rete di alimentazione elettrica e/o

alla batteria ricaricabile, prima di pren-

derlo oppure prima di iniziare a traspor-

tarlo, assicurarsi che l’elettroutensile sia

spento. Tenendo il dito sopra l’interruttore

mentre si trasporta l’elettroutensile oppure col-

legandolo all’alimentazione di corrente con

l’interruttore inserito, si vengono a creare situa-

zioni pericolose in cui possono verificarsi seri

incidenti.

d) Prima di accendere l’elettroutensile

togliere gli attrezzi di regolazione o la

chiave inglese. Un accessorio oppure una

chiave che si trovi in una parte rotante della

macchina può provocare seri incidenti.

e) Evitare una posizione anomala del corpo.

Avere cura di mettersi in posizione sicura

e di mantenere l’equilibrio in ogni situa-

zione. In questo modo è possibile controllare

meglio l’elettroutensile in caso di situazioni ina-

spettate.

AVVERTENZA

OBJ_BUCH-315-002.book Page 41 Monday, June 11, 2007 12:59 PM

42 | Italiano 2 609 140 411 • 11.6.07

f) Indossare vestiti adeguati. Non indossare

vestiti larghi, né portare bracciali e cate-

nine. Tenere i capelli, i vestiti ed i guanti

lontani da pezzi in movimento. Vestiti lenti,

gioielli o capelli lunghi potranno impigliarsi in

pezzi in movimento.

g) In caso fosse previsto il montaggio di

dispositivi di aspirazione della polvere e

di raccolta, assicurarsi che gli stessi siano

collegati e che vengano utilizzati corret-

tamente. L’utilizzo di un’aspirazione polvere

può ridurre lo svilupparsi di situazioni perico-

lose dovute alla polvere.

4) Trattamento accurato ed uso corretto degli

elettroutensili

a) Non sottoporre la macchina a sovraccarico.

Per il proprio lavoro, utilizzare esclusiva-

mente l’elettroutensile esplicitamente pre-

visto per il caso. Con un elettroutensile adatto

si lavora in modo migliore e più sicuro nell’ambito

della sua potenza di prestazione.

b) Non utilizzare mai elettroutensili con

interruttori difettosi. Un elettroutensile con

l’interruttore rotto è pericoloso e deve essere

aggiustato.

c) Prima di procedere ad operazioni di rego-

lazione sulla macchina, prima di sostitu-

ire parti accessorie oppure prima di

posare la macchina al termine di un

lavoro, estrarre sempre la spina dalla

presa della corrente e/o estrarre la batte-

ria ricaricabile. Tale precauzione eviterà che

l’elettroutensile possa essere messo in fun-

zione involontariamente.

d) Quando gli elettroutensili non vengono

utilizzati, conservarli al di fuori del raggio

di accesso di bambini. Non fare usare

l’elettroutensile a persone che non siano

abituate ad usarlo o che non abbiano

letto le presenti istruzioni. Gli elettroutensili

sono macchine pericolose quando vengono

utilizzati da persone non dotate di sufficiente

esperienza.

e) Eseguire la manutenzione dell’elettrou-

tensile operando con la dovuta diligenza.

Accertarsi che le parti mobili della mac-

china funzionino perfettamente, che non

s’inceppino e che non ci siano pezzi rotti

o danneggiati al punto da limitare la fun-

zione dell’elettroutensile stesso. Prima di

iniziare l’impiego, far riparare le parti

danneggiate. Numerosi incidenti vengono

causati da elettroutensili la cui manutenzione è

stata effettuata poco accuratamente.

f) Mantenere gli utensili da taglio sempre

affilati e puliti. Gli utensili da taglio curati con

particolare attenzione e con taglienti affilati

s’inceppano meno frequentemente e sono più

facili da condurre.

g) Utilizzare l’elettroutensile, gli accessori

opzionali, gli utensili per applicazioni

specifiche ecc., sempre attenendosi alle

presenti istruzioni. Così facendo, tenere

sempre presente le condizioni di lavoro e

le operazioni da eseguire. L’impiego di elet-

troutensili per usi diversi da quelli consentiti

potrà dar luogo a situazioni di pericolo.

5) Assistenza

a) Fare riparare l’elettroutensile solo ed

esclusivamente da personale specializ-

zato e solo impiegando pezzi di ricambio

originali. In tale maniera potrà essere salva-

guardata la sicurezza dell’elettroutensile.

Istruzioni di sicurezza

specifiche per la macchina

fUtilizzare l’elettroutensile esclusivamente

per levigatura a secco. L’eventuale infiltrazione

di acqua in un elettroutensile va ad aumentare il

rischio d’insorgenza di scosse elettriche.

fAccertarsi sempre di non mettere nessuno in

pericolo con la scia di scintille. Allontanare

ogni tipo di materiale infiammabile che si

trova nelle vicinanze. Levigando il metallo si

produce una scia di scintille.

fAttenzione: Pericolo d’incendio! Evitare un

surriscaldamento del materiale in lavora-

zione e della levigatrice. Prima di iniziare

una pausa svuotare sempre il contenitore

per la polvere. La polvere di abrasione nel sac-

chetto raccoglipolvere, nel Microfilter, nel sac-

chetto raccoglipolvere in carta (o nel sacchetto

raccoglipolvere o nel filtro dell’aspirapolvere) può

prendere fuoco in caso di condizioni sfavorevoli

come la scia di scintille prodotta durante la leviga-

tura del metallo. Una situazione particolarmente

pericolosa si viene a creare quando la polvere di

smerigliatura si mischia con resti di vernice e poliu-

retano oppure con altri materiali chimici ed il mate-

riale in lavorazione si riscalda troppo nel corso di

una lavorazione di lunga durata.

fAssicurare il pezzo in lavorazione. Un pezzo

in lavorazione può essere bloccato con sicurezza

in posizione solo utilizzando un apposito disposi-

tivo di serraggio oppure una morsa a vite e non

tenendolo con la semplice mano.

OBJ_BUCH-315-002.book Page 42 Monday, June 11, 2007 12:59 PM

Italiano | 432 609 140 411 • 11.6.07

fNon lavorare mai materiali contenenti

amianto. L’amianto è ritenuto materiale cancero-

geno.

fPrendere dei provvedimenti appropriati in

caso che durante il lavoro dovessero svilup-

parsi polveri dannose per la salute, infiam-

mabili oppure esplosive. Ad esempio: Alcune

polveri sono considerate cancerogene. Portare

una maschera di protezione contro la polvere ed

utilizzare, se collegabile, un sistema di aspirazione

polvere/aspirazione trucioli.

fMantenere pulita la propria zona di lavoro.

Miscele di materiali di diverso tipo possono risul-

tare particolarmente pericolose. La polvere di

metalli leggeri può essere infiammabile ed esplo-

siva.

fMai utilizzare l’elettroutensile con un cavo

danneggiato. Non toccare il cavo danneg-

giato ed estrarre la spina di rete in caso che

si dovesse danneggiare il cavo mentre si

lavora. Cavi danneggiati aumentano il rischio di

una scossa di corrente elettrica.

Descrizione del

funzionamento

Leggere tutte le avvertenze di peri-

colo e le istruzioni operative. In caso

di mancato rispetto delle avvertenze di

pericolo e delle istruzioni operative si

potrà creare il pericolo di scosse elettri-

che, incendi e/o incidenti gravi.

Si prega di aprire la pagina ribaltabile su cui si trova

raffigurata schematicamente la macchina e lasciarla

aperta mentre si legge il manuale delle Istruzioni per

l’uso.

Uso conforme alle norme

L’elettroutensile è ideale per la levigatura a secco di

legno, plastica, metallo, stucco e superfici verniciate.

Gli elettroutensili con regolazione elettronica sono

adatti anche per la lucidatura.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce

all’illustrazione dell’elettroutensile che si trova sulla

pagina con la rappresentazione grafica.

1Interruttore di avvio/arresto

2Rotellina di selezione numero giri (GEX 125-1 AE)

3Cassetta raccoglipolvere completa

(micro filtersystem)

4Platorello

5Foglio abrasivo*

6Viti per platorello

7Bocchetta di scarico

8Elemento filtrante (micro filtersystem)

9Tubo di aspirazione*

*L’accessorio illustrato o descritto nelle istruzioni per

l’uso non è compreso nella fornitura standard.

Dati tecnici

Levigatrice rotoorbitale GEX 125-1 A

Professional

GEX 125-1 AE

Professional

Codice prodotto 3 601 C87 0.. 3 601 C87 5..

Potenza nominale assorbita W 250 250

Preselezione del numero di oscillazioni –z

Numero di giri a vuoto min-1 12000 7500–12000

Numero oscillazioni a vuoto min-1 24000 15000–24000

Diametro del raggio di orbitazione mm 2,5 2,5

Diametro del platorello mm 125 125

Peso in funzione della EPTA-Procedure 01/2003 kg 1,3 1,3

Classe di sicurezza /II /II

Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a

seconda dei Paesi, le caratteristiche riportate possono essere divergenti.

Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni

commerciali di singoli elettroutensili possono variare.

OBJ_BUCH-315-002.book Page 43 Monday, June 11, 2007 12:59 PM

44 | Italiano 2 609 140 411 • 11.6.07

Informazioni sulla rumorosità e sulla

vibrazione

Valori misurati conformemente alla norma EN 60745.

Il livello di pressione acustica stimato A della mac-

china ammonta a dB(A): livello di rumorosità

77 dB(A); livello di potenza acustica 88 dB(A). Incer-

tezza della misura K=2,8 dB.

Usare la protezione acustica!

Valori totali delle oscillazioni (somma di vettori in tre

direzioni) misurati conformemente alla norma

EN 60745:

Valore di emissione dell’oscillazione ah=5,0 m/s2,

Incertezza della misura K =1,5 m/s2.

Il livello di oscillazione indicato

nelle presenti istruzioni è stato

rilevato seguendo una procedura di misurazione con-

forme alla norma EN 60745 e può essere dunque uti-

lizzato per il confronto fra macchine.

Il livello di oscillazione è soggetto a cambiamenti a

seconda di come si usa l’elettroutensile e può in

alcuni casi arrivare a livelli che vanno oltre quello ripor-

tato nelle presenti istruzioni. Il carico dell’oscillazione

potrebbe essere sottovalutato se l’elettroutensile

dovesse essere utilizzato regolarmente in questo

modo.

Nota bene: Per una valutazione precisa del carico

dell’oscillazione nel corso di un determinato periodo

di tempo operativo bisognerebbe considerare anche i

tempi in cui la macchina è spenta oppure è accesa ma

non viene utilizzata effettivamente. Ciò può ridurre

chiaramente il carico dell’oscillazione in relazione al

completo periodo operativo.

Dichiarazione di conformità

Assumendone la piena responsabilità, dichiariamo

che il prodotto descritto nei «Dati tecnici» è conforme

alle seguenti normative ed ai relativi documenti:

EN 60745 in base alle prescrizioni delle direttive

89/336/EWG, 98/37/EG (fino al 28.12.2009),

2006/42/EG (a partire dal 29.12.2009).

06.12.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Montaggio

fPrima di qualunque intervento sull’elettrou-

tensile estrarre la spina di rete dalla presa.

Sostituzione degli utensili abrasivi

(vedi figura A)

Prima dell’applicazione di un nuovo foglio abrasivo

rimuovere sporco e polvere dal platorello 4, p. es. con

un pennello.

La superficie del platorello 4 è costituita da un tessuto

a strappo affinché sia possibile fissare in modo veloce

e facile, con aderenza tramite velcro, i fogli abrasivi.

Premere con forza il foglio abrasivo 5 sul lato inferiore

del platorello 4.

Per garantire un’aspirazione ottimale della polvere,

prestare attenzione affinché le punzonature nel foglio

abrasivo coincidano con i fori sul platorello.

Per adattare facilmente il foglio abrasivo 5 sul plato-

rello 4 è possibile utilizzare l’aiuto per la regolazione

illustrato nella figura nella cassetta degli utensili.

Applicare il foglio abrasivo con il tessuto a strappo

rivolto verso l’alto nell’aiuto per la regolazione e pre-

mervi sopra con forza l’elettroutensile con il platorello.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

AVVERTENZA

OBJ_BUCH-315-002.book Page 44 Monday, June 11, 2007 12:59 PM

Italiano | 452 609 140 411 • 11.6.07

Scelta del foglio abrasivo

A seconda del materiale in lavorazione ed in funzione del livello di levigatura della superficie che si vuole rag-

giungere, si hanno a disposizione fogli abrasivi di diversa qualità:

Sostituzione del platorello

(vedi figura B)

Nota bene: Sostituire immediatamente un platorello

danneggiato 4.

Rimuovere il foglio abrasivo oppure l’accessorio per la

lucidatura. Svitare completamente le 4 viti 6 e togliere

il platorello 4. Applicare il nuovo platorello 4 e serrare

saldamente di nuovo le viti.

Nota bene: Applicando il platorello prestare atten-

zione affinché le dentature del trascinatore ingranino

nelle rientranze del platorello.

Aspirazione polvere/

aspirazione trucioli

Aspirazione propria con cassetta raccoglipol-

vere (vedi figura C1–C4)

Applicare la cassetta raccoglipolvere 3 sulla boc-

chetta di scarico 7 fino a farla incastrare in posizione.

Lo stato di riempimento della cassetta raccoglipolvere

3 può essere controllato facilmente attraverso il rac-

coglitore trasparente.

Per svuotare la cassetta raccoglipolvere 3 toglierla

ruotando leggermente verso il basso.

Prima di aprire la cassetta raccoglipolvere 3 come

indicato nell’illustrazione si dovrebbe battere la cas-

setta raccoglipolvere su un piano stabile per staccare

la polvere dall’elemento filtrante.

Materiale Applicazione Grana

– Colore

– Vernice

–Stucco

–Fondo

Per rimozione di vernice grossa 40

Per la levigatura di colore preverniciato (p.es. rimo-

zione di righe del pennello, gocce di colore e gocce

di vernice seccate)

media 80

100

120

Per la levigatura finale di materiali di fondo prima

della verniciatura fine 180

400

– Tutti i materiali di legno

(p.es. legno duro, legno

dolce, pannelli di maso-

nite, pannelli da costru-

zione)

– Materiali metallici

Per una prelevigatura p. es. di travi e tavole ruvide

e non piallate grossa 40

Per levigatura in piano e per correggere piccole

superfici non perfettamente piane media 80

100

120

Per la levigatura finale e la microlevigatura del legno fine 180

240

320

400

– Materiale pietroso

–Marmo

–Granito

–Ceramica

–Vetro

–Plexiglas

– Vernice per auto

–Corian®

–Varicor®

Per la prelevigatura grossa 60

Per levigatura sagomata e smussatura media 80

100

120

Per la microlevigatura durante la formatura fine 180

240

320

400

Levigatura lucidante ed arrotondamento degli spigoli molto fine 600

1200

OBJ_BUCH-315-002.book Page 45 Monday, June 11, 2007 12:59 PM

46 | Italiano 2 609 140 411 • 11.6.07

Tenere ferma la cassetta raccoglipolvere 3, ribaltare

l’elemento filtrante 8 verso l’alto e svuotare la cassetta

raccoglipolvere. Pulire le lamelle dell’elemento fil-

trante 8 con una spazzola morbida.

Aspirazione esterna (vedi figura D)

Applicare un tubo di aspirazione 9 sulla bocchetta di

scarico 7. Collegare il tubo di aspirazione 9 con un

aspirapolvere. Una visione d’insieme relativa al colle-

gamento con diversi tipi di aspirapolvere si trova alla

fine di questo manuale di istruzione.

L’aspirapolvere deve essere adatto per il materiale da

lavorare.

Utilizzare un aspiratore speciale per l’aspirazione di

polveri particolarmente nocive per la salute, cancero-

gene oppure polveri asciutte.

Uso

Messa in funzione

fOsservare la tensione di rete! La tensione

della rete deve corrispondere a quella indi-

cata sulla targhetta dell’elettroutensile. Gli

elettroutensili con l’indicazione di 230 V

possono essere collegati anche alla rete di

220 V.

Accendere/spegnere

Per accendere l’elettroutensile spostare l’interruttore

di avvio/arresto 1 verso destra in posizione «I».

Per spegnere l’elettroutensile spostare l’interruttore

di avvio/arresto 1 verso sinistra in posizione «0».

Preselezione del numero di giri (GEX 125-1 AE)

Tramite la rotellina per la selezione del numero giri 2 è

possibile preselezionare la velocità richiesta anche

durante la fase di funzionamento.

1–2 velocità bassa

3–4 velocità media

5 – 6 velocità alta

Il numero di giri necessario dipende dal tipo di mate-

riale e dalle condizioni operative e può essere deter-

minato eseguendo prove pratiche.

In seguito a lunghe operazioni di lavoro a bassa velo-

cità, per farlo raffreddare, lasciar ruotare l’elettrouten-

sile in funzionamento a vuoto per ca. 3 minuti alla

massima velocità.

Freno del platorello

Un freno integrato del platorello riduce il numero di giri

in caso di funzionamento a vuoto in modo che, appli-

cando l’elettroutensile sul pezzo in lavorazione, venga

impedita la formazione di striature.

Se nel corso del tempo il numero di giri nel funziona-

mento a vuoto aumenta continuamente significa che il

platorello è danneggiato e deve essere quindi sostitu-

ito oppure che il freno del platorello è consumato. Un

freno del platorello consumato deve essere sostituito

da un punto di assistenza autorizzato per gli elettrou-

tensili Bosch.

Indicazioni operative

fPrima di posare l’elettroutensile, attendere

sempre fino a quando si sarà fermato com-

pletamente.

Per poter lavorare senza fatica è possibile tenere

l’elettroutensile, a seconda dell’impiego, dall’alto, late-

ralmente oppure dal davanti. (vedere figura E)

Levigatura di superfici

Accendere l’elettroutensile, applicarlo con l’intera

superficie di levigatura sul fondo da lavorare e muo-

verlo sopra l’intero pezzo in lavorazione esercitando

pressione moderata.

La capacità di asportazione e la micrografia vengono

determinate essenzialmente dalla scelta del foglio

abrasivo, dal livello di numero di giri preselezionato

(GEX 125-1 AE) e dalla pressione di contatto.

Soltanto fogli abrasivi in perfetto stato possono garan-

tire buone prestazioni abrasive e non sottopongono

l’elettroutensile a sforzi eccessivi.

Per aumentare la durata dei fogli abrasivi avere sem-

pre cura di esercitare una pressione uniforme.

Un eccessivo aumento della pressione esercitata non

comporta una più alta prestazione abrasiva ma pro-

voca una maggiore usura dell’elettroutensile e del

foglio abrasivo.

Una volta utilizzato un foglio abrasivo per la lavora-

zione del metallo non utilizzarlo più per altri materiali.

Utilizzare esclusivamente accessori di levigatura origi-

nali Bosch.

Levigatura grossolana

Applicare un foglio abrasivo di grana grossa.

Premere l’elettroutensile solo leggermente in modo

che lo stesso funzioni al massimo numero di giri e

venga ottenuta una grande asportazione di materiale.

Microlevigatura

Applicare un foglio abrasivo di grana fine.

Variando leggermente la pressione di contatto oppure

modificando il livello del numero di giri

(GEX 125-1 AE) è possibile ridurre il numero di giri del

platorello rimanendo tuttavia il moto eccentrico.

OBJ_BUCH-315-002.book Page 46 Monday, June 11, 2007 12:59 PM

Italiano | 472 609 140 411 • 11.6.07

Muovere l’elettroutensile con pressione moderata in

piano con movimento rotatorio oppure muoverlo alter-

nativamente in direzione longitudinale e trasversale sul

pezzo in lavorazione. Non inclinare l’elettroutensile per

evitare una levigatura eccessiva del pezzo da lavorare,

p. es. impiallacciatura.

Una volta conclusa l’operazione di lavoro, spegnere

l’elettroutensile.

Lucidatura (GEX 125-1 AE)

L’elettroutensile può essere equipaggiato con relativi

utensili per la lucidatura come cuffia in lana d’agnello,

feltro per lucidatura oppure spugna per lucidatura

(accessori) per la lucidatura di vernici danneggiate

dagli agenti atmosferici oppure per la ripassatura di

graffi (p. es. vetro acrilico).

Per la lucidatura selezionare un numero di giri basso

(livello 1–2), per evitare un eccessivo riscaldamento

della superficie.

Lavorare il lucido con una spugna per lucidatura con

movimenti incrociati oppure movimenti rotatori e pres-

sione moderata e al termine lasciare asciugare legger-

mente.

Lucidare il lucido asciutto con la cuffia in lana

d’agnello con movimenti incrociati oppure movimenti

rotatori.

Pulire regolarmente gli utensili per lucidatura per assi-

curare buoni risultati di lucidatura. Lavare gli utensili

per lucidatura con detersivo delicato ed acqua calda,

non utilizzare alcun diluente.

Manutenzione ed assi-

stenza

Manutenzione e pulizia

fPrima di qualunque intervento sull’elettrou-

tensile estrarre la spina di rete dalla presa.

fPer poter garantire buone e sicure opera-

zioni di lavoro, tenere sempre puliti l’elet-

troutensile e le prese di ventilazione.

Se nonostante gli accurati procedimenti di produ-

zione e di controllo l’elettroutensile dovesse guastarsi,

la riparazione va fatta effettuare da un punto di assi-

stenza autorizzato per gli elettroutensili Bosch.

In caso di richieste o di ordinazione di pezzi di ricam-

bio, comunicare sempre il codice prodotto a 10 cifre

riportato sulla targhetta di fabbricazione dell’elettrou-

tensile!

Servizio di assistenza ed assistenza

clienti

Il servizio di assistenza risponde alle Vostre domande

relative alla riparazione ed alla manutenzione del

Vostro prodotto nonché concernenti le parti di ricam-

bio. Disegni in vista esplosa ed informazioni relative

alle parti di ricambio sono consultabili anche sul sito:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra disposi-

zione per rispondere alle domande relative all’acqui-

sto, impiego e regolazione di apparecchi ed

accessori.

Italia

Robert Bosch S.p.A.

Via Giovanni da Udine 15

20156 Milano

Tel.: +39 (02) 36 96 26 63

Fax: +39 (02) 36 96 26 62

Tel.: Filo diretto con Bosch: +39 (02) 36 96 23 14

www.Bosch.it

Svizzera

Tel.: +41 (044) 8 47 15 13

Fax: +41 (044) 8 47 15 53

Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambiente gli

imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE:

Non gettare elettroutensili dismessi tra

i rifiuti domestici!

Conformemente alla norma della diret-

tiva CE 2002/96 sui rifiuti di apparec-

chiature elettriche ed elettroniche

(RAEE) ed all’attuazione del recepi-

mento nel diritto nazionale, gli elettroutensili diventati

inservibili devono essere raccolti separatamente ed

essere inviati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.

OBJ_BUCH-315-002.book Page 47 Monday, June 11, 2007 12:59 PM

48 | Nederlands 2 609 140 411 • 11.6.07

Algemene veiligheidswaar-

schuwingen voor elektri-

sche gereedschappen

Lees alle veiligheids-

waarschuwingen en alle

voorschriften. Als de waarschuwingen en voor-

schriften niet worden opgevolgd, kan dit een elektri-

sche schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften

voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip „elek-

trisch gereedschap” heeft betrekking op elektrische

gereedschappen voor gebruik op het stroomnet (met

netsnoer) en op elektrische gereedschappen voor

gebruik met een accu (zonder netsnoer).

1) Veiligheid van de werkomgeving

a) Houd uw werkomgeving schoon en goed

verlicht. Een rommelige of onverlichte wer-

komgeving kan tot ongevallen leiden.

b) Werk met het elektrische gereedschap

niet in een omgeving met explosiegevaar

waarin zich brandbare vloeistoffen,

brandbare gassen of brandbaar stof

bevinden. Elektrische gereedschappen ver-

oorzaken vonken die het stof of de dampen tot

ontsteking kunnen brengen.

c) Houd kinderen en andere personen tij-

dens het gebruik van het elektrische

gereedschap uit de buurt. Wanneer u wordt

afgeleid, kunt u de controle over het gereed-

schap verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische

gereedschap moet in het stopcontact

passen. De stekker mag in geen geval

worden veranderd. Gebruik geen adap-

terstekkers in combinatie met geaarde

elektrische gereedschappen. Onveran-

derde stekkers en passende stopcontacten

beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met

geaarde oppervlakken, bijvoorbeeld van

buizen, verwarmingen, fornuizen en koel-

kasten. Er bestaat een verhoogd risico door

een elektrische schok wanneer uw lichaam

geaard is.

c) Houd het gereedschap uit de buurt van

regen en vocht. Het binnendringen van water

in het elektrische gereedschap vergroot het

risico van een elektrische schok.

d) Gebruik de kabel niet voor een verkeerd

doel, om het elektrische gereedschap te

dragen of op te hangen of om de stekker

uit het stopcontact te trekken. Houd de

kabel uit de buurt van hitte, olie, scherpe

randen en bewegende gereedschapde-

len. Beschadigde of in de war geraakte kabels

vergroten het risico van een elektrische schok.

e) Wanneer u buitenshuis met elektrisch

gereedschap werkt, dient u alleen ver-

lengkabels te gebruiken die voor gebruik

buitenshuis zijn goedgekeurd. Het gebruik

van een voor gebruik buitenshuis geschikte

verlengkabel beperkt het risico van een elektri-

sche schok.

f) Als het gebruik van het elektrische

gereedschap in een vochtige omgeving

onvermijdelijk is, dient u een aardlek-

schakelaar te gebruiken. Het gebruik van

een aardlekschakelaar vermindert het risico

van een elektrische schok.

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga

met verstand te werk bij het gebruik van

het elektrische gereedschap. Gebruik

geen elektrisch gereedschap wanneer u

moe bent of onder invloed staat van

drugs, alcohol of medicijnen. Een moment

van onoplettendheid bij het gebruik van het

elektrische gereedschap kan tot ernstige ver-

wondingen leiden.

b) Draag persoonlijke beschermende uitrus-

ting. Draag altijd een veiligheidsbril. Het dra-

gen van persoonlijke beschermende uitrusting

zoals een stofmasker, slipvaste werkschoenen,

een veiligheidshelm of gehoorbescherming,

afhankelijk van de aard en het gebruik van het

elektrische gereedschap, vermindert het risico

van verwondingen.

c) Voorkom per ongeluk inschakelen. Con-

troleer dat het elektrische gereedschap

uitgeschakeld is voordat u de stekker in

het stopcontact steekt of de accu aansluit

en voordat u het gereedschap oppakt of

draagt. Wanneer u bij het dragen van het elek-

trische gereedschap uw vinger aan de schake-

laar hebt of wanneer u het gereedschap

ingeschakeld op de stroomvoorziening aan-

sluit, kan dit tot ongevallen leiden.

d) Verwijder instelgereedschappen of

schroefsleutels voordat u het elektrische

gereedschap inschakelt. Een instelgereed-

schap of sleutel in een draaiend deel van het

gereedschap kan tot verwondingen leiden.

e) Voorkom een onevenwichtige lichaams-

houding. Zorg ervoor dat u stevig staat en

steeds in evenwicht blijft. Daardoor kunt u

het elektrische gereedschap in onverwachte

situaties beter onder controle houden.

WAARSCHUWING

OBJ_BUCH-315-002.book Page 48 Monday, June 11, 2007 12:59 PM

Nederlands | 492 609 140 411 • 11.6.07

f) Draag geschikte kleding. Draag geen los-

hangende kleding of sieraden. Houd

haren, kleding en handschoenen uit de

buurt van bewegende delen. Loshangende

kleding, lange haren en sieraden kunnen door

bewegende delen worden meegenomen.

g) Wanneer stofafzuigings- of stofopvang-

voorzieningen kunnen worden gemon-

teerd, dient u zich ervan te verzekeren dat

deze zijn aangesloten en juist worden

gebruikt. Het gebruik van een stofafzuiging

beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig

gebruik van elektrische gereedschappen

a) Overbelast het gereedschap niet. Gebruik

voor uw werkzaamheden het daarvoor

bestemde elektrische gereedschap. Met

het passende elektrische gereedschap werkt u

beter en veiliger binnen het aangegeven capa-

citeitsbereik.

b) Gebruik geen elektrisch gereedschap

waarvan de schakelaar defect is. Elektrisch

gereedschap dat niet meer kan worden in- of

uitgeschakeld, is gevaarlijk en moet worden

gerepareerd.

c) Trek de stekker uit het stopcontact of

neem de accu uit het elektrische gereed-

schap voordat u het gereedschap instelt,

toebehoren wisselt of het gereedschap

weglegt. Deze voorzorgsmaatregel voorkomt

onbedoeld starten van het elektrische gereed-

schap.

d) Bewaar niet-gebruikte elektrische

gereedschappen buiten bereik van kinde-

ren. Laat het gereedschap niet gebruiken

door personen die er niet mee vertrouwd

zijn en deze aanwijzingen niet hebben

gelezen. Elektrische gereedschappen zijn

gevaarlijk wanneer deze door onervaren perso-

nen worden gebruikt.

e) Verzorg het elektrische gereedschap

zorgvuldig. Controleer of bewegende

delen van het gereedschap correct func-

tioneren en niet vastklemmen en of

onderdelen zodanig gebroken of bescha-

digd zijn dat de werking van het elektri-

sche gereedschap nadelig wordt

beïnvloed. Laat deze beschadigde onder-

delen voor het gebruik repareren. Veel

ongevallen hebben hun oorzaak in slecht

onderhouden elektrische gereedschappen.

f) Houd snijdende inzetgereedschappen

scherp en schoon. Zorgvuldig onderhouden

snijdende inzetgereedschappen met scherpe

snijkanten klemmen minder snel vast en zijn

gemakkelijker te geleiden.

g) Gebruik elektrisch gereedschap, toebe-

horen, inzetgereedschappen en derge-

lijke volgens deze aanwijzingen. Let

daarbij op de arbeidsomstandigheden en

de uit te voeren werkzaamheden. Het

gebruik van elektrische gereedschappen voor

andere dan de voorziene toepassingen kan tot

gevaarlijke situaties leiden.

5) Service

a) Laat het elektrische gereedschap alleen

repareren door gekwalificeerd en vak-

kundig personeel en alleen met originele

vervangingsonderdelen. Daarmee wordt

gewaarborgd dat de veiligheid van het gereed-

schap in stand blijft.

Gereedschapspecifieke

veiligheidsvoorschriften

fGebruik het elektrische gereedschap alleen

voor droog schuren. Het binnendringen van

water in het elektrische gereedschap vergroot het

risico van een elektrische schok.

fLet er op dat er geen personen door wegvlie-

gende vonken in gevaar worden gebracht.

Verwijder brandbare materialen uit de buurt.

Bij het schuren van metaal ontstaan wegvliegende

vonken.

fLet op, brandgevaar! Voorkom oververhit-

ting van het te schuren materiaal en de

schuurmachine. Maak voor onderbrekingen

van de werkzaamheden altijd de stofzak

leeg. Schuurstof in stofzak, microfilter, papieren

stofzak (filterzak of filter van de stofzuiger) kan zelf

ontbranden onder ongunstige omstandigheden,

bijvoorbeeld wegvliegende vonken bij het schuren

van metalen. Bijzonder gevaar bestaat als het

schuurstof vermengd is met resten lak, polyuret-

haan of andere chemische stoffen en het schuur-

materiaal na langdurige werkzaamheden heet is.

fZet het werkstuk vast. Een met spanvoorzienin-

gen of een bankschroef vastgehouden werkstuk

wordt beter vastgehouden dan u met uw hand kunt

doen.

fBewerk geen asbesthoudend materiaal.

Asbest geldt als kankerverwekkend.

fTref veiligheidsmaatregelen wanneer er bij

werkzaamheden stoffen kunnen ontstaan

die schadelijk voor de gezondheid, brand-

baar of explosief zijn. Bijvoorbeeld: sommige

soorten stof gelden als kankerverwekkend. Draag

een stofmasker en gebruik een afzuiging voor stof

en spanen, als deze kan worden aangesloten.

fHoud uw werkplek schoon. Materiaalmengsels

zijn bijzonder gevaarlijk. Stof van lichte metalen kan

ontvlammen of exploderen.

OBJ_BUCH-315-002.book Page 49 Monday, June 11, 2007 12:59 PM

50 | Nederlands 2 609 140 411 • 11.6.07

fGebruik het elektrische gereedschap niet

met een beschadigde kabel. Raak de

beschadigde kabel niet aan en trek de stek-

ker uit het stopcontact als de kabel tijdens

de werkzaamheden wordt beschadigd.

Beschadigde kabels vergroten het risico van een

elektrische schok.

Functiebeschrijving

Lees alle veiligheidswaarschuwin-

gen en alle voorschriften. Als de

waarschuwingen en voorschriften niet

worden opgevolgd, kan dit een elektri-

sche schok, brand of ernstig letsel tot

gevolg hebben.

Vouw de uitvouwbare pagina met de afbeelding van

het gereedschap open en laat deze pagina openge-

vouwen terwijl u de gebruiksaanwijzing leest.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor het

droog schuren van hout, kunststof, metaal, plamuur en

gelakte oppervlakken.

Elektrische gereedschappen met elektronische rege-

ling zijn ook geschikt om ermee te polijsten.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeel-

ding van het elektrische gereedschap op de pagina

met afbeeldingen.

1Aan/uit-schakelaar

2Stelwiel vooraf instelbaar toerental

(GEX 125-1 AE)

3Stofbox compleet (microfiltersysteem)

4Schuurplateau

5Schuurblad*

6Schroeven voor schuurplateau

7Uitblaasopening

8Filterelement (microfiltersysteem)

9Afzuigslang*

* Niet elk afgebeeld en beschreven toebehoren wordt

standaard meegeleverd.

Technische gegevens

Informatie over geluid en trillingen

Meetwaarden bepaald volgens EN 60745.

Het A-gewogen geluidsniveau van het gereedschap

bedraagt kenmerkend: geluidsdrukniveau 77 dB(A);

geluidsvermogenniveau 88 dB(A). Onzekerheid

K=2,8 dB.

Draag een gehoorbescherming.

Trillingsemissiewaarden (vectorsom van drie richtin-

gen) bepaald volgens EN 60745:

trillingsemissiewaarde ah=5,0 m/s2, onzekerheid

K=1,5m/s

Het in deze gebruiksaanwij-

zing vermelde trillingsni-

veau is gemeten met een volgens EN 60745

genormeerde meetmethode en kan worden gebruikt

voor het vergelijken van gereedschappen.

Excenterschuurmachine GEX 125-1 A

Professional

GEX 125-1 AE

Professional

Zaaknummer 3 601 C87 0.. 3 601 C87 5..

Opgenomen vermogen W 250 250

Vooraf instelbaar aantal schuurbewegingen –z

Onbelast toerental min-1 12000 7500–12000

Onbelast aantal schuurbewegingen min-1 24000 15000–24000

Draaicirkeldiameter mm 2,5 2,5

Diameter schuurplateau mm 125 125

Gewicht volgens EPTA-Procedure 01/2003 kg 1,3 1,3

Isolatieklasse /II /II

Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen

kunnen deze gegevens afwijken.

Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische

gereedschappen kunnen afwijken.

WAARSCHUWING

OBJ_BUCH-315-002.book Page 50 Monday, June 11, 2007 12:59 PM

Nederlands | 512 609 140 411 • 11.6.07

Het trillingsniveau verandert afhankelijk van het

gebruik van het elektrische gereedschap en kan in

sommige gevallen boven de in deze gebruiksaanwij-

zing aangegeven waarde liggen. De trillingsbelasting

kan onderschat worden als het elektrische gereed-

schap regelmatig op dergelijke wijze wordt gebruikt.

Opmerking: Voor een nauwkeurige schatting van de

trillingsbelasting tijdens een bepaalde arbeidsperiode

moet ook rekening worden gehouden met de tijd

waarin het gereedschap uitgeschakeld is, of waarin

het gereedschap wel loopt, maar niet werkelijk wordt

gebruikt. Dit kan de trillingsbelasting gedurende de

gehele arbeidsperiode duidelijk verminderen.

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat het

onder „Technische gegevens” beschreven product

voldoet aan de volgende normen en normatieve docu-

menten: EN 60745 volgens de bepalingen van de

richtlijnen 89/336/EEG, 98/37/EG (tot 28-12-2009)

en 2006/42/EG (vanaf 29-12-2009).

06.12.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Montage

fTrek altijd voor werkzaamheden aan het

elektrische gereedschap de stekker uit het

stopcontact.

Schuurblad wisselen

(zie afbeelding A)

Verwijder voor het aanbrengen van een nieuw schuur-

blad vuil en stof van het schuurplateau 4, bijvoorbeeld

met een kwast.

Het oppervlak van het schuurplateau 4 bestaat uit klit-

weefsel, zodat u schuurbladen met klithechting snel

en eenvoudig kunt bevestigen.

Druk het schuurblad 5 stevig op de onderzijde van het

schuurplateau 4 vast.

Als u een optimale stofafzuiging wilt bereiken, dient u

erop te letten dat de perforaties in het schuurblad

overeenkomen met de boorgaten in het schuurpla-

teau.

Gebruik de op de afbeelding weergegeven instelhulp

(in de opbergkoffer) om het schuurblad 5 eenvoudig

op het schuurplateau 4 af te stellen. Leg het schuur-

blad met het klitweefsel naar boven in de instelhulp en

duw het elektrische gereedschap met het schuurpla-

teau stevig vast.

Keuze van het schuurblad

Afgestemd op het te bewerken materiaal en de gewenste afname van het oppervlak zijn er verschillende schuur-

bladen verkrijgbaar:

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Materiaal Gebruik Korrel

–Verf

–Lak

– Vulmiddel

– Plamuur

Voor het afschuren van verf Grof 40

Voor het schuren van grondverf (bijv. verwijderen

van kwaststrepen, verfdruppels en uitgelopen

verf)

Middel 80

100

120

Voor het opschuren van grondverflagen voor het

lakken Fijn 180

400

OBJ_BUCH-315-002.book Page 51 Monday, June 11, 2007 12:59 PM

52 | Nederlands 2 609 140 411 • 11.6.07

Schuurplateau vervangen

(zie afbeelding B)

Opmerking: Vervang een beschadigd schuurplateau

4 onmiddellijk.

Trek het schuurblad of polijstgereedschap los. Draai

de vier schroeven 6 volledig uit en verwijder het

schuurplateau 4. Breng het nieuwe schuurplateau 4

aan en draai de schroeven weer vast.

Opmerking: Let er bij het neerzetten van het schuur-

plateau op dat de vertandingen van de meenemer in

de uitsparingen van het schuurplateau grijpen.

Afzuiging van stof en spanen

Eigen afzuiging met stofbox

(zie afbeelding C1–C4)

Plaats de stofbox 3 op de uitblaasopening 7 tot deze

vastklikt.

Het vulpeil van de stofbox 3 kunt u dankzij het trans-

parante reservoir gemakkelijk controleren.

Trek de stofbox 3 licht draaiend naar onderen los als

u deze leeg wilt maken.

Voor het openen van de stofbox 3 dient u met de stof-

box, zoals op de afbeelding getoond, op een vaste

ondergrond te kloppen, om het stof los te maken van

het filterelement.

Houd de stofbox 3 vast, klap het filterelement 8 naar

boven weg en maak de stofbox leeg. Reinig de lamel-

len van het filterelement 8 met een zachte borstel.

Externe afzuiging (zie afbeelding D)

Steek een afzuigslang 9 op de uitblaasopening 7. Ver-

bind de afzuigslang 9 met een stofzuiger. Een over-

zicht van aansluitingen op verschillende stofzuigers

vindt u aan het einde van deze gebruiksaanwijzing.

De stofzuiger moet geschikt zijn voor het te bewerken

materiaal.

Gebruik bij het afzuigen van voor de gezondheid bij-

zonder gevaarlijk, kankerverwekkend of droog stof

een speciale zuiger.

Gebruik

Ingebruikneming

fLet op de netspanning! De spanning van de

stroombron moet overeenkomen met de

gegevens op het typeplaatje van het elektri-

sche gereedschap. Met 230 V aangeduide

elektrische gereedschappen kunnen ook

met 220 V worden gebruikt.

In- en uitschakelen

Als u het elektrische gereedschap wilt inschakelen

duwt u de aan/uit-schakelaar 1 naar rechts in stand

„I”.

Als u het elektrische gereedschap wilt uitschakelen

duwt u de aan/uit-schakelaar 1 naar links in stand „0”.

– Alle houtmaterialen (zoals

hardhout, zachthout, spaan-

plaat en bouwplaat)

–Metaal

Schuren van bijvoorbeeld ruwe, ongeschaafde

balken en planken Grof 40

Vlakschuren en wegschuren van kleine oneffen-

heden Middel 80

100

120

Hout fijn schuren Fijn 180

240

320

400

–Steen

–Marmer

–Graniet

–Keramiek

–Glas

–Plexiglas

–Autolak

–Corian®

–Varicor®

Voorschuren Grof 60

Vormschuren en kanten breken Middel 80

100

120

Fijn schuren bij vormgeving Fijn 180

240

320

400

Glanzend schuren en kanten afronden Zeer fijn 600

1200

Materiaal Gebruik Korrel

OBJ_BUCH-315-002.book Page 52 Monday, June 11, 2007 12:59 PM

Nederlands | 532 609 140 411 • 11.6.07

Toerental vooraf instellen (GEX 125-1 AE)

Met het stelwiel voor het vooraf instellen van het toe-

rental 2 kunt u het benodigde toerental vooraf instel-

len, ook terwijl de machine loopt.

1 – 2 laag toerental

3 – 4 gemiddeld toerental

5 – 6 hoog toerental

Het vereiste toerental is afhankelijk van het materiaal

en de werkomstandigheden en kan proefondervinde-

lijk worden vastgesteld.

Laat na langdurige werkzaamheden met een laag toeren-

tal het elektrische gereedschap afkoelen door het ca. 3

minuten met maximumtoerental onbelast te laten lopen.

Schuurplateaurem

Een geïntegreerde schuurplateaurem verlaagt het toe-

rental bij onbelast lopen, zodat groefvorming bij het

neerzetten van het elektrische gereedschap op het

werkstuk wordt voorkomen.

Als het onbelaste toerental in de loop der tijd voortdu-

rend toeneemt, is het schuurplateau beschadigd en

moet dit worden vervangen, of de schuurplateaurem

is versleten. Een versleten schuurplateaurem moet

worden vervangen door een erkende klantenservice

voor Bosch elektrische gereedschappen.

Tips voor de werkzaamheden

fWacht tot het elektrische gereedschap tot

stilstand is gekomen voordat u het neerlegt.

Om zonder vermoeidheid te werken, kunt u het elektri-

sche gereedschap afhankelijk van de toepassing aan

de bovenkant, de zijkant of de voorkant vasthouden.

(zie afbeelding E)

Oppervlakken schuren

Schakel het elektrische gereedschap in, plaats het

met het hele schuuroppervlak op de te bewerken

ondergrond en beweeg het met matige druk over het

werkstuk.

De afnamecapaciteit en het schuurbeeld worden in

hoofdzaak bepaald door de keuze van het schuurblad,

de vooraf ingestelde toerentalstand (GEX 125-1 AE)

en de aandrukkracht.

Alleen onbeschadigde schuurbladen zorgen voor een

goede schuurcapaciteit en ontzien het elektrische

gereedschap.

Let op een gelijkmatige aandrukkracht om de levens-

duur van de schuurbladen te verlengen.

Een overmatige verhoging van de aandrukkracht leidt

niet tot een groter schuurvermogen, maar wel tot een

sterkere slijtage van het elektrische gereedschap en

het schuurblad.

Gebruik een schuurblad waarmee metaal is bewerkt

niet meer voor andere materialen.

Gebruik uitsluitend origineel Bosch-schuurtoebehoren.

Grof schuren

Span een schuurblad met een grove korrel op.

Druk het elektrische gereedschap slechts licht aan,

zodat het met een groter toerental draait en een gro-

tere materiaalafname wordt bereikt.

Fijn schuren

Span een schuurblad met een fijne korrel op.

Door de aandrukkracht licht te variëren of de toeren-

talstand (GEX 125-1 AE) iets te veranderen, kunt u

het toerental van het schuurplateau verminderen,

waarbij de excenterbeweging bewaard blijft.

Beweeg het elektrische gereedschap met matige

druk vlak cirkelend of afwisselend in lengte- en dwars-

richting op het werkstuk. Houd het elektrische

gereedschap niet schuin, om doorschuren van het te

bewerken werkstuk, bijv. fineer, te voorkomen.

Schakel het elektrische gereedschap na het einde van

de werkzaamheden uit.

Polijsten (GEX 125-1 AE)

Voor het polijsten van verweerde lak of het wegpolijs-

ten van krassen (bijv. acrylglas) kan het elektrische

gereedschap worden uitgerust met geschikt polijst-

gereedschap, zoals lamsvel, polijstvilt of polijstspons

(toebehoren).

Kies bij het polijsten een laag toerental (stand 1–2)

om overmatige opwarming van het oppervlak te voor-

komen.

Werk het polijstmiddel in met een polijstspons. Maak

kruis- of cirkelvormige bewegingen, werk met matige

druk en laat het polijstmiddel daarna licht opdrogen.

Boen het opgedroogde polijstmiddel uit met een

lamsvel. Maak kruis- of cirkelvormige bewegingen.

Reinig het polijstgereedschap regelmatig om goede

polijstresultaten te bereiken. Was het polijstgereed-

schap met een mild wasmiddel en warm water.

Gebruik geen verdunningsmiddelen.

Onderhoud en service

Onderhoud en reiniging

fTrek altijd voor werkzaamheden aan het

elektrische gereedschap de stekker uit het

stopcontact.

fHoud het elektrische gereedschap en de

ventilatieopeningen altijd schoon om goed

en veilig te werken.

Mocht het elektrische gereedschap ondanks zorgvul-

dige fabricage- en testmethoden toch defect raken,

dient de reparatie te worden uitgevoerd door een

erkende klantenservice voor Bosch elektrische

gereedschappen.

OBJ_BUCH-315-002.book Page 53 Monday, June 11, 2007 12:59 PM

54 | Nederlands 2 609 140 411 • 11.6.07

Vermeld bij vragen en bestellingen van vervangings-

onderdelen altijd het uit tien cijfers bestaande zaak-

nummer volgens het typeplaatje van het elektrische

gereedschap.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over

reparatie en onderhoud van uw product en over ver-

vangingsonderdelen. Explosietekeningen en informa-

tie over vervangingsonderdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onze klantenservice adviseren u

graag bij vragen over de aankoop, het gebruik en de

instelling van producten en toebehoren.

Nederland

Tel.: +31 (076) 579 54 54

Fax: +31 (076) 579 54 94

E-mail: gereedschappen@nl.bosch.com

Belgie en Luxemburg

Tel.: +32 (070) 22 55 65

Fax: +32 (070) 22 55 75

E-Mail: outillage.gereedschap@be.bosch.com

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpak-

kingen moeten op een voor het milieu verantwoorde

wijze worden hergebruikt.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen niet

bij het huisvuil.

Volgens de Europese richtlijn

2002/96/EG over elektrische en elek-

tronische oude apparaten en de

omzetting van de richtlijn in nationaal

recht moeten niet meer bruikbare elektrische gereed-

schappen apart worden ingezameld en op een voor

het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.

OBJ_BUCH-315-002.book Page 54 Monday, June 11, 2007 12:59 PM

Dansk | 552 609 140 411 • 11.6.07

Generelle advarselshenvis-

ninger for el-værktøj

Læs alle advarselshenvisninger

og instrukser. I tilfælde af mang-

lende overholdelse af advarselshenvisningerne og

instrukserne er der risiko for elektrisk stød, brand

og/eller alvorlige kvæstelser.

Opbevar alle advarselshenvisninger og instruk-

ser til senere brug.

Det i advarselshenvisningerne benyttede begreb

„el-værktøj“ refererer til netdrevet el-værktøj (med net-

kabel) og akkudrevet el-værktøj (uden netkabel).

1) Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdsområdet er rent og rig-

tigt belyst. Uorden eller uoplyste arbejdsom-

råder øger faren for uheld.

b) Brug ikke el-værktøjet i eksplosionsfar-

lige omgivelser, hvor der findes brænd-

bare væsker, gasser eller støv. El-værktøj

kan slå gnister, der kan antænde støv eller

dampe.

c) Sørg for, at andre personer og ikke

mindst børn holdes væk fra arbejdsområ-

det, når maskinen er i brug. Hvis man

distraheres, kan man miste kontrollen over

maskinen.

2) Elektrisk sikkerhed

a) El-værktøjets stik skal passe til kontak-

ten. Stikket må under ingen omstændig-

heder ændres. Brug ikke adapterstik

sammen med jordforbundet el-værktøj.

Uændrede stik, der passer til kontakterne, ned-

sætter risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne

overflader som f.eks. rør, radiatorer, kom-

furer og køleskabe. Hvis din krop er jordfor-

bundet, øges risikoen for elektrisk stød.

c) Maskinen må ikke udsættes for regn eller

fugt. Indtrængning af vand i et el-værktøj øger

risikoen for elektrisk stød.

d) Brug ikke ledningen til formål, den ikke er

beregnet til (f.eks. må man aldrig bære

el-værktøjet i ledningen, hænge el-værk-

tøjet op i ledningen eller rykke i lednin-

gen for at trække stikket ud af

kontakten). Beskyt ledningen mod varme,

olie, skarpe kanter eller maskindele, der

er i bevægelse. Beskadigede eller indviklede

ledninger øger risikoen for elektrisk stød.

e) Hvis el-værktøjet benyttes i det fri, må der

kun benyttes en forlængerledning, der er

egnet til udendørs brug. Brug af forlænger-

ledning til udendørs brug nedsætter risikoen

for elektrisk stød.

f) Hvis det ikke kan undgås at bruge

el-værktøjet i fugtige omgivelser, skal der

bruges et HFI-relæ. Brug af et HFI-relæ redu-

cerer risikoen for at få elektrisk stød.

3) Personlig sikkerhed

a) Det er vigtigt at være opmærksom, se,

hvad man laver, og bruge el-værktøjet for-

nuftigt. Brug ikke noget el-værktøj, hvis

du er træt, har nydt alkohol eller er påvir-

ket af medikamenter eller euforiserende

stoffer. Få sekunders uopmærksomhed ved

brug af el-værktøjet kan føre til alvorlige person-

skader.

b) Brug beskyttelsesudstyr og hav altid

beskyttelsesbriller på. Brug af sikkerheds-

udstyr som f.eks. støvmaske, skridsikkert fod-

tøj, beskyttelseshjelm eller høreværn afhængig

af maskintype og anvendelse nedsætter risi-

koen for personskader.

c) Undgå utilsigtet igangsætning. Kontrol-

lér, at el-værktøjet er slukket, før du til-

slutter det til strømtilførslen og/eller

akkuen, løfter eller bærer det. Undgå at

bære el-værktøjet med fingeren på afbryderen

og sørg for, at el-værktøjet ikke er tændt, når

det sluttes til nettet, da dette øger risikoen for

personskader.

d) Gør det til en vane altid at fjerne indstil-

lingsværktøj eller skruenøgle, før

el-værktøjet tændes. Hvis et stykke værktøj

eller en nøgle sidder i en roterende maskindel,

er der risiko for personskader.

e) Undgå en anormal legemsposition. Sørg

for at stå sikkert, mens der arbejdes, og

kom ikke ud af balance. Dermed har du

bedre muligheder for at kontrollere el-værktø-

jet, hvis der skulle opstå uventede situationer.

f) Brug egnet arbejdstøj. Undgå løse

beklædningsgenstande eller smykker.

Hold hår, tøj og handsker væk fra dele,

der bevæger sig. Dele, der er i bevægelse,

kan gribe fat i løstsiddende tøj, smykker eller

langt hår.

g) Hvis støvudsugnings- og opsamlingsud-

styr kan monteres, er det vigtigt, at dette

tilsluttes og benyttes korrekt. Brug af en

støvopsugning kan reducere støvmængden og

dermed den fare, der er forbundet støv.

4) Omhyggelig omgang med og brug af

el-værktøj

a) Undgå overbelastning af maskinen. Brug

altid et el-værktøj, der er beregnet til det

stykke arbejde, der skal udføres. Med det

passende el-værktøj arbejder man bedst og

mest sikkert inden for det angivne effektom-

råde.

ADVARSEL

OBJ_BUCH-315-002.book Page 55 Monday, June 11, 2007 12:59 PM

56 | Dansk 2 609 140 411 • 11.6.07

b) Brug ikke et el-værktøj, hvis afbryder er

defekt. Et el-værktøj, der ikke kan startes og

stoppes, er farlig og skal repareres.

c) Træk stikket ud af stikkontakten og/eller

fjern akkuen, inden maskinen indstilles,

der skiftes tilbehørsdele, eller maskinen

lægges fra. Disse sikkerhedsforanstaltninger

forhindrer utilsigtet start af el-værktøjet.

d) Opbevar ubenyttet el-værktøj uden for

børns rækkevidde. Lad aldrig personer,

der ikke er fortrolige med maskinen eller

ikke har gennemlæst disse instrukser,

benytte maskinen. El-værktøj er farligt, hvis

det benyttes af ukyndige personer.

e) El-værktøjet bør vedligeholdes omhygge-

ligt. Kontroller, om bevægelige maskin-

dele fungerer korrekt og ikke sidder fast,

og om delene er brækket eller beskadi-

get, således at el-værktøjets funktion

påvirkes. Få beskadigede dele repareret,

inden maskinen tages i brug. Mange uheld

skyldes dårligt vedligeholdte el-værktøjer.

f) Sørg for, at skæreværktøjer er skarpe og

rene. Omhyggeligt vedligeholdte skæreværk-

tøjer med skarpe skærekanter sætter sig ikke

så hurtigt fast og er nemmere at føre.

g) Brug el-værktøj, tilbehør, indsatsværktøj

osv. iht. disse instrukser. Tag hensyn til

arbejdsforholdene og det arbejde, der

skal udføres. Anvendelse af el-værktøjet til

formål, som ligger uden for det fastsatte anven-

delsesområde, kan føre til farlige situationer.

5) Service

a) Sørg for, at el-værktøj kun repareres af

kvalificerede fagfolk og at der kun benyt-

tes originale reservedele. Dermed sikres

størst mulig maskinsikkerhed.

Værktøjsspecifikke

sikkerhedsinstrukser

fAnvend kun el-værktøjet til tørsavning. Ind-

trængning af vand i el-værktøjet øger risikoen for

elektrisk stød.

fHold øje med, at personer ikke udsættes for

gnistregn. Fjern brændbart materiale, der

ligger i nærheden. Der opstår gnistregn i forbin-

delse med slibning af metal.

fPas på brandfare! Undgå overophedning af

slibeemnet og sliberen. Tøm altid støvbehol-

deren, før arbejdspauser indtages. Slibestøv i

støvpose, mikrofilter, papirpose (eller i filterpose

eller støvsugerens filter) kan antænde sig selv

under ugunstige forhold som f.eks. gnistregn, der

opstår under metalslibning. Det er særlig farligt,

hvis støvet er blandet med lak-, polyurethanrester

eller andre kemiske stoffer og slibeemnet er varmt

efter lang tids arbejde.

fSikr emnet. Et emne holdes bedre fast med

spændeanordninger eller skruestik end med hån-

den.

fBearbejd ikke asbestholdigt materiale.

Asbest er kræftfremkaldende.

fTræf de nødvendige foranstaltninger, hvis

sundhedsskadeligt, brændbart eller eksplo-

sivt støv kan opstå under arbejdet. F.eks.:

Noget støv kan være kræftfremkaldende. Brug en

støvbeskyttelsesmaske samt en støv-/spåneop-

sugning, hvis en sådan kan tilsluttes.

fRenhold arbejdspladsen. Blandede materialer

er særlig farlige. Letmetalstøv kan brænde eller

eksplodere.

fEl-værktøjet må ikke benyttes, hvis lednin-

gen er beskadiget. Berør ikke den beskadi-

gede ledning og træk netstikket ud, hvis

ledningen beskadiges under arbejdet. Beska-

digede ledninger øger risikoen for elektrisk stød.

Funktionsbeskrivelse

Læs alle advarselshenvisninger og

instrukser. I tilfælde af manglende

overholdelse af advarselshenvisnin-

gerne og instrukserne er der risiko for

elektrisk stød, brand og/eller alvorlige

kvæstelser.

Klap venligst foldesiden med illustration af produktet

ud og lad denne side være foldet ud, mens du læser

betjeningsvejledningen.

Beregnet anvendelse

El-værktøjet er beregnet til tør slibning af træ, plast,

metal, spartelmasse samt lakerede overflader.

El-værktøj med elektronisk regulering er også egnet til

at polere.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refe-

rerer til illustrationen af el-værktøjet på illustrationssi-

den.

1Start-stop-kontakt

2Indstillingshjul omdrejningstal(GEX 125-1 AE)

3Støvboks komplet (micro-filtersystem)

4Slibeskive

5Slibeblad*

6Skruer til slibeskive

7Udblæsningsstuds

8Filterelement (micro-filtersystem)

9Opsugningsslange*

*Tilbehør, som er illustreret eller beskrevet i betje-

ningsvejledningen, hører ikke til standard-leveringen.

OBJ_BUCH-315-002.book Page 56 Monday, June 11, 2007 12:59 PM

Dansk | 572 609 140 411 • 11.6.07

Tekniske data

Støj-/vibrationsinformation

Måleværdier er beregnet iht. EN 60745.

Værktøjets A-vægtede støjniveau er typisk: Lydtryksni-

veau 77 dB(A); lydeffektniveau 88 dB(A). Usikkerhed

K=2,8 dB.

Brug høreværn!

Samlede vibrationsværdier (vektorsum for tre retnin-

ger) beregnet iht. EN 60745:

Vibrationseksponering ah=5,0 m/s2, usikkerhed

K=1,5m/s

Det svingningsniveau, der angives i

disse instrukser, er blevet målt iht.

en måleproces, der er standardiseret i EN 60745, og

kan bruges til en sammenligning af maskinene.

Svingningsniveauet ændrer sig iht. el-værktøjets brug

og kan i nogle tilfælde ligge over den værdi, der er

angivet i disse instrukser. Svingningsbelastningen kan

evt. undervurderes, hvis el-værktøjet bruges på en

sådan måde med regelmæssige mellemrum.

Bemærk: For nøjagtigt at kunne vurdere svingningsbe-

lastningen i et bestemt arbejdstidsrum bør man også

tage højde for de tider, hvor maskinen er slukket eller

kører, men ikke bruges. Dette kan reducere svingnings-

belastningen betydeligt i hele arbejdstidsrummet.

Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at det produkt,

der er beskrevet under „Tekniske data“, er i overens-

stemmelse med følgende standarder eller normative

dokumenter: EN 60745 iht. bestemmelserne i direkti-

verne 89/336/EØF, 98/37/EF (indtil 28.12.2009),

2006/42/EF (fra 29.12.2009).

06.12.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Montering

fTræk stikket ud af stikkontakten, før der

udføres arbejde på el-værktøjet.

Udskiftning af slibeblad (se billede A)

Fjern snavs og støv fra slibeskiven, før et nyt slibeblad

sættes på 4, f. eks. med en pensel.

Slibeskivens overflade 4 består af en velcroflade, så

slibebladene med velcrolukning kan fastgøres hurtigt

og nemt.

Tryk slibebladet 5 fast på undersiden fa slibeskiven 4.

For at sikre en optimal støvopsugning skal man være

opmærksom på, at udstansningerne i slibebladet

stemmer overens med boringerne i slibeskiven.

Excentersliber GEX 125-1 A

Professional

GEX 125-1 AE

Professional

Typenummer 3 601 C87 0.. 3 601 C87 5..

Nominel optagen effekt W 250 250

Indstilling af svingningsantal –z

Omdrejningstal, ubelastet min-1 12000 7500–12000

Vibrationsfrekvens, ubelastet min-1 24000 15000–24000

Svingkredsdiameter mm 2,5 2,5

Slibeskivediameter mm 125 125

Vægt svarer til EPTA-Procedure 01/2003 kg 1,3 1,3

Beskyttelsesklasse /II /II

Angivelserne gælder for nominelle spændinger [U] 230/240 V. Disse angivelser kan variere ved lavere spændinger og i lan-

despecifikke udførelser.

Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere.

ADVARSEL

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_DOKU-5565-002.fm Page 57 Monday, June 11, 2007 1:36 PM

58 | Dansk 2 609 140 411 • 11.6.07

Slibebladet kan nemt justeres 5 på slibeskiven 4 med

justeringshjælpen (se billede), der findes i kufferten.

Placer slibebladet med velcrolukningen opad ind i

justeringshjælpen og tryk el-værktøjet fast med slibe-

skiven.

Valg af slibeblad

Vælg det slibeblad og den afslibningsmåde, som passer bedst til det materiale, som skal bearbejdes:

Materiale Anvendelse Korn

–Farve

–Lak

–Fylder

–Spartel

Til afslibning af farve grov 40

Til afslibning af farve (f.eks. fjernelse af penselstre-

ger og farvedråber) middel 80

100

120

Til endelig slibning af grundering før lakering fin 180

400

– Alle træsorter (f.eks. hårdt

træ, blødt træ, spånpla-

der, byggeplader)

– Metalmaterialer

Til forslibning f.eks. af ru, uhøvlede bjælker og

brædder grov 40

Til planslibning og udjævning af små ujævnheder middel 80

100

120

Til færdig- og finslibning af træ fin 180

240

320

400

–Sten

–Marmor

–Granit

–Keramik

–Glas

–Plexiglas

–Autolak

–Corian®

–Varicor®

Til forslibning grov 60

Til formslibning og kantbrydning middel 80

100

120

Til finslibning ved formgivning fin 180

240

320

400

Glansslibning og kantafrunding meget fin 600

1200

OBJ_BUCH-315-002.book Page 58 Monday, June 11, 2007 12:59 PM

Dansk | 592 609 140 411 • 11.6.07

Udskiftning af slibeskive

(sebilledeB)

Bemærk: Skift en beskadiget slibeskive 4 med det

samme.

Træk slibebladet hhv. polerværktøjet af. Drej de

4 skruer 6 helt ud og tag slibeskiven 4 af. Sæt den nye

slibeskive 4 på og spænd skruerne igen.

Bemærk: Når slibeskiven sættes på, skal man være

opmærksom på, at medbringerens fortandinger griber

fat i slibeskivens udsparinger.

Støv-/spånudsugning

Egenopsugning med støvboks

(se billede C1–C4)

Anbring støvboksen 3 på udblæsningsstudsen 7, til

den falder rigtigt i hak.

Påfyldningsniveauet i støvboksen 3 kan nemt kontrol-

leres gennem den gennemsigtige beholder.

Støvboksen tømmes 3 ved at dreje den let, mens den

trækkes nedad.

Før åbning af støvboksen 3 bør støvboksen bankes

mod et fast underlag som vist på billedet, så støvet

kan løsne sig fra filterelementet.

Hold støvboksen 3 fast, klap filterelementet 8 op og

tøm støvboksen. Rengør filterelementets lameller 8

med en blød børste.

Opsugning med fremmed støvsuger

(se billede D)

Anbring en opsugningsslange 9 på udblæsningsstud-

sen 7. Forbind opsugningsslangen 9 med en støvsu-

ger. En oversigt over til slutning til forskellige

støvsugere findes bag i denne betjeningsvejledning.

Støvsugeren skal være egnet til det materiale, som

skal opsuges.

Anvend en specialstøvsuger til opsugning af særligt

sundhedsfarligt, kræftfremkaldende eller tørt støv.

Brug

Ibrugtagning

fKontrollér netspændingen! Strømkildens

spænding skal stemme overens med angi-

velserne på el-værktøjets typeskilt. El-værk-

tøj til 230 V kan også tilsluttes 220 V.

Tænd/sluk

Vip til ibrugtagning af el-værktøjet start-stop-kontak-

ten 1 mod højre i position „I “.

El-værktøjet slukkes ved at vippe start-stop-kontak-

ten 1 mod venstre i position „0“.

Omdrejningstal vælges (GEX 125-1 AE)

Stillehjulet til indstilling af omdrejningstallet 2 bruges

til at indstille det nødvendige omdrejningstal – også

under driften.

1 – 2 lavt omdrejningstal

3 – 4 middelt omdrejningstal

5 – 6 højt omdrejnigstal

Det krævede omdrejningstal afhænger af arbejdsma-

terialet og arbejdsbetingelserne; det kan optimeres

ved praktiske forsøg.

Efter længere tids arbejde med lille omdrejningstal

skal værktøjet afkøles ved at lade det køre i ca.

3 minutter i ubelastet tilstand med max. omdrejnings-

tal.

Slibeskivebremse

En integreret slibeskivebremse sænker omdrejnings-

tallet i tomgang, så fordybninger ikke dannes, når el-

værktøjet sættes ned på emnet.

Stiger det ubelastede omdrejningstal med tiden, er sli-

beskiven slidt og skal skiftes eller slibeskivebremsen

er slidt. En slidt slibeskivebremse skal udskiftes på et

autoriseret serviceværksted for Bosch-el-værktøj.

Arbejdsvejledning

fEl-værktøjet må først lægges fra, når det står

helt stille.

For at kunne arbejde uden at blive træt kan du holde

el-værktøjet oppefra, i siden eller forfra. (se billede E)

Flader slibes

Tænd for el-værktøjet, anbring hele slibefladen på den

flade, der skal bearbejdes, og bevæg det hen over

emnet med jævnt tryk.

Afslibningsarbejdet og slibebilledet bestemmes især

af det valgte slibeblad, det indstillede hastighedstrin

(GEX 125-1 AE) og det tryk, som brugeren udøver på

maskinen.

Kun fejlfrie slibeblade sikrer et godt sliberesultat og

skåner el-værktøjet.

Sørg for jævnt slibetryk, da dette er med til at forlænge

slibebladenes levetid.

Et overdrevet tryk fører ikke til en større slibekapacitet,

men derimod til et større slid af el-værktøj og slibepa-

pir.

Anvend ikke et slibeblad, der forinden har været brug

til slibning af metal, til andre materialer.

Anvend kun originalt Bosch slibetilbehør.

Grovslibning

Anbring et slibeblad med grove korn.

Tryk kun let på el-værktøjet, så det kører med højere

hastighed, hvorved der opnås en større materialeaf-

slibning.

OBJ_BUCH-315-002.book Page 59 Monday, June 11, 2007 12:59 PM

60 | Dansk 2 609 140 411 • 11.6.07

Finslibning

Anbring et slibeblad med fine korn.

Slibeskivens omdrejningstal kan reduceres ved at

ændre lidt på modtrykket eller ændre hastighedstrin-

net (GEX 125-1 AE); excenterbevægelsen forbliver

uændret.

Bevæg el-værktøjet med reduceret tryk i cirkelfor-

mede bevægelser eller skiftevis på langs og tværs på

emnet. Sørg for, at el-værktøjet ikke sætter sig fast for

at undgå en gennemslibning af det emne, der bearbej-

des (f. eks. finer).

Når savearbejdet er færdigt, slukkes el-værktøjet igen.

Polering (GEX 125-1 AE)

Til oppolering af forvitret lak eller efterpolering af rid-

ser (f. eks. akrylglas) kan el-værktøjet udstyres med til-

svarende poleringsværktøj som f. eks.

lammeuldskappe, poleringsfilt eller -svamp (tilbehør).

Vælg til polering et lavt omdrejningstal (trin 1 – 2) for

at undgå, at overfladen bliver alt for varm.

Arbejd polermidlet ind i overfladen med en poler-

svamp, mens værktøjet bevæges kryds- og cirkelfor-

met med jævnt tryk og lad det herefter tørre en smule.

Poler det tørrede polermiddel med en lammeulds-

kappe med kryds- og cirkelformede bevægelser.

Rengør polerværktøjet med regelmæssige mellemrum

for at sikre gode polerresultater. Vask polerværktøjet

rent med mildt vaskemiddel og varmt vand, anvend

ikke fortyndingsmiddel.

Vedligeholdelse og service

Vedligeholdelse og rengøring

fTræk stikket ud af stikkontakten, før der

udføres arbejde på el-værktøjet.

fEl-værktøj og el-værktøjets ventilationsåb-

ninger skal altid holdes rene for at sikre et

godt og sikkert arbejde.

Skulle el-værktøjet trods omhyggelig fabrikation og

kontrol holde op med at fungere, skal reparationen

udføres af et autoriseret serviceværksted for Bosch-

elektroværktøj.

El-værktøjets 10-cifrede typenummer (se typeskilt)

skal altid angives ved forespørgsler og bestilling af

reservedele.

Kundeservice og kunderådgivning

Kundeservice besvarer dine spørgsmål vedr. repara-

tion og vedligeholdelse af dit produkt samt reserve-

dele. Reservedelstegninger og informationer om

reservedele findes også under:

www.bosch-pt.com

Bosch kundeservice-team vil gerne hjælpe dig med at

besvare spørgsmål vedr. køb, anvendelse og indstil-

ling af produkter og tilbehør.

Dansk

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Tel. Service Center: +45 (04489) 8855

Fax.: +45 (04489) 87 55

E-Mail: vaerktoej@dk.bosch.com

Bortskaffelse

El-værktøj, tilbehør og emballage skal genbruges på

en miljøvenlig måde.

Gælder kun i EU-lande:

Smid ikke el-værktøj ud sammen med

det almindelige husholdningsaffald!

Iht. det europæiske direktiv

2002/96/EF om affald af elektrisk og

elektronisk udstyr skal kasseret elek-

trisk udstyr indsamles separat og gen-

bruges iht. gældende miljøforskrifter.

Ret til ændringer forbeholdes.

OBJ_BUCH-315-002.book Page 60 Monday, June 11, 2007 12:59 PM

Svenska | 612 609 140 411 • 11.6.07

Allmänna säkerhetsanvis-

ningar för elverktyg

Läs noga igenom alla anvis-

ningar. Fel som uppstår till följd av

att anvisningarna nedan inte följts kan orsaka elstöt,

brand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för fram-

tida bruk.

Nedan använt begrepp ”Elverktyg” hänför sig till nät-

drivna elverktyg (med nätsladd) och till batteridrivna

elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst.

Oordning på arbetsplatsen och dåligt belyst

arbetsområde kan leda till olyckor.

b) Använd inte elverktyget i explosionsfarlig

omgivning med brännbara vätskor, gaser

eller damm. Elverktygen alstrar gnistor som

kan antända dammet eller gaserna.

c) Håll under arbetet med elverktyget barn

och obehöriga personer på betryggande

avstånd. Om du störs av obehöriga personer

kan du förlora kontrollen över elverktyget.

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till

vägguttaget. Stickproppen får absolut

inte förändras. Använd inte adapterkon-

takter tillsammans med skyddsjordade

elverktyg. Oförändrade stickproppar och pas-

sande vägguttag reducerar risken för elstöt.

b) Undvik kroppskontakt med jordade ytor

som t. ex. rör, värmeelement, spisar och

kylskåp. Det finns en större risk för elstöt om

din kropp är jordad.

c) Skydda elverktyget mot regn och väta.

Tränger vatten in i ett elverktyg ökar risken för

elstöt.

d) Missbruka inte nätsladden och använd

den inte för att bära eller hänga upp

elverktyget och inte heller för att dra

stickproppen ur vägguttaget. Håll näts-

ladden på avstånd från värme, olja,

skarpa kanter och rörliga maskindelar.

Skadade eller tilltrasslade ledningar ökar risken

för elstöt.

e) När du arbetar med ett elverktyg utomhus

använd endast förlängningssladdar som

är avsedda för utomhusbruk. Om en lämp-

lig förlängningssladd för utomhusbruk används

minskar risken för elstöt.

f) Använd ett felströmsskydd om det inte är

möjligt att undvika elverktygets använd-

ning i fuktig miljö. Felströmsskyddet minskar

risken för elstöt.

3) Personsäkerhet

a) Var uppmärksam, kontrollera vad du gör

och använd elverktyget med förnuft.

Använd inte elverktyg när du är trött eller

om du är påverkad av droger, alkohol

eller mediciner. Under användning av elverk-

tyg kan även en kort ouppmärksamhet leda till

allvarliga kroppsskador.

b) Bär alltid personlig skyddsutrustning och

skyddsglasögon. Användning av personlig

skyddsutrustning som t. ex. dammfiltermask,

halkfria säkerhetsskor, skyddshjälm och hörsel-

skydd reducerar alltefter elverktygets typ och

användning risken för kroppsskada.

c) Undvik oavsiktlig igångsättning. Kontrol-

lera att elverktyget är frånkopplat innan

du ansluter stickproppen till vägguttaget

och/eller ansluter/tar bort batteriet, tar

upp eller bär elverktyget. Om du bär elverk-

tyget med fingret på strömställaren eller anslu-

ter påkopplat elverktyg till nätströmmen kan

olycka uppstå.

d) Ta bort alla inställningsverktyg och skruv-

nycklar innan du kopplar på elverktyget.

Ett verktyg eller en nyckel i en roterande kom-

ponent kan medföra kroppsskada.

e) Undvik onormala kroppsställningar. Se

till att du står stadigt och håller balansen.

I detta fall kan du lättare kontrollera elverktyget

i oväntade situationer.

f) Bär lämpliga arbetskläder. Bär inte löst

hängande kläder eller smycken. Håll

håret, kläderna och handskarna på

avstånd från rörliga delar. Löst hängande

kläder, långt hår och smycken kan dras in av

roterande delar.

g) Vid elverktyg med dammutsugnings- och

-uppsamlingsutrustning, se till att denna

är rätt monterade och används på korrekt

sätt. Användning av dammutsugning minskar

de risker damm orsakar.

4) Korrekt användning och hantering av elverk-

tyg

a) Överbelasta inte elverktyget. Använd för

aktuellt arbete avsett elverktyg. Med ett

lämpligt elverktyg kan du arbeta bättre och säk-

rare inom angivet effektområde.

b) Ett elverktyg med defekt strömställare får

inte längre användas. Ett elverktyg som inte

kan kopplas in eller ur är farligt och måste repa-

reras.

c) Dra stickproppen ur vägguttaget och/

eller ta bort batteriet innan inställningar

utförs, tillbehörsdelar byts ut eller elverk-

tyget lagras. Denna skyddsåtgärd förhindrar

oavsiktlig inkoppling av elverktyget.

VARNING

OBJ_BUCH-315-002.book Page 61 Monday, June 11, 2007 12:59 PM

62 | Svenska 2 609 140 411 • 11.6.07

d) Förvara elverktygen oåtkomliga för barn.

Låt elverktyget inte användas av personer

som inte är förtrogna med dess använd-

ning eller inte läst denna anvisning.

Elverktygen är farliga om de används av oer-

farna personer.

e) Sköt elverktyget omsorgsfullt. Kontrol-

lera att rörliga komponenter fungerar fel-

fritt och inte kärvar, att komponenter inte

brustit eller skadats; orsaker som kan

leda till att elverktygets funktioner påver-

kas menligt. Låt skadade delar repareras

innan elverktyget tas i bruk. Många olyckor

orsakas av dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena.

Omsorgsfullt skötta skärverktyg med skarpa

eggar kommer inte så lätt i kläm och går lättare

att styra.

g) Använd elverktyget, tillbehör, insatsverk-

tyg osv. enligt dessa anvisningar. Ta

hänsyn till arbetsvillkoren och arbetsmo-

menten. Om elverktyget används på ett sätt

som det inte är avsett för kan farliga situationer

uppstå.

5) Service

a) Låt endast kvalificerad fackpersonal

reparera elverktyget och endast med ori-

ginalreservdelar. Detta garanterar att elverk-

tygets säkerhet upprätthålls.

Verktygsspecifika

säkerhetsanvisningar

fAnvänd elverktyget endast för torrslipning.

Tränger vatten in i ett elverktyg ökar risken för

elstöt.

fSe till att personer inte utsätts för fara till

följd av gnistor. Avlägsna brännbara mate-

rial från arbetsplatsen. Vid slipning av metall

uppstår gnistor.

fObservera brandrisk! Undvika att överhetta

slipytan och slipmaskinen. Töm dammbehål-

laren före arbetspauser. Slipdammet i damm-

påsen, mikrofiltret, papperspåsen (eller i

filterpåsen resp. dammsugarens filter) kan under

ogynnsamma förhållanden antändas av t. ex. gnis-

tor som bildas vid slipning av metall. Särskilt farligt

är ett slipdamm som innehåller lack-, uratanrester

eller andra kemiska ämnen som kan antändas när

arbetsstycket efter en längre tids arbete blir hett.

fSäkra arbetsstycket. Ett arbetsstycke som är

fastspänt i en uppspänningsanordning eller ett

skruvstycke hålls säkrare än med handen.

fAsbesthaltigt material får inte bearbetas.

Asbest anses vara cancerframkallande.

fVidta skyddsåtgärder om risk finns för att

hälsovådligt, brännbart eller explosivt damm

uppstår under arbetet. Till exempel: Vissa

damm klassificeras som cancerframkallande

ämnen. Använd en dammfiltermask och om möjligt

damm-/ spånutsugning.

fHåll arbetsplatsen ren. Materialblandningar är

särskilt farliga. Lättmetalldamm kan brinna och

explodera.

fElverktyget får inte användas med defekt

sladd. Berör inte skadad nätsladd, dra slad-

den ur vägguttaget om den skadats under

arbetet. Skadade nätsladdar ökar risken för

elstöt.

Funktionsbeskrivning

Läs noga igenom alla anvisningar.

Fel som uppstår till följd av att anvisning-

arna nedan inte följts kan orsaka elstöt,

brand och/eller allvarliga kroppsskador.

Fäll upp sidan med illustration av elverktyget och håll

sidan uppfälld när du läser bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för torrslipning av trä, plast,

metall, spackelmassa samt lackerade ytor.

Elverktyg med elektronisk reglering är även lämpliga

för polering.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustra-

tion av elverktyget på grafiksida.

1Strömställare Till/Från

2Ställratt varvtalsförval(GEX 125-1 AE)

3Filterbox komplett (mikrofiltersystem)

4Sliprondell

5Slippapper*

6Skruvar för sliprondell

7Utblåsningsstuts

8Filterelement (mikrofiltersystem)

9Utsugningsslang*

*I bruksanvisningen avbildat och beskrivet tillbehör

ingår inte standardleveransen.

OBJ_BUCH-315-002.book Page 62 Monday, June 11, 2007 12:59 PM

Svenska | 632 609 140 411 • 11.6.07

Tekniska data

Buller-/vibrationsdata

Mätvärdena har bestämts baserande på EN 60745.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljud-

trycksnivå 77 dB(A); ljudeffektnivå 88 dB(A). Onog-

grannhet K=2,8 dB.

Använd hörselskydd!

Totala vibrationsvärden (vektorsumma ur tre rikt-

ningar) framtaget enligt EN 60745:

Vibrationsemissionsvärde ah =5,0 m/s2, onoggrann-

het K =1,5 m/s2.

Den vibrationsnivå som anges i

dessa anvisningar har uppmätts

enligt en i EN 60745 standardiserad mätmetod och

kan användas för verktygsjämförelse.

Vibrationsnivån förändras alltefter elverktygets

användning och kan i många fall överskrida de värden

som anges i dessa anvisningar. Den belastning som

vibrationerna orsakar kan underskattas om elverktyget

regelbundet används på sådant sätt.

Anvisning: Ta även hänsyn till den tid elverktyget har

varit avstängt eller gått utan att vara i verkligt ingrepp när

en exakt värdering av vibrationsbelastningen utförs under

en bestämd tidsperiod. Detta kan minska vibrationsbelast-

ningen väsentligt under den totala tidsperioden.

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att denna

produkt som beskrivs i ”Tekniska data” överensstäm-

mer med följande normer och normativa dokument:

EN 60745 enligt bestämmelserna i direktiven

89/336/EEG, 98/37/EG (till 28.12.2009),

2006/42/EG (from 29.12.2009).

06.12.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Montage

fDra stickproppen ur nätuttaget innan arbe-

ten utförs på elverktyget.

Byte av slippapper (se bild A)

Avlägsna t. ex. med en pensel smuts och damm från

sliprondellen 4 innan ett nytt slippapper läggs upp.

Ytan på sliprondellen 4 är försedd med kardborrväv på

vilken slippapper med kardborrknäppning kan fästas

snabbt och enkelt.

Tryck kraftigt fast slippapperet 5 på sliprondellen 4.

För att optimal dammutsugning ska kunna garanteras

måste slippapperets hål överensstämma med slipron-

dellens.

För enkel justering av slippappret 5 på sliprondellen 4

kan den på bilden visade justerhjälpen ur verktygsväs-

kan användas.Lägg in slippappret med kardborrväven

uppåt i justerhjälpen och tryck kraftigt upp elverktyget

med sliprondellen.

Excenterslip GEX 125-1 A

Professional

GEX 125-1 AE

Professional

Produktnummer 3 601 C87 0.. 3 601 C87 5..

Upptagen märkeffekt W 250 250

Förval av svängningstal –z

Tomgångsvarvtal min-1 12000 7500–12000

Svängningstal obelastad min-1 24000 15000–24000

Sliprörelsens diameter mm 2,5 2,5

Sliprondellens diameter mm 125 125

Vikt enligt EPTA-Procedure 01/2003 kg 1,3 1,3

Skyddsklass /II /II

Uppgifterna gäller för märkspänningar [U] 230/240 V. Vid låg spänning och utföranden i vissa länder kan uppgifterna variera.

Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

VARNING

OBJ_BUCH-315-002.book Page 63 Monday, June 11, 2007 12:59 PM

64 | Svenska 2 609 140 411 • 11.6.07

Val av slippapper

Slippapper finns att tillgå i olika utföranden som motsvarar material som ska bearbetas och önskad nedslip-

ningseffekt:

Byte av sliprondell (se bild B)

Anvisning: Byt genast ut en skadad sliprondell 4.

Dra av slippappret eller polerverktyget. Skruva bort de

4 skruvarna 6 och ta bort sliprondellen 4. Lägg upp

den nya sliprondellen 4 och dra fast skruvarna.

Anvisning: Kontrollera när sliprondellen läggs upp

att medbringarens kuggar griper in i sliprondellens

urtag.

Damm-/spånutsugning

Självutsugning med filterbox

(se bild C1–C4)

Skjut upp filterboxen 3 på utblåsningsstutsen 7 tills

den låser i läget.

Mängden av damm i dammboxen 3 kan enkelt kontrol-

leras i den genomskinliga behållaren.

För tömning av dammboxen 3 dra den med en lätt vri-

dande rörelse nedåt.

Innan filterboxen 3 öppnas knacka boxen mot ett fast

underlag som bilden visar för att lösa dammet ur filte-

relementet.

Håll tag i filterboxen 3, fäll bort filterelementet 8 uppåt

och töm filterboxen. Rena filterelementets lameller 8

med en mjuk borste.

Extern utsugning (se bild D)

Stick upp en utsugningsslang 9 på utblåsningsstut-

sen 7. Koppla utsugningsslangen 9 till en dammsu-

gare. I slutet av denna bruksanvisning lämnas en

översikt av hur slangen ansluts till olika dammsugar-

modeller.

Dammsugaren måste vara lämplig för det material

som ska bearbetas.

Använd för utsugning av hälsovådligt och cancerfram-

kallande eller torrt damm en specialdammsugare.

Material Användning Kornstorlek

–Färg

–Lack

–Fyllnadsmedel

–Spackel

För nedslipning av färg grov 40

För slipning av grundfärg (t.ex. för att ta bort pensel-

drag, färgdroppar och löpande färg) medelgrov 80

100

120

För slipning av mellanstrykningsfärg före lackering fin 180

400

– Allt trävirke (t.ex. hårt trä,

mjukt trä, spånskivor,

byggskivor)

– Metallmaterial

För förslipning t. ex. av råa, ohyvlade bjälkar och brädor grov 40

För planslipning och planing av mindre ojämnheter medelgrov 80

100

120

För färdig- och finslipning av trä fin 180

240

320

400

–Sten

–Marmor

–Granit

–Keramik

–Glas

–Plexiglas

– Billack

–Corian®

–Varicor®

För förslipning grov 60

För formslipning och kantbrytning medelgrov 80

100

120

För finslipning vid formgivning fin 180

240

320

400

Blankslipning och kantrundning mycket fin 600

1200

OBJ_BUCH-315-002.book Page 64 Monday, June 11, 2007 12:59 PM

Svenska | 652 609 140 411 • 11.6.07

Drift

Driftstart

fBeakta nätspänningen! Kontrollera att

strömkällans spänning överensstämmer

med uppgifterna på elverktygets typskylt.

Elverktyg märkta med 230 V kan även anslu-

tas till 220 V.

In- och urkoppling

Tippa för start av elverktyget strömställaren Till/Från

1 åt höger till läget ”I”.

För frånkoppling av elverktyget tippa strömställaren

Till/Från 1 åt vänster till läget ”0”.

Förval av varvtal (GEX 125-1 AE)

Med ställratten varvtalsförval 2 kan önskat varvtal väl-

jas även under drift.

1–2 lågt varvtal

3 – 4 medelhögt varvtal

5–6 högt varvtal

Erforderligt varvtal är beroende av materialet och

arbetsvillkoren, prova dig fram till bästa inställningen

genom praktiska försök.

Efter längre drift med lågt varvtal ska elverktyget för

avkylning köras ca. 3 minuter med högsta tomgångs-

varvtal.

Sliprondellbroms

En integrerad sliprondellbroms sänker varvtalet i tom-

gång och undviker sålunda att fåror bildas när elverk-

tyget läggs an mot arbetsstycket.

Tilltar tomgångsvarvtalet efter en tid är sliprondellen

skadad och måste bytas ut eller så är sliprondellbrom-

sen nedsliten. En nedsliten sliprondellbroms måste

bytas ut hos en auktoriserad serviceverkstad för

Bosch elverktyg.

Arbetsanvisningar

fVänta tills elverktyget stannat helt innan du

lägger bort det.

För att göra arbetet mindre ansträngande kan elverk-

tyget hållas i olika lägen, upptill, i sidled eller framtill.

(se bild E)

Slipning av ytor

Koppla på elverktyget, lägg upp det med hela slipytan

mot den yta som ska bearbetas och för slipen sedan

med måttligt tryck över arbetstycket.

Avverkningseffekten och slipbilden är huvudsakligen

beroende av valt slippapper, förvalt rotationssteg

(GEX 125-1 AE) och anliggningstrycket.

Endast felfria slippapper ger gott slipresultat samtidigt

som de skonar elverktyget.

Slippapperen kan användas under en längre tid om

slipning sker med jämnt anliggningstryck.

Ett kraftigt ökat anliggningstryck medför inte en högre

slipeffekt, utan kraftigare förslitning på elverktyg och

slippapper.

Slippapper som använts för slipning av metall får inte

längre användas för andra material.

Använd endast original Bosch sliptillbehör.

Grovslipning

Lägg upp ett slippapper med grov kornstorlek.

Tryck elverktyget endast lätt mot arbetsstycket så att

det går med högre varvtal varvid högre nedslipnings-

grad uppnås.

Finslipning

Lägg upp ett slippapper med fin kornstorlek.

Genom att lätt variera anliggningstrycket eller ändra varv-

talssteget (GEX 125-1 AE) kan sliprondellens varvtal

reduceras varvid excenterrörelsen inte förändras.

Förflytta elverktyget med måttligt tryck cirklande eller

alternerande i längs- och tvärriktning över arbetsstyck-

ets yta. Snedställ inte elverktyget för att undvika

genomslipning av arbetsstycket som t. ex. faner.

Koppla från elverktyget efter avslutat arbete.

Polering (GEX 125-1 AE)

För uppolering av förvittrade lack eller efterpolering av

repor (t. ex. akrylglas) kan elverktyget förses med

polerverktyg såsom lammullhätta, polerfilt eller -svamp

(tillbehör).

För polering välj ett lågt varvtal (steg 1–2) för att und-

vika en för hög uppvärmning av ytan.

Applicera polermedlet med en polersvamp med kor-

sande eller cirklande rörelse och måttligt tryck, låt

sedan polermedlet torka lätt.

Efter polermedlets sättning polera med lammullshätta

i korsande eller cirklande rörelse.

En regelbunden rengöring av polerverktygen garante-

rar bra polerresultat. Tvätta polerverktygen med ett

milt tvättmedel och varmt vatten; använd inte förtun-

ningsmedel.

Underhåll och service

Underhåll och rengöring

fDra stickproppen ur nätuttaget innan arbe-

ten utförs på elverktyget.

fHåll elverktyget och dess ventilationsöpp-

ningar rena för bra och säkert arbete.

Om i elverktyget trots exakt tillverkning och sträng

kontroll störning skulle uppstå, bör reparation utföras

av auktoriserad serviceverkstad för Bosch elverktyg.

Ange alltid vid förfrågningar och reservdelsbeställ-

ningar det 10-siffriga produktnumret som finns på

elverktygets typskylt.

OBJ_BUCH-315-002.book Page 65 Monday, June 11, 2007 12:59 PM

66 | Svenska 2 609 140 411 • 11.6.07

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande repara-

tion och underhåll av produkter och reservdelar.

Sprängskissar och informationer om reservdelar läm-

nas även på adressen:

www.bosch-pt.com

Bosch kundkonsultgruppen hjälper gärna när det gäl-

ler frågor beträffande köp, användning och inställning

av produkter och tillbehör.

Svenska

Tel.: +46 (020) 41 44 55

Fax: +46 (011) 18 76 91

Avfallshantering

Elverktyg, tillbehör och förpackning ska omhändertas

på miljövänligt sätt för återvinning.

Endast för EU-länder:

Släng inte elverktyg i hushållsavfall!

Enligt europeiska direktivet

2002/96/EG för kasserade elektriska

och elektroniska apparater och dess

modifiering till nationell rätt måste

obrukbara elverktyg omhändertas

separat och på miljövänligt sätt lämnas in för återvin-

ning.

Ändringar förbehålles.

OBJ_BUCH-315-002.book Page 66 Monday, June 11, 2007 12:59 PM

Norsk | 672 609 140 411 • 11.6.07

Generelle advarsler for

elektroverktøy

Les gjennom alle advarslene og

anvisningene. Feil ved overholdel-

sen av advarslene og nedenstående anvisninger kan

medføre elektriske støt, brann og/eller alvorlige ska-

der.

Ta godt vare på alle advarslene og informasjo-

nene.

Det nedenstående anvendte uttrykket «elektroverktøy»

gjelder for strømdrevne elektroverktøy (med ledning)

og batteridrevne elektroverktøy (uten ledning).

1) Sikkerhet på arbeidsplassen

a) Hold arbeidsområdet rent og ryddig og

sørg for bra belysning. Rotete arbeidsområ-

der eller arbeidsområder uten lys kan føre til

ulykker.

b) Ikke arbeid med elektroverktøyet i

eksplosjonsutsatte omgivelser – der det

befinner seg brennbare væsker, gass

eller støv. Elektroverktøy lager gnister som

kan antenne støv eller damper.

c) Hold barn og andre personer unna når

elektroverktøyet brukes. Hvis du blir forstyr-

ret under arbeidet, kan du miste kontrollen over

elektroverktøyet.

2) Elektrisk sikkerhet

a) Støpselet til elektroverktøyet må passe

inn i stikkontakten. Støpselet må ikke

forandres på noen som helst måte. Ikke

bruk adapterstøpsler sammen med jor-

dede elektroverktøy. Bruk av støpsler som

ikke er forandret på og passende stikkontakter

reduserer risikoen for elektriske støt.

b) Unngå kroppskontakt med jordede over-

flater slik som rør, ovner, komfyrer og kjø-

leskap. Det er større fare ved elektriske støt

hvis kroppen din er jordet.

c) Hold elektroverktøyet unna regn eller

fuktighet. Dersom det kommer vann i et elek-

troverktøy, øker risikoen for elektriske støt.

d) Ikke bruk ledningen til andre formål,

f. eks. til å bære elektroverktøyet, henge

det opp eller trekke det ut av stikkontak-

ten. Hold ledningen unna varme, olje,

skarpe kanter eller verktøydeler som

beveger seg. Med skadede eller opphopede

ledninger øker risikoen for elektriske støt.

e) Når du arbeider utendørs med et elektro-

verktøy, må du kun bruke en skjøteled-

ning som er egnet til utendørs bruk. Når

du bruker en skjøteledning som er egnet for

utendørs bruk, reduseres risikoen for elektriske

støt.

f) Hvis det ikke kan unngås å bruke elektro-

verktøyet i fuktige omgivelser, må du

bruke en jordfeilbryter. Bruk av en jordfeil-

bryter reduserer risikoen for elektriske støt.

3) Personsikkerhet

a) Vær oppmerksom, pass på hva du gjør, gå

fornuftig frem når du arbeider med et

elektroverktøy. Ikke bruk elektroverktøy

når du er trett eller er påvirket av narko-

tika, alkohol eller medikamenter. Et øye-

blikks uoppmerksomhet ved bruk av

elektroverktøyet kan føre til alvorlige skader.

b) Bruk personlig verneutstyr og husk alltid

å bruke vernebriller. Bruk av personlig sik-

kerhetsutstyr som støvmaske, sklifaste arbeids-

sko, hjelm eller hørselvern – avhengig av type

og bruk av elektroverktøyet – reduserer risi-

koen for skader.

c) Unngå å starte verktøyet ved en feilta-

gelse. Forviss deg om at elektroverktøyet

er slått av før du kobler det til strømmen

og/eller batteriet, løfter det opp eller

bærer det. Hvis du holder fingeren på bryteren

når du bærer elektroverktøyet eller kobler elek-

troverktøyet til strømmen i innkoblet tilstand,

kan dette føre til uhell.

d) Fjern innstillingsverktøy eller skrunøkler

før du slår på elektroverktøyet. Et verktøy

eller en nøkkel som befinner seg i en roterende

verktøydel, kan føre til skader.

e) Unngå en unormal kroppsholdning. Sørg

for å stå stødig og i balanse. Dermed kan

du kontrollere elektroverktøyet bedre i uven-

tede situasjoner.

f) Bruk alltid egnede klær. Ikke bruk vide

klær eller smykker. Hold hår, tøy og han-

sker unna deler som beveger seg. Løstsit-

tende tøy, smykker eller langt hår kan komme

inn i deler som beveger seg.

g) Hvis det kan monteres støvavsug- og

oppsamlingsinnretninger, må du forvisse

deg om at disse er tilkoblet og brukes på

korrekt måte. Bruk av et støvavsug reduserer

farer på grunn av støv.

4) Omhyggelig bruk og håndtering av elektro-

verktøy

a) Ikke overbelast verktøyet. Bruk et elek-

troverktøy som er beregnet til den type

arbeid du vil utføre. Med et passende elek-

troverktøy arbeider du bedre og sikrere i det

angitte effektområdet.

b) Ikke bruk elektroverktøy med defekt

på-/av-bryter. Et elektroverktøy som ikke len-

ger kan slås av eller på, er farlig og må repare-

res.

ADVARSEL

OBJ_BUCH-315-002.book Page 67 Monday, June 11, 2007 12:59 PM

68 | Norsk 2 609 140 411 • 11.6.07

c) Trekk støpselet ut av stikkontakten

og/eller fjern batteriet før du utfører inn-

stillinger på elektroverktøyet, skifter til-

behørsdeler eller legger maskinen bort.

Disse tiltakene forhindrer en utilsiktet starting

av elektroverktøyet.

d) Elektroverktøy som ikke er i bruk må opp-

bevares utilgjengelig for barn. Ikke la

maskinen brukes av personer som ikke er

fortrolig med dette eller ikke har lest

disse anvisningene. Elektroverktøy er farlige

når de brukes av uerfarne personer.

e) Vær nøye med vedlikeholdet av elektro-

verktøyet. Kontroller om bevegelige verk-

tøydeler fungerer feilfritt og ikke

klemmes fast, og om deler er brukket

eller skadet, slik at dette innvirker på

elektroverktøyets funksjon. La disse ska-

dede delene repareres før elektroverk-

tøyet brukes. Dårlig vedlikeholdte

elektroverktøy er årsaken til mange uhell.

f) Hold skjæreverktøyene skarpe og rene.

Godt stelte skjæreverktøy med skarpe skjær

setter seg ikke så ofte fast og er lettere å føre.

g) Bruk elektroverktøy, tilbehør, verktøy osv.

i henhold til disse anvisningene. Ta hen-

syn til arbeidsforholdene og arbeidet

som skal utføres. Bruk av elektroverktøy til

andre formål enn det som er angitt kan føre til

farlige situasjoner.

5) Service

a) Elektroverktøyet ditt skal alltid kun repa-

reres av kvalifisert fagpersonale og kun

med originale reservedeler. Slik oppretthol-

des verktøyets sikkerhet.

Maskinavhengig

sikkerhetsinformasjon

fBruk elektroverktøyet kun til tørrsliping. Der-

som det kommer vann i et elektroverktøy, øker risi-

koen for elektriske støt.

fPass på at ingen personer utsettes for fare

på grunn av gnistsprut. Fjern brennbare

materialer i nærheten. Ved sliping av metall

oppstår det gnistsprut.

fOBS! Brannfare! Unngå at slipematerialet og

sliperen overopphetes. Tøm støvbeholderen

alltid før arbeidspauser. Slipestøv i støvposen,

mikrofilteret, papirposen (eller i filterposen hhv. fil-

teret til støvsugeren) kan antennes ved ugunstige

vilkår som gnistsprut ved sliping av metaller. Det er

spesielt farlig hvis slipestøvet er blandet med lakk-,

polyuretanrester eller andre kjemiske stoffer og sli-

pematerialet er varmt etter lang tids arbeid.

fSikre arbeidsstykket. Et arbeidsstykke som hol-

des fast med spenninnretninger eller en skrustikke,

holdes sikrere enn med hånden.

fIkke bearbeid asbestholdig material. Asbest

kan fremkalle kreft.

fUtfør beskyttelsestiltak hvis det kan oppstå

helsefarlig, brennbart eller eksplosivt støv

under arbeidet. For eksempel: Enkelte støvtyper

kan være kreftfremkallende. Bruk en støvmaske og

bruk et støv-/sponavsug – hvis dette kan koples til.

fHold arbeidsplassen ren. Materialblandinger er

spesielt farlige. Lettmetallstøv kan brenne eller

eksplodere.

fBruk aldri elektroverktøyet med skadet led-

ning. Ikke berør den skadede ledningen og

trekk støpselet ut hvis ledningen skades i

løpet av arbeidet. Med skadet ledning øker risi-

koen for elektriske støt.

Funksjonsbeskrivelse

Les gjennom alle advarslene og

anvisningene. Feil ved overholdelsen

av advarslene og nedenstående anvis-

ninger kan medføre elektriske støt,

brann og/eller alvorlige skader.

Brett ut utbrettssiden med bildet av maskinen, og la

denne siden være utbrettet mens du leser bruksanvis-

ningen.

Formålsmessig bruk

Elektroverktøyet er beregnet til tørrsliping av tre,

kunststoff, metall, sparkelmasse og lakkerte overflater.

Elektroverktøy med elektronisk regulering er også

egnet til polering.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjel-

der for bildet av elektroverktøyet på illustrasjonssiden.

1På-/av-bryter

2Stillhjul for turtallforvalg(GEX 125-1 AE)

3Komplett støvboks (micro filtersystem)

4Slipetallerken

5Slipeskive*

6Skruer for slipetallerken

7Utblåsingsstuss

8Filterelement (micro filtersystem)

9Avsugslange*

*Illustrert eller beskrevet tilbehør inngår ikke i stan-

dard-leveransen.

OBJ_BUCH-315-002.book Page 68 Monday, June 11, 2007 12:59 PM

Norsk | 692 609 140 411 • 11.6.07

Tekniske data

Støy-/vibrasjonsinformasjon

Måleverdier funnet i henhold til EN 60745.

Maskinens typiske A-bedømte støynivå er: Lydtrykk-

nivå 77 dB(A); lydeffektnivå 88 dB(A). Usikkerhet

K=2,8 dB.

Bruk hørselvern!

Totale svingningsverdier (vektorsum fra tre retninger)

beregnet jf. EN 60745:

Svingningsemisjonsverdi ah=5,0 m/s2, usikkerhet

K=1,5m/s

Vibrasjonssnivået som er angitt i

disse instruksene er målt jf. en stan-

dardisert målemetode i EN 60745 og kan brukes til

sammenligning av maskiner.

Vibrasjonsnivået endres i henhold til bruken av elek-

troverktøyet og kan i noen tilfeller ligge over verdien

som er angitt i disse instruksene. Vibrasjonsbelastnin-

gen kan undervurderes hvis elektroverktøyet brukes

regelmessig på en slik måte.

Merk: Til en nøyaktig vurdering av vibrasjonsbelast-

ningen i løpet av en spesiell arbeidsperiode bør det

også tas hensyn til tidene når maskinen var utkoblet

eller går, men ikke virkelig brukes. Dette kan redusere

vibrasjonsbelastningen tydelig for hele arbeidstiden.

Samsvarserklæring

Vi erklærer som eneansvarlig at produktet som beskri-

ves under «Tekniske data» stemmer overens med føl-

gende normer eller normative dokumenter: EN 60745

jf. bestemmelsene i direktivene 89/336/EØF,

98/37/EF (frem til 28.12.2009), 2006/42/EF (fra

29.12.2009).

06.12.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Montering

fFør alle arbeider på elektroverktøyet utføres

må støpselet trekkes ut av stikkontakten.

Utskifting av slipeskiven (se bilde A)

Fjern smuss og støv fra slipetallerkenen før du setter

på en ny slipeskive 4, f. eks. med en pensel.

Overflaten til slipetallerkenen 4 består av borremateri-

ale, slik at du kan feste slipeskivene hurtig og enkelt

med borrelås.

Trykk slipeskiven 5 fast mot undersiden av slipetaller-

kenen 4.

For å sikre en optimal støvavsuging må du passe på at

utstansingene på slipeskiven passer overens med

boringene på slipeplaten.

Eksentersliper GEX 125-1 A

Professional

GEX 125-1 AE

Professional

Produktnummer 3 601 C87 0.. 3 601 C87 5..

Opptatt effekt W 250 250

Svingtallforvalg –z

Tomgangsturtall min-1 12000 7500–12000

Tomgangssvingtall min-1 24000 15000–24000

Svingkretsdiameter mm 2,5 2,5

Slipetallerkendiameter mm 125 125

Vekt tilsvarende EPTA-Procedure 01/2003 kg 1,3 1,3

Beskyttelsesklasse /II /II

Informasjonene gjelder for nominell spenning [U] 230/240 V. Ved lavere spenning og på visse nasjonale modeller kan disse

informasjonene variere noe.

Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene

kan variere.

ADVARSEL

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-315-002.book Page 69 Monday, June 11, 2007 12:59 PM

70 | Norsk 2 609 140 411 • 11.6.07

Til en enkel justering av slipeskiven 5 på slipetallerken

4 kan du bruke justeringshjelpen i verktøykofferten

som er vist på bildet. Legg slipeskiven med borrema-

terialet oppover inn i justeringshjelpen og trykk elek-

troverktøyet godt fast med slipeskiven.

Valg av slipeskive

Avhengig av materialet som skal bearbeides og ønsket slipegrad finnes det forskjellige typer slipepapir:

Materiale Anvendelse Korning

– Maling

–Lakk

–Fyller

–Sparkel

Til avsliping av maling grov 40

Til sliping av forhåndsmaling (f.eks. fjerning av pen-

selstrøk, malingsdrypp og nedrennende maling) middels 80

100

120

Til siste sliping av grunnmaling før lakkering fin 180

400

– Samtlige trematerialer (f.eks.

hardt tre, mykt tre, sponpla-

ter, bygningsplater)

– Metallmaterialer

Til forsliping av f. eks. rue, uhøvlede bjelker og bord grov 40

Til plansliping og utjevning av små ujevnheter middels 80

100

120

Til ferdig- og finsliping av tre fin 180

240

320

400

–Stein

–Marmor

–Granitt

–Keramikk

–Glass

– Pleksiglass

– Billakk

–Corian®

–Varicor®

Til forsliping grov 60

Til formsliping og kantbryting middels 80

100

120

Til finsliping ved formgivning fin 180

240

320

400

Glanssliping og kantrunding svært fin 600

1200

OBJ_BUCH-315-002.book Page 70 Monday, June 11, 2007 12:59 PM

Norsk | 712 609 140 411 • 11.6.07

Utskifting av slipetallerken

(se bilde B)

Merk: Skift straks ut en skadet slipetallerken 4.

Trekk slipeskiven hhv. poleringsverktøyet av. Skru de

4 skruene 6 helt ut og ta av slipetallerkenen 4. Sett den

nye slipetallerkenen 4 på og trekk skruene fast igjen.

Merk: Ved påsetting av slipetallerkenen må du passe

på at fortanningen til medgjengeren griper inn i utspa-

ringene i slipetallerkenen.

Støv-/sponavsuging

Egenavsuging med støvboks

(sebildeC1–C4)

Sett støvboksen 3 på utblåsningsstussen 7 til den går

i lås.

Påfyllingsmengden i støvboksen 3 kan lett kontrolle-

res med den transparente beholderen.

Til tømming av støvboksen 3 trekker du denne svakt

dreiende av nedover.

Før du åpner støvboksen 3 bør du banke støvboksen

på et fast underlag som vist på bildet, slik at støvet løs-

ner fra filterelementet.

Hold støvboksen 3 fasr, slå opp filterelementet 8 og

tøm støvboksen. Rengjør lamellene til filterelementet

8med en myk børste.

Ekstern avsuging (se bilde D)

Sett en avsugslange 9 inn på utblåsningsstussen 7.

Forbind avsugslangen 9 med en støvsuger. En over-

sikt over tilkobling til forskjellige støvsugere finner du

på slutten av denne bruksanvisningen.

Støvsugeren må være egnet til materialet som skal

bearbeides.

Ved avsuging av spesielt helsefarlig, kreftfremkallende

eller tørt støv må du bruke en spesialstøvsuger.

Bruk

Igangsetting

fTa hensyn til strømspenningen! Spenningen

til strømkilden må stemme overens med

angivelsene på elektroverktøyets typeskilt.

Elektroverktøy som er merket med 230 V kan

også brukes med 220 V.

Inn-/utkobling

Til igangsetting av elektroverktøyet vipper du på-/av-

bryteren 1 mot høyre til posisjon «I».

Til utkobling av elektroverktøyet vipper du på-/av-

bryteren 1 mot venstre til posisjon «0».

Forhåndsinnstilling av turtallet (GEX 125-1 AE)

Med stillhjul for turtallforvalg 2 kan nødvendig turtall

forhåndsinnstilles også under drift.

1 – 2 lavt turtall

3–4 middels turtall

5–6 høyt turtall

Det nødvendige turtallet er avhengig av materiale og

arbeidsvilkårene og kan finnes frem til praktiske for-

søk.

Etter lengre arbeid med lite turtall må du la elektro-

verktøyet gå med maksimalt turtall i tomgang i ca.

3 minutter til avkjøling.

Slipetallerkenbrems

En integrert slipetallerkenbrems reduserer turtallet i

tomgang slik at det ikke oppstår riper når elektroverk-

tøyet settes på arbeidsstykket.

Hvis tomgangsturtallet stadig stiger, er slipetallerke-

nen skadet og må byttes ut eller slipetallerkenbrem-

sen er slitt. En slitt slipetallerkenbremse må skiftes ut

av en autorisert kundeservice for Bosch-elektroverk-

tøy.

Arbeidshenvisninger

fVent til elektroverktøyet er stanset helt før

du legger det ned.

For å kunne arbeide så lite anstrengende som mulig,

kan du holde elektroverktøyet ovenfra, fra siden eller

forfra avhengig av type bruk. (se bilde E)

Sliping av flater

Slå på elektroverktøyet, sett det med hele slipeflaten

på underlaget som skal bearbeides og beveg det med

jevnt trykk over arbeidsstykket.

Slipemengden og slipebildet bestemmes vesentlig

med valget av slipeskive, forhåndsinnstilt turtallstrinn

(GEX 125-1 AE) og presstrykket.

Kun feilfrie slipeskiver gir bra slipeeffekt og skåner

elektroverktøyet.

Pass på jevnt presstrykk, for å øke levetiden til slipe-

skivene.

En stor øking av presstrykket fører ikke til en høyere

slipeeffekt, men til en sterkere slitasje av elektroverk-

tøyet og slipeskiven.

En slipeskive som ble brukt til bearbeidelse av metall,

må ikke lenger brukes til andre materialer.

Bruk kun originalt Bosch slipetilbehør.

Grovsliping

Sett på en slipeskive med grov korning.

Trykk elektroverktøyet kun svakt på, slik at det går med

høyere turtall og det slik oppnås en større slipegrad.

OBJ_BUCH-315-002.book Page 71 Monday, June 11, 2007 12:59 PM

72 | Norsk 2 609 140 411 • 11.6.07

Finsliping

Sett på en slipeskive med finere korning.

Med en svak variasjon av presstrykket hhv. endring av

turtallstrinnet (GEX 125-1 AE) kan slipetallerkentur-

tallet reduseres, mens eksenterbevegelsen opprett-

holdes.

Beveg elektroverktøyet med middels trykk i sirkler over

flaten eller skiftevis på langs og tvers av arbeidsstyk-

ket. Ikke kil elektroverktøyet fast, slik at en gjennomsli-

ping av arbeidsstykket (f. eks. finér) forhindres.

Når arbeidet er over slår du av elektroverktøyet.

Polering (GEX 125-1 AE)

Til polering av forvitret lakk eller etterpolering av riper

(f. eks. akrylglass) kan elektroverktøyet utstyres med

tilsvarende poleringsverktøy, for eksempel lammeulls-

hette, polerfilt- eller svamp (tilbehør).

Ved polering velger du et lavt turtall (trinn 1–2), for å

unngå en for sterk oppvarming av overflaten.

Påfør polermiddelet med en polersvamp på kryss og

tvers eller med sirkelbevegelser og med middels trykk,

la det deretter tørke litt.

Poler det tørkede polermiddelet med en lammeulls-

hette på kryss og tvers eller med sirkelbevegelser.

Rengjør poleringsverktøyene regelmessig, for å sikre

gode poleringsresultater. Vask poleringsverktøyene

med et mildt vaskemiddel og varmt vann, bruk ikke for-

tynningsmidler.

Service og vedlikehold

Vedlikehold og rengjøring

fFør alle arbeider på elektroverktøyet utføres

må støpselet trekkes ut av stikkontakten.

fHold elektroverktøyet og ventilasjonsspal-

tene alltid rene, for å kunne arbeide bra og

sikkert.

Hvis elektroverktøyet til tross for omhyggelige produk-

sjons- og kontrollmetoder en gang skulle svikte, må

reparasjonen utføres av et autorisert serviceverksted

for Bosch-elektroverktøy.

Ved alle forespørsler og reservedelsbestillinger må du

oppgi det 10-sifrede produktnummeret som er angitt

på elektroverktøyets typeskilt.

Kundeservice og kunderådgivning

Kundeservice hjelper deg ved spørsmål om repara-

sjon og vedlikehold av produktet ditt og reservede-

lene. Deltegninger og informasjoner om reservedeler

finner du også under:

www.bosch-pt.com

Bosch-kunderådgiver-teamet er gjerne til hjelp ved

spørsmål om kjøp, bruk og innstilling av produkter og

tilbehør.

Norsk

Robert Bosch A/S

Trollaasveien 8

Postboks 10

1414 Trollaasen

Tel. Kundekonsulent: +47 (6681) 70 00

Fax: +47 (6681) 70 97

Deponering

Elektroverktøy, tilbehør og emballasje må leveres inn

til miljøvennlig gjenvinning.

Kun for EU-land:

Ikke kast elektroverktøy i vanlig søppel!

Jf. det europeiske direktivet

2002/96/EF vedr. gamle elektriske og

elektroniske-apparater og tilpassingen

til nasjonale lover må gammelt elektro-

verktøy som ikke lenger kan brukes

samles inn og leveres inn til en miljøvennlig resirkule-

ring.

Rett til endringer forbeholdes.

OBJ_BUCH-315-002.book Page 72 Monday, June 11, 2007 12:59 PM

Suomi | 732 609 140 411 • 11.6.07

Sähkötyökalujen yleiset tur-

vallisuusohjeet

Lue kaikki turvallisuus- ja muut

ohjeet. Turvallisuusohjeiden nou-

dattamisen laiminlyönti saattaa johtaa sähköiskuun,

tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tule-

vaisuutta varten.

Turvallisuusohjeissa käytetty käsite ”sähkötyökalu”

käsittää verkkokäyttöisiä sähkötyökaluja (verkkojoh-

dolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkko-

johtoa).

1) Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin

valaistuna. Työpaikan epäjärjestys tai valaise-

mattomat työalueet voivat johtaa tapaturmiin.

b) Älä työskentele sähkötyökalulla räjäh-

dysalttiissa ympäristössä, jossa on pala-

vaa nestettä, kaasua tai pölyä.

Sähkötyökalu muodostaa kipinöitä, jotka saat-

tavat sytyttää pölyn tai höyryt.

c) Pidä lapset ja sivulliset loitolla sähkötyö-

kalua käyttäessäsi. Voit menettää laitteesi

hallinnan, huomiosi suuntautuessa muualle.

2) Sähköturvallisuus

a) Sähkötyökalun pistotulpan tulee sopia

pistorasiaan. Pistotulppaa ei saa muuttaa

millään tavalla. Älä käytä mitään pistora-

sia-adaptereita maadoitettujen sähkö-

työkalujen kanssa. Alkuperäisessä

kunnossa olevat pistotulpat ja sopivat pistora-

siat vähentävät sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuja pin-

toja, kuten putkia, pattereita, liesiä tai

jääkaappeja. Sähköiskun vaara kasvaa, jos

kehosi on maadoitettu.

c) Älä aseta sähkötyökalua alttiiksi sateelle

tai kosteudelle. Veden tunkeutuminen sähkö-

työkalun sisään kasvattaa sähköiskun riskiä.

d) Älä käytä verkkojohtoa väärin. Älä käytä

sitä sähkötyökalun kantamiseen, ripusta-

miseen tai pistotulpan irrottamiseen pisto-

rasiasta vetämällä. Pidä johto loitolla

kuumuudesta, öljystä, terävistä reunoista

ja liikkuvista osista. Vahingoittuneet tai sot-

keutuneet johdot kasvattavat sähköiskun vaaraa.

e) Käyttäessäsi sähkötyökalua ulkona,

käytä ainoastaan ulkokäyttöön soveltu-

vaa jatkojohtoa. Ulkokäyttöön soveltuvan jat-

kojohdon käyttö pienentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttö kosteassa ympä-

ristössä ei ole vältettävissä, tulee käyttää

vikavirtasuojakytkintä. Vikavirtasuojakytki-

men käyttö vähentää sähköiskun vaaraa.

3) Henkilöturvallisuus

a) Ole valpas, kiinnitä huomiota työskente-

lyysi ja noudata tervettä järkeä sähkötyö-

kalua käyttäessäsi. Älä käytä mitään

sähkötyökalua, jos olet väsynyt tai huu-

meiden, alkoholin tahi lääkkeiden vaiku-

tuksen alaisena. Hetken tarkkaamattomuus

sähkötyökalua käytettäessä, saattaa johtaa

vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suoja-

laseja. Henkilökohtaisen suojavarustuksen

käyttö, kuten pölynaamarin, luistamattomien

turvakenkien, suojakypärän tai kuulonsuojai-

mien, riippuen sähkötyökalun lajista ja käyttöta-

vasta, vähentää loukaantumisriskiä.

c) Vältä tahatonta käynnistämistä. Var-

mista, että sähkötyökalu on poiskytket-

tynä, ennen kuin liität sen sähköverkkoon

ja/tai liität akun, otat sen käteen tai kan-

nat sitä. Jos kannat sähkötyökalua sormi käyn-

nistyskytkimellä tai kytket sähkötyökalun

pistotulpan pistorasiaan, käynnistyskytkimen

ollessa käyntiasennossa, altistat itsesi onnetto-

muuksille.

d) Poista kaikki säätötyökalut ja ruuvitaltat,

ennen kuin käynnistät sähkötyökalun.

Työkalu tai avain, joka sijaitsee laitteen pyöri-

vässä osassa, saattaa johtaa loukkaantumi-

seen.

e) Vältä epänormaalia kehon asentoa. Huo-

lehdi aina tukevasta seisoma-asennosta

ja tasapainosta. Täten voit paremmin hallita

sähkötyökalua odottamattomissa tilanteissa.

f) Käytä tarkoitukseen soveltuvia vaatteita.

Älä käytä löysiä työvaatteita tai koruja.

Pidä hiukset, vaatteet ja käsineet loitolla

liikkuvista osista. Väljät vaatteet, korut ja pit-

kät hiukset voivat takertua liikkuviin osiin.

g) Jos pölynimu- ja keräilylaitteita voidaan

asentaa, tulee sinun tarkistaa, että ne on

liitetty ja että ne käytetään oikealla

tavalla. Pölynimulaitteiston käyttö vähentää

pölyn aiheuttamia vaaroja.

4) Sähkötyökalujen huolellinen käyttö ja käsit-

tely

a) Älä ylikuormita laitetta. Käytä kyseiseen

työhön tarkoitettua sähkötyökalua. Sopi-

vaa sähkötyökalua käyttäen työskentelet

paremmin ja varmemmin tehoalueella, jolle säh-

kötyökalu on tarkoitettu.

b) Älä käytä sähkötyökalua, jota ei voida

käynnistää ja pysäyttää käynnistyskytki-

mestä. Sähkötyökalu, jota ei enää voida käyn-

nistää ja pysäyttää käynnistyskytkimellä, on

vaarallinen ja se täytyy korjata.

VAROITUS

OBJ_BUCH-315-002.book Page 73 Monday, June 11, 2007 12:59 PM

74 | Suomi 2 609 140 411 • 11.6.07

c) Irrota pistotulppa pistorasiasta, ennen

kuin suoritat säätöjä, vaihdat tarvikkeita

tai siirrät sähkötyökalun varastoitavaksi.

Nämä turvatoimenpiteet estävät sähkötyökalun

tahattoman käynnistyksen.

d) Säilytä sähkötyökalut poissa lasten ulot-

tuvilta, kun niitä ei käytetä. Älä anna sel-

laisten henkilöiden käyttää

sähkötyökalua, jotka eivät tunne sitä tai

jotka eivät ole lukeneet tätä käyttöoh-

jetta. Sähkötyökalut ovat vaarallisia, jos niitä

käyttävät kokemattomat henkilöt.

e) Hoida sähkötyökalusi huolella. Tarkista,

että liikkuvat osat toimivat moitteetto-

masti, eivätkä ole puristuksessa sekä,

että siinä ei ole murtuneita tai vahingoit-

tuneita osia, jotka saattaisivat vaikuttaa

haitallisesti sähkötyökalun toimintaan.

Anna korjata nämä vioittuneet osat

ennen käyttöä. Monen tapaturman syyt löyty-

vät huonosti huolletuista laitteista.

f) Pidä leikkausterät terävinä ja puhtaina.

Huolellisesti hoidetut leikkaustyökalut, joiden

leikkausreunat ovat teräviä, eivät tartu helposti

kiinni ja niitä on helpompi hallita.

g) Käytä sähkötyökaluja, tarvikkeita, vaihto-

työkaluja jne. näiden ohjeiden mukai-

sesti. Ota tällöin huomioon työolosuhteet

ja suoritettava toimenpide. Sähkötyökalun

käyttö muuhun kuin sille määrättyyn käyttöön,

saattaa johtaa vaarallisiin tilanteisiin.

5) Huolto

a) Anna ainoastaan koulutettujen ammatti-

henkilöiden korjata sähkötyökalusi ja

hyväksy korjauksiin vain alkuperäisiä

varaosia. Täten varmistat, että sähkötyökalu

säilyy turvallisena.

Laitekohtaiset turvallisuus-

ohjeet

fKäytä sähkötyökalua ainoastaan kuivaleik-

kaukseen. Veden tunkeutuminen sähkötyökalun

sisään kasvattaa sähköiskun riskiä.

fVaro, että lentävät kipinät eivät vaaranna

muita henkilöitä. Poista palava materiaali

lähistöltä. Metallin hionnassa syntyy kipinää.

fHuomio tulipalovaara! Vältä hionta-aineen

ja hiomakoneen ylikuumenemista. Tyhjennä

aina pölysäiliö ennen työtaukoja. Suodatin-

pussissa, mikrosuodattimessa tai paperipussissa

(tahi pölynimurin suodatinpussissa tai suodatti-

messa) oleva hiomapöly saattaa epäsuotuisissa

olosuhteissa, kuten kipinästä metallia hiottaessa,

syttyä itsestään. Erityisen vaarallista on, jos hioma-

pöly on sekoittunut lakka-, polyuretaanijäännösten

tai muitten kemiallisten aineiden kanssa ja hiottava

aines on kuumaa pitkän työrupeaman jälkeen.

fVarmista työkappale. Kiinnityslaitteilla tai ruuvi-

penkissä kiinnitetty työkappale pysyy tukevammin

paikoillaan, kuin kädessä pidettynä.

fÄlä koskaan työstä asbestipitoista ainetta.

Asbestia pidetään karsinogeenisena.

fNoudata suojatoimenpiteitä, jos työssä

saattaa syntyä terveydelle vaarallista, pala-

vaa tai räjähdysaltista pölyä. Esimerkiksi:

Monia pölyjä pidetään karsinogeenisina. Käytä

pölynsuojanaamaria ja pölyn-/lastunimua, jos se on

liitettävissä.

fPidä työpaikka puhtaana. Materiaalien sekoi-

tukset ovat erityisen vaarallisia. Kevytmetallipöly

saattaa syttyä palamaan tai räjähtää.

fÄlä koskaan käytä sähkötyökalua, jonka

verkkojohto on viallinen. Älä kosketa vauri-

oitunutta johtoa ja irrota pistotulppa pisto-

rasiasta, jos johto vaurioituu työn aikana.

Vahingoittunut johto kasvattaa sähköiskun vaaraa.

Toimintaselostus

Lue kaikki turvallisuus- ja muut

ohjeet. Turvallisuusohjeiden noudatta-

misen laiminlyönti saattaa johtaa sähkö-

iskuun, tulipaloon ja/tai vakavaan

loukkaantumiseen.

Käännä auki taittosivu, jossa on laitteen kuva ja pidä se

uloskäännettynä lukiessasi käyttöohjetta.

Määräyksenmukainen käyttö

Sähkötyökalu on tarkoitettu puun, muovin, metallin,

silotteen sekä lakattujen pintojen kuivaan hiontaan.

Sähkötyökalut, joissa on elektroninen säätö soveltuvat

myös kiillotukseen.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasi-

vussa olevaan sähkötyökalun kuvaan.

1Käynnistyskytkin

2Kierrosluvun asetuksen säätöpyörä

(GEX 125-1 AE)

3Pölysäiliö täydellisenä (mikro suodatinjärjestelmä)

4Hiomalautanen

5Hiomapaperi*

6Hiomalautasen ruuvit

7Poistoilmanysä

8Suodatinpanos (mikro suodatinjärjestelmä)

9Imuletku*

*Kuvassa tai selostuksessa esiintyvä lisätarvike ei

kuulu vakiotoimitukseen.

OBJ_BUCH-315-002.book Page 74 Monday, June 11, 2007 12:59 PM

Suomi | 752 609 140 411 • 13.6.07

Tekniset tiedot

Melu-/tärinätiedot

Mittausarvot määritetty EN 60745 mukaan.

Laitteen tyypillinen A-painotettu äänen painetaso on:

Äänen painetaso 77 dB(A); äänen tehotaso

88 dB(A). Epävarmuus K=2,8 dB.

Käytä kuulonsuojaimia!

Värähtelyn kokonaisarvot (kolmen suunnan vektori-

summa) määritetty EN 60745 mukaan:

Värähtelyemissioarvo ah=5,0 m/s2, epävarmuus

K=1,5m/s

Näissä ohjeissa ilmoitettu värähtely-

taso on mitattu EN 60745 standar-

doitulla mittausmenetelmällä ja sitä voidaan käyttää

laitevertailussa.

Värähtelytaso muuttuu riippuen laitteen käytöstä ja se

saattaa monesti ylittää tässä ohjeessa mainittua arvoa.

Värähtelyrasitusta saatetaan aliarvioida, jos sähkötyö-

kalua säännöllisesti käytetään tällä tavalla.

Huomio: Värähtelyrasituksen tarkkaa arviointia varten

määrätyn työaikajakson aikana tulisi ottaa huomioon

myös se aika, jolloin laite on sammutettuna tai käy,

mutta sitä ei tosiasiassa käytetä. Tämä saattaa selvästi

pienentää koko työaikajakson värähtelyrasitusta.

Standardinmukaisuusvakuutus

Vakuutamme yksin vastaavamme siitä, että kohdassa

”Tekniset tiedot” selostettu tuote vastaa seuraavia

standardeja tai standardoituja asiakirjoja: EN 60745

direktiivien 89/336/ETA, 98/37/EY (28.12.2009

asti), 2006/42/EY (29.12.2009 alkaen) määräysten

mukaan.

06.12.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Asennus

fIrrota pistotulppa pistorasiasta ennen kaik-

kia sähkötyökaluun kohdistuvia töitä.

Hiomapaperin vaihto (katso kuva A)

Poista lika ja pöly hiomalautasesta 4 esim. siveltimellä,

ennen uuden hiomapyörön kiinnittämistä.

Hiomalautasen 4 pinnassa on tarrakudos, jotta tarra-

kiinnitteiset hiomapyöröt voidaan kiinnittää nopeasti ja

yksinkertaisesti.

Paina hiomapyörö 5 tiukasti kiinni hiomalautasen 4 ala-

pintaan.

Tarkista parhaan mahdollisen pölynpoiston varmista-

miseksi, että hiomapyörön aukot ovat hiomalevyn rei-

kien kohdalla.

Epäkeskohiomakone GEX 125-1 A

Professional

GEX 125-1 AE

Professional

Tuotenumero 3 601 C87 0.. 3 601 C87 5..

Ottoteho W 250 250

Värähtelytaajuuden asetus –z

Tyhjäkäyntikierrosluku min-1 12000 7500–12000

Tyhjäkäyntivärähtelytaajuus min-1 24000 15000–24000

Värähtelyympyränhalkaisija mm 2,5 2,5

Hiomalautasen halkaisija mm 125 125

Paino vastaa EPTA-Procedure 01/2003 kg 1,3 1,3

Suojausluokka /II /II

Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alhaisemmalla jännitteellä ja maakohtaisissa malleissa nämä tiedot voivat

vaihdella.

Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella.

VAROITUS

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_DOKU-5568-002.fm Page 75 Wednesday, June 13, 2007 10:47 AM

76 | Suomi 2 609 140 411 • 11.6.07

Hiomapyörön 5 yksinkertaisen säätöön hiomalauta-

sessa 4 voit käyttää kuvassa olevaa säätöapua työka-

lulaukusta. Aseta hiomapyörö, tarrapinta ylöspäin

säätöapuun ja paina sähkötyökalu ja hiomalautanen

tiukasti kiinni.

Hiomapaperin valinta

Riippuen hiottavasta materiaalista ja pinnan halutusta hiomatehosta on saatavissa erilaisia hiomapapereita:

Materiaali Käyttö Karkeus

– maalit

– lakka

– filleri

– spakkeli

Värin poistohiontaan karkea 40

pohjamaalin hiontaan (esim. sivellinraitojen, maa-

lipisaroiden ja valumien poistoon) keskikarkea 80

100

120

Pohjustuksen lopulliseen hiontaan ennen lakka-

usta hieno 180

400

– kaikki puuaines (esim.

kovapuu, pehmeäpuu, las-

tulevyt, rakennuslevyt)

– metallit

Karkeiden, höyläämättömien palkkien ja lautojen

esihiontaan karkea 40

Tasohiontaan ja pienien epätasaisuuksien tasoi-

tukseen keskikarkea 80

100

120

puun viimeistely- ja hienohiontaan hieno 180

240

320

400

–Kivi

–marmori

– graniitti

– keramiikka

–lasi

– pleksilasi

– automaali

–Corian®

–Varicor®

esihiontaan karkea 60

muotohiontaan ja reunanviistoon keskikarkea 80

100

120

hienohiontaan muotoilussa hieno 180

240

320

400

kiillotus ja reunan pyöristys erittäin hieno 600

1200

OBJ_BUCH-315-002.book Page 76 Monday, June 11, 2007 12:59 PM

Suomi | 772 609 140 411 • 11.6.07

Hiomalautasen vaihto (katso kuva B)

Huomio: Vaihda välittömästi vahingoittunut hioma-

lautanen 4 uuteen.

Vedä hiomapyörö tai kiillotustyökalu irti. Kierrä kokonaan

irti 4 ruuvia 6 ja poista hiomalautanen 4. Aseta uusi hio-

malautanen 4 paikoilleen ja kiristä ruuvit uudelleen.

Huomio: Varmista, uutta hiomalautasta asennetta-

essa, että vääntiön hammastus asettuu hiomalautasen

aukkoihin.

Pölyn ja lastun poistoimu

Sisäinen pölynimu pölysäiliöön

(katso kuva C1–C4)

Aseta pölysäiliö 3 poistoilmanysään 7 lukkiutumiseen

asti.

Pölysäiliön 3 täyttötaso voidaaan helposti tarkistaa

läpinäkyvän säiliön ansiosta.

Tyhjennä pölysäiliö 3 vetämällä se irti alaspäin kevyesti

kiertäen.

Ennen pölysäiliön 3 avaamista tulisi sinun kuvan osoit-

tamalla tavalla koputtaa pölysäiliö kiinteää alustaa vas-

ten, jotta pöly irtoaisi suodatinpanoksesta.

Pidä kiinni pölysäiliöstä 3, käännä suodatinpanos 8

pois ylöspäin ja tyhjennä pölysäiliö. Puhdista suodatin-

panoksen 8 lamellit pehmeällä harjalla.

Ulkopuolinen poistoimu (katso kuva D)

Työnnä imuletku 9 poistoilmanysään 7. Liitä imuletku 9

pölynimuriin. Katsauksen liittämisestä eri pölynimurei-

hin löydät tämän käyttöohjeen lopusta.

Pölynimurin tulee soveltua työstettävälle materiaalille.

Käytä erikoisimuria terveydelle erityisen vaarallisten,

karsinogeenisten tai kuivien pölyjen imurointiin.

Käyttö

Käyttöönotto

fOta huomioon verkkojännite! Virtalähteen

jännitteen tulee vastata laitteen tyyppikil-

vessä olevia tietoja. 230 V merkittyjä laitteita

voidaan käyttää myös 220 V verkoissa.

Käynnistys ja pysäytys

Kallista käyttöönottoa varten sähkötyökalun käyn-

nistyskytkintä 1 oikealle asentoon ”I”.

Sähkötyökalun pysäyttämiseksi kallistat käynnistys-

kytkintä 1 vasemmalle asentoon ”0”.

Kierrosluvun esivalinta (GEX 125-1 AE)

Kierrosluvun esivalinnan säätöpyörällä 2 voit asettaa

tarvittavan kierrosluvun myös käytön aikana.

1 – 2 alhainen kierrosluku

3 – 4 keskisuuri kierrosluku

5 – 6 suuri kierrosluku

Tarvittava kierrosluku riippuu materiaalista ja työolo-

suhteista ja se voidaan määrittää käytännön kokein.

Koneen käytyä pidemmän aikaa pienellä iskuluvulla,

tulee se jäähdyttää, käyttämällä sitä kuormittamatta,

täydellä kierrosluvulla n. 3 minuuttia.

Hiomalautasen jarru

Sisäänrakennettu hiomalautasen jarru pudotta kierros-

luvun tyhjäkäynnillä, jotta ei syntyisi uurteita, kun säh-

kötyökalu asetetaan työkappaletta vasten.

Jos kierrosluku ajan mittaan kasvaa tasaisesti, hioma-

lautanen on vaurioitunut ja tulee vaihtaa tai hiomalau-

tasen jarru on kulunut loppuun. Loppuun kulunut

hiomalautasen jarru on vaihdettava Bosch-sopimus-

huollossa.

Työskentelyohjeita

fOdota, kunnes sähkötyökalu on pysähtynyt,

ennen kuin asetat sen pois käsistäsi.

Jotta voisit työskennellä väsymättä turhaan, voit pitää

sähkötyökalua päältä, sivusta tai edestä, riippuen käy-

töstä. (katso kuva E)

Tasojen hionta

Käynnistä sähkötyökalu. Aseta se koko hiomapinnal-

laan työstettävää pintaa vasten ja liikuta sitä kohtuulli-

sella paineella työkappaleen yli.

Hiontateho ja hiontajälki määräytyvät pääasiassa vali-

tusta hiomapyöröstä, asetetusta kierroslukualueesta

(GEX 125-1 AE) ja työstöpaineesta.

Vain moitteettomassa kunnossa olevat hiomapaperit

antavat hyvän hiontatehon ja säästävät sähkötyökalua.

Kiinnitä huomiota tasaiseen puristuspaineeseen, hio-

mapaperin kestoiän kasvattamiseksi.

Paineen turha lisääminen ei paranna hiontatehoa,

vaan johtaa laitteen ja hiomapaperin voimakkaampaan

kulumiseen.

Hiomapaperi, jolla on hiottu metallia, ei tulisi käyttää

muita materiaaleja varten.

Käytä vain alkuperäisiä Bosch-hiomatarvikkeita.

Karkeahionta

Valitse hiomapyörö, jossa on karkea rakeisuus.

Paina konetta vain kevyesti, jotta se käy suuremmalla

kierrosluvulla ja saavuttaa suuremman aineen poisto-

tehon.

OBJ_BUCH-315-002.book Page 77 Monday, June 11, 2007 12:59 PM

78 | Suomi 2 609 140 411 • 11.6.07

Hienohionta

Valitse hiomapyörö, jossa on hienompi rakeisuus.

Muuttamalla työstöpainetta hieman tai vaihtamalla

kierroslukualuetta (GEX 125-1 AE), voidaan hioma-

lautasen kierroslukua pienentää, jolloin epäkeskoliike

pysyy vakioina.

Liikuta sähkötyökalua kevyesti painaen ympyröissä tai

vuorotellen työkappaleen pitkittäis- ja poikittaissuun-

nassa. Älä kallista sähkötyökalua, jotta välttäisit työs-

tettävän työkappaleen, esim. viilun pinnan

puhkaisusta.

Katkaise virta sähkötyökalusta työvaiheen jälkeen.

Kiillotus (GEX 125-1 AE)

Rapautuneiden maalien tai naarmujen (esim. pleksi-

lasi) uudelleen kiillottamista varten voidaan sähkötyö-

kalu varustaa vastaavilla kiillotustyökaluilla, kuten

lampaanvillahupulla, kiillotushuovalla tai -sienellä (lisä-

tarvikkeita).

Valitse kiillotukseen alhainen kierrosluku (nopeus

1 – 2), jotta pinta ei kuumenisi liikaa.

Työstä kiillotusaine kiillotussienellä ristikkäisin tai pyö-

rivin liikkein sekä kevyesti painaen ja anna sen sitten

kuivua vähän.

Kiillota kuivunut kiillotusaine lampaanvillahupulla käyt-

täen ristikkäisiä tai kiertäviä liikkeitä.

Puhdista kiillotustyökalut säännöllisesti hyvän kiillotus-

tuloksen varmistamiseksi. Pese kiillotustyökalut mie-

dolla pesuaineella ja lämpimällä vedellä. Älä käytä

liuottimia.

Hoito ja huolto

Huolto ja puhdistus

fIrrota pistotulppa pistorasiasta ennen kaik-

kia sähkötyökaluun kohdistuvia töitä.

fPidä aina sähkötyökalua ja sähkötyökalun

tuuletusaukkoja puhtaana, jotta voit työs-

kennellä hyvin ja turvallisesti.

Jos sähkötyökalussa, huolellisesta valmistuksesta ja

koestusmenettelystä huolimatta esiintyy vikaa, tulee

korjaus antaa Bosch sopimushuollon tehtäväksi.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-nume-

roinen tuotenumero, joka löytyy laitteen mallikilvestä.

Asiakaspalvelu ja asiakasneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa

sekä varaosia koskeviin kysymyksiin. Räjähdyspiirus-

tuksia ja tietoja varaosista löydät myös osoitteesta:

www.bosch-pt.com

Bosch-asiakasneuvontatiimi auttaa mielellään sinua

tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä

koskevissa kysymyksissä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh. +358 (09) 435 991

Fax. +358 (09) 870 2318

www.bosch.fi

Hävitys

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimit-

taa ympäristöystävälliseen uusiokäyttöön.

Vain EU-maita varten:

Älä heitä sähkötyökaluja talousjättei-

siin!

Eurooppalaisen vanhoja sähkö- ja

elektroniikkalaitteita koskevan direktii-

vin 2002/96/EY ja sen kansallisten

lakien muunnosten mukaan, tulee käyt-

tökelvottomat sähkötyökalut kerätä erikseen ja toimit-

taa ympäristöystävälliseen uusiokäyttöön.

Oikeus teknisiin muutoksiin pidätetään.

OBJ_BUCH-315-002.book Page 78 Monday, June 11, 2007 12:59 PM

Eλληνικά | 792 609 140 411 • 11.6.07

Γενικές προειδοποιητικές

υποδείξεις για ηλεκτρικά

εργαλεία

Διαβάστε λες τις προ-

ειδοποιητικές υποδείξεις.

Αµέλειεσ κατά την τήρηση των προειδο-

ποιητικών υποδείξεων µπορεί να προκαλέσουν

ηλεκτροπληξία, κίνδυνο πυρκαγιάσ ή/και

σοβαρούσ τραυµατισµούσ.

Φυλάξτε λες τις προειδοποιητικές υποδείξεις

και οδηγίες για κάθε μελλοντική χρήση.

Ο ορισµσ «Ηλεκτρικ εργαλείο» που χρησιµο-

ποιείται στισ προειδοποιητικέσ υποδείξεισ ανα-

φέρεται σε ηλεκτρικά εργαλεία που τροφοδο-

τούνται απ το ηλεκτρικ δίκτυο (µε ηλεκτρικ

καλώδιο) καθώσ και σε ηλεκτρικά εργαλεία που

τροφοδοτούνται απ µπαταρία (χωρίσ

ηλεκτρικ καλώδιο).

1) Ασφάλεια στο χώρο εργασίας

a) Διατηρείτε τον τομέα που εργάζεσθε

καθαρ και καλά φωτισμένο. Αταξία ή µη

φωτισµένεσ περιοχέσ εργασίασ µπορεί

να οδηγήσουν σε ατυχήµατα.

b) Μην εργάζεσθε με το ηλεκτρικ εργαλείο

σε περιβάλλον που υπάρχει κίνδυνος

έκρηξης, στο οποίο υπάρχουν εύφλεκτα

υγρά, αέρια ή σκνες. Τα ηλεκτρικά

εργαλεία δηµιουργούν σπινθηρισµ ο

οποίοσ µπορεί να αναφλέξει τη σκνη ή

τισ αναθυµιάσεισ.

c) 'ταν χρησιμοποιείτε το ηλεκτρικ εργα-

λείο κρατάτε μακριά απ’ αυτ τα παιδιά κι

άλλα τυχν παρευρισκμενα άτομα. Σε

περίπτωση απσπασησ τησ προσοχήσ σασ

µπορεί να χάσετε τον έλεγχο του

µηχανήµατοσ.

2) Ηλεκτρική ασφάλεια

a) Το φις του ηλεκτρικού εργαλείου πρέπει

να ταιριάζει στην πρίζα. Δεν επιτρέπεται

με κανέναν τρπο η μετατροπή του φις.

Μη χρησιμοποιείτε προσαρμοστικά φις

σε συνδυασμ με γειωμένα ηλεκτρικά

εργαλεία. Μη µεταποιηµένα φισ και

κατάλληλεσ πρίζεσ µειώνουν τον κίνδυνο

ηλεκτροπληξίασ.

b) Αποφεύγετε την επαφή του σώματς σας

με γειωμένες επιφάνειες πως σωλήνες,

θερμαντικά σώματα (καλοριφέρ),

κουζίνες ή ψυγεία. ταν το σώµα σασ

είναι γειωµένο αυξάνεται ο κίνδυνοσ

ηλεκτροπληξίασ.

c) Μην εκθέτετε τα μηχανήματα στη βροχή

ή την υγρασία. Η διείσδυση νερού σ’ ένα

ηλεκτρικ εργαλείο αυξάνει τον κίνδυνο

ηλεκτροπληξίασ.

d) Μη χρησιμοποιείτε το ηλεκτρικ καλώδιο

για να μεταφέρετε ή να αναρτήσετε το

ηλεκτρικ εργαλείο, ή για να βγάλετε το

φις απ την πρίζα. Κρατάτε το ηλεκτρικ

καλώδιο μακριά απ υπερβολικές

θερμοκρασίες, κοφτερές ακμές και/ή απ

κινητά εξαρτήματα. Τυχν χαλασµένα ή

περιπλεγµένα ηλεκτρικά καλώδια

αυξάνουν τον κίνδυνο ηλεκτροπληξίασ.

e) 'ταν εργάζεσθε μ’ ένα ηλεκτρικ

εργαλείο στο ύπαιθρο χρησιμοποιείτε

καλώδια επιμήκυνσης (μπαλαντέζες) που

είναι κατάλληλα και για χρήση στο

ύπαιθρο. Η χρήση καλωδίων επιµήκυνσησ

κατάλληλων για υπαίθριουσ χώρουσ

ελαττώνει τον κίνδυνο ηλεκτροπληξίασ.

f) 'ταν η χρήση του ηλεκτρικού εργαλείου

σε υγρ περιβάλλον είναι αναπφευκτη,

ττε χρησιμοποιήστε έναν

προστατευτικ διακπτη διαρροής

(διακπτη FI). Η χρήση ενσ

προστατευτικού διακπτη διαρροήσ

ελαττώνει τον κίνδυνο ηλεκτροπληξίασ.

3) Ασφάλεια προσώπων

a) Να είστε πάντοτε προσεκτικς/προσεκ-

τική, να δίνετε προσοχή στην εργασία

που κάνετε και να χειρίζεστε το

μηχάνημα με περίσκεψη. Μη

χρησιμοποιήσετε ένα ηλεκτρικ

εργαλείο ταν είστε κουρασ-

μένος/κουρασμένη ή ταν βρίσκεστε υπ

την επιρροή ναρκωτικών, οινοπνεύματος

ή φαρμάκων. Μια στιγµιαία απροσεξία

κατά το χειρισµ του ηλεκτρικού

εργαλείου µπορεί να οδηγήσει σε

σοβαρούσ τραυµατισµούσ.

b) Φοράτε έναν κατάλληλο για σας

προστατευτικ εξοπλισμ και πάντοτε

προστατευτικά γυαλιά. ταν φοράτε

έναν κατάλληλο προστατευτικ

εξοπλισµ πωσ µάσκα προστασίασ απ

σκνη, αντιολισθητικά υποδήµατα

ασφαλείασ, προστατευτικ κράνοσ ή

ωτασπίδεσ, ανάλογα µε εκάστοτε

εργαλείο και τη χρήση του, ελαττώνεται

ο κίνδυνοσ τραυµατισµών.

c) Αποφεύγετε την αθέλητη εκκίνηση.

Βεβαιωθείτε τι το ηλεκτρικ εργαλείο

έχει αποζευχτεί πριν το συνδέσετε με το

ηλεκτρικ δίκτυο ή/και με την μπαταρία

καθώς και πριν το παραλάβετε ή το

μεταφέρετε. ταν µεταφέρετε το

ηλεκτρικ εργαλείο έχοντασ το δάχτυλ

σασ στο διακπτη ή ταν συνδέσετε το

µηχάνηµα µε την πηγή ρεύµατοσ ταν

αυτ είναι ακµη συζευγµένο, ττε

δηµιουργείται κίνδυνοσ τραυµατισµών.

OBJ_BUCH-315-002.book Page 79 Monday, June 11, 2007 12:59 PM

80 | Eλληνικά 2 609 140 411 • 11.6.07

d) Αφαιρείτε απ τα ηλεκτρικά εργαλεία

τυχν συναρμολογημένα εργαλεία

ρύθμισης ή κλειδιά πριν θέσετε το ηλεκ-

τρικ εργαλείο σε λειτουργία. Ένα εργα-

λείο ή κλειδί συναρµολογηµένο σ’ ένα

περιστρεφµενο τµήµα ενσ µηχανήµα-

τοσ µπορεί να οδηγήσει σε τραυµατισ-

µούσ.

e) Μην υπερεκτιμάτε τον εαυτ σας. Φρον-

τίζετε για την ασφαλή στάση του

σώματς σας και διατηρείτε πάντοτε την

ισορροπία σας. Έτσι µπορείτε να

ελέγξετε καλύτερα το µηχάνηµα σε

περιπτώσεισ απροσδκητων

περιστάσεων.

f) Φοράτε κατάλληλα ενδύματα. Μη φοράτε

φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα

μαλλιά σας, τα ρούχα σας και τα γάντια

σας μακριά απ κινούμενα εξαρτήματα.

Χαλαρή ενδυµασία, κοσµήµατα ή µακριά

µαλλιά µπορεί να εµπλακούν στα

κινούµενα εξαρτήµατα.

g) 'ταν υπάρχει η δυναττητα συναρμο-

λγησης διατάξεων αναρρφησης ή

συλλογής σκνης, βεβαιωθείτε τι αυτές

είναι συνδεμένες με το μηχάνημα καθώς

και τι χρησιμοποιούνται σωστά. Η χρήση

µιασ αναρρφησησ σκνησ µπορεί να

ελαττώσει τον κίνδυνο που προκαλείται

απ τη σκνη.

4) Επιμελής χειρισμς και χρήση ηλεκτρικών

εργαλείων

a) Μην υπερφορτώνετε το μηχάνημα.

Χρησιμοποιείτε για την εκάστοτε

εργασία το ηλεκτρικ εργαλείο που

προορίζεται γι’ αυτήν. Με το κατάλληλο

ηλεκτρικ εργαλείο εργάζεστε καλύτερα

και ασφαλέστερα στην αναφερµενη

περιοχή ισχύοσ.

b) Μη χρησιμοποιήσετε ποτέ ένα μηχάνημα

που έχει χαλασμένο διακπτη. Ένα ηλεκ-

τρικ εργαλείο που δεν µπορείτε πλέον

να το θέσετε σε λειτουργία και/ή εκτσ

λειτουργίασ είναι επικίνδυνο και πρέπει

να επισκευαστεί.

c) Βγάζετε το φις απ την πρίζα και/ή

αφαιρέστε την μπαταρία πριν διεξάγετε

στο μηχάνημα μια οποιαδήποτε εργασία

ρύθμισης, πριν αλλάξετε ένα εξάρτημα ή

ταν πρκειται να διαφυλάξετε/να

αποθηκεύσετε το μηχάνημα. Αυτά τα

προληπτικά µέτρα ασφαλείασ µειώνουν

τον κίνδυνο απ τυχν αθέλητη εκκίνηση

του ηλεκτρικού εργαλείου.

d) Διαφυλάγετε τα ηλεκτρικά εργαλεία που

δε χρησιμοποιείτε μακριά απ παιδιά.

Μην επιτρέψετε τη χρήση του

μηχανήματος σε άτομα που δεν είναι

εξοικειωμένα μ’ αυτ ή δεν έχουν

διαβάσει τις παρούσες οδηγίες. Τα

ηλεκτρικά εργαλεία είναι επικίνδυνα

ταν χρησιµοποιούνται απ άπειρα

πρσωπα.

e) Να περιποιείστε προσεκτικά το

ηλεκτρικ εργαλείο. Ελέγχετε, αν τα

κινούμενα εξαρτήματα λειτουργούν

άψογα, χωρίς να μπλοκάρουν, ή μήπως

έχουν σπάσει ή φθαρεί τυχν

εξαρτήματα τα οποία επηρεάζουν τον

τρπο λειτουργίας του ηλεκτρικού

εργαλείου. Δώστε αυτά τα χαλασμένα

εξαρτήματα για επισκευή πριν τα

ξαναχρησιμοποιήσετε. Η κακή

συντήρηση των ηλεκτρικών εργαλείων

αποτελεί αιτία πολλών ατυχηµάτων.

f) Διατηρείτε τα εργαλεία κοπής κοφτερά

και καθαρά. Προσεκτικά συντηρηµένα

κοπτικά εργαλεία σφηνώνουν δυσκο-

λτερα και οδηγούνται ευκολτερα.

g) Χρησιμοποιείτε ηλεκτρικά εργαλεία,

εξαρτήματα, παρελκμενα εργαλεία κτλ.

σύμφωνα με τις παρούσες οδηγίες. Λαμ-

βάνετε επίσης υπψη σας τις εκάστοτε

συνθήκες και την υπ εκτέλεση εργασία.

Η χρησιµοποίηση των ηλεκτρικών εργα-

λείων για εργασίεσ που δεν

προβλέπονται γι’ αυτά µπορεί να

δηµιουργήσει επικίνδυνεσ καταστάσεισ.

5) Service

a) Δώστε το ηλεκτρικ σας εργαλείο σας για

επισκευή απ άριστα εκπαιδευμένο

προσωπικ και με γνήσια ανταλλακτικά.

Έτσι εξασφαλίζετε τη διατήρηση τησ

ασφάλειασ του µηχανήµατοσ.

Ειδικές ως προς το

μηχάνημα υποδείξεις

ασφαλείας

fΧρησιμοποιείτε το ηλεκτρικ εργαλείο μνο

για ξηρή λείανση. Η διείσδυση νερού σε µια

ηλεκτρική συσκευή αυξάνει τον κίνδυνο

ηλεκτροπληξίασ.

fΝα δίνετε προσοχή για να μην κινδυνέψουν

τυχν παρευρισκμενα πρσωπα απ το

σπινθηρισμ. Να απομακρύνετε λα τα

κοντινά εύφλεκτα υλικά. Κατά τη λείανση

δηµιουργείται σπινθηρισµσ.

OBJ_BUCH-315-002.book Page 80 Monday, June 11, 2007 12:59 PM

Eλληνικά | 812 609 140 411 • 11.6.07

fΠροσοχή, κίνδυνος πυρκαγιάς! Να

αποφεύγετε την υπερβολική θέρμανση του

υπ λείανση υλικού και του λειαντήρα. Να

αδειάζετε πάντοτε το δοχείο σκνης ταν

κάνετε διάλειμμα απ την εργασία σας.

Σκνη λείανσησ στο σάκο σκνησ, στο

Microfilter, ή στο χάρτινο σάκο σκνησ

(ή στο σάκο φίλτρου ή στο φίλτρο του

απορροφητήρα σκνησ) µπορεί, υπ

δυσµενείσ συνθήκεσ, π. χ. εξαιτίασ του

σπινθηρισµού κατά τη λείανση µετάλλων, να

αυτοαναφλεχτεί. Αυτσ ο κίνδυνοσ

αυξάνεται ιδιαιτέρωσ ταν η σκνη λείανσησ

αναµειγνύεται µε κατάλοιπα βερνικιών ή/και

πολυουρεθάνησ, ή µε άλλα χηµικά υλικά, και

ταυτχρονα, µετά απ συνεχή εργασία, το

υπ λείανση υλικ έχει θερµανθεί

υπερβολικά.

fΑσφαλίζετε το υπ κατεργασία τεμάχιο. Ένα

υπ κατεργασία τεµάχιο συγκρατείται

ασφαλέστερα µε µια διάταξη σύσφιγξησ ή µε

µια µέγγενη παρά µε το χέρι σασ.

fΜην κατεργάζεστε υλικά που περιέχουν

αμίαντο. Το αµίαντο θεωρείται σαν καρκινο-

γνο υλικ.

fΝα λαμβάνετε προστατευτικά μέτρα ταν

κατά την εργασία σας υπάρχει η περίπτωση

να δημιουργηθεί ανθυγιεινή, εύφλεκτη ή

εκρηκτική σκνη. Για παράδειγµα: Μερικά

είδη σκνησ θεωρούνται καρκινογνα. Να

φοράτε µάσκα προστασίασ σκνησ και να

χρησιµοποιείτε αναρρφηση σκνησ/-

ροκανιδιών/γρεζιών.

fΔιατηρείτε πάντα καθαρ το χώρο που

εργάζεσθε. Μίγµατα απ διάφορα υλικά

είναι ιδιαιτέρωσ επικίνδυνα. Σκνη απ

ελαφρά µέταλλα µπορεί να αναφλεχθεί ή να

εκραγεί.

fΜη χρησιμοποιήσετε το ηλεκτρικ εργαλείο

ταν το ηλεκτρικ καλώδι του είναι χαλασ-

μένο. Μην αγγίξετε το χαλασμένο καλώδιο

και βγάλτε το φις απ την πρίζα ταν το

καλώδιο υποστεί βλάβη/χαλάσει κατά τη

διάρκεια της εργασίας σας. Τυχν

χαλασµένα καλώδια αυξάνουν τον κίνδυνο

ηλεκτροπληξίασ.

Περιγραφή λειτουργίας

Διαβάστε λες τις

προειδοποιητικές υποδείξεις.

Αµέλειεσ κατά την τήρηση των

προειδοποιητικών υποδείξεων

µπορεί να προκαλέσουν

ηλεκτροπληξία, κίνδυνο πυρκαγιάσ

ή/και σοβαρούσ τραυµατισµούσ.

Παρακαλούµε ανοίξτε τη διπλωµένη σελίδα µε

την απεικνιση τησ συσκευήσ κι αφήστε την

ανοιχτή σο θα διαβάζετε τισ οδηγίεσ

χειρισµού.

Χρήση σύμφωνα με τον προορισμ

Το ηλεκτρικ εργαλείο προορίζεται για την

ξηρή λείανση ξύλων, πλαστικών υλικών,

µετάλλων, υλικών στοκαρίσµατοσ, καθώσ και

βερνικωµένων επιφανειών.

Ηλεκτρικά εργαλεία µε ηλεκτρονική ρύθµιση

είναι επίσησ κατάλληλα και για στίλβωση.

Απεικονιζμενα στοιχεία

Η απαρίθµηση των απεικονιζµενων στοιχείων

αναφέρεται στην απεικνιση του ηλεκτρικού

εργαλείου στη σελίδα γραφικών.

1∆ιακπτησ ON/OFF

2Τροχίσκοσ Προεπιλογή αριθµού στροφών

(GEX 125-1 AE)

3Κουτί σκνησ κοµπλέ (σύστηµα φίλτρου

micro)

4∆ίσκοσ λείανσησ

5Φύλλο λείανσησ*

6Βίδεσ για δίσκο λείανσησ

7Στήριγµα εξδου αέρα

8Στοιχείο φίλτρου (σύστηµα φίλτρου micrο)

9Σωλήνασ αναρρφησησ*

*Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν

περιέχονται στη στάνταρ συσκευασία.

OBJ_BUCH-315-002.book Page 81 Monday, June 11, 2007 12:59 PM

82 | Eλληνικά 2 609 140 411 • 11.6.07

Τεχνικά χαρακτηριστικά

Πληροφορίες για θρυβο και

δονήσεις

Οι τιµέσ µέτρησησ εξακριβώθηκαν σύµφωνα µε

την προδιαγραφή EN 60745.

Η σύµφωνα µε την καµπύλη A εκτιµηθείσα

χαρακτηριστική στάθµη ακουστικήσ πίεσησ του

µηχανήµατοσ ανέρχεται σε 77 dB(A). Στάθµη

ακουστικήσ ισχύοσ 88 dB(A). Ανασφάλεια

µέτρησησ K=2,8 dB.

Φοράτε ωτασπίδες!

Οι ολικέσ τιµέσ κραδασµών (άθροισµα ανυσµά-

των τριών διευθύνσεων) εξακριβώθηκαν σύµ-

φωνα µε το πρτυπο EN 60745:

Τιµή εκποµπήσ κραδασµών ah =5,0 m/s2, ανασ-

φάλεια K =1,5 m/s2.

Η στάθµη κραδασµών που

αναφέρεται σ’ αυτέσ τισ

οδηγίεσ έχει µετρηθεί σύµφωνα µε µια διαδικα-

σία µέτρησησ τυποποιηµένη στο πλαίσιο του

προτύπου EN 60745 και µπορεί να χρησιµο-

ποιηθεί στη σύγκριση των διάφορων

µηχανηµάτων.

Η στάθµη κραδασµών θα µεταβάλλεται

ανάλογα µε την εκάστοτε χρήση του

ηλεκτρικού εργαλείου και µπορεί σε µερικέσ

περιπτώσεισ να υπερβεί την τιµή που

αναγράφεται σ’ αυτέσ τισ οδηγίεσ. Η

επιβάρυνση απ τουσ κραδασµούσ µπορεί να

υποτιµηθεί, σε περίπτωση που το ηλεκτρικ

εργαλείο χρησιµοποιείται τακτικά κατ’ αυτν

τον τρπο.

Υπδειξη: Για την ακριβή εκτίµηση τησ επι-

βάρυνσησ απ τουσ κραδασµούσ, κατά τη

διάρκεια ενσ ορισµένου χρονικού

διαστήµατοσ εργασίασ, θα πρέπει να ληφθούν

επίσησ υπψη και οι χρνοι κατά τη διάρκεια

των οποίων το µηχάνηµα βρίσκεται εκτσ

λειτουργίασ ή λειτουργεί, χωρίσ µωσ στην

πραγµατικτητα να χρησιµοποιείται. Αυτ

µπορεί να µειώσει σηµαντικά την επιβάρυνση

απ τουσ κραδασµούσ κατά τη διάρκεια

ολκληρου του χρονικού διαστήµατοσ.

Δήλωση συμβαττητας

∆ηλώνουµε υπευθύνωσ τι το προϊν που

περιγράφεται στο «Τεχνικά χαρακτηριστικά»

εκπληρώνει τουσ εξήσ κανονισµούσ ή

κατασκευαστικέσ συστάσεισ: EN 60745

σύµφωνα µε τισ διατάξεισ των οδηγιών

89/336/ΕΟΚ, 98/37/EΚ (έωσ 28.12.2009),

2006/42/EΚ (απ 29.12.2009).

06.12.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Συναρμολγηση

fΒγάζετε το φις απ την πρίζα πριν απ

οποιαδήποτε εργασία στο ηλεκτρικ

εργαλείο.

Αλλαγή φύλλου λείανσης

(βλέπε εικνα A)

Πριν την τοποθέτηση ενσ νέου φύλλου

λείανσησ να αφαιρείτε τισ βρωµιέσ και τισ

σκνεσ απ το δίσκο λείανσησ 4 π. χ. µε ένα

πινέλο.

Έκκεντρο τριβείο GEX 125-1 A

Professional

GEX 125-1 AE

Professional

Αριθµσ ευρετηρίου 3 601 C87 0.. 3 601 C87 5..

Ονοµαστική ισχύσ W 250 250

Προεπιλογή αριθµού παλινδροµήσεων –z

Αριθµσ στροφών χωρίσ φορτίο min-1 12000 7500–12000

Αριθµσ παλµών χωρίσ φορτίο min-1 24000 15000–24000

∆ιάµετροσ κύκλου παλµού mm 2,5 2,5

∆ιάµετροσ δίσκου λείανσησ mm 125 125

Βάροσ σύµφωνα µε EPTA-Procedure 01/2003 kg 1,3 1,3

Κατηγορία µνωσησ /II /II

Τα στοιχεία ισχύουν για ονοµαστικέσ τάσεισ [U] 230/240 V. Υπ χαµηλτερεσ τάσεισ και σε εκδσεισ ειδικέσ για

τισ διάφορεσ χώρεσ τα στοιχεία αυτ µπορεί να διαφέρουν.

Παρακαλούµε να προσέξετε τον αριθµ ευρετηρίου στην πινακίδα κατασκευαστή του ηλεκτρικού εργαλείου

σασ. Οι εµπορικοί χαρακτηρισµοί ορισµένων ηλεκτρικών εργαλείων µπορεί να διαφέρουν.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-315-002.book Page 82 Monday, June 11, 2007 12:59 PM

Eλληνικά | 832 609 140 411 • 11.6.07

Ο δίσκοσ λείανσησ 4 διαθέτει µια υφαντή

επιφάνεια µε αυτοπρσφυση για τη γρήγορη

και απλή στερέωση των φύλλων λείανσησ µε

αυτοπρσφυση.

Πατήστε το φύλλο λείανσησ 5 δυνατά επάνω

στην κάτω πλευρά του δίσκου λείανσησ 4.

Για να εξασφαλιστεί η άριστη αναρρφηση

σκνησ πρέπει τα ανοίγµατα στο φύλλο

λείανσησ να ταυτίζονται µε τισ τρύπεσ στο

δίσκο λείανσησ.

Για την απλή ακριβή τοποθέτηση του φύλλου

λείανσησ 5 στο δίσκο λείανσησ 4 µπορείτε να

χρησιµοποιήσετε το βοήθηµα ακριβούσ

τοποθέτησησ που φαίνεται στην εικνα και

βρίσκεται στη βαλίτζα εργαλείων. Θέστε το

φύλλο λείανσησ στο βοήθηµα ακριβούσ

τοποθέτησησ µε την επιφάνεια

αυτοπρσφυσησ προσ τα επάνω και πατήστε το

ηλεκτρικ εργαλείο γερά επάνω στο δίσκο

λείανσησ.

Επιλογή του φύλλου λείανσης

Προσφέρονται διάφορα φύλλα λείανσησ, ανάλογα µε το εκάστοτε υπ κατεργασία υλικ και την

επιθυµητή αφαίρεση υλικού απ την επιφάνειά του:

Υλικ Χρήση Κκκωση

–Χρώµα

–Βερνίκι

–Υλικ πλήρωσησ

–Στκοσ

Για την αφαίρεση χρωµάτων χοντρή 40

Για τη λείανση ασταρωµάτων (π.χ.

αφαίρεση ιχνών απ πινέλα, σταλαγµατιέσ

και «τρεξίµατα» χρωµάτων)

µέτρια 80

100

120

Για την τελική λείανση ασταρωµάτων πριν

το βάψιµο

λεπτή 180

400

–Για λα τα υλικά απ

ξύλο (π.χ. σκληρ

ξύλο, µαλακ ξύλο,

µοριοσανίδεσ, ξυλεία

δοµικών κατασκευών)

–Για υλικά απ µέταλλο

Για προλείανση π. χ. ακατέργαστων

καδρονιών και σανίδων

χοντρή 40

Για επίπεδη λείανση και τη αφαίρεση

µικρών ανωµαλιών

µέτρια 80

100

120

Για την τελική λείανση και το φινίρισµα

ξύλου

λεπτή 180

240

320

400

–Πέτρωµα

–Μάρµαρο

–Γρανίτησ

–Κεραµικά

–Γυαλί

–Plexiglas

–Βερνίκι αυτοκινήτων

–Corian®

–Varicor®

Για προλείανση χοντρή 60

Για λείανση διαµρφωσησ και

στρογγύλευµα ακµών

µέτρια 80

100

120

Για φινίρισµα κατά τη διαµρφωση λεπτή 180

240

320

400

Για στίλβωση και στρογγύλευµα ακµών πολύ λεπτή 600

1200

OBJ_BUCH-315-002.book Page 83 Monday, June 11, 2007 12:59 PM

84 | Eλληνικά 2 609 140 411 • 11.6.07

Αλλαγή δίσκου λείανσης

(βλέπε εικνα B)

Υπδειξη: Αλλάξτε αµέσωσ ένα χαλασµένο

δίσκο λείανσησ 4.

Αφαιρέστε το φύλλο λείανσησ ή, ανάλογα, το

εργαλείο στίλβωσησ. Ξεβιδώστε τελείωσ τισ

4 βίδεσ 6 και αφαιρέστε το δίσκο λείανσησ 4.

Τοποθετήστε το νέο δίσκο λείανσησ 4 και

σφίξτε πάλι τισ βίδεσ.

Υπδειξη: Κατά την τοποθέτηση του δίσκου

λείανσησ δώστε προσοχή, τα δντια του

συγχρονιστή να «πιάσουν» στισ τρύπεσ του

δίσκου λείανσησ.

Αναρρφηση

σκνης/γρεζιών/ροκανιδιών

Ενσωματωμένη αναρρφηση με κουτί σκνης

(βλέπε εικνες C1–C4)

Τοποθετήστε το κουτί σκνησ 3 στο στήριγµα

εξδου αέρα 7 µέχρι να µανδαλώσει.

Η στάθµη πλήρωσησ του κουτιού σκνησ 3

µπορεί να ελεγχθεί άνετα δια µέσου του

διαφανούσ δοχείου.

Για να αδειάσετε το κουτί σκνησ 3 τραβήξτε

το προσ τα κάτω γυρίζοντάσ το ταυτχρονα

ελαφρά.

Πριν ανοίξετε το κουτί σκνησ 3 θα πρέπει να

το χτυπήσετε επάνω σε µια στερεή επιφάνεια

πωσ φαίνεται στην εικνα, για να τινάξετε τη

σκνη απ το στοιχείο φίλτρου.

Συγκρατήστε καλά το κουτί σκνησ 3,

αφαιρέστε απ πάνω το στοιχείο φίλτρου 8 και

αδειάστε το κουτί σκνησ. Καθαρίστε τα

ελάσµατα του στοιχείου φίλτρου 8 µε µια

µαλακή βούρτσα.

Εξωτερική αναρρφηση (βλέπε εικνα D)

Τοποθετήστε ένα σωλήνα αναρρφησησ 9 στο

στήριγµα εξδου αέρα 7. Συνδέστε το σωλήνα

αναρρφησησ 9 µ’ έναν απορροφητήρα

σκνησ. Μια επισκπηση των εξαρτηµάτων

σύνδεσησ σε διάφορουσ απορροφητήρεσ

σκνησ θα βρείτε στο τέλοσ αυτών των

οδηγιών χειρισµού.

Ο απορροφητήρασ σκνησ πρέπει να είναι κατ-

άλληλοσ για το εκάστοτε υπ κατεργασία

υλικ.

Για την αναρρφηση ιδιαίτερα ανθυγιεινήσ,

καρκινογνου ή ξηρήσ σκνησ πρέπει να χρη-

σιµοποιείτε ειδικούσ απορροφητήρεσ σκνησ.

Λειτουργία

Εκκίνηση

fΔώστε προσοχή στην τάση δικτύου! Η τάση

της ηλεκτρικής πηγής πρέπει να ταυτίζεται

με την τάση που είναι αναγραμμένη στην

πινακίδα κατασκευαστή του ηλεκτρικού

εργαλείου. Ηλεκτρικά εργαλεία με

χαρακτηριστική τάση 230 V λειτουργούν και

με τάση 220 V.

Θέση σε λειτουργία κι εκτς λειτουργίας

Για να θέσετε το ηλεκτρικ εργαλείο σε

λειτουργία πατήστε το διακπτη ON/OFF 1

προσ τη δεξιά του θέση «I».

Για να θέσετε το ηλεκτρικ εργαλείο εκτς

λειτουργίας πατήστε το διακπτη ON/OFF 1

προσ την αριστερή του θέση «0».

Προεπιλογή αριθμού στροφών (GEX 125-1 AE)

Με τον τροχίσκο ρύθµισησ Προεπιλογή

αριθµού στροφών 2 µπορείτε να επιλέξετε τον

επιθυµητ αριθµ στοφών, ακµη και κατά τη

διάρκεια τησ λειτουργίασ.

1–2 χαµηλσ αριθµσ στροφών

3–4 µέτριοσ αριθµσ στροφών

5–6 υψηλσ αριθµσ στροφών

Ο απαιτούµενοσ αριθµσ στροφών εξαρτάται

απ το υπ κατεργασία υλικ και τισ συνθήκεσ

εργασίασ και µπορεί να εξακριβωθεί µε

πρακτική δοκιµή.

ταν εργάζεσθε συνεχώσ µε µικρ αριθµ

στροφών θα πρέπει να αφήνετε κάθε τσο το

ηλεκτρικ εργαλείο να εργαστεί για 3 λεπτά

περίπου χωρίσ φορτίο και µε το µέγιστο αριθµ

στροφών για να κρυώσει.

Φρένο δίσκου λείανσης

Ένα ενσωµατωµένο φρένο δίσκου λείανσησ

χαµηλώνει τον αριθµ στροφών του

ηλεκτρικού εργαλείου ταν αυτ εργάζεται

χωρίσ φορτίο, εµποδίζοντασ έτσι το

σχηµατισµ χαρακιών ταν αυτ ακουµπά στην

επιφάνεια του υπ κατεργασία τεµαχίου.

ταν σο περνά ο καιρσ ο αριθµσ στροφών

χωρίσ φορτίο αυξάνει διαρκώσ, ττε ή έχει

χαλάσει ο δίσκοσ λείανσησ ή έχει φθαρεί το

φρένο δίσκου λείανσησ. Το φθαρµένο φρένο

δίσκου λείανσησ πρέπει να αντικατασταθεί απ

ένα εξουσιοδοτηµένο συνεργείο Service για

ηλεκτρικά εργαλεία τησ Bosch.

OBJ_BUCH-315-002.book Page 84 Monday, June 11, 2007 12:59 PM

Eλληνικά | 852 609 140 411 • 11.6.07

Υποδείξεις εργασίας

fΠριν αποθέσετε το ηλεκτρικ εργαλείο

περιμένετε πρώτα να σταματήσει εντελώς

να κινείται.

Για να µπορείτε να εργάζεστε ξεκούραστα

έχετε τη δυναττητα να κρατάτε το ηλεκτρικ

εργαλείο απ επάνω, απ την πλευρά ή απ

µπροστά, ανάλογα µε την εκάστοτε χρήση.

(βλέπε εικνα E)

Λείανση επιφανειών

Θέστε το ηλεκτρικ εργαλείο σε λειτουργία,

ακουµπήστε το µε λη την επιφάνεια λείανσησ

επάνω στην υπ κατεργασία επιφάνεια και

µετακινείτε το επάνω στο υπ κατεργασία

τεµάχιο ασκώντασ µέτρια πίεση.

Η αφαίρεση υλικού και η εµφάνιση τησ

λειασµένησ επιφάνειασ εξαρτώνται κυρίωσ απ

την επιλογή του φύλλου λείανσησ, την

προεπιλεγµένη βαθµίδα αριθµού στροφών

(GEX 125-1 AE) και την ασκούµενη πίεση.

Μνο άψογα φύλλα λείανσησ έχουν καλή

λειαντική απδοση και προστατεύουν το

ηλεκτρικ εργαλείο.

Η διάρκεια ζωήσ των φύλλων λείανσησ

αυξάνεται ταν εργάζεσθε ασκώντασ

οµοιµορφη πίεση.

Η υπερβολική αύξηση τησ πίεσησ δεν οδηγεί σε

αύξηση τησ αφαίρεσησ υλικού αλλά σε πιο

ισχυρή φθορά του ηλεκτρικού εργαλείου και

του φύλλου λείανσησ.

Μη χρησιµοποιήσετε ένα φύλλο λείανσησ µε

το οποίο είχατε κατεργαστεί µέταλλα για την

κατεργασία άλλων υλικών.

Χρησιµοποιείτε µνο τα γνήσια εξαρτήµατα

λείανσησ απ την Bosch.

Ξεχντρισμα

Περάστε ένα φύλλο λείανσησ µε χοντρή

κκκωση.

Πατήστε το ηλεκτρικ εργαλείο ελαφρά, ώστε

να εργάζεται µε υψηλ αριθµ στροφών και να

επιτυγχάνεται µεγάλη αφαίρεση υλικού.

Λεπτολείανση

Περάστε ένα φύλλο λείανσησ µε λεπτή

κκκωση.

Μεταβάλλοντασ ελαφρά την ασκούµενη πίεση

ή/και αλλάζοντασ τη βαθµίδα αριθµού στροφών

(GEX 125-1 AE) µπορείτε να µειώσετε τον

αριθµ στροφών χωρίσ να σταµατήσει η

έκκεντρη κίνηση.

Να µετακινείτε το ηλεκτρικ εργαλείο επάνω

στο υπ κατεργασία τεµάχιο ασκώντασ µέτρια

πίεση, εκτελώντασ κυκλικέσ ή κάθετα

διασταυρούµενεσ επίπεδεσ κινήσεισ. Μην

λοξεύετε το ηλεκτρικ εργαλείο για να µην

κψετε το υπ κατεργασία τεµάχιο, π. χ.

καπλαµάδεσ.

Μλισ τελειώσετε την κοπή θέστε το ηλεκτρικ

εργαλείο εκτσ λειτουργίασ.

Στίλβωση (GEX 125-1 AE)

Για να στιλβώσετε βερνίκια ξεθωριασµένα απ

τον καιρ ή για καλύψετε γρατζουνιέσ (π. χ. σε

ακρυλικ γυαλί) µπορείτε να εξοπλίσετε το

ηλεκτρικ εργαλείο µε ανάλογα κατάλληλα

εργαλεία στίλβωσησ, π. χ. µάλλινο σκούφο,

κετσέ ή σπγγο λείανσησ (ειδικά εξαρτήµατα).

Για τη στίλβωση πρέπει να επιλέγετε χαµηλ

αριθµ στροφών (βαθµίδα 1 –2), για να

αποφεύγετε την υπερβολική θέρµανση τησ

επιφάνειασ.

Απλώστε το υλικ στίλβωσησ µε ένα σπγγο

στίλβωσησ ασκώντασ µέτρια πίεση και

εκτελώντασ διασταυρούµενεσ ή κυκλικέσ

κινήσεισ και αφήστε ακολούθωσ το να

στεγνώσει.

Στιλβώστε το στεγν µέσο στίλβωσησ µε έναν

µάλλινο σκούφο στίλβωσησ, εκτελώντασ

διασταυρούµενεσ ή κυκλικέσ κινήσεισ.

Να καθαρίζετε τακτικά τα εργαλεία στίλβωσησ

για να εξασφαλίζετε άριστα λειαντικά

αποτελέσµατα. Να ξεπλένετε τα εργαλεία

στίλβωσησ µε ήπια απορρυπαντικά και ζεστ

νερ. Μην χρησιµοποιήσετε διαλύτεσ.

Συντήρηση και Service

Συντήρηση και καθαρισμς

fΒγάζετε το φις απ την πρίζα πριν απ

οποιαδήποτε εργασία στο ηλεκτρικ

εργαλείο.

fΔιατηρείτε το ηλεκτρικ εργαλείο και τις

σχισμές αερισμού καθαρές για να μπορείτε

να εργάζεσθε καλά και ασφαλώς.

Αν παρ’ λεσ τισ επιµεληµένεσ µεθδουσ κατα-

σκευήσ κι ελέγχου το ηλεκτρικ εργαλείο στα-

µατήσει κάποτε να λειτουργεί, ττε η επισκευή

του πρέπει να ανατεθεί σ’ ένα

εξουσιοδοτηµένο συνεργείο για ηλεκτρικά

εργαλεία τησ Bosch.

ταν ζητάτε διασαφητικέσ πληροφορίεσ

καθώσ και ταν παραγγέλνετε ανταλλακτικά

πρέπει να αναφέρετε οπωσδήποτε το 10ψήφιο

αριθµ ευρετηρίου που αναγράφεται στην

πινακίδα κατασκευαστή.

OBJ_BUCH-315-002.book Page 85 Monday, June 11, 2007 12:59 PM

86 | Eλληνικά 2 609 140 411 • 11.6.07

Service και σύμβουλος πελατών

To Service απαντά στισ ερωτήσεισ σασ σχετικά

µε την επισκευή και τη συντήρηση του

προϊντοσ σασ καθώσ και για τα αντίστοιχα

ανταλλακτικά. Λεπτοµερή σχέδια και

πληροφορίεσ για τα ανταλλακτικά θα βρείτε

στην ηλεκτρονική διεύθυνση:

www.bosch-pt.com

Η οµάδα συµβούλων τησ Βosch σασ

υποστηρίζει µε ευχαρίστηση ταν έχετε

ερωτήσεισ σχετικέσ µε την αγορά, τη χρήση και

τη ρύθµιση των προϊντων και ανταλλακτικών.

Ελληνικά

Robert Bosch A.E.

Kηφισσού 162

12131 Περιστέρι-Aθήvα

Tel.: +30 (0210) 57 01 200 KENTPO

Tel.: +30 (0210) 57 70 081 – 83 KENTPO

Fax: +30 (0210) 57 01 263

Fax: +30 (0210) 57 70 080

www.bosch.gr

ABZ Service A.E.

Tel.: +30 (0210) 57 01 375 – 378 SERVICE

Fax: +30 (0210) 57 73 607

Απσυρση

Τα ηλεκτρικά εργαλεία, τα εξαρτήµατα και οι

συσκευασίεσ πρέπει να ανακυκλώνονται µε

τρπο φιλικ προσ το περιβάλλον.

Μνο για χώρες της ΕΕ:

Μην ρίχνετε τα ηλεκτρικά

εργαλεία στα απορρίµµατα του

σπιτιού σασ!

Σύµφωνα µε την Κοινοτική

Οδηγία 2002/96/EΚ σχετικά µε τισ

παλαιέσ ηλεκτρικέσ και

ηλεκτρονικέσ συσκευέσ και τη µεταφορά τησ

οδηγίασ αυτήσ σε εθνικ δίκαιο δεν είναι πλέον

υποχρεωτικ τα άχρηστα ηλεκτρικά εργαλεία

να συλλέγονται ξεχωριστά για να

ανακυκλωθούν µε τρπο φιλικ προσ το

περιβάλλον.

Τηρούμε το δικαίωμα αλλαγών.

OBJ_BUCH-315-002.book Page 86 Monday, June 11, 2007 12:59 PM

Türkçe | 872 609 140 411 • 11.6.07

Elektrikli El Aletleri İçin

Genel Uyarı Talimatı

Bütün uyarıları ve talimat hükümle-

rini okuyun. Açıklanan uyarılara ve

talimat hükümlerine uyulmadığı takdirde elektrik

çarpmalarına, yangınlara ve/veya ağır yaralanma-

lara neden olunabilir.

Bütün uyarıları ve talimat hükümlerini ileride

kullanmak üzere saklayın.

Uyarı ve talimat hükümlerinde kullanılan “Elektrikli

El Aleti” kavramı, akım şebekesine bağlı (şebeke

bağlantı kablosu ile) aletlerle akü ile çalışan aletleri

(akım şebekesine bağlantısı olmayan aletler) kap-

samaktadır.

1) Çalışma yeri güvenliği

a) Çalıştığınız yeri temiz tutun ve iyi aydın-

latın. Çalıştığınız yer düzensiz ise ve iyi

aydınlatılmamışsa kazalar ortaya çıkabilir.

b) Yakınında patlayıcı maddeler, yanıcı sıvı,

gaz veya tozların bulunduğu yerlerde

elektrikli el aleti ile çalışmayın. Elektrikli el

aletleri, toz veya buharların tutuşmasına

neden olabilecek kıvılcımlar çıkarırlar.

c) Elektrikli el aleti ile çalışırken çocukları ve

başkalarını uzakta tutun. Dikkatiniz dağıla-

cak olursa aletin kontrolünü

kaybedebilirsiniz.

2) Elektrik Güvenliği

a) Elektrikli el aletinin bağlantı fişi prize uy-

malıdır. Fişi hiçbir zaman değiştirmeyin.

Koruyucu topraklanmış elektrikli el

aletleri ile birlikte adaptör fiş kullanmayın.

Değiştirilmemiş fiş ve uygun priz elektrik

çarpma tehlikesini azaltır.

b) Borular, kalorifer petekleri, ısıtıcılar ve

buzdolapları gibi topraklanmış yüzeylerle

bedensel temasa gelmekten kaçının. Be-

deniniz topraklandığı anda büyük bir elektrik

çarpma tehlikesi ortaya çıkar.

c) Aleti yağmur altında veya nemli yerlerde

bırakmayın. Suyun elektrikli el aleti içine

sızması elektrik çarpma tehlikesini yükseltir.

d) Elektrikli el aletini kablosundan tutarak ta-

şımayın, kabloyu kullanarak asmayın veya

kablodan çekerek fişi çıkarmayın. Kabloyu

ısıdan, yağdan, keskin kenarlı cisimlerden

veya aletin hareketli parçalarından uzak

tutun. Hasarlı veya dolaşmış kablo elektrik

çarpma tehlikesini yükseltir.

e) Bir elektrikli el aleti ile açık havada çalışır-

ken, mutlaka açık havada kullanılmaya

uygun uzatma kablosu kullanın. Açık ha-

vada kullanılmaya uygun uzatma kablosunun

kullanılması elektrik çarpma tehlikesini

azaltır.

f) Elektrikli el aletinin nemli ortamlarda ça-

lıştırılması şartsa, mutlaka arıza akımı ko-

ruma şalteri kullanın. Arıza akımı koruma

şalterinin kullanımı elektrik çarpma

tehlikesini azaltır.

3) Kişilerin Güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin,

elektrikli el aleti ile işinizi makul bir tempo

ve yöntemle yürütün. Yorgunsanız, aldı-

ğınız hapların, ilaçların veya alkolün etki-

sinde iseniz elektrikli el aleti kullanmayın.

Aleti kullanırken bir anki dikkatsizlik önemli

yaralanmalara neden olabilir.

b) Daima kişisel koruyucu donanım ve bir

koruyucu gözlük kullanın. Elektrikli el ale-

tinin türü ve kullanımına uygun olarak; toz

maskesi, kaymayan iş ayakkabıları,

koruyucu kask veya koruyucu kulaklık gibi

koruyucu donanım kullanımı yaralanma

tehlikesini azalttır.

c) Aleti yanlışlıkla çalıştırmaktan kaçının.

Akım ikmal şebekesine ve/veya aküye

bağlamadan, elinize alıp taşımadan önce

elektrikli el aletinin kapalı durumda oldu-

ğundan emin olun. Elektrikli el aletini

parmağınız şalter üzerinde dururken

taşırsanız ve alet açıkken fişi prize

sokarsanız kazalara neden olabilirsiniz.

d) Elektrikli el aletini çalıştırmadan önce

ayar aletlerini veya anahtarları aletten

çıkarın. Aletin dönen parçaları içinde

bulunabilecek bir yardımcı alet

yaralanmalara neden olabilir.

e) Çalışırken bedeniniz anormal durumda ol-

masın. Çalışırken duruşunuz güvenli

olsun ve dengenizi her zaman koruyun.

Bu sayede aleti beklenmedik durumlarda

daha iyi kontrol edebilirsiniz.

f) Uygun iş elbiseleri giyin. Geniş giysiler

giymeyin ve takı takmayın. Saçlarınızı,

giysileriniz ve eldivenlerinizi aletin

hareketli parçalarından uzak tutun. Bol

giysiler, uzun saçlar veya takılar aletin

hareketli parçaları tarafından tutulabilir.

g) Toz emme donanımı veya toz tutma terti-

batı kullanırken, bunların bağlı

olduğundan ve doğru kullanıldığından

emin olun. Toz emme donanımının

kullanımı tozdan kaynalanabilecek tehlikeleri

azaltır.

UYARI

OBJ_BUCH-315-002.book Page 87 Monday, June 11, 2007 12:59 PM

88 | Türkçe 2 609 140 411 • 11.6.07

4) Elektrikli el aletlerinin özenle kullanımı ve

bakımı

a) Aleti aşırı ölçede zorlamayın. Yaptığınız

işe uygun elektrikli el aletleri kullanın.

Uygun performanslı elektrikli el aleti ile,

belirlenen çalışma alanında daha iyi ve

güvenli çalışırsınız.

b) Şalteri bozuk olan elektrikli el aletini kul-

lanmayın. Açılıp kapanamayan bir elektrikli

el aleti tehlikelidir ve onarılmalıdır.

c) Alette bir ayarlama işlemine başlamadan

ve/veya aküyü çıkarmadan önce,

herhangi bir aksesuarı değiştirirken veya

aleti elinizden bırakırken fişi prizden

çekin. Bu önlem, elektrikli el aletinin

yanlışlıkla çalışmasını önler.

d) Kullanım dışı duran elektrikli el aletlerini

çocukların ulaşamayacağı bir yerde sak-

layın. Aleti kullanmayı bilmeyen veya bu

kullanım kılavuzunu okumayan kişilerin

aletle çalışmasına izin vermeyin.

Deneyimsiz kişiler tarafından kullanıldığında

elektrikli el aletleri tehlikelidir.

e) Elektrikli el aletinizin bakımını özenle

yapın. Elektrikli el aletinizin kusursuz ola-

rak işlev görmesini engelleyebilecek bir

durumun olup olmadığını, hareketli parça-

ların kusursuz olarak işlev görüp görme-

diklerini ve sıkışıp sıkışmadıklarını,

parçaların hasarlı olup olmadığını kontrol

edin. Aleti kullanmaya başlamadan önce

hasarlı parçaları onartın. Birçok iş kazası

elektrikli el aletlerinin kötü bakımından

kaynaklanır.

f) Kesici uçları daima keskin ve temiz tutun.

Özenle bakımı yapılmış keskin kenarlı

kesme uçlarının malzeme içinde sıkışma

tehlikesi daha azdır ve daha rahat kullanım

olanağı sağlarlar.

g) Elektrikli el aletini, aksesuarı, uçları ve

benzerlerini, bu özel tip alet için

öngörülen talimata göre kullanın. Bu

sırada çalışma koşullarını ve yaptığınız işi

dikkate alın. Elektrikli el aletlerinin kendileri

için öngörülen alanın dışında kullanılması

tehlikeli durumlara neden olabilir.

5) Servis

a) Elektrikli el aletinizi sadece yetkili perso-

nele ve orijinal yedek parça kullanma ko-

şulu ile onartın. Bu sayede aletin güvenliğini

sürekli hale getirirsiniz.

Alete özgü güvenlik talimatı

fBu elektrikli el aletini sadece kuru

zımpara/taşlama işleri için kullanın. Elektrikli

el aletinin içine sızabilecek su, elektrik çarpma

tehlikesini önemli ölçüde artırır.

fKıvılcımların kimse için tehlike

oluşturmamasına dikkat edin. Çalışma

yerinizin yakınındaki yanıcı malzemeleri

uzaklaştırın. Metaller taşlanırken kıvılcım çıkar.

fDikkat! Yangın tehlikesi! Zımparalanan

malzemenin ve zımpara makinesinin aşırı

ölçüde ısınmamasına dikkat edin. İşe ara

vermeden önce her defasında toz haznesini

boşaltın. Toz torbası, mikro filtre, kağıt toz

torbasındaki (veya filtre torbası ve elektrik

süpürgesinin filtresindeki) zımpara tozu,

elverişsiz koşullarda, örneğin metaller

taşlanırken çıkan kıvılcımlar nedeniyle

kendiliğinden tutuşabilir. Zımpara tozu lak,

poliüretan veya diğer kimyasal maddelerle

karışırsa ve zımparalanan malzeme uzun süre

çalışmadan dolayı ısınırsa tehlike daha da artar.

fİş parçasını emniyete alın. Bir germe tertibatı

veya mengene ile sabitlenen iş parçası elle tut-

maya oranla daha güvenli tutulur.

fBu aletle asbest içeren malzemeleri

işlemeyin. Asbest kanserojen madde kabul

edilir.

fÇalışma sırasında sağlığa zararlı, yanıcı veya

patlayıcı tozların çıkma olasılığı varsa gerekli

koruyucu önlemleri alın. Örneğin: Bazı tozlar

kanserojen sayılır. Koruyucu toz maskesi takın

ve eğer aletinize takılabiliyorsa bir toz/talaş

emme tertibatı bağlayın.

fÇalışma yerinizi daima temiz tutun. Malzeme

karışımları özellikle tehlikelidir. Hafif metal

tozları yanabilir veya patlayabilir.

fElektrikli el aletinizi hasarlı kablo ile kullan-

mayın. Çalışma sırasında kablo hasar

görecek olursa, dokunmayın ve kabloyu

hemen prizden çekin. Hasarlı koblolar elektrik

çarpma tehlikesini artırır.

Fonksiyon tanımı

Bütün uyarıları ve talimat hükümle-

rini okuyun. Açıklanan uyarılara ve

talimat hükümlerine uyulmadığı

takdirde elektrik çarpmalarına,

yangınlara ve/veya ağır yaralanmalara

neden olunabilir.

Lütfen aletin resminin göründüğü sayfayı açın ve bu

kullanım kılavuzunu okuduğunuz sürece bu sayfayı

açık tutun.

OBJ_BUCH-315-002.book Page 88 Monday, June 11, 2007 12:59 PM

Türkçe | 892 609 140 411 • 11.6.07

Usulüne uygun kullanım

Bu elektrikli el alet; ahşap, plastik, metal, macun ve

laklı yüzeylerde kuru taşlama/zımparalama işleri

için geliştirilmiştir.

Elektronik kontrollü aletler polisaj işlerine de

uygundur.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları grafik

sayfasındaki elektrikli el aleti resmindeki

numaralarla aynıdır.

1Açma/kapama şalteri

2Devir sayısı ön seçim düğmesi (GEX 125-1 AE)

3Komple toz kutusu (mikro filtre sistemi)

4Zımpara tablası

5Zımpara kağıdı*

6Zımpara tablası vidaları

7Üfleme rakoru

8Filtre elemanı (mikro filtre sistemi)

9Emme hortumu*

*Şekli gösterilen veya tanımlanan aksesuar standart

teslimat kapsamında değildir.

Teknik veriler

Gürültü/Titreşim bilgisi

Ölçüm değerleri EN 60745’e göre tespit edilmiştir.

Aletin A olarak değerlendirilen gürültü seviyesi tipik

olarak şöyledir: Ses basıncı seviyesi 77 dB(A); gü-

rültü emisyonu seviyesi 88 dB(A). Tolerans

K=2,8 dB.

Koruyucu kulaklık kullanın!

Toplam titreşim değeri (üç yönün vekör toplamı)

EN 60745’e göne tespit edilmiştir:

Titreşim emisyon değeri ah =5,0 m/s2, tolerans

K=1,5m/s

Bu talimatta belirtilen titreşim seviyesi

EN 60745’teki normlara uygun bir

ölçme yöntemi ile ölçülmüştür ve aletlerin karşılaştı-

rılmasında kullanılabilir.

Titreşim seviyesi elektrikli el aletinin kullanım koşul-

larına göre değişebilir ve bazı durumlarda bu tali-

matta belirtilen değerlerin üzerine çıkabilir.

Eelektrikli el aleti düzenli olarak bu gibi durumlarda

kullanıldığı takdirde titreşimin kullanıcıya bindirdiği

yük gözden kaçabalir.

Açıklama: Belirli bir çalışma süresi içinde titreşimin

kullanıcıya bindirdiği yükün tam olarak tahmin edile-

bilmesi için, aletin kapalı olup olmadığı veya çalış-

masına rağmen kullanılmadığı süreler de dikkate

alınmalıdır. Kullanılmadığı zamanlar alet kapatıldığı

takdirde bütün çalışma süresi içinde titreşimin kulla-

nıcıya bindirdiği yük önemli ölçüde azaltılabilir.

Uygunluk beyanı

Tek sorumlu olarak “Teknik veriler” bölümünde

tanımlanan bu ürünün: 89/336/EWG ile 98/37/EG

yönetmelikleri hükümleri uyarınca (28.12.2009

tarihine kadar) ve 2006/42/EG yönetmelikle

hükümleri uyarınca da (29.12.2009 tarihinden

itibaren) EN 60745 normlarına veya bu normlara ait

normatif belgelere uygunluğunu beyan ederiz.

06.12.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Eksantrik zımpara GEX 125-1 A

Professional

GEX 125-1 AE

Professional

Ürün kodu 3 601 C87 0.. 3 601 C87 5..

Giriş gücü W 250 250

Titreşim sayısı ön seçimi –z

Boştaki devir sayısıdev/dak 12000 7500–12000

Boştaki titreşim sayısıdev/dak 24000 15000–24000

Titreşim dairesi çapımm 2,5 2,5

Zımpara tablası çapımm 125 125

Ağırlığı EPTA-Procedure 01/2003’e göre kg 1,3 1,3

Koruma sınıfı/II /II

Veriler [U] 230/240 V’luk anma gerilimleri için geçerlidir. Daha düşük gerilimlerde ve ülkelere özgü tiplerde bu veriler

değişebilir.

Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodları değişik olabilir.

UYARI

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-315-002.book Page 89 Monday, June 11, 2007 12:59 PM

90 | Türkçe 2 609 140 411 • 11.6.07

Montaj

fElektrikli el aletinin kendinde bir çalışma yap-

madan önce her defasında fişi prizden çekin.

Zımpara kağıdının değiştirilmesi

(Bakınız: Şekil A)

Yeni bir zımpara kağıtı takmadan önce zımpara

tablasındaki 4 kirleri, örneğin bir fırça ile temizleyin.

Zımpara tablasının 4 yüzeyi pıtrak tutturmalıdır, bu

sayede pıtrak tutturmalı zımpara kağıtlarını hızla ve

basit biçimde tespit edebilirsiniz.

Zımpara kağıdını 5 zımpara tablasının 4 alt tarafına

sıkıca bastırın.

Toz emme işlevinin optimum düzeyde olabilmesi

için zımpara kağıdındaki deliklerin zımpara

tablasındaki deliklere denk gelmesine dikkat edin.

Zımpara kağıdının 5 zımpara tablasındaam 4 basit

biçimde ayarlanması için takım çantasında bulunan

ve şekilde gösterilen ayar yardımıcısını

kullanabilirsiniz. Pıtrak tutturmalı zımpara kağıdını

yukarı doğru ayar yardımcısı üzerine yatırın ve

elektrikli el aletinin zımpara tablasını iyice bastırın.

Zımpara kağıdının seçilmesi

İşlenen malzemeye ve istenen üst yüzey kazıma performansına göre çok farklı zımpara kağıtları vardır:

Malzeme Kullanım Kum kalınlığı

–Boya

–Lak

–Dolgu maddesi

–Macun

Boyaların kazınması için Kaba 40

Astar boyalarını zımparası için (örneğin fırça

izlerinin, boya damlalarının ve akıntıların

giderilmesi için)

Orta 80

100

120

Laklamadan önce emprenyenin son perdahı için İnce 180

400

–Her türlü ahşap

malzeme (örneğin sert

ahşap, yumuşak ahşap,

yonga levha ve yapı

levhaları)

–Metal malzeme

Örneğin pürüzlü, planyalanmamış dilme ve

tahtaların ön zımparası için

Kaba 40

Plan zımpara ve küçük iç diş bükeylikleri bulunan

yüzeylerin işlenmesi için

Orta 80

100

120

Ahşabın son ve ince zımparası için İnce 180

240

320

400

–Taş

–Marmer

–Granit

–Seramik

–Cam

–Pleksiglas

–Otomobil boyası

–Corian®

–Varicor®

Ön zımpara için Kaba 60

Kenar kırıklarının zımparalanması için Orta 80

100

120

Biçimlendirmede ince zımapar için İnce 180

240

320

400

Parlatıcı zımpara ve kenar yuvarlama Çok ince

ve hassas

600

1200

OBJ_BUCH-315-002.book Page 90 Monday, June 11, 2007 12:59 PM

Türkçe | 912 609 140 411 • 11.6.07

Zımpara tablasının değiştirilmesi

(Bakınız: Şekil B)

Açıklama: Hasar gören zımpara tablasını 4 hemen

değiştirin.

Zımpara kağıdını veya polisaj ucunu çekin. 4 vidayı

6 tam olara sökerek çıkarın ve zımpara tablasını 4

alın. Yeni zımpara tablasını 4 yerine yerleştirin ve

vidaları tekrar sıkın.

Açıklama: Zımpara tablasını takarken sürücünün

dişlerinin zımpara tablasının oluklarını kavramasına

dikkat edin.

Toz ve talaş emme

Toz kutusu ile alete entegre emme

(Bakınız: Şekil C1–C4)

Toz kutusunu 3 tam kilitleme yapıncaya kadar 7

yerine takın.

Toz kutusunun 3 doluluk seviyesi saydam hazne

nedeniyle rahatça kontrol edilebilir.

Toz kutusunu 3 boşaltmak için hafifçe çevirerek

aşağı doğru çekin ve çıkarın.

Toz kutusunu 3 açmadan önce filtre elemanının

içindeki tozun temizlenebilmesi için kutuyu resimde

gösterildiği gibi sert bir zemine vurun.

Toz kutusunu 3 sıkıca tutun, filtre elemanını 8

yukarı doğru kaldırarak çıkarın ve toz kutusunu

boşaltın. Filtre elemanının 8 lamellerini yumuşak bir

fırça ile temizleyin.

Harici toz emme (Bakınız: Şekil D)

Bir emme hortumunu 9 üfleme rakoruna 7 takın. Emme

hortumunu 9 bir eleketrik süpürgesine bağlayın. Çeşitli

elektrik süpürgelerine bağlantı yöntemini bu kullanım

kılavuzunun sonunda bulabilirsiniz.

Elektrik süpürgesi işlenen malzemeye uygun

olmalıdır.

Özellikle sağlığa zararlı, kanserojen veya kuru

tozları emdirirken özel elektrik süpürgesi (sanayi tipi

elektrik süpürgesi) kullanın.

İşletim

Çalıştırma

fŞebeke gerilimine dikkat edin! Akım kaynağının

gerilimi elektrikli el aletinin tip etiketi üzerindeki

verilere uygun olmalıdır. 230 V ile işaretlenmiş

elektrikli el aletleri 220 V ile de çalıştırılabilir.

Açma/kapama

Elektrikli el aletini çalıştırmak için açma/kapama

şalterini 1 sağa, şu pozisyonu devirin “I”.

Elektrikli el aletini kapamak için açma/kapama

şalterini 1 sola, şu pozisyona devirin “0”.

Devir sayısı ön seçimi (GEX 125-1 AE)

Devir sayısı ön seçim düğmesi 2 ile gerekli devir

sayısını alet çalışırken de önceden seçerek

belirleyebilirsiniz.

1–2Düşük devir sayısı

3–4 Orta devir sayısı

5–6 Yüksek devir sayısı

Gerekli olan devir sayısı işlenen malzemeye ve

çalışma koşullarına bağlı olup, en doğru biçimde

deneyle belirlenebilir.

Düşük devir sayısı ile uzun süre çalıştığınızda,

soğutma yapmak için elektrikli el aletini boşta en

yüksek devir sayısı ile yaklaşık 3 dakika kadar

çalıştırın.

Zımpara tablası freni

Alete entegre zımpara tablası freni boşta çalışırken

devir sayısı düşürür ve bu sayede elektrikli el aleti iş

parçasına temas ettirildiğinde çizikler oluşmaz.

Boştaki devir sayısı zamanla yükselirse, zımpara

tablası hasarlı demektir ve değiştirilmesi gerekir

veya zımpara tablası freni kullanım ömrünü

tamamlamış demektir. Kullanım ömrünü

tamamlamış zımpara tablası freni Bosch Elektrikli

El Aletleri için yetkili bir serviste değiştirilmelidir.

Çalışırken dikkat edilecek hususlar

fElinizden bırakmadan önce elektrikli el

aletinin tam olarak durmasını bekleyin.

Yorulmadan çalışabilmek için elektrikli el aletini

yaptığınız işe göre yukarıdan, yandan veya önden

tutabilirsiniz. (Bakınız: Şekil E)

Yüzey zımparalama

Elektrikli el aletini açın, bütün zımpara yüzeyini

işlenen yüzeye yerleştirin ve iş parçası üzerinde

makul bir bastırma kuvveti ile hareket ettirin.

Kazıma performansı ve zımpara profili esas olarak

seçilen zımpara kağıdına, önceden seçilerek

ayarlanan devir sayısı kademesine

(GEX 125-1 AE) ve bastırma kuvvetine bağlıdır.

Sadece kusursuz zımpara kağıtları iyi bir

performans sağlar ve elektrikli el aletini korurlar.

Zımpara kağıtlarının kullanım ömrünü uzatmak için

eşit ve makul bastırma kuvveti ile çalışmaya dikkat

edin.

Çalışırken aşırı ölçüde bastırma yüksek bir zımpara

performansı sağlamaz, tam tersine elektrikli el ale-

tinin ve zımpara kağıdının önemli ölçüde yıpranma-

sına neden olur.

Metal malzeme için kullandığınız zımpara

kağıtlarını başka malzemeler için kullanmayın.

Sadece orijinal Bosch zımpara aksesuarı kullanın.

OBJ_BUCH-315-002.book Page 91 Monday, June 11, 2007 12:59 PM

92 | Türkçe 2 609 140 411 • 11.6.07

Kaba zımpara

Büyük kum iriliğindeki zımpara kağıdını seçin.

Elektrikli el aletini yüksek devir sayısında

çalışabilecek ve yüksek kazıma performansı

sağlayabilecek ölçüde hafifçe bastırın.

Hassas ve ince zımpara

Küçük kum iriliğindeki zımpara kağıdını seçin.

Bastırma kuvvetini hafifçe değiştirerek veya devir

sayısı kademesini (GEX 125-1 AE) değiştirerek

zımpara tablası devir sayısını düşürebilir ve

eksantrik hareketi muhafaza edebilirsiniz.

Elektrikli el aletini iş parçası üzerinde hafif bastırma

kuvveti ile dairesel olarak veya uzunlamasına/enine

hareket ettirin. Örneğin kaplamalı malzemeyi

işlerken delme yapmamanız için elektrikli el aletini

açılandırmayın.

Kesme işi sona erince elektrikli el aletini kapatın.

Polisaj (GEX 125-1 AE)

Bozulmuş laklı yüzeyleri parlatmak veya çizikleri

gidermek için (örneğin akrilglasta) elektrikli el

aletine polisaj yünü, polisaj keçesi veya polisaj

süngeri (aksesuar) takabilirsiniz.

Yüzeyin aşırı ölçüde ısınmaması için polisaj işlemi

çin düşük devir sayısı seçin (kareme 1 –2).

Polisaj maddesini bir polisaj süngeri ile yüzeye

çapraz veya dairesel hareketlerle az bastırma

kuvveti ile emdirin ve hafifçe kurumaya bırakın.

Kuruyan polisaj maddesini çapraz veya dairesel

hareketlerle polisaj yünü ile işleyin.

İyi polisaj sonucu elde edebilmek için polisaj

uçlarını düzenli olarak temizleyin. Polisaj uçlarını

sıcak su ve yumuşak temizlik maddesi ile yıkayın,

çözücü madde kullanmayın.

Bakım ve servis

Bakım ve temizlik

fElektrikli el aletinin kendinde bir çalışma

yapmadan önce her defasında fişi prizden

çekin.

fİyi ve güvenli çalışabilmek için elektrikli el

aletini ve havalandırma deliklerini daima

temiz tutun.

Dikkatli biçimde yürütülen üretim ve test

yöntemlerine rağmen elektrikli el aleti arıza

yapacak olursa, onarım Bosch elektrikli aletleri için

yetkili bir serviste yapılmalıdır.

Bütün başvuru ve yedek parça siparişlerinizde

mutlaka aletinizin tip etiketindeki 10 haneli ürün

kodunu belirtiniz.

Müterşi servisi ve müterşi

danişmanliği

Müşteri servisleri ürününüzün onarım ve bakımı ile

yedek parçalarına ait sorularınınız yanıtlandırır.

Demonte görünüşler ve yedek parçalara ait bilgileri

şu adreste de bulabilirsiniz:

www.bosch-pt.com

Bosch müşteri servisi timi satın alacağınız ürünün

özellikleri, bu ürünün kullanımı ve ayar işlemleri

hakkındaki sorularınız ile yedek parçalarına ait

sorularınızı memnuniyetle yanıtlandırır.

Türkçe

Bosch San. ve Tic. A.S.

Ahi Evran Cad. No:1 Kat:22

Polaris Plaza

80670 Maslak/Istanbul

Müşteri Danışmanı: +90 (0212) 335 06 66

Müşteri Servis Hattı: +90 (0212) 335 07 52

Tasfiye

Elektrikli el aleti, aksesuar ve ambalaj malzemesi

çevre dostu bir yöntemle tasfiye edilmek üzere

tekrar kazanım merkezine gönderilmelidir.

Sadece AB üyesi ülkeler için:

Elektrikli el aletini evsel çöplerin içine

atmayın!

Elektrikli el aletleri ve eski elektronik

aletlere ilişkin 2002/96/AT sayılı

Avrupa Birliği yönetmeliği ve

bunların tek tek ülkelerin hukuklarına

uyarlanması uyarınca, kullanım ömrünü

tamamlamış elektrikli el aletleri ayrı ayrı toplanmak

ve çevre dostu bir yöntemle tasfiye edilmek üzere

yeniden kazanım merkezlerine gönderilmek

zorundadır.

Değişiklik haklarımız saklıdır.

OBJ_BUCH-315-002.book Page 92 Monday, June 11, 2007 12:59 PM

Polski | 932 609 140 411 • 11.6.07

Ogólne przepisy bezpie-

czeństwa dla

elektronarzędzi

Należy przeczytać

wszystkie wskazówki i

przepisy. Błędy w przestrzeganiu poniższych

wskazówek mogą spowodować porażenie

prądem, pożar i/lub ciężkie obrażenia ciała.

Należy starannie przechowywać wszystkie

przepisy i wskazówki bezpieczeństwa dla

dalszego zastosowania.

Użyte w poniższym tekście pojęcie „elektronarzę-

dzie“ odnosi się do elektronarzędzi zasilanych

energią elektryczną z sieci (z przewodem

zasilającym) i do elektronarzędzi zasilanych aku-

mulatorami (bez przewodu zasilającego).

1) Bezpieczeństwo miejsca pracy

a) Stanowisko pracy należy utrzymywać

w czystości i dobrze oświetlone. Niepo-

rządek w miejscu pracy lub nieoświetlona

przestrzeń robocza mogą być przyczyną

wypadków.

b) Nie należy pracować tym elektronarzę-

dziem w otoczeniu zagrożonym wybu-

chem, w którym znajdują się np. łatwo-

palne ciecze, gazy lub pyły. Podczas pracy

elektronarzędziem wytwarzają się iskry,

które mogą spowodować zapłon.

c) Podczas użytkowania urządzenia zwrócić

uwagę na to, aby dzieci i inne osoby

postronne znajdowały się w bezpiecznej

odległości. Odwrócenie uwagi może

spowodować utratę kontroli nad

narzędziem.

2) Bezpieczeństwo elektryczne

a) Wtyczka elektronarzędzia musi pasować

do gniazda. Nie wolno zmieniać wtyczki

w jakikolwiek sposób. Nie wolno używać

wtyków adapterowych w przypadku

elektronarzędzi z uziemieniem

ochronnym. Niezmienione wtyczki i

pasujące gniazda zmniejszają ryzyko

porażenia prądem.

b) Należy unikać kontaktu z uziemionymi

powierzchniami jak rury, grzejniki, piece i

lodówki. Ryzyko porażenia prądem jest

większe, gdy ciało użytkownika jest uziemio-

ne.

c) Urządzenie należy zabezpieczyć przed

deszczem i wilgocią. Przedostanie się

wody do elektronarzędzia podwyższa ryzyko

porażenia prądem.

d) Nigdy nie należy używać przewodu do

innych czynności. Nigdy nie należy nosić

elektronarzędzia, trzymając je za

przewód, ani używać przewodu do

zawieszenia urządzenia; nie wolno też

wyciągać wtyczki z gniazdka pociągając

za przewód. Przewód należy chronić

przed wysokimi temperaturami, należy go

trzymać z dala od oleju, ostrych krawędzi

lub ruchomych części urządzenia.

Uszkodzone lub splątane przewody

zwiększają ryzyko porażenia prądem.

e) W przypadku pracy elektronarzędziem

pod gołym niebem, należy używać

przewodu przedłużającego,

dostosowanego również do zastosowań

zewnętrznych. Użycie właściwego

przedłużacza (dostosowanego do pracy na

zewnątrz) zmniejsza ryzyko porażenia

prądem.

f) Jeżeli nie da się uniknąć zastosowania

elektronarzędzia w wilgotnym otoczeniu,

należy użyć wyłącznika ochronnego

różnicowo-prądowego. Zastosowanie

wyłącznika ochronnego różnicowo-prądo-

wego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osób

a) Podczas pracy z elektronarzędziem

należy zachować ostrożność, każdą

czynność wykonywać uważnie i z

rozwagą. Nie należy używać

elektronarzędzia, gdy jest się zmęczonym

lub będąc pod wpływem narkotyków,

alkoholu lub lekarstw. Moment nieuwagi

przy użyciu elektronarzędzia może stać się

przyczyną poważnych urazów ciała.

b) Należy nosić osobiste wyposażenie

ochronne i zawsze okulary ochronne. No-

szenie osobistego wyposażenia ochronnego

– maski przeciwpyłowej, obuwia z pode-

szwami przeciwpoślizgowymi, kasku

ochronnego lub środków ochrony słuchu (w

zależności od rodzaju i zastosowania

elektronarzędzia) – zmniejsza ryzyko

obrażeń ciała.

c) Należy unikać niezamierzonego urucho-

mienia narzędzia. Przed włożeniem

wtyczki do gniazdka i/lub podłączeniem

do akumulatora, a także przed

podniesieniem lub przeniesieniem

elektronarzędzia, należy upewnić się, że

elektronarzędzie jest wyłączone.

Trzymanie palca na wyłączniku podczas

przenoszenia elektronarzędzia lub

podłączenie do prądu włączonego

narzędzia, może stać się przyczyną

wypadków.

OBJ_BUCH-315-002.book Page 93 Monday, June 11, 2007 12:59 PM

94 | Polski 2 609 140 411 • 11.6.07

d) Przed włączeniem elektronarzędzia,

należy usunąć narzędzia nastawcze lub

klucze. Narzędzie lub klucz, znajdujący się

w ruchomych częściach urządzenia mogą

doprowadzić do obrażeń ciała.

e) Należy unikać nienaturalnych pozycji przy

pracy. Należy dbać o stabilną pozycję

przy pracy i zachowanie równowagi. W

ten sposób możliwa będzie lepsza kontrola

elektronarzędzia w nieprzewidzianych

sytuacjach.

f) Należy nosić odpowiednie ubranie. Nie

należy nosić luźnego ubrania ani biżuterii.

Włosy, ubranie i rękawice należy trzymać

z daleka od ruchomych części. Luźne

ubranie, biżuteria lub długie włosy mogą

zostać wciągnięte przez ruchome części.

g) Jeżeli istnieje możliwość zamontowania

urządzeń odsysających i wychwytujących

pył, należy upewnić się, że są one

podłączone i będą prawidłowo użyte.

Użycie urządzenia odsysającego pył może

zmniejszyć zagrożenie pyłami.

4) Prawidłowa obsługa i eksploatacja

elektronarzędzi

a) Nie należy przeciążać urządzenia. Do

pracy używać należy elektronarzędzia,

które są do tego przewidziane.

Odpowiednio dobranym elektronarzędziem

pracuje się w danym zakresie wydajności

lepiej i bezpieczniej.

b) Nie należy używać elektronarzędzia,

którego włącznik/wyłącznik jest uszko-

dzony. Elektronarzędzie, którego nie można

włączyć lub wyłączyć jest niebezpieczne

i musi zostać naprawione.

c) Przed regulacją urządzenia, wymianą

osprzętu lub po zaprzestaniu pracy na-

rzędziem, należy wyciągnąć wtyczkę z

gniazda i/lub usunąć akumulator. Ten

środek ostrożności zapobiega

niezamierzonemu włączeniu się

elektronarzędzia.

d) Nieużywane elektronarzędzia należy

przechowywać w miejscu niedostępnym

dla dzieci. Nie należy udostępniać narzę-

dzia osobom, które go nie znają lub nie

przeczytały niniejszych przepisów.

Używane przez niedoświadczone osoby

elektronarzędzia są niebezpieczne.

e) Konieczna jest należyta konserwacja

elektronarzędzia. Należy kontrolować,

czy ruchome części urządzenia działają

bez zarzutu i nie są zablokowane, czy

części nie są pęknięte lub uszkodzone w

taki sposób, który miałby wpływ na

prawidłowe działanie elektronarzędzia.

Uszkodzone części należy przed użyciem

urządzenia oddać do naprawy. Wiele

wypadków spowodowanych jest przez

niewłaściwą konserwację elektronarzędzi.

f) Należy stale dbać o ostrość i czystość

narzędzi tnących. O wiele rzadziej

dochodzi do zakleszczenia się narzędzia

tnącego, jeżeli jest ono starannie utrzymane.

Zadbane narzędzia łatwiej się też prowadzi.

g) Elektronarzędzia, osprzęt, narzędzia

pomocnicze itd. należy używać zgodnie

z niniejszymi zaleceniami. Uwzględnić

należy przy tym warunki i rodzaj wykony-

wanej pracy. Niezgodne z przeznaczeniem

użycie elektronarzędzia może doprowadzić

do niebezpiecznych sytuacji.

5) Serwis

a) Naprawę elektronarzędzia należy zlecić

jedynie wykwalifikowanemu fachowcowi

i przy użyciu oryginalnych części zamien-

nych. To gwarantuje, że bezpieczeństwo

urządzenia zostanie zachowane.

Szczególne przepisy bez-

pieczeństwa dla urządzenia

fElektronarzędzie należy używać jedynie do

szlifowania na sucho. Przeniknięcie wody do

elektronarzędzia podwyższa ryzyko porażenia

prądem.

fNależy zadbać o to, aby powstające przy

pracy iskry nie stanowiły dla nikogo

zagrożenia. Wszystkie znajdujące się w

pobliżu łatwopalne materiały należy usunąć.

Przy szlifowaniu metali powstają iskry.

fUwaga, niebezpieczeństwo pożaru! Należy

unikać przegrzania się szlifowanego

materiału i szlifierki. Przed przestojami w

pracy należy zawsze opróżnić pojemnik na

pył. W niesprzyjających warunkach, np. pod

wpływem iskrzenia powstałego podczas

szlifowania metali, może dojść do

samozapalenia się pyłu szlifierskiego w

workach, mikrofiltrach, papierowych

pojemnikach na pył, a także w pojemnikach i

adapterach systemu odpylającego. Zwiększone

niebezpieczeństwo istnieje, gdy pył taki

zmieszany jest z resztkami lakieru, poliuretanu

lub innymi chemicznymi materiałami, a materiał

szlifowany jest po długiej obróbce rozgrzany.

fNależy zabezpieczyć obrabiany przedmiot.

Zamocowanie obrabianego przedmiotu

w urządzeniu mocującym lub imadle jest bez-

pieczniejsze niż trzymanie go w ręku.

OBJ_BUCH-315-002.book Page 94 Monday, June 11, 2007 12:59 PM

Polski | 952 609 140 411 • 11.6.07

fNie należy obrabiać materiału zawierającego

azbest. Azbest jest rakotwórczy.

fJeżeli podczas pracy elektronarzędzia

powstają szkodliwe dla zdrowia, łatwopalne

lub wybuchowe pyły, należy zastosować

odpowiednie środki ochronne. Na przykład

niektóre pyły są rakotwórcze. Zaleca się

używanie maski przeciwpyłowej, a po

zakończeniu pracy odsysanie pyłu i wiórów.

fMiejsce pracy należy utrzymywać w czysto-

ści. Mieszanki materiałów są szczególnie

niebezpieczne. Pył z metalu lekkiego może się

zapalić lub wybuchnąć.

fNie wolno używać elektronarzędzia z uszko-

dzonym przewodem. Nie należy dotykać

uszkodzonego przewodu; w przypadku

uszkodzenia przewodu podczas pracy,

należy wyciągnąć wtyczkę z gniazda.

Uszkodzone przewody podwyższają ryzyko

porażenia prądem.

Opis funkcjonowania

Należy przeczytać wszystkie wska-

zówki i przepisy. Błędy w przestrze-

ganiu poniższych wskazówek mogą

spowodować porażenie prądem,

pożar i/lub ciężkie obrażenia ciała.

Należy otworzyć rozkładaną stronę z rysunkiem

urządzenia i pozostawić ją rozłożoną podczas czy-

tania instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Elektronarzędzie jest przeznaczone do szlifowania

na sucho drewna, tworzywa sztucznego, metalu,

masy szpachlowej oraz lakierowanych

powierzchni.

Elektronarzędzia z elektroniczną regulacją mogą

być również stosowane do polerowania.

Przedstawione graficznie

komponenty

Numeracja przedstawionych graficznie komponen-

tów odnosi się do schematu elektronarzędzia na

stronach graficznych.

1Włącznik/wyłącznik

2Gałka wstępnego wyboru prędkości obrotowej

(GEX 125-1 AE)

3Pojemnik na pyły kompletny

(system mikrofiltrowy)

4Talerz szlifierski

5Okładzina ścierna*

6Śruby do talerza szlifierskiego

7Króciec wydmuchowy

8Element filtrowy (system mikrofiltrowy)

9Wąż odsysający*

*Przedstawiony na rysunkach lub opisany osprzęt nie

wchodzi w skład wyposażenia standardowego.

Dane techniczne

Szlifierka mimośrodowa GEX 125-1 A

Professional GEX 125-1 AE

Professional

Numer katalogowy 3 601 C87 0.. 3 601 C87 5..

Znamionowa moc pobierania W 250 250

Wstępny wybór ilości drgań –z

Prędkość obrotowa bez obciążenia min-1 12000 7500–12000

Ilość drgań bez obciążenia min-1 24000 15000–24000

Przekrój obwodu drgania mm 2,5 2,5

Średnica talerza szlifierskiego mm 125 125

Ciężar odpowiednio do EPTA-Procedure 01/2003 kg 1,3 1,3

Klasa ochrony /II /II

Dane ważne są dla napięcia znamionowego [U] 230/240 V. Przy niższych napięciach i przy wykonaniach szczególnych

dla różnych krajów dane mogą się różnić.

Należy zwracać uwagę na numer katalogowy nabytego elektronarzędzia na tabliczce znamionowej. Nazwy handlowe

mogą się różnić.

OBJ_BUCH-315-002.book Page 95 Monday, June 11, 2007 12:59 PM

96 | Polski 2 609 140 411 • 11.6.07

Informacja na temat hałasu i wibracji

Wartości pomiarowe wyznaczone zgodnie

z EN 60745.

Określony wg skali A poziom hałasu emitowanego

przez urządzenie wynosi standardowo: poziom

ciśnienia akustycznego 77 dB(A); poziom mocy

akustycznej 88 dB(A). Niepewność pomiaru

K=2,8 dB.

Stosować środki ochrony słuchu!

Wartości łączne drgań (suma wektorowa dla trzech

składowych kierunkowych) wyznaczone zgodnie z

normą EN 60745 wynoszą:

wartość emisji drgań ah =5,0 m/s2, błąd pomiaru

K =1,5 m/s2.

Podany w niniejszej instrukcji

poziom drgań pomierzony

został zgodnie z określoną przez normę EN 60745

procedurą pomiarową i może zostać użyty do

porównywania urządzeń.

Poziom drgań będzie się zmieniać w zależności od

rodzaju zastosowania elektronarzędzia i w niektó-

rych wypadkach może przekraczać wartości

podane w niniejszych wskazówkach. Łączna

ekspozycja na drgania będąca wynikiem częstego

korzystania z narzędzia w ten sposób, może być

większa niż wartości podane w niniejszej instrukcji.

Wskazówka: Aby dokładnie ocenić ekspozycję na

drgania podczas określonego wymiaru czasu

pracy, trzeba wziąć pod uwagę także okresy, gdy

urządzenie jest wyłączone, lub gdy jest wprawdzie

włączone, ale nie używane do pracy. W ten sposób

łączna (obliczana na pełny wymiar czasu pracy)

ekspozycja na drgania może okazać się znacznie

niższa niż w przypadku ciągłego użytkowania

urządzenia.

Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że

produkt, przedstawiony w „Dane techniczne“,

odpowiada wymaganiom następujących norm i

dokumentów normatywnych: EN 60745 –zgodnie

z wymaganiami dyrektyw: 89/336/EWG, 98/37/EU

(do 28.12.2009), 2006/42/EU (od 29.12.2009).

06.12.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Montaż

fPrzed wszystkimi pracami przy elektro-

narzędziu należy wyciągnąć wtyczkę z gnia-

zda.

Wymiana okładziny szlifierskiej

(zob. rys. A)

Przed założeniem nowego papieru ściernego,

należy oczyścić talerz szlifierski 4 z zanieczyszczeń

i kurzu, używając do tego np. pędzelka.

Powierzchnia talerza szlifierskiego 4 wykonana jest

z tkaniny do mocowania na rzepy, aby możliwe

było szybkie i łatwe przymocowanie arkuszy

papieru ściernego na rzepy.

Nałożyć papier ścierny 5 na spód talerza

szlifierskiego 4 i mocno go docisnąć.

Aby zagwarantować optymalne odsysanie pyłu,

należy zwrócić uwagę na to, aby otwory w papierze

ściernym pokrywały się z otworami w talerzu

szlifierskim.

W celu uproszczenia mocowania papieru

ściernego 5 na talerzu szlifierskim 4 można użyć

pokazanej na rysunku pomocy montażowej w

walizce urządzenia. Włożyć papier ścierny tkaniną

do mocowania na rzepy do góry do pomocy

montażowej i wcisnąć elektronarzędzie.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-315-002.book Page 96 Monday, June 11, 2007 12:59 PM

Polski | 972 609 140 411 • 11.6.07

Wybór papieru ściernego

W zależności od rodzaju obrabianego materiału i pożądanego stopnia usuwania materiału, do dyspozycji

stoją różne rodzaje papieru ściernego:

Wymiana talerza szlifierskiego

(zob. rys. B)

Wskazówka: Uszkodzony talerz szlifierski 4 należy

natychmiast wymienić.

Zdjąć papier ścierny lub narzędzie polerskie.

Wykręcić całkowicie 4 śruby 6 i zdjąć talerz

szlifierski 4. Założyć nowy talerz szlifierski 4 i

przykręcić mocno śrubami.

Wskazówka: Podczas zakładania nowego talerza

szlifierskiego zwrócić uwagę na to, aby uzębienie

zabieraka chwytało w otwory w talerzu szlifierskim.

Odsysanie pyłów/wiórów

Samoodsysanie z pojemnikiem na pyły

(patrz szkic C1–C4)

Nasadzić pojemnik na pyły 3 na króciec

wydmuchowy 7 aż do zaskoczenia.

Przezroczyste ścianki pojemnika na pyły 3

umożliwiają łatwe sprawdzanie stanu napełnienia

pojemnika.

Aby opróżnić pojemnik na pyły 3 należy zdjąć go

do dołu, lekko obracając.

Przed otwarciem pojemnika na pyły 3, należy

postukać nim o twarde podłoże (tak jak

przedstawiono na rysunku), aby spowodować

oddzielenie się pyłu od ścianek filtra.

Mocno przytrzymując pojemnik na pył 3, odchylić

filtr 8 do góry i opróżnić pojemnik na pył. Płytki filtra

8 należy czyścić za pomocą miękkiej szczotki.

Materiał Zastosowanie Uziarnienie

–farba

–lakier

–masa wypełniająca

–masa szpachlowa

Do usuwania farbygruboziarniste40

Do szlifowania farby podkładowej (np.

usuwanie śladów pędzla, zacieków i smug) średnioziarniste 80

100

120

Do szlifowania wykańczającego farb z dużą

zawartością pigmentu przed lakierowaniem drobnoziarniste 180

400

–Wszystkie tworzywa

drewniane (np. drewno

twarde i miękkie, płyty

wiórowe i budowlane)

–Tworzywa metalowe

Do szlifowania wstępnego, np.

chropowatych, nieostruganych belek i

desek

gruboziarniste 40

Do szlifowania płaskiego i do wyrównania

mniejszych nierówności średnioziarniste 80

100

120

Do szlifowania wykończeniowego drewna drobnoziarniste 180

240

320

400

–kamień

–marmur

–granit

–ceramika

–szkło

–pleksiglas

–lakier samochodowy

–Corian®

–Varicor®

Do szlifowania zgrubnego gruboziarniste 60

Do szlifowania kształtowego i ścierania

krawędzi średnioziarniste 80

100

120

Do szlifowania wykończeniowego przy

kształtowaniu drobnoziarniste 180

240

320

400

Do szlifowania nabłyszczającego i

zaokrąglania krawędzi bardzo drobno-

ziarniste 600

1200

OBJ_BUCH-315-002.book Page 97 Monday, June 11, 2007 12:59 PM

98 | Polski 2 609 140 411 • 11.6.07

Odsysanie zewnętrzne (zob. rys. D)

Wąż odsysający 9 nasadzić na króciec

wydmuchowy 7. Połączyć wąż odsysający 9 z

odkurzaczem. Przegląd podłączeń do różnych

odkurzaczy znajdą Państwo na końcu tej instrukcji

obsługi.

Odkurzacz musi być dostosowany do rodzaju

obrabianego materiału.

Do odsysania szczególnie niebezpiecznych

dla zdrowia pyłów rakotwórczych należy używać

odkurzacza specjalnego.

Praca

Uruchomienie

fNależy zwrócić uwagę na napięcie sieci!

Napięcie źródła prądu musi zgadzać się z

danymi na tabliczce znamionowej elektrona-

rzędzia. Elektronarzędzia przeznaczone do

pracy pod napięciem 230 V można

przyłączać również do sieci 220 V.

Włączanie/wyłączanie

W celu włączenia elektronarzędzia należy

przechylić włącznik/wyłącznik 1 na prawo na

pozycję „I“.

W celu wyłączenia elektronarzędzia przychylić

włącznik/wyłącznik 1 na lewo na pozycję „0“.

Wstępny wybór prędkości obrotowej

(GEX 125-1 AE)

Przy pomocy pokrętła regulatora można dokonać

regulacji prędkości 2 obrotowej (także w czasie

biegu).

1–2 niska prędkość obrotowa

3–4 średnia prędkość obrotowa

5–6 wysoka prędkość obrotowa

Wymagana prędkość obrotowa uzależniona jest od

rodzaju materiału i warunków pracy – dobrać ją

można jedynie drogą prób.

Po trwającej przez dłuższy okres czasu pracy z

niską prędkością obrotową, należy ochłodzić

elektronarzędzie, uruchamiając je bez obciążenia z

maksymalną prędkością obrotową na ok. 3 min.

Hamulec talerza szlifierskiego

Hamulec talerza szlifierskiego zmniejsza prędkość

obrotową biegu bez obciążenia, co zapobiega

powstawaniu rowków podczas szlifowania.

Jeżeli prędkość obrotowa biegu bez obciążenia

zwiększa się z upływem czasu, oznacza to, że

talerz szlifierski jest uszkodzony i musi zostać

wymieniony, lub że hamulec talerza szlifierskiego

jest zużyty. Wymianę zużytego hamulca talerza

szlifierskiego należy zlecić w autoryzowanym

punkcie serwisowym firmy Bosch.

Wskazówki dotyczące pracy

fPrzed odłożeniem elektronarzędzia należy

odczekać aż do momentu, gdy znajduje się

ono w bezruchu.

Aby zapewnić jak najmniej męczącą pracę, można –

w zależności od zastosowania – trzymać

elektronarzędzie od góry, z boku lub od przodu.

(zob.rys.E)

Szlifowanie powierzchni

Włączyć elektronarzędzie, przyłożyć całą

powierzchnią szlifującą do powierzchni obrabianej

oraz przesuwać je przy średnim nacisku po części

obrabianej.

Wydajność usuwania materiału i końcowy wygląd

oszlifowanej powierzchni uzależnione są w głównej

mierze od papieru ściernego (ziarnistość),

prędkości obrotowej narzędzia, trybu pracy

(GEX 125-1 AE) i siły nacisku przy obróbce.

Jedynie papier ścierny, znajdujący się w

nienagannym stanie zapewnia wysoką wydajność

usuwania materiału i oszczędza elektronarzędzie.

Należy pracować z równomiernym naciskiem, aby

przedłużyć żywotność papieru ściernego.

Nadmierny nacisk nie prowadzi do zwiększenia

wydajności szlifowania, lecz do silniejszego

zużycia się elektronarzędzia i papieru ściernego.

Nie należy używać papieru ściernego, którym

obrabiano metal do obróbki innych materiałów.

Należy używać jedynie oryginalnego osprzętu do

szlifowania firmy Bosch.

Szlifowanie zgrubne

Założyć papier ścierny z grubym uziarnieniem.

Naciskać lekko elektronarzędzie przy obróbce, aby

osiągnąć wyższą prędkość obrotową oraz usunąć

więcej warstw materiału.

Szlifowanie wykończeniowe

Założyć papier ścierny z drobnym uziarnieniem.

Zmieniając lekko nacisk przy obróbce lub stopień

prędkości obrotowej (GEX 125-1 AE) można

zredukować prędkość obrotową talerza

szlifierskiego, zachowując jednocześnie ruch

mimośrodowy.

OBJ_BUCH-315-002.book Page 98 Monday, June 11, 2007 12:59 PM

Polski | 992 609 140 411 • 11.6.07

Przesuwać elektronarzędzie przy średnim nacisku

ruchem okrężnym po całej powierzchni lub

naprzemiennie wzdłuż i wszerz części obrabianej.

Nie przechylać elektronarzędzia, aby nie przetrzeć

części obrabianej, np. fornirów.

Po zakończeniu pracy wyłączyć elektronarzędzie.

Polerowanie (GEX 125-1 AE)

Aby nadać połysk zwietrzałemu lakierowi lub

usunąć zadrapania (np. ze szkła akrylowego)

urządzenie można wyposażyć w odpowiednie

narzędzia polerskie, takie jak pokrywa z wełny

jagnięcej, filc polerski lub gąbkę polerską (osprzęt).

Do polerowania wybrać niską prędkość obrotową

(stopień 1 –2), aby zapobiec nadmiernemu

nagrzaniu się powierzchni.

Wetrzeć środek do polerowania za pomocą gąbki

polerskiej ruchami wzdłuż i wszerz powierzchni lub

ruchami okrężnymi i pozostawić krótko do

wyschnięcia.

Wypolerować przyschnięty środek do polerowania

za pomocą pokrywy z wełny jagnięcej ruchami

wzdłuż i wszerz powierzchni lub ruchami

okrężnymi.

Należy regularnie czyścić narzędzie polerskie, aby

zagwarantować dobre wyniki polerowania. Prać

narzędzia polerskie łagodnym środkiem piorącym i

ciepłą wodą. Nie stosować rozpuszczalników.

Konserwacja i serwis

Konserwacja i czyszczenie

fPrzed wszystkimi pracami przy elektro-

narzędziu należy wyciągnąć wtyczkę z gnia-

zda.

fAby zapewnić bezpieczną i wydajną pracę,

elektronarzędzie i szczeliny wentylacyjne

należy utrzymywać w czystości.

Jeśli urządzenie, mimo dokładnej i wszechstronnej

kontroli produkcyjnej ulegnie kiedykolwiek awarii,

naprawę powinien przeprowadzić autoryzowany

serwis elektronarzędzi firmy Bosch.

Przy wszystkich zgłoszeniach oraz zamówieniach

części zamiennych konieczne jest podanie

10-cyfrowego numeru katalogowego elektronarzę-

dzia zgodnie z danymi na tabliczce znamionowej.

Obługa klienta oraz doradztwo

techniczne

Ze wszystkimi pytaniami, dotyczącymi naprawy i

konserwacji nabytego produktu oraz dostępu do

części zamiennych prosimy zwracać się do

punktów obsługi klienta. Rysunki techniczne oraz

informacje o częściach zamiennych można znaleźć

pod adresem:

www.bosch-pt.com

Zespół doradztwa technicznego firmy Bosch służy

pomocą w razie pytań związanych z zakupem

produktu, jego zastosowaniem oraz regulacją

urządzeń i osprzętu.

Polska

Robert Bosch Sp.z o.o.

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Tel.: +48 (022) 715 44 60

Fax.: +48 (022) 715 44 41

E-Mail: bsc@pl.bosch.com

Infolinia Działu Elektronarzędzi: +48 (801) 100 900

(w cenie połączenia lokalnego)

E-Mail: elektronarzedzia.info@pl.bosch.com

www.bosch.pl

Usuwanie odpadów

Elektronarzędzia, osprzęt i opakowanie należy

poddać utylizacji zgodnie z obowiązującymi zasa-

dami ochrony środowiska.

Tylko dla państw należących do UE:

Nie należy wyrzucać elektronarzędzi

do odpadów domowych!

Zgodnie z europejską wytyczną

2002/96/EG o starych, zużytych

narzędziach elektrycznych i elektro-

nicznych i jej stosowania w prawie

krajowym, wyeliminowane, niezdatne do użycia

elektronarzędzia należy zbierać osobno i doprowa-

dzić do ponownego użytkowania zgodnego z zasa-

dami ochrony środowiska.

Zastrzega się prawo dokonywania zmian.

OBJ_BUCH-315-002.book Page 99 Monday, June 11, 2007 12:59 PM

100 | Česky 2 609 140 411 • 11.6.07

Všeobecná varovná

upozornění pro

elektronářadí

Čtěte všechna varovná

upozornění a pokyny. Zanedbání

při dodržování varovných upozornění a pokynů

mohou mít za následek úder elektrickým proudem,

požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny do

budoucna uschovejte.

Ve varovných upozorněních použitý pojem

„elektronářadí“ se vztahuje na elektronářadí

provozované na el. síti (se síovým kabelem) a na

elektronářadí provozované na akumulátoru

(bez síového kabelu).

1) Bezpečnost pracovního místa

a) Udržujte Vaše pracovní místo čisté a

dobře osvětlené. Nepořádek nebo

neosvětlené pracovní oblasti mohou vést k

úrazům.

b) S elektronářadím nepracujte v prostředí

ohroženém explozí, kde se nacházejí

hořlavé kapaliny, plyny nebo prach.

Elektronářadí vytváří jiskry, které mohou

prach nebo páry zapálit.

c) Děti a jiné osoby udržujte při použití

elektronářadí daleko od Vašeho

pracovního místa. Při rozptýlení můžete

ztratit kontrolu nad strojem.

2) Elektrická bezpečnost

a) Připojovací zástrčka elektronářadí musí

lícovat se zásuvkou. Zástrčka nesmí být

žádným způsobem upravena. Společně s

elektronářadím s ochranným uzemněním

nepoužívejte žádné adaptérové zástrčky.

Neupravené zástrčky a vhodné zásuvky

snižují riziko úderu elektrickým proudem.

b) Zabraňte kontaktu těla s uzemněnými

povrchy, jako např. potrubí, topení,

sporáky a chladničky. Je-li Vaše tělo

uzemněno, existuje zvýšené riziko úderu

elektrickým proudem.

c) Chraňte stroj před deštěm a vlhkem.

Vniknutí vody do elektronářadí zvyšuje

nebezpečí úderu elektrickým proudem.

d) Dbejte na účel kabelu, nepoužívejte jej k

nošení či zavěšení elektronářadí nebo k

vytažení zástrčky ze zásuvky. Udržujte

kabel daleko od tepla, oleje, ostrých hran

nebo pohyblivých dílů stroje. Poškozené

nebo spletené kabely zvyšují riziko úderu

elektrickým proudem.

e) Pokud pracujete s elektronářadím venku,

použijte pouze takové prodlužovací

kabely, které jsou způsobilé i pro

venkovní použití. Použití prodlužovacího

kabelu, jež je vhodný pro použití venku,

snižuje riziko úderu elektrickým proudem.

f) Pokud se nelze vyhnout provozu

elektronářadí ve vlhkém prostředí,

použijte proudový chránič. Nasazení

proudového chrániče snižuje riziko úderu

elektrickým proudem.

3) Bezpečnost osob

a) Bute pozorní, dávejte pozor na to, co

děláte a přistupujte k práci s

elektronářadím rozumně. Nepoužívejte

žádné elektronářadí pokud jste unaveni

nebo pod vlivem drog, alkoholu nebo

léků. Moment nepozornosti při použití

elektronářadí může vést k vážným po-

raněním.

b) Noste osobní ochranné pomůcky a vždy

ochranné brýle. Nošení osobních

ochranných pomůcek jako maska proti

prachu, bezpečnostní obuv s protiskluzovou

podrážkou, ochranná přilba nebo sluchátka,

podle druhu nasazení elektronářadí, snižují

riziko poranění.

c) Zabraňte neúmyslnému uvedení do

provozu. Přesvědčte se, že je

elektronářadí vypnuté dříve než jej

uchopíte, ponesete či připojíte na zdroj

proudu a/nebo akumulátor. Máte-li při

nošení elektronářadí prst na spínači nebo

pokud stroj připojíte ke zdroji proudu

zapnutý, pak to může vést k úrazům.

d) Než elektronářadí zapnete, odstraňte

seřizovací nástroje nebo šroubováky.

Nástroj nebo klíč, který se nachází v

otáčivém dílu stroje, může vést k poranění.

e) Vyvarujte se abnormálního držení těla.

Zajistěte si bezpečný postoj a udržujte

vždy rovnováhu. Tím můžete elektronářadí

v neočekávaných situacích lépe kontrolovat.

f) Noste vhodný oděv. Nenoste žádný volný

oděv nebo šperky. Vlasy, oděv a rukavice

udržujte daleko od pohybujících se dílů.

Volný oděv, šperky nebo dlouhé vlasy

mohou být zachyceny pohybujícími se díly.

g) Lze-li namontovat odsávací či zachycující

přípravky, přesvědčte se, že jsou

připojeny a správně použity. Použití

odsávání prachu může snížit ohrožení

prachem.

VAROVÁNÍ

OBJ_BUCH-315-002.book Page 100 Monday, June 11, 2007 12:59 PM

Česky | 1012 609 140 411 • 11.6.07

4) Svědomité zacházení a používání

elektronářadí

a) Stroj nepřetěžujte. Pro svou práci

použijte k tomu určené elektronářadí. S

vhodným elektronářadím budete pracovat v

udané oblasti výkonu lépe a bezpečněji.

b) Nepoužívejte žádné elektronářadí, jehož

spínač je vadný. Elektronářadí, které nelze

zapnout či vypnout je nebezpečné a musí se

opravit.

c) Než provedete seřízení stroje, výměnu

dílů příslušenství nebo stroj odložíte,

vytáhněte zástrčku ze zásuvky a/nebo

odstraňte akumulátor. Toto preventivní

opatření zabrání neúmyslnému zapnutí

elektronářadí.

d) Uchovávejte nepoužívané elektronářadí

mimo dosah dětí. Nenechte stroj používat

osobám, které se strojem nejsou

seznámeny nebo nečetly tyto pokyny.

Elektronářadí je nebezpečné, je-li používáno

nezkušenými osobami.

e) Pečujte o elektronářadí svědomitě.

Zkontrolujte, zda pohyblivé díly stroje

bezvadně fungují a nevzpřičují se, zda díly

nejsou zlomené nebo poškozené tak, že

je omezena funkce elektronářadí.

Poškozené díly nechte před nasazením

stroje opravit. Mnoho úrazů má příčinu ve

špatně udržovaném elektronářadí.

f) Řezné nástroje udržujte ostré a čisté.

Pečlivě ošetřované řezné nástroje s ostrými

řeznými hranami se méně vzpřičují a dají se

lehčeji vést.

g) Používejte elektronářadí, příslušenství,

nasazovací nástroje apod. podle těchto

pokynů. Respektujte přitom pracovní

podmínky a prováděnou činnost. Použití

elektronářadí pro jiné než určující použití

může vést k nebezpečným situacím.

5) Servis

a) Nechte Vaše elektronářadí opravit pouze

kvalifikovaným odborným personálem a

pouze s originálními náhradními díly. Tím

bude zajištěno, že bezpečnost stroje

zůstane zachována.

Podle typu stroje specifiko-

vané bezpečnostní pokyny

fElektronářadí používejte pouze pro suché

broušení. Vniknutí vody do elektrického stroje

zvyšuje riziko elektrického úderu.

fDbejte na to, aby nebyly žádné osoby

ohroženy odletem jisker. Odstraňte z

blízkosti hořlavé materiály. Při broušení kovů

vzniká odlet jisker.

fPozor, nebezpečí požáru! Zabraňte přehřátí

broušeného materiálu a brusky. Před

pracovními přestávkami vždy vyprázdněte

nádobu s prachem. Brusný prach v prachovém

sáčku, mikrofiltru, papírovém sáčku (nebo ve

filtračním sáčku popř. filtru vysavače) se může

za nepříznivých podmínek jako je odlet jisker při

broušení kovů, samovznítit. Zvláštní nebezpečí

vzniká, je-li brusný prach smíchán se zbytky

polyuretanů nebo jinými chemickými látkami a

broušený materiál je po dlouhé práci horký.

fZajistěte obrobek. Obrobek pevně uchycený

upínacím přípravkem nebo svěrákem je držen

bezpečněji než Vaší rukou.

fNeopracovávajte žádný materiál obsahující

azbest. Azbest je karcinogenní.

fUčiňte ochranná opatření, pokud při práci

může vzniknout zdraví škodlivý, hořlavý

nebo výbušný prach. Například: některý prach

je karcinogenní. Noste ochrannou masku proti

prachu a použijte, lze-li jej připojit, odsávání

prachu či třísek.

fUdržujte své pracovní místo čisté. Směsi

materiálů jsou obzvláš škodlivé. Prach lehkých

kovů může hořet nebo explodovat.

fNepoužívejte elektronářadí s poškozeným

kabelem. Pokud se kabel během práce

poškodí, pak se jej nedotýkejte a vytáhněte

síovou zástrčku. Poškozené kabely zvyšují

riziko elektrického úderu.

Funkční popis

Čtěte všechna varovná upozornění

a pokyny. Zanedbání při dodržování

varovných upozornění a pokynů

mohou mít za následek úraz elek-

trickým proudem, požár a/nebo těžká

poranění.

Vyklopte prosím odklápěcí stranu se zobrazením

stroje a nechte tuto stranu během čtení návodu k

obsluze otevřenou.

Určující použití

Elektronářadí je určeno pro suché broušení dřeva,

umělé hmoty, kovu, tmelu a též lakovaných

povrchů.

Elektronářadí s elektronickou regulací je vhodné i k

leštění.

OBJ_BUCH-315-002.book Page 101 Monday, June 11, 2007 12:59 PM

102 | Česky 2 609 140 411 • 11.6.07

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na

zobrazení elektronářadí na grafické straně.

1Spínač

2Nastavovací kolečko předvolby počtu otáček

(GEX 125-1 AE)

3Prachový box kompletní (microfilter systém)

4Brusný talíř

5Brusný list*

6Šrouby brusného talíře

7Výfukové hrdlo

8Filtrační prvek (microfilter systém)

9Odsávací hadice*

*Zobrazené nebo popsané příslušenství nepatří do

standardní dodávky.

Technická data

Informace o hluku a vibracích

Měřené hodnoty byly zjištěny podle EN 60745.

Hodnocená hladina hluku stroje A činí typicky:

hladina akustického tlaku 77 dB(A); hladina

akustického výkonu 88 dB(A). Nepřesnost

K=2,8 dB.

Noste chrániče sluchu!

Celková hodnota vibrací (vektorový součet tří os)

zjištěna podle EN 60745:

Hodnota emise vibrací ah =5,0 m/s2, nepřesnost

K=1,5m/s

V těchto pokynech uvedená

úroveň vibrací byla změřena podle

měřících metod normovaných v EN 60745 a může

být použita pro porovnání strojů.

Úroveň vibrací se podle nasazení elektronářadí

mění a může v některých případech ležet nad

hodnotou uvedenou v těchto pokynech. Pokud je

elektronářadí takovým způsobem pravidelně

používáno, zatížení vibracemi by se mohlo

podcenit.

Upozornění: Pro přesný odhad zatížení vibracemi

během určitého pracovního období by měly být

zohledněny i doby, v nichž je stroj vypnutý nebo

sice běží, ale fakticky není nasazen. To může

zatíženi vibracemi po celou pracovní dobu zřetelně

zredukovat.

Prohlášení o shodě

Prohlašujeme v plné naší zodpovědnosti, že v

odstavci „Technická data“ popsaný výrobek je v

souladu s následujícími normami nebo

normativními dokumenty: EN 60745 podle

ustanovení směrnic 89/336/EHS, 98/37/ES (do

28.12.2009), 2006/42/ES (od 29.12.2009).

06.12.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Excentrická bruska GEX 125-1 A

Professional GEX 125-1 AE

Professional

Objednací číslo 3 601 C87 0.. 3 601 C87 5..

Jmenovitý příkon W 250 250

Předvolba počtu kmitů –z

Otáčky naprázdno min-1 12000 7500–12000

Počet kmitů při volnoběhu min-1 24000 15000–24000

Průměr oscilační kružnice mm 2,5 2,5

Průměr brusného talíře mm 125 125

Hmotnost podle EPTA-Procedure 01/2003 kg 1,3 1,3

Třída ochrany /II /II

Údaje platí pro jmenovité napětí [U] 230/240 V. Při nižších napětích a provedení specifických pro jednotlivé země se tyto

údaje mohou lišit.

Dbejte prosím objednacího čísla na typovém štítku Vašeho elektronářadí. Obchodní označení jednotlivých elektronářadí

se mohou měnit.

VAROVÁNÍ

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-315-002.book Page 102 Monday, June 11, 2007 12:59 PM

Česky | 1032 609 140 411 • 11.6.07

Montáž

fPřed každou prací na elektronářadí

vytáhněte zástrčku ze zásuvky.

Výměna brusného listu (viz obrázky A)

Před nasazením nového brusného listu odstraňte

nečistotu a prach z brusného talíře 4, např. pomocí

štětce.

Povrch brusného talíře 4 sestává z tkaniny suchého

zipu; přilnutím suchého zipu můžete brusný list

rychle a jednoduše upevnit.

Brusný list 5 pevně přitlačte na spodní stranu

brusného talíře 4.

Pro zaručení optimálního odsávání prachu dbejte

na to, aby výseky v brusném listu souhlasily s

otvory na brusném talíři.

Pro jednoduché ustavení brusného listu 5 na

brusném talíři 4 můžete využít na obrázku

zobrazenou ustavovací pomůcku v kufru na nářadí.

Položte brusný list suchým zipem nahoru na

ustavovací pomůcku a elektronářadí s brusným

talířem pevně přitlačte.

Volba brusného listu

Podle opracovávaného materiálu a požadovaného úběru povrchu jsou k dispozici různé brusné listy:

Materiál Použití Zrnitost

–Barva

–Lak

–Plnivo

–Tmel

K odbroušení barvy hrubý 40

K broušení přednatíraných barev (např.

odstranění tahů stětcem, kapek barvy a

stékané barvy)

střední 80

100

120

Ke konečnému broušení podkladů pro

lakování jemný 180

400

–Veškeré dřevěné materiály

(např. tvrdé dřevo, měkké

dřevo, dřevotřískové

desky, stavební desky)

–Kovové materiály

K předbroušení např. drsných,

nehoblovaných trámů a prken hrubý 40

K rovinnému broušení a ke srovnání malých

nerovností střední 80

100

120

Ke konečnému a jemnému broušení dřeva jemný 180

240

320

400

–Kámen

–Mramor

–Žula

–Keramiak

–Sklo

–Plexisklo

–Autolak

–Corian®

–Varicor®

Pro předbroušení hrubý 60

Pro vybroušení tvaru a sražení hran střední 80

100

120

Pro jemné vybroušení při tvarování jemný 180

240

320

400

Pro lesklé vybroušení a zaoblení hran velmi jemný 600

1200

OBJ_BUCH-315-002.book Page 103 Monday, June 11, 2007 12:59 PM

104 | Česky 2 609 140 411 • 11.6.07

Výměna brusného talíře

(viz obrázky B)

Upozornění: Poškozený brusný talíř 4 ihned

vyměňte.

Stáhněte brusný list popř. leštící nástroj. Zcela

vyšroubujte ven 4 šrouby 6 a brusný talíř 4

odejměte. Nasate nový brusný talíř 4 a šrouby

opět utáhněte.

Upozornění: Při nasazování brusného talíře dbejte

na to, aby ozubení unašeče zabíralo do vybrání

brusného talíře.

Odsávání prachu/třísek

Vlastní odsávání pomocí prachového boxu

(viz obr. C1–C4)

Nasate prachový box 3 na výfukové hrdlo 7 až za-

skočí.

Stav naplnění prachového boxu 3 lze lehce

kontrolovat díky transparentnímu zásobníku.

Pro vyprázdnění prachového boxu 3 jej lehce

otáčivě stáhněte dolů.

Před otevřením prachového boxu 3 by jste jej měli,

jak je ukázáno na obrázku, oklepat na pevnou

podložku kvůli uvolnění prachu na filtračním prvku.

Podržte pevně prachový box 3, vyklopte filtrační

prvek 8 nahoru a prachový box vyprázdněte.

Lamely filtračního prvku 8 vyčistěte pomocí

měkkého kartáče.

Externí odsávání (viz obr. D)

Nastrčte odsávací hadici 9 na výfukové hrdlo 7.

Spojte odsávací hadici 9 s vysavačem. Přehled k

připojení na různé vysavače naleznete na konci

tohoto návodu k obsluze.

Vysavač musí být vhodný pro opracovávaný

materiál.

Při odsávání obzvláš zdraví škodlivého, karcino-

genního nebo suchého prachu použijte speciální

vysavač.

Provoz

Uvedení do provozu

fDbejte síového napětí! Napětí zdroje proudu

musí souhlasit s údaji na typovém štítku

elektronářadí. Elektronářadí označené 230 V

smí být provozováno i na 220 V.

Zapnutí – vypnutí

K uvedení do provozu překlopte spínač 1 vpravo

do polohy „I“.

K vypnutí elektronářadí překlopte spínač 1 vlevo

do polohy „0“.

Předvolba počtu otáček (GEX 125-1 AE)

Pomocí nastavovacího kolečka předvolby počtu

otáček 2 můžete předvolit potřebný počet otáček i

během provozu.

1–2 nízký počet otáček

3–4 střední počet otáček

5–6 vysoký počet otáček

Potřebný počet otáček je závislý na materiálu a

pracovních podmínkách a lze jej zjistit praktickou

zkouškou.

Po delší práci s malými otáčkami by jste měli stroj

k ochlazení nechat běžet naprázdno ca. 3 minuty

při maximálních otáčkách.

Brzda brusného talíře

Integrovaná brzda brusného talíře snižuje počet

otáček při běhu naprázdno, takže se při nasazení

elektronářadí na obrobek zabrání tvorbě rýh.

Zvyšuje-li se v průběhu času počet otáček při běhu

naprázdno, je brusný talíř poškozený a musí se

vyměnit nebo je opotřebovaná brzda brusného

talíře. Opotřebovaná brzda brusného talíře musí

být nahrazena v autorizovaném servisu pro

elektronářadí Bosch.

Pracovní pokyny

fPočkejte, až se stroj zastaví, než jej odložíte.

Pro bezúnavovou práci můžete držet elektronářadí

podle aplikace shora, na boku nebo zepředu.

(viz obr. E)

Broušení ploch

Elektronářadí zapněte, posate celou brousící

plochou na opracovávaný podklad a pohybujte jím

s mírným tlakem po obrobku.

Výkon úběru a brusný obraz jsou v podstatě určeny

volbou brusného listu, předvoleným stupněm

počtu otáček (GEX 125-1 AE) a přítlakem.

Pouze bezvadné brusné listy dávají dobrý brusný

výkon a šetří elektronářadí.

Dbejte na rovnoměrný přítlak, abyste zvýšili

životnost brusných papírů.

Nadměrné zvýšení přítlaku nevede k vyššímu

brusného výkonu, ale k silnějšímu opotřebení

elektronářadí a brusného listu.

Brusný list, který byl použit pro kov, už

nepoužívejte pro jiné materiály.

Používejte pouze originální brusné příslušenství

Bosch.

OBJ_BUCH-315-002.book Page 104 Monday, June 11, 2007 12:59 PM

Česky | 1052 609 140 411 • 11.6.07

Hrubé broušení

Natáhněte brusný list hrubé zrnitosti.

Elektronářadí jen lehce přitlačte, aby běželo s

vyšším počtem otáček a dosáhlo se většího úběru

materiálu.

Jemné broušení

Natáhněte brusný list jemnější zrnitosti.

Lehkou obměnou přítlaku popř. změnou stupně

počtu otáček (GEX 125-1 AE) můžete snížit počet

otáček brusného talíře, přičemž excentrický pohyb

zůstane zachován.

Pohybujte elektronářadím s mírným tlakem plošně

krouživě nebo střídavě v podélném a příčném

směru po obrobku. Elektronářadím nehraňte, aby

se zabránilo probroušení opracovávaného

obrobku, např. dýhy.

Po ukončení pracovního pochodu elektronářadí

vypněte.

Leštění (GEX 125-1 AE)

Pro přeleštění omšelých laků nebo zaleštění

škrábanců (např. akrylátového skla) lze

elektronářadí vybavit příslušnými leštícími nástroji

jako leštícím návlekem z beránčí vlny, leštící plstí

nebo leštící houbou (příslušenství).

Při leštění zvolte nízký počet otáček (stupeň 1–2),

aby se zamezilo nadměrnému ohřátí povrchu.

Leštící prostředek zapracovávejte pomocí leštící

houby křížovými popř. kruhovými pohyby a s

mírným tlakem a nechte jej poté lehce zaschnout.

Zasychávající leštící prostředek přeleštěte pomocí

návleku z beránčí vlny křížovými nebo kruhovými

pohyby.

Leštící nástroje pravidelně čistěte, aby se zajistily

dobré výsledky leštění. Leštící nástroje vyperte

jemným pracím prostředkem a v teplé vodě,

nepoužívejte žádná ředidla.

Údržba a servis

Údržba a čištění

fPřed každou prací na elektronářadí

vytáhněte zástrčku ze zásuvky.

fUdržujte elektronářadí a větrací otvory čisté,

abyste pracovali dobře a bezpečně.

Pokud dojde i přes pečlivou výrobu a náročné

kontroly k poruše stroje, svěřte provedení opravy

autorizovanému servisnímu středisku pro

elektronářadí firmy Bosch.

Při všech dotazech a objednávkách náhradních

dílů nezbytně prosím uvádějte 10-místné objednací

číslo podle typového štítku elektronářadí.

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a

údržbě Vašeho výrobku a též k náhradním dílům.

Explodované výkresy a informace k náhradním

dílům naleznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže

při otázkách ke koupi, používání a nastavení

výrobků a příslušenství.

Czech Republic

Robert Bosch odbytová spol. s.r.o.

Servis elektrického nářadí

Pod Višnovkou 35/1661

140 00 Praha 4 - Krč

Tel. +42 (0261) 300 565-6

Fax.: +42 (0244) 401 170

E-Mail: servis.naradi@cz.bosch.com

www.bosch.cz

Zpracování odpadů

Elektronářadí, příslušenství a obaly by měly být

dodány k opětovnému zhodnocení

nepoškozujícímu životní prostředí.

Pouze pro země EU:

Nevyhazujte elektronářadí do

domovního odpadu!

Podle evropské směrnice

2002/96/ES o starých elektrických a

elektronických zařízeních a jejím

prosazení v národních zákonech

musí být neupotřebitelné elektronářadí rozebrané

shromážděno a dodáno k opětovnému zhodnocení

nepoškozujícímu životní prostředí.

Změny vyhrazeny.

OBJ_BUCH-315-002.book Page 105 Monday, June 11, 2007 12:59 PM

106 | Slovensky 2 609 140 411 • 11.6.07

Všeobecné výstražné

upozornenia a

bezpečnostné pokyny

Prečítajte si všetky Výstražné

upozornenia a bezpečnostné

pokyny. Zanedbanie dodržiavania Výstražných

upozornení a pokynov uvedených v nasledujúcom

texte môže ma za následok zásah elektrickým

prúdom, spôsobi požiar a/alebo ažké poranenie.

Tieto Výstražné upozornenia a bezpečnostné

pokyny starostlivo uschovajte na budúce

použitie.

Pojem „ručné elektrické náradie“ používaný v

nasledujúcom texte sa vzahuje na ručné elektrické

náradie napájané zo siete (s prívodnou šnúrou) a

na ručné elektrické náradie napájané

akumulátorovou batériou (bez prívodnej šnúry).

1) Bezpečnos na pracovisku

a) Pracovisko vždy udržiavajte čisté a dobre

osvetlené. Neporiadok a neosvetlené

priestory pracoviska môžu ma za následok

pracovné úrazy.

b) Týmto náradím nepracujte v prostredí

ohrozenom výbuchom, v ktorom sa

nachádzajú horavé kvapaliny, plyny

alebo horavý prach. Ručné elektrické

náradie vytvára iskry, ktoré by mohli prach

alebo pary zapáli.

c) Nedovote deom a iným nepovolaným

osobám, aby sa počas používania

ručného elektrického náradia zdržiavali v

blízkosti pracoviska. Pri odpútaní

pozornosti zo strany inej osoby môžete

strati kontrolu nad náradím.

2) Elektrická bezpečnos

a) Zástrčka prívodnej šnúry ručného

elektrického náradia musí pasova do

použitej zásuvky. Zástrčku v žiadnom

prípade nijako nemeňte. S uzemneným

elektrickým náradím nepoužívajte ani

žiadne zástrčkové adaptéry. Nezmenené

zástrčky a vhodné zásuvky znižujú riziko

zásahu elektrickým prúdom.

b) Vyhýbajte sa telesnému kontaktu s

uzemnenými povrchovými plochami, ako

sú napr. rúry, vykurovacie telesá, sporáky

a chladničky. Keby by bolo Vaše telo

uzemnené, hrozí zvýšené riziko zásahu

elektrickým prúdom.

c) Chráňte elektrické náradie pred účinkami

daža a vlhkosti. Vniknutie vody do

ručného elektrického náradia zvyšuje riziko

zásahu elektrickým prúdom.

d) Nepoužívajte prívodnú šnúru mimo

určený účel na nosenie ručného

elektrického náradia, ani na jeho

zavesenie a zástrčku nevyberajte zo

zásuvky ahaním za prívodnú šnúru.

Zabezpečte, aby sa sieová šnúra

nedostala do blízkosti horúceho telesa,

ani do kontaktu s olejom, s ostrými

hranami alebo pohybujúcimi sa

súčiastkami ručného elektrického

náradia. Poškodené alebo zauzlené

prívodné šnúry zvyšujú riziko zásahu

elektrickým prúdom.

e) Ke pracujete s ručným elektrickým

náradím vonku, používajte len také

predlžovacie káble, ktoré sú schválené aj

na používanie vo vonkajších priestoroch.

Použitie predlžovacieho kábla, ktorý je

vhodný na používanie vo vonkajšom

prostredí, znižuje riziko zásahu elektrickým

prúdom.

f) Ak sa nedá vyhnú použitiu ručného

elektrického náradia vo vlhkom prostredí,

použite ochranný spínač pri poruchových

prúdoch. Použitie ochranného spínača pri

poruchových prúdoch znižuje riziko zásahu

elektrickým prúdom.

3) Bezpečnos osôb

a) Bute ostražitý, sústrete sa na to, čo

robíte a k práci s ručným elektrickým

náradím pristupujte s rozumom. Nepra-

cujte s ručným elektrickým náradím nikdy

vtedy, ke ste unavený, alebo ke ste

pod vplyvom drog, alkoholu alebo liekov.

Malý okamih nepozornosti môže ma pri

používaní náradia za následok vážne

poranenia.

b) Noste osobné ochranné pomôcky a

používajte vždy ochranné okuliare.

Nosenie osobných ochranných pomôcok,

ako je ochranná dýchacia maska,

bezpečnostná pracovná obuv. ochranná

prilba alebo chrániče sluchu, poda druhu

ručného elektrického náradia a spôsobu

jeho použitia znižujú riziko poranenia.

c) Vyhýbajte sa neúmyselnému uvedeniu

ručného elektrického náradia do činnosti.

Pred zasunutím zástrčky do zásuvky

a/alebo pred pripojením akumulátora,

pred chytením alebo prenášaním ručného

elektrického náradia sa vždy presvedčte

sa, či je ručné elektrické náradie vypnuté.

Ak budete ma pri prenášaní ručného

elektrického náradia prst na vypínači, alebo

ak ručné elektrické náradie pripojíte na

elektrickú sie zapnuté, môže to ma za

následok nehodu.

POZOR

OBJ_BUCH-315-002.book Page 106 Monday, June 11, 2007 12:59 PM

Slovensky | 1072 609 140 411 • 11.6.07

d) Skôr ako náradie zapnete, odstráňte z

neho nastavovacie náradie alebo kúče

na skrutky. Nastavovací nástroj alebo kúč,

ktorý sa nachádza v rotujúcej časti ručného

elektrického náradia, môže spôsobi vážne

poranenia osôb.

e) Vyhýbajte sa abnormálnym polohám tela.

Zapezpečte si pevný postoj, a

neprestajne udržiavajte rovnováhu. Takto

budete môc ručné elektrické náradie v

neočakávaných situáciách lepšie

kontrolova.

f) Pri práci noste vhodný pracovný odev.

Nenoste široké odevy a nemajte na sebe

šperky. Vyvarujte sa toho, aby so Vaše

vlasy, odev a rukavice dostali do blízkosti

rotujúcich súčiastok náradia. Voný odev,

dlhé vlasy alebo šperky môžu by zachytené

rotujúcimi časami ručného elektrického

náradia.

g) Ak sa dá na ručné elektrické náradie

namontova odsávacie zariadenie a zaria-

denie na zachytávanie prachu,

presvedčte sa, či sú dobre pripojené a

správne používané. Používanie

odsávacieho zariadenia a zariadenia na

zachytávanie prachu znižuje riziko ohrozenia

zdravia prachom.

4) Starostlivé používanie ručného elektrického

náradia a manipulácia s ním

a) Ručné elektrické náradie nikdy

nepreažujte. Používajte také elektrické

náradie, ktoré je určené pre daný druh

práce. Pomocou vhodného ručného

elektrického náradia budete pracova lepšie

a bezpečnejšie v uvedenom rozsahu výkonu

náradia.

b) Nepoužívajte nikdy také ručné elektrické

náradie, ktoré má pokazený vypínač.

Náradie, ktoré sa už nedá zapnú alebo

vypnú, je nebezpečné a treba ho zveri do

opravy odborníkovi.

c) Skôr ako začnete náradie nastavova

alebo prestavova, vymieňa

príslušenstvo alebo skôr, ako odložíte

náradie, vždy vytiahnite zástrčku sieovej

šnúry zo zásuvky. Toto preventívne

opatrenie zabraňuje neúmyselnému

spusteniu ručného elektrického náradia.

d) Nepoužívané ručné elektrické náradie

uschovávajte tak, aby bolo mimo dosahu

detí. Nedovote používa pneumatické

náradie osobám, ktoré s ním nie sú

dôverne oboznámené, alebo ktoré si

neprečítali tieto Pokyny. Ručné elektrické

náradie je nebezpečné vtedy, ke ho

používajú neskúsené osoby.

e) Ručné elektrické náradie starostlivo

ošetrujte. Kontrolujte, či pohyblivé

súčiastky bezchybne fungujú alebo či

neblokujú, či nie sú zlomené alebo

poškodené niektoré súčiastky, ktoré by

mohli negatívne ovplyvňova správne

fungovanie ručného elektrického náradia.

Pred použitím náradia dajte poškodené

súčiastky vymeni. Vea nehôd bolo

spôsobených nedostatočnou údržbou

elektrického náradia.

f) Rezné nástroje udržiavajte ostré a čisté.

Starostlivo ošetrované rezné nástroje s

ostrými reznými hranami majú menšiu

tendenciu k zablokovaniu a ahšie sa dajú

vies.

g) Používajte ručné elektrické náradie,

príslušenstvo, nastavovacie nástroje a

pod. poda týchto výstražných

upozornení a bezpečnostných pokynov.

Pri práci zohadnite konkrétne pracovné

podmienky a činnos, ktorú budete

vykonáva. Používanie ručného

elektrického náradia na iný účel ako na

predpísané použitie môže vies k

nebezpečným situáciám.

5) Servisné práce

a) Ručné elektrické náradie dávajte opra-

vova len kvalifikovanému personálu,

ktorý používa originálne náhradné

súčiastky. Tým sa zabezpečí, že

bezpečnos náradia zostane zachovaná.

Bezpečnostné pokyny

špecifické pre dané náradie

fPoužívajte ručné elektrické náradie len na

brúsenie nasucho. Vniknutie vody do ručného

elektrického náradia zvyšuje riziko zásahu

elektrickým prúdom.

fDajte pozor na to, aby neboli odletujúcimi

iskrami ohrozené žiadne osoby. Z blízkosti

miesta práce odstráňte všetky horavé

materiály. Pri brúsení kovov odletuje prúd

iskier.

fPozor, nebezpečenstvo požiaru! Vyhýbajte

sa prehrievaniu brúsených obrobkov a

brúsky. Zásobník na prach vždy pred

prestávkou v práci vyprázdnite. Brúsny prach

v odsávacom vrecku, mikrofiltri alebo v

papierovom vrecu (prípadne vo filtračnom

vrecku resp. filtri vysávača) sa môže za

nepriaznivých okolností ako napr. pri odletovaní

OBJ_BUCH-315-002.book Page 107 Monday, June 11, 2007 12:59 PM

108 | Slovensky 2 609 140 411 • 11.6.07

iskier kovov, sám od seba zapáli. Osobitné

nebezpečenstvo hrozí najmä vtedy, ak je

zmiešaný so zvyškami laku, polyuretánu alebo s

inými chemickými látkami a brúsený materiál je

po dlhej práci horúci.

fZabezpečte obrobok. Obrobok upnutý

pomocou upínacieho zariadenia alebo zveráka

je bezpečnejší ako obrobok pridržiavaný rukou.

fNeobrábajte materiál, ktorý obsahuje

azbest. Azbest sa považuje za rakovinotvorný

materiál.

fAk by pri práci mohol vznika zdraviu

škodlivý, horavý alebo výbušný prach,

vykonajte potrebné ochranné opatrenia.

Napríklad: Niektoré druhy prachu sa považujú

za rakovinotvorné. Noste ochrannú dýchaciu

masku a v prípade možnosti pripojenia

používajte aj zariadenie na odsávanie prachu a

triesok.

fUdržiavajte svoje pracovisko v čistote.

Mimoriadne nebezpečné sú zmesi rôznych

materiálov. Prach z ahkých kovov sa môže

ahko zapáli alebo explodova.

fNepoužívajte ručné elektrické náradie, ktoré

má poškodenú prívodnú šnúru. Nedotýkajte

sa poškodenej prívodnej šnúry a v prípade,

že sa kábel počas práce s náradím poškodí,

ihne vytiahnite zástrčku zo zásuvky.

Poškodené prívodné šnúry zvyšujú riziko

zásahu elektrickým prúdom.

Popis fungovania

Prečítajte si všetky Výstražné upo-

zornenia a bezpečnostné pokyny.

Zanedbanie dodržiavania Výstražných

upozornení a pokynov uvedených v

nasledujúcom texte môže ma za

následok zásah elektrickým prúdom,

spôsobi požiar a/alebo ažké

poranenie.

Vyklopte si láskavo vyklápaciu stranu s obrázkami

produktu a nechajte si ju vyklopenú po celý čas,

ke čítate tento Návod na používanie.

Používanie poda určenia

Toto ručné elektrické náradie je určené na brúsenie

nasucho, a to na brúsenie dreva, plastov, kovov a

stierkovacej hmoty ako aj lakovaných povrchov.

Tie typy ručného elektrického náradia, ktoré sú

vybavené elektronickou reguláciou, sú vhodné aj

na leštenie.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vzahuje

na vyobrazenie elektrického náradia na grafickej

strane tohto Návodu na používanie.

1Vypínač

2Nastavovacie koliesko predvoby počtu obrátok

(GEX 125-1 AE)

3Kompletný zásobník na prach

(micro filtersystem)

4Brúsny tanier

5Brúsny list*

6Skrutky brúsneho taniera

7Odsávací nátrubok

8Filtračná vložka (micro filtersystem)

9Odsávacia hadica*

*Zobrazené alebo popísané príslušenstvo nepatrí do

základnej výbavy produktu.

Technické údaje

Excentrická brúska GEX 125-1 A

Professional GEX 125-1 AE

Professional

Vecné číslo 3 601 C87 0.. 3 601 C87 5..

Menovitý príkon W 250 250

Predvoba frekvencie kmitov –z

Počet vonobežných obrátok min-1 12000 7500–12000

Počet vonobežných kmitov min-1 24000 15000–24000

Priemer kmitov mm 2,5 2,5

Priemer brúsneho taniera mm 125 125

Hmotnos poda EPTA-Procedure 01/2003 kg 1,3 1,3

Trieda ochrany /II /II

Údaje platia pre menovité napätie [U] 230/240 V. V prípade nižšieho napätia a pri vyhotoveniach špecifických pre

niektorú krajinu sa môžu tieto údaje odlišova.

Všimnite si láskavo vecné číslo na typovom štítku svojho ručného elektrického náradia. Obchodné názvy jednotlivých

produktov sa môžu odlišova.

OBJ_BUCH-315-002.book Page 108 Monday, June 11, 2007 12:59 PM

Slovensky | 1092 609 140 411 • 11.6.07

Informácia o hlučnosti/vibráciách

Namerané hodnoty zisované na základe normy

EN 60745.

Hodnotená hodnota hladiny hluku A tohto náradia

je typicky: Akustický tlak 77 dB(A); Hodnota

hladiny akustického tlaku 88 dB(A). Nepresnos

merania K=2,8 dB.

Používajte chrániče sluchu!

Celkové hodnoty vibrácií (súčet vektorov troch

smerov) zisované poda normy EN 60745:

Hodnota emisie vibrácií ah =5,0 m/s2, nepresnos

merania K =1,5 m/s2.

Úroveň kmitov uvedená v týchto

pokynoch bola nameraná poda

postupu uvedeného v norme EN 60745 a možno ju

používa na porovnávanie rôznych náradí.

Úroveň kmitov sa bude meni poda spôsobu

použitia ručného elektrického náradia a v

niektorých prípadoch môže by vyššia ako hodnota

uvádzaná v týchto pokynoch. Zaaženie vibráciami

by mohlo by podceňované v tom prípade, ke sa

ručné elektrické náradie používa takýmto

spôsobom pravidelne.

Upozornenie: Na presný odhad zaaženia

vibráciami počas určitého časového úseku práce s

náradím treba zohadni doby, počas ktorých je

ručné elektrické náradie vypnuté alebo doby, ke

síce beží, ale v skutočnosti sa nepoužíva. To môže

výrazne redukova zaaženie vibráciami počas

celej pracovnej doby.

Vyhlásenie o konformite

Na vlastnú zodpovednos vyhlasujeme, že dole

popísaný výrobok „Technické údaje“ sa zhoduje s

nasledujúcimi normami alebo normatívnymi

dokumentami: EN 60745 poda ustanovení

smerníc 89/336/EWG, 98/37/EG (do 28.12.2009),

2006/42/EG (od 29.12.2009).

06.12.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Montáž

fPred každou prácou na ručnom elektrickom

náradí vytiahnite zástrčku náradia zo

zásuvky.

Výmena brúsneho listu

(pozri obrázok A)

Pred nasadením nového brúsneho listu odstráňte z

brúsneho taniera 4 nečistotu a prach, napr.

pomocou nejakého štetca.

Povrchová plocha brúsneho taniera 4 je vyrobená z

velkronovej tkaniny, aby sa dali brúsne listy upína

rýchlo a jednoducho.

Brúsny list 5 pritlačte pevne na dolnú stranu

brúsneho taniera 4.

Na zabezpečenie optimálneho odsávania prachu

dajte pozor na to, aby sa výrezy na brúsnom liste

prekrývali s otvormi na brúsnom tanieri.

Aby ste si zjednodušili nastavenie brúsneho listu 5

na brúsnom tanieri 4, môžete použi nastavovaciu

pomôcku, ktorá je znázornená na obrázku a

uložená v kufríku náradia. Položte brúsny list

velkronovou tkaninou smerom hore do

nastavovacej pomôcky a ručné elektrické náradie s

brúsnym tanierom dobre pritlačte.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

POZOR

OBJ_BUCH-315-002.book Page 109 Monday, June 11, 2007 12:59 PM

110 | Slovensky 2 609 140 411 • 11.6.07

Výber brúsneho listu

Poda druhu obrábaného materiálu a požadovaného úberu povrchu obrobku sú k dispozícii rozličné

brúsne listy:

Výmena brúsneho taniera

(pozri obrázok B)

Upozornenie: Poškodený brúsny tanier 4

okamžite vymeňte.

Stiahnite z taniera brúsny list, resp. leštiaci nástroj.

Úplne vyskrutkujte 4 skrutky 6 a brúsny tanier 4

demontujte. Nasate nový brúsny tanier 4 a

skrutky opä utiahnite.

Upozornenie: Pri nasadzovaní brúsneho taniera

dávajte pozor na to, aby ozubenia unášača zapadli

do výrezov brúsneho taniera.

Odsávanie prachu a triesok

Vlastné odsávanie so zásobníkom na prach

(pozri obrázok C1–C4)

Nasate zásobník na prach 3 na odsávací

nátrubok 7 tak, aby zaskočil.

Vaka tomu, že zásobník na prach 3 je vyrobený z

priehadného materiálu, dá sa stav naplnenia

zásobníka jednoducho kontrolova.

Ak chcete zásobník na prach 3 vyprázdni,

potiahnite ho s miernym pootočením smerom dole.

Pred otvorením zásobníka na prach 3 by ste mali

zásobník na prach vyklepa o pevnú podložku

poda obrázka, aby ste uvonili prach z filtračnej

vložky.

Pridržte zásobník na prach 3 a vyklopte filtračnú

vložku 8 smerom hore a zásobník na prachj

vyprázdnite. Vyčistite lamely filtračnej vložky 8

pomocou nejakej mäkkej kefy.

Materiál Použitie Zrnitos

–Farba

–Lak

–Výplňová hmota

–Stierka

Na obrúsenie farby hrubý 40

Na obrusovanie pôvodných farebných náterov

(napr. na odstraňovanie náterov štetcom,

kvapôčok farby a stečenín farby)

stredný 80

100

120

Na dokončovacie brúsenie pri lakovaní jemný 180

400

–Všetky drevené

materiály (napr. tvrdé

drevo, mäkké drevo,

drevotrieskové dosky,

stavebné platne)

–Kovové materiálny

Na predbrúsenie napr. drsných nehobovaných

hranolov a dosák hrubý 40

Na rovinné brúsenie a na zarovnávanie drobných

nerovností stredný 80

100

120

Na dokončovacie a jemné brúsenie dreva jemný 180

240

320

400

–Kameň

–Mramor

–Granit

–Keramika

–Sklo

–Plexisklo

–Automobilový lak

–Corian®

–Varicor®

Na predbrúsenie hrubý 60

Na tvarovacie brúsenie a obrusovanie hrán stredný 80

100

120

Na jemné brúsenie pri tvarovaní jemný 180

240

320

400

Vemi jemné leštiace brúsenie a zaokrúhovanie

hrán vemi jemný 600

1200

OBJ_BUCH-315-002.book Page 110 Monday, June 11, 2007 12:59 PM

Slovensky | 1112 609 140 411 • 11.6.07

Externé odsávanie (pozri obrázok D)

Hadicu vysávača nasuňte 9 na odsávací nátrubok

7. Pripojte hadicu vysávača 9 k vysávaču. Prehad

rozličných typov pripojení na vysávače nájdete na

konci tohto Návodu na používanie.

Vysávač musí by vhodný pre daný druh

opracovávaného materiálu.

Pri odsávaní materiálov mimoriadne ohrozujúcich

zdravie, rakovinotvorných alebo suchých prachov

používajte špeciálny vysávač.

Prevádzka

Uvedenie do prevádzky

fVšimnite si napätie siete! Napätie zdroja

prúdu musí ma hodnotu zhodnú s údajmi na

typovom štítku ručného elektrického

náradia. Výrobky označené pre napätie 230 V

sa smú používa aj s napätím 220 V.

Zapínanie/vypínanie

Posuňte na zapnutie elektrického náradia vypínač

1 smerom doprava do polohy „I“.

Na vypnutie elektrického náradia posunte vypínač

1 smerom doava do polohy „0“.

Predvoba počtu obrátok (GEX 125-1 AE)

Pomocou nastavovacieho kolieska predvoby

počtu obrátok 2 môžete nastavi požadovaný

počet obrátok aj počas chodu ručného

elektrického náradia.

1–2 nízky počet obrátok

3–4 stredný počet obrátok

5–6 vysoký počet obrátok

Potrebný počet obrátok závisí od druhu

obrábaného materiálu a od pracovných podmienok

a dá sa zisti na základe praktickej skúšky.

Po dlhšej práci s nízkym počtom obrátok by ste

mali ručné elektrické náradie ochladi cca

3-minútovým chodom s maximálnym počtom

obrátok bez zaaženia.

Brzda brúsneho taniera

Integrovaná brzda brúsneho taniera znižuje počet

obrátok pri vonobehu náradia, takže po priložení

náradia na obrobok sa zabraňuje tvoreniu rýh.

Ak počas chodu náradia pri vonobehu počet

obrátok vždy narastá, je brúsny tanier poškodený a

treba ho vymeni, alebo brzda brúsneho taniera je

už opotrebovaná. Opotrebovanú brzdu brúsneho

taniera musíte da vymeni v autorizovanej

servisnej opravovni ručného elektrického náradia

Bosch.

Pokyny na používanie

fPočkajte na úplné zastavenie ručného

elektrického náradia, až potom ho odložte.

Aby Vás práca s týmto ručným elektrickým náradím

neunavovala, môžete ho drža poda konkrétneho

spôsobu používania zhora, zboku alebo spredu.

(pozri obrázok E)

Brúsenie plôch

Zapnite ručné elektrické náradie, položte ho celou

brúsnou plochou na obrábaný podklad a miernym

prítlakom ním pohybujte po obrobku.

Úber a kvalita brúsenej plochy závisia v zásadnej

miere od výberu brúsneho listu (zrnitosti), od

zvoleného stupňa počtu obrátok brúsneho taniera

(GEX 125-1 AE) a od prítlaku.

Dobrý brúsny výkon a šetrenie ručného

elektrického náradia môžete dosiahnu len

pomocou bezchybných brúsnych listov.

Dbajte na rovnomerný prítlak, aby ste zvýšili

životnos brúsnych listov.

Nadmierne zvýšenie prítlaku nemá za následok

zvýšenie brúsneho výkonu, vedie len k zvýšenému

opotrebovaniu ručného elektrického náradia a

brúsneho listu.

Brúsny list, ktorý ste použili na brúsenie kovového

materiálu, už nepoužívajte na brúsenie iných

materiálov.

Používajte na brúsenie len originálne príslušenstvo

Bosch.

Hrubé brúsenie

Založte brúsny list s hrubou zrnitosou.

Ručné elektrické náradie pritláčajte iba vemi

jemne, aby bežalo na vysoký počet obrátok a aby

ste dosiahli väčší úber materiálu.

Jemné brúsenie

Založte brúsny list s jemnejšou zrnitosou.

Miernou zmenou prítlaku resp. zmenou stupňa

počtu obrátok (GEX 125-1 AE) sa dá redukova

počet obrátok brúsneho taniera, pričom jeho

excentrický pohyb zostáva zachovaný.

Pohybujte ručným elektrickým náradím plošne po

obrobku miernym prítlakom a krúživými pohybmi

alebo striedavo v pozdĺžnom a v priečnom smere.

Dajte pozor na to, aby ste ručné elektrické náradie

nezahranili, aby ste sa vyhli prebrúseniu

obrábaného obrobku, napr. pri brúsení

dyhovaných povrchov.

Po skončení práce ručné elektrické náradie

vypnite.

OBJ_BUCH-315-002.book Page 111 Monday, June 11, 2007 12:59 PM

112 | Slovensky 2 609 140 411 • 11.6.07

Leštenie (GEX 125-1 AE)

Ak potrebujete lešti zvetrané lakované povrchy

alebo prelešti povrchy s ryhami (napr. akrylové

sklo), môžete náradie vybavi potrebnými leštiacimi

nástrojmi, ako je napríklad hubica z jahňacej vlny,

leštiaca pls alebo leštiaca huba (príslušenstvo).

Pri leštení nastavujte nižší počet obrátok (stupeň

1–2), aby ste zabránili nadmiernemu zahrievaniu

povrchovej plochy materiálu.

Leštiaci prostriedok rozotrite pomocou leštiacej

huby rozotretím do kríža alebo krúživými pohybmi

a s miernym prítlakom a potom ho nechajte

máličko zaschnú.

Jemne zaschnutý leštiaci prostriedok rozleštite

pomocou hubice z jahňacej vlny krížovými alebo

kruhovými pohybmi.

Leštiace nástroje pravidelne čistite, aby ste si

dlhodobo zabezpečili dobré leštiace výsledky.

Leštiace nástroje vyperte pomocou jemného

pracieho prostriedku a v teplej vode, nepoužívajte

v žiadnom prípade riedidlá.

Údržba a servis

Údržba a čistenie

fPred každou prácou na ručnom elektrickom

náradí vytiahnite zástrčku náradia zo

zásuvky.

fRučné elektrické náradie a jeho vetracie

štrbiny udržiavajte vždy v čistote, aby ste

mohli pracova kvalitne a bezpečne.

Ak by prístroj napriek starostlivej výrobe a kontrole

predsa len prestal niekedy fungova, treba da

opravu vykona autorizovanej servisnej opravovni

elektrického náradia Bosch.

Pri všetkých dopytoch a objednávkach náhradných

súčiastok uvádzajte bezpodmienečne 10-miestne

vecné číslo uvedené na typovom štítku výrobku.

Sevisné stredisko a poradenská

služba pre zákazníkov

Servisné stredisko Vám odpovie na otázky týkajúce

sa opravy a údržby Vášho produktu ako aj

náhradných súčiastok. Rozložené obrázky a

informácie k náhradným súčiastkam nájdete aj na

web-stránke:

www.bosch-pt.com

Tím poradenskej služby pre zákazníkov Bosch Vám

rád pomôže aj pri problémoch týkajúcich sa kúpy a

nastavenia produktov a príslušenstva.

Slovakia

BSC SLOVAKIA

Elektrické ručné náradie

Hlavná 5

038 52 Sučany

Tel. +421 (043) 429 33 24

Fax.: +421 (043) 429 33 25

E-Mail: bsc@bosch-sevis.sk

www.bosch.sk

Likvidácia

Ručné elektrické náradie, príslušenstvo a obal

treba da na recykláciu šetriacu životné prostredie.

Len pre krajiny EÚ:

Neodhadzujte ručné elektrické

náradie do komunálneho odpadu!

Poda Európskej smernice

2002/96/EG o starých elektrických a

elektronických výrobkoch a poda jej

aplikácií v národnom práve sa musia

už nepoužitené elektrické produkty zbiera

separovane a da na recykláciu zodpovedajúcu

ochrane životného prostredia.

Zmeny vyhradené.

OBJ_BUCH-315-002.book Page 112 Monday, June 11, 2007 12:59 PM

Magyar | 1132 609 140 411 • 11.6.07

Általános biztonsági

előírások az elektromos

kéziszerszámokhoz

Olvassa el az összes

biztonsági figyelmez-

tetést és előírást. A következőkben leírt előírások

betartásának elmulasztása áramütésekhez, tűzhöz

és/vagy súlyos testi sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan őrizze

meg ezeket az előírásokat.

Az alább alkalmazott „elektromos kéziszerszám”

fogalom a hálózati elektromos kéziszerszámokat

(hálózati csatlakozó kábellel) és az akkumulátoros

elektromos kéziszerszámokat (hálózati csatlakozó

kábel nélkül) foglalja magában.

1) Munkahelyi biztonság

a) Tartsa tisztán és jól megvilágított állapot-

ban a munkahelyét. A rendetlenség és a

megvilágítatlan munkaterület balesetekhez

vezethet.

b) Ne dolgozzon a berendezéssel olyan

robbanásveszélyes környezetben, ahol

éghető folyadékok, gázok vagy porok

vannak. Az elektromos kéziszerszámok

szikrákat keltenek, amelyek a port vagy a

gőzöket meggyújthatják.

c) Tartsa távol a gyerekeket és az idegen

személyeket a munkahelytől, ha az elekt-

romos kéziszerszámot használja.

Ha elvonják a figyelmét, elvesztheti az

uralmát a berendezés felett.

2) Elektromos biztonsági előírások

a) A készülék csatlakozó dugójának bele

kell illeszkednie a dugaszolóaljzatba. A

csatlakozó dugót semmilyen módon sem

szabad megváltoztatni. Védőföldeléssel

ellátott készülékekkel kapcsolatban ne

használjon csatlakozó adaptert.

A változtatás nélküli csatlakozó dugók és a

megfelelő dugaszoló aljzatok csökkentik az

áramütés kockázatát.

b) Kerülje el a földelt felületek, mint például

csövek, fűtőtestek, kályhák és hűtőgépek

megérintését. Az áramütési veszély

megnövekszik, ha a teste le van földelve.

c) Tartsa távol az elektromos

kéziszerszámot az esőtől vagy

nedvességtől. Ha víz hatol be egy

elektromos kéziszerszámba, ez megnöveli

az áramütés veszélyét.

d) Ne használja a kábelt a rendeltetésétől

eltérő célokra, vagyis a szerszámot soha

ne hordozza vagy akassza fel a kábelnél

fogva, és sohase húzza ki a hálózati

csatlakozó dugót a kábelnél fogva. Tartsa

távol a kábelt hőforrásoktól, olajtól, éles

élektől és sarkaktól és mozgó gépalkatré-

szektől. Egy megrongálódott vagy csomók-

kal teli kábel megnöveli az áramütés

veszélyét.

e) Ha egy elektromos kéziszerszámmal a

szabad ég alatt dolgozik, csak szabadban

való használatra engedélyezett hosszab-

bítót használjon. A szabadban való hasz-

nálatra engedélyezett hosszabbító

használata csökkenti az áramütés veszélyét.

f) Ha nem lehet elkerülni az elektromos

kéziszerszám nedves környezetben való

használatát, alkalmazzon egy hibaáram-

védőkapcsolót. Egy hibaáram-

védőkapcsoló alkalmazása csökkenti az

áramütés kockázatát.

3) Személyi biztonság

a) Munka közben mindig figyeljen, ügyeljen

arra, amit csinál és meggondoltan dol-

gozzon az elektromos kéziszerszámmal.

Ha fáradt, ha kábítószerek vagy alkohol

hatása alatt áll, vagy orvosságokat vett

be, ne használja a berendezést. Egy

pillanatnyi figyelmetlenség a szerszám

használata közben komoly sérülésekhez

vezethet.

b) Viseljen személyi védőfelszerelést és

mindig viseljen védőszemüveget.

A személyi védőfelszerelések, mint porvédő

álarc, csúszásbiztos védőcipő, védősapka

és fülvédő használata az elektromos

kéziszerszám használata jellegének

megfelelően csökkenti a személyes

sérülések kockázatát.

c) Kerülje el a készülék akaratlan üzembe

helyezését. Győződjön meg arról, hogy az

elektromos kéziszerszám ki van kapcsol-

va, mielőtt bedugná a csatlakozó dugót a

dugaszolóaljzatba, csatlakoztatná az ak-

kumulátor-csomagot, és mielőtt felvenné

és vinni kezdené az elektromos kéziszer-

számot. Ha az elektromos kéziszerszám

felemelése közben az ujját a kapcsolón

tartja, vagy ha a készüléket bekapcsolt

állapotban csatlakoztatja az áramforráshoz,

ez balesetekhez vezethet.

d) Az elektromos kéziszerszám bekap-

csolása előtt okvetlenül távolítsa el

a beállítószerszámokat vagy csavarkul-

csokat. Az elektromos kéziszerszám forgó

részeiben felejtett beállítószerszám vagy

csavarkulcs sérüléseket okozhat.

FIGYELMEZTETÉS

OBJ_BUCH-315-002.book Page 113 Monday, June 11, 2007 12:59 PM

114 | Magyar 2 609 140 411 • 11.6.07

e) Ne becsülje túl önmagát. Kerülje el a

normálistól eltérő testtartást, ügyeljen

arra, hogy mindig biztosan álljon és az

egyensúlyát megtartsa. Így az elektromos

kéziszerszám felett váratlan helyzetekben is

jobban tud uralkodni.

f) Viseljen megfelelő ruhát. Ne viseljen bő

ruhát vagy ékszereket. Tartsa távol a

haját, a ruháját és a kesztyűjét a mozgó

részektől. A bő ruhát, az ékszereket és a

hosszú hajat a mozgó alkatrészek magukkal

ránthatják.

g) Ha az elektromos kéziszerszámra fel

lehet szerelni a por elszívásához és

összegyűjtéséhez szükséges

berendezéseket, ellenőrizze, hogy azok

megfelelő módon hozzá vannak

kapcsolva a készülékhez és rendel-

tetésüknek megfelelően működnek. A

porgyűjtő berendezések használata csök-

kenti a munka során keletkező por veszélyes

hatását.

4) Az elektromos kéziszerszámok gondos

kezelése és használata

a) Ne terhelje túl a berendezést. A munká-

jához csak az arra szolgáló elektromos

kéziszerszámot használja. Egy alkalmas

elektromos kéziszerszámmal a megadott

teljesítménytartományon belül jobban és

biztonságosabban lehet dolgozni.

b) Ne használjon olyan elektromos kéziszer-

számot, amelynek a kapcsolója elromlott.

Egy olyan elektromos kéziszerszám, amelyet

nem lehet sem be-, sem kikapcsolni, veszé-

lyes és meg kell javíttatni.

c) Húzza ki a csatlakozó dugót a dugaszoló-

aljzatból és/vagy az akkumulátor-csoma-

got az elektromos kéziszerszámból, mi-

előtt az elektromos kéziszerszámon beál-

lítási munkákat végez, tartozékokat

cserél vagy a szerszámot tárolásra

elteszi. Ez az elővigyázatossági intézkedés

meggátolja a szerszám akaratlan üzembe

helyezését.

d) A használaton kívüli elektromos kéziszer-

számokat olyan helyen tárolja, ahol azok-

hoz gyerekek nem férhetnek hozzá. Ne

hagyja, hogy olyan személyek használják

az elektromos kéziszerszámot, akik nem

ismerik a szerszámot, vagy nem olvasták

el ezt az útmutatót. Az elektromos kéziszer-

számok veszélyesek, ha azokat gyakorlatlan

személyek használják.

e) A készüléket gondosan ápolja.

Ellenőrizze, hogy a mozgó alkatrészek

kifogástalanul működnek-e, nincsenek-e

beszorulva, és nincsenek-e eltörve vagy

megrongálódva olyan alkatrészek,

amelyek hatással lehetnek az elektromos

kéziszerszám működésére. A berendezés

megrongálódott részeit a készülék

használata előtt javíttassa meg. Sok olyan

baleset történik, amelyet az elektromos

kéziszerszám nem kielégítő karbantartására

lehet visszavezetni.

f) Tartsa tisztán és éles állapotban a

vágószerszámokat. Az éles vágóélekkel

rendelkező és gondosan ápolt vágószer-

számok ritkábban ékelődnek be és azokat

könnyebben lehet vezetni és irányítani.

g) Az elektromos kéziszerszámokat,

tartozékokat, betétszerszámokat stb.

csak ezen előírásoknak és az adott

készüléktípusra vonatkozó kezelési

utasításoknak megfelelően használja.

Vegye figyelembe a munkafeltételeket és

a kivitelezendő munka sajátosságait. Az

elektromos kéziszerszám eredeti

rendeltetésétől eltérő célokra való

alkalmazása veszélyes helyzetekhez

vezethet.

5) Szerviz-ellenőrzés

a) Az elektromos kéziszerszámot csak

szakképzett személyzet csak eredeti

pótalkatrészek felhasználásával

javíthatja. Ez biztosítja, hogy az elektromos

kéziszerszám biztonságos szerszám

maradjon.

A berendezéssel

kapcsolatos biztonsági

előírások

fAz elektromos kéziszerszámot csak száraz

csiszolásra használja. Ha víz hatol be egy

elektromos kéziszerszámba, ez megnöveli az

áramütés veszélyét.

fÜgyeljen arra, hogy a szikraszórás ne

veszélyeztethessen személyeket. Távolítsa

el a munkaterület közeléből az éghető

anyagokat. A fémek csiszolásakor szikraszórás

lép fel.

fVigyázat, tűzveszély! Előzze meg a

csiszolásra kerülő munkadarab és a

csiszológép túlmelegedését. A

munkaszünetekben mindig ürítse ki a

porgyűjtő tartályt. A porzsákban

mikroszűrőben, papírzsákban (vagy a

szűrőzsákban, illetve a porszívó szűrőjében)

található, a csiszolás közben keletkeztt por

hátrányos körülmények között (például

szétrepülő szikrák) magától meggyulladhat. Ez

OBJ_BUCH-315-002.book Page 114 Monday, June 11, 2007 12:59 PM

Magyar | 1152 609 140 411 • 11.6.07

a veszély még tovább növekszik, ha a csiszolás

során keletkező porban lakk, poliuretán, vagy

más vegyszer is található és a megmunkálásra

kerülő munkadarab egy hosszabb időtartamú

csiszolás során felforrósodott.

fA megmunkálásra kerülő munkadarabot

megfelelően rögzítse. Egy befogó szerkezettel

vagy satuval rögzített munkadarab

biztonságosabban van rögzítve, mintha csak a

kezével tartaná.

fNe munkáljon meg a berendezéssel

azbesztet tartalmazó anyagokat. Az

azbesztnek rákkeltő hatása van.

fHozza meg a szükséges

védőintézkedéseket, ha a munkák során

egészségkárosító hatású, éghető vagy

robbanékony porok keletkezhetnek. Példa:

Egyes porfajták rákkeltő hatásúak. Viseljen

porvédő álarcot és használjon, ha hozzá lehet

csatlakoztatni a berendezéshez, egy por-

/forgácselszívó berendezést.

fTartsa tisztán a munkahelyét. Az anyag-

keverékek különösen veszélyesek. A könnyű

fémek pora éghető és robbanásveszélyes.

fSohase használja az elektromos kéziszer-

számot, ha a kábel megrongálódott. Ha a

hálózati csatlakozó kábel a munka során

megsérül, ne érintse meg a kábelt, hanem

azonnal húzza ki a csatlakozó dugót a duga-

szoló aljzatból. Egy megrongálódott kábel

megnöveli az áramütés veszélyét.

A működés leírása

Olvassa el az összes biztonsági

figyelmeztetést és előírást.

A következőkben leírt előírások

betartásának elmulasztása

áramütésekhez, tűzhöz és/vagy

súlyos testi sérülésekhez vezethet.

Kérjük hajtsa ki a kihajtható ábrás oldalt, és hagyja

így kihajtva, miközben ezt a kezelési útmutatót

olvassa.

Rendeltetésszerű használat

Az elektromos kéziszerszám fa, műanyag, fém,

spatulyázó massza és lakkozott felületek száraz

felületi csiszolására szolgál.

Az elektronikus szabályozással felszerelt

elektromos kéziszerszámok polírozásra is

alkalmazhatók.

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek

sorszámozása az elektromos kéziszerszámnak az

ábra-oldalon található képére vonatkozik.

1Be-/kikapcsoló

2Fordulatszám előválasztó szabályozókerék

(GEX 125-1 AE)

3Porgyűjtő doboz, komplett

(micro szűrőrendszer)

4Csiszoló tányér

5Csiszolólap*

6Csavarok a csiszoló tányérokhoz

7Kifúvó csőcsonk

8Szűrőbetét (micro szűrőrendszer)

9Elszívó tömlő*

*A képeken látható vagy a szövegben leírt tartozékok

részben nem tartoznak a standard szállítmányhoz.

Műszaki adatok

Excenteres csiszológép GEX 125-1 A

Professional GEX 125-1 AE

Professional

Cikkszám 3 601 C87 0.. 3 601 C87 5..

Névleges felvett teljesítmény W 250 250

Rezgésszám előválasztás –z

Üresjárati fordulatszám perc-1 12000 7500–12000

Üresjárati rezgésszám perc-1 24000 15000–24000

Rezgési kör átmérője mm 2,5 2,5

Csiszoló tányér átmérő mm 125 125

Súly az „EPTA-Procedure 01/2003”

(2003/01 EPTA-eljárás) szerint kg 1,3 1,3

Érintésvédelmi osztály /II /II

Az adatok [U] = 230/240 V névleges feszültségre vonatkoznak. Alacsonyabb feszültségek esetén és az egyes országok

számára készült különleges kivitelekben ezek az adatok változhatnak.

Kérjük vegye figyelembe az elektromos kéziszerszáma típustábláján található cikkszámot. Egyes elektromos

kéziszerszámoknak több különböző kereskedelmi megnevezése is lehet.

OBJ_BUCH-315-002.book Page 115 Monday, June 11, 2007 12:59 PM

116 | Magyar 2 609 140 411 • 11.6.07

Zaj és vibráció értékek

A mérési eredmények az EN 60745 szabványnak

megfelelően kerültek meghatározásra.

A készülék A-értékelésű zajszintjének tipikus

értékei: hangnyomásszint 77 dB(A);

hangteljesítményszint 88 dB(A). Szórás K=2,8 dB.

Viseljen fülvédőt!

A rezgési összérték (a három irányban mért rezgés

vektorösszege) az EN 60745 szabványnak meg-

felelően került kiértékelésre:

Rezgéskibocsátási érték, ah =5,0 m/s2, szórás,

K=1,5m/s

Az ezen előírásokban

megadott rezgésszint az

EN 60745 szabványban rögzített mérési

módszerrel került meghatározásra és a készülékek

összehasonlítására ez az érték felhasználható.

A rezgésszint az elektromos kéziszerszám

alkalmazási esetétől függően változik és egyes

esetekben meghaladhatja az ezen előírásokban

megadott értéket. A rezgési terhelést, ha az

elektromos kéziszerszámot rendszeresen ilyen

módon használják, alá lehet becsülni.

Megjegyzés: A rezgési terhelésnek egy

meghatározott munkaidőn belüli pontos

megbecsüléséhez figyelembe kell venni azokat az

időszakokat is, amikor a berendezés kikapcsolt

állapotban van, vagy amikor be van ugyan

kapcsolva, de nem kerül ténylegesen használatra.

Ez az egész munkaidőre vonatkozó rezgési

terhelést lényeges mértékben csökkentheti.

Megfelelőségi nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy a „Műszaki

adatok” alatt leírt termék megfelel a következő

szabványoknak, illetve irányadó

dokumentumoknak: EN 60745 a 89/336/EGK,

98/37/EK (2009.12.28-ig), 2006/42/EK

(2009.12.29-től kezdve) irányelveknek

megfelelően.

06.12.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Összeszerelés

fAz elektromos kéziszerszámon végzendő

bármely munka megkezdése előtt húzza ki a

csatlakozó dugót a dugaszoló aljzatból.

A csiszolólap kicserélése

(lásd az „A” ábrát)

Egy új csiszolólap felhelyezése előtt távolítson el

minden szennyeződést és port a 4

csiszolótányérről, erre például egy ecsetet lehet

használni.

A 4 csiszoló tányér felülete tépőzáras szövetből áll,

hogy arra gyorsan és egyszerűen fel lehessen

erősíteni a tépőzáras csiszolólapokat.

Nyomja rá erőteljesen a 4 csiszoló tányér alsó

oldalára az 5 csiszolólapot.

Az optimális porelszívás biztosítására a csiszolólap

felszerelésekor ügyeljen arra, hogy a csiszoló

tányér és a csiszolólap nyílásai egybeessenek.

Az 5 csiszolólapnak a 4 csiszoló tányéron való

egyszerű beállításához az ábrán látható, a

szerszámtáskában található beállító segédeszközt

lehet használni. Helyezze bele a csiszolólapot a

tépőzáras szövettel felfelé mutató irányban a

beállító segédeszközbe és nyomja rá erőteljesen az

elektromos kéziszerszámot a csiszoló tányérral.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

FIGYELMEZTETÉS

OBJ_BUCH-315-002.book Page 116 Monday, June 11, 2007 12:59 PM

Magyar | 1172 609 140 411 • 11.6.07

A csiszolólap kiválasztása

A megmunkálásra kerülő anyagnak és a felület kívánt lemunkálási mélységének megfelelően különböző

csiszolólapok állnak rendelkezésre:

A csiszoló tányér kicserélése

(lásd a „B” ábrát)

Megjegyzés: A megrongálódott 4 csiszoló tányért

azonnal ki kell cserélni.

Húzza le a csiszolólapot, illetve a polírozó

szerszámot. Ehhez csavarja ki teljesen a 4 db 6

csavart és vegye le a 4 csiszoló tányért. Tegye fel

az új 4 csiszoló tányért és ismét húzza meg

szorosra a csavarokat.

Megjegyzés: A csiszoló tányér felhelyezésekor

ügyeljen arra, hogy a menesztőtárcsa fogai

beilleszkedjenek a csiszolótalp bemélyedéseibe.

Por- és forgácselszívás

Saját porelszívás porgyűjtő dobozzal

(lásd a C1–C4 ábrát)

Tegye fel a 3 porgyűjtő dobozt a 7 kifúvó

csőcsonkra, amíg az be nem pattan a helyére.

A 3 der porgyűjtő doboz szintjét az átlátszó

tartályban könnyen lehet ellenőrizni.

A 3 porgyűjtő doboz kiürítéséhez kissé forgatva

húzza le a dobozt.

A 3 porgyűjtő doboz kinyítása előtt az ábrán látható

módon ütögesse ki a porgyűjtő dobozt egy szilárd

alapon, hogy a por leváljon a szűrőbetétről.

Tartsa fogva a 3 porgyűjtő dobozt, hajtsa fel félre a

8 szűrőbetétet és ürítse ki a porgyűjtő dobozt. Egy

puha kefével tisztítsa meg a 8 szűrőbetét lamelláit.

Anyag Alkalmazás Szemcsenagyság

–Szín

–Lakk

–Töltőanyag

–Spakli

festékrétegek lecsiszolásához durva 40

Az alapozó festékréteg csiszolásához (például

ecsetvonások, festékcseppek és megszáradt

lecsorduló festék eltávolítására)

közepes 80

100

120

az alapozó rétegek végleges csiszolásához a

lakkozás előtt finom 180

400

–Bármilyen faanyag

(például keményfa,

puhafa, faforgácslemez,

építési lemezek)

–Fémanyagok

durva, gyalulatlan gerendák és lapok előzetes

csiszolásához durva 40

síkra csiszoláshoz és kisebb egyenetlenségek

kiegyenlítéséhez közepes 80

100

120

Faanyagok készrecsiszolásához és

finomcsiszolásához finom 180

240

320

400

–Kő

–Márvány

–Gránit

–Kerámia

–Üveg

–Plexiüveg

–Autólakk

–Corian®

–Varicor®

Előcsiszoláshoz durva 60

Alakra való csiszoláshoz és leélezéshez közepes 80

100

120

Az alakra való csiszolásnál alkalmazott

finomcsiszoláshoz finom 180

240

320

400

Fényesre csiszoláshoz és élek lekerekítéséhez igen finom 600

1200

OBJ_BUCH-315-002.book Page 117 Monday, June 11, 2007 12:59 PM

118 | Magyar 2 609 140 411 • 11.6.07

Külső porelszívás (lásd a „D” ábrát)

Dugjon fel egy 9 elszívó tömlőt a 7 kifúvó csonkra.

Kapcsolja össze a 9 elszívó tömlőt egy porszívóval.

A különböző porszívókhoz való csatlakoztatási

lehetőségek áttekintése ezen használati útmutató

végén található.

A porszívónak alkalmasnak kell lennie a megmun-

kálásra kerülő anyagból keletkező por elszívására.

Az egészségre különösen ártalmas, rákkeltő

hatású vagy száraz porok elszívásához egy

speciálisan erre a célra gyártott porszívót kell

használni.

Üzemeltetés

Üzembe helyezés

fÜgyeljen a helyes hálózati feszültségre! Az

áramforrás feszültségének meg kell

egyeznie az elektromos kéziszerszám

típustábláján található adatokkal. A 230 V-os

berendezéseket 220 V hálózati feszültségről

is szabad üzemeltetni.

Be- és kikapcsolás

Billentse el az elektromos kéziszerszám üzembe

helyezéséhez az 1 be-/kikapcsolót jobbra, az

„I” helyzetbe.

Az elektromos kéziszerszám kikapcsolásához

billentse el az 1 be-/kikapcsolót balra, a

„0” helyzetbe.

A fordulatszám előválasztása (GEX 125-1 AE)

A 2 fordulatszám előválasztó szabályozókerékkel a

szükséges fordulatszám üzem közben is

előválasztható.

1–2 alacsony fordulatszám

3–4 közepes fordulatszám

5–6 nagy fordulatszám

A szükséges fordulatszám a megmunkálásra

kerülő anyagtól és a munka körülményeitől függ és

egy gyakorlati próbával meghatározható.

Ha hosszabb ideig alacsony fordulatszámmal

dolgozott, akkor az elektromos kéziszerszámot a

lehűtéshez kb. 3 percig maximális

fordulatszámmal üresjáratban járassa.

Csiszolótányér fék

A készülékbe beépített csiszolóttányérfék a

fordulatszámot üresjáratban lecsökkenti, így az

elektromos kéziszerszámnak a megmunkálásra

kerülő munkadarabra való felhelyezésekor nem

keletkeznek barázdák.

Ha az üresjárati fordulatszám idővel egyre inkább

megnövekszik, ez arra utal, hogy a csiszolótányér

megrongálódott és ki kell cserélni, vagy a

csiszolótányérfék elhasználódott. Ha egy

csiszolótányér-fék elhasználódott, annak

kicserélésével csak egy Bosch elektromos

kéziszerszám-műhely ügyfélszolgálatát szabad

megbízni.

Munkavégzési tanácsok

fVárja meg, amíg az elektromos

kéziszerszám teljesen leáll, mielőtt letenné.

A fáradásmentes munkához az elektromos

kéziszerszámot az alkalmazásnak megfelelően

felülről, oldalról, vagy előlről is lehet tartani.

(lásd az „E” ábrát)

Lapos felületek csiszolása

Kapcsolja be az elektromos kéziszerszámot, tegye

fel a teljes csiszolófelülettel a megmunkálásra

kerülő alapra és mérsékelt nyomással mozgassa a

munkadarabon.

A lemunkálási teljesítményt és a csiszolási képet

lényegében a csiszolólap kiválasztása, az előre

kiválasztott (GEX 125-1 AE) fordulatszám fokozat

és az elektromos kéziszerszámra gyakorolt

nyomás határozza meg.

Jó csiszolási teljesítményt az elektromos

kéziszerszámot kímélő használat mellett csak

kifogástalan csiszolólapok alkalmazásával lehet

elérni.

Ügyeljen arra, hogy a berendezést egyenletes

nyomással vezesse; így a csiszolólapok

élettartartama is megnövekszik.

Túl nagy nyomástól nem a lehordási teljesítmény

növekszik, hanem csak a csiszolólap és az

elektromos kéziszerszám használódik el

gyorsabban.

Ha egy csiszolólapot egyszer már valamilyen

fém megmunkálására használt, azt más anyagok

megmunkálására ne használja.

Csak eredeti Bosch gyártmányú csiszoló

tartozékokat használjon.

Durvacsiszolás

Tegyen fel a szerszámra egy durvább szemcséjű

csiszolólapot.

Az elektromos kéziszerszámot csak mértékkel

nyomja rá a munkadarabra, így az nagyobb

fordulatszámmal működik és nagyobb lemunkálási

teljesítményt nyújt.

Finomcsiszolás

Tegyen fel a szerszámra egy finomabb szemcséjű

csiszolólapot.

OBJ_BUCH-315-002.book Page 118 Monday, June 11, 2007 12:59 PM

Magyar | 1192 609 140 411 • 11.6.07

Az elektromos kéziszerszámra gyakorolt nyomás

enyhe variálásával illetve az (GEX 125-1 AE)

fordulatszám-fokozat átkapcsolásával a csiszoló

tányér fordulatszámát le lehet csökkenteni, ekkor

az excenteres mozgás változatlanul megmarad.

Az elektromos kéziszerszámot mérsékelt

nyomással egy síkban körözve, vagy váltakozva

hossz- és keresztirányba mozgatva vezesse a

munkadarabon. Ne ékelje be az elektromos

kéziszerszámot, nehogy az áthatoljon a

megmunkálásra kerülő munkadarab (például egy

furnérlemez) egy rétegén.

A munkalépés befejezése után kapcsolja ki az

elektromos kéziszerszámot.

Polírozás (GEX 125-1 AE)

Az időjárás behatásai alatt megkopott fényezés

újrapolírozásához, vagy karcolások

utánapolírozásához (pl. akrilüvegen) az elektromos

kéziszerszámot megfelelő polírozó szerszámokkal,

mint báránygyapjúbúl, polírozó nemezből vagy

szivacsból készült szerszámokkal (külön tartozék)

is fel lehet szerelni.

A polírozáshoz állítson be egy alacsony

forulatszámot (1 – 2. fokozat), nehogy a felület

túlságosan felmelegedjen.

A politúrt egy polírozó szivaccsal körkörös illetve

egymást keresztező egyenes mozgással közepes

nyomás mellett dolgozza be az anyagba, majd

hagyja az anyagot kissé megszáradni.

A kissé már megszáradt politúrt egy

báránygyapjúlappal körkörös, illetve egymást

keresztező egyenes mozgással polírozza fényesre.

A polírozó szerszámokat a jó polírozási eredmények

eléréséhez rendszeresen tisztítsa meg. Enyhe

mosószerrel és meleg vízzel mossa ki a polírozó

szerszámokat (hígítószert erre a célra ne használjon).

Karbantartás és szerviz

Karbantartás és tisztítás

fAz elektromos kéziszerszámon végzendő

bármely munka megkezdése előtt húzza ki a

csatlakozó dugót a dugaszoló aljzatból.

fTartsa mindig tisztán az elektromos

kéziszerszámot és annak szellőzőnyílásait,

hogy jól és biztonságosan dolgozhasson.

Ha az elektromos kéziszerszám a gondos gyártási

és ellenőrzési eljárás ellenére egyszer mégis

meghibásodna, akkor a javítással csak Bosch

elektromos kéziszerszám-műhely ügyfélszolgálatát

szabad megbízni.

Ha kérdései vannak, vagy pótalkatrészeket akar

megrendelni, okvetlenül adja meg az elektromos

kéziszerszám típustábláján található 10-jegyű

cikkszámot.

Vevőszolgálat és tanácsadás

A vevőszolgálat a terméke javításával és

karbantartásával, valamint a pótalkatrészekkel

kapcsolatos kérdésekre szívesen válaszol. A

tartalékalkatrészekkel kapcsolatos robbantott

ábrák és egyéb információ a következő címen

találhatók:

www.bosch-pt.com

A Bosch Vevőtanácsadó Csoport szívesen segít

Önnek, ha a termékek és tartozékok vásárlásával,

alkalmazásával és beállításával kapcsolatos

kérdései vannak.

Magyar

Robert Bosch Kft

1103 Budapest

Gyömröi út. 120

Tel: +36 (01) 431-3835

Fax: +36 (01) 431-3888

Eltávolítás

Az elektromos kéziszerszámokat, a tartozékokat és

a csomagolást a környezetvédelmi

szempontoknak megfelelően kell

újrafelhasználásra előkészíteni.

Csak az EU-tagországok számára:

Ne dobja ki az elektromos kéziszer-

számokat a háztartási szemétbe!

A használt villamos és elektronikus

berendezésekre vonatkozó

2002/96/EK sz. Európai Irányelvnek

és ennek a megfelelő országok jog-

harmonizációjának megfelelően a már használ-

hatatlan elektromos kéziszerszámokat külön össze

kell gyűjteni és a környezetvédelmi szempontból

megfelelő újra felhasználásra le kell adni.

A változtatások joga fenntartva.

OBJ_BUCH-315-002.book Page 119 Monday, June 11, 2007 12:59 PM

120 | Русский 2 609 140 411 • 11.6.07

Общие указания по

технике безопасности для

электроинструментов

Прочтите все указа-

ния и инструкции по

технике безопасности. Упущения,

допущенные при соблюдении указаний и

инструкций по технике безопасности, могут

сталь причиной электрического поражения,

пожара и тяжелых травм.

Сохраняйте эти инструкции и указания для

будущего использования.

Использованное в настоящих инструкциях и

указаниях понятие «электроинструмент»

распространяется на электроинструмент с

питанием от сети (с кабелем питания от

электросети) и на аккумуляторный

электроинструмент (без кабеля питания от

электросети).

1) Безопасность рабочего места

а) Содержите рабочее место в чистоте и

хорошо освещенным. Беспорядок или

неосвещенные участки рабочего места

могут привести к несчастным случаям.

б) Не работайте с этим электроинстру-

ментом во взрывоопасном помещении,

в котором находятся горючие

жидкости, воспламеняющиеся газы

или пыль. Электроинструменты искрят,

что может привести к воспламенению

пыли или паров.

в) Во время работы с электроинструмен-

том не допускайте близко к Вашему

рабочему месту детей и посторонних

лиц. При отвлечении Вы можете

потерять контроля над

электроинструментом.

2) Электробезопасность

а) Штепсельная вилка электроинстру-

мента должна подходить к

штепсельной розетке. Никоим образом

не изменяйте штепсельную вилку. Не

применяйте переходных штекеров для

электроинструментов с защитным

заземлением. Неизмененные

штепсельные вилки и подходящие

штепсельные розетки снижают риск

поражения электротоком.

б) Предотвращайте телесный контакт с

заземленными поверхностями, как то,

с трубами, элементами отопления,

кухонными плитами и

холодильниками. При заземлении

Вашего тела повышается риск

поражения электротоком.

в) Защищайте электроинструмент от

дождя и сырости. Проникновение воды

в электроинструмент повышает риск

поражения электротоком.

г) Не допускается использовать

электрокабель не по назначению,

например, для транспортировки или

подвески электроинструмента, или

для отключения вилки от

штепсельной розетки. Защищайте

кабель от воздействия высоких

температур, масла, острых кромок или

подвижных частей элек-

троинструмента. Поврежденный или

схлестнутый кабель повышает риск

поражения электротоком.

д) При работе с электроинструментом

под открытым небом применяйте

кабели-удлинители, которые

пригодны также и для работы под

открытым небом. Применение

пригодного для работы под открытым

небом кабеля-удлинителя снижает риск

поражения электротоком.

е) Если невозможно избежать примене-

ния электроинструмента в сыром

помещении, то устанавливайте

выключатель защиты от токов

повреждения. Применение

выключателя защиты от токов повреж-

дения снижает риск электрического

поражения.

3) Безопасность людей

а) Будьте внимательными, следите за

тем, что Вы делаете и продуманно

начинайте работу с

электроинструментом. Не пользуйтесь

электроинструментом в усталом

состоянии или, если Вы находитесь

под влиянием наркотиков, спиртных

напитков или лекарств. Один момент

невнимательности при работе с электро-

инструментом может привести к

серьезным травмам.

б) Применяйте средства

индивидуальный защиты и всегда

защитные очки. Использование средств

индивидуальной защиты, как то,

защитной маски, обуви на нескользящей

подошве, защитного шлема или средств

защиты органов слуха в зависимости от

вида работы электроинструмента

снижает риск получения травм.

в) Предотвращайте непреднамеренное

включение электроинструмента.

Перед подключением

электроинструмента к

электропитанию и/или к аккумулятору

OBJ_BUCH-315-002.book Page 120 Monday, June 11, 2007 12:59 PM

Русский | 1212 609 140 411 • 11.6.07

убедитесь в выключенном состоянии

электроинструмента. Если Вы при тран-

спортировке электроинструмента дер-

жите палец на выключателе или вклю-

ченный электроинструмент подключаете

к сети питания, то это может привести к

несчастному случаю.

г) Убирайте установочный инструмент

или гаечные ключи до включения

электроинструмента. Инструмент или

ключ, находящийся во вращающейся

части электроинструмента, может

привести к травмам.

д) Не принимайте неестественное поло-

жение корпуса тела. Всегда занимайте

устойчивое положение и держите

всегда равновесие. Благодаря этому Вы

можете лучше контролировать электро-

инструмент в неожиданных ситуациях.

е) Носите подходящую рабочую одежду.

Не носите широкую одежду и укра-

шения. Держите волосы, одежду и

рукавицы вдали от движущихся

частей. Широкая одежда, украшения

или длинные волосы могут быть затянуты

вращающимися частями.

ж)При наличии возможности установки

пылеотсасывающих и пылесборных

устройств проверяйте их присоеди-

нение и правильное использование.

Применение пылеотсоса может снизить

опасности, создаваемые пылью.

4) Бережное и правильное обращение и

использование электроинструментов

а) Не перегружайте электроинструмент.

Используйте для Вашей работы пред-

назначенный для этого электро-

инструмент. С подходящим электро-

инструментом Вы работаете лучше и

надежнее в указанном диапазоне

мощности.

б) Не работайте с электроинструментом с

неисправным выключателем. Электро-

инструмент, который не поддается

включению или выключению, опасен и

должен быть отремонтирован.

в) До начала наладки электроинстру-

мента, замены принадлежностей или

прекращения работы отключайте

штепсельную вилку от розетки сети

и/или выньте аккумулятор. Эта мера

предосторожности предотвращает

непреднамеренное включение электро-

инструмента.

г) Храните неиспользуемые электро-

инструменты недоступно для детей.

Не разрешайте пользоваться электро-

инструментом лицам, которые

незнакомы с ним или не читали

настоящих инструкций.

Электроинструменты опасны в руках

неопытных лиц.

д) Тщательно ухаживайте за электроин-

струментом. Проверяйте безупречную

функцию и ход движущихся частей

электроинструмента, отсутствие поло-

мок или повреждений, отрицательно

влияющих на функцию электро-

инструмента. Поврежденные части

должны быть отремонтированы до

использования электроинструмента.

Плохое обслуживание

электроинструментов является причиной

большого числа несчастных случаев.

е) Держите режущий инструмент в зато-

ченном и чистом состоянии. Заботливо

ухоженные режущие инструменты с

острыми режущими кромками реже

заклиниваются и их легче вести.

ж)Применяйте электроинструмент, при-

надлежности, рабочие инструменты и

т.п. в соответствии с настоящими

инструкциями. Учитывайте при этом

рабочие условия и выполняемую

работу. Использование электроинстру-

ментов для непредусмотренных работ

может привести к опасным ситуациям.

5) Сервис

а) Ремонт Вашего электроинструмента

поручайте только квалифициро-

ванному персоналу и только с при-

менением оригинальных запасных

частей. Этим обеспечивается

сохранность безопасности

электроинструмента.

Специфичные для

электроинструмента

указания по безопасности

fИспользуйте настоящий

электроинструмент только для сухого

шлифования. Проникновение воды в

электроинструмент повышает риск

поражения электротоком.

fСледите за тем, чтобы выброс искр не

подвергал опасности людей. Уберите

горючие материалы из рабочей зоны. При

шлифовании металлов возникает выброс

искр.

OBJ_BUCH-315-002.book Page 121 Monday, June 11, 2007 12:59 PM

122 | Русский 2 609 140 411 • 11.6.07

fОсторожно, опасность пожара!

Предотвращайте перегрев шлифуемого

материала и шлифовальной машины.

Перед перерывом в работе всегда

опорожнять пылесборник.

Шлифовальная пыль может воспламениться

в сборном мешке, микрофильтре, бумажном

мешке (в фильтрующем мешке или в

фильтре пылесоса) при неблагоприятных

условиях, например, при выбросе искр при

шлифовании металлов. Особая опасность

возникает при перемешивании горячей,

после продолжительной работы, пыли от

шлифования с остатками лака, полиуретана

или других химических веществ.

fКрепление заготовки. Заготовка,

установленная в зажимное приспособление

или в тиски, удерживается более надежно,

чем в Вашей руке.

fНе обрабатывайте материалы с

содержанием асбеста. Асбест считается

канцерогеном.

fПримите меры защиты, если во время

работы возможно возникновение

вредной для здоровья, горючей или

взрывоопасной пыли. Например:

Некоторые виды пыли считаются

канцерогенными. Пользуйтесь

противопылевым респиратором и приме-

няйте отсос пыли/опилок при наличии

возможности присоединения.

fДержите Ваше рабочее место в чистоте.

Смеси материалов особенно опасны. Пыль

легкого металла может воспламениться или

взорваться.

fНе работайте с электроинструментом с

поврежденным шнуром питания. Не

касайтесь поврежденного шнура,

отсоедините вилку от штепсельной

розетки, если шнур был поврежден во

время работы. Поврежденный кабель

повышает риск поражения электротоком.

Описание функции

Прочтите все указания и инструк-

ции по технике безопасности. Упу-

щения, допущенные при соблюдении

указаний и инструкций по технике

безопасности, могут стать причиной

электрического поражения, пожара

и тяжелых травм.

Пожалуйста, откройте раскладную страницу с

иллюстрациями электроинструмента и

оставляйте ее открытой пока Вы изучаете

руководство по эксплуатации.

Применение по назначению

Настоящий электроинструмент предназначен

для сухого шлифования поверхностей из

древесины, пластика, металла, шпатлевки и с

лакокрасочными покрытиями.

Электроинструменты с электронным управлением

пригодны также и для полирования.

Изображенные составные части

Нумерация составных частей выполнена по

изображению на странице с иллюстрациями.

1Выключатель

2Установочное колесико числа оборотов

(GEX 125-1 AE)

3Бокс для пыли в сборе

(система микрофильтрации)

4Шлифовальная тарелка

5Шлифовальный лист*

6Винты для шлифовальной тарелки

7Выдувной штуцер

8Фильтроэлемент

(система микрофильтрации)

9Шланг отсасывания*

*Изображенные или описанные принадлежности

не входят в стандартный комплект поставки.

Технические данные

Эксцентриковая шлифовальная машина GEX 125-1 A

Professional

GEX 125-1 AE

Professional

Предметный № 3 601 C87 0.. 3 601 C87 5..

Потребляемая мощность, номинальная Вт 250 250

Установка числа колебаний –z

Число оборотов холостого хода мин-1 12000 7500–12000

Число колебаний на холостом ходу мин-1 24000 15000–24000

Диаметр диапазона колебаний мм 2,5 2,5

Диаметр шлифовальной тарелки мм 125 125

Вес согласно EPTA-Procedure 01/2003 кг 1,3 1,3

Степень защиты от электрического поражения /II /II

Данные действительны для номинальных напряжений 230/240 В. Для более низких напряжений и специальных

видов исполнения для отдельных стран эти данные могут изменяться.

Пожалуйста, учитывайте предметный номер на типовой табличке Вашего электроинструмента. Торговые

обозначения отдельных электроинструментов могут изменяться.

OBJ_BUCH-315-002.book Page 122 Monday, June 11, 2007 12:59 PM

Русский | 1232 609 140 411 • 13.6.07

Данные по шуму и вибрации

Измерения выполнены согласно стандарту

ЕН 60745.

А-взвешенный уровень шума инструмента

составляет, типично: уровень звукового

давления 77 дБ(А); уровень звуковой мощности

88 дБ(А). Недостоверность K=2,8 дБ.

Применяйте средства защиты органов

слуха!

Общие значения колебания (векторная сумма

трех направлений) определены согласно

ЕН 60745:

значение эмиссии колебания ah =5,0 м/с2,

недостоверность K =1,5 м/с2.

Приведенный в

настоящих

инструкциях уровень вибрации замерен в

соответствии с нормированным в стандарте

ЕН 60745 методом измерения и может быть

использован для сравнения инструментов.

Уровень вибрации может измениться в соот-

ветствии с эксплуатацией электроинструмента

и в некоторых случаях превысить указанное в

настоящих инструкциях значение. Нагрузка от

вибрации может быть недооценена, если элек-

троинструмент будет регулярно применяться

таким образом.

Указание: Для точной оценки нагрузки от

вибрации, в течение определенного рабочего

времени, следует также учитывать и время,

когда инструмент выключен или включен, но

действительно не выполняет работы. Это

может значительно снизить нагрузку от

вибрации в течение общего рабочего времени.

Заявление о соответствии

С полной ответственностью мы заявляем, что

описанный в «Технические данные» продукт

соответствует нижеследующим стандартам

или нормативным документам: EН 60745

согласно положениям Директив 89/336/ЕЭС,

98/37/EС (до 28.12.2009), 2006/42/EС (начиная с

29.12.2009).

06.12.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Сборка

fДо начала работ по обслуживанию и

настройке электроинструмента

отсоединяйте вилку шнура сети от

штепсельной розетки.

Замена шлифовального листа

(см. рис. А)

Перед наложением нового шлифовального

листа удалите загрязнения и пыль со

шлифовальной тарелки 4, например,

кисточкой.

Поверхность шлифовальной тарелки 4

выполнена из липучей ткани, чтобы можно

было быстро и удобно заменять шлифовальные

листы с соединением на липучке.

Прижмите шлифовальный лист 5 плотно к

нижней стороне шлифовальной тарелки 4.

Для обеспечения оптимального отсоса пыли

отверстия в шлифовальном листе должны

совпадать с отверстиями в шлифовальной

тарелке.

Для удобного выравнивания шлифовального

листа 5 на шлифовальной тарелке 4 Вы можете

использовать приспособление в

инструментальном чемодане, показанное на

рисунке. Вложите в приспособление

шлифовальный лист липучкой наверх и

прижмите с усилием электроинструмент

шлифовальной тарелкой к листу.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_DOKU-5575-002.fm Page 123 Wednesday, June 13, 2007 10:51 AM

124 | Русский 2 609 140 411 • 11.6.07

Выбор шлифовального листа

В соответствии с обрабатываемым материалом и желаемым съемом поверхности в распоряжении

имеются различные шлифовальные листы:

Смена шлифовальной тарелки

(см. рис. В)

Указание: Немедленно заменяйте

поврежденную шлифовальную тарелку 4.

Снимите шлифовальный лист или

полировальный инструмент. Вывинтите

полностью 4 винта 6 и снимите шлифовальную

тарелку 4. Установите новую шлифовальную

тарелку 4 и крепко завинтите винты.

Указание: При установке шлифовальной

тарелки зацепления поводка должны входить в

вырезы шлифовальной тарелки.

Отсос пыли и стружки

Собственный отсос с боксом для пыли

(см. рис. С1–C4)

Насадите бокс для пыли 3 на выдувной штуцер

7 до срабатывания фиксатора.

Степень наполнения бокса для пыли 3 можно

удобно проверить через прозрачные стенки

бокса.

Для опорожнения бокса 3 снимите его слегка

вращая вниз.

Перед тем как Вы откроете бокс для пыли 3 его

следует обстучать как это показано на

рисунке, чтобы сбить пыль с фильтроэлемента.

Крепко держите бокс для пыли 3, откиньте

фильтроэлемент 8 наверх и опорожните бокс.

Мягкой щеткой очистить пластины

фильтроэлемента 8.

Материал Применение Зернистость

–Краска

–Лак

–Наполнитель

–Шпатель

Для сошлифовывания краски грубая 40

Для шлифования грунтовочной краски

(например, удаление следов от кисти,

каплей краски и подтеков)

средняя 80

100

120

Для окончательной шлифовки грунтовки

перед лакированием

мелкая 180

400

–Все древесные

материалы (например,

твердые и мягкие

древесные породы,

стружечные плиты,

строительные плиты)

–Металлические

материалы

Для предварительного шлифования,

например, нестроганных балок и досок

грубая 40

Для плоского шлифования и для

выравнивания небольших неровностей

средняя 80

100

120

Для окончательного и тонкого

шлифования древесины

мелкая 180

240

320

400

–Камень

–Мрамор

–Гранит

–Керамика

–Стекло

–Плексиглас

–Автолак

–Corian®

–Varicor®

Для предварительного шлифования грубая 60

Для профильного шлифования и

скругления кромок

средняя 80

100

120

Для тонкого шлифования профилей мелкая 180

240

320

400

Шлифование до блеска и округление

кромок

очень мелкая 600

1200

OBJ_BUCH-315-002.book Page 124 Monday, June 11, 2007 12:59 PM

Русский | 1252 609 140 411 • 11.6.07

Посторонний отсос (см. рис. D)

Насадите шланг отсасывания 9 на выдувной

штуцер 7. Соедините шланг отсасывания 9 с

пылесосом. Обзор возможностей

присоединения к различным пылесосам Вы

найдете в конце настоящего руководства.

Пылесос должен быть пригоден для обрабаты-

ваемого материала.

Применяйте специальный пылесос для отсасы-

вания особо вредных для здоровья видов пыли

– возбудителей рака или сухой пыли.

Работа с инструментом

Включение электроинструмента

fУчитывайте напряжение сети!

Напряжение источника тока должно

соответствовать данным на типовой

табличке электроинструмента.

Электроинструменты на 230 В могут

работать также и при напряжении в 220 В.

Включение/выключение

Для включения электроинструмента

перевести выключатель 1 направо в

позицию «I».

Для выключения электроинструмента

перевести выключатель 1 налево в

позицию «0».

Настройка числа оборотов (GEX 125-1 AE)

С помощью установочного колесика 2 Вы

можете установить необходимое число

оборотов также и во время работы.

1–2 низкое число оборотов

3–4 среднее число оборотов

5–6 высокое число оборотов

Необходимое число оборотов зависит от

материала и рабочих условий и может быть

определено пробным шлифованием.

После продолжительной работы с низким

числом оборотов электроинструмент следует

включить приблизительно на 3 минуты на

максимальное число оборотов на холостом

ходу для охлаждения.

Тормоз шлифовальной тарелки

Встроенный тормоз шлифовальной тарелки

снижает число оборотов на холостом ходу так,

что при опуске электроинструмента на деталь

предотвращается образование царапин.

Повышение числа оборотов холостого хода с

течением времени говорит о износе тормоза

шлифовальной тарелки или о повреждении

последней. Изношенный тормоз шлифовальной

тарелки должен быть заменен в

авторизированной сервисной мастерской для

электроинструментов Bosch.

Указания по применению

fДайте электроинструменту полностью

остановиться и только после этого

выпустите его из рук.

Для работы без усталости Вы можете держать

электроинструмент сверху, со стороны и

спереди в зависимости от вида применения.

(см. рис. Е)

Шлифование плоскости

Включите электроинструмент, опустите его

всей площадью шлифовальной тарелки на

обрабатываемую поверхность и перемещайте с

умеренным прижатием по детали.

Производительность по съему и качество

шлифования зависят в основном от выбора

шлифовального листа, установленной ступени

числа оборотов (GEX 125-1 AE) и усилия

прижатия.

Только безупречные шлифовальные листы поз-

воляют достичь хорошую производительности

и щадящее обращение с электроинструментом.

Следите за равномерным усилием прижания,

чтобы повысить срок службы шлифовальных

листов.

Чрезмерное повышение усилия прижатия не

ведет к повышению производительности, а к

более сильному износу электроинструмента и

шлифовального листа.

Не берите шлифовальный лист после

обработки металла для обработки других

материалов.

Применяйте только подлинные

принадлежности Бош.

Грубое шлифование

Наложите шлифовальный лист с более

крупным зерном.

Прижимайте электроинструмент только с

небольшим усилием так, чтобы он вращался с

высоким числом оборотов и достигал больший

съем материала.

OBJ_BUCH-315-002.book Page 125 Monday, June 11, 2007 12:59 PM

126 | Русский 2 609 140 411 • 11.6.07

Тонкое шлифование

Наложите шлифовальный лист с мелким

зерном.

Легким изменением усилия прижатия и

изменением ступени числа оборотов

(GEX 125-1 AE) Вы можете понизить число

оборотов шлифовальной тарелки при

сохранении эксцентричного движения.

Перемещайте электроинструмент с умеренным

усилием прижатия всей поверхностью

круговыми движениями или попеременно в

продольном и поперечном направлениях по

детали. Не перекашивайте электроинструмент,

так как это может привести к прошлифовке

обрабатываемой детали, например, фанеры.

По окончании рабочего процесса выключите

электроинструмент.

Полирование (GEX 125-1 AE)

Для обновления обветрившихся лаков и для

полирования с целью удаления царапин

(например, акриловое стекло)

электроинструмент может быть оснащен

соответствующими полировальными

инструментами, как то, полировальным кругом

из овчинной шерсти, фетровым и губчатым

полировальным кругом.

Для полирования выбирайте низкое число

оборотов (ступень 1 –2), чтобы предотвратить

чрезмерный нагрев поверхности.

Наносите полирующее средство губкой

перекрестным или круговым движениями с

умеренным прижатием и дайте затем средству

слегка подсохнуть.

Подсохшее полировальное средство доводите

до блеска кругом из овчинной шерсти

перекрестным или круговым движением.

Регулярно очищайте полировальный

инструмент для обеспечения хороших

результатов полирования. Промывайте

полировальный инструмент неагрессивным

моющим средством и теплой водой, не

применяйте растворители.

Техобслуживание и

сервис

Техобслуживание и очистка

fДо начала работ по обслуживанию и

настройке электроинструмента

отсоединяйте вилку шнура сети от

штепсельной розетки.

fДля обеспечения качественной и

безопасной работы следует постоянно

содержать электроинструмент и

вентиляционные прорези в чистоте.

Если электроинструмент, несмотря на тщатель-

ные методы изготовления и испытания, выйдет

из строя, то ремонт следует производить

силами авторизованной сервисной мастерской

для электроинструментов фирмы Бош.

Пожалуйста, во всех запросах и заказах на зап-

части обязательно указывайте 10-разрядный

предметный номер по типовой табличке

электроинструмента.

Сервиснoe обслуживаниe и

консультация покупатeлeй

Сервисный отдел ответить на все Ваши

вопросы по ремонту и обслуживания Вашего

продукта и также по запчастям. Монтажные

чертежи и информации по запчастям Вы

найдете также по адресу:

www.bosch-pt.com

Коллектив консультантов Bosch охотно

поможет Вам в вопросах покупки, применения

и настройки продуктов и принадлежностей.

Россия

ООО «Роберт Бош»

Сервисный центр по обслуживанию

электроинструмента

ул. Академика Королева 13, строение 5

129515 , Москва

Тел.: +7 (0495) 9 35 88 06

Тел.: +7 (0495) 9 35 53 64

Fax.: +7 (0495) 9 35 88 07

E-Mail: rbru_pt_asa_mk@ru.bosch.com

ООО «Роберт Бош»

Сервисный центр по обслуживанию

электроинструмента

ул. Зайцева, 41

198188, Санкт- Петербург

Тел.: +7 (0812) 7 84 13 07

Fax.: +7 (0812) 7 84 13 61

E-Mail: rbru_pt_asa_spb@ru.bosch.com

ООО «Роберт Бош»

Сервисный центр по обслуживанию

электроинструмента

Горский микрорайон, 53

630032, Новосибирск

Тел.: +7 (0383) 3 59 94 40

Fax.: +7 (0383) 3 59 94 65

E-Mail: rbru_pt_asa_nob@ru.bosch.com

OBJ_BUCH-315-002.book Page 126 Monday, June 11, 2007 12:59 PM

Русский | 1272 609 140 411 • 11.6.07

ООО «Роберт Бош»

Сервисный центр по обслуживанию

электроинструмента

Ул. Фронтовых бригад, 14,

620017, Екатеринбург

Тел.: +7 (0343) 3 65 86 74

Тел.: +7 (0343) 3 78 77 56

Fax.: +7 (0343) 3 78 79 28

Беларусь

АСЦ УП-18

220064 Mинск, ул. Курчатова, 7

Тел.: +375 (017) 2 10 29 70

Fax.: +375 (017) 2 07 04 00

Утилизация

Отслужившие свой срок электроинструменты,

принадлежности и упаковки следует сдавать

на экологически чистую рециркуляцию

отходов.

Только для стран-членов ЕС:

Не выбрасывайте электроинстру-

менты в коммунальный мусор!

Согласно Европейской Директиве

2002/96/EС о старых электричес-

ких и электронных инструментах

и приборах, а также о

претворении этой директивы в национальное

право, отслужившие свой срок

электроинструменты должны отдельно

собираться и сдаваться на экологически

чистую утилизацию.

Оставляем за собой право на изменения.

OBJ_BUCH-315-002.book Page 127 Monday, June 11, 2007 12:59 PM

128 | Українська 2 609 140 411 • 11.6.07

Загальні попередження

для електроприладів

Прочитайте всі по-

передження і вказівки.

Недодержання попереджень і вказівок може

призводити до удару електричним струмом,

пожежі та/або серйозних травм.

Добре зберігайте на майбутнє ці

попередження і вказівки.

Під поняттям «електроприлад» в цих поперед-

женнях мається на увазі електроприлад, що

працює від мережі (з електрокабелем) або від

акумуляторної батареї (без електрокабелю).

1) Безпека на робочому місці

а) Тримайте своє робоче місце в чистоті і

забезепчте добре освітлення робочого

місця. Безлад або погане освітлення на

робочому місці можуть призводити до

нещасних випадків.

б) Не працюйте з електроприладом у

середовищі, де існує небезпека вибуху

внаслідок присутності горючих рідин,

газів або пилу. Електроприлади можуть

породжувати іскри, від яких може

займатися пил або пари.

в) Під час працювання з

електроприладом не підпускайте до

робочого місця дітей та інших людей.

Ви можете втратити контроль над

приладом, якщо Ваша увага буде

відвернута.

2) Електрична безпека

а) Штепсель електроприладу повинен

пасувати до розетки. Не дозволяється

що-небудь міняти в штепселі. Для

роботи з електроприладами, що мають

захисне заземлення, не

використовуйте адаптери.

Використання оригінального штепселя та

належної розетки зменшує ризик удару

електричним струмом.

б) Уникайте контакту частей тіла із

заземленими поверхнями, як напр.,

трубами, батареями опалення,

плитами та холодильниками. Коли

Ваше тіло заземлене, існує збільшена

небезпека удару електричним струмом.

в) Захищайте прилад від дощу і вологи.

Попадання води в електроприлад

збільшує ризик удару електричним

струмом.

г) Не використовуйте кабель для перене-

сення електроприладу, підвішування

або витягування штепселя з розетки.

Захищайте кабель від жари, олії,

гострих країв та деталей приладу, що

рухаються. Пошкоджений або

закручений кабель збільшує ризик удару

електричним струмом.

д) Для зовнішніх робіт обов’язково вико-

ристовуйте лише такий подовжувач, що

придатний для зовнішніх робіт. Вико-

ристання подовжувача, що розрахований

на зовнішні роботи, зменшує ризик удару

електричним струмом.

е) Якщо не можна запобігти

використанню електроприладу у

вологому середовищі, використовуйте

захисний автомат (FI-). Використання

захисного автомата (FI-) зменшує ризик

удару електричним струмом.

3) Безпека людей

а) Будьте уважними, слідкуйте за тим, що

Ви робите, та розсудливо поводьтеся

під час роботи з електроприладом. Не

користуйтеся електроприладом, якщо

Ви стомлені або знаходитеся під дією

наркотиків, спиртних напоїв або лік.

Мить неуважності при користуванні

електроприладом може призводити до

серйозних травм.

б) Вдягайте особисте захисне споряд-

ження та обов’язково вдягайте захисні

окуляри. Вдягання особистого захисного

спорядження, як напр., – в залежності від

виду робіт – захисної маски, спецвзуття,

що не ковзається, каски та навушників,

зменшує ризик травм.

в) Уникайте ненавмисного вмикання.

Перш ніж вмикати електроприлад в

електромережу або встромляти аку-

муляторну батарею, брати його в руки

або переносити, впевніться в тому, що

електроприлад вимкнутий. Тримання

пальця на вимикачі під час перенесення

електроприладу або встромляння в

розетку увімкнутого приладу може

призводити до травм.

г) Перед тим, як вмикати електроприлад,

приберіть налагоджувальні інстру-

менти та гайковий ключ. Знаходження

налагоджувального інструмента або

ключа в деталі, що обертається, може

призводити до травм.

д) Уникайте неприродного положення тіла.

Зберігайте стійке положення та завжди

зберігайте рівновагу. Це дозволить Вам

краще зберігати контроль над електро-

приладом у несподіваних ситуаціях.

OBJ_BUCH-315-002.book Page 128 Monday, June 11, 2007 12:59 PM

Українська | 1292 609 140 411 • 11.6.07

е) Вдягайте придатний одяг. Не вдягайте

просторий одяг та прикраси. Не під-

ставляйте волосся, одяг та рукавиці

до деталей приладу, що рухаються.

Просторий одяг, довге волосся та

прикраси можуть попадати в деталі, що

рухаються.

ж)Якщо існує можливість монтувати

пиловідсмоктувальні або

пилоуловлювальні пристрої,

переконайтеся, щоб вони були добре

під’єднані та правильно використо-

вувалися. Використання пиловідсмок-

тувального пристрою може зменшити

небезпеки, зумовлені пилом.

4) Правильне поводження та користування

електроприладами

а) Не перевантажуйте прилад.

Використовуйте такий прилад, що

спеціально призначений для

відповідної роботи. З придатним

приладом Ви з меншим ризиком

отримаєте кращі результати роботи,

якщо будете працювати в зазначеному

діапазоні потужності.

б) Не користуйтеся електроприладом з

пошкодженим вимикачем. Електро-

прилад, який не можна увімкнути або

вимкнути, є небезпечним і його треба

відремонтувати.

в) Перед тим, як регулювати що-небудь

на приладі, міняти приладдя або

ховати прилад, витягніть штепсель із

розетки та/або витягніть акумуляторну

батарею. Ці попереджувальні заходи з

техніки безпеки зменшують ризик

ненавмисного запуску приладу.

г) Ховайте електроприлади, якими Ви

саме не користуєтесь, від дітей. Не

дозволяйте користуватися електро-

приводом особам, що не знайомі з його

роботою або не читали ці вказівки. У

разі застосування недосвідченими

особами прилади несуть в собі небезпеку.

д) Старанно доглядайте за електро-

приладом. Перевіряйте, щоб рухомі

деталі приладу бездоганно працювали

та не заїдали, не були поламаними або

настільки пошкодженими, щоб це

могло вплинути на функціонування

електроприладу. Пошкоджені деталі

треба відремонтувати, перш ніж ними

можна знову користуватися. Велика

кількість нещасних випадків

спричиняється поганим доглядом за

електроприладами.

е) Тримайте різальні інструменти

нагостреними та в чистоті. Старанно

доглянуті різальні інструменти з гострим

різальним краєм менше застряють та їх

легше вести.

ж)Використовуйте електроприлад, при-

ладдя до нього, робочі інструменти т. і.

відповідно до цих вказівок. Беріть до

уваги при цьому умови роботи та

специфіку виконуваної роботи. Вико-

ристання електроприладів для робіт, для

яких вони не передбачені, може призво-

дити до небезпечних ситуацій.

5) Сервіс

а) Віддавайте свій прилад на ремонт

лише кваліфікованим фахівцям та

лише з використанням оригінальних

запчастин. Це забезпечить безпечність

приладу на довгий час.

Специфічні для приладу

вказівки з техніки безпеки

fЗастосовуйте електроприлад лише для

шліфування без охолодження.

Потрапляння води в електроприлад

збільшує ризик удару електричним струмом.

fСлідкуйте за тим, щоб іскри не

створювали небезпеку для інших людей.

Приберіть горючі матеріали, що

знаходяться поблизу. Під час шліфування

металів летять іскри.

fУвага: Небезпека пожежі! Запобігайте

перегріванню шліфованої поверхні і

шліфувальної машини. Перед перервою в

роботі завжди спорожнюйте пилозбірний

контейнер. Пил від шліфування, що

зібрався в пилозбірному мішечку,

мікрофільтрі, бумажняному мішечку (або у

фільтрувальному мішечку/фільтрі пилососа)

може за несприятливих умов, як напр., від

іскри при шліфувальнні металу,

самозайматися. Особливо така небезпека

існує при змішуванні пилу від шліфування з

залишками лакофарбового покриття,

поліуретану або інших хімічних речовин,

коли шліфована поверхня нагрілася

внаслідок тривалої роботи.

fЗакріплюйте оброблюваний матеріал. За

допомогою затискного пристрою або лещат

оброблюваний матеріал фіксується

надійніше ніж при триманні його в руці.

fНе обробляйте матеріали, що містять

асбест. Асбест вважається канцерогенним.

OBJ_BUCH-315-002.book Page 129 Monday, June 11, 2007 12:59 PM

130 | Українська 2 609 140 411 • 11.6.07

fУживайте запобіжних заходів, якщо під

час роботи можуть утворюватися

шкідливі для здоров’я, горючі види пилу

або такі, що можуть займатися.

Наприклад: Деякі види пилу вважаються

канцерогенними. Вдягайте пилозахисну

маску та користуйтеся пилососом для

відсмоктування пилу/стружки, якщо його

можна підключити.

fТримайте робоче місце в чистоті.

Особливу небезпеку являють собою суміші

матеріалів. Пил легких металів може

спалахувати або вибухати.

fНе користуйтеся електроприладом з пош-

кодженим електрошнуром. Якщо під час

роботи електрошнур буде пошкоджено,

не торкайтеся пошкодженого електро-

шнура і витягніть штепсель з розетки.

Пошкоджений електрошнур збільшує

небезпеку удару електричним струмом.

Опис принципу роботи

Прочитайте всі попередження і

вказівки. Недодержання попе-

реджень і вказівок може

призводити до удару електричним

струмом, пожежі та/або серйозних

травм.

Будь ласка, розгорніть сторінку із зображенням

приладу і тримайте її перед собою увесь час,

коли будете читати інструкцію.

Призначення приладу

Електроприлад призначений для сухого

шліфування деревини, пластмаси, металів,

шпаклівки та поверхонь з лакофарбовим

покриттям.

Прилади з електронною системою регулювання

придатні також і для полірування.

Зображені компоненти

Нумерація зображених компонентів

посилається на зображення електроприладу на

сторінці з малюнком.

1Вимикач

2Коліщатко для встановлення кількості

обертів(GEX 125-1 AE)

3Контейнер для пилу в компл.

(мікрофільтрувальна система)4

Шліфувальний круг

5Шліфувальна шкурка*

6Гвинти до шліфувального круга

7Випускний патрубок

8Фільтр (мікрофільтрувальна система)

9Відсмоктувальний шланг*

*Зображене чи описане приладдя не належить до

стандартного обсягу поставки.

Технічні дані

Ексцентрикова шліфмашина GEX 125-1 A

Professional

GEX 125-1 AE

Professional

Товарний номер 3 601 C87 0.. 3 601 C87 5..

Ном. споживана потужність Вт 250 250

Встановлення частоти коливань –z

Кількість обертів на холостому ході хвил.-1 12000 7500–12000

Частота вібрації на холостому ході хвил.-1 24000 15000–24000

Діаметр кола вібрації мм 2,5 2,5

Діаметр шліфувального круга мм 125 125

Вага відповідно до EPTA-Procedure 01/2003 кг 1,3 1,3

Клас захисту /II /II

Дані зазначені для номінальної напруги [U] 230/240 В. При меншій напрузі і в спеціальних конструкціях для

певних країн ці дані можу відрізнятися.

Будь ласка, зважайте на товарний номер, зазначений на заводській табличці Вашого електроприладу.

Торговельна назва деяких приладів може розрізнятися.

OBJ_BUCH-315-002.book Page 130 Monday, June 11, 2007 12:59 PM

Українська | 1312 609 140 411 • 11.6.07

Інформація щодо шуму і вібрації

Результати вимірювання визначені відповідно

до EN 60745.

Оцінений як А рівень звукового тиску від при-

ладу, як правило, становить: звукове наванта-

ження 77 дБ(A); звукова потужність 88 дБ(A).

Похибка K=2,8 дБ.

Вдягайте навушники!

Загальна вібрація (векторна сума трьох напрям-

ків), визначена відповідно до EN 60745:

вібрація ah =5,0 м/с2, похибка K =1,5 м/с2.

Зазначений в цих

вказівках рівень вібрації

був визначений за процедурою, визначеною в

EN 60745; ним можна користуватися для

порівняння приладів.

Рівень вібрації може мінятися в залежності від

використання електроприладу і інколи може

перебільшувати значення, зазначене в цих

вказівках. При регулярній експлуатації

електроприладу в такий спосіб вібраційне

навантаження можна недооцінити.

Вказівка: Для точної оцінки вібраційного наван-

таження протягом певного часу треба урахову-

вати також і інтервали, коли прилад вимкнутий

або коли він хоч і увімкнутий, але не використо-

вується. Це може значно зменшити вібраційне

навантаження протягом всього часу роботи.

Заява про відповідність

Ми заявляємо під нашу виключну відповідаль-

ність, що описаний в «Технічні дані» продукт

відповідає таким нормам або нормативним

документам: EN 60745 у відповідності до поло-

жень директив 89/336/EWG, 98/37/EG (до

28.12.2009 р.), 2006/42/EG (після 29.12.2009 р.).

06.12.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Монтаж

fПеред будь-якими маніпуляціями з

електроприладом витягніть штепсель з

розетки.

Заміна шліфувальної шкурки

(див.мал.A)

Перед закріпленням нової шліфувальної

шкурки прочистіть шліфувальний круг 4 від

забруднень і пилу, напр., за допомогою щіточки.

Поверхня шліфувального круга 4 покрита

липучкою, що дозволяє швидко та без

ускладнень закріплювати абразивну шкурку.

Притисніть абразивну шкурку 5 міцно до

нижнього боку шліфувального круга 4.

Для забезпечення оптимального

відсмоктування слідкуйте за тим, щоб отвори в

абразивній шкурці збігалися з отворами на

шліфувальному крузі.

Для полегшення юстировки абразивної шкурки

5 на шліфувальному крузі 4 Ви можете

скористатися показаним на малюнку

юстирувальним пристосуванням, що

знаходиться на футлярі з інструментами.

Покладіть абразивну шкурку липучкою вгору у

юстирувальне пристосування і міцно притисніть

електроприлад із шліфувальним кругом.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-315-002.book Page 131 Monday, June 11, 2007 12:59 PM

132 | Українська 2 609 140 411 • 11.6.07

Вибір абразивної шкурки

В залежності від оброблюваного матеріалу і інтенсивності знімання матеріалу з поверхні існують

різні шліфувальні шкурки:

Заміна шліфувального круга

(див. мал. B)

Вказівка: Негайно міняйте пошкоджений

шліфувальний круг 4.

Зніміть абразивну шкурку/полірувальний

інструмент. Повністю викрутіть 4 гвинти 6 і

зніміть шліфувальний круг 4. Поставте новий

шліфувальний круг 4 і добре затягніть гвинти.

Вказівка: Коли будете надівати шліфувальний

круг, слідкуйте за тим, щоб зубчики повідка

зайшли в пази шліфувального круга.

Відсмоктування

пилу/тирси/стружки

Інтегрована система відсмоктування з

контейнером для пилу

(див. мал. C1–C4)

Надіньте контейнер для пилу 3 на випускний

патрубок 7, щоб він зайшов у зачеплення.

Рівень заповнення контейнера для пилу 3

можна легко контролювати завдяки прозорим

стінкам контейнера.

Щоб спорожнити контейнер для пилу 3,

потягніть його, злегка повертаючи, донизу.

Перед тим, як відкривати контейнер для пилу 3,

постукайте ним об тверду поверхню, як це

показано на малюнку, щоб струсити пил з

фільтра.

Матеріал Використання Зернистіть

–Фарба

–Лак

–Наповнювач

–Шпатель

Для знімання фарби груба 40

Для зачищення ґрунтовки (напр., для

згладжування мазків, крапель фарби і патьоків

фарби)

середня 80

100

120

Для кінцевого зачищення грунтовки перед

фарбуванням

дрібна 180

400

–Всі матеріали з

деревини (напр.,

тверді породи

деревини, м’які

породи деревини,

деревостружкові

плити, будівельні

плити)

–Металеві матеріали

Для чорнового шліфування, напр., шершавих,

необструганих балок і дощок

груба 40

Для плоского шліфування і вирівнювання

невеликих нерівностей

середня 80

100

120

Для чистового і тонкого шліфування деревини дрібна 180

240

320

400

–Камінь

–Мармур

–Граніт

–Кераміка

–Скло

–Багатошарове скло

–Автомобільний лак

–Corian®

–Varicor®

Для попереднього шліфування груба 60

Для профільного шліфування і зняття фасок середня 80

100

120

Для тонкого шліфування при формуванні дрібна 180

240

320

400

Для полірування і закруглення країв дуже

дрібна

600

1200

OBJ_BUCH-315-002.book Page 132 Monday, June 11, 2007 12:59 PM

Українська | 1332 609 140 411 • 11.6.07

Міцно притримайте контейнер для пилу 3,

підніміть фільтр 8 угору і спорожніть контейнер

для пилу. Прочистіть пластинки фільтра 8

м’якою щіткою.

Зовнішнє відсмоктування (див. мал. D)

Надіньте відсмоктувальний шланг 9 на

випускний патрубок 7. Під’єднайте

відсмоктувальний шланг 9 до пилососа. Огляд

різних пилососів, до яких можна під’єднати

прилад, Ви знайдете в кінці цієї інструкції.

Пиловідсмоктувач повинен бути придатним для

роботи з оброблюваним матеріалом.

Для відсмоктування особливо шкідливого для

здоров’я, канцерогенного або сухого пилу

потрібний спеціальний пиловідсмоктувач.

Робота

Початок роботи

fЗважайте на напругу в мережі! Напруга

джерела струму повинна відповідати зна-

ченню, що зазначене на табличці з харак-

теристиками електроприладу. Електро-

прилад, що розрахований на напругу

230 В, може працювати також і при 220 В.

Вмикання/вимикання

Щоб увімкнути електроприлад, притисніть

вимикач 1 праворуч в положення «I».

Щоб вимкнути електроприлад, притисніть

вимикач 1 ліворуч в положення «0».

Встановлення кількості обертів

(GEX 125-1 AE)

За допомогою коліщатка для встановлення

кількості обертів 2 можна встановлювати

кількість обертів також і під час роботи.

1–2 мала кількість обертів

3–4 середня кількість обертів

5–6 велика кількість обертів

Необхідна кількість обертів залежить від

матеріалу і умов роботи, її можна визначити

практичним способом.

Після тривалої роботи з невеликою кількістю

обертів треба дати приладу охолонути (робота

на холостому ході протягом прибл. 3 хвилин з

максимальною кількістю обертів).

Гальмо шліфувального круга

Інтегроване гальмо шліфувального круга

зменшує кількість обертів на холостому ходу і

при приставлянні електроприладу до

оброблюваної деталі запобігає таким чином

виникненню слідів обробки.

Якщо з часом частота обертів холостого ходу

буде постійно збільшуватися, пошкоджений

шліфувальний круг і його треба поміняти, або

зносилося гальмо шліфувального круга. Гальмо

шліфувального круга треба міняти в

авторизованій майстерні електроприладів

Bosch.

Вказівки щодо роботи

fПерш, ніш покласти електроприлад,

зачекайте, поки він не зупиниться.

Щоб не стомлюватися під час роботи, Ви

можете тримати електроприлад в залежності

від виду робіт зверху, збоку або спереду.

(див. мал. E)

Шліфування поверхонь

Увімкніть електроприлад, приставте його всією

шліфувальною поверхнею до оброблюваної

основи та водіть ним з помірним натискуванням

по оброблюваній заготовці.

Продуктивність роботи і характер шліфованої

поверхні істотно залежать від обраної

абразивної шкурки, встановленої частоти

обертання (GEX 125-1 AE) і сили

притискування.

Лише бездоганні шліфувальні шкурки

забезпечують високу продуктивність

шліфування і бережуть електроприлад.

Щоб шліфувальної шкурки вистачило на довше,

слідкуйте за рівномірним натискуванням.

Занадто сильне натискування не підвищує

продуктивність шліфування, а лише призводить

до скорішого зношення електроприладу і

шліфувальної шкурки.

Не використовуйте шліфувальну шкурку, якою

оброблявся метал, для інших матеріалів.

Використовуйте лише оригінальне

шліфувальне приладдя Bosch.

Чорнове шліфування

Надіньте абразивну шкурку грубої зернистості.

Лише злегка натискуйте на електроприлад,

щоб він працював на високій частоті обертання

та знімав багато матеріалу.

Тонке шліфування

Надіньте абразивну шкурку тонкої зернистості.

Невеликим варіюванням сили притискування

або перемиканням частоти обертання

(GEX 125-1 AE) Ви можете зменшити кількість

обертів шліфувального круга при збереженні

ексцентрикового руху.

OBJ_BUCH-315-002.book Page 133 Monday, June 11, 2007 12:59 PM

134 | Українська 2 609 140 411 • 11.6.07

Водіть електроприладом плоскими кругами або

навперемінно уздовж і поперек по всій

оброблюваній поверхні, помірно натискуючи на

нього. Не перекошуйте електроприлад, щоб не

прорізати наскрізь оброблювану заготовку,

напр., шпон.

Після закінчення робочої операції вимкніть

електроприлад.

Полірування (GEX 125-1 AE)

Для полірування вивітрених лакованих

поверхонь або подряпин (напр., на акриловому

склі) електроприлад може працювати з

відповідним полірувальним знаряддям, як

напр., овчинним ковпаком, полірувальним

повстяним кругом або полірувальною губкою

(приладдя).

Встановіть для полірування малу кількість

обертів (ступінь 1 –2), щоб запобігти

надмірному нагріванню поверхні.

Розподіліть полірувальний засіб за допомогою

полірувальної губки, рухаючись навхрест або

кругами і з помірним натискуванням, після цього

дайте йому злегка підсохнути.

Відполіруйте підсохлий полірувальний засіб

овчинним ковпаком, рухаючись навхрест або

кругами.

Для забезпечення високої якості полірування

регулярно прочищайте полірувальні

інструменти. Промивайте полірувальні

інструменти м'яким миючим засобом і теплою

водою, не використовуйте розріджувачі.

Технічне обслуговування і

сервіс

Технічне обслуговування і

очищення

fПеред будь-якими маніпуляціями з

електроприладом витягніть штепсель з

розетки.

fЩоб електроприлад працював якісно і

надійно, тримайте прилад і вентиляційні

отвори в чистоті.

Якщо незважаючи на ретельну технологію

виготовлення і перевірки прилад все-таки

вийде з ладу, його ремонт дозволяється

виконувати лише в авторизованій сервісній

майстерні для електроприладів Bosch.

При всіх запитаннях і при замовленні

запчастин, будь ласка, обов’язково зазначайте

10-значний товарний номер, що знаходиться на

заводській табличці електроприладу.

Cервіснa мaйcтepня i

обслуговування клiєнтiв

В сервісній майстерні Ви отримаєте відповідь на

Ваші запитання стосовно ремонту і технічного

обслуговування Вашого продукту. Малюнки в

деталях і інформацію щодо запчастин можна

знайти за адресою:

www.bosch-pt.com

Консультанти Bosch з радістю допоможуть Вам

при запитаннях стосовно купівлі, застосування

і налагодження продуктів і приладдя до них.

Україна

Бош Сервіс Центр Електроінструментів

вул. Крайня, 1, 02660, Київ-60

Tel.: +38 (044) 5 12 03 75

Tel.: +38 (044) 5 12 04 46

Tel.: +38 (044) 5 12 05 91

Факс: +38 (044) 5 12 04 46

E-Mail: service@bosch.com.ua

Адреса Регіональних гаранійних сервісніх

зазначена в Національному гарантійному

талоні.

Видалення

Електроприлади, приладдя і упаковку треба

здавати на екологічно чисту повторну

переробку.

Лише для країн ЄС:

Не викидайте електроприлади в

побутове сміття!

Відповідно до європейської

директиви 2002/96/EG про

відпрацьовані електро-і

електронні прилади і її

перетворення в національному законодавстві

електроприлади, що вийшли з вживання,

повинні здаватися окремо і утилізуватися

екологічно чистим способом.

Можливі зміни.

OBJ_BUCH-315-002.book Page 134 Monday, June 11, 2007 12:59 PM

Românã | 1352 609 140 411 • 11.6.07

Indicaţii generale de averti-

zare pentru scule electrice

Citiţi toate indicaţiile de

avertizare și instrucţiunile.

Nerespectarea indicaţiilor de avertizare și a

instrucţiunilor poate provoca electrocutare,

incendii și/sau răniri grave.

Păstraţi toate indicaţiile de avertizare și

instrucţiunile în vederea utilizărilor viitoare.

Termenul de „sculă electrică“ folosit în indicaţiile de

avertizare se referă la sculele electrice alimentate

de la reţea (cu cablu de alimentare) și la sculele

electrice cu acumulator (fără cablu de alimentare).

1) Siguranţa la locul de muncă

a) Menţineţi-vă sectorul de lucru curat și

bine iluminat. Dezordinea sau sectoarele de

lucru neluminate pot duce la accidente.

b) Nu lucraţi cu scula electrică în mediu cu

pericol de explozie, în care există lichide,

gaze sau pulberi inflamabile. Sculele elec-

trice generează scântei care pot aprinde

praful sau vaporii.

c) Nu permiteţi accesul copiilor și al altor

persoane în timpul utilizării sculei elec-

trice. Dacă vă este distrasă atenţia puteţi

pierde controlul asupra mașinii.

2) Siguranţă electrică

a) Ștecherul sculei electrice trebuie să fie

potrivit prizei electrice. Nu este în nici un

caz permisă modificarea ștecherului. Nu

folosiţi fișe adaptoare la sculele electrice

legate la pământ de protecţie. Ștecherele

nemodificate și prizele corespunzătoare

diminuează riscul de electrocutare.

b) Evitaţi contactul corporal cu suprafeţe

legate la pământ ca ţevi, instalaţii de

încălzire, sobe și frigidere. Există un risc

crescut de electrocutare atunci când corpul

vă este legat la pământ.

c) Feriţi mașina de ploaie sau umezeală.

Pătrunderea apei într-o sculă electrică

mărește riscul de electrocutare.

d) Nu schimbaţi destinaţia cablului

folosindu-l pentru transportarea sau

suspendarea sculei electrice ori pentru a

trage ștecherul afară din priză. Feriţi

cablul de căldură, ulei, muchii ascuţite

sau componente aflate în mișcare.

Cablurile deteriorate sau încurcate măresc

riscul de electrocutare.

e) Atunci când lucraţi cu o sculă electrică în

aer liber, folosiţi numai cabluri

prelungitoare adecvate și pentru mediul

exterior. Folosirea unui cablu prelungitor

adecvat pentru mediul exterior diminuează

riscul de electrocutare.

f) Atunci când nu poate fi evitată utilizarea

sculei electrice în mediu umed, folosiţi un

întrerupător automat de protecţie

împotriva tensiunilor periculoase.

Întrebuinţarea unui întrerupător automat de

protecţie împotriva tensiunilor periculoase

reduce riscul de electrocutare.

3) Siguranţa persoanelor

a) Fiţi atenţi, aveţi grijă de ceea ce faceţi și

procedaţi raţional atunci când lucraţi cu

o sculă electrică. Nu folosiţi scula

electrică atunci când sunteţi obosiţi sau

vă aflaţi sub influenţa drogurilor, a

alcoolului sau a medicamentelor. Un

moment de neatenţie în timpul utilizării

mașinii poate duce la răniri grave.

b) Purtaţi echipament personal de protecţie

și întotdeauna ochelari de protecţie.

Purtarea echipamentului personal de

protecţie, ca masca pentru praf, încălţăminte

de siguranţă antiderapantă, casca de

protecţie sau protecţia auditivă, în funcţie de

tipul și utilizarea sculei electrice, diminuează

riscul rănirilor.

c) Evitaţi o punere în funcţiune involuntară.

Înainte de a introduce ștecherul în priză

și/sau de a introduce acumulatorul în

scula electrică, de a o ridica sau de a o

transporta, asiguraţi-vă că aceasta este

oprită. Dacă atunci când transportaţi scula

electrică ţineţi degetul pe întrerupător sau

dacă porniţi scula electrică înainte de a o

racorda la reţeaua de curent, puteţi provoca

accidente.

d) Înainte de pornirea sculei electrice

îndepărtaţi dispozitivele de reglare sau

cheile fixe din aceasta. Un dispozitiv sau o

cheie lăsată într-o componentă de mașină

care se rotește poate duce la răniri.

e) Evitaţi o ţinută corporală nefirească.

Adoptaţi o poziţie stabilă și menţineţi-vă

întotdeauna echilibrul. Astfel veţi putea

controla mai bine mașina în situaţii

neașteptate.

f) Purtaţi îmbrăcăminte adecvată. Nu

purtaţi îmbrăcăminte largă sau podoabe.

Feriţi părul, îmbrăcămintea și mănușile

de piesele aflate în mișcare.

Îmbrăcămintea largă, părul lung sau

podoabele pot fi prinse în piesele aflate în

mișcare.

g) Dacă pot fi montate echipamente de

aspirare și colectare a prafului,

asiguraţi-vă că acestea sunt racordate și

folosite în mod corect. Folosirea unei

instalaţii de aspirare a prafului poate duce la

reducerea poluării cu praf.

AVERTISMENT

OBJ_BUCH-315-002.book Page 135 Monday, June 11, 2007 12:59 PM

136 | Românã 2 609 140 411 • 11.6.07

4) Utilizarea și manevrarea atentă a sculelor

electrice

a) Nu suprasolicitaţi mașina. Folosiţi pentru

executarea lucrării dv. scula electrică

destinată acelui scop. Cu scula electrică

potrivită lucraţi mai bine și mai sigur în

domeniul de putere indicat.

b) Nu folosiţi scula elecrică dacă aceasta

are întrerupătorul defect. O sculă electrică,

care nu mai poate fi pornită sau oprită, este

periculoasă și trebuie reparată.

c) Scoateţi ștecherul afară din priză și/sau

îndepărtaţi acumulatorul, înainte de a

executa reglaje, a schimba accesorii sau

de a pune mașina la o parte. Această

măsură de prevedere împiedică pornirea

involuntară a sculei electrice.

d) Păstraţi sculele electrice nefolosite la loc

inaccesibil copiilor. Nu lăsaţi să lucreze

cu mașina persoane care nu sunt

familiarizate cu aceasta sau care nu au

citit aceste instrucţiuni. Sculele electrice

devin periculoase atunci când sunt folosite

de persoane lipsite de experienţă.

e) Întreţineţi-vă scula electrică cu grijă.

Controlaţi dacă componentele mobile ale

sculei electrice funcţionează impecabil și

dacă nu se blochează, sau dacă există

piese rupte sau deteriorate astfel încât să

afecteze funcţionarea sculei electrice.

Înainte de utilizare daţi la reparat piesele

deteriorate. Cauza multor accidente a fost

întreţinerea necorespunzătoare a sculelor

electrice.

f) Menţineţi bine ascuţite și curate

dispozitivele de tăiere. Dispozitivele de

tăiere întreţinute cu grijă, cu tăișuri ascuţite

se înţepenesc în mai mică măsură și pot fi

conduse mai ușor.

g) Folosiţi scula electrică, accesoriile,

dispozitivele de lucru etc. conform

prezentelor instrucţiuni. Ţineţi cont de

condiţiile de lucru și de activitatea care

trebuie desfășurată. Folosirea sculelor

electrice în alt scop decât pentru utilizările

prevăzute, poate duce la situaţii periculoase.

5) Service

a) Încredinţaţi scula electrică pentru

reparare numai personalului de

specialitate, calificat în acest scop,

repararea făcându-se numai cu piese de

schimb originale. Astfel veţi fi siguri că este

menţinută siguranţa mașinii.

Instrucţiuni privind

siguranţa specifice mașinii

fFolosiţi scula electrică numai pentru șlefuire

uscată. Pătrunderea apei în scula electrică

mărește riscul de electrocutare.

fAveţi grijă să nu puneţi în pericol persoane

din cauza scânteilor care se degajă.

Îndepărtaţi materialele inflamabile aflate în

apropiere. La șlefuirea metalelor se degajă

scântei.

fAtenţie, pericol de incendiu! Evitaţi

încălzirea excesivă a materialului abraziv și a

șlefuitorului. Înaintea pauzelor de lucru goliţi

întotdeauna recipientul de colectare a

prafului. Praful rezultat în urma șlefuirii, din

sacul colector de praf, microfiltru, sacul de

hârtie (sau din sacul colector de praf respectiv

filtrul aspiratorului de praf) se poate autoaprinde

în condiţii nefavorabile, ca degajarea de scântei

în timpul șlefuirii metalelor. Un pericol deosebit

apare atunci când praful rezultat în urma șlefuirii

este amestecat cu resturi de lac, poliuretani sau

alte substanţe chimice iar materialul abraziv

este înfierbântat în urma lucrului îndelungat.

fAsiguraţi piesa de lucru. O piesă de lucru

fixată cu dispozitive de prindere sau într-o

menghină este ţinută mai sigur decât cu mâna

dumneavoastră.

fNu prelucraţi materiale care conţin azbest.

Azbestul este considerat a fi cancerigen.

fLuaţi măsuri de protecţie dacă în timpul lu-

crului se pot produce pulberi nocive,

inflamabile sau explozibile. De exemplu:

anumite pulberi sunt considerate a fi

cancerigene. Purtaţi o mască de protecţie

împotriva prafului și folosiţi o instalaţie de

aspirare a prafului/așchiilor, în situaţia în care

există posibilitatea racordării acesteia.

fPăstraţi curăţenia la locul de muncă.

Amestecurile de materiale sunt foarte

periculoase. Pulberea de metal ușor poate arde

sau exploda.

fNu folosiţi scula electrică dacă are cablul

deteriorat. Nu atingeţi cablul deteriorat și

trageţi ștecherul de alimentare afară din

priză dacă cablul se deteriorează în timpul

lucrului. Cablurile deteriorate măresc riscul de

electrocutare.

OBJ_BUCH-315-002.book Page 136 Monday, June 11, 2007 12:59 PM

Românã | 1372 609 140 411 • 11.6.07

Descrierea funcţionării

Citiţi toate indicaţiile de avertizare

și instrucţiunile. Nerespectarea

indicaţiilor de avertizare și a

instrucţiunilor poate provoca

electrocutare, incendii și/sau răniri

grave.

Vă rugăm să desfășuraţi pagina pliantă cu redarea

mașinii și să o lăsaţi desfășurată cât timp citiţi

instrucţiunile de folosire.

Utilizare conform destinaţiei

Scula electrică este destinată șlefuirii uscate a

lemnului, materialului plastic, materialului de

șpăcluit cât și a suprafeţelor lăcuite.

Sculele electrice cu reglare electronică a vitezei de

lucru sunt adecvate și pentru lustruire.

Elemente componente

Numerotarea elementelor componente se referă la

schiţa sculei electrice de pe pagina grafică.

1Întrerupător pornit/oprit

2Rozetă de reglare pentru preselecţia turaţiei

(GEX 125-1 AE)

3Cutie de microfiltrare completă

(sistem de microfiltrare)

4Disc abraziv

5Foaie abrazivă*

6Șuruburi pentru discul abraziv

7Ștuţ de evacuare

8Element de filtrare (sistem de microfiltrare)

9Furtun de aspirare*

*Accesoriile ilustrate sau descrise nu sunt incluse în

setul de livrare standard.

Date tehnice

Informaţie privind zgomotul/vibraţiile

Valorile măsurate au fost determinate conform

EN 60745.

Nivelul presiunii sonore evaluat A al sculei electrice

este în mod normal: nivel presiune sonoră

77 dB(A); nivel putere sonoră 88 dB(A).

Incertitudine K=2,8 dB.

Purtaţi aparat de protecţie auditivă!

Valorile totale ale vibraţiilor (suma vectorială a trei

direcţii) au fost determinate conform EN 60745:

Valoarea vibraţiilor emise ah =5,0 m/s2,

incertitudine K =1,5 m/s2.

Nivelul vibraţiilor menţionat în

prezentele instrucţiuni a fost

măsurat conform procedurii de măsurare

standardizate în EN 60745 și poate fi folosit la

compararea mașinilor.

Nivelul vibraţiilor se va modifica în funcţie de

utilizarea sculei electrice și poate depăși în unele

cazuri valoarea menţionată în prezentele

instrucţiuni. Solicitarea vibratorie ar putea fi

subevaluată, în cazul în care scula electrică este

utilizată regulat în acest mod.

Indicaţie: Pentru o evaluare exactă a solicitării vi-

bratorii într-un anumit interval de timp, ar trebui să

se ia în calcul și perioadele în care mașina este

oprită sau funcţionează, fără a fi însă utilizată

efectiv. Aceasta ar putea reduce considerabil

solicitarea vibratorie evaluată pentru întregul

interval de lucru.

Șlefuitor cu excentric GEX 125-1 A

Professional GEX 125-1 AE

Professional

Număr de identificare 3 601 C87 0.. 3 601 C87 5..

Putere nominală W 250 250

Preselecţia numărului de vibraţii –z

Turaţie la mersul în gol rot./min 12000 7500–12000

Număr vibraţii la mersul în gol min-1 24000 15000–24000

Amplitudine vibraţii mm 2,5 2,5

Diametru disc abraziv mm 125 125

Greutate conform EPTA-Procedure 01/2003 kg 1,3 1,3

Clasa de protecţie /II /II

Datele sunt valabile pentru tensiuni nominale [U] de 230/240 V. În caz de tensiuni mai joase și la execuţiile specifice

anumitor ţări, aceste date pot varia.

Vă rugăm să reţineţi numărul de identificare de pe plăcuţa indicatoare a tipului sculei dumneavoastră electrice.

Denumirile comerciale ale sculelor electrice pot varia.

AVERTISMENT

OBJ_BUCH-315-002.book Page 137 Monday, June 11, 2007 12:59 PM

138 | Românã 2 609 140 411 • 11.6.07

Declaraţie de conformitate

Declarăm pe proprie răspundere că produsul

descris la paragraful „Date tehnice“ este în

conformitate cu următoarele standarde și

documente normative: EN 60745 conform

prevederilor Directivelor 89/336/CEE, 98/37/CE

(până la 28.12.2009), 2006/42/CE (începând cu

29.12.2009).

06.12.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Montare

fÎnaintea oricăror intervenţii asupra sculei

electrice scoateţi cablul de alimentare afară

din priză.

Schimbarea foii abrazive

(vezi figura A)

Înainte de a monta o foaie abrazivă nouă

îndepărtaţi murdăria și praful de pe discul abraziv

4, de exemplu cu o pensulă.

Suprafaţa discului abraziv 4 este alcătuită dintr-o

ţesătură cu arici, pentru ca dumneavoastră să

puteţi fixa repede și simplu pe aceasta foile

abrazive cu prindere tip arici.

Fixaţi prin apăsare foaia abrazivă 5 pe partea

inferioară a discului abraziv 4.

Pentru a asigura o aspirare optimă a prafului, aveţi

grijă ca perforaţiile de pe foaia abrazivă să se

suprapună pe găurile de pe discul abraziv.

Pentru ajustarea simplă a foii abrazive 5 pe discul

abraziv 4 puteţi utiliza dispozitivul ajutător de

ajustare din cutia de scule, ilustrat în figura

alăturată. Introduceţi foaia abrazivă cu ţesătura tip

arici îndreptată în sus în dispozitivul ajutător de

ajustare și apăsaţi scula electrică cu discul abraziv

pe aceasta pentru a o fixa prin presare pe disc.

Alegerea foii abrazive

Corespunzător materialului de prelucrat și cantităţii de material care se dorește a fi îndepărtată de pe

suprafaţa șlefuită, sunt disponibile diferite foi abrazive:

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Material Utilizare Granulaţie

–vopsea

–lac

–filer

–material de șpăcluit

Pentru îndepărtarea prin șlefuire a straturilor de

vopsea mare 40

Pentru șlefuirea vopselei de grund (de exemplu

pentru îndepărtarea dârelor lăsate de pensulă,

a picăturilor de vopsea și a vopselei aplicate în

exces)

medie 80

100

120

Pentru șlefuirea finală a grundurilor înainte de

lăcuire fină 180

400

OBJ_BUCH-315-002.book Page 138 Monday, June 11, 2007 12:59 PM

Românã | 1392 609 140 411 • 11.6.07

Schimbarea discului abraziv

(vezi figura B)

Indicaţie: Schimbaţi imediat un disc abraziv 4

deteriorat.

Scoateţi foaia abrazivă respectiv dispozitivul de

lustruit. Deșurubaţi complet cele 4 șuruburi 6 și

demontaţi discul abraziv 4. Montaţi noul disc

abraziv 4 și strângeţi din nou bine șuruburile.

Indicaţie: La montarea discului abraziv aveţi grijă

ca dinţii antrenorului să intre în găurile discului

abraziv.

Aspirarea prafului/așchiilor

Aspirare internă cu cutie de microfiltrare

(vezi figura C1–C4)

Montaţi cutia de microfiltrare 3 pe racordul de

evacuare 7 așteptând ca aceasta se înclicheteze.

Nivelul de umplere al cutiei de microfiltrare 3 poate

fi ușor controlat prin recipientul transparent.

Pentru a goli cutia de microfiltrare 3, trageţi-o în

jos, rotind-o puţin.

Înainte de a deschide cutia de microfiltrare 3 ar

trebui să o bateţi, cum este ilustrat în figură,

lovind-o de un postament solid, pentru a desprinde

praful de pe elementul de filtrare.

Ţineţi strâns cutia de microfiltrare 3, îndepărtaţi

elementul de filtrare 8 repliându-l în sus și goliţi de

praf cutia de microfiltrare. Curăţaţi cu o perie moale

lamelele elementului de filtrare 8.

Aspirare cu instalaţie exterioară (vezi figura D)

Trageţi furtunul de aspirare 9 pe racordul de

evacuare 7 a aerului. Racordaţi furtunul de aspirare

9 la un aspirator de praf. La sfârșitul prezentelor

instrucţiuni de folosire găsiţi o listă cu diferite

aspiratoare de praf la care poate fi racordat

șlefuitorul.

Aspiratorul de praf trebuie să fie adecvat pentru

materialul de prelucrat.

Pentru aspirarea pulberilor extrem de nocive,

cancerigene sau uscate, folosiţi un aspirator

special.

Funcţionare

Punere în funcţiune

fAtenţie la tensiunea reţelei de alimentare!

Tensiunea sursei de curent trebuie să coin-

cidă cu datele de pe plăcuţa indicatoare a

tipului sculei electrice. Sculele electrice in-

scripţionate cu 230 V pot funcţiona și

racordate la 220 V.

Pornire/oprire

Pentru punerea în funcţiune a sculei electrice

basculaţi întrerupătorul pornit/oprit 1 spre dreapta,

în poziţia „I“.

Pentru deconectarea sculei electrice basculaţi

întrerupătorul pornit/oprit 1 spre stânga, în

poziţia „0“.

–Toate materialele

lemnoase (de exemplu

lemn de exenţă tare și

moale, plăci aglomerate,

plăci pentru construcţii)

–Materiale metalice

Pentru șlefuirea preliminară de ex. a grinzilor și

scândurilor cu asperităţi, nerindeluite mare 40

Pentru șlefuirea plană și nivelarea micilor

denivelări medie 80

100

120

Pentru șlefuirea de finisare și șlefuirea fină a

lemnului fină 180

240

320

400

–piatră

–marmură

–granit

–ceramică

–sticlă

–plexiglas

–lac auto

–Corian®

–Varicor®

Pentru șlefuire brută mare 60

Pentru profilare și rotunjire de muchii medie 80

100

120

Pentru șlefuire fină și modelare fină 180

240

320

400

Pentru lustruire prin șlefuire și rotunjirea

muchiilor foarte fină 600

1200

Material Utilizare Granulaţie

OBJ_BUCH-315-002.book Page 139 Monday, June 11, 2007 12:59 PM

140 | Românã 2 609 140 411 • 11.6.07

Preselecţia turaţiei (GEX 125-1 AE)

Cu rozeta de preselecţie a turaţiei 2 puteţi

preselecta turaţia necesară chiar în timpul

funcţionării mașinii.

1–2 turaţie scăzută

3–4turaţie medie

5–6turaţie ridicată

Turaţia necesară depinde de material și de

condiţiile de lucru și se poate determina printr-o

probă practică.

După ce aţi lucrat un timp mai îndelungat cu o

turaţie redusă, lăsaţi scula electrică să meargă în

gol la turaţie maximă aprox. 3 minute pentru a se

răci.

Frâna discului abraziv

Frâna integrată a discului abraziv reduce turaţia la

mersul în gol, pentru a se împiedica formarea de

crestături în momentul punerii sculei electrice pe

piesa de lucru.

Dacă turaţia la mersul în gol crește continuu,

înseamnă că discul abraziv este deteriorat și

trebuie înlocuit sau frâna discului abraziv este

uzată. O frână uzată a discului abraziv trebuie

înlocuită la un centru autorizat pentru asistenţă

tehnică și service post-vânzări pentru scule

electrice Bosch.

Instrucţiuni de lucru

fÎnainte de a pune jos scula electrică,

așteptaţi ca aceasta să se oprească complet

din funcţionare.

Pentru a lucra fără efort, puteţi ţine scula electrică,

în funcţie de utilizare, de partea de sus, din lateral

sau de partea de jos. (vezi figura E)

Șlefuirea suprafeţelor

Porniţi scula electrică, așezaţi-o cu toată suprafaţa

de șlefuire pe materialul de prelucrat și deplasaţi-o

apăsând-o moderat deasupra piesei de lucru.

Performanţele de îndepărtare a materialului

precum și imaginea suprafeţei șlefuite sunt

determinate în principal de alegerea foii abrazive

adecvate, de treapta de turaţie preselectată

(GEX 125-1 AE) și de presiunea de apăsare.

Numai foile abrazive impecabile dau un randament

bun la șlefuire și menajează scula electrică.

Aveţi grijă să menţineţi o presiune de apăsare

constantă, pentru a prelungi durabilitatea foilor

abrazive.

Mărirea exagerată a presiunii de apăsare nu duce

la creșterea randamentului la șlefuire ci la uzura

mai mare a sculei electrice și de foii abrazive.

Nu mai folosiţi pentru alte materiale o foaie

abrazivă care a fost deja utilizată la prelucrarea

metalului.

Folosiţi numai accesorii de șlefuit originale Bosch.

Șlefuire brută

Montaţi o foaie abrazivă cu granulaţie grosieră.

Apăsaţi numai puţin scula electrică pentru a-i mări

turaţia și a îndepărta o cantitate mai mare de

material.

Șlefuire fină

Montaţi o foaie abrazivă de granulaţie mai fină.

Variind ușor presiunea de apăsare respectiv

schimbând treapta de turaţie (GEX 125-1 AE) veţi

putea reduce turaţia discului abraziv, menţinând

totodată mișcarea excentrică.

Deplasaţi scula electrică apăsând-o moderat și

executând cu aceasta mișcări circulare sau

alternativ, transversale și longitudinale pe piesa de

lucru. Pentru a evita crestarea piesei de lucru, de

exemplu a furnirului, nu înclinaţi greșit scula

electrică.

Opriţi scula electrică după terminarea procesului

de lucru.

Lustruire (GEX 125-1 AE)

În vederea lustruirii lacurilor degradate sau pentru

îndepărtarea prin lustruire a zgârieturilor

(de exemplu de pe sticlă acrilică) scula electrică

poate fi echipată cu dispozitive de lustruit

corespunzătoare cum sunt discul din lână de miel,

pâsla sau buretele de lustruit (accesoriu).

La lustruire selectaţi o treaptă joasă de turaţie

(treapta 1–2), pentru a evita o încălzire excesivă a

suprafeţei prelucrate.

Aplicaţi pasta de lustruit cu un burete de lustruit

executând mișcări încrucișate respectiv circulare și

apăsaţi moderat, după care lăsaţi puţin să se usuce

stratul aplicat.

Lustruiţi stratul de pastă parţial uscat cu un disc din

lână de miel, executând mișcări încrucișate sau

circulare.

Curăţaţi regulat dispozitivele de lustruit, pentru a

asigura rezultate bune la lustruire. Spălaţi

dispozitivele de lustruit cu detergenţi slabi și apă

caldă, nu întrebuinţaţi diluanţi.

OBJ_BUCH-315-002.book Page 140 Monday, June 11, 2007 12:59 PM

Românã | 1412 609 140 411 • 11.6.07

Întreţinere și service

Întreţinere și curăţare

fÎnaintea oricăror intervenţii asupra sculei

electrice scoateţi cablul de alimentare afară

din priză.

fPentru a lucra bine și sigur păstraţi curate

scula electrică și fantele de aerisire.

Dacă în ciuda procedeelor de fabricaţie și control

riguroase mașina are totuși o pană, repararea

acesteia se va face numai la un atelier de asistenţă

service autorizat pentru scule electrice Bosch.

În caz de reclamaţii și comenzi de piese de schimb

vă rugăm să indicaţi neapărat numărul de

identificare compus din 10 cifre, conform plăcuţei

indicatoare a tipului sculei electrice.

Serviciu de asistenţă tehnică post-

vânzări și consultanţă clienţă

Serviciul nostru de asistenţă tehnică post-vânzări

răspunde întrebărilor dumneavoastră privind

întreţinerea și repararea produsului dumneavoastră

cât și privitor la piesele de schimb. Desene

descompuse ale ansamblelor cât și informaţii

privind piesele de schimb găsiţi și la:

www.bosch-pt.com

Echipa de consultanţă clienţi Bosch răspunde cu

plăcere la întrebările privind cumpărarea, utilizarea

și reglarea produselor și accesoriior lor.

România

Robert Bosch SRL

Bosch Service Center

Str. Horia Măcelariu Nr. 30-34,

013937-București

Tel. Service scule electrice: +40 (021) 4 05 75 40

Fax.: +40 (021) 4 05 75 66

E-Mail: infoBSC@ro.bosch.com

Tel. Consultanţă tehnică: +40 (021) 4 05 75 39

Fax.: +40 (021) 4 05 75 66

E-Mail: infoBSC@ro.bosch.com

www.bosch-romania.ro

Eliminare

Sculele electrice, accesoriile și ambalajele trebuie

direcţionate către o staţie de revalorificare

ecologică.

Numai pentru ţările UE:

Nu aruncaţi sculele electrice în

gunoiul menajer!

Conform Directivei Europene

2002/96/CE privind mașinile și

aparatele electrice și electronice

uzate și transpunerea acesteia în

legislaţia naţională, sculele electrice scoase din uz

trebuie colectate separat și direcţionate către o

staţie de revalorificare ecologică.

Sub rezerva modificărilor.

OBJ_BUCH-315-002.book Page 141 Monday, June 11, 2007 12:59 PM

142 | Български 2 609 140 411 • 11.6.07

Общи указания за

безопасна работа

Прочетете внимателно всич-

ки указания. Неспазването

на приведените по-долу указания може да

доведе до токов удар, пожар и/или тежки

травми.

Съхранявайте тези указания на сигурно

място.

Използваният по-долу термин «електроинстру-

мент» се отнася до захранвани от електричес-

ката мрежа електроинструменти (със

захранващ кабел) и до захранвани от

акумулаторна батерия електроинструменти

(без захранващ кабел).

1) Безопасност на работното място

а) Поддържайте работното си място

чисто и добре осветено. Безпорядъкът

и недостатъчното осветление могат да

спомогнат за възникването на трудова

злополука.

б) Не работете с електроинструмента в

среда с повишена опасност от възник-

ване на експлозия, в близост до лесно-

запалими течности, газове или прахо-

образни материали. По време на работа

в електроинструментите се отделят

искри, които могат да възпламенят

прахообразни материали или пари.

в) Дръжте деца и странични лица на

безопасно разстояние, докато

работите с електроинструмента. Ако

вниманието Ви бъде отклонено, може да

загубите контрола над

електроинструмента.

2) Безопасност при работа с електрически ток

а) Щепселът на електроинструмента

трябва да е подходящ за ползвания

контакт. В никакъв случай не се

допуска изменяне на конструкцията на

щепсела. Когато работите със

занулени електроуреди, не

използвайте адаптери за щепсела.

Ползването на оригинални щепсели и

контакти намалява риска от възникване

на токов удар.

б) Избягвайте допира на тялото Ви до за-

земени тела, напр. тръби, отоплителни

уреди, пещи и хладилници. Когато

тялото Ви е заземено, рискът от възник-

ване на токов удар е по-голям.

в) Предпазвайте електроинструмента си

от дъжд и влага. Проникването на вода

в електроинструмента повишава

опасността от токов удар.

г) Не използвайте захранващия кабел за

цели, за които той не е предвиден,

напр. за да носите

електроинструмента за кабела или да

извадите щепсела от контакта.

Предпазвайте кабела от нагряване,

омасляване, допир до остри ръбове

или до подвижни звена на машини.

Повредени или усукани кабели увелича-

ват риска от възникване на токов удар.

д) Когато работите с електроинструмент

навън, използвайте само удължителни

кабели, подходящи за работа на откри-

то. Използването на удължител, предназ-

начен за работа на открито, намалява

риска от възникване на токов удар.

е) Ако се налага използването на

електроинструмента във влажна

среда, използвайте предпазен

прекъсвач за утечни токове.

Използването на предпазен прекъсвач

за утечни токове намалява опасността от

възникване на токов удар.

3) Безопасен начин на работа

а) Бъдете концентрирани, следете

внимателно действията си и

постъпвайте предпазливо и разумно.

Не използвайте електроинструмента,

когато сте уморени или под влиянието

на наркотични вещества, алкохол или

упойващи лекарства. Един миг

разсеяност при работа с

електроинструмент може да има за

последствие изключително тежки

наранявания.

б) Работете с предпазващо работно

облекло и винаги с предпазни очила.

Носенето на подходящи за ползвания

електроинструмент и извършваната дей-

ност лични предпазни средства, като

дихателна маска, здрави плътнозатво-

рени обувки със стабилен грайфер,

защитна каска или шумозаглушители

(антифони), намалява риска от

възникване на трудова злополука.

в) Избягвайте опасността от включване

на електроинструмента по

невнимание. Преди да включите

щепсела в захранващата мрежа или да

поставите акумулаторната батерия, се

уверявайте, че пусковият прекъсвач е

в положение «изключено». Ако, когато

носите електроинструмента, държите

пръста си върху пусковия прекъсвач, или

ако подавате захранващо напрежение на

електроинструмента, когато е включен,

съществува опасност от възникване на

трудова злополука.

OBJ_BUCH-315-002.book Page 142 Monday, June 11, 2007 12:59 PM

Български | 1432 609 140 411 • 11.6.07

г) Преди да включите електроинстру-

мента, се уверявайте, че сте

отстранили от него всички помощни

инструменти и гаечни ключове.

Помощен инструмент, забравен на

въртящо се звено, може да причини

травми.

д) Избягвайте неестествените

положения на тялото. Работете в

стабилно положение на тялото и във

всеки момент поддържайте

равновесие. Така ще можете да

контролирате електроинструмента по-

добре и по-безопасно, ако възникне

неочаквана ситуация.

е) Работете с подходящо облекло. Не

работете с широки дрехи или украше-

ния. Дръжте косата си, дрехите и ръка-

вици на безопасно разстояние от

въртящи се звена на електроинстру-

ментите. Широките дрехи, украшенията,

дългите коси могат да бъдат захванати и

увлечени от въртящи се звена.

ж)Ако е възможно използването на

външна аспирационна система, се

уверявайте, че тя е включена и функ-

ционира изправно. Използването на

аспирационна система намалява риско-

вете, дължащи се на отделящата се при

работа прах.

4) Грижливо отношение към

електроинструментите

а) Не претоварвайте

електроинструмента. Използвайте

електроинструментите само

съобразно тяхното предназначение.

Ще работите по-добре и по-безопасно,

когато използвате подходящия

електроинструмент в зададения от

производителя диапазон на

натоварване.

б) Не използвайте електроинструмент,

чиито пусков прекъсвач е повреден.

Електроинструмент, който не може да

бъде изключван и включван по пред-

видения от производителя начин, е

опасен и трябва да бъде ремонтиран.

в) Преди да променяте настройките на

електроинструмента, да заменяте

работни инструменти и допълнителни

приспособления, както и когато про-

дължително време няма да

използвате електроинструмента,

изключвайте щепсела от

захранващата мрежа и/или изваждайте

акумулаторната батерия. Тази мярка

премахва опасността от задействане на

електроинструмента по невнимание.

г) Съхранявайте електроинструментите

на места, където не могат да бъдат

достигнати от деца. Не допускайте те

да бъдат използвани от лица, които не

са запознати с начина на работа с тях и

не са прочели тези инструкции. Когато

са в ръцете на неопитни потребители,

електроинструментите могат да бъдат

изключително опасни.

д) Поддържайте електроинструментите

си грижливо. Проверявайте дали

подвижните звена функционират

безукорно, дали не заклинват, дали

има счупени или повредени детайли,

които нарушават или изменят

функциите на електроинструмента.

Преди да използвате

електроинструмента, се погрижете по-

вредените детайли да бъдат ремонти-

рани. Много от трудовите злополуки се

дължат на недобре поддържани

електроинструменти и уреди.

е) Поддържайте режещите инструменти

винаги добре заточени и чисти. Добре

поддържаните режещи инструменти с

остри ръбове оказват по-малко

съпротивление и се водят по-леко.

ж)Използвайте електроинструментите,

допълнителните приспособления,

работните инструменти и т. н.,

съобразно инструкциите на

производителя. При това се

съобразявайте и с конкретните

работни условия и операции, които

трябва да изпълните. Използването на

електроинструменти за различни от

предвидените от производителя

приложения повишава опасността от

възникване на трудови злополуки.

5) Поддържане

а) Допускайте ремонтът на електро-

инструментите Ви да се извършва само

от квалифицирани специалисти и само

с използването на оригинални

резервни части. По този начин се

гарантира съхраняване на безопасността

на електроинструмента.

OBJ_BUCH-315-002.book Page 143 Monday, June 11, 2007 12:59 PM

144 | Български 2 609 140 411 • 11.6.07

Указания за безопасна

работа, специфични за

закупения от Вас

електроинструмент

fИзползвайте електроинструмента само за

сухо шлифоване. Проникването на вода в

електроинструмента увеличава опасността

от токов удар.

fВнимавайте да не застрашите други лица

с искрите, които се образуват при работа.

Ако в близост се намират леснозапалими

материали, предварително ги

отстранявайте. При шлифоване на метали

се образува струя от искри.

fВнимание, опасност от пожар!

Избягвайте прегряване на шлифования

детайл и на шлифоващата машина. При

прекъсване на работа винаги изпразвайте

прахоуловителната кутия. При

неблагоприятни условия, напр. образуване

на струя искри при шлифоване на метали,

събралият се в прахоуловителната кутия

(или филтърната торба, респ. филтъра на

прахосмукачката) прах може да се

самовъзпламени. Опасността от

самовъзпламеняване се увеличава

изключително при смесване на прах от

шлифоването с остатъци от лакови

покрития, полиуретан или други органични

вещества и когато в резултат на

продължителната обработка шлифованият

материал се е нагрял.

fОсигурявайте обработвания детайл.

Детайл, захванат с подходящи приспособ-

ления или скоби, е застопорен по-здраво и

сигурно, отколкото, ако го държите с ръка.

fНе обработвайте азбестосъдържащ мате-

риал. Азбестът е канцерогенен.

fАко вследствие на извършваната

дейност може да се отдели вреден за

здравето, леснозапалим или

взривоопасен прах, предварително

взимайте подходящи предпазни мерки.

Например: някои прахове са канцерогенни.

Работете с дихателна маска и, ако е

възможно, включете аспирационна уредба.

fПоддържайте работното си място чисто.

Смесите от различни материали са особено

опасни. Фини стружки от леки метали могат

да се самовъзпламенят или да експлодират.

fНе използвайте електроинструмента,

когато захранващият кабел е повреден.

Ако по време на работа кабелът бъде

повреден, не го допирайте; незабавно

изключете щепсела от контакта.

Повредени захранващи кабели увеличават

риска от токов удар.

Функционално описание

Прочетете внимателно всички

указания. Неспазването на

приведените по-долу указания

може да доведе до токов удар,

пожар и/или тежки травми.

Моля, отворете разгъващата се корица с

фигурите и, докато четете ръководството за

експлоатация, я оставете отворена.

Предназначение на

електроинструмента

Електроинструментът е предназначен за сухо

шлифоване на дървесни материали,

пластмаси, метали, замазки, както и лакирани

повърхности.

Електроинструменти с електронно управление

са подходящи също така и за полиране.

Изобразени елементи

Номерирането на елементите на електро-

инструмента се отнася до изображенията на

страниците с фигурите.

1Пусков прекъсвач

2Потенциометър за предварителен избор на

скоростта на въртене(GEX 125-1 AE)

3Комплект прахоуловителна кутия

(микро-филтърна система)

4Шлифоващ диск

5Шкурка*

6Винтове за шлифоващия диск

7Щуцер на отвора за изходящата въздушна

струя

8Филтърен елемент

(микрофилтърна система)

9Маркуч на аспирационната уредба*

*Изобразените на фигурите или описани в ръко-

водството за експлоатация допълнителни при-

способления не са включени в окомплектовката.

OBJ_BUCH-315-002.book Page 144 Monday, June 11, 2007 12:59 PM

Български | 1452 609 140 411 • 11.6.07

Технически данни

Информация за излъчван шум и

вибрации

Стойностите са измерени съгласно EN 60745.

Равнището А на генерирания шум обикновено

е: равнище на звуковото налягане 77 dB(A);

мощност на звука 88 dB(A). Неопределеност

K=2,8 dB.

Работете с шумозаглушители!

Пълната стойност на вибрациите (векторната

сума по трите направления) е определена

съгласно EN 60745:

Стойност на генерираните вибрации

ah=5,0 m/s2, неопределеност K =1,5 m/s2.

Посочената в това ръко-

водство за експлоатация

стойност за вибрациите е измерена по метода,

посочен в EN 60745, и може да бъде

използвана за сравняване на различни

електроинструменти.

Нивото на вибрациите се променя в зависимост

от конкретно извършваната дейност и в някои

случаи може да надхвърли посочената в това

ръководство стойност. Ако електроинстру-

ментът се използва продължително време в

този режим, натоварването, причинено от

вибрации, би могло да бъде подценено.

Упътване: За точната преценка на натовар-

ването от вибрации в даден работен цикъл

трябва да се отчитат и интервалите, в които

електроинструментът е изключен или работи

на празен ход. Това може съществено да

понижи отчетеното натоварване от вибрации

през целия работен цикъл.

Декларация за съответствие

С пълна отговорност ние декларираме, че опи-

саният в «Технически данни» продукт съот-

ветства на следните стандарти или нормативни

документи: EN 60745 съгласно изискванията на

Директиви 89/336/EWG, 98/37/EG (до

28.12.2009), 2006/42/EG (от 29.12.2009).

06.12.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Монтиране

fПреди извършване на каквито и да е дей-

ности по електроинструмента изключ-

вайте щепсела от захранващата мрежа.

Смяна на шкурката (вижте фиг. А)

Преди да поставите нов лист шкурка почистете

шлифоващия диск 4, от прах и замърсявания,

напр. с четка.

от прах и замърсявания, напр. с четка 4 е с

повърхност „Велкро”, за да можете бързо и

лесно да захващате шкурка с „Велкро”.

Притиснете листа шкурка 5 здраво към

долната страна на шлифоващия диск 4.

Ексцентрикова шлифоваща машина GEX 125-1 A

Professional

GEX 125-1 AE

Professional

Каталожен номер 3 601 C87 0.. 3 601 C87 5..

Номинална консумирана мощност W 250 250

Регулиране на честотата на вибрациите –z

Скорост на въртене на празен ход min-1 12000 7500–12000

Честота на вибрациите на празен ход min-1 24000 15000–24000

Диаметър на ексцентрика mm 2,5 2,5

Диаметър на шлифоващия диск mm 125 125

Маса съгласно EPTA-Procedure 01/2003 kg 1,3 1,3

Клас на защита /II /II

Приведените данни се отнасят за номинално напрежение на захранващата мрежа [U] 230/240 V. При по-ниски

напрежения, както и при специфични изпълнения за някои страни те могат да се различават.

Моля, обърнете внимание на каталожния номер на Вашия електроинструмент, написан на табелката му.

Търговските наименования на някои електроинструменти могат да бъдат променяни.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-315-002.book Page 145 Monday, June 11, 2007 12:59 PM

146 | Български 2 609 140 411 • 11.6.07

За осигуряване на оптимална степен на

прахоулавяне внимавайте щанцованите отвори

на листа шкурка да съвпадат с отворите на

диска за шлифоване.

За лесно подравняване на листа шкурка 5

спрямо шлифоващия диск 4 можете да

ползвате показаното на фигурата помощно

приспособление в куфара. Поставете листа

шкурка в приспособлението със страната с

„Велкро” нагоре и притиснете силно

електроинструмента с шлифоващия диск.

Избор на шкурка

В зависимост от обработвания материал и желаната интензивност на отнемане разполагате с

различни типове шкурка:

Материал Приложение Зърнестост

–Боя

–Лак

–Пълнител

–Кит

За премахване на бои груба 40

За шлифоване на грунд (напр. премахване

на ивици от четка, капки боя и протичания)

средна 80

100

120

За окончателно шлифоване на грунд

преди боядисване

фина 180

400

–Всички дървесни

материали (напр.

твърд дървесен

материал, мек

дървесен материал,

ПДЧ-плоскости,

строителни плоскости)

–Метални материали

За грубо шлифоване, напр. на грапави,

нерендосани греди и дъски

груба 40

За равнинно шлифоване и изравняване на

малки неравности

средна 80

100

120

За окончателно и фино шлифоване на

дървесни материали

фина 180

240

320

400

–Каменни материали

–Мрамор

–Гранит

–Керамични материали

–Стъкло

–Плексиглас

–Autolack

–Corian®

–Varicor®

За грубо шлифоване груба 60

За предварително шлифоване и

откъртване на ръбчета

средна 80

100

120

За фино шлифоване при формоване фина 180

240

320

400

За фино шлифоване при формоване много фино 600

1200

OBJ_BUCH-315-002.book Page 146 Monday, June 11, 2007 12:59 PM

Български | 1472 609 140 411 • 11.6.07

Смяна на шлифоващата плоча

(вижте фиг. В)

Упътване: Незабавно заменяйте повредена

шлифоваща плоча 4.

Издърпайте листа шкурка, респ. платното за

полиране. Развийте напълно и извадете

четирите винта 6 и след това демонтирайте

шлифоващия диск 4. Поставете нов шлифоващ

диск 4 и отново затегнете винтовете.

Упътване: При поставяне на шлифоващия диск

внимавайте зъбите на водача да попаднат в

каналите на диска.

Система за прахоулавяне

Вградена система за прахоулавяне с

прахоуловителна кутия

(вижте фиг. C1–C4)

Вкарайте прахоуловителната кутия 3 на

щуцера 7, докато усетите отчетливо

прещракване.

Степента на запълненост на

прахоуловителната кутия 3 може лесно да се

следи благодарение на прозрачния корпус.

може лесно да се следи благодарение на

прозрачния корпус 3 я издърпайте с леко

завъртане надолу.

Преди отваряне на прахоуловителната кутия 3

трябва да стръскате прахта в нея, като

почукате с кутията върху твърда повърхност,

както е показано на фигурата.

Захванете здраво прахоуловителната кутия 3,

отворете филтърния елемент 8 нагоре и

изпразнете прахоуловителната кутия.

Почистете ламелите на филтърния елемент 8 с

мека четка.

Външна система за прахоулавяне

(вижте фиг. D)

Поставете шланга 9 на щуцера на отвора за

изходящата въздушна струя 7. Включете

шланга 9 към прахосмукачка. Преглед на

възможностите за включване към различни

прахосмукачки ще намерите в края на това

ръководство за експлоатация.

Използваната прахосмукачка трябва да е

пригодна за работа с обработвания материал.

Ако при работа се отделя особено вреден за

здравето прах или канцерогенен прах,

използвайте специализирана прахосмукачка.

Работа с

електроинструмента

Пускане в експлоатация

fВнимавайте за напрежението на захран-

ващата мрежа! Напрежението на захран-

ващата мрежа трябва да съответства на

данните, посочени на табелката на елек-

троинструмента. Уреди, обозначени с

230 V, могат да бъдат захранвани и с

напрежение 220 V.

Включване и изключване

За включване на електроинструмента

поставете пусковия прекъсвач 1 в позицията в

дясно, означена с «I».

За изключване на електроинструмента

поставете пусковия прекъсвач 1 в позицията в

ляво, означена с «0».

Предварително установяване на скоростта

на въртене (GEX 125-1 AE)

С потенциометъра за предварително

установяване на скоростта на въртене 2

можете да изменяте скоростта на въртене

съобразно конкретната дейност също и по

време на работа.

1–2 ниска скорост на въртене

3–4 средна скорост на въртене

5–6 висока скорост на въртене

Необходимата скорост на въртене зависи от

материала и конкретните работни условия и

може да се определи чрез изпробване на

практика.

След продължителна работа с ниска скорост

на въртене трябва да охладите

електроинструмента, като го оставите да

работи на празен ход в продължение прибл. на

3 минути с максимална скорост на въртене.

Спирачка на шлифоващия диск

Вградена спирачка на шлифоващия диск

ограничава скоростта на въртене на празен

ход, така че при поставяне върху обработвания

детайл да не се образуват бразди.

Ако скоростта на въртене на празен ход се

увеличава плавно, шлифоващият диск е

повреден и трябва да бъде заменен или

спирачката му е износена. Износена спирачка

на шлифоващия диск трябва да бъде заменен в

оторизиран сервиз за електроинструменти на

Бош.

OBJ_BUCH-315-002.book Page 147 Monday, June 11, 2007 12:59 PM

148 | Български 2 609 140 411 • 11.6.07

Указания за работа

fПреди да оставите електроинструмента,

изчакайте движението му да спре напълно.

За да можете да работите, без да се

уморявате, можете в зависимост от

конкретните условия да държите

електроинструмента отгоре, странично или

отпред. (вижте фиг. Е)

Шлифоване на равнинни повърхности

Включете електроинструмента, поставете го с

цялата шлифоваща повърхност върху

обработваната основа и го придвижвайте с

умерен натиск по обработвания детайл.

Интензивността на отнемане на материал и

качеството на повърхността се определят

основно чрез избора на шкурка, предварително

установената степен на скоростта на въртене

(GEX 125-1 AE) и силата на притискане.

Само шкурки в безукорно състояние

осигуряват добра производителност и

предпазват електроинструмента от

преждевременно износване.

По време на работа притискайте

електроинструмента равномерно, за да

увеличите дълготрайността на шкурката.

Прекомерното увеличаване на силата на при-

тискане не води до увеличаване и на интензив-

ността на отнемане, а до по-бързото износване

на шкурката и на електроинструмента.

Не използвайте шкурка, с която сте

обработвали метал, за шлифоване на други

видове материал.

Използвайте само оригинални шкурки,

производство на Бош.

Грубо шлифоване

Поставете лист шкурка с по-едра зърнестост.

Притискайте електроинструмента само леко,

така че да работи с по-висока скорост на въртене

и интензивността на отнемане да е по-висока.

Фино шлифоване

Поставете лист шкурка с по-малка зърнестост.

Чрез леко изменяне на силата на притискане,

респ. промяна на скоростта на въртене

(GEX 125-1 AE) можете да ограничите

скоростта на въртене на шлифоващия диск,

като ексцентриковото движение се запази.

Водете електроинструмента по повърхността

на детайла с ограничен натиск с въртене по

окръжности или с редуване надлъжно и

напречно. Внимавайте да не го заклинвате, за

да не протриете обработваната повърхност,

напр. фурнир.

След приключване на работа изключете

електроинструмента.

Полиране (GEX 125-1 AE)

При полиране на изветрени лакови покрития

или полиране на драскотини (напр. акрилно

стъкло), на електроинструмента може да бъде

поставено средство за полиране, като платно

от ламска вълна, филц за полиране или

полиращ пенопласт (не е включен в

окомплектовката).

За да предотвратите прегряване на

повърхността при полиране, изберете по-ниска

скорост на въртене (степен 1 –2).

Втрийте полиращата паста с полиращ

пенопласт с кръстообразни, респ.

кръгообразни движения и умерен натиск и след

това я оставете леко да засъхне.

Полирайте засъхналата полираща паста с

платно от ламска вълна с кръстообразни или

кръгообразни движения.

За да осигурявате добри резултати при

полиране, почиствайте редовно полиращите

средства. Изпирайте полиращите средства с

мек перилен препарат и топла вода, не

използвайте разредители.

Поддържане и сервиз

Поддържане и почистване

fПреди извършване на каквито и да е дей-

ности по електроинструмента изключ-

вайте щепсела от захранващата мрежа.

fЗа да работите качествено и безопасно,

поддържайте електроинструмента и

вентилационните отвори чисти.

Ако въпреки прецизното производство и

внимателно изпитване възникне повреда,

електроинструментът трябва да се занесе за

ремонт в оторизиран сервиз за електро-

инструменти на Бош.

Когато се обръщате с Въпроси към представи-

телите на Бош, моля, непременно посочвайте

10-цифрения каталожен номер, означен на

табелката на електроинструмента.

OBJ_BUCH-315-002.book Page 148 Monday, June 11, 2007 12:59 PM

Български | 1492 609 140 411 • 11.6.07

Сервиз и консултации

Сервизът ще отговори на въпросите Ви относно

ремонти и поддръжка на закупения от Вас

продукт, както и относно резервни части.

Монтажни чертежи и информация за резервни

части можете да намерите също и на

www.bosch-pt.com

Екипът от консултанти на Бош ще Ви помогне с

удоволствие при въпроси относно закупуване,

приложение и възможности за настройване на

различни продукти от производствената гама

на Бош и допълнителни приспособления за тях.

Роберт Бош EООД – България

Бош Сервиз Център

Гаранционни и извънгаранционни ремонти

yл. Сребърна № 3 – 9

1907 София

Tel.: +359 (02) 962 5302

Tel.: +359 (02) 962 5427

Tel.: +359 (02) 962 5295

Факс: +359 (02) 62 46 49

Бракуване

С оглед опазване на околната среда електро-

инструментът, допълнителните

приспособления и опаковката трябва да бъдат

подложени на подходяща преработка за

повторното използване на съдържащите се в

тях суровини.

Само за страни от ЕС:

Не изхвърляйте електроинстру-

менти при битовите отпадъци!

Съгласно Директивата на ЕС

2002/96/EG относно бракувани

електрически и електронни

устройства и утвърждаването й

като национален закон електроинструментите,

които не могат да се използват повече, трябва

да се събират отделно и да бъдат подлагани на

подходяща преработка за оползотворяване на

съдържащите се в тях вторични суровини.

Правата за изменения запазени.

OBJ_BUCH-315-002.book Page 149 Monday, June 11, 2007 12:59 PM

150 | Srpski 2 609 140 411 • 11.6.07

Opšta upozorenja za

električne alate

Čitajte sva upozorenja i

uputstva. Propusti kod

pridržavanja upozorenja i uputstava mogu imati za

posledicu električni udar, požar i/ili teške povrede.

Čuvajte sva upozorenja i uputstva za

budućnost.

Pojam upotrebljen u upozorenjima „električni alat“

odnosi se na električne alate sa radom na mreži

(sa mrežnim kablom) i na električne alate sa radom

na akumulator (bez mrežnog kabla).

1) Sigurnost na radnom mestu

a) Držite Vaše radno područne čisto i dobro

osvetljeno. Nered ili neosvetljena radna

područja mogu voditi nesrećama.

b) Ne radite sa električnim alatom u okolini

ugroženoj eksplozijom, u kojoj se nalaze

zapaljive tečnosti, gasovi ili prašine.

Električni alati prave varnice koje mogu

zapaliti prašinu ili isparenja.

c) Držite podalje decu i druge osobe za

vreme korišćenja električnog alata.

Prilikom rada možete izgubiti kontrolu nad

aparatom.

2) Električna sigurnost

a) Priključni utikač električnog alata mora

odgovarati utičnici. Utikač nesme nikako

da se menja. Ne upotrebljavajte adaptere

utikača zajedno sa električnim alatima

zaštićenim uzemljenjem. Ne promenjeni

utikači i odgovarajuće utičnice smanjuju rizik

električnog udara.

b) Izbegavajte kontakt telom sa uzemljenim

površinama kao cevi, grejanja, šporet i

rashladni ormani. Postoji povećani rizik od

električnog udara ako je Vaše telo

uzemljeno.

c) Držite aparat što dalje od kiše ili vlage.

Prodor vode u električni alat povećava rizik

od električnog udara.

d) Strano svrsi ne nosite električni alat za

kabl, ne vešajte ga ili ne izvlačite ga iz

utičnice. Držite kabl dalje od vreline, ulja,

oštrih ivica ili delova aparata koji se

pokreću. Oštećeni ili uvrnuti kablovi

povećavaju rizik električnog udara.

e) Ako sa električnim alatom radite u prirodi,

upotrebljavajte samo produžne kablove

koji su pogodni za spoljnu upotrebu. Upo-

treba produžnog kabla uzemljenog za

spoljnu upotrebu smanjuje rizik od

električnog udara.

f) Ako rad električnog alata ne može da se

izbegne u vlažnoj okolini, koristite

prekidač strujne zaštite pri kvaru.

Upotreba prekidača strujne zaštite pri kvaru

smanjuje rizik od električnog udara.

3) Sigurnost osoblja

a) Budite pažljivi, pazite na to, šta radite i

idite razumno na posao sa Vašim

električnim alatom. Ne koristite električni

alat ako ste umorni ili pod uticajem droge,

alkohola ili lekova. Momenat nepažnje kod

upotrebe električnog alata može voditi

ozbiljnim povredama.

b) Nosite ličnu zaštitnu opremu i uvek

zaštitne naočare. Nošenje lične zaštitne

opreme, kao maske za prašinu, sigurnosne

cipele koje ne kližu, zaštitni šlem ili zaštitu za

sluh, zavisno od vrste i upotrebe električnog

alata, smanjuju rizik od povreda.

c) Izbegavajte nenamerno puštanje u rad.

Uverite se da je električni alat isključen,

pre nego što ga priključite na struju i/ili na

akumulator, uzmete ga ili nosite. Ako

prilikom nošenja električnog alata držite prst

na prekidaču ili aparat uključen priključujete

na struju, može ovo voditi nesrećama.

d) Uklonite alate za podešavanje ili ključeve

za zavrtnje, pre nego što uključite

električni alat. Neki alat ili ključ koji se nalazi

u rotirajućem delu aparata, može voditi

nesrećama.

e) Izbegavajte nenormalno držanje tela.

Pobrinite se uvek da stabilno stojite i

održavajte u svako doba ravnotežu. Na taj

način možete bolje kontrolisati električni alat

u neočekivanim situacijama.

f) Nosite pogodnu odeću. Ne nosite široku

odeću ili nakit. Držite kosu, odeću i

rukavice dalje od pokretnih delova.

Opušteno odelo, dugu kosu ili nakit mogu

zahvatiti rotirajući delovi.

g) Ako mogu da se montiraju uredjaji za

usisavanje i skupljanje prašine, uverite se

da li su priključeni i upotrebljeni kako

treba. Upotreba usisavanja prašine može

smanjiti opasnosti od prašine.

4) Brižljiva upotreba i ophodjenje sa

električnim alatima

a) Ne preopterećujte aparat. Upotrebljavajte

za Vaš posao električni alat odredjen za to.

Sa odgovarajućim električnim alatom radite

bolje i sigurnije u navedenom području rada.

b) Ne koristite nikakav električni alat čiji je

prekidač u kvaru. Električni alat koji se ne

može više uključiti ili isključiti, je opasan i

mora se popraviti.

UPOZORENJE

OBJ_BUCH-315-002.book Page 150 Monday, June 11, 2007 12:59 PM

Srpski | 1512 609 140 411 • 11.6.07

c) Izvucite utikač iz utičnice i/ili uklonite

akumulator pre nego što preduzmete

podešavanja na aparatu, promenu delova

pribora ili ostavite aparat. Ova mera

opreza sprečava nenameran start

električnog alata.

d) Čuvajte nekorišcene električne alate

izvan dometa dece. Ne dozvoljavajte

korišcenje aparata osobama koje ne

poznaju aparat ili nisu pročitale ova

uputstva. Električni alati su opasni, kada ih

koriste neiskusne osobe.

e) Održavajte brižljivo električni alat.

Kontrolišite da li pokretni delovi aparata

besprekorno funkcionišu i ne „lepe“, da li su

delovi polomljeni ili su tako oštećeni da je

oštećena funkcija električnog alata.

Popravite ove oštećene delove pre

upotrebe. Mnoge nesreće imaju svoje uzroke

u loše održavanim električnim alatima.

f) Održavajte alate za sečenja oštre i čiste.

Brižljivo održavani alati za sečenja sa oštrim

ivicama manje „slepljuju“ i lakše se vode.

g) Upotrebljavajte električni alat, pribor, alate

koji se umeću itd. prema ovim uputstvima.

Obratite pažnju pritom na uslove rada i po-

sao koji morate obaviti. Upotreba električnih

alata za druge namene koje nisu predvidjene,

može voditi opasnim situacijama.

5) Servisi

a) Neka Vam Vaš električni alat popravlja

samo kvalifikovano osoblje i samo sa

originalnim rezervnih delovima. Tako se

obezbedjuje, da ostane sačuvana sigurnost

aparata.

Sigurnosna uputstva

specifična za aparate

fUpotrebljavajte električni alat samo za suvo

brušenje. Prodor vode u električni aparat

povećava rizik od električnog udara.

fPazite na to, da nijedna osoba ne bude

ugrožena varnicama. Uklonite zapaljive

materijale iz okoline. Pri brušenju metala nastaju

varnice.

fPažnja – Opasnost od požara! Izbegavajte

pregrevanje materijala koji se brusi i brusilice.

Praznite uvek pre pauza u kutiji za pra{inu za

prašinu. Prašina od brušenja u kutiji za prašinu,

mikrofilter, papirna kesa (ili u kesi filtra odnosno

filter usisivača za prašinu) mogu da se pod

nepovoljnim uslovima, kao što su letenje varnica

prilikom brušenja metala, samozapale. Posebna

opasnost postoji, ako je prašina od brušenja

pomešana sa ostacima laka- poliuretana ili drugim

hemijskim materijama i materijal od brušenja

postaje vreo posle dužeg rada.

fObezbedite radni komad. Radni komad kojeg

čvrsto drže zatezni uredjaji ili stega sigurnije se

drži nego sa Vašom rukom.

fNe obradjujte nikakav materijal koji sadrži

azbest. Azbest važi kao izazivač raka.

fPreduzmite zaštitne mere ako pri radu mogu

nastati štetne po zdravlje, zapaljive i

eksplozivne prašine. Na primer: Neke prašine

važe kao pobudjivači raka. Nosite zaštitnu

masku za prašinu i upotrebljavajte ako se može

priključiti usisavanje prašine/opiljaka.

fDržite Vaše radno mesto čisto. Mešavine

materijala su posebno opasne. Prašina od lakog

metala može goreti ili eksplodirati.

fNe koristite električni alat sa oštećenim

kablom. Ne dodirujte oštećeni kabl i izvucite

mrežni utikač ako je kabl za vreme rada

oštećen. Oštećeni kabl povećava rizik od

električnog udara.

Opis funkcija

Čitajte sva upozorenja i uputstva.

Propusti kod pridržavanja upozorenja

i uputstava mogu imati za posledicu

električni udar, požar i/ili teške

povrede.

Molimo da otvorite preklopljenu stranicu sa

prikazom aparata i ostavite ovu stranicu otvorenu,

dok čitate uputstvo za rad.

Upotreba prema svrsi

Električni alat je zamišljen za suvo brušenje drveta,

plastike, metala, štahtel masa kao i lakiranih

površina.

Električni alati sa elektronskom regulacijom su

takodje pogodni za poliranje.

Komponente sa slike

Označavanje brojevima komponenti sa slika

odnosi se na prikaz električnog alata na grafičkoj

strani.

1Prekidač za uključivanje-isključivanje

2Točkić za podešavanje broja obrtaja

(GEX 125-1 AE)

3Kutija za prašinu kompletna

(micro filterski sistem)

4Disk za brušenje

5Brusni list*

6Zavrtnji za disk za brušenje

7Izduvni priključak

8Filterski element (micro filterski sistem)

9Crevo za usisavanje*

*Pribor sa slike ili koji je opisan ne spada u standardni

obim isporuka.

OBJ_BUCH-315-002.book Page 151 Monday, June 11, 2007 12:59 PM

152 | Srpski 2 609 140 411 • 11.6.07

Tehnički podaci

Informacije o šumovima/vibracijama

Merne vrednosti su dobijene prema EN 60745.

Nivo šumova uredjaja označen sa A iznosi tipično:

Nivo zvučnog pritiska 77 dB(A); Nivo snage zvuka

88 dB(A). Nesigurnost K=2,8 dB.

Nosite zaštitu za sluh!

Ukupne vrednosti vibracija (Zbir vektora tri pravca)

su dobijene prema EN 60745:

Emisiona vrednost vibracija ah =5,0 m/s2,

Nesigurnost K =1,5 m/s2.

Nivo vibracija naveden u ovim

uputstvima je meren prema

mernom postupku koji je standardizovan sa

EN 60745 i može da se upotrebi za poredjenje

uredjaja.

Nivo vibracija će se menjati prema upotrebi elek-

tričnog alata i može u nekim slučajevima da bude

iznad vrednosti navedene u ovim uputstvima.

Opterećenje vibracijama bi se moglo potceniti,

kada bi se električni alat redovno upotrebljavao na

takav način.

Pažnja: Za tačnu procenu opterećenja vibracijama

za vreme odredjenog radnog vremena trebalo bi

uzeti u obzir i vreme kada je uredjaj isključen ili radi,

medjutim kada nije stvarno u radu. Ovo može da

znatno redukuje opterećenje vibracijama za vreme

celog radnog vremena.

Izjava o usaglašenosti

Izjavljujemo na vlastitu odgovornsot da je dole

„Tehnički podaci“ opisani proizvod usaglašen sa

sledećim standardima ili normativnim aktima:

EN 60745 prema odredbama smernica

89/336/EWG, 98/37/EG (do 28.12.2009),

2006/42/EG (od 29.12.2009).

06.12.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Montaža

fIzvucite pre svih radova na električnom alatu

mrežni utikač iz utičnice.

Promena brusnog lista

(pogledajte sliku A)

Uklonite pre postavljanja lista za brušenje prljavštinu

sa diska za brušenje 4 na primer sa četkicom.

Površina diska za brušenje 4 se sastoji od jedne

čičak tkanine, da bi mogli sa čičak spojem brzo i

jednostavno da pričvrstite.

Pritisnite brusni list 5 črsto na donju stranu diska za

brušenje 4.

Pazite radi obezbedjivanja optimalnog usisavanja

prašine na to, da isečci u brusnom listu budu

usaglašeni sa otvorima na disku za brušenje.

Ekscentrična brusilica GEX 125-1 A

Professional GEX 125-1 AE

Professional

Broj predmeta 3 601 C87 0.. 3 601 C87 5..

Nominalna primljena snaga W 250 250

Biranje broja vibracija –z

Broj obrtaja na prazno min-1 12000 7500–12000

Broj vibracija u praznom hodu min-1 24000 15000–24000

Presek vibracionog kola mm 2,5 2,5

Presek diska za brušenje mm 125 125

Težina prema EPTA-Procedure 01/2003 kg 1,3 1,3

Klasa zaštite /II /II

Podaci važe za nominalne napone [U] 230/240 V. Kod nižih napona i konstrukcija specifičnih za zemlje mogu ovi podaci

varirati.

Molimo da obratite pažnju na broj predmeta na tipskoj tablici Vašeg električnog alata. Trgovačke oznake pojedinih

električnih alata mogu varirati.

UPOZORENJE

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-315-002.book Page 152 Monday, June 11, 2007 12:59 PM

Srpski | 1532 609 140 411 • 11.6.07

Radi jednostavnog podešavanja lista testere 5 na

disku za brušenje 4 možete koristiti pripomoć za

podešvanje u koferu alata koja je prikazana na slici.

Postavite list za brušenje sa čičak tkaninom od

gore u pripomoć za podešavanje i pritisnite čvrsti

električni alat sa diskom za brušenje.

Biranje brusnog lista

Prema materijalu koji se obradjuje i željenom skidanju površine stoje na raspolaganju različiti brusni listovi:

Materijal Primena Veličina zrna

–Boja

–Lak

–Punilac

–špahtel masa

Za brušenje boje grubo 40

Za brušenje prethodno premazane boje (na

primer uklanjanje ostataka od četkice, kapljica

boje i isprljanih mesta)

srednje 80

100

120

Za krajnje brušenje grundiranja pre lakiranja fino 180

400

–Svi drveni materijali (na

primer tvrdo drvo, meko

drvo, iverica,

gradjevinske ploče)

–Metalni materijali

Za prethodno brušenje, na primer hrapavih,

neobradjenih greda i dasaka grubo 40

Za brušenje u ravni i ravnanje malih neravnina srednje 80

100

120

Za završno i fino brušenje drveta fino 180

240

320

400

–Kamen

–Mermer

–Granit

–Keramika

–Staklo

–Pleksiglas

–Autolak

–Corian®

–Varicor®

Za prethodno brušenje grubo 60

Za fazonsko brušenje i obaranje ivica srednje 80

100

120

Za fino brušenje kod oblikovanja fino 180

240

320

400

Sjajno brušenje i zaobljavanje ivica vrlo fino 600

1200

OBJ_BUCH-315-002.book Page 153 Monday, June 11, 2007 12:59 PM

154 | Srpski 2 609 140 411 • 11.6.07

Promena diska za brušenje

(pogledajte sliku B)

Pažnja: Promenite odmah oštećeni disk za

brušenje 4.

Svucite brusni list odnosno alat za poliranje.

Odvrnite 4 zavrtnja 6 potpuno i skinite disk za

brušenje 4. Stavite novi disk za brušenje 4 i čvrsto

stegnite zavrtnje.

Pažnja: Pazite pri postavljanju diska za brušenje na

to, da zubi zahvatača „hvataju“ žljebove diska za

brušenje.

Usisavanje prašine/piljevine

Sopstveno usisavanje sa kutijom zaprašinu

(pogledajte sliku C1–C4)

Stavite kutiju za prašinu 3 na priključak za

izduvavanje 7 i mora da uskoči.

Nivo kutije za prašinu 3 može lako da se kontroliše

sa transparentnim rezervarom.

Za pražnjenje kutije za prašinu 3 istu svucite na

dole lako okrećući.

Pre otvaranja kutije za prašinu 3 trebali bi sa

kutijom kao što pokazuje slika da udarate na čvrstu

podlogu, da bi odvojili prašinu od filterskog

elementa.

Držite čvrsto kutiju za prašinu 3, otvorite filterski

element 8 uvis i ispraznite kutiju za prašinu. Očistite

lamele filterskog elementa 8 sa nekom mekanom

četkom.

Usisavanje sa strane (pogledajte sliku D)

Nataknite crevo za usisavanje 9 na štucnu za

izduvavanje 7. Povežite crevo za usisavanje sa

nekim usisivačem 9. Pregled za priključivanje na

razne usisivače naći ćete na kraju ovoga uputstva

za rad.

Usisivač mora biti pogodan za materijal koji treba

obradjivati.

Upotrebljavajte prilikom usisavanja posebno po

zdravlje štetnih prašina, prašine koje izazivaju rak ili

suvih prašina specijalan usisivač.

Rad

Puštanje u rad

fObratite pažnju na napon mreže! Napon

strujnog izvora mora biti usaglašen sa

podacima tipske tablice električnog alata.

Električni alati označeni sa 230 V mogu da

rade i sa 220 V.

Uključivanje-isključivanje

Pritisnite za puštanje u rad električnog alata

prekidač za uključivanje/isključivanje 1 u desno u

poziciju „I“.

Da bi isključili električni alat, pritisnite prekidač za

uključivanje/isključivanje 1 u levo u poziciju „0“.

Biranje broja obrtaja (GEX 125-1 AE)

Sa točkićem za podešavanje broja obrtaja 2

možete unapred izabrati potreban broj obrtaja i za

vreme rada.

1–2 Niži broj obrtaja

3–4 Srednji broj obrtaja

5–6 Veći broj obrtaja

Potreban broj obrtaja zavisi od materijala i uslova

rada i može da se dobije praktičnom probom.

Posle dužeg rada sa malim obrtajima trebali bi

električni alat radi hladjenja da ostavite da radi oko

3 minuta na maksimalnim obrtajima u praznom

hodu.

Kočnica diska za brušenje

Integrisana kočnica brusnog diska smanjuje broj

obrtaja u praznom hodu, tako da se pri postavljanju

električnog alata na radni komad sprečava pojava

brazdi.

Ako broj obrtaja u praznom hodu stalno raste sa

vremenom, brusni disk je oštećen i mora se

zameniti ili je kočnica brusnog diska istrošena.

Kočnica brusnog diska se mora zameniti u nekom

stručnom servisu za Bosch-električne alate.

Uputstva za rad

fSačekajte da se električni alat umiri, pre

nego što ga ostavite.

Da bi radili bez zamaranja, možete električni alat

zavisno od primene držati od gore, sa strane ili

spreda. (pogledajte sliku E)

Brušenje površina

Uključite električni alat, postavite ga sa celom

površinom brušenja na podlogu koju treba

obradjivati i pokrećite ga sa umerenim pritiskom

preko radnog komada.

Učinak i slika brušenja se odredjuju u bitnom

izborom brusnog lista, stepenom broja obtaja

(GEX 125-1 AE) i pritiskom.

Samo besprekorni brusni listovi daju dobar učinak

brušenja i čuvaju električni alat.

Pazite na ravnomeran pritisak, da bi povećali

životni vek brusnih listova.

Prekomerno povećavanje pritiska ne vodi većem

učinku brušenja, već jačem habanju električnog

alata i brusnog lista.

OBJ_BUCH-315-002.book Page 154 Monday, June 11, 2007 12:59 PM

Srpski | 1552 609 140 411 • 11.6.07

Ne koristite više brusni list sa kojim je obradjivan

metal, za druge materijale.

Upotrebljavajte samo originalni Bosch brusni pribor.

Grubo brušenje

Navucite brusni list grubog zrna.

Pritisnite električni alat samo lagano, tako da radi sa

većim obrtajima i postiže veće skidanje materijala.

Fino brušenje

Navucite brusni list finijeg zrna.

Malim promenama pritiska odnosno promenom

stepena broja obrtaja (GEX 125-1 AE) možete

smanjiti broj obrtaja brusnog diska, pričem ostaje

sačuvano ekscentrično pokretanje.

Pokrećite električni alat kružno po površini sa

umerenim pritiskom i neizmence u dužnom i

poprečnom pravcu na radnom komadu. Ne

iskrećite električni alat, da bi izbegli oštećivanje

radnog komada koji se obradjuje, na primer furnira.

Po završetku rada isključite električni alat.

Poliranje (GEX 125-1 AE)

Za poliranje lakova oštećenih vremenom ili

naknadno poliranje ogrebotina (na primer akril

staklo) može se električni alat opremiti sa

odgovarajućim alatima za poliranje, kao kalotom

od jagnjećeg krzna, filc ili sundjerom za poliranje

(pribor).

Birajte pri poliranju niži broj obrtaja (stepen 1 –2),

da bi izbegli prekomerno zagrevanje površine.

Utrljajte sredstvo za poliranje sa nekim sundjerom

za poliranje unakrsnim odnosno kružnim pokretima

i umerenim pritiskom i na kraju ostavite da se malo

osuši.

Polirajte osušeno sredstvo za poliranje sa kalotom

od jagnjećeg krzna sa unakrsnim ili kružnim

pokretima.

Čistite alate za poliranje redovno, da bi obezbedili

dobre rezultate. Perite alate za poliranje sa bladim

sredstvom za pranje i toplom vodom, ne koristite

razredjivače.

Održavanje i servis

Održavanje i čišćenje

fIzvucite pre svih radova na električnom alatu

mrežni utikač iz utičnice.

fDržite električni alat i proreze za ventilaciju

čiste, da bi dobro i sigurno radili.

Ako bi električni alat i pored brižljivog postupka

izrade i kontrole nekada otkazao, popravku mora

vršiti neki autorizovani servis za Bosch-električne

alate.

Molimo navedite neizostavno kod svih pitanja i

naručivanja rezervnih delova broj predmeta sa

10 brojčanih mesta prema tipskoj tablici

električnog alata.

Servis i savetovanja kupaca

Servis odgovara na Vaša pitanja u vezi popravke i

održavanja Vašeg proizvoda kao i u vezi rezervnih

delova. Šematske prikaze i informacije u vezi

rezervnih delova naći ćete i pod:

www.bosch-pt.com

Bosch-ov tim savetnika će Vam pomoći kod pitanja

u vezi kupovine, primene i podešavanja proizvoda i

pribora.

Srpski

Bosch-Service

Takovska 46

11000 Beograd

Tel.: +381 (011) 753-373

Fax: +381 (011) 753-373

E-Mail: asboschz@EUnet.yu

Uklanjanje djubreta

Električni pribori, pribor i pakovanja treba da se

odvoze regeneraciji koja odgovara zaštiti čovekove

sredine.

Samo za EU-zemlje:

Ne bacajte električni pribor u kućno

djubre!

Prema evropskim smernicama

2002/96/EG o starim električnim i

elektronskim uredjajima i njihovim

pretvaranju u nacionalno dobro ne

moraju više upotrebljivi električni pribori da se

odvojeno sakupljaju i odvoze nekoj regeneraciji

koja odgovara zaštiti čovekove okoline.

Zadržavamo pravo na promene.

OBJ_BUCH-315-002.book Page 155 Monday, June 11, 2007 12:59 PM

156 | Slovensko 2 609 140 411 • 11.6.07

Splošna varnostna navodila

za električna orodja

Preberite vsa opozorila in

napotila. Napake zaradi

neupoštevanja spodaj navedenih opozoril in

napotil lahko povzročijo električni udar, požar in/ali

težke telesne poškodbe.

Vsa opozorila in napotila shranite, ker jih boste

v prihodnje še potrebovali.

Pojem „električno orodje“, ki se pojavlja v

nadaljnjem besedilu, se nanaša na električna

orodja z električnim pogonom (z električnim

kablom) in na akumulatorska električna orodja

(brez električnega kabla).

1) Varnost na delovnem mestu

a) Delovno področje naj bo vedno čisto in

dobro osvetljeno. Nered in neosvetljena

delovna področja lahko povzročijo nezgode.

b) Ne uporabljajte električnega orodja v

okolju, kjer lahko pride do eksplozij

oziroma tam, kjer se nahajajo vnetljive

tekočine, plini ali prah. Električna orodja

povzročajo iskrenje, zaradi katerega se

lahko prah ali para vnameta.

c) Prosimo, da med uporabo električnega

orodja ne dovolite otrokom ali drugim

osebam, da bi se Vam približali.

Odvračanje Vaše pozornosti drugam lahko

povzroči izgubo kontrole nad napravo.

2) Električna varnost

a) Priključni vtikač električnega orodja se

mora prilegati vtičnici. Spreminjanje

vtikača na kakršenkoli način ni dovoljeno.

Pri ozemljenih električnih orodjih ne

uporabljajte vtikačev z adapterji.

Nespremenjeni vtikači in ustrezne vtičnice

zmanjšujejo tveganje električnega udara.

b) Izogibajte se telesnemu stiku z ozemljeni-

mi površinami kot so na primer cevi,

grelci, štedilniki in hladilniki. Tveganje

električnega udara je večje, če je Vaše telo

ozemljeno.

c) Prosimo, da napravo zavarujete pred

dežjem ali vlago. Vdor vode v električno

orodje povečuje tveganje električnega

udara.

d) Ne uporabljajte kabla za nošenje ali

obešanje električnega orodja in ne vlecite

za kabel, če želite vtikač izvleči iz

vtičnice. Kabel zavarujte pred vročino,

oljem, ostrimi robovi ali premikajočimi se

deli naprave. Poškodovani ali zapleteni

kabli povečujejo tveganje električnega

udara.

e) Kadar uporabljate električno orodje

zunaj, uporabljajte samo kabelske

podaljške, ki so primerni za delo na

prostem. Uporaba kabelskega podaljška, ki

je primeren za delo na prostem, zmanjšuje

tveganje električnega udara.

f) Če je uporaba električnega orodja v

vlažnem okolju neizogibna, uporabljajte

stikalo za zaščito pred kvarnim tokom.

Uporaba zaščitnega stikala zmanjšuje

tveganje električnega udara.

3) Osebna varnost

a) Bodite pozorni, pazite kaj delate ter se

dela z električnim orodjem lotite z

razumom. Ne uporabljajte električnega

orodja, če ste utrujeni oziroma če ste pod

vplivom mamil, alkohola ali zdravil.

Trenutek nepazljivosti med uporabo

električnega orodja je lahko vzrok za resne

telesne poškodbe.

b) Uporabljajte osebno zaščitno opremo in

vedno nosite zaščitna očala. Nošenje

osebne zaščitne opreme, na primer maske

proti prahu, nedrsečih zaščitnih čevljev,

varnostne čelade ali zaščitnih glušnikov, kar

je odvisno od vrste in načina uporabe

električnega orodja, zmanjšuje tveganje

telesnih poškodb.

c) Izogibajte se nenamernemu zagonu.

Pred priključitvijo električnega orodja na

električno omrežje in/ali na akumulator in

pred dviganjem ali nošenjem se prepričajte,

če je električno orodje izklopljeno.

Prenašanje naprave s prstom na stikalu ali pri-

ključitev vklopljenega električnega orodja na

električno omrežje je lahko vzrok za nezgodo.

d) Pred vklapljanjem električnega orodja

odstranite nastavitvena orodja ali

izvijače. Orodje ali ključ, ki se nahaja v

vrtečem se delu naprave, lahko povzroči

telesne poškodbe.

e) Izogibajte se nenormalni telesni drži. Po-

skrbite za trdno stojišče in za stalno

ravnotežje. Tako boste v nepričakovanih

situacijah električno orodje lahko bolje

nadzorovali.

f) Nosite primerna oblačila. Ne nosite ohlap-

nih oblačil in nakita. Lase, oblačila in roka-

vice ne približujte premikajočim se delom

naprave. Premikajoči se deli naprave lahko

zagrabijo ohlapno oblačilo, dolge lase ali nakit.

g) Če je na napravo možno montirati

priprave za odsesavanje ali prestrezanje

prahu, se prepričajte, če so le-te

priključene in če se pravilno uporabljajo.

Uporaba priprave za odsesavanje prahu

zmanjšuje zdravstveno ogroženost zaradi

prahu.

OPOZORILO

OBJ_BUCH-315-002.book Page 156 Monday, June 11, 2007 12:59 PM

Slovensko | 1572 609 140 411 • 11.6.07

4) Skrbna uporaba in ravnanje z električnimi

orodji

a) Ne preobremenjujte naprave. Pri delu

uporabljajte električna orodja, ki so za to

delo namenjena. Z ustreznim električnim

orodjem boste v navedenem

zmogljivostnem področju delali bolje in

varneje.

b) Ne uporabljajte električnega orodja s

pokvarjenim stikalom. Električno orodje, ki

se ne da več vklopiti ali izklopiti, je nevarno

in ga je potrebno popraviti.

c) Pred nastavljanjem naprave, zamenjavo

delov pribora ali odlaganjem naprave

izvlecite vtikač iz električne vtičnice in/ali

odstranite akumulator. Ta previdnostni

ukrep preprečuje nenameren zagon

električnega orodja.

d) Električna orodja, katerih ne uporabljate,

shranjujte izven dosega otrok. Osebam,

ki naprave ne poznajo ali niso prebrale

teh navodil za uporabo, naprave ne

dovolite uporabljati. Električna orodja so

nevarna, če jih uporabljajo neizkušene

osebe.

e) Skrbno negujte električno orodje. Kontro-

lirajte brezhibno delovanje premičnih

delov naprave, ki se ne smejo zatikati. Če

so ti deli zlomljeni ali poškodovani do te

mere, da ovirajo delovanje električnega

orodja, jih je potrebno pred uporabo

naprave popraviti. Slabo vzdrževana

električna orodja so vzrok za mnoge

nezgode.

f) Rezalna orodja vzdržujte tako, da bodo

vedno ostra in čista. Skrbno negovana

rezalna orodja z ostrimi robovi se manj

zatikajo in so lažje vodljiva.

g) Električna orodja, pribor, vsadna orodja in

podobno uporabljajte ustrezno tem navo-

dilom. Pri tem upoštevajte delovne

pogoje in dejavnost, ki jo boste opravljali.

Uporaba električnih orodij v namene, ki so

drugačni od predpisanih, lahko privede do

nevarnih situacij.

5) Servisiranje

a) Vaše električno orodje naj popravlja

samo kvalificirano strokovno osebje ob

obvezni uporabi originalnih rezervnih

delov. Tako bo zagotovljena ohranitev

varnosti naprave.

Specifična varnostna

navodila

fElektrično orodje uporabljajte samo za suho

brušenje. Vdor vode v električno napravo

povečuje tveganje električnega udara.

fPazite, da iskre, ki letijo naokrog, ne bodo

ogrožale oseb.Odstranite vse gorljive

materiale, ki so v bližini. Pri brušenju kovine

obstaja nevarnost iskrenja.

fPozor, nevarnost požara! Izogibajte se

pregrevanju obdelovanca in brusilnika. Pred

delovnimi odmori vedno izpraznite zbiralnik

prahu. Brusilni prah v vrečki za prah, mikrofiltru,

papirni vrečki (ali v filtrski vrečki oziroma filtru

sesalnika za prah) se lahko v neugodnih

pogojih, na primer pri iskrenju med brušenjem

kovin, samodejno vname. Posebno nevarno je

takrat, ko je brusilni prah pomešan z ostanki

laka, poliuretana ali drugih kemičnih snovi,

brusilnik pa je po dolgem delovanju vroč.

fZavarujte obdelovanec. Obdelovanec bo proti

premikanju bolje zavarovan z vpenjalnimi pri-

pravami ali s primežem, kot če bi ga držali z

roko.

fNe obdelujte materiala, ki vsebuje azbest.

Azbest povzroča rakasta obolenja.

fČe bi pri delu lahko nastajal zdravju škodljiv,

gorljiv ali eksploziven prah, poskrbite za

ustrezne zaščitne ukrepe. Na primer:

Nekatere vrste prahu povzročajo rakasta

obolenja. Nosite masko za zaščito proti prahu in

če je možna priključitev, uporabljajte napravo za

odsesavanje prahu in ostružkov.

fDelovno mesto naj bo vedno čisto. Posebno

nevarne so mešanice materialov. Prah lahkih

kovin se lahko vname ali eksplodira.

fNe uporabljajte električnega orodja s

poškodovanim kablom. Ne dotikajte se

poškodovanega električnega kabla. Če se

kabel poškoduje med delom, izvlecite

omrežni vtikač iz vtičnice. Poškodovani kabli

povečujejo tveganje električnega udara.

Opis delovanja

Preberite vsa opozorila in napotila.

Napake zaradi neupoštevanja spodaj

navedenih opozoril in napotil lahko

povzročijo električni udar, požar in/ali

težke telesne poškodbe.

Razprite stran s sliko naprave in pustite to stran

med branjem navodil za uporabo odprto.

OBJ_BUCH-315-002.book Page 157 Monday, June 11, 2007 12:59 PM

158 | Slovensko 2 609 140 411 • 11.6.07

Uporaba v skladu z namenom

Električno orodje je namenjeno za suho brušenje

lesa, umetne mase, kovine, mase za lopatico ter

lakiranih površin.

Električna orodja z elektronsko regulacijo so

primerna tudi za poliranje.

Komponente na sliki

Oštevilčenje komponent, ki so prikazane na sliki, se

nanaša na prikaz električnega orodja na strani z

grafiko.

1Vklopno/izklopno stikalo

2Kolo za prednastavitev števila vrtljajev

(GEX 125-1 AE)

3Komplet zbiralnika za prah (sistem mikrofiltra)

4Brusilni krožnik

5Brusilni list*

6Vijaki za brusilni krožnik

7Izpihovalni nastavek

8Filtrirni element (sistem mikrofiltra)

9Odsesovalna cev*

*Prikazan ali opisan pribor ne spada v standardni

obseg dobave.

Tehnični podatki

Podatki o hrupu/vibracijah

Merske vrednosti so bile izračunane v skladu z

EN 60745.

Nivo hrupa naprave po vrednotenju A tipično

znaša: nivo zvočnega tlaka 77 dB(A); nivo jakosti

hrupa 88 dB(A). Nezanesljivost meritve K=2,8 dB.

Nosite zaščitne glušnike!

Skupne vrednosti nivoja vibriranja (vektorska vsota

treh smeri) so izračunane po EN 60745:

Nivo vibriranja ah =5,0 m/s2, Nezanesljivost meritve

K =1,5 m/s2.

V teh navodilih je naveden nivo

vibriranja, ki je bil izmerjen z

merilnim postopkom, normiranim v EN 60745.

Podatek se lahko uporablja za primerjavo med

napravami.

Nivo vibriranja se spreminja odvisno od načina

uporabe električnega orodja in lahko v nekaterih

primerih presega vrednost, ki je navedena v teh

navodilih. Če boste orodje redno uporabljali na

takšen način, je obremenitev z vibracijami lahko

podcenjena.

Opozorilo: Za točno oceno obremenitve z

vibracijami med določenim časovnim obdobjem je

treba upoštevati tudi razdobja, v katerih je bila

naprava izklopljena oziroma je sicer delovala,

vendar ni bila v uporabi. To bi lahko podatek o

obremenitvi z vibracijami v nekem časovnem

obdobju občutno zmanjšalo.

Izjava o skladnosti

Izjavljamo pod izključno odgovornostjo, da

proizvod pod „Tehnični podatki“ ustreza

naslednjim standardom oz. standardiziranim

dokumentom: EN 60745 v skladu z določili Direktiv

89/336/EGS, 98/37/ES (do 28.12.2009),

2006/42/ES (od 29.12.2009).

06.12.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Ekscentrični brusilnik GEX 125-1 A

Professional GEX 125-1 AE

Professional

Številka artikla 3 601 C87 0.. 3 601 C87 5..

Nazivna odjemna moč W 250 250

Predizbira števila nihajev –z

Število vrtljajev v prostem teku min-1 12000 7500–12000

Število nihanj v prostem teku min-1 24000 15000–24000

Premer nihajnega kroga mm 2,5 2,5

Premer brusilnega krožnika mm 125 125

Teža po EPTA-Procedure 01/2003 kg 1,3 1,3

Zaščitni razred /II /II

Podatki veljajo za nazivne napetosti [U] 230/240 V. Pri nižjih napetostih in pri specifičnih izvedbah za posamezne države

lahko ti podatki med seboj odstopajo.

Prosimo, da upoštevate številko artikla na tipski ploščici Vašega električnega orodja. Trgovske oznake posameznih

električnih orodij so lahko drugačne.

OPOZORILO

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-315-002.book Page 158 Monday, June 11, 2007 12:59 PM

Slovensko | 1592 609 140 411 • 11.6.07

Montaža

fPred začetkom kakršnih koli del na električ-

nem orodju izvlecite omrežni vtikač iz

vtičnice.

Zamenjava brusilnega lista

(glejte sliko A)

Pred nameščanjem novega brusilnega lista

odstranite umazanijo in prah z brusilnega krožnika

4, npr. s čopičem.

Površina brusilnega krožnika 4 sestoji iz

sprijemalne tkanine. Tako lahko brusilne liste hitro

in enostavno pritrdite.

Brusilni list 5 trdno pritrdite na spodnjo stran

brusilnega krožnika 4.

Da bi lahko zagotovili optimalno odsesovanje

prahu, pazite na to, da se izsekane luknje na

brusilnem listu skladajo z izvrtinami na brusilnem

krožniku.

Za enostavno justiranje brusilnega lista 5 na

brusilnem krožniku 4 lahko uporabite pripomoček

za justiranje, ki se nahaja v kovčku za orodje.

Brusilni list s sprijemalno tkanino položite v smeri

navzgor v pripomoček za justiranje in nanj močno

stisnite električno orodje z brusilnim krožnikom.

Izbira brusilnega lista

Odvisno od materiala, ki se bo obdeloval in želene količine odstranjevanja zgornje površine so na voljo

različni brusilni listi:

Material Uporaba Granulacija

–Barva

–Lak

–Polnilnik

–Lopatica

Za brušenje barve groba 40

Za brušenje predhodnega nanosa barve (npr.

odstranitev črt čopiča, kapelj in iztekajoče

barve)

srednja 80

100

120

Za končno brušenje temeljne barve pred

lakiranjem fino 180

400

–Vsi lesni materiali (npr. trdi

les, mehki les, iverice,

gradbene plošče)

–Kovinski materiali

Za predbrušenje, na primer grobih,

nepooblanih tramov in desk groba 40

Za plano brušenje in poravnavanje manjših

neravnih površin srednja 80

100

120

Za dokončno in fino brušenje lesa fino 180

240

320

400

OBJ_BUCH-315-002.book Page 159 Monday, June 11, 2007 12:59 PM

160 | Slovensko 2 609 140 411 • 11.6.07

Menjava brusilnega krožnika

(glejte sliko B)

Opozorilo: Takoj zamenjajte poškodovan brusilni

krožnik 4.

Snemite brusilni list oz. polirno orodje. Popolnoma

izvijte 4 vijake 6 in snemite brusilni krožnik 4.

Nataknite nov brusilni krožnik 4 in ponovno privijte

vijake.

Opozorilo: Pri nameščanju brusilnega krožnika

pazite na to, da zareze sojemalnika zagrabijo v

odprtine brusilnega krožnika.

Odsesavanje prahu/ostružkov

Lastno odsesavanje z zbiralnikom za prah

(glejte sliko C1–C4)

Namestite zbiralnik za prah 3 na izpihovalni

nastavek 7, kjer mora zaskočiti.

Polnilni nivo zbiralnika za prah 3 lahko zaradi

transparentne posode enostavno kontrolirate.

Če želite izprazniti zbiralnik za prah 3, ga potegnite

z rahlim vrtenjem navzdol.

Pred odpiranjem zbiralnika za prah 3 potrkajte z

njim ob stabilno podlago, kot je prikazano na sliki.

Tako se bo prah, ki se je nabral v filtrirnem

elementu, sprostil.

Zgrabite zbiralnik za prah 3 za prijemno vdolbino,

v smeri navzgor odstranite filtrirni element 8 in

izpraznite zbiralnik za prah. Lamele filtrirnega

elementa 8 očistite z mehko ščetko.

Odsesavanje s tujim sesalnikom (glejte sliko D)

Odsesovalno cev 9 nataknite na izpihovalni

nastavek 7. Ppriključite odsesovalno cev 9 na

sesalnik za prah. Pregledni prikaz priključitev na

različne vrste sesalnikov boste našli na koncu

navodil.

Odsesovalnik za prah mora ustrezati obdelovancu,

ki ga boste brusili.

Za odsesovanje izredno zdravju nevarnih,

kancerogenih ali suhih vrst prahu uporabljajte

specialni sesalnik za prah.

Delovanje

Zagon

fUpoštevajte omrežno napetost! Napetost

vira električne energije se mora ujemati s

podatki na tipski ploščici električnega

orodja. Orodje, ki je označeno z 230 V, lahko

priključite tudi na napetost 220 V.

Vklop/izklop

Za zagon električnega orodja preklopite

vklopno/izklopno stikalo 1 v desno v položaj „I“.

Za izklop električnega orodja preklopite

vklopno/izklopno stikalo 1 v levo v položaj „0“.

Predizbira števila vrtljajev (GEX 125-1 AE)

Z nastavitvenim gumbom za prednastavitev števila

vrtljajev 2 lahko potrebno število vrtljajev

nastavljate tudi med delovanjem naprave.

1–2 nižje število vrtljajev

3–4 srednje število vrtljajev

5–6 visoko število vrtljajev

Potrebno število vrtljajev je odvisno od materiala in

delovnih pogojev in se lahko izračuna s praktičnim

preizkusom.

Po daljšem delu z nizkim številom vrtljajev je

potrebno napravo ohladiti. V ta namen naj naprava

približno 3 minute deluje v prostem teku pri

maksimalnem številu vrtljajev.

Zavora brusilnega krožnika

Integrirana zavora brusilnega krožnika zniža število

vrtljajev pri prostem teku, tako da se pri namestitvi

električnega orodja na obdelovanec prereči

brazdanje.

Če se število vrtljajev pri prostem teku sčasoma

stalno povečuje, je poškodovan brusilni krožnik in

se ga mora zamenjati ali pa je obrabljena zavora

brusilnega krožnika. Obrabljeno zavoro brusilnega

krožnika mora zamenjati avtoriziran servis za

električna orodja Bosch.

–Kamen

–Marmor

–Granit

–Keramika

–Steklo

–Pleksi steklo

–Avtomobilski lak

–Corian®

–Varicor®

Za predbrušenje groba 60

Za brušenje oblike in lom robov srednja 80

100

120

Za fino brušenje pri oblikovanju fino 180

240

320

400

Brušenje na sijaj in zaobljenje robov zelo fino 600

1200

Material Uporaba Granulacija

OBJ_BUCH-315-002.book Page 160 Monday, June 11, 2007 12:59 PM

Slovensko | 1612 609 140 411 • 11.6.07

Navodila za delo

fPred odlaganjem električnega orodja

počakajte, da se le to popolnoma ustavi.

Za neutrudljivo delo lahko držite električno orodje

glede na uporabo od zgoraj, s strani ali od spredaj.

(glejte sliko E)

Brušenje površin

Vklopite električno orodje, postavite ga s celotno

brusilno površino na podlogo, ki jo je potrebno

obdelati in ga z zmernim pritiskom pomikajte preko

obdelovanca.

Moč odstranjevanja materiala in brusilna slika sta v

glavnem določena z izbiro brusilnega lista, s

predizbranim številom vrtljajev (GEX 125-1 AE) in

pritisnim tlakom.

Dober rezultat brušenja zagotavljajo samo

brezhibni brusilni listi, ki tudi varujejo električno

orodje.

Na obdelovanec vedno pritiskajte z enakomerno

močjo, kar bo podaljšalo življenjsko dobo

brusilnega ista.

Prekomerno povečanje moči pritiskanja ne bo

zagotovilo večje brusilne zmogljivosti, temveč bo

povzročilo močnejšo obrabo električnega orodja in

brusilnega lista.

Brusilnega lista, s katerim ste obdelovali kovino, ne

smete uporabljati za brušenje drugih materialov.

Uporabljajte samo originalni brusilni pribor Bosch.

Grobo brušenje

Namestite brusilni list z grobo granulacijo.

Električno orodje le narahlo pritisnite, tako da

deluje z višjim številom vrtljajev in se lahko doseže

večja odstranitev materiala.

Fino brušenje

Namestite brusilni list s fino granulacijo.

Z rahlim variiranjem pritisnega tlaka oz.

spremembo stopnje števila vrtljajev

(GEX 125-1 AE) lahko reducirajte število vrtljajev

brusilnega krožnika, pri čemer se ohrani

ekscentrično premikanje.

Električno orodje na obdelovancu premikajte z

zmernim pritiskanjem krožeče po površini ali pa

menjaje vzdolž in počez. Električno orodje se ne

sme zatakniti, s tem se izognite pretrganju

obdelovanca, npr. furnirjev.

Po zaključenem delu električno orodje izklopite.

Poliranje (GEX 125-1 AE)

Za spoliranje preperelih lakov ali naknadno

poliranje prask (npr. pri akrilnem steklu), lahko

električno orodje opremite z ustreznimi polirnimi

orodji kot nastavkom z ovčjo volno, polirno

klobučevino ali gobo (pribor).

Pri poliranju izberite nizko število vrtljajev (stopnja

1–2), da bi tako preprečili prekomerno segretje

površine.

Vdelajte polirno sredstvo s polirno gobo s križnim

oz. krožnim premikanjem in zmernim pritiskanjem

in ga nato pustite, da se rahlo posuši.

Nato spolirajte prisušeno polirno sredstvo z

nastavkom z ovčjo volno s križnim oz. krožnim

premikanjem.

Redno čistite polirna orodja, da bi tako dosegli

dobre polirne rezultate. Polirna orodja sperite z

blagim pralnim sredstvom in toplo vodo, ne

uporabljaje razredčil.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

fPred začetkom kakršnih koli del na električ-

nem orodju izvlecite omrežni vtikač iz

vtičnice.

fElektrično orodje in prezračevalne reže naj

bodo vedno čisti, kar bo zagotovilo dobro in

varno delo.

Če bi kljub skrbnima postopkoma izdelave in preiz-

kušanja prišlo do izpada delovanja električnega

orodja, naj popravilo opravi servisna delavnica, po-

oblaščena za popravila Boschevih električnih

orodij.

V primeru dodatnih vprašanj in pri naročanju nado-

mestnih delov brezpogojno navedite 10-mestno

številko artikla, ki je navedena na tipski ploščici

naprave.

OBJ_BUCH-315-002.book Page 161 Monday, June 11, 2007 12:59 PM

162 | Slovensko 2 609 140 411 • 11.6.07

Servis in svetovanje

Servis vam bo dal odgovore na vaša vprašanja

glede popravila in vzdrževanja izdelka ter

nadomestnih delov. Prikaze razstavljenega stanja

in informacije glede nadomestnih delov se nahajajo

tudi na internetnem naslovu:

www.bosch-pt.com

Skupina svetovalcev podjetja Bosch vam bo z

veseljem na voljo pri vprašanjih glede nakupa,

uporabe in nastavitve izdelka in pribora.

Slovensko

Top Service d.o.o.

Celovška 172

1000 Ljubljana

Tel.: +386 (01) 5194 225

Tel.: +386 (01) 5194 205

Fax: +386 (01) 5193 407

Odlaganje

Električno orodje, pribor in embalažo je treba

dostaviti v okolju prijazno ponovno predelavo.

Samo za države EU:

Električnih orodij ne odlagajte med

hišne odpadke!

V skladu z Direktivo 2002/96/ES

Evropskega Parlamenta in Sveta o

odpadni električni in elektronski

opremi (OEEO) in njeni uresničitvi v

nacionalnem pravu se morajo električna orodja, ki

niso več v uporabi, ločeno zbirati ter okolju prijazno

reciklirati.

Pridržujemo si pravico do sprememb.

OBJ_BUCH-315-002.book Page 162 Monday, June 11, 2007 12:59 PM

Hrvatski | 1632 609 140 411 • 11.6.07

Opće upute za sigurnost za

električne alate

Treba pročitati sve

napomene o sigurnosti i

upute. Ako se ne bi poštivale napomene o

sigurnosti i upute to bi moglo uzrokovati strujni

udar, požar i/ili teške ozljede.

Sačuvajte sve napomene o sigurnosti i upute za

buduću primjenu.

U daljnjem tekstu korišten pojam „Električni alat“

odnosi se na električne alate s priključkom na elek-

tričnu mrežu (s mrežnim kabelom) i na električne

alate s napajanjem iz aku baterije (bez mrežnog

kabela).

1) Sigurnost na radnom mjestu

a) Održavajte vaše radno mjesto čistim i

dobro osvijetljenim. Nered ili neosvijetljeno

radno mjesto mogu uzrokovati nezgode.

b) Ne radite s električnim alatom u okolini

ugroženoj eksplozijom, u kojoj se nalaze

zapaljive tekućine, plinovi ili prašina.

Električni alati proizvode iskre koje mogu

zapaliti prašinu ili pare.

c) Tijekom uporabe električnog alata djecu i

ostale osobe držite dalje od mjesta rada.

U slučaju skretanja pozornosti mogli bi

izgubiti kontrolu nad uređajem.

2) Električna sigurnost

a) Priključni utikač električnog alata mora

odgovarati utičnici. Na utikaču se ni na

koji način ne smiju izvoditi izmjene. Ne

koristite adapterski utikač zajedno sa

zaštitno uzemljenim električnim alatom.

Utikač na kojem nisu vršene izmjene i

odgovarajuća utičnica smanjuju opasnost

od strujnog udara.

b) Izbjegavajte dodir tijela s uzemljenim

površinama, kao što su cijevi, radijatori,

štednjaci i hladnjaci. Postoji povećana

opasnost od električnog udara ako bi vaše

tijelo bilo uzemljeno.

c) Uređaj držite dalje od kiše ili vlage.

Prodiranje vode u električni alat povećava

opasnost od strujnog udara.

d) Ne zloupotrebljavajte priključni kabel za

nošenje, vješanje električnog alata ili za

izvlačenje utikača iz mrežne utičnice. Pri-

ključni kabel držite dalje od izvora topline,

ulja, oštrih rubova ili pomičnih dijelova

uređaja. Oštećen ili usukan priključni kabel

povećava opasnost od strujnog udara.

e) Ako sa električnim alatom radite na ot-

vorenom, koristite samo produžni kabel

koji je prikladan za uporabu na

otvorenom. Primjena produžnog kabela

prikladnog za rad na otvorenom smanjuje

opasnost od strujnog udara.

f) Ako se ne može izbjeći uporaba elek-

tričnog alata u vlažnoj okolini, koristite

zaštitnu sklopku struje kvara. Primjenom

zaštitne sklopke struje kvara izbjegava se

opasnost od električnog udara.

3) Sigurnost ljudi

a) Budite pažljivi, pazite što činite i postupajte

oprezno kod rada s električnim alatom. Ne

koristite električni alat ako ste umorni ili

pod utjecajem droga, alkohola ili lijekova.

Trenutak nepažnje kod uporabe električnog

alata može uzrokovati teške ozljede.

b) Nosite osobnu zaštitnu opremu i uvijek

nosite zaštitne naočale. Nošenje osobne

zaštitne opreme, kao što je maska za

prašinu, sigurnosna obuća koja ne kliže,

zaštitna kaciga ili štitnik za sluh, ovisno od

vrste i primjene električnog alata, smanjuje

opasnost od ozljeda.

c) Izbjegavajte nehotično puštanje u rad.

Prije nego što ćete utaknuti utikač u uti-

čnicu i/ili staviti aku-bateriju, provjerite je

li električni alat isključen. Ako kod nošenja

električnog alata imate prst na prekidaču ili

se uključen uređaj priključi na električno

napajanje, to može dovesti do nezgoda.

d) Prije uključivanja električnog alata

uklonite alate za podešavanje ili vijčani

ključ. Alat ili ključ koji se nalazi u rotirajućem

dijelu uređaja može dovesti do nezgoda.

e) Izbjegavajte neuobičajene položaje tijela.

Zauzmite siguran i stabilan položaj tijela i

u svakom trenutku održavajte ravnotežu.

Na taj način možete električni alat bolje

kontrolirati u neočekivanim situacijama.

f) Nosite prikladnu odjeću. Ne nosite široku

odjeću ili nakit. Kosu, odjeću i rukavice

držite dalje od pomičnih dijelova.

Nepričvršćenu odjeću, dugu kosu ili nakit

mogu zahvatiti pomični dijelovi.

g) Ako se mogu montirati naprave za usi-

savanje i hvatanje prašine, provjerite da li

su iste priključene i da li se mogu

ispravno koristiti. Primjena naprave za

usisavanje može smanjiti ugroženost od

prašine.

4) Brižljiva uporaba i ophođenje s električnim

alatima

a) Ne preopterećujte uređaj. Za vaš rad

koristite za to predviđen električni alat.

S odgovarajućim električnim alatom radit

ćete bolje i sigurnije u navedenom području

učinka.

UPOZORENJE

OBJ_BUCH-315-002.book Page 163 Monday, June 11, 2007 12:59 PM

164 | Hrvatski 2 609 140 411 • 11.6.07

b) Ne koristite električni alat čiji je prekidač

neispravan. Električni alat koji se više ne

može uključivati i isključivati opasan je i

mora se popraviti.

c) Izvucite utikač iz mrežne utičnice i/ili

izvadite aku-bateriju prije podešavanja

uređaja, zamjene pribora ili odlaganja

uređaja. Ovim mjerama opreza izbjeći će se

nehotično pokretanje električnog alata.

d) Električni alat koji ne koristite spremite

izvan dosega djece. Ne dopustite rad s

uređajem osobama koje nisu s njim

upoznate ili koje nisu pročitale ove upute.

Električni alati su opasni ako s njima rade

neiskusne osobe.

e) Održavajte električni alat s pažnjom.

Kontrolirajte da li pomični dijelovi uređaja

besprijekorno rade i da nisu zaglavljeni,

da li su dijelovi polomljeni ili tako oštećeni

da se ne može osigurati funkcija

električnog alata. Prije primjene ove

oštećene dijelove treba popraviti. Mnoge

nezgode imaju svoj uzrok u slabo

održavanim električnim alatima.

f) Rezne alate održavajte oštrim i čistim.

Pažljivo održavani rezni alati s oštrim

oštricama manje će se zaglaviti i lakše se s

njima radi.

g) Električni alat, pribor, radne alate, itd.

koristite prema ovim uputama i na način

kako je to propisano za poseban tip ure-

đaja. Kod toga uzmite u obzir radne

uvjete i izvođene radove. Uporaba

električnih alata za druge primjene nego što

je to predviđeno, može dovesti do opasnih

situacija.

5) Servisiranje

a) Popravak vašeg električnog alata

prepustite samo kvalificiranom stručnom

osoblju ovlaštenog servisa i samo s

originalnim rezervnim dijelovima. Na taj će

se način osigurati da ostane sačuvana

sigurnost uređaja.

Upute za sigurnost

specifične za uređaj

fElektrični alat koristite samo za suho

brušenje. Prodiranje vode u električni uređaj

povećava opasnost od električnog udara.

fPazite da se niti jedna osoba ne ugrozi od

iskrenja. Uklonite sve zapaljive materijale

koji se nalaze blizu mjesta brušenja. Kod

brušenja metala dolazi do iskrenja.

fPažnja, opasnost od požara! Izbjegavajte

pregrijavanje brušenog izratka i brusilice.

Prije stanki u radu uvijek ispraznite spremnik

za prašinu. Prašina od brušenja koja se nalazi u

vrećici za prašinu, mikrofilteru, papirnatoj

vrećici (ili u filter vrećici, odnosno u filteru

usisavača prašine), može se sama zapaliti pod

nepovoljnim uvjetima kao što je iskrenje kod

brušenja metala. Posebna opasnost postoji ako

bi se prašina od brušenja pomiješala s ostacima

boje, poliuretana ili ostalih kemijskih tvari i ako

bi se brušeni izradak nakon duljeg vremena

zagrijao.

fOsigurajte izradak. Izradak stegnut pomoću

stezne naprave ili škripca sigurnije će se držati

nego s vašom rukom.

fNe obrađujte materijal koji sadrži azbest.

Azbest se smatra kancerogenim.

fPoduzmite mjere zaštite ako kod rada može

nastati prašina koja je štetna za zdravlje,

zapaljiva ili eksplozivna. Na primjer: Neke

prašine se smatraju kancerogenima. Nosite

masku za zaštitu od prašine i koristite

usisavanje prašine/strugotine ako se može

priključiti.

fOdržavajte vaše radno mjesto čistim.

Posebno su opasne mješavine materijala.

Prašina od lakog metala može se zapaliti ili

eksplodirati.

fElektrični alat ne koristite sa oštećenim

kabelom. Oštećeni kabel ne dodirujte i

izvucite mrežni utikač ako bi se kabel

tijekom rada oštetio. Oštećeni kabel povećava

opasnost od električnog udara.

Opis djelovanja

Treba pročitati sve napomene o si-

gurnosti i upute. Ako se ne bi

poštivale napomene o sigurnosti i

upute to bi moglo uzrokovati strujni

udar, požar i/ili teške ozljede.

Molimo otvorite preklopnu stranicu sa prikazom

uređaja i držite ovu stranicu otvorenom dok čitate

upute za uporabu.

Uporaba za određenu namjenu

Električni alat je predviđen za suho brušenje drva,

plastike, metala, kita, kao i lakiranih površina.

Električni alati sa elektroničkom regulacijom su

prikladni i za poliranje.

OBJ_BUCH-315-002.book Page 164 Monday, June 11, 2007 12:59 PM

Hrvatski | 1652 609 140 411 • 11.6.07

Prikazani dijelovi uređaja

Numeriranje prikazanih dijelova odnosi se na prikaz

električnog alata na stranici sa slikama.

1Prekidač za uključivanje/isključivanje

2Kotačić za predbiranje broja okretaja

(GEX 125-1 AE)

3Kutija za prašinu, komplet (mikro filter sustav)

4Brusni tanjur

5Brusni list*

6Vijci za brusni tanjur

7Nastavak za ispuhivanje

8Uložak filtera (mikro filter sustav)

9Usisno crijevo*

*Prikazan ili opisan pribor ne pripada standardnom

opsegu isporuke.

Tehnički podaci

Informacije o buci i vibracijama

Izmjerene vrijednosti određene su prema

EN 60745.

Prag buke uređaja vrednovan s A iznosi obično:

prag zvučnog tlaka 77 dB(A); prag učinka buke

88 dB(A). Nesigurnost K=2,8 dB.

Nosite štitnike za sluh!

Ukupne vrijednosti vibracija (vektorski zbroj tri

smjera) određene su prema EN 60745:

Vrijednost emisija vibracija ah =5,0 m/s2,

nesigurnost K =1,5 m/s2.

Prag vibracija naveden u ovim

uputama izmjeren je prema

mjernom postupku propisanom u EN 60745 i može

se koristiti za usporedbu uređaja.

Prag vibracija mijenja se prema primjeni

električnog alata i u mnogim slučajevima se može

kretati iznad vrijednosti navedenih u ovim

uputama. Opterećenje od vibracija može se

zanemariti kada se električni alat redovito koristi na

takav način.

Napomena: Za točnu procjenu opterećenja od

vibracija tijekom određenog razdoblja rada, trebaju

se uzeti u obzir i vremena u kojima je uređaj

isključen, ili doduše radi ali se stvarno ne koristi. To

može osjetno smanjiti opterećenje od vibracija kroz

čitavo razdoblje rada.

Izjava o usklađenosti

Izjavljujemo uz punu odgovornost da je ovaj proi-

zvod opisan u „Tehnički podaci“ usklađen sa

slijedećim normama ili normativnim dokumentima:

EN 60745, prema odredbama smjernica

89/336/EWG, 98/37/EG (do 28.12.2009),

2006/42/EG (od 29.12.2009).

06.12.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Montaža

fPrije svih radova na električnom alatu

izvucite mrežni utikač iz utičnice.

Zamjena lista pile (vidjeti sliku A)

Prije stavljanja novog brusnog lista očistite

prljavštinu i prašinu sa brusnog tanjura 4, npr.

kistom.

Ekscentarska brusilica GEX 125-1 A

Professional GEX 125-1 AE

Professional

Kataloški br. 3 601 C87 0.. 3 601 C87 5..

Nazivna primljena snaga W 250 250

Prethodno biranje broja oscilacija –z

Broj okretaja pri praznom hodu min-1 12000 7500–12000

Broj oscilacija pri praznom hodu min-1 24000 15000–24000

Promjer kruga osciliranja mm 2,5 2,5

Promjer brusnog tanjura mm 125 125

Težina odgovara EPTA-Procedure 01/2003 kg 1,3 1,3

Klasa zaštite /II /II

Podaci vrijede za nazivne napone [U] 230/240 V. Kod nižih napona i specifičnih izvedbi za određene zemlje, ovi podaci

mogu varirati.

Molimo pridržavajte se kataloškog broja sa tipske pločice vašeg električnog alata. Trgovačke oznake pojedinih

električnih alata mogu varirati.

UPOZORENJE

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-315-002.book Page 165 Monday, June 11, 2007 12:59 PM

166 | Hrvatski 2 609 140 411 • 11.6.07

Površina brusnog tanjura 4 sastoji se od čičak

pričvršćenja, kako bi se brusni listovi mogli brzo i

jednostavno pričvrstiti.

Čvrsto pritisnite brusni list 5 na donju stranu

brusnog tanjura 4.

Treba osigurati optimalno usisavanje prašine i kod

toga paziti da se otvori u brusnom listu poklope sa

otvorima na brusnom tanjuru.

Za jednostavno podešavanje brusnog lista 5 na

brusnom tanjuru 4 možete koristiti alat za

podešavanje prikazan na slici, a koje se nalazi u

kovčegu za alat. Stavite brusni list sa čičak

pričvršćenjem prema gore u alat za podešavanje i

čvrsto pritisnite električni alat sa brusnim tanjurom.

Izbor brusnih listova

Prema obrađivanom materijalu i željenom skidanju materijala sa površine, na raspolaganju su različiti

brusni listovi:

Materijal Primjena Zrnatost

–Boja

–Lak

–Punilo

–Kit

Za skidanje sloja boje brušenjem gruba 40

Za brušenje boje (npr. uklanjanje tragova kista,

kapljica boje) srednja 80

100

120

Za završno brušenje temeljnih premaza prije

bojenja/lakiranja fina 180

400

–Svi drveni materijali (npr.

tvrdo drvo, meko drvo,

ploče iverice, građevne

ploče)

–Metalni materijali

Za prethodno brušenje npr. hrapavih, neblanjanih

greda i dasaka gruba 40

Za plansko brušenje i izravnavanje manjih

neravnina srednja 80

100

120

Za završno i fino brušenje drva fina 180

240

320

400

–Kamen

–Mramor

–Granit

–Keramika

–Staklo

–Pleksiglas

–Autolak

–Corian®

–Varicor®

Za prethodno brušenje gruba 60

Za profilno brušenje i skidanje rubova srednja 80

100

120

Za fino brušenje kod oblikovanja fina 180

240

320

400

Brušenje uz sjaj i zaobljenje rubova vrlo fina 600

1200

OBJ_BUCH-315-002.book Page 166 Monday, June 11, 2007 12:59 PM

Hrvatski | 1672 609 140 411 • 11.6.07

Zamjena brusnog tanjura

(vidjeti sliku B)

Napomena: Odmah zamijenite oštećeni brusni

tanjur 4.

Skinite brusni list odnosno alat za poliranje. Do

kraja odvijte 4 vijka 6 i skinite brusni tanjur 4.

Stavite novi brusni list 4 i ponovno stegnite vijke.

Napomena: Kod stavljanja brusnog tanjura pazite

da nazubljenje prihvata zahvati u udubljenja

brusnog tanjura.

Usisavanje prašine/strugotina

Vlastito usisavanje s kutijom za prašinu

(vidjeti sliku C1–C4)

Kutiju za prašinu 3 stavite na ispušni nastavak 7

dok ne preskoči.

Stanje napunjenosti kutije za prašinu 3 može se

lako kontrolirati kroz prozirni spremnik.

Za pražnjenje kutije za prašinu 3, odvojite je uz

manje okretanje prema dolje.

Prije otvaranja kutije za prašinu 3 trebate s kutijom

za prašinu lupkati po čvrstoj podlozi, kako je

prikazano na slici, kako bi se prašina oslobodila sa

uloška filtera.

Čvrsto primite kutiju za prašinu 3, preklopite uložak

filtera 8 prema gore i ispraznite kutiju za prašinu.

Mekom četkom očistite lamele uloška filtera 8.

Vanjsko usisavanje (vidjeti sliku D)

Nataknite usisno crijevo 9 na ispušni nastavak 7.

Spojite usisno crijevo 9 s usisavačem prašine.

Pregled o priključku na različite usisavače prašine

možete naći na kraju ovih uputa za uporabu.

Usisavač mora biti prikladan za obrađivani

materijal.

Kod usisavanja suhe prašine ili prašine koja je

posebno opasna za zdravlje, treba koristiti

specijalni usisavač.

Rad

Puštanje u rad

fPridržavajte se mrežnog napona! Napon

izvora struje mora se podudarati s podacima

na tipskoj pločici električnog alata. Električni

alati označeni s 230 V mogu raditi i na 220 V.

Uključivanje/isključivanje

Za puštanje u rad električnog alata, prekidač za

uključivanje/isključivanje 1 nagnite u desno, u

položaj „I“.

Za isključivanje električnog alata, prekidač za

uključivanje/isključivanje 1 nagnite u lijevo, u

položaj „0“.

Predbiranje broja okretaja (GEX 125-1 AE)

Sa kotačićem za predbiranje broja okretaja 2

možete prethodno odabrati potreban broj okretaja

i tijekom rada električnog alata.

1–2 manji broj okretaja

3–4 srednji broj okretaja

5–6 veći broj okretaja

Potreban broj okretaja ovisan je od materijala i

radnih uvjeta i može se odrediti praktičnim

pokusom.

Nakon duljeg rada s manjim brojem okretaja,

trebate u svrhu hlađenja ostaviti da električni alat

radi oko 3 minute kod maksimalnog broja okretaja

pri praznom hodu.

Kočnica brusnog tanjura

Ugrađenom kočnicom brusnog tanjura smanjuje se

broj okretaja pri praznom hodu, tako da se kod

stavljanja električnog alata na izradak spriječi

stvaranje brazda.

Ako bi se tijekom vremena stalno povećavao broj

okretaja pri praznom hodu, znači da je brusni tanjur

oštećen i da se mora zamijeniti ili je kočnica

brusnog tanjura istrošena. Istrošena kočnica

brusnog tanjura mora se zamijeniti u ovlaštenom

servisu za Bosch električne alate.

Upute za rad

fPrije njegovog odlaganja pričekajte da se

električni alat zaustavi do stanja mirovanja.

Da biste radili bez zamaranja, električni alat možete

držati odozgo, sa strane ili sprijeda, ovisno o vrsti

primjene. (vidjeti sliku E)

Brušenje površina

Uključite električni alat, stavite ga sa čitavom

brusnom površinom na obrađivanu podlogu i uz

umjereni pritisak pomičite ga po izratku.

Na učinak skidanja materijala i sliku brušenja u

znatnoj mjeri utječe izbor brusnog lista, prethodno

odabrani stupanj broja okretaja (GEX 125-1 AE) i

pritisak na električni alat.

Samo besprijekorni brusni listovi daju dobar učinak

brušenja i čuvaju električni alat.

Pazite na jednolični pritisak, kako bi se produljio

vijek trajanja brusnih listova.

OBJ_BUCH-315-002.book Page 167 Monday, June 11, 2007 12:59 PM

168 | Hrvatski 2 609 140 411 • 11.6.07

Prekomjernim povećanjem pritiska ne povećava se

učinak brušenja, nego dolazi do jačeg zagrijavanja

električnog alata i brusnog lista.

Brusni list kojim je obrađivan metal ne koristite više

za obradu drugih materijala.

Koristite samo originalni Bosch pribor za brušenje.

Grubo brušenje

Navucite na brusni tanjur brusni list grublje

zrnatosti.

Električni alat pritišćite samo lagano, tako da se

okreće sa većim brojem okretaja i da se postigne

veće skidanje materijala.

Fino brušenje

Navucite na brusni tanjur brusni list sitnije zrnatosti.

Laganom promjenom pritiska, odnosno

promjenom stupnja broja okretaja (GEX 125-1 AE),

možete smanjiti broj okretaja brusnog tanjura, kod

čega ostaje zadržano ekscentarsko gibanje.

Pomičite električni alat po izratku sa umjerenim

pritiskom, plošno kružno ili naizmjenično u

uzdužnom i poprečnom smjeru. Električni alat ne

naginjite, kako bi se izbjeglo zarezivanje

obrađivanog izratka, npr. furnira.

Nakon završene radne operacije isključite električni

alat.

Poliranje (GEX 125-1 AE)

Za poliranje starijih lakiranih površina ili naknadno

poliranje ogrebotina (npr. akrilnog stakla), električni

alat se može opremiti odgovarajućim alatima za

poliranje, kao npr. hauba od janjeće vune, filc za

poliranje ili spužva za poliranje (pribor).

Kod poliranja odaberite manji broj okretaja (stupanj

1–2), kako bi se izbjeglo prekomjerno zagrijavanje

površine.

Utrljajte sredstvo za poliranje sa spužvom za

poliranje, križnim odnosno kružnim gibanjima i uz

umjereni pritisak i ostavite nakon toga da se osuši.

Polirajte osušeno sredstvo za poliranje, sa haubom

od janjeće vune, križnim ili kružnim gibanjima.

Redovito čistite alat za poliranje kako bi se osigurali

dobri rezultati poliranja. Operite alat za poliranje sa

blagim sredstvom za pranje i toplom vodom i kod

toga ne koristite nikakve razrjeđivače.

Održavanje i servisiranje

Održavanje i čišćenje

fPrije svih radova na električnom alatu

izvucite mrežni utikač iz utičnice.

fElektrični alat i otvore za hlađenje održavajte

čistim kako bi se moglo dobro i sigurno

raditi.

Ako bi električni alat unatoč brižljivih postupaka

izrade i ispitivanja ipak prestao raditi, popravak

treba prepustiti ovlaštenom servisu za Bosch

električne alate.

Za slučaj povratnih upita ili naručivanja rezervnih

dijelova, molimo vas neizostavno navedite

10-znamenkasti kataloški broj sa tipske pločice

električnog alata.

Servis za kupce i savjetovanje kupaca

Naš servis će odgovoriti na vaša pitanja o popravku

i održavanju vašeg proizvoda, kao i o rezervnim

dijelovima. Crteže u rastavljenom obliku i

informacije o rezervnim dijelovima možete naći i na

našoj adresi:

www.bosch-pt.com

Tim Bosch savjetnika za kupce rado će odgovoriti

na vaša pitanja o kupnji, primjeni i podešavanju

proizvoda i pribora.

Hrvatski

Robert Bosch d.o.o

Kneza Branimira 22

100 40 Zagreb

Tel.: +385 (01) 295 80 51

Fax: +386 (01) 5193 407

Zbrinjavanje

Električni alat, pribor i ambalažu treba dovesti na

ekološki prihvatljivu ponovnu primjenu.

Samo za zemlje EU:

Ne bacajte električni alat u kućni

otpad!

Prema Europskim smjernicama

2002/96/EG za električne i elektro-

ničke stare uređaje, električni alati

koji više nisu uporabivi moraju se

odvojeno sakupiti i dovesti na ekološki prihvatljivu

ponovnu primjenu.

Zadržavamo pravo na promjene.

OBJ_BUCH-315-002.book Page 168 Monday, June 11, 2007 12:59 PM

Eesti | 1692 609 140 411 • 11.6.07

Üldised ohutusjuhised

Kõik ohutusnõuded ja

juhised tuleb läbi lugeda.

Ohutusnõuete ja juhiste eiramise tagajärjeks võib

olla elektrilöök, tulekahju ja/või rasked

vigastused.

Hoidke kõik ohutusnõuded ja juhised

edasiseks kasutamiseks hoolikalt alles.

Allpool kasutatud mõiste „Elektriline tööriist“ käib

võrgutoitega (toitejuhtmega) elektriliste töö

riistade ja akutoitega (ilma toitejuhtmeta)

elektriliste tööriistade kohta.

1) Ohutusnõuded tööpiirkonnas

a) Töökoht peab olema puhas ja hästi

valgustatud. Töökohas valitsev segadus ja

hämarus võib põhjustada õnnetusi.

b) Ärge kasutage elektrilist tööriista plah

vatusohtlikus keskkonnas, kus leidub

tuleohtlikke vedelikke, gaase või tolmu.

Elektrilistest tööriistadest lööb sädemeid,

mis võivad tolmu või aurud süüdata.

c) Elektrilise tööriista kasutamise ajal

hoidke lapsed ja teised isikud töökohast

eemal. Kui Teie tähelepanu kõrvale juhi

takse, võib seade Teie kontrolli alt väljuda.

2) Elektriohutus

a) Elektrilise tööriista pistik peab pistiku

pessa sobima. Pistiku kallal ei tohi teha

mingeid muudatusi. Ärge kasutage kait

semaandusega elektriliste tööriistade

puhul adapterpistikuid. Muutmata

pistikud ja sobivad pistikupesad

vähendavad elektrilöögi saamise riski.

b) Vältige kehakontakti maandatud

pindadega, nagu torud, radiaatorid,

pliidid ja külmikud. Kui Teie keha on

maandatud, on elektrilöögi oht suurem.

c) Hoidke seadet vihma ja niiskuse eest.

Kui elektrilisse tööriista on sattunud vett, on

elektrilöögi oht suurem.

d) Ärge kasutage toitejuhet otstarvetel,

milleks see ei ole ette nähtud, näiteks

elektrilise tööriista kandmiseks, ülesri

putamiseks või pistiku pistikupesast

väljatõmbamiseks. Hoidke toitejuhet

kuumuse, õli, teravate servade ja sead

me liikuvate osade eest. Kahjustatud või

keerduläinud toitejuhtmed suurendavad

elektrilöögi ohtu.

e) Kui töötate elektrilise tööriistaga vabas

õhus, kasutage ainult selliseid

pikendusjuhtmeid, mida on lubatud

kasutada ka välistingimustes.

Välistingimustes kasutamiseks sobiva

pikendusjuhtme kasutamine vähendab

elektrilöögi ohtu.

f) Kui elektrilise tööriista kasutamine niis

kes keskkonnas on vältimatu, kasutage

rikkevoolukaitselülitit. Rikkevoolukaitse

lüliti kasutamine vähendab elektrilöögi

ohtu.

3) Inimeste turvalisus

a) Olge tähelepanelik, jälgige, mida Te

teete, ning toimige elektrilise

tööriistaga töötades kaalutletult. Ärge

kasutage elektrilist tööriista, kui olete

väsinud või uimastite, alkoholi või

ravimite mõju all. Hetkeline

tähelepanematus seadme kasutamisel

võib põhjustada tõsiseid vigastusi.

b) Kandke isikukaitsevahendeid ja alati

kaitseprille. Isikukaitsevahendite, näiteks

tolmumaski, libisemiskindlate turvajalatsite,

kaitsekiivri või kuulmiskaitsevahendite

kandmine – sõltuvalt elektrilise tööriista

tüübist ja kasutusalast – vähendab

vigastuste ohtu.

c) Vältige seadme tahtmatut käivitamist.

Enne pistiku ühendamist pistikupessa,

aku ühendamist seadme külge, seadme

ülestõstmist ja kandmist veenduge, et

elektriline tööriist on välja lülitatud. Kui

hoiate elektrilise tööriista kandmisel sõrme

lülitil või ühendate vooluvõrku sisselülitatud

seadme, võivad tagajärjeks olla õnnetused.

d) Enne elektrilise tööriista sisselülitamist

eemaldage selle küljest reguleerimis ja

mutrivõtmed. Seadme pöörleva osa küljes

olev reguleerimis või mutrivõti võib

põhjustada vigastusi.

e) Vältige ebatavalist kehaasendit. Võtke

stabiilne tööasend ja hoidke kogu aeg

tasakaalu. Nii saate elektrilist tööriista

ootamatutes olukordades paremini

kontrollida.

f) Kandke sobivat rõivastust. Ärge kandke

laiu riideid ega ehteid. Hoidke juuksed,

rõivad ja kindad seadme liikuvatest

osadest eemal. Lotendavad riided, ehted

või pikad juuksed võivad sattuda seadme

liikuvate osade vahele.

g) Kui on võimalik paigaldada tolmueemal

dus ja tolmukogumisseadiseid, veen

duge, et need on seadmega ühendatud

ja et neid kasutatakse õigesti. Tolmu

eemaldusseadise kasutamine vähendab

tolmust põhjustatud ohte.

TÄHELEPANU

OBJ_BUCH-315-002.book Page 169 Monday, June 11, 2007 12:59 PM

170 | Eesti 2 609 140 411 • 11.6.07

4) Elektriliste tööriistade hoolikas

käsitsemine ja kasutamine

a) Ärge koormake seadet üle. Kasutage

töö tegemiseks selleks ettenähtud

elektrilist tööriista. Sobiva elektrilise

tööriistaga töötate ettenähtud

jõudluspiirides efektiivsemalt ja ohutumalt.

b) Ärge kasutage elektrilist tööriista, mille

lüliti on rikkis. Elektriline tööriist, mida ei

ole enam võimalik lülitist sisse ja välja

lülitada, on ohtlik ning tuleb parandada.

c) Tõmmake pistik pistikupesast välja

ja/või eemaldage seadmest aku enne

seadme reguleerimist, tarvikute

vahetamist ja seadme ärapanekut. See

ettevaatusabinõu väldib elektrilise tööriista

soovimatut käivitamist.

d) Kasutusvälisel ajal hoidke elektrilisi

tööriistu lastele kättesaamatus kohas.

Ärge laske seadet kasutada isikutel,

kes seadet ei tunne või pole siintoodud

juhiseid lugenud. Asjatundmatute isikute

käes on elektrilised tööriistad ohtlikud.

e) Hoolitsege seadme eest korralikult.

Kontrollige, kas seadme liikuvad osad

töötavad veatult ega kiildu kiini. Veen

duge, et seadme detailid ei ole

murdunud või kahjustatud määral, mis

mõjutab seadme töökindlust. Laske

kahjustatud detailid enne seadme

kasutamist parandada. Paljude

õnnetuste põhjuseks on halvasti hooldatud

elektrilised tööriistad.

f) Hoidke lõiketarvikud teravad ja puhtad.

Hoolikalt hooldatud, teravate

lõikeservadega lõiketarvikud kiilduvad

harvemini kinni ja neid on lihtsam juhtida.

g) Kasutage elektrilist tööriista, lisavarus

tust, tarvikuid jne vastavalt siintoodud

juhistele ning nii, nagu konkreetse

seadmetüübi jaoks ette nähtud.

Arvestage seejuures töötingimuste ja

teostatava töö iseloomuga. Elektriliste

tööriistade nõuetevastane kasutamine võib

põhjustada ohtlikke olukordi.

5) Teenindus

a) Laske elektrilist tööriista parandada

ainult kvalifitseeritud spetsialistidel,

kes kasutavad originaalvaruosi. Nii

tagate püsivalt seadme ohutu töö.

Ohutusjuhised

fKasutage elektrilist tööriista ainult

kuivlihvimiseks. Vee tungimine seadmesse

suurendab elektrilöögi ohtu.

fVeenduge, et sädemed ei ohusta teisi

inimesi. Eemaldage seadme lähedusest

süttivad materjalid. Metallide lihvimisel

lendub sädemeid.

fTähelepanu, põlengu oht! Vältige lihvitava

materjali ja lihvmasina ülekuumenemist.

Enne töös pausi tegemist tühjendage alati

tolmukott. Tolmukotis, mikrofiltris,

paberkotis (või tolmuimeja filtrikotis või filtris)

olev lihvimistolm võib ebasoodsatel

tingimustel, näiteks sädemete tekkimisel

metalli lihvimisest iseeneslikult süttida. Eriti

ohtlik on olukord, kui lihvimistolm seguneb laki

, värvi, polüuretaanijääkide või teiste

keemiliste ainetega ja lihvitav materjal on pikast

töötlemisest tingituna kuum.

fKinnitage töödeldav toorik. Kinnitussead

mete või kruustangidega kinnitatud toorik

püsib kindlamalt kui käega hoides.

fAsbestisisaldava materjali töötlemine on

keelatud. Asbest võib tekitada vähki.

fRakendage kaitsemeetmeid, kui tööta

misel võib tekkida tervistkahjustavat,

süttimis või plahvatusohtlikku tolmu.

Näiteks: mõned tolmuliigid on vähkitekitava

toimega. Kandke tolmukaitsemaski ja

võimaluse korral kasutage

tolmu/laastueemaldusseadist.

fHoidke oma töökoht puhas. Materjalisegud

on eriti ohtlikud. Kergmetallide tolm võib

süttida või plahvatada.

fÄrge kasutage elektrilist tööriista, mille

toitejuhe on vigastatud. Ärge puudutage

vigastatud toitejuhet; kui toitejuhe saab

töötamise ajal vigastada, tõmmake pistik

kohe pistikupesast välja. Vigastatud

toitejuhe suurendab elektrilöögi ohtu.

Tööpõhimõtte kirjeldus

Kõik ohutusnõuded ja juhised

tuleb läbi lugeda. Ohutusnõuete ja

juhiste eiramise tagajärjeks võib olla

elektrilöök, tulekahju ja/või rasked

vigastused.

Avage kokkuvolditud lehekülg, millel on toodud

joonised seadme kohta, ja jätke see

kasutusjuhendi lugemise ajaks lahti.

OBJ_BUCH-315-002.book Page 170 Monday, June 11, 2007 12:59 PM

Eesti | 1712 609 140 411 • 11.6.07

Nõuetekohane kasutamine

Seade on ette nähtud puidu, plastmaterjali,

metalli, pahtlisegu ja lakitud pindade

kuivlihvimiseks.

Elektrooniliselt reguleeritavad seadmed sobivad

ka poleerimiseks.

Seadme osad

Seadme osade numeratsiooni aluseks on jooniste

leheküljel toodud numbrid.

1Lüliti (sisse/välja)

2Pöörete arvu regulaator(GEX 125-1 AE)

3Tolmukott komplektina (mikrofiltersüsteem)

4Lihvtald

5Lihvpaber*

6Lihvtalla kruvid

7Tolmueemaldusliitmik

8Filtrielement (mikrofiltersüsteem)

9Äratõmbevoolik*

*Tarnekomplekt ei sisalda kõiki kasutusjuhendis

olevatel joonistel kujutatud või kasutusjuhendis

nimetatud lisatarvikuid.

Tehnilised andmed

Andmed müra/vibratsiooni kohta

Mõõtmised teostatud vastavalt standardile

EN 60745.

Seadme Akarakteristikuga mõõdetud müratase

on üldjuhul: helirõhu tase 77 dB(A);

müravõimsuse tase 88 dB(A). Mõõteviga

K=2,8 dB.

Kasutage kuulmiskaitsevahendeid!

Vibratsiooni koguväärtus (kolme suuna vektor

summa), mõõdetud EN 60745 kohaselt:

vibratsioon a =5,0m/s2, mõõtemääramatus

K=1,5m/s

Käesolevas juhendis toodud

vibratsioon on mõõdetud

standardile EN 60745 vastava mõõtemeetodi järgi

ja seda võib kasutada seadmete omavaheliseks

võrdluseks.

Vibratsioonitase muutub sõltuvalt elektrilise töö

riista kasutusotstarbest ja võib mõningatel

juhtudel käesolevas juhendis toodud väärtuse

ületada. Kui elektrilist tööriista kasutatakse

taolisel viisil regulaarselt, tekib oht vibratsiooni

alahindamiseks.

Märkus: Vibratsiooni täpseks hindamiseks teatud

tööperioodi jooksul tuleks arvesse võtta ka aega,

mil seade oli välja lülitatud või küll sisse lülitatud,

kuid tegelikult tööle rakendamata. See võib

vibratsiooni töö koguperioodi jooksul tunduvalt

vähendada.

Vastavus normidele

Kinnitame ainuvastutajana, et punktis „Tehnilised

andmed“ kirjeldatud toode vastab järgmistele

standarditele või normdokumentidele: EN 60745

vastavalt direktiivide 89/336/EMÜ, 98/37/EÜ

(kuni 28.12.2009), 2006/42/EÜ (alates

29.12.2009).

06.12.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Ekstsentriklihvmasin GEX 1251 A

Professional GEX 1251 AE

Professional

Tootenumber 3 601 C87 0.. 3 601 C87 5..

Nimivõimsus W 250 250

Võngete arvu reguleerimine –z

Tühikäigupöörded min1 12000 7500–12000

Võngete arv tühikäigul min1 24000 15000–24000

Võnke läbimõõt mm 2,5 2,5

Lihvtalla läbimõõt mm 125 125

Kaal EPTAProcedure 01/2003 järgi kg 1,3 1,3

Kaitseaste /II /II

Andmed kehtivad nimipingetel [U] 230/240 V. Madalamatel pingetel ja kasutusriigis spetsiifiliste mudelite puhul

võivad toodud andmed varieeruda.

Pöörake palun tähelepanu oma tööriista andmesildil toodud tootenumbrile. Seadmete kaubanduslik tähistus võib olla

erinev.

TÄHELEPANU

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-315-002.book Page 171 Monday, June 11, 2007 12:59 PM

172 | Eesti 2 609 140 411 • 11.6.07

Montaaž

fEnne mistahes tööde teostamist elektrilise

tööriista kallal tõmmake pistik

pistikupesast välja.

Lihvpaberi vahetus (vt joonist A)

Enne uue lihvpaberi paigaldamist eemaldage

lihvtallalt 4 mustus ja tolm näiteks pintsli abil.

Lihvtalla pind 4 on valmistatud takjakangast, mis

võimaldab takjakinnitusega lihvpaberit kiiresti ja

lihtsalt paigaldada.

Suruge lihvpaber 5 tugevasti vastu lihvtalla 4

alumist külge.

Optimaalse tolmuimemise tagamiseks veenduge,

et lihvpaberi ja lihvtalla augumustrid ühtivad.

Lihvpaberi 5 seadmiseks lihvtallal 4 õigesse

asendisse võite kasutada joonisel näidatud

abivahendit. Asetage lihvpaber nii, et takjakangas

jääb ülespoole, abivahendisse ja suruge seadet

koos lihvtallaga tugevasti selle vastu.

Lihvpaberi valik

Vastavalt töödeldavale materjalile ja soovitud pinnakvaliteedile saab kasutada erinevaid lihvpabereid:

Materjal Kasutusala Teralisus

–Värv

–Lakk

–Täitematerjal

–Pahtel

Värvi mahalihvimiseks jäme 40

Alusvärvikihi lihvimiseks (nt pintslijälgede,

värvipritsmete jmt eemaldamiseks) keskmine 80

100

120

Kruntkihi lõpplihvimiseks enne värviga katmist peen 180

400

–Kõik puitmaterjalid (nt

kõva puit, pehme puit,

laastplaadid,

ehitusplaadid)

–Metallmaterjalid

Karedate, hööveldamata prusside ja laudade

eellihvimiseks jäme 40

Tasandamiseks ja väikeste ebatasasuste

kõrvaldamiseks keskmine 80

100

120

Puidu lõpp ja peenlihvimiseks peen 180

240

320

400

–Kivi

–Marmor

–Graniit

–Keraamika

–Klaas

–Pleksiklaas

–Autolakk

–Corian®

–Varicor®

Vahelihvimiseks jäme 60

Vormi andmiseks ja servade lihvimiseks keskmine 80

100

120

Peenlihvimiseks vormi andmisel peen 180

240

320

400

Poleerlihvimiseks ja servade ümardamiseks väga peen 600

1200

OBJ_BUCH-315-002.book Page 172 Monday, June 11, 2007 12:59 PM

Eesti | 1732 609 140 411 • 11.6.07

Lihvtalla vahetus (vt joonis B)

Märkus: Vigastatud lihvtald 4 vahetage kohe välja.

Tõmmake lihvpaber või poleerimistarvik maha.

Keerake 4 kruvi 6 täielikult välja ja võtke lihvtald 4

maha. Paigaldage uus lihvtald 4 ja keerake kruvid

uuesti kinni.

Märkus: Lihvtalla paigaldamisel veenduge, et

aluse hambad haakuvad lihvtalla avadesse.

Tolmu/saepuru äratõmme

Integreeritud tolmueemaldus tolmukoti abil

(vt joonist C1–C4)

Asetage tolmukott 3 äratõmbeava 7 külge ja

lükake seda kergelt, kuni see fikseerub tuntavalt

oma kohale.

Tolmukoti 3 täituvuse astet saab läbipaistva

mahuti abil kergesti kontrollida.

Tolmukoti 3 tühjendamiseks tõmmake see kerge

pöördliigutusega suunaga alla maha.

Enne tolmukoti 3 avamist kloppige tolmukotti

vastavalt joonisele vastu stabiilset alust, et

eemaldada filtrielemendi küljest tolm.

Hoidke tolmumahutit 3 kinni, tõmmake

filtrielement 8 suunaga üles maha ja tühjendage

tolmumahuti. Puhastage filtrielemendi 8 lamelle

pehme harjaga.

Tolmueemaldus eraldi seadmega

(vt joonist D)

Ühendage äratõmbevoolik 9 äratõmbeavaga 7.

Ühendage äratõmbevoolik 9 tolmuimeja külge.

Ülevaate erinevate tolmuimejatega ühendamise

kohta leiate käesoleva kasutusjuhendi lõpust.

Tolmuimeja peab töödeldava materjali tolmu

imemiseks sobima.

Tervistkahjustava, kantserogeense ja kuiva tolmu

eemaldamiseks kasutage spetsiaaltolmuimejat.

Kasutus

Seadme kasutuselevõtt

fPöörake tähelepanu võrgupingele! Võrgu

pinge peab ühtima tööriista andmesildil

märgitud pingega. Andmesildil toodud

230 V seadmeid võib kasutada ka 220 V

võrgupinge korral.

Sisse/väljalülitus

Elektrilise tööriista kasutuselevõtuks seadke

lüliti (sisse/välja) 1 paremale asendisse „I“.

Elektrilise tööriistaväljalülitamiseks seadke lüliti

(sisse/välja) 1 vasakule asendisse „0“.

Pöörete arvu valik (GEX 1251 AE)

Pöörete arvu regulaatoriga 2 saate vajalikku

pöörete arvu reguleerida ka töötamise ajal.

1–2 madalad pöörded

3–4 keskmised pöörded

5–6 kõrged pöörded

Vajalik pöörete arv sõltub materjalist ja

töötingimustest ning seda saab kindlaks teha

praktilise katse käigus.

Pärast pikemaajalist tööd madalatel pööretel

tuleks seadmel jahtumiseks lasta koormuseta

töötada umbes 3 minutit maksimaalpööretel.

Lihvtalla pidur

Integreeritud lihvtalla pidur alandab tühikäigul

pöördeid nii palju, et seadme asetamisel toorikule

ei teki hõõrdumisjälgi.

Kui pöörete arv aja jooksul pidevalt tõuseb, on

lihvtald kahjustatud ja tuleb välja vahetada või on

lihvtalla pidur kulunud. Kulunud lihvtalla pidur

tuleb lasta välja vahetada Boschi elektriliste

tööriistade volitatud parandustöökojas.

Tööjuhised

fEnne käestpanekut oodake, kuni

elektriline tööriist on seiskunud.

Mugava tööasendi tagamiseks võite hoida seadet

vastavalt kasutusotstarbele ülalt, küljelt või eest.

(vt joonist E)

Pinna lihvimine

Lülitage seade sisse, asetage see kogu

lihvimispinnaga töödeldavale pinnale ja juhtige

seda mõõduka survega üle tooriku.

Lihvimisjõudlus ja tulemus sõltuvad põhiliselt

lihvpaberi valikust, reguleeritud pöörete arvust

(GEX 1251 AE) ja rakendatavast survest.

Ainult laitmatu kvaliteediga lihvpaberid tagavad

hea lihvimistulemuse ja säästavad elektrilist

tööriista.

Lihvpaberite kasutusea pikendamiseks töötage

ühtlase survega.

Liigne surve ei anna paremat lihvimistulemust,

vaid kulutab kiiremini tööriista ja lihvpaberit.

Ärge kasutage lihvpaberit, millega on lihvitud

metalli, teiste materjalide töötlemiseks.

Kasutage ainult Boschi originaallihvimistarvikuid.

Jämelihvimine

Paigaldage jämeda teralisusega lihvpaber.

Rakendage seadmele üksnes väikest survet, nii et

see töötab kõrgemate pööretega ja saavutab

suurema tasandusvõime.

OBJ_BUCH-315-002.book Page 173 Monday, June 11, 2007 12:59 PM

174 | Eesti 2 609 140 411 • 11.6.07

Peenlihv

Paigaldage peeneteraline lihvpaber.

Rakendatava surve või pöörete arvu vahemiku

(GEX 1251 AE) muutmisega võite lihvtalla

pöörete arvu vähendada, kusjuures ekstsentriline

liikumine jääb alles.

Juhtige seadet toorikul mõõduka survega

ringikujuliselt või vaheldumisi piki ja ristisuunas.

Ärge kallutage seadet, et vältida töödeldava

tooriku, nt spooni läbilihvimist.

Pärast töö lõpetamist lülitage seade välja.

Poleerimine (GEX 1251 AE)

Kulunud lakikihtide või kriimustuste (nt

akrüülklaasil) ülepoleerimiseks võib seadmele

paigaldada sobiva poleerimistarviku, näiteks

lambavillast ketta, poleervildi või käsna

(lisatarvikud).

Poleerimisel valige madal pöörete arv (aste 1–2),

et vältida pinna liigset kuumenemist.

Töödelge poleerimisvahend poleerkäsnaga

ringikujuliste ja piki ning ristisuunaliste

liigutustega mõõduka survega sisse ja laske

seejärel kuivada.

Poleerige kuivanud poleerimisvahend lambavillast

kettaga piki ja ristisuunaliste või ringikujuliste

liigutustega üle.

Heade tulemuste saavutamiseks puhastage

poleerimistarvikuid regulaarselt. Peske

poleerimistarvikuid pehmetoimelise pesuvahendi

ja sooja veega, ärge kasutage lahusteid.

Hooldus ja teenindus

Hooldus ja puhastus

fEnne mistahes tööde teostamist elektrilise

tööriista kallal tõmmake pistik

pistikupesast välja.

fSeadme laitmatu ja ohutu töö tagamiseks

hoidke seade ja selle ventilatsiooniavad

puhtad.

Antud seade on hoolikalt valmistatud ja testitud.

Kui seade sellest hoolimata rikki läheb, tuleb see

lasta parandada Boschi elektriliste käsitööriistade

volitatud remonditöökojas.

Järelepärimiste esitamisel ja tagavaraosade

tellimisel näidake kindlasti ära seadme

andmesildil olev 10kohaline tootenumber.

Müügijärgne teenindus ja

nõustamine

Müügiesindajad annavad vastused toote

paranduse ja hooldusega ning varuosadega

seotud küsimustele. Joonised ja lisateabe

varuosade kohta leiate ka veebiaadressilt:

www.boschpt.com

Boschi müügiesindajad nõustavad Teid toodete ja

lisatarvikute ostmise, kasutamise ja

seadistamisega seotud küsimustes.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja

hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: + 372 (0679) 1122

Fax: + 372 (0679) 1129

Kasutuskõlbmatuks muutunud

seadmete käitlus

Elektriseadmed, lisatarvikud ja pakendid tuleks

keskkonnasäästlikult ringlusse võtta.

Üksnes EL liikmesriikidele:

Ärge käidelge kasutuskõlbmatuks

muutunud elektrilisi tööriistu koos

olmejäätmetega!

Vastavalt Euroopa Parlamendi ja

nõukogu direktiivile 2002/96/EÜ

elektri ja elektroonikaseadmete

jäätmete kohta ning direktiivi kohaldamisele liik

mesriikides tuleb kasutuskõlbmatuks muutunud

elektrilised tööriistad eraldi kokku koguda ja kesk

konnasäästlikult korduskasutada või ringlusse

võtta.

Tootja jätab endale õiguse muudatuste tegemiseks.

OBJ_BUCH-315-002.book Page 174 Monday, June 11, 2007 12:59 PM

Latviešu | 1752 609 140 411 • 11.6.07

Vispārējie drošības

noteikumi darbam ar

elektroinstrumentiem

Rūpīgi izlasiet visus drošības

noteikumus. Šeit sniegto dro

šības noteikumu un norādījumu neievērošana var

izraisīt aizdegšanos un būt par cēloni

elektriskajam triecienam vai nopietnam

savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus

turpmākai izmantošanai.

Turpmākajā izklāstā lietotais apzīmējums „Elek

troinstruments“ attiecas gan uz tīkla elektroinstru

mentiem (ar elektrokabeli), gan arī uz

akumulatora elektroinstrumentiem (bez

elektrokabea).

1) Drošība darba vietā

a) Sekojiet, lai darba vieta būtu tīra un

sakārtota. Nekārtīgā darba vietā un sliktā

apgaismojumā var viegli notikt nelaimes

gadījums.

b) Nelietojiet elektroinstrumentu eksplo

zīvu vai ugunsnedrošu vielu tuvumā un

vietās ar paaugstinātu gāzes vai puteku

saturu gaisā. Darba laikā elektroinstru

ments nedaudz dzirksteo, un tas var izsaukt

viegli degošu puteku vai tvaiku

aizdegšanos.

c) Lietojot elektroinstrumentu, neaujiet

nepiederošām personām un jo īpaši

bērniem tuvoties darba vietai. Citu

personu klātbūtne var novērst uzmanību,

kā rezultātā jūs varat zaudēt kontroli pār

elektroinstrumentu.

2) Elektrodrošība

a) Elektroinstrumenta kontaktdakšai jābūt

piemērotai elektrotīkla kontaktligzdai.

Kontaktdakšas konstrukciju nedrīkst

nekādā veidā mainīt. Nelietojiet

kontaktdakšas salāgotājus, ja

elektroinstruments caur kabeli tiek

savienots ar aizsargzemējuma ēdi.

Neizmainītas konstrukcijas kontaktdakša,

kas piemērota kontaktligzdai, auj

samazināt elektriskā trieciena saemšanas

risku.

b) Darba laikā nepieskarieties sazemētiem

priekšmetiem, piemēram, caurulēm,

radiatoriem, plītīm vai ledusskapjiem.

Pieskaroties sazemētām virsmām, pieaug

risks saemt elektrisko triecienu.

c) Nelietojiet elektroinstrumentu lietus

laikā, neturiet to mitrumā. Mitrumam

iekūstot elektroinstrumentā, pieaug risks

saemt elektrisko triecienu.

d) Nenesiet un nepiekariet elektroinstru

mentu aiz elektrokabea. Neraujiet aiz

kabea, ja vēlaties atvienot instrumentu

no elektrotīkla kontaktligzdas. Sargājiet

elektrokabeli no karstuma, eas, asām

šautnēm un elektroinstrumenta kustī

gajām daām. Bojāts vai samezglojies

elektrokabelis var būt par cēloni elektris

kajam triecienam.

e) Darbinot elektroinstrumentu ārpus tel

pām, izmantojiet tā pievienošanai

vienīgi tādus pagarinātājkabeus, kuru

lietošana ārpus telpām ir atauta.

Lietojot elektrokabeli, kas piemērots

darbam ārpus telpām, samazinās risks

saemt elektrisko triecienu.

f) Ja elektroinstrumentu tomēr nepiecie

šams lietot vietās ar paaugstinātu mit

rumu, izmantojiet tā pievienošanai no

plūdes strāvas aizsargreleju. Lietojot

noplūdes strāvas aizsargreleju, samazinās

risks saemt elektrisko triecienu.

3) Personiskā drošība

a) Darba laikā saglabājiet paškontroli un

rīkojieties saskaā ar veselo saprātu.

Pārtrauciet darbu, ja jūtaties noguris vai

atrodaties alkohola, narkotiku vai medi

kamentu izraisītā reibumā. Strādājot ar

elektroinstrumentu, pat viens neuzmanības

mirklis var būt par cēloni nopietnam

savainojumam.

b) Izmantojiet individuālos darba aizsar

dzības līdzekus. Darba laikā nēsājiet

aizsargbrilles. Individuālo darba

aizsardzības līdzeku (puteku maskas, ne

slīdošu apavu un aizsargiveres vai ausu

aizsargu) pielietošana atbilstoši elektroin

strumenta tipam un veicamā darba

raksturam auj izvairīties no savainojumiem.

c) Nepieaujiet elektroinstrumenta

patvaīgu ieslēgšanos. Pirms elektro

instrumenta pievienošanas elektro

tīklam, akumulatora ievietošanas vai

izemšanas, kā arī pirms elektroinstru

menta pārnešanas pārliecinieties, ka

tas ir izslēgts. Pārnesot

elektroinstrumentu, ja pirksts atrodas uz ie

slēdzēja, kā arī pievienojot to

elektrobarošanas avotam laikā, kad

elektroinstruments ir ieslēgts, var viegli

notikt nelaimes gadījums.

d) Pirms elektroinstrumenta ieslēgšanas

neaizmirstiet izemt no tā regulējošos

instrumentus vai atslēgas. Regulējošais

instruments vai atslēga, kas ieslēgšanas

brīdī atrodas elektroinstrumenta kustīgajās

daās, var radīt savainojumu.

OBJ_BUCH-315-002.book Page 175 Monday, June 11, 2007 12:59 PM

176 | Latviešu 2 609 140 411 • 11.6.07

e) Darba laikā izvairieties ieemt neērtu

vai nedabisku ermea stāvokli.

Vienmēr ieturiet stingru stāju un

centieties saglabāt līdzsvaru. Tas

atvieglo instrumenta vadību neparedzētās

situācijās.

f) Izvēlieties darbam piemērotu apērbu.

Darba laikā nenēsājiet brīvi plandošas

drēbes un rotaslietas. Netuviniet

matus, apērbu un aizsargcimdus

instrumenta kustīgajām daām. Vaīgas

drēbes, rotaslietas un gari mati var ieerties

instrumenta kustīgajās daās.

g) Ja elektroinstrumenta konstrukcija auj

tam pievienot ārējo puteku uzsūkšanas

vai savākšanas/uzkrāšanas ierīci,

sekojiet, lai tā būtu pievienota un pareizi

darbotos. Pielietojot puteku uzsūkšanu vai

savākšanu/uzkrāšanu, samazinās to kaitīgā

ietekme uz strādājošās personas veselību.

4) Saudzējoša apiešanās un darbs ar

elektroinstrumentiem

a) Nepārslogojiet elektroinstrumentu.

Katram darbam izvēlieties piemērotu

elektroinstrumentu. Elektroinstruments

darbojas labāk un drošāk pie nominālās slo

dzes.

b) Nelietojiet elektroinstrumentu, ja ir

bojāts tā ieslēdzējs. Elektroinstruments,

ko nevar ieslēgt un izslēgt, ir bīstams

lietošanai un to nepieciešams remontēt.

c) Pirms elektroinstrumenta apkopes,

regulēšanas vai darbinstrumenta

nomaias atvienojiet tā kontaktdakšu

no barojošā elektrotīkla vai izemiet no

tā akumulatoru. Šādi iespējams novērst

elektroinstrumenta nejaušu ieslēgšanos.

d) Ja elektroinstruments netiek lietots,

uzglabājiet to piemērotā vietā, kur elek

troinstruments nav sasniedzams

bērniem un personām, kuras neprot ar

to rīkoties vai nav iepazinušās ar šiem

noteikumiem. Ja elektroinstrumentu lieto

nekompetentas personas, tas var

apdraudēt cilvēku veselību.

e) Rūpīgi veiciet elektroinstrumenta

apkalpošanu. Pārbaudiet, vai kustīgās

daas darbojas bez traucējumiem un nav

iespiestas, vai kāda no daām nav

salauzta vai bojāta, vai katra no tām

pareizi funkcionē un pilda tai paredzēto

uzdevumu. Nodrošiniet, lai bojātās

daas tiktu savlaicīgi nomainītas vai

remontētas pilnvarotā remontu

darbnīcā. Daudzi nelaimes gadījumi notiek

tāpēc, ka elektroinstruments pirms

lietošanas nav pienācīgi apkalpots.

f) Savlaicīgi notīriet un uzasiniet griezošos

darbinstrumentus. Rūpīgi kopti elektro

instrumenti, kas apgādāti ar asiem griezēj

instrumentiem, auj strādāt daudz ražīgāk

un ir vieglāk vadāmi.

g) Lietojiet vienīgi tādus elektroinstrumen

tus, papildpiederumus, darbinstrumen

tus utt., kas atbilst šeit sniegtajiem

norādījumiem, emot vērā arī konkrētos

darba apstākus un pielietojuma īpat

nības. Elektroinstrumentu lietošana citiem

mēriem, nekā tiem, kuriem to ir pare

dzējusi ražotājfirma, ir bīstama un var

novest pie neparedzamām sekām.

5) Apkalpošana

a) Nodrošiniet, lai elektroinstrumenta

remontu veiktu kvalificēts personāls,

nomaiai izmantojot oriinālās rezerves

daas un piederumus. Tikai tā iespējams

panākt un saglabāt vajadzīgo darba

drošības līmeni.

Īpašie darba drošības

noteikumi

fLietojiet elektroinstrumentu vienīgi

sausajai slīpēšanai. Iekūstot

elektroinstrumentā ūdenim, pieaug

elektrotrieciena saemšanas risks.

fSekojiet, lai lidojošās dzirksteles

neapdraudētu tuvumā esošos cilvēkus.

Novāciet ugunsnedrošus materiālus, kas

atrodas darba vietas tuvumā. Dzirksteles,

kas veidojas metāla slīpēšanas laikā, var

izsaukt aizdegšanos.

fUzmanību, paaugstināta ugunsbīstamība!

Nepieaujiet slīpēšanas puteku un

slīpmašīnas sakaršanu. Ik reizi pirms darba

pārtraukuma iztukšojiet puteku maisiu.

Slīpēšanas puteki, kas uzkrājušies puteku

maisiā, mikrofiltru konteinerā vai papīra

maisiā (vai arī vakuumsūcēja filtrējošajā

maisiā vai filtrā) zināmos apstākos var paši no

sevis aizdegties. Pašaizdegšanās ziā īpaši

bīstams ir slīpēšanas puteku maisījums ar

lakas, poliuretāna un citu līdzīgu īmisko vielu

paliekām, seviši tad, ja puteki ir sakarsuši

ilgstoša darba laikā.

fNostipriniet apstrādājamo priekšmetu. Ie

stiprinot apstrādājamo priekšmetu skrūvspīlēs

vai citā stiprinājuma ierīcē, strādāt ir drošāk,

nekā tad, ja tas tiek turēts ar rokām.

fNeapstrādājiet materiālus, kas satur

azbestu. Azbestam piemīt kancerogēnas

īpašības.

OBJ_BUCH-315-002.book Page 176 Monday, June 11, 2007 12:59 PM

Latviešu | 1772 609 140 411 • 11.6.07

fVeiciet nepieciešamos drošības pasāku

mus, ja darba gaitā var izdalīties veselībai

kaitīgi, ugunsnedroši vai sprādzienbīstami

puteki. Piemērs. Daudzu materiālu putekiem

piemīt kancerogēnas īpašības. Tāpēc darba

laikā nēsājiet aizsargmasku un pielietojiet

puteku un skaidu uzsūkšanu, ja instrumenta

konstrukcija auj tam pievienot ārējo puteku un

skaidu uzsūkšanas ierīci.

fUzturiet darba vietu tīru. Īpaši bīstams ir

dažādu materiālu puteku sajaukums. Vieglo

metālu puteki ir oti ugunsnedroši un

sprādzienbīstami.

fNelietojiet elektroinstrumentu, ja ir bojāts

tā elektrokabelis. Ja elektrokabelis tiek

bojāts darba laikā, nepieskarieties tam,

bet izvelciet kabea kontaktdakšu no

elektrotīkla kontaktligzdas. Strādājot ar

instrumentu, kuram ir bojāts elektrokabelis,

pieaug risks saemt elektrisko triecienu.

Funkciju apraksts

Rūpīgi izlasiet visus drošības

noteikumus. Šeit sniegto drošības

noteikumu un norādījumu neievēro

šana var izraisīt aizdegšanos un būt

par cēloni elektriskajam triecienam

vai nopietnam savainojumam.

Lūdzam atvērt atlokāmo lappusi ar instrumenta

attēlu un turēt to atvērtu visu laiku, kamēr tiek

lasīta lietošanas pamācība.

Pielietojums

Elektroinstruments ir paredzēts koka, plastmasas,

metāla un pildmateriālu, kā arī lakotu virsmu

sausai slīpēšanai.

Elektroinstrumenti ar elektronisko gaitas

regulatoru ir derīgi arī pulēšanai.

Attēlotās sastāvdaas

Attēloto sastāvdau numerācija atbilst numuriem

elektroinstrumenta attēlā, kas sniegts ilustratīvajā

lappusē.

1Ieslēdzējs

2Regulators griešanās ātruma iepriekšējai

iestādīšanai (GEX 125-1 AE)

3Puteku konteiners salikumā

(mikrofiltru sistēma)

4Slīpēšanas pamatne

5Slīpēšanas loksne*

6Slīpēšanas pamatnes skrūves

7Puteku uzsūkšanas kanāla īscaurule

8Filtrējošais elements (mikrofiltru sistēma)

9Uzsūkšanas šūtene*

*Attēlotie vai aprakstītie piederumi neietilpst

standarta piegādes komplektā.

Tehniskie parametri

Ekscentra slīpmašīna GEX 1251 A

Professional GEX 1251 AE

Professional

Izstrādājuma numurs 3 601 C87 0.. 3 601 C87 5..

Nominālā patērējamā jauda W 250 250

Svārstību biežuma iestādīšana –z

Griešanās ātrums tukšgaitā min.1 12000 7500–12000

Orbitālo kustību biežums tukšgaitā min.1 24000 15000–24000

Orbitālo kustību diametrs mm 2,5 2,5

Slīpēšanas pamatnes diametrs mm 125 125

Svars atbilstoši EPTAProcedure 01/2003 kg 1,3 1,3

Elektroaizsardzības klase /II /II

Šādi parametri tiek nodrošināti pie nominālā elektrobarošanas sprieguma [U] 230/240 V. Instrumentiem, kas pare

dzēti zemākam spriegumam vai ir modificēti atbilstoši nacionālajiem standartiem, šie parametri var atširties.

Lūdzam vadīties pēc elektroinstrumenta izstrādājuma numura. Atsevišiem izstrādājumiem tirdzniecības apzīmējumi

var mainīties.

OBJ_BUCH-315-002.book Page 177 Monday, June 11, 2007 12:59 PM

178 | Latviešu 2 609 140 411 • 11.6.07

Informācija par troksni un vibrāciju

Mērījumi ir veikti atbilstoši standartam EN 60745.

Instrumenta radītā trokša parametru pēc

raksturlīknes A izsvērtās tipiskās vērtības ir šādas:

trokša spiediena līmenis 77 dB(A); trokša jau

das līmenis 88 dB(A). Mērījumu izkliede

K=2,8 dB.

Nēsājiet ausu aizsargus!

Kopējā vibrācijas paātrinājuma vērtība (vektoru

summa trijos virzienos) ir noteikta atbilstoši

standartam EN 60745.

Vibrācijas paātrinājuma vērtība ah =5,0 m/s2,

izkliede K =1,5 m/s2.

Šajā pamācībā sniegtais vibrāci

jas līmenis ir izmērīts atbilstoši

standartā EN 60745 noteiktajai procedūrai un var

tikt lietots instrumentu salīdzināšanai.

Vibrācijas līmenis mainās atkarībā no elektro

instrumenta pielietojuma veida un daudzos

gadījumos var pārsniegt šajā pamācībā norādīto

vērtību. Ja elektroinstruments tiek ilgstoši lietots

kādā noteiktā veidā, vibrācijas radītā papildu

slodze nereti tiek novērtēta pārāk zemu.

Piezīme. Lai precīzi izvērtētu vibrācijas radīto

papildu slodzi zināmam darba laika posmam,

jāem vērā arī laiks, kad instruments ir izslēgts vai

arī darbojas, taču reāli netiek izmantots paredzētā

darba veikšanai. Ievērojot šos faktorus, vibrācijas

radītā papildu slodze, kas noteikta zināmam darba

laika posmam, var būt ievērojami mazāka.

Atbilstības deklarācija

Mēs ar pilnu atbildību paziojam, ka sadaā

„Tehniskie parametri“ aprakstītais izstrādājums

atbilst šādiem standartiem vai normatīvajiem

dokumentiem: EN 60745, kā arī direktīvām

89/336/EES, 98/37/ES (līdz 28.12.2009) un

2006/42/ES (no 29.12.2009).

06.12.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Pievienošana

fPirms elektroinstrumenta apkopes vai

apkalpošanas izvelciet tā elektrokabea

kontaktdakšu no barojošā elektrotīkla

kontaktligzdas.

Slīpēšanas loksnes nomaia

(skatīt attēlu A)

Pirms jaunas slīpēšanas loksnes iestiprināšanas

notīriet gružus un putekus no slīpēšanas

pamatnes 4, piemēram, ar otu.

Slīpēšanas pamatnes 4 virsma sastāv no auduma

ar mikroāu pārklājumu, kas auj ātri un vienkārši

nostiprināt uz pamatnes slīpēšanas loksnes, kas

apgādātas ar mikroāu stiprinājuma slāni.

Stingri piespiediet slīpēšanas loksni 5 pie

slīpēšanas pamatnes 4 apakšējās virsmas.

Lai panāktu efektīvu puteku uzsūkšanu, sekojiet,

lai atvērumi slīpēšanas loksnē sakristu ar

atvērumiem slīpēšanas pamatnē.

Lai atvieglotu slīpēšanas loksnes 5 nostiprināšanu

uz slīpēšanas pamatnes 4, var izmantot attēlā

parādīto palīgierīci, kas atrodas piederumu koferī.

Tad ievietojiet palīgierīcē slīpēšanas loksni ar

augšup vērstu mikroāu stiprinājuma slāni un

stingri piespiediet tai elektroinstrumenta

slīpēšanas pamatni.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-315-002.book Page 178 Monday, June 11, 2007 12:59 PM

Latviešu | 1792 609 140 411 • 11.6.07

Slīpēšanas lokšu izvēle

Lietotājam ir iespējams izvēlēties dažādu širu slīpēšanas loksnes, atkarībā no apstrādājamā materiāla

un vēlamā virsmas apstrādes ātruma.

Slīpēšanas pamatnes nomaia

(skatīt attēlu B)

Piezīme. Nekavējoties nomainiet bojātu

slīpēšanas pamatni 4.

Noemiet slīpēšanas loksni vai pulēšanas

darbinstrumentu. Pilnīgi izskrūvējiet 4 skrūves 6

un noemiet slīpēšanas pamatni 4. Ievietojiet

elektroinstrumentā jaunu slīpēšanas pamatni 4 un

stingri pieskrūvējiet skrūves.

Piezīme. Nostiprinot slīpēšanas pamatni,

sekojiet, lai pamatnes turētāja piedzias zobi

ievietotos pamatnes ierobēs.

Puteku un skaidu uzsūkšana

Puteku uzsūkšana, uzkrājot tos konteinerā

(skatīt attēlus C1–C4)

Novietojiet puteku konteineru 3 uz puteku

uzsūkšanas kanāla īscaurules 7 un piespiediet,

līdz tas fiksējas.

Puteku konteinera 3 piepildīšanās pakāpi var

viegli kontrolēt caur caurspīdīgās tvertnes sienām.

Lai iztukšotu puteku konteineru 3, novelciet to no

puteku uzsūkšanas kanāla īscaurules, viegli

pagrozot.

Pirms puteku konteinera 3 atvēršanas ieteicams

pāris reizes uzsist ar to pa cietu virsmu, kā parādīts

attēlā, šādi atbrīvojot putekus, kas pielipuši filtrē

jošajam elementam.

Materiāls Pielietojums Graudainība

–Krāsa

–Laka

–Pildviela

–Špaktemasa

Krāsas noslīpēšanai rupja 40

Krāsas pamatslāa noslīpēšanai (piemēram,

otas vilcienu pēdu un krāsas pilienu nolī

dzināšanai)

vidēja 80

100

120

Gruntējuma slāu galīgajai noslīpēšanai pirms

lakošanas smalka 180

400

–Dažādi kokmateriāli

(piemēram, ciets koks,

mīksts koks, skaidu

plāksnes un

celtniecības plāksnes)

–Metāls

Priekšslīpēšanai, piemēram, raupju,

neēvelētu siju un dēu apstrādei rupja 40

Plakanu virsmu slīpēšanai un nelielu

nelīdzenumu nogludināšanai vidēja 80

100

120

Koka galīgajai noslīpēšanai un smalk

slīpēšanai smalka 180

240

320

400

–Akmens

–Marmors

–Granīts

–Keramika

–Stikls

–Pleksistikls

–Autolaka

–Corian®

–Varicor®

Priekšslīpēšanai rupja 60

Formu slīpēšanai un malu apdarei vidēja 80

100

120

Smalkslīpēšanai, formu veidošanai smalka 180

240

320

400

Slīpēšanai līdz spīdumam un stūru

noapaošanai oti smalka 600

1200

OBJ_BUCH-315-002.book Page 179 Monday, June 11, 2007 12:59 PM

180 | Latviešu 2 609 140 411 • 11.6.07

Stingri turot puteku konteineru 3, paceliet augšup

filtrējošo elementu 8 un iztukšojiet puteku

konteineru. Ar mīkstu suku iztīriet filtrējošā

elementa 8 ieloces.

Puteku uzsūkšana ar ārējā puteksūcēja palī

dzību (skatīt attēlu D)

Uzbīdiet uzsūkšanas šūteni 9 uz puteku

uzsūkšanas kanāla īscaurules 7. Savienojiet

uzsūkšanas šūteni 9 ar puteksūcēju. Norādījumi

par instrumenta pievienošanu dažādu tipu

puteksūcējiem ir sniegti šīs pamācības beigās.

Puteksūcējam jābūt piemērotam apstrādājamā

materiāla puteku uzsūkšanai.

Veselībai īpaši kaitīgu, kancerogēnu vai

sausu puteku uzsūkšanai lietojiet speciālus

puteksūcējus.

Lietošana

Uzsākot lietošanu

fPievadiet instrumentam pareizu spriegu

mu! Spriegumam elektrotīklā jāatbilst vēr

tībai, kas norādīta instrumenta marējuma

plāksnītē. Elektroinstrumenti, kas pare

dzēti 230 V spriegumam, var darboties arī

no 220 V elektrotīkla.

Ieslēgšana un izslēgšana

Lai ieslēgtu elektroinstrumentu, pabīdiet ieslē

dzēju 1 pa labi, pārvietojot to stāvoklī „I“.

Lai elektroinstrumentu izslēgtu, pabīdiet ieslē

dzēju 1 pa kreisi, pārvietojot to stāvoklī „0“.

Griešanās ātruma izvēle (GEX 1251 AE)

Ar regulatoru 2 lietotājs var izvēlēties instrumenta

griešanās ātrumu. Tas iespējams arī instrumenta

darbības laikā.

1–2neliels griešanās ātrums

3–4 vidējs griešanās ātrums

5–6 liels griešanās ātrums

Optimālais griešanās ātrums ir atkarīgs no

apstrādājamā materiāla īpašībām un veicamā

darba rakstura, un to vislabāk noteikt praktisku

mēinājumu ceā.

Ja elektroinstruments tiek ilgstoši darbināts ar

nelielu griešanās ātrumu, tas laiku pa laikam jāat

dzesē, aptuveni 3 minūtes aujot darboties

tukšgaitā ar maksimālo griešanās ātrumu.

Slīpēšanas pamatnes bremze

Elektroinstrumentā iebūvētā slīpēšanas pamatnes

bremze auj samazināt pamatnes griešanās

ātrumu tukšgaitā, novēršot nobrāzumu un švīku

veidošanos uz apstrādājamās virsmas brīdī, kad ar

to tiek kontaktēts elektroinstruments.

Ja manāmi pieaug slīpēšanas pamatnes

griešanās ātrums tukšgaitā, tas liecina par to, ka

slīpēšanas pamatne ir bojāta un to nepieciešams

nomainīt, vai arī ir nolietojusies slīpēšanas

pamatnes bremze. Nolietotā slīpēšanas pamatnes

bremze jānomaina Bosch pilnvarotā

elektroinstrumentu remontu darbnīcā.

Norādījumi darbam

fPirms elektroinstrumenta novietošanas

nogaidiet, līdz apstājas tā kustīgās daas.

Lai varētu strādāt bez piepūles,

elektroinstrumentu iespējams satvert un turēt no

augšas, sāniem vai no priekšpuses, kā to nosaka

veicamā darba raksturs (skatīt attēlu E)

Plakanu virsmu slīpēšana

Ieslēdziet elektroinstrumentu, novietojiet to ar visu

slīpēšanas virsmas laukumu uz apstrādājamās

virsmas un vienmērīgi pārvietojiet pa virsmu,

ieturot mērenu spiedienu.

Slīpēšanas ražība un virsmas apstrādes kvalitāte ir

atkarīga galvenokārt no izvēlētās slīpēšanas

loksnes, no izvēlētā griešanās ātruma regulatora

iestādījuma (GEX 1251 AE) un no spiediena uz

apstrādājamo virsmu.

Vienīgi nevainojamas kvalitātes slīpēšanas lokšu

lietošana spēj nodrošināt augstu slīpēšanas

ražību, vienlaikus saudzējot elektroinstrumentu.

Lai palielinātu slīpēšanas lokšu kalpošanas

ilgumu, darba laikā ieturiet mērenu, vienmērīgu

spiedienu uz apstrādājamo virsmu.

Pārlieku liels spiediens uz apstrādājamo virsmu

nenodrošina augstu slīpēšanas ražību, bet gan

izsauc elektroinstrumenta un slīpēšanas loksnes

priekšlaicīgu nolietošanos.

Neizmantojiet citu materiālu apstrādei slīpēšanas

loksni, kas lietota metāla slīpēšanai.

Lietojiet vienīgi oriinālos slīpēšanas piederumus,

kas ražoti firmā Bosch.

Rupjā slīpēšana

Iestipriniet elektroinstrumentā rupjgraudainu

slīpēšanas loksni.

Slīpējot ieturiet nelielu elektroinstrumenta

spiedienu uz apstrādājamo virsmu, jo tad

slīpēšanas pamatne griežas ātrāk, aujot panākt

lielāku materiāla slīpēšanas ražību.

OBJ_BUCH-315-002.book Page 180 Monday, June 11, 2007 12:59 PM

Latviešu | 1812 609 140 411 • 11.6.07

Smalkā slīpēšana

Iestipriniet elektroinstrumentā smalkgraudainu

slīpēšanas loksni.

Nedaudz mainot spiedienu uz apstrādājamo

virsmu vai mainot griešanās ātruma regulatora

iestādījumus (GEX 1251 AE), var samazināt

slīpēšanas pamatnes griešanās ātrumu un

vienlaikus saglabāt nemainīgu orbitālo kustību

biežumu.

Slīpēšanas gaitā pārvietojiet instrumentu paralēli

apstrādājamai virsmai, izdarot ar to apveida

kustības vai arī taisnas kustības pārmaius

gareniskā un šērsu virzienā. Izvairieties noliekt

elektroinstrumentu sānu virzienā, jo tad

slīpēšanas loksne var pārgriezt apstrādājamo

priekšmetu (piemēram, finieri).

Pēc slīpēšanas operācijas pabeigšanas izslēdziet

elektroinstrumentu.

Pulēšana (GEX 1251 AE)

Lai pulējot atjaunotu bojātu lakojumu vai izlīdzinātu

skrāpējumus materiāla (piemēram, akrilstikla)

virsmā, elektroinstrumentā jāiestiprina piemērots

pulēšanas darbinstruments, piemēram, aitādas

uzliktnis, pulēšanas filcs vai pulēšanas sūklis

(papildpiederumi).

Lai novērstu pulējamās virsmas stipru sasilšanu,

pulēšanas laikā darbiniet elektroinstrumentu ar

nelielu ātrumu (regulatora iedaa 1 –2).

Iestipriniet elektroinstrumentā pulēšanas sūkli un

ar krustiskām vai apveida kustībām iestrādājiet

pulēšanas līdzekli apstrādājamajā virsmā, ieturot

mērenu spiedienu uz to, tad pārtrauciet pulēšanu

un aujiet nopulētajai virsmai apžūt.

Iestipriniet elektroinstrumentā pulējošo aitādas

uzliktni un ar krustiskām vai apveida kustībām

turpiniet apžuvušās virsmas pulēšanu.

Lai nodrošinātu augstu pulējamo virsmu kvalitāti,

pulēšanas darbinstrumenti regulāri jātīra.

Mazgājiet pulēšanas darbinstrumentus ar

mazaktīvu mazgāšanas līdzekli un siltu ūdeni,

nelietojiet darbinstrumentu tīrīšanai šīdinātājus.

Apkalpošana un apkope

Apkalpošana un tīrīšana

fPirms elektroinstrumenta apkopes vai

apkalpošanas izvelciet tā elektrokabea

kontaktdakšu no barojošā elektrotīkla

kontaktligzdas.

fLai nodrošinātu instrumenta ilgstošu un

nevainojamu darbību, uzturiet tīru tā

korpusu un ventilācijas atveres.

Ja, neraugoties uz augsto izgatavošanas kvalitāti

un rūpīgo pēcražošanas pārbaudi, elektroinstru

ments tomēr sabojājas, tas nogādājams remon

tam firmas Bosch pilnvarotā elektroinstrumentu

remontu darbnīcā.

Pieprasot konsultācijas un pasūtot rezerves daas,

noteikti paziojiet 10 zīmju izstrādājuma numuru,

kas atrodams uz elektroinstrumenta marējuma

plāksnītes.

Tehniskā apkalpošana un

konsultācijas klientiem

Klientu apkalpošanas dienests atbildēs uz Jūsu

jautājumiem par izstrādājumu remontu un

apkalpošanu, kā arī par to rezerves daām.

Kopsalikuma attēlus un informāciju par rezerves

daām var atrast arī interneta vietnē:

www.boschpt.com

Bosch klientu konsultāciju grupa centīsies Jums

palīdzēt vislabākajā veidā, atbildot uz jautājumiem

par izstrādājumu un to piederumu iegādi,

lietošanu un regulēšanu.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Dzelzavas ielā 120 S

LV1021 Rīga

Tel.: + 37 (01) 7 14 62 62

Telefakss: + 37 (01) 7 14 62 63

Epasts: servicept@lv.bosch.com

Atbrīvošanās no nolietotajiem

izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un

iesaiojuma materiāli jānodod otrreizējai

pārstrādei apkārtējai videi nekaitīgā veidā.

Tikai ES valstīm

Neizmetiet nolietotos elektroinstru

mentus sadzīves atkritumu tvertnē!

Saskaā ar Eiropas Savienības

direktīvu 2002/96/ES par nolieto

tajām elektriskajām un elektronis

kajām ierīcēm un šīs direktīvas

atspoguojumiem nacionālajā likumdošanā, lieto

šanai nederīgie elektroinstrumenti jāsavāc,

jāizjauc un jānodod otrreizējai pārstrādei

apkārtējai videi nekaitīgā veidā.

Tiesības uz izmaiām tiek saglabātas.

OBJ_BUCH-315-002.book Page 181 Monday, June 11, 2007 12:59 PM

182 | Lietuviškai 2 609 140 411 • 11.6.07

Bendrosios darbo su

elektriniais įrankiais

saugos nuorodos

Perskaitykite visas šias saugos

nuorodas ir reikalavimus. Jei

nepaisysite žemiau pateiktų saugos nuorodų ir

reikalavimų, gali trenkti elektros smūgis, kilti

gaisras ir/arba galite sunkiai susižaloti arba

sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir

reikalavimus, kad ir ateityje galėtumėte jais

pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka

„Elektrinis įrankis“ apibūdina įrankius, maitinamus

iš elektros tinklo (su maitinimo laidu), ir

akumuliatorinius įrankius (be maitinimo laido).

1) Darbo vietos saugumas

a) Darbo vieta turi būti švari ir gerai

apšviesta. Netvarkinga arba blogai

apšviesta darbo vieta gali tapti nelaimingų

atsitikimų priežastimi.

b) Nedirbkite su elektriniu įrankiu

aplinkoje, kurioje yra degių skysčių,

dujų ar dulkių. Elektriniai įrankiai gali

kibirkščiuoti, o nuo kibirkščių dulkės arba

susikaupę garai gali užsidegti.

c) Dirbdami su elektriniu įrankiu neleiskite

šalia būti žiūrovams, vaikams ir lankyto

jams. Nukreipę dėmesį į kitus asmenis

galite nebesuvaldyti prietaiso.

2) Elektrosauga

a) Elektrinio įrankio maitinimo laido kištu

kas turi atitikti tinklo kištukinio lizdo

tipą. Kištuko jokiu būdu negalima

modifikuoti. Nenaudokite jokių kištuko

adapterių su įžemintais elektriniais

įrankiais. Originalūs kištukai, tiksliai

tinkantys elektros tinklo kištukiniam lizdui,

sumažina elektros smūgio pavojų.

b) Saugokitės, kad neprisiliestumėte prie

įžemintų paviršių, pvz., vamzdžių, šildy

tuvų, viryklių ar šaldytuvų. Kai Jūsų kūnas

yra įžemintas, padidėja elektros smūgio rizika.

c) Saugokite prietaisą nuo lietaus ir

drėgmės. Jei į elektrinį įrankį patenka

vandens, padidėja elektros smūgio rizika.

d) Nenaudokite maitinimo laido ne pagal

paskirtį, t. y. neneškite elektrinio prie

taiso paėmę už laido, nekabinkite ant

laido, netraukite už jo, jei norite iš

kištukinio lizdo ištraukti kištuką. Laidą

patieskite taip, kad jo neveiktų karštis,

jis neišsiteptų alyva ir jo nepažeistų

aštrios detalės ar judančios prietaiso

dalys. Pažeisti arba susipynę laidai gali

tapti elektros smūgio priežastimi.

e) Jei su elektriniu įrankiu dirbate lauke,

naudokite tik tokius ilginamuosius

laidus, kurie tinka ir lauko darbams.

Naudojant lauko darbams pritaikytus

ilginamuosius laidus, sumažėja elektros

smūgio pavojus.

f) Jei su elektriniu įrankiu neišvengiamai

reikia dirbti drėgnoje aplinkoje,

naudokite nuotėkio srovės saugiklį.

Dirbant su nuotėkio srovės saugikliu

sumažėja elektros smūgio pavojus.

3) Žmonių sauga

a) Būkite atidūs, sutelkite dėmesį į tai,

ką Jūs darote ir, dirbdami su elektriniu

įrankiu, vadovaukitės sveiku protu.

Nedirbkite su elektriniu įrankiu, jei

esate pavargę arba vartojote narkotikų,

alkoholio ar medikamentų. Akimirksnio

neatidumas dirbant su elektriniu įrankiu gali

tapti sunkių sužalojimų priežastimi.

b) Visada dirbkite su asmens apsaugos

priemonėmis ir apsauginiais akiniais.

Naudojant asmens apsaugos priemones,

pvz., respiratorių ar apsauginę kaukę, ne

slystančius batus, apsauginį šalmą, klausos

apsaugos priemones ir kt., rekomenduo

jamas atitinkamai pagal naudojamą elektrinį

įrankį, sumažėja rizika susižeisti.

c) Saugokitės, kad neįjungtumėte prietai

so atsitiktinai. Prieš prijungdami

elektrinį įrankį prie elektros tinklo

ir/arba akumuliatoriaus, prieš

pakeldami ar nešdami įsitikinkite, kad

jis yra išjungtas. Jeigu nešdami elektrinį

įrankį pirštą laikysite ant jungiklio arba

prietaisą įjungsite į elektros tinklą, kai

jungiklis yra įjungtas, gali įvykti nelaimingas

atsitikimas.

d) Prieš įjungdami elektrinį įrankį

pašalinkite reguliavimo įrankius arba

veržlinius raktus. Prietaiso besisukančioje

dalyje esantis įrankis ar raktas gali sužaloti.

e) Stenkitės, kad kūnas visada būtų

normalioje padėtyje. Dirbdami

stovėkite saugiai ir visada išlaikykite

pusiausvyrą. Tvirtai stovėdami ir gerai

išlaikydami pusiausvyrą galėsite geriau

kontroliuoti elektrinį įrankį netikėtose

situacijose.

f) Dėvėkite tinkamą aprangą. Nedėvėkite

plačių drabužių ir papuošalų. Saugokite

plaukus, drabužius ir pirštines nuo

besisukančių prietaiso dalių. Laisvus

drabužius, papuošalus bei ilgus plaukus gali

įtraukti besisukančios dalys.

OBJ_BUCH-315-002.book Page 182 Monday, June 11, 2007 12:59 PM

Lietuviškai | 1832 609 140 411 • 11.6.07

g) Jei yra numatyta galimybė prijungti

dulkių nusiurbimo ar surinkimo įrengi

nius, visada įsitikinkite, ar jie yra

prijungti ir ar tinkamai naudojami.

Naudojant dulkių nusiurbimo įrenginius

sumažėja kenksmingas dulkių poveikis.

4) Rūpestinga elektrinių įrankių priežiūra ir

naudojimas

a) Neperkraukite prietaiso. Naudokite

Jūsų darbui tinkamą elektrinį įrankį. Su

tinkamu elektriniu įrankiu Jūs dirbsite geriau

ir saugiau, jei neviršysite nurodyto

galingumo.

b) Nenaudokite elektrinio įrankio su

sugedusiu jungikliu. Elektrinis įrankis,

kurio nebegalima įjungti ar išjungti, yra

pavojingas ir jį reikia remontuoti.

c) Prieš reguliuodami prietaisą, keisdami

darbo įrankius ar prieš valydami prietai

są, iš elektros tinklo lizdo ištraukite

kištuką ir/arba išimkite akumuliatorių.

Ši atsargumo priemonė apsaugos jus nuo

netikėto elektrinio įrankio įsijungimo.

d) Nenaudojamą prietaisą sandėliuokite

vaikams ir nemokantiems juo naudotis

asmenims neprieinamoje vietoje.

Elektriniai įrankiai yra pavojingi, kai juos

naudoja nepatyrę asmenys.

e) Rūpestingai prižiūrėkite elektrinį įrankį.

Patikrinkite, ar besisukančios prietaiso

dalys tinkamai veikia ir niekur nestringa,

ar nėra sulūžusių ar pažeistų dalių,

kurios trikdytų elektrinio įrankio

veikimą. Prieš vėl naudojant prietaisą,

pažeistos prietaiso dalys turi būti

sutaisytos. Daugelio nelaimingų atsitikimų

priežastis yra blogai prižiūrimi elektriniai

įrankiai.

f) Pjovimo įrankiai turi būti aštrūs ir

švarūs. Rūpestingai prižiūrėti pjovimo

įrankiai su aštriomis pjaunamosiomis

briaunomis mažiau stringa ir juos yra

lengviau valdyti.

g) Elektrinį įrankį, papildomą įrangą,

darbo įrankius ir t.t. naudokite taip, kaip

nurodyta šioje instrukcijoje, ir atsižvel

kite į darbo sąlygas ir atliekamą darbą.

Naudojant elektrinius įrankius ne pagal

paskirtį, gali susidaryti pavojingos

situacijos.

5) Aptarnavimas

a) Elektrinį įrankį turi remontuoti tik kvalifi

kuoti specialistai ir naudoti tik

originalias atsargines dalis. Taip galima

garantuoti, jog prietaisas išliks saugus

naudoti.

Saugos nuorodos dirban

tiems su šiuo prietaisu

fPrietaisą leidžiama naudoti tik šlifavimui

sausuoju būdu. Į prietaisą patekęs vanduo

padidina elektros smūgio riziką.

fStebėkite, kad skriejančios kibirkštys

nesužalotų kitų asmenų. Pašalinkite

netoliese esančias degias medžiagas.

Šlifuojant metalus susidaro kibirkščių srautas.

fDėmesio, gaisro pavojus! Venkite

šlifuojamos medžiagos ir prietaiso

įkaitimo, prieš darydami pertrauką,

ištuštinkite dulkių surinkimo konteinerį.

Šlifavimo dulkės, esančios dulkių surinkimo

maišelyje, mikrofiltro sistemoje, popieriniame

maišelyje (arba filtro maišelyje, pvz., dulkių

siurblyje) esant tam tikroms sąlygoms,

pavyzdžiui, metalo šlifavimo metu lekiant

kibirkštims, gali savaime užsiliepsnoti. Tai gali

būti ypač pavojinga tuo atveju, kai dulkės yra

susimaišiusios su lako, poliuretano dalelėmis

arba kitomis cheminėmis medžiagomis, o taip

pat, kuomet nušlifuota medžiagos masė yra

įkaitusi.

fĮtvirtinkite ruošinį. Veržimo įranga arba

spaustuvais įtvirtintas ruošinys yra

užfiksuojamas žymiai patikimiau nei laikant

ruošinį ranka.

fDraudžiama apdirbti medžiagas, kurių

sudėtyje yra asbesto. Asbestas pasižymi vėžį

sukeliančiu poveikiu.

fNaudokite tinkamas apsaugos priemones,

jei dirbant gali susidaryti pavojingos

sveikatai, greitai užsiliepsnojančios arba

sprogios dulkės. Pvz., kai kurių medžiagų

dulkės gali sukelti vėžį, todėl yra būtina dirbti su

apsauginiu respiratoriumi ir naudoti tinkamą

išorinio nusiurbimo įrenginį, jei yra numatyta

galimybė jį prijungti prie įrankio.

fVisuomet valykite darbo vietą. Medžiagų

mišiniai yra ypač pavojingi. Spalvotųjų metalų

dulkės gali užsidegti arba sprogti.

fNiekuomet nedirbkite su prietaisu, jeigu

maitinimo laidas yra pažeistas. Jeigu

darbo metu bus pažeistas ar nutrūks mai

tinimo laidas, jo nelieskite, bet tuojau pat

ištraukite kištuką iš elektros tinklo lizdo.

Pažeisti laidai padidina elektros smūgio riziką.

OBJ_BUCH-315-002.book Page 183 Monday, June 11, 2007 12:59 PM

184 | Lietuviškai 2 609 140 411 • 11.6.07

Funkcijų aprašymas

Perskaitykite visas šias saugos

nuorodas ir reikalavimus. Jei

nepaisysite žemiau pateiktų saugos

nuorodų ir reikalavimų, gali trenkti

elektros smūgis, kilti gaisras ir/arba

galite sunkiai susižaloti arba sužaloti

kitus asmenis.

Atverskite lapą su prietaiso schema ir, skaitydami

instrukciją, palikite šį lapą atverstą.

Prietaiso paskirtis

Elektrinis prietaisas skirtas medienai, plastikui,

metalui, glaistui bei lakuotiems paviršiams šlifuoti

sausuoju būdu.

Elektriniai prietaisai su elektroniniu reguliatoriumi

taip pat skirti poliruoti.

Pavaizduoti prietaiso elementai

Numeriais pažymėtus prietaiso elementus rasite

šios instrukcijos puslapiuose pateiktuose

paveikslėliuose.

1Įjungimoišjungimo jungiklis

2Išankstinio sūkių nustatymo reguliatoriaus

ratukas(GEX 125-1 AE)

3Dulkių surinkimo dėžutė (mikrofiltrų sistema)

4Šlifavimo diskas

5Šlifavimo popieriaus lapelis*

6Šlifavimo disko varžtai

7Dulkių išmetimo atvamzdis

8Filtruojamasis elementas (mikrofiltrų sistema)

9Nusiurbimo žarna*

*Pavaizduoti ar aprašyti priedai į standartinį

komplektą neįeina.

Techniniai duomenys

Informacija apie triukšmą ir vibraciją

Matavimų duomenys gauti pagal EN 60745.

Pagal A skalę išmatuotas prietaiso triukšmo lygis

tipiniu atveju siekia: garso slėgio lygis 77 dB(A);

garso galios lygis 88 dB(A). Paklaida K=2,8 dB.

Dirbkite su klausos apsaugos priemonėmis!

Vibracijos bendroji vertė (trijų krypčių

atstojamasis vektorius) nustatyta pagal EN 60745:

Vibracijos emisijos vertė ah =5,0 m/s2, paklaida

K=1,5m/s

Šioje instrukcijoje pateiktas vibra

cijos lygis yra išmatuotas taikant

EN 60745 normoje nurodytą matavimo metodiką ir

gali būti naudojamas lyginant prietaisus.

Vibracijos lygis priklausomai nuo elektrinio prietai

so naudojimo pobūdžio gali kisti ir kai kuriais

atvejais gali būti didesnis už šioje instrukcijoje

nurodytą vertę. Jei prietaisas reguliariai

naudojamas tokiu būdu, vibracijos poveikis gali

būti nepakankamai įvertinamas.

Nuoroda: norint tiksliai įvertinti vibracijos poveikį

per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką,

per kurį prietaisas buvo išjungtas arba, nors ir

veikė, bet nebuvo naudojamas. Tai įvertinus,

vibracijos dozė per visą darbo laiką gali būti

gerokai mažesnė.

Ekscentrinis šlifuoklis GEX 1251 A

Professional GEX 1251 AE

Professional

Gaminio numeris 3 601 C87 0.. 3 601 C87 5..

Nominali naudojamoji galia W 250 250

Šlifavimo judesių skaičiaus nustatymas –z

Tuščiosios eigos sūkių skaičius min1 12000 7500–12000

Tuščiosios eigos švytavimo judesių skaičius min1 24000 15000–24000

Švytavimo trajektorijos spindulys mm 2,5 2,5

Šlifavimo disko skersmuo mm 125 125

Svoris pagal „EPTAProcedure 01/2003“ kg 1,3 1,3

Apsaugos klasė /II /II

Pateikti duomenys galioja tuo atveju, kai nominali įtampa [U] yra lygi 230/240 V. Esant mažesnei įtampai, o taip pat

priklausomai nuo įrankio modifikacijos šie duomenys gali skirtis nuo aukščiau pateiktųjų.

Atkreipkite dėmesį į Jūsų prietaiso gaminio numerį, nes kai kurių prietaisų modelių pavadinimai gali skirtis.

OBJ_BUCH-315-002.book Page 184 Monday, June 11, 2007 12:59 PM

Lietuviškai | 1852 609 140 411 • 11.6.07

Atitikties deklaracija

Atsakingai pareiškiame, kad skyriuje „Techniniai

duomenys“ aprašytas gaminys atitinka žemiau

pateiktas normas arba norminius dokumentus:

EN 60745 pagal direktyvų 89/336/EEB, 98/37/EB

(iki 20091228), 2006/42/EB (nuo 20091229)

reikalavimus.

06.12.2006, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Montavimas

fPrieš atliekant bet kokius prietaiso aptar

navimo, reguliavimo ar priežiūros darbus

reikia ištraukti kištuką iš elektros tinklo

lizdo.

Šlifavimo popieriaus keitimas

(žiūr. pav. A)

Prieš uždėdami naują šlifavimo popieriaus lapelį

nuo šlifavimo disko nuvalykite nešvarumus ir

dulkes 4, pvz., teptuku.

Šlifavimo disko 4 paviršių sudaro kibusis audinys,

kad šlifavimo popieriaus lapelį su kibiuoju laikikliu

galėtumėte greitai ir lengvai pritvirtinti.

Tvirtai prispauskite šlifavimo popieriaus lapelį 5

prie šlifavimo disko 4 apatinės pusės.

Kad užtikrintumėte optimalų dulkių nusiurbimą,

stebėkite, kad šlifavimo popieriaus lapelyje

esančios kiaurymės sutaptų šlifavimo diske

esančiomis kiaurymėmis.

Kad būtų lengviau nustatyti šlifavimo popieriaus

lapelį 5 ant šlifavimo disko 4, galite naudoti įrankių

lagaminėlyje esančią pagalbinę reguliavimo dalį.

Šlifavimo popieriaus lapelį įdėkite į pagalbinę

reguliavimo dalį, kad kibusis audinys būtų

nukreiptas į viršų, ir tvirtai prispauskite šlifavimo

diską prie elektrinio prietaiso.

Šlifavimo popieriaus pasirinkimas

Atsižvelgiant į šlifuojamos medžiagos rūšį ir norimą šlifavimo efektyvumą galima pasirinkti įvairų

šlifavimo popierių:

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Medžiaga Naudojimas Grūdėtumas

–Dažai

–Lakas

–Užpildas

–Glaistas

Dažams pašalinti grubus 40

Pirminiam dažų sluoksniui šlifuoti (pvz.,

teptuko dryžiams, dažų lašeliams,

nutekėjusiems dažams pašalinti)

vidutinis 80

100

120

Baigiamajam gruntavimo dažų ir lako

šlifavimui smulkus 180

400

OBJ_BUCH-315-002.book Page 185 Monday, June 11, 2007 12:59 PM

186 | Lietuviškai 2 609 140 411 • 11.6.07

Šlifavimo disko keitimas

(žiūr. pav. B)

Nuoroda: pažeistą šlifavimo diską 4 nedelsdami

pakeiskite.

Nuimkite šlifavimo popieriaus lapelį arba

poliravimo įrankį. Visiškai išsukite 4 varžtus 6 ir

nuimkite šlifavimo diską 4. Uždėkite naują

šlifavimo diską 4 ir vėl tvirtai užveržkite varžtus.

Nuoroda: uždėdami šlifavimo diską stebėkite,

kad laikiklio dantukai patektų į šlifavimo disko

kiaurymes.

Dulkių ir drožlių nusiurbimas

Vietinis nusiurbimas į dulkių surinkimo dėžutę

(žiūr. pav. C1–C4)

Užmaukite dulkių surinkimo dėžutę 3 ant dulkių

išmetimo atvamzdžio 7 taip, kad ji užsifiksuotų.

Dulkių surinkimo dėžutės 3 pripildymo lygį patogu

stebėti per permatomą bakelį.

Norėdami dulkių surinkimo dėžutę 3 ištuštinti,

atsargiai sukdami traukite ją žemyn.

Prieš atidarant dulkių surinkimo dėžutę 3

rekomenduojama nupurtyti dulkes nuo

filtruojančio elemento, stuktelint dėžute į kokį nors

kietą pagrindą.

Tvirtai laikykite dulkių surinkimo dėžutę 3,

atlenkite į viršų filtruojamąjį elementą 8 ir dulkių

surinkimo dėžutę ištuštinkite. Minkštu šepečiu

išvalykite filtruojamojo elemento 8 menteles.

Išorinis dulkių nusiurbimas (žiūr. pav. D)

Užmaukite nusiurbimo žarną 9 ant dulkių išmetimo

atvamzdžio 7. Sujunkite nusiurbimo žarną 9 su

dulkių siurbliu. Informaciją, kaip prijungti prietaisą

prie įvairių dulkių siurblių, rasite šios instrukcijos

pabaigoje.

Dulkių siurblys turi būti pritaikytas apdirbamo

ruošinio drožlėms ir dulkėms nusiurbti.

Sveikatai ypač pavojingoms, vėžį sukeliančioms,

sausoms dulkėms nusiurbti būtina naudoti spe

cialų dulkių siurblį.

Naudojimas

Paruošimas naudoti

fAtkreipkite dėmesį į tinklo įtampą! Elektros

tinklo įtampa turi atitikti prietaiso firminėje

lentelėje nurodytą įtampą. 230 V

pažymėtus prietaisus galima jungti ir į

220 V įtampos elektros tinklą.

Įjungimas ir išjungimas

Norėdami įjungti prietaisą, paverskite jungiklį 1

dešinėn į padėtį „I“.

Norėdami išjungti prietaisą, paverskite jungiklį 1

kairėn, į padėtį „0“.

–Visi medienos ruošiniai

(pvz., kietoji ir minkštoji

mediena, drožlių

plokštės, statybinės

plokštės)

–Metalo ruošiniai

Pirminiam šlifavimui, pvz., šiurkščių, neob

liuotų tąšų bei lentų grubus 40

Lygioms plokštumoms šlifuoti ir

nedideliems nelygumams išlyginti vidutinis 80

100

120

Glotniajam ir baigiamajam medienos

šlifavimui smulkus 180

240

320

400

–Akmuo

–Marmuras

–Granitas

–Keramika

–Stiklas

–Organinis stiklas

–Automobilių dažai

–Corian®

–Varicor®

Pirminiam šlifavimui grubus 60

Profiliniam šlifavimui ir briaunų nuėmimui vidutinis 80

100

120

Glotniajam šlifavimui išgaunant formą smulkus 180

240

320

400

Poliravimui ir briaunų užapvalinimui labai smulkus 600

1200

Medžiaga Naudojimas Grūdėtumas

OBJ_BUCH-315-002.book Page 186 Monday, June 11, 2007 12:59 PM

Lietuviškai | 1872 609 140 411 • 11.6.07

Sūkių skaičiaus parinkimas (GEX 1251 AE)

Su sūkių skaičiaus nustatymo reguliatoriaus

ratuku 2 reikiamą sūkių skaičių galite nustatyti ir

prietaisui veikiant.

1–2 mažas sūkių skaičius

3–4 vidutinis sūkių skaičius

5–6 didelis sūkių skaičius

Reikiamas sūkių skaičius priklauso nuo ruošinio

medžiagos ir darbo sąlygų; jį nustatyti galima

praktiniais bandymais.

Ilgesnį laiką mažais sūkiais veikęs prietaisas turi

būti aušinamas apie 3 min., leidžiant jam veikti

maksimaliais sūkiais tuščiąja eiga.

Šlifavimo disko stabdys

Integruotas šlifavimo disko stabdys sumažina

sūkių skaičių prietaisui veikiant tuščiąja eiga, kad

pridedant elektrinį prietaisą prie ruošinio

nesusidarytų rievės.

Jei prietaiso tuščiosios eigos sūkių skaičius nuolat

didėja, vadinasi šlifavimo diskas yra pažeistas ir jį

reikia pakeisti arba susidėvėjo šlifavimo disko

stabdys. Susidėvėjusį šlifavimo diską reikia keisti

įgaliotose Bosch elektrinių įrankių remonto

dirbtuvėse.

Darbo patarimai

fPrieš padėdami prietaisą išjunkite jį ir

palaukite, kol variklis visiškai sustos.

Kad dirbdami nepavargtumėte, elektrinį prietaisą

galite laikyti iš viršaus, iš šono ar priekio.

(žiūr. pav. E)

Paviršiaus šlifavimas

Įjunkite elektrinį prietaisą, visu šlifuojamuoju

paviršiumi uždėkite ant apdorojamo pagrindo ir

šiek tiek spausdami stumkite per ruošinį.

Šlifavimo našumas ir šlifuoto paviršiaus glotnumas

iš esmės priklauso nuo šlifavimo popieriaus lapelio

parinkimo, nustatytos sūkių skaičiaus pakopos

(GEX 1251 AE) ir prispaudimo jėgos.

Tik geras šlifavimo popierius garantuoja šlifavimo

kokybę ir padeda tausoti prietaisą.

Stenkitės visuomet vienodai prispausti prietaisą,

tuomet šlifavimo popierius tarnaus ilgiau.

Stipresnis prispaudimas nepadidina šlifavimo

našumo, o tik pagreitina prietaiso ir šlifavimo

priemonių susidėvėjimą.

Tuo pačiu šlifavimo popieriaus lapeliu, kuriuo

šlifavote metalą, nešlifuokite kitų medžiagų.

Naudokite tik originalius Bosch šlifavimo priedus

bei įrangą.

Grubusis šlifavimas

Pritvirtinkite grubaus grūdėtumo šlifavimo

popieriaus lapelį.

Elektrinį prietaisą spauskite nestipriai, kad jis

veiktų didesniu sūkių skaičiumi ir būtų didesnis

šlifavimo našumas.

Glotnusis šlifavimas

Pritvirtinkite smulkaus grūdėtumo šlifavimo

popieriaus lapelį.

Šiek tiek keisdami prispaudimo jėgą arba sūkių

skaičiaus pakopą (GEX 1251 AE), išlaikydami

ekscentrinį judėjimą galite mažinti šlifavimo disko

sūkių skaičių.

Prietaisą šiek tiek spausdami veskite ruošinio

paviršiumi apskritiminiais judesiais arba

pakaitomis išilgine ir skersine kryptimi. Elektrinio

prietaiso neperkreipkite, kad neprašlifuotumėte

apdorojamo ruošinio, pvz., faneros.

Baigę darbinę operaciją, elektrinį prietaisą

išjunkite.

Poliravimas (GEX 1251 AE)

Norint poliruoti nudilusį laką arba poliruoti

įbrėžimus (pvz., akrilinio stiklo), elektrinį prietaisą

galima naudoti su specialiais poliravimo įrankiais,

pvz., lamos vilnos gaubtu, poliravimo veltiniu arba

poliravimo kempine (papildoma įranga).

Kad paviršius per daug neįkaistų, poliruodami

pasirinkite mažesnį sūkių skaičių (1 –2 pakopą).

Poliravimo priemonę įtrinkite šiek tiek spausdami

poliravimo kempine kryžminiais arba

apskritiminiais judesiais ir palikite išdžiūti.

Išdžiūvusią poliravimo priemonę nupoliruokite

lamos vilnos gaubtu kryžminiais arba

apskritiminiais judesiais.

Kad užtikrintumėte gerus poliravimo rezultatus,

poliravimo įrankius reguliariai valykite. Plaukite

poliravimo įrankius švelniais plovikliais ir šiltu

vandeniu, nenaudokite jokių skiediklių.

Priežiūra ir servisas

Priežiūra ir valymas

fPrieš atliekant bet kokius prietaiso aptar

navimo, reguliavimo ar priežiūros darbus

reikia ištraukti kištuką iš elektros tinklo

lizdo.

fReguliariai valykite elektrinį įrankį ir venti

liacines angas jo korpuse, tuomet galėsite

dirbti kokybiškai ir saugiai.

OBJ_BUCH-315-002.book Page 187 Monday, June 11, 2007 12:59 PM

188 | Lietuviškai 2 609 140 411 • 11.6.07

Jeigu prietaisas, nepaisant gamykloje atliekamo

kruopštaus gamybos ir kontrolės proceso, vis

dėlto sugestų, jo remontas turi būti atliekamas

įgaliotose Bosch elektrinių įrankių remonto

dirbtuvėse.

Ieškant informacijos ir užsakant atsargines dalis

būtina nurodyti dešimtženklį gaminio užsakymo

numerį.

Klientų aptarnavimo skyrius ir

klientų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į

klausimus, susijusius su jūsų gaminio remontu,

technine priežiūra bei atsarginėmis dalimis.

Detalius brėžinius ir informaciją apie atsargines

dalis rasite čia:

www.boschpt.com

Bosch klientų konsultavimo tarnybos specialistai

mielai jums patars gaminių ir papildomos įrangos

pirkimo, naudojimo bei nustatymo klausimais.

Lithuania

Bosch įrankių servisas

Informacijos tarnyba: +370 (037) 713350

rankių remontas: +370 (037) 713352

Faksas: +370 (037) 713354

El.paštas: servicept@lv.bosch.com

Sunaikinimas

Prietaisas, papildoma įranga ir pakuotė yra paga

minti iš medžiagų, tinkančių antriniam perdirbi

mui, ir vėliau privalo būti atitinkamai perdirbti.

Tik ES šalims:

Nemeskite elektrinių įrankių į

buitinių atliekų konteinerius!

Pagal ES Direktyvą 2002/96/EB dėl

naudotų elektrinių ir elektroninių

prietaisų atliekų utilizavimo ir pagal

vietinius šalies įstatymus naudoti

nebetinkami elektriniai įrankiai turi būti surenkami

atskirai ir gabenami į antrinių žaliavų tvarkymo

vietas, kur jie turi būti sunaikinami arba perdirbami

aplinkai nekenksmingu būdu.

Galimi pakeitimai.

OBJ_BUCH-315-002.book Page 188 Monday, June 11, 2007 12:59 PM

Robert Bosch GmbH

Power Tools Division

70745 Leinfelden-Echterdingen

www.bosch-pt.com

2 609 140 411 (2007.06) O / 189

OBJ_BUCH-315-002.book Page 1 Monday, June 11, 2007 12:59 PM
