Robert Bosch GmbH

Power Tools Division

70745 Leinfelden-Echterdingen

Germany

www.bosch-pt.com

1 619 P09 899 (2011.12) PS / 85 OEU

OEU OEU

PBH

2100 RE | 2100 SRE | 2500 RE | 2500 SRE

pl Instrukcja oryginalna

cs Původní návod k používání

sk Pôvodný návod na použitie

hu Eredeti használati utasítás

ru Îðèãèíàëüíîå ðóêîâîäñòâî ïî

ýêñïëóàòàöèè

uk Îðèã³íàëüíà ³íñòðóêö³ÿ ç

åêñïëóàòàö³¿

ro Instrucţiuni originale

bg Îðèãèíàëíà èíñòðóêöèÿ

sr Originalno uputstvo za rad

sl Izvirna navodila

hr Originalne upute za rad

et Algupärane kasutusjuhend

lv Instrukcijas oriģinālvalodā

lt Originali instrukcija

OBJ_BUCH-1577-002.book Page 1 Thursday, December 15, 2011 12:38 PM

2 |

1 619 P09 899 | (15.12.11) Bosch Power Tools

Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 3

Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 8

Slovensky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 13

Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 18

Ðóññêèé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ñòðàíèöà 24

Óêðà¿íñüêà. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ñòîð³íêà 30

Română . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 35

Áúëãàðñêè . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ñòðàíèöà 40

Srpski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 46

Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 51

Hrvatski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 56

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 61

Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 65

Lietuviškai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Puslapis 71

OBJ_BUCH-1577-002.book Page 2 Thursday, December 15, 2011 12:38 PM

Polski | 3

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Polski

Ogólne przepisy bezpieczeństwa dla

elektronarzędzi

Należy przeczytać wszystkie

wskazówki i przepisy. Błędy w

przestrzeganiu poniższych wskazówek mogą spowodować

porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy starannie przechowywać wszystkie przepisy i

wskazówki bezpieczeństwa dla dalszego zastosowania.

Użyte w poniższym tekście pojęcie „elektronarzędzie“ odnosi

się do elektronarzędzi zasilanych energią elektryczną z sieci (z

przewodem zasilającym) i do elektronarzędzi zasilanych aku-

mulatorami (bez przewodu zasilającego).

Bezpieczeństwo miejsca pracy

fStanowisko pracy należy utrzymywać w czystości i

dobrze oświetlone. Nieporządek w miejscu pracy lub

nieoświetlona przestrzeń robocza mogą być przyczyną

wypadków.

fNie należy pracować tym elektronarzędziem w

otoczeniu zagrożonym wybuchem, w którym znajdują

się np. łatwopalne ciecze, gazy lub pyły. Podczas pracy

elektronarzędziem wytwarzają się iskry, które mogą

spowodować zapłon.

fPodczas użytkowania urządzenia zwrócić uwagę na to,

aby dzieci i inne osoby postronne znajdowały się w bez-

piecznej odległości. Odwrócenie uwagi może

spowodować utratę kontroli nad narzędziem.

Bezpieczeństwo elektryczne

fWtyczka elektronarzędzia musi pasować do gniazda.

Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie

wolno używać wtyków adapterowych w przypadku

elektronarzędzi z uziemieniem ochronnym.

Niezmienione wtyczki i pasujące gniazda zmniejszają

ryzyko porażenia prądem.

fNależy unikać kontaktu z uziemionymi powierzchniami

jak rury, grzejniki, piece i lodówki. Ryzyko porażenia

prądem jest większe, gdy ciało użytkownika jest uziemio-

ne.

fUrządzenie należy zabezpieczyć przed deszczem i

wilgocią. Przedostanie się wody do elektronarzędzia

podwyższa ryzyko porażenia prądem.

fNigdy nie należy używać przewodu do innych

czynności. Nigdy nie należy nosić elektronarzędzia,

trzymając je za przewód, ani używać przewodu do

zawieszenia urządzenia; nie wolno też wyciągać wtycz-

ki z gniazdka pociągając za przewód. Przewód należy

chronić przed wysokimi temperaturami, należy go trzy-

mać z dala od oleju, ostrych krawędzi lub ruchomych

części urządzenia. Uszkodzone lub splątane przewody

zwiększają ryzyko porażenia prądem.

fW przypadku pracy elektronarzędziem pod gołym

niebem, należy używać przewodu przedłużającego,

dostosowanego również do zastosowań zewnętrznych.

Użycie właściwego przedłużacza (dostosowanego do

pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.

fJeżeli nie da się uniknąć zastosowania

elektronarzędzia w wilgotnym otoczeniu, należy użyć

wyłącznika ochronnego różnicowo-prądowego.

Zastosowanie wyłącznika ochronnego różnicowo-prądo-

wego zmniejsza ryzyko porażenia prądem.

Bezpieczeństwo osób

fPodczas pracy z elektronarzędziem należy zachować

ostrożność, każdą czynność wykonywać uważnie i z

rozwagą. Nie należy używać elektronarzędzia, gdy jest

się zmęczonym lub będąc pod wpływem narkotyków,

alkoholu lub lekarstw. Moment nieuwagi przy użyciu

elektronarzędzia może stać się przyczyną poważnych

urazów ciała.

fNależy nosić osobiste wyposażenie ochronne i zawsze

okulary ochronne. Noszenie osobistego wyposażenia

ochronnego – maski przeciwpyłowej, obuwia

z podeszwami przeciwpoślizgowymi, kasku ochronnego

lub środków ochrony słuchu (w zależności od rodzaju i

zastosowania elektronarzędzia) – zmniejsza ryzyko

obrażeń ciała.

fNależy unikać niezamierzonego uruchomienia

narzędzia. Przed włożeniem wtyczki do gniazdka i/lub

podłączeniem do akumulatora, a także przed podnie-

sieniem lub przeniesieniem elektronarzędzia, należy

upewnić się, że elektronarzędzie jest wyłączone.

Trzymanie palca na wyłączniku podczas przenoszenia

elektronarzędzia lub podłączenie do prądu włączonego

narzędzia, może stać się przyczyną wypadków.

fPrzed włączeniem elektronarzędzia, należy usunąć

narzędzia nastawcze lub klucze. Narzędzie lub klucz,

znajdujący się w ruchomych częściach urządzenia mogą

doprowadzić do obrażeń ciała.

fNależy unikać nienaturalnych pozycji przy pracy.

Należy dbać o stabilną pozycję przy pracy i zachowanie

równowagi. W ten sposób możliwa będzie lepsza kontrola

elektronarzędzia w nieprzewidzianych sytuacjach.

fNależy nosić odpowiednie ubranie. Nie należy nosić

luźnego ubrania ani biżuterii. Włosy, ubranie i

rękawice należy trzymać z daleka od ruchomych

części. Luźne ubranie, biżuteria lub długie włosy mogą

zostać wciągnięte przez ruchome części.

fJeżeli istnieje możliwość zamontowania urządzeń

odsysających i wychwytujących pył, należy upewnić

się, że są one podłączone i będą prawidłowo użyte.

Użycie urządzenia odsysającego pył może zmniejszyć

zagrożenie pyłami.

Prawidłowa obsługa i eksploatacja elektro-

narzędzi

fNie należy przeciążać urządzenia. Do pracy używać

należy elektronarzędzia, które są do tego

przewidziane. Odpowiednio dobranym

elektronarzędziem pracuje się w danym zakresie

wydajności lepiej i bezpieczniej.

OBJ_BUCH-1577-002.book Page 3 Thursday, December 15, 2011 12:38 PM

4 | Polski

1 619 P09 899 | (15.12.11) Bosch Power Tools

fNie należy używać elektronarzędzia, którego

włącznik/wyłącznik jest uszkodzony. Elektronarzędzie,

którego nie można włączyć lub wyłączyć jest niebezpie-

czne i musi zostać naprawione.

fPrzed regulacją urządzenia, wymianą osprzętu lub po

zaprzestaniu pracy narzędziem, należy wyciągnąć

wtyczkę z gniazda i/lub usunąć akumulator. Ten środek

ostrożności zapobiega niezamierzonemu włączeniu się

elektronarzędzia.

fNieużywane elektronarzędzia należy przechowywać w

miejscu niedostępnym dla dzieci. Nie należy

udostępniać narzędzia osobom, które go nie znają lub

nie przeczytały niniejszych przepisów. Używane przez

niedoświadczone osoby elektronarzędzia są

niebezpieczne.

fKonieczna jest należyta konserwacja elektronarzędzia.

Należy kontrolować, czy ruchome części urządzenia

działają bez zarzutu i nie są zablokowane, czy części nie

są pęknięte lub uszkodzone w taki sposób, który

miałby wpływ na prawidłowe działanie

elektronarzędzia. Uszkodzone części należy przed

użyciem urządzenia oddać do naprawy. Wiele

wypadków spowodowanych jest przez niewłaściwą

konserwację elektronarzędzi.

fNależy stale dbać o ostrość i czystość narzędzi tnących.

O wiele rzadziej dochodzi do zakleszczenia się narzędzia

tnącego, jeżeli jest ono starannie utrzymane. Zadbane

narzędzia łatwiej się też prowadzi.

fElektronarzędzia, osprzęt, narzędzia pomocnicze itd.

należy używać zgodnie z niniejszymi zaleceniami.

Uwzględnić należy przy tym warunki i rodzaj wykony-

wanej pracy. Niezgodne z przeznaczeniem użycie

elektronarzędzia może doprowadzić do niebezpiecznych

sytuacji.

Serwis

fNaprawę elektronarzędzia należy zlecić jedynie

wykwalifikowanemu fachowcowi i przy użyciu

oryginalnych części zamiennych. To gwarantuje, że

bezpieczeństwo urządzenia zostanie zachowane.

Wskazówki dotyczące

bezpieczeństwa pracy z młotami

fNależy stosować środki ochrony słuchu. Wpływ hałasu

może spowodować utratę słuchu.

fNarzędzia używać z dodatkowymi rękojeściami

dostarczonymi z narzędziem. Utrata kontroli może

spowodować osobiste obrażenia operatora.

fPodczas wykonywania prac, przy których narzędzie

robocze lub śruba mogłyby natrafić na ukryte

przewody elektryczne lub na własny przewód

zasilający, elektronarzędzie należy trzymać za

izolowane powierzchnie rękojeści. Kontakt z

przewodem sieci zasilającej może spowodować

przekazanie napięcia na części metalowe urządzenia, co

mogłoby spowodować porażenie prądem elektrycznym.

Dalsze wskazówki bezpieczeństwa i

pracy

fNależy zwrócić uwagę na napięcie sieciowe! Napięcie

źródła prądu musi zgadzać się z danymi na tabliczce

znamionowej elektronarzędzia. Urządzenia

przeznaczone do pracy pod napięciem 230/240 V

można przyłączać również do sieci 220 V.

fNależy używać odpowiednich przyrządów

poszukiwawczych w celu lokalizacji ukrytych

przewodów zasilających, lub poprosić o pomoc zakłady

miejskie. Kontakt z przewodami znajdującymi się pod

napięciem może doprowadzić do powstania pożaru

i porażenia elektrycznego. Uszkodzenie przewodu

gazowego może doprowadzić do wybuchu. Przebicie

przewodu wodociągowego powoduje szkody rzeczowe.

fRękojeść dodatkową należy mocno dociągnąć.

Elektronarzędzie należy podczas pracy przytrzymywać

mocno dwoma rękami, dbając o stabilną pozycję pracy.

Prowadzenie elektronarzędzia oburącz sprzyja

bezpieczeństwu pracy.

fNależy zabezpieczyć obrabiany przedmiot.

Zamocowanie obrabianego przedmiotu w urządzeniu

mocującym lub imadle jest bezpieczniejsze niż trzymanie

go w ręku.

fDo wiercenia bez udaru w drewnie, metalu, ceramice i

tworzywach sztucznych, a także do wkręcania śrub używa

się narzędzi bez systemu SDS-plus (np. wiertła

cylindryczne). Do osadzania tego rodzaju narzędzi

potrzebny jest szybkomocujący uchwyt wiertarski lub

uchwyt wiertarski z wieńcem zębatym.

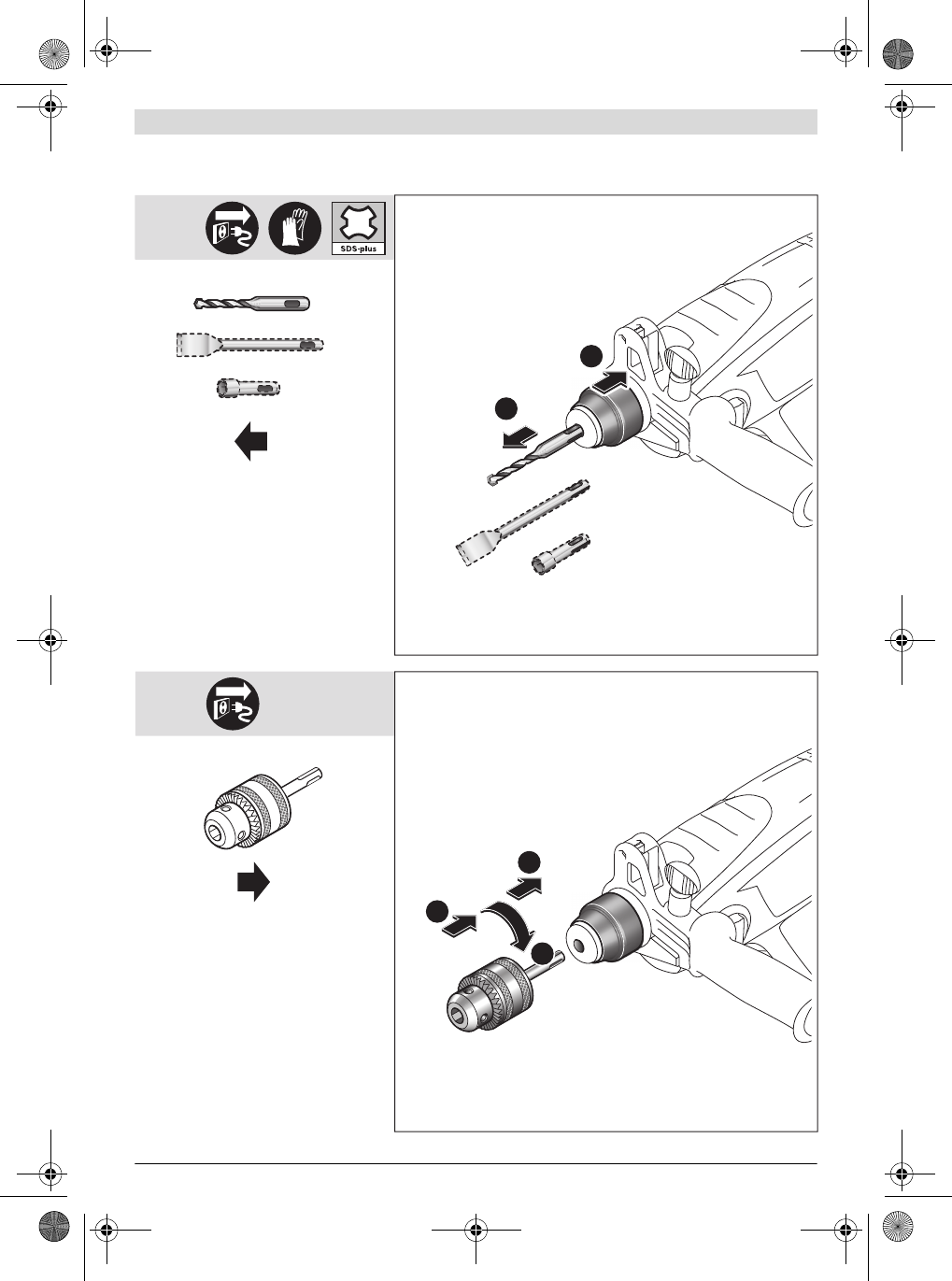

fWymienny uchwyt wiertarski blokuje się samoczynnie.

Sprawdzić zaryglowanie, pociągając za uchwyt wiertarski.

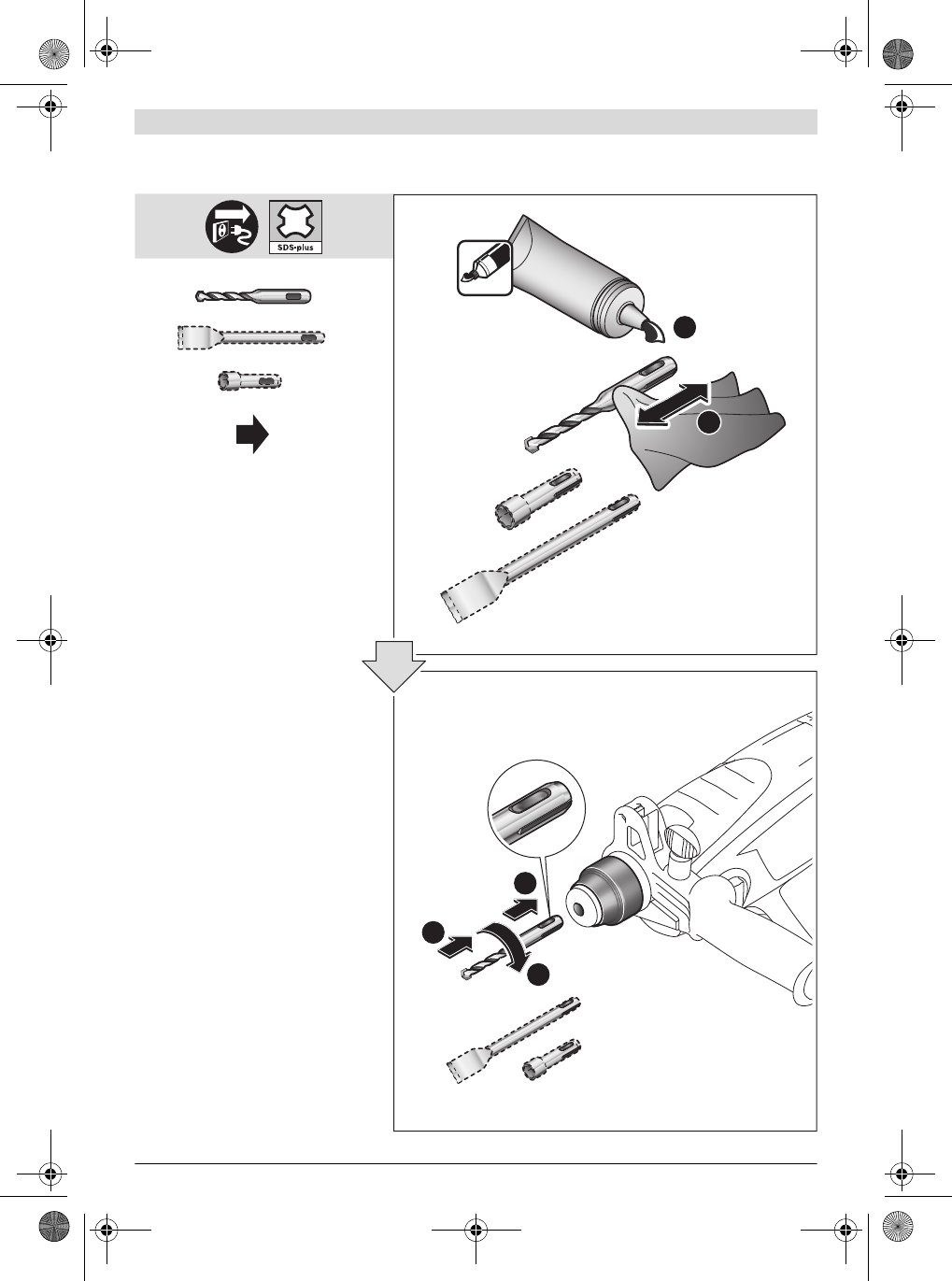

fWkładanie narzędzia roboczego SDS-plus:

Zaryglowanie należy skontrolować przez pociągnięcie

narzędzia.

fUszkodzoną osłonę przeciwpyłową należy natychmiast

wymienić na nową. Osłona przeciwpyłowa w dużym

stopniu zapobiega wnikaniu pyłu powstającego przy

wierceniu do uchwytu narzędziowego podczas pracy

elektronarzędzia. Montując narzędzie robocze, należy

zwrócić uwagę, czy osłona przeciwpyłowa nie jest

uszkodzona.

fPyły niektórych materiałów, na przykład powłok

malarskich z zawartością ołowiu, niektórych gatunków

drewna, minerałów lub niektórych rodzajów metalu,

mogą stanowić zagrożenie dla zdrowia, a także

wywoływać reakcje alergiczne, schorzenia dróg

oddechowych i/lub prowadzić do zachorowań na raka.

Materiały, zawierające azbest mogą być obrabiane jedynie

przez odpowiednio przeszkolony personel.

–W razie możliwości należy stosować odsysanie pyłu

dostosowane do rodzaju obrabianego materiału.

–Należy zawsze dbać o dobrą wentylację stanowiska

pracy.

–Zaleca się noszenie maski przeciwpyłowej z

pochłaniaczem klasy P2.

OBJ_BUCH-1577-002.book Page 4 Thursday, December 15, 2011 12:38 PM

Polski | 5

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Należy stosować się do aktualnie obowiązujących w danym

kraju przepisów, regulujących zasady obchodzenia się z

materiałami przeznaczonymi do obróbki.

fNależy unikać gromadzenia się pyłu na stanowisku

pracy. Pyły mogą się z łatwością zapalić.

fW razie zablokowania się narzędzia roboczego,

elektronarzędzie należy natychmiast wyłączyć.

Zwolnić narzędzie robocze.

fPrzed włączeniem elektronarzędzia należy upewnić

się, czy narzędzie robocze swobodnie się obraca.

Podczas włączania elektronarzędzia z zablokowanym

narzędziem roboczym powstają wysokie momenty

odwodzące.

fPrzed odłożeniem elektronarzędzia, należy poczekać,

aż znajdzie się ono w bezruchu. Narzędzie robocze może

się zablokować i doprowadzić do utraty kontroli nad

elektronarzędziem.

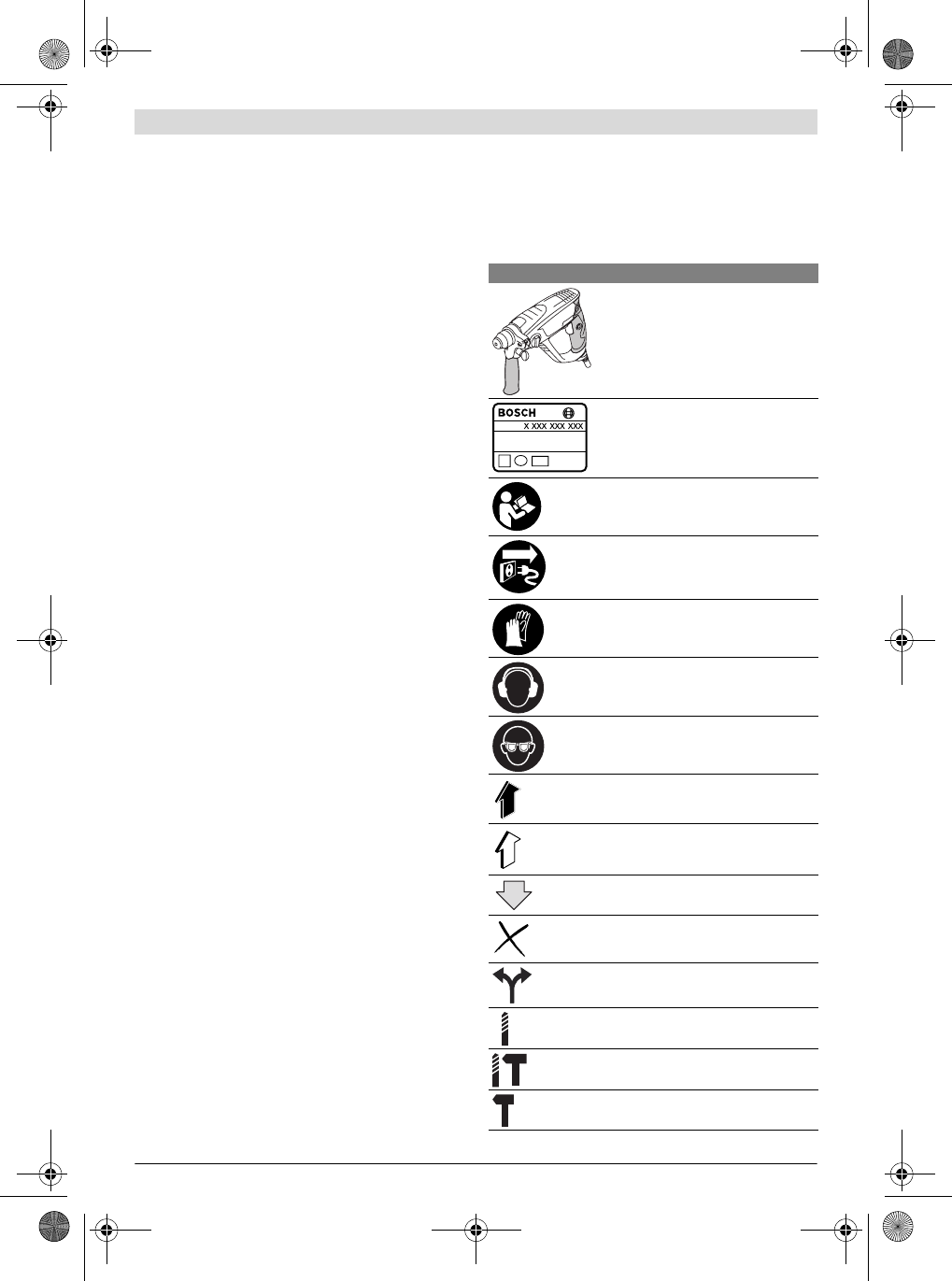

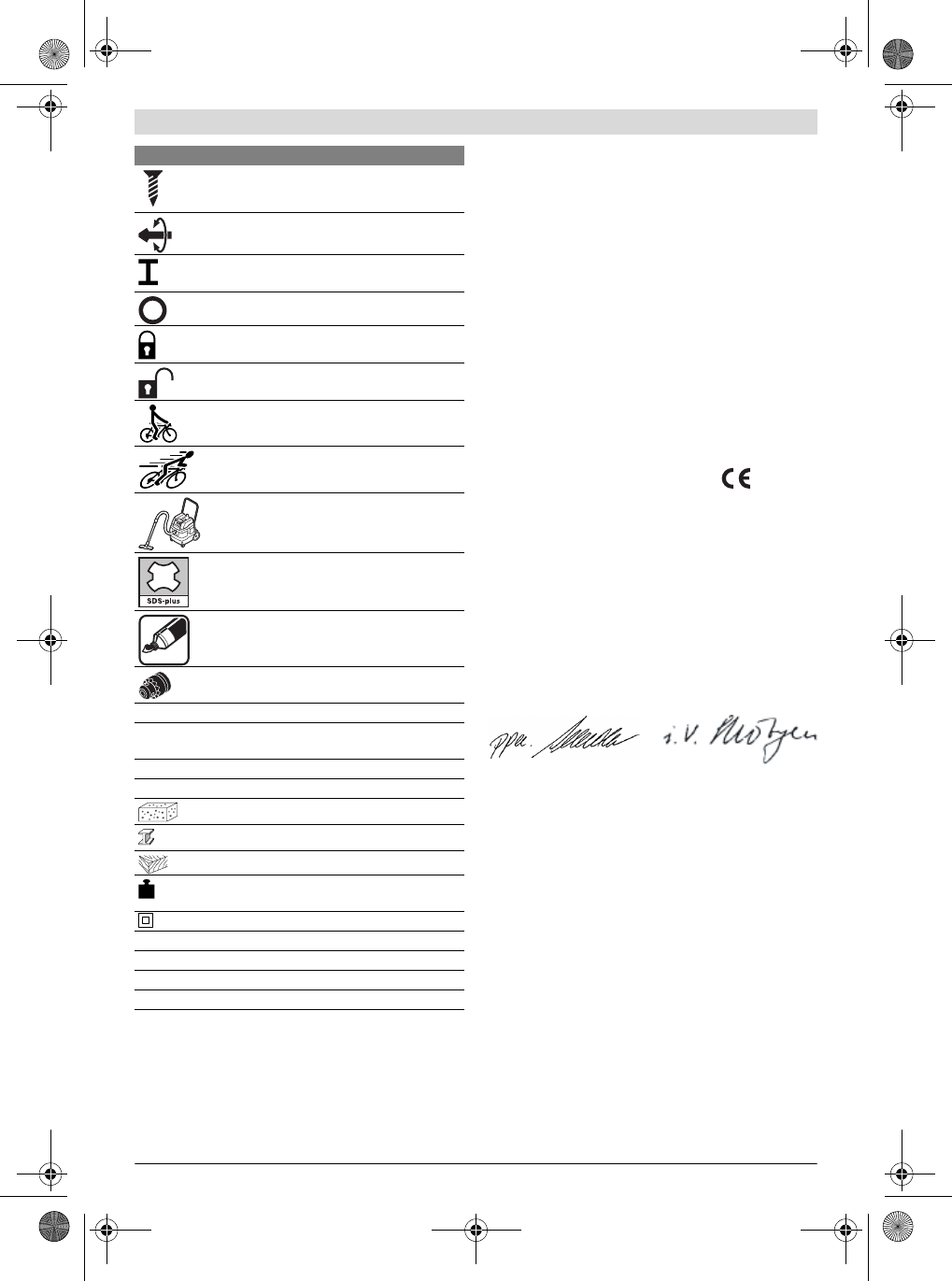

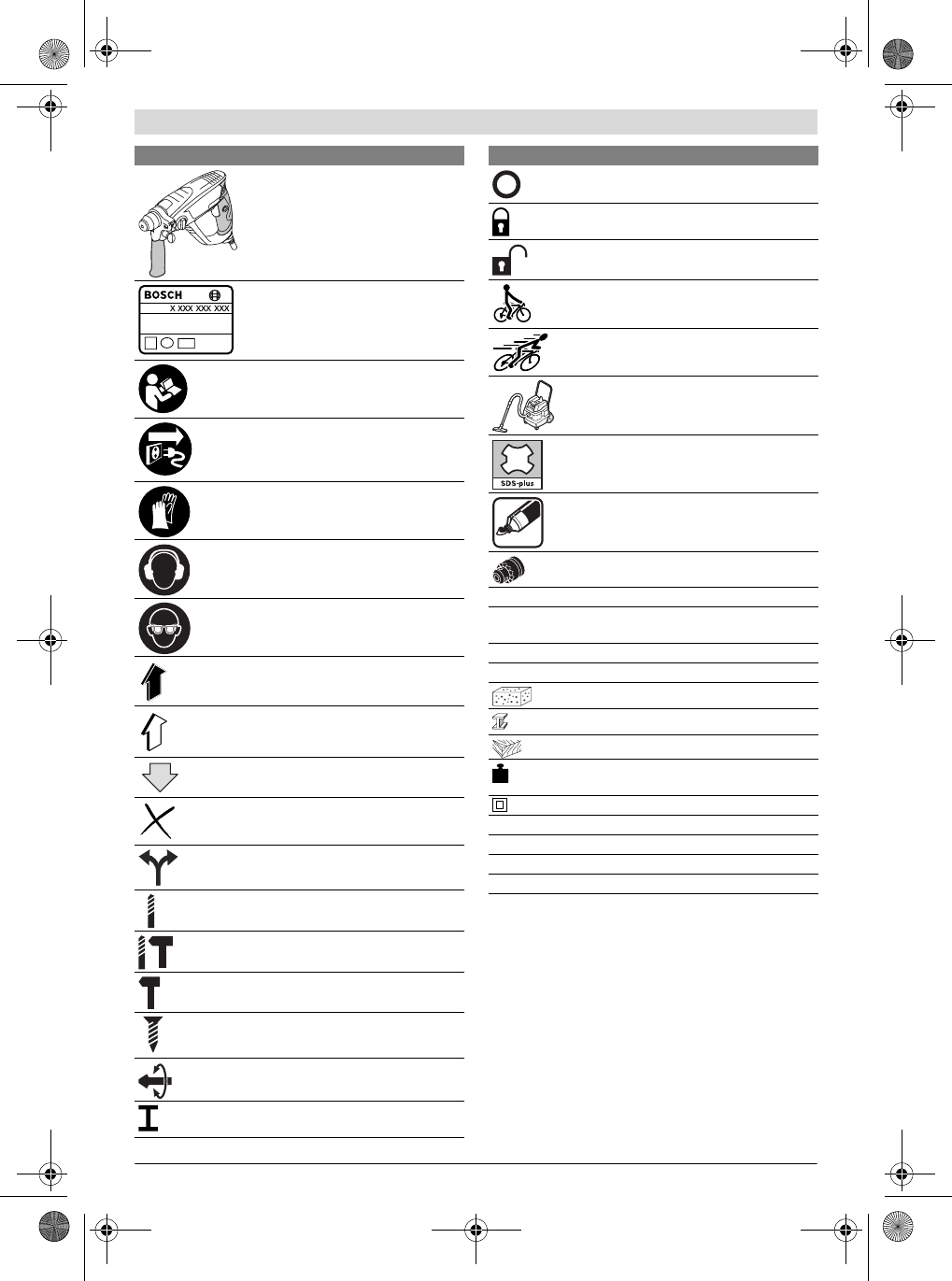

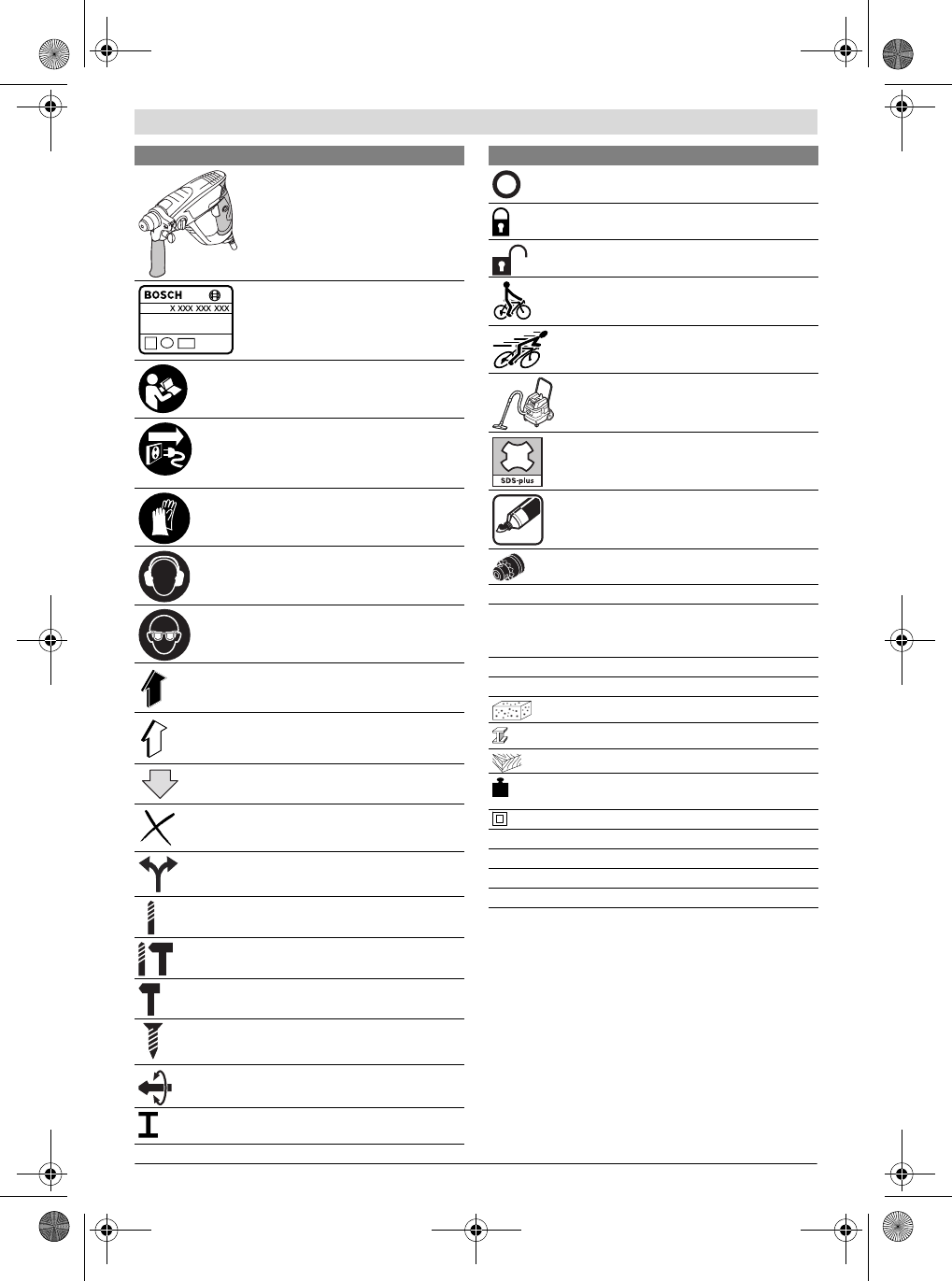

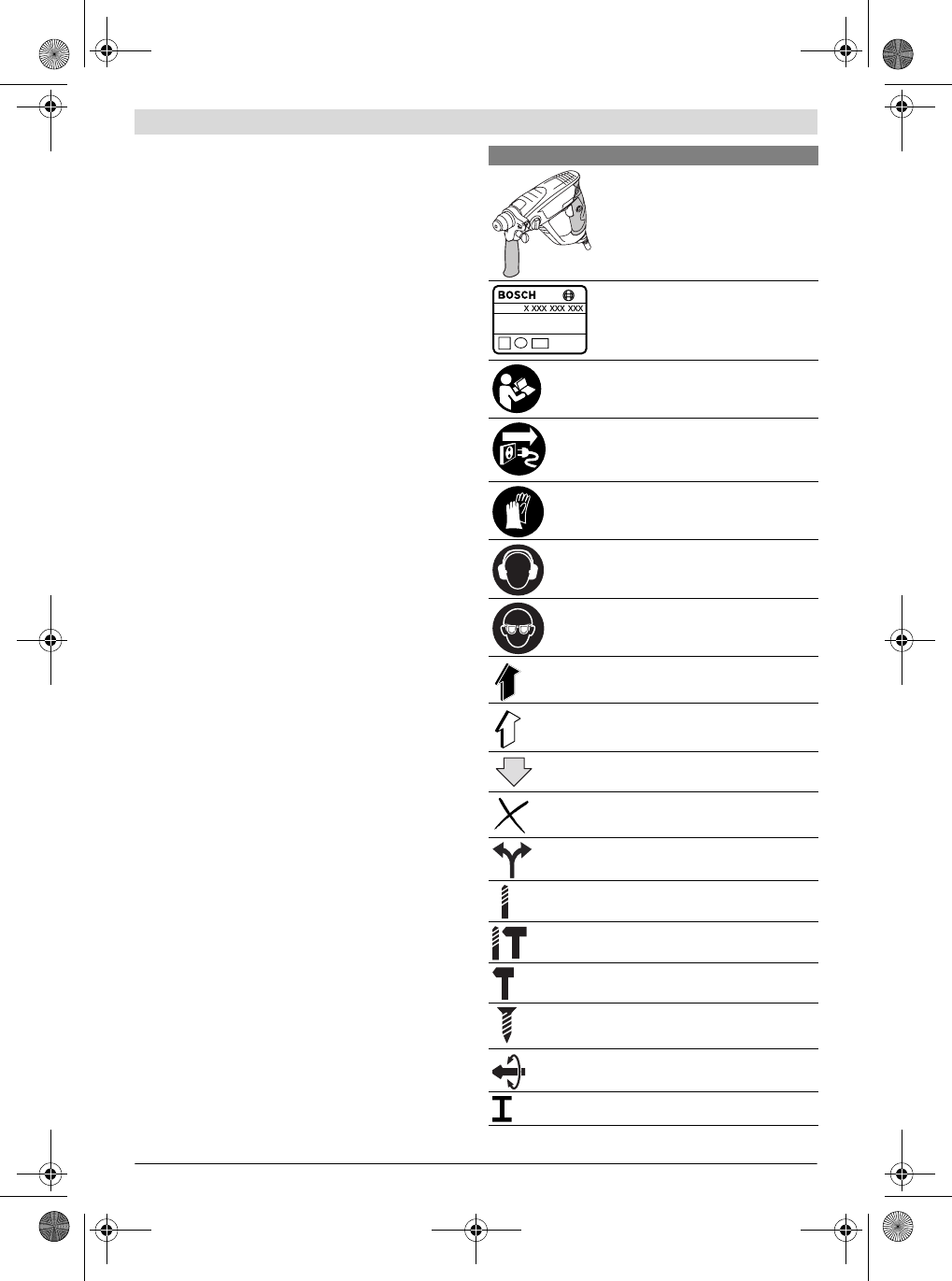

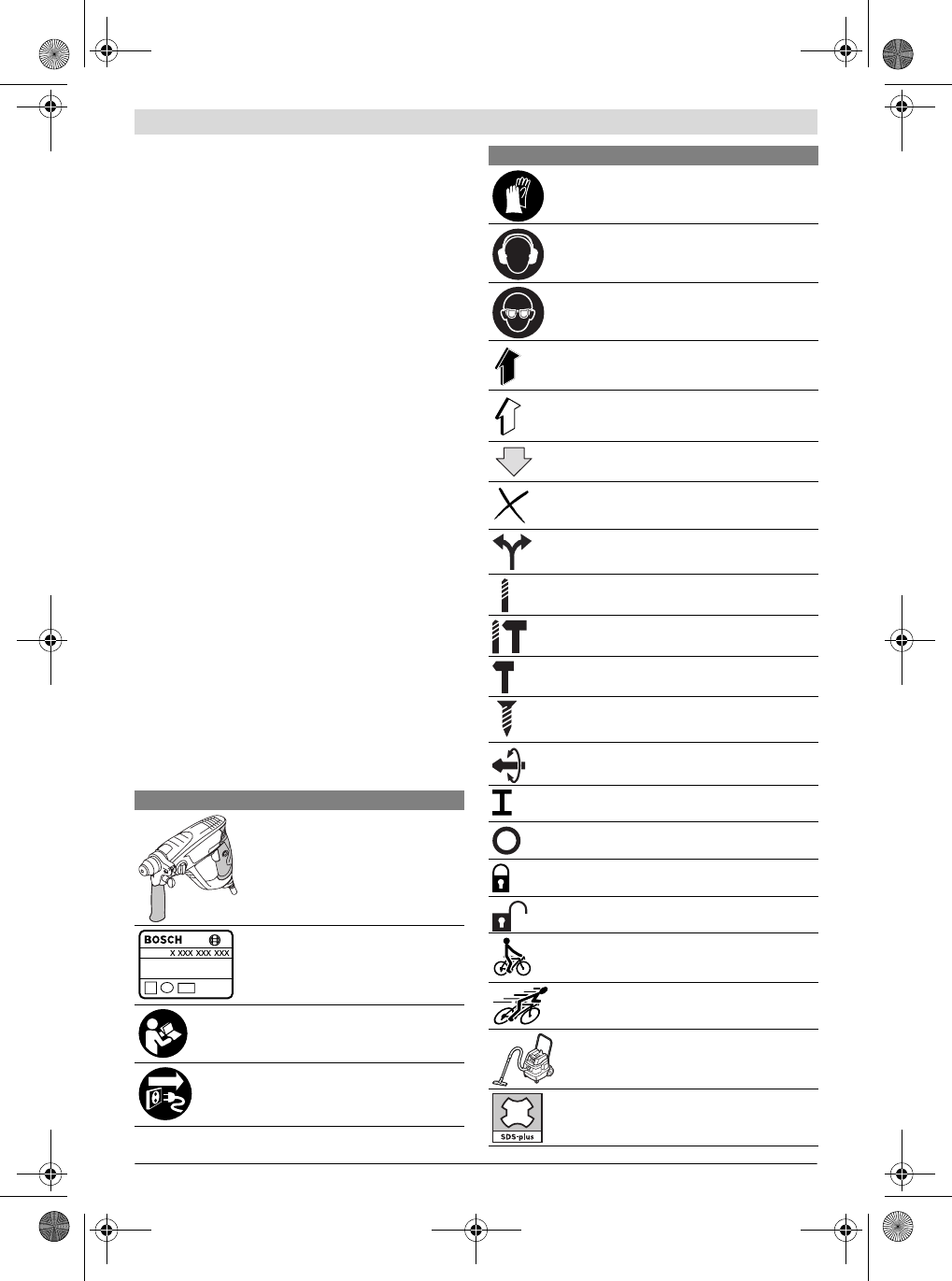

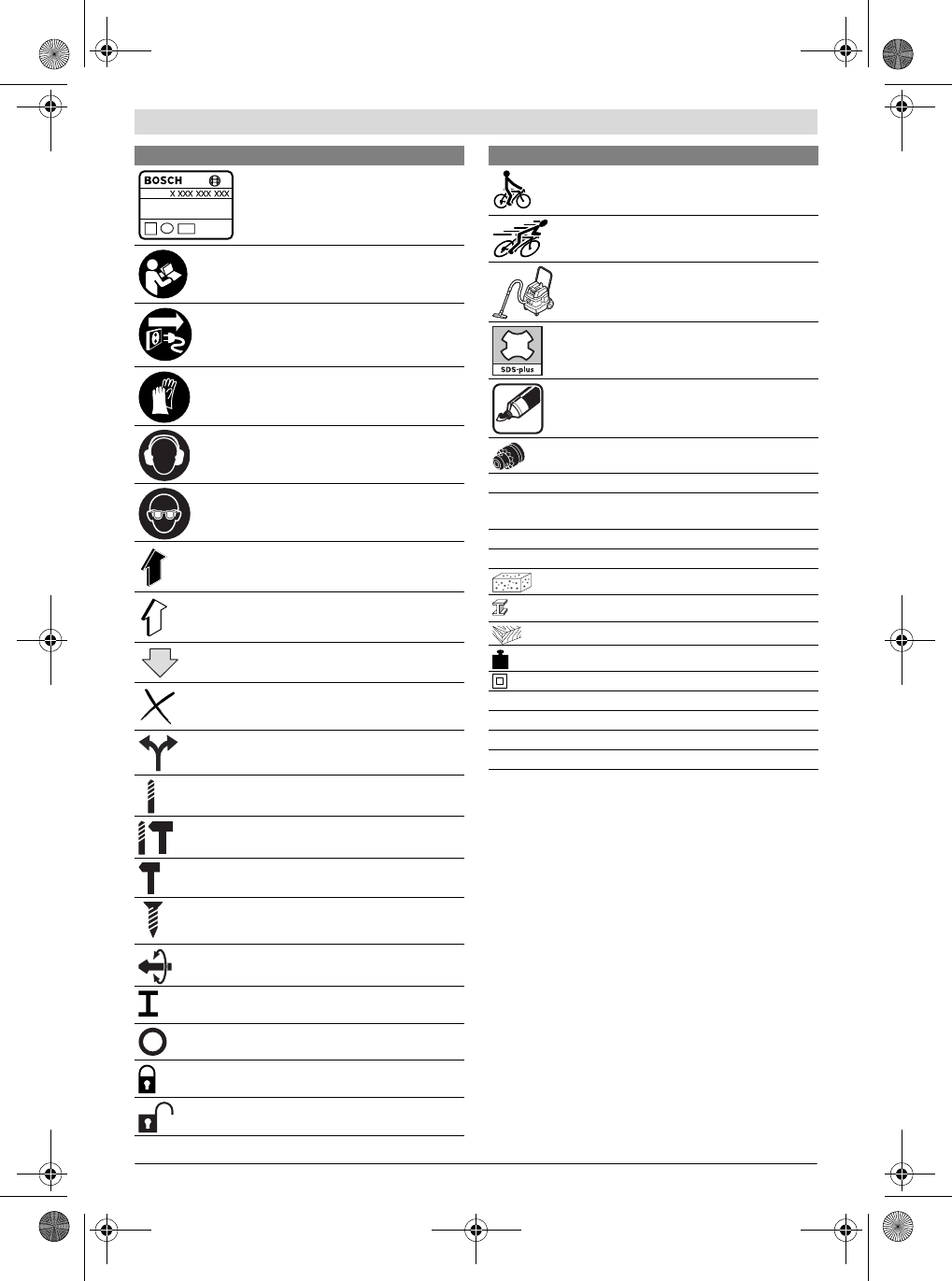

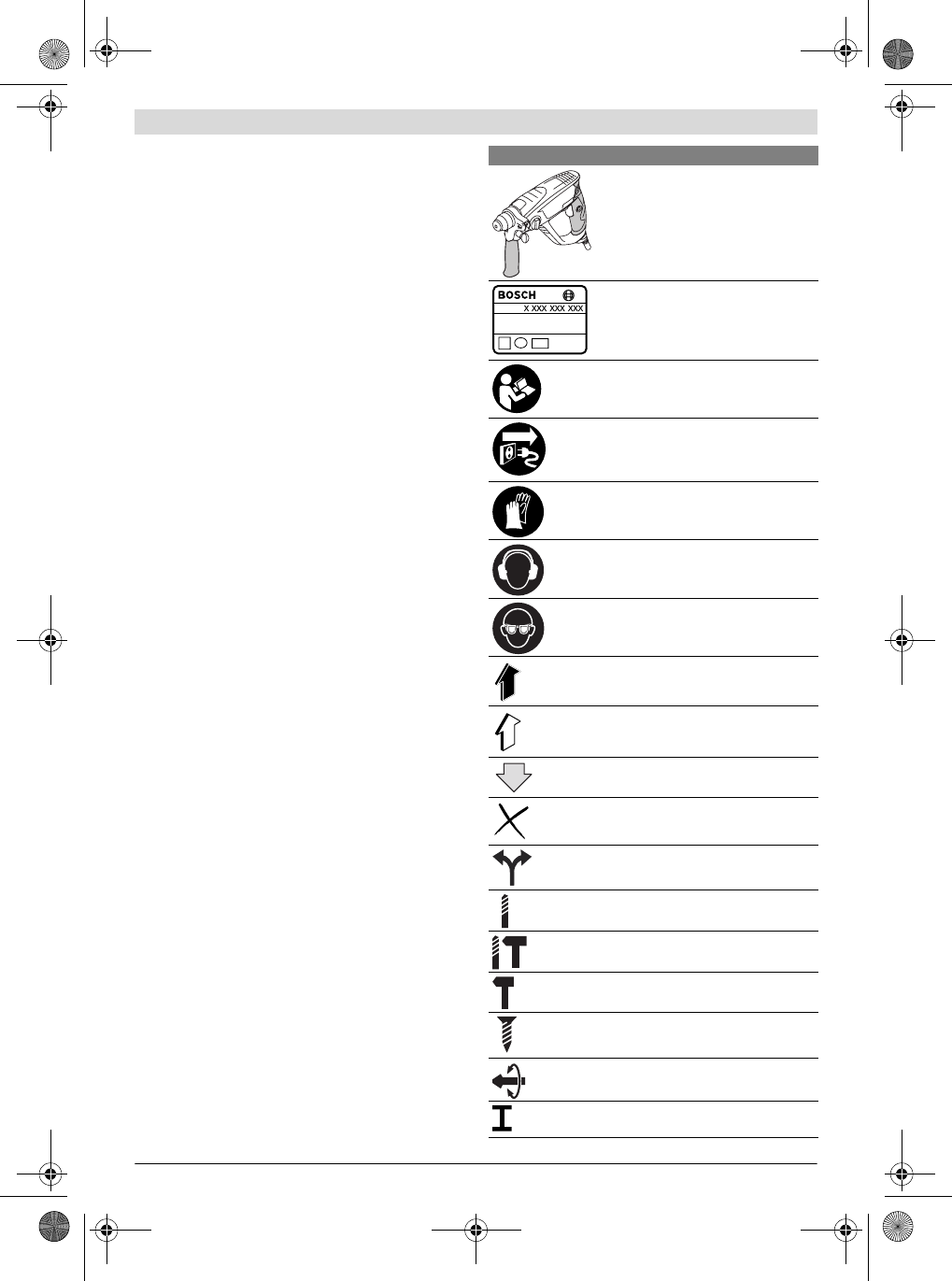

Symbole

Następujące symbole mają istotne znaczenie podczas

czytania i zrozumienia instrukcji eksploatacji. Należy

zapamiętać te symbole i ich znaczenia. Właściwa

interpretacja symboli sprzyja lepszemu i bezpieczniejszemu

użytkowaniu elektronarzędzia.

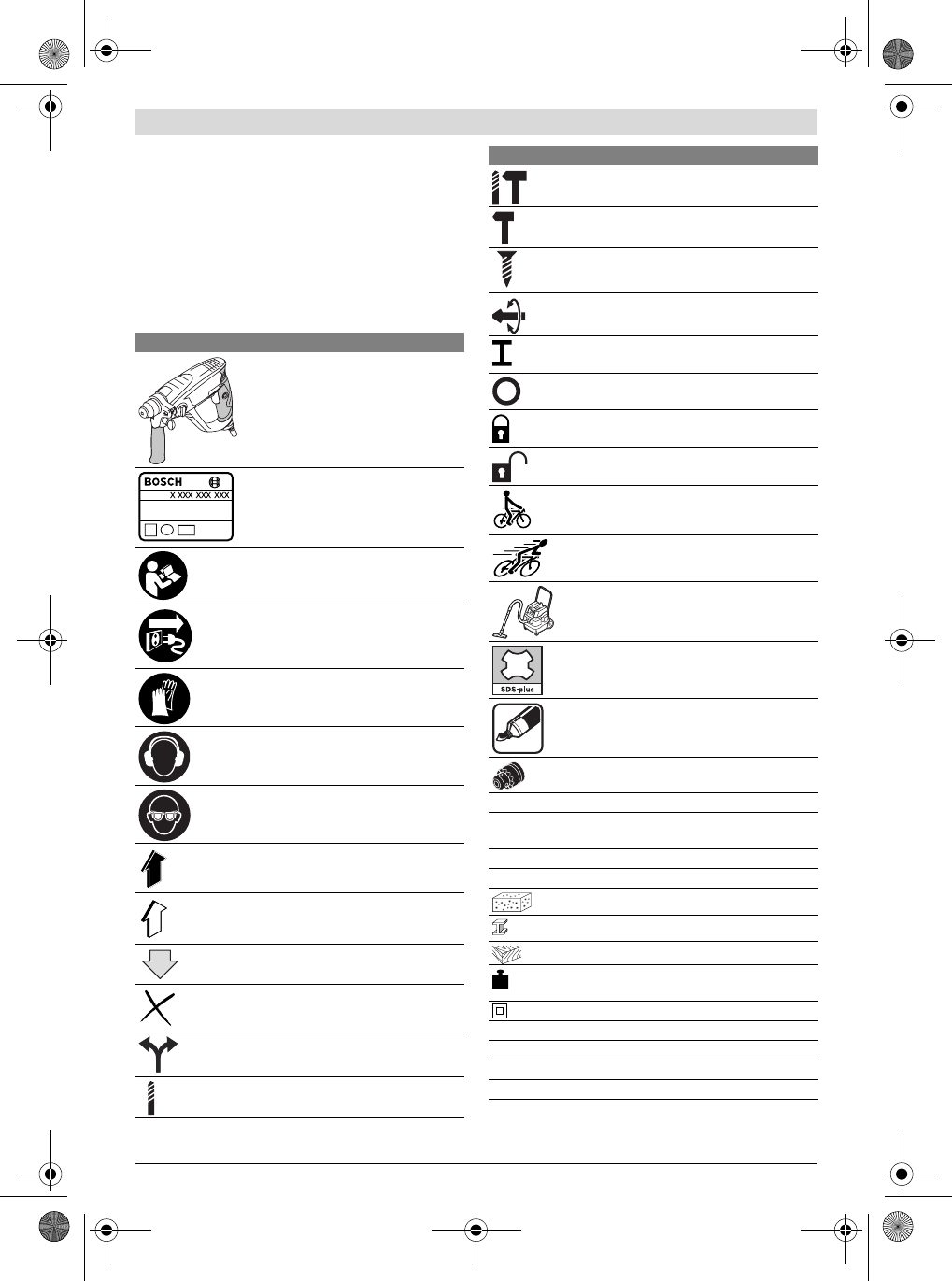

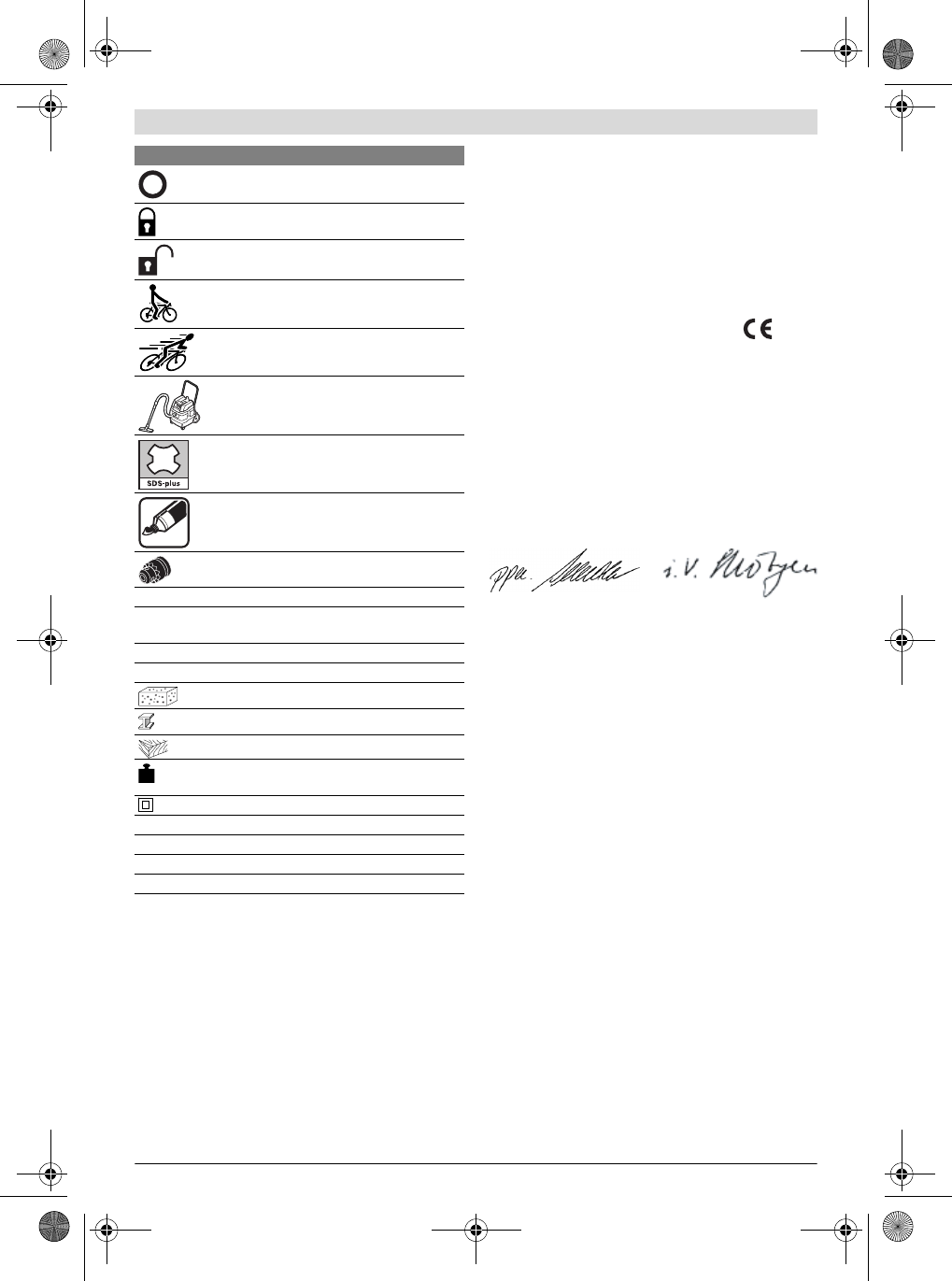

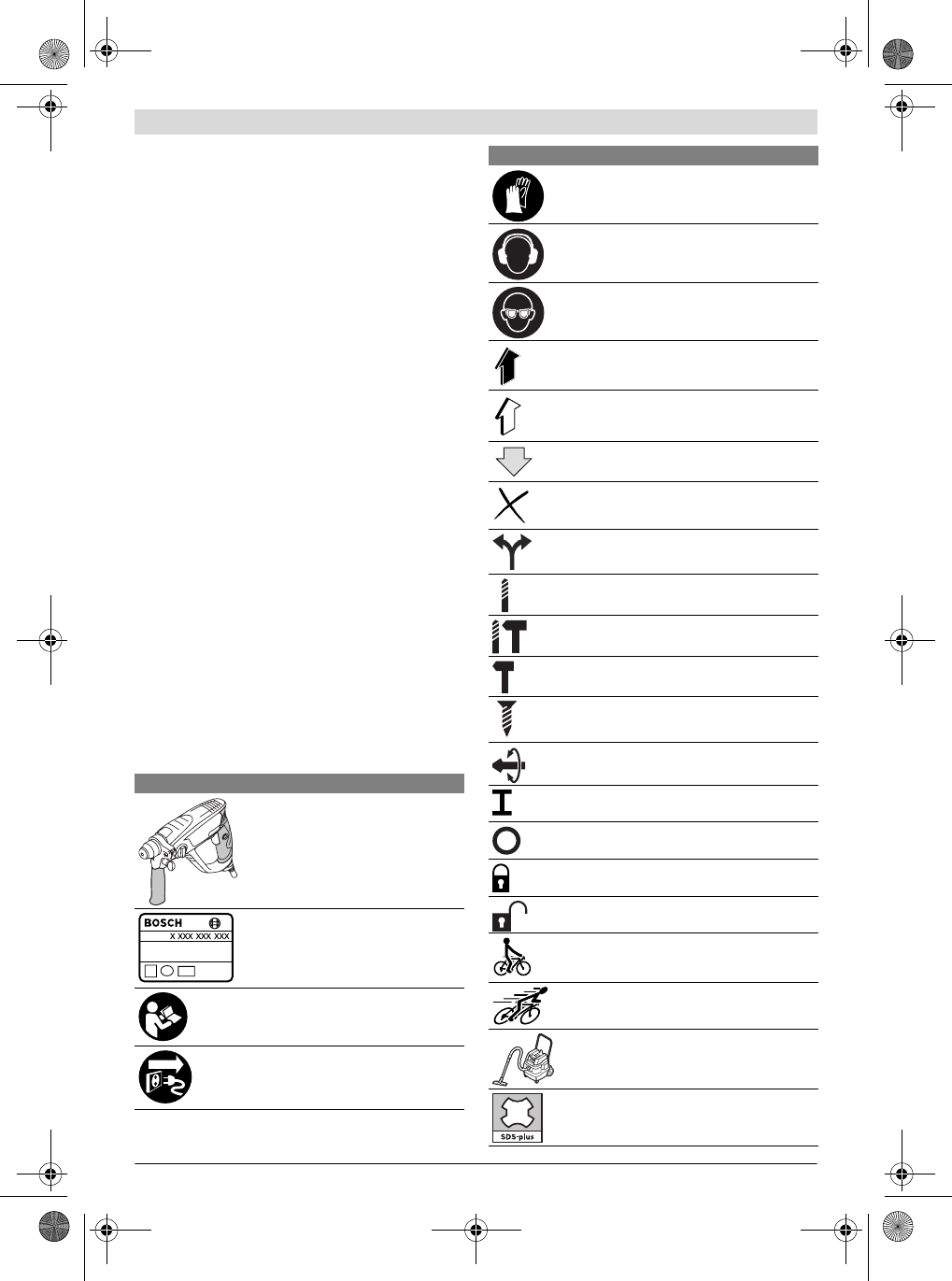

Symbol Znaczenie

PBH 2100 RE, PBH 2100 SRE,

PBH 2500 RE, PBH 2500 SRE:

Wiertarka udarowa

zakres zaznaczony na szaro: Rękojeść

(pokryta gumą)

Numer katalogowy

Należy w całości przeczytać wskazówki

bezpieczeństwa i wszystkie instrukcje

Przed przystąpieniem do jakichkolwiek

czynności obsługowym przy

elektronarzędziu, należy wyjąć wtyczkę

sieciową z gniazda

Należy nosić rękawice ochronne

Należy nosić środki ochrony słuchu.

Należy nosić okulary ochronne.

Kierunek ruchu

Kierunek reakcji

następna czynność

Zabronione czynności

Bieg w prawo/w lewo

Wiercenie bez udaru

Wiercenie udarowe

Obróbka przecinakiem

Śruby

Vario-Lock

Uruchomienie

Wyłączenie

Blokada włącznika/wyłącznika

Odblokowanie włącznika/wyłącznika

Niska prędkość obrotowa/udarowa

Wysoka prędkość obrotowa/udarowa

System odsysania pyłów

Uchwyt narzędziowy

Chwyt narzędzia roboczego należy

lekko nasmarować

Uchwyt wiertarski z wieńcem zębatym

P1Moc znamionowa

EEnergia udaru zgodna z EPTA-

Procedure 05/2009

n0Prędkość obrotowa bez obciążenia

ØŚrednica otworu maks.

Beton

Symbol Znaczenie

OBJ_BUCH-1577-002.book Page 5 Thursday, December 15, 2011 12:38 PM

6 | Polski

1 619 P09 899 | (15.12.11) Bosch Power Tools

Zakres dostawy

Młot udarowy, rękojeść dodatkowa i ogranicznik głębokości.

Narzędzia robocze i pozostały osprzęt ukazany na rysunkach

lub opisany w instrukcji użytkowania nie wchodzi w

standardowy zakres dostawy.

Kompletny asortyment osprzętu można znaleźć w naszym

katalogu osprzętu.

Użycie zgodne z przeznaczeniem

Elektronarzędzie jest przeznaczone do wiercenia udarowego

w betonie, cegle i kamieniu oraz do lżejszych prac związanych

z dłutowaniem. Narzędzie jest również przystosowane do

wiercenia bez udaru w drewnie, metalu, ceramice i

tworzywach sztucznych, a także do wkręcania.

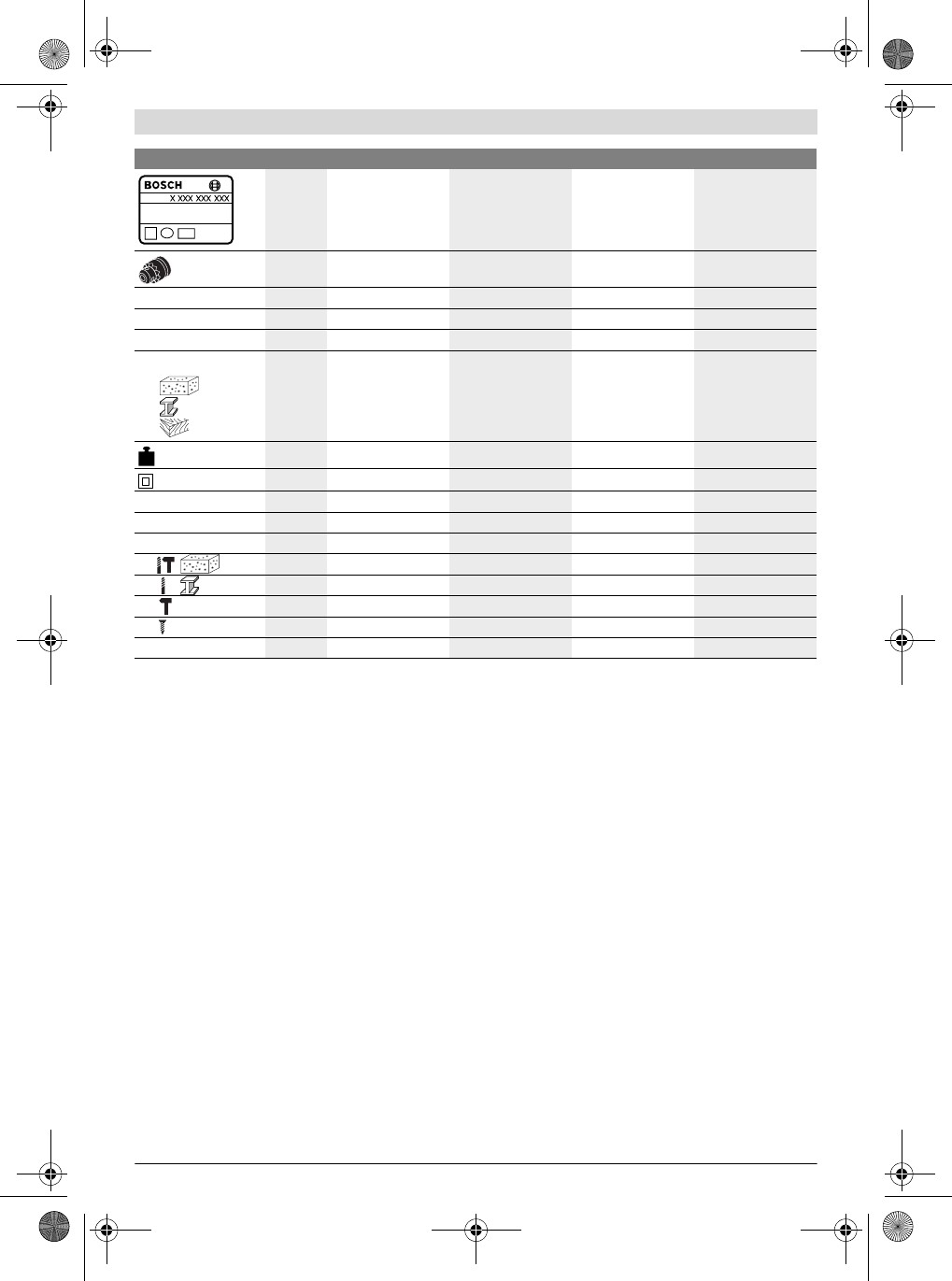

Dane techniczne

Dane Techniczne produktu zebrane zostały w tabelce,

umieszczonej na stronie 77 niniejszej instrukcji eksploatacji.

Dane aktualne są dla napięcia znamionowego [U] 230 V. Przy

napięciach odbiegających od powyższego i w przypadku

modeli specyficznych dla danego kraju dane te mogą się

różnić.

Należy zwracać uwagę na numer katalogowy na tabliczce

znamionowej nabytego elektronarzędzia. Nazwy handlowe

poszczególnych elektronarzędzi mogą się różnić.

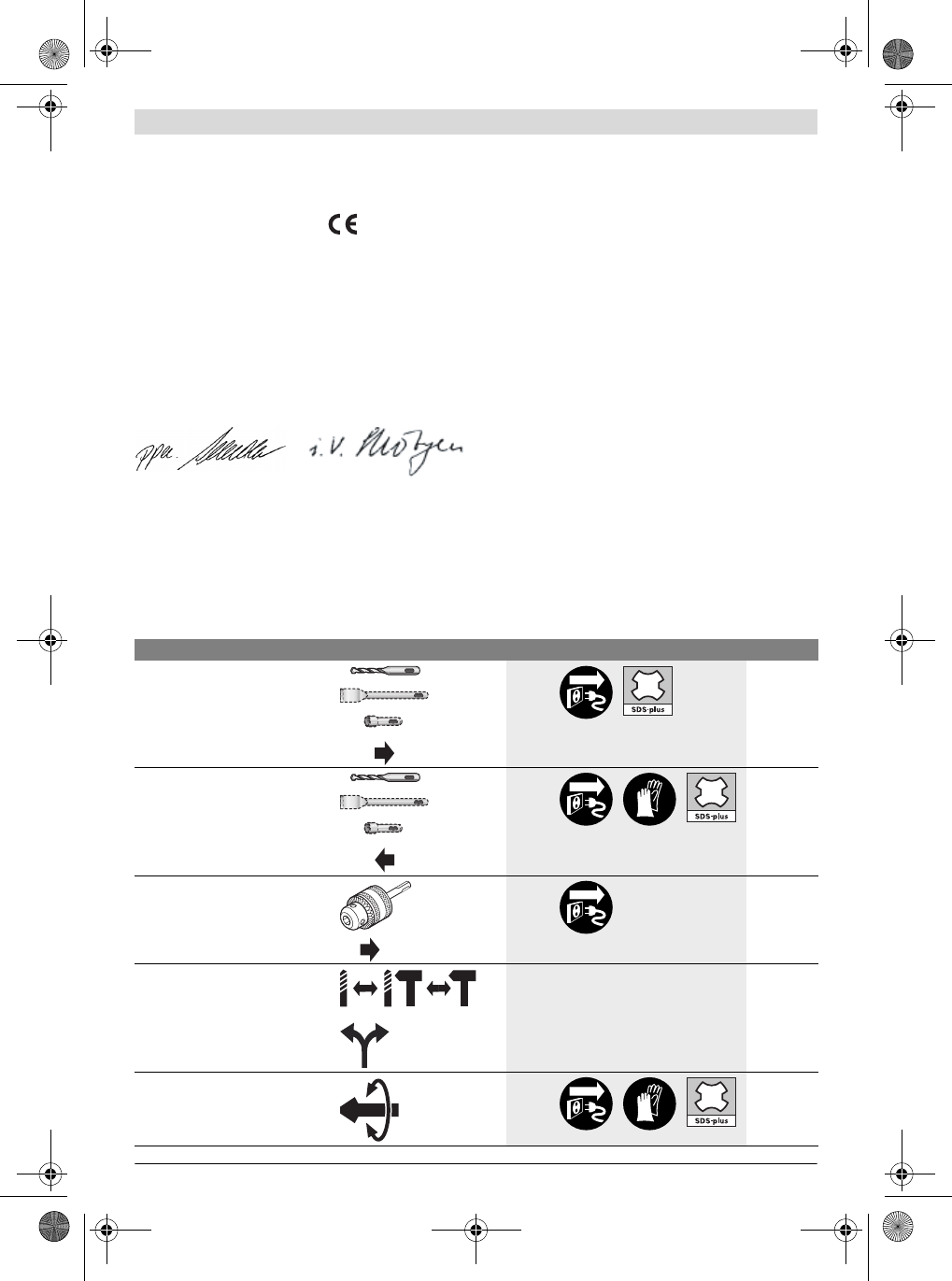

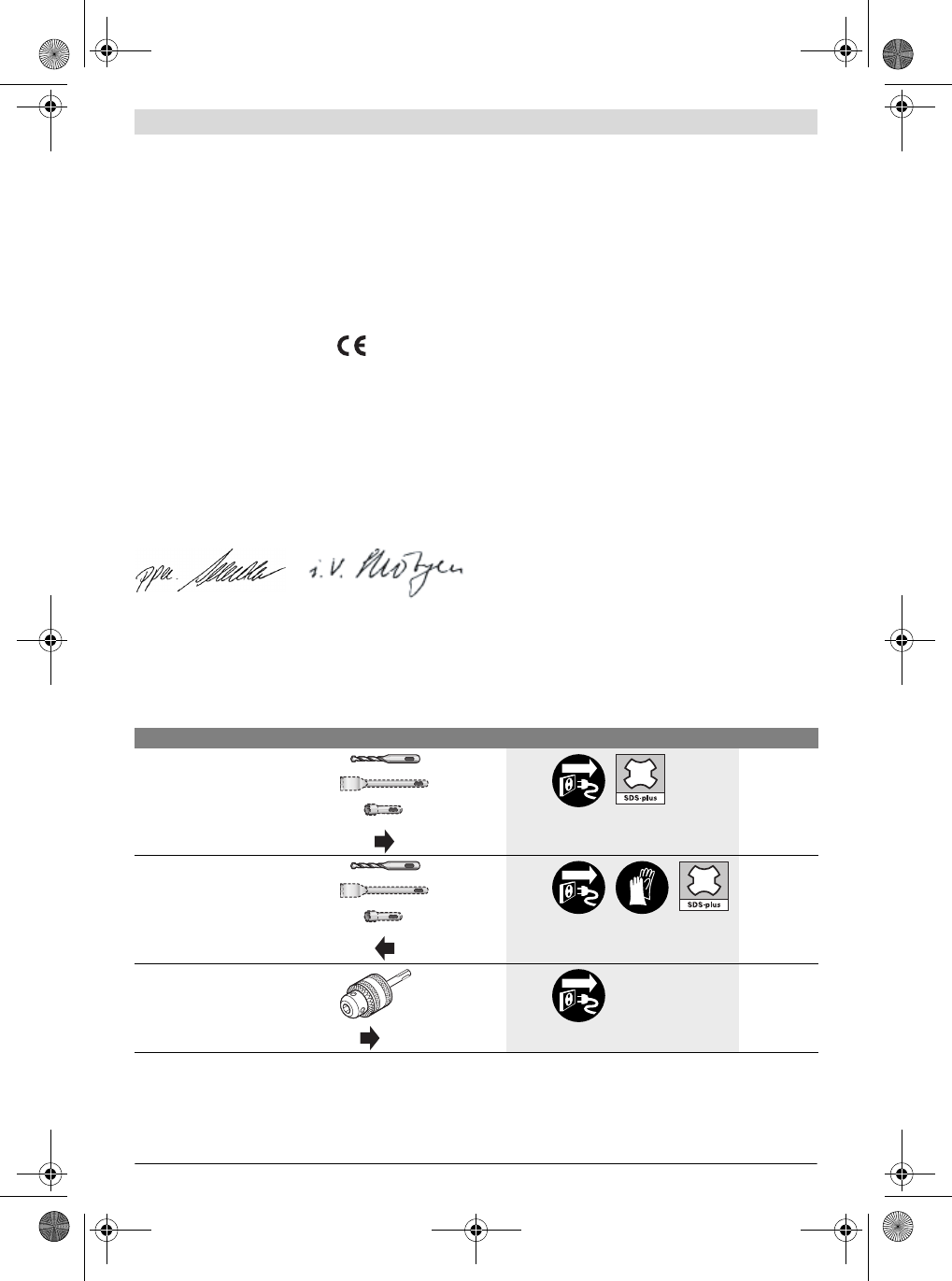

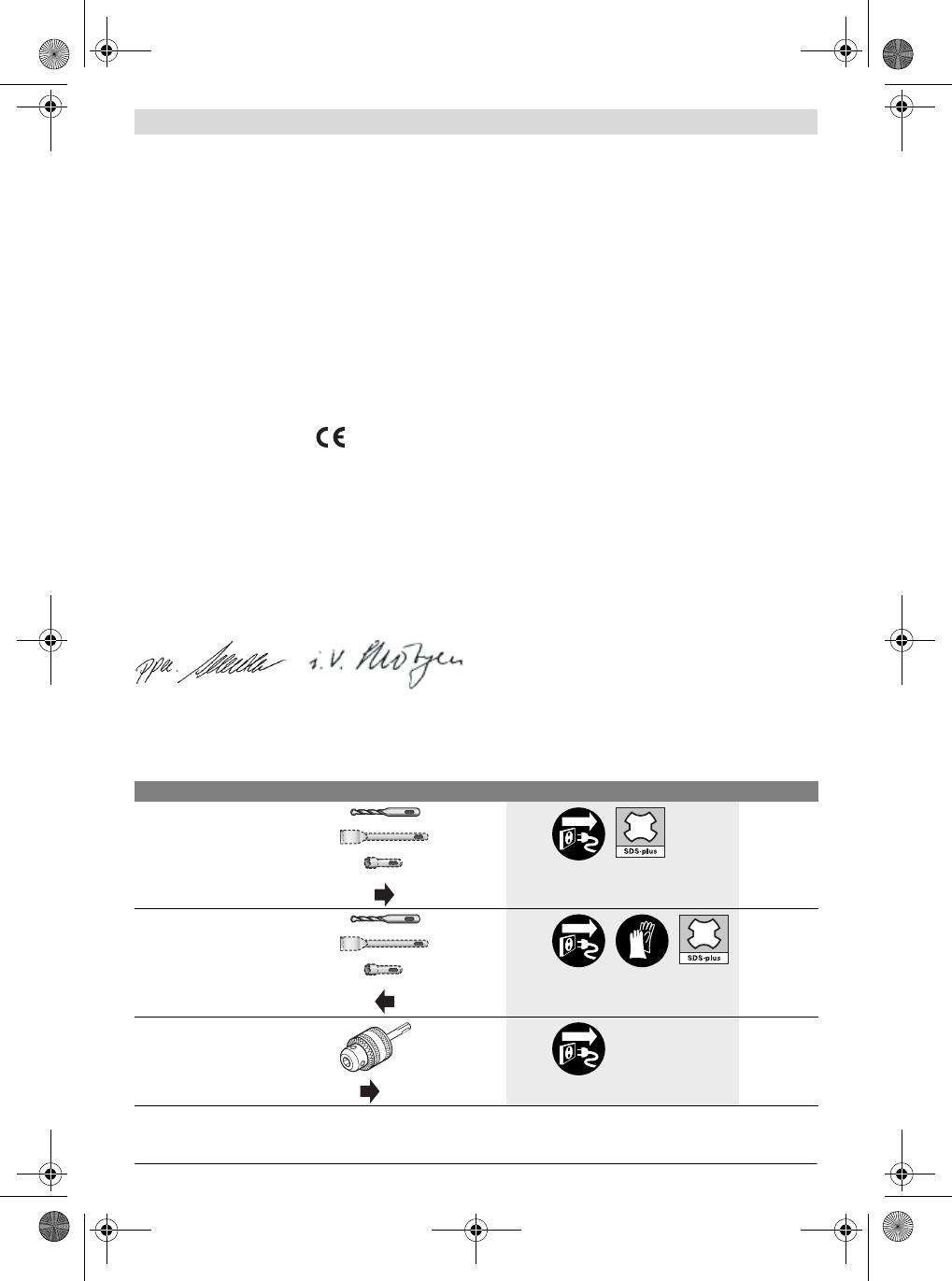

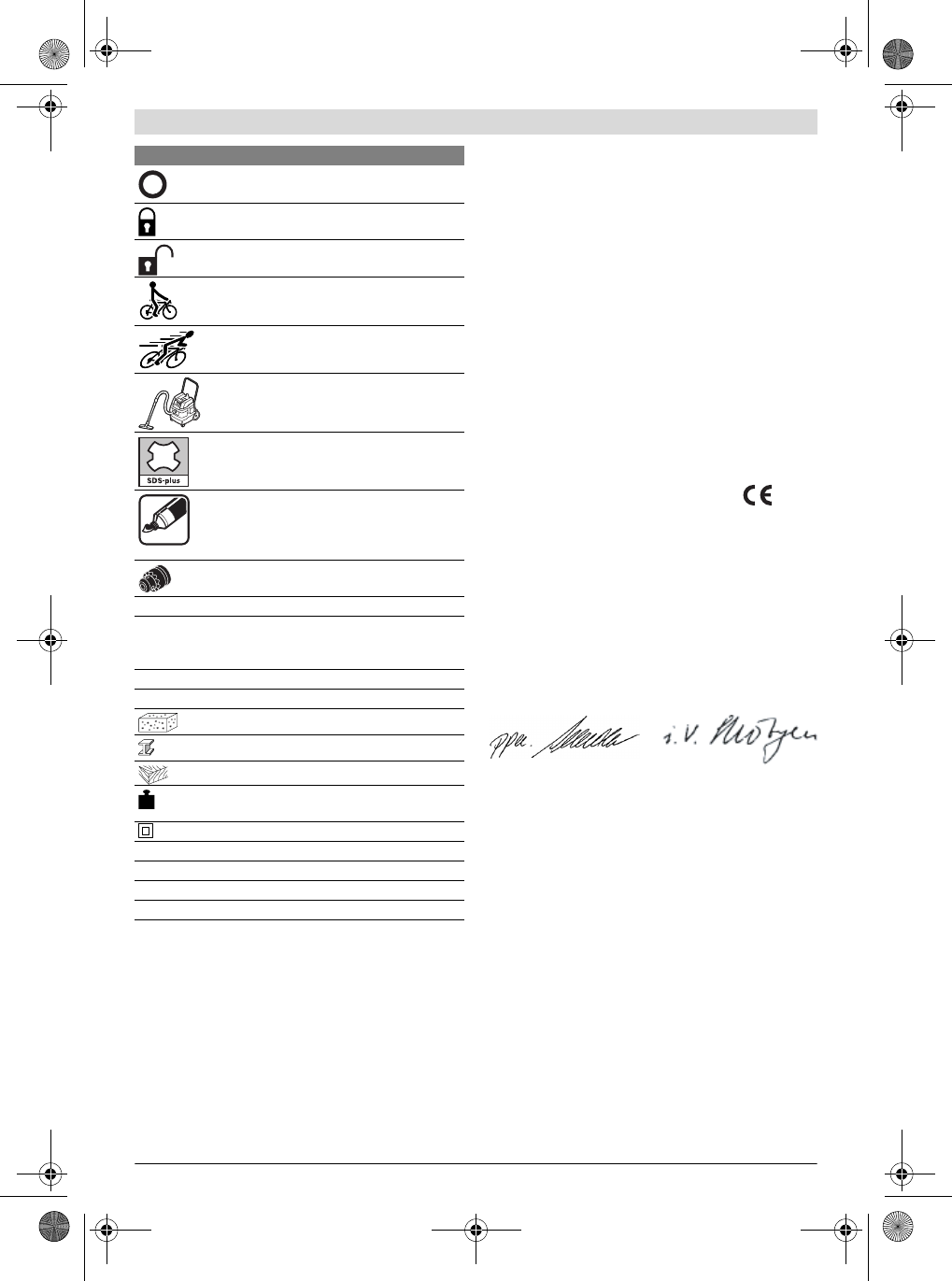

Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że produkt,

przedstawiony w „Dane techniczne“, odpowiada

wymaganiom następujących norm i dokumentów

normatywnych: EN 60745 –zgodnie z wymaganiami

dyrektyw: 2011/65/UE, 2004/108/WE, 2006/42/WE.

Dokumentacja techniczna (2006/42/WE):

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 07.12.2011

Informacja na temat hałasu i wibracji

Wartości pomiarowe produktu zebrane zostały w tabelce,

umieszczonej na stronie 77 niniejszej instrukcji eksploatacji.

Wartości łączne hałasu i drgań (suma wektorowa z trzech

kierunków) oznaczone zostały zgodnie z EN 60745.

Podany w niniejszej instrukcji poziom drgań pomierzony

został zgodnie z określoną przez normę EN 60745 procedurą

pomiarową i może zostać użyty do porównywania

elektronarzędzi. Można go też użyć do wstępnej oceny

ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny dla

podstawowych zastosowań elektronarzędzia. Jeżeli

elektronarzędzie użyte zostanie do innych zastosowań lub z

innymi narzędziami roboczymi, a także jeśli nie będzie

wystarczająco konserwowane, poziom drgań może odbiegać

od podanego. Podane powyżej przyczyny mogą spowodować

podwyższenie ekspozycji na drgania podczas całego czasu

pracy.

Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć

pod uwagę także okresy, gdy urządzenie jest wyłączone, lub

gdy jest wprawdzie włączone, ale nie jest używane do pracy.

W ten sposób łączna (obliczana na pełny wymiar czasu pracy)

ekspozycja na drgania może okazać się znacznie niższa.

Należy wprowadzić dodatkowe środki bezpieczeństwa,

mające na celu ochronę operatora przed skutkami ekspozycji

na drgania, np.: konserwacja elektronarzędzia i narzędzi

roboczych, zabezpieczenie odpowiedniej temperatury rąk,

ustalenie kolejności operacji roboczych.

Montaż i praca

Poniższa tabela ukazuje cele operacyjne dla montażu i

zastosowania elektronarzędzia. Wskazówki dotyczące celów

operacyjnych ukazane są w podanym rysunku. Istnieją różne

kombinacje wskazówek – uzależnione od rodzaju pracy.

Proszę wziąć pod uwagę wskazówki bezpieczeństwa.

Stal

Drewno

Ciężar odpowiednio do

EPTA-Procedure 01/2003

Klasa ochrony

LwA Poziom natężenia dźwięku

LpA Poziom ciśnienia akustycznego

ahWartości łączne drgań

KNiepewność

Symbol Znaczenie Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1577-002.book Page 6 Thursday, December 15, 2011 12:38 PM

Polski | 7

Bosch Power Tools 1 619 P09 899 | (15.12.11)

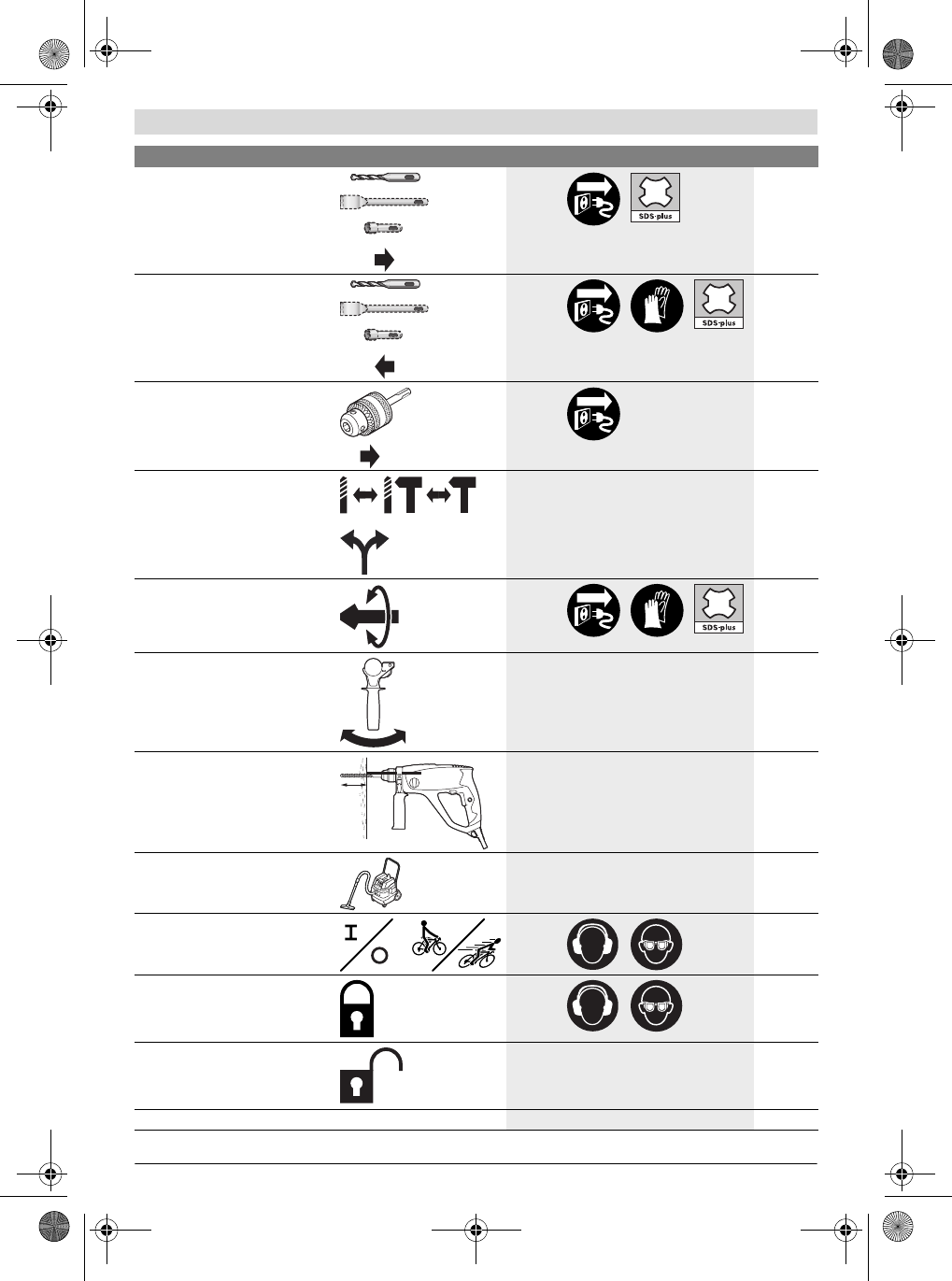

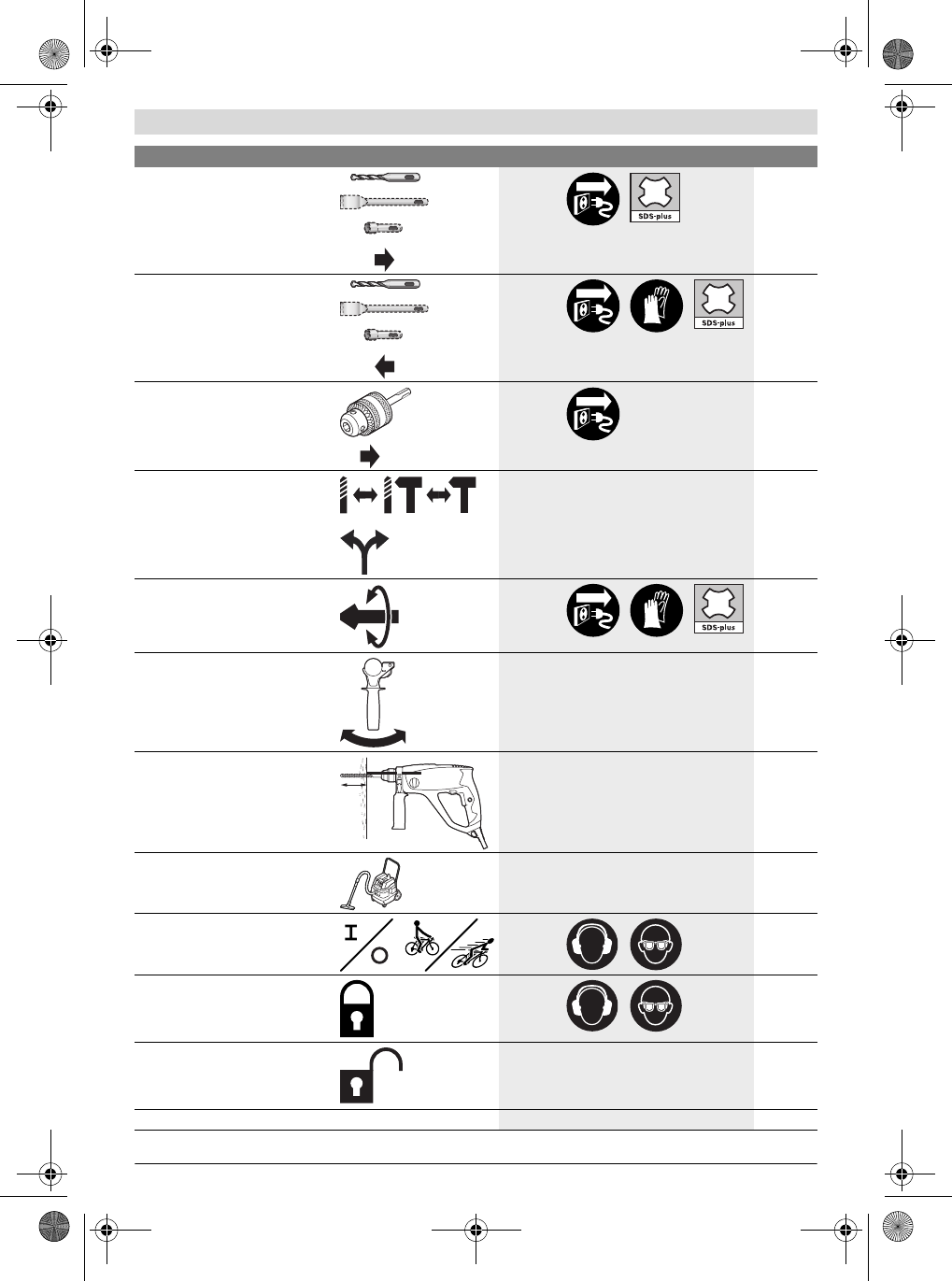

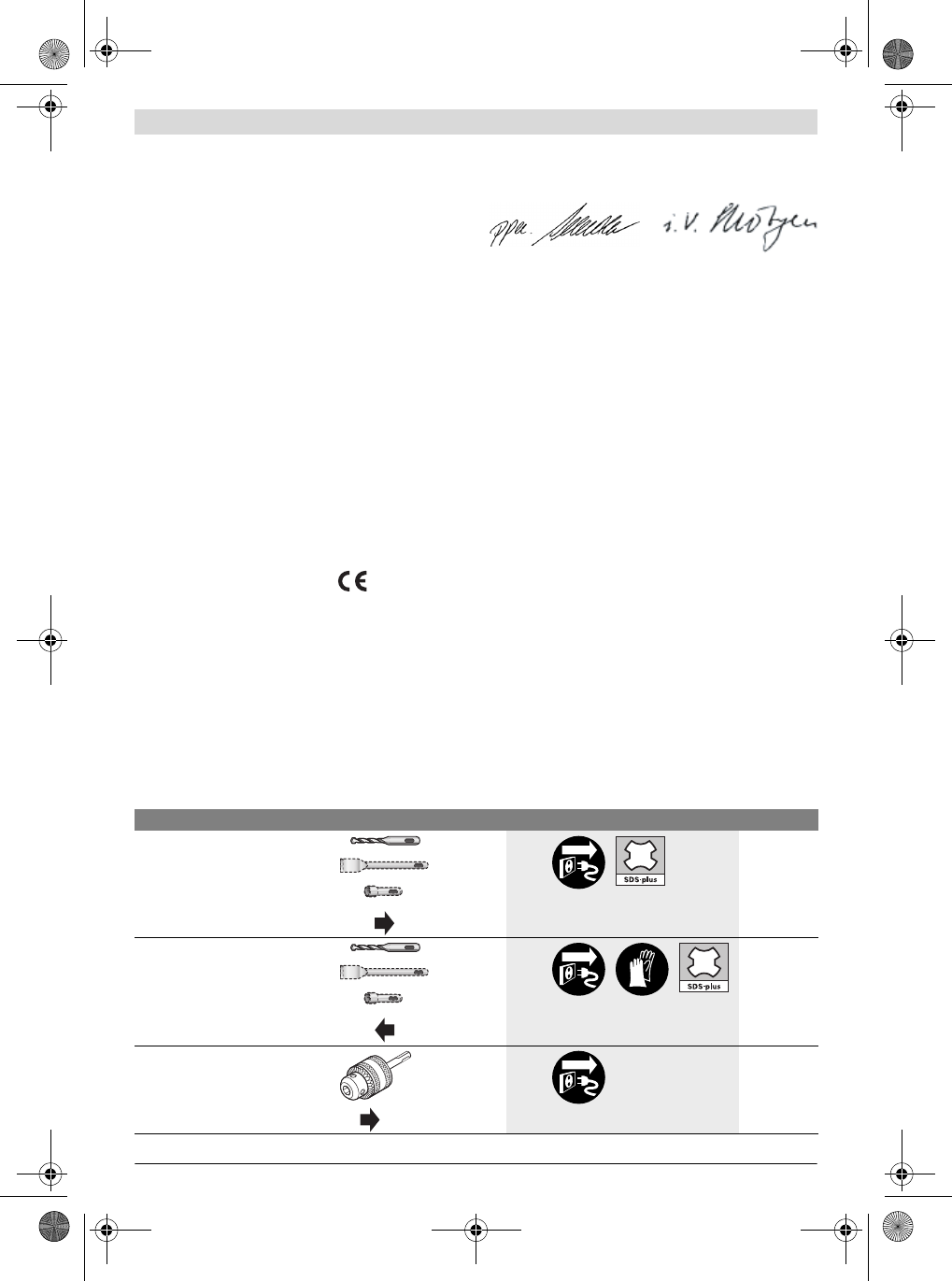

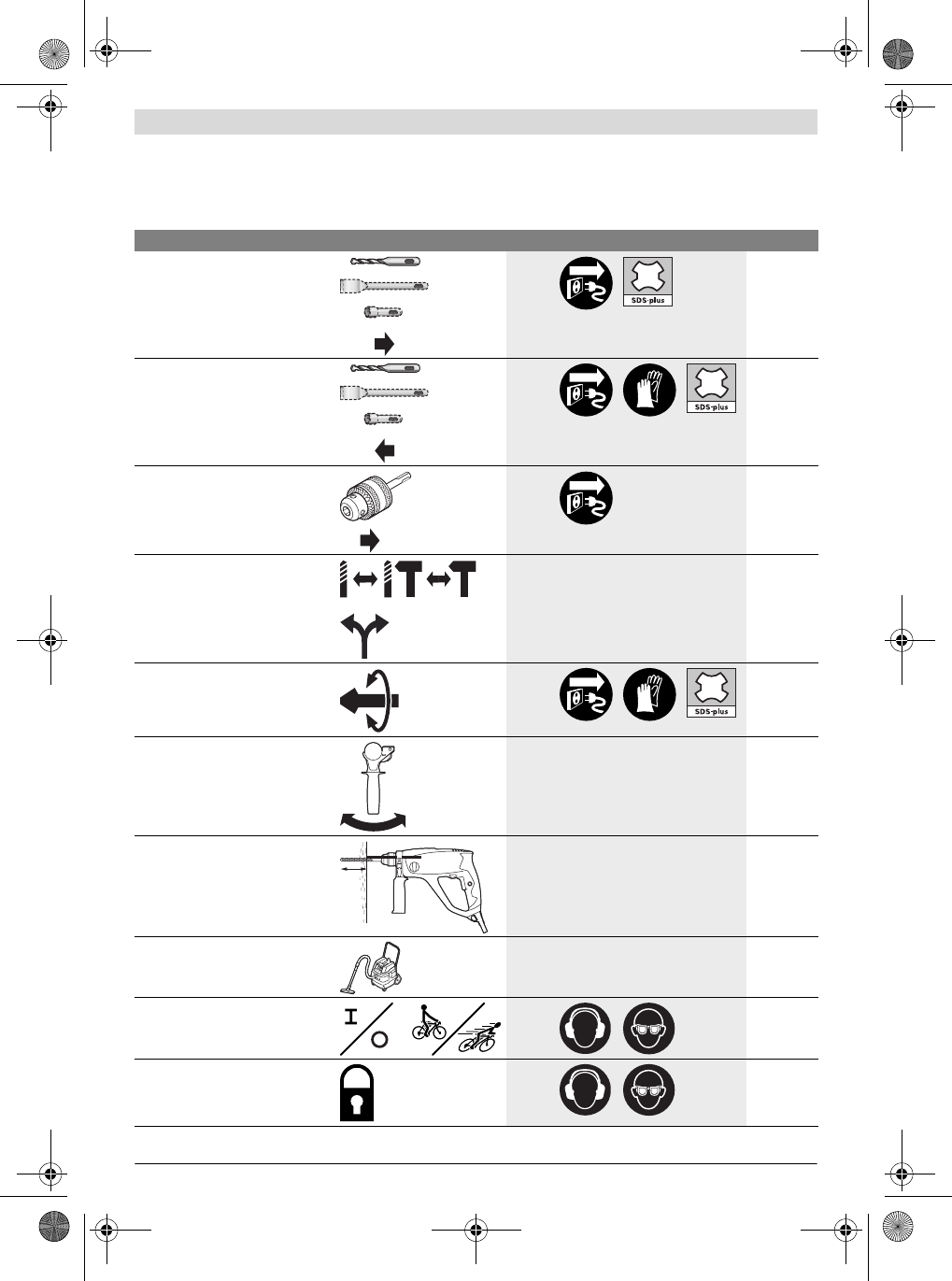

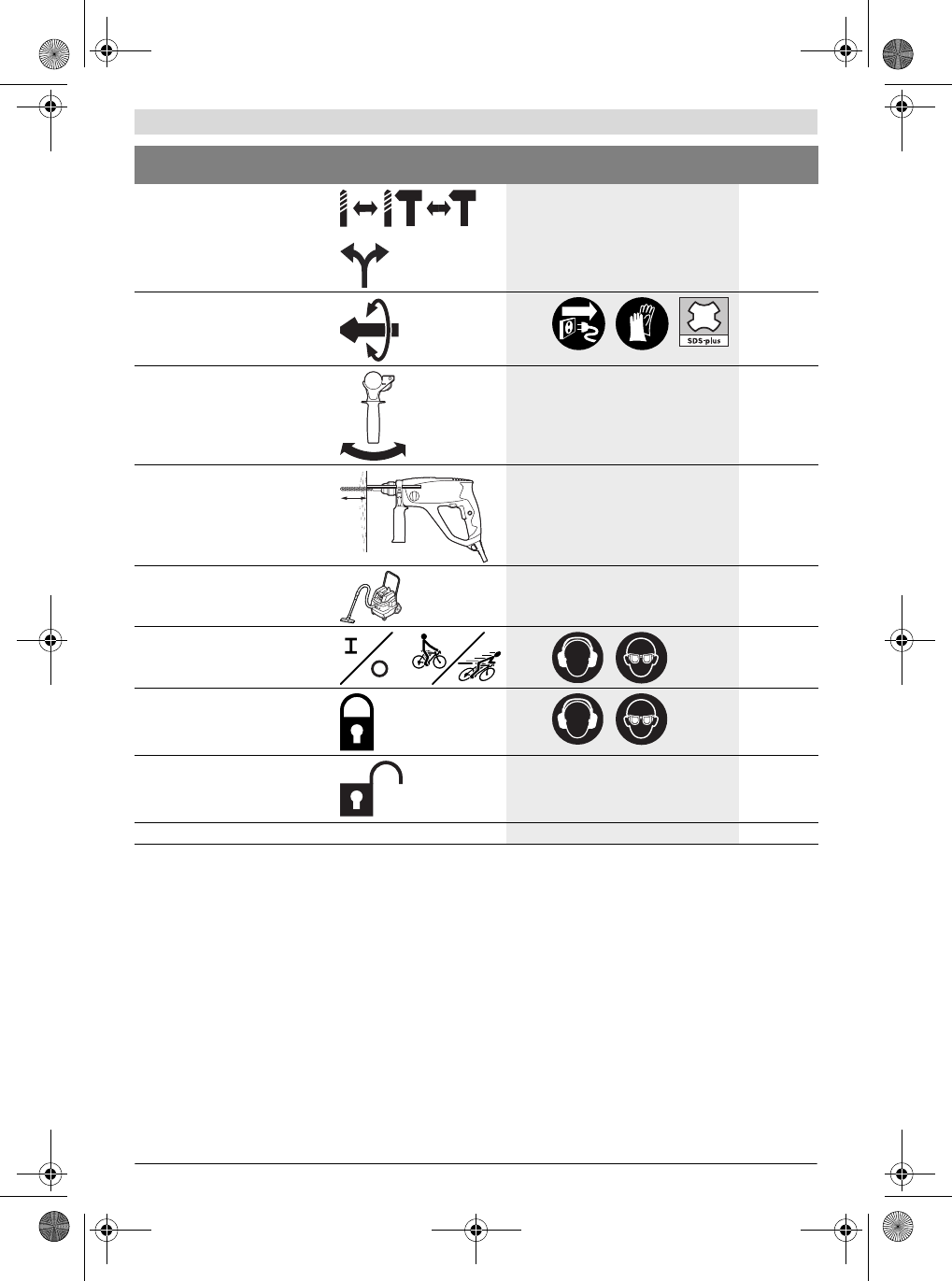

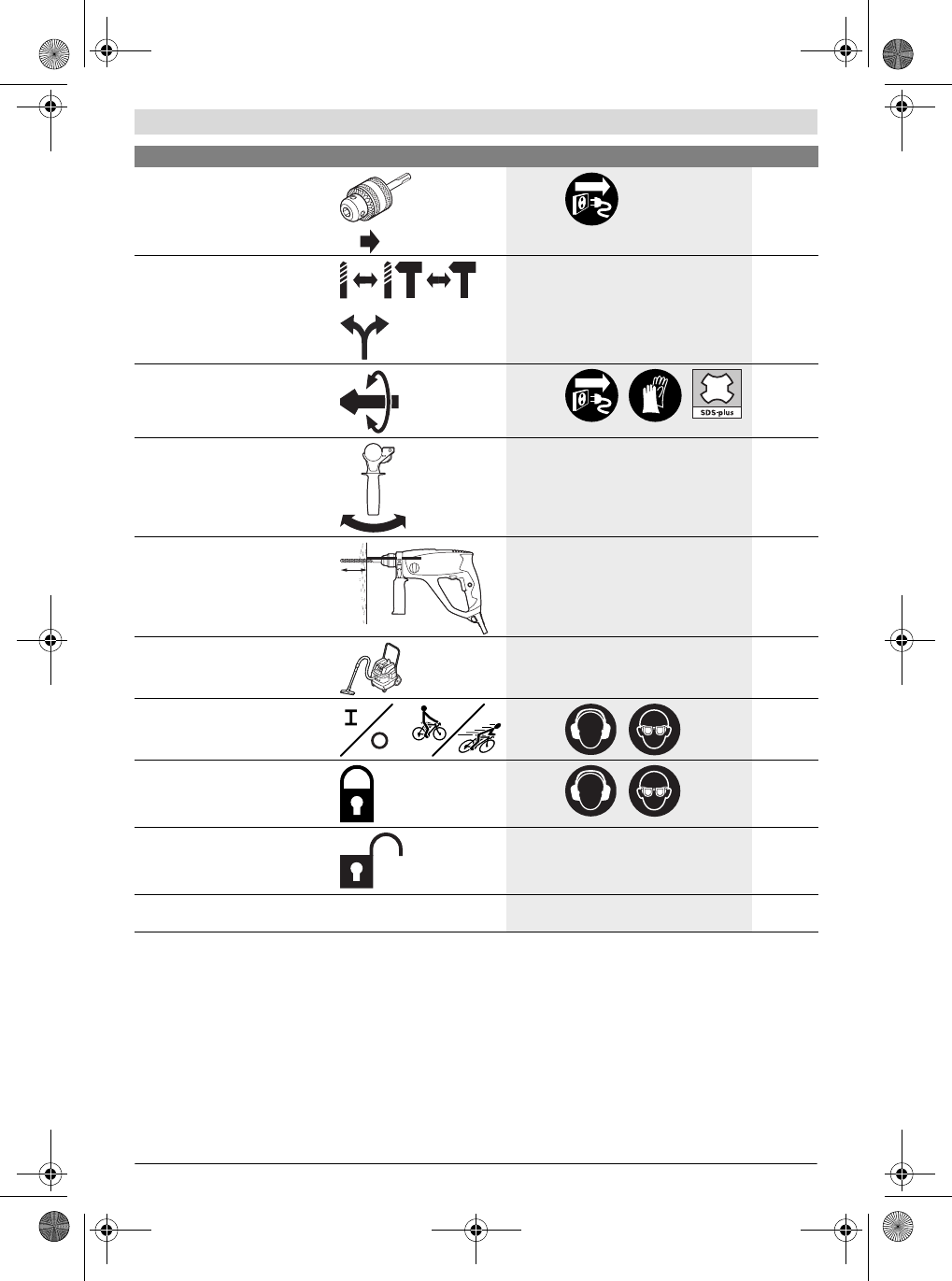

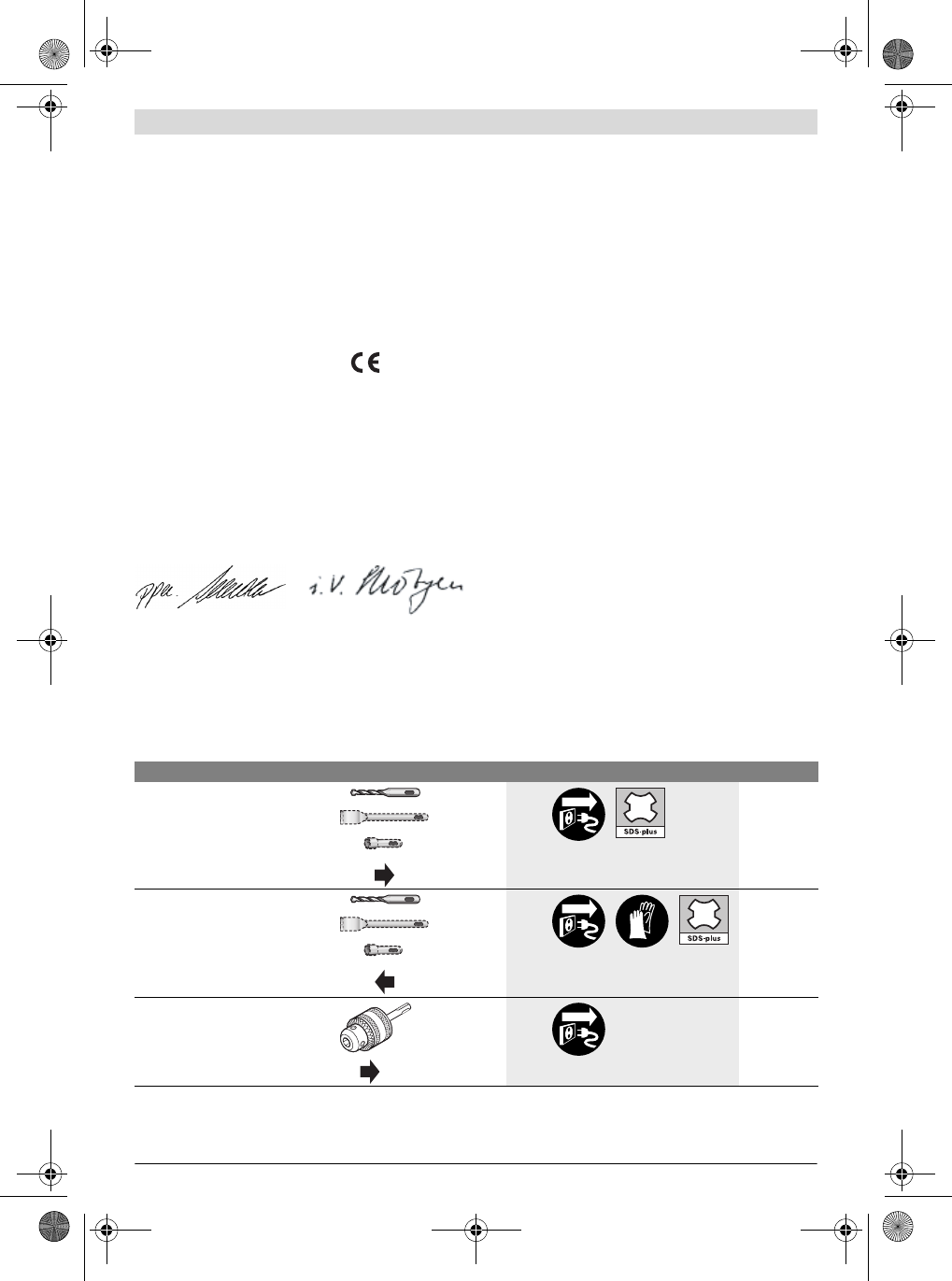

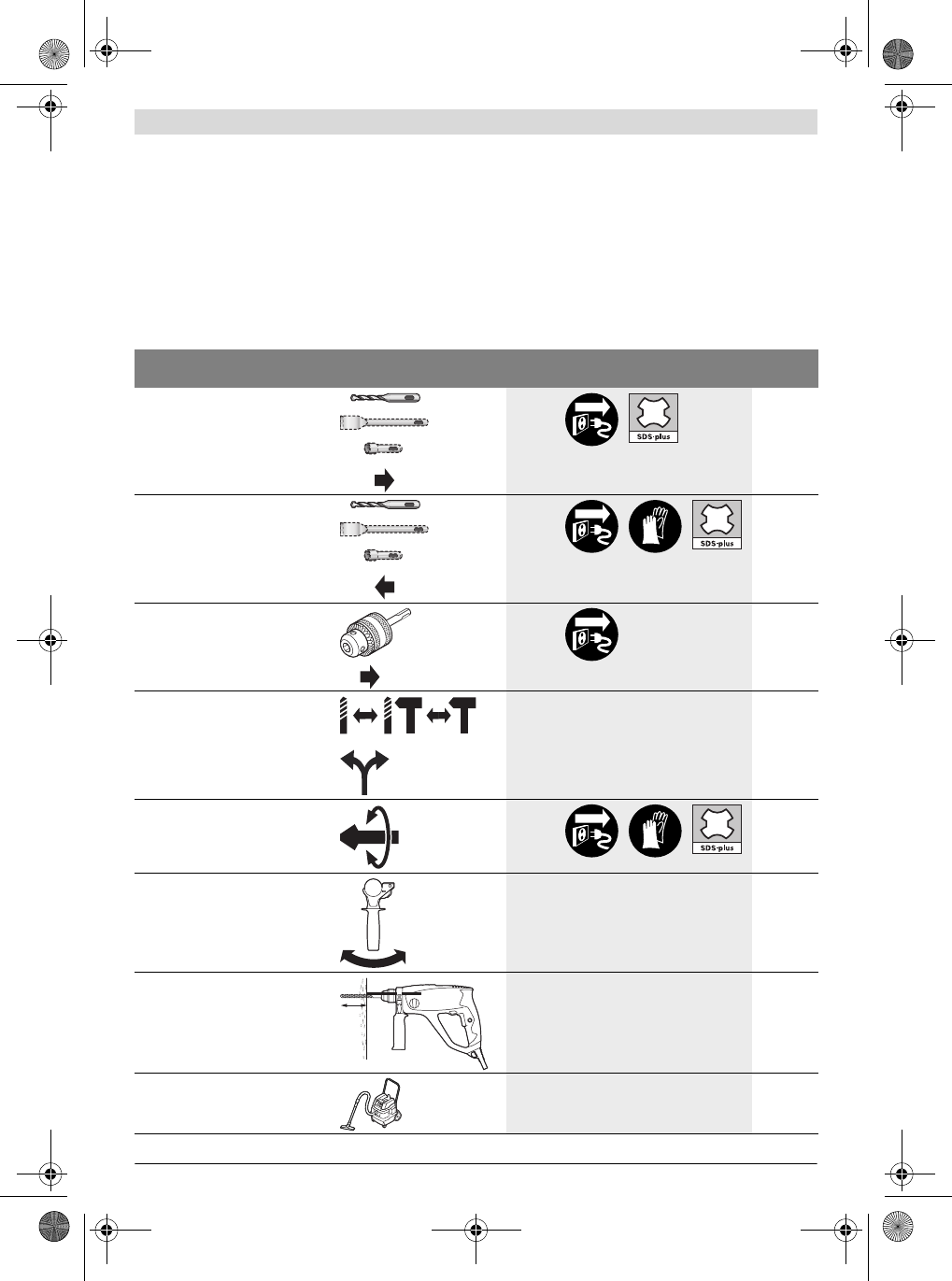

Planowane działanie Rysunek Wziąć pod uwagę Strona

Wkładanie narzędzia roboczego

SDS-plus 178

Wyjmowanie narzędzia roboczego

SDS-plus 279

Wkładanie uchwytu wiertarskiego z

wieńcem zębatym

(PBH 2100 SRE, PBH 2500 SRE)

379

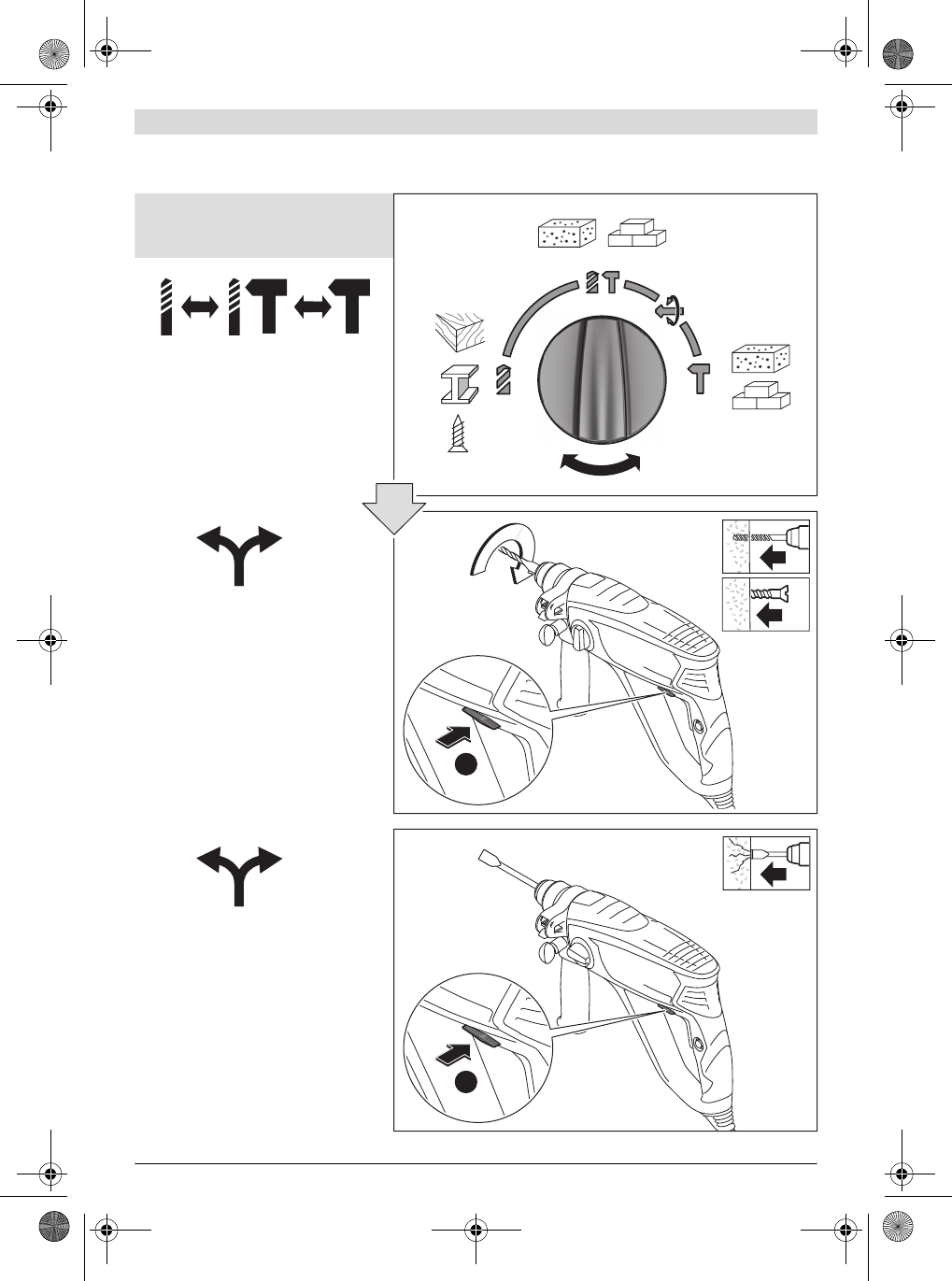

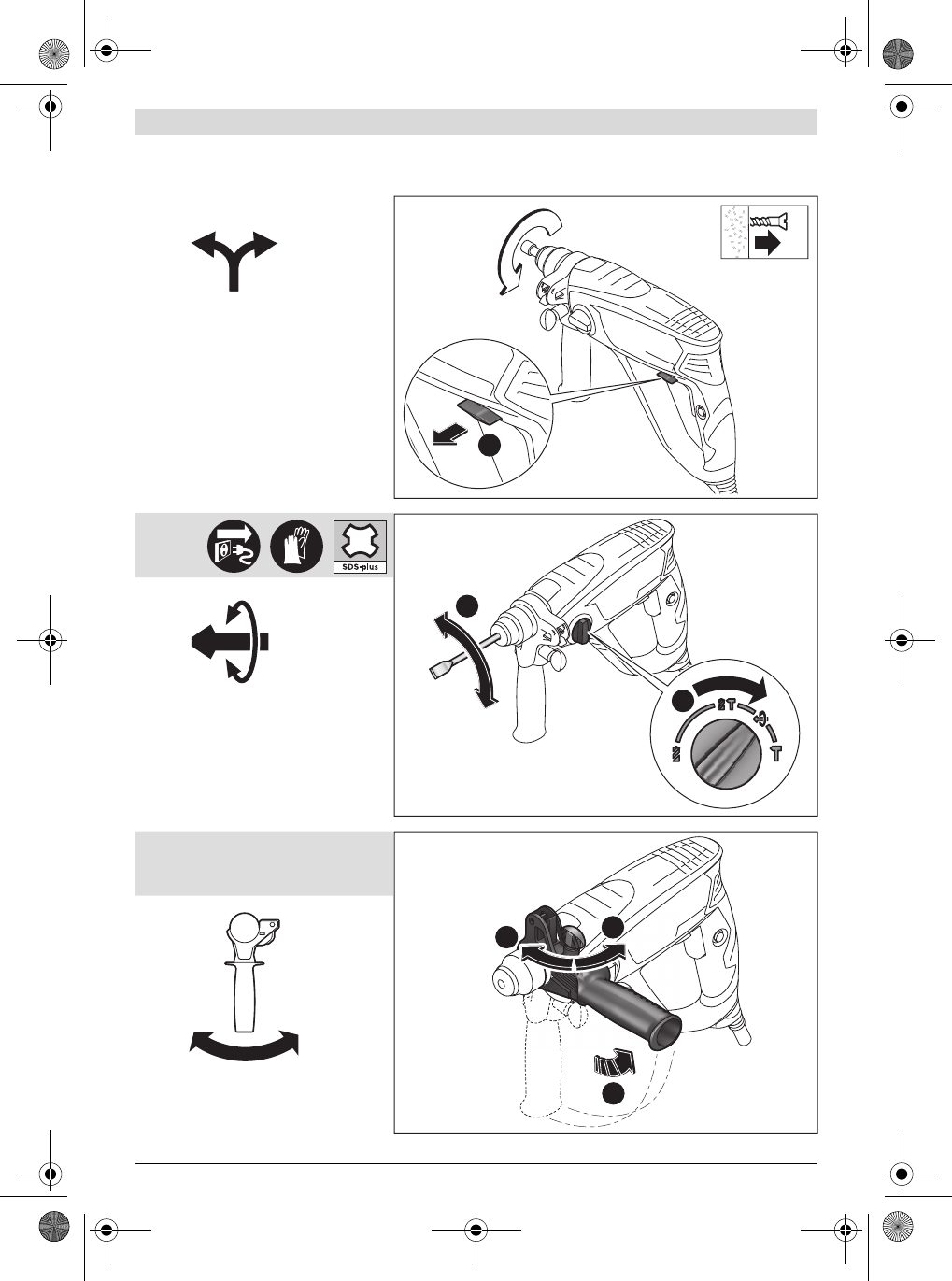

Wybór trybu pracy i kierunku

obrotów 480–81

Zmiana pozycji dłuta (Vario-Lock) 581

Ustawianie rękojeści dodatkowej 681

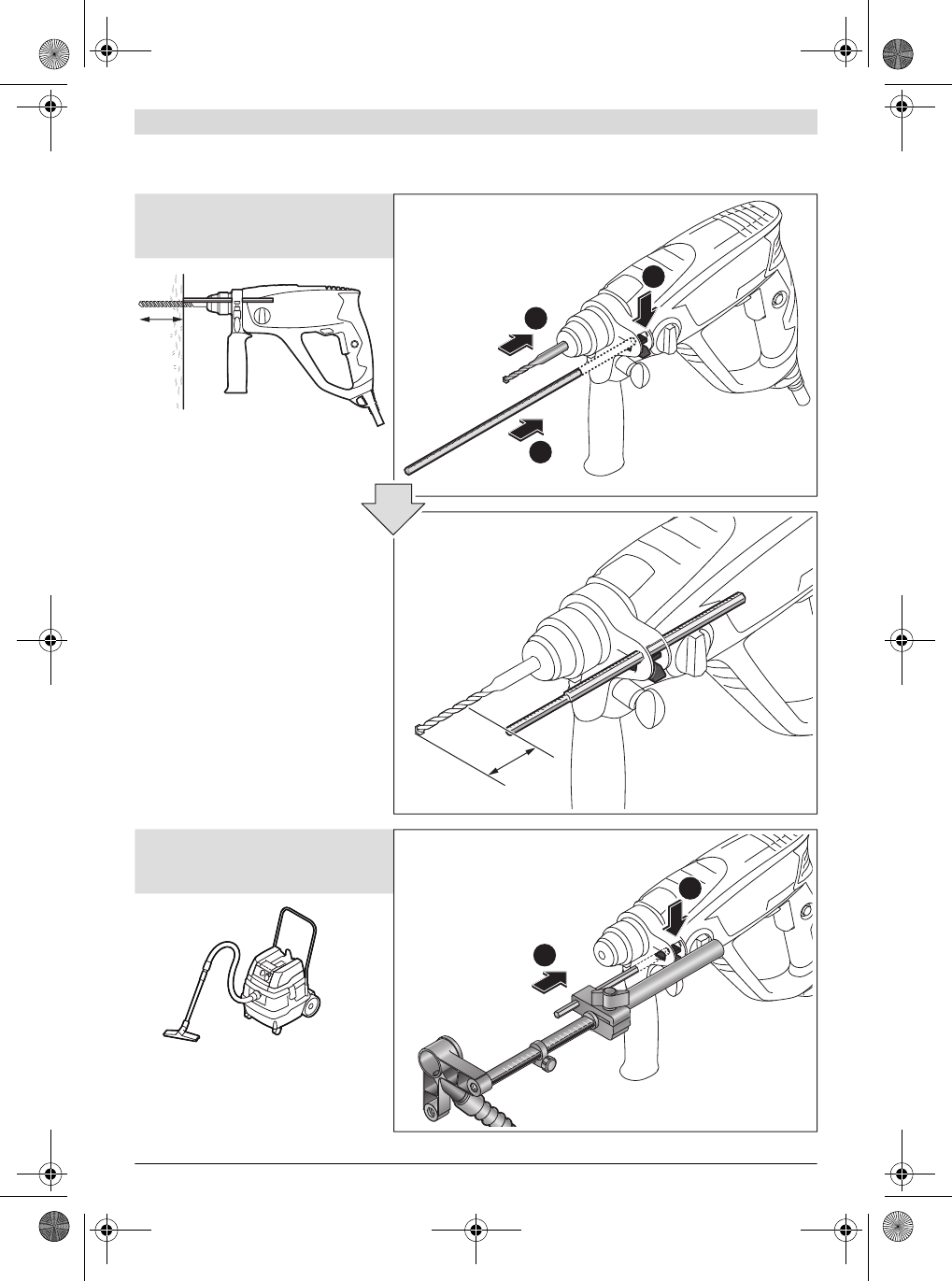

Ustawianie głębokości wiercenia X782

Montaż przystawki odsysającej 882

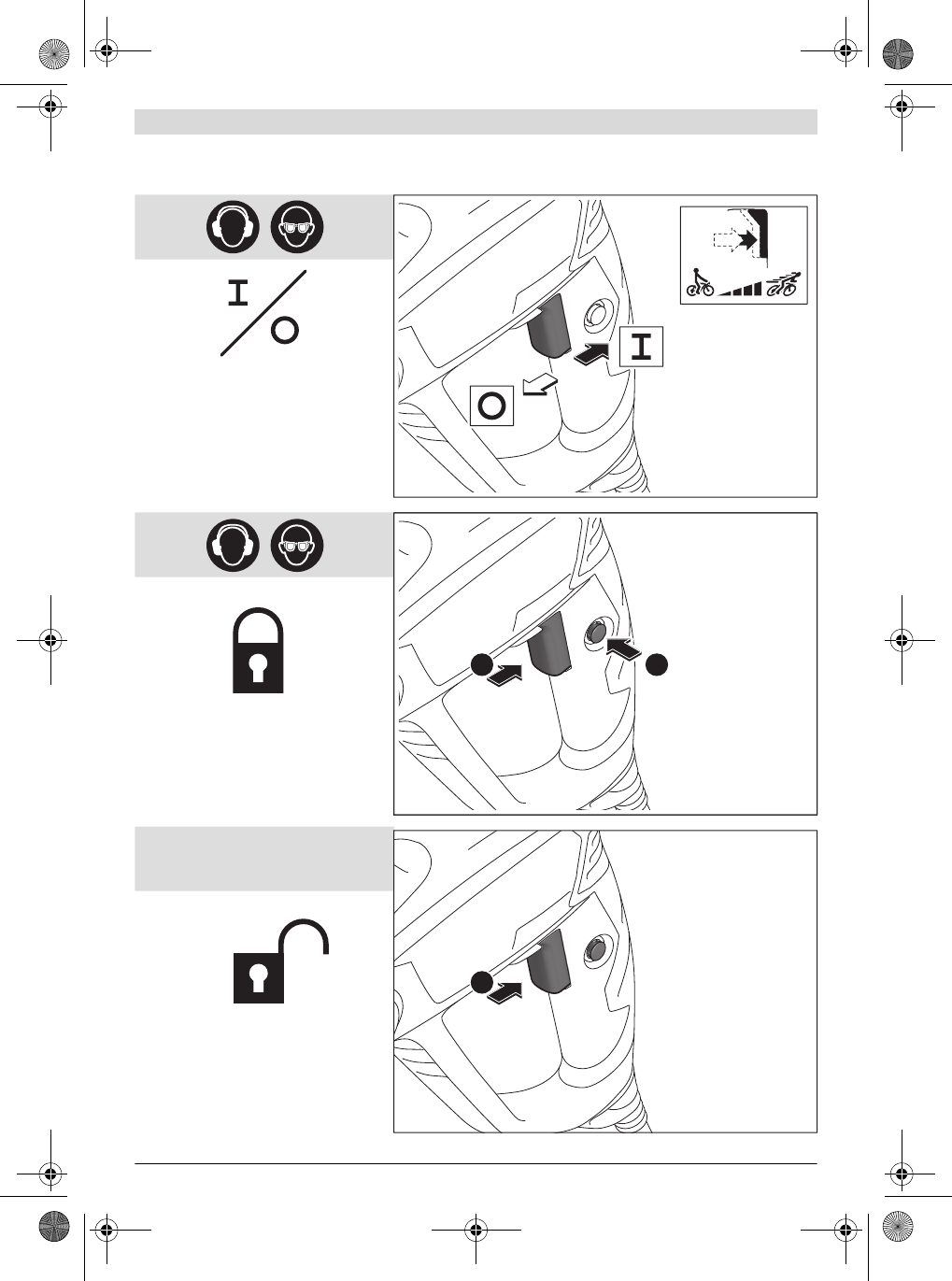

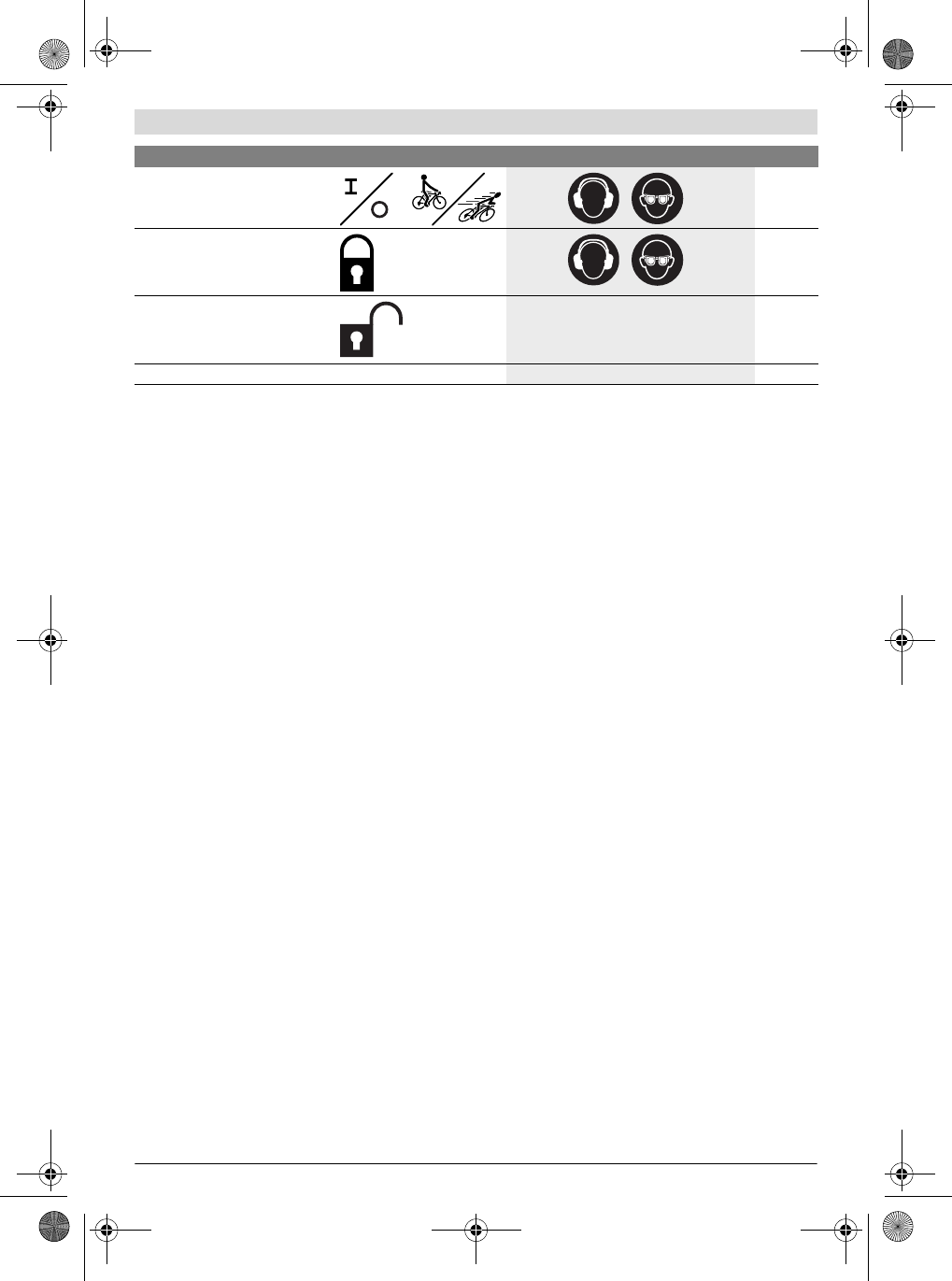

Włączanie/wyłączanie oraz

ustawianie prędkości obrotowej 983

Blokada włącznika/wyłącznika 10 83

Odblokowanie

włącznika/wyłącznika 11 83

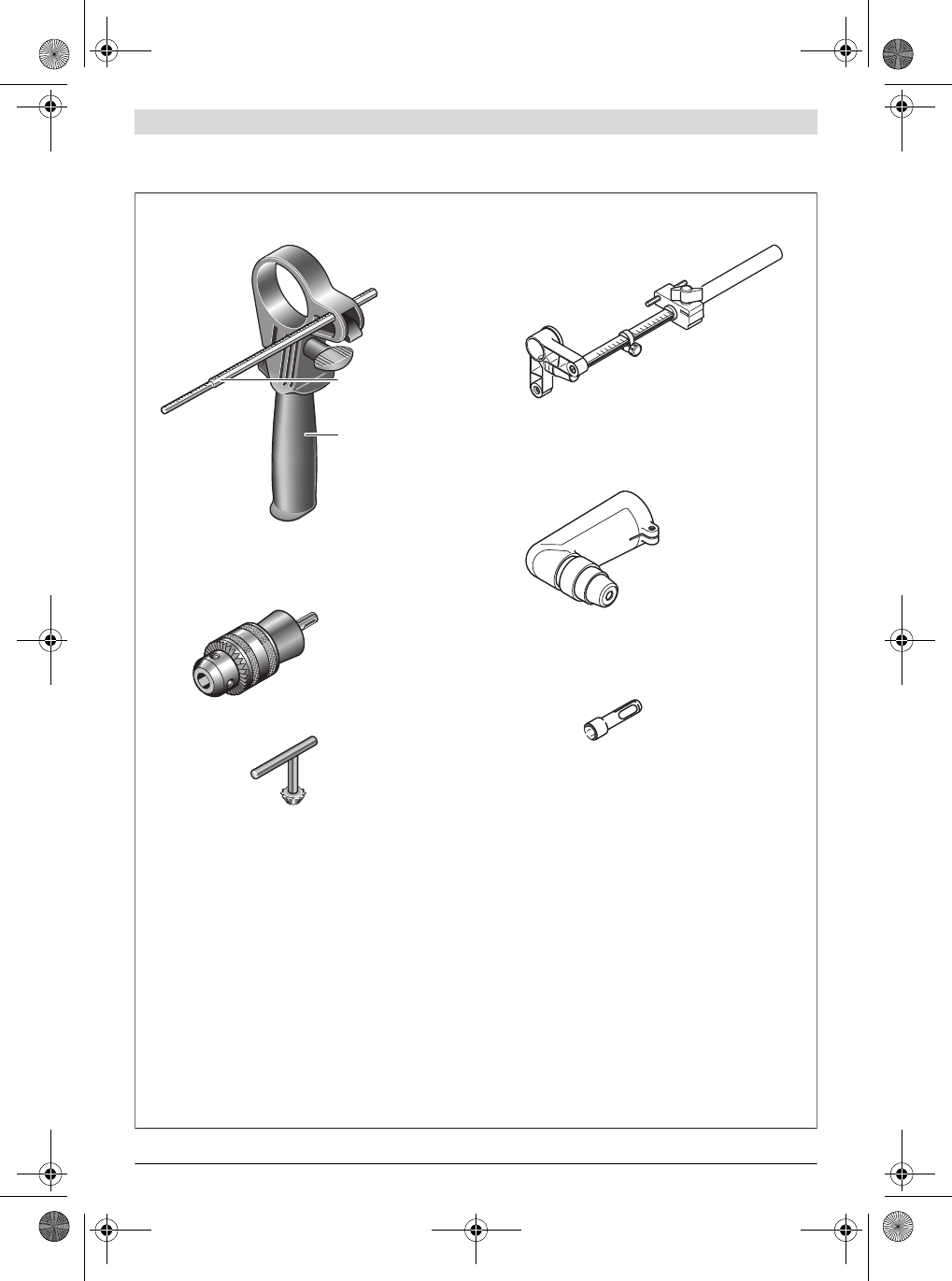

Wybór osprzętu –84

OBJ_BUCH-1577-002.book Page 7 Thursday, December 15, 2011 12:38 PM

8 | Česky

1 619 P09 899 | (15.12.11) Bosch Power Tools

Konserwacja i czyszczenie

fAby zapewnić bezpieczną i wydajną pracę,

elektronarzędzie i szczeliny wentylacyjne należy

utrzymywać w czystości.

Jeżeli konieczna okaże się wymiana przewodu

przyłączeniowego, należy zlecić ją firmie Bosch lub w

autoryzowanym przez firmę Bosch punkcie naprawy

elektronarzędzi, co pozwoli uniknąć ryzyka zagrożenia

bezpieczeństwa.

Obsługa klienta oraz doradztwo

techniczne

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji

nabytego produktu oraz dostępu do części zamiennych

prosimy zwracać się do punktów obsługi klienta. Rysunki

techniczne oraz informacje o częściach zamiennych można

znaleźć pod adresem:

www.bosch-pt.com

Zespół doradztwa technicznego firmy Bosch służy pomocą w

razie pytań związanych z zakupem produktu, jego

zastosowaniem oraz regulacją urządzeń i osprzętu.

Przy wszystkich zgłoszeniach oraz zamówieniach części

zamiennych konieczne jest podanie 10-cyfrowego numeru

katalogowego elektronarzędzia zgodnie z danymi na tabliczce

znamionowej.

Polska

Robert Bosch Sp. z o.o.

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Tel.: +48 (022) 715 44 60

Faks: +48 (022) 715 44 41

E-Mail: bsc@pl.bosch.com

Infolinia Działu Elektronarzędzi: +48 (801) 100 900

(w cenie połączenia lokalnego)

E-Mail: elektronarzedzia.info@pl.bosch.com

www.bosch.pl

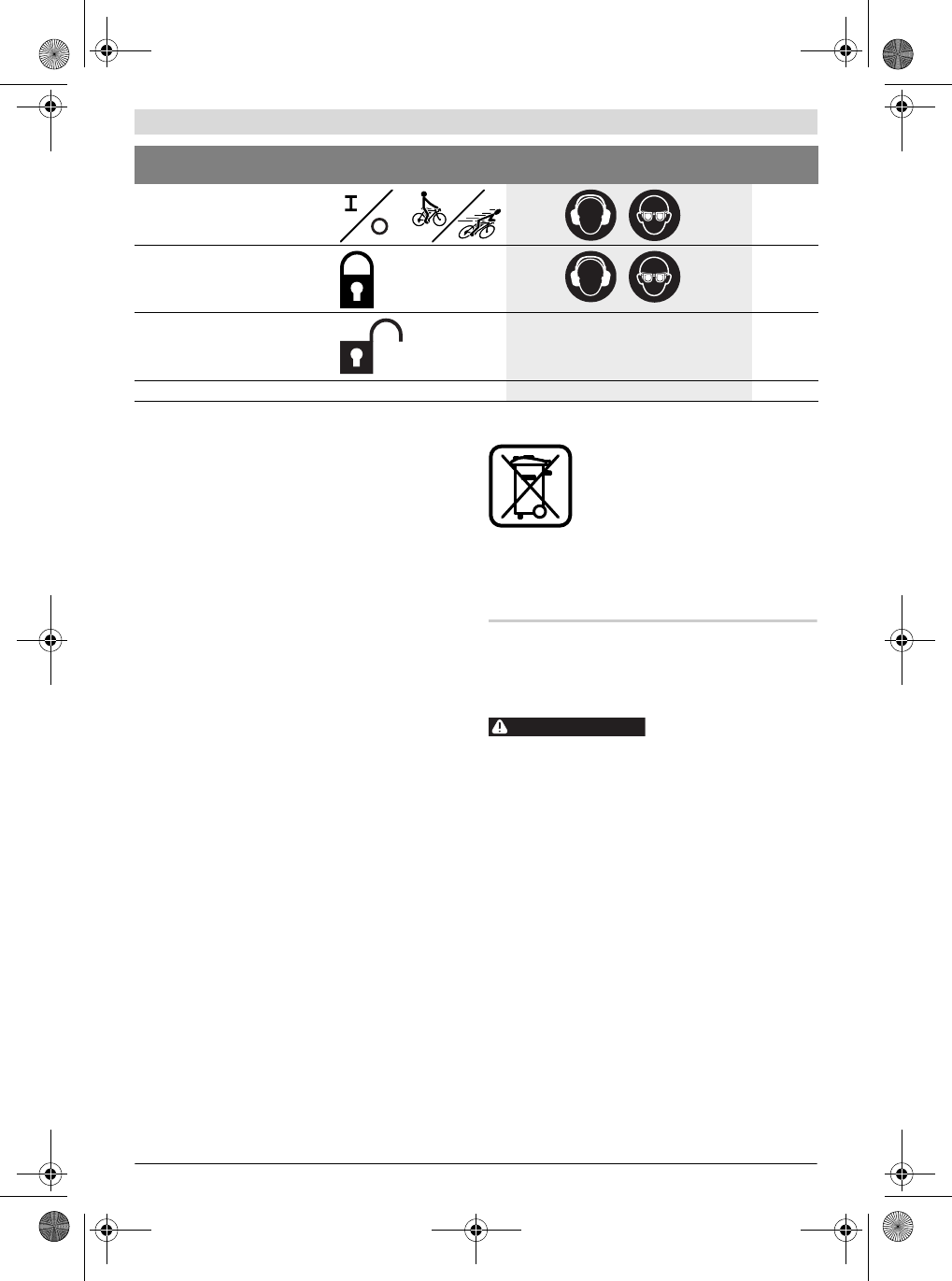

Usuwanie odpadów

Elektronarzędzia, osprzęt i opakowanie należy poddać

utylizacji zgodnie z obowiązującymi zasadami ochrony

środowiska.

Nie wolno wyrzucać elektronarzędzi do odpadów z

gospodarstwa domowego!

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną

2002/96/WE o starych, zużytych

narzędziach elektrycznych i elek-

tronicznych i jej stosowania w prawie

krajowym, wyeliminowane niezdatne do

użycia elektronarzędzia należy zbierać

osobno i doprowadzić do ponownego użyt-

kowania zgodnego z zasadami ochrony

środowiska.

Zastrzega się prawo dokonywania zmian.

Česky

Všeobecná varovná upozornění pro

elektronářadí

Čtěte všechna varovná upozornění a

pokyny. Zanedbání při dodržování

varovných upozornění a pokynů mohou mít za následek zásah

elektrickým proudem, požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny do budoucna

uschovejte.

Ve varovných upozorněních použitý pojem „elektronářadí“ se

vztahuje na elektronářadí provozované na el. síti (se síťovým

kabelem) a na elektronářadí provozované na akumulátoru

(bez síťového kabelu).

Bezpečnost pracovního místa

fUdržujte Vaše pracovní místo čisté a dobře osvětlené.

Nepořádek nebo neosvětlené pracovní oblasti mohou vést

k úrazům.

fS elektronářadím nepracujte v prostředí ohroženém

explozí, kde se nacházejí hořlavé kapaliny, plyny nebo

prach. Elektronářadí vytváří jiskry, které mohou prach

nebo páry zapálit.

fDěti a jiné osoby udržujte při použití elektronářadí

daleko od Vašeho pracovního místa. Při rozptýlení

můžete ztratit kontrolu nad strojem.

Elektrická bezpečnost

fPřipojovací zástrčka elektronářadí musí lícovat se

zásuvkou. Zástrčka nesmí být žádným způsobem

upravena. Společně s elektronářadím s ochranným

uzemněním nepoužívejte žádné adaptérové zástrčky.

Neupravené zástrčky a vhodné zásuvky snižují riziko

zásahu elektrickým proudem.

fZabraňte kontaktu těla s uzemněnými povrchy, jako

např. potrubí, topení, sporáky a chladničky. Je-li Vaše

tělo uzemněno, existuje zvýšené riziko zásahu elektrickým

proudem.

fChraňte stroj před deštěm a vlhkem. Vniknutí vody do

elektronářadí zvyšuje nebezpečí zásahu elektrickým

proudem.

fDbejte na účel kabelu, nepoužívejte jej k nošení či

zavěšení elektronářadí nebo k vytažení zástrčky ze

zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých

hran nebo pohyblivých dílů stroje. Poškozené nebo

spletené kabely zvyšují riziko zásahu elektrickým

proudem.

fPokud pracujete s elektronářadím venku, použijte

pouze takové prodlužovací kabely, které jsou způsobilé

i pro venkovní použití. Použití prodlužovacího kabelu, jež

je vhodný pro použití venku, snižuje riziko zásahu

elektrickým proudem.

fPokud se nelze vyhnout provozu elektronářadí ve

vlhkém prostředí, použijte proudový chránič. Nasazení

proudového chrániče snižuje riziko zásahu elektrickým

proudem.

VAROVÁNÍ

OBJ_BUCH-1577-002.book Page 8 Thursday, December 15, 2011 12:38 PM

Česky | 9

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Bezpečnost osob

fBuďte pozorní, dávejte pozor na to, co děláte a

přistupujte k práci s elektronářadím rozumně.

Nepoužívejte žádné elektronářadí pokud jste unaveni

nebo pod vlivem drog, alkoholu nebo léků. Moment

nepozornosti při použití elektronářadí může vést k vážným

poraněním.

fNoste osobní ochranné pomůcky a vždy ochranné

brýle. Nošení osobních ochranných pomůcek jako maska

proti prachu, bezpečnostní obuv s protiskluzovou pod-

rážkou, ochranná přilba nebo sluchátka, podle druhu

nasazení elektronářadí, snižují riziko poranění.

fZabraňte neúmyslnému uvedení do provozu.

Přesvědčte se, že je elektronářadí vypnuté dříve než jej

uchopíte, ponesete či připojíte na zdroj proudu a/nebo

akumulátor. Máte-li při nošení elektronářadí prst na

spínači nebo pokud stroj připojíte ke zdroji proudu

zapnutý, pak to může vést k úrazům.

fNež elektronářadí zapnete, odstraňte seřizovací

nástroje nebo šroubováky. Nástroj nebo klíč, který se

nachází v otáčivém dílu stroje, může vést k poranění.

fVyvarujte se abnormálního držení těla. Zajistěte si

bezpečný postoj a udržujte vždy rovnováhu. Tím můžete

elektronářadí v neočekávaných situacích lépe kontrolovat.

fNoste vhodný oděv. Nenoste žádný volný oděv nebo

šperky. Vlasy, oděv a rukavice udržujte daleko od

pohybujících se dílů. Volný oděv, šperky nebo dlouhé

vlasy mohou být zachyceny pohybujícími se díly.

fLze-li namontovat odsávací či zachycující přípravky,

přesvědčte se, že jsou připojeny a správně použity.

Použití odsávání prachu může snížit ohrožení prachem.

Svědomité zacházení a používání elektronářadí

fStroj nepřetěžujte. Pro svou práci použijte k tomu

určené elektronářadí. S vhodným elektronářadím budete

pracovat v udané oblasti výkonu lépe a bezpečněji.

fNepoužívejte žádné elektronářadí, jehož spínač je

vadný. Elektronářadí, které nelze zapnout či vypnout je

nebezpečné a musí se opravit.

fNež provedete seřízení stroje, výměnu dílů

příslušenství nebo stroj odložíte, vytáhněte zástrčku

ze zásuvky a/nebo odstraňte akumulátor. Toto

preventivní opatření zabrání neúmyslnému zapnutí

elektronářadí.

fUchovávejte nepoužívané elektronářadí mimo dosah

dětí. Nenechte stroj používat osobám, které se strojem

nejsou seznámeny nebo nečetly tyto pokyny.

Elektronářadí je nebezpečné, je-li používáno nezkušenými

osobami.

fPečujte o elektronářadí svědomitě. Zkontrolujte, zda

pohyblivé díly stroje bezvadně fungují a nevzpřičují se,

zda díly nejsou zlomené nebo poškozené tak, že je

omezena funkce elektronářadí. Poškozené díly nechte

před nasazením stroje opravit. Mnoho úrazů má příčinu

ve špatně udržovaném elektronářadí.

fŘezné nástroje udržujte ostré a čisté. Pečlivě

ošetřované řezné nástroje s ostrými řeznými hranami se

méně vzpřičují a dají se lehčeji vést.

fPoužívejte elektronářadí, příslušenství, nasazovací

nástroje apod. podle těchto pokynů. Respektujte

přitom pracovní podmínky a prováděnou činnost.

Použití elektronářadí pro jiné než určující použití může vést

k nebezpečným situacím.

Servis

fNechte Vaše elektronářadí opravit pouze

kvalifikovaným odborným personálem a pouze s

originálními náhradními díly. Tím bude zajištěno, že

bezpečnost stroje zůstane zachována.

Bezpečnostní upozornění pro kladiva

fNoste ochranu sluchu. Působení hluku může způsobit

ztrátu sluchu.

fPoužívejte přídavné rukojeti dodávané s

elektronářadím. Ztráta kontroly může vést ke zraněním.

fPokud provádíte práce, u kterých může nasazený

nástroj nebo šroub zasáhnout skrytá elektrická vedení

či vlastní síťový kabel, pak držte stroj na izolovaných

uchopovacích plochách. Kontakt s elektrickým vedením

pod napětím může přivést napětí i na kovové díly stroje a

vést k zásahu elektrickým proudem.

Další bezpečnostní a pracovní

upozornění

fDbejte síťového napětí! Napětí zdroje proudu musí

souhlasit s údaji na typovém štítku elektronářadí.

Elektronářadí označená 230/240 V lze provozovat i na

220 V.

fPoužijte vhodná hledací zařízení k vyhledání skrytých

rozvodných vedení nebo přizvěte místní

dodavatelskou společnost. Kontakt s elektrickým

vedením může vést k požáru a elektrickému úderu.

Poškození plynového vedení může vést k explozi. Pronik-

nutí do vodovodního potrubí způsobí věcné škody.

fPřídavnou rukojeť pevně utáhněte, elektronářadí při

práci držte pevně oběma rukama a dbejte na bezpečný

postoj. Elektronářadí je oběma rukama spolehlivě vedeno.

fZajistěte obrobek. Obrobek pevně uchycený upínacím

přípravkem nebo svěrákem je držen bezpečněji než Vaší

rukou.

fPro vrtání bez příklepu do dřeva, kovu, keramiky a umělé

hmoty a též pro šroubování se používají nástroje bez SDS-

plus (např. vrták s válcovou stopkou). Pro tyto nástroje

potřebujete rychloupínací sklíčidlo resp. ozubené

sklíčidlo.

fVýměnné sklíčidlo se automaticky zajistí. Zkontrolujte

zajištění zatažením za výměnné sklíčidlo.

fNasazení nástroje SDS-plus: Zajištění prověřte tahem za

nástroj.

OBJ_BUCH-1577-002.book Page 9 Thursday, December 15, 2011 12:38 PM

10 | Česky

1 619 P09 899 | (15.12.11) Bosch Power Tools

fPoškozenou protiprachovou krytku nechte ihned

vyměnit. Ochranná protiprachová krytka zabraňuje

dalekosáhlému vniknutí vrtacího prachu do upnutí nástroje

během provozu. Při nasazování nástroje dbejte na to, aby

ochranná protiprachová krytka nebyla poškozená.

fPrach materiálů jako jsou nátěry s obsahem olova,

některé druhy dřeva, nerostů a kovů mohou být zdraví

škodlivé a mohou vést k alergickým reakcím,

onemocněním dýchacích cest a/nebo k rakovině.

Materiál s obsahem azbestu smějí opracovávat jen

specialisté.

–Pokud možno používejte pro daný materiál vhodné

odsávání prachu.

–Pečujte o dobré větrání pracovního prostoru.

–Je doporučeno nosit ochrannou dýchací masku s

třídou filtru P2.

Dbejte ve Vaší zemi platných předpisů pro opracovávané

materiály.

fVyvarujte se usazenin prachu na pracovišti. Prach se

může lehce vznítit.

fPokud se nasazovací nástroj zablokuje, vypněte

elektronářadí. Nasazovací nástroj uvolněte.

fPřed zapnutím elektronářadí se přesvědčete o volné

pohyblivosti nasazovacího nástroje. Při zapnutí se

zablokovaným vrtacím nástrojem vznikají vysoké reakční

momenty.

fNež jej odložíte, počkejte až se elektronářadí zastaví.

Nasazovací nástroj se může vzpříčit a vést ke ztrátě

kontroly nad elektronářadím.

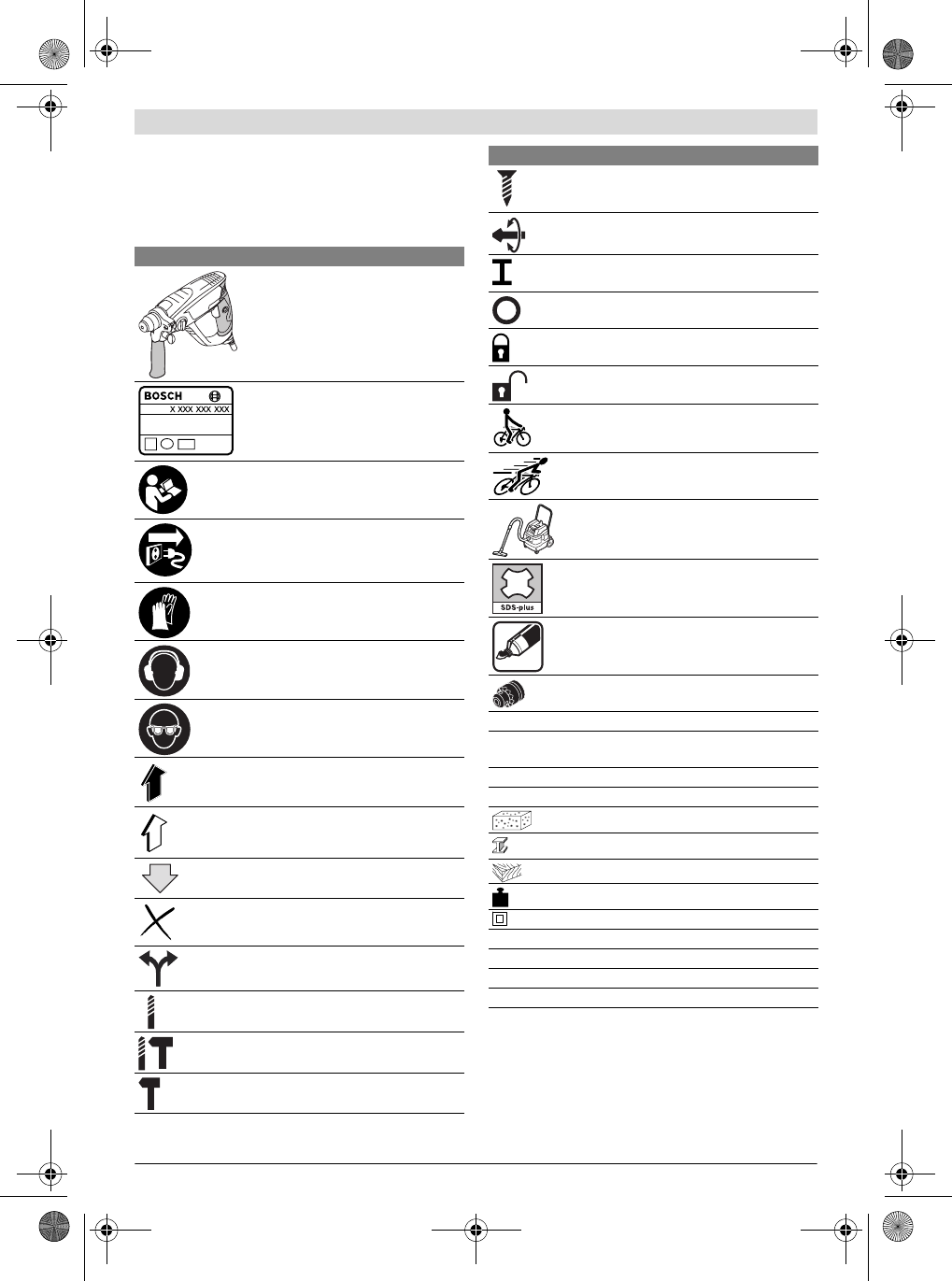

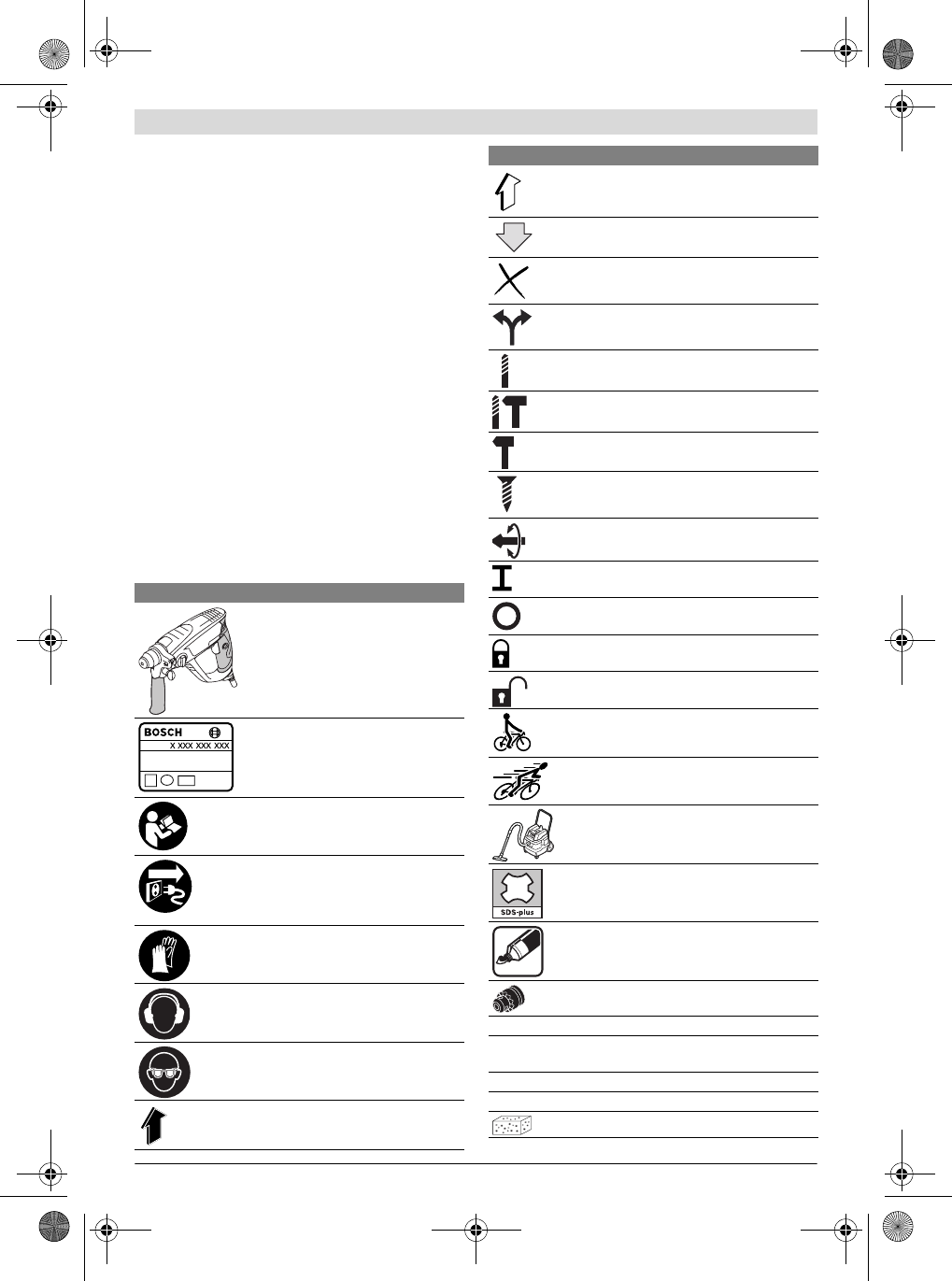

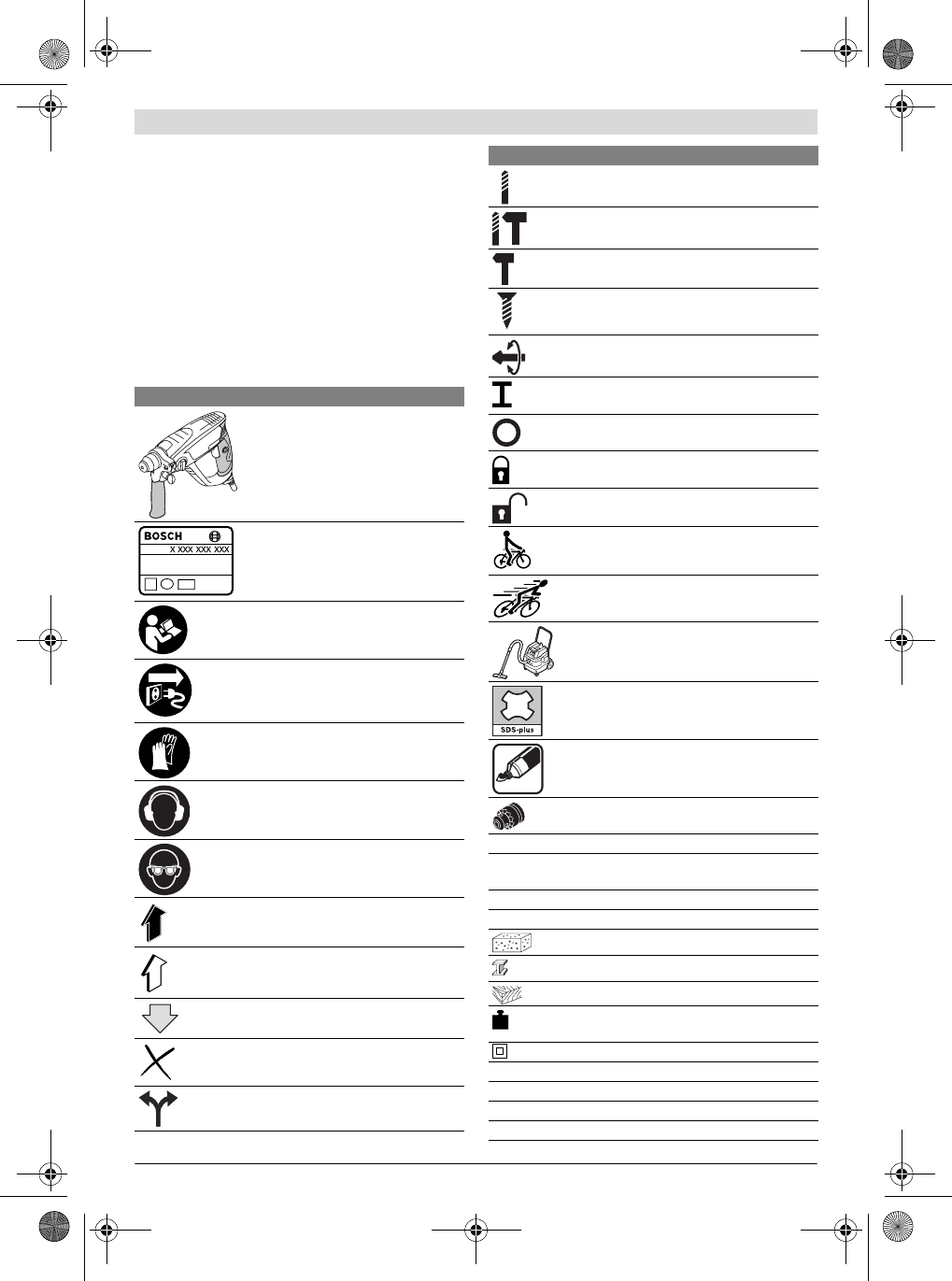

Symboly

Následující symboly mají význam pro čtení a pochopení

návodu k provozu. Zapamatujte si symboly a jejich význam.

Správná interpretace symbolů Vám pomůže elektronářadí

lépe a bezpečněji používat.

Symbol Význam

PBH 2100 RE, PBH 2100 SRE,

PBH 2500 RE, PBH 2500 SRE:

Vrtací kladivo

šedě označená oblast: rukojeť

(izolovaný povrch rukojeti)

Objednací číslo

Čtěte všechna bezpečnostní

upozornění a pokyny

Před každou prací na elektronářadí

vytáhněte síťovou zástrčku ze zásuvky

Noste ochranné rukavice

Noste ochranu sluchu.

Noste ochranné brýle

Směr pohybu

Směr reakce

Následující krok činnosti

Zakázané počínání

Chod vpravo/vlevo

Vrtání bez příklepu

Příklepové vrtání

Sekání

Šrouby

Vario-Lock

Zapnutí

Vypnutí

Aretace spínače

Odjištění spínače

Malý počet otáček/úderů

Velký počet otáček/úderů

Odsávání

Nástrojový držák

Symbol Význam

OBJ_BUCH-1577-002.book Page 10 Thursday, December 15, 2011 12:38 PM

Česky | 11

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Obsah dodávky

Vrtací kladivo, přídavná rukojeť a hloubkový doraz.

Nasazovací nástroj a další vyobrazené nebo popsané

příslušenství nepatří k standardnímu obsahu dodávky.

Kompletní příslušenství naleznete v našem programu

příslušenství.

Určené použití

Elektronářadí je určeno k příklepovému vrtání do betonu,

cihel a kamene a též pro lehké sekací práce. Je rovněž vhodné

pro vrtání bez příklepu do dřeva, kovu, keramiky a umělé

hmoty a též ke šroubování.

Technická data

Technická data výrobku jsou uvedena v tabulce na straně 77.

Údaje platí pro jmenovité napětí [U] 230 V. U odlišných

napětí a podle země specifických provedení se mohou tyto

údaje lišit.

Dbejte prosím objednacího čísla na typovém štítku

Vašeho elektronářadí. Obchodní označení jednotlivých

elektronářadí se mohou měnit.

Prohlášení o shodě

Prohlašujeme v plné naší zodpovědnosti, že v odstavci

„Technická data“ popsaný výrobek je v souladu s

následujícími normami nebo normativními dokumenty:

EN 60745 podle ustanovení směrnic 2011/65/EU,

2004/108/ES, 2006/42/ES.

Technická dokumentace (2006/42/ES) u:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 07.12.2011

Informace o hluku a vibracích

Naměřené hodnoty výrobku jsou uvedeny v tabulce na

straně 77.

Hodnoty hluku a celkové hodnoty vibrací (vektorový součet tří

os) zjištěny podle EN 60745.

V těchto pokynech uvedená úroveň vibrací byla změřena

podle měřících metod normovaných v EN 60745 a může být

použita pro vzájemné porovnání elektronářadí. Hodí se i pro

předběžný odhad zatížení vibracemi.

Uvedená úroveň vibrací reprezentuje hlavní použití

elektronářadí. Pokud ovšem bude elektronářadí nasazeno pro

jiná použití, s odlišnými nasazovacími nástroji nebo s

nedostatečnou údržbou, může se úroveň vibrací lišit. To může

zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi by měly být zohledněny

i doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není

nasazen. To může zatíženi vibracemi po celou pracovní dobu

zřetelně zredukovat.

Stanovte dodatečná bezpečnostní opatření k ochraně

obsluhy před účinky vibrací jako např.: údržba elektronářadí a

nasazovacích nástrojů, udržování teplých rukou, organizace

pracovních procesů.

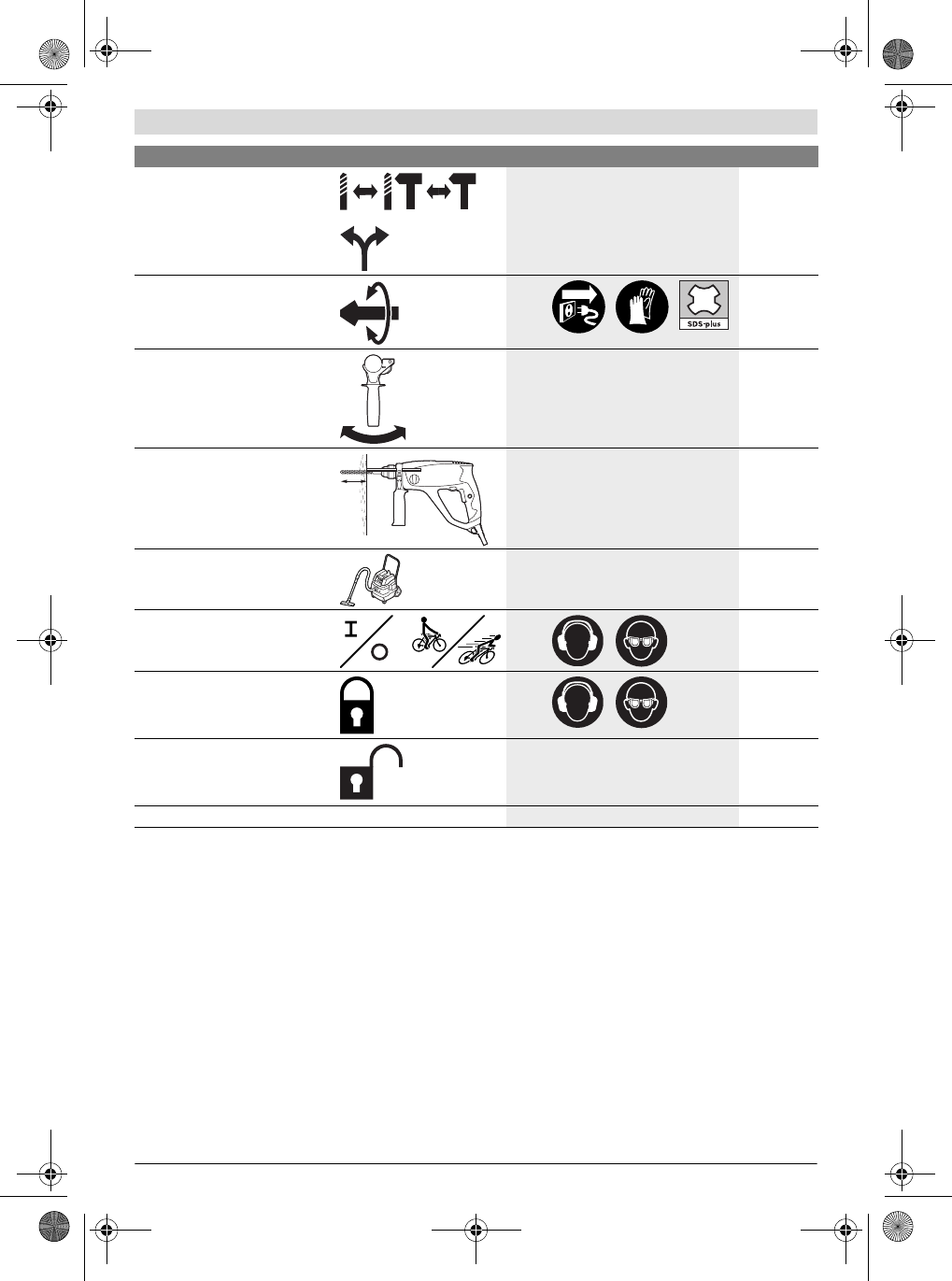

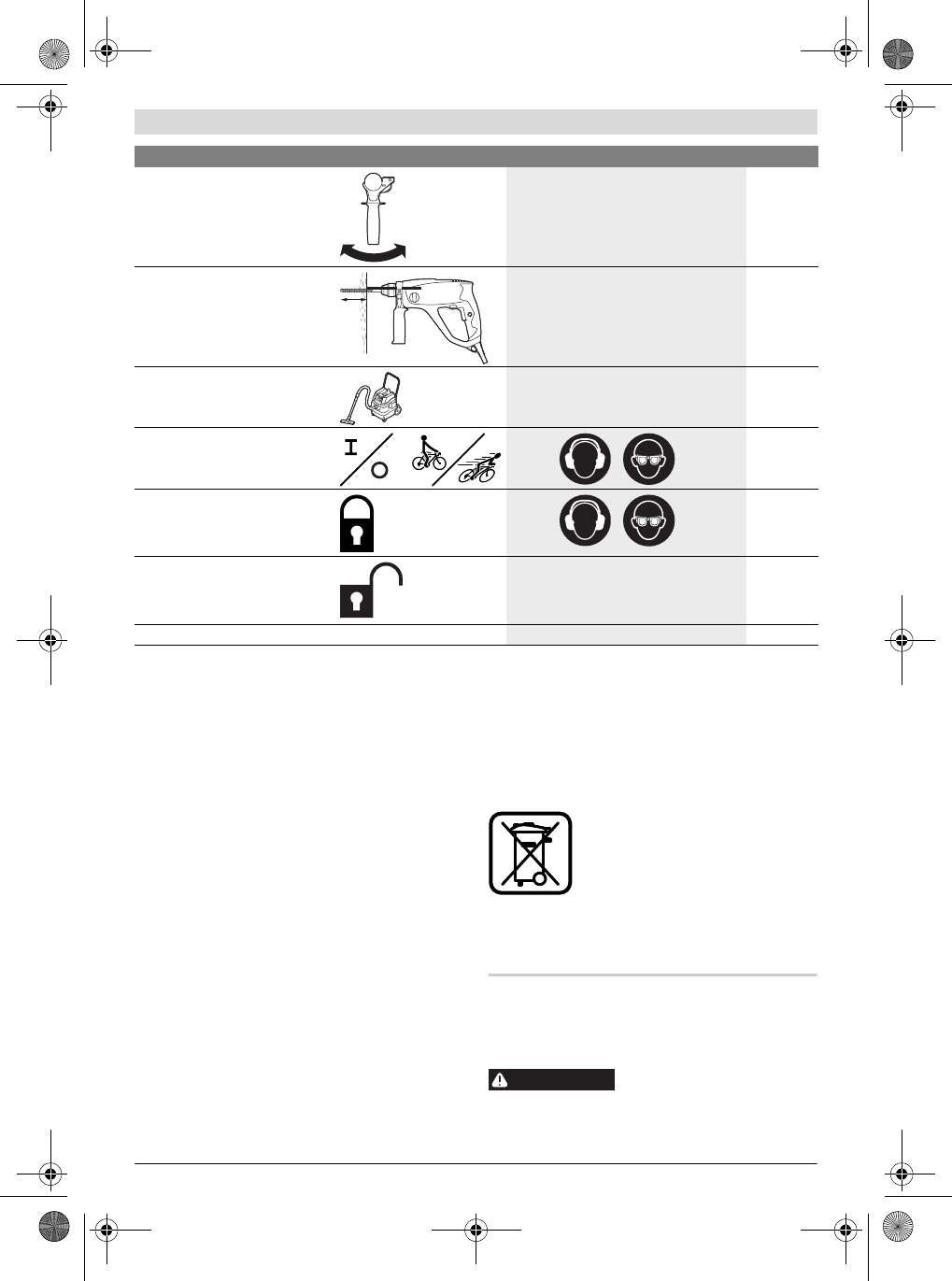

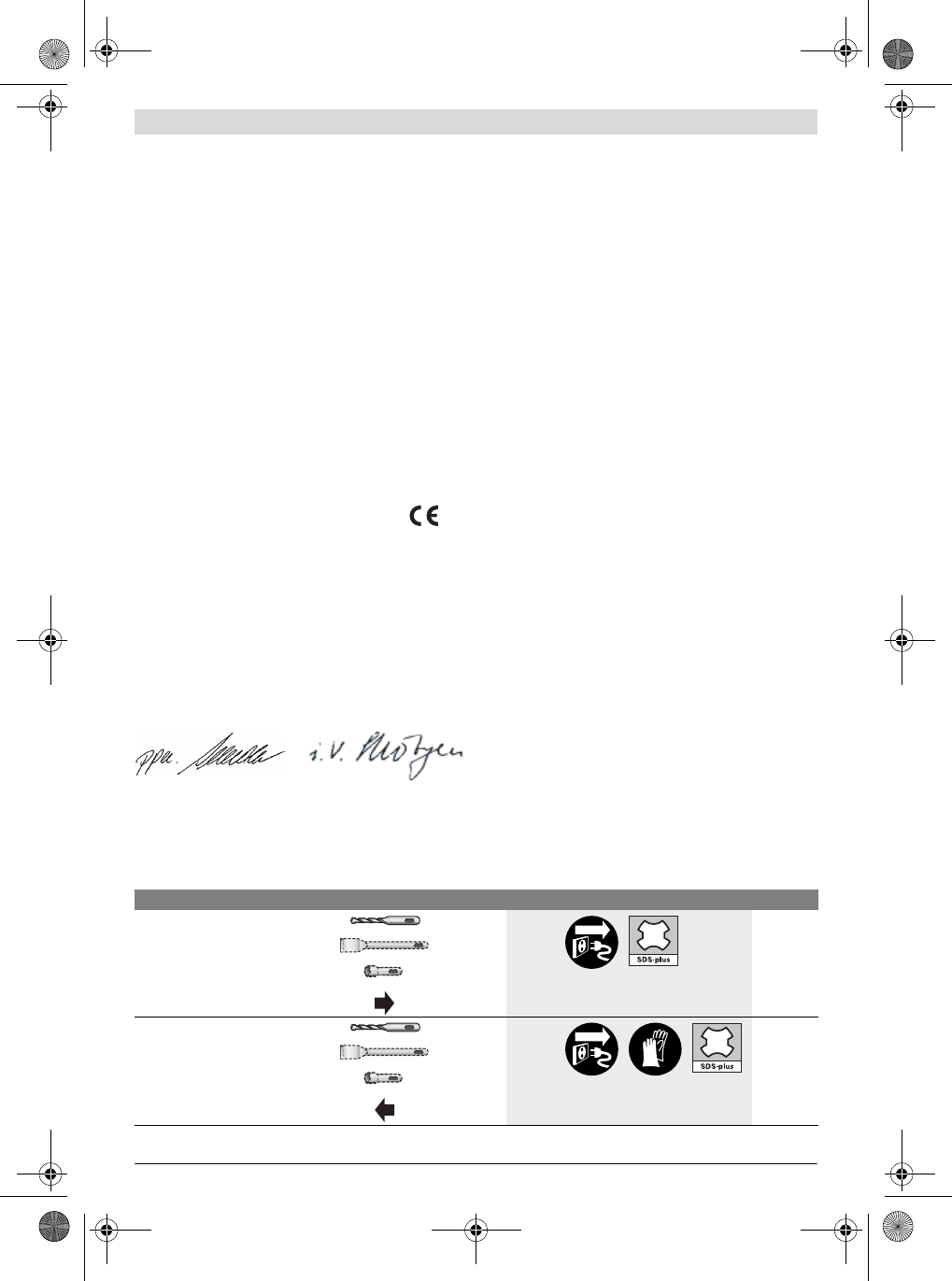

Montáž a provoz

Následující tabulka ukazuje cíle počínání pro montáž a provoz

elektronářadí. Pokyny pro cíl počínání jsou zobrazeny v

daném obrázku. Podle druhu použití jsou zapotřebí různé

kombinace pokynů. Dbejte bezpečnostních upozornění.

Nástrčný konec nástroje lehce namažte

Ozubené sklíčidlo

P1Jmenovitý příkon

E Intenzita jednotlivých úderů podle

EPTA-Procedure 05/2009

n0Otáčky naprázdno

ØVrtací průměr max.

Beton

Ocel

Dřevo

Hmotnost podle EPTA-Procedure

01/2003

Třída ochrany

LwA Hladina akustického výkonu

LpA Hladina akustického tlaku

ahCelková hodnota vibrací

KNepřesnost

Symbol Význam

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1577-002.book Page 11 Thursday, December 15, 2011 12:38 PM

12 | Česky

1 619 P09 899 | (15.12.11) Bosch Power Tools

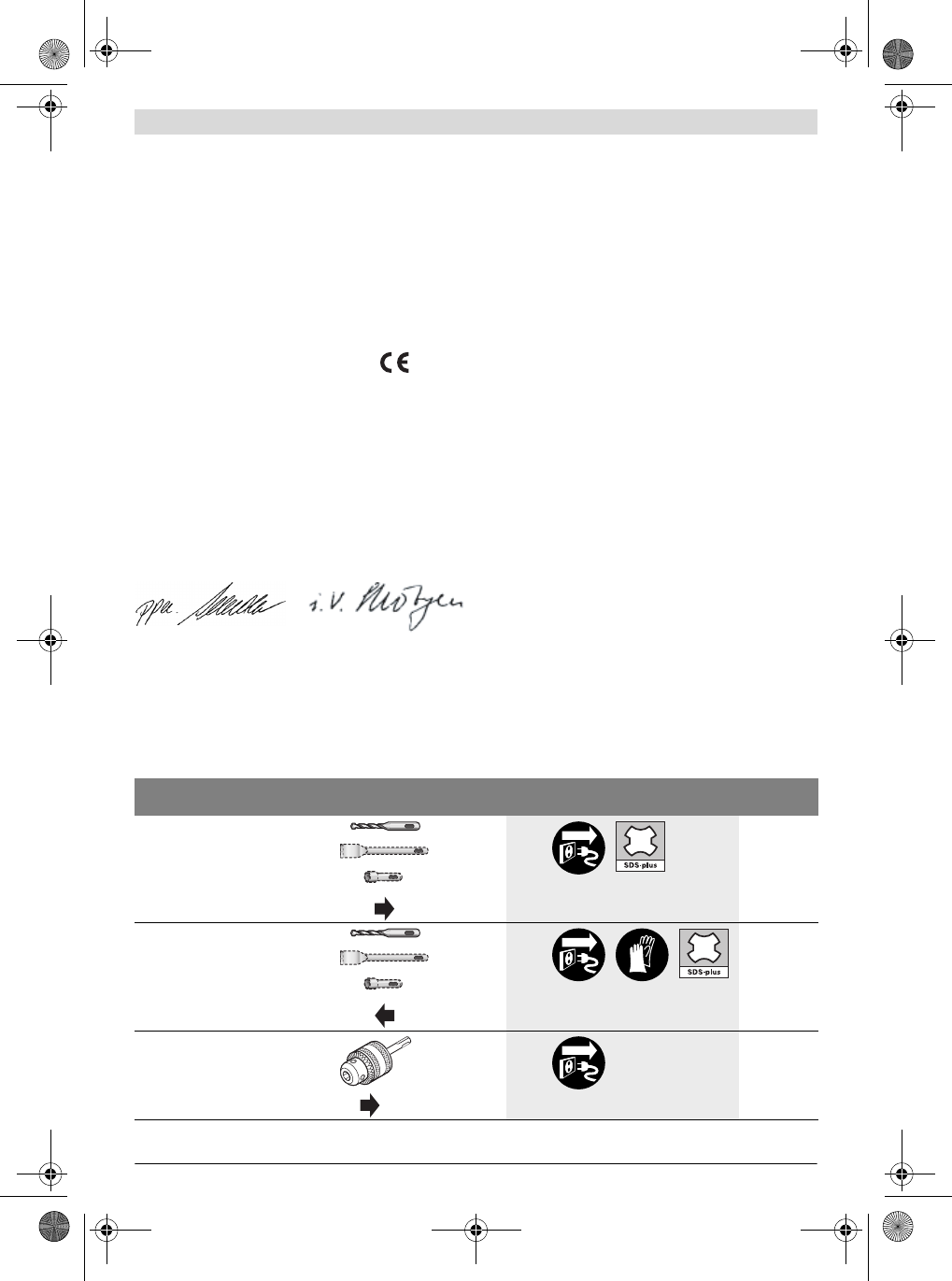

Cíl počínání Obrázek Mějte na zřeteli Strana

Nasazení nástroje SDS-plus 178

Odejmutí nástroje SDS-plus 279

Nasazení ozubeného sklíčidla

(PBH 2100 SRE, PBH 2500 SRE) 379

Volba druhu provozu a směru

otáčení 480–81

Změna polohy sekáče (Vario-Lock) 581

Natočení přídavné rukojeti 681

Nastavení hloubky vrtání X782

Montáž odsávání (Saugfix) 882

Zapnutí/vypnutí a nastavení počtu

otáček 983

Aretace spínače 10 83

Odjištění spínače 11 83

Volba příslušenství –84

OBJ_BUCH-1577-002.book Page 12 Thursday, December 15, 2011 12:38 PM

Slovensky | 13

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Údržba a čištění

fUdržujte elektronářadí a větrací otvory čisté, abyste

pracovali dobře a bezpečně.

Je-li nutné nahrazení přívodního kabelu, pak to nechte kvůli

zamezení ohrožení bezpečnosti provést firmou Bosch nebo

autorizovaným servisem pro elektronářadí Bosch.

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě

Vašeho výrobku a též k náhradním dílům. Technické výkresy a

informace k náhradním dílům naleznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách

ke koupi, používání a nastavení výrobků a příslušenství.

Při všech dotazech a objednávkách náhradních dílů nezbytně

prosím uvádějte 10-místné objednací číslo podle typového

štítku elektronářadí.

Czech Republic

Robert Bosch odbytová s.r.o.

Bosch Service Center PT

K Vápence 1621/16

692 01 Mikulov

Tel.: +420 (519) 305 700

Fax: +420 (519) 305 705

E-Mail: servis.naradi@cz.bosch.com

www.bosch.cz

Zpracování odpadů

Elektronářadí, příslušenství a obaly by měly být dodány k

opětovnému zhodnocení nepoškozujícímu životní prostředí.

Neodhazujte elektronářadí do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2002/96/ES o

starých elektrických a elektronických

zařízeních a jejím prosazení v národních

zákonech musejí být už neupotřebitelná

elektronářadí rozebraná shromážděna a

dodána k opětovnému zhodnocení

nepoškozujícímu životní prostředí.

Změny vyhrazeny.

Slovensky

Všeobecné výstražné upozornenia a

bezpečnostné pokyny

Prečítajte si všetky Výstražné

upozornenia a bezpečnostné pokyny.

Zanedbanie dodržiavania Výstražných upozornení a pokynov

uvedených v nasledujúcom texte môže mať za následok zásah

elektrickým prúdom, spôsobiť požiar a/alebo ťažké

poranenie.

Tieto Výstražné upozornenia a bezpečnostné pokyny

starostlivo uschovajte na budúce použitie.

Pojem „ručné elektrické náradie“ používaný v nasledujúcom

texte sa vzťahuje na ručné elektrické náradie napájané zo

siete (s prívodnou šnúrou) a na ručné elektrické náradie

napájané akumulátorovou batériou (bez prívodnej šnúry).

Bezpečnosť na pracovisku

fPracovisko vždy udržiavajte čisté a dobre osvetlené.

Neporiadok a neosvetlené priestory pracoviska môžu mať

za následok pracovné úrazy.

fTýmto náradím nepracujte v prostredí ohrozenom

výbuchom, v ktorom sa nachádzajú horľavé kvapaliny,

plyny alebo horľavý prach. Ručné elektrické náradie

vytvára iskry, ktoré by mohli prach alebo pary zapáliť.

fNedovoľte deťom a iným nepovolaným osobám, aby sa

počas používania ručného elektrického náradia

zdržiavali v blízkosti pracoviska. Pri odpútaní pozornosti

zo strany inej osoby môžete stratiť kontrolu nad náradím.

Elektrická bezpečnosť

fZástrčka prívodnej šnúry ručného elektrického náradia

musí pasovať do použitej zásuvky. Zástrčku v žiadnom

prípade nijako nemeňte. S uzemneným elektrickým

náradím nepoužívajte ani žiadne zástrčkové adaptéry.

Nezmenené zástrčky a vhodné zásuvky znižujú riziko

zásahu elektrickým prúdom.

fVyhýbajte sa telesnému kontaktu s uzemnenými

povrchovými plochami, ako sú napr. rúry, vykurovacie

telesá, sporáky a chladničky. Keby by bolo Vaše telo

uzemnené, hrozí zvýšené riziko zásahu elektrickým

prúdom.

fChráňte elektrické náradie pred účinkami dažďa a

vlhkosti. Vniknutie vody do ručného elektrického náradia

zvyšuje riziko zásahu elektrickým prúdom.

fNepoužívajte prívodnú šnúru mimo určený účel na

nosenie ručného elektrického náradia, ani na jeho

zavesenie a zástrčku nevyberajte zo zásuvky ťahaním

za prívodnú šnúru. Zabezpečte, aby sa sieťová šnúra

nedostala do blízkosti horúceho telesa, ani do kontaktu

s olejom, s ostrými hranami alebo pohybujúcimi sa sú-

čiastkami ručného elektrického náradia. Poškodené

alebo zauzlené prívodné šnúry zvyšujú riziko zásahu

elektrickým prúdom.

fKeď pracujete s ručným elektrickým náradím vonku,

používajte len také predlžovacie káble, ktoré sú

schválené aj na používanie vo vonkajších priestoroch.

Použitie predlžovacieho kábla, ktorý je vhodný na

používanie vo vonkajšom prostredí, znižuje riziko zásahu

elektrickým prúdom.

fAk sa nedá vyhnúť použitiu ručného elektrického

náradia vo vlhkom prostredí, použite ochranný spínač

pri poruchových prúdoch. Použitie ochranného spínača

pri poruchových prúdoch znižuje riziko zásahu elektrickým

prúdom.

POZOR

OBJ_BUCH-1577-002.book Page 13 Thursday, December 15, 2011 12:38 PM

14 | Slovensky

1 619 P09 899 | (15.12.11) Bosch Power Tools

Bezpečnosť osôb

fBuďte ostražitý, sústreďte sa na to, čo robíte a k práci

s ručným elektrickým náradím pristupujte s rozumom.

Nepracujte s ručným elektrickým náradím nikdy vtedy,

keď ste unavený, alebo keď ste pod vplyvom drog,

alkoholu alebo liekov. Malý okamih nepozornosti môže

mať pri používaní náradia za následok vážne poranenia.

fNoste osobné ochranné pomôcky a používajte vždy

ochranné okuliare. Nosenie osobných ochranných

pomôcok, ako je ochranná dýchacia maska, bezpečnostná

pracovná obuv. ochranná prilba alebo chrániče sluchu,

podľa druhu ručného elektrického náradia a spôsobu jeho

použitia znižujú riziko poranenia.

fVyhýbajte sa neúmyselnému uvedeniu ručného

elektrického náradia do činnosti. Pred zasunutím

zástrčky do zásuvky a/alebo pred pripojením

akumulátora, pred chytením alebo prenášaním ruč-

ného elektrického náradia sa vždy presvedčte sa, či je

ručné elektrické náradie vypnuté. Ak budete mať pri pre-

nášaní ručného elektrického náradia prst na vypínači,

alebo ak ručné elektrické náradie pripojíte na elektrickú

sieť zapnuté, môže to mať za následok nehodu.

fSkôr ako náradie zapnete, odstráňte z neho

nastavovacie náradie alebo kľúče na skrutky.

Nastavovací nástroj alebo kľúč, ktorý sa nachádza v

rotujúcej časti ručného elektrického náradia, môže

spôsobiť vážne poranenia osôb.

fVyhýbajte sa abnormálnym polohám tela. Zabezpečte

si pevný postoj, a neprestajne udržiavajte rovnováhu.

Takto budete môcť ručné elektrické náradie v

neočakávaných situáciách lepšie kontrolovať.

fPri práci noste vhodný pracovný odev. Nenoste široké

odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby

so Vaše vlasy, odev a rukavice dostali do blízkosti

rotujúcich súčiastok náradia. Voľný odev, dlhé vlasy

alebo šperky môžu byť zachytené rotujúcimi časťami

ručného elektrického náradia.

fAk sa dá na ručné elektrické náradie namontovať

odsávacie zariadenie a zariadenie na zachytávanie

prachu, presvedčte sa, či sú dobre pripojené a správne

používané. Používanie odsávacieho zariadenia a

zariadenia na zachytávanie prachu znižuje riziko ohrozenia

zdravia prachom.

Starostlivé používanie ručného elektrického

náradia a manipulácia s ním

fRučné elektrické náradie nikdy nepreťažujte.

Používajte také elektrické náradie, ktoré je určené pre

daný druh práce. Pomocou vhodného ručného

elektrického náradia budete pracovať lepšie a bezpeč-

nejšie v uvedenom rozsahu výkonu náradia.

fNepoužívajte nikdy také ručné elektrické náradie,

ktoré má pokazený vypínač. Náradie, ktoré sa už nedá

zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do

opravy odborníkovi.

fSkôr ako začnete náradie nastavovať alebo

prestavovať, vymieňať príslušenstvo alebo skôr, ako

odložíte náradie, vždy vytiahnite zástrčku sieťovej

šnúry zo zásuvky. Toto preventívne opatrenie zabraňuje

neúmyselnému spusteniu ručného elektrického náradia.

fNepoužívané ručné elektrické náradie uschovávajte

tak, aby bolo mimo dosahu detí. Nedovoľte používať

pneumatické náradie osobám, ktoré s ním nie sú

dôverne oboznámené, alebo ktoré si neprečítali tieto

Pokyny. Ručné elektrické náradie je nebezpečné vtedy,

keď ho používajú neskúsené osoby.

fRučné elektrické náradie starostlivo ošetrujte.

Kontrolujte, či pohyblivé súčiastky bezchybne fungujú

alebo či neblokujú, či nie sú zlomené alebo poškodené

niektoré súčiastky, ktoré by mohli negatívne

ovplyvňovať správne fungovanie ručného elektrického

náradia. Pred použitím náradia dajte poškodené

súčiastky vymeniť. Veľa nehôd bolo spôsobených

nedostatočnou údržbou elektrického náradia.

fRezné nástroje udržiavajte ostré a čisté. Starostlivo

ošetrované rezné nástroje s ostrými reznými hranami majú

menšiu tendenciu k zablokovaniu a ľahšie sa dajú viesť.

fPoužívajte ručné elektrické náradie, príslušenstvo,

nastavovacie nástroje a pod. podľa týchto výstražných

upozornení a bezpečnostných pokynov. Pri práci

zohľadnite konkrétne pracovné podmienky a činnosť,

ktorú budete vykonávať. Používanie ručného

elektrického náradia na iný účel ako na predpísané

použitie môže viesť k nebezpečným situáciám.

Servisné práce

fRučné elektrické náradie dávajte opravovať len

kvalifikovanému personálu, ktorý používa originálne

náhradné súčiastky. Tým sa zabezpečí, že bezpečnosť

náradia zostane zachovaná.

Bezpečnostné pokyny pre kladivá

fPoužívajte chrániče sluchu. Pôsobenie hluku môže mať

za následok stratu sluchu.

fPoužívajte prídavné rukoväte, ktoré Vám boli dodané s

náradím. Strata kontroly nad náradím môže mať za

následok poranenie.

fDržte náradie za izolované plochy rukovätí, ak

vykonávate takú prácu, pri ktorej by mohol pracovný

nástroj alebo skrutka natrafiť na skryté elektrické

vedenia alebo zasiahnuť vlastnú prívodnú šnúru.

Kontakt s elektrickým vedením, ktoré je pod napätím,

môže dostať pod napätie aj kovové súčiastky náradia a

spôsobiť zásah elektrickým prúdom.

Ďalšie bezpečnostné a pracovné

pokyny

fPrekontrolujte napätie elektrickej siete! Napätie

zdroja prúdu musí mať hodnotu zhodnú s údajmi na

typovom štítku ručného elektrického náradia. Ručné

elektrické náradie označené pre napätie 230/240 V sa

smie používať aj s napätím 220 V.

OBJ_BUCH-1577-002.book Page 14 Thursday, December 15, 2011 12:38 PM

Slovensky | 15

Bosch Power Tools 1 619 P09 899 | (15.12.11)

fPoužívajte vhodné prístroje na vyhľadávanie skrytých

elektrickým vedení a potrubí, aby ste ich nenavŕtali,

alebo sa obráťte na miestne energetické podniky.

Kontakt s elektrickým vodičom pod napätím môže spô-

sobiť požiar alebo mať za následok zásah elektrickým

prúdom. Poškodenie plynového potrubia môže mať za

následok explóziu. Preniknutie do vodovodného potrubia

spôsobí vecnú škodu.

fPrídavnú rukoväť dobre utiahnite, pri práci držte ručné

elektrické náradie pevne oboma rukami a zabezpečte

si stabilný postoj. Pomocou dvoch rúk sa ručné elektrické

náradie ovláda bezpečnejšie.

fZabezpečte obrobok. Obrobok upnutý pomocou

upínacieho zariadenia alebo zveráka je bezpečnejší ako

obrobok pridržiavaný rukou.

fNa vŕtanie do dreva, kovu, do keramiky a plastov, ako aj na

skrutkovanie sa používajú nástroje bez stopky SDS-plus

(napr. vrtáky s valcovitou stopkou). Na upínanie týchto

nástrojov potrebujete rýchloupínacie skľučovadlo, resp.

skľučovadlo s ozubeným vencom.

fVýmenné skľučovadlo sa samočinne zaistí. Skontrolujte

zaistenie potiahnutím za výmenné skľučovadlo.

fVloženie pracovného nástroja so stopkou SDS-plus:

Skontrolujte zaistenie potiahnutím za pracovný nástroj.

fPoškodenú ochrannú manžetu dajte okamžite vymeniť.

Ochranná manžeta zabraňuje počas prevádzky náradia v

širokej miere vnikaniu prachu z vŕtania do skľučovadla. Pri

vkladaní pracovných nástrojov dávajte pozor na to, aby ste

ochrannú manžetu nepoškodili.

fRôzne druhy prachu a materiálov, ako sú napríklad

nátery s obsahom olova, niektoré druhy dreva,

minerály a kovy, môžu byť zdraviu škodlivé a vyvolávať

alergické reakcie, spôsobovať ochorenia dýchacích

ciest a/alebo rakovinu. Materiál, ktorý obsahuje azbest,

smú opracovávať len špeciálne vyškolení pracovníci.

–Používajte podľa možnosti také odsávanie, ktoré je pre

daný materiál vhodné.

–Postarajte sa o dobré vetranie svojho pracoviska.

–Odporúčame Vám používať ochrannú dýchaciu masku

s filtrom triedy P2.

Dodržiavajte aj predpisy vlastnej krajiny týkajúce sa

konkrétneho obrábaného materiálu.

fVyhýbajte sa usadzovaniu prachu na Vašom

pracovisku. Viaceré druhy prachu sa môžu ľahko vznieť.

fAk by sa náhodou pracovný nástroj zablokoval, ručné

elektrické náradie vypnite. Uvoľnite (vyberte)

pracovný nástroj.

fEšte pred zapnutím ručného elektrického náradia sa

presvedčte, či sa pracovný nástroj voľne pohybuje. Pri

zapnutí so zablokovaným vŕtacím nástrojom vznikajú veľmi

intenzívne reakčné momenty.

fPočkajte na úplné zastavenie ručného elektrického

náradia, až potom ho odložte. Pracovný nástroj sa môže

zaseknúť a môže zapríčiniť stratu kontroly nad ručným

elektrickým náradím.

Symboly

Nasledujúce symboly sú na čítanie a pochopenie tohto

Návodu na používanie veľmi dôležité. Dobre si tieto symboly a

ich významy zapamätajte. Správna interpretácia týchto

symbolov Vám bude pomáhať lepšie a bezpečnejšie používať

toto ručné elektrické náradie.

Symbol Význam

PBH 2100 RE, PBH 2100 SRE,

PBH 2500 RE, PBH 2500 SRE:

Vŕtacie kladivo

šedo označená oblasť: Rukoväť

(izolovaná plocha rukoväte)

Vecné číslo

Prečítajte si všetky bezpečnostné

upozornenia a bezpečnostné pokyny

Pred každou prácou na ručnom

elektrickom náradí vytiahnite zástrčku

náradia zo zásuvky

Používajte ochranné pracovné rukavice

Používajte chrániče sluchu.

Používajte ochranné okuliare

Smer pohybu

Smer reakcie

najbližší pracovný úkon

Zakázaný druh manipulácie

Pravobežný/ľavobežný chod

Vŕtanie bez príklepu

Vŕtanie s príklepom

Sekanie

OBJ_BUCH-1577-002.book Page 15 Thursday, December 15, 2011 12:38 PM

16 | Slovensky

1 619 P09 899 | (15.12.11) Bosch Power Tools

Obsah dodávky (základná výbava)

Vŕtacie kladivo, prídavná rukoväť a hĺbkový doraz.

Zobrazený pracovný nástroj a ďalšie zobrazené alebo

popísané príslušenstvo nepatria do štandardnej základnej

výbavy produktu.

Kompletné príslušenstvo nájdete v našom programe

príslušenstva.

Používanie podľa určenia

Toto ručné elektrické náradie je určené na vŕtanie s

pneumatickým príklepom do betónu, tehly a prírodného

kameňa, ako aj na ľahké sekacie práce. Je tiež vhodné na

vŕtanie bez príklepu do dreva, kovu, keramiky a plastov a

takisto na skrutkovanie.

Technické údaje

Technické údaje produktu sú uvedené v tabuľke na strane 77.

Tieto údaje platia pre menovité napätie [U] 230 V. V takých

prípadoch, keď má napätie odlišné hodnoty a pri

vyhotoveniach, ktoré sú špecifické pre niektorú krajinu, sa

môžu tieto údaje odlišovať.

Všimnite si láskavo vecné číslo na typovom štítku

svojho ručného elektrického náradia. Obchodné názvy

jednotlivých produktov sa môžu odlišovať.

Vyhlásenie o konformite

Na vlastnú zodpovednosť vyhlasujeme, že dole popísaný

výrobok „Technické údaje“ sa zhoduje s nasledujúcimi

normami alebo normatívnymi dokumentami: EN 60745

podľa ustanovení smerníc 2011/65/EÚ, 2004/108/ES,

2006/42/ES.

Súbor technickej dokumentácie (2006/42/ES) sa nachádza

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 07.12.2011

Informácia o hlučnosti/vibráciách

Namerané hodnoty produktu sú uvedené v tabuľke na

strane 77.

Celkové hodnoty hluku a vibrácií (súčet vektorov troch

smerov) zisťované podľa normy EN 60745.

Úroveň kmitov uvedená v týchto pokynoch bola nameraná

podľa meracieho postupu uvedeného v norme EN 60745 a

možno ju používať na vzájomné porovnávanie rôznych typov

ručného elektrického náradia medzi sebou. Hodí sa aj na

predbežný odhad zaťaženia vibráciami.

Uvedená hladina vibrácií reprezentuje hlavné druhy

používania tohto ručného elektrického náradia. Avšak v

takých prípadoch, keď sa toto ručné elektrické náradie

použije na iné druhy použitia, s odlišnými pracovnými

nástrojmi alebo sa podrobuje nedostatočnej údržbe, môže sa

hladina zaťaženia vibráciami od týchto hodnôt odlišovať. To

môže výrazne zvýšiť zaťaženie vibráciami počas celej

pracovnej doby.

Skrutky

Vario-Lock

Zapnutie

Vypnutie

Zaaretovanie vypínača

Uvoľnenie aretácie vypínača

Malý počet obrátok/nízka frekvencia

príklepu

Vysoký počet obrátok/vysoká

frekvencia príklepu

Odsávanie

Skľučovadlo

Zasúvací koniec pracovného nástroja

namastite jemne tukom

Skľučovadlo s ozubeným vencom

P1Menovitý príkon

E Intenzita jednotlivých príklepov podľa

EPTA-Procedure 05/2009

n0Počet voľnobežných obrátok

ØVŕtací priemer max.

Betón

Oceľ

Drevo

Hmotnosť podľa EPTA-Procedure

01/2003

Trieda ochrany

LwA Hladina akustického výkonu

LpA Hladina akustického tlaku

ahCelková hodnota vibrácií

KNepresnosť merania

Symbol Význam

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1577-002.book Page 16 Thursday, December 15, 2011 12:38 PM

Slovensky | 17

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Na presný odhad zaťaženia vibráciami počas určitého

časového úseku práce s náradím treba zohľadniť doby, počas

ktorých je ručné elektrické náradie vypnuté alebo doby, keď

náradie síce beží, ale v skutočnosti sa nepoužíva. To môže

výrazne redukovať zaťaženie vibráciami počas celej pracovnej

doby.

Na ochranu osoby pracujúcej s náradím pred účinkami

zaťaženia vibráciami vykonajte ďalšie bezpečnostné

opatrenia, ako sú napríklad: údržba ručného elektrického

náradia a používaných pracovných nástrojov, zabezpečenie

zachovania teploty rúk, organizácia jednotlivých pracovných

úkonov.

Montáž a používanie

Nasledujúca tabuľka poskytuje informácie o jednotlivých druhoch činností a prevádzky tohto ručného elektrického náradia.

Návody k jednotlivým druhom činností sú uvedené na príslušnom obrázku. Podľa príslušného druhu použitia je potrebné dodržať

rozličné kombinácie. Rešpektujte Bezpečnostné pokyny.

Cieľ činnosti Obrázok Dodržiavajte

nasledovné Strana

Vloženie pracovného nástroja so

stopkou SDS-plus 178

Vybratie pracovného nástroja so

stopkou SDS-plus 279

Montáž skľučovadla s ozubeným

vencom

(PBH 2100 SRE, PBH 2500 SRE)

379

Voľba režimu prevádzky a smeru

otáčania 480–81

Zmena polohy sekáča (Vario-Lock) 581

Otočenie prídavnej rukoväte 681

Nastavenie hĺbky vrtu X782

Montáž odsávacieho zariadenia

(Saugfix) 882

OBJ_BUCH-1577-002.book Page 17 Thursday, December 15, 2011 12:38 PM

18 | Magyar

1 619 P09 899 | (15.12.11) Bosch Power Tools

Údržba a čistenie

fRučné elektrické náradie a jeho vetracie štrbiny

udržiavajte vždy v čistote, aby ste mohli pracovať

kvalitne a bezpečne.

Ak je potrebná výmena prívodnej šnúry, musí ju vykonať firma

Bosch alebo niektoré autorizované servisné stredisko

ručného elektrického náradia Bosch, aby sa zabránilo

ohrozeniu bezpečnosti používateľa náradia.

Servisné stredisko a poradenská

služba pre zákazníkov

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy

a údržby Vášho produktu ako aj náhradných súčiastok.

Rozložené obrázky a informácie k náhradným súčiastkam

nájdete aj na web-stránke:

www.bosch-pt.com

Tím poradenskej služby pre zákazníkov Bosch Vám rád

pomôže aj pri problémoch týkajúcich sa kúpy a nastavenia

produktov a príslušenstva.

Pri všetkých dopytoch a objednávkach náhradných súčiastok

uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené

na typovom štítku výrobku.

Slovakia

Tel.: +421 (02) 48 703 800

Fax: +421 (02) 48 703 801

E-Mail: servis.naradia@sk.bosch.com

www.bosch.sk

Likvidácia

Ručné elektrické náradie, príslušenstvo a obal treba dať na

recykláciu šetriacu životné prostredie.

Neodhadzujte ručné elektrické náradie do komunálneho

odpadu!

Len pre krajiny EÚ:

Podľa Európskej smernice 2002/96/ES o

starých elektrických a elektronických

výrobkoch a podľa jej aplikácií v národnom

práve sa musia už nepoužiteľné elektrické

náradia zbierať separovane a treba ich

dávať na recykláciu zodpovedajúcu ochrane

životného prostredia.

Zmeny vyhradené.

Magyar

Általános biztonsági előírások az

elektromos kéziszerszámokhoz

Olvassa el az összes

biztonsági figyelmeztetést

és előírást. A következőkben leírt előírások betartásának

elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi

sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan őrizze meg ezeket

az előírásokat.

Az alább alkalmazott „elektromos kéziszerszám” fogalom a

hálózati elektromos kéziszerszámokat (hálózati csatlakozó

kábellel) és az akkumulátoros elektromos kéziszerszámokat

(hálózati csatlakozó kábel nélkül) foglalja magában.

Munkahelyi biztonság

fTartsa tisztán és jól megvilágított állapotban a

munkahelyét. A rendetlenség és a megvilágítatlan

munkaterület balesetekhez vezethet.

fNe dolgozzon a berendezéssel olyan

robbanásveszélyes környezetben, ahol éghető

folyadékok, gázok vagy porok vannak. Az elektromos

kéziszerszámok szikrákat keltenek, amelyek a port vagy a

gőzöket meggyújthatják.

fTartsa távol a gyerekeket és az idegen személyeket a

munkahelytől, ha az elektromos kéziszerszámot

használja. Ha elvonják a figyelmét, elvesztheti az uralmát a

berendezés felett.

Zapínanie/vypínanie a nastavenie

počtu obrátok 983

Zaaretovanie vypínača 10 83

Uvoľnenie aretácie vypínača 11 83

Voľba príslušenstva –84

Cieľ činnosti Obrázok Dodržiavajte

nasledovné Strana

FIGYELMEZTETÉS

OBJ_BUCH-1577-002.book Page 18 Thursday, December 15, 2011 12:38 PM

Magyar | 19

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Elektromos biztonsági előírások

fA készülék csatlakozó dugójának bele kell illeszkednie

a dugaszolóaljzatba. A csatlakozó dugót semmilyen

módon sem szabad megváltoztatni. Védőföldeléssel

ellátott készülékekkel kapcsolatban ne használjon

csatlakozó adaptert. A változtatás nélküli csatlakozó

dugók és a megfelelő dugaszoló aljzatok csökkentik az

áramütés kockázatát.

fKerülje el a földelt felületek, mint például csövek,

fűtőtestek, kályhák és hűtőgépek megérintését. Az

áramütési veszély megnövekszik, ha a teste le van földelve.

fTartsa távol az elektromos kéziszerszámot az esőtől

vagy nedvességtől. Ha víz hatol be egy elektromos

kéziszerszámba, ez megnöveli az áramütés veszélyét.

fNe használja a kábelt a rendeltetésétől eltérő célokra,

vagyis a szerszámot soha ne hordozza vagy akassza fel

a kábelnél fogva, és sohase húzza ki a hálózati csat-

lakozó dugót a kábelnél fogva. Tartsa távol a kábelt

hőforrásoktól, olajtól, éles élektől és sarkoktól és

mozgó gépalkatrészektől. Egy megrongálódott vagy cso-

mókkal teli kábel megnöveli az áramütés veszélyét.

fHa egy elektromos kéziszerszámmal a szabad ég alatt

dolgozik, csak szabadban való használatra

engedélyezett hosszabbítót használjon. A szabadban

való használatra engedélyezett hosszabbító használata

csökkenti az áramütés veszélyét.

fHa nem lehet elkerülni az elektromos kéziszerszám

nedves környezetben való használatát, alkalmazzon

egy hibaáram-védőkapcsolót. Egy hibaáram-védőkap-

csoló alkalmazása csökkenti az áramütés kockázatát.

Személyi biztonság

fMunka közben mindig figyeljen, ügyeljen arra, amit

csinál és meggondoltan dolgozzon az elektromos

kéziszerszámmal. Ha fáradt, ha kábítószerek vagy

alkohol hatása alatt áll, vagy orvosságokat vett be, ne

használja a berendezést. Egy pillanatnyi figyelmetlenség

a szerszám használata közben komoly sérülésekhez

vezethet.

fViseljen személyi védőfelszerelést és mindig viseljen

védőszemüveget. A személyi védőfelszerelések, mint

porvédő álarc, csúszásbiztos védőcipő, védősapka és fül-

védő használata az elektromos kéziszerszám használata

jellegének megfelelően csökkenti a személyi sérülések

kockázatát.

fKerülje el a készülék akaratlan üzembe helyezését.

Győződjön meg arról, hogy az elektromos

kéziszerszám ki van kapcsolva, mielőtt bedugná a

csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná

az akkumulátor-csomagot, és mielőtt felvenné és vinni

kezdené az elektromos kéziszerszámot. Ha az

elektromos kéziszerszám felemelése közben az ujját a

kapcsolón tartja, vagy ha a készüléket bekapcsolt

állapotban csatlakoztatja az áramforráshoz, ez balese-

tekhez vezethet.

fAz elektromos kéziszerszám bekapcsolása előtt

okvetlenül távolítsa el a beállítószerszámokat vagy

csavarkulcsokat. Az elektromos kéziszerszám forgó

részeiben felejtett beállítószerszám vagy csavarkulcs

sérüléseket okozhat.

fNe becsülje túl önmagát. Kerülje el a normálistól eltérő

testtartást, ügyeljen arra, hogy mindig biztosan álljon

és az egyensúlyát megtartsa. Így az elektromos

kéziszerszám felett váratlan helyzetekben is jobban tud

uralkodni.

fViseljen megfelelő ruhát. Ne viseljen bő ruhát vagy

ékszereket. Tartsa távol a haját, a ruháját és a

kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket

és a hosszú hajat a mozgó alkatrészek magukkal

ránthatják.

fHa az elektromos kéziszerszámra fel lehet szerelni a

por elszívásához és összegyűjtéséhez szükséges

berendezéseket, ellenőrizze, hogy azok megfelelő

módon hozzá vannak kapcsolva a készülékhez és ren-

deltetésüknek megfelelően működnek. A porgyűjtő

berendezések használata csökkenti a munka során

keletkező por veszélyes hatását.

Az elektromos kéziszerszámok gondos kezelése

és használata

fNe terhelje túl a berendezést. A munkájához csak az

arra szolgáló elektromos kéziszerszámot használja.

Egy alkalmas elektromos kéziszerszámmal a megadott

teljesítménytartományon belül jobban és

biztonságosabban lehet dolgozni.

fNe használjon olyan elektromos kéziszerszámot,

amelynek a kapcsolója elromlott. Egy olyan elektromos

kéziszerszám, amelyet nem lehet sem be-, sem kikapcsol-

ni, veszélyes és meg kell javíttatni.

fHúzza ki a csatlakozó dugót a dugaszolóaljzatból

és/vagy az akkumulátor-csomagot az elektromos

kéziszerszámból, mielőtt az elektromos

kéziszerszámon beállítási munkákat végez,

tartozékokat cserél vagy a szerszámot tárolásra

elteszi. Ez az elővigyázatossági intézkedés meggátolja a

szerszám akaratlan üzembe helyezését.

fA használaton kívüli elektromos kéziszerszámokat

olyan helyen tárolja, ahol azokhoz gyerekek nem

férhetnek hozzá. Ne hagyja, hogy olyan személyek

használják az elektromos kéziszerszámot, akik nem

ismerik a szerszámot, vagy nem olvasták el ezt az

útmutatót. Az elektromos kéziszerszámok veszélyesek,

ha azokat gyakorlatlan személyek használják.

fA készüléket gondosan ápolja. Ellenőrizze, hogy a

mozgó alkatrészek kifogástalanul működnek-e,

nincsenek-e beszorulva, és nincsenek-e eltörve vagy

megrongálódva olyan alkatrészek, amelyek hatással

lehetnek az elektromos kéziszerszám működésére. A

berendezés megrongálódott részeit a készülék

használata előtt javíttassa meg. Sok olyan baleset

történik, amelyet az elektromos kéziszerszám nem

kielégítő karbantartására lehet visszavezetni.

fTartsa tisztán és éles állapotban a vágószerszámokat.

Az éles vágóélekkel rendelkező és gondosan ápolt vágó-

OBJ_BUCH-1577-002.book Page 19 Thursday, December 15, 2011 12:38 PM

20 | Magyar

1 619 P09 899 | (15.12.11) Bosch Power Tools

szerszámok ritkábban ékelődnek be és azokat könnyebben

lehet vezetni és irányítani.

fAz elektromos kéziszerszámokat, tartozékokat,

betétszerszámokat stb. csak ezen előírásoknak és az

adott készüléktípusra vonatkozó kezelési

utasításoknak megfelelően használja. Vegye

figyelembe a munkafeltételeket és a kivitelezendő

munka sajátosságait. Az elektromos kéziszerszám

eredeti rendeltetésétől eltérő célokra való alkalmazása

veszélyes helyzetekhez vezethet.

Szervíz-ellenőrzés

fAz elektromos kéziszerszámot csak szakképzett

személyzet csak eredeti pótalkatrészek

felhasználásával javíthatja. Ez biztosítja, hogy az

elektromos kéziszerszám biztonságos maradjon.

Biztonsági előírások a kalapácsok

számára

fViseljen fülvédőt. Ennek elmulasztása esetén a zaj hatása

a hallóképesség elvesztéséhez vezethet.

fHa az elektromos kéziszerszámmal pótfogantyúk is

szállításra kerültek, használja azokat. Ha elveszti az

uralmát a berendezés felett, ez sérülésekhez vezethet.

fAz elektromos kéziszerszámot csak a szigetelt

fogantyúfelületeknél fogva tartsa, ha olyan munkát

végez, amelynek során a betétszerszám vagy a csavar

feszültség alatt álló, kívülről nem látható

vezetékekhez, vagy a készülék saját hálózati

csatlakozó kábeljéhez érhet. Ha a berendezés egy

feszültség alatt álló vezetékhez ér, az elektromos

kéziszerszám fémrészei szintén feszültség alá kerülhetnek

és áramütéshez vezethetnek.

További biztonsági és munkavégzési

útmutató

fÜgyeljen a helyes hálózati feszültségre! Az áramforrás

feszültségének meg kell egyeznie az elektromos

kéziszerszám típustábláján található adatokkal. A

230/240 V-os elektromos kéziszerszámokat 220 V

hálózati feszültségről is szabad üzemeltetni.

fA rejtett vezetékek felkutatásához használjon

alkalmas fémkereső készüléket, vagy kérje ki a helyi

energiaellátó vállalat tanácsát. Ha egy elektromos

vezetéket a berendezéssel megérint, az tűzhöz és

áramütéshez vezethet. Egy gázvezeték megrongálása rob-

banást eredményezhet. Ha egy vízvezetéket szakít meg,

anyagi károk keletkeznek.

fHúzza meg szorosra a pótfogantyút, a munka során

mindig mindkét kezével szorosan tartsa az elektromos

kéziszerszámot és gondoskodjon arról, hogy szilárd,

biztos alapon álljon. Az elektromos kéziszerszámot két

kézzel biztosan lehet vezetni.

fA megmunkálásra kerülő munkadarabot megfelelően

rögzítse. Egy befogó szerkezettel vagy satuval rögzített

munkadarab biztonságosabban van rögzítve, mintha csak

a kezével tartaná.

fFában, fémekben, kerámikus anyagokban és műanyagban

ütés nélküli fúrásra, valamint csavarozásra SDS-plus

nélküli szerszámokat (például hengeres szárú fúrót) kell

használni. Ezekhez a szerszámokhoz egy gyorsbefogó vagy

egy fogaskoszorús fúrótokmányt kell használni.

fA cserélhető fúrótokmány magától elreteszelődik. A

cserélhető fúrótokmány meghúzásával ellenőrizze annak

reteszelését.

fAz SDS-plus betétszerszám behelyezése: Húzza meg a

szerszámot, és ellenőrizze így a megfelelő reteszelést.

fHa egy porvédősapka megrongálódott, azonnal

cseréltesse ki. A porvédősapka üzem közben

messzemenően meggátolja a fúrás során keletkező por

behatolását a szemszámbefogó egységbe. A szerszám

behelyezésekor ügyeljen arra, hogy ne rongálja meg a

porvédő sapkát.

fEgyes anyagok, mint például ólomtartalmú festékek,

bizonyos fafajták, ásványok és fémek porai

egészségkárosító hatásúak lehetnek és allergiás

reakciókat, légúti betegségeket és/vagy rákos megbe-

tegedéseket válthatnak ki. A készülékkel azbesztet

tartalmazó anyagokat csak szakembereknek szabad

megmunkálniuk.

–A lehetőségek szerint használjon az anyagnak

megfelelő porelszívást.

–Gondoskodjon a munkahely jó szellőztetéséről.

–Ehhez a munkához célszerű egy P2 szűrőosztályú

porvédő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be

az adott országban érvényes előírásokat.

fGondoskodjon arról, hogy a munkahelyén ne

gyűlhessen össze por. A porok könnyen

meggyulladhatnak.

fHa a betétszerszám leblokkolt, kapcsolja ki az

elektromos kéziszerszámot. Vegye ki a

betétszerszámot.

fAz elektromos kéziszerszám bekapcsolása előtt

győződjön meg arról, hogy a betétszerszám szabadon

mozog. Ha leblokkolt fúrószerszám mellett kapcsolja be a

kéziszerszámot, igen magas reakciós nyomatékok lépnek

fel.

fVárja meg, amíg az elektromos kéziszerszám teljesen

leáll, mielőtt letenné. A betétszerszám beékelődhet, és a

kezelő elvesztheti az uralmát az elektromos kéziszerszám

felett.

Jelképes ábrák

Az ezt követő jelmagyarázat az Üzemeltetési útmutató

elolvasásának és megértésének megkönnyítésére szolgál.

Jegyezze meg ezeket a szimbólumokat és jelentésüket. A

szimbólumok helyes interpretálása segítségére lehet az

elektromos kéziszerszám jobb és biztonságosabb

használatában.

OBJ_BUCH-1577-002.book Page 20 Thursday, December 15, 2011 12:38 PM

Magyar | 21

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Szállítmány tartalma

Fúrókalapács, pótfogantyú és mélységi ütköző

A betétszerszám és képeken látható vagy a szövegben leírt

további tartozékok nem tartoznak a standard szállítmányhoz.

Tartozékprogramunkban valamennyi tartozék megtalálható.

Rendeltetésszerű használat

Az elektromos kéziszerszám betonban, téglában és

terméskőben végzett ütvefúrásra, valamint könnyebb vésési

munkákra szolgál. A berendezést fában, fémekben,

kerámiákban és műanyagokban ütés nélküli fúrásra és

csavarozásra is lehet használni.

Jel Magyarázat

PBH 2100 RE, PBH 2100 SRE,

PBH 2500 RE, PBH 2500 SRE:

Fúrókalapács

szürke tartomány: Fogantyú (szigetelt

fogantyú-felület)

Cikkszám

Olvassa el valamennyi biztonsági

előírást és utasítást

Az elektromos kéziszerszámon

végzendő bármely munka megkezdése

előtt húzza ki a csatlakozó dugót a

dugaszoló aljzatból

Viseljen védő kesztyűt

Viseljen fülvédőt.

Viseljen védőszemüveget

Mozgásirány

A reakció iránya

következő munkalépés

Tilos tevékenység

Jobbra forgás/balra forgás

Fúrás ütés nélkül

Kalapácsos fúrás

Vésés

Csavarok

Vario-Lock

Bekapcsolás

Kikapcsolás

A be-/kikapcsoló rögzítése

A be-/kikapcsoló reteszelésének

feloldása

Alacsony fordulat-/ütésszám

Magas fordulat-/ütésszám

Elszívás

Szerszámbefogó egység

Zsírozza kissé be a betétszerszámnak a

szerszámbefogó egységbe bedugásra

kerülő végét

Fogaskoszorús fúrótokmány

P1Névleges felvett teljesítmény

EEgyedi ütőerő az „EPTA-Procedure

05/2009” (2009/05 EPTA-eljárás)

szerint

n0Üresjárati fordulatszám

ØFuratátmérő max.

Betonban

Acélban

Fában

Súly az „EPTA-Procedure 01/2003”

(2003/01 EPTA-eljárás) szerint

Érintésvédelmi osztály

LwA Hangteljesítmény-szint

LpA Hangnyomás-szint

ahRezgési összérték

KSzórás

Jel Magyarázat

OBJ_BUCH-1577-002.book Page 21 Thursday, December 15, 2011 12:38 PM

22 | Magyar

1 619 P09 899 | (15.12.11) Bosch Power Tools

Műszaki adatok

A termék műszaki adatai a 77. oldalon, a táblázatban

találhatók.

Az adatok [U] = 230 V névleges feszültségre vonatkoznak.

Ettől eltérő feszültségek esetén és az egyes országok számára

készült különleges kivitelekben ezek az adatok változhatnak.

Kérjük vegye figyelembe az elektromos kéziszerszáma

típustábláján található cikkszámot. Egyes elektromos

kéziszerszámoknak több különböző kereskedelmi

megnevezése is lehet.

Megfelelőségi nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok”

alatt leírt termék megfelel a következő szabványoknak, illetve

irányadó dokumentumoknak: EN 60745 a 2011/65/EU,

2004/108/EK, 2006/42/EK irányelveknek megfelelően.

A műszaki dokumentációja (2006/42/EK) a következő helyen

található:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 07.12.2011

Zaj és vibráció értékek

A termék mért értékei a 77. oldalon, a táblázatban találhatók.

A zaj- és rezgési összértékek (a három irány vektorösszege) az

EN 60745 szabványnak megfelelően kerültek

meghatározásra.

Az ezen előírásokban megadott rezgésszint az EN 60745

szabványban rögzített mérési módszerrel került

meghatározásra és az elektromos kéziszerszámok

összehasonlítására ez az érték felhasználható. Ez az érték a

rezgési terhelés ideiglenes becslésére is alkalmas.

A megadott rezgésszint az elektromos kéziszerszám fő

alkalmazási területein való használat során fellépő érték. Ha

az elektromos kéziszerszámot más alkalmazásokra, eltérő

betétszerszámokkal vagy nem kielégítő karbantartás mellett

használják, a rezgésszint a fenti értéktől eltérhet. Ez az egész

munkaidőre vonatkozó rezgési terhelést lényegesen

megnövelheti.

A rezgési terhelés pontos megbecsüléséhez figyelembe kell

venni azokat az időszakokat is, amikor a berendezés

kikapcsolt állapotban van, vagy amikor be van ugyan

kapcsolva, de nem kerül ténylegesen használatra. Ez az egész

munkaidőre vonatkozó rezgési terhelést lényegesen

csökkentheti.

Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a

rezgések hatása elleni védelmére, például: Az elektromos

kéziszerszám és a betétszerszámok karbantartása, a kezek

melegen tartása, a munkamenetek megszervezése.

Felszerelés és üzemeltetés

A következő táblázat az elektromos kéziszerszám felszerelési és üzemeltetési műveleteinek célját tartalmazza. Az egyes műveleti

célokhoz tartozó előírások a megadott ábrán találhatók. Az alkalmazástól függően az egyes előírások különböző kombinációira

van szükség. Tartsa be a biztonsági előírásokat.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

A tevékenység célja Ábra Kérjük vegye tekintetbe a

következőket: Oldal

Az SDS-plus betétszerszám

behelyezése 178

Az SDS-plus betétszerszám kivétele 279

A fogaskoszorús fúrótokmány

behelyezése

(PBH 2100 SRE, PBH 2500 SRE)

379

OBJ_BUCH-1577-002.book Page 22 Thursday, December 15, 2011 12:38 PM

Magyar | 23

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Karbantartás és tisztítás

fTartsa mindig tisztán az elektromos kéziszerszámot és

annak szellőzőnyílásait, hogy jól és biztonságosan

dolgozhasson.

Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével

csak a magát a Bosch céget, vagy egy Bosch elektromos

kéziszerszám-műhely ügyfélszolgálatát szabad megbízni,

nehogy a biztonságra veszélyes szituáció lépjen fel.

Vevőszolgálat és tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával,

valamint a pótalkatrészekkel kapcsolatos kérdésekre

szívesen válaszol. A tartalékalkatrészekkel kapcsolatos

robbantott ábrák és egyéb információ a következő címen

találhatók:

www.bosch-pt.com

A Bosch Vevőszolgálat szívesen segít Önnek, ha a termékek és

tartozékok vásárlásával, alkalmazásával és beállításával

kapcsolatos kérdései vannak.

Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni,

okvetlenül adja meg az elektromos kéziszerszám

típustábláján található 10-jegyű cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út. 120.

Tel.: +36 (01) 431-3835

Fax: +36 (01) 431-3888

Az üzemmód és a forgásirány

kijelölése 480–81

A véső helyzetének megváltoztatása

(Vario-lock) 581

A pótfogantyú elfordítása 681

Az X furatmélység beállítása 782

Az elszívó berendezés (Saugfix)

felszerelése 882

Be-/kikapcsolás és a fordulatszám

beállítása 983

A be-/kikapcsoló reteszelése 10 83

A be-/kikapcsoló reteszelésének

feloldása 11 83

Tartozék kiválasztása –84

A tevékenység célja Ábra Kérjük vegye tekintetbe a

következőket: Oldal

OBJ_BUCH-1577-002.book Page 23 Thursday, December 15, 2011 12:38 PM

24 | Ðóññêèé

1 619 P09 899 | (15.12.11) Bosch Power Tools

Eltávolítás

Az elektromos kéziszerszámokat, a tartozékokat és a

csomagolást a környezetvédelmi szempontoknak

megfelelően kell újrafelhasználásra előkészíteni.

Ne dobja ki az elektromos kéziszerszámokat a háztartási

szemétbe!

Csak az EU-tagországok számára:

Az elhasznált villamos és elektronikus

berendezésekre vonatkozó 2002/96/EK

európai irányelvnek és a megfelelő

országos törvényekbe való átültetésének

megfelelően a már nem használható

elektromos kéziszerszámokat külön össze

kell gyűjteni és a környezetvédelmi

szempontoknak megfelelően kell

újrafelhasználásra leadni.

A változtatások joga fenntartva.

Ðóññêèé

Îáùèå óêàçàíèÿ ïî òåõíèêå áåçîïàñ-

íîñòè äëÿ ýëåêòðîèíñòðóìåíòîâ

Ïðî÷òèòå âñå óêàçàíèÿ è

èíñòðóêöèè ïî òåõíèêå

áåçîïàñíîñòè. Íåñîáëþäåíèå óêàçàíèé è èíñòðóêöèé ïî

òåõíèêå áåçîïàñíîñòè ìîæåò ñòàòü ïðè÷èíîé ïîðàæåíèÿ

ýëåêòðè÷åñêèì òîêîì, ïîæàðà è òÿæåëûõ òðàâì.

Ñîõðàíÿéòå ýòè èíñòðóêöèè è óêàçàíèÿ äëÿ áóäóùåãî

èñïîëüçîâàíèÿ.

Èñïîëüçîâàííîå â íàñòîÿùèõ èíñòðóêöèÿõ è óêàçàíèÿõ

ïîíÿòèå «ýëåêòðîèíñòðóìåíò» ðàñïðîñòðàíÿåòñÿ íà

ýëåêòðîèíñòðóìåíò ñ ïèòàíèåì îò ñåòè (ñ ñåòåâûì øíóðîì)

è íà àêêóìóëÿòîðíûé ýëåêòðîèíñòðóìåíò (áåç ñåòåâîãî

øíóðà).

Áåçîïàñíîñòü ðàáî÷åãî ìåñòà

fÑîäåðæèòå ðàáî÷åå ìåñòî â ÷èñòîòå è õîðîøî

îñâåùåííûì. Áåñïîðÿäîê èëè íåîñâåùåííûå ó÷àñòêè

ðàáî÷åãî ìåñòà ìîãóò ïðèâåñòè ê íåñ÷àñòíûì ñëó÷àÿì.

fÍå ðàáîòàéòå ñ ýòèì ýëåêòðîèíñòðóìåíòîì âî

âçðûâîîïàñíîì ïîìåùåíèè, â êîòîðîì íàõîäÿòñÿ

ãîðþ÷èå æèäêîñòè, âîñïëàìåíÿþùèåñÿ ãàçû èëè

ïûëü. Ýëåêòðîèíñòðóìåíòû èñêðÿò, ÷òî ìîæåò ïðèâåñòè

ê âîñïëàìåíåíèþ ïûëè èëè ïàðîâ.

fÂî âðåìÿ ðàáîòû ñ ýëåêòðîèíñòðóìåíòîì íå

äîïóñêàéòå áëèçêî ê Âàøåìó ðàáî÷åìó ìåñòó äåòåé è

ïîñòîðîííèõ ëèö. Îòâëåêøèñü, Âû ìîæåòå ïîòåðÿòü

êîíòðîëü íàä ýëåêòðîèíñòðóìåíòîì.

Ýëåêòðîáåçîïàñíîñòü

fØòåïñåëüíàÿ âèëêà ýëåêòðîèíñòðóìåíòà äîëæíà

ïîäõîäèòü ê øòåïñåëüíîé ðîçåòêå. Íè â êîåì ñëó÷àå

íå èçìåíÿéòå øòåïñåëüíóþ âèëêó. Íå ïðèìåíÿéòå

ïåðåõîäíûå øòåêåðû äëÿ ýëåêòðîèíñòðóìåíòîâ ñ

çàùèòíûì çàçåìëåíèåì. Íåèçìåíåííûå øòåïñåëüíûå

âèëêè è ïîäõîäÿùèå øòåïñåëüíûå ðîçåòêè ñíèæàþò ðèñê

ïîðàæåíèÿ ýëåêòðîòîêîì.

fÏðåäîòâðàùàéòå òåëåñíûé êîíòàêò ñ çàçåìëåííûìè

ïîâåðõíîñòÿìè, êàê òî: ñ òðóáàìè, ýëåìåíòàìè

îòîïëåíèÿ, êóõîííûìè ïëèòàìè è õîëîäèëüíèêàìè.

Ïðè çàçåìëåíèè Âàøåãî òåëà ïîâûøàåòñÿ ðèñê

ïîðàæåíèÿ ýëåêòðîòîêîì.

fÇàùèùàéòå ýëåêòðîèíñòðóìåíò îò äîæäÿ è ñûðîñòè.

Ïðîíèêíîâåíèå âîäû â ýëåêòðîèíñòðóìåíò ïîâûøàåò

ðèñê ïîðàæåíèÿ ýëåêòðîòîêîì.

fÍå ðàçðåøàåòñÿ èñïîëüçîâàòü øíóð íå ïî

íàçíà÷åíèþ, íàïðèìåð, äëÿ òðàíñïîðòèðîâêè èëè

ïîäâåñêè ýëåêòðîèíñòðóìåíòà, èëè äëÿ âûòÿãèâàíèÿ

âèëêè èç øòåïñåëüíîé ðîçåòêè. Çàùèùàéòå øíóð îò

âîçäåéñòâèÿ âûñîêèõ òåìïåðàòóð, ìàñëà, îñòðûõ

êðîìîê èëè ïîäâèæíûõ ÷àñòåé ýëåêòðîèíñòðóìåíòà.

Ïîâðåæäåííûé èëè ñïóòàííûé øíóð ïîâûøàåò ðèñê

ïîðàæåíèÿ ýëåêòðîòîêîì.

fÏðè ðàáîòå ñ ýëåêòðîèíñòðóìåíòîì ïîä îòêðûòûì

íåáîì ïðèìåíÿéòå ïðèãîäíûå äëÿ ýòîãî êàáåëè-

óäëèíèòåëè. Ïðèìåíåíèå ïðèãîäíîãî äëÿ ðàáîòû ïîä

îòêðûòûì íåáîì êàáåëÿ-óäëèíèòåëÿ ñíèæàåò ðèñê

ïîðàæåíèÿ ýëåêòðîòîêîì.

fÅñëè íåâîçìîæíî èçáåæàòü ïðèìåíåíèÿ

ýëåêòðîèíñòðóìåíòà â ñûðîì ïîìåùåíèè,

ïîäêëþ÷àéòå ýëåêòðîèíñòðóìåíò ÷åðåç óñòðîéñòâî

çàùèòíîãî îòêëþ÷åíèÿ. Ïðèìåíåíèå óñòðîéñòâà

çàùèòíîãî îòêëþ÷åíèÿ ñíèæàåò ðèñê ýëåêòðè÷åñêîãî

ïîðàæåíèÿ.

Áåçîïàñíîñòü ëþäåé

fÁóäüòå âíèìàòåëüíûìè, ñëåäèòå çà òåì, ÷òî Âû

äåëàåòå, è ïðîäóìàííî íà÷èíàéòå ðàáîòó ñ ýëåêòðî-

èíñòðóìåíòîì. Íå ïîëüçóéòåñü ýëåêòðîèíñòðó-

ìåíòîì â óñòàëîì ñîñòîÿíèè èëè åñëè Âû íàõîäèòåñü

â ñîñòîÿíèè íàðêîòè÷åñêîãî èëè àëêîãîëüíîãî

îïüÿíåíèÿ èëè ïîä âîçäåéñòâèåì ëåêàðñòâ. Îäèí

ìîìåíò íåâíèìàòåëüíîñòè ïðè ðàáîòå ñ ýëåêòðîèíñòðó-

ìåíòîì ìîæåò ïðèâåñòè ê ñåðüåçíûì òðàâìàì.

fÏðèìåíÿéòå ñðåäñòâà èíäèâèäóàëüíîé çàùèòû è

âñåãäà çàùèòíûå î÷êè. Èñïîëüçîâàíèå ñðåäñòâ

èíäèâèäóàëüíîé çàùèòû, êàê òî: çàùèòíîé ìàñêè, îáóâè

íà íåñêîëüçÿùåé ïîäîøâå, çàùèòíîãî øëåìà èëè

ñðåäñòâ çàùèòû îðãàíîâ ñëóõà, – â çàâèñèìîñòè îò âèäà

ðàáîòû ñ ýëåêòðîèíñòðóìåíòîì ñíèæàåò ðèñê ïîëó÷åíèÿ

òðàâì.

fÏðåäîòâðàùàéòå íåïðåäíàìåðåííîå âêëþ÷åíèå

ýëåêòðîèíñòðóìåíòà. Ïåðåä ïîäêëþ÷åíèåì

ýëåêòðîèíñòðóìåíòà ê ýëåêòðîïèòàíèþ è/èëè ê àêêó-

Сертификаты соответствия

хранятся по адресу:

ООО «Роберт Бош»

ул. Акад. Королёва, 13, стр. 5

Россия, 129515, Москва

OBJ_BUCH-1577-002.book Page 24 Thursday, December 15, 2011 12:38 PM

Ðóññêèé | 25

Bosch Power Tools 1 619 P09 899 | (15.12.11)

ìóëÿòîðó óáåäèòåñü â âûêëþ÷åííîì ñîñòîÿíèè

ýëåêòðîèíñòðóìåíòà. Óäåðæàíèå ïàëüöà íà

âûêëþ÷àòåëå ïðè òðàíñïîðòèðîâêå ýëåêòðîèíñòðóìåíòà

è ïîäêëþ÷åíèå ê ñåòè ïèòàíèÿ âêëþ÷åííîãî

ýëåêòðîèíñòðóìåíòà ÷ðåâàòî íåñ÷àñòíûìè ñëó÷àÿìè.

fÓáèðàéòå óñòàíîâî÷íûé èíñòðóìåíò èëè ãàå÷íûå

êëþ÷è äî âêëþ÷åíèÿ ýëåêòðîèíñòðóìåíòà.

Èíñòðóìåíò èëè êëþ÷, íàõîäÿùèéñÿ âî âðàùàþùåéñÿ

÷àñòè ýëåêòðîèíñòðóìåíòà, ìîæåò ïðèâåñòè ê òðàâìàì.

fÍå ïðèíèìàéòå íååñòåñòâåííîå ïîëîæåíèå êîðïóñà

òåëà. Âñåãäà çàíèìàéòå óñòîé÷èâîå ïîëîæåíèå è

ñîõðàíÿéòå ðàâíîâåñèå. Áëàãîäàðÿ ýòîìó Âû ìîæåòå

ëó÷øå êîíòðîëèðîâàòü ýëåêòðîèíñòðóìåíò â

íåîæèäàííûõ ñèòóàöèÿõ.

fÍîñèòå ïîäõîäÿùóþ ðàáî÷óþ îäåæäó. Íå íîñèòå

øèðîêóþ îäåæäó è óêðàøåíèÿ. Äåðæèòå âîëîñû,

îäåæäó è ðóêàâèöû âäàëè îò äâèæóùèõñÿ ÷àñòåé.

Øèðîêàÿ îäåæäà, óêðàøåíèÿ èëè äëèííûå âîëîñû ìîãóò

áûòü çàòÿíóòû âðàùàþùèìèñÿ ÷àñòÿìè.

fÏðè íàëè÷èè âîçìîæíîñòè óñòàíîâêè

ïûëåîòñàñûâàþùèõ è ïûëåñáîðíûõ óñòðîéñòâ

ïðîâåðÿéòå èõ ïðèñîåäèíåíèå è ïðàâèëüíîå

èñïîëüçîâàíèå. Ïðèìåíåíèå ïûëåîòñîñà ìîæåò

ñíèçèòü îïàñíîñòü, ñîçäàâàåìóþ ïûëüþ.

Ïðèìåíåíèå ýëåêòðîèíñòðóìåíòà è îáðàùåíèå

ñ íèì

fÍå ïåðåãðóæàéòå ýëåêòðîèíñòðóìåíò. Èñïîëüçóéòå

äëÿ Âàøåé ðàáîòû ïðåäíàçíà÷åííûé äëÿ ýòîãî

ýëåêòðîèíñòðóìåíò. Ñ ïîäõîäÿùèì ýëåêòðîèíñòðóìåí-

òîì Âû ðàáîòàåòå ëó÷øå è íàäåæíåå â óêàçàííîì

äèàïàçîíå ìîùíîñòè.

fÍå ðàáîòàéòå ñ ýëåêòðîèíñòðóìåíòîì ïðè

íåèñïðàâíîì âûêëþ÷àòåëå. Ýëåêòðîèíñòðóìåíò,

êîòîðûé íå ïîääàåòñÿ âêëþ÷åíèþ èëè âûêëþ÷åíèþ,

îïàñåí è äîëæåí áûòü îòðåìîíòèðîâàí.

fÄî íà÷àëà íàëàäêè ýëåêòðîèíñòðóìåíòà, ïåðåä

çàìåíîé ïðèíàäëåæíîñòåé è ïðåêðàùåíèåì ðàáîòû

îòêëþ÷àéòå øòåïñåëüíóþ âèëêó îò ðîçåòêè ñåòè

è/èëè âûíüòå àêêóìóëÿòîð. Ýòà ìåðà ïðåäîñ-

òîðîæíîñòè ïðåäîòâðàùàåò íåïðåäíàìåðåííîå

âêëþ÷åíèå ýëåêòðîèíñòðóìåíòà.

fÕðàíèòå ýëåêòðîèíñòðóìåíòû â íåäîñòóïíîì äëÿ

äåòåé ìåñòå. Íå ðàçðåøàéòå ïîëüçîâàòüñÿ ýëåêòðî-

èíñòðóìåíòîì ëèöàì, êîòîðûå íå çíàêîìû ñ íèì èëè

íå ÷èòàëè íàñòîÿùèõ èíñòðóêöèé. Ýëåêòðîèíñòðó-

ìåíòû îïàñíû â ðóêàõ íåîïûòíûõ ëèö.

fÒùàòåëüíî óõàæèâàéòå çà ýëåêòðîèíñòðóìåíòîì.

Ïðîâåðÿéòå áåçóïðå÷íóþ ôóíêöèþ è õîä

äâèæóùèõñÿ ÷àñòåé ýëåêòðîèíñòðóìåíòà, îòñóòñòâèå

ïîëîìîê èëè ïîâðåæäåíèé, îòðèöàòåëüíî âëèÿþùèõ

íà ôóíêöèþ ýëåêòðîèíñòðóìåíòà. Ïîâðåæäåííûå

÷àñòè äîëæíû áûòü îòðåìîíòèðîâàíû äî èñïîëüçî-

âàíèÿ ýëåêòðîèíñòðóìåíòà. Ïëîõîå îáñëóæèâàíèå

ýëåêòðîèíñòðóìåíòîâ ÿâëÿåòñÿ ïðè÷èíîé áîëüøîãî

÷èñëà íåñ÷àñòíûõ ñëó÷àåâ.

fÄåðæèòå ðåæóùèé èíñòðóìåíò â çàòî÷åííîì è

÷èñòîì ñîñòîÿíèè. Çàáîòëèâî óõîæåííûå ðåæóùèå

èíñòðóìåíòû ñ îñòðûìè ðåæóùèìè êðîìêàìè ðåæå

çàêëèíèâàþòñÿ è èõ ëåã÷å âåñòè.

fÏðèìåíÿéòå ýëåêòðîèíñòðóìåíò, ïðèíàäëåæíîñòè,

ðàáî÷èå èíñòðóìåíòû è ò.ï. â ñîîòâåòñòâèè ñ

íàñòîÿùèìè èíñòðóêöèÿìè. Ó÷èòûâàéòå ïðè ýòîì ðà-

áî÷èå óñëîâèÿ è âûïîëíÿåìóþ ðàáîòó.

Èñïîëüçîâàíèå ýëåêòðîèíñòðóìåíòîâ äëÿ

íåïðåäóñìîòðåííûõ ðàáîò ìîæåò ïðèâåñòè ê îïàñíûì

ñèòóàöèÿì.

Ñåðâèñ

fÐåìîíò Âàøåãî ýëåêòðîèíñòðóìåíòà ïîðó÷àéòå

òîëüêî êâàëèôèöèðîâàííîìó ïåðñîíàëó è òîëüêî ñ

ïðèìåíåíèåì îðèãèíàëüíûõ çàïàñíûõ ÷àñòåé. Ýòèì

îáåñïå÷èâàåòñÿ áåçîïàñíîñòü ýëåêòðîèíñòðóìåíòà.

Óêàçàíèÿ ïî òåõíèêå áåçîïàñíîñòè

äëÿ ìîëîòêîâ

fÏðèìåíÿéòå ñðåäñòâà çàùèòû îðãàíîâ ñëóõà.

Âîçäåéñòâèå øóìà ìîæåò ïðèâåñòè ê ïîòåðå ñëóõà.

fÈñïîëüçóéòå ïðèëàãàþùèåñÿ ê ýëåêòðîèíñòðóìåíòó

äîïîëíèòåëüíûå ðóêîÿòêè. Ïîòåðÿ êîíòðîëÿ ìîæåò

èìåòü ñâîèì ñëåäñòâèåì òåëåñíûå ïîâðåæäåíèÿ.

fÏðè âûïîëíåíèè ðàáîò, ïðè êîòîðûõ ðàáî÷èé

èíñòðóìåíò èëè øóðóï ìîæåò çàäåòü ñêðûòóþ

ýëåêòðîïðîâîäêó èëè ñîáñòâåííûé øíóð ïèòàíèÿ,

äåðæèòå ýëåêòðîèíñòðóìåíò çà èçîëèðîâàííûå

ðó÷êó. Êîíòàêò ñ íàõîäÿùåéñÿ ïîä íàïðÿæåíèåì

ïðîâîäêîé ìîæåò çàðÿæàòü ìåòàëëè÷åñêèå ÷àñòè

ýëåêòðîèíñòðóìåíòà è ïðèâîäèòü ê óäàðó ýëåêòðè÷åñêèì

òîêîì.

Äðóãèå óêàçàíèÿ ïî òåõíèêå

áåçîïàñíîñòè è ïî ðàáîòå

fÏðèìèòå âî âíèìàíèå íàïðÿæåíèå â ñåòè!

Íàïðÿæåíèå èñòî÷íèêà ïèòàíèÿ äîëæíî

ñîîòâåòñòâîâàòü äàííûì íà çàâîäñêîé òàáëè÷êå

ýëåêòðîèíñòðóìåíòà. Ýëåêòðîèíñòðóìåíòû,

ðàññ÷èòàííûå íà 230/240 Â, ìîãóò ðàáîòàòü òàêæå è

îò 220 Â.

fÏðèìåíÿéòå ñîîòâåòñòâóþùèå ìåòàëëîèñêàòåëè äëÿ

íàõîæäåíèÿ ñêðûòûõ ñèñòåì ýëåêòðî-, ãàçî- è

âîäîñíàáæåíèÿ èëè îáðàùàéòåñü çà ñïðàâêîé â

ìåñòíîå ïðåäïðèÿòèå êîììóíàëüíîãî ñíàáæåíèÿ.

Êîíòàêò ñ ýëåêòðîïðîâîäêîé ìîæåò ïðèâåñòè ê ïîæàðó è

ïîðàæåíèþ ýëåêòðîòîêîì. Ïîâðåæäåíèå ãàçîïðîâîäà

ìîæåò ïðèâåñòè ê âçðûâó. Ïîâðåæäåíèå âîäîïðîâîäà

âåäåò ê íàíåñåíèþ ìàòåðèàëüíîãî óùåðáà.

fÊðåïêî çàæìèòå äîïîëíèòåëüíóþ ðóêîÿòêó, âî

âðåìÿ ðàáîòû êðåïêî äåðæèòå ýëåêòðîèíñòðóìåíò

äâóìÿ ðóêàìè è ñëåäèòå çà ñòîéêèì ïîëîæåíèåì

êîðïóñà òåëà. Äâóìÿ ðóêàìè Âû ìîæåòå íàäåæíî âåñòè

ýëåêòðîèíñòðóìåíò.

OBJ_BUCH-1577-002.book Page 25 Thursday, December 15, 2011 12:38 PM

26 | Ðóññêèé

1 619 P09 899 | (15.12.11) Bosch Power Tools

fÇàêðåïëÿéòå çàãîòîâêó. Çàãîòîâêà, óñòàíîâëåííàÿ â

çàæèìíîå ïðèñïîñîáëåíèå èëè â òèñêè, óäåðæèâàåòñÿ

áîëåå íàäåæíî, ÷åì â Âàøåé ðóêå.

fÄëÿ ñâåðëåíèÿ áåç óäàðà â äðåâåñèíå, ìåòàëëå,

êåðàìèêå è ñèíòåòè÷åñêîì ìàòåðèàëå, à òàêæå äëÿ

çàâîðà÷èâàíèÿ ïðèìåíÿþò èíñòðóìåíòû áåç SDS-plus

(íàïðèìåð, ñâåðëà ñ öèëèíäðè÷åñêèì õâîñòîâèêîì).

Äëÿ ýòèõ èíñòðóìåíòîâ òðåáóåòñÿ áûñòðîçàæèìíîé,

ïàòðîí èëè ïàòðîí ñ çóá÷àòûì âåíöîì.

fÑìåííûé ïàòðîí ôèêñèðóåòñÿ àâòîìàòè÷åñêè.

Ïðîâåðüòå ôèêñèðîâàíèå ïîïûòêîé âûòÿíóòü

èíñòðóìåíò.

fÓñòàíîâêà ðàáî÷åãî èíñòðóìåíòà SDS-plus:

Ïðîâåðüòå ôèêñàöèþ ïîïûòêîé âûòÿíóòü ðàáî÷èé

èíñòðóìåíò.

fÏðè ïîâðåæäåíèè êîëïà÷êà äëÿ çàùèòû îò ïûëè åãî

íåîáõîäèìî íåìåäëåííî çàìåíèòü. Êîëïà÷îê äëÿ

çàùèòû îò ïûëè ïðåäîòâðàùàåò ïðîíèêíîâåíèå

îáðàçóþùåéñÿ ïðè ñâåðëåíèè ïûëè â ïàòðîí. Ïðè

óñòàíîâêå ðàáî÷åãî èíñòðóìåíòà ñëåäèòå çà òåì, ÷òîáû

íå ïîâðåäèòü êîëïà÷îê äëÿ çàùèòû îò ïûëè.

fÏûëü òàêèõ ìàòåðèàëîâ, êàê, íàïð.,

ñâèíöîâîñîäåðæàùèå ëàêîêðàñî÷íûå ïîêðûòèÿ,

íåêîòîðûå âèäû äðåâåñèíû, ìèíåðàëîâ è ìåòàëëà,

ìîæåò íàíåñòè âðåä Âàøåìó çäîðîâüþ è âûçâàòü

àëëåðãè÷åñêèå ðåàêöèè, çàáîëåâàíèÿ äûõàòåëüíûõ

ïóòåé è/èëè ðàê. Ïîðó÷àéòå îáðàáîòêó ñîäåðæàùåãî

àñáåñò ìàòåðèàëà òîëüêî ñïåöèàëèñòàì.

–Ïî âîçìîæíîñòè èñïîëüçóéòå ïðèãîäíûé äëÿ

ìàòåðèàëà ïûëåîòñîñ.

–Õîðîøî ïðîâåòðèâàéòå ðàáî÷åå ìåñòî.

–Ðåêîìåíäóåòñÿ ïîëüçîâàòüñÿ ðåñïèðàòîðíîé

ìàñêîé ñ ôèëüòðîì êëàññà Ð2.

Ñîáëþäàéòå äåéñòâóþùèå â Âàøåé ñòðàíå ïðåäïèñàíèÿ

äëÿ îáðàáàòûâàåìûõ ìàòåðèàëîâ.

fÈçáåãàéòå ñêîïëåíèÿ ïûëè íà ðàáî÷åì ìåñòå. Ïûëü

ìîæåò ëåãêî âîñïëàìåíÿòüñÿ.

fÏðè çàêëèíèâàíèè ðàáî÷åãî èíñòðóìåíòà

âûêëþ÷èòå ýëåêòðîèíñòðóìåíò. Óñòðàíèòå ïðè÷èíó

çàêëèíèâàíèÿ ðàáî÷åãî èíñòðóìåíòà.

fÏåðåä âêëþ÷åíèåì ýëåêòðîèíñòðóìåíòà óáåäèòåñü â

òîì, ÷òî ðàáî÷èé èíñòðóìåíò ìîæåò ñâîáîäíî

âðàùàòüñÿ. Ïðè âêëþ÷åíèè ýëåêòðîèíñòðóìåíòà ñ

çàêëèíèâøèì ðàáî÷èì èíñòðóìåíòîì âîçíèêàþò

áîëüøèå ðåàêöèîííûå ìîìåíòû.

fÂûæäèòå ïîëíîé îñòàíîâêè ýëåêòðîèíñòðóìåíòà è

òîëüêî ïîñëå ýòîãî âûïóñêàéòå åãî èç ðóê. Ðàáî÷èé

èíñòðóìåíò ìîæåò çàåñòü, è ýòî ìîæåò ïðèâåñòè ê ïîòåðå

êîíòðîëÿ íàä ýëåêòðîèíñòðóìåíòîì.

Ñèìâîëû

Ñëåäóþùèå ñèìâîëû ïîìîãóò Âàì ïðè ÷òåíèè è ïîíèìàíèè

ðóêîâîäñòâà ïî ýêñïëóàòàöèè. Çàïîìíèòå ñèìâîëû è èõ

çíà÷åíèå. Ïðàâèëüíàÿ èíòåðïðåòàöèÿ ñèìâîëîâ ïîìîæåò

Âàì ïðàâèëüíåå è íàäåæíåå ðàáîòàòü ñ

ýëåêòðîèíñòðóìåíòîì.

Ñèìâîë Çíà÷åíèå

PBH 2100 RE, PBH 2100 SRE,

PBH 2500 RE, PBH 2500 SRE:

Ïåðôîðàòîð

ó÷àñòîê, îáîçíà÷åííûé ñåðûì

öâåòîì: ðóêîÿòêà (ñ èçîëèðîâàííîé

ïîâåðõíîñòüþ)

Òîâàðíûé ¹

Îçíàêîìüòåñü ñî âñåìè óêàçàíèÿìè

ïî òåõíèêå áåçîïàñíîñòè è

èíñòðóêöèÿìè

Ïåðåä ëþáûìè ðàáîòàìè ñ

ýëåêòðîèíñòðóìåíòîì âûòàñêèâàéòå

øòåïñåëü èç ðîçåòêè

Íàäåâàéòå çàùèòíûå ðóêàâèöû

Íîñèòå ñðåäñòâà çàùèòû ñëóõà.

Îäåâàéòå çàùèòíûå î÷êè

Íàïðàâëåíèå äâèæåíèÿ

Íàïðàâëåíèå ðåàêöèè

Ñëåäóþùåå äåéñòâèå

Çàïðåùåííîå äåéñòâèå

Ïðàâîå/ëåâîå íàïðàâëåíèå

âðàùåíèÿ

Ñâåðëåíèå áåç óäàðîâ

Óäàðíîå ñâåðëåíèå

Äîëáëåíèå

Âèíòû

Vario-Lock

Âêëþ÷åíèå

OBJ_BUCH-1577-002.book Page 26 Thursday, December 15, 2011 12:38 PM

Ðóññêèé | 27

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Êîìïëåêò ïîñòàâêè

Ïåðôîðàòîð, äîïîëíèòåëüíàÿ ðóêîÿòêà è îãðàíè÷èòåëü

ãëóáèíû.

Ðàáî÷èé èíñòðóìåíò è ïðî÷èå èçîáðàæåííûå èëè

îïèñàííûå ïðèíàäëåæíîñòè íå âõîäÿò â ñòàíäàðòíûé

êîìïëåêò ïîñòàâêè.

Ïîëíûé íàáîð ïðèíàäëåæíîñòåé Âû íàéäåòå â íàøåì

àññîðòèìåíòå ïðèíàäëåæíîñòåé.

Ïðèìåíåíèå ïî íàçíà÷åíèþ

Ýëåêòðîèíñòðóìåíò ïðåäíàçíà÷åí äëÿ ïåðôîðàöèè â

áåòîíå, êèðïè÷å è êàìíå, à òàêæå äëÿ ëåãêèõ äîëáåæíûõ

ðàáîò. Îí òàêæå ïðåäíàçíà÷åí äëÿ ñâåðëåíèÿ áåç óäàðà â

äðåâåñèíå, ìåòàëëå, êåðàìèêå è ïëàñòìàññå, à òàêæå äëÿ

çàêðó÷èâàíèÿ/âûêðó÷èâàíèÿ âèíòîâ.

Òåõíè÷åñêèå äàííûå

Òåõíè÷åñêèå äàííûå ýëåêòðîèíñòðóìåíòà ïðèâåäåíû â

òàáëèöå íà ñòð. 77.

Ïàðàìåòðû óêàçàíû äëÿ íîìèíàëüíîãî íàïðÿæåíèÿ [U]

230 Â. Ïðè äðóãèõ çíà÷åíèÿõ íàïðÿæåíèÿ, à òàêæå â

ñïåöèôè÷åñêîì äëÿ ñòðàíû èñïîëíåíèè èíñòðóìåíòà

âîçìîæíû èíûå ïàðàìåòðû.

Ïîæàëóéñòà, ó÷èòûâàéòå òîâàðíûé íîìåð íà çàâîäñêîé

òàáëè÷êå Âàøåãî ýëåêòðîèíñòðóìåíòà. Òîðãîâûå íàçâàíèÿ

îòäåëüíûõ ýëåêòðîèíñòðóìåíòîâ ìîãóò ðàçëè÷àòüñÿ.

Çàÿâëåíèå î ñîîòâåòñòâèè

Ñ ïîëíîé îòâåòñòâåííîñòüþ ìû çàÿâëÿåì, ÷òî îïèñàííûé â

ðàçäåëå «Òåõíè÷åñêèå äàííûå» ïðîäóêò ñîîòâåòñòâóåò

íèæåñëåäóþùèì ñòàíäàðòàì èëè íîðìàòèâíûì

äîêóìåíòàì: EN 60745 ñîãëàñíî ïîëîæåíèÿì Äèðåêòèâ

2011/65/EC, 2004/108/ÅÑ, 2006/42/EÑ.

Òåõíè÷åñêàÿ äîêóìåíòàöèÿ (2006/42/EÑ):

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 07.12.2011

Äàííûå ïî øóìó è âèáðàöèè

Èçìåðåííûå çíà÷åíèÿ äëÿ ýëåêòðîèíñòðóìåíòà ïðèâåäåíû

â òàáëèöå íà ñòð. 77.

Ñóììàðíûå âåëè÷èíû øóìà è âèáðàöèè (âåêòîðíàÿ ñóììà

òðåõ íàïðàâëåíèé) îïðåäåëåíû â ñîîòâåòñòâèè ñ

EN 60745.

Óêàçàííûé â íàñòîÿùèõ èíñòðóêöèÿõ óðîâåíü âèáðàöèè

èçìåðåí ïî ìåòîäèêå èçìåðåíèÿ, ïðîïèñàííîé â ñòàíäàðòå

EN 60745, è ìîæåò áûòü èñïîëüçîâàí äëÿ ñðàâíåíèÿ

ýëåêòðîèíñòðóìåíòîâ. Îí ïðèãîäåí òàêæå äëÿ

ïðåäâàðèòåëüíîé îöåíêè âèáðàöèîííîé íàãðóçêè.

Óðîâåíü âèáðàöèè óêàçàí äëÿ îñíîâíûõ âèäîâ ðàáîòû ñ

ýëåêòðîèíñòðóìåíòîì. Îäíàêî åñëè ýëåêòðîèíñòðóìåíò

áóäåò èñïîëüçîâàí äëÿ âûïîëíåíèÿ äðóãèõ ðàáîò ñ ïðèìå-

íåíèåì ðàáî÷èõ èíñòðóìåíòîâ, íå ïðåäóñìîòðåííûõ

èçãîòîâèòåëåì, èëè òåõíè÷åñêîå îáñëóæèâàíèå íå áóäåò

îòâå÷àòü ïðåäïèñàíèÿì, òî óðîâåíü âèáðàöèè ìîæåò áûòü

èíûì. Ýòî ìîæåò çíà÷èòåëüíî ïîâûñèòü âèáðàöèîííóþ

Âûêëþ÷åíèå

Ôèêñàöèÿ âûêëþ÷àòåëÿ

Ðàçáëîêèðîâêà âûêëþ÷àòåëÿ

Íèçêîå ÷èñëî îáîðîòîâ/óäàðîâ

Âûñîêîå ÷èñëî îáîðîòîâ/óäàðîâ

Îòñàñûâàþùåå óñòðîéñòâî

Ïàòðîí

Ñìàæüòå êîíåö ðàáî÷åãî

èíñòðóìåíòà, êîòîðûì îí âñòàâëÿåòñÿ

â ïàòðîí, íåáîëüøèì êîëè÷åñòâîì

ñìàçêè

Ñâåðëèëüíûé ïàòðîí ñ çóá÷àòûì

âåíöîì

P1Íîì. ïîòðåáëÿåìàÿ ìîùíîñòü

E Ñèëà îäèíî÷íîãî óäàðà â

ñîîòâåòñòâèè ñ EPTA-Procedure

05/2009

n0×èñëî îáîðîòîâ õîëîñòîãî õîäà

ØÄèàìåòð ñâåðëà, ìàêñ.

Áåòîí

Ñòàëü

Äðåâåñèíà

Âåñ ñîãëàñíî EPTA-Procedure

01/2003

Êëàññ çàùèòû

LwA Óðîâåíü çâóêîâîé ìîùíîñòè

LpA Óðîâåíü çâóêîâîãî äàâëåíèÿ

ahÑóììàðíîå çíà÷åíèå âèáðàöèè

KÏîãðåøíîñòü

Ñèìâîë Çíà÷åíèå

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1577-002.book Page 27 Thursday, December 15, 2011 12:38 PM

28 | Ðóññêèé

1 619 P09 899 | (15.12.11) Bosch Power Tools

íàãðóçêó â òå÷åíèå âñåé ïðîäîëæèòåëüíîñòè ðàáîòû.

Äëÿ òî÷íîé îöåíêè âèáðàöèîííîé íàãðóçêè â òå÷åíèå

îïðåäåëåííîãî âðåìåííîãî èíòåðâàëà íóæíî ó÷èòûâàòü

òàêæå è âðåìÿ, êîãäà èíñòðóìåíò âûêëþ÷åí èëè, õîòÿ è

âêëþ÷åí, íî íå íàõîäèòñÿ â ðàáîòå. Ýòî ìîæåò çíà÷èòåëüíî

ñîêðàòèòü íàãðóçêó îò âèáðàöèè â ðàñ÷åòå íà ïîëíîå

ðàáî÷åå âðåìÿ.

Ïðåäóñìîòðèòå äîïîëíèòåëüíûå ìåðû áåçîïàñíîñòè äëÿ

çàùèòû îïåðàòîðà îò âîçäåéñòâèÿ âèáðàöèè, íàïðèìåð:

òåõíè÷åñêîå îáñëóæèâàíèå ýëåêòðîèíñòðóìåíòà è ðàáî÷èõ

èíñòðóìåíòîâ, ìåðû ïî ïîääåðæàíèþ ðóê â òåïëå,

îðãàíèçàöèÿ òåõíîëîãè÷åñêèõ ïðîöåññîâ.

Ìîíòàæ è ýêñïëóàòàöèÿ

Â íèæåñëåäóþùåé òàáëèöå óêàçàíû äåéñòâèÿ ïî ìîíòàæó è ýêñïëóàòàöèè ýëåêòðîèíñòðóìåíòà. Óêàçàíèÿ ïî âûïîëíåíèþ

äåéñòâèé ïîêàçàíû íà óêàçàííîì ðèñóíêå. Â çàâèñèìîñòè îò ïðèìåíåíèÿ íåîáõîäèìû ðàçëè÷íûå êîìáèíàöèè óêàçàíèé.

Ñîáëþäàéòå óêàçàíèÿ ïî òåõíèêå áåçîïàñíîñòè.

Äåéñòâèå Ðèñóíîê Ïðèìèòå âî âíèìàíèå Ñòðàíèöà

Óñòàíîâêà ðàáî÷åãî èíñòðóìåíòà

SDS-plus

178

Ñíÿòèå ðàáî÷åãî èíñòðóìåíòà

SDS-plus

279

Óñòàíîâêà ïàòðîíà ñ çóá÷àòûì

âåíöîì

(PBH 2100 SRE, PBH 2500 SRE)

379

Âûáîð ðåæèìà ðàáîòû è

íàïðàâëåíèÿ âðàùåíèÿ

480–81

Èçìåíåíèå ïîëîæåíèÿ ðåçöà

(Vario-Lock)

581

Ïîâîðîò äîïîëíèòåëüíîé ðóêîÿòêè 681

Óñòàíîâêà ãëóáèíû ñâåðëåíèÿ X782

Ìîíòàæ îòñàñûâàþùåãî

óñòðîéñòâà (Saugfix)

882

OBJ_BUCH-1577-002.book Page 28 Thursday, December 15, 2011 12:38 PM

Ðóññêèé | 29

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Òåõîáñëóæèâàíèå è î÷èñòêà

fÄëÿ îáåñïå÷åíèÿ êà÷åñòâåííîé è áåçîïàñíîé

ðàáîòû ñëåäóåò ïîñòîÿííî ñîäåðæàòü

ýëåêòðîèíñòðóìåíò è âåíòèëÿöèîííûå ùåëè â

÷èñòîòå.

Åñëè òðåáóåòñÿ ïîìåíÿòü øíóð, îáðàùàéòåñü íà ôèðìó

Bosch èëè â àâòîðèçîâàííóþ ñåðâèñíóþ ìàñòåðñêóþ äëÿ

ýëåêòðîèíñòðóìåíòîâ Bosch.

Ñåðâèñíoe îáñëóæèâàíèe è

êîíñóëüòàöèÿ ïîêóïàòeëeé

Ñåðâèñíûé îòäåë îòâåòèò íà âñå Âàøè âîïðîñû ïî ðåìîíòó

è îáñëóæèâàíèþ Âàøåãî ïðîäóêòà, à òàêæå ïî çàï÷àñòÿì.

Ìîíòàæíûå ÷åðòåæè è èíôîðìàöèþ ïî çàï÷àñòÿì Âû

íàéäåòå òàêæå ïî àäðåñó:

www.bosch-pt.com

Êîëëåêòèâ êîíñóëüòàíòîâ Bosch îõîòíî ïîìîæåò Âàì â

âîïðîñàõ ïîêóïêè, ïðèìåíåíèÿ è íàñòðîéêè ïðîäóêòîâ è

ïðèíàäëåæíîñòåé.

Ïîæàëóéñòà, âî âñåõ çàïðîñàõ è çàêàçàõ çàï÷àñòåé

îáÿçàòåëüíî óêàçûâàéòå 10-çíà÷íûé òîâàðíûé íîìåð ïî

çàâîäñêîé òàáëè÷êå ýëåêòðîèíñòðóìåíòà.

Äëÿ ðåãèîíà: Ðîññèÿ, Áåëàðóñü, Êàçàõñòàí

Ãàðàíòèéíîå îáñëóæèâàíèå è ðåìîíò ýëåêòðîèíñòðóìåíòà,

ñ ñîáëþäåíèåì òðåáîâàíèé è íîðì èçãîòîâèòåëÿ

ïðîèçâîäÿòñÿ íà òåððèòîðèè âñåõ ñòðàí òîëüêî â

ôèðìåííûõ èëè àâòîðèçîâàííûõ ñåðâèñíûõ öåíòðàõ

«Ðîáåðò Áîø».

ÏÐÅÄÓÏÐÅÆÄÅÍÈÅ! Èñïîëüçîâàíèå êîíòðàôàêòíîé

ïðîäóêöèè îïàñíî â ýêñïëóàòàöèè, ìîæåò ïðèâåñòè ê

óùåðáó äëÿ Âàøåãî çäîðîâüÿ. Èçãîòîâëåíèå è

ðàñïðîñòðàíåíèå êîíòðàôàêòíîé ïðîäóêöèè ïðåñëåäóåòñÿ

ïî Çàêîíó â àäìèíèñòðàòèâíîì è óãîëîâíîì ïîðÿäêå.

Ðîññèÿ

ÎÎÎ «Ðîáåðò Áîø»

Ñåðâèñíûé öåíòð ïî îáñëóæèâàíèþ ýëåêòðîèíñòðóìåíòà

óë. Àêàäåìèêà Êîðîëåâà, ñòð. 13/5

129515, Ìîñêâà

Ðîññèÿ

Òåë.: +7 (800) 100 800 7

E-Mail: pt-service.ru@bosch.com

Ïîëíóþ èíôîðìàöèþ î ðàñïîëîæåíèè ñåðâèñíûõ öåíòðîâ

Âû ìîæåòå ïîëó÷èòü íà îôèöèàëüíîì ñàéòå

www.bosch-pt.ru ëèáî ïî òåëåôîíó ñïðàâî÷íî-ñåðâèñíîé

ñëóæáû Bosch 8-800-100-8007 (çâîíîê áåñïëàòíûé).

Áåëàðóñü

ÈÏ «Ðîáåðò Áîø» ÎÎÎ

Ñåðâèñíûé öåíòð ïî îáñëóæèâàíèþ ýëåêòðîèíñòðóìåíòà

óë. Òèìèðÿçåâà, 65À-020

220035, ã. Ìèíñê

Áåëàðóñü

Òåë.: +375 (17) 254 78 71

Òåë.: +375 (17) 254 79 15/16

Ôàêñ: +375 (17) 254 78 75

E-Mail: pt-service.by@bosch.com

Îôèöèàëüíûé ñàéò: www.bosch-pt.by

Êàçàõñòàí

ÒÎÎ «Ðîáåðò Áîø»

Ñåðâèñíûé öåíòð ïî îáñëóæèâàíèþ ýëåêòðîèíñòðóìåíòà

ïð. Ðàéûìáåêà/óë. Êîììóíàëüíàÿ, 169/1

050050 ã. Àëìàòû

Êàçàõñòàí

Òåë.: +7 (727) 232 37 07

Ôàêñ: +7 (727) 233 07 87

E-Mail: pt-service.ka@bosch.com

Îôèöèàëüíûé ñàéò: www.bosch-pt.kz

Óòèëèçàöèÿ

Îòñëóæèâøèå ñâîé ñðîê ýëåêòðîèíñòðóìåíòû,

ïðèíàäëåæíîñòè è óïàêîâêó ñëåäóåò ñäàâàòü íà

ýêîëîãè÷åñêè ÷èñòóþ ðåêóïåðàöèþ îòõîäîâ.

Íå âûáðàñûâàéòå ýëåêòðîèíñòðóìåíòû â áûòîâîé ìóñîð!

Âêëþ÷åíèå/âûêëþ÷åíèå è

ðåãóëèðîâàíèå ÷èñëà îáîðîòîâ

983

Ôèêñàöèÿ âûêëþ÷àòåëÿ 10 83

Ðàçáëîêèðîâêà âûêëþ÷àòåëÿ 11 83

Âûáîð ïðèíàäëåæíîñòåé –84

Äåéñòâèå Ðèñóíîê Ïðèìèòå âî âíèìàíèå Ñòðàíèöà

OBJ_BUCH-1577-002.book Page 29 Thursday, December 15, 2011 12:38 PM

30 | Óêðà¿íñüêà

1 619 P09 899 | (15.12.11) Bosch Power Tools

Òîëüêî äëÿ ñòðàí-÷ëåíîâ ÅÑ:

Â ñîîòâåòñòâèè ñ åâðîïåéñêîé

äèðåêòèâîé 2002/96/EÑ îá

îòðàáîòàííûõ ýëåêòðè÷åñêèõ è

ýëåêòðîííûõ ïðèáîðàõ è åå

ïðåòâîðåíèåì â íàöèîíàëüíîå

çàêîíîäàòåëüñòâî îòñëóæèâøèå

ýëåêòðè÷åñêèå è ýëåêòðîííûå ïðèáîðû

íóæíî ñîáèðàòü îòäåëüíî è ñäàâàòü íà

ýêîëîãè÷åñêè ÷èñòóþ ðåêóïåðàöèþ.

Âîçìîæíû èçìåíåíèÿ.

Óêðà¿íñüêà

Çàãàëüí³ çàñòåðåæåííÿ äëÿ

åëåêòðîïðèëàä³â

Ïðî÷èòàéòå âñ³ çàñòåðå-

æåííÿ ³ âêàç³âêè.

Íåäîòðèìàííÿ çàñòåðåæåíü ³ âêàç³âîê ìîæå ïðèçâåñòè äî

óðàæåííÿ åëåêòðè÷íèì ñòðóìîì, ïîæåæ³ òà/àáî ñåðéîçíèõ

òðàâì.

Äîáðå çáåð³ãàéòå íà ìàéáóòíº ö³ ïîïåðåäæåííÿ ³

âêàç³âêè.

Ï³ä ïîíÿòòÿì «åëåêòðîïðèëàä» â öèõ çàñòåðåæåííÿõ

ìàºòüñÿ íà óâàç³ åëåêòðîïðèëàä, ùî ïðàöþº â³ä ìåðåæ³ (ç

åëåêòðîêàáåëåì) àáî â³ä àêóìóëÿòîðíî¿ áàòàðå¿ (áåç

åëåêòðîêàáåëþ).

Áåçïåêà íà ðîáî÷îìó ì³ñö³

fÒðèìàéòå ñâîº ðîáî÷å ì³ñöå â ÷èñòîò³ ³ çàáåçïå÷òå

äîáðå îñâ³òëåííÿ ðîáî÷îãî ì³ñöÿ. Áåçëàä àáî ïîãàíå

îñâ³òëåííÿ íà ðîáî÷îìó ì³ñö³ ìîæóòü ïðèçâåñòè äî

íåùàñíèõ âèïàäê³â.

fÍå ïðàöþéòå ç åëåêòðîïðèëàäîì ó ñåðåäîâèù³, äå

³ñíóº íåáåçïåêà âèáóõó âíàñë³äîê ïðèñóòíîñò³

ãîðþ÷èõ ð³äèí, ãàç³â àáî ïèëó. Åëåêòðîïðèëàäè ìîæóòü

ïîðîäæóâàòè ³ñêðè, â³ä ÿêèõ ìîæå çàéìàòèñÿ ïèë àáî

ïàðè.

fÏ³ä ÷àñ ïðàö³ ç åëåêòðîïðèëàäîì íå ï³äïóñêàéòå äî

ðîáî÷îãî ì³ñöÿ ä³òåé òà ³íøèõ ëþäåé. Âè ìîæåòå âòðà-

òèòè êîíòðîëü íàä ïðèëàäîì, ÿêùî Âàøà óâàãà áóäå

â³äâåðíóòà.

Åëåêòðè÷íà áåçïåêà

fØòåïñåëü åëåêòðîïðèëàäó ïîâèíåí ï³äõîäèòè äî

ðîçåòêè. Íå äîçâîëÿºòüñÿ ì³íÿòè ùîñü â øòåïñåë³.

Äëÿ ðîáîòè ç åëåêòðîïðèëàäàìè, ùî ìàþòü çàõèñíå

çàçåìëåííÿ, íå âèêîðèñòîâóéòå àäàïòåðè.

Âèêîðèñòàííÿ îðèã³íàëüíîãî øòåïñåëÿ òà íàëåæíî¿

ðîçåòêè çìåíøóº ðèçèê óðàæåííÿ åëåêòðè÷íèì

ñòðóìîì.

fÓíèêàéòå êîíòàêòó ÷àñòèí ò³ëà ³ç çàçåìëåíèìè

ïîâåðõíÿìè, ÿê íàïð., òðóáàìè, áàòàðåÿìè

îïàëåííÿ, ïëèòàìè òà õîëîäèëüíèêàìè. Êîëè Âàøå

ò³ëî çàçåìëåíå, ³ñíóº çá³ëüøåíà íåáåçïåêà óðàæåííÿ

åëåêòðè÷íèì ñòðóìîì.

fÇàõèùàéòå ïðèëàä â³ä äîùó ³ âîëîãè. Ïîïàäàííÿ âîäè

â åëåêòðîïðèëàä çá³ëüøóº ðèçèê óðàæåííÿ åëåêòðè÷íèì

ñòðóìîì.

fÍå âèêîðèñòîâóéòå êàáåëü äëÿ ïåðåíåñåííÿ

åëåêòðîïðèëàäó, ï³äâ³øóâàííÿ àáî âèòÿãóâàííÿ

øòåïñåëÿ ç ðîçåòêè. Çàõèùàéòå êàáåëü â³ä òåïëà,

îë³¿, ãîñòðèõ êðà¿â òà äåòàëåé ïðèëàäó, ùî ðóõàþòüñÿ.

Ïîøêîäæåíèé àáî çàêðó÷åíèé êàáåëü çá³ëüøóº ðèçèê

óðàæåííÿ åëåêòðè÷íèì ñòðóìîì.

fÄëÿ çîâí³øí³õ ðîá³ò îáîâ’ÿçêîâî âèêîðèñòîâóéòå

ëèøå òàêèé ïîäîâæóâà÷, ùî ïðèäàòíèé äëÿ çîâí³øí³õ

ðîá³ò. Âèêîðèñòàííÿ ïîäîâæóâà÷à, ùî ðîçðàõîâàíèé íà

çîâí³øí³ ðîáîòè, çìåíøóº ðèçèê óðàæåííÿ åëåêòðè÷íèì

ñòðóìîì.

fßêùî íå ìîæíà çàïîá³ãòè âèêîðèñòàííþ

åëåêòðîïðèëàäó ó âîëîãîìó ñåðåäîâèù³,

âèêîðèñòîâóéòå ïðèñòð³é çàõèñíîãî âèìêíåííÿ.

Âèêîðèñòàííÿ ïðèñòðîþ çàõèñíîãî âèìêíåííÿ çìåíøóº

ðèçèê óðàæåííÿ åëåêòðè÷íèì ñòðóìîì.

Áåçïåêà ëþäåé

fÁóäüòå óâàæíèìè, ñë³äêóéòå çà òèì, ùî Âè ðîáèòå, òà

ðîçñóäëèâî ïîâîäüòåñÿ ï³ä ÷àñ ðîáîòè ç

åëåêòðîïðèëàäîì. Íå êîðèñòóéòåñÿ

åëåêòðîïðèëàäîì, ÿêùî Âè ñòîìëåí³ àáî

çíàõîäèòåñÿ ï³ä ä³ºþ íàðêîòèê³â, ñïèðòíèõ íàïî¿â

àáî ë³ê³â. Ìèòü íåóâàæíîñò³ ïðè êîðèñòóâàíí³

åëåêòðîïðèëàäîì ìîæå ïðèçâåñòè äî ñåðéîçíèõ òðàâì.

fÂäÿãàéòå îñîáèñòå çàõèñíå ñïîðÿäæåííÿ òà

îáîâ’ÿçêîâî âäÿãàéòå çàõèñí³ îêóëÿðè. Âäÿãàííÿ

îñîáèñòîãî çàõèñíîãî ñïîðÿäæåííÿ, ÿê íàïð., – â çàëåæ-

íîñò³ â³ä âèäó ðîá³ò – çàõèñíî¿ ìàñêè, ñïåöâçóòòÿ, ùî íå

êîâçàºòüñÿ, êàñêè òà íàâóøíèê³â, çìåíøóº ðèçèê òðàâì.

fÓíèêàéòå âèïàäêîâîãî âìèêàííÿ. Ïåðø í³æ

ââ³ìêíóòè åëåêòðîïðèëàä â åëåêòðîìåðåæó àáî

ï³ä’ºäíàòè àêóìóëÿòîðíó áàòàðåþ, áðàòè éîãî â ðóêè

àáî ïåðåíîñèòè, âïåâí³òüñÿ â òîìó, ùî

åëåêòðîïðèëàä âèìêíóòèé. Òðèìàííÿ ïàëüöÿ íà

âèìèêà÷³ ï³ä ÷àñ ïåðåíåñåííÿ åëåêòðîïðèëàäó àáî

ï³äêëþ÷åííÿ â ðîçåòêó óâ³ìêíóòîãî ïðèëàäó ìîæå

ïðèçâåñòè äî òðàâì.

fÏåðåä òèì, ÿê âìèêàòè åëåêòðîïðèëàä, ïðèáåð³òü

íàëàãîäæóâàëüí³ ³íñòðóìåíòè òà ãàéêîâèé êëþ÷.

Ïåðåáóâàííÿ íàëàãîäæóâàëüíîãî ³íñòðóìåíòà àáî êëþ÷à

â ÷àñòèí³ ïðèëàäó, ùî îáåðòàºòüñÿ, ìîæå ïðèçâåñòè äî

òðàâì.

fÓíèêàéòå íåïðèðîäíîãî ïîëîæåííÿ ò³ëà. Çáåð³ãàéòå

ñò³éêå ïîëîæåííÿ òà çàâæäè çáåð³ãàéòå ð³âíîâàãó. Öå

äîçâîëèòü Âàì êðàùå çáåð³ãàòè êîíòðîëü íàä åëåêòðî-

ïðèëàäîì ó íåñïîä³âàíèõ ñèòóàö³ÿõ.

fÂäÿãàéòå ïðèäàòíèé îäÿã. Íå âäÿãàéòå ïðîñòîðèé

îäÿã òà ïðèêðàñè. Íå ï³äñòàâëÿéòå âîëîññÿ, îäÿã òà

ðóêàâèö³ äî äåòàëåé ïðèëàäó, ùî ðóõàþòüñÿ. Ïðî-

ñòîðèé îäÿã, äîâãå âîëîññÿ òà ïðèêðàñè ìîæóòü

ïîòðàïèòè â äåòàë³, ùî ðóõàþòüñÿ.

OBJ_BUCH-1577-002.book Page 30 Thursday, December 15, 2011 12:38 PM

Óêðà¿íñüêà | 31

Bosch Power Tools 1 619 P09 899 | (15.12.11)

fßêùî ³ñíóº ìîæëèâ³ñòü ìîíòóâàòè ïè-

ëîâ³äñìîêòóâàëüí³ àáî ïèëîóëîâëþþ÷³ ïðèñòðî¿,

ïåðåêîíàéòåñÿ, ùîá âîíè áóëè äîáðå ï³ä’ºäíàí³ òà

ïðàâèëüíî âèêîðèñòîâóâàëèñÿ. Âèêîðèñòàííÿ ïèëî-

â³äñìîêòóâàëüíîãî ïðèñòðîþ ìîæå çìåíøèòè

íåáåçïåêè, çóìîâëåí³ ïèëîì.

Ïðàâèëüíå ïîâîäæåííÿ òà êîðèñòóâàííÿ

åëåêòðîïðèëàäàìè

fÍå ïåðåâàíòàæóéòå ïðèëàä. Âèêîðèñòîâóéòå òàêèé

ïðèëàä, ùî ñïåö³àëüíî ïðèçíà÷åíèé äëÿ â³äïîâ³äíî¿

ðîáîòè. Ç ïðèäàòíèì ïðèëàäîì Âè ç ìåíøèì ðèçèêîì

îòðèìàºòå êðàù³ ðåçóëüòàòè ðîáîòè, ÿêùî áóäåòå

ïðàöþâàòè â çàçíà÷åíîìó ä³àïàçîí³ ïîòóæíîñò³.

fÍå êîðèñòóéòåñÿ åëåêòðîïðèëàäîì ç ïîøêîäæåíèì

âèìèêà÷åì. Åëåêòðîïðèëàä, ÿêèé íå ìîæíà óâ³ìêíóòè

àáî âèìêíóòè, º íåáåçïå÷íèì ³ éîãî òðåáà

â³äðåìîíòóâàòè.

fÏåðåä òèì, ÿê ðåãóëþâàòè ùî-íåáóäü íà ïðèëàä³,

ì³íÿòè ïðèëàääÿ àáî õîâàòè ïðèëàä, âèòÿãí³òü

øòåïñåëü ³ç ðîçåòêè òà/àáî âèòÿãí³òü àêóìóëÿòîðíó

áàòàðåþ. Ö³ ïîïåðåäæóâàëüí³ çàõîäè ç òåõí³êè áåçïåêè

çìåíøóþòü ðèçèê âèïàäêîâîãî çàïóñêó ïðèëàäó.

fÕîâàéòå åëåêòðîïðèëàäè, ÿêèìè Âè ñàìå íå

êîðèñòóºòåñü, â³ä ä³òåé. Íå äîçâîëÿéòå

êîðèñòóâàòèñÿ åëåêòðîïðèëàäîì îñîáàì, ùî íå

çíàéîì³ ç éîãî ðîáîòîþ àáî íå ÷èòàëè ö³ âêàç³âêè. Ó

ðàç³ çàñòîñóâàííÿ íåäîñâ³ä÷åíèìè îñîáàìè ïðèëàäè

íåñóòü â ñîá³ íåáåçïåêó.

fÑòàðàííî äîãëÿäàéòå çà åëåêòðîïðèëàäîì.

Ïåðåâ³ðÿéòå, ùîá ðóõîì³ äåòàë³ ïðèëàäó áåçäîãàííî

ïðàöþâàëè òà íå çà¿äàëè, íå áóëè ïîøêîäæåíèìè àáî

íàñò³ëüêè ïîøêîäæåíèìè, ùîá öå ìîãëî âïëèíóòè íà

ôóíêö³îíóâàííÿ åëåêòðîïðèëàäó. Ïîøêîäæåí³

äåòàë³ òðåáà â³äðåìîíòóâàòè, ïåðø í³æ

êîðèñòóâàòèñÿ íèìè çíîâ. Âåëèêà ê³ëüê³ñòü íåùàñíèõ

âèïàäê³â ñïðè÷èíÿºòüñÿ ïîãàíèì äîãëÿäîì çà

åëåêòðîïðèëàäàìè.

fÒðèìàéòå ð³çàëüí³ ³íñòðóìåíòè íàãîñòðåíèìè òà â

÷èñòîò³. Ñòàðàííî äîãëÿíóò³ ð³çàëüí³ ³íñòðóìåíòè ç

ãîñòðèì ð³çàëüíèì êðàºì ìåíøå çàñòðÿþòü òà ëåãø³ â

åêñïëóàòàö³¿.

fÂèêîðèñòîâóéòå åëåêòðîïðèëàä, ïðèëàääÿ äî íüîãî,

ðîáî÷³ ³íñòðóìåíòè ò.³. â³äïîâ³äíî äî öèõ âêàç³âîê.

Áåð³òü äî óâàãè ïðè öüîìó óìîâè ðîáîòè òà ñïå-

öèô³êó âèêîíóâàíî¿ ðîáîòè. Âèêîðèñòàííÿ

åëåêòðîïðèëàä³â äëÿ ðîá³ò, äëÿ ÿêèõ âîíè íå

ïåðåäáà÷åí³, ìîæå ïðèçâåñòè äî íåáåçïå÷íèõ ñèòóàö³é.

Ñåðâ³ñ

fÂ³ääàâàéòå ñâ³é ïðèëàä íà ðåìîíò ëèøå

êâàë³ô³êîâàíèì ôàõ³âöÿì òà ëèøå ç âèêîðèñòàííÿì

îðèã³íàëüíèõ çàï÷àñòèí. Öå çàáåçïå÷èòü áåçïå÷í³ñòü

ïðèëàäó íà äîâãèé ÷àñ.

Âêàç³âêè ç òåõí³êè áåçïåêè äëÿ

ìîëîòê³â

fÂäÿãàéòå íàâóøíèêè. Øóì ìîæå ïîøêîäèòè ñëóõ.

fÂèêîðèñòîâóéòå äîäàí³ äî åëåêòðî³íñòðóìåíòó

äîäàòêîâ³ ðóêîÿòêè. Âòðàòà êîíòðîëþ íàä

åëåêòðî³íñòðóìåíòîì ìîæå ïðèçâîäèòè äî ò³ëåñíèõ

óøêîäæåíü.

fÏðè ðîáîòàõ, êîëè ðîáî÷èé ³íñòðóìåíò àáî ãâèíò

ìîæå çà÷åïèòè çàõîâàíó åëåêòðîïðîâîäêó àáî

âëàñíèé øíóð æèâëåííÿ, òðèìàéòå ³íñòðóìåíò çà

³çîëüîâàí³ ðóêîÿòêè. Çà÷åïëåííÿ ïðîâîäêè, ùî

çíàõîäèòüñÿ ï³ä íàïðóãîþ, ìîæå çàðÿäæóâàòè òàêîæ ³

ìåòàëåâ³ ÷àñòèíè åëåêòðî³íñòðóìåíòó òà ïðèçâîäèòè äî

óðàæåííÿ åëåêòðè÷íèì ñòðóìîì.

²íø³ âêàç³âêè ç òåõí³êè áåçïåêè òà

âêàç³âêè ùîäî ðîáîòè

fÇâàæàéòå íà íàïðóãó ó ìåðåæ³! Íàïðóãà â äæåðåë³

ñòðóìó ïîâèííà â³äïîâ³äàòè äàíèì íà çàâîäñüê³é

òàáëè÷ö³ åëåêòðî³íñòðóìåíòó. Åëåêòðî³íñòðóìåíòè,

ðîçðàõîâàí³ íà 230/240 Â, ìîæóòü ïðàöþâàòè òàêîæ

³ â³ä 220 Â.

fÄëÿ çíàõîäæåííÿ òðóá ³ ïðîâîäêè âèêîðèñòîâóéòå

ïðèäàòí³ ïðèëàäè àáî çâåðí³òüñÿ â ì³ñöåâå

ï³äïðèºìñòâî åëåêòðî-, ãàçî- òà âîäîïîñòà÷àííÿ.

Çà÷åïëåííÿ åëåêòðîïðîâîäêè ìîæå ïðèçâîäèòè äî

ïîæåæ³ òà óðàæåííÿ åëåêòðè÷íèì ñòðóìîì. Çà÷åïëåííÿ

ãàçîâî¿ òðóáè ìîæå ïðèçâîäèòè äî âèáóõó. Çà÷åïëåííÿ

âîäîïðîâ³äíî¿ òðóáè ìîæå çàâäàòè øêîäó ìàòåð³àëüíèì

ö³ííîñòÿì.

fÌ³öíî çàòÿãí³òü äîäàòêîâó ðóêîÿòêó, ï³ä ÷àñ ðîáîòè

òðèìàéòå ïðèëàä ì³öíî îáîìà ðóêàìè ³ çáåð³ãàéòå

ñò³éêå ïîëîæåííÿ ò³ëà. Äâîìà ðóêàìè Âè ìîæåòå

íàä³éíî âåñòè åëåêòðî³íñòðóìåíò.

fÇàêð³ïëþéòå îáðîáëþâàíèé ìàòåð³àë. Çà äîïîìîãîþ

çàòèñêíîãî ïðèñòðîþ àáî ëåùàò îáðîáëþâàíèé ìàòåð³àë

ô³êñóºòüñÿ íàä³éí³øå í³æ ïðè òðèìàíí³ éîãî â ðóö³.

fÄëÿ ñâåðäëåííÿ áåç óäàðó â äåðåâèí³, ìåòàë³, êåðàì³ö³ ³

ïëàñòìàñ³, à òàêîæ çàêðó÷óâàííÿ ãâèíò³â

âèêîðèñòîâóþòüñÿ ðîáî÷³ ³íñòðóìåíòè áåç SDS-plus

(íàïð., ñâåðäëà ç öèë³íäðè÷íèì õâîñòîâèêîì). Äëÿ òàêèõ

ðîáî÷èõ ³íñòðóìåíò³â ïîòð³áíèé øâèäêîçàòèñêíèé

ñâåðäëèëüíèé ïàòðîí àáî çóá÷àcòèé ñâåðäëèëüíèé

ïàòðîí.

fÇì³ííèé ñâåðäëèëüíèé ïàòðîí ñòîïîðèòüñÿ àâòî-

ìàòè÷íî. Ïîòÿãíóâøè çà çì³ííèé ñâåðäëèëüíèé ïàòðîí,

ïåðåâ³ðòå éîãî ô³êñàö³þ.

fÂñòðîìëÿííÿ ðîáî÷èõ ³íñòðóìåíò³â ç SDS-plus:

Ïîòÿãíóâøè çà ðîáî÷èé ³íñòðóìåíò, ïåðåâ³ðòå éîãî

ô³êñàö³þ.

fÓ ðàç³ ïîøêîäæåííÿ ïèëîçàõèñíîãî êîâïà÷êà éîãî

òðåáà íåãàéíî çàì³íèòè. Ïèëîçàõèñíèé êîâïà÷îê

çàïîá³ãàº ïîòðàïëÿííþ â ïàòðîí ïèëó â³ä ñâåðäëåííÿ ï³ä

÷àñ ðîáîòè. Ïðè âñòðîìëÿíí³ ðîáî÷îãî ³íñòðóìåíòà

OBJ_BUCH-1577-002.book Page 31 Thursday, December 15, 2011 12:38 PM

32 | Óêðà¿íñüêà

1 619 P09 899 | (15.12.11) Bosch Power Tools

ñë³äêóéòå çà òèì, ùîá íå ïîøêîäèòè ïèëîçàõèñíèé

êîâïà÷îê.

fÏèë òàêèõ ìàòåð³àë³â, ÿê íàïð., ëàêîôàðáîâ³

ïîêðèòòÿ, ùî ì³ñòÿòü ñâèíåöü, äåÿê³ âèäè äåðåâèíè,

ì³íåðàë³â ³ ìåòàëó, ìîæå áóòè íåáåçïå÷íèì äëÿ

çäîðîâ’ÿ ³ âèêëèêàòè àëåðã³éí³ ðåàêö³¿ àáî

ïðèçâîäèòè äî çàõâîðþâàíü äèõàëüíèõ øëÿõ³â

òà/àáî ðàêó. Ìàòåð³àëè, ùî ì³ñòÿòü àçáåñò,

äîçâîëÿºòüñÿ îáðîáëÿòè ëèøå ôàõ³âöÿì.

–Çà ìîæëèâ³ñòþ âèêîðèñòîâóéòå ïðèäàòíèé äëÿ

ìàòåð³àëó â³äñìîêòóâàëüíèé ïðèñòð³é.

–Ñë³äêóéòå çà äîáðîþ âåíòèëÿö³ºþ íà ðîáî÷îìó ì³ñö³.

–Ðåêîìåíäóºòüñÿ âäÿãàòè ðåñï³ðàòîðíó ìàñêó ç

ô³ëüòðîì êëàñó P2.

Äîäåðæóéòåñÿ ïðèïèñ³â ùîäî îáðîáëþâàíèõ ìàòåð³àë³â,

ùî ä³þòü ó Âàø³é êðà¿í³.

fÓíèêàéòå íàêîïè÷åííÿ ïèëó íà ðîáî÷îìó ì³ñö³. Ïèë

ìîæå ëåãêî çàéìàòèñÿ.

fÏðè çàêëèíåíí³ ðîáî÷îãî ³íñòðóìåíòà âèìêí³òü

åëåêòðîïðèëàä. Óñóíüòå ïðè÷èíó çàêëèíåííÿ.

fÏåðåä óâ³ìêíåííÿì åëåêòðîïðèëàäó ïåðåêîíàéòåñÿ

â òîìó, ùî ðîáî÷èé ³íñòðóìåíò ìîæå â³ëüíî

îáåðòàòèñÿ. Ïðè âìèêàíí³ åëåêòðîïðèëàäó ³ç

çàñòðÿãëèì ðîáî÷èì ³íñòðóìåíòîì âèíèêàþòü âåëèê³

ðåàêö³éí³ ìîìåíòè.

fÏåðåä òèì, ÿê ïîêëàñòè åëåêòðîïðèëàä, çà÷åêàéòå,

ïîêè â³í íå çóïèíèòüñÿ. Àäæå ðîáî÷èé ³íñòðóìåíò ìîæå

çà÷åïèòèñÿ çà ùî-íåáóäü, ùî ïðèçâåäå äî âòðàòè

êîíòðîëþ íàä åëåêòðîïðèëàäîì.

Ñèìâîëè

Íàñòóïí³ ñèìâîëè ñòàíóòü Âàì â ïðèãîä³, êîëè Âè áóäåòå

÷èòàòè òà ùîá çðîçóì³òè ³íñòðóêö³þ ç åêñïëóàòàö³¿.

Çàïàì’ÿòàéòå ö³ ñèìâîëè òà ¿õ çíà÷åííÿ. Ïðàâèëüíå

ðîçóì³ííÿ ñèìâîë³â äîïîìîæå Âàì ïðàâèëüíî òà

íåáåçïå÷íî êîðèñòóâàòèñÿ åëåêòðîïðèëàäîì.

Ñèìâîë Çíà÷åííÿ

PBH 2100 RE, PBH 2100 SRE,

PBH 2500 RE, PBH 2500 SRE:

Ïåðôîðàòîð

ä³ëÿíêà, ïîçíà÷åíà ñ³ðèì êîëüîðîì:

ðóêîÿòêà (ç ³çîëüîâàíîþ ïîâåðõíåþ)

Òîâàðíèé íîìåð

Ïðî÷èòàéòå âñ³ ïðàâèëà ç òåõí³êè

áåçïåêè ³ âêàç³âêè

Ïåðåä âñ³ìà ðîáîòàìè âèòÿãóéòå

ìåðåæíèé øòåïñåëü åëåêòðîïðèëàäó ç

ðîçåòêè

Âäÿãàéòå çàõèñí³ ðóêàâèö³

Âäÿãàéòå íàâóøíèêè.

Âäÿãàéòå çàõèñí³ îêóëÿðè

Íàïðÿìîê ðóõó

Íàïðÿìîê ðåàêö³¿

Íàñòóïíèé êðîê ä³¿

Çàáîðîíåíà ä³ÿ

Îáåðòàííÿ ïðàâîðó÷/ë³âîðó÷

Ñâåðäëåííÿ áåç óäàð³â

Ïåðôîðàö³ÿ

Äîâáàííÿ

Ãâèíòè

Vario-Lock

Âìèêàííÿ

Âèìèêàííÿ

Ô³êñàö³ÿ âèìèêà÷à

Ðîçáëîêóâàííÿ âèìèêà÷à

Íèçüêà ê³ëüê³ñòü îáåðò³â/óäàð³â

Âåëèêà ê³ëüê³ñòü îáåðò³â/óäàð³â

Â³äñìîêòóâàëüíèé ïðèñòð³é

Ïàòðîí

Ñèìâîë Çíà÷åííÿ

OBJ_BUCH-1577-002.book Page 32 Thursday, December 15, 2011 12:38 PM

Óêðà¿íñüêà | 33

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Îáñÿã ïîñòàâêè

Ïåðôîðàòîð, äîäàòêîâà ðóêîÿòêà òà îáìåæóâà÷ ãëèáèíè.

Ðîáî÷èé ³íñòðóìåíò òà ³íøå çîáðàæåíå ÷è îïèñàíå

ïðèëàääÿ íå íàëåæàòü äî ñòàíäàðòíîãî îáñÿãó ïîñòàâêè.

Ïîâíèé íàá³ð ïðèëàääÿ Âè çíàéäåòå â íàøîìó àñîðòèìåíò³

ïðèëàääÿ.

Ïðèçíà÷åííÿ ïðèëàäó

Åëåêòðîïðèëàä ïðèçíà÷åíèé äëÿ ïåðôîðàö³¿ â áåòîí³, öåãë³

òà êàìåí³, à òàêîæ äëÿ ëåãêîãî äîâáàííÿ. Â³í òàêîæ

ïðèäàòíèé äëÿ ñâåðäëåííÿ áåç óäàðó â äåðåâèí³, ìåòàë³,

êåðàì³ö³ òà ïëàñòìàñ³, òàêîæ äëÿ

çàêðó÷óâàííÿ/ðîçêðó÷óâàííÿ ãâèíò³â.

Òåõí³÷í³ äàí³

Òåõí³÷í³ äàí³ åëåêòðîïðèëàäó íàâåäåí³ â òàáëèö³ íà

ñòîð. 77.

Ïàðàìåòðè çàçíà÷åí³ äëÿ íîì³íàëüíî¿ íàïðóãè [U] 230 Â.

Ïðè ³íøèõ çíà÷åííÿõ íàïðóãè, à òàêîæ ó ñïåöèô³÷íîìó äëÿ

êðà¿íè âèêîíàíí³ ìîæëèâ³ ³íø³ ïàðàìåòðè.

Áóäü ëàñêà, çâàæàéòå íà òîâàðíèé íîìåð, çàçíà÷åíèé íà

çàâîäñüê³é òàáëè÷ö³ Âàøîãî åëåêòðîïðèëàäó. Òîðãîâåëüíà

íàçâà äåÿêèõ ïðèëàä³â ìîæå ðîçð³çíÿòèñÿ.

Çàÿâà ïðî â³äïîâ³äí³ñòü

Ìè çàÿâëÿºìî ï³ä íàøó âèêëþ÷íó â³äïîâ³äàëüí³ñòü, ùî

îïèñàíèé â «Òåõí³÷í³ äàí³» ïðîäóêò â³äïîâ³äàº òàêèì

íîðìàì àáî íîðìàòèâíèì äîêóìåíòàì: EN 60745 ó

â³äïîâ³äíîñò³ äî ïîëîæåíü äèðåêòèâ 2011/65/ªC,

2004/108/ªC, 2006/42/ªC.

Òåõí³÷íà äîêóìåíòàö³ÿ (2006/42/ªC):

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 07.12.2011

²íôîðìàö³ÿ ùîäî øóìó ³ â³áðàö³¿

Âèì³ðÿí³ çíà÷åííÿ åëåêòðîïðèëàäó íàâåäåí³ â òàáëèö³ íà

ñòîð. 77.

Çíà÷åííÿ øóìó òà â³áðàö³¿ (âåêòîðíà ñóìà òðüîõ íàïðÿìê³â)

âèçíà÷åí³ â³äïîâ³äíî äî EN 60745.

Çàçíà÷åíèé â öèõ âêàç³âêàõ ð³âåíü â³áðàö³¿ âèì³ðþâàâñÿ çà

ïðîöåäóðîþ, âèçíà÷åíîþ â EN 60745; íåþ ìîæíà

êîðèñòóâàòèñÿ äëÿ ïîð³âíÿííÿ ïðèëàä³â. Â³í ïðèäàòíèé

òàêîæ ³ äëÿ ïîïåðåäíüî¿ îö³íêè â³áðàö³éíîãî íàâàíòàæåííÿ.

Çàçíà÷åíèé ð³âåíü â³áðàö³¿ ñòîñóºòüñÿ ãîëîâíèõ ðîá³ò, äëÿ

ÿêèõ çàñòîñîâóºòüñÿ åëåêòðîïðèëàä. Îäíàê ïðè

çàñòîñóâàíí³ åëåêòðîïðèëàäó äëÿ ³íøèõ ðîá³ò, ðîáîò³ ç

³íøèìè ðîáî÷èìè ³íñòðóìåíòàìè àáî ïðè íåäîñòàòíüîìó

òåõí³÷íîìó îáñëóãîâóâàíí³ ð³âåíü â³áðàö³¿ ìîæå áóòè

³íøèì. Â ðåçóëüòàò³ â³áðàö³éíå íàâàíòàæåííÿ ïðîòÿãîì

âñüîãî ³íòåðâàëó âèêîðèñòàííÿ ïðèëàäó ìîæå çíà÷íî

çðîñòàòè.

Äëÿ òî÷íî¿ îö³íêè â³áðàö³éíîãî íàâàíòàæåííÿ òðåáà

âðàõîâóâàòè òàêîæ ³ ³íòåðâàëè ÷àñó, êîëè ïðèëàä âèìêíóòèé

àáî, õî÷ ³ óâ³ìêíóòèé, àëå ñàìå íå â ðîáîò³. Öå ìîæå çíà÷íî

çìåíøèòè â³áðàö³éíå íàâàíòàæåííÿ ïðîòÿãîì âñüîãî

³íòåðâàëó âèêîðèñòàííÿ ïðèëàäó.

Âèçíà÷òå äîäàòêîâ³ çàõîäè áåçïåêè äëÿ çàõèñòó â³ä â³áðàö³¿

ïðàöþþ÷îãî ç ïðèëàäîì, ÿê íàïð.: òåõí³÷íå

îáñëóãîâóâàííÿ åëåêòðîïðèëàäó ³ ðîáî÷èõ ³íñòðóìåíò³â,

íàãð³âàííÿ ðóê, îðãàí³çàö³ÿ ðîáî÷èõ ïðîöåñ³â.

Ìîíòàæ òà åêñïëóàòàö³ÿ

Â íàñòóïí³é òàáëèö³ çàçíà÷åí³ ä³¿ ç ìîíòàæó òà åêñïëóàòàö³¿ åëåêòðî³íñòðóìåíòó. Âêàç³âêè ùîäî âèêîíàííÿ ä³é ïîêàçàí³ íà

çàçíà÷åíîìó ìàëþíêó. Â çàëåæíîñò³ â³ä ñïîñîáó âèêîðèñòàííÿ íåîáõ³äí³ ð³çíîìàí³òí³ êîìá³íàö³¿ âêàç³âîê. Äîòðèìóéòåñü

âêàç³âîê ç òåõí³êè áåçïåêè.

Çìàñò³òü ê³í÷èê ðîáî÷îãî

³íñòðóìåíòà, ÿêèì â³í âñòðîìëÿºòüñÿ

â ïàòðîí, íåâåëèêîþ ê³ëüê³ñòþ

ìàñòèëà

Çóá÷àñòèé ñâåðäëèëüíèé ïàòðîí

P1Íîì. ñïîæèâàíà ïîòóæí³ñòü

E Ñèëà îäèíî÷íîãî óäàðó â³äïîâ³äíî äî

EPTA-Procedure 05/2009

n0Ê³ëüê³ñòü îáåðò³â íà õîëîñòîìó õîäó

ØÄ³àìåòð ðîçñâåðäëþâàëüíîãî îòâîðó,

ìàêñ.

Áåòîí

Còàëü

Äåðåâèíà

Âàãà â³äïîâ³äíî äî EPTA-Procedure

01/2003

Êëàñ çàõèñòó

LwA Ð³âåíü çâóêîâî¿ ïîòóæíîñò³

LpA Ð³âåíü çâóêîâîãî òèñêó

ahÑóìàðíå çíà÷åííÿ â³áðàö³¿

KÏîõèáêà

Ñèìâîë Çíà÷åííÿ

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1577-002.book Page 33 Thursday, December 15, 2011 12:38 PM

34 | Óêðà¿íñüêà

1 619 P09 899 | (15.12.11) Bosch Power Tools

Ä³ÿ Ìàëþíîê Ïðèéì³òü äî óâàãè Ñòîð³íêà

Âñòðîìëÿííÿ ðîáî÷èõ ³íñòðóìåíò³â

ç SDS-plus

178

Âèéìàííÿ ðîáî÷èõ ³íñòðóìåíò³â ç

SDS-plus

279

Âñòðîìëÿííÿ çóá÷àñòîãî

ñâåðäëèëüíîãî ïàòðîíà

(PBH 2100 SRE, PBH 2500 SRE)

379

Âèá³ð ðåæèìó ðîáîòè ³ íàïðÿìêó

îáåðòàííÿ

480–81

Çì³íåííÿ ïîëîæåííÿ ð³çöÿ (Vario-

Lock)

581

Ïîâåðòàííÿ äîäàòêîâî¿ ðóêîÿòêè 681

Âñòàíîâëåííÿ ãëèáèíè ñâåðäëåííÿ

782

Ìîíòàæ â³äñìîêòóâàëüíîãî

ïðèñòðîþ (Saugfix)

882

Ââ³ìêíåííÿ/âèìêíåííÿ òà

ðåãóëþâàííÿ ê³ëüêîñò³ îáåðò³â

983

Ô³êñàö³ÿ âèìèêà÷à 10 83

Ðîçáëîêóâàííÿ âèìèêà÷à 11 83

Âèá³ð ïðèëàääÿ –84

OBJ_BUCH-1577-002.book Page 34 Thursday, December 15, 2011 12:38 PM

Română | 35

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Òåõí³÷íå îáñëóãîâóâàííÿ ³ î÷èùåííÿ

fÙîá åëåêòðîïðèëàä ïðàöþâàâ ÿê³ñíî ³ íàä³éíî,

òðèìàéòå ïðèëàä ³ âåíòèëÿö³éí³ îòâîðè â ÷èñòîò³.

ßêùî òðåáà ïîì³íÿòè ï³ä’ºäíóâàëüíèé êàáåëü, öå òðåáà

ðîáèòè íà ô³ðì³ Bosch àáî â ñåðâ³ñí³é ìàéñòåðí³ äëÿ

åëåêòðî³íñòðóìåíò³â Bosch, ùîá óíèêíóòè íåáåçïåê.

Cåðâ³ñía ìaécòepíÿ i

îáñëóãîâóâàííÿ êëiºíòiâ

Â ñåðâ³ñí³é ìàéñòåðí³ Âè îòðèìàºòå â³äïîâ³äü íà Âàø³

çàïèòàííÿ ñòîñîâíî ðåìîíòó ³ òåõí³÷íîãî îáñëóãîâóâàííÿ

Âàøîãî ïðîäóêòó. Ìàëþíêè â äåòàëÿõ ³ ³íôîðìàö³þ ùîäî

çàï÷àñòèí ìîæíà çíàéòè çà àäðåñîþ:

www.bosch-pt.com

Êîíñóëüòàíòè Bosch ç ðàä³ñòþ äîïîìîæóòü Âàì ïðè

çàïèòàííÿõ ñòîñîâíî êóï³âë³, çàñòîñóâàííÿ ³ íàëàãîäæåííÿ

ïðîäóêò³â ³ ïðèëàääÿ äî íèõ.

Ïðè âñ³õ çàïèòàííÿõ ³ ïðè çàìîâëåíí³ çàï÷àñòèí, áóäü

ëàñêà, îáîâ’ÿçêîâî çàçíà÷àéòå 10-çíà÷íèé òîâàðíèé

íîìåð, ùî çíàõîäèòüñÿ íà çàâîäñüê³é òàáëè÷ö³

åëåêòðîïðèëàäó.

Ãàðàíò³éíå îáñëóãîâóâàííÿ ³ ðåìîíò åëåêòðî³íñòðóìåíòó

çä³éñíþþòüñÿ â³äïîâ³äíî äî âèìîã ³ íîðì âèãîòîâëþâà÷à íà

òåðèòîð³¿ âñ³õ êðà¿í ëèøå ó ô³ðìîâèõ àáî àâòîðèçîâàíèõ

ñåðâ³ñíèõ öåíòðàõ ô³ðìè «Ðîáåðò Áîø».

ÏÎÏÅÐÅÄÆÅÍÍß! Âèêîðèñòàííÿ êîíòðàôàêòíî¿ ïðîäóêö³¿

íåáåçïå÷íå â åêñïëóàòàö³¿ ³ ìîæå ìàòè íåãàòèâí³ íàñë³äêè

äëÿ çäîðîâ’ÿ. Âèãîòîâëåííÿ ³ ðîçïîâñþäæåííÿ

êîíòðàôàêòíî¿ ïðîäóêö³¿ ïåðåñë³äóºòüñÿ çà Çàêîíîì â

àäì³í³ñòðàòèâíîìó ³ êðèì³íàëüíîìó ïîðÿäêó.

Óêðà¿íà

ÒÎÂ «Ðîáåðò Áîø»

Cåðâ³ñíèé öåíòð åëåêòðî³íñòðóìåíò³â

âóë. Êðàéíÿ, 1, 02660, Êè¿â-60

Óêðà¿íà

Òåë.: +38 (044) 4 90 24 07 (áàãàòîêàíàëüíèé)

E-Mail: pt-service.ua@bosch.com

Îô³ö³éíèé ñàéò: www.bosch-powertools.com.ua

Àäðåñà Ðåã³îíàëüíèõ ãàðàíò³éíèõ ñåðâ³ñíèõ ìàéñòåðåíü çà-

çíà÷åíà â Íàö³îíàëüíîìó ãàðàíò³éíîìó òàëîí³.

Óòèë³çàö³ÿ

Åëåêòðîïðèëàäè, ïðèëàääÿ ³ óïàêîâêó òðåáà çäàâàòè íà

åêîëîã³÷íî ÷èñòó ïîâòîðíó ïåðåðîáêó.

Íå âèêèäàéòå åëåêòðî³íñòðóìåíòè â ïîáóòîâå ñì³òòÿ!

Ëèøå äëÿ êðà¿í ªÑ:

Â³äïîâ³äíî äî ºâðîïåéñüêî¿ äèðåêòèâè

2002/96/ªÑ ïðî â³äïðàöüîâàí³ åëåêòðî- ³

åëåêòðîíí³ ïðèëàäè ³ ¿¿ ïåðåòâîðåííÿ â

íàö³îíàëüíîìó çàêîíîäàâñòâ³

åëåêòðîïðèëàäè, ùî âèéøëè ç âæèâàííÿ,

ïîâèíí³ çäàâàòèñÿ îêðåìî ³ óòèë³çóâàòèñÿ

åêîëîã³÷íî ÷èñòèì ñïîñîáîì.

Ìîæëèâ³ çì³íè.

Română

Indicaţii generale de avertizare pentru

scule electrice

Citiţi toate indicaţiile de

avertizare şi instrucţiunile.

Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor

poate provoca electrocutare, incendii şi/sau răniri grave.

Păstraţi toate indicaţiile de avertizare şi instrucţiunile în

vederea utilizărilor viitoare.

Termenul de „sculă electrică“ folosit în indicaţiile de

avertizare se referă la sculele electrice alimentate de la reţea

(cu cablu de alimentare) şi la sculele electrice cu acumulator

(fără cablu de alimentare).

Siguranţa la locul de muncă

fMenţineţi-vă sectorul de lucru curat şi bine iluminat.

Dezordinea sau sectoarele de lucru neluminate pot duce la

accidente.

fNu lucraţi cu scula electrică în mediu cu pericol de

explozie, în care există lichide, gaze sau pulberi

inflamabile. Sculele electrice generează scântei care pot

aprinde praful sau vaporii.

fNu permiteţi accesul copiilor şi al altor persoane în

timpul utilizării sculei electrice. Dacă vă este distrasă

atenţia puteţi pierde controlul asupra maşinii.

Siguranţă electrică

fŞtecherul sculei electrice trebuie să fie potrivit prizei

electrice. Nu este în nici un caz permisă modificarea

ştecherului. Nu folosiţi fişe adaptoare la sculele

electrice legate la pământ de protecţie. Ştecherele

nemodificate şi prizele corespunzătoare diminuează riscul

de electrocutare.

fEvitaţi contactul corporal cu suprafeţe legate la

pământ ca ţevi, instalaţii de încălzire, sobe şi frigidere.

Există un risc crescut de electrocutare atunci când corpul

vă este legat la pământ.

fFeriţi maşina de ploaie sau umezeală. Pătrunderea apei

într-o sculă electrică măreşte riscul de electrocutare.

fNu schimbaţi destinaţia cablului folosindu-l pentru

transportarea sau suspendarea sculei electrice ori

pentru a trage ştecherul afară din priză. Feriţi cablul de

căldură, ulei, muchii ascuţite sau componente aflate în

mişcare. Cablurile deteriorate sau încurcate măresc riscul

de electrocutare.

fAtunci când lucraţi cu o sculă electrică în aer liber,

folosiţi numai cabluri prelungitoare adecvate şi pentru

mediul exterior. Folosirea unui cablu prelungitor adecvat

pentru mediul exterior diminuează riscul de electrocutare.

fAtunci când nu poate fi evitată utilizarea sculei

electrice în mediu umed, folosiţi un întrerupător

automat de protecţie împotriva tensiunilor

periculoase. Întrebuinţarea unui întrerupător automat de

protecţie împotriva tensiunilor periculoase reduce riscul

de electrocutare.

AVERTISMENT

OBJ_BUCH-1577-002.book Page 35 Thursday, December 15, 2011 12:38 PM

36 | Română

1 619 P09 899 | (15.12.11) Bosch Power Tools

Siguranţa persoanelor

fFiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi

raţional atunci când lucraţi cu o sculă electrică. Nu

folosiţi scula electrică atunci când sunteţi obosiţi sau

vă aflaţi sub influenţa drogurilor, a alcoolului sau a

medicamentelor. Un moment de neatenţie în timpul

utilizării maşinii poate duce la răniri grave.

fPurtaţi echipament personal de protecţie şi

întotdeauna ochelari de protecţie. Purtarea

echipamentului personal de protecţie, ca masca pentru

praf, încălţăminte de siguranţă antiderapantă, casca de

protecţie sau protecţia auditivă, în funcţie de tipul şi

utilizarea sculei electrice, diminuează riscul rănirilor.

fEvitaţi o punere în funcţiune involuntară. Înainte de a

introduce ştecherul în priză şi/sau de a introduce

acumulatorul în scula electrică, de a o ridica sau de a o

transporta, asiguraţi-vă că aceasta este oprită. Dacă

atunci când transportaţi scula electrică ţineţi degetul pe

întrerupător sau dacă porniţi scula electrică înainte de a o

racorda la reţeaua de curent, puteţi provoca accidente.

fÎnainte de pornirea sculei electrice îndepărtaţi

dispozitivele de reglare sau cheile fixe din aceasta. Un

dispozitiv sau o cheie lăsată într-o componentă de maşină

care se roteşte poate duce la răniri.

fEvitaţi o ţinută corporală nefirească. Adoptaţi o poziţie

stabilă şi menţineţi-vă întotdeauna echilibrul. Astfel

veţi putea controla mai bine maşina în situaţii neaşteptate.

fPurtaţi îmbrăcăminte adecvată. Nu purtaţi

îmbrăcăminte largă sau podoabe. Feriţi părul,

îmbrăcămintea şi mănuşile de piesele aflate în mişcare.

Îmbrăcămintea largă, părul lung sau podoabele pot fi

prinse în piesele aflate în mişcare.

fDacă pot fi montate echipamente de aspirare şi

colectare a prafului, asiguraţi-vă că acestea sunt

racordate şi folosite în mod corect. Folosirea unei

instalaţii de aspirare a prafului poate duce la reducerea

poluării cu praf.

Utilizarea şi manevrarea atentă a sculelor

electrice

fNu suprasolicitaţi maşina. Folosiţi pentru executarea

lucrării dv. scula electrică destinată acelui scop. Cu

scula electrică potrivită lucraţi mai bine şi mai sigur în

domeniul de putere indicat.

fNu folosiţi scula elecrică dacă aceasta are

întrerupătorul defect. O sculă electrică, care nu mai

poate fi pornită sau oprită, este periculoasă şi trebuie

reparată.

fScoateţi ştecherul afară din priză şi/sau îndepărtaţi

acumulatorul, înainte de a executa reglaje, a schimba

accesorii sau de a pune maşina la o parte. Această

măsură de prevedere împiedică pornirea involuntară a

sculei electrice.

fPăstraţi sculele electrice nefolosite la loc inaccesibil

copiilor. Nu lăsaţi să lucreze cu maşina persoane care

nu sunt familiarizate cu aceasta sau care nu au citit

aceste instrucţiuni. Sculele electrice devin periculoase

atunci când sunt folosite de persoane lipsite de

experienţă.

fÎntreţineţi-vă scula electrică cu grijă. Controlaţi dacă

componentele mobile ale sculei electrice funcţionează

impecabil şi dacă nu se blochează, sau dacă există

piese rupte sau deteriorate astfel încât să afecteze

funcţionarea sculei electrice. Înainte de utilizare daţi la

reparat piesele deteriorate. Cauza multor accidente a

fost întreţinerea necorespunzătoare a sculelor electrice.

fMenţineţi bine ascuţite şi curate dispozitivele de

tăiere. Dispozitivele de tăiere întreţinute cu grijă, cu

tăişuri ascuţite se înţepenesc în mai mică măsură şi pot fi

conduse mai uşor.

fFolosiţi scula electrică, accesoriile, dispozitivele de

lucru etc. conform prezentelor instrucţiuni. Ţineţi cont

de condiţiile de lucru şi de activitatea care trebuie

desfăşurată. Folosirea sculelor electrice în alt scop decât

pentru utilizările prevăzute, poate duce la situaţii

periculoase.

Service

fÎncredinţaţi scula electrică pentru reparare numai

personalului de specialitate, calificat în acest scop,

repararea făcându-se numai cu piese de schimb

originale. Astfel veţi fi siguri că este menţinută siguranţa

maşinii.

Instrucţiuni de siguranţă pentru

ciocane

fPurtaţi aparat de protecţie auditivă. Zgomotul poate

provoca pierderea auzului.

fFolosiţi mânerele suplimentate în cazul în care acestea

au fost livrate împreună cu scula electrică. Pierderea

controlului poate duce la vătămări corporale.

fŢineţi scula electrică de zonele de prindere izolate

atunci când executaţi lucrări în cursul cărora

accesoriul sau şurubul ar putea nimeri conductori

electrici ascunşi sau propriul cablu de alimentare.

Contactul cu un conductor aflat sub tensiune poate pune

sub tensiune şi componetele metalice ale sculei electrice şi

duce la electrocutare.

Alte instrucţiuni de siguranţă şi de

lucru

fAtenţie la tensiunea de la reţea! Tensiunea sursei de

curent trebuie să coincidă cu datele de pe plăcuţa

indicatoare a tipului sculei electrice. Sculele electrice

inscripţionate cu 230/240 V pot fi alimentate şi la

220 V.

fFolosiţi detectoare adecvate pentru a depista

conductori şi conducte de alimentare ascunse sau

adresaţi-vă în acest scop regiei locale furnizoare de

utilităţi. Atingerea conductorilor electrici poate duce la

incendiu şi electrocutare. Deteriorarea unei conducte de

gaz poate duce la explozie. Străpungerea unei conducte de

apă provoacă pagube materiale.

OBJ_BUCH-1577-002.book Page 36 Thursday, December 15, 2011 12:38 PM

Română | 37

Bosch Power Tools 1 619 P09 899 | (15.12.11)

fFixaţi strâns mânerul suplimentar, prindeţi bine scula

electrică cu ambele mâini în timpul lucrului şi asiguraţi-

vă o poziţie stabilă. Scula electrică este condusă în

condiţii de siguranţă cu ambele mâini.

fAsiguraţi piesa de lucru. O piesă de lucru fixată cu

dispozitive de prindere sau într-o menghină este ţinută mai

sigur decât cu mâna dumneavoastră.

fPentru găurirea fără percuţie în lemn, metal, ceramică sau

material plastic cât şi pentru înşurubare se folosesc

accesorii fără sistem de prindere SDS-plus (de exemplu

burghie cu tijă cilindrică). Pentru aceste accesorii aveţi

nevoie de o mandrină rapidă respectiv de o mandrină cu

coroană dinţată.

fMandrina interschimbabilă se zăvorăşte automat.

Verificaţi zăvorârea trâgând de mandrina interschim-

babilă.

fMontarea accesoriilor cu sistem de prindere SDS-plus:

Verificaţi blocajul trăgând de accesoriu.

fÎnlocuiţi imediat un capac de protecţie împotriva

prafului care s-a deteriorat. Capacul de protecţie

împotriva prafului împiedică în mare măsură pătrunderea

prafului de găurire în sistemul de prindere a accesoriilor în

timpul funcţionării sculei electrice. La introducerea

accesoriului aveţi grijă să nu deterioraţi capacul de

protecţie împotriva prafului.

fPulberile de materiale cum sunt vopselele pe bază de

plumb, unele sortimente de lemn, minerale şi metale

pot fi nocive şi provoca reacţii alergice, afecţiuni ale

căilor respiratorii şi/sau cancer. Materialele care conţin

azbest nu pot fi prelucrate decât de către specialişti.

–Folosiţi pe cât posibil o instalaţie de aspirare a prafului

adecvată pentru materialul prelucrat.

–Asiguraţi buna ventilaţie a locului de muncă.

–Este recomandabil să se utilizeze o mască de protecţie

a respiraţiei având clasa de filtrare P2.

Respectaţi prescripţiile din ţara dumneavoastră

referitoare la materialele de prelucrat.

fEvitaţi acumulările şi depunerile de praf la locul de

muncă. Pulberile se pot aprinde cu uşurinţă.

fDacă accesoriul se blochează, deconectaţi scula

electrică. Deblocaţi accesoriul.

fÎnainte de a porni scula electrică asiguraţi-vă că

accesoriul se poate mişca liber. ÎPoniriea sculei electrice

când dispozitvul de găurire este blocat, generează

momente de recul foarte puternice.

fÎnainte de a pune jos scula electrică aşteptaţi ca

aceasta să se oprească complet. Dispozitivul de lucru se

poate agăţa şi duce la pierderea controlului asupra sculei

electrice.

Simboluri

Următoarele simboluri sunt importante pentru citirea şi

înţelegerea instrucţiunilor de utilizare. Reţineţi aceste

simboluri şi semnificaţia lor. Interpretarea corectă a

simbolurilor vă ajută să utilizaţi mai bine şi mai sigur scula

electrică.

Simbol Semnificaţie

PBH 2100 RE, PBH 2100 SRE,

PBH 2500 RE, PBH 2500 SRE:

Ciocan rotopercutor

zonă marcată gri: mâner (mâner izolat)

Număr de identificare

Citiţi toate instrucţiunile şi indicaţiile

privind siguranţa

Înaintea oricăror intervenţii asupra

sculei electrice scoateţi ştecherul afară

din priza de curent

Purtaţi mănuşi de protecţie

Purtaţi protecţii auditive.

Purtaţi ochelari de protecţie

Direcţie de deplasare

Direcţia reacţiei

Pasul următor

Acţiune interzisă

Funcţionare dreapta/stânga

Găurire fără percuţie

Găurire cu percuţie

Dăltuire

Şuruburi

Vario-Lock

Pornire

OBJ_BUCH-1577-002.book Page 37 Thursday, December 15, 2011 12:38 PM

38 | Română

1 619 P09 899 | (15.12.11) Bosch Power Tools

Set de livrare

Ciocan rotopercutor, mâner suplimentar şi limitator de

reglare a adâncimii.

Dispozitivul de lucru şi celelalte accesorii ilustrate sau

descrise nu sunt cuprinse în setul de livrare standard.

Găsiţi gama completă de accesorii în programul nostru de

accesorii.

Utilizare conform destinaţiei

Scula electrică este destinată găuririi cu percuţie în beton,

cărămidă şi piatră cât şi pentru lucrări uşoare de dăltuire. Este

de asemeni adecvată şi pentru găurirea fără percuţie în lemn,

metal, ceramică şi material plastic cât şi pentru înşurubare.

Date tehnice

Datele tehnice ale produsului sunt precizate la pagina 77.

Specificaţiile sunt valabile pentru o tensiune nominală [U] de

230 V. În cazul unor tensiuni diferite şi al unor modele de

execuţie specifice anumitor ţări, aceste speificaţii pot varia.

Vă rugăm să reţineţi numărul de identificare de pe plăcuţa

indicatoare a tipului sculei dumneavoastră electrice.

Denumirile comerciale ale sculelor electrice pot varia.

Declaraţie de conformitate

Declarăm pe proprie răspundere că produsul descris la

paragraful „Date tehnice“ este în conformitate cu următoarele

standarde şi documente normative: EN 60745 conform

prevederilor Directivelor 2011/65/UE, 2004/108/CE,

2006/42/CE.

Documentaţie tehnică (2006/42/CE) la:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 07.12.2011

Informaţie privind zgomotul/vibraţiile

Valorile măsurate ale produsului sunt precizate în tabelul de la

pagina 77.

Valorile zgomotelor şi ale vibraţiilor emise (suma vectorială a

trei direcţii) au fost determinate conform EN 60745.

Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost

măsurat conform unei proceduri de măsurare standardizate

în EN 60745 şi poate fi utilizat la compararea diferitelor scule

electrice. El poate fi folosit şi pentru evaluarea provizorie a

solicitării vibratorii.

Nivelul specificat al vibraţiilor se referă la cele mai frecvente

utilizări ale sculei electrice. În eventualitatea în care scula

electrică este utilizată pentru alte aplicaţii, împreună cu alte

accesorii decât cele indicate sau nu beneficiază de o

întreţinere satisfăcătoare, nivelul vibraţiilor se poate abate de

la valoarea specificată. Aceasta poate amplifica considerabil

solicitarea vibratorie de-a lungul întregului interval de lucru.

Pentru o evaluare exactă a solicitării vibratorii ar trebui luate

în calcul şi intervalele de timp în care scula electrică este

deconectată sau funcţionează, dar nu este utilizată efectiv.

Această metodă de calcul ar putea duce la reducerea

considerabilă a valorii solicitării vibratorii pe întreg intervalul

de lucru.

Stabiliţi măsuri de siguranţă suplimentare pentru protejarea

utilizatorului împotriva efectului vibraţiilor, ca de exemplu:

întreţinerea sculei electrice şi a accesoriilor, menţinerea

căldurii mâinilor, organizarea proceselor de muncă.

Oprire

Fixare întrerupător pornit/oprit

Deblocaţi întrerupătorul pornit/oprit

Turaţie/număr percuţii micl

Turaţie/număr percuţii mare

Aspirare

Sistem de prindere accesorii

Gresaţi uşor capătul de introducere al

accesoriului

Mandrină cu coroană dinţată

P1Putere nominală

E Energia de percuţie conform EPTA-

Procedure 05/2009

n0Turaţie la mersul în gol

ØDiametru de găurire maxim

Beton

Oţel

Lemn

Greutate conform EPTA-Procedure

01/2003

Clasa de protecţie

LwA Nivel putere sonoră

LpA Nivel presiune sonoră

ahValoare totală a vibraţiilor

K Incertitudine

Simbol Semnificaţie

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

OBJ_BUCH-1577-002.book Page 38 Thursday, December 15, 2011 12:38 PM

Română | 39

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Montare şi funcţionare

Tabelul următor arată scopurile acţiunilor pentru montajul şi punerea în funcţiune a sculei electrice. Instrucţiunile aferente

scopurilor acţiunilor sunt ilustrate în figurile menţionate. În funcţie de fiecare utilizare în parte, sunt necesare diferite combinaţii

ale acestor instrucţiuni. Respectaţi instrucţiunile de siguranţă.

Scopul acţiunii Figura Respectaţi Pagina

Montarea accesoriilor cu sistem de

prindere SDS-plus 178

Demontarea accesoriului cu sistem

de prindere SDS-plus 279

Introducerea mandrinei cu coroană

dinţată

(PBH 2100 SRE, PBH 2500 SRE)

379

Selectarea modului de funcţionare şi

a direcţiei de rotaţie 480–81

Modificarea poziţiei dălţii (Vario-

Lock) 581

Rotirea mânerului suplimentar 681

Reglarea adâncimii de găurire X782

Montarea sistemului de aspirare a

prafului (dispozitiv aspirare) 882

Pornire/oprire şi reglarea turaţiei 983

Blocaţi întrerupătorul pornit/oprit 10 83

OBJ_BUCH-1577-002.book Page 39 Thursday, December 15, 2011 12:38 PM

40 | Áúëãàðñêè

1 619 P09 899 | (15.12.11) Bosch Power Tools

Întreţinere şi curăţare

fPentru a lucra bine şi sigur păstraţi curate scula

electrică şi fantele de aerisire.

Dacă este necesară înlocuirea cablului de racordare, pentru a

evita punerea în pericol a siguranţei exploatării, această

operaţie se va executa de către Bosch sau de către un centru

autorizat de asistenţă tehnică post-vânzări pentru scule

electrice Bosch.

Serviciu de asistenţă tehnică post-

vânzări şi consultanţă clienţi

Serviciul nostru de asistenţă tehnică post-vânzări răspunde

întrebărilor dumneavoastră privind întreţinerea şi repararea

produsului dumneavoastră cât şi privitor la piesele de

schimb. Desene descompuse ale ansamblelor cât şi informaţii

privind piesele de schimb găsiţi şi la:

www.bosch-pt.com

Echipa de consultanţă clienţi Bosch răspunde cu plăcere la

întrebările privind cumpărarea, utilizarea şi reglarea

produselor şi accesoriior lor.

În caz de reclamaţii şi comenzi de piese de schimb vă rugăm

să indicaţi neapărat numărul de identificare compus din

10 cifre, conform plăcuţei indicatoare a tipului sculei elec-

trice.

România

Robert Bosch SRL

Centru de service Bosch

Str. Horia Măcelariu Nr. 30–34

013937 Bucureşti

Tel. service scule electrice: +40 (021) 4 05 75 40

Fax: +40 (021) 4 05 75 66

E-Mail: infoBSC@ro.bosch.com

Tel. consultanţă clienţi: +40 (021) 4 05 75 00

Fax: +40 (021) 2 33 13 13

E-Mail: infoBSC@ro.bosch.com

www.bosch-romania.ro

Eliminare

Sculele electrice, accesoriile şi ambalajele trebuie

direcţionate către o staţie de revalorificare ecologică.

Nu aruncaţi sculele electrice în gunoiul menajer!

Numai pentru ţările UE:

Conform Directivei Europene 2002/96/CE

privind deşeurile de echipamente electrice

şi electronice şi transpunerea acesteia în

legislaţia naţională, sculele electrice scoase

din uz trebuie colectate separat şi

direcţionate către o staţie de reciclare

ecologică.

Sub rezerva modificărilor.

Áúëãàðñêè

Îáùè óêàçàíèÿ çà áåçîïàñíà ðàáîòà

Ïðî÷åòåòå âíèìàòåëíî âñè÷êè

óêàçàíèÿ. Íåñïàçâàíåòî íà

ïðèâåäåíèòå ïî-äîëó óêàçàíèÿ ìîæå äà äîâåäå äî òîêîâ

óäàð, ïîæàð è/èëè òåæêè òðàâìè.

Ñúõðàíÿâàéòå òåçè óêàçàíèÿ íà ñèãóðíî ìÿñòî.

Èçïîëçâàíèÿò ïî-äîëó òåðìèí «åëåêòðîèíñòðóìåíò» ñå

îòíàñÿ äî çàõðàíâàíè îò åëåêòðè÷åñêàòà ìðåæà

åëåêòðîèíñòðóìåíòè (ñúñ çàõðàíâàù êàáåë) è äî

çàõðàíâàíè îò àêóìóëàòîðíà áàòåðèÿ åëåêòðîèíñòðóìåíòè

(áåç çàõðàíâàù êàáåë).

Áåçîïàñíîñò íà ðàáîòíîòî ìÿñòî

fÏîääúðæàéòå ðàáîòíîòî ñè ìÿñòî ÷èñòî è äîáðå

îñâåòåíî. Áåçïîðÿäúêúò è íåäîñòàòú÷íîòî îñâåòëåíèå

ìîãàò äà ñïîìîãíàò çà âúçíèêâàíåòî íà òðóäîâà

çëîïîëóêà.

fÍå ðàáîòåòå ñ åëåêòðîèíñòðóìåíòà â ñðåäà ñ

ïîâèøåíà îïàñíîñò îò âúçíèêâàíå íà åêñïëîçèÿ, â

áëèçîñò äî ëåñíîçàïàëèìè òå÷íîñòè, ãàçîâå èëè

ïðàõîîáðàçíè ìàòåðèàëè. Ïî âðåìå íà ðàáîòà â

åëåêòðîèíñòðóìåíòèòå ñå îòäåëÿò èñêðè, êîèòî ìîãàò äà

âúçïëàìåíÿò ïðàõîîáðàçíè ìàòåðèàëè èëè ïàðè.

fÄðúæòå äåöà è ñòðàíè÷íè ëèöà íà áåçîïàñíî

ðàçñòîÿíèå, äîêàòî ðàáîòèòå ñ åëåêòðîèíñòðóìåíòà.

Àêî âíèìàíèåòî Âè áúäå îòêëîíåíî, ìîæå äà çàãóáèòå

êîíòðîëà íàä åëåêòðîèíñòðóìåíòà.

Áåçîïàñíîñò ïðè ðàáîòà ñ åëåêòðè÷åñêè òîê

fÙåïñåëúò íà åëåêòðîèíñòðóìåíòà òðÿáâà äà å

ïîäõîäÿù çà ïîëçâàíèÿ êîíòàêò. Â íèêàêúâ ñëó÷àé íå

ñå äîïóñêà èçìåíÿíå íà êîíñòðóêöèÿòà íà ùåïñåëà.

Êîãàòî ðàáîòèòå ñúñ çàíóëåíè åëåêòðîóðåäè, íå

èçïîëçâàéòå àäàïòåðè çà ùåïñåëà. Ïîëçâàíåòî íà

Deblocaţi întrerupătorul pornit/oprit 11 83

Alegerea accesoriilor –84

Scopul acţiunii Figura Respectaţi Pagina

OBJ_BUCH-1577-002.book Page 40 Thursday, December 15, 2011 12:38 PM

Áúëãàðñêè | 41

Bosch Power Tools 1 619 P09 899 | (15.12.11)

îðèãèíàëíè ùåïñåëè è êîíòàêòè íàìàëÿâà ðèñêà îò

âúçíèêâàíå íà òîêîâ óäàð.

fÈçáÿãâàéòå äîïèðà íà òÿëîòî Âè äî çàçåìåíè òåëà,

íàïð. òðúáè, îòîïëèòåëíè óðåäè, ïåùè è õëàäèëíèöè.

Êîãàòî òÿëîòî Âè å çàçåìåíî, ðèñêúò îò âúçíèêâàíå íà

òîêîâ óäàð å ïî-ãîëÿì.

fÏðåäïàçâàéòå åëåêòðîèíñòðóìåíòà ñè îò äúæä è

âëàãà. Ïðîíèêâàíåòî íà âîäà â åëåêòðîèíñòðóìåíòà

ïîâèøàâà îïàñíîñòòà îò òîêîâ óäàð.

fÍå èçïîëçâàéòå çàõðàíâàùèÿ êàáåë çà öåëè, çà êîèòî

òîé íå å ïðåäâèäåí, íàïð. çà äà íîñèòå

åëåêòðîèíñòðóìåíòà çà êàáåëà èëè äà èçâàäèòå

ùåïñåëà îò êîíòàêòà. Ïðåäïàçâàéòå êàáåëà îò íà-

ãðÿâàíå, îìàñëÿâàíå, äîïèð äî îñòðè ðúáîâå èëè äî

ïîäâèæíè çâåíà íà ìàøèíè. Ïîâðåäåíè èëè óñóêàíè

êàáåëè óâåëè÷àâàò ðèñêà îò âúçíèêâàíå íà òîêîâ óäàð.

fÊîãàòî ðàáîòèòå ñ åëåêòðîèíñòðóìåíò íàâúí,

èçïîëçâàéòå ñàìî óäúëæèòåëíè êàáåëè, ïîäõîäÿùè

çà ðàáîòà íà îòêðèòî. Èçïîëçâàíåòî íà óäúëæèòåë,

ïðåäíàçíà÷åí çà ðàáîòà íà îòêðèòî, íàìàëÿâà ðèñêà îò

âúçíèêâàíå íà òîêîâ óäàð.

fÀêî ñå íàëàãà èçïîëçâàíåòî íà åëåêòðîèíñòðóìåíòà

âúâ âëàæíà ñðåäà, èçïîëçâàéòå ïðåäïàçåí

ïðåêúñâà÷ çà óòå÷íè òîêîâå. Èçïîëçâàíåòî íà ïðåäïà-

çåí ïðåêúñâà÷ çà óòå÷íè òîêîâå íàìàëÿâà îïàñíîñòòà îò

âúçíèêâàíå íà òîêîâ óäàð.

Áåçîïàñåí íà÷èí íà ðàáîòà

fÁúäåòå êîíöåíòðèðàíè, ñëåäåòå âíèìàòåëíî

äåéñòâèÿòà ñè è ïîñòúïâàéòå ïðåäïàçëèâî è ðàçóìíî.

Íå èçïîëçâàéòå åëåêòðîèíñòðóìåíòà, êîãàòî ñòå óìî-

ðåíè èëè ïîä âëèÿíèåòî íà íàðêîòè÷íè âåùåñòâà,

àëêîõîë èëè óïîéâàùè ëåêàðñòâà. Åäèí ìèã

ðàçñåÿíîñò ïðè ðàáîòà ñ åëåêòðîèíñòðóìåíò ìîæå äà

èìà çà ïîñëåäñòâèå èçêëþ÷èòåëíî òåæêè íàðàíÿâàíèÿ.

fÐàáîòåòå ñ ïðåäïàçâàùî ðàáîòíî îáëåêëî è âèíàãè ñ

ïðåäïàçíè î÷èëà. Íîñåíåòî íà ïîäõîäÿùè çà ïîëçâàíèÿ

åëåêòðîèíñòðóìåíò è èçâúðøâàíàòà äåéíîñò ëè÷íè

ïðåäïàçíè ñðåäñòâà, êàòî äèõàòåëíà ìàñêà, çäðàâè

ïëúòíîçàòâîðåíè îáóâêè ñúñ ñòàáèëåí ãðàéôåð, çàùèòíà

êàñêà èëè øóìîçàãëóøèòåëè (àíòèôîíè), íàìàëÿâà

ðèñêà îò âúçíèêâàíå íà òðóäîâà çëîïîëóêà.

fÈçáÿãâàéòå îïàñíîñòòà îò âêëþ÷âàíå íà

åëåêòðîèíñòðóìåíòà ïî íåâíèìàíèå. Ïðåäè äà

âêëþ÷èòå ùåïñåëà â çàõðàíâàùàòà ìðåæà èëè äà

ïîñòàâèòå àêóìóëàòîðíàòà áàòåðèÿ, ñå óâåðÿâàéòå,

÷å ïóñêîâèÿò ïðåêúñâà÷ å â ïîëîæåíèå «èçêëþ÷åíî».

Àêî, êîãàòî íîñèòå åëåêòðîèíñòðóìåíòà, äúðæèòå ïðúñòà

ñè âúðõó ïóñêîâèÿ ïðåêúñâà÷, èëè àêî ïîäàâàòå

çàõðàíâàùî íàïðåæåíèå íà åëåêòðîèíñòðóìåíòà, êîãàòî

å âêëþ÷åí, ñúùåñòâóâà îïàñíîñò îò âúçíèêâàíå íà

òðóäîâà çëîïîëóêà.

fÏðåäè äà âêëþ÷èòå åëåêòðîèíñòðóìåíòà, ñå

óâåðÿâàéòå, ÷å ñòå îòñòðàíèëè îò íåãî âñè÷êè

ïîìîùíè èíñòðóìåíòè è ãàå÷íè êëþ÷îâå. Ïîìîùåí

èíñòðóìåíò, çàáðàâåí íà âúðòÿùî ñå çâåíî, ìîæå äà

ïðè÷èíè òðàâìè.

fÈçáÿãâàéòå íååñòåñòâåíèòå ïîëîæåíèÿ íà òÿëîòî.

Ðàáîòåòå â ñòàáèëíî ïîëîæåíèå íà òÿëîòî è âúâ âñåêè

ìîìåíò ïîääúðæàéòå ðàâíîâåñèå. Òàêà ùå ìîæåòå äà

êîíòðîëèðàòå åëåêòðîèíñòðóìåíòà ïî-äîáðå è ïî-

áåçîïàñíî, àêî âúçíèêíå íåî÷àêâàíà ñèòóàöèÿ.

fÐàáîòåòå ñ ïîäõîäÿùî îáëåêëî. Íå ðàáîòåòå ñ

øèðîêè äðåõè èëè óêðàøåíèÿ. Äðúæòå êîñàòà ñè,

äðåõèòå è ðúêàâèöè íà áåçîïàñíî ðàçñòîÿíèå îò âúð-

òÿùè ñå çâåíà íà åëåêòðîèíñòðóìåíòèòå. Øèðîêèòå

äðåõè, óêðàøåíèÿòà, äúëãèòå êîñè ìîãàò äà áúäàò

çàõâàíàòè è óâëå÷åíè îò âúðòÿùè ñå çâåíà.

fÀêî å âúçìîæíî èçïîëçâàíåòî íà âúíøíà

àñïèðàöèîííà ñèñòåìà, ñå óâåðÿâàéòå, ÷å òÿ å

âêëþ÷åíà è ôóíêöèîíèðà èçïðàâíî. Èçïîëçâàíåòî íà

àñïèðàöèîííà ñèñòåìà íàìàëÿâà ðèñêîâåòå, äúëæàùè ñå

íà îòäåëÿùàòà ñå ïðè ðàáîòà ïðàõ.

Ãðèæëèâî îòíîøåíèå êúì åëåêòðîèíñòðó-

ìåíòèòå

fÍå ïðåòîâàðâàéòå åëåêòðîèíñòðóìåíòà.

Èçïîëçâàéòå åëåêòðîèíñòðóìåíòèòå ñàìî ñúîáðàçíî

òÿõíîòî ïðåäíàçíà÷åíèå. Ùå ðàáîòèòå ïî-äîáðå è

ïî-áåçîïàñíî, êîãàòî èçïîëçâàòå ïîäõîäÿùèÿ

åëåêòðîèíñòðóìåíò â çàäàäåíèÿ îò ïðîèçâîäèòåëÿ

äèàïàçîí íà íàòîâàðâàíå.

fÍå èçïîëçâàéòå åëåêòðîèíñòðóìåíò, ÷èèòî ïóñêîâ

ïðåêúñâà÷ å ïîâðåäåí. Åëåêòðîèíñòðóìåíò, êîéòî íå

ìîæå äà áúäå èçêëþ÷âàí è âêëþ÷âàí ïî ïðåäâèäåíèÿ îò

ïðîèçâîäèòåëÿ íà÷èí, å îïàñåí è òðÿáâà äà áúäå

ðåìîíòèðàí.

fÏðåäè äà ïðîìåíÿòå íàñòðîéêèòå íà

åëåêòðîèíñòðóìåíòà, äà çàìåíÿòå ðàáîòíè

èíñòðóìåíòè è äîïúëíèòåëíè ïðèñïîñîáëåíèÿ, êàêòî

è êîãàòî ïðîäúëæèòåëíî âðåìå íÿìà äà èçïîëçâàòå

åëåêòðîèíñòðóìåíòà, èçêëþ÷âàéòå ùåïñåëà îò

çàõðàíâàùàòà ìðåæà è/èëè èçâàæäàéòå

àêóìóëàòîðíàòà áàòåðèÿ. Òàçè ìÿðêà ïðåìàõâà

îïàñíîñòòà îò çàäåéñòâàíå íà åëåêòðîèíñòðóìåíòà ïî

íåâíèìàíèå.

fÑúõðàíÿâàéòå åëåêòðîèíñòðóìåíòèòå íà ìåñòà,

êúäåòî íå ìîãàò äà áúäàò äîñòèãíàòè îò äåöà. Íå

äîïóñêàéòå òå äà áúäàò èçïîëçâàíè îò ëèöà, êîèòî íå

ñà çàïîçíàòè ñ íà÷èíà íà ðàáîòà ñ òÿõ è íå ñà ïðî÷åëè

òåçè èíñòðóêöèè. Êîãàòî ñà â ðúöåòå íà íåîïèòíè

ïîòðåáèòåëè, åëåêòðîèíñòðóìåíòèòå ìîãàò äà áúäàò

èçêëþ÷èòåëíî îïàñíè.

fÏîääúðæàéòå åëåêòðîèíñòðóìåíòèòå ñè ãðèæëèâî.

Ïðîâåðÿâàéòå äàëè ïîäâèæíèòå çâåíà

ôóíêöèîíèðàò áåçóêîðíî, äàëè íå çàêëèíâàò, äàëè

èìà ñ÷óïåíè èëè ïîâðåäåíè äåòàéëè, êîèòî íàðóøà-

âàò èëè èçìåíÿò ôóíêöèèòå íà åëåêòðîèíñòðóìåíòà.

Ïðåäè äà èçïîëçâàòå åëåêòðîèíñòðóìåíòà, ñå

ïîãðèæåòå ïîâðåäåíèòå äåòàéëè äà áúäàò ðåìîíòè-

ðàíè. Ìíîãî îò òðóäîâèòå çëîïîëóêè ñå äúëæàò íà

íåäîáðå ïîääúðæàíè åëåêòðîèíñòðóìåíòè è óðåäè.

fÏîääúðæàéòå ðåæåùèòå èíñòðóìåíòè âèíàãè äîáðå

çàòî÷åíè è ÷èñòè. Äîáðå ïîääúðæàíèòå ðåæåùè

OBJ_BUCH-1577-002.book Page 41 Thursday, December 15, 2011 12:38 PM

42 | Áúëãàðñêè

1 619 P09 899 | (15.12.11) Bosch Power Tools

èíñòðóìåíòè ñ îñòðè ðúáîâå îêàçâàò ïî-ìàëêî ñúïðî-

òèâëåíèå è ñå âîäÿò ïî-ëåêî.

fÈçïîëçâàéòå åëåêòðîèíñòðóìåíòèòå,

äîïúëíèòåëíèòå ïðèñïîñîáëåíèÿ, ðàáîòíèòå

èíñòðóìåíòè è ò.í., ñúîáðàçíî èíñòðóêöèèòå íà

ïðîèçâîäèòåëÿ. Ïðè òîâà ñå ñúîáðàçÿâàéòå è ñ

êîíêðåòíèòå ðàáîòíè óñëîâèÿ è îïåðàöèè, êîèòî

òðÿáâà äà èçïúëíèòå. Èçïîëçâàíåòî íà

åëåêòðîèíñòðóìåíòè çà ðàçëè÷íè îò ïðåäâèäåíèòå îò

ïðîèçâîäèòåëÿ ïðèëîæåíèÿ ïîâèøàâà îïàñíîñòòà îò

âúçíèêâàíå íà òðóäîâè çëîïîëóêè.

Ïîääúðæàíå

fÄîïóñêàéòå ðåìîíòúò íà åëåêòðîèíñòðóìåíòèòå Âè

äà ñå èçâúðøâà ñàìî îò êâàëèôèöèðàíè ñïåöèàëèñòè

è ñàìî ñ èçïîëçâàíåòî íà îðèãèíàëíè ðåçåðâíè

÷àñòè. Ïî òîçè íà÷èí ñå ãàðàíòèðà ñúõðàíÿâàíå íà

áåçîïàñíîñòòà íà åëåêòðîèíñòðóìåíòà.

Óêàçàíèÿ çà áåçîïàñíà ðàáîòà ñ

êúðòà÷è

fÐàáîòåòå ñ øóìîçàãëóøèòåëè. Âúçäåéñòâèåòî íà øóì

ìîæå äà ïðåäèçâèêà çàãóáà íà ñëóõ.

fÈçïîëçâàéòå ñïîìàãàòåëíèòå ðúêîõâàòêè, àêî ñà

âêëþ÷åíè â îêîìïëåêòîâêàòà íà

åëåêòðîèíñòðóìåíòà. Ïðè çàãóáà íà êîíòðîë íàä

åëåêòðîèíñòðóìåíòà ìîæå äà ñå ñòèãíå äî òðàâìè.

fÊîãàòî ïî âðåìå íà ðàáîòà ñúùåñòâóâà îïàñíîñò

ðàáîòíèÿò èíñòðóìåíò èëè âèíòà äà ïîïàäíàò íà

ñêðèòè ïîä ïîâúðõíîñòòà åëåêòðè÷åñêè ïðîâîäíèöè

ïîä íàïðåæåíèå èëè äà çàñåãíàò çàõðàíâàùèÿ êàáåë

íà åëåêòðîèíñòðóìåíòà, äîïèðàéòå

åëåêòðîèíñòðóìåíòà ñàìî äî èçîëèðàíèòå

ïîâúðõíîñòè íà ðúêîõâàòêèòå. Ïðè êîíòàêò ñ

ïðîâîäíèê ïîä íàïðåæåíèå òî ìîæå äà ñå ïðåäàäå ïî

ìåòàëíèòå ïîâúðõíîñòè íà åëåêòðîèíñòðóìåíòà è òîâà äà

ïðåäèçâèêà òîêîâ óäàð.

Äîïúëíèòåëíè óêàçàíèÿ çà

áåçîïàñíà ðàáîòà

fÂíèìàâàéòå çà çàõðàíâàùîòî íàïðåæåíèå!

Íàïðåæåíèåòî íà çàõðàíâàùàòà ìðåæà òðÿáâà äà

ñúîòâåòñòâà íà äàííèòå, èçïèñàíè íà òàáåëêàòà íà

åëåêòðîèíñòðóìåíòà. Åëåêòðîèíñòðóìåíòè,

îáîçíà÷åíè ñ 230/240 V, ìîãàò äà áúäàò çàõðàíâàíè

è ñ íàïðåæåíèå 220 V.

fÈçïîëçâàéòå ïîäõîäÿùè óðåäè, çà äà ïðîâåðèòå çà

íàëè÷èåòî íà ñêðèòè ïîä ïîâúðõíîñòòà åëåêòðî-

è/èëè òðúáîïðîâîäè, èëè ñå îáúðíåòå çà

èíôîðìàöèÿ êúì ñúîòâåòíèòå ìåñòíè ñíàáäèòåëíè

ñëóæáè. Âëèçàíåòî íà ðàáîòíèÿ èíñòðóìåíò â ñúïðèêîñ-

íîâåíèå ñ åëåêòðîïðîâîäè ìîæå äà ïðåäèçâèêà ïîæàð

èëè òîêîâ óäàð. Óâðåæäàíåòî íà ãàçîïðîâîä ìîæå äà

ïðåäèçâèêà åêñïëîçèÿ. Óâðåæäàíåòî íà âîäîïðîâîä

ïðåäèçâèêâà çíà÷èòåëíè ìàòåðèàëíè ùåòè.

fÇàòÿãàéòå çäðàâî ñïîìàãàòåëíàòà ðúêîõâàòêà, ïî

âðåìå íà ðàáîòà äðúæòå åëåêòðîèíñòðóìåíòà çäðàâî

ñ äâåòå ðúöå è çàåìàéòå ñòàáèëíî ïîëîæåíèå íà

òÿëîòî. Åëåêòðîèíñòðóìåíòúò ñå âîäè ñèãóðíî ñ äâåòå

ðúöå.

fÎñèãóðÿâàéòå îáðàáîòâàíèÿ äåòàéë. Äåòàéë, çàõâàíàò

ñ ïîäõîäÿùè ïðèñïîñîáëåíèÿ èëè ñêîáè, å çàñòîïîðåí

ïîçäðàâî è ñèãóðíî, îòêîëêîòî, àêî ãî äúðæèòå ñ ðúêà.

fÇà áåçóäàðíî ïðîáèâàíå â äúðâåñíè ìàòåðèàëè, ìåòàëè,

êåðàìè÷íè ìàòåðèàëè è ïëàñòìàñè, êàêòî è ïðè

çàâèâàíå/ðàçâèâàíå ñå èçïîëçâàò èíñòðóìåíòè, ÷èÿòî

îïàøêà íå å SDS-plus (íàïð. ñâðåäëà ñ öèëèíäðè÷íà

îïàøêà). Çà òåçè èíñòðóìåíòè ñå íóæäàåòå îò ïàòðîííèê

çà áúðçî çàõâàùàíå, ðåñï. ïàòðîííèê ñúñ çúáåí âåíåö.

fÑìåíÿåìèÿò ïàòðîííèê ñå çàñòîïîðÿâà àâòîìàòè÷íî.

Óâåðåòå ñå, ÷å ïàòðîííèêúò å çàõâàíàò çäðàâî, êàòî ãî

èçäúðïàòå.

fÏîñòàâÿíå íà ðàáîòåí èíñòðóìåíò ñ îïàøêà SDS-

plus: Óâåðåòå ñå ÷ðåç èçäúðïâàíå, ÷å å çàõâàíàò çäðàâî.

fÍåçàáàâíî çàìåíÿéòå ïîâðåäåíà ïðîòèâîïðàõîâà

êàïà÷êà. Êàïà÷êàòà íàìàëÿâà çíà÷èòåëíî ïðîíèêâàíåòî

íà îòäåëÿùèÿ ñå ïðè ïðîáèâàíå ïðàõ â ïàòðîííèêà. Ïðè

ïîñòàâÿíå íà ðàáîòíèÿ èíñòðóìåíò âíèìàâàéòå äà íå

íàðàíèòå ïðîòèâîïðàõîâàòà êàïà÷êà.

fÏðàõîâåòå íà ìàòåðèàëè êàòî ñúäúðæàùè îëîâî áîè,

íÿêîè äúðâåñíè âèäîâå, ìèíåðàëíè ìàòåðèàëè è

ìåòàëè ìîãàò äà ñà îïàñíè çà çäðàâåòî è äà

ïðåäèçâèêàò àëåðãè÷íè ðåàêöèè, çàáîëÿâàíå íà

äèõàòåëíèòå ïúòèùà è/èëè ðàêîâè çàáîëÿâàíèÿ.

Äîïóñêà ñå îáàðáîòâàíåòî íà àçáåñòîñúäúðæàùè

ìàòåðèàëè ñàìî îò ñúîòâåòíî îáó÷åíè ëèöà.

–Ïî âúçìîæíîñò èçïîëçâàéòå ïîäõîäÿùà çà

îáðàáîòâàíèÿ ìàòåðèàë ñèñòåìà çà ïðàõîóëàâÿíå.

–Îñèãóðÿâàéòå äîáðî ïðîâåòðÿâàíå íà ðàáîòíîòî

ìÿñòî.

–Ïðåïîðú÷âà ñå èçïîëçâàíåòî íà äèõàòåëíà ìàñêà ñ

ôèëòúð îò êëàñ P2.

Ñïàçâàéòå âàëèäíèòå âúâ Âàøàòà ñòðàíà çàêîíîâè

ðàçïîðåäáè, âàëèäíè ïðè îáðàáîòâàíå íà ñúîòâåòíèòå

ìàòåðèàëè.

fÈçáÿãâàéòå íàòðóïâàíå íà ïðàõ íà ðàáîòíîòî ìÿñòî.

Ïðàõúò ìîæå ëåñíî äà ñå ñàìîâúçïëàìåíè.

fÀêî ðàáîòíèÿò èíñòðóìåíò ñå áëîêèðà, èçêëþ÷åòå

åëåêòðîèíñòðóìåíòà. Îñâîáîäåòå áëîêèðàíèÿ

ðàáîòåí èíñòðóìåíò.

fÏðåäè äà âêëþ÷èòå åëåêòðîèíñòðóìåíòà, ñå óâåðåòå,

÷å ðàáîòíèÿò èíñòðóìåíò ñå âúðòè ñâîáîäíî. Ïðè

âêëþ÷âàíå ñ áëîêèðàí ðàáîòåí èíñòðóìåíò âúçíèêâàò

ãîëåìè ðåàêöèîííè ìîìåíòè.

fÏðåäè äà îñòàâèòå åëåêòðîèíñòðóìåíòà, èç÷àêâàéòå

âúðòåíåòî äà ñïðå íàïúëíî. Â ïðîòèâåí ñëó÷àé

èçïîëçâàíèÿò ðàáîòåí èíñòðóìåíò ìîæå äà äîïðå äðóã

ïðåäìåò è äà ïðåäèçâèêà íåêîíòðîëèðàíî ïðåìåñòâàíå

íà åëåêòðîèíñòðóìåíòà.

OBJ_BUCH-1577-002.book Page 42 Thursday, December 15, 2011 12:38 PM

Áúëãàðñêè | 43

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Ñèìâîëè

Ñèìâîëèòå ïî-äîëó ñà âàæíè ïðè çàïîçíàâàíåòî ñ

ðúêîâîäñòâîòî çà åêñïëîàòàöèÿ. Ìîëÿ, ïðåãëåäàéòå ãè è

çàïîìíåòå çíà÷åíèåòî èì. Ïðàâèëíàòà èíòåðïðåòàöèÿ íà

ñèìâîëèòå ùå Âè ïîìîãíå äà ïîëçâàòå åëåêòðîèíñòðóìåíòà

ïî-äîáðå è ïî-áåçîïàñíî.

Îêîìïëåêòîâêà

Ïåðôîðàòîð, ñïîìàãàòåëíà ðúêîõâàòêà è äúëáî÷èíåí

îãðàíè÷èòåë.

Ðàáîòíèòå èíñòðóìåíòè è äðóãè èçîáðàçåíè èëè îïèñàíè â

ðúêîâîäñòâîòî çà åêñïëîàòàöèÿ äîïúëíèòåëíè

ïðèñïîñîáëåíèÿ íå ñà âêëþ÷åíè â ñòàíäàðòíàòà

îêîìïëåêòîâêà.

Ïúëåí ñïèñúê ñ äîïúëíèòåëíèòå ïðèñïîñîáëåíèÿ ìîæåòå äà

íàìåðèòå â êàòàëîãà íè çà äîïúëíèòåëíè ïðèñïîñîáëåíèÿ.

Ñèìâîë Çíà÷åíèå

PBH 2100 RE, PBH 2100 SRE,

PBH 2500 RE, PBH 2500 SRE:

Ïåðôîðàòîð

ìàðêèðàíà ñúñ ñèâî çîíà: ðúêîõâàòêà

(èçîëèðàíà ïîâúðõíîñò çà

çàõâàùàíå)

Êàòàëîæåí íîìåð

Ïðî÷åòåòå óêàçàíèÿòà çà áåçîïàñíà

ðàáîòà è çà ðàáîòà ñ

åëåêòðîèíñòðóìåíòà

Ïðåäè äà èçâúðøâàòå êàêâèòî è äà å

äåéíîñòè ïî åëåêòðîèíñòðóìåíòà

èçêëþ÷âàéòå ùåïñåëà îò êîíòàêòà

Ðàáîòåòå ñ ïðåäïàçíè ðúêàâèöè

Ðàáîòåòå ñ øóìîçàãëóøèòåëè

(àòíèôîíè)

Ðàáîòåòå ñ ïðåäïàçíè î÷èëà

Ïîñîêà íà äâèæåíèå

Ïîñîêà íà ðåàêöèÿòà

ñëåäâàùà ñòúïêà

Çàáðàíåíî äåéñòâèå

Âúðòåíå íàäÿñíî/íàëÿâî

Áåçóäàðíî ïðîáèâàíå

Óäàðíî ïðîáèâàíå

Êúðòåíå

Âèíòîâå

Vario-Lock

Âêëþ÷âàíå

Èçêëþ÷âàíå

Çàñòîïîðÿâàíå íà ïóñêîâèÿ

ïðåêúñâà÷

Îñâîáîæäàâàíå íà ïóñêîâèÿ

ïðåêúñâà÷

Ìàëêà ñêîðîñò íà âúðòåíå/÷åñòîòà íà

óäàðèòå

Ãîëÿìà ñêîðîñò íà âúðòåíå/÷åñòîòà íà

óäàðèòå

Ïðàõîóëàâÿíå

Ãíåçäî ýà ðàáîòåí èíñòðóìåíò

Ñìàæåòå ëåêî îïàøêàòà íà ðàáîòíèÿ

èíñòðóìåíò

Ïàòðîííèê ñúñ çúáåí âåíåö

P1Íîìèíàëíà êîíñóìèðàíà ìîùíîñò

E Åíåðãèÿ íà åäèíè÷åí óäàð ñúãëàñíî

EPTA-Procedure 05/2009

n0Ñêîðîñò íà âúðòåíå íà ïðàçåí õîä

ØÄèàìåòúð íà ïðîáèâàíèÿ îòâîð.

â áåòîí

â ñòîìàíà

â äúðâî

Ìàñà ñúãëàñíî EPTA-Procedure

01/2003

Êëàñ íà çàùèòà

LwA Çâóêîâà ìîùíîñò

LpA Íàëÿãàíå íà çâóêà

ahÏúëíà ñòîéíîñò íà âèáðàöèèòå

K Íåîïðåäåëåíîñò

Ñèìâîë Çíà÷åíèå

OBJ_BUCH-1577-002.book Page 43 Thursday, December 15, 2011 12:38 PM

44 | Áúëãàðñêè

1 619 P09 899 | (15.12.11) Bosch Power Tools

Ïðåäíàçíà÷åíèå íà åëåêòðî-

èíñòðóìåíòà

Åëåêòðîèíñòðóìåíòúò å ïðåäíàçíà÷åí çà óäàðíî ïðîáèâàíå

â áåòîí, çèäàðèÿ è êàìåííè ìàòåðèàëè, êàêòî è çà ëåêî

êúðòåíå. Òîé å ïîäõîäÿù ñúùî òàêà çà áåçóäàðíî

ïðîáèâàíå â äúðâåñíè ìàòåðèàëè, ìåòàëè, êåðàìè÷íè

ìàòåðèàëè è ïëàñòìàñè, êàêòî è çà çàâèâàíå è ðàçâèâàíå.

Òåõíè÷åñêè äàííè

Òåõíè÷åñêèòå ïàðàìåòðè íà ïðîäóêòà ñà ïîñî÷åíè â

òàáëèöàòà íà ñòðàíèöà 77.

Äàííèòå ñå îòíàñÿò äî íîìèíàëíî íàïðåæåíèå [U] 230 V.

Ïðè ðàçëè÷íî íàïðåæåíèå, êàêòî è ïðè ñïåöèàëíèòå

èçïúëíåíèÿ çà íÿêîè ñòðàíè äàííèòå ìîãàò äà ñå

ðàçëè÷àâàò.

Ìîëÿ, îáúðíåòå âíèìàíèå íà êàòàëîæíèÿ íîìåð íà Âàøèÿ

åëåêòðîèíñòðóìåíò, íàïèñàí íà òàáåëêàòà ìó. Òúðãîâñêèòå

íàèìåíîâàíèÿ íà íÿêîè åëåêòðîèíñòðóìåíòè ìîãàò äà

áúäàò ïðîìåíÿíè.

Äåêëàðàöèÿ çà ñúîòâåòñòâèå

Ñ ïúëíà îòãîâîðíîñò íèå äåêëàðèðàìå, ÷å îïèñàíèÿò â

«Òåõíè÷åñêè äàííè» ïðîäóêò ñúîòâåòñòâà íà ñëåäíèòå

ñòàíäàðòè èëè íîðìàòèâíè äîêóìåíòè: EN 60745 ñúãëàñíî

èçèñêâàíèÿòà íà Äèðåêòèâè 2011/65/EC, 2004/108/ÅÎ,

2006/42/ÅÎ.

Òåõíè÷åñêà äîêóìåíòàöèÿ (2006/42/ÅÎ) ïðè:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 07.12.2011

Èíôîðìàöèÿ çà èçëú÷âàí øóì è

âèáðàöèè

Èçìåðåíèòå ñòîéíîñòè çà ïðîäóêòà ñà ïîñî÷åíè â òàáëèöàòà

íà ñòðàíèöà 77.

Ñòîéíîñòèòå çà ãåíåðèðàíèòå øóì è âèáðàöèè (âåêòîðíàòà

ñóìà ïî òðèòå íàïðàâëåíèÿ) ñà îïðåäåëåíè ñúãëàñíî

EN 60745.

Ðàâíèùåòî íà ãåíåðèðàíèòå âèáðàöèè, ïîñî÷åíî â òîâà

Ðúêîâîäñòâî çà åêñïëîàòàöèÿ, å îïðåäåëåíî ñúãëàñíî

ïðîöåäóðàòà, äåôèíèðàíà â EN 60745, è ìîæå äà áúäå

èçïîëçâàíî çà ñðàâíÿâàíå ñ äðóãè åëåêòðîèíñòðóìåíòè. Òî

å ïîäõîäÿùî ñúùî è çà ïðåäâàðèòåëíà îðèåíòèðîâú÷íà

ïðåöåíêà íà íàòîâàðâàíåòî îò âèáðàöèè.

Ïîñî÷åíîòî íèâî íà ãåíåðèðàíèòå âèáðàöèè å

ïðåäñòàâèòåëíî çà íàé-÷åñòî ñðåùàíèòå ïðèëîæåíèÿ íà

åëåêòðîèíñòðóìåíòà. Âñå ïàê, àêî åëåêòðîèíñòðóìåíòúò ñå

èçïîëçâà çà äðóãè äåéíîñòè, ñ äðóãè ðàáîòíè èíñòðóìåíòè

èëè àêî íå áúäå ïîääúðæàí, êàêòî å ïðåäïèñàíî, ðàâíèùåòî

íà ãåíåðèðàíèòå âèáðàöèè ìîæå äà ñå ïðîìåíè. Òîâà áè

ìîãëî äà óâåëè÷è çíà÷èòåëíî ñóìàðíîòî íàòîâàðâàíå îò

âèáðàöèè â ïðîöåñà íà ðàáîòà.

Çà òî÷íàòà ïðåöåíêà íà íàòîâàðâàíåòî îò âèáðàöèè òðÿáâà

äà áúäàò âçèìàíè ïðåäâèä è ïåðèîäèòå, â êîèòî

åëåêòðîèíñòðóìåíòúò å èçêëþ÷åí èëè ðàáîòè, íî íå ñå

ïîëçâà. Òîâà áè ìîãëî çíà÷èòåëíî äà íàìàëè ñóìàðíîòî

íàòîâàðâàíå îò âèáðàöèè.

Ïðåäïèñâàéòå äîïúëíèòåëíè ìåðêè çà ïðåäïàçâàíå íà

ðàáîòåùèÿ ñ åëåêòðîèíñòðóìåíòà îò âúçäåéñòâèåòî íà

âèáðàöèèòå, íàïðèìåð: òåõíè÷åñêî îáñëóæâàíå íà

åëåêòðîèíñòðóìåíòà è ðàáîòíèòå èíñòðóìåíòè,

ïîääúðæàíå íà ðúöåòå òîïëè, öåëåñúîáðàçíà îðãàíèçàöèÿ

íà ðàáîòíèòå ñòúïêè.

Ìîíòèðàíå è ðàáîòà

Òàáëèöàòà ïî-äîëó ïîêàçâà ðàçëè÷íè äåéíîñòè, ìîíòèðàíåòî íà ïðèñïîñîáëåíèÿ è íà÷èíà íà ðàáîòà ñ åëåêòðîèíñòðóìåíòà.

Óêàçàíèÿòà çà äåéíîñòèòå ñå ïîêàçâàò íà ïîñî÷åíàòà ôèãóðà. Â çàâèñèìîñò îò âèäà íà ïðèëîæåíèåòî ñà íåîáõîäèìè

ðàçëè÷íè êîìáèíàöèè íà óêàçàíèÿòà. Ñïàçâàéòå óêàçàíèÿòà çà áåçîïàñíà ðàáîòà.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

Äåéíîñò Ôèãóðà Âíèìàíèå Ñòðàíèöà

Ïîñòàâÿíå íà ðàáîòåí èíñòðóìåíò

ñ îïàøêà SDS-plus

178

Èçâàæäàíå íà ðàáîòåí èíñòðóìåíò

ñ îïàøêà SDS-plus

279

OBJ_BUCH-1577-002.book Page 44 Thursday, December 15, 2011 12:38 PM

Áúëãàðñêè | 45

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Ïîääúðæàíå è ïî÷èñòâàíå

fÇà äà ðàáîòèòå êà÷åñòâåíî è áåçîïàñíî,

ïîääúðæàéòå åëåêòðîèíñòðóìåíòà è

âåíòèëàöèîííèòå îòâîðè ÷èñòè.

Êîãàòî å íåîáõîäèìà çàìÿíà íà çàõðàíâàùèÿ êàáåë, òÿ

òðÿáâà äà ñå èçâúðøè â îòîðèçèðàí ñåðâèç çà

åëåêòðîèíñòðóìåíòè íà Áîø, çà äà ñå çàïàçè íèâîòî íà

áåçîïàñíîñò íà åëåêòðîèíñòðóìåíòà.

Ñåðâèç è êîíñóëòàöèè

Ñåðâèçúò ùå îòãîâîðè íà âúïðîñèòå Âè îòíîñíî ðåìîíòè è

ïîääðúæêà íà çàêóïåíèÿ îò Âàñ ïðîäóêò, êàêòî è îòíîñíî

ðåçåðâíè ÷àñòè. Ìîíòàæíè ÷åðòåæè è èíôîðìàöèÿ çà

ðåçåðâíè ÷àñòè ìîæåòå äà íàìåðèòå ñúùî è íà

www.bosch-pt.com

Åêèïúò îò êîíñóëòàíòè íà Áîø ùå Âè ïîìîãíå ñ óäîâîëñòâèå

ïðè âúïðîñè îòíîñíî çàêóïóâàíå, ïðèëîæåíèå è

âúçìîæíîñòè çà íàñòðîéâàíå íà ðàçëè÷íè ïðîäóêòè îò

ïðîèçâîäñòâåíàòà ãàìà íà Áîø è äîïúëíèòåëíè ïðèñïîñî-

áëåíèÿ çà òÿõ.

Ìîíòèðàíå íà ïàòðîííèê ñúñ çúáåí

âåíåö

(PBH 2100 SRE, PBH 2500 SRE)

379

Èçáîð íà ðåæèìà íà ðàáîòà è

ïîñîêàòà íà âúðòåíå

480–81

ðîìÿíà íà ïîçèöèÿòà íà ñåêà÷à

(Vario-Lock)

581

Íàêëàíÿíå íà ñïîìàãàòåëíàòà

ðúêîõâàòêà

681

Íàñòðîéâàíå íà äúëáî÷èíà íà

ïðîáèâàíå X

782

Ìîíòèðàíå íà ïðèñòàâêà çà

ïðàõîóëàâÿíå

882

Âêëþ÷âàíå/èçêëþ÷âàíå è

íàñòðîéâàíå íà ñêîðîñòòà íà

âúðòåíå

983

Çàñòîïîðÿâàíå íà ïóñêîâèÿ

ïðåêúñâà÷

10 83

Îñâîáîæäàâàíå íà ïóñêîâèÿ

ïðåêúñâà÷

11 83

Èçáîð íà äîïúëíèòåëíè

ïðèñïîñîáëåíèÿ

–84

Äåéíîñò Ôèãóðà Âíèìàíèå Ñòðàíèöà

OBJ_BUCH-1577-002.book Page 45 Thursday, December 15, 2011 12:38 PM

46 | Srpski

1 619 P09 899 | (15.12.11) Bosch Power Tools

Êîãàòî ñå îáðúùàòå ñ Âúïðîñè êúì ïðåäñòàâèòåëèòå, ìîëÿ,

íåïðåìåííî ïîñî÷âàéòå 10-öèôðåíèÿ êàòàëîæåí íîìåð,

îçíà÷åí íà òàáåëêàòà íà åëåêòðîèíñòðóìåíòà.

Ðîáåðò Áîø EÎÎÄ – Áúëãàðèÿ

Áîø Ñåðâèç Öåíòúð

Ãàðàíöèîííè è èçâúíãàðàíöèîííè ðåìîíòè

áyë. ×åðíè âðúx 51-Á

FPI Áèçíåñ öåíòúð 1407

1907 Ñîôèÿ

Òåë.: +359 (02) 960 10 61

Òåë.: +359 (02) 960 10 79

Ôàêñ: +359 (02) 962 53 02

www.bosch.bg

Áðàêóâàíå

Ñ îãëåä îïàçâàíå íà îêîëíàòà ñðåäà åëåêòðîèíñòðóìåíòúò,

äîïúëíèòåëíèòå ïðèñïîñîáëåíèÿ è îïàêîâêàòà òðÿáâà äà

áúäàò ïîäëîæåíè íà ïîäõîäÿùà ïðåðàáîòêà çà ïîâòîðíîòî

èçïîëçâàíå íà ñúäúðæàùèòå ñå â òÿõ ñóðîâèíè.

Íå èçõâúðëÿéòå åëåêòðîèíñòðóìåíòè ïðè áèòîâèòå

îòïàäúöè!

Ñàìî çà ñòðàíè îò ÅÑ:

Ñúãëàñíî Åâðîïåéñêà äèðåêòèâà

2002/96/EÎ îòíîñíî èçëÿçëà îò óïîòðåáà

åëåêòðè÷åñêà è åëåêòðîííà àïàðàòóðà è

óòâúðæäàâàíåòî é êàòî íàöèîíàëåí çàêîí

åëåêòðè÷åñêèòå è åëåêòðîííè óñòðîéñòâà,

êîèòî íå ìîãàò äà ñå èçïîëçâàò ïîâå÷å,

òðÿáâà äà ñå ñúáèðàò îòäåëíî è äà áúäàò ïîäëàãàíè íà

ïîäõîäÿùà ïðåðàáîòêà çà îïîëçîòâîðÿâàíå íà

ñúäúðæàùèòå ñå â òÿõ ñóðîâèíè.

Ïðàâàòà çà èçìåíåíèÿ çàïàçåíè.

Srpski

Opšta upozorenja za električne alate

Čitajte sva upozorenja i uputstva.

Propusti kod pridržavanja

upozorenja i uputstava mogu imati za posledicu električni

udar, požar i/ili teške povrede.

Čuvajte sva upozorenja i uputstva za budućnost.

Pojam upotrebljen u upozorenjima „električni alat“ odnosi se

na električne alate sa radom na mreži (sa mrežnim kablom) i

na električne alate sa radom na akumulator (bez mrežnog

kabla).

Sigurnost na radnom mestu

fDržite Vaše radno područne čisto i dobro osvetljeno.

Nered ili neosvetljena radna područja mogu voditi

nesrećama.

fNe radite sa električnim alatom u okolini ugroženoj

eksplozijom, u kojoj se nalaze zapaljive tečnosti,

gasovi ili prašine. Električni alati prave varnice koje mogu

zapaliti prašinu ili isparenja.

fDržite podalje decu i druge osobe za vreme korišćenja

električnog alata. Prilikom rada možete izgubiti kontrolu

nad aparatom.

Električna sigurnost

fPriključni utikač električnog alata mora odgovarati

utičnici. Utikač nesme nikako da se menja. Ne

upotrebljavajte adaptere utikača zajedno sa

električnim alatima zaštićenim uzemljenjem. Ne

promenjeni utikači i odgovarajuće utičnice smanjuju rizik

električnog udara.

fIzbegavajte kontakt telom sa uzemljenim površinama

kao cevi, grejanja, šporet i rashladni ormani. Postoji

povećani rizik od električnog udara ako je Vaše telo

uzemljeno.

fDržite aparat što dalje od kiše ili vlage. Prodor vode u

električni alat povećava rizik od električnog udara.

fNe nosite električni alat za kabl, ne vešajte ga ili ne

izvlačite ga iz utičnice. Držite kabl dalje od vreline, ulja,

oštrih ivica ili delova aparata koji se pokreću. Oštećeni

ili uvrnuti kablovi povećavaju rizik električnog udara.

fAko sa električnim alatom radite u prirodi,

upotrebljavajte samo produžne kablove koji su

pogodni za spoljnu upotrebu. Upotreba produžnog kabla

uzemljenog za spoljnu upotrebu smanjuje rizik od

električnog udara.

fAko rad električnog alata ne može da se izbegne u

vlažnoj okolini, koristite prekidač strujne zaštite pri

kvaru. Upotreba prekidača strujne zaštite pri kvaru

smanjuje rizik od električnog udara.

Sigurnost osoblja

fBudite pažljivi, pazite na to, šta radite i idite razumno

na posao sa Vašim električnim alatom. Ne koristite

električni alat ako ste umorni ili pod uticajem droge,

alkohola ili lekova. Momenat nepažnje kod upotrebe elek-

tričnog alata može voditi ozbiljnim povredama.

fNosite ličnu zaštitnu opremu i uvek zaštitne naočare.

Nošenje lične zaštitne opreme, kao maske za prašinu,

sigurnosne cipele koje ne kližu, zaštitni šlem ili zaštitu za

sluh, zavisno od vrste i upotrebe električnog alata,

smanjuju rizik od povreda.

fIzbegavajte nenamerno puštanje u rad. Uverite se da je

električni alat isključen, pre nego što ga priključite na

struju i/ili na akumulator, uzmete ga ili nosite. Ako

prilikom nošenja električnog alata držite prst na prekidaču

ili aparat uključen priključujete na struju, može ovo voditi

nesrećama.

fUklonite alate za podešavanje ili ključeve za zavrtnje,

pre nego što uključite električni alat. Neki alat ili ključ

koji se nalazi u rotirajućem delu aparata, može voditi

nesrećama.

fIzbegavajte nenormalno držanje tela. Pobrinite se uvek

da stabilno stojite i održavajte u svako doba ravnotežu.

UPOZORENJE

OBJ_BUCH-1577-002.book Page 46 Thursday, December 15, 2011 12:38 PM

Srpski | 47

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Na taj način možete bolje kontrolisati električni alat u

neočekivanim situacijama.

fNosite pogodnu odeću. Ne nosite široku odeću ili nakit.

Držite kosu, odeću i rukavice dalje od pokretnih delova.

Opušteno odelo, dugu kosu ili nakit mogu zahvatiti

rotirajući delovi.

fAko mogu da se montiraju uredjaji za usisavanje i

skupljanje prašine, uverite se da li su priključeni i

upotrebljeni kako treba. Upotreba usisavanja prašine

može smanjiti opasnosti od prašine.

Brižljiva upotreba i ophodjenje sa električnim

alatima

fNe preopterećujte aparat. Upotrebljavajte za Vaš

posao električni alat odredjen za to. Sa odgovarajućim

električnim alatom radite bolje i sigurnije u navedenom

području rada.

fNe koristite nikakav električni alat čiji je prekidač u

kvaru. Električni alat koji se ne može više uključiti ili

isključiti, je opasan i mora se popraviti.

fIzvucite utikač iz utičnice i/ili uklonite akumulator pre

nego što preduzmete podešavanja na aparatu,

promenu delova pribora ili ostavite aparat. Ova mera

opreza sprečava nenameran start električnog alata.

fČuvajte nekorišcene električne alate izvan dometa

dece. Ne dozvoljavajte korišcenje aparata osobama

koje ne poznaju aparat ili nisu pročitale ova uputstva.

Električni alati su opasni, kada ih koriste neiskusne osobe.

fOdržavajte brižljivo električni alat. Kontrolišite da li

pokretni delovi aparata besprekorno funkcionišu i ne

„lepe“, da li su delovi polomljeni ili su tako oštećeni da

je oštećena funkcija električnog alata. Popravite ove

oštećene delove pre upotrebe. Mnoge nesreće imaju

svoje uzroke u loše održavanim električnim alatima.

fOdržavajte alate za sečenja oštre i čiste. Brižljivo

održavani alati za sečenja sa oštrim ivicama manje

„slepljuju“ i lakše se vode.

fUpotrebljavajte električni alat, pribor, alate koji se

umeću itd. prema ovim uputstvima. Obratite pažnju

pritom na uslove rada i posao koji morate obaviti.

Upotreba električnih alata za druge namene koje nisu

predvidjene, može voditi opasnim situacijama.

Servisi

fNeka Vam Vaš električni alat popravlja samo

kvalifikovano osoblje i samo sa originalnim rezervnim

delovima. Tako se obezbedjuje, da ostane sačuvana

sigurnost aparata.

Uputstva za bezbednost za čekiće

fNosite zaštitu za sluh. Uticaj galame može uticati na

gubitak sluha.

fKoristite dodatne drške, kada su one isporučene sa

električnim alatom. Gubitak kontrole može uticati na

povrede.

fDržite uredjaj za izolovane drške, kada izvodite radove,

pri kojima umetnuti alat ili zavrtanj mogu da sretnu

skrivene vodove struje ili sopstveni mrežni kabl.

Kontakt sa vodom koji provodi napon može staviti pod

napon i metalne delove uredjaja i uticati na električni udar.

Dalja uputstva o sigurnosti i radu

fObratite pažnju na napon mreže ! Napon strujnog

izvora mora biti usaglašen sa podacima na tipskoj

tablici električnog alata. Sa 230/240 V označeni

električni alati mogu da rade i sa 220 V.

fUpotrebljavajte pogodne aparate za detekciju, da bi

ušli u trag skrivenim vodovima snabdevanja, ili

pozovite za to mesno društvo za napajanje. Kontakt sa

električnim vodovima može voditi vatri i električnom

udaru. Oštećenje nekog gasovoda može voditi ekploziji.

Prodiranje u vod sa vodom prouzrokovaće oštećenje

predmeta.

fStegnite čvrsto dodatnu dršku, držite električni alat

čvrsto sa obe ruke i pobrinite se za stabilnu poziciju.

Električni alat se sigurno vodi sa obe ruke.

fObezbedite radni komad. Radni komad kojeg čvrsto drže

zatezni uredjaji ili stega sigurnije se drži nego sa Vašom

rukom.

fZa bušenje bez udaraca u drvetu, metalu, keramici i plastici

kao i za uvrtanje koriste se alati bez SDS-plus (na primer

bušenje sa cilindričnim rukavcom). Za ove alate potrebna

Vam je brza stezna glava odnosno stezna glava sa nazublje-

nim vencem.

fPromenljiva stezna glava se blokira automatski.

Prekontrolišite blokadu vukući za promenljivu steznu

glavu.

fKorišćenje SDS-plus-upotrebljenog alata:

Prokontrolišite blokadu vukući alat.

fZamenite odmah oštećen zaštitni poklopac za prašinu.

Zaštitni poklopac za prašinu sprečava u velikoj meri

prodiranje prašine od bušenja u prihvat za alat za vreme

rada. Pazite pri upotrebi alata na to, da se zaštitni poklopac

za prašinu ne ošteti.

fPrašine od materijala kao što je premaz koji sadrži

olovo, nekoliko vrsta drveta, minerala i metala mogu

biti štetni po zdravlje i uticati na alergijske reakcije,

obolenja disajnih organa i/ili na rad. Materijal koji sadrži

azbest smeju da rade samo stručnjaci.

–Koristite što je više moguće usisavanje prašine

pogodno za materijal.

–Pobrinite se za dobro provetravanje radnog mesta.

–Preporučuje se, da se nosi zaštitna maska za disanje sa

klasom filtera P2.

Obratite pažnju na propise za materijale koje treba

obradjivati u Vašoj zemlji.

fIzbegavajte sakupljanje prašine na radnom mestu.

Prašine se mogu lako zapaliti.

fAko bi upotrebljeni alat blokirao, isključite električni

alat. Odvrnite upotrebljeni alat.

OBJ_BUCH-1577-002.book Page 47 Thursday, December 15, 2011 12:38 PM

48 | Srpski

1 619 P09 899 | (15.12.11) Bosch Power Tools

fUverite se pre uključivanja električnog alata o

slobodnoj pokretljivosti upotrebljenog alata. Kod

uključivanja sa blokiranim alatom za bušenje nastaju veliki

reakcioni momenti.

fSačekajte da se električni alat umiri, pre nego što ga

ostavite. Upotrebljeni alat se može zakačiti i gubitkom

kontrole voditi preko električnog alata.

Simboli

Sledeći simboli su od značaja za čitanje i razumevanje

uputstva za rad. Shvatite simbole i njihovo značenje. Prava

interpretacija simbola Vam pomaže, da električni alat bolje i

sigurnije koristite.

Simbol Značenje

PBH 2100 RE, PBH 2100 SRE,

PBH 2500 RE, PBH 2500 SRE:

Bušilica čekić

sivo markirano područje: Drška

(izolovana površina za hvatanje)

Broj predmeta

Pročitajte sva sigurnosna uputstva i

upozorenja

Izvucite pre svih radova na električnom

alatu mrežni utikač iz utičnice

Nosite zaštitne rukavice

Nosite zaštitu za sluh.

Nosite zaštitne naočare

Pravac kretanja

Pravac reakcije

Sledeći korak za rad

Zabranjeno rukovanje

Desni-levi smer

Bušenje bez udaraca

Bušenje sa čekićem

Štemovanje

Zavrtnji

Vario-Lock

Uključivanje

Isključivanje

Fiskiranje prekidača za

uključivanje/isključivanje

Deblokada prekidača za

uključivanje/isključivanje

Mali broj okretaja/udaraca

Veliki broj okretaja/udaraca

Usisavanje

Prihvat za alat

Lako namastite utični kraj

upotrebljenog alata

Nazubljena stezna glava

P1Nominalna primljena snaga

E Jačina pojedinačnog udarca odgovara

EPTA-Procedure 05/2009

n0Broj obrtaja na prazno

ØPresek bušenja maks.

Beton

Čelik

Drvo

Težina prema EPTA-Procedure

01/2003

Klasa zaštite

LwA Nivo snage zvuka

LpA Nivo pritiska zvuka

ahUkupna vrednost vibracija

KNesigurnost

Simbol Značenje

OBJ_BUCH-1577-002.book Page 48 Thursday, December 15, 2011 12:38 PM

Srpski | 49

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Obim isporuke

Bušilica čekić, dodatna drška i dubinski graničnik.

Upotrebljeni alat i dalji na slici ili opisani pribor ne spadaju u

standardni obim isporuke.

Kompletan pribor naći ćete u našem programu pribora.

Upotreba prema svrsi

Električni alat je zamišljen za bušenje sa čekićanjem u betonu,

opeci i kamenu kao i za lake radove sa dletom. Isto tako je

pogodan za bušenje bez udaraca u drvetu, metalu, keramici i

plastici kao i za uvrtanje.

Tehnički podaci

Tehnički podaci proizvoda su navedeni na tabeli na strani 77.

Podaci važe za nominalne napone [U] od 230 V. Kod napona

koji odstupaju i izvodjenja specifičnih za zemlje mogu ovi

podaci varirati.

Molimo da obratite pažnju na broj predmeta na tipskoj tablici

Vašeg električnog alata. Trgovačke oznake pojedinih

električnih alata mogu varirati.

Izjava o usaglašenosti

Izjavljujemo na vlastitu odgovornost da je pod „Tehnički

podaci“ opisani proizvod usaglašen sa sledećim standardima

ili normativnim aktima: EN 60745 prema odredbama

smernica 2011/65/EU, 2004/108/EG, 2006/42/EG.

Tehnička dokumentacija (2006/42/EG) kod:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 07.12.2011

Informacije o šumovima/vibracijama

Merne vrednosti proizvoda su navedene na tabeli na

strani 77.

Ukupne vrednosti šumova i vibracija (zbir vektora triju

pravaca) se dobijaju prema EN 60745.

Nivo vibracija naveden u ovim uputstvima je izmeren prema

mernom postupku koji je standardizovan u EN 60745 i može

da se koristi za poredjenje električnih alata jedan sa drugim.

Pogodan je i za privremenu procenu opterećenja vibracijama.

Navedeni nivo vibracija predstavlja prvenstveno primenu

električnog alata. Ako se svakako električni alat upotrebljava

za druge namene sa drugim upotrebljenim alatima ili

nedovoljno održavanja, može doći do odstupanja nivoa

vibracija. Ovo može u značajnoj meri povećati opterećenje

vibracijama preko celog radnog vremena.

Za tačnu procenu opterećenja vibracijama trebalo bi uzeti u

obzir i vreme, u kojem je uredjaj uključen ili radi, medjutim

nije stvarno u upotrebi. Ovo može značajno redukovati

opterećenje vibracijama preko celog radnog vremena.

Utvrdite dodatne mere sigurnosti radi zaštite radnika pre

delovanja vibracija kao na primer: Održavanje električnog

alata i upotrebljeni alati, održavanje toplih ruku, organizacija

odvijanja posla.

Montaža i Rad

Sledeća tabela pokazuje ciljeve rukovanja za montažu i rad električnog alata. Uputstva sa ciljevima rukovanja se prikazuju u

navedenoj slici. Zavisno od vrste upotrebe potrebne su različite kombinacije uputstava. Obratite pažnju na sigurnosna uputstva.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

Cilj rukovanja Slika Obratite pažnju na Strana

Korišćenje SDS-plus-upotrebljenog

alata 178

Vadjenje SDS-plus-upotrebljenog

alata 279

Montaža nazubljene stezne glave

(PBH 2100 SRE, PBH 2500 SRE) 379

OBJ_BUCH-1577-002.book Page 49 Thursday, December 15, 2011 12:38 PM

50 | Srpski

1 619 P09 899 | (15.12.11) Bosch Power Tools

Održavanje i čišćenje

fDržite električni alat i proreze za ventilaciju čiste, da bi

dobro i sigurno radili.

Ako je potrebna zamena za priključni vod, onda to mora

izvesti Bosch ili stručan servis za Bosch-električne alata da bi

se izbegle opasnosti po sigurnost.

Servis i savetovanja kupaca

Servis odgovara na Vaša pitanja u vezi popravke i održavanja

Vašeg proizvoda kao i u vezi rezervnih delova. Šematske

prikaze i informacije u vezi rezervnih delova naći ćete i pod:

www.bosch-pt.com

Bosch-ov tim savetnika će Vam pomoći kod pitanja u vezi

kupovine, primene i podešavanja proizvoda i pribora.

Molimo navedite neizostavno kod svih pitanja i naručivanja

rezervnih delova broj predmeta sa 10 brojčanih mesta prema

tipskoj tablici električnog alata.

Srpski

Bosch-Service

Dimitrija Tucovića 59

11000 Beograd

Tel.: +381 (011) 244 85 46

Fax: +381 (011) 241 62 93

E-Mail: asboschz@EUnet.yu

Uklanjanje djubreta

Električni pribori, pribor i pakovanja treba da se odvoze

regeneraciji koja odgovara zaštiti čovekove sredine.

Ne bacajte električni alat u kućno djubre!

Izabrati vrstu rada i pravac okretanja 480–81

Promena pozicije dleta (Vario-Lock) 581

Iskretanje dodatne drške 681

Podešavanje dubine bušenja X782

Montiranje usisavanja (Saugfix) 882

Uključivanje/isključivanje i

podešavanje broja obrtaja 983

Blokiranje prekidača za

uključivanje/isključivanje 10 83

Deblokada prekidača za

uključivanje/isključivanje 11 83

Biranje pribora –84

Cilj rukovanja Slika Obratite pažnju na Strana

OBJ_BUCH-1577-002.book Page 50 Thursday, December 15, 2011 12:38 PM

Slovensko | 51

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Samo za EU-zemlje:

Prema evropskoj smernici 2002/96/EG o

električnim i elektronskim starim

uredjajima i njihovim pretvaranjem u

nacionalno dobro ne moraju više

neupotrebljivi električni alati da se

odvojeno sakupljaju i odvoze nekoj reciklaži

koja odgovara zaštiti čovekove sredine.

Zadržavamo pravo na promene.

Slovensko

Splošna varnostna navodila za

električna orodja

Preberite vsa opozorila in napotila.

Napake zaradi neupoštevanja spodaj

navedenih opozoril in napotil lahko povzročijo električni udar,

požar in/ali težke telesne poškodbe.

Vsa opozorila in napotila shranite, ker jih boste v

prihodnje še potrebovali.

Pojem „električno orodje“, ki se pojavlja v nadaljnjem

besedilu, se nanaša na električna orodja z električnim

pogonom (z električnim kablom) in na akumulatorska

električna orodja (brez električnega kabla).

Varnost na delovnem mestu

fDelovno področje naj bo vedno čisto in dobro

osvetljeno. Nered in neosvetljena delovna področja lahko

povzročijo nezgode.

fNe uporabljajte električnega orodja v okolju, kjer lahko

pride do eksplozij oziroma tam, kjer se nahajajo

vnetljive tekočine, plini ali prah. Električna orodja

povzročajo iskrenje, zaradi katerega se lahko prah ali para

vnameta.

fProsimo, da med uporabo električnega orodja ne

dovolite otrokom ali drugim osebam, da bi se Vam

približali. Odvračanje Vaše pozornosti drugam lahko

povzroči izgubo kontrole nad napravo.

Električna varnost

fPriključni vtikač električnega orodja se mora prilegati

vtičnici. Spreminjanje vtikača na kakršenkoli način ni

dovoljeno. Pri ozemljenih električnih orodjih ne upo-

rabljajte vtikačev z adapterji. Nespremenjeni vtikači in

ustrezne vtičnice zmanjšujejo tveganje električnega udara.

fIzogibajte se telesnemu stiku z ozemljenimi površinami

kot so na primer cevi, grelci, štedilniki in hladilniki.

Tveganje električnega udara je večje, če je Vaše telo

ozemljeno.

fProsimo, da napravo zavarujete pred dežjem ali vlago.

Vdor vode v električno orodje povečuje tveganje

električnega udara.

fNe uporabljajte kabla za nošenje ali obešanje

električnega orodja in ne vlecite za kabel, če želite

vtikač izvleči iz vtičnice. Kabel zavarujte pred vročino,

oljem, ostrimi robovi ali premikajočimi se deli naprave.

Poškodovani ali zapleteni kabli povečujejo tveganje

električnega udara.

fKadar uporabljate električno orodje zunaj, uporabljajte

samo kabelske podaljške, ki so primerni za delo na pro-

stem. Uporaba kabelskega podaljška, ki je primeren za

delo na prostem, zmanjšuje tveganje električnega udara.

fČe je uporaba električnega orodja v vlažnem okolju

neizogibna, uporabljajte stikalo za zaščito pred

kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje

tveganje električnega udara.

Osebna varnost

fBodite pozorni, pazite kaj delate ter se dela z

električnim orodjem lotite z razumom. Ne uporabljajte

električnega orodja, če ste utrujeni oziroma če ste pod

vplivom mamil, alkohola ali zdravil. Trenutek

nepazljivosti med uporabo električnega orodja je lahko

vzrok za resne telesne poškodbe.

fUporabljajte osebno zaščitno opremo in vedno nosite

zaščitna očala. Nošenje osebne zaščitne opreme, na

primer maske proti prahu, nedrsečih zaščitnih čevljev,

varnostne čelade ali zaščitnih glušnikov, kar je odvisno od

vrste in načina uporabe električnega orodja, zmanjšuje

tveganje telesnih poškodb.

fIzogibajte se nenamernemu zagonu. Pred priključitvijo

električnega orodja na električno omrežje in/ali na

akumulator in pred dviganjem ali nošenjem se prepri-

čajte, če je električno orodje izklopljeno. Prenašanje

naprave s prstom na stikalu ali priključitev vklopljenega

električnega orodja na električno omrežje je lahko vzrok za

nezgodo.

fPred vklapljanjem električnega orodja odstranite

nastavitvena orodja ali izvijače. Orodje ali ključ, ki se

nahaja v vrtečem se delu naprave, lahko povzroči telesne

poškodbe.

fIzogibajte se nenormalni telesni drži. Poskrbite za

trdno stojišče in za stalno ravnotežje. Tako boste v

nepričakovanih situacijah električno orodje lahko bolje

nadzorovali.

fNosite primerna oblačila. Ne nosite ohlapnih oblačil in

nakita. Lase, oblačila in rokavice ne približujte

premikajočim se delom naprave. Premikajoči se deli

naprave lahko zagrabijo ohlapno oblačilo, dolge lase ali

nakit.

fČe je na napravo možno montirati priprave za

odsesavanje ali prestrezanje prahu, se prepričajte, če

so le-te priključene in če se pravilno uporabljajo.

Uporaba priprave za odsesavanje prahu zmanjšuje

zdravstveno ogroženost zaradi prahu.

Skrbna uporaba in ravnanje z električnimi orodji

fNe preobremenjujte naprave. Pri delu uporabljajte

električna orodja, ki so za to delo namenjena. Z

OPOZORILO

OBJ_BUCH-1577-002.book Page 51 Thursday, December 15, 2011 12:38 PM

52 | Slovensko

1 619 P09 899 | (15.12.11) Bosch Power Tools

ustreznim električnim orodjem boste v navedenem

zmogljivostnem področju delali bolje in varneje.

fNe uporabljajte električnega orodja s pokvarjenim

stikalom. Električno orodje, ki se ne da več vklopiti ali

izklopiti, je nevarno in ga je potrebno popraviti.

fPred nastavljanjem naprave, zamenjavo delov pribora

ali odlaganjem naprave izvlecite vtikač iz električne

vtičnice in/ali odstranite akumulator. Ta previdnostni

ukrep preprečuje nenameren zagon električnega orodja.

fElektrična orodja, katerih ne uporabljate, shranjujte

izven dosega otrok. Osebam, ki naprave ne poznajo ali

niso prebrale teh navodil za uporabo, naprave ne

dovolite uporabljati. Električna orodja so nevarna, če jih

uporabljajo neizkušene osebe.

fSkrbno negujte električno orodje. Kontrolirajte

brezhibno delovanje premičnih delov naprave, ki se ne

smejo zatikati. Če so ti deli zlomljeni ali poškodovani do

te mere, da ovirajo delovanje električnega orodja, jih je

potrebno pred uporabo naprave popraviti. Slabo

vzdrževana električna orodja so vzrok za mnoge nezgode.

fRezalna orodja vzdržujte tako, da bodo vedno ostra in

čista. Skrbno negovana rezalna orodja z ostrimi robovi se

manj zatikajo in so lažje vodljiva.

fElektrična orodja, pribor, vsadna orodja in podobno

uporabljajte ustrezno tem navodilom. Pri tem

upoštevajte delovne pogoje in dejavnost, ki jo boste

opravljali. Uporaba električnih orodij v namene, ki so

drugačni od predpisanih, lahko privede do nevarnih

situacij.

Servisiranje

fVaše električno orodje naj popravlja samo kvalificirano

strokovno osebje ob obvezni uporabi originalnih

rezervnih delov. Tako bo zagotovljena ohranitev varnosti

naprave.

Varnostna opozorila za kladiva

fNosite zaščitne glušnike. Vpliv hrupa lahko povzroči

izgubo sluha.

fUporabite dodatne ročaje, če so priloženi pri dobavi

električnega orodja. Izguba kontrole lahko povzroči

poškodbe.

fDržite napravo na izoliranih ročajih, če opravljate dela,

pri katerih lahko vstavljeno orodje ali vijak pride v stik

s skritimi omrežnimi napeljavami ali pa kjer lahko

zadane ob lastni omrežni kabel. Stik z napeljavo pod

napetostjo povzroči, da so tudi kovinski deli naprave pod

napetostjo in to posledično povzroči električni udar.

Druga varnostna opozorila in delovna

navodila

fUpoštevajte napetost omrežja! Napetost vira

električne energije se mora ujemati s podatki na tipski

tablici električnega orodja. Električna orodja, ki so

označena z 230/240 V, lahko delujejo z napetostjo

220 V.

fZa iskanje skritih oskrbovalnih vodov uporabljajte

ustrezne iskalne naprave oziroma se o tem

pozanimajte pri lokalnem podjetju za oskrbo z

elektriko, plinom in vodo. Stik z vodi, ki so pod

napetostjo, lahko povzroči požar ali električni udar.

Poškodbe plinskega voda so lahko vzrok za eksplozijo,

vdor v vodovodno omrežje pa ima za posledico materialno

škodo.

fTrdno privijte dodatni ročaj, pri delu držite električno

orodje trdno z obema rokama in poskrbite za varno

stojišče. Z električnim orodjem lahko varno delate, če ga

upravljate z obema rokama.

fZavarujte obdelovanec. Obdelovanec bo proti

premikanju bolje zavarovan z vpenjalnimi pripravami ali s

primežem, kot če bi ga držali z roko.

fZa vrtanje brez udarjanja v les, kovino, keramiko in umetno

maso ter za vijačenje uporabite orodja brez SDS-plus (npr.

sveder s cilindričnim prijemalom). Za ta orodja

potrebujete hitrovpenjalno glavo oz. vpenjalno glavo z

zobatim vencem.

fZamenljiva vpenjalna glava se avtomatsko zablokira.

Povlecite zamenljivo vpenjalno glavo in s tem preverite, ali

je pravilno zablokirana.

fNamestitev vstavnega orodja SDS-plus: Povlecite za

orodje in preverite, če je dobro blokirano.

fPoskrbite za to, da se poškodovan ščitnik proti prahu

takoj zamenja. Ščitnik proti prahu v veliki meri

onemogoča, da bi prah, ki nastane pri vrtanju, med

obratovanjem prodrl v prijemalo orodja. Pri vstavljanju

spodnjega orodja pazite na to, da ne poškodujete ščitnika

proti prahu.

fPrah nekaterih materialov kot npr. svinčenega

premaza, nekaterih vrst lesa, mineralov in kovin je

lahko zdravju škodljiv in lahko povzroči alergične

reakcije, obelenje dihal in/ali rak. Material z vsebnostjo

azbesta smejo obdelovati le strokovnjaki.

–Po možnosti uporabljajte sesalnik prahu, ki je

primeren glede na vrsto materiala.

–Poskrbite za dobro zračenje delovnega mesta.

–Priporočamo, da nosite zaščitno masko za prah s

filtrirnim razredom P2.

Upoštevajte veljavne nacionalne predpise za obdelovalne

materiale.

fPreprečite nabiranje prahu na delovnem mestu. Prah se

lahko hitro vname.

fČe se vstavno orodje zablokira, morate takoj izklopiti

električno orodje. Sprostite vstavno orodje.

fPred vklopom električnega orodja se prepričajte o

lahkohodnosti vstavnega orodja. Pri vklopu z blokiranim

vrtalnim orodjem nastanejo visoki reakcijski momenti.

fPred odlaganjem električnega orodja počakajte, da se

orodje popolnoma ustavi. Električno orodje se lahko

zatakne, zaradi česar lahko izgubite nadzor nad njim.

OBJ_BUCH-1577-002.book Page 52 Thursday, December 15, 2011 12:38 PM

Slovensko | 53

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Simboli

Naslednji simboli so pomembni za branje in razumevanje

navodila za obratovanje. Zapomnite si simbole in njihov

pomen. Pravilna interpretacija simbolov vam pomaga, da

električno orodje lahko bolje in varneje uporabljate.

Obseg pošiljke

Vrtalno kladivo, dodatni ročaj in globinsko omejilo.

Vstavno orodje in drug naslikan ali opisan pribor niso del

standardnega obsega dobave.

Celoten pribor najdete v našem programu pribora.

Simbol Pomen

PBH 2100 RE, PBH 2100 SRE,

PBH 2500 RE, PBH 2500 SRE:

Vrtalno kladivo

Sivo označeno območje: ročaj

(izolirana površina ročaja)

Številka artikla

Preberite si vsa varnostna opozorila in

navodila

Pred pričetkom vseh opravilna

električnem orodju potegnite vtič iz

vtičnice

Nosite zaščitne rokavice

Nosite zaščito sluha.

Nosite zaščitna očala

Smer premikanja

Smer reakcije

Naslednji korak opravila

Prepovedano dejanje

Vrtenje v desno/levo

Vrtanje brez udarjanja

Udarno vrtanje

Klesanje

Vijaki

Vario-Lock

Vklop

Izklop

Fiksiranje vklopno/izklopnega stikala

Deblokada vklopno/izklopnega stikala

Majhno število vrtljajev/udarcev

Veliko število vrtljajev/udarcev

Odsesovanje

Prijemalo za orodje

Rahlo namastite tisti del vstavnega

orodja, ki je vtaknjen

Vpenjalna glava z zobatim vencem

P1Nazivna odjemna moč

E Jakost posameznega udarca v skladu z

EPTA-Procedure 05/2009

n0Število vrtljajev v prostem teku

ØVrtalni premer maks.

beton

jeklo

les

Teža po EPTA-Procedure 01/2003

Zaščitni razred

LwA Moč hrupa

LpA Nivo hrupa

ahSkupna vrednost vibracij

K Negotovost

Simbol Pomen

OBJ_BUCH-1577-002.book Page 53 Thursday, December 15, 2011 12:38 PM

54 | Slovensko

1 619 P09 899 | (15.12.11) Bosch Power Tools

Uporaba v skladu z namenom

Električno orodje je namenjeno za udarno vrtanje v beton,

opeko in kamnine ter za enostavno klesanje. Prav tako je

primerno za vrtanje brez udarjanja – v les, kovino, keramiko

in umetno maso ter za privijanje.

Tehnični podatki

Tehnični podatki izdelka so navedeni v tabeli na strani 77.

Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih

napetostih in državno specifičnih izvedbah lahko te navedbe

variirajo.

Prosimo, da upoštevate številko artikla na tipski ploščici

Vašega električnega orodja. Trgovske oznake posameznih

električnih orodij so lahko drugačne.

Izjava o skladnosti

Izjavljamo pod izključno odgovornostjo, da proizvod pod

„Tehnični podatki“ ustreza naslednjim standardom oz.

standardiziranim dokumentom: EN 60745 v skladu z določili

Direktiv 2011/65/EU, 2004/108/ES, 2006/42/ES.

Tehnična dokumentacija (2006/42/ES) pri:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 07.12.2011

Podatki o hrupu/vibracijah

Merilne vrednosti izdelka so navedene v tabeli na strani 77.

Skupne vrednosti hrupa in vibracij (vektorska vsota treh

smeri) izračunane v skladu z EN 60745.

Podane vrednosti nivoja vibracij v teh navodilih so se izmerile

v skladu s standardiziranim merilnim postopkom po

EN 60745 in se lahko uporabljajo za primerjavo električnih

orodij med seboj. Primeren je tudi za začasno oceno

obremenjenosti z vibracijami.

Naveden nivo vibracij predstavlja glavne uporabe

električnega orodja. Če pa se električno orodje uporablja še v

druge namene, z odstopajočimi vstavnimi orodji ali pri

nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To

lahko obremenjenosti z vibracijami med določenim obdobjem

uporabe občutno poveča.

Za natančnejšo oceno obremenjenosti z vibracijami morate

upoštevati tudi tisti čas, ko je naprava izklopljena in teče,

vendar dejansko ni v uporabi. To lahko ombremenjenost z

vibracijami preko celotnega obdobja dela občutno zmanjša.

Določite dodatne varnostne ukrepe za zaščito upravljalca

pred vpljivi vibracij, npr. Vzdrževanje električnega orodja in

vstavnih orodij, zegrevanje rok, organizacija delovnih

postopkov.

Montaža in obratovanje

Naslednja tabela prikazuje cilje delovanja za montažo in obratovanje električnega orodja. Navodila k ciljem delovanja so

prikazana z ustrezno sliko. Glede na vrsto uporabe so potrebne različne kombinacije. Upoštevajte varnostna navodila.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

Cilj dejanja Slika Upoštevajte Stran

Namestitev vstavnega orodja SDS-

plus 178

Odstranitev vstavnega orodja SDS-

plus 279

Namestitev vpenjalne glave z

zobatim vencem

(PBH 2100 SRE, PBH 2500 SRE)

379

OBJ_BUCH-1577-002.book Page 54 Thursday, December 15, 2011 12:38 PM

Slovensko | 55

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Vzdrževanje in čiščenje

fElektrično orodje in prezračevalne reže naj bodo vedno

čisti, kar bo zagotovilo dobro in varno delo.

Da bi se izognili ogrožanju varnosti v primeru, da morate

nadomestiti priključni kabel, mora to storiti servis podjetja

Bosch ali pooblaščen servis za električna orodja Bosch.

Servis in svetovanje

Servis vam bo dal odgovore na vaša vprašanja glede popravila

in vzdrževanja izdelka ter nadomestnih delov. Prikaze

razstavljenega stanja in informacije glede nadomestnih delov

se nahajajo tudi na internetnem naslovu:

www.bosch-pt.com

Skupina svetovalcev podjetja Bosch vam bo z veseljem na

voljo pri vprašanjih glede nakupa, uporabe in nastavitve

izdelka in pribora.

V primeru dodatnih vprašanj in pri naročanju nadomestnih

delov brezpogojno navedite 10-mestno številko artikla, ki je

navedena na tipski ploščici naprave.

Slovensko

Top Service d.o.o.

Celovška 172

1000 Ljubljana

Tel.: +386 (01) 5194 225

Tel.: +386 (01) 5194 205

Fax: +386 (01) 5193 407

Odlaganje

Električno orodje, pribor in embalažo je treba dostaviti v

okolju prijazno ponovno predelavo.

Električnih orodij ne vrzite med gospodinjske odpadke!

Izbira vrste obratovanja in smeri

vrtenja 480–81

Sprememba lege dleta (Vario-Lock) 581

Obračanje dodatnega ročaja 681

Nastavitev vrtalne globine X782

Montaža odsesovanja (Saugfix) 882

Vklop/izklop in nastavitev števila

vrtljajev 983

Aretiranje vklopno/izklopnega

stikala 10 83

Deblokada vklopno/izklopnega

stikala 11 83

Izbor pribora –84

Cilj dejanja Slika Upoštevajte Stran

OBJ_BUCH-1577-002.book Page 55 Thursday, December 15, 2011 12:38 PM

56 | Hrvatski

1 619 P09 899 | (15.12.11) Bosch Power Tools

Samo za države EU:

V skladu z Direktivo 2002/96/ES

Evropskega Parlamenta in Sveta o odpadni

električni in elektronski opremi (OEEO) in

njeni uresničitvi v nacionalnem pravu se

morajo električna orodja, ki niso več v

uporabi, ločeno zbirati ter okolju prijazno

reciklirati.

Pridržujemo si pravico do sprememb.

Hrvatski

Opće upute za sigurnost za električne

alate

Treba pročitati sve napomene o

sigurnosti i upute. Ako se ne bi

poštivale napomene o sigurnosti i upute to bi moglo

uzrokovati strujni udar, požar i/ili teške ozljede.

Sačuvajte sve napomene o sigurnosti i upute za buduću

primjenu.

U daljnjem tekstu korišten pojam „Električni alat“ odnosi se na

električne alate s priključkom na električnu mrežu (s mrežnim

kabelom) i na električne alate s napajanjem iz aku baterije

(bez mrežnog kabela).

Sigurnost na radnom mjestu

fOdržavajte vaše radno mjesto čistim i dobro

osvijetljenim. Nered ili neosvijetljeno radno mjesto mogu

uzrokovati nezgode.

fNe radite s električnim alatom u okolini ugroženoj

eksplozijom, u kojoj se nalaze zapaljive tekućine,

plinovi ili prašina. Električni alati proizvode iskre koje

mogu zapaliti prašinu ili pare.

fTijekom uporabe električnog alata djecu i ostale osobe

držite dalje od mjesta rada. Uslučaju skretanja

pozornosti mogli bi izgubiti kontrolu nad uređajem.

Električna sigurnost

fPriključni utikač električnog alata mora odgovarati

utičnici. Na utikaču se ni na koji način ne smiju izvoditi

izmjene. Ne koristite adapterski utikač zajedno sa

zaštitno uzemljenim električnim alatom. Utikač na

kojem nisu vršene izmjene i odgovarajuća utičnica

smanjuju opasnost od strujnog udara.

fIzbjegavajte dodir tijela s uzemljenim površinama, kao

što su cijevi, radijatori, štednjaci i hladnjaci. Postoji

povećana opasnost od električnog udara ako bi vaše tijelo

bilo uzemljeno.

fUređaj držite dalje od kiše ili vlage. Prodiranje vode u

električni alat povećava opasnost od strujnog udara.

fNe zloupotrebljavajte priključni kabel za nošenje,

vješanje električnog alata ili za izvlačenje utikača iz

mrežne utičnice. Priključni kabel držite dalje od izvora

topline, ulja, oštrih rubova ili pomičnih dijelova

uređaja. Oštećen ili usukan priključni kabel povećava

opasnost od strujnog udara.

fAko sa električnim alatom radite na otvorenom,

koristite samo produžni kabel koji je prikladan za

uporabu na otvorenom. Primjena produžnog kabela

prikladnog za rad na otvorenom smanjuje opasnost od

strujnog udara.

fAko se ne može izbjeći uporaba električnog alata u

vlažnoj okolini, koristite zaštitnu sklopku struje kvara.

Primjenom zaštitne sklopke struje kvara izbjegava se

opasnost od električnog udara.

Sigurnost ljudi

fBudite pažljivi, pazite što činite i postupajte oprezno

kod rada s električnim alatom. Ne koristite električni

alat ako ste umorni ili pod utjecajem droga, alkohola ili

lijekova. Trenutak nepažnje kod uporabe električnog alata

može uzrokovati teške ozljede.

fNosite osobnu zaštitnu opremu i uvijek nosite zaštitne

naočale. Nošenje osobne zaštitne opreme, kao što je

maska za prašinu, sigurnosna obuća koja ne kliže, zaštitna

kaciga ili štitnik za sluh, ovisno od vrste i primjene

električnog alata, smanjuje opasnost od ozljeda.

fIzbjegavajte nehotično puštanje u rad. Prije nego što

ćete utaknuti utikač u utičnicu i/ili staviti aku-bateriju,

provjerite je li električni alat isključen. Ako kod nošenja

električnog alata imate prst na prekidaču ili se uključen

uređaj priključi na električno napajanje, to može dovesti do

nezgoda.

fPrije uključivanja električnog alata uklonite alate za

podešavanje ili vijčani ključ. Alat ili ključ koji se nalazi u

rotirajućem dijelu uređaja može dovesti do nezgoda.

fIzbjegavajte neuobičajene položaje tijela. Zauzmite

siguran i stabilan položaj tijela i u svakom trenutku

održavajte ravnotežu. Na taj način možete električni alat

bolje kontrolirati u neočekivanim situacijama.

fNosite prikladnu odjeću. Ne nosite široku odjeću ili

nakit. Kosu, odjeću i rukavice držite dalje od pomičnih

dijelova. Nepričvršćenu odjeću, dugu kosu ili nakit mogu

zahvatiti pomični dijelovi.

fAko se mogu montirati naprave za usisavanje i hvatanje

prašine, provjerite da li su iste priključene i da li se

mogu ispravno koristiti. Primjena naprave za usisavanje

može smanjiti ugroženost od prašine.

Brižljiva uporaba i ophođenje s električnim

alatima

fNe preopterećujte uređaj. Za vaš rad koristite za to

predviđen električni alat. S odgovarajućim električnim

alatom radit ćete bolje i sigurnije u navedenom području

učinka.

fNe koristite električni alat čiji je prekidač neispravan.

Električni alat koji se više ne može uključivati i isključivati

opasan je i mora se popraviti.

fIzvucite utikač iz mrežne utičnice i/ili izvadite aku-

bateriju prije podešavanja uređaja, zamjene pribora ili

UPOZORENJE

OBJ_BUCH-1577-002.book Page 56 Thursday, December 15, 2011 12:38 PM

Hrvatski | 57

Bosch Power Tools 1 619 P09 899 | (15.12.11)

odlaganja uređaja. Ovim mjerama opreza izbjeći će se

nehotično pokretanje električnog alata.

fElektrični alat koji ne koristite spremite izvan dosega

djece. Ne dopustite rad s uređajem osobama koje nisu s

njim upoznate ili koje nisu pročitale ove upute.

Električni alati su opasni ako s njima rade neiskusne osobe.

fOdržavajte električni alat s pažnjom. Kontrolirajte da li

pomični dijelovi uređaja besprijekorno rade i da nisu

zaglavljeni, da li su dijelovi polomljeni ili tako oštećeni

da se ne može osigurati funkcija električnog alata. Prije

primjene ove oštećene dijelove treba popraviti. Mnoge

nezgode imaju svoj uzrok u slabo održavanim električnim

alatima.

fRezne alate održavajte oštrim i čistim. Pažljivo

održavani rezni alati s oštrim oštricama manje će se

zaglaviti i lakše se s njima radi.

fElektrični alat, pribor, radne alate, itd. koristite prema

ovim uputama i na način kako je to propisano za

poseban tip uređaja. Kod toga uzmite u obzir radne

uvjete i izvođene radove. Uporaba električnih alata za

druge primjene nego što je to predviđeno, može dovesti do

opasnih situacija.

Servisiranje

fPopravak vašeg električnog alata prepustite samo

kvalificiranom stručnom osoblju ovlaštenog servisa i

samo s originalnim rezervnim dijelovima. Na taj će se

način osigurati da ostane sačuvana sigurnost uređaja.

Upute za sigurnost za čekiće

fNosite štitnike za sluh. Djelovanje buke može dovesti do

gubitka sluha.

fKoristite pomoćne ručke ako su isporučene s

električnim alatom. Gubitak kontrole nad električnim

alatom može prouzročiti ozljede.

fElektrični alat držite na izoliranim površinama zahvata

kada izvodite radove kod kojih bi radni alat ili vijak

mogli oštetiti skrivene električne vodove ili vlastiti

priključni kabel. Kontakt s električnim vodom pod

naponom mogao bi i metalne dijelove električnog alata

staviti pod napon i dovesti do strujnog udara.

Ostale upute za sigurnost i rad

fPridržavajte se mrežnog napona! Napon izvora struje

mora se podudarati s podacima na tipskoj pločici

električnog alata. Električni alati označeni s 230/240 V

mogu raditi i priključeni na 220 V.

fPrimijenite prikladan uređaj za traženje kako bi se

pronašli skriveni opskrbni vodovi ili zatražite pomoć

lokalnog distributera. Kontakt s električnim vodovima

može dovesti do požara i električnog udara. Oštećenje

plinske cijevi može dovesti do eksplozije. Probijanje

vodovodne cijevi uzrokuje materijalne štete.

fStegnite dodatnu ručku, električni alat tijekom rada

držite čvrsto s obje ruke i zauzmite stabilan položaj

tijela. S električnim alatom ćete sigurno raditi ako ga

budete držali s obje ruke.

fOsigurajte izradak. Izradak stegnut pomoću stezne

naprave ili škripca sigurnije će se držati nego s vašom

rukom.

fZa bušenje bez udaraca u drvo, metal, keramiku i plastiku,

kao i za uvijanje vijaka, koriste se alati bez SDS-plus (npr.

svrdla sa cilindričnom drškom). Za ove vam je alate

potrebna brzostežuća stezna glava, odnosno stezna glava

sa zupčastim vijencem.

fIzmjenjiva stezna glava će se automatski blokirati.

Provjerite zabravljivanje potezanjem na izmjenjivoj steznoj

glavi.

fUmetanje SDS-plus radnog alata: Zabravljivanje

kontrolirajte potezanjem za alat.

fOštećenu kapu za zaštitu od prašine treba odmah

zamijeniti. Tijekom rada kapa za zaštitu od prašine u

znatnoj mjeri sprječava prodiranje prašine od bušenja u

stezač alata. Kod umetanja radnog alata pazite da se ne

ošteti kapa za zaštitu od prašine.

fPrašina od materijala kao i od premaza sa sadržajem

olova, te prašina od nekih vrsta drva, minerala i metala,

može biti štetna za zdravlje i može dovesti do

alergijskih reakcija, oboljenja dišnih putova i/ili raka.

Materijal koji sadrži azbest smiju obrađivati samo stručne

osobe.

–Po mogućnosti koristite usisavanje prašine prikladno

za materijal.

–Osigurajte dobru ventilaciju radnog mjesta.

–Preporučuje se uporaba zaštitne maske sa filterom

klase P2.

Pridržavajte se važećih propisa za obrađivane materijale.

fIzbjegavajte nakupljanje prašine na radnom mjestu.

Prašina se može lako zapaliti.

fElektrični alat isključite ako bi se blokirao. Otpustite

radni alat.

fPrije uključivanja električnog alata provjerite da li se

radni alat slobodno vrti. Kod uključivanja sa blokiranim

alatom za bušenje nastaju veliki momenti reakcije.

fPrije njegovog odlaganja pričekajte da se električni

alat zaustavi do stanja mirovanja. Električni alat se može

zaglaviti, što može dovesti gubitka kontrole nad

električnim alatom.

Simboli

Dolje prikazani simboli od značaja su za čitanje i

razumijevanje uputa za rukovanje. Obratite pozornost na ove

simbole i njihovo značenje. Ispravno tumačenje simbola

pomoći će vam da električni alat bolje i sigurnije koristite.

OBJ_BUCH-1577-002.book Page 57 Thursday, December 15, 2011 12:38 PM

58 | Hrvatski

1 619 P09 899 | (15.12.11) Bosch Power Tools

Opseg isporuke

Bušaći čekić, dodatna ručka i graničnik dubine.

Radni alat i ostali prikazan ili opisan pribor ne pripadaju

standardnom opsegu isporuke.

Kompletni pribor možete naći u našem programu pribora.

Uporaba za određenu namjenu

Električni alat predviđen je za bušenje čekićem u beton,

opeku i kamen, kao i za lakše radove sa dlijetom. Isto tako je

prikladan za bušenje bez udaraca u drvo, metal, keramiku i

plastiku, kao i za uvijanje vijaka.

Simbol Značenje

PBH 2100 RE, PBH 2100 SRE,

PBH 2500 RE, PBH 2500 SRE:

Udarna bušilica

sivo označeno područje: Ručka

(izolirana površina zahvata)

Kataloški br.

Pročitajte sve napomene za sigurnost i

upute

Prije svih radova na električnom alatu

izvucite mrežni utikač iz utičnice

Nosite zaštitne rukavice

Nosite štitnike za sluh.

Nosite zaštitne naočale

Smjer gibanja

Smjer reakcije

sljedeća radna operacija

Zabranjena radnja

Rotacija desno/lijevo

Bušenje bez udaraca

Bušenje sa čekićem

Rad sa dlijetom

Uvijanje vijaka

Vario-Lock

Uključivanje

Isključivanje

Utvrđivanje prekidača za

uključivanje/isključivanje

Deblokiranje prekidača za

uključivanje/isključivanje

Mali broj okretaja/udaraca

Veliki broj okretaja/udaraca

Usisavanje

Stezač alata

Usadne krajeve radnog alata malo

namažite mašću

Stezna glava sa zupčastim vijencem

P1Nazivna primljena snaga

E Jačina pojedinačnih udaraca prema

EPTA-Procedure 05/2009

n0Broj okretaja pri praznom hodu

ØPromjer bušenja max.

Beton

Čelik

Drvo

Težina odgovara EPTA-Procedure

01/2003

Klasa zaštite

LwA Razina učinka buke

LpA Razina zvučnog tlaka

ahUkupna vrijednost vibracija

KNesigurnost

Simbol Značenje

OBJ_BUCH-1577-002.book Page 58 Thursday, December 15, 2011 12:38 PM

Hrvatski | 59

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Tehnički podaci

Tehnički podaci za proizvod navedeni su u tablici na

stranici 77.

Podaci vrijede za nazivni napon [U] od 230 V. U slučaju

odstupanja napona i u izvedbama specifičnim za dotičnu

zemlju, ovi podaci mogu varirati.

Molimo pridržavajte se kataloškog broja sa tipske pločice

vašeg električnog alata. Trgovačke oznake pojedinih

električnih alata mogu varirati.

Izjava o usklađenosti

Izjavljujemo uz punu odgovornost da je ovaj proizvod opisan u

„Tehnički podaci“ usklađen sa slijedećim normama ili

normativnim dokumentima: EN 60745, prema odredbama

smjernica 2011/65/EU, 2004/108/EZ, 2006/42/EZ.

Tehnička dokumentacija (2006/42/EZ) može se dobiti kod:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 07.12.2011

Informacije o buci i vibracijama

Mjerne vrijednosti za proizvod navedeni su u tablici na

stranici 77.

Ukupne vrijednosti buke i vibracija (vektorski zbroj u tri

smjera) određene su prema EN 60745.

Prag vibracija naveden u ovim uputama izmjeren je

postupkom mjerenja propisanom u EN 60745 i može se

primijeniti za međusobnu usporedbu električnih alata.

Prikladan je i za privremenu procjenu opterećenja od

vibracija.

Navedeni prag vibracija predstavlja glavne primjene

električnog alata. Ako se ustvari električni alat koristi za druge

primjene sa radnim alatima koji odstupaju od navedenih ili se

nedovoljno održavaju, prag vibracija može odstupati. Na taj

se način može osjetno povećati opterećenje od vibracija

tijekom čitavog vremenskog perioda rada.

Za točnu procjenu opterećenja od vibracija trebaju se uzeti u

obzir i vremena u kojima je uređaj isključen, ili doduše radi ali

stvarno nije u primjeni. Na taj se način može osjetno smanjiti

opterećenje od vibracija tijekom čitavog vremenskog perioda

rada.

Prije djelovanja vibracija utvrdite dodatne mjere sigurnosti za

zaštitu korisnika, kao npr.: održavanje električnog alata i

radnih alata, kao i organiziranje radnih operacija.

Montaža i rad

Donja tablica prikazuje radnje za montažu i rad električnog alata. Na prikazanoj slici pokazane su upute uz navedene radnje.

Ovisno od načina primjene potrebne su različite kombinacije uputa. Pridržavajte se uputa za sigurnost.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

Radnja Slika Molimo obratite pozornost Stranica

Umetanje SDS-plus radnog alata 178

Vađenje SDS-plus radnog alata 279

Stavljanje stezne glave sa zupčastim

vijencem

(PBH 2100 SRE, PBH 2500 SRE)

379

OBJ_BUCH-1577-002.book Page 59 Thursday, December 15, 2011 12:38 PM

60 | Hrvatski

1 619 P09 899 | (15.12.11) Bosch Power Tools

Održavanje i čišćenje

fElektrični alat i otvore za hlađenje održavajte čistim

kako bi se moglo dobro i sigurno raditi.

Ako je potrebna zamjena priključnog kabela, tada je treba

provesti u Bosch servisu ili u ovlaštenom servisu za Bosch

električne alate, kako bi se izbjeglo ugrožavanje sigurnosti.

Servis za kupce i savjetovanje kupaca

Naš servis će odgovoriti na vaša pitanja o popravku i

održavanju vašeg proizvoda, kao i o rezervnim dijelovima.

Crteže u rastavljenom obliku i informacije o rezervnim

dijelovima možete naći i na našoj adresi:

www.bosch-pt.com

Tim Bosch savjetnika za kupce rado će odgovoriti na vaša

pitanja o kupnji, primjeni i podešavanju proizvoda i pribora.

Za slučaj povratnih upita ili naručivanja rezervnih dijelova,

molimo vas neizostavno navedite 10-znamenkasti kataloški

broj sa tipske pločice električnog alata.

Hrvatski

Robert Bosch d.o.o

Kneza Branimira 22

10040 Zagreb

Tel.: +385 (01) 295 80 51

Fax: +386 (01) 5193 407

Zbrinjavanje

Električni alat, pribor i ambalažu treba dovesti na ekološki

prihvatljivu ponovnu primjenu.

Električne alate ne bacajte u kućni otpad!

Biranje načina rada i smjera rotacije 480–81

Promjena položaja dlijeta (Vario-

Lock) 581

Zakretanje dodatne ručke 681

Namještanje dubine bušenja X782

Montaža usisa (Saugfix) 882

Podešavanje

uključivanja/isključivanja i broja

okretaja

983

Blokiranje prekidača za

uključivanje/isključivanje 10 83

Deblokiranje prekidača za

uključivanje/isključivanje 11 83

Biranje pribora –84

Radnja Slika Molimo obratite pozornost Stranica

OBJ_BUCH-1577-002.book Page 60 Thursday, December 15, 2011 12:38 PM

Eesti | 61

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Samo za zemlje EU:

Prema Europskim smjernicama

2002/96/EZ za električne i elektroničke

stare uređaje, neuporabivi električni alati

moraju se odvojeno sakupljati i dovoditi na

ekološki prihvatljivo recikliranje.

Zadržavamo pravo na promjene.

Eesti

Üldised ohutusjuhised

Kõik ohutusnõuded ja juhised

tuleb läbi lugeda. Ohutusnõuete ja

juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju

ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edasiseks

kasutamiseks hoolikalt alles.

Allpool kasutatud mõiste „Elektriline tööriist“ käib

võrgutoitega (toitejuhtmega) elektriliste tööriistade ja

akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta.

Ohutusnõuded tööpiirkonnas

fTöökoht peab olema puhas ja hästi valgustatud.

Töökohas valitsev segadus ja hämarus võib põhjustada

õnnetusi.

fÄrge kasutage elektrilist tööriista plahvatusohtlikus

keskkonnas, kus leidub tuleohtlikke vedelikke, gaase

või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis

võivad tolmu või aurud süüdata.

fElektrilise tööriista kasutamise ajal hoidke lapsed ja

teised isikud töökohast eema. Kui Teie tähelepanu

kõrvale juhitakse, võib seade Teie kontrolli alt väljuda.

Elektriohutus

fElektrilise tööriista pistik peab pistikupessa sobima.

Pistiku kallal ei tohi teha mingeid muudatusi. Ärge

kasutage kaitsemaandusega elektriliste tööriistade

puhul adapterpistikuid. Muutmata pistikud ja sobivad

pistikupesad vähendavad elektrilöögi saamise riski.

fVältige kehakontakti maandatud pindadega, nagu

torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on

maandatud, on elektrilöögi oht suurem.

fHoidke seadet vihma ja niiskuse eest. Kui elektrilisse

tööriista on sattunud vett, on elektrilöögi oht suurem.

fÄrge kasutage toitejuhet otstarvetel, milleks see ei ole

ette nähtud, näiteks elektrilise tööriista kandmiseks,

ülesriputamiseks või pistiku pistikupesast

väljatõmbamiseks. Hoidke toitejuhet kuumuse, õli,

teravate servade ja seadme liikuvate osade eest.

Kahjustatud või keerduläinud toitejuhtmed suurendavad

elektrilöögi ohtu.

fKui töötate elektrilise tööriistaga vabas õhus, kasutage

ainult selliseid pikendusjuhtmeid, mida on lubatud

kasutada ka välistingimustes. Välistingimustes kasuta-

miseks sobiva pikendusjuhtme kasutamine vähendab

elektrilöögi ohtu.

fKui elektrilise tööriista kasutamine niiskes

keskkonnas on vältimatu, kasutage

rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasu-

tamine vähendab elektrilöögi ohtu.

Inimeste turvalisus

fOlge tähelepanelik, jälgige, mida Te teete, ning toimige

elektrilise tööriistaga töötades kaalutletult. Ärge

kasutage elektrilist tööriista, kui olete väsinud või

uimastite, alkoholi või ravimite mõju all. Hetkeline

tähelepanematus seadme kasutamisel võib põhjustada

tõsiseid vigastusi.

fKandke isikukaitsevahendeid ja alati kaitseprille.

Isikukaitsevahendite, näiteks tolmumaski,

libisemiskindlate turvajalatsite, kaitsekiivri või

kuulmiskaitsevahendite kandmine – sõltuvalt elektrilise

tööriista tüübist ja kasutusalast – vähendab vigastuste

ohtu.

fVältige seadme tahtmatut käivitamist. Enne pistiku

ühendamist pistikupessa, aku ühendamist seadme

külge, seadme ülestõstmist ja kandmist veenduge, et

elektriline tööriist on välja lülitatud. Kui hoiate

elektrilise tööriista kandmisel sõrme lülitil või ühendate

vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla

õnnetused.

fEnne elektrilise tööriista sisselülitamist eemaldage

selle küljest reguleerimis- ja mutrivõtmed. Seadme

pöörleva osa küljes olev reguleerimis- või mutrivõti võib

põhjustada vigastusi.

fVältige ebatavalist kehaasendit. Võtke stabiilne

tööasend ja hoidke kogu aeg tasakaalu. Nii saate

elektrilist tööriista ootamatutes olukordades paremini

kontrollida.

fKandke sobivat rõivastust. Ärge kandke laiu riideid ega

ehteid. Hoidke juuksed, rõivad ja kindad seadme

liikuvatest osadest eemal. Lotendavad riided, ehted või

pikad juuksed võivad sattuda seadme liikuvate osade

vahele.

fKui on võimalik paigaldada tolmueemaldus- ja

tolmukogumisseadiseid, veenduge, et need on

seadmega ühendatud ja et neid kasutatakse õigesti.

Tolmueemaldusseadise kasutamine vähendab tolmust

põhjustatud ohte.

Elektriliste tööriistade hoolikas käsitsemine ja

kasutamine

fÄrge koormake seadet üle. Kasutage töö tegemiseks

selleks ettenähtud elektrilist tööriista. Sobiva

elektrilise tööriistaga töötate ettenähtud jõudluspiirides

efektiivsemalt ja ohutumalt.

fÄrge kasutage elektrilist tööriista, mille lüliti on rikkis.

Elektriline tööriist, mida ei ole enam võimalik lülitist sisse

ja välja lülitada, on ohtlik ning tuleb parandada.

TÄHELEPANU

OBJ_BUCH-1577-002.book Page 61 Thursday, December 15, 2011 12:38 PM

62 | Eesti

1 619 P09 899 | (15.12.11) Bosch Power Tools

fTõmmake pistik pistikupesast välja ja/või eemaldage

seadmest aku enne seadme reguleerimist, tarvikute

vahetamist ja seadme ärapanekut. See ettevaatus-

abinõu väldib elektrilise tööriista soovimatut käivitamist.

fKasutusvälisel ajal hoidke elektrilisi tööriistu lastele

kättesaamatus kohas. Ärge laske seadet kasutada

isikutel, kes seadet ei tunne või pole siintoodud

juhiseid lugenud. Asjatundmatute isikute käes on

elektrilised tööriistad ohtlikud.

fHoolitsege seadme eest korralikult. Kontrollige, kas

seadme liikuvad osad töötavad veatult ega kiildu kiini.

Veenduge, et seadme detailid ei ole murdunud või

kahjustatud määral, mis mõjutab seadme töökindlust.

Laske kahjustatud detailid enne seadme kasutamist

parandada. Paljude õnnetuste põhjuseks on halvasti

hooldatud elektrilised tööriistad.

fHoidke lõiketarvikud teravad ja puhtad. Hoolikalt

hooldatud, teravate lõikeservadega lõiketarvikud

kiilduvad harvemini kinni ja neid on lihtsam juhtida.

fKasutage elektrilist tööriista, lisavarustust, tarvikuid

jne vastavalt siintoodud juhistele ning nii, nagu

konkreetse seadmetüübi jaoks ette nähtud. Arvestage

seejuures töötingimuste ja teostatava töö iseloomuga.

Elektriliste tööriistade nõuetevastane kasutamine võib

põhjustada ohtlikke olukordi.

Teenindus

fLaske elektrilist tööriista parandada ainult

kvalifitseeritud spetsialistidel, kes kasutavad

originaalvaruosi. Nii tagate püsivalt seadme ohutu töö.

Ohutusnõuded puurvasarate

kasutamisel

fKandke kuulmiskaitsevahendeid. Müra võib kahjustada

kuulmist.

fKasutage seadme tarnekomplekti kuuluvaid

lisakäepidemeid. Kontrolli kaotus seadme üle võib

põhjustada vigastusi.

fKui teostate töid, mille puhul võib tarvik või kruvi

tabada varjatud elektrijuhtmeid või seadme enda

toitejuhet, hoidke seadet ainult käepideme isoleeritud

pinnast. Kontakt pinge all oleva elektrijuhtmega võib

pingestada seadme metallosad ja põhjustada elektrilöögi.

Muud ohutusnõuded ja tööjuhised

fPöörake tähelepanu võrgupingele! Vooluallika pinge

peab ühtima elektrilise tööriista andmesildil märgitud

pingega. Andmesildil toodud 230/240 V seadmeid võib

kasutada ka 220 V võrgupinge korral.

fVarjatult paiknevate elektrijuhtmete, gaasi- või

veetorude avastamiseks kasutage sobivaid

otsimisseadmeid või pöörduge kohaliku elektri-, gaasi-

või veevarustusfirma poole. Kokkupuutel

elektrijuhtmetega tulekahju- ja elektrilöögioht.

Gaasitorustiku vigastamisel plahvatusoht. Veetorustiku

vigastamisel materiaalne kahju või elektrilöögioht.

fKeerake lisakäepide tugevasti kinni, hoidke elektrilist

tööriista kahe käega ja võtke stabiilne asend. Elektriline

tööriist püsib kahe käega hoides kindlamini käes.

fKinnitage töödeldav toorik. Kinnitusseadmete või kruus-

tangidega kinnitatud toorik püsib kindlamalt kui käega

hoides.

fPuidu, metalli, keraamiliste plaatide ja plastmaterjalide

löögita puurimiseks, samuti kruvide keeramiseks

kasutatakse ilma SDS-plus-kinnituseta tarvikuid (nt

silindrilise sabaga puure). Nende tarvikute jaoks läheb vaja

kiirkinnituspadrunit või hammasvööpadrunit.

fVahetatav padrun lukustub automaatselt. Lukustuse

kontrollimiseks tõmmake vahetatavat padrunit.

fSDS-plus-tarviku paigaldamine: Lukustuse

kontrollimiseks tõmmake tarvikut.

fKahjustatud tolmukaitse laske kohe välja vahetada.

Tolmukaitse kaitseb seadet töötamise ajal puurimistolmu

sissetungimise eest. Tarviku paigaldamisel jälgige, et

tolmukaitse ei saa viga.

fSelliste materjalide nagu pliisisaldusega värvide,

teatavate puiduliikide, mineraalide ja metalli tolm võib

kahjustada tervist ja tekitada allergilisi reaktsioone,

hingamisteede haigusi ja/või vähki. Asbesti sisaldavat

materjali tohivad töödelda üksnes vastava ala asjatundjad.

–Kasutage konkreetse materjali eemaldamiseks sobivat

tolmuimejat.

–Tagage töökohas hea ventilatsioon.

–Soovitav on kasutada hingamisteede kaitsemaski

filtriga P2.

Pidage kinni töödeldavate materjalide suhtes Teie riigis

kehtivatest eeskirjadest.

fVältige tolmu kogunemist töökohta. Tolm võib kergesti

süttida.

fKui tarvik peaks kinni kiiluma, lülitage elektriline

tööriist välja. Vabastage tarvik.

fEnne elektrilise tööriista sisselülitamist veenduge, et

tarvik saab vabalt liikuda. Kinnikiilunud puuriga seadme

sisselülitamisel tekivad suured reaktsioonimomendid.

fEnne käestpanekut oodake, kuni elektriline tööriist on

seiskunud. Kasutatav tarvik võib kinni kiilduda ja

põhjustada kontrolli kaotuse seadme üle.

Sümbolid

Järgmised piltsümbolid on olulised kasutusjuhendi lugemisel

ja mõistmisel. Pidage palun piltsümbolid ja nende tähendus

meeles. Piltsümbolite õige tõlgendamine aitab Teil seadet

tõhusamalt ja ohutumalt käsitseda.

Sümbol Tähendus

PBH 2100 RE, PBH 2100 SRE,

PBH 2500 RE, PBH 2500 SRE:

Puurvasar

halliga markeeritud ala: käepide

(isoleeritud haardepind)

OBJ_BUCH-1577-002.book Page 62 Thursday, December 15, 2011 12:38 PM

Eesti | 63

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Tarnekomplekt

Puurvasar, lisakäepide ja sügavuspiirik.

Otsakud ja teised joonistel kujutatud või kirjeldatud

lisatarvikud ei kuulu standardvarustusse.

Lisatarvikute täieliku loetelu leiate meie lisatarvikute

kataloogist.

Nõuetekohane kasutamine

Elektriline tööriist on ette nähtud betooni, tellise ja kivi

löökpuurimiseks ning kergemateks meiseldustöödeks.

Samuti sobib see puidu, metalli, keraamiliste plaatide ja

plastmaterjalide löögita puurimiseks ja nimetatud

materjalidesse kruvide keeramiseks.

Tehnilised andmed

Toote tehnilised omadused on toodud tabelis leheküljel 77.

Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete

ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud

andmed varieeruda.

Tootenumber

Lugege läbi kõik ohutusnõuded ja

juhised

Enne mis tahes tööde teostamist

elektrilise tööriista kallal tõmmake

pistik pistikupesast välja

Kandke kaitsekindaid

Kandke kuulmiskaitsevahendeid.

Kandke kaitseprille

Liikumissuund

Reaktsioonisuund

Järgmine tööetapp

Keelatud toiming

Parem/vasak käik

Löögita puurimine

Löökpuurimine

Meiseldamine

Kruvid

Vario-Lock

Sisselülitamine

Väljalülitamine

Lüliti (sisse/välja) lukustamine

Lüliti (sisse/välja) vabastamine

Sümbol Tähendus

Väike pöörete/löökide arv

Suur pöörete/löökide arv

Tolmuimemine

Padrun

Määrige tarviku padrunisse kinnituvat

osa kergelt

Hammasvööpadrun

P1Nimivõimsus

E Löögitugevus EPTA-Procedure

05/2009 kohaselt

n0Tühikäigupöörded

ØPuuri max läbimõõt

Betoonis

Teras

Puit

Kaal EPTA-Procedure 01/2003 järgi

Kaitseaste

LwA Helivõimsuse tase

LpA Helirõhu tase

ahVibratsiooni kogutase

K Mõõtemääramatus

Sümbol Tähendus

OBJ_BUCH-1577-002.book Page 63 Thursday, December 15, 2011 12:38 PM

64 | Eesti

1 619 P09 899 | (15.12.11) Bosch Power Tools

Pöörake palun tähelepanu oma tööriista andmesildil toodud

tootenumbrile. Seadmete kaubanduslik tähistus võib olla

erinev.

Vastavus normidele

Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“

kirjeldatud toode vastab järgmistele standarditele või

normdokumentidele: EN 60745 vastavalt direktiivide

2011/65/EL, 2004/108/EÜ, 2006/42/EÜ.

Tehniline toimik (2006/42/EÜ) saadaval:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 07.12.2011

Andmed müra/vibratsiooni kohta

Andmed on toodud tabelis leheküljel 77.

Vibratsiooni koguväärtus (kolme suuna vektorsumma),

kindlaks tehtud vastavalt standardile EN 60745.

Käesolevas juhendis toodud vibratsioon on mõõdetud

standardi EN 60745 kohase mõõtemeetodi järgi ja seda saab

kasutada elektriliste tööriistade omavaheliseks

võrdlemiseks. See sobib ka vibratsiooni esialgseks

hindamiseks.

Toodud vibratsioonitase on tüüpiline elektrilise tööriista

kasutamisel ettenähtud töödeks. Kui aga elektrilist tööriista

kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid

või kui tööriista hooldus pole piisav, võib vibratsioonitase

kõikuda. See võib vibratsiooni tööperioodi jooksul tunduvalt

suurendada.

Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka

aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid

tegelikult tööle rakendamata. See võib vibratsiooni

tööperioodi jooksul tunduvalt vähendada.

Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju

eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu

ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv

töökorraldus.

Kokkupanek ja kasutamine

Järgmisest tabelist leiate juhised elektrilise tööriista kokkupanekuks ja kasutamiseks. Juhiseid illustreerivad joonised. Sõltuvalt

rakendusest on vajalikud juhiste eri kombinatsioonid. Pöörake tähelepanu ohutusnõuetele.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

Toimingu eesmärk Joonis Pöörake tähelepanu Lehekülg

SDS-plus-tarviku paigaldamine 178

SDS-plus-tarviku eemaldamine 279

Hammasvööpadruni paigaldamine

(PBH 2100 SRE, PBH 2500 SRE) 379

Töörežiimi ja pöörlemissuuna

valimine 480–81

Meisli asendi muutmine (Vario-lock) 581

OBJ_BUCH-1577-002.book Page 64 Thursday, December 15, 2011 12:38 PM

Latviešu | 65

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Hooldus ja puhastus

fSeadme laitmatu ja ohutu töö tagamiseks hoidke seade

ja selle ventilatsiooniavad puhtad.

Tööohutuse tagamiseks tuleb toitejuhe lasta vajaduse korral

vahetada Boschi elektriliste tööriistade volitatud

parandustöökojas.

Müügijärgne teenindus ja nõustamine

Müügiesindajad annavad vastused toote paranduse ja

hooldusega ning varuosadega seotud küsimustele. Joonised

ja lisateabe varuosade kohta leiate ka veebiaadressilt:

www.bosch-pt.com

Boschi müügiesindajad nõustavad Teid toodete ja lisa-

tarvikute ostmise, kasutamise ja seadistamisega seotud

küsimustes.

Järelepärimiste esitamisel ja tagavaraosade tellimisel

näidake kindlasti ära seadme andmesildil olev 10-kohaline

tootenumber.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: + 372 (0679) 1122

Faks: + 372 (0679) 1129

Kasutuskõlbmatuks muutunud

seadmete käitlus

Elektriseadmed, lisatarvikud ja pakendid tuleks

keskkonnasäästlikult ringlusse võtta.

Ärge visake kasutusressursi ammendanud elektrilisi tööriistu

olmejäätmete hulka!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Liidu direktiivile

2002/96/EÜ elektri- ja

elektroonikaseadmete jäätmete kohta ning

direktiivi kohaldamisele liikmesriikides

tuleb kasutusressursi ammendanud

elektrilised tööriistad eraldi kokku koguda

ja keskkonnasäästlikult ringlusse võtta.

Tootja jätab endale õiguse muudatuste tegemiseks.

Latviešu

Vispārējie drošības noteikumi darbam

ar elektroinstrumentiem

Uzmanīgi izlasiet visus drošības

noteikumus. Šeit sniegto drošības

noteikumu un norādījumu neievērošana var izraisīt aizdegša-

nos un būt par cēloni elektriskajam triecienam vai nopietnam

savainojumam.

Lisakäepideme keeramine 681

Puurimissügavuse X seadistamine 782

Tolmueemaldusliitmiku

monteerimine (Saugfix) 882

Sisse-/väljalülitamine ja pöörete

arvu reguleerimine 983

Lüliti (sisse/välja) lukustamine 10 83

Lüliti (sisse/välja) vabastamine 11 83

Lisatarviku valik –84

Toimingu eesmärk Joonis Pöörake tähelepanu Lehekülg

BRĪDINĀJUMS

OBJ_BUCH-1577-002.book Page 65 Thursday, December 15, 2011 12:38 PM

66 | Latviešu

1 619 P09 899 | (15.12.11) Bosch Power Tools

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai

izmantošanai.

Turpmākajā izklāstā lietotais apzīmējums „elektroinstru-

ments“ attiecas gan uz tīkla elektroinstrumentiem (ar elektro-

kabeli), gan arī uz akumulatora elektroinstrumentiem (bez

elektrokabeļa).

Drošība darba vietā

fSekojiet, lai darba vieta būtu tīra un sakārtota.

Nekārtīgā darba vietā un sliktā apgaismojumā var viegli

notikt nelaimes gadījums.

fNelietojiet elektroinstrumentu eksplozīvu vai

ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu

gāzes vai putekļu saturu gaisā. Darba laikā elektroinstru-

ments nedaudz dzirksteļo, un tas var izsaukt viegli degošu

putekļu vai tvaiku aizdegšanos.

fLietojot elektroinstrumentu, neļaujiet nepiederošām

personām un jo īpaši bērniem tuvoties darba vietai.

Citu personu klātbūtne var novērst uzmanību, kā rezultātā

jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošība

fElektroinstrumenta kontaktdakšai jābūt piemērotai

elektrotīkla kontaktligzdai. Kontaktdakšas konstrukci-

ju nedrīkst nekādā veidā mainīt. Nelietojiet kontakt-

dakšas salāgotājus, ja elektroinstruments caur kabeli

tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas

konstrukcijas kontaktdakša, kas piemērota kontaktligzdai,

ļauj samazināt elektriskā trieciena saņemšanas risku.

fDarba laikā nepieskarieties sazemētiem priekšme-

tiem, piemēram, caurulēm, radiatoriem, plītīm vai

ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug

risks saņemt elektrisko triecienu.

fNelietojiet elektroinstrumentu lietus laikā, neturiet to

mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug

risks saņemt elektrisko triecienu.

fNenesiet un nepiekariet elektroinstrumentu aiz

elektrokabeļa. Neraujiet aiz kabeļa, ja vēlaties atvienot

instrumentu no elektrotīkla kontaktligzdas. Sargājiet

elektrokabeli no karstuma, eļļas, asām šķautnēm un

elektroinstrumenta kustīgajām daļām. Bojāts vai

samezglojies elektrokabelis var būt par cēloni elektris-

kajam triecienam.

fDarbinot elektroinstrumentu ārpus telpām, iz-

mantojiet tā pievienošanai vienīgi tādus paga-

rinātājkabeļus, kuru lietošana ārpus telpām ir atļauta.

Lietojot elektrokabeli, kas piemērots darbam ārpus tel-

pām, samazinās risks saņemt elektrisko triecienu.

fJa elektroinstrumentu tomēr nepieciešams lietot vie-

tās ar paaugstinātu mitrumu, izmantojiet tā pievieno-

šanai noplūdes strāvas aizsargreleju. Lietojot noplūdes

strāvas aizsargreleju, samazinās risks saņemt elektrisko

triecienu.

Personiskā drošība

fDarba laikā saglabājiet paškontroli un rīkojieties sa-

skaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties

noguris vai atrodaties alkohola, narkotiku vai medi-

kamentu izraisītā reibumā. Strādājot ar elektroinstru-

mentu, pat viens neuzmanības mirklis var būt par cēloni

nopietnam savainojumam.

fIzmantojiet individuālos darba aizsardzības līdzekļus.

Darba laikā nēsājiet aizsargbrilles. Individuālo darba

aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un

aizsargķiveres vai ausu aizsargu) pielietošana atbilstoši

elektroinstrumenta tipam un veicamā darba raksturam ļauj

izvairīties no savainojumiem.

fNepieļaujiet elektroinstrumenta patvaļīgu ieslēgša-

nos. Pirms elektroinstrumenta pievienošanas elektro-

tīklam, akumulatora ievietošanas vai izņemšanas, kā

arī pirms elektroinstrumenta pārnešanas pārliecinie-

ties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja

pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektro-

barošanas avotam laikā, kad elektroinstruments ir ie-

slēgts, var viegli notikt nelaimes gadījums.

fPirms elektroinstrumenta ieslēgšanas neaizmirstiet

izņemt no tā regulējošos instrumentus vai atslēgas.

Regulējošais instruments vai atslēga, kas ieslēgšanas brīdī

atrodas elektroinstrumenta kustīgajās daļās, var radīt

savainojumu.

fDarba laikā izvairieties ieņemt neērtu vai nedabisku

ķermeņa stāvokli. Vienmēr ieturiet stingru stāju un

centieties saglabāt līdzsvaru. Tas atvieglo elektroinstru-

menta vadību neparedzētās situācijās.

fIzvēlieties darbam piemērotu apģērbu. Darba laikā

nenēsājiet brīvi plandošas drēbes un rotaslietas.

Netuviniet matus, apģērbu un aizsargcimdus elektro-

instrumenta kustīgajām daļām. Elektroinstrumenta

kustīgajās daļās var ieķerties vaļīgas drēbes, rotaslietas un

gari mati.

fJa elektroinstrumenta konstrukcija ļauj tam pievienot

ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas

ierīci, sekojiet, lai tā būtu pievienota un pareizi dar-

botos. Pielietojot putekļu uzsūkšanu vai savākšanu/uz-

krāšanu, samazinās to kaitīgā ietekme uz strādājošās

personas veselību.

Saudzējoša apiešanās un darbs ar elektro-

instrumentiem

fNepārslogojiet elektroinstrumentu. Katram darbam iz-

vēlieties piemērotu elektroinstrumentu. Elektroinstru-

ments darbojas labāk un drošāk pie nominālās slodzes.

fNelietojiet elektroinstrumentu, ja ir bojāts tā ieslē-

dzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir

bīstams lietošanai un to nepieciešams remontēt.

fPirms elektroinstrumenta apkopes, regulēšanas vai

darbinstrumenta nomaiņas atvienojiet tā kontakt-

dakšu no barojošā elektrotīkla vai izņemiet no tā

akumulatoru. Šādi iespējams novērst elektroinstrumenta

nejaušu ieslēgšanos.

fJa elektroinstruments netiek lietots, uzglabājiet to pie-

mērotā vietā, kur elektroinstruments nav sasniedzams

bērniem un personām, kuras neprot ar to rīkoties vai

nav iepazinušās ar šiem noteikumiem. Ja elektroinstru-

mentu lieto nekompetentas personas, tas var apdraudēt

cilvēku veselību.

OBJ_BUCH-1577-002.book Page 66 Thursday, December 15, 2011 12:38 PM

Latviešu | 67

Bosch Power Tools 1 619 P09 899 | (15.12.11)

fRūpīgi veiciet elektroinstrumenta apkalpošanu. Pār-

baudiet, vai kustīgās daļas darbojas bez traucējumiem

un nav iespiestas, vai kāda no daļām nav salauzta vai

bojāta, vai katra no tām pareizi funkcionē un pilda tai

paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas

tiktu savlaicīgi nomainītas vai remontētas pilnvarotā

remonta darbnīcā. Daudzi nelaimes gadījumi notiek

tāpēc, ka elektroinstruments pirms lietošanas nav

pienācīgi apkalpots.

fSavlaicīgi notīriet un uzasiniet griezošos darbinstru-

mentus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar

asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un

ir vieglāk vadāmi.

fLietojiet vienīgi tādus elektroinstrumentus, papild-

piederumus, darbinstrumentus utt., kas atbilst šeit

sniegtajiem norādījumiem, ņemot vērā arī konkrētos

darba apstākļus un pielietojuma īpatnības. Elektro-

instrumentu lietošana citiem mērķiem, nekā tiem, kuriem

to ir paredzējusi ražotājfirma, ir bīstama un var novest pie

neparedzamām sekām.

Apkalpošana

fNodrošiniet, lai elektroinstrumenta remontu veiktu

kvalificēts personāls, nomaiņai izmantojot oriģinālās

rezerves daļas un piederumus. Tikai tā iespējams panākt

un saglabāt vajadzīgo darba drošības līmeni.

Drošības noteikumi perforatoriem

fLietojiet līdzekļus dzirdes orgānu aizsardzībai. Trokšņa

iedarbība var radīt paliekošus dzirdes traucējumus.

fLietojiet papildrokturus, ja tie ir piegādāti kopā ar

elektroinstrumentu. Kontroles zaudēšana var kļūt par

cēloni savainojumiem.

fVeicot darbus, kuru laikā darbinstruments vai

ieskrūvējamā skrūve var skart slēptus elektriskos

vadus vai paša instrumenta elektrokabeli, turiet

instrumentu tikai aiz izolētajām virsmām.

Instrumentam saskaroties ar spriegumnesošiem vadiem,

spriegums var nonākt arī uz tā metāla daļām un izraisīt

elektrisko triecienu.

Citi drošības noteikumi un norādījumi

darbam

fPievadiet pareizu elektrotīkla spriegumu!

Elektrobarošanas avota spriegumam jāatbilst vērtībai,

kas norādīta uz elektroinstrumenta marķējuma

plāksnītes. Elektroinstrumentus, kas paredzēti 230 V

vai 240 V spriegumam, var darbināt arī no 220 V

elektrotīkla.

fLietojiet piemērotu metālmeklētāju slēpto pievadlīniju

atklāšanai vai arī griezieties pēc palīdzības vietējā

komunālās saimniecības iestādē. Kontakta rezultātā ar

elektrotīkla līniju, var izcelties ugunsgrēks un strādājošā

persona var saņemt elektrisko triecienu. Gāzes vada

bojājums var izraisīt sprādzienu. Kontakta rezultātā ar

ūdensvada cauruli, var tikt bojātas materiālās vērtības.

fStingri pieskrūvējiet papildrokturi, darba laikā cieši

turiet elektroinstrumentu ar abām rokām un ieņemiet

stabilu ķermeņa stāvokli. Elektroinstrumentu ir drošāk

vadīt ar abām rokām.

fNostipriniet apstrādājamo priekšmetu. Iestiprinot

apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma

ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar

rokām.

fUrbšanai bez triecieniem kokā, metālā, keramiskajos

materiālos un plastmasā, kā arī skrūvēšanai jālieto

darbinstrumenti bez SDS-plus stiprinājuma (piemēram,

urbji ar cilindrisku kātu). Šo darbinstrumentu

iestiprināšanai nepieciešama bezatslēgas vai zobaploces

urbjpatrona.

fNomaināmā urbjpatrona automātiski fiksējas

stiprinājumā. Pārbaudiet urbjpatronas fiksāciju, nedaudz

pavelkot to ārā no stiprinājuma.

fSDS-plus darbinstrumentu iestiprināšana: Pārbaudiet

darbinstrumenta fiksāciju, nedaudz pavelkot aiz tā.

fNodrošiniet, lai bojātais putekļu aizsargs tiktu

nekavējoties nomainīts. Putekļu aizsargs darba laikā

novērš urbšanas putekļu iekļūšanu darbinstrumenta

stiprinājumā. Iestiprinot darbinstrumentu, sekojiet, lai

putekļu aizsargs netiktu bojāts.

fDažu materiālu, piemēram, svinu saturošu krāsu,

atsevišķu šķirņu koksnes, minerālu un metālu putekļi

var būt kaitīgi veselībai un izraisīt alerģiskas reakcijas,

kā arī elpošanas ceļu slimības un/vai vēzi. Azbestu

saturošus materiālus drīkst apstrādāt vienīgi personas ar

īpašām profesionālām iemaņām.

–Pielietojiet apstrādājamajam materiālam vispiemēro-

tāko putekļu uzsūkšanas metodi.

–Darba vietai jābūt labi ventilējamai.

–Darba laikā ieteicams izmantot masku elpošanas ceļu

aizsardzībai ar filtrēšanas klasi P2.

Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas

attiecas uz apstrādājamo materiālu.

fNepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var

viegli aizdegties.

fJa iestrēgst darbinstruments, vispirms izslēdziet

elektroinstrumentu. Tad izbrīvējiet darbinstrumentu.

fPirms elektroinstrumenta ieslēgšanas pārbaudiet, vai

darbinstruments var brīvi griezties. Mēģinot ieslēgt

elektroinstrumentu, kurā iestiprinātais urbšanas

darbinstruments ir iestrēdzis, veidojas liels reaktīvais

griezes moments.

fPirms elektroinstrumenta novietošanas nogaidiet, līdz

tas pilnīgi apstājas. Kustībā esošs darbinstruments var ie-

strēgt, izsaucot kontroles zaudēšanu pār

elektroinstrumentu.

Simboli

Tālāk aplūkotie simboli ir svarīgi, lai lasītu un pareizi izprastu

šo lietošanas pamācību. Iegaumējiet šos simbolus un to

nozīmi. Simbolu pareiza interpretācija ļaus vieglāk un drošāk

lietot elektroinstrumentu.

OBJ_BUCH-1577-002.book Page 67 Thursday, December 15, 2011 12:38 PM

68 | Latviešu

1 619 P09 899 | (15.12.11) Bosch Power Tools

Piegādes komplekts

Perforators, papildrokturis un dziļuma ierobežotājs.

Darbinstruments un citi attēlotie vai aprakstītie piederumi

neietilpst standarta piegādes komplektā.

Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu

piederumu katalogā.

Pielietojums

Elektroinstruments ir paredzēts betona, ķieģeļu un akmens

triecienurbšanai, kā arī viegliem atskaldīšanas darbiem. Tas ir

piemērots arī koka, metāla, keramikas un plastmasas

urbšanai bez triecieniem, kā arī skrūvēšanai.

Simbols Nozīme

PBH 2100 RE, PBH 2100 SRE,

PBH 2500 RE, PBH 2500 SRE:

Perforators

Pelēkā krāsā iekrāsotā virsma: rokturis

(ar izolētu noturvirsmu)

Izstrādājuma numurs

Uzmanīgi izlasiet visus drošības

noteikumus un norādījumus

Pirms jebkura darba ar

elektroinstrumentu atvienojiet tā

kontaktdakšu no elektrotīkla

kontaktligzdas

Nēsājiet aizsargcimdus

Nēsājiet ausu aizsargus.

Nēsājiet aizsargbrilles

Kustības virziens

Reakcijas virziens

Nākošais darbības solis

Aizliegta darbība

Griešanās virziena pārslēgšana

Urbšana bez triecieniem

Triecienurbšana

Atskaldīšana ar kaltu

Skrūves

Vario-Lock

Ieslēgšana

Izslēgšana

Ieslēdzēja fiksēšana

Ieslēdzēja atbrīvošana

Neliels griešanās ātrums/triecienu

biežums

Liels griešanās ātrums/triecienu

biežums

Uzsūkšana

Darbinstrumenta turētājs

Pārklājiet iestiprināmā

darbinstrumenta kāta galu ar nelielu

daudzumu smērvielas

Zobaploces urbjpatrona

P1Nominālā patērējamā jauda

E Atsevišķo triecienu enerģija atbilstoši

EPTA-Procedure 05/2009

n0Griešanās ātrums brīvgaitā

ØMaks. urbju diametrs

Betons

Tērauds

Koks

Svars atbilstoši EPTA-Procedure

01/2003

Elektroaizsardzības klase

LwA Trokšņa jaudas līmenis

LpA Trokšņa spiediena līmenis

ahKopējā vibrācijas paātrinājuma vērtība

KIzkliede

Simbols Nozīme

OBJ_BUCH-1577-002.book Page 68 Thursday, December 15, 2011 12:38 PM

Latviešu | 69

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Tehniskie parametri

Izstrādājuma tehniskie parametri ir sniegti tabulā, kas

aplūkojama lappusē 77.

Šādi parametri tiek nodrošināti pie nominālā

elektrobarošanas sprieguma [U] 230 V. Iekārtām, kas

paredzētas citam spriegumam vai ir modificētas atbilstoši

nacionālajiem standartiem, šie parametri var atšķirties.

Lūdzam vadīties pēc elektroinstrumenta izstrādājuma

numura. Atsevišķiem izstrādājumiem tirdzniecības

apzīmējumi var mainīties.

Atbilstības deklarācija

Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie

parametri“ aprakstītais izstrādājums atbilst šādiem

standartiem vai normatīvajiem dokumentiem: EN 60745, kā

arī direktīvām 2011/65/ES, 2004/108/EK un 2006/42/EK.

Tehniskā lieta (2006/42/EK) no:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 07.12.2011

Informācija par troksni un vibrāciju

Izstrādājuma tehniskie parametri ir sniegti tabulā, kas

aplūkojama lappusē 77.

Kopējā vibrācijas paātrinājuma vērtība (vektoru summa trijos

virzienos) ir noteikta atbilstoši standartam EN 60745.

Šajā pamācībā norādītais vibrācijas līmenis ir izmērīts atbils-

toši standartā EN 60745 noteiktajai procedūrai un var tikt lie-

tots instrumentu salīdzināšanai. To var izmantot arī vibrācijas

radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais vibrācijas līmenis ir attiecināms uz elektroin-

strumenta galvenajiem pielietojuma veidiem. Ja elektroin-

struments tiek lietots netipiskiem mērķiem, kopā ar netipis-

kiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots,

tā vibrācijas līmenis var atšķirties no šeit sniegtās vērtības.

Tas var ievērojami palielināt vibrācijas radīto papildu slodzi

zināmam darba laika posmam.

Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam

darba laika posmam, jāņem vērā arī laiks, kad elektroinstru-

ments ir izslēgts vai arī darbojas, taču reāli netiek izmantots

paredzētā darba veikšanai. Tas var ievērojami samazināt vib-

rācijas radīto papildu slodzi zināmam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu

no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet

elektroinstrumenta un darbinstrumentu apkalpošanu, novēr-

siet roku atdzišanu un pareizi plānojiet darbu.

Montāža un lietošana

Šeit sniegtajā tabulā ir parādītas darbības un to mērķi elektroinstrumenta montāžas un lietošanas laikā. Paskaidrojumi par

darbībām un to mērķiem ir sniegti norādītajos attēlos. Atkarībā no darbības veida, norādījumi ir piemērojami dažādās

kombinācijās. Ievērojiet drošības noteikumus.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

Darbība un tās mērķis Attēls Ievērojiet šo Lappuse

SDS-plus darbinstrumentu

iestiprināšana 178

SDS-plus darbinstrumenta

izņemšana 279

Zobaploces urbjpatronas

iestiprināšana

(PBH 2100 SRE, PBH 2500 SRE)

379

OBJ_BUCH-1577-002.book Page 69 Thursday, December 15, 2011 12:38 PM

70 | Latviešu

1 619 P09 899 | (15.12.11) Bosch Power Tools

Apkalpošana un tīrīšana

fLai nodrošinātu ilgstošu un nevainojamu elektroin-

strumenta darbību, uzturiet tīru tā korpusu un

ventilācijas atveres.

Ja nepieciešams nomainīt elektrokabeli, tas jāveic firmas

Bosch elektroinstrumentu servisa centrā vai Bosch pilnvarotā

elektroinstrumentu remonta darbnīcā, jo tā tiks saglabāts

vajadzīgais darba drošības līmenis.

Tehniskā apkalpošana un

konsultācijas klientiem

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem

par izstrādājumu remontu un apkalpošanu, kā arī par to

rezerves daļām. Kopsalikuma attēlus un informāciju par

rezerves daļām var atrast arī interneta vietnē:

www.bosch-pt.com

Bosch klientu konsultāciju grupa centīsies Jums palīdzēt

vislabākajā veidā, atbildot uz jautājumiem par izstrādājumu

un to piederumu iegādi, lietošanu un regulēšanu.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti

paziņojiet 10 zīmju izstrādājuma numuru, kas atrodams uz

elektroinstrumenta marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Dzelzavas ielā 120 S

LV-1021 Rīga

Tālr.: + 371 67 14 62 62

Telefakss: + 371 67 14 62 63

E-pasts: service-pt@lv.bosch.com

Darba režīma un griešanās virziena

izvēle 480–81

Kalta stāvokļa maiņa (Vario-Lock) 581

Papildroktura pagriešana 681

Urbšanas dziļuma X iestādīšana 782

Uzsūkšanas ierīces (Saugfix)

montāža 882

Ieslēgšana, izslēgšana un griešanās

ātruma regulēšana 983

Ieslēdzēja fiksēšana 10 83

Ieslēdzēja atbrīvošana 11 83

Piederumu izvēle –84

Darbība un tās mērķis Attēls Ievērojiet šo Lappuse

OBJ_BUCH-1577-002.book Page 70 Thursday, December 15, 2011 12:38 PM

Lietuviškai | 71

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Atbrīvošanās no nolietotajiem

izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un iesaiņojuma

materiāli jānogādā otrreizējai pārstrādei apkārtējai videi

nekaitīgā veidā.

Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!

Tikai ES valstīm

Saskaņā ar Eiropas Savienības direktīvu

2002/96/EK par nolietotajām

elektriskajām un elektroniskajām ierīcēm

un šīs direktīvas atspoguļojumiem

nacionālajā likumdošanā, lietošanai

nederīgie elektroinstrumenti jāsavāc

atsevišķi un jānogādā otrreizējai pārstrādei

apkārtējai videi nekaitīgā veidā.

Tiesības uz izmaiņām tiek saglabātas.

Lietuviškai

Bendrosios darbo su elektriniais įran-

kiais saugos nuorodos

Perskaitykite visas šias saugos

nuorodas ir reikalavimus. Jei

nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų,

gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai

susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir

ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“

apibūdina įrankius, maitinamus iš elektros tinklo (su

maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo

laido).

Darbo vietos saugumas

fDarbo vieta turi būti švari ir gerai apšviesta.

Netvarkinga arba blogai apšviesta darbo vieta gali tapti

nelaimingų atsitikimų priežastimi.

fNedirbkite su elektriniu įrankiu aplinkoje, kurioje yra

degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali

kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai

gali užsidegti.

fDirbdami su elektriniu įrankiu neleiskite šalia būti

žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį į

kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

fElektrinio įrankio maitinimo laido kištukas turi atitikti

tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negali-

ma modifikuoti. Nenaudokite kištuko adapterių su

įžemintais elektriniais įrankiais. Originalūs kištukai, tiks-

liai tinkantys elektros tinklo kištukiniam lizdui, sumažina

elektros smūgio pavojų.

fSaugokitės, kad neprisiliestumėte prie įžemintų pa-

viršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų.

Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio ri-

zika.

fSaugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į

elektrinį įrankį patenka vandens, padidėja elektros smūgio

rizika.

fNenaudokite maitinimo laido ne pagal paskirtį, t.y. ne-

neškite elektrinio įrankio paėmę už laido, nekabinkite

ant laido, netraukite už jo, jei norite iš kištukinio lizdo

ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų

karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios de-

talės ar judančios prietaiso dalys. Pažeisti arba susipynę

laidai gali tapti elektros smūgio priežastimi.

fJei su elektriniu įrankiu dirbate lauke, naudokite tik to-

kius ilginamuosius laidus, kurie tinka ir lauko darbams.

Naudojant lauko darbams pritaikytus ilginamuosius laidus,

sumažėja elektros smūgio pavojus.

fJei su elektriniu įrankiu neišvengiamai reikia dirbti

drėgnoje aplinkoje, naudokite nuotėkio srovės saugi-

klį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros

smūgio pavojus.

Žmonių sauga

fBūkite atidūs, sutelkite dėmesį į tai, ką jūs darote ir,

dirbdami su elektriniu įrankiu, vadovaukitės sveiku

protu. Nedirbkite su elektriniu įrankiu, jei esate

pavargę arba vartojote narkotikų, alkoholio ar medika-

mentų. Akimirksnio neatidumas dirbant su elektriniu

įrankiu gali tapti sunkių sužalojimų priežastimi.

fVisada dirbkite su asmens apsaugos priemonėmis ir

apsauginiais akiniais. Naudojant asmens apsaugos

priemones, pvz., respiratorių ar apsauginę kaukę, neslys-

tančius batus, apsauginį šalmą, klausos apsaugos

priemones ir kt., rekomenduojamas atitinkamai pagal

naudojamą elektrinį įrankį, sumažėja rizika susižeisti.

fSaugokitės, kad elektrinio įrankio neįjungtumėte atsi-

tiktinai. Prieš prijungdami elektrinį įrankį prie elektros

tinklo ir/arba akumuliatoriaus, prieš pakeldami ar

nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešda-

mi elektrinį įrankį pirštą laikysite ant jungiklio arba prietai-

są įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali

įvykti nelaimingas atsitikimas.

fPrieš įjungdami elektrinį įrankį pašalinkite reguliavimo

įrankius arba veržlinius raktus. Prietaiso besisukančioje

dalyje esantis įrankis ar raktas gali sužaloti.

fStenkitės, kad kūnas visada būtų normalioje padėtyje.

Dirbdami stovėkite saugiai ir visada išlaikykite pusiau-

svyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą

galėsite geriau kontroliuoti elektrinį įrankį netikėtose situa-

cijose.

fDėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių

ir papuošalų. Saugokite plaukus, drabužius ir pirštines

nuo besisukančių elektrinio įrankio dalių. Laisvus dra-

bužius, papuošalus bei ilgus plaukus gali įtraukti besisu-

kančios dalys.

fJei yra numatyta galimybė prijungti dulkių nusiurbimo

ar surinkimo įrenginius, visada įsitikinkite, ar jie yra

OBJ_BUCH-1577-002.book Page 71 Thursday, December 15, 2011 12:38 PM

72 | Lietuviškai

1 619 P09 899 | (15.12.11) Bosch Power Tools

prijungti ir ar tinkamai naudojami. Naudojant dulkių

nusiurbimo įrenginius sumažėja kenksmingas dulkių

poveikis.

Rūpestinga elektrinių įrankių priežiūra ir

naudojimas

fNeperkraukite prietaiso. Naudokite jūsų darbui

tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs

dirbsite geriau ir saugiau, jei neviršysite nurodyto

galingumo.

fNenaudokite elektrinio įrankio su sugedusiu jungikliu.

Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra

pavojingas ir jį reikia remontuoti.

fPrieš reguliuodami prietaisą, keisdami darbo įrankius

ar prieš valydami prietaisą, iš elektros tinklo lizdo

ištraukite kištuką ir/arba išimkite akumuliatorių. Ši

atsargumo priemonė apsaugos jus nuo netikėto elektrinio

įrankio įsijungimo.

fNenaudojamą elektrinį įrankį sandėliuokite vaikams ir

nemokantiems juo naudotis asmenims neprieinamoje

vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja

nepatyrę asmenys.

fRūpestingai prižiūrėkite elektrinį įrankį. Patikrinkite,

ar besisukančios prietaiso dalys tinkamai veikia ir

niekur nestringa, ar nėra sulūžusių ar pažeistų dalių,

kurios trikdytų elektrinio įrankio veikimą. Prieš vėl

naudojant prietaisą, pažeistos prietaiso dalys turi būti

sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra

blogai prižiūrimi elektriniai įrankiai.

fPjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai

prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis

briaunomis mažiau stringa ir juos yra lengviau valdyti.

fElektrinį įrankį, papildomą įrangą, darbo įrankius ir t.t.

naudokite taip, kaip nurodyta šioje instrukcijoje, ir

atsižvelkite į darbo sąlygas ir atliekamą darbą.

Naudojant elektrinius įrankius ne pagal paskirtį, gali

susidaryti pavojingos situacijos.

Aptarnavimas

fElektrinį įrankį turi remontuoti tik kvalifikuoti

specialistai ir naudoti tik originalias atsargines dalis.

Taip galima garantuoti, jog elektrinis įrankis išliks saugus

naudoti.

Saugos nuorodos dirbantiems su

smūginiais įrankiais

fNaudokite klausos apsaugos priemones. Dėl triukšmo

poveikio galima prarasti klausą.

fNaudokite su elektriniu įrankiu pateiktas papildomas

rankenas. Nesuvaldžius elektrinio įrankio, galima

susižeisti.

fJei atliekate darbus, kurių metu darbo įrankis ar

varžtas gali kliudyti paslėptus elektros laidus arba

paties prietaiso maitinimo laidą, prietaisą laikykite už

izoliuotų rankenų. Prisilietus prie laido, kuriuo teka

elektros srovė, metalinėse prietaiso dalyse gali atsirasti

įtampa ir trenkti elektros smūgis.

Papildomos saugos ir darbo nuorodos

fAtkreipkite dėmesį į tinklo įtampą! Maitinimo šaltinio

įtampa turi sutapti su elektrinio įrankio firminėje

lentelėje nurodytais duomenimis. 230/240 V

pažymėtus elektrinius įrankius galima jungti ir prie

220 V maitinimo tinklo.

fPrieš pradėdami darbą tinkamais ieškikliais

patikrinkite, ar po norimais apdirbti paviršiais nėra

pravestų elektros laidų, dujų ar vandentiekio

vamzdžių. Jei abejojate, galite pasikviesti į pagalbą

vietinius komunalinių paslaugų teikėjus. Kontaktas su

elektros laidais gali sukelti gaisro bei elektros smūgio

pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas.

Pažeidus vandentiekio vamzdį galima pridaryti daugybę

nuostolių.

fTvirtai priveržkite papildomą rankeną, dirbdami įrankį

visada tvirtai laikykite abiem rankomis ir stabiliai

stovėkite. Abiem rankomis laikomas elektrinis įrankis yra

saugiai valdomas.

fĮtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais

įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei

laikant ruošinį ranka.

fNorint gręžti be smūgio medienoje, metale, keramikoje ir

plastike bei norint sukti varžtus, reikia naudoti ne SDS-plus

sistemos įrankius (pvz., grąžtus su cilindriniu kotu). Šiems

įrankiams reikės greitojo užveržimo griebtuvo arba

vainikinio griebtuvo.

fKeičiamasis griebtuvas užsifiksuoja automatiškai.

Patikrinkite, ar užsifiksavo, t.y. keičiamąjį griebtuvą

patraukite.

fSDS-plus darbo įrankio įstatymas: Patraukę įrankį atgal,

patikrinkite, ar jis tinkamai užsifiksavo.

fPažeistą apsauginį nuo dulkių gaubtelį būtina

nedelsiant pakeisti. Apsauginis nuo dulkių gaubtelis

neleidžia gręžimo metu kylančioms dulkėms patekti į

įrankių įtvarą. Įdėdami įrankius saugokite, kad

nepažeistumėte apsauginio nuo dulkių gaubtelio.

fMedžiagų, kurių sudėtyje yra švino, kai kurių rūšių

medienos, mineralų ir metalų dulkės gali būti

kenksmingos sveikatai, sukelti alergines reakcijas,

kvėpavimo takų ligas ir (arba) vėžį. Medžiagas, kuriose

yra asbesto, leidžiama apdoroti tik specialistams.

–Jei yra galimybė, naudokite apdirbamai medžiagai

tinkančią dulkių nusiurbimo įrangą.

–Pasirūpinkite geru darbo vietos vėdinimu.

–Rekomenduojama dėvėti kvėpavimo takų apsauginę

kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms

medžiagoms taikomų taisyklių.

fSaugokite, kad darbo vietoje nesusikauptų dulkių.

Dulkės lengvai užsidega.

fUžstrigus darbo įrankiui, elektrinį įrankį išjunkite.

Atlaisvinkite darbo įrankį.

fPrieš įjungdami elektrinį įrankį patikrinkite, ar darbo

įrankis judėdamas nestringa. Įjungiant su užstrigusiu

darbo įrankiu, susidaro didelis reakcijos jėgų momentas.

OBJ_BUCH-1577-002.book Page 72 Thursday, December 15, 2011 12:38 PM

Lietuviškai | 73

Bosch Power Tools 1 619 P09 899 | (15.12.11)

fPrieš padėdami elektrinį įrankį būtinai jį išjunkite ir

palaukite, kol jo besisukančios dalys visiškai sustos.

Darbo įrankis gali užstrigti, tuomet kyla pavojus

nesuvaldyti prietaiso.

Simboliai

Kad skaitydami suprastumėte naudojimo instrukciją, svarbu

žinoti žemiau pateiktų simbolių reikšmę. Prašome įsiminti

simbolius ir jų reikšmes. Teisingai interpretuodami simbolius,

geriau ir saugiau naudositės elektriniu įrankiu.

Simbolis Reikšmė

PBH 2100 RE, PBH 2100 SRE,

PBH 2500 RE, PBH 2500 SRE:

Perforatorius

Pilkai pažymėta sritis: rankena

(izoliuotas paviršius įrankiui laikyti)

Gaminio numeris

Perskaitykite visas saugos nuorodas ir

reikalavimus

Prieš pradėdami bet kokius elektrinio

įrankio priežiūros ar remonto darbus, iš

kištukinio lizdo ištraukite kištuką

Mūvėkite apsauginėmis pirštinėmis

Dirbkite su klausos apsaugos

priemonėmis.

Dirbkite su apsauginiais akiniais

Judėjimo kryptis

Reakcijos jėgos kryptis

Kitas veiksmas

Draudžiamas veiksmas

Reversas

Gręžimas be smūgio

Gręžimas su smūgiu

Kirtimas

Varžtai

„Vario-Lock“

Įjungimas

Išjungimas

Įjungimo-išjungimo jungiklio

užfiksavimas

Įjungimo-išjungimo jungiklio

atblokavimas

Mažas sūkių/smūgių skaičius

Didelis sūkių/smūgių skaičius

Nusiurbimas

Įrankių įtvaras

Truputį patepkite darbo įrankio

įstatomąjį galą.

Vainikinis griebtuvas

P1Nominali naudojamoji galia

E Smūgio energija pagal „EPTA-

Procedure 05/2009“

n0Tuščiosios eigos sūkių skaičius

ØMaks gręžinio skersmuo

Betonas

Plienas

Mediena

Svoris pagal „EPTA-Procedure

01/2003“

Apsaugos klasė

LwA Garso galios lygis

LpA Garso slėgio lygis

ahVibracijos bendroji vertė

KPaklaida

Simbolis Reikšmė

OBJ_BUCH-1577-002.book Page 73 Thursday, December 15, 2011 12:38 PM

74 | Lietuviškai

1 619 P09 899 | (15.12.11) Bosch Power Tools

Tiekiamas komplektas

Perforatorius, papildoma rankena ir gylio ribotuvas.

Darbo įrankis ir kiti pavaizduoti ar aprašyti priedai į tiekiamą

standartinį komplektą neįeina.

Visą papildomą įrangą rasite mūsų papildomos įrangos

programoje.

Elektrinio įrankio paskirtis

Elektrinis įrankis skirtas plytoms, betonui ir natūraliam

akmeniui su smūgiu gręžti bei lengviems kirtimo darbams

atlikti. Jis taip pat tinka medienai, plastikui ir metalui gręžti be

smūgio bei varžtams sukti.

Techniniai duomenys

Gaminio techniniai duomenys pateikti lentelėje, 77 psl.

Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V.

Jei įtampa kitokia arba jei naudojamas specialus, tam tikrai

šaliai gaminamas modelis, šie duomenys gali skirtis.

Atkreipkite dėmesį į jūsų elektrinio įrankio gaminio numerį,

nes kai kurių elektrinių įrankių modelių pavadinimai gali

skirtis.

Atitikties deklaracija

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“

aprašytas gaminys atitinka žemiau pateiktus standartus ir

norminius dokumentus: EN 60745 pagal Direktyvų

2011/65/ES, 2004/108/EB, 2006/42/EB reikalavimus.

Techninė byla (2006/42/EB) laikoma:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 07.12.2011

Informacija apie triukšmą ir vibraciją

Gaminio matavimų vertės pateiktos lentelėje, 77 psl.

Triukšmo ir vibracijos bendrosios vertės (trijų krypčių

atstojamasis vektorius) nustatytos pagal EN 60745.

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas

pagal EN 60745 normoje standartizuotą matavimo metodą, ir

lyginant elektrinius įrankius jį galima naudoti. Jis skirtas

vibracijos poveikiui laikinai įvertinti.

Nurodytas vibracijos lygis atspindi pagrindinius elektrinio

įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis

naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais

arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos

lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo

laikotarpį gali žymiai padidėti.

Norint tiksliai įvertinti vibracijos poveikį per tam tikrą darbo

laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo

išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai

įvertinus, vibracijos poveikis per visą darbo laiką žymiai

sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite

papildomas apsaugos priemones, pvz.: elektrinių ir darbo

įrankių techninę priežiūrą, rankų šildymą, darbo eigos

organizavimą.

Montavimas ir naudojimas

Lentelėje pateikta elektrinio įrankio montavimo ir naudojimo veiksmų apžvalga. Paveikslėliai reiškia veiksmui skirtus nurodymus.

Priklausomai nuo naudojimo atvejo, kombinuojami skirtingi nurodymai. Atkreipkite dėmesį į saugos nuorodas.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Engineering Director

PT/ESI

Veiksmas Pav. Atkreipkite dėmesį Puslapis

SDS-plus darbo įrankio įstatymas 178

SDS-plus darbo įrankio išėmimas 279

Vainikinio griebtuvo uždėjimas

(PBH 2100 SRE, PBH 2500 SRE) 379

OBJ_BUCH-1577-002.book Page 74 Thursday, December 15, 2011 12:38 PM

Lietuviškai | 75

Bosch Power Tools 1 619 P09 899 | (15.12.11)

Priežiūra ir valymas

fReguliariai valykite elektrinį įrankį ir ventiliacines

angas jo korpuse, tuomet galėsite dirbti kokybiškai ir

saugiai.

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai

turi būti atliekama Bosch įmonėje arba įgaliotose Bosch

elektrinių įrankių remonto dirbtuvėse.

Klientų aptarnavimo skyrius ir klientų

konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus,

susijusius su jūsų gaminio remontu, technine priežiūra bei

atsarginėmis dalimis. Detalius brėžinius ir informaciją apie

atsargines dalis rasite čia:

www.bosch-pt.com

Bosch klientų konsultavimo tarnybos specialistai mielai jums

patars gaminių ir papildomos įrangos pirkimo, naudojimo bei

nustatymo klausimais.

Ieškant informacijos ir užsakant atsargines dalis būtina

nurodyti dešimtženklį gaminio užsakymo numerį.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: +370 (037) 713350

ļrankių remontas: +370 (037) 713352

Faksas: +370 (037) 713354

El. paštas: service-pt@lv.bosch.com

Veikimo režimo ir sukimosi krypties

pasirinkimas 480–81

Kalto padėties keitimas („Vario-

Lock“) 581

Papildomos rankenos pasukimas 681

Gręžimo gylio X nustatymas 782

Nusiurbimo įtaiso tvirtinimas

(„Saugfix“) 882

Įjungimas ir išjungimas, sūkių

skaičiaus nustatymas 983

Įjungimo-išjungimo jungiklio

užblokavimas 10 83

Įjungimo-išjungimo jungiklio

atblokavimas 11 83

Papildomos įrangos pasirinkimas –84

Veiksmas Pav. Atkreipkite dėmesį Puslapis

OBJ_BUCH-1577-002.book Page 75 Thursday, December 15, 2011 12:38 PM

76 | Lietuviškai

1 619 P09 899 | (15.12.11) Bosch Power Tools

Šalinimas

Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti

iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo

būti atitinkamai perdirbti.

Nemeskite elektrinių įrankių į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2002/96/EB dėl

elektros ir elektroninės įrangos atliekų ir

šios direktyvos perkėlimo į nacionalinę

teisę aktus, naudoti nebetinkami elektriniai

įrankiai turi būti surenkami atskirai ir

perdirbami aplinkai nekenksmingu būdu.

Galimi pakeitimai.

OBJ_BUCH-1577-002.book Page 76 Thursday, December 15, 2011 12:38 PM

| 77

Bosch Power Tools 1 619 P09 899 | (15.12.11)

PBH 2100 RE PBH 2100 SRE PBH 2500 RE PBH 2500 SRE

3 603 CA9 3.. 3 603 CA9 3.. 3 603 B44 4.. 3 603 B44 4..

–z–z

P1W 550 550 600 600

EJ1,71,7 1,9 1,9

n0min-1 2300 2300 2000 2000

Ø max.

kg 2,2 2,2 2,2 2,2

II II II II

LwA dB(A) 102 102 105 105

LpA dB(A) 91 91 94 94

KdB 3 333

ahm/s212 12 15 15

ahm/s2< 2,5 < 2,5 < 2,5 < 2,5

ahm/s29,5 9,5 14 14

ahm/s2< 2,5 < 2,5 < 2,5 < 2,5

Km/s21,5 1,5 1,5 1,5

OBJ_BUCH-1577-002.book Page 77 Thursday, December 15, 2011 12:38 PM

1 619 P09 899 | (15.12.11) Bosch Power Tools

78 |

OBJ_BUCH-1577-002.book Page 78 Thursday, December 15, 2011 12:38 PM

| 79

Bosch Power Tools 1 619 P09 899 | (15.12.11)

OBJ_BUCH-1577-002.book Page 79 Thursday, December 15, 2011 12:38 PM

1 619 P09 899 | (15.12.11) Bosch Power Tools

80 |

OBJ_BUCH-1577-002.book Page 80 Thursday, December 15, 2011 12:38 PM

| 81

Bosch Power Tools 1 619 P09 899 | (15.12.11)

OBJ_BUCH-1577-002.book Page 81 Thursday, December 15, 2011 12:38 PM

1 619 P09 899 | (15.12.11) Bosch Power Tools

82 |

OBJ_BUCH-1577-002.book Page 82 Thursday, December 15, 2011 12:38 PM

| 83

Bosch Power Tools 1 619 P09 899 | (15.12.11)

OBJ_BUCH-1577-002.book Page 83 Thursday, December 15, 2011 12:38 PM

1 619 P09 899 | (15.12.11) Bosch Power Tools

84 |

1 607 000 173

2 602 025 102

1 618 571 014

Ø 2,5 – 13 mm

1 607 950 045

2 603 001 019

2 607 000 207

1 618 580 000

SDS-plus

OBJ_BUCH-1577-002.book Page 84 Thursday, December 15, 2011 12:38 PM

PBH 2100 RE/SRE, 2500 RE/SRE Bosch RE

Navigation menu

Versions of this User Manual:

Views

Navigation
