Swiss SA

CHS-1600 CHS-2000

Operating / Safety instructions

Allgeneine Sicherheitshinweise

Правила техники безопасности

Қауіпсіздік техникасы ережелері

Istruzioni operative e di sicurezza

2-10

11-19

20-29

RUS

KZ 30-39

40-48

Manual instruction | Electric chain saw

Congratulation!

Dear customer,

the team of IVT would like to thank you for the

choice and for the condence shown to our product.

Our aim is, always to oer an innovative, high-class-

strong and prize-adequate product to the customer.

We wish you much pleasure in do-it-yourselfers

activity, free of friction with this machine.

Your IVT Swiss SA team

Warranty

We guarantee that IVT

appliances are in accordance

with statutory/country-specic

regulations (proof and purchase

by invoice or delivery note)

The warranty is not valid for

consumables and accessories

which partly belong to the scope of supplies.

The warranty cannot be invoked in the following

cases:

Normal wear of mechanisms and assemblies 1.

which have a limited life;

Maintenance and replacement of hardware 2.

that wears quickly (carbon brushes, cutting tools,

gearwheels);

Overloads or loads which are too extensive 3.

and lead to:

simultaneous failure of one or more •

hardware parts and assemblies functionally

connected with the system;

burning, charring, melting due to •

excessive internal temperatures of the

hardware (heating elements,switches,wiri

ng,housings);

mechanical damage, presence of foreing 4.

objects in the appliance;

commercial use;5.

use of purposes not mentioned in this 6.

instruction manual;

dismantling and repair work not carried out by 7.

IVT specialist.

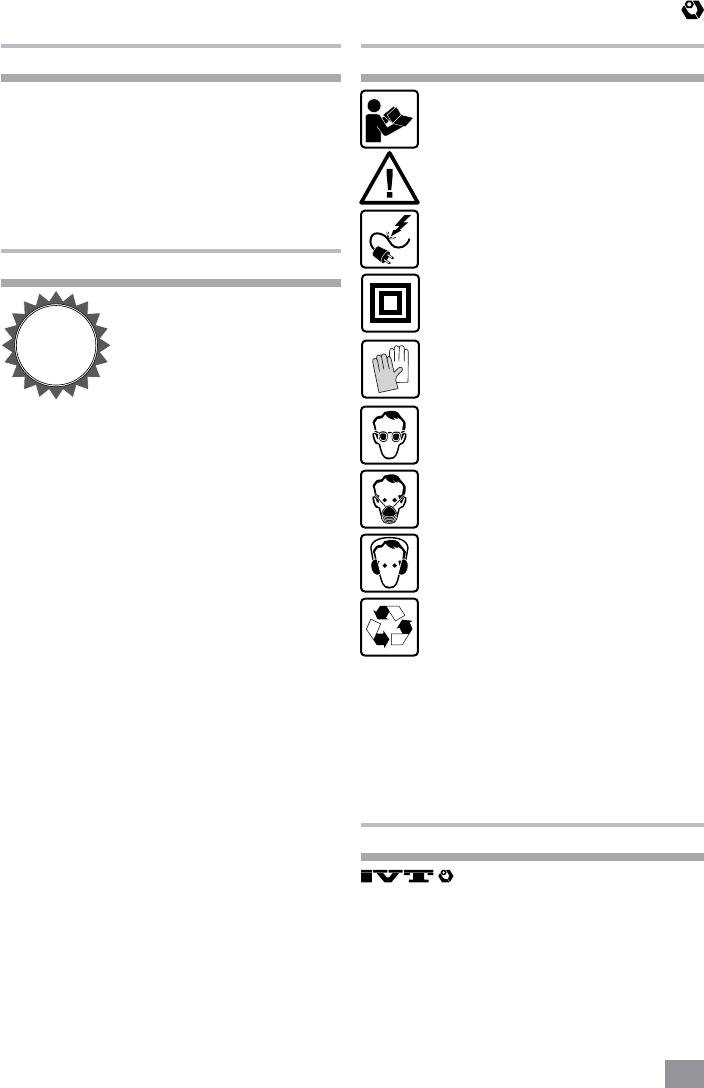

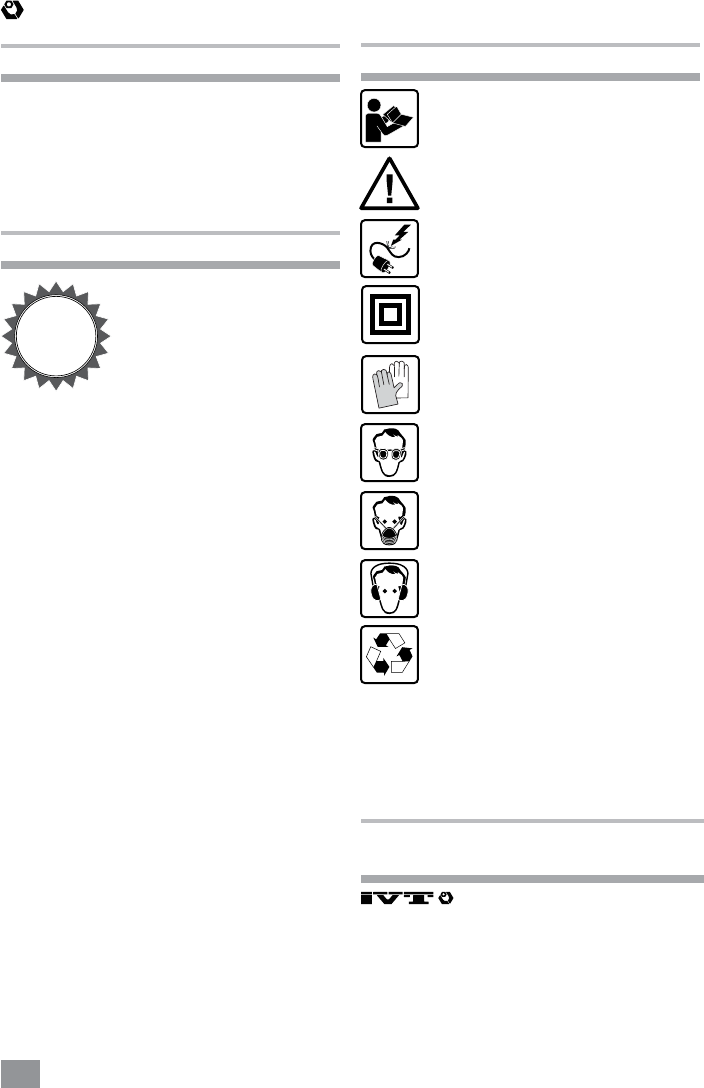

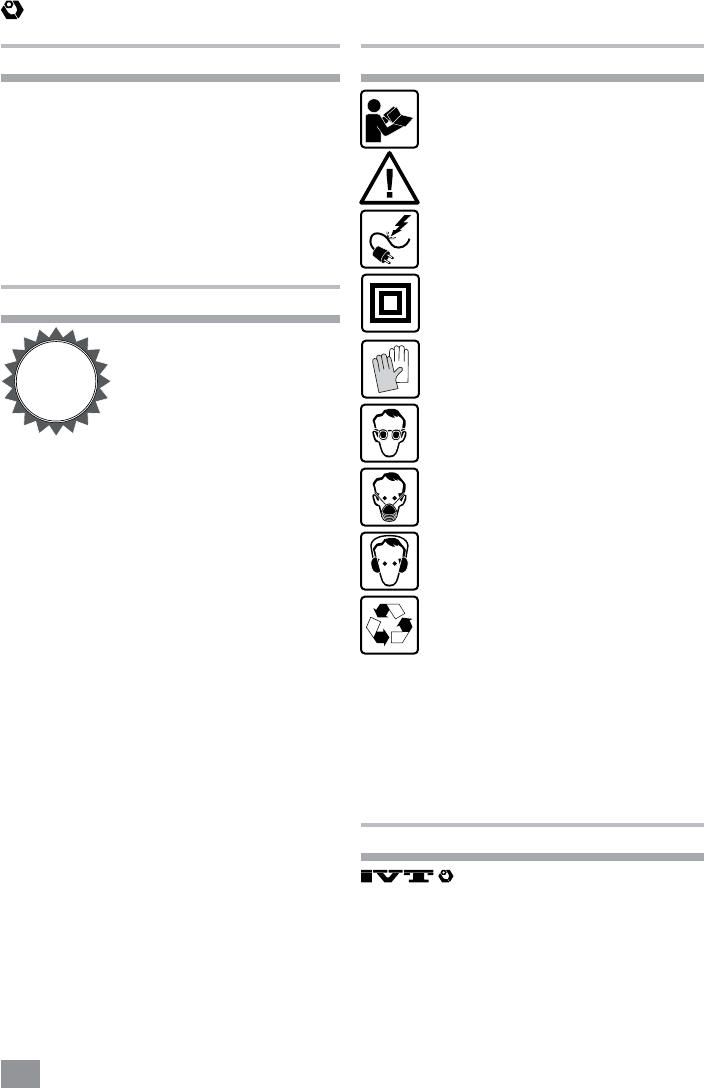

Symbols

user must read the instruction manual

warning!

warning: electric shock

double insulation

wear protective gloves

wear eye protection

wear dust mask

wear ear protection

please recycle

Service and customer assistance

Swiss Sa

Via cantonale, 2 CH 6917

Barbengo, Switzerland

Tel +41 91 6000555

+41 91 6000556

Fax. + 41 91 6000557

mail: info@ivt-ht.com

web: www.ivt-ht.com

CHS-1600

10 12

CHS-2000

7 2 11 1

4 513

15 14

14 29 12 11 1

135

1015

Manual instruction | Electric chain saw

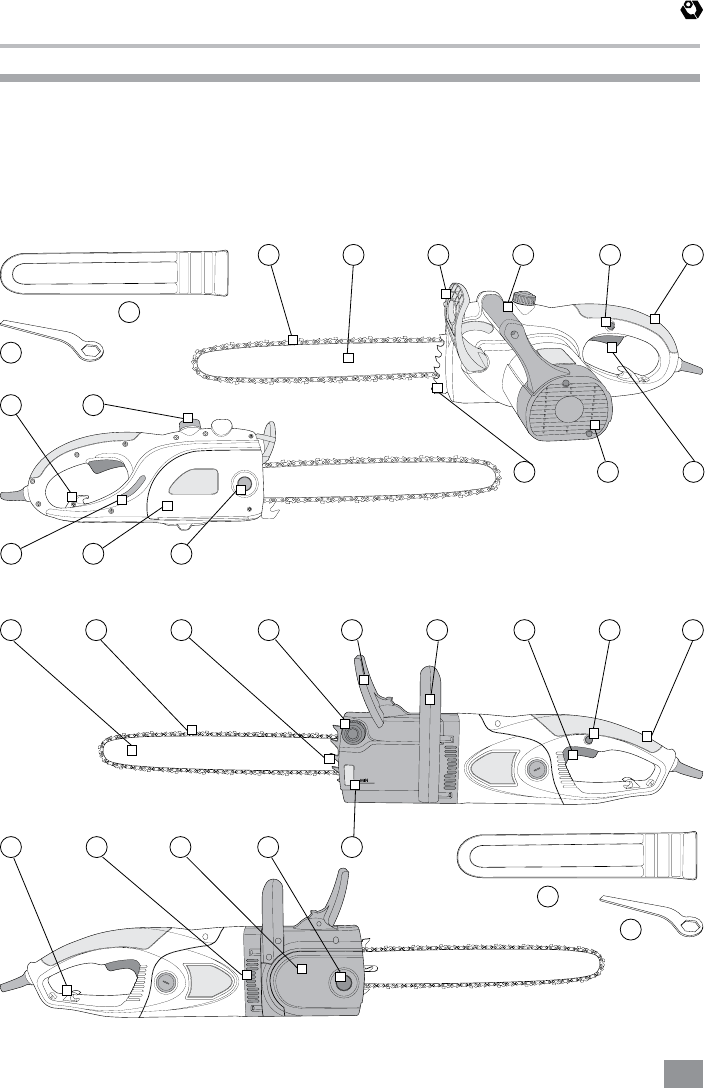

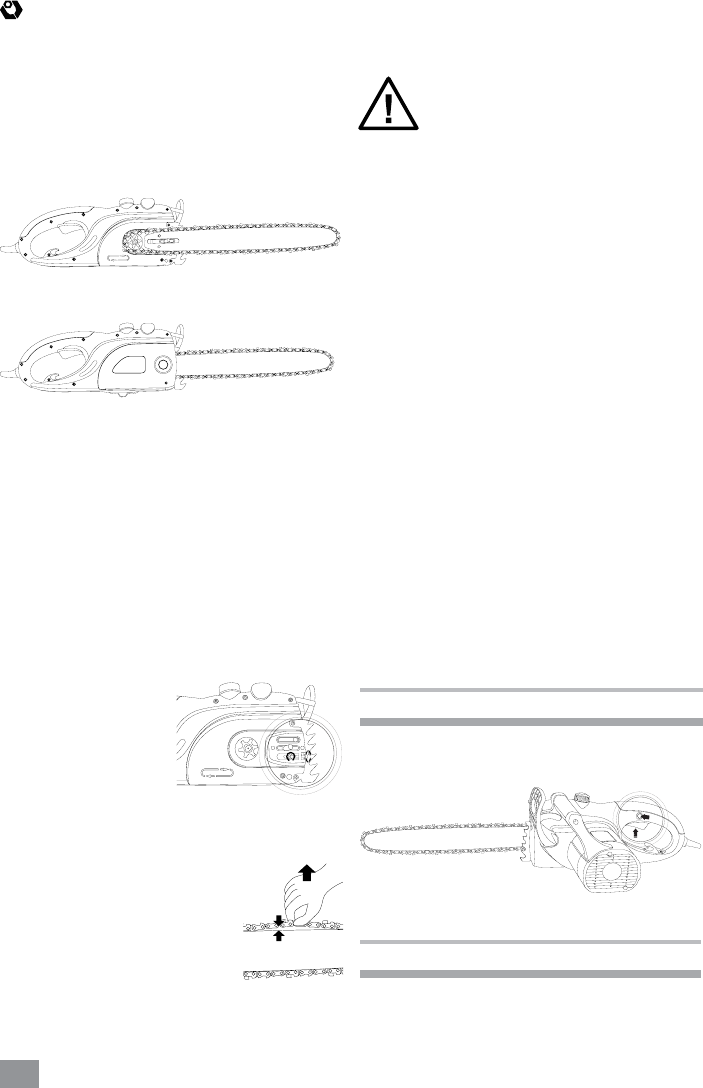

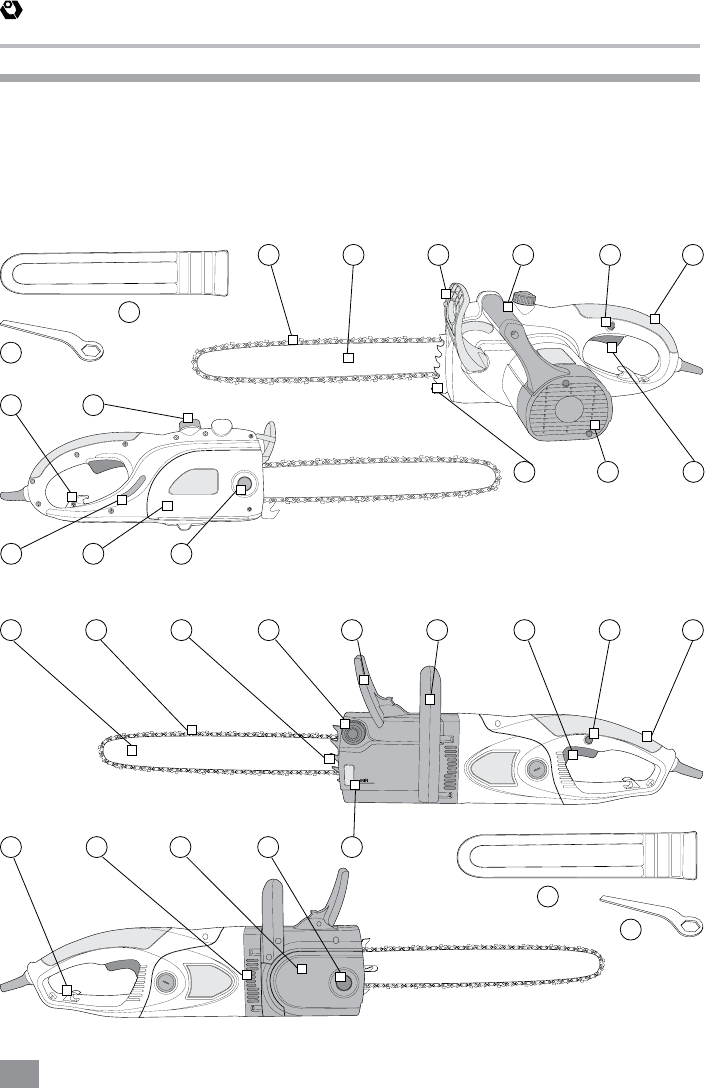

Operating controls

Rear Handle1.

Front Handle2.

Chain guard3.

Casing4.

Anchor nut5.

Saw chain6.

Guide bar7.

Notched rest8.

Chain brake initiator9.

Ventilation slots10.

Switch lock button11.

On/O switch12.

Oil level window13.

Oil tank cap14.

Cable-xing hook15.

Spanner16.

Manual instruction | Electric chain saw

Safety regulations for the use

This model row of the electric chain saw is intended

for felling trees, cutting logs, branches, timber,

planks and so on and it may be used for transverse

or longitudinal cuts.

You nd in the specialized trade or on our website

our assortment of accessories which allows an

extensive application for the use.

The following listed safety instructions should serve

you for the right use and for the protection of your

own safety. Therefore please read this very carefully.

When passing this device over to a third person,

these instructions must be handed out, too.

Please, read and take note of the following

comments that regard your protection against

electric shock and risk of injury and re.

Connecting to power source

For safety purposes your tool is designed with •

double protective insulation and doesn’t need any

earthing. Voltage data indicated on the name plate

shall conform to the power source ratings.

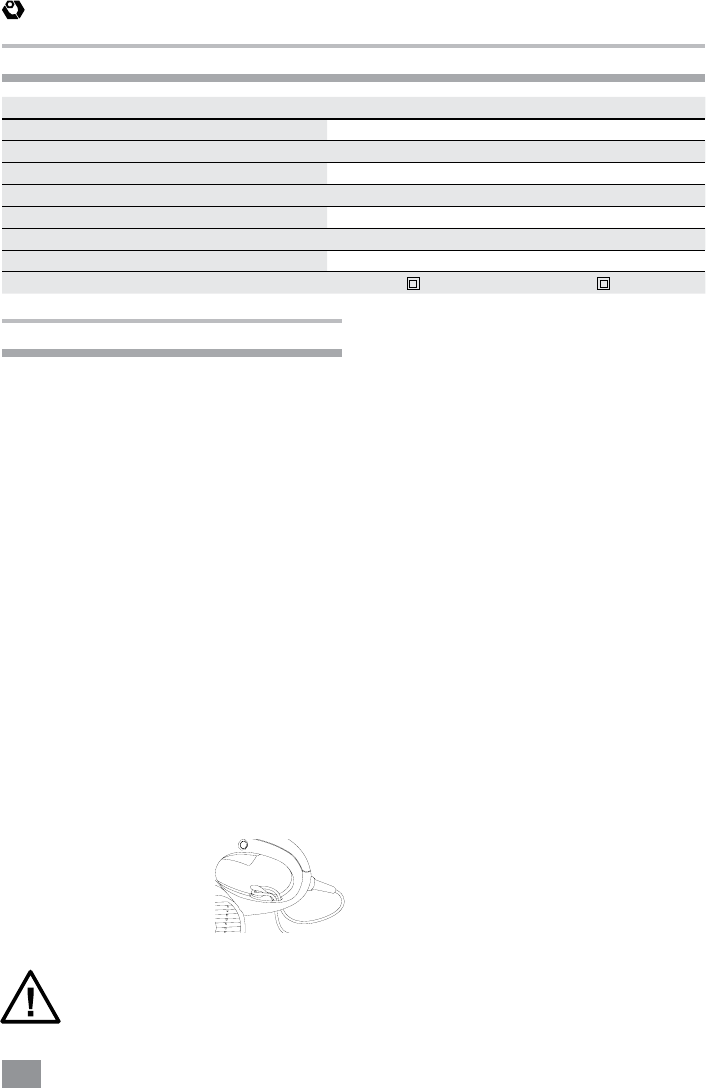

CAUTION:• the position of

the current-conducting cable

as is shown on gure shall be

the necessary prerequisite of

your safety.

Use of art improper extension cord may

be hazardous! Extension cord and its

socket must be splash-proof, made of

rubber or have rubber encasement.

Use a strain relief device with extension cords to •

relieve tension.

Inspect the connection cord on a regular basis •

in order to detect any damage: proper condition

of the cable shall be the necessary prerequisite for

operation.

If the tool’s cable must be replaced, use only a •

power cable provided by the manufacturer.

To prevent damage of power or extension cords •

should not be driven over, squeezed or stretched.

Protect the cables against overheating, contact with

oils or sharp edges.

To increase safety, it is recommended to use a •

residual current device (RCD), rated for a leakage

current of no more than 30 mA. Check the condition

of such devices, prior to each use.

If the power or extension cord couplings are •

replaced. their water-resistance and mechanical

strength must be preserved.

WARNING!• The machine must be turned o and

unplugged from the mains before being adjusted

or cleaned and if the cable is cut, damaged or

entangled.

Using the device

Before using the tool check it and its accessories •

for proper condition and operating safety. A faulty

tool must not be used.

When using the machine, avoid contact with •

body parts and earthed items (ex. pipes, radiators,

stoves, refrigerators, etc.).

Wear close-tting working clothes. Loose •

clothing or jewelry could get caught in the rotating

saw chain.

If you have long hair, wear headgear.•

Protective gloves must be worn when assembling •

or checking the chain and its operation in order

to avoid injuries caused by contact with the sharp

edges of the chain.

It is recommended that gloves, non-slip footwear •

and additional foot protection means (toe caps) be

worn.

In situations in which head injury is a real •

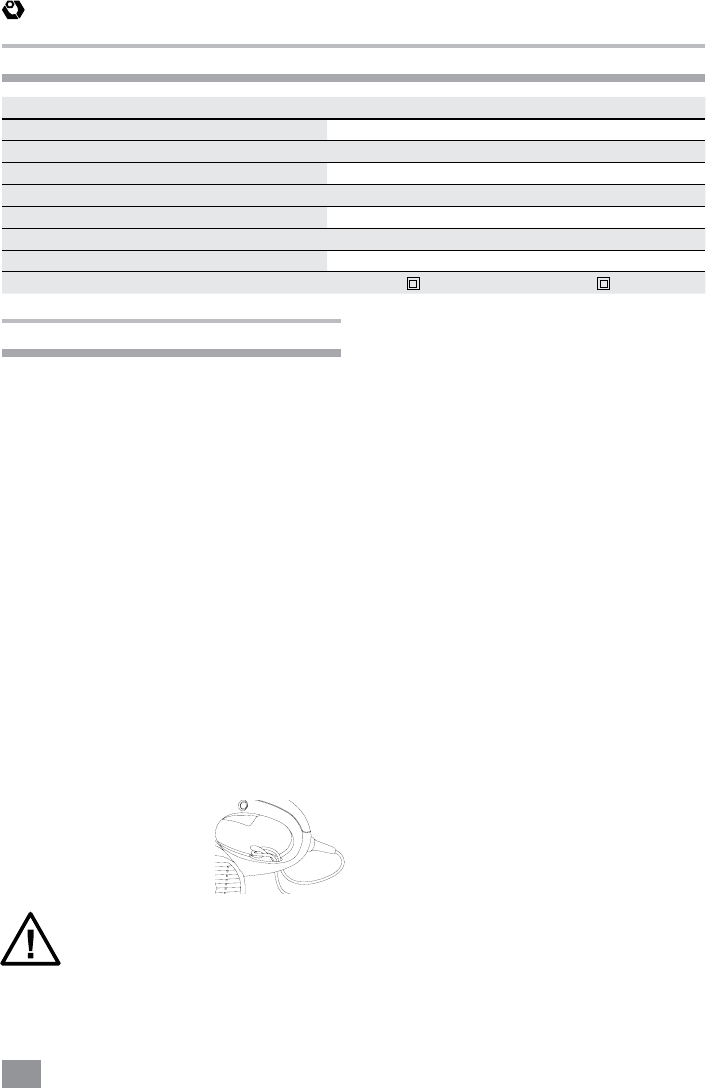

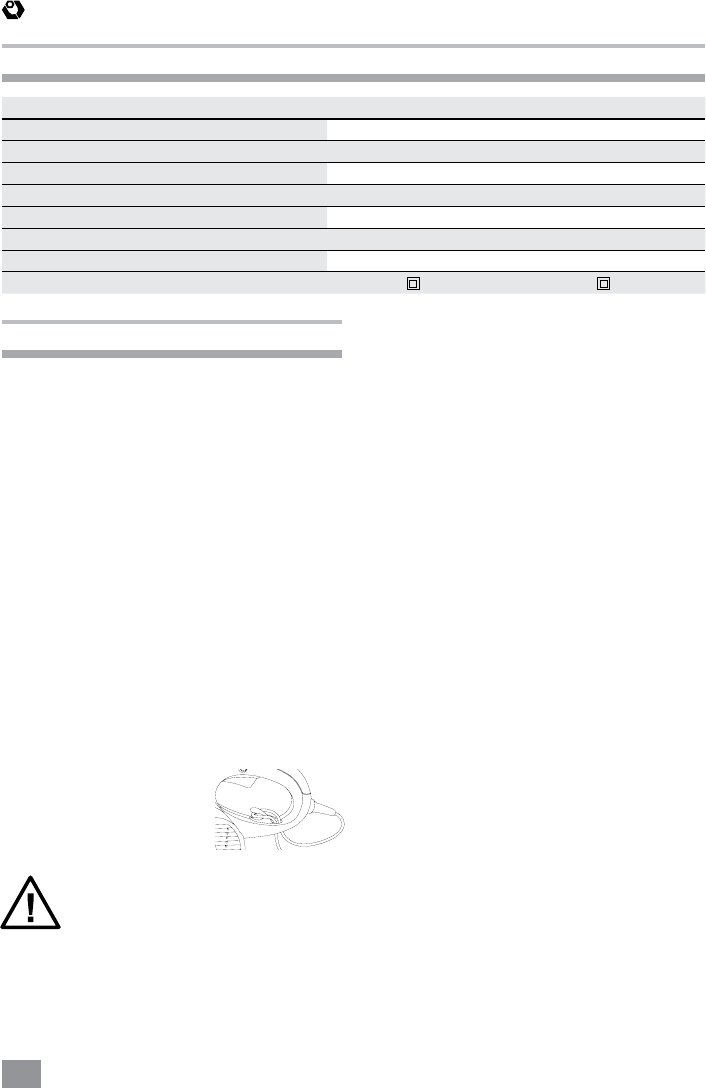

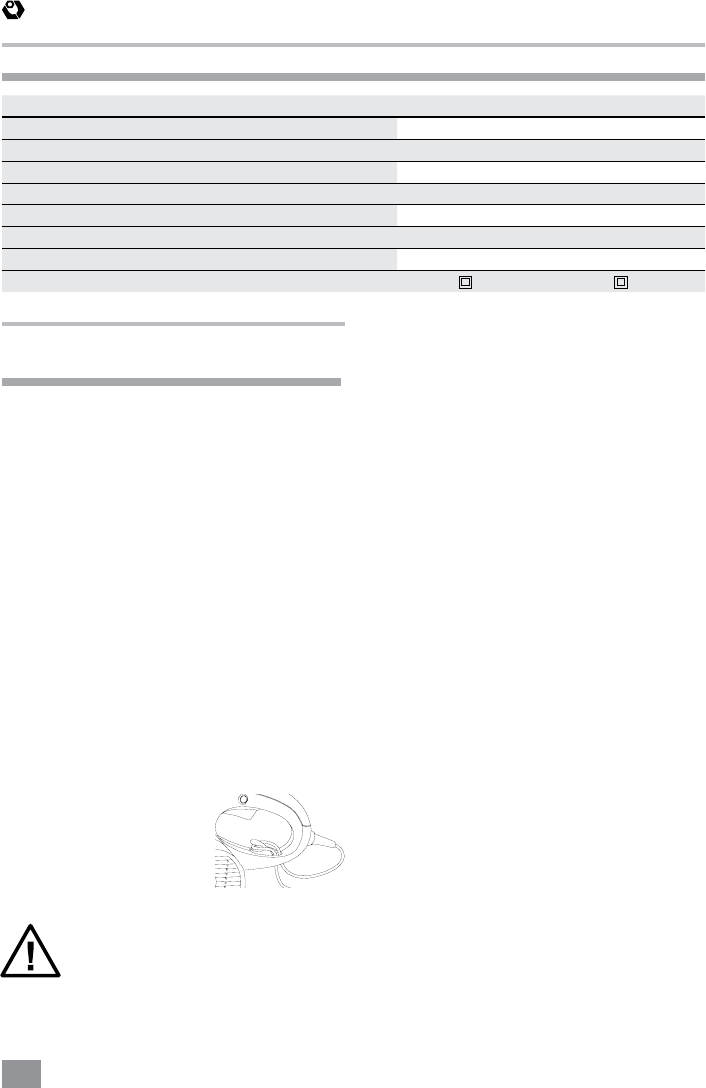

Tool specication

model CHS-1600 CHS-2000

rated power (W) 1600 2000

amperage by voltage 230V (Amps) 7.0 8.7

no-load speed (RPM) 7600 7600

no-load speed linear (m/s) 13.5 13.5

chainbar lenght (mm) 355 405

max. cutting size (mm) 355 405

weight (Kg) 5.75 6.35

safety class / II / II

1721

1820192322

Manual instruction | Electric chain saw

consideration a hardhat or similar headgear should

be worn.

Wear safety glasses to protect your eyes. Helmets •

with integrated face protection are suitable.

Ensure that all spanners and other tools used •

to adjust the device have been removed to a safe

distance before turning on the device.

Worn or damaged parts must be duly changed •

in order to ensure safety.

The machine should be stored with its cutting •

parts unsheathed after use.

Operation

The operator should use the tool only for its •

intended purposes. Local conditions must be taken

into consideration.

Under no circumstances may the device be •

used in close proximity to other people, children or

animals.

The machine may not be used after the •

consumption of alcohol, narcotics or narcotic

anesthetics medication.

The tool shall be operated only by trained •

operators, or by those who can demonstrate their

ability to operate it properly. The tool is not for use

by children or adolescents.

Pay attention to what you are doing. Use a •

sensible approach to the job. Do not use the

machine if you cannot concentrate on the job.

Pay careful attention to the machine that is •

plugged in. Turn the saw o and remove your nger

from the trigger between individual cuts and when

changing location.

Under no circumstances should you take hold of •

the cutting part of the machine with your hands. do

not touch the moving saw chain with your hands.

The operator or the tool owner shall be liable •

for the possible accidents or damage that can be

caused to the third persons or their property.

Be aware, how the tool can be stopped quickly •

in case of danger.

The tool must never be operated with the •

damaged or dismantled safety guards.

While operating the tool always pay attention to •

the complete mounting of all grips and protective

guards. I Do not operate the tool that is not properly

assembled or underwent the unapproved changes

Always hold the machine with both hands whilst •

you are working. Mobile trunks and branch timber

should be xed to a trestle using clamps or other

suitable tools.

Under no circumstances should the machine be •

held by its protective devices.

Do not allow cables to come within the working •

zone of the cutting part of the machine.

Always ensure there are solid supports and that •

balance is maintained when using the machine,

especially when using props or steps.

Pay careful attention to the surrounding •

environment in order to be able to timely react to a

possible dangerous situation.

Setup

Before any work on the machine itself,

pull the mains plug.

Protective gloves must be worn when

touching the chain.

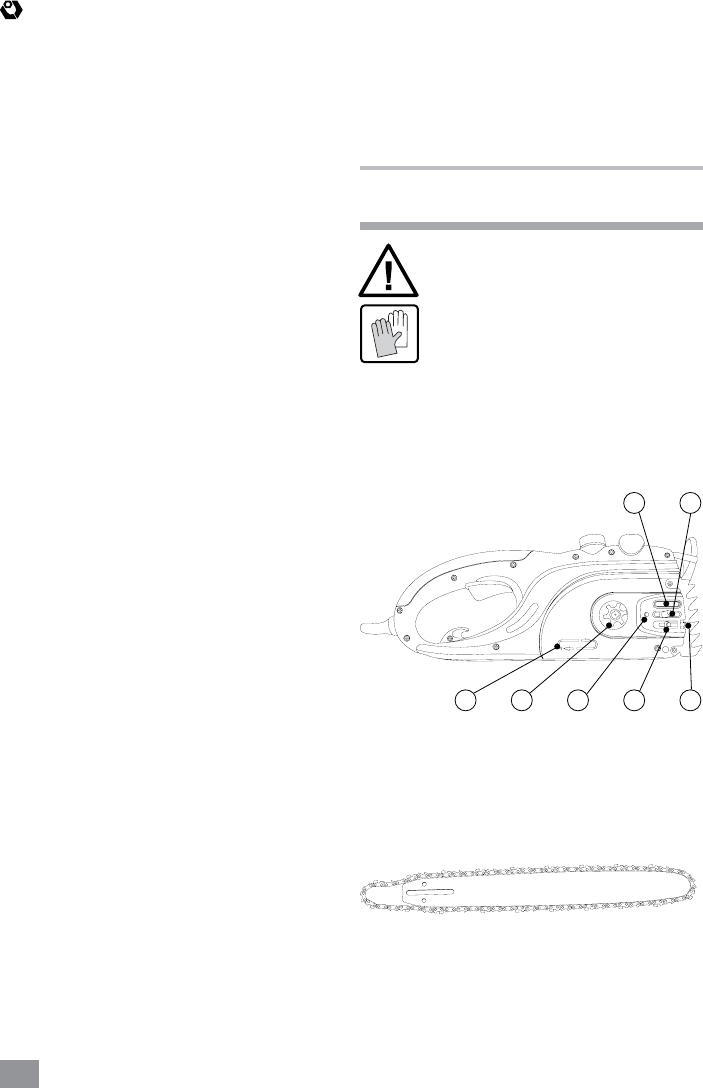

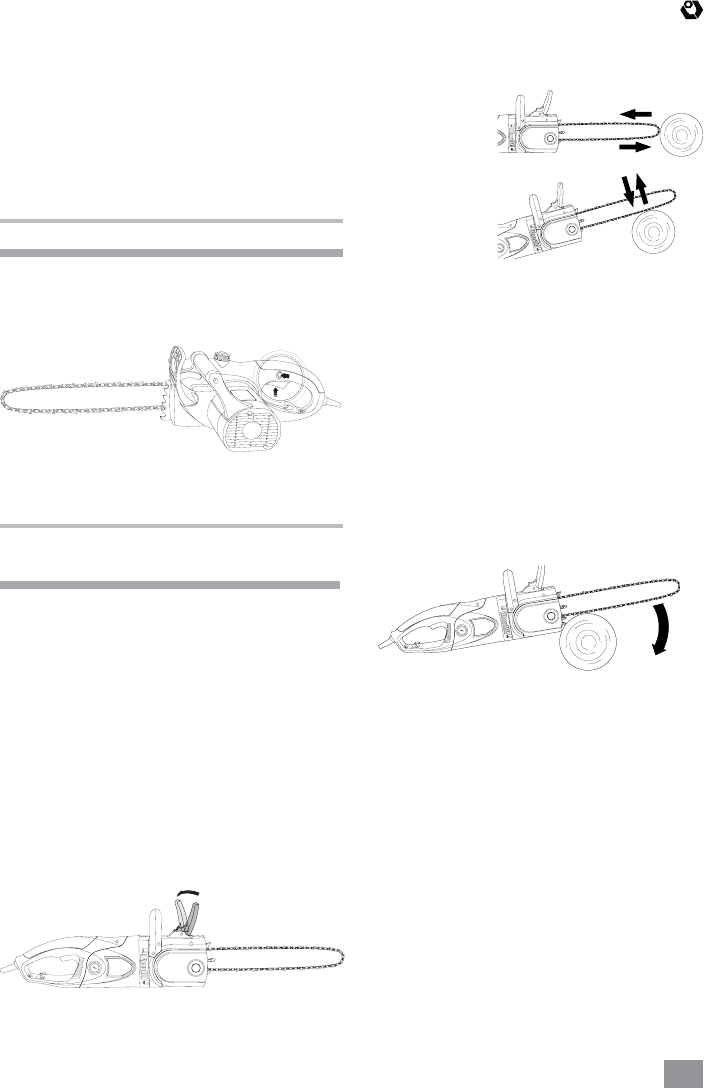

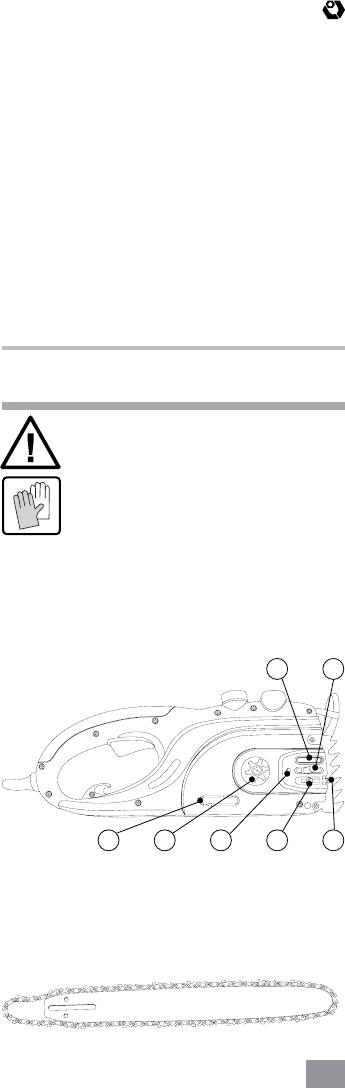

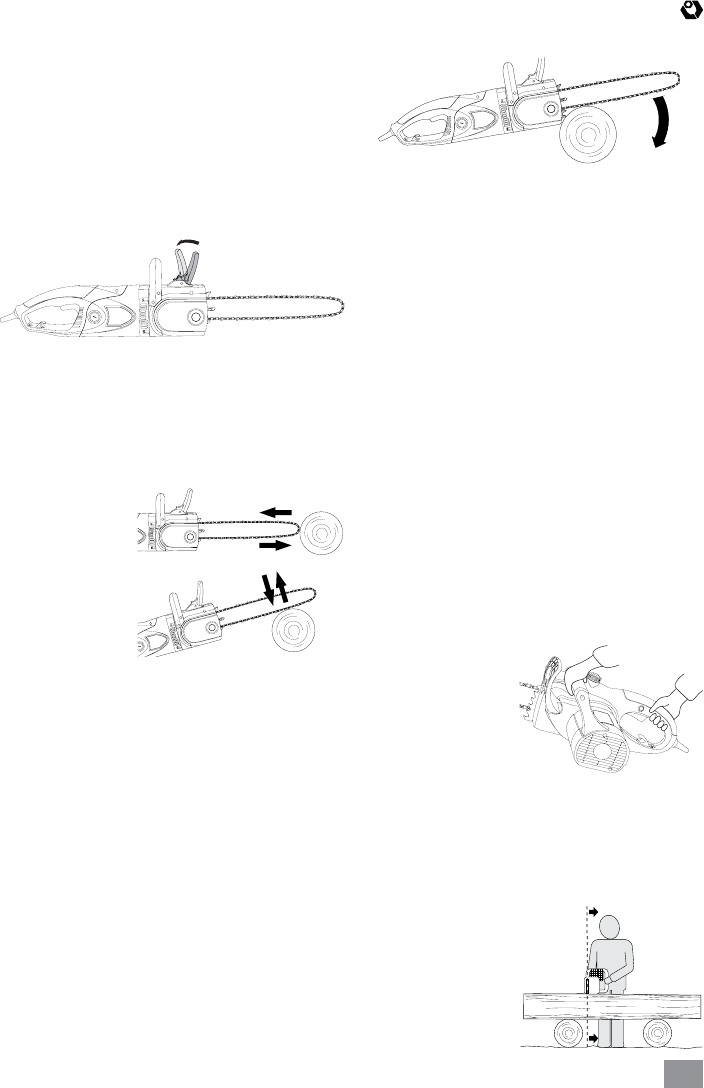

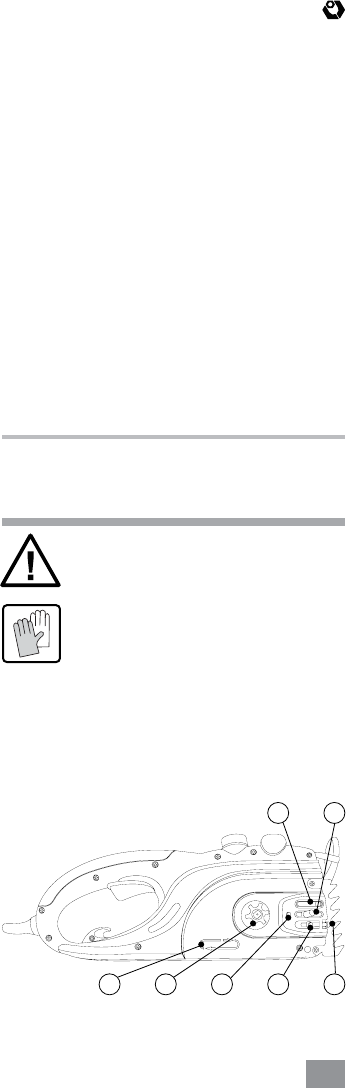

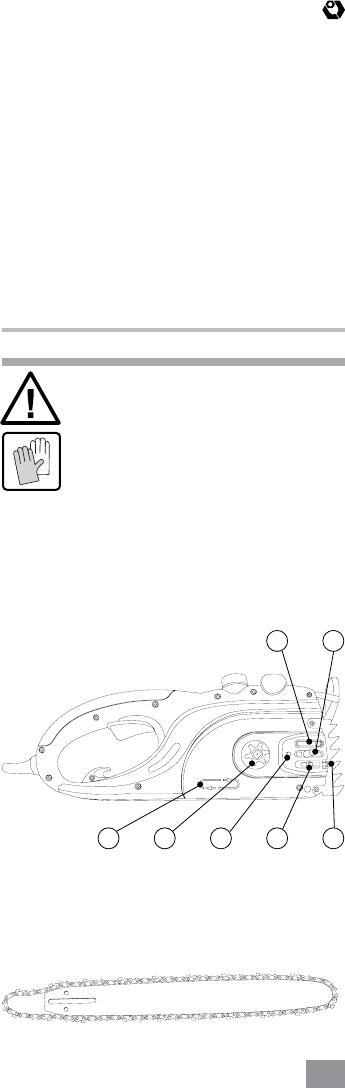

Assembling the Chain and Guide Bar

17. Positioning pin

18. Chain tension bolt

19. Guide

20. Chain tension pin

21. Oil jet

22. Rotation direction symbol

23. Chain wheel

Place the machine on a level surface.•

Place saw chain (6) in the channel all around •

guide bar (7). Pay attention to the correct direction

of movement. Ensure that the direction of the chain

is the same as that of rotation direction symbol

(22).

Place the chain around chain wheel (23) and •

guide bar (7) in the same way, such that positioning

pin (17) and guide (19) fall into the longitudinal

aperture of guide bar (7) and chain tension pin (20)

falls into the hole provided for it on guide bar (7). If

required, turn chain tension bolt (18) to adjust pin

(20) to the aperture. Check that all parts are correctly

3-4 mm

1 2

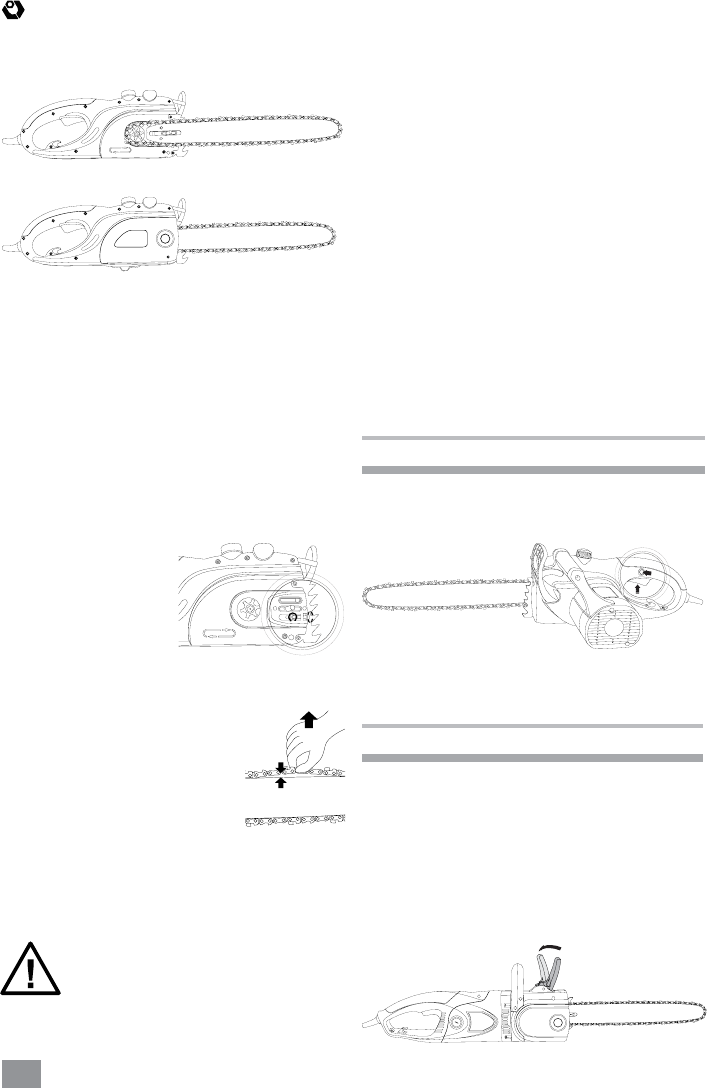

Manual instruction | Electric chain saw

mounted and ensure the retention of the guide bar

and chain in this horizontal position.

Mount casing (4).•

Tighten safety nut (5).•

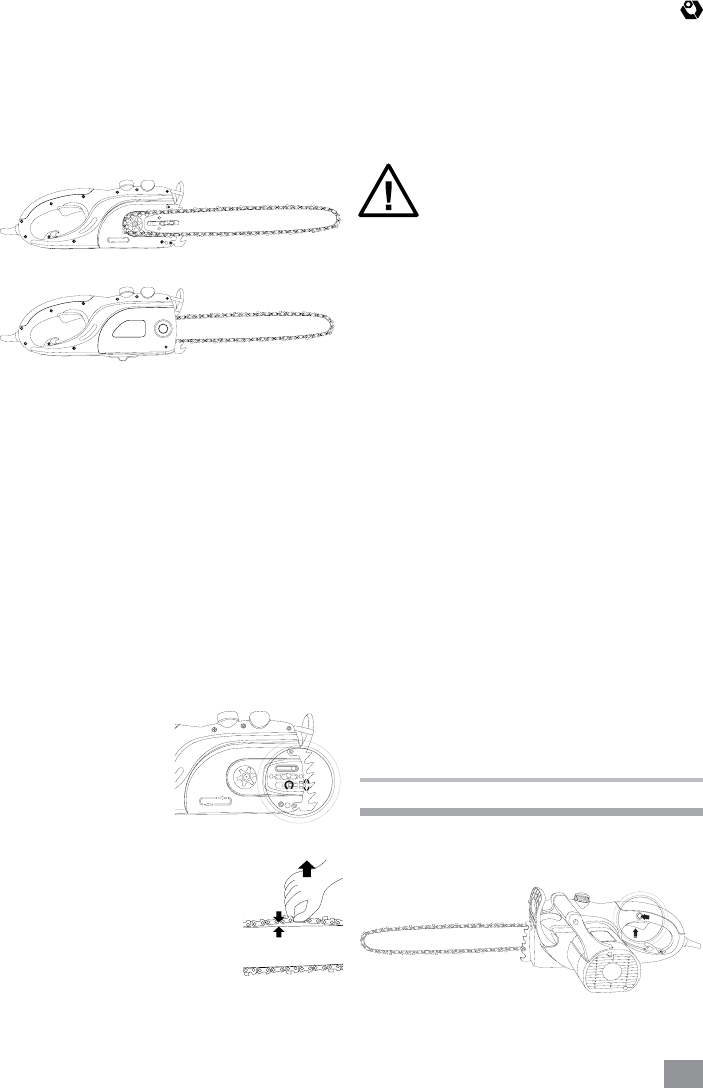

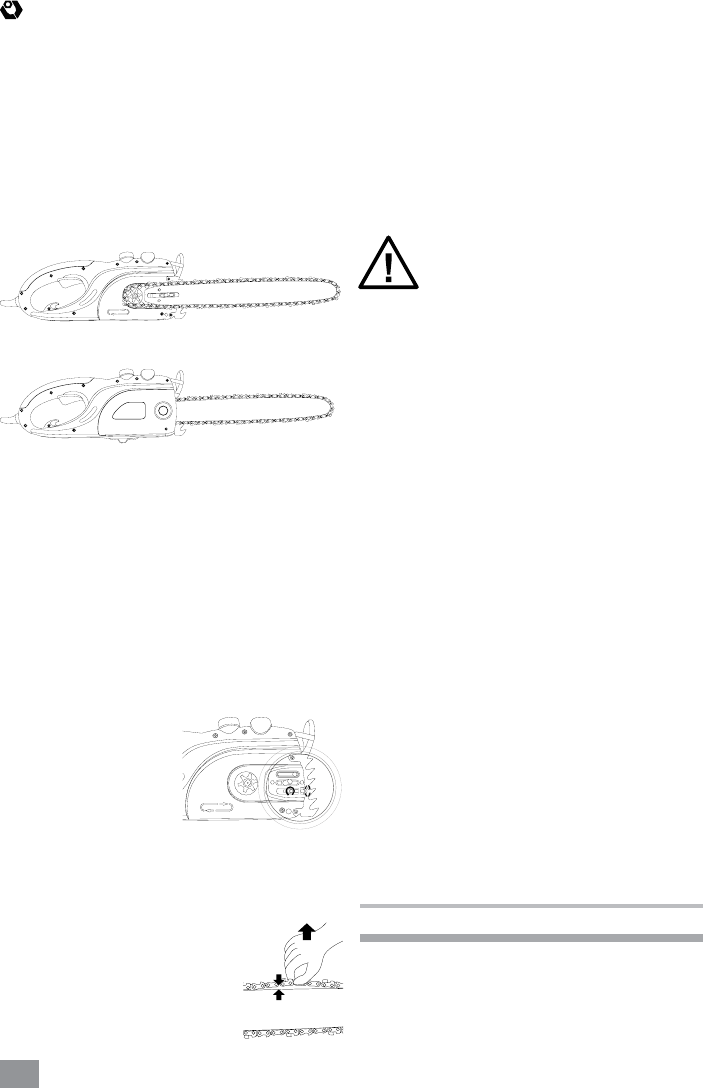

Tighten saw chain (6) (see “Tightening the •

chain”).

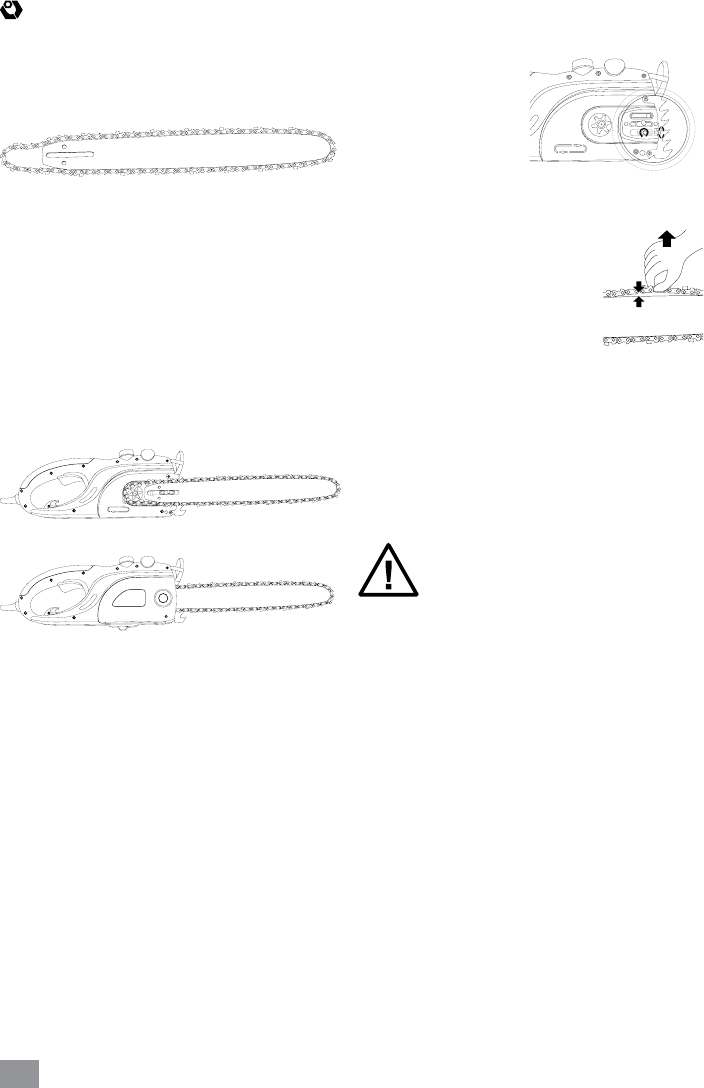

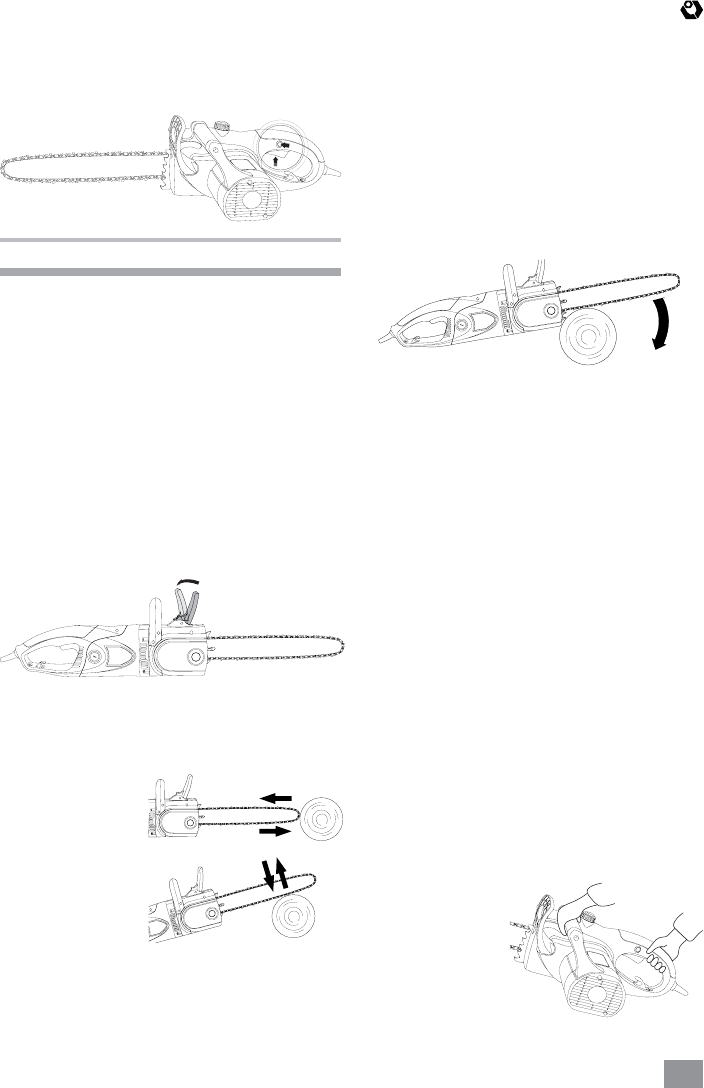

Tightening the Chain

The tension of the saw chain should be checked

before a job is started, after the rst cuts and

regularly throughout the work (every 10 minutes).

Once a new chain has been mounted one should

reckon on a higher tension when it is rst used.

The working lifespan of a chain decisively depends

on its adequate lubrication and correct tension.

Place the machine on a level surface.•

Release anchor nut •

(5) rotating it

approximately 1-2 times

anticlockwise.

Turn chain tension •

bolt (18) using a spanner

(16) clockwise until the

correct chain tension is achieved. After this, guide

bar (7) is moved using chain tension pin (20).

Chain (6) is correctly tensioned if •

it can be, lifted up in the middle by

approximately 3-4 mm.

If saw chain (6) is overtensioned, •

turn chain tension bolt (18)

anticlockwise. After this it may be

necessary to readjust the chain

tension as described above.

Securely tighten anchor nut (5) using a spanner.•

Ensure the correct placement of the teeth of the •

chain in the groove of guide bar (7).

Lubricating the Chain

The machine is supplied with an empty

adhesive oil reservoir. Before use the

reservoir should be lled with oil. Using

the machine without adhesive oil or

with an oil level below the recommended

minimum will damage the machine.

The working lifespan of the chain and cutting

productivity depend on optimum lubrication. For

this reason, the machine automatically oils the chain

with adhesive oil through oil jet (21) during use.

Filling the Oil Reservoir:

Place the machine on an appropriate base with •

oil tank cap (14) at the top.

Clean the area around oil tank cap (14) with a •

cloth and remove the cap.

Fill the oil reservoir with biodegradable adhesive •

oil for chain saws.

Be careful to not allow any dirt to fall into the oil •

reservoir. Replace oil tank cap (14).

To avoid damaging the machine, use only the

recommended biologically degradable adhesive

oil. Under no circumstances should reclaimed

or used oil be used. The use of unauthorized oil

forfeits the right to present guarantee claims.

Initial operating

Switching on:

To switch the machine on, keep the lock-o button

(11) depressed and press the on/o switch (12).

Switching o.

To switch the machine o, release the on/o switch

(12).

Operating instructions

Chain Brake

The chain brake is a safety mechanism that intervenes

on machine shock via chain brake initiator (9). The

chain stops in a maximum of 0.3 seconds.

An operational test should be carried out from •

time to time. To do this turn chain brake initiator (9)

to position 2 and turn on the machine temporarily.

The machine should not start. To release chain brake

turn chain brake initiator (9) towards your body in

position 1.

Manual instruction | Electric chain saw

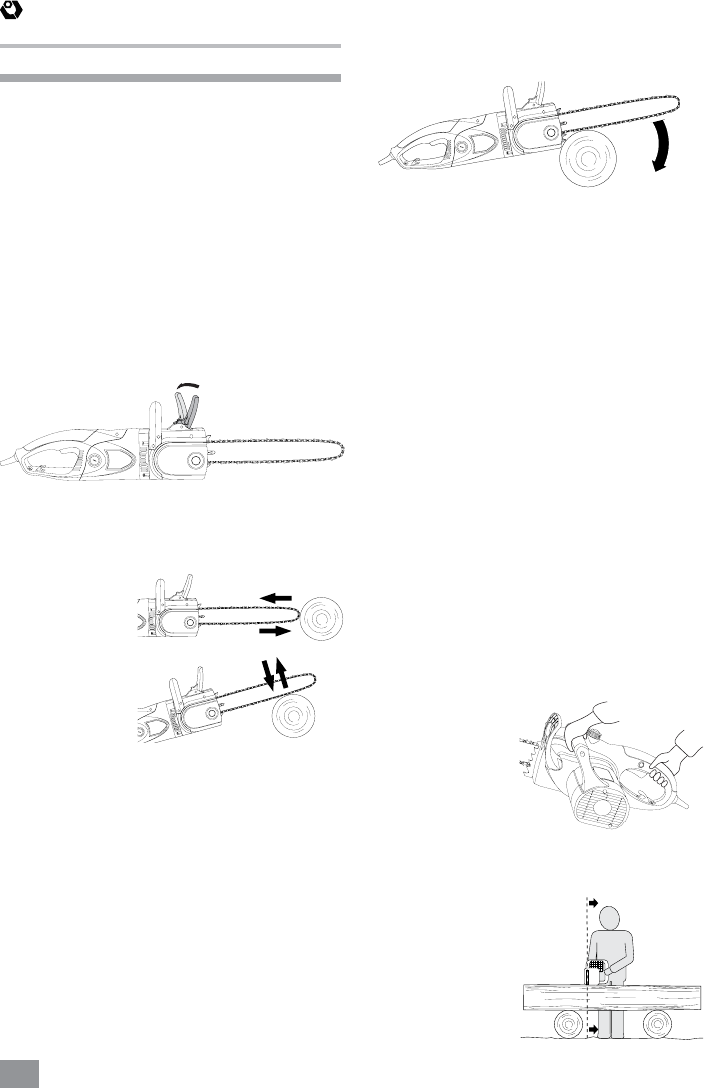

Saw Rebound

Saw rebound can happen when guide bar (7)

touches sawn material or when the chain is blocked

causing the uplift and impact of the saw to rise

suddenly in the opposite direction.

When the rebound

aect occurs, the

machine reacts in

this unexpected

manner, often

causing serious

injury to the person

using the saw or

other people

nearby. When

conducting side, oblique and lateral cuts, special

care should be taken to ensure that the notched rest

(8) are not caught in these situations.

To Avoid Saw Rebound:

Apply the machine as evenly as possible to the •

surface.

Never work with a loose or worn chain.•

Sharpen the chain according to the instructions.•

Never saw above shoulder height.•

Never saw with the upper edge or the end of •

guide bar (7).

Always rmly hold the machine with two hands.•

Use notched rest (8) as a lever.•

Pay attention to correct chain tension.•

Preparation

It is necessary to carry out the following checks

before use and regularly during sawing:

The machine must be in working order•

The oil reservoir must be full. The oil level should •

be checked by looking through window (13) before

and regularly during the work. If the level of oil

reaches the lower edge of the viewing window, the

oil needs to be topped up. One check suces for

approximately 15 minutes of work (depending on

the intervals and intensity of the work).

The chain must be correctly tensioned and sharp. •

Chain tension should be checked every 10 minutes

during use. Special attention should be paid to new

chains, which often require tightening.

The chain brake initiator must be intact.•

You must use the correct protective clothing.•

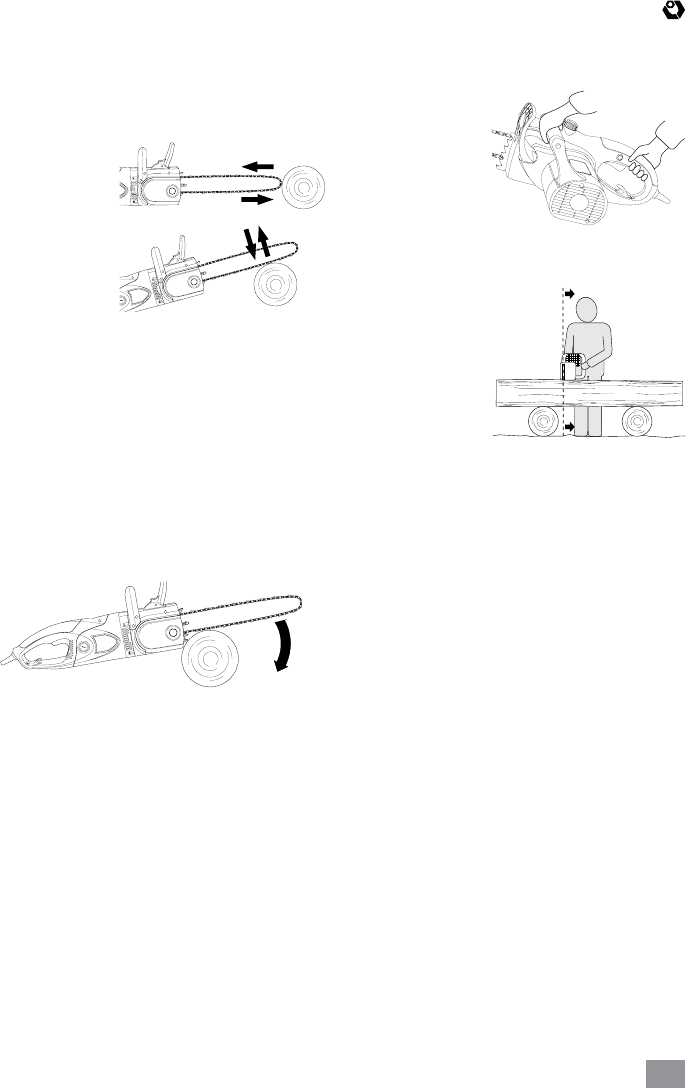

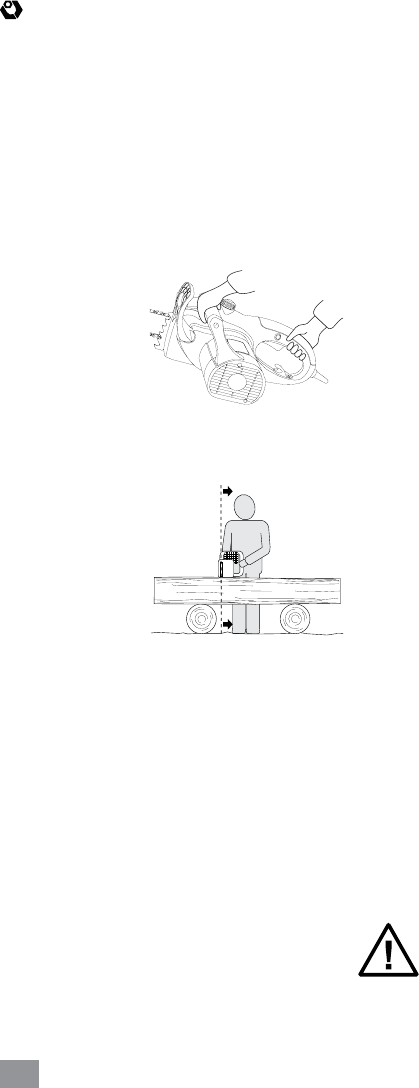

General Recommendations

The machine should always be held rmly with •

both hands, the left

hand should hold

the front handle and

the right hand, the

back handle. The

ngers should

constantly encircle

the grip. Under no

circumstances should the operator work with only

one hand. The mains cable should always be behind

the operator, out of the way of the saw chain and

the material to be cut.

The machine •

should only be used

under reliable

support conditions.

The machine should

be held to the right

of the body, slightly

distanced therefrom.

The chain needs to be moving at full speed •

before coming into contact with the wood. When

this has been achieved, the machine should be xed

to the wood using notched rest (8). During cutting

this support should be used as a lever.

When cutting thick trunks or branches the •

notched rest should be repositioned. To do this,

the machine should be inclined backwards in order

to release the notched rest and allow it to move

downwards. The machine should not be removed

from the cut to do this.

Do not apply intense pressure to the chain •

during cut- ting. Allow the chain to work freely, only

lightly applying pressure, using notched rest (8) as

a lever.

Never use machine with outstretched arms. Do •

not attempt to cut in dicult areas or standing on

a tree. Under no circumstances should work be

carried out above shoulder level.

Optimum cutting results are achieved when the •

speed of rotation of the chain is not reduced after

overload.

Be careful at the nal stage of cutting. When the •

machine has just completed the cut, an unexpected

gravity increase eect is produced causing the

danger of injury to feet and legs.

The machine should be taken out of the cut only •

if the chain is moving.

Manual instruction | Electric chain saw

Cutting Logs

The following safety rules must be followed.

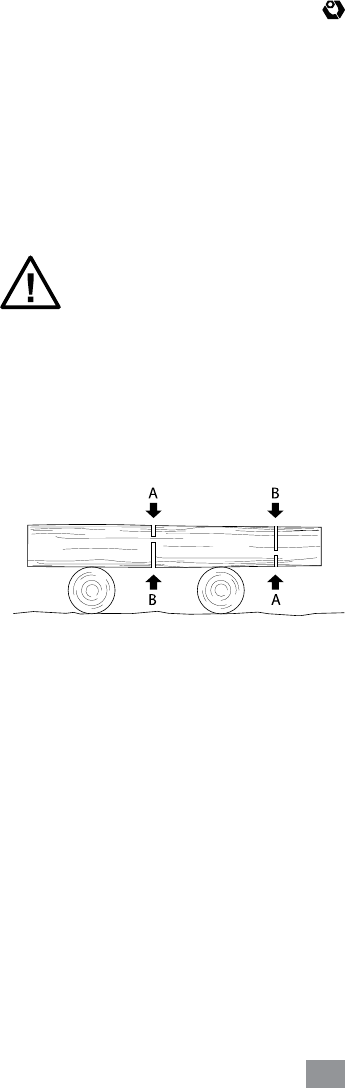

Place the tog (timber), as shown in following •

gures, and brace it such that the machine does not

get stuck in the cut.

Short ocuts need to be accurately levelled and •

reliably secured before they are sawn

Saw only wooden material. Avoid contact with •

stones or dirt, since the saw chain will throw them

sideways and in so doing the saw chain could be

damaged.

Do not touch wire fences or the ground with the •

working machine.

The machine is not suitable for cutting thin •

branches and boughs.

Longitudinal cuts should be carried out with •

great care, since notched rest (8) cannot be used

under these conditions. Guide the machine at a

straight angle. avoiding rebound.

When working at angles, always place yourselves •

higher than the cut log or to the side thereof or cut

horizontal material.

Pay attention to the threat posed by stumbling •

blocks, branches and roots, etc.

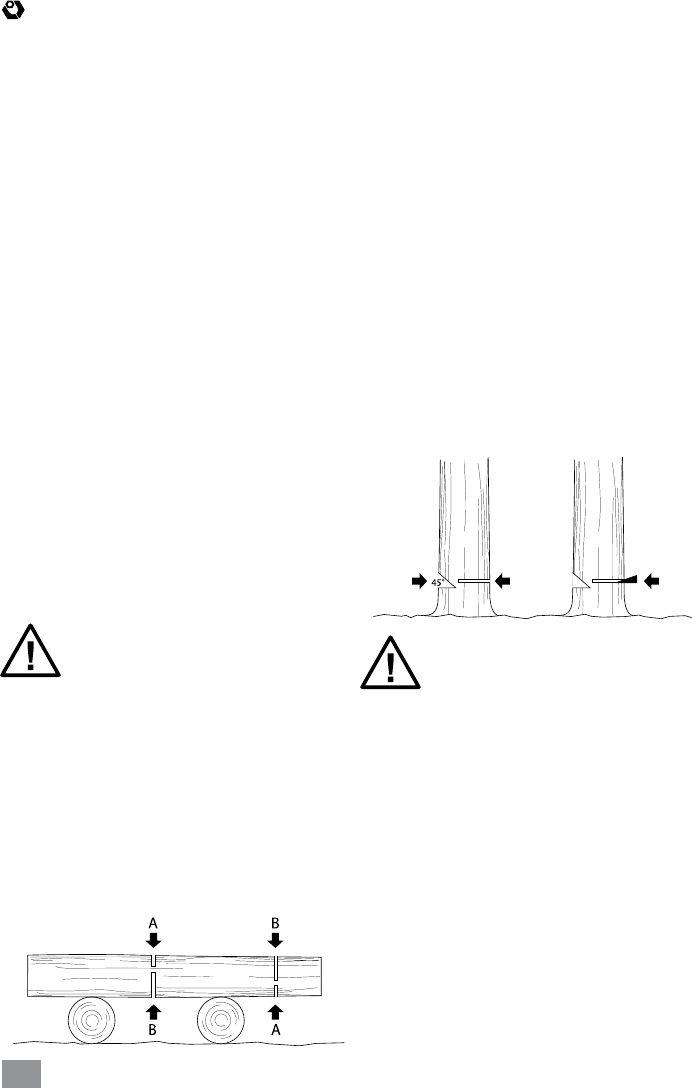

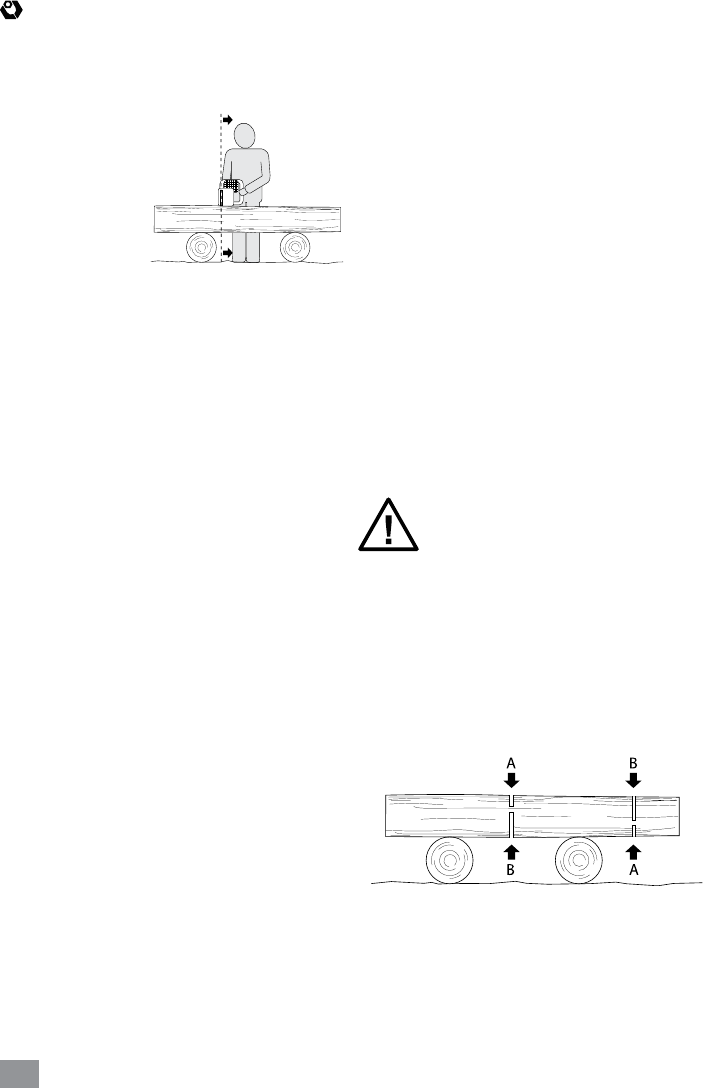

Cutting Mechanically Stressed Timber

Branches, trees or timber that are mechanically

stressed or lost the pressure after cutting, can

produce absolutely unexpected reactions and cause

serious injury or even death. In such cases particular

attention is required.

Only specialists who have undergone

special training should carry out such

work.

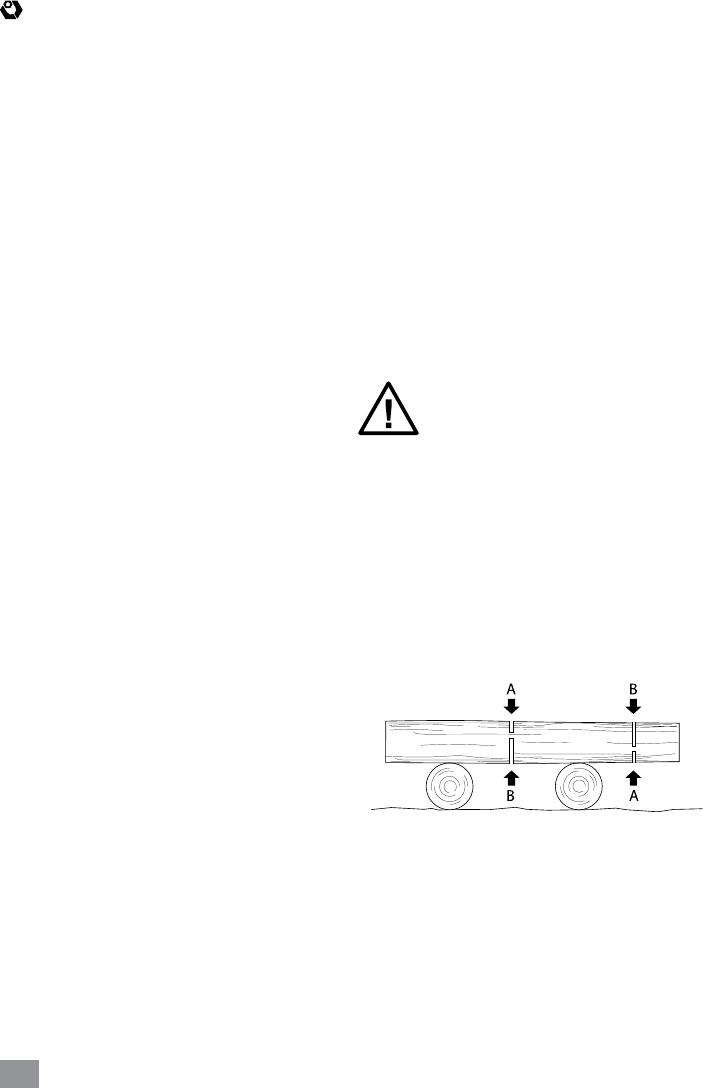

If the tree is supported at both ends (look gure •

on the left), the rst cut should be made at the top

(A) to one-third the thickness of the trunk and then

it should be undercut at the same place (B) whilst

avoiding splits and machine jams. To this end it is

essential that the chain not be allowed to touch the

ground.

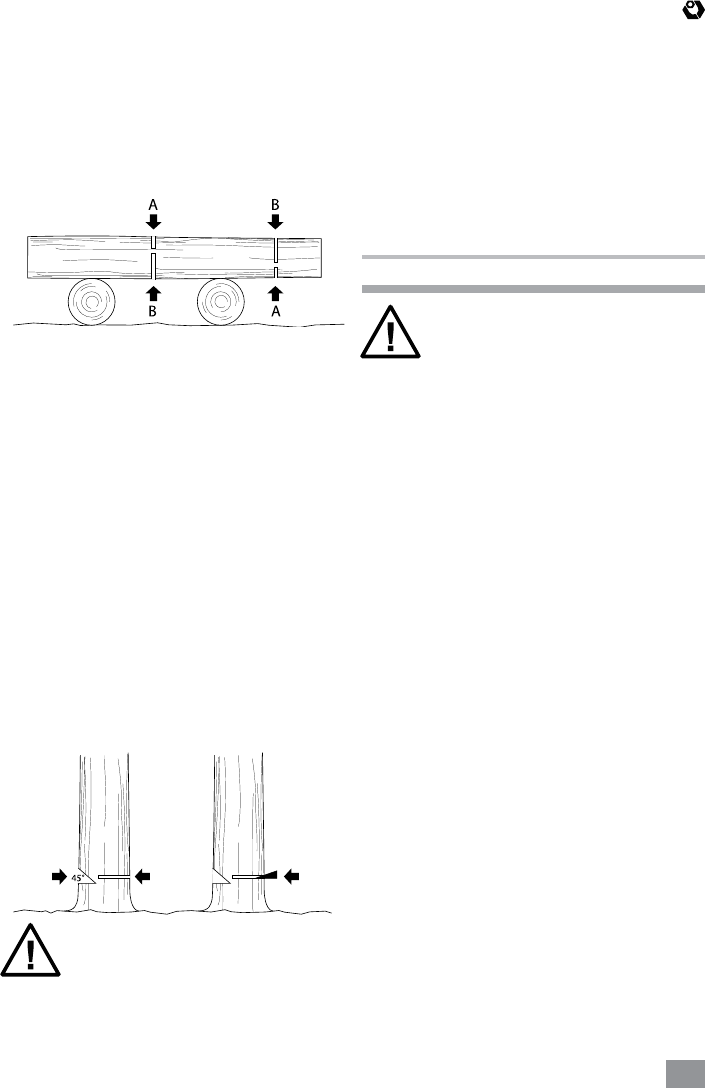

If the tree is only attached to the support on •

one side (look gure on the right), it should rst be

notched one-third bottom upwards (A) and then

sawn through at the same height (B). In this way

trunk splitting and machine jams are avoided.

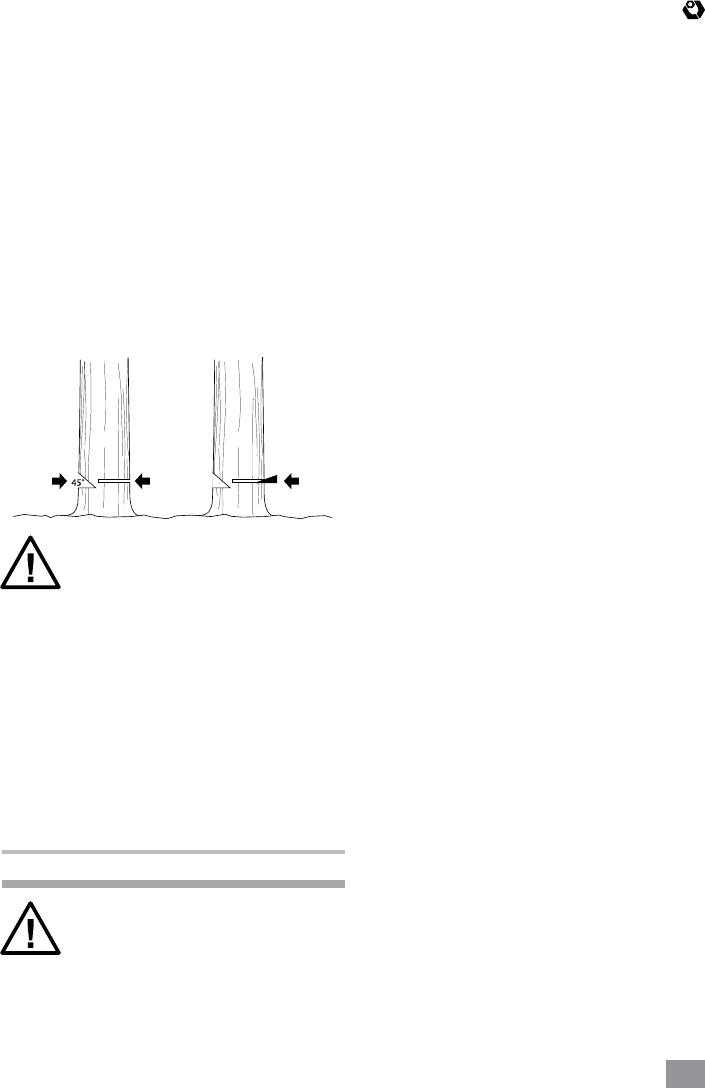

Tree felling

Always wear a hardhat to protect the head from

falling branches.

The machine may only be used to fell tress •

having a diameter that is less than the length of

guide bar (7).

Fence o the working area.•

Never attempt to remove the machine that is •

stuck in a trunk with an electric motor. Use wooden

blocks to free the saw chain.

Note:• The direction in which the tree is to

fall should be decided before work begins; it is

important to take the center of gravity of the crown

and the wind direction into account in making this

decision.

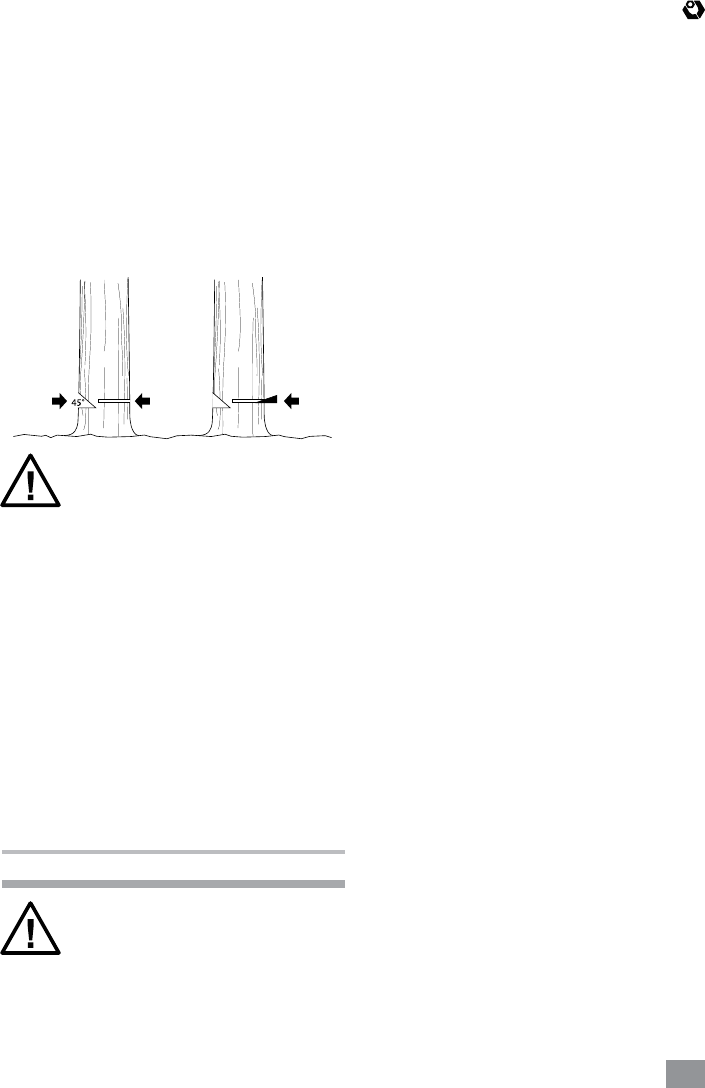

Saw a notch (A) in the side of the tree to be felled. •

The depth of the notch should be approximately

1/3 of the diameter of the trunk. Then continue the

cut from the opposite side to the notch (A) with a

horizontal cut (B), starting approximately 4 cm

higher than previous cut (A).

ACB

Under no circumstances should the

trunk be completely sawn through!

Approximately 1/10 of the trunk’s diameter •

should be left. If the tree starts to fall, remove the

machine immediately from the cut and move out of

the way backwards or to the side.

The working area around the trunk must be free •

from obstacles: sturdy support and the opportunity

to move out of the way without problem must be

provided for the operator.

Once the saw cut has been nished start felling •

the tree by driving in wedge (C) into the horizontal

cut (B).

When the tree starts to fall, watch out for falling •

branches and boughs that have been broken o.

Manual instruction | Electric chain saw

Service and preventive

maintenance

Before performing maintenance or tool

replacement unplug the power cord.

Note: Regularly performing the following tasks will

ensure long and reliable tool operation. For safe and

proper working, always keep the machine and the

ventilation slots clean.

The tool should be surveyed on a regular basis •

for revealing visible defects, for example loose or

damaged saw chain. loose xture and the worn out

or damaged parts.

Check serviceability and correctness of •

installation of all casings and protective covers.

Before use of the tool all required repairs and

maintenance service works should be carried out.

Replacement the Saw Chain / Turning the Guide

Bar Over

The condition of the saw chain and guide bar •

(7) should be checked according to the section

“Tensioning the Chain”.

Over time guide bar (7) gets worn. When •

changing the saw chain, guide bar (7) should be

turned 180° to compensate for wear.

Check the condition of chain wheel (23). If it •

appears to be damaged or worn after heavy work it

should be changed by an expert service center.

Sharpening the Chain

Qualied saw chain sharpening may be carried •

out at any authorized IVT service center.

Checking the Automatic Lubricating Mechanism

The operation of the automated chain lubricating •

mechanism may be checked as follows:

Turn on the machine and hold its end over a •

piece of cardboard or paper placed on the ground.

WARNING:• do not touch the ground with the

chain, maintain a safe distance of approximately 20

cm. If the cardboard or paper shows an increasing

amount of oil the automatic lubricating mechanism

is working correctly. If, however. despite a full oil

reservoir, no oil traces are produced, eliminate

malfunctions by following the instructions under

“Problems and Solutions” or consult an IVT service

center.

Cleaning and storage

The tool’s exterior surfaces should be cleaned •

with a soft brush and cloth. Do not use water,

solvents or polishing compounds. Remove all dirt,

especially out of ventilation slots (10) of the motor.

Do not allow the machine handles to be covered •

in oil.

After 1-3 hours of work, remove casing (4), •

dismantle guide bar (7) and chain (6) and clean

them using a brush.

Clean all dirt from the area under casing (4), •

chain wheel (23) and the mount tting for guide bar

(7) using a brush.

Clean oil jet (21) with a cloth.•

If the machine is to be stored for a prolonged •

period of time, drain the oil from the oil reservoir,

place chain (6) and guide bar (7) in an oil bath for a

short time and then wrap them in oiled paper.

The tool shall be stored in the dry premise, with •

no access for children. Do not lay any items onto the

tool.

Troubleshooting

The list below oers troubleshooting

recommendations.

Caution: Before troubleshooting switch

the tool o and unplug the cable.

Motor does not start

The shock brake has been activated • ► Turn the

chain brake initiator to position 1

Power supply is absent • ► Check power supply

The outlet is defective • ► Try another outlet,

replace the outlet if necessary

The extension cord is damaged • ► Check the

cable, replace if necessary

Motor shuts down

The extension cord is damaged • ► Check the

cable, replace if necessary

Loose outer contact • ► Contact IVT service

center

Loose inner contact • ► Contact IVT service

center

Switch malfunction • ► Contact IVT service

center

Dry Saw Chain

There is not enough oil in the oil reservoir • ► Top

up oil

The ventilation slots in the oil reservoir are •

clogged up ► Clean the oil reservoir

The oil output channel is clogged up • ► Clean

the oil output channel

Manual instruction | Electric chain saw

The chain brake doesn’t work

Problems with the switching mechanism in the •

forward component of the hand guard ► Contact

an IVT service center

The chain / chain guide heat up considerably

There is not enough oil in the oil reservoir • ► Top

up oil

The ventilation slots in the oil reservoir are •

clogged up ► Clean the oil reservoir

The oil output channel is clogged up • ► Clean

the oil output channel

The chain is under too much stress • ► Correct

the chain tension

The chain is dulled • ► Sharpen or change the

chain

The machine twitches, vibrates or saws unreliably

The chain is not under enough tension • ► Correct

the chain tension

The chain is dulled • ► Sharpen or change the

chain

The chain is worn • ► Change the chain

The saw chain teeth are pointing in the wrong •

direction ► Re-mount the saw chain with the teeth

pointing in the right direction

If the problem cannot be remedied on the basis

of the information above, please contact a local

repair shop.

Maintenance and cleaning

Before any work on the machine itself, pull the

mains plug.

Always keep the machine and the ventilation slots

clean. Should the machine fail despite the rigorous

manufacturing and testing procedures, repair

should be carried out by an authorized customer

services center for IVT power tools.

Environmental protection

Recycle raw materials instead of disposing

as waste.

Machine, accessories and packaging should be

sorted for environment-friendly recycling.

The plastic components are labelled for categorized

recycling.

These instructions are printed on recycled paper

manufactured without chlorine.

Gebrauchsanweisung | Elektrokettensäge

Mit besseren Wünschen!

Liebe(-r) Kunde!

Die Firma IVT dankt sich bei Ihnen für Ihre Wahl und

Ihr Vertrauen zu unserer Marke. Unser Ziel ist Ihnen

ein innovationsvolles hochwertiges Elektrowerkzeug

für Alltagsleben für einen annehmbaren Preis

vorzuschlagen. Wir wünschen Ihnen viel Spaß bei

der Arbeit und gute Leistungen!

Ihr IVT Swiss SA Team

Gewährleistung

Für Elektrowerkzeug IVT ist eine

Gewährleistung entsprechend

den Gesetzen und spezischen

Besonderheiten jedes Landes

vorgesehen. Es wird durch einen

Garantieschein bestätigt!

Diese Gewährleistung ist nicht

für Verbrauchsmaterialien und Zubehör geeignet,

die teilweise in den Lieferumfang eingeschlossen

sind.

Die Kundenbetreuung wird in folgenden Fällen

nicht erfolgt:

bei dem Langzeitverschleiß der 1.

Mechanismen und Bauteile, die begrenzte

Leistungsfähigkeitsperiode haben;

bei der Vorbeugung und dem Einsatz der 2.

Verschleißteile (Kohlebürsten, Zahnräder);

bei der Überlastung und der intensiven 3.

Ausnutzung, deren Folgen sind:

gleichzeitiges Versagen von einem •

oder mehreren funktionell verbundenen

Bauteilen oder Baugruppen

Verbrennen, Verkohlung, •

Nachschmelzen unter der hohen

Temperatur der Bauteile (Heizkörper,

Schalter, Leitungsdraht, Gehäuse);

wenn mechanische Fehler, Fremdkörpern 4.

gefunden sind;

wenn das Werkzeug mit dem Produktions- und 5.

Industieziel ausgenutzt worden ist;

wenn das Werkzeug mit dem nicht von dieser 6.

Gebrauchsanweisung geeignetem Ziel ausgenutzt

worden ist;

wenn das Werkzeug nicht von den Fachleute 7.

von IVT geönet, repariert worden ist.

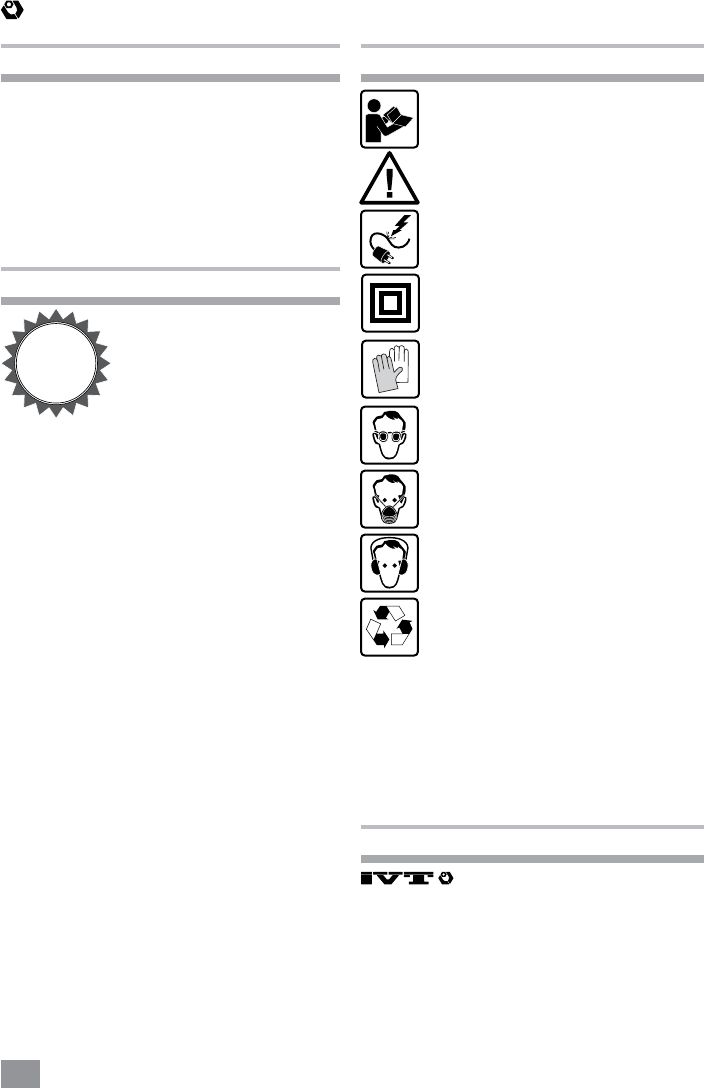

Symbole

Die Anweisung ist vom Benutzer zu lesen

Achtung!

Achtung: elektrischer Schock

Doppelisolierung

Bei der Arbeit mit der Kette die

Schutzhandschuhe anziehen

Die Schutzbrille ist zu gebrauchen

Die Atemschutzmaske ist zu gebrauchen

Schallschutzohrenklappen sind zu

gebrauchen

Wiederholen Sie bitte

Informationsservice

Swiss Sa

Via cantonale, 2 CH 6917

Barbengo, Switzerland

Tel +41 91 6000555

+41 91 6000556

Fax. + 41 91 6000557

mail: info@ivt-ht.com

web: www.ivt-ht.com

10 12

97 2 11 1

4 513

15 14

14 29 12 11 1

135

1015

Gebrauchsanweisung | Elektrokettensäge

Einrichtungselemente des Werkzeuges

Hauptgri1.

Vorderer Gri2.

Kettenschutzhaube3.

Schutzhaube4.

Mutter 5.

Sägekette 6.

Sägeschiene7.

Krallenanschlag8.

Kettenbremsenfeststeller9.

Entlüftungslöcher10.

Schaltersperre11.

Schalter Ein/Aus12.

Ölstandmarke13.

Ölbehälterdeckel14.

Kabelbefestigungsschlaufe15.

Schraubenschlüssel16.

CHS-2000

CHS-1600

Gebrauchsanweisung | Elektrokettensäge

Sicherheitshinweise

Das Werkzeug ist für Schneiden der Bäume, Zweige,

Holz und Bretter vorbestimmt ist, kann für die

querlaufenden oder längsläugen Sägeschnitte

ausgenutzt werden.

Das empfohlene Werkzeug können Sie in

unseren spezialisierten Geschäften oder auf

den Seiten unserer Web-Seite nden. Die reiche

Zubehörauswahl hilft Ihnen notwendige Arbeiten

wirksam zu erfüllen.

Die untengenannten Sicherheitshinweise sollen

der korrekten Ausnutzung des Werkzeuges und

Ihrer eigenen Sicherheit dienen. Beachten Sie

folgende Schutzhinweise vor elektrischem Schlag,

Verletzungen und Brand.

Anschluss an eine Stromquelle

Stellen Sie sich sicher, dass die Netzspannung •

(220/127W) den technischen Charakteristiken des

Elektrowerkzeuges entspricht.

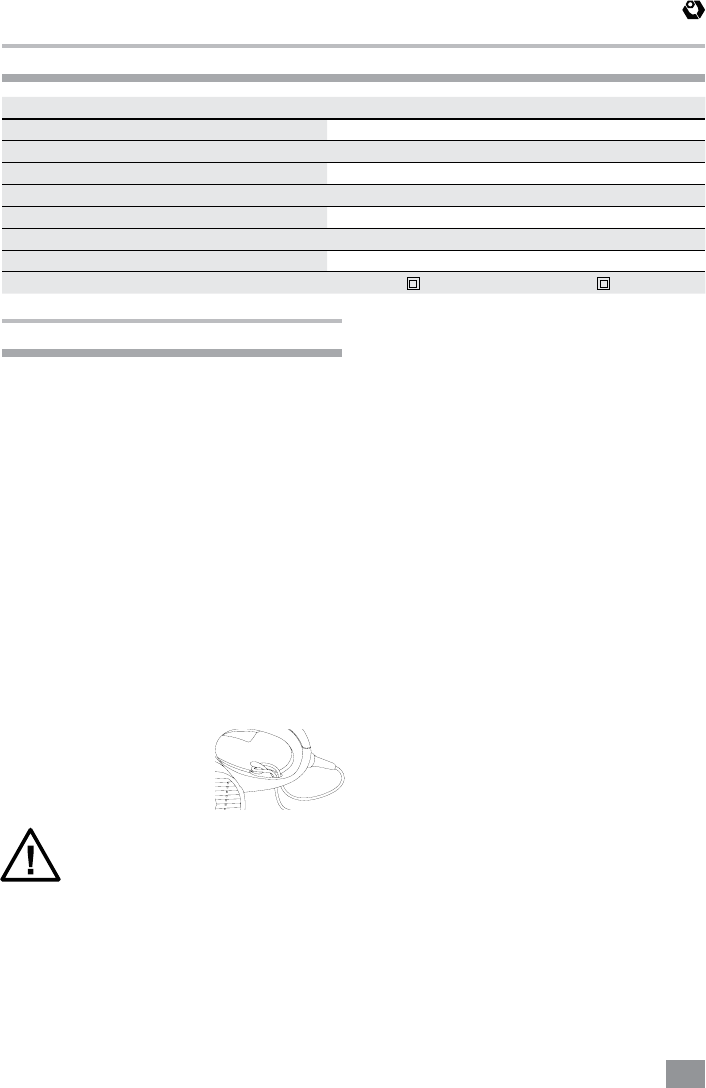

BEACHTEN SIE: • den

Anschlusskabel ins Netz nur

folgenderweise anschließen

(Beachten Sie das Bild)

Wenn Sie ein unpassendes

Anschlusskabel benutzen werden, kann

es sehr gefährlich sein! Das

Anschlusskabel und die Steckdose müssen aus

Kautschuk sein oder Gummiverkleidung haben.

Verwenden Sie ein Servogerät, um die •

Netzspannung zu reduzieren

Prüfen Sie das Elektrowerkzeug und elektrische •

Anschlüsse auf mögliche Fehler. Wenn das Kabel

unsachgemäß ist, ersetzen Sie es durch ein anderes.

Wenn es nötig ist, ersetzen Sie das Anschlusskabel •

durch ein vom Hersteller empfohlenes Kabel.

Vermeiden Sie Verletzung des Anschlusskabels. •

Schützen Sie es vor Überhitzung.

Für bessere Sicherheit ist es empfohlen •

zusätzliche Einrichtungen (RCD) zu benutzen, die

für nicht mehr als 30mA vorgesehen sind. Prüfen Sie

den technischen Zustand dieser Einrichtungen, bis

sie benutzt werden.

Schützen Sie sich vor elektrischem Schlag. •

Vermeiden Sie Körperkontakt mit den geerdeten

Gegenständen.

ACHTUNG!• Vor allen Arbeitsprozessen soll das

Werkzeug vom Netz abgeschaltet werden. Benutzen

Sie das Gerät nicht, wenn das Kabel verletzt oder

verwirrt ist.

Sicherheitshinweise bei der Arbeit mit einer

Elektrokettensäge

Prüfen Sie das Elektrowerkzeug und elektrische •

Anschlüsse auf mögliche Fehler.

Der Anschlusskabel muss ins Netz nur beim •

ausgeschalteten Motor angeschlossen werden.

Schützen Sie sich vor elektrischem Schlag. •

Vermeiden Sie Körperkontakt mit geerdeten

Gegenständen.

Starke Temperaturschwankungen können •

wässriges Kondensat an den Leitungsteilen

verursachen. Vor Anschalten des Geräts warten Sie

bis seine Temperatur der Temperatur der Umgebung

gleich wird.

Verwenden Sie für Ihre Arbeit die dafür •

bestimmten Geräte, Werkzeuge und empfohlenes

Zubehör.

Gewährleisten Sie stationäre Position eines •

Rohstücks. Gebrauchen Sie für Sicherheit

Klemmvorrichtungen.

Tragen Sie keine Schmuckstücke und weite •

Kleidung, die durch sich bewegende Teile erfasst

werden können. Lange Haare schützen Sie mit

einem Band. Ziehen Sie rutschfeste Schuhe und

Technische Informationen

modell CHS-1600 CHS-2000

Nennleistung (W) 1600 2000

Stromstärke 230 V (Amps) 7.0 8.7

Lehrlaufdrehzahl (RPM) 7600 7600

Unbeladene (Linien-) Geschwindichkeit (m/s) 13.5 13.5

Schneideteillänge (mm) 355 405

Maximale Sägenbreite (mm) 355 405

Gewicht (kg) 5.75 6.35

Schutzklasse / II / II

1721

1820192322

Gebrauchsanweisung | Elektrokettensäge

Schutzhandschuhe an.

Bei den Arbeiten, die Splitter, Staub und •

Sägespäne erzeugen können, benutzen Sie

Schutzbrille und Staubmaske, und bei starkem Lärm

tragen Sie Gehörschutz.

Beachten Sie Beharrungsstellung des •

Werkzeuges und aller seinen beweglichen Teile.

Halten Sie das Gerät von Regen und Nässe fern. •

Auf keinen Fall taufen Sie das Gerät ins Wasser!

Wenn Sie mit einem Elektrowerkzeug im •

Freien arbeiten, verwenden Sie nur Geräte und

Verlängerungskabel, die auch für den Außenbereich

zugelassen sind.

Achtung!

Der Bediener soll das Werkzeug nur zweckmäßig •

benutzen. Lokalbedingungen sollen berücksichtigt

werden.

Bewahren Sie das Elektrowerkzeug in •

Originalverpackung und außerhalb der Reichweite

von Kindern auf.

Benutzen Sie das Gerät nicht, wenn Sie Alkohol, •

Medikamente und Drogen, sowie auch Anästhetiken

eingenommen haben.

Nur ein erfahrener Fachmann oder Bediener •

kann das Werkzeug benutzen.

Seien Sie bitte sehr vorsichtig und aufmerksam. •

Benutzen Sie das Gerät auf gehörige Weise. Wenn

Sie sich nicht konzentrieren können, bitte arbeiten

Sie mit dem Werkzeug nicht.

Bevor Sie das Gerät zur Seite legen, vergewissern •

Sie sich, dass alle sich bewegende Teile gestoppt

sind. Legen Sie Ihren Finger vom Hemmwerk fern.

Distanzieren Sie sich vom Gerät.

Vergewissern Sie sich, dass alle Einrichtungen, •

die zufälligen Kontakt mit dem Werkzeug

vermeiden, in Ordnung sind und die Schutzhaube

der Elektrokettensäge richtig aufgestellt ist.

Wenn Sie das Gerät einer dritten Person •

ausleihen, soll diese Anweisung auch übergeben

werden.

Stoppen Sie das Gerät unter der Belastung •

nicht.

Wenn Sie einen Mangel des Werkzeuges oder •

seiner Teile gefunden haben, es empehlt sich nicht

weiterzuarbeiten, ersetzen Sie die Mangelteile und

nur dann arbeiten Sie weiter.

Bevor Sie das Gerät zur Seite legen, versgewissern •

Sie sich, dass alle sich bewegende Teile gestoppt

sind.

Während der Arbeit halten Sie die •

Elektrokettensäge immer mit beiden Händen. Holz

und alle bearbeitenden Materialien sollen am Polter

mit Spannvorrichtungen aufgestellt werden.

Das Werkzeug kann ohne Schutzeinrichtungen •

nicht benutzt werden.

Ziehen Sie den Netzstecker aus der Steckdose, •

wenn Sie Stillstand, Pause in der Arbeit machen,

Zubehör wechseln oder laufende Wartung

vornehmen.

Montage und Einstellung der

Kettensägenteile

Gerät vor allen Arbeitsprozessen vom

Netz ausschalten.

Beim Kettenersetzen und im

Arbeitsprozess tragen Sie

Schutzhandschuhe.

Montage der Kette und der Schiene

17. Nadelbefestigung

18. Fixierbolzen der Kettenspannung

19. Schraube

20. Kettenspannungsstabilisator

21. Spannschraubenmutter

22. Sägenrichtungsanzeige

23. Kettenrad

Legen Sie das Werkzeug auf die glatte •

Oberäche.

Befestigen Sie die Kette (6) mit Sägeschiene •

(7). Beachten Sie, dass der Richtung der

Kettenbewegung korrekt ist. Vergewissern Sie

sich, dass Die Kettenrichtung der Richtung des

eingestellten Sägenpunkt entspricht. (22).

Legen Sie die Kette um das Kettenrad (23) •

und befestigen Sie sie mit einer Sägeschiene

(7) auf solche Weise, dass die Mutter (17) und

die Schraube (19) mit den Sägeschiene (7) des

Kettenspannungsstabilisators (20) zusammenfallen.

Das Stabilisatorloch entspricht dem Durchmesser

3-4 mm

Gebrauchsanweisung | Elektrokettensäge

der Sägeschiene(7). Wenn es nötig ist, soll der

Fixierbolzen der Kettenspannung (18) zum

Kettenspannungsstabilisator (20) gerichtet zu

sein. Prüfen Sie, dass alle Gerätsteile richtig

eingestellt sind. Vergewissern Sie sich, dass

alle Befestigungsschrauben und die Kette in

waagerechter Position festgezogen sind.

Kettenschutzhaube (4)•

Ziehen Sie die Ankerschraube fest. (5).•

Spannen Sie die Sägekette (6) (Sehen Sie •

“Kettenspannung”).

Kettenspannung

Prüfen Sie die Kettenspannung vor der Arbeit,

vor erstem Anlauf des Werkzeuges und jede 10

Minuten. Bei der Ausnutzung einer neuen Kette

beachten Sie die Spannung der eingestellten

Kette.

Nutzungsdauer der Kette hängt vom richtigen

regelmäßigen Schmieren der Kette und ihrer

Spannung.

Legen Sie das Werkzeug auf die glatte •

Oberäche.

Drehen Sie die Befestigungsmutter (5) um 1-2 •

Umdrehungen entgegen dem Uhrzeigersinn um.

Ziehen Sie mit einem •

Schraubenschlüssel den

Fixierbolzen der

Kettenspannung (18) im

Uhrzeigersinn bis die

nötige Kettenspannung

fest. Dann ziehen Sie die

Sägeschiene (7) mit

Kettenspannungsregulierung (20) fest.

Wenn die Sägeschiene nicht •

genug gespannt ist (6), kann man

sie oben in der Mitte für 3-4 mm

spannen.

Wenn die Sägekette (6) •

übergespannt ist, drehen Sie den

Fixierbolzen (18) entgegen dem

Uhrzeigersinn. Dann kann man die Kettenspannung

auf obengenannte Weise einstellen.

Mit einem Schraubenschlüssel befestigen Sie die •

Befestigungsmutter. (5).

Vergewissern Sie sich, dass der Positionierung •

der Sägeschiene (7) im Kettenmechanismus korrekt

ist.

Schmieren die Kette

Das Werkzeug ist von einem

Kunststoölbehälter versorgt. Vor

Ausnutzung soll der Behälter mit einer

Schmierüssigkeit geschmiert werden.

Die Ausnutzung des Werkzeuges ohne

Schmierüssigkeit oder mit Flüssigkeitsniveau

unter dem empfohlenen Niveau kann zum

Versagen des Werkzeuges führen.

Die Ausnutzungsdauer der Kette und

Leistungsverminderung hängen vom optimalen

Schmieren der Kette ab. Die Kette schmiert sich

während der Arbeit des gerätes automatisch durch

ein Rotorschmierlager (21).

Einfüllen des Behälters mit Schmierüssigkeit

Den Ölbehälterdeckel aufmachen (14), in den •

Behälter einen Trichter einsetzen, Schmierüssigkeit

eingießen.

Fläche um den Ölbehälterdeckel (14) abwischen, •

den Trichter wegnehmen.

Der Behälter ist von Schmierüssigkeit voll.•

Schützen Sie den Ölbehälter von Staub und •

Schmutz. Den Deckel (14) zumachen.

Um Beschädigungen des Werkzeuges zu

verhindern, verwenden Sie nur vom Hersteller

empfohlene und thermostabile Schmierüssigkeit.

Es ist verboten, nicht empfohlene oder früher

verwendete Schmierüssigkeit zu verwenden.

Die Verwendung der nicht empfohlenen

Schmierüssigkeit verliert das Recht auf die

Garantie.

Inbetriebnahme

Einschalten:

Um das Werkzeug einzuschalten, drücken Sie die

Schaltersperre (11) und dann den Schalter Ein/Aus

(12).

Ausschalten

Um das Werkzeug auszuschalten, drücken Sie den

Schalter Ein/Aus(12).

1 2

Gebrauchsanweisung | Elektrokettensäge

Arbeitsempfehlungen

Kettenbremsmechanismus

Kettenbremsmechanismus ist

Sicherheitsmechanismus, der beim Zusammenstoß

durch einen Kettenbremsenfeststeller (9) anlässt.

Die Kette stoppt und stellt im Laufe von 3 Sekunden

ein.

Den Mechanismus kann man bei der •

Ausnutzung des Werkzeuges prüfen. Um die

Bremsreaktion des Werkzeuges zu prüfen, lassen

Sie ihn kurzfristig an und drücken Sie in einiger

Zeit auf den Kettenbremsenfeststeller (9), dabei

halten Sie das Werkzeug für den Vorderhelm 2. In

diesen Testmoment soll das Werkzeug abgeschaltet

werden. Den Kettenbremsenfeststeller (9) können

Sie in die für Sie bequeme Position 1 umdrehen.

Behalten Sie

Die Arbeit des Werkzeuges kann stehenbleiben,

wenn die Sägeschiene (7) mit sägendem Material

kontaktiert oder wenn die Kette gesperrt wird.

Unter solchen

Bedingungen kann

das Werkzeug

u n e r w a r t e t

reagieren. Solche

Reaktionen des

Werkzeuges rufen

oft Gefahr herbei,

es wächst die

Wahrscheinlichkeit

der Verwundungen. Bei dem Winkelschneiden

überzeugen Sie sich, dass der Krallenanschlag (8)

des Werkzeuges frei sind.

Seien Sie vorsichtig:

Halten Sie das Werkzeug gleichmäßig zur •

Oberäche.

Es ist verboten, mit der freien oder abgenutzten •

Kette zu arbeiten.

Die Kette laut den Hinweise festzuziehen.•

Halten Sie das Werkzeug höher des •

Schulternniveaus nicht.

Die Enden der Sägeschiene (7) sollen geschlossen •

sein.

Halten Sie das Werkzeug fest, mit beiden •

Händen.

Verwenden Sie den Krallenanschlag (8) als einen •

Hebel.

Prüfen Sie manchmal die Kettespannung.•

Sicherheit

Man muss vor der Ausnutzung des Werkzeuges und

regelmäßig in der Arbeit folgende obligatorische

Bedingungen erfüllen und befolgen:

Das Gerät soll betirebsfähig sein.•

Der Ölbehälter soll voll sein. Das Niveau der •

Schmierüssigkeit soll laut der vorliegenden

Anweisung befolgt werden, es soll vor und in der

Arbeit des Werkzeuges nicht unter der Ölstandmarke

(13) sein. Wenn das Schmierüssigkeitsniveau

niedriger als empfohlen ist, so soll der Behälter

sofort mit Schmierüssigkeit gefüllt werden. Eine

Auüllung des Ölbehälters reicht ungefähr für 15

Minuten der Arbeit (je nach den Intervallen und der

Intensität der Arbeit).

Die Kette soll richtig gespannt und scharf •

sein. Die Kettenspannung soll jede 10 Minuten

geprüft werden. Die besondere Aufmerksamkeit

muss man den neuen Ketten schenken, die öfters

Komprimierung fordern.

Der Kettebremsenfeststeller soll betirebsfähig •

sein.

Verwenden Sie die notwendigen Schutzmittel.•

Allgemeine Empfehlungen

Halten Sie das Werkzeug mit beiden Händen •

fest, mit der linken

Hand den Vorderhelm,

und mit der rechten

Hand den zusätzlichen

Helm. Berühren Sie

sich mit den nackten

Händen die

Stromquellen nicht. Es

ist verboten, mit dem vorliegenden Werkzeug mit

einer Hand zu arbeiten. Das Anschlusskabel muss

man so verfügen, dass das Kabel hinter Ihnen

bleibt.

Verwenden Sie das •

Werkzeug nur im

idealen

Arbeitszustand und

halten Sie ihn mit

beiden Händen fest.

Halten Sie das

Gebrauchsanweisung | Elektrokettensäge

Werkzeug etwas rechter, um den nötigen Abstand

zu wahren.

Die Kette soll vor dem Kontakt mit dem •

Material hohe Geschwindigkeit erreichen. Wenn

es notwendig ist, kann man das Werkzeug an

den Baum oder auf die passende Oberäche mit

Krallenanschlag (8) aufstellen. Im Laufe der Arbeit

halten Sie das Werkzeug in solcher Position für

einen Hebel.

Bei Schneiden der Zweige, Bäume versetzen Sie •

das Werkzeug und halten Sie es für Krallenanschlag

(8) fest. Um solche Materialien in dem nötigen

Moment zu zerschneiden, versetzen Sie das

Werkzeug rückwärts. Entfernen Sie das Werkzeug

vom Material nicht.

Drücken Sie im Laufe des Schneidens auf die •

Kette nicht intensiv. Lassen Sie die Kette frei zu

arbeiten, drücken Sie auf die Kette nur ein bisschen,

verwendenden Sie Krallenanschlag (8) als einen

Hebel.

Verwenden Sie das Werkzeug als kein Waen. •

Auf keinen Fall versuchen Sie in stehender Lage

auf dem Baum schneiden. Halten Sie das Werkzeug

nicht höher des Schulternniveaus.

Optimale Ergebnisse kann man erreichen, ohne •

Drehensgeschwindigkeit der Kette zu ändern.

Seien Sie in den abschließenden Stadien des •

Schneidens vorsichtig. Wenn das Werkzeug vom

Material zurückgezogen wird, wächst Gefahr, das

Bein zu verletzen.

Ziehen Sie das Werkzeug vom Material nur mit •

parallelen Umstellungen der Kette zurück.

Holzschneiden

Es sollen folgende Sicherheitshinweise befolgt

werden:

Holz oder Schneidematerial so legen, damit die •

Säge während des Schneidens nicht festgeht, sehen

Sie folgendes Schema.

Kurze Bäume sollen gerade und fest mit •

zusätzlichen Vorrichtungen gelegt werden.

Nur Holz kann geschnitten und bearbeitet •

werden. Vermeiden Sie den Kontakt des Werkzeuges

mit Steinen oder Nägel, weil man die Sägekette und

das Werkzeug beschädigen kann.

Vermeiden Sie Kontakt des Werkzeuges mit •

Umzäunungen oder Zäunen.

Das Werkzeug passt für Schneiden der feinen •

Zweige nicht.

Längsläuges Schneiden soll besonders •

sorgfältig erfüllt sein, Krallenanschlag (8) können

unter solchen Bedingungen nicht verwendet

werden. Halten Sie das Werkzeug unter dem rechten

Winkel. Während der Arbeit soll das Gerät nicht

gestoppt werden.

Wenn Sie unter dem rechten Winkel arbeiten, •

stehen Sie etwas höher als der Winkel des Schneidens

oder etwas von der Seite.

Beachten Sie, dass Steine Zweige, Wurzel usw. •

gefährlich sein können.

Schneiden des mechanisch gespannten Holzes

Zweige, Bäume oder Holz, die mechanisch gespannt

sind, können ganz unerwartete Situationen zu

schaen und ernste Verletzungen bringen. In

solchen Fällen muss man sehr aufmerksam sein.

Solche Arbeiten dürfen nur speziell

vorbereitete Spezialisten durchführen.

Wenn Holz an beiden Enden (siehe Abb. links) •

befestigt ist, soll es von oben (1) bis zu einem Drittel

der Stangendicke zerschnitten werden, dann soll es

an der selben Stelle (2) zerschnitten sein.

Wenn Holz von einer Seite (siehe Abb. rechts) •

befestigt ist, machen Sie zuerst ein Kennzeichen (1),

und dann zerschneiden Sie es an diesem Zeichen (2).

Auf diese Weise kann man die Spaltung des Holzes

und die Beschädigung des Werkzeuges vermeiden.

Baumfällung

Tragen Sie immer einen Helm, um den Kopf vor •

fallenden Zweigen zu schützen.

Das Werkzeug wird für Balkenholz verwendet, •

dessen Durchmesser nicht länger als die Länge der

Sägeschiene (7) ist.

Schützen Sie die Arbeitszone. •

Versuchen Sie nicht, selbständig das Werkzeug •

herauszuziehen, das im Stamm eines Baumes mit

dem aufgenommenen Motor steckengeblieben ist.

Verwenden Sie die hölzernen Blöcke, um die Kette

zu befreien und das Werkzeug herauszuziehen.

Behalten Sie:• vor dem Anfang der Arbeit

berechnen Sie im Voraus die Stelle, wo der Baum

hinfallen soll; beachten Sie die Richtung des Windes

und den Wipfel des Baumes.

Beachten Sie das Zeichen (1) am bearbeitenden •

Baum. Die Tiefe des Zeichens soll 1/3 Durchmesser

des Stammes sein. Beginnen Sie das bearbeitende

Material von der entgegengesetzten Seite bis zu

dem Zeichen (1) mit horizontalem Schnitt (2) zu

schneiden, bis zu 4 cm höher als das Schnittzeichen

ist (1).

Gebrauchsanweisung | Elektrokettensäge

ACB

Zerschneiden Sie Balkenholz oder das

bearbeitende Material nicht

vollständig!

Ungefähr 1/10 vom Durchmesser des Stammes •

muss man nicht zerschnitten lassen. Wenn der Baum

beginnt, zu fallen, nehmen Sie die Säge vom Baum

zurück und gehen Sie rückwärts oder zur Seite weg.

Die Arbeitszone um den Baum herum soll von •

Hindernissen frei sein: die Arbeitszone soll die freie

Bewegung des Arbeitsoperators ermöglichen.

Bei horizontalem Schnitt soll die Arbeit bis zu •

dem Zeichen (3) beendet werden.

Schützen Sie sich von fallenden Zweigen.•

Wartung und Vorbeugung

Vor Reparaturarbeiten schalten Sie das

Kabel aus dem Netzwerk ab.

Anmerkung: regelmäßige und korrekte Vorbeugung,

und ebenso Erfüllung der Empfehlungen garantiert

eine lange und sichere Ausnutzung des Werkzeuges.

Für sichere und beste Arbeit, bewahren das

Werkzeug und Entlüftungslöcher immer rein.

Das Werkzeug soll regelmäßig auf mögliche •

Defekte geprüft werden, zum Beispiel ob die

Sägekette frei oder beschädigt ist, ob Befestigungen

frei oder abgenutzt sind, ob es beschädigte Elemente

des Werkzeuges gibt.

Es ist notwendig, Betriebszuverlässigkeit und •

korrekte Einrichtung aller seiner Elemente und

Schutzüberzüge zu prüfen. Vor der Nutzung

des Werkzeuges sollen alle notwendigen

Reparaturarbeiten und die Arbeiten der technischen

Wartung durchgeführt werden.

Ersatz der Sägekette / Ersatz der Sägeschiene

Ersatz der Kette und Ersatz der Sägeschiene •

(7) sollen sich laut der Methode des Punktes

„Kettenspannung“ verwirklichen.

Im Laufe der langen Zeit können die Sägeschiene •

(7) abgenutzt werden. Beim Ersatz der Sägekette

sollen die Sägeschiene (7) auf 180 Grad umgedreht

werden.

Prüfen Sie den Zustand des Kettenrades (23). •

Wenn das Rad beschädigt oder abgenutzt ist, wird es

von den Spezialisten des Servicezentrums ersetzt.

Schärfen der Kette

Eine Kette kann von einem qualizierter •

Fachmann in einem beliebigen Servicezentrum IVT

geschärft werden.

Prüfung des automatischen Schmiermechanis-

mus

Prüfung des automatischen Schmiermechanismus

kann man auf folgende Weise durchführen:

Schalten Sie das gerät ein und legen Sie den •

sich bewegenden Teil des Werkzeuges auf ein Blatt

Papppapier.

Anmerkung: • Vermeiden Sie Kontakt mit der

Kette, halten Sie eine sichere Entfernung ungefähr

20 cm. Wenn auf der Pappe oder auf dem Papier

Ölspuren sind, so arbeitet der automatische

Schmiermechanismus richtig. Wenn es, ungeachtet,

dass der Behälter voll ist, auf dem Papier keine

Ölspuren zu sehen sind, so muss man den Defekt

des Werkzeuges laut der vorliegenden Anweisung

entfernen oder Sie in einem Servicezentrum IVT

konsultieren.

Reinigung und Aufbewahrung

Die Außenoberächen des Werkzeuges •

sollen mit einer weichen Bürste oder Serviette

(einem Lappen) gereinigt werden. Verwenden Sie

Wasser, Lösungsmittel oder die Poliermittel nicht.

Entfernen Sie ganzen Schmutz, besonders aus den

Entlüftungslöchern (10), reinigen Sie den Motor des

Werkzeuges.

Die Helme des Werkzeuges wischen Sie sorgfältig •

ab, verhindern Sie, dass sie mit Öl bedeckt werden.

Nach 1-3 Arbeitsstunden nehmen Sie die •

Schutzhaube (4) ab, schrauben Sie die Sägeschiene

(7) ab, nehmen Sie die Sägekette (6) ab, reinigen Sie

sie vom Staub und Schmutz, verwenden Sie dabei

eine Bürste.

Reinigen Sie die Schutzhaube (4), das Kettenrad •

(23) und die Sägeschiene (7) mit einer Bürste.

Die Klemmmutter der Schraube (21) wischen Sie •

mit einem Lappen oder einer Serviette ab.

Wenn Sie das Werkzeug für längere Zeit lassen, •

gießen Sie Flüssigkeit aus dem Ölbehälter aus und

trocknen Sie den. Legen Sie die Sägekette (6) und

die Sägeschiene (7) für kurze Zeit in die Ölwanne,

und dann wickeln Sie sie in eingeschmiertes Papier

ein.

Gebrauchsanweisung | Elektrokettensäge

Bewahren Sie das Werkzeug in einem trockenen •

Platz außerhalb der Reichweite von Kindern auf.

Legen Sie auf das Werkzeug keine anderen Sachen.

Suche der Defekte

In der untengenannten Liste sind die Empfehlungen

dargelegt.

Anmerkung: Vordem Sie Defekte suchen

werden, schalten Sie das Werkzeug aus

und das Kabel von der Stromquelle ab.

Der Motor lässt nicht an

Rückschlagbremse ausgelöst • ► Handschutz in

Position 1 zurückziehen

Keine Stromversorgung • ► Stromversorgung

überprüfen

Steckdose defekt • ► Andere Stromquelle

probieren, gegebenenfalls wechseln

Stromkabel beschädigt • ► Kabel überprüfen,

gegebenenfalls wechseln

Der Motor schaltet ab

das Anschlusskabel ist beschädigt • ► wenn es

nötig ist, ersetzen Sie das Kabel

Individueller Konsument - äußerlicher Kontakt •

► Verbindung mit einem Servicezentrum IVT

Innerer Kontakt • ► Verbindung mit einem

Servicezentrum IVT

das Anschlusskabel ist beschädigt • ► Verbindung

mit einem Servicezentrum IVT

Die Kette schmiert sich nicht ein

Im Ölbehälter gibt es nicht genug •

Schmierüssigkeit ► niedriger als empfohlenes

Niveau

Entlüftungsloch ist schmutzig • ► den Ölbehälter

reinigen

Kanal der Abgabe der Schmierüssigkeit •

ist schmutzig ► den Kanal der Abgabe der

Schmierüssigkeit reinigen

Der Bremsmechanismus der Kette funktioniert

nicht

Defekt des Bremsmechanismus des Werkzeuges, •

man muss die Arbeitssicherheit des Werkzeuges

gewährleisten ► Verbindung mit einem

Servicezentrum IVT

Die Kette / Befestigungsschrauben der Kette

werden warm

Kein Öl im Öltank • ► Öl nachfüllen

Entlüftung im Öltankverschluss verstopft • ►

Öltankverschluss reinigen

Ölaususskanal verstopft • ► Ölaususskanal frei

machen

Kettenspannung zu hoch • ► Kettenspannung

einstellen

Kette stumpf • ► Kette nachschleifen oder

ersetzen

Das Werkzeug wird gezogen, vibriert oder

funktioniert unzuverlässig

die Kette ist übergespannt • ► Kettespannung

prüfen und korrigieren

Die Kette ist beschädigt • ► die Kette spannen

oder ersetzen

Die Kette ist abgenutzt • ► die Kette ersetzen

Die Zähne der Kette sind in der falschen Lage • ►

die Lage der Sägekette laut der Anweisung ändern

und die Richtung der Kettenzähne prüfen

Wenn Defekte mit Hilfe der obengenannten

Methoden nicht entfernt sind, bitte wenden sich

im Geschäft Ihrer Region.

Service und Aufbewahrung

Damit Sie das Gerät lange und gefahrlos benutzen

können, halten Sie es sauber!

Falls das Werkzeug versagt hat, ungeachtet dass der

Hersteller die technischen Eigenschaften geprüft

hat, lassen Sie Ihr Elektrowerkzeug von einer

qualizierter Fachkraft IVT reparieren.

Umweltschutz

Der Rohsto wird der Wiederverwendung

zugeführt.

Das Werkzeug, Zubehör und die Verpackung sollen

umweltfreundlich recyceln werden.

Für sortenreines Recycling der Abfallprodukte sind

die Teile aus synthetische Materialien entsprechend

markiert.

Die vorliegende Gebrauchsanweisung ist auf dem

zweitgenutzten Papier ohne Chlor gedruckt.

Инструкция | Пила цепная электрическая

RUS

С наилучшими пожеланиями!

Уважаемый Клиент!

Компания IVT благодарит Вас за выбор и доверие,

оказанное нашей марке. Наша цель - это всегда

предлагать Вам инновационный, качественный

электроинструмент для бытового

использования по приемлемой цене.

Мы желаем Вам удовольствия при работе и

отличных результатов.

Компания IVT Swiss SA

Гарантия

Для электроинструмента

IVT предусмотрена гарантия

в соответствии с законами

и специфическими

особенностями каждой

страны. Подтверждением

является гарантийный талон!

Гарантия не распрострaняется на расходные

материалы и принадлежности, которые

частично входят в комплект поставки.

Гарантийное обслуживание не производится в

случаях:

естественного износа механизмов и 1.

узлов, имеющих ограниченный период

работоспособности;

профилактики и замены 2.

быстроизнашиваемых деталей (угольные

щетки, шестерни);

перегрузки или интенсивного 3.

использования, следствием которых являются:

одновременный выход из строя •

одного или более функционально

связанных деталей и узлов;

сгорание, обугливание, оплавление •

под воздействием высокой внутренней

температуры деталей (нагревательные

элементы, кнопки, провода, корпуса);

механических повреждений, наличия 4.

внутри инородных предметов;

использования в производственных или 5.

промышленных целях;

использования в целях, не предусмотренных 6.

данной инструкцией;

вскрытия, ремонта, который был произведен 7.

не специалистами IVT .

Символы

Пользователь должен прочитать

инструкцию

Внимание!

Внимание: электрический шок

Двойная изоляция

Носите защитные перчатки при замене

и установки цепи.

Использовать защитные очки

Использовать рeспиратор

Использовать звукoизoляциoнные

нaушники

Пожалуйста повторите

Информационное обслуживание

Swiss Sa

Via cantonale, 2 CH 6917

Barbengo, Switzerland

Tel +41 91 6000555

+41 91 6000556

Fax. + 41 91 6000557

mail: info@ivt-ht.com

web: www.ivt-ht.com

10 12

97 2 11 1

4 513

15 14

14 29 12 11 1

135

1015

Инструкция | Пила цепная электрическая

RUS

Элементы устройства инструмента

Основная ручка1.

Передняя ручка2.

Защитный кожух цепи3.

Защитный кожух4.

Крепежная гайка 5.

Пильная цепь6.

Пильная шина7.

Зубчатый упор8.

Фиксатор тормоза цепи9.

Вентиляционные отверстия 10.

Кнопка блокировки 11.

выключателя

Выключатель/ Включатель12.

Метка масляного уровня13.

Крышка масляного бака 14.

Петля фиксации кабеля15.

Гаечный ключ16.

CHS-1600

CHS-2000

Инструкция | Пила цепная электрическая

RUS

Указания по безопасности

Инструмент предназначен для распиловки

деревьев, резки ветвей, древесину, доски и так

далее, может использоваться для поперечных

или продольных распилов.

Рекомендуемый инструмент Вы можете на

наших специализированных магазинах или

на страницах нашего сайта. Широкий выбор

принадлежностей поможет Вам эффективно

выполнить необходимые виды работ.

Нижеперечисленные инструкции безопасности

должны служить Вам для правильного

использования инструмента и для защиты

вашей собственной безопасности. Пожалуйста,

обращайте внимание на следующие указания,

для защиты от электрических ударов ранений и

пожаров.

Соединение с источником электропитания

Пожалуйста, убедитесь в том, что напряжение в •

сети соответствует техническим характеристикам

электроинструмента.

ОБРАТИТЕ ВНИМАНИЕ:•

соединительный кабель

подключать в сеть путем

(обратите внимание на рис.)

Использование неподходящего

соединительного кабеля может быть

опасным! Соединительный кабель и

гнездо сетевой розетки должны быть

соответствующими, сделанным из каучука или

иметь резиновую облицовку.

Использовать вспомогательное устройство, •

чтобы уменьшить напряжение в сети.

Проверьте электроприбор и электрические •

подключения на наличие возможных

повреждений: соединительный кабель

ненадлежащего состояния должно быть

немедленное заменено.

При необходимости соединительный •

кабель инструмента заменить на кабель,

рекомендованный изготовителем.

Предотвращать повреждение •

соединительного кабеля. Защитите кабели от

перегревания.

Чтобы увеличивать безопасность, •

рекомендуется использовать дополнительные

приспособления (RCD), предназначенный для

потока утечки не больше, чем 30 mА. Проверьте

техническое состояние таких устройств, до

каждого использования.

Защищайте себя от электрических ударов. •

Избегайте контакта тела с заземленными

предметами.

ВНИМАНИЕ!• Перед проведением всех

процедур электроинструмент отключить от сети,

не рекомендуется работать, если соединительный

кабель инструмента поврежден или запутан.

Указания по технике безопасности при работе с

электрической цепной пилой

Проверьте электроприбор и электрические •

подключения на наличие возможных

повреждений.

Соединительный кабель подключать в сеть •

только при выключенном моторе.

Защищайте себя от электрических ударов. •

Избегайте контакта тела с заземленными

предметами.

Сильные температурные колебания •

могут вызвать образование конденсата на

токопроводящих частях. Перед включением

инструмента подождите, пока его температура

будет равна температуре окружающей среды.

Используйте приборы, инструменты и •

Технические характеристики

Модель CHS-1600 CHS-2000

Потребляемая мощность (W) 1600 2000

Сила тока 230 V (Amps) 7.0 8.7

Число оборотов холостого хода (RPM) 7600 7600

(Линейная) скорость без груза (m/s) 13.5 13.5

длина режущей части (mm) 355 405

максимальная ширина пиления (mm) 355 405

вес (kg) 5.75 6.35

класс защиты / II / II

Инструкция | Пила цепная электрическая

RUS

рекомендованные принадлежности только по

назначению.

Обеспечьте стационарное положение •

заготовки, используя для надежности зажимные

приспособления.

Не носите украшений и свободной одежды, •

которые могут быть захвачены подвижными

частями. Длинные волосы защищайте повязкой.

Носите нескользящую обувь и защитные

рукавицы.

При работах, связанных с образованием •

осколков, пыли и опилок, также при работах

над головой использовать защитные очки и

респиратор, а при сильном шумообразовании —

звукозащитные наушники.

Обращать внимание на устойчивое положение •

инструмента и всех его движущихся частей.

Защищайте электроприборы от влаги и дождя. •

Не погружайте их в воду!

При работах на открытом пространстве •

пользуйтесь только допущенными приборами и

удлинительными кабелями, предназначенными

для наружных работ.

Внимание!

Оператор должен использовать инструмент •

только в производственных целях. Местные

условия должны быть учтены.

Храните электроинструмент в оригинальной •

упаковке и без доступа к ним детей.

При употребление алкоголя, медикаментов и •

наркотических средств, а также при употреблении

анастезических средств не рекомендуется

работать с данным инструментом.

Инструментом должен управлять только •

специально подготовленный специалист или

оператор.

Будьте предельно осторожны и внимательны. •

Используйте надлежащий подход к работе.

Не используйте машину, если Вы не можете

сконцентрироваться на работе.

Перед тем как отложить машину в сторону, •

обратите внимание на остановку всех ее

движущихся элементов и удалите ваш палец из

спускового механизма, соблюдайте дистанцию

между инструментом.

Убедитесь в том, что все приспособления, •

предотвращающие случайное прикосновение к

цепи, находятся в полном порядке, а защитные

кожухи цепной пилы установлены правильно.

При передаче третьим лицам, следует •

передать им эту инструкцию.

Избегайте остановки мотора под нагрузкой.•

При обнаружении дефекта инструмента либо •

каких-либо его частей не рекомендуется начать

работу, начните работу после замены нужных

элементов.

Перед тем как отложить машину в сторону, •

обратите внимание на остановку всех ее

движущихся элементов.

Всегда держите машину обеими руками, пока •

Вы работаете. Древесина и все обрабатываемые

материалы должны быть установлены к эстакаде,

с помощью зажимных или других подходящих

приспособлений.

Инструмент не может быть использован без •

защитных устройств.

При простоях, паузах в работе, смене •

принадлежностей и текущего ухода извлекать

сетевой штекер из розетки.

Монтаж и регулировка элементов

цепной пилы

Перед проведением всех процедур

электроинструмент отключить от

сети.

При замене цепи и в процессе работы

используйте защитные перчатки.

Монтаж цепи и шины

17. Установочная шпилька

18. Болт-фиксатор натяжения цепи

19. Шуруп

20. Стабилизатор натяжения цепи

21. Зажимная гайка винта

22. Указатель направления

распиловки

23. Колесо цепи

Положить •

инструмент на ровную поверхность.

Цепь (6) закрепить на пильной шине •

(7). Обратите внимание на правильность

направления движения цепи. Убедитесь, что

направление цепи соответствует направлению

установленного момента распиловки (22).

Расположить цепь вокруг колеса цепи (23) •

1721

1820192322

3-4 mm

Инструкция | Пила цепная электрическая

RUS

и закрепить пильную шину (7) таким образом,

чтобы установочная шпилька (17) и шуруп (19)

совпали как пильная шина (7) с стабилизатором

натяжения цепи (20), отверстие стабилизатора

соответствует отверстиям пильной шины (7). При

необходимости болт – фиксатор напряженности

цепи (18) нужно направить на стабилизатору

натяжения цепи (20). Проверьте, что все части

инструмента правильно установлены и убедитесь

в том, что все болты крепления и цепь затянуты

в горизонтальном положении.

Защитный кожух цепи (4).•

Затянуть крепежную гайку (5).•

Натяните пильную цепь (6) (см. “Натяжение •

цепи”).

Натяжение цепи

Прежде чем начать работу проверьте

натянутость цепи, а также проверьте при

первом пуске инструмента и регулярно (каждые

10 минут) натянутость цепи. При эксплуатации

новой цепи нужно обращать внимание на

натяженность установленной цепи.

Срок эксплуатации цепи зависит от правильной,

регулярной смазки и натяженности.

Положите инструмент •

на ровную поверхность.

Крепежную•

гайку (5) поверните

приблизительно на 1-2

оборота против часовой

стрелки.

Гаечным ключом затянуть болт-фиксатор •

натяженности цепи(18) по часовой стрелке до

нужной натяженности цепи. Затем, затянуть

пильную шину (7) регулируя стабилизатор

натяжения цепи (20).

В случае недостаточного •

натяжения пильной шины (7)

можно натянуть сверху по

середине на 3-4 мм.

Если пильная цепь (6) •

перетянута, то болт-фиксатор

натяжения цепи (18) нужно открутить против

часовой стрелки. Затем, при необходимости

можно отрегулировать натяженность цепи

вышеуказанным методом.

С помощью гаечного ключа надежно •

закрепите крепежную гайку (5).

Убедитесь в правильности размещения •

пильной шины (7) в цепном механизме.

Смазка цепи

Инструмент снабжен пластмассовым

масляным бачком. Перед

эксплуатацией бачок должен быть

заполнен смазывающей жидкостью.

Эксплуатация инструмента без смазывающей

жидкости в бачке или с жидкостным уровнем

ниже рекомендованного уровня может

привести выходу инструмента из строя.

Срок эксплуатации цепи и снижения

производительности зависит от оптимального

смазывания. Поэтому, смазка цепи осуществляется

автоматически, через смазывающий роторный

подшипник (21) во время работы инструмента.

Заполнение бачка смазывающей жидкостью

Открыть крышку масляного бачка (14), •

поместить в бачок воронку, залить смазывающую

жидкость.

Вытереть область вокруг крышки масляного •

бачка (14) и извлечь воронку.

Бачок заполнен смазывающей жидкостью.•

Защитите масляный бочок от попадания грязи •

и пыли. Затем закрыть крышку (14) масляного

бачка.

В целях предотвращения повреждения

инструмента используйте только

рекомендованную изготовителем и устойчивую

высокой температуре смазывающую

жидкость. Запрещается использовать не

рекомендованную либо ранее использованную

смазывающую жидкость. Использование не

рекомендованной смазывающей жидкости

утрачивает право на предоставление

гарантии.

Ввод в эксплуатацию

Включение:

Чтобы включить инструмент, нажмите кнопку

блокировки выключателя (11) и нажмите

включатель/выключатель (12).

1 2

Инструкция | Пила цепная электрическая

RUS

Выключение.

Чтобы выключать инструмент нажмите

включатель/выключатель (12).

Рекомендации по работе

Тормозной механизм цепи

Тормозной механизм цепи - механизм

безопасности, который запускается при

столкновении инструмента через фиксатор

тормоза цепи (9). Цепь останавливается и

полностью прекращает работу в течении 0.3

секунд.

Механизм можно проверить при эксплуатации •

инструмента. Чтобы проверить тормозную

реакцию инструмента включите его временно

и через некоторое время нажмите на фиксатор

тормоза цепи (9), при этом держите инструмент за

ручку 2. В этот испытательный момент инструмент

должен отключиться. Фиксатор тормоза цепи (9)

можете повернуть в удобное вам положение 1.

Запомните

Работа инструмента может остановиться,

когда пильная шина (7) вступает в контакт

с распиливаемым материалом или когда

блокируется цепь.

При таких условиях

работы реакция

инструмента может

быть неожиданным.

Такие реакции

инструмента часто

вызывают

опасность,

возрастает

вероятность ранений.

При угловой распиловке убедитесь, что зубчатый

упор (8) инструмента свободны.

Будьте осторожны:

Держите инструмент равномерно к •

поверхности.

Запрещается работать со свободной или •

изношенной цепью.

Затянуть цепь согласно инструкциям.•

Не держите инструмент выше уровня плеч.•

Концы пильной шины (7) должны быть •

закрыты.

Держите инструмент крепко, обеими руками.•

Используйте зубчатый упор (8) в качестве •

рычага.

Проверяйте периодический натяженность •

цепи.

Безопасность

Необходимо выполнять и соблюдать следующие

обязательные условия перед эксплуатацией

инструмента и регулярно в ходе работы:

Машина должна быть в рабочем состояний•

Масляной бачок должен быть заполнен. •

Уровень смазочной жидкости должно

соблюдаться согласно данной инструкции,

не ниже метки масляного уровня (13) до и

в ходе работы инструмента. Если уровень

смазочной жидкости достигает уровня ниже,

чем рекомендовано, то бачок должно быть

заполнено немедленно необходимой жидкостью.

Одно заполнение масляного бочка достаточно

примерно на 15 минут работы (в зависимости от

интервалов и интенсивности работы).

Цепь должна быть правильно натянута •

и остра. Натяженность цепи должна быть

проверена каждые 10 минут. Особое внимание

нужно обратить на новые цепи, которые требуют

частого сжимания.

Фиксатор тормоза цепи должен быть в •

рабочем состояний.

Используйте необходимые средства защиты.•

Общие рекомендации

Держите •

инструмент обеими

руками крепко,

левой рукой

переднюю ручку, а

правой рукой

дополнительную

ручку. Не касайтесь голыми руками источникам

Инструкция | Пила цепная электрическая

RUS

электроэнергии. Запрещается работать с данным

инструментом одной рукой. Соединительный

сетевой кабель нужно расположить так, чтобы

кабель оставалось за вами.

Используйте •

инструмент только

в идеальном

рабочем состояний

и держите его

обеими руками

надежно, крепко.

И н с т р у м е н т

держите правее,

соблюдая нужную дистанцию.

Цепь должна набрать полную скорость •

перед контактам с материалом распиловки. При

необходимости инструмент можно установить

на дерево либо на подходящую поверхность

используя зубчатый упор (8). В течение работы

инструмента в таком положений держите его за

рычаг.

При распиловки ветвей, деревьев •

перемещайте и держите инструмент за зубчатый

упор (8). Чтобы распилить такие материалы в

нужный момент перемещайте инструмент назад.

Не удаляйте инструмент полностью от материала

распиловки.

Не применять интенсивное давление к цепи •

в ходе распиловки. Позвольте цепи работать

свободно, только слегка применяя давление,

используя зубчатый упор (8) как рычаг.

Никогда не используйте инструмент в качестве •

оружия. Не пытайтесь распиливать в стоящем

положений на дереве. Не держите инструмент

выше уровня плеча.

Оптимальные результаты можно достигнуть •

не изменяя скорость вращения цепи.

Будьте осторожны в заключительной стадий •

распиловки. Когда инструмент извлекается от

материала распиловки возрастает опасность

поранить ногу.

Вытащить инструмент из материала •

распиловки только при параллельном

перемещений цепи.

Распиловка древесины

Должны соблюдаться следующие правила

техники безопасности:

Поместить древесину или распиливаемый •

материал так, чтобы пила не застревала в ходе

распиловки, смотрите cлeдующую схему.

Короткие куски дерева должны быть •

выровнены и надежно установлены с помощью

дополнительных приспособлении.

Принадлежит распиловке и обработке только •

деревянный материал. Избегайте контакта

инструмента с камнями или гвоздями так как,

можно повредить пильную цепь и инструмент.

Не касайтесь инструментов ограждений или •

заборов.

Инструмент не подходит для распиловки •

тонких ветвей.

Продольная распиловка должна быть •

выполнена особенно тщательно, так как зубчатый

упор (8) не могут использоваться при таких

условиях. Держите инструмент под прямым

углом. Избегайте его остановки в ходе работы.

Работая под углом всегда займите место выше •

чем угол распиловки или с боку.

Обратите внимание на угрозу, изложенную •

камнями, ветвями и корнями, и т.д.

Распиловка механически напряженной

древесины

Ветви, деревья или древесина, находящиеся

под механическим напряжением, могут создать

абсолютно неожиданные ситуации и вызвать

серьезную рану. В таких случаях нужно быть

очень внимательным.

Выполняют такие виды работ только

специально подготовленные

специалисты.

Если древесина поддержано в обоих концах •

(см. рис. слeвa), первое распиливание должно

совершаться сверху (1) до одной трети толщины

бруска, затем это должно быть распилено в том

же самом месте (2).

Если древесина присоединено к поддержке с •

одной стороны (см. рис. спpaвa), сначала сделайте

метку (1), а затем распилите через эту же метку

(2). Таким способом можно избежать раскола

древесины и повреждения инструмента.

Валка дерева

Всегда носите каску, чтобы защитить голову от

падающих ветвей.

Инструмент используется на бруски, диаметр •

которых не больше, чем длина пильной шины

(7).

Инструкция | Пила цепная электрическая

RUS

Обезопасить рабочую зону. •

Не пытайтесь вытащить самостоятельно •

инструмент, застрявший в стволе дерева

с включенным двигателем. Используйте

деревянные блоки, чтобы освободить цепь и

вытащить инструмент.

Запомните:• перед началом работы заранее

рассчитайте место, где должно упасть дерево;

обратите внимание на направление ветра и на

макушку дерева.

Обратите внимание на метку (1) в •

обрабатываемом дереве. Глубина метки должна

быть ровна 1/3 диаметру ствола. Начните

распиливать обрабатываемый материал от

противоположной стороны до метки (1) с

горизонтальным распилом (2), на 4 см выше чем

метка распила (1).

ACB

Не распиливать брусок либо

обрабатываемый материал

полностью!

Приблизительно 1/10 диаметра ствола дерева •

нужно оставить не распиленным. Если дерево

начинает падать, удалите машину от дерева и

отойдите назад либо в сторону.

Рабочая зона вокруг дерева должна быть •

свободной от препятствий: рабочая зона должна

позволять свободное перемещение рабочего

оператора.

При горизонтальном распиле работа •

инструмента должно завершаться до метки (3).

При завершений распила дерева опасайтесь •

от падающих ветвей.

Обслуживание и профилактика

Прежде, чем выполнять ремонтные

работы отключите кабель из сети.

Примечание: Регулярная и правильная

профилактика, а так же выполнение

рекомендаций гарантирует долгую и надежную

эксплуатацию инструмента. Для безопасной и

лучшей работы, всегда храните инструмент и

отверстия вентиляции чистыми.

Инструмент нужно проверять регулярно •

на наличие возможных дефектов, например

свободная или поврежденная пильная

цепь, свободное крепление и изношены

либо поврежденные элементы устройства

инструмента.

Проверить эксплуатационную надежность •

и правильность установки всех его элементов

и защитных покрытий. Перед использованием

инструмента должны осуществляться все

необходимые ремонтные работы и работы

технического обслуживания.

Замена пильной цепи / Замена пильной шины

Замена цепи и замена пильной шины (7) •

должно осуществляться согласно методу раздела

“Натяжение цепи”.

В течение долгого времени пильной шины •

(7) могут быть изношены. При замене пильной

цепи, пильная шина (7) должны быть повернуты

на 180°.

Проверьте состояние колеса цепи (23). •

Если колесо повреждено либо изношено, его

замену осуществляют специалисты центра

обслуживания.

Заточка цепи

Заточку цепи может сделать •

квалифицированный мастер в любом центре

обслуживания IVT.

Проверка автоматического смазочного

механизма

Проверку автоматического смазочного

механизма можно осуществить следующим

образом:

Включить машину и движущуюся часть •

инструмента расположите на картонную бумагу.

ПРИМЕЧАНИЕ:• не касайтесь с цепью,

сохраняйте безопасное расстояние

приблизительно 20 см. Если на картоне или на

бумаге заметили следы масла, то автоматический

смазочный механизм работает правильно. Если,

несмотря на полный масляный бочок не видно

на бумаге никакие признаки масляной смазки, то

нужно устранить дефект инструмента согласно

данной инструкции или консультируйтесь с

центром обслуживания IVT.

Очистка и хранение

Внешние поверхности инструмента должны •

быть очищены с мягкой щеткой или салфеткой

(тряпкой). Не используйте воду, растворители

Инструкция | Пила цепная электрическая

RUS

или полирующие составы. Удалите всю грязь,

особенно из вентиляционных отверстий (10),

очистите двигатель инструмента.

Ручки инструмента вытирайте тщательно, •

предотвращайте покрытия маслом.

После 1-3 часов работы снимите Защитный •

кожух (4), открутите пильную шину (7) и снимите

пильную цепь (6), очистите их от пыли и грязи

используя щетку.

Очистить щеткой защитный кожух(4), колесо •

цепи (23) и пильную шину (7).

Зажимную гайку винта (21) вытрите тряпкой •

или салфеткой.

Если инструмент оставляете на длительное •

время, вылить из масляного бочка жидкость и

высушите бочок, а пильную цепь (6) и пильную

шину (7) подержите в масляной ванне в течение

короткого времени, а затем обертывайте их в

смазанной бумаге.

Инструмент храните в сухом месте, без •

доступа для детей. Не кладите на инструмент

иные вещи.

Поиск неисправностей

В нижеперечисленном списке изложены

рекомендации.

Примечание: Перед поиском

неисправностей выключают

инструмент и отключают кабель от

подачи электроэнергии.

Не запускается двигатель

Был запущен тормозной механизм цепи •

► переключить фиксатор тормоза цепи на 1

положение.

Электропитание отсутствует • ► пpoвepить

иcтoчник питaния.

Поврежденa розетка • ► подключить к другой,

заменить в случае необходимости.

Поврежден соединительный кабель • ►

заменить кабель в случае необходимости.

Отключается двигатель

Поврежден соединительный кабель • ►

амените кабель в случае необходимости

Индивидуальный потребитель – внешний •

контакт ► Связь с центром обслуживания IVT

Внутренний контакт • ► Связь с центром

обслуживания IVT

Поврежден соединительный кабель • ► Связь

с центром обслуживания IVT

Не смазывается цепь

В масляном бочке недостаточно смазывающей •

жидкости ► ниже рекомендованного уровня

Вентиляционное отверстие масляного бочка •

забиты ► очистить масляный бочок

Забит канал подачи смазывающей жидкости • ►

очистить канал подачи смазывающей жидкости

Не работает тормозной механизм цепи

Дефект тормозного механизма инструмента, •

нужно обеспечить безопасность работы

инструмента ► связь с центром обслуживания

IVT

Пильная цепь / Пильная шина нагреваются

В масляном бочке недостаточно смазывающей •

жидкости ► ниже рекомендованного уровня

Вентиляционное отверстие масляного бочка •

забито ► очистить масляный бочок

Перетянута цепь • ► исправить и проверить

натяженность цепи

Цепь повреждена • ► натянуть цепь либо

заменить цепь

Инструмент дергается, вибрирует или работает

ненадежно

Перетянута цепь • ► исправить и проверить

натяженность цепи

Цепь повреждена • ► натянуть цепь либо

заменить цепь

Цепь изношена • ► заменить цепь

Зубы цепи расположены в неправильном •

положении ► изменить расположение пильной

цепи согласно руководству и проверить

направление зубов цепи

Если дефекты не устранены с помощью

вышеуказанных методов, пожалуйста

обратитесь в магазином вашего региона

Обслуживание и хранение

Обязательным условием для долгосрочной

и безопасной эксплуатации инструмента

является содержание его в чистоте!

В случае, если, несмотря на тщательную

проверку производителем технических

свойств инструмента в процессе производства,

инструмент вышел из строя, все ремонтные

работы должны выполняться только

квалифицированными специалистами IVT.

Инструкция | Пила цепная электрическая

RUS

Защита окружающей среды

Вторичное использование сырья

вместо выбрасывания его мусора!

Инструмент, дополнительные принадлежности

и упаковку следует экологически чисто

утилизировать.

В интересах чистосортной рециркуляции

отходов, детали из синтетических материалов

соответственно обозначены.

Настоящее руководство по эксплуатации

напечатано на бумаге, изготовлено из вторичного

сырья без применения хлора.

Нұсқаулық | Электрлік шынжырлы ара

Ізгі ниетпен!

Құрметті тапсырыс беруші!

IVT Swiss SA - бұл тұрмыстық қолданысқа арналған

сапалы және тиімді электр жабдықтарының кең

таңдауы. Үй шаруашылығындағы жөндеу және

құрылыс жұмыстары барысында Сізге жәрдем

береміз деп үміттенеміз.

IVT Swiss SA компаниясы

Кепілдік

IVT электрқұралдары үшін

берілетін кепілдкі әр елдің

заңдарына және олардың

дербес ерекшеліктеріне

байланысты анықталады.

Мұны кепілдік түбіртегі

растай алады!

Шығындалатын материалдар мен кешенге

кірмейтін қосымша жабдықтарға кепілдік

берілмейді.

Төмендегідей жағдайларда кепілдік қызметі

көрсетілмейді:

жұмысқа жарамдылығы шектеулі 1.

бөлшектер мен механизмдердің табиғи

тозығуы кезінде;

тез тозатын бөлшектер жөнделген немесе 2.

алмастырылған болса(бұрыштық щеткалар,

Бұрыштық щеткалар, Кесуші жабдықтар);

нәтижесінде:3.

бір немесе бірнеше сыбайлас ∙

бөлшектердің бір уақытта жарамсыз

болуы;

ішкі ауа қысымының жоғары ∙

болуы салдарынан бөлшектердің

(қыздырғыш бөлшектердің,

басқыштарды, сымдарды, сырт

қабаттардың) жанып кетуі, жонылуы,

балқуы байқалатын сауатсыз қолдану

анықталса;

механикалық бұзылу байқалса, құрал 4.

ішінде бөтен заттар табылса;

өндірістік немесе өнеркәсіптік мақсатта 5.

қолданылған болса;

осы нұсқаулықта қарастырылмаған 6.

мақсаттарда пайдаланылса;

IVT мамандарынан басқа тұлғалар 7.

құралды ашса, өз еріктерімен жөндесе.

Таңбалар

Қолданушы нұсқаулықты оқуы керек

Назар аударыңыз

Назар аударыңыз: Электрлік соққы

Қатар изоляция

Шынжырды айырбастау барысында

және басқа да жұмыстар барысында

қорғаушы қолқап киіңіз.

Қорғаныс көзәйнектерін пайдаланыңыз

Шаңнан, улы газдан сақтайтын

құралды пайдаланыңыз

Дыбыс өткізбейтін құлаққапты

қолданыңыз

Қайталауды өтінеміз

А қ п а р а т т ы қ - қ ы з м е т к ө р с е т у

орталы ғы

Swiss Sa

Via cantonale, 2 CH 6917

Barbengo, Switzerland

Tel +41 91 6000555

+41 91 6000556

Fax. + 41 91 6000557

mail: info@ivt-ht.com

web: www.ivt-ht.com

10 12

97 2 11 1

4 513

15 14

14 29 12 11 1

135

1015

Нұсқаулық | Электрлік шынжырлы ара

Құралдың құрылыс бөліктері

Негізгі тұтқа1.

Алдыңғы тұтқа2.

Шынжырдың қорғаушы қабы3.

Қорғаушы қап4.

Бекіткіш сақина 5.

Аралаушы шынжыр*6.

Кескіш шина7.

Тісті тежелім8.

Шынжыр тежеуішін 9.

белгілеуші

Желдеткіш саңылаулар10.

Ажыратқышты блоктаушы 11.

түйме

Ажыратқыш/ Қосқыш12.

Май деңгейінің белгілеуіші13.

Май ыдысының қақпағы14.

Кабельдің бекіну ілгіші15.

Сақиналық кілт16.

CHS-1600

CHS-2000

Нұсқаулық | Электрлік шынжырлы ара

Қ ұ р а л д ы ң қ о л д а н ы с т а ғ ы

маңызы

Құрал ағаш, бөрене сияқты заттарды аралауға,

ағаш бұталарын, тақтайды және басқа да осы

тектес материалдарды тікелей және көлденең

кесуге арналған.

Ұсынылып отырған құралды Сіз біздің арнайы

жабдықталған дүкендерімізден немесе біздің

ғаламтор арналарымыздан таба аласыз.

Жабдықтардың кең таңдауы Сізге қажетті жұмыс

түрін тиімді орындауға көмектеседі.

Төменде көрсетілген қауіпсіздік нұсқаулығы

Сіздің жеке басыңыздың қауіпсіздігіне арналған

және құралды дұрыс пайдалануға көмекші

ретінде ұсынылып отыр. Электрсоққыларынан,

жарақаттан және өрттен сақ болу үшін төмендегі

ережелерге назар аударуыңызды өтінеміз.

Электрлік қоректендіргіш көздеріне қосу

Өтінеміз, желідегі қысымның электрқұралды ∙

техникалық сипаттамасына сай екендігін

тексеріңіз.

НАЗАР АУДАРЫҢЫЗ: ∙

байланыстырушы әрі

жалғастырушы кабельді

желігі суретте көрсетілгендей

қосыңыз (суретке назар

аударыңыз)

Сәйкес келмейтін байланыстырушы

кабельді пайдалану қауіп төндіруі

мүмкін. Байланыстырушы кабельдің

ашасы мен тоқ көзінің ұңғысы сәйкес

келуі керек, тоқ көзі каучуктен жасалған немесе

резинамен көмкерілген болуы керек.

Желідегі қысымды азайту үшін қосымша ∙

құралдар мен жабдықтарды пайдаланыңыз.

Электрқұралы мен электрлік қосқыштардың ∙

ақауы жоқ екендігін тексеріңіз: сәйкес келмейтін

немесе жұмысқа жарамсыз байланыстырушы

кабель жедел түрде алмастырылуы керек.

Қажет жағдайда құралды тоқ көздерімен және ∙

желімен байланыстырушы кабельді дайындаушы

ұсынған кабельмен алмастыруға болады.

Байланыстырушы кабельдің зақымдануына ∙

не бұзылуына жол бермеңіз. Кабельді қатты

қызып кетуден сақтаңыз.

Қауіпсіздікті арттыру үшін қысым мен күш ∙

ағымына арналған қосымша құрылғыларды

(RCD) қолдануға болады, шамамен 30 мА. Мұндай

құрылғылардың техникалық жағдайын қолданбас

бұрын тексеріп алыңыз.

Өзіңізді электр соққылатынан сақтаңыз. ∙

Денені жай тартқыш заттармен байланыстырмауға

тырысыңыз.

НАЗАР АУДАРЫҢЫЗ! ∙

Үрдістер басталмас

бұрын электрлік құралды желіден ажыратыңыз,

құралдың жалғастырушы және байланыстырушы

кабельдері байланысқан, шиеленген не болмаса

ақаулы болса, онда жұмысты бастамаған абзал.

Электрлік шынжырлы арамен жұмыс барысындағы

қауіпсіздік техникасы бойынша нұсқаулық

Электрқұралы мен электрлік қосқыштардың ∙

ақауы жоқ екендігін тексеріңіз.

Жалғастырушы кабельді желіге тек мотор ∙

сөніп тұрғанда қосыңыз.

Өзіңізді электр соққылатынан сақтаңыз. ∙

Денені жай тартқыш заттармен байланыстырмауға

тырысыңыз.

Ауа қысымының жедел ауытқуы тоқ өткізгіш ∙

бөліктерде конденсацияның пайда болуына

әкеліп соғады. Құралды қоспас бұрын оның

қысымы қоршаған ортаның ауа қысымымен

теңескенше күте тұрыңыз.

Техника лы қ си па тт ама ла р

Үлгі CHS-1600 CHS-2000

Тұтынатын қуат (W) 1600 2000

Тоқ күші 230V (Amps) 7.0 8.7

Қалыпты жұмыс барысындағы айналым саны (мин) 7600 7600

Салмақсыз қалыпты (сызықтым) айналым саны (m/s) 13.5 13.5

аралау бөлігінің ұзындығы (mm) 355 405

аралаудың ең үлкен ені (mm) 355 405

салмағы (Kg) 5.75 6.35

қорғаныс класы / II / II

Нұсқаулық | Электрлік шынжырлы ара

Құралдарды, саймандарды және ұсынылатын ∙

жабдықтарды арнайы қызметтері мен мақсаты

бойынша ғана қолданыңыз.

Дайындалған материалдар мен заттардың ∙

стационарлық қылпын қамтамасыз етіңіз, сенімді

болу үшін қысатын құралдар мен тістеуіштерді

қолданыңыз.

Құралдың қозғалатын бөліктеріне ілініп ∙

қалуы мүмкін бос киім кимеңіз, әшекейлер

тақпаңыз. Ұзын шашты орамалмен байлап,

сақтаңыз. Таймайтын аяқ киім және қорғауыш

қолқап киіңіз.

Сынықтар, шаң және үгінді пайда болатын ∙

жұмыс барысында, сонымен қатар жоғарыда

істелетін жұмыс кезінде қорғауыш көзілдіріктер

мен респираторлар қолданыңыз, ал қатты шу

пайда болса – құлаққап киіңіз.

Құрал мен оның барлық қозғалатын ∙

бөліктерінің сенімді орналасқандығына назар

аударыңыз.

Электрқұралдарын ылғал мен жаңбырдан ∙

сақтаңыз. Оларды суға салмаңыз!

Ашық кеңістікте атқарылатын жұмыс ∙

барысында сыртқы жұмыстарға арналған

ұзартқыш кабельдер мен арнайы жабдықтарды

ғана пайдаланыңыз.

Назар аударыңыз!

Оператор құралды тек өндірістік мақсатта ∙

қолдануы керек. Жергілікті жағдайлар ескерілуі

керек.

Электрқұралын өзінің қорабында және ∙

балалардың қолы жетпейтін жерде сақтаңыз.

Алкоголь және нашалық заттар, не болмаса ∙

анастезиялық дәрмектер қолданған кезде

аталмыш құралмен жұмыс істемеген абзал.

Құралмен арнайы дайындалған маман не ∙

оператор ғана жұмыс жасауы керек.

Өте абай және сақ болыңыз. Жұмыс ∙

барысында тек қалыпты әдеттерге сүйеніңіз. Егер

жұмысқа ынтаңыз болмаса немесе мүмкіндігіңіз

жетпесе аталмыш құралмен жұмыс істмеңіз.

Құралдың жұмысы аяқталып, оны басқа ∙

жаққа қоймас бұрын оның барлық қозғалатын

бөлшектерінің тоқтағандығын тексеріңіз,

құралмен ара қашықтықты сақтаңыз.

Ара шынжырына кездейсоқ жанасудан ∙

сақтайтын барлық жабдықтар мен құрылғылардың

қалыпта екендігіне және қорғаушы қаптың

тұтастығына, дұрыс орнатылғандығына көз

жеткізіңіз.

Құралды басқа тұлғаға беру барысында осы ∙

нұсқаулықты қатар беріңіз.

Мотордың жұмыс барысында тоқтап қалуына ∙

жол бермеңіз.

Құралдың немесе оның қандай да бір ∙

бөлшектерінің ақауы анықталса, жұмысты

бастауға болмайды, қажетті бөлшектер

алмастырылып, ақаулар жойылғаннан кейін

жұмысты бастауға болады.

Құралдың жұмысы аяқталып, оны басқа ∙

жаққа қоймас бұрын оның барлық қозғалатын

бөлшектерінің тоқтағандығын тексеріңіз.

Сіз жұмыс істеген уақыт бойына құралды ∙

екі қолыңызбен ұстаңыз. Кесілетін бөрене, ағаш

және басқа да өңделетін материалдар қосымша

қысқыш жабдықтармен арнайы дайындалған

орынға бекітілуі керек.

Қорғаныс құралдарынсыз құралмен жұмыс ∙

жасауға болмайды.

Жұмыс барысында болатын үзіліс кезінде, ∙

жұмыс тоқтатылғанда, құралдың қосымша

жабдықтарын алмастырғанда не болмаса

уақытша кететін болсаңыз желілік ажыратқышты

қосқыштан суырыңыз.

Ш ы н ж ы р л ы а р а м е н о н ы ң

б ө л ш е к т е р і н ж а б д ы қ т а у ж ә н е

ретт еу

Барлық үрдістерді атқармас бұрын

құралды желіден міндетті түрде

ажыратыңыз.

Шынжырды айырбастау барысында

және басқа да жұмыстар барысында

қорғаушы қолқап киіңіз.

Шынжырды және шинаны жабдықтау

17. Қысқыштың бекіткіші

18. Шынжыр қысымын белгілеуші-болт

19. Шуруп

20. Шынжыр керімдігін тұрақтандырушы

21. Винттің қысқыш сақинасы

22. Аралау бағытының меңзеуіші

23. Шынжыр дөңгелегі

Құралды тегіс жерге қойыңыз. ∙

Шынжырды (6) кескіш шинаға (7) көмегімен ∙

1721

1820192322

3-4 mm

Нұсқаулық | Электрлік шынжырлы ара

бекітіңіз. Шынжыр қозғалысы бағытының

дұрыстығына назар аударыңыз. Шынжыр

қозғалысы бағытының аралау мезетіне (22)

сәйкес екендігіне көз жеткізіңіз.

Шынжырды шынжыр дөңгелегі (23) маңына ∙

жанастырып орналастырыңыз да кесіш шинаны

(7) бұраңыз, сонда қысқыш сақина (17) мен

шуруп (19) сәйкестігі кескіш шина мен (7)

шынжыр керімінің тұрақтандырғышындай (20)

болуы керек, тұрақтандырғыштың саңылауы

кескіш шина (7) диаметріне сәйкес келеді.

Қажет жағдайда шынжыр керімділігінің

анықтауыш-болтын (18) шынжыр керімінің

тұрақтандырғышына (20) бағыттау керек.

Құралдың барлық бөліктері мен бөлшектерінің

дұрыс жабдықталғандығын тексеріңіз, барлық

бекіткіш болттар мен шынжырдың көлденең

бағытта керілгендігіне көз жеткізіңіз.

Шынжырдың қорғаушы қабы (4). ∙

Бекіткіш сақинаны бұраңыз (5). ∙

Аралаушы шынжырды керіңіз (6) (қараңыз. ∙

“Шынжырды керу”).

Шынжырды керу

Жұмысты бастамас бұрын шынжырдың

керілгендігін тексеріңіз, сондай – ақ шынжырлы

араның барлыұ жұмыс уақыты бойына үнемі

(әр 10 минут сайын) тексеріп отырыңыз. Жаңа

шынжырды қолданатын болсаңыз жаңадан

орнатылған шынжырдың қалыпты жағдайда

керілгендігіне көз жеткізіңіз.

Шынжырдың жұмысқа жарамдылығының

ұзақтығы оның дұрыс майланғандығына және

дұрыс керілгендігіне байланысты.

Құралды тегіс жерге қойыңыз. ∙

Бекіткіш сақинаны (5) сағат тіліне қарсы ∙

шамамен 1 – 2 айналымға бұрыңыз.

Сақиналық кілтті пайдалана отырып шынжыр ∙

керімділігінің бекіткіш-болтын (18) сағат тілі

бағытымен шынжыр

қажетті деңгейге

керілгенге дейін бұрап,

тартыңыз. Содан соң

кескіш шинаны (7)

бұраңыз, болттарды

бекітіп бұрау

барысында шынжыр

керімділігін тұрақтандыруышты да (20) қатар

реттеңіз.

аралаушы шынжырдың (6) ∙

жеткіліксіз болса, онда оны

үстіңгі жағынан және ортасынан

3-4 мм тартуға болады.

Егер аралаушы шынжыр ∙

(6) шамадан тыс тартылып,

керілген болса, онда шынжыр

керімділігінің бекіткіш-болтын (18) сағат тілінің

бағытына қарсы бұрап, босатуға болады.

Содан кейін шынжырдың керімділігін жоғарыда

айтылған әдіс бойынша қайта реттеуге болады.

Сақиналық кілт көмегіменбекіткіш сақинаны ∙

(5) сенімді әрі берік етіп бұраңыз.

Кескіш шиналардың (7) шынжырлық ∙

механизмде дұрыс орналасқандығын тексеріңіз.

Шынжырды майлау

Құрал майлаушы сұйықтыққа арналған

пластмасса ыдыспен жабдықталған.

Құрал жұмысқа қосылмас бұрын

аталмыш ыдыс майлаушы сұйықтыққа

толтырылуы қажет. Егер ыдысында майлаушы

сұйықтық жоқ құралды қолданатын болса немесе

ыдыстағы сұйықтық белгіленген деңгейден төмен

болса құралдың бұзылуы мүмкін.

Шынжырдың қызмет ету және қолдану ұзақтығы

және өнімділіктің төмендеуі оның тиімді

майлануына тәуелді. Сондықтан шынжырдың

майлануы автоматты түрде, құрал іске қосулы

тұрғанда роторлық майлаушы подшипник (21)

арқылы жүзе асырылады.

Ыдысты майлаушы сұйықтыққа толтыру

Майлаушы сұйықтық ыдысының қақпағын ∙

(14) ашып, ыдысқа арнайы түтікті салып, түтік

арқылы ыдысқа майды құйыңыз.

Ыдыстың қақпағының (14) маңын таза ∙

матамен сүртіп, түтікті алып тастаңыз.

Ыдыс майлаушы сұйықтықпен толтырылды. ∙

Ыдысқа қоқым-қоқыс түсуіне жол бермеңіз, ∙

содан кейін май құйылған ыдыстың қақпағын

(14) мұқият жабыңыз.

Құралдың істен шығып қалмауы не болмаса

Нұсқаулық | Электрлік шынжырлы ара

бұзылмауы үшін дайындаушы ұсынған, жоғары

ауа қысымына төзімді майды ғана қолданыңыз.

Ұсынылмаған, болмаса құралдың техникалық

сипаттамасына сәйкес келмейтін және бұрын

қолданылған майды пайдалануға тыйым

салынады. Мұндай майларды және техникалық

мақсатқа жарамсыз сұйықтықтарды пайдалану

құралға берілетін кепілдік құқығын жояды.

Қ о л д а н ы с қ а е н г і з у

Қосу:

Құралды іске қосу үшін ажыратқыштың блоктаушы

түймесінг басыңыз (11) және ажыратқыш/

қосқышты басыңыз (12).

Сөндіру.

Құралды сөндіру үшін ажыратқыш/қосқышты

басыңыз (12).

Ж ұ м ы с б а р ы с ы н а а р н а л ғ а н

н ұ с қ а ул ы қ т ар

Шынжырдың тежеуіш механизмі

Шынжырдың тежеуіш механизмі – бұл құралдың

шынжырдың тежеуішінің белгілеуіші (9)

соқтығысқан кезде іске қосылатын қауіпсіздік

механизмі. Шамамен ең ұзағы 0,3 секунд

аралығында шынжыр айналымын тоқтатып,

құрал толығымен жұмысын тоқтатады.

Бұл механизмді құралдың жұмысы ∙

барысында тексеруге болады. Құралдың тежеуіш

реакциясын тексеру үшін оны уақытша қосыңыз

да, шамалы уақыттан соң шынжыр тежемінің

белгілеуішін (9) басыңыз, бұл мезетте құралды

құлақша тұтқасынан ұстаңыз 2. Осындай сынақ

барысында құрал жұмысын тоқтатуы керек.

Шынжыр тежемінің белгілеуішін (9) өзіңізге

ыңғайлы етіп бұруға болады 1 көрініс.

Есіңізде болсын

Құралдың кескіш шинасы (7) араланатын затпен

байланысқа түсіп, жанасқан болса немесе

шынжыр блокталғанда жұмыс тоқтауы мүмкін.

Мұндай жағдайда

құралдың

реакциясы өте

жылдам және

күтпеген жерден

пайда болуы

мүмкін. Құралдың

мұндай

реакцияларды

қауіпті, жарақат

қауіпі артады. Бұрыштап не жанама аралау

барысында құралдың тісті тежелім (8) бос

екендігіне көз жеткізіңіз.

Абай болыңыз:

Құралды тік әрі түзу ұстаңыз. ∙

Тозған немесе босап кеткен шынжыры бар ∙

құралмен жұмыс істеуге тыйым салынады.

Шынжырды нұсқаулыққа сәйкес керіңіз. ∙

Құралды иығыңыздан жоғары деңгейге ∙

көтермеңіз.

Кескіш шиналардың (7) ұштары жабық ∙

болуы тиіс.

Құралды екі қолыңызбен, берік ұстаңыз. ∙

Құралдың тісті тежелім (8) қосымша тұтқа, ∙

тарпалар ретінде пайдаланыңыз.

Шынжырдың керімдігінің қалыптылығын ∙

үнемі тексеріп отырыңыз.

Қауіпсіздік

Құралды іске қоспас бұрын және құралмен

жұмыс барысында төмендегі міндетті шарттар

мен талаптарды орындау керек:

Құрал-саймандар жұмысқа жарамды күйде ∙

болуы керек.

Майдың ыдысы толық болуы керек. Майлаушы ∙

сұйықтықтың деңгейі осы нұсқаулық талаптарына

сай болуы керек, құралдың жұмысына дейін

және жұмыс барысында майлаушы сұйықтық

деңгейлік белгіден (13) кем болмауы шарт. Егер

жұмыс барысында майлаушы сұйықтық деңгейі

қалыпты мөлшерден кем болса, онда арнайы

маймен ыдысты жедел түрде толтыру керек.

Ыдысты майлаушы сұйықтыққа бір рет толтыру

шамамен құралдың 15 минуттай жұмысына

жетеді (жұмыстың қарқындылығы мен жиілігіне,

1 2

Нұсқаулық | Электрлік шынжырлы ара

күрделілігіне байланысты).

Шынжыр дұрыс керілген және өткір болуы ∙

керек. Шынжырдың керімдігінің қалыптылығы

әр 10 минут сайын тексерілуі керек. Жаңадан

айырбасталған шынжырларға басты назар

аударыңыз, себебі олар жиі бақылауды талап

етеді.

Шынжырдың тежеуішінің бекітушісі үнемі ∙

жұмысқа жарамды күйде болуы керек.

Қажетті қорғаныс құралдарын ∙

пайдаланыңыз.

Жалпы нұсқаулықтар

Құралды екі ∙

қолыңызбен,

мықтап ұстаңыз,

сол қолыңызбен

алдыңғы

тұтқасынан, ал оң

қ о л ы ң ы з б е н

қосымша тұтқасынан ұстаңыз. Электр қуаты

көздеріне жалаң қолыңызбен жанаспаңыз.

Желілік жалғастырушы кабельдерді жұмыс

барысында сіздің артыңызда қалатындай етіп

орналастыру керек.

Құралды тек ∙

жұмысқа әбден

жарамды үкйінде

ғана пайдаланыңыз,

оны берік, екі

қолыңызбен

ұстаңыз. Құралды

оңға қарай ұстаңыз,

қажетті аралықты сақтаңыз.

Шынжыр араланатын затпен жанаспас ∙

бұрын толық екпін алуы керек. Қажетті жағдайда

құралды тісті тежелімді (8) пайдалана отырып

ағашқа немесе қолайлы беткейге орналастыруға

болады. Мұндай қалыпта жұмыс істейтін құралды

тұтқасынан демеп ұстаңыз.

Бұталарды, бұтақтарды аралау барысында ∙

құралды тісті тежелімді (8) ұстай отырып

жылжытыңыз. Мұндай заттарды кесіп, аралау

үшін құралды сәл артқа жылжытуға болады.

Құралды араланушы заттан толығымен ажыратуға

болмайды.

Аралау барысында құралға күш түсірмеңіз. ∙

Шынжырдың еркін айналып, бос жұмыс жасауына

мүмкіндік беріңіз, тек құралдың тісті тежелімді

(8) тұтқа ретінде ұстай отырып, шамалы басып

отыруға болады.

Құралды ешқашан қару ретінде пайдалануға ∙

болмайды. Ағашқа міне тұрып құралмен

жұмыс жасауға қатаң түрде тыйым салынады.

Құралды өзіңіздің иығыңыздан жоғары деңгейде

ұстамаңыз.

Көзделген нәтижеге шынжырдың айналу ∙

жылдамдығын өзгертпей-ақ қол жеткізуге

болады.

Аралау аяқталуға шақ қалған мезетте өте сақ ∙

болыңыз. Араланушы заттан құралды ажырату

барысында аяқты абайсызда жаралап алу қауіпі

артады.

Құралды араланушы материалдан шынжырды ∙

қатар жылжыта отырып қана ажыратыңыз.

Ағаш бөренелерді аралау

Мынадай қауіпсіздік техникасы ережелері

сақталуы керек:

Ағаш бөренелерді немес басқа да араланушы ∙

заттарды жұмыс барысында ара қысылып

қалмайтындай етіп орналастырыңыз, келесі

сызбаны қараңыз.

Ағаштың ұсақ не қысқа бөліктері тегіс жерге ∙

қойылуы шарт, не болмаса оларды қосымша

құрылғылар көмегімен бекітіп, қыстыруға

болады.

Аралауға және өңдеуге таек ағаш заттар ғана ∙

жатады. Құралдың тас, шеге сынды заттармен

жанасуына жол бермеңіз, себебі құрал істен

шығуы мүмкін.

Аралауыш шынжырды істен шығармас үшін ∙

құралмен қорғандарға, қоршауларға жанасуға

болмайды.

Жіңішке бұталарды кесуге аталмыш құралды ∙

пайдалануға болмайды.

Көлденең-тік аралау барысында аса сақ болу ∙

керек, себебі мұндай аралау барысында құралдың

тісті тежелім (8) қолданылмайды. Құралды тік

бұрыш жасай отырып ұстаңыз. Құралдың жұмыс

барысында сөніп қалуына жол бермеңіз.

Бұрыштап кесу барысында аралау бұрышынан ∙

биік орналасыңыз немес араланушы заттың бір

жақ жанына орналасыңыз.

Бұталар, тас, шеге және т. б. Заттар төндіретін ∙

қауіпке назар аударыңыз.

Механикалық өңделген бөренені аралау

Бұтаөтар, бұталар алдын ала жойылып,

механикалық өңдеу жасалған ағаштар мен

бөренелерді аралау барысында аса абай болыңыз.

Мұндай жағдайда құрал тайып кетсе немесе

сырғып кетсе жараланып қалуыңыз мүмкін.

Әдетте мұндай жұмыс түрлерін арнайы

дайындалған мамандар атқарады.

Егер бөрене екі жағынан бекітілген болса ∙

(сол жақтағы суретке қараңыз),онда бастапқы

аралауды үстінен бастаңыз (1) да, оны бөрене

Нұсқаулық | Электрлік шынжырлы ара

қалыңдығының үштен бір бөлігіне дейін жеткізіңіз,

содан соң аралауды дәл сол жерден (2) бастап

жалғастырыңыз.

Егер бөрене тек бір жағынан ғана бекітілген ∙

болса (оң жақтағы суретке қараңыз), алдымен

белгі (1) жасап алыңыз, содан соң осы белгіден

бастап аралаңыз (2). Осылайша құралдың

бұзылуына және ағаштың жаңқалануына жол

бермеуге болады.

Ағаштарды шабу

Ағаштарды кесу барысында құлайтын және

сынатын бұтақтардан басты қорғау үшін үнемі

каска киіңіз.

Бұл құрал диаметрі кескіш шина (7) ∙

ұзындығынан артық болмайтын бөренелерді

аралауға арналған.

Жұмыс алаңын қауіпсіздендіріңіз. ∙

Ағаш өзегінде қыстырылып қалған құралды ∙

қосылып тұрған күйінде өз еркіңізбен алып шығуға

тырыспаңыз, шынжырды босатып, құралды

ажырату үшін ағаш кесектерді пайдаланыңыз.

Есіңізде болсын: жұмыс басталмас бұрын ∙

алдын ала ағаш құлайтын жерді ойластырыңыз;

жел бағытына және ағаштың бұталарына назар

аударыңыз.

Өңделуші ағаштағы (1) белгілеріне назар ∙

аударыңыз. Белгінің тереңдігі ағаш диаметрінің

1/3 бөлігне тең болуы шарт. Өңделетін затты

кері жағынан бастап (1) белгісіне дейін көлденең

(2) аралаңыз, (1) аралау белгісінен 4 см дейін

жоғары.

ACB

Өңделетін затты немес ағаш бөренелерді

бірден толық аралауға болмайды!

Шамамен ағаш диметрінің 1/10 бөлігін ∙

араланбаған күйде қалдыру керек. Егер сіз

аралап жатқан ағаш қисайып, құлай бастаса,

құралды ажыратып, кері не бір жаққа қарай

шегінгеніңіз абзал.

Ағаш маңындағы жұмыс алаңы кедергілерден ∙

айықтырылуы керек: жұмыс аумағында оператор

маманның еркін қозғалысына мүмкіндік жасалуы

керек.

Көлденең аралау барысында құралдың ∙

жұмысы (3) белгісінде тоқтатылуы керек.

Ағашты аралап болған уақытта оның ∙

бқталары мен бұтақтарынан абай болыңыз.

Қ ы з м е т к ө р с е т у ж ә н е ж ө н д е у

Жөндеу жұмыстарын бастамас бұрын

құралды тоқ көзінен ажыратыңыз.

Ескерту:

Уақытында және дұрыс жабдықтау,

тексеру, жөндеу және нұсқаулық шарттары мен

талаптарын орындау құралдың ұзақ әрі сенімді

жұмысының кепілдігі бола алады. Қауіпсіз және

нәтижелі жұмыс үшін құралды, сонымен қатар

оның барлық бөлшектерін үнемі таза ұстаңыз.

Құралың ақауының жоқтығын үнемі бақылап ∙

отыру керек, мысалы тозған немесе босап

кеткен шынжыр, бекітімдер бос, құралдың басқа

қосымша бөліктері тозған не жұмысқа жарамсыз

болуы мүмкін.

Құралдың, оның барлық құрамдас ∙

бөліктерінің және қорғаушы құрылғылардың

жұмысқа толығымен сай екендігін үнемі тексеріп

отырыңыз. Құралды қолданбас бұрын барлық

қажетті жабдықтау және жөндеу жұмыстары

жүзеге асырылуы керек.

Аралаушы шынжырды айырбастау / Кескіш

шинаны айырбастау

Шынжырды және кескіш шинаны (7) ∙

айырбастау “Шынжырды керу” бөлімінде

айтылған әдіс бойынша жүзеге асырылуы керек.

Құрал ұзақ уақыт бойы жұмыс жасаған болса, ∙

оның кескіш шинасы (7) тозуы мүмкін.Аралаушы

шынжырды айырбастау барысында кескіш шина

(7) 180 °-қа бұралуы керек.

Шынжыр дөңгелегінің (23) күйін бақылаңыз. ∙

Егер дөңгелек тозған не бұзылған болса, оны

тек қызмет көрсету орталығының мамандары

айырбастап, алмастырады.

Шынжырды қайрау

Шынжырды кез-келген IVT қызмет көрсету ∙

орталығының мамандары мен шеберлері қайрап

бере алады.

Нұсқаулық | Электрлік шынжырлы ара

Автоматты түрде майлау механизмін тексеру

Автоматты түрде майлау механизмін тексеруді

төмендегідей әдіспен жүзеге асыруға болады:

Құралды сөндіріңіз де оның айналмалы және ∙

қозғалмалы бөлігін қағаз үстіне қойыңыз.

ЕСКЕРТУ: ∙

шынжырды қолыңызбен ұстап,

жанаспаңыз, қауіпсіз ара қашықтықты сақтаңыз,

кемінде 20 см. Егер қағазда май тамшылары

байқалса, онда бұл майлау механизмінің

жұмысының дұрыстығының дәлелі. Егер

майлаушы ыдыстың толықтығына қарамастан

қағазда ешқандай май тамшылар байқалмаса,

онда ақауды осы нұсқаулыққа сүйене отырып

немесе IVT мамандарының көмегімен жою

керек.

Тазалау және сақтау

Құралдың сыртын щеткамен тазартып, ∙

сүлгімен (матамен) сүртіңіз. Су, тазалушы

қоспаларды және сұйықтықтарды қолданбаңыз.

Әсіресе желдеткіш саңылауларды (10) шаңнан

тазартыңыз, құралдың қозғалтқышын мұқият

тазалаңыз.

Құралдың тұтқаларын тазартып, сүртіңіз, ∙

олардың майлануына жол бермеңіз.

Құрал 1-3 сағат жұмыс жасағаннан кейін ∙

қорғаушы қапты (4) алып тазартыңыз, кескіш

шинаны (7) босатып, аралауыш шынжырды (6)

шешіп алыңыз, щетканы қолдана отырып, оларды

шаңнан және қоқыстан тазартыңыз.

Щеткамен қорғаушы қапты (4), шынжырдың ∙

дөңгелегін (23) және кескіш шиналарды (7)

тазартыңыз.

Роторлық сылауыш подшипникті (21) сүлгімен ∙

сүртіңіз.

Егер құралды ұзақ уақытқа сақтауға ∙

қалдыратын болсаңыз, онда май ыдысынан

барлық сұйықтықты төгіп, оны тазалап,

құрғатыңыз, ал аралаушы шынжыр (6) мен кескіш

шинаны (7) аз уақытқа майға салып қойыңыз,

содан соң оны қағазға орап қойыңыз.

Құралды құрғақ және балалардың қолы ∙

жетпейтін жерде сақтаңыз. Құралдың үстіне

басқа заттарды қоюға болмайды.

А қ а у л а р д ы а н ы қ т а у

Төменде берілген тізімде нұсқаулық

мазмұндалған.

Ескерту: Ақауларды анықтау үрдістерін

бастамас бұрын құралды сөндіріп,

кабельді желіден ажыратыңыз.

Қозғалтқыш іске қосылмайды

Тежеуш механизм ске қосылды ∙ ► шынжыр

тежел м бек тк ш н 1 қалыпқа келт ру.

Электрқорег жоқ ∙ ► қоректенд ру көз н

тексеру.

Тоқ көз бұзылған ∙ ► басқа тоқ көз не қосу,

қажет жағдайда алмастыру.

Жалғастырушы тоқсым бұзылған ∙ ► қажет

жағдайда тоқсымды алмастыру.

Қозғалтқыш жұмысын тоқтатты

Жалғастырушы желілік кабель жарамсыз ∙ ►

қажет жағдайда кабельді айырбастаңыз

Дербес тұтынушы – сырттай байланыс ∙ ► IVT

қызмет көрсету орталығымен байланыс

Ішкі байланыс ∙ ► IVT қызмет көрсету

орталығымен байланыс

Жалғастырушы желілік кабель жарамсыз ∙ ►

ІVT қызмет көрсету орталығымен байланыс

Шынжыр майланбайды

Майлаушы сұйықтық ыдысында май ∙

жеткіліксіз ► қалыпты деңгейден төмен

Ыдыстың желдеткіш саңылаулары бітелген ∙

► ыдысты тазартыңыз

Сұйықтық өтетін түтіктер бітелген ∙ ►

сұйықтық өтетін түтіктерді тазартыңыз

Шынжырдың тежеуіш механизмі қосылмайды

Құралдың тежеуіш механизмінің ақауы бар, ∙

құрал жұмысының қауіпсіздігін қамтамасыз

ету қажет ► ІVT қызмет көрсету орталығымен

байланыс

Аралаушы шынжыр / Кескіш шина қызады

Майлаушы сұйықтық ыдысында май ∙

жеткіліксіз ► қалыпты деңгейден төмен

Ыдыстың саңылаулары бітелген ∙ ► ыдысты

тазартыңыз

Шынжыр шамадан тыс керілген ∙ ►

шынжырдың керімділігін тексеріп, қажетті

қалыпқа келтіріңіз

Шынжыр жарамсыз ∙ ► шынжырды керіңіз

немесе оны айырбастаңыз

Құрал жұлқып, діріл тудырады немесе сенімсіз

жұмыс істейді

Шынжыр шамадан тыс керілген ∙ ►

шынжырдың керімділігін тексеріп, қажетті

қалыпқа келтіріңіз

Шынжыр жарамсыз ∙ ► шынжырды керіңіз

немесе оны айырбастаңыз

Шынжыр тозған ∙ ► шынжырды

алмастырыңыз

Шынжырдың тістері дұрыс бағытталмаған ∙ ►

Нұсқаулық | Электрлік шынжырлы ара

шынжырды нұсқаулық талаптарына сай орналасу

қалпын өзгертіңіз де, оның тісерінің бағытын

тексеріңіз

Егер жоғарыда аталған әдістер бойынша

ақау жойылмаса, өз ауданыңыздағы дүкенге

хабарласып, мамандар көмегіне жүгініңіз

Қ ы з м е т к ө р с е т у ж ә н е с а қ т а у

Құралдың ұзақ мерзім бойына және қауіпсіз жұмыс

істеуінің міндетті шарттарының бірі – құралдың

тазалығын сақтау болып табылады.

Егер шығарушының өндіріс барысында құралдың

барлық техникалық сипаттарын және жұмысқа

жарамдылығын тексергендігне қарамастан

ақау табылса, құрал жарамсыз деп танылса,

онда құралды жөндеу жұмыстарын IVT арнайы

мамандары ғана атқаруы керек.

Қ о р ш а ға н орт а н ы қ о р ға у

Қалдықты болдырмау мақсатында

шикізатты қайта қоладну!

Құралды, қосымша жабдықтарды және

қораптарды экологиялық таза жолмен жою

керек.

Қолдықтардың таза сұрыптарға қайта

циркуляциясын қамтамасыз ету мақсатында

синтетикалық материалдардан жасалған

бөлшектер сәйкес таңбалармен белгіленген.

Құралды пайдалану бойынша ұсынылып отырған

нұсқаулық қағазға басылған, шикізатты қайта

қолдану нәтижесінде, хлор пайдаланымынсыз

дайындалған.

Manuale di istruzioni | Elettrosega

Congratulazioni!

Egregio cliente,

Il team IVT desidera ringraziarvi per la scelta e

la ducia accordata al nostro prodotto. Il nostro

obbiettivo è sempre quello di orire un servizio

innovativo e di alta classe. Vi auguriamo grandi

soddisfazioni

nell’utilizzo del nostro prodotto durante i vostri

lavori di bricolage.

La tua squadra IVT.

Garanzia

Il team IVT garantisce che i

nostri prodotti sono conformi ai

regolamenti specici per i paesi

in cui sono commercializzati

(a prova dell’acquisto è

necessaria la fattura o la bolla di

consegna).

La garanzia non è valida per i beni di consumo che

fanno parte del campo degli accessori.

La garanzia non può essere rivendicata nei

seguenti casi:

Normale usura dei meccanismi e degli 1.

assemblaggi, che hanno una vita limitata;

Per la manutenzione o la sostituzione di parti 2.

di consumo (spazzole al carbonio, utensili da

taglio, ruote dentate);

Picchi di tensione che possono indurre a: 3.

simultanea rottura di una o più parti dei •

componenti collegati con il sistema;

carbonizzazione, fusione a causa di •

eccessive temperature interne al motore

(elementi termici, interruttori, cavi,

custodie);

Danni meccanici dovuti alla presenza di oggetti 4.

estranei inseriti nell’apparecchio;

uso commerciale; 5.

Usi e scopi non menzionati in questo manuale 6.

di istruzioni;

Disassemblaggio e lavori di riparazione non 7.

eettuati dal servizio assistenza IVT.

Simboli

Si prega l’utente di leggere con

attenzione il manuale di istruzioni!

Avvertenza!

Attenzione: pericolo di scosse elettriche

Doppio isolamento

Indossare adeguati guanti di protezione

Indossare adeguati dispositivi di

protezione per gli occhi

Indossare maschera per la protezione

delle vie respiratorie.

Indossare protettori acustici.

Si prega di riciclare il prodotto

Servizio e assistenza clienti

Swiss Sa

Via cantonale, 2 CH 6917

Barbengo, Svizzera

Tel +41 91 6000555

+41 91 6000556

Fax. + 41 91 6000557

mail: info@ivt-ht.com

web: www.ivt-ht.com

CHS-1600

10 12

CHS-2000

7 2 11 1

4 513

15 14

14 29 12 11 1

135

1015

41 I

Manuale di istruzioni | Elettrosega

Controlli operativi

Maniglia posteriore1.

Maniglia frontale2.

Protezione lama3.

Scocca4.

Bullone di ssaggio5.

Sega a catena6.

Barra catena7.

Denti a presa mordente8.

Freno catena9.

Presa d’aria10.

Pulsante di bloccaggio 11.

interruttore di avvio/arresto

Interruttore di avvio/arresto12.

Finestra controllo olio13.

Tappo serbatoio olio14.

Gancio per il ssaggio del 15.

cavo

Chiave16.

Manuale di istruzioni | Elettrosega

Norme di sicurezza per l’uso

Questo modello di elettrosega è destinato ad essere

usato per abbattere alberi, tagliare tronchi, rami,

legname, tavole. La macchina può essere utilizzata

per tagli longitudinali e trasversali.

Potete trovare in commercio o sul nostro sito

l’assortimento di accessori che permette una vasta

applicazione della macchina.

Le seguenti istruzioni servono al corretto utilizzo

della macchina e tutelano la sicurezza dell’utente.

Si prega di leggere attentamente queste istruzioni.

Qualora si dovesse cedere il dispositivo ad altre

persone si prega di allegare anche le presenti

istruzioni.

Si prega di leggere e prendere atto delle seguenti

osservazioni riguardo la protezione contro le scosse

elettriche, il rischio di lesioni e il rischio incendio.

Collegamento alla rete di alimentazione

Per motivi di sicurezza il tuo strumento è stato •

progettato con doppio isolamento di protezione e

non ha bisogno di messa a terra. Il voltaggio della

rete elettrica deve essere conforme a quello indicato

sulla targhetta del prodotto.

ATTENZIONE:• il corretto

posizionamento del cavo di

alimentazione (come mostrato

in gura) rappresenta un

prerequisito necessario per

lavorare in sicurezza.

L’uso di prolunghe non certicate può

essere pericoloso. Accertarsi che questa

sia resistente all’acqua e che abbia

protezioni in gomma.

Utilizzare le prolunghe per diminuire la tensione •

del cavo.

Ispezionare il cavo di connessione regolarmente, •

al ne di rilevare eventuali danni: una corretta

condizione del cavo deve essere il presupposto

necessario per il funzionamento.

Se il cavo della macchina deve essere sostituito, •

utilizzare solo un cavo di alimentazione fornito dal

costruttore.

Per evitare danni alle prolunghe e alla •

macchina non tirare i cavi. Proteggere i cavi dal

surriscaldamento, dal contatto con oli o bordi

taglienti.

Per aumentare la sicurezza, si consiglia di •

utilizzare un dispositivo di corrente residua (RCD),

valutato per una corrente di non più di 30 mA.

Controllare la condizione di tali dispositivi, prima di

ogni utilizzo.

Se si sostituisce il cavo o la prolunga assicurarsi •

che le connessioni fra questi siano resistenti

all’acqua.

ATTENZIONE! • La macchina deve essere spenta e

staccata dalla rete elettrica, prima di essere pulita,

regolata o se il cavo viene tagliato, danneggiato o

impigliato.

Utilizzo dell’elettro sega

Prima di utilizzare lo strumento vericare •

la sua condizione e gli accessori per il corretto

funzionamento e una maggiore sicurezza. Un

strumento difettoso non deve essere utilizzato.

Quando si usa la macchina, evitare il contatto •

con parti del corpo e gli oggetti a terra (ad esempio

tubi, radiatori, stufe, frigoriferi, ecc.)

Indossare abiti da lavoro aderenti. Parti di •

abbigliamento o gioielli potrebbero ottenere

catturati dalla sega in rotazione.

Se avete i capelli lunghi, indossare copricapi. •

Indossare i guanti di protezione durante •

l’assemblaggio o il controllo della catena durante il

Speciche tecniche

modello CHS-1600 CHS-2000

potenza nominale (W) 1600 2000

amperaggio 230V (Amps) 7.0 8.7

numero di giri a vuoto (RPM) 7600 7600

velocità lineare (m/s) 13.5 13.5

lunghezza della lama (mm) 355 405

dimensioni massime taglio (mm) 355 405

peso (Kg) 5.75 6.35

classe di sicurezza / II / II

1721

1820192322

43 I

Manuale di istruzioni | Elettrosega

suo funzionamento, al ne di evitare lesioni causate

dal contatto con i bordi taglienti della catena.

Si raccomanda l’uso di guanti, di calzature anti-•

scivolo e di mezzi di protezione supplementari.

Indossare elmetti copri capo. •

Indossare occhiali di sicurezza per proteggere gli •

occhi. I caschi con la protezione del viso integrata

sono la soluzione ottimale.

Assicurarsi che tutte le chiavi e gli altri strumenti •

utilizzati per regolare la macchina siano stati rimossi

e posti ad una distanza di sicurezza prima della

messa in funzione.

Parti danneggiate o usurate devono essere •

sostituite al ne di garantire una maggiore

sicurezza.

La macchina deve essere conservato dopo l’uso •

con la lama foderata.

Messa in funzione

La macchina deve essere utilizzata solo per gli •

usi consentiti. Fare riferimento alle istruzioni di

questo manuale.

In nessun caso può essere utilizzato il dispositivo •

in prossimità di altre persone, bambini o animali.

La macchina non può essere utilizzata dopo il •

consumo di alcol, stupefacenti o farmaci anestetici.

Lo strumento deve essere utilizzato solo •

da operatori formati, o da coloro che possono

dimostrare la loro capacità di operare correttamente.

Lo strumento non è adatto per l’uso da parte di

bambini o adolescenti.

Prestare attenzione a ciò che stai facendo. •

Utilizzare un approccio ragionevole al lavoro. Non

utilizzare la macchina se non è possibile concentrarsi

sul lavoro.

Prestare particolare attenzione a che la macchina •

sia collegata a. Spegnere la macchina tra un taglio e

l’altro o quando si cambia posizione.

In nessun caso aerrare la macchina dalla •

parte della sega. Non toccare la sega a catena in

movimento con le mani.

L’operatore o il proprietario della macchina è •

responsabile per gli eventuali incidenti o danni che

possono essere causati a terze persone o oggetti.

Siate consapevoli di come il funzionamento •

dello strumento può essere interrotto rapidamente

in caso di pericolo.

Lo strumento non deve mai essere azionato •

quando i dispositivi di sicurezza sono danneggiati.

Durante l’utilizzo fare attenzione, controllare che •

tutti i componenti siano montati correttamente. Non

utilizzare la macchina se non è in perfetto ordine o

se ha subito variazioni non approvate.

Tenere sempre la macchina con entrambe le •

mani, mentre si sta lavorando. Tronchi, rami e legno

devono essere ssato ad un traliccio mediante

morsetti o altri strumenti adeguati.

In nessun caso la macchina deve essere tenuta •

dal suo dispositivo di protezione.

Non permettere che i cavi elettrici tocchino la •

lama della macchina.

Quando si lavora fare in modo che la postazione •

di lavoro sia solida e sicura e che vi garantisca

l’equilibrio specialmente se si lavora su ponti o

scale.

Prestare particolare attenzione all’ambiente •

circostante, al ne di essere in grado di reagire

tempestivamente a una possibile situazione di

pericolo.

Montaggio e regolazioni

Prima di ogni lavoro sulla macchina

assicurarsi che il cavo di alimentazione

sia staccato dalla rete elettrica.

Indossare i guanti di protezione ogni

volta che si lavora sulla catena.

Montaggio della catena e della barra

17. Bullone di ssaggio

18. Bullone di tensione per la catena

19. Guida

20. Bullone di tensione per la catena

21. Ugello per l’olio

22. Simbolo della direzione di marcia

23. Rocchetto per catena

Poggiare la sega a catena su una supercie •

piana.

Posare la catena della sega (6) nella scanalatura •

rotante della barra (7). Fare attenzione al corretto

senso di rotazione. Confrontare la catena con il

simbolo relativo al senso di rotazione (22).

3-4 mm

Manuale di istruzioni | Elettrosega

Posizionare le maglie di catena attorno al •

rocchetto per catena (23) ed applicare la barra (7) in

modo tale che il bullone di ssaggio (18) ed i traversi

di guida arrivino a fare presa nel foro longitudinale

della barra (7) ed il bullone di tensione della catena

(20) faccia presa nel relativo foro. Controllare se tutte

le parti sono posizionate correttamente e tenere in

questa posizione la lama con la catena.

Montare la scocca di protezione (4) avendo cura •

di farla combaciare con precisione.

Stringere il bullone di ssaggio (5)•

Stringere la catena (6) (guarda paragrafo •

successivo)

Stringere la catena

La tensione della sega a catena deve essere

controllata prima di ogni lavoro e durante il lavoro

ogni 10 minuti. In modo particolare in caso di

catene nuove della sega c’è da aspettarsi che

all’inizio si verica una maggiore espansione. La

durata della catena della sega dipende in modo

determinante da una suciente lubricazione e

da una corretta tensione.

Poggiare la sega a catena su una supercie •

piana.

Allentare il bullone di •

ssaggio (5) ruotandolo

per circa due volte in

senso anti orario

Ruotare il bullone di •

tensione della catena

(20) in senso orario no a quando si raggiunge la

tensione desiderata. Quindi regolare la posizione

della barra (7).

La catena della sega è stata tesa •

correttamente se al centro può

essere sollevata di ca. 3 – 4 mm.

Qualora la tensione della catena •

della sega fosse troppo forte,

allentarla ruotando leggermente il

bullone per tensione della catena.

Serrare il bullone di ssaggio.•

Assicurarsi del corretto posizionamento della •

catena all’interno della guida della barra (7).

Lubricazione della catena

Al momento della consegna della sega a

catena, il contenitore per l’olio adesivo è

vuoto. Prima di utilizzare la macchina, è

quindi importante riempire il

contenitore versandovi l’apposito l’olio. Utilizzare

la sega a catena senza l’olio adesivo per seghe a

catena, oppure con un livello dell’olio al di sotto

della marcatura del minimo, arreca seri danni alla

catena.

La lunga durata e le buone prestazioni di taglio della

catena dipendono da una lubricazione ottimale. Per

questo motivo, durante l’esercizio, la lubricazione

della catena della sega avviene automaticamente

attraverso l’ugello (21) che distribuisce apposito olio

adesivo per seghe a catena.

Riempimento dell’olio:

Poggiare su una supercie adatta la sega a •

catena con il tappo del serbatoio per l’olio (14)

rivolto verso l’alto.

Pulire con uno straccio la zona intorno al tappo •

del serbatoio per l’olio (14) e svitare il tappo.

Riempire il serbatoio dell’olio con apposito olio •

adesivo biodegradabile per seghe a catena.

Accertarsi che nel serbatoio dell’olio non possa •

penetrarvi sporcizia. Riavvitare il tappo del serbatoio

per l’olio (14).

Al ne di evitare danni alla sega a catena,

utilizzare esclusivamente il raccomandato olio

biodegradabile adesivo. Mai utilizzare olio riciclato

oppure olio vecchio. In caso di utilizzo di olio non

omologato si perde ogni diritto alla garanzia.

Messa in funzione

Accensione:

Premere il pulsante di bloccaggio (11), quindi

premere e rilasciare l’interruttore di avvio /arresto

(12).

Spegnimento:

Rilasciare interruttore di avvio/arresto (12).

Istruzioni operative

Freno catena

Il freno catena è un meccanismo di protezione che,

in caso che la macchina rimbalzi all’indietro, si attiva

1 2

45 I

Manuale di istruzioni | Elettrosega

attraverso la protezione mano (9) anteriore. La

catena si blocca nel giro di breve tempo (circa 0.3

sec).

Eseguire ad intervalli regolari una prova per •

vericarne il funzionamento. Spingere in avanti il

freno catena in posizione 2 e mettere in funzione

temporaneamente la macchina. La catena non

dovrebbe avviarsi. Per rilasciare di nuovo il freno

di sicurezza contro i contraccolpi, tirare a se il freno

catena (9) in posizione 1.

Contraccolpo

Per contraccolpo della sega si intende un improvviso

contraccolpo all’indietro oppure in senso verticale

della sega a catena che si verica mentre la sega è

in funzione e che può essere provocato dal contatto

della punta della sega con il materiale da tagliare

oppure quando la catena dovesse bloccarsi.

Quando si verica

un contraccolpo

della sega, la

macchina reagisce

in modo

imprevedibile e

provoca spesso

gravi incidenti

f e r e n d o

g r a v e m e n t e

l’operatore oppure anche persone che si soermano

nella zona operativa. In caso di tagli laterali, tagli

trasversali e tagli longitudinali è indispensabile

operare con particolare attenzione perché in questi

casi non è possibile applicare i denti a presa

mordente (8).

Per evitare il pericolo di contraccolpi della sega:

Accostare la sega a catena al pezzo in lavorazione •

tenendola in una posizione che sia la più piana

possibile.

Mai lavorare con una catena allentata, allargata •

oppure eccessivamente consumata.

Alare correttamente la catena della sega •

attenendosi alle rispettive norme.

Mai eseguire operazioni di taglio tenendo la •

sega oltre l’altezza della spalla.

Mai segare con la punta della lama. •

Tenere la sega a catena sempre bene ferma con •

entrambe le mani.

Utilizzare i denti a presa mordente (8) come leva.•

Fare attenzione a mentenere sempre la corretta •

tensione della catena.

Preparazione all’operazione di taglio

Prima della messa in esercizio e regolarmente nel

corso delle operazioni di taglio è indispensabile

eseguire i seguenti controlli:

La sega a catena si deve trovare in uno stato •

adatto a garantire un funzionamento sicuro

Il serbatoio dell’olio deve essere pieno. Prima di •

iniziare a lavorare ed ad intervalli regolari durante i

lavori, controllare l’indicatore del livello dell’olio (13).

Aggiungere dell’altro olio, quando il livello dell’olio

ha raggiunto il bordo inferiore nella nestrella di

controllo. Il contenuto del serbatoio è suciente per

circa 15 minuti (a seconda delle pause e dell’intensità

del lavoro).

La catena deve essere tesa correttamente e •

ben alata. Durante i lavori di taglio, controllare la

tensione della catena ogni 10 minuti. E’ necessario

prestare particolare attenzione quando si utilizzano

catene nuove che richiedono di registrarne la

tensione frequentemente.

Il freno catena deve funzionare correttamente.•

E’ necessario indossare il corretto abbigliamento •

di protezione.

Comportamento generale

Tenere la sega a •

catena sempre ben

ferma ed utilizzando

entrambe le mani: con

la mano sinistra

aerrare

l’impugnatura anteriore e con la mano destra

l’impugnatura posteriore. Aerrare saldamente le

impugnature tenendo le mani sempre ben serrate.

Mai tentare di eseguire operazioni di taglio con una

sola mano. Tenere il cavo della corrente sempre nella

parte posteriore, al di fuori del campo operativo

della catena della sega e della zona in cui si trova il

materiale da tagliare.

Mettere in azione•

ed adoperare la sega a

catena esclusivamente

prendendo una

posizione sicura.

Tenere la sega a catena

leggermente spostata

Manuale di istruzioni | Elettrosega

verso destra rispetto al proprio corpo.

Prima di appoggiare la catena sul legname •

da tagliare, la catena deve aver raggiunto la sua

completa velocità. Nel far questo, utilizzare i denti

a presa mordente (8) per ssare la sega a catena sul

legname. Durante l’operazione di taglio, utilizzare i

denti a presa mordente come leva.

In caso di tagli di rami più robusti oppure di •

tronchi, applicare i denti a presa mordente man

mano su un punto inferiore. A tal ne, ritirare la sega

a catena per allentare la presa dei denti mordenti e

per applicarla su un punto più basso. Così facendo,

non estrarre la sega dal taglio in esecuzione.

Durante l’operazione di taglio, non usare forza •

per premere sulla catena della sega, ma lasciar

lavorare la sega esercitando una leggera pressione

di leva attraverso il punto di appoggio dei denti a

presa mordenti (8).

Mai utilizzare la sega a catena tenendola con le •

braccia tese. Mai tentare di eseguire tagli su punti

dicilmente accessibili, né operando stando su una

scala. Mai eseguire operazioni di taglio tenendo la

sega oltre l’altezza della spalla.

Per raggiungere i migliori risultati di taglio è •

indispensabile cercare di non ridurre la velocità della

catena sottoponendo la macchina a sovraccarico.

Attenzione al momento in cui si arriva alla ne •

del taglio. Non appena la sega avrà completato

il taglio, all’improvviso si percepirà un notevole

cambiamento del peso. In questa situazione il rischio

di incidenti per gambe e per piedi è molto alto.

Togliere la sega dal taglio in esecuzione quando •

la catena della sega è ancora in azione.

Taglio di tronchi

Attenersi alle seguenti prescrizioni di sicurezza:

Posare il tronco come da illustrazione e •

poggiarlo in modo tale che le parti appena tagliate

non possano chiudersi e bloccare quindi la catena

della sega.

In caso di pezzetti di legno più corti, prima •

dell’operazione di taglio, metterli in posizione adatta

e bloccarli bene.

Tagliare esclusivamente oggetti di legno. Evitare •

di toccare pietre e chiodi perché potrebbero essere

proiettati in aria e potrebbero danneggiare la catena

della sega o creare seri pericoli per l’incolumità

dell’operatore o delle persone che si trovano nelle

vicinanze.

Mai avvicinare la sega in azione a reti metalliche •

di recinzione oppure a pavimenti.

La sega non è adatta per eseguire tagli su rami •

ni.

I tagli longitudinali devono essere eseguiti •

con estrema accuratezza perché in questi casi

non è possibile utilizzare i denti a presa mordente

(8). Eseguire i tagli tenendo la macchina con

un’angolatura che sia la più piatta possibile al ne di

evitare il pericolo di un contraccolpo della sega.

In caso di lavori di taglio da eseguire su un •

pendio, lavorare sempre stando alla parte superiore

oppure lateralmente rispetto a tronchi verticali

oppure a materiale da tagliare poggiato per terra in

posizione orizzontale.

Attenzione a non inciampare su resti di tronchi •

d’alberi, rami, radici, ecc..

Taglio di legname sotto sollecitazione

In caso di taglio di legname, rami oppure alberi

che si trovano sotto sollecitazione vi è il pericolo di

provocare incidenti. In casi del genere è importante

operare con la massima attenzione.

Queste operazioni dovrebbero essere

eseguite soltanto da personale

specializzato appositamente

addestrato.

Se il legno poggia su entrambi i lati, (vedi parte •

sinistra dell’immagine) tagliare prima da sopra

(Y) per un terzo attraverso il tronco e poi tagliare

il tronco completamente da sotto (Z) allo stesso

punto al ne di evitare che la sega possa scheggiare

oppure restare bloccata. Così facendo, evitare che la

catena della sega possa arrivare a toccare per terra.

Se il legname è posato su un solo lato, (vedi •

parte destra dell’immagine) tagliare prima da sotto

(Y) per un terzo verso l’alto e poi tagliare il tronco

completamente da sopra (Z) allo stesso punto al

ne di evitare che la sega possa scheggiare oppure

restare bloccata.

Taglio di alberi

Portare sempre un elmetto al ne di proteggersi

da rami che potrebbero cadere.

Tramite la sega a catena è possibile tagliare •

soltanto alberi il cui diametro del tronco sia minore

della lunghezza della lama stessa.

Assicurare la zona di operazione. Accertarsi che •

nella zona di operazione non si trovino né persone,

né animali.

Mai tentare di liberare una sega rimasta bloccata •

lasciando il motore della sega in moto. Per liberare la

47 I

Manuale di istruzioni | Elettrosega

catena della sega, utilizzare dei cunei di legno.

Nota• : Per poter determinare la direzione della

caduta dell’albero, prima dell’abbattimento è

necessario prendere in considerazione la pendenza

naturale dell’albero, la posizione dei rami più grossi

e la direzione del vento.

Eettuare un intaglio (1) sul lato di caduta •

dell’albero con una profondità pari ad 1/3 del

diametro del tronco dell’albero. Eseguire il taglio

di abbattimento (2) sul lato opposto rispetto

all’intaglio (1) circa 4 cm al di sopra del precedente

taglio orizzontale.

ACB

Non segare completamente il tronco in

nessuna circostanza.

Eseguire il taglio di abbattimento con una •

profondità tale da far rimanere soltanto una striscia

ritagliata (striscia di abbattimento di circa 1/10 il

diametro del tronco) che possa fungere da cerniera.

Se l’albero inizia a cadere, togliere •

immediatamente la sega a catena dal taglio,

spegnere la macchina, posarla ed abbandonare

l’area di pericolo utilizzando la via di fuga

precedentemente determinata.

L’area di lavoro intorno al tronco deve essere •

priva di ostacoli: l’operatore deve fare in modo che

allontanarsi dall’area di lavoro non sia un problema.

A taglio ultimato conccare un cuneo nel •

taglio (2) per provocare la caduta dell’albero nella

direzione desiderata.

Quando l’albero comincia a cadere, fare •

attenzione a rami in caduta.

Cura e manutenzione

Prima di eseguire ogni intervento di

manutenzione, estrarre la spina di rete.

Nota: Per garantire un funzionamento durevole

ed adabile, eseguire regolarmente le seguenti

operazioni di manutenzione. Pulire costantemente

la macchina e le fessure di ventilazione.

Controllare regolarmente se la sega a catena •

abbia dei difetti visibili come per esempio potrebbe

essere una catena libera, sbalzata fuori della guida

oppure anche danneggiata, ssaggi liberi e usurati

oppure componenti danneggiati.

Controllare se i coperchi ed i dispositivi di •

protezione sono intatti e se sono stati montati

correttamente. Riparazioni necessarie oppure lavori

di manutenzione devono essere eseguiti prima di

applicare la sega a catena.

Sostituire/girare la catena della sega e la lama

Controllare la catena della sega e la lama •

seguendo le istruzioni riportate al paragrafo

«Controllo della catena della sega».

La scanalatura di guida della barra (7), con il •

tempo è soggetta ad usura. Quando si sostituisce la

catena della sega, ruotare la barra (7) di 180° al ne

di compensarne l’usura.

Controllare il rocchetto per catena (23). Se •

dovesse essere usurato oppure danneggiato per

via degli alti carichi cui è stato sottoposto, farlo

sostituire presso un Centro di Assistenza Clienti.

Alatura della catena della sega

La catena della sega può essere rialata presso •

un qualunque Centro per Assistenza Clienti IVT

autorizzato.

Controllo dell’automatismo di lubricazione

Il funzionamento della lubricazione automatica

della catena puo’ essere controllato come segue:

Avviare la sega e tenere la punta rivolta verso un •

pezzo di cartone o di carta poggiato sul pavimento.

Attenzione!• Non toccare il pavimento con la

catena! Mantenere una distanza di sicurezza di

almeno 20 cm. Se così facendo si nota una scia di

olio signica che l’automatismo di lubricazione

funziona correttamente. Se invece non si riscontra

nessuna traccia d’olio nonostante il serbatoio

dell’olio sia pieno, seguire le istruzioni riportate nel

paragrafo “Individuazione dei guasti e rimedi” o

rivolgersi al Servizio Clienti IVT.

Pulizia e conservazione

Pulire la cua di protezione sagomata in •

materiale sintetico della sega a catena utilizzando

una spazzola morbida ed uno straccio pulito. Non è

permesso utilizzare né acqua, né solventi, né prodotti

di lucidatura. Eliminare ogni tipo di sporcizia ed in

special modo dalle feritoie di ventilazione (10) del

motore.

Non fare entrare in contatto con olio le •

impugnature.

In seguito ad una durata di impiego da 1 no a 3 •

Manuale di istruzioni | Elettrosega

ore, smontare la cua di protezione (4), la lama e la

catena e pulire utilizzando una spazzola.

Pulire la zona sotto la cua di protezione (4), il •

rocchetto per catena (23) ed il ssaggio della lama

togliendo con una spazzola ogni tipo di sporcizia

rimastavi attaccata.

Pulire l’ugello per l’olio (21) utilizzando uno •

straccio pulito.

Qualora si volesse immagazzinare la sega a •

catena per maggiori periodi di tempo, pulire la

catena della sega (6) e la lama(7) in un bagno d’olio

per un breve periodo. Svuotare il serbatoio dell’olio.

Conservare la sega a catena in un posto sicuro •

che sia asciutto e che non sia accessibile a bambini.

Non lasciare oggetti attaccati allo strumento.•

Individuazione dei guasti e rimedi

La seguente lista ore una serie di possibili guasti e

rimedi.

Avvertenza: Spegnere la macchina e

staccare la spina dalla presa di

alimentazione prima di iniziare con la

ricerca della causa del guasto.

La sega a catena non funziona

È scattato il freno di sicurezza • ► Tirare indietro la

leva del freno catena in posizione 1

Manca l’alimentazione della corrente • ►

Controllare l’alimentazione della corrente

Presa difettosa • ► Provare altre sorgenti di

corrente e, se necessario, cambiare la presa

Cavo della corrente danneggiato • ► Controllare

il cavo di alimentazione e, se necessario, sostituirlo

La sega a catena lavora ad intermittenza

Cavo della corrente danneggiato • ► Controllare

il cavo di alimentazione e, se necessario, sostituirlo

Contatto esterno labile • ► Contattare un centro

di assistenza IVT

Contatto interno labile • ► Contattare un centro

di assistenza IVT

Interruttore avvio/arresto difettoso • ► Contattare

un centro di assistenza IVT

Catena della sega asciutta

Manca olio nel serbatoio dell’olio • ► Versare

dell’olio riempiendo il serbatoio

La disaerazione nel tappo del serbatoio per l’olio •

è otturata ► Pulire il tappo del serbatoio per l’olio

Canale della fuoriuscita dell’olio otturato • ►

Liberare il canale della fuoriuscita dell’olio

Freno catena/freno motore

Problema con il meccanismo di commutazione •

nella protezione mano anteriore ► Contattare un

centro di assistenza IVT

Catena/binario di guida troppo caldi

Manca olio nel serbatoio dell’olio • ► Versare

dell’olio riempiendo il serbatoio

La disaerazione nel tappo del serbatoio per l’olio •

è otturata ► Pulire il tappo del serbatoio per l’olio

Canale della fuoriuscita dell’olio otturato • ►

Liberare il canale della fuoriuscita dell’olio

Tensione della catena troppo alta • ► Regolare la

tensione della catena

Catena non più alata • ► Rialare la catena

oppure sostituirla

La sega a catena si inceppa, vibra oppure non

taglia correttamente

Tensione della catena troppo lenta • ► Regolare

la tensione della catena

Catena non più alata • ► Rialare la catena

oppure sostituirla

Catena eccessivamente consumata • ► Sostituire

la catena

Dentatura della sega indica nella direzione •

sbagliata ► Montare di nuovo la catena della sega

con la dentatura che indica nella direzione corretta

Qualora non si riuscisse ad identicare o a risolvere

il problema, rivolgersi al rivenditore.

Manutenzione e Pulizia

Prima di qualsiasi operazione staccare la spina.

Tenere sempre la macchina e le griglie di ventilazione

pulite. Nel caso in cui la macchina dovesse

danneggiarsi, nonostante le rigorose procedure

di collaudo e di fabbricazione, la riparazione deve

essere eettuata da un centro assistenza IVT.

Tutela ambientale

Riciclate le materie prime invece di

smaltirle come riuti.

Le macchine, accessori e l’imballaggio devono

essere conferiti al riciclaggio.

I componenti di plastica sono etichettati e classicati

per il riciclaggio.

Queste istruzioni sono stampate su carta riciclata

fabbricata senza cloro.

Notes | Bemerkung | Примечания | Ескертулер | Annotazioni

Via cantonale, 2 CH 6917

Barbengo, Switzerland

mail: info@ivt-ht.com

web: www.ivt-ht.com

Swiss SA

CHS Manual

Chs Manual 1 CHS_manual_1 CHS_manual_1 instruction upload idei74 3:

Navigation menu

Versions of this User Manual:

Views

Navigation
