Модель «PHI350 Dialog»

Диалоговая автомобильная охранная система с обратной связью, пятью служебными

каналами, интерактивным брелоком с жидкокристаллическим дисплеем, системами

пассивной и активной защиты автомобиля от насильственного угона, поддержкой

внешних систем автоматического запуска двигателя автомобиля

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ВАЖНО!

Перед использованием охранной системы, пожалуйста, прочитайте полностью данное руко(

водство. Это позволит полностью ознакомиться со всеми функциями, компонентами и про(

цедурами управления системой.

Для обеспечения правильной и надежной работы данную охранную систему должен устанав(

ливать только квалифицированный специалист. Не пытайтесь установить систему или внес(

ти в нее изменения самостоятельно, так как это может привести к аннулированию гарантий(

ных обязательств.

Сохраните данное руководство для использования в будущем.

 1 

 2 

ОГЛАВЛЕНИЕ

Информация об охранной системе . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Функции брелоковпередатчиков . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Описание индикаторов LCDдисплея брелокапередатчика с обратной связью . . . . . . . . . . .6

Таблица функций брелокапередатчика с обратной связью . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Программирование кодов новых передатчиков . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Программирование новых брелоковпередатчиков (функция F12) . . . . . . . . . . . . . . . . . . . . .10

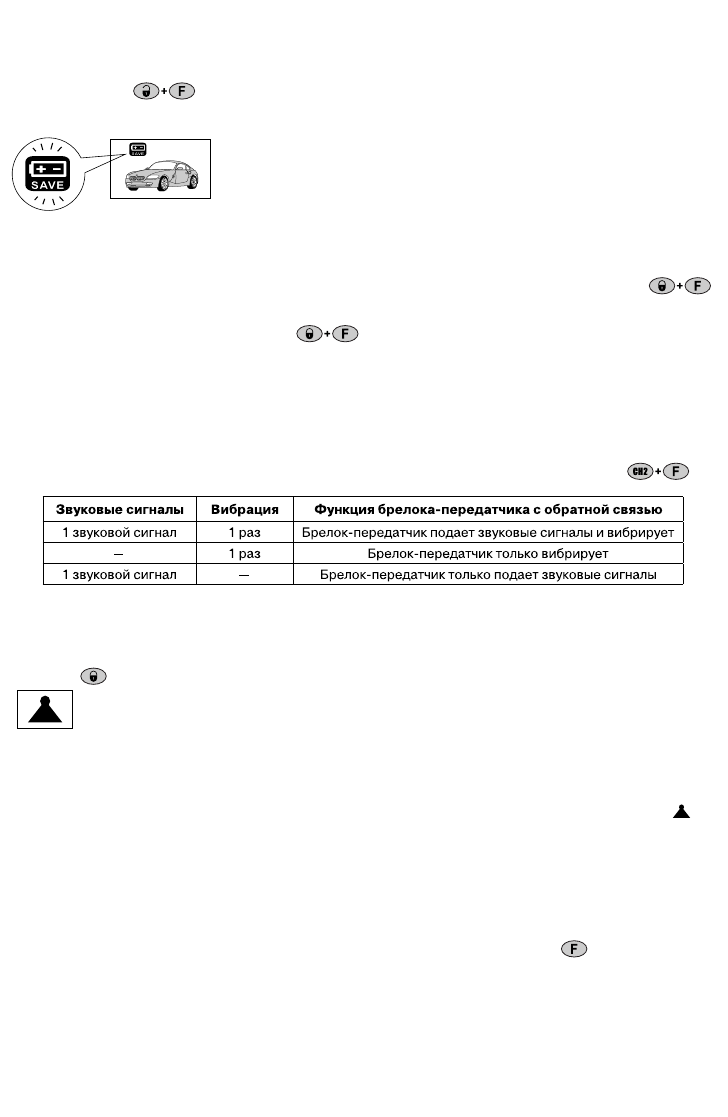

Программирование функций брелокапередатчика с обратной связью . . . . . . . . . . . . . . . . .11

Режим экономии заряда батарейки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Блокировка кнопок брелока/передатчика (включение/выключение) . . . . . . . . . . . . . . . . . . .11

Включение/выключение режима вибрации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Извещение о проверке нахождения в пределах радиуса действия

системы (включение/выключение) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Проверка состояния системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Замена разряженной батарейки брелокапередатчика . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Функция вызова брелокапередатчика с обратной связью . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Вызов при срабатывании системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Стандартные функции системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

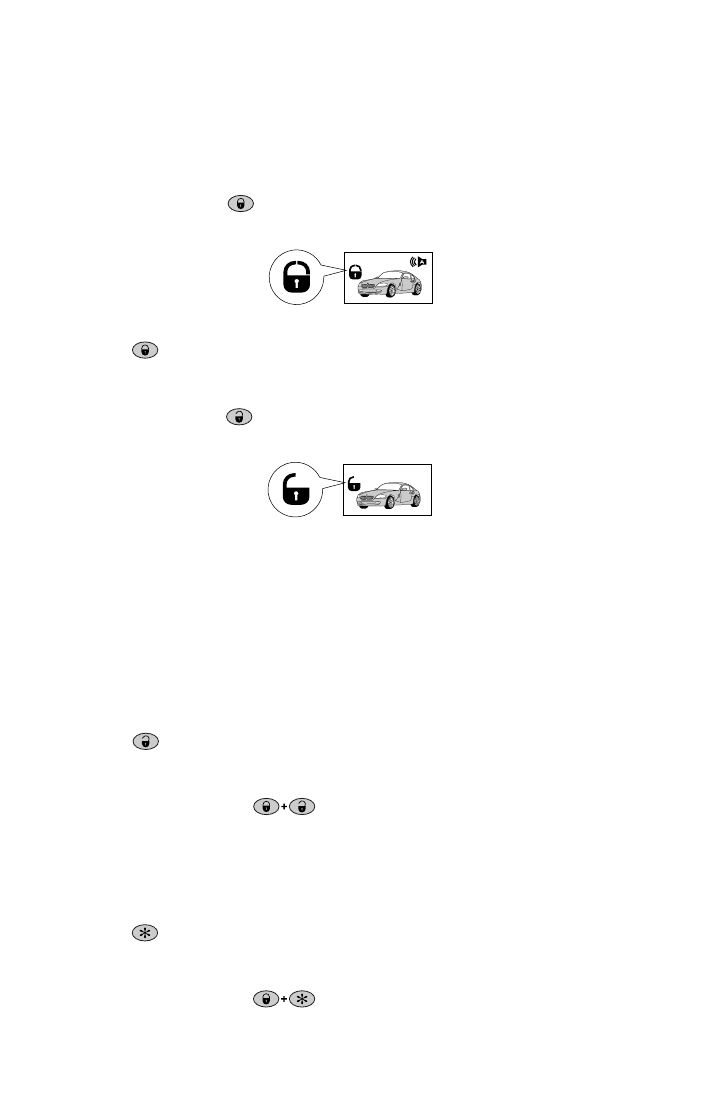

Постановка на охрану . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Постановка на охрану без подачи звуковых сигналов подтверждения . . . . . . . . . . . . . . . . . .13

Снятие с охраны . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Включение/выключение режима «Паника» . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Режим поиска автомобиля . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

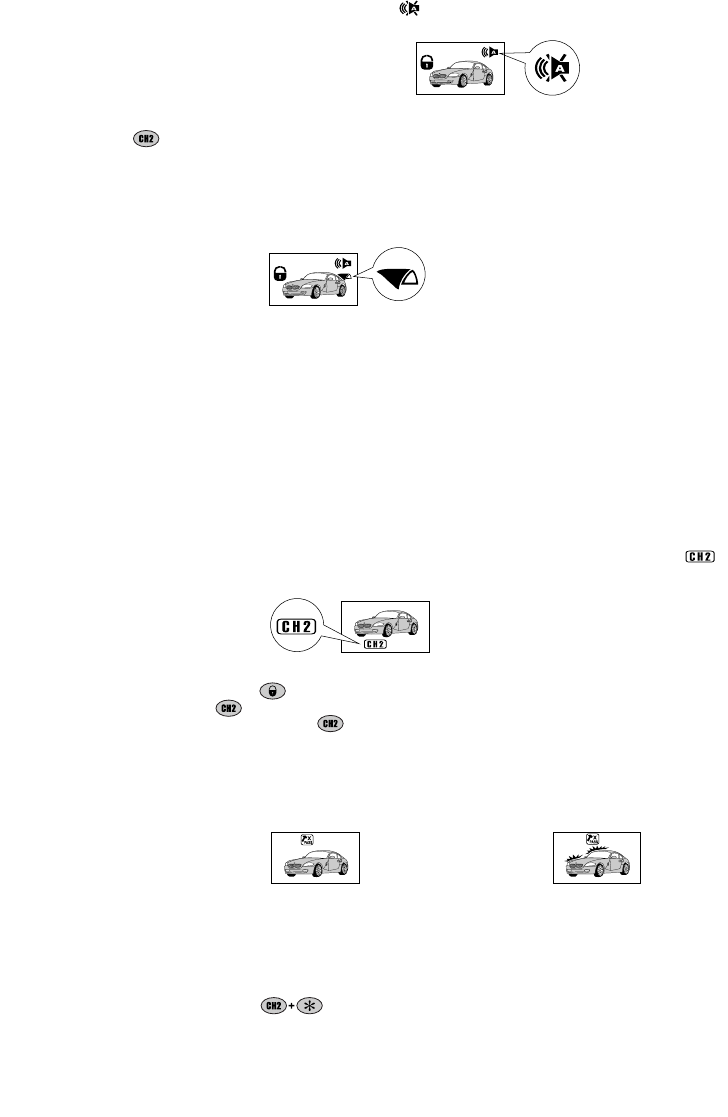

Постановка системы на охрану с отключением сирены . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Управление каналом CH2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Дистанционное отключение датчика . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Режим «Valet» . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

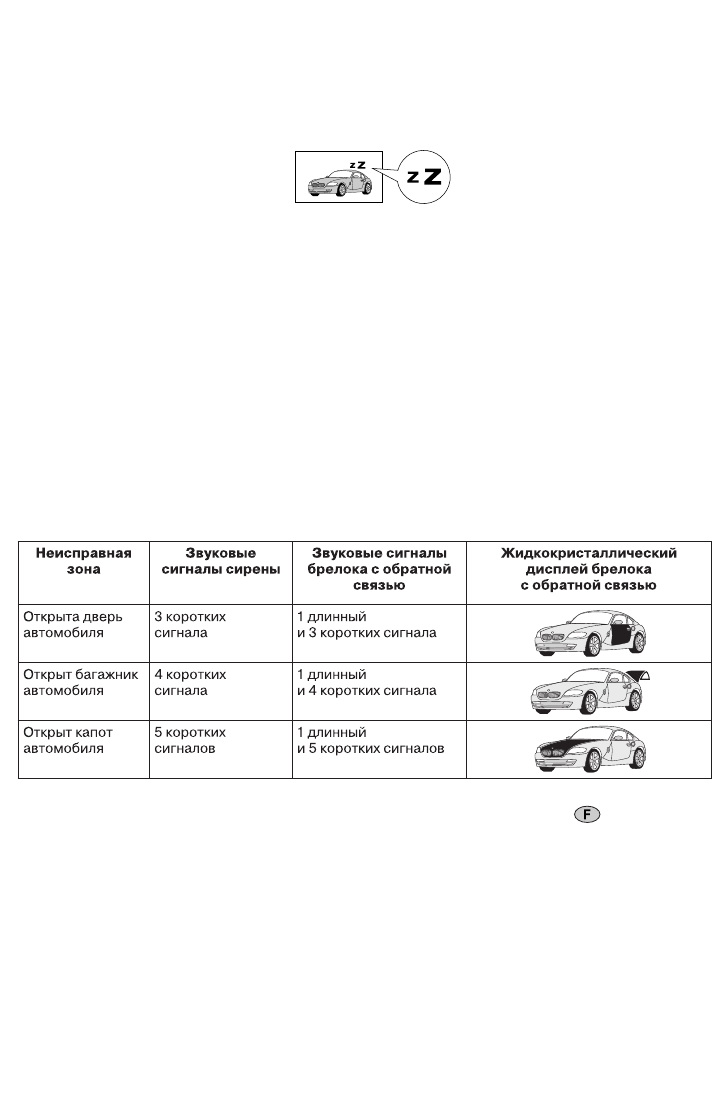

Обход неисправной зоны и предупреждение об этом . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

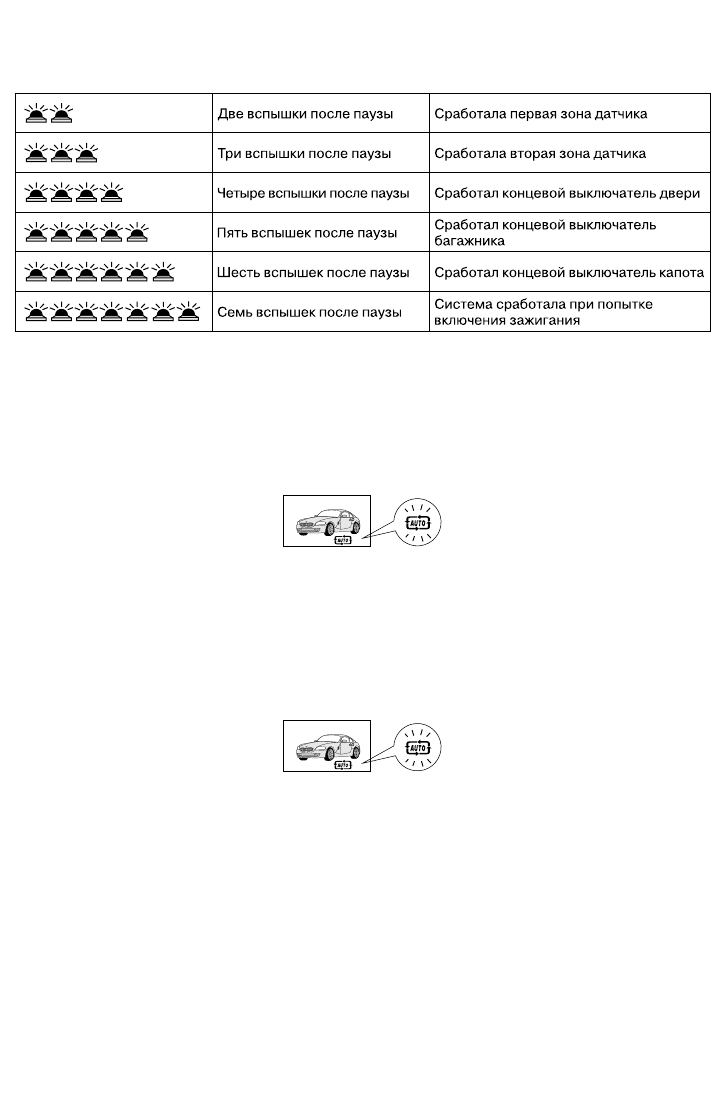

Цикл срабатывания системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Предупреждение о попытке проникновения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Автоматическая повторная постановка на охрану . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Пассивная постановка на охрану . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Постановка на охрану с использованием концевого выключателя двери: (функция F19.1,3) 16

Постановка на охрану вручную с использованием кнопочного переключателя Valet . . . . . .17

Двухзоновый датчик удара . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Снятие системы с охраны в два этапа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Принудительное включение блокировок (функция F19.2,4) . . . . . . . . . . . . . . . . . . . . . . . . . . .17

 3 

Сохранения цепей блокировки при снятой с охраны системе (функция F13 — включена) . .18

Снятие системы с охраны вручную с помощью кнопочного переключателя Valet . . . . . . . . .18

Снятие системы с охраны с помощью PINкода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Противоразбойный режим (защита от насильственного угона) . . . . . . . . . . . . . . . . . . . . . . . .18

Отключение противоразбойного режима . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

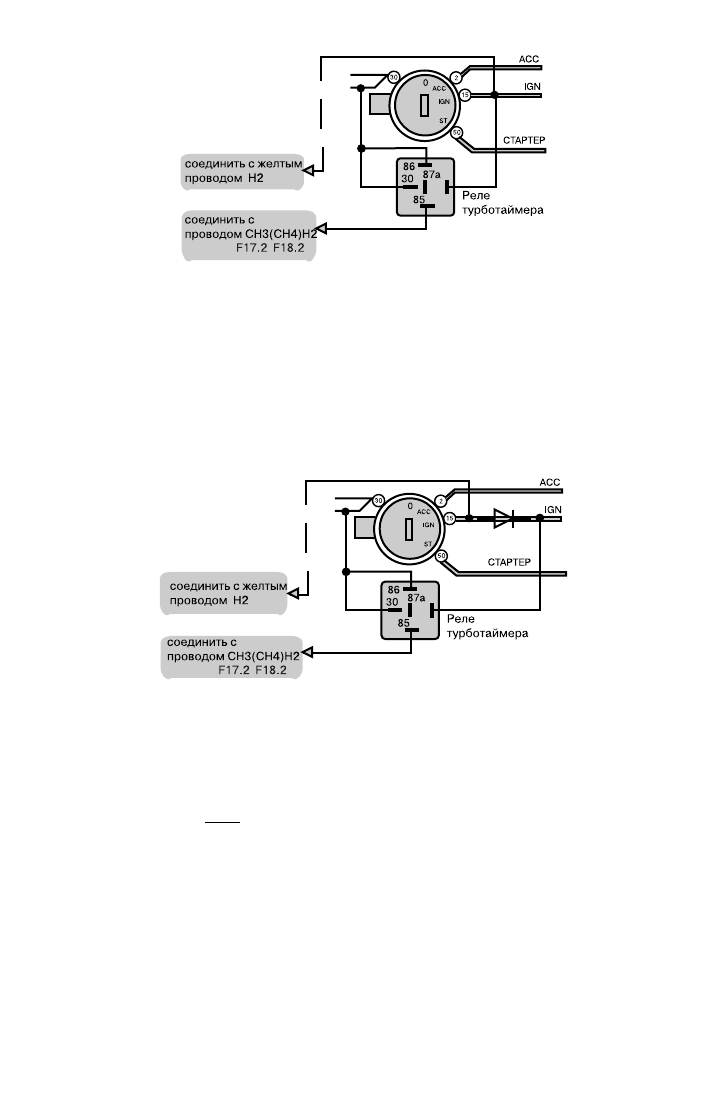

Режим турботаймера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Режим турботаймера А . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Режим турботаймера В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Режим постановки на охрану с включенным двигателем

(поддержка цепи замка зажигания) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Дистанционный запуск (функция F18) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Пассивный иммобилайзер (функция F14) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

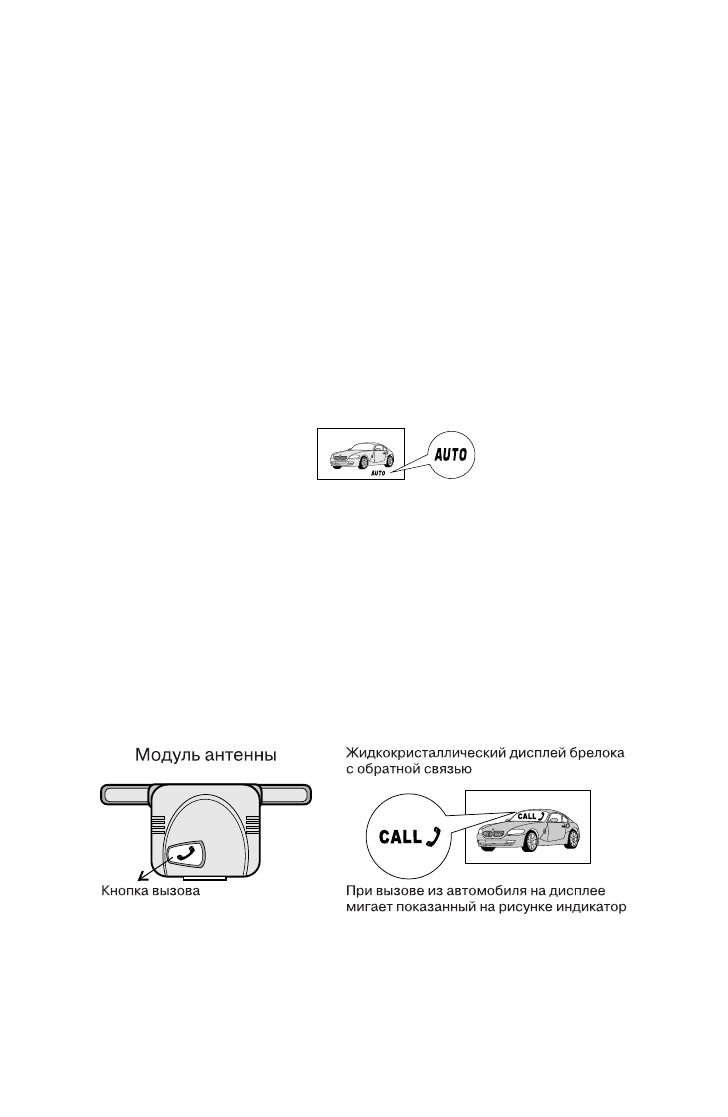

Вызов нажатием кнопки на антенном модуле приемопередатчика . . . . . . . . . . . . . . . . . . . . .21

Функция автоматического запирания дверей автомобиля . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Функция автоматического отпирания дверей автомобиля . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Дистанционное управление дополнительным каналом (CH2) . . . . . . . . . . . . . . . . . . . . . . . . .22

Дистанционное управление дополнительным каналом (CH3) . . . . . . . . . . . . . . . . . . . . . . . . .22

Изменение PINкода отключения системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

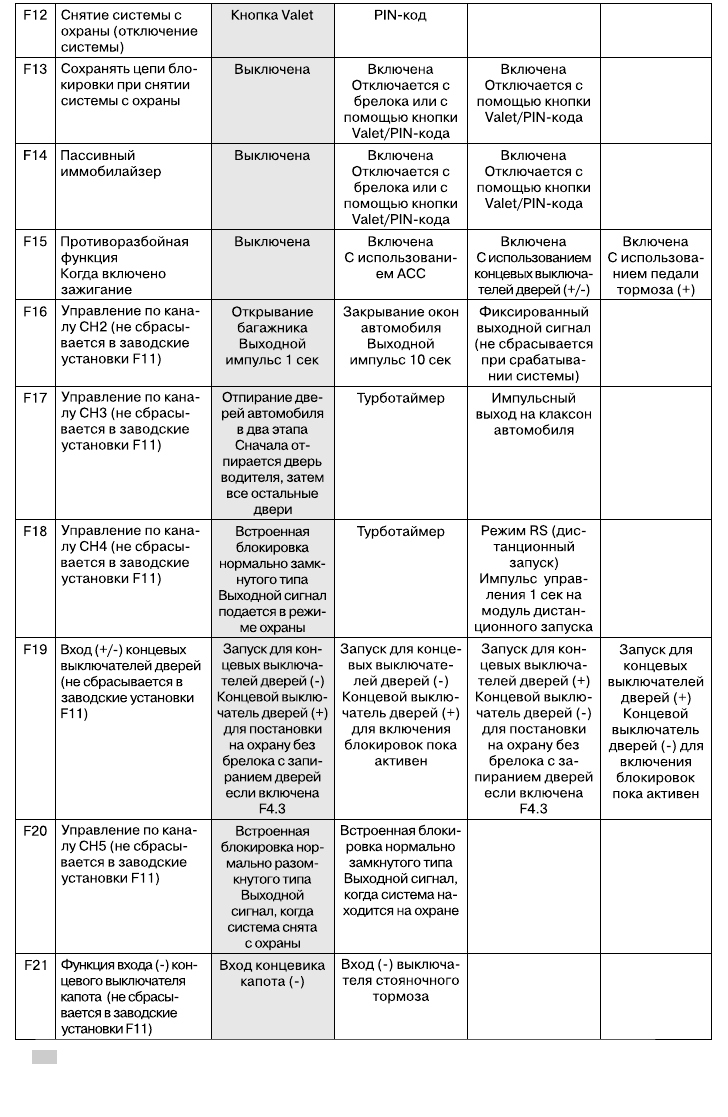

Программирование функций системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

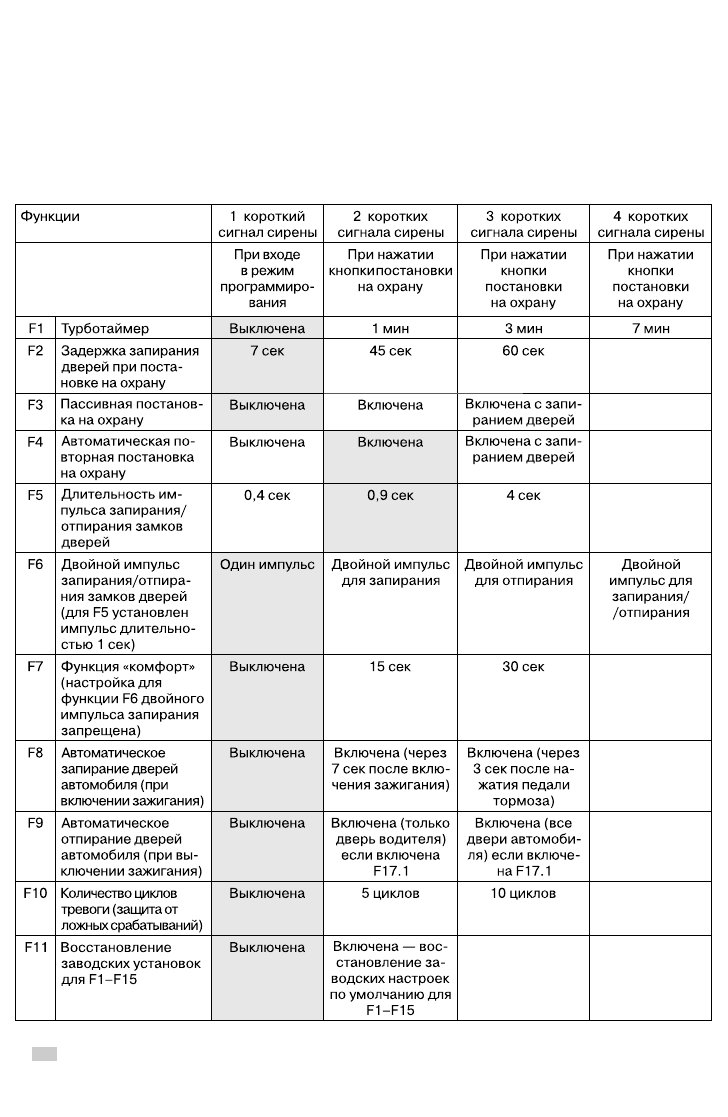

Таблица программируемых функций системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

УСТАНОВКА СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Основные технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

 4 

ИНФОРМАЦИЯ ОБ ОХРАННОЙ СИСТЕМЕ

Поздравляем с приобретением современной автомобильной охранной системы. При усло

вии правильной установки данная система обеспечит надежную защиту автомобиля в тече

ние многих лет.

КОМПЛЕКТАЦИЯ СИСТЕМЫ

•Модуль управления.

•Приемопередающая антенна двусторонней связи с функцией подачи вызова на брелок

передатчик cо cветодиодным индикатором состояния.

•Два 5кнопочных брелокапередатчика с жидкокристаллическим дисплеем и функцией

обратной связи.

•Двухзоновый датчик удара.

•Кнопочный переключатель «Valet».

•Реле блокировки.

•Инструкция по эксплуатации и установке.

ОПЦИИ И ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА

Данная система имеет несколько дополнительных входов и выходов, что позволяет за счет

использования различных функций создать полностью персонализированную охранную и сер

висную систему:

•Отпирание замков дверей в два этапа.

•Выход для подачи сигнала на клаксон автомобиля.

•2импульсный сигнал отпирания замков дверей автомобиля.

•Режим таймера для турбированного двигателя.

•Проверка радиуса действия системы с подачей извещения.

•Включение и выключение звуковых сигналов подтверждения постановки системы на ох

рану и снятия системы с охраны.

•Управление модулем стеклоподъемника для закрывания окон автомобиля.

•Защита от насильственного угона с использованием концевого выключателя двери.

•Управление электрическим замком багажника/задней двери автомобиля.

•Датчик разбивания стекла.

•Микроволновый детектор объема.

•Сирена с резервной батареей питания.

*Для использования многих из этих функций необходимы дополнительные детали и/или зат

раты времени на установку и подключение, за информацией обратитесь к продавцу.

Примечание

Многие из описанных в данном руководстве функций могут потребовать использования до

полнительных деталей и/или времени на установку и подключение, которые выходят за рамки

стандартной установки данной системы. Кроме того, многие функции данной охранной систе

мы имеют варианты настройки, поэтому их необходимо активировать или запрограммировать

в процессе установки системы. Более подробная информация будет приведена в последую

щих разделах. С любыми вопросами по функциям системы и правильной ее установке обра

щайтесь к авторизованному дилеру.

ФУНКЦИИ БРЕЛОКОВПЕРЕДАТЧИКОВ

В брелокахпередатчиках, входящих в комплект данной охранной системы, используется дина

мическое кодирование передаваемой посылки управляющего кода, а обмен информацией с ос

новным блоком происходит в диалоговом режиме, что делает полностью бесполезным попытки

сканирования или запоминания кода (code grabbing) с целью его последующего воспроизведе

ния, так как любая команда управления брелоковпередатчиков изменяется каждый раз в про

цессе диалога, когда нажимается кнопка. Поэтому, когда угонщик воспроизведет перехваченный

сигнал вашего брелокапередатчика, охранная система на него просто не отреагирует.

Для обеспечения самого высокого уровня защиты вашего автомобиля данная охранная сис

тема имеет функцию ручного включения или выключения режима охраны. В некоторых слу

чаях, например, когда брелокпередатчик дистанционного управления системой потерян или

не работает или, возможно, Ваш брелокпередатчик блокирован мощным радиоизлучением

устройства типа «глушилка» или перехватчиком с подменой кода, Вам может потребоваться

вручную поставить или вручную снять систему с охраны. Прочитайте разделы «Ручная поста

новка системы на охрану» и «Ручное отключение охранной системы», в которых подробно

описаны процедуры постановки и снятия системы с охраны в такой ситуации. Для повыше

ния степени защиты автомобиля используйте также режим поэтапного отключения системы.

Рис. 1

ФУНКЦИИ КНОПОК БРЕЛОКАПЕРЕДАТЧИКА

1. Кнопка постановки системы на охрану.

2. Кнопка снятия системы с охраны.

3. Кнопка управления программируемым каналом CH2.

4. Кнопка включения режима «Поиск автомобиля».

5. Кнопка проверки состояния автомобиля, кнопка включения подсветки жидкокристалли

ческого дисплея.

Внимание

Активированный брелок — брелок, прописанный в память системы.

В силу особенностей обмена сигналами между брелоком и главным модулем системы инфор

мация о статусе системы (обратный сигнал) возвращается на брелок, с которого послана ко

манда управления. Т. е. на экране не используемого, но активированного рабочего брелока

картинка не изменится. Для перехвата диалогового управления и синхронизации картинки с

реальным состоянием необходимо выполнить нажатие любой командной кнопки брелока и

его экран обновится.

Управление системой можно выполнять любым активированным брелоком в любое время

в любой последовательности.

 5 

 6 

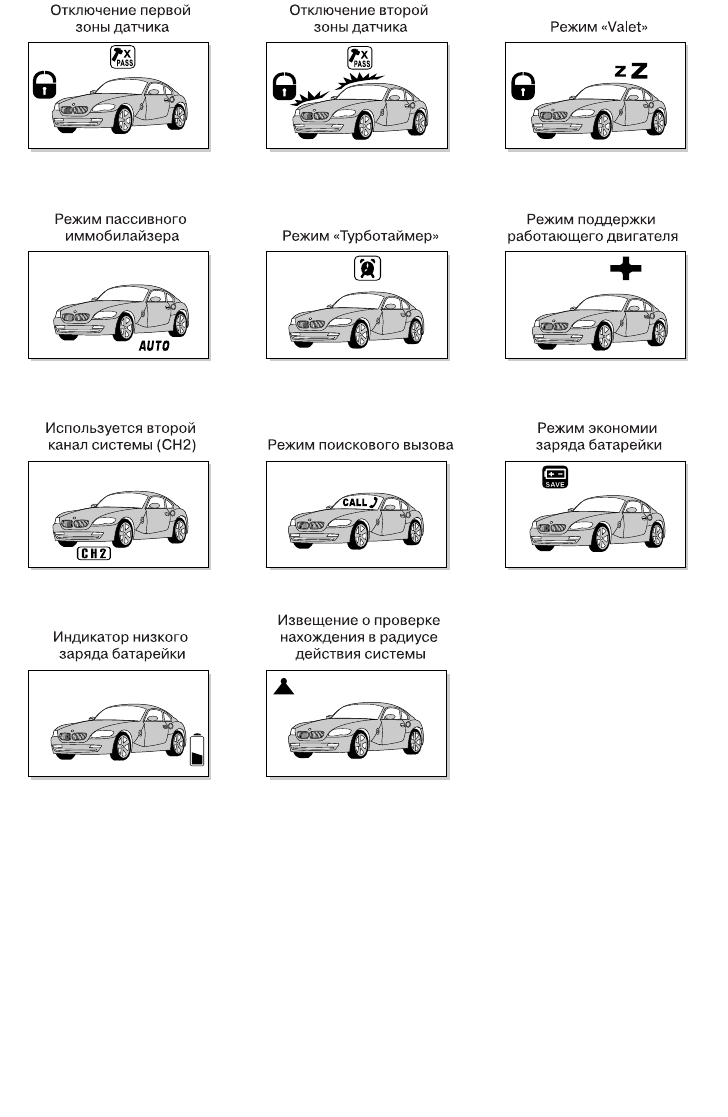

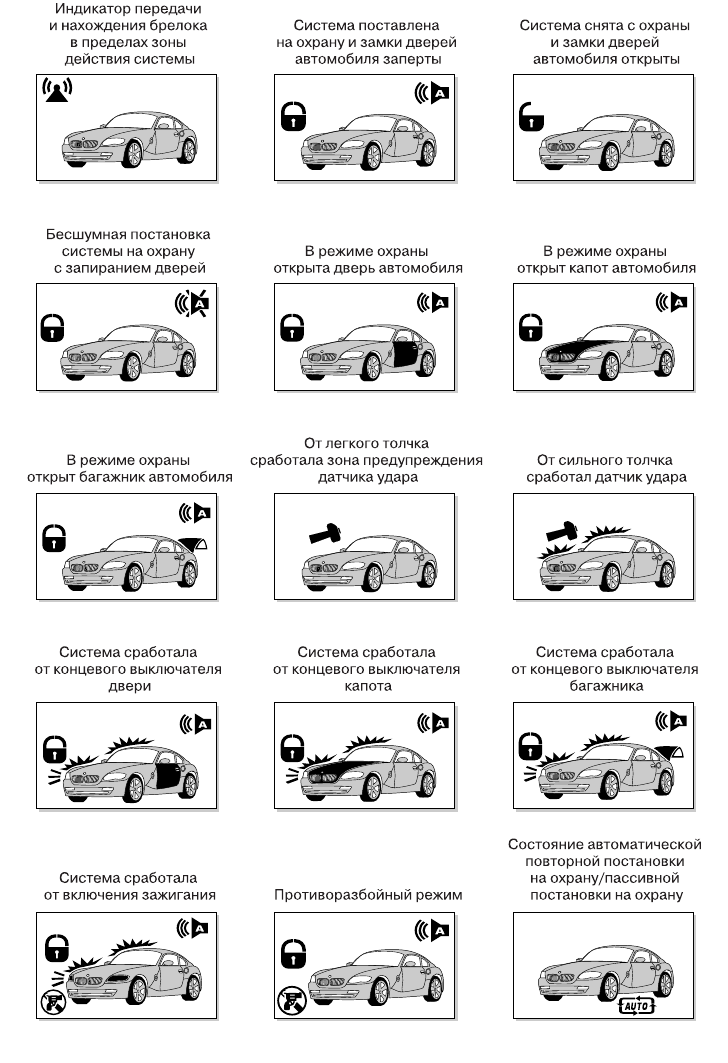

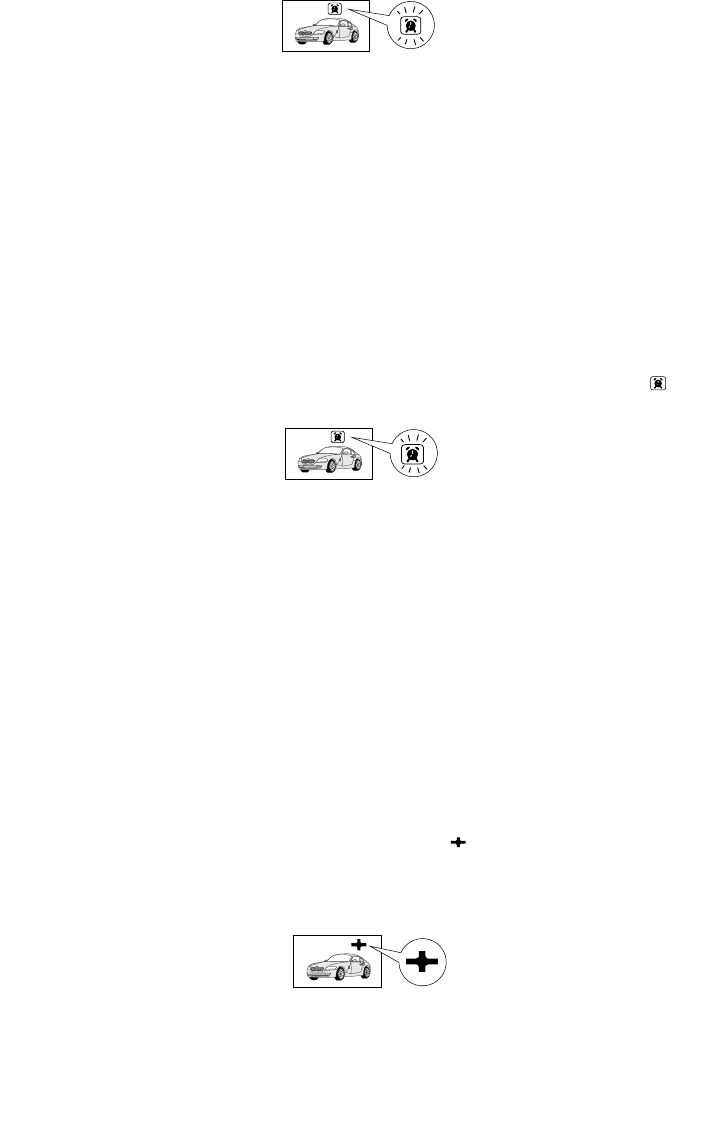

ОПИСАНИЕ ИНДИКАТОРОВ ЖИДКОКРИСТАЛЛИЧЕСКОГО ДИСПЛЕЯ

БРЕЛОКАПЕРЕДАТЧИКА С ОБРАТНОЙ СВЯЗЬЮ

 7 

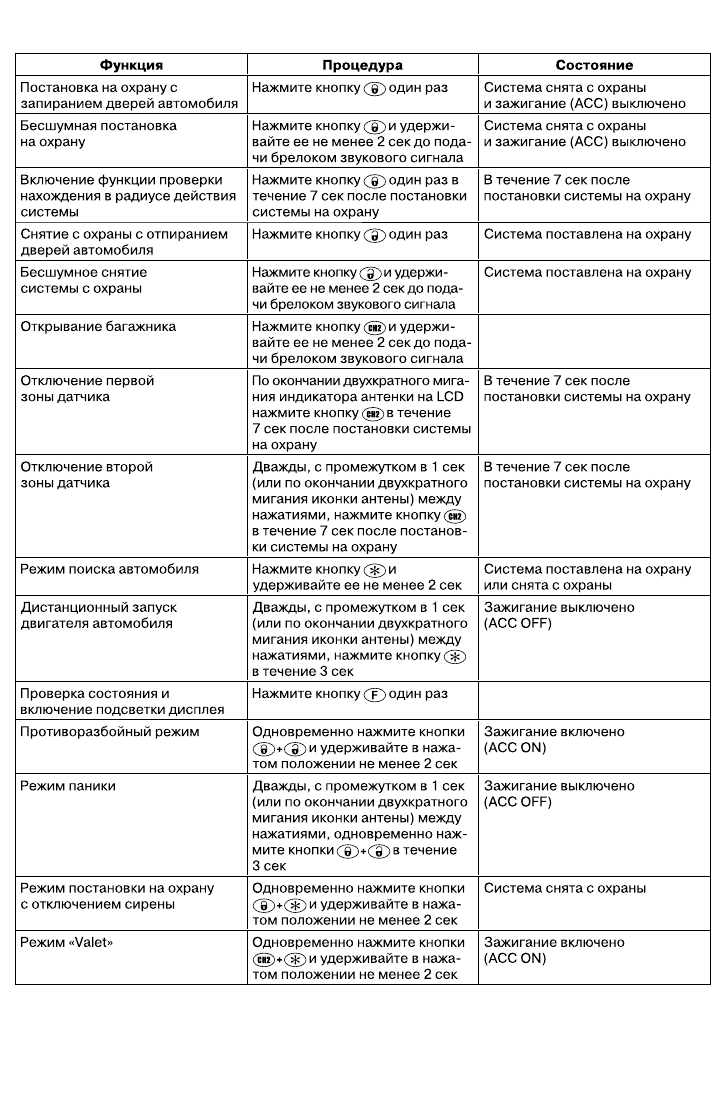

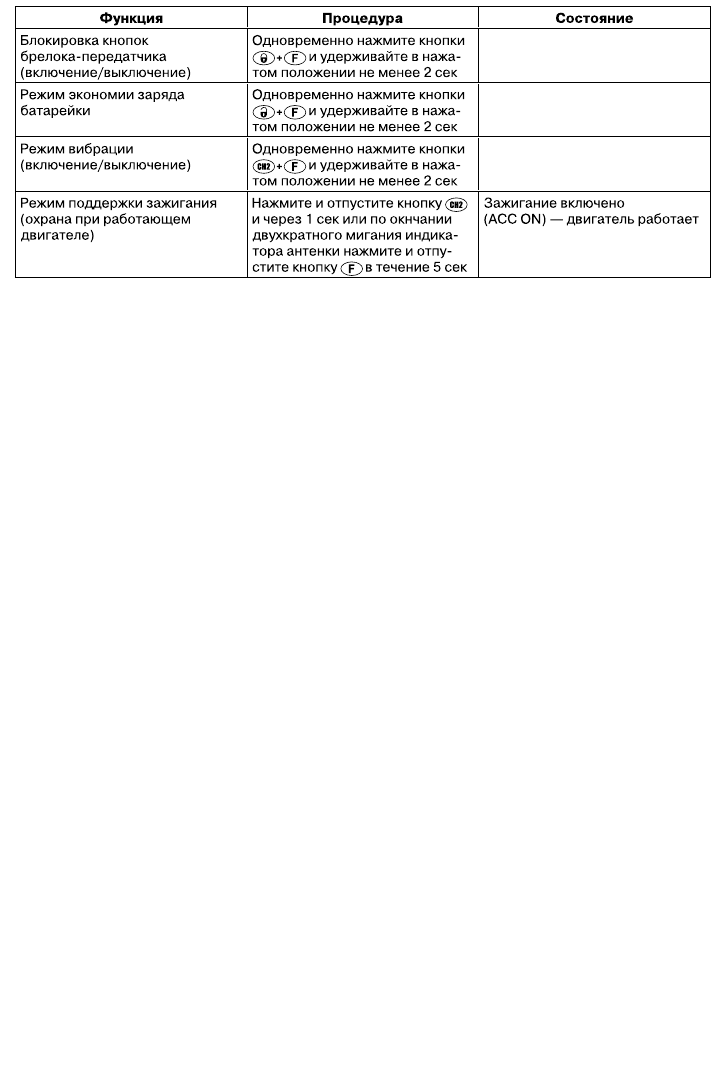

ТАБЛИЦА ФУНКЦИЙ БРЕЛОКАПЕРЕДАТЧИКА С ОБРАТНОЙ СВЯЗЬЮ

 8 

 9 

Примечание

Для функций, включение которых выполняется последовательным нажатием двух или более кно

пок, необходимо осуществлять с задержкой 1 сек между нажатиями или последующее нажатие

следует производить после двухкратного мигания индикатора антенки на экране LCDбрелока.

ПРОГРАММИРОВАНИЕ КОДОВ НОВЫХ ПЕРЕДАТЧИКОВ

Важно!

Пожалуйста, имейте в виду, что при программировании в память охранной системы нового

брелокапередатчика все ранее запрограммированные коды брелоков будут стерты из памяти.

Поэтому при программировании дополнительных брелоковпередатчиков необходимо повтор

но запрограммировать все брелоки, которые будут использоваться для управления системой.

Система позволяет запрограммировать коды до четырех брелоковпередатчиков.

Программирование новых брелоковпередатчиков

(функция F12 — режим Valet)

Важно!

Имейте в виду, что каждую следующую операцию следует выполнять в течение 10 сек после

выполнения предыдущей операции. По истечении 10 сек система автоматически выйдет из

режима программирования, подав при этом два коротких звуковых сигнала подтверждения.

В случае выключения зажигания автомобиля во время программирования, система также

немедленно выйдет из режима программирования, подав при этом два коротких звуковых

сигнала подтверждения.

•Снимите систему с охраны, сядьте в автомобиль и включите зажигание.

•Три раза нажмите на кнопочный переключатель Valet. Прозвучит один длинный сигнал,

подтверждающий готовность системы к программированию новых брелоковпередатчи

ков. При этом начнет мигать светодиодный индикатор.

•Нажмите и удержите в нажатом состоянии кнопку 1 (см. рис. 1) на брелокепередатчике,

пока не прозвучит один длинный и один короткий сигнал подтверждения. Это означает,

что первый брелокпередатчик запрограммирован в систему. (Каналы передатчика прог

раммируются автоматически.)

•Нажмите и удержите в нажатом состоянии кнопку 1 (см. рис. 1) на втором брелокепере

датчике, пока не прозвучит один длинный и один короткий сигнал подтверждения. Это

означает, что второй брелокпередатчик запрограммирован в систему.

•Повторите данную операцию с остальными брелокамипередатчиками. Система позво

ляет запрограммировать до четырех брелоковпередатчиков.

•Чтобы выйти из режима программирования брелоковпередатчиков:

(А) Выключите зажигание автомобиля или

(В) Подождите 10 сек не нажимая никакие кнопки.

Прозвучат два коротких сигнала, подтверждающие выход из режима программирования

брелоковпередатчиков. Светодиодный индикатор системы погаснет.

Программирование новых брелоковпередатчиков

(функция F12 — режим PINкод)

Снимите систему с охраны с брелокапередатчика или с помощью кнопочного переключате

ля Valet, введя секретный код, как описано ниже.

•Включите, выключите и затем снова включите зажигание автомобиля.

•Введите первую цифру кода с помощью переключателя Valet (цифре кода соответствует

количество нажатий кнопочного переключателя Valet).

•Выключите и затем снова включите зажигание автомобиля.

•Введите вторую цифру кода с помощью переключателя Valet (цифре кода соответствует

количество нажатий кнопочного переключателя Valet).

•Выключите и затем снова включите зажигание автомобиля. Система подтвердит пра

вильность ввода кода подачей звукового сигнала.

•Три раза нажмите на кнопочный переключатель Valet. Прозвучит один длинный сигнал.

•Нажмите и удержите в нажатом состоянии кнопку 1 (см. рис. 1) на брелокепередатчике,

пока не прозвучит один длинный и один короткий сигнал подтверждения. Это означает,

что первый брелокпередатчик запрограммирован в систему.

•Нажмите и удержите в нажатом состоянии кнопку 1 (см. рис. 1) на втором брелокепере

датчике, пока не прозвучит один длинный и один короткий сигнал подтверждения. Это

означает, что второй брелокпередатчик запрограммирован в систему.

•Повторите данную операцию с остальными брелокамипередатчиками.

•Чтобы выйти из режима программирования брелоковпередатчиков:

(А) Выключите зажигание автомобиля или

(В) Подождите 10 сек не нажимая никакие кнопки.

Прозвучат два коротких сигнала, подтверждающие выход из режима программирования

брелоковпередатчиков. Светодиодный индикатор системы погаснет.

 10 

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ БРЕЛОКАПЕРЕДАТЧИКА

С ОБРАТНОЙ СВЯЗЬЮ

Режим экономии заряда батарейки

Данный режим можно включать и отключать, когда система снята с охраны, одновременно

нажимая кнопки , пока на дисплее не появится индикатор SAVE. В этом режиме, ког

да система снята с охраны, брелокпередатчик будет отключать свой приемник через 30 сек.

В качестве подтверждения отключения приемника на дисплее будет мигать индикатор SAVE.

Индикатор включения режима экономии заряда батарейки

брелокапередатчика.

Блокировка кнопок брелока/передатчика (включение/выключение)

Брелокпередатчик с обратной связью позволяет, по соображениям безопасности, блокиро

вать кнопки и не допускать их случайного нажатия. Нажмите одновременно кнопки

и удерживайте их в нажатом положении не менее 3 сек, пока не прозвучит один короткий

сигнал; кнопки брелокапередатчика будут заблокированы. Чтобы снять блокировку кнопок,

снова одновременно нажмите кнопки и удерживайте их в нажатом положении не

менее 3 сек, пока не прозвучат два коротких сигнала; кнопки брелокапередатчика будут

разблокированы.

Примечание

При срабатывании охранной системы функция блокировки кнопок брелокапередатчика бу

дет автоматически отключена.

Включение/выключение режима вибрации

Для последовательного переключения режимов нажмите одновременно кнопки и

удерживайте их в нажатом положении не менее 3 сек.

Извещение о проверке нахождения в пределах радиуса

действия системы (включение/выключение)

Для включения данной функции в течение 7 сек после постановки системы на охрану нажми

те кнопку на брелокепередатчике с обратной связью.

Индикатор антенки на LCD мигнет дважды. Прозвучит один короткий сигнал,

подтверждающий включение данной функции.

В течение 5 мин брелокпередатчик с обратной связью будет каждую минуту подавать один

звуковой сигнал пятью циклами, напоминая, что пользователь находится в пределах зоны

действия системы.

Кроме того, если пользователь выйдет за пределы зоны приема сигнала, брелокпередатчик

с обратной связью подаст три цикла из двух коротких звуковых сигналов, а индикатор на

дисплее брелока будет мигать.

Примечание

В случае срабатывания системы, когда брелокпередатчик находится в данном режиме, эта

функция будет автоматически отключена.

Проверка состояния системы

Благодаря данной функции брелокпередатчик с обратной связью позволяет проверять теку

щее состояние автомобиля. Для этого просто нажмите один раз кнопку , находясь в пре

делах радиуса действия системы. Система передаст ответное сообщение о своем состоя

нии, в соответствии с которым обновится индикация на жидкокристаллическом дисплее бре

локапередатчика с обратной связью.

Примечание

Если пользователь выйдет за пределы радиуса действия системы, брелокпередатчик с об

ратной связью подаст один звуковой сигнал и дважды включит вибрацию.

 11 

Мигает

ЗАМЕНА РАЗРЯЖЕННОЙ БАТАРЕЙКИ БРЕЛОКАПЕРЕДАТЧИКА

В случае разряда батарейки питания брелокпередатчик подаст очень длинный звуковой

сигнал и воспроизведет мелодию (ту же, что и при установке батарейки). Нажмите любую

кнопку на брелокепередатчике, через несколько секунд замигает индикатор .

Разряд батарейки питания выводится на жидкокристаллический дисплей в виде значка с ин

дикатором состояния. Также на разряд батарейки указывает сокращение рабочего расстоя

ния брелокапередатчика.

Замена батарейки брелокапередатчика с обратной связью

•Слегка отогните верхнюю часть крышки, сдвиньте ее вверх и снимите.

•Выньте использованную батарейку.

•Установите в пульт новую батарейку (ААА), соблюдая полярность подключения.

•Аккуратно установите крышку на место.

ФУНКЦИЯ ВЫЗОВА БРЕЛОКАПЕРЕДАТЧИКА С ОБРАТНОЙ СВЯЗЬЮ

Вызов — это сигнал, передаваемый на брелокпередатчик с блока управления охранной сис

темы с подтверждением приема команды или с информацией о срабатывании системы. Ког

да брелокпередатчик получает информацию от блока управления, он извещает об этом

пользователя (с помощью звуковых сигналов), а на жидкокристаллическом дисплее появля

ется индикация, соответствующая текущему состоянию системы.

Вызов при подтверждении команды

Когда блок управления получает переданную с брелокапередатчика команду (постановка на

охрану, снятие системы с охраны или дополнительный канал), он передает обратно на бре

лок сигнал подтверждения в режиме диалога.

Вызов при срабатывании системы

В случае срабатывания системы, находящейся на охране, блок управления передает на бре

локпередатчик сигнал извещения. При приеме подобного сигнала информация о состоянии

системы выводится на жидкокристаллический дисплей брелока в виде соответствующих

пиктограмм, и брелокпередатчик подает звуковые сигналы.

 12 

Подтверждение получения вызова

Для отключения вызова в случае срабатывания системы или передачи подтверждения ко

манды кратковременно нажмите любую кнопку на брелоке. Это можно сделать в любой мо

мент во время или после поступления вызова. В этот момент с брелокапередатчика на сис

тему не передается никакая команда. Нажатие кнопки позволяет только отменить повторную

передачу извещения. Следующее нажатие кнопки брелокапередатчика приведет к передаче

команды на систему.

СТАНДАРТНЫЕ ФУНКЦИИ СИСТЕМЫ

Постановка на охрану

Нажмите и отпустите кнопку .

Один раз мигнут указатели поворота автомобиля. Сирена подаст один короткий звуковой

сигнал. Светодиодный индикатор на модуле антенны начнет медленно мигать.

Жидкокристаллический дисплей + один короткий звуковой сигнал

брелока с обратной связью: + индикатор антенки мигнет дважды

Постановка на охрану без подачи звуковых сигналов подтверждения

Нажмите кнопку и удерживайте ее в нажатом положении не менее 2 сек.

Система встанет на охрану без подачи звуковых сигналов подтверждения.

Снятие с охраны

Нажмите и отпустите кнопку .

Три раза мигнут указатели поворота автомобиля. Сирена подаст два коротких звуковых сиг

нала. Светодиодный индикатор погаснет.

Жидкокристаллический дисплей + два коротких звуковых сигнала

брелока с обратной связью: + индикатор антенки мигнет дважды

Примечание

Если включена функция F4 (автоматическая повторная постановка на охрану), при снятии

системы с охраны начинает быстро мигать светодиодный индикатор состояния. Это означа

ет, что если в течение 30 сек после снятия системы с охраны не будет открыта ни одна дверь

автомобиля, система снова автоматически встанет на охрану. Если же в течение 30 сек пос

ле снятия системы с охраны будет открыта любая из дверей автомобиля, светодиодный ин

дикатор погаснет, и повторная постановка системы на охрану будет отменена.

Примечание

Попытка снять систему с охраны при ее срабатывании (работает сирена) приведет только к

отключению звуковой сигнализации. Система не будет снята с охраны. Чтобы снять систему

с охраны, необходимо еще раз нажать кнопку на брелокепередатчике после отключения

звуковой сигнализации.

Снятие с охраны без подачи звуковых сигналов подтверждения

Нажмите кнопку и удерживайте ее в нажатом положении не менее 2 сек.

Система снимется с охраны без подачи звуковых сигналов подтверждения.

Включение/выключение режима «Паника»

Одновременно нажмите кнопки дважды, с промежутком в 1 секунду между нажатия

ми, или после двухкратного мигания индикатора антенки, в течение 5 сек.

Немедленно включится сирена системы, и начнут мигать указатели поворота автомобиля.

Чтобы выключить сирену, еще раз дважды нажмите кнопки 1+2. Если функция паники не бу

дет выключена пользователем в течение 30 сек, система выключит ее автоматически и вста

нет на охрану.

Режим поиска автомобиля

Нажмите кнопку и удерживайте ее в нажатом положении не менее 2 сек.

Сирена подаст пять коротких звуковых сигналов, а указатели поворота автомобиля мигнут 5 раз.

Постановка системы на охрану с отключением сирены

Одновременно нажмите кнопки и удерживайте их в нажатом положении не менее

2 сек. Система позволяет использовать функцию отключения сирены на один цикл охраны.

Для этого можно просто нажать одновременно кнопки 1+4 и удержать их в нажатом положе

нии не менее 2 сек (когда система снята с охраны или выключено зажигание автомобиля).

Система встанет на охрану без подачи звуковых сигналов подтверждения, а на жидкокрис

 13 

таллическом дисплее брелока появится индикатор . В этом режиме срабатывание любой

зоны охраны, кроме попытки запустить двигатель автомобиля, не будет вызывать включение

сирены.

При снятии системы с охраны будет автоматически + один короткий

восстановлен нормальный режим работы системы. звуковой сигнал

Управление каналом CH2 (функция F16.1). Багажник

Нажмите кнопку и удерживайте ее в нажатом состоянии не менее 2 сек.

Просто нажмите кнопку 3 и удерживайте ее в нажатом состоянии не менее 2 сек. На выход

данного канала будет подан импульс длительностью в секунду, который позволит открыть

багажник. Если багажник дистанционно открывается или закрывается, когда система нахо

дится на охране, один раз вспыхнут указатели поворота автомобиля, а брелокпередатчик с

обратной связью подаст один звуковой сигнал. На жидкокристаллическом дисплее брелока

передатчика с обратной связью появится следующая индикация:

Жидкокристаллический дисплей + один короткий звуковой сигнал

брелока с обратной связью: + индикатор антенки мигнет дважды

Примечание

Если сигнал на выход CH2 подается, когда система находится на охране, одновременно откры

вается замок багажника и отключается датчик удара. Когда багажник автомобиля будет закрыт

(указатели поворота автомобиля мигнут один раз), система автоматически в течение 7 сек

возьмет цепь концевого выключателя багажника под охрану, а также включит датчик удара.

Примечание

1. При включенном зажигании открыть багажник автомобиля дистанционно с брелокапере

датчика невозможно, если только не открыта одна из дверей автомобиля.

2. Если в режиме охраны багажник остается открытым более минуты, брелокпередатчик с

обратной связью подаст предупредительный звуковой сигнал.

Управление каналом CH2 (функция F16.3). Постоянный выходной сигнал

Функция F16.3 позволяет управлять различными устройствами дистанционно с помощью

постоянного выходного сигнала. Если запрограммирована функция F16.3, нажатие кнопки 3

и удержание ее в нажатом положении более 2 сек приведут к подаче на выход CH2 постоян

ного сигнала. На дисплее брелокапередатчика с обратной связью появится индикатор .

Чтобы отключить сигнал выхода CH2, нужно снова нажать кнопку 3 и удержать ее в нажатом

положении более 2 сек. (Управление данным выходом не зависит от состояния системы.)

Жидкокристаллический дисплей + один короткий звуковой сигнал

брелока с обратной связью: + индикатор антенки мигнет дважды

Дистанционное отключение датчика

Кратковременно нажмите кнопку и в течение 7 сек после двухкратного мигания индикато

ра антенки нажмите кнопку (отключение первой зоны датчика); после двухкратного мига

ния индикатора антенки нажмите кнопку еще раз (отключение второй зоны датчика).

При отключении первой зоны датчика прозвучат два коротких сигнала сирены, и указатели

поворота автомобиля мигнут 2 раза.

При отключении второй зоны датчика прозвучат три коротких сигнала сирены, и указатели

поворота автомобиля мигнут 3 раза.

Жидкокристаллический Отключение первой зоны датчика Отключение второй зоны датчика

дисплей брелока

с обратной связью

Примечание

Дистанционное отключение датчика действует только в течение одного цикла постановки систе

мы на охрану; при следующей постановке системы на охрану датчик будет работать как обычно.

Если система ставится на охрану с отключенной сиреной, подтверждение отключения зон

датчика будет подаваться только с помощью вспышек указателей поворота автомобиля.

Режим Valet

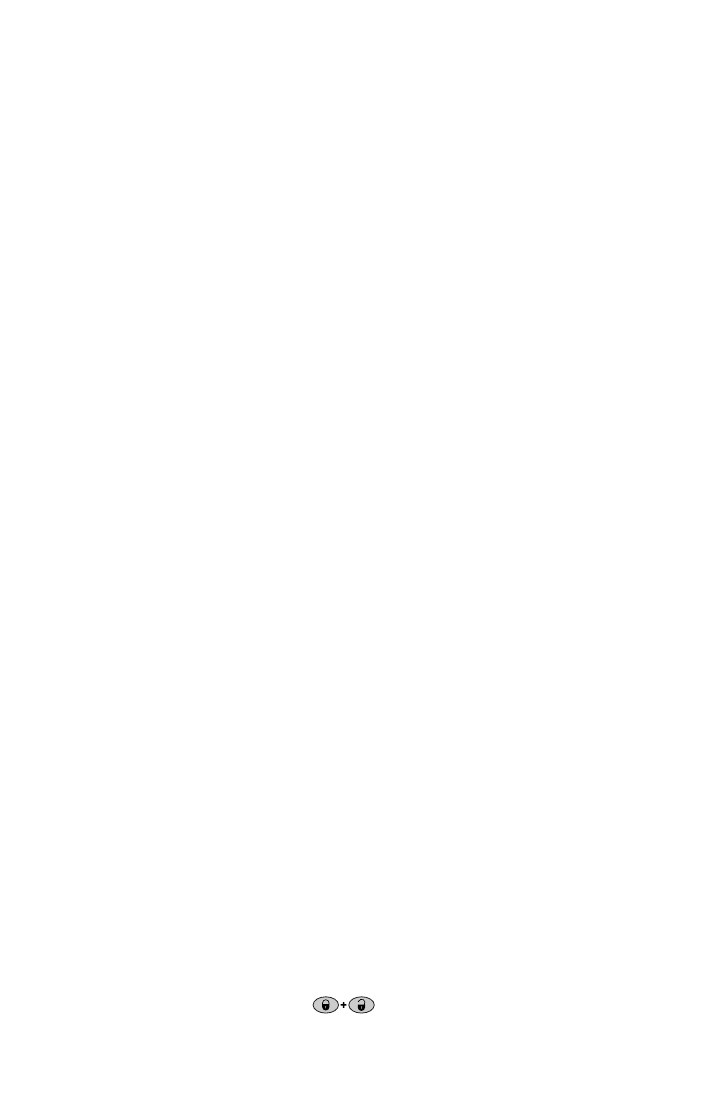

Одновременно нажмите кнопки и удерживайте их в нажатом положении не ме

нее 2 сек.

 14 

Чтобы переключиться в режим Valet:

1. С брелокапередатчика. Снимите систему с охраны, включите зажигание автомобиля (по

ложение ON ключа зажигания), затем одновременно нажмите кнопки 3+4 и удерживайте

их в нажатом положении не менее 2 сек.

2. С помощью переключателя Valet. Снимите систему с охраны, выключите зажигание авто

мобиля (положение OFF ключа зажигания), в течение 7 сек после этого нажмите кнопоч

ный переключатель Valet и удерживайте его в нажатом положении не менее 3 сек. Сирена

подаст длинный и короткий звуковые сигналы, а светодиодный индикатор системы вклю

чится, подтверждая переключение системы в режим Valet.

Жидкокристаллический дисплей один длинный и один короткий

брелока с обратной связью: звуковой сигнал

Когда система находится в режиме Valet, ее невозможно поставить на охрану. Управление

дверными замками (запирание и отпирание) будет осуществляться как в системах централь

ного замка.

Чтобы выйти из режима Valet:

Включите зажигание автомобиля (поверните ключ в замке зажигания в положение ON), за

тем одновременно нажмите кнопки 3+4 и удерживайте их в нажатом положении не менее

2 сек. Сирена подаст один длинный и два коротких звуковых сигнала, а светодиодный инди

катор системы выключится, подтверждая выход системы из режима Valet и переключение ее

в режим охраны. Брелокпередатчик с обратной связью подаст один длинный и два коротких

звуковых сигнала.

Обход неисправной зоны и предупреждение об этом

Если система ставится на охрану при какомлибо активном входе (например, когда открыта

дверь, капот или багажник автомобиля), прозвучит один короткий сигнал сирены, означаю

щий постановку системы на охрану, а затем, в течение семи секунд, второй короткий сигнал

сирены, извещающий об обходе какойто зоны. Этот сигнал означает, что охранная система

будет игнорировать вход, который был активен в момент постановки системы на охрану, по

ка не исчезнет соответствующий входной сигнал.

Примечание

Чтобы проверить, какая из зон не взята под охрану, можно нажать кнопку брелокапере

датчика с обратной связью.

Цикл срабатывания системы (функция F10 — включена)

При попытке проникновения в автомобиль система отреагирует включением сирены и мига

нием указателей поворота автомобиля приблизительно на 30 сек. После этого подача звуко

вой и световой сигнализации прекратиться, а система останется в состоянии охраны и будет

продолжать защищать автомобиль. Если попытки проникновения продолжатся, сирена и

указатели поворота отработают запрограммированные циклы, после чего система продол

жит защиту автомобиля.

F10.2. Пять циклов включения тревоги.

F10.3. Десять циклов включения тревоги.

 15 

Предупреждение о попытке проникновения

Если совершались попытки проникнуть в автомобиль, при снятии системы с охраны сирена

подаст четыре звуковых сигнала и пять раз мигнут указатели поворота автомобиля, показы

вая, какая из зон охраны вызвала срабатывание системы. Зону, вызвавшую срабатывание

системы можно определить по характеру работы светодиодного индикатора.

Автоматическая повторная постановка на охрану

(функция F4 — включена)

Если после снятия системы с охраны в течение приблизительно 30 сек не будет открыта ни

одна из дверей автомобиля, система автоматически встанет на охрану. Данная функция

предназначена для защиты от снятия системы с охраны при случайном или непреднамерен

ном нажатии кнопки на брелокепередатчике. Блок управления передаст сигнал на брелок с

обратной связью, на жидкокристаллическом дисплее которого появится индикация режима

охраны и который подаст один звуковой сигнал.

Жидкокристаллический дисплей Мигающий индикатор указывает

брелока с обратной связью на автоматическую повторную

постановку системы на охрану

Пассивная постановка на охрану (функция F3 — включена)

Если при программировании данная функция включена (ON), после выключения зажигания

автомобиля и закрывания всех его дверей система подаст два коротких сигнала сирены,

указатели поворота автомобиля мигнут два раза, а светодиодный индикатор системы будет

быстро мигать, показывая, что система находится в режиме пассивной постановки на охра

ну. Через 30 сек система автоматически встанет на охрану, а светодиодный индикатор будет

мигать медленно, показывая, что система находится в режиме охраны. Блок управления пе

редаст сигнал на брелок с обратной связью, на жидкокристаллическом дисплее которого по

явится индикация режима охраны и который подаст один звуковой сигнал.

Жидкокристаллический дисплей Мигающий индикатор указывает

брелока с обратной связью: на автоматическую повторную

постановку системы на охрану

Примечание

Если во время работы функции пассивной постановки на охрану будет открыта дверь, капот

или багажник автомобиля, работа таймера данной функции будет прервана. Как только будут

закрыты все двери, капот и багажник автомобиля, система начнет цикл пассивной постановки

на охрану с начала. По окончании действия 30секундного таймера система встанет на охрану.

Постановка на охрану с использованием концевого выключателя двери

(функция F19.1,3)

Данная функция позволяет поставить систему на охрану, используя входы концевых выклю

чателей дверей как входы управляющего внешнего сигнала. Выбор полярности и типа управ

ления программируется по таблице функций. Если используется вход концевых выключате

лей дверей отрицательной полярности (), то вход дверей (+) можно использовать как внеш

ний вход постановки системы на охрану и наоборот. Для немедленной постановки системы

на охрану просто соедините вход дверей() или дверей(+) c соответствующим потенциалом

в зависимости от выбранной функции.

 16 

Мигает

Мигает

Постановка на охрану вручную с использованием

кнопочного переключателя Valet

Данная функция позволяет ставить систему на охрану с помощью кнопочного переключа

теля Valet.

Чтобы поставить систему на охрану:

1. Выключите зажигание автомобиля (поверните ключ в замке зажигания в положение OFF).

2. В течение 10 сек после этого нажмите и отпустите кнопочный переключатель Valet.

3. Затем нажмите переключатель Valet и удерживайте его в нажатом состоянии, пока не

мигнут указатели поворота автомобиля, а светодиодный индикатор системы не начнет

мигать во время 30секундного отсчета.

4. Отпустите кнопочный переключатель Valet; светодиодный индикатор продолжит мигать.

5. В течение 30 сек откройте и закройте дверь автомобиля. Через 3 сек система автоматичес

ки встанет на охрану. Работа дверных замков зависит от программирования функции F4.3.

Примечание

Если в течение 30секундного отсчета (пока мигает светодиодный индикатор системы) не

будет открыта и закрыта дверь автомобиля, система выйдет из данного режима, а светоди

одный индикатор погаснет.

Примечание

Если запрограммирована функция F3 (пассивная постановка на охрану) или функция F14

(пассивное включение иммобилайзера), использовать данную функцию постановки на охра

ну невозможно.

Двухзоновый датчик удара

Датчик удара активируется только через 8 сек после постановки системы на охрану. Это поз

воляет избежать его срабатывания от слабых ударов, возникающих, когда водитель выходит

из автомобиля.

Датчик удара работает следующим образом

Слабые удары приводят к срабатыванию первой зоны датчика, что вызывает подачу сиреной

пяти коротких предупреждающих сигналов. Брелокпередатчик с обратной связью также по

даст пять коротких звуковых сигналов, а на его дисплее замигает индикатор, показанный на

рисунке ниже.

Жидкокристаллический дисплей + пять коротких звуковых сигналов

брелока с обратной связью:

Сильный удар приведет к срабатыванию второй зоны датчика, что вызывает включение полно

го 30секундного цикла работы сигнализации. Брелокпередатчик с обратной связью будет

воспроизводить мелодию, а на его дисплее замигает индикатор, показанный на рисунке ниже.

Жидкокристаллический дисплей + звучит мелодия

брелока с обратной связью:

Примечание

Для регулировки датчика удара используется специальный регулятор.

Снятие системы с охраны в два этапа

Данная система поддерживает функцию снятия системы с охраны в два этапа. Эта функция

позволяет отключить звучание сирены после срабатывания системы и вернуть систему в ис

ходное состояние, не снимая ее с охраны. Когда сработала система и включила сирену сиг

нализации, однократное нажатие любой кнопки на брелокепередатчике приведет к прекра

щению звучания сирены и возвращению системы в режим охраны.

Принудительное включение блокировок (функция F19.2,4)

Если запрограммирован режим F19.2 или F19.4, для принудительного включения блокировок

от внешнего устройства можно использовать входы концевых выключателей дверей (+)/() не

используемых в режиме охраны периметра. Иммобилайзер блокирует двигатель и поддержи

вает другие активированные цепи блокировки пока входы дверей(+), дверей() активированы.

Примечание

Для отключения блокировок невозможно использовать кнопочный переключатель Valet, PIN

код и брелокпередатчик для снятия системы с охраны.

 17 

Сохранения цепей блокировки при снятой с охраны системе

(функция F13 — включена)

Для использования функции отключения цепей блокировки в два этапа обратитесь к разделу

программируемых функций (функция F13).

Если данная функция запрограммирована, при снятии системы с охраны с брелокапередат

чика цепи блокировки не будут отключены. Светодиодный индикатор системы будет мигать

дважды в секунду.

Отключение цепей блокировки

(F13.2). При включенном зажигании нажмите кнопку снятия системы с охраны (2), снимите

систему с охраны с помощью кнопочного переключателя Valet или PINкода.

(F13.3). Нажмите кнопочный переключатель Valet или введите PINкод.

Снятие системы с охраны вручную

с помощью кнопочного переключателя Valet

Систему можно снять с охраны без использования брелокапередатчика. Данная функция

предусмотрена на тот случай, если необходимо снять систему с охраны и уехать, но брелок

передатчик неисправен или потерян. Если система запрограммирована на ручное снятие с

охраны с помощью кнопочного переключателя Valet (F12), используется следующая проце

дура: откройте дверь автомобиля — система сработает и включит сирену сигнализации;

включите зажигание; для снятия системы с охраны в течение 10 сек нажмите кнопочный пе

реключатель Valet.

Снятие системы с охраны с помощью PINкода

Для выбора режима снятия системы с охраны с помощью кода используется функция F12.

Обратитесь к установщику, в раздел программируемых функций или к руководству по уста

новке системы. Если данный режим включен, можно использовать код по умолчанию (11)

или повысить степень защиты автомобиля, запрограммировав собственный PINкод снятия

системы с охраны. Код должен состоять из двух цифр, каждая из которых должна находиться

в пределах 1–9.

Чтобы снять систему с охраны с помощью PINкода

1. Откройте дверь автомобиля ключом (сработает охранная система, включится сирена и

замигают указатели поворота автомобиля).

2. Включите, выключите и затем снова включите зажигание автомобиля.

3. В течение 10 сек введите первую цифру желаемого кода, нажимая кнопочный переклю

чатель Valet (цифре кода соответствует количество нажатий кнопочного переключателя

Valet). По умолчанию установлено одно нажатие (цифра «1»).

4. Выключите и затем снова включите зажигание автомобиля.

5. В течение 10 сек введите вторую цифру кода с помощью переключателя Valet (цифре ко

да соответствует количество нажатий кнопочного переключателя Valet). По умолчанию

установлено одно нажатие (цифра «1»).

6. Выключите и затем снова включите зажигание автомобиля. Система выйдет из состоя

ния тревоги; двигатель автомобиля можно будет запустить.

Примечание

В случае последовательного ввода трех неправильных кодов система прекратит на несколь

ко минут реагировать на последующие попытки ввести код.

Противоразбойный режим (защита от насильственного угона)

Данная функция позволит защитить автомобиль в случае попытки насильственного угона.

Система позволит использовать две независимые или одновременные опции для включения

противоразбойной функции.

Если данный режим включен, указатели поворота автомобиля мигнут один раз и светодиод

ный индикатор системы будет быстро мигать.

Дистанционное включение противоразбойного режима

(программируемая функция F15 — включена)

1. Включите зажигание автомобиля или запустите его двигатель.

2. Одновременно нажмите кнопки 1+2 , пока система не подаст сигнал подтверж

дения (один раз мигнут указатели поворота автомобиля).

 18 

Противоразбойная функция с использованием концевых выключателей

дверей/провода стопсигналов (программируемая функция F15 —

— концевой выключатель двери/провод стопсигналов)

1. Если данная функция была отключена, она активируется при включении зажигания авто

мобиля.

2. (Функция F15 — включена, с использованием концевых выключателей дверей). Функция

активируется каждый раз при включении зажигания автомобиля и при срабатывании кон

цевого выключателя двери (положительной или отрицательной полярности).

3. (Функция F15 — включена, с использованием провода стопсигналов). Функция активиру

ется каждый раз при включении зажигания автомобиля и при последующем срабатывании

концевого выключателя педали тормоза (положительной полярности). Затем функция пе

резапускается при каждом открывании/закрывании двери.

Жидкокристаллический дисплей Если противоразбойный

брелока с обратной связью режим включен, появится

соответствующий индикатор

Таблица противоразбойного режима

Отключение противоразбойного режима

1. В течение 60 сек после включения режима:

После входа в этот режим включите зажигание, нажмите кнопки 1+2 и удерживайте их в на

жатом положении не менее двух секунд. В качестве подтверждения отключения противораз

бойного режима сирена подаст три коротких сигнала, а светодиодный индикатор системы

погаснет.

2. По окончании 60 сек после включения режима:

Чтобы выйти из данного режима с запрограммированной функцией F12 — Valet или PINкод.

Если для функции F12 выбрана настройка «Valet», для выключения противоразбойного

режима: включите зажигание автомобиля, нажмите кнопочный переключатель Valet.

Если для функции F12 выбрана настройка «PINкод» выключение противоразбойного ре

жима производится простым нажатием кнопки Valet при включенном зажигании если

система не перешла в режим тревоги (режим предсброса). Если включился режим тре

воги выключение противоразбойного режима возможно только после ввода PIN кода —

для этого включите, выключите и снова включите зажигание автомобиля, затем введите

персональный PINкод.

Режим турботаймера (функция F1)

Режим турботаймера позволяет поддерживать работу двигателя после выключения зажига

ния (функция F1 включена), что позволяет безопасно заглушать турбированные двигатели и

осуществлять короткие остановки без его выключения. Если запрограммирован режим тур

ботаймера, на дисплее брелокапередатчика с обратной связью появится индикатор .

Режим турботаймера А (не нужно перерезать какойлибо штатный провод, функция F21.2

— состояние стояночного тормоза)

1. Включите зажигание.

2. Если на автомобиле включен стояночный тормоз, брелокпередатчик воспроизведет ме

лодию и индикатор на его дисплее начнет мигать; турботаймер начнет отсчет запрог

раммированного времени (1/3/7 минут) в соответствии с настройкой функции F1.

 19 

Жидкокристаллический дисплей Индикатор мигает, показывая

брелока с обратной связью: включение режима турботаймера

В режиме турботаймера система может вставать на охрану; также могут использоваться

функции пассивной постановки на охрану или пассивного включения иммобилайзера (цепи

блокировки и датчики будут обходиться до тех пор, пока не закончится работа турботаймера,

после чего система возьмет их под охрану и будет срабатывать в случае получения от них

соответствующих сигналов).

Выключение режима турботаймера А

Дважды в течение пяти секунд нажмите кнопку 3 на брелокепередатчике. Нажатия надо про

изводить с паузой в 1 сек или по окончании двухкратного мигания иконки антены. Система

немедленно остановит турботаймер.

Отключите стояночный тормоз. Система немедленно остановит турботаймер.

Брелокпередатчик с обратной связью подаст два коротких звуковых сигнала, указывающие

на отключение турботаймера.

Примечание

Если стояночный тормоз будет включен до выключения зажигания, это не приведет к вклю

чению турботаймера, пока стояночный тормоз не будет отключен, а затем снова включен.

Режим турботаймера В (функция F21.1, потребуется перерезать штатный провод зажига

ния автомобиля)

1. Включение зажигания на 15 сек приведет к запуску турботаймера.

2. Выключите зажигание, брелокпередатчик воспроизведет мелодию и индикатор на его

дисплее начнет мигать; турботаймер начнет отсчет запрограммированного времени

(1/3/7 минут). Обратитесь к описанию функции F1.

Жидкокристаллический дисплей Индикатор мигает, показывая

брелока с обратной связью включение режима турботаймера

В режиме турботаймера система может вставать на охрану; также могут использоваться

функции пассивной постановки на охрану или пассивного включения иммобилайзера (цепи

блокировки и датчики будут обходиться до тех пор, пока не закончится работа турботаймера,

после чего система возьмет их под охрану и будет срабатывать в случае получения от них

соответствующих сигналов).

Выключение режима турботаймера В

Дважды, с промежутком в 1 секунду между нажатиями или после двухкратного мигания ин

дикатора антенки, в течение четырех секунд нажмите кнопку 3 на брелокепередатчике или

включите зажигание автомобиля ключом. Система немедленно остановит турботаймер, бре

локпередатчик с обратной связью подаст два коротких звуковых сигнала.

Режим постановки на охрану с включенным двигателем

(поддержка цепи замка зажигания)

Данная функция позволяет не глушить двигатель автомобиля при прибытии к месту назначения

и поставить его на охрану без ключа в замке зажигания. Для использования этой функции:

1. Убедитесь, что двигатель автомобиля работает (если запрограммирована функция F21.2,

необходимо включить стояночный тормоз).

2. Кратковременно нажмите кнопку 3 и затем по окончании пары вспышек индикатора антен

ки на LCD нажмите и отпустите кнопку 1. Сирена подаст один короткий звуковой сигнал,

начнут мигать указателя поворота автомобиля и светодиодный индикатор системы. На

дисплее брелокапередатчика будет мигать индикатор .

3. Поверните ключ в положение ВЫКЛ. и выньте его из замка зажигания; двигатель продол

жит работу.

4. Для постановки системы на охрану можно нажать кнопку 1. Двигатель автомобиля продол

жит работать, указатели поворота автомобиля будут мигать. Срабатывание любой зоны

охраны системы приведет к остановке двигателя.

Жидкокристаллический дисплей Индикатор мигает, показывая

брелока с обратной связью: включение режима работы

двигателя на охране

Выключение режима работы двигателя на охране

Дважды нажмите кнопку 3, система выключит данный режим (если запрограммирована

функция F21.2, опустите стояночный тормоз).

 20 

Мигает

Мигает

Мигает

Нажатие кнопки 2 (когда во время работы двигателя система находится на охране) приведет

к снятию системы с охраны; двигатель автомобиля будет работать еще 15 сек до отмены

данного режима. Такая задержка по времени позволит водителю повернуть ключ в замке

в положение «зажигание», чтобы не останавливать двигатель.

Примечание

1. Во время работы двигателя под управлением данной функции работа датчика будет зап

рещена.

2. Если во время работы двигателя под управлением данной функции сработает концевой

выключатель двери, капота или багажника, двигатель автомобиля будет заглушен и вклю

чится сигнализация охранной системы.

Дистанционный запуск (режим RS): (функция F18 — настройка RS)

Данная функция позволяет использовать брелокпередатчик для дистанционного запуска

двигателя автомобиля.

Чтобы воспользоваться данной функцией (когда зажигание автомобиля выключено), дважды,

с паузой в 1 секунду между нажатиями или после двухкратного мигания индикатора антенки,

нажмите кнопку 4; с выхода программируемого канала CH4 на внешний модуль дистанцион

ного запуска будет подан импульс длительностью в 1 сек.

Пассивный иммобилайзер (функция F14 — включена)

Для включения функции пассивной блокировки двигателя обратитесь к установщику или об

ратитесь к разделу программируемых функций (функция F14).

Если данная функция запрограммирована, при отключении зажигания на 30 сек или после

открывания и закрывания двери будет заблокирован стартер автомобиля. Светодиодный ин

дикатор системы будет мигать с частотой два раза в секунду.

Жидкокристаллический дисплей + один звуковой сигнал

брелока с обратной связью:

Выключение пассивного иммобилайзера:

 (запрограммирована функция F14.2) Если включено зажигание автомобиля, для отключе

ния пассивного иммобилайзера нажмите кнопку 2 один раз,

 (запрограммирована функция F14.3) Отключите систему с помощью кнопочного переклю

чателя Valet или PINкода.

Примечание

Если была включена функция турботаймера, система задержит активацию цепей блокировки

на время работы турботаймера, и двигатель автомобиля будет работать без ключа зажигания.

Как только время работы турботаймера завершится, система задействует цепи блокировки.

Вызов нажатием кнопки на антенном модуле приемопередатчика

Система имеет дополнительный канал передачи сигнала для вызова/извещения пользовате

ля брелокапередатчика с обратной связью. Это позволяет любому, кто находится в автомо

биле, вызвать водителя, нажав кнопку вызова на модуле антенны. Для этого необходимо на

жать кнопку вызова и удерживать ее в нажатом положении не менее 2 сек.

Примечание

Вызов невозможно сделать, когда система находится на охране.

Брелокпередатчик с обратной связью будет в течение 5 сек подавать короткие звуковые

сигналы. Указатели поворота автомобиля мигнут пять раз.

 21 

Мигает

Функция автоматического запирания дверей автомобиля

Автоматическое запирание дверей автомобиля при включении зажигания (функция F8.2)

Если с помощью функции F8.2 запрограммировано автоматическое запирание дверей авто

мобиля, замки дверей будет запираться через 7 сек после включения зажигания.

Автоматическое запирание дверей нажатием на педаль тормоза (функция F8.3)

Если запрограммирована функция F8.3 и включено зажигание автомобиля и его двери зак

рыты, нажатие педали тормоза приведет к автоматическому запиранию замков дверей через

3 сек. При включенном зажигании система будет повторять запирание замков дверей после

каждого открывания и закрывания двери автомобиля.

Функция автоматического отпирания дверей автомобиля

Автоматическое отпирание только двери водителя при выключении зажигания (функция F9.2)

Если запрограммирована функция F9.2, при выключении зажигания будет автоматически от

пираться только дверь водителя.

Автоматическое отпирание всех дверей автомобиля при выключении зажигания (функция F9.3)

Если запрограммирована функция F9.3, при выключении зажигания будут автоматически от

пираться все двери автомобиля.

Последовательное отпирание двери водителя и остальных дверей автомобиля (функция F17.1)

Если запрограммирована функция F17.1, последовательные нажатия кнопки снятия системы

с охраны на брелокепередатчике позволят сначала отпереть замок двери водителя, а затем

замки дверей пассажиров. Для этого необходимо запрограммировать управление отпирани

ем пассажирских дверей автомобиля сигналом одного из дополнительных каналов (CH3).

При первом нажатии кнопки снятия системы с охраны (2) система откроет замок двери води

теля. При повторном нажатии той же кнопки по каналу CH3 будут открыты замки пассажирс

ких дверей.

Дистанционное управление дополнительным каналом (CH2)

Данная охранная система имеет канал CH2, который позволяет управлять различными до

полнительными устройствами, подключенными к ней.

Это канал можно запрограммировать для выполнения следующих функций:

F16.1 — Дистанционное открывание багажника автомобиля.

F16.2 — Управление закрыванием окон автомобиля. При постановке системы на охрану на

этот выход в течение 10 сек подается сигнал.

F16.3 — Управление различными устройствами в режиме запуска. Если выбрана данная

настройка функции, сигнал на этот выход можно подавать в любое время, незави

симо от состояния системы.

Дистанционное управление дополнительным каналом (CH3)

Данная охранная система имеет канал CH3, который позволяет управлять различными до

полнительными устройствами, подключенными к ней.

Этот канал можно запрограммировать для выполнения следующих функций:

F17.1 — Управление отпиранием дверей автомобиля в два этапа (дверь водителя, затем ос

тальные двери автомобиля).

F17.2 — Управление выходом турботаймера.

F17.3 — Импульсный выход на клаксон автомобиля.

Изменение PINкода отключения системы

При программировании функции F12 следует выбрать режим «PINкод».

По умолчанию производителем установлен код отключения системы «11». Чтобы запрограм

мировать новый PINкод, необходимо сначала ввести достоверный PINкод, который подт

вердит полномочия вносить изменения в настройку этой функции.

1. Снимите систему с охраны (если включено зажигание автомобиля, выключите его и по

дождите 5 сек).

2. Включите, выключите и затем снова включите зажигание автомобиля.

3. В течение 10 сек введите первую цифру PINкода, нажимая кнопочный переключатель

Valet (цифре кода соответствует количество нажатий кнопочного переключателя Valet).

По умолчанию установлено одно нажатие (цифра «1»).

4. Выключите и затем снова включите зажигание автомобиля.

5. В течение 10 сек введите вторую цифру PINкода с помощью переключателя Valet (цифре

кода соответствует количество нажатий кнопочного переключателя Valet). По умолчанию

установлено одно нажатие (цифра «1»).

6. Выключите и затем снова включите зажигание автомобиля.

 22 

7. Если введен правильный код, прозвучит один длинный сигнал сирены. (В случае ввода

неправильного PINкода повторите данную процедуру, начиная с шага 1.)

8. В течение 5 сек выключите зажигание, и немедленно начните процедуру ввода нового

персонального кода.

9. Нажмите кнопочный переключатель Valet пять раз. Прозвучат три длинных сигнала сире

ны, подтверждающие готовность системы к программированию нового PINкода.

10. В течение 5 сек после сигнала сирены нажмите кнопку 1 (см. рис. 1) брелокапередатчи

ка, чтобы начать ввод первой цифры PINкода. Сирена подаст один короткий сигнал

подтверждения.

11. В течение 10 сек введите первую цифру желаемого кода (1–9), нажимая кнопочный пе

реключатель Valet (цифре кода соответствует количество нажатий кнопочного переклю

чателя Valet). Сирена подаст количество коротких сигналов подтверждения, соответству

ющее введенной цифре кода.

12. В течение 10 сек после сигнала сирены нажмите кнопку 2 (см. рис. 1) брелокапередат

чика, чтобы начать ввод второй цифры PINкода. Сирена подаст два коротких сигнала

подтверждения.

13. В течение 10 сек введите вторую цифру желаемого кода (1–9), нажимая кнопочный пе

реключатель Valet (цифре кода соответствует количество нажатий кнопочного переклю

чателя Valet). Сирена подаст количество коротких сигналов подтверждения, соответству

ющее введенной цифре кода.

14. Включите зажигание автомобиля. Система подаст два коротких сигнала сирены, подтве

рждающие завершение программирования нового PINкода.

Запишите или запомните свой PINкод.

Примечание

Если система не подтвердит ввод PINкода двумя короткими звуковыми сигналами, поставь

те ее на охрану с брелокапередатчика, а затем снимите с охраны. После этого повторите

процедуру ввода персонального кода.

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ СИСТЕМЫ

Вход в режим программирования (функция F12 — настройка Valet)

1. Снимите систему с охраны с брелокапередатчика или с помощью кнопочного переклю

чателя Valet.

2. Включите зажигание автомобиля.

3. В течение 5 сек после включения зажигания нажмите три раза переключатель Valet.

Прозвучит один длинный сигнал сирены.

4. В течение 5 сек выключите, а затем снова включите зажигание. Прозвучат два длинных

сигнала сирены. Система войдет в режим программирования функции F1. Светодиодный

индикатор системы начнет мигать отдельными сериями вспышек.

Количество вспышек светодиодного индикатора в режиме программирования системы для

определенной функции соответствует номеру запрограммированной функции. Один, два

или больше сигналов сирены указывают на состояние функции. После того, как прозвучат

сигналы сирены, можно:

Изменить состояние функции (нажимайте кнопку 1 (см. рис. 1) на брелокепередатчике).

Снова прозвучат 1,2, 3 или 4 коротких сигнала сирены, в зависимости от нового состояния

функции.

Переключиться на следующую функцию (нажмите кнопочный переключатель Valet один раз).

Для выхода из режима программирования и записи новых значений в память системы вык

лючите зажигание автомобиля.

Вход в режим программирования (F12 — настройка PINкода)

1. Снимите систему с охраны.

a) Включите, выключите и затем снова включите зажигание автомобиля.

б) С помощью кнопочного переключателя Valet введите первую цифру персонального кода.

в) Выключите и затем снова включите зажигание автомобиля.

г) С помощью кнопочного переключателя Valet введите вторую цифру персонального кода.

д) Выключите и затем снова включите зажигание автомобиля. Система должна подтвер

дить правильность персонального кода, подав один короткий и один длинный звуко

вые сигналы подтверждения.

2. Нажмите три раза кнопочный переключатель Valet. Прозвучит один длинный сигнал сирены.

3. В течение пяти секунд выключите, а затем снова включите зажигание. Прозвучат два

длинных сигнала сирены. Система войдет в режим программирования функции F1. Све

тодиодный индикатор системы начнет мигать отдельными сериями вспышек.

 23 

Количество вспышек светодиодного индикатора в режиме программирования системы для

определенной функции соответствует номеру запрограммированной функции. Один, два

или больше сигналов сирены указывают на состояние функции. После того, как прозвучат

сигналы сирены, можно:

Изменить состояние функции (нажимайте кнопку 1 (см. рис. 1) на брелокепередатчике).

Снова прозвучат 1, 2, 3 или 4 коротких сигнала сирены, в зависимости от нового состояния

функции.

Переключиться на следующую функцию (нажмите кнопочный переключатель Valet один раз).

Для выхода из режима программирования и записи новых значений в память системы вык

лючите зажигание автомобиля.

Таблица программируемых функций системы

Настройки по умолчанию

 24 

Настройки по умолчанию

 25 

УСТАНОВКА СИСТЕМЫ

Оглавление

Установка блока управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Установка датчика удара . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Схема подключения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

12контактный разъем Н1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

12контактный разъем Н2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Схемы включения режимов турботаймера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Основные технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

1. Перед началом установки полностью прочитайте и уясните все инструкции.

2. Проверьте комплектацию системы.

1) Модуль управления

2) Приемопередающая антенна двусторонней связи с функцией подачи вызова на

брелокпередатчик и светодионым индикатором

3) Один 5кнопочный брелокпередатчик с жидкокристаллическим дисплеем и функ

цией обратной связи

4) Один 3кнопочный или 4кнопочный брелокпередатчик с динамическим кодом

5) Двухзоновый датчик удара

6) Переключатель Valet

7) Реле блокировки

8) Жгуты проводов:

Жгут проводов с 12контактным разъемом Н1

Жгут проводов с 12контактным разъемом Н2

Жгут проводов с 4контактным разъемом для датчика удара

Жгут проводов приемопередатчика с 6контактным разъемом

Жгут проводов реле блокировки с 5контактным разъемом

3. Вместе с владельцем автомобиля необходимо определить места установки всех

внешних (видимых) компонентов, включая светодиодный индикатор и кнопочный пе

реключатель Valet.

4. Обсудите с владельцем автомобиля оптимальное программирование функций.

5. Осмотрите и проверьте все штатные системы автомобиля до и после установки охран

ной системы.

6. Для тестирования штатных цепей автомобиля используйте мультиметр. Никогда не

используйте проверочную лампу.

7. Перед тем, как просверлить отверстие или вкрутить саморез, всегда осматривайте

выбранное для этого место. Следите за тем, чтобы не повредить топливопроводы и

внешнюю оплетку штатных проводов, так как они часто скрыты в деталях кузова авто

мобиля и их трудно разглядеть.

8. Защищайте все провода, идущие из моторного отсека внутрь салона автомобиля изо

ляционной лентой или изоляционными трубками. При прокладывании проводов через

перегородку, отделяющую моторный отсек от салона автомобиля, обязательно ис

пользуйте втулку.

9. Защитите все дополнительные модули, например, модуль управления стеклоподъем

никами, электрический замок багажника и т.п., предохранителями. Подавайте питание

на эти модули отдельно от блока управления охранной системой. Это позволит гаран

тировать функционирование охранной системы даже в случае неисправности допол

нительных модулей.

Установка блока управления

Блок управления устанавливается только внутри салона автомобиля. Не устанавливайте

его в моторном отсеке автомобиля. Выбирайте для установки блока управления такое

место, в котором он будет труднодоступен для угонщиков, и не будет мешать работе дру

гих узлов автомобиля, например, педалей, рулевого управления, вентиляционных отверс

тий, салазок сидений и т.п.

Никогда не устанавливайте блок управления окончательно, пока не будут сделаны все

настройки и проверено функционирование всей системы. По завершении установки и

проверки работы системы блок управления можно легко закрепить с помощью кабельных

стяжек и монтажных проушин на нижней части его корпуса.

 26 

Установка датчика удара

Выберите внутри салона автомобиля подходящее место для установки датчика удара,

в котором он обеспечивал бы одинаковую реакцию для всего автомобиля. Устанавливай

те датчик подальше от источников электромагнитных помех. Не рекомендуется устанав

ливать датчик внутри воздуховодов системы кондиционирования, на креплениях прибор

ной панели или опорах центральной консоли.

При правильной работе датчик удара должен реагировать только на удары по автомоби

лю, но не срабатывать при его небольших покачиваниях, например, изза порывов ветра.

Схема подключения

 27 

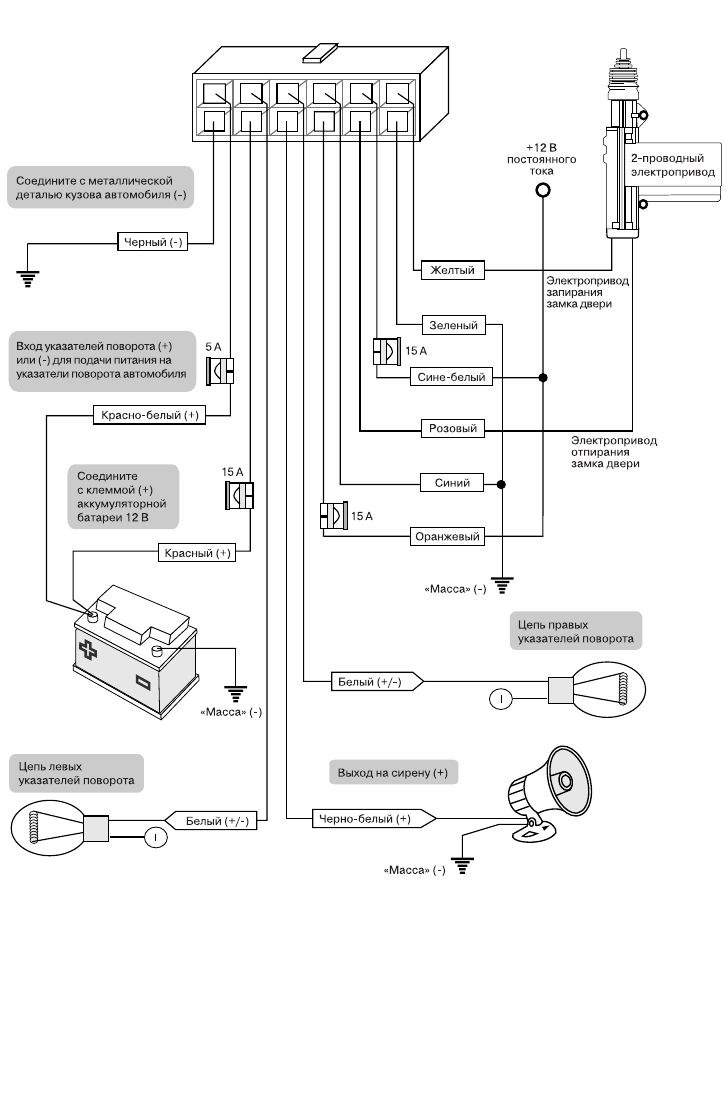

12контактный разъем Н1

 28 

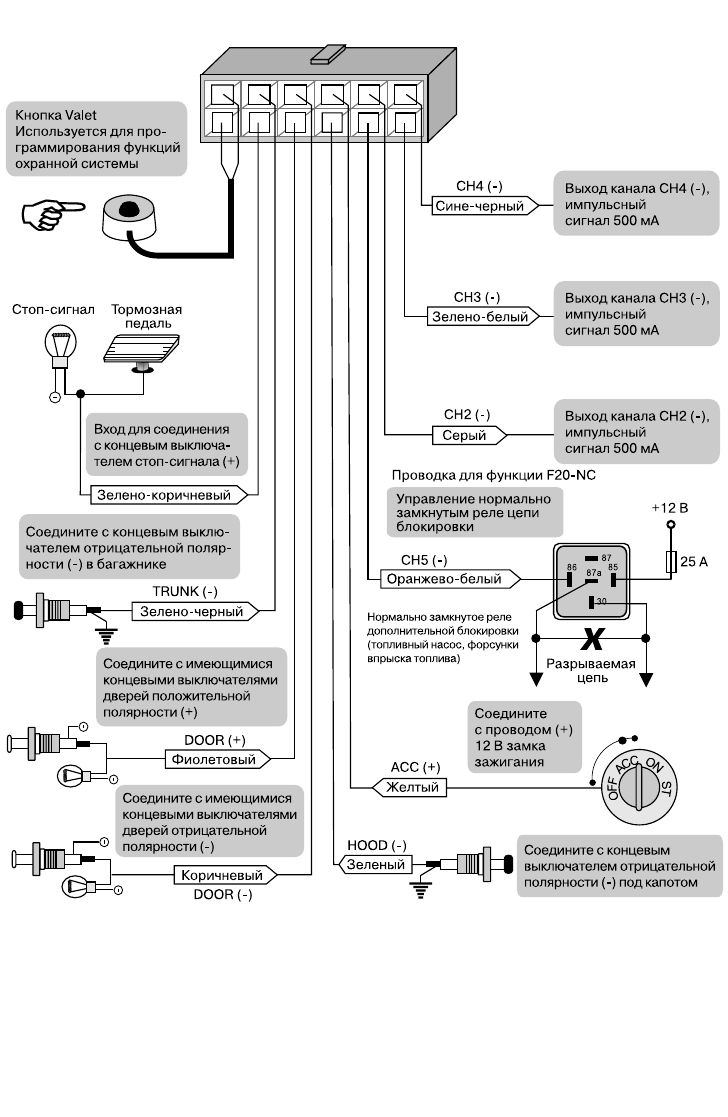

12контактный разъем Н2

 29 

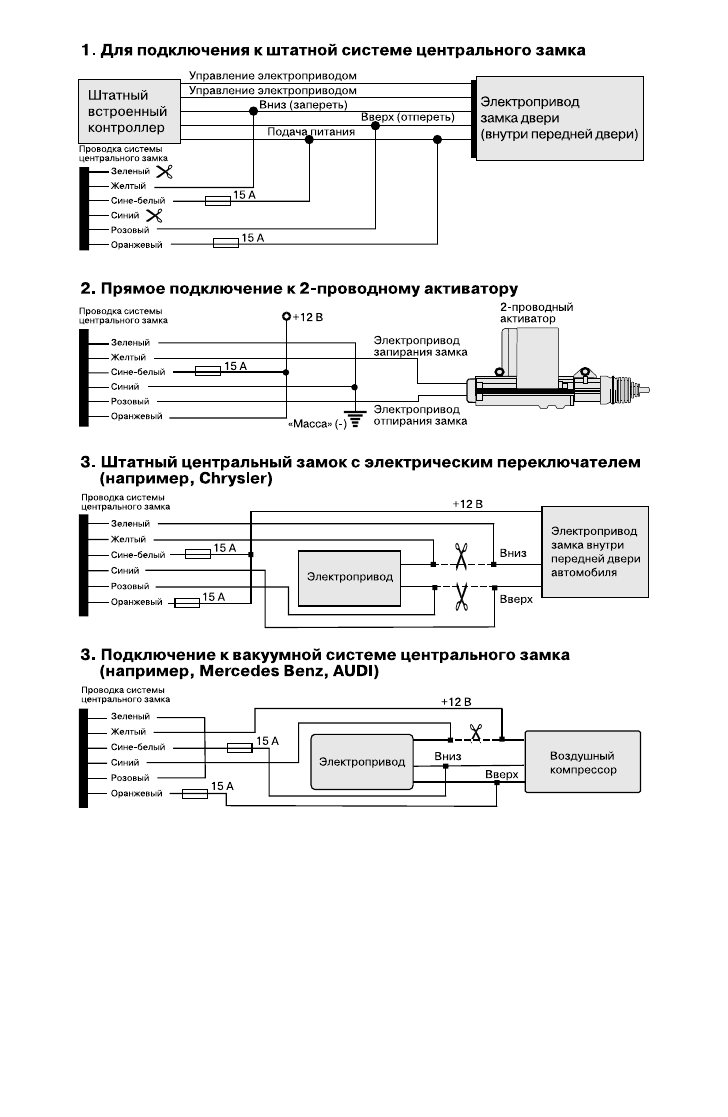

Схемы подключения к системе центрального замка

Схемы включения режимов турботаймера

Вариант A (включение реле туботаймера)

Использование данного режима возможно только с включенной функцией F21.2 — вход кон

цевика капота становится входом стояночного тормоза.

Подключите зеленый провод разъема Н2 к кнопке стояночного тормоза отрицательной по

лярности. Для включения туботаймера подтяните ручник. Выключение ручного тормоза авто

матически выключит туботаймер.

 30 

Для защиты капота используйте паралельное подключение к проводу концевика багажника.

В случае срабатывания по капоту или багажнику индикаторы капота и багажника LCDмони

тора индицируются вместе.

Вариант Б (включение реле туботаймера)

Включение турботаймера происходит автоматически после выключения зажигания, если до

этого зажигание было включенным более 15 сек.

Реле турботаймера осуществляет поддержку зажигания в течение времени установленного

функцией 1 после выключени зажигания. Включение зажигания на время более 15 сек авто

матически активируетреле турботаймера. Если зажигание включено и реле турботаймера

активировано, выключение, а затем включение зажигание сбросит турботаймер.

Последующее выключение зажигания в течение 15 сек отменит режим турботаймера.

Ели зажингание на выключать, то через 15 сек система активирует поддержку зажигания ре

ле турботаймера.

F21.1 обеспечивает раздельные зоны охраны капота и багажника. Индикация тревожных ре

жимов капота и багажника на LCDмониторе раздельная.

Основные технические характеристики

Напряжение питания 915 В

Ток потребления в режиме охраны 20 мА

Максимальный ток нагрузки, коммутируемый по выходу

сирены 2 А

световая сигнализация (в режиме импульсного управления светом) 15 А

световая сигнализация (в режиме постоянного управления светом) 5 А

цепь реле блокировки ARM() 0,3 А

управление замками дверей 15 А

дополнительные каналы:

CH2 0,3А

СНЗ 0,3А

СН4 0,3А

СН5 0,3А

Рабочий диапазон температур от 40°С до +85°С

Радиус действия брелоков (при отсутствии радиопомех) до 700 м

Дальность передачи сигала экстренного вызова до 1500 м

Тип кода брелоков динамический диалог

Рабочая частота 433,92 MHz

 31 

www.piti.ru

info@piti.ru

© 2010 Progressive Innovative Technology Inc.
