serie CM NORM.

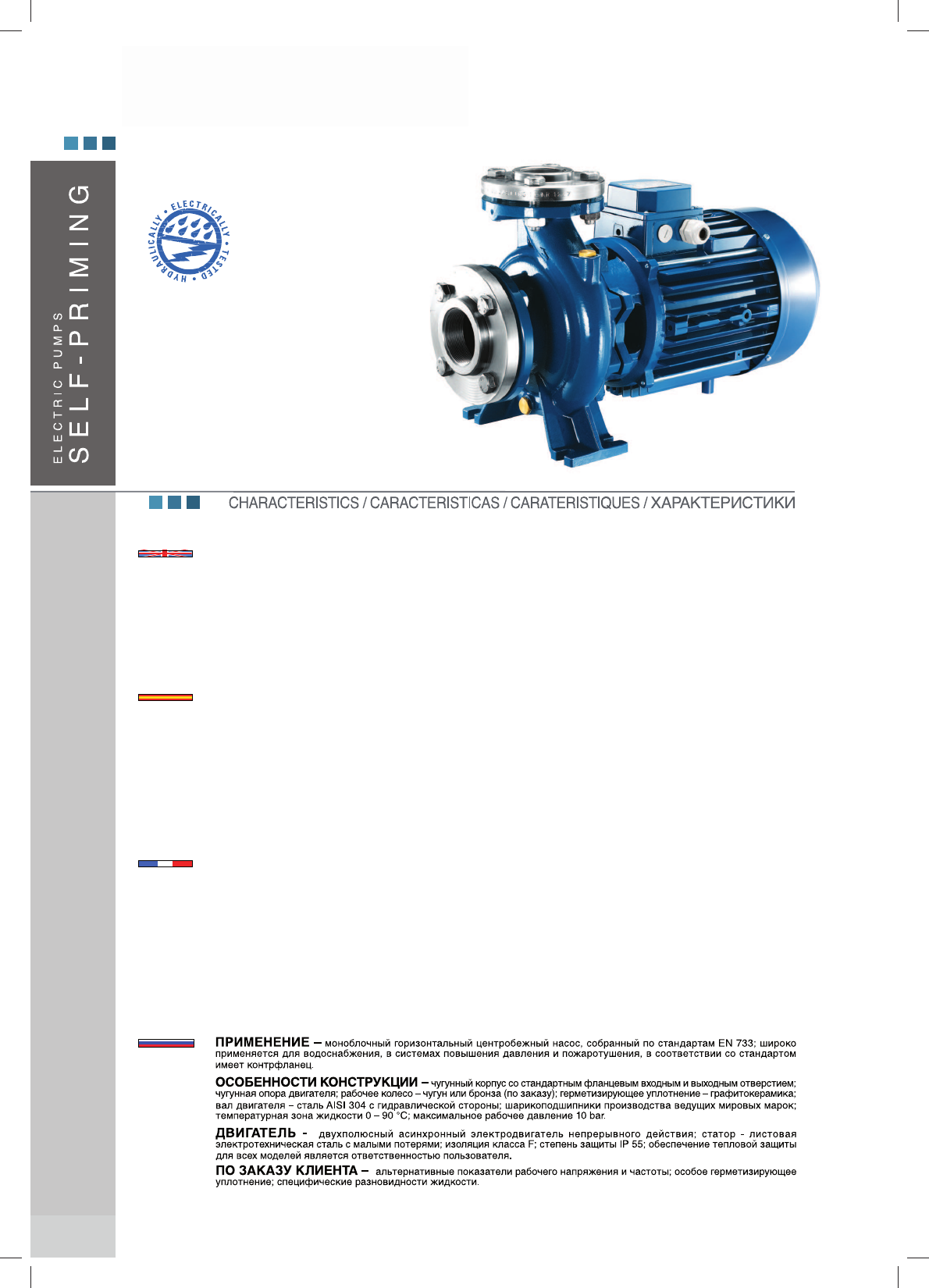

USES - Monobloc horizontal centrifugal pumps, constructed to EN 733 standards; widely used in water supplies, pressurisation
and fire-fighting systems, standard supply with counter-flange.
CONSTRUCTION FEATURES - Cast iron pump casing with standardised flanged openings; cast iron motor bracket;
impeller in cast iron, on request in bronze; ceramic - graphite mechanical seal; motor shaft in AISI 304 steel on the hydraulic side;
world leading brand ball bearings; liquid temperature range 0 - 90 °C; max. operating pressure 10 bar.
MOTOR - 2 pole electric induction motor for continuous operations; stator made with low-loss laminated electric sheet steel;
insulation Class F; IP 55 protection level; the user is responsible for supplying thermal protection on all models.
ON REQUEST - Other operating voltages and frequencies; special mechanical seal; special liquids.
UTILIZACIONES - Bombas centrífugas monobloque de eje horizontal fabricadas según las normas EN 733; se utilizan en
gran parte en la alimentación hídrica, en las instalaciones de presurización y antiincendio; según el estándar se suministran con
contrabrida.
CARACTERÍSTICAS CONSTRUCTIVAS - Cuerpo bomba de fundición con bocas bridadas normalizadas; soporte
motor de fundición; rodete de fundición, sobre pedido de bronce; sello mecánico de cerámica - grafito; eje motor de acero AISI
304 para la parte hidráulica; cojinetes de bolas de empresa primaria mundial; temperatura del líquido 0 - 90 °C; presión de trabajo
máx. 10 bar.
MOTOR - Motor eléctrico de inducción de 2 polos apropiado para servicio continuo; láminas para estator con baja pérdida
específica; aislamiento de Clase F; protección IP 55; para todos los modelos de la protección térmica se encarga el usuario.
SOBRE PEDIDO - Otros voltajes y frecuencias de funcionamiento; sello mecánico especial; líquidos particulares.
UTILISATION - Pompes centrifuges monobloc à axe horizontal, fabriquées conformément aux normes EN 733. Elles trouvent
une ample utilisation dans l’approvisionnement d’eau, dans les installations de pressurisation et anti-incendie; fournies de série
avec contre-bride.
CARACTÉRISTIQUES D’EXÉCUTION - Corps de pompe en fonte avec brides normalisées; support moteur en fonte;
roue en fonte ou, sur demande, en bronze; garniture mécanique en céramique - graphite; arbre moteur en acier AISI 304 pour la
partie hydraulique; roulements à billes de marque leader au niveau mondial; température du liquide 0 - 90 °C; pression max. de
fonctionnement: 10 bars.
MOTEUR - Moteur électrique à induction à 2 pôles adapté pour service continu; tôles pour stator à faible perte spécifique;
isolation Classe F; protection IP 55; pour tous les modèles, la protection thermique est à la charge de l’utilisateur.
SUR DEMANDE - Autres voltages et fréquences de fonctionnement; garniture mécanique spéciale; liquides spéciaux.
27
28
TYPE
P2 P2 P2
nom. nom. max. I 0 4.5 6 7.5 9 12 15 18 21 24 27 30
3x400V 0 75 100 125 150 200 250 300 350 400 450 500
(HP) (kW) (kW)
CM 32-160 C (*) 7.5 1.5 2.3 4 24.7 24.4 24.1 23.6 23 21.5 19.6 17.2 14.1
CM 32-160 B (*) 32.2 2.9 5.2 29 28.5 28 27.3 25.7 23.8 21.4 18.5 14.8
CM 32-160 A 43 4.1 7.1 36.8 36.4 36 35.4 34.2 32.8 31.1 28.8 26 22.3
CM 32-200 C (*) 5.5 4 5.2 9.4 41.0 40.0 39.5 38.9 37.5 36.0 34.2 32.2 30.0 27.0
CM 32-200 B1 7.5 5.5 6.6 11.3 48.0 47.5 47.1 46.6 45.5 44.3 42.5 40.7 38.5 35.7 32.5
CM 32-200 B 7.5 5.5 8 13.7 52.8 52.0 51.5 51.0 50.0 48.5 46.8 45.0 42.7 40.1 37.0
CM 32-200 A1 10 7.5 8.5 14.6 56.5 56.0 55.6 55.2 54.0 52.8 51.0 49.2 47.0 44.2 41.0
CM 32-200 A 10 7.5 9.9 16.5 61.0 60.5 61.0 59.6 58.5 57.2 55.5 53.7 51.5 49.0 46.2
CM 32-250 C 12.5 9.2 11.9 20.1 70 68.5 68.0 67.0 65.5 63.5 61.5 58.7 55 50.5
CM 32-250 B 15 11 14.4 24.2 82 81.0 80.5 79.5 78.5 77.0 75 72.6 70 66.5
CM 32-250 A1 20 15 16 27.4 91.0 90.0 89.9 89.0 88.0 86.0 84.0 81.5 79.0 75.5
CM 32-250 A 20 15 18.1 30.1 93.0 92.5 92.0 91.5 90.5 89.5 88.0 85.7 83.5 80.0
CM 40-125 C (*) 2 1.5 2.3 4 17.4 17.6 17.5 17.3 16.9 16.4 15.8 15.1 14.2 13.3
CM 40-125 B (*) 3 2.2 2.9 5.2 20.7 21.3 21.2 21.0 20.6 20.1 19.4 18.7 17.9
CM 40-125 A 4 3 4.1 7.1 25.2 25.8 25.8 25.6 25.4 24.9 24.4 23.7 22.9
CM 40-160 B (*) 4 3 4.4 7.4 30.0 30.1 30.0 29.6 29.0 28.2 27.1 25.9 24.4
CM 40-160 A (*) 5.5 4 5.7 9.9 35.4 35.6 35.5 35.5 35.0 34.2 33.2 32.0 30.6
CM 40-200 B 7.5 5.5 7.8 13.2 46.7 47.0 46.8 46.4 45.6 44.5 43.2 41.6 39.9
CM 40-200 A 10 7.5 10.2 16.8 56.4 57.8 58.0 57.9 57.6 56.9 56.0 54.7 53.0
CM 40-250 C 12.5 9.2 12.6 21 65.0 64.3 63.9 63.3 62.6 61.5 60.2 58.5 56.9
CM 40-250 B 15 11 14.4 24.2 75.5 74.6 74.2 73.5 72.7 71.7 70.4 69.0 67.2
CM 40-250 A1 20 15 17.5 29.5 85 84.0 83.7 82.9 82.1 80.8 79.5 77.8 75.9
CM 40-250 A 20 15 19 32 91.5 90.4 89.9 89.3 88.5 87.5 86.6 85.5 84.0
CM 50-125 B (*) 4 3 4.4 7.4 19.9 20.2 20.2 20.1 20.0 19.8 19.3 19.1
CM 50-125 A (*) 5.5 4 5.7 9.9 24.5 25.0 24.9 24.8 24.6 24.4 24.2
CM 50-160 B1 7.5 5.5 6.2 10.7 29.3 30.3 30.2 30.0 29.6
CM 50-160 B 7.5 5.5 6.7 11.6 31.1 32.1 32.0 31.7 31.4
CM 50-160 A1 10 7.5 8.3 14.1 34.3 35.4 35.3 35.0 34.7
CM 50-160 A 10 7.5 9.4 15.8 36.7 37.9 37.8 37.7 37.4
CM 50-200 C 12.5 9.2 10.8 18.5 46.0 45.6 45.1 44.5
CM 50.200 B 15 11 12.4 21 50.8 51.0 50.5 50.0
CM 50-200 A1 20 15 14.5 225.4 57.0 57.3 57.1 56.7
CM 50-200 A 20 15 15.4 27 58.0 58.3 58.0 57.5
CM 50-250 C 20 15 20 32.5 71.5 70.8 70.3
CM 50-250 B 25 18.5 23 41.5 78.0 78.0 77.4
CM 50-250 A 30 22 28.5 51.5 90.0 89.5 88.8
CM 65-125 B1 7.5 5.5 6.4 11 19.4 20.4
CM 65-125 B 7.5 5.5 7.2 12.6 20.9 22.0
CM 65-125 A1 10 7.5 8.1 14.0 23.0 24.1
CM 65-125 A 10 7.5 9.5 16.3 25.4 26.4
CM 65-160 C 12.5 9.2 11.7 19.5 29.8
CM 65-160 B 15 11 13 22.5 33.0
CM 65-160 A1 20 15 15.8 27.6 37.1
CM 65-160 A 20 15 18 30 39.2
CM 65-200 C1 20 15 17.4 29.2 39.7
CM 65-200 C 20 15 20 32.5 42.3
CM 65-200 B 25 18.5 30 41.5 46.8
CM 65-200 A 30 22 28.5 51.5 54.0
CM 65-250 B 40 30 37.8 63.5 81.0
CM 65-250 A 50 37 45 74.5 90.0
CM 80-160 E 12.5 9.2 9.9 17.2 21.4
CM 80-160 D 15 11 12.7 22.1 25.4
CM 80-160 C1 20 15 14.8 25.5 28.5
CM 80-160 C 20 15 15.9 27.4 29.7
CM 80-160 B 25 18.5 20.1 34.8 34
CM 80-160 A 30 22.5 23.7 39.8 38.8
CM 80-200 B 40 30 37.9 63.5 49.0
CM 80-200 A 50 37 45 74.5 58.0
serie
CM
29

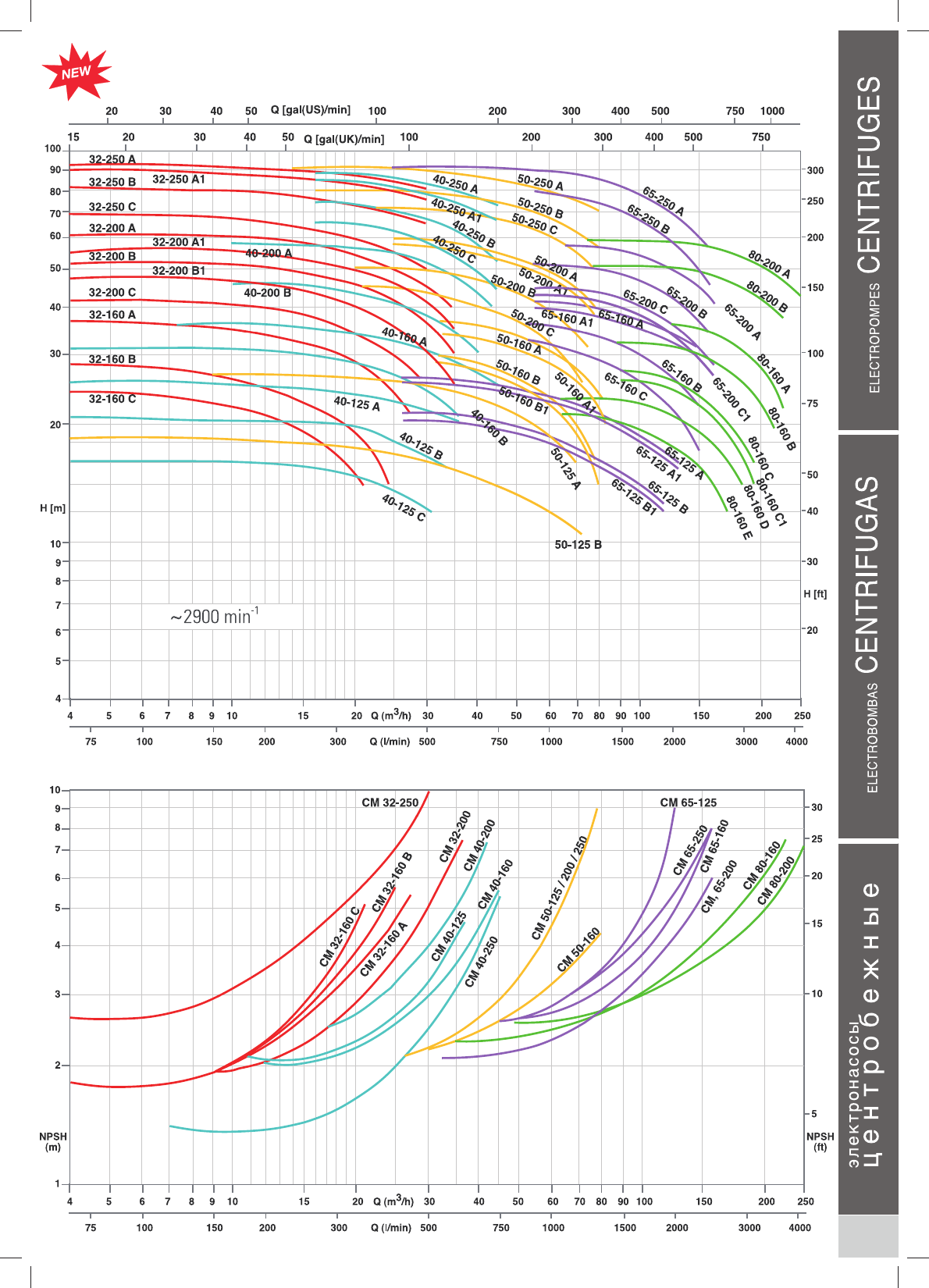

Q (m3/h - I/min)
30 33 36 39 42 48 54 60 66 72 78 84 96 108 120 132 144 156 168 180 195 210 225 240
500 550 600 650 700 800 900 1000 1100 1200 1300 1400 1600 1800 2000 2200 2400 2600 2800 3000 3250 3500 3750 4000
H (m)
32.5 28.6
37.0 33.3 28.7
41.0 37.1 33.0
46.2 42.7 38.5
50.5
66.5
75.5
80.0
13.3
17.9 17.0
22.9 22.0 21.1
24.4 22.8 21.0
30.6 29.0 27.3 25.4
39.9 37.9 35.8 33.4
53.0 51.1 48.9 46.5 43.9
56.9 45.4 51.6 48.5 45.5
67.2 65.0 62.5 59.5 56.0
75.9 73.8 71.3 68.4 65.8
84.0 82.5 80.5 78.5 76.0
19.1 18.7 18.3 17.8 17.4 16.4 15.3 14.0 12.7 11.2
24.2 23.8 23.5 23.1 22.7 21.8 20.8 19.6 18.1 16.5
29.6 29.0 28.4 27.7 26.9 25.2 23.2 21.0 18.7 16.1 13.2
31.4 31.0 30.4 29.7 28.9 27.3 25.3 23.1 20.7 18.0 15.2
34.7 34.3 33.8 33.2 32.4 30.7 28.7 26.5 24.3 21.8 19.0
37.4 37.1 36.6 36.1 35.4 33.9 32.1 30.0 27.8 25.3 22.6
44.5 43.7 42.9 41.8 40.8 38.5 35.9 33.0 29.0 24.5
50.0 49.3 48.5 47.7 46.8 44.7 42.2 39.5 35.9 32.0
56.7 56.2 55.6 54.8 54.1 52.2 50.2 47.5 44.0 40.0
57.5 57.0 56.4 55.7 55.0 53.2 51.3 49.0 46.3 42.8 38.8
70.3 69.7 69.0 68.3 67.6 66.0 64.0 61.5 58.6 55.0 50.5
77.4 76.8 76.1 75.3 74.5 72.8 70.6 68.2 65.5 62.2 58.3
88.8 88.3 87.7 86.9 86.1 84.5 82.7 80.5 78 75.2 71.7
20.4 20.4 20.3 20.2 20.1 19.8 19.4 19.0 18.5 17.9 17.2 16.5 15.0 13.3 11.1
22.0 22.0 21.9 21.8 21.7 21.4 21.0 20.6 20.1 19.6 19.0 18.3 16.6 14.7 12.6
24.1 24.1 24.0 23.9 23.8 23.6 23.3 23.0 22.7 22.3 21.8 21.2 19.7 17.8 15.7
26.4 26.4 26.4 26.3 26.3 26.1 25.9 25.6 25.3 24.9 24.5 24.0 22.7 21.0 18.9 16.5
31.2 31.1 30.8 30.5 30.1 29.6 29.0 28.3 26.6 24.6 22.1 19.3 16.0
34.6 34.4 34.2 34.0 33.7 33.3 32.8 32.1 30.6 28.8 26.7 24.1 21.1
38.5 38.3 38.1 37.8 37.5 37.1 36.7 36.1 34.6 32.8 30.7 28.4 25.7
40.6 40.6 40.4 40.2 40.0 39.7 39.4 38.9 37.7 36.2 34.3 32.2 29.8
41.5 41.4 41.0 40.5 39.9 39.0 36.8 34.2 31.1 27.8
44.8 44.5 44.1 43.7 43.0 42.3 40.5 38.0 35.3 32.0
49.5 49.3 49.0 48.5 48.0 47.3 45.5 43.5 41.0 38.0
56.7 56.5 56.2 55.7 55.2 54.7 53.3 51.6 49.6 47.1 44.0
79.5 78.5 77.3 76.0 74.5 73.0 69.3 65.0 60.0 54.5 48.5
89.5 88.5 87.5 86.5 85.5 84.0 80.5 76.5 72.0 66.5 60.5 54.0
22.4 22.1 21.6 21.2 20.2 19.2 18.0 16.8 15.4 13.7 12.0
26.4 26.1 25.7 25.3 24.4 23.6 22.5 21.3 20.0 18.5 16.9 15.5
29.4 29.3 29.0 28.6 27.8 26.9 25.7 24.6 23.3 21.7 19.9 17.9 15.2
30.7 30.5 30.3 29.9 29.2 28.1 27.1 26.0 24.7 23.1 21.5 19.7 17.2
35.0 35.0 34.8 34.6 34.0 33.3 32.5 31.6 30.5 29.2 27.8 26.0 23.6 21.0
39.8 39.7 39.6 39.4 38.9 38.2 37.5 36.7 35.7 34.5 33.2 31.6 29.4 26.8 23.5
50.8 50.6 50.3 49.5 49.3 48.6 47.7 46.7 45.5 43.8 41.5 38.6
59.6 59.2 58.6 58.0 57.3 56.4 55.5 54.3 52.7 50.8 48.5 46.1
serie
30
CM NORM.

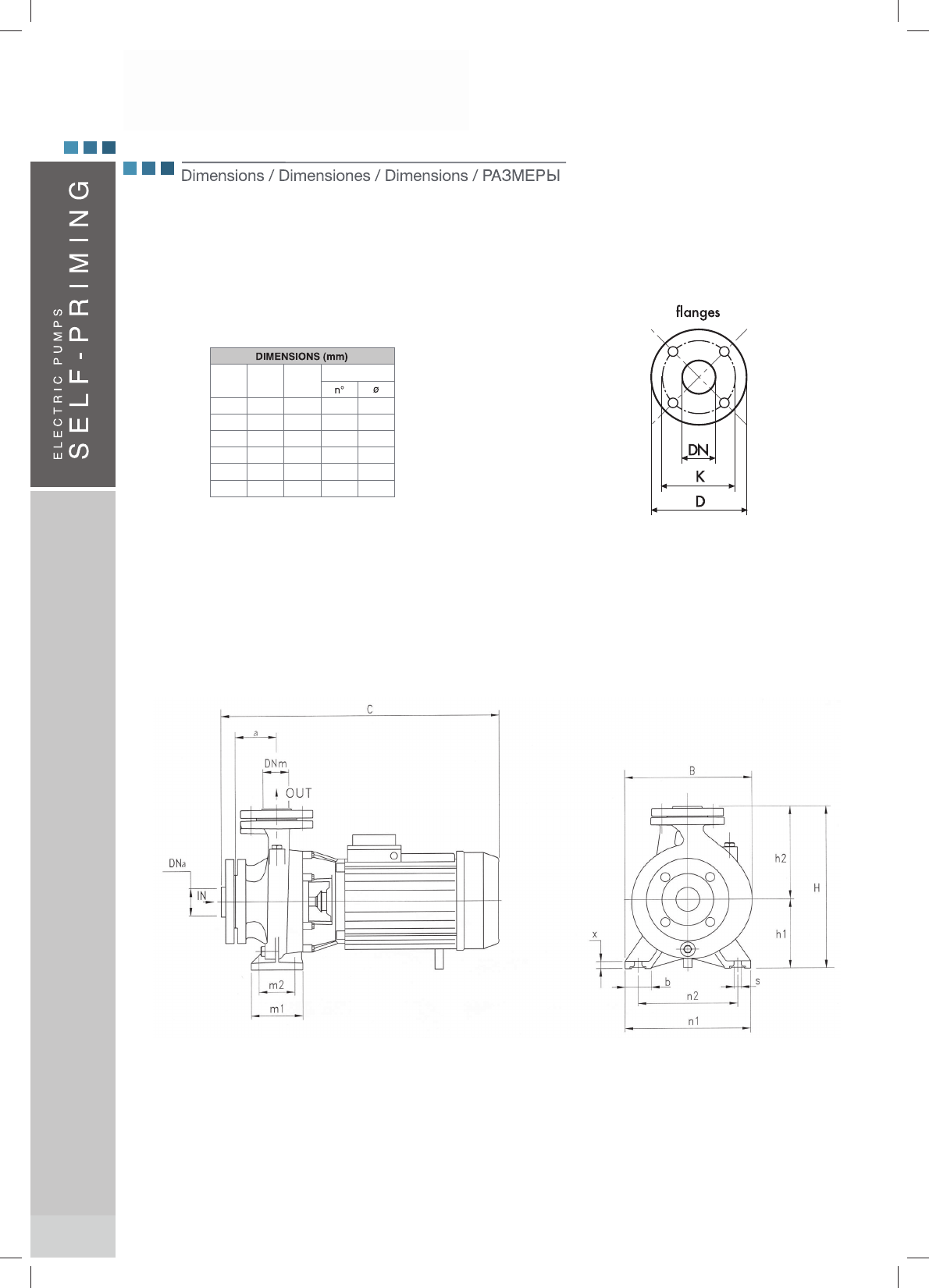

DN D K holes
32 140 100 4 18
40 150 110 4 18
50 165 125 4 18
65 185 145 4 18
80 200 160 4 18
100 220 180 8 18
TYPE
DNm DNa a h1 h2 m1 m2 n1 n2 b x s C B H I L M
CM 32-160 C 32 50 80 132 160 100 70 24 0 190 50 12 14 490 240 292 520 260 355 38
CM 32-160 B 32 50 80 132 160 100 70 240 190 50 12 14 490 240 292 520 260 355 39
CM 32-160 A 32 50 80 132 160 100 70 240 190 50 12 14 490 240 292 520 260 355 42
CM 32-200 C 32 50 80 160 180 100 70 240 190 50 12 14 505 268 340 530 305 400 51.5
CM 32-200 B1 32 50 80 160 180 100 70 240 190 50 12 14 520 268 340 615 310 460 61
CM 32-200 B 32 50 80 160 180 100 70 240 190 50 12 14 565 268 340 615 310 460 63
CM 32-200 A1 32 50 80 160 180 100 70 240 190 50 12 14 520 268 340 615 310 460 67
CM 32-200 A 32 50 80 160 180 100 70 240 190 50 12 14 565 268 340 615 310 460 69
CM 32-250 C 32 50 100 180 225 125 95 320 250 50 12 14 625 305 405 665 335 535 83
CM 32-250 B 32 50 100 180 225 125 95 320 250 65 14 14 625 305 405 665 335 535 90
CM 32-250 A1 32 50 100 180 225 125 95 320 250 65 14 14 625 305 405 665 335 535 95
CM 32-250 A 32 50 100 180 225 125 95 320 250 65 14 14 695 305 405 735 335 535 120
CM 40-125 C 40 65 80 112 140 100 70 210 160 50 12 14 495 220 252 520 260 355 36
CM 40-125 B 40 65 80 112 140 100 70 210 160 50 12 14 495 220 252 520 260 355 37
CM 40-125 A 40 65 80 112 140 100 70 210 160 50 12 14 495 220 252 250 260 355 40
CM 40-160 B 40 65 80 132 160 100 70 240 190 50 12 14 500 245 292 520 260 355 47
CM 40-160 A 40 65 80 132 160 100 70 240 190 50 15 14 500 245 292 520 260 355 50
CM 40-200 B 40 65 100 160 180 100 70 265 212 50 15 14 590 273 340 615 310 460 65
CM 40-200 A 40 65 100 160 180 100 70 265 212 50 15 14 590 273 340 615 310 460 71
CM 40-250 C 40 65 100 180 225 125 95 320 250 65 15 14 630 322 405 665 335 535 84
CM 40-250 B 40 65 100 180 225 125 95 320 250 65 15 14 630 322 405 665 335 535 91
CM 40-250 A1 40 65 100 180 225 125 95 320 250 65 15 14 630 322 405 665 335 535 96
CM 40-250 A 40 65 100 180 225 125 95 320 250 65 15 14 700 322 405 735 335 535 121
CM 50-125 B 50 65 100 132 160 100 70 240 190 50 12 14 525 250 292 520 260 355 47
CM 50-125 A 50 65 100 132 160 100 70 240 190 50 12 14 525 250 292 520 260 355 50
CM 50-160 B1 50 65 100 150 180 100 70 265 212 50 12 14 545 270 340 615 310 460 63
CM 50-160 B 50 65 100 150 180 100 70 265 212 50 12 14 590 270 340 615 310 460 65
CM 50-160 A1 50 65 100 150 180 100 70 265 212 50 12 14 545 270 340 615 310 406 69
CM 50-160 A 50 65 100 160 180 100 70 265 212 50 12 14 590 270 340 615 310 460 71
CM 50-200 C 50 65 100 160 200 100 70 265 212 50 12 14 635 290 360 665 335 535 82
CM 50-200 B 50 65 100 160 200 100 70 265 212 50 12 14 635 290 360 665 335 535 89
CM 50-200 A1 50 65 100 160 200 100 70 265 212 50 12 14 635 290 360 665 335 535 94
CM 50-200 A 50 65 100 160 200 100 70 265 212 50 12 14 705 290 360 735 335 535 122
CM 50-250 C 50 65 100 180 225 125 95 320 250 65 14 14 705 332 405 735 355 535 125
CM 50-250 B 50 65 100 180 225 125 95 320 250 65 14 19 750 332 405 815 355 535 140
CM 50-250 A 50 65 100 180 225 125 95 320 250 65 14 19 750 332 405 815 355 535 149
CM 65-125 B1 65 80 100 160 180 125 95 280 212 65 14 14 560 280 340 615 310 460 62
CM 65-125 B 65 80 100 160 180 125 95 280 212 65 14 14 605 280 340 615 310 406 64
CM 65-125 A1 65 80 100 160 180 125 95 280 212 65 14 14 560 280 340 615 310 406 68
CM 65-125 A 65 80 100 160 180 125 95 280 212 65 14 14 605 280 340 615 310 460 70
CM 65-160 C 65 80 100 160 200 125 95 280 212 65 14 14 635 290 360 665 335 535 84
CM 65-160 B 65 80 100 160 200 125 95 280 212 65 14 14 635 290 360 665 335 535 90
CM 65-160 A1 65 80 100 160 200 125 95 280 212 65 14 14 635 290 360 665 335 535 95
CM 65-160 A 65 80 100 160 200 125 95 280 212 65 14 14 705 290 360 735 335 535 120
CM 65-200 C1 65 80 100 180 225 125 95 320 250 65 14 14 675 330 405 735 355 535 92
CM 65-200 C 65 80 100 180 225 125 95 320 250 65 14 14 705 330 405 735 355 535 122
CM 65-200 B 65 80 100 180 225 125 95 320 250 65 14 14 750 330 405 815 355 535 138
CM 65-200 A 65 80 100 180 225 125 95 320 250 65 14 14 750 330 405 815 355 535 148
CM 65-200 B 65 80 100 200 225 160 120 360 250 80 16 19 850 370 450 850 380 490 239
CM 65-200 A 65 80 100 200 225 160 120 360 250 80 16 19 850 370 450 850 380 490 253
CM 80-160 E 80 100 125 180 225
225 125 95 320 250 65 14 14 665 330 405 665 335 535 92
CM 80-160 E 80 100 125 180 225 125 95 320 250 65 14 14 665 330 405 665 335 535 98.5
CM 80-160 E 80 100 125 180 225 125 95 320 250 65 14 14 665 330 405 665 335 535 104
CM 80-160 E 80 100 125 180 225 125 95 320 250 65 14 14 735 330 405 735 335 535 1299
CM 80-160 E 80 100 125 180 225 125 95 320 250 65 14 14 780 330 405 815 335 535 143
CM 80-160 E 80 100 125 180 225 125 95 320 250 65 14 14 780 330 405 815 335 535 152
CM 80-160 E 80 100 125 180 225 125 95 345 280 65 16 14 870 355 405 850 380 490 233
CM 80-160 E 80 100 125 180 225 125 95 345 280 65 16 14 870 355 405 850 380 490 147
31

Navigation menu
