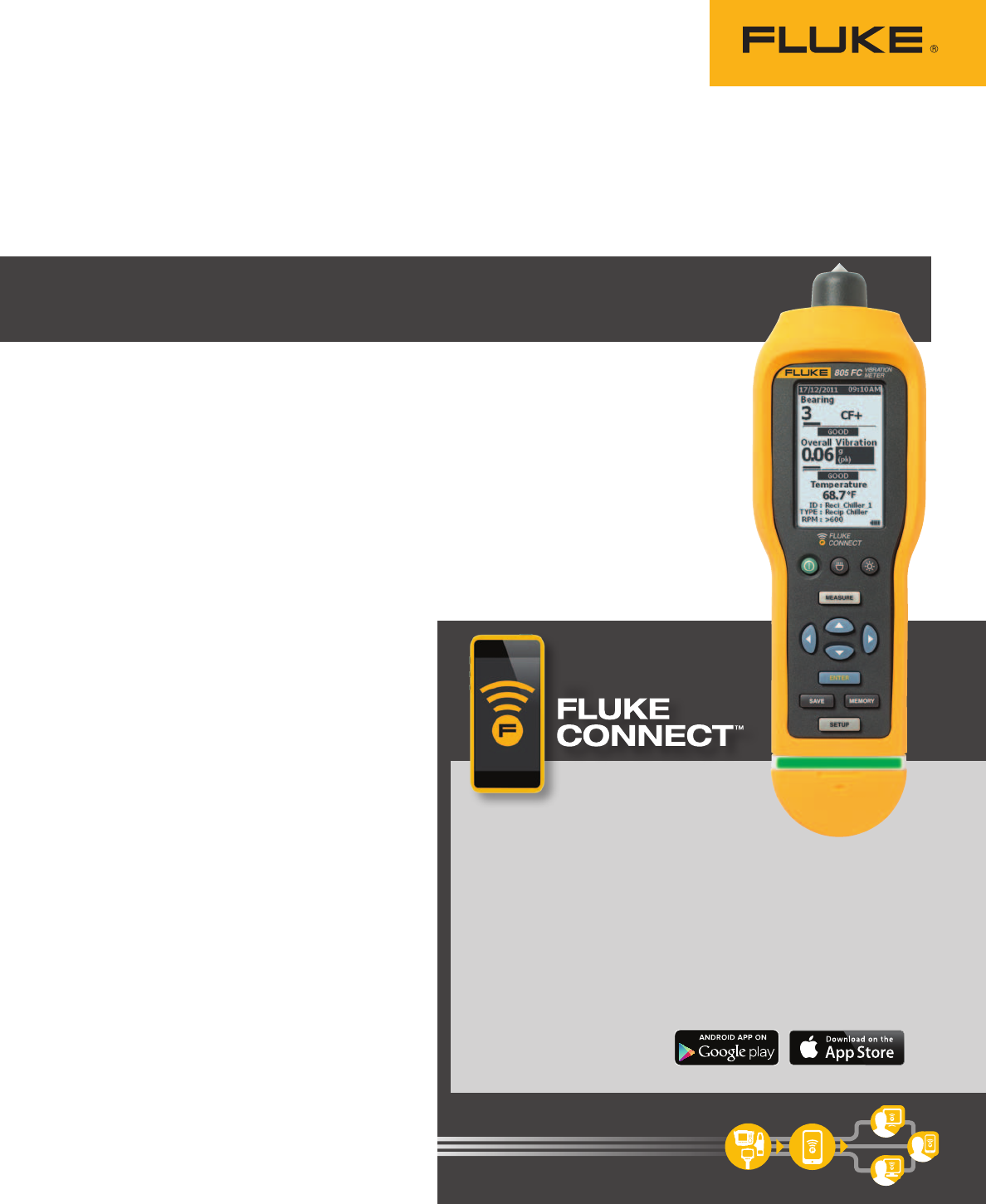

Schwingungsmessgerät

Fluke 805 FC

Die zuverlässige, wiederholbare und genaue

Methode, Schwingungen an Lagern und

anderen Anwendungen zu messen.

Treffen Sie schnell und sicher Entscheidungen zur

Instandhaltung. Das Schwingungsmessgerät Fluke 805 FC

ist das zuverlässigste erhältliche Schwingungsmessgerät für

Instandhaltungstechniker, die wiederholbare Messungen von

Gesamtschwingung und Lagerzustand durchführen und den

Fehlergrad schnell auf einer Skala erkennen wollen.

Was macht das Fluke 805 FC zum

zuverlässigsten Schwingungsmessgerät auf

dem Markt?

• Innovatives Sensordesign reduziert Messabweichungen,

die durch Messwinkel oder Kontaktdruck beeinflusst

werden

• Konsistente Qualität der Messwerte sowohl im Hoch- als

auch im Niederfrequenzbereich

• Fehlergrad-Skala mit vier Stufen, um die Dringlichkeit von

Problemen bei Gesamtschwingung und Lagerzustand zu

bewerten

• Daten können via USB exportiert werden

• Trenddarstellung in Microsoft Excel® mithilfe integrierter

Vorlagen

• Messung der Gesamtschwingung (10Hz bis 1.000Hz)

zur Ermittlung von Beschleunigung, Geschwindigkeit und

falscher Ausrichtung für eine Vielzahl von Anwendungen

• Die Funktion Crest Factor+ ermöglicht zuverlässige

Bewertung des Lagerzustands mithilfe direkter

Sensorspitzen-Messungen zwischen 4.000 und 20.000Hz

• Vergleichen der Fehlergrade und Grenzwerte

mechanischer Schwingungen gemäß ISO-10816 und

Speichern der Ergebnisse in der Fluke Connect Cloud

• Bei riskantem Maschinenzustand umgehende Erteilung

der Genehmigung weiterer Arbeitsschritte mittels eines

Videoanrufs über Fluke Connect™ ShareLive™*

• Farbige Lichtsignale (grün, rot) und Kommentare auf dem

Bildschirm zeigen an, wie viel Druck aufgewendet werden

muss, um eine Messung vorzunehmen.

• Temperaturmessung mit Spot-IR-Sensor verbessert die

Diagnosefähigkeiten

• Integrierter Speicher kann bis zu 3.500 Messungen

archivieren

• Unterstützt externen Beschleunigungsaufnehmer für

schwer zugängliche Bereiche

• Taschenlampe zur Ausleuchtung von Messbereichen bei

schlechten Lichtverhältnissen

• Große Anzeige mit hoher Auflösung für leichte Navigation

und Anzeige

Mit

Ansehen. Speichern. Teilen.

Alle Fakten immer zur Hand.

Jetzt kompatibel mit

Fluke Connect

™ Mobile App

Technische Daten

Das Smartphone ist nicht im Lieferumfang enthalten.

Fluke Connect mit ShareLive™ ist das einzige drahtlose Messsystem, über das

Sie mit Ihrem gesamten Team in Kontakt bleiben können, ohne den Einsatzort

verlassen zu müssen. Die Fluke Connect Mobile App ist für Android™ (4.3 und

höher) sowie iOS (4s und höher) verfügbar, und mit über 20 verschiedenen

Fluke Produkten kompatibel die größte Softwareplattform verbundener

Messgeräte weltweit. Und weitere folgen noch. Schauen Sie auf der

Fluke Website, um weitere Informationen zu erhalten.

Treffen Sie die besten Entscheidungen so schnell wie noch nie, indem

Sie alle Messungen in den Bereichen Temperatur, Mechanik, Elektrik und

Schwingung von jedem Messgerät an einem einzigen Ort anzeigen. Sparen

Sie ab jetzt Zeit, und steigern Sie Ihre Produktivität.

Laden Sie die App herunter:

*Im Funkausbreitungsbereich des Dienstanbieters.

2 Fluke Corporation Schwingungsmessgerät Fluke 805 FC

Fluke 805 FC mit Crest Factor+ macht die

Bewertung des Lagerzustands kinderleicht

Der eigentliche Crestfaktor wird von

Schwingungsmesstechniker zur Analyse von

Lagerversagen verwendet. Der Crestfaktor ist das

Verhältnis von Spitzenwert und Effektivwert (RMS) der

Schwingung im Zeitbereich.

Eine große Einschränkung bei der Verwendung

des Crestfaktors zur Analyse von Lagerversagen ist die

Tatsache, dass der Crestfaktor sich nicht umgekehrt

proportional zur Lagerschädigung verhält. Der Crestfaktor

kann sogar abnehmen, wenn ein Lager vor einem

katastrophalen Versagen steht und der Effektivwert der

Schwingung sehr hoch ist.

Um diese Einschränkung zu umgehen, verwendet

Fluke einen proprietären Algorithmus mit dem Namen

Crest Factor+ (CF+). Der Bereich der CF+ Werte reicht von

1 bis 16 Verschlechtert sich der Lagerzustand, nimmt der

CF+ Wert zu. Zur Vereinfachung hat Fluke ebenfalls eine

vierstufige Skala mit Fehlergraden eingeführt, die den

Lagerzustand in Gut, Befriedigend, Unbefriedigend oder

Inakzeptabel kategorisiert.

Exportieren und Trenddarstellung in Excel

Die Trenddarstellung erfolgt in Form von wiederholten

Schwingungsmessungen, die in einem Tabellenblatt

festgehalten werden. Dies ist die beste Methode zur

Überwachung des Maschinenzustands. Mit dem Fluke

805 FC können Sie ganz einfach:

• Ihre Messergebnisse über eine USB-Verbindung in

Excel exportieren

• Trenddarstellungen und Diagramme Ihrer Messwerte

mit den integrierten Excel-Vorlagen erstellen

• Die Gesamtschwingungsmesswerte gemäß ISO-

Normen (10816-1, 10816-3, 10816-7) vergleichen

Sie können Messungen vom Schwingungsmessgerät

Fluke 805 FC in eine Excel-Vorlage auf dem

PC importieren, um eine Trenddarstellung der

Lagerparameter Gesamtschwingung, CF+ und

Temperatur zu erzeugen. Sich nur den Wert für die

Gesamtschwingung oder die Temperatur anzusehen, wird

dem Betreiber oder dem Techniker wenig nützen, wenn

sie nicht wissen, was sich hinter der Zahl verbirgt. Der

Anwender weiß eventuell nicht, welcher Wert normal ist

oder welcher Wert ein Problem darstellt.

Wenn die Messwerte, die bei Inspektionen

aufgenommen wurden, ganz einfach in Excel verarbeitet

werden, zeigt der Trend Schwingungsprofile an, die auf

eine anormale Entwicklung hindeuten. Der Anwender

erhält dann ein klares Bild des sich ändernden

Lagerzustands und des verschlechterten Gesamtzustands

des Geräts.

Lagerschwingung

(CF+)

Gesamtschwingung

Infrarot-Temperatur

Hochfrequenz

4.000 Hz bis 20.000 Hz

Gesamtschwingung

Frequenzbereich

10 Hz bis 1.000 Hz

Temperatur

-20°C bis 200°C

Trendgrafik mit der Trenddarstellungsvorlage des Fluke 805 FC anzeigen.

Was ist Crest Factor+?

Exportieren und

Trenddarstellung

mit dem Fluke 805 FC

• Vertikalpumpe (Höhe 0 bis 12cm)

• Kreiselpumpen mit axialem Eintritt - direkt

gekoppelt

• Doppelflutige Kreiselpumpen - direkt gekoppelt

• Kesselspeisepumpe (mit Turbinen- oder

Motorantrieb)

Verdrängerpumpen

• Kolbenverdrängerpumpe, horizontal (unter Last)

• Zahnradverdrängerpumpe, horizontal (unter Last)

Kompressoren

• Hubkolben

• Schrauben

• Zentrifuge mit oder ohne externem Getriebe

• Zentrifuge mit internem Getriebe (Axialmessung)

• Zentrifuge mit internem Getriebe (Radialmessung)

Gebläse

• Kreiskolben-Gebläse (Riemen oder Direktantrieb)

• Mehrstufiges Zentrifugalgebläse (Direktantrieb)

Getriebe allgemein (Rollenlager)

• Einstufiges Getriebe

Werkzeugmaschinen

• Motor

• Getriebe-Eingang

• Getriebe-Ausgang

• Spindel, Schruppvorgang

• Spindel, Maschinenendbearbeitung

• Spindel, feine Endbearbeitung

Kühlanlagen (Kühlung)

• Hubkolben (offener Motor und separater

Kompressor)

• Hubkolben (hermetisch dichter Motor und

Kompressor)

• Zentrifuge (hermetisch dichter oder offener Motor)

Ventilatoren

• Ventilatoren mit Riemenantrieb 1800 -

3600 bis U/min

• Ventilatoren mit Riemenantrieb 600 -

1799 bis U/min

• Ventilatoren mit Direktantrieb, allgemein (direkt

gekoppelt)

• Vakuumgebläse (Riemen- oder Direktantrieb)

• Große Frischluftventilatoren (Gleitlager)

• Saugzugventilatoren (Gleitlager)

• Welle mit integriertem Lüfter (längere Motorwelle)

• Axialventilator (Riemen oder Direktantrieb)

Kühlturmantriebe

• Lange Getriebehohlwelle (Mot.)

• Riementrieb (Motor und Ventilator – alle

Anordnungen)

• Direktantrieb (Motor und Ventilator – alle

Anordnungen)

Kreiselpumpen

Die Höhe wird vom unteren zum oberen Motorlager gemessen.

• Vertikalpumpe (Höhe 30 bis 50cm)

• Vertikalpumpe (Höhe 20 bis 30cm)

• Vertikalpumpe (Höhe 12 bis 20cm)

3 Fluke Corporation Schwingungsmessgerät Fluke 805 FC

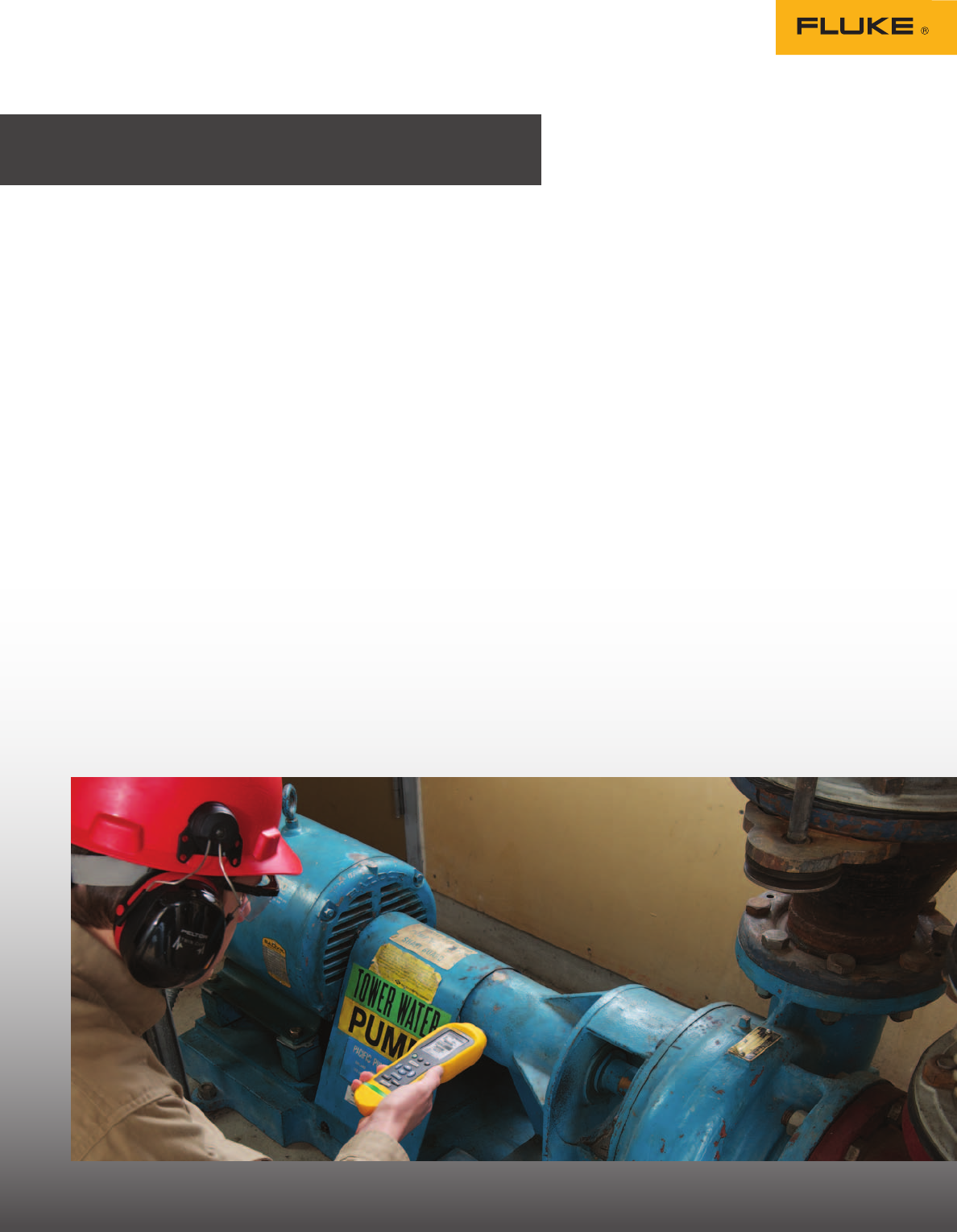

Mi dem Schwingungsmessgerät

Fluke 805 FC können Sie die folgenden

Maschinen und Anlagen überprüfen:

4 Fluke Corporation Schwingungsmessgerät Fluke 805 FC

Technische Daten

Schwingungsmessgerät

Niederfrequenzbereich

(Gesamtschwingung)

10Hz bis 1.000Hz

Hochfrequenzbereich

(Messung CF+)

4.000Hz bis 20.000Hz

Fehlergrade Gut, Befriedigend, Unbefriedigend,

Inakzeptabel

Max. Vibrationsbeschleunigung 50 g Spitze (100 g Spitze-Spitze)

A/D-Wandler 16-Bit

Signal-Rauschverhältnis 80dB

Abtastrate 

Niederfrequenz 20.000 Hz

Hochfrequenz 80.000 Hz

Pufferung der Echtzeituhr Knopfzellenbatterie

Sensor

Empfindlichkeit 100mV/g ± 10%

Messbereich 0,01 g bis 50 g

Niederfrequenzbereich

(Gesamtschwingung)

10Hz bis 1.000Hz

Hochfrequenzbereich

(Messung CF+)

4.000 Hz bis 20.000 Hz

Auflösung 0,01 g

Genauigkeit Bei 100Hz ± 5% vom Messwert

Amplitudeneinheiten

Beschleunigung g, m/s2

Geschwindigkeit mm/s, inch/s

Falsche Ausrichtung mm, mils

Infrarot-Thermometer (Temperaturmessung)

Bereich -20 °C bis 200 °C

Genauigkeit 2 °C

Brennweite Unveränderlich, ca. 3,8 cm (1,5 in)

Externer Sensor

Anmerkung: Fluke unterstützt externe Sensoren, liefert diese jedoch nicht.

Frequenzbereich 10 Hz bis 1.000 Hz

Offset-Spannung (zur

Stromversorgung)

20 bis 22 V DC

Offset-Strom (zur

Stromversorgung)

Maximal 5 mA

Weitere Geräteangaben

Kalibrierung Kalibrierung im Werk erforderlich

Externe Schnittstellen USB 2.0 (mit voller Geschwindigkeit)

Datenkapazität Datenbank in internem Flash-Speicher

Upgrade über USB-Schnittstelle

Speicher Bis zu 3.500 Messwerte

Abgestrahlte Emissionen

Elektrostatische Entladung

Burst

Gemäß EN 61000-4-2

Elektromagnetische Störungen Gemäß EN 61000-4-3

EMV gemäß CISPR 11, Klasse A

Schwingungsmessgerät Fluke-805 FC

Lieferumfang: Schwingungsmessgerät 805 FC,

USB-Kabel, Tragekoffer, Gürtelholster, Kurzanleitung,

CD-ROM (inklusive MS Excel-Vorlagen und

Dokumentation) und vier AA-Batterien

Umgebungsbedingungen

Betriebstemperatur -20°C bis 50°C

Lagerungstempe-

ratur

-30 °C bis 80 °C

Luftfeuchte wäh-

rend des Betriebs

10% bis 95% rF

(ohne Kondensation)

Betriebs-/

Lagerhöhe

Meeresspiegel bis 3.000Meter

Schutzart IP 54

Max. Beschleu-

nigung bei

Schwingungen

500g Spitze

Falltest 1Meter

Allgemeine Daten

Stromversorgung 2 Lithium-Eisensulfid-Batterien AA

Betriebsdauer 250 Messungen

Größe (L x B x H) 25,72cm x 16,19cm x 9,84cm

Gewicht 1,16kg

Kompatibel zur

Fluke-Connect™-

App

Ja

Steckverbinder USB-Mini-B, 7-polig,

Buchse für externen Sensor

(SMB-Anschlussstecker)

Bestellinformationen

*Der Aufbau der HF-Verbindung kann bis zu einer Minute dauern.

Fluke Deutschland GmbH

In den Engematten 14

79286 Glottertal

Telefon: (069) 2 22 22 02 00

Telefax: (069) 2 22 22 02 01

E-Mail: info@de.fluke.nl

Web: www.fluke.de

Beratung zu Produkteigenschaften

und Spezifikationen:

Telefon: (07684) 8 00 95 45

Beratung zu Anwendungen,

Software und Normen:

Telefon: 0900 1 35 85 33

(€ 0,99 pro Minute aus dem

deutschen Festnetz, zzgl. MwSt.,

Mobilfunkgebühren können abweichen)

E-Mail: hotline@fluke.com

Fluke Vertriebsgesellschaft

m.b.H.

Liebermannstraße F01

A-2345 Brunn am Gebirge

Telefon: (01) 928 95 00

Telefax: (01) 928 95 01

E-Mail: info@as.fluke.nl

Web: www.fluke.at

Fluke (Switzerland) GmbH

Industrial Division

Hardstrasse 20

CH-8303 Bassersdorf

Telefon: 044 580 75 00

Telefax: 044 580 75 01

E-Mail: info@ch.fluke.nl

Web: www.fluke.ch

Fluke. Damit Ihre Welt intakt bleibt.

©2014 Fluke Corporation. Alle Rechte vorbehalten. Anderungen vorbehalten.

11/2014 Pub_ID: 13287-ger Rev. 2

Dieses Dokument darf nicht ohne die schriftliche Genehmigung der Fluke

Corporation geändert werden.
