HYDROGEN-SERIES
SUBWOOFER
Anleitung / Owner´s manual
GZHW 30SPL
(incl. Color Editions)
Ausstattungsmerkmale / features
• Hochbelastbarer 30 cm SPL Subwoofer
• Klippel® optimiert
• Effzienter 3-Fach Magnet
• Massiver Aluminium Gusskorb
• Verstärkte Papier Membrane
• 75 mm Kupfer Schwingspule
• Langhub Sandwich Sicke
• Doppel-Zentrierung
o High power 12” SPL subwoofer
o Klippel® optimized
o Efficient triple magnet
o Massive aluminum cast basket
o Reinforced paper cone
o 3” copper voice coil
o High-Roll sandwich surround
o Double spider

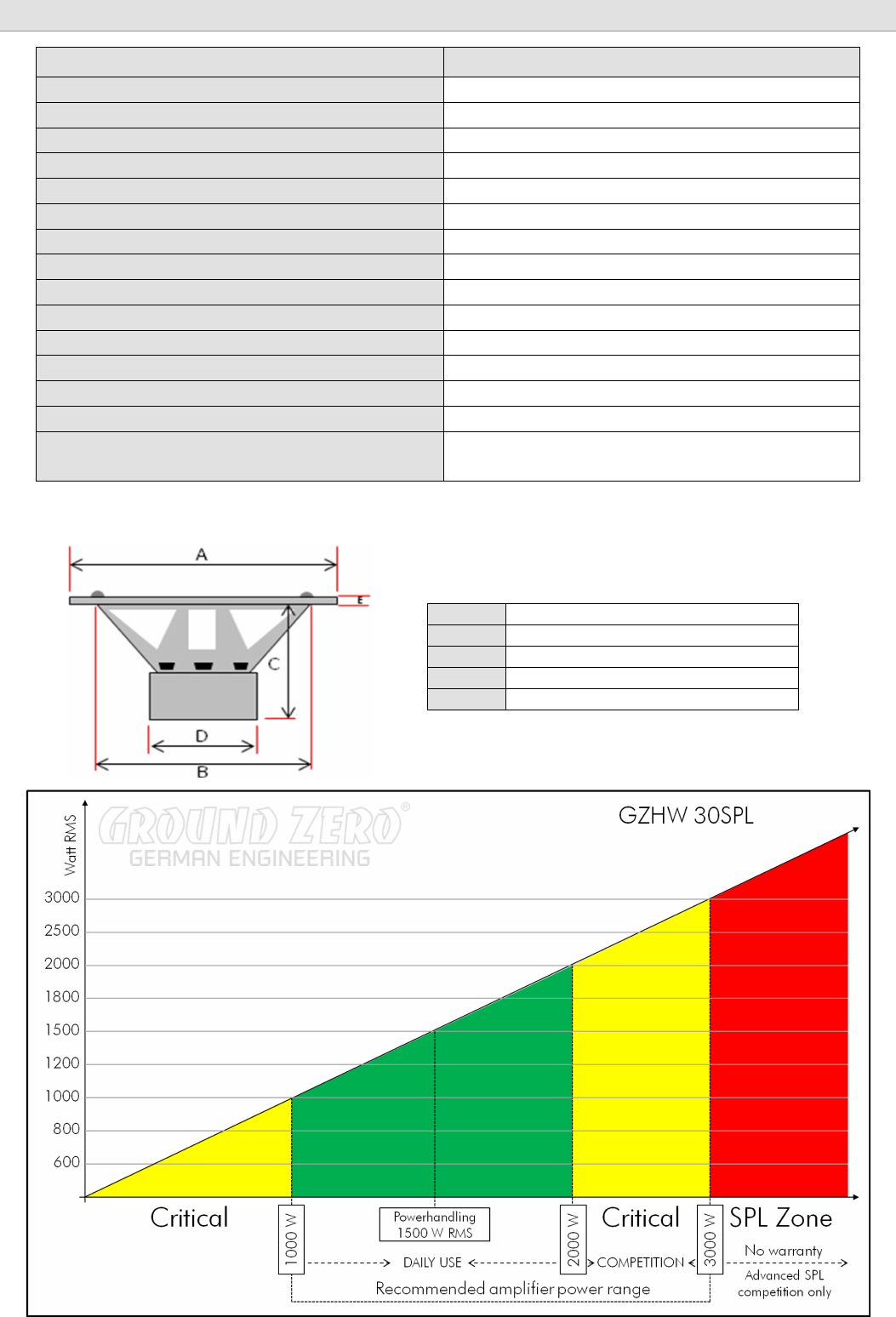

Technische Daten / specifications and dimensions
* max. genannte Verstärkerleistung gilt nur im empfohlenen Gehäuse
* max. power handling is only for recommended enclosure applicable
GZHW 30SPL
Voice coil diameter (mm / inch)
75 / 3
Impedance (ohms)
2x 1
Re (ohms)
2
FS (Hz)
35.4
Qms
5.54
Qes
0.48
Qts
0.44
Vas (Liter / cu.ft.)
15.8 / 0.56
Le (mH)
2.27
MMS gr
395.1
Xmax (mm / inch)
45 / 1.77"
SPL (1w/1m)
85
BL (Tesla – m)
18.86
Power handling* (Watts RMS/SPL)
1500 / 3000
Empfohlene Verstärkerleistung /
Recommended amplifier power
1000 – 3000 WRMS
@2 Ohm ( 0.5 Ohm)
A
315 mm / 12.4“
B
284 mm / 11.18“
C
198 mm / 7.8“
D
190 mm / 7.48“
E
10 mm / 0.39“
* Die hier aufgeführten Gehäusevorschläge sind nur einige, der möglichen Varianten.
Bitte beachten Sie zudem, dass die finale Abstimmung, speziell die Port Längen je nach Fahrzeug und eigenem Geschmack variiert werden sollten.
Above-mentioned enclosure recommendations are just a few possible variations.
Please note that you should find the perfect tuning, especially port length, based on your car and own taste.

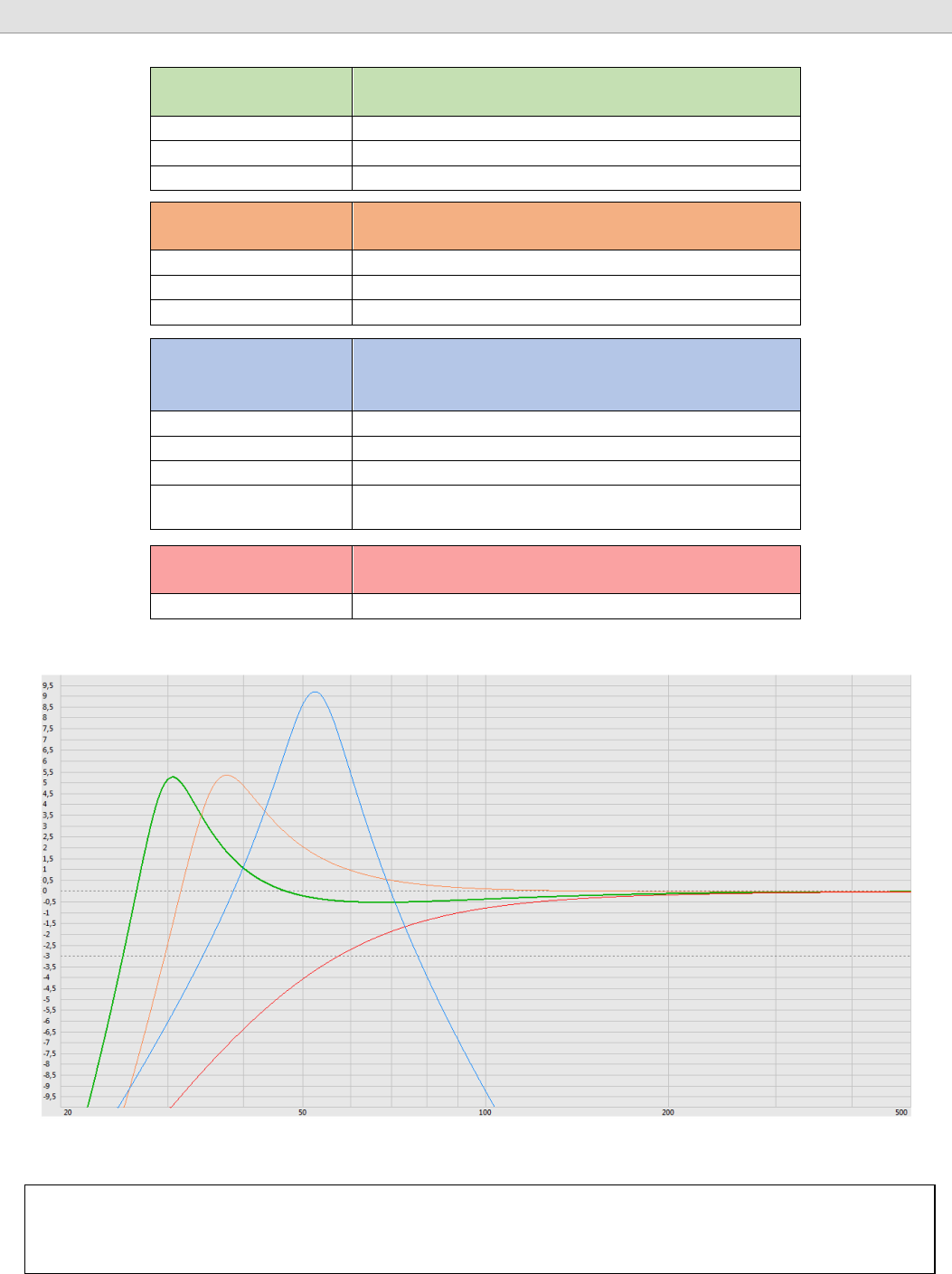

Gehäuseempfehlung / enclosure recommendation*
Bassreflex /
vented
(Grün / green)
90 Liter netto / 3.18 cu.ft. net
Recommended enclosure !
Port (dimensions)
40 x 250 mm / 1.57 x 9.84”
Portlänge / port length
285 mm / 8”
F3 (-3 dB)
25 Hz
Bassreflex /
vented
(Orange / orange)
50 Liter netto / 1.77 cu.ft. net
Limited power handling ! max. 1000 WRMS
Port (diameter)
1 x 100 mm / 1 x 3.15”
Portlänge / port length
290 mm / 11.42”
F
3
(-3 dB)
30 Hz
Bandpass 4th order
(Blau / blue)
23 Liter netto geschlossen / 0.81 cu.ft. net sealed
46 Liter netto ventiliert / 1.62 cu.ft. net vented
limited frequency range
Port (diameter)
2 x 100 mm / 2 x 4”
Portlänge / port length
300 mm / 11.81”
Fb (tuning frequency)
52 Hz
Bandbreite /
bandwidth (-3dB)
34 – 78 Hz
Geschlossen /
sealed
(Rot / red)
18 Liter netto / 0.64 cu.ft. net
Limited power handling ! max. 1000 WRMS
Qtc / F3 (-3 dB)
0.63 / 57 Hz
Garantie- und Gewährleistungsbestimmungen
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der
Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen.
Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei
Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder
Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren.
Terms of warranty
The limited warranty for this product is covered by Ground Zero´s local distribution partners and their
terms and conditions. For further information contact your local retailer or distributor.
