OVEN

Contents

Installation, 2-4

Electrical connection

Gas connection

Data plate

Burner and nozzle specifications

Description of the appliance, 5

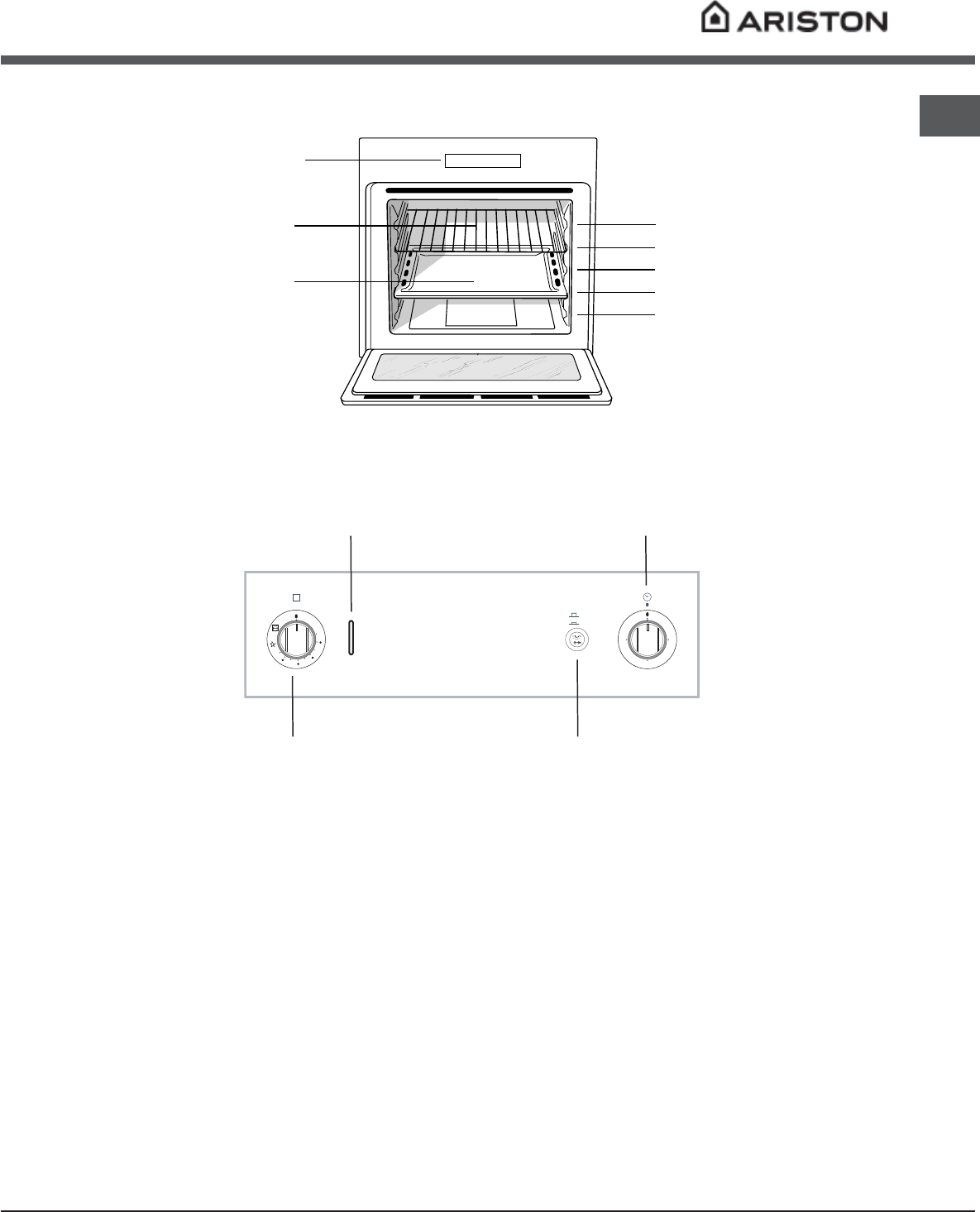

Overall view

Control panel

Start-up and use, 6-7

Starting the oven

How to use the timer

Cooking modes, 8

Cooking modes

Practical cooking advice

Cooking advice table

Precautions and tips, 9

General safety

Disposal

Respecting and conserving the environment

Maintenance and care, 10

Switching the appliance off

Cleaning the appliance

Cleaning the oven door

Replacing the light bulb

Assistance

Operating Instructions

English, 1

GB

GB

FZ G

FZ G IX

FB G

FB G IX

FR G

FR G IX

FR G0

FR G0 IX

Polski, 33

PL AR

Ðóññêèé, 11

RS

Romanian,22

RO

2

GB

 Before operating your new appliance please read

this instruction manual carefully. It contains

important information for safe use, installation and

care of the appliance.

 Please keep these operating instructions for future

reference. Pass them on to possible new owners of

the appliance.

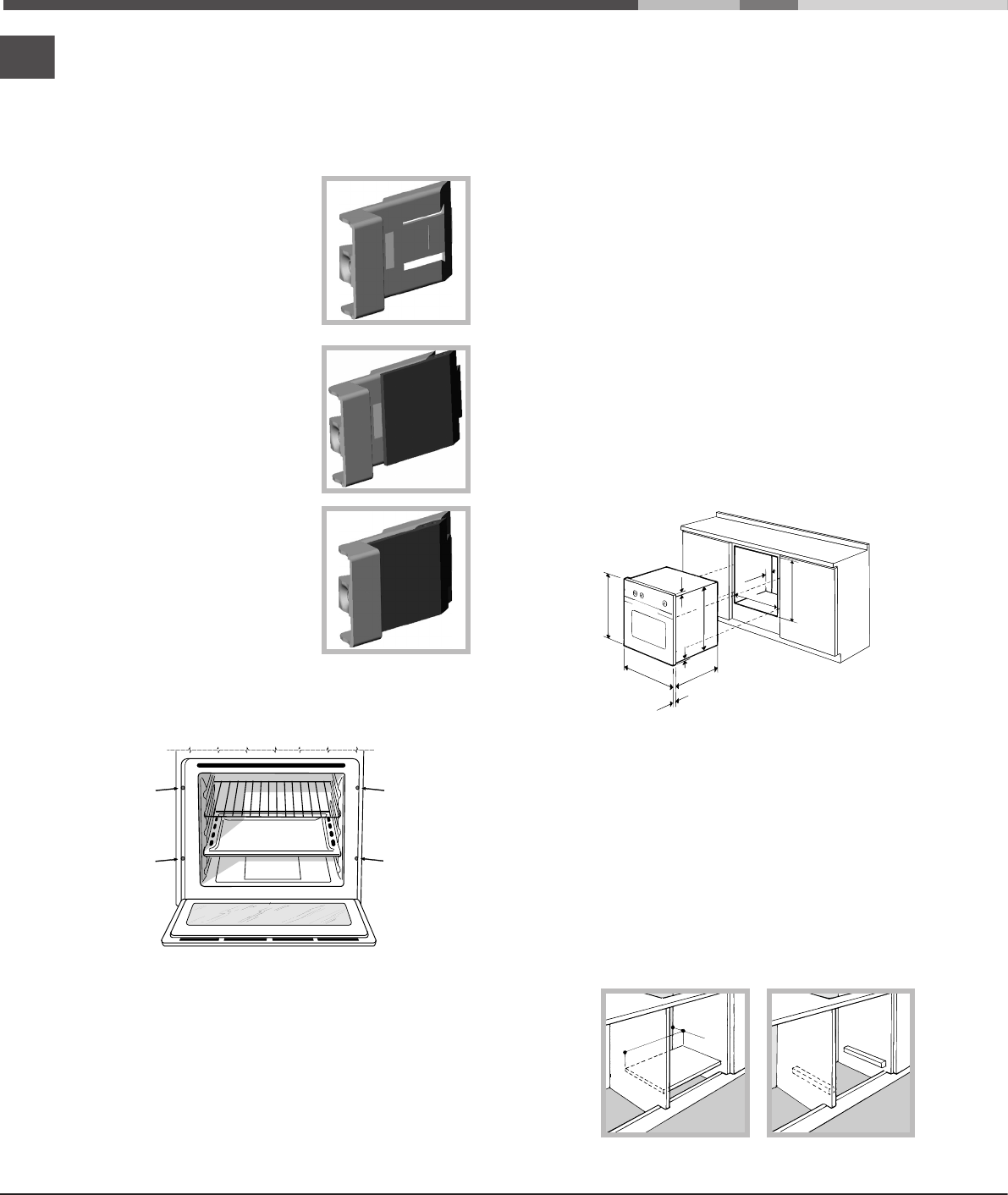

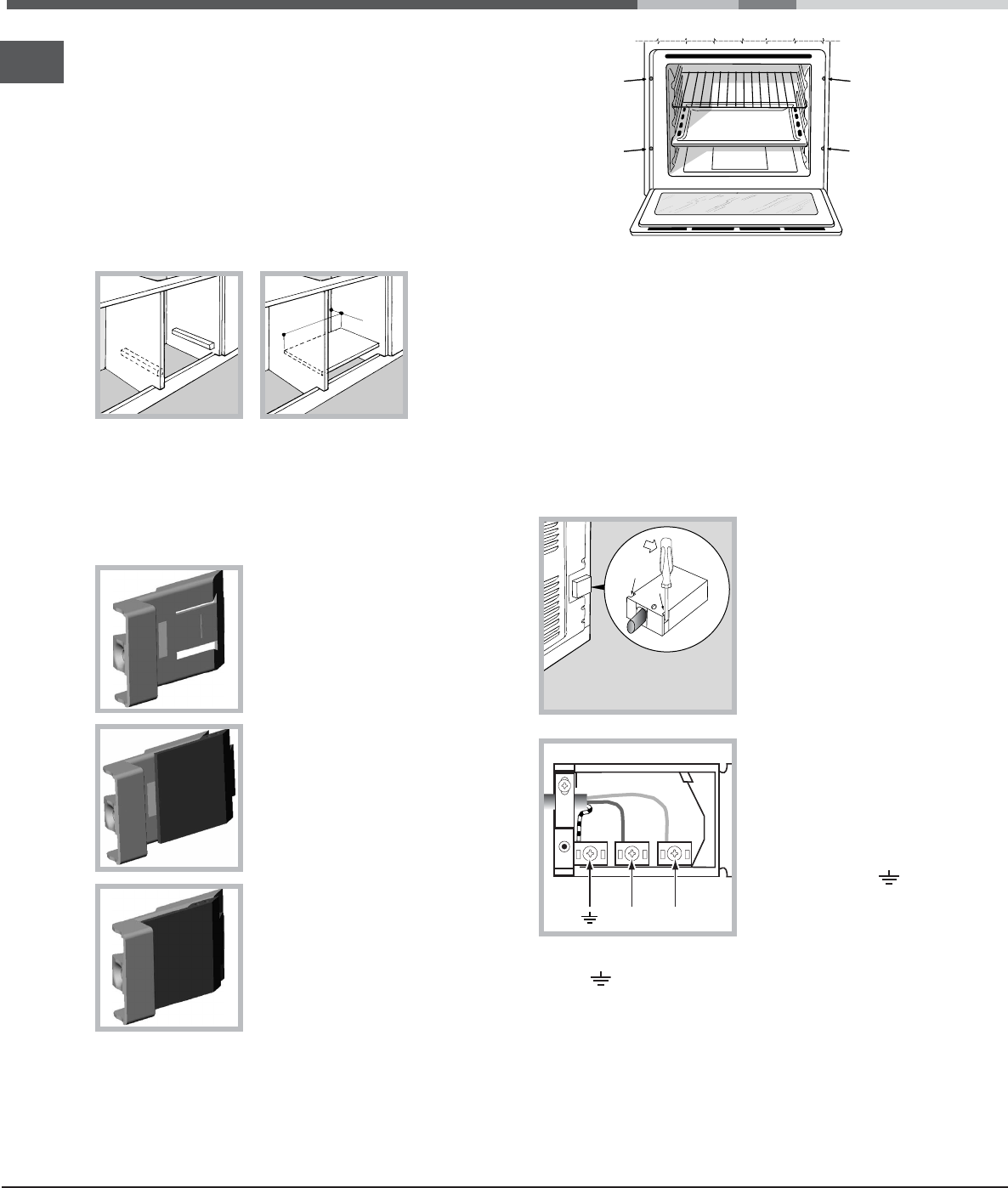

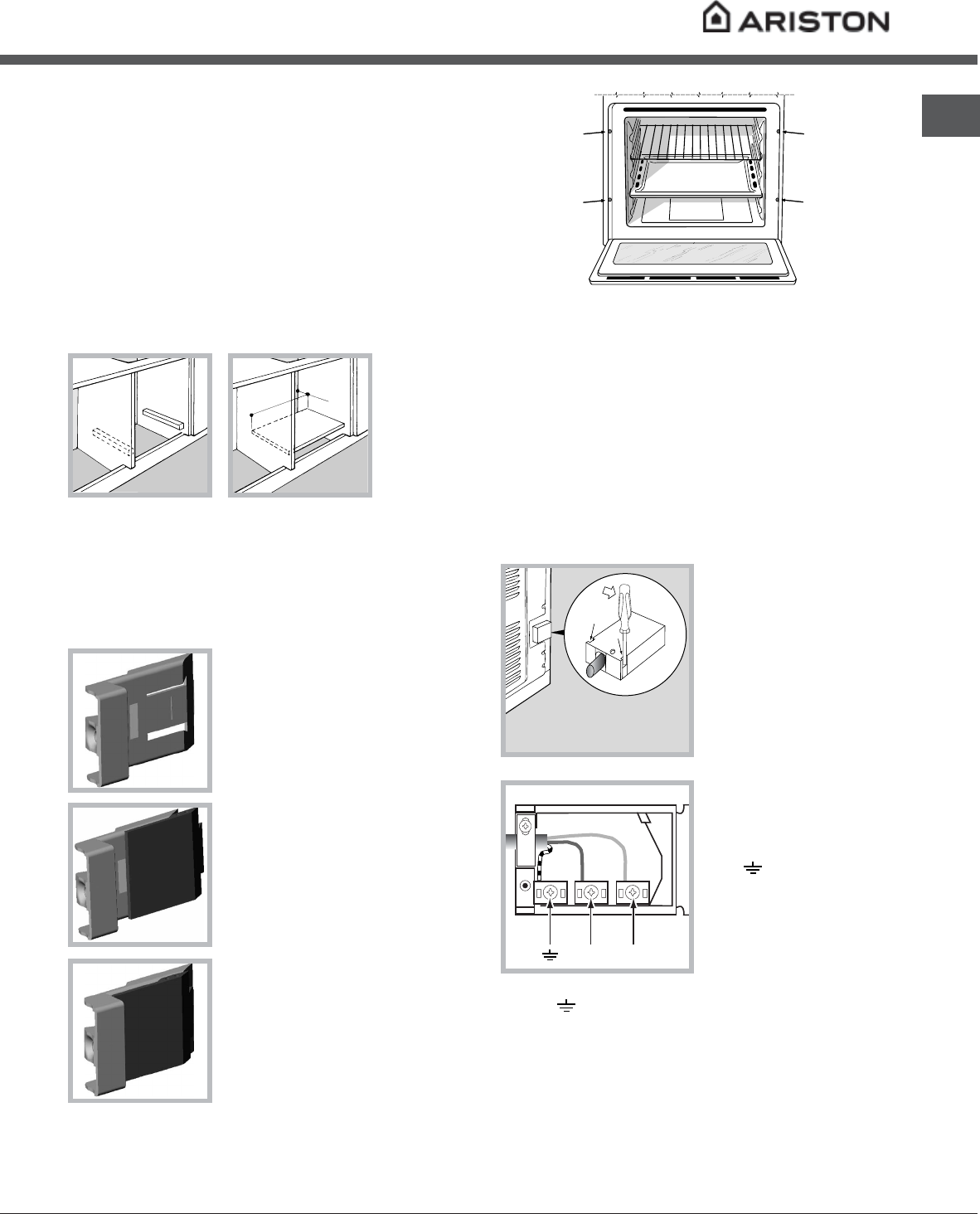

Fitting the appliance

Use a suitable kitchen unit to ensure that the

appliance functions properly.

 The panels adjacent to the oven must be made

from heat-resistant material.

 Cabinets with a veneer exterior must be

assembled with a glue that can withstand

temperatures of up to 100°C.

 To install the oven under the counter (see

diagram) or in a kitchen unit, the cabinet must

have the following dimensions:

 The appliance must not come into contact with

electrical parts once it has been installed.

The figures indicated on the data plate have been

calculated for this type of installation.

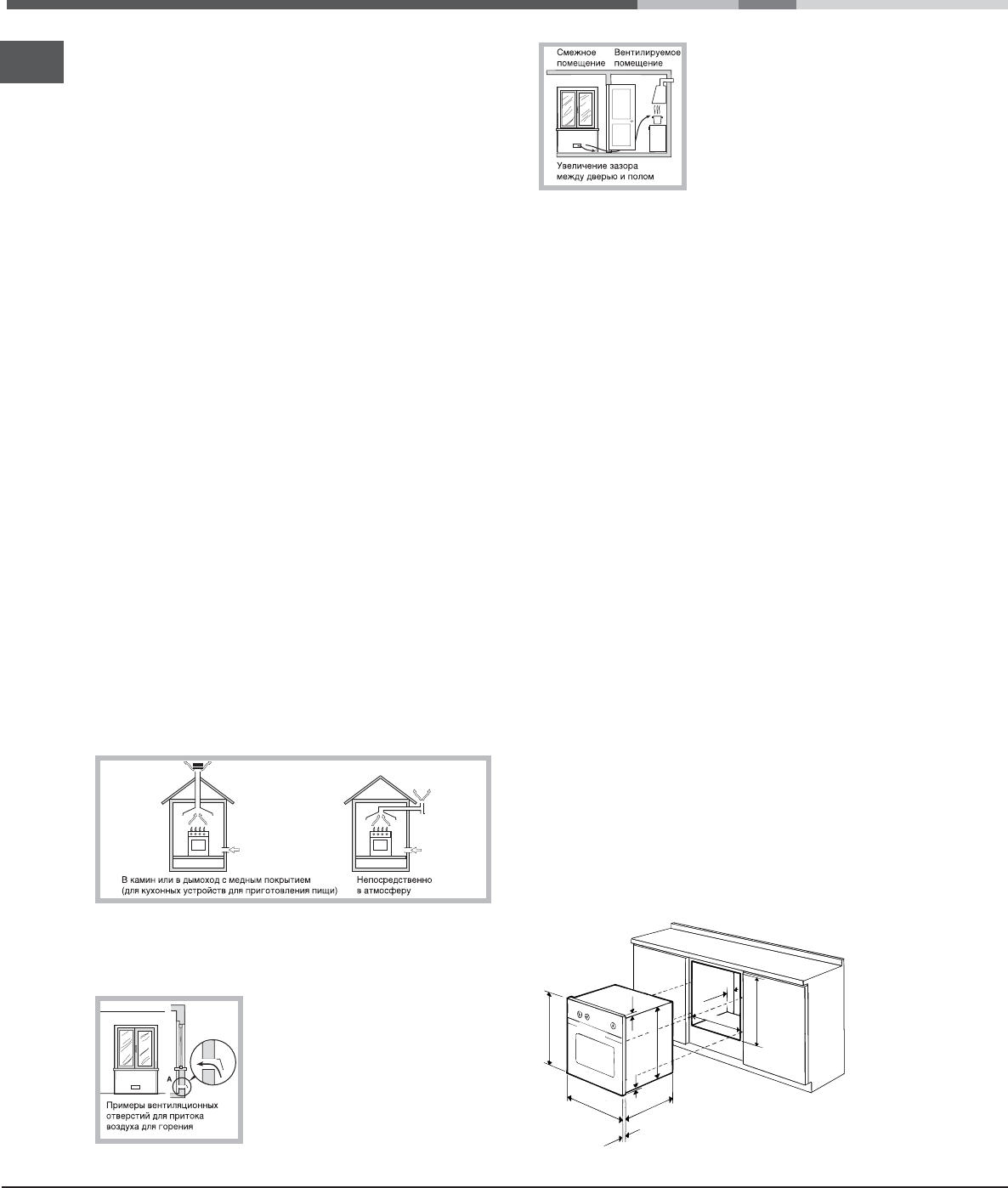

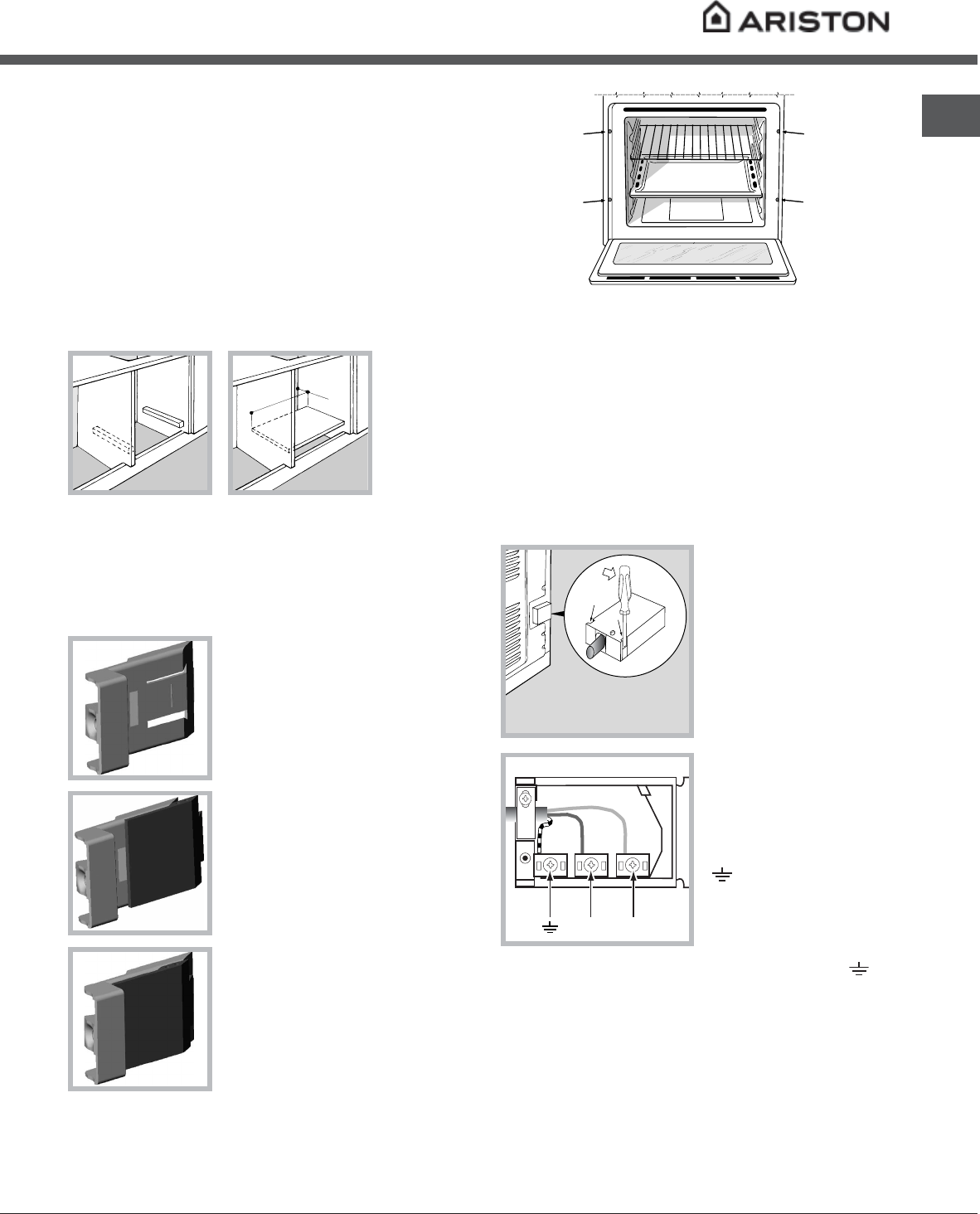

Ventilation

To ensure adequate ventilation, the back panel of

the cabinet must be removed. It is advisable to

install the oven so that it rests on two strips of wood,

or on a completely flat surface with an opening of at

least 45 x 560 mm (see diagrams).

Centring and fastening

Position the 4 tabs on the side of the oven according

to the 4 holes on the outer frame. Adjust the tabs

according to the thickness of the cabinet side panel,

as shown below:

20 mm thick: take off the

removable part of the tab (see

diagram).

18 mm thick: use the first

groove, which has already

been set in the factory (see

diagram).

16 mm thick: use the second

groove (see diagram).

Secure the appliance to the cabinet by opening the

oven door and fastening 4 screws into the 4 holes of

the outer frame.

 All parts ensuring the safe operation of the

appliance must not be removable without the aid of

a tool.

Installation

595 mm.

595 mm.

24 mm.

545 mm.

5 mm.

567 mm.

23 mm.

593 mm.

45 mm.

558 mm.

560 mm.

45 mm.

GB

3

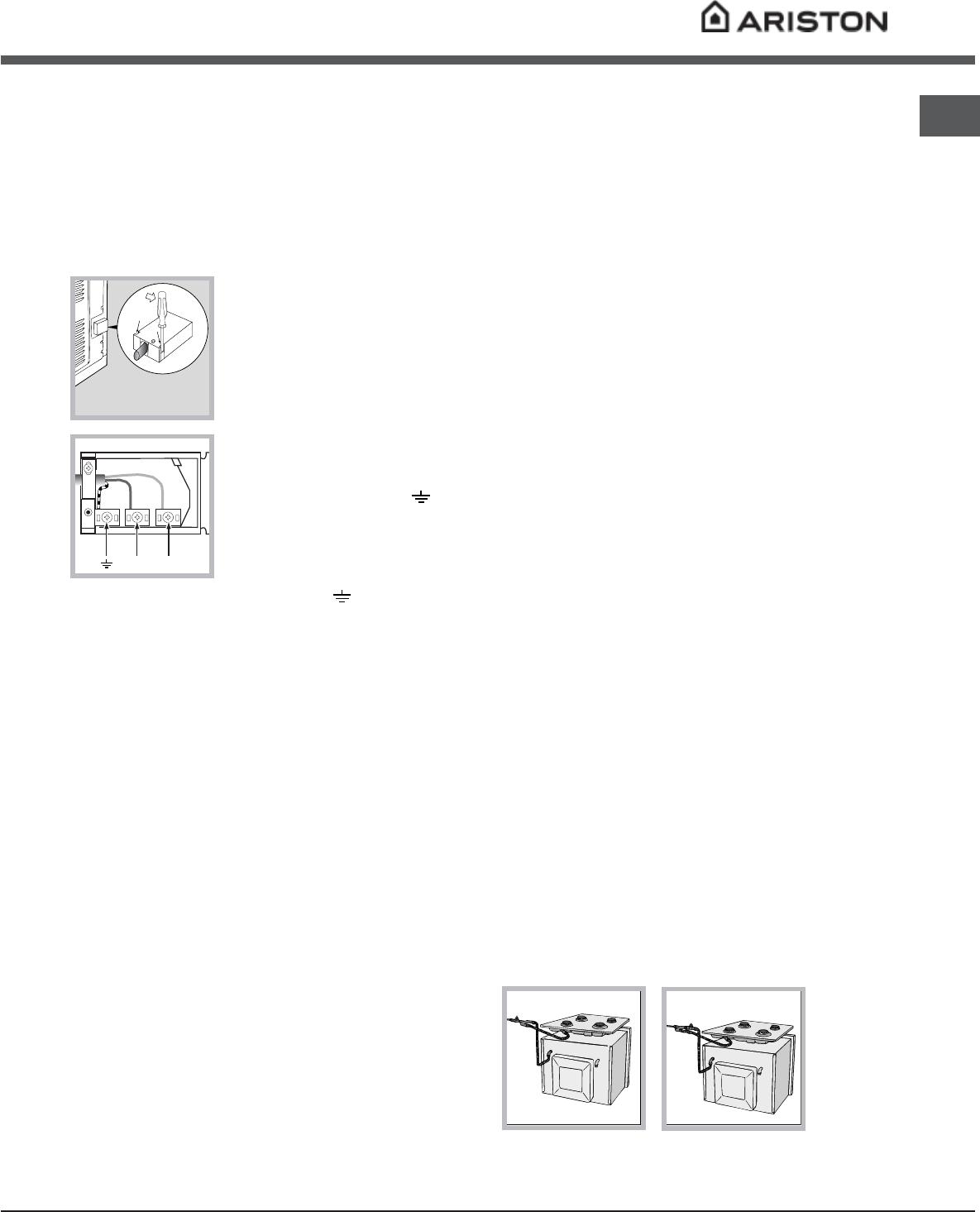

Electrical connections

 Ovens equipped with a three-pole power supply

cable are designed to operate with alternating

current at the voltage and frequency indicated on

the data plate located on the appliance (see below).

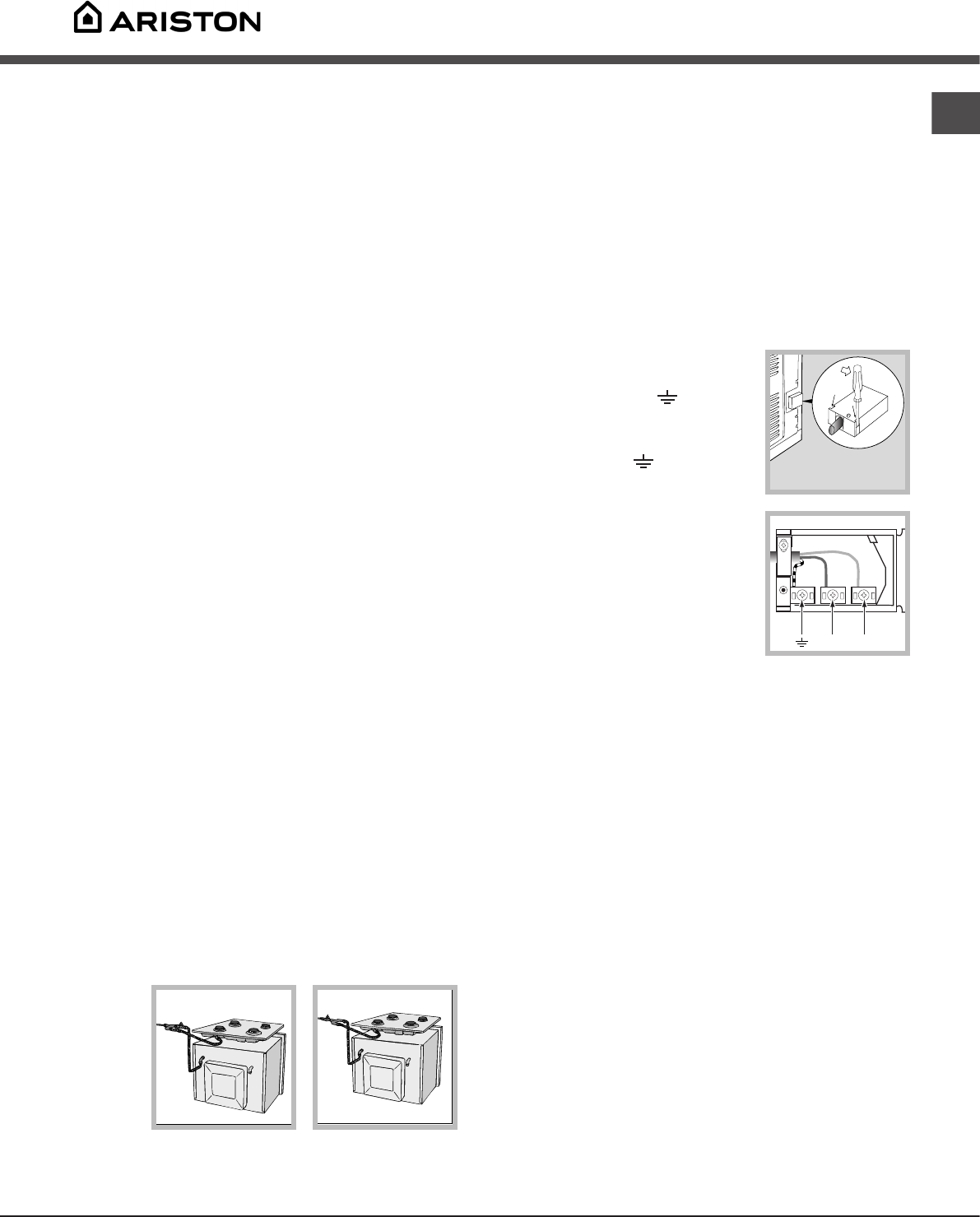

Fitting the power supply cable

1. Open the terminal board by

inserting a screwdriver into the

side tabs of the cover. Use

the screwdriver as a lever by

pushing it down to open the

cover (see diagram).

2. Install the power supply

cable by loosening the cable

clamp screw and the three

wire contact screws L-N- .

Connect the wires to the

corresponding terminals,

adhering to the colour code of

Blue (N), Brown (L) and

Yellow-Green (see

diagram).

3. Secure the cable by fastening the clamp screw.

4. Close the cover of the terminal board.

Connecting the supply cable to the mains

Install a standardised plug corresponding to the

load indicated on the data plate (see adjacent box).

The appliance must be directly connected to the

mains using an omnipolar circuit-breaker with a

minimum contact opening of 3 mm installed between

the appliance and the mains. The circuit-breaker

must be suitable for the charge indicated and must

comply with current electrical regulations (the

earthing wire must not be interrupted by the circuit-

breaker). The supply cable must not come into

contact with surfaces with temperatures higher than

50°C.

 The installer must ensure that the correct electrical

connection has been made and that it is compliant

with safety regulations.

Before connecting to the power supply, make sure

that:

 the appliance is earthed and the plug is compliant

with the law.

 the socket can withstand the maximum power of

the appliance, which is indicated on the data

plate (see below).

 the voltage is in the range between the values

indicated on the data plate (see below).

 the socket is compatible with the plug of the

appliance. If the socket is incompatible with the

plug, ask an authorised technician to replace it.

Do not use extension cords or multiple sockets.

 Once the appliance has been installed, the power

supply cable and the electrical socket must be

easily accessible.

 The cable must not be bent or compressed.

 The cable must be checked regularly and replaced

by authorised technicians only (see Assistance).

 The manufacturer declines any liability should these

safety measures not be observed.

Gas connection

The appliance should be connected to the main gas

supply or to a gas cylinder in compliance with

current National regulations. Before carrying out the

connection, make sure the cooker is compatible with

the gas supply you wish to use.

When using liquid gas from a cylinder, install a

pressure regulator that complies with current

National regulations.

 Check that the pressure of the gas supply is

consistent with the values indicated in Table 1

(Burner and nozzle specifications) since this will

ensure the safe operation and longevity of your

appliance while maintaining efficient energy

consumption.

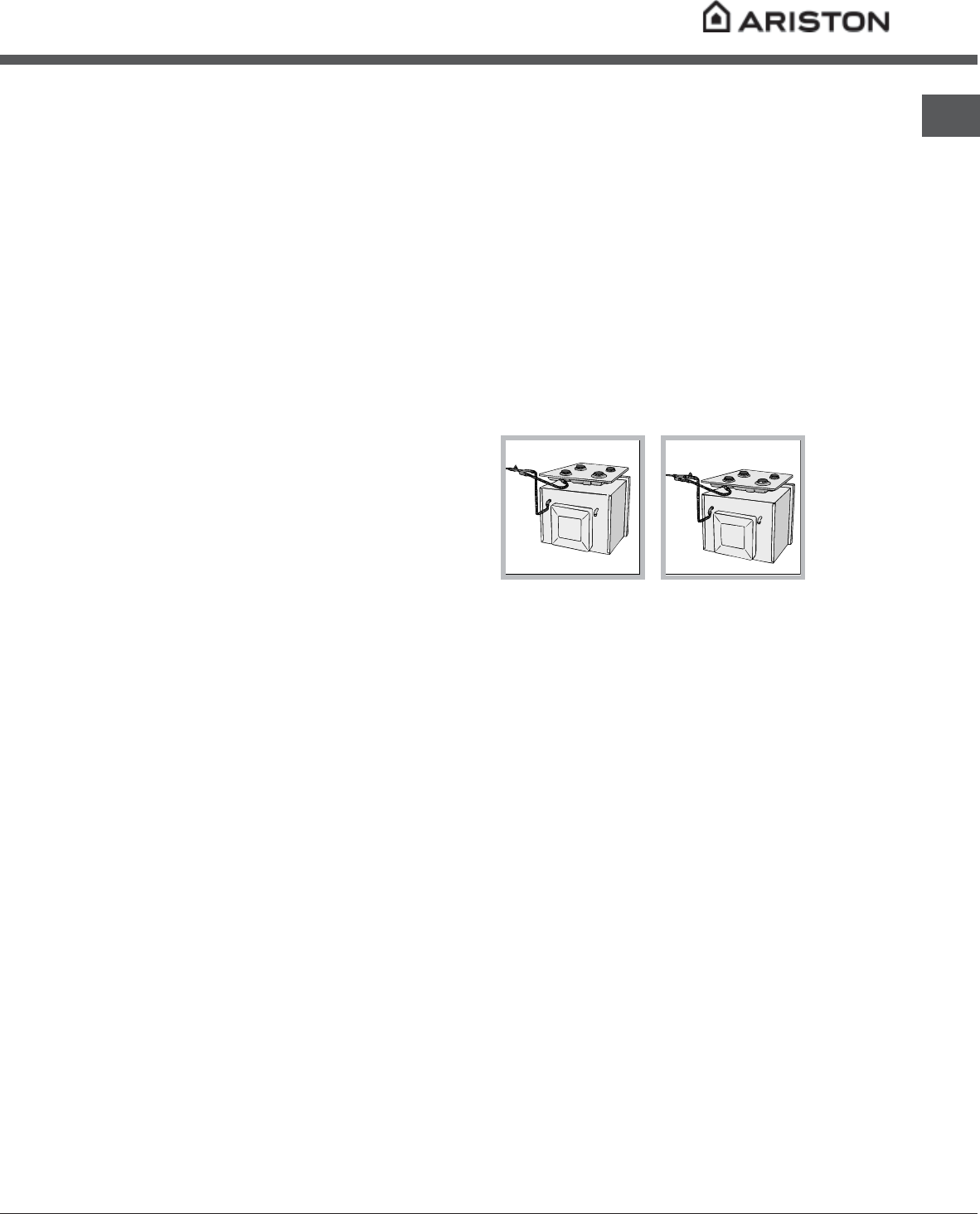

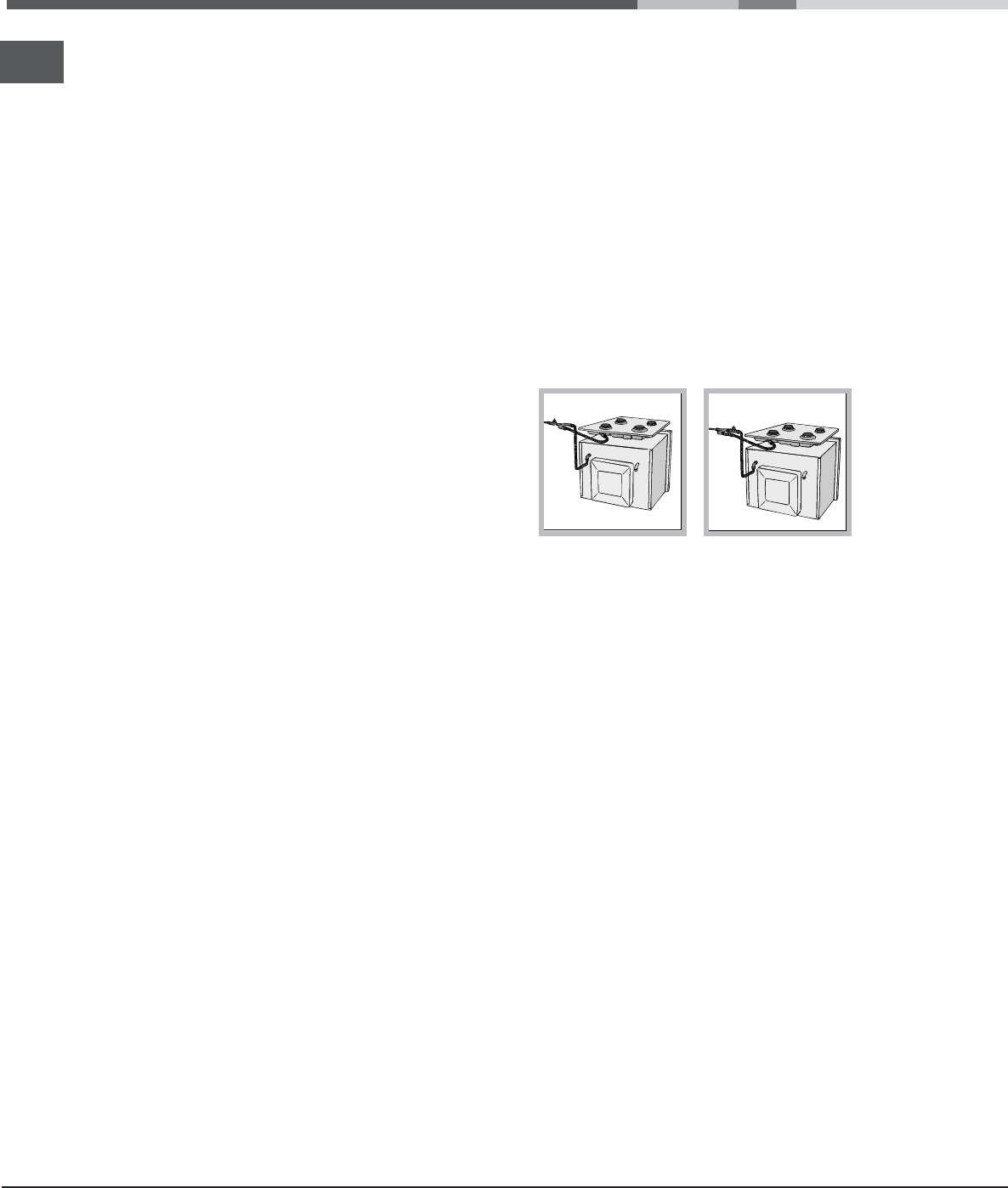

 Should you need to install a gas hob on top of a

built-in gas oven, it is strictly forbidden to connect

the two or to use a single cut-off tap. The two

appliances should be connected separately, and

each one should have its own stop tap in order to

make them completely independent from one

another (see figures).

NL

NO

OK

4

GB

Connection with a rigid pipe (copper or steel)

 Connection to the gas system must be carried out

in such a way as not to place any strain of any kind

on the appliance.

There is an adjustable L-shaped pipe fitting on the

appliance supply ramp and this is fitted with a seal in

order to prevent leaks. The seal must always be

replaced after rotating the pipe fitting (the seal is

provided with the appliance). The gas supply pipe

fitting is a threaded 1/2 gas cylindrical male

attachment.

Connecting a flexible jointless stainless steel

pipe to a threaded attachment

The gas supply pipe fitting is a threaded 1/2 gas

cylindrical male attachment.

These pipes must be installed so that they are never

longer than 2000 mm when fully extended. Once

connection has been carried out, make sure that the

flexible metal pipe does not touch any moving parts

and is not compressed.

 Only use pipes and seals that comply with current

National regulations.

Checking the tightness of the connection

 When installation has been completed, check the

pipe fittings for leaks using a soapy solution. Never

use a flame.

DATA PLATE

Dimensions width 43.5 cm

height 31 cm

depth 43.5 cm

Volume 58 l

This appliance conforms to the

following European Economic

Community directives: 73/23/EEC

dated 19/02/73 (Low Voltage)

and subsequent amendments -

89/336/EEC dated 03/05/89

(Electromagnetic compatibility)

and subsequent amendments -

93/68/EEC dated 22/07/93 and

subsequent amendments.

90/336/EEC dated 29.06.90 (Gas)

and subsequent amendments.

2002/96/EC

Burner and Nozzle specifications

Table 1 Liquid gas

Burner By-pass

1/100

Nozzle

1/100

Flow*

g/h

(mm) Nominal Reduced

Oven 49 78 185 65

Supply pressures

Nominal (kPa)

Minimum (kPa)

Maximum (kPa)

30

25

35

GB

5

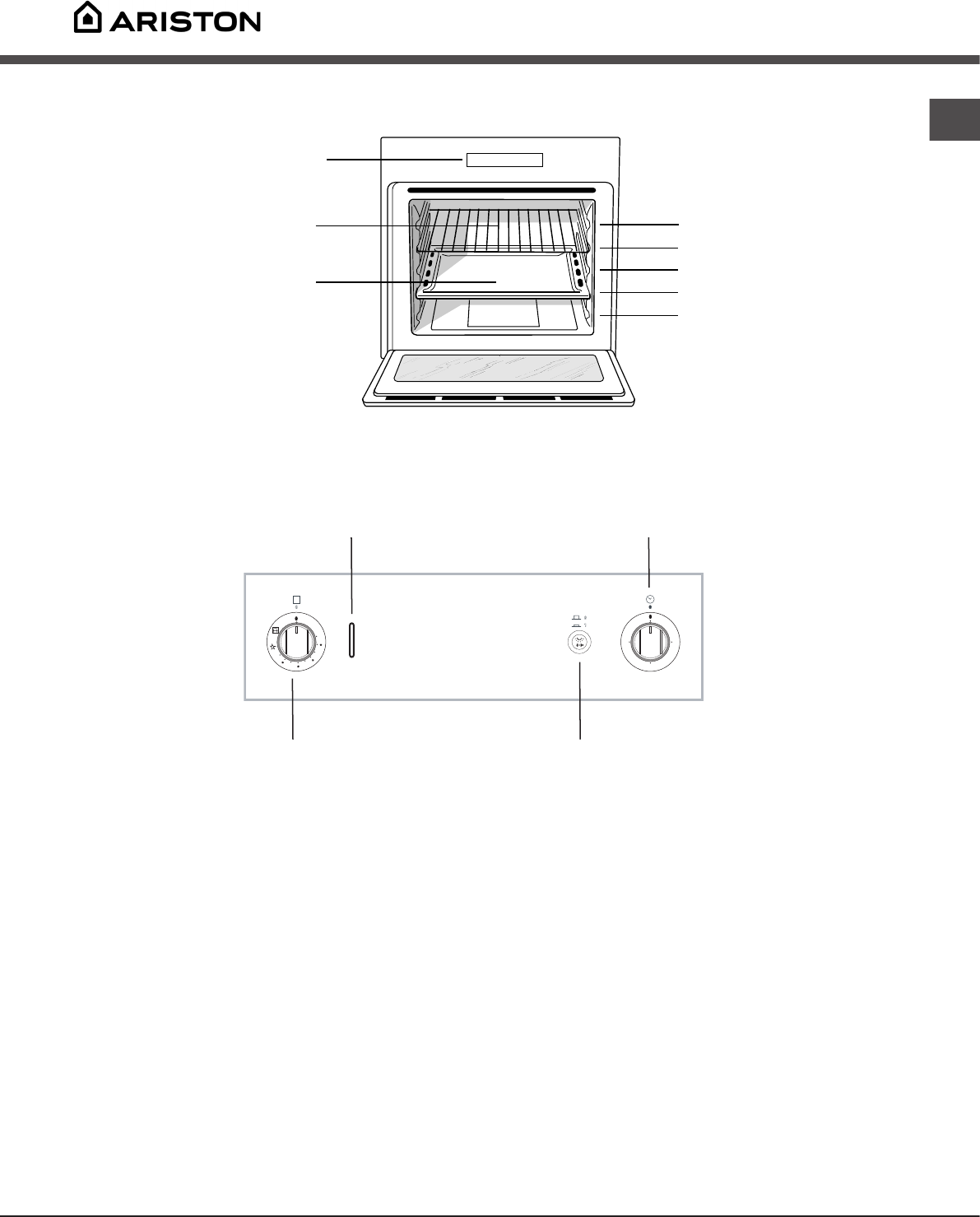

Description of the

appliance

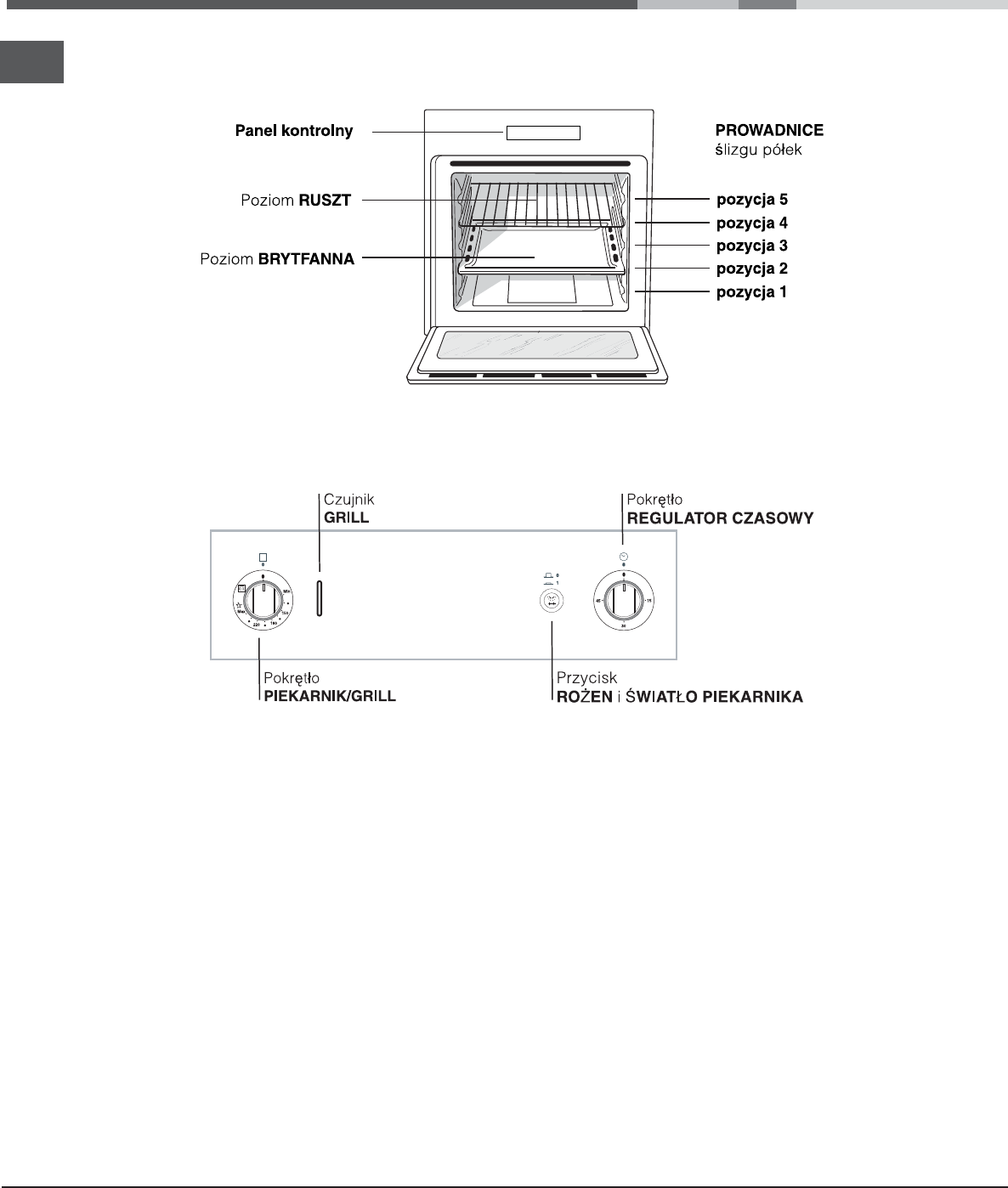

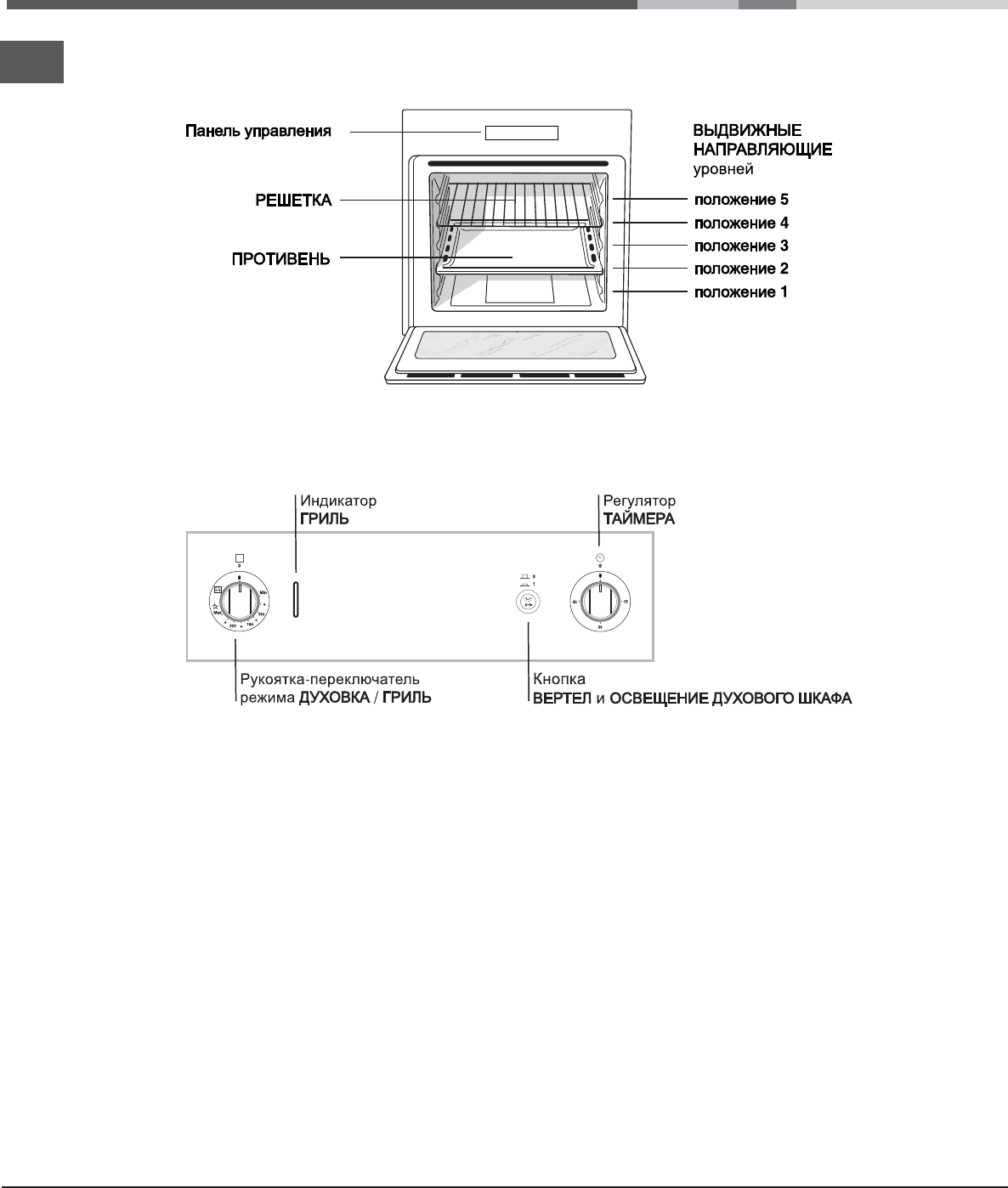

Overall view

Control panel

Control panel

GRILL

DRIPPING PAN

GUIDES for the

sliding racks

position 5

position 4

position 3

position 2

position 1

GRILL

indicator light

TIMER

knob

OVEN/GRILL

knob

OVEN LIGHT and

ROTISSERIE button

Min

Max 150

180

220

45

30

15

0

1

0

6

GB

 The first time you use your appliance, heat the

empty oven with its door closed at its maximum

temperature for at least half an hour. Ensure that the

room is well ventilated before switching the oven off

and opening the oven door. The appliance may

produce a slightly unpleasant odour caused by the

burning away of protective substances used during

the manufacturing process.

Starting the oven

This knob is used not only to select the different oven

modes, but also to choose the right cooking

temperature for various foods from among the

temperatures shown on the knob itself (the range is

from 140°C to 240°C inclusive). The electronic ignition

device of the oven is built into the control knob. To

light the oven burner, press the OVEN knob in as far

as possible and turn it anti-clockwise, setting it to

position  (keeping the oven door shut). The oven is

equipped with a safety device. After lighting the

burner allow the gas to circulate until the safety

thermocouple is heated by keeping the OVEN knob

pressed in for about 6 seconds.

 The electronic ignition device of the oven burner

must not be activated for more than 15 seconds. If the

burner fails to light after 15 seconds, stop pressing

the OVEN knob, open the oven door and wait for at

least one minute before you try to light the burner

again.

The cooking temperature is selected by matching the

desired temperature with the reference mark on the

control panel; the complete range of temperatures is

shown below:

Min • 150 • 180 • 220 • Max

140 145 160 200 230 240

The oven will automatically reach the temperature set,

and the thermostat, which is controlled by the knob,

will keep the temperature constant.

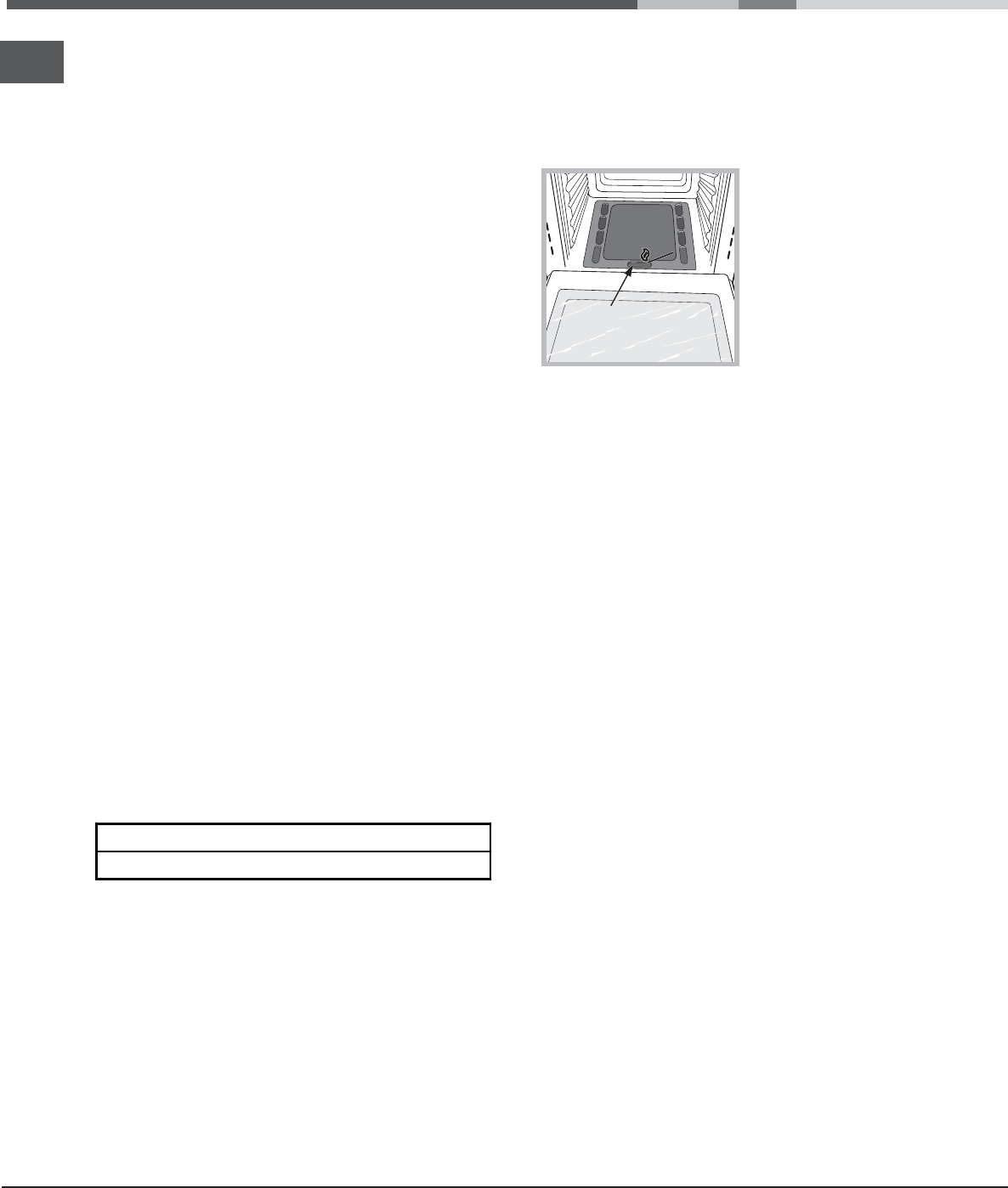

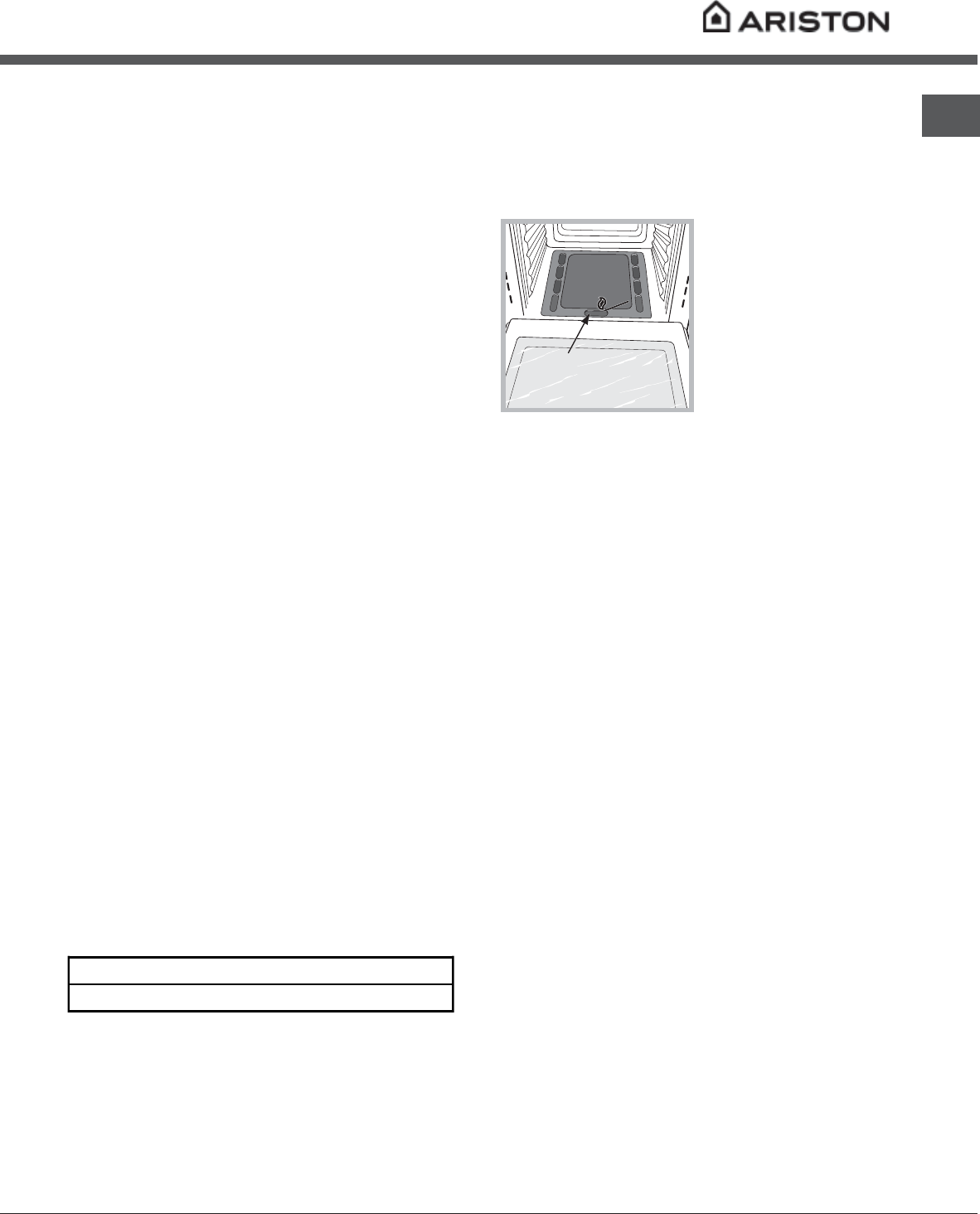

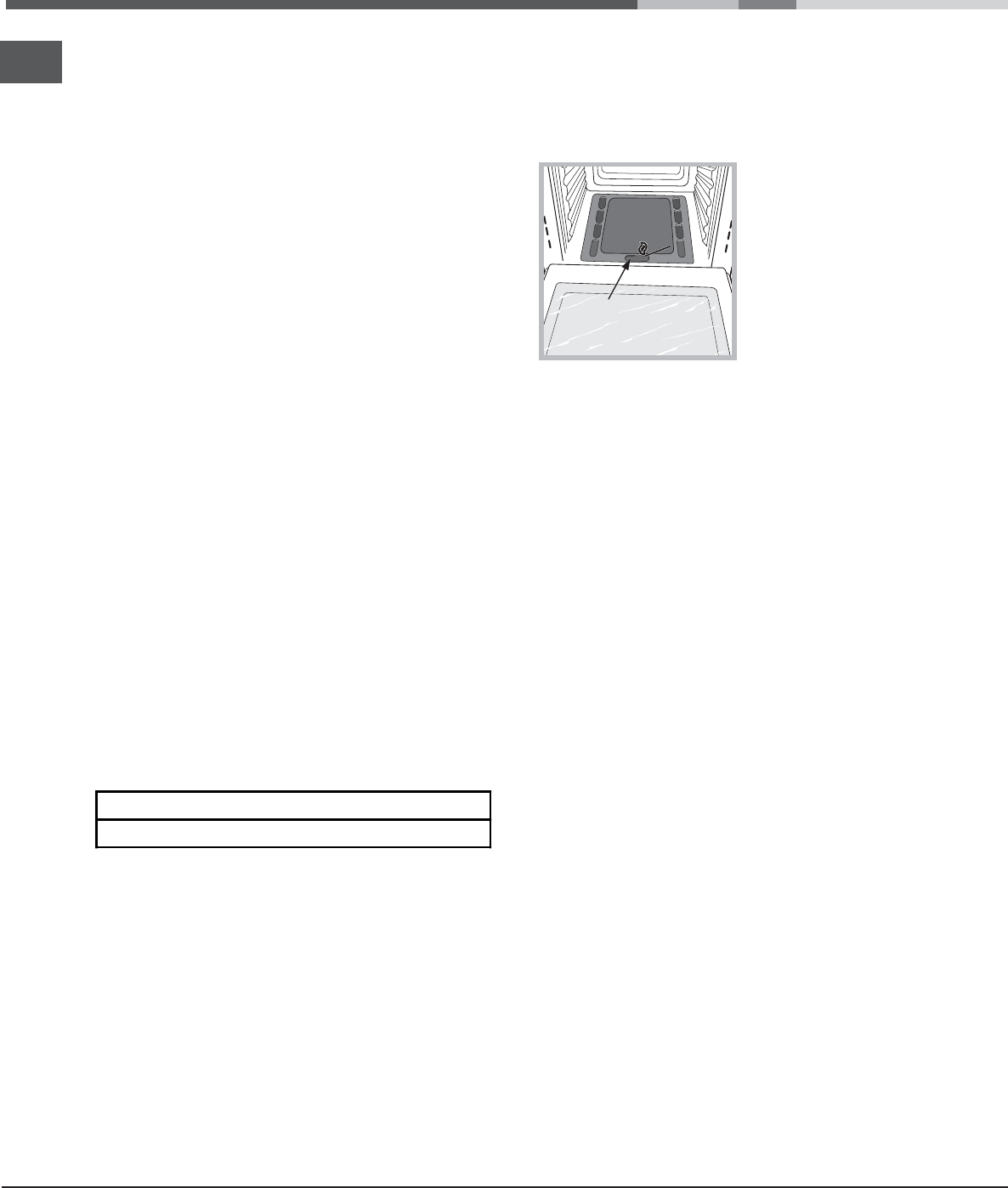

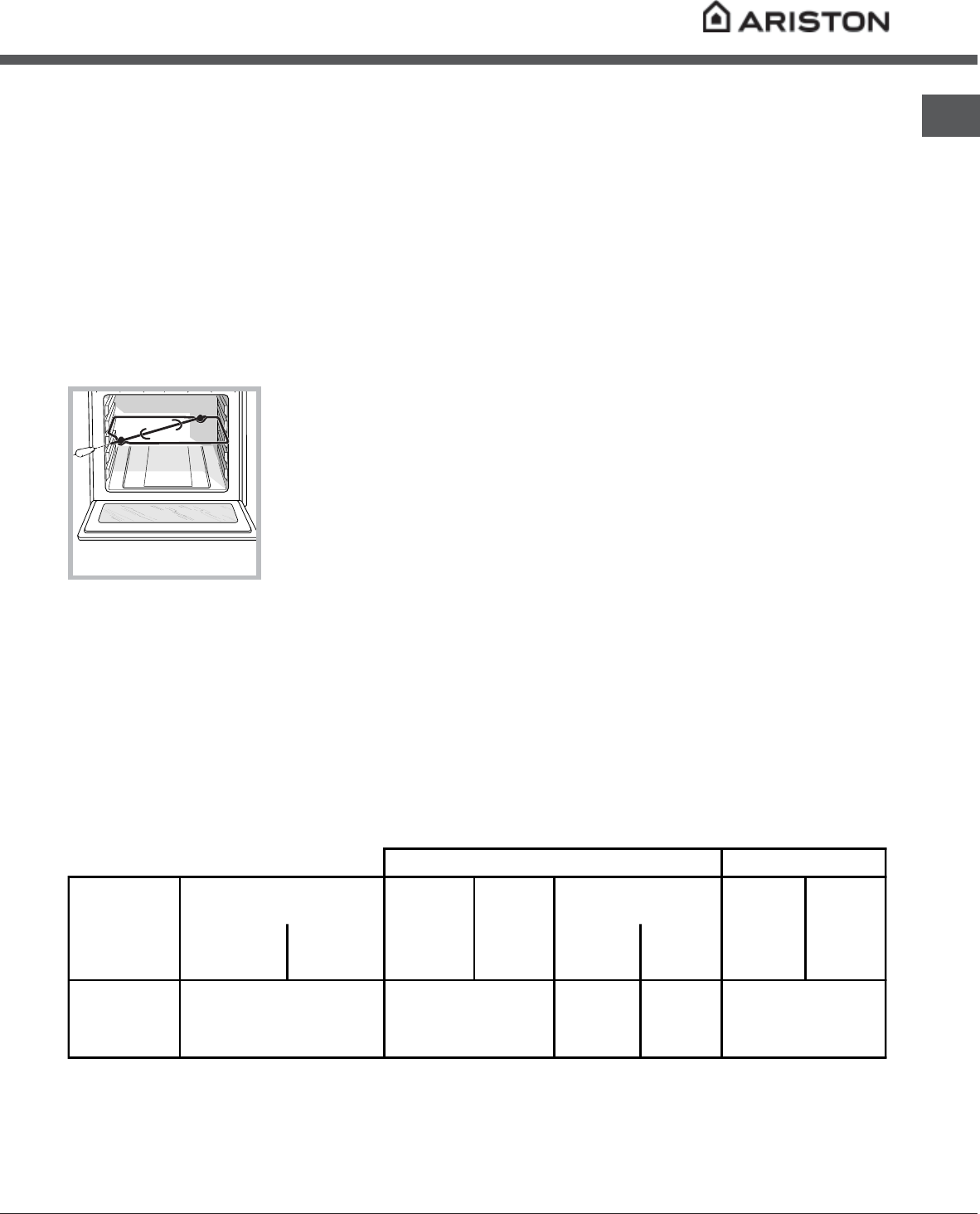

Switching the oven on manually

In the event of a power failure, the oven burner can be

lit manually:

1. Open the oven door.

2. Hold a match or

lighter near the burner

hole as shown in the

figure, press knob F

(see figure) in fully and

turn it anticlockwise,

setting it to the Max

position.

The oven is equipped with a safety device. After

lighting the burner allow the gas to circulate until the

safety thermocouple is heated by keeping the OVEN

knob pressed in for about 6 seconds.

3. Once the burner is lit, shut the oven door.

 If the burner flame is accidentally extinguished, turn

the OVEN control knob to the off position, open the

oven door and wait for at least one minute before

trying to light the burner again.

The GRILL knob

Your oven is equipped with an electric grill. The

extremely high and direct temperature of the grill

makes it possible to brown the surface of meats and

roasts while locking in the juices to keep them tender.

The grill is also highly recommended for dishes that

require a high surface temperature: beef steaks, veal,

rib steak, fillets, hamburgers etc...

Some examples of how the grill may be used are

included in the Practical Cooking Advice section.

 When using the grill, the oven door must be kept

shut.

 Never put objects directly on the bottom of the oven -

this could result in damage to the enamel coating.

 Always place cookware on the rack(s) provided.

Start-up and use

F

GB

7

Cooling ventilation

In order to cool down the external temperature of the

oven, some models are fitted with a cooling fan that

blows air out between the control panel and the oven

door.

 Once the cooking has been completed, the cooling

fan remains on until the oven has cooled down

sufficiently.

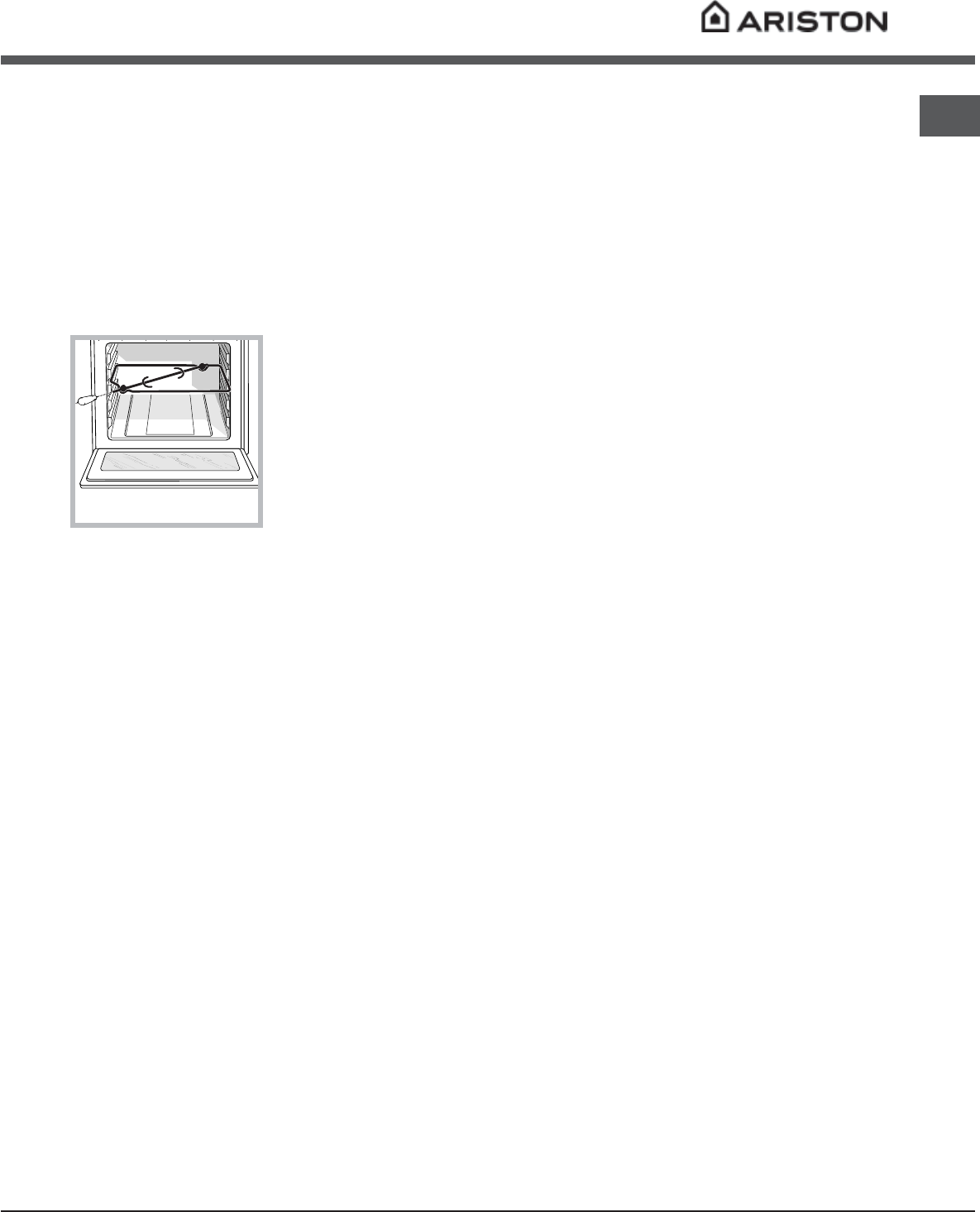

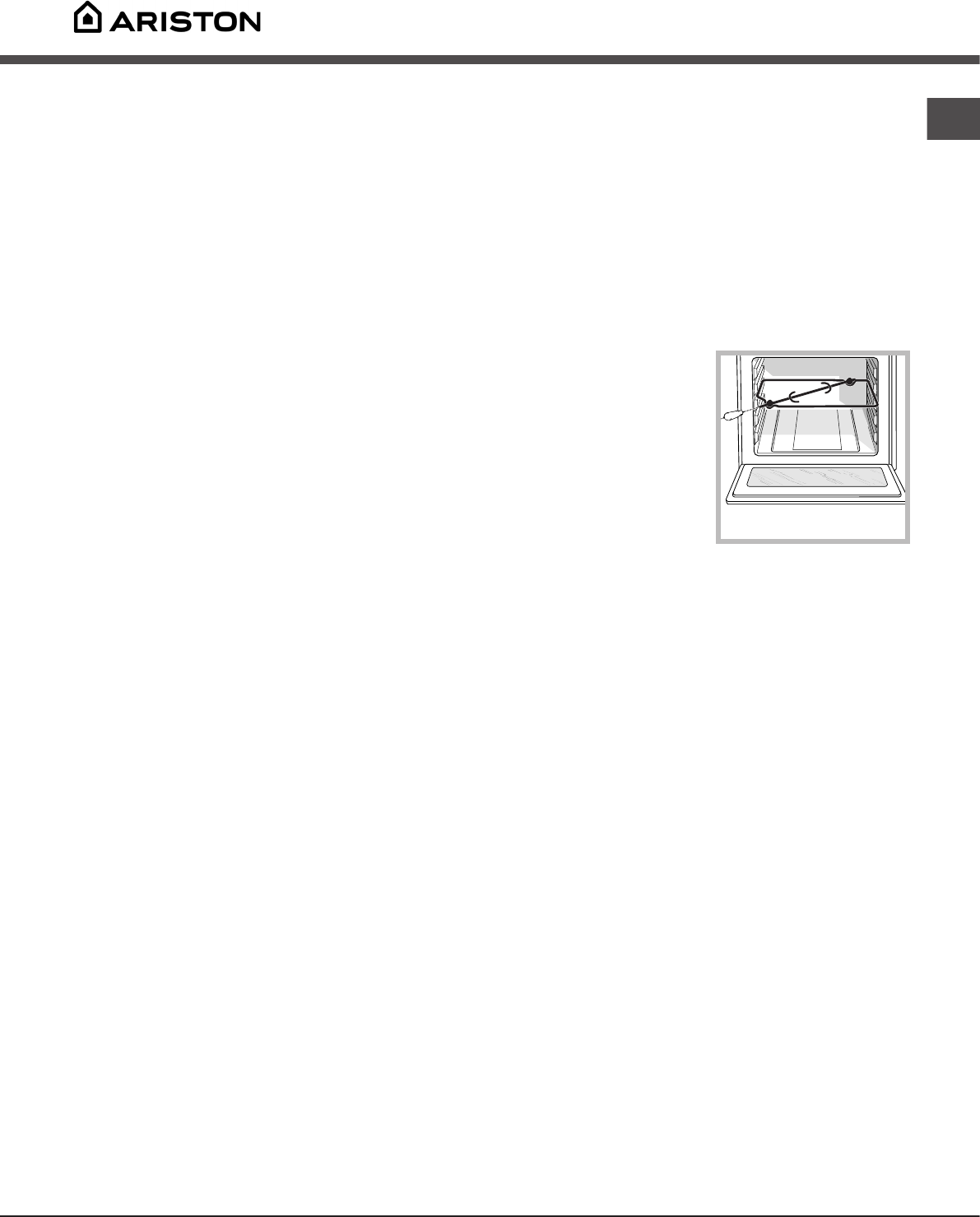

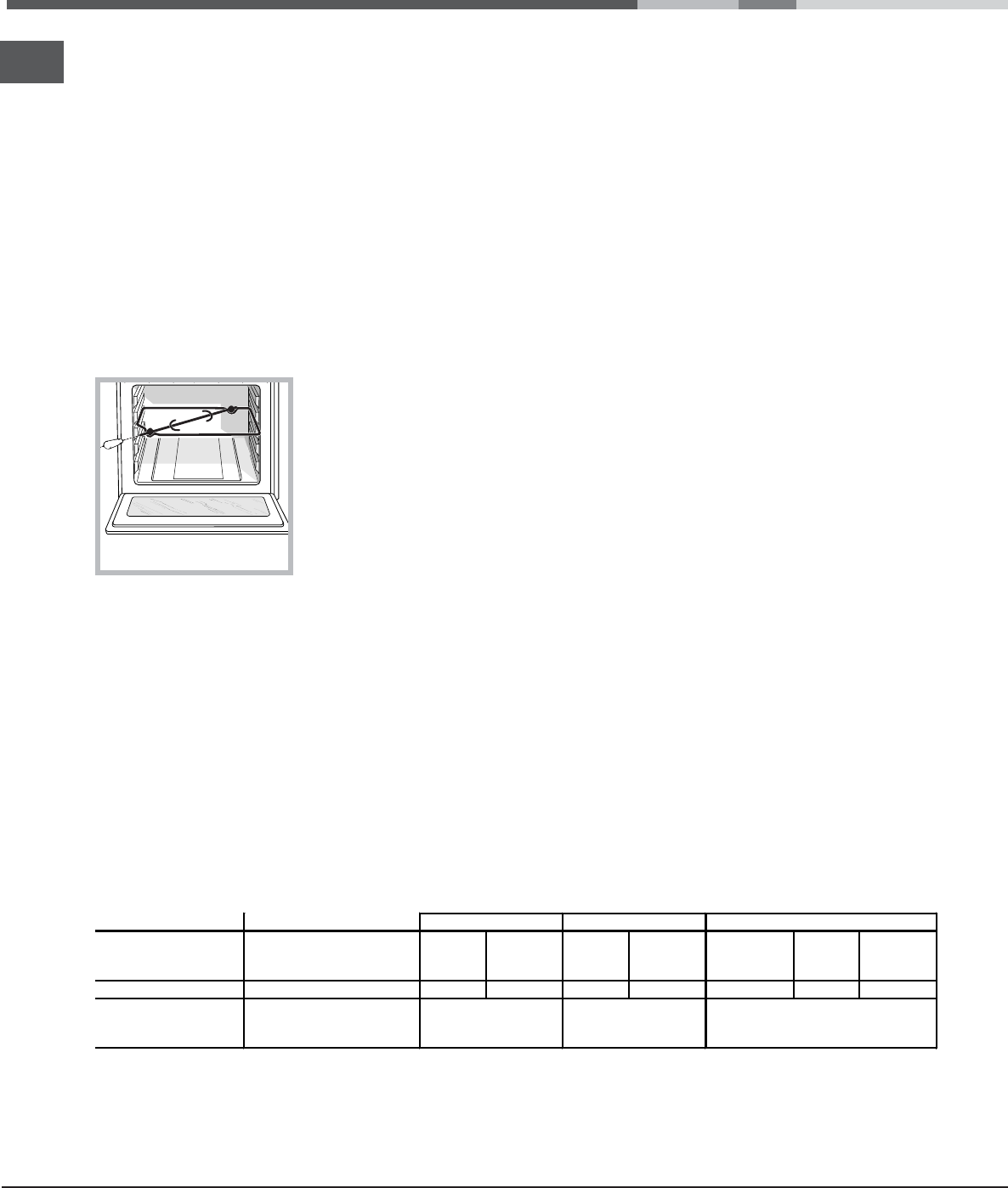

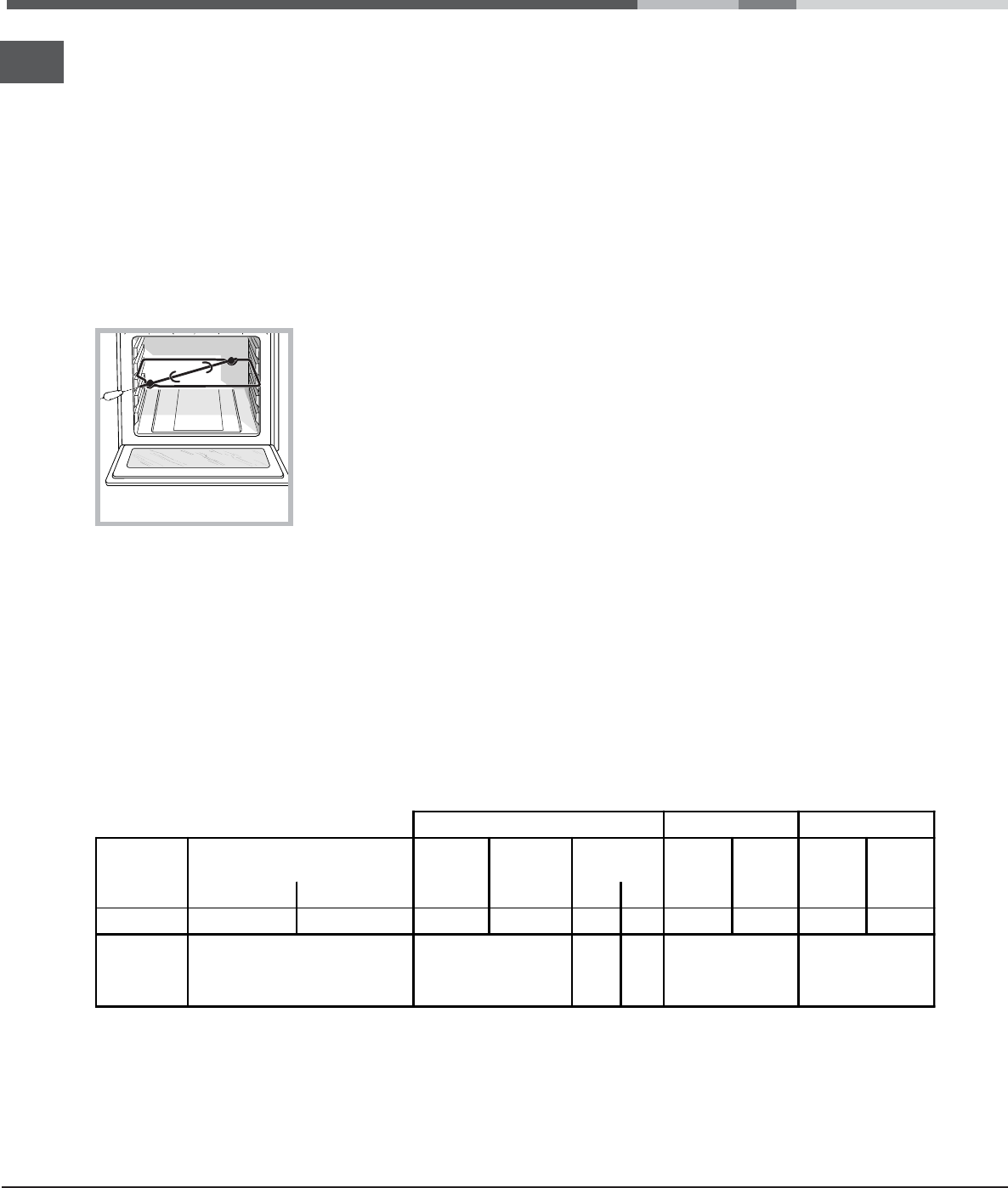

Turnspit (only available in certain models)

To operate the

rotisserie (see diagram)

proceed as follows:

1. Place the dripping

pan in position 1.

2. Place the rotisserie

support in position 3

and insert the spit in the

hole provided on the

back panel of the oven.

3. Acitvate the function by pressing the TURNSPIT

button.

Oven light

This is switched on by pressing the LIGHT button.

How to use the timer

1. To set the buzzer, turn the TIMER knob

clockwise almost one complete revolution.

2. Turn the knob anticlockwise to set the desired

time: align the minutes shown on the knob with the

indicator on the control panel.

3. The timer operates in minutes: when the selected

time has elapsed, a buzzer will sound.

 The timer does not switch the oven on or off.

8

GB

Cooking modes

GRILL mode

The top heating element comes on. The extremely

high and direct temperature of the grill makes it

possible to brown the surface of meats and roasts

while locking in the juices to keep them tender. The

grill is also highly recommended for dishes that

require a high surface temperature: beef steaks, veal,

rib steak, fillets, hamburgers etc... Always cook in this

mode with the oven door closed.

Practical cooking advice

 In the GRILL cooking mode, place the dripping pan

in position 1 to collect cooking residues (fat and/or

grease).

Cooking modes

GRILL

 Place the grill in position 3 or 4, making sure that

the food is in the centre of the grill.

 We recommend that you set the maximum power

level. The top heating element is regulated by a

thermostat and may not always be on.

PIZZA

 Use a light aluminium pizza pan. Place it on the

rack provided.

For a crispy crust, do not use the dripping pan

(prevents crust from forming by extending cooking

time).

 If the pizza has a lot of toppings, we recommend

adding the mozzarella cheese to the top of the

pizza halfway through the cooking process.

Cooking advice table

Selector

knob

setting

Food to be cooked Weight

(in kg)

Cooking

rack

position

from oven

bottom

Preheating time

(minutes)

Thermostat

knob

setting

Cooking

time

(minutes)

Oven Lasagne

Cannelloni

Pasta bakes

Veal

Chicken

Tur k ey r oll

Duck

Rabbit

Pork loin

Leg of lamb

Mackerels

Dentex

Trout baked in foil

Neapolitan-style pizza

Dry biscuits

Tar t

Chocolate cake

Leavened cakes

2,5

2,5

2,2

1,7

1,5

2,5

1,8

2,0

1,5

1,8

1,3

1,5

1,0

0,6

0,5

1,1

1,0

1,0

3

3

3

2

3

3

3

3

3

3

3

3

3

3

4

3

3

4

10

10

10

10

10

10

10

10

10

10

10

10

10

15

15

15

15

15

200

200

200

210

200

200

200

200

200

200

200

180

200

210

180

180

165

165

55-60

40-45

50-55

80-90

70-80

80-90

90-100

80-90

70-80

80-90

30-40

30-40

30-35

15-20

25-30

30-35

50-60

50-60

Grill Soles and cuttlefish

Squid and prawn kebabs

Cod filet

Grilled vegetables

Veal steak

Chops

Hamburgers

Sausages

Toasted sandwiches

1

1

1

1

1

1,5

1

1,7

n.° 4

4

4

4

4

4

4

4

4

4

5

3

3

-

5

5

3

5

3

-

-

-

-

-

-

-

-

-

6

4

10

8-10

20-25

20-25

10-15

20-25

2-3

With rotisserie (where present)

Veal on the spit

Chicken on the spit

Lamb on the spit

1.0

1.5

1.0

-

-

-

-

-

-

-

-

-

80-90

80-90

80-90

! Cooking times are approximate and may vary according to personal taste. When cooking using the grill, the

dripping pan must always be placed on the 1st oven rack from the bottom.

GB

9

Precautions and tips

 This appliance has been designed and

manufactured in compliance with international safety

standards. The following warnings are provided for

safety reasons and must be read carefully.

General safety

This is a class 3 built-in appliance.

Gas appliances require regular air exchange to

maintain efficient operation. When installing the

cooker, follow the instructions provided in the

paragraph on Positioning the appliance.

 The appliance was designed for domestic use

inside the home and is not intended for commercial

or industrial use.

 The appliance must not be installed outdoors, even

in covered areas. It is extremely dangerous to leave

the appliance exposed to rain and storms.

 When moving or positioning the appliance, always

use the handles provided on the sides of the oven.

 Do not touch the appliance with bare feet or with

wet or damp hands and feet.

 The appliance must be used by adults only, to cook

food according to the instructions in this manual.

Do not touch the heating elements and parts of

the oven door when the appliance is in use;

these parts become extremely hot. Keep children

well away from the appliance.

 Ensure that the power supply cables of other

electrical appliances do not come into contact with

the hot parts of the oven.

 The openings used for ventilation and dispersion of

heat must never be covered.

 Always grip the oven door handle in the centre: the

ends may be hot.

 Always use oven gloves to place cookware in the

oven or to remove it.

 Do not use aluminium foil to line the bottom of the

oven.

 Do not place flammable materials in the oven: if the

appliance is switched on by mistake, it could catch fire.

 Always make sure the knobs are in the l/¡

position when the appliance is not in use.

 When unplugging the appliance always pull the

plug from the mains socket, do not pull on the

cable.

 Never carry out any cleaning or maintenance work

without having unplugged the plug from the mains.

 In case of malfunction, under no circumstances

should you attempt to repair the appliance yourself.

Repairs carried out by inexperienced persons may

cause injury or further malfunctioning of the

appliance. Contact a Service Centre (see

Assistance).

 Do not place heavy objects on the open oven door.

Disposal

 When disposing of packaging material: observe

local legislation so that the packaging may be

reused.

 The European Directive 2002/96/EC on Waste

Electrical and Electronic Equipment (WEEE),

requires that old household electrical appliances

must not be disposed of in the normal unsorted

municipal waste stream. Old appliances must be

collected separately in order to optimise the

recovery and recycling of the materials they contain

and reduce the impact on human health and the

environment. The crossed out wheeled bin

symbol on the product reminds you of your

obligation, that when you dispose of the appliance

it must be separately collected.

Consumers should contact their local authority or

retailer for information concerning the correct

disposal of their old appliance.

Respecting and conserving the

environment

 By using the appliance in the hours between late

afternoon and early morning, you can help reduce

the workload placed on electrical companies.

 Always keep the oven door closed when using the

GRILL mode in order to attain the best results and

to save energy (approximately 10%).

 Regularly check the door seals and wipe clean to

ensure they are free of debris so that they stick

properly to the door and do not allow heat to

disperse.

10

GB

Switching the appliance off

Disconnect your appliance from the electricity

supply before carrying out any work on it.

Cleaning the appliance

 Never use steam cleaners or pressure cleaners on

the appliance.

 The stainless-steel or enamel-coated external

parts as well as the rubber seals may be cleaned

using a sponge that has been soaked in

lukewarm water and neutral soap. If these stains

are difficult to remove, use only specialised

products. After cleaning, rinse and dry

thoroughly. Do not use abrasive powders or

corrosive substances.

 Ideally, the inside of the oven should be cleaned

after each use, when it is still lukewarm. Use hot

water and detergent, rinse and dry with a soft

cloth. Do not use abrasive products.

 The accessories can be washed like everyday

crockery and may even be cleaned in the

dishwasher.

Cleaning the oven door

Clean the glass part of the oven door using a

sponge and a non-abrasive cleaning product, then

dry thoroughly with a soft cloth. Do not use rough

abrasive material or sharp metal scrapers as these

could scratch the surface and cause the glass to

crack.

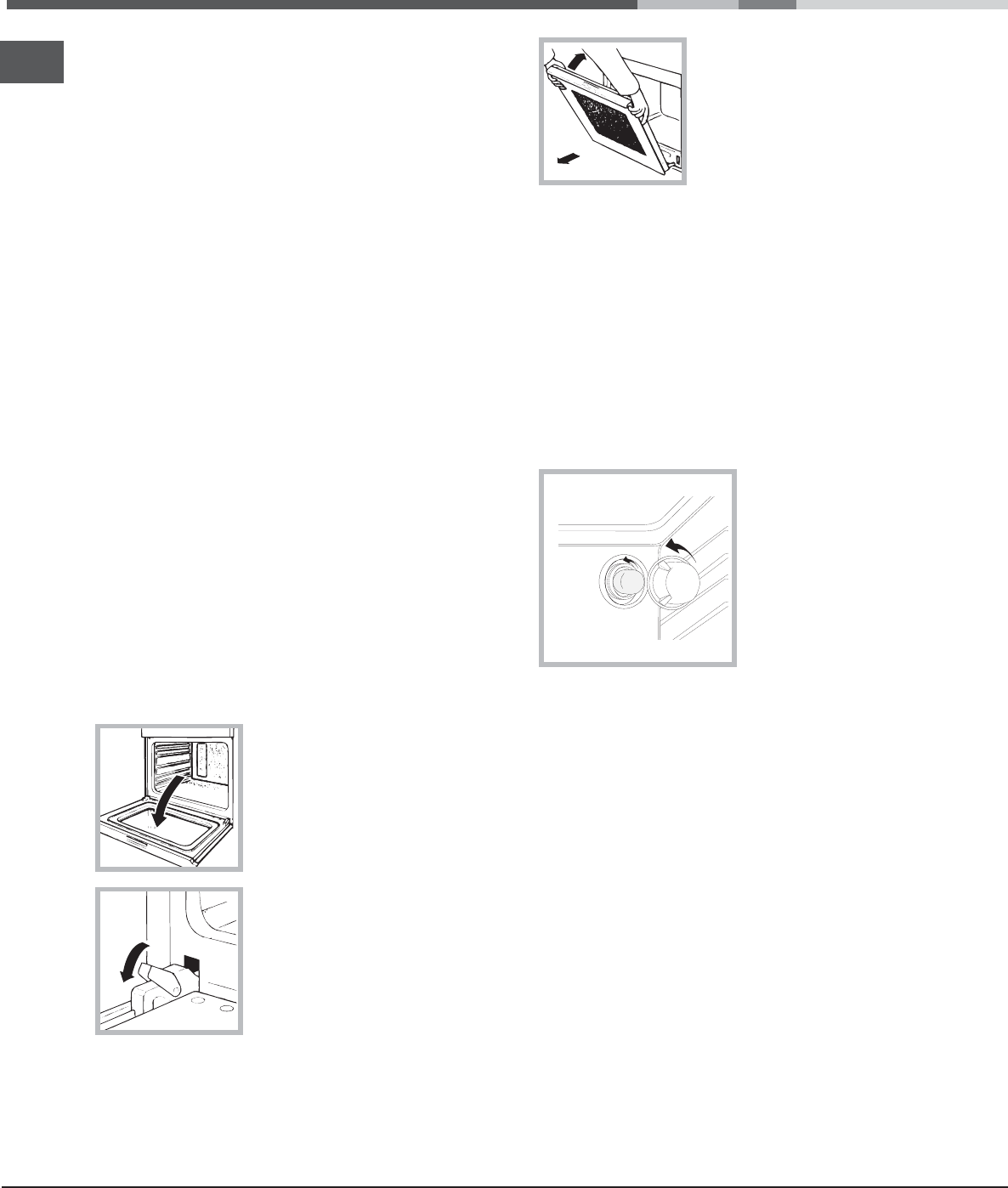

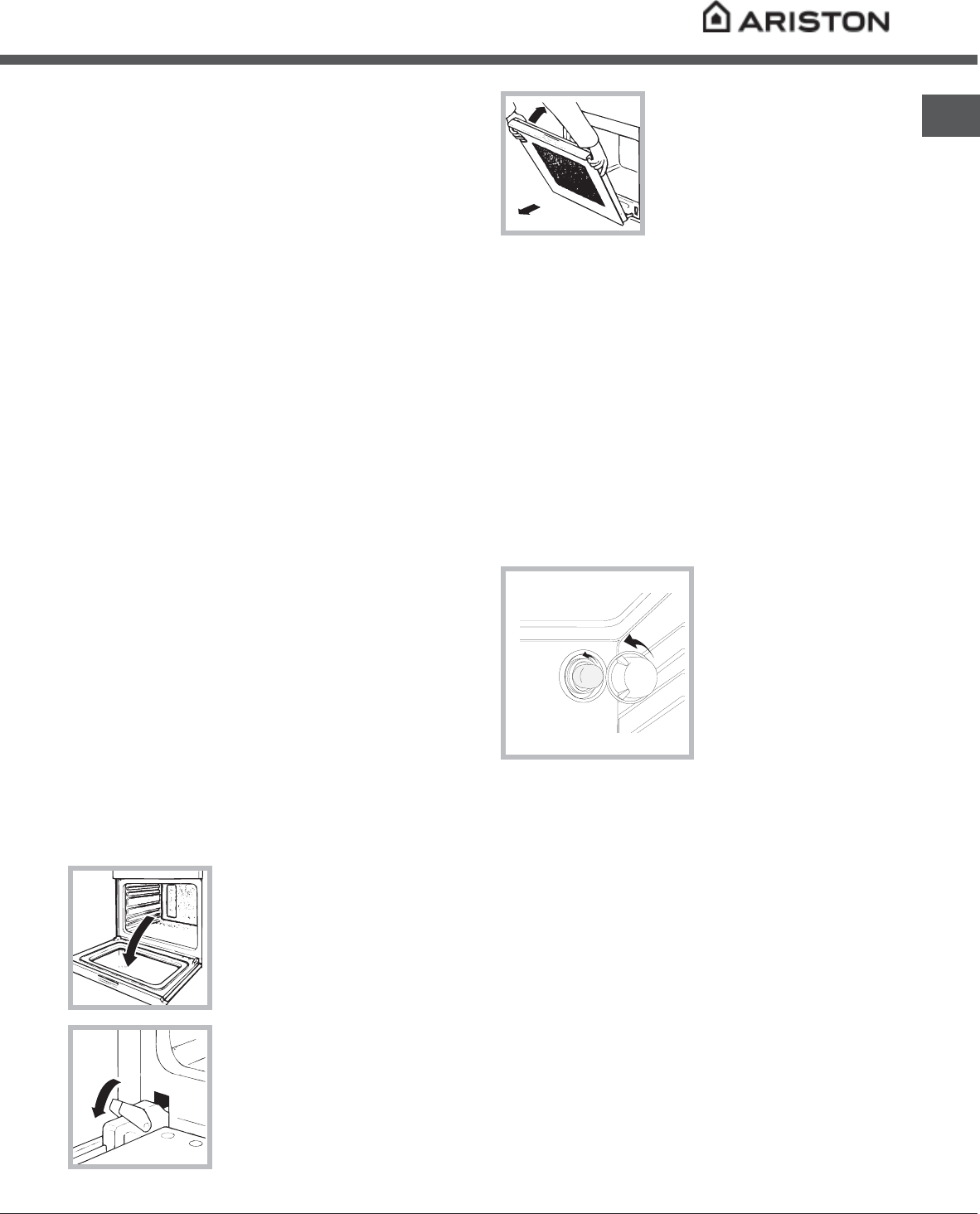

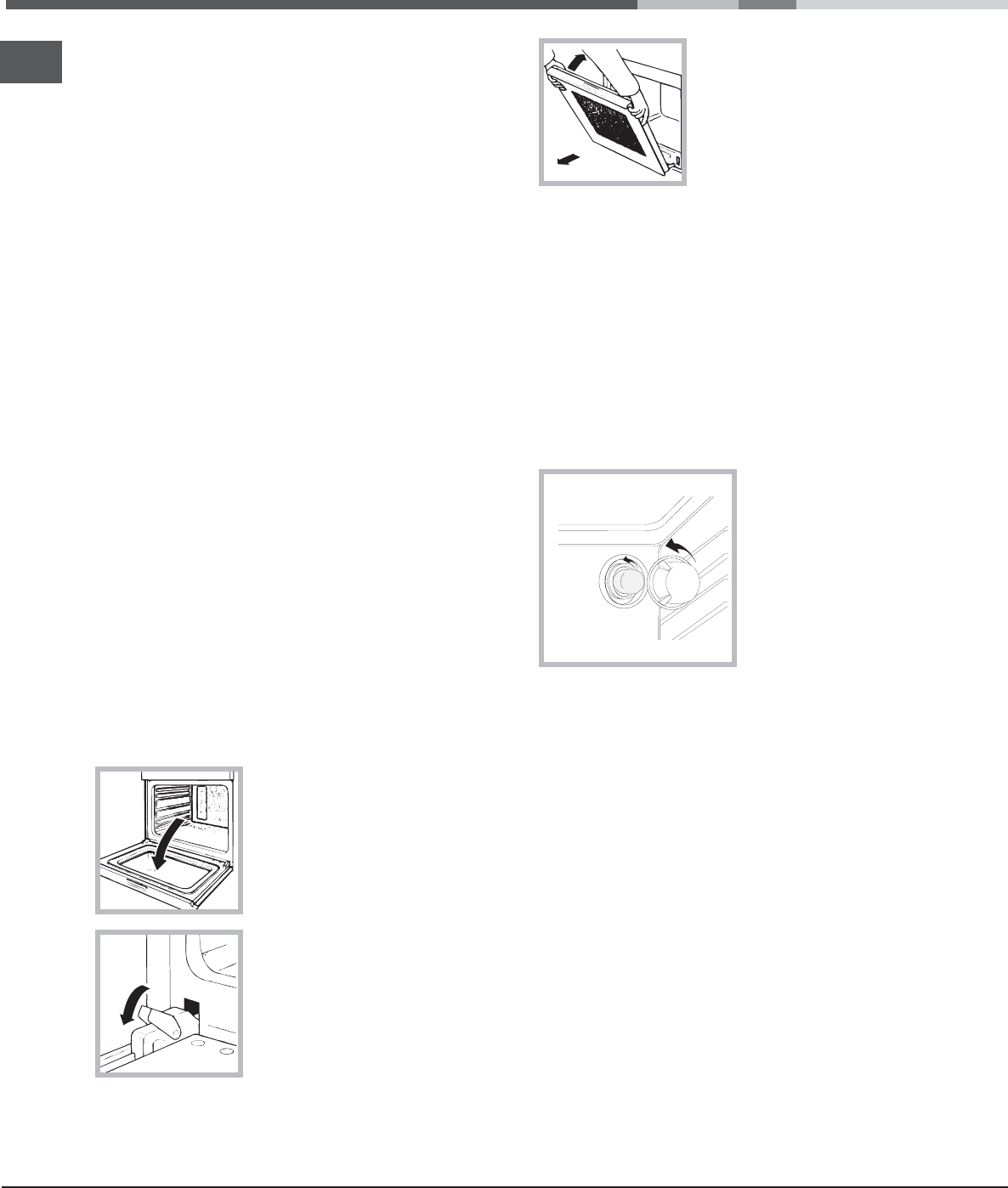

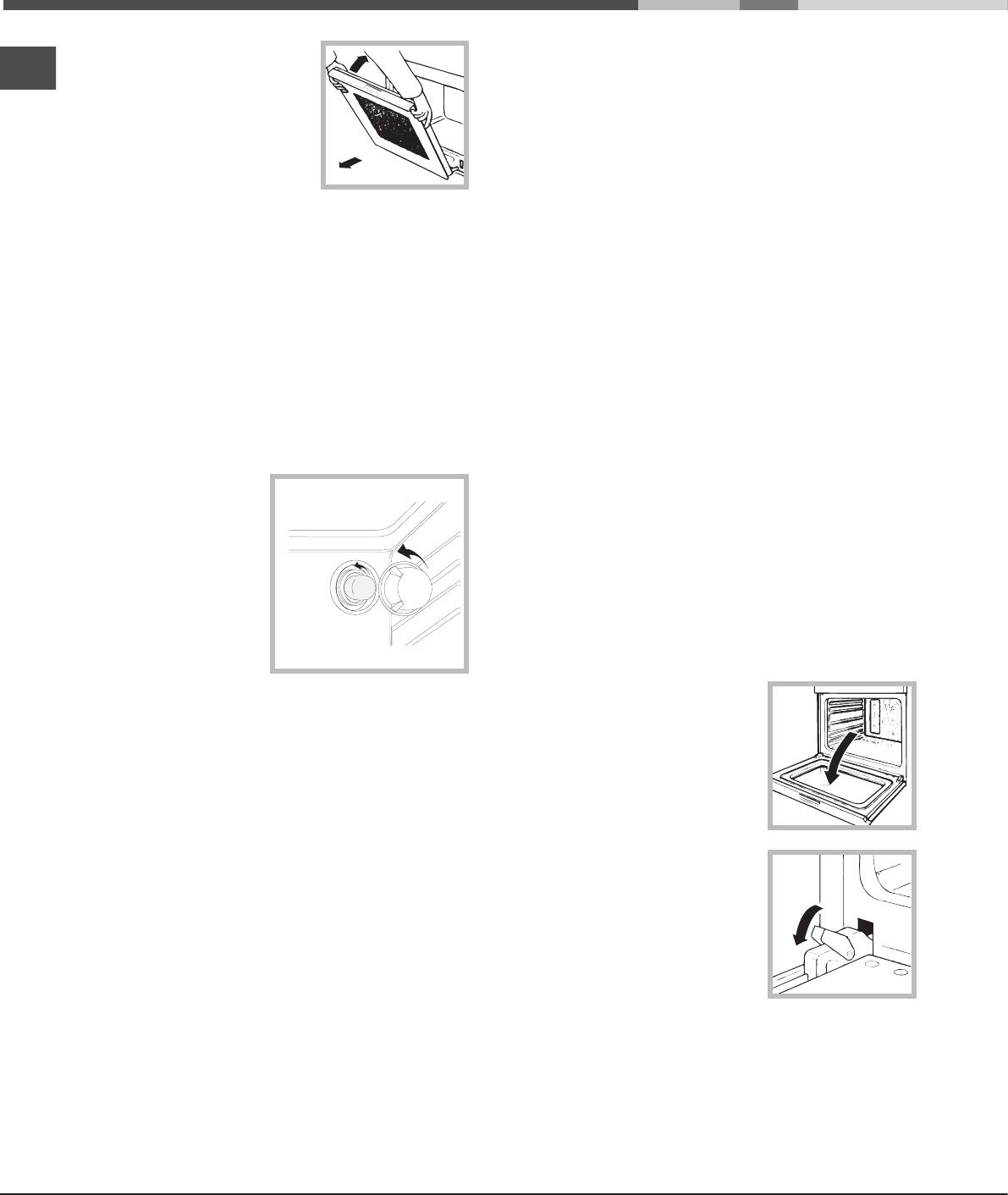

To clean the oven more thoroughly, you can remove

its door:

1. Open the oven door fully

(see diagram).

2. Lift up and turn the small

levers situated on the two

hinges.

(see diagram).

3. Grip the door on the two

external sides and close it

approximately half way. Pull

the door towards you,

extracting it from its hinges

(see diagram).

To replace the door, reverse this sequence.

Inspecting the seals

Check the door seals around the oven regularly. If

the seals are damaged, please contact your nearest

After-sales Service Centre (see Assistance). We

recommend that you do not use the oven until the

seals have been replaced.

Replacing the light bulb

To replace the oven

light bulb:

1. Remove the glass cover of the lamp-holder.

2. Remove the light bulb and replace it with a

similar one: Wattage 25 W, cap E 14.

3. Replace the glass cover (see diagram).

Assistance

 Never use the services of an unauthorised

technician.

Please have the following information handy:

 The type of problem encountered.

 The appliance model (Mod.).

 The serial number (S/N).

The latter two pieces of information can be found on

the data plate located on the appliance.

Maintenance and care

RU

ÄÓÕÎÂÎÉ ØÊÀÔ

Ñîäåðæàíèå

Ìîíòàæ, 12-15

Ðàñïîëîæåíèå

Ýëåêòðè÷åñêîå ïîäñîåäèíåíèå

Ïîäñîåäèíåíèå ê ãàçîïðîâîäó

Ïàñïîðòíàÿ òàáëè÷êà

Îïèñàíèå èçäåëèÿ, 16

Îáùèé âèä

Ïàíåëü óïðàâëåíèÿ

Âêëþ÷åíèå è ýêñïëóàòàöèÿ, 17-18

Ýêñïëóàòàöèÿ äóõîâîãî øêàôà

Òàéìåð

Õàðàêòåðèñòèêè ãîðåëîê è ôîðñóíîê

Ïðîãðàììû, 19

Ïðîãðàììû ïðèãîòîâëåíèÿ

Ïðàêòè÷åñêèå ñîâåòû ïî ïðèãîòîâëåíèþ

Òàáëèöà ïðèãîòîâëåíèÿ

Ïðåäîñòîðîæíîñòè è ðåêîìåíäàöèè, 20

Îáùèå òðåáîâàíèÿ ê áåçîïàñíîñòè

Óòèëèçàöèÿ

Ýêîíîìèÿ ýëåêòðîýíåðãèè è îõðàíà îêðóæàþùåé ñðåäû

Òåõíè÷åñêîå îáñëóæèâàíèå è óõîä, 21

Îòêëþ÷åíèå ýëåêòðîïèòàíèÿ

×èñòêà èçäåëèÿ

×èñòêà äâåðöû

Çàìåíà ëàìïî÷êè

Ñåðâèñíîå îáñëóæèâàíèå

Ðóêîâîäñòâî ïî

ýêñïëóàòàöèè

FZ G

FZ G IX

FB G

FB G IX

FR G

FR G IX

FR G0

FR G0 IX

English, 1

RS

Polski, 33

PL AR

Ðóññêèé,11

GB

Romanian,22

RO

12

RU

Ìîíòàæ

 Âàæíî ñîõðàíèòü äàííîå ðóêîâîäñòâî äëÿ åãî

ïîñëåäóþùèõ êîíñóëüòàöèé.  ñëó÷àå ïðîäàæè,

ïåðåäà÷è èçäåëèÿ èëè ïðè ïåðååçäå íà íîâîå

ìåñòî æèòåëüñòâà íåîáõîäèìî ïðîâåðèòü, ÷òîáû

ðóêîâîäñòâî îñòàâàëîñü âìåñòå ñ èçäåëèåì, äëÿ

òîãî ÷òîáû åãî íîâûé âëàäåëåö ìîã îçíàêîìèòüñÿ

ñ ïðàâèëàìè ýêñïëóàòàöèè è ñ ñîîòâåòñòâóþùèìè

ïðåäóïðåæäåíèÿìè.

 Âíèìàòåëüíî ïðî÷èòàéòå èíñòðóêöèè: â íèõ

ñîäåðæàòñÿ âàæíûå ñâåäåíèÿ îá óñòàíîâêå,

ýêñïëóàòàöèè è áåçîïàñíîñòè èçäåëèÿ.

Ðàñïîëîæåíèå

 Íå ðàçðåøàéòå äåòÿì èãðàòü ñ óïàêîâî÷íûìè

ìàòåðèàëàìè. Óïàêîâêà äîëæíà áûòü óíè÷òîæåíà â

ñîîòâåòñòâèè ñ ïðàâèëàìè ñáîðà ìóñîðà

(ñì. Ïðåäîñòîðîæíîñòè è ðåêîìåíäàöèè).

 Ìîíòàæ ïðîèçâîäèòñÿ â ñîîòâåòñòâèè ñ

íàñòîÿùèìè èíñòðóêöèÿìè ïðîôåññèîíàëüíî

êâàëèôèöèðîâàííûìè ñïåöèàëèñòàìè.

Íåïðàâèëüíàÿ óñòàíîâêà èçäåëèÿ ìîæåò ñòàòü

ïðè÷èíîé ïîâðåæäåíèÿ èìóùåñòâà è ïðè÷èíèòü

óùåðá ëþäÿì è äîìàøíèì æèâîòíûì.

 Äàííîå èçäåëèå ìîæåò áûòü óñòàíîâëåíî è

ýêñïëóàòèðîâàòüñÿ òîëüêî â ïîìåùåíèÿõ ñ

íåïðåðûâíîé âåíòèëÿöèåé ñîãëàñíî ïîëîæåíèÿì

Íàöèîíàëüíûõ Íîðìàòèâîâ è ïîñëåäóþùèì

äåéñòâóþùèì ïîïðàâêàì. Íåîáõîäèìî ñîáëþäàòü

ñëåäóþùèå òðåáîâàíèÿ:

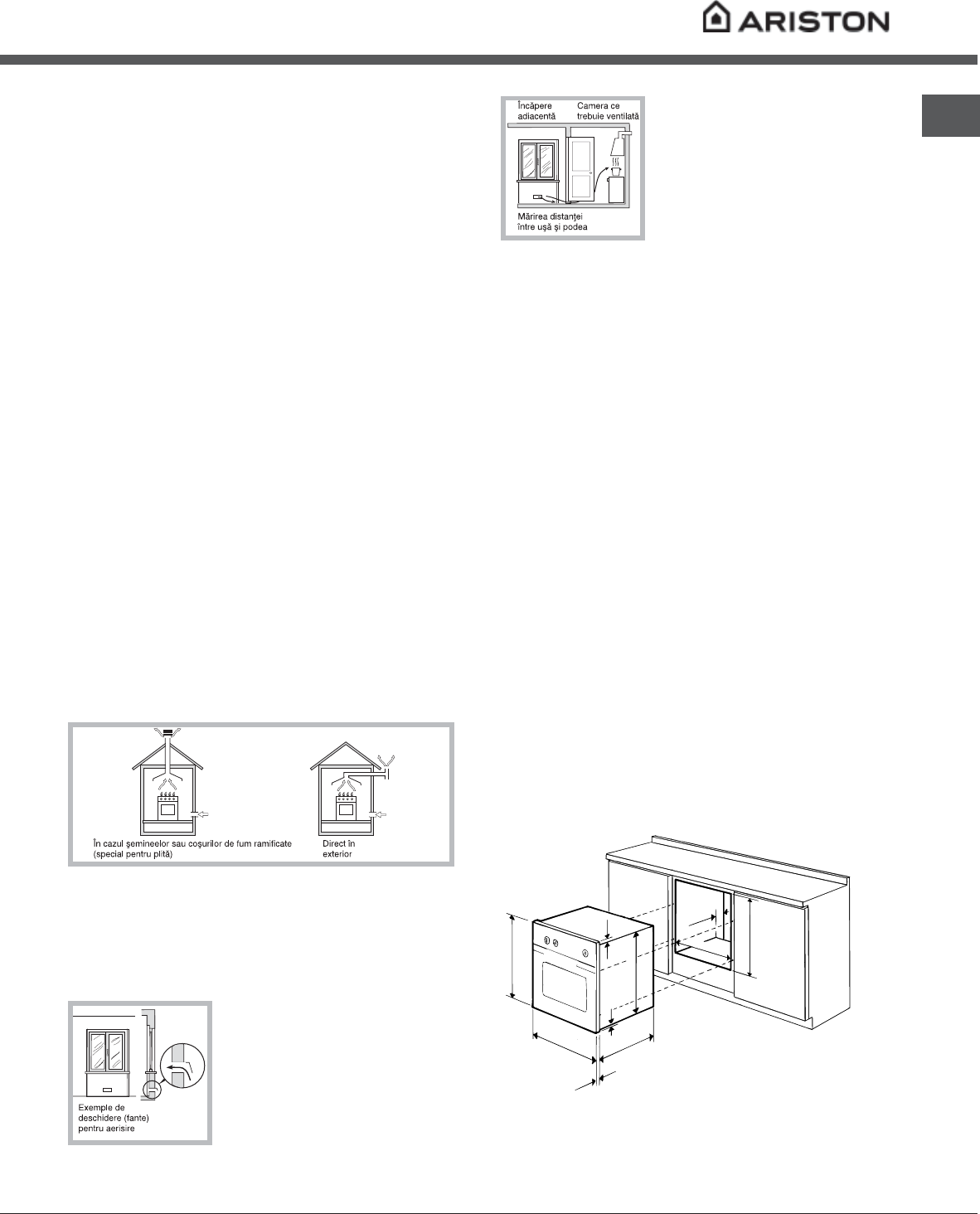

 Â ïîìåùåíèè äîëæåí èìåòüñÿ äûìîîòâîä

ïðîäóêòîâ ñãîðàíèÿ â àòìîñôåðó â âèäå

âûòÿæêè èëè ýëåêòðîâåíòèëÿòîðà, àâòîìàòè÷åñêè

çàïóñêàþùèõñÿ êàæäûé ðàç, êîãäà âêëþ÷àåòñÿ

èçäåëèå.

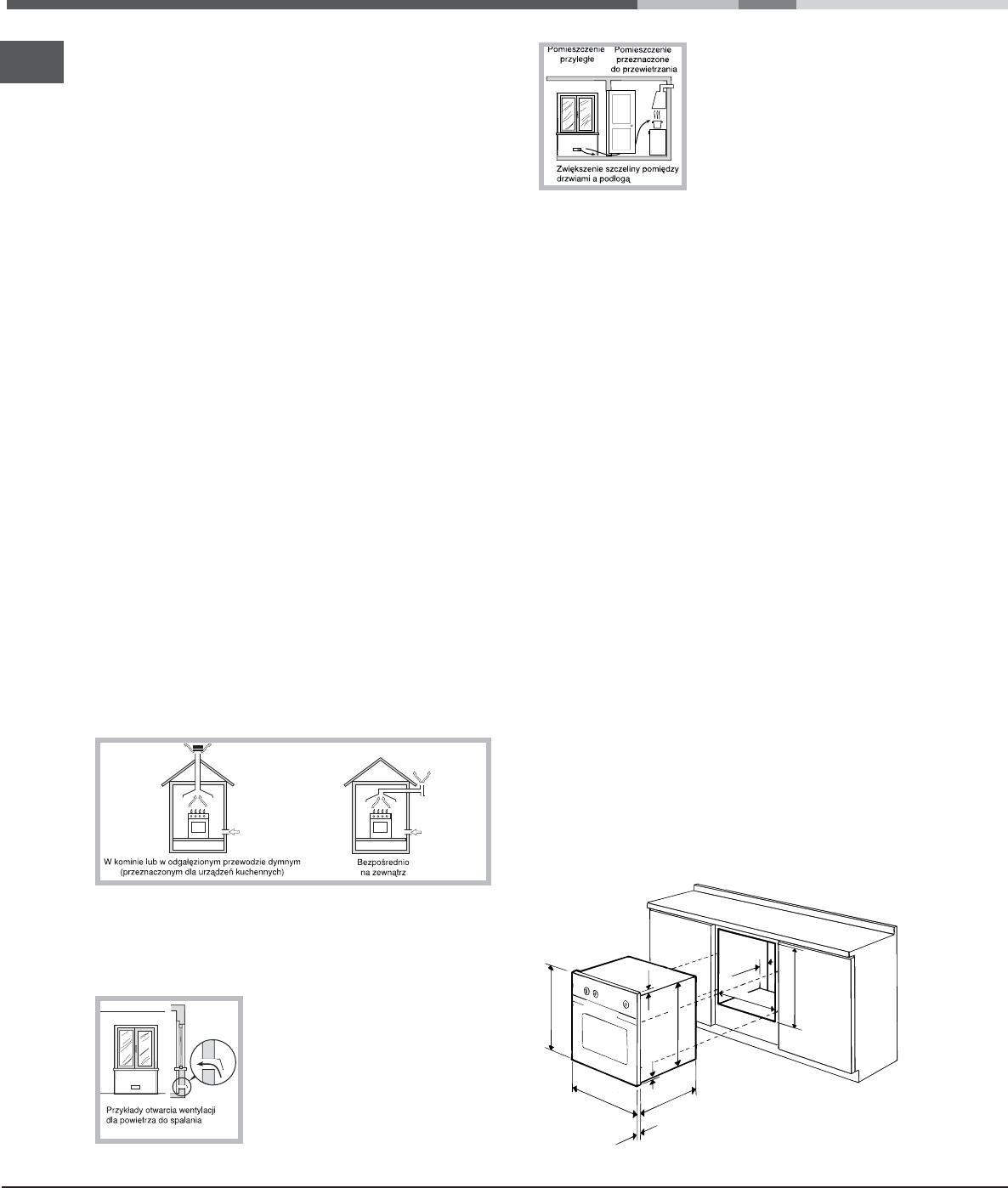

  ïîìåùåíèè äîëæåí áûòü îáåñïå÷åí ïðèòîê

âîçäóõà, íåîáõîäèìîãî äëÿ íîðìàëüíîãî

ãîðåíèÿ. Ðàñõîä âîçäóõà, íåîáõîäèìîãî äëÿ

ãîðåíèÿ, äîëæåí áûòü íå ìåíåå 2 ì3/÷àñ íà êÂò

óñòàíîâëåííîé ìîùíîñòè.

Ïðèòîê âîçäóõà ìîæåò

îáåñïå÷èâàòüñÿ

íåïîñðåäñòâåííî ñíàðóæè

çäàíèÿ ÷åðåç âîçäóõîâîä

ïîëåçíûì ñå÷åíèåì íå

ìåíåå 100 ñì2 è äèàìåòðîì,

èñêëþ÷àþùèì âîçìîæíîñòü

ñëó÷àéíîãî çàñîðåíèÿ.

Èëè æå âîçäóõîçàáîð ìîæåò

îñóùåñòâëÿòüñÿ èç ñìåæíûõ

ïîìåùåíèé, îñíàùåííûõ

âåíòèëÿöèîííûì îòâåðñòèåì,

ñîîáùàþùèìñÿ ñ óëèöåé,

êàê îïèñàíî âûøå, ïðè

óñëîâèè, ÷òî ýòî íå îáùèå

çîíû çäàíèÿ, ïîæàðîîïàñíûå

ïîìåùåíèÿ è íå ñïàëüíè.

 Ñæèæåííûé ãàç ïðîïàí-áóòàí òÿæåëåå âîçäóõà è

ñëåäîâàòåëüíî çàñòàèâàåòñÿ âíèçó. Ïî ýòîé

ïðè÷èíå ïîìåùåíèÿ, â êîòîðûõ óñòàíîâëåíû

áàëëîíû ñ ÑÍÃ (ñæèæåííûì íàòóðàëüíûì ãàçîì)

äîëæíû èìåòü âåíòèëÿöèîííûå îòâåðñòèÿ âíèçó,

ñîîáùàþùèåñÿ ñ óëèöåé, äëÿ óäàëåíèÿ

âîçìîæíûõ óòå÷åê ãàçà. Ïîýòîìó áàëëîíû ñ ÑÍÃ

äîëæíû áûòü îïîðîæíåíû èëè îñòàâàòüñÿ

÷àñòè÷íî çàïîëíåííûìè; îíè íå äîæíû

ðàçìåùàòüñÿ èëè õðàíèòüñÿ â ïîìåùåíèÿõ èëè

õðàíèëèùàõ, ðàñïîëîæåííûõ â ïîäçåìíûõ

ïîìåùåíèÿõ (ïîäâàëàõ, è ò.ä.). Ñëåäóåò

äåðæàòü â ïîìåùåíèè òîëüêî îäèí ðàáî÷èé

áàëëîí, ðàñïîëîæåííûé òàêèì îáðàçîì, ÷òîáû

îí íå ïîäâåðãàëñÿ ïðÿìîìó âîçäåéñòâèþ

èñòî÷íèêîâ òåïëà (ïå÷åé, êàìèíîâ è ò.ä.),

êîòîðûå ìîãóò ïðèâåñòè ê íàãðåâó áàëëîíà

ñâûøå 50°C.

Âñòðîåííûé ìîíòàæ

Äëÿ îáåñïå÷åíèÿ èñïðàâíîãî ôóíêöèîíèðîâàíèÿ

èçäåëèÿêóõîííûé ýëåìåíò äîëæåí èìåòü

ñîîòâåòñòâóþùèå õàðàêòåðèñòèêè:

 ïàíåëè êóõîííûõ ýëåìåíòîâ, ïðèëåãàþùèõ ê

äóõîâîìó øêàôó, äîëæíû áûòü âûïîëíåíû èç

òåðìîñòîéêîãî ìàòåðèàëà.

 êëåé êóõîííûõ ýëåìåíòîâ èç ôàíåðîâàííîãî

äåðåâà äîëæåí áûòü óñòîé÷èâûì ê òåìïåðàòóðå

100°C.

 äëÿ âñòðàèâàíèÿ äóõîâîãî øêàôà êàêïîä

êóõîííûì òîïîì (ñì. ñõåìó), òàê è â êîëîííó

íèøà êóõîííîãî ýëåìåíòà äîëæíà èìåòü

ñëåäóþùèå ðàçìåðû:

595 mm.

595 mm.

24 mm.

545 mm.

5 mm.

567 mm.

23 mm.

593 mm.

45 mm.

558 mm.

RU

13

560 mm.

45 mm.

NL

 Ïîñëå âñòðàèâàíèÿ èçäåëèÿ â êóõîííûé ýëåìåíò

äîëæíà áûòü èñêëþ÷åíà âîçìîæíîñòü êàñàíèÿ ê

ýëåêòðè÷åñêèìè ÷àñòÿìè. Ðàñõîä ýëåêòðîýíåðãèè,

óêàçàííûé íà ïàñïîðòíîé òàáëè÷êå èçäåëèÿ, áûë

çàìåðåí äëÿ äàííîãî òèïà ìîíòàæà.

Âåíòèëÿöèÿ

Äëÿ îáåñïå÷åíèÿ íàäëåæàùåé âåíòèëÿöèè

íåîáõîäèìî ñíÿòü çàäíþþ ïàíåëü íèøè êóõîííîãî

ýëåìåíòà. Ðåêîìåíäóåòñÿ óñòàíîâèòü äóõîâîé

øêàô íà äâà äåðåâÿííûõ áðóñêà èëè íà ñïëîøíîå

îñíîâàíèå ñ îòâåðñòèåì äèàìåòðîì íå ìåíåå 45 õ

560 ìì (ñì ÷åðòåæè).

Öåíòðîâêà è êðåïëåíèå

4 êðåïåæíûõ ýëåìåíòà ñ áîêîâ äóõîâîãî øêàôà

äîëæíû áûòü îòðåãóëèðîâàíû â ñîîòâåòñòâèè ñ 4

îòâåðñòèÿìè â ïåðèìåòðàëüíîé ðàìå â

çàâèñèìîñòè îò òîëùèíû áîêîâîé ïàíåëè

êóõîííîãî ýëåìåíòà:

òîëùèíà 20 ìì: ïîëíîñòüþ

óäàëèòå ñúåìíóþ ÷àñòü

êðåïåæíîãî ýëåìåíòà (ñì.

ñõåìó);

òîëùèíà 18 ìì: èñïîëüçóéòå

ïåðâûé ïàç, ñîãëàñíî óæå

ãîòîâîé êîíôèãóðàöèè

ïðîèçâîäèòåëÿ (ñì. ñõåìó);

òîëùèíà 16 ìì: èñïîëüçóéòå

âòîðîé ïàç (ñì. ñõåìó).

Äëÿ êðåïëåíèÿ èçäåëèÿ ê êóõîííîìó ýëåìåíòó:

îòêðîéòå äâåðöó äóõîâîãî øêàôà è çàâèíòèòå 4

øóðóïà äëÿ äåðåâÿííûõ ïàíåëåé â 4 îòâåðñòèÿ â

ïåðèìåòðàëüíîé ðàìå.

 Âñå çàùèòíûå ýëåìåíòû äîëæíû áûòü çàêðåïëåíû

òàêèì îáðàçîì, ÷òîáû èõ ìîæíî áûëî ñíÿòü òîëüêî

ïðè ïîìîùè ñïåöèàëüíîãî èíñòðóìåíòà.

Ýëåêòðè÷åñêîå ïîäñîåäèíåíèå

 Äóõîâûå øêàôû, óêîìïëåêòîâàííûå òðåõïîëþñíûì

êàáåëåì ýëåêòðîïèòàíèÿ, ðàñ÷èòàíû íà

ôóíêöèîíèðîâàíèå ñ ïåðåìåííûì òîêîì ñ

íàïðÿæåíèåì è ÷àñòîòîé ýëåêòðîïèòàíèÿ,

óêàçàííûìè íà ïàñïîðòíîé òàáëè÷êå ñ äàííûìè (ñì.

íèæå).

Ïîäñîåäèíåíèå êàáåëÿ ýëåêòðîïèòàíèÿ

1. Îòêðîéòå çàæèìíóþ

êîðîáêó, íàæàâ ïðè

ïîìîùè îòâåðòêè íà

âûñòóïû ñ áîêîâ

êðûøêè: ïîòÿíèòå è

îòêðîéòå êðûøêó

(ñì. ñõåìó).

2. Ïîðÿäîê

ïîäñîåäèíåíèÿ êàáåëÿ

ýëåêòðîïèòàíèÿ:

îòâèíòèòå âèíò

êàáåëüíîãî ñàëüíèêà è

òðè âèíòà êîíòàêòîâ L-N-

è çàòåì ïðèêðåïèòå

ïðîâîäà ïîä ãîëîâêàìè

âèíòîâ, ñîáëþäàÿ

öâåòîâóþ ìàðêèðîâêó

Ñèíèé (N) Êîðè÷íåâûé

(L) Æåëòî-çåëåíûé

(ñì. ñõåìó).

3. Çàêðåïèòå êàáåëü ýëåêòðîïèòàíèÿ â

ñïåöèàëüíîì êàáåëüíîì ñàëüíèêå.

4. Çàêðîéòå êðûøêó çàæèìíîé êîðîáêè.

Ïîäñîåäèíåíèå êàáåëÿ ýëåêòðîïèòàíèÿ ê ñåòè

ýëåêòðîïèòàíèÿ

Óñòàíîâèòå íà êàáåëü ýëåêòðîïèòàíèÿ

íîðìàëèçîâàííóþ øòåïñåëüíóþ âèëêó,

ðàñ÷èòàííóþ íà íàãðóçêó, óêàçàííóþ íà

ïàñïîðòíîé òàáëè÷êå (ñì. ñáîêó).

14

RU

NO

OK

 ñëó÷àå ïðÿìîãî ïîäêëþ÷åíèÿ ê ñåòè

ýëåêòðîïèòàíèÿ ìåæäó èçäåëèåì è ñåòüþ

íåîáõîäèìî óñòàíîâèòü ìíîãîïîëþñíûé

âûêëþ÷àòåëü ñ ìèíèìàëüíûì ðàññòîÿíèåì ìåæäó

êîíòàêòàìè 3 ìì, ðàñ÷èòàííûé íà äàííóþ íàãðóçêó

è ñîîòâåòñòâóþùèé äåéñòâóþùèì íîðìàòèâàì

(âûêëþ÷àòåëü íå äîëæåí ðàçìûêàòü ïðîâîä

çàçåìëåíèÿ). Êàáåëü ýëåêòðîïèòàíèÿ äîëæåí áûòü

ðàñïîëîæåí òàêèì îáðàçîì, ÷òîáû íè â îäíîé

òî÷êå åãî òåìïåðàòóðà íå ïðåâûøàëà òåìïåðàòóðó

ïîìåùåíèÿ áîëåå ÷åì íà 50°C.

 Ýëåêòðîìîíòåð íåñåò îòâåòñòâåííîñòü çà

ïðàâèëüíîå ïîäêëþ÷åíèå èçäåëèÿ ê ýëåêòðè÷åñêîé

ñåòè è çà ñîáëþäåíèå ïðàâèë áåçîïàñíîñòè.

Ïåðåä ïîäñîåäèíåíèåì êàáåëÿ ýëåêòðîïèòàíèÿ

ïðîâåðüòå ñëåäóþùåå:

 ñåòåâàÿ ðîçåòêà äîëæíà áûòü ñîåäèíåíà ñ

çàçåìëåíèåì è ñîîòâåòñòâîâàòü íîðìàòèâàì;

 ñåòåâàÿ ðîçåòêà äîëæíà áûòü ðàññ÷èòàíà íà

ìàêñèìàëüíóþ ïîòðåáëÿåìóþ ìîùíîñòü

èçäåëèÿ, óêàçàííóþ íà ïàñïîðòíîé òàáëè÷êå (ñì.

íèæå);

 íàïðÿæåíèå ñåòè ýëåêòðîïèòàíèÿ äîëæíî

íàõîäèòüñÿ â ïðåäåëàõ çíà÷åíèé, óêàçàííûõ íà

ïàñïîðòíîé òàáëè÷êå (ñì. íèæå);

 ñåòåâàÿ ðîçåòêà äîëæíà áûòü ñîâìåñòèìà ñî

øòåïñåëüíîé âèëêîé èçäåëèÿ. Â ïðîòèâíîì

ñëó÷àå çàìåíèòå ðîçåòêó èëè âèëêó; íå

èñïîëüçóéòå óäëèíèòåëè èëè òðîéíèêè.

 Èçäåëèå äîëæíî áûòü óñòàíîâëåíî òàêèì

îáðàçîì, ÷òîáû êàáåëü ýëåêòðîïèòàíèÿ è ñåòåâàÿ

ðîçåòêà áûëè ëåãêî äîñòóïíû.

 Êàáåëü ýëåêòðîïèòàíèÿ èçäåëèÿ íå äîëæåí áûòü

ñîãíóò èëè ñæàò.

 Ðåãóëÿðíî ïðîâåðÿéòå ñîñòîÿíèå êàáåëÿ

ýëåêòðîïèòàíèÿ è â ñëó÷àå íåîáõîäèìîñòè

ïîðó÷èòå åãî çàìåíó òîëüêî óïîëíîìî÷åííûì

òåõíèêàì (ñì. Òåõíè÷åñêîå îáñëóæèâàíèå).

 Ôèðìà ñíèìàåò ñ ñåáÿ âñÿêóþ

îòâåòñòâåííîñòü â ñëó÷àå íåñîáëþäåíèÿ

âûøåîïèñàííûõ ïðàâèë.

Ïîäñîåäèíåíèå ê ãàçîïðîâîäó

Ïîäñîåäèíåíèå èçäåëèÿ ê ãàçîïðîâîäó èëè ê

ãàçîâîìó áàëëîíó äîëæíî îñóùåñòâëÿòüñÿ â

ñîîòâåòñòâèè ñ äåéñòâóþùèìè íàöèîíàëüíûè

íîðìàòèâàìè è ñ èõ ïîñëåäóþùèìè ïîïðàâêàìè è

òîëüêî ïîñëå ïðîâåðêè ñîîòâåòñòâèÿ èçäåëèÿ òèïó

ãàçà, ê êîòîðîìó îí ïîäñîåäèíÿåòñÿ.  ñëó÷àå

íåñîîòâåòñòâèÿ âûïîëíèòü îïåðàöèè, îïèñàííûå â

ïàðàãðàôå Íàñòðîéêà íà ðàçëè÷íûå òèïû ãàçà.

 ñëó÷àå èñïîëüçîâàíèÿ ñæèæåííîãî ãàçà èç

áàëëîíà èñïîëüçîâàòü ðåãóëÿòîðû äàâëåíèÿ,

ñîîòâåòñòâóþùèå äåéñòâóþùèìíàöèîíàëüíûì

íîðìàòèâàì è èõ ïîñëåäóþùèì ïîïðàâêàì.

 Äëÿ íàäåæíîãî ôóíêöèîíèðîâàíèÿ,

ðàöèîíàëüíîãî èñïîëüçîâàíèÿ ýíåðãèè è áîëåå

äëèòåëüíîãî ñðîêà ñëóæáû ýëåêòðè÷åñêîãî

èçäåëèÿ ïðîâåðüòå, ÷òîáû äàâëåíèå ïîäà÷è ãàçà

ñîîòâåòñòâîâàëî çíà÷åíèÿì, óêàçàííûì â òàáëèöå

1 Õàðàêòåðèñòèêè ãàçîâûõ ãîðåëîê è ôîðñóíîê.

  ñëó÷àå óñòàíîâêè ãàçîâîé ïëèòû âìåñòå ñ

ãàçîâîé âñòðîåííîé äóõîâêîé êàòåãîðè÷åñêè

çàïðåùàåòñÿ ñîåäèíÿòü ýòè äâà óñòðîéñòâà èëè

èñïîëüçîâàòü åäèíûé ãàçîâûé îòñå÷íîé êðàí. Ýòè

óñòðîéñòâà äîëæíû áûòü íåçàâèñèìûìè äðóã îò

äðóãà, ïîäñîåäèíÿòüñÿ ïî îòäåëüíîñòè, è êàæäîå

èç íèõ äîëæíî èìåòü îòäåëüíûé îòñå÷íîé ãàçîâûé

êðàí (ñì. ñõåìû).

Ïîäñîåäèíåíèå ïðè ïîìîùè æåñòêîé òðóáû

(ìåäíîé èëè ñòàëüíîé)

 Ïîäñîåäèíåíèå ê ãàçîïðîâîäó íå äîëæíî

îêàçûâàòü êàêèõ-ëèáî íàãðóçîê íà èçäåëèå.

Íà ïàòðóáêå ïîäà÷è ãàçà â èçäåëèÿ èìååòñÿ

âðàùàþùååñÿ êîëåíî L ñ óïëîòíèòåëüíîé

ïðîêëàäêîé. Ïðè íåîáõîäèìîñòè ïîâåðíóòü êîëåíî

îáÿçàòåëüíî çàìåíèòå óïëîòíèòåëüíóþ ïðîêëàäêó

(ïðèëàãàþùåòñÿ ê èçäåëèþ). Ïàòðóáîê ïîäà÷è ãàçà

â èçäåëèå èìååò öèëèíäðè÷åñêóþ íàðóæíóþ

ðåçüáó 1/2 ãàç.

Ïîäñîåäèíåíèå ïðè ïîìîùè ãèáêîãî øëàíãà èç

íåðæàâåþùåé ñòàëè ñî ñïëîøíûìè ñòåíêàìè

ñ ðåçüáîâûìè ñîåäèíåíèÿìè.

Ïàòðóáîê ïîäà÷è ãàçà â èçäåëèå èìååò

öèëèíäðè÷åñêóþ íàðóæíóþ ðåçüáó 1/2 ãàç.

Ïîäñîåäèíåíèå òàêèõ øëàíãîâ äîëæíî

ïðîèçâîäèòüñÿ òàêèì îáðàçîì, ÷òîáû èõ äëèíà ïðè

ìàêñèìàëüíîì ðàñòÿæåíèè íå ïðåâûøàëà 2000

ìì. Ïî çàâåðøåíèè ïîäñîåäèíåíèÿ ïðîâåðüòå,

÷òîáû ìåòàëëè÷åñêèé ãèáêèé øëàíã íå êàñàëñÿ

ïîäâèæíûõ ÷àñòåé èëè íå áûë ñæàò.

 Èñïîëüçóéòå òîëüêî øëàíãè è ìåòàëëè÷åñêèå

àëþìèíèåâûå èëè ðåçèíîâûå óïëîòíèòåëüíûå

ïðîêëàäêè, ñîîòâåòñòâóþùèå äåéñòâóþùèì

íàöèîíàëüíûì íîðìàòèâàì.

RU

15

V

Ïðîâåðêà óïëîòíåíèÿ

 Ïî çàâåðøåíèè ïîäñîåäèíåíèÿ ïðîâåðüòå

ïðî÷íîñòü óïëîòíåíèÿ âñåõ ïàòðóáêîâ ïðè ïîìîùè

ìûëüíîãî ðàñòâîðà, íî íèêîãäà íå ïëàìåíåì.

Íàñòðîéêà íà ðàçëè÷íûå òèïû ãàçà

Äëÿ íàñòðîéêè äóõîâîãî øêàôà íà òèï ãàçà,

îòëè÷àþùèéñÿ îò ãàçà, íà êîòîðûé îíà ðàñ÷èòàíà

(óêàçàí íà ýòèêåòêå), íåîáõîäèìî âûïîëíèòü

ñëåäóþùèå îïåðàöèè:

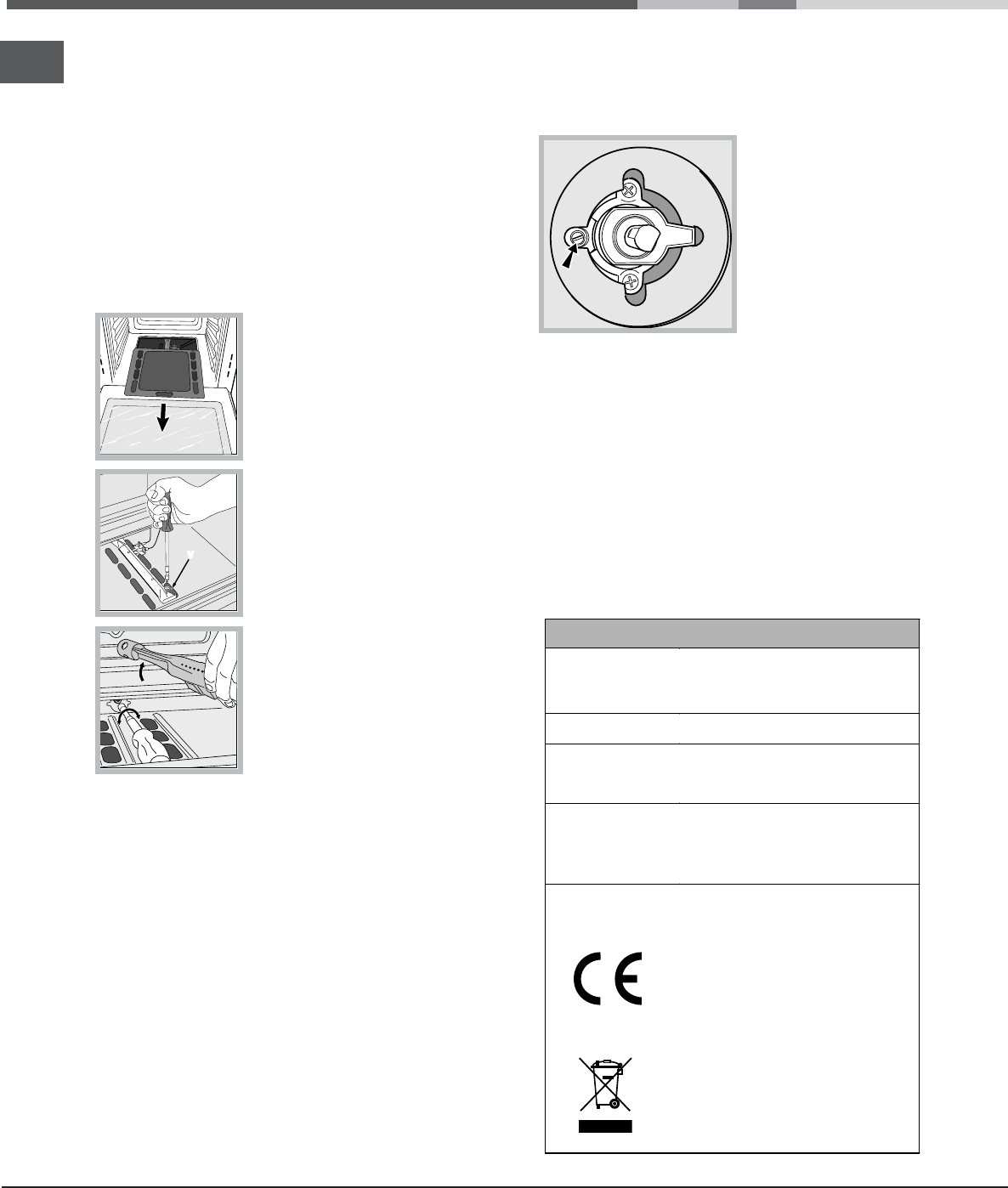

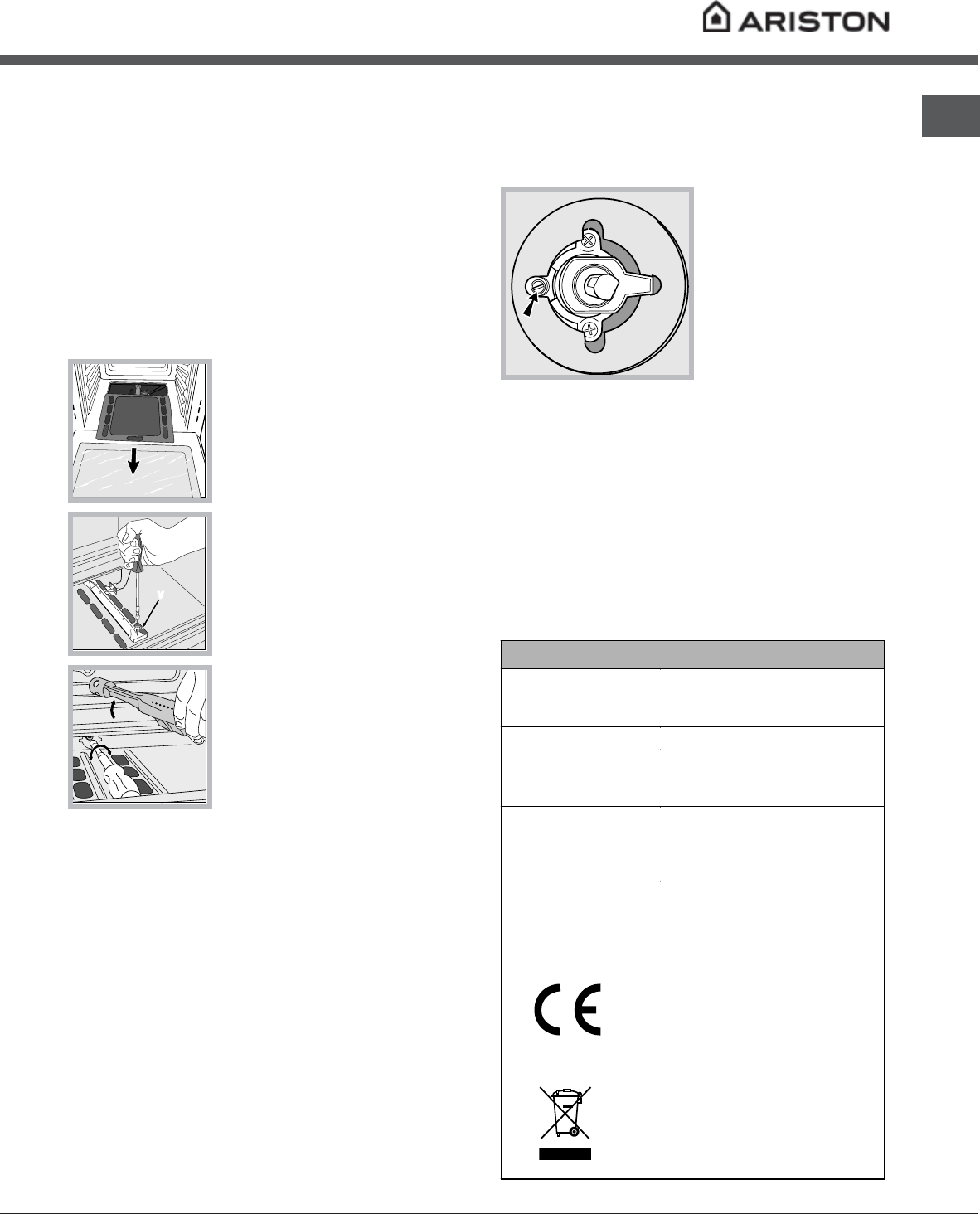

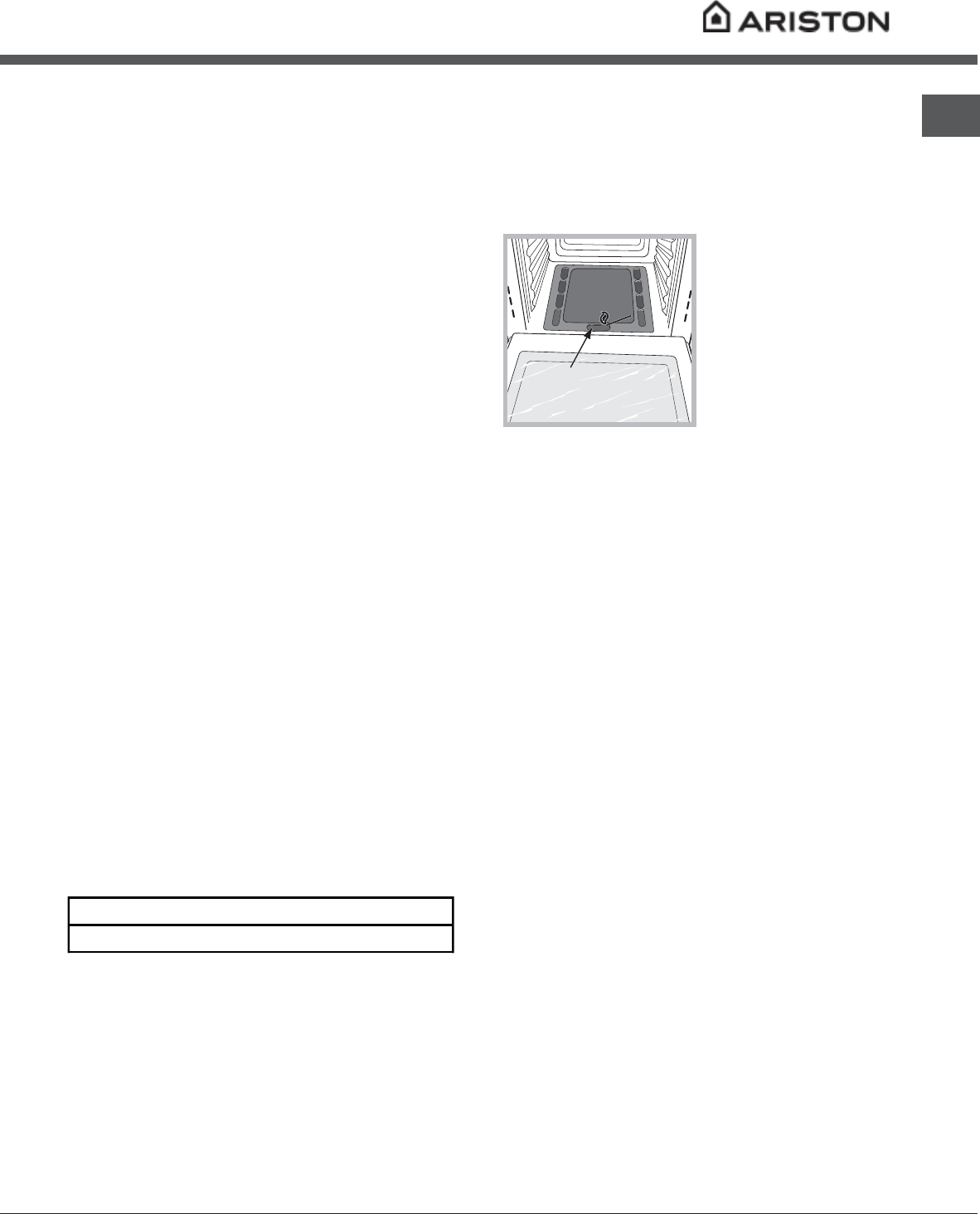

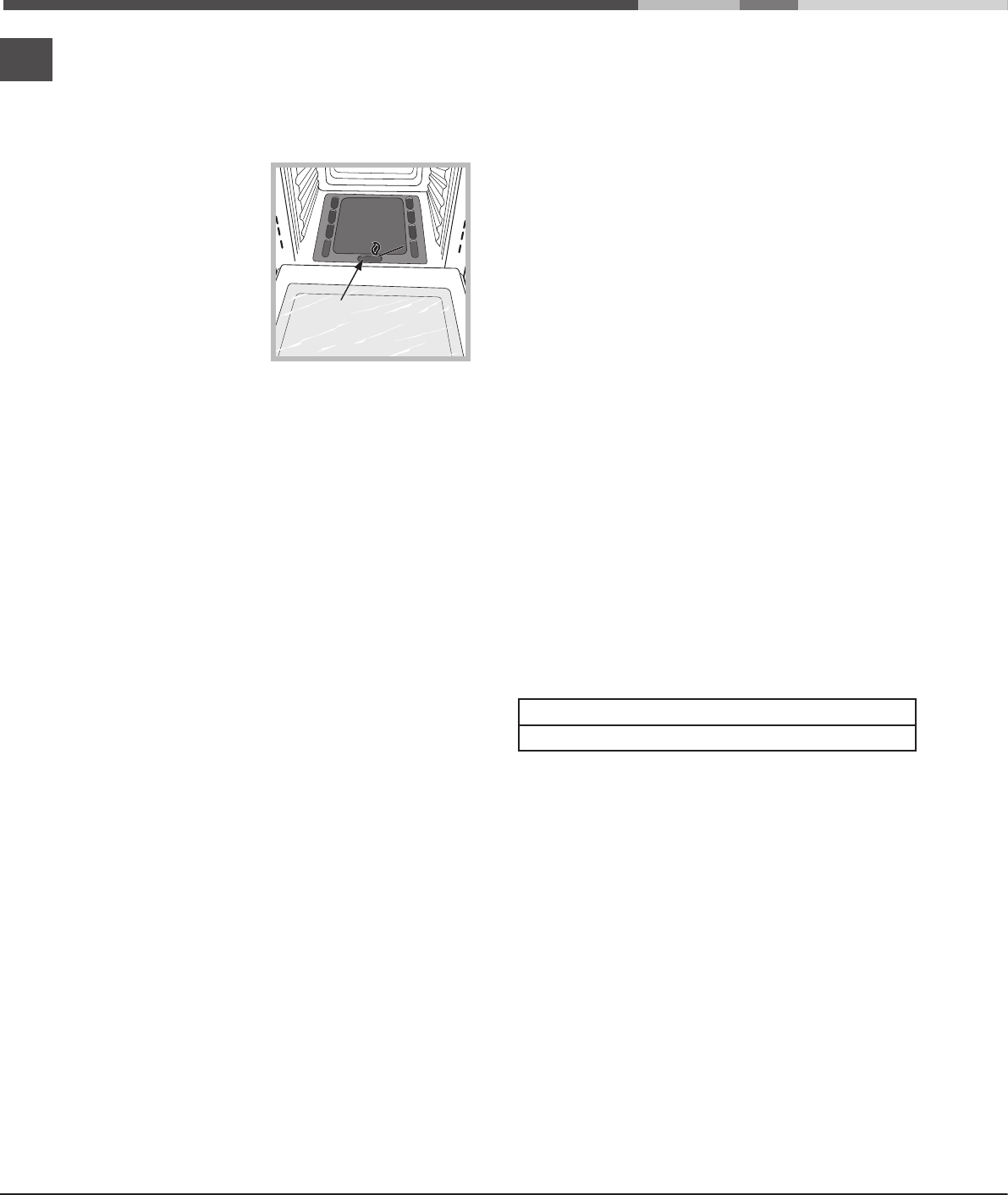

 Ïîðÿäîê çàìåíû ôîðñóíêè ãàçîâîé ãîðåëêè

äóõîâîãî øêàôà:

1. ïîëíîñòüþ îòêðîéòå äâåðöó äóõîâêè

2. âûíüòå ñúåìíîå äíèùå

äóõîâêè

3. îòâèíòèòå êðåïåæíûå

âèíòû ãîðåëêè

4. âûíüòå ãîðåëêó èç

äóõîâêè, ñíÿâ V-îáðàçíûé

âèíò;

5. îòâèíòèòå ôîðñóíêó

ãîðåëêè äóõîâêè ïðè ïîìîùè

ñïåöèàëüíîãî ïîëîãî êëþ÷à

äëÿ ôîðñóíîê, èëè, ÷òî

ïðåäïî÷òèòåëüíåå, ïîëûì

êëþ÷îì 7 ìì è çàìåíèòå åå

íà ôîðñóíêó, ïðèãîäíóþ äëÿ

íîâîãî òèïà ãàçà (ñìîòðåòå

òàáëèöó 1).

6. Âîññòàíîâèòå íà ìåñòî âñå êîìïëåêòóþùèå,

âûïîëíÿÿ îïèñàííûå âûøå îïåðàöèè â

îáðàòíîì ïîðÿäêå.

 Íåîáõîäèìî îáðàùàòü îñîáîå âíèìàíèå íà

ïðîâîäà ñâå÷åé è íà òðóáêè òåðìîïàð.

 Ðåãóëÿöèÿ ïåðâè÷íîãî âîçäóõà ãîðåëêè äóõîâêè

Ãîðåëêà ñêîíñòðóèðîâàíà òàêèì îáðàçîì, ÷òî íå

íóæäàåòñÿ â êàêîé-ëèáî ðåãóëÿöèè ïåðâè÷íîãî

âîçäóõà.

 Ðåãóëÿöèÿ ìèíèìàëüíîãî ïëàìåíè ãîðåëêè

äóõîâêè

1. ïîâåðíèòå ðåãóëÿòîð â ïîëîæåíèå Min, ïîñëå

òîãî êàê îí íàõîäèëñÿ â ïîëîæåíèè Max

ïðèìåðíî â òå÷åíèè 10 ìèíóò

2. ñíèìèòå ðóêîÿòêó

3. ñíèìèòå äèñê, ïðèêðåïëåííûé ê ïåðåäíåé

ïàíåëè

4. ïîâåðíèòå âèíò ðåãóëÿöèè, ðàñïîëîæåííûé

ñíàðóæè ñòåðæíÿ òåðìîñòàòà, âïëîòü äî

ïîëó÷åíèÿ ñòàáèëüíîãî ìàëîãî ïëàìåíè (ïëàìÿ

âèäíî ÷åðåç îòâåðñòèÿ â äíèùå äóõîâêè);

5. çàòåì ïðîâåðèòü,

÷òîáû ãîðåëêà íå

ãàñëà ïðè ðåçêîì

âðàùåíèè ðóêîÿòêè-

ðåãóëÿòîðà èç

ïîëîæåíèÿ Max â

ïîëîæåíèå Min èëè

ïðè ðåçêîì

îòêðûâàíèè èëè

çàêðûâàíèè äâåðöû

äóõîâêè.

  ñëó÷àå èñïîëüçîâàíèÿ ñæèæåííîãî ãàçà âèíò

ðåãóëÿöèè äîëæåí áûòü çàâèí÷åí äî óïîðà.

 Ïî çàâåðøåíèè îïåðàöèè çàìåíèòå ñòàðóþ

ýòèêåòêó ñî ñòàðûìè íàñòðîéêàìè íà íîâóþ,

ñîîòâåòñòâóþùóþ íîâîìó òèïó èñïîëüçóåìîãî

ãàçà. Ýòèêåòêó ìîæíî çàêàçàòü â íàøèõ Öåíòðàõ

Òåõíè÷åñêîãî Îáñëóæèâàíèÿ.

 Åñëè äàâëåíèå èñïîëüçóåìîãî ãàçà îòëè÷àåòñÿ îò

ïðåäóñìîòðåííîãî äàâëåíèÿ (èëè âàðüèðóåò),

íåîáõîäèìî óñòàíîâèòü íà ïèòàþùåì ãàçîïðîâîäå

ñîîòâåòñòâóþùèé ðåãóëÿòîð äàâëåíèÿ (ñîãëàñíî

äåéñòâóþùèì íàöèîíàëüíûì íîðìàòèâàì).

ÏÀÑÏÎÐÒÍÀß ÒÀÁËÈ×ÊÀ

Ãàáàðèòíûå

ðàçìåðû:

øèðèíà 43,5 ñì

âûñîòà 31 ñì

ãëóáèíà 43,5 ñì

Îáúåì ë 58

Ýëåêòðîïèòàíèå

íàïðÿæåíèå 220 Â/ 230 Â

~

50/60 Ãö, ìàêñ. ïîãëîùàåìàÿ

ìîùíîñòü 2250 Âò

Õàðàêòåðèñòèêè

ãàçà

êàòåãîðèÿ: III1a2H3+

òåïëîâàÿ ìîùíîñòü:

2,60 (189 ã/÷àñ - G30)

2,60 (ã/÷àñ - G31)

Äàííîå èçäåëèå

ñîîòâåòñòâóåò ñëåäóþùèì

Äèðåêòèâàì Åâðîïåéñêîãî

Ñîîáùåñòâà: 73/23/CEE îò

19/02/73 (Íèçêîå

íàïðÿæåíèå) ñ

ïîñëåäóþùèìè èçìåíåíèÿìè

– 89/336/ÑÅÅ îò 03/05/89

(Ýëåêòðîìàãíèòíàÿ

ñîâìåñòèìîñòü) ñ

ïîñëåäóþùèìè èçìåíåíèÿìè

– 93/68/ÑÅÅ îò 22/07/93 ñ

ïîñëåäóþùèìè

èçìåíåíèÿìè. 90/336/CEE îò

29/06/90 (Ãàç) ñ

ïîñëåäóþùèìè èçìåíåíèÿìè

2002/96/CE

16

RU

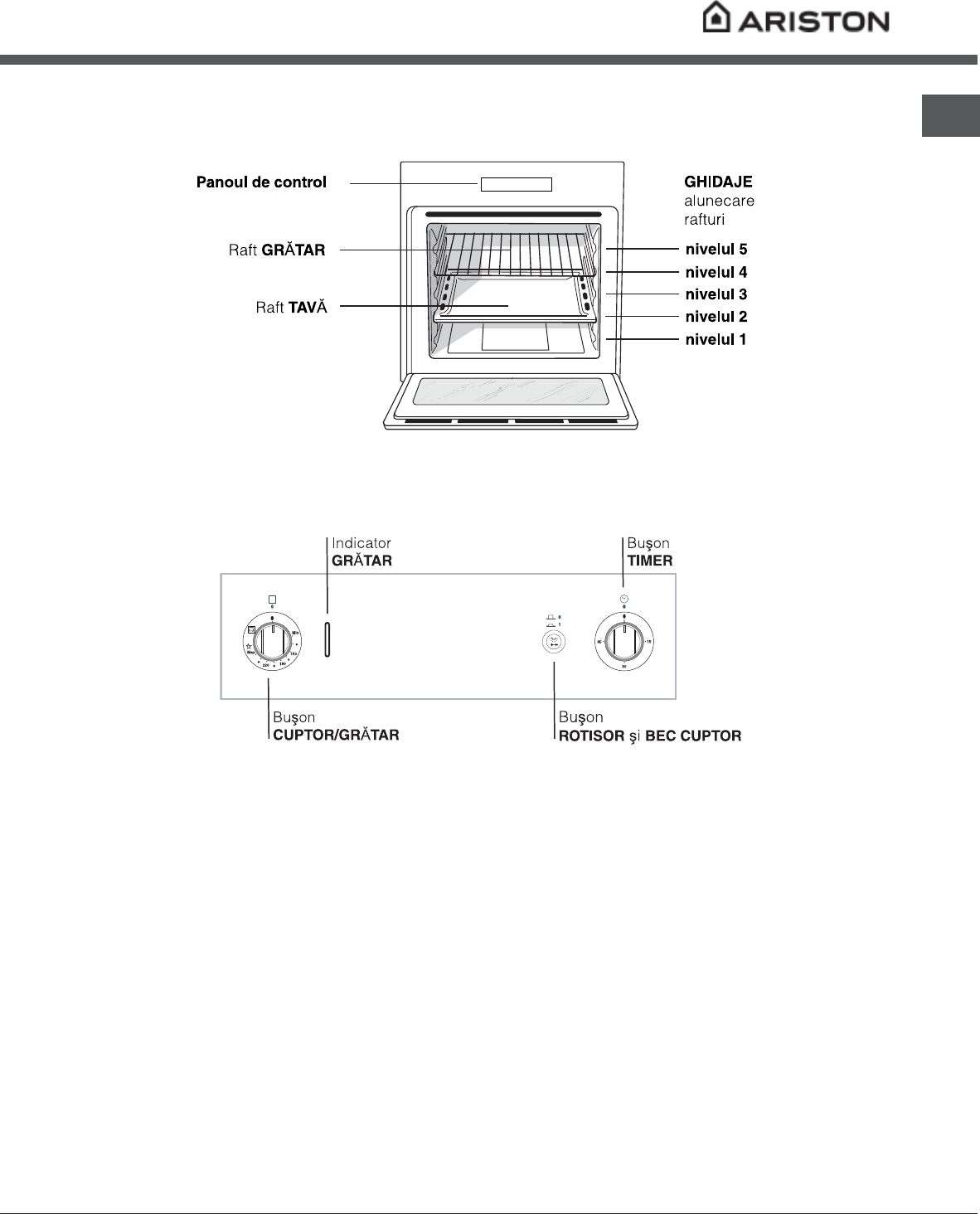

Îïèñàíèå èçäåëèÿ

Îáùèé âèä

Ïàíåëü óïðàâëåíèÿ

RU

17

F

Âêëþ÷åíèå è

ýêñïëóàòàöèÿ

 Ïðè ïåðâîì âêëþ÷åíèè äóõîâîãî øêàôà

ðåêîìåíäóåì ïðîêàëèòü åãî ïðèìåðíî â òå÷åíèå

÷àñà ïðè ìàêñèìàëüíîé òåìïåðàòóðå ñ çàêðûòîé

äâåðöåé. Çàòåì âûêëþ÷èòå äóõîâîé øêàô,

îòêðîéòå äâåðöó è ïðîâåòðèòå ïîìåùåíèå. Çàïàõ,

êîòîðûé âû ìîæåòå ïî÷óâñòâîâàòü, âûçâàí

èñïàðåíèåì âåùåñòâ, èñïîëüçîâàííûõ äëÿ

ïðåäîõðàíåíèÿ äóõîâîãî øêàôà.

.

Ýêñïëóàòàöèÿ äóõîâîãî øêàôà

Ïðè ïîìîùè ðóêîÿòêè äóõîâîãî øêàôà âû ìîæåòå

âûáðàòü ðàçëè÷íûå ðåæèìû è óñòàíîâèòü

òåìïåðàòóðó, óêàçàííóþ íà ñàìîé ðóêîÿòêå (îò

140°C äî 240°C), íàèáîëåå ïîäõîäÿùóþ äëÿ

ïðèãîòîâëåíèÿ áëþä. Ýëåêòðîííîå óñòðîéñòâî

çàæèãàíèÿ âñòðîåíî âíóòðè ðóêîÿòêè. Äëÿ

çàæèãàíèÿ ãîðåëêè äóõîâêè íàæìèòå äî óïîðà è

ïîâåðíèòå ïðîòèâ ÷àñîâîé ñòðåëêè ðóêîÿòêó

ÄÓÕÎÂÊÈ â ïîëîæåíèå Max  (ïðè çàêðûòîé

äâåðöå äóõîâêè). Òàê êàê äóõîâêà îñíàùåíà

çàùèòíûì óñòðîéñòâîì, ïîñëå çàæèãàíèÿ ãîðåëêè

íåîáõîäèìî äåðæàòü ðóêîÿòêó ÄÓÕÎÂÊÈ íàæàòîé

ïðèìåðíî â òå÷åíèå 6 ñåêóíä äëÿ ïðèòîêà ãàçà

âïëîòü äî íàãðåâàíèÿ çàùèòíîé òåðìîïàðû.

 Óñòðîéñòâî ýëåêòðîííîãî çàæèãàíèÿ ãîðåëêè íå

äîëæíî îñòàâàòüñÿ íàæàòûì â òå÷åíèå áîëåå 15

ñåêóíä. Åñëè ïî èñòå÷åíèè 15 ñåêóíä ãîðåëêà íå

çàæãëàñü, îòïóñòèòå ðóêîÿòêó ÄÓÕÎÂÊÈ, îòêðîéòå

äâåðöó äóõîâêè è ïîäîæäèòå ïðèìåðíî 1 ìèíóòó

ïåðåä ïîâòîðíîé ïîïûòêîé çàæå÷ü ãîðåëêó.

Âûáîð òåìïåðàòóðû ïðèãîòîâëåíèÿ

îñóùåñòâëÿåòñÿ ñîâìåùåíèåì íóæíîãî çíà÷åíèÿ

ñ îòìåòêîé íà ïàíåëè óïðàâëåíèÿ. Íèæå

ïðèâîäèòñÿ ïîëíûé òåìïåðàòóðíûé äèàïàçîí

äóõîâêè.

Min 150 180 220 Max

" "# $  ! "

Äóõîâêà àâòîìàòè÷åñêè íàãðåâàåòñÿ äî çàäàííîé

òåìïåðàòóðû, êîòîðàÿ ïîääåðæèâàåòñÿ

íåèçìåííîé ïðè ïîìîùè êîíòðîëüíîãî óñòðîéñòâà

(òåðìîñòàòà), óïðàâëÿåìîãî ðóêîÿòêîé.

Çàæèãàíèå äóõîâêè âðó÷íóþ

 ñëó÷àå âðåìåííîãî îòêëþ÷åíèÿ ýëåêòðîýíåðãèè

ìîæíî âêëþ÷èòü ãîðåëêó äóõîâêè âðó÷íóþ

ñëåäóþùèì îáðàçîì:

1. îòêðîéòå äâåðöó äóõîâêè

2. ïîäíåñèòå ñïè÷êó

èëè êóõîííóþ

çàæèãàëêó, êàê

ïîêàçàíî íà ðèñóíêå,

íàæìèòå äî óïîðà è

ïîâåðíèòå ïðîòèâ

÷àñîâîé ñòðåëêè

ðóêîÿòêó ÄÓÕÎÂÊÈ

âïëîòü äî ïîëîæåíèÿ

Max.

Òàê êàê äóõîâêà îñíàùåíà çàùèòíûì óñòðîéñòâîì,

ïîñëå çàæèãàíèÿ ãîðåëêè íåîáõîäèìî äåðæàòü

ðóêîÿòêó ÄÓÕÎÂÊÈ íàæàòîé ïðèìåðíî â òå÷åíèå 6

ñåêóíä äëÿ ïðèòîêà ãàçà âïëîòü äî íàãðåâàíèÿ

çàùèòíîé òåðìîïàðû.

3. Ïîñëå çàæèãàíèÿ ãîðåëêè çàêðîéòå äâåðöó

äóõîâêè.

  ñëó÷àå âíåçàïíîãî ãàøåíèÿ ïëàìåíè ãîðåëêè

ïåðåêðîéòå ðóêîÿòêó ÄÓÕÎÂÊÈ, îòêðîéòå äâåðöó

äóõîâêè è ïîäîæäèòå ïðèìåðíî 1 ìèíóòó äî

ïîâòîðíîé ïîïûòêè çàæå÷ü ãîðåëêó.

Ðóêîÿòêà-ðåãóëÿòîð ÃÐÈËß

Âàøà äóõîâêà îñíàùåíà ýëåêòðè÷åñêèì ãðèëåì.

Çíà÷èòåëüíàÿ òåìïåðàòóðà ïðÿìîãî äåéñòâèÿ

ãðèëÿ ïîçâîëÿåò ïîëó÷èòü áûñòðîå îáðàçîâàíèå

êîðî÷êè íà ïîâåðõíîñòè ïðîäóêòà, êîòîðàÿ

ïðåïÿòñòâóåò âûõîäó ñîêîâ è ñîõðàíÿåò ïðîäóêò

íåæíûì è ñî÷íûì âíóòðè. Èñïîëüçîâàíèå ôóíêöèè

ãðèëü â îñîáåííîñòè ðåêîìåíäóåòñÿ äëÿ áëþä, äëÿ

ïðèãîòîâëåíèÿ êîòîðûõ òðåáóåòñÿ âûñîêàÿ

ïîâåðõíîñòíàÿ òåìïåðàòóðà: òåëÿ÷üèõ è ãîâÿæüèõ

áèôøòåêñîâ, àíòðåêîòîâ, âûðåçêè, ãàìáóðãåðîâ è

ò.ä.

 ïàðàãðàôå Ïðàêòè÷åñêèå ñîâåòû ïî

ïðèãîòîâëåíèþ ïðèâîäÿòñÿ íåêîòîðûå ïðèìåðû

èñïîëüçîâàíèÿ äóõîâîãî øêàôà.

 Ïðè èñïîëüçîâàíèè ðåæèìà ãðèëü íåîáõîäèìî

äåðæàòü äâåðöó äóõîâêè çàêðûòîé.

 Íèêîãäà íå ñòàâüòå íèêàêèõ ïðåäìåòîâ íà äíî

äóõîâîãî øêàôà, òàê êàê îíè ìîãóò ïîâðåäèòü

ýìàëèðîâàííîå ïîêðûòèå.

 Âñåãäà ñòàâüòå ïîñóäó íà ïðèëàãàþùóþñÿ

ðåøåòêó.

.

18

RU

Õàðàêòåðèñòèêè ãîðåëîê è ôîðñóíîê

Òàáëèöà 1 Ñæèæåííûé ãàç Ïðèðîäíûé ãàç Ãîðîäñêîé ãàç

Ãî

ð

åëêà Òåïëîòâî

ð

íàÿ ñïîñîáíîñòü

êÂò

Áàé-ïàñ

1/100

Ôî

ð

ñóíêà

1/100

Ðàñõîä*

ã

ð

/÷àñ

Áàé-ïàñ

1/100

Ðàñõîä*

ë/÷à

Áàé-ïàñ

1/100

Ðàñõîä*

ë/÷à

Íîìèíàëüíàÿ Ñîê

ð

àùåííàÿ (mm) *** ** (mm) (mm)

Äóõîâêà 2,60 1,00 49 78 189 186 119 248 245 589

Äàâëåíèå

ïîäà÷è

Íîìèíàëüíîå (ìáà

ð

Ìèíèìàëüíîå (ìáà

ð

)

Ìàêñèìàëüíîå (ìáà

ð

)

28-30

20

35

37

25

45

20

17

25

8

6

15

* Ïðè òåìïåðàòóðå 15°C è äàâëåíèè 1013 ìáàð  ñóõîé ãàç

** Ïðîïàí Òåïëîòâîðíàÿ ñïîñîáíîñòü = 50,37 ÌÄæ/êã

*** Áóòàí Òåïëîòâîðíàÿ ñïîñîáíîñòü = 49,47 ÌÄæ/êã

Ïðèðîäíûé ãàç Òåïëîòâîðíàÿ ñïîñîáíîñòü = 37,78 ÌÄæ/ì3

Ãîðîäñêîé ãàç Òåïëîòâîðíàÿ ñïîñîáíîñòü = 15,87 ÌÄæ/ì3

Îõëàäèòåëüíàÿ âåíòèëÿöèÿ

Äëÿ ïîíèæåíèÿ òåìïåðàòóðû âîêðóã ðàáîòàþùåãî

äóõîâîãî øêàôà íåêîòîðûå ìîäåëè îñíàùàþòñÿ

îõëàäèòåëüíûì âåíòèëÿòîðîì. Ýòîò âåíòèëÿòîð

íàïðàâëÿåò ñòðóþ âîçäóõà ìåæäó ïàíåëüþ

óïðàâëåíèÿ è äâåðöåé äóõîâîãî øêàôà.

 Ïî çàâåðøåíèè ïðèãîòîâëåíèÿ âåíòèëÿòîð

ïðîäîëæàåò ðàáîòàòü âïëîòü äî íàäëåæàùåãî

îõëàæäåíèÿ äóõîâêè.

Âåðòåë (èìååòñÿ òîëüêî â íåêîòîðûõ

ìîäåëÿõ)

Ïîðÿäîê âêëþ÷åíèÿ

âåðòåëà (ñì. ñõåìó):

1. óñòàíîâèòå

ïðîòèâåíü íà 1-ûé

óðîâåíü;

2. óñòàíîâèòå

äåðæàòåëü âåðòåëà íà

3-ûé óðîâåíü è

âñòàâüòå âåðòåë â

ñïåöèàëüíîå

îòâåðñòèå â çàäíåé ñòåíêå äóõîâîãî øêàôà;

3. âêëþ÷èòå âåðòåë, íàæàâ íà êíîïêó ÂÅÐÒÅË.

Îñâåùåíèå äóõîâîãî øêàôà

Îñâåæåíèå âêëþ÷àåòñÿ ïðè ïîìîùè êíîïêè LUCE

(ÎÑÂÅÙÅÍÈÅ).

Òàéìåð

1. Ïðåæäå âñãî íåîáõîäèìî çàâåñòè òàéìåð,

ïîâåðíóâ ðóêîÿòêó ÒÀÉÌÅÐ ïî ÷àñîâîé ñòðåëêå

ïî÷òè íà îäèí ïîëíûé îáîðîò.

2. Ïîâîðà÷èâàÿ ðóêîÿòêó îáðàòíî, ïðîòèâ ÷àñîâîé

ñòðåëêè, çàäàåòñÿ íóæíîå âðåìÿ  ìèíóòû íà

ðóêîÿòêå ÒÀÉÌÅÐÀ äîëæíû ñîâïàñòü ñ îòìåòêàìè

íà ïàíåëè óïðàâëåíèÿ.

3. Òàéìåð îòñ÷èòûâàåò âðåìÿ â îáðàòíîì ïîðÿäêå:

ïî èñòå÷åíèè çàäàííîãî âðåìåíè ðàçäàåòñÿ

çâóêîâîé ñèãíàë.

 Òàéìåð íå óïðàâëÿåò âêëþ÷åíèåì èëè

âûêëþ÷åíèåì äóõîâîãî øêàôà.

RU

19

Ïðîãðàììû ïðèãîòîâëåíèÿ

Ïðîãðàììà ÃÐÈËÜ

Âêëþ÷àåòñÿ âåðõíèé íàãðåâàòåëüíûé ýëåìåíò.

Çíà÷èòåëüíàÿ òåìïåðàòóðà ïðÿìîãî äåéñòâèÿ

ãðèëÿ ïîçâîëÿåò ïîëó÷èòü áûñòðîå îáðàçîâàíèå

êîðî÷êè íà ïîâåðõíîñòè ïðîäóêòà, êîòîðàÿ

ïðåïÿòñòâóåò âûõîäó ñîêîâ è ñîõðàíÿåò ïðîäóêò

íåæíûì è ñî÷íûì âíóòðè. Èñïîëüçîâàíèå ôóíêöèè

ãðèëü â îñîáåííîñòè ðåêîìåíäóåòñÿ äëÿ áëþä, äëÿ

ïðèãîòîâëåíèÿ êîòîðûõ òðåáóåòñÿ âûñîêàÿ

ïîâåðõíîñòíàÿ òåìïåðàòóðà: òåëÿ÷üèõ è ãîâÿæüèõ

áèôøòåêñîâ, àíòðåêîòîâ, âûðåçêè, ãàìáóðãåðîâ è

ò.ä. ... Ãîòîâüòå áëþäà ñ çàêðûòîé äâåðöåé

äóõîâîãî øêàôà.

Ïðàêòè÷åñêèå ñîâåòû ïî

ïðèãîòîâëåíèþ

 Ïðè èñïîëüçîâàíèè ðåæèìà ÃÐÈËÜ ïîìåñòèòå

ïðîòèâåíü íà óðîâåíü 1 äëÿ ñáîðà æèäêîñòåé,

âûäåëÿåìîãî ïðè æàðêå (ñîê è/èëè æèð).)

ÃÐÈËÜ

Ïðîãðàììû

Óñòàíîâèòå ðåøåòêó íà óðîâåíü 3 èëè 4,

ïîìåñòèòå ïðîäóêòû â öåíòð ðåøåòêè.

 Ðåêîìåíäóåòñÿ âûáðàòü ìàêñèìàëüíóþ

ìîùíîñòü äóõîâêè. Íå áåñïîêîéòåñü, åñëè

âåðõíèé ýëåìåíò íå îñòàåòñÿ ïîñòîÿííî

âêëþ÷åííûì: åãî ðàáîòà óïðàâëÿåòñÿ

òåðìîñòàòîì.

ÏÈÖÖÀ

 Èñïîëüçóéòå ïðîòèâåíü èç ëåãêîãî àëþìèíèÿ,

óñòàíàâëèâàÿ åãî íà ïðèëàãàþùóþñÿ ðåøåòêó.

Ïðè èñïîëüçîâàíèè ïðîòèâåíÿ âðåìÿ âûïå÷êè

óäëèíÿåòñÿ, ÷òî çàòðóäíÿåò ïîëó÷åíèå

õðóñòÿùåé ïèööû.

 ñëó÷àå âûïå÷êè ïèööû ñ îáèëüíîé íà÷èíêîé

ðåêîìåíäóåòñÿ ïîëîæèòü íà ïèööó ñûð

ìîööàðåëëà â ñåðåäèíå âûïå÷êè.

Òàáëèöà ïðèãîòîâëåíèÿ

Ïîëîæåíèå

ðó

êîÿòêè

ð

åã

ó

ëÿöèè

Ï

ð

îä

ó

êòÂåñ

(êã)

Ðàñïîëîæåíèå

íà

óð

îâíÿõ

ä

ó

õîâêè ñíèç

ó

ââå

ð

õ

Â

ð

åìÿ

ï

ð

åäâà

ð

èòåëüíîãî

íàã

ð

åâà (ìèí

ó

òû)

Ïîëîæåíèå

ðó

êîÿòêè

òå

ð

ìîñòàòà

Â

ð

åìÿ

ï

ð

èãîòîâëåíèÿ

(ìèí

ó

òû))

Ä

ó

õîâêà Ëàçàíüÿ

Kàííåëëîíè

Çàïåêàíêà èç ìàêà

ð

îííûõ èçäåëèé

Òåëÿòèíà

K

óð

èöà

Ð

ó

ëåò èç èíäåéêè

Óòêà

K

ð

îëèê

Ôèëåéíàÿ ÷àñòü ñâèíèíû

Áà

ð

àíüÿ íîæêà

Ñê

ó

ìá

ð

èÿ

Ôî

ð

åëü â

ô

îëüãå

Íåàïîëüñêàÿ ïèööà

Ñ

ó

õèå ïå÷åíüÿ

Òî

ð

ò ñ âà

ð

åíüåì

Øîêîëàäíûé òî

ð

ò

Âûïå÷êà èç ä

ð

îææåâîãî òåñòà

2,5

2,5

2,2

1,7

1,5

2,5

1,8

2,0

1,5

1,8

1,3

1,0

0,6

0,5

1,1

1,0

1,0

3

3

3

2

3

3

3

3

3

3

3

3

3

4

3

3

4

10

10

10

10

10

10

10

10

10

10

10

10

15

15

15

15

15

200

200

200

210

200

200

200

200

200

200

200

200

210

180

180

165

165

55-60

40-45

50-55

80-90

70-80

80-90

90-100

80-90

70-80

80-90

30-40

30-35

15-20

25-30

30-35

50-60

50-60

Ã

ð

èëüKàìáàëà è êà

ð

àêàòèöû

Kàëüìà

ð

û è ê

ð

åâåòêè íà øàìï

óð

àõ

Ôèëå ò

ð

åñêè

Îâîùè-ã

ð

èëü

Òåëÿ÷èé áè

ô

øòåêñ

Îòáèâíûå

Ãàìá

óð

ãå

ð

Kîëáàñêè-øïèêà÷êè

Ãî

ð

ÿ÷èå á

ó

òå

ð

á

ð

îäû

1

1

1

1

1

1,5

1

1,7

n.° 4

4

4

4

4

4

4

4

4

4

5

3

3

-

5

5

3

5

3

-

-

-

-

-

-

-

-

-

6

4

10

8-10

20-25

20-25

10-15

20-25

2-3

Íà âå

ð

òåëå (åñëè èìååòñÿ)

Òåëÿòèíà íà âå

ð

òåëå

K

óð

èöà íà âå

ð

òåëå

Áà

ð

àíèíà íà âå

ð

òåëå

1.0

1.5

1.0

-

-

-

-

-

-

-

-

-

80-90

80-90

80-90

ÏÐÈÌÅ×ÀÍÈÅ:

ó

êàçàííàÿ ï

ð

îäîëæèòåëüíîñòü ï

ð

èãîòîâëåíèÿ ñë

ó

æèò òîëüêî â êà÷åñòâå ï

ð

èìå

ð

à è ìîæåò áûòü

èçìåíåíà â ñîîòâåòñòâèè ñ ëè÷íûìè âê

ó

ñàìè. Ï

ð

è èñïîëüçîâàíèè ã

ð

èëÿ ï

ð

îòèâåíü âñåãäà

ó

ñòàíàâëèâàåòñÿ íà ñàìûé

íèæíèé

óð

îâåíü ä

ó

õîâêè.

20

RU

Ïðåäîñòîðîæíîñòè è

ðåêîìåíäàöèè

 Èçäåëèå ñïðîåêòèðîâàíî è èçãîòîâëåíî â

ñîîòâåòñòâèè ñ ìåæäóíàðîäíûìè íîðìàòèâàìè ïî

áåçîïàñíîñòè. Íåîáõîäèìî âíèìàòåëüíî ïðî÷èòàòü

íàñòîÿùèå ïðåäóïðåæäåíèÿ, ñîñòàâëåííûå â

öåëÿõ âàøåé áåçîïàñíîñòè.

Îáùèå òðåáîâàíèÿ ê áåçîïàñíîñòè

Äàííîå óñòðîéñòâî ÿâëÿåòñÿ âñòðàèâàåìûì

áûòîâûì ýëåêòðîïðèáîðîì êëàññà 3.

Äëÿ èñïðàâíîãî ôóíêöèîíèðîâàíèÿ

ãàçîâûõ óñòðîéñòâ íåîáõîäèìî

îòðåãóëèðîâàòü âîçäóõîîáìåí. Ïðîâåðüòå,

÷òîáû ïðè óñòàíîâêå ýòèõ óñòðîéñòâ

ñîáëþäàëèñü òðåáîâàíèÿ, îïèñàííûå â

ïàðàãðàôå «Ðàñïîëîæåíèå».

Äàííîå èçäåëèå ïðåäíàçíà÷àåòñÿ äëÿ

íåïðîôåññèîíàëüíîãî èñïîëüçîâàíèÿ â

äîìàøíèõ óñëîâèÿõ.

 Çàïðåùàåòñÿ óñòàíàâëèâàòü èçäåëèå íà óëèöå,

äàæå ïîä íàâåñîì, òàê êàê âîçäåéñòâèå íà íåãî

äîæäÿ è ãðîçû ÿâëÿåòñÿ ÷ðåçâû÷àéíî îïàñíûì.

Äëÿ ïåðåìåùåíèÿ èçäåëèÿ âñåãäà áåðèòåñü çà

ñïåöèàëüíûå ðó÷êè, ðàñïîëîæåííûå ñ áîêîâ

äóõîâîãî øêàôà.

 Íå ïðèêàñàéòåñü ê èçäåëèþ âëàæíûìè ðóêàìè,

áîñèêîì èëè ñ ìîêðûìè íîãàìè.

 Èçäåëèå ïðåäíàçíà÷åíî äëÿ ïðèãîòîâëåíèÿ

ïèùåâûõ ïðîäóêòîâ, ìîæåò áûòü èñïîëüçîâàíî

òîëüêî âçðîñëûìè ëèöàìè â ñîîòâåòñòâèè ñ

èíñòðóêöèÿìè, ïðèâåäåííûìè â äàííîì

òåõíè÷åñêîì ðóêîâîäñòâå.

Â ïðîöåññå ýêñïëóàòàöèè èçäåëèÿ

íàãðåâàòåëüíûå ýëåìåíòû è íåêîòîðûå

÷àñòè äâåðöû äóõîâîãî øêàôà ñèëüíî

íàãðåâàþòñÿ. Íåîáõîäèìî ïðîÿâëÿòü

îñòðîæíîñòü âî èçáåæàíèå êîíòàêòîâ ñ

ýòèìè ÷àñòÿìè è íå ðàçðåøàòü äåòÿì

ïðèáëèæàòüñÿ ê äóõîâêå.

 Ñëåäèòå, ÷òîáû ñåòåâûå øíóðû äðóãèõ áûòîâûõ

ýëåêòðîïðèáîðîâ íå ïðèêàñàëèñü ê ãîðÿ÷èì

÷àñòÿì äóõîâîãî øêàôà.

 Íå çàêðûâàéòå âåíòèëÿöèîííûå ðåøåòêè è

îòâåðñòèÿ ðàññåèâàíèÿ òåïëà.

 Áåðèòåñü çà ðó÷êó äâåðöû â öåíòðå: ñ áîêîâ îíà

ìîæåò áûòü ãîðÿ÷åé.

Âñåãäà íàäåâàéòå êóõîííûå âàðåæêè, êîãäà

ñòàâèòå èëè âûíèìàåòå áëþäà èç äóõîâêè.

 Íå ïîêðûâàéòå äíî äóõîâîãî øêàôà ôîëüãîé.

 Íå õðàíèòå â äóõîâîì øêàôó âîçãîðàåìûõ

ïðåäìåòîâ. ïðè ñëó÷àéíîì âêëþ÷åíèè èçäåëèÿ

òàêèå ìàòåðèàëû ìîãóò çàãîðåòüñÿ.

Âñåãäà ïðîâåðÿéòå, ÷òîáû ðåãóëÿòîðû

íàõîäèëèñü â ïîëîæåíèè l/¡ , êîãäà èçäåëèå

íå èñïîëüçóåòñÿ.

 Íå òÿíèòå çà êàáåëü ýëåêòðîïèòàíèÿ äëÿ

îòñîåäèíåíèÿ âèëêè èçäåëèÿ èç ñåòåâîé

ðîçåòêè, âîçüìèòåñü çà âèëêó ðóêîé.

 Ïåðåä íà÷àëîì ÷èñòêè èëè òåõíè÷åñêîãî

îáñëóæèâàíèÿ èçäåëèÿ âñåãäà âûíèìàéòå

øòåïñåëüíóþ âèëêó èç ñåòåâîé ðîçåòêè.

 ñëó÷àå íåèñïðàâíîñòè êàòåãîðè÷åñêè

çàïðåùàåòñÿ îòêðûâàòü âíóòðåííèå ìåõàíèçìû

èçäåëèÿ ñ öåëüþ èõ ñàìîñòîÿòåëüíîãî ðåìîíòà.

Îáðàùàéòåñü â Öåíòð Òåõíè÷åñêîãî

îáñëóæèâàíèÿ (ñì. Òåõîáñëóæèâàíèå).

 Íå ñòàâüòå òÿæåëûå ïðåäìåòû íà îòêðûòóþ

äâåðöó äóõîâîãî øêàôà

Óòèëèçàöèÿ

Óíè÷òîæåíèå óïàêîâî÷íûõ ìàòåðèàëîâ:

ñîáëþäàéòå ìåñòíûå íîðìàòèâû ïî óòèëèçàöèè

óïàêîâî÷íûõ ìàòåðèàëîâ.

 Ñîãëàñíî Åâðîïåéñêîé Äèðåêòèâå 2002/96/ÑÅ

êàñàòåëüíî óòèëèçàöèè ýëåêòðîííûõ è

ýëåêòðè÷åñêèõ ýëåêòðîïðèáîðîâ ýëåêòðîïðèáîðû

íå äîëæíû âûáðàñûâàòüñÿ âìåñòå ñ îáû÷íûì

ãîðîäñêèì ìóñîðîì. Âûâåäåííûå èç ñòðîÿ

ïðèáîðû äîëæíû ñîáèðàòüñÿ îòäåëüíî äëÿ

îïòèìèçàöèè èõ óòèëèçàöèè è ðåêóïåðàöèè

ñîñòàâëÿþùèõ èõ ìàòåðèàëîâ, à òàêæå äëÿ

áåçîïàñíîñòè îêðóæàþùåé ñðåäû è çäîðîâüÿ.

Ñèìâîë çà÷åðêíóòàÿ ìóñîðíàÿ êîðçèíêà,

èìåþùèéñÿ íà âñåõ ïðèáîðàõ, ñëóæèò

íàïîìèíàíèåì îá èõ îòäåëüíîé óòèëèçàöèè.

Çà áîëåå ïîäðîáíîé èíôîðìàöèåé î ïðàâèëüíîé

óòèëèçàöèè áûòîâûõ ýëåêòðîïðèáîðîâ

ïîëüçîâàòåëè ìîãóò îáðàòèòüñÿ â ñïåöèàëüíóþ

ãîñóäàðñòâåííóþ îðãàíèçàöèþ èëè â ìàãàçèí.

Ýêîíîìèÿ ýëåêòðîýíåðãèè è îõðàíà

îêðóæàþùåé ñðåäû

 Åñëè âû áóäåòå ïîëüçîâàòüñÿ äóõîâûì øêàôîì

âå÷åðîì è äî ðàííåãî óòðà, ýòî ïîìîæåò

ñîêðàòèòü íàãðóçêó ïîòðåáëåíèÿ ýëåêòðîýíåðãèè

ýëåêòðîñòàíöèÿìè.

 Ðåêîìåíäóåòñÿ âñåãäà ãîòîâèòü â ðåæèìå

ÃÐÈËÜ ñ çàêðûòîé äâåðöåé: ýòî íåîáõîäèìî äëÿ

çíà÷èòåëüíîé ýêîíîìèè ýëåêòðîýíåðãèè

(ïðèìåðíî 10%), à òàêæå äëÿ ëó÷øèõ

ðåçóëüòàòîâ ïðèãîòîâëåíèÿ.

 Ñîäåðæèòå óïëîòíåíèÿ â èñïðàâíîì è ÷èñòîì

ñîñòîÿíèè, ïðîâåðÿéòå, ÷òîáû îíè ïëîòíî

ïðèëåãàëè ê äâåðöå è íå ïðîïóñêàëè óòå÷åê

òåïëà.

RU

21

Îòêëþ÷åíèå ýëåêòðîïèòàíèÿ

Ïåðåä íà÷àëîì êàêîé-ëèáî îïåðàöèè ïî

îáñëóæèâàíèþ èëè ÷èñòêå îòñîåäèíèòå èçäåëèå îò

ñåòè ýëåêòðîïèòàíèÿ.

×èñòêà èçäåëèÿ

 Íå èñïîëüçóéòå ïàðîâûå ÷èñòÿùèå àãðåãàòû èëè

àãðåãàòû ïîä âûñîêèì äàâëåíèåì äëÿ ÷èñòêè

èçäåëèÿ.

 Íàðóæíûå ýìàëèðîâàííûå ýëåìåíòû èëè äåòàëè

èç íåðæàâåþùåé ñòàëè, à òàêæå ðåçèíîâûå

óïëîòíåíèÿ ìîæíî ïðîòèðàòü ãóáêîé, ñìî÷åííîé

â òåïëîé âîäå èëè â ðàñòâîðå íåéòðàëüíîãî

ìîþùåãî ñðåäñòâà. Äëÿ óäàëåíèÿ îñîáî

òðóäíûõ ïÿòåí èñïîëüçóéòå ñïåöèàëüíûå

÷èñòÿùèå ñðåäñòâà, èìåþùèåñÿ â ïðîäàæå.

Ïîñëå ÷èñòêè ðåêîìåíäóåòñÿ òùàòåëüíî óäàëèòü

îñòàòêè ìîþùåãî ñðåäñòâà âëàæíîé òðÿïêîé è

âûñóøèòü äóõîâêó. Íå èñïîëüçóéòå àáðàçèâíûå

ïîðîøêè èëè êîððîçèéíûå âåùåñòâà.

 Ñëåäóåò ïðîèçâîäèòü âíóòðåííþþ ÷èñòêó

äóõîâîãî øêàôà ïîñëå êàæäîãî åãî

èñïîëüçîâàíèÿ, íå äîæèäàÿñü åãî ïîëíîãî

îõëàæäåíèÿ. Èñïîëüçóéòå òåïëóþ âîäó è

ìîþùåå ñðåäñòâî, îïîëîñíèòå è ïðîòðèòå

ìÿãêîé òðÿïêîé. Èçáåãàéòå èñïîëüçîâàíèÿ

àáðàçèâíûõ ñðåäñòâ.

 Ñúåìíûå äåòàëè ìîæíî ëåãêî âûìûòü êàê

ëþáóþ äðóãóþ ïîñóäó, òàêæå â ïîñóäîìîå÷íîé

ìàøèíå.

×èñòêà äâåðöû

Äëÿ ÷èñòêè ñòåêëà äâåðöû èñïîëüçóéòå

íåàáðàçèâíûå ãóáêè è ÷èñòÿùèå ñðåäñòâà, çàòåì

âûòðèòå íàñóõî ìÿãêîé òðÿïêîé. Íå èñïîëüçóéòå

òâåðäûå àáðàçèâíûå ìàòåðèàëû èëè îñòðûå

ìåòàëëè÷åñêèå ñêðåáêè, êîòîðûå ìîãóò ïîöàðàïàòü

ïîâåðõíîñòü è ðàçáèòü ñòåêëî.

Äëÿ áîëåå òùàòåëüíîé ÷èñòêè ìîæíî ñíÿòü äâåðöó

äóõîâêè.

1. ïîëíîñòüþ îòêðîéòå

äâåðöó äóõîâêè (ñì. ñõåìó);

2. ïîäíèìèòå è ïîâåðíèòå

øïîíêè íà äâóõ øàðíèðàõ

(ñì. ñõåìó);

3. âîçüìèòåñü çà äâåðöó

ðóêàìè ñ äâóõ ñòîðîí,

ïëàâíî çàêðîéòå åå, íî íå

ïîëíîñòüþ; Çàòåì ïîòÿíèòå

äâåðöó íà ñåáÿ, ñíèìàÿ åå ñ

ïåòåëü (ñì. ñõåìó).

Äëÿ óñòàíîâêè äâåðöû íà ìåñòî âûïîëíèòå

âûøåîïèñàííûå îïåðàöèè â îáðàòíîì ïîðÿäêå.

Ïðîâåðêà óïëîòíåíèé

Ðåãóëÿðíî ïðîâåðÿéòå ñîñòîÿíèå óïëîòíåíèÿ

âîêðóã äâåðöû äóõîâîãî øêàôà.  ñëó÷àå

ïîâðåæäåíèÿ óïëîòíåíèÿ îáðàùàéòåñü â

áëèæàéøèé Öåíòð Òåõíè÷åñêîãî Îáñëóæèâàíèÿ

(ñì. Òåõíè÷åñêîå îáñëóæèâàíèå). Íå

ðåêîìåíäóåòñÿ ïîëüçîâàòüñÿ äóõîâêîé ñ

ïîâðåæäåííûì óïëîòíåíèåì.

Çàìåíà ëàìïî÷êè

Çàìåíà ëàìïî÷êè â

äóõîâîì øêàôó:

1. Îòâèíòèòå ñòåêëÿííóþ êðûøêó ïëàôîíà

ëàìïî÷êè;

2. Âûêðóòèòå ëàìïî÷êó è çàìåíèòå åå íà íîâóþ

òàêîãî æå òèïà: ìîùíîñòü 25 Âò, ðåçüáà Å 14.

3. Âîññòàíîâèòå êðûøêó íà ìåñòî (ñì. ñõåìó).

Ñåðâèñíîå îáñëóæèâàíèå

 Íèêîãäà íå îáðàùàéòåñü ê íåóïîëíîìî÷åííûì

òåõíèêàì.

Ïðè îáðàùåíèè â Öåíòð Ñåðâèñíîãî

Îáñëóæèâàíèÿ íåîáõîäèìî ñîîáùèòü:

 Òèï íåèñïðàâíîñòè;

 Ìîäåëü èçäåëèÿ (Ìîä.)

 Íîìåð òåõ. ïàñïîðòà (ñåðèéíûé ¹)

Ýòè äàííûå âû íàéäåòå íà ïàñïîðòíîé òàáëè÷êå,

ðàñïîëîæåííîé íà èçäåëèè.

Òåõíè÷åñêîå

îáñëóæèâàíèå è óõîä

RO

CUPTOR

FZ G

FZ G IX

FB G

FB G IX

FR G

FR G IX

FR G0

FR G0 IX

Sumar

Instalare, 23-26

Poziþionare

Racordarea electricã

Racordarea la gaze

Plãcuþa de caracteristici

Descrierea aparatului 27

Vedere de ansamblu

Panoul de control

Pornire ºi utilizare, 28-29

Pornirea cuptorului

Utilizarea cronometrului

Caracteristicile arzãtoarelor ºi duzelor

Programe, 30

Programe cuptor

Sfaturi practice ptr coacere

Tabel timp coacere

Precauþii ºi sfaturi, 31

Norme de protecþie ºi siguranþã generale

Scoaterea aparatului din uz

Economisirea energiei ºi protecþia mediului

înconjurãtor

Întreþinere ºi curãþire, 32

Decuplarea electricã

Curãþarea aparatului

Curãþarea uºii

Înlocuirea becului

Asistenþã

Instrucþiuni de folosire

English, 1

RO

Polski, 33

PL AR

Ðóññêèé, 11

RS

Romanian,22

GB

RO

23

Instalare

A

 Este important sã pãstraþi acest manual pentru a-l

putea consulta în orice moment. În caz de vânzare,

de cesiune sau de schimbare a locuinþei, acesta

trebuie sã fie înmânat împreunã cu maºina de spãlat,

pentru a informa noul proprietar cu privire la

funcþionare ºi la respectivele avertismente.

 Citiþi cu atenþie instrucþiunile: veþi gãsi informaþii

importante cu privire la instalare, la folosire ºi la

siguranþã.

Poziþionare

 Ambalajele nu sunt jucãrii pentru copii; eliminarea

lor se va face conform normelor privind colectarea

separatã a deºeurilor (vezi Precauþii ºi sfaturi).

 Instalarea se va face conform prezentelor

instrucþiuni, numai de persoane calificate. Instalarea

greºitã a aparatului poate cauza daune persoanelor,

animalelor sau bunurilor.

 Acest aparat poate fi instalat ºi poate funcþiona doar

în încãperi aerisite în permanenþã, conform

dispoziþiilor Normelor Naþionale (cu modificãrile de

actualizare ulterioare) în vigoare. Trebuie respectate

urmãtoarele condiþii:

 Încãperea trebuie sã fie prevãzutã cu un sistem de

eliminare în exterior a gazelor de ardere, realizat

cu ajutorul unei hote sau prin intermediul unui

electroventilator care sã intre automat în funcþiune

de fiecare datã când se aprinde aparatul.

 Încãperea trebuie sã fie prevãzutã cu un sistem

care sã permitã afluxul de aer necesar unei

combustii regulamentare. Debitul de aer necesar

pentru ardere nu trebuie sã fie sub 2 m3/h pe kW

de putere instalatã.

Circuitul poate fi realizat

trãgând aerul din exteriorul

edificiului printr-un tub de cel

puþin 100 cm2 secþiune utilã,

care sã nu se poatã înfunda în

mod întâmplãtor.

În alternativã, aerul poate fi

tras din încãperile alãturate,

dotate cu o conductã de

aerisire spre exterior, dupã

descrierea anterioarã; aceste

încãperi nu pot fi spaþii comune

ale edificiului, locuri cu pericol

de incendiu, sau dormitoare.

 Gazele de petrol lichefiate, mai grele decât aerul,

stagneazã în partea de jos. Deci, încãperile care

conþin butelii cu GPL trebuie sã fie prevãzute cu o

fantã de aerisire, astfel încât sã permitã evacuarea

gazelor stagnante, în cazul unei eventuale scãpãri

de gaz. Din acest motiv, buteliile GPL, atât goale

cât ºi umplute parþial, nu trebuie instalate sau

depozitate în încãperi sau camere situate sub

nivelul solului (pivniþe, etc.). Este deci indicat sã

þineþi în casã numai o butelie, cea pe care o

utilizaþi, amplasatã departe de alte surse de

cãldurã (cuptoare, ºeminee, sobe, etc) care ar

putea sã o încãlzeascã la peste 50°C.

Montare în mobilier

Pentru a garanta buna funcþionare a aparatului este

necesar ca mobilierul sã aibã caracteristicile adecvate:

 panourile de lângã cuptor trebuie sã fie dintr-un

material rezistent la cãldurã;

 dacã mobilierul este din lemn îmbrãcat în furnir,

cleiurile utilizate trebuie sã reziste la temperatura

de 100°C;

 pentru încastrarea cuptorului, atât în cazul montãrii

sub blat (vezi figura) cât ºi al montãrii pe

coloanã, mobilierul trebuie sã aibã urmãtoarele

dimensiuni:

595 mm.

595 mm.

24 mm.

545 mm.

5 mm.

567 mm.

23 mm.

593 mm.

45 mm.

558 mm.

 Dupã montarea încastratã a aparatului, persoanele

nu trebuie sã intre în contact cu componentele

electrice.

24

RO

560 mm.

45 mm.

NL

Declaraþiile de consum indicate pe placa de

caracteristici au fost mãsurate cu acest tip de

montaj.

Aerisire

Pentru a garanta o mai bunã aerisire, este necesar

sã îndepãrtaþi peretele din spate al compartimentului.

Se recomandã instalarea cuptorului a.î. acesta sã se

sprijine pe douã bare de lemn sau pe un blat cu

deschiderea de cel puþin 45 x 560 mm (vezi figuri).

Centrare ºi fixare

Reglaþi cele 4 tocuri laterale ale cuptorului a.î. sã fie

în dreptul celor 4 gãuri de pe schelet, în baza grosimii

peretelui lateral al corpului de mobilier:

grosime de 20 mm: îndepãrtaþi

partea mobilã a tocului

(vezi figura);

grosime de 18 mm: utilizaþi

prima canelurã, aºa cum a

prevãzut fabricantul

(vezi figura);

grosime de 16 mm: utilizaþi a

doua canelurã (vezi figura).

Pentru a fixa aparatul pe mobilier: deschideþi uºa

cuptorului ºi înºurubaþi cele 4 ºuruburi ptr lemn în

cele 4 gãuri ale scheletului.

 Toate componentele care garanteazã protecþia

aparatului trebuie sã fie fixate a.î. sã nu poatã fi

scoase cu mâna liberã.

Racordarea electricã

 Cuptoarele dotate cu un cablu de alimentare tripolar

sunt predispuse pentru funcþionarea în curent

alternativ; tensiunea ºi frecvenþa sunt indicate pe

placa de caracteristici (vezi mai jos).

Montarea cablului de alimentare

1. Deschideþi cutia de

borne cu o ºurubelniþã,

apãsând pe

proeminenþele laterale

ale capacului: trageþi ºi

deschideþi capacul

(vezi figura).

2. Verificarea

funcþionãrii cablului de

alimentare: deºurubaþi

ºurubul presetupei ºi

cele 3 ºuruburi

corespunzãtoare

contactelor L-N- ,

apoi fixaþi cablurile sub

capul ºuruburilor, fiind

atenþi la culori - Albastru

(N) Maron (L) Galben-

Verzui (vezi figura).

3. Fixaþi cablul în presetupa specialã.

4. Închideþi capacul cutiei cu borne.

Legãtura cablului de alimentare la reþea

Montaþi pe cablu un ºtecãr normalizat pentru sarcinile

indicate pe tabela de caracteristici

(vezi fig alãturatã).

RO

25

NO

OK

În cazul efectuãrii legãturii directe la reþea, este

necesar sã se monteze între aparat ºi reþea un

întrerupãtor omnipolar cu deschiderea minimã a

contactelor de 3 mm, dimensionat la sarcinã,

conform normelor naþionale în vigoare (firul de

împãmântare nu trebuie sã fie întrerupt de

întrerupãtor). Cablul de alimentare trebuie sã fie

poziþionat astfel încât sã nu atingã în nici un punct o

temperaturã cu 50°C peste temperatura mediului

ambiant.

 Singurul responsabil ptr corectitudinea executãrii

conexiunii electrice ºi ptr respectarea normelor de

siguranþã este instalatorul.

Înainte de a efectua legãtura, asiguraþivã cã:

 priza sã fie cu împãmântare ºi conform prevederilor de

lege;

 priza sã poatã suporta sarcina maximã de putere a

maºinii, indicatã pe plãcuþa de caracteristici

(vezi mai jos);

 tensiunea de alimentare sã fie cuprinsã în valorile

indicate pe plãcuþa cu caracteristici (vezi mai jos);

 priza sã fie compatibilã cu ºtecãrul aparatului. În

caz contrar înlocuiþi priza sau ºtecãrul; nu folosiþi

prelungitoare sau prize multiple.

 Dupã instalarea aparatului, cablul de alimentare ºi

priza de curent trebuie sã fie uºor accesibile.

 Cablul nu trebuie sã fie îndoit sau comprimat.

 Cablul trebuie sã fie controlat periodic ºi înlocuit de

electricieni autorizaþi (vezi Asistenþa).

 Firma îºi declinã orice responsabilitate în cazul

în care aceste norme nu se respectã.

Racordarea la gaze

Legãtura aragazului la conducta sau la butelia de gaz

va trebui sã fie efectuatã conform Normelor Naþionale

în vigoare, cu modificãrile de actualizare respective,

doar dupã ce sa verificat faptul cã aparatul este reglat

pentru tipul de gaz cu care va fi alimentat. În caz

contrar, efectuaþi operaþiunile indicate la paragraful

Adaptarea la diverse tipuri de gaz.

În caz de alimentare cu gaz lichefiat, de la butelie,

folosiþi regulatoarele de presiune, conforme cu

Normele Naþionale în vigoare ºi cu succesivele

actualizãri.

 Pentru o funcþionare sigurã, pentru o folosire

adecvatã a energiei ºi o durabilitate sporitã a

aparaturii, asiguraþivã cã presiunea de alimentare

respectã valorile indicate în tabelul 1 Caracteristicile

arzãtoarelor ºi duzelor.

 Dacã instalaþi separat un blat de aragaz (pe gaz) ºi

un cuptor (tot pe gaz) încastrat în mobilã, este strict

interzis sã legaþi aparatele între ele sau sã utilizaþi

numai un robinet de interceptare. Aceste douã

aparate trebuie sã fie legate separat la reþea ºi fiecare

trebuie sã aibã un robinet de decuplare de la reþea,

tocmai pentru cã sunt aparate independente între ele

(vezi figuri).

Racordarea cu o þeavã rigidã (cupru sau oþel)

 Racordarea la instalaþia de gaz trebuie sã fie

efectuatã astfel încât sã nu solicite aparatul în nici un

mod.

Pe rampa de alimentare a aparatului se gãseºte un

racord orientabil în L a cãrui etanºeitate este

asiguratã de o garniturã. Dacã este necesar, rotiþir

acordul sau înlocuiþi fãrã întârziere garnitura de

etanºeitate (din dotarea aparatului). Racordul de

alimentare cu gaz este tip tatã, cilindric, filetat, de

1/2.

Racordarea cu þeavã flexibilã din oþel

inoxidabil, pe perete, cu cuplãri filetate

Racordul de alimentare cu gaz este tip tatã,

cilindric, filetat, de 1/2.

Montarea acestor tuburi trebuie sã fie efectuatã astfel

încât lungimea acestora, în condiþii de întindere

maximã, sã nu depãºeascã 2000 mm. Dupã

efectuarea racordãrii, asiguraþivã cã þeava metalicã

flexibilã nu intrã în contact cu pãrþile mobile ale

aragazului ºi nu este strivitã.

 Utilizaþi numai tuburi sau garnituri de etanºeitate,

metalice, din aluminiu sau cauciuc, în conformitate

cu Normele Naþionale în vigoare.

26

RO

V

Controlul Etanºeitãþii

 Dupã instalare, controlaþi perfecta etanºeitate a

tuturor racordurilor folosind o soluþie de sãpun, însã

niciodatã o flacãrã.

Adaptarea la diferite tipuri de gaz

Pentru a adapta cuptorul la alte tipuri de gaz în afara

celui prevãzut din fabricã (indicat pe etichetã), este

necesar sã procedaþi astfel:

 Înlocuiþi duza arzãtorului din cuptor:

1. deschideþi uºa cuptorului la maxim;

2. scoateþi fundul cuptorului

(prin alunecare)

3. deºurubaþi ºurubul de fixare

al arzãtorului

4. îndepãrtaþi arzãtorul

cuptorului dupã ce aþi scos

ºurubul V;

5. deºurubaþi duza arzãtorului

folosind o cheie tubularã

pentru duze sau o cheie

tubularã de 7 mm ºi înlocuiþi-o

cu cea adecvatã, în funcþie de

tipul de gaz (vezi tabelul 1).

6. montaþi la loc toate componentele efectuând

aceleaºi operaþii ca la demontare, dar în sens

invers.

 Fiþi foarte atenþi la cablurile de la bujii ºi la

termocupluri.

 Reglarea aerului primar al arzãtorului cuptorului

Arzãtorul este protejat, de aceea nu are nevoie de

nicio reglare a aerului primar.

 Reglarea arzãtorului cuptorului la minim:

1. deplasaþi selectorul în poziþia Min dupã ce în

prealabil laþi lãsat timp de circa 10 minute în

poziþia Max;

2. scoateþi buºonul;

3. scoateþi discul fixat pe panoul frontal;

4. strângeþi sau slãbiþi ºurubul de reglare de pe partea

exterioarã a tijei pânã când obþineþi o flacãrã micã,

constantã (flacãra se poate vedea prin orificiile de

pe fundul cuptorului);

5. rotind rapid

selectorul din poziþia

Max în poziþia Min sau

în urma deschiderii sau

închiderii rapide a uºii

cuptorului, verificaþi ca

arzãtorul sã nu stingã.

 În cazul utilizãrii unui gaz lichefiat, ºurubul de

reglare trebuie sã fie înºurubat la maxim.

 La sfârºitul operaþiunii, înlocuiþi eticheta veche cu

cea nouã, corespunzãtoare gazului utilizat; eticheta

se gãseºte în Centrele noastre de Asistenþã Tehnicã.

 În cazul în care presiunea gazului utilizat ar fi

variabilã sau deosebitã faþã de cea prevãzutã, este

necesarã instalarea (pe conducta de intrare) unui

regulator de presiune adecvat (conform Normelor

Naþionale în vigoare).

PLÃCUÞA DE CARACTERISTICI

Dimensiuni

lãþime cm 43,5

înãlþime cm 31

adâncime cm 43,5

Volum ll 58

Conexiuni

electrice

tensiune 220-230V ~ 50/60Hz

putere maximãabsorbitã 2250W

Caracteristici

gaz

categorie: III1la2H3+

putere termicã:

2,60 (189 g/h - G30)

2,60 (186 g/h - G31)

Aceastã aparaturã este

conformã cu urmãtoarele

Directive Comunitare:

73/23/CEE din 19/02/73

(Tensiune Joasã) cu modificãrile

succesive - 89/336/CEE del

03/05/89 (Compatibilitate

Electromagneticã) cu

modificãrile succesive -

93/68/CEE din 22/07/93 cu

modificãrile succesive.

90/336/CEE din 29/06/90 (Gaz)

cu modificãrile succesive

2002/96/CE

RO

27

Descriere aparatului

Vedere de ansamblu

Panoul de control

28

RO

F

Pornire ºi utilizare

La prima aprindere, vã recomandãm sã lãsaþi

cuptorul sã funcþioneze în gol timp de aproximativ 1

orã, cu termostatul la maxim ºi uºa închisã. Stingeþi

apoi cuptorul, deschideþi uºa ºi aerisiþi camera.

Mirosul care se degajã este datorat evaporãrii

substanþelor utilizate pentru a proteja

cuptorul.

Pornirea cuptorului

Buºonul cuptorului este dispozitivul care permite

selectarea diferitelor funcþii ºi alegerea temperaturii

de coacere în mod adecvat (dintre cele disponibile,

indicate pe buºon ºi cuprinse între 140°C ºi 240°C).

Dispozitivul de aprindere electronicã a cuptorului este

integrat, acesta aflându-se în interiorul buºonului de

comandã. Pentru a aprinde arzãtorul cuptorului,

apãsaþi la maxim buºonul ºi rotiþi-l în sens contrar

acelor de ceasornic, pânã în poziþia Max  (uºa

cuptorului trebuie sã fie închisã). Dat fiind cã acest

cuptor este dotat cu un dispozitiv de siguranþã, dupã

aprinderea arzãtorului este necesar sã þineþi apãsat

buºonul CUPTORULUI timp de aprox 6 secunde,

pentru a permite trecerea gazului ºi încãlzirea

termocuplului de siguranþã.

 Dispozitivul de aprindere electronicã a arzãtorului

cuptorului nu trebuie sã fie acþionat pe un timp mai

lung de 15 secunde. Dacã dupã 15 secunde arzãtorul

nu se aprinde, lãsaþi buºonul CUPTORULUI,

deschideþi uºa acestuia ºi aºteptaþi circa un minut

înainte de a face o nouã încercare.

Selectarea temperaturii ptr coacerea alimentelor se

obþine rotind buºonul cu temperatura doritã în dreptul

reperului de pe bord; temperaturile disponibile sunt

redate mai jos.

Min 150 180 220 Max

" "# $  ! "

Temperatura selectatã se atinge în mod automat ºi

este menþinutã constantã de termostatul comandat

de buºon.

Aprinderea manualã a cuptorului

Dacã aveþi o panã momentanã de luminã, cuptorul se

poate aprinde ºi manual:

1. deschideþi uºa cuptorului

2. apropiaþi un chibrit

sau o brichetã de

orificiul F aºa cum

vedeþi în figurã; apãsaþi

la maxim buºonul

CUPTORULUI ºi rotiþi-l

în sens contrar acelor

de ceasornic pânã în

poziþia Max.

Dat fiind cã acest cuptor este dotat cu un dispozitiv

de siguranþã, dupã aprinderea arzãtorului este

necesar sã þineþi apãsat buºonul CUPTORULUI timp

de aprox 6 secunde, pentru a permite trecerea

gazului ºi încãlzirea termocuplului de siguranþã.

3. Dupã aprindere, închideþi uºa cuptorului.

 Dacã flacãra se stinge întâmplãtor, rotiþi buºonul

cuptorului pentru a opri gazul; deschideþi uºa

CUPTORULUI ºi aºteptaþi circa un minut înainte de a

face o nouã încercare.

Buºonul ptr GRÃTAR

Cuptorul dvs este dotat cu un grãtar cu alimentare

electricã. La temperaturi mari ºi la flacãrã directã,

grãtarul asigurã rumenirea superficialã a alimentelor

ºi împiedicã eliminarea lichidelor, ceea ce menþine

preparatele moi. Pregãtirea alimentelor pe grãtar este

recomandatã în toate cazurile unde este nevoie de o

temperaturã superficialã ridicatã: biftec de vitã sau

mânzat, antricot, muºchi, hamburger, etc.

În capitolul Sfaturi practice sunt menþionate câteva

exemple de utilizare.

 Când se foloseºte grãtarul este necesar ca uºa

cuptorului sã rãmânã închisã.

 Nu aºezaþi niciodatã obiecte pe fundul cuptorului,

pentru cã riscaþi sã deterioraþi smalþul.

 Aºezaþi întotdeauna recipientele/vasele cu mâncare

pe grãtarul din dotare.

RO

29

Caracteristicile arzãtoarelor ºi duzelor

Tabelul 1 Gaze lichefiate Gaz natural

Arzãtor Putere termicã

kW (p.c.s)*

By-pass

1/100

Duza

1/100

Debit*

g/h

Duza

1/100

Debit*

l/h

Nominal Redus (mm) *** ** (mm)

Cuptor 2,60 1,00 49 78 189 186 119 248

Presiunea de

alimentare

Nominal (mbar)

Minimum (mbar)

Maximum (mbar)

28-30

20

35

37

25

45

20

17

25

* A 15°C ºi 1013 mbar - gaz uscat

** Propan P.C.S. = 50,37 MJ/Kg

*** Butan P.C.S. = 49,47 MJ/Kg

Natural P.C.S. = 37,78 MJ/m3

Ventilator de rãcire

Pentru a reduce temperatura externã, anumite

ventilatoare sunt dotate cu un ventilator de rãcire.

Acesta genereazã un curent de aer rece care iese

printre panoul de control ºi uºa cuptorului.

 La terminarea perioadei de coacere, ventilatorul

rãmâne în funcþiune pânã când cuptorul este aproape

rece.

Rotisor (doar pe anumite modele)

Pentru a pune în funcþiune rotisorul (vezi figura)

procedaþi astfel:

1. aºezaþi tava la primul

nivel;

2. puneþi suportul

rotisorului în poziþia 3 ºi

introduceþi frigarea în

orificiul de pe peretele

din spate al cuptorului;

3. porniþi ROTISORUL

apãsând butonul

corespunzãtor.

Becul cuptorului

Se aprinde dupã apãsarea pe tasta BEC.

Utilizarea cronometrului

1. Este necesar în primul rând ca alarma sã fie

încãrcatã: de aceea, rotiþi buºonul TIMER cu 1 turã,

în sens orar.

2. Rotind buºonul în sens contrar acelor de

ceasornic, reglaþi timpul de coacere a.î. minutele

dorite (indicate pe buºonul cronometrului) sã fie în

dreptul reperului fix de pe panoul de control.

3. Timerul este un cronometru: dupã expirarea

timpului reglat, declanºeazã o alarmã.

 Cronometrul nu comandã aprinderea sau stingerea

cuptorului.

30

RO

Programe cuptor

Programul GRÃTAR

Se aprinde elementul de încãlzire din partea

superioarã. La temperaturi mari ºi la flacãrã directã,

grãtarul asigurã rumenirea superficialã ºi imediatã a

alimentelor ºi împiedicã eliminarea lichidelor, ceea ce

menþine preparatele moi. Pregãtirea alimentelor pe

grãtar este recomandatã în toate cazurile unde este

nevoie de o temperaturã superficialã ridicatã: biftec

de vitã sau mânzat, antricot, muºchi, hamburger, etc.

Pregãtirea alimentelor la grãtar se va face cu uºa

cuptorului închisã.

Sfaturi practice ptr coacere

 Pentru a pregãti alimentele la GRÃTAR, aºezaþi tava

în poziþia 1, pentru a colecta reziduurile de coacere

(sucuri, grãsimi, etc).

Programe

GRÃTAR

 Introduceþi grãtarul în cuptor - poziþiile 3 sau 4 -

amplasând alimentele în centrul grãtarului.

 Se recomandã alegerea nivelului energetic maxim.

Nu vã alarmaþi dacã rezistenþa de sus rãmâne

permanent aprinsã: funcþionarea sa e comandatã

de un termostat.

PIZZA

 Utilizaþi o tavã din aluminiu, uºoarã, ºi sprijiniþi-o pe

grãtarul din dotare.

Tava de colectare prelungeºte timpul de coacere ºi

vã împiedicã sã obþineþi o pizza crocantã.

 Dacã vã plac pizzele foarte garnisite, vã

recomandãm sã introduceþi mozzarella numai dupã

ce a trecut jumãtate din timpul de coacere

necesar.

Tabel timp coacere

Pozitia

selectoru-

lui

cuptorului

Alimente gãtite la cuptor Greu-

tate

(în

kg)

Nivele de

coacere,

de sus în

jos

Duratã de

preîncãlzire

(minute)

Pozitia

termostatu-

lui

Durata de

coacere

(minute)

Cuptor Lasagne

Cannelloni

tãitei

Vitel

Pui

Curcan

Ratã

Iepure

Porc

Miel

Macrou

Plãticã

Pãstrãv

Pizza napoletanã

Biscuiti uscati

Tartã

Prãjiturã cu ciocolatã

Bezele

2,5

2,5

2,2

1,7

1,5

2,5

1,8

2,0

1,5

1,8

1,3

1,5

1,0

0,6

0,5

1,1

1,0

1,0

3

3

3

2

3

3

3

3

3

3

3

3

3

3

4

3

3

4

10

10

10

10

10

10

10

10

10

10

10

10

10

15

15

15

15

15

200

200

200

210

200

200

200

200

200

200

200

180

200

210

180

180

165

165

55-60

40-45

50-55

80-90

70-80

80-90

90-100

80-90

70-80

80-90

30-40

30-40

30-35

15-20

25-30

30-35

50-60

50-60

Grill Caracatitã

Frigãrui de caracatitã si creveti

File de macrou

Legume

Fripturã de vitel

Cotlete de porc

Hamburger

Cârnati

Sandwisuri toast

1

1

1

1

1

1,5

1

1,7

n.° 4

4

4

4

4

4

4

4

4

4

5

3

3

-

5

5

3

5

3

-

-

-

-

-

-

-

-

-

6

4

10

8-10

20-25

20-25

10-15

20-25

2-3

La rotisor (dacã este prezent)

Vitel

Pui

Miel

1.0

1.5

1.0

-

-

-

-

-

-

-

-

-

80-90

80-90

80-90

N.B.: durata de coacere este aproximativã si poate varia în functie de exigentele personale. Când gãtiti retete

folosind grill-ul, tava de colectare a grãsimilor trebuie introdusã pe primul nivel de jos.

RO

31

Precauþii ºi sfaturi

 Aparatul a fost proiectat ºi construit conform

normelor internaþionale de siguranþã. Aceste avertizãri

sunt furnizate din motive de siguranþã ºi trebuie sã fie

citite cu atenþie.

Norme de protecþie ºi siguranþã generale

Acest aparat este un aparat de încastrat în

mobilier, clasa 3.

Aparatele pe gaz au nevoie, pentru o mai

bunã funcþionare, de o aerisire adecvatã.

Asiguraþi-vã cã, în timpul montajului, au fost

respectate instrucþiunile descrise în

paragraful referitor la Poziþionare.

 Acest aparat de uz casnic fost conceput pentru a fi

folosit numai în interiorul locuinþelor.

 Aparatul nu trebuie instalat în aer liber, nici chiar în

cazul în care spaþiul este adãpostit, deoarece

expunerea acestuia la ploi ºi furtuni este foarte

periculoasã.

 Pentru a miºca aparatul, folosiþi mânerele aplicate

pe pãrþile laterale ale cuptorului.

 Nu atingeþi maºina când sunteþi desculþi sau cu

mâinile sau picioarele ude sau umede.

 Aparatul trebuie sã fie utilizat numai pentru

coacerea alimentelor ºi numai de persoane adulte,

conform instrucþiunilor din manual.

În timpul folosirii aparatului, elementele de

încãlzire ºi unele zone ale uºii cuptorului

devin foarte calde. Fiþi atenþi sã nu le atingeþi;

îndepãrtaþi copiii de aragaz.

 Evitaþi ca ºi cablurile de alimentare ale altor

aparate electrocasnice sã atingã pãrþile încãlzite

ale cuptorului.

 Nu obstrucþionaþi fantele de aerisire sau de ieºire a

cãldurii.

 Când deschideþi uºa cuptorului, aºezaþi mâna în

mijlocul mânerului, pentru a trage: spre margini,

mânerul poate fi prea cald.

 Utilizaþi întotdeauna mãnuºi speciale pentru a bãga

sau scoate recipientele din cuptor.

 Nu puneþi folie de aluminiu pe fundul cuptorului

pentru a împiedica împrãºtierea reziduurilor.

 Nu aºezaþi materiale inflamabile în cuptor: dacã

cuptorul se aprinde din greºealã, materialele

depozitate pot lua foc.

 Asiguraþi-vã întotdeauna cã buºoanele sunt în

poziþia l/¡ atunci când nu utilizaþi aparatul.

 Nu scoateþi ºtecãrul din prizã trãgând de cablu.

 Nu executaþi nici o operaþie de curãþire sau

întreþinere înainte de a fi scos ºtecãrul din prizã.

 În caz de defecþiune, nu umblaþi în nici un caz la

mecanismele din interior ºi nu încercaþi sã o

reparaþi singuri. Apelaþi Centrul de Asistenþã (vezi

Asistenþa).

 Nu aºezaþi obiecte grele pe uºa cuptorului, când

este deschisã.

Scoaterea aparatului din uz

 Eliminarea ambalajelor: respectaþi normele locale,

în acest fel ambalajele vor putea fi utilizate din nou.

 Directiva Europeanã 2002/96/CE cu privire la

deºeurile care provin de la aparatura electricã sau

electronicã (RAEE) prevede ca aparatele

electrocasnice sã nu fie colectate împreunã cu

deºeurile urbane solide, obiºnuite. Aparatele

scoase din uz trebuie sã fie colectate separat atât

pentru a optimiza rata de recuperare ºi de reciclare

a materialelor componente cât ºi pentru a evita

pericolele care pot duce la dãunarea sãnãtãþii

omului sau poluarea mediului înconjurãtor.

Simbolul tomberonului tãiat care apare pe toate

produsele vã aminteºte tocmai obligaþia de a le

colecta separat.

Pentru informaþii suplimentare cu privire la

scoaterea din uz a electrocasnicelor, deþinãtorii

acestora pot apela la centrele de colectare a

deºeurilor sau la vânzãtorii de la care au

achiziþionat produsele respective.

Economisirea energiei ºi protecþia

mediului înconjurãtor

 Utilizând aragazul între orele serale ºi primele ore

ale dimineþii, colaboraþi la reducerea sarcinii

întreprinderilor electrice.

 Se recomandã sã efectuaþi întotdeauna coacerea

pe GRÃTAR cu uºa cuptorului închisã: acest lucru

este util atât pentru a obþine rezultate mai bune cât

ºi pentru a economisi energia (10% aprox).

 Asiguraþi-vã cã garniturile sunt curate ºi eficiente,

cã aderã bine pe uºa cuptorului ºi nu provoacã

pierderi de cãldurã.

32

RO

Decuplarea electricã

Înainte de orice operaþie, debranºaþi aparatul de la

reþeaua de alimentare cu curent electric.

Curãþarea aparatului

 Nu folosiþi niciodatã aparate cu aburi sau sub

presiune, pentru a curãþa aparatul.

 Pãrþile externe, smãlþuite sau din inox, precum ºi

garniturile din cauciuc pot fi curãþate cu un burete

îmbibat în apã cãlduþã ºi sãpun neutru. Dacã

petele sunt persistente, folosiþi produse speciale.

Dupã fiecare spãlare, se recomandã sã îl clãtiþi

bine ºi sã îl ºtergeþi. Nu folosiþi prafuri abrazive sau

substanþe corosive.

 Interiorul cuptorului se va spãla, de preferinþã, dupã

fiecare utilizare, când este cald. Utilizaþi apã caldã

ºi detergent; clãtiþi bine ºi ºtergeþi cu o lavetã

moale. Evitaþi substanþele abrazive.

 Accesoriile pot fi spãlate ca orice alt vas, chiar ºi

în maºina de spãlat vase.

Curãþarea uºii

Curãþaþi geamul cu un burete ºi produse detergente

delicate; ºtergeþi-l cu o lavetã moale. Nu folosiþi

materiale abrazive sau raclete metalice, ascuþite,

care pot zgâria suprafaþa sau cauza crãparea

geamului.

Pentru curãþarea minuþioasã a cuptorului, demontaþi

uºa acestuia:

1. deschideþi uºa la maxim

(vezi figura);

2. ridicaþi ºi rotiþi plãcuþele de

reþinere amplasate pe sistemul

de închidere/balamale

(vezi figura);

3. prindeþi bine uºa, de pãrþile

laterale, ºi apropiaþi-o fãrã a o

închide definitiv. Trageþi apoi

uºa spre voi, extrãgând-o din

balamale (vezi figura);

Montaþi la loc uºa, urmând acelaºi procedeu, în sens

invers.

Controlarea garniturilor

Controlaþi periodic garnitura din jurul uºii cuptorului.

Dacã este deterioratã, adresaþi-vã celui mai apropiat

Centru de Asistenþã (vezi Asistenþa). Se recomandã

sã nu folosiþi cuptorul pânã la înlocuirea garniturii.

Înlocuirea becului Pentru a înlocui becul

cuptorului

1. Deºurubaþi capacul din sticlã care acoperã becul.

2. Deºurubaþi becul ºi înlocuiþi-l cu unul similar:

putere 25W, cuplare E14.

3. Montaþi la loc capacul (vezi figura).

Asistenþã

 Nu apelaþi niciodatã la persoane neautorizate.

Comunicaþi:

 tipul de anomalie;

 modelul aparatului (Mod.);

 numãrul de serie (S/N).

Aceste informaþii se gãsesc pe tãbliþa cu

caracteristici lipitã de aparat.

Întreþinere ºi curãþire

PL

PIEKARNIK

FZ G

FZ G IX

FB G

FB G IX

FR G

FR G IX

FR G0

FR G0 IX

Spis treci

Instalacja, 34-37

Ustawienie

Pod³¹czenie do sieci elektrycznej

Pod³¹czenie gazu

Tabliczka znamionowa

Opis urz¹dzenia, 38

Widok ogólny

Panel kontrolny

Uruchomienie i u¿ytkowanie, 39-40

Uruchomienie piekarnika

Korzystanie z regulatora czasowego

Charakterystyka palników i dysz

Programy, 41

Programy pieczenia

Praktyczne porady dotycz¹ce pieczenia

Tabela pieczenia

Zalecenia i rodki ostro¿noci, 42

Ogólne zasady bezpieczeñstwa

Utylizacja

Oszczêdnoæ i ochrona rodowiska

Konserwacja i utrzymanie, 43

Od³¹czenie pr¹du elektrycznego

Mycie urz¹dzenia

Czyszczenie drzwi

Wymiana ¿arówki

Serwis Techniczny

Instrukcja obs³ugi

PL

Polski, 33

English, 1

RS

AR

Ðóññêèé,11

GB

Romanian,22

RO

34

PL

Instalacja

A

 Nale¿y zachowaæ niniejsz¹ instrukcjê, aby móc z

niej korzystaæ w ka¿dej chwili. W przypadku

sprzeda¿y, odst¹pienia lub przeprowadzki nale¿y

upewniæ siê, czy instrukcja zostaje przekazana wraz

z urz¹dzeniem, aby nowy w³aciciel urz¹dzenia móg³

z niej korzystaæ.

 Nale¿y uwa¿nie przeczytaæ instrukcjê: zawiera ona

wa¿ne informacje dotycz¹ce instalacji, u¿ytkowania i

bezpieczeñstwa.

Ustawienie

 Opakowania nie s¹ zabawkami dla dzieci i nale¿y je

usun¹æ zgodnie z normami dotycz¹cymi

selektywnego gromadzenia odpadów (patrz Zalecenia

i rodki ostro¿noci ).

 Instalacja powinna zostaæ wykonana zgodnie z

niniejszymi instrukcjami i przez wykwalifikowany

personel. Niew³aciwe pod³¹czenie urz¹dzenia mo¿e

staæ siê przyczyn¹ wypadku z udzia³em osób lub

zwierz¹t, mo¿e równie¿ spowodowaæ zniszczenie

znajduj¹cych siê w pobli¿u przedmiotów.

! Niniejsze urz¹dzenie mo¿e zostaæ zainstalowane

wy³¹cznie w pomieszczeniach ze sta³¹ wentylacj¹,

zgodnie z zaleceniami obowi¹zuj¹cych norm

krajowych ich kolejnych, obowi¹zuj¹cych

uaktualnieñ. Nale¿y zachowaæ nastêpuj¹ce warunki:

 Pomieszczenie powinno posiadaæ system

odprowadzaj¹cy gazy spalinowe na zewn¹trz,

sk³adaj¹cy siê z okapu lub wyci¹gu elektrycznego,

uruchamianego automatycznie ka¿dorazowo

podczas uruchomienia urz¹dzenia.

 Pomieszczenie powinno posiadaæ system dop³ywu

powietrza umo¿liwiaj¹cy normalne spalanie.

Dop³yw niezbêdnego do spalania powietrza nie

powinien byæ mniejszy ni¿ 2 m3/h na ka¿dy kW

zainstalowanej mocy.

System mo¿e polegaæ na

bezporednim poborze

powietrza z zewn¹trz budynku

przy pomocy kana³u o

przekroju u¿ytecznym

wynosz¹cym przynajmniej 100

cm2 i zabezpieczonego przed

przypadkowym zalepieniem.

Albo te¿, w sposób poredni, z

przyleg³ych pomieszczeñ

wyposa¿onych w przewód

wentylacyjny z czêci¹

zewnêtrzn¹ jak opisano

powy¿ej, niebêd¹cych czêci¹

wspóln¹ dla ca³ej

nieruchomoci ani

niemaj¹cych po³¹czeñ z

pomieszczeniami sypialni lub z pomieszczeniami,

w których wystêpuje zagro¿enie po¿arem.

 Skroplone gazy pochodne ropy naftowej, ciê¿sze

od powietrza, opadaj¹ w dó³. Dlatego

pomieszczenia, w których przechowywane s¹

butle GPL powinny przewidywaæ otwory

prowadz¹ce na zewn¹trz umo¿liwiaj¹ce sp³ywanie

ku do³owi ewentualnych wycieków gazu. Ponadto

butle GPL, niezale¿nie od tego czy s¹ puste, czy

czêciowo nape³nione, nie powinny byæ

instalowane ani sk³adowane w pomieszczeniach

lub komorach po³o¿onych poni¿ej ni¿ poziom

pod³ogi (piwnice, itp.). Dobrze jest przechowywaæ

w pomieszczeniu jedynie butlê aktualnie

u¿ytkowan¹, umocowan¹ w sposób nienara¿aj¹cy

jej na bezporednie oddzia³ywanie róde³ ciep³a

(piece, kominki, piecyki, itp.) mog¹cych

doprowadziæ do wzrostu temperatury powietrza

powy¿ej 50° C.

Zabudowa

W celu zapewnienia prawid³owego dzia³ania

urz¹dzenia konieczne jest, aby mebel posiada³

odpowiednie cechy:

 panele przylegaj¹ce do piekarnika powinny byæ

wykonane z materia³ów odpornych na ciep³o;

 w przypadku mebli z drewna klejonego, kleje

powinny byæ odporne na dzia³anie temperatury

100° C;

 w przypadku zabudowy piekarnika oraz w

przypadku umieszczenia go pod sto³em (patrz

ilustracja) jak i pionowego, mebel powinien

posiadaæ nastêpuj¹ce wymiary:

595 mm.

595 mm.

24 mm.

545 mm.

5 mm.

567 mm.

23 mm.

593 mm.

45 mm.

558 mm.

PL

35

560 mm.

45 mm.

NL

 Po zabudowaniu urz¹dzenia nie powinien byæ

mo¿liwy ¿aden kontakt z elementami elektrycznymi.

Deklaracje na temat zu¿ycia pr¹du wskazane na

tabliczce znamionowej oparte s¹ na pomiarach

wykonanych dla tego typu instalacji.

Obieg powietrza

Aby zapewniæ odpowiedni obieg powietrza, nale¿y

usun¹æ tyln¹ ciankê komory. Najlepiej zainstalowaæ

piekarnik w taki sposób, aby wspiera³ siê na dwóch

listwach drewnianych lub na p³ycie z przewitem

przynajmniej 45 x 560 mm (patrz rysunki).

Centrowanie i mocowanie

Nale¿y wyregulowaæ 4 stopki umieszczone po

bokach piekarnika odpowiednio do 4 otworów w

listwie okalaj¹cej, w zale¿noci od gruboci cianki

mebla:

gruboæ 20 mm: usun¹æ

ruchom¹ czêæ stopki

(patrz rysunek);

gruboæ 18 mm: wykorzystaæ

pierwszy kanalik, zgodnie z

ustawieniem wykonanym

przez producenta

(patrz rysunek);

gruboæ 16 mm: wykorzystaæ

drugi kanalik (patrz rysunek).

Aby przymocowaæ urz¹dzenie do mebla: nale¿y

otworzyæ drzwiczki piekarnika i wkrêciæ 4 wkrêty do

drewna w 4 otwory umieszczone na listwie

obwodowej.

 Wszystkie czêci, które stanowi¹ zabezpieczenie,

powinny byæ zamocowane w taki sposób, aby nie

mo¿na ich by³o zdj¹æ bez u¿ycia narzêdzia.

Pod³¹czenie do sieci elektrycznej

Piekarniki wyposa¿one w trójbiegunowy przewód

zasilaj¹cy dostosowane s¹ do funkcjonowania na

pr¹d zmienny, przy napiêciu i czêstotliwoci

wskazanych na tabliczce znamionowej (patrz

poni¿ej).

Monta¿ przewodu zasilaj¹cego

1. Otworzyæ skrzynkê

zaciskow¹ podwa¿aj¹c

rubokrêtem boczne

zatrzaski pokrywy:

poci¹gn¹æ i otworzyæ

pokrywê

(patrz rysunek).

2. Za³o¿yæ przewód

zasilaj¹cy: odkrêciæ

rubê zacisku kabla

oraz trzy ruby styków

L-N- , a nastêpnie

zamocowaæ pojedyncze

przewody pod

g³owicami rub

zachowuj¹c kolejnoæ

kolorów niebieski (N)

br¹zowy (L) ¿ó³to-

zielony (patrz rysunek).

3. Zamocowaæ przewód w odpowiednim uchwycie.

4. Zamkn¹æ pokrywê skrzynki zaciskowej.

Pod³¹czenie przewodu zasilaj¹cego do sieci

Zamocowaæ na przewodzie znormalizowan¹ wtyczkê

do obci¹¿eñ wskazanych na tabliczce znamionowej

(patrz obok).

36

PL

NO

OK

W przypadku bezporedniego pod³¹czenia do sieci

konieczne jest zainstalowanie pomiêdzy

urz¹dzeniem a sieci¹ wy³¹cznika polowego z

minimalnym otwarciem pomiêdzy stykami

wynosz¹cym 3 mm przeznaczonego do obci¹¿eñ i

odpowiadaj¹cego obowi¹zuj¹cym normom (przewód

uziemienia nie powinien byæ przerywany przez

wy³¹cznik). Przewód zasilania powinien byæ

umieszczony tak, aby w ¿adnym punkcie jego

temperatura nie przekracza³a temperatury otoczenia

o 50° C.

 Instalator odpowiada za poprawnoæ pod³¹czenia

elektrycznego i za zachowanie norm

bezpieczeñstwa.

Przed wykonaniem pod³¹czenia nale¿y upewniæ siê, czy:

 gniazdko posiada odpowiednie uziemienie i jest

zgodne z obowi¹zuj¹cymi przepisami;

 gniazdko jest w stanie wytrzymaæ obci¹¿enie

maksymalnej mocy urz¹dzenia, wskazane na

tabliczce znamionowej (patrz poni¿ej);

 napiêcie zasilania zawiera siê w wartociach

wskazanych na tabliczce znamionowej (patrz

poni¿ej);

 gniazdko jest kompatybilne z wtyczk¹ urz¹dzenia.

Jeli gniazdko nie jest kompatybilne, nale¿y

wymieniæ gniazdko lub wtyczkê; nie stosowaæ

przed³u¿aczy ani rozga³êników.

 Po zainstalowaniu urz¹dzenia przewód elektryczny

i gniazdko pr¹du powinny byæ ³atwo dostêpne.

 Kabel nie powinien byæ powyginany ani

przygnieciony.

 Przewód elektryczny musi byæ okresowo

sprawdzany i wymieniany wy³¹cznie przez

autoryzowanych techników (>patrz Serwis).

 Producent nie ponosi ¿adnej

odpowiedzialnoci za skutki wynik³e z

nieprzestrzegania powy¿szych zasad.

Pod³¹czenie gazu

Pod³¹czenie urz¹dzenia do przewodów lub butli

gazowej powinno zostaæ wykonane zgodnie z

zaleceniami obowi¹zuj¹cych norm krajowych z ich

póniejszym zmianami dopiero po upewnieniu siê, ¿e

jest ono wyregulowane do pracy z rodzajem gazu,

którym bêdzie zasilane. W przeciwnym wypadku

wykonaæ czynnoci wskazane w paragrafie

Dostosowanie do ró¿nych rodzajów gazu

w przypadku zasilania p³ynnym gazem z butli,

stosowaæ regulatory cinienia zgodne z

obowi¹zuj¹cymi normami krajowymi i ich kolejnymi

uaktualnieniami.

 Dla pewnego dzia³ania, odpowiedniego zu¿ycia

energii i zwiêkszenia trwa³oci urz¹dzenia nale¿y

upewniæ siê czy cinienie zasilania mieci siê w

granicach zalecanych w tabeli 1 Charakterystyka

palników i dysz.

 W przypadku, gdy trzeba wykonaæ instalacjê

p³aszczyzny gotowania na gaz oraz wbudowanego

piekarnika na gaz, wykonywanie po³¹czeñ miêdzy

dwoma urz¹dzeniami lub u¿ywanie jednego kurka

odcinaj¹cego jest absolutnie zabronione. Bêd¹ one

po³¹czone osobno, ka¿de musi posiadaæ swój zawór

ograniczaj¹cy, który sprawi, ¿e urz¹dzenia te bêd¹

od siebie niezale¿ne (zobacz rysunki).

Pod³¹czenie przewodem sztywnym (mied lub stal)

 Pod³¹czenie do urz¹dzenia gazowego powinno byæ

wykonane w taki sposób, aby nie powodowaæ

¿¹dnych naprê¿eñ urz¹dzenia.

Na przewodzie zasilaj¹cym urz¹dzenia znajduje siê

ruchome z³¹cze kolankowe L , którego szczelnoæ

zapewniona jest uszczelk¹. W przypadku gdyby

okaza³o siê, ¿e konieczne jest obrócenie kolanka

nale¿y obowi¹zkowo wymieniæ uszczelkê (na

wyposa¿eniu urz¹dzenia). Z³¹cze wejciowe gazu do

urz¹dzenia jest gwintowane gwintem gazowym 1/2

walcowym mêskim.

Pod³¹czenie z przewodem elastycznym ze stali

nierdzewnej o pe³nych ciankach z gwintowanymi

z³¹czami.

Z³¹cze wejciowe gazu do urz¹dzenia jest

gwintowane gwintem gazowym 1/2 walcowym

mêskim. U¿ycie przewodów tego rodzaju powinno

byæ wykonane w ten sposób, aby ich d³ugoæ, w

warunkach maksymalnego rozszerzenia nie

przekracza³a 2000 mm. Po wykonaniu pod³¹czenia

upewniæ siê, czy metalowy przewód elastyczny nie

styka siê z elementami ruchomymi, ani nie jest

przygnieciony.

 U¿ywaæ wy³¹cznie przewodów i uszczelek

metalowych z aluminium lub uszczelek z gumy

zgodnych z obowi¹zuj¹cymi Krajowymi Normami.

PL

37

V

Kontrola szczelnoci

 Po zakoñczeniu instalacji skontrolowaæ szczelnoæ

wszystkich z³¹cz stosuj¹c w tym celu wodny rozwór

myd³a, nigdy p³omieñ.

Dostosowanie do ró¿nych rodzajów gazu

Aby przystosowaæ piekarnik do innego rodzaju gazu

ni¿ ten, dla którego jest przystosowany

(umieszczone na etykietce), nale¿y wykonaæ

nastêpuj¹ce operacje:

 Wymieniæ dyszê palnika piekarnika

1. otworzyæ ca³kowicie drzwiczki piekarnika

2. wyci¹gn¹æ przesuwne dno

piekarnika

3. wykrêciæ rubê, która

przymocowuje palnik

4. wyci¹gn¹æ palnik z

piekarnika po usuniêciu ruby

V;

5. Odkrêciæ dyszê palnika

piekarnika za pomoc¹

odpowiedniego klucza

nasadowego do dysz lub lepiej

za pomoc¹ klucza

nasadowego 7 mm i wymieniæ

j¹ na dyszê dostosowan¹ do

nowego rodzaju gazu (zobacz

tabela 1).

6. Umieciæ na miejscu wszystkie komponenty

wykonuj¹c czynnoci w kolejnoci odwrotnej w

stosunku do powy¿szej sekwencji.

 Uwa¿aæ szczególnie na przewody wiec i

przewody termoelementu.

 Regulacja powietrza pierwotnego palników

piekarnika. Palnik jest zaprojektowany tak, ¿e nie

wymaga ¿adnej regulacji powietrza pierwotnego.

 Regulacja minimum palnika piekarnika

1. umieciæ pokrêt³o na pozycji Min po pozostawieniu

go przez oko³o 10 minut na pozycji Max

2. Zdj¹æ pokrêt³o

3. Zdj¹æ tarczê przymocowan¹ do przedniego panelu

4. regulowaæ rub¹ do regulacji umieszczon¹ na

zewn¹trz miarki termostatu a¿ do otrzymania

ma³ego, regularnego p³omienia (p³omieñ jest

widoczny poprzez otwory spodu piekarnika);

5. nastêpnie sprawdziæ

czy podczas szybkich

obrotów pokrêt³em z

pozycji Max do pozycji

Min oraz przy szybkim

otwieraniu i zamykaniu

drzwiczek piekarnika

palnik nie ganie.

 W przypadku gazu p³ynnego ruba regulacyjna

powinna byæ dokrêcona do koñca.

 Po zakoñczeniu operacji nale¿y wymieniæ

poprzedni¹ etykietê nastawieñ na etykietê

odpowiadaj¹c¹ nowemu gazowi u¿ytkowemu,

dostêpn¹ w naszych centrach obs³ugi technicznej.

 W sytuacji, gdy cinienie stosowanego gazu stanie

siê ró¿ne (lub zmienne) od przewidywanego,

koniecznym jest zainstalowanie na przewodach

doprowadzaj¹cych regulatora cinienia (zgodnie z

obowi¹zuj¹cymi normami krajowymi).

TABLICZKA ZNAMIONOWA

Rozmiar

szerokoæ 43,5 cm

wysokoæ 31 cm

g³êbokoæ 43,5 cm

Objêtoæ 58 litrów

Pod³¹czenia

elektryczne

napiêcie 220-230V ~ 50/60Hz

maksymalna moc pobierana

2250W

Cechy gazu

kategoria: III1a2H3+

moc termiczna:

2,60 (189 g/h - G30)

2,60 (186 g/h - G31)

- To urz¹dzenie jest zgodne z

nastêpuj¹cymi Dyrektywami

Wspólnotowymi: 73/23/EWG z

dnia 19/02/73 (Niskie

cinienie) wraz z póniejszymi

zmianami - 89/336/EWG z

dnia 03/05/89

(Kompatybilnoæ

elektromagnetyczna) z

póniejszymi zmianami -

93/68/EWG z dnia 22/07/93 z

póniejszymi zmianami.

90/336/EWG z dnia 29/06/90

(Gaz) z póniejszymi

zmianami. 2002/96/WE

38

PL

Opis urz¹dzenia

Widok ogólny

Panel kontrolny

PL

39

F

Uruchomienie i

u¿ytkowanie

 Przy pierwszym w³¹czeniu nale¿y uruchomiæ pusty

piekarnik na przynajmniej jedn¹ godzinê, z

termostatem ustawionym na maksimum i z

zamkniêtymi drzwiczkami. Nastêpnie zgasiæ,

otworzyæ drzwi piekarnika i przewietrzyæ

pomieszczenie. Zapach, jaki siê wytworzy, jest

skutkiem parowania substancji zastosowanych w

celu zabezpieczenia piekarnika.

Uruchomienie piekarnika

Pokrêt³o piekarnika to urz¹dzenie pozwalaj¹ce na

wybranie ró¿nych funkcji piekarnika i na wybranie

temperatury pieczenia, która bêdzie jak najbardziej

dostosowana do przyrz¹dzanych potraw, sporód

temperatur wskazanych na samym pokrêtle (zawarta

miêdzy 140°C i 240°C). Urz¹dzenie do

elektronicznego zapalania piekarnika jest

zainstalowane wewn¹trz pokrêt³a do sterowania. Aby

zapaliæ palnik piekarnika, nale¿y nacisn¹æ do koñca i

przekrêciæ pokrêt³o PIEKARNIK w kierunku

przeciwnym do ruchu wskazówek zegara a¿ do

pozycji Max  (przy zamkniêtych drzwiczkach

piekarnika). Zwa¿ywszy na fakt, ¿e piekarnik

wyposa¿ony jest w urz¹dzenie zabezpieczaj¹ce, po

zapaleniu palnika konieczne jest przytrzymanie

pokrêt³a PIEKARNIK przez oko³o 6 sekund, tak, aby

pozwoliæ na przejcie gazu, a¿ rozgrzeje siê

termoelement bezpieczeñstwa.

 Przyrz¹d do elektronicznego zapalenia palnika

piekarnika nie mo¿e byæ uruchamiany przez ponad

15 sekund. Jeli po 15 sekundach palni nie zapali³

siê, zwolniæ pokrêt³o PIEKARNIK, otworzyæ drzwiczki

piekarnika i poczekaæ przynajmniej minutê przez

now¹ prób¹ zapalenia palnika.

Wybranie temperatury pieczenia nastêpuje poprzez

dopasowanie wskazania ¿¹danej wartoci¹ do

informacji umieszczonej na tablicy rozdzielczej;

kompletna gama mo¿liwych temperatur¹

umieszczona jest poni¿ej.

Min 150 180 220 Max

" "# $  ! "

Nastawiona temperatura jest automatycznie

osi¹gniêta i utrzymywana poprzez organ kontrolny

(termostat) kierowany przez pokrêt³o.

Rêczny tryb pracy piekarnika

W przypadku chwilowego braku energii elektrycznej

mo¿na zapaliæ palnik piekarnika rêcznie.

1. otworzyæ ca³kowicie drzwiczki piekarnika

2. zbli¿yæ zapa³kê lub

zapalniczkê do otworu

F, tak jak jest to

pokazane na rysunku,

nacisn¹æ do koñca i

poruszaæ pokrêt³em

PIEKARNIK w kierunku

przeciwnym do ruchu

wskazówek zegara a¿

do pozycji Max.

Zwa¿ywszy na fakt, ¿e piekarnik wyposa¿ony jest w

urz¹dzenie zabezpieczaj¹ce, po zapaleniu palnika

konieczne jest przytrzymanie pokrêt³a PIEKARNIK

przez oko³o 6 sekund, tak aby pozwoliæ na przejcie

gazu, a¿ rozgrzeje siê termoelement

bezpieczeñstwa.

3. Po zapaleniu zamkn¹æ drzwiczki piekarnika.

 W razie przypadkowego zgaszenia p³omienia

palnika, zakrêciæ pokrêt³o PIEKARNIK, otworzyæ

drzwiczki piekarnika i poczekaæ przynajmniej minutê

przed ponown¹ prób¹ zapalenia palnika.

Pokrêt³o GRILL

Pañstwa piec wyposa¿ony jest w elektryczny grill.

Doæ wysoka temperatura skierowana na grill

umo¿liwia natychmiastowe opiekanie powierzchni

potraw, co zapobiega stratom p³ynów i utrzymuje

miêso w rodku bardziej miêkkim. Pieczenie w trybie

grillowania szczególnie zalecane jest do tych dañ,

które wymagaj¹ wysokich temperatur na powierzchni:

steki z cielêciny i wo³owe, antrykot, polêdwica,

hamburgery, itp

Niektóre przyk³ady u¿ytkowania podane s¹ w

rozdziale Praktyczne rady przy pieczeniu.

 Podczas u¿ywania grilla konieczne jest

pozostawienie drzwiczek piekarnika w pozycji

zamkniêtej.

 Nie stawiaæ nigdy ¿adnych przedmiotów na dnie

piekarnika, gdy¿ grozi to uszkodzeniem emalii.

 Naczynia do pieczenia stawiaæ zawsze na ruszcie

znajduj¹cym siê w wyposa¿eniu piekarnika.

40

PL

Charakterystyka palników oraz dysz

Tabela 1 (dla Polski) G20 (GZ50) GZ350 (GZ35) G30 (GPB)

Palnik Moc cieplna

(p.c.i.*)

kW

Dysza

1/100

(w mm)

Przep³yw*

l/godz

Dysza

1/100

(w mm)

Przep³yw*

l/godz

Moc cieplna

(p.c.i.*)

kW

Dysza

1/100

(w mm)

Przep³yw*

g/godz

Piekamik ? ? ? ? ? ? ? ?

Cinienia zasilania

minimalne (mbar)

nominalne (mbar)

maksymalne (mbar)

16

20

25

10

13

16

29

36

44

* A 0°C e 1013 mbar – gaz suchy

G20 (GZ50) p.c.i. = 35.9 MJ/m³

GZ350 (GZ35) p.c.i. = 25.8 MJ/m³

G30

(

GPB

)

p

.c.i. = 123.6 MJ/m³

Ch³odzenie poprzez wentylacjê

W celu zmniejszenia temperatury na zewn¹trz

niektóre modele wyposa¿one s¹ w wentylator

ch³odz¹cy. Wytwarza on strumieñ powietrza, który

wydobywa siê pomiêdzy panelem kontrolnym a

drzwiczkami piekarnika.

 Po zakoñczeniu gotowania wentylator pracuje

dopóty, dopóki piekarnik wystarczaj¹co siê nie

och³odzi.

Ro¿en (znajduje siê tylko w niektórych

modelach)

W celu uruchomienia ro¿na (patrz ilustracja) nale¿y

postêpowaæ nastêpuj¹co:

1. umieciæ brytfannê w

pozycji 1;

2. umieciæ uchwyt

ro¿na w pozycji 3, a

nastêpnie umieciæ

ro¿en w odpowiednim

otworze znajduj¹cym

siê w tylnej cianie

piekarnika;

3. uruchomiæ naciskaj¹c

przycisk RO¯EN.

Owietlenie piekarnika

Zapala siê poprzez naciniêcie przycisku WIAT£O.

Korzystanie z regulatora czasowego

1. Nale¿y przede wszystkim nakrêciæ dzwonek

obracaj¹c pokrêt³o REGULATOR CZASOWY o prawie

pe³ny obrót w kierunku ruchu wskazówek zegara.

2. Cofaj¹c siê w kierunku przeciwnym do ruchu

wskazówek ustawiæ ¿¹dany czas uzgadniaj¹c minuty

na pokrêtle REGULATOR CZASOWY z oznaczeniem

sta³ym na panelu kontrolnym.

3. Minutnik to regulator czasowy: po up³ywie czasu

wydaje sygna³ akustyczny.

 Regulator czasowy nie kontroluje w³¹czenia i

wy³¹czenia piekarnika.

PL

41

Programy pieczenia

Program GRILL

Uruchamiany jest górny element grzewczy. Doæ

wysoka temperatura skierowana na grill umo¿liwia

natychmiastowe opiekanie powierzchni potraw, co

zapobiega stratom p³ynów i utrzymuje miêso w

rodku bardziej miêkkim. Pieczenie w trybie

grillowania szczególnie zalecane jest do tych dañ,

które wymagaj¹ wysokich temperatur na powierzchni:

steki z cielêciny i wo³owe, antrykot, polêdwica,

hamburgery, itp Podczas pieczenia nale¿y

zamykaæ drzwiczki piekarnika.

Praktyczne porady dotycz¹ce pieczenia

 Podczas pieczenia w trybie GRILL, umieciæ

brytfannê w pozycji 1 w celu zebrania resztek z

pieczenia (sosy i/lub t³uszcze).

Programy

GRILL

 Ustawiæ grill w pozycji 3 lub 4, umieszczaj¹c

po¿ywienie w centrum grilla.

 Zaleca siê ustawiaæ poziom energii na wartoæ

maksymaln¹. Nie nale¿y siê niepokoiæ, jeli górny

grzejnik nie bêdzie stale w³¹czony: jego prac¹

steruje termostat;

PIZZA

 Stosowaæ blachê z lekkiego aluminium, stawiaj¹c

j¹ na ruszcie znajduj¹cym siê w wyposa¿eniu

kuchenki.

Korzystanie z brytfanny wyd³u¿a czas pieczenia, a

pizza rzadko jest chrupi¹ca.

 W przypadku pizzy z wieloma dodatkami zaleca

siê dodanie mozzarelli dopiero w po³owie

pieczenia.

Tabela pieczenia

Po³o¿enie

pokrêt³a

wyboru

Przygotowywana potrawa Waga

(kg)

Po³o¿enie

pieczenia

ruszt od

do³u

Czas

wstêpnego

ogrzewania

(minuty)

Po³o¿enie

pokrêt³a

termostatu

Czas

pieczenia

(minuty)

Piekarnik Lasagne cannelloni

Makaron z piekarnika

Cielêcina

Kurczak

Rolada z indyka

Kaczka

Królik

Biodrówka wieprzowa

Udziec jagniêcy

Makrele

Kielec w³aciwy

Pstr¹g w folii

Pizza neapolitañska

Suche biszkopty

Kruche ciasto

Ciasto czekoladowe

Ciasto dro¿d¿owe

2,5

2,5

2,2

1,7

1,5

2,5

1,8

2,0

1,5

1,8

1,3

1,5

1,0

0,6

0,5

1,1

1,0

1,0

3

3

3

2

3

3

3

3

3

3

3

3

3

3

4

3

3

4

10

10

10

10

10

10

10

10

10

10

10

10

10

15

15

15

15

15

200

200

200

210

200

200

200

200

200

200

200

180

200

210

180

180

165

165

55-60

40-45

50-55

80-90

70-80

80-90

90-100

80-90

70-80

80-90

30-40

30-40

30-35

15-20

25-30

30-35

50-60

50-60

Grill Sole i m¹twy

Szasz³yki z kalmarów i raków

Filet z dorsza

Warzywa z rusztu

Befsztyk cielêcy

Kotlety sma¿one

Hamburgery

Kie³baski

Tost

1

1

1

1

1

1,5

1

1,7

szt. 4

4

4

4

4

4

4

4

4

4

5

3

3

-

5

5

3

5

3

-

-

-

-

-

-

-

-

-

6

4

10

8-10

20-25

20-25

10-15

20-25

2-3

Na ro¿nie (jeli jest)

Cielêcina z ro¿na

Kurczak z ro¿na

Jagniêcina z ro¿na

1.0

1.5

1.0

-

-

-

-

-

-

-

-

-

80-90

80-90

80-90

! Wskazany czas jest tylko czasem przyk³adowym i mo¿e byæ zmieniany wed³ug osobistych upodobañ.

W systemie gotowania „Grill brytfanna powinna byæ ustawiona na 1 poziomie od do³u.

42

PL

Zalecenia i rodki ostro¿noci

 Urz¹dzenie zosta³o zaprojektowane i

wyprodukowane zgodnie z miêdzynarodowymi

normami bezpieczeñstwa. Poni¿sze zalecenia

dotycz¹ zasad bezpieczeñstwa i nale¿y je uwa¿nie

przeczytaæ.

Ogólne zasady bezpieczeñstwa

Niniejsze urz¹dzenie jest urz¹dzeniem

przeznaczonym do zabudowy klasy 3.

Urz¹dzenia gazowe wymagaj¹, dla ich

poprawnego dzia³ania, regularnej wymiany

powietrza. Nale¿y upewniæ siê, czy podczas

ich instalowania przestrzegane by³y

wymagania zawarte w paragrafie dotycz¹cym

Ustawienia.

 Niniejsze urz¹dzenie przeznaczone jest do u¿ytku

domowego.

 Nie nale¿y instalowaæ urz¹dzenia poza domem,

nawet jeli miejsce to jest zadaszone, poniewa¿

wystawienie urz¹dzenia na dzia³anie deszczu i

burz jest bardzo niebezpieczne.

 Przenosz¹c urz¹dzenie nale¿y zawsze korzystaæ

z odpowiednich uchwytów umocowanych po

bokach piekarnika.

 Nie dotykaæ urz¹dzenia stoj¹c przy nim boso oraz

gdy rêce czy stopy s¹ mokre lub wilgotne.

 Urz¹dzenie s³u¿y do gotowania potraw i powinno

byæ u¿ywane jedynie przez osoby doros³e i

zgodnie z instrukcjami zawartymi w niniejszej

instrukcji.

Podczas u¿ytkowania urz¹dzenia elementy

grzejne oraz niektóre czêci drzwi piekarnika

mocno siê nagrzewaj¹. Nale¿y uwa¿aæ, aby

nie dotkn¹æ tych czêci i zwracaæ uwagê, by

dzieci nie zbli¿a³y siê do piekarnika.

 Nale¿y uwa¿aæ, aby przewody zasilaj¹ce

pozosta³e urz¹dzenia domowe nie styka³y siê z

rozgrzanymi elementami piekarnika.

 Nie zas³aniaæ otworów wentylacyjnych i

odprowadzaj¹cych ciep³o.

 Przy otwieraniu drzwiczek nale¿y trzymaæ uchwyt

w rodkowej czêci: jego boki mog¹ byæ gor¹ce.

 Do wyjmowania i wk³adania naczyñ do/z

piekarnika nale¿y zawsze u¿ywaæ rêkawic

ochronnych.

 Nie wyk³adaæ dna piekarnika foli¹ aluminiow¹.

 Nie wk³adaæ materia³ów ³atwopalnych do

piekarnika: jeli urz¹dzenie zostanie

niespodziewanie uruchomione, mo¿e siê zapaliæ.

 Kiedy urz¹dzenie nie jest u¿ywane, nale¿y zawsze

sprawdziæ, czy pokrêt³a znajduj¹ siê w pozycji

l/¡;

 Nie nale¿y wyci¹gaæ wtyczki z gniazdka trzymaj¹c

za kabel: zaleca siê trzymanie za wtyczkê.

 Nie czyciæ urz¹dzenia ani nie wykonywaæ

czynnoci konserwacyjnych bez uprzedniego

od³¹czenia wtyczki z sieci elektrycznej.

 W razie awarii nie nale¿y w ¿adnym wypadku

ingerowaæ w wewnêtrzne mechanizmy urz¹dzenia

próbuj¹c je naprawiæ. Nale¿y skontaktowaæ siê z

Serwisem (patrz Serwis).

 Nie stawiaæ ciê¿kich przedmiotów na otwartych

drzwiczkach piekarnika.

Utylizacja

 Usuwanie opakowania: nale¿y stosowaæ siê do

lokalnych przepisów, dziêki temu opakowania

bêd¹ mog³y zostaæ poddane reutylizacji.

 Dyrektywa europejska 2002/96/WE w sprawie

odpadów w postaci urz¹dzeñ elektrycznych oraz

elektronicznych (RAEE) przewiduje, ¿e domowe

urz¹dzenia elektryczne nie mog¹ podlegaæ

zwyk³emu cyklowi zagospodarowywania sta³ych

odpadów miejskich. Zu¿yte urz¹dzenia powinny

byæ zbierane oddzielnie w celu zoptymalizowania

stopnia odzysku i recyklingu materia³ów, które

zawieraj¹, oraz aby zapobiec potencjalnym

szkodom dla zdrowia i rodowiska. Symbol

przekrelonego kosza umieszczony na

wszystkich produktach przypomina o obowi¹zku

selektywnego gromadzenia tych odpadów.

W celu uzyskania bli¿szych informacji

dotycz¹cych prawid³owego z³omowania sprzêtu

domowego, u¿ytkownicy mog¹ siê zwróciæ do

w³aciwych s³u¿b miejskich lub do skupuj¹cych go

sprzedawców.

Oszczêdnoæ i ochrona rodowiska

 Korzystaj¹c z piekarnika w godzinach od pónego

popo³udnia do pierwszych godzin porannych

mo¿na przyczyniæ siê do zmniejszenia obci¹¿enia

zak³adów energetycznych.

 Piec w trybie GRILL zawsze przy zamkniêtych

drzwiczkach: w ten sposób mo¿na uzyskaæ

zarówno lepsze wyniki pieczenia, jak i znaczn¹

oszczêdnoæ energii elektrycznej (oko³o 10%).

 Nale¿y utrzymywaæ sprawnoæ i czystoæ

uszczelek, tak aby dok³adnie przylega³y do

drzwiczek i nie powodowa³y utraty ciep³a.

PL

43

Od³¹czenie pr¹du elektrycznego

Przed ka¿d¹ operacj¹ nale¿y od³¹czyæ urz¹dzenie od

sieci zasilania elektrycznego.

Mycie urz¹dzenia

Do czyszczenia urz¹dzenia nie nale¿y nigdy

u¿ywaæ oczyszczaczy parowych lub

wysokocinieniowych.

 Czêci zewnêtrzne emaliowane lub ze stali

nierdzewnej oraz uszczelki gumowe mog¹ byæ

myte przy pomocy g¹bki nas¹czonej letni¹ wod¹ i

neutralnym myd³em. Jeli plamy s¹ trudne do

usuniêcia, nale¿y stosowaæ specjalne produkty

przeznaczone do tego typu urz¹dzeñ. Zaleca siê

obfite sp³ukiwanie i dok³adne osuszanie po

umyciu. Nie nale¿y stosowaæ proszków ciernych,

ani substancji wywo³uj¹cych korozjê.

 Wnêtrze piekarnika powinno byæ czyszczone po

ka¿dym u¿yciu, gdy jest jeszcze letnie. Nale¿y

u¿yæ do tego celu ciep³ej wody i rodka

czyszcz¹cego, sp³ukaæ i osuszyæ miêkk¹

szmatk¹. Unikaæ rodków ciernych.

 Akcesoria mog¹ byæ myte jak zwyk³e sztuæce,

tak¿e w zmywarkach.

Czyszczenie drzwiczek

Szybê drzwiczek nale¿y czyciæ przy pomocy g¹bki

i rodków nie ciernych, a nastêpnie osuszyæ

miêkk¹ szmatk¹. Nie nale¿y u¿ywaæ szorstkich

narzêdzi lub ostrych, metalowych skrobaków, które

mog¹ zarysowaæ powierzchniê i spowodowaæ

pêkniêcie szyby.

Aby dok³adniej wyczyciæ piekarnik, mo¿na

zdemontowaæ drzwiczki:

1. otworzyæ szeroko drzwiczki

(patrz rysunek);

2. podnieæ i obróciæ dwignie

znajduj¹ce siê w obu

zawiasach (patrz rysunek);

3. przytrzymaæ drzwiczki za

obie zewnêtrzne krawêdzie,

przymykaj¹c je powoli, lecz

nie ca³kowicie. Poci¹gn¹æ

drzwiczki do siebie i wyj¹æ je z

zawiasów (patrz rysunek).

Zamontowaæ ponownie drzwiczki wykonuj¹c opisane

czynnoci w odwrotnej kolejnoci.

Sprawdziæ uszczelki

Sprawdzaæ okresowo stan uszczelek drzwiczek

piekarnika. W przypadku, gdy oka¿e siê, ze

uszczelka jest uszkodzona nale¿y skontaktowaæ siê

z najbli¿szym centrum serwisowym (patrz Serwis).

Nie nale¿y u¿ywaæ piekarnika do chwili zakoñczenia

naprawy.

Wymiana ¿arówki

W celu wymiany

¿arówki w piekarniku:

1. Odkrêciæ szklan¹ pokrywê obudowy ¿arówki.

2. Wykrêciæ ¿arówkê i wymieniæ j¹ na podobn¹: moc

25 W, trzonek E 14.

3. wyj¹æ i otworzyæ pokrywkê (patrz ilustracja).

Serwis Techniczny

 Nigdy nie nale¿y zwracaæ siê do

nieautoryzowanych techników.

Nale¿y podaæ:

 Rodzaj anomalii;

 Model urz¹dzenia (Mod.)

 Numer seryjny (S/N)

Te ostatnie informacje mo¿na znaleæ na tabliczce

znamionowej umieszczonej na urz¹dzeniu.

Konserwacja i utrzymanie

AR







!

 









 





 













 

 2





 





 













 

25 2



 



!



 

Mod 

 







AR



!





3







 



 



 



 



 



 





 



 

 



 



 

 



l 



 



 



 







 



 



 

WEEE











 







 





 



 



AR



GRILL









 





!







4

 

 







 

 



 



































































2,5

2,5

2,2





2,5



2,0













0,5













2





















4





4





































200

200

200



200

200

200

200

200

200

200



200













40-45

50-55





































































4

4

4

4

4

4

4

4

4

5





-

5

5



5



-

-

-

-

-

-

-

-

-



4





20-25

20-25



20-25

















-

-

-

-

-

-

-

-

-







󼟳󸔁󰡂󳜁



AR









!











2





TURNSPIT



LIGHT



TIMER



 2



 



!

AR

!

















240°C











!













220180150

240200











 2





F



.









!







 













!

!



!



F

AR







Control panel

GRILL

DRIPPING PAN

GUIDES for the

sliding racks

position 5

position 4

position 3

position 2

position 1

GRILL

indicator light

TIMER

knob

OVEN/GRILL

knob

OVEN LIGHT and

ROTISSERIE button

Min

Max 150

180

220

45

30

15

0

1

0





5

4

3

2

1























AR

 







 

2000





!





!







































1



















kPa

kPa

kPa



25



AR



!







 





2



 L-N-



LN

 





4



















50°C

!





 

 



 



 

 



!



!

!



!









 



!





!











!



L



N L

NO

OK

AR









20











4

4

!



!



!







 



 



 



!









45





595 mm.

595 mm.

24 mm.

545 mm.

5 mm.

567 mm.

23 mm.

593 mm.

45 mm.

558 mm.

560 mm.

45 mm.





2-4









5





6-7





8







9







10















AR

AR

FZ G

FZ G IX





PL

GB



RS

Romanian,22

RO

FZ G

FZ G IX

FB G

FB G IX

FR G

FR G IX

FR G0

FR G0 IX

AR

AR

AR

02/2006 - 195060964.00

XEROX BUSINESS SERVICES
