SISTEMA HOME

THEATER DIGITAL

HT-X40

COMPACT

DIGITAL VIDEO

POR

Manual de Instruções

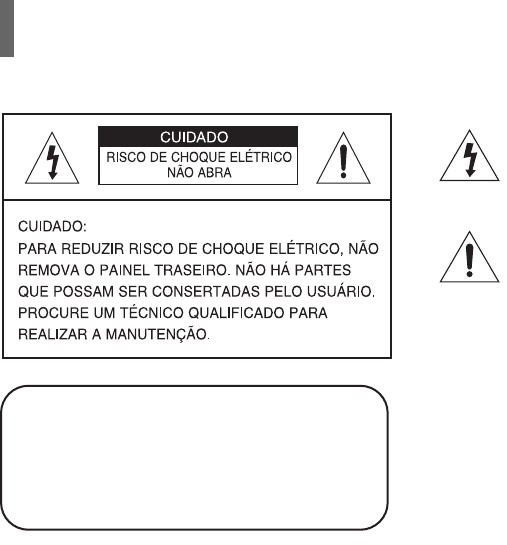

Precauções de Segurança

PRODUTO A LASER CLASSE 1

Este reprodutor de CD está classificado como um

PRODUTO A LASER DE CLASSE 1.

A utilização de controles, ajustes ou a execução de

procedimentos que não estão especificados neste

manual poderá resultar em exposição perigosa à

radiação.

CUIDADO: RAIO LASER INVISÍVEL EMITIDO

QUANDO O APARELHO É ABERTO E

QUANDO O TRAVAMENTO INTERNO É

DESABILITADO.

EVITE EXPOSIÇÃO AO RAIO LASER.

Este símbolo indica a presença de tensões

perigosas dentro do aparelho que apresenta

risco de choque elétrico ou ferimentos

pessoais.

PRECAUÇÃO

Para reduzir o risco de incêndio ou choque elétrico, não exponha este aparelho à chuva nem à umidade.

CUIDADO

PARA EVITAR RISCO DE CHOQUE ELÉTRICO, ENCAIXE O PINO LARGO DO PLUGUE NO FURO MAIOR

DA TOMADA ELÉTRICA E DEPOIS INSIRA COMPLETAMENTE O PLUGUE.

• Este sistema deve ser sempre conectado a uma tomada de alimentação CA com uma conexão de

proteção de terra.

• Para desconectar o sistema da energia elétrica, o plugue deve ser retirado da tomada principal, portanto o

plugue principal deve estar prontamente acessível a qualquer momento.

CUIDADO

• O sistema não deve ser exposto a goteiras ou respingos de água, nem devem ser colocados em cima do

sistema objetos contendo líquido, como vasos.

•O plugue principal é usado como um dispositivo de desconexão e deve estar prontamente acessível a

qualquer momento.

Este símbolo indica a presença de instruções

importantes no manual de instruções

fornecido com o produto.

CLASS 1 LASER PRODUCT

KLASSE 1 LASER PRODUKT

LUOKAN 1 LASER LAITE

KLASS 1 LASER APPARAT

PRODUCTO LASER CLASE 1

POR

PREPARATIVOS

Precauções

Certifique-se de que a tensão de alimentação CA fornecida em sua residência seja a mesma indicada na parte traseira do

aparelho. Instale o aparelho horizontalmente, em uma superfície apropriada (móvel), com espaço suficiente para a

ventilação (7,5 a 10 cm). Certifique-se de que os furos de ventilação não estejam cobertos. Não coloque nenhum objeto em

cima do aparelho. Não coloque o aparelho em cima de amplificador ou sobre outro equipamento que emita calor. Antes de

mover o aparelho, certifique-se de que o compartimento de disco esteja vazio. Este aparelho foi projetado para uso contínuo.

Ajustar o DVD player (Leitor de DVD) para o modo standby não desconectará o aparelho da energia elétrica. Para

desconectar completamente o aparelho da energia elétrica, remova o cabo de alimentação CA da tomada elétrica,

principalmente quando não for utilizar o aparelho por um longo período de tempo.

Durante tempestades com relâmpagos, desconecte

o cabo de alimentação CA da tomada da rede

elétrica. Picos de tensão causados pelo relâmpago

podem danificar o aparelho.

Não exponha o aparelho à luz solar direta ou outras

fontes de calor.

Isto poderá superaquecer o aparelho e causar um mau

funcionamento no aparelho.

Proteja o aparelho da umidade (ex. vasos) e

excesso de calor (ex. lareira) ou dos equipamentos

que criam campos magnéticos ou elétricos fortes

(ex. caixas acústicas). Desconecte o cabo de

alimentação da tomada elétrica se o aparelho não

estiver funcionando adequadamente. Este aparelho

não foi projetado para uso industrial. O aparelho foi

concebido somente para uso pessoal.

Condensação de umidade poderá ocorrer se o

aparelho ou disco ficar em locais de baixa

temperatura.

Se transportar o aparelho durante o inverno, espere

aproximadamente 2 horas para que o aparelho

atinja a temperatura ambiente, antes de utilizá-lo.

As pilhas utilizadas neste aparelho contêm produtos

químicos que são agressivos ao meio ambiente.

Não jogue as pilhas no lixo doméstico.

Phones

Características

Reprodução de Vários Tipos de Discos & Rádio FM

O HT-X40 combina a capacidade de reprodução de vários tipos de discos, como os discos

DVD-AUDIO, DVD-VIDEO, VCD, CD, CD MP3, CD WMA, DivX, CD-R/RW e DVD±R/RW, com um

sofisticado rádio FM, tudo em um único aparelho.

Compatível com DVD de Áudio

Experimente o DVD de Áudio com som de altíssima qualidade.

O DAC integrado de 24bits/192kHz oferece uma excepcional qualidade de som em termos de faixa

dinâmica, resolução de baixo nível e detalhe de alta freqüência.

Compatível com USB Host

Você pode apreciar arquivos de mídia, como imagens, filmes e músicas, armazenados em leitores

de MP3, câmeras digitais ou USB memory stick conectando o dispositivo de armazenamento à

porta USB do Home Theater.

Dolby Pro Logic II

Dolby Pro Logic II é uma tecnologia, aperfeiçoada do Dolby Pro Logic anterior, que permite a

decodificação dos sinais de áudio multicanal.

DTS (Digital Theater Systems)

DTS é um formato de compressão de áudio desenvolvido pela Digital Theater Systems Inc.

Esta tecnologia oferece um som de 5.1 canais com freqüência total.

Função de Proteção de Tela da TV

Se o aparelho permanecer no modo Stop (parada) por 3 minutos, o logotipo da Samsung

aparecerá na tela da TV.

O HT-X40 mudará automaticamente para o modo de economia de energia após 20 minutos no

modo de proteção de tela.

Função de Economia de Energia

O HT-X40 será desligado automaticamente após 20 minutos no modo de parada.

Visualização Personalizada da Tela da TV

O HT-X40 permite que você selecione uma imagem favorita durante a reprodução de JPEG, DVD

ou VCD e ajuste-a como plano de fundo da tela da TV.

HDMI

O HDMI transmite simultaneamente os sinais de áudio e vídeo do DVD, proporcionando uma

imagem mais nítida.

Função Anynet+ (HDMI-CEC)

Anynet+ é uma função que pode ser utilizada para operar a unidade principal usando um controle

remoto da TV Samsung, mediante a conexão do Home Theater a uma TV SAMSUNG com um

cabo HDMI. (Esta função está disponível somente para TVs SAMSUNG que suportam Anynet+).

POR

PREPARATIVOS

Índice

Preca uções de Segurança . . . . . . . . . . . . . . . . . .2

Precauções . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Características . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Notas sobre os Discos . . . . . . . . . . . . . . . . . . . . . 6

Descrição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

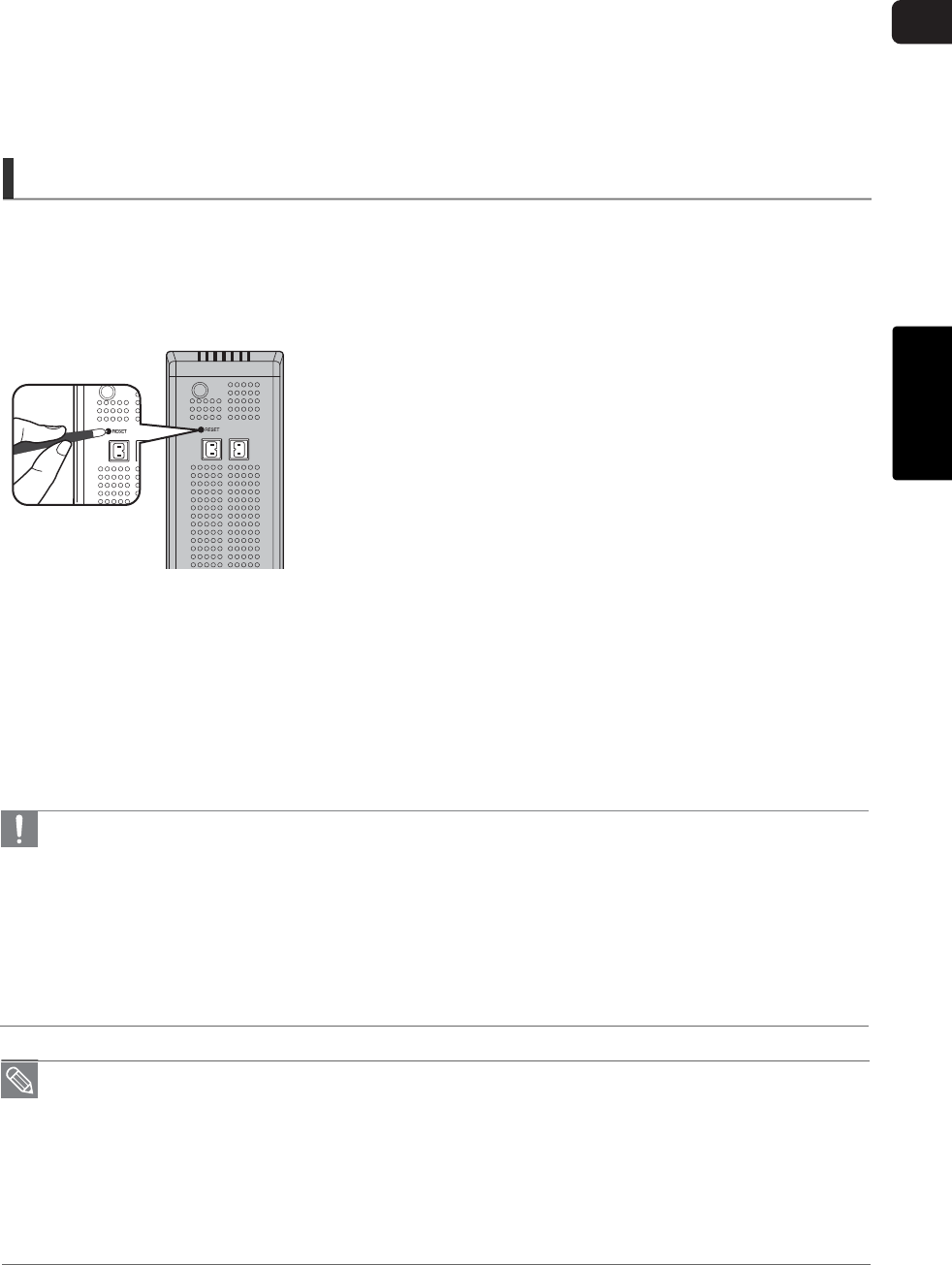

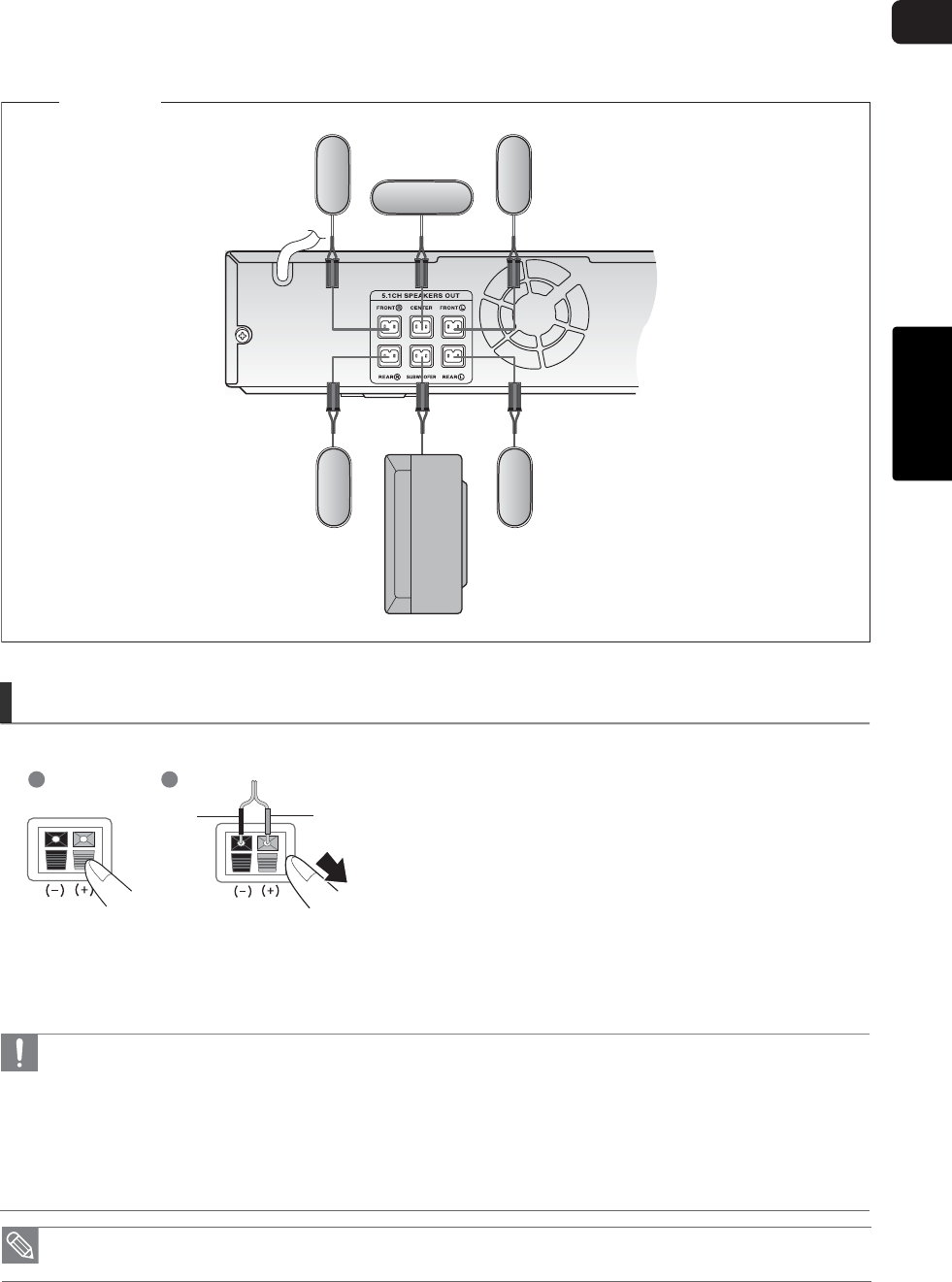

Conectando as Caixas Acústicas . . . . . . . . . . . .12

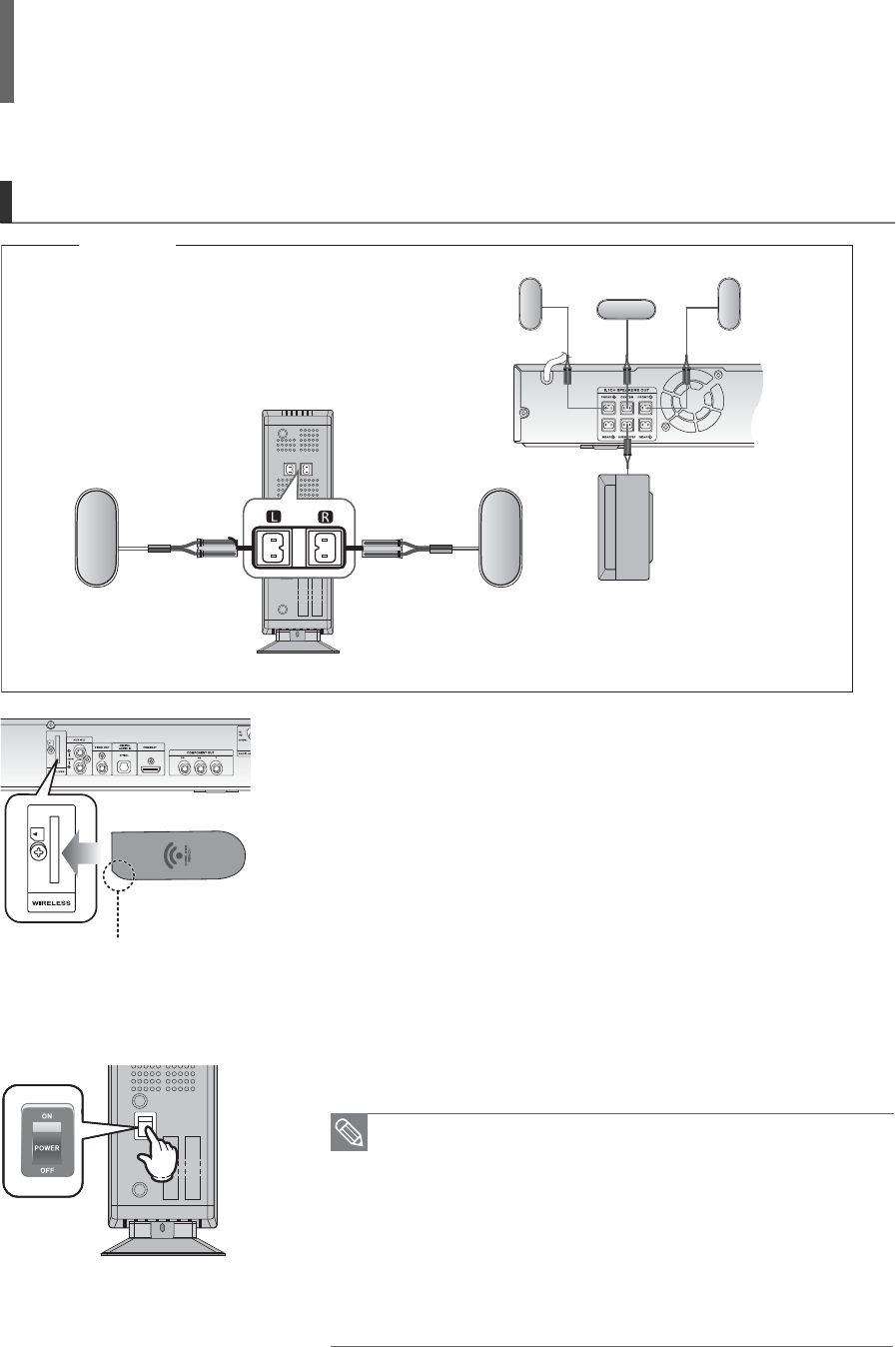

Conectando o Amplificador Receptor Sem Fio

Opcional . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

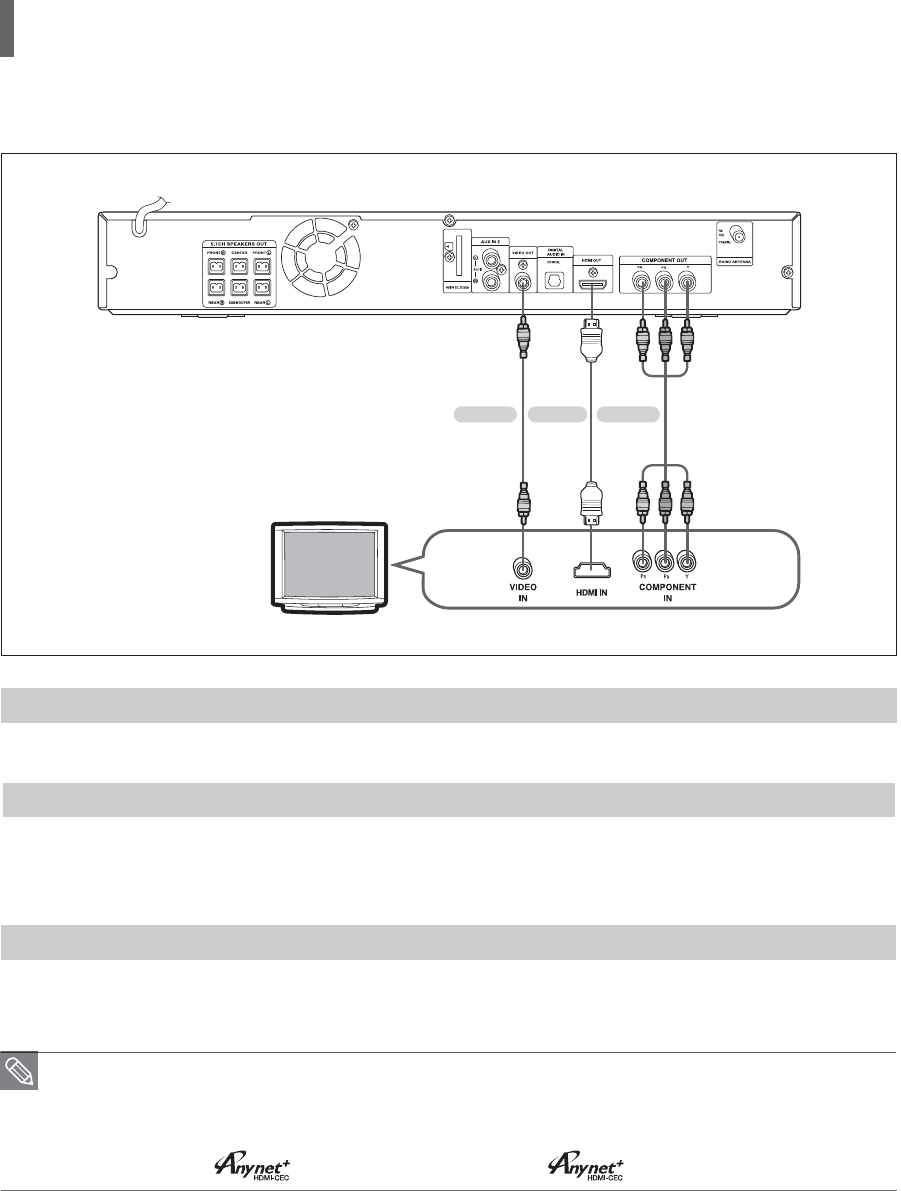

Conectando a Saída de Vídeo a sua TV . . . . . . 16

Função HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . .17

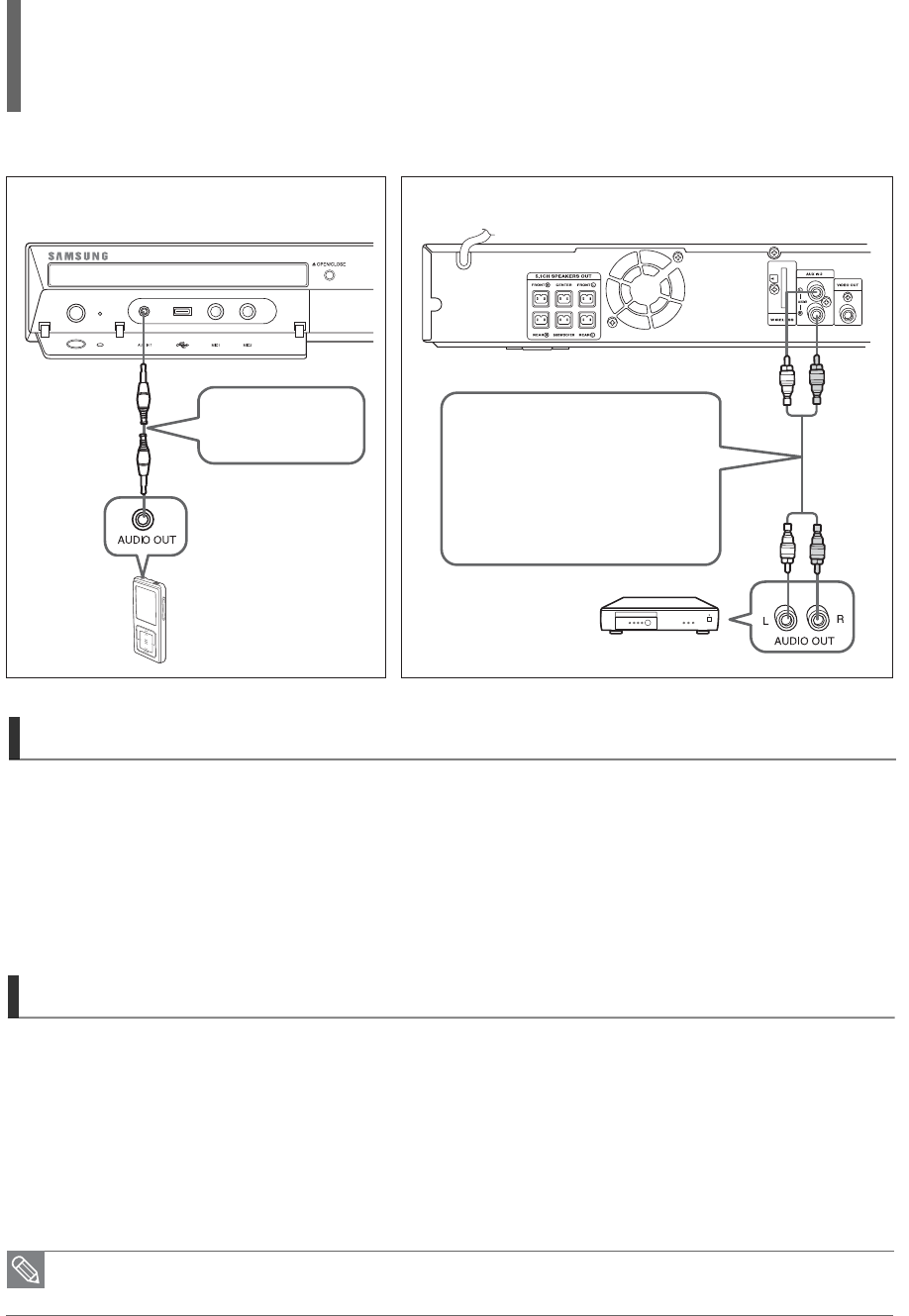

Conectando o Áudio dos Componentes

Externos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

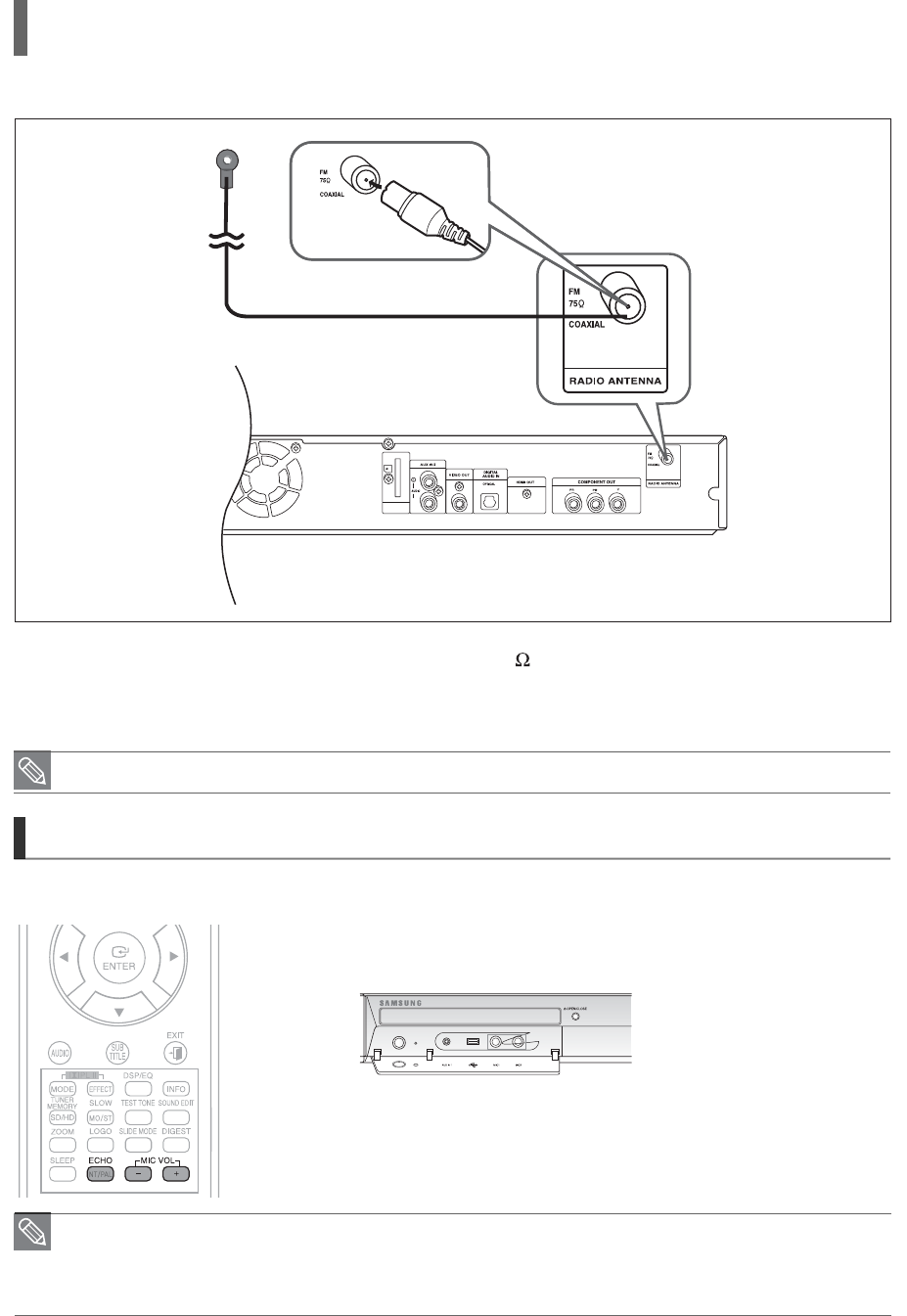

Conectando a Antena de FM . . . . . . . . . . . . . . 20

Antes de Ler o Manual de Instruções . . . . . . . . .21

Antes de Usar o Seu Home Theater . . . . . . . . .22

Reprodução do Disco . . . . . . . . . . . . . . . . . . . . 23

Reprodução de CD MP3/WMA . . . . . . . . . . . . . 24

Reprodução de Arquivos JPEG . . . . . . . . . . . . . 25

Reprodução de DivX . . . . . . . . . . . . . . . . . . . . . 26

Utilizando a Função de Reprodução . . . . . . . . . 28

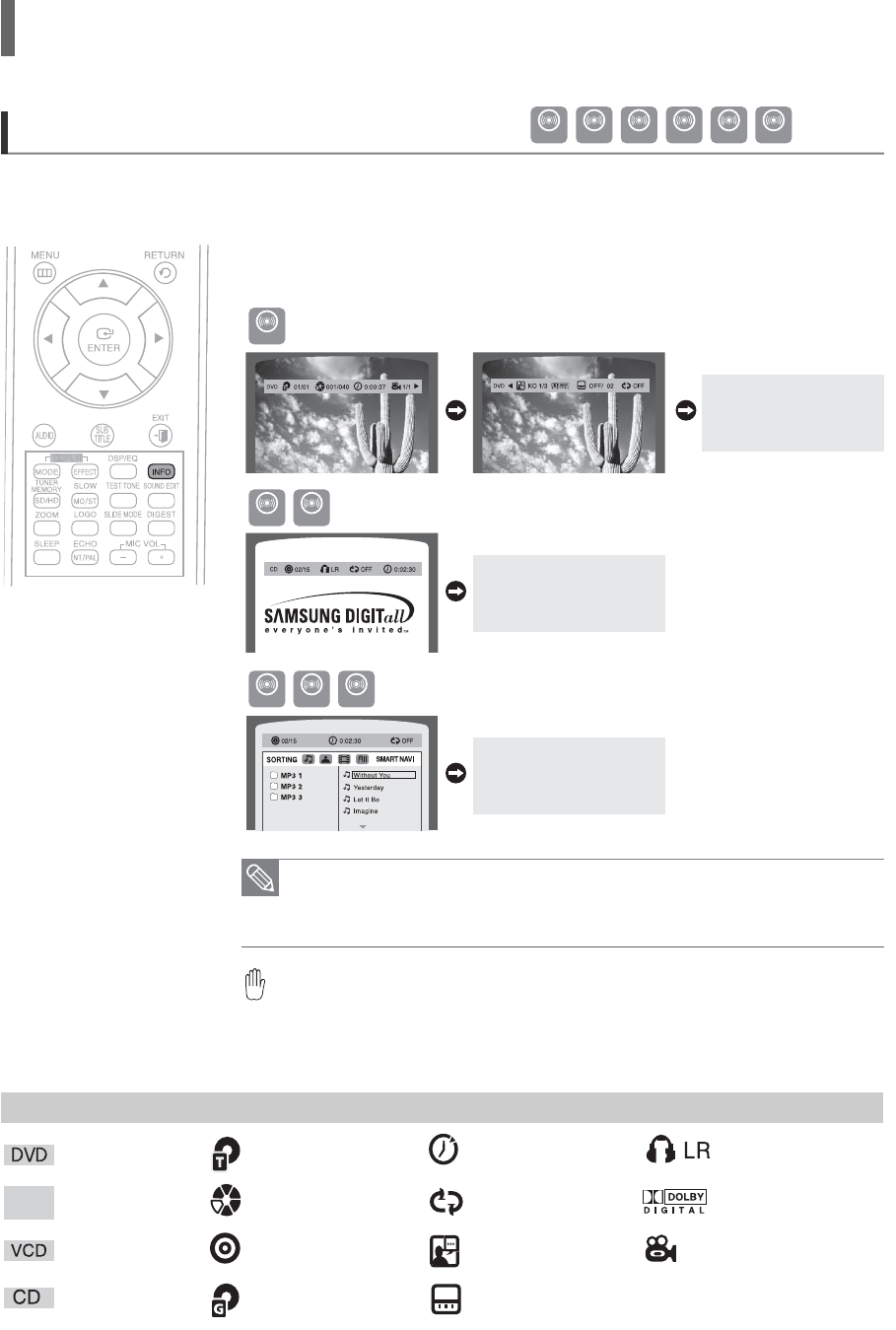

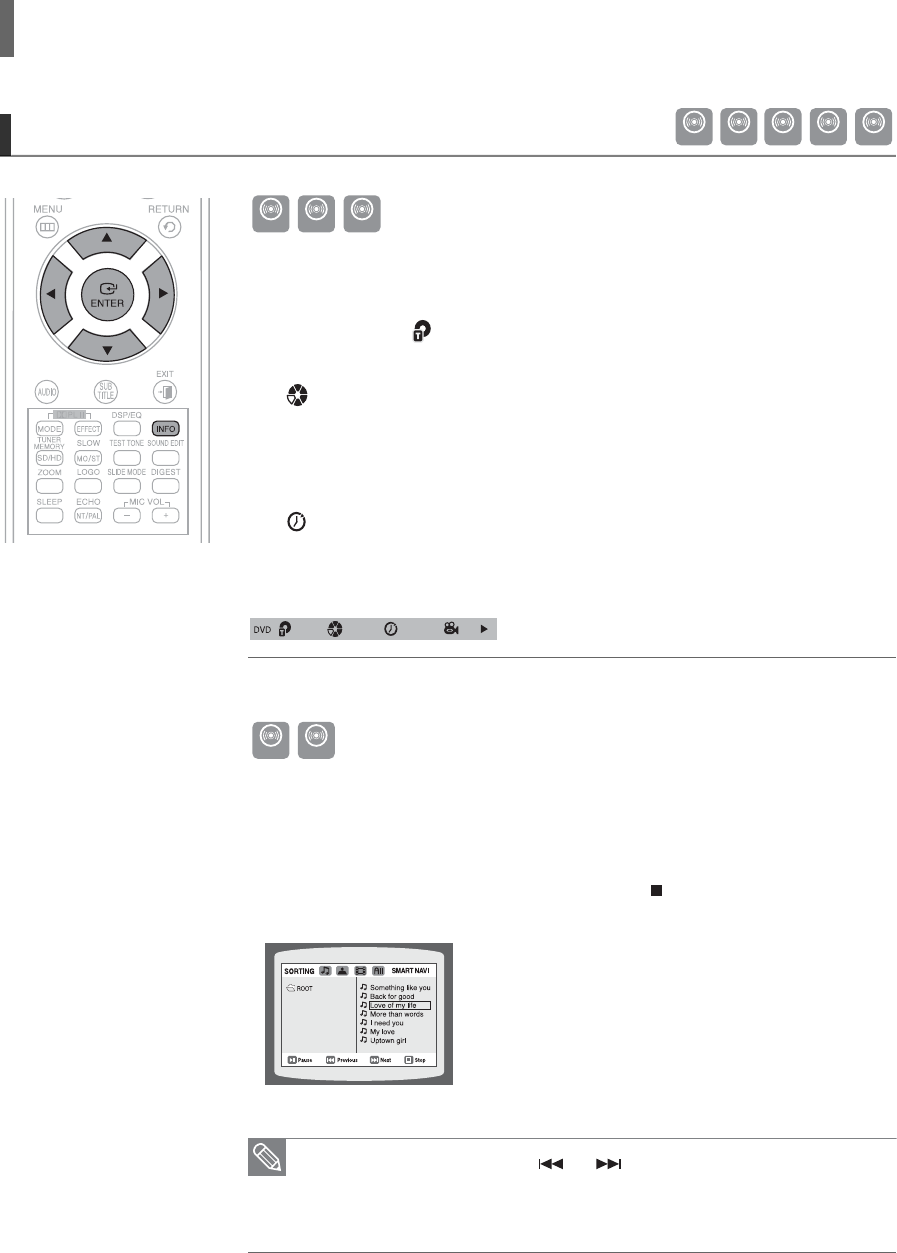

Visualizando a Informação do Disco . . . . . . . .28

Verificando o Tempo Restante . . . . . . . . . . . 29

Reprodução Rápida . . . . . . . . . . . . . . . . . . . .29

Reprodução Lenta . . . . . . . . . . . . . . . . . . . . . .29

Pulando Cenas/Músicas . . . . . . . . . . . . . . . . .30

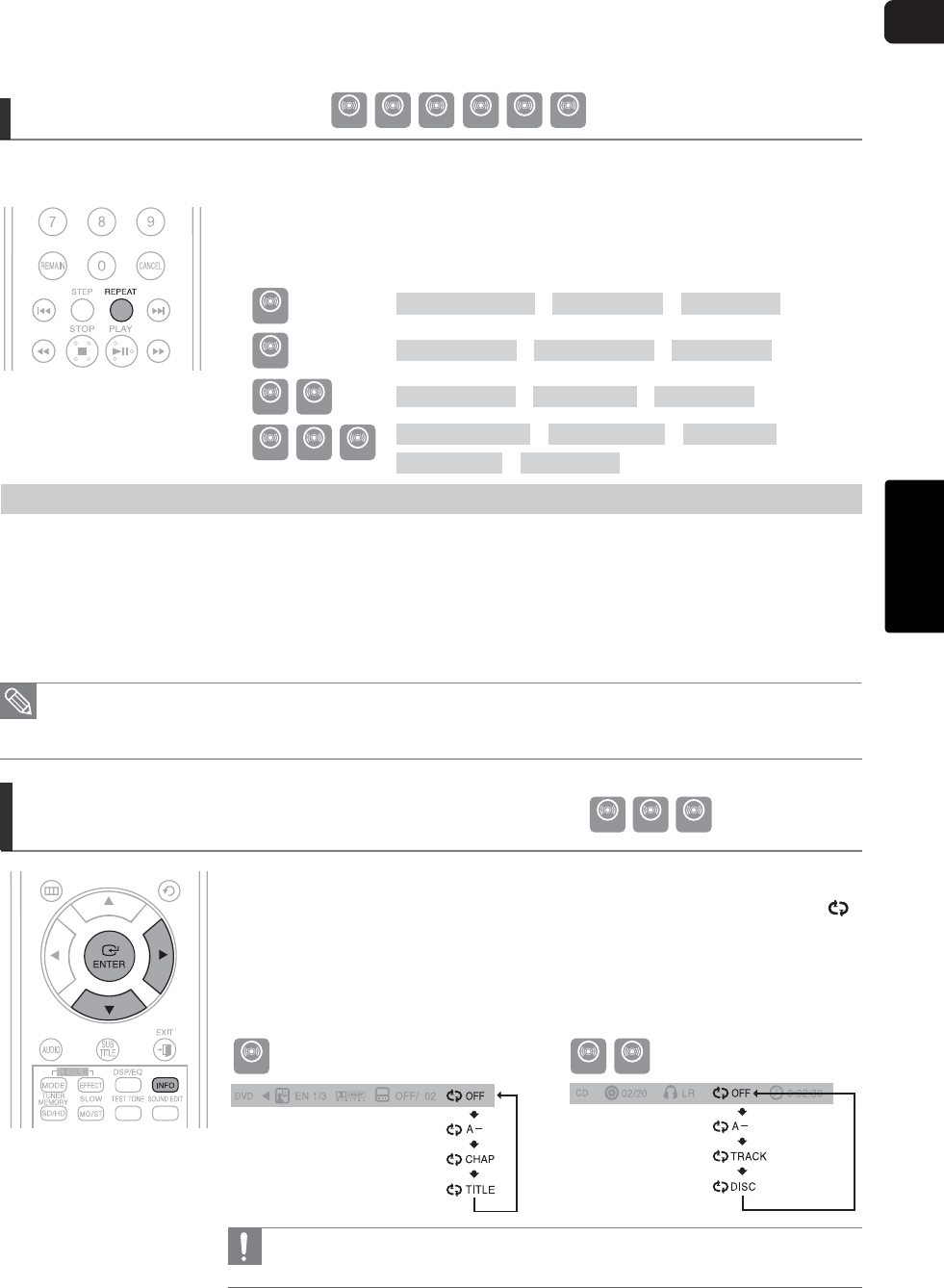

Reprodução Repetida . . . . . . . . . . . . . . . . . . 31

Para selecionar um Modo de Reprodução

Repetida na Tela de Informação do Disco . . .31

Reprodução Repetida A-B . . . . . . . . . . . . . . . 32

Função Quadro-a-Quadro . . . . . . . . . . . . . . . .32

Função Ângulo . . . . . . . . . . . . . . . . . . . . . . . . 33

Função Zoom (Ampliando a Tela) . . . . . . . . . 33

Grupo de Bônus . . . . . . . . . . . . . . . . . . . . . . .34

Páginas de Navegação . . . . . . . . . . . . . . . . . .34

Função de Seleção do Idioma do Áudio . . . . .35

Função de Seleção do Idioma da Legenda . .35

Movendo-se Diretamente para uma Cena/

Música . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

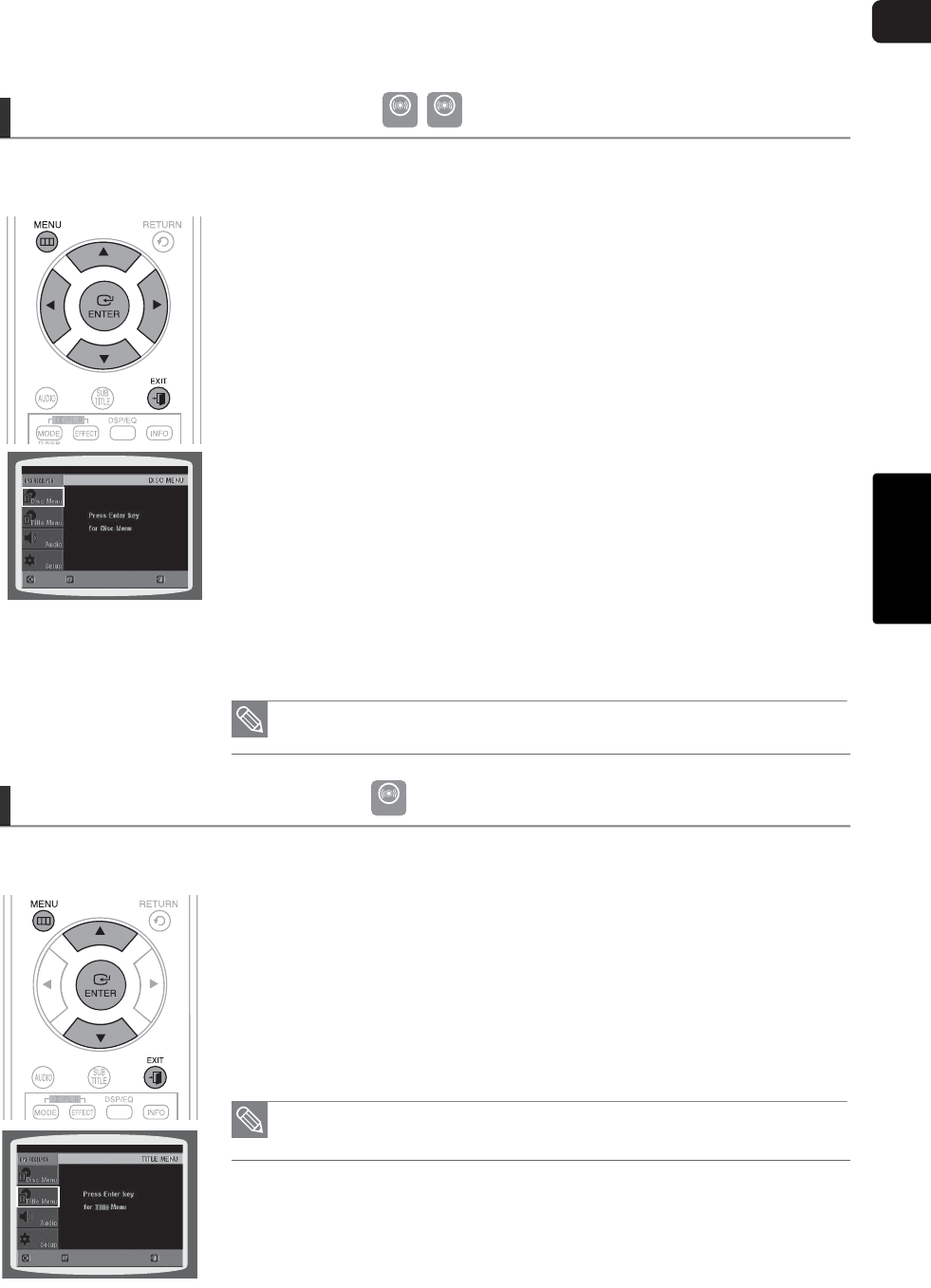

Usando o Menu do Disco . . . . . . . . . . . . . . . . 37

Usando Menu do Título . . . . . . . . . . . . . . . . . 37

Reprodução de Arquivos de Mídia com a

Função USB Host . . . . . . . . . . . . . . . . . . . . . . . .38

Ajustando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

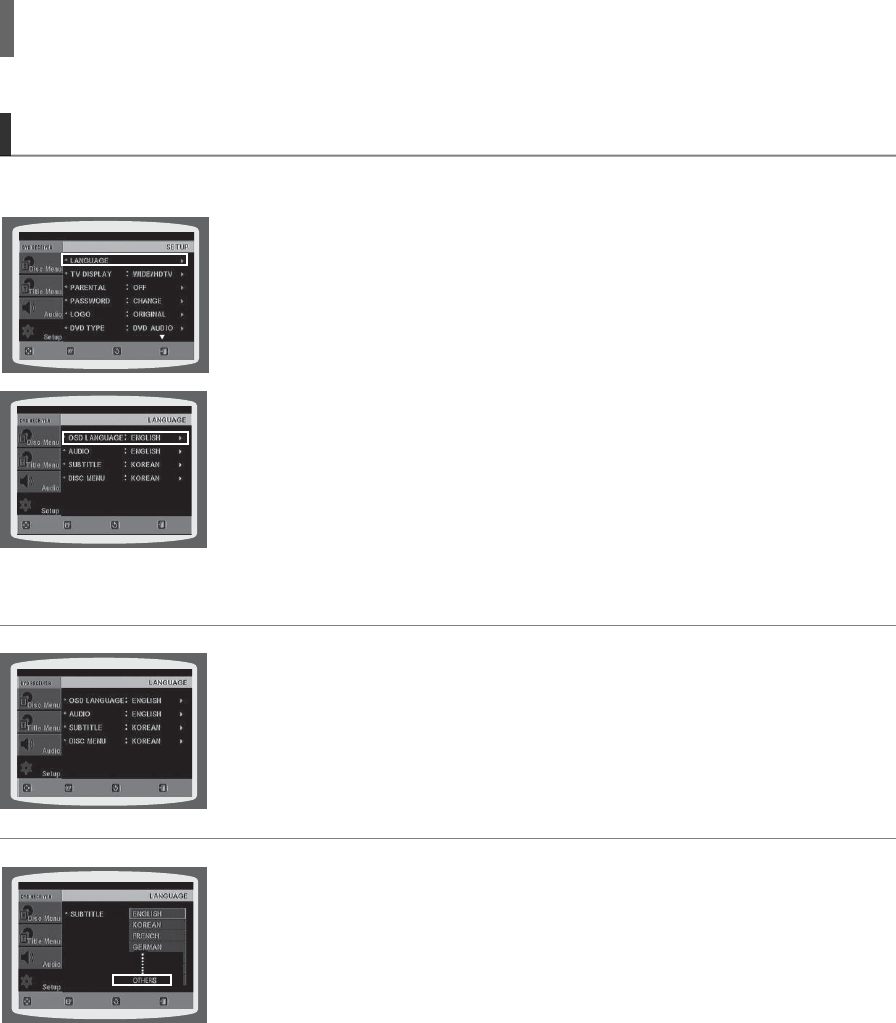

Ajustando o Idioma . . . . . . . . . . . . . . . . . . . . 40

Ajustando o Formato da Tela da TV . . . . . . . . 41

Ajustando o Controles dos Pais (Nível de

Classificação) . . . . . . . . . . . . . . . . . . . . . . . . .42

Ajustando a Senha . . . . . . . . . . . . . . . . . . . . . 42

Ajustando o Plano de Fundo . . . . . . . . . . . . . 43

Para Selecionar um dos 3 Planos de Fundo

Ajustados . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

Modo de Reprodução de DVD . . . . . . . . . . . . 44

Registro de DivX (R) . . . . . . . . . . . . . . . . . . . .44

Ajustando o Modo das Caixas Acústicas . . . . 44

Ajustando o Tempo de Atraso . . . . . . . . . . . . 45

Ajustando o Tom de Teste . . . . . . . . . . . . . . . 46

Ajustando o Áudio . . . . . . . . . . . . . . . . . . . . . 47

Ajustando o DRC (Compressão de Faixa

Dinâmica) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Ajustando o AV SYNC . . . . . . . . . . . . . . . . . . .48

Ajustando o HDMI Audio . . . . . . . . . . . . . . . . .49

Função Campo Sonoro (DSP)/EQ . . . . . . . . .50

Modo Dolby Pro Logic II . . . . . . . . . . . . . . . . .51

Efeito Dolby Pro Logic II . . . . . . . . . . . . . . . . .52

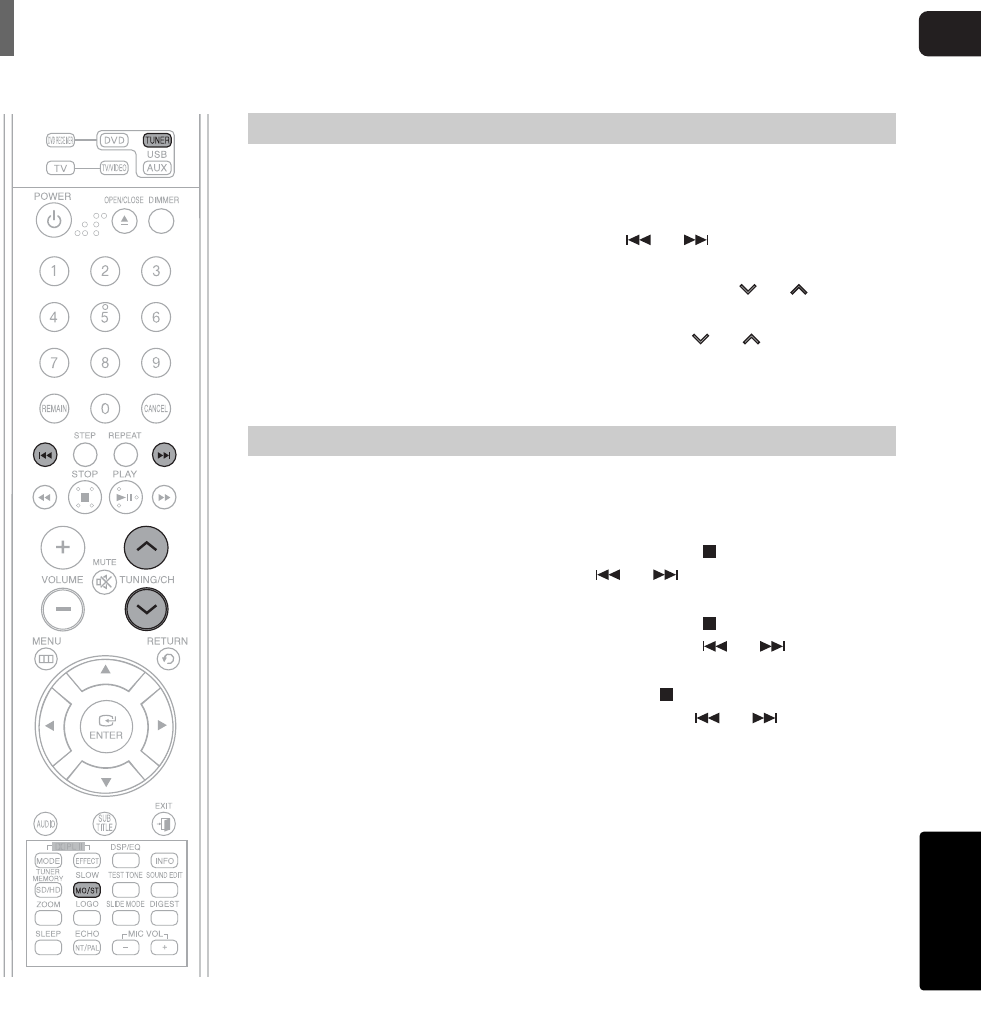

Ouvindo o Rádio . . . . . . . . . . . . . . . . . . . . . . . . .53

Funções Convenientes . . . . . . . . . . . . . . . . . . . .55

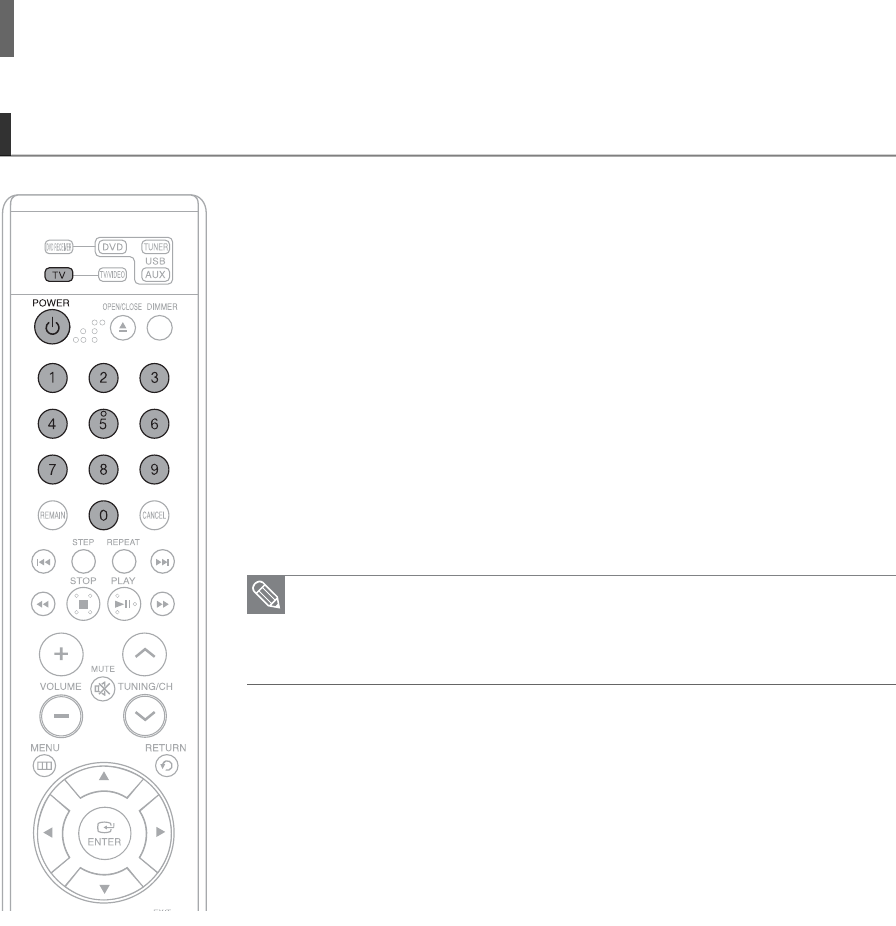

Operando uma TV com o Controle Remoto . . .56

Solução de Problemas . . . . . . . . . . . . . . . . . . . .58

Cuidados no Manuseio e Armazenamento dos

Discos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60

Lista de Códigos dos Idiomas . . . . . . . . . . . . . . .61

Produtos Compatíveis com a

Função USB Host . . . . . . . . . . . . . . . . . . . . . . .62

Especificações Técnicas . . . . . . . . . . . . . . . . . . .63

PREPARATIVOS

C ONEXÕES

OPERAÇÃO

AJUSTES

OUTROS

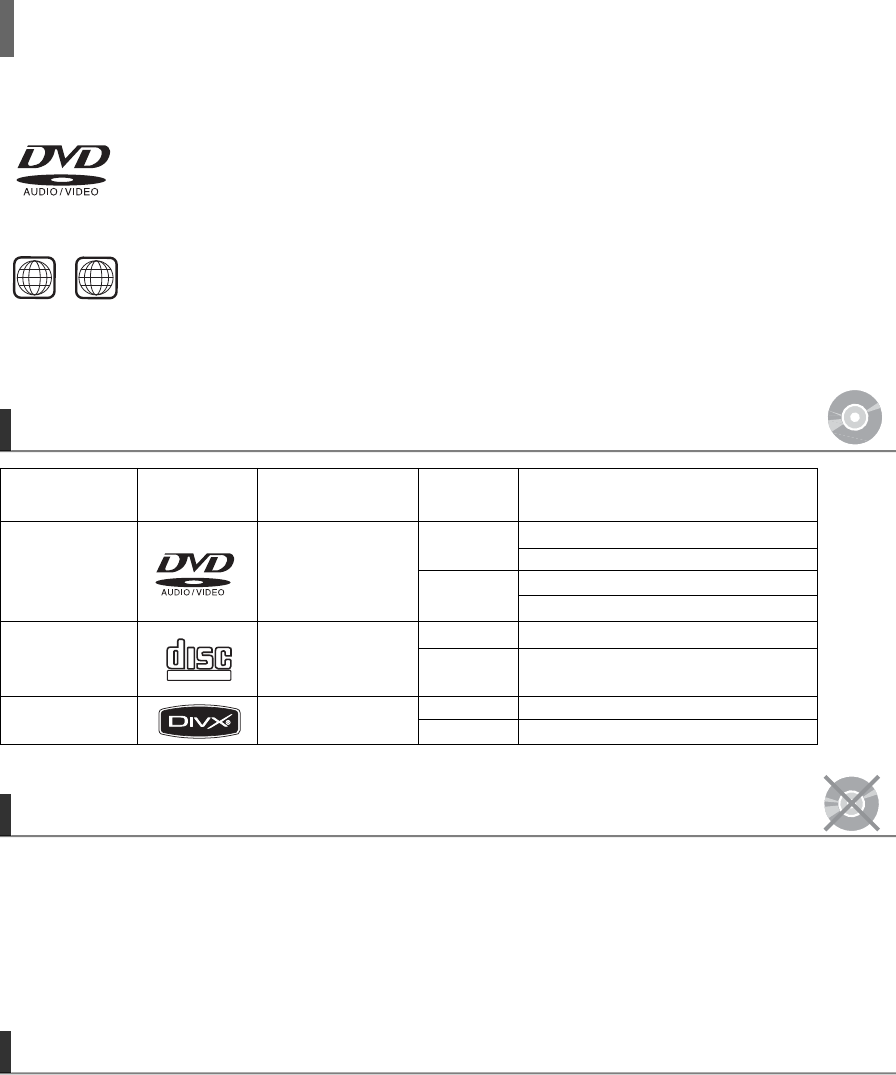

Notas sobre os Discos

O DVD (Digital Versatile Disc) oferece imagens e sons incríveis graças ao som surround

Dolby Digital e à tecnologia de compressão de vídeo MPEG-2. Você pode apreciar estes

efeitos com bastante realismo em sua própria casa, como se estivesse em um cinema ou em

uma sala de concerto.

Os DVD Player (leitores de DVD) e os discos estão codificados por região. Estes códigos

regionais devem ser iguais para que o disco seja reproduzido. Se os códigos forem diferentes,

não será possível reproduzir o disco. O Código de Região deste aparelho está indicado no

painel traseiro do aparelho.

(O seu DVD Player reproduzirá somente DVDs que possuam a etiqueta com o mesmo código de região.)

• Os discos LD, CD-G, CD-I, CD-ROM e DVD-ROM não podem ser reproduzidos neste aparelho.

Se você os reproduzir, a mensagem <WRONG DISC FORMAT> (Formato de disco errado) aparecerá na

tela da TV.

• Os discos de DVD adquiridos no exterior podem não ser reproduzidos neste aparelho.

Se você os reproduzir, a mensagem <CAN’T PLAY THIS DISC PLEASE, CHECK REGION CODE> (Não é

possível reproduzir este disco. Verifique o código de região) aparecerá na tela da TV.

• Muitos discos de DVD estão codificados com proteção contra cópias. Por esta razão, você somente

deve conectar o seu leitor de DVD diretamente à sua TV e não através de um videocassete. A

conexão a um videocassete causará distorção na imagem devido à proteção contra cópias

incorporada nos discos de DVD.

• Este produto incorpora a tecnologia de proteção de direitos autorais amparada por cláusulas de certas

patentes dos E.U.A. e outros direitos de propriedade intelectual pertencentes a Macrovision Corporation e a

outros proprietários de direitos. O uso desta tecnologia de direitos autorais deve ser autorizado pela

Macrovision Corporation, somente para uso doméstico e para outros usos limitados, a menos que haja uma

autorização expressa da Macrovision Corporation. A engenharia reversa ou a desmontagem é proibida.

1 6

Tipos de disco Marca

(Logotipo) Sinais Gravados Tamanho

do Disco Tempo Máx. de Reprodução

DVD de ÁUDIO

DVD de VÍDEO Áudio + Vídeo

12 cm Aprox. 240 min (um lado)

Aprox. 480 min (dois lados)

8 cm Aprox. 80 min (um lado)

Aprox. 160 min (dois lados)

CD de ÁUDIO

CD de VÍDEO

COMPACT

DIGITAL VIDEO

Áudio

Áudio + Vídeo

12 cm 74 min

8 cm 20 min

DivX Áudio + Vídeo 12 cm 74 min

8 cm 20 min

Não use os seguintes tipos de disco!

Proteção contra Cópias

Discos que podem ser reproduzidos

POR

PREPARATIVOS

Este produto não suporta arquivos de mídia de segurança (DRM).

Discos CD-R

•Alguns discos CD-R não podem ser reproduzidos dependendo do dispositivo de gravação de disco

(Gravador de CD ou PC) e das condições do disco.

• Use um disco CD-R de 650MB/74 minutos.

Não use discos CD-Rs com mais de 700MB/80 minutos, pois eles podem não ser reproduzidos.

•Algumas mídias de CD-RW (Regraváveis) não podem ser reproduzidas.

• Somente os CD-Rs que foram devidamente "fechados" podem ser reproduzidos. Se a sessão foi fechada,

mas o disco estiver aberto, não será possível a reprodução de todo o disco.

Discos CD-R MP3

• Somente discos CD-R com arquivos MP3 no formato ISO 9660 ou Joliet podem ser reproduzidos.

• Os nomes dos arquivos MP3 podem conter até 8 caracteres e não podem ter espaços em branco nem

caracteres especiais (. / = +).

• Use discos gravados com uma taxa de compressão/descompressão de dados maior que 128Kbps.

• Somente arquivos com a extensão ".mp3" podem ser reproduzidos.

• Somente discos multis essão gravados consecutivamente podem ser reproduzidos. Se houver um segmento

em branco no disco multis essão, o disco poderá ser reproduzido somente até este segmento.

• Se o disco não estiver fechado, a reprodução levará mais tempo para iniciar e nem todos os arquivos

gravados poderão ser reproduzidos.

• Nos arquivos codificados no formato Variable Bit Rate (VBR), isto é, arquivos codificados com taxa de bits

baixa e alta (ex. 32Kbps ~ 320Kbps), o som poderá pular durante a reprodução.

• Um máximo de 500 faixas de cada CD pode ser reproduzido.

• Um máximo de 300 pastas de cada CD pode ser reproduzido.

Discos CD-R JPEG

• Somente arquivos com a extensão ".jpg" podem ser reproduzidos.

• Se o disco não estiver fechado, a reprodução levará mais tempo para iniciar e nem todos os arquivos

gravados serão reproduzidos.

• Somente discos CD-R com arquivos JPEG no formato ISO 9660 ou Joliet podem ser reproduzidos.

• Os nomes dos arquivos JPEG podem conter até 8 caracteres e não podem ter espaços em branco nem

caracteres especiais (. / = +).

• Somente discos multis essão gravados consecutivamente podem ser reproduzidos. Se houver um segmento

em branco no disco multis essão, o disco poderá ser reproduzido somente até este segmento.

• Um máximo de 9.999 imagens pode ser armazenado em um CD simples.

• Ao se reproduzir um CD Kodak/Fuji Picture, somente os arquivos JPEG da pasta de imagem poderão ser

reproduzidos.

• Os discos de imagens diferentes de CDs Kodak/Fuji Picture podem levar mais tempo para iniciar a

reprodução ou podem não ser reproduzidos.

Discos DVD±R/RW, CD-R/RW DivX

• Como este produto oferece apenas formatos de codificação autorizados pela DivX Networks, Inc., você pode

não conseguir reproduzir um arquivo DivX criado por um usuário.

•A atualização de software para formatos não compatíveis não é suportada. (Por exemplo: QPEL, GMC,

resolução superior a 800 x 600 pixels, etc.)

• A reprodução de seções com uma alta taxa de quadros pode não ser possível durante a reprodução de um

arquivo DivX.

• Para obter mais informações sobre os formatos autorizados pela DivX Networks, Inc., visite o site

“www.divxnetworks.net”.

Formato do Disco de Gravação

Descrição

1 6

7 8

3 4

910 11 12 13

2 5

Painel Frontal

Visor

1. Compartimento de disco

2. Tecla OPEN/CLOSE

(abrir/fechar o

compartimento de disco

3. Tecla de função

(FUNCTION)

4. Tecla (Parar)

5. Tecla (Reproduzir/

Pausar)

6. Controle de volume

7. Tecla (Ligar o

aparelho)

8. Indicador Standby

(modo espera)

9. Tomada AUX IN 1

10. Porta USB

11. Tomada MIC 1

12. Tomada MIC 2

13. Tecla (sintonização

crescente/pular)

Tecla (sintonização

decrescente/pular)

78910 11 125 62 31 4

18 1915 16 1713 14

1. Indicador DOLBY

DIGITAL

2. Indicador de disco DTS

3. Indicador LINEAR PCM

4. Indicador TITLE

5. Indicador GROUP

6. Indicador CHAPTER

7. Indicador TRACK

8. Indicador PROGRAM

9. Indicador REPEAT

10. Indicador PBC

11. Indicador TUNER

12. Indicador STEREO

13. Indicador PRO LOGIC

14. Indicador DVD AUDIO

15. Indicador MPEG

16. Indicador DSP

17. Visualização do status

do sistema

18. Indicador RADIO

FREQUENCY

19. Indicador SPEAKER

POR

PREPARATIVOS

Controle remoto Cabo de vídeo Cabo HDMI Manual de Instruções Antena de FM

8 9

6 7

3 42

Painel Traseiro

1. Tomada de saída de vídeo

Conecte a entrada de vídeo da TV

(VIDEO IN) à tomada VIDEO OUT deste

aparelho.

2. Tomada de entrada óptica digital externa

Use esta tomada para conectar um

aparelho externo que possua saída digital.

3 Tomadas de saída de vídeo componente

Conecte uma TV com entradas de vídeo

componente a estas tomadas.

4. Tomada FM 75Ω COAXIAL

5. Terminais de saída das caixas acústicas de

5.1 canais

6. Ventoinha

7. Porta de conexão do cartão TX

(WIRELESS)

8. Tomada AUX IN 2

9. Tomada de saída HDMI

Acessórios

Descrição(Continuação)

Controle Remoto

1. Tecla DVD RECEIVER

2. Tecla TV

3. Tecla TV/VIDEO

4. Tecla POWER

5. Teclas numéricas (0~9)

6. Tecla REMAIN

7. Tecla STEP

8. Teclas Sintonização Programada/Saltar CD

9. Tecla VOLUME

10. Tecla MENU

11. Tecla AUDIO

12. Tecla PL II EFFECT

13. Tecla PL II MODE

14. Tecla TUNER MEMORY, SD (Definição

padrão)/HD(Alta definição)

15. Tecla ZOOM

16. Tecla SLEEP

17. Tecla SLOW, MO/ST

18. Tecla ECHO, NT/PAL

19. Tecla DVD

Tecla TUNER

Tecla USB, AUX

20. Tecla OPEN/CLOSE

21. Tecla DIMMER

22. Tecla CANCEL

23.Tecla REPEAT

24. Tecla PLAY/PAUSE

Tecla STOP

Teclas SEARCH

25. Tecla TUNING/CH

26. Tecla MUTE

27. Tecla RETURN

28. Teclas ,, , , ENTER

29. Tecla SUBTITLE

30. Tecla EXIT

31. Tecla DSP/EQ

32. Tecla INFO

33. Tecla SOUND EDIT

34. Tecla DIGEST

35. Tecla TEST TONE

36. Tecla MIC VOL

37. Tecla SLIDE MODE

38. Tecla LOGO

PREPARATIVOS

POR

1Remova a tampa do compartimento de pilhas deslizando-a

na direção da seta.

2Insira 2 pilhas tipo AAA de 1,5V, tomando cuidado para o

lado correto das polaridades (+ e –).

3Recoloque a tampa do compartimento de pilhas.

Siga as precauções a seguir para evitar vazamento ou

rachaduras nas pilhas:

• Coloque as pilhas no controle remoto de forma que as

polaridades (+) e (–) coincidam com as indicações do

compartimento de pilhas.

• Use pilhas do tipo correto. As pilhas que parecem semelhantes

podem ser diferentes na tensão.

• Sempre substitua ambas as pilhas.

• Não exponha as pilhas ao calor ou fogo.

O controle remoto pode ser usado a uma distância de até aproximadamente 7 metros em linha reta. Também

pode ser operado a um ângulo de até 30° a partir do sensor do controle remoto.

Inserindo as Pilhas no Controle Remoto

Faixa de Operação do Controle Remoto

Conectando as Caixas Acústicas

Posição do DVD Player

• Coloque-o em cima de uma estante ou uma

prateleira de um armário, ou na parte de baixo do

rack de TV.

Caixas Acústicas Frontais

• Posicione estas caixas acústicas em frente a sua

posição de escuta, voltadas para dentro (aprox. 45°)

e em sua direção.

• Posicione as caixas acústicas de forma que os

tweeters fiquem na mesma altura das suas orelhas.

• Alinhe a face frontal das caixas acústicas frontais

com a face frontal da caixa acústica central ou

posicione-as ligeiramente à frente da caixa acústica

central.

Caixa Acústica Central

• O ideal é instalá-la na mesma altura das caixas

acústicas frontais.

• Você também pode instalar a caixa central

diretamente em cima ou embaixo da TV.

Selecionando a Posição de Escuta

A posição de escuta deve estar afastada da TV a

uma distância de 2,5 a 3 vezes o tamanho da tela

da TV.

Por exemplo:

• Para uma TV de 32”: 2 a 2,4 m

• Para uma TV de 55": 3,5 a 4 m

Caixas Acústicas Traseiras

• Posicione estas caixas acústicas atrás da posição de

escuta.

• Na falta de espaço na sala, coloque estas caixas de

modo que elas fiquem de frente uma da outra.

• Coloque estas caixas a uma altura de

aproximadamente 60 a 90 cm acima das suas

orelhas, viradas levemente para baixo.

*Diferentes das caixas acústicas frontais e central,

as caixas acústicas traseiras são usadas para

controlar principalmente os efeitos sonoros, por

isso, o som nem sempre será emitido pelas caixas

acústicas traseiras.

*O som será emitido pelas caixas acústicas

traseiras apenas no modo DVD 5.1-CH ou

Dolby Pro Logic II.

Subwoofer

• A posição do subwoofer não é tão crítica.

Coloque-o onde desejar.

SL SR

L R

SR SL

2,5 a 3 vezes o tamanho da tela da TV

Antes de mover ou instalar o aparelho, certifique-se de desligar o aparelho e desconectar o cabo de alimentação.

POR

CONEXÕES

Caixa Acústica

Frontal Direita (R)

Caixa Acústica

Traseira Direita (R)

Subwoofer

Caixa Acústica

Central Caixa Acústica

Frontal Esquerda (L)

Caixa Acústica

Traseira Esquerda (L)

HT-X40

1Mantenha pressionada a lingüeta do terminal

da parte traseira da caixa acústica.

2Insira o cabo preto no terminal preto (–) e o

cabo vermelho no terminal vermelho (+) e

depois solte a lingüeta.

3Conecte os plugues de conexão à parte

traseira do Home Theater.

• Certifique-se de inserir os plugues nos terminais das

caixas acústicas da mesma cor.

1 2

Preto Vermelho

• Não permita que crianças brinquem com ou perto das caixas acústicas. Elas podem se machucar em

caso de queda da caixa acústica.

• Ao conectar os cabos das caixas acústicas às caixas acústicas, assegure-se de que a polaridade (+/–)

esteja correta.

• Mantenha o subwoofer fora do alcance das crianças para evitar que elas coloquem as mãos ou

objetos dentro do duto (orifício) do sbwoofer.

• Não pendure o subwoofer na parede pelo duto (orifício).

• Se você colocar uma caixa acústica próxima a sua TV, a cor da tela da TV pode ficar distorcida por

causa do campo magnético gerado pela caixa acústica. Neste caso, afaste a caixa acústica da TV.

Conectando as Caixas Acústicas

Conectando o Amplificador Receptor

Sem Fio Opcional

Para conectar as caixas acústicas traseiras sem fio, será necessário comprar adicionalmente o módulo

receptor sem fio e o cartão TX do seu distribuidor Samsung.

Quando adquirir o módulo receptor sem fio (SWA-3000)

Caixa Acústica

Frontal Direita (R)

Caixa Acústica Traseira

Esquerda (L)

Subwoofer

Caixa Acústica

Central Caixa Acústica

Frontal

Esquerda

(L)

Caixa Acústica Traseira Direita (R)

MÓDULO RECEPTOR SEM FIO

HT-X40

1Conecte as caixas acústicas frontais, central e o subwoofer

ao DVD Player conforme a página 13.

2Com o DVD Player desligado, insira o cartão TX na porta

de conexão do cartão TX (WIRELESS) na parte traseira da

unidade principal.

Segure o cartão TX com o lado cortado voltado para baixo e insira o

cartão na porta.

O cartão TX habilita a comunicação entre o aparelho e o receptor

sem fio.

3Conecte as caixas acústicas traseiras direita e esquerda ao

módulo receptor sem fio.

4Conecte o cabo de alimentação do módulo receptor sem fio

a uma tomada da rede elétrica e ajuste a chave de

alimentação em “ON” (ligar).

Cartão TX

Lado cortado para baixo

• Não insira nenhum cartão que não seja o cartão TX concebido

para este produto. O uso de outro tipo de cartão pode danificar o

aparelho ou o cartão pode não ser removido facilmente.

• Não insira o cartão TX de cabeça para baixo ou pelo lado

contrário.

• Insira o cartão TX quando o DVD Player estiver desligado. Inserir

o cartão com a alimentação ligada poderá causar um mau

funcionamento.

• Se houver um cartão TX inserido, o som não será emitido pelos

terminais das caixas acústicas traseiras do aparelho.

CONEXÕES

POR

Reinicie o sistema caso ocorra uma falha na comunicação, ou se o indicador Link (LED azul) do receptor sem

fio não acender e a mensagem “REAR CHECK” piscar no visor do aparelho.

Reinicie o sistema enquanto o aparelho e o módulo receptor sem fio (SWA-3000) estiverem no modo de

alimentação em Standby (modo espera).

Reiniciando a comunicação sem fio

1Com o aparelho desligado, pressione e mantenha

pressionada a tecla REMAIN do controle remoto por

cerca de 5 segundos.

O STANDBY LED (indicador de espera) do painel frontal do

módulo receptor sem fio piscará.

2Com o módulo receptor sem fio ligado, utilize uma ponta

de uma caneta ou uma pinça para pressionar a tecla

RESET na parte traseira da unidade.

O STANDBY LED do painel frontal do módulo receptor sem fio

piscará duas vezes.

3Ligue a unidade principal.

O LINK LED do módulo receptor sem fio acende-se e o ajuste é

concluído.

Se o modo de alimentação em standby continuar, repita os

passos de 1 a 3 acima.

• Quando o ajuste do módulo receptor sem fio terminar, nenhum som será emitido pelos terminais de saída da

caixa acústica traseira da parte traseira do aparelho.

• A antena de recepção sem fio está incorporada no módulo receptor sem fio. Mantenha a unidade afastada

da água ou umidade.

• Para obter ótima performance na recepção, certifique-se de que a área ao redor do módulo receptor sem fio

esteja livre de obstáculos.

• O som será emitido pelas caixas acústicas traseiras sem fio somente no modo DVD 5.1-CH ou Dolby

Pro Logic II.

• No modo 2-CH, nenhum som será emitido pelas caixas acústicas traseiras sem fio.

• Coloque o módulo receptor sem fio atrás da posição de escuta. Se o módulo receptor sem fio estiver muito

próximo da unidade principal, poderá ocorrer interrupções no som devido às interferências.

• Se você utilizar aparelhos como fornos de microondas, cartões LAN sem fio, equipamentos com tecnologia

Bluetooth ou qualquer outro aparelho que utilize a mesma freqüência (2,4GHz) perto do sistema, poderá

ocorrer interrupção no som devido às interferências.

• A distância de transmissão de onda de rádio é de aproximadamente 10 m, mas poderá variar conforme o

seu ambiente de funcionamento. Se houver uma parede de aço-concreto ou uma parede metálica entre a

unidade principal e o módulo receptor sem fio, o sistema pode não executar nenhuma operação porque o

metal obstrui a passagem da onda de rádio.

Conectando a Saída de Vídeo à sua TV

Escolha um dos 3 métodos a seguir para conectar a uma TV.

MÉTODO 1: HDMI....... (Ótima Qualidade)

Conecte o cabo HDMI da tomada HDMI OUT da parte traseira do DVD Player à tomada HDMI IN da sua TV.

MÉTODO 3

(fornecido)

MÉTODO 1

(fornecido)

MÉTODO 2

MÉTODO 2: Vídeo Componente ....... (Qualidade Melhor)

Se o seu televisor possuir entradas de Vídeo Componente, utilize um cabo de vídeo componente (não

fornecido) para conectar as saídas de vídeo componente (Pr, Pb e Y) do painel traseiro do DVD Player às

entradas de vídeo componente da sua TV.

MÉTODO 3: Vídeo composto ....... (Boa Qualidade)

Utilize o cabo de vídeo fornecido para conectar a tomada VIDEO OUT do painel traseiro do DVD Player à

tomada VIDEO IN da sua TV.

• Este produto opera no modo de varredura entrelaçada (576i, 480i) para saída de componente.

• Se utilizar um cabo HDMI para conectar uma TV Samsung ao DVD Player, você poderá operar o Home

Theater usando o controle remoto da TV. Este recurso está disponível somente para TVs SAMSUNG que

suportam a função Anynet+(HDMI-CEC).

• Verifique o logotipo . (Se a sua TV possuir o logotipo , ela suportará a função Anynet+).

CONEXÕES

Função HDMI

POR

Esta função permite que o usuário selecione a resolução da tela para a saída HDMI.

No modo de parada, mantenha pressionada a tecla SD/HD

(Definição padrão/Alta definição) do controle remoto.

As resoluções disponíveis para a saída HDMI são 576p (480p), 720p e 1080i.

A resolução de SD (Definição padrão) é 576p (480p) e a resolução de HD

(Alta definição) é 720p/1080i.

Seleção da Resolução

• Se a TV não suportar a resolução configurada, não será possível

visualizar a imagem corretamente.

• Quando o cabo HDMI é conectado, os sinais de vídeo composto e

vídeo componente não são emitidos.

• Consulte o manual de instruções da sua TV para obter mais

informações de como selecionar a fonte de entrada de Vídeo da TV.

Por que utilizar o HDMI

(High Definition Multimedia

Interface)?

Este dispositivo transmite o sinal de

vídeo do DVD digitalmente sem o

processo de conversão para o sinal

analógico. Você obterá imagens

digitais mais nítidas quando utilizar

a conexão HDMI.

Anynet+ é uma função que permite que você controle outros aparelhos da Samsung com o controle remoto da

sua TV Samsung. A Anynet + pode ser utilizada ao se conectar este Home Theater a uma TV SAMSUNG

usando um cabo HDMI. (Esta função está disponível somente com TVs SAMSUNG que suportam a Anynet+.)

Utilizando a Anynet+(HDMI-CEC)

MOVE

ENTER

EXIT

MOVE

ENTER

EXIT

1Conecte a unidade principal do Home Theater a uma TV Samsung

com um cabo HDMI. (Consulte a página 16)

2Configure a função Anynet+ na sua TV. (Consulte o manual de

instruções da TV para obter mais informações).

Você pode operar o Home Theater usando o controle remoto da TV.

(Teclas da TV disponíveis: , , , , , , , e a ).

Ajuste Anynet+(HDMI-CEC) em <On> (ativo) em sua TV.

<Receiver: On>: Você pode ouvir o áudio através do Home Theater.

<Receiver: Off>: Você pode ouvir o áudio através da TV.

Selecione <THEATER to connector> e ajuste a opção de cada item

abaixo.

<View TV>: Se Anynet+(HDMI-CEC) estiver ativa e você selecionar View TV,

o Home Theater mudará automaticamente para DIGITAL IN.

<THEATER Menu>: Você pode acessar o menu do Home Theater.

<THEATER Operation>: A informação de reprodução do disco do Home

Theater será exibida.

<Receiver: On>: Você pode ouvir o áudio através do Home Theater.

< Receiver: Off>: Você pode ouvir o áudio através da TV.

Com Anynet+

Você pode operar este

aparelho, ligar a TV ou

assistir a um filme

pressionando a tecla de

reprodução no seu controle

remoto da Samsung.

Se selecionar TV

Se selecionar Theater

MOVE

ENTER

EXIT

• A função Theater está disponível somente quando você ouve o áudio

através do Home Theater com o cabo óptico digital conectado.

• Se Anynet+ (HDMI-CEC) estiver ativa e você desligar a unidade

principal, a sua TV também será desligada.

• A Anynet+ (HDMI-CEC) somente funcionará no modo DVD.

Componentes de sinal analógico, como um videocassete.

AUX2: Conectando um Componente Analógico Externo

1Conecte AUX IN 2 (Áudio) do Home Theater à saída de áudio do componente analógico externo.

Certifique-se de coincidir as cores das tomadas.

2Pressione a tecla AUX do controle remoto para selecionar a entrada <AUX2>.

Você também pode utilizar a tecla FUNCTION da unidade principal.

O modo muda conforme a seguir: DVD/CD DIGITAL IN AUX 1 AUX 2 USB FM.

• Você pode conectar a tomada de saída de vídeo do seu videocassete à TV e conectar as tomadas de

saída de áudio do videocassete a este aparelho.

Conectando o Áudio dos

Componentes Externos

Componentes como um MP3 Player (Leitor MP3).

AUX1: Conectando um Componente/MP3 Player Externo

Cabo de Áudio

(não fornecido)

Se o componente analógico

externo possuir somente

uma Saída de Áudio, conecte

a saída esquerda ou direita.

Painel Traseiro : 2 X U A Painel Frontal : 1 X U A

Cabo de Áudio

(não fornecido)

1Conecte AUX IN 1 (Áudio) do Home Theater à saída de áudio do componente/MP3 Player externo.

2Pressione a tecla AUX do controle remoto para selecionar a entrada <AUX1>.

Você também pode utilizar a tecla FUNCTION da unidade principal.

O modo muda conforme a seguir: DVD/CD DIGITAL IN AUX 1 AUX 2 USB FM.

CONEXÕES

POR

Componentes de sinal digital, como um Decodificador de TV a cabo/Receptor de Satélite (Set-Top Box).

OPTICAL: Conectando um Componente Digital Externo

OPTICAL : Painel Traseiro

Cabo Óptico

(não fornecido)

1Conecte Digital Input (OPTICAL) do Home Theater à saída digital do componente digital

externo.

2Pressione a tecla AUX do controle remoto para selecionar a entrada <DIGITAL IN>.

Você também pode utilizar a tecla FUNCTION do aparelho.

O modo muda conforme a seguir: DVD/CD DIGITAL IN AUX 1 AUX 2 USB FM.

A ventoinha fornece ar frio ao aparelho para prevenir o superaquecimento.

Observe os cuidados a seguir para a sua segurança.

• Certifique-se de que o aparelho esteja bem ventilado. Se o aparelho não

estiver com ventilação suficiente, a temperatura interna poderá aumentar e

danificar o aparelho.

• Não obstrua a ventoinha nem os furos de ventilação. Se a ventoinha e os

furos de ventilação forem cobertos por um jornal ou tecido, a temperatura

interna do aparelho poderá aumentar resultando em incêndio.

Ventoinha

Conectando a Antena de FM

FM Antena de FM (fornecida)

1Conecte a antena de FM fornecida ao terminal FM 75 COAXIAL.

2Mova ligeiramente o fio da antena em todas as direções até encontrar uma posição onde a

recepção seja boa, depois fixe a antena na parede ou em alguma superfície rígida.

• Este aparelho não recepciona transmissões em AM.

Você pode desfrutar a sensação de estar num karaokê bar no conforto de sua casa. Assista vídeos e cante

as músicas que aparecem na tela da TV com acompanhamento.

Conectando um Microfone

1Conecte o microfone na tomada MIC do painel frontal.

Você pode conectar até 2 microfones.

2Pressione a tecla MIC VOL para ajustar o volume da voz do

microfone.

3Pressione a tecla ECHO para ajustar o nível de eco do microfone.

• Se escutar ruídos estranhos (sons agudos ou realimentação acústica) enquanto estiver usando o karaokê,

mova o microfone para longe das caixas acústicas. Abaixar o volume do microfone ou das caixas acústicas

também pode melhorar o som.

•Quando um microfone estiver conectado, a saída HDMI não estará disponível.

OPERAÇÃO

POR

Antes de Ler o Manual de Instruções

Certifique-se de verificar os seguintes itens antes de ler o manual de instruções.

Ícones utilizados neste manual

Ícone

DVD

VCD

MP3

JPEG

DivX

CUIDADO

NOTE

DVD

VCD

MP3

JPEG

DivX

Envolve uma função disponível em discos DVD ou

DVD-R/DVD-RW que tenham sido gravados e

finalizados no Modo Vídeo.

Envolve uma função disponível com um CD de Video

(CD-R ou CD-RW).

Envolve uma função disponível com um CD de dados

(CD-R ou CD-RW).

Envolve uma função disponível com discos CD-R/-RW.

Envolve uma função disponível com discos MPEG4.

(

DVD R/RW,

CD-R ou CD-RW)

Envolve o caso em que uma função não é operada

ou os ajustes podem ser cancelados.

Envolve dicas ou instruções na página, que ajudam a

operar cada função.

Definição

Termo

• Neste manual, as instruções marcadas com "DVD ( )" são aplicáveis aos discos DVD-VIDEO,

DVD-AUDIO e DVD-R/-RW que tenham sido gravados no modo Vídeo e depois finalizados. Quando

um tipo de DVD específico for aplicado, isto será indicado separadamente.

• Se um disco DVD-R/-RW não tiver sido gravado corretamente no formato DVD Vídeo, não será

possível a sua reprodução.

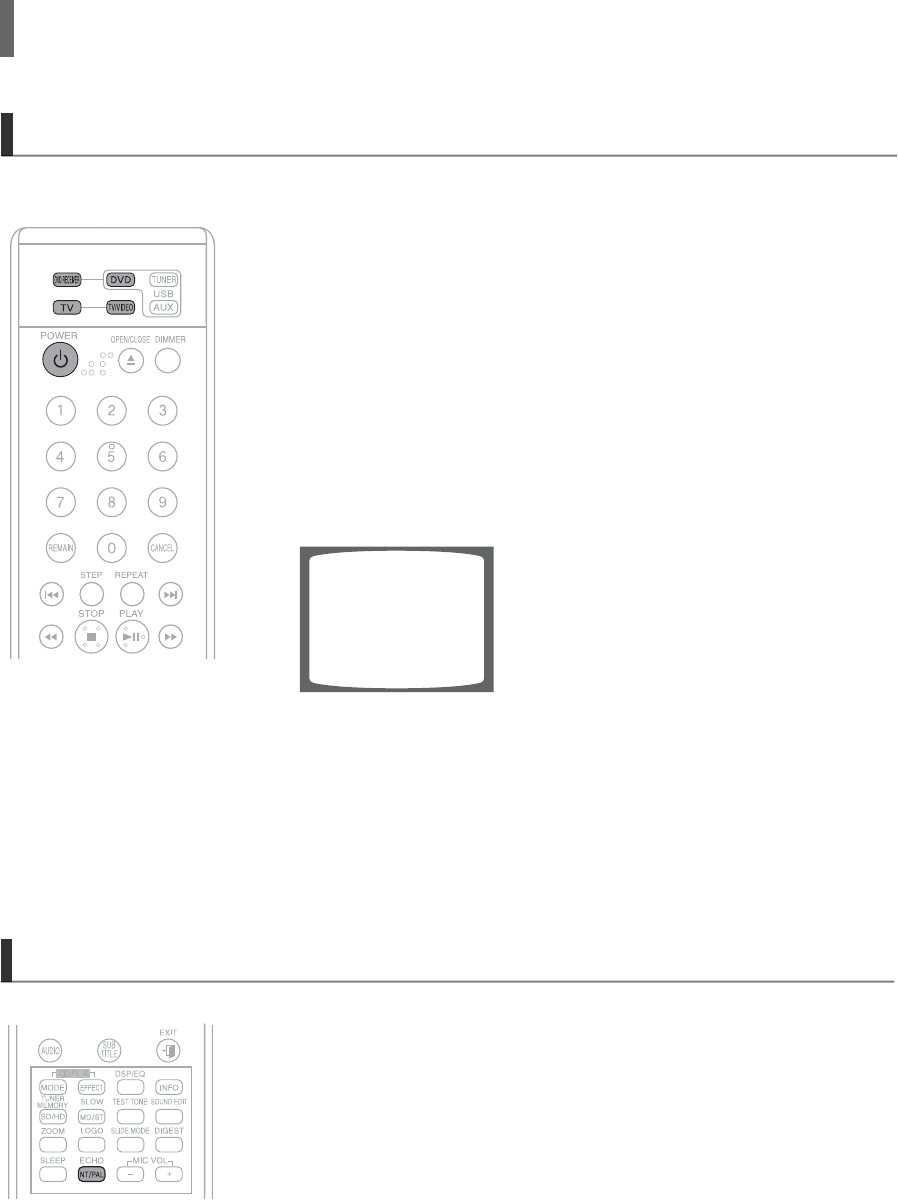

Antes de Usar o seu Home Theater

O controle remoto do DVD Home Theater pode ser utilizado para controlar as TVs Samsung.

Para Operar a sua TV Samsung e o Home Theater com o Controle Remoto do HT-X40

1Conecte o cabo de alimentação do aparelho à tomada da rede

elétrica CA.

Antes de conectar o seu sistema a uma tomada elétrica, verifique a tensão

da rede elétrica local. Se a tensão da tomada não for igual ao ajuste da parte

traseira do aparelho, o sistema poderá ser danificado seriamente.

2Pressione a tecla TV para ajustar o controle remoto para o modo

TV.

3Pressione a tecla POWER para ligar a sua TV Samsung com este

controle remoto.

4Pressione a tecla TV/VIDEO para selecionar o modo VIDEO em

sua TV.

5Pressione a tecla DVD RECEIVER para mudar para o modo

DVD RECEIVER, para operar o DVD Home Theater.

6Pressione a tecla FUNCTION do aparelho ou a tecla DVD do

controle remoto para ativar o reprodutor de DVD/CD.

VIDEO

Selecionando o Formato de Vídeo

Mantenha pressionada a tecla NT/PAL do controle remoto por mais

de 5 segundos enquanto o aparelho estiver desligado.

O formato de vídeo vem ajustado da fábrica em <PAL>.

A indicação <NTSC> ou <PAL> aparecerá no visor. Neste momento, pressione

brevemente a tecla NT/PAL para selecionar <NTSC> ou <PAL>.

Cada país possui um padrão de formato de vídeo diferente.

Para a reprodução normal, o formato de vídeo do disco deve ser o mesmo que o

formato de vídeo da sua TV.

POR

Reprodução do Disco

OPERAÇÃO

1Pressione a tecla OPEN/CLOSE para abrir o compartimento de

disco.

2Insira um disco.

Insira o disco no compartimento de disco com o lado impresso voltado para

cima.

3Feche o compartimento pressionando a tecla OPEN/CLOSE

novamente.

A reprodução é iniciada automaticamente.

CD CD

➣Para parar a reprodução, pressione a tecla STOP ( ) durante a reprodução.

Se você pressionar uma vez, a mensagem <PRESS PLAY> (Pressione Reproduzir) aparecerá e a

posição de parada será armazenada na memória.

Se você pressionar a tecla PLAY/PAUSE ( ) ou ENTER, a reprodução será retomada a partir do

ponto em que parou. (Esta função funciona somente para DVDs.)

Se você pressionar duas vezes, a mensagem <STOP> aparecerá, e se pr essionar a tecla

PLAY/PAUSE ( ), a reprodução será iniciada desde o início.

➣Para parar momentaneamente a reprodução, pressione a tecla PLAY/PAUSE () durante a

reprodução.

Para retomar a reprodução, pressione novamente a tecla PLAY/PAUSE ().

• Dependendo do conteúdo do disco, a tela inicial aparecerá diferente.

• Os discos piratas não podem ser reproduzidos neste aparelho, pois isto viola as recomendações do

CSS (Content Scrambling System: um sistema de proteção contra cópias).

Reprodução de CD MP3/WMA

Podem ser reproduzidos os CDs de dados (CD-R, CD-RW) codificados no formato MP3/WMA.

1Insira o disco MP3/WMA no compartimento de disco.

A tela do menu MP3/WMA aparecerá e a reprodução será iniciada.

A aparência do menu depende do disco MP3/WMA.

Os arquivos WMA-DRM não podem ser reproduzidos.

2No modo de parada, use a tecla ,, ou para selecionar o

álbum e depois pressione a tecla ENTER.

Utilize a tecla ou para selecionar a faixa.

3Para mudar o álbum, use a tecla ,, ou para selecionar

outro álbum no modo de parada e depois pressione a tecla

ENTER.

Para selecionar outro álbum e faixa, repita os passos 2 e 3 acima.

4Pressione a tecla STOP ( ) para parar a reprodução.

➣Para reproduzir um ícone de arquivo na tela.

Pressione a tecla , , ou quando o aparelho estiver no modo de parada e selecione um ícone

desejado na parte superior do menu.

• Dependendo do modo de gravação, alguns CDs MP3/WMA não podem

ser reproduzidos.

• O índice de um CD MP3 varia de acordo com o formato da faixa

MP3/WMA gravado no disco.

Ícone do Arquivo de Música: Para reproduzir somente os arquivos de

música, selecione o ícone .

Ícone do Arquivo de Imagem: Para ver somente os arquivos de imagem,

selecione o ícone .

Ícone do Arquivo de Filme: Para ver somente os arquivos de filme, selecione

o ícone .

Ícone Todos os Arquivos: Para selecionar todos os arquivos, selecione o

ícone .

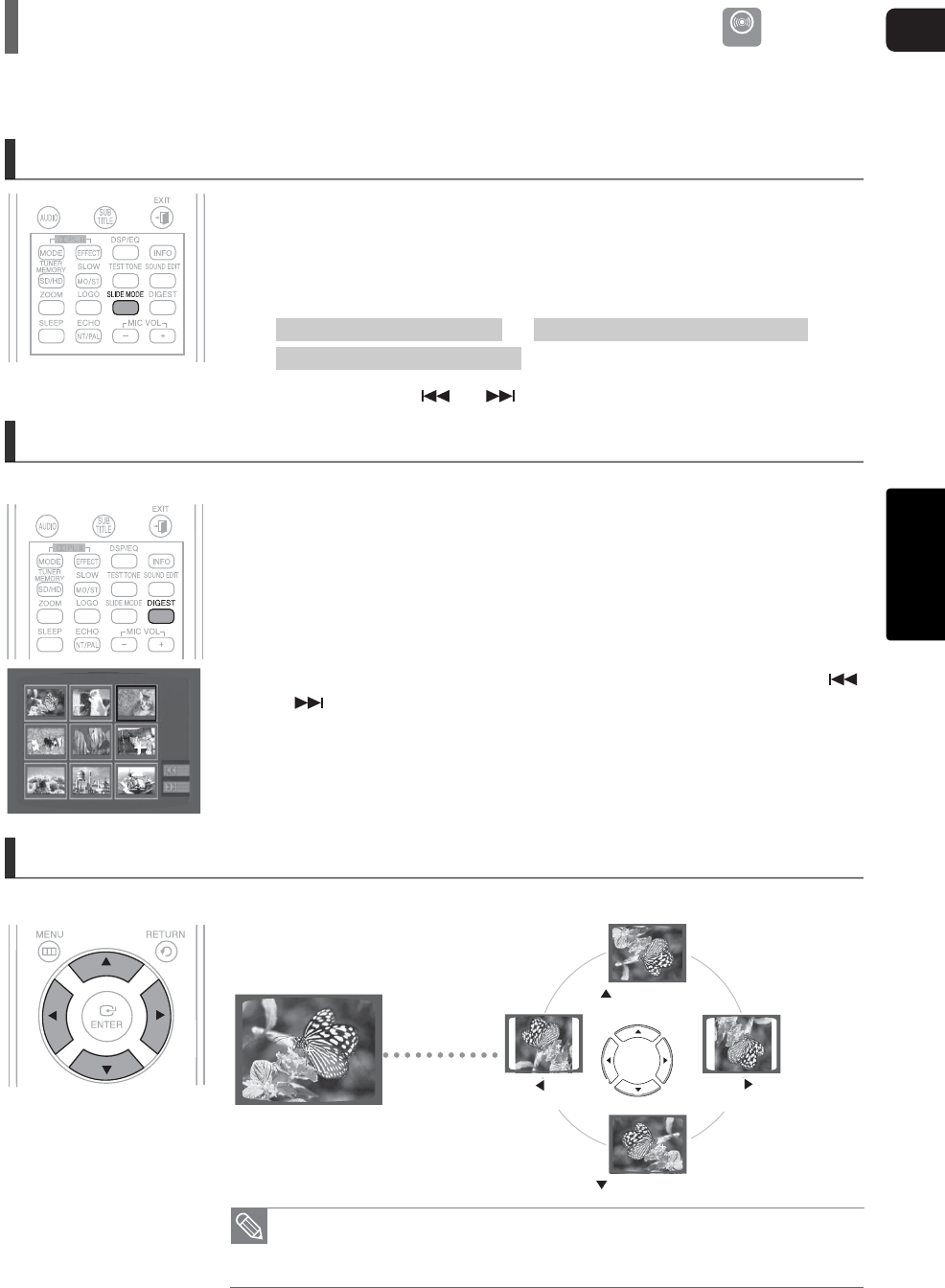

Reprodução de Arquivos JPEG

OPERAÇÃO

As imagens capturadas com uma câmera digital ou filmadora, ou arquivos JPEG de um PC, podem ser

armazenadas em um CD e depois reproduzidas com este Home Theater.

Modo Slide (Apresentação de Slides)

1Insira o disco JPEG no compartimento de disco.

A reprodução é iniciada automaticamente. Cada imagem é exibida por

5 segundos e depois a próxima imagem é exibida.

2Pressione a tecla SLIDE MODE.

Cada vez que a tecla é pressionada, a imagem muda conforme a seguir:



➣Pressione a tecla ou para pular para o próximo slide.

Cada vez que a tecla é pressionada, o slide move-se para trás ou para frente.

SLIDE SHOW MODE : NONE

SLIDE SHOW MODE : RANDOMSLIDE SHOW MODE : 1~5

• A resolução máxima suportada por este produto é 5120 x 3480 (ou 19,0 MPixel) para arquivos

JPEG padrão e 2048 x 1536 (ou 3.0 MPixel) para arquivos de imagem progressiva.

• Se um arquivo JPEG for reproduzido quando a resolução de saída HDMI é 720p/1080i, o

modo será convertido automaticamente para o modo 480p/576p.

PEG

Função Digest

1Pressione a tecla DIGEST durante a reprodução.

Os arquivos JPEGs são exibidos em 9 janelas.

2Pressione a tecla ,, ou para selecionar a imagem desejada

e depois pressione a tecla ENTER.

A imagem selecionada é reproduzida por 5 segundos antes de passar para a

próxima imagem.

➣Para ver as 9 imagens anteriores ou seguintes, pressione a tecla

ou .

Tecla : Inverte Verticalmente

Tecla : Inverte Horizontalmente

Tecla : Gira 90 °

à direita

Tecla : Gira 90 °

à esquerda

Imagem Original

Você pode visualizar simultaneamente 9 imagens JPEG na tela da sua TV.

Função Girar/Inverter

Pressione a tecla ,, ou durante a reprodução.

POR

Reprodução de DivX

DivX

As funções descritas nesta página aplicam-se à reprodução de discos DivX.

Saltar Para Frente /Para Trás

Durante a reprodução, pressione a tecla ou .

Avança para o próximo arquivo sempre que a tecla é pressionada, quando há

mais de dois arquivos no disco.

Volta para o arquivo anterior sempre que a tecla é pressionada, quando há

mais de dois arquivos no disco.

Reprodução Rápida

Para reproduzir o disco a uma velocidade mais rápida, pressione a

tecla ou durante a reprodução.

Cada vez que uma das teclas é pressionada, a velocidade de reprodução muda

conforme a seguir:

2x 4x 8x 32x  Normal

Função 5 Minute Skip

Durante a reprodução, pressione a tecla ou .

A reprodução pula 5 minutos para frente sempre que a tecla é pressionada.

A reprodução pula 5 minutos para trás sempre que a tecla é pressionada.

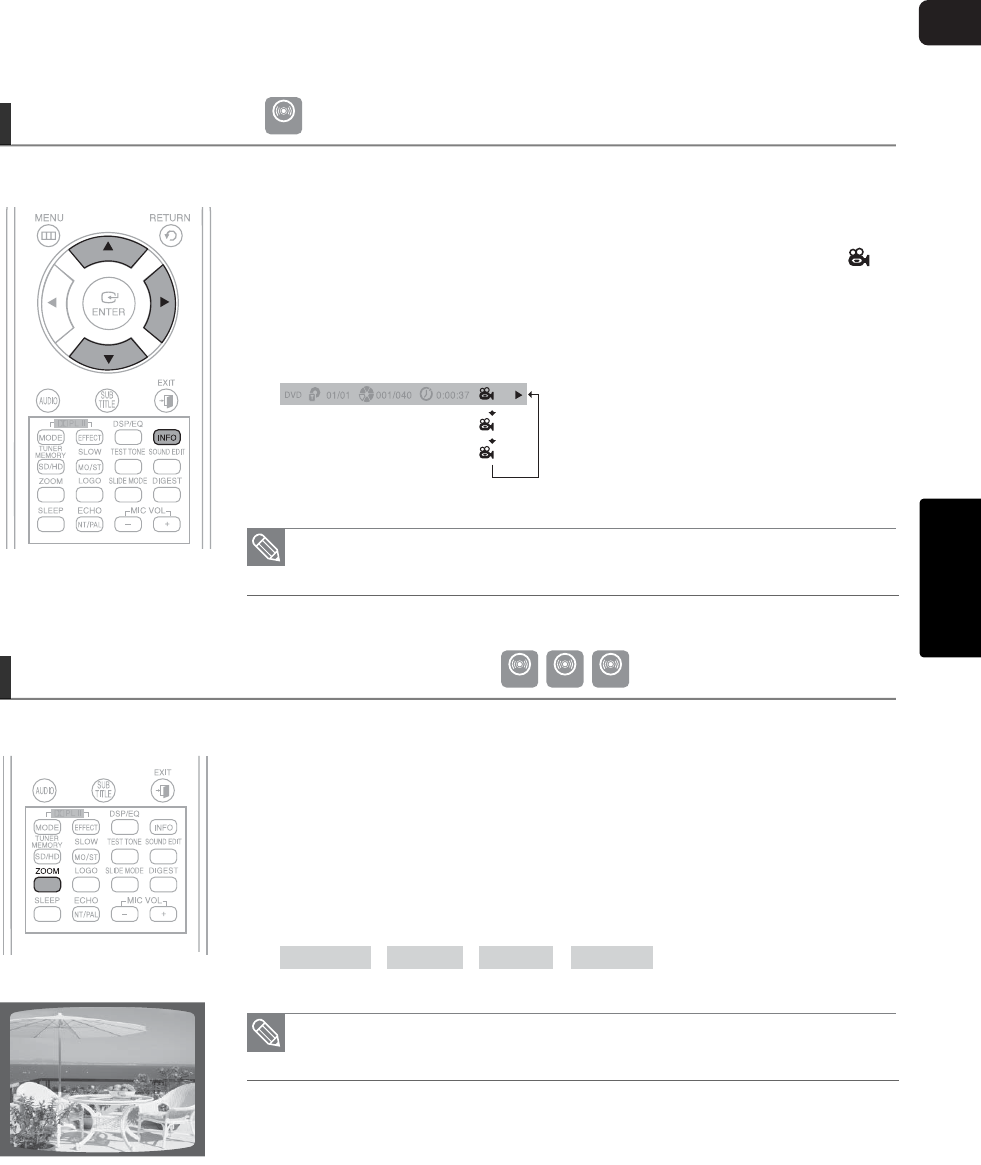

Função Zoom

1Pressione a tecla ZOOM.

Cada vez que a tecla é pressionada, a seleção alterna entre <ZOOM X2> e

<ZOOM OFF>.

2Pressione a tecla ,, ou para mover-se para a área que

deseja ampliar.

Visualização de Áudio

• O arquivo DivX pode ser ampliado somente no modo ZOOM X2.

• Os arquivos DivX possuem a extensão de arquivo .Avi, porém nem todos os

arquivos .Avi são DivX e podem não ser reproduzidos neste aparelho.

Pressione a tecla AUDIO.

Se várias faixas de áudio estiverem gravadas no disco, você poderá alternar entre

elas.

Cada vez que a tecla é pressionada, a seleção alterna entre <AUDIO (1/N, 2/N...)>

e .

• A indicação é exibida quando não há suporte de idioma no disco.

POR

OPERAÇÃO

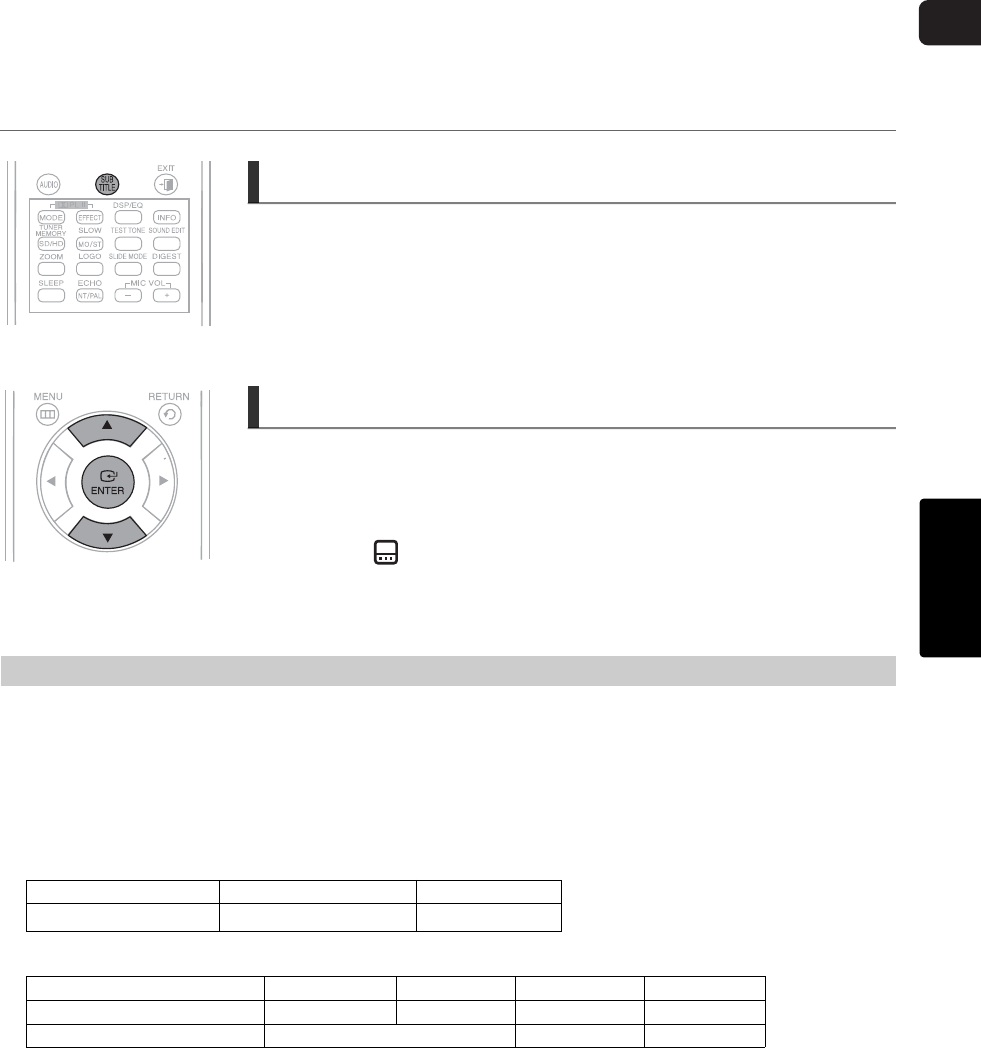

Visualização de Legendas

Pressione a tecla SUBTITLE.

Cada vez que a tecla é pressionada, a seleção alterna entre <SUBTITLE (1/N,

2/N...)> e <SUBTITLE OFF>.

Se o disco possuir somente uma legenda, o aparelho reproduzirá esta legenda

automaticamente.

Consulte o item 2 (Função Caption) abaixo para obter mais informações sobre o uso

da SUBTITLE (legenda) com discos DivX.

Se o disco possuir mais de um arquivo de legenda

Se o disco possuir mais de um arquivo de legenda, a legenda predeterminada

pode não coincidir com a do filme. Neste caso, selecione o idioma da legenda

conforme a seguir:

1No modo de parada, pressione a tecla ou , selecione a legenda

desejada ( ) na tela da TV e depois pressione a tecla ENTER.

2Quando você selecionar o arquivo DivX desejado na tela da TV, o

filme será reproduzido normalmente.

DivX (Digital Internet video eXpress)

DivX é um formato de arquivo de vídeo desenvolvido pela Microsoft, que se baseia na tecnologia de compressão MPEG4,

para oferecer dados de áudio e vídeo através da Internet em tempo real.

MPEG4 é usado para codificar o vídeo, e MP3 para codificar o áudio, de forma que os usuários possam assistir a um filme,

com áudio e vídeo com qualidade semelhante a de um DVD.

1. Formatos Compatíveis

Este produto suporta somente os seguintes formatos de mídia. Se os formatos de áudio e vídeo não forem compatíveis,

o usuário pode ter problemas como “sem som” e “imagem com interrupções”.

Formatos de Vídeo Compatíveis

Formatos de Áudio Compatíveis

• Os arquivos DivX, incluindo arquivos de áudio e vídeo, criados no formato DTS podem suportar apenas até 6Mbps.

• Relação de aspecto: Embora a resolução padrão de DivX seja 640x480 pixels (4:3), este produto suporta até 800x600

pixels (16:9). As resoluções de tela de TV superiores a 800 não são suportadas.

• Quando um disco com freqüência de amostragem superior a 48kHz ou 320kbps é reproduzido, a tela pode apresentar

tremulação durante a reprodução.

2. Função Caption

• Você deverá ter alguma experiência em extração e edição de vídeo para poder usar esta função corretamente.

• Para usar a função Caption, salve o arquivo caption (*.smi) com o mesmo nome de arquivo da mídia DivX (*.avi) dentro

da mesma pasta.

Exemplo: Raiz Samsung_007CD1.avi

Samsung_007CD1.smi

• Até 60 caracteres alfanuméricos ou 30 caracteres do leste asiático (caracteres de 2 bytes, como coreanos e chineses)

podem ser usados para o nome do arquivo.

Formato AVI WMA

Versões suportadas DivX3.11 ~ DivX5.1, XviD V1/V2/V3/V7

Formato MP3 WMA AC3 DTS

Taxa de bits 80 ~ 384kbps 56 ~ 128kbps 128 ~ 384kbps 1,5Mbps

Freqüência de amostragem 44,1kHz 44,1/48kHz 44,1kHz

Utilizando a Função de Reprodução

Você pode visualizar as informações de reprodução do disco na tela da TV.

Visualizando a Informação do Disco

Pressione a tecla INFO.

• Cada vez que a tecla é pressionada, o visor muda conforme a seguir.

• Dependendo do disco, o visor de informação do disco aparecerá diferente.

• Dependendo do disco, você também pode selecionar DTS, DOLBY DIGITAL

ou PRO LOGIC.

CD CD

3 J

PEG

DVD

AUDIO

Indicador de DVD

Indicador de

DVD-AUDIO

Indicador de VCD

Indicador de CD

Indicador de título

Indicador de

faixa (arquivo)

Indicador de

capítulo

Indicador de grupo

Indicador de

tempo decorrido

Indicador de

legenda

Indicador de

idioma do áudio

Indicador de

reprodução repetida

Indicador de ângulo

Indicador de

DOLBY DIGITAL

Indicador de

estéreo (esquerdo/direito)

O visor de informação

desaparece da tela

DVD

VCD CD

MP3 JPEG DivX

O visor de informação

desaparece da tela

O visor de informação

desaparece da tela

aparece na tela da TV!

Se este símbolo aparecer na tela da TV enquanto você pressiona uma tecla, isto

significa que esta operação não é possível com o disco que está sendo reproduzido

atualmente.

Indicadores que aparecem na tela

POR

OPERAÇÃO

Verificando o Tempo Restante

Pressione a tecla REMAIN.

• Para verificar o tempo total e o tempo restante de um título ou capítulo que está

sendo reproduzido.

Cada vez que a tecla REMAIN é pressionada

• Durante a reprodução rápida de um CD ou CD MP3, o som é reproduzido

somente a uma velocidade de 2x e não a 4x, 8x e 32x.

CD CD

DVD-VIDEO

DVD-AUDIO

VCD CD

MP3

TITLE ELAPSED ➝TITLE REMAIN ➝CHAPTER ELAPSED ➝CHAPTER REMAIN

TRACK ELAPSED ➝TRACK REMAIN ➝TOTAL ELAPSED ➝TOTAL REMAIN

TRACK REMAIN ➝TRACK ELAPSED

GROUP ELAPSED ➝GROUP REMAIN ➝TRACK ELAPSED ➝TRACK REMAIN

Reprodução Rápida

Pressione a tecla ou .

• Cada vez que a tecla é pressionada durante a reprodução, a velocidade da

reprodução muda conforme a seguir:

CD CD

3 D

2X ➝ 4X ➝ 8X ➝ 32X ➝ PLAY

• Nenhum som é emitido durante a reprodução lenta.

• A reprodução lenta inversa não é possível em VCDs e DivX.

Reprodução Lenta

Pressione a tecla SLOW.

• Cada vez que a tecla é pressionada durante a reprodução, a velocidade da

reprodução muda conforme a seguir:

CD D

1/2 ➝ 1/4 ➝ 1/8 ➝ 1/2 ➝ 1/4 ➝ 1/8 ➝ PLAY

1/2 ➝ 1/4 ➝ 1/6 ➝ PLAY

1/2 ➝ 1/4 ➝ 1/8 ➝ PLAY

DVD

VCD

DivX

Pulando Cenas/Músicas

Pressione a tecla ou .

Cada vez que a tecla é pressionada durante a reprodução, o capítulo, faixa ou

diretório (arquivo) anterior ou seguinte são reproduzidos.

Não é possível pular capítulos consecutivamente.

TITLE 01/05 CHAPTER 002/045 TITLE 01/05 CHAPTER 004/045

DVD

VCD

• Cada vez que a tecla ou for pressionada, quando estiver assistindo uma

faixa do VCD de duração superior a 15 minutos, a reprodução pulará 5 minutos para

trás ou para frente.

MP3

Utilizando a Função de Reprodução (Continuação)

POR

OPERAÇÃO

A reprodução repetida permite que se reproduza repetidamente um capítulo, título, faixa (música) ou diretório

(arquivo MP3).

Pressione a tecla REPEAT.

• Cada vez que a tecla é pressionada durante a reprodução, o modo de reprodução

repetida muda conforme aseguir:

DVD-VIDEO

DVD-AUDIO

VCD CD

MP3 JPEG DivX

REPEAT : CHAPTER ➝REPEAT : TITLE ➝REPEAT : OFF

REPEAT : TRACK ➝REPEAT : GROUP ➝REPEAT : OFF

REPEAT : TRACK ➝REPEAT : DISC ➝REPEAT : OFF

REPEAT : RANDOM ➝REPEAT : TRACK ➝REPEAT : DIR ➝

REPEAT : DISC ➝REPEAT : OFF

CD CD

3 J

PEG

Opções de Reprodução Repetida

• A reprodução repetida não será possível nos discos VCD versão 2.0 se a função PBC estiver ativa. Para

utilizar a reprodução repetida em um VCD com PBC, você deve ajustar o MENU em OFF

no menu do disco. (Consulte a página 39.)

Para Selecionar um Modo de Reprodução

Repetida na Tela de Informação do Disco

1Pressione a tecla INFO duas vezes.

2Pressione a tecla para mover-se para o indicador de reprodução repetida ( ).

3Pressione a tecla para selecionar o modo de Reprodução Repetida

desejada.

Para selecionar outro álbum e faixa, repita os passos 2 e 3 acima.

4Pressione a tecla ENTER.

CHAPTER: Reproduz repetidamente o

capítulo selecionado.

TITLE: Reproduz repetidamente o título selecionado.

GROUP: Reproduz repetidamente o grupo selecionado.

RANDOM: Reproduz as faixas em ordem aleatória.

(Uma faixa que já foi reproduzida poderá

ser reproduzida novamente.)

TRACK: Reproduz repetidamente a faixa selecionada.

DIR: Reproduz repetidamente todas as faixas da pasta

selecionada.

DISC: Reproduz repetidamente todo o disco.

OFF: Cancela a Reprodução Repetida.

CD CD

DVD VCD CD

• Nos discos DivX, MP3 e JPEG, não é possível selecionar a Reprodução

Repetida a partir da tela de informações.

Reprodução Repetida

Reprodução Repetida A-B

1Pressione a tecla INFO duas vezes.

Para um VCD, pressione a tecla INFO uma vez.

2Pressione a tecla para mover-se para o indicador de reprodução

repetida ( ).

3Pressione a tecla ou para selecionar <A-> e depois pressione a

tecla ENTER no início do segmento desejado.

Quando a tecla ENTER é pressionada, a posição selecionada é armazenada

na memória.

4Pressione a tecla ENTER no final do segmento desejado.

O segmento especificado será reproduzido repetidamente.

➣Para retornar para a reprodução normal, pressione a tecla ou 

para selecionar OFF.

A - B

(REPETIÇÃO A - B ativo)

Você pode reproduzir repetidamente uma determinada seção de um DVD.

• A função Repetição A-B não funciona com os discos DivX, MP3 ou JPEG.

Função Quadro-a-Quadro

Pressione a tecla STEP.

A imagem move-se um quadro para frente cada vez que a tecla é pressionada

durante a reprodução.

CD D

• Nenhum som é emitido durante a reprodução quadro a quadro.

Utilizando a Função de Reprodução (Continuação)

POR

OPERAÇÃO

Função Ângulo

1Pressione a tecla INFO.

2Pressione a tecla para mover-se para o indicador de ângulo ( ).

3Pressione a tecla ou ou as teclas numéricas para selecionar o

ângulo desejado.

Cada vez que a tecla é pressionada, o ângulo muda conforme a seguir:

2/3

3/3

1/3

Esta função permite que a mesma cena seja vista em vários ângulos.

• A função ângulo opera somente com discos que contêm cenas gravadas em

vários ângulos.

Função Zoom (Ampliando a Tela)

1Pressione a tecla ZOOM.

2Pressione a tecla ,, ou para ir para a área que deseja

aumentar.

3Pressione a tecla ENTER.

Cada vez que a tecla é pressionada, o nível do zoom muda conforme a seguir:

ZOOM X 1.5 ➝ZOOM X 2 ➝ZOOM X 3 ➝ZOOM OFF

Esta função permite aumentar uma determinada área de uma imagem exibida na tela.

CD D

• Quando se reproduz um disco DivX, a tela é ampliada até o dobro do seu

tamanho original.

SELECT ZOOM POSITION

Utilizando a Função de Reprodução (Continuação)

Alguns discos de DVD de Áudio possuem um grupo extra de bônus que requer uma senha de acesso de

4 dígitos. Veja a embalagem do disco para obter informações e a senha.

Ao se reproduzir um DVD de Áudio que possui um grupo de bônus, a

tela de introdução de senha aparecerá automaticamente.

BONUS GROUP

KEY NUMBER :

DVD-AUDIO

Grupo de Bônus

• Se você ejetar o disco, desligar a alimentação ou desconectar o leitor, será

necessário introduzir novamente a senha.

Durante a reprodução, pressione a tecla ou do controle remoto.

Você poderá selecionar a imagem desejada de um DVD de Áudio que contém

imagens estáticas.

Alguns discos podem não permitir a seleção de imagens.

AUD

Páginas de Navegação

POR

OPERAÇÃO

Função de Seleção do Idioma do Áudio

1Pressione a tecla INFO duas vezes.

2Pressione a tecla ou ou as teclas numéricas para selecionar o

idioma do áudio desejado.

Dependendo do número de idiomas gravados em um DVD, um idioma do

áudio diferente (INGLÊS, ESPANHOL, FRANCÊS, etc.) é selecionado cada

vez que a tecla é pressionada.

• Para operar esta função, você também pode pressionar a tecla AUDIO ou

SUBTITLE do controle remoto.

• Dependendo do disco, as funções de Idioma da Legenda e do Áudio podem

não estar disponíveis.

Função de Seleção do Idioma da Legenda

1Pressione a tecla INFO duas vezes.

2Pressione a tecla para mover-se para o indicador de legenda ( ).

3Pressione a tecla ou as teclas numéricas para selecionar a

legenda desejada.

SP 2/3

FR 3/3

EN 1/3 EN 01/ 03

OFF

SP 02/ 03

FR 03/ 03

OFF / 03

Utilizando a Função de Reprodução (Continuação)

• Você pode pressionar a tecla ou no controle remoto para mover-se

diretamente para o título, capítulo ou faixa desejada.

• Dependendo do disco, você não poderá mover-se para o título ou o tempo

selecionado.

Movendo-se Diretamente para uma Cena/Música

1Pressione a tecla INFO.

2Pressione a tecla ou ou as teclas numéricas para selecionar o

título ou faixa ( ) desejada e depois pressione a tecla ENTER.

3Pressione a tecla ou para mover-se para o indicador de capítulo

().

4Pressione a tecla ou ou as teclas numéricas para selecionar o

capítulo desejado e depois pressione a tecla ENTER.

5Pressione a tecla ou para mover-se para o indicador de tempo

().

6Pressione as teclas numéricas para selecionar o tempo desejado e

depois pressione a tecla ENTER.

CD CD

3 J

PEG

CD CD

01/05

001/040 0:00:37 1/1

Pressione as teclas numéricas.

O arquivo selecionado será reproduzido.

Quando reproduzir um disco MP3 ou JPEG, você não poderá utilizar a tecla

ou para mover-se para uma pasta.

Para mover-se para uma pasta, pressione STOP ( ) e depois pressione a tecla

ou .

3 J

PEG

POR

OPERAÇÃO

Usando o Menu do Disco

1No modo de parada, pressione a tecla MENU.

Quando estiver reproduzindo um VCD (versão 2.0), você pode alternar entre

<MENU ON> e <MENU OFF>.

2Pressione a tecla ou para mover-se para <Disc Menu>, depois

pressione a tecla ENTER.

Quando se seleciona um menu de disco não suportado pelo disco, a

mensagem <This menu is not supported> (Este menu não é suportado)

aparece na tela.

3Pressione a tecla ,, ou para selecionar o item desejado.

4Pressione a tecla ENTER.

➣Pressione a tecla EXIT para sair da tela de ajuste.

Função MENU ON/OFF (PBC)

Quando reproduzir um VCD (versão 2.0), você poderá selecionar e visualizar várias cenas

de acordo com a tela do menu.

• MENU ON: O Disco VCD é da versão 2.0. O disco será reproduzido de acordo com a

tela de menu. Algumas funções podem estar desabilitadas. Para habilitá-

las, selecione <MENU OFF>.

• MENU OFF: Disco VCD é da versão 1.1. O disco será reproduzido da mesma forma que

um CD de música.

ENTER TIXEEVOM

Você pode usar os menus para o idioma do áudio, idioma da legenda, perfil, etc.

O conteúdo do menu do DVD é diferente de disco para disco.

• A apresentação da tela do menu do disco pode ser diferente dependendo

do disco.

ENTER TIXEEVOM

Usando o Menu do Título

1No modo de parada, pressione a tecla MENU.

2Pressione a tecla ou para mover-se para <Title Menu>.

3Pressione a tecla ENTER.

O menu do título aparecerá.

➣Pressione a tecla EXIT para sair da tela de ajuste.

Para DVDs contendo vários títulos, você poderá ver o título de cada filme. A disponibilidade desta função varia

de acordo com o disco.

• A apresentação da tela do menu do título pode ser diferente dependendo do

disco.

Reprodução de Arquivos de Mídia com a Função USB Host

1Conecte o dispositivo USB à porta USB do painel frontal do aparelho.

2Pressione a tecla FUNCTION do DVD Player ou a tecla USB do

controle remoto para selecionar o modo USB.

<USB> aparecerá na tela do visor e depois desaparecerá.

A tela USB MENU aparecerá na tela da TV e o arquivo armazenado será

reproduzido.

3Para parar a reprodução, pressione a tecla STOP ( ).

➣Remoção segura do USB

Para evitar danos à memória armazenada no dispositivo USB, realize a

remoção segura antes de desconectar o cabo USB.

(1) Pressione a tecla STOP ( ) duas vezes seguidas.

REMOVE USB será exibido na tela.

(2) Remova o cabo USB.

Você poderá desfrutar arquivos de mídia, como imagens, filmes e músicas, armazenados em um MP3 Player,

USB memory stick ou câmera digital, com alta qualidade de vídeo e som de Home Theater com 5.1 canais, se

conectar o dispositivo de armazenamento à porta USB do Home Theater.

• Para ouvir seus arquivos de música com som de Home Theater de

5.1 canais, você deve ajustar o modo DolbyPro Logic II em Matrix.

(Consulte a página 51)

Durante a reprodução, pressione a tecla ou .

Quando houver mais de 1 arquivo e você pressionar a tecla , o próximo

arquivo será selecionado.

Quando houver mais de 1 arquivo e você pressionar a tecla , o arquivo

anterior será selecionado.

Saltar Para Frente/Para Trás

Para reproduzir o disco a uma velocidade mais rápida, pressione a tecla

ou durante a reprodução.

Cada vez que uma das teclas é pressionada, a velocidade de reprodução muda

conforme a seguir:

2x 4x 8x 32x Normal

Reprodução Rápida

POR

OPERAÇÃO

1. Dispositivos USB que suportem USB Mass Storage v1.0. (Dispositivos USB que funcionam como

um disco removível no Windows (2000 ou posterior) sem instalação adicional de driver.)

2. MP3 Player (Leitor de MP3): HDD e MP3 Players do tipo flash.

3. Câmera digital: Câmeras compatíveis com USB Mass Storage v1.0.

• Câmeras que funcionam como um disco removível no Windows (2000 ou posterior) sem instalação adicional de

driver.

4. USB HDD e USB Flash Drive: Dispositivos que suportem USB2.0 ou USB1.1.

• Você poderá notar uma diferença na qualidade da reprodução ao conectar um dispositivo USB1.1.

• Para um USB HDD, certifique-se de conectar um cabo de alimentação auxiliar ao USB HDD para que funcione

corretamente.

5. Leitor de cartão USB: Leitor de cartão USB de um e de vários compartimentos.

• Dependendo do fabricante, o leitor de cartão USB não é suportado.

• Se instalar dispositivos de memória múltipla em um leitor de cartão de vários compartimentos, você pode ter

problemas.

6. Se você utilizar um cabo de extensão USB, o dispositivo USB pode não ser reconhecido.

Formatos Compatíveis

• O protocolo CBI (Control/Bulk/Interrupt) não é suportado.

• Câmeras digitais que utilizam protocolo PTP ou requerem a instalação de programas adicionais

quando conectadas a um computador não são suportadas.

• Dispositivos que utilizam um sistema de arquivo NTFS não são compatíveis. (Somente o sistema

de arquivo FAT 16/32 (Tabela de Distribuição de Arquivo) é compatível.)

• Alguns MP3 Players, quando conectados a este produto, podem não operar dependendo do

tamanho do setor do seu sistema de arquivos.

• A função USB host não é suportada se um produto que transfere arquivos de mídia através de

um programa específico do mesmo fabricante é conectado.

• Este produto não funciona com dispositivos Janus com MTP (Protocolo de Transferência de

Mídia) habilitado.

• A função USB host deste produto não é compatível com todos os dispositivos USB. Para

obter mais informações sobre os dispositivos compatíveis, consulte a página 62.

Nome do

arquivo

Extensão

do arquivo Taxa de bits Versão Pixel Freqüência de

amostragem

Imagem

Estática JPG .JPG .JPEG --

640x480 -

Música MP3 .MP3 80~384kbps --

44,1kHz

WMA .WMA 56~128kbps V8 -44,1kHz

Filme

VCD MPG.MPEG .DAT 1.5Mbps VCD1.1,VCD2.0 320x480 44,1kHz

WMV .WMV 4Mbps V1,V2,V3,V7 720x480 44.1KHz~48KHz

DivX .AVI,.ASF 4Mbps DivX3.11~DivX5.1,XviD 800x6000 44.1KHz~48KHz

Dispositivos Compatíveis

Ajustes

Ajustando o Idioma

O idioma do OSD (On-Screen Display) vem ajustado de fábrica em Inglês.

MOVE ENTER EXITRETURN

1No modo de parada, pressione a tecla MENU.

2Pressione a tecla para mover-se para <Setup> e depois

pressione a tecla ENTER.

3Selecione <LANGUAGE> e depois pressione a tecla ENTER.

4Pressione a tecla ou para selecionar <OSD LANGUAGE> e

depois pressione a tecla ENTER.

5Pressione a tecla ou para selecionar o idioma desejado e

depois pressione a tecla ENTER.

Uma vez concluído o ajuste, o idioma do OSD será exibido em Inglês se o

idioma estiver ajustado em Inglês.

➣Pressione a tecla RETURN para retornar ao nível anterior.

➣Pressione a tecla EXIT para sair da tela de ajuste.

MOVE ENTER EXITRETURN

MOVE SELECT EXITRETURN

• OSD LANGUAGE: Seleção do idioma para o Menu de Tela

• AUDIO: Seleção do idioma para o Áudio (gravado no disco)

• SUBTITLE: Seleção do idioma para a Legenda (gravado no disco)

• DISC MENU: Seleção do idioma para o Menu do Disco (gravado no disco).

*Se o idioma selecionado não estiver gravado no disco, o idioma do menu não

mudará mesmo que você ajuste o idioma desejado.

• OTHERS: Para selecionar outro idioma, selecione <OTHERS> e introduza o código

do idioma do seu país. (Consulte a relação de códigos dos idiomas de outros

países na página 61.)

É possível a seleção do idioma do Áudio, Legenda e Menu do Disco.

MOVE ENTER EXITRETURN

POR

Ajustando o Formato da Tela da TV

Dependendo do tipo de TV (Widescreen ou convencional 4:3) que você possui, é possível selecionar a relação

de aspecto da TV.

MOVE ENTER EXITRETURN

1No modo de parada, pressione a tecla MENU.

2Pressione a tecla para mover-se para <Setup> e depois

pressione a tecla ENTER.

3Pressione a tecla para mover-se para <TV DISPLAY> e depois

pressione a tecla ENTER.

4Pressione a tecla ou para selecionar o item desejado e depois

pressione a tecla ENTER.

Uma vez concluído o ajuste, a tela anterior será exibida.

➣Pressione a tecla RETURN para retornar ao nível anterior.

➣Pressione a tecla EXIT para sair da tela de ajuste.

• Se um DVD estiver no formato 4:3, você não poderá assisti-lo na tela widescreen.

• Desde que os DVDs estejam gravados em vários formatos de imagem, eles parecerão diferentes

dependendo do software, do tipo de TV e do ajuste de relação de aspecto da TV.

• Durante a operação de HDMI, a tela é convertida automaticamente para o modo Wide.

AJUSTES

Ajustando a Relação de Aspecto da TV (Formato da Tela)

A relação entre o tamanho horizontal e vertical de uma TV convencional é de 4:3, enquanto que a das TVs

widescreen ou de alta definição é de 16:9. Esta relação é chamada Relação de Aspecto. Quando reproduzir

um DVD gravado em um formato de tela diferente, você deverá ajustar a relação de aspecto para que se

ajuste à sua TV ou monitor.

Para uma TV padrão, selecione a opção <4:3PS> ou <4:3LB> de acordo com a sua preferência. Selecione

<WIDE/HDTV> se possuir uma TV widescreen.

4:3PS (4:3 Pan&Scan)

Selecione esta opção para reproduzir uma imagem 16:9 no modo Pan & Scan em uma

TV convencional.

Você poderá ver somente a parte central da tela (com as laterais da imagem 16:9

cortadas).

4:3LB (4:3 Letterbox)

Selecione esta opção para reproduzir uma imagem 16:9 no modo letter box em uma TV

convencional.

Faixas pretas aparecerão na parte superior e inferior da tela.

WIDE/HDTV

Selecione esta opção para ver uma imagem 16:9 no modo de tela cheia em sua TV

widescreen.

Você apreciará a imagem no formato do widescreen.

MOVE SELECT EXITRETURN

Ajustes (Continuação)

Ajustando o Controle dos Pais (Nível de Classificação)

Use esta função para restringir a reprodução de DVDs para adultos ou com cenas de violência, que você os

considera impróprios para as crianças.

MOVE ENTER EXITRETURN

1No modo de parada, pressione a tecla MENU.

2Pressione a tecla para mover-se para <Setup> e depois

pressione a tecla ENTER.

3Pressione a tecla para mover-se para <PARENTAL> e depois

pressione a tecla ENTER.

4Pressione a tecla ou para selecionar o nível de classificação

desejada e depois pressione a tecla ENTER.

Se selecionar o Nível 6, você não poderá assistir os DVDs de nível 7 ou

superior.

Quanto mais alto o nível de classificação, mais violento ou impróprio é o

conteúdo do DVD.

5Introduza a senha e depois pressione a tecla ENTER.

A senha vem ajustada da fábrica em "7890".

Uma vez concluído o ajuste, a tela anterior será exibida.

➣Pressione a tecla RETURN para retornar ao nível anterior.

➣Pressione a tecla EXIT para sair da tela de ajuste.

• Esta função atua somente nos DVDs que contém a informação do nível de

classificação.

MOVE ENTER EXITRETURN

Ajustando a Senha

Você pode ajustar a senha para o ajuste do Controle dos Pais (nível de classificação).

1No modo de parada, pressione a tecla MENU.

2Pressione a tecla para mover-se para <Setup> e depois

pressione a tecla ENTER.

3Pressione a tecla para mover-se para <PASSWORD> e depois

pressione a tecla ENTER.

4Pressione a tecla ENTER.

5Introduza a senha e depois pressione a tecla ENTER.

Introduza a senha antiga, uma senha nova e confirme esta nova senha.

O ajuste está completo.

• A senha vem ajustada da fábrica em "7890”.

• Quando o aparelho estiver no modo No Disc (sem disco), mantenha pressionada a tecla STOP ( )do DVD player por

mais de 5 segundos. A indicação “INITIAL” aparecerá no visor e todos os ajustes retornarão aos valores de fábrica.

• Pressione a tecla POWER.

O uso da função RESET apagará todos os ajustes armazenados.

Não use esta função se não houver necessidade.

Se você esqueceu a senha do nível de classificação, faça o seguinte:

MOVE SELECT EXITRETURN

AJUSTES

POR

Ajustando o Plano de Fundo

Enquanto estiver assistindo um DVD, VCD ou CD JPEG, você poderá ajustar a imagem que deseja tê-la como

plano de fundo (papel de parede).

1Durante a reprodução, pressione a tecla PLAY/PAUSE quando uma

imagem que você gosta aparecer.

2Pressione a tecla LOGO.

<COPY LOGO DATA> será exibida na tela da TV.

2O aparelho será desligado e depois ligado novamente.

O plano de fundo selecionado será exibido.

Você pode escolher até 3 ajustes de plano de fundo.

CD J

PEG

MOVE ENTER EXITRETURN

• Esta função não está disponível para a saída HDMI de 720p ou 1080i.

Para Selecionar um dos 3 Planos de Fundo Ajustados

1No modo de parada, pressione a tecla MENU.

2Pressione a tecla para mover-se para <Setup> e depois

pressione a tecla ENTER.

3Pressione a tecla para mover-se para <LOGO> e depois

pressione a tecla ENTER.

4Pressione a tecla ou para selecionar o <USER> desejado e

depois pressione a tecla ENTER.

Isto permite selecionar uma das 3 telas de plano de fundo.

5Pressione a tecla EXIT para sair da tela de ajuste.

• ORIGINAL: Selecione esta opção para ajustar a imagem da logomarca da

Samsung como seu plano de fundo.

• USER: Selecione esta opção para ajustar a imagem desejada como seu plano de

fundo.

➣Pressione a tecla RETURN para retornar ao nível anterior.

➣Pressione a tecla EXIT para sair da tela de ajuste.

COPY LOGO DATA

MOVE SELECT EXITRETURN

Ajustes (Continuação)

Modo de Reprodução de DVD

MOVE ENTER EXITRETURN

Alguns discos de DVD de Áudio contêm tanto o DVD de Vídeo como o DVD de Áudio. Para reproduzir a parte

de DVD de Vídeo do disco de DVD de Áudio, ajuste o aparelho para o modo DVD de Vídeo.

1Pressione a tecla MENU quando o compartimento estiver aberto.

2Pressione a tecla para mover-se para <Setup> e depois

pressione a tecla ENTER.

3Pressione a tecla para mover-se para <DVD TYPE> e depois

pressione a tecla ENTER.

4Pressione a tecla ou para mover-se para <DVD VIDEO> e

depois pressione a tecla ENTER.

Ajuste os passos de 1 a 4 novamente se desejar mudar para o modo de

Reprodução de DVD AUDIO.

• DVD VIDEO: ajuste este modo para reproduzir o conteúdo do DVD de vídeo

gravado no DVD de áudio.

• DVD AUDIO: ajuste este modo para reproduzir o DVD de áudio conforme

predeterminado na fábrica.

• O modo de Reprodução de DVD vem ajustado de fábrica em DVD de Áudio.

• Se você desligar o aparelho, esta função mudará automaticamente para o

modo DVD Audio.

Registro de DviX (R)

Utilize o código de registro para registrar este leitor no formato de demanda de vídeo DivX. Para mais

informações, acesse o site www.divx.com/vod.

Ajustado o Modo das Caixas Acústicas

A saída de sinais e as respostas de freqüência das caixas acústicas serão ajustadas automaticamente de

acordo com a configuração das suas caixas acústicas e se alguma caixa está sendo utilizada ou não.

1No modo de parada, pressione a tecla MENU.

2Pressione a tecla para mover-se para <Audio> e depois

pressione a tecla ENTER.

3No <SPEAKER SETUP>, pressione novamente a tecla ENTER.

4Pressione a tecla ,, ou para mover-se para a caixa acústica

desejada e depois pressione a tecla ENTER.

Para as caixas acústicas C, SL e SR, cada vez que a tecla é pressionada, o

modo muda alternadamente conforme a seguir: SMALL NONE.

Para as caixas acústicas L e R, o modo é ajustado em SMALL.

• SMALL: Selecione este modo quando estiver usando as caixas acústicas.

• NONE: Selecione este modo quando não houver nenhuma caixa acústica conectada.

• Dependendo dos ajustes de PRO LOGIC e STEREO, o modo da caixa

acústica pode ser diferente (consulte a página 51).

➣Pressione a tecla RETURN para retornar ao nível anterior.

➣Pressione a tecla EXIT para sair da tela de ajuste.

MOVE ENTER EXITRETURN

MOVE CHANGE EXITRETURN

AJUSTES

POR

Ajustando o Tempo de Atraso

Se as caixas acústicas não puderem ser colocadas à mesma distância da posição de escuta, você poderá

ajustar o tempo de atraso dos sinais de áudio das caixas acústicas central e traseiras.

MOVE ENTER EXITRETURN

1No modo de parada, pressione a tecla MENU.

2Pressione a tecla para mover-se para <Audio> e depois

pressione a tecla ENTER.

3Pressione a tecla para mover-se para <DELAY TIME> e depois

pressione a tecla ENTER.

4Pressione a tecla ,, ou para mover-se para a caixa acústica

desejada e depois pressione a tecla ENTER.

5Pressione a tecla ou para ajustar o tempo de atraso.

Você pode ajustar o tempo de atraso para a caixa acústica C entre 00 e

05mSEC e para as caixas acústicas SL e SR entre 00 e 15mSEC

(mSEC: milissegundo)

➣Pressione a tecla RETURN para retornar ao nível anterior.

➣Pressione a tecla EXIT para sair da tela de ajuste.

Df: A distância da Caixa acústica frontal

Dc: A distância da Caixa acústica central

Ds: A distância da Caixa acústica surround

Posicionamento ideal da

Caixa acústica central

É desejável que todas as caixas acústicas sejam

colocadas dentro deste círculo.

Posicionamento

ideal da

Caixa

SURROUND

Ajuste do Tempo de Atraso das Caixas Acústicas

Ao reproduzir o Som Surround de 5.1 canais, você poderá desfrutar do melhor som se a distância entre você

e cada caixa acústica for igual. Como o som chega à posição de escuta em tempos diferentes, dependendo

do posicionamento das caixas acústicas, você poderá ajustar esta diferença adicionando um efeito de atraso

ao som das caixas acústicas central e surround.

Ajustando CENTER SPEAKER (caixa acústica central)

Se a distância de Dc for igual ou maior do que a distância de

Df, na ilustração, ajuste o modo em 0ms. Caso contrário, mude

o ajuste de acordo com a tabela.

Ajustando REAR (SURROUND) SPEAKERS (caixas

acústicas traseiras)

Se a distância de Df for igual a distância de Ds, na ilustração,

ajuste o modo em 0ms. Caso contrário, mude o ajuste de

acordo com a tabela.

• Com (Dolby Pro Logic II), o tempo de atraso pode ser diferente para cada modo.

• Com AC-3 e DTS, o tempo de atraso pode ser ajustado entre 00 e 15mSEC.

• O canal central é ajustável somente nos discos com 5.1 canais.

Distância entre Df e Dc

Tempo de Atraso

0,00 m 0,34 m 0,68 m 1,02 m 1,36 m 1,70 m

0 ms 1 ms 2 ms 3 ms 4 ms 5 ms

Distância entre Df e Dc

Tempo de Atraso

0,00 m 1,02 m 2,04 m 3,06 m 4,08 m 5,10 m

0 ms 3 ms 6 ms 9 ms 12 ms 15 ms

MOVE CHANGE EXITRETURN

Ajustando o Tom de Teste

Use a função Tom de Teste para verificar a conexão das caixas acústicas.

MOVE ENTER EXITRETURN

1No modo de parada, pressione a tecla MENU.

2Pressione a tecla para mover-se para <Audio> e depois

pressione a tecla ENTER.

3Pressione a tecla para mover-se para <TEST TONE> e depois

pressione a tecla ENTER.

O tom de teste será enviado para L C R SR SL SW, nesta

ordem. Se a tecla ENTER for pressionada novamente neste momento, o tom

de teste será interrompido.

➣Pressione a tecla RETURN para retornar ao nível anterior.

➣Pressione a tecla EXIT para sair da tela de ajuste.

Modo Multi-Channel Pro Logic

Início

Método alternativo: Pressione a tecla TEST TONE do controle remoto.

Pressione a tecla TEST TONE.

O tom de teste será produzido conforme a seguir:

No caso da reprodução de um DVD ou CD, esta função operará

somente no modo de parada.

Use esta função para verificar se cada caixa acústica está

conectada corretamente e sem nenhum problema.

Quando HDMI AUDIO estiver ativo (o som é emitido pelos

alto-falantes da TV), a função de tom de teste não estará

disponível.

➣Para finalizar o teste de tom, pressione novamente a

tecla TEST TONE.

L: Caixa acústica frontal esquerda

R: Caixa acústica frontal direita

C: Caixa acústica central

SL: Caixa acústica traseira esquerda

SW: Subwoofer

SR: Caixa acústica traseira direita

Ajustes (Continuação)

TIXEPOTS

AJUSTES

POR

Ajustando o Áudio

Você pode ajustar o balanço e o nível de cada caixa acústica.

MOVE ENTER EXITRETURN

1No modo de parada, pressione a tecla MENU.

2Pressione a tecla para mover-se para <Audio> e depois

pressione a tecla ENTER.

3Pressione a tecla para mover-se para <SOUND EDIT> e depois

pressione a tecla ENTER.

4Pressione a tecla ou para selecionar e ajustar o item desejado.

Pressione a tecla ou para fazer os ajustes.

➣Pressione a tecla RETURN para retornar ao nível anterior.

➣Pressione a tecla EXIT para sair da tela de ajuste.

Ajustando manualmente o volume e o balanço das caixas acústicas com a tecla SOUND EDIT

Pressione a tecla SOUND EDIT e depois pressione a tecla ou .

Ajuste do Balanço das Caixas Acústicas Frontal e Traseira

• Você pode selecionar entre 00, –06 e OFF (desativado).

• O volume diminui à medida que se move em direção a –6.

Ajuste do Nível das Caixas Acústicas Central, Traseira e Subwoofer

• O nível de volume pode ser ajustado em passos entre +6dB e –6dB.

• O som aumenta à medida que se move em direção a +6dB e diminui à medida que

se move em direção a -6dB.

MOVE CHANGE EXITRETURN

Ajustes (Continuação)

Ajustando o DRC (Compressão de Faixa Dinâmica)

Esta função equilibra a faixa entre o som mais alto e o som mais baixo. Você pode utilizar esta função para

apreciar o som Dolby Digital ao assistir filmes em volume baixo à noite.

MOVE ENTER RETURN EXIT

1No modo de parada, pressione a tecla MENU.

2Pressione a tecla para mover-se para <Audio> e depois

pressione a tecla ENTER.

3Pressione a tecla para mover-se para <DRC> e depois pressione

a tecla ENTER.

4Pressione a tecla ou para ajustar o DRC.

Quando se pressiona a tecla , o efeito aumenta e quando se pressiona a

tecla , o efeito diminui.

➣Pressione a tecla RETURN para retornar ao nível anterior.

➣Pressione a tecla EXIT para sair da tela de ajuste.

MOVE ENTER EXITRETURN

Ajustando o AV SYNC

A imagem pode parecer mais lenta que o som se o aparelho estiver conectado a uma TV digital. Se isto

ocorrer, ajuste o tempo de atraso do áudio para que este se sincronize com o vídeo.

1No modo de parada, pressione a tecla MENU.

2Pressione a tecla para mover-se para <Audio> e depois

pressione a tecla ENTER.

3Pressione a tecla para mover-se para <AV-SYNC> e depois

pressione a tecla ENTER.

4Pressione a tecla ou para selecionar o tempo de atraso de

AV-SYNC e depois pressione a tecla ENTER.

Você pode ajustar o tempo de atraso do áudio entre 0 ms e 300 ms. Ajuste-o

para a melhor sincronização.

➣Pressione a tecla RETURN para retornar ao nível anterior.

➣Pressione a tecla EXIT para sair da tela de ajuste.

TIXEEGNAHC RETURN

MOVE SELECT EXITRETURN

AJUSTES

POR

Ajustando o HDMI Audio

Os sinais de áudio transmitidos pelo cabo HDMI podem ser ativados (ON) ou desativados (OFF).

MOVE ENTER EXITRETURN

1No modo de parada, pressione a tecla MENU.

2Pressione a tecla para mover-se para <Audio> e depois

pressione a tecla ENTER.

3Pressione a tecla para mover-se para <HDMI AUDIO> e depois

pressione a tecla ENTER.

4Pressione a tecla ou para selecionar <ON> ou <OFF> e depois

pressione a tecla ENTER.

• ON: Os sinais de vídeo e áudio são transmitidos pelo cabo de conexão HDMI e o

som é emitido apenas pelos alto-falantes da TV.

• OFF: Somente o sinal de vídeo é transmitido pelo cabo de conexão HDMI e o som

é emitido apenas pelas caixas acústicas do Home Theater.

• O ajuste de fábrica desta função é HDMI AUDIO OFF.

• O HDMI AUDIO é mixado automaticamente em 2 canais para os

alto-falantes da TV.

➣Pressione a tecla RETURN para retornar ao nível anterior.

➣Pressione a tecla EXIT para sair da tela de ajuste.

MOVE SELECT EXITRETURN

Ajustes (Continuação)

Função Campo Sonoro (DSP)/EQ

DSP (Digital Signal Processor): Os modos DSP foram projetados para simular diferentes ambientes acústicos.

EQ: Você pode selecionar ROCK, POP ou CLASSIC para otimizar o som do gênero de música que você está

reproduzindo.

Pressione a tecla DSP/EQ.

A indicação <DSP> aparecerá no visor do painel.

Cada vez que a tecla é pressionada, a seleção muda conforme a seguir:

• A função DSP/EQ está disponível apenas no modo STEREO.

Pressione a tecla de modo para exibir a indicação STEREO no visor.

• Esta função funciona com CDs, CDs MP3, DVD-Audio de 2 canais, DivX e

discos Dolby Digital.

• Ao se reproduzir um DVD codificado com 2 ou mais canais, o modo

multicanal será selecionado automaticamente e a função DSP/EQ não

funcionará.

• POP, JAZZ, ROCK: Dependendo do gênero da música, você pode selecionar POP,

JAZZ ou ROCK.

• STUDIO: Oferece uma sensação de presença, como se estivesse em um estúdio.

• CLUB: Simula o som de um salão de dança, com um toque de graves ritmados.

• HALL: Oferece um som vocal nítido, como se estivesse ouvindo em uma sala de

concerto.

• MOVIE: Oferece uma sensação similar a de uma sala de cinema.

• CHURCH: Oferece a sensação de estar em uma igreja grandiosa.

• PASS: Selecione este modo para ouvir a música sem os efeitos citados acima.

POR

Modo Dolby Pro Logic II

Você pode selecionar o modo de áudio Dolby Pro Logic II desejado.

AJUSTES

Pressione a tecla PL II MODE.

Cada vez que a tecla é pressionada, o modo muda conforme a seguir:

• Quando selecionar o modo Pro Logic II, conecte o seu dispositivo externo às

tomadas AUDIO INPUT (L e R) do aparelho. Se conectar somente a uma

das entradas (L ou R), você não poderá ouvir o som surround.

PRO LOGIC II

• MUSIC: Quando estiver ouvindo uma música, você pode sentir os efeitos de som

como se estivesse ouvindo uma apresentação ao vivo.

• CINEMA: Adiciona realismo à trilha sonora do filme.

• PRO LOGIC: Você pode experimentar um efeito multicanal real, como se estivesse

usando cinco caixas acústicas, quando na realidade está usando somente as

caixas acústicas frontais esquerda e direita.

• MATRIX: Você ouvirá o som surround de 5.1 canais.

STEREO: Selecione esta opção para ouvir somente o som das caixas acústicas

frontais esquerda e direita e do subwoofer.

Ajustes (Continuação)

Efeito Dolby Pro Logic II

Esta função opera somente no modo Dolby Pro Logic MUSIC.

1Pressione a tecla PL II MODE para selecionar o modo

<MUSIC>.

2Pressione a tecla PL II EFFECT para selecionar <PANORAMA>

e depois pressione a tecla ou para selecionar o ajuste do efeito

desejado.

Você pode selecionar 0 ou 1.

Este modo amplia a imagem estéreo frontal, para incluir as caixas acústicas

surround, para você desfrutar um efeito emocionante com imagem nas

paredes laterais.

3Pressione a tecla PL II EFFECT para selecionar <C-WIDTH> e

depois pressione a tecla ou para selecionar o ajuste do efeito

desejado.

Você pode selecionar entre 0 e 7.

Este modo ajusta o tamanho da imagem central. Quanto mais alto o ajuste,

menos som será emitido pela caixa acústica central.

4Pressione a tecla PL II EFFECT para selecionar <DIMENS> e

depois pressione a tecla ou para selecionar o ajuste desejado.

Você pode selecionar entre 0 e 6.

Ajusta gradualmente o campo sonoro (DSP) a partir da parte frontal ou

posterior.

• Durante a reprodução de um DVD codificado com 2 ou mais canais, o modo

multicanal será selecionado automaticamente e a tecla (Dolby Pro

Logic II) não operará.

Ouvindo o Rádio

POR

1Pressione a tecla TUNER para selecionar a faixa de FM.

2Sintonize a emissora desejada.

Sintonização Automática 1: Quando a tecla ou é pressionada, uma

emissora memorizada é selecionada.

Sintonização Automática 2: Mantenha pressionada a tecla ou para

realizar a busca automática das emissoras ativas.

Sintonização Manual: Pressione brevemente a tecla ou para aumentar

ou diminuir a freqüência gradualmente.

OUTROS

Controle Remoto

1Pressione a tecla FUNCTION para selecionar a faixa FM.

2Selecione uma emissora.

Sintonização Automática 1: Pressione a tecla STOP ( )para selecionar

<PRESET> e depois pressione a tecla ou para selecionar a emissora

memorizada.

Sintonização Automática 2: Pressione a tecla STOP ( ) para selecionar

<MANUAL> e depois mantenha pressionada a tecla ou para realizar

a busca automática da faixa.

Sintonização Manual: Pressione a tecla STOP ( ) para selecionar

<MANUAL> e depois pressione brevemente a tecla ou para

sintonizar as freqüências inferiores ou superiores.

➣Pressione a tecla MO/ST para ouvir em Mono ou Estéreo.

Cada vez que a tecla é pressionada, o som alterna entre <STEREO> e

<MONO>.

Em uma área de recepção fraca, selecione <MONO> para obter uma

recepção clara e livre de interferência.

Aparelho

Ouvindo o Rádio (Continuação)

Memorizando as Emissoras de Rádio

Exemplo: Memorizando a emissora FM 89,10 na memória

1Pressione a tecla TUNER para selecionar a faixa de FM.

2Pressione a tecla ou para selecionar <89,10>.

3Pressione a tecla TUNER MEMORY.

<PRGM> piscará no visor.

4Pressione a tecla ou para selecionar um número de

memória.

Você pode selecionar entre 1 e 15.

5Pressione a tecla TUNER MEMORY novamente.

Pressione a tecla TUNERMEMORY antes que <PRGM> desapareça do visor.

<PRGM> desaparecerá do visor e a emissora será armazenada na memória.

6Para memorizar outras emissoras, repita os passos de 2 a 5.

➣Para sintonizar uma emissora memorizada, pressione a tecla

ou do controle remoto para selecionar um canal.

• Este aparelho não recepciona emissoras de AM.

Funções Convenientes

POR

OUTROS

Função Sleep Timer (Desligamento Automático)

Você pode programar o tempo em que o Home Theater será desligado automaticamente.

Pressione a tecla SLEEP.

A indicação <SLEEP> será exibida.

Cada vez que a tecla é pressionada, o tempo memorizado muda conforme a

seguir: 10 20 30 60 90 120 150 OFF (Desligado).

➣Para confirmar o ajuste do desligamento automático, pressione a

tecla SLEEP.

O tempo restante para o desligamento do Home Theater será exibido no visor.

Se pressionar a tecla novamente, o tempo de desligamento automático

ajustado anteriormente será alterado.

➣Para cancelar o desligamento automático, pressione a tecla SLEEP

até que <OFF> apareça no visor.

Ajustando o Brilho do Visor

Você pode ajustar o brilho do visor do aparelho de modo que ele não interfira na visualização do filme.

Pressione a tecla DIMMER.

O brilho do visor muda conforme você pressiona a tecla.

Função Mute (Silenciamento)

Esta função é útil nos casos em que você precise atender uma porta ou uma chamada telefônica.

Pressione a tecla MUTE.

A indicação <MUTE> aparecerá no visor.

Para restaurar o som, pressione novamente a tecla MUTE.

Operando uma TV com o Controle Remoto

Quando operar uma TV com o controle remoto

1Pressione a tecla TV para ajustar o controle remoto ao modo TV.

2Pressione a tecla POWER para ligar a TV.

3Enquanto mantém a tecla POWER pressionada, insira o código do

fabricante da sua TV.

Se tiver mais de um código listado para a sua TV na tabela, introduza um

código de cada vez para verificar qual código opera a sua TV.

Exemplo: Para uma TV Samsung

Enquanto mantém pressionada a tecla POWER, use as teclas numéricas para

introduzir 00, 15, 16, 17 e 40.

4Se a TV se desligar, o ajuste estará completo.

Você pode usar as teclas TV POWER, VOLUME, CHANNEL e as teclas

numéricas (0~9).

• O controle remoto pode não operar em algumas marcas de TV. Algumas

operações também podem não ser possíveis em algumas marcas de TV.

• Se você não ajustar o controle remoto com o código do fabricante da sua

TV, o controle remoto funcionará em uma TV Samsung (ajuste de fábrica).

POR

OUTROS

Admiral (M.Wards)

A Mark

Anam

AOC

Bell & Howell (M.Wards)

Brocsonic

Candle

Cetronic

Citizen

Cinema

Classic

Concerto

Contec

Coronado

Craig

Croslex

Crown

Curtis Mates

CXC

Daewoo

Daytron

Dynasty

Emerson

Fisher

Funai

Futuretech

General Electric (GE)

Hall Mark

Hitachi

Inkel

JC Penny

JVC

KTV

KEC

KMC

LG (Goldstar)

Luxman

LXI (Sears)

Magnavox

Marantz

Matsui

MGA

Mitsubishi/MGA

No.

Fabricante

Código

56, 57, 58

01, 15

01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12,

13, 14

01, 18, 40, 48

57, 58, 81

59, 60

03, 18, 25

03, 05, 61, 82, 83, 84

59, 61, 63

02, 03, 04, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24,

25, 26, 27, 28, 29, 30, 32, 34, 35, 36, 48, 59, 90

03, 15, 40, 46, 59, 61, 64, 82, 83, 84, 85

19, 65

06, 40, 56, 59, 66, 67, 68

15, 18, 50, 59, 69

56, 59, 67, 86

59, 61, 87, 88

03, 15, 40

01, 15, 16, 17, 37, 38, 39, 40, 41, 42, 43, 44

19, 54, 56, 59, 60, 62, 63, 65, 71

15, 17, 18, 48, 54, 59, 60, 62, 72, 89

40, 54

18, 40

18, 40, 59, 60, 75

MTC

NEC

Nikei

Onking

Onwa

Panasonic

Penney

Philco

Philips

Pioneer

Portland

Proton

Quasar

Radio Shack

RCA/Proscan

Realistic

Sampo

Samsung

Sanyo

Scott

Sears

Sharp

Signature 2000 (M.Wards)

Sony

Soundesign

Spectricon

SSS

Sylvania

Symphonic

Tatung

Techwood

Teknika

TMK

Toshiba

Vidtech

Videch

Wards

Yam ah a

Yo r k

Yupiteru

Zenith

Zonda

Dongyang

No.

Fabricante

Código

18, 19, 20, 40, 59, 60

06, 07, 08, 09, 54, 66, 67, 73, 74

03, 15, 17, 18, 48, 54, 59, 62, 69, 90

15, 17, 18, 40, 48, 54, 62, 72

63, 66, 80, 91

15, 18, 59

06, 66, 67

17, 48, 56, 60, 61, 75

18, 59, 67, 76, 77, 78, 92, 93, 94

03, 19

00, 15, 16, 17, 40, 43, 46, 47, 48, 49,

59, 60, 98

19, 61, 65

03, 40, 60, 61

15, 18, 19

15, 57, 64

57, 58

50, 51, 52, 53, 55

03, 40

18, 40, 48, 54, 59, 60, 62

61, 95, 96

03, 15, 18, 25

18, 40

19, 57, 63, 71

59, 60, 69

15, 17, 18, 40, 48, 54, 60, 64

58, 79

03, 54

Lista de Códigos dos Fabricantes de TV

Solução de Problemas

Consulte as tabelas a seguir quando este aparelho não funcionar corretamente. Se o seu problema não estiver

listado ou as instruções seguintes não lhe ajudarem, desligue o aparelho, desconecte o cabo de alimentação

CA e entre em contato com uma Assistência Técnica Autorizada da Samsung.

Sintoma Verificação/Solução

O compartimento de

disco não abre.

• O cabo de alimentação está conectado firmemente à tomada da rede

elétrica?

• Desligue a alimentação do aparelho e ligue-a novamente.

A reprodução não se

inicia.

• Verifique o código de região do DVD.

Discos de DVD adquiridos no exterior podem não ser reproduzidos.

• CD-ROMs e DVD-ROMs não podem ser reproduzidos neste DVD player.

• Certifique-se de que o nível de classificação esteja correto.

A reprodução não se

inicia imediatamente

quando a tecla

Play/Pause é

pressionada

• Verifique se não está utilizando discos deformados ou com arranhões na

superfície.

• Limpe a superfície do disco.

Não há som.

• Nenhum som é emitido durante a reprodução rápida, reprodução lenta e

durante a reprodução quadro a quadro.

• Verifique se as caixas acústicas estão conectadas corretamente, se os

ajustes das caixas acústicas estão personalizados corretamente.

• Verifique se não há danos no disco.

O som pode ser ouvido

somente de algumas

caixas acústicas e não

de todas as seis caixas

acústicas.

• Quando estiver ouvindo um CD ou rádio, o som será emitido somente pelas

caixas acústicas frontais (L/R). Selecione "PRO LOGIC II" pressionando

(Dolby Pro Logic II) do controle remoto para usar todas as seis

caixas acústicas.

• Verifique se o disco DVD é compatível com 5.1 canais.

• Se você ajustou o modo de caixa acústica C, SL e SR em NONE, em ajuste

de áudio da tela de ajuste, nenhum som será emitido da caixa acústica

central e das caixas acústicas frontais esquerda e direita. Ajuste C, SL e SR

em SMALL.

O Som Surround Dolby

Digital 5.1 CH não é

produzido.

• Verifique se há marca "Dolby Digital 5.1 CH" no disco. O som Surround Dolby

Digital 5.1 CH será produzido somente se o disco estiver gravado com som

5.1 canais.

• Verifique se o idioma do áudio foi ajustado corretamente em DOLBY DIGITAL

5.1-CH no visor de informações.

O controle remoto não

funciona.

• Certifique-se de que o controle remoto esteja sendo operado dentro do

ângulo e distância recomendados.

• Verifique se as pilhas não estão esgotadas.

• Você selecionou corretamente as funções de modo (TV/DVD) do controle

remoto (TV ou DVD)?

POR

• O disco está girando, porém

nenhuma imagem está

sendo reproduzida.

• A qualidade da imagem não

está satisfatória e a imagem

está trêmula.

• Verifique se a alimentação da TV está ligada.

• Verifique se os cabos de vídeo estão conectados corretamente.

• Verifique se o disco não está danificado, deformado ou sujo.

• Disco de qualidade inferior pode não ser reproduzido.

O idioma do áudio e as

legendas não estão

disponíveis.

• Estas funções não estão disponíveis para discos que não contêm o

idioma do áudio e legendas.

A tela do menu não aparece

mesmo quando a função

menu é selecionada.

• Você está utilizando um disco que não contém menus.

A relação de aspecto não

pode ser mudada.

• Você pode reproduzir DVDs 16:9 nos modos 16:9 WIDE,

4:3 LETTER BOX ou 4:3 PAN SCAN, porém os DVDs 4:3 podem

ser assistidos somente no formato 4:3. Consulte a capa do disco

DVD e depois selecione a função apropriada.

• O aparelho não está

operando. (Exemplo: A

alimentação se desliga ou

ouve-se um ruído estranho.)

• O DVD player não está

operando normalmente.

• Desligue a alimentação e mantenha pressionada a tecla STOP ( )

do aparelho por mais de 5 segundos.

O uso da função RESET apagará todos os ajustes armazenados.

Não utilize esta função a menos que seja necessário.

Você esqueceu a senha que

ajustou para o nível de

classificação.

• Enquanto a mensagem “NO DISC” (sem disco) estiver aparecendo

no visor do aparelho, mantenha pressionada a tecla STOP ( ) do

aparelho por mais de 5 segundos.

<INITIAL> aparecerá no visor e todos os ajustes retornarão aos

valores de fábrica.

• Pressione a tecla POWER.

O uso da função RESET apagará todos os ajustes armazenados.

Não utilize esta função a menos que seja necessário.

Não é possível sintonizar as

emissoras de rádio.

• Verifique se a antena está conectada corretamente.

• Se o sinal de entrada da antena estiver fraco, instale uma antena

externa de FM em uma área com boa recepção.

Sintoma Verificação/Solução

OUTROS

Cuidados no Manuseio e no Armazenamento dos Discos

Pequenos arranhões na superfície do disco podem reduzir a qualidade do som e da imagem ou fazer o

disco pular.

Ao manusear os discos, tenha cuidado especial para não arranhá-los.

Não toque no lado de reprodução do disco.

Segure o disco pelas bordas de forma que os dedos não toquem na

superfície do disco e deixem marcas de impressão.

Não cole papel ou fita adesiva no disco.

Manuseando discos

Armazenando discos

Não deixe o disco

exposto à luz solar direta.

Mantenha o disco

em um local ventilado.

Mantenha o disco

dentro de uma caixa de

proteção limpa. Guarde

o disco na vertical.

• Não permita que os discos entrem em contato com a sujeira.

• Não insira discos rachados ou riscados.

Quando o disco estiver sujo ou com impressões digitais, limpe-os

com um pano macio umedecido em uma solução de detergente

neutro diluído em água.

• Quando for limpar, limpe suavemente do centro para fora do disco.

Manuseando e Armazenando Discos

• A condensação de umidade pode ocorrer quando o ar quente entra em

contato com as partes frias interna do aparelho. Quando ocorrer

condensação dentro do aparelho, este poderá não operar

corretamente. Se isto acontecer, remova o disco e deixe o aparelho

ligado por 1 ou 2 horas.

Lista de Códigos dos Idioma

POR

Coloque o código apropriado para os ajustes iniciais do "Disc Audio", "Disc Subtitle" e/ou "Disc Menu"

(Consulte a página 40).

Código

1027 Afar 1181 Frisian 1334 Latvian, Lettish 1506 Slovenian

1028Abkhazian 1183 Irish 1345 Malagasy 1507 Samoan

1032 Afrikaans 1186 Scots Gaelic 1347 Maori 1508Shona

1039 Amharic 1194 Galician 1349 Macedonian 1509 Somali

1044 Arabic 1196 Guarani 1350 Malayalam 1511 Albanian

1045 Assamese 1203 Gujarati 1352 Mongolian 1512 Serbian

1051 Aymara 1209 Hausa 1353 Moldavian 1513 Siswati

1052 Azerbaijani 1217 Hindi 1356 Marathi 1514 Sesotho

1053 Bashkir 1226 Croatian 1357 Malay 1515 Sundanese

1057 Byelorussian 1229 Hungarian 1358Maltese 1516 Swedish

1059 Bulgarian 1233 Armenian 1363 Burmese 1517 Swahili

1060 Bihari 1235 Interlingua 1365 Nauru1521 Tamil

1069 Bislama 1239 Interlingue 1369 Nepali 1525 Tegulu

1066 Bengali; Bangla 1245 Inupiak 1376 Dutch 1527 Tajik

1067 Tibetan 1248Indonesian 1379 Norwegian 1528Thai

1070 Breton 1253 Icelandic 1393 Occitan 1529 Tigrinya

1079 Catalan 1254 Italian 1403 (Afan) Oromo 1531 Turkmen

1093 Corsican 1257 Hebrew1408Oriya 1532 Tagalog

1097 Czech 1261 Japanese 1417 Punjabi 1534 Setswana

1103 Welsh 1269 Yiddish 1428Polish 1535 Tonga

1105 Danish 1283Javanese 1435 Pashto, Pushto 1538Turkish

1109 German 1287 Georgian 1436 Portuguese 1539 Tsonga

1130 Bhutani 1297 Kazakh 1463 Quechua 1540 Tatar

1142 Greek 1298Greenlandic 1481 Rhaeto-Romance 1543 Twi

1144 English 1299 Cambodian 1482Kirundi 1557 Ukrainian

1145 Esperanto 1300 Kannada 1483 Romanian 1564 Urdu

1149 Spanish 1301 Korean 1489Russian 1572 Uzbek

1150 Estonian 1305 Kashmiri 1491 Kinyarwanda 1581Vietnamese

1151 Basque 1307 Kurdish 1495 Sanskrit 1587Volapuk

1157 Persian 1311 Kirghiz 1498Sindhi 1613 Wolof

1165 Finnish 1313 Latin 1501 Sangro 1632 Xhosa

1166 Fiji 1326 Lingala 1502 Serbo-Croatian 1665 Yoruba

1171 Faeroese 1327 Laothian 1503 Singhalese 1684 Chinese

1174 French 1332 Lithuanian 1505 Slovak 1697 Zulu

Código CódigoCódigo

Idioma Idioma Idioma Idioma

OUTROS

Produtos Compatíveis com a Função USB Host

Câmera Digital Disco Flash USB

Finepix-A340 Fuji Câmera Digital

Finepix-F810 Fuji Câmera Digital

Finepix-F610 Fuji Câmera Digital

Finepix-f450 Fuji Câmera Digital

Finepix S7000 Fuji Câmera Digital

Finepix A310 Fuji Câmera Digital

Câmera DigitalacinoKZ013-DK

Finecam SL300R Kyocera Câmera Digital

Finecam SL400R Kyocera Câmera Digital

Finecam S5R Kyocera Câmera Digital

Finecam Xt Kyocera Câmera Digital

Dimage-Z1 Minolta Câmera Digital

Dimage Z1 Minolta Câmera Digital

Dimage X21 Minolta Câmera Digital

Coolpix4200 Nikon Câmera Digital

Coolpix4300 Nikon Câmera Digital

Coolpix 2200 Nikon Câmera Digital

Coolpix 3500 Nikon Câmera Digital

Coolpix 3700 Nikon Câmera Digital

Coolpix 4100 Nikon Câmera Digital

Coolpix 5200 Nikon Câmera Digital

Stylus 410 digital Olympus Câmera Digital

300-digital Olympus Câmera Digital

Câmera DigitalsupmylO003U

Câmera DigitalsupmylO053-X

Câmera DigitalsupmylO067-

Câmera DigitalsupmylO0605-C

Câmera DigitalsupmylO1X

Câmera DigitalsupmylOinim-U

Lumix-FZ20 Panasonic Câmera Digital

DMC-FX7GD Panasonic Câmera Digital

Lumix LC33 Panasonic Câmera Digital

LUMIX DMC-F1 Panasonic Câmera Digital

Optio-S40 Pentax Câmera Digital

Optio-S50 Pentax Câmera Digital

Optio 33LF Pentax Câmera Digital

Optio MX Pentax Câmera Digital

Digimax-420 Samsung Câmera Digital

Digimax-400 Samsung Câmera Digital

Sora PDR-T30 Toshiba Câmera Digital

Coolpix 5900 Nikon Câmera Digital

Coolpix S1 Nikon Câmera Digital

Coolpix 7600 Nikon Câmera Digital

DMC-FX7 Panasonic Câmera Digital

Dimage Xt Minolta Câmera Digital

Câmera DigitalsupmylO1-ZA

Produto Empresa Tipo

Cruzer Micro Sandisk USB 2.0 USB Flash Drive 128M

Cruzer Mini Sandisk USB 2.0 128M

Cruzer Mini Sandisk USB 2.0 256M

SONY Micro Vault Sony USB 2.0 64MB

FLEX DRIVE Serotech USB 2.0 32MB

AnyDrive A.L tech USB 2.0 128MB

M821 0.2 BSUGLKCITX

Micro Mini Iomega USB 2.0 128M

M46 0.2 BSUnoitamIhsalFi

M46 0.2 BSU)M(KCITXGL

RiDATA EZDrive USB 2.0 64M

Produto Empresa Tipo

MP3 Player (Leitor de MP3)

Creative MuVo NX128M Creative MP3 Player 128 MB

Iriver H320 Iriver MP3 Player 20G HDD

YH-920 Samsung MP3 Player 20G HDD

reyalP 3PMgnusmaS7T-PY

YP-MT6 Samsung MP3 Player

reyalP 3PMgnusmaS6T-PY

reyalP 3PMgnusmaS35-PY

YP-ST5 Samsung MP3 Player

reyalP 3

PMgnusmaS5T-PY

reyalP 3PMgnusmaS06-PY

YP-780Samsung MP3 Player

reyalP 3PMgnusmaS53-PY

reyalP 3PMgnusmaS55-PY

iAUDIO U2 Cowon MP3 Player

iAUDIO G3 Cowon MP3 Player

iAudio M3 Cowon MP3 Player HDD

SI-M500L Sharp MP3 Player 256MB

reya

lP 3PMrevirI01H

YP-T5 VBSamsung MP3 Player

MP3 Player 256MBgnusmaS35-PY

Produto Empresa Tipo

GERAL

Tensão de alimentação 110 - 240V CA, 50/60Hz

Consumo 80W

Peso 4kg

Dimensões (L x A x P) 430 x 65 x 351,5 mm

Temperatura de operação + 5°C ~ + 35°C

Umidade de operação 10% ~ 75%

SINTONIZADOR

DE FM

Sensibilidade útil 10dB

Relação S/N (Sinal/Ruído) 60dB

Distorção 0,5%

SAÍDA DE

VÍDEO

Vídeo composto 1,0 Vp-p (carga de 75 Ω)

Vídeo componente

Y: 1,0 Vp-p (carga de 75Ω)

Pr: 0,70 Vp-p (carga de 75 Ω)

Pb: 0,70 Vp-p (carga de 75 Ω)

HDMI Impedância: 85~115 Ω

AMPLIFICADOR

Saída da caixa acústica frontal 133W x 2 (3 Ω)

Saída da caixa acústica central 133W (3 Ω)

Saída da caixa acústica traseira 133W x 2 (3Ω)

Saída do Subwoofer 135W (3Ω)

Faixa de freqüência 20Hz~20KHz

Relação S/N (Sinal/Ruído) 75dB

Separação de canal 60dB

Sensibilidade de entrada (AUX) 400mV

Especificações Técnicas

POR

OUTROS

CAIXA

ACÚSTICA

Sistema de alto-falante Sistema de caixas acústicas de 5.1 canais

Caixa acústica Frontal/Central/Traseira Subwoofer

Impedância 3Ωx 5 3Ω

Faixa de freqüência 140Hz~20KHz 45Hz~160Hz

Nível de pressão do som 86dB/W/M 86dB/W/M

Entrada nominal 133W 135W

Entrada máxima 266W 270W

Dimensões (L x A x P)

Frontal/

Traseira 90 x 168 x 95 mm 175 x 320 x 390 mm

Central 250 x 90 x 95 mm

Peso

Frontal/

Traseira 0,6 kg / 0,5 kg 5,2 kg

Central 0,7 kg

Contato com a SAMSUNG WORD WIDE

Se tiver dúvidas ou comentários relacionados aos produtos Samsung, entre em contato com

a Central de Atendimento ao Consumidor da SAMSUNG.

Região País Endereço da Web

Central de Atendimento ao

Consumidor

América do Norte

www.samsung.ee

www.samsung.lt

www.samsung.uz

www.samsung.kz

www.samsung.ru

www.samsung.com/ch

www.samsung.com/lv/index.html

www.samsung.com/ur

www.samsung.com/mea

www.samsung.com/za

www.samsung.com/vn

www.samsung.com/tw

www.samsung.com/th

www.samsung.com/sg

www.samsung.com/ph

www.samsung.com/my

www.samsung.com/jp

www.samsung.com/id

www.samsung.com/in

www.samsung.com/hk

www.samsung.com.cn

www.samsung.com/au

www.samsung.com/uk

www.samsung.com/se

www.samsung.com/es

www.samsung.com/sk

www.samsung.com/pt

www.samsung.com/pl

www.samsung.com/no

www.samsung.com/nl

www.samsung.lu

www.samsung.com/it

www.samsung.com/hu

www.samsung.de

www.samsung.com/fr

www.samsung.com/fi

www.samsung.com/dk

www.samsung.com/be

www.samsung.com/cz

www.samsung.com.co

www.samsung.com/latin

www.samsung.com/cl

www.samsung.com/br

www.samsung.com/ar

www.samsung.com

www.samsung.com/mx

www.samsung.com/ca CANADÁ

ARGENTINA

BRASIL

COLOMBIA

REPÚBRICA CHECA

BÉLGICA

ALEMANHA

ÁFRICA DO SUL

VIETINÃ

TAIWAN

TAILÂNDIA

CINGAPURA

FILIPINAS

MALÁSIA

JAPÃO

INDONÉSIA

ÍNDIA

HONG KONG

CHINA

AUSTRÁLIA

ESTÔNIA

LATVIA

LITUANIA

UCRÂNIA

UZUBEQUISTÃO

KAZAQUISTÃO

RÚSSIA

SUÍÇA

REPÚBRICA DA IRLANDA

REINO UNIDO

SUÉCIA

ESPANHA

ESLOVAQUIA

PORTUGAL

POLÔNIA

NORUEGA

PAÍSES BAIXO

LUXEMBURGO

ITÁLIA

HUNGRIA

FRANÇA

FINLÂNDIA

DINAMARCA

VENEZUELA

TRINIDAD&TOBAGO

REP. DOMINICADA

PORTO RICO

PANAMÁ

JAMAICA

GUATEMALA

EL SALVADOR

EQUADOR

COSTA RICA

CHILE

MÉXICO

E.U.A.

América Latina

Europa

CIS

Ásia do Pacífico

Oriente Médio &

África

AH68-01937Y

HT X40_PORT BR X40

Navigation menu

Versions of this User Manual:

Views

Navigation
