Robert Bosch GmbH

Power Tools Division

70745 Leinfelden-Echterdingen

Germany

www.bosch-pt.com

1 619 X06 442 (2011.06) O / 221 UNI

GKS Professional

65 l 65 G l 65 GCE

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

it Istruzioni originali

nl Oorspronkelijke

gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

fi Alkuperäiset ohjeet

el Ðñùôüôõðï ïäçãéþí ÷ñÞóçò

tr Orijinal işletme talimat

pl Instrukcja oryginalna

cs Původní návod k používání

sk Pôvodný návod na použitie

hu Eredeti használati utasítás

ru Îðèãèíàëüíîå ðóêîâîäñòâî ïî

ýêñïëóàòàöèè

uk Îðèã³íàëüíà ³íñòðóêö³ÿ ç

åêñïëóàòàö³¿

ro Instrucţiuni originale

bg Îðèãèíàëíà èíñòðóêöèÿ

sr Originalno uputstvo za rad

sl Izvirna navodila

hr Originalne upute za rad

et Algupärane kasutusjuhend

lv Instrukcijas oriģinālvalodā

lt Originali instrukcija

ΕΎϤϴϠόΗϞϴϐθΘϟ΍ΔϴϠλϷ΍

̶Ϡλ΍ έΎ̯ ίήσ ̵ΎϤϨϫ΍έ

OBJ_DOKU-6067-003.fm Page 1 Thursday, June 9, 2011 10:14 AM

1 619 X06 442 | (9.6.11) Bosch Power Tools

2 |

Deutsch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 13

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 20

Español. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 28

Português . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 36

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 44

Nederlands. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 52

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 59

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 66

Norsk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 72

Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 79

ÅëëçíéêÜ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Óåëßäá 86

Türkçe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 94

Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 100

Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 108

Slovensky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 115

Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 122

Ðóññêèé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ñòðàíèöà 130

Óêðà¿íñüêà . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ñòîð³íêà 138

Română. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 146

Áúëãàðñêè. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ñòðàíèöà 154

Srpski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 162

Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 168

Hrvatski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 175

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 182

Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 189

Lietuviškai. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Puslapis 196

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 210

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 218

vvcc

cc



ΔΤϔ

vÝ—U

ϪΤϔλ

OBJ_BUCH-359-003.book Page 2 Thursday, June 9, 2011 10:18 AM

3 |

1 619 X06 442 | (9.6.11) Bosch Power Tools

GKS 65 GCE

Professional

117

2322

18 19 20

OBJ_BUCH-359-003.book Page 3 Thursday, June 9, 2011 10:18 AM

1 619 X06 442 | (9.6.11) Bosch Power Tools

4 |

26 28

11 29

OBJ_BUCH-359-003.book Page 4 Thursday, June 9, 2011 10:18 AM

5 |

1 619 X06 442 | (9.6.11) Bosch Power Tools

OBJ_BUCH-359-003.book Page 5 Thursday, June 9, 2011 10:18 AM

6 | Deutsch

1 619 X06 442 | (9.6.11) Bosch Power Tools

Deutsch

Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerk-

zeuge

Lesen Sie alle Sicherheitshinweise

und Anweisungen. Versäumnisse bei

der Einhaltung der Sicherheitshinweise und Anweisungen

können elektrischen Schlag, Brand und/oder schwere Verlet-

zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen

für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektro-

werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge

(mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge

(ohne Netzkabel).

Arbeitsplatzsicherheit

fHalten Sie Ihren Arbeitsbereich sauber und gut be-

leuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche

können zu Unfällen führen.

fArbeiten Sie mit dem Elektrowerkzeug nicht in explosi-

onsgefährdeter Umgebung, in der sich brennbare Flüs-

sigkeiten, Gase oder Stäube befinden. Elektrowerkzeu-

ge erzeugen Funken, die den Staub oder die Dämpfe

entzünden können.

fHalten Sie Kinder und andere Personen während der

Benutzung des Elektrowerkzeugs fern. Bei Ablenkung

können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

fDer Anschlussstecker des Elektrowerkzeuges muss in

die Steckdose passen. Der Stecker darf in keiner Weise

verändert werden. Verwenden Sie keine Adapterste-

cker gemeinsam mit schutzgeerdeten Elektrowerkzeu-

gen. Unveränderte Stecker und passende Steckdosen ver-

ringern das Risiko eines elektrischen Schlages.

fVermeiden Sie Körperkontakt mit geerdeten Oberflä-

chen wie von Rohren, Heizungen, Herden und Kühl-

schränken. Es besteht ein erhöhtes Risiko durch elektri-

schen Schlag, wenn Ihr Körper geerdet ist.

fHalten Sie Elektrowerkzeuge von Regen oder Nässe

fern. Das Eindringen von Wasser in ein Elektrowerkzeug

erhöht das Risiko eines elektrischen Schlages.

fZweckentfremden Sie das Kabel nicht, um das Elektro-

werkzeug zu tragen, aufzuhängen oder um den Stecker

aus der Steckdose zu ziehen. Halten Sie das Kabel fern

von Hitze, Öl, scharfen Kanten oder sich bewegenden

Geräteteilen. Beschädigte oder verwickelte Kabel erhö-

hen das Risiko eines elektrischen Schlages.

fWenn Sie mit einem Elektrowerkzeug im Freien arbei-

ten, verwenden Sie nur Verlängerungskabel, die auch

für den Außenbereich geeignet sind. Die Anwendung ei-

nes für den Außenbereich geeigneten Verlängerungska-

bels verringert das Risiko eines elektrischen Schlages.

fWenn der Betrieb des Elektrowerkzeuges in feuchter

Umgebung nicht vermeidbar ist, verwenden Sie einen

Fehlerstromschutzschalter. Der Einsatz eines Fehler-

stromschutzschalters vermindert das Risiko eines elektri-

schen Schlages.

Sicherheit von Personen

fSeien Sie aufmerksam, achten Sie darauf, was Sie tun,

und gehen Sie mit Vernunft an die Arbeit mit einem

Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,

wenn Sie müde sind oder unter dem Einfluss von Dro-

gen, Alkohol oder Medikamenten stehen. Ein Moment

der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges

kann zu ernsthaften Verletzungen führen.

fTragen Sie persönliche Schutzausrüstung und immer

eine Schutzbrille. Das Tragen persönlicher Schutzausrüs-

tung, wie Staubmaske, rutschfeste Sicherheitsschuhe,

Schutzhelm oder Gehörschutz, je nach Art und Einsatz des

Elektrowerkzeuges, verringert das Risiko von Verletzun-

gen.

fVermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Elektrowerkzeug aus-

geschaltet ist, bevor Sie es an die Stromversorgung

und/oder den Akku anschließen, es aufnehmen oder

tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den

Finger am Schalter haben oder das Gerät eingeschaltet an

die Stromversorgung anschließen, kann dies zu Unfällen

führen.

fEntfernen Sie Einstellwerkzeuge oder Schrauben-

schlüssel, bevor Sie das Elektrowerkzeug einschalten.

Ein Werkzeug oder Schlüssel, der sich in einem drehenden

Geräteteil befindet, kann zu Verletzungen führen.

fVermeiden Sie eine abnormale Körperhaltung. Sorgen

Sie für einen sicheren Stand und halten Sie jederzeit

das Gleichgewicht. Dadurch können Sie das Elektrowerk-

zeug in unerwarteten Situationen besser kontrollieren.

fTragen Sie geeignete Kleidung. Tragen Sie keine weite

Kleidung oder Schmuck. Halten Sie Haare, Kleidung

und Handschuhe fern von sich bewegenden Teilen. Lo-

ckere Kleidung, Schmuck oder lange Haare können von

sich bewegenden Teilen erfasst werden.

fWenn Staubabsaug- und -auffangeinrichtungen mon-

tiert werden können, vergewissern Sie sich, dass diese

angeschlossen sind und richtig verwendet werden. Ver-

wendung einer Staubabsaugung kann Gefährdungen

durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeuges

fÜberlasten Sie das Gerät nicht. Verwenden Sie für Ihre

Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem

passenden Elektrowerkzeug arbeiten Sie besser und si-

cherer im angegebenen Leistungsbereich.

fBenutzen Sie kein Elektrowerkzeug, dessen Schalter

defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-

oder ausschalten lässt, ist gefährlich und muss repariert

werden.

fZiehen Sie den Stecker aus der Steckdose und/oder

entfernen Sie den Akku, bevor Sie Geräteeinstellungen

vornehmen, Zubehörteile wechseln oder das Gerät

WARNUNG

OBJ_BUCH-359-003.book Page 6 Thursday, June 9, 2011 10:18 AM

Deutsch | 7

Bosch Power Tools 1 619 X06 442 | (9.6.11)

weglegen. Diese Vorsichtsmaßnahme verhindert den un-

beabsichtigten Start des Elektrowerkzeuges.

fBewahren Sie unbenutzte Elektrowerkzeuge außer-

halb der Reichweite von Kindern auf. Lassen Sie Perso-

nen das Gerät nicht benutzen, die mit diesem nicht ver-

traut sind oder diese Anweisungen nicht gelesen

haben. Elektrowerkzeuge sind gefährlich, wenn sie von

unerfahrenen Personen benutzt werden.

fPflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie-

ren Sie, ob bewegliche Teile einwandfrei funktionieren

und nicht klemmen, ob Teile gebrochen oder so be-

schädigt sind, dass die Funktion des Elektrowerkzeu-

ges beeinträchtigt ist. Lassen Sie beschädigte Teile vor

dem Einsatz des Gerätes reparieren. Viele Unfälle haben

ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

fHalten Sie Schneidwerkzeuge scharf und sauber. Sorg-

fältig gepflegte Schneidwerkzeuge mit scharfen Schneid-

kanten verklemmen sich weniger und sind leichter zu füh-

ren.

fVerwenden Sie Elektrowerkzeug, Zubehör, Einsatz-

werkzeuge usw. entsprechend diesen Anweisungen.

Berücksichtigen Sie dabei die Arbeitsbedingungen und

die auszuführende Tätigkeit. Der Gebrauch von Elektro-

werkzeugen für andere als die vorgesehenen Anwendun-

gen kann zu gefährlichen Situationen führen.

Service

fLassen Sie Ihr Elektrowerkzeug nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen repa-

rieren. Damit wird sichergestellt, dass die Sicherheit des

Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Kreissägen

Sägeverfahren

fGEFAHR: Kommen Sie mit Ihren Händen nicht in den

Sägebereich und an das Sägeblatt. Halten Sie mit Ihrer

zweiten Hand den Zusatzgriff oder das Motorgehäuse.

Wenn beide Hände die Säge halten, können diese vom Sä-

geblatt nicht verletzt werden.

fGreifen Sie nicht unter das Werkstück. Die Schutzhaube

kann Sie unter dem Werkstück nicht vor dem Sägeblatt

schützen.

fPassen Sie die Schnitttiefe an die Dicke des Werk-

stücks an. Es sollte weniger als eine volle Zahnhöhe unter

dem Werkstück sichtbar sein.

fHalten Sie das zu sägende Werkstück niemals in der

Hand oder über dem Bein fest. Sichern Sie das Werk-

stück an einer stabilen Aufnahme. Es ist wichtig, das

Werkstück gut zu befestigen, um die Gefahr von Körper-

kontakt, Klemmen des Sägeblattes oder Verlust der Kon-

trolle zu minimieren.

fFassen Sie das Elektrowerkzeug nur an den isolierten

Griffflächen an, wenn Sie Arbeiten ausführen, bei de-

nen das Einsatzwerkzeug verborgene Stromleitungen

oder das eigene Netzkabel treffen kann. Kontakt mit ei-

ner spannungsführenden Leitung setzt auch Metallteile

des Elektrowerkzeuges unter Spannung und führt zu ei-

nem elektrischen Schlag.

fVerwenden Sie beim Längsschneiden immer einen An-

schlag oder eine gerade Kantenführung. Dies verbes-

sert die Schnittgenauigkeit und verringert die Möglichkeit,

dass das Sägeblatt klemmt.

fVerwenden Sie immer Sägeblätter in der richtigen Grö-

ße und mit passender Aufnahmebohrung (z. B. stern-

förmig oder rund). Sägeblätter, die nicht zu den Montage-

teilen der Säge passen, laufen unrund und führen zum

Verlust der Kontrolle.

fVerwenden Sie niemals beschädigte oder falsche Säge-

blatt-Unterlegscheiben oder -Schrauben. Die Sägeblatt-

Unterlegscheiben und -Schrauben wurden speziell für Ihre

Säge konstruiert, für optimale Leistung und Betriebssi-

cherheit.

fRückschlag – Ursachen und entsprechende Sicher-

heitshinweise

– ein Rückschlag ist die plötzliche Reaktion infolge eines

hakenden, klemmenden oder falsch ausgerichteten Säge-

blattes, die dazu führt, dass eine unkontrollierte Säge ab-

hebt und sich aus dem Werkstück heraus in Richtung der

Bedienperson bewegt;

– wenn sich das Sägeblatt in dem sich schließenden Säge-

spalt verhakt oder verklemmt, blockiert es, und die Motor-

kraft schlägt die Säge in Richtung der Bedienperson zu-

rück;

– wird das Sägeblatt im Sägeschnitt verdreht oder falsch

ausgerichtet, können sich die Zähne der hinteren Säge-

blattkante in der Oberfläche des Werkstücks verhaken,

wodurch sich das Sägeblatt aus dem Sägespalt herausbe-

wegt und die Säge in Richtung der Bedienperson zurück-

springt.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaf-

ten Gebrauchs der Säge. Er kann durch geeignete Vor-

sichtsmaßnahmen, wie nachfolgend beschrieben, verhin-

dert werden.

fHalten Sie die Säge mit beiden Händen fest und bringen

Sie Ihre Arme in eine Stellung, in der Sie die Rück-

schlagkräfte abfangen können. Halten Sie sich immer

seitlich des Sägeblattes, nie das Sägeblatt in eine Linie

mit Ihrem Körper bringen. Bei einem Rückschlag kann

die Säge rückwärts springen, jedoch kann die Bedienper-

son durch geeignete Vorsichtsmaßnahmen die Rück-

schlagkräfte beherrschen.

fFalls das Sägeblatt verklemmt oder Sie die Arbeit un-

terbrechen, schalten Sie die Säge aus und halten Sie

sie im Werkstoff ruhig, bis das Sägeblatt zum Stillstand

gekommen ist. Versuchen Sie nie, die Säge aus dem

Werkstück zu entfernen oder sie rückwärts zu ziehen,

solange das Sägeblatt sich bewegt, sonst kann ein

Rückschlag erfolgen. Ermitteln und beheben Sie die Ur-

sache für das Verklemmen des Sägeblattes.

fWenn Sie eine Säge, die im Werkstück steckt, wieder

starten wollen, zentrieren Sie das Sägeblatt im Säge-

spalt und überprüfen Sie, ob die Sägezähne nicht im

Werkstück verhakt sind. Klemmt das Sägeblatt, kann es

sich aus dem Werkstück heraus bewegen oder einen Rück-

schlag verursachen, wenn die Säge erneut gestartet wird.

OBJ_BUCH-359-003.book Page 7 Thursday, June 9, 2011 10:18 AM

8 | Deutsch

1 619 X06 442 | (9.6.11) Bosch Power Tools

fStützen Sie große Platten ab, um das Risiko eines Rück-

schlags durch ein klemmendes Sägeblatt zu vermin-

dern. Große Platten können sich unter ihrem Eigengewicht

durchbiegen. Platten müssen auf beiden Seiten abgestützt

werden, sowohl in Nähe des Sägespalts als auch an der

Kante.

fVerwenden Sie keine stumpfen oder beschädigten Sä-

geblätter. Sägeblätter mit stumpfen oder falsch ausge-

richteten Zähnen verursachen durch einen zu engen Säge-

spalt eine erhöhte Reibung, Klemmen des Sägeblattes und

Rückschlag.

fZiehen Sie vor dem Sägen die Schnitttiefen- und

Schnittwinkeleinstellungen fest. Wenn sich während

des Sägens die Einstellungen verändern, kann sich das Sä-

geblatt verklemmen und ein Rückschlag auftreten.

fSeien Sie besonders vorsichtig beim Sägen in beste-

hende Wände oder andere nicht einsehbare Bereiche.

Das eintauchende Sägeblatt kann beim Sägen in verborge-

ne Objekte blockieren und einen Rückschlag verursachen.

Funktion der unteren Schutzhaube

fÜberprüfen Sie vor jeder Benutzung, ob die untere

Schutzhaube einwandfrei schließt. Verwenden Sie die

Säge nicht, wenn die untere Schutzhaube nicht frei be-

weglich ist und sich nicht sofort schließt. Klemmen

oder binden Sie die untere Schutzhaube niemals in ge-

öffneter Position fest. Sollte die Säge unbeabsichtigt zu

Boden fallen, kann die untere Schutzhaube verbogen wer-

den. Öffnen Sie die Schutzhaube mit dem Rückziehhebel

und stellen Sie sicher, dass sie sich frei bewegt und bei al-

len Schnittwinkeln und -tiefen weder das Sägeblatt noch

andere Teile berührt.

fÜberprüfen Sie die Funktion der Feder für die untere

Schutzhaube. Lassen Sie die Säge vor dem Gebrauch

warten, wenn untere Schutzhaube und Feder nicht ein-

wandfrei arbeiten. Beschädigte Teile, klebrige Ablage-

rungen oder Anhäufungen von Spänen lassen die untere

Schutzhaube verzögert arbeiten.

fÖffnen Sie die untere Schutzhaube von Hand nur bei

besonderen Schnitten, wie „Tauch- und Winkelschnit-

ten“. Öffnen Sie die untere Schutzhaube mit dem Rück-

ziehhebel und lassen Sie diesen los, sobald das Säge-

blatt in das Werkstück eingetaucht ist. Bei allen anderen

Sägearbeiten muss die untere Schutzhaube automatisch

arbeiten.

fLegen Sie die Säge nicht auf der Werkbank oder dem

Boden ab, ohne dass die untere Schutzhaube das Säge-

blatt bedeckt. Ein ungeschütztes, nachlaufendes Säge-

blatt bewegt die Säge entgegen der Schnittrichtung und

sägt, was ihm im Weg ist. Beachten Sie dabei die Nachlauf-

zeit der Säge.

Zusätzliche Sicherheitshinweise

fGreifen Sie nicht mit den Händen in den Spanauswurf.

Sie können sich an rotierenden Teilen verletzen.

fArbeiten Sie mit der Säge nicht über Kopf. Sie haben so

keine ausreichende Kontrolle über das Elektrowerkzeug.

fVerwenden Sie geeignete Suchgeräte, um verborgene

Versorgungsleitungen aufzuspüren, oder ziehen Sie

die örtliche Versorgungsgesellschaft hinzu. Kontakt mit

Elektroleitungen kann zu Feuer und elektrischem Schlag

führen. Beschädigung einer Gasleitung kann zur Explosion

führen. Eindringen in eine Wasserleitung verursacht Sach-

beschädigung oder kann einen elektrischen Schlag verur-

sachen.

fBetreiben Sie das Elektrowerkzeug nicht stationär. Es

ist für einen Betrieb mit Sägetisch nicht ausgelegt.

fVerwenden Sie keine Sägeblätter aus HSS-Stahl. Sol-

che Sägeblätter können leicht brechen.

fSägen Sie keine Eisenmetalle. Glühende Späne können

die Staubabsaugung entzünden.

fHalten Sie das Elektrowerkzeug beim Arbeiten fest mit

beiden Händen und sorgen Sie für einen sicheren

Stand. Das Elektrowerkzeug wird mit zwei Händen siche-

rer geführt.

fSichern Sie das Werkstück. Ein mit Spannvorrichtungen

oder Schraubstock festgehaltenes Werkstück ist sicherer

gehalten als mit Ihrer Hand.

fWarten Sie, bis das Elektrowerkzeug zum Stillstand ge-

kommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug

kann sich verhaken und zum Verlust der Kontrolle über das

Elektrowerkzeug führen.

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und An-

weisungen. Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen

können elektrischen Schlag, Brand und/oder

schwere Verletzungen verursachen.

Bitte klappen Sie die Aufklappseite mit der Darstellung des

Elektrowerkzeugs auf, und lassen Sie diese Seite aufgeklappt,

während Sie die Betriebsanleitung lesen.

Bestimmungsgemäßer Gebrauch

GKS 65/GKS 65 G:

Das Elektrowerkzeug ist bestimmt, bei fester Auflage Längs-

und Querschnitte mit geradem Schnittverlauf und auf Geh-

rung in Holz auszuführen. Mit entsprechenden Sägeblättern

können auch dünnwandige Nichteisenmetalle, z.B. Profile,

gesägt werden.

Das Bearbeiten von Eisenmetallen ist nicht zulässig.

GKS 65 GCE:

Das Elektrowerkzeug ist bestimmt, bei fester Auflage Längs-

und Querschnitte mit geradem Schnittverlauf und auf Geh-

rung in Holz auszuführen. Mit entsprechenden Sägeblättern

können auch dünnwandige Nichteisenmetalle (z.B. Profile),

Leichtbaustoffe und Kunststoffe gesägt werden.

Das Bearbeiten von Eisenmetallen ist nicht zulässig.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht

sich auf die Darstellung des Elektrowerkzeuges auf der Gra-

fikseite.

1Ein-/Ausschalter

2Einschaltsperre für Ein-/Ausschalter

OBJ_BUCH-359-003.book Page 8 Thursday, June 9, 2011 10:18 AM

Deutsch | 9

Bosch Power Tools 1 619 X06 442 | (9.6.11)

3Stellrad Drehzahlvorwahl (GKS 65 GCE)

4Zusatzgriff (isolierte Grifffläche)

5Spindel-Arretiertaste

6Skala Gehrungswinkel

7Flügelschraube für Parallelanschlag

8Spannhebel für Gehrungswinkelvorwahl

9Schnittmarkierung 0°

10 Schnittmarkierung 45°

11 Parallelanschlag

12 Pendelschutzhaube

13 Grundplatte

14 Verstellhebel für Pendelschutzhaube

15 Spanauswurf

16 Schutzhaube

17 Handgriff (isolierte Grifffläche)

18 Innensechskantschlüssel

19 Spannschraube mit Scheibe

20 Spannflansch

21 Kreissägeblatt*

22 Aufnahmeflansch

23 Sägespindel

24 Befestigungsschraube für Absaugadapter*

25 Absaugadapter*

26 Spannhebel für Schnitttiefenvorwahl

27 Schnitttiefenskala

28 Flügelschraube für Gehrungswinkelvorwahl

29 Schraubzwingenpaar*

30 Führungsschiene*

31 Verbindungsstück*

32 Absaugschlauch*

*Abgebildetes oder beschriebenes Zubehör gehört nicht zum

Standard-Lieferumfang. Das vollständige Zubehör finden Sie in

unserem Zubehörprogramm.

Geräusch-/Vibrationsinformation

Messwerte für Geräusch ermittelt entsprechend EN 60745.

Der A-bewertete Geräuschpegel des Elektrowerkzeugs be-

trägt typischerweise: Schalldruckpegel 88 dB(A); Schallleis-

tungspegel 99 dB(A). Unsicherheit K=3 dB.

Gehörschutz tragen!

Schwingungsgesamtwerte ah (Vektorsumme dreier Richtun-

gen) und Unsicherheit K ermittelt entsprechend EN 60745:

Sägen von Holz: ah=3,0m/s2, K=1,5 m/s2,

Sägen von Metall: ah=2,5m/s2, K=1,5 m/s2.

Der in diesen Anweisungen angegebene Schwingungspegel

ist entsprechend einem in EN 60745 genormten Messverfah-

ren gemessen worden und kann für den Vergleich von Elektro-

werkzeugen miteinander verwendet werden. Er eignet sich

auch für eine vorläufige Einschätzung der Schwingungsbelas-

tung.

Der angegebene Schwingungspegel repräsentiert die haupt-

sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller-

dings das Elektrowerkzeug für andere Anwendungen, mit ab-

weichenden Einsatzwerkzeugen oder ungenügender Wartung

eingesetzt wird, kann der Schwingungspegel abweichen.

Dies kann die Schwingungsbelastung über den gesamten Ar-

beitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung soll-

ten auch die Zeiten berücksichtigt werden, in denen das Ge-

rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im

Einsatz ist. Dies kann die Schwingungsbelastung über den ge-

samten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des

Bedieners vor der Wirkung von Schwingungen fest wie zum Bei-

spiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen,

Warmhalten der Hände, Organisation der Arbeitsabläufe.

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter

„Technische Daten“ beschriebene Produkt mit den folgenden

Normen oder normativen Dokumenten übereinstimmt:

EN 60745 gemäß den Bestimmungen der Richtlinien

2004/108/EG, 2006/42/EG.

Technische Unterlagen bei:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

Technische Daten

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Handkreissäge GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

Sachnummer 3 601 F67 0.. 3 601 F68 9.. 3 601 F68 9..

Nennaufnahmeleistung W16001600 1800

Leerlaufdrehzahl min-1 5900 5900 2300 – 5000

max. Lastdrehzahl min-1 4200 4200 1400 – 4000

max. Schnitttiefe

– bei Gehrungswinkel 0°

– bei Gehrungswinkel 45°

Spindelarretierung zzz

OBJ_BUCH-359-003.book Page 9 Thursday, June 9, 2011 10:18 AM

10 | Deutsch

1 619 X06 442 | (9.6.11) Bosch Power Tools

Montage

Kreissägeblatt einsetzen/wechseln

fZiehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

fTragen Sie bei der Montage des Sägeblattes Schutz-

handschuhe. Bei Berührung des Sägeblattes besteht Ver-

letzungsgefahr.

fVerwenden Sie nur Sägeblätter, die den in dieser Be-

dienungsanleitung angegebenen Kenndaten entspre-

chen.

fVerwenden Sie keinesfalls Schleifscheiben als Einsatz-

werkzeug.

Sägeblatt auswählen

Eine Übersicht empfohlener Sägeblätter finden Sie am Ende

dieser Anleitung.

Sägeblatt demontieren (siehe Bild A)

Legen Sie das Elektrowerkzeug zum Werkzeugwechsel am

besten auf die Stirnseite des Motorgehäuses.

– Drücken Sie die Spindel-Arretiertaste 5 und halten Sie die-

se gedrückt.

fBetätigen Sie die Spindel-Arretiertaste 5 nur bei still-

stehender Sägespindel. Das Elektrowerkzeug kann sonst

beschädigt werden.

– Drehen Sie mit dem Innensechskantschlüssel 18 die

Spannschraube 19 in Drehrichtung n heraus.

– Schwenken Sie die Pendelschutzhaube 12 zurück und hal-

ten Sie diese fest.

– Nehmen Sie den Spannflansch 20 und das Sägeblatt 21

von der Sägespindel 23 ab.

Sägeblatt montieren (siehe Bild A)

Legen Sie das Elektrowerkzeug zum Werkzeugwechsel am

besten auf die Stirnseite des Motorgehäuses.

– Reinigen Sie das Sägeblatt 21 und alle zu montierenden

Spannteile.

– Schwenken Sie die Pendelschutzhaube 12 zurück und hal-

ten Sie diese fest.

– Setzen Sie das Sägeblatt 21 auf den Aufnahmeflansch 22

auf. Die Schneidrichtung der Zähne (Pfeilrichtung auf dem

Sägeblatt) und der Drehrichtungspfeil auf der Schutz-

haube 16 müssen übereinstimmen.

– Setzen Sie den Spannflansch 20 auf und schrauben Sie die

Spannschraube 19 in Drehrichtung o ein. Achten Sie auf

die richtige Einbaulage von Aufnahmeflansch 22 und

Spannflansch 20.

– Drücken Sie die Spindel-Arretiertaste 5 und halten Sie die-

se gedrückt.

– Ziehen Sie mit dem Innensechskantschlüssel 18 die

Spannschraube 19 in Drehrichtung o fest. Das Anzugs-

moment soll 6–9 Nm betragen, das entspricht handfest

zzgl. ¼ Umdrehung.

Staub-/Späneabsaugung

fZiehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

fStäube von Materialien wie bleihaltigem Anstrich, einigen

Holzarten, Mineralien und Metall können gesundheits-

schädlich sein. Berühren oder Einatmen der Stäube kön-

nen allergische Reaktionen und/oder Atemwegserkran-

kungen des Benutzers oder in der Nähe befindlicher

Personen hervorrufen.

Drehzahlvorwahl – – z

Konstantelektronik – – z

Temperaturabhängiger Überlastschutz – – z

Anlaufstrombegrenzung – – z

Abmessungen Grundplatte mm 170 x 305 203 x 327 203 x 327

max. Sägeblattdurchmesser mm 190 190 190

min. Sägeblattdurchmesser mm 184 184 184

max. Stammblattdicke mm 1,7 1,7 1,7

max. Zahndicke/-schränkung mm 2,6 2,6 2,6

min. Zahndicke/-schränkung mm 1,8 1,8 1,8

Aufnahmebohrung mm 30 30 30

Gewicht entsprechend EPTA-Procedure 01/2003 kg 4,8 5,1 5,2

Schutzklasse / II / II / II

Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese An-

gaben variieren.

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können va-

riieren.

Nur für Elektrowerkzeuge ohne Anlaufstrombegrenzung: Einschaltvorgänge erzeugen kurzfristige Spannungsabsenkungen. Bei ungünstigen Netzbe-

dingungen können Beeinträchtigungen anderer Geräte auftreten. Bei Netzimpedanzen kleiner als 0,36 Ohm sind keine Störungen zu erwarten.

Handkreissäge GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

OBJ_BUCH-359-003.book Page 10 Thursday, June 9, 2011 10:18 AM

Deutsch | 11

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Bestimmte Stäube wie Eichen- oder Buchenstaub gelten

als krebserzeugend, besonders in Verbindung mit Zusatz-

stoffen zur Holzbehandlung (Chromat, Holzschutzmittel).

Asbesthaltiges Material darf nur von Fachleuten bearbeitet

werden.

– Benutzen Sie möglichst eine für das Material geeignete

Staubabsaugung.

– Sorgen Sie für gute Belüftung des Arbeitsplatzes.

– Es wird empfohlen, eine Atemschutzmaske mit Filter-

klasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften für die zu

bearbeitenden Materialien.

fVermeiden Sie Staubansammlungen am Arbeitsplatz.

Stäube können sich leicht entzünden.

Absaugadapter montieren (siehe Bild B)

Stecken Sie den Absaugadapter 25 auf den Spanauswurf 15

bis er einrastet. An den Absaugadapter 25 kann ein Absaug-

schlauch mit einem Durchmesser von 35 mm angeschlossen

werden.

fDer Absaugadapter darf nicht ohne angeschlossene

Fremdabsaugung montiert sein. Der Absaugkanal kann

sonst verstopft werden.

fAn den Absaugadapter darf kein Staubsack ange-

schlossen werden. Das Absaugsystem kann sonst ver-

stopft werden.

Zur Gewährleistung einer optimalen Absaugung muss der Ab-

saugadapter 25 regelmäßig gereinigt werden.

Fremdabsaugung

Verbinden Sie den Absaugschlauch 32 mit einem Staubsau-

ger (Zubehör). Eine Übersicht zum Anschluss an verschiede-

ne Staubsauger finden Sie am Ende dieser Anleitung.

Das Elektrowerkzeug kann direkt an die Steckdose eines

Bosch-Allzwecksaugers mit Fernstarteinrichtung angeschlos-

sen werden. Dieser wird beim Einschalten des Elektrowerk-

zeuges automatisch gestartet.

Der Staubsauger muss für den zu bearbeitenden Werkstoff

geeignet sein.

Verwenden Sie beim Absaugen von besonders gesundheits-

gefährdenden, krebserzeugenden oder trockenen Stäuben

einen Spezialsauger.

Betrieb

Betriebsarten

fZiehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

Schnitttiefe einstellen (siehe Bild C)

fPassen Sie die Schnitttiefe an die Dicke des Werk-

stücks an. Es sollte weniger als eine volle Zahnhöhe unter

dem Werkstück sichtbar sein.

Lösen Sie den Spannhebel 26. Für eine kleinere Schnitttiefe

ziehen Sie die Säge von der Grundplatte 13 weg, für eine grö-

ßere Schnitttiefe drücken Sie die Säge zur Grundplatte 13

hin. Stellen Sie das gewünschte Maß an der Schnitttiefenska-

la ein. Ziehen Sie den Spannhebel 26 wieder fest.

Sollten Sie nach dem Lösen des Spannhebels 26 die Schnitt-

tiefe nicht vollständig verstellen können, ziehen Sie den

Spannhebel 26 von der Säge weg und schwenken ihn nach

unten. Lassen Sie den Spannhebel 26 wieder los. Wiederho-

len Sie diesen Vorgang, bis die gewünschte Schnitttiefe ein-

stellbar ist.

Sollten Sie nach dem Festziehen des Spannhebels 26 die

Schnitttiefe nicht ausreichend fixieren können, ziehen Sie

den Spannhebel 26 von der Säge weg und schwenken ihn

nach oben. Lassen Sie den Spannhebel 26 wieder los. Wie-

derholen Sie diesen Vorgang, bis die Schnitttiefe fixiert ist.

Gehrungswinkel einstellen

Legen Sie das Elektrowerkzeug am besten auf die Stirnseite

der Schutzhaube 16.

Lösen Sie den Spannhebel 8 und die Flügelschraube 28.

Schwenken Sie die Säge seitlich. Stellen Sie das gewünschte

Maß an der Skala 6 ein. Ziehen Sie den Spannhebel 8 und die

Flügelschraube 28 wieder fest.

Hinweis: Bei Gehrungsschnitten ist die Schnitttiefe kleiner

als der angezeigte Wert auf der Schnitttiefenskala 27.

Schnittmarkierungen

Die Schnittmarkierung 0° (9) zeigt die Position des Sägeblat-

tes bei rechtwinkligem Schnitt. Die Schnittmarkierung 45°

(10) zeigt die Position des Sägeblattes bei 45°-Schnitt - bei

Nutzung ohne Führungsschiene.

Inbetriebnahme

fBeachten Sie die Netzspannung! Die Spannung der

Stromquelle muss mit den Angaben auf dem Typen-

schild des Elektrowerkzeuges übereinstimmen. Mit

230 V gekennzeichnete Elektrowerkzeuge können

auch an 220 V betrieben werden.

Ein-/Ausschalten

Zur Inbetriebnahme des Elektrowerkzeuges betätigen Sie

zuerst die Einschaltsperre 2 und drücken anschließend den

Ein-/Ausschalter 1 und halten ihn gedrückt.

Um das Elektrowerkzeug auszuschalten, lassen Sie den

Ein-/Ausschalter 1 los.

Hinweis: Aus Sicherheitsgründen kann der Ein-/Ausschalter

1 nicht arretiert werden, sondern muss während des Betrie-

bes ständig gedrückt bleiben.

Anlaufstrombegrenzung (GKS 65 GCE)

Die elektronische Anlaufstrombegrenzung begrenzt die Leis-

tung beim Einschalten des Elektrowerkzeuges und ermöglicht

den Betrieb an einer 16-A-Sicherung.

Konstantelektronik (GKS 65 GCE)

Die Konstantelektronik hält die Drehzahl bei Leerlauf und Last

nahezu konstant und gewährleistet eine gleichmäßige Ar-

beitsleistung.

Temperaturabhängiger Überlastschutz (GKS 65 GCE)

Bei Überlastung schaltet das Elektrowerkzeug ab, bis es wie-

der im optimalen Betriebstemperaturbereich ist. Lassen Sie

den Ein-/Ausschalter 1 los und schalten Sie das Elektrowerk-

zeug wieder ein, um weiterzuarbeiten.

OBJ_BUCH-359-003.book Page 11 Thursday, June 9, 2011 10:18 AM

12 | Deutsch

1 619 X06 442 | (9.6.11) Bosch Power Tools

Drehzahlvorwahl (GKS 65 GCE)

Mit dem Stellrad Drehzahlvorwahl 3 können Sie die benötigte

Drehzahl auch während des Betriebes vorwählen.

Die erforderliche Drehzahl ist abhängig vom verwendeten Sä-

geblatt und dem zu bearbeitenden Material (siehe Sägeblatt-

übersicht am Ende dieser Bedienungsanleitung).

Arbeitshinweise

Schützen Sie Sägeblätter vor Stoß und Schlag.

Führen Sie das Elektrowerkzeug gleichmäßig und mit leich-

tem Schub in Schnittrichtung. Zu starker Vorschub verringert

die Lebensdauer der Einsatzwerkzeuge erheblich und kann

dem Elektrowerkzeug schaden.

Die Sägeleistung und die Schnittqualität hängen wesentlich

vom Zustand und der Zahnform des Sägeblattes ab. Verwen-

den Sie deshalb nur scharfe und für den zu bearbeitenden

Werkstoff geeignete Sägeblätter.

Sägen von Holz

Die richtige Wahl des Sägeblattes richtet sich nach Holzart,

Holzqualität und ob Längs- oder Querschnitte gefordert sind.

Bei Längsschnitten von Fichte entstehen lange, spiralförmige

Späne.

Buchen- und Eichenstäube sind besonders gesundheitsge-

fährdend, arbeiten Sie deshalb nur mit Staubabsaugung.

Sägen von Kunststoff (GKS 65 GCE)

Hinweis: Beim Sägen von Kunststoff, besonders von PVC,

entstehen lange, spiralförmige Späne, die elektrostatisch auf-

geladen sein können. Dadurch kann der Spanauswurf 15 ver-

stopfen und die Pendelschutzhaube 12 klemmen. Arbeiten

Sie am besten mit Staubabsaugung.

Führen Sie das Elektrowerkzeug eingeschaltet gegen das

Werkstück und sägen Sie es vorsichtig an. Arbeiten Sie an-

schließend zügig und ohne Unterbrechung weiter, damit die

Sägezähne nicht so schnell verkleben.

Sägen von Nichteisenmetall (GKS 65 GCE)

Hinweis: Verwenden Sie nur ein für Nichteisenmetall geeig-

netes, scharfes Sägeblatt. Dies gewährleistet einen sauberen

Schnitt und verhindert das Klemmen des Sägeblattes.

Führen Sie das Elektrowerkzeug eingeschaltet gegen das

Werkstück und sägen Sie es vorsichtig an. Arbeiten Sie an-

schließend mit wenig Vorschub und ohne Unterbrechung wei-

ter.

Beginnen Sie den Schnitt bei Profilen immer an der schmalen

Seite, bei U-Profilen nie an der offenen Seite. Stützen Sie lan-

ge Profile ab, um das Klemmen des Sägeblattes und einen

Rückschlag des Elektrowerkzeuges zu vermeiden.

Sägen von Leichtbaustoffen (Werkstoffe mit Mineralan-

teil) (GKS 65 GCE)

fBeachten Sie beim Sägen von Leichtbaustoffen die ge-

setzlichen Bestimmungen und Empfehlungen der Ma-

terialhersteller.

Leichtbaustoffe dürfen nur im Trockenschnitt und nur mit

Staubabsaugung bearbeitet werden. Arbeiten Sie immer mit

der Führungsschiene 30 (Zubehör).

Der Staubsauger muss zum Absaugen von Steinstaub zuge-

lassen sein. Bosch bietet geeignete Staubsauger an.

Sägen mit Parallelanschlag (siehe Bild D)

Der Parallelanschlag 11 ermöglicht exakte Schnitte entlang

einer Werkstückkante, beziehungsweise das Schneiden maß-

gleicher Streifen.

Lösen Sie die Flügelschraube 7 und schieben Sie die Skala

des Parallelanschlags 11 durch die Führung in der Grundplat-

te 13. Stellen Sie die gewünschte Schnittbreite als Skalen-

wert an der entsprechenden Schnittmarkierung 9 bzw. 10

ein, siehe Abschnitt „Schnittmarkierungen“. Drehen Sie die

Flügelschraube 7 wieder fest.

Sägen mit Hilfsanschlag (siehe Bild E)

Zur Bearbeitung großer Werkstücke oder zum Schneiden ge-

rader Kanten können Sie ein Brett oder eine Leiste als Hilfsan-

schlag am Werkstück befestigen und die Kreissäge mit der

Grundplatte am Hilfsanschlag entlangführen.

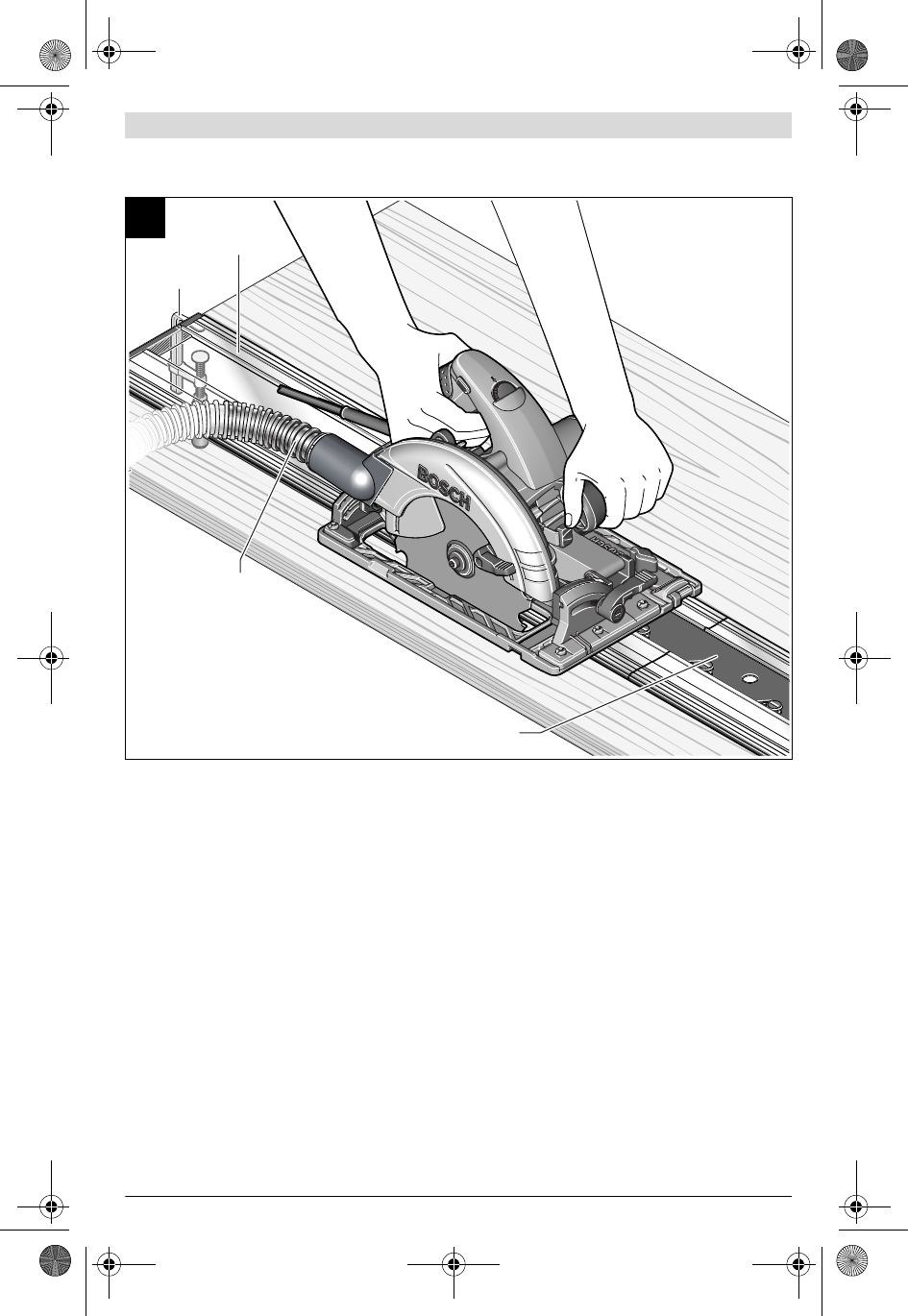

Sägen mit Führungsschiene (GKS 65 G/GKS 65 GCE)

(siehe Bild F)

Mit der Hilfe der Führungsschiene 30 können Sie geradlinige

Schnitte durchführen.

Die Gummilippe an der Führungsschiene dient als Spanreiß-

schutz, der beim Sägen von Holzwerkstoffen ein Ausreißen

der Oberfläche verhindert. Das Sägeblatt muss dazu mit den

Zähnen direkt an der Gummilippe anliegen.

Die Gummilippe muss vor dem allerersten Schnitt mit der

Führungsschiene 30 auf die verwendete Kreissäge angepasst

werden. Legen Sie hierzu die Führungsschiene 30 mit der ge-

samten Länge auf ein Werkstück. Stellen Sie eine Schnitttiefe

von ca. 9 mm und einen rechtwinkligen Gehrungswinkel ein.

Schalten Sie die Kreissäge ein und führen Sie diese gleichmä-

ßig und mit leichtem Schub in Schnittrichtung.

Mit dem Verbindungsstück 31 können zwei Führungsschie-

nen zusammengesetzt werden. Das Spannen erfolgt mittels

der vier im Verbindungsstück befindlichen Schrauben.

Wartung und Service

Wartung und Reinigung

fZiehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

fHalten Sie das Elektrowerkzeug und die Lüftungsschlit-

ze sauber, um gut und sicher zu arbeiten.

Die Pendelschutzhaube muss sich immer frei bewegen und

selbsttätig schließen können. Halten Sie deshalb den Bereich

um die Pendelschutzhaube stets sauber. Entfernen Sie Staub

und Späne durch Ausblasen mit Druckluft oder mit einem Pin-

sel.

Nicht beschichtete Sägeblätter können durch eine dünne

Schicht säurefreies Öl vor Korrosionsansatz geschützt wer-

den. Entfernen Sie vor dem Sägen das Öl wieder, weil Holz

sonst fleckig wird.

Harz- oder Leimreste auf dem Sägeblatt beeinträchtigen die

Schnittqualität. Reinigen Sie deshalb Sägeblätter gleich nach

dem Gebrauch.

OBJ_BUCH-359-003.book Page 12 Thursday, June 9, 2011 10:18 AM

English | 13

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs-

und Prüfverfahren einmal ausfallen, ist die Reparatur von ei-

ner autorisierten Kundendienststelle für Bosch-Elektrowerk-

zeuge ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen

bitte unbedingt die 10-stellige Sachnummer laut Typenschild

des Elektrowerkzeuges an.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und

Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-

zeichnungen und Informationen zu Ersatzteilen finden Sie

auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen

zu Kauf, Anwendung und Einstellung von Produkten und Zu-

behören.

www.powertool-portal.de, das Internetportal für Handwer-

ker und Heimwerker.

www.ewbc.de, der Informations-Pool für Handwerk und Aus-

bildung.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Tel. Kundendienst: +49 (1805) 70 74 10*

Fax: +49 (1805) 70 74 11*

(*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobil-

funknetzen)

E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com

Tel. Kundenberatung: +49 (1803) 33 57 99

(Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobilfunk-

netzen)

Fax: +49 (711) 7 58 19 30

E-Mail: kundenberatung.ew@de.bosch.com

Österreich

Tel.: +43 (01) 7 97 22 20 10

Fax: +43 (01) 7 97 22 20 11

E-Mail: service.elektrowerkzeuge@at.bosch.com

Schweiz

Tel.: +41 (044) 8 47 15 11

Fax: +41 (044) 8 47 15 51

Luxemburg

Tel.: +32 (070) 22 55 65

Fax: +32 (070) 22 55 75

E-Mail: outillage.gereedschap@be.bosch.com

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer

umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie

2002/96/EG über Elektro- und Elektronik-

Altgeräte und ihrer Umsetzung in nationales

Recht müssen nicht mehr gebrauchsfähige

Elektrowerkzeuge getrennt gesammelt und

einer umweltgerechten Wiederverwertung

zugeführt werden.

Änderungen vorbehalten.

English

Safety Notes

General Power Tool Safety Warnings

Read all safety warnings and all in-

structions. Failure to follow the warnings

and instructions may result in electric shock, fire and/or seri-

ous injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

power tool.

Work area safety

fKeep work area clean and well lit. Cluttered or dark areas

invite accidents.

fDo not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or

dust. Power tools create sparks which may ignite the dust

or fumes.

fKeep children and bystanders away while operating a

power tool. Distractions can cause you to lose control.

Electrical safety

fPower tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with

earthed (grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

fAvoid body contact with earthed or grounded surfaces,

such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is

earthed or grounded.

fDo not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric

shock.

fDo not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away

from heat, oil, sharp edges and moving parts. Damaged

or entangled cords increase the risk of electric shock.

fWhen operating a power tool outdoors, use an exten-

sion cord suitable for outdoor use. Use of a cord suitable

for outdoor use reduces the risk of electric shock.

WARNING

OBJ_BUCH-359-003.book Page 13 Thursday, June 9, 2011 10:18 AM

14 | English

1 619 X06 442 | (9.6.11) Bosch Power Tools

fIf operating a power tool in a damp location is unavoid-

able, use a residual current device (RCD) protected

supply. Use of an RCD reduces the risk of electric shock.

Personal safety

fStay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power

tool while you are tired or under the influence of drugs,

alcohol or medication. A moment of inattention while op-

erating power tools may result in serious personal injury.

fUse personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask,

non-skid safety shoes, hard hat, or hearing protection

used for appropriate conditions will reduce personal inju-

ries.

fPrevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source

and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or en-

ergising power tools that have the switch on invites acci-

dents.

fRemove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a ro-

tating part of the power tool may result in personal injury.

fDo not overreach. Keep proper footing and balance at

all times. This enables better control of the power tool in

unexpected situations.

fDress properly. Do not wear loose clothing or jewel-

lery. Keep your hair, clothing and gloves away from

moving parts. Loose clothes, jewellery or long hair can be

caught in moving parts.

fIf devices are provided for the connection of dust ex-

traction and collection facilities, ensure these are con-

nected and properly used. Use of dust collection can re-

duce dust-related hazards.

Power tool use and care

fDo not force the power tool. Use the correct power tool

for your application. The correct power tool will do the

job better and safer at the rate for which it was designed.

fDo not use the power tool if the switch does not turn it

on and off. Any power tool that cannot be controlled with

the switch is dangerous and must be repaired.

fDisconnect the plug from the power source and/or the

battery pack from the power tool before making any

adjustments, changing accessories, or storing power

tools. Such preventive safety measures reduce the risk of

starting the power tool accidentally.

fStore idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or

these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

fMaintain power tools. Check for misalignment or bind-

ing of moving parts, breakage of parts and any other

condition that may affect the power tool’s operation. If

damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained power

tools.

fKeep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to bind

and are easier to control.

fUse the power tool, accessories and tool bits etc. in ac-

cordance with these instructions, taking into account

the working conditions and the work to be performed.

Use of the power tool for operations different from those

intended could result in a hazardous situation.

Service

fHave your power tool serviced by a qualified repair per-

son using only identical replacement parts. This will en-

sure that the safety of the power tool is maintained.

Safety Warnings for Circular Saws

Cutting procedures

fDANGER: Keep hands away from cutting area and the

blade. Keep your second hand on auxiliary handle, or

motor housing. If both hands are holding the saw, they

cannot be cut by the blade.

fDo not reach underneath the workpiece. The guard can-

not protect you from the blade below the workpiece.

fAdjust the cutting depth to the thickness of the work-

piece. Less than a full tooth of the blade teeth should be

visible below the workpiece.

fNever hold piece being cut in your hands or across your

leg. Secure the workpiece to a stable platform. It is im-

portant to support the work properly to minimize body ex-

posure, blade binding, or loss of control.

fHold the power tool by the insulated gripping surfaces

only, when performing an operation where the cutting

tool may contact hidden wiring or its own cord. Contact

with a “live” wire will also make exposed metal parts of the

power tool “live” and could give the operator an electric

shock.

fWhen ripping always use a rip fence or straight edge

guide. This improves the accuracy of cut and reduces the

chance of blade binding.

fAlways use blades with correct size and shape (dia-

mond versus round) of arbour holes. Blades that do not

match the mounting hardware of the saw will run eccentri-

cally, causing loss of control.

fNever use damaged or incorrect blade washers or bolt.

The blade washers and bolt were specially designed for

your saw, for optimum performance and safety of opera-

tion.

fKickback causes and related warnings

– Kickback is a sudden reaction to a pinched, bound or

misaligned saw blade, causing an uncontrolled saw to lift

up and out of the workpiece toward the operator;

– When the blade is pinched or bound tightly by the kerf

closing down, the blade stalls and the motor reaction

drives the unit rapidly back toward the operator;

– If the blade becomes twisted or misaligned in the cut,

the teeth at the back edge of the blade can dig into the top

surface of the wood causing the blade to climb out of the

kerf and jump back toward the operator.

OBJ_BUCH-359-003.book Page 14 Thursday, June 9, 2011 10:18 AM

English | 15

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Kickback is the result of saw misuse and/or incorrect oper-

ating procedures or conditions and can be avoided by tak-

ing proper precautions as given below.

fMaintain a firm grip with both hands on the saw and po-

sition your arms to resist kickback forces. Position

your body to either side of the blade, but not in line with

the blade. Kickback could cause the saw to jump back-

wards, but kickback forces can be controlled by the opera-

tor, if proper precautions are taken.

fWhen blade is binding, or when interrupting a cut for

any reason, release the trigger and hold the saw mo-

tionless in the material until the blade comes to a com-

plete stop. Never attempt to remove the saw from the

work or pull the saw backward while the blade is in mo-

tion or kickback may occur. Investigate and take correc-

tive actions to eliminate the cause of blade binding.

fWhen restarting a saw in the workpiece, centre the saw

blade in the kerf and check that saw teeth are not en-

gaged into the material. If saw blade is binding, it may

walk up or kickback from the workpiece as the saw is re-

started.

fSupport large panels to minimise the risk of blade

pinching and kickback. Large panels tend to sag under

their own weight. Supports must be placed under the pan-

el on both sides, near the line of cut and near the edge of

the panel.

fDo not use dull or damaged blades. Unsharpened or im-

properly set blades produce narrow kerf causing excessive

friction, blade binding and kickback.

fBlade depth and bevel adjusting locking levers must be

tight and secure before making cut. If blade adjustment

shifts while cutting, it may cause binding and kickback.

fUse extra caution when sawing into existing walls or

other blind areas. The protruding blade may cut objects

that can cause kickback.

Lower guard function

fCheck lower guard for proper closing before each use.

Do not operate the saw if lower guard does not move

freely and close instantly. Never clamp or tie the lower

guard into the open position. If saw is accidentally

dropped, lower guard may be bent. Raise the lower guard

with the retracting handle and make sure it moves freely

and does not touch the blade or any other part, in all angles

and depths of cut.

fCheck the operation of the lower guard spring. If the

guard and the spring are not operating properly, they

must be serviced before use. Lower guard may operate

sluggishly due to damaged parts, gummy deposits, or a

build-up of debris.

fLower guard may be retracted manually only for spe-

cial cuts such as “plunge cuts” and “compound cuts”.

Raise lower guard by retracting handle and as soon as

blade enters the material, the lower guard must be re-

leased. For all other sawing, the lower guard should oper-

ate automatically.

fAlways observe that the lower guard is covering the

blade before placing saw down on bench or floor. An un-

protected, coasting blade will cause the saw to walk back-

wards, cutting whatever is in its path. Be aware of the time

it takes for the blade to stop after switch is released.

Additional safety warnings

fDo not reach into the saw dust ejector with your hands.

They could be injured by rotating parts.

fDo not work overhead with the saw. In this manner you

do not have sufficient control over the power tool.

fUse suitable detectors to determine if utility lines are

hidden in the work area or call the local utility company

for assistance. Contact with electric lines can lead to fire

and electric shock. Damaging a gas line can lead to explo-

sion. Penetrating a water line causes property damage or

may cause an electric shock.

fDo not operate the power tool stationary. It is not de-

signed for operation with a saw table.

fDo not use high speed steel (HSS) saw blades. Such saw

blades can easily break.

fDo not saw ferrous metals. Red hot chips can ignite the

dust extraction.

fWhen working with the machine, always hold it firmly

with both hands and provide for a secure stance. The

power tool is guided more secure with both hands.

fSecure the workpiece. A workpiece clamped with clamp-

ing devices or in a vice is held more secure than by hand.

fAlways wait until the machine has come to a complete

stop before placing it down. The tool insert can jam and

lead to loss of control over the power tool.

Products sold in GB only: Your product is fitted with a

BS 1363/A approved electric plug with internal fuse (ASTA

approved to BS 1362).

If the plug is not suitable for your socket outlets, it should be

cut off and an appropriate plug fitted in its place by an author-

ised customer service agent. The replacement plug should

have the same fuse rating as the original plug.

The severed plug must be disposed of to avoid a possible

shock hazard and should never be inserted into a mains sock-

et elsewhere.

Products sold in AUS and NZ only: Use a residual current de-

vice (RCD) with a rated residual current of 30 mA or less.

Product Description and Specifica-

tions

Read all safety warnings and all instruc-

tions. Failure to follow the warnings and in-

structions may result in electric shock, fire

and/or serious injury.

While reading the operating instructions, unfold the graphics

page for the machine and leave it open.

Intended Use

GKS 65/GKS 65 G:

The machine is intended for lengthways and crossways cut-

ting of wood with straight cutting lines as well as mitre cuts in

OBJ_BUCH-359-003.book Page 15 Thursday, June 9, 2011 10:18 AM

16 | English

1 619 X06 442 | (10.6.11) Bosch Power Tools

wood while resting firmly on the workpiece. With suitable saw

blades, thin-walled non-ferrous metals, e. g., profiles, can al-

so be sawed.

Working ferrous metals is not permitted.

GKS 65 GCE:

The machine is intended for lengthways and crossways cut-

ting of wood with straight cutting lines as well as mitre cuts in

wood while resting firmly on the workpiece. With suitable saw

blades, thin-walled non-ferrous metals, e. g., profiles, light

uilding materials and plastic can also be sawed.

Working ferrous metals is not permitted.

Product Features

The numbering of the product features refers to the illustra-

tion of the machine on the graphics page.

1On/Off switch

2Lock-off button for On/Off switch

3Thumbwheel for speed preselection (GKS 65 GCE)

4Auxiliary handle (insulated gripping surface)

5Spindle lock button

6Scale for mitre angle

7Wing bolt for parallel guide

8Clamping lever for bevel-angle preselection

9Cutting mark, 0°

10 Cutting mark, 45°

11 Parallel guide

12 Retracting blade guard

13 Base plate

14 Lever for retracting blade guard

15 Sawdust ejector

16 Blade guard

17 Handle (insulated gripping surface)

18 Allen key

19 Clamping bolt with washer

20 Clamping flange

21 Saw blade*

22 Mounting flange

23 Saw spindle

24 Fastening screw for extraction adapter*

25 Extraction adapter*

26 Clamping lever for cutting-depth preselection

27 Cutting-depth scale

28 Wing bolt for bevel-angle preselection

29 Set of screw clamps*

30 Guide rail*

31 Connection piece*

32 Vacuum hose*

*Accessories shown or described are not part of the standard de-

livery scope of the product. A complete overview of accessories

can be found in our accessories program.

Noise/Vibration Information

Measured sound values determined according to EN 60745.

Typically the A-weighted noise levels of the product are:

Sound pressure level 88 dB(A); Sound power level 99 dB(A).

Uncertainty K =3 dB.

Wear hearing protection!

Vibration total values ah (triax vector sum) and uncertainty K

determined according to EN 60745:

Cutting wood: ah=3.0m/s2, K=1.5 m/s2,

Cutting metal: ah=2.5m/s2, K=1.5 m/s2.

The vibration emission level given in this information sheet

has been measured in accordance with a standardised test

given in EN 60745 and may be used to compare one tool with

another. It may be used for a preliminary assessment of expo-

sure.

The declared vibration emission level represents the main ap-

plications of the tool. However if the tool is used for different

applications, with different accessories or poorly maintained,

the vibration emission may differ. This may significantly in-

crease the exposure level over the total working period.

An estimation of the level of exposure to vibration should also

take into account the times when the tool is switched off or

when it is running but not actually doing the job. This may sig-

nificantly reduce the exposure level over the total working pe-

riod.

Identify additional safety measures to protect the operator

from the effects of vibration such as: maintain the tool and the

accessories, keep the hands warm, organisation of work pat-

terns.

Declaration of Conformity

We declare under our sole responsibility that the product de-

scribed under “Technical Data” is in conformity with the fol-

lowing standards or standardization documents: EN 60745

according to the provisions of the directives 2004/108/EC,

2006/42/EC.

Technical file at:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_DOKU-26789-001.fm Page 16 Friday, June 10, 2011 9:58 AM

English | 17

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Technical Data

Assembly

Mounting/Replacing the Saw Blade

fBefore any work on the machine itself, pull the mains

plug.

fWhen mounting the saw blade, wear protective gloves.

Danger of injury when touching the saw blade.

fOnly use saw blades that correspond with the charac-

teristic data given in the operating instructions.

fDo not under any circumstances use grinding discs as

the cutting tool.

Selecting a Saw Blade

An overview of recommended saw blades can be found at the

end of this manual.

Removal of the Saw Blade (see figure A)

For changing the cutting tool, it is best to place the machine

on the face side of the motor housing.

– Press the spindle lock button 5 and keep it pressed.

fThe spindle lock button 5 may be actuated only when

the saw spindle is at a standstill. Otherwise, the power

tool can be damaged.

– With the Allen key 18, unscrew the clamping bolt 19 turn-

ing in rotation direction n.

– Tilt back the retracting blade guard 12 and hold firmly.

– Remove the clamping flange 20 and the saw blade 21 from

the saw spindle 23.

Mounting the Saw Blade (see figure A)

For changing the cutting tool, it is best to place the machine

on the face side of the motor housing.

– Clean the saw blade 21 and all clamping parts to be assem-

bled.

– Tilt back the retracting blade guard 12 and hold firmly.

– Place the saw blade 21 on to the mounting flange 22. The

cutting direction of the teeth (direction or arrow on saw

blade) and the direction-of-rotation arrow on the blade

guard 16 must correspond.

– Mount the clamping flange 20 and screw in the clamping

bolt 19 turning in rotation direction o. Observe correct

mounting position of mounting flange 22 and clamping

flange 20.

– Press the spindle lock button 5 and keep it pressed.

– With the Allen key 18, tighten the clamping bolt 19 turning

in rotation direction o. The tightening torque is between

6–9 Nm, which corresponds to hand tight plus ¼ turn.

Circular Saw GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

Article number 3 601 F67 0.. 3 601 F68 9.. 3 601 F68 9..

Rated power input W16001600 1800

No-load speed min-1 5900 5900 2300 – 5000

Rotational speed under load, max. min-1 4200 4200 1400 – 4000

Cutting depth, max.

– for 0° bevel angle

– for 45° bevel angle

Spindle lock zzz

Speed preselection – – z

Constant electronic control – – z

Temperature Dependent Overload Protection – – z

Reduced starting current – – z

Base plate dimensions mm 170 x 305 203 x 327 203 x 327

Saw blade diameter, max. mm 190 190 190

Saw blade diameter, min. mm 184 184 184

Blade thickness, max. mm 1.7 1.7 1.7

Tooth thickness/setting, max. mm 2.6 2.6 2.6

Tooth thickness/setting, min. mm 1.8 1.8 1.8

Mounting bore mm 30 30 30

Weight according to EPTA-Procedure 01/2003 kg 4.8 5.1 5.2

Protection class / II / II / II

The values given are valid for a nominal voltage [U] of 230 V. For different voltages and models for specific countries, these values can vary.

Please observe the article number on the type plate of your machine. The trade names of the individual machines may vary.

Only for power tools without reduced starting current: Starting cycles generate brief voltage drops. Interference with other equipment/machines may

occur in case of unfavourable mains system conditions. Malfunctions are not to be expected for system impedances below 0.36 ohm.

OBJ_BUCH-359-003.book Page 17 Thursday, June 9, 2011 10:18 AM

18 | English

1 619 X06 442 | (9.6.11) Bosch Power Tools

Dust/Chip Extraction

fBefore any work on the machine itself, pull the mains

plug.

fDusts from materials such as lead-containing coatings,

some wood types, minerals and metal can be harmful to

one’s health. Touching or breathing-in the dusts can cause

allergic reactions and/or lead to respiratory infections of

the user or bystanders.

Certain dusts, such as oak or beech dust, are considered

as carcinogenic, especially in connection with wood-treat-

ment additives (chromate, wood preservative). Materials

containing asbestos may only be worked by specialists.

– As far as possible, use a dust extraction system suita-

ble for the material.

– Provide for good ventilation of the working place.

– It is recommended to wear a P2 filter-class respirator.

Observe the relevant regulations in your country for the

materials to be worked.

fPrevent dust accumulation at the workplace. Dusts can

easily ignite.

Mounting the Extraction Adapter (see figure B)

Attach the extraction adapter 25 onto the sawdust ejector 15

until it latches. A vacuum hose with a diameter of 35 mm can

be connected to the extraction adapter 25.

fThe extraction adapter may not be mounted when no

external dust extraction is connected. Otherwise the ex-

traction channel can become clogged.

fDo not connect a dust bag to the extraction adapter.

Otherwise the extraction system can become clogged.

To ensure optimum extraction, the extraction adapter 25

must be cleaned regularly.

External Dust Extraction

Connect the vacuum hose 32 to a vacuum cleaner (accesso-

ry). An overview for connecting to various vacuum cleaners

can be found at the end of this manual.

The machine can be plugged directly into the receptacle of a

Bosch all-purpose vacuum cleaner with remote starting con-

trol. The vacuum cleaner starts automatically when the ma-

chine is switched on.

The vacuum cleaner must be suitable for the material being

worked.

When vacuuming dry dust that is especially detrimental to

health or carcinogenic, use a special vacuum cleaner.

Operation

Operating Modes

fBefore any work on the machine itself, pull the mains

plug.

Adjusting the Cutting Depth (see figure C)

fAdjust the cutting depth to the thickness of the work-

piece. Less than a full tooth of the blade teeth should be

visible below the workpiece.

Loosen the clamping lever 26. For a smaller cutting depth,

pull the saw away from the base plate 13; for a larger cutting

depth, push the saw toward the base plate 13. Adjust the de-

sired cutting depth at the cutting-depth scale. Tighten the

clamping lever 26 again.

If the cutting depth cannot be fully adjusted after loosening

clamping lever 26, pull clamping lever 26 away from the saw

and swivel it downward. Release the clamping lever 26 again.

Repeat this procedure until the requested cutting depth can

be adjusted.

If the cutting depth cannot be sufficiently locked after tighten-

ing clamping lever 26, pull clamping lever 26 away from the

saw and swivel it upward. Release the clamping lever 26

again. Repeat this procedure until the cutting depth is locked.

Adjusting the Cutting Angle

It is best to place the machine on the face side of the blade

guard 16.

Loosen clamping lever 8 and wing bolt 28. Tilt the saw side-

ward. Set the requested angle at the scale 6. Tighten clamp-

ing lever 8 and wing bolt 28 again.

Note: For bevel cuts, the cutting depth is smaller than the set-

ting indicated on the cutting-depth scale 27.

Cutting Marks

The 0° cutting mark (9) indicates the position of the saw

blade for straight cuts. The 45° cutting mark (10) indicates

the position of the saw blade for 45° cuts without using the

guide rail.

Starting Operation

fObserve correct mains voltage! The voltage of the pow-

er source must agree with the voltage specified on the

nameplate of the machine. Power tools marked with

230 V can also be operated with 220 V.

Switching On and Off

To start the machine, first push the lock-off button for the

On/Off switch 2 and then press the On/Off switch 1 and keep

it pressed.

To switch off the machine, release the On/Off switch 1.

Note: For safety reasons, the On/Off switch 1 cannot be

locked; it must remain pressed during the entire operation.

Reduced starting current (GKS 65 GCE)

The electronic reduced starting current limits the power con-

sumption when switching the tool on and enables operation

from a 13 ampere fuse.

Constant Electronic Control (GKS 65 GCE)

Constant electronic control holds the speed constant at no-

load and under load, and ensures uniform working perform-

ance.

Temperature Dependent Overload Protection

(GKS 65 GCE)

In case of overload, the machine switches off until the optimal

operating-temperature range is reached again. Release the

On/Off switch 1 and switch the machine on again to continue

working.

OBJ_BUCH-359-003.book Page 18 Thursday, June 9, 2011 10:18 AM

English | 19

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Speed preselection (GKS 65 GCE)

The required speed can be preselected with the thumbwheel

3 (also while running).

The required speed depends on the saw blade being used and

on the material being worked (see overview of saw blades at

the end of these operating instructions).

Working Advice

Protect saw blades against impact and shock.

Guide the machine evenly and with light feed in the cutting di-

rection. Excessive feed significantly reduces the service life of

the saw blade and can cause damage to the power tool.

Sawing performance and cutting quality depend essentially

on the condition and the tooth form of the saw blade. There-

fore, use only sharp saw blades that are suited for the material

to be worked.

Sawing Wood

The correct selection of the saw blade depends on the type

and quality of the wood and whether lengthway or crossway

cuts are required.

When cutting spruce lengthways, long spiral chips are

formed.

Beech and oak dusts are especially detrimental to health.

Therefore, work only with dust extraction.

Sawing Plastic (GKS 65 GCE)

Note: When sawing plastic, especially PVC, long spiral chips

are formed that can be electrostatically charged. This can clog

the sawdust ejector 15 and cause the retracting blade guard

12 to jam. It is best to work with dust extraction.

Guide the switched on power tool against the workpiece and

carefully start the cut. Continue the cut with low feed and

without interruption, so that the saw teeth do not gum up too

quickly.

Sawing Non-ferrous Metals (GKS 65 GCE)

Note: Use only a sharp saw blade that is suitable for non-fer-

rous metals. This ensures a clean cut and prevents blade bind-

ing.

Guide the switched on power tool against the workpiece and

carefully start the cut. Continue the cut with low feed and

without interruption.

When sawing profiles, always begin the cut from the narrow

side; when sawing U-profiles, never start the cut from the

open side. Support long profiles in order to avoid blade bind-

ing and kickback of the power tool.

Sawing Light Building Materials (Materials with Mineral

Content) (GKS 65 GCE)

fWhen sawing light building materials, observe the stat-

utory provisions and the recommendations of the ma-

terial suppliers.

Light building materials may only be sawn dry and when ap-

plying dust extraction. Always work with the guide rail 30 (ac-

cessory).

The vacuum cleaner must be approved for the extraction of

masonry dust. Bosch provides suitable vacuum cleaners.

Sawing with Parallel Guide (see figure D)

The parallel guide 11 enables exact cuts along a workpiece

edge and cutting strips of the same dimension.

Loosen wing bolt 7 and slide the scale of the parallel guide 11

through the guide in the base plate 13. Adjust the desired cut-

ting width as the scale setting at the respective cutting mark 9

or 10; see Section “Cutting Marks”. Tighten wing bolt 7 again.

Sawing with Auxiliary Guide (see figure E)

For sawing large workpieces or straight edges, a board or

strip can clamped to the workpiece as an auxiliary guide; the

base plate of the circular saw can be guided alongside the aux-

iliary guide.

Sawing with Guide Rail (GKS 65 G/GKS 65 GCE)

(see figure F)

The guide rail 30 is used to carry out straight cuts.

The rubber lip on the guide rail acts as a splinter guard; it pre-

vents fraying of the surface while sawing wooden materials.

For this, the teeth of the saw blade must face directly against

the rubber lip.

Prior to the very first cut, the rubber lip must be adapted with

the guide rail 30 to the circular saw being used. For this, place

the guide rail 30 over its complete length on a workpiece. Ad-

just a cutting depth of approx. 9 mm and the saw blade to a ze-

ro degree angle. Switch the circular saw on and guide it uni-

formly and with light feed in the cutting direction.

Two guide rails can be connected to one with use of the con-

nection piece 31. Clamping is carried out with the four screws

located in the connection piece.

Maintenance and Service

Maintenance and Cleaning

fBefore any work on the machine itself, pull the mains

plug.

fFor safe and proper working, always keep the machine

and ventilation slots clean.

The retracting blade guard must always be able to move freely

and retract automatically. Therefore, always keep the area

around the retracting blade guard clean. Remove dust and

chips by blowing out with compressed air or with a brush.

Saw blades that are not coated can be protected against cor-

rosion with a thin coat of acid-free oil. Before use, the oil must

be removed again, otherwise the wood will become soiled.

Resin and glue residue on the saw blade produces poor cuts.

Therefore, clean the saw blade immediately after use.

If the machine should fail despite the care taken in manufac-

turing and testing procedures, repair should be carried out by

an after-sales service centre for Bosch power tools.

In all correspondence and spare parts order, please always in-

clude the 10-digit article number given on the type plate of

the machine.

OBJ_BUCH-359-003.book Page 19 Thursday, June 9, 2011 10:18 AM

20 | Français

1 619 X06 442 | (9.6.11) Bosch Power Tools

After-sales Service and Customer Assistance

Our after-sales service responds to your questions concern-

ing maintenance and repair of your product as well as spare

parts. Exploded views and information on spare parts can al-

so be found under:

www.bosch-pt.com

Our customer service representatives can answer your ques-

tions concerning possible applications and adjustment of

products and accessories.

Great Britain

Robert Bosch Ltd. (B.S.C.)

P.O. Box 98

Broadwater Park

North Orbital Road

Denham

Uxbridge

UB 9 5HJ

Tel. Service: +44 (0844) 736 0109

Fax: +44 (0844) 736 0146

E-Mail: boschservicecentre@bosch.com

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: +353 (01) 4 66 67 00

Fax: +353 (01) 4 66 68 88

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.

Power Tools

Locked Bag 66

Clayton South VIC 3169

Customer Contact Center

Inside Australia:

Phone: +61 (01300) 307 044

Fax: +61 (01300) 307 045

Inside New Zealand:

Phone: +64 (0800) 543 353

Fax: +64 (0800) 428 570

Outside AU and NZ:

Phone: +61 (03) 9541 5555

www.bosch.com.au

Republic of South Africa

Customer service

Hotline: +27 (011) 6 51 96 00

Gauteng – BSC Service Centre

35 Roper Street, New Centre

Johannesburg

Tel.: +27 (011) 4 93 93 75

Fax: +27 (011) 4 93 01 26

E-Mail: bsctools@icon.co.za

KZN – BSC Service Centre

Unit E, Almar Centre

143 Crompton Street

Pinetown

Tel.: +27 (031) 7 01 21 20

Fax: +27 (031) 7 01 24 46

E-Mail: bsc.dur@za.bosch.com

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park

Milnerton

Tel.: +27 (021) 5 51 25 77

Fax: +27 (021) 5 51 32 23

E-Mail: bsc@zsd.co.za

Bosch Headquarters

Midrand, Gauteng

Tel.: +27 (011) 6 51 96 00

Fax: +27 (011) 6 51 98 80

E-Mail: rbsa-hq.pts@za.bosch.com

Disposal

The machine, accessories and packaging should be sorted for

environmental-friendly recycling.

Do not dispose of power tools into household waste!

Only for EC countries:

According the European Guideline

2002/96/EC for Waste Electrical and Elec-

tronic Equipment and its implementation

into national right, power tools that are no

longer usable must be collected separately

and disposed of in an environmentally cor-

rect manner.

Subject to change without notice.

Français

Avertissements de sécurité

Avertissements de sécurité généraux pour l’outil

Lire tous les avertissements

de sécurité et toutes les ins-

tructions. Ne pas suivre les avertissements et instructions

peut donner lieu à un choc électrique, un incendie et/ou une

blessure sérieuse.

Conserver tous les avertissements et toutes les instruc-

tions pour pouvoir s’y reporter ultérieurement.

Le terme « outil » dans les avertissements fait référence à vo-

tre outil électrique alimenté par le secteur (avec cordon d’ali-

mentation) ou votre outil fonctionnant sur batterie (sans cor-

don d’alimentation).

Sécurité de la zone de travail

fConserver la zone de travail propre et bien éclairée. Les

zones en désordre ou sombres sont propices aux acci-

dents.

AVERTISSEMENT

OBJ_BUCH-359-003.book Page 20 Thursday, June 9, 2011 10:18 AM

Français | 21

Bosch Power Tools 1 619 X06 442 | (9.6.11)

fNe pas faire fonctionner les outils électriques en at-

mosphère explosive, par exemple en présence de liqui-

des inflammables, de gaz ou de poussières. Les outils

électriques produisent des étincelles qui peuvent enflam-

mer les poussières ou les fumées.

fMaintenir les enfants et les personnes présentes à

l’écart pendant l’utilisation de l’outil. Les distractions

peuvent vous faire perdre le contrôle de l’outil.

Sécurité électrique

fIl faut que les fiches de l’outil électrique soient adap-

tées au socle. Ne jamais modifier la fiche de quelque fa-

çon que ce soit. Ne pas utiliser d’adaptateurs avec des

outils à branchement de terre. Des fiches non modifiées

et des socles adaptés réduiront le risque de choc électri-

que.

fEviter tout contact du corps avec des surfaces reliées à

la terre telles que les tuyaux, les radiateurs, les cuisi-

nières et les réfrigérateurs. Il existe un risque accru de

choc électrique si votre corps est relié à la terre.

fNe pas exposer les outils à la pluie ou à des conditions

humides. La pénétration d’eau à l’intérieur d’un outil aug-

mentera le risque de choc électrique.

fNe pas maltraiter le cordon. Ne jamais utiliser le cordon

pour porter, tirer ou débrancher l’outil. Maintenir le

cordon à l’écart de la chaleur, du lubrifiant, des arêtes

ou des parties en mouvement. Les cordons endommagés

ou emmêlés augmentent le risque de choc électrique.

fLorsqu’on utilise un outil à l’extérieur, utiliser un pro-

longateur adapté à l’utilisation extérieure. L’utilisation

d’un cordon adapté à l’utilisation extérieure réduit le risque

de choc électrique.

fSi l’usage d’un outil dans un emplacement humide est

inévitable, utiliser une alimentation protégée par un

dispositif à courant différentiel résiduel (RCD). L’usage

d’un RCD réduit le risque de choc électrique.

Sécurité des personnes

fRester vigilant, regarder ce que vous êtes en train de

faire et faire preuve de bon sens dans l’utilisation de

l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué

ou sous l’emprise de drogues, d’alcool ou de médica-

ments. Un moment d’inattention en cours d’utilisation

d’un outil peut entraîner des blessures graves des person-

nes.

fUtiliser un équipement de sécurité. Toujours porter

une protection pour les yeux. Les équipements de sécu-

rité tels que les masques contre les poussières, les chaus-

sures de sécurité antidérapantes, les casques ou les pro-

tections acoustiques utilisés pour les conditions

appropriées réduiront les blessures des personnes.

fEviter tout démarrage intempestif. S’assurer que l’in-

terrupteur est en position arrêt avant de brancher

l’outil au secteur et/ou au bloc de batteries, de le ra-

masser ou de le porter. Porter les outils en ayant le doigt

sur l’interrupteur ou brancher des outils dont l’interrupteur

est en position marche est source d’accidents.

fRetirer toute clé de réglage avant de mettre l’outil en

marche. Une clé laissée fixée sur une partie tournante de

l’outil peut donner lieu à des blessures de personnes.

fNe pas se précipiter. Garder une position et un équili-

bre adaptés à tout moment. Cela permet un meilleur con-

trôle de l’outil dans des situations inattendues.

fS’habiller de manière adaptée. Ne pas porter de vête-

ments amples ou de bijoux. Garder les cheveux, les vê-

tements et les gants à distance des parties en mouve-

ment. Des vêtements amples, des bijoux ou les cheveux

longs peuvent être pris dans des parties en mouvement.

fSi des dispositifs sont fournis pour le raccordement

d’équipements pour l’extraction et la récupération des

poussières, s’assurer qu’ils sont connectés et correcte-

ment utilisés. Utiliser des collecteurs de poussière peut

réduire les risques dus aux poussières.

Utilisation et entretien de l’outil

fNe pas forcer l’outil. Utiliser l’outil adapté à votre appli-

cation. L’outil adapté réalisera mieux le travail et de maniè-

re plus sûre au régime pour lequel il a été construit.

fNe pas utiliser l’outil si l’interrupteur ne permet pas de

passer de l’état de marche à arrêt et vice versa. Tout

outil qui ne peut pas être commandé par l’interrupteur est

dangereux et il faut le faire réparer.

fDébrancher la fiche de la source d’alimentation en cou-

rant et/ou le bloc de batteries de l’outil avant tout ré-

glage, changement d’accessoires ou avant de ranger

l’outil. De telles mesures de sécurité préventives rédui-

sent le risque de démarrage accidentel de l’outil.

fConserver les outils à l’arrêt hors de la portée des en-

fants et ne pas permettre à des personnes ne connais-

sant pas l’outil ou les présentes instructions de le faire

fonctionner. Les outils sont dangereux entre les mains

d’utilisateurs novices.

fObserver la maintenance de l’outil. Vérifier qu’il n’y a

pas de mauvais alignement ou de blocage des parties

mobiles, des pièces cassées ou toute autre condition

pouvant affecter le fonctionnement de l’outil. En cas de

dommages, faire réparer l’outil avant de l’utiliser. De

nombreux accidents sont dus à des outils mal entretenus.

fGarder affûtés et propres les outils permettant de cou-

per. Des outils destinés à couper correctement entretenus

avec des pièces coupantes tranchantes sont moins sus-

ceptibles de bloquer et sont plus faciles à contrôler.

fUtiliser l’outil, les accessoires et les lames etc., confor-

mément à ces instructions, en tenant compte des con-

ditions de travail et du travail à réaliser. L’utilisation de

l’outil pour des opérations différentes de celles prévues

pourrait donner lieu à des situations dangereuses.

Maintenance et entretien

fFaire entretenir l’outil par un réparateur qualifié utili-

sant uniquement des pièces de rechange identiques.

Cela assurera que la sécurité de l’outil est maintenue.

OBJ_BUCH-359-003.book Page 21 Thursday, June 9, 2011 10:18 AM

22 | Français

1 619 X06 442 | (9.6.11) Bosch Power Tools

Instructions de sécurité pour scies circulaires

Procédures de coupe

fDANGER : N’approchez pas les mains de la zone de cou-

pe et de la lame. Gardez la deuxième main sur la poi-

gnée auxiliaire ou sur le boîtier du moteur. Si les deux

mains tiennent la scie, elles ne peuvent pas être coupées

par la lame.

fN’exposez aucune partie de votre corps sous la pièce à

travailler. Le protecteur ne peut pas vous protéger de la

lame sous la pièce à travailler.

fAjustez la profondeur de coupe à l’épaisseur de la pièce

à travailler. Il convient que moins de la totalité d’une dent

parmi toutes les dents de la lame soit visible sous la pièce

à travailler.

fNe tenez jamais la pièce à débiter dans vos mains ou sur

vos jambes. Assurez-vous que la pièce à travailler se

trouve sur une plate-forme stable. Il est important que la

pièce à travailler soit soutenue convenablement, afin de

minimiser l’exposition du corps, le grippage de la lame, ou

la perte de contrôle.

fTenir l’outil uniquement par les surfaces de préhension

isolantes, pendant les opérations au cours desquelles

l’accessoire coupant peut être en contact avec des con-

ducteurs cachés ou avec son propre câble. Le contact de

l’accessoire coupant avec un fil « sous tension » peut égale-

ment mettre « sous tension » les parties métalliques expo-

sées de l’outil électrique et provoquer un choc électrique

sur l’opérateur.

fLors d’une coupe, utilisez toujours un guide parallèle

ou un guide à bords droits. Cela améliore la précision de

la coupe et réduit les risques de grippage de la lame.

fUtilisez toujours des lames dont la taille et la forme

(diamètre et rond) des alésages centraux sont conve-

nables. Les lames qui ne correspondent pas aux éléments

de montage de la scie ne fonctionneront pas bien, provo-

quant une perte de contrôle.

fN’utilisez jamais de rondelles ou de boulons de lames

endommagés ou inadaptés. Les rondelles et les boulons

de lames ont été spécialement conçus pour votre scie, afin

de garantir une performance optimale et une sécurité de

fonctionnement.

fCauses du recul et mises en garde correspondantes

– le recul est une réaction soudaine observée sur une lame

de scie pincée, bloquée ou mal alignée, faisant sortir la scie

de la pièce à travailler de manière incontrôlée dans la di-

rection de l’opérateur ;

– lorsque la lame est pincée ou bloquée fermement par le

fond du trait de scie, la lame se bloque et le moteur fait re-

tourner brutalement le bloc à l’opérateur ;

– si la lame se tord ou est mal alignée lors de la coupe, les

dents sur le bord arrière de la lame peuvent creuser la face

supérieure du bois, ce qui fait que la lame sort du trait de

scie et est projetée sur l’opérateur.

Le recul est le résultat d’un mauvais usage de la scie et/ou

de procédures ou de conditions de fonctionnement incor-

rectes et peut être évité en prenant les précautions adé-

quates spécifiées ci-dessous.

fMaintenez fermement la scie avec les deux mains et po-

sitionnez vos bras afin de résister aux forces de recul.

Positionnez votre corps de chaque côté de la lame,

mais pas dans l’alignement de la lame. Le recul peut faire

revenir la scie en arrière, mais les forces de recul peuvent

être maîtrisées par l’opérateur, si les précautions adéqua-

tes sont prises.

fLorsque la lame est grippée ou lorsqu’une coupe est in-

terrompue pour quelque raison que ce soit, relâchez le

bouton de commande et maintenez la scie immobile

dans le matériau, jusqu’à ce que la lame arrête complè-

tement de fonctionner. N’essayez jamais de retirer la

scie de la pièce à travailler ou de tirer la scie en arrière

pendant que la lame est en mouvement ou que le recul

peut se produire. Recherchez et prenez des mesures cor-

rectives afin d’empêcher que la lame ne se grippe.

fLorsque vous remettez en marche une scie dans la piè-

ce à travailler, centrez la lame de scie dans le trait de

scie et vérifiez que les dents de la scie ne soient pas

rentrées dans le matériau. Si la lame de scie est grippée,

elle peut venir chevaucher la pièce à travailler ou en sortir

lorsque la scie est remise en fonctionnement.

fPlacez des panneaux de grande taille sur un support

afin de minimiser les risques de pincement de la lame

et de recul. Les grands panneaux ont tendance à fléchir

sous leur propre poids. Les supports doivent être placés

sous le panneau des deux cotés, près de la ligne de coupe

et près du bord du panneau.

fN’utilisez pas de lames émoussées ou endommagées.

Des lames non aiguisées ou mal fixées entraînent un trait

de scie rétréci, provoquant trop de frottements, un grippa-

ge de la lame et un recul.

fLa profondeur de la lame et les leviers de verrouillage

et de réglage du biseau doivent être solides et stables

avant de réaliser la coupe. Si l’ajustement de la lame dé-

rive pendant la coupe, cela peut provoquer un grippage et

un recul.

fSoyez d'autant plus prudent lorsque vous découpez

des parois existantes ou d'autres zones sans visibilité.

La lame saillante peut couper des objets qui peuvent en-

traîner un recul.

Fonctionnement du protecteur inférieur

fVérifiez que le protecteur inférieur soit bien fermé

avant chaque utilisation. Ne mettez pas la scie en mar-

che si le protecteur inférieur ne se déplace pas libre-

ment et ne se ferme pas instantanément. Ne serrez ja-

mais ou n’attachez jamais le protecteur inférieur en

position ouverte. Si la scie tombe accidentellement, le

protecteur inférieur peut se tordre. Soulevez le protecteur

inférieur avec la poignée rétractive et assurez-vous qu’il

bouge librement et n’est pas en contact avec la lame ou tou-

te autre partie, à tous les angles et profondeurs de coupe.

fVérifiez le fonctionnement du ressort du protecteur in-

férieur. Si le protecteur et le ressort ne fonctionnent

pas correctement, ils doivent être révisés avant utilisa-

tion. Le protecteur inférieur peut fonctionner lentement

OBJ_BUCH-359-003.book Page 22 Thursday, June 9, 2011 10:18 AM

Français | 23

Bosch Power Tools 1 619 X06 442 | (9.6.11)

en raison d’éléments endommagés, de dépôts collants ou

de l’accumulation de débris.

fLe protecteur inférieur peut revenir se loger manuelle-

ment uniquement pour les coupes particulières telles

que les « coupes plongeantes » et les « coupes

complexes ». Soulevez le protecteur inférieur par la

poignée rétractive et dès que la lame entre dans le ma-

tériau, le protecteur inférieur doit être relâché. Pour

toutes les autres découpes, il convient que le protecteur

inférieur fonctionne automatiquement.

fVérifiez toujours que le protecteur inférieur recouvre

la lame avant de poser la scie sur un établi ou sur le sol.

Une lame non protégée et continuant à fonctionner par

inertie entraînera la scie en arrière, et coupera alors tout ce

qui se trouve sur sa trajectoire. Soyez conscient du temps

nécessaire à la lame pour s’arrêter après que l’interrupteur

est relâché.

Avertissements supplémentaires

fNe pas mettre les mains dans l’éjecteur de copeaux. Il y

a risque de blessures avec les parties en rotation.

fNe pas travailler avec la scie au-dessus de la tête. Dans

cette position, vous n’avez pas suffisamment de contrôle

sur l’appareil électroportatif.

fUtiliser des détecteurs appropriés afin de déceler des

conduites cachées ou consulter les entreprises d’ap-

provisionnement locales. Un contact avec des lignes

électriques peut provoquer un incendie ou un choc électri-

que. Un endommagement d’une conduite de gaz peut pro-

voquer une explosion. La perforation d’une conduite d’eau

provoque des dégâts matériels et peut provoquer un choc

électrique.

fNe pas utiliser l’outil electroportatif de maniere

stationnaire ! Il n’est pas conçu pour une utilisation avec

table de sciage.

fNe pas utiliser de lames en acier HSS (aciers super rapi-

des). De telles lames se cassent facilement.

fNe pas scier de métaux ferreux. Les copeaux incandes-

cents peuvent enflammer l’aspiration des copeaux.

fToujours bien tenir l’outil électroportatif des deux

mains et veiller à toujours garder une position de tra-

vail stable. Avec les deux mains, l’outil électroportatif est

guidé de manière plus sûre.

fBloquer la pièce à travailler. Une pièce à travailler serrée

par des dispositifs de serrage appropriés ou dans un étau

est fixée de manière plus sûre que tenue dans les mains.

fAvant de déposer l’outil électroportatif, attendre que

celui-ci soit complètement à l’arrêt. L’outil risque de se

coincer, ce qui entraînerait une perte de contrôle de l’outil

électroportatif.

Description et performances du pro-

duit

Il est impératif de lire toutes les consignes

de sécurité et toutes les instructions. Le

non-respect des avertissements et instruc-

tions indiqués ci-après peut conduire à une

électrocution, un incendie et/ou de graves

blessures.

Dépliez le volet sur lequel l’appareil est représenté de manière

graphique. Laissez le volet déplié pendant la lecture de la pré-

sente notice d’utilisation.

Utilisation conforme

GKS 65/GKS 65 G:

L’outil électroportatif, équipé d’un support stable, est conçu

pour effectuer dans le bois des coupes droites longitudinales

et transversales ainsi que des angles d’onglet. Avec des lames

de scie correspondantes, il est également possible de scier

des métaux non ferreux à paroi mince, p. ex. des profilés.

Travailler des métaux ferreux n’est pas admissible.

GKS 65 GCE:

L’outil électroportatif, équipé d’un support stable, est conçu

pour effectuer dans le bois des coupes droites longitudinales

et transversales ainsi que des angles d’onglet. Avec des lames

de scie correspondantes, il est également possible de scier

des matériaux non ferreux à paroi mince (p. ex. des profilés),

des matériaux de construction légers et des matières plasti-

ques.

Travailler des métaux ferreux n’est pas admissible.

Eléments de l’appareil

La numérotation des éléments de l’appareil se réfère à la re-

présentation de l’outil électroportatif sur la page graphique.

1Interrupteur Marche/Arrêt

2Déverrouillage de mise en fonctionnement de

l’interrupteur Marche/Arrêt

3Molette de présélection de la vitesse (GKS 65 GCE)

4Poignée supplémentaire (surface de préhension isolan-

te)

5Dispositif de blocage de broche

6Echelle de graduation des angles de coupes biaises

7Vis papillon pour la butée parallèle

8Levier de serrage pour présélection de l’angle d’onglet

9Marquage de la coupe 0°

10 Marquage de la coupe 45°

11 Butée parallèle

12 Capot de protection à mouvement pendulaire

13 Plaque de base

14 Levier de présélection du capot de protection à mouve-

ment pendulaire

15 Ejection des copeaux

16 Capot de protection

17 Poignée (surface de préhension isolante)

18 Clé mâle coudée pour vis à six pans creux

OBJ_BUCH-359-003.book Page 23 Thursday, June 9, 2011 10:18 AM

24 | Français

1 619 X06 442 | (9.6.11) Bosch Power Tools

19 Vis de serrage avec rondelle

20 Bride de serrage

21 Lame de scie circulaire*

22 Bride porte-outil

23 Broche de scie

24 Vis de fixation adaptateur d’aspiration*

25 Adaptateur d’aspiration*

26 Levier de serrage pour présélection de la profondeur de

coupe

27 Graduation de la profondeur de coupe

28 Vis papillon pour présélection de l’angle d’onglet

29 Serre-joint (1 paire)*

30 Rail de guidage*

31 Raccord d’assemblage*

32 Tuyau d’aspiration*

*Les accessoires décrits ou illustrés ne sont pas tous compris dans

la fourniture. Vous trouverez les accessoires complets dans notre

programme d’accessoires.

Niveau sonore et vibrations

Valeurs de mesure du niveau sonore relevées conformément

à la norme EN 60745.

Les mesures réelles (A) des niveaux sonores de l’appareil

sont : niveau de pression acoustique 88 dB(A) ; niveau d’in-

tensité acoustique 99 dB(A). Incertitude K=3 dB.

Porter une protection acoustique !

Valeurs totales des vibrations ah (somme vectorielle des trois

axes directionnels) et incertitude K relevées conformément à

la norme EN 60745 :

Sciage du bois : ah=3,0m/s2, K =1,5 m/s2,

Sciage du métal : ah=2,5m/s2, K =1,5 m/s2.

Le niveau d’oscillation indiqué dans ces instructions d’utilisa-

tion a été mesuré conformément à la norme EN 60745 et peut

être utilisé pour une comparaison d’outils électroportatifs. Il

est également approprié pour une estimation préliminaire de

la charge vibratoire.

Le niveau d’oscillation correspond aux utilisations principales

de l’outil électroportatif. Si l’outil électrique est cependant

utilisé pour d’autres applications, avec d’autres outils de tra-

vail ou avec un entretien non approprié, le niveau d’oscillation

peut être différent. Ceci peut augmenter considérablement la

charge vibratoire pendant toute la durée de travail.

Pour une estimation précise de la charge vibratoire, il est re-

commandé de prendre aussi en considération les périodes

pendant lesquelles l’appareil est éteint ou en fonctionnement,

mais pas vraiment utilisé. Ceci peut réduire considérable-

ment la charge vibratoire pendant toute la durée de travail.

Déterminez des mesures de protection supplémentaires pour

protéger l’utilisateur des effets de vibrations, telles que par

exemple : entretien de l’outil électrique et des outils de travail,

maintenir les mains chaudes, organisation judicieuse des

opérations de travail.

Déclaration de conformité

Nous déclarons sous notre propre responsabilité que le pro-

duit décrit sous « Caractéristiques techniques » est en confor-

mité avec les normes ou documents normatifs suivants :

EN 60745 conformément aux termes des réglementations en

vigueur 2004/108/CE, 2006/42/CE.

Dossier technique auprès de :

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

Caractéristiques techniques

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Scie circulaire GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

N° d’article 3 601 F67 0.. 3 601 F68 9.. 3 601 F68 9..

Puissance nominale absorbée W16001600 1800

Vitesse à vide tr/min 5900 5900 2300 – 5000

Vitesse de rotation max. sous charge tr/min 4200 4200 1400 – 4000

Profondeur de coupe max.

– pour un angle d’onglet de 0°

– pour un angle d’onglet de 45°

Blocage de la broche zzz

Préréglage de la vitesse de rotation – – z

Constant-Electronic – – z

Protection contre surcharge en fonction de la température – – z

Limitation du courant de démarrage – – z

Dimensions de la plaque de base mm 170 x 305 203 x 327 203 x 327

OBJ_BUCH-359-003.book Page 24 Thursday, June 9, 2011 10:18 AM

Français | 25

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Montage

Montage/Changement de la lame de scie circulai-

fAvant d’effectuer des travaux sur l’outil électroporta-

tif, retirez la fiche de la prise de courant.

fPortez toujours des gants de protection pour monter la

lame de scie. Lors d’un contact avec la lame de scie, il y a

un risque de blessures.

fN’utilisez que des lames de scie dont les caractéristi-

ques techniques correspondent à ceux indiqués dans

les instructions d’utilisation.

fN’utilisez jamais de meules comme outil de travail.

Choix de la lame de scie

Vous trouverez un tableau des lames de scie recommandées à

la fin de ces instructions d’utilisation.

Démontage de la lame de scie (voir figure A)

Pour changer l’outil, le mieux est de poser l’outil électroporta-

tif sur la partie avant du carter moteur.

– Appuyez sur la touche de blocage de la broche 5 et mainte-

nez-la dans cette position.

fN’appuyez sur la touche de blocage de la broche 5 que

lorsque la broche de scie est à l’arrêt. Sinon, l’outil élec-

troportatif pourrait être endommagé.

– A l’aide de la clé pour vis à six pans creux 18, dévissez la vis

de serrage 19 dans le sens de rotation n.

– Faites basculer le capot de protection à mouvement pen-

dulaire 12 vers l’arrière et tenez-le dans cette position.

– Enlevez la bride de serrage 20 et la lame de scie 21 de la

broche de scie 23.

Montage de la lame de scie (voir figure A)

Pour changer l’outil, le mieux est de poser l’outil électroporta-

tif sur la partie avant du carter moteur.

– Nettoyez la lame de scie 21 ainsi que toutes les pièces de

serrage à monter.

– Faites basculer le capot de protection à mouvement pen-

dulaire 12 vers l’arrière et tenez-le dans cette position.

– Placez la lame de scie 21 sur la bride porte-outil 22. Le

sens de coupe des dents (direction de la flèche se trouvant

sur la lame de scie) et la flèche se trouvant sur le capot de

protection 16 doivent coïncider.

– Posez la bride de serrage 20 et vissez la vis de serrage 19

dans le sens de rotation o. Veillez à la bonne position de

montage de la bride porte-outil 22 et de la bride de serrage

20.

– Appuyez sur la touche de blocage de la broche 5 et mainte-

nez-la dans cette position.

– A l’aide de la clé pour vis à six pans creux 18, vissez la vis

de serrage 19 dans le sens de rotation o. Le couple de ser-

rage doit être de 6–9 Nm, ce qui correspond à un serrage

à la main plus ¼ tour.

Aspiration de poussières/de copeaux

fAvant d’effectuer des travaux sur l’outil électroporta-

tif, retirez la fiche de la prise de courant.

fLes poussières de matériaux tels que peintures contenant

du plomb, certains bois, minéraux ou métaux, peuvent être

nuisibles à la santé. Entrer en contact ou aspirer les pous-

sières peut entraîner des réactions allergiques et/ou des

maladies respiratoires auprès de l’utilisateur ou de person-

nes se trouvant à proximité.

Certaines poussières telles que les poussières de chêne ou

de hêtre sont considérées comme cancérigènes, surtout

en association avec des additifs pour le traitement du bois

(chromate, lazure). Les matériaux contenant de l’amiante

ne doivent être travaillés que par des personnes qualifiées.

– Si possible, utilisez un dispositif d’aspiration des pous-

sières approprié au matériau.

– Veillez à bien aérer la zone de travail.

– Il est recommandé de porter un masque respiratoire

avec un niveau de filtration de classe P2.

Respectez les règlements spécifiques aux matériaux à trai-

ter en vigueur dans votre pays.

Diamètre max. de la lame de scie mm 190 190 190

Diamètre min. de la lame de scie mm 184 184 184

Epaisseur max. de la lame mm 1,7 1,7 1,7

Epaisseur max. de lame avec dents/avec dents avoyées mm 2,6 2,6 2,6

Epaisseur min. de lame avec dents/avec dents avoyées mm 1,8 1,8 1,8

Perçage de positionnement mm 30 30 30

Poids suivant EPTA-Procedure 01/2003 kg 4,8 5,1 5,2

Classe de protection / II / II / II

Ces indications sont valables pour une tension nominale de [U] 230 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des

versions spécifiques à certains pays.

Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil électroportatif. Les désignations commerciales des dif-

férents outils électroportatifs peuvent varier.

Seulement pour les outils électriques sans limitation du courant de démarrage : Les processus de mise en fonctionnement provoquent des baisses de

tension momentanées. En cas de conditions défavorables de secteur, il peut y avoir des répercussions sur d’autres appareils. Pour des impédances de

secteur inférieures à 0,36 ohms, il est assez improbable que des perturbations se produisent.

Scie circulaire GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

OBJ_BUCH-359-003.book Page 25 Thursday, June 9, 2011 10:18 AM

26 | Français

1 619 X06 442 | (9.6.11) Bosch Power Tools

fEvitez toute accumulation de poussières à l’emplace-

ment de travail. Les poussières peuvent facilement s’en-

flammer.

Montage de l’adaptateur d’aspiration (voir figure B)

Enfoncez l’adaptateur d’aspiration 25 sur l’éjecteur de co-

peaux 15 jusqu’à ce qu’il s’encliquette. L’adaptateur d’aspira-

tion 25 peut être branché sur un tuyau d’aspiration d’un dia-

mètre de 35 mm.

fL’adaptateur d’aspiration ne doit pas être monté sans

qu’une aspiration externe soit raccordée. Le canal d’as-

piration risque sinon d’être obturé.

fIl est interdit de raccorder un sac à poussières sur

l’adaptateur d’aspiration. Le système d’aspiration risque

sinon d’être obturé.

Nettoyez l’adaptateur d’aspiration 25 à intervalles réguliers

afin d’assurer une bonne récupération des poussières.

Aspiration externe de copeaux

Raccordez le tuyau d’aspiration 32 à un aspirateur (accessoi-

re). Vous trouverez un tableau pour le raccordement aux dif-

férents aspirateurs à la fin des ces instructions d’utilisation.

L’outil électroportatif peut être branché directement sur la

prise d’un aspirateur universel Bosch avec commande à dis-

tance. L’aspirateur se met automatiquement en marche dès

que l’outil électroportatif est mis en service.

L’aspirateur doit être approprié au matériau à travailler.

Pour l’aspiration de poussières particulièrement nuisibles à la

santé, cancérigènes ou sèches, utilisez des aspirateurs spéci-

fiques.

Mise en marche

Modes opératoires

fAvant d’effectuer des travaux sur l’outil électroporta-

tif, retirez la fiche de la prise de courant.

Réglage de la profondeur de coupe (voir figure C)

fAjustez la profondeur de coupe à l’épaisseur de la pièce

à travailler. Il convient que moins de la totalité d’une dent

parmi toutes les dents de la lame soit visible sous la pièce

à travailler.

Desserrez le levier de serrage 26. Pour une profondeur de

coupe plus petite, éloignez la scie de la plaque de base 13,

pour une profondeur de coupe plus élevée, approchez la scie

de la plaque de base 13. Réglez la mesure souhaitée sur la

graduation de la profondeur de coupe. Resserrez le levier de

serrage 26.

Si, après avoir desserré le levier de serrage 26, la profondeur

de coupe ne se laisserait pas régler complètement, retirez le

levier de serrage 26 de la scie et poussez-le vers le bas. Relâ-

chez le levier de serrage 26. Répétez cette opération jusqu’à

ce que la profondeur souhaitée de coupe puisse être réglée.

Si, après avoir serré le levier de serrage 26, la profondeur de

coupe ne se laisserait pas bloquer suffisamment, retirez le le-

vier de serrage 26 de la scie et poussez-le vers le haut. Relâ-

chez le levier de serrage 26. Répétez cette opération jusqu’à

ce que la profondeur de coupe soit bloquée.

Réglage des angles de coupe biaises

Nous recommandons de poser l’outil électroportatif sur la

partie avant du capot de protection 16.

Desserrez le levier de serrage 8 et la vis papillon 28. Faites

basculer la scie latéralement. Réglez la mesure souhaitée sur

la graduation 6. Resserrez le levier de serrage 8 et la vis pa-

pillon 28.

Note : Dans des coupes d’onglet, la profondeur de coupe est

moins importante que la valeur indiquée sur la graduation de

la profondeur de coupe 27.

Marquages de la ligne de coupe

Le marquage de la ligne de coupe à 0° (9) indique la position

de la lame de scie pour une coupe à angle droit. Le marquage

de la ligne de coupe à 45° (10) indique la position de la lame

de scie pour une coupe à 45° – si le rail de guidage n’est pas

utilisé.

Mise en service

fTenez compte de la tension du réseau ! La tension de la

source de courant doit correspondre aux indications se

trouvant sur la plaque signalétique de l’outil électro-

portatif. Les outils électroportatifs marqués 230 V

peuvent également fonctionner sur 220 V.

Mise en Marche/Arrêt

Pour la mise en service de l’outil électroportatif, poussez

d’abord le dispositif de déverrouillage de mise en marche 2

vers l’arrière ; appuyez ensuite sur l’interrupteur Marche/Ar-

rêt 1 et maintenez-le appuyé.

Pour arrêter l’outil électroportatif, relâchez l’interrupteur

Marche/Arrêt 1.

Note : Pour des raisons de sécurité, il n’est pas possible de

verrouiller l’interrupteur Marche/Arrêt 1, mais celui-ci doit

rester constamment appuyé pendant le travail de sciage.

Limitation du courant de démarrage (GKS 65 GCE)

La limitation électronique du courant de démarrage limite la

puissance lors de la mise en marche de l’outil électroportatif

et permet un fonctionnement sur un fusible 16 A.

Constant-Electronic (GKS 65 GCE)

Le constant-électronic permet de maintenir presque constan-

te la vitesse de rotation en marche à vide et en charge, et as-

sure ainsi une performance régulière.

Protection contre surcharge en fonction de la températu-

re (GKS 65 GCE)

Dans le cas d’une surcharge, l’outil électroportatif s’arrête jus-

qu’à ce qu’il se retrouve dans la plage de température de ser-

vice admissible. Relâchez l’interrupteur Marche/Arrêt 1 et re-

mettez l’outil électroportatif en fonctionnement pour

continuer à travailler.

Préréglage de la vitesse de rotation (GKS 65 GCE)

La molette de présélection de la vitesse de rotation 3 permet

de sélectionner la vitesse de rotation nécessaire (même du-

rant l’utilisation de l’appareil).

La vitesse de rotation nécessaire dépend de la lame de scie

utilisée et du matériau à travailler (voir tableau Lames de scie

à la fin de ces instructions d’utilisation).

OBJ_BUCH-359-003.book Page 26 Thursday, June 9, 2011 10:18 AM

Français | 27

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Instructions d’utilisation

Protégez les lames contre les chocs et les coups.

Guidez l’outil électroportatif de façon régulière et en effec-

tuant une avance modérée dans le sens de la coupe. Une

avance trop forte réduit considérablement la durée de vie des

outils électroportatifs et peut endommager l’outil électropor-

tatif.

La puissance et la qualité de la coupe dépendent dans une lar-

ge mesure de l’état et de la forme des dents de la lame de scie.

En conséquence, n’utilisez que des lames de scie aiguisées et

appropriées aux matériaux à travailler.

Sciage de bois

Le bon choix de la lame de scie dépend de la nature et de la

qualité du bois et du type de coupe à savoir longitudinale ou

transversale.

La découpe longitudinale de l’épicéa entraîne la formation de

longs copeaux en spirale.

Les poussières de hêtre et de chêne sont particulièrement

nuisibles à la santé, en conséquence, travaillez toujours avec

une aspiration de copeaux.

Sciage dans les matières plastiques (GKS 65 GCE)

Note : Le sciage de matières plastiques, notamment de

P.V.C., entraîne la formation de longs copeaux en spirale pou-

vant accumuler une charge électrostatique. Ceci peut provo-

quer un bouchage de l’éjecteur de copeaux 15 et un serrage

du capot de protection à mouvement pendulaire 12. Le mieux

est de travailler avec aspiration de poussières.

Guidez l’outil électroportatif contre la pièce à travailler lors-

que l’appareil est en marche et commencez le sciage avec pré-

caution. Ensuite, continuez le travail sans interruption pour

éviter que les dents de la lame de scie ne s’encrassent rapide-

ment.

Sciage de métaux non-ferreux (GKS 65 GCE)

Note : N’utilisez qu’une lame des scie aiguisée et appropriée

pour les métaux non-ferreux. Ceci assure une coupe lisse et

empêche le coinçage de la lame de scie.

Guidez l’outil électroportatif contre la pièce à travailler lors-

que l’appareil est en marche et commencez le sciage avec pré-

caution. Ensuite, continuez le travail avec peu d’avance et

sans interruption.

Commencez le sciage des profilés toujours du côté étroit,

pour les profilés en forme de U, ne commencez jamais du côté

ouvert. Soutenez les profilés longs pour éviter un coinçage de

la lame de scie et un contrecoup de l’outil électroportatif.

Sciage de matériaux de construction légers (matériaux

composants minéraux) (GKS 65 GCE)

fLors du sciage de matériaux de construction légers,

respectez les dispositions légales ainsi que les recom-

mandations du fabricant du matériau.

Les matériaux de construction légers ne doivent être tra-

vaillés que par tronçonnage à sec et avec le dispositif d’aspi-

ration de poussières. Toujours travailler avec le rail de guida-

ge 30 (accessoire).

L’aspirateur doit être agréé pour l’aspiration de poussières de

pierre. La société Bosch vous propose des aspirateurs appro-

priés.

Sciage avec butée parallèle (voir figure D)

La butée parallèle 11 permet des coupes précises le long d’un

bord ou des coupes d’une même largeur.

Desserrez la vis papillon 7 et faites passer la graduation de la

butée parallèle 11 à travers le guidage de la plaque de base

13. Réglez l’épaisseur de coupe souhaitée sur la graduation

se trouvant sur le marquage de coupe correspondant 9 ou 10,

voir chapitre « Marquages de la ligne de coupe ». Resserrez

bien la vis papillon 7.

Sciage avec butée auxiliaire (voir figure E)

Pour travailler des pièces de dimensions importantes ou pour

couper des bords droits, il est possible de monter une plan-

che ou une barre comme butée auxiliaire sur la pièce à tra-

vailler et de guider la scie circulaire avec la plaque de base le

long de la butée auxiliaire.

Sciage avec rail de guidage (GKS 65 G/GKS 65 GCE)

(voir figure F)

A l’aide du rail de guidage 30, il est possible d’effectuer des

coupes rectilignes.

La garniture en caoutchouc se trouvant sous le rail de guidage

constitue un pare-éclats destiné à éviter les éclats en surface

lors du sciage du bois. A cet effet, les dents de la lame de scie

doivent entrer directement en contact avec la garniture en

caoutchouc.

Avant la première coupe, la garniture en caoutchouc doit être

ajustée à l’aide du rail de guidage 30 à la scie circulaire utili-

sée. Placez à cet effet le rail de guidage 30 sur toute sa lon-

gueur sur une pièce à usiner. Ajustez une profondeur de cou-

pe de 9 mm env. pour une coupe à angle droit. Mettez en

marche la scie circulaire et guidez-la en effectuant une avance

régulière et modérée dans le sens de la coupe.

Il est possible de raccorder deux rails de guidage par l’inter-

médiaire du raccord d’assemblage 31. Le serrage s’effectue

au moyen des quatre vis solidaires du raccord d’assemblage.

Entretien et Service Après-Vente

Nettoyage et entretien

fAvant d’effectuer des travaux sur l’outil électroporta-

tif, retirez la fiche de la prise de courant.

fVeillez à ce que l’outil électroportatif ainsi que les ouïes

de ventilation soient toujours propres afin d’obtenir un

travail impeccable et sûr.

Le capot de protection à mouvement pendulaire doit toujours

pouvoir bouger librement et fermer automatiquement. En

conséquence, tenez toujours propre les abords du capot de

protection à mouvement pendulaire. Enlevez les poussières

et les copeaux en soufflant avec de l’air comprimé ou à l’aide

d’un pinceau.

OBJ_BUCH-359-003.book Page 27 Thursday, June 9, 2011 10:18 AM

28 | Español

1 619 X06 442 | (9.6.11) Bosch Power Tools

Pour protéger de la corrosion les lames de scie sans revête-

ment, il est recommandé d’appliquer une mince couche d’hui-

le exempte d’acide. Avant le sciage, enlevez l’huile pour ne

pas encrasser le bois.

Les restes de résine ou de colle se trouvant sur la lame de scie

entravent la qualité de coupe. En conséquence, nettoyez les

lames de scie immédiatement après utilisation.

Si, malgré tous les soins apportés à la fabrication et au contrô-

le de l’appareil, celui-ci présentait un défaut, la réparation ne

doit être confiée qu’à une station de Service Après-Vente

agréée pour outillage Bosch.

Pour toute demande de renseignement ou commande de piè-

ces de rechange, précisez-nous impérativement le numéro

d’article à dix chiffres de l’outil électroportatif indiqué sur la

plaque signalétique.

Service Après-Vente et Assistance Des Clients

Notre Service Après-Vente répond à vos questions concer-

nant la réparation et l’entretien de votre produit et les pièces

de rechange. Vous trouverez des vues éclatées ainsi que des

informations concernant les pièces de rechange également

sous :

www.bosch-pt.com

Les conseillers techniques Bosch sont à votre disposition

pour répondre à vos questions concernant l’achat, l’utilisation

et le réglage de vos produits et de leurs accessoires.

France

Vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage Electroportatif

Tel. : 0 811 36 01 22 (coût d’une communication locale)

Fax : +33 (0) 1 49 45 47 67

E-Mail : contact.outillage-electroportatif@fr.bosch.com

Vous êtes un revendeur, contactez :

Robert Bosch (France) S.A.S.

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel. : +33 (0) 1 43 11 90 06

Fax : +33 (0) 1 43 11 90 33

E-Mail : sav.outillage-electroportatif@fr.bosch.com

Belgique, Luxembourg

Tel. : +32 (070) 22 55 65

Fax : +32 (070) 22 55 75

E-Mail : outillage.gereedschap@be.bosch.com

Suisse

Tel. : +41 (044) 8 47 15 12

Fax : +41 (044) 8 47 15 52

Elimination des déchets

Les outils électroportatifs, ainsi que leurs accessoires et em-

ballages, doivent pouvoir suivre chacun une voie de recyclage

appropriée.

Ne jetez pas les outils électroportatifs avec les ordures

ménagères !

Seulement pour les pays de l’Union Européenne :

Conformément à la directive européenne

2002/96/CE relative aux déchets d’équipe-

ments électriques et électroniques et sa mi-

se en vigueur conformément aux législa-

tions nationales, les outils électroportatifs

dont on ne peut plus se servir doivent être

isolés et suivre une voie de recyclage appropriée.

Sous réserve de modifications.

Español

Instrucciones de seguridad

Advertencias de peligro generales para herra-

mientas eléctricas

Lea íntegramente estas adverten-

cias de peligro e instrucciones. En

caso de no atenerse a las advertencias de peligro e instruccio-

nes siguientes, ello puede ocasionar una descarga eléctrica,

un incendio y/o lesión grave.

Guardar todas las advertencias de peligro e instrucciones

para futuras consultas.

El término herramienta eléctrica empleado en las siguientes

advertencias de peligro se refiere a herramientas eléctricas

de conexión a la red (con cable de red) y a herramientas eléc-

tricas accionadas por acumulador (o sea, sin cable de red).

Seguridad del puesto de trabajo

fMantenga limpio y bien iluminado su puesto de trabajo.

El desorden o una iluminación deficiente en las áreas de

trabajo pueden provocar accidentes.

fNo utilice la herramienta eléctrica en un entorno con

peligro de explosión, en el que se encuentren combus-

tibles líquidos, gases o material en polvo. Las herra-

mientas eléctricas producen chispas que pueden llegar a

inflamar los materiales en polvo o vapores.

fMantenga alejados a los niños y otras personas de su

puesto de trabajo al emplear la herramienta eléctrica.

Una distracción le puede hacer perder el control sobre la

herramienta eléctrica.

Seguridad eléctrica

fEl enchufe de la herramienta eléctrica debe correspon-

der a la toma de corriente utilizada. No es admisible

modificar el enchufe en forma alguna. No emplear

adaptadores en herramientas eléctricas dotadas con

una toma de tierra. Los enchufes sin modificar adecuados

a las respectivas tomas de corriente reducen el riesgo de

una descarga eléctrica.

fEvite que su cuerpo toque partes conectadas a tierra

como tuberías, radiadores, cocinas y refrigeradores. El

riesgo a quedar expuesto a una sacudida eléctrica es ma-

yor si su cuerpo tiene contacto con tierra.

ADVERTENCIA

OBJ_BUCH-359-003.book Page 28 Thursday, June 9, 2011 10:18 AM

Español | 29

Bosch Power Tools 1 619 X06 442 | (9.6.11)

fNo exponga la herramienta eléctrica a la lluvia y evite

que penetren líquidos en su interior. Existe el peligro de

recibir una descarga eléctrica si penetran ciertos líquidos

en la herramienta eléctrica.

fNo utilice el cable de red para transportar o colgar la

herramienta eléctrica, ni tire de él para sacar el enchu-

fe de la toma de corriente. Mantenga el cable de red

alejado del calor, aceite, esquinas cortantes o piezas

móviles. Los cables de red dañados o enredados pueden

provocar una descarga eléctrica.

fAl trabajar con la herramienta eléctrica a la intemperie

utilice solamente cables de prolongación apropiados

para su uso en exteriores. La utilización de un cable de

prolongación adecuado para su uso en exteriores reduce el

riesgo de una descarga eléctrica.

fSi fuese imprescindible utilizar la herramienta eléctri-

ca en un entorno húmedo, es necesario conectarla a

través de un fusible diferencial. La aplicación de un fusi-

ble diferencial reduce el riesgo a exponerse a una descarga

eléctrica.

Seguridad de personas

fEsté atento a lo que hace y emplee la herramienta eléc-

trica con prudencia. No utilice la herramienta eléctrica

si estuviese cansado, ni tampoco después de haber

consumido alcohol, drogas o medicamentos. El no estar

atento durante el uso de la herramienta eléctrica puede

provocarle serias lesiones.

fUtilice un equipo de protección personal y en todo caso

unas gafas de protección. El riesgo a lesionarse se reduce

considerablemente si, dependiendo del tipo y la aplicación

de la herramienta eléctrica empleada, se utiliza un equipo

de protección adecuado como una mascarilla antipolvo,

zapatos de seguridad con suela antideslizante, casco, o

protectores auditivos.

fEvite una puesta en marcha fortuita. Asegurarse de

que la herramienta eléctrica esté desconectada antes

de conectarla a la toma de corriente y/o al montar el

acumulador, al recogerla, y al transportarla. Si trans-

porta la herramienta eléctrica sujetándola por el interrup-

tor de conexión/desconexión, o si alimenta la herramienta

eléctrica estando ésta conectada, ello puede dar lugar a un

accidente.

fRetire las herramientas de ajuste o llaves fijas antes de

conectar la herramienta eléctrica. Una herramienta de

ajuste o llave fija colocada en una pieza rotante puede pro-

ducir lesiones al poner a funcionar la herramienta eléctri-

ca.

fEvite posturas arriesgadas. Trabaje sobre una base fir-

me y mantenga el equilibrio en todo momento. Ello le

permitirá controlar mejor la herramienta eléctrica en caso

de presentarse una situación inesperada.

fLleve puesta una vestimenta de trabajo adecuada. No

utilice vestimenta amplia ni joyas. Mantenga su pelo,

vestimenta y guantes alejados de las piezas móviles. La

vestimenta suelta, el pelo largo y las joyas se pueden en-

ganchar con las piezas en movimiento.

fSiempre que sea posible utilizar unos equipos de aspi-

ración o captación de polvo, asegúrese que éstos estén

montados y que sean utilizados correctamente. El em-

pleo de estos equipos reduce los riesgos derivados del pol-

vo.

Uso y trato cuidadoso de herramientas eléctricas

fNo sobrecargue la herramienta eléctrica. Use la herra-

mienta eléctrica prevista para el trabajo a realizar. Con

la herramienta adecuada podrá trabajar mejor y más segu-

ro dentro del margen de potencia indicado.

fNo utilice herramientas eléctricas con un interruptor

defectuoso. Las herramientas eléctricas que no se pue-

dan conectar o desconectar son peligrosas y deben hacer-

se reparar.

fSaque el enchufe de la red y/o desmonte el acumulador

antes de realizar un ajuste en la herramienta eléctrica,

cambiar de accesorio o al guardar la herramienta eléc-

trica. Esta medida preventiva reduce el riesgo a conectar

accidentalmente la herramienta eléctrica.

fGuarde las herramientas eléctricas fuera del alcance

de los niños. No permita la utilización de la herramienta

eléctrica a aquellas personas que no estén familiariza-

das con su uso o que no hayan leído estas instruccio-

nes. Las herramientas eléctricas utilizadas por personas

inexpertas son peligrosas.

fCuide la herramienta eléctrica con esmero. Controle si

funcionan correctamente, sin atascarse, las partes mó-

viles de la herramienta eléctrica, y si existen partes ro-

tas o deterioradas que pudieran afectar al funciona-

miento de la herramienta eléctrica. Haga reparar estas

piezas defectuosas antes de volver a utilizar la herra-

mienta eléctrica. Muchos de los accidentes se deben a

herramientas eléctricas con un mantenimiento deficiente.

fMantenga los útiles limpios y afilados. Los útiles mante-

nidos correctamente se dejan guiar y controlar mejor.

fUtilice la herramienta eléctrica, accesorios, útiles, etc.

de acuerdo a estas instrucciones, considerando en ello

las condiciones de trabajo y la tarea a realizar. El uso de

herramientas eléctricas para trabajos diferentes de aque-

llos para los que han sido concebidas puede resultar peli-

groso.

Servicio

fÚnicamente haga reparar su herramienta eléctrica por

un profesional, empleando exclusivamente piezas de

repuesto originales. Solamente así se mantiene la seguri-

dad de la herramienta eléctrica.

Instrucciones de seguridad para sierras circula-

res

Procedimientos de serrado

fPELIGRO: Mantener las manos alejadas del área de cor-

te y de la hoja de sierra. Sujete con la otra mano la em-

puñadura adicional o la carcasa motor. Si la sierra circu-

lar se sujeta con ambas manos, éstas no pueden lesionarse

con la hoja de sierra.

OBJ_BUCH-359-003.book Page 29 Thursday, June 9, 2011 10:18 AM

30 | Español

1 619 X06 442 | (9.6.11) Bosch Power Tools

fNo toque por debajo de la pieza de trabajo. La caperuza

protectora no le protege del contacto con la hoja de sierra

por la parte inferior de la pieza de trabajo.

fAdaptar la profundidad de corte al grosor de la pieza de

trabajo. La hoja de sierra no deberá sobresalir más de un

diente de la pieza de trabajo.

fJamás sujete la pieza de trabajo con la mano o colocán-

dola sobre sus piernas. Fije la pieza de trabajo sobre

una plataforma estable. Es importante que la pieza de

trabajo quede bien sujeta para reducir el riesgo a acciden-

tarse, a que se atasque la hoja de sierra, o a perder del con-

trol sobre el aparato.

fÚnicamente sujete el aparato por las empuñaduras ais-

ladas al realizar trabajos en los que el útil pueda tocar

conductores eléctricos ocultos o el propio cable del

aparato. El contacto con conductores portadores de ten-

sión puede hacer que las partes metálicas del aparato le

provoquen una descarga eléctrica.

fAl realizar cortes longitudinales emplear siempre un

tope, o una guía recta. Esto permite un corte más exacto

y además reduce el riesgo a que se atasque la hoja de sie-

rra.

fSiempre emplee hojas de sierra de dimensiones correc-

tas, cuyo orificio se corresponda con el alojamiento en

la brida de apoyo (romboidal o redondo). Las hojas de

sierra que no ajusten correctamente en los elementos de

acoplamiento a la sierra, giran excéntricas y pueden hacer-

le perder el control sobre la sierra.

fJamás utilice arandelas o tornillos dañados o incorrec-

tos para sujetar la hoja de sierra. Las arandelas y torni-

llos de sujeción de la hoja de sierra fueron especialmente

diseñados para obtener unas prestaciones y seguridad de

trabajo máximas.

fRetroceso – Causas del retroceso (rebote) y adverten-

cias al respecto

– El retroceso es una fuerza de reacción brusca que se

provoca al engancharse, atascarse o guiar incorrectamen-

te la hoja de sierra, lo que hace que la sierra se salga de for-

ma incontrolada de la pieza de trabajo y resulte impulsada

hacia el usuario;

– si la hoja de sierra se engancha o atasca al cerrarse la ra-

nura de corte, la hoja de sierra se bloquea y el motor impul-

sa el aparato hacia el usuario;

– si la hoja de sierra se gira lateralmente o se desalinea, los

dientes de la parte posterior de la hoja de sierra pueden

engancharse en la cara superior de la pieza de trabajo ha-

ciendo que la hoja de sierra se salga de la ranura de corte,

y el aparato salga despedido hacia atrás en dirección al

usuario.

El retroceso es ocasionado por la aplicación o manejo inco-

rrecto de la herramienta eléctrica. Es posible evitarlo ate-

niéndose a las medidas preventivas que a continuación se

detallan.

fSujete firmemente la sierra con ambas manos mante-

niendo los brazos en una posición que le permita opo-

nerse a la fuerza de reacción. Mantenga el cuerpo a un

lado de la hoja de sierra y jamás colocándose en línea

con ella. Aunque la sierra pueda retroceder bruscamente

al ser rechazada, el usuario puede controlar esta fuerza de

reacción tomando unas precauciones adecuadas.

fSi la hoja de sierra se atasca o si tuviese que interrum-

pir su trabajo, desconecte y mantenga inmóvil la sierra

hasta que la hoja de sierra se haya detenido completa-

mente. Jamás intente sacar la sierra de la pieza de tra-

bajo o tirar de ella hacia atrás con la hoja de sierra en

funcionamiento, puesto que podría retroceder brusca-

mente. Investigue y subsane convenientemente la causa

del atasco de la hoja de sierra.

fPara continuar el trabajo con la sierra, centrar primero

la hoja de sierra en la ranura y cerciorarse de que los

dientes de sierra no toquen la pieza de trabajo. Si la hoja

de sierra está atascada, la sierra puede llegar a salirse de la

pieza de trabajo o retroceder bruscamente al ponerse en

marcha.

fSoporte los tableros grandes para evitar que se atas-

que la hoja de sierra y provoque un retroceso. Los table-

ros grandes pueden moverse por su propio peso. Sopor-

tarlos a ambos lados, tanto cerca de la línea de corte como

por los bordes.

fNo use hojas de sierra melladas ni dañadas. Las hojas de

sierra con dientes mellados o incorrectamente triscados

producen una ranura de corte demasiado estrecha, lo que

provoca una fricción excesiva y el atasco o retroceso brus-

co de la hoja de sierra.

fApriete firmemente los dispositivos de ajuste de la pro-

fundidad y ángulo de corte antes de comenzar a serrar.

Si la sierra llegase a desajustarse durante el trabajo puede

que la hoja de sierra se atasque y retroceda bruscamente.

fProceda con especial cautela al serrar en paredes o su-

perficies similares. Al ir penetrando la hoja de sierra, ésta

puede ser bloqueada por objetos ocultos en el material y

hacer que la sierra retroceda bruscamente.

Función de la caperuza protectora inferior

fAntes de cada utilización cerciórese de que la caperuza

protectora inferior cierre perfectamente. No use la sie-

rra si la caperuza protectora inferior no gira libremente

o no se cierra de forma instantánea. Jamás bloquee o

ate la caperuza protectora con la hoja de sierra descu-

bierta. Si la sierra se le cae puede que se deforme la cape-

ruza protectora. Abra la caperuza protectora inferior con la

palanca y cerciórese de que se mueva libremente sin que

llegue a tocar la hoja de sierra ni otras partes en cualquiera

de los ángulos y profundidades de corte.

fControlar el buen funcionamiento del muelle de recu-

peración de la caperuza protectora inferior. Antes de

su uso haga reparar el aparato si la caperuza protectora

inferior o el resorte no funcionasen correctamente. Las

piezas deterioradas, el material adherido pegajoso, o las

virutas acumuladas pueden hacer que la caperuza protec-

tora se mueva con dificultad.

OBJ_BUCH-359-003.book Page 30 Thursday, June 9, 2011 10:18 AM

Español | 31

Bosch Power Tools 1 619 X06 442 | (9.6.11)

fSolamente abrir manualmente la caperuza protectora

inferior al realizar cortes especiales como “cortes por

inmersión o inclinados”. Abra la caperuza protectora

inferior con la palanca y suelte esta última en el mo-

mento en que la hoja de sierra haya llegado a penetrar

en la pieza de trabajo. En todos los demás trabajos, la ca-

peruza protectora deberá trabajar automáticamente.

fNo depositar la sierra sobre una base si la caperuza pro-

tectora inferior no cubre la hoja de sierra. Una hoja de

sierra sin proteger, que no esté completamente detenida,

hace que la sierra salga despedida hacia atrás, cortando

todo lo que encuentra a su paso. Considerar el tiempo de

marcha por inercia hasta la detención de la sierra.

Instrucciones de seguridad adicionales

fNo introduzca los dedos en el expulsor de virutas. Po-

dría lesionarse con las piezas en rotación.

fNo trabaje con la sierra por encima de la cabeza. Esta

posición no le permite controlar suficientemente la herra-

mienta eléctrica.

fUtilice unos aparatos de exploración adecuados para

detectar posibles tuberías de agua y gas o cables eléc-

tricos ocultos, o consulte a la compañía local que le

abastece con energía. El contacto con cables eléctricos

puede electrocutarle o causar un incendio. Al dañar las tu-

berías de gas, ello puede dar lugar a una explosión. La per-

foración de una tubería de agua puede redundar en daños

materiales o provocar una electrocución.

fNo utilice la herramienta eléctrica de forma estaciona-

ria. Ésta no ha sido concebida para ser utilizada en una me-

sa de corte.

fNo use hojas de sierra de acero HSS. Las hojas de sierra

de este tipo pueden romperse fácilmente.

fNo sierre metales férricos. Las virutas incandescentes

pueden llegar a incendiar el equipo para aspiración de pol-

vo.

fTrabajar sobre una base firme sujetando la herramien-

ta eléctrica con ambas manos. La herramienta eléctrica

es guiada de forma más segura con ambas manos.

fAsegure la pieza de trabajo. Una pieza de trabajo fijada

con unos dispositivos de sujeción, o en un tornillo de ban-

co, se mantiene sujeta de forma mucho más segura que

con la mano.

fAntes de depositarla, esperar a que se haya detenido la

herramienta eléctrica. El útil puede engancharse y hacer-

le perder el control sobre la herramienta eléctrica.

Descripción y prestaciones del pro-

ducto

Lea íntegramente estas advertencias de

peligro e instrucciones. En caso de no ate-

nerse a las advertencias de peligro e instruc-

ciones siguientes, ello puede ocasionar una

descarga eléctrica, un incendio y/o lesión gra-

ve.

Despliegue y mantenga abierta la solapa con la imagen del

aparato mientras lee las instrucciones de manejo.

Utilización reglamentaria

GKS 65/GKS 65 G:

La herramienta eléctrica ha sido proyectada para trabajar so-

bre una base firme y realizar cortes longitudinales o transver-

sales perpendiculares, o a inglete, en madera. Con las hojas

de sierra apropiadas pueden serrarse también piezas de me-

tal no férrico de reducido espesor como, p. ej., perfiles.

No es permisible procesar metales férricos.

GKS 65 GCE:

La herramienta eléctrica ha sido proyectada para trabajar so-

bre una base firme y realizar cortes longitudinales o transver-

sales perpendiculares, o a inglete, en madera. Con las hojas

de sierra apropiadas pueden serrarse también piezas de me-

tal no férrico de pared delgada (p. ej., perfiles), materiales de

construcción ligeros y plásticos.

No es permisible procesar metales férricos.

Componentes principales

La numeración de los componentes está referida a la imagen

de la herramienta eléctrica en la página ilustrada.

1Interruptor de conexión/desconexión

2Bloqueo de conexión para interruptor de conexión/des-

conexión

3Rueda preselectora de revoluciones (GKS 65 GCE)

4Empuñadura adicional (zona de agarre aislada)

5Botón de bloqueo del husillo

6Escala para el ángulo de inglete

7Tornillo de mariposa de tope paralelo

8Palanca de fijación para preselección del ángulo de inglete

9Marca de posición para 0°

10 Marca de posición para 45°

11 Tope paralelo

12 Caperuza protectora pendular

13 Placa base

14 Palanca de ajuste de la caperuza protectora pendular

15 Expulsor de virutas

16 Caperuza protectora

17 Empuñadura (zona de agarre aislada)

18 Llave macho hexagonal

19 Tornillo de sujeción con arandela

20 Brida de apriete

21 Hoja de sierra*

OBJ_BUCH-359-003.book Page 31 Thursday, June 9, 2011 10:18 AM

32 | Español

1 619 X06 442 | (9.6.11) Bosch Power Tools

22 Brida de apoyo

23 Husillo de la sierra

24 Tornillo de sujeción del adaptador para aspiración*

25 Adaptador para aspiración de polvo*

26 Palanca para preselección de la profundidad de corte

27 Escala de profundidad de corte

28 Tornillo de mariposa para preselección del ángulo de in-

glete

29 Pareja de tornillos de apriete*

30 Carril guía*

31 Pieza de empalme*

32 Manguera de aspiración*

*Los accesorios descritos e ilustrados no corresponden al material

que se adjunta de serie. La gama completa de accesorios opciona-

les se detalla en nuestro programa de accesorios.

Información sobre ruidos y vibraciones

Ruido determinado según EN 60745.

El nivel de presión sonora típico del aparato, determinado con

un filtro A, asciende a: Nivel de presión sonora 88 dB(A); ni-

vel de potencia acústica 99 dB(A). Tolerancia K=3 dB.

¡Usar unos protectores auditivos!

Nivel total de vibraciones ah (suma vectorial de tres direccio-

nes) y tolerancia K determinados según EN 60745:

serrado de madera: ah=3,0m/s2, K =1,5 m/s2,

serrado de metal: ah=2,5m/s2, K =1,5 m/s2.

El nivel de vibraciones indicado en estas instrucciones ha sido

determinado según el procedimiento de medición fijado en la

norma EN 60745 y puede servir como base de comparación

con otras herramientas eléctricas. También es adecuado para

estimar provisionalmente la solicitación experimentada por

las vibraciones.

El nivel de vibraciones indicado ha sido determinado para las

aplicaciones principales de la herramienta eléctrica. Por ello,

el nivel de vibraciones puede ser diferente si la herramienta

eléctrica se utiliza para otras aplicaciones, con útiles diferen-

tes, o si el mantenimiento de la misma fuese deficiente. Ello

puede suponer un aumento drástico de la solicitación por vi-

braciones durante el tiempo total de trabajo.

Para determinar con exactitud la solicitación experimentada

por las vibraciones, es necesario considerar también aquellos

tiempos en los que el aparato esté desconectado, o bien, esté

en funcionamiento, pero sin ser utilizado realmente. Ello pue-

de suponer una disminución drástica de la solicitación por vi-

braciones durante el tiempo total de trabajo.

Fije unas medidas de seguridad adicionales para proteger al

usuario de los efectos por vibraciones, como por ejemplo:

Mantenimiento de la herramienta eléctrica y de los útiles, con-

servar calientes las manos, organización de las secuencias de

trabajo.

Declaración de conformidad

Declaramos bajo nuestra responsabilidad, que el producto

descrito bajo “Datos técnicos” está en conformidad con las

normas o documentos normalizados siguientes: EN 60745

de acuerdo con las disposiciones en las directivas

2004/108/CE, 2006/42/CE.

Expediente técnico en:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

Datos técnicos

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Sierra circular portátil GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

Nº de artículo 3 601 F67 0.. 3 601 F68 9.. 3 601 F68 9..

Potencia absorbida nominal W16001600 1800

Revoluciones en vacío min-1 5900 5900 2300 – 5000

Revoluciones máx. bajo carga min-1 4200 4200 1400 – 4000

Profundidad de corte máx.

– con ángulo de inglete de 0°

– con ángulo de inglete de 45°

Bloqueo del husillo zzz

Preselección de revoluciones – – z

Electrónica Constante – – z

Protección contra sobrecarga térmica – – z

Limitación de la corriente de arranque – – z

Dimensiones de la placa base mm 170 x 305 203 x 327 203 x 327

Diámetro de la hoja de sierra, máx. mm 190 190 190

Diámetro de la hoja de sierra, mín. mm 184 184 184

OBJ_BUCH-359-003.book Page 32 Thursday, June 9, 2011 10:18 AM

Español | 33

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Montaje

Montaje y cambio de la hoja de sierra

fAntes de cualquier manipulación en la herramienta

eléctrica, sacar el enchufe de red de la toma de corrien-

te.

fAl montar la hoja de sierra utilice unos guantes de pro-

tección. Podría accidentarse en caso de tocar la hoja de

sierra.

fÚnicamente emplee hojas de sierra que cumplan con

los datos técnicos indicados en estas instrucciones de

manejo.

fJamás utilice discos amoladores como útil.

Selección de la hoja de sierra

Al final de estas instrucciones encontrará una relación de las

hojas de sierra recomendadas.

Desmontaje de la hoja de sierra (ver figura A)

Para cambiar el útil se recomienda depositar la herramienta

eléctrica sobre el frente de la carcasa del motor.

– Accione el botón de bloqueo del husillo 5 y manténgalo

presionado.

fSolamente accione el botón de bloqueo del husillo 5 es-

tando detenido el husillo de la sierra. En caso contrario

podría dañarse la herramienta eléctrica.

– Afloje el tornillo de sujeción 19 girándolo con la llave ma-

cho hexagonal 18 en dirección n.

– Abata hacia atrás la caperuza protectora pendular 12 y

manténgala en esa posición.

– Retire la brida de apriete 20 y la hoja de sierra 21 del husi-

llo de la sierra 23.

Montaje de la hoja de sierra (ver figura A)

Para cambiar el útil se recomienda depositar la herramienta

eléctrica sobre el frente de la carcasa del motor.

– Limpie la hoja de sierra 21 y todas las demás piezas de su-

jeción a montar.

– Abata hacia atrás la caperuza protectora pendular 12 y

manténgala en esa posición.

– Monte la hoja de sierra 21 en la brida de apoyo 22. Deberá

coincidir el sentido de corte de los dientes (flecha marcada

sobre la hoja de sierra) con la flecha de sentido de giro que

lleva la caperuza protectora 16.

– Monte la brida de apriete 20 y enrosque el tornillo de suje-

ción 19 girándolo en dirección o. Cuide que sea correcta

la posición de montaje de la brida de apoyo 22 y de la brida

de apriete 20.

– Accione el botón de bloqueo del husillo 5 y manténgalo

presionado.

– Apriete el tornillo de sujeción 19 girándolo con la llave ma-

cho hexagonal 18 en dirección o. El par de apriete deberá

ser de 6–9 Nm, lo cual equivale a un apriete previo a ma-

no, más ¼ de vuelta.

Aspiración de polvo y virutas

fAntes de cualquier manipulación en la herramienta

eléctrica, sacar el enchufe de red de la toma de corrien-

te.

fEl polvo de ciertos materiales como, pinturas que conten-

gan plomo, ciertos tipos de madera y algunos minerales y

metales, puede ser nocivo para la salud. El contacto y la

inspiración de estos polvos pueden provocar en el usuario

o en las personas circundantes reacciones alérgicas y/o

enfermedades respiratorias.

Ciertos polvos como los de roble, encina y haya son consi-

derados como cancerígenos, especialmente en combina-

ción con los aditivos para el tratamiento de la madera (cro-

matos, conservantes de la madera). Los materiales que

contengan amianto solamente deberán ser procesados

por especialistas.

– A ser posible utilice un equipo para aspiración de polvo

apropiado para el material a trabajar.

– Observe que esté bien ventilado el puesto de trabajo.

– Se recomienda una mascarilla protectora con un filtro

de la clase P2.

Observe las prescripciones vigentes en su país sobre los

materiales a trabajar.

fEvite acumulaciones de polvo en el puesto de trabajo.

Los materiales en polvo se pueden inflamar fácilmente.

Grosor del disco base, máx. mm 1,7 1,7 1,7

Grosor del diente/triscado, máx. mm 2,6 2,6 2,6

Grosor del diente/triscado, mín. mm 1,8 1,8 1,8

Diámetro del orificio mm 30 30 30

Peso según EPTA-Procedure 01/2003 kg 4,8 5,1 5,2

Clase de protección / II / II / II

Estos datos son válidos para una tensión nominal de [U] 230 V. Los valores pueden variar para otras tensiones y en ejecuciones específicas para cier-

tos países.

Preste atención al nº de artículo en la placa de características de su aparato, ya que las denominaciones comerciales de algunos aparatos pueden va-

riar.

Solamente en herramientas eléctricas sin limitación de la corriente de arranque: Los procesos de conexión provocan una breve caída de la tensión. Si

las condiciones de la red fuesen desfavorables, ello puede llegar a afectar a otros aparatos. En redes con impedancias inferiores a 0,36 ohmios es im-

probable que lleguen a perturbarse otros aparatos.

Sierra circular portátil GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

OBJ_BUCH-359-003.book Page 33 Thursday, June 9, 2011 10:18 AM

34 | Español

1 619 X06 442 | (9.6.11) Bosch Power Tools

Montaje del adaptador para aspiración (ver figura B)

Inserte, hasta enclavarlo, el adaptador para aspiración de pol-

vo 25 en el expulsor de virutas 15. Al adaptador para aspira-

ción de polvo 25 puede conectarse una manguera de aspira-

ción de un diámetro de 35 mm.

fEl adaptador para aspiración de polvo no deberá tener-

se montado sin tener conectado a él un equipo de aspi-

ración externo. En caso contrario podría obstruirse el ca-

nal de aspiración.

fNo deberá montarse un saco colector de polvo al adap-

tador para aspiración de polvo. En caso contrario podría

obstruirse el canal de aspiración.

Para que la aspiración sea óptima, deberá limpiarse periódi-

camente el adaptador para aspiración 25.

Aspiración externa

Conecte el otro extremo de la manguera de aspiración 32 a un

aspirador (accesorio especial). Una relación de los elementos

para la conexión a diversos aspiradores la encuentra al final

de estas instrucciones.

La herramienta eléctrica puede conectarse directamente a la

toma de corriente de un aspirador universal Bosch de co-

nexión automática a distancia. Éste se conecta automática-

mente al conectar la herramienta eléctrica.

El aspirador debe ser adecuado para el material a trabajar.

Para aspirar polvo especialmente nocivo para la salud, cance-

rígeno, o polvo seco utilice un aspirador especial.

Operación

Modos de operación

fAntes de cualquier manipulación en la herramienta

eléctrica, sacar el enchufe de red de la toma de corrien-

te.

Ajuste de la profundidad de corte (ver figura C)

fAdaptar la profundidad de corte al grosor de la pieza de

trabajo. La hoja de sierra no deberá sobresalir más de un

diente de la pieza de trabajo.

Afloje la palanca de fijación 26. Para efectuar cortes menos

profundos, alce la sierra respecto a la placa base 13, y para

realizar cortes más profundos, empuje la sierra hacia la placa

base 13. Ajuste la medida deseada en la escala de profundi-

dad de corte. Vuelva a apretar la palanca de fijación 26.

Si, tras aflojar la palanca de fijación 26, no fuese posible ajus-

tar la profundidad de corte en todo su recorrido, tire de la pa-

lanca de fijación 26 en sentido opuesto a la sierra, y abátala

hacia abajo. Suelte la palanca 26. Repita este proceso hasta

conseguir que sea ajustable la profundidad de corte deseada.

Si al apretar la palanca de fijación 26, la profundidad de corte

no quedase fija de forma segura, tire de la palanca de fijación

26 en sentido opuesto a la sierra, y abátala hacia arriba. Suel-

te la palanca 26. Repita este proceso hasta conseguir que

quede fija la profundidad de corte.

Ajuste del ángulo de inglete

Se recomienda depositar la herramienta eléctrica sobre el

frente de la caperuza protectora 16.

Afloje la palanca de fijación 8 y el tornillo de mariposa 28. In-

cline lateralmente la sierra. Ajuste la medida deseada en la es-

cala 6. Apriete la palanca de fijación 8 y el tornillo de mariposa

28.

Observación: En los cortes a inglete, la profundidad de corte

obtenida es inferior al valor indicado en la escala de profundi-

dad de corte 27.

Marcas de posición

La marca de posición 0° (9) indica la posición de la hoja de

sierra al efectuar cortes perpendiculares. La marca de posi-

ción 45° (10) indica la posición de la hoja de sierra al efectuar

cortes a 45° sin utilizar el carril guía.

Puesta en marcha

f¡Observe la tensión de red! La tensión de alimentación

deberá coincidir con las indicaciones en la placa de ca-

racterísticas de la herramienta eléctrica. Las herra-

mientas eléctricas marcadas con 230 V pueden funcio-

nar también a 220 V.

Conexión/desconexión

Para la puesta en marcha de la herramienta eléctrica accio-

nar primero el bloqueo de conexión 2 y presionar a continua-

ción el interruptor de conexión/desconexión 1 y mantenerlo

accionado.

Para desconectar la herramienta eléctrica soltar el interrup-

tor de conexión/desconexión 1.

Observación: Por motivos de seguridad, no es posible encla-

var el interruptor de conexión/desconexión 1, por lo que de-

berá mantenerse accionado durante todo el tiempo de funcio-

namiento.

Limitación de la corriente de arranque (GKS 65 GCE)

La limitación de la corriente de arranque reduce la potencia

absorbida al conectar la herramienta eléctrica para poder tra-

bajar en instalaciones con un fusible de 16 A.

Electrónica Constante (GKS 65 GCE)

La electrónica Constante mantiene prácticamente constantes

las revoluciones, independientemente de la carga, y asegura

un rendimiento de trabajo uniforme.

Protección contra sobrecarga térmica (GKS 65 GCE)

En caso de sobrecarga, la herramienta eléctrica se desconec-

ta hasta que haya alcanzado una temperatura de operación

admisible. Suelte el interruptor de conexión/desconexión 1 y

vuelva a conectar la herramienta eléctrica para seguir traba-

jando.

Preselección de revoluciones (GKS 65 GCE)

La rueda preselectora de revoluciones 3 le permite seleccio-

nar el nº de revoluciones incluso durante la operación del apa-

rato.

Las revoluciones requeridas dependen de la hoja de sierra uti-

lizada y del material que vaya a trabajarse (ver relación de ho-

jas de sierra al final de estas instrucciones de manejo).

Instrucciones para la operación

Proteja las hojas de sierra de los choques y golpes.

OBJ_BUCH-359-003.book Page 34 Thursday, June 9, 2011 10:18 AM

Español | 35

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Guíe la herramienta eléctrica uniformemente, ejerciendo una

leve fuerza de empuje en la dirección de corte. Una fuerza de

avance excesiva reduce fuertemente la duración de los útiles

y puede dañar a la herramienta eléctrica.

El rendimiento y calidad alcanzados en el corte dependen en

gran medida del estado y de la forma del diente de la hoja de

sierra. Por ello, solamente utilice hojas de sierra afiladas y

adecuadas al material a trabajar.

Serrado de madera

La selección de la hoja de sierra correcta depende del tipo y

calidad de la madera, y si el corte a realizar es longitudinal o

transversal.

Al realizar cortes longitudinales en abeto se forman virutas

largas en forma de espiral.

El polvo de haya y de encina son especialmente nocivos para

la salud, lo que requiere trabajar siempre con aspiración de

polvo.

Serrado de plástico (GKS 65 GCE)

Observación: Al serrar plástico, y muy en especial PVC, se

obtienen unas virutas largas, en forma de espiral, que pueden

estar cargadas electrostáticamente. Ello puede provocar la

obstrucción del expulsor de virutas 15 y el atasco de la cape-

ruza protectora pendular 12. Se recomienda trabajar con un

equipo de aspiración de polvo.

Aproxime la herramienta eléctrica conectada contra la pieza

de trabajo e inicie el corte cuidadosamente. A continuación,

trabaje con diligencia y sin interrupción, para evitar que los

dientes de sierra consigan adherirse al material.

Serrado de metales no férricos (GKS 65 GCE)

Observación: Utilice una hoja de sierra con buen filo adecua-

da para metales no férricos. De esta manera se consigue un

corte limpio y se evita que se atasque la hoja de sierra.

Aproxime la herramienta eléctrica conectada contra la pieza

de trabajo e inicie el corte cuidadosamente. Seguidamente,

sierre con un avance reducido y sin interrupción.

Al serrar perfiles, siempre inicie el corte por el lado estrecho,

y en perfiles en U, jamás por el lado abierto. Soporte los ma-

teriales perfilados largos para evitar que puedan doblarse y

atasquen la hoja de sierra, o que retroceda bruscamente la

herramienta eléctrica.

Serrado de materiales de construcción ligeros (materia-

les con contenido mineral) (GKS 65 GCE)

fAl serrar materiales de construcción ligeros atenerse a

las prescripciones legales y a las recomendaciones del

fabricante del material.

Los materiales de construcción ligeros solamente deberán

cortarse en seco y en combinación con un equipo de aspira-

ción. Siempre trabaje con un carril guía 30 (accesorio espe-

cial).

El aspirador empleado deberá ser adecuado para aspirar pol-

vo de piedra. Bosch le ofrece unos aspiradores adecuados.

Serrado con tope paralelo (ver figura D)

El tope paralelo 11 permite obtener cortes exactos a lo largo

del canto de la pieza, o bien, serrar franjas de igual anchura.

Afloje el tornillo de mariposa 7 e inserte la escala del tope pa-

ralelo 11 por la guía de la placa base 13. Ajuste la anchura de

corte deseada según la escala de acuerdo a la respectiva mar-

ca de posición 9 ó 10, ver apartado “Marcas de posición”.

Apriete nuevamente el tornillo de mariposa 7.

Serrado con tope auxiliar (ver figura E)

Para serrar piezas largas o cortar cantos rectos puede fijarse

a la pieza una tabla o listón que le sirva de guía al asentar la

placa base de la sierra circular contra este tope auxiliar.

Serrado con carril guía (GKS 65 G/GKS 65 GCE)

(ver figura F)

El carril guía 30 le permite realizar cortes rectilíneos.

El labio obturador del carril guía actúa como protección con-

tra astillamiento de la superficie al serrar madera. Para ello es

necesario que los dientes de la hoja de sierra queden justo

frente al labio de goma.

Antes de iniciar el primer corte con el carril guía 30 es necesa-

rio adaptar el labio obturador a la sierra circular utilizada. Pa-

ra ello coloque el carril guía 30 en toda su longitud sobre una

pieza. Ajuste una profundidad de corte de aprox. 9 mm y un

ángulo de corte perpendicular. Conecte la sierra circular y

guíela uniformemente ejerciendo leve presión en el sentido

de corte.

La pieza de empalme 31 sirve para prolongar dos carriles

guía. La sujeción se realiza con los tornillos que lleva la pieza

de empalme.

Mantenimiento y servicio

Mantenimiento y limpieza

fAntes de cualquier manipulación en la herramienta

eléctrica, sacar el enchufe de red de la toma de corrien-

te.

fMantenga limpia la herramienta eléctrica y las rejillas

de refrigeración para trabajar con eficacia y seguridad.

La caperuza protectora pendular deberá poder moverse y ce-

rrarse siempre por sí sola. Por ello, es necesario mantener

limpio siempre el área en torno a la caperuza protectora pen-

dular. Limpie el polvo y las virutas soplando aire comprimido,

o con un pincel.

Las hojas de sierra sin revestir pueden protegerse de la oxida-

ción aplicando un capa ligera de aceite neutro. Antes de se-

rrar, retirar la capa de aceite para no manchar la madera.

Las deposiciones de resina o cola sobre la hoja de sierra redu-

cen la calidad del corte. Por ello, limpie las hojas de sierra in-

mediatamente después de su uso.

Si a pesar de los esmerados procesos de fabricación y con-

trol, la herramienta eléctrica llegase a averiarse, la reparación

deberá encargarse a un servicio técnico autorizado para he-

rramientas eléctricas Bosch.

Para cualquier consulta o pedido de piezas de repuesto es im-

prescindible indicar el nº de artículo de 10 dígitos que figura

en la placa de características de la herramienta eléctrica.

OBJ_BUCH-359-003.book Page 35 Thursday, June 9, 2011 10:18 AM

36 | Português

1 619 X06 442 | (9.6.11) Bosch Power Tools

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda

Ud. tener sobre la reparación y mantenimiento de su produc-

to, así como sobre piezas de recambio. Los dibujos de despie-

ce e informaciones sobre las piezas de recambio las podrá ob-

tener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosa-

mente en cuanto a la adquisición, aplicación y ajuste de los

productos y accesorios.

España

Robert Bosch España, S.A.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Tel. Asesoramiento al cliente: +34 (0901) 11 66 97

Fax: +34 (91) 902 53 15 54

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

Tel.: +58 (02) 207 45 11

México

Robert Bosch S.A. de C.V.

Tel. Interior: +52 (01) 800 627 1286

Tel. D.F.: +52 (01) 52 84 30 62

E-Mail: arturo.fernandez@mx.bosch.com

Argentina

Robert Bosch Argentina S.A.

Av. Córdoba 5160

C1414BAW Ciudad Autónoma de Buenos Aires

Atención al Cliente

Tel.: +54 (0810) 555 2020

E-Mail: herramientas.bosch@ar.bosch.com

Perú

Autorex Peruana S.A.

República de Panamá 4045,

Lima 34

Tel.: +51 (01) 475-5453

E-Mail: vhe@autorex.com.pe

Chile

EMASA S.A.

Irarrázaval 259 – Ñuñoa

Santiago

Tel.: +56 (02) 520 3100

E-Mail: emasa@emasa.cl

Eliminación

Recomendamos que las herramientas eléctricas, accesorios y

embalajes sean sometidos a un proceso de recuperación que

respete el medio ambiente.

¡No arroje las herramientas eléctricas a la basura!

Sólo para los países de la UE:

Conforme a la Directiva Europea

2002/96/CE sobre aparatos eléctricos y

electrónicos inservibles, tras su transposi-

ción en ley nacional, deberán acumularse

por separado las herramientas eléctricas

para ser sometidas a un reciclaje ecológico.

Reservado el derecho de modificación.

Português

Indicações de segurança

Indicações gerais de advertência para ferramen-

tas eléctricas

Devem ser lidas todas as indicações de

advertência e todas as instruções. O

desrespeito das advertências e instruções apresentadas

abaixo pode causar choque eléctrico, incêndio e/ou graves le-

sões.

Guarde bem todas as advertências e instruções para futu-

ra referência.

O termo “Ferramenta eléctrica” utilizado a seguir nas indica-

ções de advertência, refere-se a ferramentas eléctricas ope-

radas com corrente de rede (com cabo de rede) e a ferramen-

tas eléctricas operadas com acumulador (sem cabo de rede).

Segurança da área de trabalho

fMantenha a sua área de trabalho sempre limpa e bem

iluminada. Desordem ou áreas de trabalho insuficiente-

mente iluminadas podem levar a acidentes.

fNão trabalhar com a ferramenta eléctrica em áreas

com risco de explosão, nas quais se encontrem líqui-

dos, gases ou pós inflamáveis. Ferramentas eléctricas

produzem faíscas, que podem inflamar pós ou vapores.

fManter crianças e outras pessoas afastadas da ferra-

menta eléctrica durante a utilização. No caso de distrac-

ção é possível que perca o controlo sobre o aparelho.

Segurança eléctrica

fA ficha de conexão da ferramenta eléctrica deve caber

na tomada. A ficha não deve ser modificada de maneira

alguma. Não utilizar uma ficha de adaptação junto com

ferramentas eléctricas protegidas por ligação à terra.

Fichas não modificadas e tomadas apropriadas reduzem o

risco de um choque eléctrico.

fEvitar que o corpo possa entrar em contacto com su-

perfícies ligadas à terra, como tubos, aquecimentos,

ATENÇÃO

OBJ_BUCH-359-003.book Page 36 Thursday, June 9, 2011 10:18 AM

Português | 37

Bosch Power Tools 1 619 X06 442 | (9.6.11)

fogões e frigoríficos. Há um risco elevado devido a cho-

que eléctrico, se o corpo estiver ligado à terra.

fManter o aparelho afastado de chuva ou humidade. A

infiltração de água numa ferramenta eléctrica aumenta o

risco de choque eléctrico.

fNão deverá utilizar o cabo para outras finalidades. Ja-

mais utilizar o cabo para transportar a ferramenta eléc-

trica, para pendurá-la, nem para puxar a ficha da toma-

da. Manter o cabo afastado de calor, óleo, cantos

afiados ou partes do aparelho em movimento. Cabos

danificados ou emaranhados aumentam o risco de um cho-

que eléctrico.

fSe trabalhar com uma ferramenta eléctrica ao ar livre,

só deverá utilizar cabos de extensão apropriados para

áreas exteriores. A utilização de um cabo de extensão

apropriado para áreas exteriores reduz o risco de um cho-

que eléctrico.

fSe não for possível evitar o funcionamento da ferra-

menta eléctrica em áreas húmidas, deverá ser utilizado

um disjuntor de corrente de avaria. A utilização de um

disjuntor de corrente de avaria reduz o risco de um choque

eléctrico.

Segurança de pessoas

fEsteja atento, observe o que está a fazer e tenha pru-

dência ao trabalhar com a ferramenta eléctrica. Não

utilizar uma ferramenta eléctrica quando estiver fati-

gado ou sob a influência de drogas, álcool ou medica-

mentos. Um momento de descuido ao utilizar a ferramen-

ta eléctrica, pode levar a lesões graves.

fUtilizar equipamento de protecção pessoal e sempre

óculos de protecção. A utilização de equipamento de pro-

tecção pessoal, como máscara de protecção contra pó, sa-

patos de segurança antiderrapantes, capacete de segu-

rança ou protecção auricular, de acordo com o tipo e

aplicação da ferramenta eléctrica, reduz o risco de lesões.

fEvitar uma colocação em funcionamento involuntária.

Assegure-se de que a ferramenta eléctrica esteja desli-

gada, antes de conectá-la à alimentação de rede e/ou

ao acumulador, antes de levantá-la ou de transportá-la.

Se tiver o dedo no interruptor ao transportar a ferramenta

eléctrica ou se o aparelho for conectado à alimentação de

rede enquanto estiver ligado, poderão ocorrer acidentes.

fRemover ferramentas de ajuste ou chaves de boca an-

tes de ligar a ferramenta eléctrica. Uma ferramenta ou

chave que se encontre numa parte do aparelho em movi-

mento pode levar a lesões.

fEvite uma posição anormal. Mantenha uma posição fir-

me e mantenha sempre o equilíbrio. Desta forma é mais

fácil controlar a ferramenta eléctrica em situações inespe-

radas.

fUsar roupa apropriada. Não usar roupa larga nem jóias.

Mantenha os cabelos, roupas e luvas afastadas de par-

tes em movimento. Roupas frouxas, cabelos longos ou

jóias podem ser agarrados por peças em movimento.

fSe for possível montar dispositivos de aspiração ou de

recolha, assegure-se de que estejam conectados e uti-

lizados correctamente. A utilização de uma aspiração de

pó pode reduzir o perigo devido ao pó.

Utilização e manuseio cuidadoso de ferramentas eléctri-

cas

fNão sobrecarregue o aparelho. Utilize a ferramenta

eléctrica apropriada para o seu trabalho. É melhor e

mais seguro trabalhar com a ferramenta eléctrica apropri-

ada na área de potência indicada.

fNão utilizar uma ferramenta eléctrica com um interrup-

tor defeituoso. Uma ferramenta eléctrica que não pode

mais ser ligada nem desligada, é perigosa e deve ser repa-

rada.

fPuxar a ficha da tomada e/ou remover o acumulador

antes de executar ajustes no aparelho, de substituir

acessórios ou de guardar o aparelho. Esta medida de se-

gurança evita o arranque involuntário da ferramenta eléc-

trica.

fGuardar ferramentas eléctricas não utilizadas fora do

alcance de crianças. Não permita que pessoas que não

estejam familiarizadas com o aparelho ou que não te-

nham lido estas instruções, utilizem o aparelho. Ferra-

mentas eléctricas são perigosas se forem utilizadas por

pessoas inesperientes.

fTratar a ferramenta eléctrica com cuidado. Controlar

se as partes móveis do aparelho funcionam perfeita-

mente e não emperram, e se há peças quebradas ou da-

nificadas que possam prejudicar o funcionamento da

ferramenta eléctrica. Permitir que peças danificadas

sejam reparadas antes da utilização. Muitos acidentes

têm como causa, a manutenção insuficiente de ferramen-

tas eléctricas.

fManter as ferramentas de corte afiadas e limpas. Ferra-

mentas de corte cuidadosamente tratadas e com cantos

de corte afiados emperram com menos frequência e po-

dem ser conduzidas com maior facilidade.

fUtilizar a ferramenta eléctrica, acessórios, ferramen-

tas de aplicação, etc. conforme estas instruções. Con-

siderar as condições de trabalho e a tarefa a ser execu-

tada. A utilização de ferramentas eléctricas para outras

tarefas a não ser as aplicações previstas, pode levar a situ-

ações perigosas.

Serviço

fSó permita que o seu aparelho seja reparado por pesso-

al especializado e qualificado e só com peças de reposi-

ção originais. Desta forma é assegurado o funcionamento

seguro do aparelho.

Indicações de segurança para serras circulares

Procedimento de serrar

fPERIGO: As suas mãos não devem entrar na área de

corte nem em contacto com a lâmina de serra. Segurar

o punho adicional ou a carcaça do motor com a outra

mão. Se as mãos estiverem a segurar a serra, não poderão

ser feridas pela lâmina de serra.

OBJ_BUCH-359-003.book Page 37 Thursday, June 9, 2011 10:18 AM

38 | Português

1 619 X06 442 | (9.6.11) Bosch Power Tools

fNão tocar na peça a ser trabalhada pelo lado de baixo. A

cobertura de protecção não poderá protegê-lo contra a lâ-

mina de serra por debaixo da peça a ser trabalhada.

fAdaptar a profundidade de corte à espessura da peça a

ser trabalhada. Deveria estar visível, menos do que uma

completa altura de dente por debaixo da peça a ser traba-

lhada.

fJamais segurar a peça a ser serrada com a mão ou com

a perna. Fixar a peça a ser trabalhada numa admissão

firme. É importante fixar bem a peça a ser trabalhada, pa-

ra minimizar o perigo de contacto com o corpo, de emper-

ramento da lâmina de serra ou perda de controlo.

fAo executar trabalhos durante os quais possam ser

atingidos cabos eléctricos ou o próprio cabo de rede,

deverá sempre segurar a ferramenta eléctrica pelas su-

perfícies isoladas do punho. O contacto com um cabo

sob tensão pode colocar peças de metal da ferramenta

eléctrica sob tensão e levar a um choque eléctrico.

fSempre utilizar um esbarro ou um guia recto de cantos

ao serrar longitudinalmente. Isto aumenta a exactidão

de corte e reduz a possibilidade de um emperramento da

lâmina de serra.

fSempre utilizar lâminas de serra do tamanho correcto e

com orifício de admissão apropriado (p. ex. em forma

de estrela ou redondo). Lâminas de serra não apropriada

para as peças de montagem da lâmina, funcionam desiqui-

libradamente e levam à perda de controlo.

fJamais utilizar arruelas planas ou parafusos de lâmina

de serra incorrectos ou danificados. As arruelas planas e

os parafusos da lâmina de serra foram especialmente

construídos para a sua serra e para uma potência e segu-

rança de trabalho optimizadas.

fContra-golpe – Causas e respectivas indicações de se-

gurança

– Um contra-golpe é uma reacção repentina devido a um

emperramento, ou alinhamento incorrecto da lâmina de

serra, que faz com que a lâmina de serra seja elevada de

modo descontrolado e se movimente no sentido da pessoa

a operar o aparelho;

– se a lâmina de serra for emperrada ou enganchada na

fenda de serra, ela é bloqueada, e a força do motor atira a

serra na direcção da pessoa a operar o aparelho;

– se a lâmina de serra for torcida na fenda de corte ou ali-

nhada de forma incorrecta, é possível que os dentes do

canto traseiro da lâmina de serrar se enganchem na super-

fície da peça a ser trabalhada, de modo que a lâmina de

serra se movimente para fora da fenda de corte e a ferra-

menta salte na direcção da pessoa a operá-la.

Um contra-golpe é a consequência de uma utilização erra-

da ou incorrecta da serra. Ele pode ser evitado por medi-

das de segurança apropriadas, como descrito a seguir.

fSegurar a serra firmemente com ambas as mãos e colo-

car os braços numa posição em que possa suportar as

forças de contra-golpe. Sempre manter o corpo na late-

ral da lâmina de serra, jamais colocar a lâmina de serra

numa linha com o corpo. No caso de um contra-golpe é

possível que a serra pule para trás, no entanto a pessoa a

operar poderá controlar as forças de contra-golpe através

de apropriadas medidas de segurança.

fSe a lâmina de serra emperrar ou se o trabalho for inter-

rompido, deverá desligar a serra e mantê-la inerte na

peça a ser trabalhada, até a lâmina de serra parar. Ja-

mais tente remover a serra da peça a ser trabalhada,

nem puxá-la para trás enquanto a lâmina de serra esti-

ver em movimento, caso contrário poderá ocorrer um

contragolpe. Verificar e eliminar a causa do emperramen-

to da lâmina de serra.

fSe desejar recolocar em funcionamento uma serra em-

perrada, deverá centrar a lâmina de serra na fenda de

corte e verificar se os dentes da serra não estão emper-

rados na peça a ser trabalhada. Se a lâmina de serra esti-

ver emperrada, poderá movimentar-se para fora da peça a

ser trabalhada ou causar um contra-golpe se a serra for re-

ligada.

fApoiar placas grandes, para reduzir um risco de contra-

golpe devido a uma lâmina de serra emperrada. Placas

grandes podem curvar-se devido ao próprio peso. Placas

devem ser apoiadas de ambos os lados, tanto nas proximi-

dades do corte, como nos cantos.

fNão utilizar lâminas de serra embotadas ou danifica-

das. Lâminas de serra com dentes embotados ou incorrec-

tamente alinhados causam um atrito maior, um contra-gol-

pe e emperram devido à fenda de corte apertada.

fAntes de serrar, deverá apertar os ajustes de profundi-

dade de corte de ângulo de corte. Se ao serrar forem al-

terados ajustes, é possível que a lâmina de serra seja em-

perrada ou que ocorra um contragolpe.

fTenha extremamente cuidado ao serrar em paredes

existentes ou em outras superfícies, onde não é possí-

vel reconhecer o que há por detrás. Ao imergir, a lâmina

de serra pode ser bloqueada por objectos escondidos e

causar um contragolpe.

Função da capa de protecção inferior

fVerificar antes de cada utilização, se a cobertura de

protecção inferior fecha perfeitamente. Não utilizar a

serra, se a cobertura de protecção inferior não se movi-

mentar livremente e se não se fechar imediatamente.

Jamais fixar ou amarrar a cobertura de protecção infe-

rior na posição aberta. Se a serra cair inesperadamente

no chão, é possível que a capa de protecção inferior seja

entortada. Abrir a capa de protecção com a alavanca para

puxar para trás, e assegurar que se movimente livremente

e não entre em contacto com a lâmina de serra nem com

outras partes ao efectuar todos os tipos de cortes angula-

res e em todas profundidades de corte.

fControlar a função da mola para a cobertura de protec-

ção inferior. Permita que seja efectuada uma manuten-

ção da serra antes de utilizá-la, caso a cobertura de pro-

tecção inferior e a mola não estiverem funcionando

perfeitamente. Peças danificadas, resíduos aderentes ou

acumulações de aparas fazem com que a cobertura de pro-

tecção inferior trabalhe com atraso.

fSó abrir a cobertura de protecção inferior manualmen-

te em certos tipos de corte, como “Cortes de imersão e

OBJ_BUCH-359-003.book Page 38 Thursday, June 9, 2011 10:18 AM

Português | 39

Bosch Power Tools 1 619 X06 442 | (9.6.11)

cortes angulares”. Abrir a cobertura de protecção infe-

rior com uma alavanca de reposição e em seguida sol-

tar, logo que a lâmina de serra tenha penetrado na peça

a ser trabalhada. Em todos os outros trabalhos de serra é

necessário que a cobertura de protecção inferior trabalhe

automaticamente.

fNão depositar a serra sobre a bancada de trabalho nem

sobre o chão, sem que a cobertura de protecção inferi-

or encubra a lâmina de serra. Uma lâmina de serra des-

protegida, e funcionando por inércia, movimenta a serra

no sentido contrário do corte e serra tudo que estiver pela

frente. Observe o tempo de funcionamento por inércia da

serra.

Advertências de segurança adicionais

fNão colocar as mãos na expulsão de aparas. Poderá ser

ferido pelas peças em rotação.

fNão trabalhar com a serra por cima da cabeça. Esta po-

sição de trabalho não oferece controlo suficiente sobre

ferramenta eléctrica.

fUtilizar detectores apropriados, para encontrar cabos

escondidos, ou consulte a companhia eléctrica local. O

contacto com cabos eléctricos pode provocar fogo e cho-

ques eléctricos. Danos em tubos de gás podem levar à ex-

plosão. A penetração num cano de água causa danos mate-

riais ou pode provocar um choque eléctrico.

fNão operar a ferramenta eléctrica de forma estacioná-

ria. Esta não é destinada para o funcionamento com uma

mesa de serra.

fNão utilizar lâminas de serra de aço HSS. Estas lâminas

de serra podem quebrar facilmente.

fNão serrar metais ferrosos. Aparas incandescentes po-

dem inflamar a aspiração de pó.

fSegurar a ferramenta eléctrica firmemente com ambas

as mãos durante o trabalho e manter uma posição fir-

me. A ferramenta eléctrica é conduzida com segurança

com ambas as mãos.

fFixar a peça a ser trabalhada. Uma peça a ser trabalhada

fixa com dispositivos de aperto ou com torno de bancada

está mais firme do que segurada com a mão.

fEspere a ferramenta eléctrica parar completamente,

antes de depositá-la. A ferramenta de aplicação pode em-

perrar e levar à perda de controlo sobre a ferramenta eléc-

trica.

Descrição do produto e da potência

Devem ser lidas todas as indicações de ad-

vertência e todas as instruções. O desres-

peito das advertências e instruções apresen-

tadas abaixo pode causar choque eléctrico,

incêndio e/ou graves lesões.

Abrir a página basculante contendo a apresentação do apare-

lho, e deixar esta página aberta enquanto estiver lendo a ins-

trução de serviço.

Utilização conforme as disposições

GKS 65/GKS 65 G:

A ferramenta eléctrica é destinada para executar cortes longi-

tudinais e transversais rectos sobre uma base firme e para

cortes de meia-esquadria em madeira. Com as respectivas lâ-

minas de serra também é possível serrar metais não ferrosos

finos, como p. ex. perfís.

Não é permitido trabalhar metais ferrosos.

GKS 65 GCE:

A ferramenta eléctrica é destinada para executar cortes longi-

tudinais e transversais rectos sobre uma base firme e para

cortes de meia-esquadria em madeira. Com as respectivas lâ-

minas de serra também é possível serrar metais não ferrosos

finos (como p. ex. perfís), materiais leves e plásticos.

Não é permitido trabalhar metais ferrosos.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apre-

sentação da ferramenta eléctrica na página de esquemas.

1Interruptor de ligar-desligar

2Bloqueio de ligação para o interruptor de

ligar-desligar

3Roda de ajuste para pré-selecção do número de rotação

(GKS 65 GCE)

4Punho adicional (superfície isolada)

5Tecla de bloqueio do veio

6Escala de ângulo de chanfradura

7Parafuso de orelhas para limitador paralelo

8Alavanca de aperto para a pré-selecção do ângulo de

meia-esquadria

9Marcação de corte de 0°

10 Marcação de corte de 45°

11 Limitador paralelo

12 Capa de protecção pendular

13 Placa de base

14 Alavanca de ajuste para a cobertura de protecção pen-

dular

15 Expulsão de aparas

16 Capa de protecção

17 Punho (superfície isolada)

18 Chave de sextavado interno

19 Parafuso de aperto com arruela

20 Flange de aperto

21 Lâmina de serra circular*

22 Flange de admissão

23 Veio da serra

24 Parafuso de fixação do adaptador de aspiração*

25 Adaptador de aspiração*

26 Alavanca de aperto para pré-selecção da profundidade

do corte

OBJ_BUCH-359-003.book Page 39 Thursday, June 9, 2011 10:18 AM

40 | Português

1 619 X06 442 | (9.6.11) Bosch Power Tools

27 Escala de profundidade de corte

28 Parafuso de orelha para pré-selecção de ângulos de

meia-esquadria

29 Par de sargentos*

30 Carril de guia*

31 Peça de união*

32 Mangueira de aspiração*

*Acessórios apresentados ou descritos não pertencem ao volume

de fornecimento padrão. Todos os acessórios encontram-se no

nosso programa de acessórios.

Informação sobre ruídos/vibrações

Valores de medição para ruídos, averiguados conforme

EN 60745.

O nível de ruído avaliado como A do aparelho é tipicamente:

Nível de pressão acústica 88 dB(A); Nível de potência acústi-

ca 99 dB(A). Incerteza K=3 dB.

Usar protecção auricular!

Valores totais de vibração ah (soma de vectores em três direc-

ções) e incerteza K determinadas conforme EN 60745:

Serrar madeira: ah=3,0m/s2, K =1,5 m/s2,

Serrar metal: ah=2,5m/s2, K =1,5 m/s2.

O nível de oscilações indicado nestas instruções de serviço

foi medido de acordo com um processo de medição normali-

zado pela norma EN 60745 e pode ser utilizado para a com-

paração de aparelhos. Ele também é apropriado para uma

avaliação provisória da carga de vibrações.

O nível de vibrações indicado representa as aplicações princi-

pais da ferramenta eléctrica. Se a ferramenta eléctrica for uti-

lizada para outras aplicações, com outras ferramentas de tra-

balho ou com manutenção insuficiente, é possível que o nível

de vibrações seja diferente. Isto pode aumentar sensivelmen-

te a carga de vibrações para o período completo de trabalho.

Para uma estimação exacta da carga de vibrações, também

deveriam ser considerados os períodos nos quais o aparelho

está desligado ou funciona, mas não está sendo utilizado. Isto

pode reduzir a carga de vibrações durante o completo perío-

do de trabalho.

Além disso também deverão ser estipuladas medidas de se-

gurança para proteger o operador contra o efeito de vibra-

ções, como por exemplo: Manutenção de ferramentas eléctri-

cas e de ferramentas de trabalho, manter as mãos quentes e

organização dos processos de trabalho.

Declaração de conformidade

Declaramos sob nossa exclusiva responsabilidade que o pro-

duto descrito em “Dados técnicos” cumpre as seguintes nor-

mas ou documentos normativos: EN 60745 conforme as dis-

posições das directivas 2004/108/CE, 2006/42/CE.

Processo técnico em:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

Dados técnicos

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Serra circular manual GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

N° do produto 3 601 F67 0.. 3 601 F68 9.. 3 601 F68 9..

Potência nominal consumida W16001600 1800

N° de rotações em ponto morto min-1 5900 5900 2300 – 5000

máx. n° de rotação sob carga min-1 4200 4200 1400 – 4000

máx. profundidade de corte

– em ângulos de meia-esquadria de 0°

– em ângulos de meia-esquadria de 45° mm

Bloqueio do fuso zzz

Pré-selecção do número de rotação – – z

Constant-electronic – – z

Protecção contra sobrecarga em dependência da tempera-

tura – – z

Limitação de corrente de arranque – – z

Dimensões da placa de base mm 170 x 305 203 x 327 203 x 327

máx. diâmetro dalâmina de serra mm 190 190 190

min. diâmetro da lâmina de serra mm 184 184 184

máx. espessura do corpo da serra mm 1,7 1,7 1,7

máx. espessura/torção dos dentes mm 2,6 2,6 2,6

min. espessura/torção dos dentes mm 1,8 1,8 1,8

OBJ_BUCH-359-003.book Page 40 Thursday, June 9, 2011 10:18 AM

Português | 41

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Montagem

Introduzir/substituir a lâmina da serra circular

fAntes de todos trabalhos na ferramenta eléctrica deve-

rá puxar a ficha de rede da tomada.

fPara a montagem da lâmina de serra é necessário usar

luvas de protecção. Há perigo de lesões no caso de um

contacto com a lâmina de serra.

fSó utilizar lâminas de serra correspondentes aos dados

característicos indicados nesta instrução de serviço.

fJamais utilizar discos abrasivos como ferramentas de

trabalho.

Seleccionar a lâmina de serra

No final desta instrução de serviço encontra-se uma vista ge-

ral das lâminas de serra recomendadas.

Desmontar a lâmina de serra (veja figura A)

Para trocar a ferramenta de trabalho, é recomendável colocar

a ferramenta eléctrica sobre o lado da frente do cárter do mo-

tor.

– Premir a tecla de bloqueio do veio 5 e mantê-la premida.

fSó accionar a tecla de bloqueio do veio 5 com o veio de

rectificação parado. Caso contrário é possível que a fer-

ramenta eléctrica seja danificada.

– Desatarraxar o parafuso de aperto 19 com a chave para

parafusos sextavados internos 18 no sentido n.

– Deslocar a capa de protecção pendular 12 para trás e se-

gurá-la.

– Retirar o flange de aperto 20 e a lâmina de serra 21 do veio

de serra 23.

Montar a lâmina de serra (veja figura A)

Para trocar a ferramenta de trabalho, é recomendável colocar

a ferramenta eléctrica sobre o lado da frente do cárter do mo-

tor.

– Limpar a lâmina de serra 21 e todas as peças de aperto a

serem montadas.

– Deslocar a capa de protecção pendular 12 para trás e se-

gurá-la.

– Colocar a lâmina de serra 21 no flange de admissão 22. O

sentido de corte dos dentes (sentido da seta sobre a lâmi-

na de corte) e a seta do sentido de rotação na capa de pro-

tecção 16 devem coincidir.

– Colocar o flange de aperto 20 e atarraxar o parafuso de

aperto 19 no sentido o. Observar a posição de montagem

correcta do flange de admissão 22 e do flange de aperto

20.

– Premir a tecla de bloqueio do veio 5 e mantê-la premida.

– Apertar o parafuso de aperto 19 com a chave para parafu-

sos sextavados internos 18 no sentido o. O binário de

aperto deve ser de 6–9 Nm, o que corresponde ao aperto

manual e um ¼ de volta.

Aspiração de pó/de aparas

fAntes de todos trabalhos na ferramenta eléctrica deve-

rá puxar a ficha de rede da tomada.

fPós de materiais como por exemplo, tintas que contém

chumbo, alguns tipos de madeira, minerais e metais, po-

dem ser nocivos à saúde. O contacto ou a inalação dos pós

pode provocar reações alérgicas e/ou doenças nas vias

respiratórias do utilizador ou das pessoas que se encon-

trem por perto.

Certos pós, como por exemplo pó de carvalho e faia são

considerados como sendo cancerígenos, especialmente

quando juntos com substâncias para o tratamento de ma-

deiras (cromato, preservadores de madeira). Material que

contém asbesto só deve ser processado por pessoal espe-

cializado.

– Se possível deverá usar um dispositivo de aspiração

apropriado para o material.

– Assegurar uma boa ventilação do local de trabalho.

– É recomendável usar uma máscara de protecção respi-

ratória com filtro da classe P2.

Observe as directivas para os materiais a serem trabalha-

dos, vigentes no seu país.

fEvite o acúmulo de pó no local de trabalho. Pós podem

entrar levemente em ignição.

Montar o adaptador de aspiração (veja figura B)

Encaixar o adaptador de aspiração 25 na expulsão de aparas

15, até engatar. Ao adaptador de aspiração 25 pode ser co-

nectada uma mangueira de aspiração com um diâmetro de

35 mm.

fO adaptador de aspiração não deve ser montado sem

que haja uma aspiração externa conectada. Caso con-

trário o canal de aspiração pode ser obstruído.

Furo de centragem mm 30 30 30

Peso conforme EPTA-Procedure 01/2003 kg 4,8 5,1 5,2

Classe de protecção / II / II / II

As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos

dos países.

Observar o número de produto na placa de características da sua ferramenta eléctrica. A designação comercial das ferramentas eléctricas individuais

pode variar.

Só para ferramentas eléctricas sem limitação da corrente de arranque: Processos de ligação provocam uma breve redução de tensão. No caso de con-

dições de rede desfavoráveis, o funcionamento de outros aparelhos pode ser prejudicado. Em impedâncias de rede inferiores a 0,36 Ohm não se conta

com avarias.

Serra circular manual GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

OBJ_BUCH-359-003.book Page 41 Thursday, June 9, 2011 10:18 AM

42 | Português

1 619 X06 442 | (9.6.11) Bosch Power Tools

fSacos de pó não devem ser conectados ao adaptador de

aspiração. Caso contrário, o sistema de aspiração pode

ser obstruído.

Para assegurar uma aspiração optimizada, é necessário que o

adaptador de aspiração 25 seja limpo em intervalos regula-

res.

Aspiração externa

Conectar a mangueira de aspiração 32 a um aspirador de pó

(acessório). Uma vista geral sobre a conexão a diversos aspi-

radores de pó encontram-se no final desta instrução de servi-

ço.

A ferramenta eléctrica pode ser conectada directamente à to-

mada de um aspirador universal Bosch com dispositivo auto-

mático de ligação à distância. O aspirador é ligado automati-

camente, assim que a ferramenta eléctrica for ligada.

O aspirador de pó deve ser apropriado para o material a ser

trabalhado.

Utilizar um aspirador especial para aspirar pó que seja extre-

mamente nocivo à saúde, cancerígeno ou seco.

Funcionamento

Tipos de funcionamento

fAntes de todos trabalhos na ferramenta eléctrica deve-

rá puxar a ficha de rede da tomada.

Ajustar a profundidade de corte (veja figura C)

fAdaptar a profundidade de corte à espessura da peça a

ser trabalhada. Deveria estar visível, menos do que uma

completa altura de dente por debaixo da peça a ser traba-

lhada.

Soltar a alavanca de aperto 26. Para uma menor profundida-

de de corte, deverá puxar a lâmina de serra da placa de base

13, para maiores profundidades de corte, deverá premir a lâ-

mina de serra na direcção da placa de base 13. Ajustar a me-

dida desejada na escala de profundidade de corte. Reapertar

a alavanca de aperto 26.

Se não for possível ajustar completamente a profundidade de

corte após soltar a alavanca de aperto 26, deverá afastar a

alavanca de aperto 26 da serra e virá-la para baixo. Soltar no-

vamente a alavanca de aperto 26. Repetir este processo, até

ser possível ajustar a profundidade de corte desejada.

Se não for possível fixar suficientemente a profundidade de

corte após apertar a alavanca de aperto 26, deverá afastar a

alavanca de aperto 26 da serra e virá-la para cima. Soltar no-

vamente a alavanca de aperto 26. Repetir este processo, até

a profundidade de corte estar fixa.

Ajustar ao ângulo de chanfradura

É recomendável colocar a ferramenta eléctrica sobre o lado

da frente da cobertura de protecção 16.

Soltar a alavanca de aperto 8 e o parafuso de orelhas 28. Des-

locar lateralmente a lâmina de serra. Ajustar a medida deseja-

da na escala 6. Reapertar a alavanca de aperto 8 e o parafuso

de orelhas 28.

Nota: Em cortes de meia-esquadria, a profundidade de corte

é menor do que o valor indicado na escala de profundidade de

corte 27.

Marcações de corte

A marcação de corte 0° (9) indica a posição da lâmina de ser-

ra no corte perpendicular. A indicação de corte 45° (10) indi-

ca a posição da lâmina de serra no corte de 45 ° – ao trabalhar

sem carril de guia.

Colocação em funcionamento

fObservar a tensão de rede! A tensão da fonte de corren-

te deve coincidir com a indicada na chapa de identifica-

ção da ferramenta eléctrica. Ferramentas eléctricas

marcadas para 230 V também podem ser operadas

com 220 V.

Ligar e desligar

Para a colocação em funcionamento da ferramenta eléctri-

ca, deverá primeiramente premir o bloqueio de ligação 2 pa-

ra trás e premir em seguida o interruptor de ligar-desligar 1 e

mantê-lo premido.

Para desligar a ferramenta eléctrica, deverá soltar novamen-

te o interruptor de ligar-desligar 1.

Nota: Por motivos de segurança o interruptor de ligar-desli-

gar 1 não pode ser travado, mas deve permanecer premido

durante o funcionamento.

Limitação de corrente de arranque (GKS 65 GCE)

A limitação electrónica de corrente de arranque limita a po-

tência ao ligar a ferramenta eléctrica e possibilita o funciona-

mento com um fusível de 16 A.

Constant-electronic (GKS 65 GCE)

A Constant-Electronic mantém o número de rotações durante

a marcha em vazio e sob carga quase que constante e assegu-

ra um desempenho de trabalho uniforme.

Protecção contra sobrecarga em dependência da tempe-

ratura (GKS 65 GCE)

A ferramenta eléctrica desligar-se-á no caso de sobrecarga e

permanecerá desligada até se encontrar novamente na faixa

de temperatura ideal. Soltar o interruptor de ligar-desligar 1 e

religar a ferramenta eléctrica para continuar a trabalhar.

Pré-selecção do número de rotação (GKS 65 GCE)

Com a roda de pré-selecção do número de rotações 3 é possí-

vel pré-seleccionar o número de rotações necessário durante

o funcionamento.

O número de rotação necessário depende da lâmina de serra

utilizada e do material a ser trabalhado (veja vista geral de lâ-

minas de serra no final desta instrução de serviço).

Indicações de trabalho

Proteger as lâminas de serra contra golpes e pancadas.

Conduzir a ferramenta eléctrica uniformemente e com avanço

moderado no sentido de corte. Um avanço muito forte reduz

substancialmente a vida útil da ferramenta de trabalho e pode

danificar a ferramenta eléctrica.

A potência de serragem e a qualidade de corte dependem do

estado e da forma dos dentes da lâmina de serra. Portanto só

deverá utilizar lâminas de serra afiadas e apropriadas para o

material a ser trabalhado.

OBJ_BUCH-359-003.book Page 42 Thursday, June 9, 2011 10:18 AM

Português | 43

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Serrar madeira

A selecção correcta da lâmina de serra depende do tipo e da

qualidade da madeira e se devem ser executados cortes lon-

gitudinais ou transversais.

Cortes longitudinais em abeto são produzidas aparas em for-

mato espiral.

Pós de faia e de carvalho são extremamente nocivos à saúde,

portanto só deverá trabalhar com a aspiração de pó.

Serrar plásticos (GKS 65 GCE)

Nota: Ao serrar plásticos, especialmente PVC, são produzi-

das aparas longas e espirais, que podem estar electrostatica-

mente carregadas. Desta forma é possível que a expulsão de

aparas 15 seja obstruída e a capa de protecção pendular 12

emperre. Trabalhar de preferência com a aspiração de pó.

Conduzir a ferramenta eléctrica ligada em direcção da peça a

ser trabalhada e serrar com cuidado. Em seguida deverá tra-

balhar ininterruptamente, para que os dentes da serra não co-

lem tão rapidamente.

Serrar metais não ferrosos (GKS 65 GCE)

Nota: Só utilizar uma lâmina de serra afiada e apropriada para

metais não ferrosos. Isto assegura um corte impecável e evita

que a lâmina de serra emperre.

Conduzir a ferramenta eléctrica ligada em direcção da peça a

ser trabalhada e serrar com cuidado. Em seguida deverá con-

tinuar a trabalhar com pouco avanço e sem interrupção.

Ao cortar perfís, deverá começar a cortar pelo lado estreito;

perfís em forma de U nunca devem ser cortados pelo lado

aberto. Perfís longos devem ser apoiados para evitar que a lâ-

mina de serra seja emperrada e que haja um contragolpe da

ferramenta eléctrica.

Serrar materiais leves (materiais com teor mineral)

(GKS 65 GCE)

fAo serrar materiais de construção leves, deverá respei-

tar as directivas legais e as recomendações do fabri-

cante do material.

Materiais leves só devem ser cortados a seco e com a aspira-

ção de pó. Sempre trabalhar com o carril de guia 30 (acessó-

rio).

O aspirador de pó deve ser homologado para a aspiração de

pó de pedras. A Bosch oferece aspiradores apropriados.

Serrar com limitador paralelo (veja figura D)

O limitador paralelo 11 possibilita cortes exactos ao longo

dos lados do material a ser trabalhado, ou o corte de tiras com

as mesmas medidas.

Soltar o parafuso de orelhas 7 e introduzir a escala do limita-

dor paralelo 11 pelo guia da placa de base 13. Ajustar a largu-

ra de corte desejada como valor de escala na respectiva mar-

cação de corte 9 ou 10, veja capítulo “Marcações de corte”.

Reapertar a porca de orelhas 7.

Serrar com limitador auxiliar (veja figura E)

Para trabalhar peças maiores ou para cortar lados rectos, é

possível fixar uma tábua ou ripa, como limitador auxiliar, à pe-

ça a ser trabalhada e conduzir a serra circular com a placa de

base ao longo do limitador auxiliar.

Serrar com carril de guia (GKS 65 G/GKS 65 GCE)

(veja figura F)

Com auxílio do carril de guia 30 podem ser executados cortes

rectos.

O lábio de borracha no carril de guia serve como protecção

contra formação de aparas que evita, que ao serrar materiais

de madeira, a superfície seja lascada.

O lábio de borracha deve ser adapatado à serra circular utili-

zada, antes do primeiro corte com o carril de guia 30. Para tal

deverá apoiar o carril de guia 30, como todo o seu compri-

mento, sobre a peça a ser trabalhada. Ajustar uma profundi-

dade de corte de aprox. 9 mm e um ângulo de meia-esquadria

perpendicular. Ligar a serra circular e conduzí-la uniforme-

mente e com leve avanço no sentido de corte.

Com a peça de união 31 podem ser conectados dois carris de

guia. A fixação é realizada com os quatro parafusos da peça

de união.

Manutenção e serviço

Manutenção e limpeza

fAntes de todos trabalhos na ferramenta eléctrica deve-

rá puxar a ficha de rede da tomada.

fManter a ferramenta eléctrica e as aberturas de venti-

lação sempre limpas, para trabalhar bem e de forma se-

gura.

A capa de protecção pendular deve sempre movimentar-se li-

vremente e fechar-se automaticamente. Portanto deverá

manter a área em volta da capa de protecção pendular sem-

pre limpa. Remover o pó e as aparas, soprando com ar com-

primido ou limpando com um pincel.

Lâminas de serra não revestidas podem ser protegidas contra

surgimento de corrosão por uma fina camada de óleo livre de

ácido. Remover o óleo antes de serrar, caso contrário pode-

rão surgir nódoas na madeira.

Resíduos de resina ou de aglutinante na lâmina de serra redu-

zem a qualidade de corte. Portanto deverá sempre limpar a lâ-

mina de serra imediatamente após a utilização.

Se a ferramenta eléctrica falhar apesar de cuidadosos proces-

sos de fabricação e de teste, a reparação deverá ser executa-

da por uma oficina de serviço autorizada para ferramentas

eléctricas Bosch.

Para todas as questões e encomendas de peças sobressalen-

tas é imprescindível indicar o número de produto de

10 dígitos como consta na placa de características da ferra-

menta eléctrica.

Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito

de serviços de reparação e de manutenção do seu produto,

assim como das peças sobressalentes. Desenhos explodidos

e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer

todas as suas dúvidas a respeito da compra, aplicação e ajus-

te dos produtos e acessórios.

OBJ_BUCH-359-003.book Page 43 Thursday, June 9, 2011 10:18 AM

44 | Italiano

1 619 X06 442 | (9.6.11) Bosch Power Tools

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E – 3E

1800 Lisboa

Tel.: +351 (021) 8 50 00 00

Fax: +351 (021) 8 51 10 96

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: +55 (0800) 70 45446

www.bosch.com.br/contacto

Eliminação

Ferramentas eléctricas, acessórios e embalagens devem ser

enviados a uma reciclagem ecológica de matérias primas.

Não deitar ferramentas eléctricas no lixo doméstico!

Apenas países da União Europeia:

De acordo com a directiva europeia

2002/96/CE para aparelhos eléctricos e

electrónicos velhos, e com as respectivas

realizações nas leis nacionais, as ferramen-

tas eléctricas que não servem mais para a

utilização, devem ser enviadas separada-

mente a uma reciclagem ecológica.

Sob reserva de alterações.

Italiano

Norme di sicurezza

Avvertenze generali di pericolo per elettroutensi-

Leggere tutte le avvertenze di pe-

ricolo e le istruzioni operative. In

caso di mancato rispetto delle avvertenze di pericolo e delle

istruzioni operative si potrà creare il pericolo di scosse elettri-

che, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni

operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle avvertenze di peri-

colo si riferisce ad utensili elettrici alimentati dalla rete (con li-

nea di allacciamento) ed ad utensili elettrici alimentati a bat-

teria (senza linea di allacciamento).

Sicurezza della postazione di lavoro

fTenere la postazione di lavoro sempre pulita e ben illu-

minata. Il disordine oppure zone della postazione di lavoro

non illuminate possono essere causa di incidenti.

fEvitare d’impiegare l’elettroutensile in ambienti sog-

getti al rischio di esplosioni nei quali si abbia presenza

di liquidi, gas o polveri infiammabili. Gli elettroutensili

producono scintille che possono far infiammare la polvere

o i gas.

fTenere lontani i bambini ed altre persone durante l’im-

piego dell’elettroutensile. Eventuali distrazioni potranno

comportare la perdita del controllo sull’elettroutensile.

Sicurezza elettrica

fLa spina di allacciamento alla rete dell’elettroutensile

deve essere adatta alla presa. Evitare assolutamente di

apportare modifiche alla spina. Non impiegare spine

adattatrici assieme ad elettroutensili dotati di collega-

mento a terra. Le spine non modificate e le prese adatte

allo scopo riducono il rischio di scosse elettriche.

fEvitare il contatto fisico con superfici collegate a terra,

come tubi, riscaldamenti, cucine elettriche e frigorife-

ri. Sussiste un maggior rischio di scosse elettriche nel mo-

mento in cui il corpo è messo a massa.

fCustodire l’elettroutensile al riparo dalla pioggia o

dall’umidità. La penetrazione dell’acqua in un elettrouten-

sile aumenta il rischio di una scossa elettrica.

fNon usare il cavo per scopi diversi da quelli previsti ed,

in particolare, non usarlo per trasportare o per appen-

dere l’elettroutensile oppure per estrarre la spina dalla

presa di corrente. Non avvicinare il cavo a fonti di calo-

re, olio, spigoli taglienti e neppure a parti della macchi-

na che siano in movimento. I cavi danneggiati o aggrovi-

gliati aumentano il rischio d’insorgenza di scosse

elettriche.

fQualora si voglia usare l’elettroutensile all’aperto, im-

piegare solo ed esclusivamente cavi di prolunga che si-

ano adatti per l’impiego all’esterno. L’uso di un cavo di

prolunga omologato per l’impiego all’esterno riduce il ri-

schio d’insorgenza di scosse elettriche.

fQualora non fosse possibile evitare di utilizzare l’elet-

troutensile in ambiente umido, utilizzare un interrutto-

re di sicurezza. L’uso di un interruttore di sicurezza riduce

il rischio di una scossa elettrica.

Sicurezza delle persone

fÈ importante concentrarsi su ciò che si sta facendo e

maneggiare con giudizio l’elettroutensile durante le

operazioni di lavoro. Non utilizzare mai l’elettroutensi-

le in caso di stanchezza oppure quando ci si trovi sotto

l’effetto di droghe, bevande alcoliche e medicinali. Un

attimo di distrazione durante l’uso dell’elettroutensile può

essere causa di gravi incidenti.

fIndossare sempre equipaggiamento protettivo indivi-

duale nonché occhiali protettivi. Indossando abbiglia-

mento di protezione personale come la maschera per pol-

veri, scarpe di sicurezza che non scivolino, elmetto di

protezione oppure protezione acustica a seconda del tipo

e dell’applicazione dell’elettroutensile, si riduce il rischio di

incidenti.

fEvitare l’accensione involontaria dell’elettroutensile.

Prima di collegarlo alla rete di alimentazione elettrica

e/o alla batteria ricaricabile, prima di prenderlo oppure

prima di iniziare a trasportarlo, assicurarsi che l’elet-

troutensile sia spento. Tenendo il dito sopra l’interruttore

mentre si trasporta l’elettroutensile oppure collegandolo

all’alimentazione di corrente con l’interruttore inserito, si

vengono a creare situazioni pericolose in cui possono veri-

ficarsi seri incidenti.

AVVERTENZA

OBJ_BUCH-359-003.book Page 44 Thursday, June 9, 2011 10:18 AM

Italiano | 45

Bosch Power Tools 1 619 X06 442 | (9.6.11)

fPrima di accendere l’elettroutensile togliere gli attrez-

zi di regolazione o la chiave inglese. Un accessorio oppu-

re una chiave che si trovi in una parte rotante della macchi-

na può provocare seri incidenti.

fEvitare una posizione anomala del corpo. Avere cura di

mettersi in posizione sicura e di mantenere l’equilibrio

in ogni situazione. In questo modo è possibile controllare

meglio l’elettroutensile in caso di situazioni inaspettate.

fIndossare vestiti adeguati. Non indossare vestiti lar-

ghi, né portare bracciali e catenine. Tenere i capelli, i

vestiti ed i guanti lontani da pezzi in movimento. Vestiti

lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in

movimento.

fIn caso fosse previsto il montaggio di dispositivi di aspi-

razione della polvere e di raccolta, assicurarsi che gli

stessi siano collegati e che vengano utilizzati corretta-

mente. L’utilizzo di un’aspirazione polvere può ridurre lo

svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato ed uso corretto degli elettroutensili

fNon sottoporre la macchina a sovraccarico. Per il pro-

prio lavoro, utilizzare esclusivamente l’elettroutensile

esplicitamente previsto per il caso. Con un elettrouten-

sile adatto si lavora in modo migliore e più sicuro nell’ambi-

to della sua potenza di prestazione.

fNon utilizzare mai elettroutensili con interruttori difet-

tosi. Un elettroutensile con l’interruttore rotto è pericoloso

e deve essere aggiustato.

fPrima di procedere ad operazioni di regolazione sulla

macchina, prima di sostituire parti accessorie oppure

prima di posare la macchina al termine di un lavoro,

estrarre sempre la spina dalla presa della corrente e/o

estrarre la batteria ricaricabile. Tale precauzione eviterà

che l’elettroutensile possa essere messo in funzione invo-

lontariamente.

fQuando gli elettroutensili non vengono utilizzati, con-

servarli al di fuori del raggio di accesso di bambini. Non

fare usare l’elettroutensile a persone che non siano abi-

tuate ad usarlo o che non abbiano letto le presenti istru-

zioni. Gli elettroutensili sono macchine pericolose quando

vengono utilizzati da persone non dotate di sufficiente

esperienza.

fEseguire la manutenzione dell’elettroutensile operan-

do con la dovuta diligenza. Accertarsi che le parti mobi-

li della macchina funzionino perfettamente, che non

s’inceppino e che non ci siano pezzi rotti o danneggiati

al punto da limitare la funzione dell’elettroutensile

stesso. Prima di iniziare l’impiego, far riparare le parti

danneggiate. Numerosi incidenti vengono causati da elet-

troutensili la cui manutenzione è stata effettuata poco ac-

curatamente.

fMantenere gli utensili da taglio sempre affilati e puliti.

Gli utensili da taglio curati con particolare attenzione e con

taglienti affilati s’inceppano meno frequentemente e sono

più facili da condurre.

fUtilizzare l’elettroutensile, gli accessori opzionali, gli

utensili per applicazioni specifiche ecc., sempre atte-

nendosi alle presenti istruzioni. Così facendo, tenere

sempre presente le condizioni di lavoro e le operazioni

da eseguire. L’impiego di elettroutensili per usi diversi da

quelli consentiti potrà dar luogo a situazioni di pericolo.

Assistenza

fFare riparare l’elettroutensile solo ed esclusivamente

da personale specializzato e solo impiegando pezzi di

ricambio originali. In tale maniera potrà essere salvaguar-

data la sicurezza dell’elettroutensile.

Indicazioni di sicurezza per seghe circolari

Procedure di taglio

fPERICOLO: Mai avvicinare le mani alla zona operativa e

neppure alla lama di taglio. Utilizzare la seconda mano

per afferrare l’impugnatura supplementare oppure la

carcassa del motore. Tenendo la sega con entrambe le

mani si evita che la lama di taglio possa diventare un peri-

colo per le mani.

fMai afferrare con le mani la parte inferiore del pezzo in

lavorazione. Nella zona al di sotto del pezzo in lavorazione

la calotta di protezione non presenta alcuna protezione

contro la lama di taglio.

fAdattare la profondità di taglio allo spessore del pezzo

in lavorazione. Nella parte inferiore del pezzo in lavorazio-

ne la lama deve uscire in misura inferiore all’altezza del

dente.

fNon tenere mai con le mani il pezzo in lavorazione che

si intende tagliare e non appoggiarlo neppure sulla

gamba. Assicurare il pezzo in lavorazione su un suppor-

to stabile. Per ridurre al minimo possibile il pericolo di un

contatto con il corpo, la possibilità di un blocco della lama

di taglio oppure la perdita del controllo, è importante fissa-

re bene il pezzo in lavorazione.

fQuando si eseguono lavori in cui vi è pericolo che l’ac-

cessorio impiegato possa arrivare a toccare cavi elet-

trici nascosti oppure anche il cavo elettrico della mac-

china stessa, tenere l’elettroutensile afferrandolo

sempre alle superfici di impugnatura isolate. Un contat-

to con un cavo elettrico mette sotto tensione anche le parti

in metallo dell’elettroutensile e provoca quindi una scossa

elettrica.

fIn caso di taglio longitudinale utilizzare sempre una

battuta oppure una guida angolare diritta. In questo mo-

do è possibile migliorare la precisione del taglio riducendo

il pericolo che la lama di taglio possa incepparsi.

fUtilizzare sempre lame per sega che abbiano la misura

corretta ed il foro di montaggio adatto (p. es. a stella

oppure rotondo). In caso di lame per sega inadatte ai rela-

tivi pezzi di montaggio, la rotazione non sarà perfettamen-

te circolare e si crea il pericolo di una perdita del controllo.

fMai utilizzare rondelle oppure viti per lama di taglio che

non dovessero essere in perfetto stato o che non do-

vessero essere adatte. Le rondelle e le viti per lama di ta-

glio sono appositamente previste per la Vostra sega e sono

state realizzate per raggiungere ottimali prestazioni e mas-

sima sicurezza di utilizzo.

OBJ_BUCH-359-003.book Page 45 Thursday, June 9, 2011 10:18 AM

46 | Italiano

1 619 X06 442 | (9.6.11) Bosch Power Tools

fContraccolpo – Cause e relative indicazioni di sicurez-

– Un contraccolpo è l’improvvisa reazione in seguito ad ag-

ganciamento, blocco oppure allineamento errato della la-

ma di taglio. Lo stesso può causare che una sega incontrol-

lata si sollevi e, uscendo dal pezzo in lavorazione, si muova

in direzione dell’operatore;

– Se la lama di taglio rimane agganciata oppure bloccata

nella fessura di taglio che si chiude, la stessa si blocca e la

forza motore spinge indietro la sega in direzione dell’ope-

ratore;

– Se la lama di taglio viene allineata ruotata oppure in mo-

do non corretto nel taglio, i denti del bordo posteriore della

lama di taglio rimangono agganciati nella superficie del

pezzo in lavorazione causando la fuoriuscita della lama di

taglio della fessura di taglio e la sega si muove improvvisa-

mente indietro in direzione dell’operatore.

Un contraccolpo è la conseguenza di un uso errato oppure

non corretto della sega. Lo stesso può essere evitato pren-

dendo misure precauzionali come descritto di seguito.

fTenere la sega ben ferma afferrandola con entrambe le

mani e portare le braccia in una posizione che Vi per-

metta di controllare bene le forze di contraccolpi. Tene-

re sempre una posizione laterale rispetto alla lama di

taglio e mai mettere la lama di taglio in una linea con il

Vostro corpo. In caso di un contraccolpo la lama di taglio

può balzare all’indietro; comunque, prendendo misure

precauzionali adatte l’operatore può essere in grado di

controllare le forze di contraccolpo.

fQualora la lama di taglio dovesse bloccarsi oppure do-

vesse essere interrotto il lavoro, spegnere la sega e te-

nerla ferma in posizione nel pezzo in lavorazione fino a

quando la lama non si sarà fermata completamente.

Non tentare mai di togliere la sega dal pezzo in lavora-

zione e neppure tirarla all’indietro fintanto che la lama

di taglio si muove. In caso contrario si crea il pericolo di

un contraccolpo. Rilevare ed eliminare la causa per il bloc-

co della lama di taglio.

fVolendo avviare nuovamente una sega che ancora si

trova nel pezzo in lavorazione, centrare la lama nella

fessura di taglio ed accertarsi che la dentatura della se-

ga non sia rimasta agganciata nel pezzo in lavorazione.

Una lama di taglio inceppata può balzare fuori dal pezzo in

lavorazione oppure provocare un contraccolpo nel mo-

mento in cui si avvia nuovamente la sega.

fPer eliminare il rischio di un contraccolpo dovuto al

blocco di una lama di taglio, assicurare bene pannelli di

dimensioni maggiori. Pannelli di dimensioni maggiori

possono piegarsi sotto il peso proprio. In caso di pannelli è

necessario munirli di supporti adatti su entrambi i lati, sia

in vicinanza della fessura di taglio che a margine.

fNon utilizzare mai lame per seghe che non siano più af-

filate oppure il cui stato generale non dovesse essere

più perfetto. Lame per seghe non più affilate oppure de-

formate implicano un maggiore attrito nella fessura di ta-

glio aumentando il pericolo di blocchi e di contraccolpi del-

la lama di taglio.

fPrima di eseguire l’operazione di taglio, determinare la

profondità e l’angolatura del taglio. Se durante l’opera-

zione di taglio si modificano le registrazioni è possibile che

la lama di taglio si blocchi e che si abbia un contraccolpo.

fProcedere con particolare cautela effettuando tagli in

pareti esistenti oppure in altri settori che non possono

essere controllati. Durante il taglio la lama di taglio che

penetra in oggetti nascosti può bloccarsi e causare un con-

traccolpo.

Funzione della calotta di protezione inferiore

fPrima di ogni intervento operativo accertarsi che la ca-

lotta di protezione chiuda perfettamente. Non utilizza-

re la sega in caso non fosse possibile muovere libera-

mente la calotta di protezione inferiore e non potesse

essere chiusa immediatamente. Mai bloccare oppure

legare la calotta di protezione inferiore in posizione

aperta. Se la sega dovesse accidentalmente cadere a terra

è possibile che la calotta di protezione inferiore subisca

una deformazione. Operando con la leva di ritorno, aprire

la calotta di protezione ed accertarsi che possa muoversi li-

beramente in ogni angolazione e profondità di taglio senza

toccare né lama né nessun altro pezzo.

fControllare il funzionamento della molla per la calotta

di protezione inferiore. Qualora la calotta di protezione

e la molla non dovessero funzionare correttamente,

sottoporre la lama di taglio ad un servizio di manuten-

zione prima di utilizzarla. Componenti danneggiati, de-

positi di sporcizia appiccicosi oppure accumuli di trucioli

comportano una riduzione della funzionalità della calotta

inferiore di protezione.

fAprire manualmente la cuffia inferiore di protezione

solo in caso di tagli particolari, come potrebbero essere

«tagli dal centro e tagli ad angolo». Aprire la cuffia infe-

riore di protezione mediante la leva di ritorno e rilascia-

re questa non appena la lama di taglio sarà penetrata

nel pezzo in lavorazione. Nel caso di ogni altra operazione

di taglio la cuffia inferiore di protezione deve funzionare

automaticamente.

fNon poggiare la sega sul banco di lavoro oppure sul pa-

vimento se la calotta inferiore di protezione non copre

completamente la lama di taglio. Una lama di taglio non

protetta ed ancora in fase di arresto sposta la sega in senso

contrario a quello della direzione di taglio e taglia tutto ciò

che incontra. Tenere quindi sempre in considerazione la

fase di arresto della sega.

Ulteriori avvertenze di pericolo

fNon avvicinare mai le mani all’espulsione dei trucioli.

Le parti in rotazione costituiscono un concreto pericolo.

fNon lavorare con la sega sovra testa. In questa posiziona

non si ha un sufficiente controllo sull’elettroutensile.

fAl fine di rilevare linee di alimentazione nascoste, uti-

lizzare adatte apparecchiature di ricerca oppure rivol-

gersi alla locale società erogatrice. Un contatto con linee

elettriche può provocare lo sviluppo di incendi e di scosse

elettriche. Danneggiando linee del gas si può creare il peri-

colo di esplosioni. Penetrando una tubazione dell’acqua si

OBJ_BUCH-359-003.book Page 46 Thursday, June 9, 2011 10:18 AM

Italiano | 47

Bosch Power Tools 1 619 X06 442 | (9.6.11)

provocano seri danni materiali oppure vi è il pericolo di

provocare una scossa elettrica.

fNon utilizzare l’elettroutensile stazionariamente. Non

ne è prevista l’utilizzazione con un tavolo per troncare mul-

tiuso.

fNon utilizzare lame in acciaio extrarapido. Questo tipo

di lame possono rompersi facilmente.

fNon tagliare metalli ferrosi. Trucioli incandescenti pos-

sono incendiare l’aspirazione polvere.

fDurante le operazioni di lavoro è necessario tenere

l’elettroutensile sempre con entrambe le mani ed adot-

tare una posizione di lavoro sicura. Utilizzare con sicu-

rezza l’elettroutensile tenendolo sempre con entrambe le

mani.

fAssicurare il pezzo in lavorazione. Un pezzo in lavorazio-

ne può essere bloccato con sicurezza in posizione solo uti-

lizzando un apposito dispositivo di serraggio oppure una

morsa a vite e non tenendolo con la semplice mano.

fPrima di posare l’elettroutensile, attendere sempre fi-

no a quando si sarà fermato completamente. L’accesso-

rio può incepparsi e comportare la perdita di controllo

dell’elettroutensile.

Descrizione del prodotto e caratteri-

stiche

Leggere tutte le avvertenze di pericolo e le

istruzioni operative. In caso di mancato ri-

spetto delle avvertenze di pericolo e delle

istruzioni operative si potrà creare il pericolo

di scosse elettriche, incendi e/o incidenti gra-

vi.

Si prega di aprire la pagina ribaltabile su cui si trova raffigurata

schematicamente la macchina e lasciarla aperta mentre si leg-

ge il manuale delle Istruzioni per l’uso.

Uso conforme alle norme

GKS 65/GKS 65 G:

Utilizzandolo su appoggi fissi, l’elettroutensile è idoneo per

eseguire nel legno tagli longitudinali e trasversali sia in linea

retta sia obliqui. Utilizzando lame adeguate, è possibile taglia-

re anche metalli non ferrosi a parete sottile, p. es. profili.

La lavorazione di metalli ferrosi non è permessa.

GKS 65 GCE:

Utilizzandolo su appoggi fissi, l’elettroutensile è idoneo per

eseguire nel legno tagli longitudinali e trasversali sia in linea

retta sia obliqui. Utilizzando lame adeguate, è possibile taglia-

re anche metalli non ferrosi a parete sottile (p. es. profili), ma-

teriali leggeri da costruzione e materie plastiche.

La lavorazione di metalli ferrosi non è permessa.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce all’illu-

strazione dell’elettroutensile che si trova sulla pagina con la

rappresentazione grafica.

1Interruttore di avvio/arresto

2Pulsante di sicurezza dell’interruttore di avvio/arresto

3Rotellina di selezione numero giri (GKS 65 GCE)

4Impugnatura supplementare (superficie di presa isolata)

5Tasto di bloccaggio dell’alberino

6Scala angolo obliquo

7Vite ad alette per guida parallela

8Levetta di fissaggio per preselezione angolo obliquo

9Marcatura del taglio 0°

10 Marcatura del taglio 45°

11 Guida parallela

12 Cuffia di protezione oscillante

13 Pattino

14 Leva di regolazione per cuffia di protezione oscillante

15 Espulsione dei trucioli

16 Cuffia di protezione

17 Impugnatura (superficie di presa isolata)

18 Chiave per vite a esagono cavo

19 Vite di serraggio con disco

20 Flangia di serraggio

21 Lama per sega universale*

22 Flangia di alloggiamento

23 Alberino della sega

24 Vite di fissaggio per adattatore per l’aspirazione*

25 Adattatore per l’aspirazione*

26 Levetta di fissaggio per preselezione della profondità di

taglio

27 Scala della profondità di taglio

28 Vite ad alette per preselezione dell’angolo obliquo

29 Paio di morsetti*

30 Binario di guida*

31 Raccordo*

32 Tubo di aspirazione*

*L’accessorio illustrato oppure descritto non è compreso nel volu-

me di fornitura standard. L’accessorio completo è contenuto nel

nostro programma accessori.

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati per rumorosità rilevati conformemente alla

norma EN 60745.

Il livello di pressione acustica stimato A della macchina am-

monta a dB(A): livello di rumorosità 88 dB(A); livello di poten-

za acustica 99 dB(A). Incertezza della misura K=3 dB.

Usare la protezione acustica!

Valori complessivi di oscillazione ah (somma vettoriale delle

tre direzioni) e incertezza della misura K misurati conforme-

mente alla norma EN 60745:

Taglio di legno: ah=3,0m/s2, K=1,5 m/s2,

Taglio di metallo: ah=2,5m/s2, K=1,5 m/s2.

Il livello di vibrazioni indicato nelle presenti istruzioni è stato

rilevato seguendo una procedura di misurazione conforme al-

la norma EN 60745 e può essere utilizzato per confrontare gli

elettroutensili. Lo stesso è idoneo anche per una valutazione

temporanea della sollecitazione da vibrazioni.

OBJ_BUCH-359-003.book Page 47 Thursday, June 9, 2011 10:18 AM

48 | Italiano

1 619 X06 442 | (9.6.11) Bosch Power Tools

Il livello di vibrazioni indicato rappresenta gli impieghi princi-

pali dell’elettroutensile. Qualora l’elettroutensile venisse uti-

lizzato tuttavia per altri impieghi, con accessori differenti op-

pure con manutenzione insufficiente, il livello di vibrazioni

può differire. Questo può aumentare sensibilmente la solleci-

tazione da vibrazioni per l’intero periodo di tempo operativo.

Per una valutazione precisa della sollecitazione da vibrazioni

bisognerebbe considerare anche i tempi in cui l’apparecchio

è spento oppure è acceso ma non è utilizzato effettivamente.

Questo può ridurre chiaramente la sollecitazione da vibrazio-

ni per l’intero periodo operativo.

Adottare misure di sicurezza supplementari per la protezione

dell’operatore dall’effetto delle vibrazioni come p.es.: manu-

tenzione dell’elettroutensile e degli accessori, mani calde, or-

ganizzazione dello svolgimento del lavoro.

Dichiarazione di conformità

Assumendone la piena responsabilità, dichiariamo che il pro-

dotto descritto nei «Dati tecnici» è conforme alle seguenti nor-

mative ed ai relativi documenti: EN 60745 in base alle pre-

scrizioni delle direttive 2004/108/CE, 2006/42/CE.

Fascicolo tecnico presso:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

Dati tecnici

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Sega circolare GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

Codice prodotto 3 601 F67 0.. 3 601 F68 9.. 3 601 F68 9..

Potenza nominale assorbita W16001600 1800

Numero di giri a vuoto min-1 5900 5900 2300 – 5000

Mass. numero di giri sotto carico min-1 4200 4200 1400 – 4000

Max. profondità di taglio

– con angolo obliquo 0°

– con angolo obliquo 45°

Blocco dell’alberino zzz

Preselezione del numero di giri – – z

Constant Electronic – – z

Protezione termosensibile contro sovraccarichi – – z

Limitatore di spunto alla partenza – – z

Dimensioni pattino mm 170 x 305 203 x 327 203 x 327

Max. diametro lama di taglio mm 190 190 190

Min. diametro lama di taglio mm 184 184 184

Max. spessore della lama originale mm 1,7 1,7 1,7

Max. spessore denti/stradatura denti mm 2,6 2,6 2,6

Min. spessore denti/stradatura denti mm 1,8 1,8 1,8

Foro di montaggio mm 30 30 30

Peso in funzione della EPTA-Procedure 01/2003 kg 4,8 5,1 5,2

Classe di sicurezza / II / II / II

I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego, questi dati possono

variare.

Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli

elettroutensili possono variare.

Esclusivamente per elettroutensili senza limitazione di corrente di avviamento: Le operazioni di accensione producono temporanei abbassamenti di

tensione. In caso di reti di alimentazioni che non siano in condizioni ottimali può capitare che altri apparecchi possono subire dei disturbi. In caso di

impedenze di rete minori di 0,36 Ohm non ci si aspetta nessuna disfunzione.

OBJ_BUCH-359-003.book Page 48 Thursday, June 9, 2011 10:18 AM

Italiano | 49

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Montaggio

Inserimento/sostituzione della lama per sega uni-

versale

fPrima di qualunque intervento sull’elettroutensile

estrarre la spina di rete dalla presa.

fMontando la lama portare sempre guanti di protezione.

Toccando la lama vi è il pericolo di incidenti.

fUtilizzare esclusivamente lame che corrispondono ai

dati caratteristici contenuti nelle presenti Istruzioni

per l’uso.

fNon utilizzare in nessun caso mole abrasive come uten-

sile accessorio.

Selezione della lama

Uno schema con pittogrammi applicazioni si trova alla fine di

queste istruzioni.

Smontaggio della lama (vedi figura A)

Per eseguire la sostituzione degli utensili accessori, poggiare

l’elettroutensile preferibilmente sul lato frontale della carcas-

sa del motore.

– Premere il tasto di bloccaggio alberino 5 e tenerlo premu-

to.

fAzionare il tasto di bloccaggio dell’alberino solo ed

esclusivamente quando l’alberino della sega 5 è fermo.

In caso contrario l’elettroutensile potrebbe subire dei dan-

ni.

– Con l’ausiliio della chiave per vite a esagono cavo 18 svita-

re la vite di serraggio 19 nel senso di rotazione n.

– Ribaltare all’indietro la cuffia di protezione oscillante 12 e

tenerla ben fissa.

– Togliere la flangia di serraggio 20 e la lama di taglio 21

dall’alberino della sega 23.

Montaggio della lama (vedi figura A)

Per eseguire la sostituzione degli utensili accessori, poggiare

l’elettroutensile preferibilmente sul lato frontale della carcas-

sa del motore.

– Pulire la lama di taglio 21 e tutte le parti di serraggio da

montare.

– Ribaltare all’indietro la cuffia di protezione oscillante 12 e

tenerla ben fissa.

– Applicare la lama di taglio 21 sulla flangia di serraggio 22.

La direzione di taglio della dentatura (direzione della frec-

cia sulla lama) deve corrispondere alla freccia del verso di

rotazione sulla cuffia di protezione 16.

– Applicare la flangia di serraggio 20 ed avvitare la vite di ser-

raggio 19 nel senso di rotazione o. Prestare attenzione al-

la posizione corretta di montaggio della flangia di alloggia-

mento 22 e della flangia di serraggio 20.

– Premere il tasto di bloccaggio alberino 5 e tenerlo premu-

to.

– Con l’ausiliio della chiave per vite a esagono cavo 18 serra-

re bene la vite di serraggio 19 nel senso di rotazione o. La

coppia di serraggio deve essere di 6–9 Nm, questo corri-

sponde all’avvitamento manuale della vite di serraggio con

l’aggiunta di ¼ di rotazione.

Aspirazione polvere/aspirazione trucioli

fPrima di qualunque intervento sull’elettroutensile

estrarre la spina di rete dalla presa.

fPolveri e materiali come vernici contenenti piombo, alcuni

tipi di legname, minerali e metalli possono essere dannosi

per la salute. Il contatto oppure l’inalazione delle polveri

possono causare reazioni allergiche e/o malattie delle vie

respiratorie dell’operatore oppure delle persone che si tro-

vano nelle vicinanze.

Determinate polveri come polvere da legname di faggio o

di quercia sono considerate cancerogene, in modo parti-

colare insieme ad additivi per il trattamento del legname

(cromato, protezione per legno). Materiale contenente

amianto deve essere lavorato esclusivamente da persona-

le specializzato.

– Utilizzare possibilmente un’aspirazione polvere adatta

per il materiale.

– Provvedere per una buona aerazione del posto di lavo-

ro.

– Si consiglia di portare una mascherina protettiva con

classe di filtraggio P2.

Osservare le norme in vigore nel Vostro paese per i mate-

riali da lavorare.

fEvitare accumuli di polvere sul posto di lavoro. Le pol-

veri si possono incendiare facilmente.

Montaggio dell’adattatore per l’aspirazione polvere

(vedi figura B)

Applicare l’adattatore per l’aspirazione 25 sull’espulsione dei

trucioli 15 fino allo scatto in posizione dello stesso. All’adatta-

tore per l’aspirazione 25 può essere collegato un tubo di aspi-

razione con un diametro di 35 mm.

fÈ vietato montare l’adattatore per l’aspirazione quan-

do l’aspirazione esterna non è collegata. In caso contra-

rio vi è il pericolo di intasare il canale di aspirazione.

fÈ vietato collegare un sacchetto raccoglipolvere

all’adattatore per l’aspirazione. In caso contrario vi è il

pericolo di intasare il sistema di aspirazione.

Per poter garantire un’aspirazione ottimale l’adattatore per

l’aspirazione 25 deve essere pulito regolarmente.

Aspirazione esterna

Collegare il tubo di aspirazione 32 con un aspirapolvere (ac-

cessorio opzionale). Una visione d’insieme relativa al collega-

mento con diversi tipi di aspirapolvere si trova alla fine di que-

ste istruzioni.

L’elettroutensile può essere collegato direttamente ad un

aspiratore multiuso della Bosch munito di dispositivo automa-

tico di teleinserimento. Questo entra automaticamente in

azione al momento in cui si avvia l’elettroutensile.

L’aspirapolvere deve essere adatto per il materiale da lavora-

re.

Utilizzare un aspiratore speciale per l’aspirazione di polveri

particolarmente nocive per la salute, cancerogene oppure

polveri asciutte.

OBJ_BUCH-359-003.book Page 49 Thursday, June 9, 2011 10:18 AM

50 | Italiano

1 619 X06 442 | (9.6.11) Bosch Power Tools

Uso

Modi operativi

fPrima di qualunque intervento sull’elettroutensile

estrarre la spina di rete dalla presa.

Regolazione della profondità di taglio (vedi figura C)

fAdattare la profondità di taglio allo spessore del pezzo

in lavorazione. Nella parte inferiore del pezzo in lavorazio-

ne la lama deve uscire in misura inferiore all’altezza del

dente.

Sblocco della levetta di fissaggio 26. Per una profondità di ta-

glio minore, allontanare la sega dal pattino 13 per una mag-

giore profondità di taglio, avvicinare la sega al pattino 13. Re-

golare la misura richiesta operando con la scala della

profondità di taglio. Stringere di nuovo forte la levetta di fis-

saggio 26.

Se dopo aver allentato la levetta di fissaggio 26 non dovesse

essere più possibile regolare completamente la profondità di

taglio, tirare la levetta di fissaggio 26 allontanandola dalla se-

ga e orientarla verso il basso. Rilasciare la levetta di fissaggio

26. Ripetere quest’operazione fino a quando sarà possibile

regolare la profondità di taglio desiderata.

Se dopo aver serrato la levetta di fissaggio 26 non dovesse es-

sere possibile fissare sufficientemente la profondità di taglio,

tirare la levetta di fissaggio 26 allontanandola dalla sega e

orientarla verso l’alto. Rilasciare la levetta di fissaggio 26. Ri-

petere quest’operazione fino a quando sarà fissata la profon-

dità di taglio.

Impostazione dell’angolo obliquo

Poggiare l’elettroutensile preferibilmente sul lato frontale del-

la cuffia di protezione 16.

Allentare la levetta di fissaggio 8 e la vite ad alette 28. Orien-

tare lateralmente la sega. Regolare la misura desiderata sulla

scala 6. Serrare di nuovo saldamente la levetta di fissaggio 8

e la vite ad alette 28.

Nota bene: In caso di tagli con pezzo obliquo, la profondità di

taglio è minore del valore visualizzato sulla scala della profon-

dità di taglio 27.

Marcature del taglio

La marcatura di taglio 0° (9) indica la posizione della lama di

taglio nel taglio ad angolo retto. La marcatura di taglio 45°

(10) indica la posizione della lama di taglio nel taglio a 45°

nell’impiego senza binario di guida.

Messa in funzione

fOsservare la tensione di rete! La tensione della rete de-

ve corrispondere a quella indicata sulla targhetta

dell’elettroutensile. Gli elettroutensili con l’indicazio-

ne di 230 V possono essere collegati anche alla rete di

220 V.

Accendere/spegnere

Per accendere l’elettroutensile azionare prima il pulsante di

sicurezza 2 e premere poi l’interruttore di avvio/arresto 1 te-

nendolo premuto.

Per spegnere l’elettroutensile rilasciare di nuovo l’interrutto-

re di avvio/arresto 1.

Nota bene: Per motivi di sicurezza non è possibile bloccare

l’interruttore avvio/arresto 1 che deve essere tenuto sempre

premuto durante l’esercizio.

Limitatore di spunto alla partenza (GKS 65 GCE)

Il limitatore elettronico di spunto alla partenza ha la funzione

di limitare la potenza durante la fase della messa in esercizio

dell’elettroutensile e permette l’utilizzo di un fusibile da 16 A.

Constant Electronic (GKS 65 GCE)

La Constant-Electronic mantiene la velocità di rotazione pres-

soché costante con corsa a vuoto e carico garantendo un’uni-

forme prestazione di lavoro.

Protezione termosensibile contro sovraccarichi

(GKS 65 GCE)

In caso di sovraccarico l’elettroutensile si spegne fino a quan-

do è ritornato nuovamente nel campo di temperatura ottimale

per il funzionamento. Rilasciare l’interruttore di avvio/arresto

1 ed accendere nuovamente l’elettroutensile per continuare a

lavorare.

Preselezione del numero di giri (GKS 65 GCE)

Tramite la rotellina per la selezione del numero giri 3 è possi-

bile preselezionare la velocità richiesta anche durante la fase

di funzionamento.

Il numero di giri necessario dipende dalla lama di taglio utiliz-

zata e dal materiale da lavorare (vedi schema con pittogrammi

applicazioni).

Indicazioni operative

Proteggere le lame di taglio da battute e da colpi.

Operare con l’elettroutensile spingendolo in modo uniforme

in direzione di taglio ed esercitando una leggera pressione. Un

avanzamento eccessivo contribuisce a ridurre sensibilmente

la durata degli utensili accessori e può danneggiare l’elettrou-

tensile.

La prestazione di taglio e la qualità del taglio dipendono con-

siderevolmente dallo stato e dalla forma dei denti della lama

di taglio. Per questo motivo, utilizzare esclusivamente lame

da taglio che siano taglienti ed adatte al materiale in lavorazio-

ne.

Taglio di legname

La corretta selezione della lama viene basata sul tipo di legno,

sulla qualità del legno e sul fatto se i tagli richiesti debbano es-

sere longitudinali oppure trasversali.

Eseguendo tagli longitudinali nell’abete si producono trucioli

lunghi ed a forma di spirale.

Le polveri da legname di faggio e di quercia sono particolar-

mente pericolose per la salute. Per questo motivo lavorare

esclusivamente utilizzando un’aspirazione polvere.

Taglio della plastica (GKS 65 GCE)

Nota bene: Durante il taglio della plastica, in modo particola-

re di PVC, si producono trucioli lunghi ed a forma di spirale

che possono essere caricati elettrostaticamente. Per questa

ragione l’espulsione dei trucioli 15 può ostruirsi e la cuffia di

OBJ_BUCH-359-003.book Page 50 Thursday, June 9, 2011 10:18 AM

Italiano | 51

Bosch Power Tools 1 619 X06 442 | (9.6.11)

protezione oscillante 12 bloccarsi. Si consiglia di effettuare

queste lavorazioni utilizzando un accessorio per l’aspirazione

della polvere.

Operare con l’elettroutensile acceso spingendolo in direzione

del pezzo in lavorazione ed eseguire i tagli con particolare at-

tenzione. Continuare a lavorare quindi rapidamente e senza

interruzioni affinchè la dentatura della sega non si sporchi ve-

locemente.

Taglio di metallo non ferroso (GKS 65 GCE)

Nota bene: Utilizzare esclusivamente una lama di taglio che

sia tagliente ed adatta per metallo non ferroso. Questo garan-

tisce un taglio preciso ed impedisce il blocco della lama di ta-

glio.

Operare con l’elettroutensile acceso spingendolo in direzione

del pezzo in lavorazione ed eseguire i tagli con particolare at-

tenzione. Continuare a lavorare quindi con avanzamento mi-

nimo e senza interruzioni.

In caso di profilati iniziare il taglio sempre sul lato stretto, nei

profilati a C non effettuare mai il primo taglio sul lato aperto.

Assicurare bene profilati lunghi per evitare il blocco della lama

di taglio ed un contraccolpo dell’elettroutensile.

Taglio di materiali leggeri da costruzione (con residui di

materiali edilizi) (GKS 65 GCE)

fIn caso di lavori di taglio di materiali leggeri da costru-

zione, rispettare le vigenti norme legislative e le racco-

mandazioni della casa costruttrice del materiale.

Materiali leggeri da costruzione devono essere lavorati esclu-

sivamente con taglio a secco e solo utilizzando un accessorio

per l’aspirazione della polvere. Lavorare sempre con il binario

di guida 30 (accessorio).

L’aspirapolvere deve essere adatto all’aspirazione di polvere

minerale e disporre di rispettiva omologazione. Il programma

Bosch comprende aspirapolvere adatti.

Tagli con guida parallela (vedi figura D)

La guida parallela 11 permette di eseguire tagli precisi lungo

un bordo di un pezzo in lavorazione, oppure il taglio di strisce

di identico spessore.

Allentare la vite ad alette 7 e spingere la scala della guida pa-

rallela 11 attraverso la guida nel pattino 13. Regolare la lar-

ghezza richiesta del taglio come valore della scala alla rispet-

tiva marcatura del taglio 9 oppure 10; vedere paragrafo

«Marcature del taglio». Avvitare di nuovo forte la vite ad alette

Tagli con battuta ausiliaria (vedi figura E)

Per la lavorazione di grossi pezzi in lavorazione oppure per ta-

gliare spigoli diritti è possibile fissare al pezzo in lavorazione

una tavola oppure un asse che fungano da battuta ausiliaria ed

operare quindi spingendo la sega circolare con il pattino lungo

la battuta ausiliaria.

Tagli con binario di guida (GKS 65 G/GKS 65 GCE)

(vedi figura F)

Tramite il binario di guida 30 è possibile eseguire tagli in sen-

so rettilineo.

Il labbro di gomma sul binario di guida ha la funzione di prote-

zione contro strappamento dei trucioli che impedisce, duran-

te il taglio di materiali legnosi, uno strappo della superficie.

Per questa funzione la lama di taglio deve appoggiare con i

denti direttamente sul labbro di gomma.

Prima del primissimo taglio con il binario di guida 30 il labbro

di gomma deve essere adattato alla sega circolare impiegata.

Per effettuare questo appoggiare il binario di guida 30 per l’in-

tera lunghezza su un pezzo in lavorazione. Regolare una pro-

fondità di taglio di ca. 9 mm e un angolo obliquo perpendico-

lare. Accendere la sega circolare e condurla in modo uniforme

e con leggera spinta in direzione del taglio.

Con il raccordo 31 è possibile combinare insieme binari di

guida. Il fissaggio avviene utilizzando le quattro viti di cui è do-

tato il raccordo.

Manutenzione ed assistenza

Manutenzione e pulizia

fPrima di qualunque intervento sull’elettroutensile

estrarre la spina di rete dalla presa.

fPer poter garantire buone e sicure operazioni di lavoro,

tenere sempre puliti l’elettroutensile e le prese di ven-

tilazione.

La cuffia oscillante di protezione deve poter sempre muoversi

liberamente e deve poter chiudersi sempre autonomamente.

Per questo motivo, tenere sempre pulito il campo intorno alla

cuffia di protezione oscillante. Eliminare sempre polvere e

trucioli soffiando aria compressa oppure utilizzando un pen-

nello.

Lame non rivestite possono essere protette contro la corro-

sione tramite un leggero strato di olio esente da acidi. Per non

macchiare il legno in lavorazione, prima di riutilizzare le lame

sarà necessario pulirle bene dall’olio.

Resti di resina oppure di colla sulla lama di taglio compromet-

tono la qualità del taglio. Per questo motivo pulire sempre le

lame per sega subito dopo l’utilizzo.

Se nonostante gli accurati procedimenti di produzione e di

controllo l’elettroutensile dovesse guastarsi, la riparazione va

fatta effettuare da un punto di assistenza autorizzato per gli

elettroutensili Bosch.

In caso di richieste o di ordinazione di pezzi di ricambio, co-

municare sempre il codice prodotto a 10 cifre riportato sulla

targhetta di fabbricazione dell’elettroutensile!

Servizio di assistenza ed assistenza clienti

Il servizio di assistenza risponde alle Vostre domande relative

alla riparazione ed alla manutenzione del Vostro prodotto

nonché concernenti le parti di ricambio. Disegni in vista

esplosa ed informazioni relative alle parti di ricambio sono

consultabili anche sul sito:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra disposizione per ri-

spondere alle domande relative all’acquisto, impiego e rego-

lazione di apparecchi ed accessori.

OBJ_BUCH-359-003.book Page 51 Thursday, June 9, 2011 10:18 AM

52 | Nederlands

1 619 X06 442 | (9.6.11) Bosch Power Tools

Italia

Officina Elettroutensili

Robert Bosch S.p.A. c/o GEODIS

Viale Lombardia 18

20010 Arluno

Tel.: +39 (02) 36 96 26 63

Fax: +39 (02) 36 96 26 62

Fax: +39 (02) 36 96 86 77

E-Mail: officina.elettroutensili@it.bosch.com

Svizzera

Tel.: +41 (044) 8 47 15 13

Fax: +41 (044) 8 47 15 53

Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambiente gli imballag-

gi, gli elettroutensili e gli accessori dismessi.

Non gettare elettroutensili dismessi tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla norma della direttiva

2002/96/CE sui rifiuti di apparecchiature

elettriche ed elettroniche (RAEE) ed all’at-

tuazione del recepimento nel diritto nazio-

nale, gli elettroutensili diventati inservibili

devono essere raccolti separatamente ed

essere inviati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.

Nederlands

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen voor elek-

trische gereedschappen

Lees alle veiligheidswaar-

schuwingen en alle voor-

schriften. Als de waarschuwingen en voorschriften niet wor-

den opgevolgd, kan dit een elektrische schok, brand of

ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toe-

komstig gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch ge-

reedschap” heeft betrekking op elektrische gereedschappen

voor gebruik op het stroomnet (met netsnoer) en op elektri-

sche gereedschappen voor gebruik met een accu (zonder net-

snoer).

Veiligheid van de werkomgeving

fHoud uw werkomgeving schoon en goed verlicht. Een

rommelige of onverlichte werkomgeving kan tot ongeval-

len leiden.

fWerk met het elektrische gereedschap niet in een om-

geving met explosiegevaar waarin zich brandbare

vloeistoffen, brandbare gassen of brandbaar stof be-

vinden. Elektrische gereedschappen veroorzaken vonken

die het stof of de dampen tot ontsteking kunnen brengen.

fHoud kinderen en andere personen tijdens het gebruik

van het elektrische gereedschap uit de buurt. Wanneer

u wordt afgeleid, kunt u de controle over het gereedschap

verliezen.

Elektrische veiligheid

fDe aansluitstekker van het elektrische gereedschap

moet in het stopcontact passen. De stekker mag in

geen geval worden veranderd. Gebruik geen adapter-

stekkers in combinatie met geaarde elektrische ge-

reedschappen. Onveranderde stekkers en passende

stopcontacten beperken het risico van een elektrische

schok.

fVoorkom aanraking van het lichaam met geaarde op-

pervlakken, bijvoorbeeld van buizen, verwarmingen,

fornuizen en koelkasten. Er bestaat een verhoogd risico

door een elektrische schok wanneer uw lichaam geaard is.

fHoud het gereedschap uit de buurt van regen en vocht.

Het binnendringen van water in het elektrische gereed-

schap vergroot het risico van een elektrische schok.

fGebruik de kabel niet voor een verkeerd doel, om het

elektrische gereedschap te dragen of op te hangen of

om de stekker uit het stopcontact te trekken. Houd de

kabel uit de buurt van hitte, olie, scherpe randen en be-

wegende gereedschapdelen. Beschadigde of in de war

geraakte kabels vergroten het risico van een elektrische

schok.

fWanneer u buitenshuis met elektrisch gereedschap

werkt, dient u alleen verlengkabels te gebruiken die

voor gebruik buitenshuis zijn goedgekeurd. Het gebruik

van een voor gebruik buitenshuis geschikte verlengkabel

beperkt het risico van een elektrische schok.

fAls het gebruik van het elektrische gereedschap in een

vochtige omgeving onvermijdelijk is, dient u een aard-

lekschakelaar te gebruiken. Het gebruik van een aardlek-

schakelaar vermindert het risico van een elektrische

schok.

Veiligheid van personen

fWees alert, let goed op wat u doet en ga met verstand

te werk bij het gebruik van het elektrische gereed-

schap. Gebruik geen elektrisch gereedschap wanneer

u moe bent of onder invloed staat van drugs, alcohol of

medicijnen. Een moment van onoplettendheid bij het ge-

bruik van het elektrische gereedschap kan tot ernstige ver-

wondingen leiden.

fDraag persoonlijke beschermende uitrusting. Draag al-

tijd een veiligheidsbril. Het dragen van persoonlijke be-

schermende uitrusting zoals een stofmasker, slipvaste

werkschoenen, een veiligheidshelm of gehoorbescher-

ming, afhankelijk van de aard en het gebruik van het elek-

trische gereedschap, vermindert het risico van verwondin-

gen.

WAARSCHUWING

OBJ_BUCH-359-003.book Page 52 Thursday, June 9, 2011 10:18 AM

Nederlands | 53

Bosch Power Tools 1 619 X06 442 | (9.6.11)

fVoorkom per ongeluk inschakelen. Controleer dat het

elektrische gereedschap uitgeschakeld is voordat u de

stekker in het stopcontact steekt of de accu aansluit en

voordat u het gereedschap oppakt of draagt. Wanneer u

bij het dragen van het elektrische gereedschap uw vinger

aan de schakelaar hebt of wanneer u het gereedschap in-

geschakeld op de stroomvoorziening aansluit, kan dit tot

ongevallen leiden.

fVerwijder instelgereedschappen of schroefsleutels

voordat u het elektrische gereedschap inschakelt. Een

instelgereedschap of sleutel in een draaiend deel van het

gereedschap kan tot verwondingen leiden.

fVoorkom een onevenwichtige lichaamshouding. Zorg

ervoor dat u stevig staat en steeds in evenwicht blijft.

Daardoor kunt u het elektrische gereedschap in onver-

wachte situaties beter onder controle houden.

fDraag geschikte kleding. Draag geen loshangende kle-

ding of sieraden. Houd haren, kleding en handschoe-

nen uit de buurt van bewegende delen. Loshangende

kleding, lange haren en sieraden kunnen door bewegende

delen worden meegenomen.

fWanneer stofafzuigings- of stofopvangvoorzieningen

kunnen worden gemonteerd, dient u zich ervan te ver-

zekeren dat deze zijn aangesloten en juist worden ge-

bruikt. Het gebruik van een stofafzuiging beperkt het ge-

vaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elek-

trische gereedschappen

fOverbelast het gereedschap niet. Gebruik voor uw

werkzaamheden het daarvoor bestemde elektrische

gereedschap. Met het passende elektrische gereedschap

werkt u beter en veiliger binnen het aangegeven capaci-

teitsbereik.

fGebruik geen elektrisch gereedschap waarvan de

schakelaar defect is. Elektrisch gereedschap dat niet

meer kan worden in- of uitgeschakeld, is gevaarlijk en moet

worden gerepareerd.

fTrek de stekker uit het stopcontact of neem de accu uit

het elektrische gereedschap voordat u het gereed-

schap instelt, toebehoren wisselt of het gereedschap

weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld

starten van het elektrische gereedschap.

fBewaar niet-gebruikte elektrische gereedschappen

buiten bereik van kinderen. Laat het gereedschap niet

gebruiken door personen die er niet mee vertrouwd

zijn en deze aanwijzingen niet hebben gelezen. Elektri-

sche gereedschappen zijn gevaarlijk wanneer deze door

onervaren personen worden gebruikt.

fVerzorg het elektrische gereedschap zorgvuldig. Con-

troleer of bewegende delen van het gereedschap cor-

rect functioneren en niet vastklemmen en of onderde-

len zodanig gebroken of beschadigd zijn dat de werking

van het elektrische gereedschap nadelig wordt beïn-

vloed. Laat deze beschadigde onderdelen voor het ge-

bruik repareren. Veel ongevallen hebben hun oorzaak in

slecht onderhouden elektrische gereedschappen.

fHoud snijdende inzetgereedschappen scherp en

schoon. Zorgvuldig onderhouden snijdende inzetgereed-

schappen met scherpe snijkanten klemmen minder snel

vast en zijn gemakkelijker te geleiden.

fGebruik elektrisch gereedschap, toebehoren, inzetge-

reedschappen en dergelijke volgens deze aanwijzin-

gen. Let daarbij op de arbeidsomstandigheden en de

uit te voeren werkzaamheden. Het gebruik van elektri-

sche gereedschappen voor andere dan de voorziene toe-

passingen kan tot gevaarlijke situaties leiden.

Service

fLaat het elektrische gereedschap alleen repareren

door gekwalificeerd en vakkundig personeel en alleen

met originele vervangingsonderdelen. Daarmee wordt

gewaarborgd dat de veiligheid van het gereedschap in

stand blijft.

Veiligheidsvoorschriften voor cirkelzagen

Zaagmethode

fGEVAAR: Houd uw handen uit de buurt van de zaagom-

geving en het zaagblad. Houd met uw andere hand de

extra handgreep of het motorhuis vast. Als u de zaagma-

chine met beide handen vasthoudt, kunnen uw handen

niet door het zaagblad verwond worden.

fGrijp niet onder het werkstuk. De beschermkap kan u

onder het werkstuk niet tegen het zaagblad beschermen.

fPas de zaagdiepte aan de dikte van het werkstuk aan.

Er dient minder dan een volledige tandhoogte onder het

werkstuk zichtbaar te zijn.

fHoudt het te zagen werkstuk nooit in uw hand of op uw

been vast. Zet het werkstuk in een stabiele opname

vast. Het is belangrijk om het werkstuk goed te bevesti-

gen, om het gevaar van contact met het lichaam, vastklem-

men van het zaagblad of verlies van de controle te minima-

liseren.

fHoud het elektrische gereedschap alleen vast aan de

geïsoleerde greepvlakken als u werkzaamheden uit-

voert waarbij het inzetgereedschap verborgen stroom-

leidingen of de eigen netkabel kan raken. Contact met

een onder spanning staande leiding zet ook de metalen de-

len van het elektrische gereedschap onder spanning en

leidt tot een elektrische schok.

fGebruik bij het schulpen altijd een aanslag of een rech-

te randgeleiding. Dit verbetert de zaagnauwkeurigheid en

verkleint de mogelijkheid dat het zaagblad vastklemt.

fGebruik altijd zaagbladen met de juiste maat en met

een passende vorm van het opnameboorgat (bijv. ster-

vormig of rond). Zaagbladen die niet bij de montagedelen

van de zaagmachine passen, lopen niet rond en leiden tot

het verliezen van de controle.

fGebruik nooit beschadigde of verkeerde onderlegrin-

gen of schroeven voor het zaagblad. De onderlegringen

en schroeven voor het zaagblad zijn speciaal geconstru-

eerd voor deze zaagmachine, voor optimaal vermogen en

optimale bedrijfszekerheid.

OBJ_BUCH-359-003.book Page 53 Thursday, June 9, 2011 10:18 AM

54 | Nederlands

1 619 X06 442 | (9.6.11) Bosch Power Tools

fTerugslag – Oorzaken en bijbehorende veiligheids-

voorschriften

– Een terugslag is de plotselinge reactie als gevolg van een

vasthakend, vastklemmend of verkeerd gericht zaagblad,

die ertoe leidt dat een ongecontroleerde zaagmachine uit

het werkstuk omhoogkomt en in de richting van de bedie-

nende persoon beweegt;

– Als het zaagblad in de zich sluitende zaaggroef vasthaakt

of vastklemt, wordt het geblokkeerd en slaat de motor-

kracht de zaagmachine in de richting van de bedienende

persoon terug;

– Als het zaagblad in de zaaggroef wordt gedraaid of ver-

keerd wordt gericht, kunnen de tanden van de achterste

zaagbladrand in het oppervlak van het werkstuk vastha-

ken, waardoor het zaagblad uit de zaaggroef beweegt en

de zaagmachine terugspringt in de richting van de bedie-

nende persoon.

Een terugslag is het gevolg van verkeerd gebruik of onjuiste

gebruiksomstandigheden van de zaagmachine. Terugslag

kan worden voorkomen door geschikte voorzorgsmaatre-

gelen, zoals hieronder beschreven.

fHoud de zaagmachine met beide handen vast en breng

uw armen in een stand waarin u de terugslagkrachten

kunt opvangen. Blijf altijd opzij van het zaagblad en

breng het zaagblad nooit op één lijn met uw lichaam. Bij

een terugslag kan de zaagmachine naar achteren springen.

De bedienende persoon kan de terugslagkrachten echter

door geschikte voorzorgsmaatregelen beheersen.

fAls het zaagblad vastklemt of als u de werkzaamheden

onderbreekt, schakelt u de zaagmachine uit en houdt u

deze rustig in het werkstuk totdat het zaagblad tot stil-

stand is gekomen. Probeer nooit om de zaagmachine

uit het werkstuk te verwijderen of de machine achter-

uit te trekken zolang het zaagblad beweegt. Anders

kan er een terugslag optreden. Stel de oorzaak van het

vastklemmen van het zaagblad vast en maak deze onge-

daan.

fAls u een zaagmachine die in het werkstuk steekt weer

wilt starten, centreert u het zaagblad in de zaaggroef

en controleert u of de zaagtanden niet in het werkstuk

zijn vastgehaakt. Als het zaagblad vastklemt, kan het uit

het werkstuk bewegen of een terugslag veroorzaken wan-

neer de zaagmachine opnieuw wordt gestart.

fOndersteun grote platen om het risico van een terug-

slag door een vastklemmend zaagblad te verminderen.

Grote platen kunnen onder hun eigen gewicht doorbuigen.

Platen moeten aan beide zijden worden ondersteund, zo-

wel in de buurt van de zaagopening als aan de rand.

fGebruik geen stompe of beschadigde zaagbladen.

Zaagbladen met stompe of verkeerd gerichte tanden ver-

oorzaken door een te nauwe zaagopening een verhoogde

wrijving, vastklemmen van het zaagblad of terugslag.

fDraai voor het begin van de zaagwerkzaamheden de in-

stellingen voor de zaagdiepte en de zaaghoek vast. Als

de instellingen tijdens het zagen veranderen, kan het zaag-

blad vastklemmen en kan er een terugslag optreden.

fWees bijzonder voorzichtig bij zaagwerkzaamheden in

bestaande muren of andere plaatsen zonder voldoende

zicht. Het invallende zaagblad kan bij zaagwerkzaamhe-

den in niet-zichtbare voorwerpen blokkeren en een terug-

slag veroorzaken.

Functie van onderste beschermkap

fControleer voor elk gebruik of de onderste bescherm-

kap correct sluit. Gebruik de zaagmachine niet als de

onderste beschermkap niet vrij kan bewegen en niet

onmiddellijk sluit. Klem of bind de onderste bescherm-

kap nooit in de geopende stand vast. Als de zaagmachi-

ne op de vloer valt, kan de onderste beschermkap verbo-

gen worden. Open de beschermkap met de

terugtrekhendel en controleer dat de kap vrij beweegt en

dat deze bij alle zaaghoeken en zaagdiepten het zaagblad

of andere delen niet aanraakt.

fControleer de functie van de veer voor de onderste be-

schermkap. Als de onderste beschermkap en de veer

niet correct werken, dient u de zaagmachine te laten

repareren voordat u deze gebruikt. Beschadigde delen,

plakkende aanslag of ophoping van spanen laten de onder-

ste beschermkap vertraagd werken.

fOpen de onderste beschermkap alleen met de hand bij

bijzondere zaagwerkzaamheden, zoals invallend zagen

en haaks zagen. Open de onderste beschermkap met

de terugtrekhendel en laat deze los zodra het zaagblad

in het werkstuk is ingevallen. Bij alle andere zaagwerk-

zaamheden moet de onderste beschermkap automatisch

werken.

fLeg de zaagmachine niet op de werkbank of op de vloer

zonder dat de onderste beschermkap het zaagblad be-

dekt. Een onbeschermd uitlopend zaagblad beweegt de

zaagmachine tegen de zaagrichting en zaagt wat er in de

weg komt. Let op de uitlooptijd van de zaagmachine.

Extra waarschuwingen

fGrijp niet met uw handen in de spaanafvoer. U kunt zich

aan ronddraaiende delen verwonden.

fWerk met de zaagmachine niet boven uw hoofd. Zo

heeft u geen voldoende controle over het elektrische ge-

reedschap.

fGebruik een geschikt detectieapparaat om verborgen

stroom-, gas- of waterleidingen op te sporen of raad-

pleeg het plaatselijke energie- of waterleidingbedrijf.

Contact met elektrische leidingen kan tot brand of een

elektrische schok leiden. Beschadiging van een gasleiding

kan tot een explosie leiden. Breuk van een waterleiding

veroorzaakt materiële schade en kan een elektrische

schok veroorzaken.

fGebruik het elektrische gereedschap niet stationair.

Het is niet geconstrueerd voor gebruik met een zaagtafel.

fGebruik geen zaagbladen van HSS-staal. Dergelijke

zaagbladen kunnen gemakkelijk breken.

fZaag geen ijzermetaal. Gloeiende spanen kunnen de sto-

fafzuiging doen ontbranden.

fHoud het elektrische gereedschap tijdens de werk-

zaamheden stevig met beide handen vast en zorg er-

voor dat u stevig staat. Het elektrische gereedschap

wordt met twee handen veiliger geleid.

OBJ_BUCH-359-003.book Page 54 Thursday, June 9, 2011 10:18 AM

Nederlands | 55

Bosch Power Tools 1 619 X06 442 | (9.6.11)

fZet het werkstuk vast. Een met spanvoorzieningen of een

bankschroef vastgehouden werkstuk wordt beter vastge-

houden dan u met uw hand kunt doen.

fWacht tot het elektrische gereedschap tot stilstand is

gekomen voordat u het neerlegt. Het inzetgereedschap

kan vasthaken en dit kan tot het verlies van de controle

over het elektrische gereedschap leiden.

Product- en vermogensbeschrijving

Lees alle veiligheidswaarschuwingen en al-

le voorschriften. Als de waarschuwingen en

voorschriften niet worden opgevolgd, kan dit

een elektrische schok, brand of ernstig letsel

tot gevolg hebben.

Vouw de uitvouwbare pagina met de afbeelding van het ge-

reedschap open en laat deze pagina opengevouwen terwijl u

de gebruiksaanwijzing leest.

Gebruik volgens bestemming

GKS 65/GKS 65 G:

Het elektrische gereedschap is bestemd voor het met een

vaste steun en een recht verlopende zaaglijn schulpen, afkor-

ten en verstek zagen in hout. Met geschikte zaagbladen kun-

nen ook dunne non-ferrometalen worden gezaagd, bijvoor-

beeld profielen.

Het bewerken van ijzermetaal is niet toegestaan.

GKS 65 GCE:

Het elektrische gereedschap is bestemd voor het met een

vaste steun en een recht verlopende zaaglijn schulpen, afkor-

ten en verstek zagen in hout. Met geschikte zaagbladen kun-

nen ook dunne non-ferrometalen (zoals profielen), gasbeton

en kunststoffen worden gezaagd.

Het bewerken van ijzermetaal is niet toegestaan.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van

het elektrische gereedschap op de pagina met afbeeldingen.

1Aan/uit-schakelaar

2Inschakelblokkering voor aan/uit-schakelaar

3Stelwiel vooraf instelbaar toerental (GKS 65 GCE)

4Extra handgreep (geïsoleerd greepvlak)

5Blokkeerknop uitgaande as

6Schaalverdeling verstekhoek

7Vleugelschroef voor parallelgeleider

8Spanhendel voor voorkeuze verstekhoek

9Zaagmarkering 0°

10 Zaagmarkering 45°

11 Parallelgeleider

12 Pendelbeschermkap

13 Voetplaat

14 Verstelhendel voor pendelbeschermkap

15 Spaanafvoer

16 Beschermkap

17 Handgreep (geïsoleerd greepvlak)

18 Inbussleutel

19 Spanschroef met ring

20 Spanflens

21 Cirkelzaagblad*

22 Opnameflens

23 Uitgaande as

24 Bevestigingsschroef voor afzuigadapter*

25 Afzuigadapter*

26 Spanhendel voor vooraf instelbare zaagdiepte

27 Zaagdiepteschaalverdeling

28 Vleugelschroef voor vooraf instelbare verstekhoek

29 Paar lijmklemmen*

30 Geleidingsrail*

31 Verbindingsstuk*

32 Afzuigslang*

* Niet elk afgebeeld en beschreven toebehoren wordt standaard

meegeleverd. Het volledige toebehoren vindt u in ons toebehoren-

programma.

Informatie over geluid en trillingen

Meetwaarden voor geluid bepaald volgens EN 60745.

Het A-gewogen geluidsniveau van het gereedschap bedraagt

kenmerkend: geluidsdrukniveau 88 dB(A); geluidsvermogen-

niveau 99 dB(A). Onzekerheid K=3 dB.

Draag een gehoorbescherming.

Totale trillingswaarden ah (vectorsom van drie richtingen) en

onzekerheid K bepaald volgens EN 60745:

zagen van hout: ah=3,0m/s2, K=1,5 m/s2,

zagen van metaal: ah=2,5m/s2, K=1,5 m/s2.

Het in deze gebruiksaanwijzing vermelde trillingsniveau is ge-

meten met een volgens EN 60745 genormeerde meetmetho-

de en kan worden gebruikt om elektrische gereedschappen

met elkaar te vergelijken. Het is ook geschikt voor een voorlo-

pige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de voornaam-

ste toepassingen van het elektrische gereedschap. Als echter

het elektrische gereedschap wordt gebruikt voor andere toe-

passingen, met afwijkende inzetgereedschappen of onvol-

doende onderhoud, kan het trillingsniveau afwijken. Dit kan

de trillingsbelasting gedurende de gehele arbeidsperiode dui-

delijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting

moet ook rekening worden gehouden met de tijd waarin het

gereedschap uitgeschakeld is, of waarin het gereedschap wel

loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillings-

belasting gedurende de gehele arbeidsperiode duidelijk ver-

minderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van

de bediener tegen het effect van trillingen vast, zoals: Onder-

houd van elektrische gereedschappen en inzetgereedschap-

pen, warm houden van de handen, organisatie van het ar-

beidsproces.

OBJ_BUCH-359-003.book Page 55 Thursday, June 9, 2011 10:18 AM

56 | Nederlands

1 619 X06 442 | (9.6.11) Bosch Power Tools

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat het onder

„Technische gegevens” beschreven product voldoet aan de

volgende normen en normatieve documenten: EN 60745 vol-

gens de bepalingen van de richtlijnen 2004/108/EG en

2006/42/EG.

Technisch dossier bij:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

Technische gegevens

Montage

Cirkelzaagblad inzetten of vervangen

fTrek altijd voor werkzaamheden aan het elektrische

gereedschap de stekker uit het stopcontact.

fDraag werkhandschoenen bij de montage van het zaag-

blad. Bij het aanraken van het zaagblad bestaat verwon-

dingsgevaar.

fGebruik alleen zaagbladen die voldoen aan de in deze

gebruiksaanwijzing aangegeven eisen.

fGebruik in geen geval slijpschijven als inzetgereed-

schap.

Zaagblad kiezen

Een overzicht van geadviseerde zaagbladen vindt u aan het

einde van deze gebruiksaanwijzing.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Cirkelzaag GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

Zaaknummer 3 601 F67 0.. 3 601 F68 9.. 3 601 F68 9..

Opgenomen vermogen W16001600 1800

Onbelast toerental min-1 5900 5900 2300 – 5000

Max. belast toerental min-1 4200 4200 1400 – 4000

Max. zaagdiepte

– bij verstekhoek 0°

– bij verstekhoek 45°

Blokkering uitgaande as zzz

Vooraf instelbaar toerental – – z

Constant-electronic – – z

Temperatuurafhankelijke beveiliging tegen overbelasting – – z

Aanloopstroombegrenzing – – z

Afmetingen voetplaat mm 170 x 305 203 x 327 203 x 327

Max. zaagbladdiameter mm 190 190 190

Min. zaagbladdiameter mm 184 184 184

Max. zaagbladdikte mm 1,7 1,7 1,7

Max. tanddikte/-zetting mm 2,6 2,6 2,6

Min. tanddikte/-zetting mm 1,8 1,8 1,8

Opnameboorgat mm 30 30 30

Gewicht volgens EPTA-Procedure 01/2003 kg 4,8 5,1 5,2

Isolatieklasse / II / II / II

De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens

afwijken.

Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen

afwijken.

Alleen voor elektrische gereedschappen zonder aanloopstroombegrenzing: Inschakeling veroorzaakt een kortdurende spanningsdaling. Bij ongunstige

voorwaarden van het stroomnet kunnen nadelige gevolgen voor andere machines of apparaten optreden. Bij netimpedanties kleiner dan 0,36 ohm

worden geen storingen verwacht.

OBJ_BUCH-359-003.book Page 56 Thursday, June 9, 2011 10:18 AM

Nederlands | 57

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Zaagblad demonteren (zie afbeelding A)

Leg het elektrische gereedschap voor het wisselen van toebe-

horen bij voorkeur op de voorzijde van het motorhuis.

– Druk op de asblokkeerknop 5 en houd deze ingedrukt.

fBedien de asblokkeerknop 5 alleen als de uitgaande as

stilstaat. Anders kan het elektrische gereedschap bescha-

digd raken.

– Draai met de inbussleutel 18 de spanschroef 19 in draai-

richting n naar buiten.

– Draai de pendelbeschermkap 12 terug en houd deze vast.

– Neem de spanflens 20 en het zaagblad 21 van de uitgaan-

de as 23.

Zaagblad monteren (zie afbeelding A)

Leg het elektrische gereedschap voor het wisselen van toebe-

horen bij voorkeur op de voorzijde van het motorhuis.

– Reinig het zaagblad 21 en alle te monteren spandelen.

– Draai de pendelbeschermkap 12 terug en houd deze vast.

– Zet het zaagblad 21 op de opnameflens 22. De zaagrich-

ting van de tanden (pijlrichting op het zaagblad) en draai-

richtingspijl op de beschermkap 16 moeten overeenko-

men.

– Breng de spanflens 20 aan en draai de spanschroef 19 in

draairichtng o in. Let op de juiste inbouwpositie van opna-

meflens 22 en spanflens 20.

– Druk op de asblokkeerknop 5 en houd deze ingedrukt.

– Draai met de inbussleutel 18 de spanschroef 19 in draai-

richting o vast. Het aandraaimoment moet 6–9 Nm be-

dragen, dat komt overeen met handvast plus een ¼ om-

wenteling.

Afzuiging van stof en spanen

fTrek altijd voor werkzaamheden aan het elektrische

gereedschap de stekker uit het stopcontact.

fStof van materialen zoals loodhoudende verf, enkele hout-

soorten, mineralen en metaal kunnen schadelijk voor de

gezondheid zijn. Aanraking of inademing van stof kan lei-

den tot allergische reacties en/of ziekten van de ademwe-

gen van de gebruiker of personen die zich in de omgeving

bevinden.

Bepaalde soorten stof, bijvoorbeeld van eiken- en beuken-

hout, gelden als kankerverwekkend, in het bijzonder in

combinatie met toevoegingsstoffen voor houtbehandeling

(chromaat en houtbeschermingsmiddelen). Asbesthou-

dend materiaal mag alleen door bepaalde vakmensen wor-

den bewerkt.

– Gebruik indien mogelijk een voor het materiaal ge-

schikte stofafzuiging.

– Zorg voor een goede ventilatie van de werkplek.

– Er wordt geadviseerd om een ademmasker met filter-

klasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te be-

werken materialen in acht.

fVoorkom ophoping van stof op de werkplek. Stof kan

gemakkelijk ontbranden.

Afzuigadapter monteren (zie afbeelding B)

Steek de afzuigadapter 25 op de spaanuitvoer 15 tot deze

vastklikt. Aan de afzuigadapter 25 kan een afzuigslang met

een diameter van 35 mm worden aangesloten.

fDe afzuigadapter mag niet zonder aangesloten externe

afzuiging gemonteerd zijn. Het afzuigkanaal kan anders

verstopt raken.

fAan de afzuigadapter mag geen stofzak worden aange-

sloten. Het afzuigsysteem kan anders verstopt raken.

Reinig de afzuigadapter 25 regelmatig om een optimale afzui-

ging te waarborgen.

Externe afzuiging

Verbind de afzuigslang 32 met een stofzuiger (toebehoren).

Een overzicht van aansluitingen op verschillende stofzuigers

vindt u aan het einde van deze gebruiksaanwijzing.

Het elektrische gereedshcap kan rechtstreeks worden aange-

sloten op het stopcontact van een Bosch-allroundzuiger met

afstandsbediening. Deze wordt bij het inschakelen van het

elektrische gereedschap automatisch gestart.

De stofzuiger moet geschikt zijn voor het te bewerken materi-

aal.

Gebruik bij het afzuigen van voor de gezondheid bijzonder ge-

vaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Gebruik

Functies

fTrek altijd voor werkzaamheden aan het elektrische

gereedschap de stekker uit het stopcontact.

Zaagdiepte instellen (zie afbeelding C)

fPas de zaagdiepte aan de dikte van het werkstuk aan.

Er dient minder dan een volledige tandhoogte onder het

werkstuk zichtbaar te zijn.

Maak de spanhendel 26 los. Voor een kleinere zaagdiepte

trekt u de zaag van de voetplaat 13 weg, voor een grotere

zaagdiepte duwt u de zaag naar de voetplaat 13 toe. Stel de

gewenste maat op de zaagdiepteschaalverdeling in. Draai de

spanhendel 26 weer vast.

Als u na het losdraaien van de spanhendel 26 de zaagdiepte

van de zaag niet volledig kunt verstellen, trekt u de spanhen-

del 26 van de zaag weg en draait u deze omlaag. Laat de span-

hendel 26 weer los. Herhaal deze handeling tot de gewenste

zaagdiepte instelbaar is.

Als u na het vastdraaien van de spanhendel 26 de zaagdiepte

onvoldoende vast kunt instellen, trekt u de spanhendel 26

van de zaag weg en draait u deze omhoog. Laat de spanhendel

26 weer los. Herhaal deze handeling tot de zaagdiepte vast is

ingesteld.

Verstekhoek instellen

Leg het elektrische gereedschap bij voorkeur op de voorzijde

van de beschermkap 16.

Draai de spanhendel 8 en de vleugelschroef 28 los. Draai de

zaag opzij. Stel de gewenste maat op de schaalverdeling 6 in.

Draai de spanhendel 8 en de vleugelschroef 28 weer vast.

OBJ_BUCH-359-003.book Page 57 Thursday, June 9, 2011 10:18 AM

58 | Nederlands

1 619 X06 442 | (9.6.11) Bosch Power Tools

Opmerking: Bij het verstekzagen is de zaagdiepte kleiner dan

de op de zaagdiepteschaalverdeling 27 aangeven waarde.

Zaagmarkeringen

De zaagmarkering 0° (9) geeft de stand van het zaagblad bij

haaks zagen aan. De zaagmarkering 45° (10) geeft de stand

van het zaagblad bij 45° zagen aan, bij gebruik zonder gelei-

dingsrail.

Ingebruikneming

fLet op de netspanning! De spanning van de stroombron

moet overeenkomen met de gegevens op het type-

plaatje van het elektrische gereedschap. Met 230 V

aangeduide elektrische gereedschappen kunnen ook

met 220 V worden gebruikt.

In- en uitschakelen

Als u het elektrische gereedschap wilt inschakelen bedient u

eerst de inschakelblokkering 2 en drukt u vervolgens de aan/

uit-schakelaar 1 in en houdt u deze ingedrukt.

Als u het elektrische gereedschap wilt uitschakelen laat u de

aan/uit-schakelaar 1 los.

Opmerking: Om veiligheidsredenen kan de aan-/uitschake-

laar 1 van de machine niet worden vergrendeld, maar moet

deze tijdens het gebruik voortdurend ingedrukt blijven.

Aanloopstroombegrenzing (GKS 65 GCE)

De elektronische aanloopstroombegrenzing begrenst het ver-

mogen bij het inschakelen van het elektrische gereedschap

en maakt het gebruik met een zekering van 16 A mogelijk.

Constant-electronic (GKS 65 GCE)

De constant-electronic houdt het toerental bij onbelast en be-

last lopen vrijwel constant en waarborgt een gelijkmatige ar-

beidscapaciteit.

Temperatuurafhankelijke beveiliging tegen overbelas-

ting (GKS 65 GCE)

Bij overbelasting wordt het elektrische gereedschap uitge-

schakeld tot het weer in het optimale bedrijfstemperatuurbe-

reik is. Laat de aan/uit-schakelaar 1 los en schakel het elektri-

sche gereedschap weer in als u verder wilt werken.

Vooraf instelbaar toerental (GKS 65 GCE)

Met het stelwiel voor het vooraf instellen van het toerental 3

kunt u het benodigde toerental vooraf instellen, ook terwijl de

machine loopt.

Het vereiste toerental is afhankelijk van het gebruikte zaag-

blad en het te bewerken materiaal (zie het zaagbladenover-

zicht aan het einde van deze gebruiksaanwijzing).

Tips voor de werkzaamheden

Bescherm de zaagbladen tegen schokken en stoten.

Geleid het elektrische gereedschap gelijkmatig en licht du-

wend in de zaagrichting. Te sterk duwen vermindert de le-

vensduur van de inzetgereedschappen aanzienlijk en kan het

elektrische gereedschap schaden.

De zaagcapaciteit en de zaagkwaliteit zijn in belangrijke mate

afhankelijk van de toestand en de tandvorm van het zaagblad.

Gebruik daarom alleen scherpe en voor het te bewerken ma-

teriaal geschikte zaagbladen.

Hout zagen

De juiste keuze van het zaagblad is afhankelijk van de hout-

soort en houtkwaliteit en van de vraag of er moet worden ge-

schulpt of afgekort.

Bij het in de lengte zagen van vurenhout ontstaan lange, spi-

raalvormige spanen.

Beuken- en eikenhoutstof is bijzonder gevaarlijk voor de ge-

zondheid. Werk daarom alleen met stofafzuiging.

Zagen van kunststof (GKS 65 GCE)

Opmerking: Bij het zagen van kunststof, in het bijzonder van

p.v.c., ontstaan lange, spiraalvormige spanen die elektrosta-

tisch opgeladen kunnen zijn. Daardoor kan de spaanafvoer 15

verstopt raken en de pendelbeschermkap 12 vastklemmen.

Werk bij voorkeur met een stofafzuiging.

Geleid het elektrische gereedschap ingeschakeld naar het

werkstuk en zaag het voorzichtig aan. Werk vervolgens snel

en zonder onderbreking verder, zodat de zaagtanden niet zo

snel vastplakken.

Zagen van non-ferrometaal (GKS 65 GCE)

Opmerking: Gebruik een voor non-ferrometaal geschikt,

scherp zaagblad. Dit staat garant voor zuiver zagen en voor-

komt vastklemmen van het zaagblad.

Geleid het elektrische gereedschap ingeschakeld naar het

werkstuk en zaag het voorzichtig aan. Werk vervolgens met

weinig voorwaartse kracht en zonder onderbreking verder.

Begin bij profielen altijd te zagen aan de smalle zijde, bij

U-profielen nooit aan de open zijde. Ondersteun lange profie-

len om het vastklemmen van het zaagblad en een terugslag

van het elektrische gereedschap te voorkomen.

Zagen van lichte bouwmaterialen (materialen met mine-

raalaandeel) (GKS 65 GCE)

fNeem bij het zagen van lichte bouwmaterialen de wet-

telijke voorschriften en de adviezen van de fabrikanten

van de materialen in acht.

Lichte bouwmaterialen mogen alleen droog worden gezaagd

en alleen met een stofafzuiging. Werk altijd met de geleidings-

rail 30 (toebehoren).

De stofzuiger moet zijn goedgekeurd voor het zuigen van

steenstof. Bosch levert geschikte stofzuigers.

Zagen met parallelgeleider (zie afbeelding D)

Met de parallelgeleider 11 kunt u nauwkeurig zagen langs een

werkstukrand en stroken op dezelfde maat zagen.

Draai de vleugelschroef 7 los en schuif de schaalverdeling van

de parallelgeleider 11 door de geleiding in de voetplaat 13.

Stel de gewenste zaagbreedte als schaalverdelingswaarde bij

de desbetreffende zaagmarkering 9 of 10 in, zie het gedeelte

„Zaagmarkeringen”. Draai de vleugelschroef 7 weer vast.

Zagen met hulpgeleider (zie afbeelding E)

Voor het bewerken van grote werkstukken of het zagen van

rechte randen kunt u een plank of een plint als hulpgeleider op

het werkstuk bevestigen en de cirkelzaag met de voetplaat

langs de hulpgeleider bewegen.

OBJ_BUCH-359-003.book Page 58 Thursday, June 9, 2011 10:18 AM

Dansk | 59

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Zagen met geleidingsrail (GKS 65 G/GKS 65 GCE)

(zie afbeelding F)

Met de geleidingsrail 30 kunt u in een rechte lijn zagen.

De rubber rand langs de geleidingsrail dient als antisplinter-

beveiliging, die bij het zagen van houtmaterialen uitsplinteren

van het oppervlak voorkomt. Het zaagblad moet daarvoor met

de tanden vlak tegen de rubber rand liggen.

Voordat er voor de eerste keer wordt gezaagd, moet de rub-

ber rand met de geleidingsrail 30 worden aangepast aan de

gebruikte cirkelzaag. Leg daarvoor de geleidingsrail 30 met

de volledige lengte op een werkstuk. Stel een zaagdiepte van

ca. 9 mm en een haakse verstekhoek in. Schakel de cirkelzaag

in en geleid deze gelijkmatig en licht duwend in de zaagrich-

ting.

Met het verbindingsstuk 31 kunnen twee geleidingsrails wor-

den gecombineerd. Het spannen gebeurt door middel van de

vier bouten in het verbindingsstuk.

Onderhoud en service

Onderhoud en reiniging

fTrek altijd voor werkzaamheden aan het elektrische

gereedschap de stekker uit het stopcontact.

fHoud het elektrische gereedschap en de ventilatieope-

ningen altijd schoon om goed en veilig te werken.

De pendelbeschermkap moet altijd vrij kunnen bewegen en

vanzelf kunnen sluiten. Houd daarom de omgeving rond de

pendelbeschermkap altijd schoon. Verwijder stof en spanen

door uitblazen met perslucht of met een kwast.

Zaagbladen zonder bekledingslaag kunnen door middel van

een dunne laag zuurvrije olie worden beschermd tegen roest-

aanslag. Verwijder de olie weer voor het zagen, omdat het

hout anders vlekken krijgt.

Hars- of lijmresten op het zaagblad schaden de zaagkwaliteit.

Reinig daarom zaagbladen meteen na het gebruik.

Mocht het elektrische gereedschap ondanks zorgvuldige fa-

bricage- en testmethoden toch defect raken, dient de repara-

tie te worden uitgevoerd door een erkende klantenservice

voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van vervangingsonderde-

len altijd het uit tien cijfers bestaande zaaknummer volgens

het typeplaatje van het elektrische gereedschap.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie

en onderhoud van uw product en over vervangingsonderde-

len. Explosietekeningen en informatie over vervangingson-

derdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onze klantenservice adviseren u graag

bij vragen over de aankoop, het gebruik en de instelling van

producten en toebehoren.

Nederland

Tel.: +31 (076) 579 54 54

Fax: +31 (076) 579 54 94

E-mail: gereedschappen@nl.bosch.com

België en Luxemburg

Tel.: +32 (070) 22 55 65

Fax: +32 (070) 22 55 75

E-mail: outillage.gereedschap@be.bosch.com

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen

moeten op een voor het milieu verantwoorde wijze worden

hergebruikt.

Gooi elektrische gereedschappen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2002/96/EG

over elektrische en elektronische oude ap-

paraten en de omzetting van de richtlijn in

nationaal recht moeten niet meer bruikbare

elektrische gereedschappen apart worden

ingezameld en op een voor het milieu ver-

antwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.

Dansk

Sikkerhedsinstrukser

Generelle advarselshenvisninger for el-værktøj

Læs alle advarselshenvisninger og in-

strukser. I tilfælde af manglende over-

holdelse af advarselshenvisningerne og instrukserne er der ri-

siko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle advarselshenvisninger og instrukser til se-

nere brug.

Det i advarselshenvisningerne benyttede begreb „el-værktøj“

refererer til netdrevet el-værktøj (med netkabel) og akkudre-

vet el-værktøj (uden netkabel).

Sikkerhed på arbejdspladsen

fSørg for, at arbejdsområdet er rent og rigtigt belyst.

Uorden eller uoplyste arbejdsområder øger faren for

uheld.

fBrug ikke el-værktøjet i eksplosionsfarlige omgivelser,

hvor der findes brændbare væsker, gasser eller støv.

El-værktøj kan slå gnister, der kan antænde støv eller dam-

pe.

fSørg for, at andre personer og ikke mindst børn holdes

væk fra arbejdsområdet, når maskinen er i brug. Hvis

man distraheres, kan man miste kontrollen over maskinen.

Elektrisk sikkerhed

fEl-værktøjets stik skal passe til kontakten. Stikket må

under ingen omstændigheder ændres. Brug ikke adap-

terstik sammen med jordforbundet el-værktøj. Uæn-

drede stik, der passer til kontakterne, nedsætter risikoen

for elektrisk stød.

ADVARSEL

OBJ_BUCH-359-003.book Page 59 Thursday, June 9, 2011 10:18 AM

60 | Dansk

1 619 X06 442 | (9.6.11) Bosch Power Tools

fUndgå kropskontakt med jordforbundne overflader

som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis

din krop er jordforbundet, øges risikoen for elektrisk stød.

fMaskinen må ikke udsættes for regn eller fugt. Ind-

trængning af vand i et el-værktøj øger risikoen for elektrisk

stød.

fBrug ikke ledningen til formål, den ikke er beregnet til

(f.eks. må man aldrig bære el-værktøjet i ledningen,

hænge el-værktøjet op i ledningen eller rykke i lednin-

gen for at trække stikket ud af kontakten). Beskyt led-

ningen mod varme, olie, skarpe kanter eller maskinde-

le, der er i bevægelse. Beskadigede eller indviklede

ledninger øger risikoen for elektrisk stød.

fHvis el-værktøjet benyttes i det fri, må der kun benyt-

tes en forlængerledning, der er egnet til udendørs

brug. Brug af forlængerledning til udendørs brug nedsæt-

ter risikoen for elektrisk stød.

fHvis det ikke kan undgås at bruge el-værktøjet i fugtige

omgivelser, skal der bruges et HFI-relæ. Brug af et

HFI-relæ reducerer risikoen for at få elektrisk stød.

Personlig sikkerhed

fDet er vigtigt at være opmærksom, se, hvad man laver,

og bruge el-værktøjet fornuftigt. Brug ikke noget

el-værktøj, hvis du er træt, har nydt alkohol eller er på-

virket af medikamenter eller euforiserende stoffer. Få

sekunders uopmærksomhed ved brug af el-værktøjet kan

føre til alvorlige personskader.

fBrug beskyttelsesudstyr og hav altid beskyttelsesbril-

ler på. Brug af sikkerhedsudstyr som f.eks. støvmaske,

skridsikkert fodtøj, beskyttelseshjelm eller høreværn af-

hængig af maskintype og anvendelse nedsætter risikoen

for personskader.

fUndgå utilsigtet igangsætning. Kontrollér, at el-værk-

tøjet er slukket, før du tilslutter det til strømtilførslen

og/eller akkuen, løfter eller bærer det. Undgå at bære

el-værktøjet med fingeren på afbryderen og sørg for, at

el-værktøjet ikke er tændt, når det sluttes til nettet, da det-

te øger risikoen for personskader.

fGør det til en vane altid at fjerne indstillingsværktøj el-

ler skruenøgle, før el-værktøjet tændes. Hvis et stykke

værktøj eller en nøgle sidder i en roterende maskindel, er

der risiko for personskader.

fUndgå en anormal legemsposition. Sørg for at stå sik-

kert, mens der arbejdes, og kom ikke ud af balance.

Dermed har du bedre muligheder for at kontrollere

el-værktøjet, hvis der skulle opstå uventede situationer.

fBrug egnet arbejdstøj. Undgå løse beklædningsgen-

stande eller smykker. Hold hår, tøj og handsker væk fra

dele, der bevæger sig. Dele, der er i bevægelse, kan gribe

fat i løstsiddende tøj, smykker eller langt hår.

fHvis støvudsugnings- og opsamlingsudstyr kan monte-

res, er det vigtigt, at dette tilsluttes og benyttes kor-

rekt. Brug af en støvopsugning kan reducere støvmæng-

den og dermed den fare, der er forbundet støv.

Omhyggelig omgang med og brug af el-værktøj

fUndgå overbelastning af maskinen. Brug altid et

el-værktøj, der er beregnet til det stykke arbejde, der

skal udføres. Med det passende el-værktøj arbejder man

bedst og mest sikkert inden for det angivne effektområde.

fBrug ikke et el-værktøj, hvis afbryder er defekt. Et

el-værktøj, der ikke kan startes og stoppes, er farlig og skal

repareres.

fTræk stikket ud af stikkontakten og/eller fjern akkuen,

inden maskinen indstilles, der skiftes tilbehørsdele, el-

ler maskinen lægges fra. Disse sikkerhedsforanstaltnin-

ger forhindrer utilsigtet start af el-værktøjet.

fOpbevar ubenyttet el-værktøj uden for børns række-

vidde. Lad aldrig personer, der ikke er fortrolige med

maskinen eller ikke har gennemlæst disse instrukser,

benytte maskinen. El-værktøj er farligt, hvis det benyttes

af ukyndige personer.

fEl-værktøjet bør vedligeholdes omhyggeligt. Kontrol-

ler, om bevægelige maskindele fungerer korrekt og ik-

ke sidder fast, og om delene er brækket eller beskadi-

get, således at el-værktøjets funktion påvirkes. Få

beskadigede dele repareret, inden maskinen tages i

brug. Mange uheld skyldes dårligt vedligeholdte el-værk-

tøjer.

fSørg for, at skæreværktøjer er skarpe og rene. Omhyg-

geligt vedligeholdte skæreværktøjer med skarpe skære-

kanter sætter sig ikke så hurtigt fast og er nemmere at føre.

fBrug el-værktøj, tilbehør, indsatsværktøj osv. iht. dis-

se instrukser. Tag hensyn til arbejdsforholdene og det

arbejde, der skal udføres. Anvendelse af el-værktøjet til

formål, som ligger uden for det fastsatte anvendelsesom-

råde, kan føre til farlige situationer.

Service

fSørg for, at el-værktøj kun repareres af kvalificerede

fagfolk og at der kun benyttes originale reservedele.

Dermed sikres størst mulig maskinsikkerhed.

Sikkerhedsforskrifter for rundsave

Savning

fFARE: Hold fingrene væk fra saveområdet og savklin-

gen. Hold på ekstragrebet eller motorhuset med den

anden hånd. Holdes saven med begge hænder, kan disse

ikke kvæstes af savklingen.

fStik ikke fingrene ind under emnet. Beskyttelsesskær-

men kan ikke beskytte dig mod savklingen under emnet.

fTilpas snitdybden i forhold til emnets tykkelse. Mindre

end en hel tandhøjde skal kunne ses under emnet.

fHold aldrig det emne, der skal saves i, i hånden eller

hen over benet. Sikre emnet på en stabil holder. Det er

vigtigt at fastgøre emnet godt for at minimere fare for

kropskontakt, klemning af savkling eller tab af kontrol.

fHold altid kun el-værktøjet i de isolerede gribeflader,

når du udfører arbejde, hvor indsatsværktøjet kan ram-

me bøjede strømledninger eller værktøjets eget kabel.

Kontakt med en spændingsførende ledning sætter også

metaldele under spænding, hvilket fører til elektrisk stød.

OBJ_BUCH-359-003.book Page 60 Thursday, June 9, 2011 10:18 AM

Dansk | 61

Bosch Power Tools 1 619 X06 442 | (9.6.11)

fAnvend altid et anslag eller en lige kantføring til læng-

deskæring. Dette forbedrer snitnøjagtigheden og reduce-

rer muligheden for, at savklingen sætter sig i klemme.

fAnvend altid savklinger i den rigtige størrelse og med

passende boring (f.eks. stjerneformet eller rund). Sav-

klinger, der ikke passer til savens monteringsdele, løber ik-

ke rundt, hvorved du taber kontrollen.

fAnvend aldrig beskadigede eller forkerte savklinge-

spændeskiver eller -skruer. Savklinge-spændeskiverne

og -skruerne er konstrueret specielt til din sav for at sikre

optimal ydelse og driftssikkerhed.

fTilbageslag – Årsager og tilsvarende sikkerhedsin-

strukser

– et tilbageslag er den pludselig reaktion som følge af en

fastsiddende, fastklemmende eller forkert indstillet sav-

klinge, der medfører, at en ukontrolleret sav løfter sig og

bevæger sig ud hen imod betjeningspersonen;

– hvis savklingen sætter sig fast eller kommer i klemme i

den lukkende savspalte, blokerer den, og motorkraften

slår saven tilbage hen imod betjeningspersonen;

– drejes savklingen i savsnittet eller indstilles den forkert

der, kan tænderne i den bageste kant på savklingen sætte

sig fast i emnets overflade, hvorved savklingen bevæger

sig ud af savspalten, og saven springer tilbage hen imod

betjeningspersonen.

Et tilbageslag er en følge af en forkert eller fejlagtig brug af

saven. Det kan forhindres ved at træffe egnede sikker-

hedsforanstaltninger, der beskrives i det følgende.

fHold saven fast med begge hænder og hold dine arme i

en position, hvor du kan modstå tilbageslagskræfter-

ne. Sørg altid for at stå på siden af savklingen, savklin-

gen må aldrig befinde sig i en linje med din krop. Ved et

tilbageslag kan saven springe tilbage, dog kan betjenings-

personen beherske tilbageslagskræfterne, hvis egnede

foranstaltninger er truffet.

fSidder savklingen i klemme eller afbryder du arbejdet,

slukkes saven og saven holdes roligt i emnet, til sav-

klingen er stoppet. Forsøg aldrig at fjerne saven fra

emnet eller at trække den tilbage, så længe savklingen

bevæger sig, ellers kan der opstå et tilbageslag. Lokali-

sér og afhjælp årsagen til, at savklingen sidder i klemme.

fØnsker du at starte en sav, der sidder i emnet, centre-

res savklingen i savspalten, hvorefter det kontrolleres,

at savtænderne ikke sidder fast i emnet. Sidder savklin-

gen i klemme, kan den bevæge sig ud af emnet eller føre til

et tilbageslag, hvis saven startes igen.

fUnderstøt store plader for at reducere risikoen for et

tilbageslag som følge af en fastsiddende savklinge.

Store plader kan bøje sig under deres egen vægt. Plader

skal støttes på begge sider, både i nærheden af savspalten

og ved kanten.

fAnvend ikke uskarpe eller beskadigede savklinger.

Savklinger med uskarpe eller forkert indstillede tænder fø-

rer til øget friktion, fastklemning af savklingen og tilbage-

slag, fordi savspalten er for smal.

fSpænd snitdybde- og snitvinkelindstillingerne, før sa-

vearbejdet påbegyndes. Ændrer indstillingerne sig under

savearbejdet, kan savklingen sætte sig i klemme, hvilket

kan føre til et tilbageslag.

fVær særlig forsigtig, når der saves i bestående vægge

eller andre områder, hvor man ikke har direkte indblik.

Den neddykkende savklinge kan blokere i forbindelse med

savning i skjulte genstande, hvilket kan føre til et tilbage-

slag.

Funktion af den nederste beskyttelsesskærm

fKontrollér altid før brug, at den nederste beskyttelses-

skærm lukker korrekt. Anvend ikke saven, hvis den ne-

derste beskyttelsesskærm ikke kan bevæges frit og

den ikke lukker med det samme. Klem eller bind aldrig

den nederste beskyttelsesskærm fast i åben position.

Falder saven utilsigtet ned på jorden, kan den nederste be-

skyttelsesskærm deformeres. Åben beskyttelsesskærmen

med tilbagetræksarmen og sørg for at sikre, at den bevæ-

ger sig frit og at hverken savklingen eller andre dele berø-

res, uafhængigt af snitvinklerne.

fKontrollér fjederfunktionen for den nederste beskyt-

telsesskærm. Sørg for at få saven vedligeholdt før

brug, hvis den nederste beskyttelsesskærm og fjede-

ren ikke fungerer korrekt. Beskadigede dele, klæbrige

aflejringer eller ophobede spåner er med til, at den neder-

ste beskyttelsesskærm arbejder forsinket.

fÅben kun den nederste beskyttelsesskærm med hån-

den i forbindelse med særlige snit som f.eks. „dyk- og

vinkelsnit“. Åben den nederste beskyttelsesskærm

med tilbagetræksarmen og slip den, så snart savklin-

gen er dykket ind i emnet. Ved alt andet savearbejde skal

den nederste beskyttelsesskærm arbejde automatisk.

fSaven må kun lægges fra på værktøjsbænken eller gul-

vet, hvis den nederste beskyttelsesskærm dækker

over savklingen. En ubeskyttet, efterløbende savklinge

bevæger saven mod snitretningen og saver i alt, hvad der

kommer i nærheden af saven. Overhold savens efterløbs-

tid.

Ekstra advarselshenvisinnger

fStik ikke fingrene ind i spånudkastningsåbningen. Du

kan blive kvæstet af roterende dele.

fArbejd ikke med saven over hovedhøjde. Da du i denne

position ikke har nogen tilstrækkelig kontrol over el-værk-

tøjet.

fAnvend egnede søgeinstrumenter til at finde frem til

skjulte forsyningsledninger eller kontakt det lokale

forsyningsselskab. Kontakt med elektriske ledninger kan

føre til brand og elektrisk stød. Beskadigelse af en gasled-

ning kan føre til eksplosion. Brud på et vandrør kan føre til

materiel skade eller elektrisk stød.

fAnvend ikke el-værktøjet stationært. Det er ikke bereg-

net til drift med savebord.

fAnvend ikke savklinger af HSS-stål. Sådanne savklinger

kan let brække.

fSav ikke i jernmetaller. Glødende spåner kan antænde

støvopsugning.

OBJ_BUCH-359-003.book Page 61 Thursday, June 9, 2011 10:18 AM

62 | Dansk

1 619 X06 442 | (9.6.11) Bosch Power Tools

fHold altid maskinen fast med begge hænder og sørg for

at stå sikkert under arbejdet. El-værktøjet føres sikkert

med to hænder.

fSikr emnet. Et emne holdes bedre fast med spændean-

ordninger eller skruestik end med hånden.

fEl-værktøjet må først lægges fra, når det står helt stil-

le. Indsatsværktøjet kan sætte sig i klemme, hvilket kan

medføre, at man taber kontrollen over el-værktøjet.

Beskrivelse af produkt og ydelse

Læs alle sikkerhedsinstrukser og anvisnin-

ger. I tilfælde af manglende overholdelse af

sikkerhedsinstrukserne og anvisningerne er

der risiko for elektrisk stød, brand og/eller al-

vorlige kvæstelser.

Klap venligst foldesiden med illustration af produktet ud og

lad denne side være foldet ud, mens du læser betjeningsvej-

ledningen.

Beregnet anvendelse

GKS 65/GKS 65 G:

El-værktøjet er bestemt til- på fast underlag – at udføre læng-

de- og tværsnit med lige snitforløb og på gering i træ. Med til-

svarende savklinger kan der også saves i tyndvæggede ikke-

jernholdige metaller som f.eks. profiler.

Det er ikke tilladt at bearbejde jernholdige metaller.

GKS 65 GCE:

El-værktøjet er bestemt til- på fast underlag – at udføre læng-

de- og tværsnit med lige snitforløb og på gering i træ. Med til-

svarende savklinger kan der også saves i tyndvæggede ikke-

jernholdige metaller (f.eks. profiler), lette byggematerialer og

kunststof.

Det er ikke tilladt at bearbejde jernholdige metaller.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til

illustrationen af el-værktøjet på illustrationssiden.

1Start-stop-kontakt

2Kontaktspærre til start-stop-kontakt

3Indstillingshjul omdrejningstal (GKS 65 GCE)

4Ekstrahåndtag (isoleret gribeflade)

5Spindel-låsetaste

6Skala geringsvinkel

7Vingeskrue til parallelanslag

8Spændearm til indstilling af geringsvinkel

9Snitmarkering 0°

10 Snitmarkering 45°

11 Parallelanslag

12 Pendulbeskyttelsesskærm

13 Grundplade

14 Indstillingsarm til pendulbeskyttelseskappe

15 Spånudkast

16 Beskyttelsesskærm

17 Håndgreb (isoleret gribeflade)

18 Unbraconøglen

19 Spændeskrue med skive

20 Spændeflange

21 Rundsavklinge*

22 Holdeflange

23 Savespindel

24 Fastgørelsesskrue til opsugningsadapter*

25 Opsugningsadapter*

26 Spændegreb til indstilling af snitdybde

27 Snitdybdeskala

28 Vingeskrue til indstilling af geringsvinkel

29 Skruetvingepar*

30 Styreskinne*

31 Forbindelsesstykke*

32 Opsugningsslange*

*Tilbehør, som er illustreret og beskrevet i betjeningsvejlednin-

gen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør fin-

des i vores tilbehørsprogram.

Støj-/vibrationsinformation

Måleværdier for støj beregnet iht. EN 60745.

Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau

88 dB(A); lydeffektniveau 99 dB(A). Usikkerhed K=3 dB.

Brug høreværn!

Samlede vibrationsværdier ah (vektorsum for tre retninger)

og usikkerhed K beregnet iht. EN 60745:

savning i træ: ah=3,0m/s2, K=1,5 m/s2,

savning i metal: ah=2,5m/s2, K=1,5 m/s2.

Det svingningsniveau, der er angivet i nærværende instruktio-

ner, er blevet målt iht. en standardiseret måleproces i

EN 60745, og kan bruges til at sammenligne el-værktøjer. Det

er også egnet til en foreløbig vurdering af svingningsbelast-

ningen.

Det angivede svingningsniveau repræsenterer de væsentlige

anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes

til andre formål, med afvigende indsatsværktøj eller utilstræk-

kelig vedligeholdelse, kan svingningsniveauet afvige. Dette

kan føre til en betydelig forøgelse af svingningsbelastningen i

hele arbejdstidsrummet.

Til en nøjagtig vurdering af svingningsbelastningen bør der

også tages højde for de tider, i hvilke værktøjet er slukket eller

godt nok kører, men rent faktisk ikke anvendes. Dette kan fø-

re til en betydelig reduktion af svingningsbelastningen i hele

arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af

brugeren mod svingningers virkning som f.eks.: Vedligehol-

delse af el-værktøj og indsatsværktøj, holde hænder varme,

organisation af arbejdsforløb.

OBJ_BUCH-359-003.book Page 62 Thursday, June 9, 2011 10:18 AM

Dansk | 63

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at det produkt, der er

beskrevet under „Tekniske data“, er i overensstemmelse med

følgende standarder eller normative dokumenter: EN 60745

iht. bestemmelserne i direktiverne 2004/108/EF,

2006/42/EF.

Teknisk dossier hos:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

Tekniske data

Montering

Isætning/udskiftning af rundsavklinge

fTræk stikket ud af stikkontakten, før der udføres arbej-

de på el-værktøjet.

fBrug beskyttelseshandsker, når savklingen monteres.

Berøring med savklingen er forbundet med kvæstelsesfare.

fBenyt kun savklinger, der lever op til de tekniske data i

denne betjeningsvejledning.

fAnvend under ingen omstændigheder slibeskiver som

indsatsværktøj.

Savklinge vælges

En oversigt over anbefalede savklinger findes bag i denne vej-

ledning.

Savklinge demonteres (se Fig. A)

El-værktøjet skal helst lægges fra på motorhusets frontside,

når værktøj skal skiftes.

– Tryk tasten til spindellåsen 5 og hold den trykket ned.

fBetjen kun spindellåsetasten 5, når savspindlen står

stille. Ellers kan el-værktøjet blive beskadiget.

– Drej spændeskruen 19 ud i drejeretningen n med unbra-

konøglen 18.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Håndrundsav GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

Typenummer 3 601 F67 0.. 3 601 F68 9.. 3 601 F68 9..

Nominel optagen effekt W16001600 1800

Omdrejningstal, ubelastet min-1 5900 5900 2300 – 5000

max. omdrejningstal under belastning min-1 4200 4200 1400 – 4000

max. snitdybde

– ved geringsvinkel 0°

– ved geringsvinkel 45°

Spindellås zzz

Indstilling af omdrejningstal – – z

Konstantelektronik – – z

Temperaturafhængig overbelastningsbeskyttelse – – z

Startstømsbegrænsning – – z

Mål grundplade mm 170 x 305 203 x 327 203 x 327

max. savklingediameter mm 190 190 190

min. savklingediameter mm 184 184 184

max. savklingetykkelse mm 1,7 1,7 1,7

max. tandbredde/tandvinkel mm 2,6 2,6 2,6

min. tandbredde/tandvinkel mm 1,8 1,8 1,8

Holdeboring mm 30 30 30

Vægt svarer til EPTA-Procedure 01/2003 kg 4,8 5,1 5,2

Beskyttelsesklasse / II / II / II

Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser.

Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere.

Kun til el-værktøj uden startstrømsbegrænsning: Indkoblingsstrømstødet kan forårsage kortfristede spændingsfald. Under ugunstige netbetingelser i

tyndtbefolket område kan andre apparater blive påvirket heraf. Hvis strømtilførslens systemimpedans er mindre end 0,36 Ohm, er det usandsynligt,

at der opstår ulemper.

OBJ_BUCH-359-003.book Page 63 Thursday, June 9, 2011 10:18 AM

64 | Dansk

1 619 X06 442 | (9.6.11) Bosch Power Tools

– Sving pendulbeskyttelsesskærmen 12 tilbage og hold fast

i den.

– Fjern spændeflangen 20 og savklingen 21 fra savspindlen

23.

Savklinge monteres (se Fig. A)

El-værktøjet skal helst lægges fra på motorhusets frontside,

når værktøj skal skiftes.

– Rengør savklingen 21 og alle spændedele, der skal monte-

res.

– Sving pendulbeskyttelsesskærmen 12 tilbage og hold fast

i den.

– Anbring savklingen 21 på holdeflangen 22. Tændernes

skæreretning (pilretning på savklingen) og drejeret-

ningspilen på beskyttelsesskærmen 16 skal stemme over-

ens.

– Sæt spændeflangen 20 på og skru spændeskruen 19 i i

drejeretningen o. Kontrollér, at holdeflange 22 og spæn-

deflange 20 er monteret rigtigt.

– Tryk tasten til spindellåsen 5 og hold den trykket ned.

– Spænd spændeskruen 19 fast i drejeretning o med un-

brakonøglen 18. Fastspændingsmomentet skal være

6–9 Nm, det svarer til håndfast plus ¼ omdrejning.

Støv-/spånudsugning

fTræk stikket ud af stikkontakten, før der udføres arbej-

de på el-værktøjet.

fStøv fra materialer som f.eks. blyholdig maling, nogle træ-

sorter, mineraler og metal kan være sundhedsfarlige. Be-

røring eller indånding af støv kan føre til allergiske reaktio-

ner og/eller åndedrætssygdomme hos brugeren eller

personer, der opholder sig i nærheden af arbejdspladsen.

Bestemt støv som f.eks. ege- eller bøgestøv gælder som

kræftfremkaldende, især i forbindelse med ekstra stoffer

til træbehandling (chromat, træbeskyttelsesmiddel). As-

bestholdigt materiale må kun bearbejdes af fagfolk.

– Brug helst en støvopsugning, der egner sig til materia-

let.

– Sørg for god udluftning af arbejdspladsen.

– Det anbefales at bære åndeværn med filterklasse P2.

Overhold forskrifterne, der gælder i dit land vedr. de mate-

rialer, der skal bearbejdes.

fUndgå at der samler sig støv på arbejdspladsen. Støv

kan let antænde sig selv.

Montering af adapter til støvopsugning (se Fig. B)

Anbring opsugningsadapteren 25 på spånudkastet 15, til den

falder i hak. På opsugningsadapteren 25 kan der anbringes en

opsugningsslange med en diameter på 35 mm.

fOpsugningsadapteren må ikke være monteret uden til-

sluttet støvsuger. Ellers kan opsugningskanalen tilstop-

pes.

fEn støvpose må ikke tilsluttes til opsugningsadapte-

ren. Ellers kan opsugningssystemet tilstoppes.

Opsugningsadapteren 25 skal rengøres med regelmæssige

mellemrum for at sikre en optimal opsugning.

Opsugning med fremmed støvsuger

Forbind opsugningsslangen 32 med en støvsuger (tilbehør).

En oversigt over tilslutning af forskellige støvsugere findes ba-

gest i denne vejledning.

Eæl-værktøjet kan tilsluttes direkte til stikdåsen på en almin-

delig Bosch støvsuger med fjernbetjening. Denne starter

automatisk, når el-værktøjet tændes.

Støvsugeren skal være egnet til det materiale, som skal opsu-

ges.

Anvend en specialstøvsuger til opsugning af særligt sund-

hedsfarligt, kræftfremkaldende eller tørt støv.

Brug

Funktioner

fTræk stikket ud af stikkontakten, før der udføres arbej-

de på el-værktøjet.

Snitdybde indstilles (se Fig. C)

fTilpas snitdybden i forhold til emnets tykkelse. Mindre

end en hel tandhøjde skal kunne ses under emnet.

Løsne spændegrebet 26. Til en mindre snitdybde fjernes sa-

ven fra grundpladen 13, til en større snitdybde trykkes saven

hen mod grundpladen 13. Indstil det ønskede mål på snitdyb-

deskalaen. Spænd spændegrebet 26 igen.

Kan du ikke indstille snitdybden helt, når spændearmen er

løsnet 26, trækkes spændearmen 26 væk fra saven og svin-

ges ned. Slip spændearmen 26 igen. Gentag denne proces, til

den ønskede snitdybde er indstillelig.

Kan du efter spænding af spændearmen 26 ikke fastgøre snit-

dybden tilstrækkeligt, trækkes spændearmen 26 væk fra sa-

ven og svinges op. Slip spændearmen 26 igen. Gentag denne

proces, til snitdybden er fastgjort.

Indstilling af geringsvinkel

El-værktøjet skal helst lægges fra på beskyttelsesskærmens

frontside 16.

Løsne spændearmen 8 og vingeskruen 28. Sving saven ud til

siden. Indstil det ønskede mål på skalaen 6. Spænd spænde-

armen 8 og vingeskruen 28 igen.

Bemærk: Ved geringssnit er snitdybden mindre end den viste

værdi på snitdybdeskalaen 27.

Snitmarkeringer

Snitmarkeringen 0° (9) viser savklingens position ved et ret-

vinklet snit. Snitmarkeringen 45° (10) viser savklingens posi-

tion ved 45°-snit – hvis styreskinnen ikke bruges.

Ibrugtagning

fKontrollér netspændingen! Strømkildens spænding

skal stemme overens med angivelserne på el-værktø-

jets typeskilt. El-værktøj til 230 V kan også tilsluttes

220 V.

Tænd/sluk

El-værktøjet tages i brug ved først at aktivere kontaktspær-

ren 2 og herefter trykke på start-stop-kontakten 1 og holde

den nede.

OBJ_BUCH-359-003.book Page 64 Thursday, June 9, 2011 10:18 AM

Dansk | 65

Bosch Power Tools 1 619 X06 442 | (9.6.11)

El-værktøjet slukkes ved at slippe start-stop-kontakten 1.

Bemærk: Af sikkerhedstekniske grunde kan start-stop-kon-

takten 1 ikke fastlåses; den skal trykkes ned og holdes nede,

så længe saven er i drift.

Startstømsbegrænsning (GKS 65 GCE)

Den elektroniske startstrømsbegrænsning begrænser ydel-

sen, når el-værktøjet tændes, og muliggør driften til en

16 A-sikring.

Konstantelektronik (GKS 65 GCE)

Konstantelektronik holder det indstillede omdrejningstal mel-

lem ubelastet og belastet tilstand næsten konstant.

Temperaturafhængig overbelastningsbeskyttelse

(GKS 65 GCE)

Overbelastes el-værktøjet, slukker det, til det igen befinder

sig i det optimale driftstemperaturområde. Slip start-stop-

kontakten 1 og tænd el-værktøjet igen, så arbejdet kan fort-

sættes.

Indstilling af omdrejningstal (GKS 65 GCE)

Stillehjulet til indstilling af omdrejningstallet 3 bruges til at

indstille det nødvendige omdrejningstal – også under driften.

Det nødvendige omdrejningstal afhænger af den benyttede

savklinge og det materiale, som der skal saves i (se savklinge-

oversigt i slutningen af denne vejledning).

Arbejdsvejledning

Beskyt savklingerne mod stød og slag.

Før el-værktøjet jævnt og med let skub i snitretning. For stærk

fremføring forringer indsatsværktøjets levetid betydeligt og

kan beskadige el-værktøjet.

Saveevnen og snitkvaliteten afhænger i væsentlig grad af sav-

klingens tilstand og tandform. Anvend derfor kun skarpe sav-

klinger, som er egnet til det materiale, som der skal saves i.

Savning i træ

Det rigtige valg af savklingen retter sig efter træart, trækvali-

tet og om der skal gennemføres længde- eller tværsnit.

Ved længdesavning af gran opstår der lange, spiralformede

spåner.

Bøge- og egestøv er specielt sundhedsfarligt, arbejd derfor

kun med støvopsugning.

Savning i kunststof (GKS 65 GCE)

Bemærk: Ved savning i kunststof, især i PVC, opstår der lan-

ge, spiralformede spåner, som kan være elektrostatisk opla-

det. Dette kan medføre, at spånudkastningsåbningen 15 til-

stoppes og beskyttelsesskærmen 12 sætter sig i klemme.

Arbejde helst med støvopsugning.

Før el-værktøjet i tændt tilstand mod emnet og forsav det for-

sigtigt. Arbejd herefter hurtigt og uden afbrydelse videre, så

savtænderne ikke sammenklæbes så hurtigt.

Savning i ikke-jernholdigt metal (GKS 65 GCE)

Bemærk: Anvend kun en skarp savklinge, der er egnet til ik-

ke-jernholdigt metal. Dette sikrer et rent snit og forhindrer, at

savklingen sammenklæbes.

Før el-værktøjet i tændt tilstand mod emnet og forsav det for-

sigtigt. Fortsæt herefter arbejdet med lille fremføring og uden

afbrydelse.

Start altid snittet ved profiler ved den smalle side, ved U-pro-

filer aldrig på den åbne side. Understøt lange profiler for at

undgå en fastklemning af savklingen og et tilbageslag af

el-værktøjet.

Savning i lette byggematerialer (materialer med mine-

ralandel) (GKS 65 GCE)

fGældende lovbestemmelser og anbefalinger fra mate-

rialefabrikanterne skal overholdes, når der saves i let-

te byggematerialer.

Lette byggematerialer må kun bearbejdes i tørsnit og kun med

støvopsugning. Arbejd altid med styreskinnen 30 (tilbehør).

Støvsugeren skal være godkendt til opsugning af stenstøv.

Bosch tilbyder egnede støvsugere.

Savning med parallelanslag (se Fig. D)

Parallelanslaget 11 gør det muligt at udføre nøjagtige snit

langs med en emnekant og save striber med ens mål.

Løsne vingeskruen 7 og skub parallelanslagets skala 11 gen-

nem føringen i grundpladen 13. Indstil den ønskede snitbred-

de som skalaværdi på den tilsvarende snitmarkering 9 hhv.

10, se afsnit „Snitmarkeringer“. Spænd vingeskruen 7 igen.

Savning med hjælpeanslag (se Fig. E)

Til bearbejdning af store emner eller til skæring af lige kanter

kan man fastgøre et bræt eller en liste som hjælpeanslag på

emnet og føre grundpladen på rundsaven langs med hjælpe-

anslaget.

Savning med styreskinne (GKS 65 G/GKS 65 GCE)

(se Fig. F)

Ved hjælp af styreskinnen 30 kan man gennemføre snit, der

forløber i en lige linje.

Gummilæben på styreskinnen fungerer som overfladebeskyt-

ter, der forhindrer, at overfladen ødelægges, når der saves i

træmaterialer. I dette tilfælde skal savklingens tænder ligge

direkte op ad gummilæben.

Gummilæben skal tilpasses til den anvendte rundsav, før det

første snit udføres med styreskinnen 30. Anbring styreskin-

nen 30 i hele sin længde på et emne. Indstil en snitdybde på

ca. 9 mm og en retvinklet geringsvinkel. Tænd for rundsaven

og før den jævnt og med let skub i snitretningen.

Forbindelsesstykket 31 bruges til at samle to styreskinner.

Spænding gennemføres med de fire skruer, der findes i for-

bindelsesstykket.

Vedligeholdelse og service

Vedligeholdelse og rengøring

fTræk stikket ud af stikkontakten, før der udføres arbej-

de på el-værktøjet.

fEl-værktøj og el-værktøjets ventilationsåbninger skal

altid holdes rene for at sikre et godt og sikkert arbejde.

Pendulbeskyttelsesskærmen skal altid kunne bevæges frit og

lukkes automatisk. Derfor skal området omkring beskyttel-

OBJ_BUCH-359-003.book Page 65 Thursday, June 9, 2011 10:18 AM

66 | Svenska

1 619 X06 442 | (9.6.11) Bosch Power Tools

sesskærmen altid være rent. Fjern støv og spåner med tryk-

luft eller en pensel.

Savklinger uden belægning kan beskyttes mod korrosion med

et tyndt lag syrefri olie. Fjern olien igen før savearbejdet påbe-

gyndes, da træ ellers bliver plettet.

Harpiks- eller limrester på savklingen forringer snitkvaliteten.

Rengør derfor savklinger umiddelbart efter brug.

Skulle el-værktøjet trods omhyggelig fabrikation og kontrol

holde op med at fungere, skal reparationen udføres af et auto-

riseret serviceværksted for Bosch-elektroværktøj.

El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid

angives ved forespørgsler og bestilling af reservedele.

Kundeservice og kunderådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og

vedligeholdelse af dit produkt samt reservedele. Reservedel-

stegninger og informationer om reservedele findes også un-

der:

www.bosch-pt.com

Bosch kundeservice-team vil gerne hjælpe dig med at besvare

spørgsmål vedr. køb, anvendelse og indstilling af produkter

og tilbehør.

Dansk

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Tel. Service Center: +45 (4489) 8855

Fax: +45 (4489) 87 55

E-Mail: vaerktoej@dk.bosch.com

Bortskaffelse

El-værktøj, tilbehør og emballage skal genbruges på en miljø-

venlig måde.

Smid ikke el-værktøj ud sammen med det almindelige hus-

holdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2002/96/EF

om affald af elektrisk og elektronisk udstyr

skal kasseret elektrisk udstyr indsamles se-

parat og genbruges iht. gældende miljøfor-

skrifter.

Ret til ændringer forbeholdes.

Svenska

Säkerhetsanvisningar

Allmänna säkerhetsanvisningar för elverktyg

Läs noga igenom alla säkerhetsanvis-

ningar och instruktioner. Fel som upp-

står till följd av att säkerhetsanvisningarna och instruktio-

nerna inte följts kan orsaka elstöt, brand och/eller allvarliga

personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna

elverktyg (med nätsladd) och till batteridrivna elverktyg

(sladdlösa).

Arbetsplatssäkerhet

fHåll arbetsplatsen ren och välbelyst. Oordning på

arbetsplatsen och dåligt belyst arbetsområde kan leda till

olyckor.

fAnvänd inte elverktyget i explosionsfarlig omgivning

med brännbara vätskor, gaser eller damm. Elverktygen

alstrar gnistor som kan antända dammet eller gaserna.

fHåll under arbetet med elverktyget barn och obehöriga

personer på betryggande avstånd. Om du störs av obe-

höriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

fElverktygets stickpropp måste passa till vägguttaget.

Stickproppen får absolut inte förändras. Använd inte

adapterkontakter tillsammans med skyddsjordade

elverktyg. Oförändrade stickproppar och passande vägg-

uttag reducerar risken för elstöt.

fUndvik kroppskontakt med jordade ytor som t. ex. rör,

värmeelement, spisar och kylskåp. Det finns en större

risk för elstöt om din kropp är jordad.

fSkydda elverktyget mot regn och väta. Tränger vatten in

i ett elverktyg ökar risken för elstöt.

fMissbruka inte nätsladden och använd den inte för att

bära eller hänga upp elverktyget och inte heller för att

dra stickproppen ur vägguttaget. Håll nätsladden på

avstånd från värme, olja, skarpa kanter och rörliga

maskindelar. Skadade eller tilltrasslade ledningar ökar

risken för elstöt.

fNär du arbetar med ett elverktyg utomhus använd

endast förlängningssladdar som är avsedda för utom-

husbruk. Om en lämplig förlängningssladd för utomhus-

bruk används minskar risken för elstöt.

fAnvänd ett felströmsskydd om det inte är möjligt att

undvika elverktygets användning i fuktig miljö. Fel-

strömsskyddet minskar risken för elstöt.

Personsäkerhet

fVar uppmärksam, kontrollera vad du gör och använd

elverktyget med förnuft. Använd inte elverktyg när du

är trött eller om du är påverkad av droger, alkohol eller

mediciner. Under användning av elverktyg kan även en

kort ouppmärksamhet leda till allvarliga kroppsskador.

fBär alltid personlig skyddsutrustning och skyddsglas-

ögon. Användning av personlig skyddsutrustning som

t.ex. dammfiltermask, halkfria säkerhetsskor, skydds-

hjälm och hörselskydd reducerar alltefter elverktygets typ

och användning risken för kroppsskada.

fUndvik oavsiktlig igångsättning. Kontrollera att elverk-

tyget är frånkopplat innan du ansluter stickproppen till

vägguttaget och/eller ansluter/tar bort batteriet, tar

upp eller bär elverktyget. Om du bär elverktyget med

fingret på strömställaren eller ansluter påkopplat elverktyg

till nätströmmen kan olycka uppstå.

VARNING

OBJ_BUCH-359-003.book Page 66 Thursday, June 9, 2011 10:18 AM

Svenska | 67

Bosch Power Tools 1 619 X06 442 | (9.6.11)

fTa bort alla inställningsverktyg och skruvnycklar innan

du kopplar på elverktyget. Ett verktyg eller en nyckel i en

roterande komponent kan medföra kroppsskada.

fUndvik onormala kroppsställningar. Se till att du står

stadigt och håller balansen. I detta fall kan du lättare kon-

trollera elverktyget i oväntade situationer.

fBär lämpliga arbetskläder. Bär inte löst hängande klä-

der eller smycken. Håll håret, kläderna och handskarna

på avstånd från rörliga delar. Löst hängande kläder,

långt hår och smycken kan dras in av roterande delar.

fNär elverktyg används med dammutsugnings- och

-uppsamlingsutrustning, se till att dessa är rätt monte-

rade och används på korrekt sätt. Användning av damm-

utsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

fÖverbelasta inte elverktyget. Använd för aktuellt

arbete avsett elverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet effektområde.

fEtt elverktyg med defekt strömställare får inte längre

användas. Ett elverktyg som inte kan kopplas in eller ur är

farligt och måste repareras.

fDra stickproppen ur vägguttaget och/eller ta bort bat-

teriet innan inställningar utförs, tillbehörsdelar byts ut

eller elverktyget lagras. Denna skyddsåtgärd förhindrar

oavsiktlig inkoppling av elverktyget.

fFörvara elverktygen oåtkomliga för barn. Låt elverkty-

get inte användas av personer som inte är förtrogna

med dess användning eller inte läst denna anvisning.

Elverktygen är farliga om de används av oerfarna personer.

fSköt elverktyget omsorgsfullt. Kontrollera att rörliga

komponenter fungerar felfritt och inte kärvar, att kom-

ponenter inte brustit eller skadats; orsaker som kan

leda till att elverktygets funktioner påverkas menligt.

Låt skadade delar repareras innan elverktyget tas i

bruk. Många olyckor orsakas av dåligt skötta elverktyg.

fHåll skärverktygen skarpa och rena. Omsorgsfullt skötta

skärverktyg med skarpa eggar kommer inte så lätt i kläm

och går lättare att styra.

fAnvänd elverktyget, tillbehör, insatsverktyg osv.

enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren

och arbetsmomenten. Om elverktyget används på ett sätt

som det inte är avsett för kan farliga situationer uppstå.

Service

fLåt endast kvalificerad fackpersonal reparera elverk-

tyget och endast med originalreservdelar. Detta garan-

terar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för cirkelsågar

Sågmetod

fFARA: Håll händerna på betryggande avstånd från såg-

området och sågklingan. Håll andra handen på stöd-

handtaget eller motorhuset. Om båda händerna hålls på

sågen kan de inte skadas av sågklingan.

fFör inte in handen under arbetsstycket. Klingskyddet

kan under arbetsstycket inte skydda handen mot såg-

klingan.

fAnpassa sågdjupet till arbetsstyckets tjocklek. Den

synliga delen av en tand under arbetsstycket måste vara

mindre än en hel tand.

fArbetsstycket som ska sågas får aldrig hållas i handen

eller över benen. Säkra arbetsstycket på ett stabilt

stöd. Det är viktigt att arbetsstycket hålls fast ordentligt

för undvikande av kontakt med kroppen, inklämning av

sågklinga eller förlorad kontroll över sågen.

fHåll fast elverktyget endast vid de isolerade handtagen

när arbeten utförs på ställen där insatsverktyget kan

skada dolda elledningar eller egen nätsladd. Om elverk-

tyget kommer i kontakt med en spänningsförande ledning

sätts elverktygets metalldelar under spänning som sedan

leder till elstöt.

fVid längsriktad sågning ska alltid ett anslag eller en rak

kantstyrning användas. Detta förbättrar snittnoggrann-

heten och minskar risken för att sågklingan kommer i kläm.

fAnvänd alltid sågklingor i rätt storlek och med lämpligt

infästningshål (t. ex. i stjärnform eller runt). Sågklingor

som inte passar till sågens monteringskomponenter rote-

rar orunt och leder till att kontrollen förloras över sågen.

fAnvänd aldrig skadade eller felaktiga underläggs-

brickor eller skruvar för sågklingan. Underläggsbrick-

orna och skruvarna för sågklingan har konstruerats speci-

ellt för denna såg och har då optimal effekt och

driftsäkerhet.

fBakslag – Orsaker och motsvarande säkerhetsanvis-

ningar

– ett bakslag är en plötslig reaktion när sågklingan hakar

upp sig, kommer i kläm eller är felaktigt inriktad, som

sedan leder till att en okontrollerad såg lyfts upp ur arbets-

stycket och rör sig mot användaren;

– sågklingan hakar upp sig, kommer i kläm eller blockerar

när sågspåret sluter sig och motorkraften slår sågen i rikt-

ning mot användaren;

– när sågklingan snedvrids i sågspåret eller har fel inrikt-

ning, kan tänderna i sågklingans bakre kant haka upp sig i

arbetsstyckets yta, varvid sågklingan går upp ur sågspåret

och sedan hoppar åter mot användaren.

Ett bakslag orsakas av en felaktigt använd såg. Detta kan

undvikas med lämpliga skyddsåtgärder som beskrivs

nedan.

fHåll stadigt i sågen med båda händerna och håll

armarna i ett läge som möjliggör att hålla stånd mot de

bakslagskrafter som eventuellt uppstår. Stå alltid på

sidan om sågklingan; håll aldrig sågklingan i linje med

kroppen. Vid ett bakslag kan sågen hoppa bakåt men

användaren kan behärska bakslagskraften om lämpliga

åtgärder vidtagits.

fOm sågklingan kommer i kläm eller arbetet avbryts,

koppla från sågen och håll sågklingan i arbetsstycket

tills den stannat fullständigt. Försök aldrig dra sågen ur

arbetsstycket eller bakåt så länge sågklingan roterar

eller risk finns för att bakslag uppstår. Lokalisera och

åtgärda orsaken för inklämning av sågklingan.

fVill du återstarta en såg som sitter i arbetsstycket cen-

trera sågklingan i sågspåret och kontrollera att såg-

klingans tänder inte hakat upp sig i arbetsstycket. Är

OBJ_BUCH-359-003.book Page 67 Thursday, June 9, 2011 10:18 AM

68 | Svenska

1 619 X06 442 | (9.6.11) Bosch Power Tools

sågklingan inklämd kan den gå upp ur arbetsstycket eller

orsaka bakslag vid återstart av sågen.

fStöd stora skivor för att reducera risken för ett bakslag

till följd av inklämd sågklinga. Stora och tunga skivor kan

böjas ut. Skivorna måste därför stödas på båda sidorna

både i närheten av sågspåret och vid skivans kanter.

fAnvänd inte oskarpa eller skadade sågklingor. Såg-

klingor med oskarpa eller fel inriktade tänder medför till

följd av ett för smalt sågspår ökad friktion, inklämning av

sågklingan och bakslag.

fFöre sågning påbörjas dra stadigt fast inställningsan-

ordningarna för sågdjup och snittvinkel. Om inställning-

arna förändras under sågning kan sågklingan klämmas fast

och orsaka bakslag.

fVar speciellt försiktig vid sågning i existerande väggar

eller andra dolda områden. Den inträngande sågklingan

kan blockera vid sågning i dolda objekt och förorsaka bak-

slag.

Undre klingskyddets funktion

fKontrollera innan sågen används att det undre kling-

skyddet stänger felfritt. Sågen får inte tas i bruk om det

undre klingskyddet inte är fritt rörligt och inte stängs

omedelbart. Kläm eller bind inte fast det undre kling-

skyddet i öppet läge. Om sågen av misstag faller ner på

golvet kan det undre klingskyddet deformeras. Öppna

klingskyddet med återdragningsspaken och kontrollera att

det är fritt rörligt och att det vid alla snittvinklar och snitt-

djup varken berör sågklingan eller andra delar.

fKontrollera funktionen på fjädern till det undre kling-

skyddet. Låt sågen repareras innan den tas i bruk om

undre klingskyddet eller fjädern inte fungerar felfritt.

Skadade delar, klibbiga avlagringar eller anhopning av

spån kan hindra det undre klingskyddets rörelse.

fÖppna det undre klingskyddet för hand endast vid spe-

ciella snitt som t.ex. ”insågning och vinkelsnitt”.

Öppna det undre klingskyddet med återdragningsspa-

ken och släpp den så fort sågklingan gått in i arbets-

stycket. Vid all annan sågning måste det undre klingskyd-

det fungera automatiskt.

fSe till att sågklingan skyddas av det undre klingskyd-

det när sågen läggs bort på arbetsbänk eller golv. En

oskyddad och roterande sågklinga förflyttar sågen bakåt

och kan såga allt som är i vägen. Beakta även sågens efter-

gång.

Extra säkerhetsanvisningar

fFör inte in händerna i spånutkastet. Risk finns för att

roterande delar skadar händerna.

fArbeta inte med sågen över huvudet. I detta fall finns

ingen möjlighet att kontrollera elverktygets styrning.

fAnvänd lämpliga detektorer för att lokalisera dolda för-

sörjningsledningar eller konsultera det lokala eldistri-

butionsbolaget. Kontakt med elledningar kan orsaka

brand och elstöt. En skadad gasledning kan leda till explo-

sion. Inträngning i en vattenledning kan orsaka materiell

skada eller elstöt.

fElverktyget får inte användas stationärt. Sågen är inte

konstruerad för drift på sågbord.

fAnvänd inte sågklingor i HSS-stål. Dessa sågklingor kan

lätt brytas sönder.

fSåga inte järnmetaller. Glödande spån kan antända utsu-

get damm.

fHåll i elverktyget med båda händerna under arbetet

och se till att du står stadigt. Elverktyget kan styras säk-

rare med två händer.

fSäkra arbetsstycket. Ett arbetsstycke som är fastspänt i

en uppspänningsanordning eller ett skruvstycke hålls säk-

rare än med handen.

fVänta tills elverktyget stannat helt innan du lägger bort

det. Insatsverktyget kan haka upp sig och leda till att du

kan förlora kontrollen över elverktyget.

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvisningar

och instruktioner. Fel som uppstår till följd av

att säkerhetsanvisningarna och instruktio-

nerna inte följts kan orsaka elstöt, brand

och/eller allvarliga personskador.

Fäll upp sidan med illustration av elverktyget och håll sidan

uppfälld när du läser bruksanvisningen.

Ändamålsenlig användning

GKS 65/GKS 65 G:

Elverktyget är avsett för längs- och tvärsågning i rak vinkel och

geringsvinkel i trä med arbetsstycket på fast underlag. Med

lämpliga sågklingor kan även tunna icke-järnmetaller t. ex.

profiler sågas.

Sågen får inte användas för sågning av järnmetall.

GKS 65 GCE:

Elverktyget är avsett för längs- och tvärsågning i rak vinkel och

geringsvinkel i trä med arbetsstycket på fast underlag. Med

lämpliga sågklingor kan även tunna icke-järnmetaller (t. ex.

profiler), lätt byggnadsmaterial och plaster sågas.

Sågen får inte användas för sågning av järnmetall.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av

elverktyget på grafiksida.

1Strömställare Till/Från

2Inkopplingsspärr för strömställaren Till/Från

3Ställratt varvtalsförval (GKS 65 GCE)

4Stödhandtag (isolerad greppyta)

5Spindellåsknapp

6Skala för geringsvinkel

7Vingskruv för parallellanslag

8Spännspak för förval av geringsvinkel

9Märkning av snittlinje 0°

10 Märkning av snittlinje 45°

11 Parallellanslag

12 Pendlande klingskydd

OBJ_BUCH-359-003.book Page 68 Thursday, June 9, 2011 10:18 AM

Svenska | 69

Bosch Power Tools 1 619 X06 442 | (9.6.11)

13 Fotplatta

14 Justerarm för pendlande klingskydd

15 Spånutkast

16 Klingskydd

17 Handgrepp (isolerad greppyta)

18 Sexkantnyckel

19 Spännskruv med bricka

20 Spännfläns

21 Cirkelsågklinga*

22 Stödfläns

23 Sågspindel

24 Fästskruv för utsugningsadapter*

25 Utsugningsadapter*

26 Spännspak för sågdjupsförval

27 Sågdjupsskala

28 Vingskruv för geringsvinkelförval

29 Skruvtvingspar*

30 Styrskena*

31 Förbindelsestycke*

32 Utsugningsslang*

*I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i

standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbe-

hör som finns.

Buller-/vibrationsdata

Mätvärdena för ljudnivån anges enligt EN 60745.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljud-

trycksnivå 88 dB(A); ljudeffektnivå 99 dB(A). Onoggrannhet

K=3dB.

Använd hörselskydd!

Totala vibrationsemissionsvärden ah (vektorsumma ur tre

riktningar) och onoggrannhet K framtaget enligt EN 60745:

sågning i trä: ah=3,0m/s2, K=1,5 m/s2,

sågning i metall: ah =2,5m/s2, K =1,5 m/s2.

Mätningen av den vibrationsnivå som anges i denna anvisning

har utförts enligt en mätmetod som är standardiserad i

EN 60745 och kan användas vid jämförelse av olika elverk-

tyg. Mätmetoden är även lämplig för preliminär bedömning av

vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga

användningen av elverktyget. Om däremot elverktyget

används för andra ändamål och med andra insatsverktyg eller

inte underhållits ordentligt kan vibrationsnivån avvika. Härvid

kan vibrationsbelastningen under arbetsperioden öka betyd-

ligt.

För en exakt bedömning av vibrationsbelastningen bör även

de tider beaktas när elverktyget är frånkopplat eller är igång,

men inte används. Detta reducerar tydligt vibrationsbelast-

ningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören

mot vibrationernas inverkan t. ex.: underhåll av elverktyget

och insatsverktygen, att hålla händerna varma, organisation

av arbetsförloppen.

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att denna produkt

som beskrivs i ”Tekniska data” överensstämmer med följande

normer och normativa dokument: EN 60745 enligt bestäm-

melserna i direktiven 2004/108/EG, 2006/42/EG.

Teknisk tillverkningsdokumentation finns hos:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

Tekniska data

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Handcirkelsåg GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

Produktnummer 3 601 F67 0.. 3 601 F68 9.. 3 601 F68 9..

Upptagen märkeffekt W16001600 1800

Tomgångsvarvtal min-1 5900 5900 2300 – 5000

max. lastvarvtal min-1 4200 4200 1400 – 4000

max. Sågdjup

– vid geringsvinkel 0°

– vid geringsvinkel 45° mm

Spindellåsning zzz

Varvtalsförval – – z

Konstantelektronik – – z

Temperaturberoende överbelastningsskydd – – z

Startströmsbegränsning – – z

Bottenplattans dimensioner mm 170 x 305 203 x 327 203 x 327

max. sågklingsdiameter mm 190 190 190

OBJ_BUCH-359-003.book Page 69 Thursday, June 9, 2011 10:18 AM

70 | Svenska

1 619 X06 442 | (9.6.11) Bosch Power Tools

Montage

Insättning och byte av sågklinga

fDra stickproppen ur nätuttaget innan arbeten utförs på

elverktyget.

fAnvänd skyddshandskar vid montering av sågklingan.

Om sågklingan berörs finns risk för personskada.

fAnvänd endast såkglingor som motsvarar i instruk-

tionsboken angivna specifikationer.

fSlipskivor får absolut inte användas för sågning.

Val av sågklinga

En översikt av rekommenderade sågklingor finns i slutet av

denna bruksanvisning.

Demontering av sågklinga (se bild A)

Vi rekommenderar att vid verktygsbyte ställa elverktyget att

stå på motorhusets framsida.

– Tryck ned spindellåsknappen 5 och håll den nedtryckt.

fSpindellåsknappen 5 får manövreras endast när

sågspindeln står stilla. I annat fall kan elverktyget skadas.

– Skruva med sexkantnyckeln 18 bort spännskruven 19 i

rotationsriktning n.

– Sväng det pendlande klingskyddet 12 bakåt och håll fast.

– Ta bort spännflänsen 20 och sågklingan 21 från sågspin-

deln 23.

Montering av sågklinga (se bild A)

Vi rekommenderar att vid verktygsbyte ställa elverktyget att

stå på motorhusets framsida.

– Rengör sågklingan 21 och alla delar som skall monteras.

– Sväng det pendlande klingskyddet 12 bakåt och håll fast.

– Placera sågklingan 21 på stödflänsen 22. Tändernas

sågriktning (se pilen på sågklingan) och rotationspilen på

klingskyddet 16 måste stämma överens.

– Lägg upp spännflänsen 20 och skruva in spännskruven 19

i rotationsriktning o. Kontrollera att stödflänsen 22 och

spännflänsen 20 är monterade i rätt läge.

– Tryck ned spindellåsknappen 5 och håll den nedtryckt.

– Dra med sexkantnyckeln 18 fast spännskruven 19 i rota-

tionsriktning o. Åtdragningsmomentet ska vara 6–9 Nm

som motsvarar åtdragning för hand plus ¼ varv.

Damm-/spånutsugning

fDra stickproppen ur nätuttaget innan arbeten utförs på

elverktyget.

fDammet från material som t. ex. blyhaltig målning, vissa

träslag, mineraler och metall kan vara hälsovådligt. Berö-

ring eller inandning av dammet kan orsaka allergiska reak-

tioner och/eller andningsbesvär hos användaren eller per-

soner som uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena, spe-

ciellt då i förbindelse med tillsatsämnen för träbehandling

(kromat, träkonserveringsmedel). Endast yrkesmän får

bearbeta asbesthaltigt material.

– Använd om möjligt en för materialet lämplig dammut-

sugning.

– Se till att arbetsplatsen är väl ventilerad.

– Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbe-

tat material.

fUndvik dammanhopning på arbetsplatsen. Damm kan

lätt självantändas.

Montering av utsugningsadapter (se bild B)

Skjut upp utsugningsadaptern 25 på spånutkastet 15 tills den

snäpper fast. Till utsugningsadaptern 25 kan en utsugnings-

slang med en diameter på 35 mm anslutas.

fUtsugningsadaptern får endast vara monterad i kombi-

nation med extern utsugning. Utsugningskanalen kan i

annat fall täppas till.

fTill utsugningsadaptern får en dammsäck inte anslu-

tas. Risk finns att utsugningssystemet täpps till.

En optimal utsugning kan endast garanteras om utsugnings-

adaptern 25 regelbundet renas.

Extern utsugning

Koppla utsugningsslangen 32 till en dammsugare (tillbehör).

En översikt över hur slangen kopplas till olika dammsugare

lämnas i slutet av denna bruksanvisning.

min. sågklingsdiameter mm 184 184 184

max. stomtjocklek mm 1,7 1,7 1,7

max. tandtjocklek/-skränkning mm 2,6 2,6 2,6

min. tandtjocklek/-skränkning mm 1,8 1,8 1,8

Klingans centrumhål mm 30 30 30

Vikt enligt EPTA-Procedure 01/2003 kg 4,8 5,1 5,2

Skyddsklass / II / II / II

Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.

Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera.

Endast för elverktyg utan startströmsbegränsning: Vid inkoppling uppstår kortvariga spänningsfall. Vid ogynnsamma nätförhållanden kan annan utrust-

ning påverkas. Vid nätimpedanser mindre än 0,36 ohm behöver man inte räkna med störning.

Handcirkelsåg GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

OBJ_BUCH-359-003.book Page 70 Thursday, June 9, 2011 10:18 AM

Svenska | 71

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Elverktyget kan anslutas direkt till apparatuttaget på en Bosch

universaldammsugare med fjärrkopplingsanordning. Damm-

sugaren startar automatiskt när elverktyget slås på.

Dammsugaren måste vara lämplig för det material som ska

bearbetas.

Använd för utsugning av hälsovådligt och cancerframkallande

eller torrt damm en specialdammsugare.

Drift

Driftsätt

fDra stickproppen ur nätuttaget innan arbeten utförs på

elverktyget.

Inställning av sågdjup (se bild C)

fAnpassa sågdjupet till arbetsstyckets tjocklek. Den

synliga delen av en tand under arbetsstycket måste vara

mindre än en hel tand.

Lossa spännspaken 26. För att minska sågdjupet dra bort

sågen från bottenplattan 13, för att öka sågdjupet tryck sågen

mot bottenplattan 13. Ställ in önskat mått på sågdjupsskalan.

Dra åter fast spännspaken 26.

Om sågdjupet inte kan ställas in i önskad utsträckning efter

det spännspaken 26 lossats, dra spännspaken 26 utåt från

sågen och sväng spaken nedåt. Släpp åter spännspaken 26.

Upprepa denna procedur till önskat sågdjup kan ställas in.

Om sågdjupet inte kan fixeras i önskad utsträckning efter det

spännspaken 26 dragits åt, dra spännspaken 26 utåt från

sågen och sväng spaken uppåt. Släpp åter spännspaken 26.

Upprepa denna procedur tills önskat sågdjup fixerats.

Inställning av geringsvinkel

Vi rekommenderar att ställa elverktyget att stå på klingskyd-

dets 16 framsida.

Lossa spännspaken 8 och vingskruven 28. Sväng sågen åt

sidan. Ställ in önskat mått på skalan 6. Dra åter fast spännspa-

ken 8 och vingskruven 28.

Anvisning: Vid geringssnitt är sågdjupet mindre än vad som

visas på sågdjupsskalan 27.

Märkning av snittlinje

Snittmarkeringen 0° (9) visar sågklingans läge vid rätvinklig

sågning. Snittmarkeringen 45° (10) visar sågklingans läge

vid 45°-sågning – när ingen styrskena används.

Driftstart

fBeakta nätspänningen! Kontrollera att strömkällans

spänning överensstämmer med uppgifterna på elverk-

tygets typskylt. Elverktyg märkta med 230 V kan även

anslutas till 220 V.

In- och urkoppling

För start av elverktyget tryck först på inkopplingsspärren 2

och därefter på strömställaren Till/Från 1 och håll den ned-

tryckt.

För frånkoppling av elverktyget släpp strömställaren

Till/Från 1.

Anvisning: Av säkerhetsskäl kan elverktygets strömställare

Till/Från 1 inte låsas, utan måste under drift hållas nedtryckt.

Startströmsbegränsning (GKS 65 GCE)

Den elektroniska startströmsbegränsaren begränsar effekten

vid inkoppling av elverktyget och därför kan en 16 A säkring

användas.

Konstantelektronik (GKS 65 GCE)

Den inbyggda elektroniken håller maskinens varvtal i det när-

maste konstant även på tomgång och under belastning och

garanterar en jämn arbetseffekt.

Temperaturberoende överbelastningsskydd

(GKS 65 GCE)

Vid överbelastning kopplas elverktyget från tills det åter anta-

git optimal driftstemperatur. Släpp strömställaren 1 och

koppla åter på elverktyget för fortsatt arbete.

Varvtalsförval (GKS 65 GCE)

Med ställratten varvtalsförval 3 kan önskat varvtal väljas även

under drift.

Erforderligt varvtal är beroende av använd sågklinga och det

material som bearbetas (se sågklingsöversikten i slutet av

bruksanvisningen).

Arbetsanvisningar

Skydda sågklingorna mot stötar och slag.

För elverktyget jämnt och med lätt frammatning i skärrikt-

ningen. En för kraftig frammatning reducerar betydligt elverk-

tygets livslängd och kan dessutom skada elverktyget.

Sågeffekten och snittkvaliteten är i hög grad beroende av

klingans tillstånd och tändernas form. Använd därför endast

skarpa och för aktuellt material lämpliga sågklingor.

Sågning i trä

Vid val av sågklinga ta hänsyn till träslag, träkvalitet och om

sågning ska utföras på längden eller tvären.

Vid längdsnitt i gran uppstår långa spån i spiralform.

Damm från bok och ek är speciellt hälsovådligt; använd därför

dammutsugning för bearbetning av dessa material.

Sågning i plast (GKS 65 GCE)

Anvisning: Vid sågning i plast, speciellt i PVC, uppstår långa

spån i spiralform som kan vara laddade med statisk elektrici-

tet. På grund av detta kan spånutkastet 15 täppas till och det

pendlande klingskyddet 12 kärva. Det är bäst att använda

dammutsugning.

För det påkopplade elverktyget mot arbetsstycket och inled

sågningen försiktigt. Arbeta sedan i rask takt och utan

avbrott. Då klibbar inte sågtänderna så fort.

Sågning i icke-järnmetaller (GKS 65 GCE)

Anvisning: Använd endast välslipade sågklingor som är

avsedda för icke-järnmetaller. Detta garanterar en ren snitt-

yta och förhindrar att sågklingan kommer i kläm.

För det påkopplade elverktyget mot arbetsstycket och inled

sågningen försiktigt. Utför därefter arbetet med låg matning

och utan avbrott.

OBJ_BUCH-359-003.book Page 71 Thursday, June 9, 2011 10:18 AM

72 | Norsk

1 619 X06 442 | (9.6.11) Bosch Power Tools

Börja alltid sågsnittet vid sågning av profiler med den smala

sidan och aldrig med den öppna sidan när U-profiler sågas.

Stötta långa profiler för att undvika att sågklingan kommer i

kläm och att elverktyget slår tillbaka.

Sågning av lätt byggmaterial (material med mineralinne-

håll) (GKS 65 GCE)

fVid sågning av lätt byggmaterial beakta lagbestämmel-

serna och materialtillverkarens rekommendationer.

Lätt byggmaterial får endast sågas med torrsågning och med

dammutsugning. Utför alltid sågningen med styrskena 30

(tillbehör).

Dammsugaren måste vara godkänd för utsugning av sten-

damm. Bosch erbjuder lämpliga stendammsugare.

Sågning med parallellanslag (se bild D)

Med parallellanslaget 11 kan exakta snitt utföras längs arbets-

styckets kant och lister med lika mått sågas.

Lossa vingskruven 7 och skjut parallellanslagets skala 11

genom gejden i bottenplattan 13. Ställ in önskad snittbredd

som skalvärde vid respektive sågmärkning 9 resp. 10, se

avsnitt ”Märkning av snittlinje”. Dra åter fast vingskruven 7.

Sågning med hjälpanslag (se bild E)

För bearbetning av stora arbetsstycken eller vid sågning av

raka kanter kan en bräda eller en list fästas på arbetsstycket

som hjälpanslag och cirkelsågen med bottenplattan sedan

föras längs hjälpanslaget.

Sågning med styrskena (GKS 65 G/GKS 65 GCE)

(se bild F)

Med hjälp av styrskenan 30 kan linjär sågning utföras.

Styrskenans gummiprofil skyddar mot spjälkning och uppriv-

ning av arbetsstyckets yta vid sågning i trä. Sågklingans tän-

der bör ligga direkt mot gummiprofilen.

Gummiprofilen måste före första snittet med styrskenan 30

anpassas till använd cirkelsåg. Lägg upp styrskenan 30 över

hela längden på ett arbetsstycke. Ställ in ett sågdjup på ca

9 mm och en rätvinklig geringsvinkel. Koppla på cirkelsågen

och mata fram den i snittriktningen med jämn och låg kraft.

Med förbindelsestycket 31 kan två styrskenor fogas ihop.

Inspänning sker med de fyra skruvar som finns i förbindelse-

stycket.

Underhåll och service

Underhåll och rengöring

fDra stickproppen ur nätuttaget innan arbeten utförs på

elverktyget.

fHåll elverktyget och dess ventilationsöppningar rena

för bra och säkert arbete.

Pendlande klingskyddet måste alltid vara fritt rörligt och

stänga automatiskt. Håll därför området kring pendlande

klingskyddet rent. Avlägsna damm och spån genom renblås-

ning med tryckluft eller med en pensel.

Sågklingor utan beläggning kan skyddas mot korrosion med

ett tunt skikt syrafri olja. Innan klingan används ska oljan tor-

kas av då den kan alstra fläckar på trävirket.

Harts- och limrester på sågklingan nedsätter snittkvaliteten.

Rengör sågklingorna genast efter avslutad användning.

Om i elverktyget trots exakt tillverkning och sträng kontroll

störning skulle uppstå, bör reparation utföras av auktoriserad

serviceverkstad för Bosch elverktyg.

Ange alltid vid förfrågningar och reservdelsbeställningar det

10-siffriga produktnumret som finns på elverktygets typskylt.

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande reparation och

underhåll av produkter och reservdelar. Sprängskissar och

informationer om reservdelar lämnas även på adressen:

www.bosch-pt.com

Bosch kundkonsultgruppen hjälper gärna när det gäller frågor

beträffande köp, användning och inställning av produkter och

tillbehör.

Svenska

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Danmark

Tel.: +46 (020) 41 44 55

Fax: +46 (011) 18 76 91

Avfallshantering

Elverktyg, tillbehör och förpackning ska omhändertas på

miljövänligt sätt för återvinning.

Släng inte elverktyg i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2002/96/EG

för kasserade elektriska och elektroniska

apparater och dess modifiering till nationell

rätt måste obrukbara elverktyg omhänder-

tas separat och på miljövänligt sätt lämnas

in för återvinning.

Ändringar förbehålles.

Norsk

Sikkerhetsinformasjon

Generelle advarsler for elektroverktøy

Les gjennom alle advarslene og anvis-

ningene. Feil ved overholdelsen av ad-

varslene og nedenstående anvisninger kan medføre elektris-

ke støt, brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket «elektroverktøy» gjel-

der for strømdrevne elektroverktøy (med ledning) og batteri-

drevne elektroverktøy (uten ledning).

ADVARSEL

OBJ_BUCH-359-003.book Page 72 Thursday, June 9, 2011 10:18 AM

Norsk | 73

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Sikkerhet på arbeidsplassen

fHold arbeidsområdet rent og ryddig og sørg for bra be-

lysning. Rotete arbeidsområder eller arbeidsområder

uten lys kan føre til ulykker.

fIkke arbeid med elektroverktøyet i eksplosjonsutsatte

omgivelser – der det befinner seg brennbare væsker,

gass eller støv. Elektroverktøy lager gnister som kan an-

tenne støv eller damper.

fHold barn og andre personer unna når elektroverktøy-

et brukes. Hvis du blir forstyrret under arbeidet, kan du

miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

fStøpselet til elektroverktøyet må passe inn i stikkon-

takten. Støpselet må ikke forandres på noen som helst

måte. Ikke bruk adapterstøpsler sammen med jordede

elektroverktøy. Bruk av støpsler som ikke er forandret på

og passende stikkontakter reduserer risikoen for elektris-

ke støt.

fUnngå kroppskontakt med jordede overflater slik som

rør, ovner, komfyrer og kjøleskap. Det er større fare ved

elektriske støt hvis kroppen din er jordet.

fHold elektroverktøyet unna regn eller fuktighet. Der-

som det kommer vann i et elektroverktøy, øker risikoen for

elektriske støt.

fIkke bruk ledningen til andre formål, f. eks. til å bære

elektroverktøyet, henge det opp eller trekke det ut av

stikkontakten. Hold ledningen unna varme, olje, skar-

pe kanter eller verktøydeler som beveger seg. Med ska-

dede eller opphopede ledninger øker risikoen for elektris-

ke støt.

fNår du arbeider utendørs med et elektroverktøy, må du

kun bruke en skjøteledning som er egnet til utendørs

bruk. Når du bruker en skjøteledning som er egnet for

utendørs bruk, reduseres risikoen for elektriske støt.

fHvis det ikke kan unngås å bruke elektroverktøyet i

fuktige omgivelser, må du bruke en jordfeilbryter. Bruk

av en jordfeilbryter reduserer risikoen for elektriske støt.

Personsikkerhet

fVær oppmerksom, pass på hva du gjør, gå fornuftig

frem når du arbeider med et elektroverktøy. Ikke bruk

elektroverktøy når du er trett eller er påvirket av nar-

kotika, alkohol eller medikamenter. Et øyeblikks uopp-

merksomhet ved bruk av elektroverktøyet kan føre til al-

vorlige skader.

fBruk personlig verneutstyr og husk alltid å bruke ver-

nebriller. Bruk av personlig sikkerhetsutstyr som støv-

maske, sklifaste arbeidssko, hjelm eller hørselvern – av-

hengig av type og bruk av elektroverktøyet – reduserer

risikoen for skader.

fUnngå å starte verktøyet ved en feiltagelse. Forviss

deg om at elektroverktøyet er slått av før du kobler det

til strømmen og/eller batteriet, løfter det opp eller bæ-

rer det. Hvis du holder fingeren på bryteren når du bærer

elektroverktøyet eller kobler elektroverktøyet til strøm-

men i innkoblet tilstand, kan dette føre til uhell.

fFjern innstillingsverktøy eller skrunøkler før du slår på

elektroverktøyet. Et verktøy eller en nøkkel som befinner

seg i en roterende verktøydel, kan føre til skader.

fUnngå en unormal kroppsholdning. Sørg for å stå stø-

dig og i balanse. Dermed kan du kontrollere elektroverk-

tøyet bedre i uventede situasjoner.

fBruk alltid egnede klær. Ikke bruk vide klær eller smyk-

ker. Hold hår, tøy og hansker unna deler som beveger

seg. Løstsittende tøy, smykker eller langt hår kan komme

inn i deler som beveger seg.

fHvis det kan monteres støvavsug- og oppsamlingsinn-

retninger, må du forvisse deg om at disse er tilkoblet og

brukes på korrekt måte. Bruk av et støvavsug reduserer

farer på grunn av støv.

Omhyggelig bruk og håndtering av elektroverktøy

fIkke overbelast verktøyet. Bruk et elektroverktøy som

er beregnet til den type arbeid du vil utføre. Med et pas-

sende elektroverktøy arbeider du bedre og sikrere i det an-

gitte effektområdet.

fIkke bruk elektroverktøy med defekt på-/av-bryter. Et

elektroverktøy som ikke lenger kan slås av eller på, er farlig

og må repareres.

fTrekk støpselet ut av stikkontakten og/eller fjern bat-

teriet før du utfører innstillinger på elektroverktøyet,

skifter tilbehørsdeler eller legger maskinen bort. Disse

tiltakene forhindrer en utilsiktet starting av elektroverktøy-

et.

fElektroverktøy som ikke er i bruk må oppbevares util-

gjengelig for barn. Ikke la maskinen brukes av perso-

ner som ikke er fortrolig med dette eller ikke har lest

disse anvisningene. Elektroverktøy er farlige når de bru-

kes av uerfarne personer.

fVær nøye med vedlikeholdet av elektroverktøyet. Kon-

troller om bevegelige verktøydeler fungerer feilfritt og

ikke klemmes fast, og om deler er brukket eller skadet,

slik at dette innvirker på elektroverktøyets funksjon.

La disse skadede delene repareres før elektroverktøy-

et brukes. Dårlig vedlikeholdte elektroverktøy er årsaken

til mange uhell.

fHold skjæreverktøyene skarpe og rene. Godt stelte

skjæreverktøy med skarpe skjær setter seg ikke så ofte

fast og er lettere å føre.

fBruk elektroverktøy, tilbehør, verktøy osv. i henhold til

disse anvisningene. Ta hensyn til arbeidsforholdene og

arbeidet som skal utføres. Bruk av elektroverktøy til an-

dre formål enn det som er angitt kan føre til farlige situasjo-

ner.

Service

fElektroverktøyet ditt skal alltid kun repareres av kvali-

fisert fagpersonale og kun med originale reservedeler.

Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsinformasjoner for sirkelsager

Saging

fFARE: Pass på at hendene ikke kommer inn i sagområ-

det og opp i sagbladet. Hold ekstrahåndtaket eller mot-

OBJ_BUCH-359-003.book Page 73 Thursday, June 9, 2011 10:18 AM

74 | Norsk

1 619 X06 442 | (9.6.11) Bosch Power Tools

orhuset fast med den andre hånden. Når begge hendene

holder sagen, kan sagbladet ikke skade hendene.

fIkke grip under arbeidsstykket. Vernedekselet kan ikke

beskytte deg mot sagbladet under arbeidsstykket.

fTilpass skjæredybden til tykkelsen på arbeidsstykket.

Det skal være mindre enn en full tannhøyde synlig under ar-

beidsstykket.

fHold aldri arbeidsstykket som skal sages fast med hån-

den eller over benet. Du må sikre arbeidsstykket på et

stabilt feste. Det er viktig å feste arbeidsstykket godt for å

minimere faren ved kroppskontakt, fastklemming av sag-

bladet eller hvis du mister kontrollen.

fTa kun tak i elektroverktøyet på de isolerte gripeflate-

ne, hvis du utfører arbeid der innsatsverktøyet kan

treffe på skjulte strømledninger eller den egne strøm-

ledningen. Kontakt med en spenningsførende ledning set-

ter også elektroverktøyets metalldeler under spenning og

fører til elektriske støt.

fVed langsskjæring må du alltid bruke et anlegg eller en

rett kantføring. Dette forbedrer skjærenøyaktigheten og

reduserer muligheten til at sagbladet klemmer.

fBruk alltid sagblad med rett størrelse og med passende

festehull (f. eks. stjerne-formet eller rund). Sagblad

som ikke passer sammen med sagens montasjedeler, går

urundt og fører til tap av kontrollen.

fBruk aldri skadede eller gale sagblad-underlagsskiver

eller -skruer. Sagblad-underlagsskivene og -skruene ble

spesielt konstruert for denne sagen, slik at det oppnås en

optimal ytelse og driftssikkerhet.

fTilbakeslag – Årsaker og tilsvarende sikkerhetstiltak

– Et tilbakeslag er en plutselig reaksjon fra et sagblad som

har hengt seg opp, klemt seg fast eller er galt innrettet, og

som fører til at en ukontrollert sag løftes opp og beveger

seg ut av arbeidsstykket og i retning av brukeren;

– hvis et sagblad henger seg opp eller klemmer seg fast i

en sagespalte som lukkes, blokkerer sagen og motorkraf-

ten slår sagen tilbake i retning av brukeren;

– hvis et sagblad dreies galt eller rettes galt opp i sagsnit-

tet, kan tennene til bakre sagbladkant kile seg fast i overfla-

ten til arbeidsstykket, slik at sagbladet beveger seg ut av

sagespalten og sagen springer tilbake i retning av bruke-

ren.

Tilbakeslag er resultatet av gal eller feilaktig bruk av sagen.

Det kan unngås ved å følge egnede sikkerhetstiltak som be-

skrevet nedenstående.

fHold sagen godt fast og plasser armene dine i en stilling

som kan ta imot tilbakeslagskrefter. Opphold deg alltid

på siden av et sagblad, la aldri sagbladet være i en linje

med kroppen din. Ved et tilbakeslag kan sagen rykke bak-

over, men brukeren kan beherske tilbakeslagskreftene,

hvis det ble utført egnede sikkerhetstiltak.

fHvis sagbladet blokkerer eller du avbryter arbeidet,

slår du av sagen og holder den rolig i arbeidsstykket til

sagbladet er stanset helt. Forsøk aldri å fjerne sagen

fra et arbeidsstykke eller trekke den bakover så lenge

sagbladet beveger seg eller det kan oppstå et tilbake-

slag. Finn og fjern årsaken til blokkeringen av sagbladet.

fHvis du vil starte en sag som står fast i arbeidsstykket

igjen, sentrerer du sagbladet i sagespalten og kontrol-

lerer om sagtennene ikke har kilt seg fast i arbeidsstyk-

ket. Hvis sagbladet klemmer seg fast, kan det bevege seg

ut av arbeidsstykket eller forårsake et tilbakeslag når sa-

gen starter igjen.

fStøtt store plater for å redusere risikoen for tilbakeslag

fra et fastklemt sagblad. Store plater kan bøyes av sin

egen vekt. Platene må støttes på begge sider, både i nær-

heten av sagespalten og på kanten.

fBruk ikke butte eller skadede sagblad. I en for smal sa-

gespalte forårsaker sagblad med butte eller galt opprette-

de tenner stor friksjon, fastklemming av sagbladet eller til-

bakeslag.

fTrekk fast skjæredybde- og skjærevinkelinnstillingene

før sagingen. Hvis innstillingene forandrer seg i løpet av

sagingen, kan sagbladet klemmes fast og det kan oppstå et

tilbakeslag.

fVær spesielt forsiktig ved saging i vegger eller andre

uoversiktelige områder. Det innstikkende sagbladet kan

blokkere ved saging i skjulte objekter og forårsake et tilba-

keslag.

Funksjoner for nedre vernedeksel

fFør hver bruk må du kontrollere om det nedre verne-

dekselet stenger helt. Ikke bruk sagen hvis det nedre

vernedekselet ikke kan beveges fritt og ikke stenger

straks. Klem og bind nedre vernedeksel aldri fast i åp-

net posisjon. Hvis sagen skulle falle ned på bakken ved en

feiltagelse, kan det nedre vernedekselet bøyes. Åpne ver-

nedekselet med tilbaketrekkingsarmen og pass på at det

kan beveges fritt og ikke berører verken sagblad eller an-

dre deler i alle skjærevinkler og -dybder.

fKontroller fjærens funksjon for nedre vernedeksel. La

sagen gjennomgå service før bruk, hvis nedre verne-

deksel og fjær ikke virker feilfritt. Skadede deler, klebri-

ge avleiringer eller sponhauger medfører at nedre verne-

deksel reagerer forsinket.

fÅpne det nedre vernedekselet manuelt kun ved spesi-

elle snitt, som «innstikk- og vinkelsnitt». Åpne det ne-

dre vernedekselet med tilbaketrekkingsarmen og slipp

den når sagbladet er trengt inn i arbeidsstykket. Ved al-

le andre typer saging må det nedre vernedekselet fungere

automatisk.

fLegg ikke sagen på arbeidsbenken eller gulvet uten at

nedre vernedeksel dekker over sagbladet. Et ubeskyt-

tet sagblad som fortsatt roterer, beveger sagen i motsatt

retning av skjæreretningen og sager alt som er i veien. Ta

hensyn til tiden sagen fortsatt roterer etter at den er slått

av.

Ekstra advarsler

fIkke grip inn i sponutkastet med hendene. Du kan ska-

des av de roterende delene.

fArbeid ikke over hodet med sagen. Slik har du ikke til-

strekkelig kontroll over elektroverktøyet.

fBruk egnede detektorer til å finne skjulte strøm-/gass-/

vannledninger, eller spør hos det lokale el-/gass-/vann-

OBJ_BUCH-359-003.book Page 74 Thursday, June 9, 2011 10:18 AM

Norsk | 75

Bosch Power Tools 1 619 X06 442 | (9.6.11)

verket. Kontakt med elektriske ledninger kan medføre

brann og elektrisk støt. Skader på en gassledning kan føre

til eksplosjon. Inntrenging i en vannledning forårsaker ma-

terielle skader og kan medføre elektriske støt.

fIkke bruk elektroverktøyet stasjonært. Det er ikke be-

regnet til bruk med sagbord.

fIkke bruk sagblad av HSS-stål. Slike sagblad kan lett

brekke.

fIkke sag jernmetaller. Glødende spon kan antenne stø-

vavsuget.

fHold elektroverktøyet fast med begge hender under ar-

beidet og sørg for å stå stødig. Elektroverktøyet føres

sikrere med to hender.

fSikre arbeidsstykket. Et arbeidsstykke som holdes fast

med spenninnretninger eller en skrustikke, holdes sikrere

enn med hånden.

fVent til elektroverktøyet er stanset helt før du legger

det ned. Innsatsverktøyet kan kile seg fast og føre til at du

mister kontrollen over elektroverktøyet.

Produkt- og ytelsesbeskrivelse

Les gjennom alle advarslene og anvisninge-

ne. Feil ved overholdelsen av advarslene og

nedenstående anvisninger kan medføre elek-

triske støt, brann og/eller alvorlige skader.

Brett ut utbrettssiden med bildet av maskinen, og la denne si-

den være utbrettet mens du leser bruksanvisningen.

Formålsmessig bruk

GKS 65/GKS 65 G:

Elektroverktøyet er beregnet til å utføre langs- og tverrgående

snitt på fast flate med rett skjæring og med gjæring i tre. Med

tilsvarende sagblad kan det også sages ikke-jernholdige me-

taller med tynne vegger, f. eks. profiler.

Det er ikke tillatt å bearbeide jernholdige metaller.

GKS 65 GCE:

Elektroverktøyet er beregnet til å utføre langs- og tverrgående

snitt på fast flate med rett skjæring og med gjæring i tre. Med

tilsvarende sagblad kan det også sages ikke-jernholdige me-

taller med tynne vegger (f. eks. profiler), lette bygningsmate-

rialer og kunststoff.

Det er ikke tillatt å bearbeide jernholdige metaller.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for

bildet av elektroverktøyet på illustrasjonssiden.

1På-/av-bryter

2Innkoblingssperre for på-/av-bryter

3Stillhjul for turtallforvalg (GKS 65 GCE)

4Ekstrahåndtak (isolert grepflate)

5Spindel-låsetast

6Skala gjæringsvinkel

7Vingeskrue for parallellanlegg

8Spennarm for gjæringsvinkelforvalg

9Snittmarkering 0°

10 Snittmarkering 45°

11 Parallellanlegg

12 Vernedeksel

13 Grunnplate

14 Justeringsspak for vernedeksel

15 Sponutkast

16 Vernedeksel

17 Håndtak (isolert grepflate)

18 Umbrakonøkkel

19 Spennskrue med skive

20 Spennflens

21 Sirkelsagblad*

22 Festeflens

23 Sagspindel

24 Festeskrue for avsugadapter*

25 Avsugadapter*

26 Spennarm for skjæredybdeforvalg

27 Skjæredybdeskala

28 Vingeskrue for gjæringsvinkelforvalg

29 Skrutvingepar*

30 Føringsskinne*

31 Forbindelsesstykke*

32 Avsugslange*

*Illustrert eller beskrevet tilbehør inngår ikke i standard-leveran-

sen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Støy-/vibrasjonsinformasjon

Måleverdier for lyden funnet i henhold til EN 60745.

Maskinens typiske A-bedømte støynivå er: Lydtrykknivå

88 dB(A); lydeffektnivå 99 dB(A). Usikkerhet K=3 dB.

Bruk hørselvern!

Totale svingningsverdier ah (vektorsum fra tre retninger) og

usikkerhet K beregnet jf. EN 60745:

Saging av tre: ah=3,0m/s2, K=1,5 m/s2,

Saging av metall: ah=2,5m/s2, K=1,5 m/s2.

Vibrasjonsnivået som er angitt i disse anvisningene er målt

iht. en målemetode som er standardisert i EN 60745 og kan

brukes til sammenligning av elektroverktøy med hverandre.

Den egner seg til en foreløbig vurdering av svingningsbelast-

ningen.

Det angitte svingningsnivået representerer de hovedsakelige

anvendelsene til elektroverktøyet. Men hvis elektroverktøyet

brukes til andre anvendelser, med avvikende innsatsverktøy

eller utilstrekkelig vedlikehold, kan svingningsnivået avvike.

Dette kan føre til en tydelig øking av svingningsbelastningen

over hele arbeidstidsrommet.

Til en nøyaktig vurdering av svingningsbelastningen skal det

også tas hensyn til de tidene maskinen er slått av eller går,

men ikke virkelig brukes. Dette kan tydelig redusere sving-

ningsbelastningen over hele arbeidstidsrommet.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot

svingningenes virkning, som for eksempel: Vedlikehold av

elektroverktøy og innsatsverktøy, holde hendene varme, or-

ganisere arbeidsforløpene.

OBJ_BUCH-359-003.book Page 75 Thursday, June 9, 2011 10:18 AM

76 | Norsk

1 619 X06 442 | (9.6.11) Bosch Power Tools

Samsvarserklæring

Vi erklærer som eneansvarlig at produktet som beskrives un-

der «Tekniske data» stemmer overens med følgende normer

eller normative dokumenter: EN 60745 jf. bestemmelsene i

direktivene 2004/108/EF, 2006/42/EF.

Tekniske underlag hos:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

Tekniske data

Montering

Innsetting/utskifting av sirkelsagblad

fFør alle arbeider på elektroverktøyet utføres må støp-

selet trekkes ut av stikkontakten.

fBruk vernehansker ved montering av sagbladet. Ved

berøring av sagbladet er det fare for skader.

fBruk kun sagblad som tilsvarer de tekniske dataene

som er angitt i denne bruksanvisningen.

fIkke bruk slipeskiver som innsatsverktøy.

Valg av sagblad

En oversikt over anbefalte sagblad finner du bak i denne in-

struksen.

Demontering av sagbladet (se bilde A)

Til verktøyskifte legger du elektroverktøyet helst på frontsi-

den av motorhuset.

– Trykk på spindel-låsetasten 5 og hold denne trykt inne.

fTrykk på spindellåsetasten 5 kun når sagspindelen står

stille. Elektroverktøyet kan ellers ta skade.

– Med umbrakonøkkelen 18 skrur du spennskruen 19 ut i

dreieretning n.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Håndsirkelsag GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

Produktnummer 3 601 F67 0.. 3 601 F68 9.. 3 601 F68 9..

Opptatt effekt W16001600 1800

Tomgangsturtall min-1 5900 5900 2300 – 5000

max. turtall, belastet min-1 4200 4200 1400 – 4000

max. skjæredybde

– ved gjæringsvinkel 0°

– ved gjæringsvinkel 45°

Spindellås zzz

Turtallforvalg – – z

Konstantelektronikk – – z

Temperaturavhengig overlastbeskyttelse – – z

Startstrømbegrensing – – z

Mål grunnplate mm 170 x 305 203 x 327 203 x 327

max. sagbladdiameter mm 190 190 190

min. sagbladdiameter mm 184 184 184

max. stambladtykkelse mm 1,7 1,7 1,7

max. tanntykkelse/-vikking mm 2,6 2,6 2,6

min. tanntykkelse/-vikking mm 1,8 1,8 1,8

Festeboring mm 30 30 30

Vekt tilsvarende EPTA-Procedure 01/2003 kg 4,8 5,1 5,2

Beskyttelsesklasse / II / II / II

Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere

noe.

Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere.

Kun for elektroverktøy uten startstrømbegrensning: Innkoblinger fører til korte spenningsreduksjoner. Ved ugunstige nettvilkår kan det oppstå forstyr-

relser på andre apparater. Ved nettimpedanser på mindre enn 0,36 Ohm forventes det ingen forstyrrelser.

OBJ_BUCH-359-003.book Page 76 Thursday, June 9, 2011 10:18 AM

Norsk | 77

Bosch Power Tools 1 619 X06 442 | (9.6.11)

– Sving vernedekselet 12 tilbake og hold det fast.

– Ta spennflensen 20 og sagbladet 21 av fra sagspindelen

23.

Montering av sagbladet (se bilde A)

Til verktøyskifte legger du elektroverktøyet helst på frontsi-

den av motorhuset.

– Rengjør sagbladet 21 og alle spenndelene som skal monte-

res.

– Sving vernedekselet 12 tilbake og hold det fast.

– Sett sagbladet 21 på festeflensen 22. Tennenes skjære-

retning (pilretning på sagbladet) og dreieretningspilen på

vernedekselet 16 må stemme overens.

– Sett spennflensen 20 på og skru spennskruen 19 inn i

dreieretning o. Pass på riktig innbyggingsposisjon for fes-

teflensen 22 og spennflensen 20.

– Trykk på spindel-låsetasten 5 og hold denne trykt inne.

– Med umbrakonøkkelen 18 trekker du spennskruen 19 fast

i dreieretning o. Tiltrekkingsmomentet skal være

6–9 Nm, det tilsvarer håndfast pluss ¼ omdreining.

Støv-/sponavsuging

fFør alle arbeider på elektroverktøyet utføres må støp-

selet trekkes ut av stikkontakten.

fStøv fra materialer som blyholdig maling, noen tresorter,

mineraler og metall kan være helsefarlige. Berøring eller

innånding av støv kan utløse allergiske reaksjoner og/eller

åndedrettssykdommer hos brukeren eller personer som

befinner seg i nærheten.

Visse typer støv som eik- eller bøkstøv gjelder som kreft-

fremkallende, spesielt i kombinasjon med tilsetningsstof-

fer til trebearbeidelse (kromat, trebeskyttelsesmidler).

Asbestholdig materiale må kun bearbeides av fagfolk.

– Bruk helst et støvavsug som er egnet for dette materi-

alet.

–Sørg for god ventilasjon av arbeidsplassen.

– Det anbefales å bruke en støvmaske med filterklasse

P2.

Følg ditt lands gyldige forskrifter for de materialene som

skal bearbeides.

fUnngå støv på arbeidsplassen. Støv kan lett antennes.

Montering av avsugadapteren (se bilde B)

Sett avsugadapteren 25 på sponutkastet 15 til den smekker i

lås. På avsugadapteren 25 kan det tilkoples en avsugslange

med en diameter på 35 mm.

fAvsugadapteren må ikke være montert uten tilkoplet

eksternt avsug. Avsugkanalen kan ellers tettes.

fPå avsugadapteren må det ikke koples til en støvpose.

Avsugsystemet kan ellers tettes.

Rengjør avsugadapteret 25 regelmessig for å sikre en optimal

avsuging.

Ekstern avsuging

Forbind avsugslangen 32 med en støvsuger (tilbehør). En

oversikt over tilkobling til forskjellige støvsugere finner du på

slutten av denne instruksen.

Elektroverktøyet kan kobles direkte til stikkontakten på en

Bosch-universalsuger med fjernstart. Denne starter automa-

tisk når elektroverktøyet kobles inn.

Støvsugeren må være egnet til materialet som skal bearbei-

des.

Ved avsuging av spesielt helsefarlig, kreftfremkallende eller

tørt støv må du bruke en spesialstøvsuger.

Bruk

Driftstyper

fFør alle arbeider på elektroverktøyet utføres må støp-

selet trekkes ut av stikkontakten.

Innstilling av skjæredybden (se bilde C)

fTilpass skjæredybden til tykkelsen på arbeidsstykket.

Det skal være mindre enn en full tannhøyde synlig under ar-

beidsstykket.

Løsne spennarmen 26. Til en mindre skjæredybde trekker du

sagen bort fra grunnplaten 13, for en større skjæredybde

trykker du sagen mot grunnplaten 13. Innstill ønsket mål på

skjæredybdeskalaen. Trekk spennarmen 26 fast igjen.

Hvis du ikke kan innstille skjæredybden fullstendig etter løs-

ning av spennarmen 26, trekker du spennarmen 26 bort fra

sagen og svinger den ned. Slipp deretter spennarmen 26

igjen. Gjenta det hele til ønsket skjæredybde kan innstilles.

Hvis du ikke kan fiksere skjæredybden tilstrekkelig etter fast-

trekking av spennarmen 26, trekker du spennarmen 26 bort

fra sagen og svinger den opp. Slipp deretter spennarmen 26

igjen. Gjenta det hele til skjæredybden er fiksert.

Innstilling av gjæringsvinkelen

Legg elektroverktøyet helst på frontsiden av vernedekselet

16.

Løsne spennarmen 8 og vingeskruen 28. Sving sagen mot si-

den. Innstill ønsket mål på skalaen 6. Trekk spennarmen 8 og

vingeskruen 28 fast igjen.

Merk: Ved gjæringssnitt er skjæredybden mindre enn anvist

verdi på skjæredybdeskalaen 27.

Snittmarkeringer

Snittmarkering 0° (9) viser sagbladets posisjon ved rettvin-

klet snitt. Snittmarkering 45° (10) viser sagbladets posisjon

ved 45°-snitt – ved bruk uten føringsskinne.

Igangsetting

fTa hensyn til strømspenningen! Spenningen til strøm-

kilden må stemme overens med angivelsene på elek-

troverktøyets typeskilt. Elektroverktøy som er merket

med 230 V kan også brukes med 220 V.

Inn-/utkobling

Til igangsetting av elektroverktøyet trykker du først på inn-

koblingssperren 2 og trykker deretter inn på-/av-bryteren 1

og holder den trykt inne.

Til utkobling av elektroverktøyet slipper du på-/av-bryteren

OBJ_BUCH-359-003.book Page 77 Thursday, June 9, 2011 10:18 AM

78 | Norsk

1 619 X06 442 | (9.6.11) Bosch Power Tools

Merk: Av sikkerhetsgrunner kan på-/av-bryteren 1 ikke låses,

men må stadig holdes trykt inne i løpet av driften.

Startstrømbegrensing (GKS 65 GCE)

Den elektroniske startstrømbegrensningen begrenser effek-

ten ved innkobling av elektroverktøyet og muliggjør drift med

en 16 A-sikring.

Konstantelektronikk (GKS 65 GCE)

Konstantelektronikken holder turtallet nesten konstant i tom-

gang og ved belastning; dette sikrer en jevn arbeidseffekt.

Temperaturavhengig overlastbeskyttelse (GKS 65 GCE)

Ved overlast kopler elektroverktøyet ut til det er i et optimalt

driftstemperaturområde igjen. Slipp på-/av-bryteren 1 og slå

på elektroverktøyet igjen for å kunne arbeide videre.

Turtallforvalg (GKS 65 GCE)

Med stillhjul for turtallforvalg 3 kan nødvendig turtall for-

håndsinnstilles også under drift.

Nødvendig turtall er avhengig av anvendt sagblad og materia-

let som skal bearbeides (se sagbladoversikt på slutten av den-

ne bruksanvisningen).

Arbeidshenvisninger

Beskytt sagbladet mot slag og støt.

Før elektroverktøyet jevnt og med svak fremskyvning i skjæ-

reretningen. For sterk fremskyvning reduserer innsatsverk-

tøyenes levetid sterkt og kan skade elektroverktøyet.

Sageffekten og skjærekvaliteten er vesentlig avhengig av til-

standen og tannformen på sagbladet. Bruk derfor kun skarpe

sagblad som er egnet for materialet som skal bearbeides.

Saging av tre

Riktig valg av sagblad retter seg etter tretype, trekvalitet og

om det er nødvendig med langsgående eller tverrgående

snitt.

Ved langsgående snitt i furu oppstår lange, spiralformede

spon.

Bøk- og eikstøv er spesielt helsefarlig, pass derfor på å arbei-

de med støvavsug.

Saging av kunststoff (GKS 65 GCE)

Merk: Ved saging av kunststoff, spesielt PVC, oppstår det lan-

ge, spiralformede spon, som kan være elektrostatisk opp-

ladet. Slik kan sponutkastet 15 tettes og vernedekselet 12

klemme. Du arbeider best med støvavsug.

Før elektroverktøyet innkoplet inn mot arbeidsstykket og

start sagingen forsiktig. Arbeid deretter hurtig og uten av-

brudd videre, slik at sagtennene ikke kleber.

Saging av ikkejernmetaller (GKS 65 GCE)

Merk: Bruk kun et skarpt sagblad som er egnet for ikkejern-

metall. Dette sikrer et rent snitt og forhindrer at sagbladet

klemmes.

Før elektroverktøyet innkoplet inn mot arbeidsstykket og

start sagingen forsiktig. Arbeid deretter videre med svak

fremskyving og uten avbrudd.

På profiler må du alltid begynne snittet på den smale siden, på

U-profiler aldri på den åpne siden. Støtt lange profiler for å

unngå at sagbladet klemmer og at det oppstår tilbakeslag på

elektroverktøyet.

Saging av lette bygningsmaterialer (materialer med mine-

ralandel) (GKS 65 GCE)

fVed saging av lette bygningsmaterialer må du følge lo-

ver og bestemmelser og materialprodusentens anbefa-

linger.

Lette bygningsmaterialer må kun bearbeides i tørrsnitt og

med støvavsug. Arbeid alltid med føringsskinnen 30 (tilbe-

hør).

Støvsugeren må være godkjent til oppsuging av steinstøv.

Bosch har egnede støvsugere.

Saging med parallellanlegg (se bilde D)

Parallellanlegg 11 muliggjør eksakte snitt langs kanten av et

arbeidsstykke, hhv. skjæring av like store striper.

Løsne vingeskruen 7 og skyv skalaen til parallellanlegget 11

gjennom føringen i grunnplaten 13. Innstill ønsket snittbred-

de som skalaverdi på tilsvarende snittmarkering 9 hhv. 10, se

avsnitt «Snittmarkeringer». Skru vingeskruen 7 fast igjen.

Saging med hjelpeanlegg (se bilde E)

Til bearbeidelse av store arbeidsstykker eller til skjæring av

rette kanter kan du feste et brett eller en list som hjelpeanlegg

på arbeidsstykket og føre sirkelsagen med grunnplaten langs

hjelpeanlegget.

Saging med føringsskinne (GKS 65 G/GKS 65 GCE)

(se bilde F)

Med føringsskinnen 30 kan du utføre rette snitt.

Gummileppen på føringsskinnen fungerer som flisvern og for-

hindrer at overflaten revner ved saging av trematerialer. Legg

sagbladet med tennene direkte mot gummileppen.

Gummileppen må tilpasses til sirkelsagen som brukes før det

første snittet med føringsskinnen 30 utføres. Legg da førings-

skinnen 30 med hele lengden på et arbeidsstykke. Innstill en

skjæredybde på ca. 9 mm og en rettvinklet gjæringsvinkel.

Slå på sirkelsagen og før den jevnt og med svak fremskyving i

skjæreretningen.

Med forbindelsesstykket 31 kan to føringsskinner settes

sammen. Strammingen utføres med de fire skruene i forbin-

delsesstykket.

Service og vedlikehold

Vedlikehold og rengjøring

fFør alle arbeider på elektroverktøyet utføres må støp-

selet trekkes ut av stikkontakten.

fHold elektroverktøyet og ventilasjonsspaltene alltid

rene, for å kunne arbeide bra og sikkert.

Vernedekselet må alltid bevege seg fritt og kunne stenges au-

tomatisk. Hold derfor området rundt vernedekselet alltid

rent. Fjern støv og spon ved å blåse gjennom med trykkluft el-

ler bruk en pensel.

Ikke besjiktede sagblad kan beskyttes mot korrosjon med et

tynt sjikt syrefri olje. Fjern oljen igjen før sagingen, slik at treet

ikke blir flekkete.

OBJ_BUCH-359-003.book Page 78 Thursday, June 9, 2011 10:18 AM

Suomi | 79

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Harpiks- eller limrester på sagbladet innskrenker snittkvalite-

ten. Rengjør derfor sagbladene rett etter bruk.

Hvis elektroverktøyet til tross for omhyggelige produksjons-

og kontrollmetoder en gang skulle svikte, må reparasjonen ut-

føres av et autorisert serviceverksted for Bosch-elektroverk-

tøy.

Ved alle forespørsler og reservedelsbestillinger må du oppgi

det 10-sifrede produktnummeret som er angitt på elektro-

verktøyets typeskilt.

Kundeservice og kunderådgivning

Kundeservice hjelper deg ved spørsmål om reparasjon og

vedlikehold av produktet ditt og reservedelene. Deltegninger

og informasjoner om reservedeler finner du også under:

www.bosch-pt.com

Bosch-kundeservice er gjerne til hjelp ved spørsmål om kjøp,

bruk og innstilling av produkter og tilbehør.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: (+47) 64 87 89 50

Faks: (+47) 64 87 89 55

Deponering

Elektroverktøy, tilbehør og emballasje må leveres inn til miljø-

vennlig gjenvinning.

Elektroverktøy må ikke kastes i vanlig søppel!

Kun for EU-land:

Jf. det europeiske direktivet 2002/96/EF

vedr. gamle elektriske og elektroniske ap-

parater og tilpassingen til nasjonale lover

må gammelt elektroverktøy som ikke lenger

kan brukes samles inn og leveres inn til en

miljøvennlig resirkulering.

Rett til endringer forbeholdes.

Suomi

Turvallisuusohjeita

Sähkötyökalujen yleiset turvallisuusohjeet

Lue kaikki turvallisuus- ja muut oh-

jeet. Turvallisuusohjeiden noudattami-

sen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai

vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta

varten.

Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää

verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku-

käyttöisiä sähkötyökaluja (ilman verkkojohtoa).

Työpaikan turvallisuus

fPidä työskentelyalue puhtaana ja hyvin valaistuna.

Työpaikan epäjärjestys tai valaisemattomat työalueet voi-

vat johtaa tapaturmiin.

fÄlä työskentele sähkötyökalulla räjähdysalttiissa ym-

päristössä, jossa on palavaa nestettä, kaasua tai pölyä.

Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyt-

tää pölyn tai höyryt.

fPidä lapset ja sivulliset loitolla sähkötyökalua käyttä-

essäsi. Voit menettää laitteesi hallinnan, huomiosi suun-

tautuessa muualle.

Sähköturvallisuus

fSähkötyökalun pistotulpan tulee sopia pistorasiaan.

Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä

mitään pistorasia-adaptereita maadoitettujen sähkö-

työkalujen kanssa. Alkuperäisessä kunnossa olevat pisto-

tulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

fVältä koskettamasta maadoitettuja pintoja, kuten put-

kia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara

kasvaa, jos kehosi on maadoitettu.

fÄlä aseta sähkötyökalua alttiiksi sateelle tai kosteudel-

le. Veden tunkeutuminen sähkötyökalun sisään kasvattaa

sähköiskun riskiä.

fÄlä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyö-

kalun kantamiseen, ripustamiseen tai pistotulpan ir-

rottamiseen pistorasiasta vetämällä. Pidä johto loitolla

kuumuudesta, öljystä, terävistä reunoista ja liikkuvista

osista. Vahingoittuneet tai sotkeutuneet johdot kasvatta-

vat sähköiskun vaaraa.

fKäyttäessäsi sähkötyökalua ulkona, käytä ainoastaan

ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so-

veltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

fJos sähkötyökalun käyttö kosteassa ympäristössä ei

ole vältettävissä, tulee käyttää vikavirtasuojakytkintä.

Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaa-

raa.

Henkilöturvallisuus

fOle valpas, kiinnitä huomiota työskentelyysi ja nouda-

ta tervettä järkeä sähkötyökalua käyttäessäsi. Älä käy-

tä mitään sähkötyökalua, jos olet väsynyt tai huumei-

den, alkoholin tahi lääkkeiden vaikutuksen alaisena.

Hetken tarkkaamattomuus sähkötyökalua käytettäessä,

saattaa johtaa vakavaan loukkaantumiseen.

fKäytä suojavarusteita. Käytä aina suojalaseja. Henkilö-

kohtaisen suojavarustuksen käyttö, kuten pölynaamarin,

luistamattomien turvakenkien, suojakypärän tai kuulon-

suojaimien, riippuen sähkötyökalun lajista ja käyttötavas-

ta, vähentää loukkaantumisriskiä.

fVältä tahatonta käynnistämistä. Varmista, että sähkö-

työkalu on poiskytkettynä, ennen kuin liität sen sähkö-

verkkoon ja/tai liität akun, otat sen käteen tai kannat

sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä

tai kytket sähkötyökalun pistotulpan pistorasiaan, käyn-

nistyskytkimen ollessa käyntiasennossa, altistat itsesi on-

nettomuuksille.

VAROITUS

OBJ_BUCH-359-003.book Page 79 Thursday, June 9, 2011 10:18 AM

80 | Suomi

1 619 X06 442 | (9.6.11) Bosch Power Tools

fPoista kaikki säätötyökalut ja ruuvitaltat, ennen kuin

käynnistät sähkötyökalun. Työkalu tai avain, joka sijait-

see laitteen pyörivässä osassa, saattaa johtaa loukkaantu-

miseen.

fVältä epänormaalia kehon asentoa. Huolehdi aina tuke-

vasta seisoma-asennosta ja tasapainosta. Täten voit pa-

remmin hallita sähkötyökalua odottamattomissa tilanteis-

sa.

fKäytä tarkoitukseen soveltuvia vaatteita. Älä käytä

löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja

käsineet loitolla liikkuvista osista. Väljät vaatteet, korut

ja pitkät hiukset voivat takertua liikkuviin osiin.

fJos pölynimu- ja keräilylaitteita voidaan asentaa, tulee

sinun tarkistaa, että ne on liitetty ja että ne käytetään

oikealla tavalla. Pölynimulaitteiston käyttö vähentää pö-

lyn aiheuttamia vaaroja.

Sähkötyökalujen huolellinen käyttö ja käsittely

fÄlä ylikuormita laitetta. Käytä kyseiseen työhön tarkoi-

tettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen

työskentelet paremmin ja varmemmin tehoalueella, jolle

sähkötyökalu on tarkoitettu.

fÄlä käytä sähkötyökalua, jota ei voida käynnistää ja py-

säyttää käynnistyskytkimestä. Sähkötyökalu, jota ei

enää voida käynnistää ja pysäyttää käynnistyskytkimellä,

on vaarallinen ja se täytyy korjata.

fIrrota pistotulppa pistorasiasta, ennen kuin suoritat

säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun

varastoitavaksi. Nämä turvatoimenpiteet estävät sähkö-

työkalun tahattoman käynnistyksen.

fSäilytä sähkötyökalut poissa lasten ulottuvilta, kun nii-

tä ei käytetä. Älä anna sellaisten henkilöiden käyttää

sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole

lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaaralli-

sia, jos niitä käyttävät kokemattomat henkilöt.

fHoida sähkötyökalusi huolella. Tarkista, että liikkuvat

osat toimivat moitteettomasti, eivätkä ole puristukses-

sa sekä, että siinä ei ole murtuneita tai vahingoittunei-

ta osia, jotka saattaisivat vaikuttaa haitallisesti sähkö-

työkalun toimintaan. Anna korjata nämä vioittuneet

osat ennen käyttöä. Monen tapaturman syyt löytyvät huo-

nosti huolletuista laitteista.

fPidä leikkausterät terävinä ja puhtaina. Huolellisesti

hoidetut leikkaustyökalut, joiden leikkausreunat ovat terä-

viä, eivät tartu helposti kiinni ja niitä on helpompi hallita.

fKäytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne.

näiden ohjeiden mukaisesti. Ota tällöin huomioon työ-

olosuhteet ja suoritettava toimenpide. Sähkötyökalun

käyttö muuhun kuin sille määrättyyn käyttöön, saattaa joh-

taa vaarallisiin tilanteisiin.

Huolto

fAnna ainoastaan koulutettujen ammattihenkilöiden

korjata sähkötyökalusi ja hyväksy korjauksiin vain al-

kuperäisiä varaosia. Täten varmistat, että sähkötyökalu

säilyy turvallisena.

Pyörösahojen turvallisuusohjeet

Sahausmenetelmä

fVAARA: Pidä kädet loitolla sahausalueelta ja sahante-

rästä. Pidä toinen käsi lisäkahvassa tai moottorikote-

lossa. Kun molemmat kädet pitelevät pyörösahaa, sahan-

terä ei pysty vahingoittamaan niitä.

fÄlä pane käsiä työkappaleen alle. Suojus ei pysty suojaa-

maan käsiä sahanterältä, jos ne ovat työkappaleen alapuo-

lella.

fAseta sahaussyvyys työkappaleen paksuuden mukaan.

Työkappaleen alla tulisi terää näkyä korkeintaan täysi ham-

maskorkeus.

fÄlä koskaan pidä sahattavaa työkappaletta kädessä tai

jalkojen päällä. Tue työkappaletta tukevaa alustaa vas-

ten. On tärkeää kiinnittää työkappale hyvin, jotta kosketus

kehoon, sahanterän jääminen puristukseen ja hallinnan

menettäminen estyisi.

fTartu sähkötyökaluun ainoastaan eristetyistä pinnois-

ta, tehdessäsi työtä, jossa saattaisit osua piilossa ole-

vaan sähköjohtoon tai sahan omaan sähköjohtoon.

Kosketus jännitteiseen johtoon saattaa myös sähkötyöka-

lun metalliosat jännitteisiksi ja johtaa sähköiskuun.

fKäytä pitkittäissahauksissa aina ohjainta tai suoraa

reunaohjausta. Tämä parantaa sahaustarkkuutta ja pie-

nentää riskiä, että sahanterä jää puristukseen.

fKäytä aina oikean kokoisia ja oikealla kiinnitysreiällä

varustettuja sahanteriä (esim. tähdenmuotoinen tai

pyöreä). Sahanterät, jotka eivät sovi sahan asennusosiin

pyörivät epäkeskeisesti ja johtavat sahan hallinnan menet-

tämiseen.

fÄlä koskaan käytä vaurioituneita tai vääränlaisia sa-

hanterän aluslaattoja tai -pultteja. Sahanterän aluslaatat

ja -pultit on erityisesti suunniteltu sahaasi varten, antaen

parasta mahdollista tehokkuutta ja toimintavarmuutta.

fTakaisku – Syy ja vastaavat turvallisuusohjeet

–Takaisku on äkillinen reaktio, joka johtuu kiinni tarttu-

neesta, puristukseen jääneestä tai väärin suunnatusta sa-

hanterästä, joka saa hallitsemattoman sahan ponnahtele-

maan ylös työkappaleesta käyttäjää kohti;

– jos sahanterä tarttuu tai jää puristukseen sulkeutuvaan

sahausuraan, sitä jarrutetaan voimakkaasti ja moottorin

voima saattaa sahan ponnahtamaan taaksepäin käyttäjää

kohti;

– jos sahanterä kääntyy tai suunnataan väärin sahausuras-

sa, saattavat sahanterän takareunan hampaat tarttua työ-

kappaleen yläpintaan, jolloin sahanterä ponnahtaa ylös

urasta ja hypähtää käyttäjää kohti.

Takaisku johtuu sahan väärästä tai virheellisestä käytöstä.

Se voidaan estää sopivin varotoimin, joita selostetaan seu-

raavassa.

fPidä sahaa tukevasti kaksin käsin ja saata käsivarret

asentoon, jossa voit ottaa vastaan takaiskun voiman.

Pidä kehosi jommallakummalla puolella sahanterää,

mutta ei linjalla sahanterän kanssa. Takaiskussa pyörö-

saha sinkoutuu taaksepäin, käyttäjä voi kuitenkin hallita ta-

kaiskuvoimia, noudattamalla määrättyjä varotoimia.

OBJ_BUCH-359-003.book Page 80 Thursday, June 9, 2011 10:18 AM

Suomi | 81

Bosch Power Tools 1 619 X06 442 | (9.6.11)

fJos sahanterä joutuu puristukseen tai keskeytät työn,

tulee sinun pysäyttää saha ja pitää se rauhallisesti pai-

koillaan työkappaleessa, kunnes sahanterä on pysäh-

tynyt. Älä koskaan koeta vetää sahanterää ylös työkap-

paleesta tai taaksepäin niin kauan kuin sahanterä

pyörii, se saattaa johtaa takaiskuun. Määrittele ja poista

sahanterän puristukseen joutumisen syy.

fKun tahdot käynnistää uudelleen sahan, joka on työ-

kappaleessa, keskitä sahanterä sahausurassa ja tarkis-

ta, että hampaat eivät ole tarttuneet työkappaleeseen.

Jos sahanterä on puristuksessa, se saattaa kiivetä ylös työ-

kappaleesta tai aiheuttaa takaiskun, kun saha käynniste-

tään.

fTue isot levyt, sahanterän puristuksen aiheuttaman ta-

kaiskuvaaran minimoimiseksi. Suurilla levyillä on taipu-

mus taipua oman painonsa takia. Levyt tulee tukea molem-

milta puolilta, sekä sahanterän vierestä, että reunoista.

fÄlä käytä tylsiä tai vaurioituneita sahanteriä. Sahante-

rät, joissa on tylsät tai väärin suunnatut hampaat tekevät

liian ahtaan sahausuran, mikä johtaa liialliseen kitkaan, sa-

hanterän puristukseen ja takaiskuun.

fKiristä sahaussyvyyden ja leikkauskulman säätöruuvit

kiinni. Jos muutat säätöjä sahauksen aikana, saattaa se

johtaa sahanterän puristukseen ja takaiskuun.

fOle erityisen varovainen sahauksissa seiniin tai muihin

alueisiin, joiden taustaa tai rakennetta et pysty näke-

mään. Sahanterä saattaa upotessaan osua piilossa oleviin

kohteisiin, jotka aiheuttavat takaiskun.

Sahanterän alasuojuksen toiminta

fTarkista ennen jokaista käyttöä, että alempi suojus sul-

keutuu moitteettomasti. Älä käytä sahaa, jos alempi

suojus ei liiku vapaasti ja sulkeudu välittömästi. Älä

koskaan purista tai sido alempaa suojusta auki-asen-

toon. Jos saha tahattomasti putoaa lattiaan, saattaa alem-

pi suojus taipua. Nosta suojusta nostovivulla ja varmista,

että suojus liikkuu vapaasti, eikä kosketa sahanterää tai

muita osia missään sahauskulmassa.

fTarkista alemman suojuksen jousen toiminta. Anna

huoltaa saha ennen käyttöä, jos alempi suojus tai jousi

ei toimi moitteettomasti. Alempi suojus saattaa toimia

jäykkäliikkeisesti johtuen vioittuneista osista, tahmeista

kerrostumista tai lastukasaantumista.

fAvaa alempi suojus käsin vain erikoisissa sahauksissa,

kuten ”uppo- ja kulmasahauksissa”. Avaa alempi suo-

jus nostovivulla, ja päästä se vapaaksi heti, kun sahan-

terä on uponnut työkappaleeseen. Kaikissa muissa sa-

haustöissä alemman suojuksen tulee toimia

automaattisesti.

fÄlä aseta sahaa työpenkille tai lattialle, ellei alempi

suojus peitä sahanterää. Suojaamaton jälkikäyvä sahan-

terä kuljettaa sahaa taaksepäin ja sahaa kaiken, mikä osuu

sen tielle. Ota huomioon, että kestää vähän aikaa ennen

kuin sahanterä pysähtyy, virran katkaisun jälkeen.

Lisävaro-ohjeita

fÄlä tartu käsin lastunpoistoaukkoon. Pyörivät osat voi-

vat aiheuttaa loukkaantumista.

fÄlä koskaan työskentele sahan kanssa pään yläpuolel-

la. Sinä et silloin riittävästi pysty hallitsemaan sähkötyöka-

lua.

fKäytä sopivia etsintälaitteita piilossa olevien syöttö-

johtojen paikallistamiseksi, tai käänny paikallisen ja-

keluyhtiön puoleen. Kosketus sähköjohtoon saattaa joh-

taa tulipaloon ja sähköiskuun. Kaasuputken

vahingoittaminen saattaa johtaa räjähdykseen. Vesijoh-

toon tunkeutuminen aiheuttaa aineellista vahinkoa tai

saattaa johtaa sähköiskuun.

fÄlä käytä sähkötyökalua kiinteästi asennettuna. Sitä ei

ole suunniteltu käytettäväksi sahapöydässä.

fÄlä käytä HSS-sahanteriä. Nämä sahanterät voivat hel-

posti murtua.

fÄlä sahaa rautametallia. Hehkuvat lastut voivat sytyttää

pölynimulaitteen.

fPidä työn aikana sähkötyökalua kaksin käsin ja ota tu-

keva seisoma-asento. Sähkötyökalua pystyy ohjaamaan

varmemmin kahdella kädellä.

fVarmista työkappale. Kiinnityslaitteilla tai ruuvipenkissä

kiinnitetty työkappale pysyy tukevammin paikoillaan, kuin

kädessä pidettynä.

fOdota, kunnes sähkötyökalu on pysähtynyt, ennen

kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juut-

tua kiinni johtaen sähkötyökalun hallinnan menettämi-

seen.

Tuotekuvaus

Lue kaikki turvallisuus- ja muut ohjeet. Tur-

vallisuusohjeiden noudattamisen laiminlyönti

saattaa johtaa sähköiskuun, tulipaloon ja/tai

vakavaan loukkaantumiseen.

Käännä auki taittosivu, jossa on laitteen kuva ja pidä se ulos-

käännettynä lukiessasi käyttöohjetta.

Määräyksenmukainen käyttö

GKS 65/GKS 65 G:

Sähkötyökalu on tarkoitettu puun pituus- ja poikittaissahauk-

seen suoralla sahauksella ja viistosahauksella kiinteällä alus-

talla. Vastaavilla sahanterillä voidaan myös sahata ohutseinäi-

siä ei-rautametalleja, esim. profiileja.

Rautametallien työstö ei ole sallittua.

GKS 65 GCE:

Sähkötyökalu on tarkoitettu puun pituus- ja poikittaissahauk-

seen suoralla sahauksella ja viistosahauksella kiinteällä alus-

talla. Vastaavilla sahanterillä voidaan myös sahata ohutseinäi-

siä ei-rautametalleja (esim. profiileja), kevytrakennusaineita

ja muovia.

Rautametallien työstö ei ole sallittua.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivussa ole-

vaan sähkötyökalun kuvaan.

1Käynnistyskytkin

2Käynnistyskytkimen käynnistysvarmistin

OBJ_BUCH-359-003.book Page 81 Thursday, June 9, 2011 10:18 AM

82 | Suomi

1 619 X06 442 | (9.6.11) Bosch Power Tools

3Kierrosluvun asetuksen säätöpyörä (GKS 65 GCE)

4Lisäkahva (eristetty kädensija)

5Karan lukituspainike

6Jiirikulma-asteikko

7Suuntaisohjaimen siipiruuvi

8Jiirikulman asetuksen kiristysvipu

9Sahausmerkki 0°

10 Sahausmerkki 45°

11 Suuntaisohjain

12 Heilurisuojus

13 Pohjalevy

14 Heilurisuojuksen säätövipu

15 Lastun poistoaukko

16 Suojus

17 Kahva (eristetty kädensija)

18 Kuusiokoloavain

19 Kiristysruuvi ja laatta

20 Kiristyslaippa

21 Pyörösahanterä*

22 Kiinnityslaippa

23 Kara

24 Imuadapterin kiinnitysruuvi*

25 Imuadapteri*

26 Vipu sahaussyvyyden asetukseen

27 Sahaussyvyysasteikko

28 Jiirikulman asetuksen siipiruuvi

29 Ruuvipuristinpari*

30 Ohjauskisko*

31 Liitoskappale*

32 Imuletku*

*Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi-

mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas-

tamme.

Melu-/tärinätiedot

Melun mittausarvot on määritetty EN 60745 mukaan.

Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen

painetaso 88 dB(A); äänen tehotaso 99 dB(A). Epävarmuus

K=3dB.

Käytä kuulonsuojaimia!

Värähtelyn yhteisarvot ah (kolmen suunnan vektorisumma) ja

epävarmuus K mitattuna EN 60745 mukaan:

Puun sahaus: ah =3,0m/s2, K =1,5 m/s2,

Metallin sahaus: ah =2,5m/s2, K =1,5 m/s2.

Näissä ohjeissa mainittu värähtelytaso on mitattu EN 60745

standardoidun mittausmenetelmän mukaisesti ja sitä voidaan

käyttää sähkötyökalujen vertailussa. Se soveltuu myös väräh-

telyrasituksen väliaikaiseen arviointiin.

Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia

käyttötapoja. Jos sähkötyökalua kuitenkin käytetään muissa

töissä, poikkeavilla vaihtotyökaluilla tai riittämättömästi huol-

lettuna, saattaa värähtelytaso poiketa. Tämä saattaa kasvat-

taa koko työaikajakson värähtelyrasitusta huomattavasti.

Värähtelyrasituksen tarkkaa arviointia varten määrätyn työ-

aikajakson aikana tulisi ottaa huomioon myös se aika, jolloin

laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käyte-

tä. Tämä voi selvästi pienentää koko työaikajakson värähtely-

rasitusta.

Määrittele lisävarotoimenpiteet käyttäjän suojaksi värähtelyn

vaikutukselta, kuten esimerkiksi: Sähkötyökalujen ja vaihto-

työkalujen huolto, käsien pitäminen lämpiminä, työnkulun or-

ganisointi.

Standardinmukaisuusvakuutus

Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekni-

set tiedot” selostettu tuote vastaa seuraavia standardeja tai

standardoituja asiakirjoja: EN 60745 direktiivien

2004/108/EY, 2006/42/EY määräysten mukaan.

Tekninen tiedosto kohdasta:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

Tekniset tiedot

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Käsipyörösaha GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

Tuotenumero 3 601 F67 0.. 3 601 F68 9.. 3 601 F68 9..

Ottoteho W16001600 1800

Tyhjäkäyntikierrosluku min-1 5900 5900 2300 – 5000

maks. kierrosluku kuormitettuna min-1 4200 4200 1400 – 4000

suurin sahaussyvyys

– jiirikulmalla 0°

– jiirikulmalla 45°

Karan lukitus zzz

OBJ_BUCH-359-003.book Page 82 Thursday, June 9, 2011 10:18 AM

Suomi | 83

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Asennus

Sahanterän asennus/vaihto

fIrrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

fKäytä suojakäsineitä sahanterää asentaessasi. Sahan-

terää kosketettaessa on olemassa loukkaantumisvaara.

fKäytä ainoastaan sahanteriä, jotka vastaavat tässä

käyttöohjeessa mainittuja ominaistietoja.

fÄlä koskaan käytä hiomalaikkoja vaihtotyökaluina.

Sahanterän valinta

Löydät katsauksen suositeltavista sahanteristä tämän ohjeen

lopusta.

Sahanterän irrotus (katso kuva A)

Työkalun vaihdon ajaksi kone on paras asettaa alustalle moot-

torin päätypuoli alustaa vasten.

– Paina karan lukituspainiketta 5 ja pidä se alhaalla.

fKaran lukituspainiketta 5 ei saa painaa karan vielä pyö-

riessä. Kone voi silloin vioittua.

– Kierrä kuusiokoloavaimella 18 ulos kiristysruuvi 19 suun-

taan n.

– Käännä heilurisuojus 12 takaisin ja pidä se paikallaan.

–Irrota kiristyslaippa 20 ja sahanterä 21 karasta 23.

Sahanterän asennus (katso kuva A)

Työkalun vaihdon ajaksi kone on paras asettaa alustalle moot-

torin päätypuoli alustaa vasten.

– Puhdista sahanterä 21 ja kaikki asennettavat kiinnitys-

osat.

– Käännä heilurisuojus 12 takaisin ja pidä se paikallaan.

– Aseta sahanterä 21 kiinnityslaippaan 22. Hampaiden leik-

kaussuunnan (nuoli sahanterässä) ja suojahupussa 16 ole-

van pyörimissuuntaa osoittavan nuolen tulee täsmätä.

– Asenna kiristyslaippa 20 paikoilleen ja kierrä kiristysruuvi

19 sisään kiertosuuntaan o. Varmista kiinnityslaipan 22

ja kiristyslaipan 20 oikea asento.

– Paina karan lukituspainiketta 5 ja pidä se alhaalla.

– Kiristä kuusiokoloavaimella 18 kiristysruuvi 19 suuntaan

o. Kiristysmomentin tulee olla 6–9 Nm, tamä vastaa sor-

mivoiman lisäksi ¼ kierrosta.

Pölyn ja lastun poistoimu

fIrrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

fMateriaalien, kuten lyijypitoisen pinnoitteen, muutamien

puulaatujen, kivennäisten ja metallin pölyt voivat olla ter-

veydelle vaarallisia. Pölyn kosketus tai hengitys saattaa ai-

heuttaa käyttäjälle tai lähellä oleville henkilöille allergisia

reaktioita ja/tai hengitystiesairauksia.

Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään

karsinogeenisena, eritoten yhdessä puukäsittelyssä käy-

tettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine).

Asbestipitoisia aineita saavat käsitellä vain ammattilaiset.

– Käytä materiaalille soveltuvaa pölynimua, jos se on

mahdollista.

– Huolehdi työkohteen hyvästä tuuletuksesta.

– Suosittelemme käyttämään suodatusluokan P2 hengi-

tyssuojanaamaria.

Ota huomioon maassasi voimassaolevat säännökset, kos-

kien käsiteltäviä materiaaleja.

fVältä pölynkertymää työpaikalla. Pöly saattaa helposti

syttyä palamaan.

Imuadapterin asennus (katso kuva B)

Työnnä imuadapteri 25 lastujen poistoaukkoon 15 niin että

se lukittuu kiinni. Imuadapteriin 25 sopii imuletku, jonka hal-

kaisija on 35 mm.

Kierrosluvun esivalinta – – z

Vakioelektroniikka – – z

Lämpötilasta riippuvainen ylikuormitussuoja – – z

Käynnistysvirran rajoitin – – z

Pohjalevyn mitat mm 170 x 305 203 x 327 203 x 327

maks. sahanterän halkaisija mm 190 190 190

min. sahanterän halkaisija mm 184 184 184

maks. runkoterän paksuus mm 1,7 1,7 1,7

maks. hampaan paksuus/-haritus mm 2,6 2,6 2,6

min. hampaan paksuus/-haritus mm 1,8 1,8 1,8

Asennusreikä mm 30 30 30

Paino vastaa EPTA-Procedure 01/2003 kg 4,8 5,1 5,2

Suojausluokka / II / II / II

Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella.

Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella.

Vain sähkötyökaluja varten, joissa ei ole käynnistysvirran rajoitinta: Kytkentätapahtumat aiheuttavat lyhytaikaisia jännitepudotuksia. Heikossa sähkö-

verkossa saattaa tämä häiritä muita verkkoon kytkettyjä sähkölaitteita. Verkkoimpedanssin ollessa alle 0,36 ohmia ei häiriöitä ole odotettavissa.

Käsipyörösaha GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

OBJ_BUCH-359-003.book Page 83 Thursday, June 9, 2011 10:18 AM

84 | Suomi

1 619 X06 442 | (9.6.11) Bosch Power Tools

fImuadapteria ei saa käyttää, ellei koneeseen liitetä

imuria. Imukanava voi muutoin mennä tukkoon.

fPölypussia ei saa liittää suoraan imuadapteriin. Imujär-

jestelmä voi muutoin mennä tukkoon.

Optimaalisen imutehon takaamiseksi imuadapteri 25 on

muistettava puhdistaa säännöllisesti.

Ulkopuolinen poistoimu

Liitä imuletku 32 pölynimuriin (lisätarvike). Katsauksen liittä-

misestä eri pölynimureihin löydät tämän ohjeen lopusta.

Sähkötyökalu voidaan liittää suoraan kaukokäynnistyksellä

varustetun Bosch-yleisimurin pistorasiaan. Tämä käynnistyy

automaattisesti, sähkötyökalua käynnistettäessä.

Pölynimurin tulee soveltua työstettävälle materiaalille.

Käytä erikoisimuria terveydelle erityisen vaarallisten, karsino-

geenisten tai kuivien pölyjen imurointiin.

Käyttö

Käyttömuodot

fIrrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

Sahaussyvyyden asetus (katso kuva C)

fAseta sahaussyvyys työkappaleen paksuuden mukaan.

Työkappaleen alla tulisi terää näkyä korkeintaan täysi ham-

maskorkeus.

Löysää kiristinvipu 26. Kun tarvitaan pienempi sahauassy-

vyys, sahaa vedetään poispäin pohjalevystä 13, kun sahaus-

syvyyden taas on oltava suurempi, sahaa painetaan pohjale-

vyyn 13 päin. Aseta haluttu mitta sahaussyvyyden asteikolle.

Vedä sitten kiristinvipu 26 kiinni.

Jos et pysty säätämään sahaussyvyyttä kokonaan kiinnitysvi-

vun 26 avaamisen jälkeen, tulee sinun vetää kiinnitysvipu 26

irti sahasta ja kääntää sitä alaspäin. Päästä taas kiristysvipu

26 vapaaksi. Toista tämä toimenpide, kunnes haluttu sahaus-

syvyys on asennettavissa.

Jos et pysty säätämään sahaussyvyyttä riittävästi kiristysvi-

vun 26 kiristämisen jälkeen, tulee sinun vetää kiristysvipu 26

poispäin sahasta ja kääntää sitä ylöspäin. Päästä taas kiristys-

vipu 26 vapaaksi. Toista tämä toimenpide, kunnes haluttu sa-

haussyvyys on lukittu.

Jiirikulman asetus

Kone on paras asettaa suojuksen päätypinnan 16 varaan.

Avaa kiristysvipu 8 ja siipiruuvi 28. Kallista sahaa sivusuun-

nassa. Aseta haluttu mitta asteikkoon 6. Kiristä taas kiristysvi-

pu 8 ja siipiruuvi 28.

Huomio: Jiirisahauksissa sahaussyvyys on sahaussyvyysas-

teikon 27 arvoa pienempi.

Sahausmerkit

Sahausmerkki 0° (9) näyttää sahanterän sijainnin suorakul-

maisessa sahauksessa. Sahausmerkki 45° (10) näyttää sa-

hanterän sijainnin 45° sahauksessa.

Käyttöönotto

fOta huomioon verkkojännite! Virtalähteen jännitteen

tulee vastata laitteen tyyppikilvessä olevia tietoja.

230 V merkittyjä laitteita voidaan käyttää myös 220 V

verkoissa.

Käynnistys ja pysäytys

Sähkötyökalun käyttöönotto painamalla ensin käynnistys-

varmistinta 2 ja painamalla samalla käynnistyskytkintä 1 sekä

pitämällä se painettuna.

Sähkötyökalun pysäytys päästämällä käynnistyskytkin 1 va-

paaksi.

Huomio: Turvallisuussyistä laitteen käynnistyskytkintä 1 ei

voida lukita, vaan sitä on painettava koko käytön ajan.

Käynnistysvirran rajoitin (GKS 65 GCE)

Elektroninen käynnistysvirran rajoitin rajoittaa tehontarpeen

sähkötyökalua käynnistettäessä, ja tekee käytön mahdollisek-

si 16 A-sulakkeella.

Vakioelektroniikka (GKS 65 GCE)

Vakioelektroniikka pitää kierrosluvun kuormittamattomana ja

kuormitettuna lähes vakiona, mikä takaa tasaisen työn edisty-

misen.

Lämpötilasta riippuvainen ylikuormitussuoja

(GKS 65 GCE)

Ylikuorman sattuessa pysähtyy sähkötyökalu, kunnes se taas

on saavuttanut optimaalisen käyttölämpötilan. Päästä käyn-

nistyskytkin 1 vapaaksi ja käynnistä sähkötyökalu uudelleen

työn jatkamiseksi.

Kierrosluvun esivalinta (GKS 65 GCE)

Kierrosluvun esivalinnan säätöpyörällä 3 voit asettaa tarvitta-

van kierrosluvun myös käytön aikana.

Tarvittava kierrosluku riippuu käytettävästä sahanterästä ja

työstettävästä materiaalista (katso sahanteräluettelo tämän

käyttöohjeen lopussa).

Työskentelyohjeita

Suojele sahanteriä iskuilta ja kolhuilta.

Liikuta sähkötyökalua tasaisesti ja kevyesti syöttäen sahaus-

suuntaan. Liian voimakas syöttö lyhentää vaihtotyökalun elin-

ikää huomattavasti ja saattaa vahingoittaa sähkötyökalua.

Sahausteho ja sahausjälki ovat pitkälti riippuvaisia sahante-

rän kunnosta ja terähampaiden muodosta. Käytä siksi ainoas-

taan teräviä ja työstettävään materiaaliin soveltuvia sahante-

riä.

Puun sahaus

Sahanterän oikea valinta riippuu puun lajista ja puun laadusta

sekä siitä sahataanko syiden suuntaan tai poikittain syitä koh-

ti.

Sahattaessa kuusta pitkittäin, syntyy pitkiä kierukkamaisia

lastuja.

Pyökki- ja tammipölyt ovat erityisen vaarallisia terveydelle,

työskentele siksi aina pölynimua käyttäen.

OBJ_BUCH-359-003.book Page 84 Thursday, June 9, 2011 10:18 AM

Suomi | 85

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Muovin sahaus (GKS 65 GCE)

Huomio: Kun sahataan muovia, erityisesti PVC-muovia, syn-

tyy pitkiä kierukanmuotoisia lastuja, joissa voi olla staattinen

sähkölataus. Ne voivat johtaa lastun poistoaukon 15 tukkeu-

tumiseen ja heilurisuojuksen 12 kiinnijuuttumiseen. Kannat-

taa käyttää pölyn poistoimua työskentelyssä.

Vie käynnissä oleva sähkötyökalu työkappaletta vasten ja aloi-

ta sahaus varovasti. Työskentele sitten jatkuvasti, ilman kes-

keytystä, jotta sahanterän hampaat eivät tartu heti kiinni.

Ei-rautametallin sahaus (GKS 65 GCE)

Huomio: Käytä ei-rautametallille tarkoitettua, terävää sahan-

terää. Tämä takaa puhtaan sahausjäljen ja estää sahanterän

joutumista puristukseen.

Vie käynnissä oleva sähkötyökalu työkappaletta vasten ja aloi-

ta sahus varovasti. Työskentele sitten kevyellä syötöllä ja kes-

keytyksittä.

Aloita aina profiilien sahaus kapealta sivulta, ja U-profiilit avoi-

melta puolelta. Tue pitkät profiilit, jotta sahanterän puristuk-

seen joutumisesta ja sähkötyökalun takaiskusta vältyttäisiin.

Kevytrakennusaineiden (materiaalit, joissa on kiviaines-

ta) sahaus (GKS 65 GCE)

fOta huomioon kevytrakennusaineita sahattaessa laki-

sääteiset määräykset ja materiaalin valmistajan suosi-

tukset.

Kevytrakennusaineita saa työstää ainoastaan kuivasahauksel-

la ja pölyn poistoimua käyttäen. Työskentele aina ohjauskis-

koa 30 käyttäen (lisätarvike).

Pölynimurin tulee olla sallittu kivipölyn imurointiin. Bosch-oh-

jelmassa on sopivia pölynimureita.

Sahaus suuntaisohjaimella (katso kuva D)

Suuntaisohjain 11 mahdollistaa tarkkaa sahausta työkappa-

leen reunaa pitkin, tai samanlaisten suikaileiden sahaamista.

Avaa siipiruuvi 7 ja työnnä suuntaisohjaimen 11 asteikko poh-

jalevyn 13 ohjaimen läpi. Aseta haluttu sahausleveys asteik-

koon vastaavaan sahausmerkkiin 9 tai 10, katso kappale ”Sa-

hausmerkit”. Kiristä siipiruuvi 7 uudelleen.

Sahaaminen lisäohjaimella (katso kuva E)

Suurten työkappaleiden työstössä tai suorien reunojen saha-

uksessa, voit kiinnittää laudan tai listan apuohjaimeksi työ-

kappaleeseen ja ohjata pyörösahan pohjalevy apuohjainta

pitkin.

Sahaus ohjauskiskolla (GKS 65 G/GKS 65 GCE)

(katso kuva F)

Ohjauskiskon 30 avulla voit suorittaa suoraviivaisia sahuksia.

Ohjauskiskon kumihuuli toimii repimissuojana, joka puuta sa-

hattaessa estää pinnan repeämisen. Sahanterän hampaiden

tulee tällöin koskettaa kumihuulta.

Kumihuuli tulee sovittaa käytettävään pyörösahaan ennen en-

simmäistä sahausta ohjauskiskoa 30 käyttäen. Aseta tätä var-

ten ohjauskisko 30 koko pituudeltaan työkappaleen päälle.

Aseta n. 9 mm sahaussyvyys ja suorakulmainen jiirikulma.

Käynnistä pyörösaha ja liikuta sitä tasaisesti ja kevyesti syöt-

täen sahaussuuntaan.

Liitoskappaleella 31 voidaan yhdistää kaksi ohjauskiskoa.

Kiinnitys tehdään neljällä liitoskappaleessa olevalla ruuvilla.

Hoito ja huolto

Huolto ja puhdistus

fIrrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

fPidä aina sähkötyökalua ja sähkötyökalun tuuletusauk-

koja puhtaana, jotta voit työskennellä hyvin ja turvalli-

sesti.

Heilurisuojuksen tulee aina voida liikkua vapaasti ja sulkeutua

itsestään. Pidä sen tähden aina aluetta heilurisuojuksen ym-

pärillä puhtaana. Poista pöly ja lastut paineilmalla puhaltaen

tai siveltimellä.

Pinnoittamattomat sahanterät voidaan suojata hapettumista

vastaan ohuella kerroksella happovapaata öljyä. Poista taas

öljy ennen sahausta, koska puuhun muutoin saattaa tulla öljy-

läikkiä.

Sahanterässä olevat hartsi- tai liimajäännökset johtavat huo-

noon sahausjälkeen. Puhdista sen tähden aina sahanterät heti

käytön jälkeen.

Jos sähkötyökalussa huolellisesta valmistuksesta ja koestus-

menettelystä huolimatta esiintyy vikaa, tulee korjaus antaa

Bosch-keskushuollon tehtäväksi.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi-

nen tuotenumero, joka löytyy laitteen mallikilvestä.

Huolto ja asiakasneuvonta

Huolto vastaa tuotteesi korjausta ja huoltoa sekä varaosia

koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja vara-

osista löydät myös osoitteesta:

www.bosch-pt.com

Bosch-asiakasneuvonta auttaa mielellään sinua tuotteiden ja

lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyk-

sissä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: 0800 98044

Faksi: +358 102 961 838

www.bosch.fi

Hävitys

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa

ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen vanhoja sähkö- ja elektro-

niikkalaitteita koskevan direktiivin

2002/96/EY ja sen kansallisten lakien

muunnosten mukaan, tulee käyttökelvotto-

mat sähkötyökalut kerätä erikseen ja toimit-

taa ympäristöystävälliseen uusiokäyttöön.

Oikeus teknisiin muutoksiin pidätetään.

OBJ_BUCH-359-003.book Page 85 Thursday, June 9, 2011 10:18 AM

86 | EëëçíéêÜ

1 619 X06 442 | (9.6.11) Bosch Power Tools

ÅëëçíéêÜ

Õðïäåßîåéò áóöáëåßáò

ÃåíéêÝò õðïäåßîåéò áóöáëåßáò ãéá çëåêôñéêÜ

åñãáëåßá

ÄéáâÜóôå üëåò ôéò õðïäåßîåéò

áóöáëåßáò êáé ôéò ïäçãßåò.

ÁìÝëåéåò êáôÜ ôçí ôÞñçóç ôùí õðïäåßîåùí áóöáëåßáò êáé ôùí

ïäçãéþí ìðïñåß íá ðñïêáëÝóïõí çëåêôñïðëçîßá, ðõñêáãéÜ

Þ/êáé óïâáñïýò ôñáõìáôéóìïýò.

ÖõëÜîôå üëåò ôéò ðñïåéäïðïéçôéêÝò õðïäåßîåéò êáé ïäçãßåò

ãéá êÜèå ìåëëïíôéêÞ ÷ñÞóç.

Ï ïñéóìüò «Çëåêôñéêü åñãáëåßï» ðïõ ÷ñçóéìïðïéåßôáé óôéò

ðñïåéäïðïéçôéêÝò õðïäåßîåéò áíáöÝñåôáé óå çëåêôñéêÜ

åñãáëåßá ðïõ ôñïöïäïôïýíôáé áðü ôï çëåêôñéêü äßêôõï (ìå

çëåêôñéêü êáëþäéï) êáèþò êáé óå çëåêôñéêÜ åñãáëåßá ðïõ

ôñïöïäïôïýíôáé áðü ìðáôáñßá (÷ùñßò çëåêôñéêü êáëþäéï).

ÁóöÜëåéá óôï ÷þñï åñãáóßáò

fÄéáôçñåßôå ôïí ôïìÝá ðïõ åñãÜæåóèå êáèáñü êáé êáëÜ

öùôéóìÝíï. Áôáîßá Þ óêïôåéíÝò ðåñéï÷Ýò åñãáóßáò ìðïñåß

íá ïäçãÞóïõí óå áôõ÷Þìáôá.

fÌçí åñãÜæåóèå ìå ôï çëåêôñéêü åñãáëåßï óå

ðåñéâÜëëïí üðïõ õðÜñ÷åé êßíäõíïò Ýêñçîçò, óôï ïðïßï

õðÜñ÷ïõí åýöëåêôá õãñÜ, áÝñéá Þ óêüíåò. Ôá çëåêôñéêÜ

åñãáëåßá äçìéïõñãïýí óðéíèçñéóìü ï ïðïßïò ìðïñåß íá

áíáöëÝîåé ôç óêüíç Þ ôéò áíáèõìéÜóåéò.

f¼ôáí ÷ñçóéìïðïéåßôå ôï çëåêôñéêü åñãáëåßï êñáôÜôå

ìáêñéÜ áð’ áõôü ôá ðáéäéÜ êé Üëëá ôõ÷üí

ðáñåõñéóêüìåíá Üôïìá. Óå ðåñßðôùóç áðüóðáóçò ôçò

ðñïóï÷Þò óáò ìðïñåß íá ÷Üóåôå ôïí Ýëåã÷ï ôïõ ìç÷áíÞ-

ìáôïò.

ÇëåêôñéêÞ áóöÜëåéá

fÔï öéò ôïõ çëåêôñéêïý åñãáëåßïõ ðñÝðåé íá ôáéñéÜæåé

óôçí ðñßæá. Äåí åðéôñÝðåôáé ìå êáíÝíáí ôñüðï ç

ìåôáôñïðÞ ôïõ öéò. Ìç ÷ñçóéìïðïéåßôå ðñïóáñìïóôéêÜ

öéò óå óõíäõáóìü ìå ãåéùìÝíá çëåêôñéêÜ åñãáëåßá.

Áìåôáðïßçôá öéò êáé êáôÜëëçëåò ðñßæåò ìåéþíïõí ôïí

êßíäõíï çëåêôñïðëçîßáò.

fÁðïöåýãåôå ôçí åðáöÞ ôïõ óþìáôüò óáò ìå ãåéùìÝíåò

åðéöÜíåéåò üðùò óùëÞíåò, èåñìáíôéêÜ óþìáôá

(êáëïñéöÝñ), êïõæßíåò Þ øõãåßá. ¼ôáí ôï óþìá óáò åßíáé

ãåéùìÝíï áõîÜíåôáé ï êßíäõíïò çëåêôñïðëçîßáò.

fÌçí åêèÝôåôå ôá ìç÷áíÞìáôá óôç âñï÷Þ Þ ôçí õãñáóßá.

Ç äéåßóäõóç íåñïý ó’ Ýíá çëåêôñéêü åñãáëåßï áõîÜíåé ôïí

êßíäõíï çëåêôñïðëçîßáò.

fÌç ÷ñçóéìïðïéåßôå ôï çëåêôñéêü êáëþäéï ãéá íá

ìåôáöÝñåôå Þ íá áíáñôÞóåôå ôï çëåêôñéêü åñãáëåßï, Þ

ãéá íá âãÜëåôå ôï öéò áðü ôçí ðñßæá. ÊñáôÜôå ôï çëåê-

ôñéêü êáëþäéï ìáêñéÜ áðü õðåñâïëéêÝò èåñìïêñáóßåò,

êïöôåñÝò áêìÝò êáé/Þ áðü êéíçôÜ åîáñôÞìáôá. Ôõ÷üí

÷áëáóìÝíá Þ ðåñéðëåãìÝíá çëåêôñéêÜ êáëþäéá áõîÜíïõí

ôïí êßíäõíï çëåêôñïðëçîßáò.

f¼ôáí åñãÜæåóèå ì’ Ýíá çëåêôñéêü åñãáëåßï óôï ýðáéèñï

íá ÷ñçóéìïðïéåßôå êáëþäéá åðéìÞêõíóçò (ìðáëáíôÝæåò)

ðïõ åßíáé êáôÜëëçëá êáé ãéá ÷ñÞóç óôï ýðáéèñï. Ç÷ñÞóç

êáëùäßùí åðéìÞêõíóçò êáôÜëëçëùí ãéá õðáßèñéïõò ÷þñïõò

åëáôôþíåé ôïí êßíäõíï çëåêôñïðëçîßáò.

f¼ôáí ç ÷ñÞóç ôïõ çëåêôñéêïý åñãáëåßïõ óå õãñü

ðåñéâÜëëïí åßíáé áíáðüöåõêôç, ôüôå ÷ñçóéìïðïéÞóôå

Ýíáí ðñïóôáôåõôéêü äéáêüðôç äéáññïÞò

(äéáêüðôç FI/RCD). Ç ÷ñÞóç åíüò ðñïóôáôåõôéêïý

äéáêüðôç äéáññïÞò åëáôôþíåé ôïí êßíäõíï çëåêôñïðëçîßáò.

ÁóöÜëåéá ðñïóþðùí

fÍá åßóôå ðÜíôïôå ðñïóåêôéêüò/ðñïóåêôéêÞ, íá äßíåôå

ðñïóï÷Þ óôçí åñãáóßá ðïõ êÜíåôå êáé íá ÷åéñßæåóôå ôï

ìç÷Üíçìá ìå ðåñßóêåøç. Ìç ÷ñçóéìïðïéÞóåôå Ýíá

çëåêôñéêü åñãáëåßï üôáí åßóôå êïõñáóìÝíïò/

êïõñáóìÝíç Þ üôáí âñßóêåóôå õðü ôçí åðÞñåéá

íáñêùôéêþí, ïéíïðíåýìáôïò Þ öáñìÜêùí. Ìéá óôéãìéáßá

áðñïóåîßá êáôÜ ôï ÷åéñéóìü ôïõ çëåêôñéêïý åñãáëåßïõ

ìðïñåß íá ïäçãÞóåé óå óïâáñïýò ôñáõìáôéóìïýò.

fÖïñÜôå Ýíáí êáôÜëëçëï ãéá óáò ðñïóôáôåõôéêü

åîïðëéóìü êáé ðÜíôïôå ðñïóôáôåõôéêÜ ãõáëéÜ. ¼ôáí

öïñÜôå Ýíáí êáôÜëëçëï ðñïóôáôåõôéêü åîïðëéóìü üðùò

ìÜóêá ðñïóôáóßáò áðü óêüíç, áíôéïëéóèçôéêÜ õðïäÞìáôá

áóöáëåßáò, ðñïóôáôåõôéêü êñÜíïò Þ ùôáóðßäåò, áíÜëïãá ìå

ôï åêÜóôïôå åñãáëåßï êáé ôç ÷ñÞóç ôïõ, åëáôôþíåôáé ï

êßíäõíïò ôñáõìáôéóìþí.

fÁðïöåýãåôå ôçí áèÝëçôç åêêßíçóç. Âåâáéùèåßôå üôé ôï

çëåêôñéêü åñãáëåßï Ý÷åé áðïæåõ÷ôåß ðñéí ôï óõíäÝóåôå

ìå ôï çëåêôñéêü äßêôõï Þ ìå ôçí ìðáôáñßá êáèþò êáé ðñéí

ôï ðáñáëÜâåôå Þ ôï ìåôáöÝñåôå. ¼ôáí ìåôáöÝñåôå ôï

çëåêôñéêü åñãáëåßï Ý÷ïíôáò ôï äÜ÷ôõëü óáò óôï äéáêüðôç Þ

üôáí óõíäÝóåôå ôï ìç÷Üíçìá ìå ôçí ðçãÞ ñåýìáôïò üôáí

áõôü åßíáé áêüìç óôç èÝóç ÏÍ, ôüôå äçìéïõñãåßôáé êßíäõíïò

ôñáõìáôéóìþí.

fÁöáéñåßôå áðü ôá çëåêôñéêÜ åñãáëåßá ôõ÷üí

óõíáñìïëïãçìÝíá åñãáëåßá ñýèìéóçò Þ êëåéäéÜ ðñéí

èÝóåôå ôï çëåêôñéêü åñãáëåßï óå ëåéôïõñãßá. ¸íá åñãá-

ëåßï Þ êëåéäß óõíáñìïëïãçìÝíï ó’ Ýíá ðåñéóôñåöüìåíï

ôìÞìá åíüò ìç÷áíÞìáôïò ìðïñåß íá ïäçãÞóåé óå ôñáõìáôéó-

ìïýò.

fÌçí õðåñåêôéìÜôå ôïí åáõôü óáò. Öñïíôßæåôå ãéá ôçí

áóöáëÞ óôÜóç ôïõ óþìáôüò óáò êáé äéáôçñåßôå ðÜíôïôå

ôçí éóïññïðßá óáò. ¸ôóé ìðïñåßôå íá åëÝãîåôå êáëýôåñá ôï

ìç÷Üíçìá óå ðåñéðôþóåéò áðñïóäüêçôùí ðåñéóôÜóåùí.

fÖïñÜôå êáôÜëëçëá åíäýìáôá. Ìç öïñÜôå öáñäéÜ

ñïý÷á Þ êïóìÞìáôá. ÊñáôÜôå ôá ìáëëéÜ óáò, ôá ñïý÷á

óáò êáé ôá ãÜíôéá óáò ìáêñéÜ áðü êéíïýìåíá

åîáñôÞìáôá. ×áëáñÞ åíäõìáóßá, êïóìÞìáôá Þ ìáêñéÜ

ìáëëéÜ ìðïñåß íá åìðëáêïýí óôá êéíïýìåíá åîáñôÞìáôá.

f¼ôáí õðÜñ÷åé ç äõíáôüôçôá óõíáñìïëüãçóçò

äéáôÜîåùí áíáññüöçóçò Þ óõëëïãÞò óêüíçò,

âåâáéùèåßôå üôé áõôÝò åßíáé óõíäåìÝíåò ìå ôï ìç÷Üíçìá

êáèþò êáé üôé ÷ñçóéìïðïéïýíôáé óùóôÜ. Ç ÷ñÞóç ìéáò

áíáññüöçóçò óêüíçò ìðïñåß íá åëáôôþóåé ôïí êßíäõíï ðïõ

ðñïêáëåßôáé áðü ôç óêüíç.

ÅðéìåëÞò ÷åéñéóìüò êáé ÷ñÞóç çëåêôñéêþí åñãáëåßùí

fÌçí õðåñöïñôþíåôå ôï ìç÷Üíçìá. ×ñçóéìïðïéåßôå ãéá

ôçí åêÜóôïôå åñãáóßá ôï çëåêôñéêü åñãáëåßï ðïõ

ðñïïñßæåôáé ãé’ áõôÞí. Ìå ôï êáôÜëëçëï çëåêôñéêü åñãá-

OBJ_BUCH-359-003.book Page 86 Thursday, June 9, 2011 10:18 AM

EëëçíéêÜ | 87

Bosch Power Tools 1 619 X06 442 | (9.6.11)

ëåßï åñãÜæåóôå êáëýôåñá êáé áóöáëÝóôåñá óôçí

áíáöåñüìåíç ðåñéï÷Þ éó÷ýïò.

fÌç ÷ñçóéìïðïéÞóåôå ðïôÝ Ýíá ìç÷Üíçìá ðïõ Ý÷åé

÷áëáóìÝíï äéáêüðôç. ¸íá çëåêôñéêü åñãáëåßï ðïõ äåí

ìðïñåßôå ðëÝïí íá ôï èÝóåôå óå ëåéôïõñãßá êáé/Þ åêôüò ëåé-

ôïõñãßáò åßíáé åðéêßíäõíï êáé ðñÝðåé íá åðéóêåõáóôåß.

fÂãÜëôå ôï öéò áðü ôçí ðñßæá êáé/Þ áöáéñÝóôå ôçí

ìðáôáñßá ðñéí äéåîÜãåôå óôï ìç÷Üíçìá ìéá ïðïéáäÞðïôå

åñãáóßá ñýèìéóçò, ðñéí áëëÜîåôå Ýíá åîÜñôçìá Þ üôáí

ðñüêåéôáé íá äéáöõëÜîåôå/íá áðïèçêåýóåôå ôï

ìç÷Üíçìá. ÁõôÜ ôá ðñïëçðôéêÜ ìÝôñá áóöáëåßáò ìåéþíïõí

ôïí êßíäõíï áðü ôõ÷üí áèÝëçôç åêêßíçóç ôïõ çëåêôñéêïý

åñãáëåßïõ.

fÄéáöõëÜãåôå ôá çëåêôñéêÜ åñãáëåßá ðïõ äå

÷ñçóéìïðïéåßôå ìáêñéÜ áðü ðáéäéÜ. Ìçí åðéôñÝøåôå ôç

÷ñÞóç ôïõ ìç÷áíÞìáôïò óå Üôïìá ðïõ äåí åßíáé

åîïéêåéùìÝíá ì’ áõôü Þ äåí Ý÷ïõí äéáâÜóåé ôéò ðáñïýóåò

ïäçãßåò. Ôá çëåêôñéêÜ åñãáëåßá åßíáé åðéêßíäõíá üôáí

÷ñçóéìïðïéïýíôáé áðü Üðåéñá ðñüóùðá.

fÍá ðåñéðïéåßóôå ðñïóåêôéêÜ ôï çëåêôñéêü åñãáëåßï.

ÅëÝã÷åôå, áí ôá êéíïýìåíá åîáñôÞìáôá ëåéôïõñãïýí

Üøïãá, ÷ùñßò íá ìðëïêÜñïõí, Þ ìÞðùò Ý÷ïõí óðÜóåé Þ

öèáñåß ôõ÷üí åîáñôÞìáôá ôá ïðïßá åðçñåÜæïõí ôïí

ôñüðï ëåéôïõñãßáò ôïõ çëåêôñéêïý åñãáëåßïõ. Äþóôå

áõôÜ ôá ÷áëáóìÝíá åîáñôÞìáôá ãéá åðéóêåõÞ ðñéí ôá

îáíá÷ñçóéìïðïéÞóåôå. Ç êáêÞ óõíôÞñçóç ôùí çëåêôñéêþí

åñãáëåßùí áðïôåëåß áéôßá ðïëëþí áôõ÷çìÜôùí.

fÄéáôçñåßôå ôá åñãáëåßá êïðÞò êïöôåñÜ êáé êáèáñÜ.

ÐñïóåêôéêÜ óõíôçñçìÝíá êïðôéêÜ åñãáëåßá óöçíþíïõí

äõóêïëüôåñá êáé ïäçãïýíôáé åõêïëüôåñá.

f×ñçóéìïðïéåßôå ôá çëåêôñéêÜ åñãáëåßá, åîáñôÞìáôá,

ðáñåëêüìåíá åñãáëåßá êôë. óýìöùíá ìå ôéò ðáñïýóåò

ïäçãßåò. ËáìâÜíåôå åðßóçò õðüøç óáò ôéò åêÜóôïôå

óõíèÞêåò êáé ôçí õðü åêôÝëåóç åñãáóßá. Ç

÷ñçóéìïðïßçóç ôùí çëåêôñéêþí åñãáëåßùí ãéá åñãáóßåò ðïõ

äåí ðñïâëÝðïíôáé ãé’ áõôÜ ìðïñåß íá äçìéïõñãÞóåé åðéêßíäõ-

íåò êáôáóôÜóåéò.

Service

fÄþóôå ôï çëåêôñéêü åñãáëåßï óáò ãéá åðéóêåõÞ áðü

Üñéóôá åêðáéäåõìÝíï ðñïóùðéêü êáé ìå ãíÞóéá

áíôáëëáêôéêÜ. ¸ôóé åîáóöáëßæåôå ôç äéáôÞñçóç ôçò áóöÜ-

ëåéáò ôïõ ìç÷áíÞìáôïò.

Õðïäåßîåéò áóöáëåßáò ãéá äéóêïðñßïíá

Äéáäéêáóßá êïðÞò

fÊÉÍÄÕÍÏÓ: Ìç âÜëåôå ôá ÷Ýñéá óáò óôïí ôïìÝá

ðñéïíßóìáôïò êáé óôïí ðñéïíüäéóêï. ÊñáôÜôå ìå ôï

äåýôåñï (ôï Üëëï) ÷Ýñé óáò ôçí ðñüóèåôç ëáâÞ Þ ôï

ðåñßâëçìá ôïõ êéíçôÞñá. ¼ôáí êñáôÜôå ôï ðñéüíé êáé ìå ôá

äõï óáò ÷Ýñéá ôüôå ôï ðñéüíé äåí ìðïñåß íá óáò ôñáõìáôßóåé.

fÌç âÜæåôå ôá ÷Ýñéá óáò êÜôù áðü ôï õðü êáôåñãáóßá

ôåìÜ÷éï. Ï ðñïöõëáêôÞñáò äåí ìðïñåß íá óáò ðñïóôáôÝøåé

êÜôù áðü ôï õðü êáôåñãáóßá ôåìÜ÷éï.

fÐñïóáñìüóôå ôï âÜèïò êïðÞò óôï ðÜ÷ïò ôïõ õðü

êáôåñãáóßá ôåìá÷ßïõ. ÊÜôù áðü ôï õðü êáôåñãáóßá ôåìÜ÷éï

èá ðñÝðåé íá öáßíåôáé ëéãüôåñï áðü Ýíá ïëüêëçñï äüíôé.

fÍá ìçí êñáôÜôå ðïôÝ ôï õðü êïðÞ ôåìÜ÷éï ìå ôï ÷Ýñé êáé

íá ìçí ôï áêïõìðÜôå åðÜíù óôá óêÝëç óáò. Íá

áóöáëßæåôå ôï õðü êáôåñãáóßá ôåìÜ÷éï åðÜíù óå ìéá

óôåñåÞ åðéöÜíåéá. Ç êáëÞ óôåñÝùóç ôïõ õðü êáôåñãáóßá

ôåìá÷ßïõ åßíáé óçìáíôéêÞ åðåéäÞ Ýôóé ðåñéïñßæåôå óôï

åëÜ÷éóôï ôïí êßíäõíï ôçò åðáöÞò ôïõ ìå ôï óþìá óáò, ôïõ

óöçíþìáôïò ôïõ ðñéïíüäéóêïõ Þ ôçò áðþëåéáò ôïõ åëÝã÷ïõ.

fÍá ðéÜíåôå ôï çëåêôñéêü åñãáëåßï ìüíï áðü ôéò

ðñïâëåðüìåíåò ãé’ áõôü ôï óêïðü ìïíùìÝíåò

åðéöÜíåéÝò ôïõ, üôáí åêôåëåßôå åñãáóßåò óôéò ïðïßåò

õðÜñ÷åé êßíäõíïò ôï åñãáëåßï ðïõ ÷ñçóéìïðïéåßôå íá

óõíáíôÞóåé çëåêôñïöüñïõò áãùãïýò Þ ôï äéêü ôïõ

çëåêôñéêü êáëþäéï. Ç åðáöÞ ì’ Ýíá çëåêôñïöüñï áãùãü

èÝôåé ôá ìåôáëëéêÜ ôìÞìáôá ôïõ çëåêôñéêïý åñãáëåßïõ

åðßóçò õðü ôÜóç êáé ïäçãåß Ýôóé óå çëåêôñïðëçîßá.

fÊáôÜ ôç äéåîáãùãÞ äéáìçêþí êïðþí íá ÷ñçóéìïðïéåßôå

ðÜíôïôå Ýíáí ïäçãü Þ ìéá åõèåßá áêìÞ ùò âïÞèçìá

ïäÞãçóçò. ¸ôóé âåëôéþíåôáé ç áêñßâåéá ôçò êïðÞò êáé

ôáõôü÷ñïíá ìåéþíïíôáé ïé ðéèáíüôçôåò óöçíþìáôïò ôïõ

ðñéïíüäéóêïõ.

fÍá ÷ñçóéìïðïéåßôå ðÜíôïôå ðñéïíüäéóêïõò ìå ôï óùóôü

ìÝãåèïò ðïõ ôáéñéÜæïõí óôç ìïñöÞ ôçò öëÜíôæáò

õðïäï÷Þò (ð. ÷. áóôåñïåéäÞò Þ óôñïããõëÞ). Ðñéïíüäéóêïé

ðïõ äåí ôáéñéÜæïõí ìå ôá åîáñôÞìáôá óõíáñìïëüãçóçò ôïõ

ðñéïíéïý ðåñéóôñÝöïíôáé åëëåéðôéêÜ êáé ïäçãïýí óå áðþëåéá

ôïõ åëÝã÷ïõ.

fÌç ÷ñçóéìïðïéÞóåôå ðïôÝ ÷áëáóìÝíåò Þ áêáôÜëëçëåò

ñïäÝëåò Þ âßäåò ðñéïíüäéóêïõ. Ïé ñïäÝëåò êáé ïé âßäåò

ðñéïíüäéóêïõ êáôáóêåõÜóôçêáí åéäéêÜ ãéá ôï ðñéüíé óáò êáé

åîáóöáëßæïõí Üñéóôç áðüäïóç êáé áóöÜëåéá ëåéôïõñãßáò.

fÊëüôóçìá – Áéôßåò êáé ó÷åôéêÝò õðïäåßîåéò áóöáëåßáò

– Ôï êëüôóçìá åßíáé ìéá áðñïóäüêçôç áíôßäñáóç åîáéôßáò

åíüò óöçíùìÝíïõ Þ ëÜèïò åõèõãñáììéóìÝíïõ

ðñïíüäéóêïõ, ìå óõíÝðåéá ôï áíåîÝëåãêôï ôßíáãìá ôïõ

ðñéïíéïý Ýîù áðü ôï õðü êáôåñãáóßá ôåìÜ÷éï ìå êáôåýèõíóç

ðñïò ôï ÷åéñéóôÞ/ôç ÷åéñßóôñéá.

– ¼ôáí ï ðñéïíüäéóêïò óöçíþóåé Þ óêïíôÜøåé ìÝóá óôçí

ó÷éóìÞ êïðÞò, ôüôå ï ðåñéóôñåöüìåíïò êéíçôÞñáò ôïõ

çëåêôñéêïý åñãáëåßïõ ùèåß ôï ðñéüíé ìå ïñìÞ ðñïò ôá ðßóù,

ìå êáôåýèõíóç ðñïò ôï ÷åéñéóôÞ/ôç ÷åéñßóôñéá.

– ¼ôáí ï ðñéïíüäéóêïò óôñåâëþóåé ìÝóá óôçí ôïìÞ êïðÞò Þ

üôáí åßíáé ëÜèïò åõèõãñáììéóìÝíïò, ôüôå ôá äüíôéá ôçò ðßóù

áêìÞò ôïõ ðñéïíüäéóêïõ ìðïñåß íá óöçóþíïõí óôçí

åðéöÜíåéá ôïõ õðü êáôåñãáóßá ôåìá÷ßïõ, ïðüôå õðÜñ÷åé

êßíäõíïò ï ðñéïíüäéóêïò íá âãåé áðü ôç ó÷éóìÞ êïðÞò êáé íá

ôéíá÷ôåß ìå ïñìÞ ðñïò ôá ðßóù, ìå êáôåýèõíóç ðñïò ôï

÷åéñéóôÞ/ôç ÷åéñßóôñéá.

Ôï êëüôóçìá åßíáé ôï áðïôÝëåóìá åíüò åóöáëìÝíïõ Þ åëëéðÞ

÷åéñéóìïý ôïõ çëåêôñéêïý åñãáëåßïõ êáé ìðïñåß íá

áðïöåõ÷èåß ìå ëÞøç êáôÜëëçëùí ðñïëçðôéêþí ìÝôñùí, óáí

áõôÜ ðïõ ðåñéãñÜöïíôáé ðáñáêÜôù.

fÍá óõãêñáôåßôå ôï çëåêôñéêü åñãáëåßï óôáèåñÜ êáé ìå

ôá äõï óáò ÷Ýñéá êáé íá öñïíôßæåôå, ç èÝóç ôïõ óþìáôüò

óáò íá åßíáé êáôÜëëçëç ãéá íá áíôéìåôùðßóåôå ôõ÷üí

áíôéäñáóôéêÝò äõíÜìåéò (êëïôóÞìáôá). Íá ðáßñíåôå

èÝóç ðÜíôïôå äßðëá óôïí ðñéïíüäéóêï êáé íá ìçí

åõèõãñáììßæåôå ðïôÝ ôï óþìá óáò ì’ áõôüí. Óå

ðåñßðôùóç êëïôóÞìáôïò ôï äéóêïðñßïíï ìðïñåß ìåí íá

OBJ_BUCH-359-003.book Page 87 Thursday, June 9, 2011 10:18 AM

88 | EëëçíéêÜ

1 619 X06 442 | (9.6.11) Bosch Power Tools

åêôéíá÷èåß ðñïò ôá ðßóù, ðëçí üìùò, üôáí Ý÷ïõí ðáñèåß ôá

êáôÜëëçëá ðñïëçðôéêÜ ìÝôñá, ï ÷åéñéóôÞò èá ìðïñÝóåé íá

áíôéóôáèåß áðïôåëåóìáôéêÜ óôéò áíáðôõóóüìåíåò

áíôéäñáóôéêÝò äõíÜìåéò.

fÓå ðåñßðôùóç óöçíþìáôïò ôïõ ðñéïíüäéóêïõ Þ üôáí

äéáêüðôåôå ôçí åñãáóßá óáò, íá èÝôåôå ôï ðñéüíé åêôüò

ëåéôïõñãßáò êáé íá êñáôÜôå ìå çóõ÷ßá ôï õðü êáôåñãáóßá

ôåìÜ÷éï ìÝ÷ñé íá óôáìáôÞóåé ôçí êßíçóÞ ôïõ ï

ðñéïíüäéóêïò. Ìçí ðñïóðáèÞóåôå ðïôÝ, üóï êéíåßôáé ï

ðñéïíüäéóêïò, íá âãÜëåôå ôï ðñéüíé áðü ôï õðü

êáôåñãáóßá ôåìÜ÷éï Þ íá ôï ôñáâÞîåôå ðñïò ôá ðßóù,

ãéáôß áõôü ìðïñåß íá ïäçãÞóåé óå êëüôóçìá.

Åîáêñéâþóôå êáé åîïõäåôåñþóôå ôçí áéôßá ôïõ óöçíþìáôïò.

f¼ôáí èÝëåôå íá èÝóåôå ðÜëé óå ëåéôïõñãßá Ýíá ðñéüíé

ðïõ âñßóêåôáé ìÝóá óôï õðü êáôåñãáóßá ôåìÜ÷éï, ôüôå

êåíôñÜñåôå ôïí ðñéïíüäéóêï ìÝóá óôç ó÷éóìÞ êïðÞò êáé

âåâáéùèåßôå üôé ôá äüíôéá ôïõ ðñéïíüäéóêïõ äåí åßíáé

óöçíùìÝíá ìÝóá óôï õðü êáôåñãáóßá ôåìÜ÷éï. Áí ï

ðñéïíüäéóêïò åßíáé óöçíùìÝíïò, ôüôå áõôüò ìðïñåß, üôáí

èÝóåôå ôï ðñéüíé ðÜëé óå ëåéôïõñãßá, íá âãåé áðü ôï õðü

êáôåñãáóßá ôåìÜ÷éï êáé íá êëïôóÞóåé.

fÍá õðïóôçñßæåôå ìåãÜëåò õðü êáôåñãáóßá ðëÜêåò ãéá íá

åëáôôþóåôå ôïí êßíäõíï êëïôóÞìáôïò óå ðåñßðôùóç ðïõ

óöçíþóåé ï ðñéïíüäéóêïò. Ïé ìåãÜëåò ðëÜêåò ìðïñåß íá

ëõãßóïõí êÜôù áðü ôï ßäéï ôïõò ôï âÜñïò. Ïé ðëÜêåò ðñÝðåé

íá õðïóôçñßæïíôáé êáé óôéò äõï ðëåõñÝò, êáé êïíôÜ óôïí

ðñéïíüäéóêï êáé óôçí Üëëç Üêñç ôïõò.

fÌç ÷ñçóéìïðïéåßôå áìâëåßò Þ ÷áëáóìÝíïõò

ðñéïíüäéóêïõò. Ðñéïíüäéóêïé ìå ìç êïöôåñÜ Þ ëÜèïò

åõèõãñáììéóìÝíá äüíôéá ðñïêáëïýí, ìÝóá óå ìéá ðïëý

óôåíÞ ó÷éóìÞ êïðÞò, õøçëÞ ôñéâÞ, óöÞíùìá ôïõ

ðñéïíüäéóêïõ êáé êëüôóçìá.

fÓößîôå êáëÜ ôéò äéáôÜîåéò ñýèìéóçò âÜèïõò êáé ãùíßáò

êïðÞò ðñéí áñ÷ßóåôå ôï ðñéüíéóìá. Áí êáôÜ ôç äéÜñêåéá

ôïõ ðñéïíßóìáôïò ìåôáâëçèïýí ïé ñõèìßóåéò, ï

ðñéïíüäéóêïò ìðïñåß íá óöçíþóåé êáé íá ïäçãÞóåé óå

êëüôóçìá.

fÍá åßóôå éäéáßôåñá ðñïóåêôéêüò/ðñïóåêôéêÞ üôáí

êüâåôå óå Þäç õðÜñ÷ïíôåò ôïß÷ïõò Þ óå Üëëïõò ìç

åðéâëåðüìåíïõò ôïìåßò. Ï âõèéæüìåíïò ðñéïíüäéóêïò

ìðïñåß íá ðñïóêñïýóåé Þ íá ìðëïêÜñåé óå ìç ïñáôÜ

áíôéêåßìåíá êáé íá ðñïêáëÝóåé êëüôóçìá.

Ëåéôïõñãßá ôïõ êÜôù ðñïöõëáêôÞñá

fÐñéí áðü êÜèå ÷ñÞóç ðñÝðåé íá âåâáéþíåóôå üôé ï êÜôù

ðñïöõëáêôÞñáò êëåßíåé Üøïãá. Ìç ÷ñçóéìïðïéÞóåôå ôï

ðñéüíé üôáí ï êÜôù ðñïöõëáêôÞñáò äåí êéíåßôáé

åëåýèåñá êáé äåí êëåßíåé áìÝóùò. Íá ìç óöçíþíåôå êáé

íá ìç ðñïóäÝóåôå ðïôÝ ôïí êÜôù ðñïöõëáêôÞñá ãéá íá

ðáñáìåßíåé áíïé÷ôüò. Ï êÜôù ðñïöõëáêôÞñáò ìðïñåß íá

óôñåâëþóåé óå ðåñßðôùóç ðïõ ôï ðñéüíé ðÝóåé áèÝëçôá óôï

Ýäáöïò. Áíïßîôå ôïí ðñïöõëáêôÞñá ìå ôï ìï÷ëü

åðáíáöïñÜò êáé âåâáéùèåßôå üôé áõôüò ìðïñåß êáé êéíåßôáé

åëåýèåñá êáèþò êáé üôé, êáôÜ ôç ëåéôïõñãßá óå üëåò ôéò

ãùíßåò êáé óå üëá ôá âÜèç êïðÞò, äåí áããßæåé ïýôå ôïí

ðñéïíüäéóêï ïýôå êÜðïéá Üëëá åîáñôÞìáôá.

fÅëÝãîôå ôç ëåéôïõñãßá ôïõ åëáôçñßïõ ôïõ êÜôù

ðñïöõëáêôÞñá. Óå ðåñßðôùóç ðïõ äå ëåéôïõñãïýí

Üøïãá ï êÜôù ðñïöõëáêôÞñáò êáé ôï åëáôÞñéï äþóôå ôï

ðñéüíé ãéá óõíôÞñçóç ðñéí ôï ÷ñçóéìïðïéÞóåôå.

×áëáóìÝíá åîáñôÞìáôá, êïëëþäç éæÞìáôá Þ óõóóùñåýóåéò

ãñåæéþí/ñïêáíéäéþí åðéâñáäýíïõí ôç ëåéôïõñãßá ôïõ êÜôù

ðñïöõëáêôÞñá.

fÔï Üíïéãìá ôïõ êÜôù ðñïöõëáêôÞñá ìå ôï ÷Ýñé

åðéôñÝðåôáé ìüíï êáôÜ ôç äéåîáãùãÞ åéäéêþí êïðþí,

üðùò «ÊïðÝò âõèßóìáôïò êáé ãùíéáêÝò êïðÝò». Óå

ôÝôïéåò ðåñéðôþóåéò íá áíïßãåôå ôïí êÜôù

ðñïöõëáêôÞñá ìå ôç âïÞèåéá ôïõ ìï÷ëïý ñýèìéóçò, ôïí

ïðïßï ðñÝðåé íá áöÞíåôå åëåýèåñï ìüëéò ï

ðñéïíüäéóêïò âõèéóôåß óôï õðü êáôåñãáóßá ôåìÜ÷éï. Óå

üëåò ôéò Üëëåò åñãáóßåò êïðÞò ï êÜôù ðñéïíüäéóêïò ðñÝðåé

íá ëåéôïõñãåß áõôüìáôá.

fÌçí áêïõìðÞóåôå ôï ðñéüíé åðÜíù óôïí ðÜãêï åñãáóßáò

Þ óôï äÜðåäï üôáí ï êÜôù ðñïöõëáêôÞñáò äåí êáëýðôåé

ôïí ðñéïíüäéóêï. ¸íá áêÜëõðôïò ðñéïíüäéóêïò ðïõ

óõíå÷ßæåé íá êéíåßôáé (é÷íçëáôåß) óðñþ÷íåé ôï ðñéüíé ìå öïñÜ

áíôßèåôç ôçò öïñÜò êïðÞò ðñéïíßæïíôáò ü, ôé óõíáíôÞóåé óôï

äñüìï ôïõ. Ãé’ áõôü íá äßíåôå ðñïóï÷Þ óôï ÷ñüíï é÷íçëáóßáò

ôïõ ðñéïíéïý.

ÓõìðëçñùìáôéêÝò ðñïåéäïðïéçôéêÝò õðïäåßîåéò

fÌç âÜæåôå ôá ÷Ýñéá óáò óôçí Ýîïäï ôùí ñïêáíéäéþí/

ãñåæéþí. Ìðïñåß íá óáò ôñáõìáôßóïõí ôá ðåñéóôñåöüìåíá

åîáñôÞìáôá.

fÌçí åñãÜæåóèå êñáôþíôáò ôï ðñéüíé ðÜíù áðü ôï

êåöÜëé óáò. ¸ôóé äåí ìðïñåßôå íá åëÝãîåôå éêáíïðïéçôéêÜ

ôï çëåêôñéêü åñãáëåßï.

f×ñçóéìïðïéåßôå êáôÜëëçëåò áíé÷íåõôéêÝò óõóêåõÝò ãéá

íá åíôïðßóåôå ôõ÷üí ìç ïñáôÝò ôñïöïäïôéêÝò ãñáììÝò Þ

íá óõìâïõëåýåóôå ôçí ôïðéêÞ åôáéñßá ðáñï÷Þò

åíÝñãåéáò. Ç åðáöÞ ìå çëåêôñéêÝò ãñáììÝò ìðïñåß íá

ïäçãÞóåé óå ðõñêáãéÜ êáé çëåêôñïðëçîßá. Ç ðñüêëçóç

æçìéÜò ó’ Ýíáí áãùãü öùôáåñßïõ (ãêáæéïý) ìðïñåß íá

ïäçãÞóåé óå Ýêñçîç. Ôï ôñýðçìá åíüò óùëÞíá íåñïý

ðñïêáëåß æçìéÜ óå ðñÜãìáôá Þ/êáé ìðïñåß íá ïäçãÞóåé óå

çëåêôñïðëçîßá.

fÌç ÷ñçóéìïðïéåßôå ôï çëåêôñéêü åñãáëåßï óá óôáèåñü.

Äåí ðñïïñßæåôáé ãéá óôáèåñÞ ÷ñÞóç.

fÌç ÷ñçóéìïðïéåßôå ðñéïíüäéóêïõò áðü ÷Üëõâá HSS.

ÔÝôïéïé ðñéïíüäéóêïé ìðïñåß íá óðÜóïõí åýêïëá.

fÌçí êüâåôå óéäçñïý÷á ìÝôáëëá. Ôõ÷üí êáõôÜ ãñÝæéá

ìðïñåß íá áíáöëÝîïõí ôçí áíáññüöçóç óêüíçò.

f¼ôáí åñãÜæåóèå íá êñáôÜôå ôï çëåêôñéêü åñãáëåßï

êáëÜ êáé ìå ôá äõï óáò ÷Ýñéá êáé íá öñïíôßæåôå ãéá ôçí

áóöáëÞ èÝóç ôïõ óþìáôüò óáò. Ôï çëåêôñéêü åñãáëåßï

ïäçãåßôáé áóöáëÝóôåñá üôáí ôï êñáôÜôå êáé ìå ôá äõï óáò

÷Ýñéá.

fÁóöáëßæåôå ôï õðü êáôåñãáóßá ôåìÜ÷éï. ¸íá õðü

êáôåñãáóßá ôåìÜ÷éï óõãêñáôéÝôáé áóöáëÝóôåñá ìå ìéá

äéÜôáîç óýóöéãîçò Þ ìå ìéá ìÝããåíç ðáñÜ ìå ôï ÷Ýñé óáò.

fÐñéí áðïèÝóåôå ôï çëåêôñéêü åñãáëåßï ðåñéìÝíåôå

ðñþôá íá óôáìáôÞóåé åíôåëþò íá êéíåßôáé. Ôï

ôïðïèåôçìÝíï åîÜñôçìá ìðïñåß íá óöçíþóåé êáé íá

ïäçãÞóåé óôçí áðþëåéá ôïõ åëÝã÷ïõ ôïõ çëåêôñéêïý

åñãáëåßïõ.

OBJ_BUCH-359-003.book Page 88 Thursday, June 9, 2011 10:18 AM

EëëçíéêÜ | 89

Bosch Power Tools 1 619 X06 442 | (9.6.11)

ÐåñéãñáöÞ ôïõ ðñïúüíôïò êáé ôçò

éó÷ýïò ôïõ

ÄéáâÜóôå üëåò ôéò õðïäåßîåéò áóöáëåßáò êáé

ôéò ïäçãßåò. ÁìÝëåéåò êáôÜ ôçí ôÞñçóç ôùí

õðïäåßîåùí áóöáëåßáò êáé ôùí ïäçãéþí ìðïñåß

íá ðñïêáëÝóïõí çëåêôñïðëçîßá, ðõñêáãéÜ

Þ/êáé óïâáñïýò ôñáõìáôéóìïýò.

Ðáñáêáëïýìå áíïßîôå ôç äéðëùìÝíç óåëßäá ìå ôçí áðåéêüíéóç

ôçò óõóêåõÞò êé áöÞóôå ôçí áíïé÷ôÞ üóï èá äéáâÜæåôå ôéò

ïäçãßåò ÷åéñéóìïý.

×ñÞóç óýìöùíá ìå ôïí ðñïïñéóìü

GKS 65/GKS 65 G:

Ôï çëåêôñéêü åñãáëåßï ðñïïñßæåôáé, ôïðïèåôçìÝíï åðÜíù óå

ìéá óôåñåÞ âÜóç, ãéá ôç äéåîáãùãÞ ßóéùí êáé ëïîþí ìáêñïõëþí

êáé åãêÜñóéùí óå îýëï êïðþí. ÅîïðëéóìÝíï ìå êáôÜëëçëåò

ðñéïíüëáìåò ìðïñåß åðßóçò íá ÷ñçóéìïðïéçèåß ãéá êïðÝò óå ìç

óéäçñïý÷á ìÝôáëëá ìå ëåðôÜ ôïé÷þìáôá, ð. ÷. óå äéáôïìÝò.

Äåí åðéôñÝðåôáé ç êáôåñãáóßá óéäçñïý÷ùí ìåôÜëëùí.

GKS 65 GCE:

Ôï çëåêôñéêü åñãáëåßï ðñïïñßæåôáé, ôïðïèåôçìÝíï åðÜíù óå

ìéá óôåñåÞ âÜóç, ãéá ôçí äéåîáãùãÞ ßóéùí êáé ëïîþí ìáêñïõëþí

êáé åãêÜñóéùí óå îýëï. ÅîïðëéóìÝíï ìå êáôÜëëçëåò

ðñéïíüëáìåò ìðïñåß åðßóçò íá ÷ñçóéìïðïéçèåß ãéá êïðÝò óå ìç

óéäçñïý÷á ìÝôáëëá ìå ëåðôÜ ôïé÷þìáôá, ð. ÷. óå äéáôïìÝò, óå

åëáöñÜ äïìéêÜ êáé ðëáóôéêÜ õëéêÜ.

Äåí åðéôñÝðåôáé ç êáôåñãáóßá óéäçñïý÷ùí ìåôÜëëùí.

Áðåéêïíéæüìåíá óôïé÷åßá

Ç áðáñßèìçóç ôùí áðåéêïíéæüìåíùí óôïé÷åßùí áíáöÝñåôáé

óôçí áðåéêüíéóç ôïõ çëåêôñéêïý åñãáëåßïõ óôç óåëßäá

ãñáöéêþí.

1Äéáêüðôçò ON/OFF

2Áðïêëåéóìüò áèÝëçôçò æåýîçò ãéá äéáêüðôç ON/OFF

3Ôñï÷ßóêïò ÐñïåðéëïãÞ áñéèìïý óôñïöþí (GKS 65 GCE)

4Ðñüóèåôç ëáâÞ (ìïíùìÝíç åðéöÜíåéá ðéáóßìáôïò)

5ÐëÞêôñï ìáíäÜëùóçò Üîïíá

6Êëßìáêá ãéá ôç ãùíßá öáëôóïôïìÞò

7Âßäá ìå ìï÷ëü ãéá ïäçãü ðáñáëëÞëùí

8Ìï÷ëüò óýóöéîçò ãéá ðñïåðéëïãÞ ãùíßáò öáëôóïôïìÞò

9ÓçìÜäé êïðÞò 0°

10 ÓçìÜäé êïðÞò 45°

11 Ïäçãüò ðáñáëëÞëùí

12 Ðáëéíäñïìéêüò ðñïöõëáêôÞñáò

13 ÐÝëìá

14 Ìï÷ëüò ñýèìéóçò ãéá ðñïöõëáêôÞñá

15 ¸îïäïò ñïêáíéäéþí

16 ÐñïöõëáêôÞñáò

17 ËáâÞ (ìïíùìÝíç åðéöÜíåéá ðéáóßìáôïò)

18 Êëåéäß ôýðïõ ¢ëåí

19 Âßäá óýóöéîçò ìå ñïäÝëá

20 ÖëÜíôæá óýóöéîçò

21 Ðñéïíüäéóêïò*

22 ÖëÜíôæá õðïäï÷Þò

23 ¢îïíáò äéóêïðñßïíïõ

24 Âßäá óôåñÝùóçò ãéá ðñïóÜñôçìá áíáññüöçóçò*

25 ÐñïóÜñôçìá áíáññüöçóçò*

26 Ìï÷ëüò óýóöéîçò ãéá ðñïåðéëïãÞ âÜèïõò êïðÞò

27 Êëßìáêá âÜèïõò êïðÞò

28 Âßäá ìå ìï÷ëü ãéá ðñïåðéëïãÞ ãùíßáò öáëôóïôïìÞò

29 Æåýãïò íôáâéäéþí*

30 ÑÜãá ïäÞãçóçò*

31 ÅîÜñôçìá óýíäåóçò*

32 ÓùëÞíáò áíáññüöçóçò*

*ÅîáñôÞìáôá ðïõ áðåéêïíßæïíôáé Þ ðåñéãñÜöïíôáé äåí ðåñéÝ÷ïíôáé

óôç óôÜíôáñ óõóêåõáóßá. Ãéá ôïí ðëÞñç êáôÜëïãï åîáñôçìÜôùí

êïßôá ôï ðñüãñáììá åîáñôçìÜôùí.

Ðëçñïöïñßåò ãéá èüñõâï êáé äïíÞóåéò

Ïé ôéìÝò ìÝôñçóçò ôïõ èïñýâïõ åîáêñéâþèçêáí êáôÜ

EN 60745.

Ç ÷áñáêôçñéóôéêÞ óôÜèìç åêðïìðÞò èïñýâùí ôïõ ìç÷áíÞìáôïò

åêôéìÞèçêå óýìöùíá ìå ôçí êáìðýëç Á êáé áíÝñ÷åôáé óå:

ÓôÜèìç áêïõóôéêÞò ðßåóçò 88 dB(A). ÓôÜèìç áêïõóôéêÞò

éó÷ýïò 99 dB(A). ÁíáóöÜëåéá ìÝôñçóçò K=3 dB.

ÖïñÜôå ùôáóðßäåò!

Ïé óõíïëéêÝò ôéìÝò êñáäáóìþí ah (Üèñïéóìá áíõóìÜôùí ôñéþí

êáôåõèýíóåùí) êáé ç áíáóöÜëåéá Ê åîáêñéâùèÞêáí êáôÜ

EN 60745:

Ðñéüíéóìá îýëïõ: ah=3,0m/s2, K=1,5 m/s2,

Ðñéüíéóìá ìåôÜëëïõ: ah=2,5m/s2, K=1,5 m/s2.

Ç óôÜèìç êñáäáóìþí ðïõ áíáöÝñåôáé ó’ áõôÝò ôéò ïäçãßåò Ý÷åé

ìåôñçèåß óýìöùíá ìå ìéá äéáäéêáóßá ìÝôñçóçò ôõðïðïéçìÝíç

óôï ðëáßóéï ôïõ ðñïôýðïõ EN 60745 êáé ìðïñåß íá

÷ñçóéìïðïéçèåß óôç óýãêñéóç ôùí äéÜöïñùí çëåêôñéêþí

åñãáëåßùí. Åßíáé åðßóçò êáôÜëëçëç ãéá Ýíáí ðñïóùñéíü õðï-

ëïãéóìü ôçò åðéâÜñõíóçò áðü ôïõò êñáäáóìïýò.

Ç óôÜèìç êñáäáóìþí ðïõ áíáöÝñåôáé áíôéðñïóùðåýåé ôéò

âáóéêÝò ÷ñÞóåéò ôïõ çëåêôñéêïý åñãáëåßïõ. Óå ðåñßðôùóç,

üìùò, ðïõ ôï çëåêôñéêü åñãáëåßï èá ÷ñçóéìïðïéçèåß

äéáöïñåôéêÜ, ìå ìç ðñïôåéíüìåíá åñãáëåßá Þ ÷ùñßò åðáñêÞ

óõíôÞñçóç, ôüôå ç óôÜèìç êñáäáóìþí ìðïñåß íá åßíáé êé áõôÞ

äéáöïñåôéêÞ. Áõôü ìðïñåß íá áõîÞóåé óçìáíôéêÜ ôçí

åðéâÜñõíóç áðü ôïõò êñáäáóìïýò êáôÜ ôç óõíïëéêÞ äéÜñêåéá

ïëüêëçñïõ ôïõ ÷ñïíéêïý äéáóôÞìáôïò ðïõ åñãÜæåóèå.

Ãéá ôçí áêñéâÞ åêôßìçóç ôçò åðéâÜñõíóçò áðü ôïõò êñáäáóìïýò

èá ðñÝðåé íá ëáìâÜíïíôáé åðßóçò õðüøç êáé ïé ÷ñüíïé êáôÜ ôç

äéÜñêåéá ôùí ïðïßùí ôï ìç÷Üíçìá âñßóêåôáé åêôüò ëåéôïõñãßáò

Þ ëåéôïõñãåß, ÷ùñßò üìùò óôçí ðñáãìáôéêüôçôá íá

÷ñçóéìïðïéåßôáé. Áõôü ìðïñåß íá ìåéþóåé óçìáíôéêÜ ôçí

åðéâÜñõíóç áðü ôïõò êñáäáóìïýò êáôÜ ôç äéÜñêåéá ïëüêëçñïõ

ôïõ ÷ñïíéêïý äéáóôÞìáôïò ðïõ åñãÜæåóèå.

Ãé’ áõôü, ðñéí áñ÷ßóåé ç äñÜóç ôùí êñáäáóìþí, íá êáèïñßæåôå

ðñüóèåôá ìÝôñá áóöáëåßáò ãéá ôçí ðñïóôáóßá ôïõ ÷åéñéóôÞ

üðùò: óõíôÞñçóç ôïõ çëåêôñéêïý åñãáëåßïõ êáé ôùí åñãáëåßùí

ðïõ ÷ñçóéìïðïéåßôå, æÝóôáìá ôùí ÷åñéþí, ïñãÜíùóç ôçò

åêôÝëåóçò ôùí äéÜöïñùí åñãáóéþí.

OBJ_BUCH-359-003.book Page 89 Thursday, June 9, 2011 10:18 AM

90 | EëëçíéêÜ

1 619 X06 442 | (9.6.11) Bosch Power Tools

ÄÞëùóç óõìâáôüôçôáò

Äçëþíïõìå õðåõèýíùò üôé ôï ðñïúüí ðïõ ðåñéãñÜöåôáé óôá

«Ôå÷íéêÜ ÷áñáêôçñéóôéêÜ» åêðëçñþíåé ôïõò åîÞò êáíïíéóìïýò Þ

êáôáóêåõáóôéêÝò óõóôÜóåéò: EN 60745 óýìöùíá ìå ôéò

äéáôÜîåéò ôùí ïäçãéþí 2004/108/ÅÊ, 2006/42/EÊ.

Ôå÷íéêüò öÜêåëïò áðü:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

Ôå÷íéêÜ ÷áñáêôçñéóôéêÜ

Óõíáñìïëüãçóç

ÔïðïèÝôçóç/ÁëëáãÞ ðñéïíüäéóêïõ

fÂãÜæåôå ôï öéò áðü ôçí ðñßæá ðñéí áðü ïðïéáäÞðïôå

åñãáóßá óôï çëåêôñéêü åñãáëåßï.

fÍá öïñÜôå ðñïóôáôåõôéêÜ ãÜíôéá üôáí óõíáñìïëïãåßôå

ôïí ðñéïíüäéóêï. Êßíäõíïò ôñáõìáôéóìïý óå ðåñßðôùóç

åðáöÞò ìå ôïí ðñéïíüäéóêï.

f×ñçóéìïðïéåßôå ìüíï ðñéïíüäéóêïõò ðïõ äéáèÝôïõí ôá

÷áñáêôçñéóôéêÜ ðïõ áíáöÝñïíôáé ó’ áõôÝò ôéò ïäçãßåò

÷åéñéóìïý.

fÌçí ôïðïèåôÞóåôå ðïôÝ äßóêïõò ëåßáíóçò.

ÅðéëïãÞ ðñéïíüäéóêïõ

Óôï ôÝëïò áõôþí ôùí ïäçãéþí èá âñåßôå ìéá åðéóêüðçóç ôùí

ðñïôåéíüìåíùí ðñéïíüäéóêùí.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Öïñçôü äéóêïðñßïíï GKS 65

Professional

GKS 65 G

Professional

GKS 65 GCE

Professional

Áñéèìüò åõñåôçñßïõ 3 601 F67 0.. 3 601 F68 9.. 3 601 F68 9..

ÏíïìáóôéêÞ éó÷ýò W16001600 1800

Áñéèìüò óôñïöþí ÷ùñßò öïñôßï min-1 5900 5900 2300 –5000

ÌÝãéóôïò áñéè. óôñïöþí õðü öïñôßï min-1 4200 4200 1400 –4000

ìÝãéóôï âÜèïò êïðÞò

–õðü ãùíßá 0°

–õðü ãùíßá 45°

ÌáíäÜëùóç Üîïíá zzz

ÐñïåðéëïãÞ áñéèìïý óôñïöþí – – z

ÇëåêôñïíéêÞ óôáèåñïðïßçóç – – z

Ðñïóôáóßá áðü õðåñöüñôùóç óå åîÜñôçóç áðü ôç

èåñìïêñáóßá – – z

Ðåñéïñéóìüò ñåýìáôïò åêêßíçóçò – – z

ÄéáóôÜóåéò ðÝëìáôïò mm 170 x 305 203 x 327 203 x 327

ìÝãéóôç äéÜìåôñïò ðñéïíüäéóêïõ mm 190 190 190

åëÜ÷éóôç äéÜìåôñïò ðñéïíüäéóêïõ mm 184 184 184

ìÝãéóôï ðÜ÷ïò óôåëÝ÷ïõò äßóêïõ mm 1,7 1,7 1,7

ìÝãéóôï ðÜ÷ïò äïíôéþí/âÞìáôïò ïäüíôùóçò mm 2,6 2,6 2,6

åëÜ÷éóôï ðÜ÷ïò äïíôéþí/âÞìáôïò ïäüíôùóçò mm 1,8 1,8 1,8

Ôñýðá õðïäï÷Þò mm 30 30 30

ÂÜñïò óýìöùíá ìå EPTA-Procedure 01/2003 kg 4,8 5,1 5,2

Êáôçãïñßá ìüíùóçò / II / II / II

Ôá óôïé÷åßá éó÷ýïõí ãéá ïíïìáóôéêÝò ôÜóåéò [U] 230 V. Õðü äéáöïñåôéêÝò ôÜóåéò êáé óå åêäüóåéò åéäéêÝò ãéá ôéò äéÜöïñåò ÷þñåò ôá óôïé÷åßá áõôÜ ìðïñåß íá

äéáöÝñïõí.

Ðáñáêáëïýìå íá ðñïóÝîåôå ôïí áñéèìü åõñåôçñßïõ óôçí ðéíáêßäá êáôáóêåõáóôÞ ôïõ çëåêôñéêïý åñãáëåßïõ óáò. Ïé åìðïñéêïß ÷áñáêôçñéóìïß ïñéóìÝíùí

çëåêôñéêþí åñãáëåßùí ìðïñåß íá äéáöÝñïõí.

Ìüíï ãéá çëåêôñéêÜ åñãáëåßá ÷ùñßò ðåñéïñéóìü ñåýìáôïò åêêßíçóçò: Ïé æåýîåéò/áðïæåýîåéò ðñïêáëïýí óýíôïìåò ðôþóåéò ôçò ôÜóçò. Õðü äõóìåíåßò

óõíèÞêåò óôï çëåêôñéêü äßêôõï ìðïñåß íá åðçñåáóôïýí áñíçôéêÜ Üëëåò çëåêôñéêÝò óõóêåõÝò. Óå ðåñßðôùóç ðïõ ç óýíèåôç áíôßóôáóç äéêôýïõ åßíáé

ìéêñüôåñç áðü 0,36 Ohm äåí áíáìÝíïíôáé ðáñåìâïëÝò.

OBJ_BUCH-359-003.book Page 90 Thursday, June 9, 2011 10:18 AM

EëëçíéêÜ | 91

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Áðïóõíáñìïëüãçóç ôïõ ðñéïíüäéóêïõ (âëÝðå åéêüíá A)

Óáò óõìâïõëåýïõìå, ãéá íá áëëÜîåôå ôï åñãáëåßï áêïõìðÞóôå

ôï çëåêôñéêü åñãáëåßï åðÜíù óôç ìåôùðéêÞ ðëåõñÜ ôïõ

ðåñéâëÞìáôïò ôïõ êéíçôÞñá.

–ÐáôÞóôå ôï ðëÞêôñï ìáíäÜëùóçò Üîïíá 5 êáé êñáôÞóôå ôï

ðáôçìÝíï.

fÔï ðÜôçìá ôïõ ðëÞêôñïõ ìáíäÜëùóçò Üîïíá 5

åðéôñÝðåôáé ìüíï üôáí ï Üîïíáò ôïõ äéóêïðñßïíïõ åßíáé

áêßíçôïò. ÄéáöïñåôéêÜ ôï çëåêôñéêü åñãáëåßï ìðïñåß íá

õðïóôåß âëÜâç.

–Îåâéäþóôå ìå ôï êëåéäß ôýðïõ ¢ëåí 18 ôç âßäá óýóöéîçò 19

ãõñßæïíôÜò ôçí ìå öïñÜ n.

–ÏäçãÞóôå ôïí ðáëéíäñïìéêü ðñïöõëáêôÞñá 12 ðñïò ôá ðßóù

êáé óõãêñáôÞóôå ôïí ó’ áõôÞí ôç èÝóç.

–ÁöáéñÝóôå ôç öëÜíôæá óýóöéîçò 20 êáé ôïí ðñéïíüäéóêï 21

áðü ôïí Üîïíá ôïõ äéóêïðñßïíïõ 23.

Óõíáñìïëüãçóç ôïõ ðñéïíüäéóêïõ (âëÝðå åéêüíá A)

Óáò óõìâïõëåýïõìå, ãéá íá áëëÜîåôå ôï åñãáëåßï áêïõìðÞóôå

ôï çëåêôñéêü åñãáëåßï åðÜíù óôç ìåôùðéêÞ ðëåõñÜ ôïõ

ðåñéâëÞìáôïò ôïõ êéíçôÞñá.

–Êáèáñßóôå ôïí ðñéïíüäéóêï 21 êáé üëá ôá õðü

óõíáñìïëüãçóç åîáñôÞìáôá óýóöéîçò.

–ÏäçãÞóôå ôïí ðáëéíäñïìéêü ðñïöõëáêôÞñá 12 ðñïò ôá ðßóù

êáé óõãêñáôÞóôå ôïí ó’ áõôÞí ôç èÝóç.

–ÔïðïèåôÞóôå ôïí ðñéïíüäéóêï 21 åðÜíù óôç öëÜíôæá

õðïäï÷Þò 22. Ç öïñÜ êïðÞò ôùí äïíôéþí (êáôåýèõíóç ôïõ

âÝëïõò åðÜíù óôïí ðñéïíüäéóêï) ðñÝðåé íá ôáõôéóôåß ìå ôç

öïñÜ ôïõ âÝëïò åðÜíù óôïí ðñïöõëáêôÞñá 16.

–ÔïðïèåôÞóôå ôç öëÜíôæá óýóöéîçò 20 êáé âéäþóôå ôç âßäá

óýóöéîçò 19 ãõñßæïíôÜò ôçí ìå öïñÜ o. Äþóôå ðñïóï÷Þ

óôç óùóôÞ ôïðïèÝôçóç ôçò öëÜíôæáò õðïäï÷Þò 22 êáé ôçò

öëÜíôæáò óýóöéîçò 20.

–ÐáôÞóôå ôï ðëÞêôñï ìáíäÜëùóçò Üîïíá 5 êáé êñáôÞóôå ôï

ðáôçìÝíï.

–Óößîôå ìå ôï êëåéäß ôýðïõ ¢ëåí 18 ôç âßäá óýóöéîçò 19

ãõñßæïíôÜò ôçí ìå öïñÜ o. Ç ñïðÞ óôñÝøçò ðñÝðåé íá

êõìáßíåôáé ìåôáîý 6–9Nm, ðñÜãìá ðïõ óçìáßíåé óößîéìï

ìå ôï ÷Ýñé óõí ¼ óôñïöÞ.

Áíáññüöçóç óêüíçò/ñïêáíéäéþí

fÂãÜæåôå ôï öéò áðü ôçí ðñßæá ðñéí áðü ïðïéáäÞðïôå

åñãáóßá óôï çëåêôñéêü åñãáëåßï.

fÇ óêüíç áðü ïñéóìÝíá õëéêÜ. ð.÷. áðü ìïëõâäïý÷åò

ìðïãéÝò, áðü ìåñéêÜ åßäç îýëïõ, áðü ïñõêôÜ õëéêÜ êáé áðü

ìÝôáëëá ìðïñåß íá åßíáé áíèõãéåéíÞ. Ç åðáöÞ ìå ôç óêüíç

Þ/êáé ç åéóðíïÞ ôçò ìðïñåß íá ðñïêáëÝóåé áëëåñãéêÝò

áíôéäñÜóåéò Þ/êáé áóèÝíåéåò ôùí áíáðíåõóôéêþí ïäþí ôïõ

÷ñÞóôç Þ ôõ÷üí ðáñåõñéóêïìÝíùí áôüìùí.

ÏñéóìÝíá åßäç óêüíçò, ð.÷. óêüíç áðü îýëï âåëáíéäéÜò Þ

ïîéÜò èåùñïýíôáé óáí êáñêéíïãüíá, éäéáßôåñá óå

óõíäõáóìü ìå äéÜöïñá óõìðëçñùìáôéêÜ õëéêÜ ðïõ

÷ñçóéìïðïéïýíôáé óôçí êáôåñãáóßá îýëùí (åíþóåéò

÷ñùìßïõ, îõëïðñïóôáôåõôéêÜ ìÝóá). Ç êáôåñãáóßá

áìéáíôïý÷ùí õëéêþí åðéôñÝðåôáé ìüíï óå åéäéêÜ

åêðáéäåõìÝíá Üôïìá.

–Íá ÷ñçóéìïðïéåßôå êáôÜ ôï äõíáôü ãéá ôï åêÜóôïôå õëéêü

ôçí êáôÜëëçëç áíáññüöçóç.

–Íá öñïíôßæåôå ãéá ôïí êáëü áåñéóìü ôïõ ÷þñïõ

åñãáóßáò.

–Óáò óõìâïõëåýïõìå íá öïñÜôå ìÜóêåò áíáðíåõóôéêÞò

ðñïóôáóßáò ìå ößëôñï êáôçãïñßáò P2.

Íá ôçñåßôå ôéò äéáôÜîåéò ðïõ éó÷ýïõí óôç ÷þñá óáò ãéá ôá

äéÜöïñá õðü êáôåñãáóßá õëéêÜ.

fÍá áðïöåýãåôå ôç äçìéïõñãßá óõóóþñåõóçò óêüíçò

óôï ÷þñï ðïõ åñãÜæåóôå. Ïé óêüíåò áíáöëÝãïíôáé åýêïëá.

Óõíáñìïëüãçóç ôïõ ðñïóáñôÞìáôïò áíáññüöçóçò

(âëÝðå åéêüíá B)

ÔïðïèåôÞóôå ôï ðñïóáñìïóôéêü áíáññüöçóçò 25 óôçí Ýîïäï

ñïêáíéäéþí 15 êáé öñïíôßóôå íá ìáíäáëþóåé. Óôï

ðñïóáñìïóôéêü áíáññüöçóçò 25 ìðïñåß íá óõíäåèåß Ýíáò

óùëÞíáò áíáññüöçóçò ìå äéÜìåôñï 35 mm.

fÔï ðñïóÜñôçìá áíáññüöçóçò äåí åðéôñÝðåôáé íá

óõíäåèåß ÷ùñßò åîùôåñéêÞ áíáññüöçóç. ÄéáöïñåôéêÜ

ìðïñåß íá âïõëþóåé ôï êáíÜëé áíáññüöçóçò.

fÄåí åðéôñÝðåôáé ç óýíäåóç óÜêïõ óêüíçò óôï

ðñïóÜñôçìá áíáññüöçóçò. ÄéáöïñåôéêÜ ìðïñåß íá

âïõëþóåé ôï óýóôçìá áíáññüöçóçò.

Ãéá íá åîáóöáëéóôåß ç Üñéóôç áíáññüöçóç ðñÝðåé ôï

ðñïóÜñôçìá áíáññüöçóçò 25 íá êáèáñßæåôáé ôáêôéêÜ.

ÅîùôåñéêÞ áíáññüöçóç

ÓõíäÝóôå ôï óùëÞíá áíáññüöçóçò 32 ó’ Ýíáí áðïññïöçôÞñá

óêüíçò (åéäéêü åîÜñôçìá). Ìéá åðéóêüðçóç ó÷åôéêÜ ìå ôç

óýíäåóç óå äéÜöïñïõò áðïññïöçôÞñåò óêüíçò èá âñåßôå óôï

ôÝëïò áõôþí ôùí ïäçãéþí.

Ôï çëåêôñéêü åñãáëåßï ìðïñåß íá ôïðïèåôçèåß êáôåõèåßáí óôçí

ðñßæá åíüò áðïññïöçôÞñá óêüíçò ãåíéêÞò ÷ñÞóçò ôçò Bosch,

åîïðëéóìÝíïõ ìå áõôüìáôç äéÜôáîç åêêßíçóçò. Ï

áðïññïöçôÞñáò óêüíçò îåêéíÜ áõôüìáôá ìüëéò ôåèåß óå

ëåéôïõñãßá ôï çëåêôñéêü åñãáëåßï.

Ï áðïññïöçôÞñáò óêüíçò ðñÝðåé íá åßíáé êáôÜëëçëïò ãéá ôï

åêÜóôïôå õðü êáôåñãáóßá õëéêü.

Ãéá ôçí áíáññüöçóç éäéáßôåñá áíèõãéåéíÞò, êáñêéíïãüíïõ Þ

îçñÞò óêüíçò ðñÝðåé íá ÷ñçóéìïðïéåßôå åéäéêïýò

áðïññïöçôÞñåò óêüíçò.

Ëåéôïõñãßá

Ôñüðïé ëåéôïõñãßáò

fÂãÜæåôå ôï öéò áðü ôçí ðñßæá ðñéí áðü ïðïéáäÞðïôå

åñãáóßá óôï çëåêôñéêü åñãáëåßï.

Ñýèìéóç âÜèïõò êïðÞò (âëÝðå åéêüíá C)

fÐñïóáñìüóôå ôï âÜèïò êïðÞò óôï ðÜ÷ïò ôïõ õðü

êáôåñãáóßá ôåìá÷ßïõ. ÊÜôù áðü ôï õðü êáôåñãáóßá ôåìÜ÷éï

èá ðñÝðåé íá öáßíåôáé ëéãüôåñï áðü Ýíá ïëüêëçñï äüíôé.

Ëýóôå ôï ìï÷ëü óýóöéîçò 26. Ãéá ôç äéåîáãùãÞ êïðþí ìéêñïý

âÜèïõò ôñáâÞîôå ôï ðñéüíé ìáêñéÜ áðü ôï ðÝëìá 13, ãéá ôç

äéåîáãùãÞ êïðþí ìåãÜëïõ âÜèïõò íá ðáôÞóôå ôï ðñéüíé ìå

öïñÜ ðñïò ôï ðÝëìá 13. Íá ñõèìßæåôå ôçí åðéèõìçôÞ ôéìÞ óôçí

êëßìáêá âÜèïõò êïðÞò. Óößîôå ðÜëé ôï ìï÷ëü óýóöéîçò 26.

Óå ðåñßðôùóç ðïõ ìåôÜ ôï ëýóéìï ôïõ ìï÷ëïý óýóöéîçò 26 äåí

èá ìðïñÝóåôå íá ñõèìßóåôå ôåëåßùò ôï âÜèïò êïðÞò, ôüôå

ôñáâÞîôå ôï ìï÷ëü óýóöéîçò 26 ìáêñéÜ áðü ôï ðñéüíé êáé

OBJ_BUCH-359-003.book Page 91 Thursday, June 9, 2011 10:18 AM

92 | EëëçíéêÜ

1 619 X06 442 | (9.6.11) Bosch Power Tools

ïäçãÞóôå ôïí ðñïò ôá êÜôù. ÁöÞóôå ðÜëé åëåýèåñï ôï ìï÷ëü

óýóöéîçò 26. Íá åðáíáëÜâåôå áõôÞ ôç äéáäéêáóßá ìÝ÷ñé íá

ìðïñÝóåôå íá ñõèìßóåôå ôï åðéèõìçôü âÜèïò êïðÞò.

Óå ðåñßðôùóç ðïõ ìåôÜ ôï óößîéìï ôïõ ìï÷ëïý óýóöéîçò 26 äåí

èá ìðïñÝóåôå íá óôáèåñïðïéÞóåôå éêáíïðïéçôéêÜ ôï åðéèõìçôü

âÜèïò êïðÞò, ôüôå ôñáâÞîôå ôï ìï÷ëü óýóöéîçò 26 ìáêñéÜ áðü

ôï ðñéüíé êáé ïäçãÞóôå ôïí ðñïò ôá åðÜíù. ÁöÞóôå ðÜëé

åëåýèåñï ôï ìï÷ëü óýóöéîçò 26. Íá åðáíáëÜâåôå áõôÞ ôç

äéáäéêáóßá ìÝ÷ñé íá ìðïñÝóåôå íá óôáèåñïïéÞóåôåôï

åðéèõìçôü âÜèïò êïðÞò.

Ñýèìéóç ôçò ãùíßáò öáëôóïôïìÞò

Óáò óõìâïõëåýïõìå íá áêïõìðÞóåôå ôï çëåêôñéêü åñãáëåßï

åðÜíù óôç ìåôùðéêÞ ðëåõñÜ ôïõ ðñïöõëáêôÞñá 16.

Ëýóôå ôï ìï÷ëü óýóöéîçò 8 êáé ôç âßäá ìå ìï÷ëü 28. ÏäçãÞóôå

ôï ðñéüíé ðñïò ôá ðëÜãéá. Ñõèìßóôå ôçí åðéèõìçôÞ ôéìÞ óôçí

êëßìáêá 6. Óößîôå ðÜëé ôï ìï÷ëü óýóöéîçò 8 êáé ôç âßäá ìå

ìïë÷ü 28.

Õðüäåéîç: Óôéò öáëôóïôïìÝò ôï âÜèïò êïðÞò åßíáé ìéêñüôåñï

áðü ôçí ôéìÞ ðïõ äåß÷íåôáé óôçí êëßìáêá âÜèïõò êïðÞò 27.

ÓçìÜäéá êïðÞò

Ôï óçìÜäé êïðÞò 0° (9) äåß÷íåé ôç èÝóç ôïõ ðñéïíüäéóêïõ óôéò

ïñèïãþíéåò êïðÝò. Ôï óçìÜäé êïðÞò 45° (10) äåß÷íåé ôç èÝóç

ôïõ ðñéïíüäéóêïõ óôéò êïðÝò õðü ãùíßá 45° – üôáí äåí

÷ñçóéìïðïéåßôáé ç ñÜãá ïäÞãçóçò.

Åêêßíçóç

fÄþóôå ðñïóï÷Þ óôçí ôÜóç äéêôýïõ! Ç ôÜóç ôçò

çëåêôñéêÞò ðçãÞò ðñÝðåé íá ôáõôßæåôáé ìå ôçí ôÜóç ðïõ

åßíáé áíáãñáììÝíç óôçí ðéíáêßäá êáôáóêåõáóôÞ ôïõ

çëåêôñéêïý åñãáëåßïõ. ÇëåêôñéêÜ åñãáëåßá ìå

÷áñáêôçñéóôéêÞ ôÜóç 230 V ëåéôïõñãïýí êáé ìå ôÜóç

220 V.

ÈÝóç óå ëåéôïõñãßá êé åêôüò ëåéôïõñãßáò

Ãéá íá èÝóåôå óå ëåéôïõñãßá ôï çëåêôñéêü åñãáëåßï ðáôÞóôå

ðñþôá ôïí áðïêëåéóìü áèÝëçôçò æåýîçò 2 êáé áêïëïýèùò

ðáôÞóôå êáé êñáôÞóôå ðáôçìÝíï ôï äéáêüðôç ON/OFF 1.

Ãéá íá èÝóåôå åêôüò ëåéôïõñãßáò ôï çëåêôñéêü åñãáëåßï

áöÞóôå åëåýèåñï ôï äéáêüðôç ON/OFF 1.

Õðüäåéîç: ÊáôÜ ôç äéÜñêåéá ôçò ëåéôïõñãßáò ï äéáêüðôçò

ON/OFF 1 ðñÝðåé, ãéá ëüãïõò áóöáëåßáò, íá ìç ìáíäáëþíåôáé,

áëëÜ íá êñáôéÝôáé óõíå÷þò ðáôçìÝíïò.

Ðåñéïñéóìüò ñåýìáôïò åêêßíçóçò (GKS 65 GCE)

Ï çëåêôñïíéêüò ðåñéïñéóìüò ôïõ ñåýìáôïò åêêßíçóçò

ðåñéïñßæåé ôçí êáôáíÜëùóç ôïõ çëåêôñéêïý åñãáëåßïõ êáôÜ ôçí

åêêßíçóç êáé åðéôñÝðåé Ýôóé ôç óýíäåóÞ ôïõ óå ìéá áóöÜëåéá

16 A.

ÇëåêôñïíéêÞ óôáèåñïðïßçóç (GKS 65 GCE)

Ç çëåêôñïíéêÞ óôáèåñïðïßçóç äéáôçñåß ôïí áñéèìü óôñïöþí

ó÷åäüí óôáèåñü êáé ÷ùñßò êáé ìå öïñôßï êáé åîáóöáëßæåé ôçí

ïìïéüìïñöç áðüäïóç åñãáóßáò.

Ðñïóôáóßá áðü õðåñöüñôùóç óå åîÜñôçóç áðü ôç

èåñìïêñáóßá (GKS 65 GCE)

Óå ðåñßðôùóç õðåñöüñôéóçò ôï çëåêôñéêü åñãáëåßï äéáêüðôåé

ôç ëåéôïõñãßá ôïõ ìÝ÷ñé íá áðïêôÞóåé ðÜëé ôçí åðéôñåðôÞ

èåñìïêñáóßá ëåéôïõñãßáò. Ãéá íá ìðïñÝóåôå íá óõíå÷ßóåôå ôçí

åñãáóßá óáò áöÞóôå åëåýèåñï ôï äéáêüðôç ON/OFF 1 êáé èÝóôå

ôï çëåêôñéêü åñãáëåßï ðÜëé óå ëåéôïõñãßá.

ÐñïåðéëïãÞ áñéèìïý óôñïöþí (GKS 65 GCE)

Ìå ôïí ôñï÷ßóêï ñýèìéóçò ÐñïåðéëïãÞ áñéèìïý óôñïöþí 3

ìðïñåßôå íá åðéëÝîåôå ôïí åðéèõìçôü áñéèìü óôïöþí, áêüìç

êáé êáôÜ ôç äéÜñêåéá ôçò ëåéôïõñãßáò.

Ï áðáñáßôçôïò áñéèìüò óôñïöþí åîáñôÜôáé áðü ôïí

ðñéïíüäéóêï ðïõ ÷ñçóéìïðïéåßôå êáé áðü ôï õðü êáôåñãáóßá

õëéêü (âëÝðå ôçí åðéóêüðçóç ôùí ðñéïíüäéóêùí óôï ôÝëïò

áõôþí ôùí ïäçãéþí ÷åéñéóìïý).

Õðïäåßîåéò åñãáóßáò

Ðñïóôáôåýåôå ôïõò ðñéïíüäéóêïõò áðü ðñïóêñïýóåéò êáé

÷ôõðÞìáôá.

Íá ïäçãåßôå ôï çëåêôñéêü åñãáëåßï ïìïéüìïñöá êáé ìå åëáöñéÜ

ðñïþèçóç ðñïò ôçí êáôåýèõíóç êïðÞò. Ðïëý éó÷õñÞ

ðñïþèçóç åëáôôþíåé ôç äéÜñêåéá æùÞò ôùí åñãáëåßùí êáé

ìðïñåß íá âëÜøåé ôï çëåêôñéêü åñãáëåßï.

Ç éó÷ý ðñéïíßóìáôïò êáé ç ðïéüôçôá êïðÞò åîáñôþíôáé êõñßùò

áðü ôçí êáôÜóôáóç êáé ôç ìïñöÞ ôçò ïäüíôùóçò ôïõ

ðñéïíüäéóêïõ. Ãé’ áõôü íá ÷ñçóéìïðïéåßôå ðÜíôïôå êïöôåñïýò

êáé ãéá ôï åêÜóôïôå õëéêü êáôÜëëçëïõò ðñéïíüäéóêïõò.

Ðñéüíéóìá îýëùí

Ç óùóôÞ åðéëïãÞ ôïõ ðñéïíüäéóêïõ åîáñôÜôáé áðü ôï åßäïò áðü

ôï åßäïò êáé ôçí ðïéüôçôá ôïõ îýëïõ êáèþò êáé áí ðñüêåéôáé ãéá

äéáìÞêåéò Þ åãêÜñóéåò ôïìÝò.

ÊáôÜ ôç äéáìÞêç êïðÞ ðåýêùí äçìéïõñãïýíôáé ìáêñéÜ ðëáíßäéá

ìå ìïñöÞ åëáôçñßïõ.

Ç óêüíç áðü îýëï âåëáíéäéÜò êáé ïîéÜò åßíáé éäéáßôåñá

áíèõãéåéíÞ, ãé’ áõôü íá åñãÜæåóèå ðÜíôïôå ìå áíáññüöçóç

óêüíçò.

ÊïðÞ ðëáóôéêþí (GKS 65 GCE)

Õðüäåéîç: ¼ôáí êüâåôå ðëáóôéêÜ õëéêÜ, éäéáßôåñá PVC,

äçìéïõñãïýíôáé ìáêñéÜ ðëáíßäéá ìå ìïñöÞ åëáôçñßïõ ðïõ

ìðïñåß íá öïñôéóôïýí çëåêôñïóôáôéêÜ. Áõôü ìðïñåß íá

ïäçãÞóåé óå öñáãìü ôçò åîüäïõ ñïêáíéäéþí 15 êáé óå

óöÞíùìá ôïõ ðáëéíäñïìéêïý ðñïöõëáêôÞñá 12. Ãé’ áõôü íá

åñãÜæåóôå êáôÜ ôï äõíáôü ìå áíáññüöçóç óêüíçò.

ÈÝóôå ôï çëåêôñéêü åñãáëåßï óå ëåéôïõñãßá, ïäçãÞóôå ôï óôï

õðü êáôåñãáóßá ôåìÜ÷éï êáé áñ÷ßóåôå íá êüâåôå ðñïóåêôéêÜ.

Áêïëïýèùò óõíå÷ßóôå ôçí åñãáóßá óáò ïìáëÜ, ó÷åôéêÜ ãñÞãïñá

êáé ÷ùñßò äéáêïðÝò ãéá íá áðïöýãåôå ôï ãñÞãïñï «êüëëçìá»

ôùí äïíôéþí ôïõ ðñéïíüäéóêïõ.

ÊïðÞ ìç óéäçñïý÷ùí ìåôÜëëùí (GKS 65 GCE)

Õðüäåéîç: Íá ÷ñçóéìïðïéåßôå ðÜíôïôå êïöôåñïýò

ðñéïíüäéóêïõò, êáôÜëëçëïõò ãéá ôçí êïðÞ ìç óéäçñïý÷ùí

ìåôÜëëùí. ¸ôóé åîáóöáëßæåôáé ç Üøïãç êïðÞ êáé áðïöåýãåôáé

ôï óöÞíùìá ôïõ ðñéïíüäéóêïõ.

ÈÝóôå ôï çëåêôñéêü åñãáëåßï óå ëåéôïõñãßá, ïäçãÞóôå ôï óôï

õðü êáôåñãáóßá ôåìÜ÷éï êáé áñ÷ßóåôå íá êüâåôå ðñïóåêôéêÜ.

Áêïëïýèùò óõíå÷ßóôå ôçí åñãáóßá óáò ìå ìéêñÞ ðñïþèçóç êáé

÷ùñßò äéáêïðÝò.

¼ôáí êüâåôå äéáôïìÝò (ðñïößë) íá áñ÷ßæåôå ôçí êïðÞ áðü ôç

ìéêñüôåñç äéáôïìÞ êáé óå äéáôïìÝò ó÷Þìáôïò U ðïôÝ áðü ôçí

áíïé÷ôÞ ðëåõñÜ. Íá õðïóôçñßæåôå ôõ÷üí ìáêñéÝò õðü

OBJ_BUCH-359-003.book Page 92 Thursday, June 9, 2011 10:18 AM

EëëçíéêÜ | 93

Bosch Power Tools 1 619 X06 442 | (9.6.11)

êáôåñãáóßá äéáôïìÝò. ¸ôóé åìðïäßæåôå ôï óöÞíùìá ôïõ

ðñéïíüäéóêïõ êáé ôï êëüôóçìá ôïõ çëåêôñéêïý åñãáëåßïõ.

ÊïðÞ åëáöñþí äïìéêþí õëéêþí (ÕëéêÜ ìå ìåñßäéï

ïñõêôþí) (GKS 65 GCE)

f¼ôáí êáôåñãÜæåóôå åëáöñÜ äïìéêÜ õëéêÜ ðñÝðåé íá

ôçñåßôå ôéò íïìéêÝò äéáôÜîåéò êáé ôéò óõóôÜóåéò ôùí

êáôáóêåõáóôþí ôùí õëéêþí.

Ç êáôåñãáóßá ôùí åëáöñþí äïìéêþí õëéêþí åðéôñÝðåôáé ìüíï

ìå îåñÞ êïðÞ êáé ìå áíáññüöçóç óêüíçò. Íá ÷ñçóéìïðïéåßôå

ðÜíôïôå ôç ñÜãá ïäÞãçóçò 30 (åéäéêü åîÜñôçìá).

Ï áðïññïöçôÞñáò óêüíçò ðñÝðåé íá åßíáé êáôÜëëçëïò ãéá ôçí

áíáññüöçóç óêüíçò ðåôñùìÜôùí. Ç Bosch ðñïóöÝñåé

êáôÜëëçëïõò áðïññïöçôÞñåò óêüíçò.

Ðñéüíéóìá ìå ïäçãü ðáñáëëÞëùí (âëÝðå åéêüíá D)

Ï ïäçãüò ðáñáëëÞëùí 11 åðéôñÝðåé ôç äéåîáãùãÞ áêñéâþí

êïðþí êáôÜ ìÞêïò ôçò áêìÞò ôïõ õðü êáôåñãáóßá ôåìá÷ßïõ Þ,

áíÜëïãá, ôçí êïðÞ éóïìçêþí ëùñßäùí.

Ëýóôå ôç âßäá ìå ìï÷ëü 7 êáé ðåñÜóôå ôçí êëßìáêá ôïõ ïäçãïý

ðáñáëëÞëùí 11 ìÝóá áðü ôçí ïäÞãçóç ôïõ ðÝëìáôïò 13.

Ñõèìßóôå ôçí ôéìÞ ôïõ åðéèõìçôïý ðëÜôïõò êïðÞò óôçí

áíôßóôïé÷ï óçìÜäé êïðÞò ôçò êëßìáêáò 9 Þ 10, âëÝðå êåöÜëáéï

«ÓçìÜäéá êïðÞò». Óößîôå ðÜëé êáëÜ ôç âßäá ìå ìï÷ëü 7.

Ðñéüíéóìá ìå óõìðëçñùìáôéêü ïäçãü (âëÝðå åéêüíá E)

Ãéá ôçí êáôåñãáóßá ìåãÜëùí ôåìá÷ßùí Þ ãéá ôçí êïðÞ ëåßùí

áêìþí ìðïñåßôå íá óõíáñìïëïãÞóåôå óôï õðü êáôåñãáóßá

ôåìÜ÷éï ìéá óáíßäá Þ Ýíá ëåðôü êáäñüíé óáí óõìðëçñùìáôéêü

ïäçãü ãéá íá ïäçãåßôå ôï äéóêïðñßïíï ìå ôï ðÝëìá êáôÜ ìÞêïò

ôïõ óõìðëçñùìáôéêïý ïäçãïý.

Ðñéüíéóìá ìå ñÜãá ïäÞãçóçò (GKS 65 G/GKS 65 GCE)

(âëÝðå åéêüíá F)

Ìå ôç âïÞèåéá ôçò ñÜãáò ïäÞãçóçò 30 ìðïñåßôå íá äéåîÜãåôå

åõèåßåò êïðÝò.

Ôï åëáóôéêü ÷åßëïò ôçò ñÜãáò ïäÞãçóçò ðñïóôáôåýåé ôï ó÷ßóéìï

ôçò åðéöÜíåéáò ôùí îýëéíùí õðü êáôåñãáóßá õëéêþí. Ã’ áõôü ôá

äüíôéá ôïõ ðñéïíüäéóêïõ ðñÝðåé íá áêïõìðÜíå Üìåóá åðÜíù

óôï åëáóôéêü ÷åßëïò.

Ôï åëáóôéêü ÷åßëïò ðñïóáñìüæåôáé óôï äéóêïðñßïíü óáò êáôÜ ôç

äéåîáãùãÞ ôçò ðñþôçò êïðÞò ìå ñÜãá ïäÞãçóçò 30. Ãé’ áõôü

áêïõìðÞóôå ôç ñÜãá ïäÞãçóçò 30 ìå üëï ôçò ôï ìÞêïò, åðÜíù

óå Ýíá õðü êáôåñãáóßá ôåìÜ÷éï. Ñõèìßóôå Ýíá âÜèïò êïðÞò

ðåñßðïõ 9 mm. ÈÝóôå ôï äéóêïðñßïíï óå ëåéôïõñãßá êáé ùèÞóôå

ôï åëáöñÜ êáé ïìáëÜ ðñïò ôçí êáôåýèõíóç êïðÞò.

Ìå ôï åîÜñôçìá óýíäåóçò 31 ìðïñåßôå íá óõíäÝóåôå ìáæß äõï

ñÜãåò ïäÞãçóçò. Ç óýóöéîç äéåîÜãåôáé ìå ôéò âßäåò ðïõ

õðÜñ÷ïõí óôï åîÜñôçìá óýíäåóçò.

ÓõíôÞñçóç êáé Service

ÓõíôÞñçóç êáé êáèáñéóìüò

fÂãÜæåôå ôï öéò áðü ôçí ðñßæá ðñéí áðü ïðïéáäÞðïôå

åñãáóßá óôï çëåêôñéêü åñãáëåßï.

fÄéáôçñåßôå ôï çëåêôñéêü åñãáëåßï êáé ôéò ó÷éóìÝò

áåñéóìïý êáèáñÝò ãéá íá ìðïñåßôå íá åñãÜæåóèå êáëÜ

êáé áóöáëþò.

Ï ðáëéíäñïìéêüò ðñïöõëáêôÞñáò ðñÝðåé íá ìðïñåß íá êéíåßôáé

ðÜíôïôå åëåýèåñá êáé íá êëåßíåé áõôüìáôá. Ãé’ áõôü íá

äéáôçñåßôå êáèáñü ôïí ôïìÝá åñãáóßáò ãýñù áðü ôïí

ðáëéíäñïìéêü ðñïöõëáêôÞñá. Íá áðïìáêñýíåôå ôõ÷üí óêüíåò

Þ/êáé ñïêáíßäéá ìå ðåðéåóìÝíï áÝñá Þ ì’ Ýíá ðéíÝëï.

Ðñéïíüäéóêïé ÷ùñßò åðßóôñùóç ìðïñïýí íá ðñïóôáôåõôïýí áðü

ôçí ïîåßäùóç ì’ Ýíá ëåðôü óôñþìá ëáäéïý ÷ùñßò ïîÝá. Ðñéí ôï

ðñéüíéóìá ðñÝðåé, üìùò, íá áðïìáêñýíåôå ôï ëÜäé ãéá íá ìç

ëåñùèåß ôï îýëï.

Ôõ÷üí êáôÜëïéðá ñçôßíçò Þ/êáé êüëëáò åðÜíù óôïí ðñéïíüäéóêï

åðéäñïýí áñíçôéêÜ óôçí ðïéüôçôá êïðÞò. Ãé’ áõôü íá êáèáñßæåôå

ôïõò ðñéïíüäéóêïõò áìÝóùò ìåôÜ ôç ÷ñÞóç ôïõò.

Áí ðáñ’ üëåò ôéò åðéìåëçìÝíåò ìåèüäïõò êáôáóêåõÞò êé åëÝã÷ïõ

ôï çëåêôñéêü åñãáëåßï óôáìáôÞóåé êÜðïôå íá ëåéôïõñãåß, ôüôå ç

åðéóêåõÞ ôïõ ðñÝðåé íá áíáôåèåß ó’ Ýíá åîïõóéïäïôçìÝíï

óõíåñãåßï ãéá çëåêôñéêÜ åñãáëåßá ôçò Bosch.

¼ôáí æçôÜôå äéáóáöçôéêÝò ðëçñïöïñßåò êáèþò êáé üôáí

ðáñáããÝëíåôå áíôáëëáêôéêÜ ðñÝðåé íá áíáöÝñåôå ïðùóäÞðïôå

ôï 10øÞöéï áñéèìü åõñåôçñßïõ ðïõ áíáãñÜöåôáé óôçí

ðéíáêßäá êáôáóêåõáóôÞ.

Service êáé óýìâïõëïò ðåëáôþí

To Service áðáíôÜ óôéò åñùôÞóåéò óáò ó÷åôéêÜ ìå ôçí åðéóêåõÞ

êáé ôç óõíôÞñçóç ôïõ ðñïúüíôïò óáò êáèþò êáé ãéá ôá áíôßóôïé÷á

áíôáëëáêôéêÜ. ËåðôïìåñÞ ó÷Ýäéá êáé ðëçñïöïñßåò ãéá ôá

áíôáëëáêôéêÜ èá âñåßôå óôçí çëåêôñïíéêÞ äéåýèõíóç:

www.bosch-pt.com

Ç ïìÜäá óõìâïýëùí ôçò Âosch óáò õðïóôçñßæåé åõ÷áñßóôùò

üôáí Ý÷åôå åñùôÞóåéò ó÷åôéêÝò ìå ôçí áãïñÜ, ôç ÷ñÞóç êáé ôç

ñýèìéóç ôùí ðñïúüíôùí êáé áíôáëëáêôéêþí.

ÅëëÜäá

Robert Bosch A.E.

Åñ÷åßáò 37

19400 Êïñùðß – ÁèÞíá

Tel.: +30 (0210) 57 01 270

Fax: +30 (0210) 57 01 283

www.bosch.com

www.bosch-pt.gr

ABZ Service A.E.

Tel.: +30 (0210) 57 01 380

Fax: +30 (0210) 57 01 607

Áðüóõñóç

Ôá çëåêôñéêÜ åñãáëåßá, ôá åîáñôÞìáôá êáé ïé óõóêåõáóßåò

ðñÝðåé íá áíáêõêëþíïíôáé ìå ôñüðï öéëéêü ðñïò ôï

ðåñéâÜëëïí.

Ìçí ñß÷íåôå ôá çëåêôñéêÜ åñãáëåßá óôá áðïññßììáôá ôïõ

óðéôéïý óáò!

Ìüíï ãéá ÷þñåò ôçò ÅÅ:

Óýìöùíá ìå ôçí ÊïéíïôéêÞ Ïäçãßá

2002/96/EÊ ó÷åôéêÜ ìå ôéò ðáëáéÝò

çëåêôñéêÝò êáé çëåêôñïíéêÝò óõóêåõÝò êáé ôç

ìåôáöïñÜ ôçò ïäçãßáò áõôÞò óå åèíéêü

äßêáéï äåí åßíáé ðëÝïí õðï÷ñåùôéêü ôá

Ü÷ñçóôá çëåêôñéêÜ åñãáëåßá íá óõëëÝãïíôáé

îå÷ùñéóôÜ ãéá íá áíáêõêëùèïýí ìå ôñüðï öéëéêü ðñïò ôï

ðåñéâÜëëïí.

Ôçñïýìå ôï äéêáßùìá áëëáãþí.

OBJ_BUCH-359-003.book Page 93 Thursday, June 9, 2011 10:18 AM

94 | Türkçe

1 619 X06 442 | (9.6.11) Bosch Power Tools

Türkçe

Güvenlik Talimat

Elektrikli El Aletleri İçin Genel Uyar Talimat

Bütün uyarlar ve talimat hükümlerini

okuyun. Açklanan uyarlara ve talimat

hükümlerine uyulmadğ takdirde elektrik çarpmalarna,

yangnlara ve/veya ağr yaralanmalara neden olunabilir.

Bütün uyarlar ve talimat hükümlerini ileride kullanmak

üzere saklayn.

Uyar ve talimat hükümlerinde kullanlan “Elektrikli El Aleti”

kavram, akm şebekesine bağl (şebeke bağlant kablosu ile)

aletlerle akü ile çalşan aletleri (akm şebekesine bağlants

olmayan aletler) kapsamaktadr.

Çalşma yeri güvenliği

fÇalştğnz yeri temiz tutun ve iyi aydnlatn. Çalştğnz

yer düzensiz ise ve iyi aydnlatlmamşsa kazalar ortaya

çkabilir.

fYaknnda patlayc maddeler, yanc sv, gaz veya

tozlarn bulunduğu yerlerde elektrikli el aleti ile

çalşmayn. Elektrikli el aletleri, toz veya buharlarn tutuş-

masna neden olabilecek kvlcmlar çkarrlar.

fElektrikli el aleti ile çalşrken çocuklar ve başkalarn

uzakta tutun. Dikkatiniz dağlacak olursa aletin kontrolünü

kaybedebilirsiniz.

Elektrik Güvenliği

fElektrikli el aletinin bağlant fişi prize uymaldr. Fişi

hiçbir zaman değiştirmeyin. Koruyucu topraklanmş

elektrikli el aletleri ile birlikte adaptör fiş kullanmayn.

Değiştirilmemiş fiş ve uygun priz elektrik çarpma

tehlikesini azaltr.

fBorular, kalorifer petekleri, stclar ve buzdolaplar

gibi topraklanmş yüzeylerle bedensel temasa

gelmekten kaçnn. Bedeniniz topraklandğ anda büyük

bir elektrik çarpma tehlikesi ortaya çkar.

fAleti yağmur altnda veya nemli ortamlarda

brakmayn. Suyun elektrikli el aleti içine szmas elektrik

çarpma tehlikesini artrr.

fElektrikli el aletini kablosundan tutarak taşmayn,

kabloyu kullanarak asmayn veya kablodan çekerek fişi

çkarmayn. Kabloyu sdan, yağdan, keskin kenarl

cisimlerden veya aletin hareketli parçalarndan uzak

tutun. Hasarl veya dolaşmş kablo elektrik çarpma

tehlikesini artrr.

fBir elektrikli el aleti ile açk havada çalşrken, mutlaka

açk havada kullanlmaya uygun uzatma kablosu

kullann. Açk havada kullanlmaya uygun uzatma

kablosunun kullanlmas elektrik çarpma tehlikesini azaltr.

fElektrikli el aletinin nemli ortamlarda çalştrlmas

şartsa, mutlaka arza akm koruma şalteri kullann.

Arza akm koruma şalterinin kullanm elektrik çarpma

tehlikesini azaltr.

Kişilerin Güvenliği

fDikkatli olun, ne yaptğnza dikkat edin, elektrikli el

aleti ile işinizi makul bir tempo ve yöntemle yürütün.

Yorgunsanz, aldğnz haplarn, ilaçlarn veya alkolün

etkisinde iseniz elektrikli el aletini kullanmayn. Aleti

kullanrken bir anki dikkatsizlik önemli yaralanmalara

neden olabilir.

fDaima kişisel koruyucu donanm ve bir koruyucu

gözlük kullann. Elektrikli el aletinin türü ve kullanmna

uygun olarak; toz maskesi, kaymayan iş ayakkablar, koru-

yucu kask veya koruyucu kulaklk gibi koruyucu donanm

kullanm yaralanma tehlikesini azalttr.

fAleti yanlşlkla çalştrmaktan kaçnn. Akm ikmal

şebekesine ve/veya aküye bağlamadan, elinize alp

taşmadan önce elektrikli el aletinin kapal olduğundan

emin olun. Elektrikli el aletini parmağnz şalter üzerinde

dururken taşrsanz ve alet açkken fişi prize sokarsanz

kazalara neden olabilirsiniz.

fElektrikli el aletini çalştrmadan önce ayar aletlerini

veya anahtarlar aletten çkarn. Aletin dönen parçalar

içinde bulunabilecek bir yardmc alet yaralanmalara

neden olabilir.

fÇalşrken bedeniniz anormal durumda olmasn.

Çalşrken duruşunuz güvenli olsun ve dengenizi her

zaman koruyun. Bu sayede aleti beklenmedik durumlarda

daha iyi kontrol edebilirsiniz.

fUygun iş elbiseleri giyin. Geniş giysiler giymeyin ve

tak takmayn. Saçlarnz, giysileriniz ve

eldivenlerinizi aletin hareketli parçalarndan uzak

tutun. Bol giysiler, uzun saçlar veya taklar aletin hareketli

parçalar tarafndan tutulabilir.

fToz emme donanm veya toz tutma tertibat

kullanrken, bunlarn bağl olduğundan ve doğru

kullanldğndan emin olun. Toz emme donanmnn

kullanm tozdan kaynalanabilecek tehlikeleri azaltr.

Elektrikli el aletlerinin özenle kullanm ve bakm

fAleti aşr ölçede zorlamayn. Yaptğnz işe uygun

elektrikli el aletleri kullann. Uygun performansl

elektrikli el aleti ile, belirlenen çalşma alannda daha iyi ve

güvenli çalşrsnz.

fŞalteri bozuk olan elektrikli el aletini kullanmayn.

Açlp kapanamayan bir elektrikli el aleti tehlikelidir ve

onarlmaldr.

fAlette bir ayarlama işlemine başlamadan ve/veya

aküyü çkarmadan önce, herhangi bir aksesuar

değiştirirken veya aleti elinizden brakrken fişi

prizden çekin. Bu önlem, elektrikli el aletinin yanlşlkla

çalşmasn önler.

fKullanm dş duran elektrikli el aletlerini çocuklarn

ulaşamayacağ bir yerde saklayn. Aleti kullanmay

bilmeyen veya bu kullanm klavuzunu okumayan

kişilerin aletle çalşmasna izin vermeyin. Deneyimsiz

kişiler tarafndan kullanldğnda elektrikli el aletleri

tehlikelidir.

fElektrikli el aletinizin bakmn özenle yapn. Elektrikli

el aletinizin kusursuz olarak işlev görmesini

engelleyebilecek bir durumun olup olmadğn,

UYARI

OBJ_BUCH-359-003.book Page 94 Thursday, June 9, 2011 10:18 AM

Türkçe | 95

Bosch Power Tools 1 619 X06 442 | (9.6.11)

hareketli parçalarn kusursuz olarak işlev görüp

görmediklerini ve skşp skşmadklarn, parçalarn

hasarl olup olmadğn kontrol edin. Aleti kullanmaya

başlamadan önce hasarl parçalar onartn. Birçok iş

kazas elektrikli el aletlerinin kötü bakmndan kaynaklanr.

fKesici uçlar daima keskin ve temiz tutun. Özenle bakm

yaplmş keskin kenarl kesme uçlarnn malzeme içinde

skşma tehlikesi daha azdr ve daha rahat kullanm olanağ

sağlarlar.

fElektrikli el aletini, aksesuar, uçlar ve benzerlerini, bu

özel tip alet için öngörülen talimata göre kullann. Bu

srada çalşma koşullarn ve yaptğnz işi dikkate aln.

Elektrikli el aletlerinin kendileri için öngörülen alann

dşnda kullanlmas tehlikeli durumlara neden olabilir.

Servis

fElektrikli el aletinizi sadece yetkili personele ve orijinal

yedek parça kullanma koşulu ile onartn. Bu sayede

aletin güvenliğini sürekli hale getirirsiniz.

Daire testereler için güvenlik talimat

Kesme yöntemi

fTEHLİKE: Ellerinizi kesme yaplan yere ve testere

bçağna yaklaştrmayn. İkinci elinizle ek tutamağ

veya motor gövdesini tutun. İki elinizle testereyi

tuttuğunuzda ellerinizin testere bçağ tarafndan

yaralanma tehlikesini önlersiniz.

fİş parçasn alttan tutmayn. Koruyucu kapak sizi iş

parçasnn altnda koruyamaz.

fKesme derinliğini iş parças kalnlğna uyarlayn. İş

parças altnda tam bir diş boyundan daha ksa bir ksm

görülmelidir.

fKesilecek iş parçasn hiçbir zaman elinizde veya

bacağnzn üzerinde tutmayn. İş parçasn sağlam bir

tertibatla emniyete aln. Testerenin bedeninizle temasa

gelmesinin, testere bçağnn skşmasnn veya aletin

kontrolünün kaybedilmesinin önüne geçmek için iş

parçasnn iyi bir biçimde tespit edilmesi önemlidir.

fÇalşrken alet ucunun görünmeyen elektrik akm

ileten kablolara veya aletin kendi şebeke kablosuna

temas etme olaslğ varsa elektrikli el aletini sadece

izolasyonlu tutamağndan tutun. Elektrik gerilimi ileten

kablolarla temasa gelinince elektrikli el aletinin metal

parçalar da elektrik gerilimine maruz kalr ve elektrik

çarpmasna neden olunur.

fUzunlamasna kesme yaparken daima bir dayamak

veya düz kenar klavuzu kullann. Bu yolla kesme

hassaslğn artrr, testere bçağnn skşma olaslğn

azaltrsnz.

fDaima uygun giriş delikli doğru büyüklükte testere

bçaklar kullann (örenğin yldz biçimli veya

yuvarlak). Testerenin montaj parçalarna uygun olmayan

testere bçaklar balanssz dönerler ve aletin kontrolünün

kaybna neden olurlar.

fHiçbir zaman hasarl veya yanlş testere bçağ besleme

diski veya vidas kullanmayn. Testere bçağ besleme

diskleri ve vidalar optimum performans ve işletim

güvenliği sağlamak üzere testereniz için özel olarak

tasarlanmştr.

fGeri tepme – Nedenleri ve ilgili güvenlik talimat

– Bir geri tepme, taklan, skşan veya yanlş doğrultulan

testere bçağnn ani reaksiyonu olup, testerenin kontrol

dşnda yukar kalkmasna ve kullanc yönünde hareket

etmesine neden olur;

– Testere bçağ kesme yarğ içinde taklacak veya

skşacak olursa bloke olur ve motor kuvveti testereyi

kullancya doğru geri iter;

– Testere bçağ kesme hattnda döner veya yanlş

doğrultulursa, testere bçağnn arka kenarndaki dişler iş

parçasnn üst yüzeyine taklabilir ve bunun sonucunda

testere bçağ kesme yarğndan dşar çkabilir ve testere

kullanc yönünde geri hareket edebilir.

Geri tepme testerenin yanlş veya hatal kullanmndan

kaynaklanr. Geri tepme kuvvetleri aşağda belirtilen

güvenlik önlemlerinin alnmasyla önlenebilir.

fTestereyi iki elinizle skca tutun ve kollarnz geri

tepme kuvvetlerini karşlayabilecek bir konuma

getirin. Daima testere bçağnn yan tarafnda durun,

hiçbir zaman bedeninizi testere bçağ ile ayn

doğrultuya getirmeyin. Geri tepme olduğunda testere

geriye doğru savrulabilir, ancak kullanc uygun önlemlerle

geri tepme kuvvetlerini karşlayabilir.

fTestere bçağ skştğnda veya işe ara verdiğinizde

testereyi kapatn ve testere bçağ tam olarak

duruncaya kadar iş parças içinde tutun. Testere bçağ

hareket ettiği sürece hiçbir zaman testereyi iş

parçasndan çkarmay veya geri çekmeyi denemeyin,

aksi takdirde geri tepme kuvveti oluşabilir. Testere

bçağnn skşma nedenini tespit edin ve bu nedeni

ortadan kaldrn.

fİş parças içindeki testereyi tekrar çalştrmak

isterseniz önce testere bçağn kesme aralğnda

merkezleyin ve testere bçağ dişlerinin iş parçasna

takl olup olmadğn kontrol edin. Testere bçağ

skştğnda testereyi tekrar çalştracak olursanz testere

bçağ iş parçasndan çkabilir veya bir geri tepme

oluşabilir.

fTestere bçağnn skşmasndan kaynaklanacak geri

tepmeleri önlemek için büyük levhalar destekleyin.

Büyük levhalar kendi ağrlklar ile bükülebilir. Levhalar

hem kesme yeri yaknndan hem de kenardan olmak üzere

iki taraftan da desteklenmelidir.

fKörelmiş veya hasar görmüş testere bçaklarn

kullanmayn. Kör veya yanlş doğrultulmuş dişlere sahip

testere bçaklar dar kesme aralklarnda yüksek

sürtünmeye neden olurlar, skşrlar ve geri tepme

kuvvetlerinin oluşmasna neden olabilirler.

fKesme işlemine başlamadan önce kesme derinliği ve

kesme açs ayar tertibatlarn skn. Kesme srasnda

ayarlar değişecek olursa testere bçağ skşabilir ve geri

tepme kuvvetleri oluşabilir.

fÖzellikle mevcut duvarlarda ve diğer görünmeyen

yerlerde kesme yaparken dikkatli olun. Malzeme içine

giren testere bçağ görünmeyen nesneler içinde bloke

olabilir ve geri tepme kuvvetlerinin ortaya çkmasna neden

olabilir.

OBJ_BUCH-359-003.book Page 95 Thursday, June 9, 2011 10:18 AM

96 | Türkçe

1 619 X06 442 | (9.6.11) Bosch Power Tools

Alt koruyucu kapağn fonksiyonu

fHer kullanmdan önce alt koruyucu kapağn kusursuz

biçimde kapanp kapanmadğn kontrol edin. Alt

koruyucu kapak serbest olarak hareket etmiyorsa veya

hemen kapanmyorsa testereyi kullanmayn. Alt

koruyucu kapağ hiçbir zaman açk durumda

skştrmayn veya bağlamayn. Testere istenmeden yere

düşecek olursa alt koruyucu kapak bükülebilir. Koruyucu

kapağ geri çekme kolu ile açn ve serbest olarak hereket

edip etemdiğini, bütün kesme derinlikleri ile kesme

açlarnda testere bçağna veya başka parçalara temas

edip etmediğini kontrol edin.

fAlt koruyucu kapak yaynn fonksiyonunu kontrol edin.

Alt koruyucu kapak ve yay kusursuz olarak

çalşmyorsa testereyi bakma gönderin. Hasarl

parçalar, talaşlarn yapşkan birikimi koruyucu kapağn

çalşmasn engelleyebilir.

fAlt koruyucu kapağ elinizle sadece özel kesme

işlerinde, örneğin malzeme içine dalarak kesme veya

açl kesme işlerinde açn. Testere bçağ iş parças

içine dalnca alt koruyucu kapağ geri çekme kolu ile

açn ve kolu brakn. Diğer bütün kesme işlerinde alt

koruyucu kapak otomatik olarak çalşmaldr.

fAlt koruyucu kapak testere bçağn kapatmadan

testereyi tezgaha veya yere brakmayn. Kapatlmamş

ve serbet dönüş halindeki testere bçağ kesme yönünün

tersine doğru hareket eder ve önüne gelen her şeyi keser.

Bu nedenle testerenin serbest dönüş süresine dikkat edin.

Ek uyarlar

fTalaş atma yerini ellerinizle tutmayn. Dönen parçalar

tarafndan yaralanabilirsiniz.

fTestereyi başnz üzerinde tutarak çalşmayn. Baş

üstünde elektrikli el aletini yeterli ölçüde kontrol

edemezsiniz.

fGörünmeyen ikmal hatlarn tespit etmek üzere uygun

tarama cihazlar kullann veya mahalli ikmal

şirketlerinden yardm aln. Elektrik kablolaryla temas

yanklara ve elektrik çarpmasna neden olabilir. Bir gaz

borusuna hasar vermek patlamalar ortaya çkarabilir. Bir

su borusuna girmek maddi hasara veya elektrik

çarpmasna neden olabilir.

fElektrikli el aletini sabit olarak kullanmayn. Bu alet

kesme masasnda kullanlmaya uygun değildir.

fHSS-Çelikten yaplma testere bçaklar kullanmayn.

Bu testere bçaklar çabuk krlr.

fDemir içerikli metalleri kesmeyin. Akkor halindeki

talaşlar toz emme sisteminde tutuşmaya neden olabilir.

fÇalşrken elektrikli el aletini iki elinizle skca tutun ve

duruş pozisyonunuzun güvenli olmasna dikkat edin.

Elektrikli el aleti iki elle daha güvenli kullanlr.

fİş parçasn emniyete aln. Bir germe tertibat veya

mengene ile sabitlenen iş parças elle tutmaya oranla daha

güvenli tutulur.

fElinizden brakmadan önce elektrikli el aletinin tam

olarak durmasn bekleyin. Alete taklan uç skşabilir ve

elektrikli el aletinin kontrolünü kaybedebilirsiniz.

Ürün ve işlev tanm

Bütün uyarlar ve talimat hükümlerini

okuyun. Açklanan uyarlara ve talimat

hükümlerine uyulmadğ takdirde elektrik

çarpmalarna, yangnlara ve/veya ağr

yaralanmalara neden olunabilir.

Lütfen aletin resminin göründüğü sayfay açn ve bu kullanm

klavuzunu okuduğunuz sürece bu sayfay açk tutun.

Usulüne uygun kullanm

GKS 65/GKS 65 G:

Bu elektrikli el aleti; sağlam bir zemin üzerinde ahşap

malzemede uzunlamasna ve enine düz hatl kesme işleri ile

gönyeli kesme işleri için geliştirilmiştir. Uygun testere

bçaklar ile örneğin profiller gibi ince kenarl demir dş

metaller de kesilebilir.

Bu aletle demir içerikli metallerin kesilmesine müsaade

yoktur.

GKS 65 GCE:

Bu elektrikli el aleti; sağlam bir zemin üzerinde ahşap

malzemede uzunlamasna ve enine düz hatl kesme işleri ile

gönyeli kesme işleri için geliştirilmiştir. Uygun testere

bçaklar ile ince kenarl demir dş metaller (örneğin profiller),

hafif yap malzemeleri ve plastikler de kesilebilir.

Bu aletle demir içerikli metallerin kesilmesine müsaade

yoktur.

Şekli gösterilen elemanlar

Şekli gösterilen elemanlarn numaralar grafik sayfasndaki

elektrikli el aleti resmindeki numaralarla ayndr.

1Açma/kapama şalteri

2Açma/kapama şalteri emniyeti

3Devir says ön seçim düğmesi (GKS 65 GCE)

4Ek tutamak (izolasyonlu tutamak yüzeyi)

5Mil kilitleme düğmesi

6Skala gönye açs

7Paralellik mesnedi kelebek vidas

8Gönye açs ön seçimi için germe kolu

9Kesme işareti 0°

10 Kesme işareti 45°

11 Paralellik mesnedi

12 Pandül hareketli koruyucu kapak

13 Taban levhas

14 Pandül hareketli koruyucu kapak ayar kolu

15 Talaş atma yeri

16 Koruyucu kapak

17 Tutamak (izolasyonlu tutamak yüzeyi)

18 İç altgen anahtar

19 Pullu germe vidas

20 Bağlama flanş

21 Daire testere bçağ*

22 Bağlama flanş

23 Testere mili

OBJ_BUCH-359-003.book Page 96 Thursday, June 9, 2011 10:18 AM

Türkçe | 97

Bosch Power Tools 1 619 X06 442 | (9.6.11)

24 Emme adaptörü için tespit vidas*

25 Emme adaptörü*

26 Kesme derinliği ön seçimi için germe kolu

27 Kesme derinliği skalas

28 Gönye açs ön seçimi için kelebek vida

29 Vidal işkence çifti*

30 Klavuz ray*

31 Bağlant parças*

32 Emme hortumu*

*Şekli gösterilen veya tanmlanan aksesuar standart teslimat

kapsamnda değildir. Aksesuarn tümünü aksesuar programmzda

bulabilirsiniz.

Gürültü/Titreşim bilgisi

Gürültüye ait ölçme değerleri EN 60745’e göre tespit

edilmektedir.

Aletin A olarak değerlendirilen gürültü seviyesi tipik olarak

şöyledir: Ses basnc seviyesi 88 dB(A); gürültü emisyonu

seviyesi 99 dB(A). Tolerans K=3 dB.

Koruyucu kulaklk kullann!

Toplam titreşim değeri ah (üç yönün vektör toplam) ve

tolerans K, EN 60745 uyarnca belirlenmektedir:

Ahşapta kesme: ah=3,0m/s2, K=1,5 m/s2,

Metalde kesme: ah=2,5m/s2, K=1,5 m/s2.

Bu talimatta belirtilen titreşim seviyesi EN 60745’e göre

normlandrlmş bir ölçme yöntemi ile tespit edilmiştir ve

elektrikli el aletlerinin karşlaştrlmasnda kullanlabilir. Bu

değer geçici olarak titreşim seviyesinin tahmin edilmesine

uygundur.

Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanm

alanlarn temsil eder. Ancak elektrikli el aleti başka kullanm

alanlarnda kullanlrken, farkl uçlarla kullanlrken veya

yetersiz bakmla kullanlrken, titreşim seviyesi belirtilen

değerden farkl olabilir. Bu da toplam çalşma süresi içindeki

titreşim yükünü önemli ölçüde artrabilir.

Titreşim yükünü tam olarak tahmin edebilmek için aletin

kapal olduğu veya çalştğ halde kullanlmadğ süreler de

dikkate alnmaldr. Bu, toplam çalşma süresi içindeki

titreşim yükünü önemli ölçüde azaltabilir.

Titreşimin kullancya bindirdiği yük için önceden ek güvenlik

önlemleri aln. Örneğin: Elektrikli el aletinin ve uçlarn bakm,

ellerin scak tutulmas, iş aşamalarnn organize edilmesi.

Uygunluk beyan

Tek sorumlu olarak “Teknik veriler” bölümünde tanmlanan

ürünün aşağdaki norm veya normatif belgelere uygunluğunu

beyan ederiz: 2004/108/AT, 2006/42/AT yönetmelik

hükümleri uyarnca EN 60745.

Teknik belgelerin bulunduğu merkez:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

Teknik veriler

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Daire testere GKS 65

Professional

GKS 65 G

Professional

GKS 65 GCE

Professional

Ürün kodu 3 601 F67 0.. 3 601 F68 9.. 3 601 F68 9..

Giriş gücü W16001600 1800

Boştaki devir says dev/dak 5900 5900 2300 –5000

Yükteki maks. devir says dev/dak 4200 4200 1400 –4000

Maksimum kesme derinliği

–0°’lik gönye açsnda

–45°’lik gönye açsnda

Mil kilitleme zzz

Devir says ön seçimi – – z

Sabit elektronik sistemi – – z

Scaklğa bağl aşr zorlanma emniyeti – – z

Yol alma (start) akm snrlamas – – z

Taban levhas ölçüleri mm 170 x 305 203 x 327 203 x 327

Maksimum testere bçağ çap mm 190 190 190

Minimum testere bçağ çap mm 184 184 184

Maksimum gövde kalnlğ mm 1,7 1,7 1,7

Maksimum diş kalnlğ/diş eğimi mm 2,6 2,6 2,6

Maksimum diş kalnlğ/diş eğimi mm 1,8 1,8 1,8

OBJ_BUCH-359-003.book Page 97 Thursday, June 9, 2011 10:18 AM

98 | Türkçe

1 619 X06 442 | (9.6.11) Bosch Power Tools

Montaj

Daire testere bçaklarnn

taklmas/değiştirilmesi

fElektrikli el aletinin kendinde bir çalşma yapmadan

önce her defasnda fişi prizden çekin.

fTestere bçağn takarken koruyucu eldiven kullann.

Testere bçağna temas ederseniz yaralanabilirsiniz.

fSadece bu kullanm klavuzunda belirtilen verilere

uygun testere bçaklar kullann.

fUç olarak hiçbir zaman zmpara diski kullanmayn.

Testere bçağnn seçimi

Tavsiye edilin testere bçaklarnn genel görünüşünü bu

klavuzun sonunda bulabilirsiniz.

Testere bçağnn taklmas (Baknz: Şekil A)

Uç değiştirmek için elektrikli el aletini motor gövdesinin ön

taraf üzerine yatrn.

–Mil kilitleme düğmesine 5 basn ve düğmeyi basl tutun.

fMil kilitleme düğmesini 5 sadece testere mili dururken

kullann. Aksi takdirde elektrikli el aleti hasar görebilir.

–İç altgen anahtarla 18 germe vidasn 19 n yönünde

çevirerek çkarn.

–Pandül hareketli koruyucu kapağ 12 geri çekin ve o

konumda tutun.

–Germe flanş 20 ile testere bçağn 21 testere milinden 23

çkarn.

Testere bçağnn taklmas (Baknz: Şekil A)

Uç değiştirmek için elektrikli el aletini motor gövdesinin ön

taraf üzerine yatrn.

–Testere bçağn 21 ve taklacak bütün bağlama parçalarn

temizleyin.

–Pandül hareketli koruyucu kapağ 12 geri çekin ve o

konumda tutun.

–Testere bçağn 21 bağlama flanşna 22 yerleştirin.

Dişlerin kesme yönü (testere bçağndaki ok yönü) ve

koruyucu kapağn 16 dönme yönü oku birbirine uymaldr.

–Germe flanşn 20 yerine yerleştirin ve germe vidasn 19

o yönünde çevirerek takn. Bağlama flanş 22 ile germe

flanşnn 20 konumunun doğru olmasna dikkat edin.

–Mil kilitleme düğmesine 5 basn ve düğmeyi basl tutun.

–İç altgen anahtarla 18 germe vidasn 19 o yönünde skn.

Skma torku 6–9Nm olmaldr, bu elle skmaya veya ¼

dönüşe denktir.

Toz ve talaş emme

fElektrikli el aletinin kendinde bir çalşma yapmadan

önce her defasnda fişi prizden çekin.

fKurşun içeren boyalar, baz ahşap türleri, mineraller ve

metaller gibi maddeler işlenirken ortaya çkan toz sağlğa

zararl olabilir. Bu tozlara temas etmek veya bu tozlar solu-

mak allerjik reaksiyonlara ve/veya kullancnn veya onun

yaknndaki kişilerin nefes alma yollarndaki hastalklara

neden olabilir.

Kayn veya meşe gibi baz ağaç tozlar kanserojen etkiye

sahiptir, özellikle de ahşap işleme sanayiinde kullanlan

katk maddeleri (kromat, ahşap koruyucu maddeler) ile

birlikte. Asbest içeren malzemeler sadece uzmanlar

tarafndan işlenmelidir.

–Mümkün olduğu kadar işlediğiniz malzemeye uygun bir

toz emme tertibat kullann.

–Çalşma yerinizi iyi bir biçimde havalandrn.

–P2 filtre snf filtre takl soluk alma maskesi

kullanmanz tavsiye ederiz.

İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik

hükümlerine uyun.

fÇalştğnz yerde tozun birikmesini önleyin. Tozlar

kolayca alevlenebilir.

Emme adaptörünün taklmas (Baknz: Şekil B)

Emme adaptörünü 25 talaş atma yerine 15 kilitleme yapacak

biçimde takn. Emme adaptörüne 25 35 mm çapnda bir

emme hortumu bağlanabilir.

fEmme adaptörü harici toz emme tertibat olmadan

taklmamaldr. Aksi takdirde emme kanal tkanabilir.

fEmme adaptörüne toz torbas bağlanmamaldr. Aksi

tasdirde emme sistemi tkanabilir.

Optimum emme performansn sağlamak için emme

adaptörünün 25 düzenli aralklarla temizlenmesi gerekir.

Harici toz emme

Emme hortumunu 32 bir elektrik süpürgesi (aksesuar)

bağlayn. Bağlanabilecek elektrik süpürgelerinin genel

görünüşünü bu talimatn sonunda bulabilirsiniz.

Bu elektrikli el aleti direkt olarak uzaktan kumanda sistemli bir

Bosch çok amaçl elektrik süpürgesinin prizine bağlanabilir.

Bu elektrik süpürgesi elektrikli el aleti çalştrldğnda

otomatik olarak çalşr.

Elektrik süpürgesi işlenen malzemeye uygun olmaldr.

Giriş deliği mm 30 30 30

Ağrlğ EPTA-Procedure 01/2003’e göre kg 4,8 5,1 5,2

Koruma snf / II / II / II

Veriler 230 V’luk bir anma gerilimi [U] için geçerlidir. Farkl gerilimlerde ve farkl ülkelere özgü tiplerde bu veriler değişebilir.

Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodlar değişik olabilir.

Sadece yol alma akm snrlandrma sistemi olmayan elektrikli el aletleri için: Kapama işlemleri srasnda ksa süreli gerilim düşmeleri olabilir. Elverişsiz

şebeke koşullarnda diğer aletler etkilenebilir. 0,36 Ohm’den daha küçük şebeke empedanslarnda hatalar ortaya çkmaz.

Daire testere GKS 65

Professional

GKS 65 G

Professional

GKS 65 GCE

Professional

OBJ_BUCH-359-003.book Page 98 Thursday, June 9, 2011 10:18 AM

Türkçe | 99

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Özellikle sağlğa zararl, kanserojen veya kuru tozlar

emdirirken özel elektrik süpürgesi (sanayi tipi elektrik

süpürgesi) kullann.

İşletim

İşletim türleri

fElektrikli el aletinin kendinde bir çalşma yapmadan

önce her defasnda fişi prizden çekin.

Kesme derinliğinin ayarlanmas (Baknz: Şekil C)

fKesme derinliğini iş parças kalnlğna uyarlayn. İş

parças altnda tam bir diş boyundan daha ksa bir ksm

görülmelidir.

Germe kolunu 26 gevşetin. Kesme derinliğini azaltmak için

testereyi taban levhasndan 13 uzaklaştrn, artrmak için

testereyi taban levhasna 13 yaklaştrn. İstediğiniz ölçüyü

kesme derinliği sklasnda ayarlayn. Daha sonra germe kolunu

26 tekrar skn.

Germe kolunu 26 gevşettikten sonra kesme derinliğini tam

olarak ayarlayamyorsanz, germe kolunu 26 testereden çekin

ve aşağ indirin. Germe kolunu 26 tekrar brakn. İstediğiniz

kesme derinliği ayarlanabilecek duruma gelinceye kadar bu

işlemi tekrarlayn.

Germe kolunu 26 sktktan sonra kesme derinliğini yeterli

ölçüde sabitleyemiyorsanz germe kolunu 26 testereden

çekin ve yukar kaldrn. Germe kolunu 26 tekrar brakn.

Kesme derinliği sabitleninceye kadar bu işlemi tekrarlayn.

Gönye açsnn ayarlanmas

Elektrikli el aletini koruyucu kapağn 16 ön tarafna yatrn.

Germe kolunu 8 ve kelebek viday 28 gevşetin. Testereyi yana

itin. Skalada 6 istediğiniz ölçüyü ayarlayn. Germe kolunu 8 ve

kelebek viday 28 tekrar skn.

Not: Gönyeli kesmelerde kesme derinliği kesme derinliği

skalasnda 27 gösterilen değerden daha düşüktür.

Kesme işaretleri

Kesme işareti 0° (9) dik açl kesmede testere bçağnn

pozisyonunu göterir. Kesme işareti 45° (10) 45° kesmede

testere bçağnn pozisyonunu gösterir – klavuz ray olmadan

kullanmda.

Çalştrma

fŞebeke gerilimine dikkat edin! Akm kaynağnn

gerilimi elektrikli el aletinin tip etiketi üzerindeki

verilere uygun olmaldr. 230 V ile işaretlenmiş

elektrikli el aletleri 220 V ile de çalştrlabilir.

Açma/kapama

Elektrikli el aletini çalştrmak için önce kapama/şalteri

emniyetine basn 2 ve sonra açma kapama şalterine basn ve

açma/kapama şalterini 1 basl konumda tutun.

Elektrikli el aletini kapamak için açma/kapama şalterini 1

brakn.

Not: Güvenlik nedenleriyle açma/kapama şalteri 1

kilitlenmemeli, çalşma srasnda hep basl tutulmaldr.

Yol alma (start) akm snrlamas (GKS 65 GCE)

Elektronik yol alma akm snrlandrmas start annda

elektrikli el aletinin performansn snrlandrr ve 16 A’lik

sigorta ile çalşma olanağ sağlar.

Sabit elektronik sistemi (GKS 65 GCE)

Sabit elektronik sistemi devir saysn boşta ve yükte sabit

tutar ve düzenli bir çalşmaya olanak sağlar.

Scaklğa bağl aşr zorlanma emniyeti (GKS 65 GCE)

Zorlanma durumunda elektrikli el aleti tekrar optimum işletme

scaklğna ulaşlncaya kadar kapanr. Açma/kapama şalterini

1 brakn ve çalşmaya devam etmek için elektrikli el aletini

tekrar açn.

Devir says ön seçimi (GKS 65 GCE)

Devir says ön seçim düğmesi 3 ile gerekli devir saysn alet

çalşrken de önceden seçerek belirleyebilirsiniz.

Gerekli devir says kullanlan testere bçağna ve işlenen

malzemeye bağldr (Bu kullanm klavuzunun sonundaki

testere bçaklar genel görünüşü bölümüne baknz).

Çalşrken dikkat edilecek hususlar

Testere bçağn çarpma ve darbelerden koruyun.

Elektrikli el aletini kesme yönünde düzenli ve hafif bastrma

kuvveti ile yönlendirin. Fazla bastrma kuvvetinin uygulanmas

ucun kullanm ömrünü önemli ölçüde ksaltr ve elektrikli el

aletinin hasar görmesine neden olabilir.

Kesme performans ve kesme kalitesi büyük ölçüde testere

bçağ dişlerinin biçimine bağldr. Bu nedenle her zaman

keskin ve işlenen malzemeye uygun testere bçaklar kullann.

Ahşabn kesilmesi

Testere bçağnn doğru olarak seçilmesi ahşap türüne, ahşap

kalitesine ve yaplancak kesimin uzunlamasna m yoksa enine

mi yaplacağna bağldr.

Ladin malzeme kesilirken uzun ve helezonik talaşlar ortaya

çkar.

Kayn ve meşe tozlar özellikle sağlğa zararldr, bu nedenle bu

malzemeyi işlerken daima toz emme donanm kullann.

Plastiklerin kesilmesi (GKS 65 GCE)

Not: Plastikler kesilirken, özellikle PVC malzeme kesilirken,

elektro statik yüklü uzun, helezonik talaşlar ortaya çkabilir.

Bu nedenle talaş atma yeri 15 tkanabilir ve pandül hareketli

koruyucu kapak 12 skşabilir. Bu durumlarda en doğrusu tez

emme tertibat ile çalşmaktr.

Elektrikli el aletini çalşr durumda iş parçasna yöneltin ve

dikkatlice kesme yapn. Daha sonra testere dişlerinin çabuk

tkanmamas için ara vermeden belli bir tempo ile çalşn.

Demir dş metallerin kesilmesi (GKS 65 GCE)

Not: Daima demir dş metallere uygun keskin bir testere

bçağ kullann. Bu sayede temiz kesme yaparsnz ve testere

bçağnn skşmasn önlersiniz.

Elektrikli el aletini çalşr durumda iş parçasna yöneltin ve

dikkatlice kesme yapn. Daha sonra az bastrma kuvveti ile ara

vermeden çalşn.

Profillerdeki kesme işlemine daima ince taraftan başlayn ve

U-Profilleri keserken açk taraftan başlamayn. Testere

OBJ_BUCH-359-003.book Page 99 Thursday, June 9, 2011 10:18 AM

100 | Polski

1 619 X06 442 | (9.6.11) Bosch Power Tools

bçağnn skşmasn önlemek ve elektrikli el aletindeki geri

tepmeyi önlemek için uzun profilleri destekleyin.

Hafif yap malzemelerinin kesilmesi (mineral katkl

malzemeler) (GKS 65 GCE)

fHafif yap malzemelerini keserken malzeme

üreticisinin yasal uyarlarna ve tavsiyelerine uyun.

Hafif yap malzemeleri sadece kuru olarak ve toz emme

tertibat ile kesilebilir. Daima klavuz rayla 30 (aksesur)

çalşn.

Kullanacağnz elektrik süpürgesi taş tozunun emilmesine

müsaadeli olmaldr. Bosch bu işlere uygun elektrik süpürgesi

sunar.

Paralellik mesnedi ile kesme (Baknz: Şekil D)

Paralellik mesnedi 11 iş parças kenar boyunca veya ölçülü

şerit biçimli hassas kesme işlemine olanak sağlar.

Kelebek viday 7 gevşetin ve paralellik mesnedi 11 skalasn

taban levhas 13 klavuzuna itin. İstediğiniz kesme genişliğini

skala değeri olarak ilgili kesme işaretinde 9 veya 10 ayarlayn,

bu konuda baknz bölüm “Kesme işaretleri”. Kelebek viday 7

tekrar skn.

Yardmc dayamakla kesme (Baknz: Şekil E)

Büyük iş parçalarn işlemek veya düz kenarlar kesmek için iş

parçasna bir tahta veya lata tespit edebilirsiniz ve daire

testerenin taban levhasn bu yardmc dayamak boyunca

hareket ettirebilirsiniz.

Klavuz rayla kesme (GKS 65 G/GKS 65 GCE)

(Baknz: Şekil F)

Klavuz ray 30 yardm ile düz hatl kesme yapabilirsiniz.

Klavuz raydaki lastik uç, ahşap malzeme kesilirken yüzeyin

yrtlmasn önleyen talaş emniyeti olarak işlev görür. Testere

bçağnn dişleri doğrudan lastik uca dayanmaldr.

Lastik uç kesme işlemlerinden önce klavuz rayla 30 birlikte

kullanlan daire testereye uyarlanmaldr. Bu işlem için klavuz

ray 30 iş parças üzerine yatrn. Yaklaşk 9 mm’lik bir kesme

derinliği ve dik kesme açs ayarlayn. Daire testereyi çalştrn

ve hafif bastrma kuvveti ile kesme yönünde hareket ettirin.

Bağlant parças 31 ile iki klavuz ray birbirine bağlanabilir.

Skma işlemi bağlant parças içindeki dört vida ile yaplr.

Bakm ve servis

Bakm ve temizlik

fElektrikli el aletinin kendinde bir çalşma yapmadan

önce her defasnda fişi prizden çekin.

fİyi ve güvenli çalşabilmek için elektrikli el aletini ve

havalandrma deliklerini daima temiz tutun.

Pandül hareketli koruyucu kapak her zaman serbest hareket

edebilmeli ve kendiliğinden kapanmaldr. Bu nedenle pandül

hareketli koruyucu kapağn çevresini daima temiz tutunt. Toz

ve talaşlar basnçl hava veya frçayla temizleyin.

Kaplamal olmayan testere bçaklar ince bir tabaka asitsiz yağ

sürülerek paslanmaya karş korunabilir. Her kesme

işleminden önce yağ temizleyin, aksi takdirde ahşap

lekelenir.

Testere bçağ üzerindeki reçine veya tutkal kalntlar kesme

kalitesini düşürür. Bu nedenle testere bçaklarn kullanmdan

hemen sonra temizleyin.

Dikkatli biçimde yürütülen üretim ve test yöntemlerine

rağmen elektrikli el aleti arza yapacak olursa, onarm Bosch

elektrikli aletleri için yetkili bir serviste yaplmaldr.

Bütün başvuru ve yedek parça siparişlerinizde mutlaka

aletinizin tip etiketindeki 10 haneli ürün kodunu belirtiniz.

Müşteri servisi ve müşteri danşmanlğ

Müşteri servisleri ürününüzün onarm ve bakm ile yedek

parçalarna ait sorularnz yantlandrr. Demonte görünüşler

ve yedek parçalara ait bilgileri şu adreste de bulabilirsiniz:

www.bosch-pt.com

Bosch müşteri servisi timi satn alacağnz ürünün özellikleri,

bu ürünün kullanm ve ayar işlemleri hakkndaki sorularnz ile

yedek parçalarna ait sorularnz memnuniyetle yantlandrr.

Türkçe

Bosch San. ve Tic. A.S.

Ahi Evran Cad. No:1 Kat:22

Polaris Plaza

80670 Maslak/Istanbul

Müşteri Danşman: +90 (0212) 335 06 66

Müşteri Servis Hatt: +90 (0212) 335 07 52

Tasfiye

Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu

bir yöntemle tasfiye edilmek üzere tekrar kazanm merkezine

gönderilmelidir.

Elektrikli el aletlerini evsel çöplerin içine atmayn!

Sadece AB üyesi ülkeler için:

Elektrikli el aletleri ve eski elektronik

aletlere ilişkin 2002/96/AT sayl Avrupa

Birliği yönetmeliği ve bunlarn tek tek

ülkelerin hukuklarna uyarlanmas uyarnca,

kullanm ömrünü tamamlamş elektrikli el

aletleri ayr ayr toplanmak ve çevre dostu

bir yöntemle tasfiye edilmek üzere yeniden kazanm

merkezlerine gönderilmek zorundadr.

Değişiklik haklarmz sakldr.

Polski

Wskazówki bezpieczeństwa

Ogólne przepisy bezpieczeństwa dla

elektronarzędzi

Należy przeczytać wszystkie

wskazówki i przepisy. Błędy w

przestrzeganiu poniższych wskazówek mogą spowodować

porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy starannie przechowywać wszystkie przepisy i

wskazówki bezpieczeństwa dla dalszego zastosowania.

OBJ_BUCH-359-003.book Page 100 Thursday, June 9, 2011 10:18 AM

Polski | 101

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Użyte w poniższym tekście pojęcie „elektronarzędzie“ odnosi

się do elektronarzędzi zasilanych energią elektryczną z sieci (z

przewodem zasilającym) i do elektronarzędzi zasilanych aku-

mulatorami (bez przewodu zasilającego).

Bezpieczeństwo miejsca pracy

fStanowisko pracy należy utrzymywać w czystości i

dobrze oświetlone. Nieporządek w miejscu pracy lub

nieoświetlona przestrzeń robocza mogą być przyczyną

wypadków.

fNie należy pracować tym elektronarzędziem w

otoczeniu zagrożonym wybuchem, w którym znajdują

się np. łatwopalne ciecze, gazy lub pyły. Podczas pracy

elektronarzędziem wytwarzają się iskry, które mogą

spowodować zapłon.

fPodczas użytkowania urządzenia zwrócić uwagę na to,

aby dzieci i inne osoby postronne znajdowały się w bez-

piecznej odległości. Odwrócenie uwagi może

spowodować utratę kontroli nad narzędziem.

Bezpieczeństwo elektryczne

fWtyczka elektronarzędzia musi pasować do gniazda.

Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie

wolno używać wtyków adapterowych w przypadku

elektronarzędzi z uziemieniem ochronnym.

Niezmienione wtyczki i pasujące gniazda zmniejszają

ryzyko porażenia prądem.

fNależy unikać kontaktu z uziemionymi powierzchniami

jak rury, grzejniki, piece i lodówki. Ryzyko porażenia

prądem jest większe, gdy ciało użytkownika jest uziemio-

ne.

fUrządzenie należy zabezpieczyć przed deszczem i

wilgocią. Przedostanie się wody do elektronarzędzia

podwyższa ryzyko porażenia prądem.

fNigdy nie należy używać przewodu do innych

czynności. Nigdy nie należy nosić elektronarzędzia,

trzymając je za przewód, ani używać przewodu do

zawieszenia urządzenia; nie wolno też wyciągać wtycz-

ki z gniazdka pociągając za przewód. Przewód należy

chronić przed wysokimi temperaturami, należy go trzy-

mać z dala od oleju, ostrych krawędzi lub ruchomych

części urządzenia. Uszkodzone lub splątane przewody

zwiększają ryzyko porażenia prądem.

fW przypadku pracy elektronarzędziem pod gołym

niebem, należy używać przewodu przedłużającego,

dostosowanego również do zastosowań zewnętrznych.

Użycie właściwego przedłużacza (dostosowanego do

pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.

fJeżeli nie da się uniknąć zastosowania

elektronarzędzia w wilgotnym otoczeniu, należy użyć

wyłącznika ochronnego różnicowo-prądowego.

Zastosowanie wyłącznika ochronnego różnicowo-prądo-

wego zmniejsza ryzyko porażenia prądem.

Bezpieczeństwo osób

fPodczas pracy z elektronarzędziem należy zachować

ostrożność, każdą czynność wykonywać uważnie i z

rozwagą. Nie należy używać elektronarzędzia, gdy jest

się zmęczonym lub będąc pod wpływem narkotyków,

alkoholu lub lekarstw. Moment nieuwagi przy użyciu

elektronarzędzia może stać się przyczyną poważnych

urazów ciała.

fNależy nosić osobiste wyposażenie ochronne i zawsze

okulary ochronne. Noszenie osobistego wyposażenia

ochronnego – maski przeciwpyłowej, obuwia

z podeszwami przeciwpoślizgowymi, kasku ochronnego

lub środków ochrony słuchu (w zależności od rodzaju i

zastosowania elektronarzędzia) – zmniejsza ryzyko

obrażeń ciała.

fNależy unikać niezamierzonego uruchomienia

narzędzia. Przed włożeniem wtyczki do gniazdka i/lub

podłączeniem do akumulatora, a także przed podnie-

sieniem lub przeniesieniem elektronarzędzia, należy

upewnić się, że elektronarzędzie jest wyłączone.

Trzymanie palca na wyłączniku podczas przenoszenia

elektronarzędzia lub podłączenie do prądu włączonego

narzędzia, może stać się przyczyną wypadków.

fPrzed włączeniem elektronarzędzia, należy usunąć

narzędzia nastawcze lub klucze. Narzędzie lub klucz,

znajdujący się w ruchomych częściach urządzenia mogą

doprowadzić do obrażeń ciała.

fNależy unikać nienaturalnych pozycji przy pracy.

Należy dbać o stabilną pozycję przy pracy i zachowanie

równowagi. W ten sposób możliwa będzie lepsza kontrola

elektronarzędzia w nieprzewidzianych sytuacjach.

fNależy nosić odpowiednie ubranie. Nie należy nosić

luźnego ubrania ani biżuterii. Włosy, ubranie i

rękawice należy trzymać z daleka od ruchomych

części. Luźne ubranie, biżuteria lub długie włosy mogą

zostać wciągnięte przez ruchome części.

fJeżeli istnieje możliwość zamontowania urządzeń

odsysających i wychwytujących pył, należy upewnić

się, że są one podłączone i będą prawidłowo użyte.

Użycie urządzenia odsysającego pył może zmniejszyć

zagrożenie pyłami.

Prawidłowa obsługa i eksploatacja elektronarzędzi

fNie należy przeciążać urządzenia. Do pracy używać

należy elektronarzędzia, które są do tego

przewidziane. Odpowiednio dobranym

elektronarzędziem pracuje się w danym zakresie

wydajności lepiej i bezpieczniej.

fNie należy używać elektronarzędzia, którego włącznik/

wyłącznik jest uszkodzony. Elektronarzędzie, którego

nie można włączyć lub wyłączyć jest niebezpieczne i musi

zostać naprawione.

fPrzed regulacją urządzenia, wymianą osprzętu lub po

zaprzestaniu pracy narzędziem, należy wyciągnąć

wtyczkę z gniazda i/lub usunąć akumulator. Ten środek

ostrożności zapobiega niezamierzonemu włączeniu się

elektronarzędzia.

fNieużywane elektronarzędzia należy przechowywać w

miejscu niedostępnym dla dzieci. Nie należy

udostępniać narzędzia osobom, które go nie znają lub

nie przeczytały niniejszych przepisów. Używane przez

niedoświadczone osoby elektronarzędzia są

niebezpieczne.

OBJ_BUCH-359-003.book Page 101 Thursday, June 9, 2011 10:18 AM

102 | Polski

1 619 X06 442 | (9.6.11) Bosch Power Tools

fKonieczna jest należyta konserwacja elektronarzędzia.

Należy kontrolować, czy ruchome części urządzenia

działają bez zarzutu i nie są zablokowane, czy części nie

są pęknięte lub uszkodzone w taki sposób, który

miałby wpływ na prawidłowe działanie

elektronarzędzia. Uszkodzone części należy przed

użyciem urządzenia oddać do naprawy. Wiele

wypadków spowodowanych jest przez niewłaściwą

konserwację elektronarzędzi.

fNależy stale dbać o ostrość i czystość narzędzi tnących.

O wiele rzadziej dochodzi do zakleszczenia się narzędzia

tnącego, jeżeli jest ono starannie utrzymane. Zadbane

narzędzia łatwiej się też prowadzi.

fElektronarzędzia, osprzęt, narzędzia pomocnicze itd.

należy używać zgodnie z niniejszymi zaleceniami.

Uwzględnić należy przy tym warunki i rodzaj wykony-

wanej pracy. Niezgodne z przeznaczeniem użycie

elektronarzędzia może doprowadzić do niebezpiecznych

sytuacji.

Serwis

fNaprawę elektronarzędzia należy zlecić jedynie

wykwalifikowanemu fachowcowi i przy użyciu

oryginalnych części zamiennych. To gwarantuje, że

bezpieczeństwo urządzenia zostanie zachowane.

Wskazówki dotyczące bezpieczeństwa pracy z

pilarkami tarczowymi

Proces cięcia

fNIEBEZPIECZEŃSTWO: Ręce należy trzymać z dala od

obszaru pracy pilarki i zachować bezpieczną odległość

od poruszającej się tarczy. Drugą ręką należy trzymać

uchwyt dodatkowy lub obudowę silnika. Trzymając

pilarkę oburącz można uniknąć skaleczenia rąk przez

tarczę tnącą.

fNie wkładać rąk pod obrabiany przedmiot. Pod

obrabianym materiałem osłona tarczy nie chroni przed

skaleczeniem.

fGłębokość cięcia musi być nastawiona zgodnie z

grubością przecinanego materiału. Ostrza piły powinny

wystawać na swojej wysokości poza materiał.

fW żadnym wypadku nie wolno przytrzymywać

przecinanego przedmiotu ręką, ani trzymać go na

kolanach. Obrabiany przedmiot należy stabilnie

umieścić na stałym podłożu. Właściwe zamocowanie

obrabianego przedmiotu jest bardzo istotne, gdyż dzięki

temu można zminimalizować niebezpieczeństwo, w

przypadku kontaktu z ciałem użytkownika, zablokowania

się brzeszczotu lub utraty kontroli nad sytuacją.

fPodczas prac, przy których elektronarzędzie mogłoby

natrafić na ukryte przewody elektryczne lub na własny

przewód, należy je trzymać tylko za izolowaną

rękojeść. Pod wpływem kontaktu z przewodami będącymi

pod napięciem, wszystkie części metalowe

elektronarzędzia znajdą się również pod napięciem i mogą

spowodować porażenie prądem osoby obsługującej.

fDo cięć wzdłużnych należy używać prowadnicy

materiału lub prostej listwy albo szyny. Wpłynie to na

zwiększenie precyzji cięcia i zmniejszy

prawdopodobieństwo zablokowania się tarczy.

fNależy zawsze stosować tarcze tnące o właściwych

rozmiarach zewnętrznych i o odpowiednim otworze

mocowania tarczy (np. w kształcie gwiazdy lub

okrągłym). Tarcze tnące, nie pasujące do części

mocujących pilarki, powodują nierównomierny bieg

urządzenia i prowadzą do utraty panowania nad

elektronarzędziem.

fW żadnym wypadku nie wolno stosować uszkodzonych

lub nieodpowiednich podkładek lub śrub, mocujących

tarcze. Tylko podkładki i śruby, skonstruowane specjalnie

dla danej piły zapewniają optymalną wydajność i

bezpieczeństwo pracy.

fOdrzut – Przyczyny i odpowiednie wskazówki

bezpieczeństwa

– odrzut jest nagłą reakcją pilarki na zaczepienie się,

zablokowanie lub niewłaściwe wyważenie tarczy tnącej,

które powoduje, iż pilarka, nad którą utracona została

kontrola unosi się i wykonuje gwałtowny ruch w kierunku

osoby obsługującej;

– gdy tarcza tnąca zaczepi się lub zahaczy w rzazie,

dochodzi do blokady, a siła silnika odrzuca pilarkę w

kierunku operatora;

– jeżeli tarcza tnąca przechyli się w rzazie lub jest

niewłaściwie wyważona, zęby tylnej krawędzi tnącej mogą

zablokować się w obrabianym materiale, dzięki czemu

tarcza tnąca wyskoczy z zrzazu, a pilarka odskoczy w

kierunku osoby obsługującej.

Odrzut jest następstwem niewłaściwego lub niezgodnego

z przeznaczeniem użycia pilarki. Można go uniknąć przez

zachowanie opisanych poniżej odpowiednich środków

ostrożności.

fPilarkę należy mocno trzymać oburącz, a ręce ustawić

w pozycji, umożliwiającej złagodzenie odrzutu. Należy

zawsze znajdować się z boku tarczy tnącej; tarcza nie

powinna się nigdy znaleźć w jednej linii z ciałem

użytkownika. W przypadku odrzutu, piła może zostać

odrzucona do tyłu, osoba obsługująca może jednak

zapanować nad siłami odrzutu poprzez zachowanie

odpowiednich środków ostrożności.

fW przypadku zaklinowania się tarczy pilarskiej lub

przerwy w pracy należy wyłączyć piłę i przytrzymać

przedmiot obrabiany aż do momentu całkowitego

zatrzymania się tarczy pilarskiej. Nie należy nigdy

usuwać przedmiotu obrabianego, dopóki tarcza

całkowicie się nie zatrzyma. W przeciwnym wypadku

może wystąpić odrzut. Należy wykryć i usunąć przyczynę

zaklinowania się tarczy pilarskiej.

fJeżeli istnieje konieczność uruchomienia pilarki, która

tkwi w obrabianym materiale, należy wycentrować

tarczę tnącą w rzazie i skontrolować, czy zęby tarczy

nie zahaczyły się o materiał. Jeżeli tarcza tnąca

zablokowana jest w materiale, może zostać ona wyrzucona

i spowodować odrzut pilarki.

fDuże płyty należy przed obróbką podeprzeć- zmniejszy

to ryzyko odrzutu, spowodowanego zaklinowaną

tarczą tnącą. Duże płyty mogą się ugiąć pod ciężarem

OBJ_BUCH-359-003.book Page 102 Thursday, June 9, 2011 10:18 AM

Polski | 103

Bosch Power Tools 1 619 X06 442 | (9.6.11)

własnym. Płyty takie należy podeprzeć z obydwu stron,

zarówno w pobliżu linii cięcia jak i krawędzi.

fNie należy używać tępych lub uszkodzonych tarcz

tnących. Tarcze tnące z tępymi lub niewłaściwie

ustawionymi zębami powodują – przez zbyt wąski rzaz –

zwiększone tarcie, zaklinowanie się tarczy w materiale i

odrzut.

fGłębokość i kąt cięcia powinny zostać ustawione przed

rozpoczęciem cięcia. Zmiana nastaw podczas pracy

może prowadzić do zaklinowania się tarczy tnącej i

odrzutu.

fNależy zachować szczególną ostrożność podczas

wykonywania cięć w ścianach lub operowaniu w innych

niewidocznych obszarach. Zagłębiająca się w materiale

tarcza pilarska może spowodować odrzut pilarki po

natrafieniu na ukryte obiekty.

Funkcje dolnej pokrywy ochronnej

fPrzed każdym użyciem pilarki należy sprawdzić, czy

osłona dolna wraca do położenia początkowego

zakrywając w pełni ostrze. Nie wolno używać pilarki,

jeżeli osłona dolna nie porusza się swobodnie, a czas jej

zamykania budzi zastrzeżenia (powinna ona zamykać

się natychmiast). W żadnym wypadku nie wolno

blokować lub przywiązywać dolnej osłony w położeniu

otwartym. Upadek pilarki może spowodować wygięcie się

osłony dolnej. Osłonę należy otworzyć, używając dźwigni i

sprawdzić, czy porusza się ona swobodnie. Następnie

należy przetestować wszystkie kąty i głębokości cięcia -czy

osłona nie dotyka tarczy tnącej ani innych elementów

pilarki.

fNależy sprawdzić funkcjonowanie sprężyny osłony

dolnej. Jeżeli funkcjonowanie osłony lub jej sprężyny

budzi zastrzeżenia, należy pilarkę poddać naprawie.

Uszkodzone elementy, kleiste osady lub nawarstwione

wióry spowolniają ruch osłony.

fOsłonę dolną można otwierać ręcznie tylko w

przypadku specjalnych rodzajów cięć, takich jak cięcia

wgłębne i cięcia pod kątem. Osłonę dolną należy

otwierać za pomocą dźwigni, puszczając ją

natychmiast po tym, jak ostrze tarczy zanurzyło się w

obrabiany element. Przy wszystkich innych rodzajach

prac, osłona dolna powinna uchylać się automatycznie.

fNie należy odkładać pilarki na stół warsztatowy ani na

podłogę, jeżeli tarcza tnąca nie jest zasłonięta osłoną.

Niezabezpieczona tarcza, która porusza się siłą inercji,

powoduje ruch pilarki w kierunku przeciwnym do kierunku

cięcia i przecina wszystkie napotkane obiekty. Należy

zwrócić uwagę na czas wybiegu pilarki.

Dodatkowe wskazówki bezpieczeństwa

fNie wkładać rąk do wyrzutnika wiórów. Istnieje

niebezpieczeństwo skaleczenia przez obracające się

elementy.

fNie wolno pracować pilarką, trzymając ją nad głową.

Ten rodzaj pracy nie zapewnia wystarczającej kontroli nad

elektronarzędziem.

fNależy używać odpowiednich przyrządów

poszukiwawczych w celu lokalizacji ukrytych

przewodów zasilających lub poprosić o pomoc zakłady

miejskie. Kontakt z przewodami znajdującymi się pod

napięciem może doprowadzić do powstania pożaru lub

porażenia elektrycznego. Uszkodzenie przewodu

gazowego może doprowadzić do wybuchu. Wniknięcie do

przewodu wodociągowego powoduje szkody rzeczowe lub

może spowodować porażenie elektryczne.

fNie stosować elektronarzędzia stacjonarnie. Nie jest

ono przystosowane do pracy ze stołem pilarskim.

fNie należy stosować pił tarczowych z wysokostopowej

stali szybkotnącej (HSS). Piły tego rodzaju łatwo się

łamią.

fNie wolno ciąć metali żelaznych. Rozżarzone wióry mogą

spowodować zapłon systemu odsysania pyłu.

fElektronarzędzie należy trzymać podczas pracy mocno

w obydwu rękach i zadbać stabilną pozycję pracy.

Elektronarzędzie prowadzone oburącz jest

bezpieczniejsze.

fNależy zabezpieczyć obrabiany przedmiot.

Zamocowanie obrabianego przedmiotu w urządzeniu

mocującym lub imadle jest bezpieczniejsze niż trzymanie

go w ręku.

fPrzed odłożeniem elektronarzędzia, należy poczekać,

aż znajdzie się ono w bezruchu. Narzędzie robocze może

się zablokować i doprowadzić do utraty kontroli nad

elektronarzędziem.

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki i

przepisy. Błędy w przestrzeganiu poniższych

wskazówek mogą spowodować porażenie

prądem, pożar i/lub ciężkie obrażenia ciała.

Należy otworzyć rozkładaną stronę z rysunkiem urządzenia i

pozostawić ją rozłożoną podczas czytania instrukcji obsługi.

Użycie zgodne z przeznaczeniem

GKS 65/GKS 65 G:

Elektronarzędzie przeznaczone jest do wzdłużnego i

poprzecznego cięcia drewna po linii prostej i pod kątem, z

wykorzystaniem powierzchni oporowej. Po wyposażeniu

elektronarzędzia w odpowiednią piłę, możliwe jest cięcie

cienkich metali nieżelaznych, np. profili.

Obróbka metali żelaznych jest niedozwolona.

GKS 65 GCE:

Elektronarzędzie przeznaczone jest do wzdłużnego i

poprzecznego cięcia drewna po linii prostej i pod kątem, z

wykorzystaniem powierzchni oporowej. Po wyposażeniu

elektronarzędzia w odpowiednią piłę możliwe jest cięcie

cienkich metali nieżelaznych (np. profili), lekkich materiałów

budowlanych i tworzyw sztucznych.

Obróbka metali żelaznych jest niedozwolona.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi

się do schematu elektronarzędzia na stronach graficznych.

OBJ_BUCH-359-003.book Page 103 Thursday, June 9, 2011 10:18 AM

104 | Polski

1 619 X06 442 | (9.6.11) Bosch Power Tools

1Włącznik/wyłącznik

2Blokada włącznika/wyłącznika

3Gałka wstępnego wyboru prędkości obrotowej

(GKS 65 GCE)

4Uchwyt dodatkowy (pokrycie gumowe)

5Przycisk blokady wrzeciona

6Skala kątu ukosu

7Śruba motylkowa do prowadnicy równoległej

8Dźwignia do regulacji kąta cięcia

9Wskaźnik cięcia pod kątem 0°

10 Wskaźnik cięcia pod kątem 45°

11 Prowadnica równoległa

12 Osłona wahliwa (dolna)

13 Płyta główna

14 Dźwignia przestawna osłony wahliwej

15 Wyrzut wiórów

16 Osłona (pokrywa ochronna)

17 Rękojeść (pokrycie gumowe)

18 Klucz sześciokątny

19 Śruba mocująca z podkładką

20 Podkładka mocująca

21 Piła tarczowa*

22 Tulejka mocująca

23 Wrzeciono

24 Śruba mocująca do przystawki do odsysania pyłu*

25 Przystawka do odsysania pyłu*

26 Dźwignia wstępnego wyboru głębokości cięcia

27 Podziałka głębokości cięcia

28 Śruba motylkowa do ustawiania kąta cięcia

29 Para ścisków stolarskich*

30 Szyna prowadząca*

31 Złączka*

32 Wąż odsysający*

*Przedstawiony na rysunkach lub opisany w instrukcji

użytkowania osprzęt nie wchodzi w skład wyposażenia

standardowego. Kompletny asortyment wyposażenia

dodatkowego można znaleźć w naszym katalogu osprzętu.

Informacja na temat hałasu i wibracji

Wartości pomiarowe hałasu określono zgodnie z normą

EN 60745.

Określony wg skali A poziom hałasu emitowanego przez

urządzenie wynosi standardowo: poziom ciśnienia

akustycznego 88 dB(A); poziom mocy akustycznej 99 dB(A).

Niepewność pomiaru K=3 dB.

Stosować środki ochrony słuchu!

Wartości łączne drgań ah (suma wektorowa z trzech

kierunków) i niepewność pomiaru K oznaczone zgodnie z

normą EN 60745 wynoszą:

cięcie drewna: ah=3,0m/s2, K=1,5 m/s2,

cięcie metalu: ah=2,5m/s2, K=1,5 m/s2.

Podany w niniejszej instrukcji poziom drgań pomierzony

został zgodnie z określoną przez normę EN 60745 procedurą

pomiarową i może zostać użyty do porównywania

elektronarzędzi. Można go też użyć do wstępnej oceny

ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny dla

podstawowych zastosowań elektronarzędzia. Jeżeli

elektronarzędzie użyte zostanie do innych zastosowań lub z

innymi narzędziami roboczymi, a także jeśli nie będzie

wystarczająco konserwowane, poziom drgań może odbiegać

od podanego. Podane powyżej przyczyny mogą spowodować

podwyższenie ekspozycji na drgania podczas całego czasu

pracy.

Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć

pod uwagę także okresy, gdy urządzenie jest wyłączone, lub

gdy jest wprawdzie włączone, ale nie jest używane do pracy.

W ten sposób łączna (obliczana na pełny wymiar czasu pracy)

ekspozycja na drgania może okazać się znacznie niższa.

Należy wprowadzić dodatkowe środki bezpieczeństwa,

mające na celu ochronę operatora przed skutkami ekspozycji

na drgania, np.: konserwacja elektronarzędzia i narzędzi

roboczych, zabezpieczenie odpowiedniej temperatury rąk,

ustalenie kolejności operacji roboczych.

Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że produkt,

przedstawiony w „Dane techniczne“, odpowiada

wymaganiom następujących norm i dokumentów

normatywnych: EN 60745 –zgodnie z wymaganiami

dyrektyw: 2004/108/WE, 2006/42/WE.

Dokumentacja techniczna:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

Dane techniczne

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Ręczna pilarka tarczowa GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

Numer katalogowy 3 601 F67 0.. 3 601 F68 9.. 3 601 F68 9..

Moc znamionowa W16001600 1800

Prędkość obrotowa bez obciążenia min-1 5900 5900 2300 –5000

Maks. prędkość obrotowa pod obciążeniem min-1 4200 4200 1400 –4000

OBJ_BUCH-359-003.book Page 104 Thursday, June 9, 2011 10:18 AM

Polski | 105

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Montaż

Mocowanie/wymiana tarczy tnącej

fPrzed wszystkimi pracami przy elektronarzędziu

należy wyciągnąć wtyczkę z gniazda.

fPodczas montażu tarczy pilarskiej używać rękawic

ochronnych. Przy kontakcie z tarczą pilarską istnieje

niebezpieczeństwo zranienia.

fStosować należy wyłącznie tarcze pilarskie, których

parametry są zgodne z danymi znamionowymi

podanymi w niniejszej instrukcji obsługi.

fW żadnym wypadku nie wolno używać tarcz

szlifierskich jako narzędzi roboczych.

Wybór tarczy tnącej

Lista zalecanych tarcz tnących znajduje się na końcu

niniejszej instrukcji.

Demontaż tarczy tnącej (zob.rys.A)

W celu wymiany narzędzia roboczego najlepiej jest położyć

elektronarzędzie na przedniej części obudowy silnika.

–Nacisnąć przycisk blokady wrzeciona 5 i przytrzymać w tej

pozycji.

fPrzycisk blokady wrzeciona 5 wolno naciskać tylko

przy nieruchomym wrzecionie. W przeciwnym wypadku

można uszkodzić elektronarzędzie.

–Wykręcić za pomocą klucza sześciokątnego 18 nakrętkę

mocującą 19, obracając ją w kierunku n.

–Odchylić osłonę 12 do tyłu i przytrzymać.

–Zdjąć podkładkę mocującą 20 i tarczę tnącą 21 z

wrzeciona 23.

Mocowanie tarczy tnącej (zob. rys. A)

W celu wymiany narzędzia roboczego najlepiej jest położyć

elektronarzędzie na przedniej części obudowy silnika.

–Oczyścić tarczę 21 i wszystkie elementy mocujące.

–Odchylić osłonę 12 do tyłu i przytrzymać.

–Wstawić tarczę tnącą 21 na tulejkę mocującą 22. Kierunek

cięcia zębów (ukazany przez strzałkę umieszczoną na

tarczy) musi być zgodny z kierunkiem wskazywanym przez

strzałkę, umieszczoną na osłołnie 16.

–Nałożyć podkładkę mocującą 20, po czym nakręcić śrubę

mocującą 19, obracając nią w kierunku o. Należy przy tym

zwrócić uwagę na właściwe położenie podkładki

mocującej 22 i tulei mocującej 20.

–Nacisnąć przycisk blokady wrzeciona 5 i przytrzymać w tej

pozycji.

–Za pomocą klucza sześciokątnego 18 dociągnąć śrubę

mocującą 19, obracając nią w kierunku o. Moment

dociągania powinien wynosić 6–9Nm, czyli dokręcić do

oporu plus ¼ obroty/obrotów.

Maks. głębokość cięcia

–przy 0°

–przy 45°mm

mm 65

48 65

Blokada wrzeciona zzz

Wstępny wybór prędkości obrotowej – – z

Elektronika „Constant“ – – z

Zabezpieczenie przed przegrzaniem – – z

Ogranicznik prądu rozruchowego – – z

Płyta podstawy mm 170 x 305 203 x 327 203 x 327

Maks. średnica tarczy tnącej mm 190 190 190

Min. średnica tarczy tnącej mm 184 184 184

Maks. grubość tarczy tnącej mm 1,7 1,7 1,7

Maks. grubość zębów/rozwartość zębów mm 2,6 2,6 2,6

Min. grubość zębów/rozwartość zębów mm 1,8 1,8 1,8

Średnica wewnętrzna tarczy tnącej mm 30 30 30

Ciężar odpowiednio do EPTA-Procedure 01/2003 kg 4,8 5,1 5,2

Klasa ochrony / II / II / II

Dane aktualne są dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku modeli specyficznych dla

danego kraju dane te mogą się różnić.

Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego elektronarzędzia. Nazwy handlowe poszczególnych elektronarzędzi

mogą się różnić.

Dotyczy tylko elektronarzędzi bez ogranicznika prądu rozruchowego: Podczas włączania urządzenia dochodzi do krótkotrwałych spadków napięcia. W

przypadku niekorzystnych warunków sieciowych może dojść co zakłóceń pracy innych urządzeń. W przypadku impedancji źródła zasilania mniejszej

niż 0,36 omów, nie należy się liczyć z żadnymi zakłóceniami.

Ręczna pilarka tarczowa GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

OBJ_BUCH-359-003.book Page 105 Thursday, June 9, 2011 10:18 AM

106 | Polski

1 619 X06 442 | (9.6.11) Bosch Power Tools

Odsysanie pyłów/wiórów

fPrzed wszystkimi pracami przy elektronarzędziu

należy wyciągnąć wtyczkę z gniazda.

fPyły niektórych materiałów, na przykład powłok

malarskich z zawartością ołowiu, niektórych gatunków

drewna, minerałów lub niektórych rodzajów metalu, mogą

stanowić zagrożenie dla zdrowia. Bezpośredni kontakt

fizyczny z pyłami lub przedostanie się ich do płuc może

wywołać reakcje alergiczne i/lub choroby układu

oddechowego operatora lub osób znajdujących się w

pobliżu.

Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane

są za rakotwórcze, szczególnie w połączeniu z

substancjami do obróbki drewna (chromiany, impregnaty

do drewna). Materiały, zawierające azbest mogą być

obrabiane jedynie przez odpowiednio przeszkolony

personel.

–W razie możliwości należy stosować odsysanie pyłu

dostosowane do rodzaju obrabianego materiału.

–Należy zawsze dbać o dobrą wentylację stanowiska

pracy.

–Zaleca się noszenie maski przeciwpyłowej z

pochłaniaczem klasy P2.

Należy stosować się do aktualnie obowiązujących w danym

kraju przepisów, regulujących zasady obchodzenia się z

materiałami przeznaczonymi do obróbki.

fNależy unikać gromadzenia się pyłu na stanowisku

pracy. Pyły mogą się z łatwością zapalić.

Montaż adaptera do odsysania pyłów (zob. rys. B)

Nałożyć przystawkę 25 na wyrzutnik wiórów 15, aż do

zaskoczenia w zapadce. Do przystawki 25 można podłączyć

wąż odsysający o średnicy 35 mm.

fNie wolno montować przystawki do odsysania pyłu bez

podłączonego zewnętrznego źródła odsysania pyłu.

Może dojść do zatkania się kanału ssącego.

fNie wolno montować worka na pył na przystawkę do

odsysania pyłu. Może dojść do zatkania się całego

systemu odsysania pyłów.

Aby zagwarantować optymalną wydajność odsysania, należy

regularnie czyścić przystawkę do odsysania pyłu 25.

Odsysanie zewnętrzne

Połączyć wąż 32 z odkurzaczem (osprzęt). Sposoby

przyłączenia do różnych odkurzaczy umieszczone zostały na

końcu niniejszej instrukcji.

Elektronarzędzie możne być zasilane bezpośrednio poprzez

gniazdo wtykowe uniwersalnego odkurzacza firmy Bosch ze

zdalnym włączaniem. Odkurzacz uruchamiany jest wówczas

automatycznie w momencie załączenia zasilania w

elektronarzędziu.

Odkurzacz musi być dostosowany do rodzaju obrabianego

materiału.

Do odsysania szczególnie niebezpiecznych dla zdrowia pyłów

rakotwórczych należy używać odkurzacza specjalnego.

Praca

Rodzaje pracy

fPrzed wszystkimi pracami przy elektronarzędziu

należy wyciągnąć wtyczkę z gniazda.

Ustawianie głębokości cięcia (zob.rys. C)

fGłębokość cięcia musi być nastawiona zgodnie z

grubością przecinanego materiału. Ostrza piły powinny

wystawać na swojej wysokości poza materiał.

Zwolnić dźwignię mocującą 26. Aby zmniejszyć głębokość

cięcia, należy podnieść pilarkę, odciągając ją od podstawy

13. Aby zwiększyć głębokość cięcia należy opuścić pilarkę w

kierunku podstawy 13. Ustawić właściwą głębokość cięcia,

posługując się podziałką i ponownie mocno dociągnąć

dźwignię mocującą 26.

Jeżeli po zwolnieniu dźwigni 26 głębokość cięcia nie daje się

ustawić całkowicie, należy odciągnąć dźwignię 26 od pilarki i

przesunąć ją w dół. Ponownie zwolnić dźwignię 26. Kroki te

powtarzać kilkakrotnie, aż do ustawienia pożądanej

głębokości cięcia.

Jeżeli po dociągnięciu dźwigni 26, głębokość cięcia nie da się

wystarczająco zablokować, należy odciągnąć dźwignię 26 od

pilarki i przesunąć ją w dół. Ponownie zwolnić dźwignię 26.

Kroki te powtarzać kilkakrotnie, aż do zablokowania

pożądanej głębokości cięcia.

Ustawianie kąta uciosu

Najlepiej jest ułożyć elektronarzędzie na przedniej części

pokrywy 16.

Zwolnić dźwignię 8 i śrubę motylkową 28. Przechylić pilarkę

w bok. Ustawić pożądaną wartość na podziałce 6. Zwolnić

ponownie dźwignię 8 i śrubę motylkową 28.

Wskazówka: W czasie wykonywania cięć skośnych,

głębokość cięcia jest w rzeczywistości mniejsza, niż wartość

ukazana na podziałce 27.

Wskaźniki cięcia

Znacznik cięcia 0° (9) ukazuje pozycję tarczy tnącej przy

cięciach pod kątem prostym. Znacznik cięcia 45° (10)

ukazuje pozycję tarczy tnącej przy cięciach pod kątem 45° –

w przypadku pracy bez szyny prowadzącej.

Uruchamianie

fNależy zwrócić uwagę na napięcie sieci! Napięcie

źródła prądu musi zgadzać się z danymi na tabliczce

znamionowej elektronarzędzia. Elektronarzędzia

przeznaczone do pracy pod napięciem 230 V można

przyłączać również do sieci 220 V.

Włączanie/wyłączanie

Aby włączyć elektronarzędzie należy najpierw zwolnić

blokadę 2, a następnie wcisnąć włącznik/wyłącznik 1 i

przytrzymać go w tej pozycji.

Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/

wyłącznik 1.

Wskazówka: Ze względów bezpieczeństwa włącznik/

wyłącznik 1 nie może zostać zablokowany do pracy ciągłej.

OBJ_BUCH-359-003.book Page 106 Thursday, June 9, 2011 10:18 AM

Polski | 107

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Przez cały czas obróbki musi być wciśnięty przez

obsługującego.

Ogranicznik prądu rozruchowego (GKS 65 GCE)

Elektroniczny ogranicznik prądu rozruchowego ogranicza

wielkość prądy podczas włączania elektronarzędzia i

umożliwia eksploatację z bezpiecznikiem 16 A.

System „Constant Electronik“ (GKS 65 GCE)

System Constant Electronic utrzymuje stałą prędkość

frezowania niezależnie od obciążenia i gwarantuje

utrzymującą się na tym samym poziomie wydajność roboczą.

Zabezpieczenie przed przegrzaniem (GKS 65 GCE)

W przypadku zbyt silnego obciążenia, elektronarzędzie

wyłączane jest automatycznie do momentu, aż osiągnięty

zostanie optymalny zakres temperatury roboczej W celu

kontynuacji pracy należy zwolnić włącznik/wyłącznik 1, a

następnie ponownie włączyć elektronarzędzie.

Wstępny wybór prędkości obrotowej (GKS 65 GCE)

Przy pomocy pokrętła regulatora można dokonać regulacji

prędkości 3 obrotowej (także w czasie biegu).

Wymagana prędkość obrotowa uzależniona jest od rodzaju

użytej tarczy i od rodzaju obrabianego materiału (zob.

zestawienie tarcz, umieszczone na końcu niniejszej

instrukcji).

Wskazówki dotyczące pracy

Tarcze tnące należy chronić przed upadkami i uderzeniami.

Elektronarzędzie należy przesuwać je z równomiernym i

lekkim posuwem przez materiał. Zbyt silny posuw powoduje

zmniejszenie trwałości narzędzi roboczych i może

doprowadzić do uszkodzenia elektronarzędzia.

Wydajność i jakość cięcia zależą w dużym stopniu od stanu i

rodzaju uzębienia tarczy tnącej. Należy dlatego używać

wyłącznie tarcz ostrych i mających uzębienie dostosowane do

piłowanego materiału.

Cięcie w drewnie

Właściwy wybór tarczy tnącej zależy od rodzaju drewna, jego

jakości oraz od tego, czy wykonywane będą cięcia wzdłużne

czy ukośne.

Podczas cięć wzdłużnych w świerku, powstają długie,

spiralne wióry.

Pyły buczyny i dębiny są szczególnie niebezpieczne dla

zdrowia – należy dlatego pracować wyłącznie przy użyciu

systemu do odsysania pyłów.

Cięcie tworzyw sztucznych (GKS 65 GCE)

Wskazówka: Podczas cięcia tworzyw sztucznych, w

szczególności PCW, powstają długie, spiralne wióry, które

mogą być naładowane elektrostatycznie. Może wówczas

dojść do zatkania wyrzutnika wiórów 15 i zablokowania

osłony wachliwej 12. Zaleca się zastosowanie systemu

odsysania pyłu.

Przyłożyć włączone elektronarzędzie do obrabianego

elementu i ostrożnie dokonać nacięcia wstępnego. Następnie

kontynuować pracę energicznie i bez przestojów, aby

wyeliminować niebezpieczeństwo sklejenia się ostrza z mate-

riałem.

Cięcie metali nieżelaznych (GKS 65 GCE)

Wskazówka: Do cięcia metali nieżelaznych należy

zastosować odpowiednią, ostrą tarczę. Tylko w ten sposób

osiągnie się czystą linię cięcia i zapobiegnie zablokowaniu

tarczy.

Przyłożyć włączone elektronarzędzie do obrabianego

elementu i ostrożnie dokonać nacięcia wstępnego. Następnie

kontynuować pracę z lekkim posuwem i bez przestojów.

Cięcie profili należy rozpoczynać od wąskiej strony. W

przypadku cięcia ceowników nie należy rozpoczynać z

otwartej strony. Długie profile należy podeprzeć –

zapobiegnie się w ten sposób zablokowaniu się tarczy tnącej

i odrzutowi elektronarzędzia.

Cięcie lekkich materiałów budowlanych (materiałów z

zawartością składników mineralnych) (GKS 65 GCE)

fPrzy piłowaniu lekkich materiałów budowlanych

należy przestrzegać przepisów prawnych i zaleceń

producenta materiału.

Lekkie materiały budowlane nadają się tylko do cięcia na

sucho z zastosowaniem systemu odsysania pyłu. Do cięcia

należy zawsze stosować szynę prowadzącą 30 (osprzęt).

Odkurzacz musi być dostosowany do odsysania pyłu

kamiennego. Firma Bosch oferuje odpowiednie do tego

rodzaju zastosowań odkurzacze.

Praca z prowadnicą równoległą (zob. rys. D)

Prowadnica równoległa 11 umożliwia wykonywanie

precyzyjnych cięć wzdłuż krawędzi obrabianego przedmiotu,

a także cięcie równych pasów.

Odkręcić nakrętkę motylkową 7 i wsunąć podziałkę

prowadnicy równoległej 11 przez szynę, znajdującą się w

płycie podstawowej 13. Wybraną szerokość cięcia ustawić

jako wartość działki elementarnej na odpowiednim wskaźniku

cięcia 9 lub 10 (por. rozdz. „Wskaźniki cięcia“). Po ustawieniu

mocno dokręcić nakrętkę motylkową 7.

Praca z prowadnicą pomocniczą (zob. rys. E)

Do obróbki większych elementów lub cięcia prostych

krawędzi można umocować na obrabianym przedmiocie

deskę lub listwę w charakterze prowadnicy pomocniczej. Ciąć

prowadząc podstawę pilarki wzdłuż prowadnicy pomocni-

czej.

Praca z szyną prowadzącą (GKS 65 G/GKS 65 GCE)

(zob.rys.F)

Szyna prowadząca 30 umożliwia wykonywanie

prostoliniowych cięć.

Gumowa nakładka na prowadnicy służy jako osłona

przeciwodpryskowa, chroniąca przed wyszczerbianiem

krawędzi podczas cięcia w drewnie. Zęby tarczy tnącej muszą

w takim wypadku bezpośrednio przylegać do gumowej

nakładki.

Przed przystąpieniem do cięcia przy użyciu szyny

prowadzącej 30 konieczne jest dopasowanie nakładki

gumowej do stosowanej pilarki tarczowej. W tym celu należy

ułożyć szynę prowadzącą 30 całą jej długością na obrabiany

element. Ustawić głębokość cięcia wynoszącą ok. 9 mm oraz

prostopadły kąt uciosu. Włączyć pilarkę tarczową i

OBJ_BUCH-359-003.book Page 107 Thursday, June 9, 2011 10:18 AM

108 | Česky

1 619 X06 442 | (9.6.11) Bosch Power Tools

poprowadzić równomiernie, lekko je popychając w kierunku

cięcia.

Złączka 31 umożliwia połączenie dwóch szyn prowadzących.

Połączenie następuje za pomocą czterech, znajdujących się w

złączce śrub.

Konserwacja i serwis

Konserwacja i czyszczenie

fPrzed wszystkimi pracami przy elektronarzędziu

należy wyciągnąć wtyczkę z gniazda.

fAby zapewnić bezpieczną i wydajną pracę,

elektronarzędzie i szczeliny wentylacyjne należy

utrzymywać w czystości.

Odchylna osłona musi móc się zawsze swobodnie poruszać i

samoczynnie zamykać. Dlatego też należy zawsze

utrzymywać zakres jej ruchu w czystości. Pył i wióry należy

usuwać, przedmuchując sprężonym powietrzem lub za

pomocą pędzelka.

Tarcze tnące bez pokryć teflonowych mogą być chronione

przed korozją poprzez nałożenie cienkiej warstwy oleju

bezkwasowego. Przed użyciem należy usunąć olej, gdyż może

on zabrudzić drewno.

Resztki żywicy i kleju na tarczy tnącej obniżają jakość cięcia.

Dlatego należy po każdym użyciu oczyścić tarczę.

Jeśli urządzenie, mimo dokładnej i wszechstronnej kontroli

produkcyjnej ulegnie kiedykolwiek awarii, naprawę powinien

przeprowadzić autoryzowany serwis elektronarzędzi firmy

Bosch.

Przy wszystkich zgłoszeniach oraz zamówieniach części

zamiennych konieczne jest podanie 10-cyfrowego numeru

katalogowego elektronarzędzia zgodnie z danymi na tabliczce

znamionowej.

Obsługa klienta oraz doradztwo techniczne

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji

nabytego produktu oraz dostępu do części zamiennych

prosimy zwracać się do punktów obsługi klienta. Rysunki

techniczne oraz informacje o częściach zamiennych można

znaleźć pod adresem:

www.bosch-pt.com

Zespół doradztwa technicznego firmy Bosch służy pomocą w

razie pytań związanych z zakupem produktu, jego

zastosowaniem oraz regulacją urządzeń i osprzętu.

Polska

Robert Bosch Sp. z o.o.

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Tel.: +48 (022) 715 44 60

Faks: +48 (022) 715 44 41

E-Mail: bsc@pl.bosch.com

Infolinia Działu Elektronarzędzi: +48 (801) 100 900

(w cenie połączenia lokalnego)

E-Mail: elektronarzedzia.info@pl.bosch.com

www.bosch.pl

Usuwanie odpadów

Elektronarzędzia, osprzęt i opakowanie należy poddać

utylizacji zgodnie z obowiązującymi zasadami ochrony

środowiska.

Nie wolno wyrzucać elektronarzędzi do odpadów z

gospodarstwa domowego!

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną

2002/96/WE o starych, zużytych

narzędziach elektrycznych i elektronicz-

nych i jej stosowania w prawie krajowym,

wyeliminowane, niezdatne do użycia

elektronarzędzia należy zbierać osobno i

doprowadzić do ponownego użytkowania zgodnego z zasa-

dami ochrony środowiska.

Zastrzega się prawo dokonywania zmian.

Česky

Bezpečnostní upozornění

Všeobecná varovná upozornění pro elektronářadí

Čtěte všechna varovná upozornění a

pokyny. Zanedbání při dodržování

varovných upozornění a pokynů mohou mít za následek zásah

elektrickým proudem, požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny do budoucna

uschovejte.

Ve varovných upozorněních použitý pojem „elektronářadí“ se

vztahuje na elektronářadí provozované na el. síti (se síťovým

kabelem) a na elektronářadí provozované na akumulátoru

(bez síťového kabelu).

Bezpečnost pracovního místa

fUdržujte Vaše pracovní místo čisté a dobře osvětlené.

Nepořádek nebo neosvětlené pracovní oblasti mohou vést

k úrazům.

fS elektronářadím nepracujte v prostředí ohroženém

explozí, kde se nacházejí hořlavé kapaliny, plyny nebo

prach. Elektronářadí vytváří jiskry, které mohou prach

nebo páry zapálit.

fDěti a jiné osoby udržujte při použití elektronářadí

daleko od Vašeho pracovního místa. Při rozptýlení

můžete ztratit kontrolu nad strojem.

Elektrická bezpečnost

fPřipojovací zástrčka elektronářadí musí lícovat se

zásuvkou. Zástrčka nesmí být žádným způsobem

upravena. Společně s elektronářadím s ochranným

uzemněním nepoužívejte žádné adaptérové zástrčky.

Neupravené zástrčky a vhodné zásuvky snižují riziko

zásahu elektrickým proudem.

fZabraňte kontaktu těla s uzemněnými povrchy, jako

např. potrubí, topení, sporáky a chladničky. Je-li Vaše

tělo uzemněno, existuje zvýšené riziko zásahu elektrickým

proudem.

VAROVÁNÍ

OBJ_BUCH-359-003.book Page 108 Thursday, June 9, 2011 10:18 AM

Česky | 109

Bosch Power Tools 1 619 X06 442 | (9.6.11)

fChraňte stroj před deštěm a vlhkem. Vniknutí vody do

elektronářadí zvyšuje nebezpečí zásahu elektrickým

proudem.

fDbejte na účel kabelu, nepoužívejte jej k nošení či

zavěšení elektronářadí nebo k vytažení zástrčky ze

zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých

hran nebo pohyblivých dílů stroje. Poškozené nebo

spletené kabely zvyšují riziko zásahu elektrickým

proudem.

fPokud pracujete s elektronářadím venku, použijte

pouze takové prodlužovací kabely, které jsou způsobilé

i pro venkovní použití. Použití prodlužovacího kabelu, jež

je vhodný pro použití venku, snižuje riziko zásahu

elektrickým proudem.

fPokud se nelze vyhnout provozu elektronářadí ve

vlhkém prostředí, použijte proudový chránič. Nasazení

proudového chrániče snižuje riziko zásahu elektrickým

proudem.

Bezpečnost osob

fBuďte pozorní, dávejte pozor na to, co děláte a

přistupujte k práci s elektronářadím rozumně.

Nepoužívejte žádné elektronářadí pokud jste unaveni

nebo pod vlivem drog, alkoholu nebo léků. Moment

nepozornosti při použití elektronářadí může vést k vážným

poraněním.

fNoste osobní ochranné pomůcky a vždy ochranné

brýle. Nošení osobních ochranných pomůcek jako maska

proti prachu, bezpečnostní obuv s protiskluzovou pod-

rážkou, ochranná přilba nebo sluchátka, podle druhu

nasazení elektronářadí, snižují riziko poranění.

fZabraňte neúmyslnému uvedení do provozu.

Přesvědčte se, že je elektronářadí vypnuté dříve než jej

uchopíte, ponesete či připojíte na zdroj proudu a/nebo

akumulátor. Máte-li při nošení elektronářadí prst na

spínači nebo pokud stroj připojíte ke zdroji proudu

zapnutý, pak to může vést k úrazům.

fNež elektronářadí zapnete, odstraňte seřizovací

nástroje nebo šroubováky. Nástroj nebo klíč, který se

nachází v otáčivém dílu stroje, může vést k poranění.

fVyvarujte se abnormálního držení těla. Zajistěte si

bezpečný postoj a udržujte vždy rovnováhu. Tím můžete

elektronářadí v neočekávaných situacích lépe kontrolovat.

fNoste vhodný oděv. Nenoste žádný volný oděv nebo

šperky. Vlasy, oděv a rukavice udržujte daleko od

pohybujících se dílů. Volný oděv, šperky nebo dlouhé

vlasy mohou být zachyceny pohybujícími se díly.

fLze-li namontovat odsávací či zachycující přípravky,

přesvědčte se, že jsou připojeny a správně použity.

Použití odsávání prachu může snížit ohrožení prachem.

Svědomité zacházení a používání elektronářadí

fStroj nepřetěžujte. Pro svou práci použijte k tomu

určené elektronářadí. S vhodným elektronářadím budete

pracovat v udané oblasti výkonu lépe a bezpečněji.

fNepoužívejte žádné elektronářadí, jehož spínač je

vadný. Elektronářadí, které nelze zapnout či vypnout je

nebezpečné a musí se opravit.

fNež provedete seřízení stroje, výměnu dílů

příslušenství nebo stroj odložíte, vytáhněte zástrčku

ze zásuvky a/nebo odstraňte akumulátor. Toto

preventivní opatření zabrání neúmyslnému zapnutí

elektronářadí.

fUchovávejte nepoužívané elektronářadí mimo dosah

dětí. Nenechte stroj používat osobám, které se strojem

nejsou seznámeny nebo nečetly tyto pokyny.

Elektronářadí je nebezpečné, je-li používáno nezkušenými

osobami.

fPečujte o elektronářadí svědomitě. Zkontrolujte, zda

pohyblivé díly stroje bezvadně fungují a nevzpřičují se,

zda díly nejsou zlomené nebo poškozené tak, že je

omezena funkce elektronářadí. Poškozené díly nechte

před nasazením stroje opravit. Mnoho úrazů má příčinu

ve špatně udržovaném elektronářadí.

fŘezné nástroje udržujte ostré a čisté. Pečlivě

ošetřované řezné nástroje s ostrými řeznými hranami se

méně vzpřičují a dají se lehčeji vést.

fPoužívejte elektronářadí, příslušenství, nasazovací

nástroje apod. podle těchto pokynů. Respektujte

přitom pracovní podmínky a prováděnou činnost.

Použití elektronářadí pro jiné než určující použití může vést

k nebezpečným situacím.

Servis

fNechte Vaše elektronářadí opravit pouze

kvalifikovaným odborným personálem a pouze s

originálními náhradními díly. Tím bude zajištěno, že

bezpečnost stroje zůstane zachována.

Bezpečnostní upozornění pro okružní pily

Zacházení s pilou

fNEBEZPEČÍ: Mějte své ruce mimo oblast řezání a mimo

pilový kotouč. Svou druhou rukou držte přídavnou

rukojeť nebo motorovou skříň. Pokud obě ruce drží pilu,

nemůže je pilový kotouč poranit.

fNesahejte pod obrobek. Ochranný kryt Vás pod

obrobkem nemůže chránit před pilovým kotoučem.

fPřizpůsobte hloubku řezu tloušťce obrobku. Pod

obrobkem by měla být viditelná necelá výška zubu.

fNikdy nedržte řezaný obrobek v ruce nebo přes nohu.

Obrobek zajistěte stabilním upnutím. Je důležité

obrobek dobře upevnit, aby se minimalizovalo nebezpečí

kontaktu s tělem, sevření pilového kotouče nebo ztráta

kontroly.

fPokud provádíte práce, při kterých může nasazovací

nástroj zasáhnout skrytá elektrická vedení nebo

vlastní síťový kabel, pak uchopte elektronářadí pouze

na izolovaných plochách držadla. Kontakt s vedením pod

napětím přivádí napětí i na kovové díly elektronářadí a

vede k úderu elektrickým proudem.

fPři podélných řezech používejte vždy vodítko nebo

přímé vedení podél hrany. To zlepší přesnost řezu a sníží

možnost, že se pilový kotouč vzpříčí.

fPoužívejte vždy pilové kotouče ve správné velikosti a s

lícujícím upínacím otvorem (např. v hvězdicovém tvaru

OBJ_BUCH-359-003.book Page 109 Thursday, June 9, 2011 10:18 AM

110 | Česky

1 619 X06 442 | (9.6.11) Bosch Power Tools

nebo kruhový). Pilové kotouče, jež nelícují k montážním

dílům pily, běží nekruhově a vedou ke ztrátě kontroly.

fNikdy nepoužívejte poškozené nebo nesprávné

podložky nebo šrouby kotouče. Podložky a šrouby

pilových kotoučů byly zkonstruovány speciálně pro Vaši

pilu, pro optimální výkon a provozní bezpečnost.

fZpětný ráz – příčiny a příslušná bezpečnostní

upozornění

– zpětný ráz je náhlá reakce následkem zaseknutého,

sevřeného nebo špatně vyrovnaného pilového kotouče, jež

vede k tomu, že se nekontrolovaná pila nadzdvihne a

pohne se ven z obrobku směrem k obsluhující osobě;

– když se pilový kotouč ve svírající se řezné spáře zasekne

nebo sevře, zablokuje se a síla motoru odrazí pilu zpátky

směrem k obsluhující osobě;

– stočí-li se nebo bude-li pilový kotouč v řezu špatně

vyrovnaný, mohou se zuby zadní hrany pilového kotouče

zaseknout do povrchu obrobku, čímž se pilový kotouč

pohne ven z řezné spáry a pila vyskočí zpátky směrem k

obsluhující osobě.

Zpětný ráz je důsledek špatného nebo chybného použití

pily. Lze mu zabránit vhodnými preventivními

bezpečnostními opatřeními, jež jsou popsána dále.

fPilu držte pevně oběma rukama a paže dejte do takové

polohy, ve které můžete zachytit síly zpětného rázu.

Držte se vždy stranou pilového kotouče, nikdy

nedávejte pilový kotouč do jedné přímky s Vaším

tělem. Při zpětném rázu může pila skočit vzad, avšak

obsluhující osoba může síly zpětného rázu vhodnými

preventivními opatřeními překonat.

fJestliže se pilový kotouč zpříčí nebo Vy přerušíte práci,

vypněte pilu a podržte ji v obrobku v klidu, až se pilový

kotouč zastaví. Nikdy se nepokoušejte odstranit pilu z

obrobku nebo ji táhnout nazpět, pokud se pilový kotouč

pohybuje, jinak může následovat zpětný ráz. Zjistěte a

odstraňte příčinu sevření pilového kotouče.

fPokud chcete pilu, která je vsazena do obrobku, znovu

zapnout, vystřeďte pilový kotouč v řezané mezeře a

zkontrolujte, zda nejsou pilové zuby zaseknuty v

obrobku. Je-li pilový kotouč sevřený, může se, pokud se

pila znovu zapne, pohnout ven z obrobku nebo způsobit

zpětný ráz.

fVelké desky podepřete, abyste zabránili riziku

zpětného rázu sevřením pilového kotouče. Velké desky

se mohou vlastní hmotností prohnout. Desky musí být

podepřeny na obou stranách, jak v blízkosti řezané

mezery, tak i na okraji.

fNepoužívejte žádné tupé nebo poškozené pilové

kotouče. Pilové kotouče s tupými nebo špatně

vyrovnanými zuby způsobí díky úzké pilové mezeře

zvýšené tření, svírání pilového kotouče a zpětný ráz.

fPřed řezáním utáhněte nastavení hloubky a úhlu řezu.

Pokud se během řezání změní nastavení, může se pilový

kotouč vzpříčit a nastat zpětný ráz.

fBuďte obzvlášť opatrní při řezání do stávajících stěn

nebo míst, kam není vidět. Zanořující se pilový kotouč se

může při řezání ve skrytých objektech zablokovat a

způsobit zpětný ráz.

Funkce spodního ochranného krytu

fPřed každým použitím zkontrolujte, zda se spodní

ochranný kryt bezvadně uzavírá. Pilu nepoužívejte,

pokud se spodní ochranný kryt nepohybuje volně a

neuzavře-li se okamžitě. Spodní ochranný kryt nikdy

neupevňujte nebo nepřivazujte napevno v otevřené

poloze. Pokud pila neúmyslně upadne na podlahu, může

se spodní ochranný kryt zprohýbat. Otevřte ochranný kryt

pomocí páčky pro vytažení zpět a zajistěte, aby se volně

pohyboval a nedotýkal se pilového kotouče ani jiných dílů

při všech řezných úhlech a hloubkách.

fZkontrolujte funkci pružiny spodního ochranného

krytu. Nechte na pile před použitím provést údržbu,

pokud spodní ochranný kryt a pružina nepracují

bezvadně. Poškozené díly, lepkavé usazeniny nebo

nahromadění třísek brzdí spodní ochranný kryt při práci.

fSpodní ochranný kryt otevřete rukou pouze u

zvláštních řezů jako „zanořovací řezy a řezy pod

úhlem“. Otevřete spodní ochranný kryt pomocí páčky

pro vytažení zpět a uvolněte jej, jakmile se pilový list

zanoří do obrobku. Při všech ostatních řezacích pracech

musí spodní ochranný kryt pracovat automaticky.

fPilu neodkládejte na pracovní stůl nebo podlahu bez

toho, aby spodní ochranný kryt zakrýval pilový kotouč.

Nechráněný, dobíhající pilový kotouč pohybuje pilou proti

směru řezání a řeže vše co mu stojí v cestě. Respektujte při

tom dobu doběhu pily.

Doplňková varovná upozornění

fNesahejte rukama do výfuku třísek. Můžete se zranit od

rotujících dílů.

fNepracujte s pilou nad hlavou. Nemáte tak dostatečnou

kontrolu nad elektronářadím.

fPoužijte vhodné detekční přístroje na vyhledání

skrytých rozvodných vedení nebo kontaktujte místní

dodavatelskou společnost. Kontakt s elektrickým

vedením může vést k požáru a úderu elektrickým proudem.

Poškození vedení plynu může vést k výbuchu. Proniknutí

do vodovodního potrubí způsobí věcné škody nebo může

způsobit úder elektrickým proudem.

fElektronářadí neprovozujte stacionárně. Není určeno

pro provoz se stolem pily.

fNepoužívejte žádné pilové kotouče z rychlořezné oceli

HSS. Takové pilové kotouče mohou lehce prasknout.

fNeřezejte žádné železné kovy. Rozžhavené špony

mohou vznítit odsávaní prachu.

fElektronářadí držte při práci pevně oběma rukama a

zajistěte si bezpečný postoj. Oběma rukama je

elektronářadí vedeno bezpečněji.

fZajistěte obrobek. Obrobek pevně uchycený upínacím

přípravkem nebo svěrákem je držen bezpečněji než Vaší

rukou.

fNež jej odložíte, počkejte až se elektronářadí zastaví.

Nasazovací nástroj se může vzpříčit a vést ke ztrátě

kontroly nad elektronářadím.

OBJ_BUCH-359-003.book Page 110 Thursday, June 9, 2011 10:18 AM

Česky | 111

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Popis výrobku a specifikací

Čtěte všechna varovná upozornění a

pokyny. Zanedbání při dodržování varovných

upozornění a pokynů mohou mít za následek

úraz elektrickým proudem, požár a/nebo

těžká poranění.

Vyklopte prosím odklápěcí stranu se zobrazením stroje a

nechte tuto stranu během čtení návodu k obsluze otevřenou.

Určené použití

GKS 65/GKS 65 G:

Elektronářadí je určeno k provádění podélných a příčných

řezů do dřeva na pevné opěře s přímým průběhem řezu a se

sklonem. S příslušnými pilovými kotouči lze řezat i

tenkostěnné neželezné kovy, např. profily.

Opracování železných kovů je nepřípustné.

GKS 65 GCE:

Elektronářadí je určeno k provádění podélných a příčných

řezů do dřeva na pevné opěře s přímým průběhem řezu a se

sklonem. S příslušnými pilovými kotouči lze řezat i

tenkostěnné neželezné kovy (např. profily), lehké stavební

materiály a umělé hmoty.

Opracování železných kovů je nepřípustné.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na zobrazení

elektronářadí na grafické straně.

1Spínač

2Blokování zapnutí spínače

3Nastavovací kolečko předvolby počtu otáček

(GKS 65 GCE)

4Přídavná rukojeť (izolovaná plocha rukojeti)

5Aretační tlačítko vřetene

6Stupnice úhlu sklonu

7Křídlový šroub podélného dorazu

8Upínací páčka předvolby úhlu sklonu

9Označení řezu 0°

10 Označení řezu 45°

11 Podélný doraz

12 Kyvný ochranný kryt

13 Základová deska

14 Přestavitelná páčka pro kyvný ochranný kryt

15 Výfuk třísek

16 Ochranný kryt

17 Rukojeť (izolovaná plocha rukojeti)

18 Klíč na vnitřní šestihrany

19 Upínací šroub s podložkou

20 Upínací příruba

21 Pilový kotouč*

22 Unášecí příruba

23 Vřeteno pily

24 Upevňovací šroub odsávacího adaptéru*

25 Odsávací adaptér*

26 Upínací páčka předvolby hloubky řezu

27 Stupnice hloubky řezu

28 Křídlový šroub předvolby úhlu sklonu

29 Pár šroubových svěrek*

30 Vodící profil*

31 Spojovací díl*

32 Odsávací hadice*

*Zobrazené nebo popsané příslušenství nepatří k standardnímu

obsahu dodávky. Kompletní příslušenství naleznete v našem

programu příslušenství.

Informace o hluku a vibracích

Naměřené hodnoty hluku zjištěny podle EN 60745.

Hodnocená hladina hluku stroje A činí typicky: hladina

akustického tlaku 88 dB(A); hladina akustického výkonu

99 dB(A). Nepřesnost K=3 dB.

Noste chrániče sluchu!

Celkové hodnoty vibrací ah (vektorový součet tří os) a

nepřesnost K zjištěny podle EN 60745:

Řezání dřeva: ah=3,0m/s2, K=1,5 m/s2.

Řezání kovu: ah=2,5m/s2, K=1,5 m/s2.

V těchto pokynech uvedená úroveň vibrací byla změřena

podle měřících metod normovaných v EN 60745 a může být

použita pro vzájemné porovnání elektronářadí. Hodí se i pro

předběžný odhad zatížení vibracemi.

Uvedená úroveň vibrací reprezentuje hlavní použití

elektronářadí. Pokud ovšem bude elektronářadí nasazeno pro

jiná použití, s odlišnými nasazovacími nástroji nebo s

nedostatečnou údržbou, může se úroveň vibrací lišit. To může

zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi by měly být zohledněny

i doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není

nasazen. To může zatíženi vibracemi po celou pracovní dobu

zřetelně zredukovat.

Stanovte dodatečná bezpečnostní opatření k ochraně

obsluhy před účinky vibrací jako např.: údržba elektronářadí a

nasazovacích nástrojů, udržování teplých rukou, organizace

pracovních procesů.

Prohlášení o shodě

Prohlašujeme v plné naší zodpovědnosti, že v odstavci

„Technická data“ popsaný výrobek je v souladu s

následujícími normami nebo normativními dokumenty:

EN 60745 podle ustanovení směrnic 2004/108/ES,

2006/42/ES.

Technická dokumentace u:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-359-003.book Page 111 Thursday, June 9, 2011 10:18 AM

112 | Česky

1 619 X06 442 | (9.6.11) Bosch Power Tools

Technická data

Montáž

Nasazení/výměna pilového kotouče

fPřed každou prací na elektronářadí vytáhněte zástrčku

ze zásuvky.

fPři montáži pilového kotouče noste ochranné rukavice.

Při kontaktu s pilovým kotoučem existuje nebezpečí

poranění.

fPoužívejte pouze pilové kotouče, jež odpovídají

technickým údajům uvedeným v tomto návodu k

obsluze.

fV žádném případě nepoužívejte jako nasazovací

nástroj brusné kotouče.

Volba pilového kotouče

Přehled doporučených pilových kotoučů najdete na konci

tohoto návodu.

Demontáž pilového kotouče (viz obr. A)

Pro výměnu nástroje položte elektronářadí nejlépe na čelní

stranu motorové skříně.

–Stlačte aretační tlačítko vřetene 5 a podržte jej stlačené.

fAretační tlačítko vřetene 5 ovládejte jen při v klidu

stojícím vřeteni pily. Jinak se může elektronářadí

poškodit.

–Klíčem na vnitřní šestihrany 18 vyšroubujte upínací šroub

19 ve směru otáčení n ven.

–Pootočte kyvný ochranný kryt 12 zpátky a pevně jej

přidržte.

–Sejměte upínací přírubu 20 a pilový kotouč 21 z vřetene

pily 23.

Montáž pilového kotouče (viz obr. A)

Pro výměnu nástroje položte elektronářadí nejlépe na čelní

stranu motorové skříně.

–Očistěte pilový kotouč 21 a všechny montované upínací

díly.

–Pootočte kyvný ochranný kryt 12 zpátky a pevně jej

přidržte.

–Pilový kotouč 21 nasaďte na unášecí přírubu 22. Směr

řezu zubů (směr šipky na pilovém kotouči) a šipka směru

otáčení na ochranném krytu 16 musí souhlasit.

–Nasaďte upínací přírubu 20 a našroubujte upínací šroub

19 ve směru otáčení o. Dbejte na správnou polohu

namontování unášecí příruby 22 a upínací příruby 20.

–Stlačte aretační tlačítko vřetene 5 a podržte jej stlačené.

Ruční okružní pila GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

Objednací číslo 3 601 F67 0.. 3 601 F68 9.. 3 601 F68 9..

Jmenovitý příkon W16001600 1800

Otáčky naprázdno min-1 5900 5900 2300 –5000

Max. otáčky při zatížení min-1 4200 4200 1400 –4000

Max. hloubka řezu

–při úhlu sklonu 0°

–při úhlu sklonu 45°mm

mm 65

48 65

Aretace vřetene zzz

Předvolba počtu otáček – – z

Konstantní elektronika – – z

Ochrana proti přetížení závislá na teplotě – – z

Omezení rozběhového proudu – – z

Rozměry základové desky mm 170 x 305 203 x 327 203 x 327

Max. průměr pilového kotouče mm 190 190 190

Min. průměr pilového kotouče mm 184 184 184

Max. základní tloušťka kotouče mm 1,7 1,7 1,7

Max. tloušťka zubu/rozvodu zubů mm 2,6 2,6 2,6

Min. tloušťka zubu/rozvodu zubů mm 1,8 1,8 1,8

Upínací otvor mm 30 30 30

Hmotnost podle EPTA-Procedure 01/2003 kg 4,8 5,1 5,2

Třída ochrany / II / II / II

Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle země specifických provedení se mohou tyto údaje lišit.

Dbejte prosím objednacího čísla na typovém štítku Vašeho elektronářadí. Obchodní označení jednotlivých elektronářadí se mohou měnit.

Pouze pro elektronářadí bez omezení rozběhového proudu: Spínací jevy způsobují krátkodobé poklesy napětí. Při nepříznivých podmínkách sítě se

může vyskytovat omezování jiných strojů. Při impedanci sítě menší než 0,36 ohmů se žádné rušení neočekává.

OBJ_BUCH-359-003.book Page 112 Thursday, June 9, 2011 10:18 AM

Česky | 113

Bosch Power Tools 1 619 X06 442 | (9.6.11)

–Klíčem na vnitřní šestihrany 18 pevně utáhněte upínací

šroub 19 ve směru otáčení o. Utahovací moment má činit

6–9Nm, to odpovídá utažení silou ruky vč. ¼ otáčky.

Odsávání prachu/třísek

fPřed každou prací na elektronářadí vytáhněte zástrčku

ze zásuvky.

fPrach materiálů jako olovoobsahující nátěry, některé

druhy dřeva, minerálů a kovu mohou být zdraví škodlivé.

Kontakt s prachem nebo vdechnutí mohou vyvolat

alergické reakce a/nebo onemocnění dýchacích cest

obsluhy nebo v blízkosti se nacházejících osob.

Určitý prach jako dubový nebo bukový prach je pokládán

za karcinogenní, zvláště ve spojení s přídavnými látkami

pro ošetření dřeva (chromát, ochranné prostředky na

dřevo). Materiál obsahující azbest smějí opracovávat

pouze specialisté.

–Pokud možno používejte pro daný materiál vhodné

odsávání prachu.

–Pečujte o dobré větrání pracovního prostoru.

–Je doporučeno nosit ochrannou dýchací masku s

třídou filtru P2.

Dbejte ve Vaší zemi platných předpisů pro opracovávané

materiály.

fVyvarujte se usazenin prachu na pracovišti. Prach se

může lehce vznítit.

Montáž odsávacího adaptéru (viz obr. B)

Odsávací adaptér 25 nastrčte na výfuk třísek 15 až zaskočí.

Na odsávací adaptér 25 lze připojit odsávací hadici s

průměrem 35 mm.

fOdsávací adaptér nesmí být namontován bez

připojeného externího odsávání. Jinak se může odsávací

kanál ucpat.

fNa odsávací adaptér nesmí být připojen žádný

prachový sáček. Jinak se může odsávací systém ucpat.

Pro zaručení optimálního odsávání se musí odsávací adaptér

25 pravidelně čistit.

Externí odsávání

Odsávací hadici 32 spojte s vysavačem (příslušenství).

Přehled přípojek na různé vysavače naleznete na konci tohoto

návodu.

Elektronářadí lze připojit přímo do zásuvky víceúčelového

vysavače Bosch s dálkovým spínáním. Ten se při zapnutí

elektronářadí automaticky nastartuje.

Vysavač musí být vhodný pro opracovávaný materiál.

Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo

suchého prachu použijte speciální vysavač.

Provoz

Druhy provozu

fPřed každou prací na elektronářadí vytáhněte zástrčku

ze zásuvky.

Nastavení hloubky řezu (viz obr. C)

fPřizpůsobte hloubku řezu tloušťce obrobku. Pod

obrobkem by měla být viditelná necelá výška zubu.

Povolte upínací páčku 26. Pro menší hloubku řezu odtáhněte

pilu od základové desky 13, pro větší hloubku řezu zatlačte

pilu k základové desce 13. Nastavte požadovaný rozměr na

stupnici hloubky řezu. Upínací páčku 26 opět utáhněte.

Pokud byste nemohli po povolení upínací páčky 26 úplně

přestavit hloubku řezu, vytáhněte upínací páčku 26 od pily

pryč a natočte ji dolů. Upínací páčku 26 opět uvolněte. Tento

proces opakujte, až je požadovaná hloubka řezu nastavitelná.

Pokud byste nemohli po utažení upínací páčky 26 dostatečně

zafixovat hloubku řezu, vytáhněte upínací páčku 26 od pily

pryč a natočte ji nahoru. Upínací páčku 26 opět uvolněte.

Tento proces opakujte, až je hloubka řezu zafixovaná.

Nastavení šikmých úhlů

Elektronářadí položte nejlépe na čelní stranu ochranného

krytu 16.

Povolte upínací páčku 8 a křídlový šroub 28. Pilu vychylte

bokem. Nastavte požadovaný rozměr na stupnici 6. Upínací

páčku 8 a křídlový šroub 28 opět utáhněte.

Upozornění: U skloněných řezů je hloubka řezu menší než

zobrazená hodnota na stupnici hloubky řezu 27.

Označení řezu

Označení řezu 0° (9) ukazuje polohu pilového kotouče při

pravoúhlém řezu. Označení řezu 45° (10) ukazuje polohu

pilového kotouče při řezu se sklonem 45° – při použití bez

vodicího profilu.

Uvedení do provozu

fDbejte síťového napětí! Napětí zdroje proudu musí

souhlasit s údaji na typovém štítku elektronářadí.

Elektronářadí označené 230 V smí být provozováno i

na 220 V.

Zapnutí – vypnutí

Pro uvedení do provozu stlačte nejprve blokování zapnutí 2

a následně stlačte spínač 1 a podržte jej stlačený.

K vypnutí elektronářadí spínač 1 uvolněte.

Upozornění: Z bezpečnostních důvodů nelze spínač 1

zaaretovat, nýbrž musí zůstat během provozu neustále

stlačený.

Omezení rozběhového proudu (GKS 65 GCE)

Omezení rozběhového proudu omezuje výkon při zapnutí

elektronářadí a umožňuje provoz na pojistkách 16 A.

Konstantní elektronika (GKS 65 GCE)

Konstantní elektronika udržuje počet otáček při běhu

naprázdno a při zatížení téměř konstantní a zaručuje

rovnoměrný pracovní výkon.

Ochrana proti přetížení závislá na teplotě (GKS 65 GCE)

Při přetížení se elektronářadí vypne na dobu, než se bude

opět nacházet v optimálním rozsahu provozní teploty. Spínač

1 uvolněte a aby se mohlo dále pracovat, elektronářadí opět

zapněte.

OBJ_BUCH-359-003.book Page 113 Thursday, June 9, 2011 10:18 AM

114 | Česky

1 619 X06 442 | (9.6.11) Bosch Power Tools

Předvolba počtu otáček (GKS 65 GCE)

Pomocí nastavovacího kolečka předvolby počtu otáček 3

můžete předvolit potřebný počet otáček i během provozu.

Potřebný počet otáček je závislý na použitém pilovém kotouči

a opracovávaném materiálu (viz přehled pilových kotoučů na

konci tohoto návodu k obsluze).

Pracovní pokyny

Chraňte pilový kotouč před úderem a nárazem.

Elektronářadí veďte rovnoměrně a s lehkým posuvem ve

směru řezu. Příliš silný posuv značně snižuje životnost

nasazeného nástroje a může poškodit elektronářadí.

Výkon řezání a kvalita řezu podstatně závisí na stavu a tvaru

zubů pilového kotouče. Používejte proto jen ostré a pro

opracovávaný materiál vhodné pilové kotouče.

Řezání dřeva

Správná volba pilového kotouče se řídí podle druhu dřeva,

kvality dřeva a zda jsou požadovány podélné nebo příčné

řezy.

U podélných řezů do smrku vznikají dlouhé, spirálovité třísky.

Bukový a dubový prach je zvláště zdraví ohrožující, pracujte

proto pouze s odsáváním prachu.

Řezání umělé hmoty (GKS 65 GCE)

Upozornění: Při řezání umělé hmoty, zvláště PVC, vznikají

dlouhé, spirálovité špony, které mohou být elektrostaticky

nabité. Tím se může ucpat výfuk třísek 15 a přiskřípnout

kyvný ochranný kryt 12. Nejlépe pracujte s odsáváním

prachu.

Proti obrobku veďte pouze zapnuté elektronářadí a opatrně

nařezávejte. Následně pracujte plynule a bez přerušení dál,

aby se zuby pily tak rychle nezalepily.

Řezání neželezných kovů (GKS 65 GCE)

Upozornění: Použijte pouze pro neželezné kovy vhodný,

ostrý pilový kotouč. Ten zaručuje čistý řez a zabraňuje sevření

pilového kotouče.

Proti obrobku veďte pouze zapnuté elektronářadí a opatrně

nařezávejte. Následně pracujte s malým posuvem a bez

přerušení dál.

Řez u profilů začínejte vždy na úzké straně, u profilů tvaru U

nikdy ne na otevřené straně. Dlouhé profily podepřete, aby se

zabránilo sevření pilového kotouče a zpětnému rázu

elektronářadí.

Řezání lehkých stavebních hmot (materiály s podílem

minerálů) (GKS 65 GCE)

fPři řezání lehkých stavebních hmot dbejte zákonných

ustanovení a doporučení výrobce materiálu.

Lehké stavební hmoty smějí být opracovávány jen řezem za

sucha a jen s odsáváním prachu. Vždy pracujte s vodícím

profilem 30 (příslušenství).

Vysavač musí být schválený pro odsávání kamenného prachu.

Firma Bosch nabízí vhodné vysavače.

Řezání s podélným dorazem (viz obr. D)

Podélný doraz 11 umožňuje přesné řezy podél hrany

obrobku, případně řezání rozměrově stejných pruhů.

Uvolněte křídlový šroub 7 a prostrčte stupnici podélného

dorazu 11 skrz vedení v základové desce 13. Nastavte

požadovanou šířku řezu jako hodnotu stupnice na příslušném

označení řezu 9 ev. 10, viz odstavec „Označení řezu“.

Křídlový šroub 7 opět pevně utáhněte.

Řezání s pomocným dorazem (viz obr. E)

Pro opracování velkých obrobků nebo řezání rovných okrajů

můžete na obrobek upevnit jako pomocný doraz prkno nebo

lištu a kotoučovou pilu vést základovou deskou podél

pomocného dorazu.

Řezání s vodícím profilem (GKS65 G/GKS 65 GCE)

(viz obr. F)

S pomocí vodícího profilu 30 můžete provádět přímočaré

řezy.

Gumová lemovka na vodicím profilu slouží jako ochrana proti

vytrhávání třísek, která při řezání dřevěných materiálů

zabraňuje vytrhávání povrchu. Pilový kotouč k tomu musí

zuby přiléhat přímo na gumovou lemovku.

Gumová lemovka se musí před vůbec prvním řezem s vodicím

profilem 30 přizpůsobit na použitou okružní pilu. K tomu

položte vodicí profil 30 celou délkou na obrobek. Nastavte

hloubku řezu ca. 9 mm a pravý úhel úhlu sklonu. Okružní pilu

zapněte a veďte ji rovnoměrně a s lehkým posuvem ve směru

řezu.

Pomocí spojovacího dílu 31 lze sestavit dohromady dva

vodící profily. Upnutí se provede prostřednictvím čtyř šroubů

nacházejících se ve spojovacím dílu.

Údržba a servis

Údržba a čištění

fPřed každou prací na elektronářadí vytáhněte zástrčku

ze zásuvky.

fUdržujte elektronářadí a větrací otvory čisté, abyste

pracovali dobře a bezpečně.

Kyvný ochranný kryt se musí vždy volně pohybovat a

samostatně nechat uzavřít. Udržujte proto oblast okolo

kyvného ochranného krytu neustále čistou. Prach a třísky

odstraňujte vyfukováním tlakovým vzduchem nebo pomocí

štětce.

Nepovrstvené pilové kotouče lze chránit před korozí tenkou

vrstvou oleje bez mastných kyselin. Před řezáním olej opět

odstraňte, protože jinak se dřevo zašpiní.

Zbytky pryskyřice nebo klihu na pilovém kotouči jsou na újmu

kvalitě řezu. Čistěte proto pilový kotouč ihned po použití.

Pokud dojde i přes pečlivou výrobu a náročné kontroly k

poruše stroje, svěřte provedení opravy autorizovanému

servisnímu středisku pro elektronářadí firmy Bosch.

Při všech dotazech a objednávkách náhradních dílů nezbytně

prosím uvádějte 10-místné objednací číslo podle typového

štítku elektronářadí.

OBJ_BUCH-359-003.book Page 114 Thursday, June 9, 2011 10:18 AM

Slovensky | 115

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě

Vašeho výrobku a též k náhradním dílům. Technické výkresy a

informace k náhradním dílům naleznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách

ke koupi, používání a nastavení výrobků a příslušenství.

Czech Republic

Robert Bosch odbytová s.r.o.

Bosch Service Center PT

K Vápence 1621/16

692 01 Mikulov

Tel.: +420 (519) 305 700

Fax: +420 (519) 305 705

E-Mail: servis.naradi@cz.bosch.com

www.bosch.cz

Zpracování odpadů

Elektronářadí, příslušenství a obaly by měly být dodány k

opětovnému zhodnocení nepoškozujícímu životní prostředí.

Neodhazujte elektronářadí do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2002/96/ES o

starých elektrických a elektronických

zařízeních a jejím prosazení v národních

zákonech musí být neupotřebitelné

elektronářadí rozebrané shromážděno a

dodáno k opětovnému zhodnocení nepo-

škozujícímu životní prostředí.

Změny vyhrazeny.

Slovensky

Bezpečnostné pokyny

Všeobecné výstražné upozornenia a

bezpečnostné pokyny

Prečítajte si všetky Výstražné

upozornenia a bezpečnostné pokyny.

Zanedbanie dodržiavania Výstražných upozornení a pokynov

uvedených v nasledujúcom texte môže mať za následok zásah

elektrickým prúdom, spôsobiť požiar a/alebo ťažké

poranenie.

Tieto Výstražné upozornenia a bezpečnostné pokyny

starostlivo uschovajte na budúce použitie.

Pojem „ručné elektrické náradie“ používaný v nasledujúcom

texte sa vzťahuje na ručné elektrické náradie napájané zo

siete (s prívodnou šnúrou) a na ručné elektrické náradie

napájané akumulátorovou batériou (bez prívodnej šnúry).

Bezpečnosť na pracovisku

fPracovisko vždy udržiavajte čisté a dobre osvetlené.

Neporiadok a neosvetlené priestory pracoviska môžu mať

za následok pracovné úrazy.

fTýmto náradím nepracujte v prostredí ohrozenom

výbuchom, v ktorom sa nachádzajú horľavé kvapaliny,

plyny alebo horľavý prach. Ručné elektrické náradie

vytvára iskry, ktoré by mohli prach alebo pary zapáliť.

fNedovoľte deťom a iným nepovolaným osobám, aby sa

počas používania ručného elektrického náradia

zdržiavali v blízkosti pracoviska. Pri odpútaní pozornosti

zo strany inej osoby môžete stratiť kontrolu nad náradím.

Elektrická bezpečnosť

fZástrčka prívodnej šnúry ručného elektrického náradia

musí pasovať do použitej zásuvky. Zástrčku v žiadnom

prípade nijako nemeňte. S uzemneným elektrickým

náradím nepoužívajte ani žiadne zástrčkové adaptéry.

Nezmenené zástrčky a vhodné zásuvky znižujú riziko

zásahu elektrickým prúdom.

fVyhýbajte sa telesnému kontaktu s uzemnenými

povrchovými plochami, ako sú napr. rúry, vykurovacie

telesá, sporáky a chladničky. Keby by bolo Vaše telo

uzemnené, hrozí zvýšené riziko zásahu elektrickým

prúdom.

fChráňte elektrické náradie pred účinkami dažďa a

vlhkosti. Vniknutie vody do ručného elektrického náradia

zvyšuje riziko zásahu elektrickým prúdom.

fNepoužívajte prívodnú šnúru mimo určený účel na

nosenie ručného elektrického náradia, ani na jeho

zavesenie a zástrčku nevyberajte zo zásuvky ťahaním

za prívodnú šnúru. Zabezpečte, aby sa sieťová šnúra

nedostala do blízkosti horúceho telesa, ani do kontaktu

s olejom, s ostrými hranami alebo pohybujúcimi sa sú-

čiastkami ručného elektrického náradia. Poškodené

alebo zauzlené prívodné šnúry zvyšujú riziko zásahu

elektrickým prúdom.

fKeď pracujete s ručným elektrickým náradím vonku,

používajte len také predlžovacie káble, ktoré sú

schválené aj na používanie vo vonkajších priestoroch.

Použitie predlžovacieho kábla, ktorý je vhodný na

používanie vo vonkajšom prostredí, znižuje riziko zásahu

elektrickým prúdom.

fAk sa nedá vyhnúť použitiu ručného elektrického

náradia vo vlhkom prostredí, použite ochranný spínač

pri poruchových prúdoch. Použitie ochranného spínača

pri poruchových prúdoch znižuje riziko zásahu elektrickým

prúdom.

Bezpečnosť osôb

fBuďte ostražitý, sústreďte sa na to, čo robíte a k práci

s ručným elektrickým náradím pristupujte s rozumom.

Nepracujte s ručným elektrickým náradím nikdy vtedy,

keď ste unavený, alebo keď ste pod vplyvom drog,

alkoholu alebo liekov. Malý okamih nepozornosti môže

mať pri používaní náradia za následok vážne poranenia.

fNoste osobné ochranné pomôcky a používajte vždy

ochranné okuliare. Nosenie osobných ochranných

pomôcok, ako je ochranná dýchacia maska, bezpečnostná

pracovná obuv. ochranná prilba alebo chrániče sluchu,

podľa druhu ručného elektrického náradia a spôsobu jeho

použitia znižujú riziko poranenia.

POZOR

OBJ_BUCH-359-003.book Page 115 Thursday, June 9, 2011 10:18 AM

116 | Slovensky

1 619 X06 442 | (9.6.11) Bosch Power Tools

fVyhýbajte sa neúmyselnému uvedeniu ručného

elektrického náradia do činnosti. Pred zasunutím

zástrčky do zásuvky a/alebo pred pripojením

akumulátora, pred chytením alebo prenášaním ruč-

ného elektrického náradia sa vždy presvedčte sa, či je

ručné elektrické náradie vypnuté. Ak budete mať pri pre-

nášaní ručného elektrického náradia prst na vypínači,

alebo ak ručné elektrické náradie pripojíte na elektrickú

sieť zapnuté, môže to mať za následok nehodu.

fSkôr ako náradie zapnete, odstráňte z neho

nastavovacie náradie alebo kľúče na skrutky.

Nastavovací nástroj alebo kľúč, ktorý sa nachádza v

rotujúcej časti ručného elektrického náradia, môže

spôsobiť vážne poranenia osôb.

fVyhýbajte sa abnormálnym polohám tela. Zabezpečte

si pevný postoj, a neprestajne udržiavajte rovnováhu.

Takto budete môcť ručné elektrické náradie v

neočakávaných situáciách lepšie kontrolovať.

fPri práci noste vhodný pracovný odev. Nenoste široké

odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby

so Vaše vlasy, odev a rukavice dostali do blízkosti

rotujúcich súčiastok náradia. Voľný odev, dlhé vlasy

alebo šperky môžu byť zachytené rotujúcimi časťami

ručného elektrického náradia.

fAk sa dá na ručné elektrické náradie namontovať

odsávacie zariadenie a zariadenie na zachytávanie

prachu, presvedčte sa, či sú dobre pripojené a správne

používané. Používanie odsávacieho zariadenia a

zariadenia na zachytávanie prachu znižuje riziko ohrozenia

zdravia prachom.

Starostlivé používanie ručného elektrického náradia a

manipulácia s ním

fRučné elektrické náradie nikdy nepreťažujte.

Používajte také elektrické náradie, ktoré je určené pre

daný druh práce. Pomocou vhodného ručného

elektrického náradia budete pracovať lepšie a bezpeč-

nejšie v uvedenom rozsahu výkonu náradia.

fNepoužívajte nikdy také ručné elektrické náradie,

ktoré má pokazený vypínač. Náradie, ktoré sa už nedá

zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do

opravy odborníkovi.

fSkôr ako začnete náradie nastavovať alebo

prestavovať, vymieňať príslušenstvo alebo skôr, ako

odložíte náradie, vždy vytiahnite zástrčku sieťovej

šnúry zo zásuvky. Toto preventívne opatrenie zabraňuje

neúmyselnému spusteniu ručného elektrického náradia.

fNepoužívané ručné elektrické náradie uschovávajte

tak, aby bolo mimo dosahu detí. Nedovoľte používať

pneumatické náradie osobám, ktoré s ním nie sú

dôverne oboznámené, alebo ktoré si neprečítali tieto

Pokyny. Ručné elektrické náradie je nebezpečné vtedy,

keď ho používajú neskúsené osoby.

fRučné elektrické náradie starostlivo ošetrujte.

Kontrolujte, či pohyblivé súčiastky bezchybne fungujú

alebo či neblokujú, či nie sú zlomené alebo poškodené

niektoré súčiastky, ktoré by mohli negatívne

ovplyvňovať správne fungovanie ručného elektrického

náradia. Pred použitím náradia dajte poškodené

súčiastky vymeniť. Veľa nehôd bolo spôsobených

nedostatočnou údržbou elektrického náradia.

fRezné nástroje udržiavajte ostré a čisté. Starostlivo

ošetrované rezné nástroje s ostrými reznými hranami majú

menšiu tendenciu k zablokovaniu a ľahšie sa dajú viesť.

fPoužívajte ručné elektrické náradie, príslušenstvo,

nastavovacie nástroje a pod. podľa týchto výstražných

upozornení a bezpečnostných pokynov. Pri práci

zohľadnite konkrétne pracovné podmienky a činnosť,

ktorú budete vykonávať. Používanie ručného

elektrického náradia na iný účel ako na predpísané

použitie môže viesť k nebezpečným situáciám.

Servisné práce

fRučné elektrické náradie dávajte opravovať len

kvalifikovanému personálu, ktorý používa originálne

náhradné súčiastky. Tým sa zabezpečí, že bezpečnosť

náradia zostane zachovaná.

Bezpečnostné pokyny pre kotúčové píly

Pílenie

fNEBEZPEČENSTVO: Nedávajte ruky do pracovného

priestoru píly ani k pílovému listu. Druhou rukou držte

prídavnú rukoväť náradia alebo teleso motora. Keď

držíte elektrickú pílu oboma rukami, pílový list Vám ich

nemôže poraniť.

fNesiahajte pod obrobok. Ochranný kryt Vás pod

obrobkom nemôže ochraňovať pred pílovým listom.

fHrúbku rezu prispôsobte hrúbke obrobka. Pod

obrobkom by malo byť vidieť menej pílového listu ako plnú

výšku zuba píly.

fNikdy nedržte pri rezaní obrobok v ruke ani ho

nepridržiavajte nad nohou. Zabezpečte obrobok na

nejakom stabilnom podklade, stabilným upevnením. Je

dôležité, aby bol obrobok dobre upevnený a aby sa na

minimum zmenšilo nebezpečenstvo kontaktu s telom,

zablokovania pílového listu alebo možnosť straty kontroly

nad náradím.

fElektrické náradie držte za izolované plochy rukovätí

pri vykonávaní takej práce, pri ktorej by mohol rezací

nástroj natrafiť na skryté elektrické vedenia alebo

zasiahnuť vlastnú prívodnú šnúru náradia. Kontakt s

vedením, ktoré je pod napätím, spôsobí, že aj kovové

súčiastky náradia sa dostanú pod napätie, čo má za

následok zásah obsluhujúcej osoby elektrickým prúdom.

fPri pozdĺžnom rezaní vždy používajte doraz, alebo

veďte náradie pozdĺž rovnej hrany. To zlepšuje presnosť

rezu a znižuje možnosť zablokovania pílového listu.

fPoužívajte vždy pílové listy správnej veľkosti a s

vhodným upínacím otvorom (napríklad hviezdicovým

alebo okrúhlym). Pílové listy, ktoré sa nehodia k

montážnym súčiastkam píly, nebežia celkom rotačne a

spôsobia stratu kontroly obsluhy na náradím.

fNikdy nepoužívajte poškodené alebo nesprávne

podložky alebo upevňovacie skrutky pílových listov.

Podložky a upevňovacie skrutky pílových listov boli

OBJ_BUCH-359-003.book Page 116 Thursday, June 9, 2011 10:18 AM

Slovensky | 117

Bosch Power Tools 1 619 X06 442 | (9.6.11)

skonštruované špeciálne pre Vašu pílu, aby dosahovala

optimálny výkon a mala optimálnu bezpečnosť prevádzky.

fSpätný ráz – príčiny a zodpovedajúce bezpečnostné

opatrenia

– spätný ráz (spätný úder) je náhlou reakciou

zablokovaného, vzpriečeného alebo nesprávne

nastaveného pílového kotúča (listu), čo má za následok

nekontrolované zdvihnutie píly a jej pohyb od obrobku

smerom k obsluhujúcej osobe;

– keď sa pílový kotúč zasekne alebo vzprieči v

uzavierajúcej sa štrbine rezu, zablokuje sa a sila motora

vyhodí pílu dozadu smerom na obsluhujúcu osobu;

– keď je pílový kotúč v reze natočený alebo je nesprávne

nastavený, môžu sa zuby zadnej hrany pílového listu

zahryznúť do povrchovej plochy obrobku, čím sa pílový list

vysunie z rezacej štrbiny a poskočí smerom k obsluhujúcej

osobe.

Spätný ráz je následkom nesprávneho alebo chybného

používania píly. Možno mu zabrániť pomocou vhodných

preventívnych opatrení, ktoré popisujeme v nasledujúcom

texte.

fDržte pílu dobre oboma rukami a majte predlaktia v

takej polohe, v ktorej budete vedieť prípadnú silu

spätného nárazu zvládnuť. Vždy stojte v bočnej polohe

k rovine pílového listu, nikdy nedávajte pílový list do

jednej línie so svojím telom. V prípade spätného rázu

môže píla skočiť smerom dozadu, avšak obsluhujúca osoba

môže sily spätného rázu pomocou vhodných opatrení

zvládnuť.

fAk sa pílový list zablokuje, alebo ak prerušíte prácu s

náradím, pílu vypnite a obrobok pokojne držte

dovtedy, kým sa rezací kotúč úplne zastaví. Nikdy sa

nepokúšajte vyberať pílu z obrobku alebo ju ťahať

smerom dozadu, kým sa pílový list pohybuje, pretože v

takom prípade by mohol vzniknúť spätný ráz. Zistite

príčinu zablokovania pílového listu a odstráňte ju.

fKeď chcete znova spustiť pílu, ktorá je v obrobku,

vycentrujte pílový list v štrbine rezu a skontrolujte, či

nie sú zuby píly zaseknuté v materiáli obrobku. Keď je

pílový list zablokovaný, nedá sa v obrobku pohnúť, alebo

môže spôsobiť spätný ráz, ak by sa píla znova spustila.

fVeľké platne pri pílení podoprite, aby ste znížili riziko

spätného rázu zablokovaním pílového listu. Veľké

platne sa môžu následkom vlastnej hmotnosti prehnúť.

Platne treba podpierať na oboch stranách, aj v blízkosti

štrbiny rezu a rovnako aj na hrane.

fNepožívajte tupé ani poškodené pílové listy. Pílové listy

s otupenými zubami alebo s nesprávne nastavenými

zubami vytvárajú príliš úzku štrbinu rezu a tým spôsobujú

zvýšené trenie, blokovanie pílového listu alebo vyvolanie

spätného rázu.

fPred pílením dobre utiahnite nastavenia hĺbky rezu a

uhla rezu. Keby sa počas pílenia nastavenie zmenilo,

mohol by sa pílový list zablokovať a spôsobiť spätný ráz

náradia.

fMimoriadne opatrný treba byť pri rezaní do existujúch

(neznámych) stien alebo do iných neprehľadných

miest. Zapichovaný pílový list môžu pri pílení zablokovať

rôzne skryté objekty, čo môže spôsobiť spätný ráz.

Funkcia dolného ochranného krytu

fPred každým použitím náradia skontrolujte, či sa

ochranný kryt bezchybne uzatvára. Nikdy nepoužívajte

pílu v takom prípade, keď sa dolný ochranný kryt nedá

voľne pohybovať a keď sa okamžite automaticky

nezatvára. Nikdy nezablokujte ani nepriväzujte dolný

ochranný kryt v otvorenej polohe. Ak vám píla náhodou

neúmyselne spadla na zem, mohol sa dolný ochranný kryt

skriviť. Pomocou vratnej páčky otvorte ochranný kryt a

zabezpečte, aby sa voľne pohyboval a pri žiadnom z

nastaviteľných uhlov rezu a žiadnej z nastaviteľných hĺbok

rezu sa nedotýkal ani pílového listu ani ostatných súčiastok

náradia.

fSkontrolujte činnosť pružiny dolného ochranného

krytu. Ak dolný ochranný kryt a pružina nepracujú

bezchybne, dajte vykonať na náradí pred jeho použitím

opravu. Poškodené súčiastky, lepkavé usadeniny alebo

nakopenia triesok spôsobujú, že dolný ochranný kryt

pracuje spomalene.

fOtvorte dolný ochranný kryt rukou len pri špeciálnych

rezoch, ako sú „rezanie zapichnutím a rezanie šikmých

rezov“. Dolný ochranný kryt otvárajte pomocou vratnej

páčky a len čo pílový list vnikol do obrábaného

materiálu, páčku pustite. Pri všetkých ostatných

rezacích prácach musí pracovať dolný ochranný kryt

automaticky.

fNikdy neklaďte pílu na pracovný stôl ani na podlahu

bez toho, aby bol pílový list krytý dolným ochranným

krytom. Nechránený dobiehajúci pílový list spôsobí pohyb

píly proti smeru rezu a reže všetko, čo mu stojí v ceste.

Pamätajte na to, že pílový list istú dobu dobieha.

Ďalšie výstražné upozornenia

fNesiahajte rukami do otvoru na vyhadzovanie triesok.

Rotujúce súčiastky by Vás mohli poraniť.

fNepracujte pílou nad hlavou. V takom prípade by ste

nemali nad ručným elektrickým náradím dostatočnú

kontrolu.

fPoužívajte vhodné prístroje na vyhľadávanie skrytých

elektrickým vedení a potrubí, aby ste ich nenavŕtali,

alebo sa obráťte na miestne energetické podniky.

Kontakt s elektrickým vodičom pod napätím môže

spôsobiť požiar alebo mať za následok zásah elektrickým

prúdom. Poškodenie plynového potrubia môže mať za

následok explóziu. Preniknutie do vodovodného potrubia

spôsobí vecné škody alebo môže mať za následok zásah

elektrickým prúdom.

fNepoužívajte ručnú kotúčovú pílu ako stacionárne

náradie. Nie je konštruovaná na používanie s rezacím

stolom.

fNepoužívajte pílové listy z rýchloreznej ocele HSS.

Takéto pílové listy sa môžu ľahko zlomiť.

fNerežte týmto náradím železné kovy. Žeravé triesky by

mohli zapáliť odsávacie zariadenie.

OBJ_BUCH-359-003.book Page 117 Thursday, June 9, 2011 10:18 AM

118 | Slovensky

1 619 X06 442 | (9.6.11) Bosch Power Tools

fPri práci držte ručné elektrické náradie pevne oboma

rukami a zabezpečte si stabilný postoj. Pomocou dvoch

rúk sa ručné elektrické náradie ovláda bezpečnejšie.

fZabezpečte obrobok. Obrobok upnutý pomocou

upínacieho zariadenia alebo zveráka je bezpečnejší ako

obrobok pridržiavaný rukou.

fPočkajte na úplné zastavenie ručného elektrického

náradia, až potom ho odložte. Pracovný nástroj sa môže

zaseknúť a môže zapríčiniť stratu kontroly nad ručným

elektrickým náradím.

Popis produktu a výkonu

Prečítajte si všetky Výstražné upozornenia

a bezpečnostné pokyny. Zanedbanie

dodržiavania Výstražných upozornení a

pokynov uvedených v nasledujúcom texte

môže mať za následok zásah elektrickým

prúdom, spôsobiť požiar a/alebo ťažké

poranenie.

Vyklopte si láskavo vyklápaciu stranu s obrázkami produktu a

nechajte si ju vyklopenú po celý čas, keď čítate tento Návod

na používanie.

Používanie podľa určenia

GKS 65/GKS 65 G:

Toto ručné elektrické náradie je určené na vykonávanie

pozdĺžnych a priečnych rezov na pevnom podklade do dreva

s rovným priebehom rezu aj so šikmým rezom. S vhodnými

pílovými listami môžete rezať aj tenkostenné materiály z

neželezných kovov, napr. profily.

Obrábanie železných kovov nie je dovolené.

GKS 65 GCE:

Toto ručné elektrické náradie je určené na vykonávanie

pozdĺžnych a priečnych rezov na pevnom podklade do dreva

s rovným priebehom rezu aj so šikmým rezom. Pomocou

vhodných pílových listov môžete rezať aj tenkostenné

materiály z neželezných kovov (napr. profily), ľahké stavebné

materiály alebo plasty.

Obrábanie železných kovov nie je dovolené.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vzťahuje na

vyobrazenie elektrického náradia na grafickej strane tohto

Návodu na používanie.

1Vypínač

2Blokovanie zapínania pre vypínač

3Nastavovacie koliesko predvoľby počtu obrátok

(GKS 65 GCE)

4Prídavná rukoväť (izolovaná plocha rukoväte)

5Aretačné tlačidlo vretena

6Stupnica uhla zošikmenia

7Krídlová skrutka pre paralelný doraz

8Upínacia páčka na nastavovanie uhla zošikmenia

9Značka rezu 0°

10 Značka rezu 45°

11 Paralelný doraz (zarážka rovnobežnosti)

12 Výkyvný ochranný kryt

13 Základná doska

14 Páčka na nastavenie výkyvného ochranného krytu

15 Otvor na vyhadzovanie triesok

16 Ochranný kryt

17 Rukoväť (izolovaná plocha rukoväte)

18 Kľúč na skrutky s vnútorným šesťhranom

19 Upevňovacia skrutka s podložkou

20 Upínacia príruba

21 Pílový kotúč*

22 Upínacia príruba

23 Vreteno píly

24 Upevňovacia skrutka pre odsávací adaptér*

25 Odsávací adaptér*

26 Upínacia páka na nastavenie hĺbky rezu

27 Stupnica hĺbky rezu

28 Krídlová skrutka pre predvoľbu uhla zošikmenia

29 Pár zvierok*

30 Vodiaca lišta*

31 Spojovací prvok*

32 Odsávacia hadica*

*Zobrazené alebo popísané príslušenstvo nepatrí celé do

základnej výbavy produktu. Kompletné príslušenstvo nájdete v

našom programe príslušenstva.

Informácia o hlučnosti/vibráciách

Namerané hodnoty hluku zistené podľa normy EN 60745.

Hodnotená hodnota hladiny hluku A tohto náradia je typicky:

Akustický tlak 88 dB(A); Hodnota hladiny akustického tlaku

99 dB(A). Nepresnosť merania K=3 dB.

Používajte chrániče sluchu!

Celkové hodnoty vibrácií ah (suma vektorov troch smerov) a

nepresnosť merania K zisťované podľa normy EN 60745:

Rezanie dreva: ah=3,0m/s2, K=1,5 m/s2,

Rezanie kovu: ah=2,5m/s2, K=1,5 m/s2.

Úroveň kmitov uvedená v týchto pokynoch bola nameraná

podľa meracieho postupu uvedeného v norme EN 60745 a

možno ju používať na vzájomné porovnávanie rôznych typov

ručného elektrického náradia medzi sebou. Hodí sa aj na

predbežný odhad zaťaženia vibráciami.

Uvedená hladina vibrácií reprezentuje hlavné druhy

používania tohto ručného elektrického náradia. Avšak v

takých prípadoch, keď sa toto ručné elektrické náradie

použije na iné druhy použitia, s odlišnými pracovnými

nástrojmi alebo sa podrobuje nedostatočnej údržbe, môže sa

hladina zaťaženia vibráciami od týchto hodnôt odlišovať. To

môže výrazne zvýšiť zaťaženie vibráciami počas celej

pracovnej doby.

Na presný odhad zaťaženia vibráciami počas určitého

časového úseku práce s náradím treba zohľadniť doby, počas

ktorých je ručné elektrické náradie vypnuté alebo doby, keď

náradie síce beží, ale v skutočnosti sa nepoužíva. To môže

výrazne redukovať zaťaženie vibráciami počas celej pracovnej

doby.

OBJ_BUCH-359-003.book Page 118 Thursday, June 9, 2011 10:18 AM

Slovensky | 119

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Na ochranu osoby pracujúcej s náradím pred účinkami

zaťaženia vibráciami vykonajte ďalšie bezpečnostné

opatrenia, ako sú napríklad: údržba ručného elektrického

náradia a používaných pracovných nástrojov, zabezpečenie

zachovania teploty rúk, organizácia jednotlivých pracovných

úkonov.

Vyhlásenie o konformite

Na vlastnú zodpovednosť vyhlasujeme, že dole popísaný

výrobok „Technické údaje“ sa zhoduje s nasledujúcimi

normami alebo normatívnymi dokumentami: EN 60745

podľa ustanovení smerníc 2004/108/ES, 2006/42/ES.

Súbory technickej dokumentácie sa nachádzajú na adrese:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

Technické údaje

Montáž

Montáž/výmena pílového kotúča

fPred každou prácou na ručnom elektrickom náradí

vytiahnite zástrčku náradia zo zásuvky.

fPri montáži pílového listu používajte ochranné

pracovné rukavice. Pri kontakte s pílovým listom hrozí

nebezpečenstvo poranenia.

fPoužívajte len také pílové listy, ktoré zodpovedajú

technickým údajom uvedeným v tomto Návode na

používanie.

fV žiadnom prípade nepoužívajte ako pracovný nástroj

brúsne kotúče.

Výber pílového listu

Prehľad odporúčaných pílových listov nájdete na konci tohto

Návodu na používanie.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Ručná kotúčová píla GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

Vecné číslo 3 601 F67 0.. 3 601 F68 9.. 3 601 F68 9..

Menovitý príkon W16001600 1800

Počet voľnobežných obrátok min-1 5900 5900 2300 –5000

max. počet obrátok pri zaťažení min-1 4200 4200 1400 –4000

max. hĺbka rezu

–pri uhle zošikmenia 0°

–pri uhle zošikmenia 45°mm

mm 65

48 65

Aretácia vretena zzz

Predvoľba počtu obrátok – – z

Konštantná elektronika – – z

Tepelne závislá poistka proti preťaženiu – – z

Obmedzenie rozbehového prúdu – – z

Rozmery základnej dosky mm 170 x 305 203 x 327 203 x 327

max. priemer pílového kotúča mm 190 190 190

min. priemer pílového kotúča mm 184 184 184

max. hrúbka základného telesa pílového listu mm 1,7 1,7 1,7

max. hrúbka zuba/rozvod zubov mm 2,6 2,6 2,6

min. hrúbka zuba/rozvod zubov mm 1,8 1,8 1,8

Upínací otvor mm 30 30 30

Hmotnosť podľa EPTA-Procedure 01/2003 kg 4,8 5,1 5,2

Trieda ochrany / II / II / II

Tieto údaje platia pre menovité napätie [U] 230 V. V takých prípadoch, keď má napätie odlišné hodnoty a pri vyhotoveniach, ktoré sú špecifické pre

niektorú krajinu, sa môžu tieto údaje odlišovať.

Všimnite si láskavo vecné číslo na typovom štítku svojho ručného elektrického náradia. Obchodné názvy jednotlivých produktov sa môžu odlišovať.

Len pre ručné elektrické náradie bez obmedzenia rozbehového prúdu: Proces zapínania spôsobí krátkodobý pokles napätia. Za nepriaznivých

okolností v elektrickej sieti sa to môže negatívne odraziť na činnosti iných spotrebičov. Ak je impedancia siete menšia ako 0,36ohm, výskyt porúch

nemožno očakávať.

OBJ_BUCH-359-003.book Page 119 Thursday, June 9, 2011 10:18 AM

120 | Slovensky

1 619 X06 442 | (9.6.11) Bosch Power Tools

Demontáž pílového listu (pozri obrázok A)

Pri výmene pracovného nástroja položte najlepšie ručné

elektrické náradie na čelnú stranu telesa motora.

–Stlačte tlačidlo aretácie vretena 5 a podržte ho stlačené.

fTlačidlo aretácie vretena 5 stláčajte len vtedy, keď sa

vreteno píly nepohybuje. Inak by sa mohlo ručné

elektrické náradie poškodiť.

–Pomocou kľúča na skrutky s vnútorným šesťhranom 18

vyskrutkujte upevňovaciu skrutku 19 v smere otáčania n.

–Vyklopte výkyvný ochranný kryt 12 a pridržte ho v tejto

polohe.

–Demontujte upínaciu prírubu 20 a pílový list 21 z vretena

píly 23.

Montáž pílového listu (pozri obrázok A)

Pri výmene pracovného nástroja položte najlepšie ručné

elektrické náradie na čelnú stranu telesa motora.

–Vyčistite pílový list 21 aj všetky súčiastky, ktoré budete

montovať.

–Vyklopte výkyvný ochranný kryt 12 a pridržte ho v tejto

polohe.

–Nasaďte pílový list 21 na unášač 22. Smer rezania zubov

(smer šípky na rezacom kotúči) a smer otáčania označený

šípkou na ochrannom kryte 16 sa musia zhodovať.

–Založte upínaciu prírubu 20 a zaskrutkujte upevňovaciu

skrutku 19 v smere otáčania o. Dajte pozor na správnu

montážnu polohu unášača 22 a upínacej príruby 20.

–Stlačte tlačidlo aretácie vretena 5 a podržte ho stlačené.

–Pomocou kľúča na skrutky s vnútorným šesťhranom 18

zaskrutkujte upevňovaciu skrutku 19 v smere otáčania o.

Uťahovací moment by mal mať hodnotu 6–9Nm, čo

zodpovedá utiahnutiu rukou plus ¼ jedna obrátka.

Odsávanie prachu a triesok

fPred každou prácou na ručnom elektrickom náradí

vytiahnite zástrčku náradia zo zásuvky.

fPrach z niektorých materiálov, napr. z náterov

obsahujúcich olovo, z niektorých druhov tvrdého dreva,

minerálov a kovov môže byť zdraviu škodlivý. Kontakt s

takýmto prachom alebo jeho vdychovanie môže vyvolávať

alergické reakcie a/alebo spôsobiť ochorenie dýchacích

ciest pracovníka, prípadne osôb, ktoré sa nachádzajú v

blízkosti pracoviska.

Určité druhy prachu, napr. prach z dubového alebo z

bukového dreva, sa považujú za rakovinotvorné, a to

predovšetkým spolu s ďalšími materiálmi, ktoré sa

používajú pri spracovávaní dreva (chromitan, chemické

prostriedky na ochranu dreva). Materiál, ktorý obsahuje

azbest, smú opracovávať len špeciálne vyškolení

pracovníci.

–Používajte podľa možnosti také odsávanie, ktoré je pre

daný materiál vhodné.

–Postarajte sa o dobré vetranie svojho pracoviska.

–Odporúčame Vám používať ochrannú dýchaciu masku

s filtrom triedy P2.

Dodržiavajte aj predpisy vlastnej krajiny týkajúce sa

konkrétneho obrábaného materiálu.

fVyhýbajte sa usadzovaniu prachu na Vašom

pracovisku. Viaceré druhy prachu sa môžu ľahko vznieť.

Montáž odsávacieho adaptéra (pozri obrázok B)

Nasuňte odsávací adaptér 25 na otvor na vyhadzovanie

triesok 15 tak, aby zaskočil. Na odsávací adaptér 25 sa dá

pripojiť hadica vysávača s priemerom 35 mm.

fOdsávací adaptér nesmie byť namontovaný bez

pripojeného externého odsávania. Inak by sa mohol

odsávací kanál upchať.

fNa odsávací adaptér sa nesmie pripojiť vrecko na

prach. Inak by sa mohol odsávací systém upchať.

Na zabezpečenie optimálneho odsávania treba odsávací

adaptér 25 pravidelne čistiť.

Externé odsávanie

Spojte odsávaciu hadicu 32 s nejakým vysávačom

(príslušenstvo). Prehľad pripojení rozličných typov

vysávačov nájdete na konci tohto Návodu na používanie.

Elektrické náradie sa dá pripojiť priamo na zásuvku

univerzálneho vysávača Bosch, ktorý je vybavený diaľkovým

spúšťaním. Pri spustení ručného elektrického náradia sa

vysávač automaticky zapne.

Vysávač musí byť vhodný pre daný druh opracovávaného

materiálu.

Pri odsávaní materiálov mimoriadne ohrozujúcich zdravie,

rakovinotvorných alebo suchých prachov používajte

špeciálny vysávač.

Prevádzka

Druhy prevádzky

fPred každou prácou na ručnom elektrickom náradí

vytiahnite zástrčku náradia zo zásuvky.

Nastavenie hĺbky rezu (pozri obrázok C)

fHrúbku rezu prispôsobte hrúbke obrobka. Pod

obrobkom by malo byť vidieť menej pílového listu ako plnú

výšku zuba píly.

Uvoľnite upínaciu páku 26. Ak budete robiť menej hlboké

rezy, odtiahnite pílu od základnej dosky 13, ak potrebujete

väčšiu hĺbku rezu, zatlačte pílu smerom k základnej doske 13.

Nastavte požadovanú hodnotu na stupnici hĺbky rezu.

Upínaciu páku 26 opäť utiahnite.

Ak nebudete môcť po uvoľnení upínacej páčky 26 úplne

nastaviť hĺbku rezu, potiahnite upínaciu páčku 26 smerom od

píly a pootočte ju smerom dole. Upínaciu páčku 26 opäť

uvoľnite. Tento úkon opakujte dovtedy, kým sa bude dať

nastaviť požadovaná hĺbka rezu.

Ak nebudete môcť po utiahnutí upínacej páčky 26 hĺbku rezu

dostatočne fixovať, potiahnite upínaciu páčku 26 smerom od

píly a pootočte ju smerom hore. Upínaciu páčku 26 opäť

uvoľnite. Tento úkon opakujte dovtedy, kým sa bude dať

požadovaná hĺbka rezu zaaretovať.

Nastavenie uhla zošikmenia

Najlepšie urobíte, keď ručné elektrické náradie položíte na

čelnú stranu ochranného krytu 16.

Uvoľnite upínaciu páčku 8 a krídlovú skrutku 28. Vyklopte pílu

do strany. Nastavte požadovanú hodnotu na stupnici 6.

Upínaciu páčku 8 a krídlovú skrutku 28 opäť utiahnite.

OBJ_BUCH-359-003.book Page 120 Thursday, June 9, 2011 10:18 AM

Slovensky | 121

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Upozornenie: Pri šikmých rezoch je skutočná hĺbka rezu

menšia ako hodnota zobrazená na stupnici hĺbky rezu 27.

Značky rezu

Značka rezu 0° (9) ukazuje polohu pílového listu pri

pravouhlom reze. Značka rezu 45° (10) ukazuje polohu

pílového listu pri šikmom reze so sklonom 45 ° – pri používaní

bez vodiacej lišty.

Uvedenie do prevádzky

fVšimnite si napätie siete! Napätie zdroja prúdu musí

mať hodnotu zhodnú s údajmi na typovom štítku

ručného elektrického náradia. Výrobky označené pre

napätie 230 V sa smú používať aj s napätím 220 V.

Zapínanie/vypínanie

Na zapnutie ručného elektrického náradia stlačte najprv

blokovacie tlačidlo zapínania 2 a potom stlačte vypínač 1 a

podržte ho stlačený.

Na vypnutie ručného elektrického náradia vypínač 1

uvoľnite.

Upozornenie: Z bezpečnostných dôvodov sa vypínač 1 nedá

zaaretovať, ale musí zostať po celý čas rezania stále stlačený.

Obmedzenie rozbehového prúdu (GKS 65 GCE)

Elektronické obmedzenie rozbehového prúdu obmedzuje

výkon pri zapnutí ručného elektrického náradia a umožňuje

jeho prevádzku v prúdovom obvode chránenom poistkou s

hodnotou 16 A.

Konštantná elektronika (GKS 65 GCE)

Konštantná elektronika udržiava počet obrátok pri voľnobehu

a pri zaťažení na približne rovnakej úrovni, a tým zabezpečuje

rovnomerný pracovný výkon náradia.

Tepelne závislá poistka proti preťaženiu (GKS 65 GCE)

V prípade preťaženia sa toto ručné elektrické náradie

automaticky vypne dovtedy, kým sa znova dosiahne

optimálna prevádzková teplota. Keď chcete znova

pokračovať v práci, uvoľnite vypínač 1 a ručné elektrické

náradie opäť zapnite.

Predvoľba počtu obrátok (GKS 65 GCE)

Pomocou nastavovacieho kolieska predvoľby počtu obrátok

3 môžete nastaviť požadovaný počet obrátok aj počas chodu

ručného elektrického náradia.

Potrebný počet obrátok závisí od použitého pílového listu a

od obrábaného materiálu (pozri Prehľad pílových listov na

konci tohto Návodu na používanie).

Pokyny na používanie

Chráňte pílové listy pred nárazom a úderom.

Ručné elektrické náradie veďte rovnomerne a s jemným

posuvom v smere rezu. Príliš veľký posuv výrazne znižuje

životnosť pracovných nástrojov a môže spôsobiť aj

poškodenie ručného elektrického náradia.

Rezací výkon a kvalita rezu závisia predovšetkým od stavu

pílového listu a tvaru jeho zubov. Používajte preto len ostré

pílové listy, ktoré sú vhodné pre konkrétny obrábaný

materiál.

Rezanie dreva

Správna voľba pílového listu sa riadi druhom dreva, kvalitou

dreva a tým, či sa požadujú so zreteľom na smer vlákna

pozdĺžne alebo priečne rezy.

Pri pozdĺžnych rezoch smrekového dreva vznikajú dlhé

špirálovité triesky.

Prach vznikajúci pri obrábaní bukového a dubového dreva je

mimoriadne zdraviu škodlivý, preto pri takejto činnosti

pracujte vždy len s odsávaním.

Rezanie plastov (GKS 65 GCE)

Upozornenie: Pri pílení plastov, osobitne PVC vznikajú dlhé

špirálovité triesky, ktoré môžu byť nabité statickou

elektrinou. Následkom toho sa môže upchať otvor na

vyhadzovanie triesok 15 a spôsobiť zablokovanie výkyvného

ochranného krytu 12. Najlepšie je pracovať s odsávaním

prachu.

Ručné elektrické náradie prisúvajte k obrobku v zapnutom

stave a narezávajte ho opatrne. Potom pracujte plynulo bez

prerušovania ďalej, aby sa píly zuby tak rýchlo nezanášali.

Rezanie neželezných kovov (GKS 65 GCE)

Upozornenie: Na rezanie neželezných kovov používajte len

vhodný ostrý pílový list. To Vám zaručí vytvorenie čistého rezu

a zabráni zablokovaniu pílového listu.

Ručné elektrické náradie prisúvajte k obrobku v zapnutom

stave a narezávajte ho opatrne. Potom pracujte ďalej s malým

posuvom a bez prerušovania.

Pri rezaní profilov začínajte rezať vždy na úzkej strane, pri

U-profiloch nikdy nezačínajte rezať na otvorenej strane. Ak sú

profily dlhé, podložte ich, aby ste zabránili zablokovaniu

pílového listu a vyhli sa spätnému rázu ručného elektrického

náradia.

Rezanie ľahkých stavebných hmôt (materiálov s

minerálnou zložkou) (GKS65 GCE)

fPri pílení ľahkých stavebných hmôt dodržiavajte

zákonné ustanovenia a odporúčania výrobcu

príslušného materiálu.

Ľahké stavebné hmoty sa smú rezať len nasucho a obrábať

výlučne s odsávaním prachu. Pracujte vždy s vodiacou lištou

30 (príslušenstvo).

Používaný vysávač musí byť schválený na odsávanie

kamenného prachu. Vhodné vysávače ponúka firma Bosch.

Rezanie s pomocou paralelného dorazu (pozri obrázok D)

Paralelný doraz 11 umožňuje exaktné rezy pozdĺž niektorej

hrany obrobku, resp. rezanie pásov s rovnakým rozmerom.

Uvoľnite krídlovú skrutku 7 a posuňte stupnicu paralelného

dorazu 11 cez otvor v základnej doske 13. Nastavte

požadovanú šírku rezu ako hodnotu stupnice na príslušnej

značke rezu 9 resp. 10, pozri odsek „Značky rezu“. Krídlovú

skrutku 7 opäť utiahnite.

Pílenie s pomocným dorazom (pozri obrázok E)

Pri obrábaní väčších obrobkov resp. pri rezaní rovných hrán

môžete ako pomocný doraz upevniť na obrobok nejakú dosku

alebo lištu a potom viesť kotúčovú pílu základnou doskou

pozdĺž tohto pomocného dorazu.

OBJ_BUCH-359-003.book Page 121 Thursday, June 9, 2011 10:18 AM

122 | Magyar

1 619 X06 442 | (9.6.11) Bosch Power Tools

Rezanie s vodiacou lištou (GKS 65 G/GKS 65 GCE)

(pozri obrázok F)

Pomocou vodiacej lišty 30 môžete vykonávať rezy s rovným

vedením náradia.

Gumené tesnenie na vodiacej lište slúži ako ochrana proti

vytrhávaniu triesok, ktorá pri drevených obrobkoch

zabraňuje vytrhávaniu povrchovej plochy materiálu. Pílový

list musí zubami priamo priliehať na gumené tesnenie.

Gumené tesnenie treba pred úplne prvým rezom pomocou

vodiacej lišty 30 prispôsobiť použitej kotúčovej píle. Priložte

na tento účel vodiaci lištu 30 celou dĺžkou k obrobku.

Nastavte hĺbku rezu v hodnote cca 9 mm a pravouhlý uhol

zošikmenia. Zapnite kotúčovú pílu a veďte ju rovnomerným

pohybom a miernym posuvom v smere rezu.

Pomocou spojovacieho prvku 31 sa dajú spojiť dve vodiace

lišty dohromady. Upevnenie sa uskutoční pomocou štyroch

skrutiek, ktoré sa nachádzajú v spojovacom prvku.

Údržba a servis

Údržba a čistenie

fPred každou prácou na ručnom elektrickom náradí

vytiahnite zástrčku náradia zo zásuvky.

fRučné elektrické náradie a jeho vetracie štrbiny

udržiavajte vždy v čistote, aby ste mohli pracovať

kvalitne a bezpečne.

Výkyvný ochranný kryt sa musí dať vždy voľne pohybovať a

musí sa samočinne uzavierať. Okolie výkyvného ochranného

krytu preto udržiavajte vždy v čistote. Po každej práci

odstráňte prach a triesky vyfúkaním tlakovým vzduchom

alebo pomocou štetca.

Pílové kotúče, ktoré nie sú potiahnuté ochrannou vrstvou,

možno chrániť pred koróziou pomocou tenkej vrstvy oleja,

ktorý neobsahuje kyseliny. Pred pílením olej opäť odstráňte,

inak by sa drevo zafľakovalo.

Zvyšky živice alebo gleja na pílovom liste negatívne

ovplyvňujú kvalitu rezu. Po použití preto pílové listy hneď

vyčistite.

Ak by prístroj napriek starostlivej výrobe a kontrole predsa len

prestal niekedy fungovať, treba dať opravu vykonať

autorizovanej servisnej opravovni elektrického náradia

Bosch.

Pri všetkých dopytoch a objednávkach náhradných súčiastok

uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené

na typovom štítku výrobku.

Servisné stredisko a poradenská služba pre

zákazníkov

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy

a údržby Vášho produktu ako aj náhradných súčiastok.

Rozložené obrázky a informácie k náhradným súčiastkam

nájdete aj na web-stránke:

www.bosch-pt.com

Tím poradenskej služby pre zákazníkov Bosch Vám rád

pomôže aj pri problémoch týkajúcich sa kúpy a nastavenia

produktov a príslušenstva.

Slovakia

Tel.: +421 (02) 48 703 800

Fax: +421 (02) 48 703 801

E-Mail: servis.naradia@sk.bosch.com

www.bosch.sk

Likvidácia

Ručné elektrické náradie, príslušenstvo a obal treba dať na

recykláciu šetriacu životné prostredie.

Neodhadzujte ručné elektrické náradie do komunálneho

odpadu!

Len pre krajiny EÚ:

Podľa Európskej smernice 2002/96/ES o

starých elektrických a elektronických

výrobkoch a podľa jej aplikácií v národnom

práve sa musia už nepoužiteľné elektrické

produkty zbierať separovane a dať na

recykláciu zodpovedajúcu ochrane

životného prostredia.

Zmeny vyhradené.

Magyar

Biztonsági előírások

Általános biztonsági előírások az elektromos

kéziszerszámokhoz

Olvassa el az összes

biztonsági figyelmeztetést

és előírást. A következőkben leírt előírások betartásának

elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi

sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan őrizze meg ezeket

az előírásokat.

Az alább alkalmazott „elektromos kéziszerszám” fogalom a

hálózati elektromos kéziszerszámokat (hálózati csatlakozó

kábellel) és az akkumulátoros elektromos kéziszerszámokat

(hálózati csatlakozó kábel nélkül) foglalja magában.

Munkahelyi biztonság

fTartsa tisztán és jól megvilágított állapotban a

munkahelyét. A rendetlenség és a megvilágítatlan

munkaterület balesetekhez vezethet.

fNe dolgozzon a berendezéssel olyan

robbanásveszélyes környezetben, ahol éghető

folyadékok, gázok vagy porok vannak. Az elektromos

kéziszerszámok szikrákat keltenek, amelyek a port vagy a

gőzöket meggyújthatják.

fTartsa távol a gyerekeket és az idegen személyeket a

munkahelytől, ha az elektromos kéziszerszámot

használja. Ha elvonják a figyelmét, elvesztheti az uralmát a

berendezés felett.

FIGYELMEZTETÉS

OBJ_BUCH-359-003.book Page 122 Thursday, June 9, 2011 10:18 AM

Magyar | 123

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Elektromos biztonsági előírások

fA készülék csatlakozó dugójának bele kell illeszkednie

a dugaszolóaljzatba. A csatlakozó dugót semmilyen

módon sem szabad megváltoztatni. Védőföldeléssel

ellátott készülékekkel kapcsolatban ne használjon

csatlakozó adaptert. A változtatás nélküli csatlakozó

dugók és a megfelelő dugaszoló aljzatok csökkentik az

áramütés kockázatát.

fKerülje el a földelt felületek, mint például csövek,

fűtőtestek, kályhák és hűtőgépek megérintését. Az

áramütési veszély megnövekszik, ha a teste le van földelve.

fTartsa távol az elektromos kéziszerszámot az esőtől

vagy nedvességtől. Ha víz hatol be egy elektromos

kéziszerszámba, ez megnöveli az áramütés veszélyét.

fNe használja a kábelt a rendeltetésétől eltérő célokra,

vagyis a szerszámot soha ne hordozza vagy akassza fel

a kábelnél fogva, és sohase húzza ki a hálózati csat-

lakozó dugót a kábelnél fogva. Tartsa távol a kábelt

hőforrásoktól, olajtól, éles élektől és sarkoktól és

mozgó gépalkatrészektől. Egy megrongálódott vagy cso-

mókkal teli kábel megnöveli az áramütés veszélyét.

fHa egy elektromos kéziszerszámmal a szabad ég alatt

dolgozik, csak szabadban való használatra

engedélyezett hosszabbítót használjon. A szabadban

való használatra engedélyezett hosszabbító használata

csökkenti az áramütés veszélyét.

fHa nem lehet elkerülni az elektromos kéziszerszám

nedves környezetben való használatát, alkalmazzon

egy hibaáram-védőkapcsolót. Egy hibaáram-védőkap-

csoló alkalmazása csökkenti az áramütés kockázatát.

Személyi biztonság

fMunka közben mindig figyeljen, ügyeljen arra, amit

csinál és meggondoltan dolgozzon az elektromos

kéziszerszámmal. Ha fáradt, ha kábítószerek vagy

alkohol hatása alatt áll, vagy orvosságokat vett be, ne

használja a berendezést. Egy pillanatnyi figyelmetlenség

a szerszám használata közben komoly sérülésekhez

vezethet.

fViseljen személyi védőfelszerelést és mindig viseljen

védőszemüveget. A személyi védőfelszerelések, mint

porvédő álarc, csúszásbiztos védőcipő, védősapka és fül-

védő használata az elektromos kéziszerszám használata

jellegének megfelelően csökkenti a személyi sérülések

kockázatát.

fKerülje el a készülék akaratlan üzembe helyezését.

Győződjön meg arról, hogy az elektromos

kéziszerszám ki van kapcsolva, mielőtt bedugná a

csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná

az akkumulátor-csomagot, és mielőtt felvenné és vinni

kezdené az elektromos kéziszerszámot. Ha az

elektromos kéziszerszám felemelése közben az ujját a

kapcsolón tartja, vagy ha a készüléket bekapcsolt

állapotban csatlakoztatja az áramforráshoz, ez balese-

tekhez vezethet.

fAz elektromos kéziszerszám bekapcsolása előtt

okvetlenül távolítsa el a beállítószerszámokat vagy

csavarkulcsokat. Az elektromos kéziszerszám forgó

részeiben felejtett beállítószerszám vagy csavarkulcs

sérüléseket okozhat.

fNe becsülje túl önmagát. Kerülje el a normálistól eltérő

testtartást, ügyeljen arra, hogy mindig biztosan álljon

és az egyensúlyát megtartsa. Így az elektromos

kéziszerszám felett váratlan helyzetekben is jobban tud

uralkodni.

fViseljen megfelelő ruhát. Ne viseljen bő ruhát vagy

ékszereket. Tartsa távol a haját, a ruháját és a

kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket

és a hosszú hajat a mozgó alkatrészek magukkal

ránthatják.

fHa az elektromos kéziszerszámra fel lehet szerelni a

por elszívásához és összegyűjtéséhez szükséges

berendezéseket, ellenőrizze, hogy azok megfelelő

módon hozzá vannak kapcsolva a készülékhez és ren-

deltetésüknek megfelelően működnek. A porgyűjtő

berendezések használata csökkenti a munka során

keletkező por veszélyes hatását.

Az elektromos kéziszerszámok gondos kezelése és

használata

fNe terhelje túl a berendezést. A munkájához csak az

arra szolgáló elektromos kéziszerszámot használja.

Egy alkalmas elektromos kéziszerszámmal a megadott

teljesítménytartományon belül jobban és

biztonságosabban lehet dolgozni.

fNe használjon olyan elektromos kéziszerszámot,

amelynek a kapcsolója elromlott. Egy olyan elektromos

kéziszerszám, amelyet nem lehet sem be-, sem kikapcsol-

ni, veszélyes és meg kell javíttatni.

fHúzza ki a csatlakozó dugót a dugaszolóaljzatból

és/vagy az akkumulátor-csomagot az elektromos

kéziszerszámból, mielőtt az elektromos

kéziszerszámon beállítási munkákat végez,

tartozékokat cserél vagy a szerszámot tárolásra

elteszi. Ez az elővigyázatossági intézkedés meggátolja a

szerszám akaratlan üzembe helyezését.

fA használaton kívüli elektromos kéziszerszámokat

olyan helyen tárolja, ahol azokhoz gyerekek nem

férhetnek hozzá. Ne hagyja, hogy olyan személyek

használják az elektromos kéziszerszámot, akik nem

ismerik a szerszámot, vagy nem olvasták el ezt az

útmutatót. Az elektromos kéziszerszámok veszélyesek,

ha azokat gyakorlatlan személyek használják.

fA készüléket gondosan ápolja. Ellenőrizze, hogy a

mozgó alkatrészek kifogástalanul működnek-e,

nincsenek-e beszorulva, és nincsenek-e eltörve vagy

megrongálódva olyan alkatrészek, amelyek hatással

lehetnek az elektromos kéziszerszám működésére. A

berendezés megrongálódott részeit a készülék

használata előtt javíttassa meg. Sok olyan baleset

történik, amelyet az elektromos kéziszerszám nem

kielégítő karbantartására lehet visszavezetni.

fTartsa tisztán és éles állapotban a vágószerszámokat.

Az éles vágóélekkel rendelkező és gondosan ápolt vágó-

szerszámok ritkábban ékelődnek be és azokat könnyebben

lehet vezetni és irányítani.

OBJ_BUCH-359-003.book Page 123 Thursday, June 9, 2011 10:18 AM

124 | Magyar

1 619 X06 442 | (9.6.11) Bosch Power Tools

fAz elektromos kéziszerszámokat, tartozékokat,

betétszerszámokat stb. csak ezen előírásoknak és az

adott készüléktípusra vonatkozó kezelési

utasításoknak megfelelően használja. Vegye

figyelembe a munkafeltételeket és a kivitelezendő

munka sajátosságait. Az elektromos kéziszerszám

eredeti rendeltetésétől eltérő célokra való alkalmazása

veszélyes helyzetekhez vezethet.

Szervíz-ellenőrzés

fAz elektromos kéziszerszámot csak szakképzett

személyzet csak eredeti pótalkatrészek

felhasználásával javíthatja. Ez biztosítja, hogy az

elektromos kéziszerszám biztonságos maradjon.

Biztonsági előírások a körfűrészek számára

Fűrészelési eljárás

fVESZÉLY: Sohase tegye be a kezét a fűrészelési

területre és sohase érjen hozzá a fűrészlaphoz. Fogja

meg a másik kezével a pótfogantyút vagy a

motorházat. Ha mindkét kezével fogja a fűrészt, a

fűrészlap nem sértheti meg a kezét.

fSohase nyúljon be a munkadarab alá. A védőburkolat a

munkadarab alatt nem nyújt védelmet a fűrészlappal

szemben.

fA vágási mélységet a munkadarab vastagságának

megfelelően kell megválasztani. A fűrészlapból a

munkadarab alatt kevesebb mind egy teljes

fogmagasságnyinak kell kilátszania.

fSohase a kezével, vagy a lábán, vagy a lábával próbálja

meg a fűrészelésre kerülő munkadarabot lefogni. A

megmunkálásra kerülő munkadarabot mindig egy

stabil felfogó egységre rögzítse. Nagyon fontos, hogy a

munkadarabot biztonságosan rögzítse, hogy csökkentse

annak veszélyét, hogy a munkadarab vagy a készülék

nekivágódjon valamelyik testrésznek, a fűrészlap

beékelődjön, vagy hogy a kezelő elveszítse az uralmát a

körfűrész felett.

fAz elektromos kéziszerszámot csak a szigetelt

fogantyúfelületeknél fogva tartsa, ha olyan munkát

végez, amelynek során a betétszerszám feszültség

alatt álló, kívülről nem látható vezetékekhez, vagy a

készülék saját hálózati csatlakozó kábeljéhez érhet. Ha

a berendezés egy feszültség alatt álló vezetékhez ér, az

elektromos kéziszerszám fémrészei szintén feszültség alá

kerülnek és áramütéshez vezetnek.

fHosszirányú vágásokhoz használjon mindig egy

ütközőt vagy egy egyenes vezetőlécet. Ez megnöveli a

vágás pontosságát és csökkenti a fűrészlap beakadásának

lehetőségét.

fMindig csak a helyes méretű és a készüléknek

megfelelő rögzítő (például csillagalakú vagy

körkeresztmetszetű) nyilással ellátott fűrészlapokat

használjon. Azok a fűrészlapok, amelyek nem illenek

hozzá a fűrész rögzítő alkatrészeihez, nem futnak körben

és ahhoz vezetnek, hogy a kezelő elveszti a készülék feletti

uralmát.

fSohase használjon megrongálódott vagy hibás

fűrészlap-alátéttárcsákat vagy-csavarokat. A

fűrészlap-alátéttárcsák és-csavarok kifejezetten az Ön

fűrészéhez kerültek kifejlesztésre és hozzájárulnak annak

optimális teljesítményéhez és biztonságához.

fVisszarúgás – Okok és megfelelő biztonsági előírások

– egy visszarúgás a beakadó, beékelődő, vagy hibás

helyzetbe állított fűrészlap következtében fellépő hirtelen

reakció, amely ahhoz vezet, hogy a fűrész, amely felett a

kezelő elvesztette az uralmát, akaratlanul kiemelkedik a

munkadarabból és a kezelő személy felé mutató irányba

mozdul;

– ha a fűrészlap az összezáródó fűrészelési résbe beakad

vagy beékelődik, akkor leblokkol, és a motor ereje az egész

fűrészt a kezelő személy irányába rántja vissza;

– ha a fűrészlapot megfordítva vagy hibás irányba állítva

teszik be a vágásba, a fűrészlap hátsó élén elhelyezkedő

fűrészfogak beakadhatnak a munkadarab felületébe,

melynek következtében a fűrészlap kilép a vágásból és a

fűrész hátrafelé, a kezelő személy felé mutató irányba

ugrik.

Egy visszarugás a fűrész hibás vagy helytelen

használatának következménye. Ezt az alábbiakban leírásra

kerülő megfelelő óvatossági intézkedésekkel meg lehet

gátolni.

fTartsa a fűrészt mindkét kezével szorosan fogva és

hozza a karjait olyan helyzetbe, amelyben a visszaütő

erőket jobban fel tudja venni. A fűrészlaphoz

viszonyítva mindig oldalt álljon, sohase hozza a

fűrészlapot a testével egy síkba. Egy visszarúgás esetén

a fűrész hátrafelé is ugorhat, de megfelelő óvatossági

intézkedések meghozatala esetén a kezelő személy a

visszaütő erőket fel tudja fogni.

fHa a fűrészlap beékelődik, vagy ha Ön megszakítja a

munkát, kapcsolja ki a fűrészt és tartsa azt nyugodtan

a munkadarabban, amíg a fűrészlap teljesen leáll.

Sohase próbálja meg kivenni a fűrészt a

munkadarabból, vagy hátrafelé húzni, amíg a fűrészlap

még mozgásban van, vagy visszarúgás léphet fel.

Határozza meg és hárítsa el a fűrészlap beékelődésének

okát.

fHa a munkadarabban álló fűrészlapot újra el akarja

indítani, először hozza a fűrészlapot a fűrészelési rés

közepére, és ellenőrizze, nincsnek-e beakadva a fogak

a munkadarabba. Ha a fűrészlap be van szorulva, akkor az

újraindításkor kiugorhat a munkadarabból, vagy egy

visszarugást is okozhat.

fNagyobb lapok megmunkálásánál támassza ezt

megfelelően alá, hogy csökkentse a beszorult

fűrészlap következtében visszarúgás kockázatát. A

nagyobb méretű lapok saját súlyuk alatt lelóghatnak,

illetve meggörbülhetnek. A lapokat mindkét oldalukon,

mind a fűrészelési rés közelében, mind a szélükön alá kell

támasztani.

fSohase használjon életlen vagy megrongálódott

fűrészlapokat. Az életlen vagy hibásan beállított fogú

fűrészlapok egy túl keskeny vágási résben megnövekedett

OBJ_BUCH-359-003.book Page 124 Thursday, June 9, 2011 10:18 AM

Magyar | 125

Bosch Power Tools 1 619 X06 442 | (9.6.11)

súrlódáshoz, a fűrészlap beragadásához és

visszarugásokhoz vezetnek.

fA fűrészelés előtt húzza meg szorosra a vágási mélység

és vágási szög beállító elemeket. Ha a fűrészelés során

megváltoznak a beállítások, a fűrészlap beékelődhez és a

fűrész visszarúghat.

fHa egy meglévő falban, vagy más be nem látható

területen fűrészel, járjon el különös óvatossággal. Az

anyagba besűllyedő fűrészlap a fűrészelés közben kívülről

nem látható akadályokban megakadhat és egy

visszarúgáshoz vezethet.

A fűrészlap alsó védőburkolatának működése

fEllenőrizze minden használat előtt, hogy az alsó

védőburkolat tökéletesen zár-e. Ne használja a fűrészt,

ha az alsó védőburkolat nem mozog szabadon és nem

zár azonnal. Sohase akassza be vagy kösse meg nyitott

helyzetben az alsó védőburkolatot. Ha a fűrész

véletlenül leesik a padlóra, az alsó védőburkolat

meggörbülhet. Nyissa ki a visszahúzó karral a

védőburkolatot és gondoskodjon arról, hogy az szabadon

mozogjon és semmilyen vágási szögnél és vágási

mélységnél se érintse meg sem a fűrészlapot, sem a

berendezés egyéb alkatrészeit.

fEllenőrizze az alsó védőburkolat rugójának

működését. Ha az alsó védőburkolat és annak mozgató

rugója nem működik tökéletesen, akkor végeztesse el

fűrészen a megfelelő karbantartási munkákat.

Megrongálódott alkatrészek, ragasztós lerakódások, vagy

forgácsok lelassítják az alsó védőburkolat működését.

fAz alsó védőburkolatot csak különleges vágások

végzéséhez, például „besűllyesztéses és

szögletvágásoknál” szabad kézzel felnyitni. Nyissa ki a

visszahúzókarral az alsó védőburkolatot és engedje el

azt, mihelyt a fűrészlap bemerült a megmunkálásra

kerülő munkadarabba. Az alsó védőburkolatnak minden

más fűrészelési munkánál automatikusan kell működnie.

fSohase tegye le a fűrészt a munkapadra vagy a padlóra,

ha az alsó védőburkolat nem borítja be teljesen a

fűrészlapot. Egy védetlen, utánfutó fűrészlap a vágási

iránnyal ellenkező irányba mozog és mindenbe belevág,

ami az útjába kerül. Ügyeljen ekkor a fűrész utánfutási

idejére.

Kiegészítő figyelmeztetések és tájékoztató

fSohase nyúljon bele a kezével a forgácskivetőbe. A

forgó alkatrészek sérüléseket okozhatnak.

fNe dolgozzon a fűrésszel a feje felett. Ebben az esetben

nem tudja kielégítő biztonsággal irányítani az elektromos

kéziszerszámot.

fA rejtett vezetékek felkutatásához használjon

alkalmas fémkereső készüléket, vagy kérje ki a helyi

energiaellátó vállalat tanácsát. Ha egy elektromos

vezetéket a berendezéssel megérint, ez tűzhöz és

áramütéshez vezethet. Egy gázvezeték megrongálása

robbanást eredményezhet. Ha egy vízvezetéket szakít

meg, anyagi károk keletkeznek, vagy villamos áramütést

kaphat.

fNe használja rögzítve az elektromos kéziszerszámot. A

berendezés fűrészasztallal való működésre nincs

méretezve.

fNe használjon HSS-acélból (nagyteljesítményű

gyorsvágó acél) készült fűrészlapokat. Az ilyen

fűrészlapok könnyen eltörhetnek.

fVasat ne fűrészeljen. Az ízzó forgácsok meggyújthatják a

porelszívó berendezést.

fA munka során mindig mindkét kezével tartsa az

elektromos kéziszerszámot és gondoskodjon arról,

hogy szilárd, biztos alapon álljon. Az elektromos

kéziszerszámot két kézzel biztosabban lehet vezetni.

fA megmunkálásra kerülő munkadarabot megfelelően

rögzítse. Egy befogó szerkezettel vagy satuval rögzített

munkadarab biztonságosabban van rögzítve, mintha csak

a kezével tartaná.

fVárja meg, amíg az elektromos kéziszerszám teljesen

leáll, mielőtt letenné. A betétszerszám beékelődhet, és a

kezelő elvesztheti az uralmát az elektromos kéziszerszám

felett.

A termék és alkalmazási lehetőségei

leírása

Olvassa el az összes biztonsági

figyelmeztetést és előírást.

A következőkben leírt előírások betartásának

elmulasztása áramütésekhez, tűzhöz és/vagy

súlyos testi sérülésekhez vezethet.

Kérjük hajtsa ki a kihajtható ábrás oldalt, és hagyja így

kihajtva, miközben ezt a kezelési útmutatót olvassa.

Rendeltetésszerű használat

GKS 65/GKS 65 G:

Az elektromos kéziszerszám rögzített alapra való felfekvés

mellett faanyagokban egyenes hossz- és keresztirányú,

valamint sarokvágások végzésére szolgál. Megfelelő

fűrészlapok alkalmazásával vékony falú színes fémeket,

például profilokat is lehet fűrészelni.

A kéziszerszámmal vasat megmunkálni tilos.

GKS 65 GCE:

Az elektromos kéziszerszám rögzített alapra való felfekvés

mellett faanyagokban egyenes hossz- és keresztirányú,

valamint sarokvágások végzésére szolgál. Megfelelő

fűrészlapok alkalmazásával vékony falú színes fémeket

(például profilokat), könnyű építési anyagokat és

műanyagokat is lehet fűrészelni.

A kéziszerszámmal vasat megmunkálni tilos.

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek

sorszámozása az elektromos kéziszerszámnak az ábra-

oldalon található képére vonatkozik.

1Be-/kikapcsoló

2A be-/kikapcsoló bekapcsolás reteszelője

OBJ_BUCH-359-003.book Page 125 Thursday, June 9, 2011 10:18 AM

126 | Magyar

1 619 X06 442 | (9.6.11) Bosch Power Tools

3Fordulatszám előválasztó szabályozókerék

(GKS 65 GCE)

4Pótfogantyú (szigetelt fogantyú-felület)

5Orsó-reteszelőgomb

6Sarkalószög skála

7Szárnyascsavar a párhuzamos ütközőhöz

8Szorító kar a sarokszög-előválasztáshoz

9Vágási szög jele 0°

10 Vágási szög jele 45°

11 Párhuzamos ütköző

12 Lengő védőburkolat

13 Alaplap

14 Lengő védőburkolat beállító kar

15 Forgácskivető

16 Védőburkolat

17 Fogantyú (szigetelt fogantyú-felület)

18 Imbuszkulcs

19 Befogócsavar alátéttel

20 Befogó karima

21 Körfűrészlap*

22 Felfogó karima

23 Fűrésztengely

24 Elszívó adapter rögzítőcsavar*

25 Elszívó-adapter*

26 Szorító kar a vágási mélység előválasztásához

27 Vágási mélységi skála

28 Szárnyascsavar a sarokszög-előválasztáshoz

29 Csavaros szorító*

30 Vezetősín*

31 Összekötő darab*

32 Elszívó tömlő*

*A képeken látható vagy a szövegben leírt tartozékok részben nem

tartoznak a standard szállítmányhoz. Tartozékprogramunkban

valamennyi tartozék megtalálható.

Zaj és vibráció értékek

A zajmérési eredmények az EN 60745 szabványnak

megfelelően kerültek meghatározásra.

A készülék A-értékelésű zajszintjének tipikus értékei:

hangnyomásszint 88 dB(A); hangteljesítményszint 99 dB(A).

Szórás K=3 dB.

Viseljen fülvédőt!

ah rezgési összérték (a három irány vektorösszege) és K

szórás az EN 60745 szabvány szerint:

Fa fűrészelésekor: ah =3,0m/s2, K =1,5 m/s2,

Fém fűrészelésekor: ah=2,5m/s2, K=1,5 m/s2.

Az ezen előírásokban megadott rezgésszint az EN 60745

szabványban rögzített mérési módszerrel került

meghatározásra és az elektromos kéziszerszámok

összehasonlítására ez az érték felhasználható. Ez az érték a

rezgési terhelés ideiglenes becslésére is alkalmas.

A megadott rezgésszint az elektromos kéziszerszám fő

alkalmazási területein való használat során fellépő érték. Ha

az elektromos kéziszerszámot más alkalmazásokra, eltérő

betétszerszámokkal vagy nem kielégítő karbantartás mellett

használják, a rezgésszint a fenti értéktől eltérhet. Ez az egész

munkaidőre vonatkozó rezgési terhelést lényegesen

megnövelheti.

A rezgési terhelés pontos megbecsüléséhez figyelembe kell

venni azokat az időszakokat is, amikor a berendezés

kikapcsolt állapotban van, vagy amikor be van ugyan

kapcsolva, de nem kerül ténylegesen használatra. Ez az egész

munkaidőre vonatkozó rezgési terhelést lényegesen

csökkentheti.

Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a

rezgések hatása elleni védelmére, például: Az elektromos

kéziszerszám és a betétszerszámok karbantartása, a kezek

melegen tartása, a munkamenetek megszervezése.

Megfelelőségi nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok”

alatt leírt termék megfelel a következő szabványoknak, illetve

irányadó dokumentumoknak: EN 60745 a 2004/108/EK,

2006/42/EK irányelveknek megfelelően.

A műszaki dokumentáció a következő helyen található:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

Műszaki adatok

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Kézi körfűrész GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

Cikkszám 3 601 F67 0.. 3 601 F68 9.. 3 601 F68 9..

Névleges felvett teljesítmény W16001600 1800

Üresjárati fordulatszám perc-1 5900 5900 2300 –5000

max. terhelési fordulatszám perc-1 4200 4200 1400 –4000

Legnagyobb vágási mélység

–az alábbi sarokszögnél: 0°

–az alábbi sarokszögnél: 45°mm

mm 65

48 65

OBJ_BUCH-359-003.book Page 126 Thursday, June 9, 2011 10:18 AM

Magyar | 127

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Összeszerelés

A körfűrészlap behelyezése/kicserélése

fAz elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

dugaszolóaljzatból.

fA fűrészlap felszereléséhez viseljen védőkesztyűt. A

fűrészlap megérintése sérülésveszéllyel jár.

fCsak olyan fűrészlapokat használjon, amelyek

megfelelnek a Kezelési Utasításban megadott műszaki

követelményeknek.

fHelyettesítő szerszámként semmiképpen se

használjon csiszolótárcsákat.

A fűrészlap kiválasztása

A javasolt fűrészlapok áttekintése ezen útmutató végén

található.

A fűrészlep leszerelése (lásd az „A” ábrát)

A szerszám kicseréléséhez az elektromos kéziszerszámot a

legcélszerűbb a motorház homlokoldalára fektetni.

–Nyomja be és tartsa benyomva az 5 tengely

reteszelőgombot.

fAz 5 tengely reteszelőgombot csak teljesen nyugalmi

állapotban lévő fűrésztengely esetén szabad

megnyomni! Ellenkező esetben az elektromos

kéziszerszám megrongálódhat.

–Csavarja ki a 18 imbuszkulccsal az n forgásirányban a 19

befogó csavart.

–Forgassa vissza és tartsa fogva a 12 elforgatható

védőburkolatot.

–Vegye le a 20 befogó karimát és a 21 fűrészlapot a 23

fűrésztengelyről.

A fűrészlap felszerelése (lásd az „A” ábrát)

A szerszám kicseréléséhez az elektromos kéziszerszámot a

legcélszerűbb a motorház homlokoldalára fektetni.

–Tisztítsa meg a 21 fűrészlapot és valamennyi felszerelésre

kerülő alkatrészt.

–Forgassa vissza és tartsa fogva a 12 elforgatható

védőburkolatot.

–Tegye fel a 21 fűrészlapot a 22 szorító karimára. A fogak

vágási irányának (a fűrészlapon található nyíl által jelzett

irány) és a 16 védőburkolaton található, a forgásirányt

jelző nyíl irányának azonosnak kell lennie.

–Tegye fel a 20 befogó karimát és csavarja be a o

forgásirányban a 19 befogócsavart. Ügyeljen a 22 szorító

karima és a 20 befogó karima helyes beépítési helyzetére.

–Nyomja be és tartsa benyomva a 5 tengely

reteszelőgombot.

–Húzza meg szorosra a 18 imbuszkulccsal a o

forgásirányban a 19 befogó csavart. A meghúzási

nyomaték előírt értéke 6–9 Nm, ez kézi erővel végzett

meghúzásnak plusz további ¼ fordulatnak felel meg.

Tengely reteszelés zzz

A fordulatszám előválasztása – – z

Konstanselektronika – – z

Hőmérsékletfüggő túlterhelésvédelem – – z

Indítási áram korlátozás – – z

Az alaplap méretei mm 170 x 305 203 x 327 203 x 327

max. fűrészlap átmérő mm 190 190 190

min. fűrészlap átmérő mm 184 184 184

max. magvastagság mm 1,7 1,7 1,7

max. fogvastagság/fogterpesztés mm 2,6 2,6 2,6

min. fogvastagság/

fogterpesztés mm 1,8 1,8 1,8

Befogófurat mm 30 30 30

Súly az „EPTA-Procedure 01/2003” (2003/01

EPTA-eljárás) szerint kg 4,8 5,1 5,2

Érintésvédelmi osztály / II / II / II

Az adatok [U] = 230 V névleges feszültségre vonatkoznak. Ettől eltérő feszültségek esetén és az egyes országok számára készült különleges

kivitelekben ezek az adatok változhatnak.

Kérjük vegye figyelembe az elektromos kéziszerszáma típustábláján található cikkszámot. Egyes elektromos kéziszerszámoknak több különböző

kereskedelmi megnevezése is lehet.

Csak felfutási árambehatárolás nélküli elektromos kéziszerszámokhoz: A bekapcsolási folyamatok rövid időtartamú feszültségcsökkenést okoznak.

Hátrányos hálózati viszonyok esetén ez negatív hatással lehet más berendezések működésére. Ha a hálózati impedancia alacsonyabb, mint 0,36 nem

kell hálózati zavarokra számítani.

Kézi körfűrész GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

OBJ_BUCH-359-003.book Page 127 Thursday, June 9, 2011 10:18 AM

128 | Magyar

1 619 X06 442 | (9.6.11) Bosch Power Tools

Por- és forgácselszívás

fAz elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

dugaszolóaljzatból.

fAz ólomtartalmú festékrétegek, egyes fafajták, ásványok

és fémek pora egészségkárosító hatású lehet. A poroknak

a kezelő vagy a közelben tartózkodó személyek által

történő megérintése vagy belégzése allergikus reakciók-

hoz és/vagy a légutak megbetegedését vonhatja maga

után.

Egyes faporok, például tölgy- és bükkfaporok rákkeltő

hatásúak, főleg ha a faanyag kezeléséhez más anyagok is

vannak bennük (kromát, favédő vegyszerek). A

készülékkel azbesztet tartalmazó anyagokat csak

szakembereknek szabad megmunkálniuk.

–A lehetőségek szerint használjon az anyagnak

megfelelő porelszívást.

–Gondoskodjon a munkahely jó szellőztetéséről.

–Ehhez a munkához célszerű egy P2 szűrőosztályú

porvédő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be

az adott országban érvényes előírásokat.

fGondoskodjon arról, hogy a munkahelyén ne

gyűlhessen össze por. A porok könnyen

meggyulladhatnak.

Az elszívó adapter felszerelése (lásd a „B” ábrát)

Dugja fel a 25 elszívó-adaptert a 15 forgácskivetőre, amíg az

be nem pattan a helyére. A 25 elszívó-adapterre fel lehet

szerelni egy 35 mm átmérőjű elszívó tömlőt.

fAz elszívó-adaptert az arra csatlakoztatott külső

porelszívás nélkül nem szabad felszerelni. Ellenkező

esetben az elszívó csatorna eldugulhat.

fAz elszívó-adapterhez nem szabad porzsákot

csatlakoztatni. Ellenkező esetben az elszívó rendszer

eldugulhat.

Az optimális elszívás biztosítására a 25 elszívó-adaptert

rendszeresen meg kell tisztítani.

Külső porelszívás

Csatlakoztassa a 32 elszívó tömlőt egy porszívóhoz (külön

tartozék). A különböző porszívókhoz való csatlakozók

áttekintése ezen Útmutató végén található.

Az elektromos kéziszerszámot közvetlenül hozzá lehet

csatlakoztatni egy távindító szerkezettel ellátott univerzális

Bosch porszívóhoz. Ez az elektromos kéziszerszám

bekapcsolásakor automatikusan elindul.

A porszívónak alkalmasnak kell lennie a megmunkálásra

kerülő anyagból keletkező por elszívására.

Az egészségre különösen ártalmas, rákkeltő hatású vagy

száraz porok elszívásához egy speciálisan erre a célra gyártott

porszívót kell használni.

Üzemeltetés

Üzemmódok

fAz elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

dugaszolóaljzatból.

A vágási mélység beállítása (lásd a „C” ábrát)

fA vágási mélységet a munkadarab vastagságának

megfelelően kell megválasztani. A fűrészlapból a

munkadarab alatt kevesebb mind egy teljes

fogmagasságnyinak kell kilátszania.

Oldja ki a 26 szorító kart. Kisebb vágási mélységekhez húzza

el a fűrészt a 13 alaplaptól, nagyobb vágási mélységekhez

nyomja el a fűrészt a 13 alaplap felé. Állítsa be a vágási

mélységi skálán a kívánt méretet. Húzza meg ismét szorosra a

26 szorító kart.

Ha a 26 szorító kar kioldása után a vágási mélységet nem

sikerül teljesen beállítani, húzza el a 26 szorítókart a fűrésztől

és hajtsa le. Engedje ismét el a 26 szorító kart. Ismételje meg

ezt az eljárást, amíg el nem éri a kívánt vágási mélységet.

Ha a 26 szorító kar meghúzása után a vágási mélységet nem

sikerül teljesen rögzíteni, húzza el a 26 szorítókart a fűrésztől

és hajtsa le. Engedje ismét el a 26 szorító kart. Ismételje meg

ezt az eljárást, amíg nem sikerül rögzíteni a kívánt vágási

mélységet.

A sarkalószög beállítása

A szerszám kicseréléséhez az elektromos kéziszerszámot a

legcélszerűbb a 16 védőburkolat homlokoldalára fektetni.

Oldja ki a 8 szorító kart és a 28 szárnyascsavart. Forgassa el

oldalra a fűrészt. Állítsa be a 6 vágási mélységi skálán a kívánt

méretet. Ismét húzza meg szorosra a 8 szorító kart és a 28

szárnyascsavart.

Megjegyzés: Sarokvágás esetén a vágási mélység kisebb,

mint a 27 vágási mélység skálán kijelzett érték.

Vágási jelek

A 0° vágási jel (9) derékszögű vágások esetére mutatja a

fűrészlap helyzetét. A 45° vágási jel (10) 45°-os, vezetősín

nélkül végrehajtott vágások esetére mutatja a fűrészlap

helyzetét.

Üzembe helyezés

fÜgyeljen a helyes hálózati feszültségre! Az áramforrás

feszültségének meg kell egyeznie az elektromos

kéziszerszám típustábláján található adatokkal. A

230 V-os berendezéseket 220 V hálózati feszültségről

is szabad üzemeltetni.

Be- és kikapcsolás

Az elektromos kéziszerszám üzembe helyezéséhez nyomja

meg először a 2 bekapcsolás reteszelést, majd ezután

nyomja be és tartsa benyomva az 1 be-/kikapcsolót.

Az elektromos kéziszerszám kikapcsolásához engedje el az 1

be-/kikapcsolót.

Megjegyzés: Az 1 be-/kikapcsolót biztonsági

meggondolásokból nem lehet tartós üzemhez bekapcsolt

állapotban reteszelni, hanem az üzemeltetés közben végig

benyomva kell tartani.

OBJ_BUCH-359-003.book Page 128 Thursday, June 9, 2011 10:18 AM

Magyar | 129

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Indítási áram korlátozás (GKS 65 GCE)

Az elektronikus felfutási árambehatárolás az elektromos

kéziszerszám bekapcsolási teljesítményét korlátozza és így

lehetővé teszi annak egy 16 Amperes biztosítékról való

üzemeltetését.

Konstantelektronika (GKS 65 GCE)

A konstanselektronika az előre kiválasztott fordulatszámot az

üresjárattól a teljes terhelésig gyakorlatilag állandó szinten

tartja és egyenletes munkateljesítményt biztosít.

Hőmérsékletfüggő túlterhelésvédelem (GKS 65 GCE)

Túlterhelés esetén az elektronika kikapcsolja az elektromos

kéziszerszámot, amíg az ismét el nem éri az optimális üzemi

hőmérsékletét. Engedje el az 1 be-/kikapcsolót, majd

kapcsolja ismét be az elektromos kéziszerszámot, hogy

tovább dolgozhasson.

A fordulatszám előválasztása (GKS 65 GCE)

A 3 fordulatszám előválasztó szabályozókerékkel a szükséges

fordulatszám üzem közben is előválasztható.

A szükséges fordulatszám a felhasznált fűrészlaptól és a

megmunkálásra kerülő anyagtól függ (lásd ezen Kezelési

Utasítás végén a fűrészlapok áttekintését).

Munkavégzési tanácsok

Óvja meg a fűrészlapokat a lökésektől és ütésektől.

Egyenletes, nem túl erős nyomással tolja az elektromos

kéziszerszámot a vágási irányba. A túl erős előtolás

lényegesen csökkenti a betétszerszámok élettartamát és az

elektromos kéziszerszám megrongálódásához vezethet.

A fűrészelési teljesítmény és a vágás minősége lényeges

mértékben függ a fűrészlap állapotától és a fogak alakjától.

Ezért csak éles és a megmunkálásra kerülő anyag

tulajdonságainak megfelelő fűrészlapokat használjon.

Fa fűrészelése

A fűrészlapot a fafajtának, a fa minőségének és annak

megfelelően kell kiválasztani, hogy hosszirányú, vagy

harántvágásokra van szükség.

Fenyőfa hosszirányú fűrészelése esetén hosszú, spirális alakú

forgács keletkezik.

A bükk- és tölgyfaporok különösen ártalmasak az egészségre,

ezért csak porelszívással dolgozzon.

Műanyag fűrészelése (GKS 65 GCE)

Megjegyzés: Műanyagok, főleg PVC vágásakor hosszú,

spirális alakú forgácsok keletkeznek, amelyek

elektrosztatikusan feltöltődhetnek. Így a 15 forgácskivető

eldugulhat és a 12 elforgatható védőburkolat beszorulhat. A

legcélszerűbb porelszívás alkalmazásával dolgozni.

Vezesse rá a bekapcsolt elektromos kéziszerszámot a

munkadarabra és óvatosan kezdje meg a fűrészelést. Ezután

lendületesen és megszakítás nélkül dolgozzon tovább, hogy a

fűrészfogak ne ragadjanak gyorsan be.

Színesfémek fűrészelése (GKS 65 GCE)

Megjegyzés: Csak a színesfémek megmunkálására alkalmas,

éles fűrészlapot használjon. Ez tiszta vágáshoz vezet és

megakadályozza a fűrészlap beékelődését.

Vezesse rá a bekapcsolt elektromos kéziszerszámot a

munkadarabra és óvatosan kezdje meg a fűrészelést. Ezután

dolgozzon kismértékű előtolással, megszakítás nélkül tovább.

A profilok vágását mindig a keskenyebb oldalon, U-profilok

esetében sohasem a nyitott oldalon kezdje. A hosszú

profilokat támassza alá, hogy elkerülje a fűrészlap

beékelődését és az elektromos kéziszerszám visszarugását.

Könnyű építőanyagok (ásványi anyagokat tartalmazó

anyagok) fűrészelése (GKS 65 GCE)

fA könnyű építési anyag fűrészelésekor tartsa be a

törvényes rendelkezéseket és az anyagot gyártó cégek

javaslatait.

A könnyű építőanyagokat csak száraz vágással és csak

porelszívás használata mellett szabad megmunkálni. Mindig

használja a 30 vezetősínt (tartozék).

Olyan porszívót kell használni, amely kőpor elszívására

engedélyezve van. A Bosch erre alkalmas porszívókat tud

ajánlani.

Fűrészelés a párhuzamos ütköző használatával

(lásd a „D” ábrát)

A 11 párhuzamos ütköző a munkadarab széle mentén tesz

lehetővé precíz vágásokat; ezen kívül ezzel azonos méretű

sávokat is ki lehet vágni.

Lazítsa ki a 7 szárnyascsavart és tolja át a 11 párhuzamos

ütköző skáláját a 13 alaplap megvezetésén. Állítsa be a skálán

a kívánt vágási szélességet a megfelelő 9, illetve 10 vágási

jelnél, lásd az alábbi fejezetet: „Vágási jelek”. Húzza meg

ismét szorosra a 7 szárnyascsavart.

Fűrészelés a segédütköző alkalmazásával

(lásd az „E”ábrát)

Nagyobb munkadarabok megmunkálásához vagy egyenes

élek fűrészeléséhez egy falapot vagy lécet is lehet e

munkadarabra rögzíteni és a körfűrészt az alaplappal a

segédütköző mentén lehet végigvezetni.

Fűrészelés a vezetősín segítségével

(GKS 65 G/GKS 65 GCE) (lásd az „F”ábrát)

A 30 vezetősín segítségével egyenes vonalú vágásokat lehet

végrehajtani.

A vezetősín gumiajka egy felszakadásgátlóként szolgál, amely

faanyagok fűrészelésekor meggátolja a felület felszakadását.

Ehhez a fűrészlapnak a fogaival közvetlenül fel kell feküdnie a

gumiajakra.

A gumiajkat a legelső vágás előtt a 30 vezetősínnel

megfelelően hozzá kell illeszteni az alkalmazásra kerülő

körfűrészhez. Ehhez tegye rá a 30 vezetősínt teljes hosszában

egy munkadarabra. Állítson be egy kb. 9 mm-es vágási

mélységet és egy derákszögű sarkalószöget. Kapcsolja be a

körfűrészt és vezesse azt egyenletesen és könnyedén tolva a

vágási irányban.

A 31 összekötődarabbal két vezetősínt össze lehet szerelni. A

befogásra az összekötődarabban elhelyezett négy csavar

szolgál.

OBJ_BUCH-359-003.book Page 129 Thursday, June 9, 2011 10:18 AM

130 | Ðóññêèé

1 619 X06 442 | (9.6.11) Bosch Power Tools

Karbantartás és szerviz

Karbantartás és tisztítás

fAz elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

dugaszolóaljzatból.

fTartsa mindig tisztán az elektromos kéziszerszámot és

annak szellőzőnyílásait, hogy jól és biztonságosan

dolgozhasson.

A fűrészlap védőburkolatának szabadon kell mozognia és

automatikusan kell záródnia. Ezért az elforgatható

védőburkolat körülötti területet mindig tisztán kell tartani. A

port és a forgácsokat préslevegővel vagy ecsettel el kell

távolítani.

A bevonatlan fűrészlapok egy vékony réteg savmentes olajjal

meg lehet védeni a korrózió ellen. A fűrészlap használata előtt

ismét távolítsa el az olajat, mert a fa ellenkező esetben foltos

lesz.

A fűrészlapon maradt gyanta- vagy ragasztóanyagmaradékok

rosszabb vágási minőséghez vezetnek. Ezért a fűrészlapokat

a használat után azonnal tisztítsa meg.

Ha az elektromos kéziszerszám a gondos gyártási és

ellenőrzési eljárás ellenére egyszer mégis meghibásodna,

akkor a javítással csak Bosch elektromos kéziszerszám-

műhely ügyfélszolgálatát szabad megbízni.

Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni,

okvetlenül adja meg az elektromos kéziszerszám

típustábláján található 10-jegyű cikkszámot.

Vevőszolgálat és tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával,

valamint a pótalkatrészekkel kapcsolatos kérdésekre

szívesen válaszol. A tartalékalkatrészekkel kapcsolatos

robbantott ábrák és egyéb információ a következő címen

találhatók:

www.bosch-pt.com

A Bosch Vevőszolgálat szívesen segít Önnek, ha a termékek és

tartozékok vásárlásával, alkalmazásával és beállításával

kapcsolatos kérdései vannak.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út. 120.

Tel.: +36 (01) 431-3835

Fax: +36 (01) 431-3888

Eltávolítás

Az elektromos kéziszerszámokat, a tartozékokat és a

csomagolást a környezetvédelmi szempontoknak

megfelelően kell újrafelhasználásra előkészíteni.

Ne dobja ki az elektromos kéziszerszámokat a háztartási

szemétbe!

Csak az EU-tagországok számára:

A használt villamos és elektronikus

berendezésekre vonatkozó 2002/96/EK

sz. Európai Irányelvnek és ennek a

megfelelő országok jogharmonizációjának

megfelelően a már használhatatlan elektro-

mos kéziszerszámokat külön össze kell

gyűjteni és a környezetvédelmi szempontból megfelelő újra

felhasználásra le kell adni.

A változtatások joga fenntartva.

Ðóññêèé

Óêàçàíèÿ ïî áåçîïàñíîñòè

Îáùèå óêàçàíèÿ ïî òåõíèêå áåçîïàñíîñòè äëÿ

ýëåêòðîèíñòðóìåíòîâ

Ïðî÷òèòå âñå óêàçàíèÿ è

èíñòðóêöèè ïî òåõíèêå

áåçîïàñíîñòè. Íåñîáëþäåíèå óêàçàíèé è èíñòðóêöèé ïî

òåõíèêå áåçîïàñíîñòè ìîæåò ñòàòü ïðè÷èíîé ïîðàæåíèÿ

ýëåêòðè÷åñêèì òîêîì, ïîæàðà è òÿæåëûõ òðàâì.

Ñîõðàíÿéòå ýòè èíñòðóêöèè è óêàçàíèÿ äëÿ áóäóùåãî

èñïîëüçîâàíèÿ.

Èñïîëüçîâàííîå â íàñòîÿùèõ èíñòðóêöèÿõ è óêàçàíèÿõ

ïîíÿòèå «ýëåêòðîèíñòðóìåíò» ðàñïðîñòðàíÿåòñÿ íà

ýëåêòðîèíñòðóìåíò ñ ïèòàíèåì îò ñåòè (ñ ñåòåâûì øíóðîì)

è íà àêêóìóëÿòîðíûé ýëåêòðîèíñòðóìåíò (áåç ñåòåâîãî

øíóðà).

Áåçîïàñíîñòü ðàáî÷åãî ìåñòà

fÑîäåðæèòå ðàáî÷åå ìåñòî â ÷èñòîòå è õîðîøî

îñâåùåííûì. Áåñïîðÿäîê èëè íåîñâåùåííûå ó÷àñòêè

ðàáî÷åãî ìåñòà ìîãóò ïðèâåñòè ê íåñ÷àñòíûì ñëó÷àÿì.

fÍå ðàáîòàéòå ñ ýòèì ýëåêòðîèíñòðóìåíòîì âî

âçðûâîîïàñíîì ïîìåùåíèè, â êîòîðîì íàõîäÿòñÿ

ãîðþ÷èå æèäêîñòè, âîñïëàìåíÿþùèåñÿ ãàçû èëè

ïûëü. Ýëåêòðîèíñòðóìåíòû èñêðÿò, ÷òî ìîæåò ïðèâåñòè

ê âîñïëàìåíåíèþ ïûëè èëè ïàðîâ.

fÂî âðåìÿ ðàáîòû ñ ýëåêòðîèíñòðóìåíòîì íå

äîïóñêàéòå áëèçêî ê Âàøåìó ðàáî÷åìó ìåñòó äåòåé è

ïîñòîðîííèõ ëèö. Îòâëåêøèñü, Âû ìîæåòå ïîòåðÿòü

êîíòðîëü íàä ýëåêòðîèíñòðóìåíòîì.

Ýëåêòðîáåçîïàñíîñòü

fØòåïñåëüíàÿ âèëêà ýëåêòðîèíñòðóìåíòà äîëæíà

ïîäõîäèòü ê øòåïñåëüíîé ðîçåòêå. Íè â êîåì ñëó÷àå

íå èçìåíÿéòå øòåïñåëüíóþ âèëêó. Íå ïðèìåíÿéòå

ïåðåõîäíûå øòåêåðû äëÿ ýëåêòðîèíñòðóìåíòîâ ñ

Сертификаты соответствия

хранятся по адресу:

ООО «Роберт Бош»

ул. Акад. Королёва, 13, стр. 5

Россия, 129515, Москва

OBJ_BUCH-359-003.book Page 130 Thursday, June 9, 2011 10:18 AM

Ðóññêèé | 131

Bosch Power Tools 1 619 X06 442 | (9.6.11)

çàùèòíûì çàçåìëåíèåì. Íåèçìåíåííûå øòåïñåëüíûå

âèëêè è ïîäõîäÿùèå øòåïñåëüíûå ðîçåòêè ñíèæàþò ðèñê

ïîðàæåíèÿ ýëåêòðîòîêîì.

fÏðåäîòâðàùàéòå òåëåñíûé êîíòàêò ñ çàçåìëåííûìè

ïîâåðõíîñòÿìè, êàê òî: ñ òðóáàìè, ýëåìåíòàìè

îòîïëåíèÿ, êóõîííûìè ïëèòàìè è õîëîäèëüíèêàìè.

Ïðè çàçåìëåíèè Âàøåãî òåëà ïîâûøàåòñÿ ðèñê

ïîðàæåíèÿ ýëåêòðîòîêîì.

fÇàùèùàéòå ýëåêòðîèíñòðóìåíò îò äîæäÿ è ñûðîñòè.

Ïðîíèêíîâåíèå âîäû â ýëåêòðîèíñòðóìåíò ïîâûøàåò

ðèñê ïîðàæåíèÿ ýëåêòðîòîêîì.

fÍå ðàçðåøàåòñÿ èñïîëüçîâàòü øíóð íå ïî

íàçíà÷åíèþ, íàïðèìåð, äëÿ òðàíñïîðòèðîâêè èëè

ïîäâåñêè ýëåêòðîèíñòðóìåíòà, èëè äëÿ âûòÿãèâàíèÿ

âèëêè èç øòåïñåëüíîé ðîçåòêè. Çàùèùàéòå øíóð îò

âîçäåéñòâèÿ âûñîêèõ òåìïåðàòóð, ìàñëà, îñòðûõ

êðîìîê èëè ïîäâèæíûõ ÷àñòåé ýëåêòðîèíñòðóìåíòà.

Ïîâðåæäåííûé èëè ñïóòàííûé øíóð ïîâûøàåò ðèñê

ïîðàæåíèÿ ýëåêòðîòîêîì.

fÏðè ðàáîòå ñ ýëåêòðîèíñòðóìåíòîì ïîä îòêðûòûì

íåáîì ïðèìåíÿéòå ïðèãîäíûå äëÿ ýòîãî êàáåëè-

óäëèíèòåëè. Ïðèìåíåíèå ïðèãîäíîãî äëÿ ðàáîòû ïîä

îòêðûòûì íåáîì êàáåëÿ-óäëèíèòåëÿ ñíèæàåò ðèñê

ïîðàæåíèÿ ýëåêòðîòîêîì.

fÅñëè íåâîçìîæíî èçáåæàòü ïðèìåíåíèÿ

ýëåêòðîèíñòðóìåíòà â ñûðîì ïîìåùåíèè,

ïîäêëþ÷àéòå ýëåêòðîèíñòðóìåíò ÷åðåç óñòðîéñòâî

çàùèòíîãî îòêëþ÷åíèÿ. Ïðèìåíåíèå óñòðîéñòâà

çàùèòíîãî îòêëþ÷åíèÿ ñíèæàåò ðèñê ýëåêòðè÷åñêîãî

ïîðàæåíèÿ.

Áåçîïàñíîñòü ëþäåé

fÁóäüòå âíèìàòåëüíûìè, ñëåäèòå çà òåì, ÷òî Âû

äåëàåòå, è ïðîäóìàííî íà÷èíàéòå ðàáîòó ñ ýëåêòðî-

èíñòðóìåíòîì. Íå ïîëüçóéòåñü ýëåêòðîèíñòðó-

ìåíòîì â óñòàëîì ñîñòîÿíèè èëè åñëè Âû íàõîäèòåñü

â ñîñòîÿíèè íàðêîòè÷åñêîãî èëè àëêîãîëüíîãî

îïüÿíåíèÿ èëè ïîä âîçäåéñòâèåì ëåêàðñòâ. Îäèí

ìîìåíò íåâíèìàòåëüíîñòè ïðè ðàáîòå ñ ýëåêòðîèíñòðó-

ìåíòîì ìîæåò ïðèâåñòè ê ñåðüåçíûì òðàâìàì.

fÏðèìåíÿéòå ñðåäñòâà èíäèâèäóàëüíîé çàùèòû è

âñåãäà çàùèòíûå î÷êè. Èñïîëüçîâàíèå ñðåäñòâ

èíäèâèäóàëüíîé çàùèòû, êàê òî: çàùèòíîé ìàñêè, îáóâè

íà íåñêîëüçÿùåé ïîäîøâå, çàùèòíîãî øëåìà èëè

ñðåäñòâ çàùèòû îðãàíîâ ñëóõà, – â çàâèñèìîñòè îò âèäà

ðàáîòû ñ ýëåêòðîèíñòðóìåíòîì ñíèæàåò ðèñê ïîëó÷åíèÿ

òðàâì.

fÏðåäîòâðàùàéòå íåïðåäíàìåðåííîå âêëþ÷åíèå

ýëåêòðîèíñòðóìåíòà. Ïåðåä ïîäêëþ÷åíèåì

ýëåêòðîèíñòðóìåíòà ê ýëåêòðîïèòàíèþ è/èëè ê àêêó-

ìóëÿòîðó óáåäèòåñü â âûêëþ÷åííîì ñîñòîÿíèè

ýëåêòðîèíñòðóìåíòà. Óäåðæàíèå ïàëüöà íà

âûêëþ÷àòåëå ïðè òðàíñïîðòèðîâêå ýëåêòðîèíñòðóìåíòà

è ïîäêëþ÷åíèå ê ñåòè ïèòàíèÿ âêëþ÷åííîãî

ýëåêòðîèíñòðóìåíòà ÷ðåâàòî íåñ÷àñòíûìè ñëó÷àÿìè.

fÓáèðàéòå óñòàíîâî÷íûé èíñòðóìåíò èëè ãàå÷íûå

êëþ÷è äî âêëþ÷åíèÿ ýëåêòðîèíñòðóìåíòà.

Èíñòðóìåíò èëè êëþ÷, íàõîäÿùèéñÿ âî âðàùàþùåéñÿ

÷àñòè ýëåêòðîèíñòðóìåíòà, ìîæåò ïðèâåñòè ê òðàâìàì.

fÍå ïðèíèìàéòå íååñòåñòâåííîå ïîëîæåíèå êîðïóñà

òåëà. Âñåãäà çàíèìàéòå óñòîé÷èâîå ïîëîæåíèå è

ñîõðàíÿéòå ðàâíîâåñèå. Áëàãîäàðÿ ýòîìó Âû ìîæåòå

ëó÷øå êîíòðîëèðîâàòü ýëåêòðîèíñòðóìåíò â

íåîæèäàííûõ ñèòóàöèÿõ.

fÍîñèòå ïîäõîäÿùóþ ðàáî÷óþ îäåæäó. Íå íîñèòå

øèðîêóþ îäåæäó è óêðàøåíèÿ. Äåðæèòå âîëîñû,

îäåæäó è ðóêàâèöû âäàëè îò äâèæóùèõñÿ ÷àñòåé.

Øèðîêàÿ îäåæäà, óêðàøåíèÿ èëè äëèííûå âîëîñû ìîãóò

áûòü çàòÿíóòû âðàùàþùèìèñÿ ÷àñòÿìè.

fÏðè íàëè÷èè âîçìîæíîñòè óñòàíîâêè

ïûëåîòñàñûâàþùèõ è ïûëåñáîðíûõ óñòðîéñòâ

ïðîâåðÿéòå èõ ïðèñîåäèíåíèå è ïðàâèëüíîå

èñïîëüçîâàíèå. Ïðèìåíåíèå ïûëåîòñîñà ìîæåò

ñíèçèòü îïàñíîñòü, ñîçäàâàåìóþ ïûëüþ.

Ïðèìåíåíèå ýëåêòðîèíñòðóìåíòà è îáðàùåíèå ñ íèì

fÍå ïåðåãðóæàéòå ýëåêòðîèíñòðóìåíò. Èñïîëüçóéòå

äëÿ Âàøåé ðàáîòû ïðåäíàçíà÷åííûé äëÿ ýòîãî

ýëåêòðîèíñòðóìåíò. Ñ ïîäõîäÿùèì ýëåêòðîèíñòðóìåí-

òîì Âû ðàáîòàåòå ëó÷øå è íàäåæíåå â óêàçàííîì

äèàïàçîíå ìîùíîñòè.

fÍå ðàáîòàéòå ñ ýëåêòðîèíñòðóìåíòîì ïðè

íåèñïðàâíîì âûêëþ÷àòåëå. Ýëåêòðîèíñòðóìåíò,

êîòîðûé íå ïîääàåòñÿ âêëþ÷åíèþ èëè âûêëþ÷åíèþ,

îïàñåí è äîëæåí áûòü îòðåìîíòèðîâàí.

fÄî íà÷àëà íàëàäêè ýëåêòðîèíñòðóìåíòà, ïåðåä

çàìåíîé ïðèíàäëåæíîñòåé è ïðåêðàùåíèåì ðàáîòû

îòêëþ÷àéòå øòåïñåëüíóþ âèëêó îò ðîçåòêè ñåòè

è/èëè âûíüòå àêêóìóëÿòîð. Ýòà ìåðà ïðåäîñ-

òîðîæíîñòè ïðåäîòâðàùàåò íåïðåäíàìåðåííîå

âêëþ÷åíèå ýëåêòðîèíñòðóìåíòà.

fÕðàíèòå ýëåêòðîèíñòðóìåíòû â íåäîñòóïíîì äëÿ

äåòåé ìåñòå. Íå ðàçðåøàéòå ïîëüçîâàòüñÿ ýëåêòðî-

èíñòðóìåíòîì ëèöàì, êîòîðûå íå çíàêîìû ñ íèì èëè

íå ÷èòàëè íàñòîÿùèõ èíñòðóêöèé. Ýëåêòðîèíñòðó-

ìåíòû îïàñíû â ðóêàõ íåîïûòíûõ ëèö.

fÒùàòåëüíî óõàæèâàéòå çà ýëåêòðîèíñòðóìåíòîì.

Ïðîâåðÿéòå áåçóïðå÷íóþ ôóíêöèþ è õîä

äâèæóùèõñÿ ÷àñòåé ýëåêòðîèíñòðóìåíòà, îòñóòñòâèå

ïîëîìîê èëè ïîâðåæäåíèé, îòðèöàòåëüíî âëèÿþùèõ

íà ôóíêöèþ ýëåêòðîèíñòðóìåíòà. Ïîâðåæäåííûå

÷àñòè äîëæíû áûòü îòðåìîíòèðîâàíû äî èñïîëüçî-

âàíèÿ ýëåêòðîèíñòðóìåíòà. Ïëîõîå îáñëóæèâàíèå

ýëåêòðîèíñòðóìåíòîâ ÿâëÿåòñÿ ïðè÷èíîé áîëüøîãî

÷èñëà íåñ÷àñòíûõ ñëó÷àåâ.

fÄåðæèòå ðåæóùèé èíñòðóìåíò â çàòî÷åííîì è

÷èñòîì ñîñòîÿíèè. Çàáîòëèâî óõîæåííûå ðåæóùèå

èíñòðóìåíòû ñ îñòðûìè ðåæóùèìè êðîìêàìè ðåæå

çàêëèíèâàþòñÿ è èõ ëåã÷å âåñòè.

fÏðèìåíÿéòå ýëåêòðîèíñòðóìåíò, ïðèíàäëåæíîñòè,

ðàáî÷èå èíñòðóìåíòû è ò.ï. â ñîîòâåòñòâèè ñ

íàñòîÿùèìè èíñòðóêöèÿìè. Ó÷èòûâàéòå ïðè ýòîì ðà-

áî÷èå óñëîâèÿ è âûïîëíÿåìóþ ðàáîòó.

Èñïîëüçîâàíèå ýëåêòðîèíñòðóìåíòîâ äëÿ

íåïðåäóñìîòðåííûõ ðàáîò ìîæåò ïðèâåñòè ê îïàñíûì

ñèòóàöèÿì.

OBJ_BUCH-359-003.book Page 131 Thursday, June 9, 2011 10:18 AM

132 | Ðóññêèé

1 619 X06 442 | (9.6.11) Bosch Power Tools

Ñåðâèñ

fÐåìîíò Âàøåãî ýëåêòðîèíñòðóìåíòà ïîðó÷àéòå

òîëüêî êâàëèôèöèðîâàííîìó ïåðñîíàëó è òîëüêî ñ

ïðèìåíåíèåì îðèãèíàëüíûõ çàïàñíûõ ÷àñòåé. Ýòèì

îáåñïå÷èâàåòñÿ áåçîïàñíîñòü ýëåêòðîèíñòðóìåíòà.

Óêàçàíèÿ ïî òåõíèêå áåçîïàñíîñòè äëÿ

äèñêîâûõ ïèë

Ðàñïèëîâêà

fÎÏÀÑÍÎÑÒÜ: Íå ïîäñòàâëÿéòå ðóêè â çîíó ïèëåíèÿ è

ê ïèëüíîìó äèñêó. Âàøà âòîðàÿ ðóêà äîëæíà

îõâàòûâàòü äîïîëíèòåëüíóþ ðóêîÿòêó èëè êîðïóñ

äâèãàòåëÿ. Åñëè Âû îáåèìè ðóêàìè äåðæèòå ïèëó, òî

ïèëüíûé äèñê íå ìîæåò ðàíèòü èõ.

fÍå ïîäñòàâëÿéòå ðóêó ïîä îáðàáàòûâàåìóþ

çàãîòîâêó. Çàùèòíûé êîæóõ íå ìîæåò çàùèòèòü Âàøó

ðóêó îò ïèëüíîãî äèñêà, åñëè îíà íàõîäèòñÿ ïîä

îáðàáàòûâàåìîé çàãîòîâêîé.

fÃëóáèíà ðåçàíèÿ äîëæíà ñîîòâåòñòâîâàòü òîëùèíå

äåòàëè. Ïèëüíûé äèñê íå äîëæåí âûñòóïàòü çà

îáðàáàòûâàåìóþ çàãîòîâêó áîëåå ÷åì íà âûñîòó çóáà.

fÍèêîãäà íå äåðæèòå îáðàáàòûâàåìóþ äåòàëü â ðóêå

èëè íà íîãå. Íàäåæíî êðåïèòå îáðàáàòûâàåìóþ

çàãîòîâêó. Äëÿ ñíèæåíèÿ îïàñíîñòè ñîïðèêîñíîâåíèÿ ñ

òåëîì, çàêëèíèâàíèÿ ïèëüíîãî äèñêà èëè ïîòåðè êîíòðîëÿ

âàæíî õîðîøî çàêðåïèòü îáðàáàòûâàåìóþ çàãîòîâêó.

fÄåðæèòå ýëåêòðîèíñòðóìåíò òîëüêî çà

èçîëèðîâàííûå ïîâåðõíîñòè ðóêîÿòîê, åñëè Âû

âûïîëíÿåòå ðàáîòû, ïðè êîòîðûõ ðàáî÷èé

èíñòðóìåíò ìîæåò ïîïàñòü íà ñêðûòóþ

ýëåêòðîïðîâîäêó èëè íà ñîáñòâåííûé øíóð ïèòàíèÿ.

Êîíòàêò ñ òîêîâåäóùèì ïðîâîäîì çàðÿæàåò òàêæå è

ìåòàëëè÷åñêèå ÷àñòè ýëåêòðîèíñòðóìåíòà è âåäåò ê

ïîðàæåíèþ ýëåêòðè÷åñêèì òîêîì.

fÏðè ïðîäîëüíîì ïèëåíèè âñåãäà ïðèìåíÿéòå óïîð

èëè ðîâíóþ íàïðàâëÿþùóþ. Ýòî óëó÷øàåò òî÷íîñòü

ðåçàíèÿ è ñíèæàåò âîçìîæíîñòü çàêëèíèâàíèÿ ïèëüíîãî

äèñêà.

fÏðèìåíÿéòå âñåãäà ïèëüíûå äèñêè ñ ïðàâèëüíûìè

ðàçìåðàìè è ñ ñîîòâåòñòâóþùèì ïîñàäî÷íûì

îòâåðñòèåì (çâåçäîîáðàçíîé èëè êðóãëîé ôîðìû).

Ïèëüíûå äèñêè, íå ïîäõîäÿùèå ê êðåïåæíûì äåòàëÿì

ïèëû, âðàùàþòñÿ ñ áèåíèåì è âåäóò ê ïîòåðå êîíòðîëÿ

íàä èíñòðóìåíòîì.

fÍèêîãäà íå ïðèìåíÿéòå ïîâðåæäåííûå èëè

íåïðàâèëüíûå ïîäêëàäíûå øàéáû è âèíòû.

Ïîäêëàäíûå øàéáû è âèíòû áûëè ñïåöèàëüíî

ñêîíñòðóèðîâàíû äëÿ Âàøåé ïèëû è îáåñïå÷èâàþò

îïòèìàëüíóþ ïðîèçâîäèòåëüíîñòü è ýêñïëóàòàöèîííóþ

áåçîïàñíîñòü.

fÐèêîøåò – ïðè÷èíû è ñîîòâåòñòâóþùèå óêàçàíèÿ ïî

òåõíèêå áåçîïàñíîñòè

– Ðèêîøåò – ýòî âíåçàïíàÿ ðåàêöèÿ ïèëüíîãî äèñêà íà

çàêëèíèâàíèå, çàæàòèå èëè íåïðàâèëüíóþ óñòàíîâêó

ïèëüíîãî äèñêà, ÷òî ïðèâîäèò ê íåêîíòðîëèðîâàííîìó

ïîäíÿòèþ ïèëû, åå âûõîäó èç çàãîòîâêè è äâèæåíèþ â

ñòîðîíó îïåðàòîðà;

– åñëè ïèëüíûé äèñê çàñòðÿë èëè çàæàò â óçêîé ùåëè, îí

áëîêèðóåòñÿ è äâèãàòåëü îòáðàñûâàåò ïèëó ñî âñåé

ñèëîé â íàïðàâëåíèè îïåðàòîðà;

– åñëè ïèëüíûé äèñê ïåðåêîøåí èëè íåïðàâèëüíî

óñòàíîâëåí â ïðîðåçè, çóáüÿ ïèëüíîãî äèñêà ñ òûëüíîé

ñòîðîíû ìîãóò çàñòðåâàòü â ïîâåðõíîñòè çàãîòîâêè, ÷òî

ïðèâîäèò ê âûáðàñûâàíèþ ïèëüíîãî äèñêà èç ïðîðåçè è

îòáðàñûâàíèþ ïèëû â íàïðàâëåíèè îïåðàòîðà.

Ðèêîøåò ÿâëÿåòñÿ ðåçóëüòàòîì íåïðàâèëüíîé

ýêñïëóàòàöèè èëè îøèáîê ïðè ðàáîòå ñ ïèëîé. Åãî ìîæíî

èçáåæàòü ïîäõîäÿùèìè ìåðàìè ïðåäîñòîðîæíîñòè,

îïèñàííûìè äàëåå.

fÊðåïêî äåðæèòå ïèëó îáåèìè ðóêàìè è ðàñïîëàãàéòå

ðóêè òàê, ÷òîáû Âû áûëè â ñîñòîÿíèè

ïðîòèâîäåéñòâîâàòü ñèëàì îáðàòíîãî óäàðà. Ñòîéòå

âñåãäà ñáîêó îò ïèëüíîãî ïîëîòíà, íå ñòîéòå â îäíó

ëèíèþ ñ ïèëüíûì ïîëîòíîì. Ïðè îáðàòíîì óäàðå ïèëà

ìîæåò îòñêî÷èòü íàçàä, íî îïåðàòîð ìîæåò

ïîäõîäÿùèìè ìåðàìè ïðåäîñòîðîæíîñòè

ïðîòèâîäåéñòâîâàòü îáðàòíûì ñèëàì.

fÏðè çàêëèíèâàíèè ïèëüíîãî äèñêà èëè ïðè ïåðåðûâå

â ðàáîòå âûêëþ÷àéòå ïèëó è ñïîêîéíî äåðæèòå åå â

çàãîòîâêå äî îñòàíîâêè ïèëüíîãî äèñêà. Íèêîãäà íå

ïûòàéòåñü âûíóòü ïèëó èç çàãîòîâêè èëè âûòÿíóòü åå

íàçàä, ïîêà âðàùàåòñÿ ïèëüíûé äèñê, òàê êàê ïðè

ýòîì ìîæåò âîçíèêíóòü îáðàòíûé óäàð. Óñòàíîâèòå è

óñòðàíèòå ïðè÷èíó çàêëèíèâàíèÿ ïèëüíîãî äèñêà.

fÅñëè Âû õîòèòå ïîâòîðíî çàïóñòèòü ïèëó, êîòîðàÿ

çàñòðÿëà â çàãîòîâêå, îòöåíòðèðóéòå ïèëüíûé äèñê â

ïðîïèëå è ïðîâåðüòå âîçìîæíîñòü åãî ñâîáîäíîãî

âðàùåíèÿ â çàãîòîâêå. Åñëè ïèëüíûé äèñê çàêëèíèëî,

òî ïðè ïîâòîðíîì çàïóñêå ïèëû îí ìîæåò áûòü

âûáðîøåí èç çàãîòîâêè èëè âûçâàòü îáðàòíûé óäàð.

fÁîëüøèå ïëèòû äîëæíû íàäåæíî ëåæàòü íà îïîðå

äëÿ ñíèæåíèÿ îïàñíîñòè îáðàòíîãî óäàðà ïðè

çàêëèíèâàíèè ïèëüíîãî äèñêà. Áîëüøèå ïëèòû

ïðîãèáàþòñÿ ïîä ñîáñòâåííûì âåñîì. Ïëèòû äîëæíû

ëåæàòü íà îïîðàõ ñ îáåèõ ñòîðîí, êàê âáëèçè ïðîïèëà,

òàê è ñ îáîèõ êîíöîâ.

fÍå ïðèìåíÿéòå òóïûå èëè ïîâðåæäåííûå ïèëüíûå

äèñêè. Ïèëüíûå äèñêè ñ òóïûìè èëè íåïðàâèëüíî

ðàçâåäåííûìè çóáüÿìè âåäóò â ðåçóëüòàòå î÷åíü óçêîãî

ïðîïèëà ê ïîâûøåííîìó òðåíèþ, çàêëèíèâàíèþ äèñêà è

ê îáðàòíîìó óäàðó.

fÄî íà÷àëà ïèëåíèÿ êðåïêî çàòÿíèòå óñòðîéñòâà

ðåãóëèðîâêè ãëóáèíû è óãëà ïðîïèëà. Èõ ñìåùåíèå âî

âðåìÿ ïèëåíèÿ ìîæåò ïðèâåñòè ê çàêëèíèâàíèþ

ïèëüíîãî äèñêà è îáðàòíîìó óäàðó.

fÁóäüòå îñîáåííî îñòîðîæíû ïðè ðàñïèëîâêå â

ñòåíàõ èëè äðóãèõ íåïðîñìàòðèâàåìûõ ó÷àñòêàõ.

Ïðè ðàñïèëîâêå â ñêðûòûõ îáúåêòàõ ïîãðóæàåìûé â

îáúåêò ïèëüíûé äèñê ìîæåò çàáëîêèðîâàòüñÿ è âûçâàòü

ðèêîøåò.

Ôóíêöèÿ íèæíåãî çàùèòíîãî êîæóõà

fÏåðåä êàæäûì ïðèìåíåíèåì ïðîâåðÿéòå çàùèòíûé

êîæóõ íà áåçóïðå÷íîå çàêðûòèå. Íå ïîëüçóéòåñü

ïèëîé, åñëè äâèæåíèå íèæíåãî çàùèòíîãî êîæóõà

ïðèòîðìàæèâàåòñÿ è îí çàêðûâàåòñÿ ñ

OBJ_BUCH-359-003.book Page 132 Thursday, June 9, 2011 10:18 AM

Ðóññêèé | 133

Bosch Power Tools 1 619 X06 442 | (9.6.11)

çàìåäëåíèåì. Íèêîãäà íå çàêëèíèâàéòå è íå

ïðèâÿçûâàéòå íèæíèé çàùèòíûé êîæóõ â îòêðûòîì

ïîëîæåíèè. Ïðè ñëó÷àéíîì ïàäåíèè ïèëû íà ïîë,

íèæíèé çàùèòíûé êîæóõ ìîæåò áûòü ïîãíóò. Îòêðîéòå

çàùèòíûé êîæóõ çà ðû÷àã è óáåäèòåñü â åãî ñâîáîäíîì

äâèæåíèè ïðè ëþáîì óãëå ðàñïèëà è ëþáîé ãëóáèíå

ïèëåíèÿ áåç ñîïðèêîñíîâåíèÿ ñ ïèëüíûì äèñêîì èëè

äðóãèìè ÷àñòÿìè.

fÏðîâåðüòå ôóíêöèþ ïðóæèíû íèæíåãî çàùèòíîãî

êîæóõà. Åñëè íèæíèé çàùèòíûé êîæóõ è ïðóæèíà

ðàáîòàþò íåóäîâëåòâîðèòåëüíî, òî ñäàéòå ïèëó íà

òåõîáñëóæèâàíèå ïåðåä èñïîëüçîâàíèåì.

Ïîâðåæäåííûå ÷àñòè, êëåéêèå ñêîïëåíèÿ è îòëîæåíèÿ

îïèëîê çàòîðìàæèâàþò äâèæåíèå íèæíåãî çàùèòíîãî

êîæóõà.

fÎòêðûâàéòå íèæíèé çàùèòíûé êîæóõ ðóêîé òîëüêî

ïðè îñîáûõ ñïîñîáàõ ïèëåíèÿ, êàê òî: ïèëåíèå ñ

ïîãðóæåíèåì è ïîä óãëîì. Îòêðîéòå íèæíèé

çàùèòíûé êîæóõ çà ðû÷àã è îòïóñòèòå åãî, êàê òîëüêî

ïèëüíûé äèñê âîéäåò â çàãîòîâêó. Ïðè âñåõ äðóãèõ

ðàáîòàõ ïèëîé íèæíèé çàùèòíûé êîæóõ äîëæåí ðàáîòàòü

àâòîìàòè÷åñêè.

fÊîãäà Âû êëàäåòå ïèëó íà âåðñòàê èëè íà ïîë, íèæíèé

çàùèòíûé êîæóõ äîëæåí ïðèêðûâàòü ïèëüíûé äèñê.

Íåçàùèùåííûé, âðàùàþùèéñÿ íà âûáåãå ïèëüíûé äèñê

äâèãàåò ïèëó ïðîòèâ íàïðàâëåíèÿ ðåçà è ïèëèò âñå, ÷òî

ñòîèò íà åãî ïóòè. Ó÷èòûâàéòå ïðè ýòîì

ïðîäîëæèòåëüíîñòü âûáåãà ïèëû.

Äîïîëíèòåëüíûå ïðåäóïðåäèòåëüíûå óêàçàíèÿ

fÍå î÷èùàéòå ïàòðóáîê äëÿ âûáðîñà îïèëîê ðóêàìè.

Âðàùàþùèåñÿ ÷àñòè ìîãóò íàíåñòè Âàì òðàâìó.

fÍå ðàáîòàéòå ñ ïèëîé â ïîëîæåíèè íàä ãîëîâîé. Â

ýòîì ïîëîæåíèè ó Âàñ íåò äîñòàòî÷íîãî êîíòðîëÿ íàä

ýëåêòðîèíñòðóìåíòîì.

fÈñïîëüçóéòå ñîîòâåòñòâóþùèå ìåòàëëîèñêàòåëè äëÿ

íàõîæäåíèÿ ñïðÿòàííûõ â ñòåíå òðóá èëè ïðîâîäêè

èëè îáðàùàéòåñü çà ñïðàâêîé â ìåñòíîå

êîììóíàëüíîå ïðåäïðèÿòèå. Êîíòàêò ñ

ýëåêòðîïðîâîäêîé ìîæåò ïðèâåñòè ê ïîæàðó è

ïîðàæåíèþ ýëåêòðîòîêîì. Ïîâðåæäåíèå ãàçîïðîâîäà

ìîæåò ïðèâåñòè ê âçðûâó. Ïîâðåæäåíèå âîäîïðîâîäà

âåäåò ê íàíåñåíèþ ìàòåðèàëüíîãî óùåðáà èëè ìîæåò

âûçâàòü ïîðàæåíèå ýëåêòðîòîêîì.

fÝëåêòðîèíñòðóìåíò íå ïðåäíàçíà÷åí äëÿ

ñòàöèîíàðíîé ðàáîòû. Îí íå ïðåäóñìîòðåí äëÿ ðàáîòû

ñ ïèëüíûì ñòîëîì.

fÍå ïðèìåíÿéòå ïèëüíûå äèñêè èç áûñòðîðåæóùåé

ñòàëè. Òàêèå äèñêè ìîãóò ëåãêî ðàçëîìàòüñÿ.

fÍå ðàñïèëèâàéòå äåòàëè èç ÷åðíûõ ìåòàëëîâ. Îò

ðàñêàëåííîé ñòðóæêè ìîãóò âîñïëàìåíèòüñÿ ñêîïëåíèÿ

ïûëè.

fÂñåãäà äåðæèòå ýëåêòðîèíñòðóìåíò âî âðåìÿ ðàáîòû

îáåèìè ðóêàìè, çàíÿâ ïðåäâàðèòåëüíî óñòîé÷èâîå

ïîëîæåíèå. Äâóìÿ ðóêàìè Âû ðàáîòàåòå áîëåå íàäåæíî

ñ ýëåêòðîèíñòðóìåíòîì.

fÇàêðåïëÿéòå çàãîòîâêó. Çàãîòîâêà, óñòàíîâëåííàÿ â

çàæèìíîå ïðèñïîñîáëåíèå èëè â òèñêè, óäåðæèâàåòñÿ

áîëåå íàäåæíî, ÷åì â Âàøåé ðóêå.

fÂûæäèòå ïîëíîé îñòàíîâêè ýëåêòðîèíñòðóìåíòà è

òîëüêî ïîñëå ýòîãî âûïóñêàéòå åãî èç ðóê. Ðàáî÷èé

èíñòðóìåíò ìîæåò çàåñòü, è ýòî ìîæåò ïðèâåñòè ê ïîòåðå

êîíòðîëÿ íàä ýëåêòðîèíñòðóìåíòîì.

Îïèñàíèå ïðîäóêòà è óñëóã

Ïðî÷òèòå âñå óêàçàíèÿ è èíñòðóêöèè ïî

òåõíèêå áåçîïàñíîñòè. Óïóùåíèÿ â

îòíîøåíèè óêàçàíèé è èíñòðóêöèé ïî

òåõíèêå áåçîïàñíîñòè ìîãóò ñòàòü ïðè÷èíîé

ïîðàæåíèÿ ýëåêòðè÷åñêèì òîêîì, ïîæàðà è

òÿæåëûõ òðàâì.

Ïîæàëóéñòà, îòêðîéòå ðàñêëàäíóþ ñòðàíèöó ñ

èëëþñòðàöèÿìè ýëåêòðîèíñòðóìåíòà è îñòàâëÿéòå åå

îòêðûòîé, ïîêà Âû èçó÷àåòå ðóêîâîäñòâî ïî ýêñïëóàòàöèè.

Ïðèìåíåíèå ïî íàçíà÷åíèþ

GKS 65/GKS 65 G:

Íàñòîÿùèé ýëåêòðîèíñòðóìåíò ïðåäíàçíà÷åí äëÿ

ïðîäîëüíîãî è ïîïåðå÷íîãî ïðÿìîëèíåéíîãî ðàñïèëà

äðåâåñèíû è ðàñïèëà äðåâåñèíû ïîä óãëîì íà ïðî÷íîé

îïîðå. Ñ ñîîòâåòñòâóþùèìè ïèëüíûìè äèñêàìè

èíñòðóìåíòîì ìîæíî ðàñïèëèâàòü òîíêîñòåííûå äåòàëè èç

öâåòíûõ ìåòàëëîâ, íàïðèìåð, ïðîôèëè.

Èíñòðóìåíò íå ðàññ÷èòàí íà çàãîòîâêè èç ÷åðíîãî ìåòàëëà.

GKS 65 GCE:

Íàñòîÿùèé ýëåêòðîèíñòðóìåíò ïðåäíàçíà÷åí äëÿ

âûïîëíåíèÿ ïðîäîëüíûõ è ïîïåðå÷íûõ ïðÿìûõ ðåçîâ è

ðåçîâ ïîä óãëîì â äðåâåñèíå. Ñ ñîîòâåòñòâóþùèìè

ïèëüíûìè äèñêàìè ìîæíî ðàñïèëèâàòü òîíêîñòåííûå

äåòàëè èç öâåòíûõ ìåòàëëîâ (íàïðèìåð, ïðîôèëè), ëåãêèå

ñòðîéìàòåðèàëû è ïëàñòìàññû.

Íåäîïóñêàåòñÿ îáðàáàòûâàòü äåòàëè èç ÷åðíîãî ìåòàëëà.

Èçîáðàæåííûå ñîñòàâíûå ÷àñòè

Íóìåðàöèÿ ïðåäñòàâëåííûõ êîìïîíåíòîâ âûïîëíåíà ïî

èçîáðàæåíèþ íà ñòðàíèöå ñ èëëþñòðàöèÿìè.

1Âûêëþ÷àòåëü

2Áëîêèðàòîð âûêëþ÷àòåëÿ

3Óñòàíîâî÷íîå êîëåñèêî ÷èñëà îáîðîòîâ

(GKS 65 GCE)

4Äîïîëíèòåëüíàÿ ðóêîÿòêà (ñ èçîëèðîâàííîé

ïîâåðõíîñòüþ)

5Êíîïêà ôèêñàöèè øïèíäåëÿ

6Øêàëà óãëà ðàñïèëà

7Áàðàøêîâûé âèíò äëÿ ïàðàëëåëüíîãî óïîðà

8Çàæèìíîé ðû÷àã óãëà íàêëîíà

9Ìåòêà óãëà ïðîïèëà íà 0°

10 Ìåòêà óãëà ïðîïèëà íà 45°

11 Ïàðàëëåëüíûé óïîð

12 Ìàÿòíèêîâûé çàùèòíûé êîæóõ

13 Îïîðíàÿ ïëèòà

14 Ðû÷àã äëÿ íàñòðîéêè ìàÿòíèêîâîãî çàùèòíîãî êîæóõà

15 Ïàòðóáîê äëÿ âûáðîñà îïèëîê

16 Çàùèòíûé êîæóõ

OBJ_BUCH-359-003.book Page 133 Thursday, June 9, 2011 10:18 AM

134 | Ðóññêèé

1 619 X06 442 | (9.6.11) Bosch Power Tools

17 Ðóêîÿòêà (ñ èçîëèðîâàííîé ïîâåðõíîñòüþ)

18 Øåñòèãðàííûé øòèôòîâûé êëþ÷

19 Çàæèìíîé âèíò ñ øàéáîé

20 Ïðèæèìíîé ôëàíåö

21 Ïèëüíûé äèñê*

22 Îïîðíûé ôëàíåö

23 Øïèíäåëü ïèëû

24 Êðåïåæíûé âèíò àäàïòåðà îòñàñûâàíèÿ*

25 Àäàïòåð îòñàñûâàíèÿ*

26 Çàæèìíîé ðû÷àã íàñòðîéêè ãëóáèíû ðåçàíèÿ

27 Øêàëà ãëóáèíû ïðîïèëà

28 Áàðàøêîâûé âèíò äëÿ íàñòðîéêè óãëà íàêëîíà

29 Ïàðà ñòðóáöèí*

30 Íàïðàâëÿþùàÿ ðåéêà*

31 Ñîåäèíèòåëüíàÿ äåòàëü*

32 Øëàíã îòñàñûâàíèÿ*

*Èçîáðàæåííûå èëè îïèñàííûå ïðèíàäëåæíîñòè íå âõîäÿò â

ñòàíäàðòíûé îáúåì ïîñòàâêè. Ïîëíûé àññîðòèìåíò

ïðèíàäëåæíîñòåé Âû íàéäåòå â íàøåé ïðîãðàììå

ïðèíàäëåæíîñòåé.

Äàííûå ïî øóìó è âèáðàöèè

Óðîâåíü øóìà îïðåäåëåí â ñîîòâåòñòâèè ñ åâðîïåéñêîé

íîðìîé EN 60745.

À-âçâåøåííûé óðîâåíü øóìà îò ýëåêòðîèíñòðóìåíòà

ñîñòàâëÿåò îáû÷íî: óðîâåíü çâóêîâîãî äàâëåíèÿ 88 äÁ(À);

óðîâåíü çâóêîâîé ìîùíîñòè 99 äÁ(À). Íåäîñòîâåðíîñòü

K=3äÁ.

Ïðèìåíÿéòå ñðåäñòâà çàùèòû îðãàíîâ ñëóõà!

Ñóììàðíàÿ âèáðàöèÿ ah (âåêòîðíàÿ ñóììà òðåõ

íàïðàâëåíèé) è ïîãðåøíîñòü K îïðåäåëåíû â ñîîòâåòñòâèè

ñ EN 60745:

ðàñïèëîâêà äðåâåñèíû: ah=3,0 ì/ñ2, K=1,5 ì/ñ2,

ðàñïèëîâêà ìåòàëëà: ah=2,5 ì/ñ2, K=1,5 ì/ñ2.

Óêàçàííûé â íàñòîÿùèõ èíñòðóêöèÿõ óðîâåíü âèáðàöèè

èçìåðåí ïî ìåòîäèêå èçìåðåíèÿ, ïðîïèñàííîé â ñòàíäàðòå

EN 60745, è ìîæåò áûòü èñïîëüçîâàí äëÿ ñðàâíåíèÿ

ýëåêòðîèíñòðóìåíòîâ. Îí ïðèãîäåí òàêæå äëÿ

ïðåäâàðèòåëüíîé îöåíêè âèáðàöèîííîé íàãðóçêè.

Óðîâåíü âèáðàöèè óêàçàí äëÿ îñíîâíûõ âèäîâ ðàáîòû ñ

ýëåêòðîèíñòðóìåíòîì. Îäíàêî åñëè ýëåêòðîèíñòðóìåíò

áóäåò èñïîëüçîâàí äëÿ âûïîëíåíèÿ äðóãèõ ðàáîò ñ ïðèìå-

íåíèåì ðàáî÷èõ èíñòðóìåíòîâ, íå ïðåäóñìîòðåííûõ

èçãîòîâèòåëåì, èëè òåõíè÷åñêîå îáñëóæèâàíèå íå áóäåò

îòâå÷àòü ïðåäïèñàíèÿì, òî óðîâåíü âèáðàöèè ìîæåò áûòü

èíûì. Ýòî ìîæåò çíà÷èòåëüíî ïîâûñèòü âèáðàöèîííóþ

íàãðóçêó â òå÷åíèå âñåé ïðîäîëæèòåëüíîñòè ðàáîòû.

Äëÿ òî÷íîé îöåíêè âèáðàöèîííîé íàãðóçêè â òå÷åíèå

îïðåäåëåííîãî âðåìåííîãî èíòåðâàëà íóæíî ó÷èòûâàòü

òàêæå è âðåìÿ, êîãäà èíñòðóìåíò âûêëþ÷åí èëè, õîòÿ è

âêëþ÷åí, íî íå íàõîäèòñÿ â ðàáîòå. Ýòî ìîæåò çíà÷èòåëüíî

ñîêðàòèòü íàãðóçêó îò âèáðàöèè â ðàñ÷åòå íà ïîëíîå

ðàáî÷åå âðåìÿ.

Ïðåäóñìîòðèòå äîïîëíèòåëüíûå ìåðû áåçîïàñíîñòè äëÿ

çàùèòû îïåðàòîðà îò âîçäåéñòâèÿ âèáðàöèè, íàïðèìåð:

òåõíè÷åñêîå îáñëóæèâàíèå ýëåêòðîèíñòðóìåíòà è ðàáî÷èõ

èíñòðóìåíòîâ, ìåðû ïî ïîääåðæàíèþ ðóê â òåïëå,

îðãàíèçàöèÿ òåõíîëîãè÷åñêèõ ïðîöåññîâ.

Çàÿâëåíèå î ñîîòâåòñòâèè

Ñ ïîëíîé îòâåòñòâåííîñòüþ ìû çàÿâëÿåì, ÷òî îïèñàííûé â

ðàçäåëå «Òåõíè÷åñêèå äàííûå» ïðîäóêò ñîîòâåòñòâóåò

íèæåñëåäóþùèì ñòàíäàðòàì èëè íîðìàòèâíûì

äîêóìåíòàì: EN 60745 ñîãëàñíî ïîëîæåíèÿì Äèðåêòèâ

2004/108/ÅÑ, 2006/42/EÑ.

Òåõíè÷åñêàÿ äîêóìåíòàöèÿ:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

Òåõíè÷åñêèå äàííûå

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Ðó÷íàÿ äèñêîâàÿ ïèëà GKS 65

Professional

GKS 65 G

Professional

GKS 65 GCE

Professional

Òîâàðíûé ¹ 3 601 F67 0.. 3 601 F68 9.. 3 601 F68 9..

Íîì. ïîòðåáëÿåìàÿ ìîùíîñòü Âò 1600 1600 1800

×èñëî îáîðîòîâ õîëîñòîãî õîäà ìèí-1 5900 5900 2300 –5000

×èñëî îáîðîòîâ ïîä íàãðóçêîé, ìàêñ. ìèí-1 4200 4200 1400 –4000

Ãëóáèíà ïðîïèëà, ìàêñ.

–ïîä óãëîì íàêëîíà 0°

–ïîä óãëîì íàêëîíà 45°

ìì

Áëîêèðîâêà øïèíäåëÿ zzz

Âûáîð ÷èñëà îáîðîòîâ – – z

Êîíñòàíòíàÿ ýëåêòðîíèêà – – z

Òåïëîâàÿ çàùèòà îò ïåðåãðóçêè – – z

OBJ_BUCH-359-003.book Page 134 Thursday, June 9, 2011 10:18 AM

Ðóññêèé | 135

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Ñáîðêà

Óñòàíîâêà/ñìåíà ïèëüíîãî äèñêà

fÏåðåä ëþáûìè ìàíèïóëÿöèÿìè ñ

ýëåêòðîèíñòðóìåíòîì âûòàñêèâàéòå øòåïñåëü èç

ðîçåòêè.

fÏðè óñòàíîâêå ïèëüíîãî äèñêà íàäåâàéòå çàùèòíûå

ïåð÷àòêè. Ïðèêîñíîâåíèå ê ïèëüíîìó äèñêó ìîæåò

ïðèâåñòè ê òðàâìå.

fÏðèìåíÿéòå òîëüêî òàêèå ïèëüíûå äèñêè, êîòîðûå

îòâå÷àþò òåõíè÷åñêèì äàííûì íàñòîÿùåãî

ðóêîâîäñòâà ïî ýêñïëóàòàöèè.

fÍè â êîåì ñëó÷àå íå ïðèìåíÿéòå øëèôîâàëüíûå

êðóãè â êà÷åñòâå ðàáî÷åãî èíñòðóìåíòà.

Âûáîð ïèëüíîãî äèñêà

Îáçîð ðåêîìåíäóåìûõ ïèëüíûõ äèñêîâ Âû íàéäåòå â êîíöå

íàñòîÿùåãî ðóêîâîäñòâà.

Ñíÿòèå ïèëüíîãî ïîëîòíà (ñì. ðèñ. À)

Äëÿ ñìåíû ðàáî÷åãî èíñòðóìåíòà ïîëîæèòå

ýëåêòðîèíñòðóìåíò íà òîðöîâóþ ñòîðîíó êîðïóñà

äâèãàòåëÿ.

–Íàæìèòå íà êíîïêó áëîêèðîâêè øïèíäåëÿ 5 è äåðæèòå åå

íàæàòîé.

fÍàæèìàéòå íà êíîïêó áëîêèðîâêè øïèíäåëÿ 5

òîëüêî ïðè îñòàíîâëåííîì øïèíäåëå ïèëû. Â

ïðîòèâíîì ñëó÷àå ýëåêòðîèíñòðóìåíò ìîæåò áûòü

ïîâðåæäåí.

–Øåñòèãðàííûì êëþ÷îì 18 âûâåðíèòå çàæèìíîé âèíò

19 â íàïðàâëåíèè n.

–Îòòÿíèòå ìàÿòíèêîâûé çàùèòíûé êîæóõ 12 íàçàä è

äåðæèòå åãî â ýòîì ïîëîæåíèè.

–Ñíèìèòå ïðèæèìíîé ôëàíåö 20 è ïèëüíûé äèñê 21 ñî

øïèíäåëÿ ïèëû 23.

Óñòàíîâêà ïèëüíîãî äèñêà (ñì. ðèñ. À)

Äëÿ ñìåíû ðàáî÷åãî èíñòðóìåíòà ïîëîæèòå

ýëåêòðîèíñòðóìåíò íà òîðöîâóþ ñòîðîíó êîðïóñà

äâèãàòåëÿ.

–Î÷èñòèòü ïèëüíûé äèñê 21 è âñå óñòàíàâëèâàåìûå

êðåïåæíûå ÷àñòè.

–Îòòÿíèòå ìàÿòíèêîâûé çàùèòíûé êîæóõ 12 íàçàä è

äåðæèòå åãî â ýòîì ïîëîæåíèè.

–Óñòàíîâèòå ïèëüíûé äèñê 21 íà îïîðíûé ôëàíåö 22.

Íàïðàâëåíèå ðåçàíèÿ çóáüåâ (íàïðàâëåíèå ñòðåëêè íà

ïèëüíîì äèñêå) äîëæíî ñîâïàäàòü ñî ñòðåëêîé

íàïðàâëåíèÿ âðàùåíèÿ íà êîæóõå 16.

–Óñòàíîâèòå çàæèìíîé ôëàíåö 20 è ââèíòèòå çàæèìíîé

âèíò 19 â íàïðàâëåíèè o. Ñëåäèòå çà ïðàâèëüíûì

ìîíòàæíûì ïîëîæåíèåì îïîðíîãî 22 è ïðèæèìíîãî

ôëàíöåâ 20.

–Íàæìèòå íà êíîïêó áëîêèðîâêè øïèíäåëÿ 5 è äåðæèòå åå

íàæàòîé.

–Çàòÿíèòå øåñòèãðàííûì êëþ÷îì 18 çàæèìíîé âèíò 19 â

íàïðàâëåíèè o. Ìîìåíò çàòÿæêè äîëæåí ñîñòàâëÿòü

6–9Íì, ÷òî îòâå÷àåò çàâåðòûâàíèþ ðóêîé ïëþñ ¼

îáîðîò.

Îòñîñ ïûëè è ñòðóæêè

fÏåðåä ëþáûìè ìàíèïóëÿöèÿìè ñ

ýëåêòðîèíñòðóìåíòîì âûòàñêèâàéòå øòåïñåëü èç

ðîçåòêè.

fÏûëü íåêîòîðûõ ìàòåðèàëîâ, êàê íàïð., êðàñîê ñ ñîäåð-

æàíèåì ñâèíöà, íåêîòîðûõ ñîðòîâ äðåâåñèíû,

ìèíåðàëîâ è ìåòàëëîâ, ìîæåò áûòü âðåäíîé äëÿ

çäîðîâüÿ. Ïðèêîñíîâåíèå ê ïûëè è ïîïàäàíèå ïûëè â

äûõàòåëüíûå ïóòè ìîæåò âûçâàòü àëëåðãè÷åñêèå

ðåàêöèè è/èëè çàáîëåâàíèÿ äûõàòåëüíûõ ïóòåé

îïåðàòîðà èëè íàõîäÿùåãîñÿ âáëèçè ïåðñîíàëà.

Îãðàíè÷åíèå ïóñêîâîãî òîêà – – z

Ðàçìåðû îïîðíîé ïëèòû ìì 170 x 305 203 x 327 203 x 327

Äèàìåòð ïèëüíîãî äèñêà, ìàêñ. ìì 190 190 190

Äèàìåòð ïèëüíîãî äèñêà, ìèí. ìì 184 184 184

Òîëùèíà òåëà ïèëüíîãî äèñêà, ìàêñ. ìì 1,7 1,7 1,7

Òîëùèíà çóáà/øèðèíà ðàçâîäà çóáüåâ, ìàêñ. ìì 2,6 2,6 2,6

Òîëùèíà çóáà/øèðèíà ðàçâîäà çóáüåâ, ìèí. ìì 1,8 1,8 1,8

Äèàìåòð îòâåðñòèÿ ïèëüíîãî äèñêà ìì 30 30 30

Âåñ ñîãëàñíî EPTA-Procedure 01/2003 êã 4,8 5,1 5,2

Êëàññ çàùèòû / II / II / II

Ïàðàìåòðû óêàçàíû äëÿ íîìèíàëüíîãî íàïðÿæåíèÿ [U] 230 Â. Ïðè äðóãèõ çíà÷åíèÿõ íàïðÿæåíèÿ, à òàêæå â ñïåöèôè÷åñêîì äëÿ ñòðàíû

èñïîëíåíèè èíñòðóìåíòà âîçìîæíû èíûå ïàðàìåòðû.

Ïîæàëóéñòà, ó÷èòûâàéòå òîâàðíûé íîìåð íà çàâîäñêîé òàáëè÷êå Âàøåãî ýëåêòðîèíñòðóìåíòà. Òîðãîâûå íàçâàíèÿ îòäåëüíûõ

ýëåêòðîèíñòðóìåíòîâ ìîãóò ðàçëè÷àòüñÿ.

Äëÿ ýëåêòðîèíñòðóìåíòîâ áåç îãðàíè÷åíèÿ ïóñêîâîãî òîêà: Ïðîöåññû âêëþ÷åíèÿ âûçûâàþò êðàòêîâðåìåííûå ïàäåíèÿ íàïðÿæåíèÿ. Ïðè

íåáëàãîïðèÿòíûõ óñëîâèÿõ â ñåòè âîçìîæíî îòðèöàòåëüíîå âîçäåéñòâèå íà äðóãèå ïðèáîðû. Ïðè ïîëíîì ñîïðîòèâëåíèè ñåòè íå áîëåå 0,36 Îì

íèêàêèõ ïîìåõ íå îæèäàåòñÿ.

Ðó÷íàÿ äèñêîâàÿ ïèëà GKS 65

Professional

GKS 65 G

Professional

GKS 65 GCE

Professional

OBJ_BUCH-359-003.book Page 135 Thursday, June 9, 2011 10:18 AM

136 | Ðóññêèé

1 619 X06 442 | (9.6.11) Bosch Power Tools

Îïðåäåëåííûå âèäû ïûëè, íàïð., äóáà è áóêà, ñ÷èòàþòñÿ

êàíöåðîãåííûìè, îñîáåííî ñîâìåñòíî ñ ïðèñàäêàìè

äëÿ îáðàáîòêè äðåâåñèíû (õðîìàò, ñðåäñòâî äëÿ çàùèòû

äðåâåñèíû). Ìàòåðèàë ñ ñîäåðæàíèåì àñáåñòà

ðàçðåøàåòñÿ îáðàáàòûâàòü òîëüêî ñïåöèàëèñòàì.

–Ïî âîçìîæíîñòè èñïîëüçóéòå ïðèãîäíûé äëÿ

ìàòåðèàëà ïûëåîòñîñ.

–Õîðîøî ïðîâåòðèâàéòå ðàáî÷åå ìåñòî.

–Ðåêîìåíäóåòñÿ ïîëüçîâàòüñÿ ðåñïèðàòîðíîé

ìàñêîé ñ ôèëüòðîì êëàññà Ð2.

Ñîáëþäàéòå äåéñòâóþùèå â Âàøåé ñòðàíå ïðåäïèñàíèÿ

äëÿ îáðàáàòûâàåìûõ ìàòåðèàëîâ.

fÈçáåãàéòå ñêîïëåíèÿ ïûëè íà ðàáî÷åì ìåñòå. Ïûëü

ìîæåò ëåãêî âîñïëàìåíÿòüñÿ.

Óñòàíîâêà àäàïòåðà îòñàñûâàíèÿ (ñì. ðèñ. Â)

Íàñàäèòå àäàïòåð îòñàñûâàíèÿ 25 íà ïàòðóáîê äëÿ âûáðîñà

ñòðóæêè 15 äî ôèêñèðîâàíèÿ. Ê àäàïòåðó îòñàñûâàíèÿ 25

ìîæíî ïðèñîåäèíèòü âñàñûâàþùèé øëàíã ñ äèàìåòðîì

35 ìì.

fÍå äîïóñêàåòñÿ óñòàíîâêà àäàïòåðà îòñàñûâàíèÿ áåç

ïîäêëþ÷åííîãî óñòðîéñòâà îòñàñûâàíèÿ. Èíà÷å

ìîæåò áûòü çàáèò îòñàñûâàþùèé êàíàë.

fÍå ðàçðåøàåòñÿ íàäåâàòü ïûëåñáîðíûé ìåøîê íà

àäàïòåð îòñàñûâàíèÿ. Ïîñêîëüêó â ðåçóëüòàòå ìîæåò

çàáèòüñÿ ñèñòåìà îòñîñà.

Äëÿ îáåñïå÷åíèÿ îïòèìàëüíîãî îòñîñà íåîáõîäèìî

ðåãóëÿðíî î÷èùàòü àäàïòåð îòñàñûâàíèÿ 25.

Âíåøíÿÿ ñèñòåìà ïûëåîòñîñà

Ñîåäèíèòå øëàíã îòñàñûâàíèÿ 32 ñ ïûëåñîñîì

(ïðèíàäëåæíîñòè). Îáçîð âîçìîæíîñòåé ïðèñîåäèíåíèÿ ê

ðàçëè÷íûì ïûëåñîñàì Âû íàéäåòå â êîíöå íàñòîÿùåãî

ðóêîâîäñòâà.

Ýëåêòðîèíñòðóìåíò ìîæåò áûòü ïîäêëþ÷åí ïðÿìî ê

øòåïñåëüíîé ðîçåòêå óíèâåðñàëüíîãî ïûëåñîñà ôèðìû

Bosch ñ óñòðîéñòâîì äèñòàíöèîííîãî ïóñêà. Ïûëåñîñ

àâòîìàòè÷åñêè çàïóñêàåòñÿ ïðè âêëþ÷åíèè

ýëåêòðîèíñòðóìåíòà.

Ïûëåñîñ äîëæåí áûòü ïðèãîäåí äëÿ îáðàáàòûâàåìîãî

ìàòåðèàëà.

Ïðèìåíÿéòå ñïåöèàëüíûé ïûëåñîñ äëÿ îòñàñûâàíèÿ îñîáî

âðåäíûõ äëÿ çäîðîâüÿ âèäîâ ïûëè – âîçáóäèòåëåé ðàêà èëè

ñóõîé ïûëè.

Ðàáîòà ñ èíñòðóìåíòîì

Ðåæèìû ðàáîòû

fÏåðåä ëþáûìè ìàíèïóëÿöèÿìè ñ

ýëåêòðîèíñòðóìåíòîì âûòàñêèâàéòå øòåïñåëü èç

ðîçåòêè.

Ðåãóëèðîâêà ãëóáèíû ïðîïèëà (ñì. ðèñ. Ñ)

fÃëóáèíà ðåçàíèÿ äîëæíà ñîîòâåòñòâîâàòü òîëùèíå

äåòàëè. Ïèëüíûé äèñê íå äîëæåí âûñòóïàòü çà

îáðàáàòûâàåìóþ çàãîòîâêó áîëåå ÷åì íà âûñîòó çóáà.

Îòïóñòèòå çàæèìíîé ðû÷àã 26. Äëÿ íåáîëüøîé ãëóáèíû

ïðîïèëà îòòÿíèòå ïèëó îò îïîðíîé ïëèòû 13, äëÿ áîëüøåé

ãëóáèíû – ïðèæìèòå ïèëó ê îïîðíîé ïëèòå 13. Óñòàíîâèòå

æåëàåìûé ðàçìåð ïî øêàëå ãëóáèíû ïðîïèëà. Êðåïêî

çàòÿíèòå çàæèìíîé ðû÷àã 26.

Åñëè ïîñëå îòïóñêà çàæèìíîãî ðû÷àãà 26 Âàì íå óäàñòñÿ

ïîëíîñòüþ óñòàíîâèòü ãëóáèíó ðåçà, òî îòòÿíèòå çàæèìíîé

ðû÷àã 26 îò ïèëû è ïîâåðíèòå åãî âíèç. Îòïóñòèòå

çàæèìíîé ðû÷àã 26. Ïîâòîðÿéòå ýòó îïåðàöèþ ïîêà Âû íå

óñòàíîâèòå æåëàåìóþ ãëóáèíó ïðîïèëà.

Åñëè ïîñëå çàòÿãèâàíèÿ çàæèìíîãî ðû÷àãà 26 Âû íå

ñìîæåòå äîñòàòî÷íî çàôèêñèðîâàòü ãëóáèíó ðåçà, òî

îòòÿíèòå çàæèìíîé ðû÷àã 26 îò ïèëû è ïîâåðíèòå åãî

íàâåðõ. Îòïóñòèòå çàæèìíîé ðû÷àã 26. Ïîâòîðÿéòå ýòó

îïåðàöèþ ïîêà Âû íå çàôèêñèðóåòå ãëóáèíó ïðîïèëà.

Íàñòðîéêà óãëà ðàñïèëà

Ïîëîæèòå ýëåêòðîèíñòðóìåíò íà òîðöîâóþ ñòîðîíó

çàùèòíîãî êîæóõà 16.

Îòïóñòèòå çàæèìíîé ðû÷àã 8 è áàðàøêîâûé âèíò 28.

Ïîâåðíèòå ïèëó â ñòîðîíó. Óñòàíîâèòå æåëàåìîå çíà÷åíèå

íà øêàëå 6. Çàòÿíèòå çàæèìíîé ðû÷àã 8 è áàðàøêîâûé âèíò

28.

Óêàçàíèå: Ãëóáèíà ïðîïèëà ïîä óãëîì ìåíüøå, ÷åì

ïîêàçûâàåìîå çíà÷åíèå íà øêàëå ãëóáèíû ïðîïèëà 27.

Ìåòêè óãëà ïðîïèëà

Ìåòêà óãëà ïðîïèëà 0° (9) ïîêàçûâàåò ïîëîæåíèå ïèëüíîãî

äèñêà ïðè ðàñêðîå ïîä ïðÿìûì óãëîì. Ìåòêà óãëà ïðîïèëà

45° (10) ïîêàçûâàåò ïîëîæåíèå ïèëüíîãî äèñêà ïðè

ðàñêðîå ïîä óãëîì 45° áåç èñïîëüçîâàíèÿ íàïðàâëÿþùåé

ðåéêè.

Âêëþ÷åíèå ýëåêòðîèíñòðóìåíòà

fÓ÷èòûâàéòå íàïðÿæåíèå ñåòè! Íàïðÿæåíèå

èñòî÷íèêà òîêà äîëæíî ñîîòâåòñòâîâàòü äàííûì íà

çàâîäñêîé òàáëè÷êå ýëåêòðîèíñòðóìåíòà.

Ýëåêòðîèíñòðóìåíòû íà 230 Â ìîãóò ðàáîòàòü òàêæå

è ïðè íàïðÿæåíèè 220 Â.

Âêëþ÷åíèå/âûêëþ÷åíèå

Äëÿ âêëþ÷åíèÿ ýëåêòðîèíñòðóìåíòà íàæìèòå ñíà÷àëà

áëîêèðàòîð âûêëþ÷àòåëÿ 2, à çàòåì íàæìèòå âûêëþ÷àòåëü

1 è äåðæèòå åãî íàæàòûì.

Äëÿ âûêëþ÷åíèÿ ýëåêòðîèíñòðóìåíòà îòïóñòèòå

âûêëþ÷àòåëü 1.

Óêàçàíèå: Ïî ïðè÷èíàì áåçîïàñíîñòè âûêëþ÷àòåëü 1 íå

ìîæåò áûòü çàôèêñèðîâàí è ïðè ðàáîòå ñëåäóåò ïîñòîÿííî

íàæèìàòü íà íåãî.

Îãðàíè÷åíèå ïóñêîâîãî òîêà (GKS 65 GCE)

Ýëåêòðîííàÿ ñèñòåìà îãðàíè÷åíèÿ ïóñêîâîãî òîêà

îãðàíè÷èâàåò ìîùíîñòü ïðè âêëþ÷åíèè

ýëåêòðîèíñòðóìåíòà è äàåò âîçìîæíîñòü ðàáîòû îò ðîçåòêè

íà 16 À.

Êîíñòàíòíàÿ ýëåêòðîíèêà (GKS 65 GCE)

Êîíñòàíòíàÿ ýëåêòðîíèêà ïîääåðæèâàåò ÷èñëî îáîðîòîâ íà

õîëîñòîì õîäó è ïîä íàãðóçêîé ïðàêòè÷åñêè íà ïîñòîÿííîì

óðîâíå è îáåñïå÷èâàåò ðàâíîìåðíóþ ïðîèçâîäèòåëüíîñòü

ðàáîòû.

OBJ_BUCH-359-003.book Page 136 Thursday, June 9, 2011 10:18 AM

Ðóññêèé | 137

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Òåïëîâàÿ çàùèòà îò ïåðåãðóçêè (GKS 65 GCE)

Ïðè ïåðåãðóçêå ýëåêòðîèíñòðóìåíò âûêëþ÷àåòñÿ è

âêëþ÷àåòñÿ îïÿòü â îïòèìàëüíîì äèàïàçîíå ðàáî÷åé

òåìïåðàòóðû. Îòïóñòèòå âûêëþ÷àòåëü 1 è âêëþ÷èòå ñíîâà

ýëåêòðîèíñòðóìåíò äëÿ ïðîäîëæåíèÿ ðàáîòû.

Âûáîð ÷èñëà îáîðîòîâ (GKS 65 GCE)

Ñ ïîìîùüþ óñòàíîâî÷íîãî êîëåñèêà 3 Âû ìîæåòå

óñòàíîâèòü íåîáõîäèìîå ÷èñëî îáîðîòîâ òàêæå è âî âðåìÿ

ðàáîòû.

Íåîáõîäèìîå ÷èñëî îáîðîòîâ çàâèñèò îò óñòàíîâëåííîãî

ïèëüíîãî äèñêà è îáðàáàòûâàåìîãî ìàòåðèàëà (ñì. îáçîð

ïèëüíûõ äèñêîâ â êîíöå ðóêîâîäñòâà ïî ýêñïëóàòàöèè).

Óêàçàíèÿ ïî ïðèìåíåíèþ

Çàùèùàéòå ïèëüíûå äèñêè îò óäàðîâ.

Âåäèòå ýëåêòðîèíñòðóìåíò ðàâíîìåðíî è ñ óìåðåííîé

ïîäà÷åé â íàïðàâëåíèè ðåçà. Ñèëüíàÿ ïîäà÷à çíà÷èòåëüíî

ñîêðàùàåò ñðîê ñëóæáû ðàáî÷åãî èíñòðóìåíòà è ìîæåò

ïîâðåäèòü ýëåêòðîèíñòðóìåíò.

Ïðîèçâîäèòåëüíîñòü ïèëåíèÿ è êà÷åñòâî ðàñïèëà â

çíà÷èòåëüíîé ñòåïåíè çàâèñÿò îò ñîñòîÿíèÿ è ôîðìû

çóáüåâ ïèëüíîãî äèñêà. Ïîýòîìó ïðèìåíÿéòå òîëüêî îñòðûå

è ïðèãîäíûå äëÿ îáðàáàòûâàåìîãî ìàòåðèàëà ïèëüíûå

äèñêè.

Ïèëåíèå äðåâåñèíû

Ïðàâèëüíûé âûáîð ïèëüíîãî äèñêà çàâèñèò îò âèäà è

êà÷åñòâà äðåâåñèíû, à òàêæå îò âèäà ïðîïèëîâ-

ïðîäîëüíûå èëè ïîïåðå÷íûå.

Ïðè ïðîäîëüíîì ðàñïèëå åëè âîçíèêàåò äëèííàÿ,

ñïèðàëåîáðàçíàÿ ñòðóæêà.

Ïûëü îò áóêà è äóáà îñîáåííî âðåäíà äëÿ çäîðîâüÿ,

ïîýòîìó ðàáîòàéòå òîëüêî ñ ïûëåîòñîñîì.

Ïèëåíèå ñèíòåòè÷åñêèõ ìàòåðèàëîâ (GKS 65 GCE)

Óêàçàíèå: Ïðè ïèëåíèè ñèíòåòè÷åñêèõ ìàòåðèàëîâ,

îñîáåííî ÏÂÕ, âîçíèêàåò äëèííàÿ, ñïèðàëüíàÿ ñòðóæêà,

êîòîðàÿ ìîæåò èìåòü ýëåêòðîñòàòè÷åñêèé çàðÿä. Èç-çà

ýòîãî âûâîä ñòðóæêè 15 ìîæåò áûòü çàáèò è ìàÿòíèêîâûé

çàùèòíûé êîæóõ 12 çàêëèíèâàåò. Ðàáîòàéòå ëó÷øå ñ

îòñîñîì ïûëè.

Ïîäâîäèòå ýëåêòðîèíñòðóìåíò âî âêëþ÷åííîì ñîñòîÿíèè ê

äåòàëè è çàïèëèâàéòå åå îñòîðîæíî. Çàòåì ðàáîòàéòå áåç

ïåðåðûâîâ, ÷òîáû ðåæóùèå çóáüÿ áûñòðî íå çàëèïàëè.

Ïèëåíèå öâåòíûõ ìåòàëëîâ (GKS 65 GCE)

Óêàçàíèå: Ïðèìåíÿéòå òîëüêî ïðèãîäíûé äëÿ öâåòíûõ

ìåòàëëîâ ïèëüíûé äèñê. Ýòî îáåñïå÷èâàåò ÷èñòûé ïðîïèë è

ïðåäîòâðàùàåò çàêëèíèâàíèå ïèëüíîãî äèñêà.

Ïîäâîäèòå ýëåêòðîèíñòðóìåíò âî âêëþ÷åííîì ñîñòîÿíèè ê

äåòàëè è çàïèëèâàéòå åå îñòîðîæíî. Çàòåì ðàáîòàéòå ñ

ìàëîé ïîäà÷åé è áåç ïåðåðûâîâ.

Íà ïðîôèëÿõ íà÷èíàéòå ïðîïèë âñåãäà íà óçêîé ñòîðîíå, íà

U-îáðàçíûõ ïðîôèëÿõ íèêîãäà íå íà÷èíàéòå ïðîïèë ñ

îòêðûòîé ñòîðîíû. Ïîäïèðàéòå äëèííûå ïðîôèëè, ÷òîáû

ïðåäîòâðàòèòü çàêëèíèâàíèå ïèëüíîãî äèñêà è îáðàòíûé

óäàð ýëåêòðîèíñòðóìåíòà.

Ïèëåíèå ëåãêèõ ñòðîèòåëüíûõ ìàòåðèàëîâ (ìàòåðèàëû

ñ ìèíåðàëüíûì çàïîëíèòåëåì) (GKS 65 GCE)

fÏðè ðàñïèëèâàíèè ëåãêèõ ñòðîèòåëüíûõ ìàòåðèàëîâ

âûïîëíÿéòå çàêîííûå ïðåäïèñàíèÿ è ðåêîìåíäàöèè

èçãîòîâèòåëÿ ìàòåðèàëà.

Ëåãêèå ñòðîèòåëüíûå ìàòåðèàëû ðàçðåøàåòñÿ

îáðàáàòûâàòü òîëüêî ñóõèì ïðîïèëîì è òîëüêî ñ

ïûëåîòñîñîì. Âñåãäà ðàáîòàéòå ñ íàïðàâëÿþùåé øèíîé 30

(ïðèíàäëåæíîñòü).

Ïûëåñîñ äîëæåí èìåòü äîïóñê íà îòñàñûâàíèå êàìåííîé

ïûëè. Ôèðìà Bosch ïðåäëàãàåò ñîîòâåòñòâóþùèå

ïûëåñîñû.

Ïèëåíèå ñ ïàðàëëåëüíûì óïîðîì (ñì. ðèñ. D)

Ïàðàëëåëüíûé óïîð 11 äàåò âîçìîæíîñòü âûïîëíÿòü

òî÷íûå ïðîïèëû âäîëü êðîìêè çàãîòîâêè è ðàñïèëèâàíèå

íà ðàâíûå ïî ðàçìåðó ïîëîñû.

Îòïóñòèòå áàðàøêîâûé âèíò 7 è âñòàâüòå øêàëó

ïàðàëëåëüíîãî óïîðà 11 ïî íàïðàâëÿþùåé â îïîðíóþ ïëèòó

13. Óñòàíîâèòå ïî øêàëå íóæíóþ øèðèíó ðàñïèëà ñ

ïîìîùüþ ñîîòâåòñòâóþùåé ìåòêè óãëà ðàñïèëà 9 èëè 10,

ñì. ðàçäåë «Ìåòêè óãëà ïðîïèëà». Êðåïêî çàòÿíèòå

áàðàøêîâûé âèíò 7.

Ïèëåíèå ñî âñïîìîãàòåëüíûì óïîðîì (ñì. ðèñ. Å)

Äëÿ îáðàáîòêè áîëüøèõ çàãîòîâîê èëè äëÿ îòðåçàíèÿ

ïðÿìûõ êðàåâ Âû ìîæåòå çàêðåïèòü íà çàãîòîâêå â

êà÷åñòâå âñïîìîãàòåëüíîãî óïîðà äîñêó èëè ðåéêó è âåñòè

äèñêîâóþ ïèëó îïîðíîé ïëèòîé âäîëü âñïîìîãàòåëüíîãî

óïîðà.

Ïèëåíèå ñ íàïðàâëÿþùåé ðåéêîé

(GKS 65 G/GKS 65 GCE) (ñì. ðèñ. F)

Ñ íàïðàâëÿþùåé ðåéêîé 30 Âû ìîæåòå âûïîëíÿòü

ïðÿìîëèíåéíûå ïðîïèëû.

Ðåçèíîâàÿ êðîìêà íàïðàâëÿþùåé ðåéêè ïðåäîòâðàùàåò

âûðûâàíèå ìàòåðèàëà ïðè ðàñïèëîâêå äðåâåñèíû. Äëÿ

ýòîãî ïèëüíûé äèñê äîëæåí ïðèëåãàòü çóáüÿìè

íåïîñðåäñòâåííî ê ðåçèíîâîé êðîìêå.

Ïåðåä ñàìîé ïåðâîé ðàñïèëîâêîé ðåçèíîâóþ êðîìêó

íåîáõîäèìî ïîäîãíàòü ïîä èñïîëüçóåìóþ äèñêîâóþ ïèëó ñ

ïîìîùüþ íàïðàâëÿþùåé ðåéêè 30. Äëÿ ýòîãî ïîëîæèòå

íàïðàâëÿþùóþ ðåéêó 30 ïî âñåé äëèíå íà çàãîòîâêó.

Óñòàíîâèòå ãëóáèíó ïðîïèëà ïðèáë. íà 9 ìì è íàñòðîéòå

ïðÿìîé óãîë ðàñïèëà. Âêëþ÷èòå äèñêîâóþ ïèëó è

ðàâíîìåðíî âåäèòå åå, ñëåãêà ïîäòàëêèâàÿ, â íàïðàâëåíèè

ðàñêðîÿ.

Ñ ïîìîùüþ ñîåäèíèòåëüíîé äåòàëè 31 ìîæíî ñîåäèíèòü

äâå íàïðàâëÿþùèå ðåéêè. Êðåïëåíèå îñóùåñòâëÿåòñÿ

÷åòûðüìÿ âèíòàìè, íàõîäÿùèìèñÿ â ñîåäèíèòåëüíîé

äåòàëè.

Òåõîáñëóæèâàíèå è ñåðâèñ

Òåõîáñëóæèâàíèå è î÷èñòêà

fÏåðåä ëþáûìè ìàíèïóëÿöèÿìè ñ

ýëåêòðîèíñòðóìåíòîì âûòàñêèâàéòå øòåïñåëü èç

ðîçåòêè.

OBJ_BUCH-359-003.book Page 137 Thursday, June 9, 2011 10:18 AM

138 | Óêðà¿íñüêà

1 619 X06 442 | (9.6.11) Bosch Power Tools

fÄëÿ îáåñïå÷åíèÿ êà÷åñòâåííîé è áåçîïàñíîé

ðàáîòû ñëåäóåò ïîñòîÿííî ñîäåðæàòü

ýëåêòðîèíñòðóìåíò è âåíòèëÿöèîííûå ùåëè â

÷èñòîòå.

Ìàÿòíèêîâûé çàùèòíûé êîæóõ äîëæåí âñåãäà ñâîáîäíî

äâèãàòüñÿ è ñàìîñòîÿòåëüíî çàêðûâàòüñÿ. Ïîýòîìó âñåãäà

äåðæèòå â ÷èñòîòå ó÷àñòîê âîêðóã ìàÿòíèêîâîãî çàùèòíîãî

êîæóõà. Óäàëÿéòå ïûëü è ñòðóæêó ñòðóåé ñæàòîãî âîçäóõà

èëè êèñòî÷êîé.

Ïèëüíûå äèñêè áåç ïîêðûòèÿ ìîãóò áûòü çàùèùåíû îò

êîððîçèè òîíêîé ïëåíêîé áåñêèñëîòíîãî ìàñëà. Ïåðåä

ðàáîòîé óäàëÿéòå ìàñëî, ÷òîáû äðåâåñèíà íå âûãëÿäåëà

ïÿòíèñòîé.

Ñìîëà èëè îñòàòêè êëåÿ íà ïèëüíîì äèñêå îòðèöàòåëüíî

ñêàçûâàþòñÿ íà êà÷åñòâå ïðîïèëà. Ïîýòîìó î÷èùàéòå

ïèëüíûé äèñê ñðàçó ïîñëå èñïîëüçîâàíèÿ.

Åñëè ýëåêòðîèíñòðóìåíò, íåñìîòðÿ íà òùàòåëüíûå ìåòîäû

èçãîòîâëåíèÿ è èñïûòàíèÿ, âûéäåò èç ñòðîÿ, òî ðåìîíò

ñëåäóåò ïðîèçâîäèòü ñèëàìè àâòîðèçîâàííîé ñåðâèñíîé

ìàñòåðñêîé äëÿ ýëåêòðîèíñòðóìåíòîâ ôèðìû Bosch.

Ïîæàëóéñòà, âî âñåõ çàïðîñàõ è çàêàçàõ çàï÷àñòåé

îáÿçàòåëüíî óêàçûâàéòå 10-çíà÷íûé òîâàðíûé íîìåð ïî

çàâîäñêîé òàáëè÷êå ýëåêòðîèíñòðóìåíòà.

Ñåðâèñíoe îáñëóæèâàíèe è êîíñóëüòàöèÿ

ïîêóïàòeëeé

Ñåðâèñíûé îòäåë îòâåòèò íà âñå Âàøè âîïðîñû ïî ðåìîíòó

è îáñëóæèâàíèþ Âàøåãî ïðîäóêòà, à òàêæå ïî çàï÷àñòÿì.

Ìîíòàæíûå ÷åðòåæè è èíôîðìàöèþ ïî çàï÷àñòÿì Âû

íàéäåòå òàêæå ïî àäðåñó:

www.bosch-pt.com

Êîëëåêòèâ êîíñóëüòàíòîâ Bosch îõîòíî ïîìîæåò Âàì â

âîïðîñàõ ïîêóïêè, ïðèìåíåíèÿ è íàñòðîéêè ïðîäóêòîâ è

ïðèíàäëåæíîñòåé.

Äëÿ ðåãèîíà: Ðîññèÿ, Áåëàðóñü, Êàçàõñòàí

Ãàðàíòèéíîå îáñëóæèâàíèå è ðåìîíò ýëåêòðîèíñòðóìåíòà,

ñ ñîáëþäåíèåì òðåáîâàíèé è íîðì èçãîòîâèòåëÿ

ïðîèçâîäÿòñÿ íà òåððèòîðèè âñåõ ñòðàí òîëüêî â

ôèðìåííûõ èëè àâòîðèçîâàííûõ ñåðâèñíûõ öåíòðàõ

«Ðîáåðò Áîø».

ÏÐÅÄÓÏÐÅÆÄÅÍÈÅ! Èñïîëüçîâàíèå êîíòðàôàêòíîé

ïðîäóêöèè îïàñíî â ýêñïëóàòàöèè, ìîæåò ïðèâåñòè ê

óùåðáó äëÿ Âàøåãî çäîðîâüÿ. Èçãîòîâëåíèå è

ðàñïðîñòðàíåíèå êîíòðàôàêòíîé ïðîäóêöèè ïðåñëåäóåòñÿ

ïî Çàêîíó â àäìèíèñòðàòèâíîì è óãîëîâíîì ïîðÿäêå.

Ðîññèÿ

ÎÎÎ «Ðîáåðò Áîø»

Ñåðâèñíûé öåíòð ïî îáñëóæèâàíèþ ýëåêòðîèíñòðóìåíòà

óë. Àêàäåìèêà Êîðîëåâà, ñòð. 13/5

129515, Ìîñêâà

Ðîññèÿ

Òåë.: +7 (800) 100 800 7

E-Mail: pt-service@ru.bosch.com

Ïîëíóþ èíôîðìàöèþ î ðàñïîëîæåíèè ñåðâèñíûõ öåíòðîâ

Âû ìîæåòå ïîëó÷èòü íà îôèöèàëüíîì ñàéòå

www.bosch-pt.ru ëèáî ïî òåëåôîíó ñïðàâî÷íî-ñåðâèñíîé

ñëóæáû Bosch 8-800-100-8007 (çâîíîê áåñïëàòíûé).

Áåëàðóñü

ÈÏ «Ðîáåðò Áîø» ÎÎÎ

Ñåðâèñíûé öåíòð ïî îáñëóæèâàíèþ ýëåêòðîèíñòðóìåíòà

óë. Òèìèðÿçåâà, 65À-020

220035, ã. Ìèíñê

Áåëàðóñü

Òåë.: +375 (17) 254 78 71

Òåë.: +375 (17) 254 79 15/16

Ôàêñ: +375 (17) 254 78 75

E-Mail: pt-service@by.bosch.com

Îôèöèàëüíûé ñàéò: www.bosch-pt.by

Êàçàõñòàí

ÒÎÎ «Ðîáåðò Áîø»

Ñåðâèñíûé öåíòð ïî îáñëóæèâàíèþ ýëåêòðîèíñòðóìåíòà

óë. Ñåéôóëëèíà 51

050037 ã. Àëìàòû

Êàçàõñòàí

Òåë.: +7 (727) 232 37 07

Ôàêñ: +7 (727) 251 13 36

E-Mail: pt-service@kz.bosch.com

Îôèöèàëüíûé ñàéò: www.bosch-pt.kz

Óòèëèçàöèÿ

Îòñëóæèâøèå ñâîé ñðîê ýëåêòðîèíñòðóìåíòû,

ïðèíàäëåæíîñòè è óïàêîâêó ñëåäóåò ñäàâàòü íà

ýêîëîãè÷åñêè ÷èñòóþ ðåêóïåðàöèþ îòõîäîâ.

Íå âûáðàñûâàéòå ýëåêòðîèíñòðóìåíòû â áûòîâîé ìóñîð!

Òîëüêî äëÿ ñòðàí-÷ëåíîâ ÅÑ:

Ñîãëàñíî Åâðîïåéñêîé Äèðåêòèâå

2002/96/EÑ î ñòàðûõ ýëåêòðè÷åñêèõ è

ýëåêòðîííûõ èíñòðóìåíòàõ è ïðèáîðàõ è

àäåêâàòíîìó ïðåäïèñàíèþ

íàöèîíàëüíîãî ïðàâà, îòñëóæèâøèå ñâîé

ñðîê ýëåêòðîèíñòðóìåíòû äîëæíû

îòäåëüíî ñîáèðàòüñÿ è ñäàâàòüñÿ íà ýêîëîãè÷åñêè ÷èñòóþ

óòèëèçàöèþ.

Âîçìîæíû èçìåíåíèÿ.

Óêðà¿íñüêà

Âêàç³âêè ç òåõí³êè áåçïåêè

Çàãàëüí³ çàñòåðåæåííÿ äëÿ åëåêòðîïðèëàä³â

Ïðî÷èòàéòå âñ³ çàñòåðå-

æåííÿ ³ âêàç³âêè.

Íåäîòðèìàííÿ çàñòåðåæåíü ³ âêàç³âîê ìîæå ïðèçâåñòè äî

óðàæåííÿ åëåêòðè÷íèì ñòðóìîì, ïîæåæ³ òà/àáî ñåðéîçíèõ

òðàâì.

Äîáðå çáåð³ãàéòå íà ìàéáóòíº ö³ ïîïåðåäæåííÿ ³

âêàç³âêè.

Ï³ä ïîíÿòòÿì «åëåêòðîïðèëàä» â öèõ çàñòåðåæåííÿõ

ìàºòüñÿ íà óâàç³ åëåêòðîïðèëàä, ùî ïðàöþº â³ä ìåðåæ³ (ç

åëåêòðîêàáåëåì) àáî â³ä àêóìóëÿòîðíî¿ áàòàðå¿ (áåç

åëåêòðîêàáåëþ).

OBJ_BUCH-359-003.book Page 138 Thursday, June 9, 2011 10:18 AM

Óêðà¿íñüêà | 139

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Áåçïåêà íà ðîáî÷îìó ì³ñö³

fÒðèìàéòå ñâîº ðîáî÷å ì³ñöå â ÷èñòîò³ ³ çàáåçïå÷òå

äîáðå îñâ³òëåííÿ ðîáî÷îãî ì³ñöÿ. Áåçëàä àáî ïîãàíå

îñâ³òëåííÿ íà ðîáî÷îìó ì³ñö³ ìîæóòü ïðèçâåñòè äî

íåùàñíèõ âèïàäê³â.

fÍå ïðàöþéòå ç åëåêòðîïðèëàäîì ó ñåðåäîâèù³, äå

³ñíóº íåáåçïåêà âèáóõó âíàñë³äîê ïðèñóòíîñò³

ãîðþ÷èõ ð³äèí, ãàç³â àáî ïèëó. Åëåêòðîïðèëàäè ìîæóòü

ïîðîäæóâàòè ³ñêðè, â³ä ÿêèõ ìîæå çàéìàòèñÿ ïèë àáî

ïàðè.

fÏ³ä ÷àñ ïðàö³ ç åëåêòðîïðèëàäîì íå ï³äïóñêàéòå äî

ðîáî÷îãî ì³ñöÿ ä³òåé òà ³íøèõ ëþäåé. Âè ìîæåòå âòðà-

òèòè êîíòðîëü íàä ïðèëàäîì, ÿêùî Âàøà óâàãà áóäå

â³äâåðíóòà.

Åëåêòðè÷íà áåçïåêà

fØòåïñåëü åëåêòðîïðèëàäó ïîâèíåí ï³äõîäèòè äî

ðîçåòêè. Íå äîçâîëÿºòüñÿ ì³íÿòè ùîñü â øòåïñåë³.

Äëÿ ðîáîòè ç åëåêòðîïðèëàäàìè, ùî ìàþòü çàõèñíå

çàçåìëåííÿ, íå âèêîðèñòîâóéòå àäàïòåðè.

Âèêîðèñòàííÿ îðèã³íàëüíîãî øòåïñåëÿ òà íàëåæíî¿

ðîçåòêè çìåíøóº ðèçèê óðàæåííÿ åëåêòðè÷íèì

ñòðóìîì.

fÓíèêàéòå êîíòàêòó ÷àñòèí ò³ëà ³ç çàçåìëåíèìè

ïîâåðõíÿìè, ÿê íàïð., òðóáàìè, áàòàðåÿìè

îïàëåííÿ, ïëèòàìè òà õîëîäèëüíèêàìè. Êîëè Âàøå

ò³ëî çàçåìëåíå, ³ñíóº çá³ëüøåíà íåáåçïåêà óðàæåííÿ

åëåêòðè÷íèì ñòðóìîì.

fÇàõèùàéòå ïðèëàä â³ä äîùó ³ âîëîãè. Ïîïàäàííÿ âîäè

â åëåêòðîïðèëàä çá³ëüøóº ðèçèê óðàæåííÿ åëåêòðè÷íèì

ñòðóìîì.

fÍå âèêîðèñòîâóéòå êàáåëü äëÿ ïåðåíåñåííÿ

åëåêòðîïðèëàäó, ï³äâ³øóâàííÿ àáî âèòÿãóâàííÿ

øòåïñåëÿ ç ðîçåòêè. Çàõèùàéòå êàáåëü â³ä òåïëà,

îë³¿, ãîñòðèõ êðà¿â òà äåòàëåé ïðèëàäó, ùî ðóõàþòüñÿ.

Ïîøêîäæåíèé àáî çàêðó÷åíèé êàáåëü çá³ëüøóº ðèçèê

óðàæåííÿ åëåêòðè÷íèì ñòðóìîì.

fÄëÿ çîâí³øí³õ ðîá³ò îáîâ’ÿçêîâî âèêîðèñòîâóéòå

ëèøå òàêèé ïîäîâæóâà÷, ùî ïðèäàòíèé äëÿ çîâí³øí³õ

ðîá³ò. Âèêîðèñòàííÿ ïîäîâæóâà÷à, ùî ðîçðàõîâàíèé íà

çîâí³øí³ ðîáîòè, çìåíøóº ðèçèê óðàæåííÿ åëåêòðè÷íèì

ñòðóìîì.

fßêùî íå ìîæíà çàïîá³ãòè âèêîðèñòàííþ

åëåêòðîïðèëàäó ó âîëîãîìó ñåðåäîâèù³,

âèêîðèñòîâóéòå ïðèñòð³é çàõèñíîãî âèìêíåííÿ.

Âèêîðèñòàííÿ ïðèñòðîþ çàõèñíîãî âèìêíåííÿ çìåíøóº

ðèçèê óðàæåííÿ åëåêòðè÷íèì ñòðóìîì.

Áåçïåêà ëþäåé

fÁóäüòå óâàæíèìè, ñë³äêóéòå çà òèì, ùî Âè ðîáèòå, òà

ðîçñóäëèâî ïîâîäüòåñÿ ï³ä ÷àñ ðîáîòè ç

åëåêòðîïðèëàäîì. Íå êîðèñòóéòåñÿ

åëåêòðîïðèëàäîì, ÿêùî Âè ñòîìëåí³ àáî

çíàõîäèòåñÿ ï³ä ä³ºþ íàðêîòèê³â, ñïèðòíèõ íàïî¿â

àáî ë³ê³â. Ìèòü íåóâàæíîñò³ ïðè êîðèñòóâàíí³

åëåêòðîïðèëàäîì ìîæå ïðèçâåñòè äî ñåðéîçíèõ òðàâì.

fÂäÿãàéòå îñîáèñòå çàõèñíå ñïîðÿäæåííÿ òà

îáîâ’ÿçêîâî âäÿãàéòå çàõèñí³ îêóëÿðè. Âäÿãàííÿ

îñîáèñòîãî çàõèñíîãî ñïîðÿäæåííÿ, ÿê íàïð., – â çàëåæ-

íîñò³ â³ä âèäó ðîá³ò – çàõèñíî¿ ìàñêè, ñïåöâçóòòÿ, ùî íå

êîâçàºòüñÿ, êàñêè òà íàâóøíèê³â, çìåíøóº ðèçèê òðàâì.

fÓíèêàéòå âèïàäêîâîãî âìèêàííÿ. Ïåðø í³æ

ââ³ìêíóòè åëåêòðîïðèëàä â åëåêòðîìåðåæó àáî

ï³ä’ºäíàòè àêóìóëÿòîðíó áàòàðåþ, áðàòè éîãî â ðóêè

àáî ïåðåíîñèòè, âïåâí³òüñÿ â òîìó, ùî

åëåêòðîïðèëàä âèìêíóòèé. Òðèìàííÿ ïàëüöÿ íà

âèìèêà÷³ ï³ä ÷àñ ïåðåíåñåííÿ åëåêòðîïðèëàäó àáî

ï³äêëþ÷åííÿ â ðîçåòêó óâ³ìêíóòîãî ïðèëàäó ìîæå

ïðèçâåñòè äî òðàâì.

fÏåðåä òèì, ÿê âìèêàòè åëåêòðîïðèëàä, ïðèáåð³òü

íàëàãîäæóâàëüí³ ³íñòðóìåíòè òà ãàéêîâèé êëþ÷.

Ïåðåáóâàííÿ íàëàãîäæóâàëüíîãî ³íñòðóìåíòà àáî êëþ÷à

â ÷àñòèí³ ïðèëàäó, ùî îáåðòàºòüñÿ, ìîæå ïðèçâåñòè äî

òðàâì.

fÓíèêàéòå íåïðèðîäíîãî ïîëîæåííÿ ò³ëà. Çáåð³ãàéòå

ñò³éêå ïîëîæåííÿ òà çàâæäè çáåð³ãàéòå ð³âíîâàãó. Öå

äîçâîëèòü Âàì êðàùå çáåð³ãàòè êîíòðîëü íàä åëåêòðî-

ïðèëàäîì ó íåñïîä³âàíèõ ñèòóàö³ÿõ.

fÂäÿãàéòå ïðèäàòíèé îäÿã. Íå âäÿãàéòå ïðîñòîðèé

îäÿã òà ïðèêðàñè. Íå ï³äñòàâëÿéòå âîëîññÿ, îäÿã òà

ðóêàâèö³ äî äåòàëåé ïðèëàäó, ùî ðóõàþòüñÿ. Ïðî-

ñòîðèé îäÿã, äîâãå âîëîññÿ òà ïðèêðàñè ìîæóòü

ïîòðàïèòè â äåòàë³, ùî ðóõàþòüñÿ.

fßêùî ³ñíóº ìîæëèâ³ñòü ìîíòóâàòè ïè-

ëîâ³äñìîêòóâàëüí³ àáî ïèëîóëîâëþþ÷³ ïðèñòðî¿,

ïåðåêîíàéòåñÿ, ùîá âîíè áóëè äîáðå ï³ä’ºäíàí³ òà

ïðàâèëüíî âèêîðèñòîâóâàëèñÿ. Âèêîðèñòàííÿ ïèëî-

â³äñìîêòóâàëüíîãî ïðèñòðîþ ìîæå çìåíøèòè

íåáåçïåêè, çóìîâëåí³ ïèëîì.

Ïðàâèëüíå ïîâîäæåííÿ òà êîðèñòóâàííÿ

åëåêòðîïðèëàäàìè

fÍå ïåðåâàíòàæóéòå ïðèëàä. Âèêîðèñòîâóéòå òàêèé

ïðèëàä, ùî ñïåö³àëüíî ïðèçíà÷åíèé äëÿ â³äïîâ³äíî¿

ðîáîòè. Ç ïðèäàòíèì ïðèëàäîì Âè ç ìåíøèì ðèçèêîì

îòðèìàºòå êðàù³ ðåçóëüòàòè ðîáîòè, ÿêùî áóäåòå

ïðàöþâàòè â çàçíà÷åíîìó ä³àïàçîí³ ïîòóæíîñò³.

fÍå êîðèñòóéòåñÿ åëåêòðîïðèëàäîì ç ïîøêîäæåíèì

âèìèêà÷åì. Åëåêòðîïðèëàä, ÿêèé íå ìîæíà óâ³ìêíóòè

àáî âèìêíóòè, º íåáåçïå÷íèì ³ éîãî òðåáà

â³äðåìîíòóâàòè.

fÏåðåä òèì, ÿê ðåãóëþâàòè ùî-íåáóäü íà ïðèëàä³,

ì³íÿòè ïðèëàääÿ àáî õîâàòè ïðèëàä, âèòÿãí³òü

øòåïñåëü ³ç ðîçåòêè òà/àáî âèòÿãí³òü àêóìóëÿòîðíó

áàòàðåþ. Ö³ ïîïåðåäæóâàëüí³ çàõîäè ç òåõí³êè áåçïåêè

çìåíøóþòü ðèçèê âèïàäêîâîãî çàïóñêó ïðèëàäó.

fÕîâàéòå åëåêòðîïðèëàäè, ÿêèìè Âè ñàìå íå

êîðèñòóºòåñü, â³ä ä³òåé. Íå äîçâîëÿéòå

êîðèñòóâàòèñÿ åëåêòðîïðèëàäîì îñîáàì, ùî íå

çíàéîì³ ç éîãî ðîáîòîþ àáî íå ÷èòàëè ö³ âêàç³âêè. Ó

ðàç³ çàñòîñóâàííÿ íåäîñâ³ä÷åíèìè îñîáàìè ïðèëàäè

íåñóòü â ñîá³ íåáåçïåêó.

fÑòàðàííî äîãëÿäàéòå çà åëåêòðîïðèëàäîì.

Ïåðåâ³ðÿéòå, ùîá ðóõîì³ äåòàë³ ïðèëàäó áåçäîãàííî

ïðàöþâàëè òà íå çà¿äàëè, íå áóëè ïîøêîäæåíèìè àáî

íàñò³ëüêè ïîøêîäæåíèìè, ùîá öå ìîãëî âïëèíóòè íà

OBJ_BUCH-359-003.book Page 139 Thursday, June 9, 2011 10:18 AM

140 | Óêðà¿íñüêà

1 619 X06 442 | (9.6.11) Bosch Power Tools

ôóíêö³îíóâàííÿ åëåêòðîïðèëàäó. Ïîøêîäæåí³

äåòàë³ òðåáà â³äðåìîíòóâàòè, ïåðø í³æ

êîðèñòóâàòèñÿ íèìè çíîâ. Âåëèêà ê³ëüê³ñòü íåùàñíèõ

âèïàäê³â ñïðè÷èíÿºòüñÿ ïîãàíèì äîãëÿäîì çà

åëåêòðîïðèëàäàìè.

fÒðèìàéòå ð³çàëüí³ ³íñòðóìåíòè íàãîñòðåíèìè òà â

÷èñòîò³. Ñòàðàííî äîãëÿíóò³ ð³çàëüí³ ³íñòðóìåíòè ç

ãîñòðèì ð³çàëüíèì êðàºì ìåíøå çàñòðÿþòü òà ëåãø³ â

åêñïëóàòàö³¿.

fÂèêîðèñòîâóéòå åëåêòðîïðèëàä, ïðèëàääÿ äî íüîãî,

ðîáî÷³ ³íñòðóìåíòè ò.³. â³äïîâ³äíî äî öèõ âêàç³âîê.

Áåð³òü äî óâàãè ïðè öüîìó óìîâè ðîáîòè òà ñïå-

öèô³êó âèêîíóâàíî¿ ðîáîòè. Âèêîðèñòàííÿ

åëåêòðîïðèëàä³â äëÿ ðîá³ò, äëÿ ÿêèõ âîíè íå

ïåðåäáà÷åí³, ìîæå ïðèçâåñòè äî íåáåçïå÷íèõ ñèòóàö³é.

Ñåðâ³ñ

fÂ³ääàâàéòå ñâ³é ïðèëàä íà ðåìîíò ëèøå

êâàë³ô³êîâàíèì ôàõ³âöÿì òà ëèøå ç âèêîðèñòàííÿì

îðèã³íàëüíèõ çàï÷àñòèí. Öå çàáåçïå÷èòü áåçïå÷í³ñòü

ïðèëàäó íà äîâãèé ÷àñ.

Âêàç³âêè ç òåõí³êè áåçïåêè äëÿ äèñêîâèõ ïèëîê

Ðîçïèëþâàííÿ

fÍÅÁÅÇÏÅÊÀ: Íå ï³äñòàâëÿéòå ðóêè â çîíó

ðîçïèëþâàííÿ ³ ï³ä ïèëÿëüíèé äèñê. Äðóãîþ ðóêîþ

òðèìàéòåñÿ çà äîäàòêîâó ðóêîÿòêó àáî çà êîðïóñ

ìîòîðà. ßêùî Âè áóäåòå îáîìà ðóêàìè òðèìàòèñÿ çà

ïèëêó, Âè çàõèñòèòå ðóêè â³ä ïîðàíåííÿ.

fÍå áåð³òüñÿ ðóêàìè ñï³äíèçó oáðîáëþâàíî¿ äåòàë³.

Çàõèñíèé êîæóõ íå çàõèùàº ðóêè â³ä ïèëÿëüíîãî äèñêà

ñï³äíèçó îáðîáëþâàíî¿ äåòàë³.

fÂñòàíîâëþéòå ãëèáèíó ðîçïèëþâàííÿ ó

â³äïîâ³äíîñò³ äî òîâùèíè îáðîáëþâàíî¿ äåòàë³.

Ïèëÿëüíèé äèñê ìàº âèãëÿäàòè ñï³äíèçó îáðîáëþâàíî¿

äåòàë³ ìåíø í³æ íà âèñîòó çóáà.

fÍ³êîëè íå òðèìàéòå ðîçïèëþâàíó äåòàëü â ðóö³ àáî íà

êîë³íàõ. Çàô³êñóéòå îáðîáëþâàíó äåòàëü ó

ñòàá³ëüíîìó êð³ïëåíí³. Ùîá çìåíøèòè ðèçèê áóòè

çà÷åïëåíèì, çàñòðÿâàííÿ ïèëÿëüíîãî äèñêà àáî âòðàòè

êîíòðîëþ íàä íèì, âàæëèâî, ùîá îáðîáëþâàíà äåòàëü

áóëà äîáðå çàêð³ïëåíà.

fÏðè ðîáîòàõ, êîëè ðîáî÷èé ³íñòðóìåíò ìîæå

çà÷åïèòè çàõîâàíó åëåêòðîïðîâîäêó àáî âëàñíèé

øíóð æèâëåííÿ, òðèìàéòå åëåêòðîïðèëàä çà

³çîëüîâàí³ ðóêîÿòêè. Çà÷åïëåííÿ åëåêòðîïðîâîäêè

çàðÿäæóº ìåòàëåâ³ ÷àñòèíè åëåêòðîïðèëàäó ³ ïðèçâîäèòü

äî óäàðó åëåêòðè÷íèì ñòðóìîì.

fÏ³ä ÷àñ ïîçäîâæíüîãî ðîçïèëþâàííÿ çàâæäè

âèêîðèñòîâóéòå óïîð àáî ð³âíó íàïðÿìíó. Çàâäÿêè

öüîìó çá³ëüøóºòüñÿ òî÷í³ñòü ðîçïèëþâàííÿ ³

çìåíøóºòüñÿ íåáåçïåêà çàêëèíåííÿ ïèëÿëüíîãî äèñêà.

fÇàâæäè âèêîðèñòîâóéòå ëèøå ïèëÿëüí³ äèñêè

ïðàâèëüíîãî ðîçì³ðó ³ ç â³äïîâ³äíîþ ôîðìîþ

ïîñàäî÷íîãî îòâîðó (íàïð., ç³ð÷àñòî¿ àáî êðóãëî¿

ôîðìè). Ïèëÿëüí³ äèñêè, ùî íå ïàñóþòü äî ìîíòàæíèõ

äåòàëåé ïèëêè, îáåðòàþòüñÿ íåð³âíî ³ ïðèçâîäÿòü äî

âòðàòè êîíòðîëþ.

fÍ³êîëè íå âèêîðèñòîâóéòå ïîøêîäæåí³ àáî

íåïðàâèëüí³ ï³äêëàäí³ øàéáè àáî ãâèíòè äî

ïèëÿëüíîãî äèñêà. Ï³äêëàäí³ øàéáè ³ ãâèíòè äî

ïèëÿëüíîãî äèñêà áóëè ðîçðîáëåí³ ñïåö³àëüíî äëÿ Âàøî¿

ïèëêè äëÿ çàáåçïå÷åííÿ îïòèìàëüíèõ ðîáî÷èõ

õàðàêòåðèñòèê ³ áåçïå÷íîñò³ â ðîáîò³.

fÐèêîøåò – ïðè÷èíè òà â³äïîâ³äí³ âêàç³âêè ç òåõí³êè

áåçïåêè

– Ðèêîøåò – öå íåñïîä³âàíà ðåàêö³ÿ ïèëÿëüíîãî äèñêà

íà çàêëèíåííÿ, çàòèñêàííÿ àáî íåïðàâèëüíå

âñòàíîâëåííÿ ïèëÿëüíîãî äèñêà, ùî ïðèçâîäèòü äî

íåêîíòðîëüîâàíîãî ï³äíÿòòÿ ïèëêè, âèõîäó ç

îáðîáëþâàíîãî ìàòåð³àëó ³ ðóõàííÿ ó á³ê îïåðàòîðà;

– ÿêùî ïèëÿëüíèé äèñê çàñòðÿâ àáî çà÷åïèâñÿ ó âóçüê³é

ù³ëèí³, â³í áëîêóºòüñÿ ³ äâèãóí â³äêèäàº ïèëêó ñâîºþ

ñèëîþ ó íàïðÿìêó îïåðàòîðà;

– ÿêùî ïèëÿëüíèé äèñê ïåðåêîøåíèé àáî íåïðàâèëüíî

âñòàíîâëåíèé ó ïðîð³ç, çóáè ïèëÿëüíîãî äèñêà ç

òèëüíîãî áîêó ìîæóòü çàñòðÿâàòè ó ïîâåðõí³

îáðîáëþâàíî¿ äåòàë³, ùî ïðèçâîäèòü äî âèêèäàííÿ

ïèëÿëüíîãî äèñêà ³ç ïðîð³çó ³ ñ³ïàííÿ ïèëêè ó íàïðÿìêó

îïåðàòîðà.

Ðèêîøåò – öå ðåçóëüòàò íåïðàâèëüíî¿ åêñïëóàòàö³¿ àáî

ïîìèëîê ïðè ðîáîò³ ç ïèëêîþ. Éîìó ìîæíà çàïîá³ãòè çà

äîïîìîãîþ íàëåæíèõ çàïîá³æíèõ çàõîä³â, ùî îïèñàí³

íèæ÷å.

fÄîáðå òðèìàéòå ïèëêó îáîìà ðóêàìè; ðóêè ìàþòü

çíàõîäèòèñÿ â òàêîìó ïîëîæåíí³, â ÿêîìó Âàì ëåãøå

áóäå ñïðàâèòèñÿ ç ñ³ïàííÿì. Çàâæäè ñòàâàéòå çáîêó

ïèëêè, à íå â îäíó ë³í³þ ç ïèëÿëüíèì äèñêîì. Ïðè

ñ³ïàíí³ ïèëêà ìîæå â³äñêî÷èòè íàçàä, àëå çà óìîâ

ïðèéíÿòòÿ â³äïîâ³äíèõ çàïîá³æíèõ çàõîä³â Âè

ñïðàâèòåñÿ ç öèì.

fßêùî ïèëÿëüíèé äèñê çàñòðÿâ àáî ÿêùî Âè çóïèíèëè

ðîáîòó ç ³íøèõ ïðè÷èí, âèìêí³òü ïèëêó ³ ñïîê³éíî

òðèìàéòå ¿¿ â îáðîáëþâàí³é äåòàë³, àæ ïîêè

ïèëÿëüíèé äèñê ïîâí³ñòþ íå çóïèíèòüñÿ. Í³êîëè íå

íàìàãàéòåñÿ âèòÿãòè ïèëÿëüíèé äèñê ç

îáðîáëþâàíîãî ìàòåð³àëó àáî òÿãòè ïèëêó íàçàä,

ïîêè ïèëÿëüíèé äèñê ùå ðóõàºòüñÿ, ³íàêøå ìîæëèâå

ñ³ïàííÿ. Ç’ÿñóéòå òà óñóíüòå ïðè÷èíó çàêëèíåííÿ.

fÊîëè áóäåòå çíîâó âìèêàòè ïèëêó ç ïèëÿëüíèì

äèñêîì â ðîçïèëþâàíîìó ìàòåð³àë³, öåíòðóéòå

ïèëÿëüíèé äèñê ó ïðîð³ç³ ³ ïåðåâ³ðòå, ÷è íå çàñòðÿëè

çóáè. ßêùî ïèëÿëüíèé äèñê çàñòðÿâ, ïðè ïîâòîðíîìó

âìèêàíí³ ïèëêè â³í ìîæå âèñêî÷èòè ³ç ïðîð³çó ³

ñ³ïíóòèñÿ.

fÏðè îáðîáö³ âåëèêèõ ïëèò ï³äïèðàéòå ¿õ, ùîá

çìåíøèòè ðèçèê ñ³ïàííÿ âíàñë³äîê çàñòðÿâàííÿ

ïèëÿëüíîãî äèñêà. Âåëèê³ ïëèòè ìîæóòü ïðîãèíàòèñÿ ï³ä

âëàñíîþ âàãîþ. Ïëèòè òðåáà ï³äïèðàòè ç îáîõ áîê³â:

ïîáëèçó â³ä ïðîð³çó ³ ñêðàþ.

fÍå âèêîðèñòîâóéòå òóï³ òà ïîøêîäæåí³ ïèëÿëüí³

äèñêè. Ïèëÿëüí³ äèñêè ç òóïèìè àáî íåïðàâèëüíî

ñïðÿìîâàíèìè çóáàìè, çâàæàþ÷è íà äóæå âóçüêèé

ïðîì³æîê, ïðèçâîäÿòü äî çàâåëèêîãî òåðòÿ, çàêëèíåííÿ

ïèëÿëüíîãî äèñêà ³ ñìèêàííÿ.

OBJ_BUCH-359-003.book Page 140 Thursday, June 9, 2011 10:18 AM

Óêðà¿íñüêà | 141

Bosch Power Tools 1 619 X06 442 | (9.6.11)

fÏåðåä ðîçïèëþâàííÿì òðåáà äîáðå çàòÿãíóòè

ðóêîÿòêè äëÿ íàñòðîþâàííÿ ãëèáèíè ³ êóòà

ðîçïèëþâàííÿ. ßêùî ï³ä ÷àñ ðîáîòè íàñòðîéêè

çñóíóòüñÿ, öå ìîæå ïðèçâåñòè äî çàñòðÿâàííÿ

ïèëÿëüíîãî äèñêà ³ ñ³ïàííÿ.

fÁóäüòå îñîáëèâî îáåðåæí³ ïðè ðîçïèëþâàíí³ â

ñò³íàõ àáî â ³íøèõ ì³ñöÿõ, â ÿê³ Âè íå ìîæåòå

çàçèðíóòè. Ïðè ðîçïèëþâàíí³ â ïðèõîâàíèõ îá'ºêòàõ

çàíóðåíèé ïèëÿëüíèé äèñê ìîæå çàáëîêóâàòèñÿ ³

ñïðè÷èíèòè ðèêîøåò.

Ôóíêö³ÿ íèæíüîãî çàõèñíîãî êîæóõà

fÊîæíèé ðàç ïåðåä ðîáîòîþ ïåðåâ³ðÿéòå áåçäîãàííå

çàêðèâàííÿ íèæíüîãî çàõèñíîãî êîæóõà. Íå

ïðàöþéòå ç ïèëêîþ, ÿêùî íèæí³é çàõèñíèé êîæóõ íå

ïåðåñóâàºòüñÿ â³ëüíî ³ íå çàêðèâàºòüñÿ ìèòòºâî. Í³ â

ÿêîìó ðàç³ íå çàòèñêóéòå ³ íå ïðèâ’ÿçóéòå íèæí³é

çàõèñíèé êîæóõ ó â³äêðèòîìó ïîëîæåíí³. ßêùî ïèëêà

íåíàðîêîì âïàäå, íèæí³é çàõèñíèé êîæóõ ìîæå

ïîãíóòèñÿ. Â³äêðèéòå çà ðó÷êó íèæí³é çàõèñíèé êîæóõ ³

ïåðåêîíàéòåñÿ, ùî â³í ðóõàºòüñÿ â³ëüíî ³ íå òîðêàºòüñÿ

ïèëÿëüíîãî äèñêà àáî ³íøèõ äåòàëåé ïðè âñ³õ êóòàõ

ðîçïèëþâàííÿ ³ ïðè áóäü–ÿê³é ãëèáèí³ ðîçïèëþâàííÿ.

fÏåðåâ³ðòå ñïðàâí³ñòü ïðóæèíè íèæíüîãî çàõèñíîãî

êîæóõà. ßêùî çàõèñíèé êîæóõ ³ ïðóæèíà íåñïðàâí³,

¿õ òðåáà â³äðåìîíòóâàòè, ïåðø í³æ ïî÷èíàòè

ïðàöþâàòè ç ïðèëàäîì. Âíàñë³äîê ïîøêîäæåííÿ

äåòàëåé, êëåéêèõ íàëèïàíü àáî ñêîïè÷åííÿ ñòðóæêè

ìîæå òðàïèòèñÿ, ùî íèæí³é çàõèñíèé êîæóõ áóäå

ðóõàòèñÿ ëèøå äóæå òóãî.

fÂ³äêðèâàòè íèæí³é çàõèñíèé êîæóõ ðóêîþ

äîçâîëÿºòüñÿ ëèøå äëÿ îñîáëèâèõ ðîá³ò, ÿê íàïð.,

«äëÿ ðîçïèëþâàííÿ ³ç çàãëèáëåííÿì àáî

ðîçïèëþâàííÿ ï³ä êóòîì.». Ï³äí³ì³òü çà ðó÷êó

çàõèñíèé êîæóõ ³ â³äïóñò³òü éîãî, ò³ëüêè-íî

ïèëÿëüíèé äèñê çàíóðèòüñÿ â îáðîáëþâàíèé

ìàòåð³àë. Ïðè âñ³õ ³íøèõ âèäàõ ðîçïèëþâàííÿ çàõèñíèé

êîæóõ ïîâèíåí ïðàöþâàòè àâòîìàòè÷íî.

fÏåðø í³æ ïîêëàñòè ïèëêó íà âåðñòàò àáî íà ï³äëîãó,

ïåðåêîíàéòåñÿ, ùî íèæí³é çàõèñíèé êîæóõ çàêðèâàº

ïèëÿëüíèé äèñê. Íåïðèêðèòèé ïèëÿëüíèé äèñê, ùî

çíàõîäèòüñÿ â ñòàí³ ³íåðòíîãî âèá³ãó, â³äøòîâõóº ïèëêó

ïðîòè íàïðÿìêó ðîçïèëþâàííÿ ³ ðîçïèëþº âñå íà ñâîºìó

øëÿõó. Çâàæàéòå íà òðèâàë³ñòü ³íåðö³éíîãî âèá³ãó ïèëêè.

Äîäàòêîâ³ ïîïåðåäæåííÿ

fÍå çàâîäüòå ðóêè ó âèêèäà÷ ñòðóæêè. Âè ìîæåòå

ïîðàíèòèñÿ äåòàëÿìè, ùî îáåðòàþòüñÿ.

fÍå ðîçòàøîâóéòå ïèëêó âèùå ãîëîâè. Àäæå â òàêîìó

âèïàäêó Âè íå â äîñòàòí³é ì³ð³ ìîæåòå êîíòðîëþâàòè

åëåêòðîïðèëàä.

fÄëÿ çíàõîäæåííÿ çàõîâàíèõ â ñò³í³ òðóá àáî

åëåêòðîïðîâîäêè êîðèñòóéòåñÿ ïðèäàòíèìè

ïðèëàäàìè àáî çâåðí³òüñÿ â ì³ñöåâå ï³äïðèºìñòâî

åëåêòðî-, ãàçî- ³ âîäîïîñòà÷àííÿ. Çà÷åïëåííÿ

åëåêòðîïðîâîäêè ìîæå ïðèçâîäèòè äî ïîæåæ³ òà

óðàæåííÿ åëåêòðè÷íèì ñòðóìîì. Çà÷åïëåííÿ ãàçîâî¿

òðóáè ìîæå ïðèçâîäèòè äî âèáóõó. Çà÷åïëåííÿ

âîäîïðîâîäíî¿ òðóáè ìîæå çàâäàòè øêîäó ìàòåð³àëüíèì

ö³ííîñòÿì àáî ïðèçâåñòè äî óðàæåííÿ åëåêòðè÷íèì

ñòðóìîì.

fÍå åêñïëóàòóéòå åëåêòðîïðèëàä ñòàö³îíàðíî. Â³í íå

ðîçðàõîâàíèé íà ðîáîòó ³ç ñòîëîì.

fÍå âèêîðèñòîâóéòå ïèëÿëüí³ äèñêè ç

øâèäêîð³çàëüíî¿ ñòàë³ çá³ëüøåíî¿ ñò³éêîñò³. Òàê³

äèñêè ìîæóòü øâèäêî ëàìàòèñÿ.

fÍå ðîçïèëþéòå ÷îðí³ ìåòàëè. Â³ä ãàðÿ÷î¿ ñòðóæêè

ìîæå çàéíÿòèñÿ â³äñìîêòóâàëüíèé ïðèñòð³é.

fÏ³ä ÷àñ ðîáîòè ì³öíî òðèìàéòå ïðèëàä äâîìà ðóêàìè

³ çáåð³ãàéòå ñò³éêå ïîëîæåííÿ. Äâîìà ðóêàìè Âè

çìîæåòå íàä³éí³øå òðèìàòè åëåêòðîïðèëàä.

fÇàêð³ïëþéòå îáðîáëþâàíèé ìàòåð³àë. Çà äîïîìîãîþ

çàòèñêíîãî ïðèñòðîþ àáî ëåùàò îáðîáëþâàíèé ìàòåð³àë

ô³êñóºòüñÿ íàä³éí³øå í³æ ïðè òðèìàíí³ éîãî â ðóö³.

fÏåðåä òèì, ÿê ïîêëàñòè åëåêòðîïðèëàä, çà÷åêàéòå,

ïîêè â³í íå çóïèíèòüñÿ. Àäæå ðîáî÷èé ³íñòðóìåíò ìîæå

çà÷åïèòèñÿ çà ùî-íåáóäü, ùî ïðèçâåäå äî âòðàòè

êîíòðîëþ íàä åëåêòðîïðèëàäîì.

Îïèñ ïðîäóêòó ³ ïîñëóã

Ïðî÷èòàéòå âñ³ çàñòåðåæåííÿ ³ âêàç³âêè.

Íåäîòðèìàííÿ çàñòåðåæåíü ³ âêàç³âîê ìîæå

ïðèçâåñòè äî óðàæåííÿ åëåêòðè÷íèì

ñòðóìîì, ïîæåæ³ òà/àáî ñåðéîçíèõ òðàâì.

Áóäü ëàñêà, ðîçãîðí³òü ñòîð³íêó ³ç çîáðàæåííÿì ïðèëàäó ³

òðèìàéòå ¿¿ ïåðåä ñîáîþ óâåñü ÷àñ, êîëè áóäåòå ÷èòàòè

³íñòðóêö³þ.

Ïðèçíà÷åííÿ ïðèëàäó

GKS 65/GKS 65 G:

Åëåêòðîïðèëàä ïðèçíà÷åíèé äëÿ âèêîðèñòàííÿ íà æîðñòê³é

îïîð³ äëÿ çä³éñíåííÿ â äåðåâèí³ ð³âíèõ ïîçäîâæí³õ òà

ïîïåðå÷íèõ ïðîïèë³â òà ïðîïèë³â ï³ä íàõèëîì. Ç

â³äïîâ³äíèìè ïèëÿëüíèìè äèñêàìè ìîæíà òàêîæ

ðîçïèëþâàòè òîíêîñò³íí³ êîëüîðîâ³ ìåòàëè, íàïð., ïðîô³ë³.

Ðîçïèëþâàòè ÷îðí³ ìåòàëè íå äîçâîëÿºòüñÿ.

GKS 65 GCE:

Åëåêòðîïðèëàä ïðèçíà÷åíèé äëÿ âèêîðèñòàííÿ íà æîðñòê³é

îïîð³ äëÿ çä³éñíåííÿ â äåðåâèí³ ð³âíèõ ïîçäîâæí³õ òà

ïîïåðå÷íèõ ïðîïèë³â òà ïðîïèë³â ï³ä íàõèëîì. Ç

â³äïîâ³äíèìè ïèëÿëüíèìè äèñêàìè ìîæíà òàêîæ

ðîçïèëþâàòè òîíêîñò³íí³ êîëüîðîâ³ ìåòàëè (íàïð.,

ïðîô³ë³), ëåãê³ áóä³âåëüí³ ìàòåð³àëè ³ ïëàñòìàñè.

Ðîçïèëþâàòè ÷îðí³ ìåòàëè íå äîçâîëÿºòüñÿ.

Çîáðàæåí³ êîìïîíåíòè

Íóìåðàö³ÿ çîáðàæåíèõ êîìïîíåíò³â ïîñèëàºòüñÿ íà

çîáðàæåííÿ åëåêòðîïðèëàäó íà ñòîð³íö³ ç ìàëþíêîì.

1Âèìèêà÷

2Ô³êñàòîð âèìèêà÷à

3Êîë³ùàòêî äëÿ âñòàíîâëåííÿ ê³ëüêîñò³ îáåðò³â

(GKS 65 GCE)

4Äîäàòêîâà ðóêîÿòêà (ç ³çîëüîâàíîþ ïîâåðõíåþ)

5Ô³êñàòîð øïèíäåëÿ

OBJ_BUCH-359-003.book Page 141 Thursday, June 9, 2011 10:18 AM

142 | Óêðà¿íñüêà

1 619 X06 442 | (9.6.11) Bosch Power Tools

6Øêàëà êóò³â íàõèëó

7Ãâèíò-áàðàí÷èê ïàðàëåëüíîãî óïîðà

8Çàòèñêíèé âàæ³ëü äëÿ âñòàíîâëåííÿ êóòà íàõèëó

9Ïîçíà÷êà ðîçïèëþâàííÿ 0°

10 Ïîçíà÷êà ðîçïèëþâàííÿ 45°

11 Ïàðàëåëüíèé óïîð

12 Ìàÿòíèêîâèé çàõèñíèé êîæóõ

13 Îïîðíà ïëèòà

14 Ðóêîÿòêà äëÿ íàñòðîþâàííÿ ìàÿòíèêîâî¿ çàõèñíî¿

êðèøêè

15 Âèêèäà÷ òèðñè

16 Çàõèñíèé êîæóõ

17 Ðóêîÿòêà (ç ³çîëüîâàíîþ ïîâåðõíåþ)

18 Êëþ÷-øåñòèãðàííèê

19 Çàòèñêíèé ãâèíò ç øàéáîþ

20 Çàòèñêíèé ôëàíåöü

21 Ïèëÿëüíèé äèñê*

22 Îïîðíèé ôëàíåöü

23 Ïèëêîâèé øïèíäåëü

24 Êð³ïèëüíèé ãâèíò äî â³äñìîêòóâàëüíîãî àäàïòåðà*

25 Â³äñìîêòóâàëüíèé àäàïòåð*

26 Çàòèñêíèé âàæ³ëü äëÿ âñòàíîâëåííÿ ãëèáèíè

ðîçïèëþâàííÿ

27 Øêàëà ãëèáèíè ðîçïèëþâàííÿ

28 Ãâèíò-áàðàí÷èê äëÿ âñòàíîâëåííÿ êóòà íàõèëó

29 Ñòðóáöèíè*

30 Íàïðÿìíà øèíà*

31 Ç’ºäíóâà÷*

32 Â³äñìîêòóâàëüíèé øëàíã*

*Çîáðàæåíå àáî îïèñàíå ïðèëàääÿ íå âõîäèòü â ñòàíäàðòíèé

îáñÿã ïîñòàâêè. Ïîâíèé àñîðòèìåíò ïðèëàääÿ Âè çíàéäåòå â

íàø³é ïðîãðàì³ ïðèëàääÿ.

²íôîðìàö³ÿ ùîäî øóìó ³ â³áðàö³¿

Ð³âåíü øóì³â âèçíà÷åíèé â³äïîâ³äíî äî ºâðîïåéñüêî¿

íîðìè EN 60745.

Îö³íåíèé ÿê À ð³âåíü çâóêîâîãî òèñêó â³ä ïðèëàäó, ÿê

ïðàâèëî, ñòàíîâèòü: çâóêîâå íàâàíòàæåííÿ 88 äÁ(A);

çâóêîâà ïîòóæí³ñòü 99 äÁ(A). Ïîõèáêà K=3 äÁ.

Âäÿãàéòå íàâóøíèêè!

Ñóìàðíà â³áðàö³ÿ ah (âåêòîðíà ñóìà òðüîõ íàïðÿìê³â) òà

ïîõèáêà K âèçíà÷åí³ â³äïîâ³äíî äî EN 60745:

ðîçïèëþâàííÿ äåðåâèíè: ah=3,0 ì/ñ2, K=1,5 ì/ñ2,

ðîçïèëþâàííÿ ìåòàëó: ah=2,5ì/ñ2, K=1,5 ì/ñ2.

Çàçíà÷åíèé â öèõ âêàç³âêàõ ð³âåíü â³áðàö³¿ âèì³ðþâàâñÿ çà

ïðîöåäóðîþ, âèçíà÷åíîþ â EN 60745; íåþ ìîæíà

êîðèñòóâàòèñÿ äëÿ ïîð³âíÿííÿ ïðèëàä³â. Â³í ïðèäàòíèé

òàêîæ ³ äëÿ ïîïåðåäíüî¿ îö³íêè â³áðàö³éíîãî íàâàíòàæåííÿ.

Çàçíà÷åíèé ð³âåíü â³áðàö³¿ ñòîñóºòüñÿ ãîëîâíèõ ðîá³ò, äëÿ

ÿêèõ çàñòîñîâóºòüñÿ åëåêòðîïðèëàä. Îäíàê ïðè

çàñòîñóâàíí³ åëåêòðîïðèëàäó äëÿ ³íøèõ ðîá³ò, ðîáîò³ ç

³íøèìè ðîáî÷èìè ³íñòðóìåíòàìè àáî ïðè íåäîñòàòíüîìó

òåõí³÷íîìó îáñëóãîâóâàíí³ ð³âåíü â³áðàö³¿ ìîæå áóòè

³íøèì. Â ðåçóëüòàò³ â³áðàö³éíå íàâàíòàæåííÿ ïðîòÿãîì

âñüîãî ³íòåðâàëó âèêîðèñòàííÿ ïðèëàäó ìîæå çíà÷íî

çðîñòàòè.

Äëÿ òî÷íî¿ îö³íêè â³áðàö³éíîãî íàâàíòàæåííÿ òðåáà

âðàõîâóâàòè òàêîæ ³ ³íòåðâàëè ÷àñó, êîëè ïðèëàä âèìêíóòèé

àáî, õî÷ ³ óâ³ìêíóòèé, àëå ñàìå íå â ðîáîò³. Öå ìîæå çíà÷íî

çìåíøèòè â³áðàö³éíå íàâàíòàæåííÿ ïðîòÿãîì âñüîãî

³íòåðâàëó âèêîðèñòàííÿ ïðèëàäó.

Âèçíà÷òå äîäàòêîâ³ çàõîäè áåçïåêè äëÿ çàõèñòó â³ä â³áðàö³¿

ïðàöþþ÷îãî ç ïðèëàäîì, ÿê íàïð.: òåõí³÷íå

îáñëóãîâóâàííÿ åëåêòðîïðèëàäó ³ ðîáî÷èõ ³íñòðóìåíò³â,

íàãð³âàííÿ ðóê, îðãàí³çàö³ÿ ðîáî÷èõ ïðîöåñ³â.

Çàÿâà ïðî â³äïîâ³äí³ñòü

Ìè çàÿâëÿºìî ï³ä íàøó âèêëþ÷íó â³äïîâ³äàëüí³ñòü, ùî

îïèñàíèé â «Òåõí³÷í³ äàí³» ïðîäóêò â³äïîâ³äàº òàêèì

íîðìàì àáî íîðìàòèâíèì äîêóìåíòàì: EN 60745 ó

â³äïîâ³äíîñò³ äî ïîëîæåíü äèðåêòèâ 2004/108/EC,

2006/42/EC.

Òåõí³÷í³ äîêóìåíòè â:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

Òåõí³÷í³ äàí³

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Ðó÷íà äèñêîâà ïèëêà GKS 65

Professional

GKS 65 G

Professional

GKS 65 GCE

Professional

Òîâàðíèé íîìåð 3 601 F67 0.. 3 601 F68 9.. 3 601 F68 9..

Íîì. ñïîæèâàíà ïîòóæí³ñòü Âò 1600 1600 1800

Ê³ëüê³ñòü îáåðò³â íà õîëîñòîìó õîäó õâèë.-1 5900 5900 2300 –5000

Ìàêñ. ê³ëüê³ñòü îáåðò³â ï³ä íàâàíòàæåííÿì õâèë.-1 4200 4200 1400 –4000

Ìàêñ. ãëèáèíà ðîçïèëþâàííÿ

–ïðè êóò³ íàõèëó 0°

–ïðè êóò³ íàõèëó 45°

ìì

Ô³êñàòîð øïèíäåëÿ zzz

Âñòàíîâëåííÿ ê³ëüêîñò³ îáåðò³â – – z

OBJ_BUCH-359-003.book Page 142 Thursday, June 9, 2011 10:18 AM

Óêðà¿íñüêà | 143

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Ìîíòàæ

Ìîíòàæ/çàì³íà ïèëÿëüíèé äèñê³â

fÏåðåä áóäü-ÿêèìè ìàí³ïóëÿö³ÿìè ç åëåêòðîïðèëà-

äîì âèòÿãí³òü øòåïñåëü ç ðîçåòêè.

fÄëÿ ìîíòàæó ïèëÿëüíîãî äèñêà îáîâ’ÿçêîâî

âäÿãàéòå çàõèñí³ ðóêàâèö³. Òîðêàííÿ äî ïèëÿëüíîãî

äèñêà íåñå â ñîá³ íåáåçïåêó ïîðàíåííÿ.

fÂèêîðèñòîâóéòå ëèøå ïèëÿëüí³ äèñêè, ïàðàìåòðè

ÿêèõ â³äïîâ³äàþòü çàçíà÷åíèì â ö³é ³íñòðóêö³¿.

fÍ³ â ÿêîìó ðàç³ íå âèêîðèñòîâóéòå â ÿêîñò³ ðîáî÷îãî

³íñòðóìåíòà øë³ôóâàëüí³ êðóãè.

Âèá³ð ïèëÿëüíîãî äèñêà

Îãëÿä ðåêîìåíäîâàíèõ ïèëÿëüíèõ äèñê³â Âè çíàéäåòå â

ê³íö³ ö³º¿ ³íñòðóêö³¿.

Äåìîíòàæ ïèëÿëüíîãî äèñêà (äèâ. ìàë. A)

Äëÿ çàì³íè ³íñòðóìåíòà íàéêðàùå ïîêëàä³òü åëåêòðîïðèëàä

íà òîðöåâèé á³ê êîðïóñà ìîòîðà.

–Íàòèñí³òü íà ô³êñàòîð øïèíäåëÿ 5 ³ òðèìàéòå éîãî

íàòèñíóòèì.

fÍàòèñêàéòå íà ô³êñàòîð øïèíäåëÿ 5, ëèøå êîëè

ïèëêîâèé øïèíäåëü íå îáåðòàºòüñÿ! Â ïðîòèâíîìó

ðàç³ åëåêòðîïðèëàä ìîæå ïîøêîäèòèñÿ.

–Çà äîïîìîãîþ êëþ÷à-øåñòèãðàííèêà 18 âèêðóò³òü

çàòèñêíèé ãâèíò 19 â íàïðÿìêó n.

–Â³äêèíüòå íàçàä ìàÿòíèêîâèé çàõèñíèé êîæóõ 12 ³

ïðèòðèìàéòå éîãî.

–Çí³ì³òü çàòèñêíèé ôëàíåöü 20 ³ ïèëÿëüíèé äèñê 21 ç

ïèëêîâîãî øïèíäåëÿ 23.

Ìîíòàæ ïèëÿëüíîãî äèñêà (äèâ. ìàë. A)

Äëÿ çàì³íè ³íñòðóìåíòà íàéêðàùå ïîêëàä³òü åëåêòðîïðèëàä

íà òîðöåâèé á³ê êîðïóñà ìîòîðà.

–Ïðî÷èñò³òü ïèëÿëüíèé äèñê 21 ³ âñ³ çàòèñêí³ äåòàë³, ùî

áóäóòü ìîíòóâàòèñÿ.

–Â³äêèíüòå íàçàä ìàÿòíèêîâèé çàõèñíèé êîæóõ 12 ³

ïðèòðèìàéòå éîãî.

–Íàä³íüòå ïèëÿëüíèé äèñê 21 íà îïîðíèé ôëàíåöü 22.

Íàïðÿìîê çóá³â (ñòð³ëêà íà ïèëÿëüíîìó äèñêó) ³ ñòð³ëêà

íàïðÿìêó îáåðòàííÿ íà çàõèñíîìó êîæóñ³ 16 ìàþòü

çá³ãàòèñÿ.

–Íàä³íüòå çàòèñêíèé ôëàíåöü 20 ³ çàêðóò³òü çàòèñêíèé

ãâèíò 19 â íàïðÿìêó o. Ñë³äêóéòå çà ïðàâèëüíèì

ìîíòàæíèì ïîëîæåííÿì îïîðíîãî ôëàíöÿ 22 ³

çàòèñêíîãî ôëàíöÿ 20.

–Íàòèñí³òü íà ô³êñàòîð øïèíäåëÿ 5 ³ òðèìàéòå éîãî

íàòèñíóòèì.

–Çà äîïîìîãîþ êëþ÷à-øåñòèãðàííèêà 18 çàòÿãí³òü çà

êíèé ãâèíò 19 â íàïðÿìêó o. Ìîìåíò çàòÿãóâàííÿ ìàº

ñòàíîâèòè 6–9Íì, öå â³äïîâ³äàº ì³öíîìó çàòÿãóâàííþ

â³ä ðóêè ïëþñ ¼ îáåðòà.

Â³äñìîêòóâàííÿ ïèëó/òèðñè/ñòðóæêè

fÏåðåä áóäü-ÿêèìè ìàí³ïóëÿö³ÿìè ç åëåêòðîïðèëà-

äîì âèòÿãí³òü øòåïñåëü ç ðîçåòêè.

fÏèë òàêèõ ìàòåð³àë³â, ÿê íàïð., ëàêîôàðáîâèõ ïîêðèòü,

ùî ì³ñòÿòü ñâèíåöü, äåÿêèõ âèä³â äåðåâèíè, ì³íåðàë³â ³

ìåòàëó, ìîæå áóòè íåáåçïå÷íèì äëÿ çäîðîâ’ÿ. Òîðêàííÿ

àáî âäèõàííÿ ïèëó ìîæå âèêëèêàòè ó Âàñ àáî ó îñ³á, ùî

çíàõîäÿòüñÿ ïîáëèçó, àëåðã³÷í³ ðåàêö³¿ òà/àáî

çàõâîðþâàííÿ äèõàëüíèõ øëÿõ³â.

Ïåâí³ âèäè ïèëó, ÿê íàïð., äóáîâèé àáî áóêîâèé ïèë,

ââàæàþòüñÿ êàíöåðîãåííèìè, îñîáëèâî â ñïîëó÷åíí³ ç

Êîíñòàíòíà åëåêòðîí³êà – – z

Òåðìîçàïîá³æíèê – – z

Îáìåæåííÿ ïóñêîâîãî ñòðóìó – – z

Ðîçì³ð îïîðíî¿ ïëèòè ìì 170 x 305 203 x 327 203 x 327

Ìàêñ. ä³àìåòð ïèëÿëüíîãî äèñêà ìì 190 190 190

Ì³í. ä³àìåòð ïèëÿëüíîãî äèñêà ìì 184 184 184

Ìàêñ. òîâùèíà öåíòðàëüíîãî äèñêà ìì 1,7 1,7 1,7

Ìàêñ. òîâùèíà/ðîçâ³ä çóá³â ìì 2,6 2,6 2,6

Ì³í. òîâùèíà/ðîçâ³ä çóá³â ìì 1,8 1,8 1,8

Ïîñàäî÷íèé îòâ³ð ìì 30 30 30

Âàãà â³äïîâ³äíî äî EPTA-Procedure 01/2003 êã 4,8 5,1 5,2

Êëàñ çàõèñòó / II / II / II

Ïàðàìåòðè çàçíà÷åí³ äëÿ íîì³íàëüíî¿ íàïðóãè [U] 230 Â. Ïðè ³íøèõ çíà÷åííÿõ íàïðóãè, à òàêîæ ó ñïåöèô³÷íîìó äëÿ êðà¿íè âèêîíàíí³ ìîæëèâ³

³íø³ ïàðàìåòðè.

Áóäü ëàñêà, çâàæàéòå íà òîâàðíèé íîìåð, çàçíà÷åíèé íà çàâîäñüê³é òàáëè÷ö³ Âàøîãî åëåêòðîïðèëàäó. Òîðãîâåëüíà íàçâà äåÿêèõ ïðèëàä³â ìîæå

ðîçð³çíÿòèñÿ.

Ëèøå äëÿ åëåêòðîïðèëàä³â áåç îáìåæóâà÷à ïóñêîâîãî ñòðóìó: Ïðîöåñè âìèêàííÿ ñïðè÷èíÿþòü êîðîòêî÷àñí³ ïàä³ííÿ íàïðóãè. Çà íåñïðèÿòëèâèõ

óìîâ ó ìåðåæ³ öå ìîæå âïëèâàòè íà ³íø³ ïðèëàäè. Ïðè ïîâíîìó îïîð³ â ìåðåæ³ ìåíø çà 0,36 Îì ïåðåøêîäè íå î÷³êóþòüñÿ.

Ðó÷íà äèñêîâà ïèëêà GKS 65

Professional

GKS 65 G

Professional

GKS 65 GCE

Professional

OBJ_BUCH-359-003.book Page 143 Thursday, June 9, 2011 10:18 AM

144 | Óêðà¿íñüêà

1 619 X06 442 | (9.6.11) Bosch Power Tools

äîáàâêàìè äëÿ îáðîáêè äåðåâèíè (õðîìàò, çàñîáè äëÿ

çàõèñòó äåðåâèíè). Ìàòåð³àëè, ùî ì³ñòÿòü àçáåñò,

äîçâîëÿºòüñÿ îáðîáëÿòè ëèøå ñïåö³àë³ñòàì.

–Çà ìîæëèâ³ñòþ âèêîðèñòîâóéòå ïðèäàòíèé äëÿ

ìàòåð³àëó â³äñìîêòóâàëüíèé ïðèñòð³é.

–Ñë³äêóéòå çà äîáðîþ âåíòèëÿö³ºþ íà ðîáî÷îìó ì³ñö³.

–Ðåêîìåíäóºòüñÿ âäÿãàòè ðåñï³ðàòîðíó ìàñêó ç

ô³ëüòðîì êëàñó P2.

Äîäåðæóéòåñÿ ïðèïèñ³â ùîäî îáðîáëþâàíèõ ìàòåð³àë³â,

ùî ä³þòü ó Âàø³é êðà¿í³.

fÓíèêàéòå íàêîïè÷åííÿ ïèëó íà ðîáî÷îìó ì³ñö³. Ïèë

ìîæå ëåãêî çàéìàòèñÿ.

Ìîíòàæ â³äñìîêòóâàëüíîãî àäàïòåðà (äèâ. ìàë. B)

Íàä³íüòå â³äñìîêòóâàëüíèé àäàïòåð 25 íà âèêèäà÷ òèðñè

15, ùîá â³í çàéøîâ ó çà÷åïëåííÿ. Äî â³äñìîêòóâàëüíîãî

àäàïòåðà 25 ìîæíà ïðèºäíàòè â³äñìîêòóâàëüíèé øëàíã

ä³àìåòðîì 35 ìì.

fÂ³äñìîêòóâàëüíèé àäàïòåð íå ìîæíà ìîíòóâàòè áåç

ï³ä’ºäíàíî¿ çîâí³øíüî¿ ñèñòåìè â³äñìîêòóâàííÿ.

²íàêøå âèòÿæíèé êàíàë ìîæå çàáèòèñÿ.

fÍà â³äñìîêòóâàëüíèé àäàïòåð íå ìîæíà âäÿãàòè

ïèëîçá³ðíèé ì³øå÷îê. ²íàêøå â³äñìîêòóâàëüíà

ñèñòåìà ìîæå çàáèòèñÿ.

Äëÿ çàáåçïå÷åííÿ îïòèìàëüíîãî â³äñìîêòóâàííÿ

ðåãóëÿðíî ïðî÷èùàéòå â³äñìîêòóâàëüíèé àäàïòåð 25.

Çîâí³øíº â³äñìîêòóâàííÿ

Ï³ä’ºäíàéòå â³äñìîêòóâàëüíèé øëàíã 32 äî ïèëîñîñà

(ïðèëàääÿ). Îãëÿä ð³çíèõ ïèëîñîñ³â, äî ÿêèõ ìîæíà

ï³ä’ºäíàòè ïðèëàä, Âè çíàéäåòå â ê³íö³ ö³º¿ ³íñòðóêö³¿.

Åëåêòðîïðèëàä ìîæíà ï³äêëþ÷èòè ïðÿìî äî ðîçåòêè

óí³âåðñàëüíîãî ïèëîñîñó Bosch ç äèñòàíö³éíèì ïóñêîâèì

ïðèñòðîºì. Â³í àâòîìàòè÷íî âìèêàºòüñÿ ïðè âêëþ÷åíí³

åëåêòðîïðèëàäó.

Ïèëîâ³äñìîêòóâà÷ ïîâèíåí áóòè ïðèäàòíèì äëÿ ðîáîòè ç

îáðîáëþâàíèì ìàòåð³àëîì.

Äëÿ â³äñìîêòóâàííÿ îñîáëèâî øê³äëèâîãî äëÿ çäîðîâ’ÿ,

êàíöåðîãåííîãî àáî ñóõîãî ïèëó ïîòð³áíèé ñïåö³àëüíèé

ïèëîâ³äñìîêòóâà÷.

Ðîáîòà

Ðåæèìè ðîáîòè

fÏåðåä áóäü-ÿêèìè ìàí³ïóëÿö³ÿìè ç åëåêòðîïðèëà-

äîì âèòÿãí³òü øòåïñåëü ç ðîçåòêè.

Íàñòðîþâàííÿ ãëèáèíè ðîçïèëþâàííÿ (äèâ. ìàë. C)

fÂñòàíîâëþéòå ãëèáèíó ðîçïèëþâàííÿ ó

â³äïîâ³äíîñò³ äî òîâùèíè îáðîáëþâàíî¿ äåòàë³.

Ïèëÿëüíèé äèñê ìàº âèãëÿäàòè ñï³äíèçó îáðîáëþâàíî¿

äåòàë³ ìåíø í³æ íà âèñîòó çóáà.

Â³äïóñò³òü çàòèñêíèé âàæ³ëü 26. Äëÿ çìåíøåííÿ ãëèáèíè

ðîçïèëþâàííÿ ï³äí³ì³òü ïèëêó âèùå íàä îïîðíîþ ïëèòîþ

13, äëÿ á³ëüøî¿ ãëèáèíè ðîçïèëþâàííÿ îïóñò³òü ïèëêó

íèæ÷å äî îïîðíî¿ ïëèòè 13. Âñòàíîâ³òü áàæàíå çíà÷åííÿ íà

øêàë³ ãëèáèíè ðîçïèëþâàííÿ. Çíîâó çàòÿãí³òü çàòèñêíèé

âàæ³ëü 26.

ßêùî ï³ñëÿ ïîñëàáëåííÿ çàòèñêíîãî âàæåëÿ 26 Âè íå

çìîæåòå ïîâí³ñòþ ïåðåíàñòðî¿òè ãëèáèíó ðîçïèëþâàííÿ,

ïîòÿãí³òü çàòèñêíèé âàæ³ëü 26 â íàïðÿìêó â³ä ïèëè ³

ïîâåðí³òü éîãî äîíèçó. Çíîâó â³äïóñò³òü çàòèñêíèé âàæ³ëü

26. Ïîâòîðþéòå öþ îïåðàö³þ, ïîêè íå áóäå âñòàíîâëåíà

íåîáõ³äíà ãëèáèíà ðîçïèëþâàííÿ.

ßêùî ï³ñëÿ çàòÿãóâàííÿ çàòèñêíîãî âàæåëÿ 26 Âè íå

çìîæåòå â äîñòàòí³é ì³ð³ çàô³êñóâàòè ãëèáèíó

ðîçïèëþâàííÿ, ïîòÿãí³òü çàòèñêíèé âàæ³ëü 26 â íàïðÿìêó

â³ä ïèëè ³ ïîâåðí³òü éîãî äîâåðõó. Çíîâó â³äïóñò³òü

çàòèñêíèé âàæ³ëü 26. Ïîâòîðþéòå öþ îïåðàö³þ, ïîêè íå

áóäå çàô³êñîâàíà íåîáõ³äíà ãëèáèíà ðîçïèëþâàííÿ.

Âñòàíîâëåííÿ êóòà íàõèëó

Íàéêðàùå ïîêëàä³òü åëåêòðîïðèëàä íà òîðöåâèé á³ê

çàõèñíîãî êîæóõà 16.

Â³äïóñò³òü çàòèñêíèé âàæ³ëü 8 ³ ãâèíò-áàðàí÷èê 28. Íàõèë³òü

ïèëêó óá³ê. Âñòàíîâ³òü áàæàíå çíà÷åííÿ íà øêàë³ 6. Çíîâó

çàòÿãí³òü çàòèñêíèé âàæ³ëü 8 ³ ãâèíò-áàðàí÷èê 28.

Âêàç³âêà: Ïðè ðîçïèëþâàíí³ ï³ä íàõèëîì ãëèáèíà

ðîçïèëþâàííÿ ìåíøà, í³æ öå ïîêàçóº øêàëà ãëèáèíè

ðîçïèëþâàííÿ 27.

Ïîçíà÷êè äëÿ ðîçïèëþâàííÿ

Ïîçíà÷êà äëÿ ðîçïèëþâàííÿ 0° (9) ïîêàçóº ïîëîæåííÿ

ïèëÿëüíîãî äèñêà ïðè ðîçïèëþâàíí³ ï³ä ïðÿìèì êóòîì.

Ïîçíà÷êà äëÿ ðîçïèëþâàííÿ 45° (10) ïîêàçóº ïîëîæåííÿ

ïèëÿëüíîãî äèñêà ïðè ðîçïèëþâàíí³ ï³ä êóòîì 45° áåç

âèêîðèñòàííÿ íàïðÿìíî¿ ïëàíêè.

Ïî÷àòîê ðîáîòè

fÇâàæàéòå íà íàïðóãó â ìåðåæ³! Íàïðóãà äæåðåëà

ñòðóìó ïîâèííà â³äïîâ³äàòè çíà÷åííþ, ùî çàçíà÷åíå

íà òàáëè÷ö³ ç õàðàêòåðèñòèêàìè åëåêòðîïðèëàäó.

Åëåêòðîïðèëàä, ùî ðîçðàõîâàíèé íà íàïðóãó 230 Â,

ìîæå ïðàöþâàòè òàêîæ ³ ïðè 220 Â.

Âìèêàííÿ/âèìèêàííÿ

Ùîá óâ³ìêíóòè åëåêòðîïðèëàä, ñïî÷àòêó íàòèñí³òü íà

áëîêàòîð âèìèêà÷à 2 ³ ï³ñëÿ öüîãî íàòèñí³òü ³ òðèìàéòå

íàòèñíóòèì âèìèêà÷ 1.

Ùîá âèìêíóòè åëåêòðîïðèëàä, â³äïóñò³òü âèìèêà÷ 1.

Âêàç³âêà: Ç ì³ðêóâàíü òåõí³êè áåçïåêè âèìèêà÷ 1 íå ìîæíà

çàô³êñóâàòè, éîãî òðåáà òðèìàòè íàòèñíóòèì ïðîòÿãîì âñ³º¿

ðîáîòè.

Îáìåæåííÿ ïóñêîâîãî ñòðóìó (GKS 65 GCE)

Åëåêòðîííå îáìåæåííÿ ïóñêîâîãî ñòðóìó îáìåæóº

ïîòóæí³ñòü ïðè âìèêàíí³ åëåêòðîïðèëàäó ³ äîçâîëÿº

åêñïëóàòóâàòè éîãî ç çàïîá³æíèêîì 16 À.

Êîíñòàíòíà åëåêòðîí³êà (GKS 65 GCE)

Ïîñò³éíà åëåêòðîí³êà çàáåçïå÷óº ìàéæå îäíàêîâó ê³ëüê³ñòü

îáåðò³â ïðè ðîáîò³ íà õîëîñòîìó õîäó ³ ï³ä íàâàíòàæåííÿì;

öå çàáåçïå÷óº ð³âíîì³ðíó ïðîäóêòèâí³ñòü.

Òåðìîçàïîá³æíèê (GKS 65 GCE)

Ïðè ïåðåâàíòàæåíí³ åëåêòðîïðèëàä âèìèêàºòüñÿ, ïîêè

òåìïåðàòóðà íå âñòàíîâèòüñÿ â ìåæàõ îïòèìàëüíîãî

ä³àïàçîíó. Â³äïóñò³òü âèìèêà÷ 1 ³ çíîâó óâ³ìêí³òü

åëåêòðîïðèëàä, ùîá ïðîäîâæèòè ïðàöþâàòè ç íèì.

OBJ_BUCH-359-003.book Page 144 Thursday, June 9, 2011 10:18 AM

Óêðà¿íñüêà | 145

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Âñòàíîâëåííÿ ê³ëüêîñò³ îáåðò³â (GKS 65 GCE)

Çà äîïîìîãîþ êîë³ùàòêà äëÿ âñòàíîâëåííÿ ê³ëüêîñò³

îáåðò³â 3 ìîæíà âñòàíîâëþâàòè ê³ëüê³ñòü îáåðò³â òàêîæ ³ ï³ä

÷àñ ðîáîòè.

Íåîáõ³äíà ê³ëüê³ñòü îáåðò³â çàëåæèòü â³ä

âèêîðèñòîâóâàíîãî ïèëÿëüíîãî äèñêà ³ â³ä îáðîáëþâàíîãî

ìàòåð³àëó (äèâ. îãëÿä ïèëÿëüíèõ äèñê³â ó ê³íö³ ö³º¿

³íñòðóêö³¿).

Âêàç³âêè ùîäî ðîáîòè

Çàõèùàéòå ïèëÿëüí³ äèñêè â³ä ïîøòîâõ³â ³ óäàð³â.

Âåä³òü åëåêòðîïðèëàä ð³âíîì³ðíî ç ëåãêèì ïðîñóâàííÿì ó

íàïðÿìêó ð³çàííÿ. Çàíàäòî ñèëüíå ïðîñóâàííÿ çíà÷íî

çìåíøóº ñòðîê ñëóæáè ðîáî÷èõ ³íñòðóìåíò³â ³ ìîæå

ïîøêîäèòè åëåêòðîïðèëàä.

Ïîòóæí³ñòü ³ ÿê³ñòü ðîçïèëþâàííÿ â çíà÷í³é ì³ð³ çàëåæàòü

â³ä ñòàíó ³ ôîðìè çóá³â ïèëÿëüíîãî äèñêà. Ç ö³º¿ ïðè÷èíè

âèêîðèñòîâóéòå ëèøå ãîñòð³ ïèëÿëüí³ äèñêè, ùî ïðèäàòí³

äëÿ îáðîáêè Âàøîãî ìàòåð³àëó.

Ðîçïèëþâàííÿ äåðåâèíè

Ïðàâèëüíèé âèá³ð ïèëÿëüíîãî äèñêà çàëåæèòü â³ä ïîðîäè

äåðåâà, ÿêîñò³ äåðåâèíè ³ â³ä íàïðÿìêó ðîçïèëþâàííÿ

(óçäîâæ ÷è ïîïåðåê).

Ïðî ïîäîâæíüîìó ðîçïèëþâàíí³ ÿëèíè óòâîðþºòüñÿ äîâãà

ñï³ðàëåïîä³áíà ñòðóæêà.

Áóêîâèé ³ äóáîâèé ïèë îñîáëèâî øê³äëèâèé äëÿ çäîðîâ’ÿ, ç

ö³º¿ ïðè÷èíè òðåáà îáîâ’ÿçêîâî ïðàöþâàòè ç

â³äñìîêòóâàííÿì ïèëó.

Ðîçïèëþâàííÿ ïëàñòìàñè (GKS 65 GCE)

Âêàç³âêà: Ïðè ðîçïèëþâàíí³ ïëàñòìàñè, îñîáëèâî ÏÂÕ,

óòâîðþºòüñÿ äîâãà ñï³ðàëüíà ñòðóæêà, ùî ìîæå áóòè

åëåêòðîñòàòè÷íî çàðÿäæåíîþ. Â ðåçóëüòàò³ ìîæå

çàáèâàòèñÿ âèêèäà÷ ñòðóæêè 15 ³ çà¿äàòè ìàÿòíèêîâà

êðèøêà 12. Ïðàöþéòå íàéêðàùå ç â³äñìîêòóâà÷åì ïèëó.

Ï³äâåä³òü óâ³ìêíåíèé åëåêòðîïðèëàä äî îáðîáëþâàíîãî

ìàòåð³àëó ³ îáåðåæíî çðîá³òü íàäïèë. Ï³ñëÿ öüîãî ïðàöþéòå

øâèäêî ³ áåç çóïèíîê, ùîá çóáè ïèëÿëüíîãî äèñêà øâèäêî

íå çàë³ïèëèñÿ.

Ðîçïèëþâàííÿ êîëüîðîâèõ ìåòàë³â (GKS 65 GCE)

Âêàç³âêà: Âèêîðèñòîâóéòå ëèøå ãîñòð³ ïèëÿëüí³ äèñêè,

ïðèäàòí³ äëÿ êîëüîðîâèõ ìåòàë³â. Öå çàáåçïå÷óº ÷èñòèé

ïðîð³ç ³ çàïîá³ãàº çàñòðÿâàííþ ïèëÿëüíîãî äèñêà.

Ï³äâåä³òü óâ³ìêíåíèé åëåêòðîïðèëàä äî îáðîáëþâàíîãî

ìàòåð³àëó ³ îáåðåæíî çðîá³òü íàäïèë. Ï³ñëÿ öüîãî ïðàöþéòå

áåç çóïèíîê ³ç ñëàáêèì ïðîñóâàííÿì.

Ïðè ðîçïèëþâàíí³ ïðîô³ë³â çàâæäè ïî÷èíàéòå ïðàöþâàòè ç

âóçüêîãî áîêó, ïðè ðîçïèëþâàíí³ U-ïîä³áíèõ ïðîô³ë³â

í³êîëè íå ïî÷èíàéòå ç â³äêðèòîãî áîêó. Ï³äïèðàéòå äîâã³

ïðîô³ë³, ùîá çàïîá³ãòè çàñòðÿâàííþ ïèëÿëüíîãî äèñêà ³

ñ³ïàííþ åëåêòðîïðèëàäó.

Ðîçïèëþâàííÿ ëåãêèõ áóä³âåëüíèõ ìàòåð³àë³â

(ìàòåð³àë³â ç ì³íåðàëüíèìè íàïîâíþâà÷àìè)

(GKS 65 GCE)

fÏðè ðîçïèëþâàíí³ ëåãêèõ áóä³âåëüíèõ ìàòåð³àë³â

çâàæàéòå íà çàêîíîäàâ÷³ ïðèïèñè ³ ðåêîìåíäàö³¿

âèãîòîâëþâà÷à ìàòåð³àëó.

Ëåãê³ áóä³âåëüí³ ìàòåð³àëè äîçâîëÿºòüñÿ ðîçïèëþâàòè ëèøå

áåç îõîëîäæåííÿ ³ ëèøå ç â³äñìîêòóâàííÿì ïèëó. Çàâæäè

ïðàöþéòå ç íàïðÿìíîþ øèíîþ 30 (ïðèëàääÿ).

Ïèëîñîñ ìàº áóòè äîïóùåíèé äëÿ â³äñìîêòóâàííÿ

ïîðîäíîãî ïèëó. Bosch ïðîïîíóº ïðèäàòí³ ïèëîñîñè.

Ðîçïèëþâàííÿ ç ïàðàëåëüíèì óïîðîì (äèâ. ìàë. D)

Ïàðàëåëüíèé óïîð 11 äîçâîëÿº çä³éñíþâàòè òî÷íå

ðîçïèëþâàííÿ óçäîâæ êðàþ îáðîáëþâàíî¿ çàãîòîâêè òà

ðîçïèëþâàííÿ íà îäíàêîâ³ ñìóæêè.

Â³äïóñò³òü ãâèíò-áàðàí÷èê 7 ³ ïðîñóíüòå øêàëó

ïàðàëåëüíîãî óïîðà 11 â íàïðÿìíó îïîðíî¿ ïëèòè 13. Çà

äîïîìîãîþ â³äïîâ³äíî¿ ïîçíà÷êè äëÿ ðîçïèëþâàííÿ 9 àáî

10 âñòàíîâ³òü çà øêàëîþ íåîáõ³äíó øèðèíó ðîçïèëþâàííÿ,

äèâ. ðîçä³ë «Ïîçíà÷êè äëÿ ðîçïèëþâàííÿ». Çíîâó çàòÿãí³òü

ãâèíò-áàðàí÷èê 7.

Ðîçïèëþâàííÿ ç äîïîì³æíèì óïîðîì (äèâ. ìàë. E)

Äëÿ îáðîáêè âåëèêèõ çàãîòîâîê òà äëÿ ðîçïèëþâàííÿ

ïðÿìèõ êðà¿â äî îáðîáëþâàíî¿ çàãîòîâêè ìîæíà â ÿêîñò³

äîïîì³æíîãî óïîðà ïðèêð³ïèòè äîøêó àáî ðåéêó ³ âåñòè

äèñêîâó ïèëêó îïîðíîþ ïëèòîþ óçäîâæ äîïîì³æíîãî óïîðà.

Ðîçïèëþâàííÿ ç íàïðÿìíîþ øèíîþ

(GKS 65 G/GKS 65 GCE) (äèâ. ìàë. F)

Çà äîïîìîãîþ íàïðÿìíî¿ øèíè 30 ìîæíà çä³éñíþâàòè

ïðÿìîë³í³éíå ðîçïèëþâàííÿ.

Ãóìîâà çàêðà¿íà íàïðÿìíî¿ øèíè çàïîá³ãàº âèðèâàííþ

ìàòåð³àëó ï³ä ÷àñ ðîçïèëþâàííÿ äåðåâèíè. Äëÿ öüîãî

ïèëÿëüíèé äèñê ìàº ïðèëÿãàòè çóáàìè ïðÿìî äî ãóìîâî¿

çàêðà¿íè.

Ïåðåä íàéïåðøèì ðîçïèëþâàííÿì ãóìîâó çàêðà¿íó

ïîòð³áíî ïðèïàñóâàòè äî äèñêîâî¿ ïèëêè, ÿêó Âè

âèêîðèñòîâóºòå, çà äîïîìîãîþ íàïðÿìíî¿ ïëàíêè 30.

Ïîêëàä³òü äëÿ öüîãî íàïðÿìíó ïëàíêó 30 âñ³ºþ äîâæèíîþ

íà çàãîòîâêó. Íàëàøòóéòå ãëèáèíó ðîçïèëþâàííÿ ïðèáë. íà

9 ìì ³ âñòàíîâ³òü ïðÿìèé êóò ðîçïèëþâàííÿ. Óâ³ìêí³òü

äèñêîâó ïèëêó ³ âåä³òü ¿¿ ð³âíîì³ðíî ç ëåãêèì ïðîñóâàííÿì â

íàïðÿìêó ðîçïèëþâàííÿ.

Çà äîïîìîãîþ ç’ºäíóâà÷à 31 ìîæíà ç’ºäíàòè äâ³ íàïðÿìí³

øèíè. Çàêð³ïëåííÿ çä³éñíþºòüñÿ çà äîïîìîãîþ ÷îòèðüîõ

ãâèíò³â, ùî çíàõîäÿòüñÿ ó ç’ºäíóâà÷³.

Òåõí³÷íå îáñëóãîâóâàííÿ ³ ñåðâ³ñ

Òåõí³÷íå îáñëóãîâóâàííÿ ³ î÷èùåííÿ

fÏåðåä áóäü-ÿêèìè ìàí³ïóëÿö³ÿìè ç åëåêòðîïðèëà-

äîì âèòÿãí³òü øòåïñåëü ç ðîçåòêè.

fÙîá åëåêòðîïðèëàä ïðàöþâàâ ÿê³ñíî ³ íàä³éíî,

òðèìàéòå ïðèëàä ³ âåíòèëÿö³éí³ îòâîðè â ÷èñòîò³.

Ìàÿòíèêîâèé çàõèñíèé êîæóõ ìàº çàâæäè â³ëüíî

ïåðåñóâàòèñÿ ³ ñàìîñò³éíî çàêðèâàòèñÿ. Ç ö³º¿ ïðè÷èíè

çàâæäè òðèìàéòå çîíó íàâêîëî ìàÿòíèêîâîãî çàõèñíîãî

êîæóõà â ÷èñòîò³. Çäóâàéòå ïèë ³ ñòðóæêó ñòèñíåíèì

ïîâ³òðÿì àáî çì³òàéòå ¿õ ù³òî÷êîþ.

Ïèëÿëüí³ äèñêè áåç ïîêðèòòÿ ìîæíà çàõèñòèòè â³ä êîðîç³¿

òîíêèì øàðîì îë³¿, ùî íå ì³ñòèòü êèñëîòè. Ïåðåä

OBJ_BUCH-359-003.book Page 145 Thursday, June 9, 2011 10:18 AM

146 | Română

1 619 X06 442 | (9.6.11) Bosch Power Tools

ðîçïèëþâàííÿì âèòð³òü îë³þ, ³íàêøå äåðåâèíà áóäå â

ïëÿìàõ.

Ñìîëà ³ êëåé íà ïèëÿëüíîìó äèñêó ïîã³ðøóþòü ÿê³ñòü

ðîçïèëþâàííÿ. Ç ö³º¿ ïðè÷èíè âèòèðàéòå ïèëÿëüí³ äèñêè

â³äðàçó ï³ñëÿ âèêîðèñòàííÿ.

ßêùî íåçâàæàþ÷è íà ðåòåëüíó òåõíîëîã³þ âèãîòîâëåííÿ ³

ïåðåâ³ðêè ïðèëàä âñå-òàêè âèéäå ç ëàäó, éîãî ðåìîíò

äîçâîëÿºòüñÿ âèêîíóâàòè ëèøå â àâòîðèçîâàí³é ñåðâ³ñí³é

ìàéñòåðí³ äëÿ åëåêòðîïðèëàä³â Bosch.

Ïðè âñ³õ çàïèòàííÿõ ³ ïðè çàìîâëåíí³ çàï÷àñòèí, áóäü

ëàñêà, îáîâ’ÿçêîâî çàçíà÷àéòå 10-çíà÷íèé òîâàðíèé

íîìåð, ùî çíàõîäèòüñÿ íà çàâîäñüê³é òàáëè÷ö³

åëåêòðîïðèëàäó.

Cåðâ³ñía ìaécòepíÿ i îáñëóãîâóâàííÿ êëiºíòiâ

Â ñåðâ³ñí³é ìàéñòåðí³ Âè îòðèìàºòå â³äïîâ³äü íà Âàø³

çàïèòàííÿ ñòîñîâíî ðåìîíòó ³ òåõí³÷íîãî îáñëóãîâóâàííÿ

Âàøîãî ïðîäóêòó. Ìàëþíêè â äåòàëÿõ ³ ³íôîðìàö³þ ùîäî

çàï÷àñòèí ìîæíà çíàéòè çà àäðåñîþ:

www.bosch-pt.com

Êîíñóëüòàíòè Bosch ç ðàä³ñòþ äîïîìîæóòü Âàì ïðè

çàïèòàííÿõ ñòîñîâíî êóï³âë³, çàñòîñóâàííÿ ³ íàëàãîäæåííÿ

ïðîäóêò³â ³ ïðèëàääÿ äî íèõ.

Ãàðàíò³éíå îáñëóãîâóâàííÿ ³ ðåìîíò åëåêòðî³íñòðóìåíòó

çä³éñíþþòüñÿ â³äïîâ³äíî äî âèìîã ³ íîðì âèãîòîâëþâà÷à íà

òåðèòîð³¿ âñ³õ êðà¿í ëèøå ó ô³ðìîâèõ àáî àâòîðèçîâàíèõ

ñåðâ³ñíèõ öåíòðàõ ô³ðìè «Ðîáåðò Áîø».

ÏÎÏÅÐÅÄÆÅÍÍß! Âèêîðèñòàííÿ êîíòðàôàêòíî¿ ïðîäóêö³¿

íåáåçïå÷íå â åêñïëóàòàö³¿ ³ ìîæå ìàòè íåãàòèâí³ íàñë³äêè

äëÿ çäîðîâ’ÿ. Âèãîòîâëåííÿ ³ ðîçïîâñþäæåííÿ

êîíòðàôàêòíî¿ ïðîäóêö³¿ ïåðåñë³äóºòüñÿ çà Çàêîíîì â

àäì³í³ñòðàòèâíîìó ³ êðèì³íàëüíîìó ïîðÿäêó.

Óêðà¿íà

ÒÎÂ «Ðîáåðò Áîø»

Cåðâ³ñíèé öåíòð åëåêòðî³íñòðóìåíò³â

âóë. Êðàéíÿ, 1, 02660, Êè¿â-60

Óêðà¿íà

Òåë.: +38 (044) 4 90 24 07 (áàãàòîêàíàëüíèé)

E-Mail: pt-service@ua.bosch.com

Îô³ö³éíèé ñàéò: www.bosch-powertools.com.ua

Àäðåñà Ðåã³îíàëüíèõ ãàðàíò³éíèõ ñåðâ³ñíèõ ìàéñòåðåíü çà-

çíà÷åíà â Íàö³îíàëüíîìó ãàðàíò³éíîìó òàëîí³.

Óòèë³çàö³ÿ

Åëåêòðîïðèëàäè, ïðèëàääÿ ³ óïàêîâêó òðåáà çäàâàòè íà

åêîëîã³÷íî ÷èñòó ïîâòîðíó ïåðåðîáêó.

Íå âèêèäàéòå åëåêòðî³íñòðóìåíòè â ïîáóòîâå ñì³òòÿ!

Ëèøå äëÿ êðà¿í ªÑ:

Â³äïîâ³äíî äî ºâðîïåéñüêî¿ äèðåêòèâè

2002/96/EC ïðî â³äïðàöüîâàí³ åëåêòðî- ³

åëåêòðîíí³ ïðèëàäè ³ ¿¿ ïåðåòâîðåííÿ â

íàö³îíàëüíîìó çàêîíîäàâñòâ³

åëåêòðîïðèëàäè, ùî âèéøëè ç âæèâàííÿ,

ïîâèíí³ çäàâàòèñÿ îêðåìî ³ óòèë³çóâàòèñÿ

åêîëîã³÷íî ÷èñòèì ñïîñîáîì.

Ìîæëèâ³ çì³íè.

Română

Instrucţiuni privind siguranţa şi

protecţia muncii

Indicaţii generale de avertizare pentru scule

electrice

Citiţi toate indicaţiile de

avertizare şi instrucţiunile.

Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor

poate provoca electrocutare, incendii şi/sau răniri grave.

Păstraţi toate indicaţiile de avertizare şi instrucţiunile în

vederea utilizărilor viitoare.

Termenul de „sculă electrică“ folosit în indicaţiile de

avertizare se referă la sculele electrice alimentate de la reţea

(cu cablu de alimentare) şi la sculele electrice cu acumulator

(fără cablu de alimentare).

Siguranţa la locul de muncă

fMenţineţi-vă sectorul de lucru curat şi bine iluminat.

Dezordinea sau sectoarele de lucru neluminate pot duce la

accidente.

fNu lucraţi cu scula electrică în mediu cu pericol de

explozie, în care există lichide, gaze sau pulberi

inflamabile. Sculele electrice generează scântei care pot

aprinde praful sau vaporii.

fNu permiteţi accesul copiilor şi al altor persoane în

timpul utilizării sculei electrice. Dacă vă este distrasă

atenţia puteţi pierde controlul asupra maşinii.

Siguranţă electrică

fŞtecherul sculei electrice trebuie să fie potrivit prizei

electrice. Nu este în nici un caz permisă modificarea

ştecherului. Nu folosiţi fişe adaptoare la sculele

electrice legate la pământ de protecţie. Ştecherele

nemodificate şi prizele corespunzătoare diminuează riscul

de electrocutare.

fEvitaţi contactul corporal cu suprafeţe legate la

pământ ca ţevi, instalaţii de încălzire, sobe şi frigidere.

Există un risc crescut de electrocutare atunci când corpul

vă este legat la pământ.

fFeriţi maşina de ploaie sau umezeală. Pătrunderea apei

într-o sculă electrică măreşte riscul de electrocutare.

fNu schimbaţi destinaţia cablului folosindu-l pentru

transportarea sau suspendarea sculei electrice ori

pentru a trage ştecherul afară din priză. Feriţi cablul de

căldură, ulei, muchii ascuţite sau componente aflate în

mişcare. Cablurile deteriorate sau încurcate măresc riscul

de electrocutare.

fAtunci când lucraţi cu o sculă electrică în aer liber,

folosiţi numai cabluri prelungitoare adecvate şi pentru

mediul exterior. Folosirea unui cablu prelungitor adecvat

pentru mediul exterior diminuează riscul de electrocutare.

fAtunci când nu poate fi evitată utilizarea sculei

electrice în mediu umed, folosiţi un întrerupător

automat de protecţie împotriva tensiunilor

AVERTISMENT

OBJ_BUCH-359-003.book Page 146 Thursday, June 9, 2011 10:18 AM

Română | 147

Bosch Power Tools 1 619 X06 442 | (9.6.11)

periculoase. Întrebuinţarea unui întrerupător automat de

protecţie împotriva tensiunilor periculoase reduce riscul

de electrocutare.

Siguranţa persoanelor

fFiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi

raţional atunci când lucraţi cu o sculă electrică. Nu

folosiţi scula electrică atunci când sunteţi obosiţi sau

vă aflaţi sub influenţa drogurilor, a alcoolului sau a

medicamentelor. Un moment de neatenţie în timpul

utilizării maşinii poate duce la răniri grave.

fPurtaţi echipament personal de protecţie şi

întotdeauna ochelari de protecţie. Purtarea

echipamentului personal de protecţie, ca masca pentru

praf, încălţăminte de siguranţă antiderapantă, casca de

protecţie sau protecţia auditivă, în funcţie de tipul şi

utilizarea sculei electrice, diminuează riscul rănirilor.

fEvitaţi o punere în funcţiune involuntară. Înainte de a

introduce ştecherul în priză şi/sau de a introduce

acumulatorul în scula electrică, de a o ridica sau de a o

transporta, asiguraţi-vă că aceasta este oprită. Dacă

atunci când transportaţi scula electrică ţineţi degetul pe

întrerupător sau dacă porniţi scula electrică înainte de a o

racorda la reţeaua de curent, puteţi provoca accidente.

fÎnainte de pornirea sculei electrice îndepărtaţi

dispozitivele de reglare sau cheile fixe din aceasta. Un

dispozitiv sau o cheie lăsată într-o componentă de maşină

care se roteşte poate duce la răniri.

fEvitaţi o ţinută corporală nefirească. Adoptaţi o poziţie

stabilă şi menţineţi-vă întotdeauna echilibrul. Astfel

veţi putea controla mai bine maşina în situaţii neaşteptate.

fPurtaţi îmbrăcăminte adecvată. Nu purtaţi

îmbrăcăminte largă sau podoabe. Feriţi părul,

îmbrăcămintea şi mănuşile de piesele aflate în mişcare.

Îmbrăcămintea largă, părul lung sau podoabele pot fi

prinse în piesele aflate în mişcare.

fDacă pot fi montate echipamente de aspirare şi

colectare a prafului, asiguraţi-vă că acestea sunt

racordate şi folosite în mod corect. Folosirea unei

instalaţii de aspirare a prafului poate duce la reducerea

poluării cu praf.

Utilizarea şi manevrarea atentă a sculelor electrice

fNu suprasolicitaţi maşina. Folosiţi pentru executarea

lucrării dv. scula electrică destinată acelui scop. Cu

scula electrică potrivită lucraţi mai bine şi mai sigur în

domeniul de putere indicat.

fNu folosiţi scula elecrică dacă aceasta are

întrerupătorul defect. O sculă electrică, care nu mai

poate fi pornită sau oprită, este periculoasă şi trebuie

reparată.

fScoateţi ştecherul afară din priză şi/sau îndepărtaţi

acumulatorul, înainte de a executa reglaje, a schimba

accesorii sau de a pune maşina la o parte. Această

măsură de prevedere împiedică pornirea involuntară a

sculei electrice.

fPăstraţi sculele electrice nefolosite la loc inaccesibil

copiilor. Nu lăsaţi să lucreze cu maşina persoane care

nu sunt familiarizate cu aceasta sau care nu au citit

aceste instrucţiuni. Sculele electrice devin periculoase

atunci când sunt folosite de persoane lipsite de

experienţă.

fÎntreţineţi-vă scula electrică cu grijă. Controlaţi dacă

componentele mobile ale sculei electrice funcţionează

impecabil şi dacă nu se blochează, sau dacă există

piese rupte sau deteriorate astfel încât să afecteze

funcţionarea sculei electrice. Înainte de utilizare daţi la

reparat piesele deteriorate. Cauza multor accidente a

fost întreţinerea necorespunzătoare a sculelor electrice.

fMenţineţi bine ascuţite şi curate dispozitivele de

tăiere. Dispozitivele de tăiere întreţinute cu grijă, cu

tăişuri ascuţite se înţepenesc în mai mică măsură şi pot fi

conduse mai uşor.

fFolosiţi scula electrică, accesoriile, dispozitivele de

lucru etc. conform prezentelor instrucţiuni. Ţineţi cont

de condiţiile de lucru şi de activitatea care trebuie

desfăşurată. Folosirea sculelor electrice în alt scop decât

pentru utilizările prevăzute, poate duce la situaţii

periculoase.

Service

fÎncredinţaţi scula electrică pentru reparare numai

personalului de specialitate, calificat în acest scop,

repararea făcându-se numai cu piese de schimb

originale. Astfel veţi fi siguri că este menţinută siguranţa

maşinii.

Indicaţii privind siguranţa pentru ferăstraiele

circulare

Proces de tăiere

fPERICOL: Ţineţi mâinile departe de zona de tăiere şi de

pânza de ferăstrău. Cea de-a doua mână ţineţi-o pe

mânerul suplimentar sau pe carcasa motorului. Dacă

ţineţi ambele mâini pe ferăstrăul circular, pânza de

ferăstrău nu le poate răni.

fNu introduceţi mâna sub piesa de lucru. Apărătoarea nu

vă poate proteja sub piesa de lucru.

fAdaptaţi adâncimea de tăiere la grosimea piesei de

lucru. Sub piesa de lucru ar trebui să se poată vedea mai

puţin decât înălţimea întreagă a unui dinte.

fNu fixaţi niciodată piesa de lucru ce urmează a fi tăiată

ţinând-o în mână sau pe picior. Asiguraţi piesa de lucru

prin fixare într-un sistem de prindere stabil. Este

important să fixaţi bine piesa de lucru, pentru a reduce la

minimum pericolul de contact corporal, blocare a pânzei

de ferăstrău sau de pierdere a controlului asupra acesteia.

fApucaţi scula electrică numai de mânerele izolate

atunci când executaţi lucrări la care accesoriul poate

nimeri conductori electrici ascunşi sau propriul cablu

de alimentare. Contactul cu un conductor sub tensiune

pune sub tensiune şi componentele metalice ale sculei

electrice şi duce la electrocutare.

fLa tăierea longitudinală folosiţi întotdeauna un opritor

sau un limitator paralel pentru margini. Acesta sporeşte

precizia de tăiere şi diminuează posibilitatea blocării

pânzei de ferăstrău.

OBJ_BUCH-359-003.book Page 147 Thursday, June 9, 2011 10:18 AM

148 | Română

1 619 X06 442 | (9.6.11) Bosch Power Tools

fFolosiţi întotdeauna pânze de ferăstrău de dimensiuni

corespunzătoare şi cu orificiu de prindere adecvat

(de ex. în formă de stea sau rotund). Pânzele de

ferăstrău care nu se potrivesc elementelor de montaj ale

ferăstrăului, se vor roti excentric şi vor duce la pierderea

controlului.

fNu folosiţi niciodată şaibe sau şuruburi deteriorate sau

greşite pentru prinderea pânzelor de ferăstrău. Şaibele

şi şuruburile pentru prinderea pânzelor de ferăstrău au

fost concepute special pentru ferăstrăul dumneavoastră,

în vederea atingerii unor performanţe şi a unei siguranţe

optime în exploatare.

fRecul – Cauze şi instrucţiuni de siguranţă

corespunzătoare

– reculul este reacţia bruscă care apare atunci când pânza

de ferăstrău se agaţă, se blochează sau este orientată

greşit, ceea ce face ca un ferăstrău necontrolat să se ridice

şi să iasă din piesa de lucru, deplasându-se în direcţia

operatorului;

– atunci când pânza de ferăstrău se agaţă sau se

încleştează în fanta de tăiere care se închide, ea se

blochează iar forţa motorului aruncă ferăstrăul înapoi, în

direcţia operatorului;

– în cazul în care pânza de ferăstrău este răsucită sau

orientată greşit în fanta de tăiere, dinţii marginii

posterioare a pânzei de ferăstrău se pot agăţa în în

suprafaţa piesei de lucru, ceea ce face ca pânza de

ferăstrău să iasă din fanta de tăiere şi ferăstrăul să sară

înapoi, în direcţia operatorului.

Reculul este consecinţa utilizării greşite sau defectuoase a

ferăstrăului. El poate fi împiedicat prin măsuri preventive

adecvate, precum cele descrise în continuare.

fApucaţi strâns ferăstrăul cu ambele mâini şi aduceţi-vă

braţele într-o poziţie, în care să reziste forţelor de

recul. Staţionaţi întotdeauna lateral faţă de pânza de

ferăstrău, nu aduceţi niciodată pânza de ferăstrău pe

aceeaşi linie cu corpul dv. În caz de recul ferăstrăul poate

sări înpoi, însă operatorul are posibilitatea de a stăpâni

forţele de recul prin adoptarea unor măsuri preventive

adecvate.

fÎn cazul în care pânza de ferăstrău se blochează sau

dacă dumneavoastră întrerupeţi lucrul, deconectaţi

ferăstrăul şi imobilizaţi piesa de lucru, până când

ferăstrăul se opreşte complet din funcţionare. Nu

încercaţi în niciun caz să îndepărtaţi piesa de lucru sau

să o trageţi înapoi, cât timp pânza de ferăstrău se mai

mişcă încă, în caz contrar putându-se produce recul.

Stabiliţi şi îndepărtaţi cauza blocării pânzei de ferăstrău.

fAtunci când doriţi să reporniţi ferăstrăul rămas în piesa

de lucru, centraţi pânza de ferăstrău în făgaşul de

tăiere şi verificaţi dacă dinţii acesteia nu sunt agăţaţi în

piesa de lucru. Dacă pânza de ferăstrău este înţepenită,

ea poate ieşi afară din piesa de lucru sau provoca un recul

la repornirea ferăstrăului.

fSprijiniţi plăcile mari pentru a diminua riscul unui recul

provocat de o pânză de ferăstrău înţepenită. Plăcile

mari se pot încovoia sub propria greutate. Plăcile trebuie

sprijinite pe ambele laturi, atât în apropierea făgaşului de

tăiere cât şi pe margine.

fNu folosiţi pânze de ferăstrău tocite sau deteriorate.

Pânzele de ferăstrău cu dinţi tociţi sau aliniaţi greşit

produc, din cauza făgaşului de tăiere prea îngust, o frecare

crescută, înţepenirea pânzei de ferăstrău şi recul.

fÎnainte de tăiere fixaţi prin strângere dispozitivele de

reglare a adâncimii şi a unghiului de tăiere. Dacă în

timpul tăierii reglajele se modifică, pânza de ferăstrău se

poate înţepeni şi provoca apariţia reculului.

fFiţi extrem de precauţi la tăierea pereţilor sau a altor

sectoare lipsite de vizibilitate. Pânza de ferăstrău care

intră în material se poate bloca în obiecte ascunse şi

provoca un recul.

Funcţionarea apărătoarei inferioare

fÎnainte de fiecare întrebuinţare, verificaţi dacă

apărătoarea inferioară se închide impecabil. Nu folosiţi

ferăstrăul dacă apărătoarea inferioară nu se poate

mişca liber şi nu se închide instantaneu. Nu fixaţi şi nu

legaţi niciodată apărătoarea inferioară în poziţie

deschisă. Dacă ferăstrăul cade accidental pe jos,

apărătoarea inferioară se poate îndoi. Deschideţi

apărătoarea inferioară cu maneta de retragere şi asiguraţi-

vă că se poate mişca liber şi că, în toate unghiurile şi

adâncimile de tăiere, nu atinge nici pânza de ferăstrău, nici

celelalte componente.

fVerificaţi funcţionarea arcului apărătorii inferioare.

Înainte de întrebuinţare întreţineţi ferăstrăul în caz că

apărătoarea inferioară şi arcul nu lucrează impecabil.

Componentele deteriorate, depunerile vâscoase sau

aglomerările de aşchii produc funcţionarea întârziată a

apărătorii inferioare.

fNu deschideţi cu mâna apărătoarea inferioară decât în

cazul tăierilor speciale cum ar fi tăierile cu penetrare

directă în material sau tăierile unghiulare. Deschideţi

apărătoarea inferioară acţionând maneta de tragere

înapoi a acesteia şi apoi eliberaţi-o imediat ce pânza de

ferăstrău a pătruns în piesa de lucru. În cazul tuturor

celorlalte lucrări de tăiere, apărătoarea inferioară trebuie

să lucreze automat.

fNu puneţi ferăstrăul pe bancul de lucru sau pe podea,

fără ca apărătoarea inferioară să acopere pânza de

ferăstrău. O pânză de ferăstrău neprotejată, care se mai

învârte din inerţie, mişcă ferăstrăul în sens contrar

direcţiei de tăiere şi taie tot ce îi stă în cale. Respectaţi

timpul necesar opririi ferăstrăului după acţionarea

întrerupătorului.

Avertismente suplimentare

fNu introduceţi mâinile în canalul de eliminare a

aşchiilor. Componentele care se rotesc vă pot răni.

fNu lucraţi cu ferăstrăul deasupra capului. În această

poziţie nu puteţi controla suficient scula electrică.

fFolosiţi detectoare adecvate pentru a localiza

conducte de alimentare ascunse sau adresaţi-vă în

acest scop regiei locale furnizoare de utilităţi.

Contactul cu conductorii electrici poate duce la incendiu şi

electrocutare. Deteriorarea unei conducte de gaz poate

OBJ_BUCH-359-003.book Page 148 Thursday, June 9, 2011 10:18 AM

Română | 149

Bosch Power Tools 1 619 X06 442 | (9.6.11)

provoca explozii. Spargerea unei conducte de apă

cauzează pagube materiale sau poate duce la

electrocutare.

fNu folosiţi scula electrică în regim staţionar. Aceasta nu

este destinată utilizării împreună cu masa de lucru pentru

ferăstrău.

fNu întrebuinţaţi pânze de ferăstrău din oţel de înaltă

performanţă. Astfel de pânze de ferăstrău se pot rupe cu

uşurinţă.

fNu tăiaţi metale feroase. Aşchiile incandescente pot

provoca aprinderea instalaţiei de aspirare a prafului.

fApucaţi strâns maşina în timpul lucrului şi adoptaţi o

poziţie stabilă. Scula electrică se conduce mai bine cu

ambele mâini.

fAsiguraţi piesa de lucru. O piesă de lucru fixată cu

dispozitive de prindere sau într-o menghină este ţinută mai

sigur decât cu mâna dumneavoastră.

fÎnainte de a pune jos scula electrică aşteptaţi ca

aceasta să se oprească complet. Dispozitivul de lucru se

poate agăţa şi duce la pierderea controlului asupra sculei

electrice.

Descrierea produsului şi a

performanţelor

Citiţi toate indicaţiile de avertizare şi

instrucţiunile. Nerespectarea indicaţiilor de

avertizare şi a instrucţiunilor poate provoca

electrocutare, incendii şi/sau răniri grave.

Vă rugăm să desfăşuraţi pagina pliantă cu redarea maşinii şi să

o lăsaţi desfăşurată cât timp citiţi instrucţiunile de folosire.

Utilizare conform destinaţiei

GKS 65/GKS 65 G:

Scula electrică este destinată executării de tăieri cu reazem

fix, longitudinale şi transversale, drepte şi înclinate în lemn.

Cu pânzele de ferăstrău corespunzătoare pot fi tăiate şi

metale nefereroase cu pereţi subţiri, de ex. profile.

Nu este permisă prelucrarea metalelor feroase.

GKS 65 GCE:

Scula electrică este destinată executării de tăieri cu reazem

fix, longitudinale şi transversale, drepte şi înclinate în lemn.

Cu pânzele de ferăstrău corespunzătoare pot fi tăiate şi

metale nefereroase cu pereţi subţiri (de ex. profile), materiale

de construcţii uşoare şi materiale plastice.

Nu este admisă prelucrarea metalelor feroase.

Elemente componente

Numerotarea elementelor componente se referă la schiţa

sculei electrice de pe pagina grafică.

1Întrerupător pornit/oprit

2Blocaj de conectare pentru întrerupătorul pornit/oprit

3Rozetă de reglare pentru preselecţia turaţiei

(GKS 65 GCE)

4Mâner suplimentar (suprafaţă de prindere izolată)

5Tastă de blocare ax

6Scala unghiurilor de înclinare

7Şurub-fluture pentru limitatorul paralel

8Manetă de strângere pentru preselecţia unghiului de

înclinare

9Marcaj de tăiere la 0°

10 Marcaj de tăiere la 45°

11 Limitator paralel

12 Apărătoare-disc

13 Placă de bază

14 Manetă de reglare pentru apărătoare

15 Eliminare aşchii

16 Apărătoare

17 Mâner (suprafaţă de prindere izolată)

18 Cheie imbus

19 Şurub de strângere cu şaibă

20 Flanşă de strângere

21 Pânză de ferăstrău circular*

22 Flanşă de prindere

23 Axul ferăstrăului circular

24 Şurub de fixare pentru adaptorul de aspirare*

25 Adaptor de aspirare*

26 Manetă de strângere pentru preselecţia adâncimilor de

tăiere

27 Scala adâncimilor de tăiere

28 Şurub-fluture pentru preselecţia unghiului de înclinare

29 Pereche de menghine*

30 Şină de ghidare*

31 Piesă de legătură*

32 Furtun de aspirare*

*Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de

livrare standard. Puteţi găsi accesoriile complete în programul

nostru de accesorii.

Informaţie privind zgomotul/vibraţiile

Valorile măsurate pentru zgomot au fost determinate conform

EN 60745.

Nivelul presiunii sonore evaluat A al sculei electrice este în

mod normal: nivel presiune sonoră 88 dB(A); nivel putere

sonoră 99 dB(A). Incertitudine K=3 dB.

Purtaţi aparat de protecţie auditivă!

Valori totale ale vibraţiilor ah (suma vectorială a trei direcţii) şi

incertitudinea K determinate conform EN 60745:

Debitarea lemnului: ah=3,0m/s2, K=1,5 m/s2,

Debitarea metalului: ah=2,5m/s2, K=1,5 m/s2.

Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost

măsurat conform unei proceduri de măsurare standardizate

în EN 60745 şi poate fi utilizat la compararea diferitelor scule

electrice. El poate fi folosit şi pentru evaluarea provizorie a

solicitării vibratorii.

Nivelul specificat al vibraţiilor se referă la cele mai frecvente

utilizări ale sculei electrice. În eventualitatea în care scula

electrică este utilizată pentru alte aplicaţii, împreună cu alte

accesorii decât cele indicate sau nu beneficiază de o

întreţinere satisfăcătoare, nivelul vibraţiilor se poate abate de

OBJ_BUCH-359-003.book Page 149 Thursday, June 9, 2011 10:18 AM

150 | Română

1 619 X06 442 | (9.6.11) Bosch Power Tools

la valoarea specificată. Aceasta poate amplifica considerabil

solicitarea vibratorie de-a lungul întregului interval de lucru.

Pentru o evaluare exactă a solicitării vibratorii ar trebui luate

în calcul şi intervalele de timp în care scula electrică este

deconectată sau funcţionează, dar nu este utilizată efectiv.

Această metodă de calcul ar putea duce la reducerea

considerabilă a valorii solicitării vibratorii pe întreg intervalul

de lucru.

Stabiliţi măsuri de siguranţă suplimentare pentru protejarea

utilizatorului împotriva efectului vibraţiilor, ca de exemplu:

întreţinerea sculei electrice şi a accesoriilor, menţinerea

căldurii mâinilor, organizarea proceselor de muncă.

Declaraţie de conformitate

Declarăm pe proprie răspundere că produsul descris la

paragraful „Date tehnice“ este în conformitate cu următoarele

standarde şi documente normative: EN 60745 conform

prevederilor Directivelor 2004/108/CE, 2006/42/CE.

Documentaţie tehnică la:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

Date tehnice

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Ferăstrău circular GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

Număr de identificare 3 601 F67 0.. 3 601 F68 9.. 3 601 F68 9..

Putere nominală W16001600 1800

Turaţie la mersul în gol rot./min 5900 5900 2300 –5000

Turaţie maximă în sarcină rot./min 4200 4200 1400 –4000

Grosime de tăiere maximă

–la unghiul de înclinare de 0°

–la unghiul de înclinare de 45°mm

mm 65

48 65

Blocare ax zzz

Preselecţia turaţiei – – z

Constant Electronic – – z

Protecţie la suprasarcină dependentă de temperatură – – z

Limitarea curentului de pornire – – z

Dimensiunile tălpii de fixare mm 170 x 305 203 x 327 203 x 327

Diametru maxim pânze de ferăstrău mm 190 190 190

Diametru minim pânze de ferăstrău mm 184 184 184

Grosime maximă a corpului pânzei mm 1,7 1,7 1,7

Grosime/ceaprăzuire maximă a dinţilor de ferăstrău mm 2,6 2,6 2,6

Grosime/ceaprăzuire minimă a dinţilor de ferăstrău mm 1,8 1,8 1,8

Orificiu de prindere mm 30 30 30

Greutate conform EPTA-Procedure 01/2003 kg 4,8 5,1 5,2

Clasa de protecţie / II / II / II

Specificaţiile sunt valabile pentru o tensiune nominală [U] de 230 V. În cazul unor tensiuni diferite şi al unor modele de execuţie specifice anumitor ţări,

aceste speificaţii pot varia.

Vă rugăm să reţineţi numărul de identificare de pe plăcuţa indicatoare a tipului sculei dumneavoastră electrice. Denumirile comerciale ale sculelor

electrice pot varia.

Numai pentru sculele electrice care nu sunt prevăzute cu limitarea curentului de pornire: Procedurile de conectare generează căderi de tensiune de

scurtă durată. În cazul reţelelor slabe este posibilă afectarea celorlalte aparate şi echipamente racordate la acestea. La impedanţe de reţea mai mici de

0,36 ohmi nu sunt de aşteptat deranjamente.

OBJ_BUCH-359-003.book Page 150 Thursday, June 9, 2011 10:18 AM

Română | 151

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Montare

Montarea/schimbarea pânzei de ferăstrău

circular

fÎnaintea oricăror intervenţii asupra sculei electrice

scoateţi cablul de alimentare afară din priză.

fLa montarea pânzei de ferăstrău purtaţi mănuşi de

protecţie. În cazul contactului cu pânza de ferăstrău există

pericol de rănire.

fÎntrebuinţaţi numai acele pânze de ferăstrău, care

corespund specificaţiilor cuprinse în prezentele

instrucţiuni de folosire.

fÎn niciun caz nu folosiţi discuri de şlefuit ca dispozitive

de lucru.

Alegerea pânzei de ferăstrău

La sfârşitul prezentelor instrucţiuni găsiţi o listă a pânzelor de

ferăstrău recomandate.

Demontarea pânzei de ferăstrău (vezi figura A)

Pentru schimbarea accesoriilor, cel mai bine aşezaţi scula

electrică pe latura frontală a carcasei motorului.

–Apăsaţi tasta de blocare a axului 5 şi menţineţi-o apăsată.

fAcţionaţi tasta de blocare a axului 5 numai când axul

ferăstrăului circular se află în repaus. În caz contrar

scula electrică s-ar putea deteriora.

–Deşurubaţi cu cheia imbus 18 şurubul de strângere 19 în

direcţia de rotaţie n.

–Basculaţi înapoi apărătoarea 12 şi fixaţi-o în această

poziţie.

–Demontaţi flanşa de strângere 20 şi pânza de ferăstrău 21

de pe axul ferăstrăului circular 23.

Montarea pânzei de ferăstrău (vezi figura A)

Pentru schimbarea accesoriilor, cel mai bine aşezaţi scula

electrică pe latura frontală a carcasei motorului.

–Curăţaţi pânza de ferăstrău 21 şi toate piesele de

strângere.

–Basculaţi înapoi apărătoarea 12 şi fixaţi-o în această

poziţie.

–Montaţi pânza de ferăstrău 21 pe flanşa de prindere 22.

Direcţia de tăiere a dinţilor (direcţia săgeţii de pe pânza de

ferăstrău) şi săgeata direcţiei de rotaţie de pe apărătoarea

16 trebuie să coincidă.

–Montaţi flanşa de strângere 20 şi înşurubaţi şurubul de

strângere 19 în direcţia de rotaţie o. Aveţi grijă ca poziţia

de montare a flanşei de prindere 22 şi a flanşei de

strângere 20 să fie corecte.

–Apăsaţi tasta de blocare a axului 5 şi menţineţi-o apăsată.

–Fixaţi prin înşurubare cu cheia imbus 18 şurubul de

strângere 19 în direcţia de rotaţie o. Momentul de

strângere trebuie să fie de 6–9Nm, ceea ce corespunde

unei înşurubări manuale strânse plus încă o tură.

Aspirarea prafului/aşchiilor

fÎnaintea oricăror intervenţii asupra sculei electrice

scoateţi cablul de alimentare afară din priză.

fPulberile rezultate din prelucrarea de materiale cum sunt

vopselele pe bază de plumb, anumite tipuri de lemn,

minerale şi metal pot fi dăunătoare sănătăţii. Atingerea sau

inspirarea acestor pulberi poate provoca reacţii alergice

şi/sau îmbolnăvirile căilor respiratorii ale utilizatorului sau

a le persoanelor aflate în apropiere.

Anumite pulberi cum sunt pulberea de lemn de stejar sau

de fag sunt considerate a fi cancerigene, mai ales îm

combinaţie cu materiale de adaos utilizate la prelucrarea

lemnului (cromat, substanţe de protecţie a lemnului).

Materialele care conţin azbest nu pot fi prelucrate decât de

către specialişti.

–Folosiţi pe cât posibil o instalaţie de aspirare a prafului

adecvată pentru materialul prelucrat.

–Asiguraţi buna ventilaţie a locului de muncă.

–Este recomandabil să se utilizeze o mască de protecţie

a respiraţiei având clasa de filtrare P2.

Respectaţi prescripţiile din ţara dumneavoastră

referitoare la materialele de prelucrat.

fEvitaţi acumulările şi depunerile de praf la locul de

muncă. Pulberile se pot aprinde cu uşurinţă.

Montarea adaptorului de aspirare (vezi figura B)

Montaţi adaptorul de aspirare 25 pe evacuarea aşchiilor 15 şi

lăsaţi-l să se înclicheteze. La adaptorul de aspirare 25 se

poate racorda un furtun de aspirare cu diametrul de 35 mm.

fNu este permisă montarea adaptorului de aspirare fără

racordarea prealabilă la o instalaţie exterioară de

aspirare a prafului. În caz contrar canalul de aspirare s-ar

putrea bloca.

fNu este permisă racordarea unui sac colector de praf la

adaptorul de aspirare. În caz contrar sistemul de aspirare

s-ar putea bloca.

Pentru asigurarea unei aspirări optime, adaptorul de aspirare

25 trebuie curăţat regulat.

Aspirare cu instalaţie exterioară

Racordaţi furtunul de aspirare 32 la un aspirator de praf

(accesoriu). La sfârşitul prezentelor instrucţiuni găsiţi o listă a

aspiratoarelor de praf la care se poate face racordarea.

Scula electrică poate fi racordată direct la priza unui aspirator

universal Bosch cu pornire prin telecomandă. Acesta

porneşte automat în momentul pornirii sculei electrice.

Aspiratorul de praf trebuie să fie adecvat pentru materialul de

prelucrat.

Pentru aspirarea pulberilor extrem de nocive, cancerigene

sau uscate, folosiţi un aspirator special.

Funcţionare

Moduri de funcţionare

fÎnaintea oricăror intervenţii asupra sculei electrice

scoateţi cablul de alimentare afară din priză.

Reglarea adâncimii de tăiere (vezi figura C)

fAdaptaţi adâncimea de tăiere la grosimea piesei de

lucru. Sub piesa de lucru ar trebui să se poată vedea mai

puţin decât înălţimea întreagă a unui dinte.

Detensionaţi maneta de strângere 26. Pentru o adâncime de

tăiere mai mică depărtaţi ferăstrăul de talpa de fixare 13, iar

OBJ_BUCH-359-003.book Page 151 Thursday, June 9, 2011 10:18 AM

152 | Română

1 619 X06 442 | (9.6.11) Bosch Power Tools

pentru o adâncime de tăiere mai mare împingeţi ferăstrăul

spre talpa de fixare 13. Reglaţi cota dorită pe scala

adâncimilor de tăiere. Tensionaţi din nou maneta de

strângere 26.

Dacă, după detensionarea manetei de strângere 26 nu puteţi

regla în întregime adâncimea de tăiere, daţi la o parte maneta

de strângere 26 de pe ferăstrău şi basculaţi-o în jos. Eliberaţi

din nou maneta de strângere 26. Repetaţi această procedură,

până când va fi posibilă reglarea adâncimii de tăiere dorite.

Dacă, după tensionarea manetei de strângere 26 tot nu puteţi

fixa în suficientă măsură adâncimea de tăiere, daţi la o parte

maneta de strângere 26 de pe ferăstrău şi basculaţi-o în sus.

Eliberaţi din nou maneta de strângere 26. Repetaţi această

procedură până când adâncimea de tăiere va fi fixată.

Reglarea unghiului de înclinare

Cel mai bine aşezaţi scula electrică pe latura frontală a

apărătorii 16.

Detensionaţi maneta de strângere 8 şi slăbiţi şurubul-fluture

28. Basculaţi ferăstrăul în lateral. Reglaţi cota dorită pe scala

gradată 6. Tensionaţi din nou maneta de strângere 8 şi

strângeţi bine şurubul-fluture 28.

Indicaţie: La tăierile oblice, adâncimea de tăiere este

inferioară valorii indicate pe scala adâncimilor de tăiere 27.

Marcaje ale adâncimilor de tăiere

Marcajul de tăiere la 0° (9) indică poziţia pânzei de ferăstrău

la tăierile în unghi drept. Marcajul de tăiere la 45° (10) indică

poziţia pânzei de ferăstrău la tăierea în unghi de 45° – în

cazul utilzării fără şină de ghidare.

Punere în funcţiune

fAtenţie la tensiunea reţelei de alimentare! Tensiunea

sursei de curent trebuie să coincidă cu datele de pe

plăcuţa indicatoare a tipului sculei electrice. Sculele

electrice inscripţionate cu 230 V pot funcţiona şi

racordate la 220 V.

Pornire/oprire

Pentru punerea în funcţiune a sculei electrice acţionaţi mai

întâi blocajul de conectare 2 şi apăsaţi apoi întreupătorul

pornit/oprit 1 şi menţineţi-l apăsat.

Pentru oprirea sculei electrice eliberaţi întrerupătorul

pornit/oprit 1.

Indicaţie: Din considerente privind siguranţa, întrerupătorul

pornit/oprit 1 nu poate fi blocat, ci trebuie apăsat

neîntrerupt, în timpul funcţionării ferăstrăului.

Limitarea curentului de pornire (GKS 65 GCE)

Limitatorul electronic al curentului de pornire limitează

puterea în momentul conectării sculei electrice, făcând

posibilă exploatarea acesteia prin racordare la un circuit

electric protejat de o siguranţă de 16 A.

Constant Electronic (GKS 65 GCE)

Sistemul Constant Electronic menţine turaţia aproape

constantă la mersul în gol şi sub sarcină, asigurând un

randament uniform de lucru.

Protecţie la suprasarcină dependentă de temperatură

(GKS 65 GCE)

În caz de suprasarcină scula electrică se opreşte, până când

temperatura revine în domeniul temperaturilor optime.

Eliberaţi întrerupătorul pornit/oprit 1 şi reporniţi scula

electrică, pentru a putea lucra în continuare.

Preselecţia turaţiei (GKS 65 GCE)

Cu rozeta de preselecţie a turaţiei 3 puteţi preselecta turaţia

necesară chiar în timpul funcţionării maşinii.

Turaţia necesară depinde de pânza de ferăstrău utilizată şi de

materialul de prelucrat (vezi lista pânzelor de ferăstrău de la

sfârşitul prezentelor instrucţiuni de folosire).

Instrucţiuni de lucru

Feriţi pânzele de ferăstrău de şocuri şi lovituri.

Conduceţi scula electrică uniform şi împingeţi-o uşor, în

direcţia de tăiere. Un avans prea puternic reduce considerabil

durata de viaţă a accesoriilor şi poate dăuna şi sculei

electrice.

Performanţele şi calitatea tăierii depind în principal de starea

şi forma dinţilor pânzei de ferăstrău. De aceea, folosiţi numai

pânze de ferăstrău ascuţite şi adecvate pentru materialul de

prelucrat.

Tăierea lemnului

Alegerea pânzei de ferăstrău potrivite se va face în funcţie de

tipul de lemn, calitatea acestuia şi de faptul dacă se cer tăieri

longitudinale sau transversale.

La tăierile lungitudinale în lemn de molid se desprind aşchii

lungi, spiraliforme.

Pulberile de lemn de stejar şi de fag sunt deosebit de

dăunătoare sănătăţii, de aceea lucraţi numai cu instalaţie de

aspirare a prafului.

Tăierea materialului plastic (GKS 65 GCE)

Indicaţie: La tăierea materialului plastic, mai ales a PVC-ului,

se desprind aşchii lungi spiraliforme care pot fi încărcate

electrostatic. Acestea pot înfunda canalul de eliminare a

aşchiilor 15 şi duce la blocarea apărătoarei 12. Cel mai bine,

lucraţi cu instalaţie de aspirare a prafului.

Conduceţi scula electrică, numai după ce în prealabil aţi

pornit-o, spre piesa de lucru şi tăiaţi piesa cu grijă. Continuaţi

apoi lucrul repede şi fără întreruperi, pentru ca dinţii de

ferăstrău să nu se blocheze.

Tăierea metalelor neferoase (GKS 65 GCE)

Indicaţie: Folsiţi numai o pânză de ferăstrău bine ascuţită,

adecvată pentru tăierea metalelor neferoase. Aceasta asigură

o tăiere curată şi împiedică blocarea pânzei de ferăstrău.

Conduceţi scula electrică, numai după ce în prealabil aţi

pornit-o, spre piesa de lucru şi tăiaţi piesa cu grijă. Continuaţi

apoi lucrul cu avans redus şi fără întreruperi.

În cazul profilurilor începeţi tăierea întotdeauna în partea

îngustă, iar la profilurile în formă de U nu începeţi niciodată

tăierea în partea deschisă. Sprijiniţi profilurile lungi pentru a

evita blocarea pânzei de ferăstrău şi reculul sculei electrice.

OBJ_BUCH-359-003.book Page 152 Thursday, June 9, 2011 10:18 AM

Română | 153

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Tăierea materialelor de construcţii uşoare (materiale cu

conţinut mineral) (GKS 65 GCE)

fÎn cazul tăierii materialelor de construcţii uşoare

respectaţi reglementările legale şi recomandările

producătorilor de materiale.

Prelucrarea materialele de construcţii uşoare este permisă

numai sub formă de tăiere uscată şi împreună cu o instalaţie

de aspirare a prafului. Lucraţi întotdeauna cu şina de ghidare

30 (accesoriu).

Aspiratorul de praf trebuie să fie certificat pentru aspirarea

prafului de piatră. Bosch oferă aspiratoare de praf adecvate.

Tăiere cu limitator paralel (vezi figura D)

Limitatorul paralel 11 permite executarea de tăieri exacte,

de-a lungul unei muchii a piesei de lucru, respectiv tăierea

unor fâşii de dimensiuni egale.

Slăbiţi şurubul-fluture 7 şi împingeţi scala limitatorului paralel

11 prin ghidajul tălpii de fixare 13. Reglaţi lăţimea de tăiere

dorită ca valoare scalară pe marcajul de tăiere corespunzător

9 resp. 10, vezi paragraful „Marcaje ale adâncimilor de

tăiere“. Strângeţi bine din nou şurubul-fluture 7.

Tăiere cu limitator auxiliar (vezi figura E)

Pentru prelucrarea pieselor mai mari sau pentru tăierea de

margini drepte puteţi fixa o scândură sau o şipcă drept

limitator auxiliar pe piesa de lucru şi conduce ferăstrăul

circular cu talpa de fixare de-a lungul limitatorului auxiliar.

Tăiere cu şină de ghidare (GKS 65 G/GKS 65 GCE)

(vezi figura F)

Cu ajutorul şinei de ghidare 30 puteţi executa tăieri în linie

dreaptă.

Lamela din cauciuc a şinei de ghidare serveşte drept protecţie

împotriva ruperii aşchiilor împiedicând sfâşierea suprafeţei la

debitarea materialelor lemnoase. Dinţii pânzei de ferăstrău

trebuie să se sprijine direct pe lamela din cauciuc.

Înainte de prima tăiere cu şina de ghidare 30, lamela din

cauciuc trebuie adaptată la ferăstrăul circular utilizat. Pentru

aceasta, aşezaţi şina de ghidare 30 cu toată lungimea sa pe

piesa de lucru. Reglaţi o adâncime de tăiere de aproximativ

9 mm şi un unghi de tăiere drept. Porniţi ferăstrăul circular şi

conduceţi-l uniform împingându-l uşor în direcţia de tăiere.

Cu piesa de legătură 31 se pot asambla două şine de ghidare.

Fixarea se va face cu cele patru şuruburi ale piesei de

legătură.

Întreţinere şi service

Întreţinere şi curăţare

fÎnaintea oricăror intervenţii asupra sculei electrice

scoateţi cablul de alimentare afară din priză.

fPentru a lucra bine şi sigur păstraţi curate scula

electrică şi fantele de aerisire.

Apărătoarea trebuie întotdeauna să se poată mişca liber şi

închide automat. De aceea, păstraţi întotdeauna curată zona

din jurul apărătorii. Îndepărtaţi prin suflare cu aer comprimat

sau cu o pensulă praful şi aşchiile.

Pânzele de ferăstrău care nu sunt prevăzute cu strat de

protecţie pot fi protejate împotriva coroziunii prin aplicarea

unui strat subţire de ulei nonacid. Înainte de tăiere,

îndepărtaţi din nou uleiul, în caz contrar acesta lăsând pete pe

lemnul tăiat.

Resturile de răşină sau clei depuse pe pânza de ferăstrău

afectează calitatea tăierii. De aceea, curăţaţi pânzele de

ferăstrău imediat după utilizare.

Dacă în ciuda procedeelor de fabricaţie şi control riguroase

maşina are totuşi o pană, repararea acesteia se va face numai

la un atelier de asistenţă service autorizat pentru scule

electrice Bosch.

În caz de reclamaţii şi comenzi de piese de schimb vă rugăm

să indicaţi neapărat numărul de identificare compus din

10 cifre, conform plăcuţei indicatoare a tipului sculei elec-

trice.

Serviciu de asistenţă tehnică post-vânzări şi

consultanţă clienţi

Serviciul nostru de asistenţă tehnică post-vânzări răspunde

întrebărilor dumneavoastră privind întreţinerea şi repararea

produsului dumneavoastră cât şi privitor la piesele de

schimb. Desene descompuse ale ansamblelor cât şi informaţii

privind piesele de schimb găsiţi şi la:

www.bosch-pt.com

Echipa de consultanţă clienţi Bosch răspunde cu plăcere la

întrebările privind cumpărarea, utilizarea şi reglarea

produselor şi accesoriior lor.

România

Robert Bosch SRL

Bosch Service Center

Str. Horia Măcelariu Nr. 30–34,

013937 Bucureşti

Tel. Service scule electrice: +40 (021) 4 05 75 40

Fax: +40 (021) 4 05 75 66

E-Mail: infoBSC@ro.bosch.com

Tel. Consultanţă tehnică: +40 (021) 4 05 75 39

Fax: +40 (021) 4 05 75 66

E-Mail: infoBSC@ro.bosch.com

www.bosch-romania.ro

Eliminare

Sculele electrice, accesoriile şi ambalajele trebuie

direcţionate către o staţie de revalorificare ecologică.

Nu aruncaţi sculele electrice în gunoiul menajer!

Numai pentru ţările UE:

Conform Directivei Europene 2002/96/CE

privind maşinile şi aparatele electrice şi

electronice uzate şi transpunerea acesteia

în legislaţia naţională, sculele electrice

scoase din uz trebuie colectate separat şi

direcţionate către o staţie de revalorificare

ecologică.

Sub rezerva modificărilor.

OBJ_BUCH-359-003.book Page 153 Thursday, June 9, 2011 10:18 AM

154 | Áúëãàðñêè

1 619 X06 442 | (9.6.11) Bosch Power Tools

Áúëãàðñêè

Óêàçàíèÿ çà áåçîïàñíà ðàáîòà

Îáùè óêàçàíèÿ çà áåçîïàñíà ðàáîòà

Ïðî÷åòåòå âíèìàòåëíî âñè÷êè

óêàçàíèÿ. Íåñïàçâàíåòî íà

ïðèâåäåíèòå ïî-äîëó óêàçàíèÿ ìîæå äà äîâåäå äî òîêîâ

óäàð, ïîæàð è/èëè òåæêè òðàâìè.

Ñúõðàíÿâàéòå òåçè óêàçàíèÿ íà ñèãóðíî ìÿñòî.

Èçïîëçâàíèÿò ïî-äîëó òåðìèí «åëåêòðîèíñòðóìåíò» ñå

îòíàñÿ äî çàõðàíâàíè îò åëåêòðè÷åñêàòà ìðåæà

åëåêòðîèíñòðóìåíòè (ñúñ çàõðàíâàù êàáåë) è äî

çàõðàíâàíè îò àêóìóëàòîðíà áàòåðèÿ åëåêòðîèíñòðóìåíòè

(áåç çàõðàíâàù êàáåë).

Áåçîïàñíîñò íà ðàáîòíîòî ìÿñòî

fÏîääúðæàéòå ðàáîòíîòî ñè ìÿñòî ÷èñòî è äîáðå

îñâåòåíî. Áåçïîðÿäúêúò è íåäîñòàòú÷íîòî îñâåòëåíèå

ìîãàò äà ñïîìîãíàò çà âúçíèêâàíåòî íà òðóäîâà

çëîïîëóêà.

fÍå ðàáîòåòå ñ åëåêòðîèíñòðóìåíòà â ñðåäà ñ

ïîâèøåíà îïàñíîñò îò âúçíèêâàíå íà åêñïëîçèÿ, â

áëèçîñò äî ëåñíîçàïàëèìè òå÷íîñòè, ãàçîâå èëè

ïðàõîîáðàçíè ìàòåðèàëè. Ïî âðåìå íà ðàáîòà â

åëåêòðîèíñòðóìåíòèòå ñå îòäåëÿò èñêðè, êîèòî ìîãàò äà

âúçïëàìåíÿò ïðàõîîáðàçíè ìàòåðèàëè èëè ïàðè.

fÄðúæòå äåöà è ñòðàíè÷íè ëèöà íà áåçîïàñíî

ðàçñòîÿíèå, äîêàòî ðàáîòèòå ñ åëåêòðîèíñòðóìåíòà.

Àêî âíèìàíèåòî Âè áúäå îòêëîíåíî, ìîæå äà çàãóáèòå

êîíòðîëà íàä åëåêòðîèíñòðóìåíòà.

Áåçîïàñíîñò ïðè ðàáîòà ñ åëåêòðè÷åñêè òîê

fÙåïñåëúò íà åëåêòðîèíñòðóìåíòà òðÿáâà äà å

ïîäõîäÿù çà ïîëçâàíèÿ êîíòàêò. Â íèêàêúâ ñëó÷àé íå

ñå äîïóñêà èçìåíÿíå íà êîíñòðóêöèÿòà íà ùåïñåëà.

Êîãàòî ðàáîòèòå ñúñ çàíóëåíè åëåêòðîóðåäè, íå

èçïîëçâàéòå àäàïòåðè çà ùåïñåëà. Ïîëçâàíåòî íà

îðèãèíàëíè ùåïñåëè è êîíòàêòè íàìàëÿâà ðèñêà îò

âúçíèêâàíå íà òîêîâ óäàð.

fÈçáÿãâàéòå äîïèðà íà òÿëîòî Âè äî çàçåìåíè òåëà,

íàïð. òðúáè, îòîïëèòåëíè óðåäè, ïåùè è õëàäèëíèöè.

Êîãàòî òÿëîòî Âè å çàçåìåíî, ðèñêúò îò âúçíèêâàíå íà

òîêîâ óäàð å ïî-ãîëÿì.

fÏðåäïàçâàéòå åëåêòðîèíñòðóìåíòà ñè îò äúæä è

âëàãà. Ïðîíèêâàíåòî íà âîäà â åëåêòðîèíñòðóìåíòà

ïîâèøàâà îïàñíîñòòà îò òîêîâ óäàð.

fÍå èçïîëçâàéòå çàõðàíâàùèÿ êàáåë çà öåëè, çà êîèòî

òîé íå å ïðåäâèäåí, íàïð. çà äà íîñèòå

åëåêòðîèíñòðóìåíòà çà êàáåëà èëè äà èçâàäèòå

ùåïñåëà îò êîíòàêòà. Ïðåäïàçâàéòå êàáåëà îò íà-

ãðÿâàíå, îìàñëÿâàíå, äîïèð äî îñòðè ðúáîâå èëè äî

ïîäâèæíè çâåíà íà ìàøèíè. Ïîâðåäåíè èëè óñóêàíè

êàáåëè óâåëè÷àâàò ðèñêà îò âúçíèêâàíå íà òîêîâ óäàð.

fÊîãàòî ðàáîòèòå ñ åëåêòðîèíñòðóìåíò íàâúí,

èçïîëçâàéòå ñàìî óäúëæèòåëíè êàáåëè, ïîäõîäÿùè

çà ðàáîòà íà îòêðèòî. Èçïîëçâàíåòî íà óäúëæèòåë,

ïðåäíàçíà÷åí çà ðàáîòà íà îòêðèòî, íàìàëÿâà ðèñêà îò

âúçíèêâàíå íà òîêîâ óäàð.

fÀêî ñå íàëàãà èçïîëçâàíåòî íà åëåêòðîèíñòðóìåíòà

âúâ âëàæíà ñðåäà, èçïîëçâàéòå ïðåäïàçåí

ïðåêúñâà÷ çà óòå÷íè òîêîâå. Èçïîëçâàíåòî íà ïðåäïà-

çåí ïðåêúñâà÷ çà óòå÷íè òîêîâå íàìàëÿâà îïàñíîñòòà îò

âúçíèêâàíå íà òîêîâ óäàð.

Áåçîïàñåí íà÷èí íà ðàáîòà

fÁúäåòå êîíöåíòðèðàíè, ñëåäåòå âíèìàòåëíî

äåéñòâèÿòà ñè è ïîñòúïâàéòå ïðåäïàçëèâî è ðàçóìíî.

Íå èçïîëçâàéòå åëåêòðîèíñòðóìåíòà, êîãàòî ñòå óìî-

ðåíè èëè ïîä âëèÿíèåòî íà íàðêîòè÷íè âåùåñòâà,

àëêîõîë èëè óïîéâàùè ëåêàðñòâà. Åäèí ìèã

ðàçñåÿíîñò ïðè ðàáîòà ñ åëåêòðîèíñòðóìåíò ìîæå äà

èìà çà ïîñëåäñòâèå èçêëþ÷èòåëíî òåæêè íàðàíÿâàíèÿ.

fÐàáîòåòå ñ ïðåäïàçâàùî ðàáîòíî îáëåêëî è âèíàãè ñ

ïðåäïàçíè î÷èëà. Íîñåíåòî íà ïîäõîäÿùè çà ïîëçâàíèÿ

åëåêòðîèíñòðóìåíò è èçâúðøâàíàòà äåéíîñò ëè÷íè

ïðåäïàçíè ñðåäñòâà, êàòî äèõàòåëíà ìàñêà, çäðàâè

ïëúòíîçàòâîðåíè îáóâêè ñúñ ñòàáèëåí ãðàéôåð, çàùèòíà

êàñêà èëè øóìîçàãëóøèòåëè (àíòèôîíè), íàìàëÿâà

ðèñêà îò âúçíèêâàíå íà òðóäîâà çëîïîëóêà.

fÈçáÿãâàéòå îïàñíîñòòà îò âêëþ÷âàíå íà

åëåêòðîèíñòðóìåíòà ïî íåâíèìàíèå. Ïðåäè äà

âêëþ÷èòå ùåïñåëà â çàõðàíâàùàòà ìðåæà èëè äà

ïîñòàâèòå àêóìóëàòîðíàòà áàòåðèÿ, ñå óâåðÿâàéòå,

÷å ïóñêîâèÿò ïðåêúñâà÷ å â ïîëîæåíèå «èçêëþ÷åíî».

Àêî, êîãàòî íîñèòå åëåêòðîèíñòðóìåíòà, äúðæèòå ïðúñòà

ñè âúðõó ïóñêîâèÿ ïðåêúñâà÷, èëè àêî ïîäàâàòå

çàõðàíâàùî íàïðåæåíèå íà åëåêòðîèíñòðóìåíòà, êîãàòî

å âêëþ÷åí, ñúùåñòâóâà îïàñíîñò îò âúçíèêâàíå íà

òðóäîâà çëîïîëóêà.

fÏðåäè äà âêëþ÷èòå åëåêòðîèíñòðóìåíòà, ñå

óâåðÿâàéòå, ÷å ñòå îòñòðàíèëè îò íåãî âñè÷êè

ïîìîùíè èíñòðóìåíòè è ãàå÷íè êëþ÷îâå. Ïîìîùåí

èíñòðóìåíò, çàáðàâåí íà âúðòÿùî ñå çâåíî, ìîæå äà

ïðè÷èíè òðàâìè.

fÈçáÿãâàéòå íååñòåñòâåíèòå ïîëîæåíèÿ íà òÿëîòî.

Ðàáîòåòå â ñòàáèëíî ïîëîæåíèå íà òÿëîòî è âúâ âñåêè

ìîìåíò ïîääúðæàéòå ðàâíîâåñèå. Òàêà ùå ìîæåòå äà

êîíòðîëèðàòå åëåêòðîèíñòðóìåíòà ïî-äîáðå è ïî-

áåçîïàñíî, àêî âúçíèêíå íåî÷àêâàíà ñèòóàöèÿ.

fÐàáîòåòå ñ ïîäõîäÿùî îáëåêëî. Íå ðàáîòåòå ñ

øèðîêè äðåõè èëè óêðàøåíèÿ. Äðúæòå êîñàòà ñè,

äðåõèòå è ðúêàâèöè íà áåçîïàñíî ðàçñòîÿíèå îò âúð-

òÿùè ñå çâåíà íà åëåêòðîèíñòðóìåíòèòå. Øèðîêèòå

äðåõè, óêðàøåíèÿòà, äúëãèòå êîñè ìîãàò äà áúäàò

çàõâàíàòè è óâëå÷åíè îò âúðòÿùè ñå çâåíà.

fÀêî å âúçìîæíî èçïîëçâàíåòî íà âúíøíà

àñïèðàöèîííà ñèñòåìà, ñå óâåðÿâàéòå, ÷å òÿ å

âêëþ÷åíà è ôóíêöèîíèðà èçïðàâíî. Èçïîëçâàíåòî íà

àñïèðàöèîííà ñèñòåìà íàìàëÿâà ðèñêîâåòå, äúëæàùè ñå

íà îòäåëÿùàòà ñå ïðè ðàáîòà ïðàõ.

Ãðèæëèâî îòíîøåíèå êúì åëåêòðîèíñòðóìåíòèòå

fÍå ïðåòîâàðâàéòå åëåêòðîèíñòðóìåíòà.

Èçïîëçâàéòå åëåêòðîèíñòðóìåíòèòå ñàìî ñúîáðàçíî

òÿõíîòî ïðåäíàçíà÷åíèå. Ùå ðàáîòèòå ïî-äîáðå è

OBJ_BUCH-359-003.book Page 154 Thursday, June 9, 2011 10:18 AM

Áúëãàðñêè | 155

Bosch Power Tools 1 619 X06 442 | (9.6.11)

ïî-áåçîïàñíî, êîãàòî èçïîëçâàòå ïîäõîäÿùèÿ

åëåêòðîèíñòðóìåíò â çàäàäåíèÿ îò ïðîèçâîäèòåëÿ

äèàïàçîí íà íàòîâàðâàíå.

fÍå èçïîëçâàéòå åëåêòðîèíñòðóìåíò, ÷èèòî ïóñêîâ

ïðåêúñâà÷ å ïîâðåäåí. Åëåêòðîèíñòðóìåíò, êîéòî íå

ìîæå äà áúäå èçêëþ÷âàí è âêëþ÷âàí ïî ïðåäâèäåíèÿ îò

ïðîèçâîäèòåëÿ íà÷èí, å îïàñåí è òðÿáâà äà áúäå

ðåìîíòèðàí.

fÏðåäè äà ïðîìåíÿòå íàñòðîéêèòå íà

åëåêòðîèíñòðóìåíòà, äà çàìåíÿòå ðàáîòíè

èíñòðóìåíòè è äîïúëíèòåëíè ïðèñïîñîáëåíèÿ, êàêòî

è êîãàòî ïðîäúëæèòåëíî âðåìå íÿìà äà èçïîëçâàòå

åëåêòðîèíñòðóìåíòà, èçêëþ÷âàéòå ùåïñåëà îò

çàõðàíâàùàòà ìðåæà è/èëè èçâàæäàéòå

àêóìóëàòîðíàòà áàòåðèÿ. Òàçè ìÿðêà ïðåìàõâà

îïàñíîñòòà îò çàäåéñòâàíå íà åëåêòðîèíñòðóìåíòà ïî

íåâíèìàíèå.

fÑúõðàíÿâàéòå åëåêòðîèíñòðóìåíòèòå íà ìåñòà,

êúäåòî íå ìîãàò äà áúäàò äîñòèãíàòè îò äåöà. Íå

äîïóñêàéòå òå äà áúäàò èçïîëçâàíè îò ëèöà, êîèòî íå

ñà çàïîçíàòè ñ íà÷èíà íà ðàáîòà ñ òÿõ è íå ñà ïðî÷åëè

òåçè èíñòðóêöèè. Êîãàòî ñà â ðúöåòå íà íåîïèòíè

ïîòðåáèòåëè, åëåêòðîèíñòðóìåíòèòå ìîãàò äà áúäàò

èçêëþ÷èòåëíî îïàñíè.

fÏîääúðæàéòå åëåêòðîèíñòðóìåíòèòå ñè ãðèæëèâî.

Ïðîâåðÿâàéòå äàëè ïîäâèæíèòå çâåíà

ôóíêöèîíèðàò áåçóêîðíî, äàëè íå çàêëèíâàò, äàëè

èìà ñ÷óïåíè èëè ïîâðåäåíè äåòàéëè, êîèòî íàðóøà-

âàò èëè èçìåíÿò ôóíêöèèòå íà åëåêòðîèíñòðóìåíòà.

Ïðåäè äà èçïîëçâàòå åëåêòðîèíñòðóìåíòà, ñå

ïîãðèæåòå ïîâðåäåíèòå äåòàéëè äà áúäàò ðåìîíòè-

ðàíè. Ìíîãî îò òðóäîâèòå çëîïîëóêè ñå äúëæàò íà

íåäîáðå ïîääúðæàíè åëåêòðîèíñòðóìåíòè è óðåäè.

fÏîääúðæàéòå ðåæåùèòå èíñòðóìåíòè âèíàãè äîáðå

çàòî÷åíè è ÷èñòè. Äîáðå ïîääúðæàíèòå ðåæåùè

èíñòðóìåíòè ñ îñòðè ðúáîâå îêàçâàò ïî-ìàëêî ñúïðî-

òèâëåíèå è ñå âîäÿò ïî-ëåêî.

fÈçïîëçâàéòå åëåêòðîèíñòðóìåíòèòå,

äîïúëíèòåëíèòå ïðèñïîñîáëåíèÿ, ðàáîòíèòå

èíñòðóìåíòè è ò.í., ñúîáðàçíî èíñòðóêöèèòå íà

ïðîèçâîäèòåëÿ. Ïðè òîâà ñå ñúîáðàçÿâàéòå è ñ

êîíêðåòíèòå ðàáîòíè óñëîâèÿ è îïåðàöèè, êîèòî

òðÿáâà äà èçïúëíèòå. Èçïîëçâàíåòî íà

åëåêòðîèíñòðóìåíòè çà ðàçëè÷íè îò ïðåäâèäåíèòå îò

ïðîèçâîäèòåëÿ ïðèëîæåíèÿ ïîâèøàâà îïàñíîñòòà îò

âúçíèêâàíå íà òðóäîâè çëîïîëóêè.

Ïîääúðæàíå

fÄîïóñêàéòå ðåìîíòúò íà åëåêòðîèíñòðóìåíòèòå Âè

äà ñå èçâúðøâà ñàìî îò êâàëèôèöèðàíè ñïåöèàëèñòè

è ñàìî ñ èçïîëçâàíåòî íà îðèãèíàëíè ðåçåðâíè

÷àñòè. Ïî òîçè íà÷èí ñå ãàðàíòèðà ñúõðàíÿâàíå íà

áåçîïàñíîñòòà íà åëåêòðîèíñòðóìåíòà.

Óêàçàíèÿ çà áåçîïàñíà ðàáîòà ñ öèðêóëÿðè

Òåõíèêà íà ðÿçàíå

fÎÏÀÑÍÎÑÒ: äðúæòå ðúöåòå ñè íà ðàçñòîÿíèå îò

çîíàòà íà ðÿçàíå è îò öèðêóëÿðíèÿ äèñê. Ñ âòîðàòà ñè

ðúêà äðúæòå ñïîìàãàòåëíàòà ðúêîõâàòêà èëè

êîðïóñà íà åëåêòðîäâèãàòåëÿ. Êîãàòî äúðæèòå

öèðêóëÿðà ñ äâåòå ñè ðúöå, íÿìà îïàñíîñò äà ãè íàðàíèòå

ñ ðåæåùèÿ äèñê.

fÍå ïîñòàâÿéòå ðúöåòå ñè ïîä äåòàéëà. Ïðåäïàçíèÿò

êîæóõ íå ìîæå äà Âè çàùèòè â çîíàòà ïîä îáðàáîòâàíèÿ

äåòàéë.

fÐåãóëèðàéòå äúëáî÷èíàòà íà ðÿçàíå ñúîáðàçíî

äåáåëèíàòà íà ñòåíàòà íà îáðàáîòâàíèÿ äåòàéë. Îò

îáðàòíàòà ñòðàíà íà äåòàéëà äèñêúò òðÿáâà äà ñå ïîäàâà

íà ðàçñòîÿíèå, ïî-ìàëêî îò åäíà âèñî÷èíà íà çúáà.

fÍèêîãà íå äðúæòå ðàçðÿçâàíèÿ äåòàéë íà ðúêà èëè

ïðèòèñíàò êúì êðàêà ñè. Îñèãóðÿâàéòå äåòàéëà, êàòî

ãî çàõâàùàòå â ñòàáèëíî ïðèñïîñîáëåíèå. Çà äà

îãðàíè÷èòå îïàñíîñòòà îò âëèçàíå â ñúïðèêîñíîâåíèå ñ

òÿëîòî, çàêëèíâàíå íà ðåæåùèÿ äèñê èëè çàãóáà íà

êîíòðîë íàä åëåêòðîèíñòðóìåíòà, å âàæíî äà

çàñòîïîðèòå îáðàáîòâàíèÿ äåòàéë äîáðå.

fÀêî èçïúëíÿâàòå äåéíîñòè, ïðè êîèòî ñúùåñòâóâà

îïàñíîñò ðàáîòíèÿò èíñòðóìåíò äà ïîïàäíå íà

ñêðèòè ïðîâîäíèöè ïîä íàïðåæåíèå èëè äà çàñåãíå

çàõðàíâàùèÿ êàáåë, äîïèðàéòå åëåêòðîèíñòðóìåíòà

ñàìî äî åëåêòðîèçîëèðàíèòå ðúêîõâàòêè. Ïðè

âëèçàíå íà ðàáîòíèÿ èíñòðóìåíò â êîíòàêò ñ ïðîâîäíèöè

ïîä íàïðåæåíèå òî ñå ïðåäàâà ïî ìåòàëíèòå äåòàéëè íà

åëåêòðîèíñòðóìåíòà è òîâà ìîæå äà äîâåäå äî òîêîâ

óäàð.

fÏðè íàäëúæíî ðàçðÿçâàíå âèíàãè èçïîëçâàéòå îïîðà

èëè ïðàâ íàïðàâëÿâàù ðúá. Ðåæåùè äèñêîâå, êîèòî íå

ïàñâàò òî÷íî íà ìîíòàæíèòå åëåìåíòè íà

åëåêòðîèíñòðóìåíòà, ïðè èìàò áèåíå è ìîãàò äà äîâåäàò

äî çàãóáà íà êîíòðîë íàä åëåêòðîèíñòðóìåíòà.

fÈçïîëçâàéòå âèíàãè ðåæåùè äèñêîâå ñ ïðàâèëíà

ãîëåìèíà è ïîäõîäÿù îòâîð (íàïð. çâåçäîîáðàçåí

èëè êðúãúë). Ðåæåùè äèñêîâå, êîèòî íå ïàñâàò òî÷íî íà

ìîíòàæíèòå åëåìåíòè íà öèðêóëÿðíàòà ìàøèíà, èìàò

áèåíå ïî âðåìå íà ðàáîòà è âîäÿò äî çàãóáà íà êîíòðîë

íàä åëåêòðîèíñòðóìåíòà.

fÍèêîãà íå èçïîëçâàéòå ïîâðåäåíè èëè íåïîäõîäÿùè

ïîäëîæíè øàéáè èëè âèíòîâå çà ðåæåùèÿ äèñê.

Ïîäëîæíèòå øàéáè è âèíòîâåòå ñà ïðîåêòèðàíè

ñïåöèàëíî çà Âàøèÿ öèðêóëÿð è îñèãóðÿâàò îïòèìàëíè

ïðîèçâîäèòåëíîñò è ñèãóðíîñò ïðè ðàáîòà.

fÎòêàò – ïðè÷èíè çà âúçíèêâàíå è ìåðêè çà

ïðåäîòâðàòÿâàíå

– Îòêàòúò å âíåçàïíà ðåàêöèÿ âñëåäñòâèå íà çàêà÷àíå,

çàêëèíâàíå èëè íåïðàâèëíî îðèåíòèðàíå íà ðàáîòíèÿ

èíñòðóìåíò, êîåòî âîäè äî íåêîíòðîëèðóåìî îòñêà÷àíå

íà òðèîíà â ïîñîêà îò ðàçðÿçâàíèÿ äåòàéë êúì

ðàáîòåùèÿ ñ åëåêòðîèíñòðóìåíòà;

– àêî öèðêóëÿðíèÿò äèñê ñå çàêà÷è èëè çàêëèíè â

çàòâàðÿùàòà ñå ìåæäèíà íà ñðåçà, òîé ñå áëîêèðà

âíåçàïíî, à èíåðöèÿòà íà åëåêòðîäâèãàòåëÿ îòòëàñêâà

öèðêóëÿðà ïî ïîñîêà íà ðàáîòåùèÿ ñ

åëåêòðîèíñòðóìåíòà;

– àêî öèðêóëÿðíèÿò äèñê áúäå óñóêàí èëè íàñî÷åí

íåïðàâèëíî â ìåæäèíàòà íà ñðåçà, çúáè îò çàäíèÿ ðúá

ìîãàò äà ñå çàêà÷àò â ïîâúðõíîñòòà íà ðàçðÿçâàíèÿ

OBJ_BUCH-359-003.book Page 155 Thursday, June 9, 2011 10:18 AM

156 | Áúëãàðñêè

1 619 X06 442 | (9.6.11) Bosch Power Tools

äåòàéë, âñëåäñòâèå íà êîåòî öèðêóëÿðíèÿò äèñê îòñêà÷à

îò ìåæäèíàòà íà ñðåçà ïî ïîñîêà ðàáîòåùèÿ ñ

åëåêòðîèíñòðóìåíòà.

Îòêàòúò âúçíèêâà êàòî ðåçóëòàò îò íåïðàâèëíîòî

áîðàâåíå ñ åëåêòðîèíñòðóìåíòà. Òîâà ìîæå äà áúäå

èçáåãíàòî ÷ðåç âçèìàíåòî íà ïîäõîäÿùè ïðåäïàçíè

ìåðêè, êàêòî å îïèñàíî ïî-äîëó.

fÄðúæòå öèðêóëÿðà çäðàâî ñ äâåòå ðúöå è çàåìàéòå

ïîëîæåíèå, ïðè êîåòî ðúöåòå Âè ñà íàñî÷åíè äà

ïðîòèâîäåéñòâàò íà åâåíòóàëíî âúçíèêíàë îòêàò.

Òÿëîòî Âè òðÿáâà äà å ðàçïîëîæåíî ñòðàíè÷íî íà

ðàâíèíàòà íà âúðòåíå íà äèñêà, íèêîãà íå ïîñòàâÿéòå

ðåæåùèÿ äèñê â åäíà ðàâíèíà ñ òÿëîòî ñè. Ïðè

âúçíèêâàíå íà îòêàò öèðêóëÿðúò ìîæå äà îòñêî÷è íàçàä,

íî ïðè âçèìàíå íà ïîäõîäÿùè ïðåäïàçíè ìåðêè

ðàáîòåùèÿò ñ íåãî ìîæå äà îâëàäåå îòêàòà.

fÀêî ðåæåùèÿò äèñê ñå çàêëèíè èëè ïðåêúñíåòå

ðàáîòà, èçêëþ÷åòå ðú÷íèÿ öèðêóëÿð è ãî çàäðúæòå

íåïîäâèæåí â ìåæäèíàòà, äîêàòî ðåæåùèÿò äèñê

ñïðå äà ñå âúðòè. Íå ñå îïèòâàéòå äà èçâàäèòå ðú÷íèÿ

öèðêóëÿð îò äåòàéëà èëè äà ãî èçäúðïàòå íàçàä,

äîêàòî äèñêúò ñå âúðòè, â ïðîòèâåí ñëó÷àé ìîæå äà

âúçíèêíå îòêàò. Îòêðèéòå è îòñòðàíåòå ïðè÷èíàòà çà

çàêëèíâàíåòî íà ðåæåùèÿ äèñê.

fÀêî èñêàòå äà âêëþ÷èòå öèðêóëÿðà, äîêàòî òîé å â

äåòàéëà, öåíòðèðàéòå ðåæåùèÿ äèñê â ìåæäèíàòà è

ïðåäâàðèòåëíî ñå óâåðåòå, ÷å çúáèòå íå äîïèðàò äî

äåòàéëà. Àêî ðåæåùèÿò äèñê ñå çàêëèíè, ïðè âêëþ÷âàíå

íà öèðêóëÿðà òîé ìîæå äà èçñêî÷è îò äåòàéëà èëè äà

ïðåäèçâèêà îòêàò.

fÊîãàòî ðàçðÿçâàòå ãîëåìè ïëî÷è, ãè ïîäïèðàéòå, çà

äà íàìàëèòå îïàñíîñòòà îò çàêëèíâàíå íà ðåæåùèÿ

äèñê. Ãîëåìè ïëî÷è ìîãàò äà ñå îãúíàò ïîä äåéñòâèå íà

ñèëàòà íà ñîáñòâåíàòà ñè òåæåñò. Ïëî÷èòå òðÿáâà äà

áúäàò ïîäïèðàíè è îò äâåòå ñòðàíè, êàêòî â áëèçîñò äî

ñðåçà, òàêà è â îòäàëå÷åíèòå èì êðàèùà.

fÍå èçïîëçâàéòå çàòúïåíè èëè ïîâðåäåíè ðåæåùè

äèñêîâå. Êîãàòî äèñêîâåòå ñà çàòúïåíè èëè îáúðíàòè â

íåïðàâèëíàòà ïîñîêà, ðàçðÿçâàíàòà ìåæäèíà å òÿñíà,

ïîðàäè êîåòî ñèëíî ñå óâåëè÷àâàò òðèåíåòî, êàêòî è

îïàñíîñòòà îò çàêëèíâàíå è îòêàò.

fÏðåäè äà çàïî÷íåòå ðàçðÿçâàíåòî, ñå óâåðåòå, ÷å

ìåõàíèçìèòå çà ðåãóëèðàíå íà äúëáî÷èíàòà è

íàêëîíà íà ðàçðÿçâàíå ñà çàòåãíàòè çäðàâî. Àêî ïî

âðåìå íà ðÿçàíå ïîä äåéñòâèå íà âúçíèêâàùèòå ñèëè

íàñòðîéêèòå ñå ïðîìåíÿò, òîâà ìîæå äà äîâåäå äî

çàêëèíâàíå è îòêàò íà åëåêòðîèíñòðóìåíòà.

fÁúäåòå îñîáåíî ïðåäïàçëèâè ïðè ðàçðÿçâàíå â

ñúùåñòâóâàùè ñòåíè èëè äðóãè åëåìåíòè, ïîä ÷èÿòî

ïîâúðõíîñò ìîæå äà èìà ñêðèòè ÷óæäè òåëà.

Âðÿçâàùèÿò ñå öèðêóëÿðåí äèñê ìîæå äà ïîïàäíå íà

ñêðèò îáåêò, äà áëîêèðà è äà ïðåäèçâèêà îòêàò.

Ôóíêöèÿ íà äîëíèÿ ïðåäïàçåí êîæóõ

fÂèíàãè ïðåäè çàïî÷âàíå íà ðàáîòà ñå óâåðÿâàéòå, ÷å

äîëíèÿò ïðåäïàçåí êîæóõ ñå çàòâàðÿ áåçïðîáëåìíî.

Íå èçïîëçâàéòå öèðêóëÿðà, àêî äîëíèÿò ïðåäïàçåí

êîæóõ íå ìîæå äà ñå äâèæè ñâîáîäíî è íå ñå çàòâàðÿ

âåäíàãà. Íèêîãà íå çàõâàùàéòå èëè çàâúðçâàéòå

äîëíèÿ ïðåäïàçåí êîæóõ â îòâîðåíà ïîçèöèÿ. Àêî

öèðêóëÿðúò ïàäíå íà çåìÿòà, äîëíèÿò ïðåäïàçåí êîæóõ

ìîæå äà ñå îãúíå. Îòâîðåòå ïðåäïàçíèÿ êîæóõ ñ ëîñòà çà

èçòåãëÿíå íàçàä è ñå óâåðåòå, ÷å êîæóõúò ìîæå äà ñå

äâèæè ñâîáîäíî, êàêòî è ÷å íå äîïèðà äî äðóãè äåòàéëè

ïðè âñè÷êè âúçìîæíè íàêëîíè è äúëáî÷èíè íà ñðåçà.

fÏðîâåðÿâàéòå ôóíêöèîíèðàíåòî íà ïðóæèíàòà çà

äîëíèÿ ïðåäïàçåí êîæóõ. Àêî äîëíèÿò êîæóõ è

ïðóæèíàòà íå ðàáîòÿò ïðàâèëíî, ïðåäè áúäå

èçïîëçâàí, åëåêòðîèíñòðóìåíòúò òðÿáâà äà áúäå

ðåìîíòèðàí. Ïîâðåäåíè äåòàéëè, ïîëåïâàíèÿ íà

çàìúðñÿâàíèÿ èëè íàòðóïâàíå íà ñòðóæêè ïðåäèçâèêâàò

çàáàâÿíå íà äâèæåíèåòî íà äîëíèÿ ïðåäïàçåí êîæóõ.

fÎòâàðÿéòå äîëíèÿ êîæóõ íà ðú÷íî ñàìî ïðè

ñïåöèàëíè ñðåçîâå, íàïð. «ðàçðÿçâàíå ñ ïðîáèâàíå»

èëè ðàçðÿçâàíå â úãëè. Îòâîðåòå äîëíèÿ êîæóõ ñ

ëîñòà è ãî îòïóñíåòå, ùîì ðåæåùèÿò äèñê ðàçðåæå

äåòàéëà. Ïðè âñè÷êè äðóãè âèäîâå äåéíîñòè äîëíèÿò

êîæóõ òðÿáâà äà ðàáîòè àâòîìàòè÷íî.

fÍå îñòàâÿéòå öèðêóëÿðà íà ðàáîòíèÿ ïëîò èëè íà

çåìÿòà, áåç ïðåäè òîâà äîëíèÿò ïðåäïàçåí êîæóõ äà

å ïîêðèë ðåæåùèÿ äèñê. Íåçàùèòåí âúðòÿù ñå ïî

èíåðöèÿ ðåæåù äèñê ùå ïðåìåñòè öèðêóëÿðà â ïîñîêà,

îáðàòíà íà ïîñîêàòà íà ðÿçàíå, è ùå ðàçðåæå íàìèðàùè

ñå íà ïúòÿ ìó ïðåäìåòè. Ñúîáðàçÿâàéòå ñå ñ âðåìåòî çà

âúðòåíå ïî èíåðöèÿ íà äèñêà.

Äîïúëíèòåëíè óêàçàíèÿ çà áåçîïàñíà ðàáîòà

fÍå ïîñòàâÿéòå ïðúñòèòå ñè â îòâîðèòå çà èçõâúðëÿíå

íà ñòðóæêèòå. Ìîæåòå äà ñå íàðàíèòå îò âúðòÿùèòå ñå

äåòàéëè.

fÍå ðàáîòåòå ñ öèðêóëÿðà â òàâàííà ïîçèöèÿ. Òàêà íå

ìîæåòå äà êîíòðîëèðàòå åëåêòðîèíñòðóìåíòà â

äîñòàòú÷íà ñòåïåí.

fÈçïîëçâàéòå ïîäõîäÿùè ïðèáîðè, çà äà îòêðèåòå

åâåíòóàëíî ñêðèòè ïîä ïîâúðõíîñòòà òðúáîïðîâîäè,

èëè ñå îáúðíåòå êúì ñúîòâåòíîòî ìåñòíî

ñíàáäèòåëíî äðóæåñòâî. Âëèçàíåòî â

ñúïðèêîñíîâåíèå ñ ïðîâîäíèöè ïîä íàïðåæåíèå ìîæå

äà ïðåäèçâèêà ïîæàð è òîêîâ óäàð. Óâðåæäàíåòî íà

ãàçîïðîâîä ìîæå äà äîâåäå äî åêñïëîçèÿ. Ïîâðåæäàíåòî

íà âîäîïðîâîä èìà çà ïîñëåäñòâèå ãîëåìè ìàòåðèàëíè

ùåòè è ìîæå äà ïðåäèçâèêà òîêîâ óäàð.

fÍå ìîíòèðàéòå ñòàöèîíàðíî åëåêòðîèíñòðóìåíòà.

Òîé íå å ïðîåêòèðàí çà ðàáîòà íà ñòåíä.

fÍå èçïîëçâàéòå öèðêóëÿðíè äèñêîâå îò áúðçîðåçíà

ñòîìàíà (HSS). Òàêèâà äèñêîâå ñå ÷óïÿò ëåñíî.

fÍå ðàçðÿçâàéòå ÷åðíè ìåòàëè. Íàãîðåùåíè ñòðóæêè

ìîãàò äà çàïàëÿò ïðàõîóëîâèòåëíàòà ñèñòåìà.

fÏî âðåìå íà ðàáîòà äðúæòå åëåêòðîèíñòðóìåíòà

çäðàâî ñ äâåòå ðúöå è çàåìàéòå ñòàáèëíî ïîëîæåíèå

íà òÿëîòî. Ñ äâåòå ðúöå åëåêòðîèíñòðóìåíòúò ñå âîäè

ïî-ñèãóðíî.

fÎñèãóðÿâàéòå îáðàáîòâàíèÿ äåòàéë. Äåòàéë, çàõâàíàò

ñ ïîäõîäÿùè ïðèñïîñîáëåíèÿ èëè ñêîáè, å çàñòîïîðåí

ïîçäðàâî è ñèãóðíî, îòêîëêîòî, àêî ãî äúðæèòå ñ ðúêà.

OBJ_BUCH-359-003.book Page 156 Thursday, June 9, 2011 10:18 AM

Áúëãàðñêè | 157

Bosch Power Tools 1 619 X06 442 | (9.6.11)

fÏðåäè äà îñòàâèòå åëåêòðîèíñòðóìåíòà, èç÷àêâàéòå

âúðòåíåòî äà ñïðå íàïúëíî. Â ïðîòèâåí ñëó÷àé

èçïîëçâàíèÿò ðàáîòåí èíñòðóìåíò ìîæå äà äîïðå äðóã

ïðåäìåò è äà ïðåäèçâèêà íåêîíòðîëèðàíî ïðåìåñòâàíå

íà åëåêòðîèíñòðóìåíòà.

Îïèñàíèå íà ïðîäóêòà è

âúçìîæíîñòèòå ìó

Ïðî÷åòåòå âíèìàòåëíî âñè÷êè óêàçàíèÿ.

Íåñïàçâàíåòî íà ïðèâåäåíèòå ïî-äîëó

óêàçàíèÿ ìîæå äà äîâåäå äî òîêîâ óäàð,

ïîæàð è/èëè òåæêè òðàâìè.

Ìîëÿ, îòâîðåòå ðàçãúâàùàòà ñå êîðèöà ñ ôèãóðèòå è,

äîêàòî ÷åòåòå ðúêîâîäñòâîòî çà åêñïëîàòàöèÿ, ÿ îñòàâåòå

îòâîðåíà.

Ïðåäíàçíà÷åíèå íà åëåêòðîèíñòðóìåíòà

GKS 65/GKS 65 G:

Åëåêòðîèíñòðóìåíòúò å ïðåäíàçíà÷åí çà ðàçðÿçâàíå íà

äúðâåñíè ìàòåðèàëè ïî ïðàâà ëèíèÿ, ïåðïåíäèêóëÿðíî èëè

ñúñ ñêîñÿâàíå. Ñ ïîäõîäÿùè ðåæåùè ëèñòîâå ìîãàò äà áúäàò

ðàçðÿçâàíè è òúíêîñòåííè äåòàéëè îò öâåòíè ìåòàëè, íàïð.

ïðîôèëè.

Íå ñå äîïóñêà ðàçðÿçâàíåòî íà ÷åðíè ìåòàëè.

GKS 65 GCE:

Åëåêòðîèíñòðóìåíòúò å ïðåäíàçíà÷åí çà ðàçðÿçâàíå íà

äúðâåñíè ìàòåðèàëè ïî ïðàâà ëèíèÿ, ïåðïåíäèêóëÿðíî èëè

ñúñ ñêîñÿâàíå. Ñ ïîäõîäÿùè ðåæåùè ëèñòîâå ìîãàò äà áúäàò

ðàçðÿçâàíè è òúíêîñòåííè äåòàéëè îò öâåòíè ìåòàëè (íàïð.

ïðîôèëè), ëåêè ñòðîèòåëíè ìàòåðèàëè è ïëàñòìàñè.

Íå ñå äîïóñêà ðàçðÿçâàíåòî íà ÷åðíè ìåòàëè.

Èçîáðàçåíè åëåìåíòè

Íîìåðèðàíåòî íà åëåìåíòèòå íà åëåêòðîèíñòðóìåíòà ñå

îòíàñÿ äî èçîáðàæåíèÿòà íà ñòðàíèöèòå ñ ôèãóðèòå.

1Ïóñêîâ ïðåêúñâà÷

2Áëîêèðîâêà íà ïóñêîâèÿ ïðåêúñâà÷

3Ïîòåíöèîìåòúð çà ïðåäâàðèòåëåí èçáîð íà ñêîðîñòòà

íà âúðòåíå (GKS 65 GCE)

4Ñïîìàãàòåëíà ðúêîõâàòêà (Èçîëèðàíà ïîâúðõíîñò çà

çàõâàùàíå)

5Áóòîí çà áëîêèðàíå íà âàëà

6Ñêàëà çà èçìåðâàíå íà úãúëà íà ñêîñÿâàíå

7Âèíò ñ êðèë÷àòà ãëàâà çà îïîðàòà çà óñïîðåäíî âîäåíå

8Çàñòîïîðÿâàù ëîñò çà ïðåäâàðèòåëíî óñòàíîâÿâàíå íà

íàêëîíà íà ñðåçà

9Ìàðêèðîâêà íà ñðåçà 0°

10 Ìàðêèðîâêà íà ñðåçà 45°

11 Îïîðà çà óñïîðåäíî âîäåíå

12 Øàðíèðíî îêà÷åí ïðåäïàçåí êîæóõ

13 Îñíîâíà ïëî÷à

14 Ëîñò çà ðåãóëèðàíå íà øàðíèðíî îêà÷åíèÿ ïðåäïàçåí

êîæóõ

15 Îòâîð çà èçõâúðëÿíå íà ñòðóæêèòå

16 Ïðåäïàçåí êîæóõ

17 Ðúêîõâàòêà (Èçîëèðàíà ïîâúðõíîñò çà çàõâàùàíå)

18 Øåñòîñòåíåí êëþ÷

19 Çàñòîïîðÿâàù âèíò ñ øàéáà

20 Çàñòîïîðÿâàù ôëàíåö

21 Öèðêóëÿðåí äèñê*

22 Öåíòðîâàù ôëàíåö

23 Âàë íà åëåêòðîèíñòðóìåíòà

24 Çàñòîïîðÿâàù âèíò çà àäàïòåðà çà ïðàõîóëàâÿíå*

25 Àäàïòåð çà ïðàõîóëàâÿíå*

26 Çàñòîïîðÿâàù ëîñò çà ïðåäâàðèòåëíî ðåãóëèðàíå íà

äúëáî÷èíàòà íà âðÿçâàíå

27 Ñêàëà çà îò÷èòàíå íà äúëáî÷èíàòà íà ñðåçà

28 Âèíò ñ êðèë÷àòà ãëàâà çà ïðåäâàðèòåëíî óñòàíîâÿâàíå

íà íàêëîíà íà ñðåçà

29 Äâîéêà ñêîáè çà çàñòîïîðÿâàíå*

30 Íàïðàâëÿâàùà øèíà*

31 Ñúåäèíèòåëíî çâåíî*

32 Ìàðêó÷ íà àñïèðàöèîííàòà óðåäáà*

*Èçîáðàçåíèòå íà ôèãóðèòå è îïèñàíèòå äîïúëíèòåëíè

ïðèñïîñîáëåíèÿ íå ñà âêëþ÷åíè â ñòàíäàðòíàòà îêîìïëåêòîâêà

íà óðåäà. Èç÷åðïàòåëåí ñïèñúê íà äîïúëíèòåëíèòå

ïðèñïîñîáëåíèÿ ìîæåòå äà íàìåðèòå ñúîòâåòíî â êàòàëîãà íè çà

äîïúëíèòåëíè ïðèñïîñîáëåíèÿ.

Èíôîðìàöèÿ çà èçëú÷âàí øóì è âèáðàöèè

Ñòîéíîñòèòå çà øóìà ñà îïðåäåëåíè ñúãëàñíî EN 60745.

Ðàâíèùåòî À íà ãåíåðèðàíèÿ øóì îáèêíîâåíî å: ðàâíèùå

íà çâóêîâîòî íàëÿãàíå 88 dB(A); ìîùíîñò íà çâóêà

99 dB(A). Íåîïðåäåëåíîñò K=3 dB.

Ðàáîòåòå ñ øóìîçàãëóøèòåëè!

Ïúëíàòà ñòîéíîñò íà âèáðàöèèòå ah (âåêòîðíàòà ñóìà ïî

òðèòå íàïðàâëåíèÿ) è íåîïðåäåëåíîñòòà K ñà îöåíåíè

ñúãëàñíî EN 60745:

Ðÿçàíå íà äúðâî: ah=3,0m/s2, K=1,5 m/s2,

Ðÿçàíå íà ìåòàël: ah=2,5m/s2, K=1,5 m/s2.

Ðàâíèùåòî íà ãåíåðèðàíèòå âèáðàöèè, ïîñî÷åíî â òîâà

Ðúêîâîäñòâî çà åêñïëîàòàöèÿ, å îïðåäåëåíî ñúãëàñíî

ïðîöåäóðàòà, äåôèíèðàíà â EN 60745, è ìîæå äà áúäå

èçïîëçâàíî çà ñðàâíÿâàíå ñ äðóãè åëåêòðîèíñòðóìåíòè. Òî

å ïîäõîäÿùî ñúùî è çà ïðåäâàðèòåëíà îðèåíòèðîâú÷íà

ïðåöåíêà íà íàòîâàðâàíåòî îò âèáðàöèè.

Ïîñî÷åíîòî íèâî íà ãåíåðèðàíèòå âèáðàöèè å

ïðåäñòàâèòåëíî çà íàé-÷åñòî ñðåùàíèòå ïðèëîæåíèÿ íà

åëåêòðîèíñòðóìåíòà. Âñå ïàê, àêî åëåêòðîèíñòðóìåíòúò ñå

èçïîëçâà çà äðóãè äåéíîñòè, ñ äðóãè ðàáîòíè èíñòðóìåíòè

èëè àêî íå áúäå ïîääúðæàí, êàêòî å ïðåäïèñàíî, ðàâíèùåòî

íà ãåíåðèðàíèòå âèáðàöèè ìîæå äà ñå ïðîìåíè. Òîâà áè

ìîãëî äà óâåëè÷è çíà÷èòåëíî ñóìàðíîòî íàòîâàðâàíå îò

âèáðàöèè â ïðîöåñà íà ðàáîòà.

Çà òî÷íàòà ïðåöåíêà íà íàòîâàðâàíåòî îò âèáðàöèè òðÿáâà

äà áúäàò âçèìàíè ïðåäâèä è ïåðèîäèòå, â êîèòî

åëåêòðîèíñòðóìåíòúò å èçêëþ÷åí èëè ðàáîòè, íî íå ñå

ïîëçâà. Òîâà áè ìîãëî çíà÷èòåëíî äà íàìàëè ñóìàðíîòî

íàòîâàðâàíå îò âèáðàöèè.

OBJ_BUCH-359-003.book Page 157 Thursday, June 9, 2011 10:18 AM

158 | Áúëãàðñêè

1 619 X06 442 | (9.6.11) Bosch Power Tools

Ïðåäïèñâàéòå äîïúëíèòåëíè ìåðêè çà ïðåäïàçâàíå íà

ðàáîòåùèÿ ñ åëåêòðîèíñòðóìåíòà îò âúçäåéñòâèåòî íà

âèáðàöèèòå, íàïðèìåð: òåõíè÷åñêî îáñëóæâàíå íà

åëåêòðîèíñòðóìåíòà è ðàáîòíèòå èíñòðóìåíòè,

ïîääúðæàíå íà ðúöåòå òîïëè, öåëåñúîáðàçíà îðãàíèçàöèÿ

íà ðàáîòíèòå ñòúïêè.

Äåêëàðàöèÿ çà ñúîòâåòñòâèå

Ñ ïúëíà îòãîâîðíîñò íèå äåêëàðèðàìå, ÷å îïèñàíèÿò â

«Òåõíè÷åñêè äàííè» ïðîäóêò ñúîòâåòñòâà íà ñëåäíèòå

ñòàíäàðòè èëè íîðìàòèâíè äîêóìåíòè: EN 60745 ñúãëàñíî

èçèñêâàíèÿòà íà Äèðåêòèâè 2004/108/ÅÎ, 2006/42/ÅÎ.

Ïîäðîáíè òåõíè÷åñêè îïèñàíèÿ ïðè:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

Òåõíè÷åñêè äàííè

Ìîíòèðàíå

Ïîñòàâÿíå/ñìÿíà íà ðåæåùèÿ äèñê

fÏðåäè èçâúðøâàíå íà êàêâèòî è äà å äåéíîñòè ïî

åëåêòðîèíñòðóìåíòà èçêëþ÷âàéòå ùåïñåëà îò

çàõðàíâàùàòà ìðåæà.

fÏðè ìîíòèðàíåòî íà öèðêóëÿðíèÿ äèñê ðàáîòåòå ñ

ïðåäïàçíè ðúêàâèöè. Ïðè äîïèð äî öèðêóëÿðíèÿ äèñê

ñúùåñòâóâà îïàñíîñò äà ñå íàðàíèòå.

fÈçïîëçâàéòå ñàìî ðåæåùè äèñêîâå, êîèòî

ñúîòâåòñòâàò íà äàííèòå, ïîñî÷åíè â òîâà

ðúêîâîäñòâî çà åêñïëîàòàöèÿ.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Ðú÷åí öèðêóëÿð GKS 65

Professional

GKS 65 G

Professional

GKS 65 GCE

Professional

Êàòàëîæåí íîìåð 3 601 F67 0.. 3 601 F68 9.. 3 601 F68 9..

Íîìèíàëíà êîíñóìèðàíà ìîùíîñò W16001600 1800

Ñêîðîñò íà âúðòåíå íà ïðàçåí õîä min-1 5900 5900 2300 –5000

ìàêñ. ñêîðîñò íà âúðòåíå ïîä íàòîâàðâàíå min-1 4200 4200 1400 –4000

ìàêñ. äúëáî÷èíà íà ñðåçà

–ïðè íàêëîí 0°

–ïðè íàêëîí 45°

Áëîêèðàíå íà âàëà zzz

Ïðåäâàðèòåëåí èçáîð íà ñêîðîñòòà íà âúðòåíå – – z

Ìîäóë çà ïîääúðæàíå íà ïîñòîÿííà ñêîðîñò íà âúðòåíå – – z

Òåìïåðàòóðíà çàùèòà îò ïðåòîâàðâàíå – – z

Îãðàíè÷åíèå íà ïóñêîâèÿ òîê – – z

Ðàçìåðè íà îñíîâíàòà ïëî÷à mm 170 x 305 203 x 327 203 x 327

ìàêñ. äèàìåòúð íà ðåæåùèÿ äèñê mm 190 190 190

ìèí. äèàìåòúð íà ðåæåùèÿ äèñê mm 184 184 184

ìàêñ. äåáåëèíà íà òÿëîòî íà äèñêà mm 1,7 1,7 1,7

ìàêñ. äåáåëèíà íà çúáèòå/÷àïðàç mm 2,6 2,6 2,6

ìèí. äåáåëèíà íà çúáèòå/÷àïðàç mm 1,8 1,8 1,8

ïðèñúåäèíèòåëåí îòâîð mm 30 30 30

Ìàñà ñúãëàñíî EPTA-Procedure 01/2003 kg 4,8 5,1 5,2

Êëàñ íà çàùèòà / II / II / II

Äàííèòå ñå îòíàñÿò äî íîìèíàëíî íàïðåæåíèå [U] 230 V. Ïðè ðàçëè÷íî íàïðåæåíèå, êàêòî è ïðè ñïåöèàëíèòå èçïúëíåíèÿ çà íÿêîè ñòðàíè

äàííèòå ìîãàò äà ñå ðàçëè÷àâàò.

Ìîëÿ, îáúðíåòå âíèìàíèå íà êàòàëîæíèÿ íîìåð íà Âàøèÿ åëåêòðîèíñòðóìåíò, íàïèñàí íà òàáåëêàòà ìó. Òúðãîâñêèòå íàèìåíîâàíèÿ íà íÿêîè

åëåêòðîèíñòðóìåíòè ìîãàò äà áúäàò ïðîìåíÿíè.

Ñàìî çà åëåêòðîèíñòðóìåíòè áåç îãðàíè÷åíèå íà ïóñêîâèÿ òîê: Ïðè âêëþ÷âàíå âúçíèêâà êðàòêîòðàéíî íàìàëÿâàíå íà íàïðåæåíèåòî â

çàõðàíâàùàòà ìðåæà. Ïðè íåáëàãîïðèÿòíè ñòå÷åíèÿ íà îáñòîÿòåëñòâàòà ìîãàò äà âúçíèêíàò ñìóùåíèÿ íà ðàáîòàòà íà äðóãè åëåêòðîóðåäè. Ïðè

èìïåäàíñ íà çàõðàíâàùàòà ìðåæà, ïî-ìàëúê îò 0,36 îìà íå áè ñëåäâàëî äà âúçíèêâàò ñìóùåíèÿ.

OBJ_BUCH-359-003.book Page 158 Thursday, June 9, 2011 10:18 AM

Áúëãàðñêè | 159

Bosch Power Tools 1 619 X06 442 | (9.6.11)

fÂ íèêàêúâ ñëó÷àé íå èçïîëçâàéòå àáðàçèâíè

äèñêîâå.

Èçáîð íà öèðêóëÿðíèÿ äèñê

Îáçîð íà ïðåïîðú÷âàíèòå ðåæåùè äèñêîâå ìîæåòå äà

íàìåðèòå â êðàÿ íà òîâà ðúêîâîäñòâî çà åêñïëîàòàöèÿ.

Äåìîíòèðàíå íà ðåæåùèÿ äèñê (âèæòå ôèã. À)

Íàé-äîáðå å ïðè ñìÿíà íà öèðêóëÿðíèÿ äèñê äà ïîñòàâèòå

åëåêòðîèíñòðóìåíòà ëåãíàë íà ÷åëíàòà ñòðàíà íà

åëåêòðîäâèãàòåëÿ.

–Íàòèñíåòå è çàäðúæòå áóòîíà çà áëîêèðàíå íà âàëà 5.

fÍàòèñêàéòå áóòîíà çà áëîêèðàíå íà âàëà 5 ñàìî

êîãàòî âúðòåíåòî íà âàëà å ñïðÿëî íàïúëíî. Â

ïðîòèâåí ñëó÷àé åëåêòðîèíñòðóìåíòúò ìîæå äà áúäå

ïîâðåäåí.

–Ñ øåñòîñòåííèÿ êëþ÷ 18 ðàçâèéòå çàñòîïîðÿâàùèÿ âèíò

19 êàòî âúðòèòå â ïîñîêàòà n.

–Çàâúðòåòå øàðíèðíèÿ ïðåäïàçåí êîæóõ 12 íàçàä è ãî

çàäðúæòå.

–Äåìîíòèðàéòå çàñòîïîðÿâàùèÿ ôëàíåö 20 è

öèðêóëÿðíèÿ äèñê 21 îò âàëà íà åëåêòðîèíñòðóìåíòà 23.

Ìîíòèðàíå íà ðåæåùèÿ äèñê (âèæòå ôèã. À)

Íàé-äîáðå å ïðè ñìÿíà íà öèðêóëÿðíèÿ äèñê äà ïîñòàâèòå

åëåêòðîèíñòðóìåíòà ëåãíàë íà ÷åëíàòà ñòðàíà íà

åëåêòðîäâèãàòåëÿ.

–Ïî÷èñòåòå ðåæåùèÿ äèñê 21 è âñè÷êè äåòàéëè, êîèòî ùå

ìîíòèðàòå.

–Çàâúðòåòå øàðíèðíèÿ ïðåäïàçåí êîæóõ 12 íàçàä è ãî

çàäðúæòå.

–Ïîñòàâåòå ðåæåùèÿ äèñê 21 íà öåíòðîâàùèÿ ôëàíåö 22.

Ïîñîêàòà íà ðÿçàíå íà çúáèòå (îçíà÷åíà ñúñ ñòðåëêà

âúðõó äèñêà) è ïîñîêàòà íà âúðòåíå (îçíà÷åíà ñúñ

ñòðåëêà âúðõó ïðåäïàçíèÿ êîæóõ 16) òðÿáâà äà ñúâïàäàò.

–Ïîñòàâåòå çàñòîïîðÿâàùèÿ ôëàíåö 20 è íàâèéòå âèíòà

19 êàòî ãî âúðòèòå â ïîñîêàòà o. Âíèìàâàéòå îïîðíèÿò

ôëàíåö 22 è çàñòîïîðÿâàùèÿò ôëàíåö 20 äà ñà âëåçëè

ïðàâèëíî â ïîçèöèèòå ñè.

–Íàòèñíåòå è çàäðúæòå áóòîíà çà áëîêèðàíå íà âàëà 5.

–Ñ øåñòîñòåííèÿ êëþ÷ 18 çàòåãíåòå çàñòîïîðÿâàùèÿ âèíò

19 êàòî ãî âúðòèòå â ïîñîêàòà o. Âúðòÿùèÿò ìîìåíò íà

çàòÿãàíå òðÿáâà äà áúäå 6–9Nm òîâà ñúîòâåòñòâà

ïðèáë. íà çàòÿãàíå íà ¼ îáîðîò.

Ñèñòåìà çà ïðàõîóëàâÿíå

fÏðåäè èçâúðøâàíå íà êàêâèòî è äà å äåéíîñòè ïî

åëåêòðîèíñòðóìåíòà èçêëþ÷âàéòå ùåïñåëà îò

çàõðàíâàùàòà ìðåæà.

fÏðàõîâå, îòäåëÿùè ñå ïðè îáðàáîòâàíåòî íà ìàòåðèàëè

êàòî ñúäúðæàùè îëîâî áîè, íÿêîè âèäîâå äúðâåñèíà,

ìèíåðàëè è ìåòàëè ìîãàò äà áúäàò îïàñíè çà çäðàâåòî.

Êîíòàêòúò äî êîæàòà èëè âäèøâàíåòî íà òàêèâà ïðàõîâå

ìîãàò äà ïðåäèçâèêàò àëåðãè÷íè ðåàêöèè è/èëè

çàáîëÿâàíèÿ íà äèõàòåëíèòå ïúòèùà íà ðàáîòåùèÿ ñ

åëåêòðîèíñòðóìåíòà èëè íàìèðàùè ñå íàáëèçî ëèöà.

Îïðåäåëåíè ïðàõîâå, íàïð. îòäåëÿùèòå ñå ïðè

îáðàáîòâàíå íà áóê è äúá, ñå ñ÷èòàò çà êàíöåðîãåííè,

îñîáåíî â êîìáèíàöèÿ ñ õèìèêàëè çà òðåòèðàíå íà

äúðâåñèíà (õðîìàò, êîíñåðâàíòè è äð.). Äîïóñêà ñå

îáðàáîòâàíåòî íà ñúäúðæàùè àçáåñò ìàòåðèàëè ñàìî îò

ñúîòâåòíî îáó÷åíè êâàëèôèöèðàíè ëèöà.

–Ïî âúçìîæíîñò èçïîëçâàéòå ïîäõîäÿùà çà

îáðàáîòâàíèÿ ìàòåðèàë ñèñòåìà çà ïðàõîóëàâÿíå.

–Îñèãóðÿâàéòå äîáðî ïðîâåòðÿâàíå íà ðàáîòíîòî

ìÿñòî.

–Ïðåïîðú÷âà ñå èçïîëçâàíåòî íà äèõàòåëíà ìàñêà ñ

ôèëòúð îò êëàñ P2.

Ñïàçâàéòå âàëèäíèòå âúâ Âàøàòà ñòðàíà çàêîíîâè

ðàçïîðåäáè, âàëèäíè ïðè îáðàáîòâàíå íà ñúîòâåòíèòå

ìàòåðèàëè.

fÈçáÿãâàéòå íàòðóïâàíå íà ïðàõ íà ðàáîòíîòî ìÿñòî.

Ïðàõúò ìîæå ëåñíî äà ñå ñàìîâúçïëàìåíè.

Ìîíòèðàíå íà àäàïòåðà çà ïðàõîóëàâÿíå (âèæòå ôèã. Â)

Âêàðàéòå àäàïòåðà çà ïðàõîóëàâÿíå 25 â îòâîðà çà

èçõâúðëÿíå íà ñòúðãîòèíèòå 15, äîêàòî óñåòèòå

ïðåùðàêâàíå. Êúì àäàïòåðà çà ïðàõîóëàâÿíå 25 ìîæå äà ñå

âêëþ÷è øëàíã íà ïðàõîñìóêà÷êà ñ äèàìåòúð 35 mm.

fÀäàïòåðúò çà ïðàõîóëàâÿíå íå òðÿáâà äà ñå ìîíòèðà

áåç êúì íåãî äà ñå âêëþ÷è âúíøíà ñèñòåìà çà

ïðàõîóëàâÿíå. Â ïðîòèâåí ñëó÷àé êàíàëúò çà

èçõâúðëÿíå íà ñòúðãîòèíè ìîæå äà ñå çàïóøè.

fÍà àäàïòåðà çà ïðàõîóëàâÿíå íå òðÿáâà äà ñå ïîñòàâÿ

ïðàõîóëîâèòåëíà òîðáà. Â ïðîòèâåí ñèñòåìàòà çà

ïðàõîóëàâÿíå ìîæå äà ñå çàïóøè.

Çà îñèãóðÿâàíå íà îïòèìàëíà ñòåïåí íà ïðàõîóëàâÿíå

àäàïòåðúò 25 òðÿáâà ïåðèîäè÷íî äà áúäå ïî÷èñòâàí.

Âúíøíà ñèñòåìà çà ïðàõîóëàâÿíå

Ñâúðæåòå øëàíãà 32 ñ ïðàõîñìóêà÷êà (íå å âêëþ÷åíà â

îêîìïëåêòîâêàòà). Îáçîð íà âúçìîæíîñòèòå çà âêëþ÷âàíå

êúì ðàçëè÷íè ïðàõîñìóêà÷êè ùå íàìåðèòå â êðàÿ íà òîâà

ðúêîâîäñòâî çà åêñïëîàòàöèÿ.

Åëåêòðîèíñòðóìåíòúò ìîæå äà áúäå âêëþ÷åí

íåïîñðåäñòâåíî êúì êîíòàêòà íà óíèâåðñàëíà

ïðàõîñìóêà÷êà íà Áîø ñ ìîäóë çà äèñòàíöèîííî

çàäåéñòâàíå. Ïðè ñòàðòèðàíåòî íà åëåêòðîèíñòðóìåíòà

àâòîìàòè÷íî çàïî÷âà äà ðàáîòè è ïðàõîñìóêà÷êàòà.

Èçïîëçâàíàòà ïðàõîñìóêà÷êà òðÿáâà äà å ïðèãîäíà çà

ðàáîòà ñ îáðàáîòâàíèÿ ìàòåðèàë.

Àêî ïðè ðàáîòà ñå îòäåëÿ îñîáåíî âðåäåí çà çäðàâåòî ïðàõ

èëè êàíöåðîãåíåí ïðàõ, èçïîëçâàéòå ñïåöèàëèçèðàíà

ïðàõîñìóêà÷êà.

Ðàáîòà ñ åëåêòðîèíñòðóìåíòà

Ðåæèìè íà ðàáîòà

fÏðåäè èçâúðøâàíå íà êàêâèòî è äà å äåéíîñòè ïî

åëåêòðîèíñòðóìåíòà èçêëþ÷âàéòå ùåïñåëà îò

çàõðàíâàùàòà ìðåæà.

Ðåãóëèðàíå íà äúëáî÷èíàòà íà âðÿçâàíå (âèæòå ôèã. C)

fÐåãóëèðàéòå äúëáî÷èíàòà íà ðÿçàíå ñúîáðàçíî

äåáåëèíàòà íà ñòåíàòà íà îáðàáîòâàíèÿ äåòàéë. Îò

îáðàòíàòà ñòðàíà íà äåòàéëà äèñêúò òðÿáâà äà ñå ïîäàâà

íà ðàçñòîÿíèå, ïî-ìàëêî îò åäíà âèñî÷èíà íà çúáà.

OBJ_BUCH-359-003.book Page 159 Thursday, June 9, 2011 10:18 AM

160 | Áúëãàðñêè

1 619 X06 442 | (9.6.11) Bosch Power Tools

Îñâîáîäåòå çàñòîïîðÿâàùèÿ ëîñò 26. Çà íàìàëÿâàíå íà

äúëáî÷èíàòà íà âðÿçâàíå îòäàëå÷åòå öèðêóëÿðà îò

îñíîâíàòà ïëî÷à 13, çà óâåëè÷àâàíå – ïðèáëèæåòå

öèðêóëÿðà êúì îñíîâíàòà ïëî÷à 13. Óñòàíîâåòå æåëàíèÿ

ðàçìåð íà ñêàëàòà çà äúëáî÷èíàòà íà âðÿçâàíå. Îòíîâî

çàòåãíåòå çàñòîïîðÿâàùèÿ ëîñò 26.

Àêî ñëåä îñâîáîæäàâàíå íà çàñòîïîðÿâàùèÿ ëîñò 26 íå

ìîæåòå äà ïðîìåíèòå äîêðàé äúëáî÷èíàòà íà âðÿçâàíå,

èçäúðïàéòå çàñòîïîðÿâàùèÿ ëîñò 26 îò ðú÷íèÿ öèðêóëÿð è

ãî íàêëîíåòå íàäîëó. Ñëåä òîâà îòïóñíåòå çàñòîïîðÿâàùèÿ

ëîñò 26. Ïîâòîðåòå òàçè îïåðàöèÿ, äîêàòî æåëàíàòà

äúëáî÷èíà íà âðÿçâàíå ìîæå äà áúäå óñòàíîâåíà.

Àêî ñëåä çàòÿãàíå íà çàñòîïîðÿâàùèÿ ëîñò 26 óñòàíîâåíàòà

äúëáî÷èíà íà âðÿçâàíå íå ñå ôèêñèðà äîñòàòú÷íî çäðàâî,

èçäúðïàéòå çàñòîïîðÿâàùèÿ ëîñò 26 îò ðú÷íèÿ öèðêóëÿð è

ãî íàêëîíåòå íàãîðå. Ñëåä òîâà îòïóñíåòå çàñòîïîðÿâàùèÿ

ëîñò 26. Ïîâòîðåòå òàçè îïåðàöèÿ, äîêàòî äúëáî÷èíàòà íà

âðÿçâàíå ñå ôèêñèðà äîñòàòú÷íî çäðàâî.

Ðåãóëèðàíå íà úãúëà íà ñêîñÿâàíå

Íàé-äîáðå å äà ïîñòàâèòå åëåêòðîèíñòðóìåíòà ëåãíàë íà

÷åëíàòà ñòðàíà íà ïðåäïàçíèÿ êîæóõ 16.

Îñâîáîäåòå çàñòîïîðÿâàùèÿ ëîñò 8 è âèíòà ñ êðèë÷àòà

ãëàâà 28. Íàêëîíåòå ðú÷íèÿ öèðêóëÿð íàñòðàíè. Ïî ñêàëàòà

6. íàñòðîéòå æåëàíèÿ úãúë. Îòíîâî çàòåãíåòå

çàñòîïîðÿâàùèÿ ëîñò 8 è âèíòà ñ êðèë÷àòà ãëàâà 28.

Óïúòâàíå: Ïðè ñðåçîâå ïîä íàêëîí äúëáî÷èíàòà íà ñðåçà å

ïî-ìàëêà îò ñòîéíîñòòà, êîÿòî ñå îò÷èòà ïî ñêàëàòà 27.

Ìàðêèðîâêè çà ñðåçà

Ìàðêèðîâêàòà 0° (9) ïîêàçâà ïîçèöèÿòà íà öèðêóëÿðíèÿ

äèñê ïðè ðÿçàíå ïîä ïðàâ úãúë. Ìàðêèðîâêàòà 45° (10)

ïîêàçâà ïîçèöèÿòà íà öèðêóëÿðíèÿ äèñê ïðè ðÿçàíå ïîä

úãúë 45° – ïðè ïîëçâàíå áåç âîäåùà øèíà.

Ïóñêàíå â åêñïëîàòàöèÿ

fÂíèìàâàéòå çà íàïðåæåíèåòî íà çàõðàíâàùàòà

ìðåæà! Íàïðåæåíèåòî íà çàõðàíâàùàòà ìðåæà

òðÿáâà äà ñúîòâåòñòâà íà äàííèòå, ïîñî÷åíè íà

òàáåëêàòà íà åëåêòðîèíñòðóìåíòà. Óðåäè,

îáîçíà÷åíè ñ 230 V, ìîãàò äà áúäàò çàõðàíâàíè è ñ

íàïðåæåíèå 220 V.

Âêëþ÷âàíå è èçêëþ÷âàíå

Çà âêëþ÷âàíå íà åëåêòðîèíñòðóìåíòà ïúðâî íàòèñíåòå

áóòîíà çà äåáëîêèðàíå íà ïóñêîâèÿ ïðåêúñâà÷ 2 è ñëåä

òîâà díàòèñíåòå è çàäðúæòå ïóñêîâèÿ ïðåêúñâà÷ 1.

Çà èçêëþ÷âàíå íà åëåêòðîèíñòðóìåíòà îòïóñíåòå

ïóñêîâèÿ ïðåêúñâà÷ 1.

Óïúòâàíå: Ïîðàäè ñúîáðàæåíèÿ çà ñèãóðíîñò ïóñêîâèÿò

ïðåêúñâà÷ 1 íå ìîæå äà áúäå çàñòîïîðåí âúâ âêëþ÷åíî

ïîëîæåíèå è ïî âðåìå íà ðàáîòà òðÿáâà äà áúäå äúðæàí

íàòèñíàò.

Îãðàíè÷åíèå íà ïóñêîâèÿ òîê (GKS 65 GCE)

Åëåêòðîííàòà ñèñòåìà çà îãðàíè÷àâàíå íà ïóñêîâèÿ òîê

îãðàíè÷àâà ìîùíîñòòà ïðè âêëþ÷âàíå íà

åëåêòðîèíñòðóìåíòà è ïîçâîëÿâà çàõðàíâàíåòî ìó äà ñå

èçâúðøâà îò ìðåæè ñ ïðåäïàçèòåëè 16 À.

Åëåêòðîíåí ìîäóë çà ïîñòîÿííà ñêîðîñò íà âúðòåíå

(GKS 65 GCE)

Åëåêòðîíåí ìîäóë ïîääúðæà ñêîðîñòòà íà âúðòåíå íà

ïðàçåí õîä è ïîä íàòîâàðâàíå ïðàêòè÷åñêè ïîñòîÿííà, ñ

êîåòî îñèãóðÿâà ïîñòîÿííî äîáðà ïðîèçâîäèòåëíîñò.

Òåìïåðàòóðíà çàùèòà îò ïðåòîâàðâàíå (GKS 65 GCE)

Ïðè ïðåòîâàðâàíå åëåêòðîèíñòðóìåíòúò ñå èçêëþ÷âà äî

äîñòèãàíå íà îïòèìàëíèÿ òåìïåðàòóðåí èíòåðâàë çà

ðàáîòà. Îòïóñíåòå ïóñêîâèÿ ïðåêúñâà÷ 1 è ñëåä òîâà îòíîâî

âêëþ÷åòå åëåêòðîèíñòðóìåíòà, çà äà ïðîäúëæèòå ðàáîòà.

Ïðåäâàðèòåëåí èçáîð íà ñêîðîñòòà íà âúðòåíå

(GKS 65 GCE)

Ñ ïîòåíöèîìåòúðà çà ïðåäâàðèòåëíî óñòàíîâÿâàíå íà

ñêîðîñòòà íà âúðòåíå 3 ìîæåòå äà èçìåíÿòå ñêîðîñòòà íà

âúðòåíå ñúîáðàçíî êîíêðåòíàòà äåéíîñò ñúùî è ïî âðåìå

íà ðàáîòà.

Íåîáõîäèìàòà ñêîðîñò íà âúðòåíå çàâèñè îò èçïîëçâàíèÿ

ðåæåù ëèñò è îáðàáîòâàíèÿ ìàòåðèàë (âèæòå ïðåãëåäà íà

ïðîèçâîäñòâåíàòà ãàìà ðåæåùè ëèñòîâå â êðàÿ íà òîâà

ðúêîâîäñòâî çà åêñïëîàòàöèÿ).

Óêàçàíèÿ çà ðàáîòà

Ïðåäïàçâàéòå ðåæåùèòå äèñêîâå îò ðåçêè íàòîâàðâàíèÿ è

óäàðè.

Âîäåòå åëåêòðîèíñòðóìåíòà ðàâíîìåðíî è ñ ëåêî

ïðèòèñêàíå ïî ïîñîêà íà ðÿçàíå. Òâúðäå ñèëíîòî ïîäàâàíå

íàìàëÿâà çíà÷èòåëíî äúëãîòðàéíîñòòà íà ðàáîòíèòå

èíñòðóìåíòè è ìîæå äà ïîâðåäè åëåêòðîèíñòðóìåíòà.

Ïðîèçâîäèòåëíîñòòà íà ðÿçàíå è êà÷åñòâîòî íà ñðåçà

çàâèñÿò â çíà÷èòåëíà ñòåïåí îò ñúñòîÿíèåòî è ôîðìàòà íà

çúáèòå íà ðåæåùèÿ äèñê. Çàòîâà èçïîëçâàéòå ñàìî äîáðå

çàòî÷åíè è ïîäõîäÿùè çà ðàçðÿçâàíèÿ ìàòåðèàë äèñêîâå.

Ðàçðÿçâàíå íà äúðâåñåí ìàòåðèàë

Èçáîðúò íà ðåæåùèÿ äèñê çàâèñè îò âèäà íà äúðâåñèíàòà,

êà÷åñòâîòî è äàëè ñå ðàçðÿçâà íàäëúæíî èëè íàïðå÷íî íà

âëàêíàòà.

Ïðè íàäëúæíî ðàçðÿçâàíå íà ñìúð÷/áîð ñå îáðàçóâàò

äúëãè, ñïèðàëîâèäíè ñòúðãîòèíè.

Îòäåëÿùèÿò ñå ïðè îáðàáîòâàíåòî íà áóê è äúá ïðàõ å

èçêëþ÷èòåëíî âðåäåí çà çäðàâåòî, çàòîâà âèíàãè ðàáîòåòå

ñ ïðàõîóëîâèòåëíà/àñïèðàöèîííà ñèñòåìà.

Ðàçðÿçâàíå íà ïëàñòìàñè (GKS 65 GCE)

Óïúòâàíå: Ïðè ðàçðÿçâàíå íà ïëàñòìàñè, îñîáåíî íà PVC,

ñå îáðàçóâàò äúëãè ñïèðàëîâèäíè ñòðóæêè, êîèòî ìîãàò äà

ñà íàåëåêòðèçèðàíè. Òå ìîãàò äà çàïóøàò îòâîðà çà

èçõâúðëÿíå íà ñòðóæêè 15 è äà áëîêèðàò øàðíèðíî

îêà÷åíèÿ ïðåäïàçåí êîæóõ 12. Íàé-äîáðå å äà ðàáîòèòå ñ

âúíøíà ñèñòåìà çà ïðàõîóëàâÿíå.

Âêëþ÷åòå åëåêòðîèíñòðóìåíòà, äîïðåòå ãî äî äåòàéëà è

âíèìàòåëíî çàïî÷íåòå ñðåçà. Ñëåä òîâà ïðîäúëæåòå ñ

ïî-ãîëÿìî ïîäàâàíå è áåç ïðåêúñâàíå, çà äà íå ñå çàöàïàò

ðåæåùèòå çúáè.

Ðàçðÿçâàíå íà öâåòíè ìåòàëè (GKS 65 GCE)

Óïúòâàíå: Èçïîëçâàéòå ñàìî äîáðå çàòî÷åíè ðåæåùè

ëèñòîâå, ïðåäíàçíà÷åíè çà öâåòíè ìåòàëè. Òàêà ñå

OBJ_BUCH-359-003.book Page 160 Thursday, June 9, 2011 10:18 AM

Áúëãàðñêè | 161

Bosch Power Tools 1 619 X06 442 | (9.6.11)

îñèãóðÿâà ãëàäúê ñðåç è ñå ïðåäîòâðàòÿâà çàêëèíâàíåòî íà

ðåæåùèÿ ëèñò.

Âêëþ÷åòå åëåêòðîèíñòðóìåíòà, äîïðåòå ãî äî äåòàéëà è

âíèìàòåëíî çàïî÷íåòå ñðåçà. Ñëåä òîâà ïðîäúëæåòå ñ ïî-

ìàëêî ïîäàâàíå è áåç ïðåêúñâàíå.

Ïðè ïðîôèëè çàïî÷âàéòå ñðåçà âèíàãè íà òÿñíàòà ñòðàíà,

ïðè U-ïðîôèëè–â íèêàêúâ ñëó÷àé îò îòâîðåíàòà ñòðàíà.

Ïîäïèðàéòå ñâîáîäíèòå êðàèùà íà äúëãè äåòàéëè, çà äà

ïðåäîòâðàòèòå çàêëèíâàíåòî íà ðåæåùèÿ äèñê è

âúçíèêâàíåòî íà îòêàò.

Ðàçðÿçâàíå íà ëåêè ñòðîèòåëíè ìàòåðèàëè (ìàòåðèàëè

ñ ìèíåðàëíè ñúñòàâêè) (GKS 65 GCE)

fÏðè ðàçðÿçâàíå íà ëåêè ñòðîèòåëíè ìàòåðèàëè

ñïàçâàéòå çàêîíîâèòå ðàçïîðåäáè è óêàçàíèÿòà íà

ïðîèçâîäèòåëÿ.

Äîïóñêà ñå ñàìî ñóõî ðàçðÿçâàíå íà ëåêè ñòðîèòåëíè

ìàòåðèàëè è ñàìî ïðè èçïîëçâàíåòî íà âúíøíà ñèñòåìà çà

ïðàõîóëàâÿíå. Âèíàãè ðàáîòåòå ñ âîäåùàòà øèíà 30 (íå å

âêëþ÷åíà â îêîìïëåêòîâêàòà).

Èçïîëçâàíàòà ñèñòåìà òðÿáâà äà å ñåðòèôèöèðàíà çà

ðàáîòà ñ êàìåííà ïðàõ. Ôèðìà Áîø ïðåäëàãà ïîäõîäÿùè

ïðàõîñìóêà÷êè.

Ðàçðÿçâàíå ñ îïîðà çà óñïîðåäíî âîäåíå

(âèæòå ôèã. D)

Îïîðàòà çà óñïîðåäíî âîäåíå 11 ïîçâîëÿâà èçâúðøâàíåòî

íà ïðåöèçíè ñðåçîâå óñïîðåäíî íà ðúá íà äåòàéëà, íàïð.

ðàçðÿçâàíåòî íà åäíàêâè ëåòâè.

Ðàçâèéòå âèíòà ñ êðèë÷àòà ãëàâà 7 è âêàðàéòå ñêàëàòà íà

îïîðàòà çà óñïîðåäíî âîäåíå 11 ïðåç âîäà÷èòå â îñíîâíàòà

ïëî÷à 13. Íàñòðîéòå íà ñêàëàòà æåëàíàòà øèðî÷èíà, êàòî

èçïîëçâàòå ñúîòâåòíàòà ìàðêèðîâêà 9 èëè 10, âèæòå

ðàçäåëà «Ìàðêèðîâêè çà ñðåçà». Çàòåãíåòå îòíîâî âèíòà ñ

êðèë÷àòà ãëàâà 7.

Ðàçðÿçâàíå ñ ïîìîùíà îïîðà (âèæòå ôèã. Å)

Çà îáðàáîòâàíå íà ïî-ãîëåìè äåòàéëè èëè çà ðàçðÿçâàíå ïî

ïðàâà ëèíèÿ ìîæåòå äà çàêðåïèòå êúì äåòàéëà äúñêà èëè

ëåòâà êàòî ïîìîùíà îïîðà è äà âîäèòå öèðêóëÿðà, êàòî

îïèðàòå îñíîâíàòà ïëî÷à êúì íåÿ.

Ðàçðÿçâàíå ñ âîäåùà øèíà (GKS 65 G/GKS 65 GCE)

(âèæòå ôèãóðà F)

Ñ ïîìîùòà íà âîäåùàòà øèíà 30 ìîæåòå äà èçïúëíÿâàòå

ïðàâîëèíåéíè ñðåçîâå.

Ãóìåíîòî óïëúòíåíèå íà âîäåùàòà øèíà ñëóæè êàòî

ïðåäïàçèòåë, êîéòî ïðè ðÿçàíå íà äúðâåíè äåòàéëè

ïðåäïàçâà îòêúðòâàíå íà ïàð÷åíöà îò ïîâúðõíîñòòà. Çà

öåëòà çúáèòå íà öèðêóëÿðíèÿ äèñê òðÿáâà äà ñà

ðàçïîëîæåíè ïëúòíî äî ãóìåíîòî óïëúòíåíèå.

Ïðåäè ïúðâî ïîëçâàíå íà ãóìåíîòî óïëúòíåíèå ñ âîäåùàòà

øèíà 30 òî òðÿáâà äà áúäå íàñòðîåíî çà ðàáîòà ñ ïîëçâàíèÿ

ðú÷åí öèðêóëÿð. Çà öåëòà äîïðåòå âîäåùàòà øèíà 30 äî

äåòàéë ïî öÿëàòà é äúëæèíà. Íàñòðîéòå äúëáî÷èíà íà ðÿçàíå

ïðèáë. 9 mm è íàêëîí íà ñðåçà 90°. Âêëþ÷åòå öèðêóëÿðà è

ãî ïðåìåñòåòå ñ ðàâíîìåðíî ïîäàâàíå è óìåðåíî

ïðèòèñêàíå ïî ïîñîêà íà ðÿçàíå.

Ñ ïîìîùòà íà ñúåäèíèòåëíîòî çâåíî 31 ìîãàò äà áúäàò

íàñòàâåíè äâå âîäåùè øèíè. Çàñòîïîðÿâàíåòî ñå

èçâúðøâà ñ ïîìîùòà íà ÷åòèðèòå âèíòà, êîèòî ñà íà

ñúåäèíèòåëíîòî çâåíî.

Ïîääúðæàíå è ñåðâèç

Ïîääúðæàíå è ïî÷èñòâàíå

fÏðåäè èçâúðøâàíå íà êàêâèòî è äà å äåéíîñòè ïî

åëåêòðîèíñòðóìåíòà èçêëþ÷âàéòå ùåïñåëà îò

çàõðàíâàùàòà ìðåæà.

fÇà äà ðàáîòèòå êà÷åñòâåíî è áåçîïàñíî,

ïîääúðæàéòå åëåêòðîèíñòðóìåíòà è

âåíòèëàöèîííèòå îòâîðè ÷èñòè.

Øàðíèðíèÿò ïðåäïàçåí êîæóõ òðÿáâà äà ìîæå âèíàãè äà ñå

âúðòè ñâîáîäíî è äà ñå çàòâàðÿ ñàìîñòîÿòåëíî. Çàòîâà

âèíàãè ïîääúðæàéòå çîíàòà îêîëî øàðíèðíèÿ ïðåäïàçåí

êîæóõ ñâîáîäíà è ÷èñòà. Îòñòðàíÿâàéòå ïðàõ è ñòúðãîòèíè ñ

ïðîäóõâàíå ñúñ ñãúñòåí âúçäóõ èëè ñ ìåêà ÷åòêà.

Ðåæåùè äèñêîâå áåç ïîâúðõíîñòíî ïîêðèòèå ìîãàò äà áúäàò

ñìàçâàíè ëåêî ñ ìàøèííî ìàñëî, íåñúäúðæàùî êèñåëèíè.

Çà äà ïðåäîòâðàòèòå èçöàïâàíåòî íà äúðâîòî, ïðåäè

ðàçðÿçâàíå ïî÷èñòâàéòå ìàøèííîòî ìàñëî.

Îòëàãàíåòî íà ñìîëà èëè ëåïèëî/òóòêàë ïî ðåæåùèÿ äèñê

âëîøàâà êà÷åñòâîòî íà ñðåçà. Çàòîâà ïî÷èñòâàéòå

äèñêîâåòå âåäíàãà ñëåä óïîòðåáà.

Àêî âúïðåêè ïðåöèçíîòî ïðîèçâîäñòâî è âíèìàòåëíî

èçïèòâàíå âúçíèêíå ïîâðåäà, åëåêòðîèíñòðóìåíòúò òðÿáâà

äà ñå çàíåñå çà ðåìîíò â îòîðèçèðàí ñåðâèç çà åëåêòðî-

èíñòðóìåíòè íà Áîø.

Êîãàòî ñå îáðúùàòå ñ Âúïðîñè êúì ïðåäñòàâèòåëèòå, ìîëÿ,

íåïðåìåííî ïîñî÷âàéòå 10-öèôðåíèÿ êàòàëîæåí íîìåð,

îçíà÷åí íà òàáåëêàòà íà åëåêòðîèíñòðóìåíòà.

Ñåðâèç è êîíñóëòàöèè

Ñåðâèçúò ùå îòãîâîðè íà âúïðîñèòå Âè îòíîñíî ðåìîíòè è

ïîääðúæêà íà çàêóïåíèÿ îò Âàñ ïðîäóêò, êàêòî è îòíîñíî

ðåçåðâíè ÷àñòè. Ìîíòàæíè ÷åðòåæè è èíôîðìàöèÿ çà

ðåçåðâíè ÷àñòè ìîæåòå äà íàìåðèòå ñúùî è íà

www.bosch-pt.com

Åêèïúò îò êîíñóëòàíòè íà Áîø ùå Âè ïîìîãíå ñ óäîâîëñòâèå

ïðè âúïðîñè îòíîñíî çàêóïóâàíå, ïðèëîæåíèå è

âúçìîæíîñòè çà íàñòðîéâàíå íà ðàçëè÷íè ïðîäóêòè îò

ïðîèçâîäñòâåíàòà ãàìà íà Áîø è äîïúëíèòåëíè ïðèñïîñî-

áëåíèÿ çà òÿõ.

Ðîáåðò Áîø EÎÎÄ – Áúëãàðèÿ

Áîø Ñåðâèç Öåíòúð

Ãàðàíöèîííè è èçâúíãàðàíöèîííè ðåìîíòè

yë. Ñðåáúðíà ¹ 3–9

1907 Ñîôèÿ

Òåë.: +359 (02) 962 5302

Òåë.: +359 (02) 962 5427

Òåë.: +359 (02) 962 5295

Ôàêñ: +359 (02) 62 46 49

www.bosch.bg

OBJ_BUCH-359-003.book Page 161 Thursday, June 9, 2011 10:18 AM

162 | Srpski

1 619 X06 442 | (9.6.11) Bosch Power Tools

Áðàêóâàíå

Ñ îãëåä îïàçâàíå íà îêîëíàòà ñðåäà åëåêòðîèíñòðóìåíòúò,

äîïúëíèòåëíèòå ïðèñïîñîáëåíèÿ è îïàêîâêàòà òðÿáâà äà

áúäàò ïîäëîæåíè íà ïîäõîäÿùà ïðåðàáîòêà çà ïîâòîðíîòî

èçïîëçâàíå íà ñúäúðæàùèòå ñå â òÿõ ñóðîâèíè.

Íå èçõâúðëÿéòå åëåêòðîèíñòðóìåíòè ïðè áèòîâèòå

îòïàäúöè!

Ñàìî çà ñòðàíè îò ÅÑ:

Ñúãëàñíî Äèðåêòèâàòà íà ÅÑ 2002/96/ÅÎ

îòíîñíî áðàêóâàíè åëåêòðè÷åñêè è

åëåêòðîííè óñòðîéñòâà è óòâúðæäàâàíåòî

é êàòî íàöèîíàëåí çàêîí

åëåêòðîèíñòðóìåíòèòå, êîèòî íå ìîãàò äà

ñå èçïîëçâàò ïîâå÷å, òðÿáâà äà ñå ñúáèðàò

îòäåëíî è äà áúäàò ïîäëàãàíè íà ïîäõîäÿùà ïðåðàáîòêà çà

îïîëçîòâîðÿâàíå íà ñúäúðæàùèòå ñå â òÿõ âòîðè÷íè

ñóðîâèíè.

Ïðàâàòà çà èçìåíåíèÿ çàïàçåíè.

Srpski

Uputstva o sigurnosti

Opšta upozorenja za električne alate

Čitajte sva upozorenja i uputstva.

Propusti kod pridržavanja

upozorenja i uputstava mogu imati za posledicu električni

udar, požar i/ili teške povrede.

Čuvajte sva upozorenja i uputstva za budućnost.

Pojam upotrebljen u upozorenjima „električni alat“ odnosi se

na električne alate sa radom na mreži (sa mrežnim kablom) i

na električne alate sa radom na akumulator (bez mrežnog

kabla).

Sigurnost na radnom mestu

fDržite Vaše radno područne čisto i dobro osvetljeno.

Nered ili neosvetljena radna područja mogu voditi

nesrećama.

fNe radite sa električnim alatom u okolini ugroženoj

eksplozijom, u kojoj se nalaze zapaljive tečnosti,

gasovi ili prašine. Električni alati prave varnice koje mogu

zapaliti prašinu ili isparenja.

fDržite podalje decu i druge osobe za vreme korišćenja

električnog alata. Prilikom rada možete izgubiti kontrolu

nad aparatom.

Električna sigurnost

fPriključni utikač električnog alata mora odgovarati

utičnici. Utikač nesme nikako da se menja. Ne

upotrebljavajte adaptere utikača zajedno sa

električnim alatima zaštićenim uzemljenjem. Ne

promenjeni utikači i odgovarajuće utičnice smanjuju rizik

električnog udara.

fIzbegavajte kontakt telom sa uzemljenim površinama

kao cevi, grejanja, šporet i rashladni ormani. Postoji

povećani rizik od električnog udara ako je Vaše telo

uzemljeno.

fDržite aparat što dalje od kiše ili vlage. Prodor vode u

električni alat povećava rizik od električnog udara.

fNe nosite električni alat za kabl, ne vešajte ga ili ne

izvlačite ga iz utičnice. Držite kabl dalje od vreline, ulja,

oštrih ivica ili delova aparata koji se pokreću. Oštećeni

ili uvrnuti kablovi povećavaju rizik električnog udara.

fAko sa električnim alatom radite u prirodi,

upotrebljavajte samo produžne kablove koji su

pogodni za spoljnu upotrebu. Upotreba produžnog kabla

uzemljenog za spoljnu upotrebu smanjuje rizik od

električnog udara.

fAko rad električnog alata ne može da se izbegne u

vlažnoj okolini, koristite prekidač strujne zaštite pri

kvaru. Upotreba prekidača strujne zaštite pri kvaru

smanjuje rizik od električnog udara.

Sigurnost osoblja

fBudite pažljivi, pazite na to, šta radite i idite razumno

na posao sa Vašim električnim alatom. Ne koristite

električni alat ako ste umorni ili pod uticajem droge,

alkohola ili lekova. Momenat nepažnje kod upotrebe elek-

tričnog alata može voditi ozbiljnim povredama.

fNosite ličnu zaštitnu opremu i uvek zaštitne naočare.

Nošenje lične zaštitne opreme, kao maske za prašinu,

sigurnosne cipele koje ne kližu, zaštitni šlem ili zaštitu za

sluh, zavisno od vrste i upotrebe električnog alata,

smanjuju rizik od povreda.

fIzbegavajte nenamerno puštanje u rad. Uverite se da je

električni alat isključen, pre nego što ga priključite na

struju i/ili na akumulator, uzmete ga ili nosite. Ako

prilikom nošenja električnog alata držite prst na prekidaču

ili aparat uključen priključujete na struju, može ovo voditi

nesrećama.

fUklonite alate za podešavanje ili ključeve za zavrtnje,

pre nego što uključite električni alat. Neki alat ili ključ

koji se nalazi u rotirajućem delu aparata, može voditi

nesrećama.

fIzbegavajte nenormalno držanje tela. Pobrinite se uvek

da stabilno stojite i održavajte u svako doba ravnotežu.

Na taj način možete bolje kontrolisati električni alat u

neočekivanim situacijama.

fNosite pogodnu odeću. Ne nosite široku odeću ili nakit.

Držite kosu, odeću i rukavice dalje od pokretnih delova.

Opušteno odelo, dugu kosu ili nakit mogu zahvatiti

rotirajući delovi.

fAko mogu da se montiraju uredjaji za usisavanje i

skupljanje prašine, uverite se da li su priključeni i

upotrebljeni kako treba. Upotreba usisavanja prašine

može smanjiti opasnosti od prašine.

Brižljiva upotreba i ophodjenje sa električnim alatima

fNe preopterećujte aparat. Upotrebljavajte za Vaš

posao električni alat odredjen za to. Sa odgovarajućim

električnim alatom radite bolje i sigurnije u navedenom

području rada.

UPOZORENJE

OBJ_BUCH-359-003.book Page 162 Thursday, June 9, 2011 10:18 AM

Srpski | 163

Bosch Power Tools 1 619 X06 442 | (9.6.11)

fNe koristite nikakav električni alat čiji je prekidač u

kvaru. Električni alat koji se ne može više uključiti ili

isključiti, je opasan i mora se popraviti.

fIzvucite utikač iz utičnice i/ili uklonite akumulator pre

nego što preduzmete podešavanja na aparatu,

promenu delova pribora ili ostavite aparat. Ova mera

opreza sprečava nenameran start električnog alata.

fČuvajte nekorišcene električne alate izvan dometa

dece. Ne dozvoljavajte korišcenje aparata osobama

koje ne poznaju aparat ili nisu pročitale ova uputstva.

Električni alati su opasni, kada ih koriste neiskusne osobe.

fOdržavajte brižljivo električni alat. Kontrolišite da li

pokretni delovi aparata besprekorno funkcionišu i ne

„lepe“, da li su delovi polomljeni ili su tako oštećeni da

je oštećena funkcija električnog alata. Popravite ove

oštećene delove pre upotrebe. Mnoge nesreće imaju

svoje uzroke u loše održavanim električnim alatima.

fOdržavajte alate za sečenja oštre i čiste. Brižljivo

održavani alati za sečenja sa oštrim ivicama manje

„slepljuju“ i lakše se vode.

fUpotrebljavajte električni alat, pribor, alate koji se

umeću itd. prema ovim uputstvima. Obratite pažnju

pritom na uslove rada i posao koji morate obaviti.

Upotreba električnih alata za druge namene koje nisu

predvidjene, može voditi opasnim situacijama.

Servisi

fNeka Vam Vaš električni alat popravlja samo

kvalifikovano osoblje i samo sa originalnim rezervnim

delovima. Tako se obezbedjuje, da ostane sačuvana

sigurnost aparata.

Sigurnosna uputstva za kružne testere

Postupak testerisanja

fOPASNOST: Ne idite sa Vašim rukama u područje

testere i lista testere. Držite sa Vašom drugom rukom

dodatnu dršku ili kućište motora. Ako obe ruke drže

testeru, one se ne mogu povrediti od lista testere.

fNe hvatajte ispod radnog komada. Zaštitna hauba Vas ne

može zaštititi ispod radnog komada od lista testere.

fPodesite dubinu preseka debljini radnog komada. Ne bi

trebalo da se vidi ispod radnog komada manje od cele

visine zuba.

fNe držite radni komad koji se seče nikada u ruci ili

preko noge. Osigurajte radni komad na nekom

stabilnom pritezaču. Važno je radni komad dobro

pričvrstiti, da bi minimizirali opanost od kontakta sa telom,

stezanja lista testere ili gubitka kontrole.

fHvatajte električni alat samo za izolovane drške, kada

izvodite radove, kod kojih upotrebljeni alat može da

sretne skrivene vodove ili sopstveni mrežni kabl.

Kontakt sa vodom koji provodi napon stavlja i metalne

delove električnog alata pod napon i vodi električnom

udaru.

fUpotrebljavajte kod sečenja po dužini uvek graničnik ili

ispravnu vodjicu ivice. Ovo poboljšava tačnost sečenja i

smanjuje mogućnost da se list testere zaglavi.

fUpotrebljavajte uvek listove testere prave veličine i sa

odgovarajućim otvorom za prihvat (naprimer u obliku

zvezde ili okrugao). Listovi testere, koji ne odgovaraju

montažnim delovima testere, rade ekscentrično i utiču na

gubitrak kontrole.

fNe upotrebljavajte nikada oštećene ili pogrešne

podmetače lista testere ili-zavrtnje. Podmetači lista

testere i završnji su specijalno konstruisani za Vašu

testeru, za optimalni učinak i sigurnost u radu.

fPovratan udarac – Uzroci i odgovarajuća sigurnosna

uputstva

– Povratan udarac je iznenadna reakcija usled lista testere

koji zapinje, „slepljuje “ i koji je pogrešno centriran, koja

utiče na to, da se nekontrolisana testera podiže i pokreće iz

radnog komada nepolje u pravcu osobe koja radi.

– Kada list testerre zapinje ili „slepljuje“ u zazoru testere,

ona blokira i motorna sila udara nazad testeru u pravcu

radnika.

– Ako se list testere u zazoru izvije ili pogrešno centrira,

mogu zubi zadnje ivice lista testere zakačiti površinu

radnog komada, pričem se list testere vraća nazad iz

zazora i iskače u pravcu radnika.

Povratan udarac je posledica pogrešne ili felerične

upotrebre testere. On se može sprečiti pogodnim merama

opreza kao što je opisano u daljem tekstu.

fDržite čvrsto testeru sa obe ruke i Vaše ruke dovedite u

položaj u kojem možete prihvatiti sile povratnog

udarca. Držite se uvek postrani lista testere, nikada u

jednoj liniji list testere sa Vašim telom. Pri povratnom

udarcu može testera skočiti unazad, medjutim radnik

može predvidjenim merama opreza savladati sile

povratnog udarca.

fAko list testere zaglavljuje ili Vi prekidate rad,

isključite testeru i držite je mirno u radnom komadu,

dok se list testere ne umiri. Nikada ne pokušavajte, da

uklonite testeru iz radnog komada ili da je povlačite

unazad, a da se list testere okreće, jer može uslediti

povratni udarac. Pronadjite i uklonite urzor za

zaglavljivanje lista testere.

fAko hoćete ponovo da pokrenete testeru koja se nalazi

u radnom komadu, centrirajte list testere u procepu

testere i prokontrolišite, da li zubi testere ne zapinju u

radnom komadu. Ako list testere zapinje, može se

pokretati napolje iz radnog komada i prouzrokovati

povratan urarac, kada se ponovo pokrene testera.

fUčvrstite velike ploče, da bi smanjili rizik povratnog

udarca listom testere koji zapinje. Velike ploče se mogu

usled svoje vlastite težine savijati. Ploče se moraju na obe

strane učvrstiti, kako u blizini procepa testere tako i na

ivici.

fNe upotrebljavajte tupe ili oštećene listove testere.

Listovi testere sa tupim ili pogrešno centriranim zubima

prouzrokuju usled uskog procepa testere povećano trenje,

zapinjanje lista testere i povratan udarac.

fČvrsto stegnite pre testerisanja podešavanje za dubinu

i ugao preseka. Ako se za vreme testerisanja promene

uglovi, može se list testere zaglaviti i nastupiti povratni

udarac.

OBJ_BUCH-359-003.book Page 163 Thursday, June 9, 2011 10:18 AM

164 | Srpski

1 619 X06 442 | (9.6.11) Bosch Power Tools

fBudite posebno oprezni kod testerisanja u postojeće

zidove ili druga nevidljiva područja. Uronjeni list testere

može pri testerisanju u skrivene objekte blokiradi i

prouzrokovati povratan udarac.

Funkcija donje zaštitne haube

fPre svakog korišćenja prokontrolišite, da li donja

zaštitna hauba besprekorno zatvara. Ne

upotrebljavajte testeru, ako se donja zaštitna hauba ne

pokreće slobodno i odmah zatvara. Nikada ne

učvršćujte ili vezujte donju zaštitnu haubu u otvorenoj

poziciji. Ako bi testera nenamerno pala na pod, može se

donja zaštitna hauba iskriviti. Otvorite zaštitnu haubu sa

polugom za vraćanje nazad i uverite se, da se slobodno

pokreće i da pri svim uglovima i dubinama sečenja ne

dodiruje ni list testere a ni druge delove.

fProkontrolišite funkciju opruge za donju zaštitnu

haubu. Neka sačeka testera sa upotrebom ako donja

zaštitna hauba i opruga ne rade besprekorno. Oštećeni

delovi, lepljive naslage ili nagomilana piljevina

omogućavaju donjoj zaštitnoj haubi da funkcioniše sa

kašnjenjem.

fOtvarajte donju zaštitnu haubu rukom samo pri

posebnim sečenjima, kao što su uranjanja i sečenja pod

uglom. Otvarajte donju zaštitnu haubu sa polugom za

povlačenje unazad i pustite je čim list testere „udje u

radni komad“. Pri svim drugim radovima testerenja mora

donja zaštitna hauba raditi automatski.

fNe stavljajte testeru na radni sto ili pod, a da donja

zaštitna hauba nije pokrila list testere. Nezaštićeni list

testere u radu pokreće testeru nasuprot pravca sečenja i

seče šta mu je na putu. Pazite pritom na vreme

zaustavljanja testere.

Dodatna uputstva sa upozorenjem

fNe hvatajte sa rukama u otvor za izbacivanje piljevine.

Možete se povrediti na delove koji se okreću.

fNe radite sa testerom iznad glave. Imate tako malo

kontrole nad električnim alatom.

fUpotrebljavajte pogodne aparate za potragu, da bi

našli skrivene vodove snabdevanja, ili pozovite mesno

društvo za snabdevanje. Kontakt sa električnim

vodovima može voditi požaru i električnom udaru.

Oštećenja gasovoda mogu voditi eksploziji. Prodiranje u

vod sa vodom prouzrokovaće oštećenja predmeta ili može

prouzrokovati električni udar.

fNe koristite električni alat stacionarno. Nije konstruisan

za rad sa stolom za sečenje.

fNe upotrebljavajte listove testere od HSS-čelika. Takvi

listovi testere se mogu lako lomiti.

fNe testerišite metale gvoždja. Usijani opiljci mogu

zapaliti usisavanje prašine.

fDržite čvrsto električni alat prilikom rada sa obe ruke i

pobrinite se da sigurno stojite. Električni alat se sigurnije

vodi sa obe ruke.

fObezbedite radni komad. Radni komad kojeg čvrsto drže

zatezni uredjaji ili stega sigurnije se drži nego sa Vašom

rukom.

fSačekajte da se električni alat umiri, pre nego što ga

ostavite. Upotrebljeni alat se može zakačiti i gubitkom

kontrole voditi preko električnog alata.

Opis proizvoda i rada

Čitajte sva upozorenja i uputstva. Propusti

kod pridržavanja upozorenja i uputstava mogu

imati za posledicu električni udar, požar i/ili

teške povrede.

Molimo da otvorite preklopljenu stranicu sa prikazom aparata

i ostavite ovu stranicu otvorenu, dok čitate uputstvo za rad.

Upotreba prema svrsi

GKS 65/GKS 65 G:

Električni alat je zamišljen, da izvodi pri čvrstoj podlozi

presecanja po dužini i popreko sa pravim presecanjem i sa

iskošenjem u drvetu. Sa odgovarajućim listovima testere i

obojeni metali tankih zidova, na. primer profili.

Obrada metala gvoždja nije dozvoljena.

GKS 65 GCE:

Električni alat je zamišljen, da izvodi pri čvrstoj podlozi dužna

i poprečna presecanja sa pravim presecanjem i iskošenjem u

drvetu. Sa odgovarajućim listovima testere mogu se

testerisati i obojeni metali tankih zidova (na. primer profili),

laki gradjevinski materijali i plastika.

Obrada metala gvoždja nije dozvoljena.

Komponente sa slike

Označavanje brojevima komponenti sa slika odnosi se na

prikaz električnog alata na grafičkoj strani.

1Prekidač za uključivanje-isključivanje

2Blokada uključivanja za prekidač za uključivanje-

isključivanje

3Točkić za podešavanje broja obrtaja (GKS 65 GCE)

4Dodatna drška (izolovana površina za prihvat)

5Taster za blokadu vretena

6Skala ugla iskošenja

7Leptir zavrtanj za paralelni graničnik

8Zatezna poluga za biranje ugla iskošenja

9Oznaka sečenja 0°

10 Oznaka sečenja 45°

11 Paralelni graničnik

12 Klatna zaštitna hauba

13 Osnovna ploča

14 Poluga za podešavanje klatne zaštitne haube

15 Izbacivanje piljevine

16 Zaštitna hauba

17 Drška (izolovana površina za prihvat)

18 Imbus ključ

19 Zavrtanj za zatezanje sa pločom

20 Zatezna prirubnica

21 List kružne testere*

22 Prirubnica za prihvat

OBJ_BUCH-359-003.book Page 164 Thursday, June 9, 2011 10:18 AM

Srpski | 165

Bosch Power Tools 1 619 X06 442 | (9.6.11)

23 Vreteno testere

24 Zavrtanj za pričvršćivanje adaptera*

25 Adapter za usisavanje*

26 Zatezna poluga za biranje dubine sečenja

27 Skala dubine sečenja

28 Leptir zavrtanj za biranje ugla zakošenja

29 Par stega*

30 Poluga vodjice*

31 Komad za povezivanje*

32 Crevo za usisavanje*

*Prikazani ili opisani pribor ne spada u standardno pakovanje.

Kompletni pribor možete da nađete u našem programu pribora.

Informacije o šumovima/vibracijama

Izmerene vrednosti buke utvrđene su u skladu sa EN 60745.

Nivo šumova uredjaja označen sa A iznosi tipično: Nivo

zvučnog pritiska 88 dB(A); Nivo snage zvuka 99 dB(A).

Nesigurnost K=3 dB.

Nosite zaštitu za sluh!

Ukupne vrednosti vibracija ah (Zbir vektora tri pravca) i

nesigurnost K je dobijena prema EN 60745:

Testerisanje drveta: ah=3,0m/s2, K=1,5 m/s2,

Testerisanje metala: ah=2,5m/s2, K=1,5 m/s2.

Nivo vibracija naveden u ovim uputstvima je izmeren prema

mernom postupku koji je standardizovan u EN 60745 i može

da se koristi za poredjenje električnih alata jedan sa drugim.

Pogodan je i za privremenu procenu opterećenja vibracijama.

Navedeni nivo vibracija predstavlja prvenstveno primenu

električnog alata. Ako se svakako električni alat upotrebljava

za druge namene sa drugim upotrebljenim alatima ili

nedovoljno održavanja, može doći do odstupanja nivoa

vibracija. Ovo može u značajnoj meri povećati opterećenje

vibracijama preko celog radnog vremena.

Za tačnu procenu opterećenja vibracijama trebalo bi uzeti u

obzir i vreme, u kojem je uredjaj uključen ili radi, medjutim

nije stvarno u upotrebi. Ovo može značajno redukovati

opterećenje vibracijama preko celog radnog vremena.

Utvrdite dodatne mere sigurnosti radi zaštite radnika pre

delovanja vibracija kao na primer: Održavanje električnog

alata i upotrebljeni alati, održavanje toplih ruku, organizacija

odvijanja posla.

Izjava o usaglašenosti

Izjavljujemo na vlastitu odgovornost da je dole „Tehnički

podaci“ opisani proizvod usaglašen sa sledećim standardima

ili normativnim aktima: EN 60745 prema odredbama

smernica 2004/108/EG, 2006/42/EG.

Tehnička dokumentacija kod:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

Tehnički podaci

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Ručna kružna testera GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

Broj predmeta 3 601 F67 0.. 3 601 F68 9.. 3 601 F68 9..

Nominalna primljena snaga W16001600 1800

Broj obrtaja na prazno min-1 5900 5900 2300 –5000

max. broj obrtaja pod opterećenjem min-1 4200 4200 1400 –4000

max. dubina sečenja

–Pri uglu zakošenja 0°

–Pri uglu zakošenja 45°mm

mm 65

48 65

Blokada vretena zzz

Biranje broja obrtaja – – z

Stalna elektronika – – z

Zaštita od preopterećenja zavisna od temperature – – z

Ograničavanje struje kretanja – – z

Dimenzije osnovne ploče mm 170 x 305 203 x 327 203 x 327

max. presek lista testere mm 190 190 190

min. presek lista testere mm 184 184 184

max. debljina osnovnog lista mm 1,7 1,7 1,7

max. razmetanje debljine zuba mm 2,6 2,6 2,6

min. razmetanje debljinje zuba mm 1,8 1,8 1,8

Otvor za prihvat mm 30 30 30

OBJ_BUCH-359-003.book Page 165 Thursday, June 9, 2011 10:18 AM

166 | Srpski

1 619 X06 442 | (9.6.11) Bosch Power Tools

Montaža

Montaža lista kružne testere/promena

fIzvucite pre svih radova na električnom alatu mrežni

utikač iz utičnice.

fNosite pri montaži lista testere zaštitne rukavice. Pri

dodiru lista testere postoji opasnost od povrede.

fUpotrebljavajte samo listove testere, koji odgovaraju

karakterističnim podacima navedenim u ovom

uputstvu za rad.

fNikako ne upotrebljavajte brusne ploče kao alat za

korišćenje.

Biranje lista testere

Pregled preporučenih listova testere naći ćete na kraju ovoga

uputstva.

Demontaža lista testere (pogledajte sliku A)

Postavite električni alat za promenu alata najbolje na bočnu

stranu kućišta motora.

–Pritisnite taster za blokadu vretena 5 i držite ga pritisnut.

fAktivirajte taster za blokadu vretena 5 samo pri

vretenu testere u stanju mirovanja. Električni alat se

može inače oštetiti.

–Odvrnite sa imbus ključem 18 zatezni zavrtanj 19 napolje

u pravcu okretanja n.

–Iskrenite nazad klatnu zaštitnu haubu 12 i držite je čvrsto.

–Skinite zateznu priribnicu 20 i list testere 21 sa vretena

testere 23.

Montiranje lista testere (pogledajte sliku A)

Postavite električni alat za promenu alata najbolje na bočnu

stranu kućišta motora.

–Očistite list testere 21 i sve montirajuće delove zatezanja.

–Iskrenite nazad klatnu zaštitnu haubu 12 i držite je čvrsto.

–Stavite list testere 21 na prirubnicu za prihvat 22. Pravac

sečenja zuba (pravac strelice na listu testere) i strelica za

pravac okretanja na zaštitnoj haubi 16 moraju biti

usaglašeni.

–Postavite zateznu prirubnicu 20 i zavrnite zatezni zavrtanj

19 u pravcu okretanja o. Pazite na pravi položaj za

ugradnju prihvatne prirubnice 22 i zatezne prirubnice 20.

–Pritisnite taster za blokadu vretena 5 i držite ga pritisnut.

–Stegnite čvrsti sa imbus ključem 18 zatezni zavrtanj 19 u

pravcu okretanja o. Zatezni moment treba da iznosi

6–9Nm, što odgovara zatezanje rukom plus ¼ jedan

okretaj.

Usisavanje prašine/piljevine

fIzvucite pre svih radova na električnom alatu mrežni

utikač iz utičnice.

fPrašine od materijala kao što je premaz koji sadrži olovo,

neke vrste drveta, minerali i metal mogu biti štetni po

zdravlje. Dodir ili udisanje prašine mogu izazvati alergijske

reakcije i/ili oboljenja disajnih puteva radnika ili osoba koje

se nalaze u blizini.

Neke prašine kao od hrasta i bukve važe kao izazivači raka,

posebno u vezi sa dodatnim materijama za obradu drveta

(hromati, zaštitna sredstva za drvo). Materijal koji sadrži

azbest smeju raditi samo stručnjaci.

–Koristite što je više moguće usisavanje prašine

pogodno za materijal.

–Pobrinite se za dobro provetravanje radnog mesta.

–Preporučuje se, da se nosi zaštitna maska za disanje sa

klasom filtera P2.

Obratite pažnju na propise za materijale koje treba

obradjivati u Vašoj zemlji.

fIzbegavajte sakupljanje prašine na radnom mestu.

Prašine se mogu lako zapaliti.

Montiranje adaptera za usisavanje (pogledajte sliku B)

Nataknite adapter za usisavanje 25 na izbacivanje piljevine

15 da uskoči u otvor. Na adapter za usisavanje 25 može da se

priključi crevo za usisavanje sa presekom od 35 mm.

fAdapter za usisavanje nesme biti montiran bez

priključenog usisavanja sa strane. Usisni kanal se inače

može začepiti.

fNa adapter za usisavanje nesme se priključiti nikakva

kesa za usisavanje. Usisni sistem se može inače začepiti.

Za obezbedjivanje optimalnog usisavanja mora se adapter za

usisavanje 25 redovno čistiti.

Usisavanje sa strane

Povežite crevo za usisavanje 32 sa nekim usisivačem

(pribor). Pregled za priključivanje na različite usisivače naći

ćete na kraju ovoga uputstva.

Električni alat može se direktno priključiti na utičnicu Bosch-

Univerzalnog usisivača sa uredjajem za daljinski start. Ovaj

automatski startuje pri uključivanju električnog alata.

Usisivač mora biti pogodan za materijal koji treba obradjivati.

Upotrebljavajte prilikom usisavanja posebno po zdravlje

štetnih prašina, prašine koje izazivaju rak ili suvih prašina

specijalan usisivač.

Težina prema EPTA-Procedure 01/2003 kg 4,8 5,1 5,2

Klasa zaštite / II / II / II

Podaci važe za nominalne napone [U] od 230 V. Kod napona koji odstupaju i izvodjenja specifičnih za zemlje mogu ovi podaci varirati.

Molimo da obratite pažnju na broj predmeta na tipskoj tablici Vašeg električnog alata. Trgovačke oznake pojedinih električnih alata mogu varirati.

Samo za elekrične alata bez ograničenja struje kretanja: Uključivanja prouzrokuju kratkotrajne padove napona. Pri nepovoljnim uslovima mreže mogu

nastati oštećenja drugih uredjaja. Pri impedanci mreže manjoj od 0,36 Ohm ne mogu se očekivati nikakvi kvarovi.

Ručna kružna testera GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

OBJ_BUCH-359-003.book Page 166 Thursday, June 9, 2011 10:18 AM

Srpski | 167

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Rad

Vrste rada

fIzvucite pre svih radova na električnom alatu mrežni

utikač iz utičnice.

Podešavanje dubine sečenja (pogledajte sliku C)

fPodesite dubinu preseka debljini radnog komada. Ne bi

trebalo da se vidi ispod radnog komada manje od cele

visine zuba.

Odvrnite zateznu polugu 26. Za manje dubine sečenja

uklonite testeru od osnovne ploče 13, za veće dubine sečenja

pritisnite testeru na osnovnu ploču 13. Podesite željenu

dimenziju na skalu za dubinu sečenja. Ponovo čvrsto stegnite

zateznu polugu 26.

Ako Vi posle odvrtanja zatezne poluge 26 ne budete mogli da

pomerate potpuno dubinu presecanja, uklonite zateznu

polugu 26 sa testere i iskrenite je nadole. Oslobodite zateznu

polugu ponovo 26. Ponovljate ovu radnju sve dok ne budete

mogli da podesite željenu dibunu presecanja.

Ako posle stezanja zatezne poluge 26 ne budete mogli da

dovoljno stegnete, uklonite zateznu polugu 26 sa testere i

iskrenite je na gore. Oslobodite zateznu polugu 26 ponovo.

Ponovljajte ovu radnju sve dok dubina presecanja ne bude

učvršćena.

Podešavanje ugla iskošenja

Postavite električni alat najbolje na bočnu stranu zaštitne

haube 16.

Odvrnite zateznu polugu 8 i leptir zavrtanj. 28. Iskrenite

testeru bočno. Podesite željenu dimenziju na skali 6. Ponovo

čvrsto stegnite zateznu polugu 8 i leptir zavrtanj 28.

Uputstvo: Pri sečenju sa zakošenjem je dubina sečenja manja

od pokazane vrednosti na skali za dubinu sečenja 27.

Oznake sečenja

Marker za presecanje 0° (9) pokazuje poziciju lista testere

kod pravouglog presecanja. Marker za presecanje 45° (10)

pokazuje poziciju lista testere kod 45°-presecanja i kod

korišćenja bez šine vodjice.

Puštanje u rad

fObratite pažnju na napon mreže! Napon strujnog izvora

mora biti usaglašen sa podacima tipske tablice

električnog alata. Električni alati označeni sa 230 V

mogu da rade i sa 220 V.

Uključivanje-isključivanje

Za puštanje u rad električnog alata aktivirajte najpre blokadu

uključivanja 2 i pritisnite u nastavku prekidač za

uključivanje-isključivanje 1 i držite ga pritisnut.

Da bi električni alat isključili pustite prekidač za uključivanje-

isključivanje 1.

Uputstvo: Iz sigurnosnih razloga ne može se prekidač za

uključivanje-isključivanje 1 blokirati, već mora za vreme rada

stalno ostati pritisnut.

Ograničavanje struje kretanja (GKS 65 GCE)

Elektronsko ograničavanje struje kretanja ograničava snagu

pri uključivanju električnog alata i omogućava rad sa

osiguračem od 16 A.

Konstantna elektronika (GKS 65 GCE)

Konstant elektornika drži broj obrtaja u praznom hodu i

opterećenju skoro konstantne i obezbedjuje ravnomeran

učinak u radu.

Zaštita od preopterećenja zavisna od temperature

(GKS 65 GCE)

Pri preopterećenju isključuje električni alat, sve dok ne bude

ponovo u optimalnom području radne temperature. Pustite

prekidač za uključivanje-isključivanje 1 i ponovo uključite

električni alat da bi ponovo dalje radili.

Biranje broja obrtaja (GKS 65 GCE)

Sa točkićem za podešavanje broja obrtaja 3 možete unapred

izabrati potreban broj obrtaja i za vreme rada.

Potreban broj obrtaja zavisi od upotrebljenog lista testere i

materijala koji se obradjuje (pogledajte pregled listova

testere na kraju ovoga uputstva za rad).

Uputstva za rad

Zaštitite listove testere od preloma i udaraca.

Vodite električni alat ravnomerno i sa lakim guranjem u pravcu

sečenja. Suviše snažno guranje znatno smanjuje životni vek

upotrebljenog električnog alata i može oštetiti električni alat.

Učinak testerisanja i kvalitet preseka zavise u bitnom od

stanja i oblika zuba lista testere. Upotrebljavajte stoga samo

oštre i listove testere predvidjene za materijal koji se

obradjuje.

Sečenje drveta

Pravi izbor lista testere upravlja se prema vrsti drveta,

kvalitetu drveta i da li se traži dužno ili poprečno sečenje.

Kod dužnih sečenja bora nastaju duge u obliku spirale

piljevine.

Prašine od bukve i hrasta posebno ugrožavaju zdravlje, stoga

radite samo sa usisavanjem prašine.

Testerisanje plastike (GKS 65 GCE)

Uputstvo: Pri testerisanju plastike, posebno PVC, nastaje

duga u vidu spirale strugotina, koja se može elektrostatički

puniti. Na taj način se može pražnjenje strugotine 15 zapušiti

i klatna zaštitna hauba 12 zaglaviti. Radite najbolje sa

usisavanjem prašine.

Vodite električni alat uključen na radni komad i testerišite ga

oprezno. Radite na kraju u jednom potezu i bez daljeg prekida,

da zubi testere ne bi tako brzo zaglavili.

Testerisanje obojenih metala (GKS 65 GCE)

Uputstvo: Koristite samo oštar i pogodan list testere za

obojene metale. Ovo obezbedjuje jedan čist rez i sprečava

zaglavljivanje lista testere.

Vodite električni alat uključen na radni komad i testerišite ga

oprezno. Radite na kraju sa malo pomeranja napred i bez

prekida dalje.

OBJ_BUCH-359-003.book Page 167 Thursday, June 9, 2011 10:18 AM

168 | Slovensko

1 619 X06 442 | (9.6.11) Bosch Power Tools

Počnite sečenje kod profila uvek na uskoj strani, kod U-profila

nikada na otvorenoj strani. Učvrstite duge profile, da bi izbegli

zaglavljivanje lista testere i povratan udarac električnog alata.

Testerisanje lakih gradjevinskih materijala (Materijali sa

mineralnim sastojkom) (GKS 65 GCE)

fPazite kod testerisanja lakših gradjevinskih materijala

na zakonske odredbe i preporuke proizvodjača

materijala.

Laki gradjevinsiki materijali smeju se obradjivati samo sa

presecanjem na suvo i sa usisivanjem prašine. Radite uvek

samo sa šinom vodjicom 30 (Pribor).

Usisivač za prašinu mora biti odobren za usisavanje prašine

od kamena. Bosch nudi predvidjene usisivače za prašinu.

Testerisanje sa paralelnim graničnikom

(pogledajte sliku D)

Paralelni graničnik 11 omogućava tačna sečenja duž ivice

radnog komada, odnosno sečenje traka istih dimenzija.

Odvrnite leptir zavrtanj 7 i ugurajte skalu paralelnog

graničnika 11 kroz otvor osnovne ploče 13. Podesite željenu

širinu preseka kao vrednost skale na odgovrajućoj oznaci za

sečenje 9 odnosno 10 pogledajte odeljak „Oznake sečenja“.

Ponovo stegnite leptir zavrtanj 7.

Testerisanje sa pomoćnim graničnikom

(pogledajte sliku E)

Za obradu većih radnih komada ili za sečenje pravih ivica

možete pričvrstiti neku dasku ili letvu kao pomoćni graničnik

na radni komad i voditi po dužini kružnu testeru sa osnovnom

pločom na pomoćnom graničniku.

Testerisanje sa šinom vodjice (GKS 65 G/GKS 65 GCE)

(pogledajte sliku F)

Pomoću šine vodjice 30 možete izvoditi sečenja u pravoj liniji.

Prsten od gume na šini vodjici, koji sprečava pri testerisanju

drvenih radnih komada otkidanje površine. List testere mora

zato sa zubima da naleže direktno na prsten od gume.

Prsten od gume mora da se pre prvog sečenja podesi sa šinom

vodjicom 30 na upotrebljenu kružnu testeru. Stavite za ovo

šinu vodjicu 30 sa celom dužinom na radni komad. Podesite

dubinu presecanja od ca. 9 mm i pravougli iskošeni ugao.

Uključite kružnu testeru i vodite je ravnomerno i sa lakim

pomeranjem u pravcu presecanja.

Sa jednim veznim komadom 31 mogu se spojiti dve šine

vodjice. Zatezanje se vrši pomoću četiri zavrtnja koji se nalaze

u veznom komadu.

Održavanje i servis

Održavanje i čišćenje

fIzvucite pre svih radova na električnom alatu mrežni

utikač iz utičnice.

fDržite električni alat i proreze za ventilaciju čiste, da bi

dobro i sigurno radili.

Klatna zaštitna hauba se mora uvek slobodno pokretati i

automatski zatvarati. Stoga držite područje oko klatne

zaštitne haube uvek čisto. Uklanjajte prašinu i piljevinu

duvanjem sa komprimovanim vazduhom ili sa četkicom.

Ne obloženi listovi testere mogu se zaštititi od korozije tankim

slojem ulja koje ne sadrži kiseline. Uklonite pre sečenja

ponovo ulje, jer će drvo biti zaprljano.

Ostaci smole ili lepka na listu testere šteti kvalitetu sečenja.

Čistite stoga listove testere odmah posle upotrebe.

Ako bi električni alat i pored brižljivog postupka izrade i

kontrole nekada otkazao, popravku mora vršiti neki

autorizovani servis za Bosch-električne alate.

Molimo navedite neizostavno kod svih pitanja i naručivanja

rezervnih delova broj predmeta sa 10 brojčanih mesta prema

tipskoj tablici električnog alata.

Servis i savetovanja kupaca

Servis odgovara na Vaša pitanja u vezi popravke i održavanja

Vašeg proizvoda kao i u vezi rezervnih delova. Šematske

prikaze i informacije u vezi rezervnih delova naći ćete i pod:

www.bosch-pt.com

Bosch-ov tim savetnika će Vam pomoći kod pitanja u vezi

kupovine, primene i podešavanja proizvoda i pribora.

Srpski

Bosch-Service

Dimitrija Tucovića 59

11000 Beograd

Tel.: +381 (011) 244 85 46

Fax: +381 (011) 241 62 93

E-Mail: asboschz@EUnet.yu

Uklanjanje djubreta

Električni pribori, pribor i pakovanja treba da se odvoze

regeneraciji koja odgovara zaštiti čovekove sredine.

Ne bacajte električni alat u kućno djubre!

Samo za EU-zemlje:

Prema evropskim smernicama

2002/96/EG o starim električnim i

elektronskim uredjajima i njihovim

pretvaranju u nacionalno dobro ne moraju

više upotrebljivi električni pribori da se

odvojeno sakupljaju i odvoze nekoj

regeneraciji koja odgovara zaštiti čovekove okoline.

Zadržavamo pravo na promene.

Slovensko

Varnostna navodila

Splošna varnostna navodila za električna orodja

Preberite vsa opozorila in napotila.

Napake zaradi neupoštevanja spodaj

navedenih opozoril in napotil lahko povzročijo električni udar,

požar in/ali težke telesne poškodbe.

Vsa opozorila in napotila shranite, ker jih boste v

prihodnje še potrebovali.

Pojem „električno orodje“, ki se pojavlja v nadaljnjem

besedilu, se nanaša na električna orodja z električnim

OPOZORILO

OBJ_BUCH-359-003.book Page 168 Thursday, June 9, 2011 10:18 AM

Slovensko | 169

Bosch Power Tools 1 619 X06 442 | (9.6.11)

pogonom (z električnim kablom) in na akumulatorska

električna orodja (brez električnega kabla).

Varnost na delovnem mestu

fDelovno področje naj bo vedno čisto in dobro

osvetljeno. Nered in neosvetljena delovna področja lahko

povzročijo nezgode.

fNe uporabljajte električnega orodja v okolju, kjer lahko

pride do eksplozij oziroma tam, kjer se nahajajo

vnetljive tekočine, plini ali prah. Električna orodja

povzročajo iskrenje, zaradi katerega se lahko prah ali para

vnameta.

fProsimo, da med uporabo električnega orodja ne

dovolite otrokom ali drugim osebam, da bi se Vam

približali. Odvračanje Vaše pozornosti drugam lahko

povzroči izgubo kontrole nad napravo.

Električna varnost

fPriključni vtikač električnega orodja se mora prilegati

vtičnici. Spreminjanje vtikača na kakršenkoli način ni

dovoljeno. Pri ozemljenih električnih orodjih ne upo-

rabljajte vtikačev z adapterji. Nespremenjeni vtikači in

ustrezne vtičnice zmanjšujejo tveganje električnega udara.

fIzogibajte se telesnemu stiku z ozemljenimi površinami

kot so na primer cevi, grelci, štedilniki in hladilniki.

Tveganje električnega udara je večje, če je Vaše telo

ozemljeno.

fProsimo, da napravo zavarujete pred dežjem ali vlago.

Vdor vode v električno orodje povečuje tveganje

električnega udara.

fNe uporabljajte kabla za nošenje ali obešanje

električnega orodja in ne vlecite za kabel, če želite

vtikač izvleči iz vtičnice. Kabel zavarujte pred vročino,

oljem, ostrimi robovi ali premikajočimi se deli naprave.

Poškodovani ali zapleteni kabli povečujejo tveganje

električnega udara.

fKadar uporabljate električno orodje zunaj, uporabljajte

samo kabelske podaljške, ki so primerni za delo na pro-

stem. Uporaba kabelskega podaljška, ki je primeren za

delo na prostem, zmanjšuje tveganje električnega udara.

fČe je uporaba električnega orodja v vlažnem okolju

neizogibna, uporabljajte stikalo za zaščito pred

kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje

tveganje električnega udara.

Osebna varnost

fBodite pozorni, pazite kaj delate ter se dela z

električnim orodjem lotite z razumom. Ne uporabljajte

električnega orodja, če ste utrujeni oziroma če ste pod

vplivom mamil, alkohola ali zdravil. Trenutek

nepazljivosti med uporabo električnega orodja je lahko

vzrok za resne telesne poškodbe.

fUporabljajte osebno zaščitno opremo in vedno nosite

zaščitna očala. Nošenje osebne zaščitne opreme, na

primer maske proti prahu, nedrsečih zaščitnih čevljev,

varnostne čelade ali zaščitnih glušnikov, kar je odvisno od

vrste in načina uporabe električnega orodja, zmanjšuje

tveganje telesnih poškodb.

fIzogibajte se nenamernemu zagonu. Pred priključitvijo

električnega orodja na električno omrežje in/ali na

akumulator in pred dviganjem ali nošenjem se prepri-

čajte, če je električno orodje izklopljeno. Prenašanje

naprave s prstom na stikalu ali priključitev vklopljenega

električnega orodja na električno omrežje je lahko vzrok za

nezgodo.

fPred vklapljanjem električnega orodja odstranite

nastavitvena orodja ali izvijače. Orodje ali ključ, ki se

nahaja v vrtečem se delu naprave, lahko povzroči telesne

poškodbe.

fIzogibajte se nenormalni telesni drži. Poskrbite za

trdno stojišče in za stalno ravnotežje. Tako boste v

nepričakovanih situacijah električno orodje lahko bolje

nadzorovali.

fNosite primerna oblačila. Ne nosite ohlapnih oblačil in

nakita. Lase, oblačila in rokavice ne približujte

premikajočim se delom naprave. Premikajoči se deli

naprave lahko zagrabijo ohlapno oblačilo, dolge lase ali

nakit.

fČe je na napravo možno montirati priprave za

odsesavanje ali prestrezanje prahu, se prepričajte, če

so le-te priključene in če se pravilno uporabljajo.

Uporaba priprave za odsesavanje prahu zmanjšuje

zdravstveno ogroženost zaradi prahu.

Skrbna uporaba in ravnanje z električnimi orodji

fNe preobremenjujte naprave. Pri delu uporabljajte

električna orodja, ki so za to delo namenjena. Z

ustreznim električnim orodjem boste v navedenem

zmogljivostnem področju delali bolje in varneje.

fNe uporabljajte električnega orodja s pokvarjenim

stikalom. Električno orodje, ki se ne da več vklopiti ali

izklopiti, je nevarno in ga je potrebno popraviti.

fPred nastavljanjem naprave, zamenjavo delov pribora

ali odlaganjem naprave izvlecite vtikač iz električne

vtičnice in/ali odstranite akumulator. Ta previdnostni

ukrep preprečuje nenameren zagon električnega orodja.

fElektrična orodja, katerih ne uporabljate, shranjujte

izven dosega otrok. Osebam, ki naprave ne poznajo ali

niso prebrale teh navodil za uporabo, naprave ne

dovolite uporabljati. Električna orodja so nevarna, če jih

uporabljajo neizkušene osebe.

fSkrbno negujte električno orodje. Kontrolirajte

brezhibno delovanje premičnih delov naprave, ki se ne

smejo zatikati. Če so ti deli zlomljeni ali poškodovani do

te mere, da ovirajo delovanje električnega orodja, jih je

potrebno pred uporabo naprave popraviti. Slabo

vzdrževana električna orodja so vzrok za mnoge nezgode.

fRezalna orodja vzdržujte tako, da bodo vedno ostra in

čista. Skrbno negovana rezalna orodja z ostrimi robovi se

manj zatikajo in so lažje vodljiva.

fElektrična orodja, pribor, vsadna orodja in podobno

uporabljajte ustrezno tem navodilom. Pri tem

upoštevajte delovne pogoje in dejavnost, ki jo boste

opravljali. Uporaba električnih orodij v namene, ki so

drugačni od predpisanih, lahko privede do nevarnih

situacij.

OBJ_BUCH-359-003.book Page 169 Thursday, June 9, 2011 10:18 AM

170 | Slovensko

1 619 X06 442 | (9.6.11) Bosch Power Tools

Servisiranje

fVaše električno orodje naj popravlja samo kvalificirano

strokovno osebje ob obvezni uporabi originalnih

rezervnih delov. Tako bo zagotovljena ohranitev varnosti

naprave.

Varnostna navodila za krožne žage

Postopek žaganja

fNEVARNO: Ne približujte rok področju žaganja in

žaginemu listu. Drugo roko imejte na dodatnem ročaju

ali ohišju motorja. Če boste žago držali z obema rokama,

ju žagin list ne bo mogel poškodovati.

fNe segajte pod obdelovanec. Pod obdelovancem Vas

zaščitni pokrov ne bo mogel varovati pred žaginim listom.

fGlobino rezanja prilagodite debelini obdelovanca. Pod

obdelovancem se lahko vidi manj kot ena širina zoba

žaginega lista.

fObdelovanec, ki ga želite žagati, v nobenem primeru ne

smete držati z roko ali nad nogo. Obdelovanec

stabilizirajte v nasedu. Pomembno je, da obdelovanec

dobro pritrdite in s tem zmanjšajte nevarnost, ki nastane s

telesnim stikom, zaradi obtičanja žaginega lista ali zaradi

izgube kontrole.

fČe izvajate dela, pri katerih bi lahko vstavno orodje

zadelo ob skrite električne vodnike ali ob lastni

omrežni kabel, držite električno orodje samo za

izolirane ročaje. Stik z vodnikom, ki je pod napetostjo,

prenese napetost tudi na kovinske dele električnega

orodja in povzroči električni udar.

fPri vzdožnih rezih vedno uporabljajte prislon ali ravno

robno vodilo. To bo zagotovilo večjo natančnost reza in

zmanjšalo možnost zagozdenja žaginega lista.

fVedno uporabljajte žagine liste prave velikosti in

primerne prijemalne odprtine (na primer zvezdaste ali

okrogle). Žagini listi, ki se me prilegajo montažnim delom

žage, se vrtijo neenakomerno in povzročijo izgubo

nadzora.

fNikoli ne uporabljajte poškodovanih ali napačnih

podložk žaginega lista ali vijakov. Podložke žaginega

lista ali vijakov so konstruirani posebej za Vašo žago in

zagotavljajo optimalno zmogljivost in varno delovanje.

fPovratni udarec – vzroki in ustrezna varnostna

navodila

– Povratni udarec je nepričakovana reakcija zaradi

žaginega lista, ki se je zataknil, stisnil ali je napačno

naravnan in vodi k temu, da se nekontrolirana žaga dvigne

in premakne iz obdelovanca v smeri uporabnika;

– če se žagin list zatakne ali stisne v zapirajoči se žagani

reži, se zablokira in moč motorja udari žago v smer

uporabnika nazaj;

– če se žagin list zasuka v žaginem rezu ali če se napačno

naravna, se lahko zataknejo zobje zadnjega roba žaginega

lista v površini obdelovanca, kar povzroči, da se žagin list

premakne iz žagane reže in žaga odskoči v smer

uporabnika nazaj.

Povratni udarec je posledica napačne ali pomanjkljive

uporabe žage. To lahko preprečite s primernimi

previdnostnimi ukrepi, kot je opisano v nadaljevanju.

fZ obema rokama trdno držite žago in premaknite roke v

položaj, v katerem boste lahko prestregli moč

povratnega udarca. Vedno se zadržujte ob strani

žaginega lista in nikoli ne premikajte telesa tako, da se

bo nahajalo v isti liniji z žaginim listom. V primeru

povratnega udarca lahko žaga odskoči nazaj, vendar lahko

upravljalec moč povratnega udarca obvlada, če upošteva

ustrezne previdnostne ukrepe.

fČe žagin list obtiči ali če prekinete delo, izklopite žago

in držite obdelovanec na miru, dokler se žagin list ne

ustavi. Nikoli ne poskušajte žage odstraniti iz

obdelovanca ali jo potegniti nazaj, dokler se žagin list

še premika, saj lahko pride do povratnega udarca.

Ugotovite in odstranite vzrok za obtičanje žaginega lista.

fČe želite žago, ki je obtičala v obdelovancu, ponovno

startati, centrirajte žagin list v zarezi in poglejte, če

zobje niso zataknjeni v obdelovancu. Če je žagin list

zagozden, vnovično startanje žage ni dovoljeno, ker se

lahko žagin list premakne iz obdelovanca in povzroči

povratni udarec.

fVelike plošče podprite –tako boste zmanjšali tveganje

povratnega udarca zaradi zagozdenja žaginega lista.

Velike plošče se lahko zaradi lastne teže upognejo. Plošče

zato podprite na obeh straneh, tako v bližini reza, kot na

robu.

fNe uporabljajte topih ali poškodovanih žaginih listov.

Žagini listi s topimi ali napačno usmerjenimi zobmi zaradi

pretesne zareze povzročajo preveliko trenje, kar ima za

posledico zagozdenje žaginega lista in povratni udarec.

fPred žaganjem trdno privijte nastavitve za globino reza

in rezalni kot. Če se nastavitvi med žaganjem spremenita,

se lahko žagin list zagozdi in povzroči povratni udarec.

fBodite posebej previdni pri žaganju v obstoječe stene

ali območja, ki jih ne vidite. Potopljen žagin list se lahko

pri žaganju v skrite objekte zablokira in to lahko povzroči

povratni udarec.

Funkcija spodnjega zaščitnega pokrova

fPred vsako uporabo preverite brezhibno zapiranje

spodnjega zaščitnega pokrova. Če spodnji zaščitni

pokrov ni prosto gibljiv in se ne zapre takoj, žage ne

uporabljajte. Spodnjega zaščitnega pokrova nikoli ne

vpenjajte ali pritrjujte v odprtem položaju. Če pade žaga

nenamerno na tla, se lahko spodnji zaščitni pokrov zvije. S

pomočjo ročice odprite zaščitni pokrov in preverite, če se

prosto premika in če se pri vseh rezalnih kotih in globinah

ne dotika žaginega lista ali kakšnih drugih delov žage.

fPreglejte delovanje vzmeti spodnjega zaščitnega

pokrova. Če spodnji zaščitni pokrov in vzmeti ne

delujejo brezhibno, pred uporabo oddajte žago v

popravilo. Poškodovani deli, lepljive obloge in nakopičen

sloj ostružkov upočasnijo delovanje spodnjega zaščitnega

pokrova.

fSpodnji zaščitni pokrov odstranite z roko samo pri

posebnih rezih kot so „potopni in kotni rezi“. Odprite

spodnji zaščitni pokrov z ročico in jo izpustite takoj, ko

je žagin list potopljen v obdelovanec. Pri vseh ostalih

OBJ_BUCH-359-003.book Page 170 Thursday, June 9, 2011 10:18 AM

Slovensko | 171

Bosch Power Tools 1 619 X06 442 | (9.6.11)

opravilih žaganja mora zaščitni pokrov avtomatsko

delovati.

fNe odlagajte žage na delovno mizo ali na tla, če žagin

list ni zakrit s spodnjim zaščitnim pokrovom.

Nezavarovan, premikajoč se žagin list premakne žago v

nasprotni smeri žaganja in prežaga vse, kar mu je na poti.

Upoštevajte čas iztekanja žage.

Dodatna opozorila

fNe segajte z rokami v odprtino za izmet ostružkov.

Rotirajoči deli žage Vas lahko poškodujejo.

fNikoli ne delajte tako, da bi žago držali nad glavo. Na ta

način ne boste imeli zadostnega nadzora nad električnim

orodjem.

fZa iskanje skritih oskrbovalnih vodov uporabljajte

ustrezne iskalne naprave ali se o tem pozanimajte pri

lokalnem podjetju za oskrbo z vodo, elektriko ali

plinom. Stik z električnim vodom lahko povzroči požar ali

električni udar. Poškodbe na plinovodu so lahko vzrok za

eksplozijo, vdor v vodovodno omrežje pa lahko povzroči

materialno škodo ali električni udar.

fStacionarna uporaba električnega orodja ni dovoljena.

Orodje ni konstruirano za uporabo skupaj z rezalno mizo.

fUporaba žaginih listov iz trdine ni dovoljena. Taki žagini

listi se lahko hitro zlomijo.

fNe žagajte železnih kovin. Žareči ostružki lahko zanetijo

odsesovalnik prahu.

fMedtem ko delate, trdno držite električno orodje z

obema rokama in poskrbite za varno stojišče. Električno

orodje bo bolj vodljivo, če ga boste držali z obema rokama.

fZavarujte obdelovanec. Obdelovanec bo proti

premikanju bolje zavarovan z vpenjalnimi pripravami ali s

primežem, kot če bi ga držali z roko.

fPred odlaganjem električnega orodja počakajte, da se

orodje popolnoma ustavi. Električno orodje se lahko

zatakne, zaradi česar lahko izgubite nadzor nad njim.

Opis in zmogljivost izdelka

Preberite vsa opozorila in napotila. Napake

zaradi neupoštevanja spodaj navedenih

opozoril in napotil lahko povzročijo električni

udar, požar in/ali težke telesne poškodbe.

Razprite stran s sliko naprave in pustite to stran med branjem

navodil za uporabo odprto.

Uporaba v skladu z namenom

GKS 65/GKS 65 G:

Električno orodje je namenjeno za to, da na trdni podpori

žagajte v les v naslednjih smereh: vzdolž in prečno z ravnim

potekom reza in pod poševnim kotom. Z ustreznimi žaginimi

listi lahko žagajte tudi tanke neželezne kovine, npr. profile.

Obdelava železnih kovin ni dovoljena.

GKS 65 GCE:

Električno orodje je namenjeno za to, da na trdni podpori

žagajte v les v naslednjih smereh: vzdolž in prečno z ravnim

potekom reza in pod poševnim kotom. Z ustreznimi žaginimi

listi lahko žagajte tudi tanke neželezne kovine (npr. profile),

lahke gradbene materiale in umetne mase.

Obdelava železnih kovin ni dovoljena.

Komponente na sliki

Oštevilčenje komponent, ki so prikazane na sliki, se nanaša na

prikaz električnega orodja na strani z grafiko.

1Vklopno/izklopno stikalo

2Protivklopna zapora vklopno/izklopnega stikala

3Kolo za prednastavitev števila vrtljajev (GKS 65 GCE)

4Dodatni ročaj (izolirana površina ročaja)

5Tipka za aretiranje vretena

6Skala jeralnih kotov

7Krilni vijak za vzporedni prislon

8Napenjalo za predizbiro jeralnega kota

9Oznaka reza 0°

10 Oznaka reza 45°

11 Vzporedni prislon

12 Premični zaščitni pokrov

13 Osnovna plošča

14 Ročica za prestavljanje premičnega zaščitnega pokrova

15 Izmet ostružkov

16 Zaščitni pokrov

17 Ročaj (izolirana površina ročaja)

18 Inbus ključ

19 Napenjalni vijak s podložko

20 Vpenjalna prirobnica

21 Žagin list krožne žage*

22 Prijemalna prirobnica

23 Žagino vreteno

24 Pritrdilni vijak za odsesovalni adapter*

25 Odsesovalni adapter*

26 Napenjalo za predizbiro globine reza

27 Skala globine reza

28 Krilni vijak za predizbiro jeralnega kota

29 Par primežev*

30 Vodilo*

31 Spojni komad*

32 Odsesovalna cev*

*Prikazan ali opisan pribor ni del standarnega obsega dobave.

Celoten pribor je del našega programa pribora.

Podatki o hrupu/vibracijah

Merilne vrednosti hrupa izračunane v skladu z EN 60745.

Nivo hrupa naprave po vrednotenju A tipično znaša: nivo

zvočnega tlaka 88 dB(A); nivo jakosti hrupa 99 dB(A).

Nezanesljivost meritve K=3 dB.

Nosite zaščitne glušnike!

Skupne vrednosti vibracij ah (vektorska vsota treh smeri) in

negotovost K se izračunajo v skladu z EN 60745:

žaganje lesa: ah=3,0m/s2, K=1,5 m/s2,

žaganje kovine: ah=2,5m/s2, K=1,5 m/s2.

OBJ_BUCH-359-003.book Page 171 Thursday, June 9, 2011 10:18 AM

172 | Slovensko

1 619 X06 442 | (9.6.11) Bosch Power Tools

Podane vrednosti nivoja vibracij v teh navodilih so se izmerile

v skladu s standardiziranim merilnim postopkom po

EN 60745 in se lahko uporabljajo za primerjavo električnih

orodij med seboj. Primeren je tudi za začasno oceno

obremenjenosti z vibracijami.

Naveden nivo vibracij predstavlja glavne uporabe

električnega orodja. Če pa se električno orodje uporablja še v

druge namene, z odstopajočimi vstavnimi orodji ali pri

nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To

lahko obremenjenosti z vibracijami med določenim obdobjem

uporabe občutno poveča.

Za natančnejšo oceno obremenjenosti z vibracijami morate

upoštevati tudi tisti čas, ko je naprava izklopljena in teče,

vendar dejansko ni v uporabi. To lahko ombremenjenost z

vibracijami preko celotnega obdobja dela občutno zmanjša.

Določite dodatne varnostne ukrepe za zaščito upravljalca

pred vpljivi vibracij, npr. Vzdrževanje električnega orodja in

vstavnih orodij, zegrevanje rok, organizacija delovnih

postopkov.

Izjava o skladnosti

Izjavljamo pod izključno odgovornostjo, da proizvod pod

„Tehnični podatki“ ustreza naslednjim standardom oz.

standardiziranim dokumentom: EN 60745 v skladu z določili

Direktiv 2004/108/ES, 2006/42/ES.

Tehnična dokumentacija se nahaja pri:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

Tehnični podatki

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Ročna krožna žaga GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

Številka artikla 3 601 F67 0.. 3 601 F68 9.. 3 601 F68 9..

Nazivna odjemna moč W16001600 1800

Število vrtljajev v prostem teku min-1 5900 5900 2300 –5000

maks. število vrtljajev pri obremenitvi min-1 4200 4200 1400 –4000

maks. globina reza

–pri jeralnem kotu 0°

–pri jeralnem kotu 45°mm

mm 65

48 65

Aretiranje vretena zzz

Predizbira števila vrtljajev – – z

Konstantna elektronika – – z

Preobremenitvena zaščita, ki deluje odvisno od

temperature – – z

Omejitev zagonskega toka – – z

Dimenzije osnovne plošče mm 170 x 305 203 x 327 203 x 327

maks. premer žaginega lista mm 190 190 190

min. premer žaginega lista mm 184 184 184

maks. debelina debla žaginega lista mm 1,7 1,7 1,7

maks. debelina/razpera zoba mm 2,6 2,6 2,6

min. debelina/razpera zoba mm 1,8 1,8 1,8

Prijemalna odprtina mm 30 30 30

Teža po EPTA-Procedure 01/2003 kg 4,8 5,1 5,2

Zaščitni razred / II / II / II

Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo.

Prosimo, da upoštevate številko artikla na tipski ploščici Vašega električnega orodja. Trgovske oznake posameznih električnih orodij so lahko drugačne.

Samo za električna orodja brez zagonske omejitve: Vklopi električnega orodja imajo za posledico kratkotrajne padce napetosti. Pri neugodnih pogojih

v omrežju se lahko pojavijo motnje v delovanju drugih naprav. Pri omrežnih impendancah, ki znašajo manj kot 0,36 Ohm, motenj ni pričakovati.

OBJ_BUCH-359-003.book Page 172 Thursday, June 9, 2011 10:18 AM

Slovensko | 173

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Montaža

Vstavljanje/zamenjava žaginega lista krožne

žage

fPred začetkom kakršnih koli del na električnem orodju

izvlecite omrežni vtikač iz vtičnice.

fPri vgradnji žaginega lista nosite zaščitne rokavice. Pri

dotiku žaginega lista obstaja nevarnost poškodbe.

fUporabljajte samo žagine liste, ki ustrezajo

karakteristikam, navedenim v tem navodilu za

uporabo.

fUporaba brusilnih plošč kot nadomestnega orodja ni

dovoljena.

Izbira žaginega lista

Pregled priporočljivih žaginih listov boste našli na koncu teh

navodil.

Demontaža žaginega lista (glejte sliko A)

Pri zamenjavi orodja je najbolje, če električno orodje položite

na čelno stran ohišja motorja.

–Pritisnite na aretirno tipko vretena 5 in jo držite

pritisnjeno.

fAretirno tipko vretena 5 pritiskajte samo pri

mirujočem vretenu žage. Električno orodje se lahko sicer

poškoduje.

–Z inbus ključem 18 odvijte privojni vijak 19 v smeri n.

–Premaknite premični zaščitni pokrov 12 nazaj in ga trdno

držite.

–Odstranite vpenjalno prirobnico 20 in žagin list 21 z

vretena žage 23.

Montaža žaginega lista (glejte sliko A)

Pri zamenjavi orodja je najbolje, če električno orodje položite

na čelno stran ohišja motorja.

–Očistite žagin list 21 in vse vpenjalne dele, ki jih boste

montirali.

–Premaknite premični zaščitni pokrov 12 nazaj in ga trdno

držite.

–Namestite žagin list 21 na prijemalno prirobnico 22. Smer

rezanja zob (smer puščice na žaginem listu) in puščica

smeri vrtenja na zaščitnem pokrovu 16 se morata ujemati.

–Namestite napenjalno prirobnico 20 in privijte privojni

vijak 19 v smeri o. Pazite na pravilen položaj prijemalne

prirobnice 22 in napenjalne prirobnice 20.

–Pritisnite na aretirno tipko vretena 5 in jo držite

pritisnjeno.

–S inbus ključem 18 trdno zategnite privojni vijak 19 v smeri

o. Zatezni moment naj znaša 6–9Nm, kar ustreza

privijanju z roko, plus ¼ obrata.

Odsesavanje prahu/ostružkov

fPred začetkom kakršnih koli del na električnem orodju

izvlecite omrežni vtikač iz vtičnice.

fPrah nekaterih materialov kot npr. svinčenega premaza,

nekaterih vrst lesa, mineralov in kovin je lahko zdravju

škodljiv. Dotik ali vdihavanje tega prahu lahko povzroči

alergične reakcije in/ali obolenja dihal uporabnika ali oseb,

ki se nahajajo v bližini.

Določene vrste prahu kot npr. prah hrastovine ali bukovja

veljajo kot kancerogene, še posebej v povezavi z dodatnimi

snovmi za obdelavo lesa (kromat, zaščitno sredstvo za

les). Material z vsebnostjo azbesta smejo obdelovati le

strokovnjaki.

–Po možnosti uporabljajte sesalnik prahu, ki je

primeren glede na vrsto materiala.

–Poskrbite za dobro zračenje delovnega mesta.

–Priporočamo, da nosite zaščitno masko za prah s

filtrirnim razredom P2.

Upoštevajte veljavne nacionalne predpise za obdelovalne

materiale.

fPreprečite nabiranje prahu na delovnem mestu. Prah se

lahko hitro vname.

Montiranje odsesovalnega adapterja (glejte sliko B)

Nataknite odsesovalni adapter 25 na odprtino za izmet

ostružkov 15 in poskrbite, da bo zaskočil. Na odsesovalni

adapter 25 lahko priključite odsesovalno cev s premerom

35 mm.

fMontaža odsesovalnega adapterja brez priključenega

tujega sesalnika ni dovoljena. Odsesovalni kanal se lahko

zamaši.

fNa odsesovalni adapter ni dovoljeno priključiti vrečko

za prah. Odsesovalni sistem se lahko zamaši.

Zaradi zagotovitve optimalnega odsesavanja je potrebno

redno čiščenje odsesovalnega adapterja 25.

Odsesavanje s tujim sesalnikom

Priključite odsesovalno cev 32 na sesalnik za prah (pribor).

Pregled priključitev na različne sesalnike se nahaja na koncu

navodil.

Električno orodje lahko priključite direktno na vtičnico

večnamenskega sesalnika Bosch z napravo za daljinski vklop.

Sesalnik se vključi samodejno, hkrati z vklopom električnega

orodja.

Odsesovalnik za prah mora ustrezati obdelovancu, ki ga boste

brusili.

Za odsesovanje izredno zdravju nevarnih, kancerogenih ali

suhih vrst prahu uporabljajte specialni sesalnik za prah.

Delovanje

Vrste delovanja

fPred začetkom kakršnih koli del na električnem orodju

izvlecite omrežni vtikač iz vtičnice.

Nastavitev globine reza (glejte sliko C)

fGlobino rezanja prilagodite debelini obdelovanca. Pod

obdelovancem se lahko vidi manj kot ena širina zoba

žaginega lista.

Popustite napenjalo 26. Za manjšo globino reza potegnite

žago stran od osnovne plošče 13, za večjo globino reza pa

porinite žago bliže k osnovni plošči 13. Na skali globine rezov

nastavite želeno mero. Ponovno trdno zategnite napenjalo

26.

Če po sprostitvi napenjala 26 ne morete v celoti nastaviti

globine reza, potegnite potegnite napenjalo 26 vstran od žage

OBJ_BUCH-359-003.book Page 173 Thursday, June 9, 2011 10:18 AM

174 | Slovensko

1 619 X06 442 | (9.6.11) Bosch Power Tools

in ga obrnite navzdol. Nato spustite napenjalo 26. Po potrebi

ponavljajte postopek tako dolgo, da je moč nastaviti željeno

globino reza.

Če po zategnitvi napenjala 26 ne boste uspeli zadostno

fiksirati globino reza, potegnite napenjalo 26 vstran od žage

in ga obrnite navzgor. Nato spustite napenjalo 26. Po potrebi

ponavljajte postopek tako dolgo, da lahko fiksirate globino

reza.

Nastavitev jeralnega kota

Električno orodje položite na čelno stran zaščitnega pokrova

16.

Sprostite napenjalo 8 in krilni vijak 28. Žago obrnite na stran.

Nastavite željeno mero na skali 6. Ponovno zategnite

napenjalo 8 in krilni vijak 28.

Opozorilo: Pri jeralnih rezih je globina reza manjša od

vrednosti, prikazani na skali globine reza 27.

Oznake rezov

Označitev reza 0° (9) prikazuje položaj žaginega reza pri

pravokotnem rezu. Označitev reza 45° (10) prikazuje položaj

žaginega reza pri rezu 45° – pri uporabi brez vodilne tirnice.

Zagon

fUpoštevajte omrežno napetost! Napetost vira

električne energije se mora ujemati s podatki na tipski

ploščici električnega orodja. Orodje, ki je označeno z

230 V, lahko priključite tudi na napetost 220 V.

Vklop/izklop

Za vklop električnega orodja pritisnite najprej protivklopno

zaporo 2 nato pritisnite vklopno/izklopno stikalo 1 in ga

držite pritisnjenega.

Za izklop električnega orodja vklopno/izklopno stikalo 1

spustite.

Opozorilo: Iz varnostnih razlogov aretiranje vklopno/

izklopnega stikala 1 ni možno, ampak mora biti le-to med

delovanjem žage stalno pritisnjeno.

Omejitev zagonskega toka (GKS 65 GCE)

Elektronska omejitev zagonskega toka omeji zmogljivost

električnega orodja pri vklopu in omogoča delovanje z

varovalko 16 A.

Konstantna elektronika (GKS 65 GCE)

Konstantna elektronika skrbi za domala konstantno število

vrtljajev v prostem teku in pri obremenitvi ter zagotavlja

enakomerno delovno storilnost.

Preobremenitvena zaščita, ki deluje odvisno od

temperature (GKS 65 GCE)

Pri pri preobremenitvi se električno orodje samostojno izklopi

tako dolgo, doker ni ponovno v optimalnem temperaturnem

območju za obratovanje. Da bi lahko delali naprej, spustite

vklopno-/izklopno stikalo 1 in ponovno vklopite električno

orodje.

Predizbira števila vrtljajev (GKS 65 GCE)

Z nastavitvenim gumbom za prednastavitev števila vrtljajev 3

lahko potrebno število vrtljajev nastavljate tudi med

delovanjem naprave.

Število vrtljajev je odvisno od uporabljenega žaginega lista in

od materiala, ki ga boste obdelovali (glejte pregled žaginih

listov na koncu teh navodil).

Navodila za delo

Zavarujte žagine liste pred sunki in udarci.

Enakomerno in z rahlim potiskom premikajte električno

orodje v smeri reza. Premočan potisk bistveno skrajša

življenjsko dobo vsadnih orodij in lahko poškoduje električno

orodje.

Zmogljivost žaganja in kakovost reza sta v največji meri

odvisna od stanja žaginega lista in od oblike njegovih zob.

Zato uporabljajte samo ostre žagine liste, ki so primerni za

obdelovanec, ki ga boste žagali.

Žaganje lesa

Pravilna izbira žaginega lista je odvisna od vrste lesa,

kakovosti lesa in od tega, ali bo potrebno vzdolžno ali prečno

žaganje.

Pri vzdolžnih rezih smrekovine nastajajo dolgi, spiralasti

ostružki.

Prah bukovja in hrastovine je posebej škodljiv zdravju, zatorej

delajte vedno le z odsesavanjem prahu.

Žaganje umetnih mas (GKS 65 GCE)

Opozorilo: Pri žaganju umetnih mas, še posebno PVC-ja,

nastajajo dolgi, spiralasti ostružki, ki so lahko statično

naelektreni. Zaradi tega se lahko odprtina za izmet ostružkov

15 zamaši, premični zaščitni pokrov 12 pa se zagozdi.

Najbolje bo, če uporabljate sesalnik za prah.

Vklopljeno električno orodje pomaknite k obdelovancu in

previdno zažagajte. Nato delajte tekoče in brez prekinitev.

Žagini zobje se na ta način ne bodo tako hitro zlepili.

Žaganje neželezne kovine (GKS 65 GCE)

Opozorilo: Uporabljajte samo ostre žagine liste, ki so

primerni za žaganje neželeznih kovin. To bo zagotovilo čist rez

in preprečilo zagozdenje žaginega lista.

Vklopljeno električno orodje pomaknite proti obdelovancu in

previdno zažagajte. Nato nadaljujte delo z majhnim pomikom

in brez prekinitev.

Rezanje profilov začnite vedno na ozki strani, pri U-profilih pa

nikoli ne začnite žagati na odprti strani. Dolge profile podprite

in tako preprečite zagozdenje žaginega lista in povratni

udarec električnega orodja.

Žaganje lahkih gradbenih materialov (obdelovanci, ki

vsebujejo minerale) (GKS 65 GCE)

fPri žaganju lahkih gradbenih materialov upoštevajte

zakonska določila in priporočila proizvajalcev

materiala.

Lahki gradbeni materiali se lahko obdelujejo samo s suhimi

rezi in samo z odsesavanjem prahu. Vedno uporabljajte

vodilno tirnico 30 (pribor).

Sesalnik za prah mora biti primeren za odsesavanje

kamnitega prahu. Na voljo so ustrezni sesalniki znamke

Bosch.

OBJ_BUCH-359-003.book Page 174 Thursday, June 9, 2011 10:18 AM

Hrvatski | 175

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Žaganje z vzporednim prislonom (glejte sliko D)

Vzporedni prislon 11 omogoča natančne reze ob robovih

obdelovancev oziroma žaganje enako širokih trakov.

Odvijte krilni vijak 7 in potisnite skalo vzporednega prislona

11 skozi vodilo v osnovni plošči 13. Na skali nastavite želeno

širino reza na ustrezni oznaki reza 9 oziroma 10, glejte

odstavek „Oznake rezov“. Ponovno trdno privijte krilni vijak 7.

Žaganje s pomožnim prislonom (glejte sliko E)

Za žaganje velikih obdelovancev ali za žaganje ravnih robov

lahko kot pomožni prislon na obdelovanec pritrdite desko ali

letev in krožno žago nato z osnovno ploščo pomikate ob

pomožnem prislonu.

Žaganje z vodilom (GKS 65 G/GKS 65 GCE)

(glejte sliko F)

S pomočjo vodila 30 lahko delate ravne reze.

Gumijasti trak na vodilni tirnice vam služi kot zaščita proti

trganju, ki pri žaganju lesnega materiala prepreči iztrgavanje

površine. Žagin list se mora v ta namen prilegati z zobmi

neposredno na gumijasten traku.

Gumijast trak morate pred prvim rezom z vodilno tirnico 30

prilagoditi glede na uporabljeno krožno žago. V ta namen

položite vodilno tirnico 30 po celotni dolžini na obdelovanec.

Nastavite globino reza ca. 9 mm in pravokotni jeralni kot.

Vklopite krožno žago in jo vodite enakomerno z lahnim

pomikom v smeri rezanja.

S pomočjo spojnega komada 31 lahko sestavite dve vodili.

Vpnite ju s štirimi vijaki, ki se nahajajo v spojnem komadu.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

fPred začetkom kakršnih koli del na električnem orodju

izvlecite omrežni vtikač iz vtičnice.

fElektrično orodje in prezračevalne reže naj bodo vedno

čisti, kar bo zagotovilo dobro in varno delo.

Premični zaščitni pokrov se mora prosto premikati in se

samodejno zapirati. Področje okrog premičnega zaščitnega

pokrova naj bo zato vedno čisto. Odstranite prah in ostružke s

stisnjenim zrakom ali s čopičem.

Žagine liste brez zaščitnega sloja lahko zavarujete pred rjo s

tankim slojem nekislinskega olja. Pred žaganjem olje

odstranite, sicer bodo na lesu ostali mastni madeži.

Ostanke smole ali lepila na žaginem listu slabo vplivajo na

kakovost reza. Žagin list zato očistite takoj po uporabi.

Če bi kljub skrbnima postopkoma izdelave in preizkušanja

prišlo do izpada delovanja električnega orodja, naj popravilo

opravi servisna delavnica, pooblaščena za popravila

Boschevih električnih orodij.

V primeru dodatnih vprašanj in pri naročanju nadomestnih

delov brezpogojno navedite 10-mestno številko artikla, ki je

navedena na tipski ploščici naprave.

Servis in svetovanje

Servis vam bo dal odgovore na vaša vprašanja glede popravila

in vzdrževanja izdelka ter nadomestnih delov. Prikaze

razstavljenega stanja in informacije glede nadomestnih delov

se nahajajo tudi na internetnem naslovu:

www.bosch-pt.com

Skupina svetovalcev podjetja Bosch vam bo z veseljem na

voljo pri vprašanjih glede nakupa, uporabe in nastavitve

izdelka in pribora.

Slovensko

Top Service d.o.o.

Celovška 172

1000 Ljubljana

Tel.: +386 (01) 5194 225

Tel.: +386 (01) 5194 205

Fax: +386 (01) 5193 407

Odlaganje

Električno orodje, pribor in embalažo je treba dostaviti v

okolju prijazno ponovno predelavo.

Električnih orodij ne vrzite med gospodinjske odpadke!

Samo za države EU:

V skladu z Direktivo 2002/96/ES

Evropskega Parlamenta in Sveta o odpadni

električni in elektronski opremi (OEEO) in

njeni uresničitvi v nacionalnem pravu se

morajo električna orodja, ki niso več v

uporabi, ločeno zbirati ter okolju prijazno

reciklirati.

Pridržujemo si pravico do sprememb.

Hrvatski

Upute za sigurnost

Opće upute za sigurnost za električne alate

Treba pročitati sve napomene o

sigurnosti i upute. Ako se ne bi

poštivale napomene o sigurnosti i upute to bi moglo

uzrokovati strujni udar, požar i/ili teške ozljede.

Sačuvajte sve napomene o sigurnosti i upute za buduću

primjenu.

U daljnjem tekstu korišten pojam „Električni alat“ odnosi se na

električne alate s priključkom na električnu mrežu (s mrežnim

kabelom) i na električne alate s napajanjem iz aku baterije

(bez mrežnog kabela).

Sigurnost na radnom mjestu

fOdržavajte vaše radno mjesto čistim i dobro

osvijetljenim. Nered ili neosvijetljeno radno mjesto mogu

uzrokovati nezgode.

fNe radite s električnim alatom u okolini ugroženoj

eksplozijom, u kojoj se nalaze zapaljive tekućine,

plinovi ili prašina. Električni alati proizvode iskre koje

mogu zapaliti prašinu ili pare.

UPOZORENJE

OBJ_BUCH-359-003.book Page 175 Thursday, June 9, 2011 10:18 AM

176 | Hrvatski

1 619 X06 442 | (9.6.11) Bosch Power Tools

fTijekom uporabe električnog alata djecu i ostale osobe

držite dalje od mjesta rada. Uslučaju skretanja

pozornosti mogli bi izgubiti kontrolu nad uređajem.

Električna sigurnost

fPriključni utikač električnog alata mora odgovarati

utičnici. Na utikaču se ni na koji način ne smiju izvoditi

izmjene. Ne koristite adapterski utikač zajedno sa

zaštitno uzemljenim električnim alatom. Utikač na

kojem nisu vršene izmjene i odgovarajuća utičnica

smanjuju opasnost od strujnog udara.

fIzbjegavajte dodir tijela s uzemljenim površinama, kao

što su cijevi, radijatori, štednjaci i hladnjaci. Postoji

povećana opasnost od električnog udara ako bi vaše tijelo

bilo uzemljeno.

fUređaj držite dalje od kiše ili vlage. Prodiranje vode u

električni alat povećava opasnost od strujnog udara.

fNe zloupotrebljavajte priključni kabel za nošenje,

vješanje električnog alata ili za izvlačenje utikača iz

mrežne utičnice. Priključni kabel držite dalje od izvora

topline, ulja, oštrih rubova ili pomičnih dijelova

uređaja. Oštećen ili usukan priključni kabel povećava

opasnost od strujnog udara.

fAko sa električnim alatom radite na otvorenom,

koristite samo produžni kabel koji je prikladan za

uporabu na otvorenom. Primjena produžnog kabela

prikladnog za rad na otvorenom smanjuje opasnost od

strujnog udara.

fAko se ne može izbjeći uporaba električnog alata u

vlažnoj okolini, koristite zaštitnu sklopku struje kvara.

Primjenom zaštitne sklopke struje kvara izbjegava se

opasnost od električnog udara.

Sigurnost ljudi

fBudite pažljivi, pazite što činite i postupajte oprezno

kod rada s električnim alatom. Ne koristite električni

alat ako ste umorni ili pod utjecajem droga, alkohola ili

lijekova. Trenutak nepažnje kod uporabe električnog alata

može uzrokovati teške ozljede.

fNosite osobnu zaštitnu opremu i uvijek nosite zaštitne

naočale. Nošenje osobne zaštitne opreme, kao što je

maska za prašinu, sigurnosna obuća koja ne kliže, zaštitna

kaciga ili štitnik za sluh, ovisno od vrste i primjene

električnog alata, smanjuje opasnost od ozljeda.

fIzbjegavajte nehotično puštanje u rad. Prije nego što

ćete utaknuti utikač u utičnicu i/ili staviti aku-bateriju,

provjerite je li električni alat isključen. Ako kod nošenja

električnog alata imate prst na prekidaču ili se uključen

uređaj priključi na električno napajanje, to može dovesti do

nezgoda.

fPrije uključivanja električnog alata uklonite alate za

podešavanje ili vijčani ključ. Alat ili ključ koji se nalazi u

rotirajućem dijelu uređaja može dovesti do nezgoda.

fIzbjegavajte neuobičajene položaje tijela. Zauzmite

siguran i stabilan položaj tijela i u svakom trenutku

održavajte ravnotežu. Na taj način možete električni alat

bolje kontrolirati u neočekivanim situacijama.

fNosite prikladnu odjeću. Ne nosite široku odjeću ili

nakit. Kosu, odjeću i rukavice držite dalje od pomičnih

dijelova. Nepričvršćenu odjeću, dugu kosu ili nakit mogu

zahvatiti pomični dijelovi.

fAko se mogu montirati naprave za usisavanje i hvatanje

prašine, provjerite da li su iste priključene i da li se

mogu ispravno koristiti. Primjena naprave za usisavanje

može smanjiti ugroženost od prašine.

Brižljiva uporaba i ophođenje s električnim alatima

fNe preopterećujte uređaj. Za vaš rad koristite za to

predviđen električni alat. S odgovarajućim električnim

alatom radit ćete bolje i sigurnije u navedenom području

učinka.

fNe koristite električni alat čiji je prekidač neispravan.

Električni alat koji se više ne može uključivati i isključivati

opasan je i mora se popraviti.

fIzvucite utikač iz mrežne utičnice i/ili izvadite aku-

bateriju prije podešavanja uređaja, zamjene pribora ili

odlaganja uređaja. Ovim mjerama opreza izbjeći će se

nehotično pokretanje električnog alata.

fElektrični alat koji ne koristite spremite izvan dosega

djece. Ne dopustite rad s uređajem osobama koje nisu s

njim upoznate ili koje nisu pročitale ove upute.

Električni alati su opasni ako s njima rade neiskusne osobe.

fOdržavajte električni alat s pažnjom. Kontrolirajte da li

pomični dijelovi uređaja besprijekorno rade i da nisu

zaglavljeni, da li su dijelovi polomljeni ili tako oštećeni

da se ne može osigurati funkcija električnog alata. Prije

primjene ove oštećene dijelove treba popraviti. Mnoge

nezgode imaju svoj uzrok u slabo održavanim električnim

alatima.

fRezne alate održavajte oštrim i čistim. Pažljivo

održavani rezni alati s oštrim oštricama manje će se

zaglaviti i lakše se s njima radi.

fElektrični alat, pribor, radne alate, itd. koristite prema

ovim uputama i na način kako je to propisano za

poseban tip uređaja. Kod toga uzmite u obzir radne

uvjete i izvođene radove. Uporaba električnih alata za

druge primjene nego što je to predviđeno, može dovesti do

opasnih situacija.

Servisiranje

fPopravak vašeg električnog alata prepustite samo

kvalificiranom stručnom osoblju ovlaštenog servisa i

samo s originalnim rezervnim dijelovima. Na taj će se

način osigurati da ostane sačuvana sigurnost uređaja.

Upute za sigurnost za kružne pile

Postupak piljenja

fOPASNOST: Rukama ne zalazite u područje rezanja i do

lista pile. Drugom rukom držite dodatnu ručku ili

kućište motora. Ako obim rukama držite za pilu tada vas

ne može ozlijediti list pile.

fNe stavljajte prste ispod izratka. Ispod izratka štitnik ih

ne može zaštititi od lista pile.

fPrilagodite dubinu rezanja debljini izratka. Ispod izratka

treba biti vidljiva manje od jedna puna visina zupca.

OBJ_BUCH-359-003.book Page 176 Thursday, June 9, 2011 10:18 AM

Hrvatski | 177

Bosch Power Tools 1 619 X06 442 | (9.6.11)

fPiljeni izradak nikada ne držite u rukama ili preko nogu.

Izradak se mora nalaziti na stabilnoj podlozi. Važno je da

izradak bude dobro pričvršćen kako bi se na minimum

smanjila opasnost od dodira s tijelom, uklještenja lista pile

ili gubitka kontrole nad kružnom pilom.

fAko izvodite radove kod kojih bi radni alat mogao

zahvatiti skrivene električne vodove ili vlastiti

priključni kabel, električni alat držite samo za izolirane

ručke. Kontakt sa električnim vodom pod naponom,

stavlja pod napon i metalne dijelove električnog alata i

dovodi do električnog udara.

fKod uzdužnog rezanja koristite uvijek graničnik ili

ravnu vodilicu ruba. Time se poboljšava točnost rezanja i

smanjuje mogućnost uklještenja lista pile.

fKoristite uvijek listove pile odgovarajuće veličine i

odgovarajućeg steznog provrta (npr. zvjezdastog ili

okruglog). Listovi pile koji ne odgovaraju montažnim

dijelovima pile, okretat će se ekscentrično i dovesti do

gubitka kontrole nad pilom.

fNe koristite nikada oštećene ili pogrešne podložne

pločice ili vijke lista pile. Podložne pločice i vijci lista pile

specijalno su konstruirani za vašu pilu, za postizanje

optimalnog učinka i radne sigurnosti.

fPovratni udar – Uzroci i odgovarajuće upute za

sigurnost

– Povratni udar je iznenadna reakcija zbog lista pile koji se

je zaglavio, ukliještio ili je bio pogrešno usmjeren, što

rezultira time da će se pila nekontrolirana izdići i iz izratka i

pomaknuti u smjeru osobe koja radi s električnim alatom;

– Ako bi se list pile zaglavio ili ukliještio u zatvarajućem

klinu raspora, on će se blokirati i pod djelovanjem sile

motora pila će se odbaciti prema natrag u smjeru osobe

koja s njom radi;

– Ako bi se list pile usukao u rezu piljenja ili ako bi bio

pogrešno usmjeren, zubi stražnjeg ruba lista pile mogli bi

zahvatiti u površinu izratka, zbog čega će se list pile izbaciti

iz klina raspora, a pila će se odbaciti prema natrag u smjeru

osobe koja s njom radi.

Povratni udar je rezultat pogrešne ili neispravne uporabe

pile. On se može spriječiti prikladnim mjerama opreza, kao

što je opisano u daljnjem tekstu.

fDržite pilu čvrsto s obje ruke i postavite vaše ruke u

položaj u kojem se mogu podnijeti sile povratnog

udara. Postavite se uvijek bočno uz list pile, a nikada

tako da list bile bude u liniji s vašim tijelom. Kod

povratnog udara, kružna pila bi mogla odskočiti natrag, a

osoba koja radi s kružnom pilu, a osoba koja radi s kružnom

pilom ne bi mogla savladati sile povratnog udara, ako se ne

bi poduzele prikladne mjere.

fAko bi se list pile ukliještio ili bi prekinuli rad, isključite

pilu i držite je mirno u izratku sve dok se list pile

potpuno ne zaustavi. Nikada ne pokušavajte pilu vaditi

iz izratka ili je potezati prema natrag prema natrag, sve

dok se list pile okreće, jer inače može doći do

povratnog udara. Pronađite uzrok uklještenja pile i

otklonite ga prikladnim mjerama.

fAko pilu koja se je zaglavila u izratku želite ponovno

pokrenuti, centrirajte list pile u rasporu piljenja i

provjerite da zubi pile nisu zahvatili u izradak. Ako bi se

list pile ukliještio, on bi se mogao izvući iz izratka ili

uzrokovati povratni udar, kada se pila ponovno pokrene.

fVelike ploče poduprite, kako bi se izbjegla opasnost od

povratnog udara zbog uklještenja lista pile. Velike ploče

se mogu saviti pod djelovanjem vlastite težine. Ploče se

moraju osloniti na obje strane, kako blizu raspora piljenja,

tako i na rubu.

fNe koristite tupe ili oštećene listove pile. Listovi pile s

tupim ili pogrešno usmjerenim zubima, zbog suviše uskog

raspora piljenja uzrokuju povećano trenje, uklještenje lista

pile i povratni udar.

fPrije piljenja fiksirajte podešavanja dubine rezanja i

kuta rezanja. Ako bi se tijekom piljenja promijenila

podešavanja, list pile bi se mogao ukliještiti i dovesti do

povratnog udara.

fBudite posebno oprezni kod piljenja u postojeće zidove

ili na nekim drugim nevidljivim mjestima. Zarezani list

pile mogao bi se kod piljenja blokirati na skrivenim

predmetima i prouzročiti povratni udar.

Funkcija donjeg štitnika

fPrije svake uporabe provjerite da li donji štitnik

besprijekorno zatvara. Ne koristite pilu ako donji

štitnik nije slobodno pomičan i ako se odmah ne

zatvara. Nikada ne ukliještite niti učvrstite donji štitnik

u otvorenom položaju. Ako bi pila nehotično pala na pod,

donji štitnik bi se mogao savinuti. Otvorite štitnik

poteznom polugom u natrag i provjerite da je slobodno

pomičan i da kod svih kutova i dubina rezanja ne dodiruje

list pile niti ostale dijelove.

fProvjerite djelovanje opruge za donji štitnik. Ako

štitnik i opruga ne djeluju besprijekorno, uređaj treba

popraviti prije uporabe. Oštećeni dijelovi, ljepljive

naslage ili nakupine strugotine mogli bi dovesti do

usporenog kretanja donjeg štitnika.

fRukom otvorite donji štitnik samo kod posebnih

rezova, kao što je „zarezivanje i kutno rezanje“.

Otvorite donji štitnik polugom za povlačenje prema

natrag i oslobodite ga čim list pile zareže u izradak. Kod

svih ostalih radova piljenja, donji štitnik mora automatski

raditi.

fPilu ne odlažite na radni stol ili pod, ako donji štitnik ne

pokriva list pile. Nezaštićeni list pile koji se zaustavlja pod

inercijom, mogao bi pilu pomaknuti suprotno smjeru

rezanja i zarezati sve što mu se nađe na putu. Kod toga

pazite na vrijeme zaustavljanja lista pile pod djelovanjem

inercije.

Dodatne upute upozorenja

fNe zahvaćajte rukama u izbacivač strugotine. Mogli bi

se ozlijediti na rotirajućim dijelovima.

fNe radite sa pilom iznad glave. U tom položaju nećete

imati dovoljnu kontrolu nad električnim alatom.

fPrimijenite prikladan uređaj za traženje kako bi se

pronašli skriveni opskrbni vodovi ili zatražite pomoć

lokalnog distributera. Kontakt s električnim vodovima

može dovesti do požara i električnog udara. Oštećenje

OBJ_BUCH-359-003.book Page 177 Thursday, June 9, 2011 10:18 AM

178 | Hrvatski

1 619 X06 442 | (9.6.11) Bosch Power Tools

plinske cijevi može dovesti do eksplozije. Probijanje

vodovodne cijevi uzrokuje materijalne štete ili može prou-

zročiti električni udar.

fNe radite sa uređajem kao stacionarnim strojem. On

nije predviđen za stacionarni rad.

fNe koristite listove pile od nehrđajućeg čelika. Takvi

listovi pile bi mogli puknuti.

fNe pilite željezne metale. Užarena strugotina mogla bi

zapaliti usisavač prašine.

fElektrični alat kod rada držite čvrsto s obje ruke i

zauzmite siguran i stabilan položaj tijela. Električni alat

će se sigurno voditi s dvije ruke.

fOsigurajte izradak. Izradak stegnut pomoću stezne

naprave ili škripca sigurnije će se držati nego s vašom

rukom.

fPrije njegovog odlaganja pričekajte da se električni

alat zaustavi do stanja mirovanja. Električni alat se može

zaglaviti, što može dovesti gubitka kontrole nad

električnim alatom.

Opis proizvoda i radova

Treba pročitati sve napomene o sigurnosti i

upute. Ako se ne bi poštivale napomene o

sigurnosti i upute to bi moglo uzrokovati

strujni udar, požar i/ili teške ozljede.

Molimo otvorite preklopnu stranicu sa prikazom uređaja i

držite ovu stranicu otvorenom dok čitate upute za uporabu.

Uporaba za određenu namjenu

GKS 65/GKS 65 G:

Električni alat je uz uvjet čvrstog nalijeganja predviđen za

uzdužno i poprečno rezanje drva sa ravnim i kosim rezovima.

Sa odgovarajućim listovima pile mogu se rezati i tankostijeni

neželjezni metali, npr. profili.

Obrada željeznih metala nije dopuštena.

GKS 65 GCE:

Električni alat je uz uvjet čvrstog nalijeganja predviđen za

uzdužno i poprečno rezanje drva sa ravnim i kosim rezovima.

Sa odgovarajućim listovima pile mogu se rezati i tankostijeni

neželjezni metali (npr. profili), laki građevni materijali i

plastične mase.

Obrada željeznih metala nije dopuštena.

Prikazani dijelovi uređaja

Numeriranje prikazanih dijelova odnosi se na prikaz

električnog alata na stranici sa slikama.

1Prekidač za uključivanje/isključivanje

2Zapor uključivanja za prekidač za uključivanje/

isključivanje

3Kotačić za predbiranje broja okretaja (GKS 65 GCE)

4Dodatna ručka (izolirana površina zahvata)

5Tipka za utvrđivanje vretena

6Skala kuta kosog rezanja

7Leptirasti vijak za graničnik paralelnosti

8Stezna poluga za prethodno biranje kuta kosog rezanja

9Oznaka rezanja pod 0°

10 Oznaka rezanja pod 45°

11 Graničnik paralelnosti

12 Njišući štitnik

13 Temeljna ploča

14 Ručica za namještanje njišućeg štitnika

15 Izbacivač strugotine

16 Štitnik

17 Ručka (izolirana površina zahvata)

18 Inbus ključ

19 Stezni vijak sa podložnom pločicom

20 Stezna prirubnica

21 List kružne pile*

22 Prihvatna prirubnica

23 Vreteno pile

24 Vijak za pričvršćenje adaptera usisavanja*

25 Usisni adapter*

26 Stezna poluga za prethodno biranje dubine rezanja

27 Skala za namještanje dubine rezanja

28 Leptirasti vijak za prethodno biranje kuta kosog rezanja

29 Par vijčanih stega*

30 Vodilica*

31 Spojni komad*

32 Usisno crijevo*

*Prikazan ili opisan pribor ne pripada standardnom opsegu

isporuke. Potpuni pribor možete naći u našem programu pribora.

Informacije o buci i vibracijama

Izmjerene vrijednosti za buku određene su prema EN 60745.

Prag buke uređaja vrednovan s A iznosi obično: prag zvučnog

tlaka 88 dB(A); prag učinka buke 99 dB(A). Nesigurnost

K=3dB.

Nosite štitnike za sluh!

Ukupne vrijednosti vibracija ah (vektorski zbor u tri smjera) i

nesigurnost K određeni su prema EN 60745:

Piljenje drva: ah=3,0m/s2, K=1,5 m/s2,

Piljenje metala: ah=2,5m/s2, K=1,5 m/s2.

Prag vibracija naveden u ovim uputama izmjeren je

postupkom mjerenja propisanom u EN 60745 i može se

primijeniti za međusobnu usporedbu električnih alata.

Prikladan je i za privremenu procjenu opterećenja od

vibracija.

Navedeni prag vibracija predstavlja glavne primjene

električnog alata. Ako se ustvari električni alat koristi za druge

primjene sa radnim alatima koji odstupaju od navedenih ili se

nedovoljno održavaju, prag vibracija može odstupati. Na taj

se način može osjetno povećati opterećenje od vibracija

tijekom čitavog vremenskog perioda rada.

Za točnu procjenu opterećenja od vibracija trebaju se uzeti u

obzir i vremena u kojima je uređaj isključen, ili doduše radi ali

stvarno nije u primjeni. Na taj se način može osjetno smanjiti

opterećenje od vibracija tijekom čitavog vremenskog perioda

rada.

Prije djelovanja vibracija utvrdite dodatne mjere sigurnosti za

zaštitu korisnika, kao npr.: održavanje električnog alata i

radnih alata, kao i organiziranje radnih operacija.

OBJ_BUCH-359-003.book Page 178 Thursday, June 9, 2011 10:18 AM

Hrvatski | 179

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Izjava o usklađenosti

Izjavljujemo uz punu odgovornost da je ovaj proizvod opisan u

„Tehnički podaci“ usklađen sa slijedećim normama ili

normativnim dokumentima: EN 60745, prema odredbama

smjernica 2004/108/EG, 2006/42/EG.

Tehnička dokumentacija se može dobiti kod:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

Tehnički podaci

Montaža

Ugradnja/zamjena lista kružne pile

fPrije svih radova na električnom alatu izvucite mrežni

utikač iz utičnice.

fKod montaže lista pile treba koristiti zaštitne rukavice.

Kod dodirivanja lista pile postoji opasnost od ozljeda.

fKoristite samo listove pile koji odgovaraju

karakterističnim podacima iz ovih uputa za uporabu.

fKao radni alat ni u kojem slučaju ne koristite brusne

ploče.

Biranje lista pile

Pregled preporučenih listova pile možete naći na kraju ovih

uputa.

Demontaža lista pile (vidjeti sliku A)

Kod zamjene reznog alata najbolje je da električni alat odložite

na čeonu stranu kućišta motora.

–Pritisnite tipku za uglavljivanje vretena 5 i držite je

pritisnutom.

fPritisnite tipku za uglavljivanje vretena 5 samo dok

miruje vreteno za piljenje. Električni alat bi se inače

mogao oštetiti.

–Odvijte sa inbus ključem 18 stezni vijak 19 u smjeru

okretanja n.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Ručna kružna pila GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

Kataloški br. 3 601 F67 0.. 3 601 F68 9.. 3 601 F68 9..

Nazivna primljena snaga W16001600 1800

Broj okretaja pri praznom hodu min-1 5900 5900 2300 –5000

Max. broj okretaja pri opterećenju min-1 4200 4200 1400 –4000

Max. dubina rezanja

–kod kuta kosog rezanja 0°

–kod kuta kosog rezanja 45°mm

mm 65

48 65

Uglavljivanje vretena zzz

Predbiranje broja okretaja – – z

Konstantelektronik – – z

Zaštita od preopterećenja ovisna od temperature – – z

Ograničenje struje zaleta – – z

Dimenzije temeljne ploče mm 170 x 305 203 x 327 203 x 327

Max. promjer lista pile mm 190 190 190

Min. promjer lista pile mm 184 184 184

Max. debljina lista pile mm 1,7 1,7 1,7

Max. otklon zubaca pile mm 2,6 2,6 2,6

Min. otklon zubaca pile mm 1,8 1,8 1,8

Stezni provrt mm 30 30 30

Težina odgovara EPTA-Procedure 01/2003 kg 4,8 5,1 5,2

Klasa zaštite / II / II / II

Podaci vrijede za nazivni napon [U] od 230V. U slučaju odstupanja napona i u izvedbama specifičnim za dotičnu zemlju, ovi podaci mogu varirati.

Molimo pridržavajte se kataloškog broja sa tipske pločice vašeg električnog alata. Trgovačke oznake pojedinih električnih alata mogu varirati.

Samo za električne alate bez ograničenja zaletne struje: Postupcima uključivanja proizvode se kratkotrajni padovi napona. Kod nepovoljnih uvjeta

električne mreže mogu se pojaviti djelovanja i na ostale uređaje. Kod impedancije mreže manje od 0,36 oma ne mogu se očekivati nikakve smetnje.

OBJ_BUCH-359-003.book Page 179 Thursday, June 9, 2011 10:18 AM

180 | Hrvatski

1 619 X06 442 | (9.6.11) Bosch Power Tools

–Zakrenite njišući štitnik 12 prema natrag i čvrsto ga držite.

–Skinite steznu prirubnicu 20 i list pile 21 sa vretena za

piljenje 23.

Montaža lista pile (vidjeti sliku A)

Kod zamjene reznog alata najbolje je da električni alat odložite

na čeonu stranu kućišta motora.

–Očistite list pile 21 i sve stezne dijelove koji se montiraju.

–Zakrenite njišući štitnik 12 prema natrag i čvrsto ga držite.

–Stavite list pile 21 na prihvatnu prirubnicu 22. Mora se

podudarati smjer rezanja zubaca (smjer strelice na listu

pile) i strelica smjera rotacije na štitniku 16.

–Postavite steznu prirubnicu 20 i uvijte stezni vijak 19 u

smjeru okretanja o. Pazite na pravilan položaj ugradnje

prihvatne prirubnice 22 i stezne prirubnice 20.

–Pritisnite tipku za uglavljivanje vretena 5 i držite je

pritisnutom.

–Stegnite sa inbus ključem 18 steznu prirubnicu 19 u

smjeru okretanja o. Moment stezanja treba iznositi

6–9Nm što odgovara ručnom dotezanju za ¼ okretaja.

Usisavanje prašine/strugotina

fPrije svih radova na električnom alatu izvucite mrežni

utikač iz utičnice.

fPrašina od materijala kao što su premazi sa sadržajem

olova, neke vrste drva, mineralnih materijala i metala,

može biti štetna za zdravlje. Dodirivanje ili udisanje

prašine može uzrokovati alergijske reakcije i/ili oboljenja

dišnih putova korisnika električnog alata ili osoba koje se

nalaze u blizini.

Određena vrsta prašine, kao što je npr. prašina od

hrastovine ili bukve smatra se kancerogenom, posebno u

kombinaciji sa dodatnim tvarima za obradu drva (kromat,

zaštitna sredstva za drvo). Materijal koji sadrži azbest

smiju obrađivati samo stručne osobe.

–Po mogućnosti koristite usisavanje prašine prikladno

za materijal.

–Osigurajte dobru ventilaciju radnog mjesta.

–Preporučuje se uporaba zaštitne maske sa filterom

klase P2.

Pridržavajte se važećih propisa za obrađivane materijale.

fIzbjegavajte nakupljanje prašine na radnom mjestu.

Prašina se može lako zapaliti.

Montaža adaptera usisavanja (vidjeti sliku B)

Nataknite adapter usisavanja 25 na izbacivač strugotine 15,

sve dok ne uskoči. Na adapter usisavanja 25 može se

priključiti usisno crijevo promjera 35 mm.

fAdapter usisavanja ne smije se montirati bez

priključenog vanjskog usisavanja. Inače bi se mogao

začepiti usisni kanal.

fNa adapter usisavanja se ne smije priključiti vrećica za

prašinu. Inače bi se mogao začepiti usisni sustav.

Za osiguranje optimalnog usisavanja, adapter usisavanja 25

se mora redovito čistiti.

Vanjsko usisavanje

Spojite usisno crijevo 32 sa usisavačem prašine (pribor).

Pregled priključaka na različite usisavače možete naći na kraju

ovih uputa.

Električni alat može se izravno priključiti na utičnicu Bosch

univerzalnog usisavača sa napravom za daljinsko pokretanje.

On se automatski starta kod uključivanja električnog alata.

Usisavač mora biti prikladan za obrađivani materijal.

Kod usisavanja suhe prašine ili prašine koja je posebno

opasna za zdravlje, treba koristiti specijalni usisavač.

Rad

Načini rada

fPrije svih radova na električnom alatu izvucite mrežni

utikač iz utičnice.

Namještanje dubine rezanja (vidjeti sliku C)

fPrilagodite dubinu rezanja debljini izratka. Ispod izratka

treba biti vidljiva manje od jedna puna visina zupca.

Otpustite steznu polugu 26. Za manje dubine rezanja

povlačite pilu dalje od temeljne ploče 13, a za veće dubine

rezanja pritišćite pilu prema temljenoj ploči 13. Namjestite

željenu mjeru na skali dubine rezanja. Ponovno stegnite

steznu polugu 26.

Ako se nakon otpuštanja stezne poluge 26 dubina rezanja ne

može potpuno regulirati, odmaknite steznu polugu 26 od pile

i zakrenite je prema dolje. Ponovno otpustite steznu polugu

26. Ponovite ovaj postupak sve do podešavanja tražene

dubine rezanja.

Ako se nakon čvrstog stezanja stezne poluge 26 dubina

rezanja ne može dovoljno fiksirati, odmaknite steznu polugu

26 od pile i zakrenite je prema gore. Ponovno otpustite steznu

polugu 26. Ponovite ovaj postupak sve dok dubina rezanja ne

bude fiksirana.

Namještanje kuta kosog rezanja

Najbolje je da električni alat odložite na čeonu stranu štitnika

16.

Otpustite steznu polugu 8 i leptirasti vijak 28. Zakrenite pilu

bočno. Namjestite željenu mjeru na skali 6. Ponovno stegnite

steznu polugu 8 i leptirasti vijak 28.

Napomena: Kod kosog rezanja je dubina rezanja manja od

prikazane vrijednosti na skali dubine rezanja 27.

Oznake rezanja

Oznaka rezanja pod 0° (9) pokazuje položaj lista pile kod

rezanja pod pravim kutom. Oznaka rezanja pod 45° (10)

pokazuje položaj lista pile kod rezanja pod 45° – kod rada

bez vodilice.

Puštanje u rad

fPridržavajte se mrežnog napona! Napon izvora struje

mora se podudarati s podacima na tipskoj pločici

električnog alata. Električni alati označeni s 230 V

mogu raditi i na 220 V.

OBJ_BUCH-359-003.book Page 180 Thursday, June 9, 2011 10:18 AM

Hrvatski | 181

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Uključivanje/isključivanje

Za puštanje u rad električnog alata pritisnite najprije zapor

uključivanja 2 i nakon toga pritisnite prekidač za

uključivanje/isključivanje 1 i držite ga pritisnutog.

Za isključivanje električnog alata otpustite prekidač za

uključivanje/isključivanje 1.

Napomena: Iz razloga sigurnosti se prekidač za uključivanje/

isključivanje 1 ne može utvrditi, nego tijekom rada mora

stalno ostati pritisnut.

Ograničenje struje zaleta (GKS 65 GCE)

Elektroničko ograničenje struje zaleta ograničava snagu kod

uključivanja električnog alata i omogućava rad sa priključkom

na 16 A osiguraču.

Konstantelektronik (GKS 65 GCE)

Konstantelektronik održava broj okretaja kod praznog hoda i

opterećenja gotovo konstantnim i time jamči jednolični radni

učinak.

Zaštita od preopterećenja ovisna od temperature

(GKS 65 GCE)

Kod preopterećenja električni alat će se isključiti sve dok se

ponovno ne nađe u optimalnom području radne temperature.

Otpustite prekidač za uključivanje/isključivanje 1 i ponovno

uključite električni alat, da bi se moglo dalje raditi.

Predbiranje broja okretaja (GKS 65 GCE)

Sa kotačićem za predbiranje broja okretaja 3 možete

prethodno odabrati potreban broj okretaja i tijekom rada

električnog alata.

Potreban broj okretaja ovisan je od korištenog lista pile i

obrađivanog materijala (vidjeti pregled listova pile na kraju

ovih uputa za uporabu).

Upute za rad

Zaštitite list pile od udara i udaraca.

Električni alat vodite jednoličnim gibanjem i sa manjim

posmakom u smjeru rezanja. Preveliki posmak znatno

skraćuje vijek trajanja radnog alata i može oštetiti električni

alat.

Učinak piljenja i kvaliteta reza uglavnom ovise od stanja i

oblika zubaca lista pile. Zbog toga koristite samo oštre listove

pile i koji su prikladni za obrađivani materijal.

Piljenje drva

Pravilan izbor lista pile ravna se prema vrsti drva, kvaliteti

drva i prema tome da li se radi o uzdužnom i poprečnom

rezanju.

Kod uzdužnog rezanja smreke nastaje dugačka strugotina

spiralnog oblika.

Prašina od bukve i hrasta posebno je štetna za zdravlje, te

zbog toga radite samo sa usisavanjem prašine.

Piljenje plastike (GKS 65 GCE)

Napomena: Kod piljenja plastike, posebno PVC-a, nastaje

dugačka spiralna strugotina, koja može biti elektrostatički

nabijena. Zbog toga se može začepiti izbacivač strugotine 15

i njišući štitnik 12 se može ukliještiti. Najbolje je da radite sa

usisavanjem strugotine.

Električni alat vodite uključen prema izratku i oprezno

zarežite. Nakon toga pilite dalje bez prekida, kako se zubi pile

ne bi suviše brzo zalijepili.

Piljenje neželjeznih metala (GKS 65 GCE)

Napomena: Koristite samo oštar list pile prikladan za

neželjezne metale. Na taj će se način dobiti čisti rez i spriječiti

ukliještenje lista pile.

Električni alat vodite uključen prema izratku i oprezno

zarežite. Nakon toga pilite dalje sa manjim posmakom i bez

prekida.

Kod rezanja profila počnite uvijek sa piljenjem na užoj strani,

a kod U-profila nikada na otvorenoj strani. Poduprite dugačke

profile, kako bi se izbjeglo ukliještenje lista pile i povratni udar

električnog alata.

Piljenje lakih građevnih materijala (materijali sa udjelom

minerala) (GKS 65 GCE)

fKod piljenja lakih građevnih materijala pridržavajte se

zakonskih odredbi i savjeta proizvođača materijala.

Laki građevni materijali smiju se piliti samo na suho i samo uz

usisavanje prašine. Uvijek radite sa vodilicom 30 (pribor).

Usisavač prašine mora biti odobren za usisavanje prašine

kamena. Bosch nudi prikladne usisavače prašine.

Piljenje sa graničnikom paralelnosti (vidjeti sliku D)

Graničnik paralelnosti 11 omogućava točno rezanje uzduž

ruba izratka, odnosno rezanje traka jednakih mjera.

Otpustite leptirasti vijak 7 i pomaknite skalu graničnika

paralelnosti 11, vođenjem u temeljnoj ploči 13. Namjestite

željenu širinu rezanja kao vrijednost skale, na odgovarajućim

oznakama rezanja 9 odnosno 10, vidjeti poglavlje „Oznake

rezanja“. Ponovno stegnite leptirasti vijak 7.

Piljenje sa pomoćnim graničnikom (vidjeti sliku E)

Za obradu velikih izradaka ili za rezanje ravnih rubova, možete

na izradak pričvrstiti dasku ili letvu kao pomoćni graničnik i

kružnu pilu voditi uzduž sa temeljnom pločom kao pomoćnim

graničnikom.

Piljenje sa vodilicom (GKS 65 G/GKS 65 GCE)

(vidjeti sliku F)

Pomoću vodilice 30 možete izvoditi pravocrtne rezove.

Gumena usna na vodilici služi kao zaštita od lomljenja, koja

kod piljenja drvenih materijala sprječava otkidanje površine

reza. List pile u tu svrhu mora sa zubima direktno nalijegati na

gumenu usnu.

Gumena usna mora se prije prvog rezanja s vodilicom 30

prilagoditi korištenom listu pile. Kod toga vodilicu 30 s punom

površinom položite na izradak. Namjestite dubinu rezanja od

cca. 9 mm i kut rezanja pod pravim kutom. Uključite kružnu

pilu i vodite je u smjeru rezanja, jednolično i s malim

posmakom.

Sa spojnim komadom 31 možete sastaviti dvije vodilice.

stezanje se provodi pomoću četiri vijka koji se nalaze u

spojnom komadu. Stezanje se provodi pomoću četiri vijka koji

se nalaze u spojnom komadu.

OBJ_BUCH-359-003.book Page 181 Thursday, June 9, 2011 10:18 AM

182 | Eesti

1 619 X06 442 | (9.6.11) Bosch Power Tools

Održavanje i servisiranje

Održavanje i čišćenje

fPrije svih radova na električnom alatu izvucite mrežni

utikač iz utičnice.

fElektrični alat i otvore za hlađenje održavajte čistim

kako bi se moglo dobro i sigurno raditi.

Njišući štitnik mora se moći uvijek slobodno pomicati i sam

zatvarati. Zbog toga područje oko njišućeg štitnika uvijek

održavajte čistim. Prašinu i strugotinu od ispuhivanja treba

uvijek očistiti komprimiranim zrakom ili kistom.

Listovi pile koji nisu površinski zaštićeni mogu se zaštititi od

korozije tankim slojem ulja bez kiseline. Prije piljenja ponovno

odstranite ulje, jer će inače na drvu ostati mrlje.

Smola ili ostaci ljepila na listu pile štetno utječu na kvalitetu

rezanja. Zbog toga list pile očistite odmah nakon uporabe.

Ako bi električni alat unatoč brižljivih postupaka izrade i

ispitivanja ipak prestao raditi, popravak treba prepustiti

ovlaštenom servisu za Bosch električne alate.

Za slučaj povratnih upita ili naručivanja rezervnih dijelova,

molimo vas neizostavno navedite 10-znamenkasti kataloški

broj sa tipske pločice električnog alata.

Servis za kupce i savjetovanje kupaca

Naš servis će odgovoriti na vaša pitanja o popravku i

održavanju vašeg proizvoda, kao i o rezervnim dijelovima.

Crteže u rastavljenom obliku i informacije o rezervnim

dijelovima možete naći i na našoj adresi:

www.bosch-pt.com

Tim Bosch savjetnika za kupce rado će odgovoriti na vaša

pitanja o kupnji, primjeni i podešavanju proizvoda i pribora.

Hrvatski

Robert Bosch d.o.o

Kneza Branimira 22

10040 Zagreb

Tel.: +385 (01) 295 80 51

Fax: +386 (01) 5193 407

Zbrinjavanje

Električni alat, pribor i ambalažu treba dovesti na ekološki

prihvatljivu ponovnu primjenu.

Električne alate ne bacajte u kućni otpad!

Samo za zemlje EU:

Prema Europskim smjernicama

2002/96/EG za električne i elektroničke

stare uređaje, električni alati koji više nisu

uporabivi moraju se odvojeno sakupiti i

dovesti na ekološki prihvatljivu ponovnu

primjenu.

Zadržavamo pravo na promjene.

Eesti

Ohutusnõuded

Üldised ohutusjuhised

Kõik ohutusnõuded ja juhised

tuleb läbi lugeda. Ohutusnõuete ja

juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju

ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edasiseks

kasutamiseks hoolikalt alles.

Allpool kasutatud mõiste „Elektriline tööriist“ käib

võrgutoitega (toitejuhtmega) elektriliste tööriistade ja

akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta.

Ohutusnõuded tööpiirkonnas

fTöökoht peab olema puhas ja hästi valgustatud.

Töökohas valitsev segadus ja hämarus võib põhjustada

õnnetusi.

fÄrge kasutage elektrilist tööriista plahvatusohtlikus

keskkonnas, kus leidub tuleohtlikke vedelikke, gaase

või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis

võivad tolmu või aurud süüdata.

fElektrilise tööriista kasutamise ajal hoidke lapsed ja

teised isikud töökohast eema. Kui Teie tähelepanu

kõrvale juhitakse, võib seade Teie kontrolli alt väljuda.

Elektriohutus

fElektrilise tööriista pistik peab pistikupessa sobima.

Pistiku kallal ei tohi teha mingeid muudatusi. Ärge

kasutage kaitsemaandusega elektriliste tööriistade

puhul adapterpistikuid. Muutmata pistikud ja sobivad

pistikupesad vähendavad elektrilöögi saamise riski.

fVältige kehakontakti maandatud pindadega, nagu

torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on

maandatud, on elektrilöögi oht suurem.

fHoidke seadet vihma ja niiskuse eest. Kui elektrilisse

tööriista on sattunud vett, on elektrilöögi oht suurem.

fÄrge kasutage toitejuhet otstarvetel, milleks see ei ole

ette nähtud, näiteks elektrilise tööriista kandmiseks,

ülesriputamiseks või pistiku pistikupesast

väljatõmbamiseks. Hoidke toitejuhet kuumuse, õli,

teravate servade ja seadme liikuvate osade eest.

Kahjustatud või keerduläinud toitejuhtmed suurendavad

elektrilöögi ohtu.

fKui töötate elektrilise tööriistaga vabas õhus, kasutage

ainult selliseid pikendusjuhtmeid, mida on lubatud

kasutada ka välistingimustes. Välistingimustes kasuta-

miseks sobiva pikendusjuhtme kasutamine vähendab

elektrilöögi ohtu.

fKui elektrilise tööriista kasutamine niiskes

keskkonnas on vältimatu, kasutage

rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasu-

tamine vähendab elektrilöögi ohtu.

TÄHELEPANU

OBJ_BUCH-359-003.book Page 182 Thursday, June 9, 2011 10:18 AM

Eesti | 183

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Inimeste turvalisus

fOlge tähelepanelik, jälgige, mida Te teete, ning toimige

elektrilise tööriistaga töötades kaalutletult. Ärge

kasutage elektrilist tööriista, kui olete väsinud või

uimastite, alkoholi või ravimite mõju all. Hetkeline

tähelepanematus seadme kasutamisel võib põhjustada

tõsiseid vigastusi.

fKandke isikukaitsevahendeid ja alati kaitseprille.

Isikukaitsevahendite, näiteks tolmumaski,

libisemiskindlate turvajalatsite, kaitsekiivri või

kuulmiskaitsevahendite kandmine – sõltuvalt elektrilise

tööriista tüübist ja kasutusalast – vähendab vigastuste

ohtu.

fVältige seadme tahtmatut käivitamist. Enne pistiku

ühendamist pistikupessa, aku ühendamist seadme

külge, seadme ülestõstmist ja kandmist veenduge, et

elektriline tööriist on välja lülitatud. Kui hoiate

elektrilise tööriista kandmisel sõrme lülitil või ühendate

vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla

õnnetused.

fEnne elektrilise tööriista sisselülitamist eemaldage

selle küljest reguleerimis- ja mutrivõtmed. Seadme

pöörleva osa küljes olev reguleerimis- või mutrivõti võib

põhjustada vigastusi.

fVältige ebatavalist kehaasendit. Võtke stabiilne

tööasend ja hoidke kogu aeg tasakaalu. Nii saate

elektrilist tööriista ootamatutes olukordades paremini

kontrollida.

fKandke sobivat rõivastust. Ärge kandke laiu riideid ega

ehteid. Hoidke juuksed, rõivad ja kindad seadme

liikuvatest osadest eemal. Lotendavad riided, ehted või

pikad juuksed võivad sattuda seadme liikuvate osade

vahele.

fKui on võimalik paigaldada tolmueemaldus- ja

tolmukogumisseadiseid, veenduge, et need on

seadmega ühendatud ja et neid kasutatakse õigesti.

Tolmueemaldusseadise kasutamine vähendab tolmust

põhjustatud ohte.

Elektriliste tööriistade hoolikas käsitsemine ja

kasutamine

fÄrge koormake seadet üle. Kasutage töö tegemiseks

selleks ettenähtud elektrilist tööriista. Sobiva

elektrilise tööriistaga töötate ettenähtud jõudluspiirides

efektiivsemalt ja ohutumalt.

fÄrge kasutage elektrilist tööriista, mille lüliti on rikkis.

Elektriline tööriist, mida ei ole enam võimalik lülitist sisse

ja välja lülitada, on ohtlik ning tuleb parandada.

fTõmmake pistik pistikupesast välja ja/või eemaldage

seadmest aku enne seadme reguleerimist, tarvikute

vahetamist ja seadme ärapanekut. See ettevaatus-

abinõu väldib elektrilise tööriista soovimatut käivitamist.

fKasutusvälisel ajal hoidke elektrilisi tööriistu lastele

kättesaamatus kohas. Ärge laske seadet kasutada

isikutel, kes seadet ei tunne või pole siintoodud

juhiseid lugenud. Asjatundmatute isikute käes on

elektrilised tööriistad ohtlikud.

fHoolitsege seadme eest korralikult. Kontrollige, kas

seadme liikuvad osad töötavad veatult ega kiildu kiini.

Veenduge, et seadme detailid ei ole murdunud või

kahjustatud määral, mis mõjutab seadme töökindlust.

Laske kahjustatud detailid enne seadme kasutamist

parandada. Paljude õnnetuste põhjuseks on halvasti

hooldatud elektrilised tööriistad.

fHoidke lõiketarvikud teravad ja puhtad. Hoolikalt

hooldatud, teravate lõikeservadega lõiketarvikud

kiilduvad harvemini kinni ja neid on lihtsam juhtida.

fKasutage elektrilist tööriista, lisavarustust, tarvikuid

jne vastavalt siintoodud juhistele ning nii, nagu

konkreetse seadmetüübi jaoks ette nähtud. Arvestage

seejuures töötingimuste ja teostatava töö iseloomuga.

Elektriliste tööriistade nõuetevastane kasutamine võib

põhjustada ohtlikke olukordi.

Teenindus

fLaske elektrilist tööriista parandada ainult

kvalifitseeritud spetsialistidel, kes kasutavad

originaalvaruosi. Nii tagate püsivalt seadme ohutu töö.

Ohutusnõuded ketassaagide kasutamisel

Saagimine

fETTEVAATUST: Ärge viige oma käsi saagimispiirkonda

ja saeketta lähedusse. Hoidke teise käega

lisakäepidemest või mootorikorpusest. Kui hoiate saagi

mõlema käega, ei saa saeketas Teie käsi vigastada.

fÄrge viige oma sõrmi tooriku alla. Kettakaitse ei saa Teid

tooriku all saeketta eest kaitsta.

fValige tooriku paksusele vastav lõikesügavus. Saeketas

peaks tooriku alt nähtavale jääma vähem kui ühe hamba

ulatuses.

fÄrge hoidke saetavat toorikut kunagi käes ega põlve

peal. Kinnitage toorik stabiilsele alusele. Tooriku

kinnitamine on oluline, et viia kehaga kokkupuute,

saeketta kinnikiildumise ja seadme üle kontrolli kaotuse

oht miinimumini.

fKui esineb oht, et seade võib tabada varjatud

elektrijuhtmeid või omaenda toitejuhet, tohib seadet

hoida üksnes isoleeritud käepidemetest. Kontakt pinge

all oleva juhtmega pingestab ka seadme metalldetailid ja

põhjustab elektrilöögi.

fPikilõigete tegemisel kasutage alati piiret või juhikut.

See parandab lõiketäpsust ja vähendab saeketta

kinnikiildumise võimalust.

fKasutage alati õige suuruse ja siseava läbimõõduga

saekettaid (nt tähekujulisi või ümaraid). Saekettad, mis

saega ei sobi, pöörlevad ebaühtlaselt ja põhjustavad

kontrolli kaotuse seadme üle.

fÄrge kunagi kasutage vigastatud või valesid saeketta

alusseibe või kruvisid. Saeketta alusseibid ja kruvid on

konstrueeritud spetsiaalselt Teie sae jaoks, et tagada selle

optimaalset jõudlust ja tööohutust.

fTagasilöök – Põhjused ja asjaomased ohutusnõuded

– tagasilöök on kinnikiiluvast või valesti paigaldatud

saekettast põhjustatud äkiline reaktsioon, mille tagajärjel

OBJ_BUCH-359-003.book Page 183 Thursday, June 9, 2011 10:18 AM

184 | Eesti

1 619 X06 442 | (9.6.11) Bosch Power Tools

tuleb saag lõikejoonest kontrollimatult välja ja liigub

kasutaja suunas;

– kui saeketas kiilub sulguvas lõikejoones kinni, siis

saeketas blokeerub ja mootori jõud paiskab sae tagasi

kasutaja poole;

– kui saeketas nihkub lõikejoones paigast või on vale nurga

all, võivad saeketta tagumise serva hambad tooriku pinda

kinni kiiluda, mistõttu tuleb saeketas lõikejoonest välja ja

saag hüppab tagasi kasutaja poole.

Tagasilöök on sae vale või puuduliku kasutamise tagajärg.

Seda saab järgnevalt kirjeldatud sobivate

ettevaatusabinõude rakendamisega ära hoida.

fHoidke saagi kahe käega ja viige oma käsivarred

asendisse, milles suudate tagasilöögijõududele vastu

astuda. Seiske alati saeketta kõrval, ärge kunagi viige

oma keha saekettaga ühele joonele. Tagasilöögi puhul

võib saag tagasi liikuda, kuid seadme kasutaja saab

sobivate ettevaatusabinõudega tagasilöögijõudusid

valitseda.

fKui saeketas kinni kiildub või kui Te töö katkestate,

lülitage saag välja ja hoidke seda toorikus paigal seni,

kuni saeketas on täielikult seiskunud. Ärge kunagi

püüdke saagi toorikust eemaldada või seda tagasi

tõmmata, kui saeketas veel liigub. Vastasel juhul võib

tekkida tagasilöök. Tehke kindlaks ja kõrvaldage saeketta

kinnikiildumise põhjus.

fKui soovite toorikus olevat saagi uuesti käivitada,

tsentreerige saeketas lõikejäljes ja kontrollige, ega

saeketta hambad ei ole toorikusse kinni kiildunud. Kui

saeketas on kinni kiildunud, võib see toorikust välja tulla ja

põhjustada sae käivitamisel tagasilöögi.

fToestage suured plaadid, et vältida kinnikiildunud

saekettast põhjustatud tagasilöögi ohtu. Suured

plaadid kalduvad oma kaalu mõjul läbi painduma. Plaadid

tuleb toestada mõlemalt poolt, nii lõikejälje lähedalt kui ka

servast.

fÄrge kasutage nürisid ega kahjustatud saekettaid.

Nüride või valesti rihitud hammastega saekettad

põhjustavad liiga kitsa lõikejälje tõttu suurema

hõõrdumise, saeketta kinnikiildumise ja tagasilöögi.

fEnne saagimist keerake kinni lõikesügavuse ja

lõikenurga regulaatorid. Kui muudate seadistusi

saagimise ajal, võib saeketas kinni kiilduda ja tekkida

tagasilöök.

fOlge eriti ettevaatlik lõigete tegemisel seintesse ja

teistesse varjatud kohtadesse. Uputatav saeketas võib

varjatud objektide saagimisel kinni kiiluda ja tagasilöögi

põhjustada.

Alumise kettakaitse funktsioon

fIga kord enne kasutamist kontrollige, kas alumine

kettakaitse korralikult sulgub. Ärge kasutage saagi,

kui alumine kettakaitse vabalt ei liigu ja kohe ei sulgu.

Ärge fikseerige ega siduge alumist kettakaitset kunagi

avatud asendis kinni. Kui saag peaks juhuslikult maha

kukkuma, võib alumine kettakaitse kõverduda. Avage

kettakaitse tagasitõmbehoovast ja veenduge, et see vabalt

liigub ja ei puuduta mis tahes lõikenurga ja–sügavuse

juures ei saeketast ega teisi detaile.

fKontrollige alumise kettakaitse vedru tööd. Kui

alumine kettakaitse ja vedru ei tööta veatult, laske

saagi enne kasutamist hooldada. Kahjustatud osade ja

külgekleepunud saepuru tõttu töötab alumine kettakaitse

aeglasemalt.

fAvage alumine kettakaitse käega ainult erilõigete,

näiteks „uputus- või nurgalõigete“ puhul. Avage

alumine kettakaitse tagasitõmbehoovaga ja vabastage

see kohe, kui saeketas on toorikusse sisse tunginud.

Kõikide teiste saagimistööde puhul peab alumine

kettakaitse töötama automaatselt.

fÄrge asetage saagi tööpingile ega põrandale, kui

alumine kettakaitse saeketast ei kata. Katmata

järelpöörlev saeketas viib sae lõikesuunale vastupidises

suunas ja lõikab kõike, mis ette jääb. Pöörake seejuures

tähelepanu sae järelpöörlemisajale.

Täiendavad ohutusnõuded

fÄrge viige oma käsi laastu väljaviskeavasse. Pöörlevad

osad võivad Teid vigastada.

fÄrge töötage saega pea kohal. Nii ei ole Teil seadme üle

piisavat kontrolli.

fVarjatult paiknevate elektrijuhtmete, gaasi- või

veetorude avastamiseks kasutage sobivaid

otsimisseadmeid või pöörduge kohaliku elektri-, gaasi-

või veevarustusfirma poole. Kokkupuutel

elektrijuhtmetega tekib tulekahju- ja elektrilöögioht.

Gaasitorustiku vigastamisel tekib plahvatusoht. Veeto-

rustiku vigastamine põhjustab materiaalse kahju ja võib

tekitada elektrilöögi.

fÄrge kasutage seadet statsionaarselt. See ei ole ette

nähtud kasutamiseks koos saepingiga.

fÄrge kasutage kiirlõiketerasest (HSS) saekettaid.

Sellised saekettad võivad kergesti murduda.

fÄrge saagige raudmetalle. Hõõguvate laastude toimel

võib tolmueemaldusseadis süttida.

fHoidke elektrilist tööriista töötades mõlema käega ja

säilitage stabiilne asend. Elektriline tööriist püsib kahe

käega hoides kindlamini käes.

fKinnitage töödeldav toorik. Kinnitusseadmete või kruus-

tangidega kinnitatud toorik püsib kindlamalt kui käega

hoides.

fEnne käestpanekut oodake, kuni elektriline tööriist on

seiskunud. Kasutatav tarvik võib kinni kiilduda ja

põhjustada kontrolli kaotuse seadme üle.

Seadme ja selle funktsioonide

kirjeldus

Kõik ohutusnõuded ja juhised tuleb läbi

lugeda. Ohutusnõuete ja juhiste eiramise

tagajärjeks võib olla elektrilöök, tulekahju

ja/või rasked vigastused.

Avage kokkuvolditud lehekülg, millel on toodud joonised

seadme kohta, ja jätke see kasutusjuhendi lugemise ajaks

lahti.

OBJ_BUCH-359-003.book Page 184 Thursday, June 9, 2011 10:18 AM

Eesti | 185

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Nõuetekohane kasutamine

GKS 65/GKS 65 G:

Seade on ette nähtud piki- ja ristlõigete tegemiseks puidus,

kusjuures seade peab alustallaga toetuma kindlalt

töödeldavale materjalile. Võimalik on teha sirglõikeid ja

kaldlõikeid. Sobivate saeketastega saab saagida ka õhukesi

värvilistest metallidest detaile,nt profiile.

Raudmetallide saagimine on keelatud.

GKS 65 GCE:

Seade on ette nähtud piki- ja ristlõigete tegemiseks puidus,

kusjuures seade peab alustallaga toetuma kindlalt

töödeldavale materjalile. Võimalik on teha sirglõikeid ja

kaldlõikeid. Sobivate saeketastega saab saagida ka õhukesi

värvilistest metallidest detaile(nt profiile), kergmaterjale ja

plastmaterjale.

Raudmetallide saagimine on keelatud.

Seadme osad

Seadme osade numeratsiooni aluseks on jooniste leheküljel

toodud numbrid.

1Lüliti (sisse/välja)

2Lüliti (sisse/välja) sisselülitustõkis

3Pöörete arvu regulaator (GKS 65 GCE)

4Lisakäepide (isoleeritud haardepind)

5Spindlilukustusnupp

6Lõikenurga skaala

7Paralleelrakise tiibkruvi

8Hoob kaldenurga valikuks

9Lõikemärk 0°

10 Lõikemärk 45°

11 Paralleelrakis

12 Pendelkettakaitse

13 Alusplaat

14 Pendelkettakaitse reguleerimishoob

15 Laastu väljaviskeava

16 Kettakaitse

17 Käepide (isoleeritud haardepind)

18 Sisekuuskantvõti

19 Seibiga kinnituskruvi

20 Kinnitusseib

21 Saeketas*

22 Alusseib

23 Spindel

24 Tolmueemaldusadapteri kinnituskruvi*

25 Tolmueemaldusadapter*

26 Hoob lõikesügavuse reguleerimiseks

27 Lõikesügavuse skaala

28 Tiibkruvi lõikenurga valikuks

29 Pitskruvide paar*

30 Juhtsiin*

31 Ühendusdetail*

32 Äratõmbevoolik*

*Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel

kujutatud või kasutusjuhendis nimetatud lisatarvikuid.

Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.

Andmed müra/vibratsiooni kohta

Müra mõõdetud vastavalt standardile EN 60745.

Seadme A-karakteristikuga mõõdetud müratase on üldjuhul:

helirõhu tase 88 dB(A); müravõimsuse tase 99 dB(A).

Mõõtemääramatus K=3 dB.

Kasutage kuulmiskaitsevahendeid!

Vibratsioonitase ah (kolme suuna vektorsumma) ja

mõõtemääramatus K, mõõdetud vastavalt standardile

EN 60745:

puidu saagimisel: ah=3,0m/s2, K=1,5 m/s2,

metalli saagimisel: ah=2,5m/s2, K=1,5 m/s2.

Käesolevas juhendis toodud vibratsioon on mõõdetud

standardi EN 60745 kohase mõõtemeetodi järgi ja seda saab

kasutada elektriliste tööriistade omavaheliseks

võrdlemiseks. See sobib ka vibratsiooni esialgseks

hindamiseks.

Toodud vibratsioonitase on tüüpiline elektrilise tööriista

kasutamisel ettenähtud töödeks. Kui aga elektrilist tööriista

kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid

või kui tööriista hooldus pole piisav, võib vibratsioonitase

kõikuda. See võib vibratsiooni tööperioodi jooksul tunduvalt

suurendada.

Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka

aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid

tegelikult tööle rakendamata. See võib vibratsiooni

tööperioodi jooksul tunduvalt vähendada.

Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju

eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu

ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv

töökorraldus.

Vastavus normidele

Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“

kirjeldatud toode vastab järgmistele standarditele või

normdokumentidele: EN 60745 vastavalt direktiivide

2004/108/EÜ, 2006/42/EÜ.

Tehniline toimik saadaval aadressil:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-359-003.book Page 185 Thursday, June 9, 2011 10:18 AM

186 | Eesti

1 619 X06 442 | (9.6.11) Bosch Power Tools

Tehnilised andmed

Montaaž

Saeketta paigaldamine/vahetamine

fEnne mistahes tööde teostamist elektrilise tööriista

kallal tõmmake pistik pistikupesast välja.

fSaeketta paigaldamisel kandke kaitsekindaid.

Saekettaga kokkupuutel võite end vigastada.

fKasutage üksnes saekettaid, mis vastavad käesolevas

kasutusjuhendis nimetatud andmetele.

fÄrge kunagi kasutage tarvikuna lihvkettaid.

Saeketta valik

Ülevaate soovitatud saeketastest leiate käesoleva

kasutusjuhendi lõpust.

Saeketta mahavõtmine (vt joonist A)

Tarviku vahetuseks asetage seade mootorikorpuse otsmisele

pinnale.

–Vajutage spindlilukustusnupp 5 alla ja hoidke seda all.

fSpindlilukustusnuppu 5 tohib käsitseda vaid siis, kui

seadme spindel seisab. Vastasel korral võib seade

kahjustuda.

–Keerake sisekuuskantvõtmega 18 kinnituskruvi 19

pöörlemissuunas n välja.

–Keerake pendelkettakaitse 12 tagasi ja hoidke seda kinni.

–Võtke kinnitusseib 20 ja saeketas 21 spindlilt 23 maha.

Saeketta montaaž (vt joonist A)

Tarviku vahetuseks asetage seade mootorikorpuse otsmisele

pinnale.

–Puhastage saeketas 21 ja kõik monteeritavad

kinnitusdetailid.

–Keerake pendelkettakaitse 12 tagasi ja hoidke seda kinni.

–Asetage saeketas 21 alusseibile 22. Hammaste lõikesuund

(nool saekettal) ja pöörlemissuunda tähistav nool

kettakaitsel 16 peavad ühtima.

–Asetage peale kinnitusseib 20 ja keerake kinnituskruvi 19

pöörlemissuunas o sisse. Veenduge alusseibi 22 ja

kinnitusseibi 20 õiges asendis.

–Vajutage spindlilukustusnupp 5 alla ja hoidke seda all.

–Pingutage sisekuuskantvõtmega 18 kinnituskruvi 19

pöörlemissuunas o kinni. Pingutusmoment peab olema

6–9Nm, see vastab käega pingutamisele pluss ¼ pööret.

Käsiketassaag GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

Tootenumber 3 601 F67 0.. 3 601 F68 9.. 3 601 F68 9..

Nimivõimsus W16001600 1800

Tühikäigupöörded min-1 5900 5900 2300 –5000

Max pöörded koormusel min-1 4200 4200 1400 –4000

Max lõikesügavus

–kui lõikenurk on 0°

–kui lõikenurk on 45°mm

mm 65

48 65

Spindlilukustus zzz

Pöörete arvu reguleerimine – – z

Konstantelektroonika – – z

Temperatuurist sõltuv ülekoormuskaitse – – z

Käivitusvoolupiiraja – – z

Alusplaadi mõõtmed mm 170 x 305 203 x 327 203 x 327

Max saeketta läbimõõt mm 190 190 190

Min saeketta läbimõõt mm 184 184 184

Max saeketta paksus mm 1,7 1,7 1,7

Max hamba paksus/hammaste räsamine mm 2,6 2,6 2,6

Min hamba paksus/hammaste räsamine mm 1,8 1,8 1,8

Siseava läbimõõt mm 30 30 30

Kaal EPTA-Procedure 01/2003 järgi kg 4,8 5,1 5,2

Kaitseaste / II / II / II

Andmed kehtivad nimipingel [U] 230V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda.

Pöörake palun tähelepanu oma tööriista andmesildil toodud tootenumbrile. Seadmete kaubanduslik tähistus võib olla erinev.

Kehtib vaid ilma käivitusvoolu piirajata elektriliste tööriistade puhul: Sisselülitamine tekitab lühiajaliselt pinge kõikumist. Ebasoodsate võrgutingimuste

korral võib tekkida häireid teiste seadmete töös. Häireid ei teki, kui vooluvõrgu näivtakistus on väiksem kui 0,36 oomi.

OBJ_BUCH-359-003.book Page 186 Thursday, June 9, 2011 10:18 AM

Eesti | 187

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Tolmu/saepuru äratõmme

fEnne mistahes tööde teostamist elektrilise tööriista

kallal tõmmake pistik pistikupesast välja.

fPliisisaldusega värvide, teatud puiduliikide, mineraalide ja

metalli tolm võib kahjustada tervist. Tolmuga kokkupuude

ja tolmu sissehingamine võib põhjustada seadme kasutajal

või läheduses viibivatel inimestel allergilisi reaktsioone

ja/või hingamisteede haigusi.

Teatud tolm, näiteks tamme- ja pöögitolm, on

vähkitekitava toimega, iseäranis kombinatsioonis

puidutöötlemisel kasutatavate lisaainetega (kromaadid,

puidukaitsevahendid). Asbesti sisaldavat materjali

tohivad töödelda üksnes vastava ala asjatundjad.

–Kasutage konkreetse materjali eemaldamiseks sobivat

tolmuimejat.

–Tagage töökohas hea ventilatsioon.

–Soovitav on kasutada hingamisteede kaitsemaski

filtriga P2.

Pidage kinni töödeldavate materjalide suhtes Teie riigis

kehtivatest eeskirjadest.

fVältige tolmu kogunemist töökohta. Tolm võib kergesti

süttida.

Tolmueemaldusadapteri montaaž (vt joonist B)

Ühendage tolmueemaldusadapter 25 laastu väljaviskeava 15

külge ja laske kohale fikseeruda. Tolmueemaldusadapteri 25

külge võib ühendada imivooliku läbimõõduga 35 mm.

fTolmueemaldusadapterit ei tohi kasutada ilma

külgeühendatud tolmueemaldusseadiseta. Vastasel

korral võib tolmueemalduskanal ummistuda.

fTolmueemaldusadapteri külge ei tohi ühendada

tolmukotti. Vastasel korral võib tolmueemaldussüsteem

ummistuda.

Optimaalse tolmuimemise tagamiseks tuleb

tolmueemaldusadapterit 25 regulaarselt puhastada.

Tolmueemaldus eraldi seadmega

Kasutage äratõmbevoolikut 32 koos tolmuimejaga

(lisatarvik). Ülevaate erinevate tolmuimejatega ühendamise

võimalustest leiate käesoleva kasutusjuhendi lõpust.

Seadme võib ühendada kaugjuhtimisautomaatikaga

varustatud Boschi universaaltolmuimejaga. See käivitub

elektrilise tööriista sisselülitamisel automaatselt.

Tolmuimeja peab töödeldava materjali tolmu imemiseks

sobima.

Tervistkahjustava, kantserogeense ja kuiva tolmu

eemaldamiseks kasutage spetsiaaltolmuimejat.

Kasutus

Kasutusviisid

fEnne mistahes tööde teostamist elektrilise tööriista

kallal tõmmake pistik pistikupesast välja.

Lõikesügavuse reguleerimine (vt joonist C)

fValige tooriku paksusele vastav lõikesügavus. Saeketas

peaks tooriku alt nähtavale jääma vähem kui ühe hamba

ulatuses.

Keerake lahti kinnitushoob 26. Väiksema lõikesügavuse

reguleerimiseks tõmmake saagi alusplaadilt 13 eemale,

suurema lõikesügavuse jaoks suruge saagi alusplaadile 13

lähemale. Reguleerige soovitud mõõt välja lõikesügavuse

skaalal. Pingutage kinnitushoob 26 uuesti kinni.

Kui Te ei saa pärast hoova 26 vabastamist lõikesügavust

täielikult reguleerida, tõmmake hoob 26 saest eemale ja

keerake alla. Seejärel vabastage hoob 26 uuesti. Korrake

seda toimingut seni, kuni soovitud lõikesügavust on võimalik

välja reguleerida.

Kui Te ei saa pärast hoova 26 kinnipingutamist lõikesügavust

piisavalt fikseerida, tõmmake hoob 26 saest eemale ja

keerake üles. Seejärel vabastage hoob 26 uuesti. Korrake

seda toimingut seni, kuni soovitud lõikesügavust on võimalik

välja fikseerida.

Lõikenurga reguleerimine

Asetage seade soovitavalt kettakaitse 16 otsmisele pinnale.

Vabastage hoob 8 ja keerake lahti tiibkruvi 28. Kallutage saagi

külje suunas. Reguleerige soovitud mõõt välja skaalal 6.

Pingutage hoob 8 ja tiibkruvi 28 uuesti kinni.

Märkus: Kaldlõigete puhul on tegelik lõikesügavus väiksem

kui lõikesügavuse skaalal 27 näidatud väärtus.

Lõikemärgid

Lõikemärk 0° (9) näitab saeketta asendit täisnurga all tehtava

lõike puhul. Lõikemärk 45° (10) näitab saeketta asendit 45°

all tehtava lõike puhul, kui ei kasutata juhtsiini.

Seadme kasutuselevõtt

fPöörake tähelepanu võrgupingele! Võrgupinge peab

ühtima tööriista andmesildil märgitud pingega.

Andmesildil toodud 230 V seadmeid võib kasutada ka

220 V võrgupinge korral.

Sisse-/väljalülitus

Seadme töölerakendamiseks vajutage kõigepealt

sisselülitustõkisele 2 ja seejärel lülitile (sisse/välja) 1 ja

hoidke seda all.

Seadme väljalülitamiseks vabastage lüliti (sisse/välja) 1.

Märkus: Ohutuse huvides ei ole võimalik lülitit (sisse/välja) 1

lukustada, vaid seda tuleb töötamise ajal kogu aeg hoida

sissevajutatud asendis.

Käivitusvoolupiiraja (GKS 65 GCE)

Elektrooniline käivitusvoolupiiraja piirab võimsust seadme

sisselülitamisel ja võimaldab kasutamist 16 A kaitsmega.

Konstantelektroonika (GKS 65 GCE)

Konstantelektroonika hoiab pöörete arvu tühikäigul ja

koormusel peaaegu konstantsena ja tagab ühtlase töö.

Temperatuurist sõltuv ülekoormuskaitse (GKS 65 GCE)

Ülekoormuse puhul lülitub seade välja seniks, kuni saavutab

taas optimaalse töötemperatuuri. Vabastage lüliti (sisse-/

välja) 1, töö jätkamiseks lülitage seade uuesti sisse.

Pöörete arvu reguleerimine (GKS 65 GCE)

Pöörete arvu regulaatoriga 3 saate vajalikku pöörete arvu

reguleerida ka töötamise ajal.

OBJ_BUCH-359-003.book Page 187 Thursday, June 9, 2011 10:18 AM

188 | Eesti

1 619 X06 442 | (9.6.11) Bosch Power Tools

Vajalik pöörete arv sõltub kasutatavast saekettast ja

töödeldavast materjalist (vt ülevaadet saeketastest käesoleva

kasutusjuhendi lõpus).

Tööjuhised

Kaitske saekettaid kukkumise ja löökide eest.

Juhtige seadet ühtlase ja mõõduka ettenihkega. Liiga tugev

ettenihe vähendab tarvikute kasutusiga ja võib seadet

kahjustada.

Saagimisjõudlus ja lõike kvaliteet sõltuvalt olulisel määral

saeketta seisundist ja hambakujust. Seetõttu kasutage

üksnes teravaid ja töödeldava materjali jaoks sobivaid

saekettaid.

Puidu saagimine

Õige saeketta valik sõltub puidu liigist, kvaliteedist ja sellest,

kas on vaja teha piki- või ristlõikeid.

Pikilõigete tegemisel kuusepuidus tekivad pikad

keerdlaastud.

Pöögi- ja tammepuu tolm on tervisele eriti ohtlikud, seepärast

kasutage kindlasti tolmueemaldussüsteemi.

Plastmaterjalide saagimine (GKS 65 GCE)

Märkus: Plastmaterjalide, eriti PVC saagimisel, tekivad pikad

spiraalikujulised laastud, mis võivad olla staatiliselt laetud.

Nende tõttu võib ummistuda laastude väljaviskeava 15 ja

kinni kiiluda pendelkettakaitse 12. Soovitav on kasutada

tolmueemaldust.

Viige seade sisselülitatult vastu toorikut ja alustage

ettevaatlikult saagimist. Töötage seejärel kiiresti ja

katkestusteta edasi, et vältida saehammaste kleepumist.

Mitteraudmetalli saagimine (GKS 65 GCE)

Märkus: Kasutage üksnes mitteraudmetallide jaoks sobivat

teravat saeketast. See tagab puhta lõike ja hoiab ära saeketta

kinnikiildumise.

Viige sisselülitatud seade vastu toorikut ja alustage

ettevaatlikult saagimist. Töötage seejärel mõõduka

ettenihkega ja katkestusteta edasi.

Profiilide puhul alustage lõiget alati kitsast küljest, U-profiilide

puhul ärge kunagi alustage lõiget avatud küljest. Saeketta

kinnikiildumise ja seadme tagasilöögi ärahoidmiseks toestage

pikad profiilid.

Kergmaterjalide (mineraalse sisaldusega) materjalide

saagimine (GKS 65 GCE)

fKergmaterjalide saagimisel pidage kinni asjaomastest

eeskirjadest ja materjali tootjate soovitustest.

Kergmaterjale tohib töödelda vaid kuivmeetodil ja kasutades

tolmueemaldust. Töötage alati juhtsiiniga 30 (lisatarvik).

Tolmuimeja peab olema ette nähtud kivitolmu imemiseks.

Bosch pakub sobivaid tolmuimejaid.

Saagimine paralleelrakise abil (vt joonist D)

Paralleelrakis 11 võimaldab teha täpseid lõikeid piki tooriku

serva ja ühesuguste mõõtmetega ribade lõikamist.

Keerake lahti tiibkruvi 7 ja lükake paralleelrakise 11 skaala

läbi alusplaadi 13 ava. Reguleerige soovitud lõikelaius

skaalaväärtusena välja vastaval lõikemärgil 9 või 10, vt punkti

„Lõikemärgid“. Keerake tiibkruvi 7 uuesti kinni.

Saagimine abiraami kasutades (vt joonist E)

Suurte toorikute või sirgete äärte lõikamiseks võite

töödeldavale esemele kinnitada abiraamiks laua või liistu ja

juhtida saagimisel alusplaati piki abiraami.

Saagimine juhtsiini abil (GKS 65 G/GKS 65 GCE)

(vtjoonistF)

Juhtsiini 30 abil saab teostada sirgeid lõikeid.

Juhtsiinil olev kummiriba kaitseb materjali kahjustumise eest,

takistades puitmaterjalide töötlemisel materjali pealispinna

rebenemist. Selleks peavad saeketta hambad asuma otse

kummiriba ääres.

Enne esimese lõike tegemist juhtsiiniga 30 tuleb kummiriba

kasutatava ketassaega sobitada. Selleks asetage juhtsiin 30

kogupikkuses toorikule. Reguleerige välja lõikesügavus 9 mm

ja täisnurkne kaldenurk. Lülitage ketassaag sisse ja juhtige

seda ühtlase ja mõõduka ettenihkega lõike suunas.

Ühendusdetaili 31 abil saab omavahel ühendada kaks

juhtsiini. Ühendamine toimub ühendusdetailis oleva nelja

kruvi abil.

Hooldus ja teenindus

Hooldus ja puhastus

fEnne mistahes tööde teostamist elektrilise tööriista

kallal tõmmake pistik pistikupesast välja.

fSeadme laitmatu ja ohutu töö tagamiseks hoidke seade

ja selle ventilatsiooniavad puhtad.

Pendelkettakaitse peab alati vabalt liikuma ja automaatselt

sulguma. Seetõttu hoidke pendelkettakaitse ümbrus alati

puhas. Eemaldage tolm ja saepuru suruõhu või pintsli abil.

Spetsiaalse kattekihita saekettad on soovitav kaitseks

korrosiooni vastu katta õhukese happevaba õli kihiga. Enne

saeketta kasutamist tuleb õli eemaldada, vastasel korral

võivad jääda puidule plekid.

Saekettal olevad vaigu- või liimijäägid halvendavad

lõikekvaliteeti. Seepärast puhastage saeketas kohe pärast

kasutamist.

Antud seade on hoolikalt valmistatud ja testitud. Kui seade

sellest hoolimata rikki läheb, tuleb see lasta parandada

Boschi elektriliste käsitööriistade volitatud remonditöökojas.

Järelepärimiste esitamisel ja tagavaraosade tellimisel

näidake kindlasti ära seadme andmesildil olev 10-kohaline

tootenumber.

Müügijärgne teenindus ja nõustamine

Müügiesindajad annavad vastused toote paranduse ja

hooldusega ning varuosadega seotud küsimustele. Joonised

ja lisateabe varuosade kohta leiate ka veebiaadressilt:

www.bosch-pt.com

Boschi müügiesindajad nõustavad Teid toodete ja lisa-

tarvikute ostmise, kasutamise ja seadistamisega seotud

küsimustes.

OBJ_BUCH-359-003.book Page 188 Thursday, June 9, 2011 10:18 AM

Latviešu | 189

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: + 372 (0679) 1122

Fax: + 372 (0679) 1129

Kasutuskõlbmatuks muutunud seadmete käitlus

Elektriseadmed, lisatarvikud ja pakendid tuleks

keskkonnasäästlikult ringlusse võtta.

Ärge visake kasutusressursi ammendanud elektrilisi tööriistu

olmejäätmete hulka!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Parlamendi ja nõukogu

direktiivile 2002/96/EÜ elektri- ja

elektroonikaseadmete jäätmete kohta ning

direktiivi kohaldamisele liikmesriikides

tuleb kasutuskõlbmatuks muutunud

elektrilised tööriistad eraldi kokku koguda

ja keskkonnasäästlikult korduskasutada või ringlusse võtta.

Tootja jätab endale õiguse muudatuste tegemiseks.

Latviešu

Drošības noteikumi

Vispārējie drošības noteikumi darbam ar

elektroinstrumentiem

Uzmanīgi izlasiet visus drošības

noteikumus. Šeit sniegto drošības

noteikumu un norādījumu neievērošana var izraisīt aizdegša-

nos un būt par cēloni elektriskajam triecienam vai nopietnam

savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai

izmantošanai.

Turpmākajā izklāstā lietotais apzīmējums „elektroinstru-

ments“ attiecas gan uz tīkla elektroinstrumentiem (ar elektro-

kabeli), gan arī uz akumulatora elektroinstrumentiem (bez

elektrokabeļa).

Drošība darba vietā

fSekojiet, lai darba vieta būtu tīra un sakārtota.

Nekārtīgā darba vietā un sliktā apgaismojumā var viegli

notikt nelaimes gadījums.

fNelietojiet elektroinstrumentu eksplozīvu vai

ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu

gāzes vai putekļu saturu gaisā. Darba laikā elektroinstru-

ments nedaudz dzirksteļo, un tas var izsaukt viegli degošu

putekļu vai tvaiku aizdegšanos.

fLietojot elektroinstrumentu, neļaujiet nepiederošām

personām un jo īpaši bērniem tuvoties darba vietai.

Citu personu klātbūtne var novērst uzmanību, kā rezultātā

jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošība

fElektroinstrumenta kontaktdakšai jābūt piemērotai

elektrotīkla kontaktligzdai. Kontaktdakšas konstrukci-

ju nedrīkst nekādā veidā mainīt. Nelietojiet kontakt-

dakšas salāgotājus, ja elektroinstruments caur kabeli

tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas

konstrukcijas kontaktdakša, kas piemērota kontaktligzdai,

ļauj samazināt elektriskā trieciena saņemšanas risku.

fDarba laikā nepieskarieties sazemētiem priekšme-

tiem, piemēram, caurulēm, radiatoriem, plītīm vai

ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug

risks saņemt elektrisko triecienu.

fNelietojiet elektroinstrumentu lietus laikā, neturiet to

mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug

risks saņemt elektrisko triecienu.

fNenesiet un nepiekariet elektroinstrumentu aiz

elektrokabeļa. Neraujiet aiz kabeļa, ja vēlaties atvienot

instrumentu no elektrotīkla kontaktligzdas. Sargājiet

elektrokabeli no karstuma, eļļas, asām šķautnēm un

elektroinstrumenta kustīgajām daļām. Bojāts vai

samezglojies elektrokabelis var būt par cēloni elektris-

kajam triecienam.

fDarbinot elektroinstrumentu ārpus telpām, iz-

mantojiet tā pievienošanai vienīgi tādus paga-

rinātājkabeļus, kuru lietošana ārpus telpām ir atļauta.

Lietojot elektrokabeli, kas piemērots darbam ārpus tel-

pām, samazinās risks saņemt elektrisko triecienu.

fJa elektroinstrumentu tomēr nepieciešams lietot vie-

tās ar paaugstinātu mitrumu, izmantojiet tā pievieno-

šanai noplūdes strāvas aizsargreleju. Lietojot noplūdes

strāvas aizsargreleju, samazinās risks saņemt elektrisko

triecienu.

Personiskā drošība

fDarba laikā saglabājiet paškontroli un rīkojieties sa-

skaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties

noguris vai atrodaties alkohola, narkotiku vai medi-

kamentu izraisītā reibumā. Strādājot ar elektroinstru-

mentu, pat viens neuzmanības mirklis var būt par cēloni

nopietnam savainojumam.

fIzmantojiet individuālos darba aizsardzības līdzekļus.

Darba laikā nēsājiet aizsargbrilles. Individuālo darba

aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un

aizsargķiveres vai ausu aizsargu) pielietošana atbilstoši

elektroinstrumenta tipam un veicamā darba raksturam ļauj

izvairīties no savainojumiem.

fNepieļaujiet elektroinstrumenta patvaļīgu ieslēgša-

nos. Pirms elektroinstrumenta pievienošanas elektro-

tīklam, akumulatora ievietošanas vai izņemšanas, kā

arī pirms elektroinstrumenta pārnešanas pārliecinie-

ties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja

pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektro-

barošanas avotam laikā, kad elektroinstruments ir ie-

slēgts, var viegli notikt nelaimes gadījums.

fPirms elektroinstrumenta ieslēgšanas neaizmirstiet

izņemt no tā regulējošos instrumentus vai atslēgas.

Regulējošais instruments vai atslēga, kas ieslēgšanas brīdī

atrodas elektroinstrumenta kustīgajās daļās, var radīt

savainojumu.

BRĪDINĀJUMS

OBJ_BUCH-359-003.book Page 189 Thursday, June 9, 2011 10:18 AM

190 | Latviešu

1 619 X06 442 | (9.6.11) Bosch Power Tools

fDarba laikā izvairieties ieņemt neērtu vai nedabisku

ķermeņa stāvokli. Vienmēr ieturiet stingru stāju un

centieties saglabāt līdzsvaru. Tas atvieglo elektroinstru-

menta vadību neparedzētās situācijās.

fIzvēlieties darbam piemērotu apģērbu. Darba laikā

nenēsājiet brīvi plandošas drēbes un rotaslietas.

Netuviniet matus, apģērbu un aizsargcimdus elektro-

instrumenta kustīgajām daļām. Elektroinstrumenta

kustīgajās daļās var ieķerties vaļīgas drēbes, rotaslietas un

gari mati.

fJa elektroinstrumenta konstrukcija ļauj tam pievienot

ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas

ierīci, sekojiet, lai tā būtu pievienota un pareizi dar-

botos. Pielietojot putekļu uzsūkšanu vai savākšanu/uz-

krāšanu, samazinās to kaitīgā ietekme uz strādājošās

personas veselību.

Saudzējoša apiešanās un darbs ar elektroinstrumentiem

fNepārslogojiet elektroinstrumentu. Katram darbam iz-

vēlieties piemērotu elektroinstrumentu. Elektroinstru-

ments darbojas labāk un drošāk pie nominālās slodzes.

fNelietojiet elektroinstrumentu, ja ir bojāts tā ieslē-

dzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir

bīstams lietošanai un to nepieciešams remontēt.

fPirms elektroinstrumenta apkopes, regulēšanas vai

darbinstrumenta nomaiņas atvienojiet tā kontakt-

dakšu no barojošā elektrotīkla vai izņemiet no tā

akumulatoru. Šādi iespējams novērst elektroinstrumenta

nejaušu ieslēgšanos.

fJa elektroinstruments netiek lietots, uzglabājiet to pie-

mērotā vietā, kur elektroinstruments nav sasniedzams

bērniem un personām, kuras neprot ar to rīkoties vai

nav iepazinušās ar šiem noteikumiem. Ja elektroinstru-

mentu lieto nekompetentas personas, tas var apdraudēt

cilvēku veselību.

fRūpīgi veiciet elektroinstrumenta apkalpošanu. Pār-

baudiet, vai kustīgās daļas darbojas bez traucējumiem

un nav iespiestas, vai kāda no daļām nav salauzta vai

bojāta, vai katra no tām pareizi funkcionē un pilda tai

paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas

tiktu savlaicīgi nomainītas vai remontētas pilnvarotā

remonta darbnīcā. Daudzi nelaimes gadījumi notiek

tāpēc, ka elektroinstruments pirms lietošanas nav

pienācīgi apkalpots.

fSavlaicīgi notīriet un uzasiniet griezošos darbinstru-

mentus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar

asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un

ir vieglāk vadāmi.

fLietojiet vienīgi tādus elektroinstrumentus, papild-

piederumus, darbinstrumentus utt., kas atbilst šeit

sniegtajiem norādījumiem, ņemot vērā arī konkrētos

darba apstākļus un pielietojuma īpatnības. Elektro-

instrumentu lietošana citiem mērķiem, nekā tiem, kuriem

to ir paredzējusi ražotājfirma, ir bīstama un var novest pie

neparedzamām sekām.

Apkalpošana

fNodrošiniet, lai elektroinstrumenta remontu veiktu

kvalificēts personāls, nomaiņai izmantojot oriģinālās

rezerves daļas un piederumus. Tikai tā iespējams panākt

un saglabāt vajadzīgo darba drošības līmeni.

Drošības noteikumi ripzāģiem

Zāģēšana

fBĪSTAMI! Netuviniet rokas zāģēšanas vietai vai zāģa

asmenim. Ar otru roku turiet instrumentu aiz

papildroktura vai dzinēja korpusa. Turot zāģi ar abām

rokām, rotējošais asmens tās nevar savainot.

fNeturiet rokas zem zāģējamā priekšmeta. Asmens

aizsargpārsegs nevar pasargāt rokas, ja tās atrodas zem

zāģējamā priekšmeta vai zāģa asmens priekšā.

fIzvēlieties zāģējamā priekšmeta biezumam atbilstošu

zāģēšanas dziļumu. Zem zāģējamā priekšmeta redzamās

asmens daļas augstums nedrīkst pārsniegt zāģa asmens

zobu augstumu.

fNeturiet zāģējamo priekšmetu ar roku un nebalstiet to

ar kāju. Iestipriniet zāģējamo priekšmetu stabilā

turētājierīcē. Ir ļoti svarīgi, lai zāģējamais priekšmets tiktu

labi nostiprināts, jo tādā gadījumā tiek minimizēta ķer-

meņa daļu saskaršanās iespēja ar rotējošo zāģa asmeni, kā

arī zāģa asmens iestrēgšanas un kontroles zaudēšanas

iespēja.

fJa darbinstruments var skart slēptu elektropārvades

līniju vai instrumenta elektrokabeli, darba laikā turiet

elektroinstrumentu aiz izolētajiem rokturiem,

nepieskaroties metāla daļām. Darbinstrumentam skarot

spriegumnesošu elektrotīkla vadu, spriegums nonāk arī uz

elektroinstrumenta metāla daļām un var būt par cēloni

elektriskajam triecienam.

fVeicot zāģēšanu gareniskā virzienā, izmantojiet

paralēlo vadotni vai vadiet zāģi gar taisnu malu. Šādi

uzlabojas zāģējuma precizitāte un samazinās asmens

iestrēgšanas iespēja zāģējumā.

fLietojiet pareiza izmēra zāģa asmeni ar piemērotas

formas centrālo atvērumu (piemēram, zvaigznes veida

vai apaļu). Zāģa asmeņi, kas neatbilst stiprinošo elementu

formai, necentrējas uz darbvārpstas un var novest pie

kontroles zaudēšanas pār zāģēšanas procesu.

fNelietojiet bojātas vai neatbilstošas konstrukcijas

asmens piespiedējpaplāksnes vai stiprinošās skrūves.

Asmens piespiedējpaplāksnes un stiprinošās skrūves ir

izstrādātas īpaši jūsu zāģim un ļauj panākt optimālu jaudas

atdevi un augstu darba drošību.

fAtsitiens– Cēloņi un ieteikumi novēršanai

– Atsitiens ir iestrēguša, iespiesta vai nepareizi orientēta

zāģa asmens pēkšņa reakcija, kuras rezultātā zāģis var tikt

nekontrolējami mests augšup un pārvietoties prom no

zāģējamā priekšmeta lietotāja virzienā.

– Ja zāģa asmens pēkšņi iestrēgst vai tiek iespiests

zāģējumā, dzinēja spēks izraisa zāģa pārvietošanos

atpakaļ lietotāja virzienā.

– Ja zāģa asmens zāģējumā tiek pagriezts vai nepareizi

orientēts, asmens aizmugurējā malā izvietotie zobi var

aizķerties aiz zāģējamā priekšmeta virsmas, kā rezultātā

asmens var tikt izsviests no zāģējuma, liekot zāģim

pārvietoties lietotāja virzienā.

OBJ_BUCH-359-003.book Page 190 Thursday, June 9, 2011 10:18 AM

Latviešu | 191

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Atsitiens ir zāģa kļūdainas vai nepareizas lietošanas sekas.

No tā var izvairīties, ievērojot zināmus piesardzības

pasākumus, kas aprakstīti turpmākajā izklāstā.

fStingri turiet zāģi ar abām rokām, turot rokas tādā

stāvoklī, lai varētu pretoties reaktīvajam spēkam, kas

rodas atsitiena brīdī. Stāviet sāņus no zāģa asmens,

nepieļaujot, lai asmens plakne atrastos uz vienas

taisnes ar kādu no ķermeņa daļām. Atsitiena brīdī zāģis

var pārvietoties atpakaļvirzienā, tomēr lietotājs spēj

veiksmīgi pretoties reaktīvajam spēkam, veicot zināmus

piesardzības pasākumus.

fJa zāģa asmens tiek iespiests zāģējumā vai darbs tiek

pārtraukts kāda cita iemesla dēļ, izslēdziet zāģi un

turiet zāģējamo priekšmetu nekustīgi, līdz zāģa

asmens pilnīgi apstājas. Nemēģiniet izņemt zāģa

asmeni no zāģējuma vai vilkt to atpakaļ, kamēr asmens

atrodas kustībā, jo tas var izsaukt atsitienu. Uzmeklējiet

un novērsiet zāģa asmens iespiešanas cēloni.

fJa vēlaties iedarbināt zāģi, kura asmens atrodas

zāģējumā, iecentrējiet asmeni attiecībā pret zāģējumu

un pārliecinieties, ka tā zobi nav ieķērušies zāģējamajā

priekšmetā. Ja zāģa asmens ir iespiests, izvelciet to no

zāģējuma vai citādā veidā novērsiet atsitienu, kas var

notikt zāģa atkārtotas palaišanas brīdī.

fJa tiek zāģētas liela izmēra plāksnes, atbalstiet tās,

šādi samazinot atsitiena risku, asmenim tiekot

iespiestam zāģējumā. Lielas plāksnes zāģēšanas laikā var

izliekties sava svara iespaidā. Tāpēc tās jāatbalsta gan

blakus zāģējumam, gan arī malas tuvumā.

fNeizmantojiet neasus vai bojātus zāģa asmeņus. Zāģa

asmeņi ar neasiem vai nepareizi izliektiem zobiem veido

šauru zāģējumu, kas rada pastiprinātu berzi, var izsaukt

zāģa asmens iespiešanu zāģējumā un izraisīt atsitienu.

fPirms zāģēšanas stingri pieskrūvējiet stiprinošās

skrūves, ar kurām tiek fiksēts zāģēšanas dziļums un

leņķis. Ja zāģēšanas laikā patvaļīgi izmainās zāģa

iestādījumi, tas var izsaukt asmens iespiešanu zāģējumā

un izraisīt atsitienu.

fIevērojiet īpašu piesardzību, veicot iezāģēšanu ar

asmens iegremdēšanu sienās vai citos skatienam

slēptos objektos. Iegremdētais zāģa asmens zāģēšanas

laikā var iestrēgt slēptajā objektā, kā rezultātā var notikt

atsitiens.

Apakšējā aizsargpārsega funkcionēšana

fIk reizi pirms zāģa lietošanas pārbaudiet, vai tā

apakšējais asmens aizsargpārsegs netraucēti aizveras.

Nelietojiet zāģi, ja apakšējā aizsargpārsega

pārvietošanās ir traucēta un tas neaizveras pilnīgi un

uzreiz. Nekādā gadījumā nemēģiniet piesiet vai citādi

nostiprināt aizsargpārsegu atvērtā stāvoklī. Ja zāģis

nejauši nokrīt uz grīdas, apakšējais aizsargpārsegs var

saliekties. Ar sviras palīdzību atveriet aizsargpārsegu un

pārliecinieties, ka tas brīvi pārvietojas, neskarot zāģa

asmeni vai citas daļas pie jebkura zāģēšanas leņķa un

dziļuma.

fPārbaudiet, vai funkcionē apakšējā aizsargpārsega

atspere. Ja apakšējais aizsargpārsegs un/vai tā

atspere darbojas ar traucējumiem, pirms zāģa

lietošanas veiciet tā tehnisko apkalpošanu. Apakšējā

aizsargpārsega pārvietošanos var traucēt bojātas daļas,

sacietējusi smērviela vai uzkrājušās skaidas.

fAtveriet apakšējo aizsargpārsegu ar roku vienīgi īpašu

darba operāciju laikā, piemēram, veicot zāģēšanu ar

asmens iegremdēšanu vai veidojot slīpos zāģējumus.

Šādā gadījumā atveriet aizsargpārsegu, velkot atpakaļ

sviru, un pēc tam atlaidiet šo sviru, līdzko zāģa asmens

iegrimst zāģējamajā priekšmetā. Jebkuru citu

zāģēšanas operāciju laikā apakšējam aizsargpārsegam

jādarbojas automātiski.

fNenovietojiet zāģi uz darbgalda vai uz grīdas, ja

apakšējais aizsargpārsegs nenosedz zāģa asmeni.

Nenosegts asmens, kas pēc zāģa izslēgšanas turpina

griezties, liek tam pārvietoties pretēji zāģēšanas

virzienam, pārzāģējot visu, kas gadās ceļā. Izslēdzot zāģi,

ņemiet vērā tā asmens izskrējiena laiku.

Papildu drošības noteikumi

fNeievadiet pirkstus zāģa skaidu izvadīšanas atverē.

Tos var savainot zāģa rotējošās daļas.

fNestrādājiet ar zāģi, turot to virs galvas. Tas ievērojami

apgrūtina elektroinstrumenta vadību.

fLietojot piemērotu metālmeklētāju, pārbaudiet, vai

apstrādes vietu nešķērso slēptas komunālapgādes

līnijas, vai arī griezieties pēc konsultācijas vietējā

komunālās saimniecības iestādē. Darbinstrumenta sa-

skaršanās ar elektropārvades līniju var izraisīt aizdegšanos

vai būt par cēloni elektriskajam triecienam. Bojājums

gāzes pārvades līnijā var izraisīt sprādzienu. Darbinstru-

mentam skarot ūdensvada cauruli, var tikt bojātas

materiālās vērtības, kā arī strādājošā persona var saņemt

elektrisko triecienu.

fNelietojiet šo elektroinstrumentu stacionāri. Tas nav

paredzēts izmantošanai kopā ar zāģēšanas galdu.

fNelietojiet zāģa asmeni, kas izgatavots no

ātrgriezējtērauda (HSS). Šādi zāģa asmeņi viegli lūst.

fNezāģējiet melnos metālus. Karstās metāla skaidas var

aizdedzināt putekļu uzsūkšanas ierīci.

fDarba laikā stingri turiet elektroinstrumentu ar abām

rokām un centieties ieturēt drošu stāju.

Elektroinstrumentu ir drošāk vadīt ar abām rokām.

fNostipriniet apstrādājamo priekšmetu. Iestiprinot

apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma

ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar

rokām.

fPirms elektroinstrumenta novietošanas nogaidiet, līdz

tas pilnīgi apstājas. Kustībā esošs darbinstruments var ie-

strēgt, izsaucot kontroles zaudēšanu pār

elektroinstrumentu.

OBJ_BUCH-359-003.book Page 191 Thursday, June 9, 2011 10:18 AM

192 | Latviešu

1 619 X06 442 | (9.6.11) Bosch Power Tools

Izstrādājuma un tā darbības apraksts

Uzmanīgi izlasiet visus drošības

noteikumus. Šeit sniegto drošības noteikumu

un norādījumu neievērošana var izraisīt

aizdegšanos un būt par cēloni elektriskajam

triecienam vai nopietnam savainojumam.

Lūdzam atvērt atlokāmo lappusi ar elektroinstrumenta attēlu

un turēt to atvērtu visu laiku, kamēr tiek lasīta lietošanas

pamācība.

Pielietojums

GKS 65/GKS 65 G:

Elektroinstruments ir paredzēts taisnu zāģējumu veidošanai

kokā gareniskā un šķērsu virzienā, kā arī slīpu zāģējumu

veidošanai, stingri piespiežot pamatni pie zāģējamā

priekšmeta virsmas. Iestiprinot elektroinstrumentā piemēro-

tus zāģa asmeņus, ar to var zāģēt arī krāsaino metālu

priekšmetus ar plānām sieniņām, piemēram, profilus.

Elektroinstrumentu nav atļauts lietot melno metālu apstrādei.

GKS 65 GCE:

Elektroinstruments ir paredzēts taisnu zāģējumu veidošanai

kokā gareniskā un šķērsu virzienā, kā arī slīpu zāģējumu

veidošanai, stingri piespiežot pamatni pie zāģējamā

priekšmeta virsmas. Iestiprinot elektroinstrumentā piemēro-

tus zāģa asmeņus, ar to var zāģēt arī krāsaino metālu

priekšmetus ar plānām sieniņām, piemēram, profilus, kā arī

vieglos būvmateriālus un plastmasu.

Elektroinstrumentu nav atļauts lietot melno metālu apstrādei.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem elektroin-

strumenta attēlā, kas sniegts ilustratīvajā lappusē.

1Ieslēdzējs

2Taustiņš ieslēdzēja atbloķēšanai

3Pirkstrats griešanās ātruma priekšiestādīšanai

(GKS 65 GCE)

4Papildrokturis (ar izolētu noturvirsmu)

5Darbvārpstas fiksēšanas taustiņš

6Zāģēšanas leņķa skala

7Spārnskrūve paralēlās vadotnes fiksēšanai

8Svira zāģēšanas leņķa fiksēšanai

9Trases marķējums zāģēšanas leņķim 0°

10 Trases marķējums zāģēšanas leņķim 45°

11 Paralēlā vadotne

12 Kustīgais aizsargpārsegs

13 Pamatne

14 Kustīgā asmens aizsarga regulējošā svira

15 Īscaurule skaidu izvadīšanai

16 Aizsargpārsegs

17 Rokturis (ar izolētu noturvirsmu)

18 Sešstūra stieņatslēga

19 Stiprinošā skrūve ar paplāksni

20 Piespiedējpaplāksne

21 Ripzāģa asmens*

22 Balstpaplāksne

23 Darbvārpsta

24 Uzsūkšanas adaptera stiprinājuma skrūve*

25 Uzsūkšanas adapters*

26 Svira zāģēšanas dziļuma fiksēšanai

27 Griešanas dziļuma skala

28 Spārnskrūve zāģēšanas leņķa fiksēšanai

29 Skrūvspīles (pāris)*

30 Vadotnes sliede*

31 Savienojošais posms*

32 Uzsūkšanas šļūtene*

*Šeit attēlotie vai aprakstītie piederumi neietilpst standarta

piegādes komplektā. Pilns pārskats par izstrādājuma

piederumiem ir sniegts mūsu piederumu katalogā.

Informācija par troksni un vibrāciju

Trokšņa parametru vērtības ir noteiktas atbilstoši standartam

EN 60745.

Elektroinstrumenta radītā pēc raksturlīknes A izsvērtā

trokšņa parametru tipiskās vērtības ir šādas: trokšņa

spiediena līmenis 88 dB(A); trokšņa jaudas līmenis 99 dB(A).

Izkliede K=3 dB.

Nēsājiet ausu aizsargus!

Kopējā vibrācijas paātrinājuma vērtība ah (vektoru summa

trijos virzienos) un izkliede K ir noteikta atbilstoši standartam

EN 60745:

koka zāģēšana: ah=3,0m/s2, K=1,5 m/s2,

metāla zāģēšana: ah=2,5m/s2, K=1,5 m/s2.

Šajā pamācībā sniegtais vibrācijas līmenis ir izmērīts atbils-

toši standartā EN 60745 noteiktajai procedūrai un var tikt lie-

tots instrumentu salīdzināšanai. To var izmantot arī vibrācijas

radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit sniegtais vibrācijas līmenis ir attiecināms uz elektroin-

strumenta galvenajiem pielietojuma veidiem. Ja elektroin-

struments tiek lietots netipiskiem mērķiem, kopā ar netipis-

kiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots,

tā vibrācijas līmenis var atšķirties no šeit sniegtās vērtības.

Tas var ievērojami palielināt vibrācijas radīto papildu slodzi

zināmam darba laika posmam.

Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam

darba laika posmam, jāņem vērā arī laiks, kad elektroinstru-

ments ir izslēgts vai arī darbojas, taču reāli netiek izmantots

paredzētā darba veikšanai. Tas var ievērojami samazināt vib-

rācijas radīto papildu slodzi zināmam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu

no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet

elektroinstrumenta un darbinstrumentu apkalpošanu, novēr-

siet roku atdzišanu un pareizi plānojiet darbu.

OBJ_BUCH-359-003.book Page 192 Thursday, June 9, 2011 10:18 AM

Latviešu | 193

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Atbilstības deklarācija

Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie

parametri“ aprakstītais izstrādājums atbilst šādiem

standartiem vai normatīvajiem dokumentiem: EN 60745, kā

arī direktīvām 2004/108/EK un 2006/42/EK.

Tehniskā dokumentācija no:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

Tehniskie parametri

Montāža

Zāģa asmens iestiprināšana/nomaiņa

fPirms elektroinstrumenta apkopes vai apkalpošanas

izvelciet tā elektrokabeļa kontaktdakšu no barojošā

elektrotīkla kontaktligzdas.

fZāģa asmeņu nomaiņas laikā uzvelciet aizsargcimdus.

Pieskaroties zāģa asmeņiem, var gūt savainojumus.

fLietojiet tikai tādus zāģa asmeņus, kas atbilst šajā

pamācībā norādītajām parametru vērtībām.

fNekādā gadījumā neizmantojiet kā darbinstrumentus

slīpēšanas diskus.

Zāģa asmens izvēle

Pārskats par lietošanai ieteicamajiem zāģa asmeņiem ir

sniegts šīs pamācības beigās.

Zāģa asmens izņemšana (attēls A)

Asmens nomaiņas laikā elektroinstrumentu ieteicams

novietot tā, lai tas balstītos pret dzinēja korpusu.

–Nospiediet darbvārpstas fiksēšanas taustiņu 5 un turiet to

nospiestu.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Rokas ripzāģis GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

Izstrādājuma numurs 3 601 F67 0.. 3 601 F68 9.. 3 601 F68 9..

Nominālā patērējamā jauda W16001600 1800

Griešanās ātrums brīvgaitā min.-1 5900 5900 2300 –5000

Maks. griešanās ātrums pie slodzes min.-1 4200 4200 1400 –4000

Maks. zāģēšanas dziļums

–pie zāģēšanas leņķa 0°

–pie zāģēšanas leņķa 45°mm

mm 65

48 65

Darbvārpstas fiksēšana zzz

Griešanās ātruma priekšiestādīšana – – z

Elektroniskais gaitas stabilizators – – z

Termoatkarīga aizsardzība pret pārslodzi – – z

Palaišanas strāvas ierobežošana – – z

Pamatnes izmēri mm 170 x 305 203 x 327 203 x 327

Maks. zāģa asmens diametrs mm 190 190 190

Min. zāģa asmens diametrs mm 184 184 184

Maks. asmens centrālās daļas biezums mm 1,7 1,7 1,7

Maks. asmens zobu biezums/izliece mm 2,6 2,6 2,6

Min. asmens zobu biezums/izliece mm 1,8 1,8 1,8

Stiprinājuma atveres diametrs mm 30 30 30

Svars atbilstoši EPTA-Procedure 01/2003 kg 4,8 5,1 5,2

Elektroaizsardzības klase / II / II / II

Šādi parametri tiek nodrošināti pie nominālā elektrobarošanas sprieguma [U] 230 V. Iekārtām, kas paredzētas citam spriegumam vai ir modificētas

atbilstoši nacionālajiem standartiem, šie parametri var atšķirties.

Lūdzam vadīties pēc elektroinstrumenta izstrādājuma numura. Atsevišķiem izstrādājumiem tirdzniecības apzīmējumi var mainīties.

Tikai elektroinstrumentiem bez palaišanas strāvas ierobežošanas: Ieslēgšanas brīdī elektrotīklā var īslaicīgi pazemināties spriegums. Pie sliktas tīkla

kvalitātes tas var traucēt citu elektroierīču darbību. Taču, ja elektrotīkla iekšējā pretestība nepārsniedz 0,36 omus, elektrobarošanas traucējumi nav

sagaidāmi.

OBJ_BUCH-359-003.book Page 193 Thursday, June 9, 2011 10:18 AM

194 | Latviešu

1 619 X06 442 | (9.6.11) Bosch Power Tools

fNospiediet darbvārpstas fiksēšanas taustiņu 5 tikai

tad, ja zāģa darbvārpsta negriežas. Pretējā gadījumā

elektroinstruments var tikt bojāts.

–Ar sešstūra stieņatslēgu 18 izskrūvējiet stiprinošo skrūvi

19, griežot to virzienā n.

–Paceliet un pavirziet atpakaļ kustīgo asmens aizsargu 12

un noturiet to šādā stāvoklī.

–Noņemiet piespiedējpaplāksni 20 un zāģa asmeni 21 no

zāģa darbvārpstas 23.

Zāģa asmens iestiprināšana (attēls A)

Asmens nomaiņas laikā elektroinstrumentu ieteicams

novietot tā, lai tas balstītos pret dzinēja korpusu.

–Notīriet zāģa asmeni 21 un visas iestiprināšanai

izmantojamās daļas.

–Paceliet un pavirziet atpakaļ kustīgo asmens aizsargu 12

un noturiet to šādā stāvoklī.

–Novietojiet zāģa asmeni 21 uz balstpaplāksnes 22. Zāģa

asmens zobu vērsuma virzienam (ko norāda bulta uz

asmens korpusa) jāsakrīt ar darbvārpstas griešanās

virzienu, ko norāda bulta uz asmens pārsega 16.

–Novietojiet uz zāģa asmens piespiedējpaplāksni 20 un

ieskrūvējiet stiprinošo skrūvi 19, griežot to virzienā o.

Sekojiet, lai balstpaplāksne 22 un piespiedējpaplāksne 20

tiktu iestiprinātas pareizi.

–Nospiediet darbvārpstas fiksēšanas taustiņu 5 un turiet to

nospiestu.

–Ar sešstūra stieņatslēgu 18 stingri pieskrūvējiet stiprinošo

skrūvi 19, griežot to virzienā o. Skrūves pievilkšanas

momentam jābūt 6–9Nm, kas panākams, pieskrūvējot

skrūvi ar pirkstiem un tad pagriežot vēl par ¼ apgrieziena

uz priekšu.

Putekļu un skaidu uzsūkšana

fPirms elektroinstrumenta apkopes vai apkalpošanas

izvelciet tā elektrokabeļa kontaktdakšu no barojošā

elektrotīkla kontaktligzdas.

fDažu materiālu, piemēram, svinu saturošu krāsu, dažu

koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi

veselībai. Pieskaršanās šādiem putekļiem vai to

ieelpošana var izraisīt alerģiskas reakcijas vai elpošanas

ceļu saslimšanu elektroinstrumenta lietotājam vai darba

vietai tuvumā esošajām personām.

Atsevišķu materiālu putekļi, piemēram, putekļi, kas rodas,

zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši

tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar hro-

mātu vai koksnes aizsardzības līdzekļiem). Azbestu

saturošus materiālus drīkst apstrādāt vienīgi personas ar

īpašām profesionālām iemaņām.

–Pielietojiet apstrādājamajam materiālam vispiemēro-

tāko putekļu uzsūkšanas metodi.

–Darba vietai jābūt labi ventilējamai.

–Darba laikā ieteicams izmantot masku elpošanas ceļu

aizsardzībai ar filtrēšanas klasi P2.

Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas

attiecas uz apstrādājamo materiālu.

fNepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var

viegli aizdegties.

Uzsūkšanas adaptera nostiprināšana (attēls B)

Iespiediet uzsūkšanas adapteru 25 skaidu izvadīšanas atverē

15, līdz tas tur fiksējas. Uzsūkšanas adapteram 25 var

pievienot uzsūkšanas šļūteni ar diametru 35 mm.

fUzsūkšanas adapteru drīkst nostiprināt uz

elektroinstrumenta tikai tad, ja tiek pielietota ārējā

putekļu uzsūkšana. Pretējā gadījumā var nosprostoties

elektroinstrumenta putekļu uzsūkšanas kanāls.

fUzsūkšanas adapteram nedrīkst pievienot putekļu

maisiņu. Pretējā gadījumā var nosprostoties putekļu

uzsūkšanas sistēma.

Lai nodrošinātu efektīvu putekļu un skaidu uzsūkšanu,

regulāri tīriet uzsūkšanas adapteru 25.

Putekļu uzsūkšana ar ārējā putekļsūcēja palīdzību

Savienojiet uzsūkšanas šļūteni 32 ar putekļsūcēju

(papildpiederums). Šīs pamācības beigās ir parādīts, kā

elektroinstruments pievienojams dažāda tipa

putekļsūcējiem.

Elektroinstrumentu var tieši pievienot Bosch universālā

putekļsūcēja papildu kontaktligzdai. Šis putekļsūcējs ir

apgādāts ar tālvadības funkciju, tāpēc, ieslēdzot

elektroinstrumentu, automātiski ieslēdzas arī putekļsūcējs.

Putekļsūcējam jābūt piemērotam apstrādājamā materiāla

putekļu uzsūkšanai.

Veselībai īpaši kaitīgu, kancerogēnu vai sausu putekļu

uzsūkšanai lietojiet speciālus putekļsūcējus.

Lietošana

Darba režīmi

fPirms elektroinstrumenta apkopes vai apkalpošanas

izvelciet tā elektrokabeļa kontaktdakšu no barojošā

elektrotīkla kontaktligzdas.

Zāģēšanas dziļuma iestādīšana (attēls C)

fIzvēlieties zāģējamā priekšmeta biezumam atbilstošu

zāģēšanas dziļumu. Zem zāģējamā priekšmeta redzamās

asmens daļas augstums nedrīkst pārsniegt zāģa asmens

zobu augstumu.

Atbrīvojiet fiksējošo sviru 26. Lai samazinātu zāģēšanas

dziļumu, attāliniet zāģa korpusu no pamatnes 13, bet, lai

palielinātu zāģēšanas dziļumu, tuviniet zāģa korpusu

pamatnei 13. Iestādiet vēlamo zāģēšanas dziļumu, vadoties

pēc nolasījumiem uz zāģēšanas dziļuma skalas. Tad no jauna

stingri pievelciet fiksējošo sviru 26.

Ja pēc fiksējošās sviras 26 atbrīvošanas vēlamo zāģēšanas

dziļumu pilnībā neizdodas iestādīt, pavelciet fiksējošo sviru

26 prom no zāģa un pārvietojiet lejup. Tad atlaidiet fiksējošo

sviru 26. Atkārtojiet šīs darbības, līdz izdodas iestādīt vēlamo

zāģēšanas dziļumu.

Ja pēc fiksējošās sviras 26 pievilkšanas vēlamo zāģēšanas

dziļumu neizdodas pietiekoši stingri fiksēt, pavelciet fiksējošo

sviru 26 prom no zāģa un pārvietojiet augšup. Tad atlaidiet

fiksējošo sviru 26. Atkārtojiet šīs darbības, līdz izdodas fiksēt

vēlamo zāģēšanas dziļumu.

OBJ_BUCH-359-003.book Page 194 Thursday, June 9, 2011 10:18 AM

Latviešu | 195

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Zāģēšanas leņķa iestādīšana

Elektroinstrumentu ieteicams novietot tā, lai tas balstītos pret

asmens aizsargu 16.

Atbrīvojiet fiksējošo sviru 8 un atskrūvējiet spārnskrūvi 28.

Nosveriet zāģi sānu virzienā. Iestādiet vēlamo zāģēšanas

leņķi, vadoties pēc nolasījumiem uz skalas 6. Tad no jauna

stingri pievelciet fiksējošo sviru 8 un pieskrūvējiet

spārnskrūvi 28.

Piezīme. Veidojot slīpos zāģējumus, zāģēšanas dziļums ir

mazāks par vērtību, kas nolasāma uz zāģēšanas dziļuma

skalas 27.

Marķējumi zāģēšanas trases noteikšanai

Trases marķējums 0° (9) rāda zāģa asmens stāvokli, veidojot

zāģējumus taisnā leņķī. Trases marķējums 45° (10) rāda zāģa

asmens stāvokli, veidojot zāģējumus 45° leņķī – ja

instruments tiek lietots bez vadotnes sliedes.

Uzsākot lietošanu

fPievadiet instrumentam pareizu spriegumu!

Spriegumam elektrotīklā jāatbilst vērtībai, kas

norādīta instrumenta marķējuma plāksnītē. Elektro-

instrumenti, kas paredzēti 230 V spriegumam, var

darboties arī no 220 V elektrotīkla.

Ieslēgšana un izslēgšana

Lai ieslēgtu elektroinstrumentu, vispirms nospiediet

ieslēdzēja atbloķēšanas taustiņu 2, pēc tam nospiediet

ieslēdzēju 1 un turiet to nospiestu.

Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju 1.

Piezīme. Drošības apsvērumu dēļ ieslēdzēja 1 fiksēšana

ieslēgtā stāvoklī nav paredzēta, tāpēc tas jātur nospiests visu

elektroinstrumenta darbības laiku.

Palaišanas strāvas ierobežošana (GKS 65GCE)

Elektroniskā palaišanas strāvas ierobežošanas ierīce

ierobežo elektroinstrumenta jaudu palaišanas brīdī, ļaujot to

darbināt no elektrotīkla ar aizsardzības strāvu 16 A.

Elektroniskā gaitas stabilizēšana (GKS 65 GCE)

Elektroniskais gaitas stabilizators uztur gandrīz nemainīgu

darbvārpstas griešanās ātrumu, slodzei mainoties no

brīvgaitas līdz maksimālajai vērtībai, kas ļauj stabilizēt

apstrādes režīmu.

Termoatkarīga aizsardzība pret pārslodzi (GKS 65 GCE)

Pārslodzes gadījumā elektroinstruments izslēdzas līdz

brīdim, kad tā temperatūra atgriežas optimālo darba

temperatūras vērtību diapazona robežās. Šādā gadījumā

atlaidiet ieslēdzēju 1, tad no jauna ieslēdziet

elektroinstrumentu un turpiniet darbu.

Griešanās ātruma priekšiestādīšana (GKS 65 GCE)

Ar regulatoru 3 lietotājs var izvēlēties instrumenta griešanās

ātrumu. Tas iespējams arī instrumenta darbības laikā.

Optimālais griešanās ātrums ir atkarīgs no lietojamā zāģa

asmens un no apstrādājamā materiāla (skatīt pārskatu par

zāģa asmeņiem šīs lietošanas pamācības beigās).

Norādījumi darbam

Sargājiet zāģa asmeņus no sitieniem un triecieniem.

Pārvietojiet elektroinstrumentu griešanas virzienā, ieturot

pastāvīgu ātrumu un nelielu spiedienu. Cenšoties pārvietot

elektroinstrumentu pārāk ātri, samazinās tā darbinstrumenta

kalpošanas laiks un elektroinstruments var tikt bojāts.

Darba ražība un zāģējuma kvalitāte ir stipri atkarīga no zāģa

asmens stāvokļa un tā zobu formas. Tāpēc izmantojiet

darbam tikai asus zāģa asmeņus, kas paredzēti attiecīgā

materiāla zāģēšanai.

Koksnes zāģēšana

Zāģa asmens izvēle ir atkarīga no zāģējamā koka šķirnes un

kvalitātes, kā arī no tā, vai zāģējums veidojams gareniskā vai

šķērsu virzienā.

Zāģējot egles koksni gareniskā virzienā, nereti veidojas garas

spirālveida skaidas.

Dižskābarža un ozola putekļi ir īpaši kaitīgi veselībai, tāpēc šo

koksnes veidu apstrādes laikā noteikti pielietojiet putekļu

uzsūkšanu.

Plastmasas zāģēšana (GKS 65 GCE)

Piezīme. Zāģējot plastmasu, īpaši polivinilhlorīdu, veidojas

garas spirālveida skaidas, kas var būt elektrostatiski

uzlādētas. Šīs skaidas var nosprostot instrumenta skaidu

izvadīšanas atveri 15 un izraisīt kustīgā aizsarga 12

iestrēgšanu. Tāpēc, zāģējot plastmasu, ieteicams pielietot

skaidu vakuumuzsūkšanu.

Uzsāciet zāģēšanu, uzmanīgi tuvinot apstrādājamajam

priekšmetam rotējošu zāģa asmeni. Veiciet zāģēšanu

vienmērīgi un bez pārtraukumiem, jo tad samazinās

plastmasas uzlipumu veidošanās iespēja uz asmens.

Krāsaino metālu zāģēšana (GKS 65 GCE)

Piezīme. Lietojiet vienīgi asus zāģa asmeņus, kas piemēroti

krāsaino metālu zāģēšanai. Tas ļaus nodrošināt augstu

zāģēšanas kvalitāti un novērst zāģa asmens iesprūšanu.

Uzsāciet zāģēšanu, uzmanīgi tuvinot apstrādājamajam

priekšmetam rotējošu zāģa asmeni. Veiciet zāģēšanu bez

pārtraukumiem, pārvietojot elektroinstrumentu ar nelielu

ātrumu.

Uzsāciet profila zāģēšanu no tā mazākā šķērsgriezuma puses,

nekad neuzsāciet U veida profilu zāģēšanu no profila vaļējās

puses. Zāģējot garus profilētos priekšmetus, tie jāatbalsta, lai

novērstu zāģa asmens iestrēgšanu un elektroinstrumenta

atsitienu.

Minerāldaļiņas saturošu vieglo būvmateriālu zāģēšana

(GKS 65 GCE)

fZāģējot vieglos būvmateriālus, ievērojiet šo materiālu

ražotājfirmu sniegtos norādījumus un ieteikumus.

Vieglos būvmateriālus drīkst apstrādāt vienīgi ar sausajām

metodēm, obligāti pielietojot putekļu uzsūkšanu. Darba laikā

vienmēr izmantojiet vadotnes sliedi 30 (papildpiederums).

Putekļsūcējam jābūt piemērotam akmens putekļu

uzsūkšanai. Šādi putekļsūcēji tiek ražoti firmā Bosch.

OBJ_BUCH-359-003.book Page 195 Thursday, June 9, 2011 10:18 AM

196 | Lietuviškai

1 619 X06 442 | (9.6.11) Bosch Power Tools

Zāģēšana, izmantojot paralēlo vadotni (attēls D)

Paralēlā vadotne 11 ļauj veidot zāģējumus, precīzi ieturot

attālumu no zāģējamā priekšmeta malas, piemēram, tad, ja

nepieciešams nozāģēt vienāda platuma līstes.

Atskrūvējiet spārnskrūvi 7 un iebīdiet paralēlās vadotnes 11

skalu pamatnes 13 atvērumā. Iestādiet vēlamo zāģēšanas

platumu atbilstoši nolasījumiem uz skalas pret trases

marķējumu 9 vai 10, kā norādīts sadaļā „Marķējumi

zāģēšanas trases noteikšanai“. Tad no jauna stingri pieskrūvē-

jiet spārnskrūvi 7.

Zāģēšana, izmantojot palīgvadotni (attēls E)

Ja nepieciešams taisni apzāģēt garus priekšmetus, kā

palīgvadotni var izmantot piemērota garuma dēli vai līsti, to ar

skrūvspīļu palīdzību nostiprinot uz zāģējamā priekšmeta

virsmas un zāģēšanas laikā virzot ripzāģa paralēlo vadotni gar

palīgvadotnes malu.

Zāģēšana, izmantojot vadotnes sliedi

(GKS 65 G/GKS 65 GCE) (attēls F)

Izmantojot vadotnes sliedi 30, var veidot taisnus zāģējumus.

Vadotnes sliedes gumijas apmale kalpo kā pretplaisāšanas

aizsargs, kas novērš virsmas plaisāšanu, zāģējot koka

priekšmetus. Šim nolūkam nepieciešams, lai zāģa asmens

zobi atrastos tieši blakus gumijas apmalei.

Tāpēc, izmantojot zāģēšanai vadotnes sliedi 30 pirmo reizi,

gumijas apmale jāpielāgo lietojamajam ripzāģim. Šim

nolūkam novietojiet vadotnes sliedi 30 pilnā garumā uz

apstrādājamā priekšmeta. Iestādiet zāģēšanas dziļumu

aptuveni 9 mm un izvēlieties taisnu zāģēšanas leņķi.

Ieslēdziet ripzāģi un pārvietojiet to zāģēšanas virzienā, ieturot

pastāvīgu ātrumu un nelielu spiedienu.

Izmantojot savienojošo posmu 31, var savienot kopā divas

vadotnes sliedes. Savienošanai lietojamas četras kopā ar

savienojošo posmu piegādātās skrūves.

Apkalpošana un apkope

Apkalpošana un tīrīšana

fPirms elektroinstrumenta apkopes vai apkalpošanas

izvelciet tā elektrokabeļa kontaktdakšu no barojošā

elektrotīkla kontaktligzdas.

fLai nodrošinātu ilgstošu un nevainojamu elektroin-

strumenta darbību, uzturiet tīru tā korpusu un

ventilācijas atveres.

Instrumenta kustīgajam aizsargam brīvi jāpārvietojas un

patstāvīgi jāaizveras. Tāpēc uzturiet tīru aizsargu un virsmas

tā tuvumā. Uzkrājoties putekļiem un skaidām, izpūtiet tos no

aizsarga ar saspiestā gaisa strūklu vai iztīriet ar otu.

Uzglabājot zāģa asmeņus bez aizsargpārklājuma, tie jāpārklāj

ar plānu kārtiņu skābi nesaturošas eļļas. Pirms lietošanas

asmeņi rūpīgi jānotīra, lai uz zāģējuma virsmas nepaliktu eļļas

pēdas.

Zāģa asmenim pielipušās līmes vai sveķu paliekas nelabvēlīgi

ietekmē zāģējuma virsmas kvalitāti. Tāpēc notīriet zāģa

asmeni tūlīt pēc tā lietošanas.

Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo

pēcražošanas pārbaudi, elektroinstruments tomēr sabojājas,

tas nogādājams remontam firmas Bosch pilnvarotā

elektroinstrumentu remonta darbnīcā.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti

paziņojiet 10 zīmju izstrādājuma numuru, kas atrodams uz

elektroinstrumenta marķējuma plāksnītes.

Tehniskā apkalpošana un konsultācijas klientiem

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem

par izstrādājumu remontu un apkalpošanu, kā arī par to

rezerves daļām. Kopsalikuma attēlus un informāciju par

rezerves daļām var atrast arī interneta vietnē:

www.bosch-pt.com

Bosch klientu konsultāciju grupa centīsies Jums palīdzēt

vislabākajā veidā, atbildot uz jautājumiem par izstrādājumu

un to piederumu iegādi, lietošanu un regulēšanu.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Dzelzavas ielā 120 S

LV-1021 Rīga

Tālr.: + 371 67 14 62 62

Telefakss: + 371 67 14 62 63

E-pasts: service-pt@lv.bosch.com

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un iesaiņojuma

materiāli jānogādā otrreizējai pārstrādei apkārtējai videi

nekaitīgā veidā.

Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!

Tikai ES valstīm

Saskaņā ar Eiropas Savienības direktīvu

2002/96/EK par nolietotajām

elektriskajām un elektroniskajām ierīcēm

un šīs direktīvas atspoguļojumiem

nacionālajā likumdošanā, lietošanai nederī-

gie elektroinstrumenti jāsavāc atsevišķi un

jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā

veidā.

Tiesības uz izmaiņām tiek saglabātas.

Lietuviškai

Saugos nuorodos

Bendrosios darbo su elektriniais įrankiais saugos

nuorodos

Perskaitykite visas šias saugos

nuorodas ir reikalavimus. Jei

nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų,

gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai

susižaloti arba sužaloti kitus asmenis.

OBJ_BUCH-359-003.book Page 196 Thursday, June 9, 2011 10:18 AM

Lietuviškai | 197

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir

ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“

apibūdina įrankius, maitinamus iš elektros tinklo (su

maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo

laido).

Darbo vietos saugumas

fDarbo vieta turi būti švari ir gerai apšviesta.

Netvarkinga arba blogai apšviesta darbo vieta gali tapti

nelaimingų atsitikimų priežastimi.

fNedirbkite su elektriniu įrankiu aplinkoje, kurioje yra

degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali

kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai

gali užsidegti.

fDirbdami su elektriniu įrankiu neleiskite šalia būti

žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį į

kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

fElektrinio įrankio maitinimo laido kištukas turi atitikti

tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negali-

ma modifikuoti. Nenaudokite kištuko adapterių su

įžemintais elektriniais įrankiais. Originalūs kištukai, tiks-

liai tinkantys elektros tinklo kištukiniam lizdui, sumažina

elektros smūgio pavojų.

fSaugokitės, kad neprisiliestumėte prie įžemintų pa-

viršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų.

Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio ri-

zika.

fSaugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į

elektrinį įrankį patenka vandens, padidėja elektros smūgio

rizika.

fNenaudokite maitinimo laido ne pagal paskirtį, t.y. ne-

neškite elektrinio įrankio paėmę už laido, nekabinkite

ant laido, netraukite už jo, jei norite iš kištukinio lizdo

ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų

karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios de-

talės ar judančios prietaiso dalys. Pažeisti arba susipynę

laidai gali tapti elektros smūgio priežastimi.

fJei su elektriniu įrankiu dirbate lauke, naudokite tik to-

kius ilginamuosius laidus, kurie tinka ir lauko darbams.

Naudojant lauko darbams pritaikytus ilginamuosius laidus,

sumažėja elektros smūgio pavojus.

fJei su elektriniu įrankiu neišvengiamai reikia dirbti

drėgnoje aplinkoje, naudokite nuotėkio srovės saugi-

klį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros

smūgio pavojus.

Žmonių sauga

fBūkite atidūs, sutelkite dėmesį į tai, ką jūs darote ir,

dirbdami su elektriniu įrankiu, vadovaukitės sveiku

protu. Nedirbkite su elektriniu įrankiu, jei esate

pavargę arba vartojote narkotikų, alkoholio ar medika-

mentų. Akimirksnio neatidumas dirbant su elektriniu

įrankiu gali tapti sunkių sužalojimų priežastimi.

fVisada dirbkite su asmens apsaugos priemonėmis ir

apsauginiais akiniais. Naudojant asmens apsaugos

priemones, pvz., respiratorių ar apsauginę kaukę, neslys-

tančius batus, apsauginį šalmą, klausos apsaugos

priemones ir kt., rekomenduojamas atitinkamai pagal

naudojamą elektrinį įrankį, sumažėja rizika susižeisti.

fSaugokitės, kad elektrinio įrankio neįjungtumėte atsi-

tiktinai. Prieš prijungdami elektrinį įrankį prie elektros

tinklo ir/arba akumuliatoriaus, prieš pakeldami ar

nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešda-

mi elektrinį įrankį pirštą laikysite ant jungiklio arba prietai-

są įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali

įvykti nelaimingas atsitikimas.

fPrieš įjungdami elektrinį įrankį pašalinkite reguliavimo

įrankius arba veržlinius raktus. Prietaiso besisukančioje

dalyje esantis įrankis ar raktas gali sužaloti.

fStenkitės, kad kūnas visada būtų normalioje padėtyje.

Dirbdami stovėkite saugiai ir visada išlaikykite pusiau-

svyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą

galėsite geriau kontroliuoti elektrinį įrankį netikėtose situa-

cijose.

fDėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių

ir papuošalų. Saugokite plaukus, drabužius ir pirštines

nuo besisukančių elektrinio įrankio dalių. Laisvus dra-

bužius, papuošalus bei ilgus plaukus gali įtraukti besisu-

kančios dalys.

fJei yra numatyta galimybė prijungti dulkių nusiurbimo

ar surinkimo įrenginius, visada įsitikinkite, ar jie yra

prijungti ir ar tinkamai naudojami. Naudojant dulkių

nusiurbimo įrenginius sumažėja kenksmingas dulkių

poveikis.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

fNeperkraukite prietaiso. Naudokite jūsų darbui

tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs

dirbsite geriau ir saugiau, jei neviršysite nurodyto

galingumo.

fNenaudokite elektrinio įrankio su sugedusiu jungikliu.

Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra

pavojingas ir jį reikia remontuoti.

fPrieš reguliuodami prietaisą, keisdami darbo įrankius

ar prieš valydami prietaisą, iš elektros tinklo lizdo

ištraukite kištuką ir/arba išimkite akumuliatorių. Ši

atsargumo priemonė apsaugos jus nuo netikėto elektrinio

įrankio įsijungimo.

fNenaudojamą elektrinį įrankį sandėliuokite vaikams ir

nemokantiems juo naudotis asmenims neprieinamoje

vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja

nepatyrę asmenys.

fRūpestingai prižiūrėkite elektrinį įrankį. Patikrinkite,

ar besisukančios prietaiso dalys tinkamai veikia ir

niekur nestringa, ar nėra sulūžusių ar pažeistų dalių,

kurios trikdytų elektrinio įrankio veikimą. Prieš vėl

naudojant prietaisą, pažeistos prietaiso dalys turi būti

sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra

blogai prižiūrimi elektriniai įrankiai.

fPjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai

prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis

briaunomis mažiau stringa ir juos yra lengviau valdyti.

OBJ_BUCH-359-003.book Page 197 Thursday, June 9, 2011 10:18 AM

198 | Lietuviškai

1 619 X06 442 | (9.6.11) Bosch Power Tools

fElektrinį įrankį, papildomą įrangą, darbo įrankius ir t.t.

naudokite taip, kaip nurodyta šioje instrukcijoje, ir

atsižvelkite į darbo sąlygas ir atliekamą darbą.

Naudojant elektrinius įrankius ne pagal paskirtį, gali

susidaryti pavojingos situacijos.

Aptarnavimas

fElektrinį įrankį turi remontuoti tik kvalifikuoti

specialistai ir naudoti tik originalias atsargines dalis.

Taip galima garantuoti, jog elektrinis įrankis išliks saugus

naudoti.

Saugos nuorodos dirbantiems su diskiniais

pjūklais

Pjovimo operacija

fPAVOJUS: nekiškite rankų į pjovimo zoną ir prie pjūklo

disko. Antrąja ranka laikykite papildomą rankeną arba

variklio korpusą. Jei pjūklas laikomas abiem rankomis, tai

pjūklo diskas jų nesužalos.

fNelieskite apdirbamojo ruošinio iš apačios. Apsauginis

gaubtas neapsaugos jūsų nuo ruošinio apačioje išlindusio

pjūklo disko.

fNustatykite pjovimo gylį pagal ruošinio storį. Pjūklas

ruošinio apačioje turi išlįsti šiek tiek mažiau nei per vieną

pjūklo danties aukštį.

fPjaunamojo ruošinio niekada nelaikykite rankose ar

pasidėję ant kojos. Patikimai jį įtvirtinkite stabiliame

įtvare. Labai svarbu ruošinį tinkamai įtvirtinti, kad

išvengtumėte pjūklo kontakto su jūsų kūnu, neužstrigtų

pjūklo diskas ar neprarastumėte kontrolės.

fJei yra tikimybė, jog dirbant darbo įrankis gali kliudyti

paslėptą laidą, elektrinį įrankį laikykite tik už izoliuotų

rankenų. Dėl kontakto su laidininku, kuriuo teka el. srovė,

elektrinio įrankio metalinėse dalyse gali atsirasti įtampa ir

sukelti elektros smūgį.

fAtlikdami išilginį pjūvį visada naudokite lygiagrečiąją

atramą ar kreipiamąją liniuotę. Tada pjausite tiksliau ir

sumažinsite pjūklo strigimo tikimybę.

fNaudokite tik tinkamo dydžio pjūklo diskus ir su

tinkama tvirtinimo anga (pvz., žvaigždės formos arba

apvalia). Pjūklo diskai, kurie neatitinka pjūklo tvirtinamųjų

dalių formos, sukasi ekscentriškai, todėl iškyla pavojus

nesuvaldyti prietaiso.

fNiekada nenaudokite pažeistų ar netinkamų pjūklo

disko tarpinių poveržlių ir varžtų. Pjūklo disko tarpinės

poveržlės ir varžtai buvo sukonstruoti specialiai jūsų

pjūklui, kad būtų užtikrintas optimalus rezultatas ir saugus

darbas.

fAtatranka – priežastys ir atitinkamos saugos nuorodos

– atatranka yra staigi reakcija dėl įsprausto, užsikirtusio ar

netinkamai nukreipto pjūklo disko, kai pjūklas

nekontroliuojamai iššoka iš ruošinio ir ima judėti link

dirbančiojo;

– jei pjūklo diskas per stipriai prispaudžiamas arba

užspaudžiamas į apačią siaurėjančiame pjūvio plyšyje, jis

sustoja, o veikiantis variklis staiga meta prietaisą atgal link

dirbančiojo;

– jei pjaunant pjūklo diskas yra pasukamas ar netinkamai

nukreipiamas, pjūklo disko užpakalinės briaunos dantys

gali įsikabinti į medžio paviršių ir tada, pjūklo diskui

išsilaisvinus iš plyšio, pjūklas atšoka link dirbančiojo.

Atatranka yra prietaiso netinkamo naudojimo ar valdymo

rezultatas. Jos galite išvengti, jei imsitės atitinkamų,

žemiau aprašytų saugos priemonių.

fPjūklą visada tvirtai laikykite abiem rankom, o rankas

laikykite tokioje padėtyje, kad galėtumėte įveikti

atatrankos jėgas. Jūsų kūnas turėtų būti iš šono prie

pjūklo disko, bet jokiu būdu ne vienoje linijoje su pjūklo

disku. Dėl atatrankos pjūklas gali atšokti atgal, bet

dirbantysis, jei imasi atitinkamų priemonių, atatrankos

jėgas gali kontroliuoti.

fJei pjūklo diskas užstringa arba jūs norite nutraukti

darbą, išjunkite pjūklą ir ramiai laikykite jį ruošinyje,

kol pjūklo diskas visiškai sustos. Niekada nebandykite

pjūklo disko ištraukti iš ruošinio ar pjūklą traukti atgal,

kol pjūklo diskas dar sukasi, nes tai gali sukelti

atatranką. Nustatykite ir pašalinkite pjūklo disko strigimo

priežastį.

fJei vėl norite įjungti ruošinyje paliktą pjūklą,

centruokite pjūklo diską pjūvio plyšyje ir patikrinkite,

ar pjūklo dantys nėra įsikabinę į ruošinį. Jei pjūklo

diskas įstrigęs, vėl įjungus pjūklą, jis gali iškilti į viršų arba

sukelti atatranką.

fDideles plokštes paremkite, kad sumažintumėte

atatrankos riziką dėl stringančio pjūklo disko. Didelės

plokštės dėl savo svorio išlinksta. Plokštes reikia atremti

abejose pusėse, t.y. šalia pjovimo linijos ir šalia plokštės

krašto.

fNenaudokite neaštrių ar pažeistų pjūklo diskų.

Neaštrūs ar netinkamai praskėsti pjūklo dantys palieka

siauresnį pjovimo taką, todėl atsiranda per didelė trintis,

stringa pjūklo diskas ir sukeliama atatranka.

fPrieš pradėdami pjauti tvirtai užveržkite įveržimo

svirteles, kuriomis reguliuojamas pjovimo gylis ir

pjūklo disko posvyrio kampas. Jei pjaunant keičiasi

pjūklo disko padėtis, diskas gali įstrigti ir sukelti atatranką.

fBūkite ypač atsargūs pjaudami sienose ar kituose

nepermatomuose paviršiuose. „Panyrantis“ į ruošinį

pjūklo diskas pjaudamas paslėptus objektus gali įstrigti ir

sukelti atatranką.

Apatinio apsauginio gaubto funkcija

fPrieš kiekvieną naudojimą patikrinkite, ar apatinis

apsauginis gaubtas tinkamai užsidaro. Nenaudokite

pjūklo, jei apatinis apsauginis gaubtas negali laisvai

judėti ir tuojau neužsidaro. Niekada nebandykite

užfiksuoti ar tvirtinti apatinio gaubto atidarytoje

padėtyje. Jei pjūklas netyčia nukrenta, gali įlinkti apatinis

apsauginis gaubtas. Naudodamiesi pakėlimo rankenėle,

apsauginį gaubtą atidarykite ir įsitikinkite, kad jis juda

laisvai ir neliečia nei pjūklo disko, nei jokios kitos dalies,

nustačius bet kokį pjūklo disko posvyrio kampą ir bet kokį

pjovimo gylį.

fPatikrinkite, kaip veikia apatinio apsauginio gaubto

spyruoklės. Jei apatinis apsauginis gaubtas ir

OBJ_BUCH-359-003.book Page 198 Thursday, June 9, 2011 10:18 AM

Lietuviškai | 199

Bosch Power Tools 1 619 X06 442 | (9.6.11)

spyruoklės veikia netinkamai, kreipkitės į specialistus,

kad pjūklui atliktų profilaktinį remontą. Dėl pažeistų

dalių, lipnių nuosėdų ar susikaupusių nešvarumų apatinis

apsauginis gaubtas gali lėčiau judėti.

fApatinį apsauginį gaubtą rankiniu būdu atidarykite tik

specialiems pjūviams atlikti, pvz. „darant įpjovas ir

pjaunant kampu“. Atidarykite apatinį apsauginį gaubtą

pakėlimo rankenėle ir, kai tik pjūklo diskas panirs į

ruošinį, ją atleiskite. Atliekant kitus pjovimo darbus

apatinis apsauginis gaubtas turi atsidaryti ir užsidaryti

savaime.

fJei apsauginis gaubtas neapgaubė pjūklo disko, pjūklo

ant pjovimo stalo ar ant grindų nedėkite. Jei apsauginis

gaubtas neuždarytas, dėl besisukančio disko pjūklas juda

atgal ir pjauna viską, kas pasitaiko kelyje. Turėkite

omenyje, kad atleidus jungiklį, pjūklo diskas dar kurį laiką

sukasi iš inercijos.

Papildomos įspėjamosios nuorodos

fNekiškite rankų į pjuvenų išmetimo angą.

Besisukančios dalys jus gali sužeisti.

fNedirbkite su iškeltu virš galvos pjūklu. Iškėlę prietaisą

virš galvos negalėsite jo tinkamai valdyti.

fPrieš pradėdami darbą, tinkamais ieškikliais

patikrinkite, ar po norimais apdirbti paviršiais nėra

pravestų elektros laidų, dujų ar vandentiekio

vamzdžių. Jei abejojate, galite pasikviesti į pagalbą

vietinius komunalinių paslaugų teikėjus. Kontaktas su

elektros laidais gali sukelti gaisro bei elektros smūgio

pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas.

Pažeidus vandentiekio vamzdį, galima padaryti daugybę

nuostolių.

fNenaudokite elektrinio prietaiso stacionariai. Jis nėra

pritaikytas naudoti su pjovimo stalu.

fNenaudokite pjovimo diskų, pagamintų iš HSS plieno.

Tokie diskai gali greitai sulūžti.

fNepjaukite juodųjų metalų. Įkaitusios drožlės gali uždegti

dulkių nusiurbimo įrangos dalis.

fDarbo metu elektrinį įrankį visuomet būtina laikyti

abiem rankomis ir patikimai stovėti. Elektrinis įrankis

yra saugiau valdomas, kai laikomas dviem rankomis.

fĮtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais

įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei

laikant ruošinį ranka.

fPrieš padėdami elektrinį įrankį būtinai jį išjunkite ir

palaukite, kol jo besisukančios dalys visiškai sustos.

Darbo įrankis gali užstrigti, tuomet kyla pavojus

nesuvaldyti prietaiso.

Gaminio ir techninių duomenų aprašas

Perskaitykite visas šias saugos nuorodas ir

reikalavimus. Jei nepaisysite žemiau

pateiktų saugos nuorodų ir reikalavimų, gali

trenkti elektros smūgis, kilti gaisras ir galite

sunkiai susižaloti arba sužaloti kitus asmenis.

Atverskite lapą su elektrinio įrankio schema ir, skaitydami

instrukciją, palikite šį lapą atverstą.

Elektrinio įrankio paskirtis

GKS 65/GKS 65 G:

Elektrinis įrankis yra skirtas išilginiams ir skersiniams pjū-

viams medienoje atlikti, tiesia linija ir kampu, padėjus ruošinį

ant tvirto pagrindo. Su atitinkamais pjūklo diskais galima

pjauti spalvotuosius metalus plonomis sienelėmis, pvz., profi-

liuočius.

Juoduosius metalus apdoroti draudžiama.

GKS 65 GCE:

Elektrinis įrankis yra skirtas išilginiams ir skersiniams pjū-

viams medienoje atlikti, tiesia linija ir kampu, padėjus ruošinį

ant tvirto pagrindo. Su atitinkamais pjūklo diskais galima

pjauti spalvotuosius metalus plonomis sienelėmis, pvz., profi-

liuočius, lengvąsias statybines medžiagas ir plastikus.

Juoduosius metalus apdoroti draudžiama.

Pavaizduoti prietaiso elementai

Numeriais pažymėtus elektrinio įrankio elementus rasite šios

instrukcijos puslapiuose pateiktuose paveikslėliuose.

1Įjungimo-išjungimo jungiklis

2Įjungimo-išjungimo jungiklio įjungimo blokatorius

3Išankstinio sūkių nustatymo reguliatoriaus ratukas

(GKS 65 GCE)

4Papildoma rankena (izoliuotas rankenos paviršius)

5Suklio fiksuojamasis klavišas

6Pjovimo kampo nustatymo skalė

7Sparnuotasis varžtas lygiagrečiajai atramai fiksuoti

8Užveržiamoji svirtelė pjūvio kampui reguliuoti

9Pjūvio žymė 0°

10 Pjūvio žymė 45°

11 Lygiagrečioji atrama

12 Slankusis apsauginis gaubtas

13 Pagrindo plokštė

14 Slankiojo apsauginio gaubto reguliavimo svirtelė

15 Pjuvenų išmetimo anga

16 Apsauginis gaubtas

17 Rankena (izoliuotas rankenos paviršius)

18 Šešiabriaunis raktas

19 Tvirtinamasis varžtas su poveržle

20 Prispaudžiamoji jungė

21 Pjūklo diskas*

22 Tvirtinamoji jungė

23 Pjūklo suklys

24 Nusiurbimo adapterio tvirtinamasis varžtas*

25 Nusiurbimo adapteris*

26 Įveržimo svirtelė pjovimo gyliui nustatyti

27 Pjūvio gylio skalė

28 Sparnuotasis varžtas pjūvio kampui reguliuoti

29 Veržtuvų pora*

30 Kreipiamoji juosta*

31 Jungiamasis elementas*

32 Nusiurbimo žarna*

*Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą

neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos

programoje.

OBJ_BUCH-359-003.book Page 199 Thursday, June 9, 2011 10:18 AM

200 | Lietuviškai

1 619 X06 442 | (9.6.11) Bosch Power Tools

Informacija apie triukšmą ir vibraciją

Triukšmo matavimų vertės nustatytos pagal EN 60745.

Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis

tipiniu atveju siekia: garso slėgio lygis 88 dB(A); garso galios

lygis 99 dB(A). Paklaida K=3 dB.

Dirbkite su klausos apsaugos priemonėmis!

Vibracijos bendroji vertė ah (trijų krypčių atstojamasis

vektorius) ir paklaida K nustatytos pagal EN 60745:

Medžio pjovimas: ah=3,0m/s2, K=1,5 m/s2,

Metalo pjovimas: ah=2,5m/s2, K=1,5 m/s2.

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas

pagal EN 60745 normoje standartizuotą matavimo metodą, ir

lyginant elektrinius įrankius jį galima naudoti. Jis skirtas

vibracijos poveikiui laikinai įvertinti.

Nurodytas vibracijos lygis atspindi pagrindinius elektrinio

įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis

naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais

arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos

lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo

laikotarpį gali žymiai padidėti.

Norint tiksliai įvertinti vibracijos poveikį per tam tikrą darbo laiką,

reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas

arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus,

vibracijos poveikis per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite

papildomas apsaugos priemones, pvz.: elektrinių ir darbo

įrankių techninę priežiūrą, rankų šildymą, darbo eigos

organizavimą.

Atitikties deklaracija

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“

aprašytas gaminys atitinka žemiau pateiktus standartus ir

norminius dokumentus: EN 60745 pagal Direktyvų

2004/108/EB, 2006/42/EB reikalavimus.

Techninė byla laikoma:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

Techniniai duomenys

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Diskinis pjūklas GKS 65

Professional GKS 65 G

Professional GKS 65 GCE

Professional

Gaminio numeris 3 601 F67 0.. 3 601 F68 9.. 3 601 F68 9..

Nominali naudojamoji galia W16001600 1800

Tuščiosios eigos sūkių skaičius min-1 5900 5900 2300 –5000

Maks. sūkių skaičius esant apkrovai min-1 4200 4200 1400 –4000

Maks. pjovimo gylis

–nustačius ties posvyrio kampu 0°

–nustačius ties posvyrio kampu 45°mm

mm 65

48 65

Suklio fiksavimas zzz

Sūkių skaičiaus išankstinis nustatymas – – z

Elektroninis sūkių stabilizatorius – – z

Su temperatūros pokyčiu susijusi apsauga nuo perkrovos – – z

Paleidimo srovės ribotuvas – – z

Pagrindo plokštės matmenys mm 170 x 305 203 x 327 203 x 327

Maks. pjūklo disko skersmuo mm 190 190 190

Min. pjūklo disko skersmuo mm 184 184 184

Maks. pjūklo disko korpuso storis mm 1,7 1,7 1,7

Maks. dantų storis/dantų takas mm 2,6 2,6 2,6

Min. dantų storis/dantų takas mm 1,8 1,8 1,8

Pjūklo disko kiaurymė mm 30 30 30

Svoris pagal „EPTA-Procedure 01/2003“ kg 4,8 5,1 5,2

Apsaugos klasė / II / II / II

Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie

duomenys gali skirtis.

Atkreipkite dėmesį į jūsų elektrinio įrankio gaminio numerį, nes kai kurių elektrinių įrankių modelių pavadinimai gali skirtis.

Tik elektriniams įrankiams be paleidimo srovės ribotuvo: Įjungiant prietaisą atsiranda trumpalaikis įtampos kritimas. Esant netinkamoms elektros tinklo

sąlygoms, gali sutrikti kitų prietaisų veikimas. Jei tinklo varža yra mažesnė nei 0,36 omų, trikdžių neturėtų būti.

OBJ_BUCH-359-003.book Page 200 Thursday, June 9, 2011 10:18 AM

Lietuviškai | 201

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Montavimas

Pjūklo disko įdėjimas ir keitimas

fPrieš atliekant bet kokius elektrinio įrankio

reguliavimo ar priežiūros darbus reikia ištraukti

kištuką iš elektros tinklo lizdo.

fMontuodami pjūklo diską mūvėkite apsaugines

pirštines. Prisilietus prie pjūklo disko iškyla susižalojimo

pavojus.

fNaudokite tik tokius pjūklo diskus, kurie atitinka šioje

naudojimo instrukcijoje pateiktus duomenis.

fJokiu būdu su šiuo prietaisu nenaudokite šlifavimo

diskų.

Pjovimo disko pasirinkimas

Rekomenduojamų pjūklo diskų apžvalgą rasite šios

instrukcijos gale.

Pjūklo disko nuėmimas (žr. pav. A)

Pjovimo įrankį patogiausia pakeisti paguldžius elektrinį

prietaisą ant priekinės variklio korpuso pusės.

–Nuspauskite suklio fiksuojamąjį klavišą 5 ir laikykite jį

nuspaustoje padėtyje.

fNuspauskite suklio fiksuojamąjį klavišą 5 tik tada, kai

pjūklo suklys nesisuka. Priešingu atveju galite pažeisti

elektrinį prietaisą.

–Šešiabriauniu raktu 18 išsukite tvirtinamąjį varžtą 19,

sukdami jį n kryptimi.

–Atitraukite slankiojantį apsauginį gaubtą 12 atgal ir

laikykite jį tokioje padėtyje.

–Nuimkite nuo pjūklo suklio 23 prispaudžiamąją jungę 20 ir

pjovimo diską 21.

Pjūklo disko uždėjimas (žr. pav. A)

Pjovimo įrankį patogiausia pakeisti paguldžius elektrinį

prietaisą ant priekinės variklio korpuso pusės.

–Nuvalykite pjūklo diską 21 ir visas tvirtinamąsias dalis,

kurias ruošiatės montuoti.

–Atitraukite slankiojantį apsauginį gaubtą 12 atgal ir

laikykite jį tokioje padėtyje.

–Uždėkite pjūklo diską 21 ant tvirtinamosios jungės 22.

Pjūklo dantų pjovimo kryptis (rodyklė ant pjūklo disko) ir

ant apsauginio gaubto 16 esančios sukimosi krypties

rodyklės kryptis turi sutapti.

–Uždėkite prispaudžiamąją jungę 20 ir įsukite tvirtinamąjį

varžtą 19, sukdami jį o kryptimi. Atkreipkite dėmesį į

tinkamą tvirtinamosios jungės 22 ir prispaudžiamosios

jungės 20 padėtį.

–Nuspauskite suklio fiksuojamąjį klavišą 5 ir laikykite jį

nuspaustoje padėtyje.

–Šešiabriauniu raktu 18 užveržkite tvirtinamąjį varžtą 19,

sukdami jį o kryptimi. Užveržimo momentas turi būti lygus

6–9Nm, tai atitinka užveržimą ranka plius ¼ sūkio.

Dulkių, pjuvenų ir drožlių nusiurbimas

fPrieš atliekant bet kokius elektrinio įrankio

reguliavimo ar priežiūros darbus reikia ištraukti

kištuką iš elektros tinklo lizdo.

fMedžiagų, kurių sudėtyje yra švino, kai kurių rūšių me-

dienos, mineralų ir metalų dulkės gali būti kenksmingos

sveikatai. Dirbančiajam arba netoli esantiems asmenims

nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės

reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.

Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukelian-

čios, o ypač, kai mediena yra apdorota specialiomis medie-

nos priežiūros priemonėmis (chromatu, medienos

apsaugos priemonėmis). Medžiagas, kuriose yra asbesto,

leidžiama apdoroti tik specialistams.

–Jei yra galimybė, naudokite apdirbamai medžiagai

tinkančią dulkių nusiurbimo įrangą.

–Pasirūpinkite geru darbo vietos vėdinimu.

–Rekomenduojama dėvėti kvėpavimo takų apsauginę

kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms

medžiagoms taikomų taisyklių.

fSaugokite, kad darbo vietoje nesusikauptų dulkių.

Dulkės lengvai užsidega.

Nusiurbimo adapterio montavimas (žiūr. pav. B)

Įstatykite nusiurbimo adapterį 25 į drožlių išmetimo angą 15

tiek, kad adapteris užsifiksuotų. Prie nusiurbimo adapterio

25 galima prijungti lankstųjį nusiurbimo vamzdį, kurio

diametras yra 35 mm.

fNemontuokite nusiurbimo adapterio, jeigu

neprijungtas išorinis nusiurbimo įtaisas. Priešingu

atveju gali užsikimšti nusiurbimo kanalas.

fNeprijunkite prie nusiurbimo adapterio jokio dulkių

maišo. Priešingu atveju gali užsikimšti nusiurbimo

sistema.

Siekiant užtikrinti optimalų nusiurbimą, reikia periodiškai

išvalyti nusiurbimo adapterį 25.

Išorinis dulkių nusiurbimas

Sujunkite nusiurbimo žarną 32 su dulkių siurbliu (papildoma

įranga). Apžvalgą, kaip prijungti prie įvairių dulkių siurblių,

rasite šios instrukcijos gale.

Elektrinį prietaisą galima tiesiogiai jungti į kištukinį lizdą,

esantį Bosch universaliame siurblyje su nuotolinio įjungimo

įrenginiu. Įjungus elektrinį įrankį, siurblys įsijungs

automatiškai.

Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio

pjuvenoms, drožlėms ir dulkėms nusiurbti.

Sveikatai ypač pavojingoms, vėžį sukeliančioms, sausoms

dulkėms nusiurbti būtina naudoti specialų dulkių siurblį.

Naudojimas

Veikimo režimai

fPrieš atliekant bet kokius elektrinio įrankio

reguliavimo ar priežiūros darbus reikia ištraukti

kištuką iš elektros tinklo lizdo.

Pjūvio gylio nustatymas (žiūr. pav. C)

fNustatykite pjovimo gylį pagal ruošinio storį. Pjūklas

ruošinio apačioje turi išlįsti šiek tiek mažiau nei per vieną

pjūklo danties aukštį.

OBJ_BUCH-359-003.book Page 201 Thursday, June 9, 2011 10:18 AM

202 | Lietuviškai

1 619 X06 442 | (9.6.11) Bosch Power Tools

Atleiskite įveržimo svirtelę 26. Jeigu norite nustatyti mažesnį

pjovimo gylį, tai atitraukite pjūklą nuo pagrindo plokštės 13;

jeigu norite nustatyti didesnį pjovimo gylį, tai paspauskite

pjūklą link pagrindo plokštės 13. Nustatykite pageidaujamą

pjovimo gylį pagal pjovimo gylio skalę. Vėl užspauskite

įveržimo svirtelę 26.

Jei atlaisvinus užveržiamąją svirtelę 26 reikiamo pjovimo

gylio nustatyti negalima, patraukite užveržiamąją svirtelę 26

nuo pjūklo ir pasukite ją žemyn. Užveržiamąją svirtelę 26

atleiskite. Kartokite šią operaciją, kol galėsite nustatyti

norimą pjovimo gylį.

Jei užveržus užveržiamąją svirtelę 26 reikiamo pjovimo gylio

negalima pakankamai užfiksuoti, patraukite užveržiamąją

svirtelę 26 nuo pjūklo ir pasukite ją aukštyn. Užveržiamąją

svirtelę 26 atleiskite. Kartokite šią operaciją, kol užfiksuosite

pjovimo gylį.

Pjovimo kampo nustatymas

Patogiausia dirbti paguldžius elektrinį prietaisą ant priekinės

apsauginio gaubto pusės 16.

Atlaisvinkite užveržiamąją svirtelę 8 ir sparnuotąjį varžtą 28.

Paverskite pjūklą į šoną. Nustatykite pageidaujamą pjūvio

kampą skalėje 6. Vėl tvirtai užveržkite užveržiamąją svirtelę 8

ir sparnuotąjį varžtą 28.

Nuoroda: pjaunant kampu, pjūvio gylis yra mažesnis nei

nustatytas pjūvio gylio skalėje 27.

Pjūvio linijos žymės

Pjūvio žymė 0° (9) rodo pjūklo disko padėtį atliekant pjūvį

stačiu kampu. Pjūvio žymė 45° (10) rodo pjūklo disko padėtį

atliekant pjūvį 45° kampu, kai dirbama be kreipiamosios

juostos.

Paruošimas naudoti

fAtkreipkite dėmesį į tinklo įtampą! Elektros tinklo

įtampa turi atitikti elektrinio įrankio firminėje lentelėje

nurodytą įtampą. 230 V pažymėtus elektrinius įrankius

galima jungti ir į 220 V įtampos elektros tinklą.

Įjungimas ir išjungimas

Norėdami elektrinį elektrinį įrankį įjungti, pirmiausia

paspauskite įjungimo blokatorių 2, o po to paspauskite

įjungimo-išjungimo jungiklį 1 ir laikykite jį paspaustą.

Norėdami išjungti elektrinį įrankį, atleiskite įjungimo-

išjungimo jungiklį 1.

Nuoroda: dėl saugumo įjungimo-išjungimo jungiklio 1

užfiksuoti negalima, dirbant su įrankiu jis visada turi būti

laikomas nuspaustas.

Paleidimo srovės ribotuvas (GKS 65 GCE)

Elektroninis paleidimo srovės ribotuvas riboja galią elektrinio

įrankio įjungimo metu, todėl elektrinį įrankį galima naudoti su

16 A saugikliu.

Elektroninis sūkių stabilizatorius (GKS 65 GCE)

Elektroninis sūkių skaičiaus stabilizatorius palaiko beveik

pastovų nustatytą sūkių skaičių tiek veikiant prietaisui

tuščiąja eiga, tiek su apkrova, ir užtikrina tolygų darbo

našumą.

Su temperatūros pokyčiu susijusi apsauga nuo perkrovos

(GKS 65 GCE)

Per didele apkrova veikiamas elektrinis įrankis išsijungia ir

lieka išjungtas, kol vėl pasiekia optimalią darbinę

temperatūrą. Norėdami tęsti darbą, įjungimo-išjungimo

jungiklį 1 atleiskite ir elektrinį įrankį vėl įjunkite.

Sūkių skaičiaus išankstinis nustatymas (GKS 65 GCE)

Su sūkių skaičiaus nustatymo reguliatoriaus ratuku 3 reikiamą

sūkių skaičių galite nustatyti ir prietaisui veikiant.

Sūkių skaičius priklauso nuo naudojamo pjūklo disko ir

apdirbamos medžiagos (žr. pjūklo diskų apžvalgą šios

naudojimo instrukcijos gale).

Darbo patarimai

Saugokite pjūklo diskus nuo smūgių ir sutrenkimų.

Elektrinį prietaisą tolygia ir nedidele pastūma stumkite

pjovimo kryptimi. Per didelė pastūma labai sutrumpina darbo

įrankių eksploatavimo laiką ir gali pakenkti elektriniam

prietaisui.

Pjovimo našumas ir kokybė labai priklauso nuo pjūklo disko

būklės ir jo dantų formos. Todėl naudokite tik aštrius ir tik

apdirbamam ruošiniui pritaikytus pjūklus.

Medienos pjovimas

Tinkamą pjūklo diską reikia pasirinkti pagal medžio rūšį,

kokybę ir pagal tai, ar bus pjaunama išilgine ar skersine

kryptimi.

Pjaunant išilgai eglės medieną, susidaro ilgos, spiralės formos

drožlės.

Buko ir ąžuolo dulkės labai kenkia sveikatai, todėl šiuos

ruošinius pjaukite tik su dulkių nusiurbimo įranga.

Plastikopjovimas (GKS 65 GCE)

Nuoroda: pjaunant plastiką, o ypač PVC, susidaro spiralės

formos drožlės, kurios gali būti su elektrostatine įkrova. Todėl

gali užsikimšti pjuvenų išmetimo anga 15 ir užstrigti

slankiojantis apsauginis gaubtas 12. Geriausiai dirbkite su

dulkių nusiurbimo įranga.

Įjungtą prietaisą veskite link ruošinio ir atsargiai įpjaukite.

Iškart pradėkite pjauti ir pjaukite be pertrūkių, kad pjūklo

dantys neužstrigtų.

Spalvotųjų metalų pjovimas (GKS 65 GCE)

Nuoroda: naudokite tik spalvotiesiems metalams skirtą aštrų

pjūklo diską. Tai užtikrins švarų pjūvį ir apsaugos pjūklo diską

nuo užstrigimo.

Įjungtą prietaisą veskite link ruošinio ir atsargiai įpjaukite. Po

to maža pastūma ir be pertrūkių pjaukite toliau.

Norėdami pjauti profilius, pradėkite pjauti siaurąją pusę, o

„U“ formos profilių niekada nepradėkite pjauti atviroje

pusėje. Kad išvengtumėte pjūklo disko užstrigimo ir prietaiso

atatrankos, ilgus profilius atitinkamai atremkite.

Lengvųjų statybinių medžiagų pjovimas (ruošiniai, kurių

sudėtyje yra mineralinių medžiagų) (GKS 65 GCE)

fPjaudami lengvas statybines medžiagas laikykitės

galiojančių normų reikalavimų bei gamintojo

rekomendacijų.

OBJ_BUCH-359-003.book Page 202 Thursday, June 9, 2011 10:18 AM

Lietuviškai | 203

Bosch Power Tools 1 619 X06 442 | (9.6.11)

Lengvąsias statybines medžiagas galima pjauti tik sausuoju

būdu ir tik su dulkių nusiurbimo įranga. Visada dirbkite su

kreipiamąja juosta 30 (papildoma įranga).

Siurblys turi būti skirtas uolienų dulkėms siurbti. Bosch siūlo

specialius pritaikytus dulkių siurblius.

Pjovimas su lygiagrečiąja atrama (žiūr. pav. D)

Su lygiagrečiąją atrama 11 galima tiksliai pjauti išilgai ruošinio

krašto arba išpjauti vienodo pločio juostas.

Atlaisvinkite sparnuotąjį varžtą 7 ir stumkite lygiagrečiosios

atramos 11 skalę per kreipiamąsias, esančias pagrindo

plokštėje 13. Prie atitinkamos pjūvio linijos žymės 9 ar 10

skale nustatykite norimą pjūvio plotį, žr. skyrių „Pjūvio linijos

žymės“. Tvirtai užveržkite sparnuotąjį varžtą 7.

Pjovimas su pagalbine kreipiamąja (žiūr. pav. E)

Norėdami apdirbti didelį ruošinį ar pjauti tiesiai, prie ruošinio

kaip pagalbinę kreipiamąją galite pritvirtinti lentą ar juostą ir

stumti diskinį pjūklą su pagrindo plokšte palei pagalbinę

kreipiamąją.

Pjovimas su kreipiamąja juosta (GKS 65 G/GKS 65 GCE)

(žiūr. pav. F)

Su kreipiamąja juosta 30 galite atlikti tiesius pjūvius ypač

tiksliai.

Ant kreipiamosios juostos esantis guminis liežuvėlis apsaugo

nuo paviršiaus išdraskymo, todėl pjaunant medienos

ruošinius paviršius neišdraskomas. Norint tai užtikrinti,

pjūklo diskas dantimis turi priglusti prie guminio liežuvėlio.

Prieš primą kartą pjaunant su kreipiamąja juosta 30, guminį

liežuvėlį reikia priderinti prie naudojamo diskinio pjūklo.

Kreipiamąją juostą 30 visu ilgiu uždėkite ant ruošinio.

Nustatykite apytikriai 9 mm pjovimo gylį ir statų pjūvio

kampą. Diskinį pjūklą įjunkite ir tolygia nedidele pastūma

stumkite pjovimo kryptimi.

Jungiamuoju elementu 31 galite sujungti dvi kreipiamąsias

juostas. Jos suveržiamos keturiais jungiamajame elemente

esančiais varžtais.

Priežiūra ir servisas

Priežiūra ir valymas

fPrieš atliekant bet kokius elektrinio įrankio

reguliavimo ar priežiūros darbus reikia ištraukti

kištuką iš elektros tinklo lizdo.

fReguliariai valykite elektrinį įrankį ir ventiliacines

angas jo korpuse, tuomet galėsite dirbti kokybiškai ir

saugiai.

Slankusis apsauginis gaubtas turi laisvai judėti ir savaime

užsidaryti. Todėl slankųjį apsauginį gaubtą ir aplink jį esančias

dalis reguliariai valykite. Dulkes ir pjuvenas išpūskite

suspaustu oru arba išvalykite teptuku.

Specialiu sluoksniu nepadengtus pjūklus galima apsaugoti

nuo korozijos užtepus ploną sluoksnį alyvos, kurios sudėtyje

nėra rūgščių. Prieš naudodami pjūklą alyvą nuvalykite,

priešingu atveju ant medienos atsiras dėmių.

Sakų ir klijų liekanos ant pjūklo disko kenkia pjūvio kokybei.

Todėl iškart po naudojimo pjūklo diską nuvalykite.

Jeigu elektrinis įrankis, nepaisant gamykloje atliekamo

kruopštaus gamybos ir kontrolės proceso, vis dėlto sugestų,

jo remontas turi būti atliekamas įgaliotame Bosch elektrinių

įrankių klientų aptarnavimo skyriuje.

Ieškant informacijos ir užsakant atsargines dalis būtina

nurodyti dešimtženklį gaminio užsakymo numerį.

Klientų aptarnavimo skyrius ir klientų

konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus,

susijusius su jūsų gaminio remontu, technine priežiūra bei

atsarginėmis dalimis. Detalius brėžinius ir informaciją apie

atsargines dalis rasite čia:

www.bosch-pt.com

Bosch klientų konsultavimo tarnybos specialistai mielai jums

patars gaminių ir papildomos įrangos pirkimo, naudojimo bei

nustatymo klausimais.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: +370 (037) 713350

ļrankių remontas: +370 (037) 713352

Faksas: +370 (037) 713354

El. paštas: service-pt@lv.bosch.com

Šalinimas

Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti

iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo

būti atitinkamai perdirbti.

Nemeskite elektrinių įrankių į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2002/96/EB dėl

elektros ir elektroninės įrangos atliekų ir

šios direktyvos perkėlimo į nacionalinę

teisę aktus, naudoti nebetinkami elektriniai

įrankiai turi būti surenkami atskirai ir

perdirbami aplinkai nekenksmingu būdu.

Galimi pakeitimai.

OBJ_BUCH-359-003.book Page 203 Thursday, June 9, 2011 10:18 AM

204 |ﻲﺑﺮﻋ

1 619 X06 442 | (9.6.11) Bosch Power Tools

ﻚﻟﺬﻟ ،ﺔﺌﻳﺩﺮﻟﺍ ﻉﻮﻄﻘﻟﺍ ﯽﻟﺇ ﻱﺩﺆﺗ ﺭﺎﺸﻨﳌﺍ ﻝﺎﺼﻧ ﯽﻠﻋ ﺀﺍﺮﻐﻟﺍﻭ ﺞﻨﺗﺍﺮﻟﺍ ﺎﻳﺎﻘﺑ ﻥﺇ

.ﻝﲈﻌﺘﺳﻻﺍ ﺪﻌﺑ ﹰﺍﺭﻮﻓ ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﻒﻴﻈﻨﺗ ﻲﻐﺒﻨﻳ

ﺔﻘﺋﺎﻓﺔﻳﺎﻨﻌﺑﺖﻌﻨﺻ ﺪﻗ ﺎﳖﺃﻦﻣ ﻢﻏﺮﻟﺎﺑﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺓﺪﻌﻟﺎﺑ ﻞﻠﺧ ﻱﺃﺙﻭﺪﺣ ﺪﻨﻋ

ﺵﻮﺑ ﺩﺪﻋ ﺔﻟﺎﻛﻭ ﺔﻣﺪﺧ ﺰﻛﺮﻣ ﰲ ﺎﻬﺣﻼﺻﺇ ﺐﺟﻮﺗ ﺓﺪﻳﺪﻋ ﺕﺍﺭﺎﺒﺘﺧﺍ ﺕﺯﺎﺘﺟﺍﻭ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﺯﺍﺮﻃ ﺔﺤﺋﻻ ﺐﺴﺣ ﴩﻌﻟﺍ ﺐﺗﺍﺮﳌﺎﺑ ﻒﻨﺼﻟﺍ ﻢﻗﺭ ﺮﻛﺫ ﯽﺟﺮﻳ

.ﺭﺎﻴﻐﻟﺍ ﻊﻄﻗ ﺕﺎﻴﺒﻠﻃ ﻝﺎﺳﺭﺇ ﺪﻨﻋﻭ ﺓﺭﺎﺸﺘﺳﻻﺍ ﺪﻨﻋ ﻱﺭﻭﴐ ﻞﻜﺸﺑ

ﻦﺋﺎﺑﺰﻟﺍﺓﺭﻮﺸﻣﻭﺔﻣﺪﺧ

ﺞﹶﺘﻨﳌﺍ ﺔﻧﺎﻴﺻﻭ ﺢﻴﻠﺼﺗ ﺩﺪﺼﺑ ﺔﺣﻭﺮﻄﳌﺍ ﺔﻠﺌﺳﻷﺍ ﯽﻠﻋ ﻦﺋﺎﺑﺰﻟﺍ ﺔﻣﺪﺧ ﺰﻛﺮﻣ ﺐﻴﳚ

ﻊﻄﻗ ﻦﻋ ﺕﺎﻣﻮﻠﻌﳌﺍﻭ ﺓﺩﺪﻤﳌﺍ ﻡﻮﺳﺮﻟﺍ ﺪﺠﺘﺳ .ﺭﺎﻴﻐﻟﺍ ﻊﻄﻗ ﺺﳜ ﲈﺑ ﹰﺎﻀﻳﺃﻭ

:ﻊﻗﻮﻤﺑ ﺭﺎﻴﻐﻟﺍ

www.bosch-pt.com

ﺔﺣﻭﺮﻄﳌﺍﺔﻠﺌﺳﻷﺍﯽﻠﻋ ﺔﺑﺎﺟﻹﺎﺑ ﺵﻮﺑﻦﺋﺎﺑﺯ ﻱﺭﺎﺸﺘﺳﺍ ﻖﻳﺮﻓﻙﺪﻋﺎﺴﻴﺳ

.ﺎﻬﻌﺑﺍﻮﺗﻭﺕﺎﺠﹶﺘﻨﳌﺍ ﻂﺒﺿﻭ ،ﻡﺍﺪﺨﺘﺳﺍ،ﺀﺍﴍ ﺩﺪﺼﺑ

ﲔﻣﺄﺗﻭ ﺢﻴﻠﺼﺘﻟﺍﻭ ﻥﲈﻀﻟﺍ ﺭﻮﻣﺄﺑ ﻖﹼﻠﻌﺘﻳﲈﺑﺺﺘﺨﳌﺍﺮﺟﺎﺘﻟﺍ ﯽﻟﺇ ﻪﺟﻮﺘﻟﺍﯽﺟﺮﻳ

.ﺭﺎﻴﻐﻟﺍﻊﻄﻗ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺓﺪﻌﻟﺍﻦﻣﺺﻠﺨﺘﻟﺍ

ﺔﺌﻴﺒﻠﻟ ﺔﻔﺼﻨﻣ ﺔﻘﻳﺮﻄﺑ ﻑﻼﻐﻟﺍﻭ ﻊﺑﺍﻮﺘﻟﺍﻭ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺩﺪﻌﻟﺍ ﻦﻣ ﺺﻠﺨﺘﻟﺍ ﻲﻐﺒﻨﻳ

.ﻊﻴﻨﺼﺘﻟﺍ ﺓﺩﺎﻋﻹ ﺔﻠﺑﺎﻘﻟﺍ ﺕﺎﻳﺎﻔﻨﻟﺍ ﻖﻳﺮﻃ ﻦﻋ

!ﺔﻴﻟﺰﻨﳌﺍﺕﺎﻳﺎﻔﻨﻟﺍﰲ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺩﺪﻌﻟﺍﻡﺮﺗ ﻻ

:ﻂﻘﻓ ﰊﻭﺭﻭﻷﺍ ﺩﺎﲢﻻﺍ ﻝﻭﺪﻟ

ﺩﺪﺼﺑ 2002/96/EG ﰊﻭﺭﻭﻷﺍﻪﻴﺟﻮﺘﻟﺍﺐﺴﺤﻓ

ﻪﻘﻴﺒﻄﺗﻭ ﺔﻤﻳﺪﻘﻟﺍ ﺔﻴﻧﻭﱰﻜﻟﻻﺍﻭ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺰﻬﺟﻷﺍ

ﺩﺪﻌﻟﺍ ﻞﺼﻓﻭ ﻊﲨ ﻲﻐﺒﻨﻳ ،ﲇﺤﳌﺍ ﻥﻮﻧﺎﻘﻟﺍ ﻦﻤﺿ

ﺺﻠﺨﺘﻟﺍﻭﻝﲈﻌﺘﺳﻼﻟﺔﳊﺎﺻ ﺪﻌﺗﱂﻲﺘﻟﺍ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ

.ﺔﺌﻴﺒﻟﺎﺑﺔﻔﺼﻨﻣ ﺔﻘﻳﺮﻄﺑ ﺎﳍﲈﻌﺘﺳﺍﺓﺩﺎﻋﺈﺑﻡﻮﻘﻳ ﺰﻛﺮﳌﺎﻬﻨﻣ

.ﺕﻼﻳﺪﻌﺘﻟﺍ ﻝﺎﺧﺩﺇ ﻖﺤﺑ ﻆﻔﺘﺤﻧ

ﻲﺑﺮﻋ |

205

Bosch Power Tools 1 619 X06 442 | (9.6.11)

.1 ﺀﺎﻔﻃﻹﺍﻭ ﻞﻴﻐﺸﺘﻟﺍ ﺡﺎﺘﻔﻣ ﻙﱰﻳ ،ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﺀﺎﻔﻃﻹ

ﺔﻘﻠﻌﺘﻣ ﺏﺎﺒﺳﻷ 1 ﺀﺎﻔﻃﻹﺍﻭ ﻞﻴﻐﺸﺘﻟﺍ ﺡﺎﺘﻔﻣ ﺖﻴﺒﺜﺗ ﻦﻜﻤﻳ ﻻ :ﺔﻈﺣﻼﻣ

.ﻞﻴﻐﺸﺘﻟﺍ ﺓﱰﻓ ﻝﺍﻮﻃ ﻪﻄﻐﺿ ﻢﺘﻳ ﻥﺃ ﺐﳚ ﻞﺑ ،ﻥﺎﻣﻷﺎﺑ

(GKS 65 GCE)ﻞﻴﻐﺸﺘﻟﺍﺉﺪﺑﺭﺎﻴﺗﺪﻳﺪﲢ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻞﻴﻐﺸﺗ ﺪﻨﻋ ﺓﺭﺪﻘﻟﺍ ﺩﺪﳛ ﲏﻭﱰﻜﻟﻻﺍ ﻞﻴﻐﺸﺘﻟﺍ ﺭﺎﻴﺗ ﺩﺪﳏ ﻥﺇ

.ﲑﺒﻣﺃ16 ﺮﻬﺼﻨﻤﺑﻞﻴﻐﺸﺘﻟﺎﺑ ﺢﻤﺴﻳﻭ

(GKS 65 GCE)ﲏﻭﱰﻜﻟﻻﺍﺖﻴﺒﺜﺘﻟﺍ

ﻞﲪ ﻥﻭﺩ ﻞﻴﻐﺸﺘﻟﺍ ﺪﻨﻋ ﻥﺍﺭﻭﺪﻟﺍ ﺩﺪﻋ ﺕﺎﺒﺛ ﻪﺒﺷ ﯽﻠﻋ ﲏﻭﱰﻜﻟﻻﺍ ﺖﺒﺜﳌﺍ ﻆﻓﺎﳛ

.ﺔﻤﻈﺘﻨﻣ ﻞﻤﻋ ﺓﺭﺪﻗ ﻚﻟﺬﺑ ﻦﻣﺆﻳﻭ ﻞﲪ ﻊﻣ ﻞﻴﻐﺸﺘﻟﺍﻭ

(GKS 65 GCE) ﺓﺭﺍﺮﳊﺎﺑ ﺔﻘﻠﻌﺘﳌﺍ ﻞﻴﻤﺤﺘﻟﺍ ﻁﺮﻓ ﺔﻴﻗﺍﻭ

ﻞﺼﺗﻭ ﺩﻮﻌﺗ ﻥﺃ ﯽﻟﺇ ،ﻞﻴﻤﺤﺘﻟﺍ ﻁﺮﻓ ﺪﻨﻋ ﺎﻬﺴﻔﻧ ﺀﺎﻘﻠﺗ ﻦﻣ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﺄﻔﻄﹸﺗ

ﻢﺛ 1ﺀﺎﻔﻃﻹﺍﻭ ﻞﻴﻐﺸﺘﻟﺍ ﺡﺎﺘﻔﻣ ﻖﻠﻃﺍ .ﺔﻴﻟﺎﺜﳌﺍ ﻞﻴﻐﺸﺘﻟﺍ ﺓﺭﺍﺮﺣ ﺔﺟﺭﺩ ﻝﺎﳎ ﯽﻟﺇ

.ﻞﻤﻌﻟﺍﺔﻌﺑﺎﺘﳌ یﺮﺧﺃ ﺓﺮﻣﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺓﺪﻌﻟﺍ ﻞﻐﺷ

(GKS 65 GCE)ﹰﺎﻘﺒﺴﻣﻥﺍﺭﻭﺪﻟﺍﺩﺪﻋﻂﺒﺿ

ﻥﺍﺭﻭﺪﻟﺍ ﺩﺪﻋ ﻂﺒﻀﺗ ﻥﺃ 3ﹰﺎﻘﺒﺴﻣ ﻥﺍﺭﻭﺪﻟﺍ ﺩﺪﻋﻂﺒﺿﺔﻠﺠﻋ ﺔﻄﺳﺍﻮﺑ ﻚﻨﻜﻤﻳ

.ﻞﻴﻐﺸﺘﻟﺍﺀﺎﻨﺛﺃﯽﺘﺣ ﻖﺒﺴﻣ ﻞﻜﺸﺑﺏﻮﻠﻄﳌﺍ

ﺏﻮﻏﺮﳌﺍ ﺓﺩﺎﳌﺎﺑﻭ ﻡﺪﺨﺘﺴﳌﺍ ﺭﺎﺸﻨﳌﺍ ﻞﺼﻨﺑ ﺏﻮﻠﻄﳌﺍ ﻥﺍﺭﻭﺪﻟﺍ ﺩﺪﻋ ﻖﻠﻌﺘﻳ

ﻝﲈﻌﺘﺳﻻﺍ ﺔﺳﺍﺮﻛ ﺔﻳﺎﻬﻨﺑ ﺭﺎﺸﻨﳌﺍ ﻝﺎﺼﻧ ﻦﻋ ﺔﻠﻣﺎﺸﻟﺍ ﺓﺮﻈﻨﻟﺍ ﻊﺟﺍﺭ) ﺎﻬﺘﳉﺎﻌﻣ

.(ﻩﺬﻫ

ﻞﻐﺷﺕﺎﻈﺣﻼﻣ

.ﺕﺎﻗﺮﻄﻟﺍﻭ ﺕﺎﻣﺪﺼﻟﺍ ﻦﻣ ﺭﺎﺸﻨﳌﺍ ﻝﺎﺼﻧ ﺔﻳﺎﻗﻭ ﻲﻐﺒﻨﻳ

ﻁﺮﻓ ﻥﺇ .ﻊﻄﻘﻟﺍ ﻩﺎﲡﺍ ﯽﻟﺇ ﻒﻴﻔﺧ ﻊﻓﺪﺑﻭ ﻢﻈﺘﻨﻣ ﻞﻜﺸﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻪﺟﻭ

ﺓﺪﻌﻟﺍ ﴬﻳ ﺪﻗﻭ ﹰﺍﲑﺜﻛ ﻞﻐﺸﻟﺍ ﺓﺪﻋ ﺔﻴﺣﻼﺻ ﺓﺪﻣ ﻦﻣ ﴫﻘﻳ ﻡﺎﻣﻷﺍ ﯽﻟﺇ ﻊﻓﺪﻟﺍ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ

ﻞﺼﻧ ﻥﺎﻨﺳﺃ ﻞﻜﺸﺑﻭ ﺔﻟﺎﺤﺑ ﲑﺒﻛ ﻞﻜﺸﺑ ﻊﻄﻘﻟﺍ ﺓﺩﻮﺟﻭ ﴩﻨﻟﺍ ﺓﺭﺪﻗ ﻖﻠﻌﺘﺗ

ﺏﻮﻏﺮﳌﺍ ﺓﺩﲈﻠﻟ ﺔﻤﺋﻼﳌﺍﻭ ﺓﺩﺎﳊﺍ ﺭﺎﺸﻨﳌﺍ ﻝﺎﺼﻧ ﻡﺍﺪﺨﺘﺳﺍ ﻲﻐﺒﻨﻳ ﻚﻟﺬﻟ ،ﺭﺎﺸﻨﳌﺍ

.ﻂﻘﻓﺎﻬﺘﳉﺎﻌﻣ

ﺐﺸﳋﺍﴩﻧ

ﻦﻣ ﻥﺎﻛ ﻥﺇﻭ ﺐﺸﳋﺍ ﺓﺩﻮﺠﺑﻭ ﺐﺸﳋﺍ ﻉﻮﻨﺑ ﻢﺋﻼﳌﺍ ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﺭﺎﻴﺘﺧﺍ ﻖﻠﻌﺘﻳ

.ﺔﻴﺿﺮﻌﻟﺍﻭﺃﺔﻴﻟﻮﻄﻟﺍ ﻉﻮﻄﻘﻟﺍﺀﺍﺮﺟﺇ ﺏﻮﻠﻄﳌﺍ

.ﻞﻜﺸﻟﺍ ﺔﻴﻧﻭﺰﻠﳊﺍ ﺓﺭﺎﺸﻨﻟﺍ ﲔﺑﴩﻟﺍ ﺐﺸﺧ ﰲ ﺔﻴﻟﻮﻄﻟﺍ ﻉﻮﻄﻘﻟﺍ ﻦﻋ ﺞﺘﻨﺗ

ﻂﻘﻓ ﻞﻤﻌﻟﺍ ﻲﻐﺒﻨﻳ ﻚﻟﺬﻟ ،ﺔﺤﺼﻟﺎﺑ ﺭﴬﻟﺍ ﺓﺪﻳﺪﺷ ﻁﻮﻠﺒﻟﺍﻭ ﻥﺍﺰﻟﺍ ﺓﱪﻏﺃ ﻥﺇ

.ﺓﱪﻏﻸﻟﺔﻄﻓﺎﺷ ﻊﻣ ﻝﺎﺼﺗﻻﺎﺑ

(GKS 65 GCE)ﻦﺋﺍﺪﻠﻟﺍﴩﻧ

ﺔﻧﻮﺤﺸﻣ ﻥﻮﻜﺗ ﺪﻗ ﻲﺘﻟﺍ ﻞﻜﺸﻟﺍ ﺔﻴﻧﻭﺰﻠﳊﺍ ﺔﻠﻳﻮﻄﻟﺍ ﺓﺭﺎﺸﻨﻟﺍ ﺞﺘﻨﺗ :ﺔﻈﺣﻼﻣ

ﯽﻟﺇ ﻚﻟﺫ ﻱﺩﺆﻳ ﺪﻗﻭ .ﻲﺛ-ﰲ-ﰊ ـﻟﺍ ﲈﻴﺳ ﻻﻭ ﻦﺋﺍﺪﻠﻟﺍ ﴩﻧ ﺪﻨﻋ ﺎﻴﺗﺎﺘﺳﻭﱰﻜﻟﺍ

ﻞﻀﻔﻳ.12 ﺢﺟﱰﳌﺍ ﺔﻳﺎﻗﻮﻟﺍ ﺀﺎﻄﻏ ﻁﲈﻘﻧﺍ ﯽﻟﺇﻭ 15 ﺓﺭﺎﺸﻨﻟﺍﻑﺬﻘﻣ ﺩﺍﺪﺴﻧﺍ

.ﺭﺎﺒﻏ ﺔﻄﻓﺎﺷ ﻊﻣ ﻞﻤﻌﻟﺍ

.ﺭﺬﺤﺑ ﺎﻫﴩﻨﺑ ﺃﺪﺑﺍﻭ ﺎﻬﻠﻴﻐﺸﺗ ﺪﻌﺑ ﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ ﻦﻣ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺎﺑ ﺏﱰﻗﺍ

ﺭﺎﺸﻨﳌﺍﻥﺎﻨﺳﺃﻕﺰﺘﻠﺗ ﻻﻲﻜﻟ،ﻉﺎﻄﻘﻧﺍ ﻥﻭﺩﻭ ﺔﻋﴪﺑﻚﻟﺫ ﺪﻌﺑ ﻞﻤﻌﻟﺍﻊﺑﺎﺗ

.ﺔﻋﴪﺑ

(GKS 65 GCE)ﺔﻳﺪﻳﺪﺣﲑﻐﻟﺍﻥﺩﺎﻌﳌﺍﴩﻧ

.ﺔﻳﺪﻳﺪﺣ ﲑﻐﻟﺍ ﻥﺩﺎﻌﻤﻠﻟ ﻢﺋﻼﻣﻭ ﺩﺎﺣ ﺭﺎﺸﻨﻣ ﻞﺼﻧ ﻂﻘﻓ ﻡﺪﺨﺘﺳﺍ :ﺔﻈﺣﻼﻣ

.ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﻁﲈﻘﻧﺍ ﻊﻨﻤﻳﻭ ﻒﻴﻈﻧ ﻊﻄﻗ ﻚﻟﺫ ﻦﻤﻀﻳ

.ﺭﺬﺤﺑ ﺎﻫﴩﻨﺑ ﺃﺪﺑﺍﻭ ﺎﻬﻠﻴﻐﺸﺗ ﺪﻌﺑ ﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ ﻦﻣ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺎﺑ ﺏﱰﻗﺍ

.ﻞﻤﻌﻟﺍﻦﻋ ﻉﺎﻄﻘﻧﻻﺍ ﻥﻭﺩﻭﻞﻴﺌﺿﻲﻣﺎﻣﺃ ﻊﻓﺪﺑ ﻚﻟﺫﺪﻌﺑ ﻞﻤﻌﻟﺍ ﻊﺑﺎﺗ

ﺃﺪﺒﺗﻻﻭ،ﺔﻤﺴﺠﳌﺍ ﻝﺎﻜﺷﻷﺍ ﴩﻧﺪﻨﻋ ﻖﻴﻀﻟﺍ ﺐﻧﺎﳉﺍﻦﻣ ﲈﺋﺍﺩ ﴩﻨﻟﺎﺑﺃﺪﺑﺍ

.Uﻞﻜﺸﺑ ﺔﻤﺴﺠﳌﺍ ﻝﺎﻜﺷﻷﺍ ﴩﻧ ﺪﻨﻋ ﺎﻗﻼﻃﺇ ﺡﻮﺘﻔﳌﺍ ﺐﻧﺎﳉﺍ ﻦﻣ ﴩﻨﻟﺎﺑ

(GKS 65 GCE) (ﺔﻴﻧﺪﻌﻣ ﺔﺼﺤﺑ ﻞﻐﺷ ﺩﺍﻮﻣ) ﺔﻔﻴﻔﳋﺍ ﺀﺎﻨﺒﻟﺍ ﺩﺍﻮﻣ ﴩﻧ

ﺀﺎﻨﺒﻟﺍ ﺩﺍﻮﻣ ﴩﻧ ﺪﻨﻋ ﺓﺩﺎﳌﺍ ﺞﺘﻨﻣ ﺢﺋﺎﺼﻧﻭ ﺔﻴﻧﻮﻧﺎﻘﻟﺍ ﻡﺎﻜﺣﻷﺍ ﺓﺎﻋﺍﺮﻣ ﻦﻣ ﺪﺑ ﻻ

◀

.ﺔﻔﻴﻔﳋﺍ

ﻂﻔﺷ ﻊﻣ ﻝﺎﺼﺗﻻﺎﺑ ﻂﻘﻓﻭ ﻑﺎﳉﺍ ﻊﻄﻘﻟﺎﺑ ﻂﻘﻓ ﺔﻔﻴﻔﳋﺍ ﺀﺎﻨﺒﻟﺍ ﺩﺍﻮﻣ ﺔﳉﺎﻌﻣ ﺯﻮﳚ

.(ﻊﺑﺍﻮﺘﻟﺍﻦﻣ) 30 ﻪﻴﺟﻮﺘﻟﺍ ﺔﻜﺳ ﻊﻣ ﻝﺎﺼﺗﻻﺎﺑ ﲈﺋﺍﺩ ﻞﻐﺘﺷﺍ .ﺭﺎﺒﻐﻟﺍ

ﺔﻛﴍ ﻦﻣﺆﺗ .ﺔﻳﺮﺨﺼﻟﺍ ﺔﺑﺮﺗﻷﺍ ﻂﻔﺸﻟ ﺔﻴﺋﺍﻮﳋﺍ ﺭﺎﺒﻐﻟﺍ ﺔﻄﻓﺎﺷ ﺢﻠﺼﺗ ﻥﺃ ﺐﳚ

.ﺔﻤﺋﻼﻣﺔﻴﺋﺍﻮﺧﺭﺎﺒﻏ ﺕﺎﻄﻓﺎﺷ ﺵﻮﺑ

(Dﺓﺭﻮﺼﻟﺍﻊﺟﺍﺮﺗ)ﻱﺯﺍﻮﺘﻟﺍﺪﺼﻣﻊﻣﴩﻨﻟﺍ

ﺔﻌﻄﻗ ﺔﻓﺎﺣ ﺭﺎﺴﻣ ﯽﻠﻋ ﺔﻘﻴﻗﺪﻟﺍ ﻉﻮﻄﻘﻟﺍ ﺀﺍﺮﺟﺈﺑ 11 ﻱﺯﺍﻮﺘﻟﺍ ﺪﺼﻣ ﺢﻤﺴﻳ

.ﺔﻳﻭﺎﺴﺘﳌﺍ ﻁﻮﻄﳋﺍ ﻊﻄﻘﺑ ﻭﺃ ﻞﻐﺸﻟﺍ

ﻞﻴﻟﺪﻟﺍ ﻝﻼﺧ ﻦﻣ 11 ﻱﺯﺍﻮﺘﻟﺍ ﺪﺼﻣ ﺱﺎﻴﻘﻣ ﻊﻓﺩﺍﻭ 7ﺢﻨﺠﳌﺍ ﺐﻟﻮﻠﻟﺍﻞﺣ

ﯽﻠﻋ ﺱﺎﻴﻘﳌﺎﺑ ﺏﻮﻏﺮﳌﺍ ﻊﻄﻘﻟﺍ ﺽﺮﻋ ﺔﻤﻴﻗ ﻂﺒﺿﺍ .13 ﺓﺪﻋﺎﻘﻟﺍﺔﺤﻴﻔﺼﺑ

ﺐﻟﻮﻠﻟﺍﺪﺷ ﺪﻋﺃ .“ﻊﻃﺎﻘﳌﺍﻢﻴﻠﻌﺗ”ﺓﺮﻘﻔﻟﺍ ﻊﺟﺍﺮﺗ ،10 ﻭﺃ 9ﻢﺋﻼﳌﺍﻊﻄﻘﻟﺍ ﻞﻴﻟﺩ

.ﻡﺎﻜﺣﺈﺑ7ﺢﻨﺠﳌﺍ

(Eﺓﺭﻮﺼﻟﺍﻊﺟﺍﺮﺗ)ﺪﻋﺎﺴﻣﺪﺼﻣﻊﻣﴩﻨﻟﺍ

ﻥﺃ ﻚﻨﻜﻤﻳ ﺔﻤﻴﻘﺘﺴﳌﺍ ﻑﺍﻮﳊﺍ ﺺﻘﻟ ﻭﺃ ﺓﲑﺒﻜﻟﺍ ﻞﻐﺸﻟﺍ ﻊﻄﻗ ﺺﻗ ﻞﺟﺃ ﻦﻣ

ﺭﺎﺸﻨﳌﺍ ﻪﺟﻮﺘﻟ ،ﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ ﯽﻠﻋ ﺪﻋﺎﺴﻣ ﺪﺼﻤﻛ ﺔﺿﺭﺎﻋ ﻭﺃ ﻲﺒﺸﺧ ﺡﻮﻟ ﺖﺒﺜﺗ

.ﺪﻋﺎﺴﳌﺍ ﺪﺼﳌﺍ ﺭﺎﺴﻣ ﯽﻠﻋ ﺓﺪﻋﺎﻘﻟﺍ ﺔﺤﻴﻔﺻ ﺔﻄﺳﺍﻮﺑ ﻱﺮﺋﺍﺪﻟﺍ

(Fﺓﺭﻮﺼﻟﺍﻊﺟﺍﺮﺗ)(GKS 65 G / GKS 65 GCE) ﻪﻴﺟﻮﺘﻟﺍﺔﻜﺳ ﻊﻣ ﴩﻨﻟﺍ

.ﺔﻤﻴﻘﺘﺴﳌﺍﻉﻮﻄﻘﻟﺍﺬﻔﻨﺗ ﻥﺃ30 ﻪﻴﺟﻮﺘﻟﺍﺔﻜﺴﺑ ﺔﻧﺎﻌﺘﺳﻻﺎﺑﻚﻨﻜﻤﻳ

ﻊﻨﲤ ﻲﻫﻭ ،ﺓﺭﺎﺸﻨﻟﺍ ﻕﺰﲤ ﻦﻣ ﺔﻳﺎﻗﻭ ﻪﻴﺟﻮﺘﻟﺍ ﺔﻜﺳ ﯽﻠﻋ ﺔﻴﻃﺎﻄﳌﺍ ﺔﻔﺸﻟﺍ ﻞﻜﺸﺗ

ﺭﺎﺸﻨﳌﺍﻞﺼﻧﺰﻜﺗﺮﻳ ﻥﺃ ﻲﻐﺒﻨﻳ.ﺔﻴﺒﺸﳋﺍ ﻞﻐﺸﻟﺍ ﺩﺍﻮﻣﴩﻧ ﺪﻨﻋ ﺢﻄﺴﻟﺍﻕﺰﲤ

.ﺓﴍﺎﺒﻣ ﺔﻴﻃﺎﻄﳌﺍ ﺔﻔﺸﻟﺍ ﯽﻠﻋ ﻪﻧﺎﻨﺳﺄﺑ ﺬﺋﺪﻨﻋ

ﻪﻴﺟﻮﺘﻟﺍ ﺔﻜﺴﺑ ﯽﻟﻭﻷﺍ ﺺﻘﻟﺍ ﺔﻴﻠﻤﻋ ﻞﺒﻗ ﺔﻴﻃﺎﻄﳌﺍ ﺔﻔﺸﻟﺍ ﺔﻤﺋﻼﻣ ﻢﺘﻳ ﻥﺃ ﻲﻐﺒﻨﻳ

ﻪﻴﺟﻮﺘﻟﺍ ﺔﻜﺳ ﻦﻛﺮﺗ ﻥﺃ ﻲﻐﺒﻨﻳ ﻚﻟﺬﺑ ﻡﻮﻘﺘﻟ .ﻡﺪﺨﺘﺴﳌﺍ ﻱﺮﺋﺍﺪﻟﺍ ﺭﺎﺸﻨﳌﺍ ﻊﻣ 30

ﺎﺒﻳﺮﻘﺗ ﻢﻣ 9 ﺭﺍﺪﻘﻤﺑ ﺺﻘﻟﺍ ﻖﻤﻋ ﻂﺒﺿﺍ .ﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ ﯽﻠﻋ ﺎﳍﻮﻃ ﻞﻣﺎﻜﺑ 30

ﻒﻴﻔﺧ ﻊﻓﺪﺑ ﺺﻘﻟﺍ ﻩﺎﲡﺎﺑ ﻪﻌﻓﺩﺍﻭ ﻱﺮﺋﺍﺪﻟﺍ ﺭﺎﺸﻨﳌﺍ ﻞﻐﺷ .ﺔﻤﺋﺎﻗ ﺐﻄﺷ ﺔﻳﻭﺍﺯﻭ

.ﻢﻈﺘﻨﻣﻭ

ﲈﻬﻄﺑﺭﻢﺘﻳ .31 ﻞﺻﻮﻟﺍ ﺔﻌﻄﻗﺔﻄﺳﺍﻮﺑ ﲔﺘﻨﺛﺍ ﻪﻴﺟﻮﺗﻲﺘﻜﺳ ﻞﺻﻭ ﻦﻜﻤﻳ

.ﻞﺻﻮﻟﺍ ﺔﻌﻄﻗ ﰲ ﺓﺩﻮﺟﻮﳌﺍ ﺔﻌﺑﺭﻷﺍ ﺐﻟﺍﻮﻠﻟﺍ ﺔﻄﺳﺍﻮﺑ

ﺔﻣﺪﳋﺍﻭﺔﻧﺎﻴﺼﻟﺍ

ﻒﻴﻈﻨﺘﻟﺍﻭﺔﻧﺎﻴﺼﻟﺍ

ﯽﻠﻋ ﻞﻤﻋ ﻱﺃ ﺀﺍﺮﺟﺇ ﻞﺒﻗ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻜﺒﺸﻟﺍ ﺲﺒﻘﻣ ﻦﻣ ﺲﺑﺎﻘﻟﺍ ﺐﺤﺳﺍ

◀

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺓﺪﻌﻟﺍ

ﺪﻴﺟ ﻞﻜﺸﺑ ﻞﻤﻌﻠﻟ ﺔﻳﻮﻬﺘﻟﺍ ﻕﻮﻘﺷﻭ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﺔﻓﺎﻈﻧ ﯽﻠﻋ ﹰﲈﺋﺍﺩﻆﻓﺎﺣ

◀

.ﻦﻣﺁﻭ

ﻦﻣ ﻕﻼﻏﻺﻟﻭ ﺔﻗﻼﻄﺑ ﺔﻛﺮﺤﻠﻟ ﹰﻼﺑﺎﻗ ﺢﺟﱰﳌﺍ ﺔﻳﺎﻗﻮﻟﺍ ﺀﺎﻄﻏ ﻥﻮﻜﻳ ﻥﺃ ﺐﳚ

ﺔﻳﺎﻗﻮﻟﺍ ﺀﺎﻄﻏ ﻝﻮﺣ ﺎﻣ ﻝﺎﳎ ﺔﻓﺎﻈﻧ ﯽﻠﻋ ﺔﻈﻓﺎﺤﳌﺍ ﻲﻐﺒﻨﻳ ﻚﻟﺬﻟ ،ﹰﲈﺋﺍﺩ ﻪﺴﻔﻧ ﺀﺎﻘﻠﺗ

ﻭﺃﻁﻮﻐﻀﳌﺍﺀﺍﻮﳍﺎﺑ ﺦﻔﻨﻟﺍﻝﻼﺧﻦﻣ ﺓﺭﺎﺸﻨﻟﺍﻭ ﺭﺎﺒﻐﻟﺍﻝﺯﺃ .ﹰﲈﺋﺍﺩ ﺢﺟﱰﳌﺍ

.ﺓﺎﺷﺮﻓ ﺔﻄﺳﺍﻮﺑ

ﺔﻘﻴﻗﺭ ﺔﻘﺒﻃ ﺔﻄﺳﺍﻮﺑ ﺃﺪﺼﻟﺎﺑ ﺉﺪﺒﻟﺍ ﻦﻣ ﺔﻴﻠﻄﻣ ﲑﻐﻟﺍ ﺭﺎﺸﻨﳌﺍ ﻝﺎﺼﻧ ﺔﻳﺎﻗﻭ ﻦﻜﻤﻳ

ﺪﻘﻓ ﻻﺇﻭ ﻞﻐﺸﻟﺎﺑ ﺉﺪﺒﻟﺍ ﻞﺒﻗ ﺖﻳﺰﻟﺍ ﺢﺴﻣﺍ .ﺽﻮﻤﳊﺍ ﻦﻣ ﱄﺎﳋﺍ ﺖﻳﺰﻟﺍ ﻦﻣ

.ﻊﻘﺒﻟﺎﺑﺐﺸﳋﺍ ﺦﺴﺘﻳ

206 |ﻲﺑﺮﻋ

1 619 X06 442 | (9.6.11) Bosch Power Tools

ﺭﺎﺸﻨﳌﺍ ﻥﺍﺭﻭﺩ ﺭﻮﳏ ﻥﻮﻜﻳ ﺎﻣﺪﻨﻋ ﻂﻘﻓ 5 ﻥﺍﺭﻭﺪﻟﺍ ﺭﻮﳏ ﺖﻴﺒﺜﺗ ﺭﺯ ﺲﺒﻛﺍ

◀

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺓﺪﻌﻟﺍﻒﻠﺘﺗ ﺪﻘﻓ ﻻﺇﻭ.ﺔﻛﺮﳊﺍﻦﻋ ﹰﺎﻔﻗﻮﺘﻣ

19 ﺪﺸﻟﺍ ﺐﻟﻮﻟ 18 ﹰﺎﻴﻠﺧﺍﺩ ﻑﺍﻮﳊﺍ ﳼﺍﺪﺴﻟﺍﻂﺑﺮﻟﺍﺡﺎﺘﻔﻣ ﺔﻄﺳﺍﻮﺑﻚﻓ –

.➊ﻥﺍﺭﻭﺪﻟﺍﻩﺎﲡﺎﺑﻪﻠﺘﻔﺑ

.ﻡﺎﻜﺣﺈﺑ ﻪﺑ ﻚﺴﻣﺍﻭ ﻒﻠﳋﺍ ﯽﻟﺇ 12 ﺢﺟﱰﳌﺍ ﺔﻳﺎﻗﻮﻟﺍ ﺀﺎﻄﻏ ﺐﻠﻗﺍ –

.23 ﺭﺎﺸﻨﳌﺍ ﻥﺍﺭﻭﺩ ﺭﻮﳏ ﻦﻋ 21 ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧﻭ 20 ﺪﺸﻟﺍ ﺔﻔﺷ ﻉﺰﻧﺍ –

(Aﺓﺭﻮﺼﻟﺍﻊﺟﺍﺮﺗ)ﺭﺎﺸﻨﳌﺍﻞﺼﻧﺐﻴﻛﺮﺗ

ﻞﺟﺃ ﻦﻣ ﻙﺮﺤﳌﺍ ﻞﻜﻴﳍ ﺔﻴﻬﺒﳉﺍﺔﻬﳉﺍ ﯽﻠﻋ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻦﻛﺭ ﻞﻀﻔﻳ

.ﺩﺪﻌﻟﺍﻝﺍﺪﺒﺘﺳﺍ

.ﺎﻬﺒﻴﻛﺮﺗ ﺏﻮﻠﻄﳌﺍ ﺪﺸﻟﺍ ﻊﻄﻗ ﻊﻴﲨﻭ 21 ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﻒﻈﻧ –

.ﻡﺎﻜﺣﺈﺑ ﻪﺑ ﻚﺴﻣﺍﻭ ﻒﻠﳋﺍ ﯽﻟﺇ 12 ﺢﺟﱰﳌﺍ ﺔﻳﺎﻗﻮﻟﺍ ﺀﺎﻄﻏ ﺐﻠﻗﺍ –

ﺺﻗ ﻩﺎﲡﺍ ﻖﻓﺍﻮﺘﻳ ﻥﺃ ﺐﳚ .22 ﻦﻀﳊﺍ ﺔﻔﺷ ﯽﻠﻋ 21 ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﺰﻛﺭ –

ﺀﺎﻄﻏ ﯽﻠﻋ ﻥﺍﺭﻭﺪﻟﺍ ﻩﺎﲡﺍ ﻢﻬﺳ ﻊﻣ (ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﯽﻠﻋ ﻢﻬﺴﻟﺍ ﻩﺎﲡﺍ) ﻥﺎﻨﺳﻷﺍ

.16 ﺔﻳﺎﻗﻮﻟﺍ

ﻪﺒﺘﻧﺍ.➋ ﻥﺍﺭﻭﺪﻟﺍ ﻩﺎﲡﺎﺑ ﻪﻠﺘﻔﺑ 19 ﺪﺸﻟﺍ ﺐﻟﻮﻟ ﺐﻛﺭﻭ 20 ﺪﺸﻟﺍ ﺔﻔﺷ ﺐﻛﺭ –

.ﺢﻴﺤﺼﻟﺍ ﻊﺿﻮﻟﺎﺑ 20 ﺪﺸﻟﺍ ﺔﻔﺷﻭ 22 ﻞﺻﻮﻟﺍﺔﻔﺷ ﺐﻴﻛﺮﺗ ﯽﻟﺇ

.ﹰﺎﺳﻮﺒﻜﻣ ﻪﺋﺎﻘﺑﺇ ﯽﻠﻋﻆﻓﺎﺣﻭ 5 ﻥﺍﺭﻭﺪﻟﺍ ﺭﻮﳏ ﺖﻴﺒﺜﺗ ﺭﺯ ﺲﺒﻛﺍ –

ﺪﺸﻟﺍ ﺐﻟﻮﻟ ﺪﺷ 18 ﹰﺎﻴﻠﺧﺍﺩ ﻑﺍﻮﳊﺍ ﳼﺍﺪﺴﻟﺍﻂﺑﺮﻟﺍﺡﺎﺘﻔﻣ ﺔﻄﺳﺍﻮﺑﻢﻜﺣﺃ –

ﺎﳑ ،ﱰﻣ ﻦﺗﻮﻴﻧ 9–6 ﺪﺸﻟﺍ ﻡﺰﻋ ﻎﻠﺒﻳ ﻥﺃ ﯽﻠﻋ .➋ ﻥﺍﺭﻭﺪﻟﺍ ﻩﺎﲡﺎﺑ ﻪﻠﺘﻔﺑ 19

.ﺓﺭﻭﺩ¼ﺎﻬﻴﻟﺇﻑﺎﻀﻳ ﺪﻴﻟﺍ ﺪﺷﺓﻮﻗ ﻖﻓﺍﻮﻳ

ﺓﺭﺎﺸﻨﻟﺍ/ﺭﺎﺒﻐﻟﺍﻂﻔﺷ

ﯽﻠﻋ ﻞﻤﻋ ﻱﺃ ﺀﺍﺮﺟﺇ ﻞﺒﻗ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻜﺒﺸﻟﺍ ﺲﺒﻘﻣ ﻦﻣ ﺲﺑﺎﻘﻟﺍ ﺐﺤﺳﺍ

◀

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺓﺪﻌﻟﺍ

ﺾﻌﺑﻭ ،ﺹﺎﺻﺮﻟﺍ ﯽﻠﻋ ﻱﻮﺘﳛ ﻱﺬﻟﺍ ﺀﻼﻄﻟﺎﻛ ﺩﺍﻮﳌﺍ ﺾﻌﺑ ﺓﱪﻏﺃ ﻥﺇ

◀

ﺔﺴﻣﻼﻣ ﻥﺇ .ﺔﺤﺼﻟﺎﺑ ﺓﴬﻣ ﻥﻮﻜﺗ ﺪﻗ ،ﻥﺩﺎﻌﳌﺍﻭ ﺕﺍﺰﻠﻔﻟﺍﻭ ﺐﺸﳋﺍ ﻉﺍﻮﻧﺃ

ﯽﻟﺇﻭﺃ/ﻭﺔﻴﺳﺎﺴﳊﺍ ﺓﺪﺋﺍﺯ ﻞﻌﻓﺩﻭﺩﺭ ﯽﻟﺇ ﻱﺩﺆﻳﺪﻗ ﺓﱪﻏﻷﺍ ﻕﺎﺸﻨﺘﺳﺍﻭﺃ

ﻦﻳﺪﺟﺍﻮﺘﳌﺍﺹﺎﺨﺷﻷﺍیﺪﻟ ﻭﺃ ﻡﺪﺨﺘﺴﳌﺍیﺪﻟ ﺔﻴﺴﻔﻨﺘﻟﺍ ﻱﺭﺎﺠﳌﺍﺽﺍﺮﻣﺃ

.ﻥﺎﻜﳌﺍ ﻦﻣ ﺔﺑﺮﻘﻣ ﯽﻠﻋ

،ﻥﺎﻃﴪﻠﻟ ﺔﺒﺒﺴﻣ ﺎﳖﺄﺑ ﻥﺍﺰﻟﺍﻭ ﻁﻮﻠﺒﻟﺍ ﺓﱪﻏﺄﻛ ،ﺔﻨﻴﻌﳌﺍ ﺓﱪﻏﻷﺍ ﺾﻌﺑ ﱪﺘﻌﺗ

ﺾﻣﺎﺣ ﺢﻠﻣ) ﺐﺸﳋﺍ ﺔﳉﺎﻌﳌ ﺔﻴﻓﺎﺿﻹﺍ ﺩﺍﻮﳌﺍ ﻊﻣ ﻝﺎﺼﺗﻻﺎﺑ ﲈﻴﺳ ﻻﻭ

ﻱﻮﺘﲢ ﻲﺘﻟﺍ ﺩﺍﻮﳌﺍ ﺔﳉﺎﻌﻣ ﻢﺘﻳ ﻥﺃ ﺯﻮﳚ .(ﺐﺸﺨﻠﻟ ﺔﻈﻓﺎﳊﺍ ﺩﺍﻮﳌﺍ ،ﻚﻴﻣﻭﺮﻜﻟﺍ

.ﻢﻫﲑﻏ ﻥﻭﺩ ﻂﻘﻓ ﲔﺼﺼﺨﺘﳌﺍ ﻝﲈﻌﻟﺍ ﻞﺒﻗ ﻦﻣ ﺱﻮﺘﺴﺒﺳﻷﺍ ﯽﻠﻋ

.ﻥﺎﻜﻣﻹﺍ ﺭﺪﻗ ﺓﺩﲈﻠﻟ ﺔﻤﺋﻼﻣ ﺭﺎﺒﻏ ﺔﻄﻓﺎﺷ ﻡﺪﺨﺘﺳﺍ –

.ﺪﻴﺟ ﻞﻜﺸﺑ ﻞﻐﺸﻟﺍ ﻥﺎﻜﻣ ﺔﻳﻮﲥ ﯽﻠﻋ ﻆﻓﺎﺣ –

.P2 ﺢﺷﺮﳌﺍ ﺔﺌﻔﺑ ﺲﻔﻨﺘﻠﻟ ﺔﻳﺎﻗﻭ ﻉﺎﻨﻗ ﺀﺍﺪﺗﺭﺎﺑ ﺢﺼﻨﻳ –

.ﺎﻬﺘﳉﺎﻌﻣ ﺏﻮﻏﺮﳌﺍ ﺩﺍﻮﻤﻠﻟ ﺔﺒﺴﻨﻟﺎﺑ ﻢﻛﺪﻠﺑ ﰲ ﺔﻳﺭﺎﺴﻟﺍ ﻡﺎﻜﺣﻷﺍ ﯽﻋﺍﺮﺗ

.ﺔﻟﻮﻬﺴﺑ ﺓﱪﻏﻷﺍ ﻞﻌﺘﺸﺗ ﻥﺃ ﺯﻮﳚ .ﻞﻤﻌﻟﺍ ﻥﺎﻜﻤﺑ ﺭﺎﺒﻐﻟﺍ ﻢﻛﺍﺮﺗ ﺐﻨﲡ

◀

(Bﺓﺭﻮﺼﻟﺍﻊﺟﺍﺭ)ﺔﺌﻳﺎﻬﳌﺍﻂﻔﺸﻟﺍﺔﻠﺻﻭﺐﻴﻛﺮﺗ

ﻦﻜﻤﻳ .ﻖﺷﺎﻌﺘﺗ ﻥﺃ ﯽﻟﺇ 15 ﺓﺭﺎﺸﻨﻟﺍ ﻑﺬﻘﻣ ﯽﻠﻋ 25 ﺔﺌﻳﺎﻬﳌﺍﻂﻔﺸﻟﺍ ﺔﻠﺻﻭﺯﺮﻏﺍ

.ﻢﻣ35 ﻎﻠﺒﻳ ﺮﻄﻘﺑ ﻂﻔﺷ ﻡﻮﻃﺮﺧ 25 ﺔﻴﺋﺎﻬﳌﺍ ﻂﻔﺸﻟﺍ ﺔﻠﺻﻮﺑ ﻂﺑﺮﹸﻳ ﻥﺃ

ﻻﺇﻭ .ﺔﻴﺟﺭﺎﺧ ﺔﻄﻓﺎﺷ ﻂﺑﺭ ﻢﺘﻳ ﱂ ﻥﺇ ﺔﺌﻳﺎﻬﳌﺍ ﻂﻔﺸﻟﺍ ﺔﻠﺻﻭ ﺐﻴﻛﺮﺗ ﺯﻮﳚ ﻻ

◀

.ﻂﻔﺸﻟﺍﺓﺎﻨﻗﺪﺴﻨﺗ ﺪﻘﻓ

ﻡﺎﻈﻧﺪﺴﻨﻳ ﺪﻘﻓ ﻻﺇﻭ .ﺔﺌﻳﺎﻬﳌﺍ ﻂﻔﺸﻟﺍ ﺔﻠﺻﻮﺑ ﺭﺎﺒﻐﻟﺍ ﺲﻴﻛ ﻞﺻﻭ ﺯﻮﳚ ﻻ

◀

.ﻂﻔﺸﻟﺍ

ﻂﻔﺷ ﺔﻴﻠﻤﻋ ﲔﻣﺄﺘﻟ ﻢﻈﺘﻨﻣ ﻞﻜﺸﺑ 25 ﺔﺌﻳﺎﻬﳌﺍﻂﻔﺸﻟﺍﺔﻠﺻﻭ ﻒﻴﻈﻨﺗ ﻲﻐﺒﻨﻳ

.ﺔﻴﻟﺎﺜﻣ

ﻲﺟﺭﺎﳋﺍﻂﻔﺸﻟﺍ

ﺽﺮﻋ ﯽﻠﻋ ﺮﺜﻌﻳ .(ﻊﺑﺍﻮﺘﻟﺍ ﻦﻣ) ﺔﻴﺋﺍﻮﺧ ﺭﺎﺒﻏ ﺔﻄﻓﺎﺸﺑ 32 ﻂﻔﺸﻟﺍﻡﻮﻃﺮﺧﻂﺑﺭﺍ

.ﺔﺳﺍﺮﻜﻟﺍ ﻩﺬﻫ ﺔﻳﺎﻬﻨﺑ ﺔﻔﻠﺘﳐ ﺔﻴﺋﺍﻮﺧ ﺭﺎﺒﻏ ﺕﺎﻄﻓﺎﺸﺑ ﻞﺻﻮﻠﻟ ﱄﺎﲨﺇ

ﺓﺩﺪﻌﺘﳌﺍ ﺔﻴﺋﺍﻮﳋﺍ ﺵﻮﺑ ﺔﻄﻓﺎﺷ ﺲﺒﻘﻤﺑ ﺓﴍﺎﺒﻣ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻂﺑﺭ ﻦﻜﻤﻳ

ﺪﻨﻋ ﱄﺁ ﻞﻜﺸﺑ ﺎﻬﻠﻴﻐﺸﺗ ﻢﺘﻳﻭ .ﺪﻌﺑ ﻦﻋ ﻞﻴﻐﺸﺘﻟﺍ ﺓﺰﻴﻬﺠﺘﺑ ﺓﺩﻭﺰﳌﺍ ﻝﲈﻌﺘﺳﻻﺍ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻞﻴﻐﺸﺗ

ﺏﻮﻏﺮﳌﺍﻞﻐﺸﻟﺍﺓﺩﺎﻣ ﻊﻣﻝﲈﻌﺘﺳﻼﻟﺔﻴﺋﺍﻮﳋﺍ ﺭﺎﺒﻐﻟﺍ ﺔﻄﻓﺎﺷﺢﻠﺼﺗ ﻥﺃ ﺐﳚ

.ﺎﻬﺘﳉﺎﻌﻣ

ﻭﺃ ﺔﺤﺼﻟﺎﺑ ﺓﴬﳌﺍ ﺓﱪﻏﻷﺍ ﻂﻔﺷ ﺪﻨﻋ ﺔﺻﺎﺧ ﺔﻴﺋﺍﻮﺧ ﺭﺎﺒﻏ ﺔﻄﻓﺎﺷ ﻡﺪﺨﺘﺳﺍ

.ﻑﺎﻔﳉﺍ ﺓﺪﻳﺪﺸﻟﺍ ﻭﺃ ﻥﺎﻃﴪﻠﻟ ﺔﺒﺒﺴﳌﺍ

ﻞﻴﻐﺸﺘﻟﺍ

ﻞﻴﻐﺸﺘﻟﺍﻉﺍﻮﻧﺃ

ﯽﻠﻋ ﻞﻤﻋ ﻱﺃ ﺀﺍﺮﺟﺇ ﻞﺒﻗ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻜﺒﺸﻟﺍ ﺲﺒﻘﻣ ﻦﻣ ﺲﺑﺎﻘﻟﺍ ﺐﺤﺳﺍ

◀

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺓﺪﻌﻟﺍ

(Cﺓﺭﻮﺼﻟﺍ ﻊﺟﺍﺮﺗ) ﻊﻄﻘﻟﺍ ﻖﻤﻋ ﻂﺒﺿ

ﺖﲢﻪﺘﻳﺅﺭﻦﻜﻤﻳ ﺎﻣﻞﻘﻳﻥﺃ ﻲﻐﺒﻨﻳ .ﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ ﻦﺨﺛ ﻊﻣ ﻊﻄﻘﻟﺍ ﻖﻤﻋ ﻢﺋﻻ

◀

.ﻞﻣﺎﻜﻟﺍﻦﺴﻟﺍ ﻉﺎﻔﺗﺭﺍ ﻦﻋﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ

ﻦﻋ ﺭﺎﺸﻨﳌﺍ ﺐﺤﺴﻳ ﲑﻐﺻ ﻊﻄﻗ ﻖﻤﻋ ﯽﻠﻋ ﻝﻮﺼﺤﻠﻟ .26 ﺪﺸﻟﺍﻉﺍﺭﺫﻞﺣ

ﻩﺎﲡﺎﺑ ﺭﺎﺸﻨﳌﺍ ﻂﻐﻀﻳ ﲑﺒﻛ ﻊﻄﻗ ﻖﻤﻋ ﯽﻟﺇ ﻞﺻﻮﺘﻠﻟ ،13 ﺓﺪﻋﺎﻘﻟﺍﺔﺤﻴﻔﺻ

ﺪﻋﺃ .ﻊﻄﻘﻟﺍ ﻖﻤﻋ ﺱﺎﻴﻘﻣ ﯽﻠﻋ ﺏﻮﻏﺮﳌﺍ ﺱﺎﻴﻘﳌﺍ ﻂﺒﺿﺍ .13 ﺓﺪﻋﺎﻘﻟﺍﺔﺤﻴﻔﺻ

.ﻡﺎﻜﺣﺈﺑ26 ﺪﺸﻟﺍﻉﺍﺭﺫ ﺪﺷ

26 ﺪﺸﻟﺍ ﻉﺍﺭﺫ ﻞﺣ ﺪﻌﺑ ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﻊﻄﻘﻟﺍ ﻖﻤﻋ ﻞﻳﺪﻌﺗ ﻦﻣ ﻦﻜﻤﺘﺗ ﱂ ﻥﺇ

ﺪﻌﺑ 26 ﺪﺸﻟﺍ ﻉﺍﺭﺫ ﻖﻠﻃﺍ .ﻞﻔﺳﻸﻟ ﺎﻬﺒﻠﻗﺍﻭ ﺭﺎﺸﻨﳌﺍ ﻦﻋ 26 ﺪﺸﻟﺍ ﻉﺍﺭﺫ ﺐﺤﺳﺎﻓ

.ﺏﻮﻏﺮﳌﺍ ﻊﻄﻘﻟﺍ ﻖﻤﻋ ﻂﺒﺿ ﻢﺘﻳ ﻥﺃ ﯽﻟﺇ ﺔﻘﺑﺎﺴﻟﺍ ﺔﻴﻠﻤﻌﻟﺍ ﺭﺮﻛ .ﻚﻟﺫ

26 ﺪﺸﻟﺍ ﻉﺍﺭﺫ ﺪﺷ ﺪﻌﺑ ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﻊﻄﻘﻟﺍ ﻖﻤﻋ ﺖﻴﺒﺜﺗ ﻦﻣ ﻦﻜﻤﺘﺗ ﱂ ﻥﺇ

ﺪﻌﺑ 26 ﺪﺸﻟﺍ ﻉﺍﺭﺫ ﻖﻠﻃﺍ .ﯽﻠﻋﻸﻟ ﺎﻬﺒﻠﻗﺍﻭ ﺭﺎﺸﻨﳌﺍ ﻦﻋ 26 ﺪﺸﻟﺍ ﻉﺍﺭﺫ ﺐﺤﺳﺎﻓ

.ﻊﻄﻘﻟﺍ ﻖﻤﻋ ﺖﻴﺒﺜﺗ ﻢﺘﻳ ﻥﺃ ﯽﻟﺇ ﺔﻘﺑﺎﺴﻟﺍ ﺔﻴﻠﻤﻌﻟﺍ ﺭﺮﻛ .ﻚﻟﺫ

ﺔﻠﺋﺎﳌﺍﺐﻄﺸﻟﺍﺎﻳﺍﻭﺯﻂﺒﺿ

.ﺔﻴﻬﺒﳉﺍ16 ﺔﻳﺎﻗﻮﻟﺍ ﺀﺎﻄﻏ ﺔﻬﺟ ﯽﻠﻋ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻦﻛﺭ ﻞﻀﻔﻳ

ﻂﺒﺿﺍ.ﺐﻧﺎﳉﺍﱃﺇ ﺭﺎﺸﻨﳌﺍ ﺐﻠﻗﺍ.za ﺢﻨﺠﳌﺍ ﺐﻟﻮﻠﻟﺍﻭ aﺪﺸﻟﺍ ﻉﺍﺭﺫ ﻞﺣ

za ﺢﻨﺠﳌﺍ ﺐﻟﻮﻠﻟﺍﻭ aﺪﺸﻟﺍﻉﺍﺭﺫﺪﺷ .sﺱﺎﻴﻘﳌﺍ ﲆﻋﺏﻮﻏﺮﳌﺍ ﺱﺎﻘﳌﺍ

.ﻡﺎﻜﺣﺈﺑ

ﺔﻤﻴﻘﻟﺍ ﻦﻣ ﺮﻐﺻﺃ ﻊﻄﻘﻟﺍ ﻖﻤﻋ ﻥﻮﻜﻳ ﺔﻠﺋﺎﳌﺍ ﺐﻄﺸﻟﺍ ﻉﻮﻄﻗ ﺀﺍﺮﺟﺇ ﺪﻨﻋ :ﺔﻈﺣﻼﻣ

.27 ﻊﻄﻘﻟﺍ ﻖﻤﻋ ﺱﺎﻴﻘﻣ ﯽﻠﻋ ﺎﻬﻴﻟﺇ ﺭﺎﺸﳌﺍ

ﻊﻃﺎﻘﳌﺍﻢﻴﻠﻌﺗ

ﺔﻤﺋﺎﻘﻟﺍ ﻉﻮﻄﻘﻟﺍ ﺀﺍﺮﺟﺇ ﺪﻨﻋ ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﺰﻛﺮﻣ ﯽﻟﺇ (9) 0° ﻊﻄﻘﻟﺍ ﺔﻣﻼﻋ ﲑﺸﺗ

ﺀﺍﺮﺟﺇﺪﻨﻋﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﺰﻛﺮﻣﯽﻟﺇ (10) 45° ﻊﻄﻘﻟﺍ ﺔﻣﻼﻋ ﲑﺸﺗ.ﺔﻳﻭﺍﺰﻟﺍ

.ﻪﻴﺟﻮﺘﻟﺍﺔﻜﺳ ﻥﻭﺩ ﻡﺍﺪﺨﺘﺳﻻﺍﺪﻨﻋ45° ﺎﻫﺭﺪﻗ ﺔﻳﻭﺍﺰﺑ ﻉﻮﻄﻘﻟﺍ

ﻞﻴﻐﺸﺘﻟﺍﺀﺪﺑ

ﻊﻣ ﺭﺎﻴﺘﻟﺍ ﻊﺒﻨﻣ ﺪﻬﺟ ﻖﺑﺎﻄﺘﻳ ﻥﺃ ﺐﳚ !ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻜﺒﺸﻟﺍ ﺪﻬﺟ ﯽﻟﺇ ﻪﺒﺘﻧﺍ

◀

ﺩﺪﻌﻟﺍ ﻞﻴﻐﺸﺗ ﻢﺘﻳ ﻥﺃ ﻦﻜﻤﻳ .ﺯﺎﻬﳉﺍ ﺯﺍﺮﻃ ﺔﺤﺋﻻ ﯽﻠﻋ ﺓﺭﻮﻛﺬﳌﺍ ﺕﺎﻣﻮﻠﻌﳌﺍ

.ﺎﻀﻳﺃ ﻂﻟﻮﻓ 220 ـﺑ ﻂﻟﻮﻓ 230 ـﺑ ﺓﺩﺪﺤﳌﺍ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ

ﺀﺎﻔﻃﻹﺍﻭ ﻞﻴﻐﺸﺘﻟﺍ

ﺪﻌﺑ ﻂﻐﻀﻳ ﻢﺛ 2 ﻞﻴﻐﺸﺘﻟﺍ ﻞﻔﻗ ﻻﻭﺃ ﺲﺒﻜﻳ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻞﻴﻐﺸﺗﻞﺟﺃﻦﻣ

.ﹰﺎﻃﻮﻐﻀﻣ ﻩﺀﺎﻘﺑﺇ ﯽﻠﻋﻆﻓﺎﳛﻭ 1 ﺀﺎﻔﻃﻹﺍﻭ ﻞﻴﻐﺸﺘﻟﺍ ﺡﺎﺘﻔﻣ ﻚﻟﺫ

ﻲﺑﺮﻋ |

207

Bosch Power Tools 1 619 X06 442 | (9.6.11)

ﻖﻓﺍﻮﺘﻟﺍﺢﻳﴫﺗ

ﻖﻓﺍﻮﺘﻳ“ﺔﻴﻨﻔﻟﺍﺕﺎﻧﺎﻴﺒﻟﺍ”ﰲ ﻑﻮﺻﻮﳌﺍ ﺞﺘﻨﳌﺍ ﻥﺄﺑ ،ﺎﻨﺘﻴﻟﻭﺆﺴﻣ ﯽﻠﻋ ﺡﴫﻧ ﺎﻨﻧﺇ

ﺕﺍﺩﺎﺷﺭﺇ ﻡﺎﻜﺣﺃ ﺐﺴﺣ EN 60745 :ﺔﻴﻟﺎﺘﻟﺍ ﺔﻳﺭﺎﻴﻌﳌﺍﻖﺋﺎﺛﻮﻟﺍ ﻭﺃ ﲑﻳﺎﻌﳌﺍﻊﻣ

.2006/42/EG ،2004/108/EG

:یﺪﻟﺔﻴﻨﻔﻟﺍﻕﺍﺭﻭﻷﺍ

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen

Head of Product

Certiﬁcation

Dr. Egbert Schneider

Senior Vice President

Engineering

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

ﺔﻴﻨﻔﻟﺍﺕﺎﻧﺎﻴﺒﻟﺍ

ﻱﺮﺋﺍﺩ ﻱﻭﺪﻳ ﺭﺎﺸﻨﻣ

GKS 65

Professional

GKS 65 G

Professional

GKS 65 GCE

Professional

ﻒﻨﺼﻟﺍﻢﻗﺭ

3 601 F67 0..3 601 F68 9..3 601 F68 9..

ﺔﻴﻨﻘﳌﺍ ﺔﻴﻤﺳﻻﺍ ﺓﺭﺪﻘﻟﺍﻁﺍﻭ

1 6001 6001 800

ﲇﲪﻼﻟﺍﻥﺍﺭﻭﺪﻟﺍﺩﺪﻋ

١-ﺔﻘﻴﻗﺩ

5 9005 9002 300 – 5 000

ﲇﻤﳊﺍ ﻥﺍﺭﻭﺪﻟﺍ ﺩﺪﻋ ﯽﺼﻗﺃ

١-ﺔﻘﻴﻗﺩ

420042001 400 – 4 000

ﯽﺼﻗﻷﺍﻊﻄﻘﻟﺍﻖﻤﻋ

0° ﺐﻄﺷ ﺔﻳﻭﺍﺰﺑ –

45° ﺐﻄﺷ ﺔﻳﻭﺍﺰﺑ –

ﻢﻣ

ﻥﺍﺭﻭﺪﻟﺍﺭﻮﳏﺖﻴﺒﺜﺗ

●●●

ﹰﺎﻘﺒﺴﻣ ﻥﺍﺭﻭﺪﻟﺍ ﺩﺪﻋﻂﺒﺿ

––

●

ﲏﻭﱰﻜﻟﻻﺍ ﺖﻴﺒﺜﺘﻟﺍ

––

●

ﺓﺭﺍﺮﳊﺎﺑﺔﻘﻠﻌﺘﳌﺍﻞﻴﻤﺤﺘﻟﺍ ﻁﺮﻓ ﺔﻴﻗﺍﻭ

––

●

ﻞﻴﻐﺸﺘﻟﺍﺉﺪﺑﺭﺎﻴﺗ ﺪﻳﺪﲢ

––

●

ﺓﺪﻋﺎﻘﻟﺍﺔﺤﻴﻔﺻﺕﺎﺳﺎﻘﻣ

ﻢﻣ

170 x 305203 x 327203 x 327

ﯽﺼﻗﻷﺍﺭﺎﺸﻨﳌﺍﻞﺼﻧ ﺮﻄﻗﻢﻣ

190190190

ﯽﻧﺩﻷﺍﺭﺎﺸﻨﳌﺍﻞﺼﻧ ﺮﻄﻗﻢﻣ

184184184

ﯽﺼﻗﻷﺍﻞﺼﻨﻟﺍﻦﺨﺛﻢﻣ

1,71,71,7

ﯽﺼﻗﻷﺍﻥﺎﻨﺳﻷﺍﺞﻴﻠﻔﺗ/ﻦﺨﺛﻢﻣ

2,62,62,6

ﯽﻧﺩﻷﺍﻥﺎﻨﺳﻷﺍﺞﻴﻠﻔﺗ/ﻦﺨﺛﻢﻣ

1,81,81,8

ﻦﻀﳊﺍ ﺓﻮﺠﻓﻢﻣ

303030

EPTA-Procedure 01/2003 ﺐﺴﺣﻥﺯﻮﻟﺍ

ﻎﻛ

4,85,15,2

ﺔﻳﺎﻗﻮﻟﺍﺔﺌﻓ

II/ II/ II/

.ﺔﻨﻴﻌﻣ ﻥﺍﺪﻠﺒﺑ ﺔﺻﺎﺧ ﺕﺍﺯﺍﺮﻄﺑ ﻭﺃ ﻚﻟﺫ ﻦﻋ ﺪﻬﳉﺍ ﻒﻠﺘﳜ ﺎﻣﺪﻨﻋ ﻢﻴﻘﻟﺍ ﻩﺬﻫ ﺕﻭﺎﻔﺘﺗ ﺪﻗ .ﻂﻟﻮﻓ 230 ﺭﺍﺪﻘﻤﺑ [U] ﻲﻤﺳﺍ ﺪﻬﳉ ﻝﻮﻌﻔﳌﺍ ﺔﻳﺭﺎﺳ ﻢﻴﻘﻟﺍ

.ﺓﺩﺮﻔﳌﺍﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺩﺪﻌﻟﺍ ﺾﻌﺒﻟﺔﻳﺭﺎﺠﺘﻟﺍﺕﺎﻴﻤﺴﺘﻟﺍﻒﻠﺘﲣﺪﻗ .ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﻚﺗﺪﻋﺯﺍﺮﻃﺔﺘﻓﻻ ﯽﻠﻋﻒﻨﺼﻟﺍﻢﻗﺭﺓﺎﻋﺍﺮﻣ ﯽﺟﺮﻳ

:ﺀﺪﺒﻟﺍﺭﺎﻴﺗﻦﻣ ﺪﳊﺍﻥﻭﺩﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺩﺪﻌﻠﻟﻂﻘﻓ

ﻦﻋ ﺔﻜﺒﺸﻟﺍ ﺔﻗﻭﺎﻌﻣ ﺖﻠﻗ ﻥﺇ .ﺔﻤﺋﻼﻣ ﲑﻏ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻜﺒﺸﻟﺍ ﻑﻭﺮﻇ ﺖﻧﺎﻛ ﻥﺇ یﺮﺧﻷﺍ ﺓﺰﻬﺟﻷﺍ ﯽﻠﻋ ﺶﻳﻮﺸﺗ ﺃﺮﻄﻳ ﺪﻗ .ﻲﺋﺎﺑﺮﻬﻜﻟﺍ ﺪﻬﳉﺎﺑ ﺰﻴﺟﻭ ﺽﺎﻔﺨﻧﺍ ﻞﻴﻐﺸﺘﻟﺍ ﺕﺍﺭﻭﺩ ﺞﺘﻨﺗ

.ﻞﻠﺧﻱﺃﻊﻗﻮﺘﻟ ﹺﻉﺍﺩ ﻼﻓ،ﻡﻭﺃ0,36

ﺐﻴﻛﱰﻟﺍ

ﻱﺮﺋﺍﺪﻟﺍﺭﺎﺸﻨﳌﺍﻞﺼﻧﻝﺍﺪﺒﺘﺳﺍ/ﺐﻴﻛﺮﺗ

ﯽﻠﻋ ﻞﻤﻋ ﻱﺃ ﺀﺍﺮﺟﺇ ﻞﺒﻗ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻜﺒﺸﻟﺍ ﺲﺒﻘﻣ ﻦﻣ ﺲﺑﺎﻘﻟﺍ ﺐﺤﺳﺍ

◀

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺓﺪﻌﻟﺍ

ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﺔﺴﻣﻼﻣ ﻱﺩﺆﻳ .ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﺐﻴﻛﺮﺗ ﺪﻨﻋ ﺔﻴﻗﺍﻭ ﺕﺍﺯﺎﻔﻗ ﺪﺗﺭﺍ

◀

.ﺡﻭﺮﺠﺑﺔﺑﺎﺻﻹﺍﺮﻄﺧ ﻞﻜﺸﺗﯽﻟﺇ

ﺔﺳﺍﺮﻛ ﰲ ﺓﺭﻮﻛﺬﳌﺍ ﺕﺎﻧﺎﻴﺒﻟﺍ ﻊﻣ ﻖﻓﺍﻮﺘﺗ ﻲﺘﻟﺍ ﺭﺎﺸﻨﳌﺍ ﻝﺎﺼﻧ ﻂﻘﻓ ﻡﺪﺨﺘﺳﺍ

◀

.ﻩﺬﻫﻝﲈﻌﺘﺳﻻﺍ

.ﹰﺍﺪﺑﺃ ﻞﻐﺸﻟﺍ ﺩﺪﻋ ﻦﻋ ﹰﺎﺿﻮﻋ ﺦﻴﻠﺠﺘﻟﺍ ﺹﺍﺮﻗﺃ ﻡﺪﺨﺘﺴﺗ ﻻ

◀

ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﺭﺎﻴﺘﺧﺍ

.ﺔﺳﺍﺮﻜﻟﺍ ﻩﺬﻫ ﺔﻳﺎﻬﻨﺑ ﺎﳍﲈﻌﺘﺳﺍ ﺡﻮﺼﻨﳌﺍ ﺭﺎﺸﻨﳌﺍ ﻝﺎﺼﻨﺑ ﻝﻭﺪﺟ ﺪﺠﺘﺳ

(Aﺓﺭﻮﺼﻟﺍ ﻊﺟﺍﺮﺗ) ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﻚﻓ

ﻞﺟﺃ ﻦﻣ ﻙﺮﺤﳌﺍ ﻞﻜﻴﳍ ﺔﻴﻬﺒﳉﺍﺔﻬﳉﺍ ﯽﻠﻋ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻦﻛﺭ ﻞﻀﻔﻳ

.ﺩﺪﻌﻟﺍﻝﺍﺪﺒﺘﺳﺍ

.ﹰﺎﺳﻮﺒﻜﻣ ﻪﺋﺎﻘﺑﺇ ﯽﻠﻋﻆﻓﺎﺣﻭ 5 ﻥﺍﺭﻭﺪﻟﺍ ﺭﻮﳏ ﺖﻴﺒﺜﺗ ﺭﺯ ﺲﺒﻛﺍ –

208 |ﻲﺑﺮﻋ

1 619 X06 442 | (9.6.11) Bosch Power Tools

ﺓﺭﺪﻘﻟﺍ ﱄﺎﻌﻟﺍ ﺫﻻﻮﻔﻟﺍ) HSS ﺫﻻﻮﻓ ﻦﻣ ﺔﻋﻮﻨﺼﳌﺍ ﺭﺎﺸﻨﳌﺍ ﻝﺎﺼﻧ ﻞﻤﻌﺘﺴﺗ ﻻ

◀

.ﺔﻟﻮﻬﺴﺑ ﴪﻜﺗ ﺪﻗ ﻩﺬﻫ ﺭﺎﺸﻨﳌﺍ ﻝﺎﺼﻧ ﻥﺇ .(ﻊﻄﻘﻟﺍﻊﻳﴪﻟﺍﻭ

ﻂﻔﺷ ﺔﻴﻠﻤﻋ ﻞﻌﺸﺗ ﺪﻗ ﺔﺠﻫﻮﺘﳌﺍ ﺓﺭﺎﺸﻨﻟﺍ ﻥﺇ .ﺔﻳﺪﻳﺪﳊﺍ ﻥﺩﺎﻌﳌﺍ ﴩﻨﺗ ﻻ

◀

.ﺭﺎﺒﻐﻟﺍ

.ﺕﺎﺒﺜﺑ ﻒﻗﻭ ﻡﺎﻜﺣﺈﺑ ﻦﻳﺪﻴﻟﺍ ﺎﺘﻠﻜﺑ ﻞﻐﺸﻟﺍ ﺀﺎﻨﺛﺃ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﯽﻠﻋ ﺾﺒﻗﺍ

◀

.ﱪﻛﺃ ﻥﺎﻣﺄﺑ ﻦﻳﺪﻴﻟﺍ ﺎﺘﻠﻜﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻪﻴﺟﻮﺗ ﹼﻢﺘﻳ

ﺔﻄﺳﺍﻮﺑﺎﻬﺘﻴﺒﺜﺗ ﹼﻢﺗ ﻲﺘﻟﺍ ﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ ﯽﻠﻋ ﺾﺒﻘﻟﺍ ﹼﻢﺘﻳ .ﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ ﻦﻣﺃ

◀

.ﻙﺪﻳ ﺔﻄﺳﺍﻮﺑ ﺎﲠ ﻚﺴﳌﺍ ﻢﺗ ﻮﻟ ﺎﳑ ﱪﻛﺃ ﻥﺎﻣﺄﺑ ﺔﻣﺰﻠﳌﺍ ﺔﻄﺳﺍﻮﺑ ﻭﺃ ﹼﺪﺷ ﺓﺰﻴﻬﲡ

ﺪﻗ .ﹰﺎﺒﻧﺎﺟ ﺎﻬﻌﻀﺗ ﻥﺃ ﻞﺒﻗ ﺔﻛﺮﳊﺍ ﻦﻋ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻒﻗﻮﺘﺗ ﻥﺃ ﯽﻟﺇ ﺮﻈﺘﻧﺍ

◀

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﯽﻠﻋ ﺓﺮﻄﻴﺴﻟﺍ ﻥﺍﺪﻘﻓ ﯽﻟﺇ ﻱﺩﺆﺘﻓ ﻞﻐﺸﻟﺍ ﺓﺪﻋ ﺐﻠﻜﺘﺗ

ﺀﺍﺩﻷﺍﻭﺞﹶﺘﻨﳌﺍﻒﺻﻭ

ﺏﺎﻜﺗﺭﺍﻥﺇ.ﺕﲈﻴﻠﻌﺘﻟﺍﻭ ﺔﻳﺮﻳﺬﺤﺘﻟﺍ ﺕﺎﻈﺣﻼﳌﺍ ﻊﻴﲨ ﺃﺮﻗﺍ

ﺪﻗ ﺕﲈﻴﻠﻌﺘﻟﺍﻭ ﺔﻳﺮﻳﺬﺤﺘﻟﺍ ﺕﺎﻈﺣﻼﳌﺍ ﻖﻴﺒﻄﺗ ﺪﻨﻋ ﺀﺎﻄﺧﻷﺍ

ﻭﺃ/ﻭ ﻖﺋﺍﺮﳊﺍ ﺏﻮﺸﻧ ﯽﻟﺇ ،ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺕﺎﻣﺪﺼﻟﺍ ﯽﻟﺇ ﻱﺩﺆﻳ

.ﺓﲑﻄﺧﺡﻭﺮﺠﺑﺔﺑﺎﺻﻹﺍ

ﻙﺮﺗﻭﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺓﺪﻌﻟﺍ ﺭﻮﺻﻦﻤﻀﺘﺗﻲﺘﻟﺍ ﻲﻨﺜﻠﻟ ﺔﻠﺑﺎﻘﻟﺍﺔﺤﻔﺼﻟﺍ ﺢﺘﻓ ﯽﺟﺮﻳ

.ﻝﲈﻌﺘﺳﻻﺍﺔﺳﺍﺮﻛ ﺓﺀﺍﺮﻗ ﺀﺎﻨﺛﺃﺔﺣﻮﺘﻔﻣﺔﺤﻔﺼﻟﺍ ﻩﺬﻫ

ﺺﺼﺨﳌﺍﻝﲈﻌﺘﺳﻻﺍ

GKS 65 / GKS 65 G:

ﺖﺑﺎﺜﻟﺍﺰﻴﻛﱰﻟﺎﺑﺔﻴﺿﺮﻌﻟﺍﻭ ﺔﻴﻟﻮﻄﻟﺍﻉﻮﻄﻘﻟﺍﺀﺍﺮﺟﻹ ﺔﺼﺼﳐ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺓﺪﻌﻟﺍ

ﴩﻧ ﺎﻀﻳﺃ ﻦﻜﻤﻳﻭ .ﺐﺸﳋﺍ ﰲ ﺔﻠﺋﺎﻣ ﺐﻄﺷ ﺎﻳﺍﻭﺰﺑﻭ ﻢﻴﻘﺘﺴﻣ ﻊﻄﻗ ﺭﺎﺴﻤﺑ

ﻝﺎﺼﻧ ﻝﲈﻌﺘﺳﺍ ﺪﻨﻋ ،ﺔﻴﺒﻧﺎﳉﺍ ﻊﻃﺎﻘﳌﺍ :ﻼﺜﻣ ،ﺔﻘﻴﻗﺮﻟﺍ ﺔﻳﺪﻳﺪﺣ ﲑﻐﻟﺍ ﻥﺩﺎﻌﳌﺍ

.ﺔﻤﺋﻼﳌﺍ ﺭﺎﺸﻨﳌﺍ

.ﺔﻳﺪﻳﺪﳊﺍ ﻥﺩﺎﻌﳌﺍ ﺔﳉﺎﻌﻣ ﺯﻮﳚ ﻻ

GKS 65 GCE:

ﺖﺑﺎﺜﻟﺍﺰﻴﻛﱰﻟﺎﺑﺔﻴﺿﺮﻌﻟﺍﻭ ﺔﻴﻟﻮﻄﻟﺍﻉﻮﻄﻘﻟﺍﺀﺍﺮﺟﻹ ﺔﺼﺼﳐ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺓﺪﻌﻟﺍ

ﴩﻧ ﺎﻀﻳﺃ ﻦﻜﻤﻳﻭ .ﺐﺸﳋﺍ ﰲ ﺔﻠﺋﺎﻣ ﺐﻄﺷ ﺎﻳﺍﻭﺰﺑﻭ ﻢﻴﻘﺘﺴﻣ ﻊﻄﻗ ﺭﺎﺴﻤﺑ

ﺔﻔﻴﻔﳋﺍ ﺀﺎﻨﺒﻟﺍ ﺩﺍﻮﻣﻭ (ﺔﻴﺒﻧﺎﳉﺍ ﻊﻃﺎﻘﳌﺍ :ﻼﺜﻣ) ﺔﻘﻴﻗﺮﻟﺍ ﺔﻳﺪﻳﺪﺣ ﲑﻐﻟﺍ ﻥﺩﺎﻌﳌﺍ

.ﺔﻤﺋﻼﳌﺍ ﺭﺎﺸﻨﳌﺍ ﻝﺎﺼﻧ ﻝﲈﻌﺘﺳﺍ ﺪﻨﻋ ﻦﺋﺍﺪﻠﻟﺍﻭ

.ﺔﻳﺪﻳﺪﳊﺍ ﻥﺩﺎﻌﳌﺍ ﺔﳉﺎﻌﻣ ﺯﻮﳚ ﻻ

ﺓﺭﻮﺼﳌﺍﺀﺍﺰﺟﻷﺍ

ﺔﺤﻔﺻ ﰲ ﺓﺩﻮﺟﻮﳌﺍ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻡﻮﺳﺭ ﯽﻟﺇ ﺓﺭﻮﺼﳌﺍ ﺀﺍﺰﺟﻷﺍ ﻢﻴﻗﺮﺗ ﺪﻨﺘﺴﻳ

.ﺔﻴﻄﻴﻄﺨﺘﻟﺍﻡﻮﺳﺮﻟﺍ

ﺀﺎﻔﻃﻹﺍﻭﻞﻴﻐﺸﺘﻟﺍﺡﺎﺘﻔﻣ 1

ﺀﺎﻔﻃﻹﺍﻭ ﻞﻴﻐﺸﺘﻟﺍ ﺡﺎﺘﻔﻣ ﻞﻴﻐﺸﺗ ﻞﻔﻗ 2

(GKS 65 GCE) ﹰﺎﻘﺒﺴﻣﻥﺍﺭﻭﺪﻟﺍ ﺩﺪﻋ ﻂﺒﺿﺔﻠﺠﻋ 3

(ﻝﻭﺰﻌﻣﺾﺒﻘﻟﺍﺢﻄﺳ) ﰲﺎﺿﺇﺾﺒﻘﻣ 4

ﻥﺍﺭﻭﺪﻟﺍﺭﻮﳏﺖﻴﺒﺜﺗ ﺭﺯ 5

ﺔﻠﺋﺎﳌﺍﺐﻄﺸﻟﺍﺎﻳﺍﻭﺯ ﺱﺎﻴﻘﻣ 6

ﻱﺯﺍﻮﺘﻟﺍﺪﺼﳌﺢﻨﳎ ﺐﻟﻮﻟ 7

ﺎﻘﺒﺴﻣ ﻞﺋﺎﳌﺍ ﺐﻄﺸﻟﺍ ﺔﻳﻭﺍﺯ ﻂﺒﻀﻟ ﺪﺷ ﻉﺍﺭﺫ 8

0° ﻊﻄﻗﺔﻣﻼﻋ 9

45° ﻊﻄﻗﺔﻣﻼﻋ 10

ﻱﺯﺍﻮﺘﻟﺍﺪﺼﻣ 11

ﺢﺟﱰﻣ ﺔﻳﺎﻗﻭ ﺀﺎﻄﻏ 12

ﺓﺪﻋﺎﻘﻟﺍﺔﺤﻴﻔﺻ 13

ﺢﺟﱰﳌﺍ ﺔﻳﺎﻗﻮﻟﺍ ﺀﺎﻄﻏ ﻂﺒﺿ ﻉﺍﺭﺫ 14

ﺓﺭﺎﺸﻨﻟﺍﻑﺬﻘﻣ 15

ﺔﻳﺎﻗﻭﺀﺎﻄﻏ 16

(ﻝﻭﺰﻌﻣﺾﺒﻘﻟﺍﺢﻄﺳ) ﻱﻭﺪﻳ ﺾﺒﻘﻣ 17

ﹰﺎﻴﻠﺧﺍﺩ ﻑﺍﻮﳊﺍ ﳼﺍﺪﺳ ﻂﺑﺭ ﺡﺎﺘﻔﻣ 18

ﺔﻜﻠﻓ ﻊﻣ ﺪﺷ ﺐﻟﻮﻟ 19

ﺪﺷﺔﻔﺷ 20

*ﻱﺮﺋﺍﺪﻟﺍﺭﺎﺸﻨﳌﺍﻞﺼﻧ 21

ﻞﺻﻭ ﺔﻔﺷ 22

ﺭﺎﺸﻨﳌﺍﻥﺍﺭﻭﺩﺭﻮﳏ 23

*ﺔﺌﻳﺎﻬﳌﺍﻂﻔﺸﻟﺍﺔﻠﺻﻭ ﺖﻴﺒﺜﺗ ﺐﻟﻮﻟ 24

*ﺔﺌﻳﺎﻬﳌﺍﻂﻔﺸﻟﺍﺔﻠﺻﻭ 25

ﹰﺎﻘﺒﺴﻣ ﻊﻄﻘﻟﺍ ﻖﻤﻋ ﻂﺒﻀﻟ ﺪﺷ ﻉﺍﺭﺫ 26

ﻊﻄﻘﻟﺍ ﻖﻤﻋ ﺱﺎﻴﻘﻣ 27

ﹰﺎﻘﺒﺴﻣ ﺐﻄﺸﻟﺍ ﺔﻳﻭﺍﺯ ﺭﺎﻴﺘﺧﻻ ﺢﻨﳎ ﺐﻟﻮﻟ 28

*ﻡﺯﻼﻣﺝﻭﺯ 29

*ﻪﻴﺟﻮﺗﺔﻜﺳ 30

*ﻞﺻﻭ ﺔﻌﻄﻗ 31

*ﻂﻔﺸﻟﺍﻡﻮﻃﺮﺧ 32

ﻊﺑﺍﻮﺘﻟﺍ ﯽﻠﻋ ﺮﺜﻌﻳ .ﺔﻓﻮﺻﻮﳌﺍ ﻭﺃ ﺓﺭﻮﺼﳌﺍ ﻊﺑﺍﻮﺘﻟﺍ ﻱﺩﺎﻴﺘﻋﻻﺍ ﺪﻳﺭﻮﺘﻟﺍ ﺭﺎﻃﺇ ﻦﻤﻀﺘﻳ ﻻ*

.ﻊﺑﺍﻮﺘﻠﻟﺎﻨﳎﺎﻧﺮﺑﰲ ﺔﻠﻣﺎﻜﻟﺍ

ﺕﺍﺯﺍﺰﺘﻫﻻﺍﻭ ﺞﻴﺠﻀﻟﺍ ﻦﻋ ﺕﺎﻣﻮﻠﻌﻣ

.EN 60745 ﺐﺴﺣ ﺕﻮﺼﻟﺍﺕﺎﺳﺎﻴﻗ ﻢﻴﻗ ﺪﻳﺪﲢﻢﺗ

ﺕﻮﺼﻟﺍﻂﻐﺿیﻮﺘﺴﻣ :ﺓﺩﺎﻋ(Aﻉﻮﻧ) ﺯﺎﻬﳉﺍ ﺞﻴﺠﺿ یﻮﺘﺴﻣ ﺔﻤﻴﻗ ﻎﻠﺒﺗ

ﺏﺍﺮﻄﺿﺍ.(A ﻉﻮﻧ) ﻞﺒﻴﺴﻳﺩ 99 ﺕﻮﺼﻟﺍﺓﺭﺪﻗ یﻮﺘﺴﻣ.(A ﻉﻮﻧ) ﻞﺒﻴﺴﻳﺩ 88

.ﻞﺒﻴﺴﻳﺩ3 = K ﺱﺎﻴﻘﻟﺍ

!ﻊﻤﺳ ﺔﻴﻗﺍﻭ ﺪﺗﺭﺍ

(ﺕﺎﻫﺎﲡﺍ ﺔﺛﻼﺜﺑ ﺕﺎﻬﺠﺘﳌﺍ ﻉﻮﻤﳎ) ahﺔﻴﻟﺎﲨﻻﺍ ﺕﺍﺯﺍﺰﺘﻫﻻﺍ ﻢﻴﻗ ﺏﺎﺴﺣ ﻢﺗ

:EN 60745 ﺐﺴﺣ Kﺕﻭﺎﻔﺘﻟﺍﻭ

،٢ﺎﺛ/ﻡ1,5 = K ،٢ﺎﺛ/ﻡ 3,0 = ah:ﺐﺸﳋﺍ ﴩﻧ

.٢ﺎﺛ/ﻡ1,5 = K ،٢ﺎﺛ/ﻡ 2,5 = ah:ﻥﺪﻌﳌﺍﴩﻧ

ﺏﻮﻠﺳﺍ ﺐﺴﺣ ﻩﺬﻫ ﺕﲈﻴﻠﻌﺘﻟﺍ ﰲ ﺭﻮﻛﺬﳌﺍ ﺕﺍﺯﺍﺰﺘﻫﻻﺍ یﻮﺘﺴﻣ ﺱﺎﻴﻗ ﻢﺗ ﺪﻘﻟ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺩﺪﻌﻟﺍ ﺔﻧﺭﺎﻘﳌ ﻪﻣﺍﺪﺨﺘﺳﺍ ﻦﻜﻤﻳﻭ EN 60745 ﻦﻤﺿ ﲑﻌﻣ ﺱﺎﻴﻗ

.ﻲﺋﺪﺒﻣ ﻞﻜﺸﺑ ﺕﺍﺯﺍﺰﺘﻫﻼﻟ ﺽﺮﻌﺘﻟﺍ ﺮﻳﺪﻘﺘﻟ ﻢﺋﻼﻣ ﻪﻧﺃ ﲈﻛ .ﺾﻌﺒﻟﺍ ﺎﻬﻀﻌﺒﺑ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻠﻟ ﺔﻴﺳﺎﺳﻻﺍ ﺕﺎﻣﺍﺪﺨﺘﺳﻻﺍ ﺭﻮﻛﺬﳌﺍ ﺕﺍﺯﺍﺰﺘﻫﻻﺍ یﻮﺘﺴﻣ ﻞﺜﻤﻳ

ﻭﺃ ﺔﻔﻟﺎﳐ ﻞﻐﺷ ﺩﺪﻌﺑ یﺮﺧﺃ ﺕﺎﻣﺍﺪﺨﺘﺳﻻ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻝﲈﻌﺘﺳﺍ ﻢﺗ ﻥﺇ ﲈﻨﻴﺑ

ﺽﺮﻌﺘﻟﺍﻚﻟﺫﺪﻳﺰﻳ ﺪﻗﻭ .ﺕﺍﺯﺍﺰﺘﻫﻻﺍیﻮﺘﺴﻣ ﻒﻠﺘﳜ ﺪﻘﻓ،ﺔﻴﻓﺎﻛ ﲑﻏ ﺔﻧﺎﻴﺼﺑ

.ﺢﺿﺍﻭ ﻞﻜﺸﺑ ﻞﻐﺸﻟﺍ ﺓﱰﻓ ﻝﺍﻮﻃ ﺕﺍﺯﺍﺰﺘﻫﻼﻟ

ﺓﺎﻋﺍﺮﻣﻢﺘﻳﻥﺃ ،ﻖﻴﻗﺩﻞﻜﺸﺑﺕﺍﺯﺍﺰﺘﻫﻼﻟ ﺽﺮﻌﺘﻟﺍ ﺮﻳﺪﻘﺗﻞﺟﺃ ﻦﻣ ﻲﻐﺒﻨﻳﲈﻛ

ﻞﻤﺤﺑ ﻪﻠﻴﻐﺸﺗ ﻥﻭﺩ ﻦﻜﻟﻭ ﺎﲠ ﻞﻤﻌﻳ ﻲﺘﻟﺍ ﻭﺃ ﺯﺎﻬﳉﺍ ﺎﳍﻼﺧ ﺄﻔﻄﻳ ﻲﺘﻟﺍ ﺕﺎﻗﻭﻷﺍ

ﺓﺪﻣ ﻞﻣﺎﻛ ﱪﻋ ﺢﺿﺍﻭ ﻞﻜﺸﺑ ﺕﺍﺯﺍﺰﺘﻫﻼﻟ ﺽﺮﻌﺘﻟﺍ ﻚﻟﺫ ﺾﻔﳜ ﺪﻗﻭ .ﻼﻌﻓ

.ﻞﻤﻌﻟﺍ

:ﻼﺜﻣ ،ﺕﺍﺯﺍﺰﺘﻫﻻﺍ ﲑﺛﺄﺗ ﻦﻣ ﻡﺪﺨﺘﺴﳌﺍ ﺔﻳﺎﻗﻮﻟ ﺔﻴﻓﺎﺿﺇ ﻥﺎﻣﺃ ﺕﺍﺀﺍﺮﺟﺇ ﺩﺪﺣ

.ﻞﻤﻌﻟﺍ ﺕﺎﻳﺮﳎ ﻢﻴﻈﻨﺗﻭ ﻦﻳﺪﻴﻟﺍ ﺔﺌﻓﺪﺗ ،ﻞﻐﺸﻟﺍ ﺩﺪﻋﻭ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﺔﻧﺎﻴﺻ

ﻲﺑﺮﻋ |

209

Bosch Power Tools 1 619 X06 442 | (9.6.11)

ﺔﻳﺮﺋﺍﺪﻟﺍﲑﺷﺎﻨﻤﻠﻟﻥﺎﻣﻷﺍﺕﲈﻴﻠﻌﺗ

ﴩﻨﻟﺍﺕﺍﺀﺍﺮﺟﺇ

ﺔﻴﻧﺎﺜﻟﺍ ﻙﺪﻴﺑ ﺾﺒﻗﺍ.ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﻦﻣﻭ ﴩﻨﻟﺍ ﻝﺎﳎ ﻦﻣ ﻙﺪﻴﺑ ﺏﱰﻘﺗ ﻻ :ﺮﻄﺧ

◀

ﺭﺎﺸﻨﳌﺍﯽﻠﻋﺾﺒﻘﻟﺍ ﺪﻨﻋ .ﻙﺮﺤﳌﺍ ﻞﻜﻴﻫ ﯽﻠﻋ ﻭﺃ ﰲﺎﺿﻹﺍ ﺾﺒﻘﳌﺍ ﯽﻠﻋ

.ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﻞﺒﻗ ﻦﻣ ﲈﻬﺘﺑﺎﺻﺇ ﺬﺋﺪﻨﻋ ﻦﻜﻤﻳ ﻼﻓ ،ﲔﺘﻨﺛﻻﺍ ﻦﻳﺪﻴﻟﺍ ﺔﻄﺳﺍﻮﺑ

ﲈﻬﺘﻳﺎﻗﻮﺑﻡﻮﻘﻳ ﻥﺃ ﺔﻳﺎﻗﻮﻟﺍﺀﺎﻄﻐﻟ ﻦﻜﻤﻳ ﻻ .ﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ ﺖﲢ ﻙﺪﻳ ﻊﻀﺗ ﻻ

◀

.ﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ ﺖﲢ ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﻦﻣ

ﺖﲢﻪﺘﻳﺅﺭﻦﻜﻤﻳ ﺎﻣﻞﻘﻳﻥﺃ ﻲﻐﺒﻨﻳ .ﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ ﻦﺨﺛ ﻊﻣ ﻊﻄﻘﻟﺍ ﻖﻤﻋ ﻢﺋﻻ

◀

.ﻞﻣﺎﻜﻟﺍﻦﺴﻟﺍ ﻉﺎﻔﺗﺭﺍ ﻦﻋﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ

ﯽﻠﻋ ﻭﺃ ﺪﻴﻟﺍ ﺔﻄﺳﺍﻮﺑ ﺎﻫﴩﻧ ﺏﻮﻏﺮﳌﺍ ﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ ﯽﻠﻋ ﺾﺒﻘﻟﺍ ﻢﻜﲢ ﻻ

◀

ﻞﻐﺸﻟﺍﺔﻌﻄﻗﺖﻴﺒﺜﺗ ﻥﺇ.ﺔﻨﻴﺘﻣﻦﻀﺣﺓﺰﻴﻬﺠﺘﺑﻞﻐﺸﻟﺍﺔﻌﻄﻗﻦﻣﺃ.ﹰﺍﺪﺑﺃﻕﺎﺴﻟﺍ

ﺀﺎﺼﻌﺘﺳﺍ ﻭﺃ ﺪﺴﳉﺍ ﺔﺴﻣﻼﻣ ﺮﻃﺎﳐ ﺾﻴﻔﲣ ﻢﺘﻳ ﻲﻛ ،ﹰﺍﺪﺟ ﻡﺎﻫ ﺪﻴﺟ ﻞﻜﺸﺑ

.ﻢﻜﺤﺘﻟﺍﻥﺍﺪﻘﻓ ﻭﺃ ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ

ﺬﻔﻨﺗ ﺖﻨﻛ ﻥﺇ ،ﻂﻘﻓ ﺔﻟﻭﺰﻌﳌﺍ ﺾﺒﻘﻟﺍ ﺡﻮﻄﺳ ﻞﺒﻗ ﻦﻣ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﺲﳌﺍ

◀

ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﻁﻮﻄﳋﺍ ﻞﻐﺸﻟﺍ ﺓﺪﻋ ﺎﳍﻼﺧ ﺐﻴﺼﺗ ﻥﺃ ﺰﺋﺎﳉﺍ ﻦﻣ ﻲﺘﻟﺍ ﻝﲈﻋﻷﺍ

ﻁﻮﻄﺧﺔﺴﻣﻼﻣ ﻥﺇ .ﺯﺎﻬﳉﺎﺑ ﺹﺎﳋﺍ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻜﺒﺸﻟﺍ ﻞﺑﺎﻛ ﻭﺃ ﺔﻴﻔﺨﳌﺍ

ﹰﺎﻀﻳﺃ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺎﺑﺔﻴﻧﺪﻌﳌﺍ ﺀﺍﺰﺟﻷﺍ ﺏﺮﻬﻜﺗﻲﺋﺎﺑﺮﻬﻛﺪﻬﺟ ﺎﲠﻱﴪﻳ

.ﺔﻴﺋﺎﺑﺮﻬﻛ ﺔﻣﺪﺻ ﯽﻟﺇ ﻱﺩﺆﺗﻭ

.ﺔﻴﻟﻮﻄﻟﺍ ﻊﻃﺎﻘﳌﺍ ﺬﻴﻔﻨﺗ ﺪﻨﻋ ﻢﻴﻘﺘﺴﻣ ﻪﻴﺟﻮﺗ ﻞﻴﻟﺩ ﻭﺃ ﺪﺼﻣ ﹰﲈﺋﺍﺩ ﻡﺪﺨﺘﺳﺍ

◀

.ﺭﺎﺸﻨﳌﺍﻞﺼﻧﻁﲈﻘﻧﺍ ﻝﲈﺘﺣﺍ ﻞﻠﻘﻳﻭﻊﻄﻘﻟﺍ ﺔﻗﺩ ﻚﻟﺫﻦﺴﳛ

ﺔﻤﺋﻼﳌﺍ ﻦﻀﳊﺍ ﺓﻮﺠﻔﺑﻭ ﺢﻴﺤﺼﻟﺍ ﺱﺎﻘﳌﺎﺑ ﺭﺎﺸﻨﳌﺍ ﻝﺎﺼﻧ ﹰﲈﺋﺍﺩﻡﺪﺨﺘﺳﺍ

◀

ﻊﻣﺐﺳﺎﻨﺘﺗﻻ ﻲﺘﻟﺍﺭﺎﺸﻨﳌﺍﻝﺎﺼﻧ ﻥﺇ .(ﺓﺮﻳﺪﺘﺴﻣ ﻭﺃ ﻞﻜﺸﻟﺍ ﺔﻴﻤﺠﻧ :ﹰﻼﺜﻣ)

.ﻢﻜﺤﺘﻟﺍ ﻥﺍﺪﻘﻓ ﯽﻟﺇ ﻱﺩﺆﺗﻭ ﻱﺮﺋﺍﺩ ﲑﻏ ﻞﻜﺸﺑ ﺭﻭﺪﺗ ﺭﺎﺸﻨﳌﺍ ﺐﻴﻛﺮﺗ ﻊﻄﻗ

ﻢﺗ ﺪﻘﻟ .ﹰﺍﺪﺑﺃ ﺔﺌﻃﺎﳋﺍ ﻭﺃ ﺔﻔﻟﺎﺘﻟﺍ ﺭﺎﺸﻨﳌﺍ ﻝﺎﺼﻧ ﺐﻟﺍﻮﻟ ﻭﺃ ﻚﻠﻓ ﻡﺪﺨﺘﺴﺗ ﻻ

◀

ﻞﺟﻷ ،ﺹﺎﺧ ﻞﻜﺸﺑ ﺍﺬﻫ ﻙﺭﺎﺸﻨﳌ ﺭﺎﺸﻨﳌﺍ ﻝﺎﺼﻧ ﺐﻟﺍﻮﻟﻭ ﻚﻠﻓ ﻢﻴﻤﺼﺗ

.ﻞﻴﻐﺸﺘﻟﺍ ﻥﺎﻣﺃﻭ ﱄﺎﺜﳌﺍ ﺀﺍﺩﻷﺍ

ﺎﲠ ﺔﻘﻠﻌﺘﳌﺍ ﻥﺎﻣﻷﺍ ﺕﺎﻈﺣﻼﻣﻭ ﺎﲠﺎﺒﺳﺃ – ﺔﻳﺩﺍﺪﺗﺭﻻﺍ ﺔﻣﺪﺼﻟﺍ

◀

ﻞﺼﻧ ﺮﺛﺃ ﯽﻠﻋ ﻲﺋﺎﺠﻔﻟﺍ ﻞﻌﻔﻟﺍ ﺩﺭ ﻦﻋ ﺓﺭﺎﺒﻋ ﻲﻫ ﺔﻳﺩﺍﺪﺗﺭﻻﺍ ﺔﻣﺪﺼﻟﺍ –

ﻱﺩﺆﻳ ﺎﳑ ،ﺊﻃﺎﺧ ﻞﻜﺸﺑ ﻪﺘﻳﻮﺴﺗ ﻢﺗ ﻱﺬﻟﺍ ﻭﺃ ﺐﻠﻜﺘﳌﺍ ﻭﺃ ﻚﺑﺎﺸﺘﳌﺍ ﺭﺎﺸﻨﳌﺍ

ﹰﺎﻬﺠﺘﻣ ﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ ﻦﻋ ﹰﺎﺟﺭﺎﺧ ﻪﺑ ﻢﻜﺤﺘﻟﺍ ﺪﻘﹸﻓ ﻱﺬﻟﺍ ﺭﺎﺸﻨﳌﺍ ﻕﻼﻄﻧﺍ ﯽﻟﺇ

،ﻡﺪﺨﺘﺴﳌﺍﻮﺤﻧ

ﻦﻋ ﴢﻌﺘﺴﻳ ﺪﻘﻓ ،ﻖﻠﻐﻨﳌﺍ ﴩﻨﻟﺍ ﻖﺷ ﰲ ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﻚﺑﺎﺸﺗ ﻭﺃ ﻂﻤﻘﻧﺍ ﻥﺇ –

،ﻡﺪﺨﺘﺴﳌﺍ ﻮﺤﻧ ﺭﺎﺸﻨﳌﺍ ﺪﺗﺮﻳﻭ ﺔﻛﺮﳊﺍ

ﺪﻘﻓ ،ﺊﻃﺎﺧ ﻞﻜﺸﺑ ﻪﻬﻴﺟﻮﺗ ﻭﺃ ﴩﻨﻟﺍ ﻖﺷ ﰲ ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﱄ ﻢﺗ ﻥﺇ –

ﺎﳑ ،ﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ ﺢﻄﺳ ﰲ ﺔﻴﻔﻠﳋﺍ ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﺔﻓﺎﺣ ﻥﺎﻨﺳﺃ ﺐﻠﻜﺘﺗ

ﻩﺎﲡﺎﺑ ﺭﺎﺸﻨﳌﺍ ﺰﻔﻘﻴﻓ ،ﴩﻨﻟﺍ ﻖﺷ ﻦﻋ ﹰﺎﺟﺭﺎﺧ ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﻙﺮﲢ ﯽﻟﺇ ﻱﺩﺆﻳ

.ﻡﺪﺨﺘﺴﳌﺍ

ﲑﻏ ﻭﺃ ﺊﻃﺎﺧ ﻞﻜﺸﺑ ﺭﺎﺸﻨﳌﺍ ﻡﺍﺪﺨﺘﺳﻻ ﺔﺠﻴﺘﻧ ﻲﻫ ﺔﻳﺩﺍﺪﺗﺭﻻﺍ ﺔﻣﺪﺼﻟﺍ ﻥﺇ

ﺔﻘﺣﻼﻟﺍ ﺔﻤﺋﻼﳌﺍ ﻁﺎﻴﺘﺣﻻﺍ ﺕﺍﺀﺍﺮﺟﺇ ﻝﻼﺧ ﻦﻣ ﺎﻬﺒﻨﲡ ﻦﻜﻤﻳﻭ .ﺢﻴﺤﺻ

.ﺮﻛﺬﻟﺍ

ﻊﺿﻮﺑ ﻚﻴﻋﺍﺭﺫ ﺰﻛﺭﻭ ﻡﺎﻜﺣﺈﺑ ﲔﺘﻨﺛﻻﺍ ﻚﻳﺪﻳ ﺔﻄﺳﺍﻮﺑ ﺭﺎﺸﻨﳌﺍ ﯽﻠﻋ ﺾﺒﻗﺍ

◀

ﻞﺼﻧ ﺐﻧﺎﺟ ﯽﻟﺇ ﹰﲈﺋﺍﺩ ﯽﻘﺑﺍ .ﺔﻳﺩﺍﺪﺗﺭﻻﺍ ﺕﺎﻣﺪﺼﻟﺍ یﻮﻗ ﺪﺼﺑ ﻚﻟ ﺢﻤﺴﻳ

.ﹰﺍﺪﺑﺃ ﻙﺪﺴﺟ ﻂﺧ ﺲﻔﻧ ﯽﻠﻋ ﺪﺟﺍﻮﺘﻳ ﺚﻴﺤﺑ ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﺰﻛﺮﺗ ﻻ ،ﺭﺎﺸﻨﳌﺍ

ﻡﺪﺨﺘﺴﳌﺍ ﻥﺃ ﻻﺇ ،ﺔﻳﺩﺍﺪﺗﺭﻻﺍ ﺔﻣﺪﺼﻟﺍ ﺀﺎﻨﺛﺃ ﻒﻠﳋﺍ ﯽﻟﺇ ﺭﺎﺸﻨﳌﺍ ﺰﻔﻘﻳ ﺪﻗ

ﺕﺍﺀﺍﺮﺟﺇ ﻝﻼﺧ ﻦﻣ ﺔﻳﺩﺍﺪﺗﺭﻻﺍ ﺕﺎﻣﺪﺼﻟﺍ یﻮﻗ ﯽﻠﻋ ﺮﻄﻴﺴﻳ ﻥﺃ ﻊﻴﻄﺘﺴﻳ

.ﺔﺒﺳﺎﻨﳌﺍ ﻁﺎﻴﺘﺣﻻﺍ

ﻞﻐﺸﻟﺍ ﻦﻋ ﻚﻋﺎﻄﻘﻧﺍ ﻭﺃ ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﺀﺎﺼﻌﺘﺳﺍ ﻝﺎﺣ ﰲ ﺭﺎﺸﻨﳌﺍ ﺊﻔﻃﺍ

◀

.ﺔﻛﺮﳊﺍ ﻦﻋ ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﻒﻗﻮﺘﻳ ﻥﺃ ﯽﻟﺇ ﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ ﰲ ﺀﻭﺪﲠ ﻪﻜﺴﻣﺍﻭ

ﻞﺼﻧﻡﺍﺩﺎﻣﹰﺍﺪﺑﺃﻊﻄﻘﳌﺍﺝﺭﺎﺧﯽﻟﺇﻭﺃﻒﻠﳋﺍﯽﻟﺇﺭﺎﺸﻨﳌﺍﺐﺤﺳﻝﻭﺎﲢﻻ

ﺐﻠﻜﺗﺐﺒﺳﻦﻋ ﺚﺤﺑﺍ.ﺔﻳﺩﺍﺪﺗﺭﺍﺔﻣﺪﺻﻚﻟﺫﻦﻋﺞﺘﻨﺗﺪﻘﻓ،ﻙﺮﺤﺘﻳﺭﺎﺸﻨﳌﺍ

.ﻪﺘﻟﺍﺯﺇ ﯽﻠﻋ ﻞﻤﻋﺍﻭ ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ

ﻞﺼﻧ ﺰﻛﺮﻤﻓ ،ﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ ﰲ ﺲﻃﺎﻏ ﺭﺎﺸﻨﻣ ﻞﻴﻐﺸﺗ ﺓﺩﺎﻋﺇ ﺕﺪﺼﻗ ﻥﺇ

◀

.ﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ ﰲ ﴩﻨﻟﺍ ﻥﺎﻨﺳﺃ ﺐﻠﻜﺗ ﻡﺪﻋ ﻦﻣ ﺪﻛﺄﺗﻭ ﻊﻄﻘﻟﺍ ﻖﺷ ﰲ ﺭﺎﺸﻨﳌﺍ

ﺐﺒﺴﻳ ﺪﻗ ﻭﺃ ﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ ﺝﺭﺎﺧ ﯽﻟﺇ ﻙﺮﺤﺘﻳ ﺪﻘﻓ ،ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﺐﻠﻜﺗ ﻥﺇ

.ﺭﺎﺸﻨﳌﺍ ﻞﻴﻐﺸﺗ ﺓﺩﺎﻋﺇ ﺪﻨﻋ ﺔﻳﺩﺍﺪﺗﺭﺍ ﺔﻣﺪﺻ

ﻦﻋ ﺔﲡﺎﻨﻟﺍ ﺔﻳﺩﺍﺪﺗﺭﻻﺍ ﺕﺎﻣﺪﺼﻟﺍ ﺮﻄﺧ ﻞﻠﻘﺗ ﻲﻜﻟ ﺓﲑﺒﻜﻟﺍ ﺢﺋﺎﻔﺼﻟﺍ ﺪﻨﺳﺍ

◀

.ﰐﺍﺬﻟﺍ ﺎﳖﺯﻭ ﺀﺍﺮﺟ ﻦﻣ ﺓﲑﺒﻜﻟﺍ ﺢﺋﺎﻔﺼﻟﺍ ﻲﻨﺤﻨﺗ ﺪﻗ .ﺐﻠﻜﺘﻣﺭﺎﺸﻨﻣﻞﺼﻧ

ﻦﻣﻭﴩﻨﻟﺍﻖﺷ ﻦﻣﺔﺑﺮﻘﻣ ﯽﻠﻋ ﹰﺎﻀﻳﺃﻭ ﲔﻓﺮﻄﻟﺍ ﻦﻣ ﺢﺋﺎﻔﺼﻟﺍ ﺪﻨﺴﺗ ﻥﺃ ﺐﳚ

.ﺔﻓﺎﳊﺍ

ﻥﺎﻨﺳﻷﺎﺑ ﺭﺎﺸﻨﳌﺍ ﻝﺎﺼﻧ ﻥﺇ .ﺔﻔﻟﺎﺘﻟﺍ ﻭﺃ ﺔﳌﺎﺜﻟﺍ ﺭﺎﺸﻨﳌﺍ ﻝﺎﺼﻧ ﻡﺪﺨﺘﺴﺗ ﻻ

◀

ﯽﻟﺇ ﻱﺩﺆﺗﻭ ﺔﻘﻴﻀﻟﺍ ﴩﻨﻟﺍ ﻕﻮﻘﺷ ﻞﻜﺸﺗ ﺊﻃﺎﺧ ﻞﻜﺸﺑ ﺔﻳﺫﺎﺤﺘﳌﺍ ﻭﺃ ﺔﳌﺎﺜﻟﺍ

.ﺔﻳﺩﺍﺪﺗﺭﺍﺔﻣﺪﺻﯽﻟﺇﻭ ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧﻁﲈﻘﻧﺍﻭ ﺪﺋﺍﺰﻟﺍ ﻙﺎﻜﺘﺣﻻﺍ

ﲑﻐﺗﻥﺇ .ﴩﻨﻟﺎﺑ ﺉﺪﺒﻟﺍ ﻞﺒﻗ ﻊﻄﻘﻟﺍ ﺔﻳﻭﺍﺯﻭ ﻊﻄﻘﻟﺍ ﻖﻤﻋ ﻂﺒﺿ ﺪﺷ ﻢﻜﺣﺃ

◀

.ﺔﻳﺩﺍﺪﺗﺭﺍ ﺔﻣﺪﺻ ﺞﺘﻨﺘﻓ ،ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﻂﻤﻘﻨﻳ ﺪﻘﻓ ،ﴩﻨﻟﺍ ﺀﺎﻨﺛﺃ ﻂﺒﻀﻟﺍ

یﺮﺧﻷﺍ ﻦﻛﺎﻣﻷﺎﺑ ﻭﺃ ﺔﻤﻳﺪﻘﻟﺍ ﻥﺍﺭﺪﳉﺍ ﰲ ﴩﻨﻟﺍ ﺪﻨﻋ ﺪﻳﺪﺷ ﻞﻜﺸﺑ ﺱﱰﺣﺍ

◀

ﰲ ﴩﻨﻟﺍ ﺪﻨﻋ ﺔﻛﺮﳊﺍ ﻦﻋ ﴢﻌﺘﺴﻳ ﺪﻗ ﺲﻃﺎﻐﻟﺍ ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﻥﺇ .ﺔﻴﺋﺮﻣﲑﻐﻟﺍ

.ﺔﻳﺩﺍﺪﺗﺭﺍﺔﻣﺪﺻﺐﺒﺴﻴﻓ ،ﺔﻴﻔﺨﳌﺍ ﺽﺍﺮﻏﻷﺍ

ﲇﻔﺴﻟﺍ ﺔﻳﺎﻗﻮﻟﺍ ﺀﺎﻄﻏ ﺔﻔﻴﻇﻭ

ﻻ .ﻝﲈﻌﺘﺳﺍ ﻞﻛ ﻞﺒﻗ ﻢﻴﻠﺳ ﻞﻜﺸﺑ ﲇﻔﺴﻟﺍ ﺔﻳﺎﻗﻮﻟﺍ ﺀﺎﻄﻏ ﻕﻼﻐﻧﺍ ﺺﺤﻔﺗ

◀

ﻥﺇﻭ ﺔﻗﻼﻄﺑ ﺔﻛﺮﺤﻠﻟ ﻞﺑﺎﻗ ﲇﻔﺴﻟﺍ ﺔﻳﺎﻗﻮﻟﺍ ﺀﺎﻄﻏ ﻦﻜﻳ ﱂ ﻥﺇ ﺭﺎﺸﻨﳌﺍ ﻡﺪﺨﺘﺴﺗ

ﻥﻮﻜﻳﺎﻣﺪﻨﻋﹰﺍﺪﺑﺃ ﲇﻔﺴﻟﺍ ﺔﻳﺎﻗﻮﻟﺍ ﺀﺎﻄﻏ ﻂﺑﺭ ﻭﺃ ﻂﻤﻗ ﻢﻜﲢ ﻻ .ﹰﺍﺭﻮﻓ ﻖﻠﻐﻨﻳ ﱂ

ﻦﻋ ﺽﺭﻷﺍ ﯽﻠﻋ ﺭﺎﺸﻨﳌﺍ ﻂﻘﺳ ﻥﺇ ﲇﻔﺴﻟﺍ ﺔﻳﺎﻗﻮﻟﺍ ﺀﺎﻄﻏ ﻱﻮﺘﻠﻳ ﺪﻗ .ﹰﺎﺣﻮﺘﻔﻣ

ﺪﻛﺄﺗﻭ ﻒﻠﺨﻠﻟ ﺐﺤﺴﻟﺍ ﻉﺍﺭﺫ ﺔﻄﺳﺍﻮﺑ ﲇﻔﺴﻟﺍ ﺔﻳﺎﻗﻮﻟﺍ ﺀﺎﻄﻏ ﺢﺘﻓﺍ .ﺪﺼﻗ ﲑﻏ

ﻊﻄﻗ ﺔﻳﺃ ﻻﻭ ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﻻ ﺲﻣﻼﻳ ﻻ ﻪﻧﺄﺑﻭ ﺔﻗﻼﻄﺑ ﺔﻛﺮﺤﻠﻟ ﻞﺑﺎﻗ ﻪﻧﺃ ﻦﻣ

.ﻊﻄﻘﻟﺍ ﻕﲈﻋﺃﻭ ﺎﻳﺍﻭﺯ ﻞﻤﳎ ﺪﻨﻋ یﺮﺧﺃ

ﻞﺒﻗ ﺔﻧﺎﻴﺼﻟﺍ ﯽﻠﻋ ﺭﺎﺸﻨﳌﺍ ﺽﺮﻋﺍ .ﲇﻔﺴﻟﺍ ﺔﻳﺎﻗﻮﻟﺍ ﺀﺎﻄﻏ ﺾﺑﺎﻧ ﻞﻤﻋ ﺺﺤﻔﺗ

◀

ﻞﻤﻌﻳﺪﻗ .ﻢﻴﻠﺳ ﻞﻜﺸﺑ ﺾﺑﺎﻨﻟﺍﻭ ﲇﻔﺴﻟﺍ ﺔﻳﺎﻗﻮﻟﺍ ﺀﺎﻄﻏ ﻞﻤﻌﻳ ﱂ ﻥﺇ ﻪﻣﺍﺪﺨﺘﺳﺍ

ﺔﻗﺯﻼﻟﺍ ﺕﺎﺒﺳﱰﻟﺍﻭ ﺔﻔﻟﺎﺘﻟﺍ ﻊﻄﻘﻟﺍ ﺐﺒﺴﺑ ﻞﻃﺎﳑ ﻞﻜﺸﺑ ﲇﻔﺴﻟﺍ ﺔﻳﺎﻗﻮﻟﺍ ﺀﺎﻄﻏ

.ﺓﺭﺎﺸﻨﻟﺍﻢﻛﺍﺮﺗﺐﺒﺴﺑ ﻭﺃ

ﺔﻨﻴﻌﻣ ﻉﻮﻄﻗ ﺀﺍﺮﺟﺇ ﺪﻨﻋ ﻂﻘﻓ ﺪﻴﻟﺍ ﺔﻄﺳﺍﻮﺑ ﲇﻔﺴﻟﺍ ﺔﻳﺎﻗﻮﻟﺍ ﺀﺎﻄﻏ ﺢﺘﻓﺍ

◀

ﺔﻄﺳﺍﻮﺑ ﲇﻔﺴﻟﺍ ﺔﻳﺎﻗﻮﻟﺍ ﺀﺎﻄﻏ ﺢﺘﻓﺍ .“ﺔﻳﻭﺍﺰﻟﺍﻉﻮﻄﻘﻟﺍﻭﺲﻄﻐﻟﺍﻉﻮﻄﻘﻛ”

.ﻞﻐﺸﻟﺍ ﺔﻌﻄﻗ ﰲ ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﺯﺍﺮﻐﻧﺍ ﺭﻮﻓ ﻪﻛﺮﺗﺍﻭ ﻒﻠﺨﻠﻟ ﺐﺤﺴﻟﺍ ﻉﺍﺭﺫ

ﻉﻮﻄﻘﻟﺍﻊﻴﲨ ﺀﺍﺮﺟﺇ ﺪﻨﻋﱄﺁﻞﻜﺸﺑ ﲇﻔﺴﻟﺍ ﺔﻳﺎﻗﻮﻟﺍﺀﺎﻄﻏ ﻞﻤﻌﻳﻥﺃﻲﻐﺒﻨﻳ

.یﺮﺧﻷﺍ

ﻡﻮﻘﻳ ﻥﺃ ﻥﻭﺩ ﺽﺭﻷﺍ ﯽﻠﻋ ﻭﺃ ﻞﻐﺸﻟﺍ ﺓﺪﻀﻨﻣ ﯽﻠﻋ ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﻦﻛﺮﺗ ﻻ

◀

ﻢﺘﻳ ﱂ ﻱﺬﻟﺍ ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﻥﺇ .ﺭﺎﺸﻨﳌﺍ ﻞﺼﻧ ﺔﻴﻄﻐﺘﺑ ﲇﻔﺴﻟﺍ ﺔﻳﺎﻗﻮﻟﺍ ﺀﺎﻄﻏ

ﺎﻣ ﻞﻛ ﴩﻨﻳﻭ ﻊﻄﻘﻟﺍ ﻩﺎﲡﺍ ﺲﻜﻌﺑ ﺭﺎﺸﻨﳌﺍ ﻙﺮﳛ ﻪﻧﺍﺭﻭﺩ ﻊﺑﺎﺘﻳ ﻱﺬﻟﺍﻭ ﻪﺘﻳﺎﻗﻭ

.ﺔﻘﺣﻼﻟﺍ ﺭﺎﺸﻨﳌﺍ ﻥﺍﺭﻭﺩ ﺓﺪﻣ ﻚﻟﺫ ﺪﻨﻋ ﯽﻋﺍﺮﺗ .ﻪﻘﻳﺮﻄﺑ ﻪﻬﺟﺍﻮﻳ

ﺔﻴﻓﺎﺿﺇﺮﻳﺬﲢﺕﲈﻴﻠﻌﺗ

ﻊﻄﻘﻟﺍﻖﻳﺮﻃﻦﻋ ﺡﻭﺮﺠﺑﺏﺎﺼﺗﺪﻗ .ﺓﺭﺎﺸﻨﻟﺍ ﻑﺬﻘﻣ ﻞﺧﺍﺩ ﯽﻟﺇ ﻙﺪﻳ ﺪﲤ ﻻ

◀

.ﺓﺭﺍﻭﺪﻟﺍ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺓﺪﻌﻟﺍﯽﻠﻋ ﺮﻄﻴﺴﺗﻥﺃﻊﻴﻄﺘﺴﺗ ﻦﻟ .ﺱﺃﺮﻟﺍ ﻕﻮﻓ ﺭﺎﺸﻨﳌﺎﺑ ﻞﻐﺘﺸﺗ ﻻ

◀

.ﻊﺿﻮﻟﺍﺍﺬﲠ ﻑﺎﻛ ﻞﻜﺸﺑ

ﻭﺃ ﺔﻴﻔﺨﳌﺍ ﺩﺍﺪﻣﻻﺍ ﻁﻮﻄﺧ ﯽﻠﻋ ﺭﻮﺜﻌﻠﻟ ﺔﻤﺋﻼﻣ ﺐﻴﻘﻨﺗ ﺓﺰﻬﺟﺃ ﻡﺪﺨﺘﺳﺍ

◀

ﻱﺩﺆﻳﺪﻗﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﻁﻮﻄﳋﺍﺔﺴﻣﻼﻣﻥﺇ .ﺔﻴﻠﺤﳌﺍﺩﺍﺪﻣﻻﺍﺔﻛﴩﺑﻦﻌﺘﺳﺍ

ﻱﺩﺆﻳ ﺪﻗ ﺯﺎﻐﻟﺍ ﻂﺧ ﻑﻼﺗﺇ .ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺕﺎﻣﺪﺼﻟﺍ ﯽﻟﺇﻭ ﺭﺎﻨﻟﺍ ﻉﻻﺪﻧﺍ ﯽﻟﺇ

ﯽﻟﺇ ﻱﺩﺆﻳ ﺪﻗ ﻭﺃ ﺔﻳﺩﺎﳌﺍ ﺭﺍﴐﻷﺍ ﻞﻜﺸﻳ ﺀﺎﳌﺍ ﻂﺧ ﻕﺍﱰﺧﺍ .ﺕﺍﺭﺎﺠﻔﻧﻻﺍ ﯽﻟﺇ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺕﺎﻣﺪﺼﻟﺍ

ﯽﻠﻋﻞﻴﻐﺸﺘﻠﻟﺎﻬﻤﻴﻤﺼﺗ ﻢﺘﻳﱂ .ﻱﺰﻛﺮﻣ ﻞﻜﺸﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻡﺪﺨﺘﺴﺗ ﻻ

◀

.ﴩﻨﻟﺍ ﺓﺪﻀﻨﻣ

210 |ﻲﺑﺮﻋ

1 619 X06 442 | (9.6.11) Bosch Power Tools

ﰊﺮﻋ

ﻥﺎﻣﻷﺍﺕﲈﻴﻠﻌﺗ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺩﺪﻌﻠﻟﺔﻣﺎﻋﺔﻳﺮﻳﺬﲢﺕﺎﻈﺣﻼﻣ

ﺏﺎﻜﺗﺭﺍﻥﺇ.ﺕﲈﻴﻠﻌﺘﻟﺍﻭ ﺔﻳﺮﻳﺬﺤﺘﻟﺍ ﺕﺎﻈﺣﻼﳌﺍ ﻊﻴﲨ ﺃﺮﻗﺍ

ﺪﻗ ﺕﲈﻴﻠﻌﺘﻟﺍﻭ ﺔﻳﺮﻳﺬﺤﺘﻟﺍ ﺕﺎﻈﺣﻼﳌﺍ ﻖﻴﺒﻄﺗ ﺪﻨﻋ ﺀﺎﻄﺧﻷﺍ

ﺡﻭﺮﺠﺑ ﺔﺑﺎﺻﻹﺍ ﻭﺃ/ﻭ ﻖﺋﺍﺮﳊﺍ ﺏﻮﺸﻧ ﯽﻟﺇ ،ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺕﺎﻣﺪﺼﻟﺍ ﯽﻟﺇ ﻱﺩﺆﻳ

.ﺓﲑﻄﺧ

.ﻞﺒﻘﺘﺴﻤﻠﻟﺕﲈﻴﻠﻌﺘﻟﺍﻭﺔﻳﺮﻳﺬﺤﺘﻟﺍﺕﺎﻈﺣﻼﳌﺍﻊﻴﻤﺠﺑﻆﻔﺘﺣﺍ

،ﺔﻳﺮﻳﺬﺤﺘﻟﺍ ﺕﺎﻈﺣﻼﳌﺍ ﰲ ﻡﺪﺨﺘﺴﳌﺍ “ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ”ﺢﻠﻄﺼﻤﺑﺪﺼﻘﻳ

ﺔﻜﺒﺸﻟﺍﻞﺑﺎﻛﺔﻄﺳﺍﻮﺑ) ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺔﻜﺒﺸﻟﺎﺑ ﺔﻟﻮﺻﻮﳌﺍ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺩﺪﻌﻟﺍ

ﺔﻜﺒﺸﻟﺍﻞﺑﺎﻛﻥﻭﺩ) ﻢﻛﺮﻤﺑﺓﺩﻭﺰﳌﺍ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺩﺪﻌﻟﺍ ﹰﺎﻀﻳﺃﻭ (ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ

.(ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ

ﻞﻐﺸﻟﺍﻥﺎﻜﻤﺑﻥﺎﻣﻷﺍ

ﻞﻐﺸﻟﺍ ﻥﺎﻜﻣ ﰲ ﯽﺿﻮﻔﻟﺍ .ﻚﻠﻐﺷ ﻥﺎﻜﻣ ﺓﺀﺎﺿﺇ ﻦﺴﺣﻭ ﺔﻓﺎﻈﻧ ﯽﻠﻋ ﻆﻓﺎﺣ

◀

.ﺙﺩﺍﻮﳊﺍ ﺙﻭﺪﺣ ﯽﻟﺇ ﻱﺩﺆﺗ ﺪﻗ ﺓﺀﺎﻀﻣ ﲑﻐﻟﺍ ﻞﻤﻌﻟﺍ ﺕﻻﺎﳎﻭ

ﺮﻓﻮﺘﺗ ﻱﺬﻟﺍﻭ ﺭﺎﺠﻔﻧﻻﺍ ﺮﻄﳋ ﺽﺮﻌﻣ ﻂﻴﳏ ﰲ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺎﺑ ﻞﻐﺘﺸﺗ ﻻ

◀

ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺩﺪﻌﻟﺍ.ﻝﺎﻌﺘﺷﻼﻟﺔﻠﺑﺎﻘﻟﺍﺓﱪﻏﻷﺍﻭﺃﺕﺍﺯﺎﻐﻟﺍﻭﺃﻞﺋﺍﻮﺴﻟﺍﻪﻴﻓ

.ﺓﺮﺨﺑﻷﺍﻭﺓﱪﻏﻷﺍﻞﻌﺸﻴﻓ ،ﺮﻳﺎﻄﺘﻳ ﺪﻗﻱﺬﻟﺍ ﺭﴩﻟﺍ ﻞﻜﺸﺗ

ﻞﻤﻌﺘﺴﺗ ﺎﻣﺪﻨﻋ ﺪﻌﺑ ﯽﻠﻋ ﺹﺎﺨﺷﻷﺍ ﻦﻣ ﻢﻫﲑﻏﻭ ﻝﺎﻔﻃﻷﺍ ﺀﺎﻘﺑ ﯽﻠﻋ ﻆﻓﺎﺣ

◀

.ﻲﻬﻠﺘﻟﺍ ﺪﻨﻋ ﺯﺎﻬﳉﺍ ﯽﻠﻋ ﺓﺮﻄﻴﺴﻟﺍ ﺪﻘﻔﺗ ﺪﻗ .ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺓﺪﻌﻟﺍ

ﻲﺋﺎﺑﺮﻬﻜﻟﺍﻥﺎﻣﻷﺍ

ﲑﻴﻐﺗ ﺯﻮﳚ ﻻ .ﺲﺒﻘﳌﺍ ﻊﻣ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻞﺻﻭ ﺲﺑﺎﻗ ﻢﺋﻼﺘﻳ ﻥﺃ ﺐﳚ

◀

ﺩﺪﻌﻟﺍ ﻊﻣ ﺔﺌﻳﺎﻬﳌﺍ ﺲﺑﺍﻮﻘﻟﺍ ﻞﻤﻌﺘﺴﺗ ﻻ .ﻝﺍﻮﺣﻷﺍ ﻦﻣ ﻝﺎﺣ ﻱﺄﺑ ﺲﺑﺎﻘﻟﺍ

ﺎﻫﲑﻴﻐﺗ ﹼﻢﺘﻳ ﱂ ﻲﺘﻟﺍﺲﺑﺍﻮﻘﻟﺍ ﺾﹼﻔﲣ .ﻲﺋﺎﻗﻭﺾﻳﺭﺄﺗﺔﺿﺭﺆﳌﺍﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺕﺎﻣﺪﺼﻟﺍﺮﻄﺧ ﻦﻣ ﺔﻤﺋﻼﳌﺍﺲﺑﺎﻘﳌﺍﻭ

ﺊﻓﺍﺪﳌﺍﻭ ﺔﺌﻓﺪﺘﻟﺍ ﺕﺍﺭﻮﺗﺎﻳﺩﺍﺭﻭ ﺐﻴﺑﺎﻧﻷﺎﻛ ﺔﺿﺭﺆﳌﺍ ﺡﻮﻄﺴﻟﺍ ﺔﺴﻣﻼﻣ ﺐﻨﲡ

◀

ﺎﻣﺪﻨﻋ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺕﺎﻣﺪﺼﻟﺍ ﺮﻄﺧ ﺩﺍﺩﺰﻳ .ﻚﻤﺴﺟﺔﻄﺳﺍﻮﺑﺕﺍﺩﺍﱪﻟﺍﻭﺃ

.ﺽﺭﺆﻣﻚﻤﺴﺟ ﻥﻮﻜﻳ

ﺕﺎﻣﺪﺼﻟﺍﺮﻄﺧﺩﺍﺩﺰﻳ .ﺔﺑﻮﻃﺮﻟﺍ ﻭﺃ ﺭﺎﻄﻣﻷﺍ ﻦﻋ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﺪﻌﺑﺃ

◀

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺓﺪﻌﻟﺍﻞﺧﺍﺩ ﯽﻟﺇ ﺀﺎﳌﺍﺏﴪﺗ ﻥﺇ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ

ﺐﺤﺴﻟ ﻭﺃ ﺎﻬﻘﻴﻠﻌﺘﻟ ﻭﺃ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻞﻤﳊ ﻞﺑﺎﻜﻟﺍ ﻝﲈﻌﺘﺳﺍ ﺀﴘﺗ ﻻ

◀

ﻑﺍﻮﳊﺍﻭﺖﻳﺰﻟﺍﻭﺓﺭﺍﺮﳊﺍﻦﻋﻞﺑﺎﻜﻟﺍﺩﺎﻌﺑﺇﯽﻠﻋﻆﻓﺎﺣ.ﺲﺒﻘﳌﺍﻦﻣﺲﺑﺎﻘﻟﺍ

ﻦﻣﺔﻜﺑﺎﺸﺘﳌﺍﻭﺃ ﺔﻔﻟﺎﺘﻟﺍ ﺕﻼﺑﺎﻜﻟﺍﺪﻳﺰﺗ .ﺔﻛﺮﺤﺘﳌﺍ ﺯﺎﻬﳉﺍ ﺀﺍﺰﺟﺃ ﻦﻋ ﻭﺃ ﺓﺩﺎﳊﺍ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺕﺎﻣﺪﺼﻟﺍ ﺮﻄﺧ

ﺎﻣﺪﻨﻋ ﹰﺎﻀﻳﺃ ﻲﺟﺭﺎﳋﺍ ﻝﲈﻌﺘﺳﻼﻟ ﺔﳊﺎﺼﻟﺍ ﺪﻳﺪﻤﺘﻟﺍ ﺕﻼﺑﺎﻛ ﻂﻘﻓ ﻡﺪﺨﺘﺳﺍ

◀

ﺺﺼﳐ ﺪﻳﺪﲤ ﻞﺑﺎﻛ ﻝﲈﻌﺘﺳﺍ ﺾﻔﳜ .ﺀﻼﳋﺍ ﰲ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺎﺑ ﻞﻐﺘﺸﺗ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺕﺎﻣﺪﺼﻟﺍﺮﻄﺧ ﻦﻣ ﻲﺟﺭﺎﳋﺍﻝﲈﻌﺘﺳﻼﻟ

،ﺔﺒﻃﺮﻟﺍ ﺀﺍﻮﺟﻷﺍ ﰲ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻞﻴﻐﺸﺗ ﺐﻨﲡ ﻥﺎﻜﻣﻹﺎﺑ ﻦﻜﻳ ﱂ ﻥﺇ

◀

ﻦﻣﺔﻳﺎﻗﻮﻠﻟﺡﺎﺘﻔﻣ ﻡﺍﺪﺨﺘﺳﺍﻥﺇ.ﻒﻠﺨﺘﳌﺍﺭﺎﻴﺘﻟﺍﻦﻣﺔﻳﺎﻗﻮﻠﻟﺡﺎﺘﻔﻣﻡﺪﺨﺘﺳﺎﻓ

.ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺕﺎﻣﺪﺼﻟﺍ ﺮﻄﺧ ﻞﻠﻘﻳ ﻒﻠﺨﺘﳌﺍ ﺭﺎﻴﺘﻟﺍ

ﺹﺎﺨﺷﻷﺍﻥﺎﻣﺃ

.ﻞﻘﻌﺘﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﺔﻄﺳﺍﻮﺑ ﻞﻤﻌﻟﺎﺑ ﻢﻗﻭ ﻪﻠﻌﻔﺗ ﺎﻣ ﯽﻟﺇ ﻪﺒﺘﻧﺍﻭ ﹰﺎﻈﻘﻳ ﻦﻛ

◀

ﲑﺛﺄﺗ ﺖﲢ ﻥﻮﻜﺗ ﺎﻣﺪﻨﻋ ﻭﺃ ﺐﻌﺘﻣ ﻥﻮﻜﺗ ﺎﻣﺪﻨﻋ ﺔﻴﺋﺎﺑﺮﻬﻛ ﺓﺪﻋ ﻡﺪﺨﺘﺴﺗ ﻻ

ﺪﻨﻋ ﺓﺪﺣﺍﻭ ﺔﻈﺤﻠﻟ ﻩﺎﺒﺘﻧﻻﺍ ﻡﺪﻋ .ﺔﻳﻭﺩﻷﺍ ﻭﺃ ﻝﻮﺤﻜﻟﺍ ﻭﺃ ﺕﺍﺭﺪﺨﳌﺍ

.ﺓﲑﻄﺧ ﺕﺎﺑﺎﺻﺇ ﯽﻟﺇ ﻱﺩﺆﻳ ﺪﻗ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻡﺍﺪﺨﺘﺳﺍ

ﺔﻳﺎﻗﻮﻟﺍﺩﺎﺘﻋ ﺀﺍﺪﺗﺭﺍ ﺪﳛ .ﺔﻴﻗﺍﻭ ﺕﺍﺭﺎﻈﻧ ﹰﲈﺋﺍﺩ ﺪﺗﺭﺍﻭ ﺹﺎﳋﺍ ﺔﻳﺎﻗﻮﻟﺍ ﺩﺎﺘﻋ ﺪﺗﺭﺍ

◀

ﻕﻻﺰﻧﻻﺍ ﻦﻣ ﺔﻴﻗﺍﻮﻟﺍ ﻥﺎﻣﻷﺍ ﺔﻳﺬﺣﺃﻭ ﺭﺎﺒﻐﻟﺍ ﻦﻣ ﺔﻳﺎﻗﻮﻟﺍ ﻉﺎﻨﻘﻛ ،ﺹﺎﳋﺍ

ﺮﻄﺧ ﻦﻣ ،ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻝﲈﻌﺘﺳﺍﻭ ﻉﻮﻧ ﺐﺴﺣ ،ﲔﻧﺫﻷﺍ ﺔﻴﻗﺍﻭ ﻭﺃ ﺫﻮﳋﺍﻭ

.ﺡﻭﺮﺠﺑﺔﺑﺎﺻﻹﺍ

ﺓﺄﻔﻄﻣ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻥﻮﻛ ﻦﻣ ﺪﻛﺄﺗ .ﺩﻮﺼﻘﻣ ﲑﻏ ﻞﻜﺸﺑ ﻞﻴﻐﺸﺘﻟﺍ ﺐﻨﲡ

◀

ﻥﺇ.ﺎﻬﻠﲪ ﻭﺃ ﺎﻬﻌﻓﺭ ﻞﺒﻗﻭ ،ﻢﻛﺮﳌﺎﺑ ﻭﺃ/ﻭ ﻲﺋﺎﺑﺮﻬﻜﻟﺍ ﺭﺎﻴﺘﻟﺍ ﺩﺍﺪﻣﺈﺑ ﺎﻬﻠﺻﻭ ﻞﺒﻗ

ﺖﻠﺻﻭ ﻥﺇ ﻭﺃ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻞﲪ ﺀﺎﻨﺛﺃ ﺡﺎﺘﻔﳌﺍ ﯽﻠﻋ ﻚﻌﺒﺻﺇ ﻊﻀﺗ ﺖﻨﻛ

ﯽﻟﺇﻚﻟﺫﻱﺩﺆﻳ ﺪﻘﻓ ،ﻞﻴﻐﺸﺘﻟﺍﺪﻴﻗ ﻥﻮﻜﻳ ﺎﻣﺪﻨﻋﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻜﺒﺸﻟﺎﺑ ﺯﺎﻬﳉﺍ

.ﺙﺩﺍﻮﳊﺍﺙﻭﺪﺣ

ﻱﺩﺆﺗﺪﻗ .ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻞﻴﻐﺸﺗ ﻞﺒﻗ ﻂﺑﺮﻟﺍ ﺡﺎﺘﻔﻣ ﻭﺃ ﻂﺒﻀﻟﺍ ﺩﺪﻋ ﻉﺰﻧﺍ

◀

.ﺡﻭﺮﺠﺑ ﺔﺑﺎﺻﻹﺍ ﯽﻟﺇ ﺯﺎﻬﳉﺍ ﻦﻣ ﺭﺍﻭﺩ ﺀﺰﺟ ﰲ ﺪﺟﺍﻮﺘﳌﺍ ﺡﺎﺘﻔﳌﺍ ﻭﺃ ﺓﺪﻌﻟﺍ

.ﹰﲈﺋﺍﺩ ﻚﻧﺯﺍﻮﺗ ﯽﻠﻋ ﻆﻓﺎﺣﻭ ﻥﺎﻣﺄﺑ ﻒﻗ .ﺔﻴﻌﻴﺒﻃ ﲑﻐﻟﺍ ﺪﺴﳉﺍ ﻉﺎﺿﻭﺃ ﺐﻨﲡ

◀

ﲑﻐﻟﺍ ﻒﻗﺍﻮﳌﺍ ﰲ ﻞﻀﻓﺃ ﻞﻜﺸﺑ ﺯﺎﻬﳉﺍ ﯽﻠﻋ ﺓﺮﻄﻴﺴﻟﺍ ﻦﻣ ﻚﻟﺫ ﻚﻟ ﺢﻤﺴﻴﺳ

.ﺔﻌﻗﻮﺘﻣ

ﺀﺎﻘﺑﺇ ﯽﻠﻋ ﻆﻓﺎﺣ .ﯽﻠﳊﺍ ﻭﺃ ﺔﺿﺎﻔﻀﻔﻟﺍ ﺏﺎﻴﺜﻟﺍ ﺪﺗﺮﺗ ﻻ .ﺔﺒﺳﺎﻨﻣ ﺏﺎﻴﺛ ﺪﺗﺭﺍ

◀

ﺪﻗ.ﺔﻛﺮﺤﺘﳌﺍﺯﺎﻬﳉﺍﺀﺍﺰﺟﺃﻦﻋﺪﻌﺑﯽﻠﻋﺕﺍﺯﺎﻔﻘﻟﺍﻭﺏﺎﻴﺜﻟﺍﻭﺮﻌﺸﻟﺍ

.ﺔﻛﺮﺤﺘﳌﺍ ﺀﺍﺰﺟﻷﺎﺑ ﻞﻳﻮﻄﻟﺍ ﺮﻌﺸﻟﺍﻭ ﯽﻠﳊﺍﻭ ﺔﺿﺎﻔﻀﻔﻟﺍ ﺏﺎﻴﺜﻟﺍ ﻚﺑﺎﺸﺘﺗ

ﻪﻧﺄﺑﻭ ﺔﻟﻮﺻﻮﻣ ﺎﳖﺃ ﻦﻣ ﺪﻛﺄﺘﻓ ،ﺭﺎﺒﻐﻟﺍ ﻊﻴﻤﲡﻭ ﻂﻔﺷ ﺕﺍﺰﻴﻬﲡ ﺐﻴﻛﺮﺗ ﺯﺎﺟ ﻥﺇ

◀

ﺓﱪﻏﻷﺍﻂﻔﺸﻟﺕﺍﺰﻴﻬﲡ ﻡﺍﺪﺨﺘﺳﺍ ﻞﻠﻘﻳﺪﻗ .ﻢﻴﻠﺳﻞﻜﺸﺑﺎﻬﻣﺍﺪﺨﺘﺳﺍ ﹼﻢﺘﻳ

.ﺓﱪﻏﻷﺍﻦﻋﺔﲡﺎﻨﻟﺍ ﺮﻃﺎﺨﳌﺍﻦﻣ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺩﺪﻌﻟﺍ ﻡﺍﺪﺨﺘﺳﺍﻭ ﺔﻠﻣﺎﻌﻣ ﻦﺴﺣ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻚﻟﺎﻐﺷﺃ ﺬﻴﻔﻨﺘﻟ ﻡﺪﺨﺘﺳﺍ .ﺯﺎﻬﳉﺍ ﻞﻴﻤﺤﺘﺑ ﻁﺮﻔﺗ ﻻ

◀

ﺓﺪﻌﻟﺍ ﺔﻄﺳﺍﻮﺑ ﹰﺎﻧﺎﻣﺃ ﺮﺜﻛﺃﻭ ﻞﻀﻓﺃ ﻞﻜﺸﺑ ﻞﻤﻌﺗ ﻚﻧﺇ .ﻚﻟﺬﻟﺔﺼﺼﺨﳌﺍ

.ﺭﻮﻛﺬﳌﺍ ﺀﺍﺩﻷﺍ ﻝﺎﳎ ﰲ ﺔﻤﺋﻼﳌﺍ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺓﺪﻌﻟﺍ .ﻒﻟﺎﺗ ﺎﻬﻠﻴﻐﺸﺗ ﺡﺎﺘﻔﻣ ﻥﺎﻛ ﻥﺇ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻡﺪﺨﺘﺴﺗ ﻻ

◀

.ﺎﻬﺤﻴﻠﺼﺗ ﹼﻢﺘﻳ ﻥﺃ ﺐﳚﻭ ﺓﲑﻄﺧ ﺎﻬﺋﺎﻔﻃﺈﺑ ﻭﺃ ﺎﻬﻠﻴﻐﺸﺘﺑ ﺢﻤﺴﺗ ﺪﻌﺗ ﱂ ﻲﺘﻟﺍ

ﻞﺒﻗﻭ ﺯﺎﻬﳉﺍ ﻂﺒﺿ ﻞﺒﻗ ﻢﻛﺮﳌﺍ ﻉﺰﻧﺍ ﻭﺃ/ﻭ ﺲﺒﻘﳌﺍ ﻦﻣ ﺲﺑﺎﻘﻟﺍ ﺐﺤﺳﺍ

◀

ﻁﺎﻴﺘﺣﻻﺍﺕﺍﺀﺍﺮﺟﺇﻊﻨﲤ .ﹰﺎﺒﻧﺎﺟ ﺯﺎﻬﳉﺍ ﻊﺿﻭ ﻞﺒﻗ ﻭﺃ ﻊﺑﺍﻮﺘﻟﺍ ﻊﻄﻗ ﻝﺍﺪﺒﺘﺳﺍ

.ﺩﻮﺼﻘﻣ ﲑﻏ ﻞﻜﺸﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺍ ﻞﻴﻐﺸﺗ ﻩﺬﻫ

.ﻝﺎﻔﻃﻷﺍ ﻝﺎﻨﻣ ﻦﻋ ﹰﺍﺪﻴﻌﺑﺎﻬﻣﺍﺪﺨﺘﺳﺍ ﹼﻢﺘﻳﻻﻲﺘﻟﺍﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺩﺪﻌﻟﺎﺑﻆﻔﺘﺣﺍ

◀

ﻚﻠﺗﺃﺮﻘﻳﱂﻦﳌﻭﺃﺎﲠﻪﻟﺓﱪﺧﻻﻦﳌﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺓﺪﻌﻟﺍﻡﺍﺪﺨﺘﺳﺎﺑﺢﻤﺴﺗﻻ

ﺹﺎﺨﺷﺃﻞﺒﻗ ﻦﻣ ﺎﻬﻣﺍﺪﺨﺘﺳﺍ ﹼﻢﺗ ﻥﺇ ﺓﲑﻄﺧ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺩﺪﻌﻟﺍ .ﺕﲈﻴﻠﻌﺘﻟﺍ

.ﺓﱪﺧﻥﻭﺩ

ﺯﺎﻬﳉﺍ ﺀﺍﺰﺟﺃ ﺖﻧﺎﻛ ﺍﺫﺇ ﲈﻋ ﺺﺤﻔﺗ .ﺪﻴﺟ ﻞﻜﺸﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺪﻌﻟﺎﺑ ﻦﺘﻋﺍ

◀

ﺖﻧﺎﻛ ﻥﺇ ﻭﺃ ﺔﻛﺮﳊﺍ ﻦﻋ ﺔﻴﺼﻌﺘﺴﻣ ﲑﻏ ﺎﳖﺄﺑﻭ ﻢﻴﻠﺳ ﻞﻜﺸﺑ ﻞﻤﻌﺗ ﺔﻛﺮﺤﺘﳌﺍ

ﺓﺪﻌﻟﺍﺀﺍﺩﺃﻦﺴﺣﯽﻠﻋﺎﻬﻴﻓﺮﺛﺆﺗﺔﺟﺭﺪﻟﺔﻔﻟﺎﺗﻭﺃﺓﺭﻮﺴﻜﻣﺀﺍﺰﺟﺃﻙﺎﻨﻫ

.ﺯﺎﻬﳉﺍ ﻞﻴﻐﺸﺗ ﺓﺩﺎﻋﺇ ﻞﺒﻗ ﺔﻔﻟﺎﺘﻟﺍ ﺀﺍﺰﺟﻷﺍ ﻩﺬﻫ ﺢﻴﻠﺼﺗ ﻲﻐﺒﻨﻳ .ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ

ﻞﻜﺸﺑﺎﻬﺘﻧﺎﻴﺻ ﹼﻢﺗ ﻲﺘﻟﺍ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺩﺪﻌﻟﺍ ﺎﻫﺭﺪﺼﻣ ﺙﺩﺍﻮﳊﺍ ﻦﻣ ﲑﺜﻜﻟﺍ

.ﺀﻱﺩﺭ

ﻑﺍﻮﺣﺕﺍﺫﻊﻄﻘﻟﺍ ﺩﺪﻋ ﻥﺇ .ﺓﺩﺎﺣﻭ ﺔﻔﻴﻈﻧ ﻊﻄﻘﻟﺍ ﺩﺪﻋ ﺀﺎﻘﺑﺇ ﯽﻠﻋ ﻆﻓﺎﺣ

◀

ﺎﻬﻬﻴﺟﻮﺗ ﻦﻜﻤﻳﻭ ﻞﻗﺃ ﻞﻜﺸﺑ ﺐﻠﻜﺘﺗ ﺔﻳﺎﻨﻌﺑ ﺎﻬﺘﻧﺎﻴﺻ ﹼﻢﺗ ﻲﺘﻟﺍ ﺓﺩﺎﳊﺍﻊﻄﻘﻟﺍ

.ﴪﻳﺃ ﻞﻜﺸﺑ

ﻩﺬﻫ ﺐﺴﺣ .ﺦﻟﺇﻭ ﻞﻐﺸﻟﺍ ﺩﺪﻋﻭ ﻊﺑﺍﻮﺘﻟﺍﻭ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺩﺪﻌﻟﺍ ﻡﺪﺨﺘﺳﺍ

◀

ﻡﺍﺪﺨﺘﺳﺍ.ﻩﺬﻴﻔﻨﺗ ﺩﺍﺮﳌﺍ ﻞﻤﻌﻟﺍﻭ ﻞﻐﺸﻟﺍ ﻁﻭﴍ ﻚﻟﺫ ﺀﺎﻨﺛﺃ ﯽﻋﺍﺮﺗ .ﺕﲈﻴﻠﻌﺘﻟﺍ

ﺙﻭﺪﺣ ﯽﻟﺇ ﻱﺩﺆﻳ ﺪﻗ ﺎﻬﻠﺟﻷ ﺔﺼﺼﺨﳌﺍ ﻝﺎﻐﺷﻷﺍ ﲑﻐﻟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺩﺪﻌﻟﺍ

.ﺓﲑﻄﳋﺍﺕﻻﺎﳊﺍ

ﺔﻣﺪﳋﺍ

ﻂﻘﻓﻭ ﲔﺼﺼﺨﺘﳌﺍ ﻝﲈﻌﻟﺍ ﻞﺒﻗ ﻦﻣ ﻂﻘﻓ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﻚﺗﺪﻋ ﺢﻴﻠﺼﺘﺑ ﺢﻤﺳﺍ

◀

.ﺯﺎﻬﳉﺍﻥﺎﻣﺃﯽﻠﻋ ﺔﻈﻓﺎﺤﳌﺍ ﻚﻟﺫﻦﻣﺆﻳ .ﺔﻴﻠﺻﻷﺍ ﺭﺎﻴﻐﻟﺍ ﻊﻄﻗ ﻝﲈﻌﺘﺳﺎﺑ

ﯽﺳﺭﺎﻓ |

211

Bosch Power Tools 1 619 X06 442 | (9.6.11)

ﺲﯾﻭﺮﺳ ﻭ ﺖﺒﻗﺍﺮﻣ

ﻩﺎﮕﺘﺳﺩ ﻥﺩﺮﮐ ﺰﯿﲤ ﻭ ﺮﯿﻤﻌﺗ ،ﺖﺒﻗﺍﺮﻣ

ﻝﺎﺼﺗﺍ ﻪﺧﺎﺷﻭﺩ ،ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ یﻭﺭ ﺮﺑ یﺭﺎﮐ ﻪﻧﻮﮔﺮﻫ ﻡﺎﳒﺍ ﺯﺍ ﺶﯿﭘ

◀

.ﺪﯿﺸﮑﺑ ﻥﻭﺮﯿﺑ ﻕﺮﺑ ﺰﯾﺮﭘ ﻞﺧﺍﺩ ﺯﺍ ﺍﺮﻧﺁ

ﯽﻨﻤﯾﺍ ﺎﺗ ،ﺪﯾﺭﺍﺩ ﻩﺎﮕﻧ ﺰﯿﲤ ﺍﺮﻧﺁ ﻪﯾﻮﻬﺗ یﺎﻫﺭﺎﯿﺷ ﻭ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ

◀

.ﺩﺩﺮﮔ ﻦﯿﻤﻀﺗ ﺭﺎﮐ ﺭﺩ ﺎﻤﺷ

ﺪﻧﺍﻮﺘﺑ ﻭ ﺪﺷﺎﺑ ﺖﮐﺮﺣ ﻞﺑﺎﻗ ﻪﻧﺍﺩﺍﺯﺁ ﻩﺭﺍﻮﻤﻫ ﺪﯾﺎﺑ ﺭﺎﮐﺩﻮﺧ ﯽﻨﻤﯾﺍ ﻅﺎﻔﺣ

ﯽﻨﻤﯾﺍ ﻅﺎﻔﺣ ﻑﺍﺮﻃﺍ ﻩﺩﻭﺪﺤﻣ ﻞﯿﻟﺩ ﻦﯾﺍ ﻪﺑ .ﺩﻮﺷ ﻪﺘﺴﺑ ﺭﺎﮐﺩﻮﺧ ﺭﻮﻄﺑ

کﺎﺧ ﻭ ﻪﺷﺍﺮﺗ ﻦﯿﻨﭽﻤﻫ ﻭ ﺭﺎﺒﻏ ﻭ ﺩﺮﮔ .ﺪﯾﺭﺍﺪﻬﮕﻧ ﺰﯿﲤ ﻪﺸﯿﻤﻫ ﺍﺭ ﺭﺎﮐﺩﻮﺧ

ﻡﺮﻧ ﺱﺮﺑ ﺎﯾ ﻮﻣ ﻢﻠﻗ ﮏﯾ ﻂﺳﻮﺗ ﺎﯾ ﻭ ﺍﻮﻫ ﺭﺎﺸﻓ ﺎﺑ ﻥﺪﯿﻣﺩ ﻪﻠﯿﺳﻮﺑ ﺍﺭ ﻩﺭﺍ

.ﺪﯿﻨﮐ کﺎﭘ

ﻥﻭﺪﺑ ﻦﻏﻭﺭ کﺯﺎﻧ ﻪﯾﻻ ﮏﯾ ﻪﻠﯿﺳﻮﺑ ﻥﺍﻮﺘﯿﻣ ﺍﺭ ﺶﺷﻮﭘ ﻥﻭﺪﺑ یﺎﻫ ﻩﺭﺍ ﻪﻐﯿﺗ

کﺎﭘ ﺍﺭ ﻦﻏﻭﺭ ،یﺭﺎﮐ ﻩﺭﺍ ﺯﺍ ﺶﯿﭘ .ﺩﻮﳕ ﺖﻈﻓﺎﺤﻣ ﻥﺩﺯ ﮓﻧﺯ ﺮﺑﺍﺮﺑ ﺭﺩ ﺪﯿﺳﺍ

.ﺩﺭﺍﺩ ﺩﻮﺟﻭ ﺏﻮﭼ ﻥﺪﺷ ﮏﻟ ﻝﺎﻤﺘﺣﺍ ﺍﺮﯾﺯ ،ﺪﯿﻨﮐ

ﺶﻫﺎﮐ ﺚﻋﺎﺑ ﻩﺭﺍ ﻪﻐﯿﺗ یﻭﺭ ﺮﺑ ﺏﻮﭼ ﺐﺴﭼ یﺎﯾﺎﻘﺑ ﺎﯾ ﻭ ﺖﺧﺭﺩ ﻎﻤﺻ

ﺰﯿﲤ ﻩﺩﺎﻔﺘﺳﺍ ﺯﺍ ﺲﭘ ﻪﻠﺻﺎﻓﻼﺑ ﺍﺭ ﻩﺭﺍ ﻪﻐﯿﺗ ﻭﺮﻨﯾﺍ ﺯﺍ .ﺩﻮﺸﯿﻣ ﺵﺮﺑ ﺖﯿﻔﯿﮐ

.ﺪﯿﻨﮐ

ﻞﺣﺍﺮﻣ ﺭﺩ ﻪﮐ یﺭﺎﯿﺴﺑ ﺖﻗﺩ ﺩﻮﺟﻭ ﺎﺑ ،ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﻥﺩﺎﺘﻓﺍ ﺭﺎﮐ ﺯﺍ ﺕﺭﻮﺻﺭﺩ

ﺯﺍ ﯽﮑﯾ ﻪﺑ ﻥﺁ ﺮﯿﻤﻌﺗ یﺍﺮﺑ ﺪﯾﺎﺑ ،ﺖﺳﺍ ﻪﺘﻓﺮﮔ ﺕﺭﻮﺻ ﻥﺁ ﺶﯾﺎﻣﺯﺁ ﻭ ﺪﯿﻟﻮﺗ

ﻪﻌﺟﺍﺮﻣ ﺵﻮﺑ ﯽﻗﺮﺑ ﺕﻻﺁﺭﺍﺰﺑﺍ ﺵﻭﺮﻓ ﺯﺍ ﺲﭘ ﺕﺎﻣﺪﺧ ﻭ ﺯﺎﺠﻣ یﺎﻫ ﻩﺎﮔﺮﯿﻤﻌﺗ

.ﺪﯿﻨﮐ

ﻩﺭﺎﻤﺷ ﹰﺎﻤﺘﺣ ،ﺕﺎﻘﻠﻌﺘﻣ ﻭ ﯽﮐﺪﯾ ﺭﺍﺰﺑﺍ ﺵﺭﺎﻔﺳ ﺎﯾ ﻭ ﻝﺍﻮﺌﺳ ﻪﻧﻮﮔﺮﻫ یﺍﺮﺑ

.ﺪﯿﻫﺩ ﻉﻼﻃﺍ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ یﻭﺭ ﺐﺴﭼﺮﺑ ﻖﺑﺎﻄﻣ ﺍﺭ ﻻﺎﮐ ﯽﻤﻗﺭ ﻩﺩ ﯽﻨﻓ

ﻥﺎﯾﺮﺘﺸﻣ ﺎﺑ ﻩﺭﻭﺎﺸﻣ ﻭ ﺵﻭﺮﻓ ﺯﺍ ﺲﭘ ﺕﺎﻣﺪﺧ

ﻭ ﺲﯾﻭﺮﺳ ،ﺕﺍﺮﯿﻤﻌﺗ ﻩﺭﺎﺑ ﺭﺩ ﺎﻤﺷ ﺕﻻﺍﻮﺌﺳ ﻪﺑ ﺵﻭﺮﻓ ﺯﺍ ﺲﭘ ﺕﺎﻣﺪﺧ ﺮﺘﻓﺩ

ﺕﺎﻋﻼﻃﺍ ﻭ ﺮﯾﻭﺎﺼﺗ .ﺩﺍﺩ ﺪﻫﺍﻮﺧ ﺦﺳﺎﭘ ﺕﺎﻘﻠﻌﺘﻣ ﻭ ﯽﮐﺪﯾ ﺕﺎﻌﻄﻗ ﻦﯿﻨﭽﻤﻫ

ﻞﯾﺫ ﻩﺩﺮﺒﻣﺎﻧ ﺖﯾﺎﺳ ﺭﺩ ﺪﯿﻧﺍﻮﺘﯿﻣ ﺍﺭ ﺕﺎﻘﻠﻌﺘﻣ ﻭ ﯽﮐﺪﯾ ﺕﺎﻌﻄﻗ ﻩﺭﺎﺑ ﺭﺩ

:ﺪﯿﯾﺎﳕ ﻮﺠﺘﺴﺟ

www.bosch-pt.com

ﺕﻻﺍﻮﺌﺳ ﻪﺑ ﻞﯿﻣ ﻝﺎﻤﮐ ﺎﺑ ﺵﻮﺑ ﺖﮐﺮﺷ ﺵﻭﺮﻓ ﺯﺍ ﺲﭘ ﺕﺎﻣﺪﺧ ﺭﻭﺎﺸﻣ ﻢﯿﺗ

ﺦﺳﺎﭘ ﺕﺎﻘﻠﻌﺘﻣ ﻭ ﺕﻻﻮﺼﺤﻣ ﻢﯿﻈﻨﺗ ﻭ ﻩﺩﺎﻔﺘﺳﺍ ﺯﺮﻃ ،ﺪﯾﺮﺧ ﻩﺭﺎﺑ ﺭﺩ ﺎﻤﺷ

.ﺪﻫﺪﯿﻣ

ﺩﺍﺮﻓﺍ ﻪﺑ ﻂﻘﻓ ﯽﻛﺪﻳ ﺭﺍﺰﺑﺍ ﻪﻴﻬﺗ ﻭ ﻩﺎﮕﺘﺳﺩ ﺮﻴﻤﻌﺗ ،ﯽﺘﻧﺍﺭﺎﮔ ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ یﺍﺮﺑ

.ﺪﻴﻨﻛ ﻪﻌﺟﺍﺮﻣ ﺺﺼﺨﺘﻣ

ﻩﺎﮕﺘﺳﺩ ﻥﺩﺮﮐ ﺝﺭﺎﺧ ﻩﺩﺭ ﺯﺍ

ﻂﯿﺤﻣ ﻆﻔﺣ ﺕﺍﺭﺮﻘﻣ ﻖﺒﻃ ﺪﯾﺎﺑ ،ﻥﺁ یﺪﻨﺑ ﻪﺘﺴﺑ ﻭ ﺕﺎﻘﻠﻌﺘﻣ ،ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ

.ﺪﻧﻮﺷ ﺖﻓﺎﯾﺯﺎﺑ ﻭ ﺝﺭﺎﺧ ﻩﺩﺭ ﺯﺍ ﺖﺴﯾﺯ

!ﺪﯾﺯﺍﺪﻧﺎﯿﻧ ﯽﮕﻧﺎﺧ ﻥﺍﺩ ﻪﻟﺎﺑﺯ ﻞﺧﺍﺩ ﺍﺭ ﯽﻗﺮﺑ یﺎﻫﺭﺍﺰﺑﺍ

:ﺎﭘﻭﺭﺍ ﻪﯾﺩﺎﲢﺍ ﻮﻀﻋ یﺎﻫﺭﻮﺸﻛ یﺍﺮﺑ ﻂﻘﻓ

2002/96/EG ﯽﺋﺎﭘﻭﺭﺍ ﻞﻤﻌﻟﺍﺭﻮﺘﺳﺩ ﻭ ﻪﻣﺎﻧ ﻦﯿﺋﺁ ﻖﺒﻃ

ﯽﻜﯿﻧﻭﺮﺘﻜﻟﺍﻭﯽﻜﯾﺮﺘﻜﻟﺍ ﻪﻨﻬﻛ یﺎﻬﻫﺎﮕﺘﺳﺩﻩﺭﺎﺑ ﺭﺩ

ﻞﺑﺎﻗﺮﯿﻏ ﯽﻗﺮﺑ یﺎﻫﺭﺍﺰﺑﺍ ﺪﯾﺎﺑ ،ﯽﻠﻣ ﻖﺣ ﻪﺑ ﻥﺁﻞﯾﺪﺒﺗ ﻭ

ﻪﺑ ﺖﺒﺴﻧ ﻭ ﺩﺮﻛ یﺭﻭﺁ ﻊﻤﺟ ﻪﻧﺎﮔﺍﺪﺟ ﺍﺭ ﻩﺩﺎﻔﺘﺳﺍ

.ﺩﺭﻭﺁ ﻞﻤﻌﺑ ﻡﺍﺪﻗﺍ ﺖﺴﯾﺯ ﻂﯿﺤﻣ ﺎﺑ ﺐﺳﺎﻨﻣ ﺖﻓﺎﯾﺯﺎﺑ

.ﺖﺳﺍ ﻅﻮﻔﺤﻣ یﺮﯿﯿﻐﺗ ﻪﻧﻮﮔﺮﻫ ﻖﺣ

212 | ﯽﺳﺭﺎﻓ

1 619 X06 442 | (9.6.11) Bosch Power Tools

(GKS 65 GCE) ﮏﯿﻧﻭﺮﺘﮑﻟﺍ ﻩﺪﻨﻨﮐ ﺖﯿﺒﺜﺗ

ﺭﺩ ﻭ ﺩﺍﺯﺁ ﺖﻟﺎﺣ ﺭﺩ ﺍﺭ ﺶﺧﺮﭼ ﺖﻋﺮﺳ ،ﯽﮑﯿﻧﻭﺮﺘﮑﻟﺍ ﻩﺪﻨﻨﮐ ﺖﯿﺒﺜﺗ ﻭ ﻝﺮﺘﻨﮐ

ﻢﻈﻨﻣ ﺩﺮﻛ ﺭﺎﻛ ﻞﻤﻋ ﻦﯾﺍ ﻭ ﻪﺘﺷﺍﺩ ﻩﺎﮕﻧ ﺖﺑﺎﺛ ﹰﺎﺒﯾﺮﻘﺗ ﻩﺎﮕﺘﺳﺩ ﺩﺮﺑﺭﺎﮐ ﻝﺎﺣ

.ﺪﻨﮑﻴﻣ ﻦﯿﻤﻀﺗ ﺍﺭ ﻩﺎﮕﺘﺳﺩ

(GKS 65 GCE) ﺎﻣﺩ ﻪﺑ ﻪﺘﺴﺑﺍﻭ ﯽﻨﻤﯾﺍ چﻼﮐ

یﺎﻣﺩ ﺎﺗ ﺩﻮﺷ ﯽﻣ ﺵﻮﻣﺎﺧ ﺭﺎﮐﺩﻮﺧ ﺭﻮﻄﺑ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ،ﺩﺎﯾﺯ ﺭﺎﺸﻓ ﺕﺭﻮﺻ ﺭﺩ

ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻭ ﺪﯿﻨﮐ ﺎﻫﺭ ﺍﺭ 1ﻞﺻﻭ ﻭ ﻊﻄﻗ ﺪﯿﻠﮐ .ﺩﺩﺮﮔ ﻞﺻﺎﺣ ﺏﻮﻠﻄﻣ یﺭﺎﮐ

.ﺪﯿﯾﺎﳕ ﻦﺷﻭﺭ ﻩﺭﺎﺑﻭﺩ ﺭﺎﮐ ﻪﻣﺍﺩﺍ ﺖﻬﺟ ﺍﺭ

(GKS 65 GCE) ﺖﻋﺮﺳ ﺏﺎﺨﺘﻧﺍ

،ﺖﻋﺮﺳ ﻢﯿﻈﻨﺗ ﻭ ﺏﺎﺨﺘﻧﺍ یﺍﺮﺑ (ﺮﹺﻤﯾﺩ ﺪﯿﻠﮐ) 3ﺶﺧﺮﭼ ﻞﺑﺎﻗ ﺪﯿﻠﮐ ﻪﻠﯿﺳﻮﺑ

.ﺪﯿﻨﮐ ﺏﺎﺨﺘﻧﺍ ﺰﯿﻧ ﻩﺎﮕﺘﺳﺩ ﺩﺮﮐﺭﺎﮐ ﻡﺎﮕﻨﻫ ﺍﺭ ﺯﺎﯿﻧ ﺩﺭﻮﻣ ﺖﻋﺮﺳ ﺪﯿﻧﺍﻮﺘﯿﻣ

ﻭ ﺩﻮﺷ ﯽﻣ ﻩﺩﺮﺑ ﺭﺎﮑﺑ ﻪﮐ یﺍ ﻩﺭﺍ ﻪﻐﯿﺗ ﻪﺑ ،یﺭﺎﮐ ﻩﺭﺍ یﺍﺮﺑ ﻡﺯﻻ ﺖﻋﺮﺳ ﻥﺍﺰﯿﻣ

ﻩﺭﺍ یﺎﻫ ﻪﻐﯿﺗ ﻉﺍﻮﻧﺍ ﺯﺍ یﺭﺍﺩﻮﳕ) ﺩﺭﺍﺩ ﯽﮕﺘﺴﺑ ﺭﺎﮐ ﻪﻌﻄﻗ ﺲﻨﺟ ﻪﺑ ﻦﯿﻨﭽﻤﻫ

.(ﺖﺳﺍ ﻩﺪﻣﺁ ﺎﻤﻨﻫﺍﺭ ﻪﭼﺮﺘﻓﺩ ﻦﯾﺍ یﺎﻬﺘﻧﺍ ﺭﺩ

ﯽﻠﻤﻋ یﺎﻫ ﯽﺋﺎﻤﻨﻫﺍﺭ

.ﺪﯿﻨﮐ ﺖﻈﻓﺎﺤﻣ ﺭﺎﺸﻓ ﻭ ﻪﺑﺮﺿ ﺮﺑﺍﺮﺑ ﺭﺩ ﺍﺭ ﻩﺭﺍ یﺎﻫ ﻪﻐﯿﺗ

ﺖﻬﺟ ﺭﺩ ﻮﻠﺟ ﻪﺑ ﯽﻤﮐ ﺭﺎﺸﻓ ﺎﺑ ﻝﺩﺎﻌﺘﻣ ﻭ ﺖﺧﺍﻮﻨﮑﯾ ﺭﻮﻄﺑ ﺍﺭ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ

ﺶﻫﺎﮐ ﻪﺑ ﺮﺠﻨﻣ ،ﻮﻠﺟ ﻪﺑ ﺪﺣ ﺯﺍ ﺶﯿﺑ ﺭﺎﺸﻓ ﻝﺎﻤﻋﺍ .ﺪﯿﻨﮐ ﺖﯾﺍﺪﻫ ﺵﺮﺑ

ﺐﯿﺳﺁ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻪﺑ ﺪﻧﺍﻮﺘﯿﻣ ﻭ ﺩﻮﺸﯿﻣ ﺭﺍﺰﺑﺍ ﺮﻤﻋ ﻝﻮﻃ ﻊﯾﺮﺳ ﻭ ﺪﯾﺪﺷ

.ﺪﻧﺎﺳﺮﺑ

ﻩﺭﺍ ﻪﻐﯿﺗ یﺎﻫ ﻪﻧﺍﺪﻧﺩ ﻡﺮﻓ ﻭ ﺖﯿﻌﺿﻭ ﻪﺑ ﹰﺎﺗﺪﻤﻋ ﺵﺮﺑ ﺖﯿﻔﯿﮐ ﻭ ﺵﺮﺑ ﺕﺭﺪﻗ

ﺲﻨﺟ ﺎﺑ ﺐﺳﺎﻨﺘﻣ ﻭ ﺰﯿﺗ ﻩﺭﺍ یﺎﻫ ﻪﻐﯿﺗ ﺯﺍ ﻂﻘﻓ ﻭﺭ ﻦﯾﺍ ﺯﺍ .ﺪﻧﺭﺍﺩ ﯽﮕﺘﺴﺑ

.ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ ﺮﻈﻧ ﺩﺭﻮﻣ ﺭﺎﮐ ﻪﻌﻄﻗ

ﺏﻮﭼ ﻥﺩﺮﮐ ﻩﺭﺍ ﻩﻮﺤﻧ

ﺵﺮﺑ ﻪﮑﻨﯾﺍ ﻭ ﺏﻮﭼ ﺖﯿﻔﯿﮐ ،ﺏﻮﭼ ﻉﻮﻧ ﺐﺴﺣ ﺮﺑ ﻩﺭﺍ ﻪﻐﯿﺗ ﺢﯿﺤﺻ ﺏﺎﺨﺘﻧﺍ

.ﺩﻮﺸﯿﻣ ﻡﺎﳒﺍ ،ﺩﺮﯿﮕﯿﻣ ﺕﺭﻮﺻ ﯽﺿﺮﻋ ﺵﺮﺑ ﺎﯾ ﯽﻟﻮﻃ

.ﺩﻮﺸﯿﻣ ﺩﺎﺠﯾﺍ ﭻﯿﭘﺭﺎﻣ ﻭ ﻞﯾﻮﻃ یﺎﻫ ﻪﺷﺍﺮﺗ ،ﺝﺎﮐ ﺏﻮﭼ ﯽﻟﻮﻃ یﺎﻫ ﺵﺮﺑ ﺭﺩ

ﯽﺘﻣﻼﺳ یﺍﺮﺑ ﻥﺍﺯ ﻭ ﻁﻮﻠﺑ ﺖﺧﺭﺩ ﺏﻮﭼ ﺯﺍ ﻪﻠﺻﺎﺣ ﻪﺷﺍﺮﺗ ﻭ ﺭﺎﺒﻏﻭ ﺩﺮﮔ

ﻩﺩﺎﻔﺘﺳﺍ ﺶﮑﻣ ﻩﺎﮕﺘﺳﺩ ﺯﺍ ﺪﯾﺎﺑ ﺩﺍﻮﻣ ﻦﯾﺍ ﺎﺑ ﺭﺎﮐ ﻡﺎﮕﻨﻫ ﻪﺑ ﻭﺮﻨﯾﺍ ﺯﺍ .ﺪﻧﺮﻀﻣ

.ﺪﯿﻨﮐ

(GKS 65 GCE) ﯽﮑﯿﺘﺳﻼﭘ ﺩﺍﻮﻣ ﻥﺩﺮﮐ ﻩﺭﺍ ﻩﻮﺤﻧ

ﻞﯿﻨﯾﻭ ﯽﻠﭘ ﻥﺩﺮﮐ ﻩﺭﺍ ﹰﺎﺻﻮﺼﺧ ،ﯽﮑﯿﺘﺳﻼﭘ ﺩﺍﻮﻣ ﻥﺩﺮﮐ ﻩﺭﺍ ﻡﺎﮕﻨﻫ ﻪﺑ :ﺮﻛﺬﺗ

ﻪﺷﺍﺮﺗ ﻦﯾﺍ ﺭﺩ ﻭ ﺩﻮﺸﯿﻣ ﺩﺎﺠﯾﺍ ﭻﯿﭘﺭﺎﻣ ﻭ ﻞﯾﻮﻃ یﺎﻫ ﻪﺷﺍﺮﺗ ،(PVC) ﺪﯾﺍﺮﻠﮐ

ﻦﮑﳑ ﻖﯾﺮﻃ ﻦﯾﺍ ﺯﺍ .ﺩﻮﺷ ﻩﺮﯿﺧﺫ ﯽﮑﯿﺗﺎﺘﺳﻭﺮﺘﮑﻟﺍ یﺎﻫﺭﺎﺑ ﺖﺳﺍ ﻦﮑﳑ ﺎﻫ

ﻆﻓﺎﺤﻣ ﺏﺎﻗ ﻭ ﺩﻮﺷ ﺩﻭﺪﺴﻣ 15 ﻩﺭﺍ کﺎﺧ ﻭ ﻪﺷﺍﺮﺗ ﺝﻭﺮﺧ ﻞﺤﻣ ﺖﺳﺍ

ﺶﮑﻣ ﻩﺎﮕﺘﺳﺩ ﮏﯾ ﺎﺑ ﻩﺭﺍﻮﻤﻫ ﺖﺳﺍ ﺮﺘﻬﺑ ﻭﺮﻨﯾﺍ ﺯﺍ .ﺪﻨﮐ ﺮﯿﮔ 12 ﺭﺎﮐﺩﻮﺧ

.ﺪﯿﻨﮐ ﺭﺎﮐ ﺭﺎﺒﻏ ﻭ ﺩﺮﮔ

ﺍﺭ ﺭﺎﮐ ﻪﻌﻄﻗ ﻭ ﻩﺩﻮﳕ ﺖﯾﺍﺪﻫ ﺭﺎﮐ ﻪﻌﻄﻗ یﻭﺭ ﺍﺮﻧﺁ ﻭ ﺪﯿﻨﮐ ﻦﺷﻭﺭ ﺍﺭ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ

ﺎﺗ ﺪﯿﻫﺩ ﻪﻣﺍﺩﺍ ﺭﺎﮐ ﻪﺑ ﻪﻔﻗﻭ ﻥﻭﺪﺑ ﻭ ﻊﯾﺮﺳ ﺭﻮﻄﺑ ﺲﭙﺳ .ﺪﯿﻨﮐ ﻩﺭﺍ ﻁﺎﯿﺘﺣﺍ ﺎﺑ

.(ﺪﻧﻮﺸﻧ ﺩﻭﺪﺴﻣ) ﺪﻨﺒﺴﭽﻧ ﺖﻋﺮﺳ ﻪﺑ ﻩﺭﺍ ﻪﻐﯿﺗ یﺎﻫ ﻪﻧﺍﺪﻧﺩ

(GKS 65 GCE) (ﯽﻨﻫﺁﺮﯿﻏ) ﻦﯿﮕﻧﺭ ﺕﺍﺰﻠﻓ ﻥﺩﺮﮐ ﻩﺭﺍ ﻩﻮﺤﻧ

ﻩﺩﺎﻔﺘﺳﺍ ﯽﻨﻫﺁ ﺮﯿﻏ ﺕﺍﺰﻠﻓ یﺍﺮﺑ ﺐﺳﺎﻨﻣ ﻭ ﺰﯿﺗ ﻩﺭﺍ ﻪﻐﯿﺗ ﺯﺍ ﹰﺍﺮﺼﺤﻨﻣ :ﺮﻛﺬﺗ

ﻥﺩﺮﮐ ﺮﯿﮔ ﺯﺍ ﻭ ﺩﺍﺩ ﻡﺎﳒﺍ ﺰﯿﲤ ﻭ ﺢﯿﺤﺻ ﺵﺮﺑ ﮏﯾ ﻥﺍﻮﺘﯿﻣ ﻖﯾﺮﻃ ﻦﯾﺍ ﺯﺍ .ﺪﯿﻨﮐ

.ﺩﺭﻭﺁ ﻞﻤﻌﺑ یﺮﯿﮔﻮﻠﺟ ﻩﺭﺍ ﻪﻐﯿﺗ

ﺭﺎﮐ ﻪﻌﻄﻗ ﻭ ﻩﺩﻮﳕ ﺖﯾﺍﺪﻫ ﺭﺎﮐ ﻪﻌﻄﻗ یﻭﺭ ﺍﺮﻧﺁ ﻭ ﺪﯿﻨﮐ ﻦﺷﻭﺭ ﺍﺭ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ

ﻝﺩﺎﻌﺘﻣ ﻭ ﺖﺧﺍﻮﻨﮑﯾ ﺭﻮﻄﺑ ﺍﺭ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﺲﭙﺳ .ﺪﯿﻨﮐ ﻩﺭﺍ ﻁﺎﯿﺘﺣﺍ ﺎﺑ ﺍﺭ

ﺭﺎﮐ ﻪﺑ ﻪﻔﻗﻭ ﻥﻭﺪﺑ ﻭ ﺪﯿﻨﮐ ﺖﯾﺍﺪﻫ ﺵﺮﺑ ﺖﻬﺟ ﺭﺩ ﻮﻠﺟ ﻪﺑ ﯽﻤﮐ ﺭﺎﺸﻓ ﺎﺑ

.ﺪﯿﻫﺩ ﻪﻣﺍﺩﺍ

ﻊﻠﺿ/ﺢﻄﺳ ﻦﯾﺮﺘﮑﯾﺭﺎﺑ ﺯﺍ ﺍﺭ ﺵﺮﺑ ﺭﺎﮐ ﻩﺭﺍﻮﻤﻫ ،ﺎﻫ ﻞﯿﻓﻭﺮﭘ ﺵﺮﺑ ﻡﺎﮕﻨﻫ ﻪﺑ

ﺵﺮﺑ ﺭﺎﮐ ﺰﮔﺮﻫ ،ﻞﮑﺷ Uیﺎﻫ ﻞﯿﻓﻭﺮﭘ ﺵﺮﺑ ﻡﺎﮕﻨﻫ ﻪﺑ .ﺪﯿﻨﮐ ﺯﺎﻏﺁ ﻞﯿﻓﻭﺮﭘ

ﻪﻠﯿﺳﻮﺑ ﯽﺑﻮﺨﺑ ﺍﺭ ﺯﺍﺭﺩ یﺎﻫ ﻞﯿﻓﻭﺮﭘ .ﺪﯿﻨﮑﻧ ﻉﻭﺮﺷ ﻞﯿﻓﻭﺮﭘ ﺯﺎﺑ ﺖﻤﺳ ﺯﺍ ﺍﺭ

ﻭ ﻩﺭﺍ ﻪﻐﯿﺗ ﻥﺩﺮﮐ ﺮﯿﮔ ﺯﺍ ﺎﺗ ﺪﯿﻨﮐ ﺭﺎﻬﻣ ﺐﺳﺎﻨﻣ ﻩﺪﻧﺭﺍﺪﻬﮕﻧ ﺕﺍﺰﯿﻬﲡ

.ﺪﯾﺭﻭﺁ ﻞﻤﻌﺑ یﺮﯿﮔﻮﻠﺟ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ (ﯽﺘﺸﮔﺮﺑ ﻪﺑﺮﺿ) ﻥﺩﺯ ﺲﭘ ﺯﺍ ﻦﯿﻨﭽﻤﻫ

ﺩﺍﻮﻣ یﻭﺎﺣ یﺭﺎﮐ ﺕﺎﻌﻄﻗ) ﮏﺒﺳ ﯽﻧﺎﻤﺘﺧﺎﺳ ﺩﺍﻮﻣ ﻥﺩﺮﮐ ﻩﺭﺍ ﻩﻮﺤﻧ

(GKS 65 GCE) (ﯽﻧﺪﻌﻣ

ﺕﺍﺭﺮﻘﻣ ﻪﺑ ﮏﺒﺳ ﯽﻧﺎﻤﺘﺧﺎﺳ ﺩﺍﻮﻣ ﻭ ﺕﺎﻌﻄﻗ ﺵﺮﺑ ﻡﺎﮕﻨﻫ ﻪﺑ

◀

ﻪﺟﻮﺗ ﺩﺍﻮﻣ ﻦﯾﺍ ﻩﺪﻧﺯﺎﺳ ﻭ ﻩﺪﻨﻨﮐ ﺪﯿﻟﻮﺗ یﺎﻫ ﻪﯿﺻﻮﺗ ﻪﺑ ﻭ ﯽﻧﻮﻧﺎﻗ

.ﺪﯿﺷﺎﺑ ﻪﺘﺷﺍﺩ

ﮏﺸﺧ ﺵﺮﺑ ﺵﻭﺭ ﺯﺍ ﹰﺍﺮﺼﺤﻨﻣ ﺪﯾﺎﺑ ،ﮏﺒﺳ ﯽﻧﺎﻤﺘﺧﺎﺳ ﺩﺍﻮﻣ یﻭﺭ ﺮﺑ ﺭﺎﮐ

ﺭﺎﺒﻏ ﻭ ﺩﺮﮔ ﺶﮑﻣ ﻩﺎﮕﺘﺳﺩ ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ ﺖﲢ ﻂﻘﻓ ﻭ (ﺏﺁ ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ ﻥﻭﺪﺑ)

ﻩﺩﺎﻔﺘﺳﺍ (ﺕﺎﻘﻠﻌﺘﻣ ﺀﺰﺟ) 30 ﺎﻤﻨﻫﺍﺭ ﻞﯾﺭ ﺯﺍ ﻩﺭﺍﻮﻤﻫ ﺭﺎﮐ ﺭﺩ .ﺩﻮﺷ ﻡﺎﳒﺍ

.ﺪﯿﻨﮐ

ﻩﺎﮕﺘﺳﺩ ﺵﻮﺑ .ﺪﺷﺎﺑ ﺯﺎﺠﻣ ﮓﻨﺳ ﺭﺩﻮﭘ ﺶﻜﻣ یﺍﺮﺑ ﺪﯾﺎﺑ ﻩﺪﻨﻜﻣ ﻩﺎﮕﺘﺳﺩ

.ﺪﻨﻜﯿﻣ ﻪﺿﺮﻋ ﺍﺭ ﺐﺳﺎﻨﻣ ﻩﺪﻨﻜﻣ

ﻪﺑ ﺩﻮﺷ ﻉﻮﺟﺭ) یﺯﺍﻮﻣ ﺵﺮﺑ یﺎﻤﻨﻫﺍﺭ ﺶﮐ ﻂﺧ ﺎﺑ یﺭﺎﮐ ﻩﺭﺍ ﻩﻮﺤﻧ

(Dﺮﯾﻮﺼﺗ

ﺭﺎﮐ ﻪﻌﻄﻗ ﻪﺒﻟ ﺩﺍﺪﺘﻣﺍ ﺭﺩ ﻖﯿﻗﺩ ﹰﻼﻣﺎﮐ ﺵﺮﺑ ،11 یﺯﺍﻮﻣ یﺎﻤﻨﻫﺍﺭ ﺶﮐ ﻂﺧ

ﻥﺎﮑﻣﺍ ﺍﺭ ﻩﺯﺍﺪﻧﺍ ﮏﯾ یﺎﻫ ﻪﮑﯾﺭﺎﺑ ﻭ ﺕﺎﻌﻄﻗ یﺯﺍﻮﻣ یﺎﻫ ﺵﺮﺑ ﻦﯿﻨﭽﻤﻫ ﻭ

.ﺩﺯﺎﺴﯿﻣ ﺮﯾﺬﭘ

یﺎﻤﻨﻫﺍﺭ ﺶﮐ ﻂﺧ یﺍﺮﺑ یﺪﻨﺑ ﻪﺟﺭﺩ ﻭ ﺪﯿﻨﮐ ﻞﺷ ﺍﺭ 7ﯽﮑﺳﻭﺮﺧ ﭻﯿﭘ

ﻮﻠﺟ ﻪﺑ 13 ﯽﻔﮐ (ﻪﯾﺎﭘ ﻪﺤﻔﺻ) ﺭﺩ ﺎﻤﻨﻫﺍﺭ ﺭﺎﯿﺷ ﻞﺧﺍﺩ ﺯﺍ ﺍﺭ 11 یﺯﺍﻮﻣ

یﻭﺭ ﺮﺑ ،ﻥﺁ یﺩﺪﻋ ﺭﺍﺪﻘﻣ یﺎﻨﺒﻣ ﺮﺑ ﺍﺭ ﺯﺎﯿﻧ ﺩﺭﻮﻣ ﺵﺮﺑ ﺽﺮﻋ .ﺪﯿﻫﺪﺑ ﺖﮐﺮﺣ

ﺖﻣﻼﻋ ﻩﻮﺤﻧ« ﻪﺑ ﺩﻮﺷ ﻉﻮﺟﺭ ،ﺪﯿﻨﮐ ﻢﯿﻈﻨﺗ 10 ﺎﯾ ﻭ 9ﺵﺮﺑ یﺭﺍﺬﮔ ﺖﻣﻼﻋ

.ﺪﯿﻨﮐ ﺖﻔﺳ ﹰﺍﺩﺪﺠﻣ ﺍﺭ 7ﯽﮑﺳﻭﺮﺧ ﭻﯿﭘ ﺲﭙﺳ .»ﺵﺮﺑ یﺎﻫ یﺭﺍﺬﮔ

(Eﺮﯾﻮﺼﺗ ﻪﺑ ﺩﻮﺷ ﻉﻮﺟﺭ) ﯽﮑﻤﮐ یﺎﻤﻨﻫﺍﺭ ﻪﻠﯿﺳﻮﺑ یﺭﺎﮐ ﻩﺭﺍ ﻩﻮﺤﻧ

ﺪﯿﻧﺍﻮﺘﯿﻣ ﻢﯿﻘﺘﺴﻣ یﺎﻫ ﻪﺒﻟ ﺵﺮﺑ یﺍﺮﺑ ﺎﯾ ﻭ گﺭﺰﺑ ﺕﺎﻌﻄﻗ یﻭﺭ ﺮﺑ ﺭﺎﮐ یﺍﺮﺑ

ﻪﺑ ﺵﺮﺑ یﺎﻤﻨﻫﺍﺭ ﺶﮐ ﻂﺧ ﻥﺍﻮﻨﻌﺑ ﮏﯾﺭﺎﺑ ﻪﺘﺨﺗ ﮏﯾ ﺪﻨﻧﺎﻣ ﯽﺌﯿﺷ ﮏﯾ ﺯﺍ

ﺍﺭ ﺩﺮﮔ ﻩﺭﺍ ﻭ ﺪﯿﻨﮐ ﻢﮑﺤﻣ ﺭﺎﮐ ﻪﻌﻄﻗ ﻪﺑ ﺍﺮﻧﺁ ﻪﮐ ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ ﺐﯿﺗﺮﺗ ﻦﯾﺍ

.ﺪﯿﻫﺩ ﺖﮐﺮﺣ ﯽﮑﻤﮐ یﺎﻤﻨﻫﺍﺭ ﺶﮐ ﻂﺧ ﺩﺍﺪﺘﻣﺍ ﺭﺩ ﻥﺁ ﯽﻔﮐ ﺎﺑ

(GKS 65 G / GKS 65 GCE) ﺎﻤﻨﻫﺍﺭ ﻞﯾﺭ ﻪﻠﯿﺳﻮﺑ یﺭﺎﮐ ﻩﺭﺍ ﻩﻮﺤﻧ

(Fﺮﯾﻮﺼﺗ ﻪﺑ ﺩﻮﺷ ﻉﻮﺟﺭ)

ﻡﺎﳒﺍ (ﻢﯿﻘﺘﺴﻣ) ﺖﺳﺍﺭ یﺎﻫ ﺵﺮﺑ ﺪﯿﻧﺍﻮﺘﯿﻣ 30 ﺎﻤﻨﻫﺍﺭ ﻞﯾﺭ ﮏﻤﮐ ﻪﺑ

.ﺪﯿﻫﺪﺑ

ﯽﻣ ﻞﻤﻋ ﺢﻄﺳ ﺵﺮﺑ ﻆﻓﺎﺤﻣ ﻥﺍﻮﻨﻋ ﻪﺑ ﺎﻤﻨﻫﺍﺭ ﻞﯾﺭ یﻭﺭ ﯽﮑﯿﺘﺳﻻ ﻪﺒﻟ

یﺮﯿﮔﻮﻠﺟ ﺢﻄﺳ ﯽﮔﺭﺎﭘ ﺯﺍ ،ﯽﺑﻮﭼ ﻡﺎﺴﺟﺍ ﻥﺩﺮﮐ ﻩﺭﺍ ﻡﺎﮕﻨﻫ ﻪﮐ ﺪﻨﮐ

ﻪﺒﻟ یﻭﺭ ﺖﺳﺭﺩ ﺎﻫ ﻪﻧﺍﺪﻧﺩ ﺎﺑ ﻩﺭﺍ ﻪﻐﯿﺗ ﯽﺘﺴﯾﺎﺑ ﺭﻮﻈﻨﻣ ﻦﯾﺪﺑ .ﺪﻨﮐ ﯽﻣ

.ﺩﺮﯿﮔ ﺭﺍﺮﻗ ﯽﮑﯿﺘﺳﻻ

ﺮﺑ ﺩﺮﮔ ﻩﺭﺍ یﻭﺭ 30 ﺎﻤﻨﻫﺍﺭ ﻞﯾﺭ ﺎﺑ ﻪﯿﻟﻭﺍ ﺵﺮﺑ ﺯﺍ ﻞﺒﻗ ﺪﯾﺎﺑ ﯽﮑﯿﺘﺳﻻ ﻪﺒﻟ

یﻭﺭ ﻝﻮﻃ ﻡﺎﲤ ﺎﺑ ﺍﺭ 30 ﺎﻤﻨﻫﺍﺭ ﻞﯾﺭ ،ﺭﻮﻈﻨﻣ ﻦﯾﺪﺑ .ﺩﺩﺮﮔ ﻢﯿﻈﻨﺗ یﺮﺑﺭﺎﮐ ﺩﺭﻮﻣ

ﯽﺳﺭﺎﻓ ﺵﺮﺑ ﻪﯾﻭﺍﺯ ﻭ ﺮﺘﻤﯿﻠﯿﻣ 9ﺩﻭﺪﺣ ﺍﺭ ﺵﺮﺑ ﻖﻤﻋ .ﺪﯿﻫﺩ ﺭﺍﺮﻗ ﺭﺎﮐ ﻪﻌﻄﻗ

ﻭ ﻢﮐ ﺭﺎﺸﻓ ﺎﺑ ﺍﺭ ﻥﺁ ﻭ ﺪﯿﻨﮐ ﻦﺷﻭﺭ ﺍﺭ ﺮﺑ ﺩﺮﮔ ﻩﺭﺍ .ﺪﯿﻨﮐ ﻢﯿﻈﻨﺗ ﺍﺭ یﺩﻮﻤﻋ

.ﺪﯿﻧﺍﺮﺑ ﺵﺮﺑ ﺖﻬﺟ ﺭﺩ ﻝﺩﺎﻌﺘﻣ

.ﺪﯿﻨﮐ ﻞﺼﺘﻣ ﻢﻫ ﻪﺑ ﺍﺭ ﺎﻤﻨﻫﺍﺭ ﻞﯾﺭ ﻭﺩ ﺪﯿﻧﺍﻮﺘﯿﻣ 31 ﻝﺎﺼﺗﺍ ﻪﻌﻄﻗ ﻪﻠﯿﺳﻮﺑ

.ﺩﻮﺸﯿﻣ ﻡﺎﳒﺍ ﻝﺎﺼﺗﺍ ﻪﻌﻄﻗ ﺭﺩ ﺩﻮﺟﻮﻣ ﭻﯿﭘ ﺭﺎﻬﭼ ﻪﻠﯿﺳﻮﺑ ﻥﺩﺮﮐ ﺭﺎﻬﻣ

ﯽﺳﺭﺎﻓ |

213

Bosch Power Tools 1 619 X06 442 | (9.6.11)

،ﺎﻫ ﺏﻮﭼ ﺯﺍ ﯽﻀﻌﺑ ،ﺏﺮﺳ یﺍﺭﺍﺩ یﺎﻫ ﮓﻧﺭ ﺪﻨﻧﺎﻣ یﺩﺍﻮﻣ ﺭﺎﺒﻏ ﻭ ﺩﺮﮔ

◀

ﻥﺩﺯ ﺖﺳﺩ .ﺪﻨﺷﺎﺑ ﺮﻀﻣ ﯽﺘﻣﻼﺳ یﺍﺮﺑ ﺪﻨﻧﺍﻮﺘﯿﻣ ﺕﺍﺰﻠﻓ ﻭ ﯽﻧﺪﻌﻣ ﺩﺍﻮﻣ

یﺭﺎﻤﯿﺑ ﺎﯾ ﻭ یژﺮﻟﺁ ﺯﻭﺮﺑ ﺚﻋﺎﺑ ﺖﺳﺍ ﻦﮑﳑ ﺭﺎﺒﻏ ﻭ ﺩﺮﮔ ﻥﺩﺮﮐ ﺲﻔﻨﺗ ﺎﯾ ﻭ

ﯽﮑﯾﺩﺰﻧ ﻥﺁ ﺭﺩ ﻪﮐ یﺩﺍﺮﻓﺍ ﺎﯾ ﻭ ﻩﺪﻨﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ ﺺﺨﺷ ﯽﺴﻔﻨﺗ یﺭﺎﺠﻣ

.ﺩﻮﺸﺑ ،ﺪﻨﺷﺎﺒﯿﻣ

ﺖﺧﺭﺩ ﺎﯾ ﻭ ﻁﻮﻠﺑ ﺖﺧﺭﺩ ﺭﺎﺒﻏ ﻭ ﺩﺮﮔ ﺪﻨﻧﺎﻣ ﯽﺻﻮﺼﺨﻣ یﺎﻫﺭﺎﺒﻏ ﻭ ﺩﺮﮔ

ﻪﮐ یﺩﺍﻮﻣ ﺮﯾﺎﺳ ﺎﺑ ﺎﻬﻧﺁ ﺐﯿﮐﺮﺗ ﺹﻮﺼﺨﺑ .ﺪﻨﺘﺴﻫ ﺍﺯ ﻥﺎﻃﺮﺳ ﺵﺍﺭ

ﻩﺩﺮﺑ ﺭﺎﮑﺑ (ﺏﻮﭼ ﺯﺍ ﺖﻈﻓﺎﺤﻣ یﺍﺮﺑ ﺩﺍﻮﻣ ،ﺕﺎﻣﻭﺮﮐ) ﺏﻮﭼ یﻭﺭ ﺮﺑ ﺭﺎﮐ یﺍﺮﺑ

ﺖﺴﺑﺯﺁ یﺍﺭﺍﺩ ﻪﮐ یﺩﺍﻮﻣ ﺎﺑ ﺪﻧﺯﺎﺠﻣ ﺺﺼﺨﺘﻣ ﺩﺍﺮﻓﺍ ﻂﻘﻓ .ﺪﻧﻮﺸﯿﻣ

.ﺪﻨﻨﮐ ﺭﺎﮐ ﺪﻨﺷﺎﺒﯿﻣ

ﻪﻌﻄﻗ) ﻩﺩﺎﻣ ﺭﻮﺧﺭﺩ ﻭ ﺐﺳﺎﻨﻣ ﺶﮑﻣ ﻩﺎﮕﺘﺳﺩ ﮏﯾ ﺯﺍ ﻥﺎﮑﻣﻻﺍ ﯽﺘﺣ –

.ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ (ﺭﺎﮐ

ﯽﻓﺎﮐ یﺍﻮﻫ ﻪﯾﻮﻬﺗ ﺯﺍ ﺎﻤﺷ ﺭﺎﮐ ﻞﺤﻣ ﻪﮐ ﺪﯿﺷﺎﺑ ﻪﺘﺷﺍﺩ ﻪﺟﻮﺗ –

.ﺪﺷﺎﺑ ﺭﺍﺩﺭﻮﺧﺮﺑ

ﻩﺩﺎﻔﺘﺳﺍ P2 ﺮﺘﻠﯿﻓ ﻪﺟﺭﺩ ﺎﺑ ﯽﻨﻤﯾﺍ ﯽﺴﻔﻨﺗ ﮏﺳﺎﻣ ﺯﺍ ﺩﻮﺸﯿﻣ ﻪﯿﺻﻮﺗ –

.ﺪﯿﻨﮐ

ﻭ ﺩﺍﻮﻣ ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ ﺎﺑ ﻪﻄﺑﺍﺭ ﺭﺩ ﺩﻮﺧ ﺭﻮﺸﮐ ﺭﺩ ﺮﺒﺘﻌﻣ ﺕﺍﺭﺮﻘﻣ ﻭ ﻦﯿﻧﺍﻮﻗ ﻪﺑ

.ﺪﯿﻨﮐ ﻪﺟﻮﺗ یﺭﺎﮐ ﺕﺎﻌﻄﻗ

ﻭ ﺩﺮﮔ .ﺪﯾﺭﻭﺁ ﻞﻤﻌﺑ یﺮﯿﮔﻮﻠﺟ ﺩﻮﺧ ﺭﺎﮐ ﻞﺤﻣ ﺭﺩ ﺭﺎﺒﻏ ﻭ ﺩﺮﮔ ﻊﻤﲡ ﺯﺍ

◀

.ﺪﻧﻮﺷ ﻞﻌﺘﺸﻣ ﯽﻧﺎﺳﺁ ﻪﺑ ﺪﻨﻧﺍﻮﺗ ﯽﻣ ﺭﺎﺒﻏ

(Bﺮﯾﻮﺼﺗ ﻪﺑ ﺩﻮﺷ ﻉﻮﺟﺭ) ﺶﮑﻣ ﻩﺎﮕﺘﺳﺩ (ﯽﺋﻮﻧﺍﺯ) ﺭﻮﺘﭘﺍﺩﺁ ژﺎﺘﻧﻮﻣ ﻩﻮﺤﻧ

15 ﻩﺭﺍ کﺎﺧ ﻭ ﻪﺷﺍﺮﺗ ﺝﻭﺮﺧ ﻞﺤﻣ ﻪﺑ یﺭﻮﻃ ﺍﺭ 25 ﺶﮑﻣ (ﯽﺋﻮﻧﺍﺯ) ﺭﻮﺘﭘﺍﺩﺁ

ﮏﯾ ﻥﺍﻮﺗ ﯽﻣ 25 ﺶﮑﻣ ﺭﻮﺘﭘﺍﺩﺁ ﻪﺑ .ﺪﺘﻓﺎﯿﺑ ﺎﺟ ﯽﺑﻮﺨﺑ ﻥﺁ ﺭﺩ ﺎﺗ ﺪﯿﻨﮐ ﻞﺼﺘﻣ

.ﺩﻮﳕ ﻞﺼﺘﻣ ﺮﺘﻤﯿﻠﯿﻣ 35 mm ﺮﻄﻗ ﺎﺑ ﺶﮑﻣ ﮓﻨﻠﺷ

ﻩﺎﮕﺘﺳﺩ ﻪﺑ ﻝﺎﺼﺗﺍ ﻥﻭﺪﺑ ﺪﯾﺎﺒﻧ ﺶﮑﻣ ﻩﺎﮕﺘﺳﺩ (ﯽﺋﻮﻧﺍﺯ) ﺭﻮﺘﭘﺍﺩﺁ

◀

ﺶﮑﻣ ﻝﺎﻧﺎﮐ ﺕﺭﻮﺼﻨﯾﺍ ﺮﯿﻏ ﺭﺩ .ﺩﻮﺷ ژﺎﺘﻧﻮﻣ (ﯽﻗﺮﺑ ﻭﺭﺎﺟ) ﺍﺰﺠﻣ ﺶﮑﻣ

.ﺩﻮﺸﯿﻣ ﺩﻭﺪﺴﻣ

ﻭ ﺩﺮﮔ یﺭﻭﺁ ﻊﻤﺟ ﻪﺴﯿﮐ ﺪﯾﺎﺒﻧ ﺶﮑﻣ ﻩﺎﮕﺘﺳﺩ (ﯽﺋﻮﻧﺍﺯ) ﺭﻮﺘﭘﺍﺩﺁ ﻪﺑ

◀

ﺩﻭﺪﺴﻣ ﺶﮑﻣ ﻢﺘﺴﯿﺳ ﺕﺭﻮﺼﻨﯾﺍ ﺮﯿﻏ ﺭﺩ .ﺩﻮﳕ ﻞﺼﺘﻣ ﻪﺷﺍﺮﺗ ﻭ ﺭﺎﺒﻏ

.ﺩﻮﺸﯿﻣ

ﺶﮑﻣ ﻩﺎﮕﺘﺳﺩ (ﯽﺋﻮﻧﺍﺯ) ﺭﻮﺘﭘﺍﺩﺁ ﺪﯾﺎﺑ ،ﻪﺟﻭ ﻦﯾﺮﺘﻬﺑ ﻪﺑ ﺶﮑﻣ ﻦﯿﻤﻀﺗ یﺍﺮﺑ

.ﺩﺮﮐ ﺰﯿﲤ ﻢﻈﻨﻣ ﺭﻮﻄﺑ ﺍﺭ 25

ﺍﺰﺠﻣ ﻩﺪﻨﻜﻣ ﻂﺳﻮﺗ ﺭﺎﺒﻏ ﻭ ﺩﺮﮔ ﺶﻜﻣ

یﺭﺍﺩﻮﳕ .ﺪﯿﻨﮐ ﻞﺼﺘﻣ (ﺕﺎﻘﻠﻌﺘﻣ) ﯽﻗﺮﺑ ﻭﺭﺎﺟ ﮏﯾ ﻪﺑ ﺍﺭ 32 ﺶﮑﻣ ﮓﻨﻠﺷ

ﻦﯾﺍ یﺎﻬﺘﻧﺍ ﺭﺩ ﻒﻠﺘﺨﻣ یﺎﻫ ﯽﻗﺮﺑ ﻭﺭﺎﺟ/ﺶﮑﻣ یﺎﻬﻫﺎﮕﺘﺳﺩ ﻪﺑ ﻝﺎﺼﺗﺍ یﺍﺮﺑ

.ﺖﺳﺍ ﻩﺪﻣﺁ ﺎﻤﻨﻫﺍﺭ ﻪﭼﺮﺘﻓﺩ

ﻭﺭﺎﺟ /ﺶﮑﻣ ﻩﺎﮕﺘﺳﺩ ﮏﯾ ﺰﯾﺮﭘ ﻪﺑ ﹰﺎﻤﯿﻘﺘﺴﻣ ﻥﺍﻮﺗ ﯽﻣ ﺍﺭ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻦﯾﺍ

ﺭﻭﺩ ﻩﺍﺭ ﺯﺍ ﻝﺮﺘﻨﮐ ﺎﺑ ﺕﺭﺎﺘﺳﹺﺍ ﻪﺑ ﺰﻬﺠﻣ ﻪﮐ ﺵﻮﺑ ﺖﺧﺎﺳ ﻩﺭﻮﻈﻨﻣ ﻪﻤﻫ ﯽﻗﺮﺑ

ﻩﺪﺷ ﻞﺼﺘﻣ ﺶﮑﻣ ﻩﺎﮕﺘﺳﺩ ،ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻥﺩﺮﮐ ﻦﺷﻭﺭ ﺎﺑ .ﺩﻮﳕ ﻞﺼﺘﻣ ،ﺖﺳﺍ

.ﺩﻮﺷ ﯽﻣ ﻦﺷﻭﺭ ﮏﯿﺗﺎﻣﻮﺗﺍ ﺭﻮﻄﺑ ﺰﯿﻧ

.ﺪﺷﺎﺑ ﺐﺳﺎﻨﻣ ﺮﻈﻧ ﺩﺭﻮﻣ ﺭﺎﮐ ﻪﻌﻄﻗ یﺍﺮﺑ ﺪﯾﺎﺑ ﻩﺪﻨﮑﻣ ﻩﺎﮕﺘﺳﺩ

ﻭ ﺪﻨﺘﺴﻫ ﺍﺯ ﻥﺎﻃﺮﺳ ﻭ ﺪﻧﺮﻀﻣ ﯽﺘﻣﻼﺳ یﺍﺮﺑ ﻪﮐ یﺭﺎﺒﻏ ﻭ ﺩﺮﮔ ﺶﮑﻣ یﺍﺮﺑ

ﺹﻮﺼﺨﻣ ﻩﺪﻨﮑﻣ ﻩﺎﮕﺘﺳﺩ ﮏﯾ ﺯﺍ ﺪﯾﺎﺑ ﮏﺸﺧ یﺎﻫ ﻪﺷﺍﺮﺗ ﺶﮑﻣ یﺍﺮﺑ ﺎﯾ

.ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ

ﻩﺎﮕﺘﺳﺩ ﺎﺑ ﺭﺎﮐ ﺯﺮﻃ

ﺎﻫﺩﺮﮑﻠﻤﻋ ﻉﺍﻮﻧﺍ

ﻝﺎﺼﺗﺍ ﻪﺧﺎﺷﻭﺩ ،ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ یﻭﺭ ﺮﺑ یﺭﺎﮐ ﻪﻧﻮﮔﺮﻫ ﻡﺎﳒﺍ ﺯﺍ ﺶﯿﭘ

◀

.ﺪﯿﺸﮑﺑ ﻥﻭﺮﯿﺑ ﻕﺮﺑ ﺰﯾﺮﭘ ﻞﺧﺍﺩ ﺯﺍ ﺍﺮﻧﺁ

(Cﺮﯾﻮﺼﺗ ﻪﺑ ﺩﻮﺷ ﻉﻮﺟﺭ) ﺵﺮﺑ ﻖﻤﻋ ﻢﯿﻈﻨﺗ ﻩﻮﺤﻧ

ﻢﯿﻈﻨﺗ ﻭ ﺐﺳﺎﻨﺘﻣ ﺭﺎﮐ ﻪﻌﻄﻗ ﺖﻣﺎﺨﺿ ﺎﺑ ﺍﺭ ﺵﺮﺑ ﻖﻤﻋ ﻥﺍﺰﯿﻣ

◀

ﻪﻌﻄﻗ ﺮﯾﺯ ﺯﺍ ﻩﺭﺍ ﻪﻐﯿﺗ ﻞﻣﺎﮐ ﻪﻧﺍﺪﻧﺩ ﮏﯾ ﻉﺎﻔﺗﺭﺍ ﺯﺍ ﺮﺘﻤﮐ ﯽﺘﺴﯾﺎﺑ .ﺪﯿﻨﮐ

.ﺪﺷﺎﺑ ﺖﯾﺅﺭ ﻞﺑﺎﻗ ﺭﺎﮐ

ﻢﮐ یﺎﻫ ﺵﺮﺑ یﺍﺮﺑ .ﺪﯿﻨﮐ ﻞﺷ ﺍﺭ zs ﺵﺮﺑ ﻖﻤﻋ ﺏﺎﺨﺘﻧﺍ یﺍﺮﺑ ﺭﺎﻬﻣ ﻡﺮﻫﺍ

ﻑﺮﻄﺑ ﺍﺭ ﻩﺭﺍ ﯽﺗﺭﺎﺒﻌﺑ ﺎﯾ ،ﺪﯿﻨﮐ ﺭﻭﺩ ed ﯽﻔﮐ (ﻪﯾﺎﭘ ﻪﺤﻔﺻ) ﺯﺍ ﺍﺭ ﻩﺭﺍ ،ﻖﻤﻋ

ﺭﺎﺸﻓ ed ﯽﻔﮐ ﺖﻤﺳ ﻪﺑ ﺍﺭ ﻩﺭﺍ ،ﻖﯿﻤﻋ یﺎﻫ ﺵﺮﺑ یﺍﺮﺑ .ﺪﯿﺸﮑﺑ ﺝﺭﺎﺧ

ﺵﺮﺑ ﻖﻤﻋ یﺪﻨﺑ ﻪﺟﺭﺩ ﻝﻭﺪﺟ یﻭﺭ ﺯﺍ ﺍﺭ ﺯﺎﯿﻧ ﺩﺭﻮﻣ ﺵﺮﺑ ﻖﻤﻋ ﻩﺯﺍﺪﻧﺍ .ﺪﯿﻫﺩ

.ﺪﯿﻨﮐ ﺖﻔﺳ ﹰﺍﺩﺪﺠﻣ ﺍﺭ zs ﺭﺎﻬﻣ ﻡﺮﻫﺍ ﺲﭙﺳ .ﺪﯿﻨﮐ ﻢﯿﻈﻨﺗ

ﻞﻣﺎﮐ ﺭﻮﻄﺑ ﺍﺭ ﺵﺮﺑ ﻖﻤﻋ ﻥﺍﻮﺘﻧ ،26 ﺭﺎﻬﻣ ﻡﺮﻫﺍ ﻥﺩﺮﮐ ﺯﺎﺑ ﺯﺍ ﺲﭘ ﻪﭽﻧﺎﻨﭼ

ﻩﺭﺍ (ﺯﺍ ﺭﻭﺩ) ﺖﻬﺟ ﻑﻼﺧ ﺭﺩ ﺍﺭ 26 ﺭﺎﻬﻣ ﻡﺮﻫﺍ ﻩﺎﮕﻧﺁ ،ﺩﻮﳕ ﻢﯿﻈﻨﺗ ﻭ ﺩﺍﺩ ﺮﯿﯿﻐﺗ

ﺎﻫﺭ ﹰﺍﺩﺪﺠﻣ ﺍﺭ 26 ﺭﺎﻬﻣ ﻡﺮﻫﺍ ﺲﭙﺳ .ﺪﯿﻧﺎﺧﺮﭽﺑ ﻦﯿﺋﺎﭘ ﻑﺮﻄﺑ ﺍﺮﻧﺁ ﻭ ﻩﺪﯿﺸﮐ

.ﺩﻮﳕ ﻢﯿﻈﻨﺗ ﺍﺭ ﺮﻈﻧ ﺩﺭﻮﻣ ﺵﺮﺑ ﻖﻤﻋ ﻥﺍﻮﺘﺑ ﺎﺗ ﺪﯿﻨﮐ ﺭﺍﺮﮑﺗ ﺍﺭ ﻞﻤﻋ ﻦﯾﺍ .ﺪﯿﻨﮐ

ﺭﻮﻄﺑ ﺍﺭ ﺵﺮﺑ ﻖﻤﻋ ﻥﺍﻮﺘﻧ ،26 ﺭﺎﻬﻣ ﻡﺮﻫﺍ ﻥﺩﺮﮐ ﻢﮑﺤﻣ ﺯﺍ ﺲﭘ ﻪﭽﻧﺎﻨﭼ

ﻩﺭﺍ (ﺯﺍ ﺭﻭﺩ) ﺖﻬﺟ ﻑﻼﺧ ﺭﺩ ﺍﺭ 26 ﺭﺎﻬﻣ ﻡﺮﻫﺍ ﻩﺎﮕﻧﺁ ،ﺪﯿﻨﮐ ﺖﯿﺒﺜﺗ ﯽﻓﺎﮐ

ﺍﺭ 26 ﺭﺎﻬﻣ ﻡﺮﻫﺍ ﺲﭙﺳ .ﺪﯿﻧﺎﺧﺮﭽﺑ ﻻﺎﺑ ﻑﺮﻄﺑ ﺍﺮﻧﺁ ﺲﭙﺳ ﻭ ﻩﺪﯿﺸﮐ

.ﺩﻮﺸﺑ ﺖﯿﺒﺜﺗ ﺵﺮﺑ ﻖﻤﻋ ﺎﺗ ﺪﯿﻨﮐ ﺭﺍﺮﮑﺗ ﺍﺭ ﻞﻤﻋ ﻦﯾﺍ .ﺪﯿﻨﮐ ﺎﻫﺭ ﹰﺍﺩﺪﺠﻣ

ﯽﺳﺭﺎﻓ ﺵﺮﺑ ﻪﯾﻭﺍﺯ ﻢﯿﻈﻨﺗ

16 ﻆﻓﺎﺤﻣ ﺏﺎﻗ (ﯽﺟﺭﺎﺧ ﺢﻄﺳ) ﯽﻧﺎﺸﯿﭘ یﻭﺭ ﺮﺑ ﺍﺭ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﺖﺳﺍ ﺮﺘﻬﺑ

.ﺪﯿﻫﺪﺑ ﺭﺍﺮﻗ

.ﺪﯿﻧﺍﺮﺑ ﻑﺮﻃ ﮏﯾ ﻪﺑ ﺍﺭ ﻩﺭﺍ .ﺪﯿﻨﮐ ﻞﺷ ﺍﺭ 28 یﺍ ﻪﻧﺍﻭﺮﭘ ﭻﯿﭘ ﻭ 8ﺭﺎﻬﻣ ﻡﺮﻫﺍ

ﻪﻧﺍﻭﺮﭘ ﭻﯿﭘ ﻭ 8 ﺭﺎﻬﻣ ﻡﺮﻫﺍ .ﺪﯿﻨﮐ ﻢﯿﻈﻨﺗ 6یﺪﻨﺑ ﻪﺟﺭﺩ یﻭﺭ ﺍﺭ ﻩﺍﻮﳋﺩ ﻩﺯﺍﺪﻧﺍ

.ﺪﯿﻨﮐ ﺖﻔﺳ ﻩﺭﺎﺑﻭﺩ ﺍﺭ 28 یﺍ

ﺭﺍﺪﻘﻣ ﺯﺍ ﺮﺘﻤﮐ ﺵﺮﺑ ﻖﻤﻋ ،(ﺮﺑ ﯽﺳﺭﺎﻓ ﻪﯾﻭﺍﺯ) ﺭﺍﺩ ﻪﯾﻭﺍﺯ یﺎﻫ ﺵﺮﺑ ﺭﺩ :ﺮﻛﺬﺗ

.ﺩﻮﺑ ﺪﻫﺍﻮﺧ 27 ﺵﺮﺑ ﻖﻤﻋ یﺪﻨﺑ ﻪﺟﺭﺩ ﻝﻭﺪﺟ ﺭﺩ ﻩﺪﺷ ﺝﺭﺩ

ﺵﺮﺑ یﺎﻫ یﺭﺍﺬﮔ ﺖﻣﻼﻋ ﻩﻮﺤﻧ

.ﺪﻫﺩ ﯽﻣ ﻥﺎﺸﻧ یﺩﻮﻤﻋ ﺵﺮﺑ ﺭﺩ ﺍﺭ ﻩﺭﺍ ﻪﻐﯿﺗ ﺖﯿﻌﺿﻭ (9) 0° ﺵﺮﺑ ﺖﻣﻼﻋ

ﻩﺩﺎﻔﺘﺳﺍ ﻡﺎﮕﻨﻫ 45° ﺵﺮﺑ ﺭﺩ ﺍﺭ ﻩﺭﺍ ﻪﻐﯿﺗ ﺖﯿﻌﺿﻭ (10) 45° ﺵﺮﺑ ﺖﻣﻼﻋ

.ﺪﻫﺩ ﯽﻣ ﻥﺎﺸﻧ ﺎﻤﻨﻫﺍﺭ ﻞﯾﺭ ﻥﻭﺪﺑ

ﻩﺎﮕﺘﺳﺩ ﺩﺮﺑﺭﺎﮐ ﻩﻮﺤﻧ ﻭ یﺯﺍﺪﻧﺍ ﻩﺍﺭ

ﺎﺑ ﺪﯾﺎﺑ ﻕﺮﺑ ﻥﺎﯾﺮﺟ ﻊﺒﻨﻣ ژﺎﺘﻟﻭ !ﺪﯿﻨﮐ ﻪﺟﻮﺗ ﻪﮑﺒﺷ ﻕﺮﺑ ژﺎﺘﻟﻭ ﻪﺑ

◀

ﻪﺘﺷﺍﺩ ﺖﻘﺑﺎﻄﻣ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﺐﺴﭼﺮﺑ یﻭﺭ ﺮﺑ ﺩﻮﺟﻮﻣ ﺮﯾﺩﺎﻘﻣ

،ﺪﻧﺍ ﻩﺪﺷ ﺺﺨﺸﻣ ﺖﻟﻭ 230 V ژﺎﺘﻟﻭ ﺎﺑ ﻪﮐ ﺍﺭ ﯽﻗﺮﺑ یﺎﻫﺭﺍﺰﺑﺍ .ﺪﺷﺎﺑ

.ﺩﺮﺑ ﺭﺎﮑﺑ ﺰﯿﻧ ﺖﻟﻭ 220 V ژﺎﺘﻟﻭ ﺖﲢ ﻥﺍﻮﺗ ﯽﻣ

ﻥﺩﺮﮐ ﺵﻮﻣﺎﺧ ﻭ ﻦﺷﻭﺭ ﻩﻮﺤﻧ

2 ﻥﺪﺷ ﻦﺷﻭﺭ ﻊﻧﺎﻣ ﯽﻨﻤﯾﺍ ﺪﯿﻠﮐ ﺖﺴﺨﻧ ،ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻥﺩﺮﮐ ﻦﺷﻭﺭ یﺍﺮﺑ

ﻦﯿﻤﻫ ﺭﺩ ﺍﺮﻧﺁ ﻭ ﺪﯿﻫﺩ ﺭﺎﺸﻓ ﺍﺭ 1 ﻞﺻﻭ ﻭ ﻊﻄﻗ ﺪﯿﻠﮐ ﺲﭙﺳ ،ﺪﯿﻫﺩ ﺭﺎﺸﻓ ﺍﺭ

.ﺪﯾﺭﺍﺪﻬﮕﻧ ﺖﻟﺎﺣ

.ﺪﯿﻨﮐ ﺎﻫﺭ ﺍﺭ 1 ﻞﺻﻭ ﻭ ﻊﻄﻗ ﺪﯿﻠﮐ ،ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻥﺩﺮﮐ ﺵﻮﻣﺎﺧ یﺍﺮﺑ

ﻞﻔﻗ ﻭ ﺖﯿﺒﺜﺗ ﻥﺍﻮﺗ ﯽﳕ ﺍﺭ 1ﻞﺻﻭ ﻭ ﻊﻄﻗ ﺪﯿﻠﮐ ،ﯽﻨﻤﯾﺍ ﻞﯾﻻﺩ ﻪﺑ ﺎﻨﺑ :ﺮﻛﺬﺗ

.ﺖﺷﺍﺪﻬﮕﻧ ﻩﺩﺮﺸﻓ ﺖﻟﺎﺣ ﺭﺩ ﻩﺭﺍﻮﻤﻫ ﺭﺎﮐ ﻦﯿﺣ ﺭﺩ ﺪﯾﺎﺑ ﺍﺮﻧﺁ ﻪﮑﻠﺑ ،ﺩﺮﮐ

(GKS 65 GCE) یﺯﺍﺪﻧﺍ ﻩﺍﺭ ﻕﺮﺑ ﻥﺎﯾﺮﺟ ﻩﺪﻨﻨﮐ ﺩﻭﺪﺤﻣ

ﻦﺷﻭﺭ ﻡﺎﮕﻨﻫ ﺍﺭ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻥﺍﻮﺗ ،ﻕﺮﺑ ﻥﺎﯾﺮﺟ ﯽﻜﯿﻧﻭﺮﺘﻜﻟﺍ ﻩﺪﻨﻨﮐ ﺩﻭﺪﺤﻣ

ﺮﭙﻣﺁ 16 ﺯﻮﯿﻓ ﺖﲢ ﺍﺭ ﻩﺎﮕﺘﺳﺩ ﺩﺮﻛ ﺭﺎﻛ ﻥﺎﻜﻣﺍ ﻭ ﻪﺘﺧﺎﺳ ﺩﻭﺪﺤﻣ ﻥﺁ ﻥﺩﺮﻛ

.ﺪﻨﻜﯿﻣ ﻢﻫﺍﺮﻓ

214 | ﯽﺳﺭﺎﻓ

1 619 X06 442 | (9.6.11) Bosch Power Tools

ﯽﻗﺮﺑ ﻩﺭﺍ

GKS 65

Professional

GKS 65 G

Professional

GKS 65 GCE

Professional

ﺖﻋﺮﺳ ﺏﺎﺨﺘﻧﺍ

––

●

ﯽﮑﯿﻧﻭﺮﺘﮑﻟﺍ ﻩﺪﻨﻨﮐ ﺖﯿﺒﺜﺗ ﻭ ﻝﺮﺘﻨﮐ

––

●

ﺎﻣﺩ ﻪﺑ ﻪﺘﺴﺑﺍﻭ ﯽﻨﻤﯾﺍ چﻼﮐ

––

●

یﺯﺍﺪﻧﺍ ﻩﺍﺭ ﻕﺮﺑ ﻥﺎﯾﺮﺟ ﻩﺪﻨﻨﮐ ﺩﻭﺪﺤﻣ

––

●

(ﯽﻔﮐ) ﻪﯾﺎﭘ ﻪﺤﻔﺻ ﺩﺎﻌﺑﺍ

mm170 x 305203 x 327203 x 327

ﻩﺭﺍ ﻪﻐﯿﺗ ﺮﻄﻗ ﺮﺜﮐﺍﺪﺣ

mm190190190

ﻩﺭﺍ ﻪﻐﯿﺗ ﺮﻄﻗ ﻞﻗﺍﺪﺣ

mm184184184

ﻩﺭﺍ ﻪﻐﯿﺗ ﺖﻣﺎﺨﺿ ﺮﺜﮐﺍﺪﺣ

mm1,71,71,7

ﻩﺭﺍ ﻪﻐﯿﺗ ﻪﻧﺍﺪﻧﺩ ﻩﺯﺍﺪﻧﺍ ﻭ ﺖﻣﺎﺨﺿ ﺮﺜﮐﺍﺪﺣ

mm2,62,62,6

ﻩﺭﺍ ﻪﻐﯿﺗ ﻪﻧﺍﺪﻧﺩ ﻩﺯﺍﺪﻧﺍ ﻭ ﺖﻣﺎﺨﺿ ﻞﻗﺍﺪﺣ

mm1,81,81,8

ﻪﻐﯿﺗ ﯽﻧﺎﯿﻣ ﺥﺍﺭﻮﺳ ﺮﻄﻗ

mm303030

EPTA-Procedure 01/2003 ﺩﺭﺍﺪﻧﺎﺘﺳﺍ ﻖﺑﺎﻄﻣ ﻥﺯﻭ

kg4,85,15,2

ﯽﻨﻤﯾﺍ ﺱﻼﮐ II/ II/ II/

.ﺪﻨﻨﮐ ﺮﯿﯿﻐﺗ ﺪﻨﻧﺍﻮﺗ ﯽﻣ ﺮﮕﯾﺩ یﺎﻫﺭﻮﺸﮐ ﺭﺩ ﺎﯾ ﻭ ژﺎﺘﻟﻭ ﺮﯿﯿﻐﺗ ﺕﺭﻮﺻ ﺭﺩ ﻭ ﺪﻨﺷﺎﺑ ﯽﻣ ﺖﻟﻭ 230 V [U] ﯽﻣﺎﻧ ژﺎﺘﻟﻭ یﺍﺮﺑ ﺕﺎﻋﻼﻃﺍ ﻦﯾﺍ

.ﺪﻨﺷﺎﺑ ﺕﻭﺎﻔﺘﻣ ﺖﺳﺍ ﻦﮑﳑ ﯽﻗﺮﺑ یﺎﻫﺭﺍﺰﺑﺍ یﺭﺎﲡ یﺎﻬﻣﺎﻧ .ﺪﯿﻨﮐ ﻪﺟﻮﺗ ﺩﻮﺧ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﺐﺴﭼﺮﺑ یﻭﺭ ﯽﻨﻓ ﻩﺭﺎﻤﺷ ﻪﺑ ﹰﺎﻔﻄﻟ

:یﺯﺍﺪﻧﺍ ﻩﺍﺭ ﻕﺮﺑ ﻥﺎﯾﺮﺟ ﻩﺪﻨﻨﮐ ﺩﻭﺪﺤﻣ ﻥﻭﺪﺑ ﯽﻗﺮﺑ یﺎﻫﺭﺍﺰﺑﺍ یﺍﺮﺑ ﻂﻘﻓ

ﺭﺩ .ﺩﺭﺍﺩ ﺩﻮﺟﻭ ﺎﻫ ﻩﺎﮕﺘﺳﺩ ﺮﯾﺎﺳ ﺩﺮﮑﻠﻤﻋ ﺭﺩ ﻝﻼﺘﺧﺍ ﺯﻭﺮﺑ ﻥﺎﮑﻣﺍ ،ﻕﺮﺑ ﻪﮑﺒﺷ ﺪﻋﺎﺴﻣﺎﻧ ﻂﯾﺍﺮﺷ ﺖﲢ .ﺪﻧﻮﺸﯿﻣ ﻩﺎﺗﻮﮐ ﻥﺎﻣﺯ یﺍﺮﺑ ژﺎﺘﻟﻭ ﺖﻓﺍ ﺚﻋﺎﺑ یﺯﺍﺪﻧﺍ ﻩﺍﺭ ﻭ ﺕﺭﺎﺘﺳﺍ یﺎﻫ ﺵﺩﺮﮔ

.ﺩﻭﺭ ﯽﳕ ﺭﺎﻈﺘﻧﺍ ﯽﺗﻻﻼﺘﺧﺍ ﺯﻭﺮﺑ (ﻢﻫﺍ) Za Ohm ﺯﺍ ﺮﺘﻤﮐ (ﺲﻧﺍﺪﭙﻣﺍ) یﺮﻫﺎﻇ ﺖﻣﻭﺎﻘﻣ ﺕﺭﻮﺻ

ﺐﺼﻧ

ﻩﺭﺍ ﻪﻐﯿﺗ ﺾﯾﻮﻌﺗ /یﺭﺍﺬﮔﺎﺟ ﻩﻮﺤﻧ

ﻝﺎﺼﺗﺍ ﻪﺧﺎﺷﻭﺩ ،ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ یﻭﺭ ﺮﺑ یﺭﺎﮐ ﻪﻧﻮﮔﺮﻫ ﻡﺎﳒﺍ ﺯﺍ ﺶﯿﭘ

◀

.ﺪﯿﺸﮑﺑ ﻥﻭﺮﯿﺑ ﻕﺮﺑ ﺰﯾﺮﭘ ﻞﺧﺍﺩ ﺯﺍ ﺍﺮﻧﺁ

ﺭﺩ .ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ ﯽﻨﻤﯾﺍ ﺶﮑﺘﺳﺩ ﺯﺍ ﻩﺭﺍ ﻪﻐﯿﺗ ژﺎﺘﻧﻮﻣ ﻡﺎﮕﻨﻫ ﻪﺑ

◀

.ﺩﺭﺍﺩ ﺩﻮﺟﻭ ﺖﺣﺍﺮﺟ ﻭ ﯽﮔﺪﯾﺩ ﺐﯿﺳﺁ ﺮﻄﺧ ﻩﺭﺍ ﻪﻐﯿﺗ ﺎﺑ ﺱﺎﲤ

ﻡﺎﻗﺭﺍ ﺎﺑ ﻥﺁ ﯽﻨﻓ ﺕﺎﺼﺨﺸﻣ ﻪﮐ ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ یﺍ ﻩﺭﺍ ﻪﻐﯿﺗ ﺯﺍ ﻂﻘﻓ

◀

.ﺩﺭﺍﺩ ﺖﻘﺑﺎﻄﻣ ﺩﺮﺑﺭﺎﮐ ﻞﻤﻌﻟﺍﺭﻮﺘﺳﺩ ﻦﯾﺍ ﺭﺩ ﻩﺪﺷ ﺪﯿﻗ ﯽﻨﻓ

ﻩﺩﺎﻔﺘﺳﺍ ﺵﺮﺑ ﺕﺎﻘﻠﻌﺘﻣ ﻥﺍﻮﻨﻌﺑ ﮓﻨﺳ ﻪﺤﻔﺻ ﺯﺍ ﻪﺟﻭ ﭻﯿﻫ ﻪﺑ

◀

.ﺪﯿﻨﮑﻧ

ﻩﺭﺍ ﻪﻐﯿﺗ ﺏﺎﺨﺘﻧﺍ

ﺎﻤﻨﻫﺍﺭ ﻪﭼﺮﺘﻓﺩ ﻦﯾﺍ یﺎﻬﺘﻧﺍ ﺭﺩ یﺩﺎﻬﻨﺸﯿﭘ یﺎﻫ ﻩﺭﺍ ﻪﻐﯿﺗ ﻉﺍﻮﻧﺍ ﺯﺍ یﺭﺍﺩﻮﳕ

.ﺖﺳﺍ ﻩﺪﻣﺁ

(Aﺮﯾﻮﺼﺗ ﻪﺑ ﺩﻮﺷ ﻉﻮﺟﺭ) ﻩﺭﺍ ﻪﻐﯿﺗ (ﻥﺩﺮﮐ ﻩﺩﺎﯿﭘ) ﻥﺩﺮﮐ ﺯﺎﺑ ﻩﻮﺤﻧ

ﯽﻧﺎﺸﯿﭘ یﻭﺭ ﺮﺑ ﺍﺭ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﺖﺳﺍ ﺮﺘﻬﺑ ،ﺕﺎﻘﻠﻌﺘﻣ ﻭ ﺭﺍﺰﺑﺍ ﺾﯾﻮﻌﺗ یﺍﺮﺑ

.ﺪﯿﻫﺪﺑ ﺭﺍﺮﻗ ﺭﻮﺗﻮﻣ ﻪﻧﺪﺑ (ﯽﺟﺭﺎﺧ ﺢﻄﺳ)

ﺖﻟﺎﺣ ﺭﺩ ﺍﺮﻧﺁ ﻭ ﺪﯿﻫﺪﺑ ﺭﺎﺸﻓ ﺍﺭ ﻩﺎﮕﺘﺳﺩ 5 ﺭﻮﺤﻣ ﻞﻔﻗ ﻭ ﺖﯿﺒﺜﺗ ﻪﻤﮐﺩ –

.ﺪﯾﺭﺍﺪﻬﮕﻧ ﻩﺩﺮﺸﻓ

ﻒﻗﻮﺘﻣ ﺕﺭﻮﺻ ﺭﺩ ﻂﻘﻓ ﺍﺭ ﻩﺎﮕﺘﺳﺩ 5 ﺭﻮﺤﻣ ﻞﻔﻗ ﻭ ﺖﯿﺒﺜﺗ ﻪﻤﮐﺩ

◀

ﺕﺭﻮﺼﻨﯾﺍ ﺮﯿﻏ ﺭﺩ.ﺪﯾﺮﺑ ﺭﺎﮑﺑ ﻩﺭﺍ ﻩﺎﮕﺘﺳﺩ (ﺖﻔﺷ) ﺭﻮﺤﻣ ﻞﻣﺎﮐ ﻥﺩﻮﺑ

.ﺩﺭﺍﺩ ﺩﻮﺟﻭ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻥﺪﯾﺩ ﺐﯿﺳﺁ ﻥﺎﮑﻣﺍ

➊ ﺶﺧﺮﭼ ﺖﻬﺟ ﺭﺩ ﺍﺭ 19 ﺭﺎﻬﻣ ﭻﯿﭘ ،18 ﺵﻮﮔ ﺶﺷ ﻦﻟﺁ ﺭﺎﭼﺁ ﻪﻠﯿﺳﻮﺑ –

.ﺪﯾﺭﻭﺁ ﻥﻭﺮﯿﺑ ﺍﺮﻧﺁ ﻭ ﺪﯿﻧﺎﺧﺮﭽﺑ

ﻢﮑﺤﻣ ﺍﺮﻧﺁ ﻭ ﺪﯿﻧﺍﺩﺮﮔﺮﺑ ﺐﻘﻋ ﻪﺑ ﺍﺭ 12 ﺭﺎﮐﺩﻮﺧ ﯽﻨﻤﯾﺍ ﻅﺎﻔﺣ –

.ﺪﯾﺭﺍﺪﻬﮕﻧ

.ﺪﯾﺭﺍﺩﺮﺑ 23 ﻩﺭﺍ (ﺖﻔﺷ) ﺭﻮﺤﻣ ﺯﺍ ﺍﺭ 21 ﻩﺭﺍ ﻪﻐﯿﺗ ﻭ 20 ﺭﺎﻬﻣ ﮋﻧﻼﻓ –

(Aﺮﯾﻮﺼﺗ ﻪﺑ ﺩﻮﺷ ﻉﻮﺟﺭ) ﻩﺭﺍ ﻪﻐﯿﺗ ژﺎﺘﻧﻮﻣ ﻩﻮﺤﻧ

ﯽﻧﺎﺸﯿﭘ یﻭﺭ ﺮﺑ ﺍﺭ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﺖﺳﺍ ﺮﺘﻬﺑ ،ﺕﺎﻘﻠﻌﺘﻣ ﻭ ﺭﺍﺰﺑﺍ ﺾﯾﻮﻌﺗ یﺍﺮﺑ

.ﺪﯿﻫﺪﺑ ﺭﺍﺮﻗ ﺭﻮﺗﻮﻣ ﻪﻧﺪﺑ (ﯽﺟﺭﺎﺧ ﺢﻄﺳ)

ﺰﯿﲤ ﺍﺭ ﺐﺼﻧ یﺍﺮﺑ ﻩﺪﻧﺭﺍﺪﻬﮕﻧ ﺕﺎﻌﻄﻗ ﻪﯿﻠﮐ ﻦﯿﻨﭽﻤﻫ ﻭ 21 ﻩﺭﺍ ﻪﻐﯿﺗ –

.ﺪﯿﻨﮐ

ﻢﮑﺤﻣ ﺍﺮﻧﺁ ﻭ ﺪﯿﻧﺍﺩﺮﮔﺮﺑ ﺐﻘﻋ ﻪﺑ ﺍﺭ 12 ﺭﺎﮐﺩﻮﺧ ﯽﻨﻤﯾﺍ ﻅﺎﻔﺣ –

.ﺪﯾﺭﺍﺪﻬﮕﻧ

ﻪﻧﺍﺪﻧﺩ ﺵﺮﺑ ﺖﻬﺟ .ﺪﯿﻫﺪﺑ ﺭﺍﺮﻗ 22 ﺮﯿﮔﺭﺍﺰﺑﺍ ﮋﻧﻼﻓ یﻭﺭ ﺮﺑ ﺍﺭ 21 ﻩﺭﺍ ﻪﻐﯿﺗ –

یﻭﺭ ﺶﺧﺮﭼ ﺖﻬﺟ ﺶﻠﻓ ﻭ (ﻩﺭﺍ ﻪﻐﯿﺗ یﻭﺭ ﺮﺑ ﺶﻠﻓ ﺖﻬﺟ) ﻩﺭﺍ ﻪﻐﯿﺗ یﺎﻫ

.ﺪﻨﺷﺎﺑ ﻪﺘﺷﺍﺩ ﺖﻘﺑﺎﻄﻣ ﺮﮕﯾﺪﮑﯾ ﺎﺑ ﺪﯾﺎﺑ 16 ﻪﻐﯿﺗ ﯽﻨﻤﯾﺍ ﻅﺎﻔﺣ

19 ﺭﺎﻬﻣ ﭻﯿﭘ ﻥﺪﻧﺎﺧﺮﭼ ﺎﺑ ﻭ ﺪﯿﻫﺩ ﺭﺍﺮﻗ ﺩﻮﺧ یﺎﺟ ﺭﺩ ﺍﺭ 20 ﺭﺎﻬﻣ ﮋﻧﻼﻓ –

ﺖﺳﺭﺩ یﺭﺍﺬﮔﺎﺟ ﺖﯿﻌﺿﻭ ﻪﺑ .ﺪﯿﻨﮐ ﻢﮑﺤﻣ ﺍﺮﻧﺁ ،➋ﺶﺧﺮﭼ ﺖﻬﺟ ﺭﺩ

.ﺪﯿﺷﺎﺑ ﻪﺘﺷﺍﺩ ﻪﺟﻮﺗ 20 ﺭﺎﻬﻣ ﮋﻧﻼﻓ ﻭ 22 ﺮﯿﮔﺭﺍﺰﺑﺍ ﮋﻧﻼﻓ

ﺖﻟﺎﺣ ﺭﺩ ﺍﺮﻧﺁ ﻭ ﺪﯿﻫﺪﺑ ﺭﺎﺸﻓ ﺍﺭ ﻩﺎﮕﺘﺳﺩ 5 ﺭﻮﺤﻣ ﻞﻔﻗ ﻭ ﺖﯿﺒﺜﺗ ﻪﻤﮐﺩ –

.ﺪﯾﺭﺍﺪﻬﮕﻧ ﻩﺩﺮﺸﻓ

ﺖﻬﺟ ﺭﺩ ﺍﺭ 19 ﻩﺪﻧﺭﺍﺪﻬﮕﻧ ﭻﯿﭘ ،18 ﺵﻮﮔ ﺶﺷ ﻦﻟﺁ ﺭﺎﭼﺁ ﻪﻠﯿﺳﻮﺑ –

ﻦﯿﺑﺎﻣ ﺪﯾﺎﺑ ﺭﺎﻬﻣ ﺭﻭﺎﺘﺸﮔ .ﺪﯿﻨﮐ ﻢﮑﺤﻣ ﺍﺮﻧﺁ ﻭ ﺪﯿﻧﺎﺧﺮﭽﺑ ➋ﺶﺧﺮﭼ

ﭻﯿﭘ ﻥﺩﺮﮐ ﺖﻔﺳ ﻥﺍﺰﯿﻣ ﺎﺑ ﻝﺩﺎﻌﻣ ﺮﮕﯾﺩ ﺕﺭﺎﺒﻋ ﻪﺑ ،(ﺮﺘﻣ ﻦﺗﻮﯿﻧ) 6–9 Nm

.ﺪﺷﺎﺑ ﺭﻭﺩ ¼ﻩﻭﻼﻋ ﻪﺑ ﺖﺳﺩ ﻪﻠﯿﺳﻮﺑ

ﻪﺷﺍﺮﺗ ﻭ ﻩﺩﺍﺮﺑ ،ﺩﺮﮔ ﺶﮑﻣ

ﻝﺎﺼﺗﺍ ﻪﺧﺎﺷﻭﺩ ،ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ یﻭﺭ ﺮﺑ یﺭﺎﮐ ﻪﻧﻮﮔﺮﻫ ﻡﺎﳒﺍ ﺯﺍ ﺶﯿﭘ

◀

.ﺪﯿﺸﮑﺑ ﻥﻭﺮﯿﺑ ﻕﺮﺑ ﺰﯾﺮﭘ ﻞﺧﺍﺩ ﺯﺍ ﺍﺮﻧﺁ

ﯽﺳﺭﺎﻓ |

215

Bosch Power Tools 1 619 X06 442 | (9.6.11)

یﺯﺍﻮﻣ یﺎﻤﻨﻫﺍﺭ ﺶﮐ ﻂﺧ 11

(کﺮﺤﺘﻣ) ﺭﺎﮐﺩﻮﺧ (ﻆﻓﺎﺤﻣ ﺏﺎﻗ) ﯽﻨﻤﯾﺍ ﻅﺎﻔﺣ 12

(ﻪﯾﺎﭘ ﻪﺤﻔﺻ) ﯽﻔﮐ 13

ﺭﺎﮐﺩﻮﺧ ﯽﻨﻤﯾﺍ ﻅﺎﻔﺣ ﻢﯿﻈﻨﺗ ﻭ ﯽﺋﺎﺠﺑﺎﺟ ﻡﺮﻫﺍ 14

ﻩﺭﺍ کﺎﺧ ﻭ ﻪﺷﺍﺮﺗ ﺝﻭﺮﺧ ﻞﺤﻣ 15

ﻆﻓﺎﺤﻣ ﺏﺎﻗ 16

(ﺭﺍﺩ ﻖﯾﺎﻋ ﺶﮐﻭﺭ ﺎﺑ) ﻪﺘﺳﺩ 17

ﺵﻮﮔ ﺶﺷ ﻦﻟﺁ ﺭﺎﭼﺁ 18

ﺮﺷﺍﻭ ﺎﺑ ﺭﺎﻬﻣ ﻭ ﺖﯿﺒﺜﺗ ﭻﯿﭘ 19

(ﻭﺭ ﻩﺮﻬﻣ) ﺭﺎﻬﻣ ﮋﻧﻼﻓ 20

*ﻩﺭﺍ ﻪﻐﯿﺗ 21

(ﺮﯾﺯ ﻩﺮﻬﻣ) ﺮﯿﮔﺭﺍﺰﺑﺍ ﮋﻧﻼﻓ 22

ﻩﺭﺍ ﺭﻮﺤﻣ 23

*ﺶﮑﻣ ﻩﺎﮕﺘﺳﺩ (ﻞﯾﺪﺒﺗ) ﺭﻮﺘﭘﺍﺩﺁ ﺖﯿﺒﺜﺗ ﭻﯿﭘ 24

*ﺶﮑﻣ ﻩﺎﮕﺘﺳﺩ (ﯽﺋﻮﻧﺍﺯ) ﺭﻮﺘﭘﺍﺩﺁ 25

ﺵﺮﺑ ﻖﻤﻋ ﺏﺎﺨﺘﻧﺍ یﺍﺮﺑ ﺭﺎﻬﻣ ﻡﺮﻫﺍ 26

ﺵﺮﺑ ﻖﻤﻋ یﺪﻨﺑ ﻪﺟﺭﺩ 27

ﺮﺑ ﯽﺳﺭﺎﻓ ﻪﯾﻭﺍﺯ ﺏﺎﺨﺘﻧﺍ یﺍﺮﺑ ﯽﮑﺳﻭﺮﺧ ﭻﯿﭘ 28

*ﯽﭽﯿﭘ ﻩﺮﯿﮔ ﺖﻔﺟ 29

*ﺎﻤﻨﻫﺍﺭ ﻞﯾﺭ 30

*ﻝﺎﺼﺗﺍ ﻪﻌﻄﻗ 31

*ﺶﻜﻣ ﮓﻨﻠﺷ 32

ﻩﺍﺮﻤﻫ ﻝﻮﻤﻌﻣ ﺭﻮﻄﺑ ،ﺖﺳﺍ ﻩﺪﻣﺁ ﱳﻣ ﺭﺩ ﺎﯾ ﻭ ﺮﯾﻮﺼﺗ ﺭﺩ ﻪﮐ ﯽﺗﺎﻘﻠﻌﺘﻣ ﻪﯿﻠﮐ*

ﻪﻣﺎﻧﺮﺑ ﺖﺳﺮﻬﻓ ﺯﺍ ﺍﺭ ﺕﺎﻘﻠﻌﺘﻣ ﻞﻣﺎﮐ ﺖﺴﯿﻟ ﹰﺎﻔﻄﻟ .ﺩﻮﺷ ﯽﳕ ﻪﺋﺍﺭﺍ ﻩﺎﮕﺘﺳﺩ

.ﺪﯿﺋﺎﳕ ﺱﺎﺒﺘﻗﺍ ﺕﺎﻘﻠﻌﺘﻣ

ﺵﺎﻌﺗﺭﺍ ﻭ ﺍﺪﺻ ﻪﺑ ﻁﻮﺑﺮﻣ ﺕﺎﻋﻼﻃﺍ

ﺩﺭﺍﺪﻧﺎﺘﺳﺍ ﺎﺑ ﻖﺑﺎﻄﻣ ،ﺍﺪﺻ ﻥﺍﺰﯿﻣ یﺍﺮﺑ ﻩﺪﺷ یﺮﯿﮔ ﻩﺯﺍﺪﻧﺍ ﺮﯾﺩﺎﻘﻣ

.ﺪﻧﻮﺷ ﯽﻣ ﻪﺒﺳﺎﺤﻣ EN 60745

ﻝﺩﺎﻌﻣ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻉﻮﻧ ﻦﯾﺍ ﺹﻮﺼﺧ ﺭﺩ ﻩﺪﺷ ﯽﺑﺎﯾﺯﺭﺍ ،Aﺱﻼﮐ ﯽﺗﻮﺻ ﺢﻄﺳ

.99 dB(A) ﯽﺗﻮﺻ ﺕﺭﺪﻗ ﺢﻄﺳ ؛88 dB(A) ﯽﺗﻮﺻ ﺭﺎﺸﻓ ﺢﻄﺳ ﺎﺑ ﺖﺳﺍ

.K = 3 dB (ﺖﯿﻌﻄﻗ ﻡﺪﻋ) ﺎﻄﺧ ﺐﯾﺮﺿ

!ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ ﯽﻨﻤﯾﺍ ﯽﺷﻮﮔ ﺯﺍ

ﺮﺑ K ﺎﻄﺧ ﺐﯾﺮﺿ ﻭ (ﺖﻬﺟ ﻪﺳ یﺎﻫﺭﺍﺩﺮﺑ ﻊﻤﺟ) ahﺕﺎﺷﺎﻌﺗﺭﺍ ﻞﮐ ﻥﺍﺰﯿﻣ

:ﺪﻧﻮﺷ ﯽﻣ ﻪﺒﺳﺎﺤﻣ EN 60745 ﺩﺭﺍﺪﻧﺎﺘﺳﺍ یﺎﻨﺒﻣ

,ah = 3,0 m/s2, K = 1,5 m/s2

.ah = 2,5 m/s2, K = 1,5 m/s2ﺰﻠﻓ یﺭﺎﮐ ﻩﺭﺍ

ﻖﺒﻃ یﺮﯿﮔ ﻩﺯﺍﺪﻧﺍ ﺵﻭﺭ ﺎﺑ ﻞﻤﻌﻟﺍﺭﻮﺘﺳﺩ ﻦﯾﺍ ﺭﺩ ﻩﺪﺷ ﺪﯿﻗ ﺵﺎﻌﺗﺭﺍ ﺢﻄﺳ

یﺎﻫﺭﺍﺰﺑﺍ ﻪﺴﯾﺎﻘﻣ یﺍﺮﺑ ﻥﺍﻮﺘﯿﻣ ﻥﺁ ﺯﺍ ﻭ ﺩﺭﺍﺩ ﺖﻘﺑﺎﻄﻣ EN 60745 ﺩﺭﺍﺪﻧﺎﺘﺳﺍ

ﺭﺎﺸﻓ ﺢﻄﺳ ﯽﺘﻗﻮﻣ ﺩﺭﻭﺁﺮﺑ یﺍﺮﺑ ﻦﯿﻨﭽﻤﻫ ﻭ ﺩﻮﳕ ﻩﺩﺎﻔﺘﺳﺍ ﺮﮕﯾﺪﮑﯾ ﺎﺑ ﯽﻗﺮﺑ

.ﺖﺳﺍ ﺐﺳﺎﻨﻣ ﺰﯿﻧ ﺵﺎﻌﺗﺭﺍ ﺯﺍ ﯽﺷﺎﻧ

ﺮﮔﺍ ﻪﺘﺒﻟﺍ .ﺖﺳﺍ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﯽﻠﺻﺍ ﺩﺮﺑﺭﺎﮐ ﻑﺮﻌﻣ ﻩﺪﺷ ﺪﯿﻗ ﺵﺎﻌﺗﺭﺍ ﺢﻄﺳ

ﻭ ﺖﺒﻗﺍﺮﻣ ﻥﻭﺪﺑ ﺎﯾ ﻭ ﺮﮕﯾﺩ یﺩﺮﺑﺭﺎﮐ یﺎﻫﺭﺍﺰﺑﺍ ﺎﺑ ﺮﮕﯾﺩ ﺩﺭﺍﻮﻣ یﺍﺮﺑ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ

ﺵﺎﻌﺗﺭﺍ ﺢﻄﺳ ﺮﯿﯿﻐﺗ ﻥﺎﮑﻣﺍ ﺕﺭﻮﺼﻧﺁ ﺭﺩ ،ﺩﻮﺷ ﻩﺩﺮﺑ ﺭﺎﮑﺑ ﯽﻓﺎﮐ ﺲﯾﻭﺮﺳ

ﻥﺎﻣﺯ ﺕﺪﻣ ﻝﻮﻃ ﺭﺩ ﺍﺭ ﺵﺎﻌﺗﺭﺍ ﺯﺍ ﯽﺷﺎﻧ ﺭﺎﺸﻓ ﺪﻧﺍﻮﺘﯿﻣ ﺮﻣﺍ ﻦﯾﺍ .ﺩﺭﺍﺩ ﺩﻮﺟﻭ

.ﺪﻫﺪﺑ ﺶﯾﺍﺰﻓﺍ ﺡﻮﺿﻭ ﻪﺑ ﺭﺎﮐ

ﻪﮐ ﻢﻫ ﺍﺭ ﯽﺋﺎﻬﻧﺎﻣﺯ ﺪﯾﺎﺑ ،ﺵﺎﻌﺗﺭﺍ ﺯﺍ ﯽﺷﺎﻧ ﺭﺎﺸﻓ ﻖﯿﻗﺩ ﺩﺭﻭﺁﺮﺑ ﺖﻬﺟ

ﻥﺎﻣﺯ ﻥﺁ ﺭﺩ ﻦﮑﯿﻟﻭ ﺖﺳﺍ ﻦﺷﻭﺭ ﻩﺎﮕﺘﺳﺩ ﻪﮑﻨﯾﺍ ﺎﯾ ﻭ ﺖﺳﺍ ﺵﻮﻣﺎﺧ ﻩﺎﮕﺘﺳﺩ

ﺭﺎﺸﻓ ﺢﻄﺳ ﺪﻧﺍﻮﺘﯿﻣ ﻪﻠﺌﺴﻣ ﻦﯾﺍ .ﺖﻓﺮﮔ ﺮﻈﻧ ﺭﺩ ،ﺩﻮﺸﯿﳕ ﻪﺘﻓﺮﮔ ﺭﺎﮑﺑ

.ﺪﻨﮐ ﻢﮐ ﺡﻮﺿﻭ ﻪﺑ ﺭﺎﮐ ﻝﻮﻃ ﻞﮐ ﺭﺩ ﺍﺭ ﺵﺎﻌﺗﺭﺍ ﺯﺍ ﯽﺷﺎﻧ

ﺍﺭ ﺎﻬﻧﺁ یﺭﺍﺬﮔﺮﯿﺛﺄﺗ ﺯﺍ ﻞﺒﻗ ﻭ ﺎﻫ ﺵﺎﻌﺗﺭﺍ ﺮﺑﺍﺮﺑ ﺭﺩ ﻒﻋﺎﻀﻣ ﯽﻨﻤﯾﺍ ﺕﺎﻣﺍﺪﻗﺍ

ﻥﺍﻮﻨﻌﺑ ،ﺪﯾﺮﯿﮕﺑ ﺮﻈﻧ ﺭﺩ ﺪﻨﮑﯿﻣ ﺭﺎﮐ ﻩﺎﮕﺘﺳﺩ ﺎﺑ ﻪﮐ یﺩﺮﻓ ﺖﻇﺎﻔﺣ یﺍﺮﺑ

ﻭ ﺎﻬﺘﺳﺩ ﱳﺷﺍﺪﻬﮕﻧ ﻡﺮﮔ ،ﻥﺁ ﺕﺎﻘﺤﻠﻣ ﻭ ﺭﺍﺰﺑﺍ ﻭ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﺲﯾﻭﺮﺳ ﻝﺎﺜﻣ

.یﺭﺎﮐ ﻞﺣﺍﺮﻣ ﯽﻫﺩ ﻥﺎﻣﺯﺎﺳ

ﺖﻘﺑﺎﻄﻣ ﻪﯾﺭﺎﻬﻇﺍ

ﻝﻮﺼﺤﻣ ﻪﮐ ،ﻢﯾﺭﺍﺪﯿﻣ ﺭﺎﻬﻇﺍ یﺭﺎﺼﺤﻧﺍ ﺖﯿﻟﻮﺌﺴﻣ ﻝﻮﺒﻗ ﺎﺑ ﻪﻠﯿﺳﻮﻨﯾﺪﺑ

کﺭﺍﺪﻣ ﻭ ﺎﻫ ﻡﺭﻮﻧ ،ﺎﻫﺭﺍﺪﻧﺎﺘﺳﺍ ﺎﺑ «ﯽﻨﻓ ﺕﺎﺼﺨﺸﻣ ﻭ ﻡﺎﻗﺭﺍ» ﺖﲢ ﻪﺣﻭﺮﺸﻣ

یﺎﻬﻠﻤﻌﻟﺍﺭﻮﺘﺳﺩ ﺕﺍﺭﺮﻘﻣ ﺎﺑ ﻖﺑﺎﻄﻣ ،EN 60745 :ﺪﻧﺭﺍﺩ ﺖﻘﺑﺎﻄﻣ ﺮﯾﺯ ﯽﻨﻓ

.2006/42/EG ،2004/108/EG

:ﻂﺳﻮﺗ ﯽﻨﻓ کﺭﺍﺪﻣ

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strötgen

Head of Product

Certiﬁcation

Dr. Egbert Schneider

Senior Vice President

Engineering

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

29.04.2011

ﯽﻨﻓ ﺕﺎﺼﺨﺸﻣ

ﯽﻗﺮﺑ ﻩﺭﺍ

GKS 65

Professional

GKS 65 G

Professional

GKS 65 GCE

Professional

ﯽﻨﻓ ﻩﺭﺎﻤﺷ

3 601 F67 0..3 601 F68 9..3 601 F68 9..

ﯽﻣﺎﻧ یﺩﻭﺭﻭ ﺕﺭﺪﻗ

W1 6001 6001 800

ﺩﺍﺯﺁ ﺖﻟﺎﺣ ﺭﺩ ﺖﻋﺮﺳ

min-1

5 9005 9002 300 – 5 000

(ﺩﺮﮑﻠﻤﻋ ﻦﯿﺣ ﺭﺩ) ﺭﺎﺸﻓ ﺖﲢ ﺶﺧﺮﭼ ﺖﻋﺮﺳ ﺮﺜﮐﺍﺪﺣ

min-1

420042001 400 – 4 000

ﺵﺮﺑ ﻖﻤﻋ ﺮﺜﮐﺍﺪﺣ

ﻪﺟﺭﺩ 0° (ﺭﺍﺩ ﻪﯾﻭﺍﺯ ﺵﺮﺑ) ﺮﺑ ﯽﺳﺭﺎﻓ ﻪﯾﻭﺍﺯ ﺭﺩ –

ﻪﺟﺭﺩ 45° (ﺭﺍﺩ ﻪﯾﻭﺍﺯ ﺵﺮﺑ) ﺮﺑ ﯽﺳﺭﺎﻓ ﻪﯾﻭﺍﺯ ﺭﺩ –

ﺭﻮﺤﻣ ﻞﻔﻗ

●●●

216 | ﯽﺳﺭﺎﻓ

1 619 X06 442 | (9.6.11) Bosch Power Tools

ﻼﻣﺎﮐ ،ﺪﯾﺩ ﻞﺑﺎﻗ ﺮﯿﻏ یﺎﻫﺎﺟ ﺮﯾﺎﺳ ﻭ ﺖﺑﺎﺛ یﺎﻫﺭﺍﻮﯾﺩ ﻥﺩﺮﮐ ﻩﺭﺍ ﻡﺎﮕﻨﻫ

◀

ﻡﺎﺴﺟﺍ ﺭﺩ یﺭﺎﮐ ﻩﺭﺍ ﻡﺎﮕﻨﻫ ﺪﻧﺍﻮﺗ ﯽﻣ ﻪﺘﻓﺭ ﻭﺮﻓ ﻩﺭﺍ ﻪﻐﯿﺗ .ﺪﯿﻨﮐ ﻁﺎﯿﺘﺣﺍ

.ﺩﻮﺷ ﻥﺩﺯ ﺲﭘ ﺚﻋﺎﺑ ﻭ ﺪﻨﮐ ﺮﯿﮔ ،ﻩﺪﺷ ﺞﮐ

ﯽﻨﯿﯾﺎﭘ ﯽﻨﻤﯾﺍ ﻅﺎﻔﺣ ﯽﯾﺍﺭﺎﮐ

ﻪﻐﯿﺗ ﯽﻨﯿﺋﺎﭘ ﯽﻨﻤﯾﺍ ﻅﺎﻔﺣ ﻪﮐ ﺪﯿﻨﮐ ﻝﺮﺘﻨﮐ ،ﺭﺎﮐ ﻪﺑ ﻉﻭﺮﺷ ﺯﺍ ﻞﺒﻗ

◀

ﺩﺭﻮﻣ ﺍﺭ ﻩﺭﺍ ﻩﺎﮕﺘﺳﺩ .ﺩﻮﺷ ﻪﺘﺴﺑ ﯽﺑﻮﺨﺑ (ﺭﺎﮐﺩﻮﺧ ﯽﻨﻤﯾﺍ ﻅﺎﻔﺣ) ﻩﺭﺍ

ﺖﮐﺮﺣ ﻪﻧﺍﺩﺍﺯﺁ ﯽﻨﯿﺋﺎﭘ ﯽﻨﻤﯾﺍ ﻅﺎﻔﺣ ﻪﭽﻧﺎﻨﭼ ،ﺪﯿﻫﺪﻧ ﺭﺍﺮﻗ ﻩﺩﺎﻔﺘﺳﺍ

ﻪﻐﯿﺗ ﯽﻨﯿﺋﺎﭘ ﯽﻨﻤﯾﺍ ﻅﺎﻔﺣ ﺰﮔﺮﻫ .ﺩﻮﺸﯿﳕ ﻪﺘﺴﺑ ﹰﺍﺭﻮﻓ ﺎﯾ ﻭ ﺪﻨﮑﯿﳕ

ﻪﭽﻧﺎﻨﭼ .ﺪﯾﺪﻨﺒﻧ یﺍ ﻪﻠﯿﺳﻭ ﺎﺑ ﺍﺮﻧﺁ ﺎﯾ ﻭ ﺪﯿﻨﮑﻧ ﺭﺎﻬﻣ ﺯﺎﺑ ﺖﯿﻌﺿﻭ ﺭﺩ ﺍﺭ

ﯽﻨﯿﺋﺎﭘ ﯽﻨﻤﯾﺍ ﻅﺎﻔﺣ ﺖﺳﺍ ﻦﮑﳑ ،ﺪﺘﻔﯿﺑ ﻦﯿﻣﺯ ﻪﺑ ﻪﺘﺳﺍﻮﺧﺎﻧ ﻩﺭﺍ ﻩﺎﮕﺘﺳﺩ

ﻞﺑﺎﻗ ﻪﻃﻮﺑﺮﻣ ﻡﺮﻫﺍ ﻪﻠﯿﺳﻮﺑ ﺍﺭ ﻆﻓﺎﺤﻣ ﺏﺎﻗ .ﺩﻮﺷ ﺞﮐ ﻭ ﻩﺪﯿﻤﺧ ﻪﻐﯿﺗ

ﺖﮐﺮﺣ ﻪﻧﺍﺩﺍﺯﺁ ﯽﻨﻤﯾﺍ ﻅﺎﻔﺣ ﻪﮐ ﺪﯾﻮﺷ ﻦﺌﻤﻄﻣ ﻭ ﺪﯿﻨﮐ ﺯﺎﺑ ﺖﺸﮔﺮﺑ

ﺮﯾﺎﺳ ﻭ ﻩﺭﺍ ﻪﻐﯿﺗ ﺎﺑ ،ﺵﺮﺑ یﺎﻫ ﻖﻤﻋ ﻭ ﺎﻫ ﻪﯾﻭﺍﺯ ﻪﻧﻮﮔ ﺮﻫ ﺭﺩ ﻭ ﺪﻨﮑﯿﻣ

.ﺪﻨﮑﯿﳕ ﺩﺭﻮﺧﺮﺑ ﺎﻫ ﺖﻤﺴﻗ

ﻪﭽﻧﺎﻨﭼ .ﺪﯿﻨﮐ ﻝﺮﺘﻨﮐ ﺍﺭ ﻪﻐﯿﺗ ﯽﻨﯿﺋﺎﭘ ﯽﻨﻤﯾﺍ ﻅﺎﻔﺣ ﺮﻨﻓ ﺩﺮﮑﻠﻤﻋ

◀

،ﺩﺮﯿﮕﻧ ﺕﺭﻮﺻ ﯽﺘﺳﺭﺪﺑ ﻥﺁ ﺮﻨﻓ ﻭ ﻪﻐﯿﺗ ﯽﻨﯿﺋﺎﭘ ﯽﻨﻤﯾﺍ ﻅﺎﻔﺣ ﺩﺮﮑﻠﻤﻋ

ﺕﺎﻌﻄﻗ .ﺪﯿﻨﮐ ﺮﯿﻤﻌﺗ ﻭ ﺲﯾﻭﺮﺳ ﺍﺮﻧﺁ ،ﻩﺭﺍ ﻩﺎﮕﺘﺳﺩ ﻥﺩﺮﺑ ﺭﺎﮑﺑ ﺯﺍ ﺶﯿﭘ

یﺪﻨﮐ ﺚﻋﺎﺑ ﻩﺭﺍ کﺎﺧ ﻭ ﻪﺷﺍﺮﺗ ﻊﻤﲡ ﺎﯾ ﻭ ﻩﺪﻨﺒﺴﭼ ﺕﺎﺑﻮﺳﺭ ،ﻩﺪﯾﺩ ﺐﯿﺳﺁ

.ﺪﻧﻮﺸﯿﻣ ﻪﻐﯿﺗ ﯽﻨﯿﺋﺎﭘ ﯽﻨﻤﯾﺍ ﻅﺎﻔﺣ ﺩﺮﮑﻠﻤﻋ ﺭﺩ

ﻪﻠﻤﺟ ﺯﺍ ،ﺹﻮﺼﺨﻣ یﺎﻫ ﺵﺮﺑ ﺭﺩ ﻂﻘﻓ ﺍﺭ ﻪﻐﯿﺗ ﯽﻨﯿﺋﺎﭘ ﯽﻨﻤﯾﺍ ﻅﺎﻔﺣ

◀

.ﺪﯿﻨﮐ ﺯﺎﺑ ﺖﺳﺩ ﻪﻠﯿﺳﻮﺑ «ﺭﺍﺩ ﻪﯾﻭﺍﺯ یﺎﻫ ﺵﺮﺑ ﻭ ﯽﻘﻤﻋ یﺎﻫ ﺵﺮﺑ»

ﺖﺸﮔﺮﺑ ﻞﺑﺎﻗ ﻪﻃﻮﺑﺮﻣ ﻡﺮﻫﺍ ﻪﻠﯿﺳﻮﺑ ﺍﺭ ﻪﻐﯿﺗ ﯽﻨﯿﺋﺎﭘ ﯽﻨﻤﯾﺍ ﻅﺎﻔﺣ

،ﺖﻓﺮﮔ ﺭﺍﺮﻗ ﺭﺎﮐ ﻪﻌﻄﻗ ﻞﺧﺍﺩ ﻩﺭﺍ ﻪﻐﯿﺗ ﻪﮑﻨﯾﺍ ﺾﺤﻣ ﻪﺑ ﻭ ﺪﯿﻨﮐ ﺯﺎﺑ

ﺪﯾﺎﺑ ﻪﻐﯿﺗ ﯽﻨﯿﺋﺎﭘ ﯽﻨﻤﯾﺍ ﻅﺎﻔﺣ ،یﺭﺎﮐ ﻩﺭﺍ ﻉﺍﻮﻧﺍ ﺮﯾﺎﺳ ﺭﺩ .ﺪﯿﻨﮐ ﺎﻫﺭ ﺍﺮﻧﺁ

.ﺪﻨﮐ ﺭﺎﮐ ﮏﯿﺗﺎﻣﻮﺗﺍ ﺭﻮﻄﺑ

ﻦﯿﻣﺯ یﻭﺭ ﺎﯾ ﻭ ﺭﺎﮐ ﺰﯿﻣ یﻭﺭ ﺍﺭ ﻩﺭﺍ ﻩﺎﮕﺘﺳﺩ ﻪﮐ ﺪﯿﺷﺎﺑ ﻪﺘﺷﺍﺩ ﻪﺟﻮﺗ

◀

ﺍﺭ ﻩﺭﺍ ﻪﻐﯿﺗ یﻭﺭ ،ﯽﻨﯿﺋﺎﭘ ﯽﻨﻤﯾﺍ ﻅﺎﻔﺣ ﻪﮑﻨﯾﺍ ﻥﻭﺪﺑ ،ﺪﯿﻫﺪﻧ ﺭﺍﺮﻗ

ﺖﮐﺮﺣ ﺚﻋﺎﺑ ﺖﮐﺮﺣ ﻝﺎﺣ ﺭﺩ ﻭ ﻅﺎﻔﺣ ﻥﻭﺪﺑ ﻩﺭﺍ ﻪﻐﯿﺗ .ﺪﺷﺎﺑ ﻩﺪﻧﺎﺷﻮﭘ

،ﺩﺮﯿﮕﺑ ﺭﺍﺮﻗ ﺶﻫﺍﺭ ﺮﺳ ﻪﮐ ﺍﺭ ﻪﭽﻧﺁ ﺮﻫ ﻭ ﺩﻮﺸﯿﻣ ﺵﺮﺑ ﺖﻬﺟ ﻑﻼﺧ ﺭﺩ ﻩﺭﺍ

ﺰﯿﻧ ﻩﺎﮕﺘﺳﺩ ﻥﺩﺮﮐ ﺵﻮﻣﺎﺧ ﺯﺍ ﺲﭘ ﻪﻐﯿﺗ ﻪﮐ ﺪﯿﺷﺎﺑ ﻪﺘﺷﺍﺩ ﻪﺟﻮﺗ .ﺩﺮﺒﯿﻣ

.ﺪﻫﺪﯿﻣ ﻪﻣﺍﺩﺍ ﺩﻮﺧ ﺖﮐﺮﺣ ﻪﺑ ﯽﺗﺪﻣ

ﯽﻨﻤﯾﺍ یﺎﻫﺭﺍﺪﺸﻫ ﺮﯾﺎﺳ

ﺕﺎﻌﻄﻗ .ﺪﯿﻨﮐ ﺰﯿﻫﺮﭘ ﻩﺭﺍ کﺎﺧ ﻭ ﻪﺷﺍﺮﺗ ﺝﻭﺮﺧ ﻞﺤﻣ ﺎﺑ ﺖﺳﺩ ﺱﺎﲤ ﺯﺍ

◀

.ﺪﻧﻮﺸﺑ ﺎﻤﺷ ﯽﮔﺪﯾﺩ ﺐﯿﯿﺳﺁ ﺚﻋﺎﺑ ﺖﺳﺍ ﻦﮑﳑ ﺶﺧﺮﭼ ﻝﺎﺣ ﺭﺩ

ﺕﺭﻮﺼﻨﯾﺍ ﺭﺩ ﺍﺮﯾﺯ .ﺩﺮﯿﮕﺑ ﺭﺍﺮﻗ ﺮﺳ یﻻﺎﺑ ﺪﯾﺎﺒﻧ ،ﺭﺎﮐ ﻡﺎﮕﻨﻫ ﻩﺭﺍ ﻩﺎﮕﺘﺳﺩ

◀

.ﺪﯿﺷﺎﺑ ﻪﺘﺷﺍﺩ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻪﺑ ﺖﺒﺴﻧ ﯽﻓﺎﮐ ﻝﺮﺘﻨﮐ ﺪﯿﻧﺍﻮﺘﯿﳕ

ﺯﺍ ،ﺕﺎﺴﯿﺳﺄﺗ ﻥﺎﻬﻨﭘ ﻕﺮﺑ یﺎﻬﻤﯿﺳ ﻭ ﺎﻫ ﻪﻟﻮﻟ ﱳﻓﺎﯾ یﺍﺮﺑ

◀

ﺎﺑ ﺯﺎﯿﻧ ﺕﺭﻮﺻﺭﺩ ﻭ ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ ﻥﺁ ﺐﺳﺎﻨﻣ ﺏﺎﯾﺩﺭ یﺎﻫ ﻩﺎﮕﺘﺳﺩ

.ﺪﯾﺮﯿﮕﺑ ﺱﺎﲤ ﻞﺤﻣ ﻥﺎﻤﺘﺧﺎﺳ ﺕﺎﺴﯿﺳﺄﺗ یﺎﻫﺭﺎﮐ یﺎﻫ ﺖﮐﺮﺷ

ﯽﮕﺘﻓﺮﮔ ﻕﺮﺑ ﺎﯾ ﻭ یﺯﻮﺳ ﺶﺗﺁ ﺚﻋﺎﺑ ﺪﻧﺍﻮﺘﯿﻣ ﻕﺮﺑ یﺎﻫ ﻢﯿﺳ ﺎﺑ ﺱﺎﲤ

ﺥﺍﺭﻮﺳ .ﺩﻮﺷ ﺭﺎﺠﻔﻧﺍ ﺩﺎﺠﯾﺍ ﺚﻋﺎﺑ ﺪﻧﺍﻮﺗ ﯽﻣ ﺯﺎﮔ ﻪﻟﻮﻟ ﻥﺪﯾﺩ ﺐﯿﺳﺁ .ﺩﻮﺷ

.ﺩﻮﺸﯿﻣ ﯽﮕﺘﻓﺮﮔ ﻕﺮﺑ ﺎﯾ ﻭ ﺕﺭﺎﺴﺧ ﺚﻋﺎﺑ ،ﺏﺁ ﻪﻟﻮﻟ ﻥﺪﺷ

ﻦﯾﺍ .ﺪﯿﻨﮑﻧ ﻩﺩﺎﻔﺘﺳﺍ ﯽﻠﺤﻣ ﺭﺩ ﻦﮐﺎﺳ ﻭ ﺖﺑﺎﺛ ﺭﻮﻄﺑ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻦﯾﺍ ﺯﺍ

◀

.ﺖﺳﺍ ﻩﺪﺸﻧ ﻪﺘﻓﺮﮔ ﺮﻈﻧ ﺭﺩ ﻩﺭﺍ ﺰﯿﻣ یﻭﺭ ﺮﺑ ﺭﺎﮐ یﺍﺮﺑ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ

.ﺪﯿﻫﺪﻧ ﺭﺍﺮﻗ ﻩﺩﺎﻔﺘﺳﺍ ﺩﺭﻮﻣ ﺍﺭ HSS ﺩﻻﻮﻓ ﺲﻨﺟ ﺯﺍ یﺎﻫ ﻩﺭﺍ ﻪﻐﯿﺗ

◀

.ﺪﻨﻨﮑﺸﯿﻣ ﯽﻧﺎﺳﺁ ﻪﺑ ﺎﻫ ﻩﺭﺍ ﻪﻐﯿﺗ ﻪﻧﻮﮕﻨﯾﺍ

ﺥﺮﺳ یﺎﻫ ﻪﺷﺍﺮﺗ ﺕﺭﺍﺮﺣ .ﺪﯿﻨﮐ یﺭﺍﺩ ﺩﻮﺧ ﯽﻨﻫﺁ ﺕﺍﺰﻠﻓ ﻥﺩﺮﮐ ﻩﺭﺍ ﺯﺍ

◀

.ﺪﻨﮐ ﻞﻌﺘﺸﻣ ﺍﺭ ﺭﺎﺒﻏ ﻭ ﺩﺮﮔ ﺶﮑﻣ ﺪﻧﺍﻮﺘﯿﻣ

ﻭ ﻪﺘﻓﺮﮔ ﻢﮑﺤﻣ ﺖﺳﺩ ﻭﺩ ﺮﻫ ﺎﺑ ،ﺭﺎﮐ ﻡﺎﮕﻨﻫ ﺍﺭ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ

◀

ﻭﺩ ﺎﺑ ﻥﺍﻮﺘﯿﻣ ﺍﺭ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ .ﺪﯿﻨﮐ ﺏﺎﺨﺘﻧﺍ ﺩﻮﺧ یﺍﺮﺑ ﯽﻨﺌﻤﻄﻣ ﻩﺎﮕﯾﺎﺟ

.ﺩﺮﮐ ﺖﯾﺍﺪﻫ ﺍﺮﻧﺁ ﻭ ﺖﻓﺮﮔ ﺭﺎﮑﺑ ﺮﺗ ﻦﺌﻤﻄﻣ ﻭ ﺮﺘﻬﺑ ﺖﺳﺩ

ﻪﻠﯿﺳﻭ ﻪﺑ ﺭﺎﮐ ﻪﻌﻄﻗ ﻪﮑﯿﺗﺭﻮﺻﺭﺩ .ﺪﯿﻨﮐ ﻢﮑﺤﻣ ﺍﺭ ﺭﺎﮐ ﻪﻌﻄﻗ

◀

ﺭﺎﮐ ﻪﻌﻄﻗ ،ﺪﺷﺎﺑ ﻩﺪﺷ ﻢﮑﺤﻣ ﻩﺮﯿﮔ ﻪﻠﯿﺳﻮﺑ ﺎﯾ ﻭ ﻩﺪﻧﺭﺍﺪﻬﮕﻧ ﺕﺍﺰﯿﻬﲡ

ﻪﺘﺷﺍﺪﻬﮕﻧ ﺖﺳﺩ ﻪﻠﯿﺳﻮﺑ ﻪﮑﻨﯾﺍ ﺎﺗ ،ﺩﻮﺸﯿﻣ ﻪﺘﺷﺍﺩ ﻪﮕﻧ ﺮﺗ ﻦﺌﻤﻄﻣ

.ﺩﻮﺷ

ﺯﺍ ﻞﻣﺎﮐ ﺭﻮﻄﺑ ﻩﺎﮕﺘﺳﺩ ﺎﺗ ﺪﯿﻨﮐ ﺮﺒﺻ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﱳﺷﺍﺬﮔ ﺭﺎﻨﮐ ﺯﺍ ﻞﺒﻗ

◀

ﻪﻌﻄﻗ ﻪﺑ ﺖﺳﺍ ﻦﮑﳑ ﻩﺎﮕﺘﺳﺩ ﺕﺎﻘﺤﻠﻣ ﻭ ﺭﺍﺰﺑﺍ .ﺪﺘﺴﯾﺎﺑ ﺖﮐﺮﺣ ﻭ ﺭﺎﮐ

.ﺩﻮﺷ ﺝﺭﺎﺧ ﺎﻤﺷ ﺖﺳﺩ ﺯﺍ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻝﺮﺘﻨﮐ ﻭ ﻩﺩﺮﮐﺮﯿﮔ ﺭﺎﮐ

ﻥﺁ ﺩﺮﮑﻠﻤﻋ ﻭ ﻩﺎﮕﺘﺳﺩ ﺢﯾﺮﺸﺗ

ﻪﻌﻟﺎﻄﻣ ﺍﺭ ﺎﻫ ﯽﺋﺎﻤﻨﻫﺍﺭ ﻭ ﯽﻨﻤﯾﺍ ﺕﺍﺭﻮﺘﺳﺩ ﻪﯿﻠﮐ

ﺕﺍﺭﻮﺘﺳﺩ ﻦﯾﺍ ﺖﯾﺎﻋﺭ ﻡﺪﻋ ﺯﺍ ﯽﺷﺎﻧ ﺕﺎﻫﺎﺒﺘﺷﺍ .ﺪﯿﻨﮐ

ﺎﯾ ﻭ ﯽﮕﺘﺧﻮﺳ ،ﯽﮕﺘﻓﺮﮔ ﻕﺮﺑ ﺚﻋﺎﺑ ﺖﺳﺍ ﻦﮑﳑ ﯽﻨﻤﯾﺍ

.ﺩﻮﺷ ﺪﯾﺪﺷ یﺎﻫ ﺖﺣﺍﺮﺟ ﺮﯾﺎﺳ

ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﺮﯾﻮﺼﺗ یﻭﺎﺣ ﻪﮐ ﺍﺭ ﺎﻤﻨﻫﺍﺭ ﻪﭼﺮﺘﻓﺩ ﻦﯾﺍ ﻩﺪﺷ ﺎﺗ ﻪﺤﻔﺻ ﹰﺎﻔﻄﻟ

.ﺪﯾﺭﺍﺪﻬﮕﻧ ﺯﺎﺑ ﺍﺮﻧﺁ ،ﺎﻤﻨﻫﺍﺭ ﻪﭼﺮﺘﻓﺩ ﻦﯾﺍ ﻥﺪﻧﺍﻮﺧ ﻡﺎﮕﻨﻫ ﻭ ﺪﯿﻨﮐ ﺯﺎﺑ ،ﺖﺳﺍ

ﻩﺎﮕﺘﺳﺩ ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ ﺩﺭﺍﻮﻣ

GKS 65 / GKS 65 G:

ﺮﯿﺴﻣ ﺎﺑ ﯽﺑﻮﭼ ﺕﺎﻌﻄﻗ ﯽﺿﺮﻋ ﻭ ﯽﻟﻮﻃ یﺎﻫ ﺵﺮﺑ ﻡﺎﳒﺍ یﺍﺮﺑ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻦﯾﺍ

ﻪﮑﯿﻟﺎﺣ ﺭﺩ ،(ﺮﺑ ﯽﺳﺭﺎﻓ) ﺭﺍﺩ ﻪﯾﻭﺍﺯ یﺎﻫ ﺵﺮﺑ ﻦﯿﻨﭽﻤﻫ ﻭ ﻢﯿﻘﺘﺴﻣ ﺵﺮﺑ

ﺮﻈﻧ ﺭﺩ ،ﺪﺷﺎﺑ ﻩﺪﺷ ﻪﺘﻓﺮﮔ ﺭﺍﺮﻗ ﺭﺎﮐ ﻪﻌﻄﻗ یﻭﺭ ﺮﺑ ﻢﮑﺤﻣ ﺭﻮﻄﺑ ﻩﺎﮕﺘﺳﺩ

ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻦﯾﺍ ﺎﺑ ﻥﺍﻮﺘﯿﻣ ﺐﺳﺎﻨﻣ ﻩﺭﺍ یﺎﻫ ﻪﻐﯿﺗ ﻪﻠﯿﺳﻮﺑ .ﺖﺳﺍ ﻩﺪﺷ ﻪﺘﻓﺮﮔ

.ﺩﺮﮐ ﻩﺭﺍ ﺰﯿﻧ ﺍﺭ ﺎﻫ ﻞﯿﻓﻭﺮﭘ ﻪﻠﻤﺟ ﺯﺍ ﯽﻨﻫﺁﺮﯿﻏ کﺯﺎﻧ ﺕﺍﺰﻠﻓ

.ﺪﺷﺎﺑ ﯽﳕ ﺯﺎﺠﻣ ﯽﻨﻫﺁ ﺕﺍﺰﻠﻓ یﻭﺭ ﺮﺑ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻦﯾﺍ ﺩﺮﺑ ﺭﺎﮐ

GKS 65 GCE:

ﺵﺮﺑ ﺮﯿﺴﻣ ﺎﺑ ﯽﺑﻮﭼ ﺕﺎﻌﻄﻗ ﯽﺿﺮﻋ ﻭ ﯽﻟﻮﻃ یﺎﻫ ﺵﺮﺑ یﺍﺮﺑ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻦﯾﺍ

ﻪﮑﯿﻟﺎﺣ ﺭﺩ ،(ﺮﺑ ﯽﺳﺭﺎﻓ ﻪﯾﻭﺍﺯ) ﺭﺍﺩ ﻪﯾﻭﺍﺯ یﺎﻫ ﺵﺮﺑ ﻦﯿﻨﭽﻤﻫ ﻭ ﻢﯿﻘﺘﺴﻣ

ﻪﺘﻓﺮﮔ ﺮﻈﻧ ﺭﺩ ،ﺪﺷﺎﺑ ﻪﺘﻓﺮﮔ ﺭﺍﺮﻗ ﺭﺎﮐ ﻪﻌﻄﻗ یﻭﺭ ﺮﺑ ﻢﮑﺤﻣ ﺭﻮﻄﺑ ﻩﺎﮕﺘﺳﺩ

ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻦﯾﺍ ﺎﺑ ﻥﺍﻮﺘﯿﻣ ﺐﺳﺎﻨﻣ ﻩﺭﺍ یﺎﻫ ﻪﻐﯿﺗ ﻪﻠﯿﺳﻮﺑ .ﺖﺳﺍ ﻩﺪﺷ

ﺩﺍﻮﻣ ﻭ ﮏﺒﺳ ﯽﻧﺎﻤﺘﺧﺎﺳ ﺩﺍﻮﻣ ،(ﺎﻫ ﻞﯿﻓﻭﺮﭘ ﻪﻠﻤﺟ ﺯﺍ) ﯽﻨﻫﺁﺮﯿﻏ کﺯﺎﻧ ﺕﺍﺰﻠﻓ

.ﺩﺮﮐ ﻩﺭﺍ ﺰﯿﻧ ﺍﺭ ﯽﮑﯿﺘﺳﻼﭘ

.ﺪﺷﺎﺑ ﯽﳕ ﺯﺎﺠﻣ ﯽﻨﻫﺁ ﺕﺍﺰﻠﻓ یﻭﺭ ﺮﺑ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻦﯾﺍ ﺩﺮﺑ ﺭﺎﮐ

ﻩﺎﮕﺘﺳﺩ ﺀﺍﺰﺟﺍ

ﻪﺑ ﻁﻮﺑﺮﻣ ،ﺩﻮﺸﯿﻣ ﻩﺪﻫﺎﺸﻣ ﺮﯾﻮﺼﺗ ﺭﺩ ﻪﮐ ﻩﺎﮕﺘﺳﺩ ﺀﺍﺰﺟﺍ یﺎﻫ ﻩﺭﺎﻤﺷ

.ﺖﺳﺍ ﻩﺪﻣﺁ ﻪﭼﺮﺘﻓﺩ ﻦﯾﺍ ﺭﺩ ﻥﺁ ﺮﯾﻮﺼﺗ ﻪﮐ ﺪﺷﺎﺑ ﯽﻣ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﺡﺮﺷ

ﻞﺻﻭ ﻭ ﻊﻄﻗ ﺪﯿﻠﮐ 1

ﻞﺻﻭ ﻭ ﻊﻄﻗ ﺪﯿﻠﮐ ﻥﺩﺮﮐ ﻞﻔﻗ یﺍﺮﺑ ﯽﻨﻤﯾﺍ ﺪﯿﻠﮐ 2

(GKS 65 GCE) (ﺮﹺﻤﯾﺩ ﺪﯿﻠﮐ) ﺖﻋﺮﺳ ﺏﺎﺨﺘﻧﺍ ﻭ ﻢﯿﻈﻨﺗ ﺪﯿﻠﮐ 3

(ﺭﺍﺩ ﻖﯾﺎﻋ ﺶﮐﻭﺭ ﺎﺑ) ﯽﮑﻤﮐ ﻪﺘﺳﺩ 4

ﻩﺎﮕﺘﺳﺩ ﺭﻮﺤﻣ ﻞﻔﻗ ﻪﻤﻛﺩ 5

ﺮﺑ ﯽﺳﺭﺎﻓ ﻪﯾﻭﺍﺯ یﺪﻨﺑ ﻪﺟﺭﺩ 6

یﺯﺍﻮﻣ یﺎﻤﻨﻫﺍﺭ ﺶﮐ ﻂﺧ یﺍﺮﺑ ﯽﮑﺳﻭﺮﺧ ﭻﯿﭘ 7

ﯽﺳﺭﺎﻓ ﺵﺮﺑ ﻪﯾﻭﺍﺯ ﻢﯿﻈﻨﺗ یﺍﺮﺑ ﺭﺎﻬﻣ ﻡﺮﻫﺍ 8

ﻪﺟﺭﺩ 0° ﻪﯾﻭﺍﺯ ﺵﺮﺑ یﺭﺍﺬﮔ ﺖﻣﻼﻋ 9

ﻪﺟﺭﺩ 45° ﻪﯾﻭﺍﺯ ﺵﺮﺑ یﺭﺍﺬﮔ ﺖﻣﻼﻋ 10

ﯽﺳﺭﺎﻓ |

217

Bosch Power Tools 1 619 X06 442 | (9.6.11)

ﺖﻤﺴﻗ ﻪﮐ ﺪﯿﺷﺎﺑ ﺐﻇﺍﻮﻣ .ﺪﯿﻨﮐ ﺖﺒﻗﺍﺮﻣ ﺏﻮﺧ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﺯﺍ

◀

ﻦﯿﻨﭽﻤﻫ .ﺪﻨﮑﻧ ﺮﯿﮔ ﻭ ﻩﺩﺮﮐ ﺭﺎﮐ ﺏﻮﺧ ﻩﺎﮕﺘﺳﺩ کﺮﺤﺘﻣ یﺎﻫ

ﺐﯿﺳﺁ ﺎﯾ ﻭ ﻪﺘﺴﮑﺷ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﺕﺎﻌﻄﻗ ﻪﮐ ﺪﯿﻨﮐ ﺖﻗﺩ

ﺮﯿﻤﻌﺗ ﺭﺎﮐ ﻪﺑ ﻉﻭﺮﺷ ﺯﺍ ﻞﺒﻗ ﺍﺭ ﻩﺪﯾﺩ ﺐﯿﺳﺁ ﺕﺎﻌﻄﻗ .ﺪﻨﺷﺎﺒﻧ ﻩﺪﯾﺩ

یﺎﻫﺭﺍﺰﺑﺍ ﺯﺍ ﻞﻣﺎﮐ ﺖﺒﻗﺍﺮﻣ ﻡﺪﻋ ،یﺭﺎﮐ ﺢﻧﺍﻮﺳ ﺯﺍ یﺭﺎﯿﺴﺑ ﺖﻠﻋ .ﺪﯿﻨﮐ

.ﺪﺷﺎﺑ ﯽﻣ ﯽﮑﯾﺮﺘﮑﻟﺍ

ﻩﺪﺷ ﺖﺒﻗﺍﺮﻣ ﺏﻮﺧ ﻪﮐ ﯽﺷﺮﺑ ﺭﺍﺰﺑﺍ .ﺪﯾﺭﺍﺪﻬﮕﻧ ﺰﯿﲤ ﻭ ﺰﯿﺗ ﺍﺭ ﺵﺮﺑ ﺭﺍﺰﺑﺍ

◀

ﻞﺑﺎﻗ ﺮﺘﻬﺑ ﻭ ﻩﺩﺮﮐ ﺮﯿﮔ ﺭﺎﮐ ﻪﻌﻄﻗﺭﺩ ﺮﺘﻤﮐ ،ﺪﻧﺭﺍﺩﺭﻮﺧﺮﺑ ﺰﯿﺗ یﺎﻫ ﻪﺒﻟ ﺯﺍ ﻭ

.ﺪﻨﺷﺎﺑ ﯽﻣ ﺖﯾﺍﺪﻫ

ﺐﺼﻧ ﻩﺎﮕﺘﺳﺩ یﻭﺭ ﻪﮐ یﺭﺍﺰﺑﺍ ،ﺕﺎﻘﻠﻌﺘﻣ ،ﯽﮑﯾﺮﺘﮑﻟﺍ یﺎﻫﺭﺍﺰﺑﺍ

◀

ﺭﺎﮐ ﻪﺑ یﺭﻮﻃ ﺎﻤﻨﻫﺍﺭ ﻩﻭﺰﺟ ﻦﯾﺍ ﺕﺍﺭﻮﺘﺳﺩ ﻖﺑﺎﻄﻣ ﺍﺭ ﻩﺮﯿﻏ ﻭ ﺪﻧﻮﺷ ﯽﻣ

ﻦﯿﻨﭽﻤﻫ .ﺪﻨﺷﺎﺑ ﻪﺘﺷﺍﺩ ﺐﺳﺎﻨﺗ ﻩﺎﮕﺘﺳﺩ ﻦﯾﺍ ﻝﺪﻣ ﺎﺑ ﻪﮐ ﺪﯾﺮﯿﮔ

یﺍﺮﺑ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﺩﺮﺑﺭﺎﮐ .ﺪﯿﻨﮐ ﻪﺟﻮﺗ ﺭﺎﮐ ﻉﻮﻧ ﻭ یﺭﺎﮐ ﻂﯾﺍﺮﺷ ﻪﺑ

ﻂﯾﺍﺮﺷ ﺪﻧﺍﻮﺘﯿﻣ ،ﺖﺳﺍ ﻩﺪﺸﻧ ﻪﺘﻓﺮﮔ ﺮﻈﻧﺭﺩ ﻥﺁ یﺍﺮﺑ ﻪﮐ یﺭﺎﮐ ﺩﺭﺍﻮﻣ

.ﺩﻮﺷ ﺮﺠﻨﻣ ﺍﺭ ﯽﮐﺎﻧﺮﻄﺧ

ﺲﯾﻭﺮﺳ

ﻉﻮﺟﺭ یﺍ ﻪﻓﺮﺣ ﻦﯿﺼﺼﺨﺘﻣ ﻪﺑ ﻂﻘﻓ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﺮﯿﻤﻌﺗ یﺍﺮﺑ

◀

ﺪﺷ ﺪﻫﺍﻮﺧ ﺚﻋﺎﺑ ﻦﯾﺍ .ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ ﻞﺻﺍ ﯽﮐﺪﯾ ﻞﺋﺎﺳﻭ ﺯﺍ ﻭ ﻩﺩﺮﮐ

.ﺩﺩﺮﮔ ﻦﯿﻤﻀﺗ ﺎﻤﺷ ﻩﺎﮕﺘﺳﺩ ﯽﻨﻤﯾﺍ ﻪﮐ

یﺍ ﻩﺮﯾﺍﺩ ﺵﺮﺑ یﺍﺮﺑ ﯽﻨﻤﯾﺍ ﺕﺎﮑﻧ

ﻥﺩﺮﮐ ﻩﺭﺍ ﺵﻭﺭ

ﻩﺭﺍ ﻩﺩﻭﺪﺤﻣ ﺭﺩ ﺎﻤﺷ یﺎﻬﺘﺳﺩ ﺰﮔﺮﻫ ﻪﮐ ﺪﯿﺷﺎﺑ ﺐﻇﺍﻮﻣ :ﺮﻄﺧ

◀

ﺩﻮﺧ ﺮﮕﯾﺩ ﺖﺳﺩ ﺎﺑ .ﺪﻨﮑﻧ ﺍﺪﯿﭘ ﺱﺎﲤ ﻩﺭﺍ ﻪﻐﯿﺗ ﺎﺑ ﻭ ﺩﺮﯿﮕﻧ ﺭﺍﺮﻗ

ﺖﺳﺩ ﻭﺩ ﺮﻫ ﺎﺑ ﻪﭽﻧﺎﻨﭼ .ﺪﯾﺮﯿﮕﺑ ﺍﺭ ﺭﻮﺗﻮﻣ ﻪﻧﺪﺑ ﺎﯾ ﻭ ﯽﮑﻤﮐ ﻪﺘﺳﺩ

ﺐﯿﺳﺁ ﻩﺭﺍ ﻪﻐﯿﺗ ﻪﻠﯿﺳﻮﺑ ﺎﻤﺷ یﺎﻬﺘﺳﺩ ،ﺪﯾﺮﯿﮕﺑ ﺍﺭ ﻩﺭﺍ ﻩﺎﮕﺘﺳﺩ ﺩﻮﺧ

.ﺪﻨﻨﯿﺑ ﯽﳕ

،ﺭﺎﮐ ﻪﻌﻄﻗ ﺮﯾﺯ ﻪﯿﺣﺎﻧ ﺭﺩ ﻆﻓﺎﺤﻣ ﺏﺎﻗ .ﺪﯾﺮﯿﮕﻧ ﺍﺭ ﺭﺎﮐ ﻪﻌﻄﻗ ﺮﯾﺯ ﺰﮔﺮﻫ

◀

.ﺪﺷﺎﺒﯿﳕ ﻩﺭﺍ ﻪﻐﯿﺗ ﻂﺳﻮﺗ ﯽﮔﺪﯾﺩ ﺐﯿﺳﺁ ﺯﺍ ﺎﻤﺷ ﺖﻈﻓﺎﺤﻣ ﻪﺑ ﺭﺩﺎﻗ

ﻢﯿﻈﻨﺗ ﻭ ﺐﺳﺎﻨﺘﻣ ﺭﺎﮐ ﻪﻌﻄﻗ ﺖﻣﺎﺨﺿ ﺎﺑ ﺍﺭ ﺵﺮﺑ ﻖﻤﻋ ﻥﺍﺰﯿﻣ

◀

ﻪﻌﻄﻗ ﺮﯾﺯ ﺯﺍ ﻩﺭﺍ ﻪﻐﯿﺗ ﻞﻣﺎﮐ ﻪﻧﺍﺪﻧﺩ ﮏﯾ ﻉﺎﻔﺗﺭﺍ ﺯﺍ ﺮﺘﻤﮐ ﯽﺘﺴﯾﺎﺑ .ﺪﯿﻨﮐ

.ﺪﺷﺎﺑ ﺖﯾﺅﺭ ﻞﺑﺎﻗ ﺭﺎﮐ

ﻭ ﺪﯾﺮﯿﮕﻧ ﺖﺳﺩ ﻪﻠﯿﺳﻮﺑ ﺪﯿﻨﮐ ﻩﺭﺍ ﺪﯿﻫﺍﻮﺨﯿﻣ ﻪﮐ ﺍﺭ یﺍ ﻪﻌﻄﻗ ﺰﮔﺮﻫ

◀

ﻩﺎﮔﺭﺍﺮﻗ ﮏﯾ ﻪﻠﯿﺳﻮﺑ ﺍﺭ ﺭﺎﮐ ﻪﻌﻄﻗ .ﺪﯿﻫﺪﻧ ﺭﺍﺮﻗ ﺩﻮﺧ یﺎﭘ یﻭﺭ ﺮﺑ ﺍﺮﻧﺁ ﺎﯾ

ﯽﺑﻮﺨﺑ ﺭﺎﮐ ﻪﻌﻄﻗ ﻪﮐ ﺖﺳﺍ ﻢﻬﻣ .ﺪﯿﻨﮐ ﺖﯿﺒﺜﺗ ،ﻢﮑﺤﻣ یﻮﮑﺳ ﺎﯾ ﻭ

ﻥﺩﺍﺩ ﺯﺍ ﺎﯾ ﻭ ﻩﺭﺍ ﻪﻐﯿﺗ ﻥﺩﺮﮐ ﺮﯿﮔ ،ﯽﻧﺪﺑ ﺱﺎﲤ ﺮﻄﺧ ﺎﺗ ﺪﺷﺎﺑ ﻩﺪﺷ ﺭﺎﻬﻣ

.ﺪﺑﺎﯾ ﺶﻫﺎﮐ ﻝﺮﺘﻨﮐ

ﺎﺑ ﯽﻜﯾﺮﺘﻜﻟﺍ ﺭﺍﺰﺑﺍ ﺱﺎﲤ ﻥﺎﻜﻣﺍ ،ﻥﺎﺗﺭﺎﻛ ﻉﻮﻧ ﻪﺑ ﻪﺘﺴﺑ ﻪﻜﯿﺗﺭﻮﺻ ﺭﺩ

◀

ﻞﺑﺎﻛ ﺎﯾ ﻭ ﺪﻨﺘﺴﯿﻧ ﺖﯾﺅﺭ ﻞﺑﺎﻗ ﻪﻛ ﻥﺎﻤﺘﺧﺎﺳ ﻞﺧﺍﺩ ﻕﺮﺑ یﺎﻫ ﻞﺑﺎﻛ

ﻭ ﻪﺘﺳﺩ ﺯﺍ ﹰﺍﺮﺼﺤﻨﻣ ﺍﺭ ﻩﺎﮕﺘﺳﺩ ،ﺪﺷﺎﺑ ﻪﺘﺷﺍﺩ ﺩﻮﺟﻭ ﻩﺎﮕﺘﺳﺩ ﺩﻮﺧ

یﺩﺎﻫ ﻪﻛ ﯽﻠﺑﺎﻛ ﻭ ﻢﯿﺳ ﺎﺑ ﺱﺎﲤ .ﺪﯾﺮﯿﮕﺑ ﺖﺳﺩ ﺭﺩ ﻥﺁ ﺭﺍﺩ ﻖﯾﺎﻋ ﺡﻮﻄﺳ

ﻕﺮﺑ ﻥﺎﯾﺮﺟ ﺰﯿﻧ ﻩﺎﮕﺘﺳﺩ یﺰﻠﻓ یﺎﻫ ﺶﺨﺑ ﺭﺩ ﺪﻧﺍﻮﺗ ﯽﻣ ،ﺖﺳﺍ ﻕﺮﺑ ﻥﺎﯾﺮﺟ

.ﺩﻮﺷ ﯽﮕﺘﻓﺮﮔ ﻕﺮﺑ ﺚﻋﺎﺑ ﻭ ﺪﻨﻛ ﺪﯿﻟﻮﺗ

یﺎﻤﻨﻫﺍﺭ ﺎﯾ ﻭ ﺵﺮﺑ یﺎﻤﻨﻫﺍﺭ ﮏﯾ ﺯﺍ ﯽﻟﻮﻃ یﺎﻫ ﺵﺮﺑ ﻡﺎﮕﻨﻫ ﻩﺭﺍﻮﻤﻫ

◀

ﺵﺮﺑ ﻡﺎﳒﺍ ﺚﻋﺎﺑ ﺭﺎﮐ ﻦﯾﺍ .ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ ﻩﺭﺎﻨﮐ یﺍﺮﺑ ﻢﯿﻘﺘﺴﻣ ﺵﺮﺑ

.ﺪﻫﺪﯿﻣ ﻞﯿﻠﻘﺗ ﺍﺭ ﻩﺭﺍ ﻪﻐﯿﺗ ﻥﺩﺮﮐ ﺮﯿﮔ ﻝﺎﻤﺘﺣﺍ ﻭ ﺩﻮﺸﯿﻣ ﻖﯿﻗﺩ

ﯽﻧﺎﯿﻣ ﺥﺍﺭﻮﺳ ﺮﻄﻗ ﻭ ﻞﮑﺷ ،ﻩﺯﺍﺪﻧﺍ ﺎﺑ یﺎﻫ ﻩﺭﺍ ﻪﻐﯿﺗ ﺯﺍ ﻩﺭﺍﻮﻤﻫ

◀

.(ﺩﺮﮔ ﺎﯾ ﻭ ﻡﺮﻓ ﻩﺭﺎﺘﺳ ﺱﺎﳌﺍ ﻪﻐﯿﺗ ﻪﻠﻤﺟ ﺯﺍ) ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ ﺐﺳﺎﻨﻣ

،ﺪﻨﺷﺎﺒﻧ ﺐﺳﺎﻨﺘﻣ ﻩﺭﺍ ﺐﺼﻧ ﻞﺑﺎﻗ ﺕﺎﻌﻄﻗ ﺎﺑ ﺎﻫ ﻩﺭﺍ ﻪﻐﯿﺗ ﻪﭽﻧﺎﻨﭼ

ﻥﻭﺪﺑ ﺖﺧﺍﻮﻨﮑﯾ ﺶﺧﺮﭼ ﻭ ﻩﺩﺮﮐ ﺍﺪﯿﭘ ﺰﮐﺮﻣ ﺯﺍ ﺝﺭﺎﺧ ﻢﻈﻨﻣﺎﻧ ﺖﮐﺮﺣ

.ﺪﻧﻮﺸﯿﻣ ﻝﺮﺘﻨﮐ ﱳﻓﺭ ﺖﺳﺩ ﺯﺍ ﻪﺑ ﺮﺠﻨﻣ ﻭ ﺖﺷﺍﺩ ﺪﻫﺍﻮﺨﻧ ﻥﺎﺳﻮﻧ

یﺍﺮﺑ ﻩﺪﯾﺩ ﺐﯿﺳﺁ ﻭ ﺐﺳﺎﻨﺘﻣﺎﻧ (ﻩﺭﺍ ﻪﻐﯿﺗ ﺮﯾﺯ ﻪﺤﻔﺻ) ﺮﺷﺍﻭ ﺯﺍ ﺰﮔﺮﻫ

◀

ﻭ ﺎﻫﺮﺷﺍﻭ .ﺪﯿﻨﮑﻧ ﻩﺩﺎﻔﺘﺳﺍ ﻥﺁ یﺍﺮﺑ ﺖﺳﺭﺩﺎﻧ یﺎﻫ ﭻﯿﭘ ﺯﺍ ﺎﯾ ﻭ ﻩﺭﺍ ﻪﻐﯿﺗ

ﻥﺍﻮﺗ ﺮﺜﮐﺍﺪﺣ ﻪﺑ ﯽﺑﺎﯿﺘﺳﺩ یﺍﺮﺑ ،ﻩﺭﺍ ﻪﻐﯿﺗ ﺹﻮﺼﺨﻣ یﺎﻫ ﭻﯿﭘ ﻦﯿﻨﭽﻤﻫ

.ﺪﻧﺍ ﻩﺪﺷ ﻪﺘﺧﺎﺳ ﺭﺎﮐ ﺭﺩ ﯽﻨﻤﯾﺍ ﻭ

ﻡﺯﻻ ﺕﺍﺭﻮﺘﺳﺩ ﻭ ﻞﯾﻻﺩ – ﻥﺩﺯ ﺲﭘ

◀

ﻩﺎﺒﺘﺷﺍ ﺎﯾ ﻩﺪﺷ ﻪﮐﻮﻠﺑ ﻩﺭﺍ ﻪﻐﯿﺗ ﯽﻧﺎﻬﮔﺎﻧ ﺶﻨﮐﺍﻭ ﻪﺠﯿﺘﻧ ﻥﺩﺯ ﺲﭘ –

ﻭ ﺭﺎﮐ ﻪﻌﻄﻗ ﺯﺍ ﻩﺭﺍ ﻪﻐﯿﺗ ﻥﺪﺷ ﺪﻨﻠﺑ ﺚﻋﺎﺑ ﻪﮐ ﺪﺷﺎﺑ ﯽﻣ ﻩﺪﺷ ﺖﯾﺍﺪﻫ

؛ﺩﻮﺷ ﯽﻣ ﺮﺑﺭﺎﮐ ﺖﻤﺳ ﻪﺑ ﻥﺁ ﺖﮐﺮﺣ

،ﺪﻨﮐ ﺮﯿﮔ ﻩﺭﺍ ﻪﻐﯿﺗ ﻥﺪﺷ ﻪﺘﺴﺑ ﻝﺎﺣ ﺭﺩ ﺭﺎﯿﺷ ﺭﺩ ﻩﺭﺍ ﻪﻐﯿﺗ ﻪﭽﻧﺎﻨﭼ –

؛ﺪﻨﮐ ﯽﻣ ﺕﺮﭘ ﺮﺑﺭﺎﮐ ﺖﻤﺳ ﻪﺑ ﺍﺭ ﻩﺭﺍ ﺭﻮﺗﻮﻣ یﻭﺮﯿﻧ ﻭ ﺪﻨﮐ ﯽﻣ ﻪﮐﻮﻠﺑ

،ﺩﻮﺷ ﺖﯾﺍﺪﻫ ﻩﺎﺒﺘﺷﺍ ﺎﯾ ﺪﺧﺮﭽﺑ ﺵﺮﺑ ﻞﺤﻣ ﺭﺩ ﻩﺭﺍ ﻪﻐﯿﺗ ﻪﭽﻧﺎﻨﭼ –

ﺭﺎﮐ ﻪﻌﻄﻗ ﺢﻄﺳ ﺭﺩ ﻩﺭﺍ ﻪﻐﯿﺗ ﯽﺒﻘﻋ ﻪﺒﻟ یﺎﻫ ﻪﻧﺍﺪﻧﺩ ﻥﺩﺮﮐ ﺮﯿﮔ ﻥﺎﮑﻣﺍ

ﺖﻤﺳ ﻪﺑ ﻭ ﺩﺮﭘ ﯽﻣ ﻥﻭﺮﯿﺑ ﺭﺎﯿﺷ ﺯﺍ ﻩﺭﺍ ﻪﻐﯿﺗ ﺕﺭﻮﺻ ﻦﯾﺍ ﺭﺩ ﻪﮐ ﺩﺭﺍﺩ ﺩﻮﺟﻭ

.ﺩﻮﺷ ﯽﻣ ﺕﺮﭘ ﺮﺑﺭﺎﮐ

ﺲﮑﻋ ﻦﯾﺍ .ﺪﺷﺎﺑ ﯽﻣ ﻩﺭﺍ ﻪﻐﯿﺗ ﺯﺍ ﻩﺎﺒﺘﺷﺍ ﻩﺩﺎﻔﺘﺳﺍ ﻪﺠﯿﺘﻧ ﻥﺩﺯ ﺲﭘ

:ﺩﻮﺷ ﺭﺎﻬﻣ ﺮﯾﺯ ﺡﻭﺮﺸﻣ ﺕﺎﻣﺍﺪﻗﺍ ﺎﺑ ﺪﻧﺍﻮﺗ ﯽﻣ ﻞﻤﻌﻟﺍ

ﺭﺍﺮﻗ ﯽﺘﻟﺎﺣ ﺭﺩ ﺍﺭ ﺩﻮﺧ یﺎﻫﻭﺯﺎﺑ ﻭ ﺪﯾﺮﯿﮕﺑ ﻢﮑﺤﻣ ﺖﺳﺩ ﻭﺩ ﺮﻫ ﺎﺑ ﺍﺭ ﻩﺭﺍ

◀

(ﻩﺎﮕﺘﺳﺩ ﻩﺪﻨﻧﺯ ﺲﭘ یﻭﺮﯿﻧ) ﯽﺘﺸﮔﺮﺑ ﻪﺑﺮﺿ ﻝﺮﺘﻨﮐ ﻪﺑ ﺭﺩﺎﻗ ﻪﮐ ﺪﯿﻫﺩ

ﺎﻤﺷ ﻥﺪﺑ ﺰﮔﺮﻫ ﻪﮐ ﺪﯿﻨﮐ ﺭﺎﮐ یﻮﺤﻧ ﻪﺑ ﻩﺎﮕﺘﺳﺩ ﺎﺑ ﻩﺭﺍﻮﻤﻫ .ﺪﯿﺷﺎﺑ

ﺭﺩ ﻪﮑﻠﺑ ،ﺩﺮﯿﮕﻧ ﺭﺍﺮﻗ ﻂﺧ ﮏﯾ ﻭ ﺮﯿﺴﻣ ﮏﯾ ﺭﺩ ﹰﺎﻤﯿﻘﺘﺴﻣ ﻩﺭﺍ ﻪﻐﯿﺗ ﺎﺑ

ﻪﺑﺮﺿ ﺯﻭﺮﺑ ﺕﺭﻮﺻ ﺭﺩ .ﺪﺷﺎﺑ ﻪﺘﺷﺍﺩ ﺭﺍﺮﻗ ﻩﺭﺍ ﻪﻐﯿﺗ ﺭﺎﻨﮐ ،ﯽﺒﻧﺎﺟ ﺢﻄﺳ

یﺩﺮﻓ ﺕﺭﻮﺼﻨﯾﺍ ﺭﺩ ،ﺩﺭﺍﺩ ﺩﻮﺟﻭ ﺐﻘﻋ ﻪﺑ ﻩﺭﺍ ﻪﻐﯿﺗ ﺶﻬﺟ ﻥﺎﮑﻣﺍ ،ﺐﻘﻋ ﻪﺑ

ﺎﺑ ﻭ ﺐﺳﺎﻨﻣ ﯽﻨﻤﯾﺍ ﺕﺎﻣﺍﺪﻗﺍ ﺎﺑ ﺪﻧﺍﻮﺘﯿﻣ ،ﺪﻨﮑﯿﻣ ﺭﺎﮐ ﻩﺎﮕﺘﺳﺩ ﺎﺑ ﻪﮐ

.ﺪﺷﺎﺑ ﻂﻠﺴﻣ ﺎﻫﻭﺮﯿﻧ ﻪﻧﻮﮕﻨﯾﺍ ﺮﺑ ﻁﺎﯿﺘﺣﺍ ﺖﯾﺎﻋﺭ

ﺭﺩ ،ﯽﻠﯿﻟﺩ ﺮﻬﺑ ﺭﺎﮐ ﻊﻄﻗ ﺕﺭﻮﺻ ﺭﺩ ﺎﯾ ﻭ ﺪﻨﮐ ﺮﯿﮔ ﻩﺭﺍ ﻪﻐﯿﺗ ﻪﭽﻧﺎﻨﭼ

◀

ﻡﺍﺭﺁ ﺭﺎﮐ ﻪﻌﻄﻗ ﺭﺩ ﺍﺭ ﻩﺭﺍ ﻭ ﺪﯿﻨﮐ ﺵﻮﻣﺎﺧ ﺍﺭ ﻩﺭﺍ ﻩﺎﮕﺘﺳﺩ ﺕﺭﻮﺼﻨﯾﺍ

ﻪﮐ ﯽﻧﺎﻣﺯ ﺎﺗ .ﺪﺳﺮﺑ ﻥﻮﮑﺳ ﺖﻟﺎﺣ ﻪﺑ ﹰﻼﻣﺎﮐ ﻩﺭﺍ ﻪﻐﯿﺗ ﺎﺗ ﺪﯾﺭﺍﺪﻬﮕﻧ

ﻩﺭﺍ ﻪﻐﯿﺗ ﻥﺩﺭﻭﺁ ﻥﻭﺮﯿﺑ ﻪﺑ ﺵﻼﺗ ﺰﮔﺮﻫ ،ﺖﺳﺍ ﺖﮐﺮﺣ ﻝﺎﺣ ﺭﺩ ﻩﺭﺍ ﻪﻐﯿﺗ

ﺮﯿﻏ ﺭﺩ .ﺪﯿﺸﮑﻧ ﺐﻘﻋ ﻪﺑ ﺍﺭ ﻩﺭﺍ ﻪﻐﯿﺗ ﺎﯾ ﻭ ﺪﯿﻨﮑﻧ ﺭﺎﮐ ﻪﻌﻄﻗ ﻞﺧﺍﺩ ﺯﺍ

ﺮﯿﮔ ﺖﻠﻋ .ﺩﺭﺍﺩ ﺩﻮﺟﻭ ﯽﺘﺸﮔﺮﺑ ﻪﺑﺮﺿ ﻭ ﻥﺩﺯ ﺲﭘ ﻥﺎﮑﻣﺍ ﺕﺭﻮﺼﻨﯾﺍ

.ﺪﯿﻨﮐ ﻑﺮﻃﺮﺑ ﺍﺮﻧﺁ ﻭ ﻩﺩﺮﮐ ﻮﺠﺘﺴﺟ ﺍﺭ ﻩﺭﺍ ﻪﻐﯿﺗ ﻥﺩﺮﮐ

ﻦﺷﻭﺭ ﹰﺍﺩﺪﺠﻣ ﺩﺭﺍﺩ ﺭﺍﺮﻗ ﺭﺎﮐ ﻪﻌﻄﻗ ﻞﺧﺍﺩ ﻪﮐ ﺍﺭ ﻩﺭﺍ ﺪﯿﻫﺍﻮﺨﺑ ﺮﮔﺍ

◀

،ﺪﯿﻫﺩ ﺭﺍﺮﻗ ﺵﺮﺑ ﻑﺎﮑﺷ ﻂﺳﻭ ﺭﺩ ﺍﺭ ﻩﺭﺍ ﻪﻐﯿﺗ ﺕﺭﻮﺼﻨﯾﺍ ﺭﺩ ،ﺪﯿﻨﮐ

ﺮﯿﮔ ﺭﺎﮐ ﻪﻌﻄﻗ ﺭﺩ ﻩﺭﺍ ﻪﻐﯿﺗ یﺎﻫ ﻪﻧﺍﺪﻧﺩ ﻪﮐ ﺪﯿﻨﮐ ﻝﺮﺘﻨﮐ ﺲﭙﺳ

ﻦﺷﻭﺭ ﻡﺎﮕﻨﻫ ﻩﺎﮕﻧﺁ ،ﺪﺷﺎﺑ ﻩﺩﺮﮐ ﺮﯿﮔ ﻩﺭﺍ ﻪﻐﯿﺗ ﻪﭽﻧﺎﻨﭼ .ﺪﺷﺎﺑ ﻩﺩﺮﮑﻧ

ﺩﺭﺍﺩ ﺩﻮﺟﻭ ﺭﺎﮐ ﻪﻌﻄﻗ ﺯﺍ ﻩﺭﺍ ﻥﺪﻣﺁ ﻥﻭﺮﯿﺑ ﻝﺎﻤﺘﺣﺍ ،ﻩﺎﮕﺘﺳﺩ ﺩﺪﺠﻣ ﻥﺩﺮﮐ

ﯽﺘﺸﮔﺮﺑ ﻪﺑﺮﺿ ﻪﺑ ﺮﺠﻨﻣ ﻩﺭﺍ ﻪﻐﯿﺗ ﺩﺪﺠﻣ ﻥﺩﺮﮐ ﻦﺷﻭﺭ ﺎﺑ ﺪﻧﺍﻮﺗ ﯽﻣ ﺎﯾ ﻭ

.ﺩﻮﺸﺑ (ﻩﺎﮕﺘﺳﺩ ﻥﺩﺯ ﺲﭘ)

ﺎﯾ ﻭ ﻥﺩﺯ ﺲﭘ ﺮﻄﺧ ﺎﺗ ﺪﯿﻨﮐ ﺭﺎﻬﻣ ﺏﻮﺧ ﺍﺭ گﺭﺰﺑ ﺕﺎﻌﻄﻗ ﻭ ﺡﻮﻄﺳ

◀

ﺖﺳﺍ ﻦﮑﳑ گﺭﺰﺑ ﺡﻮﻄﺳ ﻭ ﺕﺎﻌﻄﻗ .ﺪﺑﺎﯾ ﻞﯿﻠﻘﺗ ﻩﺭﺍ ﻪﻐﯿﺗ ﻥﺩﺮﮐ ﺮﯿﮔ

ﺍﺭ گﺭﺰﺑ ﺕﺎﻌﻄﻗ ﻪﻧﻮﮔ ﻦﯾﺍ .ﺪﻧﻮﺸﺑ ﻢﺧ (ﻂﺳﻭ ﺯﺍ) ﺩﻮﺧ ﻥﺯﻭ ﺮﯿﺛﺄﺗ ﺖﲢ

ﻪﺒﻟ ﻭ ﻩﺭﺎﻨﮐ ﺭﺩ ﻢﻫ ﻭ ﺵﺮﺑ ﻑﺎﮑﺷ ﯽﮑﯾﺩﺰﻧ ﺭﺩ ﻢﻫ ،ﻑﺮﻃ ﻭﺩ ﺮﻫ ﺯﺍ ﺪﯾﺎﺑ

.ﺩﺮﮐ ﺭﺎﻬﻣ ﯽﺑﻮﺨﺑ ﻪﻌﻄﻗ

ﻪﻐﯿﺗ .ﺪﯿﻨﮐ یﺭﺍﺩﺩﻮﺧ ﻩﺪﯾﺩ ﺐﯿﺳﺁ ﺎﯾ ﻭ ﺪﻨﮐ ﻩﺭﺍ ﻪﻐﯿﺗ ﻥﺩﺮﺑ ﺭﺎﮑﺑ ﺯﺍ

◀

ﯽﺋﺎﻫ ﻪﻧﺍﺪﻧﺩ ﺎﺑ ﯽﯾﺎﻫ ﻩﺭﺍ ﻪﻐﯿﺗ ﺎﯾ ﻭ ﻥﺁ ﺢﯿﺤﺻ ﱳﺷﺍﺪﻧ ﺭﺍﺮﻗ ،ﺪﻨﮐ یﺎﻫ ﻩﺭﺍ

ﻪﺠﯿﺘﻧ ﺭﺩ ﻭ ﮓﻨﺗ ﺵﺮﺑ ﻑﺎﮑﺷ ﮏﯾ ﺩﺎﺠﯾﺍ ﺚﻋﺎﺑ ،ﺖﺳﺭﺩﺎﻧ ﻭ ﺐﺳﺎﻨﻣﺎﻧ

ﺲﭘ) ﯽﺘﺸﮔﺮﺑ ﻪﺑﺮﺿ ﻭ ﻩﺭﺍ ﻪﻐﯿﺗ ﻥﺩﺮﮐ ﺮﯿﮔ ،کﺎﮑﻄﺻﺍ ﺶﯾﺍﺰﻓﺍ ﻪﺑ ﺮﺠﻨﻣ

.ﺪﻧﻮﺸﯿﻣ ﻩﺎﮕﺘﺳﺩ (ﻥﺩﺯ

ﻢﯿﻈﻨﺗ ﺍﺭ ﺵﺮﺑ ﻪﯾﻭﺍﺯ ﻭ ﺵﺮﺑ ﻖﻤﻋ ﺖﺴﺨﻧ ،یﺭﺎﮐ ﻩﺭﺍ ﻪﺑ ﻉﻭﺮﺷ ﺯﺍ ﻞﺒﻗ

◀

ﻩﺭﺍ ﻦﯿﺣ ﺭﺩ ﺕﺎﻤﯿﻈﻨﺗ ﻪﭽﻧﺎﻨﭼ .ﺪﯿﻨﮐ ﻢﮑﺤﻣ ﺍﺭ ﻞﻔﻗ ﻡﺮﻫﺍ ﻭ ﺪﯿﯾﺎﳕ

ﻩﺎﮕﺘﺳﺩ ﯽﺘﺸﮔﺮﺑ ﻪﺑﺮﺿ ﻭ ﻩﺭﺍ ﻪﻐﯿﺗ ﻥﺩﺮﮐ ﺮﯿﮔ ﻥﺎﮑﻣﺍ ،ﺪﻨﺑﺎﯾ ﺮﯿﯿﻐﺗ یﺭﺎﮐ

.ﺩﺭﺍﺩ ﺩﻮﺟﻭ

218 | ﯽﺳﺭﺎﻓ

1 619 X06 442 | (9.6.11) Bosch Power Tools

ﯽﺳﺭﺎﻓ

ﯽﻨﻤﯾﺍ یﺎﻫ ﯽﺋﺎﻤﻨﻫﺍﺭ

ﯽﮑﯾﺮﺘﮑﻟﺍ یﺎﻫﺭﺍﺰﺑﺍ یﺍﺮﺑ ﯽﻣﻮﻤﻋ ﯽﻨﻤﯾﺍ یﺎﻫ ﯽﺋﺎﻤﻨﻫﺍﺭ

.ﺪﯿﻧﺍﻮﺨﺑ ﺍﺭ ﺎﻫ ﯽﺋﺎﻤﻨﻫﺍﺭ ﻭ ﯽﻨﻤﯾﺍ ﺕﺍﺭﻮﺘﺳﺩ ﻪﻤﻫ

ﯽﻨﻤﯾﺍ ﺕﺍﺭﻮﺘﺳﺩ ﻦﯾﺍ ﺖﯾﺎﻋﺭ ﻡﺪﻋ ﺯﺍ ﯽﺷﺎﻧ ﺕﺎﻫﺎﺒﺘﺷﺍ

ﺪﯾﺪﺷ یﺎﻫ ﺖﺣﺍﺮﺟ ﺮﯾﺎﺳ ﺎﯾ ﻭ ﯽﮕﺘﺧﻮﺳ ،ﯽﮕﺘﻓﺮﮔ ﻕﺮﺑ ﺚﻋﺎﺑ ﺖﺳﺍ ﻦﮑﳑ

.ﺩﻮﺷ

یﺭﺍﺪﻬﮕﻧ ﺏﻮﺧ ﻩﺪﻨﯾﺁ یﺍﺮﺑ ﺍﺭ ﺎﻫ ﯽﺋﺎﻤﻨﻫﺍﺭ ﻭ ﯽﻨﻤﯾﺍ یﺎﻫ ﺭﺍﺪﺸﻫ ﻪﻤﻫ

.ﺪﯿﻨﮐ

یﺎﻫﺭﺍﺰﺑﺍ ﺭﻮﻈﻨﻣ ،ﺩﻮﺸﯿﻣ ﺖﺒﺤﺻ «ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ» ﺯﺍ ﺎﻤﻨﻫﺍﺭ ﻦﯾﺍ ﺭﺩ ﺎﺟﺮﻫ

ﻢﯿﺳ ﻥﻭﺪﺑ) ﺭﺍﺩ یﺮﻃﺎﺑ ﯽﮑﯾﺮﺘﮑﻟﺍ یﺎﻫﺭﺍﺰﺑﺍ ﺎﯾ ﻭ (ﻕﺮﺑ ﻢﯿﺳ ﺎﺑ) ﯽﮑﯾﺮﺘﮑﻟﺍ

.ﺪﺷﺎﺑ ﯽﻣ (ﻕﺮﺑ

ﺭﺎﮐ ﻞﺤﻣ ﯽﻨﻤﯾﺍ

.ﺪﯾﺭﺍﺪﻬﮕﻧ ﯽﻓﺎﮐ ﺭﻮﻧ ﻪﺑ ﺰﻬﺠﻣ ﻭ ﺐﺗﺮﻣ ،ﺰﯿﲤ ﺍﺭ ﺩﻮﺧ ﺭﺎﮐ ﻞﺤﻣ

◀

.ﺩﻮﺷ یﺭﺎﮐ ﺢﻧﺍﻮﺳ ﺚﻋﺎﺑ ﺪﻧﺍﻮﺘﯿﻣ ﺭﻮﻧ ﻢﮐ ﻭ ﺐﺗﺮﻣﺎﻧ ﺭﺎﮐ ﻂﯿﺤﻣ

ﺩﻮﺟﻭ ﺭﺎﺠﻔﻧﺍ ﺮﻄﺧ ﻥﺁ ﺭﺩ ﻪﮐ ﯽﯾﺎﻫ ﻂﯿﺤﻣ ﺭﺩ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﺎﺑ

◀

ﺭﺎﮐ ،ﺪﺷﺎﺑ ﻪﻗﺮﺘﺤﻣ یﺎﻫﺭﺎﺨﺑ ﻭ ﺎﻫﺯﺎﮔ ،ﺕﺎﻌﯾﺎﻣ یﻭﺎﺣ ﻭ ﻪﺘﺷﺍﺩ

ﺪﻨﻧﺍﻮﺗ ﯽﻣ ﻪﮐ ﺪﻨﻨﮐ ﯽﻣ ﺩﺎﺠﯾﺍ ﯽﯾﺎﻫ ﻪﻗﺮﺟ ﯽﮑﯾﺮﺘﮑﻟﺍ یﺎﻫ ﺭﺍﺰﺑﺍ .ﺪﯿﻨﮑﻧ

.ﺪﻧﻮﺷ ﺍﻮﻫ ﺭﺩ ﺩﻮﺟﻮﻣ یﺎﻫﺭﺎﺒﻏ ﻭ ﺩﺮﮔ ﱳﻓﺮﮔ ﺶﺗﺁ ﺚﻋﺎﺑ

ﻩﺎﮕﺘﺳﺩ ﺯﺍ ﺍﺭ ﺩﺍﺮﻓﺍ ﺮﯾﺎﺳ ﻭ ﻥﺎﮐﺩﻮﮐ ،ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﺎﺑ ﺭﺎﮐ ﻡﺎﮕﻨﻫ

◀

ﻝﺮﺘﻨﮐ ﺖﺳﺍ ﻦﮑﳑ ،ﺩﻮﺷ ﺕﺮﭘ ﺎﻤﺷ ﺱﺍﻮﺣ ﻪﮑﯿﺗﺭﻮﺻﺭﺩ .ﺪﯾﺭﺍﺪﻬﮕﻧ ﺭﻭﺩ

.ﺩﻮﺷ ﺝﺭﺎﺧ ﺎﻤﺷ ﺖﺳﺩ ﺯﺍ ﻩﺎﮕﺘﺳﺩ

ﯽﮑﯾﺮﺘﮑﻟﺍ ﯽﻨﻤﯾﺍ

.ﺪﺷﺎﺑ ﻪﺘﺷﺍﺩ ﺐﺳﺎﻨﺗ ﻕﺮﺑ ﺰﯾﺮﭘ ﺎﺑ ﺪﯾﺎﺑ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﻪﺧﺎﺷﻭﺩ

◀

ﻩﺍﺮﻤﻫ ﺪﯾﺎﺒﻧ ﻪﺧﺎﺷﻭﺩ ﻝﺪﺒﻣ .ﺪﯿﻫﺪﻧ ﻪﺧﺎﺷﻭﺩ ﺭﺩ یﺮﯿﯿﻐﺗ ﻪﻧﻮﮕﭽﯿﻫ

یﺎﻫ ﻪﺧﺎﺷﻭﺩ .ﺩﻮﺷ ﻩﺩﺎﻔﺘﺳﺍ ﻦﯿﻣﺯ ﻪﺑ ﻝﺎﺼﺗﺍ یﺍﺭﺍﺩ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﺎﺑ

ﻭ ﯽﮑﯾﺮﺘﮑﻟﺍ کﻮﺷ ﺮﻄﺧ ،ﺐﺳﺎﻨﻣ یﺎﻫﺰﯾﺮﭘ ﻭ ﻩﺪﺸﻧ ﻩﺩﺍﺩ ﺮﯿﯿﻐﺗ ﻭ ﻞﺻﺍ

.ﺪﻨﻨﮐ ﯽﻣ ﻢﮐ ﺍﺭ ﯽﮕﺘﻓﺮﮔ ﻕﺮﺑ

ﺪﻨﻧﺎﻣ ﻦﯿﻣﺯ ﻪﺑ ﻝﺎﺼﺗﺍ ﻢﯿﺳ ﻪﺑ ﻞﺼﺘﻣ ﺕﺎﻌﻄﻗ ﺎﺑ ﯽﻧﺪﺑ ﺱﺎﲤ ﺯﺍ

◀

ﺱﺎﲤ ﺕﺭﻮﺻ ﺭﺩ .ﺪﯿﻨﮐ یﺭﺍﺩ ﺩﻮﺧ ﻝﺎﭽﺨﯾ ﻭ ﯽﻗﺮﺑ ﻕﺎﺟﺍ ،ژﺎﻓﻮﺷ ،ﻪﻟﻮﻟ

ﺎﻤﺷ ﺱﺎﲤ ﻦﯿﻨﭽﻤﻫ ﻭ ﻦﯿﻣﺯ ﻪﺑ ﻝﺎﺼﺗﺍ یﺍﺭﺍﺩ ﺕﺎﻌﻄﻗ ﻭ ﺡﻮﻄﺳ ﺎﺑ ﯽﻧﺪﺑ

.ﺪﺑﺎﯾ ﯽﻣ ﺶﯾﺍﺰﻓﺍ ﯽﮕﺘﻓﺮﮔ ﻕﺮﺑ ﺮﻄﺧ ،ﻦﯿﻣﺯ ﺎﺑ

ﺭﺍﺰﺑﺍ ﻪﺑ ﺏﺁ ﺫﻮﻔﻧ .ﺪﯾﺭﺍﺪﻬﮕﻧ ﺭﻭﺩ ﺖﺑﻮﻃﺭ ﻭ ﻥﺍﺭﺎﺑ ﺯﺍ ﺍﺭ ﻩﺎﮕﺘﺳﺩ

◀

.ﺪﻫﺪﯿﻣ ﺶﯾﺍﺰﻓﺍ ﺍﺭ ﯽﮑﯾﺮﺘﮑﻟﺍ کﻮﺷ ﺮﻄﺧ ،ﯽﮑﯾﺮﺘﮑﻟﺍ

ﻥﺍﺰﯾﻭﺁ ،ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﻞﻤﺣ ﻥﻮﭼ ﯽﺋﺎﻫﺭﺎﮐ یﺍﺮﺑ ﻩﺎﮕﺘﺳﺩ ﻢﯿﺳ ﺯﺍ

◀

ﻞﺑﺎﮐ .ﺪﯿﻨﮑﻧ ﻩﺩﺎﻔﺘﺳﺍ ﻕﺮﺑ ﺯﺍ ﻪﺧﺎﺷﻭﺩ ﻥﺩﺮﮐ ﺝﺭﺎﺧ ﺎﯾ ﻭ ﻥﺁ ﻥﺩﺮﮐ

یﺎﻫ ﺶﺨﺑ ﻭ ﺰﯿﺗ یﺎﻫ ﻪﺒﻟ ،ﻦﻏﻭﺭ ،ﺕﺭﺍﺮﺣ ﻞﺑﺎﻘﻣ ﺭﺩ ﺍﺭ ﻩﺎﮕﺘﺳﺩ

ﻩﺮﮔ ﺎﯾ ﻭ ﻩﺪﯾﺩ ﺐﯿﺳﺁ یﺎﻫ ﻞﺑﺎﮐ .ﺪﯾﺭﺍﺪﻬﮕﻧ ﺭﻭﺩ ﻩﺎﮕﺘﺳﺩ کﺮﺤﺘﻣ

.ﺪﻨﻫﺪﯿﻣ ﺶﯾﺍﺰﻓﺍ ﺍﺭ ﯽﮑﯾﺮﺘﮑﻟﺍ کﻮﺷ ﺮﻄﺧ ﻩﺩﺭﻮﺧ

ﺯﺍ ﺎﻬﻨﺗ ،ﺪﯿﻨﮑﯿﻣ ﺭﺎﮐ ﺯﺎﺑ ﻂﯿﺤﻣ ﺭﺩ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﺎﺑ ﻪﮑﯿﺗﺭﻮﺻﺭﺩ

◀

.ﺪﺷﺎﺑ ﺐﺳﺎﻨﻣ ﺰﯿﻧ ﺯﺎﺑ ﻂﯿﺤﻣ یﺍﺮﺑ ﻪﮐ ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ ﯽﻄﺑﺍﺭ ﻞﺑﺎﮐ

ﯽﻣ ﻢﮐ ﺍﺭ ﯽﮕﺘﻓﺮﮔ ﻕﺮﺑ ﺮﻄﺧ ،ﺯﺎﺑ ﻂﯿﺤﻣ یﺍﺮﺑ ﺐﺳﺎﻨﻣ ﻂﺑﺍﺭ یﺎﻫ ﻞﺑﺎﮐ

.ﺪﻨﻨﮐ

ﺯﺍ ﺪﯾﺎﺑ ،ﺏﻮﻃﺮﻣ ﻦﮐﺎﻣﺍ ﻭ ﻂﯿﺤﻣ ﺭﺩ ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﺎﺑ ﺭﺎﮐ ﻡﻭﺰﻟ ﺕﺭﻮﺻ ﺭﺩ

◀

ﻩﺪﻨﻨﮐ ﻊﻄﻗ ﺪﯿﻠﮐ) ﻦﯿﻣﺯ ﯽﺘﺸﻧ ﻭ ﺎﻄﺧ ﻥﺎﯾﺮﺟ ﯽﺘﻇﺎﻔﺣ ﺪﯿﻠﮐ ﮏﯾ

ﻥﺎﯾﺮﺟ ﯽﺘﻇﺎﻔﺣ ﺪﯿﻠﮐ ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ .ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ (ﻦﯿﻣﺯ ﺎﺑ ﻝﺎﺼﺗﺍ

.ﺪﻫﺩ ﯽﻣ ﻞﯿﻠﻘﺗ ﺍﺭ ﯽﮕﺘﻓﺮﮔ ﻕﺮﺑ ﺮﻄﺧ ﻦﯿﻣﺯ ﯽﺘﺸﻧ ﻭ ﺎﻄﺧ

ﺹﺎﺨﺷﺍ ﯽﻨﻤﯾﺍ ﺖﯾﺎﻋﺭ

ﺮﮑﻓ ﺎﺑ ﻭ ﺪﯿﻨﮐ ﺖﻗﺩ ﺩﻮﺧ ﺭﺎﮐ ﻪﺑ ،ﺪﯿﻨﮐ ﻊﻤﺟ ﺏﻮﺧ ﺍﺭ ﺩﻮﺧ ﺱﺍﻮﺣ

◀

ﻭ ﯽﮕﺘﺴﺧ ﺕﺭﻮﺻﺭﺩ .ﺪﯿﻨﮐ ﺭﺎﮐ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﺎﺑ ﻞﻣﺎﮐ ﺵﻮﻫ ﻭ

ﺭﺍﺰﺑﺍ ﺎﺑ ،ﺪﯾﺍ ﻩﺩﺮﮐ ﻩﺩﺎﻔﺘﺳﺍ ﻭﺭﺍﺩ ﻭ ﻞﮑﻟﺍ ،ﺭﺪﺨﻣ ﺩﺍﻮﻣ ﻪﮑﯿﺗﺭﻮﺻ ﺭﺩ ﺎﯾ

ﺭﺍﺰﺑﺍ ﺎﺑ ﺭﺎﮐ ﻡﺎﮕﻨﻫ ﯽﻬﺟﻮﺗ ﯽﺑ ﻪﻈﳊ ﮏﯾ .ﺪﯿﻨﮑﻧ ﺭﺎﮐ ﯽﮑﯾﺮﺘﮑﻟﺍ

.ﺪﺷﺎﺑ ﻪﺘﺷﺍﺩ ﻩﺍﺮﻤﻫ ﻪﺑ یﺪﯾﺪﺷ یﺎﻫ ﺖﺣﺍﺮﺟ ﺪﻧﺍﻮﺘﯿﻣ ،ﯽﮑﯾﺮﺘﮑﻟﺍ

ﻩﺩﺎﻔﺘﺳﺍ ﻩﺭﺍﻮﻤﻫ ﯽﻨﻤﯾﺍ ﮏﻨﯿﻋ ﺯﺍ ﻭ ﯽﺼﺨﺷ ﯽﻨﻤﯾﺍ ﺕﺍﺰﯿﻬﲡ ﺯﺍ

◀

یﺎﻫ ﺶﻔﮐ ،ﯽﻨﻤﯾﺍ ﮏﺳﺎﻣ ﺪﻨﻧﺎﻣ ﯽﻨﻤﯾﺍ ﺕﺍﺰﯿﻬﲡ ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ .ﺪﯿﻨﮐ

ﺎﺑ ﺭﺎﮐ ﻉﻮﻧ ﺎﺑ ﺐﺳﺎﻨﺘﻣ ﯽﻨﻤﯾﺍ ﯽﺷﻮﮔ ﻭ ﯽﻨﻤﯾﺍ ﻩﻼﮐ ،ﺵﺰﻐﻟ ﺪﺿ ﯽﻨﻤﯾﺍ

.ﺪﻫﺪﻴﻣ ﺶﻫﺎﮐ ﺍﺭ ﻥﺪﺷ ﺡﻭﺮﺠﻣ ﺮﻄﺧ ،ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ

.ﺪﺘﻔﯿﻧ ﺭﺎﮑﺑ ﻪﺘﺳﺍﻮﺧﺎﻧ ﺭﻮﻄﺑ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﻪﮐ ﺪﯿﺷﺎﺑ ﺐﻇﺍﻮﻣ

◀

،یﺮﻃﺎﺑ ﻪﺑ ﻥﺁ ﻝﺎﺼﺗﺍ ،ﻕﺮﺑ ﺰﯾﺮﭘ ﺭﺩ ﻩﺎﮕﺘﺳﺩ ﻪﺧﺎﺷﻭﺩ ﻥﺩﺮﮐ ﺩﺭﺍﻭ ﺯﺍ ﻞﺒﻗ

ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﻪﮐ ﺪﯿﻨﮐ ﺖﻗﺩ ﺪﯾﺎﺑ ،ﻩﺎﮕﺘﺳﺩ ﻞﻤﺣ ﺎﯾ ﻭ ﻥﺁ ﱳﺷﺍﺩﺮﺑ

یﻭﺭ ﺎﻤﺷ ﺖﺸﮕﻧﺍ ﻩﺎﮕﺘﺳﺩ ﻞﻤﺣ ﻡﺎﮕﻨﻫ ﻪﮑﯿﺗﺭﻮﺻﺭﺩ .ﺪﺷﺎﺑ ﺵﻮﻣﺎﺧ

،ﺪﯿﻧﺰﺑ ﻕﺮﺑ ﻪﺑ ﻦﺷﻭﺭ ﺖﻟﺎﺣ ﺭﺩ ﺍﺭ ﻩﺎﮕﺘﺳﺩ ﺎﯾ ﻭ ﺪﺷﺎﺑ ﻞﺻﻭ ﻭ ﻊﻄﻗ ﻪﻤﮐﺩ

.ﺪﯾﺁ ﺶﯿﭘ یﺭﺎﮐ ﺢﻧﺍﻮﺳ ﺖﺳﺍ ﻦﮑﳑ

ﻢﯿﻈﻨﺗ یﺎﻫﺭﺍﺰﺑﺍ ﻪﻤﻫ ﺪﯾﺎﺑ ،ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﻥﺩﺮﮐ ﻦﺷﻭﺭ ﺯﺍ ﻞﺒﻗ

◀

یﻭﺭ ﻪﮐ ﯽﺋﺎﻫﺭﺎﭼﺁ ﻭ ﺭﺍﺰﺑﺍ .ﺪﯾﺭﺍﺩﺮﺑ ﻩﺎﮕﺘﺳﺩ یﻭﺭ ﺯﺍ ﺍﺭ ﺎﻫ ﺭﺎﭼﺁ ﻭ ﻩﺪﻨﻨﮐ

ﺖﺣﺍﺮﺟ ﺩﺎﺠﯾﺍ ﺚﻋﺎﺑ ﺪﻨﻧﺍﻮﺘﯿﻣ ،ﺪﻧﺭﺍﺩ ﺭﺍﺮﻗ ﻩﺎﮕﺘﺳﺩ ﻩﺪﻨﺧﺮﭼ یﺎﻫ ﺶﺨﺑ

.ﺪﻧﻮﺷ

ﺭﺎﮐ یﺍﺮﺑ .ﺪﺷﺎﺑ ﻪﺘﺷﺍﺩ ﺭﺍﺮﻗ یﺩﺎﻋ ﺖﻟﺎﺣ ﺭﺩ ﺪﯾﺎﺑ ﺎﻤﺷ ﻥﺪﺑ ﺖﯿﻌﺿﻭ

◀

ﻆﻔﺣ ﻩﺭﺍﻮﻤﻫ ﺍﺭ ﺩﻮﺧ ﻝﺩﺎﻌﺗ ﻭ ﻩﺩﺮﮐ ﺏﺎﺨﺘﻧﺍ ﺩﻮﺧ یﺍﺮﺑ ﯽﻨﺌﻤﻄﻣ یﺎﺟ

ﺮﯿﻏ یﺎﻫ ﺖﯿﻌﺿﻭ ﺭﺩ ﺍﺭ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﺪﯿﻧﺍﻮﺗ ﯽﻣ ﺐﯿﺗﺮﺗ ﻦﯾﺍ ﻪﺑ .ﺪﯿﻨﮐ

.ﺪﯿﺷﺎﺑ ﻪﺘﺷﺍﺩ ﻝﺮﺘﻨﮐ ﺖﲢ ﺮﺘﻬﺑ ﻩﺮﻈﺘﻨﻣ

ﺖﻨﯾﺯ ﻞﻤﺣ ﻭ ﺩﺎﺸﮔ یﺎﻫ ﺱﺎﺒﻟ ﻥﺪﯿﺷﻮﭘ ﺯﺍ .ﺪﯿﺷﻮﭙﺑ ﺐﺳﺎﻨﻣ ﺱﺎﺒﻟ

◀

یﺎﻫ ﺶﺨﺑ ﺯﺍ ﺍﺭ ﺎﻫ ﺶﮑﺘﺳﺩ ﻭ ﺱﺎﺒﻟ ،ﺎﻫﻮﻣ .ﺪﯿﻨﮐ یﺭﺍﺩ ﺩﻮﺧ ﺕﻻﺁ

ﺪﻨﻠﺑ یﻮﻣ ،ﺩﺎﺸﮔ یﺎﻫ ﺱﺎﺒﻟ .ﺪﯾﺭﺍﺪﻬﮕﻧ ﺭﻭﺩ ﻩﺎﮕﺘﺳﺩ ﺶﺧﺮﭼ ﻝﺎﺣﺭﺩ

ﺮﯿﮔ ﻩﺎﮕﺘﺳﺩ ﺶﺧﺮﭼ ﻝﺎﺣﺭﺩ یﺎﻫ ﺖﻤﺴﻗ ﺭﺩ ﺖﺳﺍ ﻦﮑﳑ ﺕﻻﺁ ﺖﻨﯾﺯ ﻭ

.ﺪﻨﻨﮐ

ﻊﻤﺟ ﻪﻠﯿﺳﻭ ﺎﯾ ﻭ ﺭﺎﺒﻏ ﻭ ﺩﺮﮔ ﺶﮑﻣ ﻞﺋﺎﺳﻭ ﺪﯿﻧﺍﻮﺘﯿﻣ ﻪﮑﯿﺗﺭﻮﺻﺭﺩ

◀

ﺪﯾﻮﺷ ﻦﺌﻤﻄﻣ ﺪﯾﺎﺑ ،ﺪﯿﻨﮐ ﺐﺼﻧ ﻩﺎﮕﺘﺳﺩ ﻪﺑ ﺍﺭ ﺭﺎﺒﻏ ﻭ ﺩﺮﮔ ﻩﺪﻨﻨﮐ

ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ .ﺪﻧﻮﺷ ﯽﻣ ﻩﺩﺎﻔﺘﺳﺍ ﺖﺳﺭﺩ ﻭ ﺐﺼﻧ ﻞﺋﺎﺳﻭ ﻦﯾﺍ ﻪﮐ

ﺮﺗ ﺩﺎﯾﺯ ﺭﺎﺒﻏ ﻭ ﺩﺮﮔ ﺮﺑﺍﺮﺑ ﺭﺩ ﺍﺭ ﺎﻤﺷ ﺖﯿﻧﻮﺼﻣ ﺭﺎﺒﻏ ﻭ ﺩﺮﮔ ﺶﮑﻣ ﻞﺋﺎﺳﻭ

.ﺪﻨﮑﯿﻣ

ﻥﺁ ﺯﺍ ﺖﺒﻗﺍﺮﻣ ﻭ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﺯﺍ ﺢﯿﺤﺻ ﻩﺩﺎﻔﺘﺳﺍ

،یﺭﺎﮐ ﺮﻫ یﺍﺮﺑ .ﺪﯿﻨﮐ یﺭﺍﺩ ﺩﻮﺧ ﻩﺎﮕﺘﺳﺩ یﻭﺭ ﺩﺎﯾﺯ ﺭﺎﺸﻓ ﻥﺩﺮﮐ ﺩﺭﺍﻭ ﺯﺍ

◀

ﺭﺍﺰﺑﺍ ﱳﻓﺮﮔ ﺭﺎﮑﺑ .ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ ﻥﺁ ﺎﺑ ﺐﺳﺎﻨﻣ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﺯﺍ

ﺎﺑ ﻭ ﺮﺘﻬﺑ ﻩﺎﮕﺘﺳﺩ ﻥﺍﻮﺗ ﺯﺍ ﺪﯿﻧﺍﻮﺘﺑ ﻪﮐ ﺩﻮﺸﯿﻣ ﺚﻋﺎﺑ ﺐﺳﺎﻨﻣ ﯽﮑﯾﺮﺘﮑﻟﺍ

.ﺪﯿﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ ﺮﺘﺸﯿﺑ ﻥﺎﻨﯿﻤﻃﺍ

ﻩﺩﺎﻔﺘﺳﺍ ﻩﺎﮕﺘﺳﺩ ﺯﺍ ،ﯽﻗﺮﺑ ﺭﺍﺰﺑﺍ ﻞﺻﻭ ﻭ ﻊﻄﻗ ﺪﯿﻠﮐ ﺭﺩ ﺩﺍﺮﯾﺍ ﺕﺭﻮﺻ ﺭﺩ

◀

کﺎﻧﺮﻄﺧ ،ﺩﺮﮐ ﻞﺻﻭ ﻭ ﻊﻄﻗ ﺍﺭ ﺎﻬﻧﺁ ﻥﺍﻮﺗ ﯽﳕ ﻪﮐ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ .ﺪﯿﻨﮑﻧ

.ﺪﻧﻮﺷ ﺮﯿﻤﻌﺗ ﺪﯾﺎﺑ ﻭ ﻩﺩﻮﺑ

ﱳﺷﺍﺬﮔ ﺭﺎﻨﮐ ﺎﯾ ﻭ ﺕﺎﻘﻠﻌﺘﻣ ﺾﯾﻮﻌﺗ ،ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﻢﯿﻈﻨﺗ ﺯﺍ ﻞﺒﻗ

◀

ﺖﯾﺎﻋﺭ .ﺪﯿﻨﮐ ﺝﺭﺎﺧ ﺍﺮﻧﺁ یﺮﺗﺎﺑ ﺎﯾ ﻭ ﻩﺪﯿﺸﮐ ﻕﺮﺑ ﺯﺍ ﺍﺭ ﻪﺧﺎﺷﻭﺩ ،ﻥﺁ

ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ ﻪﺘﺳﺍﻮﺧﺎﻧ ﻥﺩﺎﺘﻓﺍ ﻩﺍﺭ ﺯﺍ ﯽﻨﻤﯾﺍ یﺮﯿﮕﺸﯿﭘ ﺕﺎﻣﺍﺪﻗﺍ ﻦﯾﺍ

.ﺪﻨﮐ ﯽﻣ یﺮﯿﮔﻮﻠﺟ

ﺭﻭﺩ ﻥﺎﮐﺩﻮﮐ ﺱﺮﺘﺳﺩ ﺯﺍ ،ﻩﺩﺎﻔﺘﺳﺍ ﻡﺪﻋ ﺕﺭﻮﺻﺭﺩ ﺍﺭ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ

◀

ﻦﯾﺍ ﻪﮐ ﯽﺻﺎﺨﺷﺍ ﺎﯾ ﻭ ﺩﺭﺍﻭ ﺎﻧ ﺩﺍﺮﻓﺍ ﻪﮐ ﺪﯿﻫﺪﻧ ﻩﺯﺎﺟﺍ .ﺪﯾﺭﺍﺪﻬﮕﻧ

ﱳﻓﺮﮔ ﺭﺍﺮﻗ .ﺪﻨﻨﮐ ﺭﺎﮐ ﻩﺎﮕﺘﺳﺩ ﻦﯾﺍ ﺎﺑ ،ﺪﻧﺍ ﻩﺪﻧﺍﻮﺨﻧ ﺍﺭ ﺎﻤﻨﻫﺍﺭ ﻪﭼﺮﺘﻓﺩ

.ﺖﺳﺍ کﺎﻧﺮﻄﺧ ﻪﺑﺮﲡ ﯽﺑ ﻭ ﺩﺭﺍﻭﺎﻧ ﺩﺍﺮﻓﺍ ﺖﺳﺩ ﺭﺩ ﯽﮑﯾﺮﺘﮑﻟﺍ ﺭﺍﺰﺑﺍ

| 219

Bosch Power Tools 1 619 X06 442 | (9.6.11)

GAS 25

GAS 50

GAS 50 M

Ø 35 mm

3 m 2 609 390 392

5 m 2 609 390 393

GAS 25

GAS 50

GAS 50 M

Ø 35 mm

3 m 2 607 002 163

1 608 005 008

5 m 2 607 002 164

1 600 Z00 005 (800 mm)

1 600 Z00 006 (1100 mm)

1 600 Z00 00F (1600 mm)

1 600 Z00 007 (2100 mm)

1 600 Z00 008 (3100 mm)

1 600 Z00 009

1 600 Z00 00B

1 608 190 007

OBJ_BUCH-359-003.book Page 219 Thursday, June 9, 2011 10:18 AM

1 619 X06 442 | (9.6.11) Bosch Power Tools

220 |

CORIAN

VARIOCOR

CORIAN

VARIOCOR

6 6 4-6 3-5 2-4 1-2

OBJ_BUCH-359-003.book Page 220 Thursday, June 9, 2011 10:18 AM
