Robert Bosch GmbH

Power Tools Division

70745 Leinfelden-Echterdingen

Germany

www.bosch-garden.com

F 016 L70 799 (2011.04) O / 108 UNI

ALS 25

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

it Istruzioni originali

nl Oorspronkelijke

gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

fi Alkuperäiset ohjeet

el Πρωτότυπο οδηγιών χρήσης

tr Orijinal işletme talimat

pl Instrukcja oryginalna

cs Původní návod k používání

sk Pôvodný návod na použitie

hu Eredeti használati utasítás

ru Оригинальное руководст-

во по эксплуатации

uk Оригінальна інструкція з

експлуатації

ro Instrucţiuni originale

bg Оригинална инструкция

sr Originalno uputstvo za rad

sl Izvirna navodila

hr Originalne upute za rad

et Algupärane kasutusjuhend

lv Instrukcijas oriģinālvalodā

lt Originali instrukcija

OBJ_DOKU-25585-001.fm Page 1 Tuesday, April 5, 2011 10:03 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

2 |

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 9

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 13

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 17

Español . . . . . . . . . . . . . . . . . . . . . . . . . . Página 21

Português. . . . . . . . . . . . . . . . . . . . . . . . . Página 25

Italiano. . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 29

Nederlands. . . . . . . . . . . . . . . . . . . . . . . . Pagina 33

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 37

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 40

Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 43

Suomi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 46

Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 49

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 53

Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 57

Česky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 61

Slovensky . . . . . . . . . . . . . . . . . . . . . . . . . Strana 64

Magyar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 68

Русский. . . . . . . . . . . . . . . . . . . . . . . . Страница 72

Українська . . . . . . . . . . . . . . . . . . . . . . Сторінка 76

Română . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 80

Български . . . . . . . . . . . . . . . . . . . . . . Страница 84

Srpski . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 88

Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 91

Hrvatski . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 94

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 97

Latviešu. . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 100

Lietuviškai . . . . . . . . . . . . . . . . . . . . . . . Puslapis 104

a.c.

STOP

4,4 kg

OBJ_BUCH-1436-001.book Page 2 Tuesday, April 5, 2011 10:07 AM

| 3

Bosch Power Tools F 016 L70 799 | (5.4.11)

a.c.

OBJ_BUCH-1436-001.book Page 3 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

4 |

a.c.

STOP

a.c.

OBJ_BUCH-1436-001.book Page 4 Tuesday, April 5, 2011 10:07 AM

| 5

Bosch Power Tools F 016 L70 799 | (5.4.11)

a.c.

OBJ_BUCH-1436-001.book Page 5 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

6 |

a.c.

OBJ_BUCH-1436-001.book Page 6 Tuesday, April 5, 2011 10:07 AM

| 7

Bosch Power Tools F 016 L70 799 | (5.4.11)

a.c.

OBJ_BUCH-1436-001.book Page 7 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

8 |

a.c.

STOP

a.c.

STOP

OBJ_BUCH-1436-001.book Page 8 Tuesday, April 5, 2011 10:07 AM

Deutsch | 9

Bosch Power Tools F 016 L70 799 | (5.4.11)

Sicherheitshinweise

Achtung! Lesen Sie die nachfolgenden Anweisungen

sorgfältig durch. Machen Sie sich mit den Bedienele-

menten und dem ordnungsgemäßen Gebrauch des

Gartengeräts vertraut. Bewahren Sie die Betriebsan-

leitung für eine spätere Verwendung bitte sicher auf.

Erläuterung der Symbole auf dem Garten-

gerät

Allgemeiner Gefahrenhinweis.

Lesen Sie die Betriebsanleitung durch.

Achten Sie darauf, dass in der Nähe stehen-

de Personen nicht durch weggeschleuderte

Fremdkörper verletzt werden.

Halten Sie in der Nähe stehende Personen

auf sicheren Abstand zum Gartengerät.

Rotierendes Gebläse. Kommen Sie mit Ih-

ren Händen und Füßen nicht in die Öffnun-

gen, während das Gartengerät läuft.

Kommen Sie mit Ihren Händen und Füßen

nicht in die Öffnungen, während das Gar-

tengerät läuft.

Achten Sie darauf, dass in der Nähe befind-

liche Personen nicht durch umherfliegende

Fremdkörper vom Gartengerät verletzt wer-

den. Achten Sie bei anderen Personen auf

sicheren Abstand zum Gartengerät.

Tragen Sie Gehörschutz und Schutzbrille.

Arbeiten Sie nicht im Regen und lassen Sie

den Laubbläser/Gartensauger nicht im

Freien, während es regnet.

Schalten Sie das Gartengerät aus und zie-

hen Sie den Netzstecker aus der Steckdo-

se, bevor Sie Einstellungs- oder Reinigungs-

arbeiten vornehmen, wenn das Netzkabel

verwickelt, durchtrennt oder beschädigt

ist, oder wenn Sie den Laubbläser/Garten-

sauger unbeaufsichtigt lassen.

Warten Sie, bis alle Teile des Gartengeräts

vollständig zur Ruhe gekommen sind, bevor

Sie diese anfassen. Die Messer rotieren

nach dem Abschalten des Gartengeräts

noch weiter und können Verletzungen ver-

ursachen.

Bedienung

fNiemals Kindern oder mit diesen Anweisungen

nicht vertrauten Personen erlauben das Gartenge-

rät zu benutzen. Nationale Vorschriften beschrän-

ken möglicherweise das Alter des Bedieners. Be-

wahren Sie das Gartengerät für Kinder

unerreichbar auf, wenn es nicht in Gebrauch ist.

fDieses Gartengerät ist nicht dafür bestimmt, von

Personen (einschließlich Kinder) mit einge-

schränkten physischen, sensorischen oder geisti-

gen Fähigkeiten oder mangelnder Erfahrung

und/oder mangelndem Wissen benutzt zu werden,

es sei denn, sie werden durch eine für ihre Sicher-

heit zuständige Person beaufsichtigt oder erhalten

von ihr Anweisungen, wie das Gartengerät zu be-

nutzen ist.

Kinder sollten beaufsichtigt werden, um sicherzu-

stellen, dass sie nicht mit dem Gartengerät spie-

len.

fBetreiben Sie das Gartengerät niemals, während

sich Personen, insbesondere Kinder oder Haustie-

re, in unmittelbarer Nähe aufhalten.

fDer Bediener oder Nutzer ist für Unfälle oder Schä-

den an anderen Menschen oder deren Eigentum

verantwortlich.

fWährend des Betriebes dürfen sich im Umkreis von

3 Metern keine anderen Personen oder Tiere auf-

halten. Der Bedienende ist im Arbeitsbereich ge-

genüber Dritten verantwortlich.

fVerwenden Sie das Gartengerät nur bei Tageslicht

oder gutem künstlichen Licht.

fBenutzen Sie das Gartengerät nicht barfuß oder

mit offenen Sandalen. Tragen Sie stets festes

Schuhwerk und eine lange Hose.

fAchten Sie darauf, dass lose Kleidung nicht in die

Luftzufuhr hineingezogen wird, da dies zu Verlet-

zungen führen könnte.

fBetreiben Sie das Gartengerät nur mit montierter

Düse bzw. mit montiertem Saugrohr.

fAchten Sie darauf, dass lange Haare nicht in die

Luftzufuhr hineingezogen werden, da dies zu Ver-

letzungen führen könnte.

fInspizieren Sie die zu bearbeitende Fläche sorgfäl-

tig und beseitigen Sie alle Drähte und sonstige

Fremdkörper.

fÜberprüfen Sie die Anschlussleitung/das Verlänge-

rungskabel vor jedem Gebrauch auf Beschädigun-

gen und wechseln Sie diese/s ggf. aus. Schützen

Sie die Anschlussleitung/das Verlängerungskabel

vor Hitze, Öl und scharfen Kanten.

fBetreiben Sie den Laubbläser/Gartensauger nie-

mals mit defekten Schutzvorrichtungen, Abde-

ckungen oder ohne Sicherheitseinrichtungen, z. B.

Auffangsack.

fStellen Sie sicher, dass alle mitgelieferten Griffe

und Schutzvorrichtungen beim Betrieb des Laub-

bläsers/Gartensaugers montiert sind. Versuchen

Sie niemals, einen unvollständig montierten Laub-

bläser/Gartensauger oder einen Laubbläser/Gar-

tensauger mit nicht zulässigen Modifikationen in

Betrieb zu nehmen.

fAchten Sie beim Betrieb des Laubbläsers/Garten-

saugers stets auf einen sicheren Stand und halten

Sie stets das Gleichgewicht.

fSeien Sie sich Ihrer Umgebung bewusst und auf

mögliche Gefahrenmomente gefasst, die Sie wäh-

rend des Laubblasens/-saugens möglicherweise

nicht hören.

fVermeiden Sie eine abnormale Körperhaltung und

halten Sie stets das Gleichgewicht.

fAchten Sie auf schrägen Flächen stets auf sicheren

Tritt.

fStets ruhig gehen, niemals schnell laufen.

fHalten Sie sämtliche Kühlluftöffnungen frei von

Schmutz.

fBlasen Sie Schmutz/Laub nie in die Richtung von in

der Nähe stehender Personen.

fTragen Sie das Gartengerät nicht am Kabel.

fEs wird empfohlen eine Atemschutzmaske zu tra-

gen.

fNehmen Sie keine Veränderungen am Gartenge-

rät vor. Unzulässige Veränderungen können die Si-

cherheit Ihres Gartengerätes beeinträchtigen und

zu verstärkten Geräuschen und Vibrationen führen.

Netzstecker aus der Steckdose ziehen:

– wenn Sie den Laubbläser/Gartensauger über-

prüfen, eine Blockierung beseitigen oder an

ihm arbeiten,

– nach der Kollision mit einem Fremdkörper.

Überprüfen Sie den Laubbläser/Gartensauger

sofort auf Beschädigungen und lassen Sie ihn

wenn notwendig instandsetzen,

– wenn der Laubbläser/Gartensauger unge-

wöhnlich zu vibrieren beginnt (sofort prüfen).

Stromanschluss

fDie Spannung der Stromquelle muss mit den Anga-

ben auf dem Typenschild des Gartengerätes über-

einstimmen.

fEs wird empfohlen, dieses Gartengerät nur an eine

Steckdose anzuschließen, die mit einem 30 mA

Fehlerstrom-Schutzschalter abgesichert ist.

fVerwenden oder ersetzen Sie für dieses Gartenge-

rät nur Netzanschlussleitungen, die mit den Anga-

ben des Herstellers übereinstimmen; Bestell-Nr.

und Typ siehe Betriebsanleitung.

fDen Netzstecker niemals mit nassen Händen anfas-

sen.

fDie Netzanschlussleitung oder das Verlängerungs-

kabel nicht überfahren, quetschen oder daran zer-

ren, da es beschädigt werden könnte. Schützen

Sie das Kabel vor Hitze, Öl und scharfen Kanten.

fDas Verlängerungskabel muss den in der Be-

triebsanleitung aufgeführten Querschnitt haben

und spritzwassergeschützt sein. Die Steckverbin-

dung darf nicht im Wasser liegen.

STOP

OBJ_BUCH-1436-001.book Page 9 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

10 | Deutsch

Elektrische Sicherheit

fEin Motorschutz ist installiert! Der Motor ist mit

einem Überlastschutz ausgestattet. Falls der Mo-

tor stoppt, lassen Sie ihn vor dem erneuten Star-

ten einige Minuten abkühlen.

fAchtung! Schalten Sie vor Wartungs- oder Reini-

gungsarbeiten das Gartengerät aus und ziehen

Sie den Netzstecker. Gleiches gilt, wenn das

Stromkabel beschädigt, angeschnitten oder ver-

wickelt ist.

Ihr Gartengerät ist zur Sicherheit schutzisoliert und

benötigt keine Erdung. Die Betriebsspannung beträgt

230 V AC, 50 Hz (für Nicht-EU-Länder 220 V, 240 V je

nach Ausführung). Nur zugelassene Verlängerungska-

bel verwenden. Informationen erhalten Sie bei Ihrer

autorisierten Kundendienststelle.

Es dürfen nur Verlängerungskabel der Bauart H05VV-F,

H05RN-F oder IEC (60227 IEC 53, 60245 IEC 57) ver-

wendet werden.

Falls Sie für den Betrieb des Gartengerätes ein Verlän-

gerungskabel verwenden, dürfen nur Kabel mit folgen-

den Leiterquerschnitten verwendet werden:

–1,0mm

2: maximale Länge 40 m

–1,5 mm

2: maximale Länge 60 m

–2,5 mm

2: maximale Länge 100 m

Hinweis: Wird ein Verlängerungskabel benutzt, muss

dieses – wie bei den Sicherheitsvorschriften beschrie-

ben – einen Schutzleiter besitzen, der über den Ste-

cker mit dem Schutzleiter Ihrer elektrischen Anlage

verbunden ist.

In Zweifelsfällen fragen Sie einen ausgebildeten Elek-

triker oder die nächste Bosch Service-Vertretung.

fVORSICHT: Nicht vorschriftsmäßige Verlänge-

rungskabel können gefährlich sein. Verlänge-

rungskabel, Stecker und Kupplung müssen was-

serdichte, für den Außenbereich zugelassene

Ausführungen sein.

Zur Erhöhung der Sicherheit wird empfohlen, einen FI-

Schalter (RCD) mit einem Fehlerstrom von maximal

30 mA zu benutzen. Dieser FI-Schalter sollte vor jeder

Benutzung überprüft werden.

Hinweis für Produkte, die nicht in GB verkauft werden:

ACHTUNG: Zu Ihrer Sicherheit ist es erforderlich, dass

der am Gartengerät angebrachte Stecker mit dem Ver-

längerungskabel verbunden wird. Die Kupplung des

Verlängerungskabels muss vor Spritzwasser geschützt

sein, aus Gummi bestehen oder mit Gummi überzogen

sein. Das Verlängerungskabel muss mit einer Zugent-

lastung verwendet werden.

Die Anschlussleitung muss regelmäßig auf Schadens-

merkmale überprüft werden und darf nur in einwand-

freiem Zustand verwendet werden.

Wenn die Anschlussleitung beschädigt ist, darf sie nur

von einer autorisierten Bosch-Werkstatt repariert wer-

den.

Wartung

fStellen Sie den Festsitz aller Muttern, Bolzen und

Schrauben sicher, damit ein sicherer Arbeitszu-

stand des Laubbläsers/Gartensaugers gewährleis-

tet ist.

fLagern Sie den Laubbläser/Gartensauger an einem

trockenen, hoch gelegenen oder verschlossenen

Platz, außerhalb der Reichweite von Kindern.

fWechseln Sie sicherheitshalber abgenutzte oder

beschädigte Teile aus.

fKontrollieren Sie den Auffangsack regelmäßig auf

Verschleiß oder Schäden.

fVersuchen Sie nicht das Gartengerät zu reparieren,

es sei denn, Sie besitzen die notwendige Ausbil-

dung.

fStellen Sie sicher, dass auszuwechselnde Teile von

Bosch stammen.

Symbole

Die nachfolgenden Symbole sind für das Lesen und

Verstehen der Betriebsanleitung von Bedeutung. Prä-

gen Sie sich die Symbole und ihre Bedeutung ein. Die

richtige Interpretation der Symbole hilft Ihnen, das

Gartengerät besser und sicherer zu gebrauchen.

Bestimmungsgemäßer Gebrauch

Das Gartengerät ist bestimmt zum Zusammenblasen

und Aufsammeln von Laub, Gartenabfällen (z. B. Gras)

und Zweigen, im Bereich um Haus und Garten.

Technische Daten

Geräusch-/Vibrationsinformation

Messwerte für Geräusch ermittelt entsprechend

EN 60335.

Der A-bewertete Geräuschpegel des Gerätes beträgt

typischerweise: Schalldruckpegel 82 dB(A); Schall-

leistungspegel 102 dB(A). Unsicherheit K =3 dB.

Gehörschutz tragen!

Schwingungsgesamtwerte ah (Vektorsumme dreier

Richtungen) und Unsicherheit K ermittelt entspre-

chend EN 60335:

ah<2,5 m/s2, K =1,5 m/s2.

Symbol Bedeutung

Laubblas-Modus

Laubsaug-Modus

Reaktionsrichtung

Bewegungsrichtung

Einschalten

Ausschalten

Gestattete Handlung

Verbotene Handlung

Tragen Sie Schutzhandschuhe.

Betreiben Sie das Gartengerät nur

mit montiertem Saugrohr.

Laubgebläse/

Gartensauger ALS 25 ALS 25

Sachnummer 3 600 ... HA1 0.. HA1 030

Nennaufnahmeleis-

tung W25002300

Luftstromgeschwin-

digkeit, max. km/h 300 300

Volumenstrom, max. m3/h 800 800

Laubmengenreduzie-

rung 10:1 10:1

Volumen des Auf-

fangsackes l4545

Gewicht (Laubblas-

Modus) kg 3,2 3,2

Gewicht (Laubsaug-

Modus) kg 4,4 4,4

Schutzklasse /II /II

Seriennummer siehe Typenschild am Gar-

tengerät

Die Angaben gelten für eine Nennspannung [U] von

230 V. Bei abweichenden Spannungen und in länder-

spezifischen Ausführungen können diese Angaben va-

riieren.

Bitte beachten Sie die Sachnummer auf dem Typen-

schild Ihres Gartengeräts. Die Handelsbezeichnun-

gen einzelner Gartengeräte können variieren.

Einschaltvorgänge erzeugen kurzfristige Spannungs-

absenkungen. Bei ungünstigen Netzbedingungen

können Beeinträchtigungen anderer Geräte auftre-

ten. Bei Netzimpedanzen kleiner als 0,36 Ohm sind

keine Störungen zu erwarten.

Symbol Bedeutung

OBJ_BUCH-1436-001.book Page 10 Tuesday, April 5, 2011 10:07 AM

Deutsch | 11

Bosch Power Tools F 016 L70 799 | (5.4.11)

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das un-

ter „Technische Daten“ beschriebene Produkt mit den

folgenden Normen oder normativen Dokumenten

übereinstimmt: EN 60335 gemäß den Bestimmungen

der Richtlinien 2004/108/EG, 2006/42/EG,

2000/14/EG.

2000/14/EG: Garantierter Schallleistungspegel

105 dB(A). Bewertungsverfahren der Konformität ge-

mäß Anhang V.

Produktkategorie: 34, 35

Technische Unterlagen bei:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

01.04.2011

Montage und Betrieb

Arbeitshinweise

Halten Sie das Gartengerät beim Arbeiten immer dicht

über dem Boden.

Blasen Sie keine heißen, brennbaren oder explosiven

Materialien zusammen.

Der Gartensauger ist nur geeignet für das Aufsaugen

von Laub und Gartenabfällen.

Überprüfen Sie vor der Benutzung des Gartengerätes

die Umgebung auf kleine Tiere und harte Gegenstän-

de.

Saugen Sie keine Flüssigkeiten, Plastiktüten, Dosen,

Tannenzapfen, Äste (größer als 5 mm), Tücher, Papier-

taschentücher und Wäscheklammern auf.

Fehlersuche

Wartung und Service

Wartung, Reinigung und Lagerung

fZiehen Sie vor allen Arbeiten am Gartengerät den

Netzstecker aus der Steckdose.

fHalten Sie das Gartengerät sauber, um gut und si-

cher arbeiten zu können.

Halten Sie das Gartengerät und die Lüftungsschlitze

sauber, um gut und sicher arbeiten zu können.

Entfernen Sie Schmutz mit einem feuchten Tuch vom

Gartengerät oder Auffangsack.

Besprühen/Tauchen Sie das Gartengerät nie mit/in

Wasser.

Lagern Sie das Gartengerät an einem sicheren Platz,

trocken und außerhalb der Reichweite von Kindern.

Stellen Sie keine anderen Gegenstände auf dem Gar-

tengerät ab.

Kundendienst und Kundenberatung

www.bosch-garden.com

Geben Sie bei allen Rückfragen und Ersatzteilbestel-

lungen bitte unbedingt die 10-stellige Sachnummer

laut Typenschild des Gartengerätes an.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

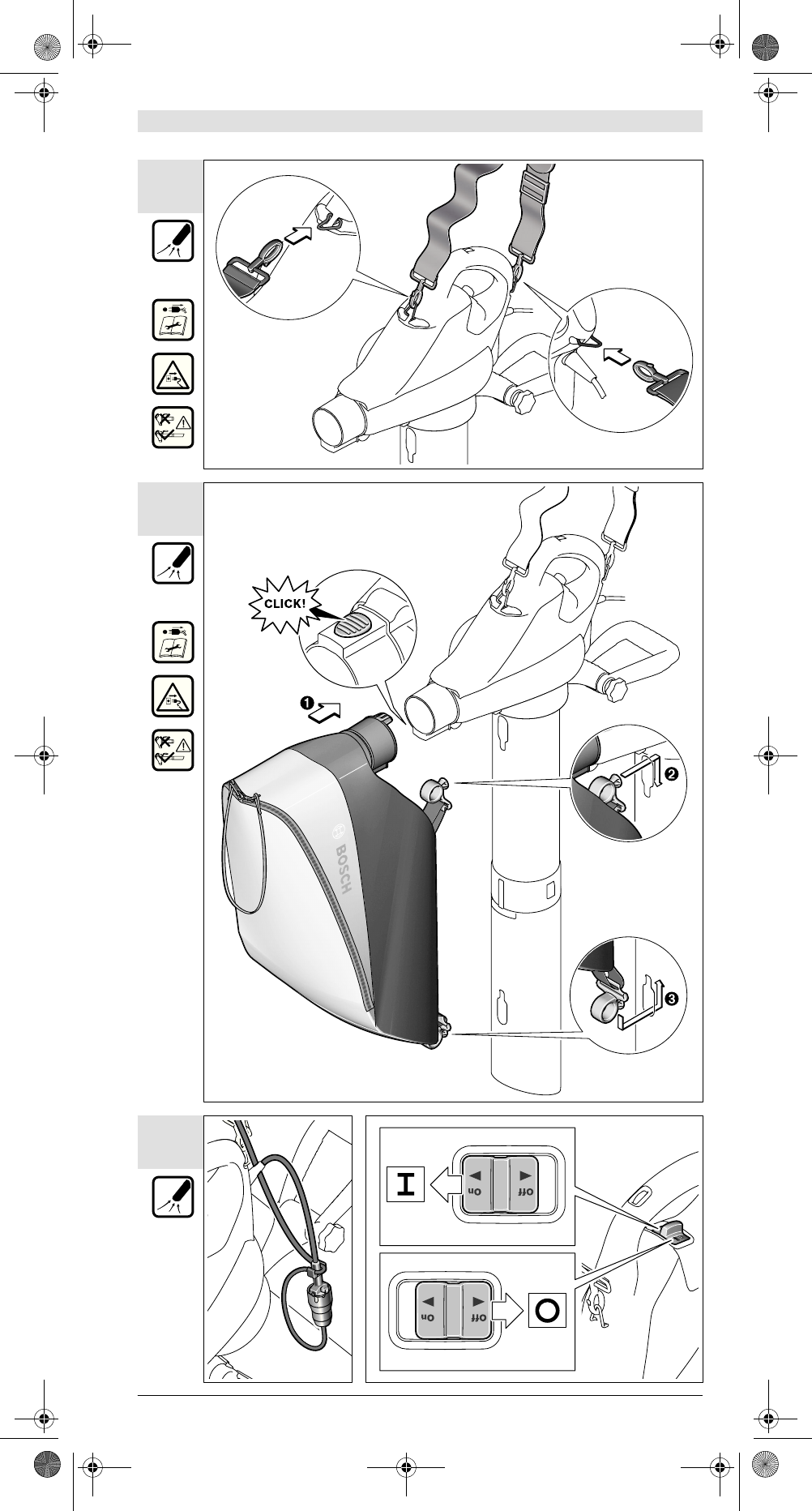

Handlungsziel Bild

Lieferumfang 1

Schutzabdeckung montieren 2

Düse aufstecken 3

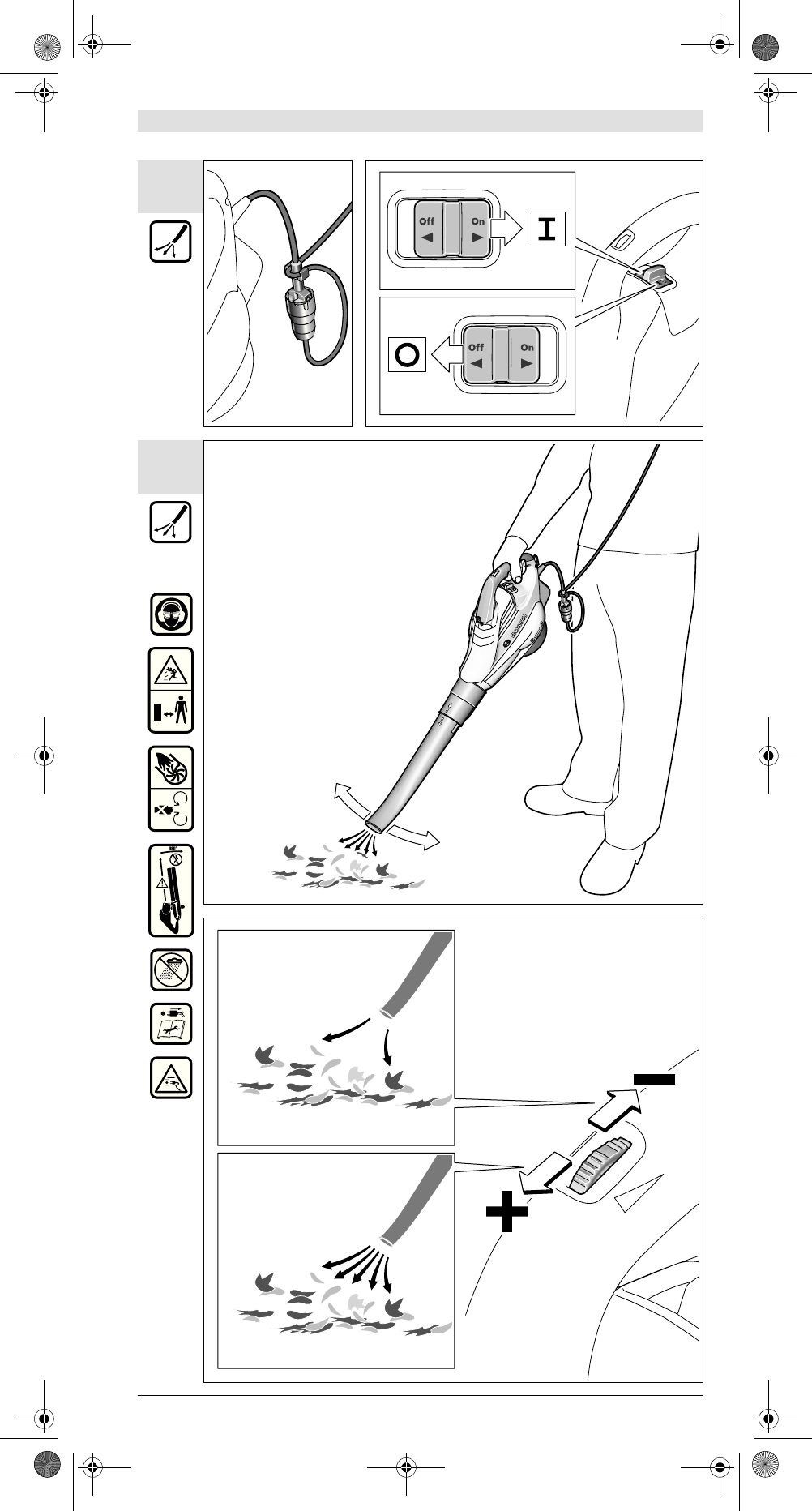

Verlängerungskabel anbringen 4

Einschalten 4

Ausschalten 4

Laubblas-Modus 5

Laubblas-Geschwindigkeit einstellen 5

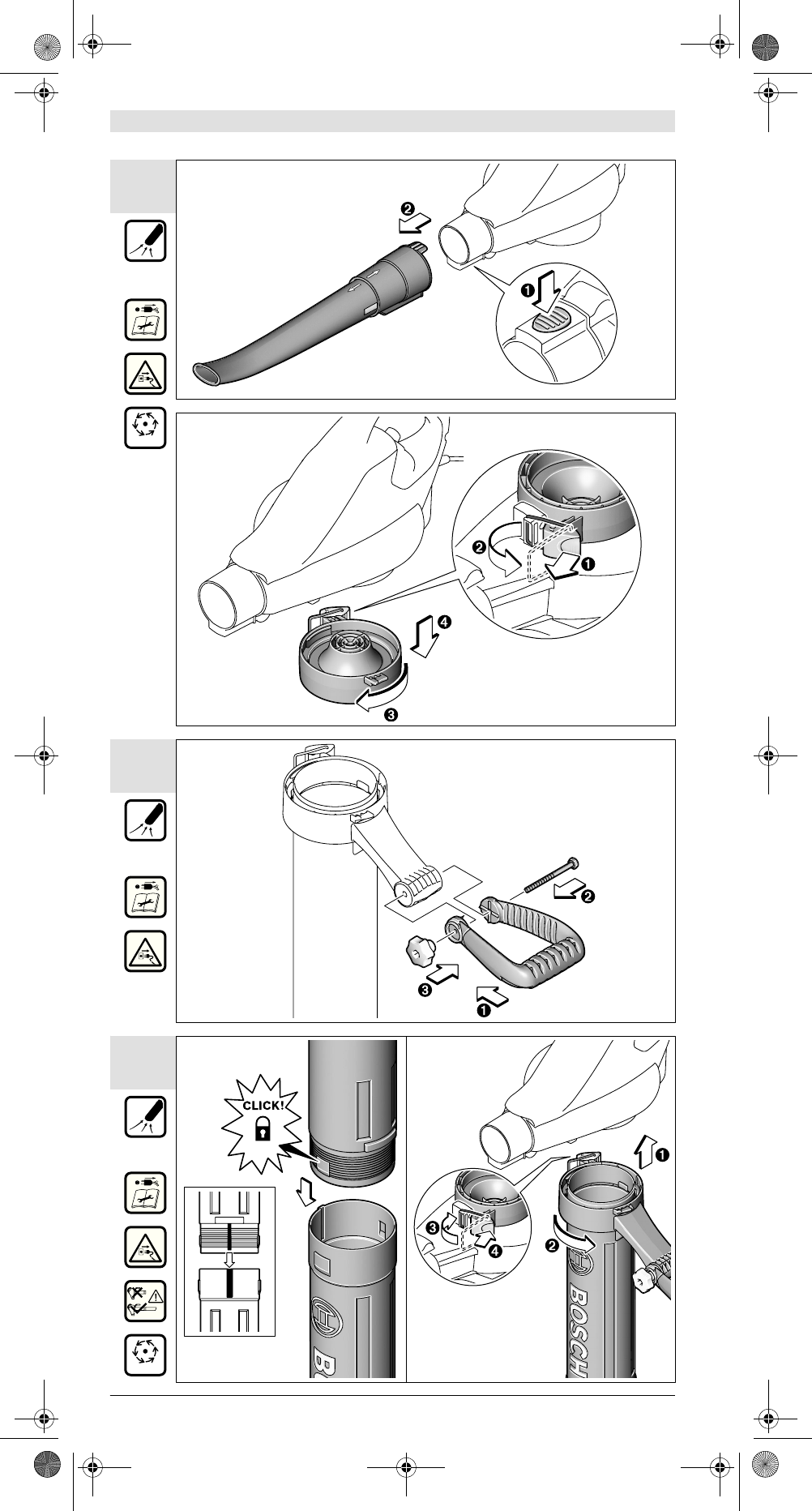

Düse/Schutzabdeckung demontieren 6

Handgriff montieren 7

Saugrohr montieren (einmalige Montage) 8

Tragegurt befestigen 9

Auffangsack montieren 10

Verlängerungskabel anbringen 11

Einschalten 11

Ausschalten 11

Laubsaug-Modus 12

Volumenstrom einstellen 12

Vorderen Handgriff einstellen 13

Auffangsack leeren 14

Wartung und Reinigung 15

Aufbewahrung und Transport 16

Handlungsziel Bild

Symptome Mögliche Ursache Abhilfe

Gartengerät läuft

nicht Komponenten nicht richtig montiert siehe „Montage“

Netzspannung fehlt Überprüfen und einschalten

Netzsteckdose defekt Andere Steckdose benutzen

Verlängerungskabel beschädigt Kabel überprüfen und austauschen, falls be-

schädigt

Sicherung hat ausgelöst Sicherung austauschen

Motorschutz hat angesprochen Motor abkühlen lassen und prüfen, ob Ge-

bläse sperrt

Gartengerät läuft

mit Unterbrechun-

gen

Verlängerungskabel beschädigt Kabel überprüfen und austauschen, falls be-

schädigt

Interne Verkabelung des Gartengerätes de-

fekt Kundendienst aufsuchen

Ein-/Ausschalter defekt Kundendienst aufsuchen

Motorschutz hat angesprochen Motor abkühlen lassen und prüfen, ob Ge-

bläse sperrt

Starke Vibratio-

nen/Geräusche Gartengerät defekt Kundendienst aufsuchen

Gartengerät

bläst/saugt nicht Düse/Saugrohr blockiert Düse/Saugrohr freimachen

Düse/Saugrohr

lässt sich nicht

montieren

Falsche Montage siehe „Montage“

Saugintensität lässt

nach Auffangsack voll Auffangsack entleeren

Anschlussstutzen des Auffangsackes blo-

ckiert Anschlussstutzen des Auffangsackes freima-

chen

Gebläse rotiert

nicht Gebläse blockiert Gartengerät ausschalten und Blockierung

entfernen (Schutzhandschuhe tragen)

OBJ_BUCH-1436-001.book Page 11 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

12 | Deutsch

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Tel. Kundendienst: +49 (1805) 70 74 10*

Fax: +49 (1805) 70 74 11*

(*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus

Mobilfunknetzen)

E-Mail: Servicezentrum.Elektrowerkzeu-

ge@de.bosch.com

Tel. Kundenberatung: +49 (1803) 33 57 99

(Festnetzpreis 9 ct/min, höchstens 42 ct/min aus

Mobilfunknetzen)

Fax: +49 (711) 7 58 19 30

E-Mail: kundenberatung.ew@de.bosch.com

Österreich

Tel.: +43 (01) 7 97 22 20 10

Fax: +43 (01) 7 97 22 20 11

E-Mail: service.elektrowerkzeuge@at.bosch.com

Schweiz

Tel.: +41 (044) 8 47 15 11

Fax: +41 (044) 8 47 15 51

Luxemburg

Tel.: +32 (070) 22 55 65

Fax: +32 (070) 22 55 75

E-Mail: outillage.gereedschap@be.bosch.com

Entsorgung

Gartengeräte, Zubehör und Verpackungen sollen einer

umweltgerechten Wiederverwertung zugeführt wer-

den.

Werfen Sie Gartengeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie

2002/96/EG über Elektro- und Elek-

tronik-Altgeräte und ihrer Umsetzung

in nationales Recht müssen nicht

mehr gebrauchsfähige Elektro- und

Elektronikgeräte getrennt gesammelt

und einer umweltgerechten Wieder-

verwertung zugeführt werden.

Änderungen vorbehalten.

OBJ_BUCH-1436-001.book Page 12 Tuesday, April 5, 2011 10:07 AM

English | 13

Bosch Power Tools F 016 L70 799 | (5.4.11)

Safety Notes

Warning! Read these instructions carefully, be famil-

iar with the controls and the proper use of the ma-

chine. Please keep the instructions safe for later use!

Explanation of symbols on the machine

General hazard safety alert.

Read instruction manual.

Pay attention that bystanders are not in-

jured through foreign objects thrown from

the machine.

Keep bystanders a safe distance away from

the machine.

Rotating fan. Keep hands and feet out of

the openings while the machine is running.

Keep hands and feet out of the openings

while the machine is running.

Pay attention that bystanders are not in-

jured through foreign objects thrown from

the machine. Keep bystanders a safe dis-

tance away from the machine.

Wear eye and ear protection.

Do not work in the rain or leave the leaf

blower/garden vacuum outdoors whilst

raining.

Switch off and remove plug from mains be-

fore adjusting, cleaning or if the cable is en-

tangled or if the cable is cut or damaged

and before leaving the leaf blower/garden

vacuum unattended for any period.

Wait until all machine components have

completely stopped before touching them.

The blades continue to rotate after the ma-

chine is switched off, a rotating blade can

cause injury.

Operation

fNever allow children or people unfamiliar with

these instructions to use the machine. Local regu-

lations may restrict the age of the operator. When

not in use store the machine out of reach of chil-

dren.

fThis tool is not intended for use by persons (in-

cluding children) with reduced physical, sensory

or mental capabilities, or lack of experience and

knowledge, unless they have been given supervi-

sion or instruction concerning use of the appliance

by a person responsible for their safety.

Children should be supervised to ensure that they

do not play with the appliance.

fNever operate the machine while people, especial-

ly children or pets, are nearby.

fThe operator or user is responsible for accidents

or hazards occurring to other people or their prop-

erty.

fOther persons and animals should remain at a dis-

tance of 3 metres or more when the machine is be-

ing used. The operator is responsible for third per-

sons in the working area.

fUse the machine only in daylight or good artificial

light.

fDo not operate the machine when barefoot or

wearing open sandals, always wear substantial

footwear and long trousers.

fFailure to keep loose clothing from being drawn in-

to air intake could result in personal injury.

fDo not operate without tubes in place.

fFailure to keep long hair away from the air inlet

could result in personal injury.

fThoroughly inspect the area where the machine is

to be used and remove all wires and other foreign

objects.

fCheck cable for damage before starting work and

replace if necessary. Keep cable away from heat,

oil and sharp edges.

fNever operate the leaf blower/garden vacuum with

defective guards or shields, or without safety de-

vices, for example collection bag in place.

fAlways ensure all handles and guards supplied are

fitted when using the leaf blower/garden vacuum.

Never attempt to use an incomplete leaf blower/

garden vacuum or one with an unauthorised modi-

fication.

fWhile operating the leaf blower/garden vacuum al-

ways be sure of a safe and secure operating posi-

tion at all times.

fAlways be aware of your surroundings and stay

alert for possible hazards that you may not hear

whilst operating the leaf blower/garden vacuum.

fDo not over reach and keep your balance at all

times.

fAlways be sure of your footing on slopes.

fWalk, never run.

fKeep all cooling air inlets clear of debris.

fNever blow debris in the direction of bystanders.

fDo not carry the machine by the cable.

fThe wearing of a face mask is recommended.

fDo not modify this product. Unauthorized modifi-

cations may impair the safety of your product and

may result in increased noise and vibration.

Remove the plug from the socket:

– before checking, clearing a blockage or work-

ing on the leaf blower/garden vacuum.

– after striking a foreign object, inspect the leaf

blower/garden vacuum for damage and make

repairs as necessary.

– if the leaf blower/garden vacuum starts to vi-

brate abnormally check immediately.

Power supply

fThe voltage indicated on the rating plate must cor-

respond to the voltage of the power source.

fWe recommend that this equipment is only con-

nected into a socket which is protected by a cir-

cuit-breaker that would be actuated by a 30 mA re-

sidual current.

fOnly use or replace power supply cables for this

unit which correspond to the types indicated by

the manufacturer. See the operating instructions

for the order no. and types.

fNever touch the mains plug with wet hands.

fDo not run over, crush or pull the power supply ca-

ble or extension lead, otherwise it may be dam-

aged. Protect the cable from heat, oil and sharp

edges.

fThe extension lead must have a cross section in ac-

cordance with the operating instructions and be

protected against splashed water. The connection

must not be in water.

Electrical Safety

fMotor Protector fitted! Motor fitted with safety

overload protection. If motor stops working, al-

low a few minutes to cool, before restarting.

fWarning! Switch off, remove plug from mains be-

fore adjusting, cleaning or if cable is cut, dam-

aged or entangled.

Your machine is double insulated for safety and re-

quires no earth connection. The operating voltage is

230 V AC, 50 Hz (for non-EU countries 220 V, 240 V as

applicable). Only use approved extension cables. Con-

tact your Bosch Service Centre for details.

Extension cords/leads should only be used if they

comply with H05VV-F, H05RN-F types or IEC type de-

sign (60227 IEC 53, 60245 IEC 57).

If you want to use an extension cable when operating

your product, only the following cable dimensions

should be used:

–1.0mm

2: max. length 40 m

–1.5 mm

2: max. length 60 m

–2.5 mm

2: max. length 100 m

STOP

OBJ_BUCH-1436-001.book Page 13 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

14 | English

Note: If an extension cable is used it must be earthed

and connected through the plug to the earth cable of

your supply network in accordance with prescribed

safety regulations.

If in doubt contact a qualified electrician or the near-

est Bosch Service Centre.

fWARNING! Inadequate extension cables can be

dangerous. Extension cable, plug and socket

must be of watertight construction and intended

for outdoor use.

It is recommended for increased electrical safety to

use a Residual Current Device (RCD) with a tripping

current of not more than 30 mA. Always check your

RCD every time you use it.

For products not sold in GB:

WARNING: For your safety, it is required that the plug

attached to the machine is connected with the exten-

sion cord. The coupling of the extension cord must be

protected against splash water, be made of rubber or

coated with rubber. The extension cord must be used

with a cable strain relief.

The connection lead must be inspected for signs of

damage at regular intervals and may only be used if in

perfect condition.

If the supply cord is damaged, it must be replaced by

a Bosch Service Centre.

Products sold in GB only: Your product is fitted with

a BS 1363/A approved electric plug with internal fuse

(ASTA approved to BS 1362).

If the plug is not suitable for your socket outlets, it

should be cut off and an appropriate plug fitted in its

place by an authorised customer service agent. The re-

placement plug should have the same fuse rating as

the original plug.

The severed plug must be disposed of to avoid a pos-

sible shock hazard and should never be inserted into a

mains socket elsewhere.

Products sold in AUS and NZ only: Use a residual cur-

rent device (RCD) with a rated residual current of

30 mA or less.

Maintenance

fKeep all nuts, bolts and screws tight to ensure that

the leaf blower/garden vacuum is always in a safe

working condition.

fThe leaf blower/garden vacuum should be stored

in a dry, high or locked up place out of the reach of

children.

fReplace worn or damaged parts for safety.

fCheck the collection bag frequently for wear or de-

terioration.

fDo not attempt to repair the machine unless you

are qualified to do so.

fEnsure replacement parts fitted are Bosch ap-

proved.

Symbols

The following symbols are important for reading and

understanding the operating instructions. Please take

note of the symbols and their meaning. The correct in-

terpretation of the symbols will help you to use the

garden product in a better and safer manner.

Intended Use

The product is indented for blowing and collecting

leaves, garden waste such as grass and twigs in the ar-

ea around the garden and house.

Technical Data

Noise/Vibration Information

Measured sound values determined according to

EN 60335.

Typically the A-weighted noise levels of the product

are: Sound pressure level 82 dB(A); sound power level

102 dB(A). Uncertainty K=3 dB.

Wear hearing protection!

Vibration total values ah (triax vector sum) and uncer-

tainty K determined according to EN 60335:

ah<2.5 m/s2, K =1.5 m/s2.

Declaration of Conformity

We declare under our sole responsibility that the prod-

uct described under “Technical data” is in conformity

with the following standards or standardization docu-

ments: EN 60335 according to the provisions of the di-

rectives 2004/108/EC, 2006/42/EC, 2000/14/EC.

2000/14/EC: Guaranteed sound power level

105 dB(A). Conformity assessment procedure accord-

ing to Annex V.

Equipment category: 34, 35

Technical file at:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

01.04.2011

Symbol Meaning

Blow mode

Vacuum mode

Reaction direction

Movement direction

Switching On

Switching Off

Permitted action

Prohibited action

Wear protective gloves.

Only operate with assembled

tube.

Leaf blower/

Garden Vacuum

Cleaner

ALS 25 ALS 25

Article number 3 600 ... HA1 0.. HA1 030

Rated power input W25002300

Air speed, max. km/h 300 300

Volume flow rate, max. m3/h 800 800

Shredding ratio 10:1 10:1

Collection bag volume l4545

Weight (blow mode) kg 3.2 3.2

Weight (vacuum

mode) kg 4.4 4.4

Protection class /II /II

Serial number see type plate on the garden

product

The values given are valid for a nominal voltage [U] of

230 V. For different voltages and models for specific

countries, these values can vary.

Please observe the article number on the type plate

of your garden product. The trade names of the indi-

vidual garden products may vary.

Starting cycles generate brief voltage drops. Interfer-

ence with other equipment/machines may occur in

case of unfavourable mains system conditions. Mal-

functions are not to be expected for system imped-

ances below 0.36 ohm.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Symbol Meaning

OBJ_BUCH-1436-001.book Page 14 Tuesday, April 5, 2011 10:07 AM

English | 15

Bosch Power Tools F 016 L70 799 | (5.4.11)

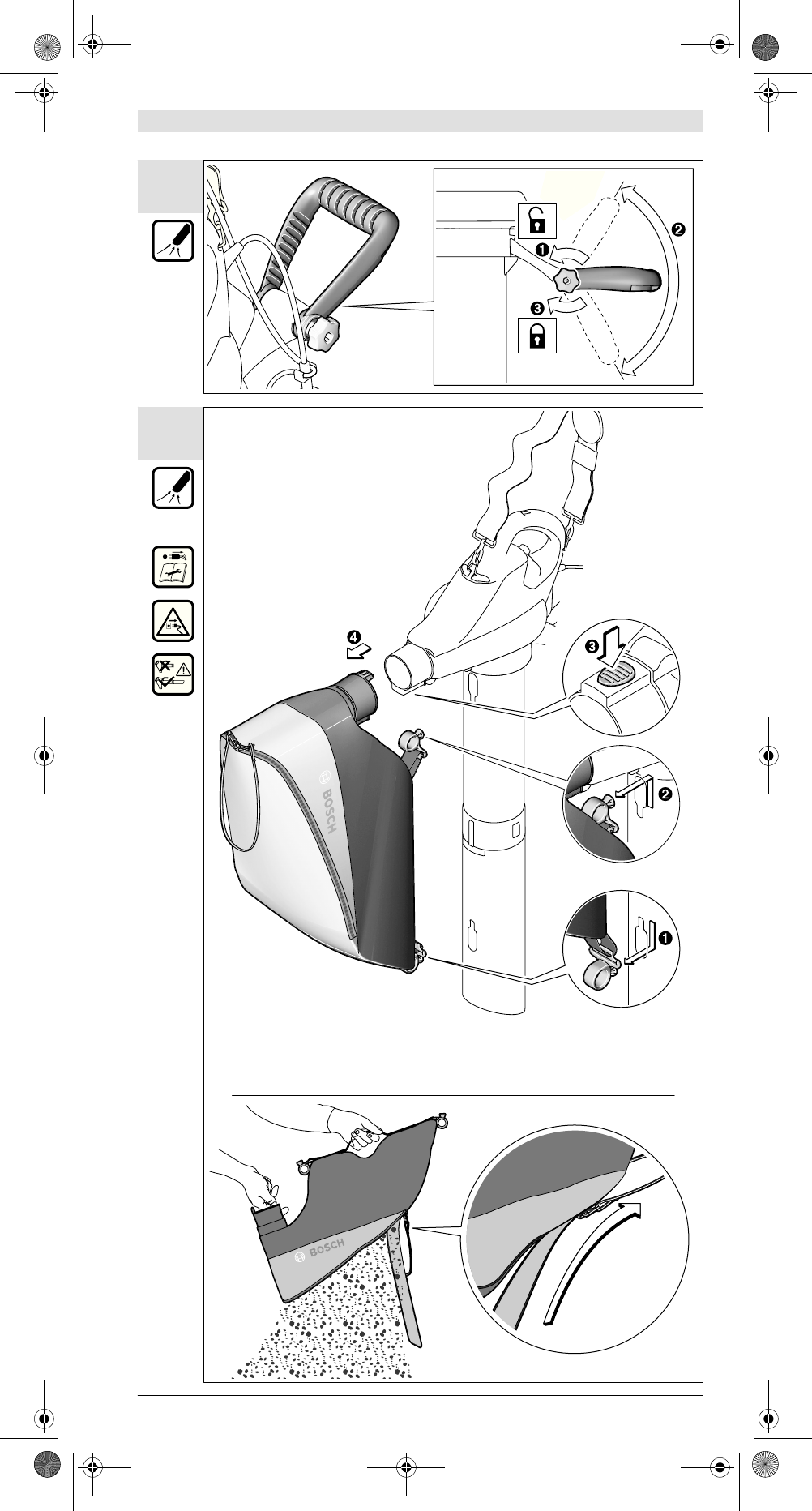

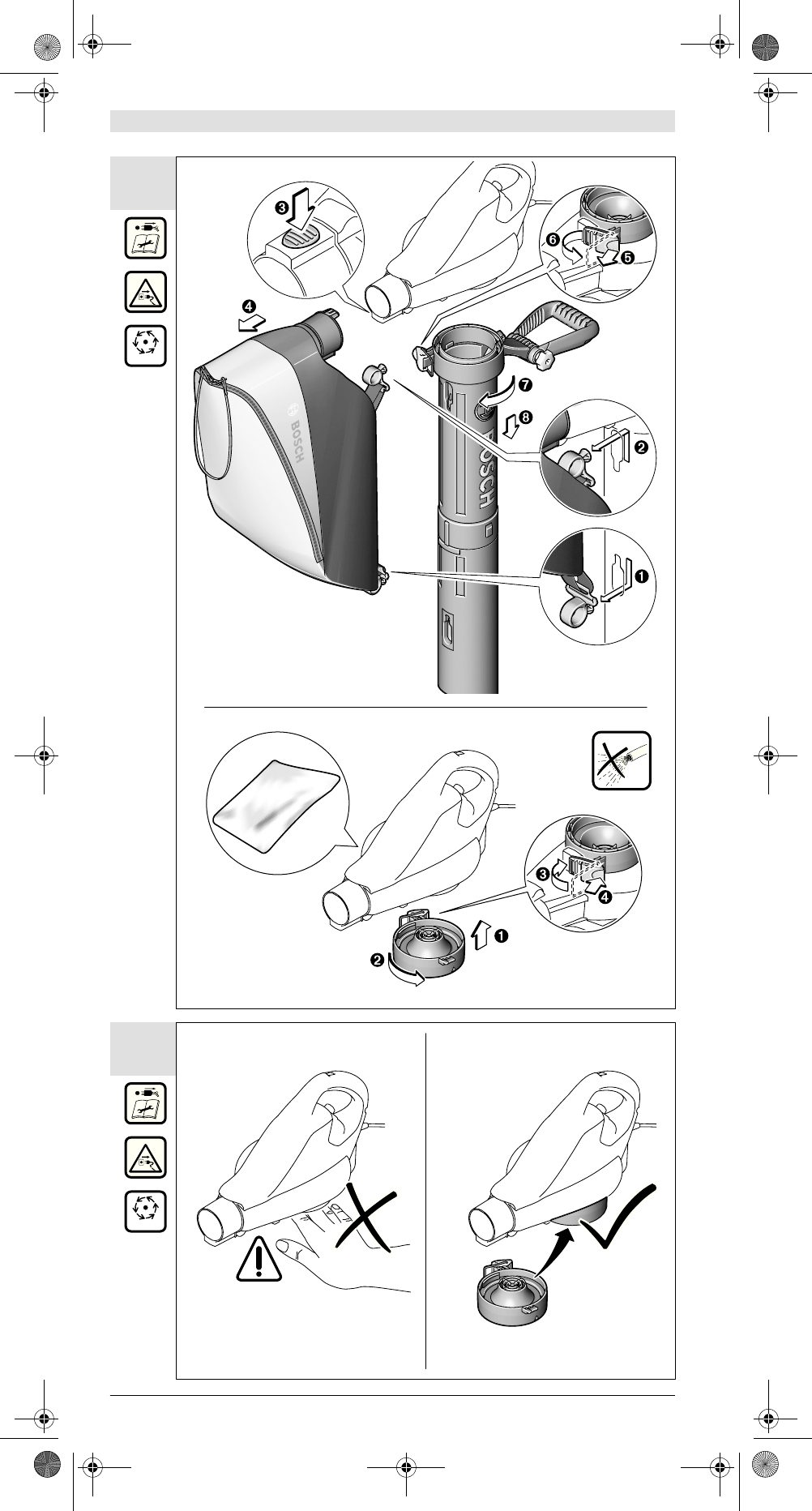

Mounting and Operation

Working Advice

When operating, always hold the machine close to the

ground.

Do not blow hot, flammable or explosive material.

The garden vacuum is only suitable for foliage and gar-

den waste.

Please inspect the area for little animals and hard ob-

jects before using the tool.

Do not vacuum liquids, plastic bags, cans, pine cones,

branches larger than 5 mm, cloth, tissues and pegs.

Troubleshooting

Maintenance and Service

Maintenance, Cleaning and Storage

fBefore any work on the machine itself, pull the

mains plug.

fFor safe and proper working, always keep the

garden product clean.

For safe and proper working, always keep the garden

product and the ventilation slots clean.

Remove dirt on the machine or the collection bag with

a moist cloth.

Never spray with or immerse the garden product in wa-

ter.

Store the garden product in a secure, dry place, out of

the reach of children.

Do not place other objects on the garden product.

After-sales Service and Customer Assist-

ance

www.bosch-garden.com

In all correspondence and spare parts orders, please

always include the 10-digit article number given on the

type plate of the garden product.

Great Britain

Robert Bosch Ltd. (B.S.C.)

P.O. Box 98

Broadwater Park

North Orbital Road

Denham

Uxbridge

UB 9 5HJ

Tel. Service: +44 (0844) 736 0109

Fax: +44 (0844) 736 0146

E-Mail: boschservicecentre@bosch.com

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: +353 (01) 4 66 67 00

Fax: +353 (01) 4 66 68 88

Action Figure

Delivery Scope 1

Safety Cover Assembly 2

Tube Assembly 3

Connecting the Extension Lead 4

Starting 4

Stopping 4

Blow mode 5

Selecting Blowing Speed 5

Tube/Safety Cover Disassembly 6

Handle Assembly 7

Vacuum Tube Assembly (one-time assembly

only) 8

Fitting of Shoulder Strap 9

Fitting of Collection Bag 10

Connecting the Extension Lead 11

Starting 11

Stopping 11

Vacuum mode 12

Selecting Volume Flow Rate 12

Adjusting Front Handle 13

Emptying Collection Bag 14

Maintenance and Cleaning 15

Storage and Transport 16

Action Figure

Problem Possible Cause Corrective Action

Garden product

fails to operate Components not assembled correctly see “assembly”

Power turned off Turn power on

Mains socket faulty Use another socket

Extension cable damaged Inspect cable, replace if damaged

Fuse faulty/blown Replace fuse

Motor protector has activated Allow motor to cool down and check that fan

is not blocked

Garden product

functions

intermittently

Extension cable damaged Inspect cable, replace if damaged

Internal wiring of garden product damaged Contact Service Agent

On/Off switch defective Contact Service Agent

Motor protector has activated Allow motor to cool down and check that fan

is not blocked

Excessive vibra-

tions/noise Garden product defective Contact Service Agent

Machine does not

blow/vacuum Tube obstructed Clear tube

Tube cannot be

mounted on the

machine

Incorrect assembly see “assembly”

Vacuuming speed

slows down Collection bag full Empty collection bag

Bag inlet connector obstructed Clear out bag inlet connector

Fan not rotating Fan obstructed Switch off product and clear out as neces-

sary (wear gloves)

OBJ_BUCH-1436-001.book Page 15 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

16 | English

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.

Power Tools

Locked Bag 66

Clayton South VIC 3169

Customer Contact Center

Inside Australia:

Phone: +61 (01300) 307 044

Fax: +61 (01300) 307 045

Inside New Zealand:

Phone: +64 (0800) 543 353

Fax: +64 (0800) 428 570

Outside AU and NZ:

Phone: +61 (03) 9541 5555

www.bosch.com.au

Republic of South Africa

Customer service

Hotline: +27 (011) 6 51 96 00

Gauteng – BSC Service Centre

35 Roper Street, New Centre

Johannesburg

Tel.: +27 (011) 4 93 93 75

Fax: +27 (011) 4 93 01 26

E-Mail: bsctools@icon.co.za

KZN – BSC Service Centre

Unit E, Almar Centre

143 Crompton Street

Pinetown

Tel.: +27 (031) 7 01 21 20

Fax: +27 (031) 7 01 24 46

E-Mail: bsc.dur@za.bosch.com

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park

Milnerton

Tel.: +27 (021) 5 51 25 77

Fax: +27 (021) 5 51 32 23

E-Mail: bsc@zsd.co.za

Bosch Headquarters

Midrand, Gauteng

Tel.: +27 (011) 6 51 96 00

Fax: +27 (011) 6 51 98 80

E-Mail: rbsa-hq.pts@za.bosch.com

Disposal

The garden product, accessories and packaging

should be sorted for environmental-friendly recycling.

Do not dispose of garden products into household

waste!

Only for EC countries:

According to the European directive

2002/96/EC for Waste Electrical and

Electronic Equipment and its imple-

mentation into national law, electrical

and electronic equipment that are no

longer usable must be collected sepa-

rately and disposed of in an environ-

mentally correct manner.

Subject to change without notice.

OBJ_BUCH-1436-001.book Page 16 Tuesday, April 5, 2011 10:07 AM

Français | 17

Bosch Power Tools F 016 L70 799 | (5.4.11)

Avertissements de sécurité

Attention ! Lisez avec attention toutes les instruc-

tions suivantes. Familiarisez-vous avec les éléments

de commande et l’utilisation appropriée de l’outil de

jardin. Conservez les instructions d’utilisation pour

une utilisation ultérieure.

Explication des symboles se trouvant sur

l’outil de jardin

Indications générales sur d’éventuels dan-

gers.

Lisez soigneusement ces instructions d’uti-

lisation.

Faites attention à ce que les personnes se

trouvant à proximité ne soient pas blessées

par des projections provenant de la machi-

ne.

Gardez une distance de sécurité entre

l’outil de jardin et les personnes se trou-

vant à proximité.

Ventilateur rotatif. Tenez vos mains et vos

pieds à distance des orifices de l’outil de

jardin tant que ce dernier est en fonction-

nement.

Tenez vos mains et vos pieds à distance des

orifices de l’outil de jardin tant que ce der-

nier est en fonctionnement.

Veillez à ce que les particules projetées par

l’outil de jardin ne blessent pas les person-

nes se trouvant à proximité. Veillez à main-

tenir une distance de sécurité entre l’outil

de jardin et toute personne se trouvant à

proximité.

Portez des lunettes de protection et une

protection auditive.

Ne travaillez pas par temps de pluie et ne

laissez pas l’aspirateur-souffleur de jardin à

l’extérieur par temps de pluie.

Arrêtez l’outil de jardin et retirez la fiche de

la prise de courant avant d’effectuer des ré-

glages sur l’appareil ou de le nettoyer, lors-

que le câble de secteur est coincé, section-

né ou endommagé ou que l’aspirateur-

souffleur de jardin est laissé sans sur-

veillance.

Attendez l’arrêt total de tous les éléments

de l’outil de jardin avant de les toucher.

Après la mise hors tension de l’outil de jar-

din, les lames continuent à tourner, pou-

vant provoquer ainsi des blessures.

Mode d’emploi

fNe laissez jamais un enfant ou une autre personne

n’ayant pas pris connaissance des instructions

d’utilisation se servir de l’outil de jardin. Il est pos-

sible que les réglementations locales fixent une li-

mite d’âge minimum de l’utilisateur. Gardez l’outil

de jardin non utilisé hors de la portée des enfants.

fCet outil de jardin n’est pas conçu pour être utilisé

par des personnes (enfants compris) souffrant

d’un handicap physique, sensoriel ou mental ou

par des personnes n’ayant l’expérience et/ou les

connaissances nécessaires, à moins qu’elles ne

soient surveillées par une personne responsable

de leur sécurité ou qu’elles aient été instruites

quant au maniement de l’outil de jardin.

Les enfants doivent être surveillés pour assurer

qu’ils ne jouent pas avec l’outil de jardin.

fN’utilisez jamais l’outil de jardin lorsque des per-

sonnes, en particulier des enfants ou des animaux

domestiques, se trouvent à proximité.

fL’opérateur ou l’utilisateur de la tondeuse est res-

ponsable des accidents et des dommages causés à

autrui ou à ses biens.

fDurant le service, aucune autre personne ni animal

ne doit se trouver dans un rayon de 3 m autour de

l’appareil. Dans la zone de travail, l’opérateur est

responsable vis à vis des tierces personnes.

fN’utiliser l’outil de jardinage que de jour ou avec

un bon éclairage artificiel.

fNe faites jamais fonctionner l’outil de jardin si vous

marchez pieds nus ou portez des sandales ouver-

tes. Portez toujours des chaussures fermées et des

pantalons longs.

fSi vous portez des vêtements amples, veillez à ce

qu’ils ne soient pas happés par l’alimentation en

air ; ceci pourrait vous blesser.

fNe faites fonctionner l’outil de jardin qu’avec buse

montée ou avec tuyau d’aspiration monté.

fSi vous avez des cheveux longs, veillez à ce qu’ils

ne soient pas happés par l’alimentation en air ; ce-

ci pourrait vous blesser.

fInspectez soigneusement la surface à travailler et

éliminez tous les fils métalliques et autres objets

étrangers.

fAvant chaque utilisation, contrôler le câble d’ali-

mentation/la rallonge et, si besoin est, le/la rem-

placer. Maintenir le câble d’alimentation/la rallon-

ge éloigné/e des sources de chaleur, des parties

grasses et des bords tranchants.

fN’utilisez jamais l’aspirateur-souffleur de jardin si

les dispositifs de sécurité sont défectueux, sans

coques ou dispositifs de protection tels que le bac

de ramassage par ex.

fAssurez-vous avant d’utiliser l’aspirateur-souffleur

de jardin que toutes les poignées et tous les dispo-

sitifs de protection fournis avec l’appareil sont

bien montés. N’essayez jamais de mettre en servi-

ce un aspirateur-souffleur de jardin dont le monta-

ge est incomplet ou sur lequel des modifications

non autorisées ont été effectuées.

fVeillez lors de l’utilisation de l’aspirateur-souffleur

de jardin à maintenir une position stable qui vous

permette de bien garder l’équilibre.

fPrenez conscience de votre environnement et de

tout danger éventuel que vous risquez de ne pas

entendre pendant l’utilisation de l’aspirateur-souf-

fleur.

fEvitez un mauvais maintien du corps et veillez à

bien maintenir l’équilibre.

fFaites attention à ne pas perdre l’équilibre si vous

travaillez sur des pentes.

fNe menez l’appareil qu’au pas, ne jamais courir.

fVeillez à ce que les orifices d’aération ne soient

pas obturés.

fNe soufflez jamais les déchets/les feuilles en direc-

tion de personnes se trouvant à proximité.

fNe portez pas l’outil de jardin par le câble.

fIl est recommandé de porter un masque respiratoi-

re.

fN’effectuez aucune modification sur l’outil de jar-

din. Des modifications non autorisées peuvent

s’avérer préjudiciables à la sécurité de votre outil

de jardin et conduirent à une augmentation des

émissions de bruit et des vibrations.

Retirer la fiche de la prise de courant :

– lors du contrôle de l’aspirateur-souffleur de jar-

din, de l’élimination d’un blocage ou de travaux

sur l’outil,

– après avoir heurté un objet étranger. Assurez-

vous immédiatement que l’aspirateur-souffleur

de jardin ne présente pas d’endommagements,

et, si nécessaire, faites-le réparer,

– si l’aspirateur-souffleur de jardin commence à

vibrer de manière anormale (vérifier immédia-

tement).

Branchement électrique

fLa tension de la source d’alimentation doit corres-

pondre aux indications se trouvant sur la plaque si-

gnalétique de l’outil de jardin.

fIl est recommandé de ne brancher cet outil de jar-

din que sur une prise de courant protégée par un

disjoncteur différentiel avec un courant de défaut

de 30 mA.

fLes câbles d’alimentation utilisés avec cet outil de

jardin doivent correspondre aux indications du fa-

bricant ; voir notice d’utilisation pour ce qui est du

numéro de commande et du type.

fNe touchez jamais la prise électrique avec des

mains humides.

fN’écrasez pas le câble d’alimentation ou la rallon-

ge, ne les coincez pas et ne les tirez pas sous ris-

que de les endommager. Protégez le câble contre

la chaleur, l’huile et les bords tranchants.

STOP

OBJ_BUCH-1436-001.book Page 17 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

18 | Français

fLa rallonge doit disposer de la section indiquée

dans les instructions d’utilisation et être étanche

aux projections d’eau. La connexion électrique ne

doit pas se trouver dans l’eau.

Sécurité électrique

fUne protection de moteur est installée ! Le mo-

teur est équipé d’une protection contre une sur-

charge. Au cas où le moteur s’arrêtait, laissez-le

refroidir pendant plusieurs minutes avant de le

faire redémarrer.

fAttention ! Avant d’effectuer des travaux de

maintenance ou de nettoyage, arrêter l’outil de

jardin et débrancher la fiche de la prise de cou-

rant. Ceci vaut également lorsque le câble électri-

que est endommagé, coupé ou emmêlé.

Pour des raisons de sécurité, l’outil de jardin est équi-

pé d’une double isolation et ne nécessite pas de prise

de terre. La tension de fonctionnement est de 230 V

CA, 50 Hz (pour les pays hors de l’Union européenne

220 V, 240 V suivant la version). N’utiliser qu’une ral-

longe électrique homologuée. Pour des renseigne-

ments supplémentaires, contactez le Service Après-

Vente autorisé.

Seules les rallonges de type H05VV-F, H05RN-F ou IEC

(60227 IEC 53, 60245 IEC 57) doivent être utilisées.

Au cas où vous utiliseriez une rallonge pendant le tra-

vail avec l’outil de jardin, n’utilisez que des câbles

ayant les sections de fils conducteurs suivantes :

–1,0mm

2 : longueur maximale 40 m

–1,5mm

2 : longueur maximale 60 m

–2,5mm

2 : longueur maximale 100 m

Remarque : Au cas où une rallonge devrait être utili-

sée, celle-ci doit disposer, conformément à la descrip-

tion figurant dans les instructions de sécurité, d’un câ-

ble de protection de terre raccordé à la terre de

l’installation électrique par l’intermédiaire de la fiche.

En cas de doute, consultez un électricien de formation

ou le Service Après-Vente Bosch le plus proche.

fPRECAUTION : Des rallonges non conformes aux

instructions peuvent être dangereuses. Les ver-

sions de câble de rallonge, fiche et accouplement

doivent être étanches à l’eau et autorisées pour

l’extérieur.

Pour plus de sécurité, il est recommandé d’utiliser un

disjoncteur différentiel avec un courant de défaut de

30 mA maximum. Avant chaque utilisation de la machi-

ne, contrôlez ce disjoncteur différentiel.

Remarque concernant les produits non commerciali-

sés en GB :

ATTENTION : Pour votre propre sécurité, il est néces-

saire que la fiche montée sur l’outil de jardin soit rac-

cordée à la rallonge. Le dispositif de couplage de la ral-

longe doit être protégé des projections d’eau, être en

caoutchouc ou être recouvert de caoutchouc. La ral-

longe doit être utilisée avec un serre-câble.

Contrôlez régulièrement le câble d’alimentation afin

de détecter des dommages éventuels. Il ne doit être

utilisé que s’il est en bon état.

Si le câble d’alimentation est endommagé, il ne doit

être réparé que dans un atelier agréé Bosch.

Entretien

fVérifiez le bon serrage des écrous, boulons et vis

afin de vous assurer du bon état de fonctionne-

ment de l’aspirateur-souffleur de jardin.

fRangez l’aspirateur-souffleur de jardin dans un en-

droit sec, non accessible aux enfants ou sous clé.

fPour des raisons de sécurité, remplacez les pièces

usées ou endommagées.

fContrôlez le bac de ramassage à intervalles régu-

liers afin de détecter tout signe d’usure ou d’en-

dommagement.

fNe jamais essayer de réparer l’appareil sauf si vous

avez la formation nécessaire.

fVeillez à ce que les pièces de rechange soient des

pièces d’origine Bosch.

Symboles

Les symboles suivants sont importants pour pouvoir li-

re et mieux comprendre le mode d’emploi. Veuillez

mémoriser ces symboles et leur signification. L’inter-

prétation correcte des symboles vous permettra de

mieux utiliser votre outil de jardin en toute sécurité.

Utilisation conforme

L’outil de jardin est conçu pour souffler et entasser

feuilles mortes, déchets de jardin (par ex. herbes) et

branches aux alentours de la maison et du jardin.

Caractéristiques techniques

Symbole Signification

Mode souffler

Mode aspirer

Direction de réaction

Direction de déplacement

Mise en marche

Arrêt

Action autorisée

Interdit

Portez des gants de protection.

Ne faites fonctionner l’outil de jar-

din qu’avec tuyau d’aspiration

monté.

Aspirateur/

Souffleur de jardin ALS 25 ALS 25

N° d’article 3 600 ... HA1 0.. HA1 030

Puissance nominale

absorbée W25002300

Vitesse max. du débit

d’air km/h 300 300

Débit volumétrique,

max. m3/h 800 800

Réduction de la quan-

tité de feuilles 10:1 10:1

Volume du bac de ra-

massage l4545

Poids (mode souffler) kg 3,2 3,2

Poids (mode aspirer) kg 4,4 4,4

Classe de protection /II /II

Numéro de série voir plaque signalétique sur

l’outil de jardin

Ces indications sont valables pour une tension nomi-

nale de [U] 230 V. Ces indications peuvent varier

pour des tensions plus basses ainsi que pour des ver-

sions spécifiques à certains pays.

Respectez impérativement le numéro d’article se

trouvant sur la plaque signalétique de l’outil de jar-

din. Les désignations commerciales des différents

outils de jardin peuvent varier.

Les processus de mise en fonctionnement provo-

quent des baisses de tension momentanées. En cas

de conditions défavorables de secteur, il peut y avoir

des répercussions sur d’autres appareils. Pour des

impédances de secteur inférieures à 0,36 ohms, il est

assez improbable que des perturbations se produi-

sent.

OBJ_BUCH-1436-001.book Page 18 Tuesday, April 5, 2011 10:07 AM

Français | 19

Bosch Power Tools F 016 L70 799 | (5.4.11)

Niveau sonore et vibrations

Valeurs de mesure du niveau sonore relevées confor-

mément à la norme EN 60335.

Les mesures réelles (A) des niveaux sonores de l’appa-

reil sont : Niveau de pression acoustique 82 dB(A) ; ni-

veau d’intensité acoustique 102 dB(A). Incertitude

K=3dB.

Porter une protection acoustique !

Valeurs totales des vibrations ah (somme vectorielle

des trois axes directionnels) et incertitude K relevées

conformément à la norme EN 60335 :

ah<2,5 m/s2, K =1,5 m/s2.

Déclaration de conformité

Nous déclarons sous notre propre responsabilité que

le produit décrit sous « Caractéristiques Techniques »

est en conformité avec les normes ou documents nor-

matifs suivants : EN 60335 conformément aux termes

des réglementations en vigueur 2004/108/CE,

2006/42/CE, 2000/14/CE.

2000/14/CE : Niveau d’intensité acoustique garanti

105 dB(A). Procédures d’évaluation de la conformité

conformément à l’annexe V.

Catégorie des produits : 34, 35

Dossier technique auprès de :

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

01.04.2011

Montage et mise en service

Instructions d’utilisation

Lors des travaux, maintenez toujours l’outil de jardin

juste au-dessus du sol.

Ne soufflez pas sur des matériaux chauds, inflamma-

bles ou explosifs.

L’aspirateur de jardin n’est approprié que pour l’aspi-

ration de feuilles et de déchets de jardin.

Veillez à ce qu’il n’y ait pas de petits animaux ou d’ob-

jets durs à l’endroit d’utilisation de l’outil de jardin.

N’aspirez pas de liquides, sac en plastique, boîtes, cô-

nes de sapin, branches (plus épaisses que 5 mm), chif-

fons, mouchoirs en papier et pinces à linge.

Dépistage d’erreurs

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Opération Figure

Accessoires fournis 1

Montage du capot de protection 2

Montage de la buse 3

Montage de la rallonge 4

Mise en marche 4

Arrêt 4

Mode souffler 5

Réglage de la vitesse d’aspiration/de

soufflage 5

Démontage de la buse/du capot de

protection 6

Montage de la poignée 7

Montage du tuyau d’aspiration

(montage unique) 8

Fixation de la sangle 9

Montage du bac de ramassage 10

Montage de la rallonge 11

Mise en marche 11

Arrêt 11

Mode aspirer 12

Réglage du débit volumétrique 12

Réglage de la poignée avant 13

Vidage du bac de ramassage 14

Nettoyage et entretien 15

Stockage et transport 16

Problème Cause possible Remède

L’outil de jardin ne

fonctionne pas Les composantes ne sont pas correctement

montées voir « Montage »

Pas de tension du secteur Vérifier et mettre en fonctionnement

Prise secteur défectueuse Utiliser une autre prise

Rallonge endommagée Vérifier le câble et le remplacer, s’il est en-

dommagé

Le fusible a sauté Remplacer le fusible

Le dispositif de protection de surcharge est

déclenché Laisser le moteur refroidir et contrôler si le

ventilateur est bloqué

L’outil de jardin

fonctionne par in-

termittence

Rallonge endommagée Vérifier le câble et le remplacer, s’il est en-

dommagé

Le câblage interne de l’outil de jardin est dé-

fectueux Contactez le Service Après-Vente

Interrupteur Marche/Arrêt défectueux Contactez le Service Après-Vente

Le dispositif de protection de surcharge est

déclenché Laisser le moteur refroidir et contrôler si le

ventilateur est bloqué

Vibrations/bruits

excessifs Outil de jardin défectueux Contactez le Service Après-Vente

L’outil de jardin ne

souffle/n’aspire pas La buse/le tuyau d’aspiration est bloqué(e) Dégager la buse/le tuyau d’aspiration

La buse/le tuyau

d’aspiration ne se

laisse pas monter

Mauvais montage voir « Montage »

La puissance d’as-

piration diminue Le bac de ramassage est plein Vider le sac de ramassage

La tubulure de raccordement du bac de ra-

massage est bloquée Dégager la tubulure de raccordement du bac

de ramassage

Le ventilateur ne

tourne pas Le ventilateur est bloqué Eteindre l’outil de jardin et éliminer l’obtura-

tion (porter des gants de protection)

OBJ_BUCH-1436-001.book Page 19 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

20 | Français

Entretien et Service Après-Vente

Entretien, nettoyage et stockage

fAvant d’effectuer des travaux sur l’outil de jar-

din, retirez la fiche de la prise de courant.

fTenez propre l’outil de jardin afin d’assurer un

travail impeccable et en toute sécurité.

Maintenez toujours propres l’outil de jardin ainsi que

les ouïes de ventilation afin de réaliser un travail im-

peccable et en toute sécurité.

Nettoyez l’outil de jardin ou le bac de ramassage à

l’aide d’un chiffon humide.

Veillez à ce que l’outil de jardin ne soit pas aspergé

d’eau et ne l’immergez pas dans l’eau.

Rangez l’outil de jardin dans un endroit sec et sûr, et

hors de portée des enfants.

Ne posez pas d’autres objets sur l’outil de jardin.

Service Après-Vente et Assistance Des

Clients

www.bosch-garden.com

Pour toute demande de renseignement ou commande

de pièces de rechange, précisez-nous impérativement

le numéro d’article à dix chiffres de l’outil de jardin in-

diqué sur la plaque signalétique.

France

Vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage Electroportatif

Tel. : 0 811 36 01 22

(coût d’une communication locale)

Fax : +33 (0) 1 49 45 47 67

E-Mail :

contact.outillage-electroportatif@fr.bosch.com

Vous êtes un revendeur, contactez :

Robert Bosch (France) S.A.S.

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel. : +33 (0) 1 43 11 90 06

Fax : +33 (0) 1 43 11 90 33

E-Mail : sav.outillage-electroportatif@fr.bosch.com

Belgique, Luxembourg

Tel. : +32 (070) 22 55 65

Fax : +32 (070) 22 55 75

E-Mail : outillage.gereedschap@be.bosch.com

Suisse

Tel. : +41 (044) 8 47 15 12

Fax : +41 (044) 8 47 15 52

Elimination des déchets

Les outils de jardin, ainsi que leurs accessoires et em-

ballages, doivent pouvoir suivre chacun une voie de re-

cyclage appropriée.

Ne jetez pas les outils de jardin avec les ordures

ménagères !

Seulement pour les pays de l’Union Européenne :

Conformément à la directive euro-

péenne 2002/96/CE relative aux dé-

chets d’équipements électriques et

électroniques et sa mise en vigueur

conformément aux législations natio-

nales, les équipements électriques et

électroniques dont on ne peut plus se

servir doivent être isolés et suivre une

voie de recyclage appropriée.

Sous réserve de modifications.

OBJ_BUCH-1436-001.book Page 20 Tuesday, April 5, 2011 10:07 AM

Español | 21

Bosch Power Tools F 016 L70 799 | (5.4.11)

Instrucciones de seguridad

¡Atención! Lea detenidamente las siguientes instruc-

ciones. Familiarícese con los elementos de manejo y

el uso reglamentario del aparato para jardín. Guarde

estas instrucciones de servicio en un lugar seguro

para posteriores consultas.

Explicación de la simbología utilizada en el

aparato para jardín

Advertencia general de peligro.

Lea las instrucciones de servicio con dete-

nimiento.

Preste atención a que las personas circun-

dantes no resulten lesionadas por los cuer-

pos extraños que pudieran salir proyecta-

dos.

Cuide que las personas circundantes man-

tengan una distancia segura respecto al

aparato para jardín.

Ventilador en funcionamiento. Mantenga

alejadas sus manos y pies de las aberturas

con el aparato para jardín en funcionamien-

to.

Mantenga alejadas sus manos y pies de las

aberturas con el aparato para jardín en fun-

cionamiento.

Preste atención a que las personas circun-

dantes no resulten lesionadas por los cuer-

pos extraños que pudieran salir proyecta-

dos. Cuide que las personas en las

inmediaciones se mantengan a suficiente

distancia del aparato para jardín.

Utilice protectores auditivos y gafas de pro-

tección.

No trabaje bajo la lluvia ni deje el Aspirador/

Soplador de hojas a la intemperie si está

lloviendo.

Desconecte el aparato para jardín y saque

el enchufe de la red antes de realizar traba-

jos de ajuste o limpieza, si el cable se hu-

biese enredado, cortado o dañado, o si de-

ja desatendido el Aspirador/Soplador de

hojas.

Espere a que todas las piezas del aparato

para jardín se hayan detenido por completo

antes de tocarlas. Al desconectar el apara-

to para jardín, las cuchillas se mantienen

todavía en movimiento cierto tiempo, y

pueden lesionarle.

Manejo

fJamás permita que usen el aparato para jardín ni-

ños, ni aquellas personas que no estén familiariza-

das con estas instrucciones. Tenga en cuenta la

edad mínima que pudiera prescribirse en su país

para el usuario. Guarde el aparato para jardín fuera

del alcance de los niños cuando no lo utilice.

fEste aparato para jardín no ha sido diseñado para

ser utilizado por personas o niños que presenten

una discapacidad física, sensorial o mental, o que

dispongan de una experiencia y/o conocimientos

insuficientes, a no ser que sean supervisados por

una persona encargada de velar por su seguridad o

de instruirles en el manejo del aparato para jardín.

Los niños deberán ser vigilados con el fin de evitar

que jueguen con el aparato para jardín.

fNunca ponga a funcionar el aparato para jardín si

en las inmediaciones se encuentran personas, y

muy en especial niños, así como animales domés-

ticos.

fEl usuario es responsable de los accidentes o da-

ños provocados a otras personas o a sus pertenen-

cias.

fDurante el funcionamiento no deberán encontrar-

se otras personas ni tampoco animales en un radio

de 3 metros. En el área de trabajo la responsabili-

dad frente a terceros recae sobre el usuario.

fÚnicamente utilice el aparato para jardín con luz

diurna o con buena iluminación artificial.

fNo utilice el aparato para jardín si está descalzo o

si lleva puestas sandalias. Siempre lleve puesto

calzado fuerte y pantalones largos.

fCuide que la ropa suelta no sea aspirada hacia la

toma de aire, ya que podría lesionarse.

fÚnicamente deje funcionar el aparato para jardín

con la boquilla o el tubo de aspiración montados.

fSi lleva el pelo largo, cuide que éste no sea aspira-

do hacia la toma de aire, ya que podría lesionarse.

fExamine con detenimiento el área a tratar y retire

todos los alambres y demás cuerpos extraños que

pudieran existir.

fAntes de cada uso verifique si está dañado el cable

de conexión o el de prolongación y sustitúyalos, si

procede. Proteja los cables de conexión y de pro-

longación del calor, del aceite, y de las esquinas

agudas.

fJamás trabaje con el Aspirador/Soplador de hojas

si los dispositivos protectores o cubiertas estuvie-

sen defectuosos, o sin estar montados los disposi-

tivos de seguridad como, p. ej., el saco recogedor.

fSiempre que utilice el Aspirador/Soplador de ho-

jas, asegúrese antes de que estén montados todos

los dispositivos protectores y las empuñaduras.

Jamás intente poner en marcha un Aspirador/So-

plador de hojas que no esté completamente mon-

tado o que haya sido modificado de forma inadmi-

sible.

fSiempre trabaje con el Aspirador/Soplador de ho-

jas sobre una base firme y mantenga el equilibrio

en todo momento.

fSiempre tenga en cuenta el entorno en que trabaja

y esté alerta para afrontar posibles peligros que

pudiera no percibir mientras está soplando o aspi-

rando hojas.

fEvite posturas anormales y mantenga el equilibrio

en todo momento.

fSiempre mantenga un paso firme y seguro al traba-

jar en pendientes.

fSiempre marche de forma pausada y nunca de for-

ma apresurada.

fMantenga libres y limpias todas las rejillas de ven-

tilación.

fJamás sople suciedad/hojarasca en dirección a las

personas situadas cerca.

fNo transporte el aparato para jardín sujetándolo

del cable.

fSe recomienda usar una mascarilla protectora.

fNo modifique en manera alguna el aparato para

jardín. Las modificaciones improcedentes pueden

afectar a la seguridad de su aparato para jardín y

provocar mayor ruido y vibraciones.

Extraiga el enchufe de la toma de corrien-

te:

– Al inspeccionar el Aspirador/Soplador de hojas

y al desatascarlo o trabajar en él.

– Tras chocar contra un cuerpo extraño. Examine

de inmediato si está dañado el Aspirador/So-

plador de hojas y hágalo reparar, si procede.

– Si el Aspirador/Soplador de hojas comienza a

vibrar de forma anormal (verificarlo de inme-

diato).

Conexión eléctrica

fLa tensión de alimentación deberá coincidir con

las indicaciones en la placa de características del

aparato para jardín.

fRecomendamos conectar este aparato para jardín

solamente a tomas de corriente protegidas por un

fusible diferencial para una corriente de fuga de

30 mA.

fÚnicamente utilice o reemplace cables de red en

este aparato para jardín que se correspondan con

el tipo que indica el fabricante; consultar nº de pe-

dido y tipo en las instrucciones de uso.

fJamás toque el enchufe de red con las manos mo-

jadas.

fNo pasar por encima, ni aplastar, ni dar tirones del

cable de red o de prolongación, para no dañarlos.

Proteja el cable del calor, del aceite y de las esqui-

nas agudas.

STOP

OBJ_BUCH-1436-001.book Page 21 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

22 | Español

fEl cable de prolongación debe tener la sección in-

dicada en las instrucciones de servicio y debe ir

protegido contra salpicaduras de agua. La co-

nexión de empalme no deberá encontrarse en el

agua.

Seguridad eléctrica

f¡Guardamotor incorporado! El motor viene equi-

pado con una protección contra sobrecarga. Si el

motor se detiene, deje que se enfríe durante

unos minutos antes de volver a ponerlo en mar-

cha.

f¡Atención! Antes de realizar trabajos de manteni-

miento o limpieza desconecte el aparato para jar-

dín y saque el enchufe de la red. Lo mismo deberá

realizarse en caso de que se dañe, corte, o enre-

de el cable de alimentación.

Para su seguridad, el aparato para jardín dispone de

un aislamiento de protección y no precisa por lo tanto

ser conectado a tierra. La tensión de régimen es de

230 V AC, 50 Hz (para países no pertenecientes a la

CE 220 V ó 240 V según ejecución). Solamente em-

plear cables de prolongación homologados. Informa-

ciones al respecto las obtiene Ud. en su taller de ser-

vicio técnico habitual.

Únicamente deberán emplearse cables de prolonga-

ción del tipo H05VV-F, H05RN-F o IEC (60227 IEC 53,

60245 IEC 57).

Si precisa un cable de prolongación para trabajar con

el aparato para jardín, solamente deberá emplear ca-

bles con las siguientes secciones y longitudes:

–1,0mm

2: longitud máxima 40 m

–1,5mm

2: longitud máxima 60 m

–2,5mm

2: longitud máxima 100 m

Observación: Al utilizar un cable de prolongación, éste

deberá disponer de un conductor de protección – tal

como se describe en las prescripciones de seguridad

– conectado a través del enchufe con el conductor de

protección de su instalación eléctrica.

En caso de duda, pregunte a un profesional electricis-

ta o al servicio técnico autorizado Bosch más próximo.

fPRECAUCIÓN: Los cables de prolongación no re-

glamentarios pueden resultar peligrosos. Los ca-

bles de prolongación, enchufes y empalmes de-

berán ser estancos al agua y aptos para su uso a

la intemperie.

Para una mayor seguridad se recomienda emplear un

fusible diferencial (RCD) para una corriente de fuga

máxima de 30 mA. Comprobar el funcionamiento co-

rrecto del fusible diferencial antes de cada uso.

Observación para aquellos productos que no son de

venta en GB:

ATENCIÓN: Para su seguridad es necesario conectar

el enchufe del aparato para jardín con el cable de pro-

longación. El enchufe de empalme del cable de prolon-

gación deberá ser o ir revestido de goma y estar pro-

tegido contra salpicaduras de agua. El cable de

prolongación deberá utilizarse con un seguro contra

tracción.

El cable de conexión deberá inspeccionarse con regu-

laridad en cuanto a posibles daños y solamente deberá

utilizarse si se encuentra en perfectas condiciones.

En caso de estar dañado el cable de conexión, éste so-

lamente deberá hacerse reparar en un taller de servi-

cio autorizado Bosch.

Mantenimiento

fAsegúrese de que todas las tuercas, pernos y tor-

nillos están firmemente sujetos para garantizar un

trabajo seguro con el Aspirador/Soplador de hojas.

fGuarde el Aspirador/Soplador de hojas en un lugar

seco y situado a gran altura o que pueda cerrarse

con llave, para que quede fuera del alcance de los

niños.

fComo medida de seguridad cambie aquellas pie-

zas que estén desgastadas o dañadas.

fControle con regularidad el saco recogedor en

cuanto a desgaste y daños.

fNo intente reparar el aparato para jardín a no ser

que esté capacitado para ello.

fÚnicamente deberán emplearse piezas de recam-

bio originales Bosch.

Símbolos

Los símbolos siguientes le ayudarán a entender las ins-

trucciones de servicio al leerlas. Es importante que re-

tenga en su memoria estos símbolos y su significado.

La interpretación correcta de estos símbolos le ayuda-

rá a manejar mejor, y de forma más segura, el aparato

para jardín.

Utilización reglamentaria

Aparato para jardín diseñado para amontonar y reco-

ger hojarasca, residuos del jardín (p. ej. césped) y ra-

mas en el ámbito y jardines domésticos.

Datos técnicos

Simbología Significado

Modo de soplado

Modo de aspiración

Dirección de reacción

Dirección de movimiento

Conexión

Desconexión

Acción permitida

Acción prohibida

Utilice guantes de protección.

Únicamente deje funcionar el apa-

rato para jardín con el tubo de as-

piración montado.

Aspirador/

Soplador de hojas ALS 25 ALS 25

Nº de artículo 3 600 ... HA1 0.. HA1 030

Potencia absorbida

nominal W25002300

Velocidad del aire, máx. km/h 300 300

Caudal, máx. m3/h 800 800

Reducción de hojarasca 10:1 10:1

Capacidad del saco re-

cogedor l4545

Peso

(modo de soplado) kg 3,2 3,2

Peso

(modo de aspiración) kg 4,4 4,4

Clase de protección /II /II

Número de serie ver placa de características

del aparato para jardín

Estos datos son válidos para una tensión nominal de

[U] 230 V. Los valores pueden variar para otras tensio-

nes y en ejecuciones específicas para ciertos países.

Preste atención al nº de artículo en la placa de carac-

terísticas de su aparato para jardín. Las denominacio-

nes comerciales de algunos aparatos para jardín pue-

den variar.

Los procesos de conexión provocan una breve caída

de la tensión. Si las condiciones de la red fuesen des-

favorables, ello puede llegar a afectar a otros apara-

tos. En redes con impedancias inferiores a

0,36 ohmios es improbable que lleguen a perturbarse

otros aparatos.

OBJ_BUCH-1436-001.book Page 22 Tuesday, April 5, 2011 10:07 AM

Español | 23

Bosch Power Tools F 016 L70 799 | (5.4.11)

Información sobre ruidos y

vibraciones

Ruido determinado según EN 60335.

El nivel de presión sonora típico del aparato, determi-

nado con un filtro A, asciende a: Nivel de presión sono-

ra 82 dB(A); nivel de potencia acústica 102 dB(A). To-

lerancia K =3 dB.

¡Utilice unos protectores auditivos!

Nivel total de vibraciones ah (suma vectorial de tres di-

recciones) y tolerancia K determinados según

EN 60335:

ah<2,5 m/s2, K =1,5 m/s2.

Declaración de conformidad

Declaramos bajo nuestra responsabilidad, que el pro-

ducto descrito bajo “Datos técnicos” está en confor-

midad con las normas o documentos normalizados si-

guientes: EN 60335 de acuerdo con las directivas

2004/108/CE, 2006/42/CE, 2000/14/CE.

2000/14/CE: Nivel de potencia acústica garantizado

105 dB(A). Procedimiento para evaluación de la con-

formidad según anexo V.

Categoría de producto: 34, 35

Expediente técnico en:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

01.04.2011

Montaje y operación

Instrucciones para la operación

Trabaje siempre guiando el aparato para jardín muy

cerca del suelo.

No intente reunir con el soplador materiales calientes,

combustibles o explosivos.

El aspirador para jardín ha sido concebido exclusiva-

mente para aspirar hojarasca y desperdicios del jardín.

Antes de usar el aparato para jardín inspeccione si

existen pequeños animales u objetos duros en el área

de trabajo.

No aspire líquidos, bolsas de plástico, botes, piñas de

abeto, ramas de más de 5 mm, paños, pañuelos de pa-

pel ni pinzas para la ropa.

Localización de fallos

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Objetivo Figura

Material que se adjunta 1

Montaje de la cubierta protectora 2

Montaje de la boquilla 3

Conexión del cable de prolongación 4

Conexión 4

Desconexión 4

Modo de soplado 5

Ajuste de la velocidad del aire de soplado 5

Desmontaje de la boquilla/cubierta pro-

tectora 6

Montaje de la empuñadura 7

Ensamble del tubo de aspiración

(sólo se requiere una vez) 8

Sujeción de la correa de transporte 9

Montaje del saco recogedor 10

Conexión del cable de prolongación 11

Conexión 11

Desconexión 11

Modo de aspiración 12

Ajuste del caudal 12

Ajuste de la empuñadura delantera 13

Vaciado del saco recogedor 14

Mantenimiento y limpieza 15

Almacenaje y transporte 16

Síntomas Posible causa Solución

El aparato para jar-

dín no funciona Componentes incorrectamente montados ver “Montaje”

No hay tensión de red Verificar y conectar

Toma de corriente defectuosa Emplear otra toma de corriente

Cable de prolongación defectuoso Verificar y sustituir el cable, si procede

El fusible se ha fundido Cambiar el fusible

El guardamotor se ha activado Dejar enfriar el motor y verificar si el ventila-

dor está bloqueado

El aparato para jar-

dín funciona de for-

ma intermitente

Cable de prolongación defectuoso Verificar y sustituir el cable, si procede

Cableado interior de la máquina defectuoso Acudir al servicio técnico

Interruptor de conexión/desconexión defec-

tuoso Acudir al servicio técnico

El guardamotor se ha activado Dejar enfriar el motor y verificar si el ventila-

dor está bloqueado

Vibraciones o rui-

dos intensos Aparato para jardín defectuoso Acudir al servicio técnico

El aparato para jar-

dín no sopla/aspira Boquilla/tubo de aspiración obturados Desatascar boquilla/tubo de aspiración

No puede acoplarse

la boquilla/tubo de

aspiración

Montaje incorrecto ver “Montaje”

Potencia de aspira-

ción reducida Saco recogedor lleno Vaciar saco recogedor

Racor de conexión del saco recogedor atas-

cado Desatascar el racor de conexión del saco re-

cogedor

El ventilador no gira Ventilador bloqueado Desconectar el aparato para jardín y eliminar

obstrucción (emplear guantes de protec-

ción)

OBJ_BUCH-1436-001.book Page 23 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

24 | Español

Mantenimiento y servicio

Mantenimiento, limpieza y almacenaje

fAntes de cualquier manipulación en el aparato

para jardín extraiga el enchufe de red de la toma

de corriente.

fSiempre mantenga limpio el aparato para jardín

para trabajar con eficacia y seguridad.

Siempre mantenga limpios el aparato para jardín y las

rejillas de ventilación para poder trabajar con eficacia

y fiabilidad.

Limpie el aparato para jardín o el saco recogedor con

un paño húmedo.

No proyecte agua contra el aparato para jardín ni tam-

poco lo sumerja en ella.

Guarde el aparato para jardín en un lugar seguro y se-

co, fuera del alcance de los niños.

No deposite ningún objeto sobre el aparato para jar-

dín.

Servicio técnico y atención al cliente

www.bosch-garden.com

Para cualquier consulta o pedido de piezas de repues-

to es imprescindible indicar el nº de artículo de

10 dígitos que figura en la placa de características del

aparato para jardín.

España

Robert Bosch España, S.A.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Tel. Asesoramiento al cliente: +34 (0901) 11 66 97

Fax: +34 (91) 902 53 15 54

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

Tel.: +58 (02) 207 45 11

México

Robert Bosch S.A. de C.V.

Tel. Interior: +52 (01) 800 627 1286

Tel. D.F.: +52 (01) 52 84 30 62

E-Mail: arturo.fernandez@mx.bosch.com

Argentina

Robert Bosch Argentina S.A.

Av. Córdoba 5160

C1414BAW Ciudad Autónoma de Buenos Aires

Atención al Cliente

Tel.: +54 (0810) 555 2020

E-Mail: herramientas.bosch@ar.bosch.com

Perú

Autorex Peruana S.A.

República de Panamá 4045,

Lima 34

Tel.: +51 (01) 475-5453

E-Mail: vhe@autorex.com.pe

Chile

EMASA S.A.

Irarrázaval 259 – Ñuñoa

Santiago

Tel.: +56 (02) 520 3100

E-Mail: emasa@emasa.cl

Eliminación

Los aparatos para jardín, accesorios y embalajes debe-

rán someterse a un proceso de recuperación que res-

pete el medio ambiente.

¡No arroje los aparatos para jardín a la basura!

Sólo para los países de la UE:

Conforme a la Directiva Europea

2002/96/CE sobre aparatos eléctri-

cos y electrónicos inservibles, tras su

transposición en ley nacional, debe-

rán acumularse por separado los apa-

ratos eléctricos y electrónicos para

ser sometidos a un reciclaje ecológi-

co.

Reservado el derecho de modificación.

OBJ_BUCH-1436-001.book Page 24 Tuesday, April 5, 2011 10:07 AM

Português | 25

Bosch Power Tools F 016 L70 799 | (5.4.11)

Indicações de segurança

Atenção! Leia atentamente as seguintes instruções.

Familiarize-se com os elementos de comando e com

a utilização do aparelho de jardinagem. Guarde as

instruções de serviço em lugar seguro para uma uti-

lização posterior.

Explicação dos símbolos no aparelho de

jardinagem

Indicação geral de perigos.

Leia atentamente estas instruções de servi-

ço.

Observe que as pessoas ao redor não pos-

sam ser feridas por objectos catapultados

para longe.

As pessoas ao redor devem ser mantidas

suficientemente afastadas do aparelho de

jardinagem.

Soprador rotativo. As mãos e os pés não

devem se aproximar das aberturas, en-

quanto o aparelho de jardinagem estiver a

funcionar.

As mãos e os pés não devem se aproximar

das aberturas, enquanto o aparelho de jar-

dinagem estiver a funcionar.

Observe que as pessoas, que estiverem por

perto, não sejam feridas por corpos estra-

nhos a voar devido ao aparelho de jardina-

gem. Observe que as outras pessoas se en-

contrem a uma distância segura do

aparelho de jardinagem.

Usar óculos de protecção e protector auri-

cular.

Não trabalhar na chuva nem deixar o sopra-

dor de folhagem/aspirador de jardim, ao ar

livre enquanto estiver a chover.

Desligar o aparelho de jardinagem, e puxar

a ficha da tomada, antes de realizar traba-

lhos de ajuste ou de limpeza, caso o cabo

de rede esteja emaranhado, cortado ou da-

nificado, ou se o soprador de folhagem/so-

prador de jardim for deixado sem vigilân-

cia.

Aguarde até que todas as peças do apare-

lho de jardinagem parem por completo an-

tes de tocar nelas. As lâminas ainda conti-

nuam a girar após o desligamento do

aparelho de jardinagem e podem causar le-

sões.

Operação

fJamais permitir que crianças ou pessoas não fami-

liarizadas com as instruções utilizem o aparelho de

jardim. É possível que directivas nacionais limitem

a idade do operador. Quando não estiver em uso,

o aparelho de jardim deverá ser guardado em local

inacessível para crianças.

fEste aparelho de jardim não deve ser usado por

pessoas (inclusive crianças) com limitadas capaci-

dades físicas, sensoriais ou mentais ou com falta

de experiência e/ou falta de conhecimento, a não

ser que, sejam supervisionadas por uma pessoa

responsável pela sua segurança ou que sejam ins-

truídas por elas quanto à utilização do aparelho de

jardim.

Crianças deveriam ser vigiadas para assegurar que

não brinquem com o aparelho de jardim.

fJamais trabalhar com o aparelho de jardinagem en-

quanto pessoas, especialmente crianças, ou ani-

mais e estiverem ao redor.

fO operador ou o utilizador é responsável por aci-

dentes ou danos, se outras pessoas forem feridas

e se as suas propriedades forem danificadas.

fDurante o funcionamento, não deverão se encon-

trar outras pessoas nem animais dentro de um raio

de 3 metros. O pessoa a operar o aparelho é res-

ponsável por terceiros que se encontrem na área

de trabalho.

fSó utilizar o aparelho de jardim à luz do dia ou com

boa iluminação artificial.

fNão usar o aparelho de jardinagem com os pés

descalços nem com sandalhas abertas. Sempre

usar sapatos firmes e calças longas.

fObserve que a roupa solta não seja puxada para

dentro da adução de ar, pois isto poderia levar a le-

sões.

fSó operar o aparelho de jardinagem com o bocal

ou com o tubo de aspiração montado.

fObserve que os cabelos soltos não sejam puxados

para dentro da adução de ar, pois isto poderia le-

var a lesões.

fInspeccionar cuidadosamente a superfície a ser

trabalhada e eliminar todos os arames e quaisquer

outros corpos estranhos.

fControlar o fio de conexão/o cabo de extensão an-

tes de cada utilização, para verificar se há danos, e

substituir se for necessário. Proteger o cabo de co-

nexão contra calor, óleo e cantos afiados.

fJamais trabalhar com o soprador de folhagem/as-

pirador de jardim se os disporisitivos de protec-

ção, coberturas danificados, nem sem dispositivos

de segurança, como por exemplo o saco de reco-

lha.

fAssegure-se de que todas as pegas e os dispositi-

vos de protecção fornecidos estejam montados ao

trabalhar com o soprador de folhagem/aspirador

de jardim. Jamais tente colocar em funcionamento

um soprador de folhagem/aspirador de jardim que

esteja incompletamente montado, nem um sopra-

dor de folhagem/aspirador de jardim com modifi-

cações inadmissíveis.

fManter sempre uma posição firme e segura, assim

como também o equilíbrio, ao trabalhar com o so-

prador de folhagem/aspirador de jardim.

fEsteja atento ao seu meio ambiente e esteja prepa-

rado para possíveis perigos que talvez não possa

escutar enquanto estiver a trabalhar com o sopra-

dor de folhagem/aspirador de jardim.

fEvitar uma posição anormal e manter sempre o

equilíbrio.

fEm superfícies inclinadas deverá sempre manter

uma posição segura.

fSempre andar com calma, jamais andar com rapi-

dez.

fManter todas as aberturas de refrigeração livres de

sujidades.

fNunca soprar sujidades/folhagens na direcção de

pessoas que se encontrarem por perto.

fNão transportar o aparelho de jardinagem pelo ca-

bo.

fÉ recomendável o uso de uma máscara respirató-

ria.

fNão efectuar quaisquer alterações no aparelho

de jardinagem. Alterações inadmissíveis podem

prejudicar a segurança do seu aparelho de jardina-

gem e aumentar os ruídos e as vibrações.

Puxar a ficha da tomada de corrente:

– ao controlar o soprador de folhagem/aspirador

de jardim, remover algo que esteja a bloquear

ou trabalhar nele,

– após a colisão com um corpo estranho. Verifi-

car imediatamente se o soprador de folha-

gem/aspirador de jardim apresenta danos e, se

necessário, reparar,

– se o soprador de folhagem/aspirador de jardim

começar a vibrar de forma anormal (controlar

imediatamente).

Conexão de rede eléctrica

fA tensão da fonte de corrente deve coincidir com

a chapa de identificação do aparelho de jardina-

gem.

fÉ recomendável conectar este aparelho de jardina-

gem a uma tomada protegida com um dispositivo

de corrente residual de 30 mA.

fPara este aparelho só devem ser utilizados ou

substituídos fios de conexão à rede, que coinci-

dam com as indicações do fabricante; número de

encomenda e tipo encontram-se nas instruções de

serviço.

fJamais tocar na ficha de rede com as mãos molha-

das.

STOP

OBJ_BUCH-1436-001.book Page 25 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

26 | Português

fNão passar por cima do cabo conexão à rede ou do

cabo de extensão, nem esmagá-lo ou esticá-lo,

pois isto poderia danificá-lo. Proteger o cabo con-

tra calor, óleo e cantos afiados.

fO cabo de extensão deve ter o diâmetro indicado

na instrução de serviço e deve ser protegido con-

tra respingos de água. A conexão de encaixe não

deve estar na água.

Segurança eléctrica

fEsta instalada uma protecção para o motor! O

motor está equipado com uma protecção contra

sobrecarga. Se o motor parar, permita que esfrie

durante alguns minutos antes de ser ligado de no-

vo.

fAtenção! Antes de trabalhos de manutenção ou

de limpeza, deverá desligar o aparelho de jardina-

gem e puxar a ficha da tomada. O mesmo vale, se

o cabo de corrente eléctrica estiver danificado,

cortado ou emaranhado.

Para a sua segurança, este aparelho de jardinagem

tem um isolamento de proteção e não necessita uma

ligação à terra. A tensão de funcionamento é de

230 V AC, 50 Hz (para países fora da União Europeia

220 V, 240 V conforme o modelo). Só utilizar cabos de

extensão homologados. As informações podem ser ob-

tidas numa oficina de serviço pós-venda Bosch.

Só devem ser utilizados cabos de extensão do modelo

H05VV-F, H05RN-F ou IEC (60227 IEC 53, 60245

IEC 57).

Se for utilizado um cabo de extensão para colocar o

aparelho de jardinagem em funcionamento, só devem

ser utilizados cabos com os seguintes diâmetros de

condutor:

–1,0mm

2 máximo comprimento de 40 m

–1,5mm

2 máximo comprimento de 60 m

–2,5mm

2 máximo comprimento de 100 m

Nota: Se for utilizado um cabo de extensão, este deve

possuir um condutor de protecção – como descrito

nas directivas de segurança – conectado através de

uma ficha ao condutor de protecção do seu equipa-

mento eléctrico.

No caso de dúvidas consulte um electricista especiali-

zado ou a representação de serviço pós-venda Bosch

mais próxima.

fCUIDADO: Cabos de extensão incorrectos podem

ser perigosos. Cabos de extensão, fichas e aco-

plamentos devem ser de modelos homologados

para a utilização em áreas exteriores.

Para uma maior segurança, recomendamos a utiliza-

ção de um disjuntor de corrente de avaria (DCA), com

uma corrente de avaria inferior a 30 mA. Este disposi-

tivo de corrente residual deveria ser controlado antes

de cada funcionamento.

Indicação para produtos, que não foram vendidos na

GB:

ATENÇÃO: Para a sua segurança é necessário que a fi-

cha de rede do aparelho de jardinagem esteja conec-

tada ao cabo de extenção. O acoplamento do cabo de

extensão deve ser protegido contra respingos de água,

ser de borracha ou ter um revestimento de borracha.

O cabo de extensão deve ser utilizado com um protec-

tor contra esforços mecânicos.

O cabo de conexão deve ser controlado em intervalos

regulares quanto a sinais de danos e só deve ser utili-

zado se estiver em estado impecável.

Se o cabo de ligação estiver danificado, este só deve

ser reparado numa oficina de serviço autorizada

Bosch.

Manutenção

fControlar se todas as porcas, cavilhas e parafusos

estão firmes, para assegurar-se de que o soprador

de folhagem/aspirador de jardim trabalhe de for-

ma impecável.

fArmazenar soprador de folhagem/aspirador de jar-

dim em lugar seco, elevado e fechado, fora do al-

cance de crianças.

fPor precaução deverá substituir as peças gastas

ou danificadas.

fControlar o saco de recolha regularmente quanto a

desgaste ou danos.

fNão tente reparar o aparelho de jardinagem, a não

ser que tenha a formação necessária.

fAssegure-se de que as peças substituídas sejam da

Bosch.

Símbolos

Os símbolos a seguir são importantes para a leitura e

para a compreensão destas instruções de serviço. Os

símbolos e os seus significados devem ser memoriza-

dos. A interpretação correcta dos símbolos facilita a

utilização segura e aprimorada do aparelho de jardina-

gem.

Utilização conforme as disposições

O aparelho de jardinagem é destinado para soprar,

amontoar e recolher folhagem, resíduos de jardinagem

(por ex. relva) e galhos, em casas e jardins.

Dados técnicos

Símbolo Significado

Modo para soprar folhagem

Modo para aspirar folhagem

Direcção da reacção

Direcção do movimento

Ligar

Desligar

Acção permitida

Acção proibida

Usar luvas de protecção.

Só operar o aparelho de jardina-

gem com o tubo de aspirador mon-

tado.

Soprador de

folhagem/

Aspirador de jardim

ALS 25 ALS 25

N° do produto 3 600 ... HA1 0.. HA1 030

Potência nominal

consumida W25002300

Velocidade da corren-

te de ar, máx. km/h 300 300

Máx. caudal volúmico m3/h 800 800

Redução da quantida-

de de folhagem 10:1 10:1

Volume do saco de

recolha l4545

Peso (modo para

soprar folhagem) kg 3,2 3,2

Peso (modo para

aspirar folhagem) kg 4,4 4,4

Classe de protecção /II /II

Número de série veja a placa de característi-

cas do aparelho de jargina-

gem

As indicações valem para tensões nominais [U] de

230 V. Estas indicações podem variar dependendo de

tensões inferiores e dos modelos específicos dos pa-

íses.

Observar o número de produto na placa de caracte-

rísticas do seu aparelho de jardinagem. A designação

comercial dos aparelhos de jardinagem individuais

pode variar.

Processos de ligação provocam uma breve redução

de tensão. No caso de condições de rede desfavorá-

veis, o funcionamento de outros aparelhos pode ser

prejudicado. Em impedâncias de rede inferiores a

0,36 Ohm não se conta com avarias.

OBJ_BUCH-1436-001.book Page 26 Tuesday, April 5, 2011 10:07 AM

Português | 27

Bosch Power Tools F 016 L70 799 | (5.4.11)

Informação sobre ruídos/vibrações

Valores de medição averiguados conforme EN 60335.

O nível de ruído avaliado como A do aparelho é tipica-

mente: Nível de pressão acústica 82 dB(A); Nível de

potência acústica 102 dB(A). Incerteza K =3 dB.

Usar protecção auricular!

Valores totais de vibração ah (soma de vectores em

três direcções) e incerteza K determinados conforme

EN 60335:

ah<2,5 m/s2, K =1,5 m/s2.

Declaração de conformidade

Declaramos sob nossa exclusiva responsabilidade,

que o produto descrito nos “Dados técnicos” cumpre

as seguintes normas ou documentos normativos:

EN 60335 conforme as determinações das directivas

2004/108/CE, 2006/42/CE, 2000/14/CE.

2000/14/CE: Nível de potência acústica garantido de

105 dB(A). Processo de avaliação da conformidade de

acordo com o anexo V.

Categoria de produto: 34, 35

Processo técnico em:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

01.04.2011

Montagem de funcionamento

Indicações de trabalho

Durante o trabalho deverá sempre segurar o aparelho

de jardinagem rente acima do chão.

Não soprar materiais quentes, inflamáveis ou explosi-

vos.

O aspirador de jardim só é apropriado para aspirar fo-

lhagem e resíduos de jardinagem.

Antes de utilizar o aparelho de jardinagem deverá con-

trolar a área e verificar se há pequenos animais ou ob-

jectos duros.

Não devem ser aspirados líquidos, sacos plásticos, la-

tas, pinhas de pinheiros, galhos (maiores do que

5 mm), panos, lenços de papel nem molas de roupas.

Busca de erros

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Meta de acção Figura

Volume de fornecimento 1

Montar a cobertura de protecção 2

Encaixar o bocal 3

Aplicar o cabo de extensão 4

Ligar 4

Desligar 4

Modo para soprar folhagem 5

Ajustar a velocidade de soprar folhagem 5

Desmontar o bocal/a cobertura de

protecção 6

Montar o punho 7

Montar o tubo de aspiração

(uma única montagem) 8

Fixar o cinto de transporte 9

Montar o saco de recolha 10

Aplicar o cabo de extensão 11

Ligar 11

Desligar 11

Modo para aspirar folhagem 12

Ajustar o caudal volúmico 12

Ajustar o punho dianteiro 13

Esvaziar o saco de recolha 14

Manutenção e limpeza 15

Arrecadação e transporte 16

Meta de acção Figura

Sintomas Possível causa Solução

O aparelho de jardi-

nagem não funciona Os componentes não estão montados de for-

ma correcta veja “Montagem”

Falta tensão de rede Controlar e ligar

Tomada de rede eléctrica com defeito Utilizar uma outra tomada

Cabo de extensão danificado Controlar o cabo e substituir se estiver dani-

ficado

O fusível foi accionado Substituir o fusível

A protecção motor foi activada Deixar o motor esfriar e verificar se o sopra-

dor está bloqueado

O aparelho de jardi-

nagem funciona

com interrupções

Cabo de extensão danificado Controlar o cabo e substituir se estiver dani-

ficado

A cablagem interna do aparelho de jardina-

gem está com defeito Dirija-se a uma oficina de serviço pós-venda

Interruptor de ligar-desligar com defeito Dirija-se a uma oficina de serviço pós-venda

A protecção motor foi activada Deixar o motor esfriar e verificar se o sopra-

dor está bloqueado

Fortes vibrações/

ruídos Aparelho de jardinagem com defeito Dirija-se a uma oficina de serviço pós-venda

O aparelho de jardi-

nagem não sopra/

aspira

Bocal/tubo de aspiração bloqueado Liberar o bocal/tubo de aspiração

Não é possível mon-

tar o bocal/tubo de

aspiração

Montagem incorrecta veja “Montagem”

A intensidade de

aspiração diminui Saco de recolha cheio Esvaziar o saco de recolha

O bocal de conexão do saco de recolha está

bloqueado Liberar o bocal de conexão do saco de reco-

lha

O soprador não gira Soprador bloqueado Desligar o aparelho de jardinagem e remover o

objecto a bloquear (usar luvas de protecção)

OBJ_BUCH-1436-001.book Page 27 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

28 | Português

Manutenção e serviço

Manutenção, limpeza e armazenamento

fAntes de todos trabalhos no aparelho de jardina-

gem deverá puxar a ficha de rede da tomada.

fManter o aparelho de jardim sempre limpo, para

trabalhar bem e de forma segura.

Manter o aparelho de jardinagem e as aberturas de

ventilação sempre limpos, para trabalhar bem e de for-

ma segura.

Remover a sujidade do aparelho de jardinagem ou do

saco de recolha com um pano húmido.

Jamais pulverizar/mergulhar o aparelho de jardinagem

com/em água.

Guardar o aparelho de jardinagem em lugar seguro e

seco, fora do alcance das crianças.

Não colocar objectos sobre o aparelho de jardinagem.

Serviço pós-venda e assistência ao cliente

www.bosch-garden.com

Para todas as questões e encomendas de peças so-

bressalentas é imprescindível indicar o número de

produto de 10 dígitos como consta na placa de carac-

terísticas do aparelho de jardim.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E – 3E

1800 Lisboa

Tel.: +351 (021) 8 50 00 00

Fax: +351 (021) 8 51 10 96

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: +55 (0800) 70 45446

www.bosch.com.br/contacto

Eliminação

Os aparelhos de jardim, os acessórios e as embala-

gens devem ser dispostos para uma reciclagem ecoló-

gica de matérias primas.

Não deitar aparelhos de jardinagem no lixo doméstico!

Apenas países da União Europeia:

De acordo com a directiva européia

2002/96/CE para aparelhos eléctricos

e electrónicos velhos, e com as res-

pectivas realizações nas leis nacionais,

os aparelhos eléctricos e electrónicos

que não servem mais para a utilização,

devem ser enviados separadamente a

uma reciclagem ecológica.

Sob reserva de alterações.

OBJ_BUCH-1436-001.book Page 28 Tuesday, April 5, 2011 10:07 AM

Italiano | 29

Bosch Power Tools F 016 L70 799 | (5.4.11)

Norme di sicurezza

Attenzione! Leggere attentamente le istruzioni sotto

indicate. Acquisire dimestichezza con gli elementi di

comando ed il corretto utilizzo dell’apparecchio per

il giardinaggio. Conservare in luogo sicuro il presente

manuale di istruzioni d’uso per ogni necessità futura.

Spiegazione dei simboli presenti sull’appa-

recchio per il giardinaggio

Allarme generale di pericolo.

Leggere le istruzioni d’uso.

Attenzione a non mettere in pericolo l’inco-

lumità di persone che si trovano nelle vici-

nanze attraverso corpi lanciati o fatti volare

per aria.

Fare in modo che persone che si trovano

nelle vicinanze rimangano a distanza di si-

curezza dall’apparecchio per il giardinag-

gio.

Ventole rotanti. Non avvicinare le mani ed i

piedi alle aperture mentre l’apparecchio

per il giardinaggio è in funzione.

Non avvicinare le mani ed i piedi alle aper-

ture mentre l’apparecchio per il giardinag-

gio è in funzione.

Prestare attenzione affinché le persone che

si trovano nelle vicinanze non vengano feri-

te da corpi estranei che vengono fatti vola-

re dall’apparecchio per il giardinaggio. Pre-

stare attenzione affinché altre persone si

mantengano a distanza di sicurezza dall’ap-

parecchio per il giardinaggio.

Portare protezione per l’udito e occhiali di

protezione.

Non lavorare sotto la pioggia e non lasciare

il soffiatore per foglie/aspiratore da giardi-

no all’aperto mentre piove.

Spegnere l’apparecchio per il giardinaggio

ed estrarre la spina dalla presa elettrica pri-

ma di effettuare interventi di regolazione o

di pulizia, nel caso in cui il cavo di rete sia

aggrovigliato, tagliato o danneggiato oppu-

re se il soffiatore per foglie/aspiratore da

giardino viene lasciato incustodito.

Prima di intervenire sui componenti

dell’apparecchio per il giardinaggio, atten-

dere che gli stessi si siano completamente

fermati. Le lame continuano a ruotare dopo

lo spegnimento dell’apparecchio per il giar-

dinaggio e possono provocare lesioni gravi.

Impiego

fNon permettere a bambini oppure a persone che

non abbiano preso visione delle presenti istruzioni

di utilizzare l’apparecchio per il giardinaggio. Le

norme nazionali prevedono eventualmente dei li-

miti di restrizione relativamente all’età dell’opera-

tore. Se l’apparecchio per il giardinaggio non viene

impiegato, conservarlo fuori della portata dei bam-

bini.

fQuesto apparecchio per il giardinaggio non è desti-

nato all’uso da parte di persone (bambini compre-

si) con capacità fisiche, sensoriali o mentali ridotte

oppure a cui manchi esperienza e/o conoscenza,

se le stesse non sono sorvegliate oppure istruite

relativamente all’uso dell’apparecchio per il giardi-

naggio da parte di una persona responsabile per la

loro sicurezza.

I bambini dovrebbero essere sorvegliati per assicu-

rarsi che non giochino con l’apparecchio per il giar-

dinaggio.

fNon utilizzare mai l’apparecchio per il giardinaggio

quando nelle immediate vicinanze vi sono persone

ed in modo particolare bambini oppure animali do-

mestici.

fL’operatore o l’utente è responsabile degli inciden-

ti o dei rischi in cui possono incorrere le altre per-

sone o le loro proprietà.

fDurante il funzionamento impedire che altre perso-

ne oppure animali possano trovarsi in un raggio di

3 m intorno alla zona operativa. Entro la zona ope-

rativa, l’utente è responsabile per la sicurezza nei

confronti di terzi.

fUtilizzare l’apparecchio per il giardinaggio sola-

mente di giorno o con una buona illuminazione ar-

tificiale.

fMai utilizzare l’apparecchio per il giardinaggio a

piedi nudi né calzando sandali aperti. Portare sem-

pre robuste scarpe di sicurezza e pantaloni lunghi.

fPrestare attenzione affinché indumenti larghi non

vengano aspirati nell’alimentazione dell’aria in

quanto questo potrebbe causare lesioni.

fMettere in funzione l’apparecchio per il giardinag-

gio esclusivamente con bocchetta montata oppure

con tubo di aspirazione montato.

fPrestare attenzione affinché capelli lunghi non ven-

gano aspirati nell’alimentazione dell’aria in quanto

questo potrebbe causare lesioni.

fIspezionare accuratamente la superficie da lavora-

re ed avere cura di rimuovere tutti i fili metallici e

qualunque altro tipo di corpo estraneo.

fPrima di ogni utilizzo, controllare il cavo di alimenta-

zione/il cavo di prolunga per accertarsi che non sia

danneggiato e, se necessario, sostituirlo. Proteggere

il cavo di alimentazione/il cavo di prolunga dal calore

troppo forte, da olio e da spigoli taglienti.

fNon mettere mai in funzione il soffiatore per foglie/

aspiratore da giardino con dispositivi di protezione

e coperture difettosi oppure senza dispositivi di si-

curezza, ad es. sacco di raccolta.

fAssicurarsi che alla messa in funzione del soffiato-

re per foglie/aspiratore da giardino siano montate

tutte le impugnature ed i dispositivi di protezione

forniti in dotazione. Mai tentare di mettere in fun-

zione un soffiatore per foglie/aspiratore da giardi-

no non completamento montato oppure un soffia-

tore per foglie/aspiratore da giardino sottoposto a

modifiche non consentite.

fDurante il funzionamento del soffiatore per foglie/

aspiratore da giardino prestare attenzione ad ave-

re sempre una posizione sicura e a mantenere

l’equilibrio in ogni momento.

fRaccomandiamo di fare attenzione all’ambiente ed

a possibili momenti di pericolo che possono essere

eventualmente non udibili durante l’impiego del

soffiatore/aspiratore.

fEvitare una postura non adatta e mantenere l’equi-

librio in ogni momento.

fIn caso di superfici con una certa pendenza fare at-

tenzione a non scivolare.

fCamminare sempre e non correre mai.

fMantenere libere da sporcizia tutte le aperture

dell’aria di raffreddamento.

fNon soffiare mai sporcizia/foglie in direzione di

persone che si trovano nelle vicinanze.

fNon trasportare l’apparecchio per il giardinaggio

afferrandolo per il cavo.

fSi consiglia di mettere una mascherina protettiva.

fNon effettuare alcuna modifica all’apparecchio

per il giardinaggio. Modifiche illecite possono pre-

giudicare la sicurezza dell’apparecchio per il giar-

dinaggio e causare un aumento della rumorosità e

delle vibrazioni.

Estrarre la spina dalla presa:

– se si effettua il controllo del soffiatore per fo-

glie/aspiratore da giardino, si elimina un bloc-

caggio oppure si lavora sullo stesso,

– in seguito ad una collisione con un corpo estra-

neo. Controllare immediatamente il soffiatore

per foglie/aspiratore da giardino in merito a

danneggiamenti e, se necessario, far effettuare

le dovute riparazioni,

– se il soffiatore per foglie/aspiratore da giardino

inizia a vibrare in modo insolito (controllare im-

mediatamente).

Collegamento all’alimentazione elettrica

fLa tensione della rete elettrica di alimentazione deve

corrispondere ai dati riportati sulla targhetta di iden-

tificazione dell’apparecchio per il giardinaggio.

fSi consiglia di collegare questo apparecchio per il

giardinaggio soltanto ad una presa di corrente pro-

tetta con un interruttore di sicurezza per correnti

di guasto con 30 mA.

fUtilizzare o sostituire per questo apparecchio per

il giardinaggio esclusivamente cavi di collegamen-

to alla rete che corrispondono ai dati del produtto-

re; per quanto riguarda No. di ordinazione e tipo

vedi istruzioni d’uso.

STOP

OBJ_BUCH-1436-001.book Page 29 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

30 | Italiano

fNon afferrare mai la spina di rete con mani bagnate.

fNon passare con veicoli sul cavo di collegamento

alla rete oppure sul cavo di prolunga, non schiac-

ciarli né sottoporli a strappi in quanto potrebbero

subire dei danni. Proteggere il cavo da calore trop-

po forte, da olio e da spigoli taglienti.

fIl cavo di prolunga deve avere il diametro riportato

nelle istruzioni d’uso e deve essere protetto contro

gli spruzzi dell’acqua. Il collegamento a spina non

deve trovarsi in acqua.

Sicurezza elettrica

fUna protezione del motore è installata! Il motore

è dotato di una protezione contro sovraccarico.

Qualora il motore dovesse fermarsi, lasciarlo raf-

freddare per alcuni minuti prima del nuovo avvio.

fAttenzione! Spegnere la tagliasiepi ed estrarre la

spina dalla presa di corrente prima di passare ad

eseguire lavori di manutenzione o di pulizia. Lo

stesso vale quando il cavo di alimentazione do-

vesse essere danneggiato, tagliato oppure anche

aggrovigliato.

Per sicurezza, il Vostro apparecchio per il giardinaggio

è equipaggiato con un isolamento di protezione e non

richiede nessuna messa a terra. La tensione di eserci-

zio corrisponde a 230 V AC, 50 Hz (per paesi non ap-

partenenti all’UE 220 V, 240 V a seconda del modello).

Utilizzare esclusivamente cavi di prolunga omologati.

Per ulteriori informazioni rivolgersi ad un Centro di as-

sistenza Clienti autorizzato.

Possono essere utilizzati esclusivamente cavi di pro-

lunga del tipo H05VV-F, H05RN-F o IEC (60227 IEC 53,

60245 IEC 57).

In caso di utilizzo dell’apparecchio per il giardinaggio

con un cavo di prolunga, devono essere impiegati

esclusivamente cavi che abbiano i seguenti diametri:

–1,0mm

2: lunghezza massima 40 m

–1,5mm

2: lunghezza massima 60 m

–2,5mm

2: lunghezza massima 100 m

Avvertenza: Se si utilizza un cavo di prolunga è neces-

sario che questo – come indicato nelle norme di sicu-

rezza – sia dotato di un conduttore di protezione che,

attraverso la spina, sia collegato al conduttore di pro-

tezione del Vostro impianto elettrico.

In caso di dubbi, rivolgersi ad un elettricista professio-

nista oppure alla rappresentanza Bosch Service più vi-

cina.

fATTENZIONE: Cavi di prolunga non conformi alle

norme possono essere pericolosi. I cavi di prolun-

ga, le spine ed i raccordi devono essere di tipo

impermeabile all’acqua e devono essere omolo-

gati per l’uso in ambienti esterni.

Per una maggiore sicurezza, si consiglia di usare un in-

terruttore a corrente di guasto (RCD) con una corrente

di guasto massima di 30 mA. Questo interruttore a cor-

rente di guasto dovrebbe essere controllato prima di

ogni impiego.

Indicazione per prodotti che non vengono venduti in

GB:

ATTENZIONE: Per la Vostra sicurezza è necessario che

la spina applicata all’apparecchio per il giardinaggio

sia collegata al cavo di prolunga. Il raccordo del cavo

di prolunga deve essere protetto contro gli spruzzi

dell’acqua, deve essere di gomma oppure essere co-

perto da gomma. Il cavo di prolunga deve essere usato

con un dispositivo di scarico della trazione.

Il cavo di collegamento deve essere controllato rego-

larmente in merito ad eventuali danneggiamenti e può

essere impiegato esclusivamente in perfette condizio-

ni.

Se il cavo di collegamento è danneggiato, lo stesso

può essere riparato esclusivamente da un’ Officina Bo-

sch autorizzata.

Manutenzione

fAssicurarsi sempre che tutti i dadi, i bulloni e le viti

siano ben serrati affinché venga garantito uno sta-

to operativo sicuro del soffiatore per foglie/aspira-

tore da giardino.

fImmagazzinare il soffiatore per foglie/aspiratore

da giardino in un luogo asciutto, posto in alto o

chiuso e fuori dalla portata dei bambini.

fA titolo di sicurezza, sostituire le parti usurate o

danneggiate.

fControllare regolarmente il sacco di raccolta in me-

rito ad usura o danni.

fNon tentare di effettuare riparazioni sulla macchi-

na a meno che non si disponga di debita prepara-

zione professionale.

fAccertarsi che le parti di ricambio montate siano

approvate da Bosch.

Simboli

I simboli seguenti sono importanti per la lettura e la

comprensione delle istruzioni d’uso. Memorizzare i

simboli ed il loro significato. L’interpretazione corretta

dei simboli contribuisce ad un utilizzo migliore e più si-

curo dell’apparecchio per il giardinaggio.

Uso conforme alle norme

L’apparecchio per il giardinaggio è idoneo per la sof-

fiatura e la raccolta di foglie, rifiuti da giardino (ad. es.

erba) e ramoscelli che si trovano intorno alla casa e in

giardino.

Dati tecnici

Simbolo Significato

Modo soffiatura foglie

Modo aspirazione foglie

Direzione di reazione

Direzione di movimento

Accensione

Spegnimento

Operazione permessa

Operazione vietata

Mettere i guanti di protezione.

Mettere in funzione l’apparecchio

per il giardinaggio esclusivamente

con tubo di aspirazione montato.

Soffiatore per foglie/

Aspiratore da giardino ALS 25 ALS 25

Codice prodotto 3 600 ... HA1 0.. HA1 030

Potenza nominale

assorbita W25002300

Velocità flusso d’aria,

max. km/h 300 300

Flusso volumetrico,

max. m3/h 800 800

Riduzione quantità

foglie 10:1 10:1

Volume del sacco di

raccolta l4545

Peso (Modo soffiatura

foglie) kg 3,2 3,2

Peso (Modo aspirazio-

ne foglie) kg 4,4 4,4

Classe di sicurezza /II /II

Numero di serie vedi targhetta del tipo sull’ap-

parecchio per il giardinaggio

I dati sono validi per una tensione nominale [U] di

230 V. In caso di tensioni differenti e di modelli specifici

dei paesi di impiego, questi dati possono variare.

Si prega di tenere presente il codice prodotto appli-

cato sulla targhetta di identificazione dell’apparec-

chio per il giardinaggio. Le denominazioni commer-

ciali di apparecchi per il giardinaggio possono essere

differenti.

Le operazioni di accensione producono temporanei

abbassamenti di tensione. In caso di reti di alimenta-

zioni che non siano in condizioni ottimali può capita-

re che altri apparecchi possono subire dei disturbi. In

caso di impedenze di rete minori di 0,36 Ohm non ci

si aspetta nessuna disfunzione.

OBJ_BUCH-1436-001.book Page 30 Tuesday, April 5, 2011 10:07 AM

Italiano | 31

Bosch Power Tools F 016 L70 799 | (5.4.11)

Informazioni sulla rumorosità e sul-

la vibrazione

Valori misurati per rumorosità rilevati conformemente

alla norma EN 60335.

Il livello di rumore stimato A dell’apparecchio ammon-

ta normalmente: Livello di pressione acustica

82 dB(A); livello di potenza sonora 102 dB(A). Incer-

tezza della misura K =3 dB.

Usare la protezione acustica!

Valori totali delle oscillazioni ah (somma di vettori in

tre direzioni) ed incertezza della misura K rilevati con-

formemente alla norma EN 60335:

ah<2,5 m/s2, K =1,5 m/s2.

Dichiarazione di conformità

Assumendone la piena responsabilità, dichiariamo che

il prodotto descritto nei «Dati tecnici» è conforme alle

seguenti normative oppure ai relativi documenti:

EN 60335 in base alle prescrizioni delle direttive

2004/108/CE, 2006/42/CE, 2000/14/CE.

2000/14/CE: Llivello di potenza sonora garantito

105 dB(A). Procedimento di valutazione della confor-

mità secondo appendice V.

Categoria di prodotto: 34, 35

Fascicolo tecnico presso:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

01.04.2011

Montaggio ed uso

Indicazioni operative

Durante il lavoro tenere l’apparecchio per il giardinag-

gio sempre vicino al terreno.

Non raccogliere soffiando materiali bollenti, incendia-

bili oppure esplosivi.

L’aspiratore da giardino è idoneo esclusivamente

all’aspirazione di foglie e rifiuti da giardino.

Prima dell’impiego dell’apparecchio per il giardinaggio

controllare l’ambiente circostante relativamente ad

animali piccoli ed oggetti duri.

Non aspirare liquidi, sacchetti di plastica, lattine, pi-

gne, rami (maggiori di 5 mm), tessuti, fazzoletti di car-

ta e mollette per biancheria.

Individuazione dei guasti e rimedi

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Scopo dell’operazione Figura

Volume di fornitura 1

Montaggio della copertura di protezione 2

Applicazione della bocchetta 3

Collegamento del cavo di prolunga 4

Avviamento 4

Arresto 4

Modo soffiatura foglie 5

Regolazione della velocità di soffiatura foglie 5

Smontaggio della bocchetta/copertura di

protezione 6

Montaggio dell’impugnatura 7

Montaggio del tubo di aspirazione

(montaggio da effettuare solo una volta) 8

Fissaggio della cinghia portante 9

Montaggio del sacco di raccolta 10

Collegamento del cavo di prolunga 11

Avviamento 11

Arresto 11

Modo aspirazione foglie 12

Regolazione del flusso volumetrico 12

Regolazione dell’impugnatura anteriore 13

Svuotamento del sacco di raccolta 14

Manutenzione e pulizia 15

Conservazione e trasporto 16

Problema Possibili cause Rimedi

L’apparecchio per il

giardinaggio non fun-

ziona

Componenti montati in modo non corretto vedi «Montaggio»

Tensione di rete assente Controllare ed inserire

Presa elettrica difettosa Utilizzare un’altra presa

Cavo di prolunga danneggiato Controllare il cavo e, se necessario, sostituir-

Il fusibile è scattato Sostituire il fusibile

La protezione del motore è scattata Lasciare raffreddare il motore e controllare

se la ventola è bloccata

L’apparecchio per il

giardinaggio funziona

con interruzioni

Cavo di prolunga danneggiato Controllare il cavo e, se necessario, sostituir-

Cablaggio interno dell’apparecchio per il

giardinaggio difettoso Contattare il centro assistenza clienti

Interruttore di avvio/arresto difettoso Contattare il centro assistenza clienti

La protezione del motore è scattata Lasciare raffreddare il motore e controllare

se la ventola è bloccata

Vibrazioni e rumore

eccessivi Apparecchio per il giardinaggio difettoso Contattare il centro assistenza clienti

L’apparecchio per il

giardinaggio non sof-

fia/non aspira

Bocchetta/tubo di aspirazione bloccato Riaprire la bocchetta/tubo di aspirazione

Non è possibile mon-

tare la bocchetta/tu-

bo di aspirazione

Montaggio sbagliato vedi «Montaggio»

L’intensità di aspira-

zione diminuisce Sacco di raccolta pieno Svuotare il sacco di raccolta

Raccordo di collegamento del sacco di rac-

colta bloccato Riaprire il raccordo di collegamento del sac-

co di raccolta

La ventola non ruota Ventola bloccata Spegnere l’apparecchio per il giardinaggio e

rimuovere il blocco (indossare guanti di pro-

tezione)

OBJ_BUCH-1436-001.book Page 31 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

32 | Italiano

Manutenzione ed assistenza

Manutenzione, pulizia e magazzinaggio

fPrima di tutti gli interventi all’apparecchio per il

giardinaggio staccare la spina dalla presa di cor-

rente.

fTenere l’apparecchio per il giardinaggio pulito

per poter lavorare bene ed in modo sicuro.

Tenere l’apparecchio per il giardinaggio e le fessure di

ventilazione puliti per poter lavorare bene ed in modo

sicuro.

Rimuovere la sporcizia dall’apparecchio per il giardi-

naggio o dal sacco di raccolta con un panno umido.

Non spruzzare/immergere mai l’apparecchio per il

giardinaggio con/in acqua.

Immagazzinare l’apparecchio per il giardinaggio in un

posto sicuro ed asciutto e al di fuori della portata dei

bambini.

Non appoggiare nessun altro oggetto sull’apparecchio

per il giardinaggio.

Servizio di assistenza ed assistenza clienti

www.bosch-garden.com

Per ogni tipo di richiesta o di ordinazione di pezzi di ri-

cambio, è indispensabile comunicare sempre il codice

prodotto a dieci cifre riportato sulla targhetta di fab-

bricazione dell’apparecchio per il giardinaggio.

Italia

Officina Elettroutensili

Robert Bosch S.p.A. c/o GEODIS

Viale Lombardia 18

20010 Arluno

Tel.: +39 (02) 36 96 26 63

Fax: +39 (02) 36 96 26 62

Fax: +39 (02) 36 96 86 77

E-Mail: officina.elettroutensili@it.bosch.com

Svizzera

Tel.: +41 (044) 8 47 15 13

Fax: +41 (044) 8 47 15 53

Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambiente ap-

parecchi per il giardinaggio, accessori ed imballaggi di-

smessi.

Non gettare gli apparecchi per il giardinaggio tra i rifiu-

ti domestici!

Solo per i Paesi della CE:

Conformemente alla direttiva euro-

pea 2002/96/CE sui rifiuti di apparec-

chiature elettriche ed elettroniche ed

all’attuazione del recepimento nel di-

ritto nazionale, le apparecchiature

elettriche ed elettroniche diventate

inservibili devono essere raccolte se-

paratamente ed essere inviati ad una

riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.

OBJ_BUCH-1436-001.book Page 32 Tuesday, April 5, 2011 10:07 AM

Nederlands | 33

Bosch Power Tools F 016 L70 799 | (5.4.11)

Veiligheidsvoorschriften

Let op! Lees de volgende voorschriften zorgvuldig

door. Maak uzelf vertrouwd met de bedieningsele-

menten en het juiste gebruik van het tuingereed-

schap. Bewaar de gebruiksaanwijzing om deze later

te kunnen raadplegen.

Verklaring van de symbolen op het tuinge-

reedschap

Algemene waarschuwing.

Lees de gebruiksaanwijzing door.

Voorkom dat personen in de buurt gewond

raken door weggeslingerde voorwerpen.

Houd in de buurt staande personen op een

veilige afstand tot het tuingereedschap.

Roterende blazer. Kom met uw handen of

voeten niet in de openingen terwijl het tuin-

gereedschap loopt.

Kom met uw handen of voeten niet in de

openingen terwijl het tuingereedschap

loopt.

Let erop dat personen in de buurt niet ge-

wond raken door voorwerpen die door het

tuingereedschap worden weggeslingerd.

Houd tijdens werkzaamheden met het tuin-

gereedschap een veilige afstand tot andere

personen aan.

Draag een gehoorbescherming en een vei-

ligheidsbril.

Werk niet in de regen. Laat de bladblazer/

tuinzuiger niet in de regen staan.

Schakel het tuingereedschap uit en trek de

netstekker uit het stopcontact voordat u

het tuingereedschap instelt of reinigt, als

het netsnoer in de war geraakt, doorgesne-

den of beschadigd is, of als u de bladbla-

zer/tuinzuiger onbeheerd laat.

Wacht tot alle delen van het tuingereed-

schap volledig tot stilstand zijn gekomen

voordat u deze aanraakt. De messen

draaien na het uitschakelen van het tuinge-

reedschap nog. Letsel kan het gevolg zijn.

Bediening

fLaat kinderen of personen die deze voorschriften

niet hebben gelezen dit tuingereedschap nooit ge-

bruiken. In uw land gelden eventueel voorschriften

ten aanzien van de leeftijd van de bediener. Be-

waar het tuingereedschap buiten het bereik van

kinderen wanneer het niet wordt gebruikt.

fDit tuingereedschap is er niet voor bestemd om te

worden gebruikt door personen (inclusief kinde-

ren) met beperkte fysieke, zintuiglijke of geeste-

lijke vermogens of gebrekkige ervaring en/of ge-

brekkige kennis, tenzij zij onder toezicht staan van

een voor hun veiligheid verantwoordelijke per-

soon, of zij van deze persoon instructies ontvangen

ten aanzien van het gebruik van het tuingereed-

schap.

Kinderen moeten onder toezicht staan, om zeker te

stellen dat zij niet met het tuingereedschap spelen.

fGebruik het tuingereedschap nooit dicht in de

buurt van personen, in het bijzonder kinderen, of

huisdieren.

fDe bediener of gebruiker is verantwoordelijk voor

ongevallen, persoonlijk letsel of schade aan het ei-

gendom van anderen.

fTijdens het gebruik mogen zich binnen een straal

van 3 meter geen andere personen of dieren op-

houden. De bediener is in de werkomgeving ver-

antwoordelijk ten opzichte van anderen.

fGebruik het tuingereedschap alleen bij daglicht of

goed kunstlicht.

fGebruik het tuingereedschap niet met blote voe-

ten of met open sandalen. Draag altijd stevige

schoenen en een lange broek.

fLet erop dat er geen losse kleding in de luchttoe-

voer naar binnen wordt getrokken. Anders kan let-

sel het gevolg zijn.

fGebruik het tuingereedschap alleen met aange-

bracht mondstuk resp. met aangebrachte zuigbuis.

fLet erop dat er geen lang haar in de luchttoevoer

naar binnen wordt getrokken. Anders kan letsel

het gevolg zijn.

fControleer het te bewerken oppervlak zorgvuldig

en verwijder alle metaaldraad en overige voorwer-

pen.

fControleer de aansluitkabel en de verlengkabel

voor elk gebruik op beschadigingen en vervang de-

ze indien nodig. Bescherm de aansluitkabel en de

verlengkabel tegen hitte, olie en scherpe randen.

fGebruik de bladblazer/tuinzuiger nooit met defec-

te veiligheidsvoorzieningen of afschermingen of

zonder veiligheidsvoorzieningen, zoals een op-

vangzak.

fControleer dat alle meegeleverde grepen en veilig-

heidsvoorzieningen bij het gebruik van de bladbla-

zer/tuinzuiger gemonteerd zijn. Probeer nooit een

onvolledig gemonteerde bladblazer/tuinzuiger of

een bladblazer/tuinzuiger met niet-toegestane

aanpassingen in gebruik te nemen.

fLet er tijdens het gebruik van de bladblazer/tuin-

zuiger altijd op dat u stabiel staat en bewaar voort-

durend uw evenwicht.

fLet op uw omgeving en wees voorbereid op even-

tuele gevaren die u tijdens de werkzaamheden met

de bladblazer/tuinzuiger niet kunt horen.

fVoorkom een abnormale lichaamshouding en be-

waar voortdurend uw evenwicht.

fZorg ervoor dat u op een helling altijd stevig staat.

fLoop altijd rustig, nooit te snel.

fLaat geen vuil in de ventilatieopeningen terechtko-

men.

fBlaas vuil of bladeren nooit in de richting van per-

sonen in de buurt.

fDraag het tuingereedschap nooit aan de kabel.

fHet dragen van een ademmasker wordt geadvi-

seerd.

fVerander het tuingereedschap niet. Ongeoorloof-

de veranderingen kunnen de veiligheid van het

tuingereedschap beïnvloeden en tot meer geluiden

en trillingen leiden.

Trek de stekker uit het stopcontact:

– Als u de bladblazer/tuinzuiger controleert, een

blokkering ongedaan maakt of andere werk-

zaamheden aan de bladblazer/tuinzuiger uit-

voert.

– Na het raken van een voorwerp. Controleer de

bladblazer/tuinzuiger onmiddellijk op bescha-

digingen en laat de bladblazer/tuinzuiger in-

dien nodig repareren.

– Als de bladblazer/tuinzuiger op een ongewone

manier begint te trillen (onmiddellijk controle-

ren).

Stroomaansluiting

fDe spanning van de stroombron moet overeenko-

men met de gegevens op het typeplaatje van het

tuingereedschap.

fGeadviseerd wordt om dit tuingereedschap alleen

aan te sluiten op een stopcontact dat is beveiligd

met een aardlekschakelaar van 30 mA.

fGebruik voor dit tuingereedschap alleen netaan-

sluitkabels die voldoen aan de voorschriften van de

fabrikant. Zie de gebruiksaanwijzing voor bestel-

nummer en type.

fPak de stekker nooit met natte handen vast.

fRijd niet over de aansluitkabel of de verlengkabel,

klem deze niet vast en trek er niet aan. De kabel

kan anders beschadigd raken. Bescherm de kabel

tegen hitte, olie en scherpe randen.

fDe verlengkabel moet de in de gebruiksaanwijzing

vermelde diameter hebben en moet spatwaterbe-

schermd zijn. De verbinding van stekker en con-

trastekker mag niet in het water liggen.

STOP

OBJ_BUCH-1436-001.book Page 33 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

34 | Nederlands

Elektrische veiligheid

fEen motorbeveiliging is geïnstalleerd. De motor

is voorzien van een beveiliging tegen overbelas-

ting. Als de motor stopt, dient u deze enkele mi-

nuten te laten afkoelen voordat u de motor op-

nieuw start.

fLet op! Schakel het tuingereedschap uit en trek

de netstekker uit het stopcontact voordat u on-

derhouds- of reinigingswerkzaamheden uitvoert.

Hetzelfde geldt wanneer de stroomkabel bescha-

digd, doorgesneden of in de war is.

Het tuingereedschap is voor uw veiligheid geïsoleerd

en heeft geen aarding nodig. De bedrijfsspanning be-

draagt 230 V AC, 50 Hz (voor landen buiten de EU

220 V of 240 V, afhankelijk van de uitvoering). Gebruik

alleen goedgekeurde verlengkabels. Informatie is ver-

krijgbaar bij de erkende klantenservice.

Er mogen alleen verlengkabels van het type H05VV-F,

H05RN-F of IEC (60227 IEC 53, 60245 IEC 57) worden

gebruikt.

Als u een verlengkabel voor het tuingereedschap ge-

bruikt, neem dan een kabel met de volgende aderdia-

meter:

–1,0mm

2: maximale lengte 40 m

–1,5mm

2: maximale lengte 60 m

–2,5mm

2: maximale lengte 100 m

Opmerking: Als u een verlengkabel gebruikt, moet de-

ze (zoals bij de veiligheidsvoorschriften beschreven)

een aardedraad bezitten die via de stekker met de aar-

dedraad van uw elektrische installatie verbonden is.

Vraag bij twijfel een vakman voor elektriciteit of de

Bosch-klantenservice om advies.

fVOORZICHTIG: Verlengkabels die niet volgens de

voorschriften zijn, kunnen gevaarlijk zijn. Ver-

lengkabels, stekkers en contrastekkers moeten

waterdicht uitgevoerd en voor gebruik buitens-

huis goedgekeurd zijn.

Voor extra veiligheid wordt het gebruik van een aard-

lekschakelaar met een uitschakelstroom van maximaal

30 mA geadviseerd. De aardlekschakelaar moet vóór

gebruik altijd worden gecontroleerd.

Informatie over producten die niet in Groot-Brittannië

worden verkocht:

LET OP: Voor uw veiligheid is het noodzakelijk dat de

aan het tuingereedschap aangebrachte stekker met de

verlengkabel wordt verbonden. De stekker van de ver-

lengkabel moet tegen spatwater bestemd zijn en uit

rubber bestaan of met rubber bekleed zijn. De verleng-

kabel moet met een trekontlasting worden gebruikt.

De aansluitkabel moet regelmatig op beschadigingen

worden gecontroleerd en mag alleen in onbeschadig-

de toestand worden gebruikt.

Als de aansluitkabel beschadigd is, mag deze alleen

door een erkende Bosch-werkplaats worden gerepa-

reerd.

Onderhoud

fControleer of alle moeren, bouten en schroeven

vastzitten, zodat een veilige toestand van de blad-

blazer/tuinzuiger gewaarborgd is.

fBewaar de bladblazer/tuinzuiger op een droge,

hooggelegen of afgesloten plaats, buiten bereik

van kinderen.

fVervang versleten of beschadigde delen veilig-

heidshalve.

fControleer de opvangzak regelmatig op slijtage en

beschadigingen.

fProbeer niet het tuingereedschap te repareren,

tenzij u de daarvoor vereiste opleiding bezit.

fZorg ervoor dat vervangingsonderdelen van Bosch

afkomstig zijn.

Symbolen

De volgende symbolen zijn van betekenis voor het le-

zen en begrijpen van de gebruiksaanwijzing. Zorg er-

voor dat u de symbolen en hun betekenis herkent. Het

juiste begrip van de symbolen helpt u het tuingereed-

schap goed en veilig te gebruiken.

Gebruik volgens bestemming

Het tuingereedschap is bestemd voor het bijeenblazen

en vergaren van bladeren en tuinafval zoals gras en

takjes in huis en tuin.

Technische gegevens

Informatie over geluid en trillingen

Meetwaarden voor geluid bepaald volgens EN 60335.

Het A-gewogen geluidsniveau van het gereedschap be-

draagt kenmerkend: geluidsdrukniveau 82 dB(A); ge-

luidsvermogenniveau 102 dB(A). Onzekerheid

K=3dB.

Draag een gehoorbescherming.

Totale trillingswaarden ah (vectorsom van drie richtin-

gen) en onzekerheid K bepaald volgens EN 60335:

ah<2,5 m/s2, K =1,5 m/s2.

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat het on-

der „Technische gegevens” beschreven product vol-

doet aan de volgende normen en normatieve docu-

menten: EN 60335 volgens de bepalingen van de

richtlijnen 2004/108/EG, 2006/42/EG en 2000/14/EG.

2000/14/EG: Gegarandeerd geluidsdrukniveau

105 dB(A). Wegingsmethode van de conformiteit vol-

gens aanhangsel V.

Productcategorie: 34, 35

Technisch dossier bij:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Symbool Betekenis

Stand bladblazen

Stand bladzuigen

Reactierichting

Bewegingsrichting

Inschakelen

Uitschakelen

Toegestane handeling

Verboden handeling

Draag werkhandschoenen.

Gebruik het tuingereedschap al-

leen met gemonteerde zuigbuis.

Bladblazer/

Tuinzuiger ALS 25 ALS 25

Zaaknummer 3 600 ... HA1 0.. HA1 030

Opgenomen vermogen W25002300

Luchtstroomsnelheid,

max. km/h 300 300

Volumestroom, max. m3/h 800 800

Reductie bladhoeveel-

heid 10:1 10:1

Volume opvangzak l4545

Gewicht

(bladblaasstand) kg 3,2 3,2

Gewicht

(bladzuigstand) kg 4,4 4,4

Isolatieklasse /II /II

Serienummer zie typeplaatje op tuinge-

reedschap

De gegevens gelden voor nominale spanningen [U]

230 V. Bij afwijkende spanningen en bij per land ver-

schillende uitvoeringen kunnen deze gegevens afwijken.

Let op het zaaknummer op het typeplaatje van uw

tuingereedschap. De handelsbenamingen van sommi-

ge tuingereedschappen kunnen afwijken.

Inschakeling veroorzaakt een kortdurende spannings-

daling. Bij ongunstige voorwaarden van het stroom-

net kunnen nadelige gevolgen voor andere machines

of apparaten optreden. Bij netimpedanties kleiner

dan 0,36 ohm worden geen storingen verwacht.

Symbool Betekenis

OBJ_BUCH-1436-001.book Page 34 Tuesday, April 5, 2011 10:07 AM

Nederlands | 35

Bosch Power Tools F 016 L70 799 | (5.4.11)

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

01.04.2011

Montage en gebruik

Tips voor de werkzaamheden

Houd het tuingereedschap tijdens de werkzaamheden

altijd vlak boven de grond.

Blaas geen hete, brandbare of explosieve materialen

bijeen.

De tuinzuiger is alleen bestemd voor het opzuigen van

bladeren en tuinafval.

Controleer de omgeving op kleine dieren en harde

voorwerpen voordat u het tuingereedschap gebruikt.

Zuig geen vloeistoffen, plastic zakken, blikjes, denne-

nappels, takken dikker dan 5 mm, textiel, papieren

zakdoeken of wasknijpers op.

Storingen opsporen

Onderhoud en service

Onderhoud, reiniging en opbergen

fTrek altijd voor werkzaamheden aan het tuinge-

reedschap de stekker uit het stopcontact.

fHoud het tuingereedschap schoon om goed en

veilig te kunnen werken.

Houd het tuingereedschap en de ventilatieopeningen

altijd schoon om goed en veilig te kunnen werken.

Verwijder vuil met een zachte doek uit het tuingereed-

schap of de opvangzak.

Het tuingereedschap nooit in water onderdompelen of

met water besproeien.

Bewaar het tuingereedschap op een veilige plaats,

droog en buiten bereik van kinderen.

Plaats geen voorwerpen op het tuingereedschap.

Klantenservice en advies

www.bosch-garden.com

Vermeld bij vragen en bestellingen van vervangingson-

derdelen altijd het uit tien cijfers bestaande zaaknum-

mer volgens het typeplaatje van het tuingereedschap.

Nederland

Tel.: +31 (076) 579 54 54

Fax: +31 (076) 579 54 94

E-mail: gereedschappen@nl.bosch.com

België en Luxemburg

Tel.: +32 (070) 22 55 65

Fax: +32 (070) 22 55 75

E-mail: outillage.gereedschap@be.bosch.com

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Handelingsdoel Afbeelding

Meegeleverd 1

Veiligheidsafscherming monteren 2

Mondstuk vaststeken 3

Verlengkabel aanbrengen 4

Inschakelen 4

Uitschakelen 4

Stand bladblazen 5

Bladblaassnelheid instellen 5

Mondstuk/veiligheidsafscherming

monteren 6

Handgreep monteren 7

Zuigbuis monteren

(eenmalige montage) 8

Draagriem bevestigen 9

Opvangzak monteren 10

Verlengkabel aanbrengen 11

Inschakelen 11

Uitschakelen 11

Stand bladzuigen 12

Volumestroom instellen 12

Voorste handgreep instellen 13

Opvangzak leegmaken 14

Onderhoud en reiniging 15

Opbergen en vervoeren 16

Handelingsdoel Afbeelding

Symptomen Mogelijke oorzaak Oplossing

Tuingereedschap

loopt niet Componenten niet goed gemonteerd Zie „Montage”

Netspanning ontbreekt Controleren en inschakelen

Stopcontact defect Gebruik een ander stopcontact

Verlengkabel beschadigd Kabel controleren en vervangen, indien be-

schadigd

Zekering doorgeslagen Zekering vervangen

Motorbeveiliging aangesproken Motor laten afkoelen en controleren of bla-

zer blokkeert

Tuingereedschap

loopt met onder-

brekingen

Verlengkabel beschadigd Kabel controleren en vervangen, indien be-

schadigd

Interne bekabeling van tuingereedschap de-

fect Neem contact op met klantenservice

Aan/uit-schakelaar defect Neem contact op met klantenservice

Motorbeveiliging aangesproken Motor laten afkoelen en controleren of bla-

zer blokkeert

Sterke trillingen of

geluiden Tuingereedschap defect Neem contact op met klantenservice

Tuingereedschap

blaast of zuigt niet Mondstuk of zuigbuis geblokkeerd Blokkering van mondstuk of zuigbuis onge-

daan maken

Mondstuk of zuig-

buis kan niet wor-

den gemonteerd

Verkeerde montage Zie „Montage”

Zuigkracht wordt

minder Opvangzak vol Opvangzak leegmaken

Aansluitstuk van opvangzak geblokkeerd Blokkering van aansluitstuk van opvangzak

opheffen

Blazer draait niet Blazer geblokkeerd Tuingereedschap uitschakelen en blokkering

verwijderen (werkhandschoenen dragen)

OBJ_BUCH-1436-001.book Page 35 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

36 | Nederlands

Afvalverwijdering

Tuingereedschappen, toebehoren en verpakkingen

moeten op een voor het milieu verantwoorde wijze

worden gerecycled.

Gooi tuingereedschappen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn

2002/96/EG betreffende oude elektri-

sche en elektronische apparaten en

de omzetting van de richtlijn in natio-

naal recht moeten niet meer bruikba-

re elektrische en elektronische appa-

raten worden ingezameld en op een

voor het milieu verantwoorde wijze

worden hergebruikt.

Wijzigingen voorbehouden.

OBJ_BUCH-1436-001.book Page 36 Tuesday, April 5, 2011 10:07 AM

Dansk | 37

Bosch Power Tools F 016 L70 799 | (5.4.11)

Sikkerhedsinstrukser

Pas på! Læs efterfølgende instrukser omhyggeligt.

Gør dig fortrolig med haveværktøjets betjeningsan-

ordninger og korrekte anvendelse. Opbevar betje-

ningsvejledningen til senere brug.

Forklaring af symboler på haveværktøjet

Generel sikkerhedsadvarsel.

Læs betjeningsvejledningen.

Pas på udkastede eller flyvende genstande,

der kan kvæste tilskuere.

Hold tilskuere i sikker afstand fra haveværk-

tøjet.

Roterende ventilator. Stik hverken hænder

eller fødder ind i åbningerne, mens have-

redskabet kører.

Stik hverken hænder eller fødder ind i åb-

ningerne, mens haveværktøjet kører.

Pas på omkringflyvende genstande fra ha-

veredskabet, der kan kvæste personer, der

befinder sig i nærheden. Sørg for tilstræk-

kelig afstand til andre personer, når have-

redskabet er i brug.

Brug høreværn og beskyttelsesbriller.

Arbejd ikke, når det regner, og opbevar ikke

løvblæseren/havesugeren ude i det fri, når

det regner.

Sluk for haveværktøjet og træk elstikket ud

af stikdåsen, før du foretager indstillings-

eller rengøringsarbejde, hvis netkablet har

viklet sig ind, hvis det er blevet skåret over

eller beskadiget eller hvis du lader løvblæ-

seren/havesugeren uden opsyn.

Vent til alle haveværktøjets dele er standset

helt, før de berøres. Knivene fortsætter

med at rotere, efter at der er blevet slukket

for haveværktøjet. En roterende kniv kan

forårsage kvæstelser.

Betjening

fLad aldrig børn eller personer, der ikke har gen-

nemlæst denne betjeningsvejledning, anvende ha-

veværktøjet. Lokale regler kan bestemme alderen

på den person, som må betjene haveværktøjet. Ha-

veværktøjet skal opbevares utilgængeligt for børn,

når det ikke er i brug.

fDette haveværktøj er ikke egnet til at blive brugt af

personer (inkl. børn) med begrænsede fysiske,

sensoriske eller psykiske evner eller manglende er-

faring og/eller manglende viden, medmindre de

overvåges af en sikkerhedsansvarlig person eller

modtager instruktioner fra denne person om, hvor-

dan haveværktøjet skal håndteres.

Bør skal overvåges for at sikre, at de ikke leger med

haveværktøjet.

fBrug aldrig haveværktøjet, mens personer, især

børn eller kæledyr, er i nærheden.

fBrugeren er ansvarlig for ulykker og skader, der

sker på andre mennesker eller deres ejendom.

fFremmede personer eller dyr skal under arbejdet

opholde sig i en radius på mindst 3 meter væk fra

arbejdsområdet. I arbejdsområdet bærer brugeren

ansvaret over for tredjemand.

fAnvend kun haveværktøjet ved dagslys eller godt

kunstigt lys.

fBetjen ikke haveværktøjet med bare fødder eller

åbne sandaler. Bær altid fastsiddende fodtøj og

lange bukser.

fVær opmærksom på, at løst tøj ikke trækkes ind i

lufttilførslen, da dette kan føre til kvæstelser.

fBrug kun haveværktøjet med monteret dyse eller

monteret sugerør.

fVær opmærksom på, at langt hår ikke trækkes ind

i lufttilførslen, da dette kan føre til kvæstelser.

fInspicer omhyggeligt fladen, der skal bearbejdes,

og fjern alle tråde og andre fremmedlegemer.

fKontroller altid tilslutningsledningen/forlænger-

ledningen før brug for beskadigelser og skift den

efter behov. Beskyt tilslutningsledningen/forlæn-

gerledningen mod varme, olie og skarpe kanter.

fBrug aldrig løvblæseren/havesugeren med defekte

beskyttelsesskærme, afdækninger eller uden sik-

kerhedsanordninger som f.eks. opsamlerpose.

fSikre, at alle medleverede greb og beskyttelses-

skærme er monteret på løvblæseren/haveværktø-

jet, når den/det tages i brug. Forsøg aldrig at tage

en/et ufuldstændigt monteret løvblæser/have-

værktøj eller en/et løvblæser/haveværktøj med ik-

ke tilladte modifikationer i brug.

fSørg altid for at stå sikkert, når du arbejder med

løvblæseren/haveværktøjet, og hold altid ligevæg-

ten.

fDet er vigtigt, at du kender omgivelserne og de evt.

farer, der kan opstå her og som du evt. ikke hører,

når du arbejder med løvblæseren/løvsugeren.

fUndgå en anormal legemsposition og hold altid li-

gevægten.

fSørg altid for at stå sikkert på skråt terræn.

fGå altid – løb aldrig.

fHold alle køleluftåbninger fri for snavs.

fBlæs aldrig snavs/løv hen imod personer, der be-

finder sig i nærheden.

fBær ikke haveværktøjet i kablet.

fDet anbefales at bruge en åndedrætsmaske.

fUdør ikke ændringer på haveværktøjet. Ikke til-

ladte ændringer kan forringe dit haveværktøjs sik-

kerhed og føre til mere støj og større vibrationer.

Man skal altid tage stikket ud af stikkon-

takten:

– før du kontrollerer løvblæseren/haveværktøjet,

afhjælper en blokering eller arbejder på

den/det,

– efter at man har ramt et fremmedlegeme. Kon-

troller straks løvblæseren/haveværktøjet for

beskadigelser og få den/det repareret, hvis det

er nødvendigt,

– hvis løvblæseren/haveværktøjet begynder at vi-

brere anormalt meget (kontroller omgående).

Strømtilslutning

fStrømkildens spænding skal stemme overens med

angivelserne på haveværktøjets typeskilt.

fDet anbefales, at dette haveværktøj kun tilsluttes

til en stikdåse, der er sikret med en afbrydelses-

strøm på 30 mA.

fBrug eller erstat kun nettilslutningsledninger på

dette haveværktøj, der stemmer overens med fa-

brikantens oplysninger; best.nr. og type se

driftsvejledning.

fTag aldrig fat omkring netstikket med våde hæn-

der.

fKør ikke hen over ledningen eller forlængerlednin-

gen, mas dem ikke og træk ikke i dem, da de kan

blive beskadiget. Beskyt ledningen mod varme,

olie og skarpe kanter.

fForlængerledningen skal være stænkvandsbeskyt-

tet og have det tværsnit, der er angivet i betje-

ningsvejledningen. Stikforbindelsen må ikke ligge i

vand.

Elektrisk sikkerhed

fEt motorværn er installeret! Motoren er udstyret

med en overbelastningsbeskyttelse. Hvis moto-

ren stopper, lad den afkøle i et par minutter, før

den startes igen.

fPas på! Sluk for haveværktøjet og træk stikket

ud, før vedligeholdelses- eller rengøringsarbejdet

startes. Gør det samme, hvis elledningen er be-

skadiget, hvis der er blevet skåret i den eller hvis

den har viklet sig sammen.

STOP

OBJ_BUCH-1436-001.book Page 37 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

38 | Dansk

Dit haveværktøj er for din egen sikkerheds skyld be-

skyttelsesisoleret og har ikke brug for nogen jordfor-

bindelse. Driftsspændingen er 230 V AC, 50 Hz (for ik-

ke-EU-lande 220 V, 240 V afhængigt af modellen). Brug

kun godkendte forlængerledninger. Nærmere oplys-

ninger fås ved henvendelse til din nærmeste autorise-

rede forhandler.

De benyttede forlængerledninger skal være af typen

H05VV-F, H05RN-F eller IEC (60227 IEC 53, 60245

IEC 57).

Er der brug for en forlængerledning til haveværktøjet,

må der kun bruges ledninger med følgende ledertvær-

snit:

–1,0mm

2: max. længde 40 m

–1,5mm

2: max. længde 60 m

–2,5mm

2: max. længde 100 m

Henvisning: Hvis der benyttes en forlængerledning,

skal denne – som beskrevet under sikkerhedsforskrif-

terne – være forsynet med en jordledning, der skal

være forbundet med jordledningen til det elektriske

anlæg via stikket.

Hvis du er i tvivl: Kontakt en uddannet elektriker eller

henvend dig til det nærmeste Bosch serviceværksted.

fVÆR FORSIGTIG: Ikke forskriftsmæssige forlæn-

gerledninger kan være farlige. Forlængerledning,

stik og kobling skal være vandtætte og de skal

være godkendt til udendørs brug.

Det anbefales, at man for ekstra elektrisk sikkerhed

anvender et fejlstrømsrelæ med en afbrydelsesstrøm

på ikke over 30 mA. Dette fejlstrømsrelæ skal altid

kontrolles, før maskinen anvendes.

Tips vedr. produkter, der ikke sælges i GB:

PAS PÅ: For din sikkerheds skyld er det nødvendigt, at

stikket på haveværktøjet forbindes med forlængerled-

ningen. Koblingen på forlængerledningen skal være

beskyttet mod stænkvand, være fremstillet af gummi

eller være overtrukket med gummi. Forlængerlednin-

gen skal benyttes med en trækaflastning.

Tilslutningsledningen skal kontrolleres for beskadigel-

ser med regelmæssige mellemrum og må kun benyt-

tes, når den er i fejlfri tilstand.

En beskadiget ledning må kun repareres på et autori-

seret Bosch værksted.

Vedligeholdelse

fKontroller, at alle møtrikker, bolte og skruer sidder

rigtigt, så løvblæserens/havesugerens arbejdstil-

stand er sikret.

fOpbevar løvblæseren/haveredsksabet et tørt, højt-

liggende eller aflåst sted uden for børns rækkevid-

de.

fSkift for en sikkerheds skyld slidte eller beskadige-

de dele.

fKontroller opsamlerposen for slid eller skader med

regelmæssige mellemrum.

fForsøg ikke selv at reparere haveværktøjet, med-

mindre du har den nødvendige uddannelse.

fSørg for kun at montere reservedele, der er god-

kendt af Bosch.

Symboler

De efterfølgende symboler er af betydning for at kunne

læse og forstå betjeningsvejledningen. Læg mærke til

symbolerne og overhold deres betydning. En rigtig for-

ståelse af symbolerne er med til at sikre en god og sik-

ker brug af haveværktøjet.

Beregnet anvendelse

Haveværktøjet er beregnet til at blæse løv, haveaffald

(f.eks. græs) og grene sammen og opsamle det om-

kring hus og i have.

Tekniske data

Støj-/vibrationsinformation

Måleværdier for støj er beregnet iht. EN 60335.

Maskinens A-vægtede støjniveau er typisk:

Lydtryksniveau 82 dB(A); lydeffektniveau 102 dB(A).

Usikkerhed K =3 dB.

Brug høreværn!

Sankede vibrationsværdier ah (vektorsum for tre ret-

ninger) og usikkerhed K beregnet iht. EN 60335:

ah<2,5 m/s2, K =1,5 m/s2.

Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at det produkt,

der er beskrevet under „Tekniske data“, er i overens-

stemmelse med følgende standarder eller normative

dokumenter: EN 60335 iht. bestemmelserne i direkti-

verne 2004/108/EF, 2006/42/EF, 2000/14/EF.

2000/14/EF: Garanteret lydeffektniveau 105 dB(A).

Procedurer for overensstemmelsesvurdering iht.

bilag V.

Produktkategori: 34, 35

Teknisk dossier hos:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

01.04.2011

Symbol Betydning

Løvblæse-funktion

Løvsuge-funktion

Reaktionsretning

Bevægelsesretning

Start

Stop

Tilladt handling

Forbudt handling

Brug beskyttelseshandsker.

Brug kun haveværktøjet med mon-

teret sugerør.

Løvblæser/

Havesuger ALS 25 ALS 25

Typenummer 3 600 ... HA1 0.. HA1 030

Nominel optagen effekt W25002300

Luftstrømhastighed,

maks. km/h 300 300

Volumenstrøm, maks. m3/h 800 800

Løvmængdereduktion 10:1 10:1

Opsamlerposens volu-

men l4545

Vægt

(løvblæse-funktion) kg 3,2 3,2

Vægt

(løvsuge-funktion) kg 4,4 4,4

Beskyttelsesklasse /II /II

Serienummer se typeskilt på haveværktøjet

Angivelserne gælder for en nominel spænding [U] på

230 V. Disse angivelser kan variere ved afvigende

spændinger og i landespecifikke udførelser.

Læg mærke til typenummeret på typeskiltet til dit ha-

veværktøj. Handelsbetegnelserne for de enkelte ha-

veværktøjer kan variere.

Indkoblingsstrømstødet kan forårsage kortfristede

spændingsfald. Under ugunstige netbetingelser i

tyndtbefolket område kan andre apparater blive på-

virket heraf. Hvis strømtilførslens systemimpedans er

mindre end 0,36 Ohm, er det usandsynligt, at der op-

står ulemper.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Symbol Betydning

OBJ_BUCH-1436-001.book Page 38 Tuesday, April 5, 2011 10:07 AM

Dansk | 39

Bosch Power Tools F 016 L70 799 | (5.4.11)

Montering og drift

Arbejdsvejledning

Hold altid haveværktøjet lige over jorden under arbej-

det.

Blæs ikke varme, brændbare eller eksplosive materia-

ler sammen.

Havesugeren er kun egnet til at opsuge løv og haveaf-

fald.

Kontroller omgivelserne for små dyr og hårde genstan-

de, før haveværktøjet tages i brug.

Opsug ikke væske, plastikposer, dåser, grankogler,

grene (større end 5 mm), klude, papirlommetørklæder

og vasketøjsklemmer.

Fejlsøgning

Vedligeholdelse og service

Vedligeholdelse, rengøring og opbevaring

fTræk stikket ud af stikdåsen, før der arbejdes på

haveværktøjet.

fHold haveværktøjet rent for at arbejde sikkert og

godt.

Haveredskab og ventilationsåbninger skal altid holdes

rene for at kunne arbejde godt og sikkert.

Fjern snavs fra haveværktøj eller opsamlerpose med

en fugtig klud.

Sprøjt/dyp aldrig haveredskabet med/i vand.

Opbevar haveredskabet et sikkert sted, som skal være

tørt og uden for børns rækkevidde.

Stil ikke andre genstande fra på haveredskabet.

Kundeservice og kunderådgivning

www.bosch-garden.com

Det 10-cifrede typenummer på haveværktøjets type-

skilt skal altid angives ved forespørgsler og bestilling

af reservedele.

Dansk

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Tel. Service Center: +45 (4489) 8855

Fax: +45 (4489) 87 55

E-Mail: vaerktoej@dk.bosch.com

Bortskaffelse

Haveværktøj, tilbehør og emballage skal genbruges på

en miljøvenlig måde.

Smid ikke haveværktøjet ud sammen med det alminde-

lige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv

2002/96/EF om affald af elektrisk og

elektronisk udstyr (WEEE) og omsæt-

ning af dette til national ret skal kas-

seret elektrisk og elektronisk udstyr

indsamles separat og genbruges iht.

gældende miljøforskrifter.

Ret til ændringer forbeholdes.

Handlingsmål Fig.

Leveringsomfang 1

Beskyttelsesafdækning monteres 2

Påsætning af dyse 3

Forlængerledning anbringes 4

Tænding 4

Slukning 4

Løvblæse-funktion 5

Løvblæse-hastighed indstilles 5

Dyse/beskyttelsesafdækning demonteres 6

Håndgreb monteres 7

Sugerør monteres (monteres en gang) 8

Bærerem fastgøres 9

Opsamlerpose monteres 10

Forlængerledning anbringes 11

Tænding 11

Slukning 11

Løvsuge-funktion 12

Volumenstrøm indstilles 12

Forreste håndgreb indstilles 13

Opsamlerpose tømmes 14

Vedligeholdelse og rengøring 15

Opbevaring og transport 16

Handlingsmål Fig.

Symptom Mulig årsag Afhjælpning

Haveværktøj kører

ikke Komponenter er ikke monteret rigtigt se „Montering“

Strøm er afbrudt Kontroller og tænd for strømmen

Stikkontakt er defekt Prøv en anden stikkontakt

Forlængerledning er beskadiget Ledning kontrolleres og skiftes, hvis den er

beskadiget

Defekt/sprunget sikring Udskift sikring

Motorværn er aktiveret Lad motor afkøle og kontroller, om blæser

spærrer

Haveværktøj kører i

intervaller Forlængerledning er beskadiget Ledning kontrolleres og skiftes, hvis den er

beskadiget

Haveværktøjets indvendige ledninger er be-

skadiget Kontakt serviceforhandleren

Start-stop-kontakten er defekt Kontakt serviceforhandleren

Motorværn er aktiveret Lad motor afkøle og kontroller, om blæser

spærrer

For stor vibration/

støj Haveværktøj defekt Kontakt serviceforhandleren

Haveværktøj blæ-

ser/suger ikke Dyse/sugerør er blokeret Frigør dyse/sugerør

Dyse/sugerør kan

ikke monteres Forkert montering se „Montering“

Sugeintensitet for-

ringes Opsamlerpose er fuld Tøm opsamlerpose

Tilslutningsstuds på opsamlerpose er bloke-

ret Frigør tilslutningsstuds på opsamlerpose

Blæser roterer ikke Blæser er blokeret Sluk for haveværktøj og fjern blokering (brug

beskyttelseshandsker)

OBJ_BUCH-1436-001.book Page 39 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

40 | Svenska

Säkerhetsanvisningar

Obs! Läs noggrant igenom anvisningarna. Gör dig för-

trogen med trädgårdsredskapets manöverorgan och

dess korrekta användning. Förvara bruksanvisningen

för senare behov.

Beskrivning av symbolerna på trädgårds-

redskapet

Allmän varning för riskmoment.

Läs noga igenom bruksanvisningen.

Se till att personer som står i närheten inte

skadas av föremål som eventuellt slungas

ut.

Håll personer på betryggande avstånd från

trädgårdsredskapet.

Roterande fläkt. Se till att du inte för hän-

derna och fötterna mot öppningarna när

trädgårdsredskapet är igång.

Se till att du inte för händerna och fötterna

mot öppningarna när trädgårdsredskapet

är igång.

Se till att personer som står i närheten inte

skadas av främmande partiklar som träd-

gårdsredskapet eventuellt slungar ut. Se till

att obehöriga personer hålls på betryggan-

de avstånd från trädgårdsredskapet.

Bär hörselskydd och skyddsglasögon.

Använd inte den sladdlösa lövblåsaren/

trädgårdsugaren i regn och låt den inte hel-

ler stå ute i regn.

Koppla från trädgårdsredskapet och dra

stickproppen ur nätuttaget innan du startar

inställnings- eller rengöringsarbeten, om

nätsladden är tilltrasslad, kapad eller ska-

dad eller när du lämnar lövblåsaren/träd-

gårdssugaren utan uppsikt.

Vänta tills trädgårdsredskapets alla delar

stannat fullständigt innan du berör dem.

Knivarna roterar en stund efter det träd-

gårdsredskapet stängts av och detta kan le-

da till kroppsskada.

Användning

fLåt aldrig barn eller personer som inte är förtrogna

med bruksanvisningen använda trädgårdsredska-

pet. Nationella föreskrifter begränsar eventuellt

tillåten ålder för användning. När trädgårdsredska-

pet inte används ska det förvaras oåtkomligt för

barn.

fTrädgårdsredskapet får inte användas av person

(inklusive barn) med begränsad fysisk, sensorisk

eller psykisk förmåga och/eller som saknar den er-

farenhet och kunskap som krävs för hantering. Un-

dantag görs om personen övervakas av en ansvarig

person som kan undervisa i trädgårdsredskapets

användning.

Barn bör övervakas för att säkerställa att de inte le-

ker med trädgårdsredskapet.

fAnvänd aldrig trädgårdsredskapet när personer,

speciellt då barn eller husdjur, uppehåller sig i när-

heten.

fAnvändaren eller ägaren ansvarar för olyckor och

skador som drabbar andra människor eller deras

egendom.

fNär trädgårdsredskapet används får inga andra

personer eller djur uppehålla sig inom en omkrets

på 3 m. Operatören ansvarar för främmande per-

son.

fAnvänd trädgårdsredskapet endast i dagsljus eller

vid god belysning.

fDu får inte använda trädgårdsredskapet barfota el-

ler med öppna sandaler. Använd alltid kraftiga skor

och långa byxor.

fSe till att löst hängande kläder inte dras in i luftin-

taget eftersom detta kan leda till personskada.

fAnvänd trädgårdsredskapet endast med monterat

munstycke eller monterat sugrör.

fSe till att långt hår inte dras in i luftintaget efter-

som detta kan leda till personskada.

fInnan du startar, granska området och plocka bort

ståltrådar och andra främmande föremål.

fKontrollera anslutningssladden/skarvsladden före

varje användning att de inte skadats eller så byt vid

behov. Skydda anslutningssladden/skarvsladden

mot hetta, olja och skarpa kanter.

fAnvänd aldrig lövblåsaren/trädgårdssugaren med

defekt skyddsutrustning, kåpor eller utan säker-

hetsutrustningar som t. ex. uppsamlingssäck.

fKontrollera innan lövblåsaren/trädgårdssugaren

tas i bruk att alla medlevererade handtag och all

skyddsutrustning monterats. Använd aldrig en

ofullständigt monterad lövblåsare/trädgårdssuga-

re eller en lövblåsare/trädgårdssugare som på

otilllåtet sätt modifierats.

fNär du använder lövblåsaren/trädgårdssugaren

bör du se till att du står stadigt och håller balan-

sen.

fVar medveten om omgivningen och var beredd på

faromoment som du eventuellt inte kan höra under

blåsning/sugning.

fUndvik en onormal kroppsställning och se till att

du alltid håller balansen.

fSe till att du på slutning står stadigt.

fGå lugnt, gå aldrig snabbt.

fHåll alla kylluftsöppningar rena.

fBlås aldrig smuts/löv mot personer som står i när-

heten.

fAnvänd inte nätsladden för att bära trädgårdsred-

skapet.

fVi rekommenderar att använda ett andningsskydd.

fGör inga förändringar på trädgårdsredskapet.

Otillåtna förändringar kan menligt påverka träd-

gårdsredskapets säkerhet och leda till kraftigare

buller och vibrationer.

Dra stickproppen ur stickuttaget:

– när lövblåsaren/trädgårdssugaren kontrolle-

ras, en blockering åtgärdas eller andra arbeten

utförs.

– efter kollision med ett främmande föremål.

Kontrollera att lövblåsaren/trädgårdssugaren

inte skadats och låt den vid behov repareras.

– om lövblåsaren/trädgårdssugaren börjar vibre-

ra ovanligt kraftigt (kontrollera genast).

Strömanslutning

fKontrollera att strömkällans spänning överens-

stämmer med uppgifterna på trädgårdsredskapets

typskylt.

fVi rekommenderar att ansluta trädgårdsredskapet

endast till ett stickuttag som har säkrats med en

jordfelsbrytare på 30 mA.

fFör trädgårdsredskapet får endast de nätanslut-

ningssladdar användas eller ersättas som motsva-

rar tillverkarens produktnummer och typ, se bruks-

anvisningen.

fGrip aldrig tag i stickproppen med våta händer.

fNätsladden eller skarvsladden får inte överköras,

komma i kläm eller rivas i, då risk finns för att den

skadas. Skydda sladden mot hetta, olja och vassa

kanter.

fSkarvsladden måste ha det tvärsnitt som anges i

bruksanvisningen och dessutom vara spolsäker.

Stickanslutningen får inte ligga i vatten.

Elektrisk säkerhet

fEtt motorskydd är installerat! Motorn är försedd

med ett överbelastningsskydd. Om motorn stan-

nar, låt den svalna några minuter innan du startar

den på nytt.

fObs! Före serviceåtgärder eller rengöring stäng

av trädgårdsredskapet och dra ur stickproppen.

Detta gäller även om nätsladden skadats eller är

tilltrasslad.

STOP

OBJ_BUCH-1436-001.book Page 40 Tuesday, April 5, 2011 10:07 AM

Svenska | 41

Bosch Power Tools F 016 L70 799 | (5.4.11)

Trädgårdsredskapet är skyddsisolerat och kräver där-

för ingen jordning. Driftspänningen är 230 V AC, 50 Hz

(för icke EU-länder 220 V, 240 V alltefter utförande).

Använd endast godkända skarvsladdar. För informa-

tion kontakta auktoriserad kundservice.

Använd endast förlängningssladdar med beteckningen

H05VV-F, H05RN-F eller IEC (60227 IEC 53, 60245

IEC 57).

För trädgårdsredskapet får endast en förlängnings-

sladd med följande ledararea användas:

–1,0mm

2: maximal längd 40 m

–1,5mm

2: maximal längd 60 m

–2,5mm

2: maximal längd 100 m

Anvisning: Om en skarvsladd används måste den – en-

ligt beskrivning i säkerhetsföreskrifterna – ha en

skyddsledare som via stickproppen anslutits till

skyddsledaren i elsystemet.

I tveksamma fall hör med en utbildad elektriker eller

närmaste Bosch servicestation.

fSE UPP: Skarvsladdar av annat slag kan innebära

fara. Skarvsladden, stickproppen och kontaktdo-

nen måste vara vattentäta och godkända för an-

vändning utomhus.

För ökat skydd rekommenderar vi att använda en FI-

jordfelsbrytare (RCD) med en utlösningsström på

högst 30 mA. Denna FI-jordfelsbrytare ska kontrolleras

före varje användning.

Anvisningar för produkter som inte säljs i GB:

OBSERVERA: För din säkerhet krävs att trädgårdsred-

skapets stickpropp ansluts till skarvsladden. Skarv-

sladdens koppling måste skyddas mot stänkvatten, be-

stå av gummi eller ha gummimantel. Skarvsladden ska

vara försedd med dragavlastning.

Anslutningssladden måste regelbundet kontrolleras

avseende skador och får endast användas i felfritt till-

stånd.

Om anslutningssladden skadats får den repareras en-

dast i en auktoriserad Bosch-verkstad.

Service

fGranska att alla muttrar, bultar och skruvar sitter

stadigt fast; detta garanterar att lövblåsarens/träd-

gårdssugarens funktion upprätthålls.

fFörvara lövblåsaren/trädgårdssugaren på ett torrt

och högt beläget ställe eller på en avstängd plats

och utom räckhåll för barn.

fAv säkerhetsskäl ska slitna eller skadade delar by-

tas ut.

fKontrollera regelbundet slitaget och eventuella

skador på uppsamlingssäcken.

fFörsök inte reparera trädgårdsredskapet om du in-

te har den utbildning som krävs för arbetet.

fKontrollera att reservdelarna är av Bosch-fabrikat.

Symboler

Symbolerna nedan är viktiga för att kunna läsa och för-

stå bruksanvisningen. Lägg symbolerna och deras be-

tydelse på minnet. Korrekt tolkning av symbolerna bi-

drar till bättre och säkrare användning av

trädgårdsredskapet.

Ändamålsenlig användning

Trädgårdsredskapet är avsett för ihopblåsning och

uppsugning av löv, trädgårdsavfall (t. ex. gräs) och

kvistar kring huset och i trädgården.

Tekniska data

Buller-/vibrationsdata

Mätvärdena för ljudnivån har tagits fram enligt

EN 60335.

Redskapets A-vägda ljudnivå uppnår i typiska fall: Ljud-

trycksnivå 82 dB(A); ljudeffektnivå 102 dB(A). Onog-

grannhet K =3 dB.

Använd hörselskydd!

Totala vibrationsemissionsvärden ah (vektorsumma ur

tre riktningar) och onoggrannhet K framtaget enligt

EN 60335:

ah<2,5 m/s2, K =1,5 m/s2.

Försäkran om

överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att denna

produkt som beskrivs i ”Tekniska data” överensstäm-

mer med följande normer och normativa dokument:

EN 60335 uppfyller bestämmelserna i direktiven

2004/108/EG, 2006/42/EG, 2000/14/EG.

2000/14/EG: Garanterad ljudeffektnivå 105 dB(A). Be-

dömningsmetod för överensstämmelse enligt bilaga V.

Produktkategori: 34, 35

Teknisk tillverkningsdokumentation finns hos:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

01.04.2011

Symbol Betydelse

Lövblåsläge

Lövsugläge

Reaktionsriktning

Rörelseriktning

Inkoppling

Urkoppling

Tillåten hantering

Förbjuden handling

Bär skyddshandskar.

Använd trädgårdsredskapet en-

dast med monterat sugrör.

Lövfläkt/

Trädgårdssugare ALS 25 ALS 25

Produktnummer 3 600 ... HA1 0.. HA1 030

Upptagen märkeffekt W 2500 2300

Luftströmmens hastig-

het, max. km/h 300 300

Volymström, max. m3/h 800 800

Lövmängdens reduce-

ring 10:1 10:1

Uppsamlingssäckens

volym l4545

Vikt (lövblåsläge) kg 3,2 3,2

Vikt (lövsugläge) kg 4,4 4,4

Skyddsklass /II /II

Serienummer se dataskylten på trädgårds-

redskapet

Uppgifterna gäller för en märkspänning på [U] 230 V.

Vid avvikande spänning och för utföranden i vissa län-

der kan uppgifterna variera.

Beakta produktnumret på trädgårdsredskapets typ-

skylt. Handelsbeteckningarna för enskilda trädgårds-

redskap kan variera.

Vid inkoppling uppstår kortvariga spänningsfall. Vid

ogynnsamma nätförhållanden kan annan utrustning

påverkas. Vid nätimpedanser mindre än 0,36 ohm be-

höver man inte räkna med störning.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Symbol Betydelse

OBJ_BUCH-1436-001.book Page 41 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

42 | Svenska

Montering och drift

Arbetsanvisningar

Håll trädgårdsredskapet under arbetet nära marken.

Blås inte samman heta, brännbara eller explosiva ma-

terial.

Trädgårdssugaren är endast lämplig för uppsugning av

löv och trädgårdsavfall.

Kontrollera innan trädgårdsredskapet används att inga

små djur eller hårda föremål finns på området.

Sug inte upp vätskor, plastpåsar, dosor, tallkottar,

kvistar (grövre än 5 mm), trasor, pappersnäsdukar och

klädnypor.

Felsökning

Underhåll och service

Underhåll, rengöring och lagring

fInnan arbeten utförs på trädgårdsredskapet dra

stickproppen ur nätuttaget.

fHåll trädgårdsredskapet rent för bra och säkert

arbete.

Håll trädgårdsredskapet och dess ventilationsöpp-

ningar rena för bra och säkert arbete.

Torka med en fuktig trasa av smuts från trädgårdsred-

skapet och uppsamlingssäcken.

Spruta/doppa inte trädgårdsredskapet med/i vatten.

Lagra trädgårdsredskapet på ett säkert och torrt ställe

utom räckhåll för barn.

Ställ inte upp andra föremål på trädgårdsredskapet.

Kundservice och kundkonsulter

www.bosch-garden.com

Var vänlig ange vid förfrågningar och reservdelsbeställ-

ningar produktnumret som består av 10 siffror och

som finns på trädgårdsredskapets typskylt.

Svenska

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Danmark

Tel.: +46 (020) 41 44 55

Fax: +46 (011) 18 76 91

Avfallshantering

Trädgårdsredskap, tillbehör och förpackning ska om-

händertas på miljövänligt sätt för återvinning.

Släng inte trädgårdsredskap i hushållsavfall!

Endast för EU-länder:

Enligt det europeiska direktivet

2002/96/EG för elektriska och elek-

troniska apparater och dess modifie-

ring till nationell lag måste obrukbara

elektriska och elektroniska apparater

omhändertas separat och lämnas in

för återvinning på miljövänligt sätt.

Ändringar förbehålles.

Handlingsmål Figur

Leveransen omfattar 1

Montera skyddskåpan 2

Sätt på munstycket 3

Anslut skarvsladden 4

Inkoppling 4

Urkoppling 4

Lövblåsläge 5

Ställ in luftblåshastigheten 5

Demontera munstycket/skyddskåpan 6

Montera handtaget 7

Montera sugröret (engångsmontering) 8

Fäst bärremmen 9

Montera uppsamlingssäcken 10

Anslut skarvsladden 11

Inkoppling 11

Urkoppling 11

Lövsugläge 12

Ställ in volymströmmen 12

Ställ in främre handtaget 13

Töm uppsamlingssäcken 14

Underhåll och rengöring 15

Lagring och transport 16

Handlingsmål Figur

Symptom Möjlig orsak Åtgärd

Trädgårdsredska-

pet fungerar inte Komponenten är felmonterad se ”Montering”

Nätspänning saknas Kontrollera och slå på

Nätuttaget defekt Använd ett annat nätuttag

Skarvsladden har skadats Kontrollera kabeln och byt ut om den ska-

dats

Säkringen har löst ut Byt ut säkringen

Motorskyddet har löst ut Låt motorn svalna och kontrollera om fläkten

blockerar

Trädgårdsredska-

pet går med avbrott Skarvsladden har skadats Kontrollera kabeln och byt ut om den ska-

dats

Trädgårdsredskapets inre kablar defekta Uppsök kundservicen

Strömställaren defekt Uppsök kundservicen

Motorskyddet har löst ut Låt motorn svalna och kontrollera om fläkten

blockerar

Kraftiga vibratio-

ner/buller Trädgårdsredskapet är defekt Uppsök kundservicen

Trädgårdsredska-

pet blåser/suger in-

Munstycket/sugröret är blockerat Rensa munstycket/sugröret

Munstycket/sugrö-

ret kan inte monte-

ras

Felaktig montering se ”Montering”

Sugintensiteten

minskar Uppsamlingssäcken är full Töm uppsamlingssäcken

Uppsamlingssäckens anslutningsstuts är

blockerad Åtgärda uppsamlingssäckens anslutnings-

stuts

Fläkten roterar inte Fläkten är blockerad Koppla från trädgårdsredskapet och åtgärda

blockeringen (använd skyddshandskar)

OBJ_BUCH-1436-001.book Page 42 Tuesday, April 5, 2011 10:07 AM

Norsk | 43

Bosch Power Tools F 016 L70 799 | (5.4.11)

Sikkerhetsinformasjon

OBS! Les nøye gjennom nedenstående instrukser.

Gjør deg kjent med betjeningselementene og den

korrekte bruken av hageredskapet. Ta godt vare på

driftsinstruksen til senere bruk.

Forklaring av symbolene på hageredskapet

Generell fareinformasjon.

Les gjennom denne driftsinstruksen.

Pass på at personer som står i nærheten

ikke skades av fremmedlegemer som slyn-

ges bort.

Hold personer i nærheten på sikker avstand

fra hageredskapet.

Roterende vifte. Hender og føtter må ikke

berøre åpningene når hageredskapet går.

Hender og føtter må ikke berøre åpningene

når hageredskapet går.

Pass på at personer som befinner seg i nær-

heten ikke skades av fremmedlegemer som

slynges rundt av hageredskapet. Pass på at

andre personer holder tilstrekkelig avstand

fra hageredskapet.

Bruk vernebriller og hørselvern.

Du må ikke arbeide i regnvær og la ikke løv-

blåseren/hagesugeren stå ute når det reg-

ner.

Slå av hageredskapet og trekk støpselet ut

av stikkontakten før du utfører innstillinger

eller rengjøringsarbeider, hvis ledningen

har viklet seg opp, er kappet eller skadet,

eller hvis løvblåseren/hagesugeren står

uten oppsyn.

Ikke berør noen av delene på hageredska-

pet før de er helt stanset. Knivene fortset-

ter å rotere etter at hageredskapet er slått

av og kan forårsake skader.

Betjening

fLa aldri barn eller personer som ikke er kjent med

disse instruksene få lov til å bruke hageredskapet.

Nasjonale forskrifter innskrenker eventuelt bruke-

rens alder. Oppbevar hageredskapet utilgjengelig

for barn når det ikke er i bruk.

fDette hageredskapet er ikke beregnet til å brukes

av personer (inklusive barn) med innskrenkede fy-

siske, sensoriske eller intellektuelle evner eller

manglende erfaring og/eller manglende kunnska-

per, hvis de ikke er under oppsyn eller får instruk-

ser om bruken av en person som er ansvarlig for

deres sikkerhet.

Barn må være under oppsyn for å forhindre at de

leker med hageredskapet.

fBruk aldri hageredskapet når det oppholder seg

personer, særskilt barn eller husdyr, like i nærhe-

ten.

fBrukeren er ansvarlig for uhell eller skader på an-

dre mennesker eller deres eiendom.

fI løpet av driften må det ikke oppholde seg andre

personer eller dyr i en omkrets på 3 m. Brukeren er

ansvarlig ovenfor tredje personer innenfor arbeids-

området.

fBruk hageredskapet kun i dagslys eller godt kuns-

tig lys.

fIkke bruk hageredskapet barbent eller med åpne

sandaler. Bruk alltid solide sko og lange bukser.

fPass på at løstsittende klær ikke trekkes inn i luft-

tilførselen, for dette kan føre til skader.

fBruk hageredskapet kun med montert dyse hhv.

montert sugerør.

fPass på at langt hår ikke trekkes inn i lufttilførse-

len, for dette kan føre til skader.

fSjekk flaten som skal bearbeides nøye og fjern alle

ståltråder eller andre fremmedlegemer.

fSjekk tilkoplingsledningen/skjøteledningen før

hver bruk med hensyn til skader og skift disse

eventuelt ut. Beskytt tilkoplingsledningen/skjøte-

ledningen mot varme, olje og skarpe kanter.

fDu må aldri bruke løvblåseren/hagesugeren med

defekte beskyttelsesinnretninger, deksler eller

uten sikkerhetsinnretninger, f. eks. oppsamlings-

pose.

fSørg for at alle medleverte håndtak og alt verneut-

styr er montert når løvblåseren/hagesugeren er i

drift. Forsøk aldri å ta i bruk en ufullstendig mon-

tert løvblåser/hagesuger eller en løvblåser/hagesu-

ger med ikke godkjente endringer.

fVed bruk av løvblåseren/hagesugeren må du alltid

passe på å stå stødig og holde balansen.

fVær oppmerksom på omgivelsene og mulige farer,

som du eventuelt ikke hører når du blåser hhv. su-

ger opp løv.

fUnngå en unormal kroppsposisjon og hold alltid

balansen.

fPass på å stå stødig på skrå flater.

fDu må alltid gå rolig, aldri løpe.

fHold alle kjøleluftåpningene fri for smuss.

fBlås aldri smuss/løv i retning av personer som står

i nærheten.

fIkke bær hageredskapet i ledningen.

fDet anbefales å bruke en støvmaske.

fIkke utfør endringer på hageredskapet. Ikke tillat-

te endringer kan innskrenke sikkerheten til hage-

redskapet og føre til mer støy og vibrasjoner.

Trekk støpselet ut av stikkontakten:

– når du sjekker løvblåseren/hageredskapet, fjer-

ner en blokkering eller arbeider på løvblåseren,

– etter kollisjon med et fremmedlegeme. Sjekk

straks om løvblåseren/hagesugeren er skadet

og la den om nødvendig repareres,

– hvis løvblåseren/hagesugeren begynner å vi-

brere uvanlig sterkt (må straks sjekkes).

Strømtilkobling

fSpenningen på strømkilden må stemme overens

med informasjonene på typeskiltet til hageredska-

pet.

fDet anbefales å kople hageredskapet kun til en

stikkontakt som er sikret med en 30 mA jordfeil-

bryter.

fFor dette hageredskapet må du kun bruke eller

skifte ut ledninger som stemmer overens med pro-

dusentens informasjoner; bestillings-nr. og type se

driftsinstruksen.

fTa aldri i støpselet med våte hender.

fIkke kjør over, press eller dra i strøm- eller skjøte-

ledningen, ellers kan den ta skade. Beskytt lednin-

gen mot varme, olje og skarpe kanter.

fSkjøteledningen må ha det tverrsnittet som er an-

gitt i bruksanvisningen og må være vannsprut-

beskyttet. Stikkforbindelsen må ikke ligge i vannet.

Elektrisk sikkerhet

fMotorvern er installert! Motoren er utstyrt med

en overlastbeskyttelse. Hvis motoren stanser, må

den avkjøles i noen minutter før du starter den

igjen.

fOBS! Før vedlikeholds- eller rengjøringsarbeider

utføres, må du slå av hageredskapet og trekke ut

støpselet. Det samme gjelder hvis strømlednin-

gen er skadet, kuttet eller oppviklet.

Hageredskapet er verneisolert for din egen sikkerhet

og trenger ingen jording. Driftsspenningen er på

230 V AC, 50 Hz (for ikke-EU land 220 V, 240 V avhen-

gig av modellen). Bruk kun godkjente skjøteledninger.

Informasjon får du av ditt autoriserte serviceverksted.

Det må kun brukes skjøteledninger av typen H05VV-F,

H05RN-F eller IEC (60227 IEC 53, 60245 IEC 57).

Hvis du bruker skjøteledning for hageredskapet, må du

kun bruke ledninger med følgende ledertverrsnitt:

–1,0mm

2: maksimal lengde 40 m

–1,5mm

2: maksimal lengde 60 m

–2,5mm

2: maksimal lengde 100 m

STOP

OBJ_BUCH-1436-001.book Page 43 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

44 | Norsk

Merk: Hvis det brukes en skjøteledning må denne ha

en jordingstråd – som beskrevet i sikkerhetsforskrif-

tene – som via støpselet er forbundet med jordings-

tråden i det elektriske anlegget.

I tvilstilfeller må du spørre en utdannet elektriker eller

nærmeste Bosch serviceverksted.

fOBS! Ikke forskriftsmessige skjøteledninger kan

være farlige. Skjøteledninger, støpsler og koblin-

ger må være vanntette modeller som er godkjent

for utendørs bruk.

Til øking av sikkerheten anbefales det å bruke en jord-

feilbryter (RCD) med en jordfeilstrøm på maksimalt

30 mA. Denne jordfeilbryteren skal kontrolleres før

hver bruk.

Informasjon for produkter som ikke selges i GB:

OBS! For din egen sikkerhet er det nødvendig at støp-

selet på hageredskapet forbindes med skjøtelednin-

gen. Koplingen til skjøteledningen må være beskyttet

mot vannsprut, bestå av gummi eller ha gummitrekk.

Skjøteledningen må brukes med strekkavlastning.

Tilkoplingsledningen må sjekkes mht. skader med jev-

ne mellomrom og må kun brukes i en feilfri tilstand.

Hvis tilkoplingsledningen er skadet må den kun repa-

reres av et autorisert Bosch-verksted.

Vedlikehold

fSørg for at alle mutre, bolter og skruer sitter godt

fast, slik at løvblåseren/hagesugeren befinner seg i

en sikker arbeidstilstand.

fLøvblåseren/hagesugerenmå lagres på en tørr,

høytliggende eller lukket plass, utilgjengelig for

barn.

fSkift for sikkerhets skyld slitte eller skadede deler ut.

fKontroller oppsamlingsposen med jevne mellom-

rom mht. slitasje.

fForsøk ikke å reparere hageredskapet, hvis du ikke

har den nødvendige utdannelsen.

fPass på at deler som skal skiftes ut er fra Bosch.

Symboler

Nedenstående symboler er viktige for lesing og forstå-

else av driftsinstruksen. Legg merke til symbolene og

deres betydning. En riktig tolkning av symbolene hjel-

per deg med å bruke hageredskapet på en bedre og

sikrere måte.

Formålsmessig bruk

Hageredskapet er beregnet til sammenblåsing og opp-

samling av løv, hageavfall (f. eks. gress) og kvister, i

områder rundt hus og hage.

Tekniske data

Støy-/vibrasjonsinformasjon

Måleverdier for lyden funnet i henhold til EN 60335.

Maskinens A-bedømte typiske støynivå er: Lydtrykkni-

vå 82 dB(A); lydeffektnivå 102 dB(A). Usikkerhet

K=3 dB.

Bruk hørselvern!

Totale svingningsverdier ah (vektorsum fra tre retnin-

ger) og usikkerhet K beregnet iht. EN 60335:

ah<2,5 m/s2, K =1,5 m/s2.

Samsvarserklæring

Vi erklærer som eneansvarlig at produktet som beskri-

ves under «Tekniske data» stemmer overens med føl-

gende standarder eller standardiserte dokumenter:

EN 60335 jf. bestemmelsene i direktivene

2004/108/EF, 2006/42/EF, 2000/14/EF.

2000/14/EF: Garantert lydeffektnivå 105 dB(A). Sam-

svarsbedømmelsesmetode jf. vedlegg V.

Produktkategori: 34, 35

Tekniske underlag hos:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

01.04.2011

Montering og drift

Symbol Betydning

Løvblåsings-modus

Løvsugings-modus

Reaksjonsretning

Bevegelsesretning

Innkobling

Utkobling

Tillatt aksjon

Dette er forbudt

Bruk vernehansker.

Bruk hageredskapet kun med mon-

tert sugerør.

Løvvifte/

Hagesuger ALS 25 ALS 25

Produktnummer 3 600 ... HA1 0.. HA1 030

Opptatt effekt W25002300

Luftstrømningshas-

tighet, max. km/h 300 300

Volumstrømning,

maks. m3/h 800 800

Løvmengdereduksjon 10:1 10:1

Volum i oppsamlings-

posen l4545

Vekt (løvblåsings-mo-

dus) kg 3,2 3,2

Vekt (løvsugings-mo-

dus) kg 4,4 4,4

Beskyttelsesklasse /II /II

Serienummer se typeskiltet på hageredskapet

Informasjonene gjelder for nominell spenning [U] på

230 V. Ved avvikende spenning og på visse nasjonale

modeller kan disse informasjonene variere noe.

Legg merke til produktnummeret på typeskiltet til ha-

geredskapet ditt. Handelsbetegnelsene for de enkel-

te hageredskapene kan variere.

Innkoblinger fører til korte spenningsreduksjoner.

Ved ugunstige nettvilkår kan det oppstå forstyrrelser

på andre apparater. Ved nettimpedanser på mindre

enn 0,36 Ohm forventes det ingen forstyrrelser.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Mål for aktiviteten Bilde

Leveranseomfang 1

Montering av vernedekselet 2

Påsetting av dysen 3

Montering av skjøteledningen 4

Innkopling 4

Utkopling 4

Løvblåsings-modus 5

Innstilling av løvblåsings-hastigheten 5

Demontering av dysen/vernedekselet 6

Montering av håndtak 7

Montering av sugerøret (engangs montering) 8

Festing av bæreremmen 9

Montering av oppsamlingsposen 10

Montering av skjøteledningen 11

Innkopling 11

Utkopling 11

OBJ_BUCH-1436-001.book Page 44 Tuesday, April 5, 2011 10:07 AM

Norsk | 45

Bosch Power Tools F 016 L70 799 | (5.4.11)

Arbeidshenvisninger

Hold hageredskapet alltid nær bakken når du arbeider.

Ikke blås sammen varme, brennbare eller eksplosive

materialer.

Hagesugeren er kun egnet til oppsuging av løv og hage-

avfall.

Før du bruker hageredskapet må du sjekke om det fin-

nes smådyr eller harde gjenstander i området.

Sug ikke opp væske, plastposer, bokser, kongler, gre-

ner (større enn 5 mm), kluter, papirlommetørklær og

klesklyper.

Feilsøking

Service og vedlikehold

Vedlikehold, rengjøring og lagring

fFør alle arbeider på hageredskapet utføres må

støpselet trekkes ut av stikkontakten.

fHold hageredskapet rent, for å kunne arbeide bra

og sikkert.

Hold selve hageredskapet og ventilasjonsspaltene all-

tid rene, for å kunne arbeide bra og sikkert.

Fjern smuss fra hageredskapet eller oppsamlingspo-

sen med en fuktig klut.

Hageredskapet må aldri sprøytes på eller dyppes i

vann.

Hageredskapet må oppbevares på et sikkert sted og

utilgjengelig for barn.

Sett ikke andre gjenstander på hageredskapet.

Kundeservice og kunderådgivning

www.bosch-garden.com

Ved alle forespørsler og reservedelsbestillinger må du

oppgi det 10-sifrede produktnummeret som er angitt

på hageredskapets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: (+47) 64 87 89 50

Faks: (+47) 64 87 89 55

Deponering

Hageredskaper, tilbehøret og emballasjen må leveres

inn til miljøvennlig gjenvinning.

Hageredskaper må ikke kastes i vanlig søppel!

Kun for EU-land:

Jf. det europeiske direktivet

2002/96/EF vedr. gamle elektriske og

elektroniske apparater og tilpassin-

gen til nasjonale lover må gamle elek-

triske og elektroniske maskiner som

ikke lenger kan brukes samles inn og

leveres inn til en miljøvennlig resirku-

lering.

Rett til endringer forbeholdes.

Løvsugings-modus 12

Innstilling av volumstrømningen 12

Innstilling av fremre håndtak 13

Tømming av oppsamlingsposen 14

Vedlikehold og rengjøring 15

Oppbevaring og transport 16

Mål for aktiviteten Bilde

Symptomer Mulig årsak Utbedring

Hageredskapet går

ikke Komponentene er ikke riktig montert se «Montering»

Nettspenningen finnes ikke Sjekk og slå på

Nett-stikkontakten er defekt Bruk en annen stikkkontakt

Skjøteledningen er skadet Sjekk ledningen og skift den ut hvis den er

skadet

Sikringen er utløst Utskifting av sikringen

Motorvernet er utløst La motoren avkjøle og sjekk om viften er

sperret

Hageredskapet går

rykkvis Skjøteledningen er skadet Sjekk ledningen og skift den ut hvis den er

skadet

Interne kabelforbindelser i hageredskapet er

defekt Ta kontakt med kundeservice

På-/av-bryter defekt Ta kontakt med kundeservice

Motorvernet er utløst La motoren avkjøle og sjekk om viften er

sperret

Sterke vibrasjoner/

lyder Defekt hageredskap Ta kontakt med kundeservice

Hageredskapet blå-

ser/suger ikke Dysen/sugerøret er blokkert Frigjør dysen/sugerøret

Dysen/sugerøret

kan ikke monteres Gal montering se «Montering»

Sugeintensiteten

svekkes Oppsamlingsposen er full Tøm oppsamlingsposen

Tilkoplingsstussen til oppsamlingsposen er

blokkert Frigjør tilkoplingsstussen til oppsamlingspo-

sen

Viften roterer ikke Viften er blokkert Slå av hageredskapet og fjern blokkeringen

(bruk vernehansker)

OBJ_BUCH-1436-001.book Page 45 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

46 | Suomi

Turvallisuusohjeita

Huom! Lue seuraavat ohjeet tarkasti. Tutustu puutar-

halaitteen käyttöelementteihin ja asianmukaiseen

käyttöön. Säilytä käyttöohje huolellisesti myöhem-

pää käyttöä varten.

Puutarhalaitteessa olevien tunnuskuvien

selvitys

Yleiset varoitusohjeet.

Lue käyttöohje huolellisesti.

Varmista, että sivulle sinkoutuvat vieraat

esineet eivät loukkaa lähellä seisovia ihmi-

siä.

Pidä lähistöllä olevat henkilöt turvallisella

etäisyydellä puutarhalaitteesta.

Pyörivä puhallin. Pidä kädet ja jalat loitolla

aukoista puutarhalaitteen käydessä.

Pidä kädet ja jalat loitolla aukoista puutar-

halaitteen käydessä.

Varmista, että puutarhalaitteesta sivulle

sinkoutuvat vieraat esineet eivät loukkaa lä-

hellä oleskelevia ihmisiä. Varmista, että

muut henkilöt pysyvät turvallisella etäisyy-

dellä puutarhalaitteesta.

Käytä kuulonsuojaimia ja suojalaseja.

Älä työskentele sateessa äläkä jätä lehtipu-

hallinta/puutarhaimuria ulos sateeseen.

Ennen puutarhalaitteeseen tehtäviä säätöjä

tai puhdistusta, kun johto on sotkeutunut,

lävistynyt tai vaurioitunut tai jättäessäsi

lehtipuhaltimen/puutarhaimurin ilman val-

vontaa, tulee se pysäyttää ja pistotulppa ir-

rottaa pistorasiasta.

Odota, että puutarhalaitteen kaikki osat

ovat pysähtyneet täysin, ennen kuin koske-

tat niitä. Terät pyörivät vielä puutarhalait-

teen poiskytkennän jälkeen ja voivat aiheut-

taa loukkaantumisia.

Käyttö

fÄlä koskaan anna lasten tai henkilöiden, jotka eivät

ole tutustuneet näihin ohjeisiin käyttää puutarha-

laitetta. Kansalliset säännökset saattavat määrätä

käyttäjän alaikärajan. Säilytä puutarhalaite lasten

ulottumattomissa, kun sitä ei käytetä.

fTätä puutarhalaitetta eivät saa käyttää henkilöt

(lapset mukaan lukien), joilla on rajalliset fyysiset,

aistilliset tai henkiset kyvyt tahi puuttuva kokemus

ja/tai puuttuva tieto paitsi, jos he ovat turvallisuu-

desta vastaavan henkilön valvonnassa tai saamassa

häneltä ohjeita puutarhalaitteen oikeasta käytöstä.

Lapsia tulisi valvoa varmistaakseen, etteivät leiki

puutarhalaitteen kanssa.

fÄlä koskaan käytä puutarhalaitetta, jos ihmisiä,

etenkin lapsia tai kotieläimiä ovat välittömässä lä-

heisyydessä.

fKäyttäjä on vastuussa onnettomuuksista ja toisille

ihmisille tai heidän omaisuudelleen aiheuttamis-

taan vaurioista.

fKäytön aikana ei ympäristössä 3 m säteellä saa olla

muita ihmisiä tai eläimiä. Käyttäjällä on vastuu ul-

kopuoliseen henkilöön nähden.

fKäytä puutarhalaitetta vain valoisaan aikaan tai hy-

vässä keinovalossa.

fÄlä käytä puutarhalaitetta paljain jaloin tai avoimis-

sa sandaaleissa. Käytä aina tukevia jalkineita ja pit-

kälahkeisia housuja.

fVarmista, että imuilma ei vedä väljiä vaatteita si-

sään laitteeseen, se voi aiheuttaa loukkaantumisia.

fKäytä puutarhalaitetta ainoastaan asennetulla

suuttimella tai asennetulla imuputkella.

fVarmista, että imuilma ei vedä pitkiä hiuksia sisään

laitteeseen, se voi aiheuttaa loukkaantumisia.

fTarkista työstettävä alue perusteellisesti ja poista

siitä kaikki langat ja muut vieraat esineet.

fTarkista ennen jokaista käyttöä ettei liitäntäjoh-

dossa/jatkojohdossa ole vaurioita ja vaihda ne tar-

vittaessa. Suojaa liitäntäjohtoa/jatkojohtoa kuu-

muudelta, öljyltä ja teräviltä reunoilta.

fÄlä koskaan käytä lehtipuhallinta/puutarhaimuria

ilman turvalaitteita, esim. kokoomasäiliötä, tai, jos

suojalaitteet tai suojukset ovat viallisia.

fVarmista, että kaikki toimitukseen kuuluvat kahvat

ja suojalaitteet on asennettu lehtipuhallinta/puu-

tarhaimuria käytettäessä. Älä koskaan koeta ottaa

käyttöön epätäydellisesti koottua lehtipuhallin-

ta/puutarhaimuria tai lehtipuhallinta/puutarhaimu-

ria, johon on tehty luvattomia muutoksia.

fKiinnitä aina huomiota tukevaan seisoma-asentoon

lehtipuhallinta/puutarhaimuria käytettäessä ja

huolehdi tasapainostasi.

fOle tietoinen ympäristöstäsi ja varaudu mahdolli-

siin vaaramomentteihin, joita et ehkä kuule lehtipu-

halluksen/-imun aikana.

fVältä epänormaalia kehon asentoa ja pysy aina ta-

sapainossa.

fVarmista aina varma kulku kaltevissa pinnoissa.

fKävele aina rauhallisesti, älä koskaan juokse.

fPidä kaikki tuuletusaukot puhtaana.

fÄlä koskaan puhalla likaa/lehtiä lähellä seisovan

henkilön suuntaan.

fÄlä kanna puutarhalaitetta sähköjohdosta.

fSuosittelemme käyttämään hengityssuojanaama-

ria.

fÄlä tee mitään muutoksia puutarhalaitteeseen.

Luvattomat muutokset voivat vaikuttaa puutarha-

laitteesi turvallisuuteen ja johtaa voimakkaaseen

meluun sekä värinään.

Irrota pistotulppa pistorasiasta:

– kun tarkistat lehtipuhallinta/puutarhaimuria,

poistat tukoksen tai teet siihen kohdistuvia töi-

tä,

– törmättyäsi vieraaseen esineeseen. Tarkista vä-

littömästi lehtipuhaltimen/puutarhaimurin

mahdolliset vauriot ja anna kunnostaa se tarvit-

taessa,

– jos lehtipuhallin/puutarhaimuri alkaa täristä

poikkeuksellisesti (tarkista heti).

Sähköliitäntä

fVirtalähteen jännitteen tulee vastata puutarhalait-

teen tyyppikilvessä olevia tietoja.

fSuositellaan, että tämä puutarhalaite liitetään vain

pistorasiaan, jota suojaa 30 mA vikavirtasuojakyt-

kin.

fKäytä tai vaihda tähän puutarhalaitteeseen vain

verkkojohtoja, jotka vastaavat valmistajan antamia

tietoja; katso tilausnumero ja malli käyttöohjeesta.

fÄlä koskaan tartu pistotulppaan käsien ollessa kos-

teita.

fVerkkojohdon tai jatkojohdon yli ei saa ajaa, niitä ei

saa litistää eikä murtaa, koska ne saattavat vahin-

goittua. Suojaa johtoa kuumuudelta, öljyltä ja terä-

viltä reunoilta.

fJatkojohdon halkaisijan tulee olla käyttöohjeen

mukainen ja sen tulee olla roiskevesisuojattu. Pis-

tokeliitäntä ei saa olla vedessä.

Sähköturvallisuus

fLaitteessa on moottorin suojakytkin! Moottori on

varustettu ylikuormituskytkimellä. Anna mootto-

rin jäähtyä muutaman minuutin ennen uutta käyn-

nistystä, jos se pysähtyy.

fHuom! Pysäytä puutarhalaite ja irrota verkkopis-

totulppa pistorasiasta ennen huolto- ja puhdis-

tustöitä. Sama sääntö pätee, jos verkkojohto on

vaurioitunut, leikattu tai sotkeutunut.

Puutarhalaitteesi on turvallisuussyistä suojaeristetty,

eikä sitä tarvitse maadoittaa. Käyttöjännite on

230 V AC, 50 Hz (ei-EU maita varten 220 V, 240 V mal-

lista riippuen). Käytä ainoastaan hyväksyttyjä jatkojoh-

toja. Tietoa saat Bosch-sopimushuollosta.

STOP

OBJ_BUCH-1436-001.book Page 46 Tuesday, April 5, 2011 10:07 AM

Suomi | 47

Bosch Power Tools F 016 L70 799 | (5.4.11)

Vain rakenteita H05VV-F, H05RN-F tai IEC (60227

IEC 53, 60245 IEC 57) vastaavia jatkojohtoja saa käyt-

tää.

Jos käytät jatkojohtoa puutarhalaitteen kanssa, tulee

johtimien poikkipinnan olla jokin seuraavista:

–1,0mm

2: suurin pituus 40 m

–1,5mm

2: suurin pituus 60 m

–2,5mm

2: suurin pituus 100 m

Huomio: Jos käytät jatkojohtoa, on siinä – kuten tur-

vaohjeissa on selostettu – oltava suojajohdin, joka pis-

totulpan kautta on yhteydessä verkon maadoitukseen.

Kysy epävarmoissa tapauksissa sähkömieheltä tai lä-

himmästä Bosch-sopimushuollosta.

fVAROITUS: Sääntöjenvastaiset jatkojohdot saat-

tavat olla vaarallisia. Jatkojohdon, pistotulpan ja

liittimen tulee olla vesitiiviitä ulkokäyttöön hy-

väksyttyä mallia.

Turvallisuuden parantamiseksi suositellaan käyttä-

mään FI-kytkintä (RCD), jonka vikavirta on korkeintaan

30 mA. Tätä FI-kytkintä tulisi tarkistaa ennen jokaista

käyttöä.

Ohjeita tuotteille, joita ei myydä alueella GB:

HUOMIO: Turvallisuutesi takia on välttämätöntä, että

puutarhalaitteen pistotulppa kiinnitetään jatkojoh-

toon. Jatkojohdon liitin on oltava roiskevesisuojattu,

kumia tai kumipäällysteinen. Jatkojohdossa on oltava

vedonpoistin.

On säännöllisesti tarkistettava, että liitäntäjohdossa ei

ole merkkejä vaurioista, ainoastaan moitteettomassa

kunnossa olevaa johtoa saa käyttää.

Jos liitäntäjohto on vahingoittunut, sen saa korjata

vain Bosch-sopimushuolto.

Huolto

fVarmista kaikkien muttereiden, pulttien ja ruuvien

hyvä kiinnitys, jotta lehtipuhaltimen/puutarhaimu-

rin turvallinen työkunto olisi taattu.

fSäilytä lehtipuhallin/puutarhaimuri varmassa, kui-

vassa paikassa, korkealla tai suljetussa tilassa, las-

ten ulottumattomissa.

fVaihda turvallisuussyistä kuluneet tai vaurioituneet

osat uusiin.

fTarkista säännöllisesti kokoojasäiliön kuluneisuus.

fÄlä koeta korjata puutarhalaitetta, ellei sinulla ole

siihen tarvittavaa koulutusta.

fVarmista, että vaihto-osat ovat Bosch-tuotantoa.

Tunnusmerkit

Seuraavat tunnusmerkit ovat tärkeitä käyttöohjeen lu-

kemisessa ja ymmärtämisessä. Paina mieleesi tunnus-

merkit ja niiden merkitys. Tunnusmerkkien oikea tul-

kinta auttaa sinua käyttämään puutarhalaitettasi

paremmin ja turvallisemmin.

Määräyksenmukainen käyttö

Puutarhalaite on tarkoitettu lehtien, puutarhajätteiden

(esim. ruohon) ja oksien yhteen puhaltamiseen ja tal-

teenottoon pihalla ja puutarhassa.

Tekniset tiedot

Melu-/tärinätiedot

Melun mittausarvot on määritetty EN 60335 mukaan.

Laitteen tyypillinen A-painotettu melutaso on: äänen

painetaso 82 dB(A); äänen tehotaso 102 dB(A). Epä-

varmuus K=3 dB.

Käytä kuulonsuojaimia!

Värähtelyn yhteisarvot ah (kolmen suunnan vektori-

summat) ja epävarmuus K mitattuna EN 60335 mu-

kaan:

ah<2,5 m/s2, K=1,5 m/s2.

Standardinmukaisuus-

vakuutus

Vakuutamme yksin vastaavamme siitä, että kohdassa

”Tekniset tiedot” selostettu tuote vastaa seuraavia

standardeja tai standardoituja asiakirjoja: EN 60335

direktiivien 2004/108/EY, 2006/42/EY, 2000/14/EY

määräysten mukaan.

2000/14/EY: Taattu äänen tehotaso 105 dB(A). Yh-

teensopivuuden arviointimenetelmä liitteen V mukaan.

Tuotelaji: 34, 35

Tekninen tiedosto kohdasta:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

01.04.2011

Asennus ja käyttö

Tunnusmerkki Merkitys

Lehtipuhallustila

Lehti-imurointitila

Reaktiosuunta

Liikesuunta

Käynnistys

Poiskytkentä

Sallittu käsittely

Kielletty menettely

Käytä suojakäsineitä.

Käytä puutarhalaitetta ainoastaan

asennetulla imuputkella.

Lehtipuhallin/

Puutarhaimuri ALS 25 ALS 25

Tuotenumero 3 600 ... HA1 0.. HA1 030

Ottoteho W 2500 2300

Ilmavirran nopeus,

maks. km/h 300 300

Tilavuusvirta maks. m3/h 800 800

Lehtimäärän pienen-

nys 10:1 10:1

Kokoomasäiliön tila-

vuus l4545

Paino

(lehtipuhallustilassa) kg 3,2 3,2

Paino

(lehti-imutilassa) kg 4,4 4,4

Suojausluokka /II /II

Sarjanumero katso sarjanumero puutarha-

laitteen tyyppikilvestä

Tiedot koskevat 230 V nimellisjännitettä [U]. Poikke-

avilla jännitteillä ja maakohtaisissa malleissa nämä

tiedot voivat vaihdella.

Ota huomioon puutarhalaitteesi mallikilvessä oleva

tuotenumero. Yksittäisten puutarhalaitteiden kaup-

panimitys saattaa vaihdella.

Kytkentätapahtumat aiheuttavat lyhytaikaisia jännite-

pudotuksia. Heikossa sähköverkossa saattaa tämä

häiritä muita verkkoon kytkettyjä sähkölaitteita. Verk-

koimpedanssin ollessa alle 0,36 Ohm, ei häiriöitä ole

odotettavissa.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Tehtävä Kuva

Toimitukseen kuuluu 1

Suojuksen asennus 2

Suuttimen kiinnitys 3

Jatkojohdon kiinnitys 4

Käynnistys 4

Poiskytkentä 4

Lehtipuhallustila 5

Lehtipuhallusnopeuden säätö 5

OBJ_BUCH-1436-001.book Page 47 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

48 | Suomi

Työskentelyohjeita

Pidä aina puutarhalaite lähellä maata työn aikana.

Älä puhalla kasaan mitään kuumia, palavia tai räjähdys-

alttiita materiaaleja.

Puutarhaimuri on tarkoitettu ainoastaan lehtien ja puu-

tarhajätteen imurointiin.

Tarkista ennen puutarhalaitteen käyttöä, ettei ympä-

ristössä ole pieniä eläimiä tai kovia esineitä.

Älä imuroi nesteitä, muovipusseja, rasioita, kuusenkä-

pyjä, oksia (yli 5 mm), liinoja, paperinenäliinoja, tai

pyykkipoikia.

Vianetsintä

Hoito ja huolto

Huolto, puhdistus ja varastointi

fIrrota pistotulppa pistorasiasta ennen kaikkia

puutarhalaitteeseen kohdistuvia töitä.

fPidä aina puutarhalaite puhtaana, jotta voit työs-

kennellä hyvin ja turvallisesti.

Pidä aina puutarhalaitetta ja tuuletusaukkoja puhtaina,

jotta voit työskennellä hyvin ja turvallisesti.

Poista lika puutarhalaitteesta ja kokoomasäiliöstä kos-

tealla liinalla.

Älä koskaan suihkuta puutarhalaitetta tai upota sitä ve-

teen.

Säilytä puutarhalaite varmassa, kuivassa paikassa, las-

ten ulottumattomissa.

Älä koskaan aseta mitään muita esineitä puutarhalait-

teen päälle.

Huolto ja asiakasneuvonta

www.bosch-garden.com

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-nu-

meroinen tuotenumero, joka löytyy puutarhalaitteen

mallikilvestä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: 0800 98044

Faksi: +358 102 961 838

www.bosch.fi

Hävitys

Toimita puutarhalaitteet, lisätarvikkeet ja pakkausma-

teriaali ympäristöystävälliseen jätteiden kierrätykseen.

Älä heitä puutarhalaitteita talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen vanhoja sähkö- ja

elektroniikkalaitteita koskevan direk-

tiivin 2002/96/EY ja sen kansallisten

lakien muunnosten mukaan, tulee

käyttökelvottomat sähkö- ja elektro-

niikkalaitteet kerätä erikseen ja toi-

mittaa ympäristöystävälliseen uusio-

käyttöön.

Oikeus teknisiin muutoksiin pidätetään.

Suuttimen/suojuksen irrotus 6

Kahvan asennus 7

Imuputken asennus (ainutkertainen asennus) 8

Kantohihnan kiinnitys 9

Kokoomasäiliön asennus 10

Jatkojohdon kiinnitys 11

Käynnistys 11

Poiskytkentä 11

Lehti-imurointitila 12

Tilavuusvirran asetus 12

Etukäsikahvan säätö 13

Kokoomasäiliön tyhjennys 14

Huolto ja puhdistus 15

Kuljetus ja varastointi 16

Tehtävä Kuva

Vian oire Mahdolliset vikalähteet Korjaus

Puutarhalaite ei toi-

mi Osat on asennettu väärin Katso ”Asennus”

Verkkojännitettä ei ole Tarkista ja kytke

Verkkopistorasia on viallinen Käytä toista pistorasiaa

Jatkojohto on vaurioitunut Tarkista johto ja vaihda se, jos se on vaurioi-

tunut

Varoke on lauennut Vaihda sulake

Moottorin suojakytkin on lauennut Anna moottorin jäähtyä ja tarkista jumittaako

puhallin

Puutarhalaite käy

katkonaisesti Jatkojohto on vaurioitunut Tarkista johto ja vaihda se, jos se on vaurioi-

tunut

Puutarhalaitteen sisäisessä johdotuksessa

vika Hakeudu asiakaspalveluun

Käynnistyskytkin viallinen Hakeudu asiakaspalveluun

Moottorin suojakytkin on lauennut Anna moottorin jäähtyä ja tarkista jumittaako

puhallin

Voimakas värinä/

melu Puutarhalaite on viallinen Hakeudu asiakaspalveluun

Puutarhalaite ei pu-

halla/ime Suutin/imuputki on tukossa Puhdista suutin/imuputki

Suutinta/imuput-

kea ei pysty asenta-

maan

Väärä asennus katso ”Asennus ja käyttö”

Imuteho heikkenee Kokoomasäiliö on täynnä Tyhjennä kokoomasäiliö

Kokoomasäiliön putkiliitin on tukossa Puhdista kokoomasäiliön putkiliitin

Puhallin ei pyöri Puhallin on jumittunut Pysäytä puutarhalaite ja poista tukos (käytä

suojakäsineitä)

OBJ_BUCH-1436-001.book Page 48 Tuesday, April 5, 2011 10:07 AM

Eλληνικά | 49

Bosch Power Tools F 016 L70 799 | (5.4.11)

Υποδείξεις ασφαλείας

Προσοχή! Διαβάστε προσεκτικά τις οδηγίες που

ακολουθούν. Εξοικειωθείτε με τα στοιχεία χειρισμού

και τη σωστή χρήση του μηχανήματος κήπου.

Παρακαλούμε διαφυλάξτε καλά τις οδηγίες

χειρισμού για κάθε μελλοντική χρήση.

Ερμηνεία των συμβόλων επάνω στο

μηχάνημα κήπου

Υπόδειξη κινδύνου, γενικά.

Διαβάστε όλες τις οδηγίες χειρισμού.

Φροντίζετε να μην διατρέχουν κίνδυνο

τραυματισμού από εκσφενδονιζόμενα ξένα

σώματα τυχόν παρευρισκόμενα άτομα.

Να κρατάτε τυχόν παρευρισκόμενα άτομα

σε ασφαλή απόσταση από το μηχάνημα

κήπου.

Περιστρεφόμενος ανεμιστήρας. Μην βάλετε

τα χέρια σας και τα πόδια σας στα ανοίγματα

όταν το μηχάνημα κήπου λειτουργεί.

Μην βάλετε τα χέρια σας και τα πόδια σας

στα ανοίγματα όταν το μηχάνημα κήπου

λειτουργεί.

Προσέχετε να μην τραυματιστούν τυχόν

παρευρισκόμενα τρίτα πρόσωπα από ξένα

σώματα που εκσφενδονίζονται ανεξέλεγκτα

από το μηχάνημα κήπου. Φροντίζετε, τα

πρόσωπα αυτά να βρίσκονται σε ασφαλή

απόσταση από το μηχάνημα κήπου.

Να φοράτε ωτασπίδες και προστατευτικά

γυαλιά.

Να μην εργάζεστε όταν βρέχει και να μην

αφήνετε το φυσητήρα φύλλων/

απορροφητήρα κήπου εκτεθειμένο στη

βροχή.

Να θέτετε το μηχάνημα κήπου εκτός

λειτουργίας και να βγάζετε το φις από την

πρίζα πριν διεξάγετε εργασίες καθαρισμού

και ρύθμισης σ’ αυτό, όταν το ηλεκτρικό

καλώδιο μπερδευτεί, κοπεί ή υποστεί

κάποια ζημιά ή όταν πρόκειται να αφήσετε

το φυσητήρα φύλλων/απορροφητήρα κήπου

ανεπιτήρητο.

Περιμένετε να ακινητοποιηθούν όλα τα

εξαρτήματα του μηχανήματος κήπου πριν τα

αγγίξετε. Τα μαχαίρια συνεχίζουν να

περιστρέφονται μετά την απενεργοποίηση

του μηχανήματος κήπου και μπορεί να

προκαλέσουν τραυματισμούς.

Χειρισμός

fΝα μην επιτρέψετε ποτέ σε παιδιά ή σε άτομα που

δεν είναι εξοικειωμένα με τις παρούσες οδηγίες να

χρησιμοποιήσουν το μηχάνημα κήπου. Εθνικές

διατάξεις μπορεί να περιορίζουν ενδεχομένως την

ηλικία του χειριστή. Να διαφυλάγετε/αποθηκεύετε

το μηχάνημα κήπου απρόσιτο στα παιδιά όταν δεν το

χρησιμοποιείτε.

fΑυτό το μηχάνημα κήπου δεν προορίζεται για χρήση

από πρόσωπα (συμπεριλαμβανομένων και των

παιδιών) με περιορισμένες φυσικές, αισθητήριες ή

πνευματικές ικανότητες ή με ελλιπή εμπειρία ή/και

ελλιπείς γνώσεις, εκτός αν εποπτεύονται από ένα

αρμόδιο για την ασφάλειά τους πρόσωπο ή

παίρνουν οδηγίες από το άτομο αυτό, πως πρέπει να

χειρίζονται το μηχάνημα κήπου.

Τα παιδιά θα πρέπει να επιτηρούνται για να

εξασφαλιστεί ότι δεν θα παίξουν με το μηχάνημα

κήπου.

fΝα μην χρησιμοποιήσετε ποτέ το μηχάνημα κήπου

όσο παρευρίσκονται άλλα άτομα, ιδιαίτερα παιδιά ή

κατοικίδια ζώα, άμεσα κοντά σ’ αυτό.

fΟ χειριστής ή ο χρήστης ευθύνονται για τυχόν

ατυχήματα ή ζημιές σε ανθρώπους ή την περιουσία

τους.

fΌταν το μηχάνημα λειτουργεί δεν επιτρέπεται να

παρευρίσκονται άλλα άτομα ή ζώα σε ακτίνα

3 μέτρων. Στην περιοχή εργασίας ο χειριστής φέρει

την ευθύνη για τυχόν παρευρισκόμενα τρίτα άτομα.

fΝα εργάζεστε με το μηχάνημα κήπου πάντοτε υπό

το φως της ημέρας ή υπό καλό τεχνητό φως.

fΜην χρησιμοποιείτε το μηχάνημα κήπου όταν είστε

ξυπόλητοι ή όταν φοράτε ανοιχτά σανδάλια. Να

φοράτε πάντοτε στερεά παπούτσια και μακριά

παντελόνια.

fΠροσέχετε, να μην τραβηχτούν τυχόν φαρδιά ρούχα

από τον εισερχόμενο αέρα, επειδή αυτό μπορεί να

οδηγήσει σε τραυματισμούς.

fΝα χρησιμοποιείτε το μηχάνημα κήπου μόνο με

τοποθετημένο το στόμιο ή, ανάλογα, με το σωλήνα

αναρρόφησης.

fΠροσέχετε, να μην τραβηχτούν τυχόν μακριά μαλλιά

από τον εισερχόμενο αέρα, επειδή αυτό μπορεί να

οδηγήσει σε τραυματισμούς.

fΝα επιθεωρείτε επιμελώς την υπό κατεργασία

επιφάνεια και να απομακρύνετε απ’ αυτήν όλα τα

σύρματα και όλα τα ξένα αντικείμενα.

fΠριν από κάθε χρήση να βεβαιώνεστε επίσης ότι το

ηλεκτρικό καλώδιο/η μπαλαντέζα δεν έχουν

υποστεί κάποια βλάβη και, ενδεχομένως, προβείτε

στην αντικατάστασή τους. Να προστατεύετε το

ηλεκτρικό καλώδιο/την μπαλαντέζα από καύσωνα,

λάδια και κοφτερές ακμές.

fΜην χρησιμοποιήσετε ποτέ το φυσητήρα

φύλλων/απορροφητήρα κήπου με χαλασμένες

προστατευτικές διατάξεις και καπάκια ή χωρίς

διατάξεις ασφαλείας, π.χ. χωρίς το σάκο συλλογής.

fΌταν εργάζεστε να βεβαιώνεστε ότι έχουν

συναρμολογηθεί όλες οι λαβές που περιέχονται στη

συσκευασία καθώς και οι προστατευτικές διατάξεις

του φυσητήρα φύλλων/απορροφητήρα κήπου. Μην

προσπαθήσετε ποτέ να θέσετε σε λειτουργία έναν

ελλιπώς συναρμολογημένο φυσητήρα φύλλων/

απορροφητήρα κήπου ή ένα φυσητήρα φύλλων/

απορροφητήρα κήπου που έχει υποστεί μη

εγκεκριμένες αλλαγές.

fΌταν εργάζεστε με το φυσητήρα φύλλων/

απορροφητήρα κήπου να παίρνετε πάντοτε μια

σταθερή στάση και να διατηρείτε την ισορροπία σας.

fΝα συνειδητοποιείτε το γύρω χώρο σας και να είστε

προετοιμασμένος/προετοιμασμένη να

αντιμετωπίσετε επικίνδυνες καταστάσεις τις οποίες

ενδεχομένως δεν θα μπορέσετε αντιληφθείτε όταν

εργάζεστε με το φυσητήρα φύλλων/απορροφητήρα

κήπου.

fΝα αποφεύγετε κάθε αφύσικη στάση του σώματός

σας και να διατηρείτε πάντοτε την ισορροπία σας.

fΝα πατάτε πάντοτε ασφαλώς, ιδιαίτερα σε επικλινείς

επιφάνειες.

fΝα προχωράτε πάντοτε με ησυχία, χωρίς να τρέχετε.

fΦροντίζετε, να είναι πάντοτε χωρίς βρωμιές όλα τα

ανοίγματα αερισμού.

fΜα μην φυσάτε τις βρωμιές/τα φύλλα προς την

κατεύθυνση τυχόν παρευρισκομένων ατόμων.

fΜη χρησιμοποιήσετε το ηλεκτρικό καλώδιο για να

μεταφέρετε το μηχάνημα κήπου.

fΠροτείνεται η χρήση προστατευτικής αναπνευστικής

μάσκας.

fΝα μην προβαίνετε σε μετατροπές στο μηχάνημα

κήπου. Μη εγκεκριμένες μετατροπές μπορεί να

επηρεάσουν αρνητικά την ασφάλεια του

μηχανήματος κήπου και προκαλέσουν αύξηση των

κραδασμών.

Να βγάζετε το φις από την πρίζα δικτύου:

–πριν τον έλεγχο, την εξουδετέρωση ενός

μπλοκαρίσματος καθώς και κατά την εκτέλεση

εργασιών στον ίδιο το φυσητήρα

φύλλων/απορροφητήρα κήπου,

–μετά από επαφή με ένα ξένο αντικείμενο.

Ελέγξτε μήπως ο φυσητήρας φύλλων/

απορροφητήρας κήπου υπέστη κάποια ζημιά ή

βλάβη και επισκευάστε τον, σε περίπτωση που

αυτό κριθεί απαραίτητο,

–όταν ο φυσητήρας φύλλων/απορροφητήρας

κήπου αρχίσει να δονείται ασυνήθιστα (ελέγξτε

τον αμέσως).

Σύνδεση στο δίκτυο

fΗ τάση της πηγής ηλεκτρικού ρεύματος πρέπει να

ταυτίζεται με τα στοιχεία στην πινακίδα

κατασκευαστή του μηχανήματος κήπου.

fΣας συνιστάμε να συνδέετε αυτό το μηχάνημα

κήπου σε μια πρίζα ασφαλισμένη με ένα διακόπτη

διαρροής (FI/RCD) 30 mA.

STOP

OBJ_BUCH-1436-001.book Page 49 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

50 | Eλληνικά

fΝα χρησιμοποιείτε ή, ανάλογα, να αντικαθιστάτε σ’

αυτό το μηχάνημα κήπου ηλεκτρικά καλώδια που

εκπληρώνουν πλήρως τις απαιτήσεις του

κατασκευαστή. Για τον αντίστοιχο κωδ. αριθμό και

το σχετικό τύπο βλέπε στις οδηγίες χρήσης.

fΜην πιάσετε ποτέ το φις του ηλεκτρικού καλωδίου

με υγρά χέρια.

fΝα μην ζουλίζετε και να μην τραβάτε με δύναμη το

ηλεκτρικό καλώδιο και το καλώδιο επιμήκυνσης και

να μην περνάτε με το μηχάνημα πάνω απ’ αυτά,

επειδή αυτά μπορεί να υποστούν ζημιά. Να

προστατεύετε το καλώδιο από υπερβολική ζέστη,

λάδια και κοφτερές ακμές.

fΤο καλώδιο επιμήκυνσης πρέπει να έχει τη διατομή

που αναφέρεται στις οδηγίες χρήσης και να αντέχει

στον ψεκασμό με νερό. Ο συμπλέκτης δεν

επιτρέπεται να βρίσκεται μέσα σε νερό.

Ηλεκτρική ασφάλεια

fΈχει εγκατασταθεί προστατευτικός διακόπτης! Ο

κινητήρας διαθέτει μια διάταξη προστασίας από

υπερφόρτωση. Όταν ο κινητήρας σταματήσει να

λειτουργεί αφήστε τον λίγα λεπτά να κρυώσει,

πριν τον θέσετε πάλι σε λειτουργία.

fΠροσοχή! Θέστε το μηχάνημα κήπου εκτός

λειτουργίας και βγάλτε το φις από την πρίζα πριν

από οποιαδήποτε εργασία συντήρησης και/ή

καθαρισμού. Το ίδιο ισχύει και όταν το ηλεκτρικό

καλώδιο χαλάσει, κοπεί ή μπερδευτεί.

Για λόγους ασφαλείας το μηχάνημα κήπου διαθέτει μια

προστατευτική μόνωση και επομένως δε χρειάζεται

γείωση. Η τάση λειτουργίας ανέχεται σε 230 V AC,

50 Hz (για χώρες εκτός της ΕΕ 220 V, 240 V ανάλογα με

τον εκάστοτε τύπο). Να χρησιμοποιείτε μόνο

εγκεκριμένες μπαλαντέζες. Σχετικές πληροφορίες

μπορείτε να πάρετε από το αρμόδιο για σας Service.

Επιτρέπεται μόνο η χρήση καλωδίων επιμήκυνσης τύπου

H05VV-F, H05RN-F ή IEC (60227 IEC 53, 60245 IEC 57).

Όταν θελήσετε να χρησιμοποιήσετε τη συσκευή μέσω

ενός καλωδίου επιμήκυνσης (μιας μπαλαντέζας) τότε

χρησιμοποιήσετε καλώδια με τις εξής διατομές:

–1,0 mm2: για μέγ. μήκος έως 40 m

–1,5 mm2: για μέγ. μήκος έως 60 m

–2,5 mm2: για μέγ. μήκος έως 100 m

Υπόδειξη: Όταν χρησιμοποιείτε ένα καλώδιο

επιμήκυνσης αυτό πρέπει να διαθέτει – όπως

περιγράφεται στις αντίστοιχες διατάξεις ασφαλείας –

έναν προστατευτικό αγωγό, ο οποίος θα συνδέεται

μέσω του φις με τον προστατευτικό αγωγό της

ηλεκτρικής εγκατάστασης.

Σε αμφίβολες περιπτώσεις ρωτήστε έναν εκπαιδευμένο

ηλεκτρολόγο ή το πλησιέστερο κατάστημα Service της

Bosch.

fΠΡΟΣΟΧΗ: Αντικανονικά καλώδια επιμήκυνσης

μπορεί να είναι επικίνδυνα. Το καλώδιο

επιμήκυνσης, το φις και ο συνδετήρας πρέπει να

είναι στεγανά και εγκριμένα για χρήση σε

εξωτερικούς χώρους.

Για να αυξήσετε την προστασία σας συνιστάμε τη χρήση

ενός αυτόματου διακόπτη διαρροής διακόπτης

(FI/RCD) 30 mA. Να ελέγχετε αυτόν το διακόπτη πριν

από κάθε χρήση του μηχανήματος κήπου.

Υπόδειξη για προϊόντα που δεν πωλούνται στη Μεγάλη

Βρετανία:

ΠΡΟΣΟΧΗ: Το φις του μηχανήματος κήπου πρέπει να

είναι συνδεμένο με την μπαλαντέζα. Έτσι συμβάλλετε στην

ασφάλειά σας. Η πρίζα της μπαλαντέζας πρέπει να αντέχει

στον ψεκασμό με νερό, να είναι λαστιχένια ή επιστρωμένη

με λάστιχο. Η μπαλαντέζα πρέπει να χρησιμοποιείται σε

συνδυασμό με ένα σφιγκτήρα καλωδίου.

Το ηλεκτρικό καλώδιο πρέπει να ελέγχεται τακτικά μήπως

παρουσιάζει ζημιές ή/και φθορές και να το

χρησιμοποιείτε μόνο όταν βρίσκεται σε άριστη κατάσταση.

Η επιδιόρθωση ενός τυχόν χαλασμένου ηλεκτρικού

καλωδίου επιτρέπεται να διεξαχθεί μόνο από ένα

εξουσιοδοτημένο συνεργείο της Bosch.

Συντήρηση

fΝα βεβαιώνεστε ότι κάθονται γερά και ασφαλώς όλα

τα παξιμάδια, οι πίροι και οι βίδες. Έτσι έχετε την

εγγύηση ότι ο φυσητήρας φύλλων/απορροφητήρας

κήπου λειτουργεί ασφαλώς.

fΝα αποθηκεύετε το φυσητήρα φύλλων/

απορροφητήρα κήπου σε μια στεγνή, υψηλή και

κλειστή θέση, απρόσιτη στα παιδιά.

fΓια λόγους ασφαλείας να αντικαθιστάτε τυχόν

φθαρμένα ή χαλασμένα εξαρτήματα.

fΝα ελέγχετε τακτικά το σάκο συλλογής, μήπως

παρουσιάζει φθορές ή ζημιές.

fΜην προσπαθήστε ποτέ να επισκευάσετε το

θαμνοκόπτη, εκτός αν διαθέτετε την απαραίτητη

εκπαίδευση.

fΝα βεβαιώνεστε ότι τα ανταλλακτικά προέρχονται

από την Bosch.

Σύμβολα

Τα σύμβολα που ακολουθούν είναι σημαντικά για την

ανάγνωση και την κατανόηση των οδηγιών χρήσης.

Παρακαλούμε να αποτυπώσετε στο μυαλό σας τα

σύμβολα και τη σημασία τους. Η σωστή ερμηνεία των

συμβόλων συμβάλλει στον καλύτερο και ασφαλέστερο

χειρισμό του μηχανήματος κήπου.

Χρήση σύμφωνα με τον προορισμό

Το μηχάνημα κήπου προορίζεται για τη συγκέντρωση

και την αναρρόφηση φύλλων, απορριμμάτων κήπου

(π.χ. χλόης) στην περιοχή γύρω από το σπίτι σας και

στον κήπο.

Τεχνικά χαρακτηριστικά

Σύμβολο Σημασία

Λειτουργία φυσήματος φύλλων

Λειτουργία αναρρόφησης φύλλων

Κατεύθυνση αντίδρασης

Κατεύθυνση κίνησης

Θέση σε λειτουργία

Θέση εκτός λειτουργίας

Εγκεκριμένη ενέργεια

Απαγορευμένη ενέργεια

Φορέστε προστατευτικά γάντια.

Να χρησιμοποιείτε το μηχάνημα

κήπου μόνο με συναρμολογημένο

το σωλήνα αναρρόφησης.

Ανεμιστήρας φύλλων/

Απορροφητήρας κήπου

ALS 25 ALS 25

Αριθμός ευρετηρίου 3 600 ... HA1 0.. HA1 030

Ονομαστική ισχύς W2500 2300

Ταχύτητα ρεύματος αέρα,

μέγιστη km/h 300 300

Όγκος ρεύματος αέρα,

μέγιστος m3/h 800 800

Μείωση όγκου φύλλων 10:1 10:1

Χωρητικότητα σάκου

συλλογής l45 45

Βάρος (Λειτουργία

φυσήματος φύλλων) kg 3,2 3,2

Βάρος (Λειτουργία

αναρρόφησης φύλλων kg 4,4 4,4

Κατηγορία μόνωσης /II /II

Αριθμός σειράς βλέπε την πινακίδα

κατασκευαστή στο

μηχάνημα κήπου

Τα στοιχεία ισχύουν για ονομαστικές τάσεις [U] 230 V.

Υπό διαφορετικές τάσεις και σε εκδόσεις ειδικές για τις

διάφορες χώρες τα στοιχεία αυτά μπορεί να διαφέρουν.

Παρακαλούμε να προσέξετε τον αριθμό ευρετηρίου

στην πινακίδα κατασκευαστή του μηχανήματος κήπου.

Οι εμπορικοί χαρακτηρισμοί ορισμένων μηχανημάτων

κήπου μπορεί να διαφέρουν.

Οι ζεύξεις/αποζεύξεις προκαλούν σύντομες πτώσεις

της τάσης. Υπό δυσμενείς συνθήκες στο ηλεκτρικό

δίκτυο μπορεί να επηρεαστούν αρνητικά άλλες

ηλεκτρικές συσκευές. Σε περίπτωση που η σύνθετη

αντίσταση δικτύου είναι μικρότερη από 0,36 Ohm δεν

αναμένονται παρεμβολές.

OBJ_BUCH-1436-001.book Page 50 Tuesday, April 5, 2011 10:07 AM

Eλληνικά | 51

Bosch Power Tools F 016 L70 799 | (5.4.11)

Πληροφορίες για θόρυβο και

δονήσεις

Οι τιμές μέτρησης θορύβου εξακριβωθήκαν κατά

EN 60335.

Η χαρακτηριστική στάθμη θορύβου της συσκευής

εξακριβώθηκε σύμφωνα με την καμπύλη Α και

ανέρχεται σε: Στάθμη ακουστικής πίεσης 82 dB(A).

Στάθμη ακουστικής ισχύος 102 dB(A). Ανασφάλεια

μέτρησης K =3 dB.

Φοράτε ωτασπίδες!

Οι συνολικές τιμές κραδασμών ah (άθροισμα

ανυσμάτων τριών κατευθύνσεων) και η ανασφάλεια Κ

εξακριβωθήκαν κατά EN 60335:

ah<2,5 m/s2, K =1,5 m/s2.

Δήλωση συμβατότητας

Δηλώνουμε υπευθύνως ότι το προϊόν που περιγράφεται

στα «Τεχνικά χαρακτηριστικά» εκπληρώνει τους εξής

κανονισμούς ή κατασκευαστικές συστάσεις: EN 60335

σύμφωνα με τις διατάξεις των οδηγιών 2004/108/EK,

2006/42/EK, 2000/14/EK.

2000/14/EK: Εγγυόμαστε στάθμη ακουστικής ισχύος

105 dB(A). Διαδικασία αξιολόγησης της Δήλωσης

συμβατότητας σύμφωνα με το παράρτημα V.

Κατηγορία προϊόντος: 34, 35

Τεχνικός φάκελος από:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

01.04.2011

Συναρμολόγηση και λειτουργία

Υποδείξεις εργασίας

Όταν εργάζεστε με το μηχάνημα κήπου να το κρατάτε

λίγο πιο πάνω από το έδαφος.

Μη φυσήξετε καυτά, εύφλεκτα ή εκρηκτικά υλικά.

Ο αποροφητήρας κήπου είναι μόνο κατάλληλος για την

αναρρόφηση φύλλων και απορριμμάτων κήπου.

Πριν χρησιμοποιήσετε το μηχάνημα κήπου να

βεβαιώνεστε ότι στην υπό κατεργασία επιφάνεια δεν

υπάρχουν μικρά ζώα ή/και σκληρά αντικείμενα.

Να μην αναρροφάτε υγρά, πλαστικές σακούλες,

μεταλλικά κουτιά, κουκουνάρια, κλαδιά (μεγαλύτερα

από 5 mm), πανιά, χαρτομάντιλα και τσιμπίδια ρούχων.

Αναζήτηση σφαλμάτων

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Στόχος ενέργειας Εικόνα

Περιεχόμενο συσκευασίας 1

Συναρμολόγηση προστατευτικού

καλύμματος 2

Τοποθέτηση στομίου 3

Σύνδεση της μπαλαντέζας 4

Θέση σε λειτουργία 4

Θέση εκτός λειτουργίας 4

Λειτουργία φυσήματος φύλλων 5

Ρύθμιση ταχ. φυσήματος φύλλων 5

Αποσυναρμολόγηση στομίου/

προστατευτικού καλύμματος 6

Συναρμολόγηση λαβής 7

Συναρμολόγηση σωλήνα αναρρόφησης

(μοναδική συναρμολόγηση) 8

Στερέωση ιμάντα ανάρτησης 9

Συναρμολόγηση σάκου συλλογής 10

Σύνδεση της μπαλαντέζας 11

Θέση σε λειτουργία 11

Θέση εκτός λειτουργίας 11

Λειτουργία αναρρόφησης φύλλων 12

Ρύθμιση όγκου αέρα 12

Ρύθμιση μπροστινής λαβής 13

Άδειασμα σάκου συλλογής 14

Συντήρηση και καθαρισμός 15

Αποθήκευση/Διαφύλαξη και μεταφορά 16

Συμπτώματα Πιθανή αιτία Θεραπεία

Το μηχάνημα κήπου δεν

λειτουργεί

Δεν συναρμολογήθηκαν σωστά ορισμένα

στοιχεία

βλέπε «Συναρμολόγηση»

Λείπει η τάση δικτύου Ελέγξτε και θέστε σε λειτουργία

Χαλασμένη πρίζα δικτύου Βάλτε το φις σε άλλη πρίζα

Χαλασμένο καλώδιο επιμήκυνσης Ελέγξτε το καλώδιο και, αν είναι χαλασμένο,

αντικαταστήστε το

«Έπεσε/Κάηκε» η ασφάλεια Ανεβάστε/Αλλάξτε την ασφάλεια

Ενεργοποιήθηκε η προστασία κινητήρα Αφήστε τον κινητήρα κα κρυώσει και ελέγξτε

μήπως έχει βουλώσει ο ανεμιστήρας

Το μηχάνημα κήπου

κάνει διακοπές

Χαλασμένο καλώδιο επιμήκυνσης Ελέγξτε το καλώδιο και, αν είναι χαλασμένο,

αντικαταστήστε το

Σφάλμα στην εσωτερική καλωδίωση του

μηχανήματος κήπου

Απευθυνθείτε στο Service

Χαλασμένος διακόπτης ΟΝ/OFF Απευθυνθείτε στο Service

Ενεργοποιήθηκε η προστασία κινητήρα Αφήστε τον κινητήρα κα κρυώσει και ελέγξτε

μήπως έχει βουλώσει ο ανεμιστήρας

Ισχυροί κραδασμοί/

θόρυβοι

Το μηχάνημα κήπου χάλασε Απευθυνθείτε στο Service

Το μηχάνημα κήπου δεν

φυσάει/αναρροφά

Βουλωμένο(ς) στόμιο/σωλήνας

αναρρόφησης

Ξεβουλώστε το στόμιο/σωλήνα αναρρόφησης

Το στόμιο/ο σωλήνας

αναρρόφησης δεν

μπορεί να

συναρμολογηθεί

Λάθος συναρμολόγηση βλέπε «Συναρμολόγηση»

Η ισχύς αναρρόφησης

ελαττώνεται

προοδευτικά

Πλήρης σάκος συλλογής Αδειάστε το σάκο συλλογής

Βουλωμένα στηρίγματα αναρρόφησης

του σάκου σκόνης

Ξεβουλώστε τα στηρίγματα αναρρόφησης του

σάκου σκόνης

Ο ανεμιστήρας δε

γυρίζει

Μπλοκαρισμένος ανεμιστήρας Θέστε το μηχάνημα κήπου εκτός λειτουργίας

και εξουδετερώστε το μπλοκάρισμα (φορέστε

προστατευτικά γάντια)

OBJ_BUCH-1436-001.book Page 51 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

52 | Eλληνικά

Συντήρηση και Service

Συντήρηση, καθαρισμός και αποθήκευση

fΝα βγάζετε το φις από την πρίζα πριν από όλες τις

εργασίες στο μηχάνημα.

fΝα διατηρείτε το μηχάνημα κήπου καθαρό για να

μπορείτε να εργάζεστε καλά και ασφαλώς.

Να διατηρείτε το μηχάνημα κήπου και τις σχισμές

αερισμού σε καθαρή κατάσταση για να μπορείτε να

εργάζεστε καλά και ασφαλώς.

Να αφαιρείτε τυχόν βρωμιές από το μηχάνημα κήπου

και το σάκο συλλογής με ένα υγρό πανί.

Να μην ψεκάζετε/βυθίζετε το μηχάνημα κήπου με/στο

νερό.

Να αποθηκεύετε το μηχάνημα κήπου σε μια ασφαλή και

στεγνή θέση, απρόσιτη στα παιδιά.

Να αποθηκεύετε το μηχάνημα κήπου σε μια ασφαλή και

στεγνή θέση, απρόσιτη στα παιδιά.

Service και σύμβουλος πελατών

www.bosch-garden.com

Όταν ζητάτε διασαφητικές πληροφορίες καθώς και όταν

παραγγέλνετε ανταλλακτικά πρέπει να αναφέρετε

οπωσδήποτε το 10ψήφιο αριθμό ευρετηρίου που

αναγράφεται στην πινακίδα κατασκευαστή του

μηχανήματος κήπου.

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

19400 Κορωπί – Αθήνα

Tel.: +30 (0210) 57 01 270

Fax: +30 (0210) 57 01 283

www.bosch.com

www.bosch-pt.gr

ABZ Service A.E.

Tel.: +30 (0210) 57 01 380

Fax: +30 (0210) 57 01 607

Απόσυρση

Τα μηχανήματα κήπου, τα εξαρτήματα και οι

συσκευασίες πρέπει να ανακυκλώνονται με τρόπο

φιλικό προς το περιβάλλον.

Μην ρίξετε τα μηχανήματα κήπου στα απορρίμματα του

σπιτιού σας!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Κοινοτική Οδηγία

2002/96/EΚ σχετικά με τις παλαιές

ηλεκτρικές και ηλεκτρονικές συσκευές

και τη μεταφορά της οδηγίας αυτής σε

εθνικό δίκαιο δεν είναι πλέον

υποχρεωτικό τα άχρηστα ηλεκτρικά

και ηλεκτρονικά μηχανήματα να

συλλέγονται ξεχωριστά για να

ανακυκλωθούν με τρόπο φιλικό προς

το περιβάλλον.

Τηρούμε το δικαίωμα αλλαγών.

OBJ_BUCH-1436-001.book Page 52 Tuesday, April 5, 2011 10:07 AM

Türkçe | 53

Bosch Power Tools F 016 L70 799 | (5.4.11)

Güvenlik Talimat

Dikat! Aşağdaki talimat dikkatle okuyun. Bahçe

aletinin usulüne uygun olarak kullanmn ve

kumanda elemanlarnn işlevlerini tam olarak

öğrenin. Bu kullanm klavuzunu ileride başvurmak

üzere güvenli bir yerde saklayn.

Bahçe aleti üzerindeki sembollerin

açklamas

Genel tehlike uyars.

Kullanm klavuzunu tam olarak okuyun.

Çalşrken yaknnzda bulunan kişilerin

etrafa savrulabilicek yabanc cisimler

tarafndan yaralanmamas için gerekli

önlemleri aln.

Çalşrken çevrenizdeki kişileri bahçe

aletinden güvenli bir uzaklkta tutun.

Dönen fan. Bahçe aleti çalşrken ellerinizi

ve ayaklarnz deliklere yaklaştrmayn.

Bahçe aleti çalşrken ellerinizi ve

ayaklarnz deliklere yaklaştrmayn.

Yaknnzda bulunan kişilerin bahçe

aletinden savrulan yabanc cisimler

nedeniyle yaralanmamasna dikkat edin.

Başkalarnn bahçe aletinden güvenli bir

uzaklkta bulunmasna dikkat edin.

Koruyucu kulaklk ve gözlük kullann.

Yağmur altnda çalşmayn ve yaprak üfleme

makinesini/elektrikli bahçe süpürgesini

yağmur altnda brakmayn.

Şebeke bağlant kablosu sarldğnda,

koptuğunda veya hasar gördüğünde

ayarlama ve temizlik işlerine başlamadan

önce veya yaprak üfleme makinesini/

elektrikli bahçe süpürgesini denetiminiz

dşnda brakmadan önce bahçe aletini

kapatn ve şebeke bağlant fişini prizden

çekin.

Bahçe aletinin herhangi bir parçasn

tutmadan önce, bütün parçalarn tam

olarak durmasn bekleyin. Bahçe aleti

kapandktan sonra da bçaklar bir süre

serbest dönüşte dönerler ve yaralanmalara

neden olabilirler.

Kullanm

fÇocuklarn veya bu talimat okumamş kişilerin

bahçe aletini kullanmasna hiçbir zaman izin

vermeyin. Ulusal güvenlik yönetmelikleri baz

ülkelerde bu aleti kullanma yaşn kstlamaktadr.

Kullanm dşndaki bahçe aletini çocuklarn

erişemeyeceği bir yerde saklayn.

fBu bahçe aleti; fiziksel, duyusal veya zihinsel

yetenekleri kstl, yetersiz deneyime ve/veya eksik

bilgiye sahip kişiler (çocuklar dahil) tarafndan

kullanlmaya uygun değildir. Bu kişiler aleti ancak

güvenliklerinden sorumlu bir kişinin gözetiminde

veya onlardan bahçe aletinin nasl kullanlacağ

hakknda talimat alarak kullanabilirler.

Çocuklarn bahçe aleti ile oynamamasna dikkat

edilmelidir.

fYaknnzda başkalar, özellikle çocuklar veya evcil

hayvanlar varken bahçe aletini hiçbir zaman

çalştrmayn.

fBu aleti kullananlar başkalarnn başna gelebilecek

kazalardan veya bunlarn özel mülkiyetinde

bulunan mallarda meydana gelebilecek

hasarlardan sorumludur.

fAletle çalşrken 3 metrelik bir daire içinde

başkalar ve evcil hayvanlar bulunmamaldr. Aleti

kullanan çalşma alann üçüncü kişilere karş

korumaktan sorumludur.

fBahçe aletini sadece gün şğnda veya iyi

aydnlatma koşullarnda kullann.

fBahçe aletini çplak ayakla veya açk sandaletlerle

kullanmayn. Sağlam iş ayakkablar ve uzun

pantolon kullann.

fBol giysilerin hava girişi tarafndan çekilmemesine

dikkat edin, aksi takdirde yaralanmalara neden

olabilirsiniz.

fBahçe aletini sadece meme veya emme borusu

takl durumda kullann.

fUzun saçlarn hava girişi tarafndan çekilmemesine

dikkat edin, aksi takdirde yaralanmalara neden

olabilirsiniz.

fİşlem uygulayacağnz yüzeyi dikkatli biçimde

kontrol edin, bütün telleri ve diğer yabanc

nesneleri uzaklaştrn.

fAleti kullanmaya başlamadan önce her defasnda

bağlant kablosununun ve uzatma kablosunun

hasarl olup olmadğn kontrol edin ve gerekiyorsa

bunlar değiştirin. Bağlant kablosunu ve uzatma

kablosunu aşr scaklğa, yağa ve keskin kenarl

cisimlere karş koruyun.

fYaprak üfleme makinesini/elektrikli bahçe

süpürgesini hiçbir zaman arzal koruyucu

donanmla, kapaklarla veya örneğin toplama

torbas gibi güvenlik donanm olmadan

kullanmayn.

fYaprak üfleme makinesi/elektrikli bahçe süpürgesi

çalştrlrken birlikte teslim edilen bütün

tutumaklarn ve koruyucu donanmn takl

olduğundan emin olun. Eksik donanml veya izin

verilmeyen biçimde değiştirilmiş yaprak üfleme

makinesini/elektrikli bahçe süpürgesini hiçbir

zaman çalştrmay denemeyin.

fYaprak üfleme makinesini/elektrikli bahçe

süpürgesini çalştrrken duruşununuz güvenli

olmasna ve daima dengede bulunmaya dikkat

edin.

fÇevrenizde olup bitenlere dikkat edin ve yaprak

üfleme makinesi/elektrikli bahçe süpürgesi

çalşrken duyamayacağnz sesler olabileceğini

aklnzdan çkarmayn.

fBedeninizin anormal durumda olmamasna dikkat

edin ve daima dengenizi koruyun.

fMeyilli alanlarda çalşrken duruşununuz ve

admlarnzn güvenli olmasna dikkat edin.

fHer zaman sakin çalşn, acele etmeyin.

fBütün soğutma havas deliklerini temiz tutun.

fKirleri ve yapraklar hiçbir zaman yaknnzda

bulunan kişilere doğru üfletmeyin.

fBahçe aletini kablodan tutarak taşmayn.

fKoruyucu soluma maskesi kullanlmas tavsiye

edilir.

fAlette bir değişiklik yapmayn. Müsaade

edilmeyen değişiklikler bahçe aletinizin güvenliğini

olumsuz yönde etkileyebilir ve şiddetli gürültü ile

titreşimlere neden olabilir.

Şu durumlarda şebeke fişini prizden çekin:

–Yaprak üfleme makinesini/elektrikli bahçe

süpürgesini kontrol ederken, blokajlar

giderirken veya aletin kendinde bir çalşma

yaparken,

–Yabanc bir nesneye çarptktan sonra. Yaprak

üfleme makinesini/elektrikli bahçe

süpürgesinde hasar olup olmadğn hemen

kontrol edin ve gerekiyorsa bakma gönderin,

–Yaprak üfleme makinesi/elektrikli bahçe

süpürgesi alşlmşn dşnda titreşim yapmaya

başlaynca (hemen kontrol edin).

Akm bağlants

fAkm kaynağnn gerilimi bahçe aletinin tip

etiketinde belirtilen verilere uygun olmaldr.

fBu bahçe aletinin sadece 30 mA’lik bir hatal akm

koruma şalteri ile sigortalanmş prize bağlanmas

tavsiye edilir.

fBu bahçe aletinde sadece üreticinin verilerine

uygun şebeke bağlant kablolar kullann veya

bunlarla değişiklik yapn; sipariş numaras ve tip

için kullanm klavuzuna bakn.

fŞebeke fişini hiçbir zaman slak elle tutmayn.

fŞebeke bağlant kablosunu veya uzatma kablosunu

krmayn, ezmeyin veya aleti bunlarn üzerinden

geçirmeyin, aksi takdirde hasar görebilirler.

Kabloyu scaktan, yağdan ve keskin kenarl

cisimlerden koruyun.

STOP

OBJ_DOKU-26008-001.fm Page 53 Tuesday, April 5, 2011 11:02 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

54 | Türkçe

fUzatma kablosu kullanm klavuzunda belirtilen

kesite sahip olmal ve püskürme suyuna karş

korunmal olmaldr. Fiş bağlants suya

girmemelidir.

Elektrik güvenliği

fBu alette bir motor koruma donanm

bulunmaktadr! Motor aşr zorlanma emniyeti ile

donatlmştr. Motor duracak olursa, tekrar

çalştrmadan önce birkaç dakika soğumasn

bekleyin.

fDikkat! Bakm ve temizlik işlemlerinden önce

bahçe aletini kapatn ve şebeke bağlant fişini

prizden çekin. Akm kablosu hasar gördüğünde,

kesildiğinde veya karştğnda da ayn işlemi

uygulayn.

Bahçe aletiniz güvenlik sağlamak üzere koruyucu

izolasyonludur ve topraklama gerektirmez. İşletme

gerilimi 230 V AC, 50 Hz’dir (AB üyesi olmayan ülkeler

için tipe göre 220 V, 240 V). Sadece bahçe aletinizle

kullanlmaya müsaadeli uzatma kablosu kullann. Bu

konudaki bilgileri yetkili müşteri servisinden

alabilirsiniz.

Bu aletle sadece H05VV-F, H05RN-F veya IEC (60227

IEC 53, 60245 IEC 57) tipi uzatma kablosu

kullanlabilir.

Bahçe aletini çalştrmak için uzatma kablosu

kullanaksanz, sadece aşağda belirtilen iletken

kesitine sahip kablolar kullann:

–1,0 mm2: maksimum uzunluk 40 m

–1,5 mm2: maksimum uzunluk 60 m

–2,5 mm2: maksimum uzunluk 100 m

Uyar: Bir uzatma kablosu kullanlrken, bu kablo –

güvenlik talimatnda belirtildiği gibi – fiş üzerinden

elektrik sisteminize bağl bir koruyucu iletkene sahip

olmald.

Emin olmadğnz durumlarda eğitimli bir elektrik

teknisyenine veya en yaknnzdaki Bosch servis

temsilcisine danşn.

fDİKKAT: Usulüne uygun olmayan uzatma

kablolar tehlikeli olabilir. Uzatma kablosu, fiş ve

kuplaj su szdrmaz ve açk havada kullanlmaya

müsaadeli olmaldr.

Güvenliği artrmak için maksimum 30 mA’lik hatal

akml bir FI-Şalterin (RCD) kullanlmas tavsiye olunur.

Bu FI-Şalteri her kullanmdan önce kontrol edilmelidir.

İngiltere’de satlmayan ürünler için uyar:

DİKKAT: Güvenliğiniz için bahçe aletinize monte

edilmiş olan fişin bağlant kablosuna bağlanmas

gereklidir. Uzatma kablosunun kuplaj püskürme

suyuna karş korunmal olmal, kauçuktan yaplmş

olmal veya kauçuk kapl olmaldr. Uzatma kablosu bir

gerginlik giderme tertibat ile kullanlmaldr.

Bağlant kablosunun hasarl olup olmadğ düzenli

aralklarla kontrol edilmeli ve sadece kusursuz

durumda kullanlmaldr.

Bağlant kablosu hasar görecek olursa sadece yetkili

Bosch servis atölyesinde onarlmaldr.

Bakm

fYaprak üfleme makinesinin/elektrikli bahçe

süpürgesinin güvenli bir biçimde çalşmasn

sağlamak üzere bütün somunlarn, cvatalarn ve

vidalarn yerlerine sk biçimde oturduğundan emin

olun.

fYaprak üfleme makinesini/elektrikli bahçe aletini

çocuklarn erişemeyeceği, kuru, kapal ve yüksek

bir yerde saklayn.

fGüvenlik amacyla aşnmş veya hasar görmüş

parçalar değiştirin.

fToplama torbasnda aşnma ve hasar olup

olmadğn düzenli aralklarla kontrol edin.

fYeterli eğitime sahip değilseniz bahçe aletini

onarmay denemeyin.

fYenilenen parçalarn orijinal Bosch ürünü

olduğundan emin olun.

Semboller

Aşağdaki semboller kullanm klavuzunu okumak ve

anlamak için önemlidir. Bu sembolleri ve anlamlarn

zihninize iyice yerleştirin. Sembollerini doğru

yorumlamak size bahçe aletini daha iyi ve daha güvenli

kullanmada yardmc olur.

Usulüne uygun kullanm

Bu bahçe aleti ev çevresindeki ve bahçelerdeki

yapraklarn, bahçe artklarnn (örneğin çimlerin)

üflenerek bir araya getirilmesi ve toplanmas için

tasarlanmştr.

Teknik veriler

Sembol Anlam

Yaprak üfleme modu

Yaprak emme modu

Reaksiyon yönü

Hareket yönü

Açma

Kapama

Müsaade edilen davranş

Yasak işlem

Koruyucu eldiven kullann.

Bahçe aletini sadece emme borusu

takl durumda kullann.

Yaprak üfleme

makinesi/

Elektrikli bahçe

süpürgesi

ALS 25 ALS 25

Ürün kodu 3 600 ... HA1 0.. HA1 030

Giriş gücü W25002300

Hava akm hz, maks. km/h 300 300

Debi, maks. m3/h 800 800

Yaprak miktar

azaltmas 10:1 10:1

Toplama torbas hacmi l4545

Ağrlğ (yaprak üfleme

modu) kg 3,2 3,2

Ağrlğ (yaprak emme

modu) kg 4,4 4,4

Koruma snf /II /II

Seri numaras bahçe aletindeki tip etiketine

bakn

Veriler 230 Volt’luk bir anma gerilimi [U] için

geçerlidir. Farkl gerilimlerde ve farkl ülkelere özgü

tiplerde bu veriler değişebilir.

Lütfen bahçe aletinizin tip etiketindeki ürün koduna

dikkat edin. Tek tek aletlerin ticari kodlar değişik

olabilir.

Kapama işlemleri srasnda ksa süreli gerilim

düşmeleri olabilir. Elverişsiz şebeke koşullarnda

diğer aletler etkilenebilir. 0,36 Ohm’den daha küçük

şebeke empedanslarnda hatalar ortaya çkmaz.

OBJ_DOKU-26008-001.fm Page 54 Tuesday, April 5, 2011 11:02 AM

Türkçe | 55

Bosch Power Tools F 016 L70 799 | (5.4.11)

Gürültü/Titreşim bilgisi

Gürültü ölçüm değerleri EN 60335’e göredir.

Aletin A değerlendirmeli gürültü seviyesi tipik olarak

şöyledir: Ses basnc seviyesi 82 dB(A); gürültü

emisyonu seviyesi 102 dB(A). Tolerans K =3 dB.

Koruyucu kulaklk kullann!

Toplam titreşim değeri ah (üç yönün vektör toplam) ve

tolerans K EN 60335’e göre belirlenmektedir:

ah<2,5 m/s2, K =1,5 m/s2.

Uygunluk beyan

Tek sorumlu olarak “Teknik veriler” bölümünde

tanmlanan ürünün aşağdaki norm veya normatif

belgelere uygun olduğunu beyan ederiz: 2004/108/AT,

2006/42/AT, 2000/14/AT yönetmelik hükümleri

uyarnca EN 60335.

2000/14/AT: Garanti edilen gürültü emisyonu seviyesi

105 dB(A). Uyumluluk değerlendirme yöntemi ek V

uyarnca.

Ürün kategorisi: 34, 35

Teknik belgelerin bulunduğu merkez:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

01.04.2011

Montaj ve işletim

Çalşrken dikkat edilecek hususlar

Çalşrken bahçe aletinin daima zemine sk biçimde

temas etmesine dikkat edin.

Kzgn, yanc veya patlayc malzemeleri üfletmeyin.

Elektrikli bahçe süpürgesini sadece yapraklarn ve

bahçe artklarnn emilmesine uygundur.

Bahçe aletini kullanmaya başlamadan önce her

defasnda çevrenizde küçük hayvanlar ve sert nesneler

olup olmadğn kontrol edin.

Svlar, plastik poşetleri, konserve kutularn, çam

kozalaklarn, dallar (5 mm’den büyük olanlar),

bezleri, kağt mendilleri ve çamaşr mandallarn

emdirmeyin.

Hata arama

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

İşlemin amac Şekil

Teslimat kapsam 1

Koruycu muhafazann taklmas 2

Memenin taklmas 3

Uzatma kablosunun taklmas 4

Açma 4

Kapama 4

Yaprak üfleme modu 5

Yaprak üfleme hznn ayarlanmas 5

Memenin/koruyucu muhafazann taklmas 6

Tutamağn taklmas 7

Emme borusunun taklmas

(bir kerelik montaj) 8

Taşma kemerinin tespiti 9

Toplama torbasnn taklmas 10

Uzatma kablosunun taklmas 11

Açma 11

Kapama 11

Yaprak emme modu 12

Debinin ayarlanmas 12

Ön tutamağn ayarlanmas 13

Toplama torbasnn boşaltlmas 14

Bakm ve temizlik 15

Saklama ve nakliye 16

İşlemin amac Şekil

Hata göstergesi Olas neden Giderilme yolu

Bahçe aleti çalşmyor Bileşenler doğru taklmamş Baknz: “Montaj”

Şebeke gerilimi yok Kontrol edin ve açn

Şebeke prizi arzal Başka bir priz kullann

Uzatma kablosunda hasar var Kabloyu kontrol edin ve hasarl ise

değiştirin

Sigorta atmş durumda Sigortay değiştirin

Motor koruma sistemi devreye girmiş

durumda

Motorun soğumasn bekleyin ve fann

bloke olup olmadğn kontrol edin

Bahçe aleti kesintili olarak

çalşyor

Uzatma kablosunda hasar var Kabloyu kontrol edin ve hasarl ise

değiştirin

Bahçe aletinin içindeki kablo

sisteminde hata var

Müşteri servisine başvurun

Açma/kapama şalteri arzal Müşteri servisine başvurun

Motor koruma sistemi devreye girmiş

durumda

Motorun soğumasn bekleyin ve fann

bloke olup olmadğn kontrol edin

Aşr titreşim ve gürültü var Bahçe aleti arzal Müşteri servisine başvurun

Bahçe aleti üfleme/emme

yapmyor

Meme/emme borusu bloke olmuş

durumda

Memeyi/emme borusunu açn

Meme/emme borusu taklamyor Yanlş montaj Baknz: “Montaj”

Emme yoğunluğu düşüyor Toplama torbas dolu Toplama torbasn boşaltn

Toplama torbasnn bağlant rakoru

bloke olmuş durumda

Toplama torbasnn bağlant rakorunu

açn

Fan dönmüyor Fan bloke olmuş durumda Bahçe aletini kapatn ve blokaj giderin

(koruyucu eldiven kullann)

OBJ_DOKU-26008-001.fm Page 55 Tuesday, April 5, 2011 11:02 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

56 | Türkçe

Bakm ve servis

Bakm, temizlik ve depolama

fBahçe aletinin kendinde bir çalşma yapmadan

önce her defasnda şebeke bağlant fişini prizden

çekin.

fİyi ve güvenli çalşabilmek için bahçe aletini temiz

tutun.

İyi ve güvenli çalşabilmek için bahçe aletini ve

havalandrma aralklarn temiz tutun.

Bahçe aletindeki veya toplama torbasndaki kirleri

nemli bir bezle temizleyin.

Bahçe aletinin üstüne hiçbir zaman su püskürtmeyin ve

bahçe aletini hiçbir zaman su içine daldrmayn.

Bahçe aletini kuru, güvenli ve çocuklarn

erişemeyeceği bir yerde saklayn.

Bahçe aletinin üzerine başka nesneler koymayn.

Müşteri servisi ve müşteri danşmanlğ

www.bosch-garden.com

Lütfen bütün başvuru ve yedek parça siparişlerinizde

bahçe aletinin tip etiketi üzerindeki 10 haneli ürün

kodunu belirtiniz.

Türkçe

Bosch San. ve Tic. A.S.

Ahi Evran Cad. No:1 Kat:22

Polaris Plaza

80670 Maslak/Istanbul

Müşteri Danşman: +90 (0212) 335 06 66

Müşteri Servis Hatt: +90 (0212) 335 07 52

Tasfiye

Bahçe aletleri, aksesuar ve ambalaj malzemesi çevre

dostu bir biçimde tasfiye edilmek üzere geri dönüşüm

merkezine yollanmak zorundadr.

Bahçe aletlerini evsel çöplerin içine atmayn!

Sadece AB üyesi ülkeler için:

Elektronik ve elektrikli aletlere ilişkin

2002/96/AT syl Avrupa yönetmeliği

ve bu yönetmeliğin ulusal hukuka

uyarlanmş hükümleri uyarnca

kullanm ömrünü tamamlamş

elektronik ve elektrikli aletler ayr ayr

toplanmak ve çevre dostu tasfiye

amacyla geri kazanm merkezlerine

gönderilmek zorundadr.

Değişiklik haklarmz sakldr.

OBJ_DOKU-26008-001.fm Page 56 Tuesday, April 5, 2011 11:02 AM

Polski | 57

Bosch Power Tools F 016 L70 799 | (5.4.11)

Wskazówki bezpieczeństwa

Uwaga! Poniższe wskazówki należy dokładnie przec-

zytać. Należy zapoznać się z elementami sterującymi

i prawidłową obsługą narzędzia ogrodowego. In-

strukcję eksploatacji należy zachować i starannie

przechowywać w celu dalszego zastosowania.

Wyjaśnienie symboli umieszczonych na

narzędziu ogrodowym

Ogólna wskazówka ostrzegająca przed

potencjalnym zagrożeniem.

Przed przystąpieniem do pracy należy

przeczytać niniejszą instrukcję

eksploatacji.

Należy zwracać uwagę, aby osoby,

przebywające w pobliżu, nie zostały

skaleczone przez odrzucone podczas pracy

ciała obce.

Osoby, przebywające się w pobliżu,

powinny zachować bezpieczną odległość

od narzędzia ogrodowego.

Dmuchawa obrotowa. W czasie pracy

narzędzia ogrodowego nie wolno wkładać

rąk ani nóg do otworów.

W czasie pracy narzędzia ogrodowego nie

wolno wkładać rąk ani nóg do otworów.

Należy zwracać uwagę, aby osoby,

przebywające w pobliżu, nie zostały

skaleczone przez unoszące się w powietrzu

ciała obce. Należy uważać na to, aby osoby

postronne znajdowały się w bezpiecznej

odległości od narzędzia ogrodowego.

Należy stosować środki ochrony słuchu i

okulary ochronne.

Nie wolno stosować dmuchawy do

liści/odkurzacza ogrodowego w czasie

deszczu, ani pozostawiać pozostawiać

urządzenia na zewnątrz w czasie deszczu.

Przed przystąpieniem do wykonywania

jakichkolwiek czynności regulacyjnych lub

konserwacyjnych przy narzędziu

ogrodowym, w razie zaplątania się

przewodu sieciowego, jego uszkodzenia

lub przecięcia, a także gdy dmuchawa do

liści/odkurzacz ogrodowy miałaby/miałby

być pozostawiona/y bez nadzoru, narzędzie

ogrodowe należy wyłączyć, jego wtyczkę

wyjąć z gniazda sieciowego.

Nie wolno dotykać żadnego z elementów

narzędzia ogrodowego przed ich

całkowitym zatrzymaniem się. Noże

obracają się jeszcze przez jakiś czas po

wyłączeniu silnika narzędzia ogrodowego i

mogą spowodować obrażenia.

Obsługa urządzenia

fNie wolno udostępniać narzędzia ogrodowego do

użytkowania dzieciom, a także osobom, które nie

zapoznały się z niniejszymi zaleceniami. Należy

zwrócić uwagę, czy w danym kraju nie istnieją

przepisy, ograniczające wiek użytkownika

podobnych narzędzi. Nieużywane narzędzie

ogrodowe należy przechowywać w miejscu

niedostępnym dla dzieci.

fNiniejsze narzędzie ogrodowe nie jest

dostosowane do obsługi przez osoby (łącznie z

dziećmi) ograniczone fizycznie, emocjonalnie, lub

psychicznie, a także przez osoby z

niewystarczającym doświadczeniem i/lub

niedostateczną wiedzą. Wyjątek stanowi sytuacja,

w której znajdują się one pod nadzorem osoby

odpowiedzialnej za ich bezpieczeństwo i otrzymują

od tej osoby instrukcje dotyczące posługiwania się

narzędziem ogrodowym.

Dzieci powinny znajdować się pod nadzorem, a

narzędzie ogrodowe zabezpieczone w taki sposób,

żeby nie mogły się one nim bawić.

fNie wolno nigdy użytkować narzędzia ogrodowego,

jeżeli w bezpośredniej bliskości znajdują się osoby

postronne, w szczególności dzieci lub zwierzęta

domowe.

fOsoba obsługująca lub użytkująca urządzenie

odpowiedzialna jest za wypadki i szkody na osobie

i mieniu, wyrządzone innym osobom.

fPodczas pracy urządzenia w jego obrębie, w

odległości 3 metrów nie mogą znajdować się

żadne osoby postronne i zwierzęta. Osoba

obsługująca urządzenie odpowiedzialna jest za

osoby trzecie znajdujące się w pobliżu.

fNarzędzie ogrodowe można użytkować tylko przy

świetle dziennym lub przy bardzo dobrym

oświetleniu sztucznym.

fNie wolno używać narzędzia ogrodowego boso ani

w odkrytym obuwiu. Podczas pracy należy zawsze

zakładać stabilne obuwie robocze i długie spodnie.

fNależy zwrócić uwagę, aby luźne części ubrania nie

zostały wciągnięte do wlotu powietrza dmuchawy,

gdyż mogłoby to spowodować obrażenia ciała.

fNarzędzie ogrodowe wolno użytkować tylko z

zamocowaną dyszą lub z zamontowaną rurą ssącą.

fNależy zwrócić uwagę, aby do wlotu powietrza

dmuchawy nie dostały się długie włosy

użytkownika, gdyż mogłoby to doprowadzić do

poważnych obrażeń ciała.

fPrzed przystąpieniem do pracy dokładnie zbadać

teren, na którym będzie użyte urządzenie i usunąć

z niego wszelkiego rodzaju druty, a także inne ciała

obce.

fPrzed każdym użytkowaniem należy skontrolować

przewód przyłączeniowy/przedłużacz, a w

przypadku stwierdzenia uszkodzeń wymienić.

Chronić przewód przyłączeniowy/przedłużacz

przed działaniem wysokiej temperatury,

olejem/smarami oraz ostrymi krawędziami.

fNie wolno eksploatować dmuchawy do liści/

odkurzacza ogrodowego, jeżeli urządzenia

zabezpieczające i pokrywy są uszkodzone, lub gdy

zabezpieczenia typu worek na odpady nie są

zamontowane.

fPrzed rozpoczęciem pracy z dmuchawą do

liści/odkurzaczem ogrodowym należy upewnić się,

że wszystkie uchwyty i urządzenia zabezpieczające

zostały prawidłowo zamocowane. Nie wolno w

żadnej sytuacji eksploatować dmuchaw do

liści/odkurzaczy ogrodowych niecałkowicie

zmontowanych ani dmuchaw do liści/odkurzaczy

ogrodowych, na których dokonano

niedozwolonych modyfikacji.

fPodczas eksploatacji dmuchaw do liści/

odkurzaczy ogrodowych należy przyjąć stabilną

postawę i dbać o utrzymanie równowagi.

fNależy pracować, zachowując stałą czujność i

będąc stale przygotowanym na ewentualne

niebezpieczeństwa, gdyż podczas pracy

dmuchawy do liści/odkurzacza ogrodowego mogą

być one niesłyszalne.

fNależy unikać wszelkich nienaturalnych pozycji

przy pracy, a także starać się stale utrzymywać

równowagę.

fNa pochyłych powierzchniach należy pracować

ostrożnie, aby nie stracić równowagi.

fPodczas pracy należy iść spokojnym krokiem, nie

wolno w żadnym wypadku biec.

fWszystkie otwory wentylacyjne muszą być wolne

od zanieczyszczeń.

fNie wolno zdmuchiwać zanieczyszczeń i liści w

kierunku znajdujących się w pobliżu osób.

fNie należy przenosić narzędzia ogrodowego,

trzymając je za przewód.

fZaleca się stosowanie maski przeciwpyłowej.

fNie wolno przeprowadzać żadnych zmian na

narzędziu ogrodowym. Niedopuszczalne

przeróbki mogą wpłynąć na obniżenie

bezpieczeństwa narzędzia ogrodowego, a także

zwiększyć szumy i wibracje.

Wyjmować wtyczkę sieciową z gniazda:

–podczas czynności obsługowych przy

dmuchawie do liści/odkurzaczu ogrodowym,

usuwania blokad lub kontroli jej/jego działania,

–po zderzeniu z twardym przedmiotem. Należy

natychmiast sprawdzić, czy dmuchawa do

liści/odkurzacz ogrodowy nie został/a

uszkodzony/a, a w przypadku stwierdzenia

uszkodzenia oddać ją/go do naprawy,

–gdy dmuchawa do liści/odkurzacz ogrodowy

zaczyna wibrować w nietypowy sposób (należy

natychmiast zbadać tego przyczynę).

STOP

OBJ_DOKU-26009-001.fm Page 57 Tuesday, April 5, 2011 11:05 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

58 | Polski

Zasilanie

fNapięcie źródła prądu musi zgadzać się z danymi

na tabliczce znamionowej narzędzia ogrodowego.

fZaleca się podłączanie narzędzia ogrodowego

wyłącznie do gniazda zabezpieczonego

wyłącznikiem różnicowo-prądowym, o prądzie

wyzwalającym równym 30 mA.

fNiniejsze narzędzie ogrodowe należy stosować

wyłącznie z przewodami sieciowymi o

parametrach zgodnych z danymi podanymi przez

producenta narzędzia; nr zamówienia i typ

urządzenia por. instrukcja eksploatacji.

fNigdy nie dotykać wtyczki zasilania mokrymi

rękami.

fNie wolno najeżdżać na przewód sieciowy lub na

przedłużacz, zginać go lub szarpać, gdyż mogłoby

to spowodować jego uszkodzenie. Chronić

przewód przed działaniem wysokiej temperatury,

olejem/smarami oraz ostrymi krawędziami.

fStosować przedłużacze o przekroju zgodnym z

instrukcją obsługi, zaopatrzone w zabezpieczenie

przez rozpryskami wody. Połączenie wtykowe

przewodu z przedłużaczem nie może leżeć w

wodzie.

Bezpieczeństwo elektryczne

fUrządzenie ma zainstalowany wyłącznik

przeciwprzeciążeniowy! Silnik został

wyposażony w wyłącznik przeciwprze-

ciążeniowy. W razie zatrzymania się silnika,

należy przed ponownym włączeniem odczekać

parę minut, aby mógł się ostudzić.

fUwaga! Przed przystąpieniem do czynności

konserwacyjnych lub czyszczenia, należy

wyłączyć narzędzie ogrodowe i wyjąć przewód z

gniazda. Powyższe zalecenie dotyczy również

przypadków, gdy przewód zasilający jest

przecięty, uszkodzony lub splątany.

Nabyte narzędzie ogrodowe jest zaopatrzone w

izolację ochronną i nie wymaga uziemienia. Napięcie

robocze wynosi 230 V AC, 50 Hz (dla krajów nie

należących do UE 220 V, 240 V – w zależności od

modelu). Stosować wolno jedynie przedłużacze

posiadające atest. Szczegółowych informacji można

uzyskać w autoryzowanym punkcie serwisowym.

Stosować wolno jedynie przedłużacze H05VV-F,

H05RN-F lub IEC (60227 IEC 53, 60245 IEC 57).

W przypadku, gdy do uruchomienia narzędzia

ogrodowego konieczne jest użycie przewodu

przedłużającego, należy zastosować przedłużacze z

następującymi przekrojami (żyły) przewodu:

–1,0 mm2: maks. długość 40 m

–1,5 mm2: maks. długość 60 m

–2,5 mm2: maks. długość 100 m

Wskazówka: Jeśli stosowany jest przedłużacz, powi-

nien on być – zgodnie z przepisami bezpieczeństwa –

uziemiony i podłączony za pomocą wtyczki z

przewodem uziemiającym instalacji elektrycznej.

W razie wątpliwości należy skonsultować wy-

kwalifikowanego elektryka albo zwrócić się do naj-

bliższego punktu serwisowego firmy Bosch.

fUWAGA: Przedłużacze niezgodne z przepisami

mogą stanowić zagrożenie. Przedłużacz, wtyczka

i łącznik wtykowy powinny mieć wodoszczelną

budowę i być przeznaczone do zastosowań na

zewnątrz pomieszczeń.

Dla podwyższenia bezpieczeństwa pracy zaleca się

stosowanie wyłącznika różnicowoprądowego (RCD) o

prądzie różnicowym, nie większym niż 30 mA.

Wyłącznik ten powinien być kontrolowany przed

każdym użyciem.

Wskazówka dla produktów, nie sprzedawanych w

Wielkiej Brytanii:

UWAGA: Ze względu na bezpieczeństwo użytkownika

wymagane jest, aby wtyk znajdujący się przy narzędziu

ogrodowym połączony był z kablem przedłużającym

Złącza przewodu przedłużającego powinny być zabez-

pieczone przed bryzgami wody, a także być wykonane

z gumy lub posiadać osłonę gumową. Przedłużacz

musi być zaopatrzony w uchwyt kablowy odciążający

(zabezpieczeniem przed wyrwaniem).

Przewód przyłączeniowy należy regularnie

kontrolować pod kątem uszkodzeń; można go

użytkować wyłącznie w nienagannym stanie.

Naprawy uszkodzonego przewodu przyłączeniowego

może dokonać wyłącznie autoryzowany warsztat

serwisowy firmy Bosch.

Konserwacja

fAby mieć pewność, że stan techniczny dmuchawy

do liści/odkurzacza ogrodowego gwarantuje

bezpieczną pracę, należy regularnie sprawdzać,

czy wszystkie nakrętki, trzpienie i śruby są

prawidłowo dokręcone.

fDmuchawę do liści/odkurzacz ogrodowy należy

przechowywać w suchym, wysoko położonym lub

zamkniętym miejscu, tak aby było ono niedostępne

dla dzieci.

fDla własnego bezpieczeństwa wymieniać zużyte

lub uszkodzone części.

fNależy regularnie sprawdzać stan zużycia worka na

odpady, a także kontrolować go pod kątem

uszkodzeń.

fJeżeli nie posiada się odpowiedniego

wykształcenia nie należy próbować samemu

naprawiać sekator do żywopłotu.

fUpewnić się, czy części zamienne zostały

wyprodukowane przez firmę Bosch.

Symbole

Następujące symbole mają istotne znaczenie podczas

czytania i zrozumienia instrukcji eksploatacji. Należy

zapamiętać te symbole i ich znaczenia. Właściwa

interpretacja symboli sprzyja lepszemu i

bezpieczniejszemu użytkowaniu elektronarzędzia.

Użycie zgodne z przeznaczeniem

Narzędzie ogrodowe przeznaczone jest do

zdmuchiwania w jedno miejsce i zasysania liści,

odpadów ogrodowych (np. trawy) i gałązek, w

okolicach domu i ogródka przydomowego.

Symbol Znaczenie

Tryb zdmuchiwania liści

Tryb zasysania liści

Kierunek reakcji

Kierunek ruchu

Uruchomienie

Wyłączenie

Dozwolone czynności

Zabronione czynności

Należy nosić rękawice ochronne.

Narzędzie ogrodowe wolno

użytkować tylko z zamocowaną

rurą ssącą.

OBJ_BUCH-1436-001.book Page 58 Tuesday, April 5, 2011 10:07 AM

Polski | 59

Bosch Power Tools F 016 L70 799 | (5.4.11)

Dane techniczne

Informacja na temat hałasu i

wibracji

Wartości pomiarowe hałasu określono zgodnie z

normą EN 60335.

Określony wg skali A poziom hałasu emitowanego

przez urządzenie wynosi standardowo: Poziom

ciśnienia akustycznego 82 dB(A); poziom mocy

akustycznej 102 dB(A). Niepewność pomiaru K =3 dB.

Stosować środki ochrony słuchu!

Poziom emisji drgań ah (suma wektorowa z trzech

kierunków) i niepewność K oznaczone zgodnie z

normą EN 60335:

ah<2,5 m/s2, K=1,5 m/s2.

Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że produkt

przedstawiony w rozdziale „Dane techniczne“

odpowiada wymaganiom następujących norm i

dokumentów normatywnych: EN 60335 – zgodnie z

wymaganiami dyrektyw: 2004/108/WE, 2006/42/WE,

2000/14/WE.

2000/14/WE: Gwarantowany poziom mocy

akustycznej 105 dB(A). Sposób oceny zgodności wg

załącznika V.

Kategoria produktów: 34, 35

Dokumentacja techniczna:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

01.04.2011

Montaż i praca

Wskazówki dotyczące pracy

Narzędzie ogrodowe należy zawsze trzymać podczas

pracy blisko podłoża.

Nie wolno zdmuchiwać gorących, palnych i

wybuchowych materiałów.

Odkurzacz ogrodowy przeznaczony jest wyłącznie do

odsysania liści i odpadów ogrodowych.

Przed przystąpieniem do użytkowania narzędzia

ogrodowego należy skontrolować okolice, czy nigdzie

nie ma małych zwierząt lub twardych przedmiotów.

Nie wolno zasysać cieczy, toreb plastikowych, puszek,

szyszek, gałęzi (większych niż 5 mm), szmatek,

chusteczek higienicznych i klamer do bielizny.

Lokalizacja usterek

Dmuchawa do liści/

Odkurzacz ogrodowy ALS 25 ALS 25

Numer katalogowy 3 600 ... HA1 0.. HA1 030

Moc znamionowa W 2500 2300

Prędkość przepływu

powietrza, maks. km/h 300 300

Przepływ strumienia,

maks. m3/h 800 800

Redukcja ilości liści 10:1 10:1

Pojemność worka na

odpady l4545

Ciężar (w trybie

zdmuchiwania liści) kg 3,2 3,2

Ciężar (w trybie

zasysania liści) kg 4,4 4,4

Klasa ochrony /II /II

Numer seryjny zob tabliczkę znamionową na

narzędziu ogrodowym

Dane aktualne są dla napięcia znamionowego [U]

230 V. Przy napięciach odbiegających od powyższego

i w przypadku modeli specyficznych dla danego kraju

dane te mogą się różnić.

Należy zwracać uwagę na numer katalogowy na

tabliczce znamionowej nabytego narzędzia

ogrodowego. Nazwy handlowe poszczególnych

modeli narzędzi ogrodowych mogą się różnić.

Podczas włączania urządzenia dochodzi do

krótkotrwałych spadków napięcia. W przypadku

niekorzystnych warunków sieciowych może dojść co

zakłóceń pracy innych urządzeń. W przypadku

impedancji źródła zasilania mniejszej niż 0,36 omów,

nie należy się liczyć z żadnymi zakłóceniami.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Planowane działanie Rysunek

Zakres dostawy 1

Montaż osłony ochronnej 2

Nakładanie dyszy 3

Montaż przedłużacza 4

Włączanie 4

Wyłączanie 4

Tryb zdmuchiwania liści 5

Ustawianie prędkości zdmuchiwania liści 5

Demontaż dyszy/osłony ochronnej 6

Montaż uchwytu 7

Montaż rury ssącej (jednorazowy montaż) 8

Mocowanie taśmy naramiennej 9

Montaż worka na odpady 10

Montaż przedłużacza 11

Włączanie 11

Wyłączanie 11

Tryb zasysania liści 12

Ustawianie przepływu strumienia 12

Ustawianie przedniego uchwytu 13

Opróżnianie worka na odpady 14

Konserwacja i pielęgnacja 15

Przechowywanie i transport 16

Symptomy Możliwa przyczyna Usunięcie usterki

Narzędzie

ogrodowe nie

działa

Części składowe nie zostały właściwie

zamontowane zob. „Montaż“

Brak napięcia sieciowego Skontrolować i włączyć

Uszkodzone gniazdko sieciowe Podłączyć urządzenie do innego gniazdka

Przedłużacz jest uszkodzony Skontrolować przewód, w razie potrzeby

wymienić

Zadziałał bezpiecznik Wymienić bezpiecznik

Zadziałał wyłącznik przeciwprzeciążeniowy

silnika Doprowadzić do ochłodzenia silnika i

skontrolować, czy dmuchawa blokuje

Narzędzie

ogrodowe pracuje z

przerwami

Przedłużacz jest uszkodzony Skontrolować przewód, w razie potrzeby

wymienić

Nastąpiło uszkodzenie wewnętrznego

okablowania narzędzia ogrodowego Zwrócić się do punktu serwisowego

Uszkodzony włącznik/wyłącznik Zwrócić się do punktu serwisowego

Zadziałał wyłącznik przeciwprzeciążeniowy

silnika Doprowadzić do ochłodzenia silnika i

skontrolować, czy dmuchawa blokuje

Silne wibracje/

dźwięki Uszkodzone narzędzie ogrodowe Zwrócić się do punktu serwisowego

OBJ_BUCH-1436-001.book Page 59 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

60 | Polski

Konserwacja i serwis

Konserwacja, czyszczenie i

przechowywanie

fPrzed przystąpieniem do jakichkolwiek

czynności obsługowym przy narzędziu

ogrodowym, należy wyjąć wtyczkę sieciową z

gniazda.

fUtrzymywanie narzędzia ogrodowego w

czystości gwarantuje prawidłową i bezpieczną

pracę.

Utrzymywanie narzędzia ogrodowego i jego otworów

wentylacyjnych w czystości gwarantuje prawidłową i

bezpieczną pracę.

Usunąć brud z narzędzia ogrodowego lub worka na

odpadki za pomocą wilgotnej szmatki.

Nie wolno opryskiwać narzędzia ogrodowego wodą ani

zanurzać go w wodzie.

Narzędzie ogrodowe należy przechowywać w

bezpiecznym, suchym i niedostępnym dla dzieci

miejscu.

Nie należy umieszczać żadnych przedmiotów na

obudowie narzędzia ogrodowego.

Obsługa klienta oraz doradztwo

techniczne

www.bosch-garden.com

Przy wszystkich zgłoszeniach i zamówieniach części

zamiennych konieczne jest podanie

dziesięciocyfrowego numeru katalogowego,

znajdującego się na tabliczce znamionowej narzędzia

ogrodowego.

Polska

Robert Bosch Sp. z o.o.

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Tel.: +48 (022) 715 44 60

Faks: +48 (022) 715 44 41

E-Mail: bsc@pl.bosch.com

Infolinia Działu Elektronarzędzi: +48 (801) 100 900

(w cenie połączenia lokalnego)

E-Mail: elektronarzedzia.info@pl.bosch.com

www.bosch.pl

Usuwanie odpadów

Narzędzia ogrodowe, osprzęt i opakowanie należy

oddać do powtórnego przetworzenia zgodnego z

obowiązującymi przepisami w zakresie ochrony

środowiska.

Nie wolno wyrzucać narzędzi ogrodowych do

odpadów z gospodarstwa domowego!

Tylko dla państw należących do UE:

Zgodnie z europejską wytycznymi

Europejskiej Dyrektywy 2002/96/WE

o starych, zużytych narzędziach

elektrycznych i elektronicznych i jej

stosowania w prawie krajowym,

wyeliminowane niezdatne do użycia

narzędzia elektryczne i elektroniczne

należy zbierać osobno i doprowadzić

do ponownego przetworzenia

zgodnego z zasadami ochrony

środowiska.

Zastrzega się prawo dokonywania zmian.

Narzędzie

ogrodowe nie

dmucha/nie zasysa

Dysza/rura ssąca jest zablokowana Zwolnić/oczyścić dyszę/rurę ssącą

Dysza/rura ssąca

nie daje się

zamontować

Nieprawidłowy montaż zob. „Montaż“

Wydajność

zasysania zmniejsza

się

Worek na odpady jest pełny Opróżnić worek na odpady

Króciec przyłączeniowy worka na odpady

jest zablokowany Oczyścić króciec przyłączeniowy worka na

odpady

Dmuchawa się nie

obraca Dmuchawa jest zablokowana Wyłączyć narzędzie ogrodowe i usunąć

blokadę (stosując rękawice ochronne)

Symptomy Możliwa przyczyna Usunięcie usterki

OBJ_BUCH-1436-001.book Page 60 Tuesday, April 5, 2011 10:07 AM

Česky | 61

Bosch Power Tools F 016 L70 799 | (5.4.11)

Bezpečnostní upozornění

Pozor! Pročtěte si pozorně následující pokyny.

Seznamte se s obslužnými prvky a řádným

používáním zahradního nářadí. Uschovejte si prosím

pečlivě návod k použití pro pozdější potřebu.

Vysvětlení symbolů na zahradním nářadí

Všeobecné upozornění na nebezpečí.

Pročtěte si návod k použití.

Dbejte na to, aby osoby stojící v blízkosti

nebyly poraněny odmrštěnými cizími tělesy.

Poblíž stojící osoby zadržte v bezpečné

vzdálenosti vůči zahradnímu nářadí.

Rotující ventilátor. Během chodu

zahradního nářadí nedávejte své ruce a

nohy do jeho otvorů.

Během chodu zahradního nářadí nedávejte

své ruce a nohy do jeho otvorů.

Dbejte na to, aby v blízkosti se nacházející

osoby nebyly poraněny cizími tělesy

odletujícími od zahradního nářadí. Dávejte

pozor u ostatních osob na bezpečný odstup

vůči zahradnímu nářadí.

Noste ochranu sluchu a ochranné brýle.

Nepracujte za deště a nenechávejte fukar

listí/zahradní vysavač venku, když prší.

Než přistoupíte k seřizovacím nebo čistícím

pracem, když je síťový kabel zamotaný,

proříznutý či poškozený nebo když necháte

fukar listí/zahradní vysavač bez dozoru,

zahradní nářadí vypněte a vytáhněte

síťovou zástrčku ze zásuvky.

Než se dotknete dílů zahradního nářadí,

počkejte, až se všechny zcela dostanou do

stavu klidu. Nože po vypnutí zahradního

nářadí ještě dále rotují a mohou způsobit

zranění.

Obsluha

fNikdy nedovolte dětem nebo osobám, jež nejsou

obeznámeny s těmito pokyny, zahradní nářadí

používat. Národní předpisy mohou vymezovat věk

obsluhy. Pokud zahradní nářadí nepoužíváte,

uschovávejte je mimo dosah dětí.

fToto zahradní nářadí není určeno k tomu, aby jej

používaly osoby (včetně dětí) s omezenými

fyzickými, smyslovými a duševními schopnostmi

nebo nedostatečnou zkušeností a/nebo

nedostatečnými vědomostmi, možné je to pouze

tehdy, budou-li pro svou bezpečnost pod

dohledem kompetentní osoby nebo od ní obdrží

pokyny, jak se zahradní nářadí používá.

Děti by měly být pod dohledem, aby bylo zajištěno,

že si se zahradním nářadím nehrají.

fZahradní nářadí nikdy neprovozujte, zatímco se v

bezprostřední blízkosti zdržují osoby, zejména

děti, nebo domácí zvířata.

fObsluha nebo uživatel je zodpovědný za nehody

nebo ublížení jiným osobám nebo jejich majetku.

fBěhem provozu se nesmějí v okruhu 3 m zdržovat

žádné další osoby ani zvířata. Obsluha je v

pracovním prostoru zodpovědná vůči třetím

stranám.

fZahradní nářadí používejte pouze za denního světla

nebo dobrého umělého osvětlení.

fZahradní nářadí nepoužívejte bosí nebo s

otevřenými sandály. Neustále noste pevnou obuv a

dlouhé kalhoty.

fDbejte na to, aby volný oděv nebyl vtažen do

vstupních otvorů vzduchu, poněvadž to by mohlo

vést k poraněním.

fZahradní nářadí provozujte pouze s nasazenou

hubicí resp. s namontovanou sací trubkou.

fDbejte na to, aby dlouhé vlasy nebyly vtaženy do

vstupních otvorů vzduchu, poněvadž to by mohlo

vést k poraněním.

fPečlivě prohledejte obdělávanou plochu a

odstraňte všechny dráty a ostatní cizí tělesa.

fPřed každým použitím zkontrolujte poškození

připojovacího vedení/prodlužovacího kabelu a

popř. tyto vyměňte. Chraňte připojovací

vedení/prodlužovací kabel před horkem, olejem a

ostrými hranami.

fNikdy neprovozujte fukar listí/zahradní vysavač s

vadnými ochrannými zařízeními, vadnými kryty

nebo bez bezpečnostních zařízení, např. bez

sběrného vaku.

fZajistěte, aby všechny dodané rukojeti a ochranná

zařízení byly při provozu fukaru listí/zahradního

vysavače namontována. Nikdy se nepokoušejte

uvést do provozu neúplně smontovaný fukar

listí/zahradní vysavač nebo fukar listí/zahradní

vysavač s nepřípustnými modifikacemi.

fPři provozu fukaru listí/zahradního vysavače

neustále dbejte na bezpečný postoj a vždy udržujte

rovnováhu.

fBuďte si vědomi svého okolí a buďte připraveni na

možné nebezpečné momenty, jež možná během

foukání/vysávání listí neslyšíte.

fVyvarujte se abnormálního držení těla a neustále

udržujte rovnováhu.

fNa šikmých plochách neustále dbejte na

bezpečnou chůzi.

fChoďte stále klidným tempem, nikdy neběhejte.

fVeškeré otvory pro chladicí vzduch udržujte prosté

od nečistot.

fNikdy nefoukejte nečistoty/istí ve směru v blízkosti

stojících osob.

fZahradní nářadí nenoste za kabel.

fJe doporučeno nosit ochrannou respirační masku.

fNeprovádějte na zahradním nářadí žádné změny.

Nepřípustné změny mohou negativně ovlivnit

bezpečnost Vašeho zahradního nářadí a vést ke

zvýšenému hluku a vibracím.

Síťovou zástrčku vytáhněte ze zásuvky:

–když fukar listí/zahradní vysavač kontrolujete,

odstraňujete zablokování nebo na něm

pracujete,

–po kolizi s cizím tělesem. Zkontrolujte ihned

poškození fukaru listí/zahradního vysavače a

je-li to nutné, nechte jej opravit,

–když fukar listí/zahradní vysavač začne

neobvykle vibrovat (ihned zkontrolovat).

Připojení do sítě

fNapětí zdroje proudu musí souhlasit s údaji na

typovém štítku zahradního nářadí.

fJe doporučeno toto zahradní nářadí připojovat

pouze na zásuvku, jež je jištěna chráničem s

vybavovacím proudem 30 mA.

fPoužívejte pouze takové elektrické připojovací

kabely nebo nahraďte na zahradním nářadí jen

takovými, jež odpovídají údajům výrobce; obj.číslo

a typ viz návod k obsluze.

fSíťovou zástrčku nikdy neuchopujte mokrýma

rukama.

fPřipojovací síťový kabel nebo prodlužovací kabel

nepřejíždějte, nepřiskřípněte nebo jím neškubejte,

poněvadž jinak by se mohl poškodit. Kabel chraňte

před horkem, olejem a ostrými hranami.

fProdlužovací kabel musí mít průřez uvedený v

návodu k provozu a musí být chráněný proti

stříkající vodě. Zástrčkový spoj nesmí ležet ve

vodě.

Elektrická bezpečnost

fJe nainstalovaná motorová ochrana! Motor je

vybavený ochranou proti přetížení. Jestliže se

motor zastaví, nechte jej před novým startem

několik minut vychladnout.

fPozor! Před pracemi údržby nebo čištění

zahradní nářadí vypněte a vytáhněte síťovou

zástrčku. Totéž platí, když je elektrický kabel

poškozený, naříznutý nebo zamotaný.

STOP

OBJ_BUCH-1436-001.book Page 61 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

62 | Česky

Vaše zahradní nářadí má kvůli bezpečnosti ochrannou

izolaci a nepotřebuje uzemnění. Provozní napětí činí

230 V AC, 50 Hz (pro země mimo EU 220 V, 240 V

podle provedení). Používejte pouze schválené

prodlužovací kabely. Informace obdržíte ve Vašem

autorizovaném zákaznickém servisu.

Smí se používat pouze prodlužovací kabely typu

H05VV-F, H05RN-F nebo IEC (60227 IEC 53, 60245

IEC 57).

Pokud používáte pro provoz zahradního nářadí

prodlužovací kabel, smějí se použít pouze kabely s

následujícími průřezy vodičů:

–1,0 mm2: maximální délka 40 m

–1,5 mm2: maximální délka 60 m

–2,5 mm2: maximální délka 100 m

Upozornění: Pokud se použije prodlužovací kabel,

musí mít – jak je popsáno v bezpečnostních

předpisech – ochranný vodič, který je přes zástrčku

spojený s ochranným vodičem Vašeho elektrického

rozvodu.

Ve sporných případech se zeptejte vyškoleného

elektrikáře nebo v nejbližším servisním zastoupení

firmy Bosch.

fPOZOR: Prodlužovací kabely nevyhovující

předpisu mohou být nebezpečné. Prodlužovací

kabel, zástrčka a spojka musejí být vodotěsné a v

provedení přípustném pro použití venku.

Pro zvýšení bezpečnosti se doporučuje použít

proudový chránič FI (RCD) s vybavovacím proudem

maximálně 30 mA. Tento proudový chránič FI by měl

být před každým použitím přezkoušen.

Upozornění pro výrobky prodávané mimo Velkou

Británii:

POZOR: pro Vaši bezpečnost je nutné, aby byla

zástrčka, umístěná na zahradním nářadí, spojena s

prodlužovacím kabelem. Spojka prodlužovacího

kabelu musí být chráněná proti stříkající vodě, musí

sestávat z gumy nebo být gumou potažena.

Prodlužovací kabel se musí používat s odlehčením

tahu.

Připojovací kabel musí být pravidelně kontrolován na

příznaky poškození a smí se používat pouze v

nepoškozeném stavu.

Je-li připojovací kabel poškozený, smí jej opravit pouze

v autorizovaném servisu Bosch.

Údržba

fZajistěte pevné usazení všech matic, čepů a

šroubů, tím je zaručen bezpečný pracovní stav

fukaru listí/zahradního vysavače.

fSkladujte fukar listí/zahradní vysavač na suchém,

vysoko položeném nebo uzavřeném místě, mimo

dosah dětí.

fZ bezpečnostních důvodů vyměňte opotřebované

nebo poškozené díly.

fPravidelně kontrolujte opotřebení nebo poškození

sběrného vaku.

fNepokoušejte se zahradní nářadí opravovat, ledaže

máte nezbytné vzdělání.

fZajistěte, aby vyměněné díly pocházely od firmy

Bosch.

Symboly

Následující symboly mají význam pro čtení a

pochopení návodu k obsluze. Zapamatujte si symboly

a jejich význam. Správná interpretace symbolů Vám

pomůže zahradní nářadí lépe a bezpečněji používat.

Určené použití

Zahradní nářadí je určeno ke sfoukávání dohromady a

sběru listí a zahradního odpadu (např. trávy) a větviček

okolo domu a na zahradě.

Technická data

Informace o hluku a vibracích

Naměřené hodnoty hluku zjištěny podle EN 60335.

Hodnocená hladina hluku A stroje činí typicky: hladina

akustického tlaku 82 dB(A); hladina akustického

výkonu 102 dB(A). Nepřesnost K =3 dB.

Noste ochranu sluchu!

Celkové hodnoty vibrací ah (vektorový součet tří os) a

nepřesnost K zjištěny podle EN 60335:

ah<2,5 m/s2, K =1,5 m/s2.

Prohlášení o shodě

Prohlašujeme ve výhradní zodpovědnosti, že v

odstavci „Technická data“ popsaný výrobek je v

souladu s následujícími normami nebo normativními

dokumenty: EN 60335 podle ustanovení směrnic

2004/108/ES, 2006/42/ES, 2000/14/ES.

2000/14/ES: garantovaná hladina akustického výkonu

105 dB(A). Metoda posouzení shody podle dodatku V.

Kategorie výrobků: 34, 35

Technická dokumentace u:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

01.04.2011

Symbol Význam

Režim foukání listí

Režim nasávání listí

Směr reakce

Směr pohybu

Zapnutí

Vypnutí

Dovolené počínání

Zakázané počínání

Noste ochranné rukavice.

Provozujte zahradní nářadí pouze s

namontovanou sací trubkou.

Fukar listí/

Zahradní vysavač ALS 25 ALS 25

Objednací číslo 3 600 ... HA1 0.. HA1 030

Jmenovitý příkon W25002300

Rychlost vzduchového

proudu, max. km/h 300 300

Objemový průtok,

max. m3/h 800 800

Redukce množství listí 10:1 10:1

Objem sběrného vaku l4545

Hmotnost (režim

foukání listí) kg 3,2 3,2

Hmotnost (režim

nasávání listí) kg 4,4 4,4

Třída ochrany /II /II

Sériové číslo viz typový štítek na

zahradním nářadí

Údaje platí pro jmenovité napětí [U] 230 V. U

odlišných napětí a podle země specifických

provedení se mohou tyto údaje lišit.

Dbejte prosím objednacího čísla na typovém štítku

Vašeho zahradního nářadí. Obchodní označení

jednotlivých zahradních nářadí se mohou měnit.

Spínací jevy způsobují krátkodobé poklesy napětí. Při

nepříznivých podmínkách sítě se může vyskytovat

omezování jiných strojů. Při impedanci sítě menší než

0,36 ohmů se žádné rušení neočekává.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Symbol Význam

OBJ_BUCH-1436-001.book Page 62 Tuesday, April 5, 2011 10:07 AM

Česky | 63

Bosch Power Tools F 016 L70 799 | (5.4.11)

Montáž a provoz

Pracovní pokyny

Zahradní nářadí držte při práci vždy těsně nad zemí.

Nefoukejte dohromady žádné horké, zápalné nebo

výbušné materiály.

Zahradní vysavač je vhodný pouze pro nasávání listí a

zahradního odpadu.

Před používáním zahradního nářadí zkontrolujte okolí,

zda zde nejsou malá zvířata a tvrdé předměty.

Nenasávejte žádné kapaliny, plastové sáčky, dózy,

šišky, větve (silnější než 5 mm), hadry, papírové

kapesníčky a kolíčky na prádlo.

Hledání závad

Údržba a servis

Údržba, čištění a skladování

fPřed každou prací na zahradním nářadí vytáhněte

síťovou zástrčku ze zásuvky.

fUdržujte zahradní nářadí čisté, abyste mohli

dobře a bezpečně pracovat.

Udržujte zahradní nářadí a větrací otvory čisté, abyste

mohli dobře a bezpečně pracovat.

Nečistoty ze zahradního nářadí nebo sběrného vaku

odstraňte vlhkým hadříkem.

Nikdy nekropte zahradní nářadí vodou, nikdy jej

neponořujte do vody.

Skladujte zahradní nářadí na bezpečném místě, v

suchu a mimo dosah dětí.

Neodkládejte na zahradní nářadí jiné předměty.

Zákaznická a poradenská služba

www.bosch-garden.com

Při všech dotazech a objednávkách náhradních dílů

nezbytně prosím uvádějte 10-místné objednací číslo

podle typového štítku zahradního nářadí.

Czech Republic

Robert Bosch odbytová s.r.o.

Bosch Service Center PT

K Vápence 1621/16

692 01 Mikulov

Tel.: +420 (519) 305 700

Fax: +420 (519) 305 705

E-Mail: servis.naradi@cz.bosch.com

www.bosch.cz

Zpracování odpadů

Zahradní nářadí, příslušenství a obaly mají být dodány

k opětovnému zhodnocení nepoškozujícímu životní

prostředí.

Nevyhazujte zahradní nářadí do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2002/96/ES

o starých elektrických a

elektronických zařízeních a jejím

prosazení v národních zákonech

musejí být neupotřebitelná elektrická

a elektronická zařízení rozebraná

shromážděna a dodána k opětovnému

zhodnocení nepoškozujícímu životní

prostředí.

Změny vyhrazeny.

Cíl počínání Obrázek

Obsah dodávky 1

Montáž ochranného krytu 2

Nastrčení hubice 3

Upevnění prodlužovacího kabelu 4

Zapnutí 4

Vypnutí 4

Režim foukání listí 5

Nastavení rychlosti foukání listí 5

Demontáž hubice/ochranného krytu 6

Montáž rukojeti 7

Montáž sací trubky (jednorázová montáž) 8

Upevnění nosného popruhu 9

Montáž sběrného vaku 10

Upevnění prodlužovacího kabelu 11

Zapnutí 11

Vypnutí 11

Režim nasávání listí 12

Nastavení objemového průtoku 12

Nastavení přední rukojeti 13

Vyprázdnění sběrného vaku 14

Údržba a čištění 15

Uskladnění a přeprava 16

Cíl počínání Obrázek

Příznaky Možná příčina Náprava

Zahradní nářadí

neběží Komponenty nejsou správně smontovány Viz „Montáž“

Chybí síťové napětí Zkontrolujte a zapněte

Vadná síťová zásuvka Použijte jinou zásuvku

Poškozený prodlužovací kabel Kabel zkontrolujte a vyměňte, je-li poškozený

Vypnula pojistka Pojistku vyměňte

Projevila se motorová ochrana Motor nechte vychladnout a zkontrolujte,

zda není zablokovaný ventilátor

Zahradní nářadí

běží přerušovaně Poškozený prodlužovací kabel Kabel zkontrolujte a vyměňte, je-li poškozený

Vadná vnitřní kabeláž zahradního nářadí Vyhledejte servis

Vadný spínač Vyhledejte servis

Projevila se motorová ochrana Motor nechte vychladnout a zkontrolujte,

zda není zablokovaný ventilátor

Silné vibrace/hluk Vadné zahradní nářadí Vyhledejte servis

Zahradní nářadí

nefouká/nesaje Zablokovaná hubice/sací trubka Hubici/sací trubku uvolněte

Hubici/sací trubku

nelze namontovat Nesprávná montáž Viz „Montáž“

Ochabuje intenzita

sání Plný sběrný vak Sběrný vak vyprázdněte

Zablokované připojovací hrdlo sběrného

vaku Připojovací hrdlo sběrného vaku uvolněte

Ventilátor se netočí Zablokovaný ventilátor Zahradní nářadí vypněte a odstraňte

zablokování (noste ochranné pracovní

rukavice)

OBJ_BUCH-1436-001.book Page 63 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

64 | Slovensky

Bezpečnostné pokyny

Dôležité upozornenie! Starostlivo si prečítajte

pokyny uvedené v nasledujúcom texte. Dobre sa

oboznámte s obslužnými prvkami a so správnym

používaním tohto záhradníckeho náradia. Návod na

používanie si láskavo starostlivo uschovajte na

neskoršie používanie.

Vysvetlenia symbolov na záhradníckom

náradí

Všeobecné upozornenie na

nebezpečenstvo.

Pozorne si prečítajte tento Návod na

používanie.

Dávajte pozor na to, aby ste pri práci

nezranili blízko stojace osoby odletujúcimi

cudzími telieskami.

Postarajte sa o to, aby osoby, ktoré sa

nachádzajú v blízkosti, mali bezpečný

odstup od pracovného priestoru

záhradníckeho náradia.

Rotujúci ventilátor. Nedávajte ruky ani

chodidlá do otvorov počas chodu tohto

záhradníckeho náradia.

Nedávajte ruky ani chodidlá do otvorov

počas chodu tohto záhradníckeho náradia.

Dávajte pozor na to, aby ste pri práci

nezranili blízko stojace osoby cudzími

telieskami odletujúcimi zo záhradníckeho

náradia. Zabezpečte, aby sa ostatné osoby

nachádzali v bezpečnej vzdialenosti od

Vášho záhradníckeho náradia.

Používajte chrániče sluchu a ochranné

okuliare.

Nepracujte vtedy, keď prší, a nenechávajte

fúkač lístia/záhradný vysávač vonku počas

dažďa.

Záhradnícke náradie vypnite a vytiahnite

zástrčku prívodnej šnúry zo zásuvky vždy

predtým, ako budete vykonávať na náradí

údržbu alebo čistiace práce, keď sa

zamotá, roztrhne alebo inak poškodí

sieťová šnúra, alebo keď nechávate fúkač

lístia/záhradný vysávač stáť bez dozoru.

Skôr ako sa budete dotýkať niektorých

súčiastok náradia, počkajte, kým sa všetky

súčiastky úplne zastavia. Po vypnutí tohto

záhradníckeho náradia nože ešte rotujú

ďalej a mohli by Vám spôsobiť poranenie.

Obsluha

fNikdy nedovoľte používať toto záhradnícke náradie

deťom ani žiadnym iným osobám, ktoré nie sú

dôkladne oboznámené s jeho používaním.

Predpisy niektorej krajiny môžu prípadne

obmedzovať vek obsluhujúcej osoby. Keď

záhradnícke náradie nepoužívate, uschovávajte ho

tak, aby nebolo dosiahnuteľné pre deti.

fToto záhradnícke náradie nie je určené na

používanie pre osoby (vrátane detí) s

obmedzenými psychickými, senzorickými alebo

duševnými schopnosťami alebo s nedostatočnými

skúsenosťami a/alebo nedostatočnými

vedomosťami, s výnimkou prípadu, ak na ne dozerá

kompetentná osoba, alebo ak od nej dostali presné

pokyny, ako majú toto záhradnícke náradie

používať.

Dávajte pozor na deti, aby ste zabezpečili, že sa

nebudú môcť s týmto záhradníckym náradím hrať.

fNikdy nepoužívajte toto záhradnícke náradie vtedy,

keď sa v bezprostrednej blízkosti zdržiavajú nejaké

osoby, predovšetkým deti, alebo domáce zvieratá.

fObsluhujúca osoba alebo užívateľ je zodpovedný

za úrazy a škody spôsobené iným ľuďom alebo za

škody na ich majetku.

fPočas používania náradia sa nesmú zdržiavať v

okruhu 3 metre žiadne iné osoby ani zvieratá.

Obsluhujúca osoba je vo svojom pracovnom

okruhu zodpovedná za tretie osoby.

fPoužívajte toto záhradnícke náradie len za

denného svetla alebo pri dobrom umelom svetle.

fNepracujte s týmto záhradníckym náradím vtedy,

keď ste bosý, alebo keď máte obuté otvorené

sandále. Pri práci noste vždy pevnú obuv a dlhé

nohavice.

fDávajte pozor na to, aby sa Vám voľné kúsky odevu

nevtiahlo do otvorov vstupu vzduchu, pretože to by

mohlo mať za následok zranenie.

fPoužívajte svoje záhradnícke náradie iba s

namontovanou dýzou, resp. s namontovanou

nasávacou rúrou.

fDávajte pozor na to, aby Vám náradie nevtiahlo

dlhé vlasy do otvorov vstupu vzduchu, pretože to

by mohlo mať za následok zranenie.

fDôkladne preskúmajte plochu, na ktorej budete

pracovať, a odstráňte všetky drôty a iné cudzie

telesá.

fPred každým použitím náradia prekontrolujte, či

nie je poškodená prívodná šnúra/predlžovacia

šnúra, a v prípade potreby ich vymeňte. Chráňte

prívodnú šnúru/predlžovaciu šnúru pred

horúčavou, olejom a ostrými hranami.

fNikdy nepoužívajte svoj fúkač lístia/záhradný

vysávač vtedy, keď má poškodené ochranné prvky,

kryty alebo bezpečnostné zariadenia, napríklad

zberný vak.

fPostarajte sa o to, aby boli pri prevádzke fúkača

lístia/záhradného vysávača namontované všetky

rukoväte a ochranné prvky. Nikdy sa nepokúšajte

používať neúplne zmontovaný fúkač lístia/

záhradný vysávač alebo taký fúkač lístia/záhradný

vysávač, na ktorom boli vykonané nedovolené

modifikácie – neschválené úpravy.

fPri prevádzke fúkača lístia/záhradného vysávača

dávajte vždy pozor na to, aby ste mali stabilný

postoj a aby ste si vždy zachovávali rovnováhu.

fMajte na pamäti prostredie, v ktorom sa

nachádzate, a pamätajte takisto na rôzne možné

nebezpečné momenty, ktoré možno počas práce s

fúkačom lístia/záhradným vysávačom nebudete

počuť.

fVyhýbajte sa abnormálnemu držaniu tela a vždy si

udržiavajte rovnováhu.

fDávajte pozor na to, aby ste na šikmej ploche

šliapli pri každom kroku bezpečne.

fKráčajte vždy pokojne, nikdy rýchlo nebežte.

fVšetky otvory vzduchového chladenia udržiavajte

bez nečistôt.

fV žiadnom prípade nefúkajte nečistotu/lístie do

toho smeru, kde sa v blízkosti nachádzajú nejaké

osoby.

fNeprenášajte toto záhradnícke náradie nosením za

prívodnú šnúru.

fOdporúčame používať pri práci ochrannú dýchaciu

masku.

fV žiadnom nerobte prípade na záhradníckom

náradí nejaké zmeny. Nedovolené zmeny by mohli

negatívne ovplyvniť bezpečnosť Vášho

záhradníckeho náradia a mať za následok zvýšenie

hluku a vibrácií.

Zástrčku prívodnej šnúry vytiahnite zo

zásuvky:

–keď fúkač lístia/záhradný vysávač kontrolujete,

odstraňujete blokovanie (upchatie), alebo na

náradí pracujete,

–po zrážke – kolízii s nejakým cudzím telesom.

Okamžite skontrolujte fúkač lístia/záhradný

vysávač, či nie je poškodený a v prípade

potreby ho dajte opraviť,

–keď začne fúkač lístia/záhradný vysávač

nezvyčajným spôsobom vibrovať (ihneď ho

prekontrolujte).

Pripojenie na elektrickú sieť

fNapätie zdroja prúdu musí mať hodnotu zhodnú s

údajmi na typovom štítku záhradníckeo náradia.

fOdporúčame pripájať toto záhradnícke náradie len

na takú elektrickú zásuvku, ktorá je vybavená

ochranným spínačom pri poruchových prúdoch s

hodnotou 30 mA.

fPoužívajte s týmto záhradníckym náradím, alebo

nahradzujte na ňom len také prívodné šnúry

(sieťové prípojky), ktoré zodpovedajú údajom

výrobcu; objednávacie číslo a typ pozri Návod na

používanie.

STOP

OBJ_BUCH-1436-001.book Page 64 Tuesday, April 5, 2011 10:07 AM

Slovensky | 65

Bosch Power Tools F 016 L70 799 | (5.4.11)

fNikdy sa nedotýkajte zástrčky sieťovej šnúry

mokrými rukami.

fNeprechádzajte po prívodnej šnúre ani po

predlžovacej šnúre motorovým vozidlom,

nestláčajte ich nadmieru, ani ich neťahajte,

pretože by sa mohli poškodiť. Chráňte sieťovú

šnúru pred horúčavou, olejom a ostrými hranami.

fPredlžovacia šnúra musí mať vodiče s priemerom

uvedeným v Návode na používanie a musí byť v

takom vyhotovení, aby bola chránená pred

ostrekujúcou vodou. Zástrčkové spojenie sa

nesmie nachádzať vo vode.

Elektrická bezpečnosť

fMotorový istič je nainštalovaný! Motor je vybavený

ochranou proti preťaženiu. V takom prípade, keď

sa motor samočinne zastaví, nechajte ho pred

novým spustením niekoľko minút vychladnúť.

fDôležité upozornenie! Predtým, ako začnete robiť

údržbu alebo záhradnícke náradie čistiť, vypnite ho

a vytiahnite zástrčku prívodnej šnúry zo zásuvky.

To isté platí v prípade, ak je poškodená, narezaná

alebo zauzlená prívodná šnúra.

Vaše záhradnícke náradie je kvôli bezpečnosti

vybavené ochrannou izoláciou a nepotrebuje žiadne

uzemnenie. Prevádzkové napätie náradia je 230 V AC

(striedavý prúd), 50 Hz (pre krajiny mimo EÚ 220 V,

240 V – podľa konkrétneho vyhotovenia). Používajte

len schválené predlžovacie šnúry zodpovedajúce

predpisom. Bližšie informácie Vám poskytne Vaše

autorizované servisné stredisko.

Smú sa používať výlučne iba predlžovacie šnúry

konštrukčného typu H05VV-F, H05RN-F alebo IEC

(60227 IEC 53, 60245 IEC 57).

Ak budete pri práci s týmto záhradníckymm náradím

musieť používať predlžovaciu šnúru, smie sa používať iba

predlžovacia šnúra s nasledujúcimi prierezmi vodičov:

–1,0 mm2: maximálna dĺžka 40 m

–1,5 mm2: maximálna dĺžka 60 m

–2,5 mm2: maximálna dĺžka 100 m

Upozornenie: Ak používate pri práci predlžovaciu

šnúru, musí byť táto vybavená – ako je to popísané v

Bezpečnostných predpisoch – ochranným vodičom,

ktorý je prostredníctvom zástrčky prepojený s

ochranným vodičom Vášho elektrického zariadenia.

V prípade pochybností prekonzultujte problém s

vyučeným elektrikárom alebo s najbližším

autorizovaným servisným strediskom Bosch.

fBUĎTE OPATRNÝ: Nevhodné predlžovacie šnúry,

ktoré nezodpovedajú predpisom, môžu byť

nebezpečné. Predlžovacia šnúra, zástrčka a spojka

musia byť na používanie vo vonkajšom prostredí

vyrobené vo vodotesnom vyhotovení, ktoré je

schválené na používanie vo vonkajšom prostredí.

Na zaručenie bezpečnosti odporúčame používať

ochranný spínač pri poruchových prúdoch (FI) s

maximálnym chybovým 30 mA. Tento ochranný spínač

pri poruchových prúdoch (FI) treba pred každým

použitím prekontrolovať.

Pokyny k produktom, ktoré sa vo Veľkej Británii

nepredávajú:

UPOZORNENIE: Pre Vašu bezpečnosť je potrebné,

aby zástrčka namontovaná na záhradníckom náradí

bola spojená s predlžovacou šnúrou. Spojenie

predlžovacej šnúry musí byť chránené pred

ostrekujúcou vodou, musí byť vyrobené z gumy, alebo

musí byť potiahnuté gumou. Predlžovacia šnúra musí

byť vybavená odľahčovacími prípravkami pri namáhaní

na ťah.

Prívodné vedenie treba pravidelne kontrolovať, či

nevykazuje znaky poškodenia a smie sa používať len

vtedy, keď je v bezchybnom stave.

Keď je prívodná šnúra poškodená, smie sa zveriť do

opravy len autorizovanému servisnému stredisku

Bosch.

Údržba

fPostarajte sa o to, aby boli všetky matice, svorníky

(zavŕtané skrutky) a ostatné skrutky dobre utiahnuté,

aby bol zabezpečený spoľahlivý prevádzkový stav

fúkača lístia/záhradného vysávača.

fFúkač lístia/záhradný vysávač skladujte na suchom

a vysoko položenom mieste, prípadne v zamknutej

miestnosti, mimo dosahu detí.

fOpotrebované alebo nejakým spôsobom poškodené

súčiastky vždy pre istotu ihneď vymeňte.

fPravidelne kontrolujte zberný vak, či nie je

opotrebovaný alebo poškodený.

fNepokúšajte sa záhradnícke náradie opravovať

sami, s výnimkou prípadu, že máte potrebné

vzdelanie (školenie).

fPostarajte sa o to, aby boli použité originálne

náhradné súčiastky značky Bosch.

Symboly

Nasledujúce symboly sú pre čítanie a pochopenie

tohto Návodu na používanie veľmi dôležité. Dobre si

tieto symboly a ich významy zapamätajte. Správna

interpretácia týchto symbolov Vám bude pomáhať

lepšie a bezpečnejšie používať toto ručné elektrické

náradie.

Používanie podľa určenia

Toto záhradnícke náradie je určené na zhŕňanie lístia

fúkaním a na zber lístia, záhradného odpadu

(napríklad trávy) a vetiev v priestoroch okolo domu a v

záhrade.

Technické údaje

Symbol Význam

Pracovný režim odfukovanie lístia

Pracovný režim vysávanie lístia

Smer reakcie

Smer pohybu

Zapnutie

Vypnutie

Dovolená manipulácia

Zakázaný druh manipulácie

Používajte ochranné pracovné

rukavice.

Používajte toto záhradnícke

náradie iba s namontovanou

nasávacou rúrou.

Fúkač lístia/

Záhradný vysávač ALS 25 ALS 25

Vecné číslo 3 600 ... HA1 0.. HA1 030

Menovitý príkon W2500 2300

Max. rýchlosť prúdu

vzduchu km/h 300 300

Max. objem prúdu

vzduchu m3/h 800 800

Redukovanie množstva

lístia 10:1 10:1

Objem zberného vaku l45 45

Hmotnosť (pracovný

režim odfukovanie lístia) kg 3,2 3,2

Hmotnosť (pracovný

režim vysávanie lístia) kg 4,4 4,4

Trieda ochrany /II /II

Sériové číslo pozri typový štítok na

záhradníckom náradí

Tieto údaje platia pre menovité napätie [U] 230 V. V

takých prípadoch, keď má napätie odlišné hodnoty a

pri vyhotoveniach, ktoré sú špecifické pre niektorú

krajinu, sa môžu tieto údaje odlišovať.

Všimnite si láskavo vecné číslo na typovom štítku

svojho záhradníckeho náradia. Obchodné názvy

jednotlivých kusov záhradníckeho náradia sa môžu

odlišovať.

Proces zapínania spôsobí krátkodobý pokles napätia.

Za nepriaznivých okolností v elektrickej sieti sa to

môže negatívne odraziť na činnosti iných

spotrebičov. Ak je impedancia siete menšia ako

0,36 ohm, výskyt porúch nemožno očakávať.

OBJ_BUCH-1436-001.book Page 65 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

66 | Slovensky

Informácia o hlučnosti/vibráciách

Namerané hodnoty hluku zistené podľa normy

EN 60335.

Vyhodnotená hodnota hladiny hluku A tohto náradia je

typicky: Hladina akustického tlaku 82 dB(A); hladina

akustického výkonu 102 dB(A). Nespoľahlivosť

merania K =3 dB.

Používajte chrániče sluchu!

Celkové hodnoty vibrácií ah (suma vektorov troch

smerov) a nepresnosť merania K zisťované podľa

normy EN 60335:

ah<2,5 m/s2, K =1,5 m/s2.

Vyhlásenie o konformite

Na vlastnú zodpovednosť vyhlasujeme, že tento

výrobok, popísaný nižšie v časti „Technické údaje“ sa

zhoduje s nasledujúcimi normami alebo normatívnymi

dokumentmi: EN 60335 podľa ustanovení smerníc

2004/108/ES, 2006/42/ES, 2000/14/ES.

2000/14/ES: Garantovaná hladina akustického výkonu

105 dB(A). Spôsob hodnotenia konformity podľa

prílohy V.

Kategória produktu: 34, 35

Súbory technickej dokumentácie sa nachádzajú na

adrese:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

01.04.2011

Montáž a používanie

Pokyny na používanie

Pri práci držte záhradnícke náradie vždy tesne nad

zemou.

Nezhŕňajte dohromady žiadne horúce, horľavé ani

výbušné materiály.

Tento záhradný vysávač je vhodný na vysávanie lístia a

iných záhradných odpadov.

Pred použitím záhradníckeho náradia prekontrolujte

okolie, či sa v ňom nenachádzajú drobné zvieratá alebo

tvrdé predmety.

Nevysávajte žiadne kvapaliny, plastové vrecká,

plechovky od nápojov, šišky ihličnatých stromov,

konáre (hrubšie ako 5 mm), uteráky, papierové

vreckovky a štipce na bielizeň.

Hľadanie porúch

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Cieľ činnosti Obrázok

Obsah dodávky (základná výbava) 1

Montáž ochranného krytu 2

Nasadenie dýzy 3

Zapojenie predlžovacej šnúry 4

Zapnutie 4

Vypnutie 4

Pracovný režim odfukovanie lístia 5

Nastavenie rýchlosti odfukovania lístia 5

Odmontovanie dýzy/ochranného krytu 6

Montáž rukoväte 7

Montáž nasávacej rúry (jednorazová

montáž) 8

Upevnenie popruhu na prenášanie 9

Montáž zberného vaku 10

Zapojenie predlžovacej šnúry 11

Zapnutie 11

Vypnutie 11

Pracovný režim vysávanie lístia 12

Nastavenie objemu prúdu vzduchu 12

Nastavenie prednej rukoväte 13

Vyprázdňovanie zberného vaku 14

Údržba a čistenie 15

Uschovávanie a preprava 16

Symptómy Možná príčina Odstránenie príčiny

Záhradnícke

náradie nebeží Jednotlivé komponenty nie sú správne

zmontované pozri odsek „Montáž“

Výpadok sieťového napätia Skontrolujte a zapnite

Zásuvka elektrickej siete je chybná Použite inú zásuvku

Predlžovacia šnúra je poškodená Skontrolovať prívodnú šnúru a v prípade, že

je poškodená, ju vymeniť

Poistka vypadla Vymeňte poistku

Motorový istič sa inicioval Nechajte motor vychladnúť a prekontrolujte,

či nie je zablokovaný ventilátor

Záhradnícke

náradie beží

prerušovane

Predlžovacia šnúra je poškodená Skontrolovať prívodnú šnúru a v prípade, že

je poškodená, ju vymeniť

Vnútorná kabeláž záhradníckeho náradia je

porušená Vyhľadajte autorizovanú servisnú opravov

Porucha vypínača Vyhľadajte autorizovanú servisnú opravov

Motorový istič sa inicioval Nechajte motor vychladnúť a prekontrolujte,

či nie je zablokovaný ventilátor

Silné vibrácie/hluk Záhradnícke náradie je pokazené Vyhľadajte autorizovanú servisnú opravov

Záhradnícke

náradie nefúka/

nevysáva

Dýza/vysávacia rúra sú upchaté Dýzu/nasávaciu rúru uvoľnite

Dýza/nasávacia

rúra sa nedajú

namontovať

Nesprávna montáž pozri odsek „Montáž“

Intenzita vysávania

sa zmenšuje Zberný vak je plný Zberný vak vyprázdnite

Pripojovacie hrdlo zberného vaku je

zablokované (upchaté) Uvoľnite pripojovacie hrdlo zberného vaku

Ventilátor sa

neotáča Ventilátor je zablokovaný Záhradnícke náradie vypnite a odstráňte

upchatie (pri práci použite ochranné

pracovné rukavice)

OBJ_BUCH-1436-001.book Page 66 Tuesday, April 5, 2011 10:07 AM

Slovensky | 67

Bosch Power Tools F 016 L70 799 | (5.4.11)

Údržba a servis

Údržba, čistenie a skladovanie

fPred každou prácou na záhradníckom náradí

vytiahnite zástrčku náradia zo zásuvky.

fUdržiavajte záhradnícke náradie vždy v čistote,

aby ste mohli pracovať kvalitne a bezpečne.

Udržiavajte toto záhradnícke náradie a jeho vetracie

štrbiny vždy v čistote, aby ste mohli pracovať kvalitne

a bezpečne.

Nečistotu odstraňujte zo záhradníckeho náradia alebo

zo zberného vaku pomocou vlhkej handry.

Neostrekujte toto záhradnícke náradie nikdy vodou,

ani ho do vody neponárajte.

Záhradnícke náradie skladujte na bezpečnom a

suchom mieste tak, aby bolo mimo dosahu detí.

Neodkladajte na záhradnícke náradie žiadne ďalšie

predmety.

Servisné stredisko a poradenská služba

pre zákazníkov

www.bosch-garden.com

Pri všetkých dopytoch a objednávkach náhradných

súčiastok uvádzajte láskavo bezpodmienečne 10-

miestne vecné číslo uvedené na typovom štítku

záhradníckeho náradia.

Slovakia

Tel.: +421 (02) 48 703 800

Fax: +421 (02) 48 703 801

E-Mail: servis.naradia@sk.bosch.com

www.bosch.sk

Likvidácia

Záhradnícke náradie, príslušenstvo a obaly treba dať

na recykláciu zodpovedajúcu ochrane životného

prostredia.

Neodhadzujte záhradnícke náradie do komunálneho

odpadu!

Len pre krajiny EÚ:

Podľa Európskej smernice

2002/96/ES o starých elektrických a

elektronických výrobkoch a podľa jej

aplikácií v národnom práve Vášho

štátu sa musia už nepoužiteľné

elektrické a elektronické prístroje

zbierať separovane a dávať na

recykláciu zodpovedajúcu ochrane

životného prostredia.

Zmeny vyhradené.

OBJ_BUCH-1436-001.book Page 67 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

68 | Magyar

Biztonsági előírások

Figyelem! Gondosan olvassa el a következő

utasításokat. Ismerkedjen meg a kezelőelemekkel és

a kerti kisgép előírásszerű használatával. Őrizze meg

biztos helyen a későbbi használathoz az

Üzemeltetési Utasítást.

A kerti kisgépen található jelek és jelzések

magyarázata

Általános tájékoztató a veszélyekről.

Gondosan olvassa el az Üzemeltetési

útmutatót.

Ügyeljen arra, hogy a berendezésből

kirepülő idegen anyagok ne sebesithessék

meg a közelben álló személyeket.

Gondoskodjon arról, hogy a közelben álló

személyek a kerti kisgéptől biztonságos

távolságban maradjanak.

Fúvóberendezés. Ne nyúljon a kezével vagy

lábával a nyílásokba, amíg a kerti kisgép

működésben van.

Ne nyúljon a kezével vagy lábával a

nyílásokba, amíg a kerti kisgép

működésben van.

Ügyeljen arra, hogy a közelben tartózkodó

személyek a kerti kisgép által felvert

tárgyak által ne szenvedjenek sérüléseket.

Ügyeljen arra, hogy más személyek

biztonságos távolságban legyenek a kerti

kisgéptől.

Viseljen zajtompító fülvédőt és

védőszemüveget.

Ne dolgozzon esőben és ne hagyja esőben

szabad ég alatt a lombfúvó/kerti elszívó

gépet.

Kapcsolja ki a kerti kisgépet és húzza ki a

hálózati csatlakozó dugót a

dugaszolóaljzatból, mielőtt a berendezésen

beállítási vagy tisztítási munkákat végez, ha

a kábel beakadt valahova, ha belevágtak a

kábelbe, vagy a kábel bármely módon

megrongálódott, vagy ha a lombfúvó/kerti

elszívó gépet akár csak rövid időre is

felügyelet nélkül hagyja.

Várja meg, amíg a kerti kisgép minden része

teljesen leállt, mieltt hozzáérne valamelyik

alkatrészhez. A kések a kerti kisgép

kikapcsolása után még tovább forognak és

sérüléseket okozhatnak.

Kezelés

fSohase engedje meg gyerekeknek, vagy az ezen

előírásokat nem ismerő személyeknek, hogy a kerti

kisgépet használják. Az Ön országában érvényes

előírások lehet hogy korlatozzák a kezelő korát. Ha

a kerti kisgépet nem használja, azt gyermekek

számára nem elérhető helyen tárolja.

fEz a kerti kisgép nincs arra előirányozva, hogy azt

olyan személyek (beleértve a gyerekeket)

használják, akiknek a fizikai, érzékelési, vagy

értelmi képességeik korlátozottak, vagy nincsenek

meg a megfelelő tapasztalataik, illetve tudásuk,

kivéve ha az ilyen személyekre a biztonságukért

felelős más személy felügyel, vagy utasításokat ad

arra, hogyan kell használni a kerti kisgépet.

Gyerekeket nem szabad a kerti kisgéppel

felügyelet nélkül hagyni, nehogy a kerti kisgéppel

játsszanak.

fSohase üzemeltesse a kerti kisgépet, ha a

berendezés közvetlen közelében személyek,

mindenek előtt gyerekek vagy háziállatok,

tartózkodnak.

fA más személyek által elszenvedett balesetekért,

illetve a más tulajdonában keletkezett károkért a

kezelő vagy felhasználó felel.

fÜzem közben a a berendezéstől mért 3 m sugarú

körön belül a kezelőn kívül más személyek, illetve

állatok nem tartózkodhatnak. A kezelő a

munkaterületen a harmadik személyekért saját

maga felelős.

fA kerti kisgépet csak nappali fényben vagy jó

mesterséges megvilágítás mellett használja.

fNe használja a kerti kisgépet mezítláb vagy nyitott

szandálban. Viseljen mindig stabil lábbelit és egy

hosszú nadrágot.

fÜgyeljen arra, hogy a gép ne húzza be a lazán ülő

ruhát a levegő beszívó nyílásba, mivel ez személyi

sérüléshez vezethet.

fA kerti kisgépet csak felszerelt fúvókával, illetve

felszerelt szívócsővel használja.

fÜgyeljen arra, hogy a gép ne húzza be a hosszú

haját a levegő beszívó nyílásba, mivel ez személyi

sérüléshez vezethet.

fGondosan vizsgálja meg a megmunkálni kívánt

területet, és távolítson el minden drótot és egyéb

idegen tárgyat.

fMinden használat előtt ellenőrizze a csatlakozó

vezeték/a hosszabbító esetleges rongálódásait és

szükség esetén cserélje ki a megrongálódott

alkatrészt. Óvja meg a csatlakozó vezetéket/a

hosszabbítót a magas hőmérsékletektől, az olajtól

és az élektől és sarkaktól.

fA lombfúvó/kerti elszívó gépet sohase üzemeltesse

meghibásodott védőberendezésekkel, vagy

fedéllel, illetve biztonsági berendezések, mint

például felfogó zsák nélkül.

fGondoskodjon arról, hogy a berendezéssel

szállított valamennyi fogantyú és védőberendezés

fel legyen szerelve a lombfúvó/kerti elszívó gépre,

amikor azt üzemelteti. Sohase próbáljon meg egy

hiányosan felszerelt, vagy meg nem engedett

módon megváltoztatott lombfúvó/kerti elszívó

gépet üzembe helyezni.

fA lombfúvó/kerti elszívó gép üzemeltetésekor

mindig ügyeljen arra hogy biztos talajon álljon és

megőrizze az egyensúlyát.

fMindig legyen tudatában a környezetének és

készüljön fel olyan lehetséges veszélyekre,

amelyeket a lomb elfúvása vagy felszívása közben

esetleg nem hall meg.

fKerülje el az abnormális testtartást és őrizze

mindig meg az egyensúlyát.

fLejtős területeken ügyeljen arra, hogy mindig

biztosan álljon és biztos helyre lépjen.

fMindig nyugodtan menjen, sohase fusson gyorsan.

fTartsa minden szennyezéstől mentesen

valamennyi hűtőlevegőnyílást.

fSohase fújja a szemetet/leveleket a közelében álló

személyek felé.

fSohase vigye a kerti kisgépet a kábelnél fogva.

fCélszerű egy védőálarcot viselni.

fA kerti kisgépen változtatásokat végrehajtani

tilos. A nem megengedett változtatások

befolyásolhatják a kerti kisgépe biztonságát és

megnövekedett zajokhoz és rezgésekhez

vezethetnek.

Húzza ki a csatlakozó dugót a dugaszoló

aljzatból:

–ha a lombfúvó/kerti elszívó gépet felülvizsgálja,

egy blokkolást hárít el, vagy a berendezésen

más munkát végez,

–egy idegen testtel való ütközés után. Azonnal

ellenőrizze a lombfúvó/kerti elszívó gép

esetleges megrongálódásait és szükség esetén

javíttassa meg,

–ha a lombfúvó/kerti elszívó gép szokatlan

módon rezgésbe jön (azonnal ellenőrizze).

Áramcsatlakozás

fAz áramforrás feszültségének meg kell egyeznie a

kerti kisgép típustábláján található adatokkal.

fCélszerű a kerti kisgépet csak olyan

dugaszolóaljzathoz csatlakoztatni, amely fel van

szerelve egy 30 mA hibaáram védőkapcsolóval.

fEhhez a kerti kisgéphez csak olyan hálózati

csatlakozó vezetéket használjon, illetve a vezetéket

csak olyanra cserélje ki, amelynek az adatai

megegyeznek a gyártó által megadott adatokkal; a

rendelési számot és a típust lásd az Üzemeltetési

útmutatóban.

fSohase fogja meg nedves kézzel a hálózati

csatlakozó dugót.

fNe menjen keresztül járművel a hálózati csatlakozó

vezetéken vagy a hosszabbító kábelen, ne préselje

össze és ne húzza meg erősen azt, mert

megrongálódhat. A kábelt óvja meg az éles

peremektől, magas hőmérséklettől és olajtól.

STOP

OBJ_BUCH-1436-001.book Page 68 Tuesday, April 5, 2011 10:07 AM

Magyar | 69

Bosch Power Tools F 016 L70 799 | (5.4.11)

fA hosszabbító kábelnek legalább az Üzemeltetési

útmutatóban megadott vezetékkeresztmetszettel

kell rendelkeznie és fröccsenő víz ellen védett

kivitelűnek kell lennie. A dugós csatlakozó nem

feküdhet vízben.

Elektromos biztonsági előírások

fA berendezés egy beépített motorvédelemmel

van ellátva! A motor fel van szerelve egy

túlterhelés elleni védelemmel. Ha a motor leáll,

akkor hagyja azt az újraindítás előtt néhány

percig lehűlni.

fFigyelem! A karbantartási vagy tisztítási munkák

megkezdése előtt kapcsolja ki a kerti kisgépet és

húzza ki a hálózati csatlakozó dugót. Ugyanez

érvényes azokra az esetekre is, amikor a hálózati

csatlakozó kábel megrongálódott, belevágtak,

vagy beakadt valamibe.

Az Ön kerti kisgépe biztonsági meggondolásokból

védőszigeteléssel van ellátva és földelésre nincs

szüksége. Az üzemi feszültség 230 V AC, 50 Hz (az

EU-n kívüli országokban a kiviteltől függően 220 V,

240 V). Csak engedélyezett hosszabbító kábelt

használjon. További információkat az erre feljogosított

vevőszolgálattól kaphat.

Csak a H05VV-F, H05RN-F vagy IEC (60227 IEC 53,

60245 IEC 57) kivitelnek megfelelő hosszabbító kábelt

szabad használni.

Ha a kerti kisgép üzemeltetéséhez hosszabbítókábelt

használ, akkor csak a következő keresztmetszetű

vezetékeket tartalmazó hosszabbítókábelt szabad

használni:

–1,0 mm2: Maximális hosszúság 40 m

–1,5 mm2: Maximális hosszúság 60 m

–2,5 mm2: Maximális hosszúság 100 m

Megjegyzés: Ha egy hosszabbító kábelt használ, akkor

annak – amint az a biztonsági előírásokban leírásra

került – egy védővezetékkel kell rendelkeznie, amely a

csatlakozó dugón keresztül össze van kötve az Ön

elektromos berendezésének védővezetékével.

Kétséges esetekben kérdezzen meg erről egy

megfelelő képzésű villanyszerelőt vagy a következő

Bosch szerviz képviseletet.

fVIGYÁZAT: A nem előírásszerű hosszabbító

kábelek veszélyesek lehetnek. A hosszabbító

kábeleknek, csatlakozó dugóknak és

csatlakozásoknak vízhatlan, szabadtéri

használatra engedélyezett kivitelűeknek kell

lenniük.

A biztonság megnövelése érdekében célszerű egy

legfeljebb 30 mA hibaáram-kapcsolót használni. Ezt a

hibaáram kapcsolót minden használat előtt külön

ellenőrizni kell.

Tájékoztató azon termékekről, amelyek nem

Nagybritanniában kerülnek eladásra:

FIGYELEM: A kerti kisgépre szerelt csatlakozó dugót

az Ön biztonsága érdekében össze kell kapcsolni a

hosszabbító kábellel. A hosszabbító csatlakozójának

fröccsenő víz ellen védett kivitelűnek kell lennie,

gumiból kell készülnie, vagy gumival kell bevonva

lennie. A hosszabbítókábelt csak egy

húzásmentesítővel felszerelve szabad használni.

A csatlakozó vezeték megrongálódásának esetleges

jeleit rendszeresen ellenőrizni kell, a vezetéket csak

kifogástalan állapotban szabad használni.

Ha a csatlakozó vezeték megrongálódott, azt csak egy

feljogosított Bosch-műhellyel szabad megjavíttatni.

Karbantartás

fGondoskodjon arról, hogy valamennyi anya,

csapszeg és csavar biztonságosan rögzítve legyen,

hogy garantálhassa a lombfúvó/kerti elszívó gép

biztonságos munkavégzési állapotát.

fA használaton kívüli lombfúvó/kerti elszívó gépet

száraz, magas, vagy zárt helyen tárolja, ahol

gyerekek ahhoz nem férhetnek hozzá.

fAz elkopott, vagy megrongálódott alkatrészeket

biztonsági meggondolásokból cserélje ki.

fRendszeresen ellenőrizze a felfogó zsákot, nem

kopott-e el, vagy nincs-e megrongálódva.

fNe próbálja meg a kerti kisgépet megjavítani,

hacsak nincs meg ehhez a megfelel képzettsége.

fGondoskodjon arról, hogy a cserealkatrészként

csak Bosch gyártmányú alkatrészeket

használjanak.

Jelképes ábrák

Az ezt követő jelmagyarázat az Üzemeltetési útmutató

elolvasásának és megértésének megkönnyítésére

szolgál. Jegyezze meg ezeket a szimbólumokat és

jelentésüket. A szimbólumok helyes interpretálása

segítségére lehet a kerti kisgép jobb és

biztonságosabb használatában.

Rendeltetésszerű használat

A kerti kisgép a ház körüli és kerti lombok, kerti

hulladékok (például fű) és ágak összefúvására és

összegyűjtésére szolgál.

Műszaki adatok

Jel Magyarázat

Lombfúvó üzemmód

Lombelszívó üzemmód

A reakció iránya

Mozgásirány

Bekapcsolás

Kikapcsolás

Megendedett tevékenység

Tilos tevékenység

Viseljen védő kesztyűt.

A kerti kisgépet csak felszerelt

szívócsővel használja.

Lombfúvó gép/

Kerti porszívó ALS 25 ALS 25

Cikkszám 3 600 ... HA1 0.. HA1 030

Névleges felvett

teljesítmény W25002300

Levegő áramlási

sebesség, max. km/ó 300 300

Térfogati légáram,

max. m3/óra 800 800

A lombmennyiség

csökkentése 10:1 10:1

A felfogó zsák

térfogata l4545

Súly (lombfúvó

üzemmód) kg 3,2 3,2

Súly (lombelszívó

üzemmód) kg 4,4 4,4

Érintésvédelmi osztály /II /II

Gyári szám lásd a kerti kisgépen

elhelyezett típustáblát

Az adatok [U] = 230 V névleges feszültségre

vonatkoznak. Ettől eltérő feszültségek esetén és az

egyes országok számára készült különleges

kivitelekben ezek az adatok változhatnak.

Kérjük vegye figyelembe a kerti kisgép típustábláján

található alkatrészszámot. Egyes kerti kisgépeknek

több különböző kereskedelmi megnevezése is lehet.

A bekapcsolási folyamatok rövid időtartamú

feszültségcsökkenést okoznak. Hátrányos hálózati

viszonyok esetén ez negatív hatással lehet más

berendezések működésére. Ha a hálózati impedancia

alacsonyabb, mint 0,36 nem kell hálózati zavarokra

számítani.

OBJ_BUCH-1436-001.book Page 69 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

70 | Magyar

Zaj és vibráció értékek

A zajmérési eredmények az EN 60335 szabványnak

megfelelően kerültek meghatározásra.

A készülék A-értékelésű zajszintjének tipikus értékei:

Hangnyomásszint 82 dB(A); hangteljesítményszint

102 dB(A). Szórás K =3 dB.

Viseljen fülvédőt!

Az ah rezgési összértékek (a három irány

vektorösszege) és a K szórás az EN 60335 szabványnak

megfelelően kerültek meghatározásra:

ah<2,5 m/s2, K =1,5 m/s2.

Megfelelőségi nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy a „Műszaki

adatok” alatt leírt termék megfelel a következő

szabványoknak, illetve irányadó dokumentumoknak:

EN 60335 a 2004/108/EK, 2006/42/EK, 2000/14/EK

irányelveknek megfelelően.

2000/14/EK: Garantált hangteljesítmény-szint

105 dB(A). A konformítás megállapítási eljárás leírása

az V függelékben található.

Termék kategória: 34, 35

A műszaki dokumentáció a következő helyen található:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

01.04.2011

Felszerelés és üzemeltetés

Munkavégzési tanácsok

A kerti kisgépet a munka során tartsa állandóan

szorosan a talaj felett.

Ne fújjon össze egymáshoz forró, éghető vagy

robbanékony anyagokat.

A kerti elszívó gép csak lomb és kerti hulladékok

felszívására alkalmas.

A kerti kisgép használata előtt ellenőrizze, nincsenek-e

a közelben kisebb állatok és kemény tárgyak.

Ne szívjon fel folyadékokat, műanyag zacskókat,

konzervdobozokat, fenyőtobozokat, ágakat (nagyobb

mint 5 mm), kendőket, papírzsebkendőket és

ruhaszárító csiptetőket.

Hibakeresés

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

A tevékenység célja Ábra

Szállítmány tartalma 1

A védőburkolat felszerelése 2

A fúvóka felhelyezése 3

A hosszabbító kábel felszerelése 4

Bekapcsolás 4

Kikapcsolás 4

Lombfúvó üzemmód 5

A lombfúvási sebesség beállítása 5

A fúvóka/védőburkolat leszerelése 6

A fogantyú felszerelése 7

A szívócső felszerelése (egyszeri felszerelés) 8

A tartóheveder rögzítése 9

A felfogó zsák felszerelése 10

A hosszabbító kábel felszerelése 11

Bekapcsolás 11

Kikapcsolás 11

Lombelszívó üzemmód 12

A térfogati légáram beállítása 12

Az első fogantyú beállítása 13

A felfogó zsák kiürítése 14

Karbantartás és tisztítás 15

Tárolás és szállítás 16

Tünetek Lehetséges ok Elhárítás módja

A kerti kisgép nem

működik A komponensek nincsenek helyesen

felszerelve lásd „Szerelés”

Hálózati feszültség hiányzik Ellenőrizze és kapcsolja be

A dugaszoló aljzat hibás Használjon egy másik dugaszolóaljzatot

A hosszabbító kábel megrongálódott A kábelt vizsgálja meg, és ha

megrongálódott, cserélje ki

A biztosíték leoldott Cserélje ki a biztosítékot

A motorvédelem kioldott Hagyja lehűlni a motort és ellenőrizze, hogy a

fúvóberendezés be van-e akadva

A kerti kisgép csak

megszakításokkal

működik

A hosszabbító kábel megrongálódott A kábelt vizsgálja meg, és ha

megrongálódott, cserélje ki

A kerti kisgép belső vezetékei

meghibásodtak Keressen fel egy vevőszolgálatot

A be-/kikapcsoló meghibásodott Keressen fel egy vevőszolgálatot

A motorvédelem kioldott Hagyja lehűlni a motort és ellenőrizze, hogy a

fúvóberendezés be van-e akadva

Erős rezgések/

zajok A kerti kisgép meghibásodott Keressen fel egy vevőszolgálatot

A kerti kisgép nem

fúj/nem szív A fúvóka/a szívócső eldugult Tisztítsa ki a fúvókát/a szívócsövet

A fúvókát/a

szívócsövet nem

sikerül felszerelni

Hibás szerelés lásd „Szerelés”

Az elszívási erő

csökken A felfogó zsák megtelt Ürítse ki a felfogó zsákot

A felfogó zsák csatlakozócsonkja leblokkolt Szabadítsa ki a felfogó zsák

csatlakozócsonkját

A fúvóberendezés

nem forog A fúvóberendezés leblokkolt Kapcsolja ki a kerti kisgépet és távolítsa el a

blokkolást (viseljen védő kesztyűt)

OBJ_BUCH-1436-001.book Page 70 Tuesday, April 5, 2011 10:07 AM

Magyar | 71

Bosch Power Tools F 016 L70 799 | (5.4.11)

Karbantartás és szerviz

Karbantartás, tisztítás és tárolás

fA kerti kisgépen végzendő bármely munka

megkezdése előtt húzza ki a csatlakozó dugót a

dugaszoló aljzatból.

fA kerti kisgépet tartsa tisztán, hogy jól és

biztonságosan dolgozhasson.

Tartsa mindig tisztán a kerti kisgépet és annak

szellőzőnyílásait, hogy jól és biztonságosan

dolgozhasson.

A kerti kisgépről vagy a felfogó zsákról a

szennyeződéseket egy nedves kendővel távolítsa el.

Sohase locsolja le vízzel és sohase mártsa vízbe a kerti

kisgépet.

A kerti kisgépet egy biztonságos, száraz, és gyerekek

által el nem érhető helyen tárolja.

Ne tegyen más tárgyakat a kerti kisgépre.

Vevőszolgálat és tanácsadás

www.bosch-garden.com

Ha kérdései vannak, vagy pótalkatrészeket akar

megrendelni, okvetlenül adja meg a kerti kisgép

típustábláján található 10-jegyű megrendelési számot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út. 120.

Tel.: +36 (01) 431-3835

Fax: +36 (01) 431-3888

Eltávolítás

A kerti kisgépeket, a tartozékokat és a csomagolást a

környezetvédelmi szempontoknak megfelelően kell

újrafelhasználásra előkészíteni.

Ne dobja ki a kerti kisgépeket a háztartási szemétbe!

Csak az EU-tagországok számára:

Az elhasznált villamos és elektronikus

berendezésekre vonatkozó

2002/96/EK európai irányelvnek és a

megfelelő országos törvényekbe való

átültetésének megfelelően a már nem

használható elektromos és

elektronikus berendezéseket külön

össze kell gyűjteni és a

környezetvédelmi szempontoknak

megfelelően kell újrafelhasználásra

leadni.

A változtatások joga fenntartva.

OBJ_BUCH-1436-001.book Page 71 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

72 | Русский

Указания по безопасности

Внимание! Внимательно прочитайте следующие

указания. Ознакомьтесь с элементами управления

и правильным пользованием садового

инструмента. Сохраняйте руководство по

эксплуатации для дальнейшего использования.

Пояснения к символам на садовом

инструменте

Общее указание на наличие опасности.

Прочитайте руководство по эксплуатации.

Следите за тем, чтобы отбрасываемые

работающей машиной предметы не

травмировали находящихся вблизи

людей.

Держите стоящих рядом людей на

безопасном расстоянии от садового

инструмента.

Вращающаяся воздуходувка. Не

вставляйте руки и ноги в отверстия, когда

садовый инструмент работает.

Не вставляйте руки и ноги в отверстия,

когда садовый инструмент работает.

Следите за тем, чтобы чужеродные

предметы, отлетающие от садового

инструмента, не травмировали

находящихся поблизости людей. Следите

за тем, чтобы другие лица находились на

безопасном расстоянии от садового

инструмента.

Обязательно надевайте средства защиты

органов слуха и защитные очки.

Не работайте в дождь и не оставляйте

воздуходувку/садовый пылесос на улице,

когда идет дождь.

Выключайте садовый инструмент и

вытаскивайте штепсельную вилку из

розетки перед изменением настроек на

садовом инструменте или его очисткой,

если запутался, перерезан или поврежден

шнур или если Вам нужно оставить

воздуходувку/садовый пылесос без

присмотра.

Прежде чем прикасаться к деталям

садового инструмента, подождите, пока

все его детали полностью не остановятся.

Ножи продолжают вращаться некоторое

время после выключения садового

инструмента и могут причинить телесные

повреждения.

Эксплуатация

fНикогда не позволяйте пользоваться садовым

инструментом детям или лицам, не знакомым с

этими указаниями. Национальные предписания

могут ограничивать возраст оператора. Если Вы

не пользуйтесь садовым инструментом, храните

его в недосягаемом для детей месте.

fЭтот садовый инструмент не предназначен для

использования лицами (включая детей) с

ограниченными психическими или сенсорными

способностями, с нарушениями психического

здоровья, а также с недостаточным

опытом/знаниями, исключая случаи, когда

эксплуатация осуществляется такими лицами под

наблюдением ответственного за их безопасность

либо после получения от ответственного за

безопасность соответствующих разъяснений

относительно эксплуатации данного садового

инструмента.

Необходимо проследить, чтобы дети не играли с

садовым инструментом.

fНикогда не пользуйтесь садовым инструментом,

если поблизости находятся другие люди, в

особенности дети, или домашние животные.

fОператор или пользователь ответственен за

несчастные случаи и ущерб, нанесенный другим

лицам или их имуществу.

fВо время работы в радиусе 3 м не должны

находиться другие люди или животные.

Посторонние лица в пределах рабочей зоны

находятся под ответственностью пользователя.

fИспользуйте садовый инструмент только при

дневном свете либо хорошем искусственном

освещении.

fНе работайте с садовым инструментом босяком

или в открытых сандалиях. Всегда одевайте

прочную обувь и длинные брюки.

fСледите за тем, чтобы просторная одежда не

попала в систему подачи воздуха, поскольку это

чревато травмами.

fРаботайте с садовым инструментом только с

монтированным соплом или монтированной

всасывающей трубой.

fСледите за тем, чтобы длинные волосы не попали

в систему подачи воздуха, поскольку это чревато

травмами.

fТщательно осмотрите участок, на котором Вам

нужно собрать листья, и уберите всю проволоку

и прочие чужеродные предметы.

fКаждый раз перед использованием проверяйте

сетевой шнур/кабель-удлинитель на предмет

повреждений и заменяйте его при

необходимости. Защищайте сетевой шнур/

кабель-удлинитель от высоких температур, масла

и острых краев.

fНикогда не используйте воздуходувку/садовый

пылесос с поврежденными защитными

устройствами, крышками или без

предохранительных приспособлений, напр., без

мешка.

fУбедитесь, что при эксплуатации воздуходувки/

садового пылесоса монтированы все

прилагаемые рукоятки и защитные устройства.

Никогда не пытайтесь работать с не полностью

собранной воздуходувкой/не полностью

собранным садовым пылесосом, в которой/в

котором были выполнены недопустимые

изменения.

fПри работе с воздуходувкой/садовым

пылесосом всегда следите за устойчивостью

своего положения и сохраняйте равновесие.

fВнимательно следите за окружающей ситуацией

и будьте готовы к возможным опасным

моментам, которые Вы можете не услышать при

уборке листьев.

fИзбегайте неестественного положения тела и

всегда сохраняйте равновесие.

fНа наклонных поверхностях следите за

устойчивостью своего положения.

fПередвигайтесь всегда спокойно, никогда не

бегите.

fДержите все отверстия для холодного воздуха в

чистоте.

fНе сдувайте грязь/листья в сторону находящихся

поблизости Вас людей.

fНе переносите садовый инструмент за шнур.

fМы рекомендуем надевать респираторную

маску.

fНичего не меняйте в садовом инструменте.

Недопустимые изменения могут сказаться на

безопасности Вашего садового инструмента и

приводить к сильным шумам и вибрациям.

Вытягивайте штепсель из розетки:

–когда Вы проверяете воздуходувку/садовый

пылесос, устраняете засорение или

выполняете манипуляции с инструментом,

–после столкновения с чужеродными

предметами. Немедленно проверьте

воздуходувку/садовый пылесос на предмет

повреждений и при необходимости

отремонтируйте ее/его,

–если воздуходувка/садовый пылесос

начинает необычно вибрировать

(немедленно проверить).

Электроподключение

fНапряжение источника питания должно

соответствовать данным на заводской табличке

садового инструмента.

Сертификаты соответствия

хранятся по адресу:

ООО «Роберт Бош»

ул. Акад. Королёва, 13, стр. 5

Россия, 129515, Москва

STOP

OBJ_BUCH-1436-001.book Page 72 Tuesday, April 5, 2011 10:07 AM

Русский | 73

Bosch Power Tools F 016 L70 799 | (5.4.11)

fРекомендуется включать этот садовый инструмент

в только в розетку, оснащенную УЗО на 30 мА.

fИспользуйте с этим садовым инструментом

только такие шнуры питания, которые

соответствуют данным изготовителя; № для

заказа и тип см. в инструкции по эксплуатации.

fНикогда не беритесь за штепсель мокрыми

руками.

fНе переезжайте через шнур питания и через

удлинитель, не сдавливайте их и не тяните за них,

поскольку этим Вы можете повредить их.

Защищайте шнур от высоких температур, масел и

острых краев.

fУдлинитель должен иметь указанное в

инструкции по эксплуатации сечение и быть

защищен от брызг воды. Штепсельный разъем не

должен лежать в воде.

Электробезопасность

fУстановлена защита двигателя! Двигатель

оснащен защитой от перегрузки. Если

двигатель остановился, оставьте его на

несколько минут, чтобы он охладился, прежде

чем снова включать его.

fВнимание! Перед проведением работ по

техническому обслуживанию или очистке

выключайте садовый инструмент и

вытягивайте штепсельную вилку из розетки.

Эти операции необходимо проделывать также

и в том случае, если сетевой кабель поврежден,

перерезан или запутался.

Из соображений безопасности Ваш садовый

инструмент имеет защитную изоляцию и не

нуждается в заземлении. Рабочее напряжение

составляет 230 В ~, 50 Гц (для стран, не входящих в

ЕС: 220 В или 240 В в зависимости от исполнения).

Используйте только разрешенный кабель-

удлинитель. Информацию можно получить в

авторизированной сервисной мастерской.

Разрешается использовать только удлинители типа

H05VV-F, H05RN-F или IEC (60227 IEC 53, 60245 IEC 57).

Если Вам нужен удлинитель к садовому инструменту,

разрешается использовать только удлинители с

сечением провода:

–1,0 мм2: максимальная длина 40 м

–1,5 мм2: максимальная длина 60 м

–2,5 мм2: максимальная длина 100 м

Указание: Кабель-удлинитель должен, по

предписаниям техники безопасности, иметь

защитный проводник, который соединен через

вилку сети с защитным проводником Вашей

электрической сети.

В сомнительных случаях обратитесь к профес-

сиональному электрику или в ближайшую сервисную

мастерскую фирмы Bosch.

fОСТОРОЖНО: От кабелей-удлинителей, не

отвечающих предписаниям, может исходить

опасность. Кабель-удлинитель, вилка и муфта

должны быть выполнены в

водонепроницаемом исполнении и допущены

для использования под открытым небом.

Для повышения безопасности рекомендуется

использовать устройство защитного отключения

(УЗО), срабатывающее при макс. 30 мА. УЗО следует

проверять перед каждым использованием аппарата.

Указание для продуктов за пределами

Великобритании:

ВНИМАНИЕ: В интересах Вашей безопасности

необходимо соединить штекер садового

инструмента с кабелем-удлинителем.

Соединительная муфта кабеля-удлинителя должна

быть защищена от водяных брызг, сделана из

резины или покрыта резиной. Кабель-удлинитель

должен использоваться с приспособлением для

разгрузки провода от натяжения.

Шнур необходимо регулярно проверять на наличие

признаков повреждения, его можно использовать

только в безупречном состоянии.

Поврежденный сетевой шнур разрешается

ремонтировать только в авторизированной

мастерской Bosch.

Техобслуживание

fПроверяйте все гайки, болты и винты на предмет

прочной посадки с целью обеспечения

безопасного рабочего состояния

воздуходувки/садового пылесоса.

fХраните воздуходувку/садовый пылесос в сухом,

возвышенном или закрытом и недоступном для

детей месте.

fДля сохранения безопасности меняйте

изношенные или поврежденные части.

fРегулярно проверяйте мешок на наличие износа

и повреждений.

fНе пытайтесь отремонтировать садовый

инструмент, если только у Вас нет необходимого

для этого образования.

fДля замены используйте оригинальные запасные

части фирмы Bosch.

Символы

Следующие символы помогут Вам при чтении и

понимании руководства по эксплуатации.

Запомните символы и их значение. Правильная

интерпретация символов поможет Вам правильнее и

надежнее работать с садовым инструментом.

Применение по назначению

Садовый инструмент предназначен для сдува и

сбора листьев, садовых отходов (напр., травы) и

листьев около дома и в саду.

Технические данные

Символ Значение

Режим сдувания листвы

Режим всасывания

Направление реакции

Направление движения

Включение

Выключение

Разрешенное действие

Запрещенное действие

Надевайте защитные рукавицы.

Работайте с садовым

инструментом только с

монтированной всасывающей

трубой.

Воздуходувка/

Садовый пылесос

ALS 25 ALS 25

Товарный № 3 600 ... HA1 0.. HA1 030

Ном. потребляемая

мощность Вт 2500 2300

Макс. скорость

воздушного потока км/ч 300 300

Макс. объем

воздушного потока м3/час. 800 800

Уменьшение

количества листьев 10:1 10:1

Вместимость мешка л4545

Вес (режим сдувания

листвы) кг 3,2 3,2

Вес (режим

всасывания) кг 4,4 4,4

Класс защиты /II /II

Серийный номер см. заводскую табличку

садового инструмента

Параметры указаны для номинального напряжения

[U] 230 В. При других значениях напряжения, а

также в специфическом для страны исполнении

инструмента возможны иные параметры.

Обращайте внимание на товарный номер на

заводской табличке Вашего садового инструмента.

Торговые названия отдельных садовых

инструментов могут различаться.

Процессы включения вызывают кратковременные

падения напряжения. При неблагоприятных условиях

в сети возможно отрицательное воздействие на

другие приборы. При полном сопротивлении сети не

более 0,36 Ом никаких помех не ожидается.

OBJ_BUCH-1436-001.book Page 73 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

74 | Русский

Данные по шуму и вибрации

Уровень шума определен в соответствии с

европейской нормой EN 60335.

А-взвешенный уровень шума от электроинструмента

составляет обычно: уровень звукового давления

82 дБ(A); уровень звуковой мощности 102 дБ(A).

Погрешность K =3 дБ.

Одевайте наушники!

Суммарная вибрация ah (векторная сумма трех

направлений) и погрешность К определяются в

соответствии с EN 60335:

ah<2,5 м/с2, K = 1,5 м/с2.

Заявление о соответствии

Мы заявляем с полной ответственностью, что

описанный в «Технических данных» продукт

отвечает следующим стандартам и нормативам:

EN 60335 в соответствии с положениями директив

2004/108/EС, 2006/42/EС, 2000/14/EС.

2000/14/EС: гарантированный уровень звуковой

мощности 105 дБ(A). Процедура оценки

соответствия согласно приложения V.

Категория продукта: 34, 35

Техническая документация:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

01.04.2011

Монтаж и эксплуатация

Указания по применению

Во время работы всегда держите садовый

инструмент близко над землей.

Не собирайте горячие, горючие или взрывоопасные

материалы.

Садовый пылесос предназначен только для сбора

листьев и садовых отходов.

Перед использованием садового инструмента

проверьте местность на наличие мелких животных и

твердых предметов.

Не всасывайте жидкости, пластиковые пакеты,

банки, еловые шишки, ветки (длиной более 5 мм),

тряпки, бумажные салфетки и прищепки для белья.

Поиск неисправностей

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Действие Рисунок

Комплект поставки 1

Монтаж защитной крышки 2

Насадка сопла 3

Монтаж кабеля-удлинителя 4

Включение 4

Выключение 4

Режим сдувания листвы 5

Настройка скорости воздуходувки 5

Демонтаж сопла/защитной крышки 6

Монтаж рукоятки 7

Монтаж всасывающей трубы

(единоразовый монтаж) 8

Крепление пояса 9

Монтаж мешка 10

Монтаж кабеля-удлинителя 11

Включение 11

Выключение 11

Режим всасывания 12

Настройка потока воздуха 12

Настройка передней рукоятки 13

Опорожнение мешка 14

Техобслуживание и очистка 15

Хранение и транспортировка 16

Проблема Возможная причина Устранение

Садовый инструмент не

работает

Неправильный монтаж деталей см. «Монтаж»

Отсутствует питание Проверьте и включите

Неисправна розетка Воспользуйтесь другой штепсельной

розеткой

Поврежден кабель-удлинитель Проверьте кабель-удлинитель и

замените его в случае повреждения

Сработал предохранитель Замените предохранитель

Сработала защита двигателя Дайте двигателю остыть и проверьте, не

засорилась ли воздуходувка

Садовый инструмент

работает с перебоями

Поврежден кабель-удлинитель Проверьте кабель-удлинитель и

замените его в случае повреждения

Повреждена внутренняя проводка

садового инструмента

Обратитесь в сервисную мастерскую

Неисправность выключателя Обратитесь в сервисную мастерскую

Сработала защита двигателя Дайте двигателю остыть и проверьте, не

засорилась ли воздуходувка

Чрезмерная вибрация/шум Садовый инструмент поврежден Обратитесь в сервисную мастерскую

Садовый инструмент не

выдувает/не всасывает

воздух

Засорилось сопло/засорилась

всасывающая труба

Очистите сопло/всасывающую трубу

Сопло/всасывающую трубу

невозможно установить

Неправильный монтаж см. «Монтаж»

Мощность всасывания

падает

Переполнен мешок Опорожните мешок

Засорился присоединительный

штуцер мешка

Очистите присоединительный штуцер

мешка

Воздуходувка не вращается Воздуходувка засорилась Выключите садовый инструмент и

устраните засорение (наденьте

защитные рукавицы)

OBJ_BUCH-1436-001.book Page 74 Tuesday, April 5, 2011 10:07 AM

Русский | 75

Bosch Power Tools F 016 L70 799 | (5.4.11)

Техобслуживание и сервис

Техобслуживание, очистка и хранение

fПеред любыми манипуляциями с садовым

инструментом вытаскивайте штепсель из

розетки.

fДля качественной и надежной работы

поддерживайте садовый инструмент в чистоте.

Для качественной и надежной работы

поддерживайте садовый инструмент и

вентиляционные щели в чистоте.

Удаляйте грязь с садового инструмента или мешка с

помощью влажной тряпки.

Никогда не обрызгивайте садовый инструмент

водой и не окунайте его в воду.

Положите садовый инструмент на хранение в

надежном, сухом и недоступном для детей месте.

Не ставьте другие предметы на садовый инструмент.

Сервиснoe обслуживаниe и консультация

покупатeлeй

www.bosch-garden.com

При всех дополнительных вопросах и заказе

запчастей, пожалуйста, обязательно указывайте 10-

значный товарный номер, указанный на заводской

табличке садового инструмента.

Для региона: Россия, Беларусь, Казахстан

Гарантийное обслуживание и ремонт электро-

инструмента, с соблюдением требований и норм

изготовителя производятся на территории всех

стран только в фирменных или авторизованных

сервисных центрах «Роберт Бош».

ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной

продукции опасно в эксплуатации, может привести к

ущербу для Вашего здоровья. Изготовление и

распространение контрафактной продукции

преследуется по Закону в административном и

уголовном порядке.

Россия

ООО «Роберт Бош»

Сервисный центр по обслуживанию

электроинструмента

ул. Академика Королева, стр. 13/5

129515, Москва

Россия

Тел.: +7 (800) 100 800 7

E-Mail: pt-service@ru.bosch.com

Полную информацию о расположении сервисных

центров Вы можете получить на официальном сайте

www.bosch-pt.ru либо по телефону справочно-

сервисной службы Bosch 8-800-100-8007 (звонок

бесплатный).

Беларусь

ИП «Роберт Бош» ООО

Сервисный центр по обслуживанию

электроинструмента

ул. Тимирязева, 65А-020

220035, г. Минск

Беларусь

Тел.: +375 (17) 254 78 71

Тел.: +375 (17) 254 79 15/16

Факс: +375 (17) 254 78 75

E-Mail: pt-service@by.bosch.com

Официальный сайт: www.bosch-pt.by

Казахстан

ТОО «Роберт Бош»

Сервисный центр по обслуживанию

электроинструмента

ул. Сейфуллина 51

050037 г. Алматы

Казахстан

Тел.: +7 (727) 232 37 07

Факс: +7 (727) 251 13 36

E-Mail: pt-service@kz.bosch.com

Официальный сайт: www.bosch-pt.kz

Утилизация

Садовые инструменты, принадлежности и упаковку

нужно сдавать на экологически чистую утилизацию.

Не выбрасывайте садовые инструменты в бытовой

мусор!

Только для стран-членов ЕС:

В соответствии с европейской

директивой 2002/96/EС об

отработанных электрических и

электронных приборах и ее

претворением в национальное

законодательство отслужившие

электрические и электронные

приборы и инструменты нужно

собирать отдельно и сдавать на

экологически чистую рекуперацию.

Возможны изменения.

OBJ_BUCH-1436-001.book Page 75 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

76 | Українська

Вказівки з техніки безпеки

Увага! Уважно прочитайте наступні вказівки.

Ознайомтеся з елементами управління і

правильним користуванням садовим

інструментом. Добре зберігайте інструкцію з

експлуатації для подальшого користування нею.

Пояснення щодо символів на садовому

інструменті

Загальна вказівка на небезпеку.

Прочитайте цю інструкцію з експлуатації.

Слідкуйте за тим, щоб чужорідні тіла, що

відлітають, не поранили людей поблизу.

Тримайте інших осіб на безпечній відстані

від садового приладу.

Ротаційна повітродувка. Не вставляйте

руки і ноги в отвори, коли садовий

інструмент працює.

Не вставляйте руки і ноги в отвори, коли

садовий інструмент працює.

Слідкуйте за тим, щоб чужорідні тіла, що

відлітають від садового інструменту, не

поранили людей поблизу. Слідкуйте за

тим, щоб інші особи дотримувалися

безпечної відстані до садового

інструменту.

Вдягайте навушники і захисні окулярі.

Не працюйте і не залишайте

повітродувку/садовий пилосос надворі,

коли йде дощ.

Вимикайте садовий інструмент та

витягайте штепсель з розетки, якщо Ви

хочете перенастроїти або очистити його,

якщо шнур заплутався, перерізаний чи

пошкоджений або якщо Ви залишаєте

повітродувку/садовий пилосос без

нагляду.

Перш ніж торкатися до деталей садового

інструменту, зачекайте, доки всі деталі не

зупиняться. Після вимкнення садового

інструменту ножі ще продовжують

обертатися і можуть призвести до

поранень.

Експлуатація

fНі в якому разі не дозволяйте користуватися

садовим інструментом дітям і особам, що не

знайомі з цими вказівками. Національні приписи

можуть обмежувати допустимий вік користувача.

Якщо Ви не працюєте з садовим інструментом,

зберігайте його в недоступному для дітей місці.

fЦей садовий інструмент не призначений для

використання особами (включаючи дітей) з

обмеженими психічними, чуттєвими або

розумовими здатностями або недостатнім

досвідом та/або недостатніми знаннями – це

дозволяється робити лише у тому випадку, якщо

за ними спостерігає особа, що відповідає за їхню

безпеку, або вони отримують від неї вказівки

щодо того, як слід використовувати прилад.

Необхідно спостерігати за дітьми, щоб

переконатися, що вони не грають з садовим

інструментом.

fНіколи не користуйтеся садовим приладом, коли

поблизу знаходяться люди, зокрема діти, або

домашні тварини.

fЗа нещасні випадки, тілесні ушкодження інших

людей і пошкодження чужого майна відповідає

користувач.

fПід час роботи в радіусі 3 м не повинно бути

інших людей або тварин. Оператор несе

відповідальність перед третіми особами, що

знаходяться в робочій зоні.

fВикористовуйте садовий інструмент лише при

денному світлі або при доброму штучному

освітленні.

fНе працюйте з садовими інструментом босоніж

або у відкритих сандалях. Завжди майте на собі

міцне взуття і довгі штани.

fСлідкуйте за тим, щоб просторий одяг не

потрапив в систему подачі повітря, оскільки це

може призвести до поранень.

fВикористовуйте садовий інструмент лише з

монтованим соплом або с монтованою

всмоктувальною трубою.

fСлідкуйте за тим, щоб довге волосся не

потрапило в систему подачі повітря, оскільки це

може призвести до поранень.

fРетельн о о гляньте м і с ц е, на яком у В и збираєт е с я

збирати листя, та приберіть дроти та інші

чужорідні тіла.

fКожного разу перед початком роботи

перевіряйте мережний шнур/подовжувач на

пошкодження та заміняйте його за необхідністю.

Захищайте мережний шнур/подовжувач від

високої температури, масла і гострих країв.

fНе використовуйте повітродувку/садовий

пилосос з пошкодженими захисними

пристроями, кришками або без запобіжних

пристроїв, напр., без мішка.

fПрослідкуйте, щоб усі додані рукоятки і захисні

пристрої були монтовані під час експлуатації

повітродувки/садового пилососа. Ніколи не

робіть спроб працювати з неповністю зібраною

повітродувкою/неповністю зібраним садовим

пилососом або з повітродувкою/садовим

пилососом, в якій/в якому були зроблені

недозволені зміни.

fПри використанні повітродувки/садового

пилососа постійно слідкуйте за стійким

положенням тіла і завжди утримуйте рівновагу.

fУважно стежте за зовнішньою ситуацією та

будьте напоготові стосовно можливих

небезпечних моментів, які Ви можете не почути

під час збирання листя.

fУникайте неприродного положення тіла і завжди

утримуйте рівновагу.

fНа схилах завжди слідкуйте за тим, щоб Ви стійко

стояли на ногах.

fЗавжди йдіть спокійним кроком, ніколи не біжіть.

fТримайте всі отвори для холодного повітря в

чистоті.

fНе здувайте бруд/листя у напрямку осіб, які

знаходяться поблизу Вас.

fНе переносьте садовий інструмент за шнур.

fМи рекомендуємо вдягати респіраторну маску.

fНічого не міняйте в приладі. Недозволені зміни

можуть вплинути на безпеку садового

інструменту і призвести до посилених шумів і

вібрацій.

Витягуйте штепсель з розетки:

–коли Ви перевіряєте повітродувку/садовий

пилосос, видаляєте засмічення або виконуєте

маніпуляції з повітродувкою/садовим

пилососом,

–після зіткнення з чужорідним тілом. Негайно

перевірте повітродувку/садовий пилосос на

предмет пошкоджень і за необхідністю

відремонтуйте її/його,

–якщо повітродувка/садовий пилосос

почала/почав незвично вібрувати (негайно

перевірте).

Підключення до джерела струму

fНапруга в джерелі струму повинна відповідати

даним на заводській табличці садового

інструменту.

fРадимо підключати цей садовий інструмент лише

до розетки, що захищена пристроєм захисного

вимкнення на 30 мА.

fВикористовуйте у цьому садовому інструменті

лише мережні шнури, що відповідають даним

виробника; номер для замовлення та тип див. в

інструкції з експлуатації.

fНіколи не беріться за штепсель мокрими руками.

fНе переїжджайте, не здавлюйте та не смикайте

мережний шнур або подовжувальний шнур,

оскільки його можна пошкодити. Захищайте

шнур від високої температури, масла і гострих

країв.

STOP

OBJ_BUCH-1436-001.book Page 76 Tuesday, April 5, 2011 10:07 AM

Українська | 77

Bosch Power Tools F 016 L70 799 | (5.4.11)

fПодовжувальний шнур повинен мати вказаний в

інструкції з експлуатації переріз та бути

захищений від бризок води. Штепсельний роз’єм

не повинен лежати в воді.

Електрична безпека

fУстановлений захисний автомат двигуна!

Двигун обладнаний захистом від

перевантаження. Якщо двигун зупинився,

залиште його на декілька хвилин, щоб він

вихолонув, перш ніж вмикати його знову.

fУвага! Перед роботами з технічного

обслуговування або очищення вимикайте

садовий інструмент та витягуйте штепсель з

розетки. Це саме має чинність і якщо

електрокабель пошкоджений, надрізаний або

заплутався.

З міркувань техніки безпеки Ваш садовий

інструмент має захисну ізоляцію і не потребує

заземлення. Робоча напруга становить 230 В ~,

50 Гц (для країн, що не належать до ЄС, в залежності

від виконання 220 В або 240 В). Використовуйте

лише дозволені подовжувальні кабелі. Інформацію

можна отримати в авторизований сервісній

майстерні.

Дозволяється користуватися лише подовжувачами

типу H05VV-F, H05RN-F або IEC (60227 IEC 53, 60245

IEC 57).

Якщо Ви будете користуватися садовим

інструментом через подовжувач, дозволяється

користуватися лише шнуром з таким діаметром:

–1,0 мм2: максимальна довжина 40 м

–1,5 мм2: максимальна довжина 60 м

–2,5 мм2: максимальна довжина 100 м

Вказівка: якщо використовується подовжувальний

кабель, він повинен мати захисний провід, який

через штекер поєднаний з захисним проводом

Вашої електромережі (як описано в правилах

техніки безпеки).

При сумнівах запитайте кваліфікованого електрика

або найближче представництво компанії Bosch, що

здійснює сервісне обслуговування.

fОБЕРЕЖНО: Не передбачений подовжувальний

кабель може бути небезпечним.

Подовжувальний кабель, штекер та муфта

повинні мати водонепроникне, дозволене для

використання надворі виконання.

З метою збільшення безпеки рекомендується

користуватися захисним автоматом макс. на 30 мА.

Цей захисний автомат слід перевіряти перед кожним

користуванням.

Вказів к а щ одо продукт ів, що були ку п л е ні за межами

Великобританії:

УВАГА: З міркувань техніки безпеки потрібно, щоб

штепсель садового інструменту був з’єднаний з

подовжувальним кабелем. З’єднувальна муфта

подовжувального кабелю повинна бути захищена від

водяних бризок, зроблена з гуми або покрита

гумою. Подовжувальний кабель має

використовуватися з елементом, що компенсує

натяг.

Під’єднувальний кабель треба регулярно перевіряти

на предмет пошкоджень; його дозволяється

використовувати лише в бездоганному стані.

Пошкоджений під’єднувальний кабель дозволяється

ремонтувати лише в авторизованій майстерні Bosch.

Технічне обслуговування

fПеревіряйте всі гайки, прогоничі і гвинти на

предмет міцної посадки – це потрібно для

забезпечення безпечного робочого стану

повітродувки/садового пилососа.

fЗберігайте повітродувку/садовий пилосос в

сухому, розташованому на висоті або закритому

на ключ, недосяжному для дітей місці.

fЗ міркувань техніки безпеки міняйте зношені

або пошкоджені деталі.

fРегулярно перевіряйте мішок на предмет

зношення або пошкоджень.

fНе пробуйте самостійно ремонтувати садовий

інструмент – це дозволяється робити лише в

тому випадку, якщо Ви навчалися цьому.

fСлідкуйте за тим, щоб нові деталі були від Bosch.

Символи

Наступні символи стануть Вам в пригоді, коли Ви

будете читати та щоб зрозуміти інструкцію з

експлуатації. Запам’ятайте ці символи та їх значення.

Правильне розуміння символів допоможе Вам

правильно та небезпечно користуватися садовим

інструментом.

Призначення приладу

Садовий інструмент призначений для здування та

збирання листя, садових відходів (напр., трави) та

гілок навколо будинку та в саду.

Технічні дані

Символ Значення

Режим здування листя

Режим всмоктування

Напрямок реакції

Напрямок руху

Вмикання

Вимикання

Дозволена дія

Заборонена дія

Вдягайте захисні рукавиці.

Працюйте із садовим

інструментом лише з монтованою

всмоктувальною трубою.

Повітродувка/

Садовий пилосос

ALS 25 ALS 25

Товарний номер 3 600 ... HA1 0.. HA1 030

Ном. споживана

потужність Вт 2500 2300

Макс. швидкість

потоку повітря км/год. 300 300

Макс. об’єм

повітряного потоку м3/год. 800 800

Зменшення кількості

листя 10:1 10:1

Місткість мішка л4545

Вага (режим здування

листя) кг 3,2 3,2

Вага (режим

всмоктування) кг 4,4 4,4

Клас захисту /II /II

Серійний номер див. заводську табличку на

садовому інструменті

Параметри зазначені для номінальної напруги [U]

230 В. При інших значеннях напруги, а також у

специфічному для країни виконанні можливі інші

параметри.

Зважайте на товарний номер, що зазначений на

заводській табличці Вашого садового інструменту.

Торговельна назва окремих садових інструментів

може розрізнятися.

Процеси вмикання спричиняють короткочасні

падіння напруги. За несприятливих умов у мережі

це може впливати на інші прилади. При повному

опорі в мережі менш за 0,36 Ом перешкоди не

очікуються.

OBJ_BUCH-1436-001.book Page 77 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

78 | Українська

Інформація щодо шуму і вібрації

Рівень шумів визначений відповідно до

європейської норми EN 60335.

А-зважений рівень звукового тиску від приладу, як

правило, становить: звукове навантаження 82 дБ(A);

звукова потужність 102 дБ(A). Похибка K =3 дБ.

Вдягайте навушники!

Загальна вібрація ah (векторна сума трьох

напрямків) і похибка К визначені відповідно до

EN 60335:

ah<2,5 м/с2, K = 1,5 м/с2.

Заява про відповідність

Ми заявляємо під нашу виключну відповідальність,

що описаний в «Технічних даних» продукт відповідає

таким нормам або нормативним документам:

EN 60335 у відповідності до положень директиви

2004/108/EС, 2006/42/EС, 2000/14/EС.

2000/14/EС: гарантована звукова потужність

105 дБ(А). Процедура оцінки відповідності згідно з

додатком V.

Категорія продукту: 34, 35

Технічні документи в:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

01.04.2011

Монтаж та експлуатація

Вказівки щодо роботи

Під час роботи завжди тримайте садовий інструмент

близько над землею.

Не збирайте гарячі, горючі або вибухонебезпечні

матеріали.

Садовий пилосос призначений лише для збирання

листя та садових відходів.

Перед використанням садового інструменту

перевірте оточення на наявність дрібних тварин та

твердих предметів.

Не всмоктуйте рідини, пластикові мішечки, банки,

ялинові шишки, гілки (довжиною більше 5 мм),

ганчірки, паперові серветки та прищіпки для

білизни.

Пошук несправностей

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Дія Малюнок

Обсяг поставки 1

Монтаж захисної кришки 2

Насаджування сопла 3

Монтаж подовжувального кабелю 4

Вмикання 4

Вимкнення 4

Режим здування листя 5

Настроювання швидкості

повітродувки 5

Демонтаж сопла/захисної кришки 6

Монтаж рукоятки 7

Монтаж всмоктувальної труби

(одноразовий монтаж) 8

Закріплення ременя 9

Монтаж мішка 10

Монтаж подовжувального кабелю 11

Вмикання 11

Вимкнення 11

Режим всмоктування 12

Настроювання потоку повітря 12

Настроювання передньої рукоятки 13

Випорожнення мішка 14

Технічне обслуговування та

очищення 15

Зберігання і транспортування 16

Дія Малюнок

Симптоми Можлива причина Що робити

Садовий інструмент не

працює

Неправильний монтаж деталей див. «Монтаж»

Відсутнє живлення Перевірте і увімкніть

Несправна розетка Користуйтеся іншою розеткою

Пошкоджений подовжувальний кабель Перевірте та замініть кабель у разі його

пошкодження

Спрацював запобігач Поміняйте запобіжник

Спрацював захисний автомат мотора Дайте двигуну схолонути і перевірте, чи

не заклинює повітродувка

Садовий інструмент

працює з перебоями

Пошкоджений подовжувальний кабель Перевірте та замініть кабель у разі його

пошкодження

Пошкоджена внутрішня проводка

садового інструменту

Зверніться в сервісну майстерню

Несправний вимикач Зверніться в сервісну майстерню

Спрацював захисний автомат мотора Дайте двигуну схолонути і перевірте, чи

не заклинює повітродувка

Сильна вібрація/шум Садовий інструмент несправний Зверніться в сервісну майстерню

Садовий інструмент не

видуває повітря/не

всмоктує

Засмітилося сопло/всмоктувальна труба Прочистіть сопло/всмоктувальну трубу

Сопло/всмоктувальна

труба не

встановлюється

Неправильний монтаж див. «Монтаж»

Зменшується потужність

всмоктування

Переповнений мішок Спорожніть мішок

Засмічений сполучний штуцер мішка Прочистіть сполучний штуцер мішка

Повітродувка не

обертається

Повітродувка засмічена Вимкніть садовий інструмент і видаліть

засмічення (одягніть захисні рукавиці)

OBJ_BUCH-1436-001.book Page 78 Tuesday, April 5, 2011 10:07 AM

Українська | 79

Bosch Power Tools F 016 L70 799 | (5.4.11)

Технічне обслуговування і сервіс

Технічне обслуговування, очищення та

зберігання

fПеред всіма маніпуляціями з садовим

інструментом витягуйте мережний штепсель з

розетки.

fДля якісної і безпечної роботи тримайте

садовий інструмент в чистоті.

Для якісної і безпечної роботи тримайте садовий

інструмент і вентиляційні отвори в чистоті.

Видаляйте бруд із садового інструменту та мішка

вологою ганчіркою.

Ніколи збризкуйте садовий інструмент водою і не

занурюйте його у воду.

Зберігайте садовий інструмент в безпечному,

сухому і недоступному для дітей місці.

Не ставте інші предмети на садовий інструмент.

Cервіснa мaйcтepня i обслуговування

клiєнтiв

www.bosch-garden.com

При всіх додаткових запитаннях та замовленні

запчастин, будь ласка, зазначайте 10-значний номер

для замовлення, що стоїть на заводській табличці

садового інструменту.

Гарантійне обслуговування і ремонт

електроінструменту здійснюються відповідно до

вимог і норм виготовлювача на території всіх країн

лише у фірмових або авторизованих сервісних

центрах фірми «Роберт Бош».

ПОПЕРЕДЖЕННЯ! Використання контрафактної

продукції небезпечне в експлуатації і може мати

негативні наслідки для здоров’я. Виготовлення і

розповсюдження контрафактної продукції

переслідується за Законом в адміністративному і

кримінальному порядку.

Україна

ТОВ «Роберт Бош»

Cервісний центр електроінструментів

вул. Крайня, 1, 02660, Київ-60

Україна

Тел.: +38 (044) 4 90 24 07 (багатоканальний)

E-Mail: pt-service@ua.bosch.com

Офіційний сайт: www.bosch-powertools.com.ua

Адреса Регіональних гарантійних сервісних

майстерень зазначена в Національному

гарантійному талоні.

Утилізація

Садові інструменти, приладдя і упаковку треба

здавати на екологічно чисту повторну переробку.

Не викидайте садові інструменти в побутове сміття!

Лише для країн ЄС:

Відповідно до європейської

директиви 2002/96/EС про

відпрацьовані електро- і електронні

прилади і її перетворення в

національному законодавстві

електро- і електронні прилади, що

вийшли з вживання, повинні

здаватися окремо і утилізуватися

екологічно чистим способом.

Можливі зміни.

OBJ_BUCH-1436-001.book Page 79 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

80 | Română

Instrucţiuni privind siguranţa şi

protecţia muncii

Atenţie! Citiţi cu grijă următoarele instrucţiuni.

Familiarizaţi-vă cu elementele de operare şi

utilizarea reglementară a sculei electrice de grădină.

Păstraţi la loc sigur instrucţiunile de folosire în

vederea unei utilizări ulterioare.

Explicarea simbolurilor de pe scula

electrică de grădină

Indicaţie generală de avertizare a

periculozităţii.

Citiţi instrucţiunile de folosire.

Averţi grijă ca persoanele aflate în

apropiere să nu fie rănite de corpurile

străine aruncate de scula electrică.

Ţineţi persoanele aflate în preajmă la o

distanţă sigură faţă de scula electrică de

grădină.

Ventilator care se roteşte. Nu introduceţi

mâinile şi picioarele în fantele ventilatorului

în timpul funcţionării sculei electrice de

grădină.

Nu introduceţi mâinile şi picioarele în

orificiile sculei electrice de grădină, în

timpul funcţionării acesteia.

Aveţi grijă ca persoanele aflate în apropiere

să nu fie rănite de corpurile străine care

zboară în jurul sculei electrice de grădină.

Aveţi grijă ca celelalte persoane să păstreze

o distanţă de siguranţă faţă de scula

electrică de grădină.

Purtaţi protecţie auditivă şi ochelari de

protecţie.

Nu lucraţi în ploaie şi nu lăsaţi afară, pe

timp de ploaie, suflanta de frunze/

aspiratorul de grădină.

Opriţi scula electrică de grădină şi scoateţi

ştecherul de la reţea afară din priză înainte

de a regla sau a curăţa scula electrică de

grădină, în cazul în care cablul de

alimentare este încâlcit, tăiat sau deteriorat

sau dacă veţi lăsa fără supraveghere

suflanta de frunze/aspiratorul de grădină.

Înainte de a atinge scula electrică de

grădină, aşteptaţi până când toate

componentele acesteia se opresc complet.

Cuţitele continuă să se se mai rotească şi

după deconectarea sculei electrice de

grădină, putând cauza răniri.

Manevrare

fNu permiteţi niciodată copiilor sau persoanelor

nefamiliarizate cu prezentele instrucţiuni, să

folosească scula electrică de grădină. Este posibil

ca normele naţionale să limiteze vârsta

operatorului. În caz de nefolosire, păstraţi scula

electrică de grădină la loc inaccesibil copiilor.

fAceastă sculă electrică de grădină nu este

destinată utilizării de către persoane (inclusiv

copii) cu deficienţesenzoriale sau intelectuale sau

cu o experienţă insuficientă şi/sau cunoştinţe

insuficiente, în afara cazului în care se află sub

supravegherea unei persoane răspunzătoare de

siguranţa lor sau primesc îndrumări de la aceasta,

cu privire la utilizarea sculei electrice de grădină.

Copiii trebuie supravegheaţi pentru a ne asigura că

aceştia nu se joacă cu scula electrică de grădină.

fNu folosiţi în niciun caz scula electrică de grădină

atunci când persoane, mai ales copii sau animale

de casă se află în imediata apropiere.

fOperatorul sau utilizatorul este ţinut răspunzător

pentru accidente sau pagube provocate altor

oameni sau bunurilor acesora.

fÎn timpul funcţionării sculei electrice nu este

permisă staţionarea persoanelor sau animalelor

într-un perimetru cu raza de 3 metri în jurul

acesteia. În sectorul de lucru, operatorul este cel

care este răspunzător faţă de terţi.

fFolosiţi scula electrică de grădină numai la lumina

zilei sau la lumină artificială bună.

fNu folosiţi scula electrică de grădină dacă sunteţi

desculţi sau încălţaţi cu sandale deschise. Purtaţi

încălţăminte solidă şi pantaloni lungi.

fAveţi grijă ca îmbrăcămintea largă să nu fie trasă în

interiorul canalului de intrare a aerului, pentru că

aceasta ar putea provoca răniri.

fFolosiţi scula electrică de grădină numai cu duza

respectiv tubul de aspirare montat.

fAveţi grijă ca părul lung să nu fie tras în interiorul

canalului de intrare a aerului, pentru că aceasta ar

putea provoca răniri.

fInspectaţi atent suprafaţa ce urmează a fi

prelucrată şi îndepărtaţi sârmele şi celelalte

corpuri străine de pe aceasta.

fÎnainte de folosire, controlaţi cablul de

alimentare/cablul prelungitor cu privire la

eventuale deteriorări iar dacă este necesar,

schimbaţi-l. Feriţi cablul de alimentare/cablul

prelungitor de căldură, ulei şi margini ascuţite.

fNu folosiţi în niciun caz suflanta de frunze/

aspiratorul de grădină cu dispozitive de protecţie,

capace de acoperire defecte sau fără echipamente

de siguranţă, ca de exemplu sacul de colectare.

fAsiguraţi-vă că mânerele şi dispozitzivele de

protecţie din setul de livrare sunt montate în

timpul funcţionării suflantei de frunze/

aspiratorului de grădină. Nu încercaţi în niciun caz

să puneţi în funcţiune o suflantă de frunze/

aspirator de grădină montat incomplet sau care

prezintă modificări nepermise.

fLa punerea în funcţiune a suflantei de frunze/

spiratorului de grădină adoptaţi o poziţie stabilă şi

păstraţi-vă întotdeauna echilibrul.

fFiţi conştienţi de mediul înconjurător şi fiţi

pergătiţi în orice eventualitate pentru a înfrunta

pericole, pe care este posibil să nu le auziţi în

timpul suflării/aspirării frunzelor.

fEvitaţi o poziţie corporală anormală şi păstraţi-vă

întotdeauna echilibrul.

fAveţi grijă să păşiţi în condiţii de siguranţă pe

suprafeţele aflate în pantă.

fPăşiţi întotdeauna încet, nu alergaţi niciodată

repede.

fÎndepărtaţi murdăria din toate fantele de aerisire.

fNu suflaţi în niciun caz murdăria/frunzele în

direcţia persoanelor aflate în apropiere.

fNui transportaţi scula electrică de grădină trăgând-

o de cablu.

fEst recomandabil să purtaţi o mască de protecţie a

respiraţiei.

fNu aduceţi modificări sculei electrice de grădină.

Modificările neautorizate pot afecta siguranţa în

exploatare a sculei dumneavoastră electrice de

grădină şi pot duce la amplificarea zgomotelor şi

vibraţiilor acesteia.

Scoateţi ştecherul de la reţea afară din

priză:

–atunci când verificaţi suflanta de frunze/

aspiratorul de grădină, îndepărtaţi un blocaj

sau executaţi lucrări la acesta,

–după o coliziune cu un corp străin. Verificaţi

imediat dacă suflanta de frunze/aspiratorul de

grădină nu prezintă deteriorări şi dacă este

necesar asiguraţi repararea acestuia,

–în cazul în care suflanta de frunze/aspiratorul

de grădină începe să vibreze în mod neobişnuit

(verificaţi imediat).

Racordarea la curent electric

fTensiunea sursei de curent trebuie să coincidă cu

datele de pe plăcuţa indicatoare a tipului sculei

electrice de grădină.

fSe recomandă racordarea acestei scule electrice

numai la o priză protejată de un întrerupător

automat cu protecţie diferenţială de 30 mA.

fFolosiţi pentru această sculă electrică de grădină

numai cabluri de racordare la reţea conforme

specificaţiilor producătorului; nr. de comandă şi

tip vezi Instrucţiunile de folosire.

fNu atingeţi niciodată cu mâinile ude ştecherul de la

reţea.

STOP

OBJ_BUCH-1436-001.book Page 80 Tuesday, April 5, 2011 10:07 AM

Română | 81

Bosch Power Tools F 016 L70 799 | (5.4.11)

fNu călcaţi cu roţile maşinii, nu striviţi sau nu trageţi

de cablul de alimentaresau de cablul prelungitor

deoarece acesta s-ar putea deteriora. Feriţi cablulu

de căldură, ulei şi muchii ascuţite.

fCablul prelungitor trebuie să aibă secţiunea

indicată în instrucţiunile de folosire şi să fie

protejat împotriva stropilor de apă. Nu este permis

ca priza cu fişa de contact să fie cufundată în apă.

Siguranţă electrică

fEste instalat un întrerupător de protecţie motor!

Motorul este echipat cu un întrerupător de

protecţie la suprasarcină. În cazul în care motorul

se opreşte, lăsaţi-l mai întâi să se răcească timp

de câteva minute înainte de a-l reporni.

fAtenţie! Înaintea lucrărilor de întreţinere sau

curăţare deconectaţi scula electrică de grădină şi

scoateţi din priză ştecherul de la reţea. La fel şi în

cazul în care cablul electric este deteriorat, tăiat

sau încâlcit.

Pentru siguranţă, scula dumneavoastră electrică de

grădină este izolată de protecţie şi nu necesită

împământare. Tensiunea de lucru este 230 V AC, 50 Hz

(pentru ţările nemembre UE 220 V, 240 V în funcţie de

modelul de execuţie). Utilizaţi numai cabluri

prelungitoare admise. Informaţii în acest sens găsiţi la

centrul dumneavoastră autorizat pentru asistenţă

tehnică post-vânzare.

Pot fi folosite numai cabluri prelungitoare de tipul

H05VV-F, H05RN-F sau IEC (60227 IEC 53, 60245

IEC 57).

Dacă folosiţi un cablu prelungitor pentru a lucra cu

scula electrică de grădină, în acest scop se vor folosi

numai cabluri având următoarele secţiuni ale

conductorilor:

–1,0 mm2: lungime maximă 40 m

–1,5 mm2: lungime maximă 60 m

–2,5 mm2: lungime maximă 100 m

Indicaţie: În cazul folosirii unui cablu prelungitor,

acesta trebuie să fie prevăzut cu conductor de

protecţie – întocmai celor descrise în normele privind

siguranţa şi protecţia muncii – legat prin ştecher cu

cvonductorul de protecţie al instalaţiei dumneavoastră

electrice.

În caz de nesiguranţă întrebaţi un electrician calificat

sau cea mai apropiată reprezentanţă service Bosch.

fFIŢI PRECAUŢI: Cablurile prelungitoare

neconforme normelor pot fi periculoase.

Cablurile prelungitoare, ştecherele şi mufele de

cuplare trebuie să fie execuţii impermeabile la

apă, certificate pentru utilizare în mediul

exterior.

Pentru mărirea siguranţei se recomandă folosirea unui

întrerupător de protecţie (RCD) cu un curent de

declanşare de maximum 30 mA. Acest întrerupător de

protecţie ar trebui controlat înainte de fiecare

utilizare.

Indicaţie privind produsele care nu se

comercializează în GB:

ATENŢIE: Pentru siguranţa dumneavoastră este

necesar ca ştecherul sculei electrice de grădină să fie

racordat la cablul prelungitor. Cupla cablului

prelungitor trebuie să fie protejată împotriva stropilor

de apă, să fie confecţionată din cauciuc sau învelită în

cauciuc. Cablul prelungitor trebuie folosit cu un

dispozitiv de blocare la tracţiunea accidentală a

cablului.

Cablul prelungitor trebuie folosit cu un dispozitiv de

blocare la tracţiunea accidentală a cablului.

Dacă, cablul de racordare este deteriorat, repararea

acestuia se va executa numai de către un atelier

autorizat Bosch.

Întreţinere

fAsiguraţi fixarea sigură a tuturor piuliţelor,

bolţurilor şi şuruburilor pentru garantarea

funcţionării în condiţii de siguranţă a suflantei de

frunze/aspiratorului de grădină.

fDepozitaţi suflanta de frunze/aspiratorul de

grădină într-un loc situat la înălţime sau încuiat,

inaccesibil copiilor.

fDin considerente legate de siguranţa şi protecţia

muncii, schimbaţi piesele uzate sau deteriorate.

fControlaţi regulat dacă sacul de colectare nu

prezintă semne uzură sau defecţiuni.

fNu încercaţi să reparaţi singuri scula electrică de

grădină dacă nu aveţi pregătirea necesară pentru

aceasta.

fAsiguraţi-vă că piesele noi utilizate la schimbare

provin de la Bosch.

Simboluri

Următoarele simboluri sunt importante pentru citirea

şi înţelegerea instrucţiunilor de folosire. Reţineţi

simbolurile şi semnificaţia acestora. Interpretarea

corectă a simbolurilor vă ajută să utilizaţi mai bine şi

mai sigur scula electrică de grădină.

Utilizare conform destinaţiei

Scula electrică de grădină este destinată suflării şi

colectării frunzelor, deşeurilor din grădină (de

exemplu iarbă) şi crengilor din jurul casei şi grădinii.

Date tehnice

Simbol Semnificaţie

Modul de suflare a frunzelor

Modul de aspirare a frunzelor

Direcţia reacţiei

Direcţie de deplasare

Pornire

Oprire

Acţiune permisă

Acţiune interzisă

Purtaţi mănuşi de protecţie.

Folosiţi scula electrică de grădnă

numai cu tubul de aspirare montat.

Suflantă de frunze/

Aspirator de grădină ALS 25 ALS 25

Număr de identificare 3 600 ... HA1 0.. HA1 030

Putere nominală W25002300

Viteză maximă flux de

aer km/h 300 300

Volum maxim flux de

aer m3/h 800 800

Reducerea cantităţii

de frunze 10:1 10:1

Volum sac de

colectare l4545

Greutate (modul de

suflare a frunzelor) kg 3,2 3,2

Greutate (modul de

aspirare a frunzelor) kg 4,4 4,4

Clasa de protecţie /II /II

Număr de serie vezi plăcuţa indicatoare a

tipului sculei electrice de

grădină

Specificaţiile sunt valabile pentru o tensiune

nominală [U] de 230 V. În cazul unor tensiuni diferite

şi al unor modele de execuţie specifice anumitor ţări,

aceste speificaţii pot varia.

Vă rugăm să reţineţi numărul de identificare de pe

plăcuţa indicatoare a tipului sculei dumneavoastră

electrice de grădină. Denumirile comerciale ale

diferitelor scule electrice de grădină pot varia.

Procedurile de conectare generează căderi de

tensiune de scurtă durată. În cazul reţelelor slabe

este posibilă afectarea celorlalte aparate şi

echipamente racordate la acestea. La impedanţe de

reţea mai mici de 0,36 ohmi nu sunt de aşteptat

deranjamente.

OBJ_BUCH-1436-001.book Page 81 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

82 | Română

Informaţie privind zgomotul/

vibraţiile

Valorile măsurate ale zgomotului au fost determinate

conform EN 60335.

Nivelul de zgomot evaluat A al sculei electrice este în

mod normal de: nivel presiune sonoră 82 dB(A); nivel

putere sonoră 102 dB(A). Incertitudine K =3 dB.

Purtaţi aparat de protecţie auditivă!

Valoarea vibraţiilor emise ah (suma vectorială a trei

direcţii) şi incertitudinea K au fost determinate

conform EN 60335:

ah<2,5 m/s2, K =1,5 m/s2.

Declaraţie de conformitate

Declarăm pe proprie răspundere că produsu descris la

paragraful „Date tehnice“ este în conformitate cu

următoarele standarde sau documente normative:

EN 60335 potrivit dispoziţiilor Directivelor

2004/108/CE, 2006/42/CE, 2000/14/CE.

2000/14/CE: nivel garantat al puterii sonore

105 dB(A). Procedură de evaluare a conformităţii

potrivit Anexei V.

Categorie produs: 34, 35

Documentaţie tehnică la:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

01.04.2011

Montare şi funcţionare

Instrucţiuni de lucru

În timpul lucrului ţineţi scula electrică de grădină

întotdeauna foarte aproape de sol.

Nu suflaţi materiale fierbinţi, inflamabile sau

explozibile.

Aspiratorul de grădină este adecvat numai pentru

aspirarea frunzlor şi deşeurilor din grădină.

Înainte de utilizarea sculei electrice de grădină

verificaţi zona cu privire la existenţa animalelor mici şi

a obiectelor dure.

Nu aspiraţi lichide, pungi de plastic, cutii de tablă,

conuri de brad, crengi (mai mari de 5 mm), cârpe,

şerveţele de hârtie şi cârlige de rufe.

Detectarea defecţiunilor

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Scopul acţiunii Figura

Set de livrare 1

Montarea capacului de protecţie 2

Montarea duzei 3

Montarea cablului prelungitor 4

Pornire 4

Oprire 4

Modul de suflare a frunzelor 5

Reglarea vitezei de suflare a frunzelor 5

Demontarea duzei/capacului de protecţie 6

Montarea mânerului 7

Montarea tubului de aspirare (montare

unică) 8

Fixarea curelei de transport 9

Montarea sacului de colectare 10

Montarea cablului prelungitor 11

Pornire 11

Oprire 11

Modul de aspirare a frunzelor 12

Reglarea volumului fluxului de aer 12

Reglarea mânerului frontal 13

Golirea sacului de colectare 14

Întreţinere şi curăţare 15

Depozitare şi transport 16

Simptome Cauză posibilă Remediere

Scula electrică de grădină

nu funcţionează Componentele nu au fost montate corect vezi „Montare“

Nu există tensiune de alimentare Verificaţi şi conectaţi

Priza de curent este defectă Folosiţi altă priză

Cablu prelungitor defect Verificaţi şi înlocuiţi cablul, în cazul în

care acesta este deteriorat

Siguranţa a întrerupt circuitul Înlocuiţi siguranţa

S-a activat protecţia motorului Lăsaţi motorul să se răcească şi verificaţi

dacă suflanta nu este blocată

Scula electrică de grădină

funcţionează cu

întreruperi

Cablu prelungitor defect Verificaţi şi înlocuiţi cablul, în cazul în

care acesta este deteriorat

Cablajul intern al sculei electrice de

grădină este defect Adresaţi-vă centrului de asistenţă

tehnică post-vânzări

Întrerupătorul pornit/oprit defect Adresaţi-vă centrului de asistenţă

tehnică post-vânzări

S-a activat protecţia motorului Lăsaţi motorul să se răcească şi verificaţi

dacă suflanta nu este blocată

Vibraţii/zgomote

puternice Scula electrică de grădină este defectă Adresaţi-vă centrului de asistenţă

tehnică post-vânzări

Scula electrică de grădină

nu suflă/aspiră Duza/tubul de aspirare blocate Desfundaţi duza/tubul de aspirare

Duza/tubul de aspirare nu

poate fi montat Montare greşită vezi „Montare“

Intensitatea de aspirare

scade Sacul de colectare este plin Goliţi sacul de colectare

Ştuţul de racordare al sacului de colectare

este blocat Desfundaţi ştuţul de racordare al sacului

de colectare

Suflanta nu se roteşte Suflanta este blocată Deconectaţi scula electrică de grădină şi

îndepărtaţi blocajul (purtaţi mănuşi de

protecţie)

OBJ_BUCH-1436-001.book Page 82 Tuesday, April 5, 2011 10:07 AM

Română | 83

Bosch Power Tools F 016 L70 799 | (5.4.11)

Întreţinere şi service

Întreţinere, curăţare şi depozitare

fÎnaintea oricăror intervenţii asupra sculei

electrice de grădină scoateţi ştecherul de la reţea

afară din priză.

fMenţineţi curată scula electrică de grădină,

pentru a putea lucra bine şi sigur cu ea.

Pentru a putea lucra bine şi sigur, menţineţi curate

scula electrică de grădină şi fantele de aerisire.

Îndepărtaţi cu o lavetă umedă murdăria de pe scula

electrică de grădină şi sacul de colectare.

Nu stropiţi/scufundaţi scula electrică de grădină cu/în

apă.

Depozitaţi scula electrică de grădină într-un loc sigur,

uscat şi inaccesibil copiilor.

Nu puneţi alte obiecte pe scula electrică de grădină.

Serviciu de asistenţă tehnică post-vânzări

şi consultanţă clienţi

www.bosch-garden.com

În caz de reclamaţii şi comenzi de piese de schimb vă

rugăm să indicaţi neapărtat numărul de identificare

compus din 10 cifre al sculei electrice de grădină.

România

Robert Bosch SRL

Bosch Service Center

Str. Horia Măcelariu Nr. 30–34,

013937 Bucureşti

Tel. Service scule electrice: +40 (021) 4 05 75 40

Fax: +40 (021) 4 05 75 66

E-Mail: infoBSC@ro.bosch.com

Tel. Consultanţă tehnică: +40 (021) 4 05 75 39

Fax: +40 (021) 4 05 75 66

E-Mail: infoBSC@ro.bosch.com

www.bosch-romania.ro

Eliminare

Sculele electrice de grădină, accesoriile şi ambalajele

trebuie direcţionate spre o staţie de revalorificare

ecologică.

Nu aruncaţi sculele electrice de grădină în gunoiul

menajer!

Numai pentru ţările UE:

Conform Directivei Europene

2002/96/CE privind deşeurile de

echipamente electrice şi electronice

şi transpunerea acesteia în legislaţia

naţională, echipamentele electrice şi

electronice scoase din uz trebuie

colectate separat şi direcţionate către

o staţie de reciclare ecologică.

Sub rezerva modificărilor.

OBJ_BUCH-1436-001.book Page 83 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

84 | Български

Указания за безопасна работа

Внимание! Прочетете указанията по-долу

внимателно. Запознайте се добре с обслужващите

елементи и начинът на работа с Вашия градински

електроинструмент. Запазете ръководството за

експлоатация за ползване по-късно.

Пояснения на символите на градинския

електроинструмент

Общо указание за опасност.

Прочетете ръководството за

експлоатация.

Внимавайте намиращи се наблизо лица да

не бъдат наранени от отхвърчащи

частици.

Дръжте намиращи се наблизо лица на

безопасно разстояние от градинския

електроинструмент.

Въртящо се витло на турбина. Не

поставяйте ръцете и краката си в

отворите на корпуса, докато градинският

електроинструмент работи.

Не поставяйте ръцете и краката си в

отворите на корпуса, докато градинският

електроинструмент работи.

Внимавайте намиращи се наблизо лица да

не бъдат наранени от отхвърчащи тела

вследствие на работата с градинския

електроинструмент. Дръжте други лица на

безопасно разстояние от градинския

инструмент.

Работете с шумозаглушители (антифони)

и предпазни очила.

Не работете на дъжд и не оставяйте

машината за издухване на шума/

градинската прахосмукачка на открито,

когато вали.

Преди да почиствате или настройвате

машината, ако захранващият кабел се

усуче, бъде прерязан или повреден, както

и когато оставяте машината за издухване

на шума/градинската прахосмукачка, я

изключвайте и изваждайте щепсела от

контакта.

Преди да допирате градинския

електроинструмент, изчакайте всичките

му подвижни елементи да спрат да се

движат. След изключване ножовете

продължават да се въртят по инерция и

могат да предизвикат наранявания.

Обслужване

fВ никакъв случай не допускайте с този градински

електроинструмент да работят деца или лица,

незапознати с указанията за работа с него.

Възможно е националното законодателство да

налага допълнителни ограничения за работа с

този градински електроинструмент. Когато

електроинструментът не се използва, го

съхранявайте на места, недостъпни за деца.

fТози градински електроинструмент не е

предназначен за ползване от лица с ограничени

физически, сензорни или психически

възможности или от лица с недостатъчен опит

или недостатъчни познания (включително и от

деца), освен когато те са наблюдавани от лице,

отговарящо за безопасността или когато са

обучавани за работа с градинския

електроинструмент.

Трябва да се внимава деца да не играят с

градинския електроинструмент.

fВ никакъв случай не включвайте градинския

електроинструмент, ако в непосредствена

близост до него има хора, особено деца, или

животни.

fОтговорен за травми на други лица или за

материални щети е работещият с

тревокосачката.

fПо време на работа в радиус от 3 метра не трябва

да се намират други лица или животни.

Отговорен за намиращите се в зоната на работа

е обслужващият машината.

fИзползвайте градинския електроинструмент

само на дневна светлина или на добро

изкуствено осветление.

fНе работете с градинския инструмент боси или

със сандали. Носете винаги стабилни плътно

затворени обувки и дълъг панталон.

fВнимавайте в отвора за засмукване на въздух да

не бъдат увлечени свободни дрехи, тъй като това

може да причини наранявания.

fПолзвайте градинския електроинструмент само с

поставена дюза, респ. с монтирана тръба за

засмукване.

fВнимавайте в отвора за засмукване на въздух да

не бъде увлечена косата Ви, тъй като това може

да причини наранявания.

fВнимателно проверявайте обработваната площ и

отстранявайте всички чужди предмети, като тел и

др.п.

fВинаги преди работа проверявайте захранващия

кабел/удължителния кабел и ако установите

повреди, ги заменяйте незабавно. Предпазвайте

захранващия кабел/удължителния кабел от

прегряване, омасляване и остри ръбове.

fНикога не работете с машината за издухване на

шума/градинската прахосмукачка, ако

предпазните й съоръжения (напр. торбата за

отпадъци) са повредени или демонтирани.

fПреди да започнете работа се уверете, че всички

включени в окомплектовката ръкохватки и

предпазни съоръжения са монтирани на

машината за издухване на шума/градинската

прахосмукачка. Никога не се опитвайте да

работите с непълно комплектована машината за

издухване на шума/градинската прахосмукачка

или с такава, по която са били извършени

непредвидени от производителя модификации.

fПо време на работа с машината за издухване на

шума/градинската прахосмукачка внимавайте да

поддържате постоянно стабилно положение и

равновесие на тялото.

fСъобразявайте се с конкретните работни

условия и бъдете подготвени за настъпването на

възможни опасности, които може да не чуете,

докато работите с машината за издухване на

шума/градинската прахосмукачка.

fИзбягвайте неестествени пози на тялото и

внимавайте постоянно да поддържате стабилно

равновесие.

fПо наклонен терен внимавайте постоянно да

поддържате стабилно положение на тялото.

fРаботете винаги със спокоен ход, никога не

ходете бързо.

fПоддържайте постоянно чисти всички

вентилационни отвори.

fНикога не издухвайте шума или замърсявания по

посока на намиращи се наблизо хора.

fНе пренасяйте градинския електроинструмент,

като го държите за кабела.

fПрепоръчва се работата с дихателна маска.

fНе извършвайте промени по конструкцията на

градинския електроинструмент. Недопустими

изменения могат да нарушат сигурността на

Вашия градински електроинструмент и да

предизвикат засилен шум и увеличени вибрации.

Изключвайте щепсела от контакта:

–когато проверявате машината за издухване на

шума/градинската прахосмукачка,

отстранявате блокиращ машината предмет или

извършвате каквито и да дейности по нея,

–след колизия с чуждо тяло. Проверявайте

незабавно машината за издухване на

шума/градинската прахосмукачка и при

необходимост я предавайте за ремонт,

–ако машината за издухване на

шума/градинската прахосмукачка започне да

вибрира необичайно (проверете я незабавно).

Захранване на машината

fНапрежението на захранващата мрежа трябва да

съвпада с данните, изписани на табелката на

градинския инструмент.

fПрепоръчва се включването на този градински

инструмент само към контакт, който е осигурен с

предпазен дефектнотоков прекъсвач с праг на

задействане 30 mA.

STOP

OBJ_BUCH-1436-001.book Page 84 Tuesday, April 5, 2011 10:07 AM

Български | 85

Bosch Power Tools F 016 L70 799 | (5.4.11)

fС този градински електроинструмент

използвайте само захранващи кабели,

съответстващи на изискванията на

производителя; каталожен № и модел – вижте

Ръководството за експлоатация.

fНикога не докосвайте щепсела, когато ръцете Ви

са мокри.

fНе прегазвайте и не прегъвайте захранващия

кабел, тъй като можете да го повредите;

внимавайте да не повредите защитната му

изолация. Предпазвайте кабела от нагряване,

омасляване и допир до остри ръбове.

fУдължителният кабел, който ползвате, трябва да е

с посоченото в ръководството за експлоатация

напречно сечение и да е осигурен срещу

напръскване с вода. Не се допуска контактът и

щепселът да са потопени във вода.

Безопасност при работа с електрически ток

fИнсталирана е вградена защита на

електродвигателя! Електродвигателят е

съоръжен със защита срещу претоварване. Ако

електродвигателят спре, преди да го

стартирате повторно, го оставете няколко

минути да се охлади.

fВнимание! Преди да извършвате техническо

обслужване или почистване на градинския

електроинструмент, го изключвайте и

изваждайте щепсела от контакта. Същото се

отнася и при неволно увреждане или

прерязване на захранващия кабел.

За повишаване на сигурността Вашият градински

електроинструмент е със защитна изолация и не се

нуждае от заземяване. Работното напрежение е

230 V променлив ток, 50 Hz (за страни извън ЕС

220 V, 240 V в зависимост от изпълнението).

Използвайте само сертифицирани удължителни

кабели. Информация можете да получите в

оторизирания за Вашия район сервиз.

Допуска се използването на удължителни кабели

само от тип H05VV-F, H05RN-F или IEC (60227 IEC 53,

60245 IEC 57).

Ако използвате удължителен кабел за работа с

градинския инструмент, е допустимо използването

на кабели само със следното напречно сечение на

проводниците:

–1,0 mm2: максимална дължина 40 m

–1,5 mm2: максимална дължина 60 m

–2,5 mm2: максимална дължина 100 m

Упътване: когато се използва удължителен кабел, той

трябва да бъде със защитен проводник, който, така

както е описано в указанията за безопасна работа,

през щепсела е свързан със защитния проводник на

захранващата мрежа.

При необходимост се консултирайте с

квалифициран електротехник или най-близкото

представителство на Бош.

fВНИМАНИЕ: удължителни кабели, които не

отговарят на изискванията, могат да застрашат

безопасността Ви. Удължителните кабели,

щепселите и съединителите трябва да са в

изпълнение за ползване на открито и да са

уплътнени срещу проникване на вода.

За повишаване на сигурността се препоръчва

използването на предпазен прекъсвач за утечни

токове (Fl или RCD) с праг на задействане макс.

30 mA. Изправността на прекъсвача трябва да се

проверява преди всяко ползване на

електроинструмента.

Указание за продукти, които не се продават във

Великобритания:

ВНИМАНИЕ: за Вашата безопасност е необходимо

щепселът на градинския електроинструмент да бъде

включен към удължителен кабел. Куплунгът на

удължителния кабел трябва да е защитен срещу

напръскване с вода, да е изработен от гума или да

има гумено покритие. Удължителният кабел трябва

да има възможност за отпускане при обтягане.

Периодично трябва да проверявате захранващия

кабел за видими повреди; използвайте

електроинструмента само ако захранващият кабел е

в безукорно състояние.

Ако захранващият кабел бъде повреден, ремонтът

му трябва да се извърши само в оторизиран сервиз

за електроинструменти на Бош.

Поддържане

fЗа да осигурявате постоянно високо ниво на

сигурността на машината за издухване на

шума/градинската прахосмукачка, се

уверявайте, че всички гайки, шпилки и винтове

са затегнати здраво.

fСъхранявайте машината за издухване на

шума/градинската прахосмукачка на сухо място,

достатъчно високо или заключено, за да не бъде

достъпна за деца.

fПоради съображения за безопасност заменяйте

износени или повредени детайли.

fПериодично проверявайте торбата за отпадъци

за износване или повреждане.

fНе се опитвайте сами да ремонтирате

градинския електроинструмент, освен ако не

притежавате нужната квалификация.

fУверявайте се, че резервните части, които

поставяте, са произведени от Бош.

Символи

Символите по-долу са важни за прочитането и

разбирането на ръководството за експлоатация.

Запомнете символите и значенията им. Правилното

интерпретиране на символите ще Ви помогне да

ползвате градинския електроинструмент по-добре и

по-сигурно.

Предназначение на електро-

инструмента

Градинският електроинструмент е предназначен за

издухване и засмукване на шума, градински отпадъци

(напр. трева) и дребни клони около дома и в градината.

Символ Значение

Режим на издухване на шума

Режим на засмукване на шума

Посока на реакцията

Посока на движение

Включване

Изключване

Допустимо действие

Забранено действие

Работете с предпазни ръкавици.

Ползвайте градинския

електроинструмент само с

монтирана тръба за засмукване.

OBJ_BUCH-1436-001.book Page 85 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

86 | Български

Технически данни

Информация за излъчван шум и

вибрации

Стойностите за генерирания шум са определени

съгласно EN 60335.

Равнището А на излъчвания от електроинструмента

шум обикновено е: равнище на звуковото налягане

82 dB(A); равнище на мощността на звука

102 dB(A). Неопределеност K =3 dB.

Работете с шумозаглушители (антифони)!

Пълната стойност на вибрациите ah (векторната сума

по трите направления) и неопределеността K са

определени съгласно EN 60335:

ah<2,5 m/s2, K =1,5 m/s2.

Декларация за съответствие

С пълна отговорност ние декларираме, че продуктът,

описан в раздела «Технически данни», съответства

на изискванията на следните стандарти или

нормативни документи: EN 60335 съгласно

изискванията на Директиви 2004/108/EO,

2006/42/EO, 2000/14/EO.

2000/14/EO: гарантирано ниво на мощността на

звука 105 dB(A). Метод за оценка на съответствието

съгласно Приложение V.

Категория на продукта: 34, 35

Подробни технически описания при:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

01.04.2011

Монтиране и работа

Указания за работа

По време на работа винаги дръжте градинския

електроинструмент непосредствено над земята.

Не издухвайте горещи, леснозапалими или

взривоопасни материали.

Градинската прахосмукачка е подходяща за

засмукване само на шума и градински отпадъци.

Преди използване на градинския електроинструмент

проверявайте обработваната площ за наличие на

дребни животни и твърди предмети.

Не засмуквайте течности, пластмасови торбички,

кутии, шишарки, клони (по-големи от 5 mm), кърпи,

хартиени носни кърпички и щипки за простор.

Отстраняване на дефекти

Машина за

издухване на шума/

Градинска

прахосмукачка

ALS 25 ALS 25

Каталожен номер 3 600 ... HA1 0.. HA1 030

Номинална

консумирана

мощност W 2500 2300

Скорост на въздушния

поток, макс. km/h 300 300

Дебит, макс. m3/h 800 800

Намаляване на

количеството шума 10:1 10:1

Обем на торбата за

отпадъци l4545

Маса (режим на

издухване на шума) kg 3,2 3,2

Маса (режим на

засмукване на шума) kg 4,4 4,4

Клас на защита /II /II

Сериен номер вижте табелката на

градинския инструмент

Данните се отнасят до номинално напрежение [U]

230 V. При различно напрежение, както и при

специалните изпълнения за някои страни данните

могат да се различават.

Моля, обърнете внимание на каталожния номер на

табелката на Вашия градински електроинструмент.

Търговските наименования на някои

електроинструменти могат да бъдат променяни.

При включване възниква краткотрайно

намаляване на напрежението в захранващата

мрежа. При неблагоприятни стечения на

обстоятелствата могат да възникнат смущения на

работата на други електроуреди. При импеданс на

захранващата мрежа, по-малък от 0,36 ома не би

следвало да възникват смущения.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Дейност Фигура

Окомплектовка 1

Монтиране на предпазния капак 2

Монтиране на дюзата 3

Включване на удължителен кабел 4

Включване 4

Изключване 4

Режим на издухване на шума 5

Регулиране на скоростта на изходящата

струя 5

Демонтиране на дюзата/предпазния

капак 6

Монтиране на ръкохватката 7

Монтиране на тръбата за засмукване

(еднократно монтиране) 8

Захващане на колана за пренасяне 9

Монтиране на торбата за отпадъци 10

Включване на удължителен кабел 11

Включване 11

Изключване 11

Режим на засмукване на шума 12

Регулиране на дебита на въздушната

струя 12

Регулиране на предната ръкохватка 13

Изпразване на торбата за отпадъци 14

Поддържане и почистване 15

Съхраняване и транспортиране 16

Симптоми Възможна причина Отстраняване

Градинският

електроинструмент

не работи

Неправилно монтиране на елементи Вижте раздела «Монтиране»

Няма захранващо напрежение Проверете и включете

Повреден е контактът на захранващата

мрежа

Използвайте друг контакт

Удължителният кабел е повреден Проверете и заменете кабела, ако е

повреден

Задействал се е предпазен прекъсвач Заменете предпазния прекъсвач

Защитата на електродвигателя се е

задействала

Оставете електродвигателят да се охлади и

се уверете, че турбината се затваря

OBJ_BUCH-1436-001.book Page 86 Tuesday, April 5, 2011 10:07 AM

Български | 87

Bosch Power Tools F 016 L70 799 | (5.4.11)

Поддържане и сервиз

Техническо обслужване, почистване и

съхраняване

fПреди извършване на каквито и да е дейности

по градинския електроинструмент

изключвайте щепсела от контакта.

fЗа да работите качествено и сигурно,

поддържайте градинския електроинструмент

чист.

За да работите качествено и сигурно, поддържайте

градинския електроинструмент и вентилационните

отвори чисти.

Отстранявайте замърсявания от градинския

електроинструмент или торбата за отпадъци с влажна

кърпа.

Никога не пръскайте/не потапяйте градинския

електроинструмент с/във вода.

Съхранявайте градинския електроинструмент на

сигурно място, сухо и недостъпно за деца.

Не поставяйте други предмети върху градинския

електроинструмент.

Сервиз и консултации

www.bosch-garden.com

Винаги когато се обръщате с въпроси към

представителите на Бош непременно посочвайте 10-

цифрения каталожен номер на градинския

електроинструмент.

Роберт Бош EООД – България

Бош Сервиз Център

Гаранционни и извънгаранционни ремонти

yл. Сребърна № 3–9

1907 София

Тел.: +359 (02) 962 5302

Тел.: +359 (02) 962 5427

Тел.: +359 (02) 962 5295

Факс: +359 (02) 62 46 49

www.bosch.bg

Бракуване

Градинският електроинструмент, принадлежностите

му и опаковките трябва да се предават за

оползотворяване на съдържащите се в тях суровини.

Не изхвърляйте градински електроинструменти при

битовите отпадъци!

Само за страни от ЕС:

Съгласно Европейска директива

2002/96/EО относно излязла от

употреба електрическа и електронна

апаратура и утвърждаването й като

национален закон електрическите и

електронни устройства, които не

могат да се използват повече,

трябва да се събират отделно и да

бъдат подлагани на подходяща

преработка за оползотворяване на

съдържащите се в тях суровини.

Правата за изменения запазени.

Градинският

електроинструмент

работи с

прекъсвания

Удължителният кабел е повреден Проверете и заменете кабела, ако е

повреден

Вътрешен електрически дефект на

градинския електроинструмент

Потърсете помощ в оторизиран сервиз за

електроинструменти

Пусковият прекъсвач е повреден Потърсете помощ в оторизиран сервиз за

електроинструменти

Защитата на електродвигателя се е

задействала

Оставете електродвигателят да се охлади и

се уверете, че турбината се затваря

Силни вибрации/

шум

Градинският електроинструмент е

дефектен

Потърсете помощ в оторизиран сервиз за

електроинструменти

Градинският

електроинструмент

не духа/не

засмуква

Дюзата/тръбата за засмукване е запушена Отпушете дюзата/ тръбата за засмукване

Дюзата/тръбата за

засмукване не

може да се монтира

Неправилно монтиране Вижте раздела «Монтиране и работа»

Силата на

засмукване

намалява

Торбата за отпадъци е пълна Изпразнете торбата за отпадъци

Щуцерът на торбата за отпадъци е запушен Отпушете щуцера на торбата за отпадъци

Турбината не се

върти

Турбината е блокирана Изключете градинския електроинструмент

и освободете турбината (работете с

предпазни ръкавици)

Симптоми Възможна причина Отстраняване

OBJ_BUCH-1436-001.book Page 87 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

88 | Srpski

Uputstva o sigurnosti

Pažnja! Pročitajte pažljivo sledeća uputstva.

Upoznajte se sa elementima za rad i propisnom

upotrebom baštenskog uredjaja. Molimo sačuvajte

sigurno uputstvo za rad za kasniju upotrebu.

Objašnjenja simbola na baštenskom

uredjaju

Opšte uputstvo o opasnosti.

Pročitajte uputstvo za rad.

Paziti da osobe koje stoje u blizini ne budu

povređene usled odbačenih stranih tela.

Držite osobe koje stoje u blizini na

sigurnom rastojanju od baštenskog

uredjaja.

Rotirajuća duvaljka. Ne idite sa Vašim

rukama i nogama u otvore dok baštenski

uredjaj radi.

Ne idite sa Vašim rukama i nogama u otvore

dok baštenski uredjaj radi.

Pazite na to, da se osobe koje se nalaze u

blizini ne povrede od stranih tela koja lete

okolo od baštenskog uredjaja. Pazite kod

drugih osoba na sigurno rastojanje do

baštenskog uredjaja.

Nosite zaštitu za sluh i zaštitne naočare.

Ne radite po kiši i ne ostavljajte duvaljku za

lišće/baštenski usisivač u prirodi dok pada

kiša.

Isključite baštenski uredjaj i izvucite mrežni

utikač iz utičnice, pre nego što preduzmete

radove podešavanja ili čišćenja, ako je

mrežni kabl uvijen, presečen ili oštećen, ili

ako ostavite duvaljku za lišće/baštenski

uredjaj bez nadzora.

Sačekajte da se svi delovi baštenskog

uređaja zaustave pre nego što ih dodirnete.

Noževi nakon isključivanja baštenskog

uređaja rotiraju još neko vreme i tako mogu

da izazovu povrede.

Rad

fNikaka deci ili osobama koje nisu upoznate sa ovim

uputstvima ne dozvoliti korišćenje baštenskog

uredjaja. Nacionalni propisi ograničavaju moguće

starost radnika. Čuvajte baštenski uredjaj da bude

za decu nedostupan, kada nije u upotrebi.

fOvaj baštenski uredjaj nije zamišljen za to, da ga

koriste osobe (uključujući i decu) sa ograničenim

fizičkim, umnim ili duševnim sposobnostima ili

nedostajućim iskustvom i/ili nedostajućim

znanjem, čak ni onda, ako su pod nadzorom osobe

koja je nadležna za njihovu sigurnost ili dobijaju od

nje uputstva, kako se koristi baštenski uredjaj.

Decu bi trebalo nadzirati, da bi bili sigurni da se ne

igraju sa baštenskim uredjajem.

fNe radite sa baštenskim uredjajem nikada dok se

osobe, posebno deca ili kućne životinje nalaze u

neposrednoj blizini.

fRadnik ili korisnik je odgovoran za nesreće ili štete

kod drugih ljudi ili na njihovoj imovini.

fZa vreme rada ne smeju se u krugu od 3 metra

zadržavati nikakve druge osobe ili životinje. Radnik

je odgovoran u radnom području prema trećim

licima.

fUpotrebljavajtge baštenski uredjaj samo pri

dnevnom svetlu ili dobrom veštačkom svetlu.

fBaštenski uređaj nemojte da koristite kada ste bosi

ili ako nosite sandale. Uvek nosite solidne cipele i

dugačke pantalone.

fPazite na to, da se opupteno odelo ne uvučpe u

dovod za vazduh, jer ovo može uticati na povrede.

fRadite sa baštenskim uredjajem samo sa

montiranom mlaznicom odnosno sa montiranom

cevi za usisavanje.

fPazite na to, da se duga kosa ne uvuče u dovod za

vazduh, jer ovo može uticati na povrede.

fPregledajte brižljivo površinu koju treba raditi i

uklonite sve žice i druga strana tela.

fPre svakog korišćenja proverite da li je priključni

vod/produžni kabl oštećen, a ako je potrebno,

zamenite ga/ih. Priključni vod/produžni kabl štitite

od visokih temperatura, ulja i oštrih ivica.

fNe radite nikada sa baštenskim uredjajem za

usisavanje lišća sa zaštitnim uredjajima u kvaru,

poklopcima ili bez sigurnosnih uredjaja, na primer

bez džaka za prihvatanje.

fUverite se da su sve isporučene drške i zaštitni

uredjaji u radu baštenskog usisivača lišća

montirani. Ne pokušavajte nikada da nekompletno

montiran baštenski usisivač za lišće ili baštenski

usisivač za lišće sa nedozvoljenim modifikacijama

puštate u rad.

fPazite uvek pri radu baštenskog usisivača lišća na

sigurno stajanje i održavajte uvek ravnotežu.

fBudite svesni svoje okoline i spremni na moguće

opasne momente, koje za vreme usisavanja lišća u

bašti ne čujete.

fIzbegavajte nenormalno držanje tela i održavajte

uvek ravnotežu.

fPazite na kosim površinama da sigurno koračate.

fUvek sa mašinom hodajte polako, nikada ne žurite.

fDržite sve otvore za hladan vazduh da bude bez

prljavštine.

fNe oduvavajte prljavštinu/lišće nikada u pravcu

osoba koje stoje u blizini.

fNe nosite baštenski uredjaj za kabl.

fPreporučuje se nošenje zaštitne maske za disanje.

fNe preduzimajte nikakve promene na

baštenskom uredjaju. Nedozvoljene promene

mogu oštetiti sigurnost Vašeg baštenskog uredjaja

i uticati na pojačane šumove i vibracije.

Mrežni utikač izvucite iz utičnice:

–Kada kontrolišete baštenski usisivač lišća, pri

uklanjanju blokade ili kada na njemu radite.

–Posle kolizije sa nekim stranim telom.

Prekontrolišite baštenski usisivač lišća odmah

na oštećenja i ako je potrebno popravite ga.

–Kada baštenski usisivač lišća neuobičajeno

počne da vibrira (odmah ispitati).

Priključak struje

fNapon strujnog izvora mora se usaglasiti sa

podacima na tipskoj tablici baštenskog uredjaja.

fPreporučuje se da se ovaj baštenski uredjaj

priključi samo na utičnicu, koja je osigurana sa

zaštitnim prekidačem struje u kvaru sa 30 mA.

fUpotrebljavaje ili zamenite za ovaj baštenski

uredjaj samo priključne vodove mreže koji su

usaglašeni sa podacima proizvodjača, broj

narudžbine i tip pogledajte u uputstvu za rad.

fMrežni utikač nikada ne dodirujte golim rukama.

fPreko mrežnog priključnog kabela ili produžnog

kabela nemojte voziti, ne gnječite ga niti navlačite,

jer bi se mogao oštetiti. Zaštitite kabl od izvora

toplote, ulja i oštrih ivica.

fProdužni kabel mora imati presek naveden u

uputstvima za upotrebu i mora biti zaštićen od

prskanja vode. Utikački spoj ne sme biti u vodi.

Električna sigurnost

fMotorna zaštita je instalirna! Motor je opremljen

sa zaštitom od peopterećenja. Ako motor stane,

odhladite ga pre ponovnog startovanja nekoliko

minuta.

fPažnja! Pre radova održavanja i čišćenja

isključite baštenski uređaj i izvucite mrežni

utikač. Isto važi i ako je strujni kabl oštećen,

zasečen ili zapleten.

Vaš baštenski uređaj je iz razloga bezbednosti zaštitno

izolovan i nije mu potrebno uzemljenje. Radni napon

iznosi 230 V AC, 50 Hz (za zemlje van EU-a 220 V,

240 V, zavisno od verzije). Koristite samo odobrene

produžne kablove. Informacije možete da dobijete u

Vašoj ovlašćenoj servisnoj podružnici.

STOP

OBJ_BUCH-1436-001.book Page 88 Tuesday, April 5, 2011 10:07 AM

Srpski | 89

Bosch Power Tools F 016 L70 799 | (5.4.11)

Smeju se primeniti samo produžni kablovi tipa

H05VV-F, H05RN-F ili IEC (60227 IEC 3, 60245 IEC 57).

U slučaju da upotrebite za rad baštenskog uredjaja

neki produžni kabl, smeju se upotrebljavati samo

kablovi sa sledećim presecima provodnika:

–1,0 mm2: maksimalne dužine 40 m

–1,5 mm2: maksimalne dužine 60 m

–2,5 mm2: maksimalne dužine 100 m

Pažnja: Ako se koristi produžni kabl, mora on – kao što

je opisano u sigurnosnim propisima – posedovati

zaštitni provodnik, koji je preko utikača povezan sa

zaštitnim vodom Vašeg električnog uredjaja.

U slučajevima sumnje pitajte nekog izučenog

električara ili sledeći Bosch servis- predstavništvo.

fOPREZ: Nepropisni produžni kablovi mogu biti

opasni. Produžni kabl, utikač i spojnica moraju

biti zaptiveni za vodu i dozvoljene konstrukcije za

spoljnu upotrebu.

Radi povećanja sigurnosti preporučuje se, da se koristi

jedna FI-sklopka (RCD) sa maksimalno 30 mA. Ova FI-

sklopka bi trebala da se kontroliše pre upotrebe.

Napomena za proizvode koji se ne prodaju u Velikoj

Britaniji:

PAŽNJA: Zbog Vaše bezbednosti je neophodno da se

utikač postavljen na baštenskom uređaju spoji sa

produžnim kabelom. Spoj produžnog kabla mora da

bude zaštićen od prskanja vode, mora da bude od

gume ili da bude prevučen gumom. Produžni kabl mora

da se koristi sa kablovskom uvodnicom odn.

rasterećenjem zatezanja.

Priključni kabl se redovno mora kontrolisati u pogledu

znakova oštećenja i sme se samo upotrebljavati u

besprekornom stanju.

Ako je priključni vod oštećen, sme ga popraviti samo

neka stručna Bosch-radionica.

Održavanje

fUverite se u čvrstu vezu svih navrtki, sprežnjaka i

zavrtanja, da bi se obezbedilo sigurno radno stanje

baštenskog usisivača za lišće.

fČuvajte baštenski usisivač lišća na nekom suvom,

visokom ili zatvorenom mestu izvan dometa dece.

fSigurnosti radi promenite istrošene ili oštećene

delove.

fKontrolišite džak za prihvat redovno na habanje ili

oštećenja.

fBaštenski uređaj ne mojte da pokušavate da

popravite osim ako niste kvalifikovani u

neophodnoj meri.

fUverite se da li delovi koje treba promeniti potiču

od Bosch-a.

Simboli

Sledeći simboli su važni za čitanje i shvatanje uputstva

za upotrebu. Zapamtite simbole i njihovo značenje.

Pravilna interpretacija simbola Vam pomaže da

baštenski uređaj koristite bolje i bezbednije.

Upotreba prema svrsi

Baštenski uredjaj je zamišljen da duvanjem sakupljamo

lišće, baštenske otpadke (na primer travu), i grane, u

području oko kuće i bašte.

Tehnički podaci

Informacije o šumovima/vibracijama

Merne vrednosti za šumove su dobijene prema

EN 60335.

A-vrednovan nivo šumova uredjaja iznosi tipično: Nivo

zvučnog pritiska 82 dB(A); Nivo snage zvuka

102dB(A). Nesigurnost K=3dB.

Nosite zaštitu za sluh!

Ukupne vrednosti vibracija ah (Zvir vektora tri pravca)

i nesigurnost K su dobijeni prema EN 60335:

ah<2,5 m/s2, K =1,5 m/s2.

Izjava o usaglašenosti

Izjavljujemo na sopstvenu odgovornost da je proizvod

opisan pod „Tehnički podaci“ usaglašen sa sledećim

standardima ili normativnim aktima: EN 60335 prema

odredbama smernica 2004/108/EG, 2006/42/EG,

2000/14/EG.

2000/14/EG: Garantovani nivo snage zvuka 105 dB(A).

Postupak vrednovanja usaglašenosti je prema

prilogu V.

Kategorija proizvoda: 34, 35

Tehnička dokumentacija kod:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

01.04.2011

Montaža i Rad

Simbol Značenje

Modus za duvanje lišća

Modus za usisavanje lišća

Pravac reakcije

Pravac kretanja

Uključivanje

Isključivanje

Dozvoljena radnja

Zabranjeno rukovanje

Nosite zaštitne rukavice.

Radite sa baštenskim uredjajem

samo sa montiranom usisnom

cevi.

Duvaljka za lišće/

Baštenski usisivač ALS 25 ALS 25

Broj predmeta 3 600 ... HA1 0.. HA1 030

Nominalna primljena

snaga W25002300

Brzina vazdušne

struje, maks. km/h 300 300

Strujni volumen, maks. m3/h 800 800

Smanjivanje količine

lišća 10:1 10:1

Zapremina prihvatnog

džaka l4545

Težina (modus za

duvanje lišća) kg 3,2 3,2

Težina (modus za

usisavanje lišća) kg 4,4 4,4

Klasa zaštite /II /II

Serijski broj vidi tipsku tablicu na

baštenskom uređaju

Podaci važe za nominalne napone [U] od 230 V. Kod

napona koji odstupaju i izvodjenja specifičnih za

zemlje mogu ovi podaci varirati.

Molimo da obratite pažnju na broj predmeta na

tipskoj tablici Vašeg baštenskog uredjaja. Trgovačke

oznake pojedinih baštenskih uredjaja mogu varirati.

Uključivanja prouzrokuju kratkotrajne padove

napona. Pri nepovoljnim uslovima mreže mogu

nastati oštećenja drugih uredjaja. Pri impedanci

mreže manjoj od 0,36 Ohm ne mogu se očekivati

nikakvi kvarovi.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Cilj rukovanja Slika

Obim isporuke 1

Montiranje zaštitnog poklopca 2

Simbol Značenje

OBJ_BUCH-1436-001.book Page 89 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

90 | Srpski

Uputstva za rad

Držite baštenski uredjaj u radu uvek do tla.

Ne sakupljajte duvanjem vrele, zapaljive ili eksplozivne

materijale.

Baštenski usisivač je samo pogodan za usisavanje lišća

i baštenskih otpadaka.

Prekontrolišite pre korošćenja baštenskog uredjaja

okolinu u pogledu malih životinja i tvrdih predmeta.

Ne usisavajte tečnosti, plastične kutijice, konzerve,

jelove šišarke, grane (veće od 5 mm), marame, papirne

ubruse i štipaljke za veš.

Traženje grešaka

Održavanje i servis

Održvanje, čišćenje i čuvanje

fIzvucite pre svijh radova na baštenskom uredjaju

mrežni utikač iz utičnice.

fOdržavajte baštenski uredjač čist, da bi mogli

dobro i sigurno da radite.

Držite baštenski uredjaj i otvore za ventilaciju čiste, da

bi mogli dobro i sigurno da radite.

Uklonite prljavštinu sa nekom suvom krpom sa

baštenskog uredjaja ili džaka za prihvat.

Ne prskajte ga i ne uranjajte baštenski uredjaj nikada u

vidu.

Čuvajte baštenski uredjaj na nekom sigurnom mestu,

suvom i izvan dometa dece.

Ne ostavljajte nikakve druge predmete na baštenskom

uredjaju.

Servis i savetovanja kupaca

www.bosch-garden.com

Molimo navedie kod svih pitanja i naručivanje

rezervnih delova neizostavno broj predmeta sa

10 mesta prema tipskoj tablici baštenskog uredjaja.

Srpski

Bosch-Service

Dimitrija Tucovića 59

11000 Beograd

Tel.: +381 (011) 244 85 46

Fax: +381 (011) 241 62 93

E-Mail: asboschz@EUnet.yu

Uklanjanje djubreta

Baštenski uredjaji, pribor i pakovanja treba da se

odvoze nekojh regeneraciji koja odgovara zaštiti

čovekove okoline.

Ne bacajte baštenski uredjaj u kućno djubre!

Samo za EU-zemlje:

Prema evropskoj smernici

2002/96/EG o starim električnim i

elektronskim uredjajima i njijhovom

pretvaranju u nacionalno dobro ne

moraju više neupotrebljivi električni i

elektronski uredjaji da se odvojeno

sakupljaju i odvoze reciklaži koja

odgovara zaštiti čovekove sredine.

Zadržavamo pravo na promene.

Mlaznicu nataći 3

Postavljanje produžnog kabla 4

Uključivanje 4

Isključivanje 4

Modus za duvanje lišća 5

Poešavanje brzine duvanja lišća 5

Demontaža mlaznice/zaštitnog poklopca 6

Montaža drške za ruku 7

Montaža usisne cevi (prva montaža) 8

Pričvršćivanje nosećeg kaiša 9

Montaža prihvatnog džaka 10

Postavljanje produžnog kabla 11

Uključivanje 11

Isključivanje 11

Modus za usisavanje lišća 12

Podešavanje strujnog volumena 12

Podešavanje prednje ručne drške 13

Cilj rukovanja Slika

Pražnjenje džaka za prihvat 14

Održavanje i čišćenje 15

Čuvanje i transport 16

Cilj rukovanja Slika

Simptomi Mogući uzroci Pomoć

Baštenski uredjaj

ne radi Komponente nisu ispravno montirane pogledajte „montaža“

Nema mrežnog napona Prokontrolisati i uključiti

Neispravna mrežna utičnica Koristite drugu utičnicu

Oštećen produžni kabl Ispitajte i zamenite kabl ako je oštećen

Osigurač je izbio Promeniti osigurač

Motorna zaštita je reagovala Motor ohladiti i ispitati da li duvaljka blokira

Baštenski uredjaj

radi sa prekidima Oštećen produžni kabl Ispitajte i zamenite kabl ako je oštećen

Interni kablovi baštenskog uredjaja su u

kvaru Potražiti ovlašćeni servis

Prekidač za uključivanje/isključivanje je u

kvaru Potražiti ovlašćeni servis

Motorna zaštita je reagovala Motor ohladiti i ispitati da li duvaljka blokira

Jake vibracije/

šumovi Baštenski uredjaj je u kvaru Potražiti ovlašćeni servis

Baštenski uredjaj

duva/ne usisava Mlaznica/usisna cev blokira Osloboditi mlaznicu/usisnu cev

Mlaznica/usisna

cev se ne može

montirati

Pogrešna montaža pogledajte „montaža“

Intenzitet

usisavanja popušta Prihvatni džak je pun Isprazniti džak za prihvat

Priključna štucna džaka za prihvat blokira Oslobodite priključnu štucnu džaka za

prihvat

Duvaljka ne rotira Duvaljka blokira Isključiti baštenski uredjaj i ukloniti

blokiranje (nosite zaštitne rukavice)

OBJ_BUCH-1436-001.book Page 90 Tuesday, April 5, 2011 10:07 AM

Slovensko | 91

Bosch Power Tools F 016 L70 799 | (5.4.11)

Varnostna navodila

Pozor! Skrbno si preberite naslednja navodila.

Seznanite se z upravljalnimi elementi in s pravilno

uporabo vrtnega orodja. Prosimo, da to navodilo za

obratovanje varno shranite za kasnejšo uporabo.

Razlaga simbolov na vrtnem orodju

Splošno opozorilo na nevarnost.

Preberite si to navodilo za obratovanje.

Pazite, da predmeti, ki bi odleteli od škarij,

ne bodo poškodovali oseb, ki stojijo v

bližini.

Poskrbite za to, da se bodo vse osebe, ki

stojijo v bližini, nahajale v varni razdalji do

naprave.

Rotirajoč ventilator. Med tekom vrtnega

orodja z rokami in nogami ne smete priti v

odprtine.

Med tekom vrtnega orodja z rokami in

nogami ne smete priti v odprtine.

Pazite na to, da se osebe v bližini ne bodo

poškodovale zaradi okrog letečih tujkov od

vrtnega orodja. Pri drugih osebah pazite na

to, da se bodo nahajale v varni razdalji do

vrtnega orodja.

Nosite zaščito sluha in zaščitna očala.

Ne uporabljajte naprave, ko dežuje in med

dežjem ne puščajte puhalnika/vrtnega

sesalnika na prostem.

Preden želite opraviti nastavitve na vrtnem

orodju ali pa ga želite občistiti ali če se je

zamotal, prerezal ali poškodoval kabel

oziroma v primeru, da morate puhalnik/

vrtni sesalnik pustiti brez nadozora, morate

izklopiti vrtno orodje in potegniti omrežni

vtič iz vtičnice.

Počakajte na to, da se vsi deli vrtnega

orodja popolnoma ustavijo, preden se je

dotaknete. Noži po izklopu vrtnega orodja

nadaljujejo z rotiranjem in lahko povzročijo

poškodbe.

Uporaba

fNikoli ne dovolite otrokom ali osebam, ki niso

seznanjene s temi navodili, da bi uporabljale to

vrtno orodje. Nacionalni predpisi morebiti

omejujejo starost uporabnika. Kadar vrtno orodje

ni v uporabi, ga hranite izven dosega otrok.

fTo vrtno orodje ni namenjeno za uporabo s strani

oseb (vključno z otroki) z omejenimi fizičnimi,

senzoričnimi ali umskimi sposobnostmi ali

pomanjkljivimi izkušnjami in/ali pomanjkljivim

znanjem, razen, če jih nadzoruje oseba, ki je

odgovorna za varnost ali pa če slednji s strani te

odgovorne osebe dobijo navodila, kako se mora to

vrtno orodje uporabljati.

Nadzorujte otroke in tako zagotovite, da se ne

igrajo z napravo.

fNikoli ne uporabljajte naprave, ko se v neposredni

bližini nahajajo osebe, še posebej otroci ali

domače živali.

fZa nezgode ali škodo, povzročeno na drugih

osebah ali njihovi lastnini, je odgovoren uporabnik

ali lastnik.

fMed obratovanjem se v okolici 3 metrov ne smejo

zadrževati osebe ali živali. Uporabnik naprave je v

delovnem območju odgovoren za tretje osebe.

fVrtno orodje uporabljajte le pri dnevni svetlobi ali

dobri umetni svetlobi.

fNe uporabljajte vrtnega orodja, ko ste bosi ali z

odprtimi sandali. Nosite le fiksno obutev in dolge

hlače.

fPazite na to, da se ohlapna obleka ne bo potegnila

v dovod zraka, saj bi to lahko povzročilo poškodbe.

fElektrično orodje smete uporabljati le z montirano

šobo oz. montirano sesalno cevjo.

fPazite na to, da se dolgi lasje ne bodo potegnili v

dovod zraka, saj bi to lahko povzročilo poškodbe.

fSkrbno preglejte površino, ki jo želite obdelati in

odstranite žice in druge tujke.

fPred vsako uporabo preverite priključni vodnik/

podaljševalni kabel glede na poškodbe in ju po

potrebi zamenjajte. Zaščitite priključni vodnik/

podaljševalni kabel pred vročino, oljem in ostrimi

robovi.

fNikoli ne uporabljajte puhalnika/vrtnega sesalnika

s poškodovanimi zaščitnimi pripravami, pokrovi ali

brez varnostnih priprav, kot npr. prestrezne vreče.

fZagotovite, da so pri uporabi puhalnika/vrtnega

sesalnika montirani vsi priloženi ročaji in zaščitne

priprave. Nikoli ne poskušajte zagnati puhalnika/

vrtnega sesalnika, ki bi bil nepopolno montiran ali

pa puhalnika/vrtnega sesalnika z nedovoljenimi

modifikacijami.

fPri uporabi puhalnika/vrtnega sesalnika morate

vedno paziti na trdno stojišče ter vedno držite

ravnotežje.

fZavedajte se svoje okolice in možnih trenutkov

nevarnosti, ki jih med puhanjem/sesanjem listja

morda ne slišite.

fPreprečite nenormalno držo telesa in vselej držite

ravnotežje.

fNa poševnih površinah pazite na varno hojo.

fVedno hodite mirno, nikoli ne tekajte.

fPoskrbite za to, da bodo vse odprtine za hladilni

zrak brez nečistoče.

fNečistoče/listja nikoli ne pihajte v smer, kjer se v

bližini zadržujejo osebe.

fElektričnega orodja ne nosite tako, da bi ga držali

za kabel.

fPriporočamo, da nosite zaščitno masko za prah.

fNa noben način ne spreminjajte vrtnega orodja.

Nedovoljene spremembe lahko negativno vplivajo

na varnost vašega vrtnega orodja in povzročijo

povečanje hrupa in vibracije.

Potegnite omrežni vtič iz vtičnice v

naslednjih primerih:

–ko preverjate puhalnik/vrtni sesalnik, delate na

slednjem ali odstranjujete blokado,

–po koliziji s tujkom. Preverite puhalnik/vrtni

sesalnik takoj na poškodbe in če je potrebno,

morate poskrbeti za popravilo v primeru,

–če puhalnik/vrtni sesalnik pričnejo nenavadno

vibrirati (preglejte takoj).

Električni priključek

fNapetost električnega vira mora ustrezati

podatkom, ki so navedeni na tipski ploščici vrtnega

orodja.

fPriporočamo, da električno orodje priključite le na

vtičnico, ki je zavarovana s tokovno zaščitnim

stikalom 30 mA (FI-stikalo).

fUporabite ali nadomestite za to vrtno orodje

izključno omrežne priključke, ki se ujemajo s

podatki proizvajalca; za št. naročila in tip glejte

navodilo za obratovanje.

fOmrežnega vtiča se nikoli ne dotaknite z mokrimi

rokami.

fNe smete peljati preko omrežnega priključka, ne

smete ga stiskati ali vlačiti za njega, saj bi ga lahko

poškodovali. Zaščitite kabel pred vročino, oljem in

ostrimi robovi.

fPrerez podaljševalnega kabla mora ustrezati

meram, ki so navedeni v navodilu za uporabo ter

mora biti zaščiten pred škropljenjem. Vtična

povezava ne sme ležati v vodi.

Električna varnost

fZaščita motorja je instalirana! Motor je

opremljen s preobremenitveno zaščito. Če se

motor ustavi, pustite, da se pred ponovnim

zagonom za nekaj minut ohladi.

fPozor! Pred opravili vzdrževanja ali čiščenja

izklopite vrtno orodje in izvlecite omrežni vtič.

Enako storite v primeru, ko je omrežni kabel

poškodovan, narezan ali zamotan.

STOP

OBJ_BUCH-1436-001.book Page 91 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

92 | Slovensko

Vaše vrtno orodje je v varnostne namene zaščitno

izolirano in ne potrebuje ozemljitve. Omrežna

napetost znaša 230 V AC, 50 Hz (za nečlanice EU

220 V, 240 V glede na izvedbo). Uporabite le odobrene

podaljševalne kable. Informacije dobite pri

pooblaščenem servisu.

Uporabljati se smejo samo podaljški vrste H05VV-F,

H05RN-F ali IEC (60227 IEC 53, 60245 IEC 57).

Če pri uporabi vrtnega orodja uporabljate podaljšek,

smete vzeti le kabel z naslednjimi prerezi prevodnikov:

–1,0 mm2: maksimalna dolžina 40 m

–1,5 mm2: maksimalna dolžina 60 m

–2,5 mm2: maksimalna dolžina 100 m

Opozorilo: Če uporabite podaljševalni kabel, mora

slednji v skladu z varnostnimi navodili imeti zaščitni

vodnik, ki je s vtičem povezan z zaščitnim vodnikom

vaše električne naprave.

V primeru dvoma vprašajte kvalificiranega električarja

ali najbližje zastopstvo servisa Bosch.

fPOZOR: Nepravilno izvedeni podaljševalni kabli

so lahko nevarni. Podaljševalni kabli, vtiči in

mesta priključka morajo biti izvedeni vodotesno

in dovoljeni za zunanjo uporabo.

Za povečanje varnosti vam priporočamo, da uporabite

FI-stikalo (RCD) z okvarnim tokom maks. 30 mA. To FI-

stikalo morate pred vsako uporabo preveriti.

Opozorilo za izdelke, ki se ne prodajajo v Veliki

Britaniji:

POZOR: Za vašo varnost je potrebno, da se vtič na

vrtnem orodju poveže s podaljševalnim kablom.

Priključno mesto podaljševalnega kabla se mora

zaščititi proti škropljenjem. Slednje mora biti iz gume

ali biti prevlečeno z gumo. Podaljševalni kabel se mora

uporabljati z razbremenitvijo natega.

Priključni vodnik morate redno pregledovati glede na

znake poškodb in ga smete uporabljati le v brezhibnem

stanju.

Če je priključni vodnik poškodovan, ga sme popraviti le

pooblaščena servisna delavnica Bosch.

Vzdrževanje

fPrepričajte se, da bodo vse matice, vsi sorniki in

vijaki varno pritrjeni, le tako boste zagotovili varno

delovno stanje puhalnika/vrtnega sesalnika.

fPuhalnik/vrtni sesalnik hranite na suhem, visoko

ležečem ali zaklenjenem mestu, ki ni dosegljivo

otrokom.

fObrabljene ali poškodovane dele zaradi varnosti

zamenjajte.

fRedno kontrolirajte prestrezno vrečo na

obrabljivost ali poškodbe.

fNe poskušajte popravljati vrtnega orodja, razen če

imate ustrezno kvalifikacijo za to.

fPoskrbite, da bodo vsi deli, ki jih boste zamenjali,

izdelani v tovarni Bosch.

Simboli

Naslednji simboli so pomembni za branje in

razumevanje navodila za obratovanje. Zapomnite si

simbole in njihov pomen. Pravilna interpretacija

simbolov vam pomaga, da vrtno orodje lahko bolje in

varneje uporabljate.

Uporaba v skladu z namenom

Vrtno orodje je namenjeno za puhanje in zbiranje listja,

vrtnih odpadkov (npr. trave) in vej, na področju okoli

hiše in vrta.

Tehnični podatki

Podatki o hrupu/vibracijah

Merilne vrednosti hrupa izračunane v skladu z

EN 60335.

Z A-ocenjeni nivo hrupa naprave znaša običajno: nivo

hrupa 82 dB(A); izmerjena moč hrupa 102 dB(A).

Negotovost K =3 dB.

Nosite zaščito sluha!

Skupne vrednosti vibracij ah (vektorska vsota treh

smeri) in negotovost K izračunana v skladu z

EN 60335:

ah<2,5 m/s2, K =1,5 m/s2.

Izjava o skladnosti

Izjavljamo pod izključno odgovornostjo, da proizvod, ki

je opisan pod „Tehnični podatki“ ustreza naslednjim

standardom oz. standardiziranim dokumentom:

EN 60335 v skladu z določili Direktiv 2004/108/ES,

2006/42/ES, 2000/14/ES.

2000/14/ES: Garantirana moč hrupa 105 dB(A).

Postopek ocenjevanja skladnosti v skladu z

dodatkom V.

Kategorija izdelka: 34, 35

Tehnična dokumentacija se nahaja pri:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

01.04.2011

Simbol Pomen

Modus puhanje listja

Modus sesanje listja

Smer reakcije

Smer premikanja

Vklop

Izklop

Dovoljeno dejanje

Prepovedano dejanje

Nosite zaščitne rokavice.

Vrtno orodje smete uporabljati le z

montirano sesalno cevjo.

Puhalnik listja/

Vrtni sesalnik ALS 25 ALS 25

Številka artikla 3 600 ... HA1 0.. HA1 030

Nazivna odjemna moč W25002300

Hitrost zračnega toka,

maks. km/h 300 300

Volumenski tok, maks. m3/h 800 800

Zmanjšanje količine

listja 10:1 10:1

Volumen prestrezne

vreče l4545

Teža

(modus puhanje listja) kg 3,2 3,2

Teža

(modus sesanje listja) kg 4,4 4,4

Zaščitni razred /II /II

Serijska številka glejte tipsko tablico na

vrtnem orodju

Navedbe veljajo za nazivne napetosti [U] 230 V. Pri

drugih napetostih in državno specifičnih izvedbah

lahko te navedbe variirajo.

Upoštevajte številko izdelka na tipski tablici

sesalnika. Trgovski nazivi posameznih vrtnih orodij so

lahko različni.

Vklopi električnega orodja imajo za posledico

kratkotrajne padce napetosti. Pri neugodnih pogojih

v omrežju se lahko pojavijo motnje v delovanju drugih

naprav. Pri omrežnih impendancah, ki znašajo manj

kot 0,36 Ohm, motenj ni pričakovati.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Simbol Pomen

OBJ_BUCH-1436-001.book Page 92 Tuesday, April 5, 2011 10:07 AM

Slovensko | 93

Bosch Power Tools F 016 L70 799 | (5.4.11)

Montaža in obratovanje

Navodila za delo

Med opravilom držite vrtno orodje vedno tesno nad

tlemi.

Ne pihajte skupaj vročih, gorljivih ali eksplozivnih

materialov.

Vrtni sesalnik je namenjen za sesanje listja in vrtnih

odpadkov.

Pred uporabo vrtne naprave preverite okolje, ali se v

okolju nahajajo majhne živali in trdi predmeti.

Ne sesajte tekočin, plastičnih vrečk, pločevink,

jelkovih storžev, vej (nad 5 mm), krp, papirnatih

robčkov in ščipalk za perilo.

Iskanje napak

Vzdrževanje in servisiranje

Vzdrževanje, čiščenje in skladiščenje

fPotegnite vtič iz vtičnice pred vsemi opravili, ki

jih izvajate na vrtnem orodju.

fZa dobro in varno delovanje morate poskrbeti za

to, da bo vrtno orodje vselej čisto in suho.

Za dobro in varno delovno uporabo morate poskrbeti

za to, da bo vrtno orodje in zračne odprtine vselej čiste

in suhe.

Odstranite umazanijo z vlažno krpo z vrtnega orodja ali

prestrezne posode.

Nikoli ne poškrobite vrtnega orodja z vodo oziroma

nikoli ne potopite vrtnega orodja v vodo.

Vrtno orodje hranite na varnem, suhem mestu, ki ni

dostopno otrokom.

Ne postavljajte nobenih drugih predmetov na vrtno

orodje.

Servis in svetovanje

www.bosch-garden.com

Pri vseh vprašanjih in naročilih nadomestnih delov

morate nujno navesti desetmestno številko izdelka s

tipske tablice vrtnega orodja.

Slovensko

Top Service d.o.o.

Celovška 172

1000 Ljubljana

Tel.: +386 (01) 5194 225

Tel.: +386 (01) 5194 205

Fax: +386 (01) 5193 407

Odlaganje

Odpadno vrtno orodje, pribor in embalažo morate

reciklirati v skladu z varstvom okolja.

Vrtnih orodij ne vrzite med gospodinjske odpadke!

Samo za države EU:

V skladu z Direktivo 2002/96/ES

Evropskega Parlamenta in Sveta o

odpadni električni in elektronski

opremi (OEEO) in njeni uresničitvi v

nacionalnem pravu se morajo

električna in elektronska oprema, ki ni

več v uporabi, ločeno zbirati ter okolju

prijazno reciklirati.

Pridržujemo si pravico do sprememb.

Cilj dejanja Slika

Obseg pošiljke 1

Montaža zaščitnega pokrova 2

Nataknitev šobe 3

Namestitev podaljševalnega kabla 4

Vklop 4

Izklop 4

Modus puhanje listja 5

Nastavitev hitrosti puhanja listja 5

Demontaža šobe/zaščitnega pokrova 6

Montaža ročaja 7

Montaža sesalne cevi (enkratna montaža) 8

Pritrditev nosilnega jermena 9

Montaža prestrezne vreče 10

Namestitev podaljševalnega kabla 11

Vklop 11

Izklop 11

Modus sesanje listja 12

Nastavitev volumenskega toka 12

Nastavitev sprednjega ročaja 13

Praznjenje prestrezne vreče 14

Vzdrževanje in čiščenje 15

Shranjevanje in transport 16

Cilj dejanja Slika

Simptomi Možen vzrok Pomoč

Vrtno orodje ne

deluje Komponente niso pravilno montirane glejte „Montaža“

Brez omrežne napetosti Preveriti in vklopiti

Omrežna vtičnica je okvarjena Uporabite drugo vtičnico

Podaljševalni kabel je poškodovan Preverite kabel in ga po potrebi zamenjajte,

če je poškodovan

Varovalka je sprožila Zamenjajte varovalko

Sprožila se je zaščita motorja Pustite, da se motor ohladi in preverite, ali

ventilator blokira

Vrtno orodje deluje

s prekinitvami Podaljševalni kabel je poškodovan Preverite kabel in ga po potrebi zamenjajte,

če je poškodovan

Okvarjena interna kabelska napeljava

vrtnega orodja Poiščite pomoč v servisu

Defektno vklopno/izklopno stikalo Poiščite pomoč v servisu

Sprožila se je zaščita motorja Pustite, da se motor ohladi in preverite, ali

ventilator blokira

Močne vibracije/

šum Vtičnica je okvarjena Poiščite pomoč v servisu

Vrtno orodje ne

piha/sesa Šoba/sesalna cev je blokirana Sprostite šobo/sesalno cev

Šobe/sesalne cevi

ni moč montirati Napačna montaža glejte „Montaža“

Intenzivnost

sesanja pojenjuje Prestrezna vreča je polna Izpraznite prestrezno vrečo

Blokiran priključni nastavek prestrezne vreče Sprostite priključni nastavek prestrezne

vreče

Ventilator ne rotira Ventilator je blokiran Izklopite vrtno orodje in odstranite blokado

(nosite zaščitne rokavice)

OBJ_BUCH-1436-001.book Page 93 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

94 | Hrvatski

Upute za sigurnost

Pažnja! Pažljivo pročitajte slijedeće upute.

Upoznajte se sa elementima posluživanja i

propisnom uporabom vrtnog uređaja. Upute za rad

molimo spremite na sigurno mjesto za kasniju

primjenu.

Objašnjenje simbola na vrtnom uređaju

Opće napomene za opasnost.

Pročitajte upute za rad.

Pazite da odbačena strana tijela ne ozljede

osobe koje se nalaze oko uređaja.

Ako radite blizu drugih osoba, neka se iste

nalaze na sigurnom razmaku od vrtnog

uređaja.

Rotirajuće puhalo. Tijekom rada vrtnog

uređaja noge i ruke ne stavljajte njegove

otvore.

Tijekom rada vrtnog uređaja, ruke i noge ne

približavajte otvorima na vrtnom uređaju.

Pazite da se osobe koje se nalaze blizu

vrtnog uređaja ne ozlijede od stranih tijela

koja bi vrtni uređaj odbacio. Pazite da se

druge osobe nalaze na sigurnom razmaku

od vrtnog uređaja.

Nosite zaštitne naočale i štitnike za sluh.

Ne radite na kiši i puhalo za lišće/vrtni

usisavač ne ostavljajte vani na kiši.

Vrtni uređaj isključite i izvucite utikač

priključnog kabela iz mrežne utičnice prije

radova podešavanja ili čišćenja, ako je

priključni kabel smotan, zarezan ili oštećen,

ili ako puhalo za lišće/vrtni usisavač

ostavljate bez nadzora.

Prije njihovog zahvaćanja pričekajte da se

svi dijelovi vrtnog uređaja potpuno

zaustave. Nakon isključivanja vrtnog

uređaja noževi rotiraju još neko vrijeme i

mogu prouzročiti ozljede.

Rukovanje

fNikada ne dopustiti djeci ili osobama koje nisu

upoznate sa ovim uputama da koriste vrtni uređaj.

U nekim se zemljama zakonskim propisima

ograničava starost korisnika. Kada vrtni uređaj ne

koristite, spremite ga na mjesto nedostupno za

djecu.

fOvaj vrtni uređaj nije predviđen da s njime rade

osobe (uključujući djeca) sa ograničenim fizičkim,

senzornim ili psihičkim sposobnostima ili

nedovoljnim iskustvom i/ili nedovoljnim stručnim

znanjima. U takvim slučajevima ovakve osobe

trebaju raditi pod nadzorom stručne osobe

zadužene za sigurnost ili trebaju dobiti upute kako

se sa uređajem radi.

Djecu treba držati pod nadzorom, kako se ne bi

igrala sa vrtnim uređajem.

fSa vrtnim uređajem ne radite nikada dok se osobe,

a posebno djeca ili domaće životinje zadržavaju u

neposrednoj blizini.

fOsoba koja radi sa uređajem ili korisnik odgovorna

je za nezgode ili za štete počinjene drugim ljudima

ili njihovoj imovini.

fTijekom rada vrtnog uređaja, u krugu 3 m ne smije

se nalaziti niti jedna osoba ili životinja. Osoba koja

rukuje sa vrtnim uređajem odgovorna je prema

trećoj strani u radnom području vrtnog uređaja.

fVrtni uređaj koristite samo pri dnevnom svjetlu ili

dovoljnom umjetnom svjetlu.

fSa škarama za živicu ne radite bosi ili u otvorenim

sandalama. Nosite uvijek čvrstu obuću i duge hlače.

fPazite da se mlohavi dijelovi odjeće ne uvuku u ulaz

zraka, što bi moglo prouzročiti ozlijede.

fS vrtnim uređajem radite samo s montiranom

sapnicom, odnosno s montiranom usisnom cijevi.

fPazite da se vaša duga kosa ne uvuče u ulaz zraka,

što bi moglo prouzročiti ozljede.

fPrije rada s vrtnim uređajem pažljivo pregledajte

obrađivanu površinu tla i odstranite sve komade

žice i druga strana tijela.

fPrije svake uporabe kontrolirajte priključni

kabel/produžni kabel na oštećenje i prema potrebi

ih zamijenite. Zaštitite priključni kabel/produžni

kabel od izvora topline, ulja i oštrih rubova.

fPuhalo za lišće/vrtni usisavač nikada ne koristite s

neispravnim zaštitnim napravama, poklopcima ili

bez sigurnosnih uređaja, kao što je npr. vreća za

hvatanje lišća.

fTijekom rada puhala za lišće/vrtnog usisavača

moraju biti montirane sve isporučene ručke i

zaštitne naprave. Ne pokušavajte puštati u rad

nepotpuno montirano puhalo za lišće/vrtni

usisavač ili puhalo za lišće/vrtni usisavač s

nedopuštenim izmjenama koje su na njemu

izvršene.

fTijekom rada puhala za lišće/vrtnog usisavača

uvijek zauzmite siguran i stabilan položaj tijela i

uvijek održavajte ravnotežu tijela.

fUvijek obratite pozornost na radnu okolinu vrtnog

uređaja i na moguće opasne momente koje možda

ne bi zapazili tijekom rada s puhalom za lišće/

vrtnim usisavačem.

fIzbjegavajte abnormalne položaje tijela i uvijek

održavajte ravnotežu.

fUvijek pazite kod rada na nagnutim površinama tla.

fUvijek sa strojem hodajte polako, nikada ne žurite.

fSve otvore za hlađenje treba očistiti od prljavštine.

fPrljavštinu/lišće ne otpuhujte nikada u smjeru

osoba koje se nalaze u blizini.

fVrtni uređaj nikada ne nosite držeći ga za priključni

kabel.

fPreporučuje se nošenje maske za zaštitu dišnih

organa.

fNe izvodite nikakve izmjene na vrtnom uređaju.

Nedopuštene izmjene mogu umanjiti sigurnost

vašeg vrtnog uređaja i dovesti do pojačanih

šumova i vibracija.

Mrežni utikač izvucite iz utičnice:

–tijekom kontrole puhala za lišće/vrtnog

usisavača, otklanjanja blokade ili dok radite s

vrtnim uređajem,

–nakon sudara sa stranim tijelom. Puhalo za

lišće/vrtni usisavač odmah kontrolirajte na

oštećenje i ako treba odvezite ga na popravak,

–ako bi puhalo za lišće/vrtni usisavač počeo

neuobičajeno vibrirati (odmah ga treba ispitati).

Električni priključak

fNapon izvora struje mora se podudarati s

podacima na tipskoj pločici vrtnog uređaja.

fPreporučuje se ovaj vrtni uređaj priključiti samo na

utičnicu koja je osigurana s 30 mA zaštitnom

sklopkom struje kvara.

fZa ovaj vrtni uređaj koristite ili zamijenite samo

priključne kablove koji su usklađeni s podacima

proizvođača; za kataloški broj i tip vidjeti upute za

rukovanje.

fMrežni utikač nikada ne hvatati mokrim rukama.

fPreko mrežnog priključnog kabela ili produžnog

kabela ne vozite, ne gnječite ga niti navlačite, jer bi

se mogao oštetiti. Zaštitite kabel od izvora topline,

ulja i oštrih rubova.

fProdužni kabel mora imati presjek naveden u

uputama za rukovanje i mora biti zaštićen od

prskanja vode. Utični spoj ne smije ležati u vodi.

Električna sigurnost

fInstalirana je zaštita elektromotora!

Elektromotor vrtnog uređaja opremljen je

zaštitom od preopterećenja. Ako bi se motor

zaustavio, prije njegovog ponovnog pokretanja

treba ga ostaviti da se nekoliko minuta ohladi.

fPažnja! Prije radova na održavanju ili čišćenju

isključite vrtni uređaj i izvucite mrežni utikač.

Isto vrijedi ako je oštećen, zarezan ili usukan

priključni kabel.

STOP

OBJ_BUCH-1436-001.book Page 94 Tuesday, April 5, 2011 10:07 AM

Hrvatski | 95

Bosch Power Tools F 016 L70 799 | (5.4.11)

Vaš vrtni uređaj je u svrhu sigurnosti zaštitno izoliran i

ne zahtjeva nikakvo uzemljenje. Radni napon iznosi

230 V AC, 50 Hz (za zemlje izvan EU 220 V, 240 V,

ovisno od izvedbe). Smiju se koristiti samo odobreni

produžni kabeli. Informacije možete dobiti u

ovlaštenom servisu.

Smiju se koristiti samo produžni kablovi izvedbe

H05VV-F, H05RN-F ili IEC (60227 IEC 53, 60245

IEC 57).

Ako za rad vrtnog uređaja koristite produžni kabel,

smije se koristiti samo kabel slijedećih presjeka

vodiča:

–1,0 mm2: maksimalne dužine 40 m

–1,5 mm2: maksimalne dužine 60 m

–2,5 mm2: maksimalne dužine 100 m

Napomena: Ako se koristi produžni kabel, tada on kao

što je opisano u propisima za sigurnost, mora imati

zaštitni vodič, koji je preko utikača spojen sa zaštitnim

vodičem vaše električne instalacije.

U slučaju sumnje zatražite pomoć kvalificiranog

električara ili najbližeg Bosch servisa.

fOPREZ: Nepropisan produžni kabel može biti

opasan. Produžni kabel, utikač i spojnica moraju

biti vodonepropusni i moraju biti izvedbe

odobrene za primjenu na otvorenom prostoru.

Za povišenje sigurnosti preporučuje se korištenje FI-

sklopke (RCD) sa strujom kvara od max. 30 mA. Ova FI-

sklopka se treba kontrolirati prije svake primjene.

Napomene za proizvode koji se ne prodaju u Vel.

Britaniji:

PAŽNJA: Za vašu sigurnost utikač koji se nalazi na

vrtnim uređaju treba spojiti sa produžnim kabelom.

Spojnica produžnog kabela mora biti zaštićena od

prskanja vode, te mora biti izrađena od gume ili

prevučena gumom. Produžni kabel mora se koristiti sa

vlačnim rasterećenjem.

Priključni kabel mora se redovito kontrolirati na

znakove oštećenja i smije se koristiti samo u

besprijekornom stanju.

Ako je priključni kabel oštećen, isti se smije popraviti

samo u ovlaštenom Bosch servisu.

Održavanje

fKako bi se zajamčilo sigurno radno stanje puhala za

lišće/vrtnog usisavača, sve njegove matice,

svornjaci i vijci moraju biti sigurno i čvrsto stegnuti.

fPuhalo za lišće/vrtni usisavač spremite na suho,

povišeno ili zatvoreno mjesto izvan dosega djece.

fTreba zamijeniti istrošene ili oštećene sigurnosne

dijelove.

fVreću za hvatanje lišća i prljavštine redovito

kontrolirajte na trošenje ili oštećenje.

fNe pokušavajte vrtni uređaj sami popravljati, ako

za to ne posjedujete dovoljno stručno obrazovanje.

fProvjerite da li dijelovi za zamjenu potječu od

Boscha.

Simboli

Donji simboli namijenjeni su za čitanje i razumijevanje

uputa za rad. Zapamtite ove simbole i njihovo

značenje. Ispravno tumačenje simbola pomoći će vam

da vrtni uređaj bolje i sigurnije koristite.

Uporaba za određenu namjenu

Vrtni uređaj je predviđen za puhanje i sakupljanje na

hrpu lišća, vrtnog otpada (npr. trave) i grančica, oko

kuće i u vrtu.

Tehnički podaci

Informacije o buci i vibracijama

Izmjerene vrijednosti za buku određene su prema

EN 60335.

Razina buke uređaja vrednovana sa A obično iznosi:

razina zvučnog tlaka 82 dB(A); razina učinka buke

102dB(A). Nesigurnost K=3dB.

Nosite štitnike za sluh!

Ukupne vrijednosti vibracija ah (vektorski zbroj u tri

smjera) i nesigurnost K određeni su prema EN 60335:

ah<2,5 m/s2, K =1,5 m/s2.

Izjava o usklađenosti

Izjavljujemo uz punu odgovornost da je proizvod

opisan u „Tehničkim podacima“ usklađen sa slijedećim

normama ili normativnim dokumentima: EN 60335

prema odredbama smjernica 2004/108/EG,

2006/42/EG, 2000/14/EG.

2000/14/EG: Zajamčena razina učinka buke

105 dB(A). Postupci vrednovanja usklađenosti prema

Dodatku V.

Kategorija proizvoda: 34, 35

Tehnička dokumentacija se može dobiti kod:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

01.04.2011

Simbol Značenje

Način rada za puhanje lišća

Način rada za usisavanje lišća

Smjer reakcije

Smjer gibanja

Uključivanje

Isključivanje

Dopuštene radnje

Zabranjena radnja

Nosite zaštitne rukavice.

S vrtnim uređajem radite samo s

montiranom usisnom cijevi.

Puhalo za lišće/

Vrtni usisavač ALS 25 ALS 25

Kataloški br. 3 600 ... HA1 0.. HA1 030

Nazivna primljena

snaga W25002300

Brzina struje zraka,

max. km/h 300 300

Volumni protok, max. m3/h 800 800

Smanjenje količine

lišća 10:1 10:1

Volumen vreće za

hvatanje l4545

Težina (u načinu rada

puhanja lišća) kg 3,2 3,2

Težina (u načinu rada

usisavanja lišća) kg 4,4 4,4

Klasa zaštite /II /II

Serijski broj vidjeti tipsku pločicu na

vrtnom uređaju

Podaci vrijede za nazivni napon [U] od 230 V. U

slučaju odstupanja napona i u izvedbama specifičnim

za dotičnu zemlju, ovi podaci mogu varirati.

Molimo pridržavajte se kataloškog broja na tipskoj

pločici vrtnog uređaja. Trgovačke oznake pojedinih

vrtnih uređaja mogu varirati.

Postupcima uključivanja proizvode se kratkotrajni

padovi napona. Kod nepovoljnih uvjeta električne

mreže mogu se pojaviti djelovanja i na ostale uređaje.

Kod impedancije mreže manje od 0,36 oma ne mogu

se očekivati nikakve smetnje.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Simbol Značenje

OBJ_BUCH-1436-001.book Page 95 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

96 | Hrvatski

Montaža i rad

Upute za rad

Vrtni uređaj tijekom rada držite uvijek neposredno

iznad tla.

Ne otpuhujte zagrijane, zapaljive ili eksplozivne

materijale.

Vrtni usisavač prikladan je samo za usisavanje lišća i

vrtnog otpada.

Prije rada s vrtnim uređajem kontrolirajte njegovu

radnu okolinu na postojanje sitnih životinjica i tvrdih

predmeta.

Ne usisavajte tekućine, plastične vrećice, doze od

sprejeva, češere, grančice (veće od 5 mm), ubruse,

papirnate maramice i štipaljke za rublje.

Traženje greške

Održavanje i servisiranje

Održavanje, čišćenje i spremanje

fPrije svih radova na vrtnom uređaju izvucite

utikač iz mrežne utičnice.

fVrtni uređaj uvijek održavajte čistim, kako bi se

moglo dobro i sigurno raditi.

Vrtni uređaj i otvore za hlađenje održavajte čistim,

kako bi se moglo dobro i sigurno raditi.

Sa vrtnog uređaja ili vreće za hvatanje vlažnom krpom

očistite prljavštinu.

Vrtni uređaj nikada ne prskajte vodom niti uranjajte u

vodu.

Vrtni uređaj spremite na sigurno mjesto, osušite ga i

odložite izvan dosega djece.

Na vrtni uređaj ne stavljajte nikakve druge predmete.

Servis za kupce i savjetovanje kupaca

www.bosch-garden.com

Kod svih upita i naručivanja rezervnih dijelova molimo

neizostavno navedite 10-znamenkasti kataloški broj sa

tipske pločice vrtnog uređaja.

Hrvatski

Robert Bosch d.o.o

Kneza Branimira 22

10040 Zagreb

Tel.: +385 (01) 295 80 51

Fax: +386 (01) 5193 407

Zbrinjavanje

Vrtne uređaje, pribor i ambalažu treba dostaviti na

ekološki prihvatljivo recikliranje.

Vrtne uređaje ne bacajte u kućni otpad!

Samo za zemlje EU:

Prema Europskim smjernicama

2002/96/EG za električne i

elektroničke stare uređaje,

neuporabivi električni i elektronički

uređaji moraju se odvojeno sakupljati

i dovoditi na ekološki prihvatljivo

recikliranje.

Zadržavamo pravo na promjene.

Radnja Slika

Opseg isporuke 1

Montirati zaštitni poklopac 2

Nataknuti sapnicu 3

Spajanje produžnog kabela 4

Uključivanje 4

Isključivanje 4

Način rada za puhanje lišća 5

Namjestiti brzinu puhanja lišća 5

Demontirati sapnicu/zaštitni poklopac 6

Montirati ručku 7

Montirati usisnu cijev (jednokratna montaža) 8

Pričvrstiti remen za nošenje 9

Montirati vreću za hvatanje 10

Spajanje produžnog kabela 11

Uključivanje 11

Isključivanje 11

Način rada za usisavanje lišća 12

Namjestiti volumni protok 12

Namjestiti prednju ručku 13

Isprazniti vreću za hvatanje 14

Održavanje i čišćenje 15

Spremanje i transport 16

Radnja Slika

Simptomi Mogući uzroci Pomoć

Vrtni uređaj ne radi Dijelovi nisu ispravno montirani Vidjeti „Montažu“

Nema mrežnog napona Provjeriti i uključiti

Neispravna mrežna utičnica Koristiti drugu utičnicu

Produžni kabel je oštećen Kontrolirati priključni kabel i zamijeniti ga

ako je oštećen

Osigurač je reagirao Zamijeniti osigurač

Reagirala je zaštita motora Motor ostaviti da se ohladi i provjeriti da

li je blokirano puhalo

Vrtni uređaj radi sa

prekidima Produžni kabel je oštećen Kontrolirati priključni kabel i zamijeniti ga

ako je oštećen

Neispravno unutarnje ožičenje vrtnog

uređaja Zatražiti pomoć ovlaštenog servisa

Neispravan prekidač za

uključivanje/isključivanje Zatražiti pomoć ovlaštenog servisa

Reagirala je zaštita motora Motor ostaviti da se ohladi i provjeriti da

li je blokirano puhalo

Jake vibracije/šumovi Vrtni uređaj je neispravan Zatražiti pomoć ovlaštenog servisa

Vrtni uređaj ne puše/ne

usisava Začepljena je sapnica/usisna cijev Odčepiti sapnicu/usisnu cijev

Ne može se montirati

sapnica/usisna cijev Pogrešna montaža Vidjeti „Montažu“

Smanjen učinak

usisavanja Napunjena je vreća za hvatanje Isprazniti vreću za hvatanje

Začepljen je priključni nastavak vreće za

hvatanje Osloboditi priključni nastavak vreće za

hvatanje

Puhalo se ne rotira Puhalo je blokirano Isključiti vrtni uređaj i otkloniti blokadu

(treba nositi zaštitne rukavice)

OBJ_BUCH-1436-001.book Page 96 Tuesday, April 5, 2011 10:07 AM

Eesti | 97

Bosch Power Tools F 016 L70 799 | (5.4.11)

Ohutusnõuded

Tähelepanu! Lugege järgmised juhised tähelepanelikult

läbi. Tutvuge aiatööriista käsitsuselementide ja

nõuetekohase kasutamisega. Hoidke kasutusjuhend

hilisemaks kasutamiseks hoolikalt alles.

Aiatööriistal olevate sümbolite selgitus

Üldine oht.

Lugege läbi kasutusjuhend.

Veenduge, et eemalepaiskuvad võõrkehad

ei vigasta läheduses viibivaid inimesi.

Läheduses viibivad inimesed peavad

paiknema seadmest ohutus kauguses.

Pöörlev puhur. Ärge asetage oma käsi ja

jalgu avadesse, kui aiatööriist töötab.

Ärge asetage oma käsi ja jalgu avadesse, kui

aiatööriist töötab.

Veenduge, et aiatööriistast väljapaiskuvad

võõrkehad ei vigasta läheduses viibivaid

inimesi. Veenduge, et teised inimesed on

aiatööriistast ohutus kauguses.

Kasutage kuulmiskaitsevahendeid ja

kaitseprille.

Ärge töötage vihma käes ja ärge jätke

lehepuhurit/imurit vihma kätte.

Enne seadistamist ja puhastamist, samuti

juhul kui toitejuhe on keerdu läinud, läbi

lõigatud või vigastatud, või juhul kui jätate

aiatööriista järelevalveta, lülitage

aiatööriist välja ja eemaldage võrgupistik

pistikupesast.

Enne aiatööriista puudutamist oodake, kuni

tööriista kõik osad on täielikult seiskunud.

Lõiketerad pöörlevad pärast aiatööriista

väljalülitamist edasi ja võivad põhjustada

vigastusi.

Käsitsemine

fÄrge lubage aiatööriista kasutada lastel ja

inimestel, kes ei täida käesolevaid ohutusnõudeid.

Seadme kasutaja iga võib olla piiratud konkreetse

riigi seadustega. Kasutusvälisel ajal hoidke

aiatööriista lastele kättesaamatus kohas.

fSeda aiatööriista ei tohi kasutada inimesed

(sealhulgas lapsed), kelle füüsilised või vaimsed

võimed on piiratud või kellel puuduvad seadme

kasutamiseks vajalikud kogemused ja teadmised,

välja arvatud juhul, kui nad kasutavad tööriista

nende turvalisuse eest vastutava isiku järelevalve

all, kes annab neile juhiseid seadme kasutamiseks.

Et välistada aiatööriistaga mängimise võimalust, ei

tohi jätta lapsi aiatööriista lähedusse järelevalveta.

fÄrge kasutage seadet, kui vahetus läheduses

viibivad inimesed, eeskätt lapsed, või koduloomad.

fSeadme käsitseja või kasutaja vastutab

õnnetusjuhtumite ja teistele inimestele või nende

varale tekitatud kahju eest.

fTöötamise ajal ei tohi 3 meetri raadiuses olla teisi

inimesi ega loomi. Seadme kasutaja vastutab

tööpiirkonnas viibivate kõrvaliste inimeste eest.

fKasutage aiatööriista ainult päevavalgel või hea

kunstliku valgustuse korral.

fÄrge töötage aiatööriistaga, kui olete paljajalu või

kannate lahtisi jalanõusid. Kandke alati turvalisi

jalatseid ja pikki pükse.

fVeenduge, et lahtiseid rõivaid ei tõmmata õhu

sissepuhkeavasse, kuna selle tagajärjeks võivad

olla vigastused.

fKasutage aiatööriista ainult siis, kui otsak või

imitoru on külge monteeritud.

fVeenduge, et pikki juukseid ei tõmmata õhu

sissepuhkeavasse, kuna selle tagajärjeks võivad

olla vigastused.

fKontrollige töödeldav ala hoolikalt üle ja

kõrvaldage kõik traadid ja muud võõrkehad.

fIga kord enne kasutamist kontrollige, kas

toitejuhe/pikendusjuhe on terved ja vajaduse

korral vahetage need välja. Kaitske toitejuhet/

pikendusjuhet kuumuse, õli ja teravate servade

eest.

fÄrge kasutage lehepuhurit/imurit, kui

kaitseseadised või katted, nt kogumiskott, on

defektsed või puuduvad.

fEnne lehepuhuri/imuri töölerakendamist

veenduge, et kõik komplekti kuuluvad käepidemed

ja kaitseseadised on paigaldatud. Ärge püüdke

tööle rakendada lehepuhurit/imurit, mis on

täielikult kokku panemata või mida on lubamatult

muudetud.

fLehepuhuri/imuriga töötamisel võtke stabiilne

asend ja säilitage kogu aeg tasakaal.

fOlge teadlik ümbritsevast keskkonnast ja

võimalikest ohtudest, mida Te aiatööriista

kasutamise ajal ei pruugi kuulda.

fVältige ebaharilikku kehaasendit ja säilitage kogu

aeg tasakaal.

fNõlvakutel töötades ärge komistage.

fLiikuge alati mõõduka tempoga, ärge kunagi

jookske.

fHoidke kõik ventilatsiooniavad puhtad.

fÄrge puhuge mustust/lehti kunagi läheduses

viibivate inimeste suunas.

fAiatööriista kandmisel ärge hoidke seda

toitejuhtmest.

fSoovitav on kanda hingamisteede kaitsemaski.

fÄrge modifitseerige aiatööriista mingil viisil.

Lubamatud muudatused võivad mõjutada

aiatööriista ohutut tööd ja põhjustada suuremat

müra ja vibratsiooni.

Tõmmake võrgupistik pistikupesast välja:

–enne lehepuhuri/imuri kontrollimist,

ummistuse kõrvaldamist või hooldamist,

–pärast võõrkehaga kokkupuutumist.

Kontrollige lehepuhurit/imurit kohe

kahjustuste suhtes ja laske seade vajaduse

korral parandada,

–kui lehepuhur/imur hakkab ebaharilikult

vibreerima (kohe kontrollida).

Vooluvõrguga ühendamine

fVooluallika pinge peab vastama aiatööriista

andmesildil märgitud pingele.

fAiatööriista soovitame ühendada üksnes

pistikupessa, mis on varustatud 30 mA

käivitusvooluga rikkevoolukaitselülitiga.

fAiatööriista puhul kasutage vaid tootja andmetele

vastavaid toitejuhtmeid; tellimisnumber ja tüüp on

toodud kasutusjuhendis.

fÄrge puudutage seadme võrgupistikut kunagi

märgade kätega.

fÄrge sõitke toitejuhtmest ega pikendusjuhtmest

üle, ärge pigistage ega tõmmake seda, kuna see

võib juhet vigastada. Kaitske toitejuhet kuumuse,

õli ja teravate servade eest.

fPikendusjuhe peab olema kasutusjuhendis toodud

ristlõikega ja pritsmekindel. Pistikühendus ei tohi

olla vees.

Elektriline ohutus

fPaigaldatud on mootorikaitse! Mootor on

varustatud ülekoormuskaitsega. Kui mootor

seiskub, laske sel enne taaskäivitamist paar

minutit jahtuda.

fTähelepanu! Enne hooldus- ja puhastustöid

lülitage aiatööriist välja ja eemaldage toitepistik

pistikupesast. Lülitage seade välja ka juhul, kui

toitejuhe on vigastatud või keerdu läinud.

Aiatööriist on topeltisoleeritud ja ei vaja maandamist.

Tööpinge on 230 V AC, 50 Hz (EL-i mittekuuluvates

riikides 220 V, 240 V sõltuvalt mudelist). Kasutage

üksnes heakskiidetud pikendusjuhtmeid. Lisateavet

saate volitatud müügiesindustest.

Kasutada tohib üksnes H05VV-F, H05RN-F või IEC

(60227 IEC 53, 60245 IEC 57) tüüpi

pikendusjuhtmeid.

STOP

OBJ_BUCH-1436-001.book Page 97 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

98 | Eesti

Kui kasutate aiatööriista puhul pikendusjuhet, peab

kasutatav pikendusjuhe olema ühega järgmistest

ristlõigetest:

–1,0 mm2: maksimaalne pikkus 40 m

–1,5 mm2: maksimaalne pikkus 60 m

–2,5 mm2: maksimaalne pikkus 100 m

Märkus: Kui kasutate pikendusjuhet, peab see

vastavalt ohutusnõuetele olema varustatud

kaitsejuhiga, mis on pistiku kaudu ühendatud

elektrilise tööriista kaitsejuhiga.

Kahtluse korral pöörduge elektriala asjatundja poole

või lähimasse Boschi müügiesindusse.

fETTEVAATUST: Nõuetele mittevastavad

pikendusjuhtmed võivad olla ohtlikud.

Pikendusjuhe, pistik ja pistikupesa peavad olema

veekindlad ja ette nähtud kasutamiseks

välistingimustes.

Turvalisuse suurendamiseks soovitame kasutada max

30 mA käivitusvooluga rikkevoolukaitselülitit (RCD).

Rikkevoolukaitselüliti tuleks iga kord enne seadme

kasutamist üle kontrollida.

Märkus toodete kohta, mida ei turustata Suurbritannias:

TÄHELEPANU: Teie ohutuse huvides tuleb aiatööriista

küljes olev pistik ühendada pikendusjuhtmega.

Pikendusjuhtme pistik peab olema kaitstud veepritsmete

eest, valmistatud kummist või kaetud kummiga.

Pikendusjuhet tuleb kasutada koos veojõu leevendiga.

Toitejuhet tuleb korrapäraselt kontrollida vigastuste

suhtes ja seda tohib kasutada üksnes siis, kui see on

laitmatus seisukorras.

Kui toitejuhe on vigastatud, tuleb see lasta parandada

Boschi elektriliste tööriistade volitatud remonditöökojas.

Hooldus

fVeenduge, et kõik mutrid, poldid ja kruvid on

kõvasti kinni keeratud ja lehepuhur/imur on

korrektselt kokku pandud.

fHoidke lehepuhurit/imurit kuivas, kõrges või

lukustatud kohas kaitstuna laste eest.

fKulunud ja kahjustatud osad vahetage ohutuse

huvides välja.

fKontrollige kogumiskotti regulaarselt kahjustuste

ja kulumise suhtes.

fKui Teil ei ole asjaomast väljaõpet, ärge püüdke

aiatööriista ise parandada.

fVeenduge, et varuosad pärinevad Boschilt.

Sümbolid

Järgmised piltsümbolid on olulised kasutusjuhendi

lugemisel ja mõistmisel. Pidage palun piltsümbolid ja

nende tähendus meeles. Piltsümbolite õige

tõlgendamine aitab Teil aiatööriista tõhusamalt ja

ohutumalt käsitseda.

Nõuetekohane kasutamine

Aiatööriist on ette nähtud lehtede, aiajäätmete (nt

rohu) ja okste kokkukogumiseks ja eemaldamiseks.

Tehnilised andmed

Andmed müra/vibratsiooni kohta

Müra mõõdetud vastavalt standardile EN 60335.

Seadme A-korrigeeritud müratase on üldjuhul:

Helirõhu tase 82 dB(A); helivõimsuse tase 102 dB(A).

Mõõtemääramatus K=3 dB.

Kasutage kuulmiskaitsevahendeid!

Vibratsioon ah (kolme suuna vektorsumma) ja

mõõtemääramatus K, kindlaks tehtud vastavalt

standardile EN 60335:

ah<2,5 m/s2, K =1,5 m/s2.

Vastavus normidele

Kinnitame ainuvastutajana, et punktis „Tehnilised

andmed“ kirjeldatud toode vastab järgmistele

standarditele või õigusaktidele: EN 60335 kooskõlas

direktiivide 2004/108/EÜ, 2006/42/EÜ, 2000/14/EÜ

sätetega.

2000/14/EÜ: Garanteeritud helivõimsuse tase

105 dB(A). Vastavuse hindamise meetod vastavalt

lisale V.

Tootekategooria: 34, 35

Tehniline toimik saadaval aadressil:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

01.04.2011

Kokkupanek ja kasutamine

Sümbol Tähendus

Puhumisrežiim

Imemisrežiim

Reaktsioonisuund

Liikumissuund

Sisselülitamine

Väljalülitamine

Lubatud toiming

Keelatud toiming

Kandke kaitsekindaid.

Kasutage aiatööriista üksnes siis,

kui imitoru on paigaldatud.

Lehepuhur/

Imur ALS 25 ALS 25

Tootenumber 3 600 ... HA1 0.. HA1 030

Nimivõimsus W25002300

Õhuvoo kiirus, max km/h 300 300

Õhuvoog, max m3/h 800 800

Lehtede mahu

vähenemise suhe 10:1 10:1

Kogumiskoti maht l4545

Kaal (puhumisrežiim) kg 3,2 3,2

Kaal (imemisrežiim) kg 4,4 4,4

Kaitseaste /II /II

Seerianumber vt aiatööriista andmesilti

Andmed kehtivad nimipingel [U] 230 V. Teistsuguste

pingete ja kasutusriigis spetsiifiliste mudelite puhul

võivad toodud andmed varieeruda.

Pöörake palun tähelepanu oma aiatööriista

andmesildil toodud tootenumbrile. Aiatööriistade

kaubanduslik tähistus võib olla erinev.

Sisselülitamine tekitab lühiajaliselt pinge kõikumist.

Ebasoodsate võrgutingimuste korral võib tekkida

häireid teiste seadmete töös. Häireid ei teki, kui

vooluvõrgu näivtakistus on väiksem kui 0,36 oomi.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Toimingu eesmärk Joonis

Tarnekomplekt 1

Kaitsekatte paigaldamine 2

Otsaku paigaldamine 3

Pikendusjuhtme ühendamine 4

Sisselülitamine 4

Väljalülitamine 4

Puhumisrežiim 5

Puhumisrežiimi kiiruse seadmine 5

Otsaku/kaitsekatte mahavõtmine 6

Käepideme paigaldamine 7

Imitoru paigaldamine (ühekordne

paigaldus) 8

Kanderihma kinnitamine 9

Kogumiskoti paigaldamine 10

OBJ_BUCH-1436-001.book Page 98 Tuesday, April 5, 2011 10:07 AM

Eesti | 99

Bosch Power Tools F 016 L70 799 | (5.4.11)

Tööjuhised

Töötamise ajal hoidke aiatööriista alati maapinna

lähedal.

Ärge kasutage tööriista kuumade, süttivate või

plahvatusohtlike materjalide kokkupuhumiseks.

Aiatööriist sobib üksnes lehtede ja aiajäätmete

kokkupuhumiseks.

Enne töö alustamist veenduge, et töödeldaval alal ei

ole väikeseid loomi ega kõvu esemeid.

Tööriista ei tohi kasutada vedelike, plasttopside,

konservikarpide, kuusekäbide, (üle 5 mm

läbimõõduga) okste, lappide, pabertaskurätikute ja

pesupulkade imemiseks.

Vea otsing

Hooldus ja teenindus

Hooldus, puhastamine ja säilitamine

fEnne mis tahes tööde teostamist aiatööriista

kallal tõmmake pistik pistikupesast välja.

fVeatu ja ohutu töö tagamiseks hoidke aiatööriist

puhas.

Veatu ja ohutu töö tagamiseks hoidke aiatööriist ja

selle ventilatsiooniavad puhtad.

Puhastage aiatööriist ja kogumiskott niiske lapiga.

Ärge kastke aiatööriista vette ja ärge pihustage

aiatööriistale vett.

Hoidke aiatööriista ohutus, kuivas ja lastele

ligipääsmatus kohas.

Ärge asetage aiatööriista peale teisi esemeid.

Müügijärgne teenindus ja nõustamine

www.bosch-garden.com

Järelepärimiste esitamisel ja varuosade tellimisel

näidake kindlasti ära seadme andmesildil olev 10-

kohaline tootenumber.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: + 372 (0679) 1122

Fax: + 372 (0679) 1129

Kasutuskõlbmatuks muutunud seadmete

käitlus

Aiatööriistad, lisatarvikud ja pakend tuleb

keskkonnasäästlikult ringlusse võtta.

Ärge visake kasutusressursi ammendanud aiatööriistu

olmejäätmete hulka!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Liidu direktiivile

2002/96/EÜ elektri- ja

elektroonikaseadmete jäätmete kohta

ning direktiivi kohaldamisele

liikmesriikides tuleb kasutusressursi

ammendanud elektrilised tööriistad

eraldi kokku koguda ja

keskkonnasäästlikult ringlusse võtta.

Tootja jätab endale õiguse muudatuste tegemiseks.

Pikendusjuhtme ühendamine 11

Sisselülitamine 11

Väljalülitamine 11

Imemisrežiim 12

Õhuvoo reguleerimine 12

Esikäepideme reguleerimine 13

Kogumiskoti tühjendamine 14

Hooldus ja puhastus 15

Hoidmine ja transportimine 16

Toimingu eesmärk Joonis

Tunnused Võimalik põhjus Kõrvaldamine

Aiatööriist ei tööta Detailid ei ole õigesti paigaldatud vt „Kokkupanek“

Puudub võrgupinge Kontrollige ja lülitage sisse

Pistikupesa on defektne Kasutage teist pistikupesa

Pikendusjuhe on vigastatud Kontrollige toitejuhe üle ja vahetage välja,

kui see on vigastatud

Kaitse on rakendunud Vahetage kaitse välja

Mootori kaitsesidur rakendus Laske mootoril jahtuda ja kontrollige, kas

puhur on blokeerunud

Seade töötab

katkendlikult

Pikendusjuhe on vigastatud Kontrollige toitejuhe üle ja vahetage välja,

kui see on vigastatud

Seadme siseühendused ei ole korras Pöörduge remonditöökotta

Lüliti (sisse/välja) on defektne Pöörduge remonditöökotta

Mootori kaitsesidur rakendus Laske mootoril jahtuda ja kontrollige, kas

puhur on blokeerunud

Tugev vibratsioon/

müra

Aiatööriist on defektne Pöörduge remonditöökotta

Aiatööriist ei puhu/

ei ime enam

Otsak/imitoru on ummistunud Puhastage otsak/imitoru

Otsakut/imitoru ei

ole võimalik

paigaldada

Vale kokkupanek vt „Kokkupanek“

Imemisvõimsus

väheneb

Kogumiskott on täis Tühjendage kogumiskott

Kogumiskoti liitmik on blokeerunud Vabastage kogumiskoti liitmik

Puhur ei pöörle Puhur on blokeerunud Lülitage aiatööriist välja ja vabastage puhur

(kandke kaitsekindaid)

OBJ_BUCH-1436-001.book Page 99 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

100 | Latviešu

Drošības noteikumi

Uzmanību! Rūpīgi izlasiet tālāk sniegtos

norādījumus. Iepazīstieties ar dārza instrumenta

vadības elementiem un tā pareizu lietošanu. Pēc

izlasīšanas saglabājiet lietošanas pamācību

turpmākai izmantošanai.

Uz dārza instrumenta korpusa attēloto

simbolu izskaidrojums

Vispārēja rakstura brīdinājuma zīme.

Izlasiet šo lietošanas pamācību.

Nodrošiniet, lai tuvumā esošās personas

neapdraudētu dažādi priekšmeti, kas var

lidot prom no darba vietas.

Sekojiet, lai tuvumā esošās personas

atrastos drošā attālumā no dārza

instrumenta darbības vietas.

Rotējoša turbīna. Dārza instrumenta

darbības laikā nepieļaujiet roku un kāju

iekļūšanu tā atvērumos.

Dārza instrumenta darbības laikā

nepieļaujiet roku un kāju iekļūšanu tā

atvērumos.

Nodrošiniet, lai tuvumā esošās personas

nesavainotu dažādi priekšmeti, kas var lidot

prom no dārza instrumenta darbības vietas.

Sekojiet, lai citas personas atrastos drošā

attālumā no dārza instrumenta darbības

vietas.

Nēsājiet ausu aizsargus un aizsargbrilles.

Nestrādājiet lietus laikā un neatstājiet lapu

pūtēju/dārza vakuumsūcēju lietū.

Pirms dārza instrumenta regulēšanas vai

tīrīšanas, kā arī gadījumos, ja ir

samezglojies, pārgriezts vai citādi bojāts tā

elektrokabelis vai arī lapu pūtējs/dārza

vakuumsūcējs tiek atstāts bez uzraudzības,

izslēdziet dārza instrumentu un atvienojiet

to no elektrotīkla kontaktligzdas.

Nepieskarieties dārza instrumenta

kustīgajām daļām, bet nogaidiet, līdz tās

pilnīgi apstājas. Pēc dārza instrumenta

izslēgšanas tā asmeņi zināmu laiku turpina

rotēt un var izraisīt savainojumus.

Darbs ar instrumentu

fNeļaujiet lietot dārza instrumentu bērniem vai

personām, kuras ar to neprot apieties. Minimālais

vecums dārza instrumentu lietotājiem tiek noteikts

atbilstoši nacionālajai likumdošanai. Laikā, kad

dārza instruments netiek lietots, uzglabājiet to

vietā, kas nav sasniedzama bērniem.

fŠis dārza instruments nav paredzēts, lai to lietotu

personas (tai skaitā arī bērni) ar traucētām

fiziskajām, sensorajām vai garīgajām spējām vai

nepietiekošu pieredzi un/vai nepietiekošām

zināšanām, izņemot gadījumus, kad dārza

instrumenta lietošana notiek par minēto personu

drošību atbildīgas personas uzraudzībā vai

saņemot no tās norādījumus, kā lietojams dārza

instruments.

Bērniem jānodrošina vajadzīgā uzraudzība, lai viņi

nesāktu rotaļāties ar dārza instrumentu.

fNekad nelietojiet dārza instrumentu, ja darba

vietas tiešā tuvumā atrodas citas personas (īpaši

bērni) vai mājdzīvnieki.

fInstrumenta lietotājs nes atbildību par kaitējumu,

kas tā darbības rezultātā tiek nodarīts citām

personām vai viņu īpašumam.

fInstrumenta darbības laikā neļaujiet citām

personām vai mājdzīvniekiem pienākt darba vietai

tuvāk par 3 metriem. Instrumenta lietotājs nes

atbildību par kaitējumiem, kas darba vietas

robežās var tikt nodarīti citām personām.

fLietojiet dārza instrumentu tikai diennakts gaišajā

laikā vai labā mākslīgajā apgaismojumā.

fNestrādājiet ar dārza instrumentu basām kājām vai

vaļējās sandalēs. Darba laikā vienmēr nēsājiet

stabilus apavus un garās bikses.

fSekojiet, lai brīvi plandošs apģērbs netiktu ievilkts

gaisa iesūkšanas atverē, jo tas var izraisīt

savainojumu.

fLietojiet dārza instrumentu tikai tad, ja tam ir

pievienota sprausla vai uzsūkšanas caurule.

fSekojiet, lai gari mati netiktu ievilkti gaisa

iesūkšanas atverē, jo tas var izraisīt savainojumu.

fPirms darba rūpīgi pārbaudiet apstrādājamo

platību un atbrīvojiet to no stieplēm un citiem

traucējošiem priekšmetiem.

fIk reizi pirms lietošanas pārbaudiet, vai nav bojāts

instrumenta elektrokabelis vai pagarinātājkabelis,

un vajadzības gadījumā tos nomainiet. Sargājiet

elektrokabeli un pagarinātājkabeli no karstuma,

eļļas un asām šķautnēm.

fNelietojiet lapu pūtēju/dārza vakuumsūcēju, ja ir

bojātas tā aizsargierīces un pārsegi, kā arī, ja uz tā

nav nostiprinātas paredzētās drošības ierīces,

piemēram, savācējsoma.

fNodrošiniet, lai lapu pūtēja/dārza vakuumsūcēja

lietošanas laikā uz tā būtu nostiprināti visi kopā ar

dārza instrumentu piegādātie rokturi un

aizsargierīces. Nekādā gadījumā nemēģiniet lietot

nepilnīgi samontētu vai neatļautā veidā modificētu

lapu pūtēju/dārza vakuumsūcēju.

fStrādājot ar lapu pūtēju/dārza vakuumsūcēju,

vienmēr ieturiet stabilu ķermeņa stāvokli un

saglabājiet līdzsvaru.

fDarba laikā paturiet uzmanības lokā situāciju darba

vietas tuvumā un visus faktorus, kas varētu radīt

bīstamu situāciju, jo lapu aizpūšanas vai

uzsūkšanas laikā dārza instrumenta darbība var

nebūt dzirdama.

fIzvairieties ieņemt nedabisku vai nestabilu

ķermeņa stāvokli un vienmēr centieties saglabāt

līdzsvaru.

fStrādājot slīpumā, ieturiet stabilu ķermeņa

stāvokli.

fDarba laikā vienmēr pārvietojieties mērenā gaitā,

ejot vienmērīgiem soļiem.

fUzturiet tīras ventilācijas atveres.

fNeaizpūtiet gružus un kritušās lapas tuvumā esošo

personu virzienā.

fNepārnesiet dārza instrumentu, turot aiz

elektrokabeļa.

fDarba laikā ieteicams lietot masku elpošanas ceļu

aizsardzībai.

fNeveiciet nekādas izmaiņas dārza instrumenta

konstrukcijā. Nesankcionētas izmaiņas var

nelabvēlīgi ietekmēt dārza instrumenta darbības

drošumu un būt par cēloni paaugstinātam trokšņa

un vibrācijas līmenim.

Atvienojiet instrumenta kontaktdakšu no

elektrotīkla kontaktligzdas:

–laikā, kad tiek veikta lapu pūtēja/dārza

vakuumsūcēja pārbaude, likvidēts

nosprostojums vai arī notiek citi darbi,

–pēc saduršanās ar kādu priekšmetu; šādā

gadījumā nekavējoties jāpārbauda, vai lapu

pūtējam/dārza vakuumsūcējam nav radušies

bojājumi, un vajadzības gadījumā jāveic

remonts,

–ja lapu pūtējs/dārza vakuumsūcējs sāk

neparasti stipri vibrēt (šādā gadījumā

pārbaude jāveic nekavējoties).

Pievienošana elektrotīklam

fElektrobarošanas avota spriegumam jāatbilst

vērtībai, kas norādīta uz dārza instrumenta

marķējuma plāksnītes.

fŠo dārza instrumentu ieteicams pievienot pie

elektrotīkla kontaktligzdas, kas aprīkota ar 30 mA

noplūdes strāvas aizsargreleju.

fLietojiet kopā ar šo dārza instrumentu vai

izmantojiet nomaiņai tikai tādus elektrokabeļus,

kas atbilst ražotāja norādītajiem datiem; kabeļu

pasūtījuma numurs un tips ir norādīts lietošanas

pamācībā.

fNepieskarieties elektrokabeļa kontaktdakšai ar

mitrām rokām.

STOP

OBJ_BUCH-1436-001.book Page 100 Tuesday, April 5, 2011 10:07 AM

Latviešu | 101

Bosch Power Tools F 016 L70 799 | (5.4.11)

fNepieļaujiet transporta līdzekļu pārvietošanos pāri

instrumenta elektrokabelim un pagarinātāj-

kabelim, nesaspiediet un nestiepiet kabeļus, jo

šāda apiešanās tos var sabojāt. Sargājiet kabeļus

no karstuma, eļļas un asām malām.

fPagarinātājkabelim jābūt veidotam ūdensdrošā

izpildījumā, un tā vadu šķērsgriezuma laukumam

jāatbilst lietošanas pamācībā norādītajai vērtībai.

Kabeļu savienojums nedrīkst atrasties ūdenī.

Elektriskā drošība

fDzinējs tiek aizsargāts! Instrumenta dzinējs ir

apgādāts ar aizsardzību pret pārslodzi. Ja dzinējs

pārtrauc darboties, pirms instrumenta atkārtotas

palaišanas nogaidiet dažas minūtes, līdz dzinējs

ir atdzisis.

fUzmanību! Pirms apkalpošanas vai tīrīšanas

izslēdziet dārza instrumentu un atvienojiet tā

kontaktdakšu no elektrotīkla. Rīkojieties šādi arī

tad, ja instrumenta elektrokabelis ir bojāts,

pārgriezts vai samezglojies.

Drošības apsvērumu dēļ šis dārza instruments ir

apgādāts ar aizsargizolāciju un var tikt lietots bez

aizsargzemējuma. Tas darbojas no maiņsprieguma

230 V, 50 Hz (instrumenti, kas paredzēti lietošanai

ārpus ES, atkarībā no izpildījuma var būt paredzēti arī

spriegumam 220 V vai 240 V). Izmantojiet darbam tikai

lietošanai atļautos pagarinātājkabeļus. Sīkāku

informāciju varat saņemt pilnvarotā klientu

apkalpošanas iestādē.

Kopā ar instrumentu izmantojiet tikai tādus

pagarinātājkabeļus, kuru uzbūve ir saderīga ar tipiem

H05VV-F, H05RN-F vai IEC (60227 IEC 53, 60245

IEC 57).

Ja dārza instrumenta darbināšanai tiek izmantots

pagarinātājkabelis, tā vadu minimālajam

šķērsgriezumam jābūt šādam:

–1,0 mm2 pie maksimālā garuma 40 m,

–1,5 mm2 pie maksimālā garuma 60 m,

–2,5 mm2 pie maksimālā garuma 100 m.

Piezīme. Izmantojamajam pagarinātājkabelim jābūt

apgādātam ar aizsargzemējuma vadu, kas ļauj

instrumenta aizsargzemējuma ķēdi caur kontaktdakšu

savienot ar elektroapgādes sistēmas aizsargzemējuma

ķēdi, kā norādīts elektrodrošības noteikumos.

Šaubu gadījumā konsultējieties ar kvalificētu elektriķi

vai griezieties tuvākajā Bosch pilnvarotā remonta

darbnīcā.

fIEVĒRĪBAI! Nepiemērotu pagarinātājkabeļu

izmantošana var būt bīstama.

Pagarinātājkabelim, kontaktdakšai un

savienotājam jābūt ūdensdrošiem un

piemērotiem izmantošanai ārpus telpām.

Lai paaugstinātu elektrodrošību, ieteicams lietot

noplūdes strāvas aizsargreleju (RCD) ar maksimālo

aizsargstrāvu 30 mA. Šis aizsargrelejs ikreiz pirms

darba jāpārbauda.

Piezīme par izstrādājumiem, kas nav iegādāti

Lielbritānijā.

UZMANĪBU! Drošības apsvērumu dēļ dārza

instrumenta kontaktdakšu nepieciešams mehāniski

sasaistīt ar pagarinātājkabeli. Pagarinātājkabeļa

savienotājiem jābūt nodrošinātiem pret ūdens

šļakatām; tiem jābūt pagatavotiem no gumijas vai

pārklātiem ar gumiju. Pagarinātājkabelis jālieto kopā ar

īpašu pretstiepes stiprinājumu.

Regulāri pārbaudiet, vai savienojošajos kabeļos nav

vērojamas bojājumu pazīmes, un izmantojiet tos tikai

tad, ja kabeļi ir nevainojamā stāvoklī.

Atklājot elektrokabelī bojājumu, nodrošiniet, lai

nepieciešamais remonts tiktu veikts Bosch pilnvarotā

remonta darbnīcā.

Apkalpošana

fPārbaudiet, vai ir stingri pieskrūvēti visi lapu

pūtēja/dārza vakuumsūcēja uzgriežņi un skrūves,

un pārliecinieties, ka tas spēj droši darboties.

fUzglabājiet lapu pūtēju/dārza vakuumsūcēju sausā,

augstu izvietotā vai noslēgtā vietā, kur tam nevar

piekļūt bērni.

fDrošības apsvērumu dēļ nomainiet nolietotās vai

bojātās daļas.

fRegulāri pārbaudiet, vai nav nolietojusies vai

nodilusi savācējsoma.

fNemēģiniet remontēt dārza instrumentu saviem

spēkiem, ja jums nav tam nepieciešamās

kvalifikācijas.

fNodrošiniet, lai nomaiņai tiktu izmantotas vienīgi

oriģinālās rezerves daļas, kas ražotas firmā Bosch.

Simboli

Tālāk aplūkoto simbolu nozīmi ir svarīgi zināt, lai

varētu lasīt un pareizi izprast šo lietošanas pamācību.

Iegaumējiet šos simbolus un to nozīmi. Simbolu

pareiza interpretācija ļaus vieglāk un drošāk lietot

dārza instrumentu.

Pielietojums

Dārza instruments ir paredzēts kritušo lapu un citu

dārza atkritumu (piemēram, zāles) un zaru savākšanai

vai uzsūkšanai ar gaisa plūsmu mājas tuvumā un dārzā.

Tehniskie parametri

Simbols Nozīme

Lapu aizpūšanas režīms

Lapu uzsūkšanas režīms

Reakcijas virziens

Kustības virziens

Ieslēgšana

Izslēgšana

Atļauta darbība

Aizliegta darbība

Nēsājiet aizsargcimdus.

Lietojiet dārza instrumentu tikai

tad, ja tam ir pievienota

uzsūkšanas caurule.

Lapu pūtējs/

Dārza vakuumsūcējs ALS 25 ALS 25

Izstrādājuma numurs 3 600 ... HA1 0.. HA1 030

Nominālā patērējamā

jauda W25002300

Maks. gaisa plūsmas

ātrums km/h 300 300

Maks. gaisa padeve m3/st. 800 800

Lapu tilpuma

samazināšana 10:1 10:1

Savācējsomas ietilpība l4545

Svars (lapu aizpūšanas

režīmā) kg 3,2 3,2

Svars (lapu

uzsūkšanas režīmā) kg 4,4 4,4

Elektroaizsardzības

klase /II /II

Sērijas numurs skatīt marķējuma plāksnīti uz

dārza instrumenta

Šādi parametri tiek nodrošināti pie nominālā

elektrobarošanas sprieguma [U] 230 V. Iekārtām, kas

paredzētas citam spriegumam vai ir modificētas

atbilstoši nacionālajiem standartiem, šie parametri

var atšķirties.

Lūdzam vadīties pēc izstrādājuma numura, kas

atrodams uz dārza instrumenta marķējuma

plāksnītes. Atsevišķiem dārza instrumentiem

tirdzniecības apzīmējums var mainīties.

Ieslēgšanas brīdī elektrotīklā var īslaicīgi

pazemināties spriegums. Pie sliktas tīkla kvalitātes

tas var traucēt citu elektroierīču darbību. Taču, ja

elektrotīkla iekšējā pretestība nepārsniedz

0,36 omus, elektrobarošanas traucējumi nav

sagaidāmi.

OBJ_BUCH-1436-001.book Page 101 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

102 | Latviešu

Informācija par troksni un vibrāciju

Trokšņa parametru vērtības ir noteiktas atbilstoši

standartam EN 60335.

Instrumenta radītā pēc raksturlīknes A izsvērtā trokšņa

parametru tipiskās vērtības ir šādas: trokšņa spiediena

līmenis ir 82 dB(A); trokšņa jaudas līmenis ir

102 dB(A). Izkliede K =3 dB.

Nēsājiet ausu aizsargus!

Kopējā vibrācijas paātrinājuma vērtība ah (vektoru

summa trijos virzienos) un izkliede K ir noteikta

atbilstoši standartam EN 60335:

ah<2,5 m/s2, K =1,5 m/s2.

Atbilstības deklarācija

Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie

parametri“ aprakstītais izstrādājums atbilst šādiem

standartiem un normatīvajiem dokumentiem:

EN 60335, kā arī direktīvām 2004/108/EK, 2006/42/EK

un 2000/14/EK.

Direktīva 2000/14/EK: garantētais trokšņa jaudas

līmenis ir 105 dB(A). Atbilstība ir noteikta saskaņā ar

pielikumu V.

Izstrādājuma kategorija: 34, 35

Tehniskā dokumentācija no:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

01.04.2011

Montāža un lietošana

Norādījumi darbam

Darba laikā vienmēr turiet dārza instrumentu nelielā

attālumā virs zemes.

Neizmantojiet dārza instrumentu karstu,

ugunsnedrošu vai sprādzienbīstamu materiālu

savākšanai ar gaisa plūsmu.

Dārza vakuumsūcējs ir piemērots vienīgi kritušo lapu

un citu dārza atkritumu uzsūkšanai.

Pirms dārza instrumenta lietošanas pārbaudiet, vai

apstrādājamajā platībā neatrodas nelielas dzīvas

radības un cieti priekšmeti.

Nelietojiet dārza instrumentu šķidrumu, plastmasas

maisiņu, kārbu, egļu skuju, zaru (resnāku par 5 mm),

lupatu, papīra iesaiņojuma un veļas knaģu uzsūkšanai.

Kļūmju uzmeklēšana

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Darbība un tās mērķis Attēls

Piegādes komplekts 1

Aizsargpārsega montāža 2

Sprauslas pievienošana 3

Pagarinātājkabeļa nostiprināšana 4

Ieslēgšana 4

Izslēgšana 4

Lapu aizpūšanas režīms 5

Gaisa plūsmas ātruma regulēšana 5

Sprauslas/aizsargpārsega noņemšana 6

Roktura montāža 7

Uzsūkšanas caurules montāža (vienreizēja) 8

Pārnešanas jostas piestiprināšana 9

Savācējsomas pievienošana 10

Pagarinātājkabeļa nostiprināšana 11

Ieslēgšana 11

Izslēgšana 11

Lapu uzsūkšanas režīms 12

Gaisa plūsmas regulēšana 12

Priekšējā roktura regulēšana 13

Savācējsomas iztukšošana 14

Apkope un tīrīšana 15

Uzglabāšana un transports 16

Pazīme Iespējamais cēlonis Novēršana

Dārza instruments

nedarbojas Nav pareizi samontētas sastāvdaļas Skatīt sadaļu „Montāža un lietošana“

Elektrotīklā nav sprieguma Pārbaudiet elektrotīklu un ieslēdziet

spriegumu

Ir bojāta kontaktligzda Izmantojiet citu kontaktligzdu

Ir bojāts pagarinātājkabelis Pārbaudiet kabeli un nomainiet, ja tas ir

bojāts

Ir pārdedzis drošinātājs Nomainiet drošinātāju

Ir nostrādājusi dzinēja aizsardzība Nogaidiet, līdz atdziest dzinējs, un

pārbaudiet, vai nav nosprostota turbīna

Dārza instruments

darbojas ar

pārtraukumiem

Ir bojāts pagarinātājkabelis Pārbaudiet kabeli un nomainiet, ja tas ir

bojāts

Ir bojāti dārza instrumenta iekšējie savie-

nojumi Griezieties remonta darbnīcā

Ir bojāts ieslēdzējs Griezieties remonta darbnīcā

Ir nostrādājusi dzinēja aizsardzība Nogaidiet, līdz atdziest dzinējs, un

pārbaudiet, vai nav nosprostota turbīna

Dārza instruments stipri

vibrē un/vai trokšņo Dārza instruments ir bojāts Griezieties remonta darbnīcā

Dārza instruments neveido

gaisa plūsmu un neveic

uzsūkšanu

Ir nosprostota sprausla vai uzsūkšanas

caurule Likvidējiet nosprostojumu sprauslā vai

uzsūkšanas caurulē

Sprauslu vai uzsūkšanas

cauruli nav iespējams

pievienot dārza

instrumentam

Nepareiza montāža Skatīt sadaļu „Montāža un lietošana“

Uzsūkšanas spēja ir

samazināta Ir piepildījusies savācējsoma Iztukšojiet savācējsomu

Ir nosprostota savācējsomas savienojošā

īscaurule Likvidējiet nosprostojumu savācējsomas

savienojošajā īscaurulē

Negriežas turbīna Turbīna ir nosprostota Izslēdziet dārza instrumentu un likvidējiet

nosprostojumu (uzvelciet aizsargcimdus)

OBJ_BUCH-1436-001.book Page 102 Tuesday, April 5, 2011 10:07 AM

Latviešu | 103

Bosch Power Tools F 016 L70 799 | (5.4.11)

Apkalpošana un apkope

Apkalpošana, tīrīšana un uzglabāšana

fPirms jebkura darba ar dārza instrumentu

atvienojiet tā kontaktdakšu no elektrotīkla

kontaktligzdas.

fLai dārza instruments darbotos droši un efektīvi,

uzturiet to tīru.

Lai varētu strādāt droši un efektīvi, uzturiet tīru dārza

instrumentu un jo īpaši tā ventilācijas atveres.

Veiciet dārza instrumenta un savācējsomas tīrīšanu ar

mitru audumu.

Neaplejiet dārza instrumentu ar ūdeni un

neiegremdējiet to ūdenī.

Uzglabājiet dārza instrumentu sausā, drošā vietā, kur

tas nav sasniedzams bērniem.

Nenovietojiet uz dārza instrumenta citus priekšmetus.

Tehniskā apkalpošana un konsultācijas

klientiem

www.bosch-garden.com

Pieprasot konsultācijas un pasūtot rezerves daļas,

lūdzam noteikti paziņot desmitzīmju pasūtījuma

numuru, kas norādīts uz iekārtas marķējuma

plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Dzelzavas ielā 120 S

LV-1021 Rīga

Tālr.: + 371 67 14 62 62

Telefakss: + 371 67 14 62 63

E-pasts: service-pt@lv.bosch.com

Atbrīvošanās no nolietotajiem

izstrādājumiem

Nolietotais dārza instruments, tā piederumi un

iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei

apkārtējai videi nekaitīgā veidā.

Neizmetiet dārza instrumentu sadzīves atkritumu

tvertnē!

Tikai ES valstīm

Saskaņā ar Eiropas Savienības

direktīvu 2002/96/EK par

nolietotajām elektriskajām un

elektroniskajām ierīcēm un šīs

direktīvas atspoguļojumiem

nacionālajā likumdošanā, lietošanai

nederīgās elektriskās un

elektroniskās ierīces jāsavāc atsevišķi

un jānogādā otrreizējai pārstrādei

apkārtējai videi nekaitīgā veidā.

Tiesības uz izmaiņām tiek saglabātas.

OBJ_BUCH-1436-001.book Page 103 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

104 | Lietuviškai

Saugos nuorodos

Dėmesio! Atidžiai perskaitykite žemiau pateiktus

nurodymus. Susipažinkite su sodo priežiūros įrankio

valdymo elementais bei išmokite tinkamai juo

naudotis. Išsaugokite šią naudojimo instrukciją, kad

ir ateityje galėtumėte ja pasinaudoti.

Ant sodo priežiūros įrankio pavaizduotų

simbolių paaiškinimas

Bendrasis įspėjimas apie pavojų.

Atidžiai perskaitykite šią naudojimo

instrukciją.

Saugokite, kad netoli esančių žmonių

nesužalotų išmetamos dalelės.

Pasirūpinkite, kad netoli esantys žmonės

būtų saugiu atstumu nuo sodo priežiūros

įrankio.

Sukamasis pūstuvas. Sodo priežiūros

įrankiui veikiant, rankų ir kojų nekiškite į

kiaurymes.

Sodo priežiūros įrankiui veikiant, rankų ir

kojų nekiškite į kiaurymes.

Saugokite, kad netoli esančių žmonių

nesužalotų iš sodo priežiūros įrankio

išmetamos dalelės. Pasirūpinkite, kad kiti

asmenys būtų saugiu atstumu nuo sodo

priežiūros įrankio.

Dirbkite su klausos apsaugos priemonėmis

ir apsauginiais akiniais.

Nedirbkite su lapų pūstuvu/sodo siurbliu

lietui lyjant ir nepalikite jų lietuje.

Prieš pradėdami nustatymo ir valymo

darbus, jei susipainiojo, buvo pažeistas ar

perpjautas maitinimo laidas arba jei lapų

pūstuvą/sodo siurblį norite palikti be

priežiūros, sodo priežiūros įrankį išjunkite

ir iš kištukinio lizdo ištraukite kištuką.

Prieš liesdami sodo priežiūros įrankio dalis

palaukite, kol jos visiškai nustos veikti.

Išjungus sodo priežiūros įrankio variklį,

peiliai dar kurį laiką sukasi ir gali sužeisti.

Naudojimas

fNiekada neleiskite sodo priežiūros įrankiu naudotis

vaikams arba su šia instrukcija nesusipažinusiems

asmenims. Nacionalinėse direktyvose gali būti

numatyti tokių prietaisų naudotojų amžiaus

apribojimai. Kai su sodo priežiūros įrankiu

nedirbate, laikykite jį vaikams nepasiekiamoje

vietoje.

fŠis sodo priežiūros įrankis nėra skirtas, kad juo

dirbtų asmenys (įskaitant ir vaikus) su fizinėmis,

jutiminėmis ar dvasinėmis negaliomis arba

asmenys, kuriems trūksta patirties arba žinių,

nebent juos prižiūri už jų saugumą atsakingas

asmuo arba iš atsakingo asmens jie gauna

nurodymus, kaip dirbti su sodo priežiūros įrankiu.

Vaikus reikia prižiūrėti, kad jie su sodo priežiūros

įrankiu nežaistų.

fNiekada nedirbkite sodo priežiūros įrankiu, jei arti

yra žmonių, ypač vaikų, ar naminių gyvūnų.

fNaudotojas ar dirbantysis yra atsakingas už

nelaimingus atsitikimus ir žmonėms ar jų

nuosavybei padarytą žalą.

fDirbant su prietaisu pašaliniams asmenims ar

gyvūnams artintis prie prietaiso arčiau kaip 3

metrų atstumu draudžiama. Dirbantysis yra

atsakingas už darbo zoną trečiųjų asmenų asmenų

atžvilgiu.

fSu sodo priežiūros įrankiu dirbkite tik dienos

šviesoje arba esant geram dirbtiniam apšvietimui.

fNedirbkite sodo priežiūros įrankiu basi ar atvirais

batais. Visada avėkite tvirtus batus ir mūvėkite

ilgomis kelnėmis.

fSaugokite, kad laisvi drabužiai nebūtų įtraukti į oro

tiekimo angą, nes tokioje situacijoje iškyla

sužalojimo pavojus.

fSodo priežiūros įrankį naudokite tik su

primontuotu antgaliu arba siurbimo vamzdžiu.

fSaugokite, kad ilgi plaukai nebūtų įtraukti į oro

tiekimo angą, nes tokioje situacijoje iškyla

sužalojimo pavojus.

fAtidžiai apžiūrėkite apdirbamą plotą ir pašalinkite

visas vielas bei kitokius svetimkūnius.

fKaskart prieš pradėdami dirbti patikrinkite, ar

nepažeistas maitinimo laidas ir ilginamasis laidas

ir, jei reikia, jį (juos) pakeiskite. Maitinimo laidą ir

jungiamąjį laidą saugokite nuo karščio, alyvos ir

aštrių briaunų.

fLapų pūstuvo/sodo siurblio niekada nenaudokite

su pažeistais apsauginiais įtaisais, gaubtais arba jei

jie yra nuimti, pvz., jei nuimtas surinkimo maišas.

fPrieš pradėdami dirbti patikrinkite, ar ant lapų

pūstuvo/sodo siurblio pritvirtintos visos

komplekte esančios rankenos ir įstatyti visi

apsauginiai įtaisai. Niekuomet nemėginkite

eksploatuoti nevisiškai sumontuotą arba

neleistinos modifikacijos lapų pūstuvą/sodo

siurblį.

fDirbdami su lapų pūstuvu/sodo siurbliu visada

tvirtai stovėkite ir išlaikykite pusiausvyrą.

fSusipažinkite su aplinka ir būkite pasiruošę

pavojingoms situacijoms, apie kurių susidarymą

pūsdami ar siurbdami lapus galite negirdėti.

fStenkitės, kad kūno laikysena visada būtų normali

ir visada išlaikytumėte pusiausvyrą.

fNuokalnėse visada tvirtai stovėkite.

fDirbdami eikite lėtai, niekada neskubėkite.

fVisas aušinimo oro angas laikykite švarias.

fNešvarumų ar lapų nepūskite netoli esančių

žmonių kryptimi.

fNeneškite sodo priežiūros įrankio, laikydami jį už

laido.

fRekomenduojama dėvėti kvėpavimo takų

apsauginę kaukę.

fNedarykite jokių sodo priežiūros įrankio

pakeitimų. Neleistinai pakeistas sodo priežiūros

įrankis gali būti mažiau saugus, skleisti didesnį

triukšmą ir vibraciją.

Ištraukite kištuką iš kištukinio lizdo:

–kai tikrinate lapų pūstuvą/sodo siurblį, šalinate

kamštį ar atliekate įrankio priežiūros darbus,

–atsitrenkę kliūtį. Nedelsdami patikrinkite, ar

lapų pūstuvas/sodo siurblys nepažeistas ir, jei

reikia, kreipkitės į specialistus dėl remonto.

–jei lapų pūstuvas/sodo siurblys pradeda

neįprastai vibruoti (nedelsdami patikrinkite).

Įjungimas į elektros tinklą

fMaitinimo šaltinio įtampa turi sutapti su sodo

priežiūros įrankio firminėje lentelėje nurodytais

duomenimis.

fSodo priežiūros įrankį rekomenduojama jungti tik į

tokį kištukinį lizdą, kuris yra su 30 mA nuotėkio

srovės apsauginiu jungikliu.

fŠį sodo priežiūros įrankį naudokite tik su

gamintojo pateiktus duomenis atitinkančiais

maitinimo laidais; užsakymo Nr. ir tipas nurodyti

naudojimo instrukcijoje.

fKištuko niekada nelieskite šlapiomis rankomis.

fMaitinimo laido arba ilginamojo laido niekada

nepervažiuokite, nesuspauskite ir už jo

netempkite, nes jį galite pažeisti. Saugokite laidą

nuo karščio, tepalų ir aštrių briaunų.

fIlginamasis laidas turi būti naudojimo instrukcijoje

nurodyto skerspjūvio ir apsaugotas nuo

aptaškymo. Kištukinė jungtis jokiu būdu negali būti

vandenyje.

Elektrosauga

fVariklio apsaugas yra instaliuotas! Variklis yra su

apsaugu nuo perkrovos. Jei variklis sustoja, prieš

įjungdami iš naujo kelias minutes palaukite, kol

jis atvės.

fDėmesio! Prieš pradėdami techninės priežiūros

ar remonto darbus, sodo priežiūros įrankį

išjunkite ir ištraukite kištuką. Tą patį būtina

padaryti, jei buvo pažeistas, įpjautas ar

susipainiojo maitinimo laidas.

STOP

OBJ_BUCH-1436-001.book Page 104 Tuesday, April 5, 2011 10:07 AM

Lietuviškai | 105

Bosch Power Tools F 016 L70 799 | (5.4.11)

Jūsų sodo priežiūros įrankis yra su apsaugine

izoliacija, jo įžeminti nereikia. Darbinė įtampa yra

230 V AC, 50 Hz (ne ES šalyse 220 V, 240 V atitinkamai

pagal modelį). Naudoti tik aprobuotus ilginamuosius

laidus. Informacijos galite gauti įgaliotame klientų

aptarnavimo skyriuje.

Leidžiama naudoti tik H05VV-F, H05RN-F arba IEC

(60227 IEC 53, 60245 IEC 57) tipo ilginamuosius

laidus.

Jei su sodo priežiūros įrankiu naudojate ilginamąjį

laidą, jo skerspjūvis turi atitikti žemiau pateiktus

reikalavimus:

–1,0 mm2: maksimalus ilgis 40 m

–1,5 mm2: maksimalus ilgis 60 m

–2,5 mm2: maksimalus ilgis 100 m

Nuoroda: jei naudojamas ilginamasis laidas, jis pagal

darbo saugos reikalavimus turi būti su įžeminimo laidu,

kuris kištuku yra sujungtas su jūsų elektrinio įrenginio

įžeminimo laidu.

Jei abejojate, kreipkitės į elektriką arba į artimiausią

Bosch techninės priežiūros centrą.

fATSARGIAI: reikalavimų neatitinkantys

ilginamieji laidai gali būti pavojingi. Ilginamasis

laidas, kištukas ir lizdas turi būti nepralaidūs

vandeniui ir skirti naudoti lauke.

Saugumui užtikrinti patariama naudoti nuotėkio srovės

jungiklį (RCD), kurio maksimali nuotėkio srovė yra

30 mA. Šis nuotėkio srovės jungiklis turi būti

tikrinamas prieš kiekvieną naudojimą.

Nuorodos gaminiams, kurie parduodami ne DB:

DĖMESIO: siekiant užtikrinti jūsų saugumą reikia, kad

prie sodo priežiūros įrankio pritvirtintas kištukas būtų

sujungtas su ilginamuoju laidu. Ilginamojo laido jungtis

turi būti apsaugota nuo aptaškymo, pagaminta iš

gumos arba aptraukta guma. Ilginamasis laidas turi

būti su laido įtempimo sumažinimo įtaisu.

Reguliariai reikia tikrinti, ar nėra jungiamojo laido

pažeidimo požymių; jį leidžiama naudoti tik

nepriekaištingos būklės.

Jei jungiamasis laidas yra pažeistas, jis turi būti

sutaisytas įgaliotose Bosch remonto dirbtuvėse.

Techninė priežiūra

fPatikrinkite, ar gerai priveržtos visos veržlės,

sraigtai ir varžtai, kad būtų užtikrinta, jog lapų

pūstuvas/sodo siurblys yra saugus naudoti.

fLapų pūstuvą/sodo siurblį laikykite sausoje,

rakinamoje patalpoje arba padėkite aukštai, kad jų

negalėtų pasiekti vaikai.

fDėl saugumo susidėvėjusias ar pažeistas dalis

pakeiskite.

fReguliariai tikrinkite, ar nesusidėvėjęs ir

nepažeistas surinkimo maišas.

fNeremontuokite sodo priežiūros prietaiso patys,

nebent turite prietaiso remontui būtiną

išsilavinimą.

fĮsitikinkite, kad keičiamos dalys yra pagamintos

(aprobuotos) Bosch.

Simboliai

Kad skaitydami suprastumėte naudojimo instrukciją,

svarbu žinoti žemiau pateiktų simbolių reikšmę.

Prašome įsiminti simbolius ir jų reikšmes. Teisingai

suprasdami simbolius galėsite geriau ir saugiau

naudotis sodo priežiūros įrankiu.

Elektrinio įrankio paskirtis

Sodo priežiūros įrankis yra skirtas lapams, sodo

atliekoms (pvz., žolei) ir šakelėms kieme ir sode į

norimą vietą supūsti ar surinkti.

Techniniai duomenys

Informacija apie triukšmą ir

vibraciją

Triukšmo matavimų vertės nustatytos pagal EN 60335.

Pagal A skalę išmatuotas prietaiso triukšmo lygis

tipiniu atveju siekia: garso slėgio lygis 82 dB(A); garso

galios lygis 102 dB(A). Paklaida K =3 dB.

Dirbkite su klausos apsaugos priemonėmis!

Vibracijos emisijos vertė ah (trijų krypčių atstojamasis

vektorius) ir paklaida K nustatyta pagal EN 60335:

ah<2,5 m/s2, K =1,5 m/s2.

Atitikties deklaracija

Atsakingai pareiškiame, kad skyriuje „Techniniai

duomenys“ aprašytas gaminys atitinka žemiau

pateiktus standartus ir norminius dokumentus:

EN 60335 pagal 2004/108/EB, 2006/42/EB,

2000/14/EB direktyvų reikalavimus.

2000/14/EB: garantuotas garso galios lygis 105 dB(A).

Atitikties įvertinimas atliktas pagal priedą V.

Produkto kategorija: 34, 35

Techninė byla laikoma:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

01.04.2011

Simbolis Reikšmė

Lapų pūtimo režimas

Lapų siurbimo režimas

Reakcijos jėgos kryptis

Judėjimo kryptis

Įjungimas

Išjungimas

Leidžiamas veiksmas

Draudžiamas veiksmas

Mūvėkite apsauginėmis

pirštinėmis.

Sodo priežiūros įrankį naudokite

tik su įstatytu siurbimo vamzdžiu.

Lapų pūstuvas/

Sodo siurblys ALS 25 ALS 25

Gaminio numeris 3 600 ... HA1 0.. HA1 030

Nominali naudojamoji

galia W25002300

Maks. oro srauto

greitis km/h 300 300

Maks. oro srautas m3/h 800 800

Lapų tūrio

sumažinimas 10:1 10:1

Surinkimo maišo tūris l4545

Masė (lapų pūtimo

režimas) kg 3,2 3,2

Masė (lapų siurbimo

režimas) kg 4,4 4,4

Apsaugos klasė /II /II

Serijos numeris žr. firminėje lentelėje ant

sodo priežiūros įrankio

Duomenys galioja tik tada, kai nominalioji įtampa [U]

230 V. Jei įtampa kitokia arba jei naudojamas

specialus, tam tikrai šaliai gaminamas modelis, šie

duomenys gali skirtis.

Prašome atkreipti dėmesį į jūsų sodo priežiūros

įrankio firminėje lentelėje nurodytą gaminio numerį.

Kai kurių sodo priežiūros įrankių prekybiniai

pavadinimai gali skirtis.

Įjungiant prietaisą atsiranda trumpalaikis įtampos

kritimas. Esant netinkamoms elektros tinklo

sąlygoms, gali sutrikti kitų prietaisų veikimas. Jei

tinklo varža yra mažesnė nei 0,36 omų, trikdžių

neturėtų būti.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Simbolis Reikšmė

OBJ_BUCH-1436-001.book Page 105 Tuesday, April 5, 2011 10:07 AM

F 016 L70 799 | (5.4.11) Bosch Power Tools

106 | Lietuviškai

Montavimas ir naudojimas

Darbo patarimai

Dirbdami sodo priežiūros įrankį visada laikykite arti

žemės.

Nepūskite į vieną vietą karštų, degių ir sprogių

medžiagų.

Sodo siurblys skirtas tik lapams ir sodo atliekoms

siurbti.

Prieš pradėdami dirbti su sodo priežiūros įrankiu

apžiūrėkite, ar plote, kurį reikia apdirbti, nėra mažų

žvėrelių ir kietų daiktų.

Nesiurbkite skysčių, plastikinių maišelių, tuščių indų,

kankorėžių, šakų (didesnių kaip 5 mm), skudurėlių,

nosinių ir skalbinių spaustukų.

Gedimų nustatymas

Priežiūra ir servisas

Techninė priežiūra, valymas ir

sandėliavimas

fPrieš pradėdami bet kokius sodo priežiūros

įrankio remonto ar priežiūros darbus, iš

kištukinio lizdo ištraukite kištuką.

fKad galėtumėte dirbti gerai ir saugiai, sodo

priežiūros įrankį visada laikykite švarų.

Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite,

kad sodo priežiūros įrankis ir ventiliacinės angos būtų

švarūs.

Drėgnu skudurėliu nuo sodo priežiūros įrankio ar

surinkimo maišo pašalinkite nešvarumus.

Sodo priežiūros įrankio niekada neapipurkškite

vandeniu ir nepanardinkite į vandenį.

Sodo priežiūros įrankį laikykite saugioje, sausoje,

vaikams nepasiekiamoje vietoje.

Ant sodo priežiūros įrankio nedėkite jokių daiktų.

Klientų aptarnavimo skyrius ir klientų

konsultavimo tarnyba

www.bosch-garden.com

Ieškant informacijos ir užsakant atsargines dalis būtina

nurodyti sodo priežiūros įrankio dešimtženklį numerį,

esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: +370 (037) 713350

ļrankių remontas: +370 (037) 713352

Faksas: +370 (037) 713354

El. paštas: service-pt@lv.bosch.com

Veiksmas Pav.

Tiekiamas komplektas 1

Apsauginio gaubto montavimas 2

Antgalio įstatymas 3

Ilginamojo laido prijungimas 4

Įjungimas 4

Išjungimas 4

Lapų pūtimo režimas 5

Lapų pūtimo greičio nustatymas 5

Antgalio/apsauginio gaubto nuėmimas 6

Rankenos montavimas 7

Siurbimo vamzdžio montavimas

(montuojama vieną kartą) 8

Diržo pritvirtinimas 9

Surinkimo maišo tvirtinimas 10

Ilginamojo laido prijungimas 11

Įjungimas 11

Išjungimas 11

Lapų siurbimo režimas 12

Oro srauto nustatymas 12

Priekinės rankenos nustatymas 13

Surinkimo maišo ištuštinimas 14

Techninė priežiūra ir valymas 15

Sandėliavimas ir transportavimas 16

Veiksmas Pav.

Požymiai Galima priežastis Pašalinimas

Sodo priežiūros įrankis

neveikia Netinkamai sumontuotos

sudedamosios dalys žr. „Montavimas“

Nėra tinklo įtampos Patikrinkite ir įjunkite

Pažeistas kištukinis lizdas Naudokitės kitu kištukiniu lizdu

Pažeistas ilginamasis laidas Patikrinkite laidą ir, jei pažeistas, pakeiskite

Suveikė saugiklis Pakeiskite saugiklį

Įsijungė variklio apsauginis įtaisas Palaukite, kol atvės variklis, ir patikrinkite,

ar neužblokuotas pūstuvas

Sodo priežiūros įrankis

veikia su pertrūkiais Pažeistas ilginamasis laidas Patikrinkite laidą ir, jei pažeistas, pakeiskite

Pažeisti vidiniai sodo priežiūros

įrankio laidai Kreipkitės į remonto dirbtuves

Pažeistas variklio įjungimo-išjungimo

jungiklis Kreipkitės į remonto dirbtuves

Įsijungė variklio apsauginis įtaisas Palaukite, kol atvės variklis, ir patikrinkite,

ar neužblokuotas pūstuvas

Labai stipriai vibruoja, kelia

didelį triukšmą Sodo priežiūros įrankis pažeistas Kreipkitės į remonto dirbtuves

Sodo priežiūros įrankis

nepučia/nesiurbia Užsikimšęs antgalis/siurbimo

vamzdis Atkimškite antgalį/siurbimo vamzdį

Nepavyksta įstatyti

antgalio/siurbimo vamzdžio Netinkamai sumontuota žr. „Montavimas“

Mažėja siurbimo

intensyvumas Pilnas surinkimo maišas Ištuštinkite surinkimo maišą

Užsikimšę surinkimo maišo

jungiamasis atvamzdis Atkimškite surinkimo maišo jungiamąjį

atvamzdį

Pūstuvas nesisuka Pūstuvas užsikimšo Išjunkite sodo priežiūros įrankį ir

pašalinkite kamštį (mūvėkite apsauginėmis

pirštinėmis)

OBJ_BUCH-1436-001.book Page 106 Tuesday, April 5, 2011 10:07 AM

Lietuviškai | 107

Bosch Power Tools F 016 L70 799 | (5.4.11)

Šalinimas

Sodo priežiūros įrankis, papildoma įranga ir pakuotės

turi ekologiškai utilizuojami.

Nemeskite sodo priežiūros įrankių į buitinių atliekų

konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2002/96/EB

dėl elektros ir elektroninės įrangos

atliekų ir šios direktyvos perkėlimo į

nacionalinę teisę aktus, naudoti

nebetinkami elektriniai ir elektroniniai

įrankiai turi būti surenkami atskirai ir

perdirbami aplinkai nekenksmingu

būdu.

Galimi pakeitimai.
