РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
LED - телевизор *
* В LED-телевизор LG установлен ЖК-дисплей со светодиодной подстветкой
Перед началом эксплуатации устройства внимательно прочтите настоящее
руководство и сохраните его для будущего использования.
Оборудование соответствует требованиям Технического Регламента
«Ограничение использования некоторых опасных веществ в электрическом и
электронном оборудовании».
LB49**
LB57**
LB58**
P/NO: MFL68027046 (1402-REV00)
Напечатано в России.
Изготовитель: ООО «ЛГ Электроникс РУС»
Адрес: 143160, РФ, Московская область, Рузский район,
СП Дороховское, 86-й км. Минского шоссе, д. 9 www.lg.com
*MFL68027046*
А - 2 СОДЕРЖАНИЕ / МАЗМҰНЫ / ЗМIСТ
СОДЕРЖАНИЕ / МАЗМҰНЫ / ЗМIСТ
ОБЩЕЕ
ЯЗЫКИ
ОБЩЕЕ
A-3 Настройка ТВ / Теледидарды жөнге салу / Налаштування ТБ
A-3 Подсоединение подставки / Сүйемелді жалғау / Під'єднання підставки
A-7
УСТАНОВКА ПОДКЛЮЧЕНИЙ / ҚОСЫЛЫМДАРДЫ ОРНАТУ /
ВСТАНОВЛЕННЯ ПІДКЛЮЧЕННЯ
A-7 Подключение антенны / Антеннаны қосу / Підключення до антени
A-9 Подключение спутниковой тарелки / Жер-серіктік антеннаны қосу /
Підключення до супутника
A-10
Подключение при помощи СКАРТ / Қосу ша СКАРТ / Підключення по СКАРТ
A-13

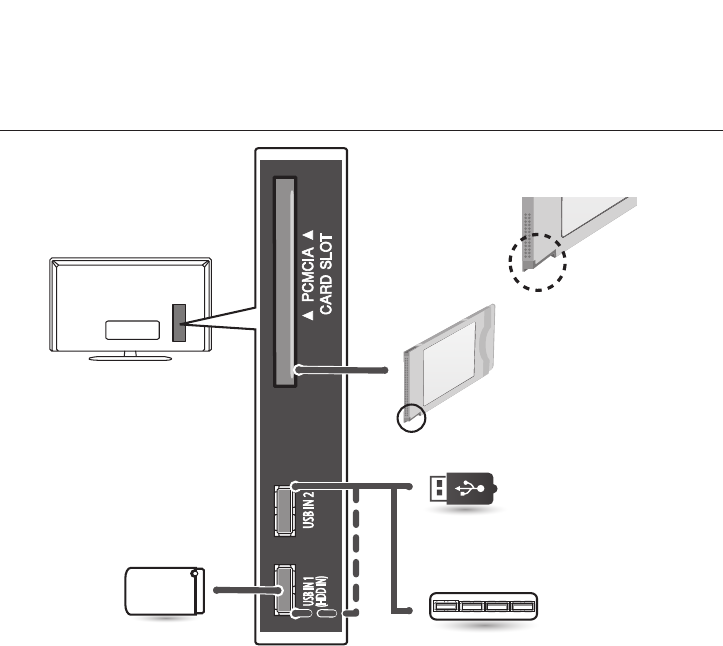

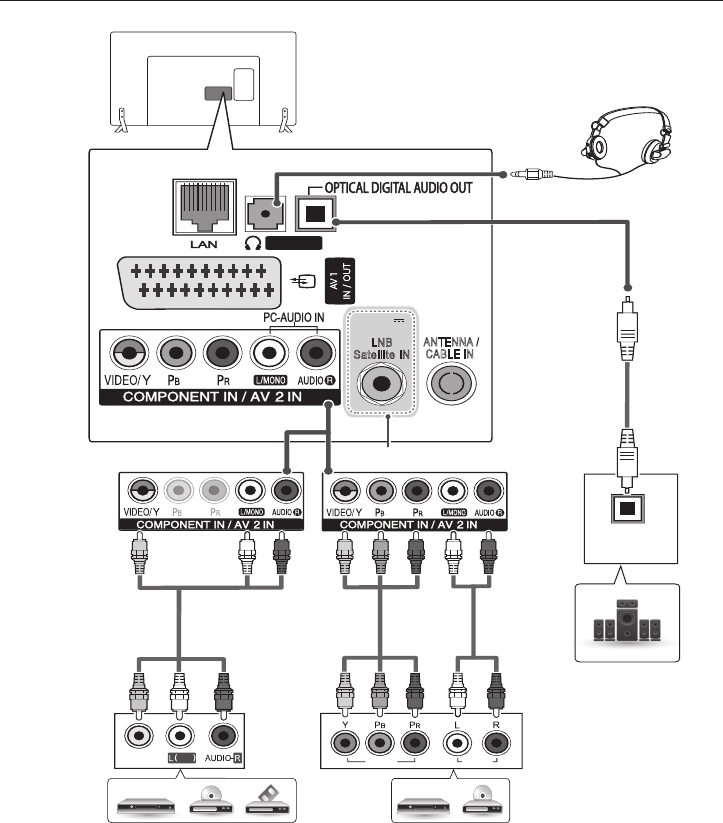

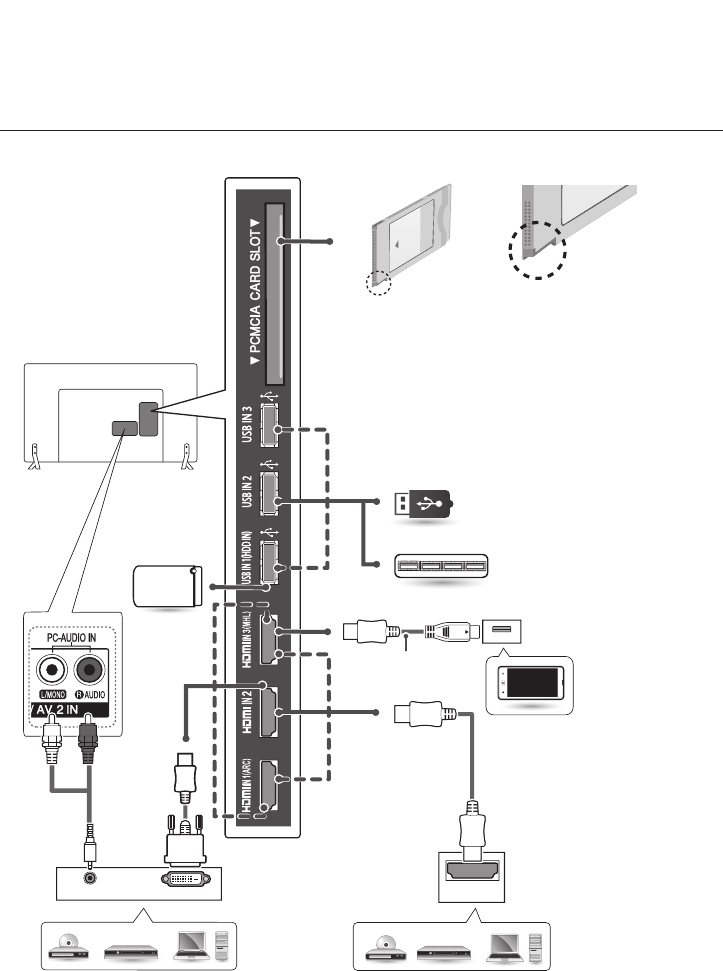

Другие подключения / Сырттың қосулары / Iнші підключення
СПИСОК ЯЗЫКОВ / ТІЛДІҢ ТІЗБЕСІ / СПИСОК МОВ
Русский
Қазақша
Українська
B-1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ /
ТЕХНИКАЛЫҚ CИПАТТАР /
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
A-9 Подключение адаптера / Адаптерді қосу / Підключення адаптера

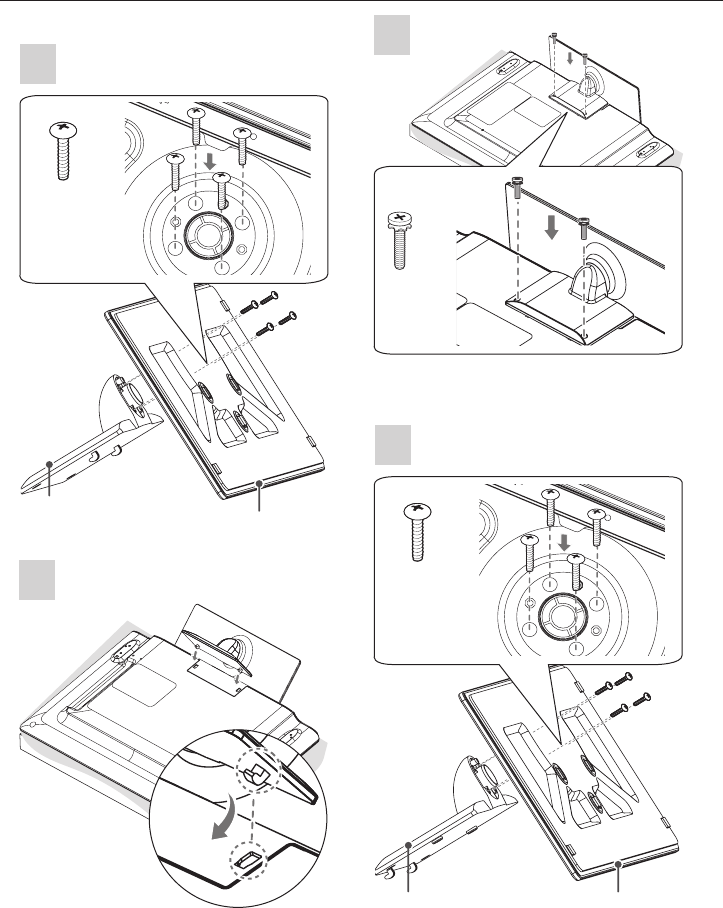

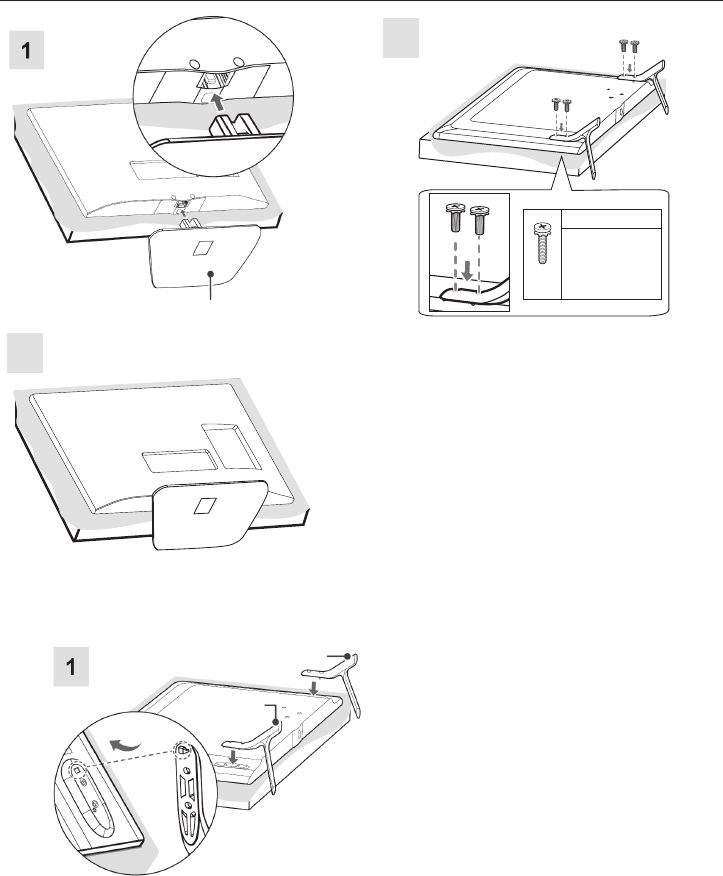

А - 3ПОДСОЕДИНЕНИЕ ПОДСТАВКИ / СҮЙЕМЕЛДІ ЖАЛҒАУ / ПІД'ЄДНАННЯ ПІДСТАВКИ
Настройка ТВ / Теледидарды жөнге
салу / Налаштування ТБ
Изображение может отличаться от Вашего ТВ.
Сурет сіздің ТВ деген ажыратылу біледі.
Зображення може дещо відрізнятися від
реального вигляду вашого телевізора.
22LB49**-ZH
Подставка В
Тірек негізі В
Основа підставки В
Подставка A
Тірек негізі A
Основа підставки A
1
2
28LB49**-ZH
1
Подставка В
Тірек негізі В
Основа підставки В
Подставка A
Тірек негізі A
Основа підставки A
2
2 шт. / EA
M4 x L10
А - 4 ПОДСОЕДИНЕНИЕ ПОДСТАВКИ / СҮЙЕМЕЛДІ ЖАЛҒАУ / ПІД'ЄДНАННЯ ПІДСТАВКИ
2
Подставка
Тірек негізі
Основа підставки
Подставка В
Тірек негізі В
Основа підставки В
Подставка A
Тірек негізі A
Основа підставки A

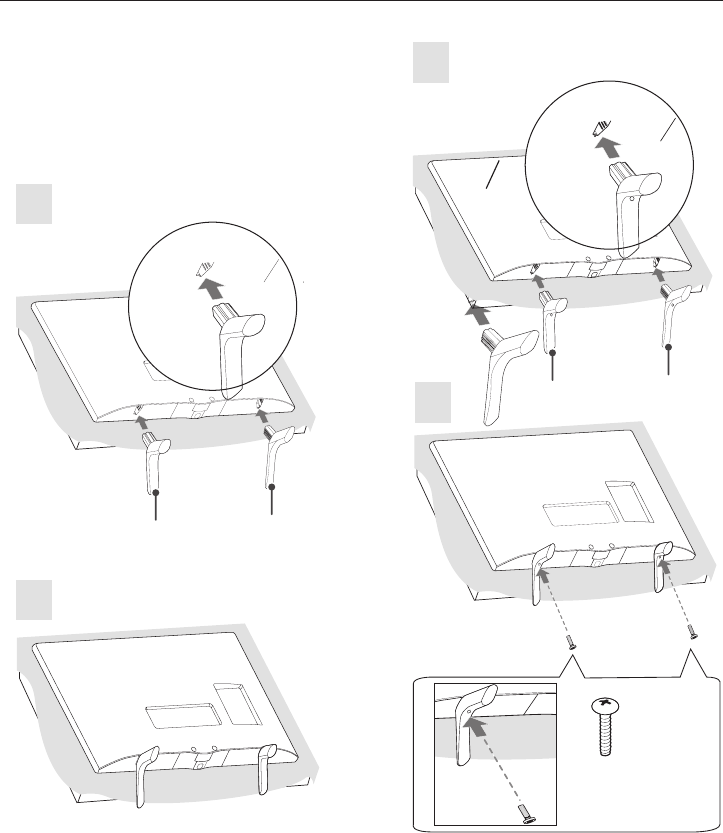

LB57**, LB58**-ZA/ZB/ZG/ZJ
2
4 шт.
/ EA
M4 x L14
M4 x L20
(Только/ Teк /
Тiльки 32LB57**,
32LB58**-ZA/ZB/
ZG/ZJ)
А - 5ПОДСОЕДИНЕНИЕ ПОДСТАВКИ / СҮЙЕМЕЛДІ ЖАЛҒАУ / ПІД'ЄДНАННЯ ПІДСТАВКИ
32/39LB58**-ZM
1
Ножка подставки
Астынан тіреудің аяғы
Ніжка підставки Подставка
Тірек негізі
Основа підставки
4 шт. / EA
M4 x L20
1
2
3
M4 x L20
2 шт. / EA
42/47/50/55/60LB58**-ZM
1
4 шт. / EA
M4 x L20
1
Ножка подставки
Астынан тіреудің аяғы
Ніжка підставки
Подставка
Тірек негізі
Основа підставки

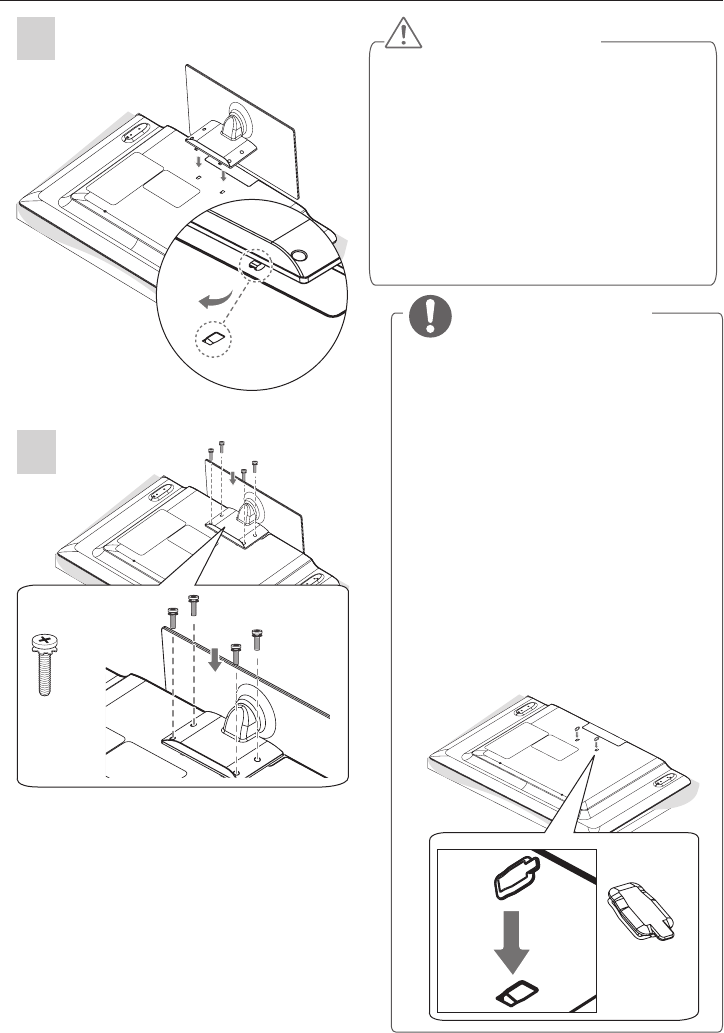

А -6 ПОДСОЕДИНЕНИЕ ПОДСТАВКИ / СҮЙЕМЕЛДІ ЖАЛҒАУ / ПІД'ЄДНАННЯ ПІДСТАВКИ
2
3
M4 x L14
4 ШТ. /EA
Наличие заглушки на отверстии
позволит защитить отверстие от пыли и
грязи.
Используйте залушку при установке
настенного кронштейна
Бұқтырманың бары ойықта ойықты
тозаңнан қорғау қояды жəне қарамастан
кірлер.
Залушку при қабырғаның кронштейнінің
қондырғысында пайдалан-.
Наявність заглушки на отворі дозволить
захистити отвір від пилу і
бруду.
Використовуйте залушку при установці
настінного кронштейна.
(Только/ Teк / Тiльки LB58**-ZM)
Заглушка /
Бұқтырма
. ВНИМАНИЕ / ЕСКЕРТУ
УВАГА
При подсоединении подставки к телевизору,
положите его на стол или плоскую поверхность с
подложенной мягкой тканью, экраном вниз, чтобы
предотвратить появление царапин на экране.
При астынан тіреудің подсоединении
теледидарға, қарамастан оны үстелге астына
жай- жұмсақпен сал- матамен немесе тайқы
бетті, экранмен төмен, болдырмау чтобы
айғыздың біт- экранда.
При приєднанні підставки до телевізора, покладіть
його на стіл або плоску поверхню з підкладеною
м'якою тканиною, екраном донизу, щоб запобігти
появі подряпин на екрані.
.
.
ВНИМАНИЕ / ЕСКЕРТУ
УВАГА
•
•
•
А - 7
УСТАНОВКА ПОДКЛЮЧЕНИЙ /
ҚОСЫЛЫМДАРДЫ ОРНАТУ / ВСТАНОВЛЕННЯ ПІДКЛЮЧЕННЯ
ВНИМАНИЕ!
ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Убедитесь в том, что розетки, в которые встав-
лены кабели питания внешних устройств и теле-
визора заземлены.
ПЕРЕД ПОДКЛЮЧЕНИЕМ НЕОБХОДИМО
ОБЕСТОЧИТЬ ВСЕ ПОДКЛЮЧАЕМЫЕ
УСТРОЙСТВА И ТЕЛЕВИЗОР!
ОТКЛЮЧИТЕ АНТЕННУ ОТ
ТЕЛЕВИЗОРА!
Подключите сигнальные кабели от внешних
устройств к телевизору, а затем подключите все
устройства к электросети. Обязательно исполь-
зуйте антенный изолятор (входит в комплект
поставки в зависимости от модели) для подклю-
чения антенного кабеля.
НИ В КОЕМ СЛУЧАЕ НЕ ВКЛЮЧАЙТЕ
ТЕЛЕВИЗОР И ПОДКЛЮЧАЕМЫЕ УСТРОЙ-
СТВА В ЭЛЕКТРОСЕТЬ ДО ТЕХ ПОР,
ПОКА НЕ ЗАКОНЧИЛИ ПОДСОЕДИНЯТЬ К
НЕМУ СИГНАЛЬНЫЕ КАБЕЛИ. ЭТО МОЖЕТ
ПРИВЕСТИ К ПОВРЕЖДЕНИЮ ТЕЛЕВИ-
ЗОРА И ПОДКЛЮЧАЕМЫХ УСТРОЙСТВ.
Помните, что электропроводка помещения, где
планируется эксплуатировать телевизор
должна соответствовать требованиям
СНиП 3.05.06-85.
УВАГА
ПІДКЛЮЧЕННЯ ЗОВНІШНІХ ПРИЛАДІВ
Переконайтеся в тому, що розетки, в які
вставлено кабелі живлення зовнішніх пристроїв
і телевізора заземлені.
ПЕРЕД ПІДКЛЮЧЕННЯМ ПОТРІБНО
ЗНЕСТРУМИТИ (ВIДКЛЮЧИТИ ВIД РОЗЕТКИ)
ВСІ ПРИСТРОЇ ЩО ПРИЄДНУЮТЬСЯ ТА
ТЕЛЕВІЗОР!
ВІД'ЄДНАЙТЕ АНТЕНУ ВІД ТЕЛЕВІЗОРА!
Підключіть сигнальні кабелі від зовнішніх
пристроїв до телевізора, а потім підключіть усі
пристрої до електромережі. Обов'язково
використовуйте антенний ізолятор (входить в
комплект поставки залежно від моделі) для
підключення антенного кабелю.
НІ В ЯКОМУ РАЗІ НЕ ВМИКАЙТЕ ТЕЛЕВІЗОР
ТА ПРИСТРОЇ, ЩО ДО НЬОГО
ПІД’ЄДНУЮТЬСЯ, У ЕЛЕКТРОМЕРЕЖУ ДО ТИХ
ПІР, ПОКИ НЕ ЗАКІНЧИЛИ ПІД'ЄДНУВАТИ ДО
НЬОГО СИГНАЛЬНІ КАБЕЛІ. ЦИМ МОЖНА
ПОШКОДИТИ ТЕЛЕВІЗОР І ПРИСТРОЇ.
Пам'ятайте, що електропроводка приміщення,
де планується експлуатувати телевізор повинна
відповідати вимогам СНиП 3.05.06-85.
СЫРТҚЫ ҚҰРЫЛҒЫЛАРДЫ ҚОСУ
Сыртқы құрылғылар мен теледидардың
қоректендіру сымдары қосылған розетканың
жерленгендігіне көз жеткізіңіз.
СЫРТҚЫ ҚҰРЫЛҒЫЛАРДЫ ҚОСАР АЛДЫНДА,
БАРЛЫҚ СЫРТҚЫ ҚҰРЫЛҒЫЛАРДЫ ЖƏНЕ
ТЕЛЕДИДАРДЫ ТОҚ КӨЗІНЕН АЖЫРАТЫҢЫЗ!
АНТЕННАНЫ ТЕЛЕДИДАРДАН АЖЫРАТЫҢЫЗ!
Алдымен сыртқы құрылғылардың сигналдық
сымдарын теледидарға қосығыз, содан кейін
ғана барлық құрылғыларды электр желісіне
қосыңыз. Міндетті түрде антенналық
оқшаулағышты қолданыңыз (тауар аксессуарлар
құрамына кіреді) .
БАРЛЫҚ СИГНАЛДЫҚ СЫМДАРДЫ ЖАЛҒАП
БІТІРМЕГЕНШЕ, ТЕЛЕДИДАРДЫ ЖƏНЕ
СЫРТҚЫ ҚҰРЫЛҒЫЛАРДЫ ЭЛЕКТР ЖЕЛІСІНЕ
ҚОСПАҢЫЗ. БҰЛ ТЕЛЕДИДАРДЫҢ НЕМЕСЕ
СЫРТҚЫ ҚҰРЫЛҒЫЛАРДЫҢ ЗАҚЫМДАНУЫНА
ƏКЕП СОҒУЫ МҮМКІН.
Есте сақтаңыз, теледидарды қолдану
аймағындағы электр сымдары жүйесін жіргізу
СНиП 3.05.06-85 талаптарына сəйкес болуы
қажет
ECKEРТУ
А -8
УСТАНОВКА ПОДКЛЮЧЕНИЙ /
ҚОСЫЛЫМДАРДЫ ОРНАТУ / ВСТАНОВЛЕННЯ ПІДКЛЮЧЕННЯ
УСТАНОВКА ПОДКЛЮЧЕНИЙ /
ҚОСЫЛЫМДАРДЫ ОРНАТУ /
ВСТАНОВЛЕННЯ ПІДКЛЮЧЕННЯ

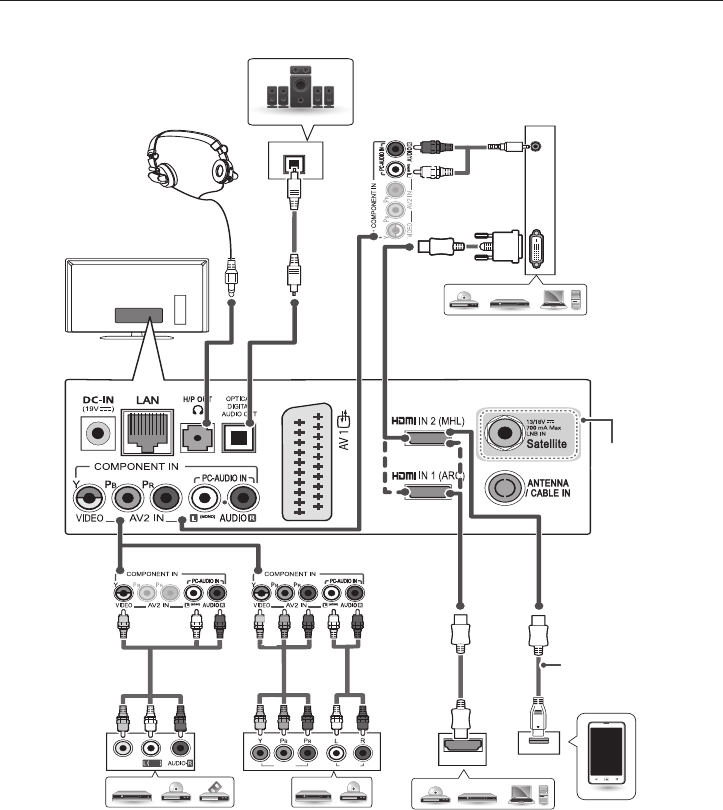

В данном разделе УСТАНОВКА ПОДКЛЮЧЕ-
НИЙ в основном используются диаграммы для
моделей LB57**.
Айтылмыш тарауда қосудың қондырғысының
арада негізгі диаграммалар LB57** қалыптары
үшін пайдаланылады.
У даному пiдрозділі ВСТАНОВЛЕННЯ
ПІДКЛЮЧЕННЯ переважно використовуються
діаграми до моделей LB57**.

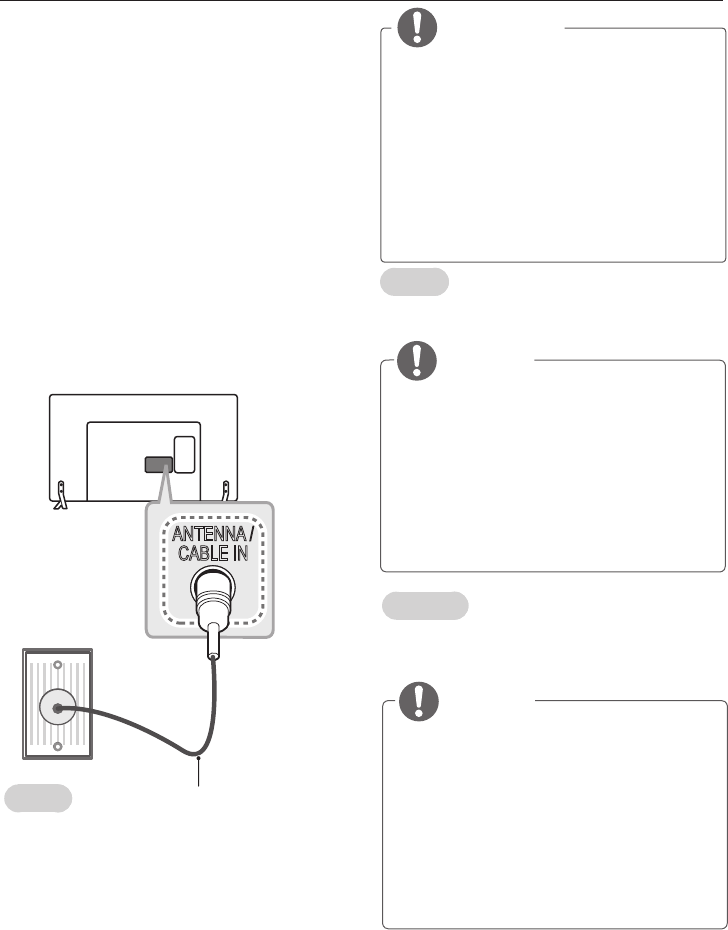

Подключение антенны /
Антеннаны қосу /
Підключення до антени
ANTENNA /
CABLE IN
(*Не поставляется)
Розетка ТВ-сигнала /
ТВ-белгінің тоқ көзі /
Розетка ТБ-сигналу
Русский
Подключите телевизионный антенный кабель
(75 Ом) к входному гнезду в ТВ (Antenna/Cable IN).
ПРИМЕЧАНИЕ
•Для подключения нескольких телевизоров
используйте антенный разветвитель.
•
При плохом качестве изображения правильно
установите усилитель сигнала, чтобы обеспе-
чить изображение более высокого качества.
•
Если присутствуют помехи и Вы используете
личную антенну, сориентируйте её в
направлении на ТВ вышку.
•Антенный кабель, усилитель и разветвитель в
комплект поставки не входят.
•Поддерживаемый формат цифрового аудио:
MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC
Қазақша
RF кабелі (75 Ω) арқылы теледидарды қабырғадағы
антенна ұясына жалғаңыз.
ЕСКЕРТПЕ
•2-ден көп ТД пайдалану үшін сигнал
сплиттерін пайдаланыңыз.
•Егер бейне сапасы нашар болса, бейне
сапасын жақсарту үшін сигнал күшейткішін
тиісті түрде орнатыңыз.
•Егер антенна қосылған күйде бейне сапасы
нашар болса, антеннаның бағытын түзетіңіз.
•Антенна кабелі жəне конвертер қамтамасыз
етілмеген.
•Қолдау көрсетілетін DTV аудио: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
Українська
За допомогою кабелю для передачі радіочастотного
сигналу під’єднайте телевізор до настінного гнізда
для антени (75 Ω).
ПРИМІТКА
•Для під’єднання двох і більше телевізорів
використовуйте розгалуджувач сигналу.
•Якщо зображення низької якості, для його
покращення встановіть підсилювач сигналу.
•Якщо під’єднано антену і якість зображення
погана, спрямуйте її в сторону з належним
прийомом сигналу.
•Кабель антени і перетворювач сигналу не
додаються.
•Підтримуваний аудіоформат цифрового
телебачення: MPEG, Dolby Digital, Dolby
Digital Plus, HE-AAC
А - 9
УСТАНОВКА ПОДКЛЮЧЕНИЙ /
ҚОСЫЛЫМДАРДЫ ОРНАТУ / ВСТАНОВЛЕННЯ ПІДКЛЮЧЕННЯ

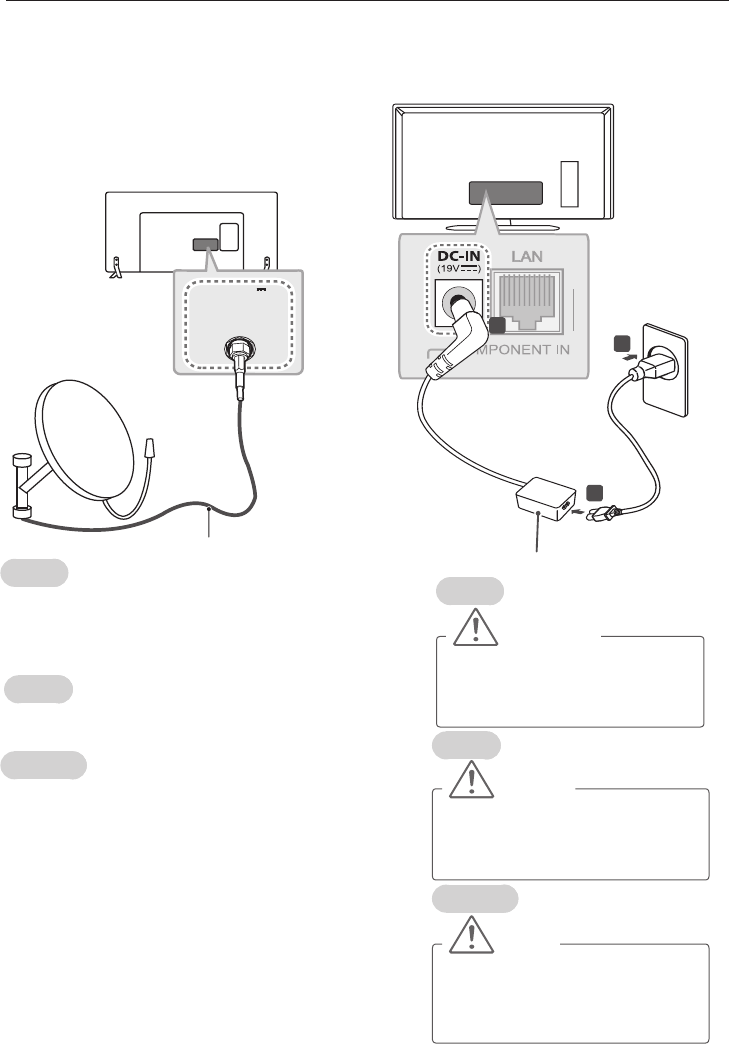

Подключение спутниковой
тарелки /
Жер-серіктік антеннаны қосу /
Підключення до супутника
LNB
Satellite IN
13/18V
700mA Max
(*Не поставляется)
Только для моделей с поддержкой спутникового
вещания/
Ғана спутникті вещания сүйенішімен қалып үшін/
Тільки для моделей з підтримкою супутника.
Спутниковая антенна
Спутникті мұртша
Супутникова антена
Русский
Қазақша
Українська
Подключите кабель от спутниковой
тарелки (75 Ом), или к специальной
спутниковой розетке с проходом по
питанию.
Теледидарды жерсеріктің ұяшығына
жерсерік RF кабелімен (75 Ω) жалғаңыз.
За допомогою кабелю для передачі
радіочастотного сигналу під’єднайте
телевізор до настінного гнізда для
антени (75 Ω).
Подключение адаптера /
Адаптерді қосу /
Підключення адаптера
(Только/ Teк / Тiльки LB49**)
AC-DC Адаптер
1
2
3
Русский
ВНИМАНИЕ!
•Подключите телевизор к адаптеру
питания переменного тока, перед
тем как подключить шнур питания
телевизора к розетке.
Қазақша
ЕСКЕРТУ
•Теледидардың қуат сымын
қабырғадағы розеткасына қоспас
бұрын теледидарды тұрақты ток
адаптеріне жалғаңыз.
Українська
УВАГА
•Підключіть телевізор до адаптера
живлення змінного струму перед
тим, як підключити кабель живлення
телевізора до розетки.
А -10
УСТАНОВКА ПОДКЛЮЧЕНИЙ /
ҚОСЫЛЫМДАРДЫ ОРНАТУ / ВСТАНОВЛЕННЯ ПІДКЛЮЧЕННЯ

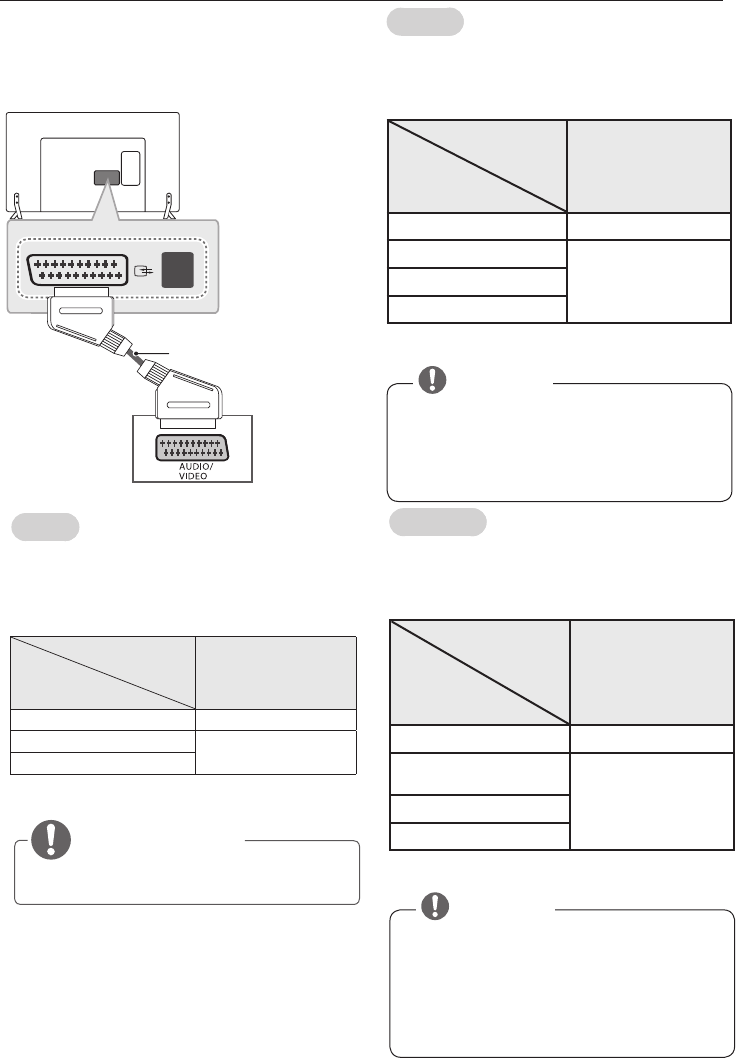

Подключение при помощи
СКАРТ /
Қосу ша СКАРТ /
Підключення по СКАРТ
AV1
IN/OUT
(*Не поставляется)
Русский
Для передачи аналоговых видео- и аудиосигна-
лов от внешнего устройства на телевизор
подключите внешнее устройство к телевизору
с помощью кабеля СКАРТ, как показано на
рисунке.
Тип выхода
Текущий
режим ввода
AV1
(ТВ-выход1)
Цифровое ТВ Цифровое ТВ
Аналоговое ТВ Аналоговое ТВ
Компонентный, AV, HDMI
1 ТВ-выход :Вывод аналогового или цифрового
ТВ-сигнала.
ПРИМЕЧАНИЕ
•Используемый кабель СКАРТ должен иметь
экранирование сигнала.
Қазақша
Бейне жəне дыбыс сигналдарын сыртқы
құрылғыдан теледидарға жібереді. Келесі суретте
көрсетілгендей, сыртқы құрылғы жəне теледидарды
Euro Scart кабелі арқылы жалғаңыз.
Шығыс түрі
Ағымдағы
кіріс режимі
AV1
(ТД шығысы1)
Сандық ТД Сандық ТД
Analogue TV, AV
Аналогтық ТД
Component
HDMI
1 ТД шығысы : Analogue TV немесе Digital TV
сигналдарын шығарады.
Кез келген Евро «Scart» кабелі сигналдан
қорғалған болу керек.
Сандық теледидарды 3D бейне режимінде
көргенде, 2D шығыс сигналдары SCART кабелі
арқылы шығарылады. (Тек 3D үлгілерінде)
ЕСКЕРТПЕ
Українська
Передає на телевізор аудіо- та відеосигнали із
зовнішнього пристрою. З’єднайте зовнішній пристрій
і телевізор за допомогою кабелю Euro Scart так, як
це показано на малюнку.
Тип виходу
Поточний
режим
вхідного сигналу
АВ1
(Телевізійний вихід1)
Цифрове ТБ Цифрове ТБ
Аналогове ТБ,
аудіовідео
Аналогове ТБ
Компонентний
HDMI
1 Телевізійний вихід: виведення аналогових або
цифрових телесигналів.
Кабель Euro Scart має бути екранований для
захисту сигналу.
У разі перегляду цифрового телеканалу
в режимі 3D лише вихідні 2D-сигнали
надсилатимуться за допомогою кабелю
SCART. (тільки для моделей із підтримкою
режиму 3D).
ПРИМІТКА
А - 11
УСТАНОВКА ПОДКЛЮЧЕНИЙ /
ҚОСЫЛЫМДАРДЫ ОРНАТУ / ВСТАНОВЛЕННЯ ПІДКЛЮЧЕННЯ
Другие подключения / Сырттың қосулары / Iнші підключення
(Только/Teк /Тiльки LB49**)
OPTICAL
AUDIO IN
(MONO)
LR
(MONO)
LR
AUDIO
VIDEO
(MONO)
LR
MONO
()
VIDEO
HDMI
DVI OUT
AUDIO OUT
(MONO)
LR
(Only
satellite
models)
Headphone
Digital Audio System
DVD/ Blu-Ray / HD
Cable Box
DVD / Blu-Ray / HD Cable
Box / VCR
Красный
Белый
Жёлтый
Белый
Красный
Зелёный
DVD / Blu-Ray / HD Cable Box / HD
STB / PC
DVD/ Blu-Ray / HD Cable
Box / HD STB / PC
Mobile
Phone
MHL cable /
Кəбіл MHL /
MHL Кабель
Digital Audio System: Цифровая аудиосистема / Цифрлық аудиожүйе / Цифрова аудіосистема
Headphone: Наушники / Құлаққаптар / Навушники
HD STB/HD Cable Box: Приставка цифрового ТВ / Цифрлық ТВ сүйеуі / Приставка цифрового ТБ.
PC: Персональный Компьютер (ПК) / ДК / Персональний комп'ютер.
Only satellite models: Только для моделей с поддержкой спутникового вещания/ Ғана спутникті
вещания сүйенішімен қалып үшін/ Тільки для моделей з підтримкою супутника.
Mobile Phone: Мобильный телефон/Cмартфон /Ұтқыр телефон /Мобільний телефон.
VCR : Видеомагнитофон / Вiдеомагнiтофон.
- Красный / Қызыл / Червоний
- Жёлтый / Сары / Жовтий
- Зелёный / Жасыл / Зелений
- Синий / Көк / Блакитний
- Белый / Ақ / Бiлий
Зелёный
Красный
Белый
Жёлтый
Синий Синий
Красный Красный
Белый Белый
Красный Красный
А -12
САМ модуль (Conditional Access Module - Модуль Условного Доступа)
или CI модуль
САМ модуль (Модуль умовного доступу) або CI модуль
САМ модульсы (Шартты рұқсат алудың модульсы) немесе CI модуль
*
УСТАНОВКА ПОДКЛЮЧЕНИЙ /
ҚОСЫЛЫМДАРДЫ ОРНАТУ / ВСТАНОВЛЕННЯ ПІДКЛЮЧЕННЯ
PCMCIA card
USB
HUB
HDD
PCMCIA card:
Модуль условного доступа (CАМ модуль) / Шартты қосылу модулі (КАМ модуль) /
Розмір CAM модуля (Модуль Умовного Доступу)
*
А - 13
УСТАНОВКА ПОДКЛЮЧЕНИЙ /
ҚОСЫЛЫМДАРДЫ ОРНАТУ / ВСТАНОВЛЕННЯ ПІДКЛЮЧЕННЯ
(Только/Teк /Тiльки LB57**, LB58**)
Digital Audio System: Цифровая аудиосистема / Цифрлық аудиожүйе / Цифрова аудіосистема
Headphone: Наушники / Құлаққаптар / Навушники
HD STB/HD Cable Box: Приставка цифрового ТВ / Цифрлық ТВ сүйеуі / Приставка цифрового ТБ.
VCR : Видеомагнитофон / Вiдеомагнiтофон.
- Красный / Қызыл / Червоний
- Жёлтый / Сары / Жовтий
- Зелёный / Жасыл / Зелений
- Синий / Көк / Блакитний
- Белый / Ақ / Бiлий
AUDIO
VIDEO
MONO
()
VIDEO
OPTICAL
AUDIO IN
LNB
Satellite IN
13/18V
700mA Max
ANTENNA /
CABLE IN
H/P OUT
(Only satellite models)
Headphone
Digital Audio
System
DVD/ Blu-Ray /
HD Cable Box
DVD / Blu-Ray / HD Cable
Box / VCR
Красный
Белый
Красный
Зелёный
Синий
Жёлтый
Белый
Красный
Жёлтый
Белый
Красный
Зелёный
Синий
Красный
Белый
Красный
А -14
САМ модуль (Conditional Access Module - Модуль Условного Доступа)
или CI модуль
САМ модуль (Модуль умовного доступу) або CI модуль
САМ модульсы (Шартты рұқсат алудың модульсы) немесе CI модуль
*
УСТАНОВКА ПОДКЛЮЧЕНИЙ /
ҚОСЫЛЫМДАРДЫ ОРНАТУ / ВСТАНОВЛЕННЯ ПІДКЛЮЧЕННЯ
PCMCIA card:
Модуль условного доступа (CАМ модуль) / Шартты қосылу модулі (КАМ модуль) /
Розмір CAM модуля (Модуль Умовного Доступу).
Headphone: Наушники / Құлаққаптар / Навушники.
HD STB/HD Cable Box: Приставка цифрового ТВ / Цифрлық ТВ сүйеуі / Приставка цифрового ТБ.
PC: Персональный Компьютер (ПК) / ДК / Персональний комп'ютер.
Mobile Phone: Мобильный телефон/Cмартфон /Ұтқыр телефон /Мобільний телефон.
VCR : Видеомагнитофон / Вiдеомагнiтофон.
MHL cable: MHL Кабель/Кəбіл MHL.
HDMI
DVI OUT
AUDIO OUT
PCMCIA card
USB
HUB
HDD
Mobile Phone
MHL cable
DVD/ Blu-Ray / HD Cable Box / HD STB / DVD / Blu-Ray / HD Cable Box / HD STB /
PC (Only /Только/Teк /Тiльки HDMI IN 1(ARC)
или/немесе/або HDMI IN 2)
Белый
Красный
*
PC (Only /Только/Teк /Тiльки HDMI IN 1(ARC)
или/немесе/або HDMI IN 2)
- Красный / Қызыл / Червоний
- Белый / Ақ / Бiлий
А - 15
УСТАНОВКА ПОДКЛЮЧЕНИЙ /
ҚОСЫЛЫМДАРДЫ ОРНАТУ / ВСТАНОВЛЕННЯ ПІДКЛЮЧЕННЯ
Русский
Подключите к телевизору различные внешние
устройства и переключайте режимы источников
для выбора внешнего устройства. Для получения
дополнительной информации о подключении
внешнего устройства см. руководства пользователя
каждого устройства.
Допустимо подключение следующих внешних
устройств: ресиверов HD, DVD-проигрывателей,
видеомагнитофонов, аудиосистем, устройств
хранения данных USB, ПК, игровых приставок и
других внешних устройств.
ПРИМЕЧАНИЕ
•Процесс подключения внешнего устройства
отличается в зависимости от модели.
•Подключите внешние устройства независимо
от порядка расположения разъемов
телевизора.
•При записи телевизионной передачи с
помощью устройства записи DVD или
видеомагнитофона проверьте, что входной
телевизионный сигнал поступает на вход
телевизора через устройство записи DVD
или видеомагнитофон. Для получения
дополнительной информации о записи см.
руководство пользователя подключенного
устройства.
•Инструкции по эксплуатации см. в
документации внешнего устройства.
•При подключении к телевизору игровой
приставки используйте кабель, который
поставляется в комплекте игровой приставки.
•В режиме PC (ПК) может наблюдаться шум,
из-за выбранного разрешения, частоты
вертикальной развертки, контрастности или
яркости. При возникновении помех выберите для
выхода PC (ПК) другое разрешение, измените
частоту обновления или отрегулируйте яркость
и контрастность в меню PICTURE (ЭКРАН) так,
чтобы изображение стало четким.
•В режиме PC (ПК) некоторые настройки
разрешения экрана могут не работать
должным образом в зависимости от
видеокарты.
Қазақша
Теледидарға əр түрлі сыртқы құрылғыларды жалғап,
сыртқы құрылғыны таңдау үшін, кіріс сигналы
режимдерін ауыстырып қосыңыз. Құрылғының
сырртқы қосылымы туралы қосымша ақпарат алу
үшін əр құрылғымен бірге берілетін нұсқаулықты
қараңыз.
Қолдануға болатын сыртқы құрылғылар:
HD ресиверлері, DVD ойнатқыштары,
бейнемагнитофондар, дыбыстық жүйелер, USB жад
құрылғылары, компьютерлер, ойын құрылғылары
жəне басқа да сыртқы құрылғылар.
ЕСКЕРТПЕ
•Сыртқы құрылғыны жалғау түрі үлгіге қарай
əртүрлі болуы мүмкін.
•Теледидарға сыртқы құрылғыларды
теледидар портының ретіне қарамастан
жалғаңыз.
•Егер теледидар бағдарламасын DVD
рекордеріне немесе бейнемагнитофонға
жазсаңыз, теледидардың сигнал кіріс кабелін
теледидарға міндетті түрде DVD рекордері
немесе бейнемагнитофон арқылы жалғаңыз.
Жазу туралы қосымша ақпаратты жалғанған
құрылғының нұсқаулығынан қараңыз.
•Пайдалану туралы нұсқауларды сыртқы
құрылғының нұсқаулығынан қараңыз.
•Ойын құрылғысын теледидарға жалғаған
кезде, құрылғымен бірге жабдықталған
кабельді қолданыңыз.
•Компьютер режимінде ажыратымдылық, тік
өрнек, түс контрасты немесе жарықтыққа
байланысты кедергілер тууы мүмкін. Шу
бар болса, компьютер шығысын басқа
ажыратымдылыққа немесе жаңалау жиілігін
басқа жиілікке өзгертіңіз немесе PICTURE
(СУРЕТ) мəзіріндегі жарықтық жəне түс
контрастын бейне таза болғанға дейін реттеңіз.
•Компьютер режимінде кейбір
ажыратымдылық параметрлері графикалық
тақтаға байланысты дұрыс жұмыс істемеуі
мүмкін.
А -16
УСТАНОВКА ПОДКЛЮЧЕНИЙ /
ҚОСЫЛЫМДАРДЫ ОРНАТУ / ВСТАНОВЛЕННЯ ПІДКЛЮЧЕННЯ
Українська
До телевізора можна під’єднувати різні зовнішні
пристрої; щоб вибрати зовнішній пристрій, слід
змінити режим вхідного сигналу. Детальніше про
під’єднання зовнішнього пристрою читайте в
інструкції з використання кожного пристрою.
Доступні такі зовнішні пристрої: приймачі високої
чіткості, DVD-програвачі, відеомагнітофони,
аудіосистеми, USB-накопичувачі, ПК, ігрові пристрої
та інші зовнішні пристрої.
ПРИМІТКА
•Спосіб під’єднання зовнішнього пристрою
може бути дещо іншим залежно від моделі.
•Під’єднувати зовнішні пристрої до телевізора
можна не зважаючи на порядок роз’ємів
телевізора.
•Щоб записувати телевізійні програми на DVD-
програвач або відеомагнітофон, під’єднайте
кабель вхідного сигналу до пристрою запису,
а пристрій – до телевізора. Детальніше
про запис читайте в посібнику користувача
під’єднаного пристрою.
•Інструкції з експлуатації читайте в посібнику
користувача зовнішнього пристрою.
•Під’єднуючи ігровий пристрій до телевізора,
використовуйте кабель, який додається в
комплекті з ігровим пристроєм.
•У режимі комп’ютера можуть спостерігатися
шуми, що пов’язано з налаштуванням
роздільної здатності, вертикальної частоти,
контрастності чи яскравості. У такому
разі виберіть для сигналу комп’ютера
іншу роздільну здатність, змініть частоту
оновлення або відрегулюйте яскравість і
контрастність у меню “ЗОБРАЖЕННЯ”, щоб
зображення стало чітким.
•У режимі комп’ютера деякі налаштування
роздільної здатності можуть не спрацьовувати
належним чином залежно від відеокарти.
ЛИЦЕНЗИИ / ПРЕДУПРЕЖДЕНИЕ О ПРОГРАММНОМ ОБЕСПЕЧЕНИИ С ОТКРЫТЫМ
ИСХОДНЫМ КОДОМ / НАСТРОЙК А ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ
2
ЛИЦЕНЗИИ
Поддерживаемые лицензии могут отличаться в зависимости от модели.
Дополнительная информация о лицензиях находится по адресу www.lg.com.
ПРЕДУПРЕЖДЕНИЕ О ПРОГРАММНОМ ОБЕСПЕЧЕНИИ С
ОТКРЫТЫМ ИСХОДНЫМ КОДОМ
Для получения исходного кода по условиям лицензий GPL, LGPL, MPL и других лицензий
с открытым исходным кодом, который содержится в данном продукте, посетите веб-сайт:
http://opensource.lge.com.
Кроме исходного кода, для загрузки доступны все соответствующие условия лицензии,
отказ от гарантий и уведомления об авторских правах.
LG Electronics также предоставляет исходный код на компакт-диске за плату, которая
покрывает стоимость выполнения этой рассылки (в частности, стоимость медианосителя,
пересылки и обработки) посредством запросов в LG Electronics по адресу:
opensource@lge.com. Данное предложение действительно в течение трех (3) лет с даты
приобретения изделия.
НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ
Чтобы получить информацию о настройке внешнего устройства управления, посетите сайт
www.lg.com
ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ 3
Прежде чем пользоваться устройством, внимательно прочитайте эти
инструкции по технике безопасности.
• Не размещайте телевизор и пульт ДУ в следующих местах:
- под воздействием прямых солнечных лучей;
- в местах с повышенной влажностью, например, в ванной комнате;
- вблизи источников тепла, например, печей, обогревателей и др.;
- вблизи кухонных столов или увлажнителей, где на них легко может
попасть пар или масло;
- в местах, не защищенных от дождя или ветра;
- вблизи сосудов с водой, например, ваз.
Несоблюдение указанных мер предосторожности может привести к
возгоранию, поражению электрическим током, неисправности или дефор-
мации устройства.

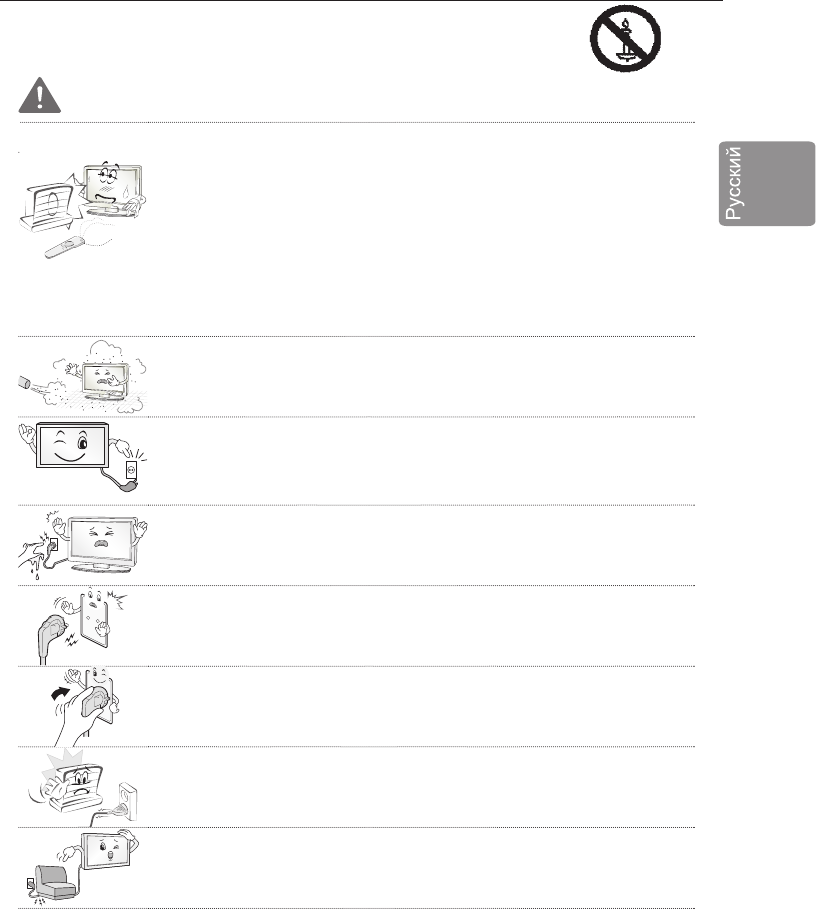

ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
ПРЕДУПРЕЖДЕНИЕ!
• Не размещайте устройство в местах, где оно может подвергнуться
воздействию пыли.
Это может привести к пожару.
• Cетевая вилка служит для отключения устройства. Вилка должна
оставаться исправной.
• Не прикасайтесь к вилке мокрыми руками. Кроме того, если шнур
влажный или покрыт пылью, как следует просушите вилку или сотрите
со шнура пыль.
Избыточная влага может привести к поражению электрическим током.
• Розетка, к которой подключается устройство, должна быть заземлена
(кроме незаземляемых устройств). В противном случае, возможно
поражение электрическим током или иная травма.
• Плотно вставляйте кабель питания в разъем.
Если кабель питания вставлен неплотно, может возникнуть пожар.
• Кабель питания не должен соприкасаться с такими предметами, как
нагреватели.
Это может привести к пожару или поражению электрическим током.
• Не следует ставить тяжелые предметы или сам телевизор на шнур
питания.
Это может привести к пожару или поражению электрическим током.
ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ4
Desiccant

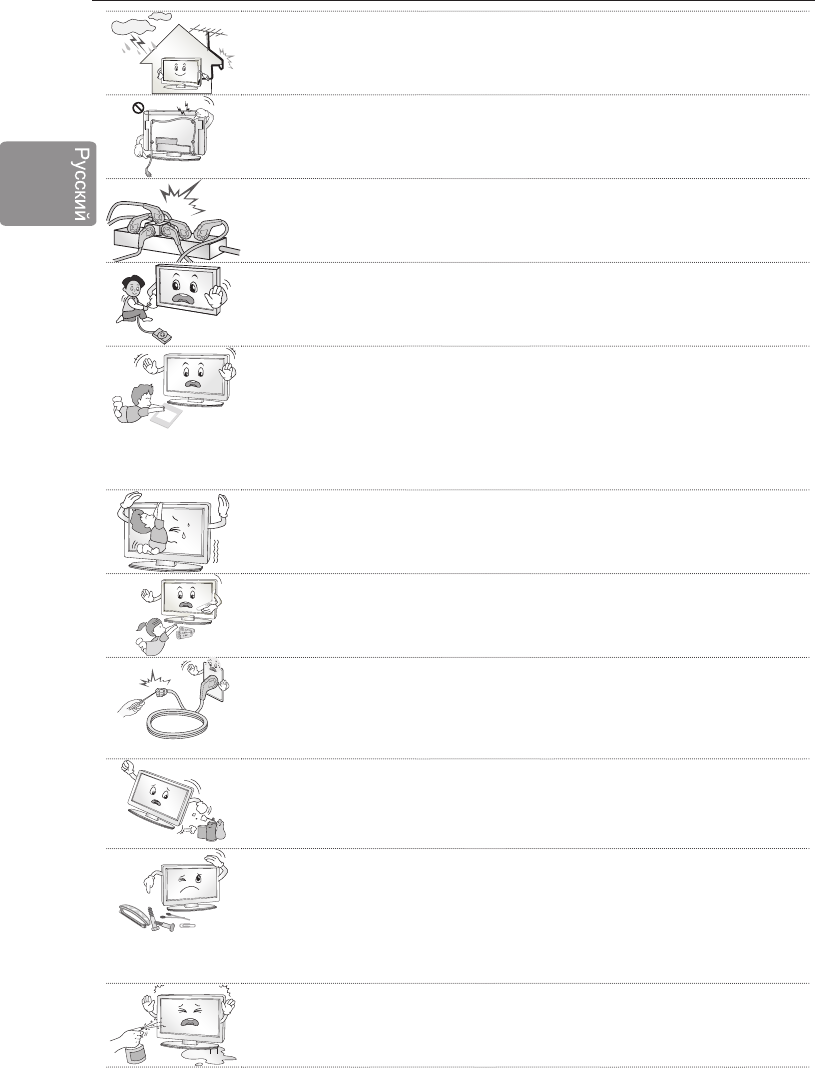

• Во избежание попадания дождевой воды по антенному кабелю, его следует
вводить снаружи здания в помещение снизу вверх.
Попадание воды внутрь устройства может привести к его повреждению и
поражению электрическим током.
• При монтаже телевизора на стену следует убедиться, что телевизор не
висит на кабеле питания и сигнальных кабелях.
Это может стать причиной пожара или поражения электрическим током.
• Не подключайте слишком много электрических устройств к одной
розетке на несколько потребителей.
Это может привести к возгоранию по причине перегрева.
• При подключении внешних устройств следите за тем, чтобы телевизор
не упал или не опрокинулся.
Это может привести к нанесению вам травмы или повреждению
телевизора.
• Держите влагонепроницаемый упаковочный материал и виниловую
упаковку в месте, недоступном для детей.
Влагопоглощающий материал может нанести вред при проглатывании.
При случайном попадании материала внутрь организма - следует
вызвать у пострадавшего рвоту и обратиться в ближайшее медучрежде-
ние. Кроме того, виниловая упаковка может привести к удушению.
Держите её в недоступном для детей месте.
• Не разрешайте детям забираться или держаться за телевизор.
Телевизор может упасть, что может привести к тяжелым травмам.
• Утилизируйте использованные батареи должным образом и следите за
тем, чтобы дети не проглотили их.
Если это произошло, немедленно обратитесь за медицинской помощью.
• Когда кабель питания вставлен в розетку, не вставляйте проводник
(например, металлическую спицу) в другой конец кабеля. Кроме того, не
прикасайтесь к другому концу кабеля питания, когда кабель вставлен в
розетку.
Возможно поражение электрическим током.
• Не размещайте и не храните горючие вещества около устройства.
Из-за неосторожного обращения с горючими веществами может
возникнуть взрыв или пожар.
• Не роняйте внутрь устройства металлические предметы (монеты,
заколки для волос, спицы, куски провода и т.п.), а также легковоспламеня-
ющиеся предметы (например, бумагу или спички). Следует внимательно
следить за детьми, когда они находятся вблизи устройства.
Возможно поражение электрическим током, пожар или травмы. Если в
устройство попал посторонний предмет, отсоедините кабель питания и
обратитесь в сервисный центр.
• Не распыляйте воду на устройство и не очищайте его горючими
веществами (бензин или растворитель). Возможно поражение электричес-
ким током или пожар.
ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ 5
ВНИМАНИЕ!
• Не допускайте ударов по устройству и попадания посторонних предметов
внутрь устройства, не стучите по экрану.
Несоблюдение этих мер предосторожности может привести к травме или
повреждению устройства.
• Не прикасайтесь к устройству или антенне во время грозы.
Возможно поражение электрическим током.
• Не прикасайтесь к настенной розетке в случае утечки газа.
Откройте окна и проветрите помещение.
Искра может вызвать пожар, и вы можете получить ожог.
• Не следует самостоятельно разбирать, ремонтировать и модифициро-
вать устройство.
Возможно поражение электрическим током или пожар.
Для проверки, калибровки или ремонта устройства обращайтесь в сервис-
ный центр.
• Если произойдет что-либо из перечисленного, немедленно
отключите устройство от электросети и обратитесь в сервисный центр:
- Устройство было подвергнуто электрическому разряду.
- Устройство было повреждено.
- В устройство попали посторонние предметы.
- Из устройства шел дым или странный запах.
Это может привести к пожару или поражению электрическим током.
• Если вы не собираетесь пользоваться устройством в течение
длительного времени, отсоедините от него кабель питания.
Пыль или влага, могут стать причиной утечки тока и нарушения изоляции,
что может привести к пожару или поражению электрическим током.
• На устройство не должны попадать капли жидкости или брызги. Нельзя
также ставить на него предметы, наполненные жидкостью (например,
вазы).
• Не устанавливайте это устройство на стену, где оно может быть подвержено воздействию
масляных паров (например, на кухне, рядом с плитой).
Это может повредить устройство и привести к его падению.
• Установите устройство в месте, где нет радиопомех.
• Следует обеспечить достаточное расстояние между наружной антен-
ной и кабелем питания, во избежание их соприкосновения даже в
случае падения антенны.
Это может привести к поражению электрическим током.
ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ6

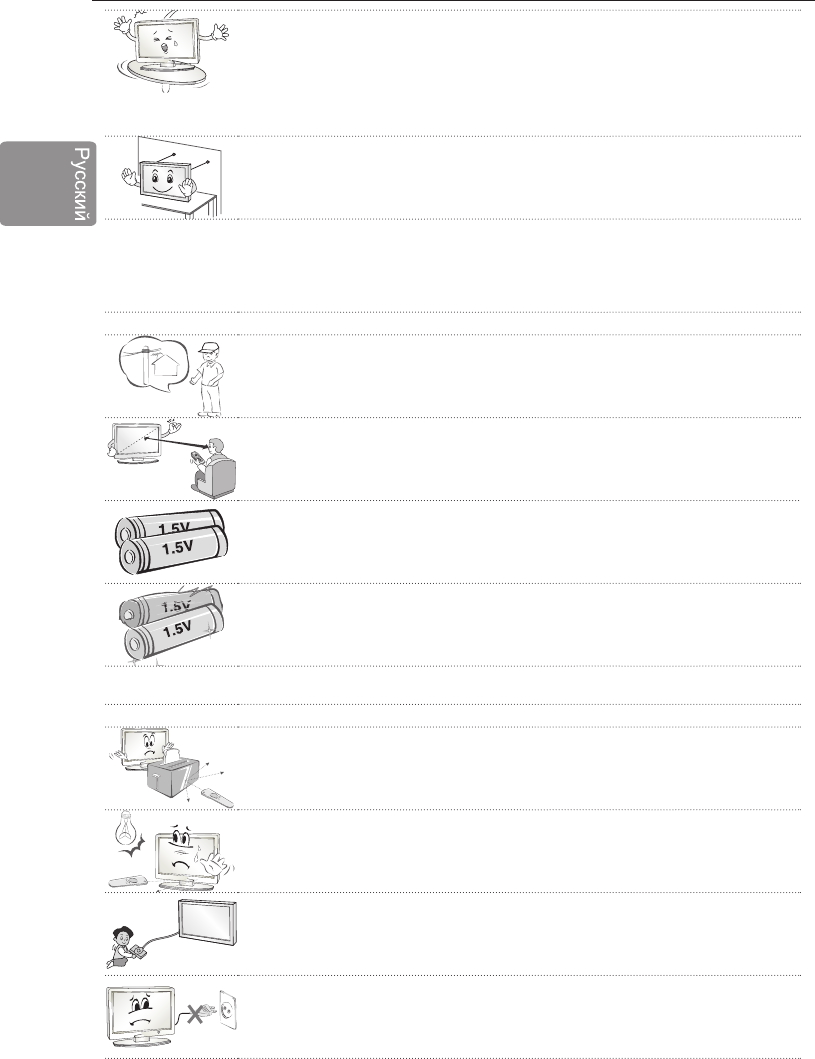

• Не устанавливайте устройство на неустойчивые полки или наклонные
поверхности. Также следует избегать мест, где устройство подвергается
вибрациям, или мест с неполной опорой.
Несоблюдение указанных мер предосторожности может привести к тому,
что устройство упадёт или перевернется, что может повлечь за собой
повреждение устройства или нанесение вам травмы.
• При установке телевизора на подставку нужно предпринять меры по
предотвращению его опрокидывания. При несоблюдении указанных мер
предосторожности устройство может упасть, что может привести к
нанесению вам травмы.

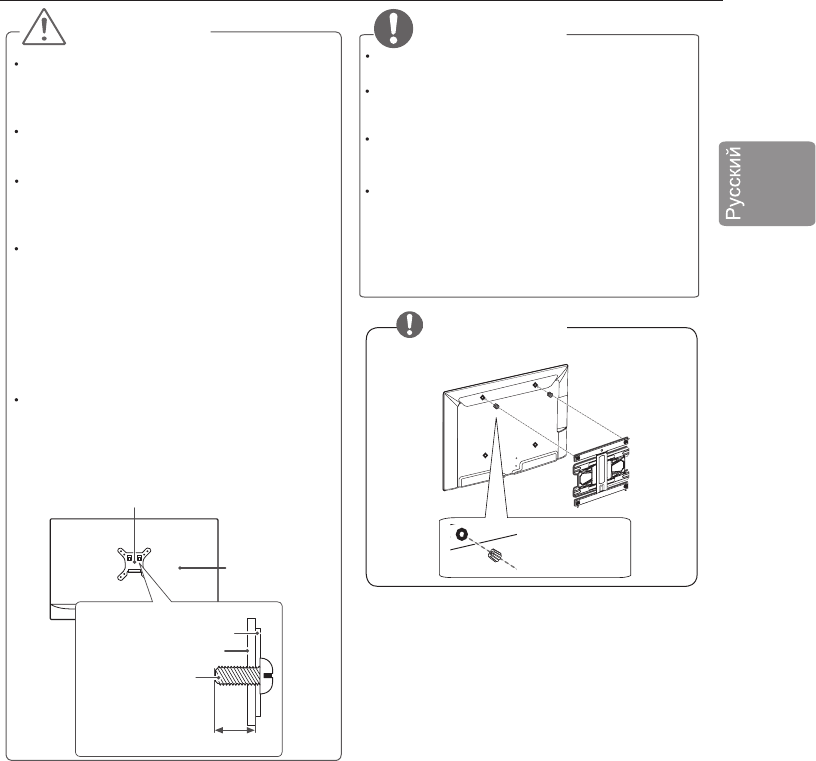

• Если требуется закрепить устройство на стене, установите стандартное VESA-крепление
для монтажа на стене (дополнительные детали) на его задней панели. При установке
устройства на стене с помощью настенного монтажного кронштейна (дополнительные
детали) надёжно закрепите его во избежание падения устройства.
• Используйте только крепления / аксессуары, рекомендованные изготовителем.
• При просмотре телевизора рекомендуется соблюдать расстояние, рав-
ное не менее двух диагоналей экрана телевизора.
Просмотр телевизора в течение длительного времени может привести к
снижению остроты зрения.
• Для установки антенны обратитесь к квалифицированному специалисту.
Самостоятельная установка может привести к пожару или поражению
электрическим током.
• Используйте только указанный тип батарей.
Несоблюдение этого требования может привести к повреждению пульта
ДУ.
• Не используйте новые батареи вместе со старыми.
Это может привести к перегреву и протечкам батарей.
• Элементы питания не должны подвергаться нагреву от прямых солнечных лучей, огня или
электрических обогревателей.
• Между пультом ДУ и датчиком не должно быть никаких предметов.
• НЕ вставляйте неперезаряжаемые элементы питания в зарядное устройство.
• Сигнал от пульта ДУ может быть подавлен солнечным светом или другим
источником яркого света. В этом случае в комнате следует сделать свет
менее ярким.
• При подключении внешних устройств, таких как игровые консоли,
убедитесь в том, что подключаемые кабели имеют достаточную длину.
Иначе устройство может упасть, что приведет к нанесению вам травмы
или повреждению устройства.
• Не следует включать/выключать телевизор, подсоединяя или отсоеди-
няя вилку от настенной розетки (не используйте вилку для включения).
Это может стать причиной механического отказа или поражения электри-
ческим током.
ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ 7

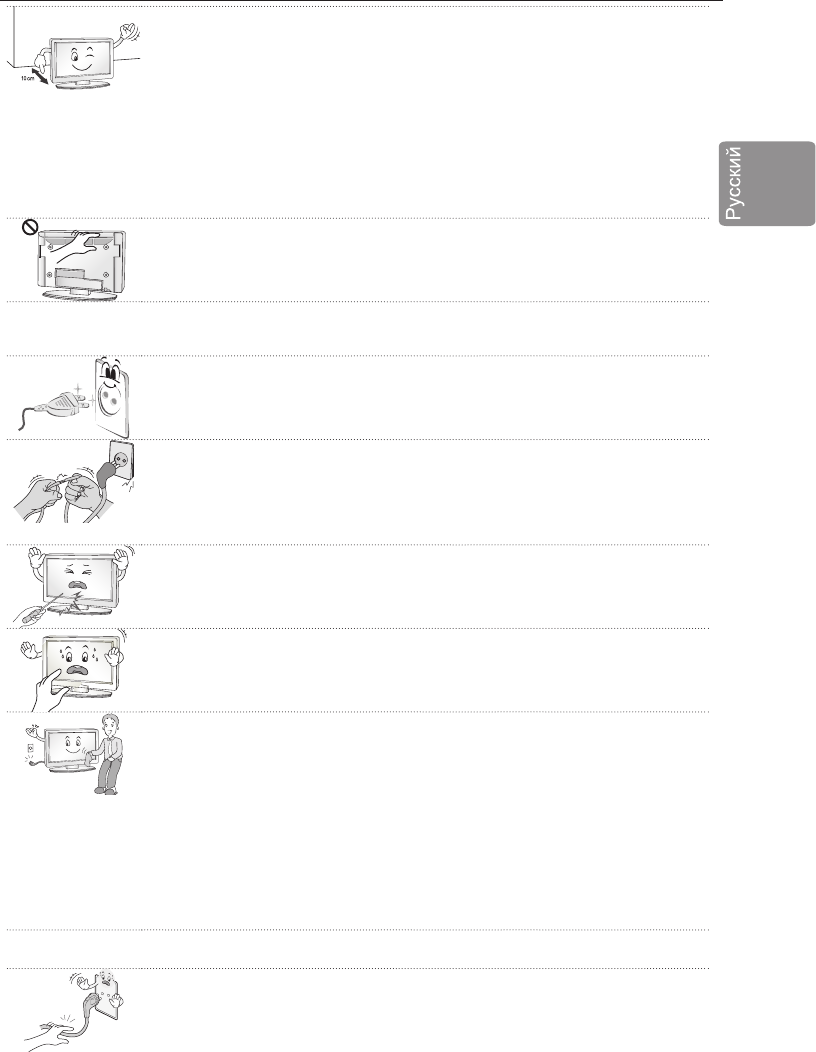

• Соблюдайте инструкции по установке, приведенные далее, чтобы
предотвратить перегрев устройства:
- Расстояние между телевизором и стеной должно быть не менее 10 см;
- Не устанавливайте устройство в местах без вентиляции (например, на
книжной полке или в серванте);
- Не устанавливайте устройство на ковёр или подушку;
- Убедитесь в том, что вентиляционные отверстия не закрыты скатертью
или шторой.
В противном случае, может произойти возгорание.
• Не прикасайтесь к вентиляционным отверстиям при просмотре
телевизора в течение долгого времени, поскольку они могут сильно
нагреться. Это не влияет на работу или производительность устройства.
• Периодически осматривайте кабель устройства. В случае видимого износа или поврежде-
ния - выньте его из розетки и замените на кабель, рекомендованный авторизованным
специалистом по обслуживанию.
• Не допускайте скопления пыли на контактах разъёмов или на розетке.
Это может привести к пожару.
• Не допускайте физического или механического воздействия на шнур
электропитания, а именно перекручивания, завязывания, перегибания
шнура. Не зажимайте шнур дверью и не наступайте на него. Обращайте
особое внимание на вилки, настенные розетки и точки соединения прово-
да с устройством.
• Не нажимайте сильно на панель рукой или острым предметом (гвоздем,
карандашом или ручкой). Не царапайте панель.
• Старайтесь не прикасаться к экрану, не держать на нем пальцы в течение
продолжительного периода времени. Это может вызвать временные
искажения на экране.
• При чистке устройства и его компонентов, сначала, отсоедините вилку
шнура питания от розетки, а затем протрите устройство мягкой тканью.
Применение избыточных усилий может привести к появлению царапин
или обесцвечиванию поверхности. Не распыляйте воду и не протирайте
устройство мокрой тканью. Никогда не пользуйтесь очистителями
для стекол, автомобильными или промышленными полиролями,
абразивными средствами или воском, бензолом, спиртом и т. п.,
которые могут повредить устройство и его панель.
Несоблюдение указанных мер предосторожности может привести к
возгоранию, поражению электрическим током или повреждению устройства
(деформации, коррозии или поломке).
• Если устройство подключено к розетке переменного тока, оно не отключается от источника
питания переменного тока, даже при выключении с помощью переключателя питания.
• Отключая прибор от электрической розетки, беритесь рукой за вилку.
Отсоединение проводов внутри кабеля может привести к возгоранию.
ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ8

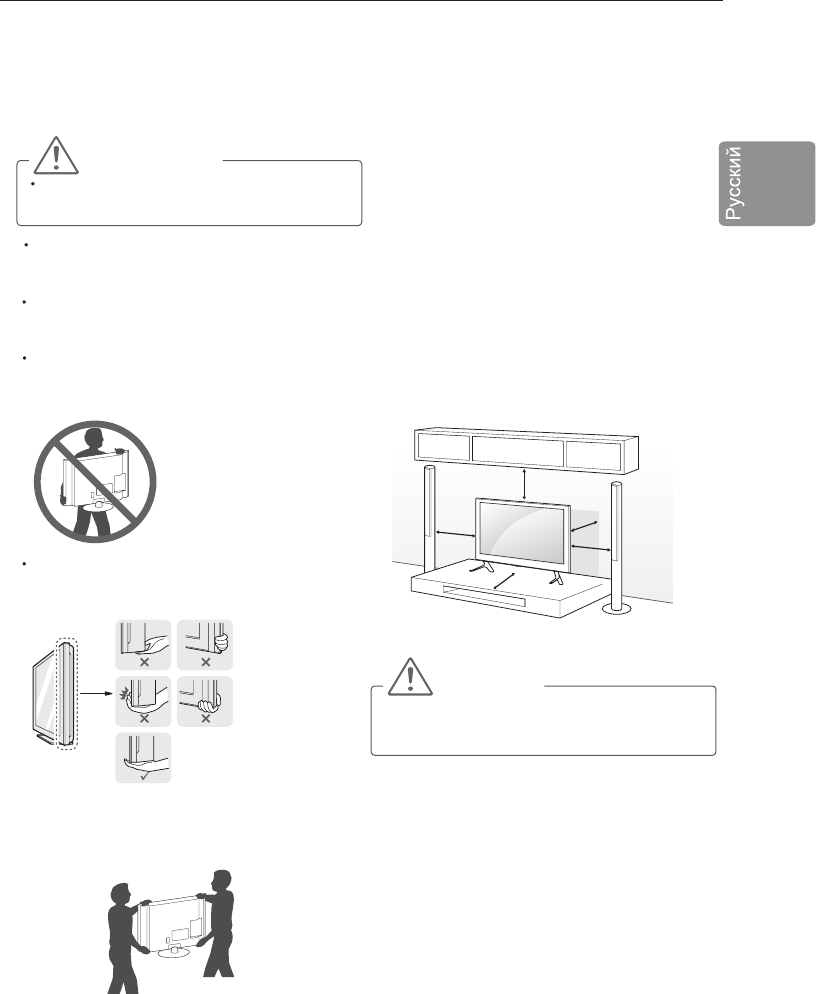

• При перемещении устройства сначала убедитесь в том, что оно отключено
от сети. Затем отсоедините кабели питания, антенные кабели и остальные
подключаемые кабели.
Телевизор или кабель питания могут быть повреждены, что может создать
опасность возгорания или поражения электрическим током.

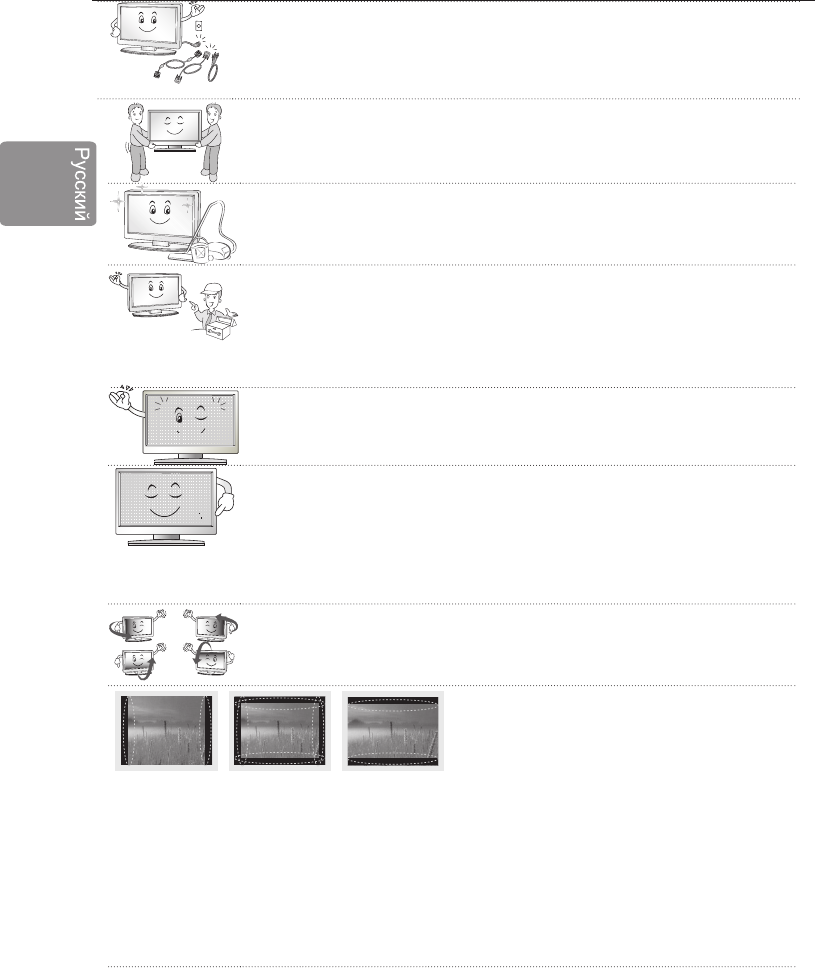

• Перемещение или распаковку устройства следует производить двум
людям, т.к. оно тяжелое.
В противном случае, возможно получение травмы.
• Раз в год отдавайте устройство в сервисный центр для чистки его
внутренних частей.
Накопившаяся пыль может привести к механическому повреждению.
• Любое обслуживание должны производить квалифицированные специа-
листы. Обслуживание требуется, когда устройство было повреждено
каким-либо образом (поврежден кабель питания или вилка, пролита
жидкость, внутрь попал посторонний предмет, устройство пострадало от
дождя или влаги, устройство не работает должным образом, или его
уронили).
• Если устройство кажется холодным на ощупь, при его включении
возможно небольшое мерцание. Это нормальное явление, с устройством
все в порядке.
• ЖК-панель — это высокотехнологичное изделие с матрицей с разрешени-
ем от 2 до 6 миллионов пикселов. На панели могут появляться мелкие
чёрные точки и/или яркие цветные точки (красные, синие или зеленые)
размером 1 ppm. Это не является неисправностью и не влияет на произво-
дительность и надежность устройства.
Эта проблема также встречается в сторонних продуктах и не является
поводом для обмена или денежного возмещения (денежной компенсации).
• В зависимости от места просмотра (слева/справа/сверху/снизу) яркость
и цветность панели может изменяться.
Этот происходит ввиду особенностей строения панели. Это не связано с
производительностью устройства и не является неисправностью.
• Отображение неподвижного изображения, например, логотипа вещаемого канала, экран-
ного меню, сцены из видеоигры, в течение длительного времени, может привести к повреж-
дению экрана и появлению остаточного изображения. Настоящая гарантия на устройство
не распространяется на появление остаточного изображения.
Не допускайте отображения статичного изображения в течение длительного времени (двух
и более часов для ЖК-телевизоров, одного и более часов для плазменных телевизоров).
Кроме того, остаточное изображение по краям экрана может появиться при просмотре
изображения в формате 4:3 в течение длительного периода времени.
Эта проблема также встречается в сторонних продуктах, и не является поводом для
обмена или денежного возмещения.
• Звуки, издаваемые устройством
Треск: треск, который можно услышать при просмотре или выключении телевизора, вызван
тепловым сжатием пластика в результате изменения температуры и влажности. Данный шум
является обычным явлением при использовании продуктов, подверженных температурной
деформации.
ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ / СБОРКА И ПОДГОТОВКА К РАБОТЕ 9
• Гудение электрической цепи/жужжание панели: из высокоскоростной коммутационной
схемы устройства может исходить тихий шум, образованный при прохождении большого
тока, необходимого для работы устройства. Это зависит от устройства.
Данный звук не влияет на работу и надежность продукта.
• Приведённые изображения и экранные меню могут отличаться от вашего телевизора.
• Экранное меню вашего телевизора может незначительно отличаться от изображён-
ного на рисунке.
• Доступные меню и параметры могут отличаться в зависимости от используемого
источника входа или модели устройства.
• Функции устройства могут быть изменены без уведомления в дальнейшем.
• Для снижения энергопотребления выключайте телевизор в режим ожидания.
Если вы не намереваетесь использовать устройство в течение длительного времени,
следует выключить его из розетки для снижения рисков возгорания и потребления
• Энергопотребление во время использования может быть значительно снижено, путем
уменьшения яркости и подсветки изображения на экране.
ПРИМЕЧАНИЕ
СБОРКА И ПОДГОТОВКА К РАБОТЕ

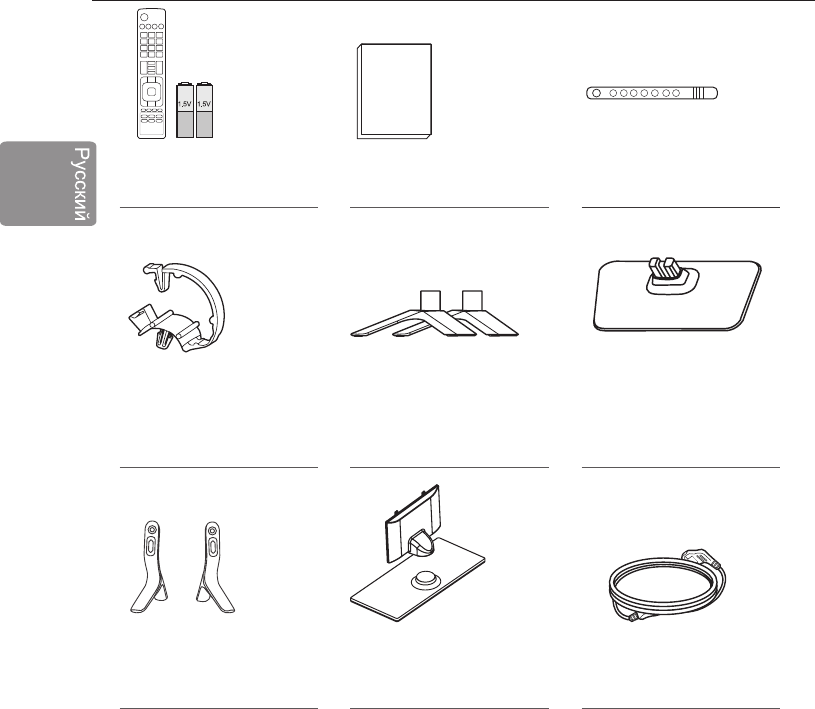

Распаковка
Комплект должен включать следующие элементы. В случае отсутствия аксессуаров
обратитесь в магазин, в котором был куплен этот товар. Рисунки в инструкции могут
отличаться от данного устройства и его элементов.
ВНИМАНИЕ!
• Для обеспечения безопасности и продолжительного срока службы устройства не
используйте детали, не одобренные изготовителем.
• Какие-либо повреждения или ущерб, вызванные использованием деталей, не одобрен-
ных производителем, не являются гарантийным случаем.
• На экране некоторых моделей может быть ТОНКАЯ ПЛЁНКА - НЕ ОТКЛЕИВАЙТЕ ЕЁ.
энергии.
ПРИМЕЧАНИЕ
A
B
A
B
*A
=
10 мм
*B
<
=
18 мм

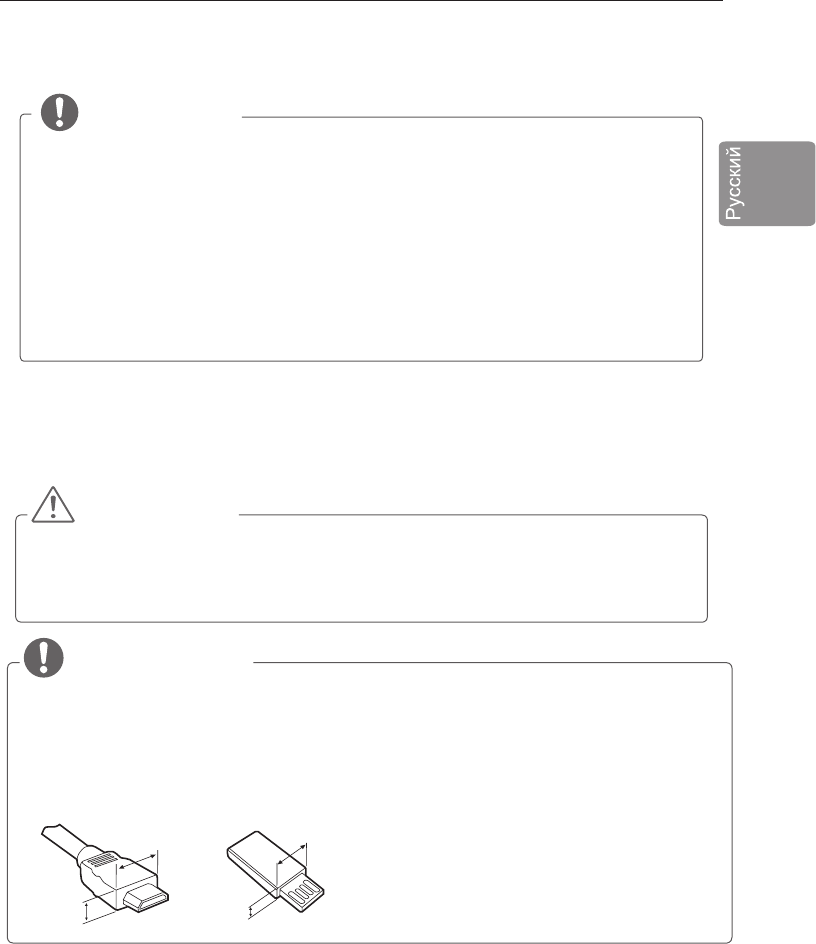

• Комплектация вашего продукта может отличаться в зависимости от модели.
• Спецификации продуктов или содержание данного руководства может изменяться без
предварительного уведомления, ввиду модернизации функций изделия.
• Для оптимального соединения HDMI кабели и USB-устройства должны иметь кайму
толщиной не более 10 мм и шириной не более 18 мм. Если USB флэш-накопитель не входит в
порт USB на вашем телевизоре - используйте удлинительный кабель с поддержкой USB 2.0.
СБОРКА И ПОДГОТОВКА К РАБОТЕ10
FREEZE
RATIO
L/R SELECT
ENTER
BACK EXIT
Q.MENU
INFO
MENU
CHVOL
P
A
G
E
FAV
3D
MUTE
1 2 3
4 5 6
7 8
0
9
MARK
LIST
FLASHBK
ENERGY
SAVING
TV
AV MODE
INPUT
Пульт ДУ и батареи (AAA) Руководство
пользователя Держатель для кабеля
Кабельный органайзер
2 шт.
(только для LB57**, LB58**-
ZA/ZB/ZG/ZJ)
Основание
(только для LB49**-ZH)
Основание
(только для LB49**-ZB/ZG)
Основание
(только для LB57**, LB58**-
ZA/ZB/ZG/ZJ)
Стойка / Основание
(только для LB58**-ZM)
Кабель питания
(только для LB57**, LB58**)
СБОРКА И ПОДГОТОВКА К РАБОТЕ 11

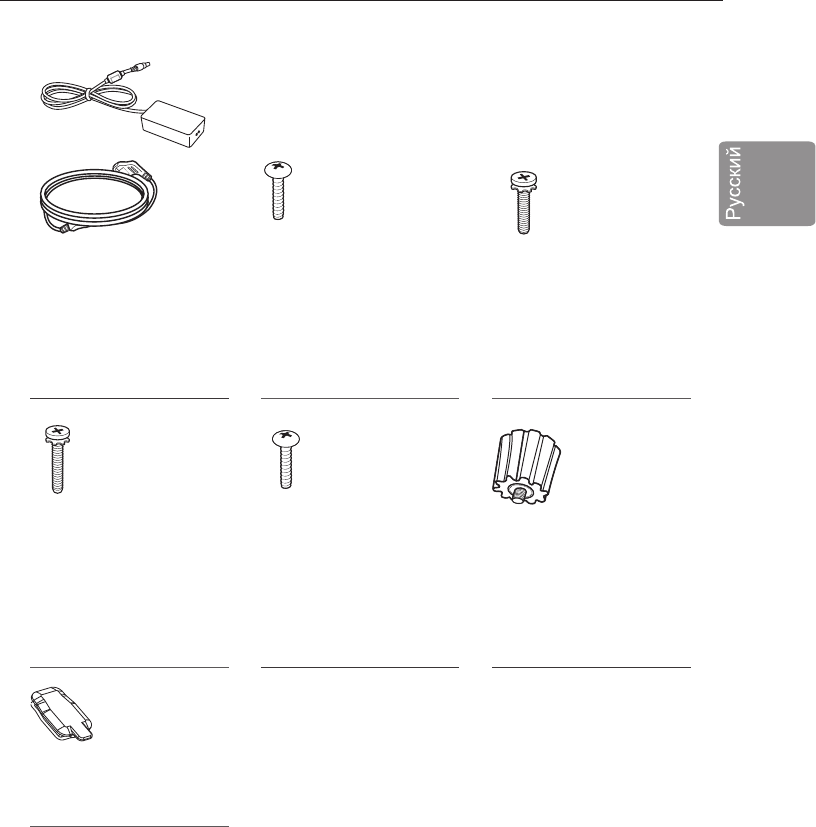

AC-DC Adapter /
Кабель
питания
(только для LB49**)
Винты для подставки
2 шт., M4 x L10
(только для 28LB49**-ZH)
Винты для подставки
4 шт., M4 x L14
(только для
39/42/47/50LB57**,
39/42/47/50/55LB58**-
ZA/ZB/ZG/ZJ,
42/47/50/55/60LB58**-ZM)
Винты для подставки
2 шт., M4 x L20
(только для 32/39LB58**-
ZM)
4 шт., M4 x L20
(только для 32LB57**,
32LB58**-ZA/ZB/ZG/ZJ)
Винты для подставки
4 шт., M4 x L20
(только для LB58**-ZM)
Фигурная шайба настенного
крепления
2 шт.
(только для 42LB57**,
42LB58**)
Заглушка
2 шт.
(только для LB58**-ZM)
СБОРКА И ПОДГОТОВКА К РАБОТЕ12
Принадлежности, приобретаемые отдельно
Отдельные элементы каталога могут быть изменены или модифицированы без
уведомления.
Для приобретения этих принадлежностей обратитесь к дилеру.
Данные устройства работают только с совместимыми моделями.
Название модели или ее конструкция может изменяться в зависимости от
функциональных обновлений, решения производителя или от его политики.
AN-MR500
Пульт ДУ Magic
AN-WF500
Wi-Fi/Bluetooth адаптер
AN-VC5**
Камера для видеозвонков
Звуковая панель LG Tag On
* Пульт ДУ Magic и Аудиоустройство LG (беспроводное) можно использовать только
с адаптером Wi-Fi/Bluetooth.
СБОРКА И ПОДГОТОВКА К РАБОТЕ 13

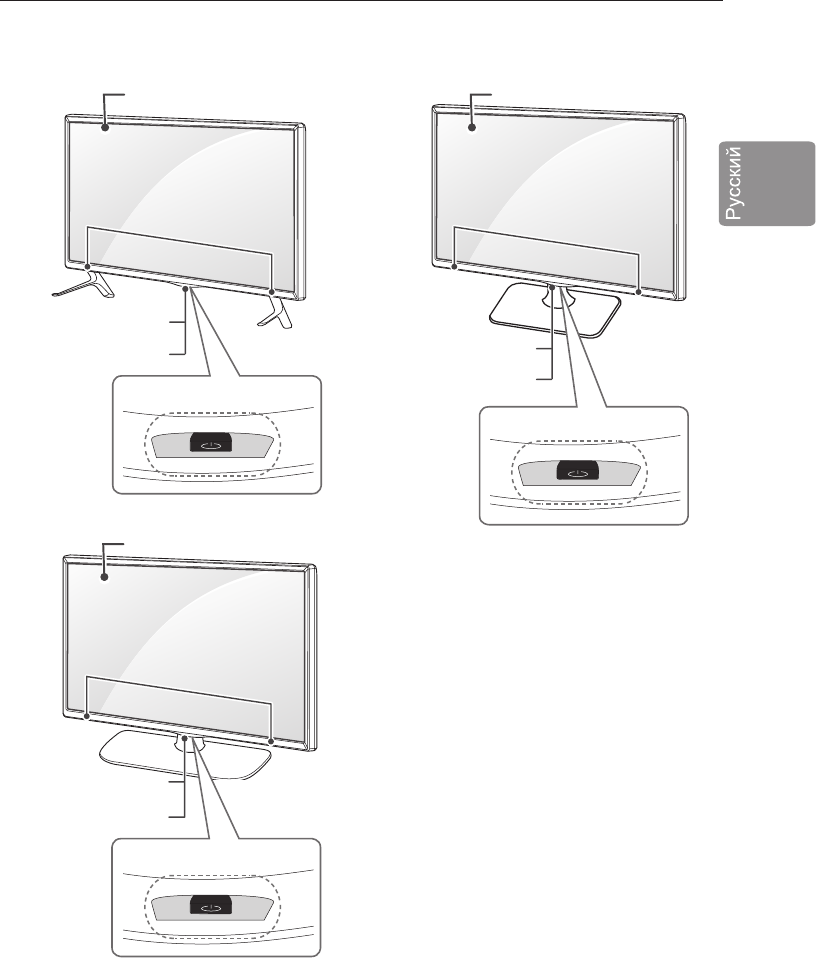

Органы управления и кнопки
Тип A : LB49**-ZH, LB57**,
LB58**-ZA/ZB/ZG/ZJ
ИК приёмник дистанционного
управления
и
интеллектуальные
1
сенсоры
Индикатор питания
Кнопки
Экран
Кнопка-джойстик2
Тип B : LB49**-ZB/ZG
ИК приёмник дистанционного
управления и
интеллектуальные
1
сенсоры
Индикатор питания
Кнопки
Экран
Кнопка-джойстик2
Тип C : LB58**-ZM
ИК приёмник дистанционного
управления
и
интеллектуальные
1
сенсоры
Индикатор питания
Кнопки
Экран
Кнопка-джойстик2
1 Интеллектуальный сенсор настраивает изображение в зависимости от условий освещения.
2 Кнопка-джойстик расположена под экраном ТВ.
СБОРКА И ПОДГОТОВКА К РАБОТЕ14
•Чтобы включить или выключить индикатор питания, выберите в главном меню
УСТАНОВКИ.
ПРИМЕЧАНИЕ
Основные функции
Включение
питания
Когда телевизор выключен, нажмите пальцем кнопку-джойстик
один раз и отпустите ее.
Выключение
питания
Когда телевизор включен, нажмите и удерживайте пальцем кнопку-
джойстик в течение нескольких секунд, затем отпустите ее.
При этом, если кнопка Menu (Меню) отображается на экране,
выйти из меню можно нажатием и удерживанием кнопки-
джойстика.
Регулировка
громкости
Сдвигая пальцем кнопку-джойстик влево или вправо, можно
регулировать уровень громкости звука.
Управление
программами
Сдвигая пальцем кнопку-джойстик вверх или вниз, можно выбирать
программы (канала) из списка сохраненных программ (каналов).
Использование кнопки-джойстика
Возможность легко управлять функциями телевизора с помощью кнопки-джойстика, сдвигая ее вверх,
вниз, влево или вправо.
ПРИМЕЧАНИЕ
• Сдвигая пальцем кнопку-джойстик вверх, вниз, влево или вправо, будьте внимательны
и не нажимайте на кнопку. Если нажать кнопку-джойстик, невозможно будет выполнить
настройку уровня громкости и сохранить каналы.
Настройка меню
Когда телевизор включен, нажмите кнопку-джойстик один раз.
Можно настраивать элементы меню , сдвигая кнопку-джойстик вверх, вниз, влево
или вправо.
(, , , )
Выключение
телевизора Выключение питания телевизора.
Настройки Переход к главному меню.
Закрыть Закрытие окон просмотра на экране и возврат к
просмотру ТВ.
Вход Изменение источника входного сигнала.
(каналами)
СБОРКА И ПОДГОТОВКА К РАБОТЕ 15
Поднятие и перемещение
Перед поднятием и перемещением
телевизора, ознакомьтесь со следующими
инструкциями во избежание повреждения и
для обеспечения безопасной транспортиров-
ки, независимо от типа и размера телевизора.
ВНИМАНИЕ!
Избегайте касания до экрана телевизора,
так как это может привести к его повреждению.
Телевизор предпочтительно перемещать в
оригинальной коробке или упаковочном
материале.
Перед поднятием и перемещением
телевизора, отключите кабель питания и
все остальные кабели.
Во избежание царапин, когда вы держите
телевизор, экран должен быть направлен в
сторону от вас.
Крепко удерживайте верхнюю и нижнюю
части корпуса телевизора. Не дотрагивай-
тесь до области решетки динамиков.
• Большой телевизор должны переносить
не менее 2-х человек.
• При транспортировке телевизора в руках
удерживайте его, как показано на рисунке.
При обращении с телевизором будьте
осторожны, чтобы не повредить
кнопку-джойстик, выступающую из
корпуса.
• При транспортировке не подвер-
гайте телевизор тряске или избыточной
вибрации.
• При транспортировке держите
телевизор вертикально, не ставьте
его на бок и не наклоняйте влево или
вправо.
• Не оказывайте чрезмерного давления
на каркас рамы, ведущего к ее сжатию /
деформации, так как это может привести
к повреждению экрана.
Установка на столе
1 Поднимите и вертикально установите
телевизор на столе.
-
Оставьте 10 см (минимум) зазор от стены
для достаточной вентиляции.
10 см
10 см
10 см
10 см
10 см
2 Подключите шнур питания к розетке.
ВНИМАНИЕ!
• Не размещайте телевизор вблизи источников
тепла, так как это может привести к пожару
или другим повреждениям.
СБОРКА И ПОДГОТОВКА К РАБОТЕ16

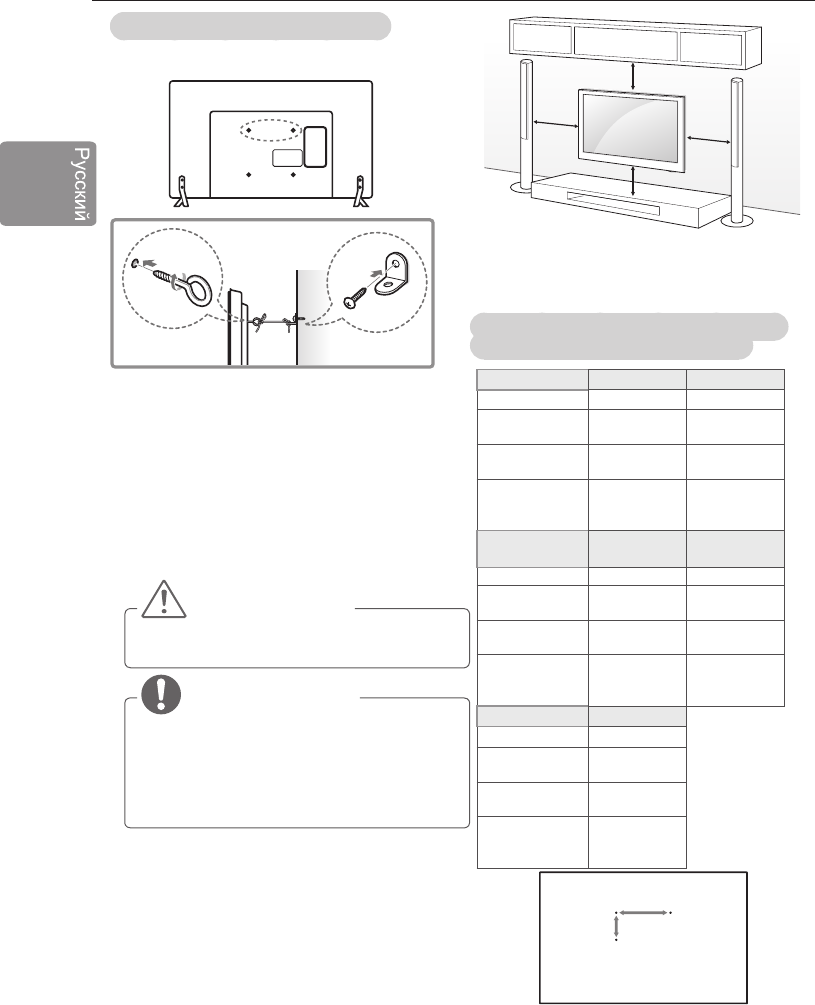

Закрепление телевизора на стене
Этот компонент доступен не для всех моделей.
1 Вставьте и затяните болты с ушками или болты
кронштейнов ТВ на задней панели телевизора.
-Если в местах для болтов с ушками уже
установлены другие болты, то сначала
вывинтите их.
2 Закрепите кронштейны на стене с помощью болтов.
Совместите кронштейн и болты с ушками на
задней панели телевизора.
3 Крепким шнуром надежно привяжите болты с
ушками к кронштейнам.
Убедитесь в том, что шнур расположен
горизонтально.
ВНИМАНИЕ!
ПРИМЕЧАНИЕ
• Следите за тем, чтобы дети не забирались и не
висели на телевизоре.
• Используйте платформу или шкаф достаточно
большой и прочный, чтобы выдержать вес
устройства.
• Кронштейны, винты и шнуры не входят в комплект
поставки. Дополнительные аксессуары можно
приобрести у местного дилера.
Крепление на стене
Осторожно прикрепите настенный кронштейн
(приобретаемый отдельно) к задней части
телевизора и прикрепите его к прочной стене
перпендикулярно полу. Для монтажа телевизора
на стены из других строительных материалов
обращайтесь к квалифицированным специалистам.
Компания LG рекомендует вызывать
квалифицированного мастера для крепления
телевизора к стене.
10 см
10 см
10 см
10 см
Убедитесь в том, что винты и настенный кронштейн
отвечают стандартам VESA. В следующей таблице
приведены стандартные габариты для комплектов
настенного крепления.
Принадлежности, приобретаемые отдельно
(кронштейн для настенного крепления)
Модель 22LB49**
28LB49**
VESA (A x B) 75 x 75 100 x 100
Стандартный
винт
M4 X L10 M4 X L10
Количество
винтов
4 4
Кронштейн
для астенного
крепления
LSW140B LSW140B
Модель 32/39LB57**
32/39LB58**
42/47/50LB57**
42/47/50/55LB58**
VESA (A x B)
200 x 200 400 x 400
Стандартный
винт
M6 M6
Количество
винтов
4 4
Кронштейн
для астенного
крепления
LSW240B
MSW240
LSW440B
MSW240
Модель 60LB58**
VESA (A x B)
400 x 400
Стандартный
винт
M6
Количество
винтов
4
Кронштейн
для астенного
крепления
LSW440B
A
B
СБОРКА И ПОДГОТОВКА К РАБОТЕ 17
•Только для 42LB57**, 42LB58**
Фигурная шайба
настенного
крепления
ПРИМЕЧАНИЕ
ВНИМАНИЕ!
Кронштейн
для настенного
крепления
Задняя крышка
Стандартный винт
: M4 x L10
Кронштейн для
настенного крепления
Задняя крышка
Макс.8 мм
Перед перемещением и установкой телевизора
отключите кабель питания. Несоблюдение
этого правила может привести к поражению
электрическим током.
Установка телевизора на потолок или наклон-
ную стену, может привести к его падению и
получению травмы.
Следует использовать одобренный кронштейн
LG для настенного крепления и обратиться к
местному дилеру или квалифицированному
специалисту.
Не заворачивайте винты с избыточной силой,
т.к. это может привести к повреждению телеви-
зора и потере гарантии.
Следует использовать винты и настенные креп-
ления, отвечающие стандарту VESA. Гарантия
не распространяется на повреждения или трав-
мы, полученные в результате неправильного
использования или использования неправиль-
ных аксессуаров.
Длина винтов с внешней стороны задней крыш-
ки не должна превышать 8 мм.
(только для LB49**)
ПРИМЕЧАНИЕ
Следует использовать винты, указанные в
спецификации для винтов стандарта VESA.
Комплект кронштейна для настенного крепления
снабжается инструкцией по монтажу и необходи-
мыми комплектующими.
Настенный кронштейн является дополнитель-
ным аксессуаром. Дополнительные аксессуары
можно приобрести у местного дилера.
Длина винтов может зависеть от кронштейна для
настенного крепления. Убедитесь в том, что
винты имеют соответствующую длину.
Дополнительная информация приведена в
руководстве к кронштейну для настенного
крепления.
ПУЛЬТ ДУ18

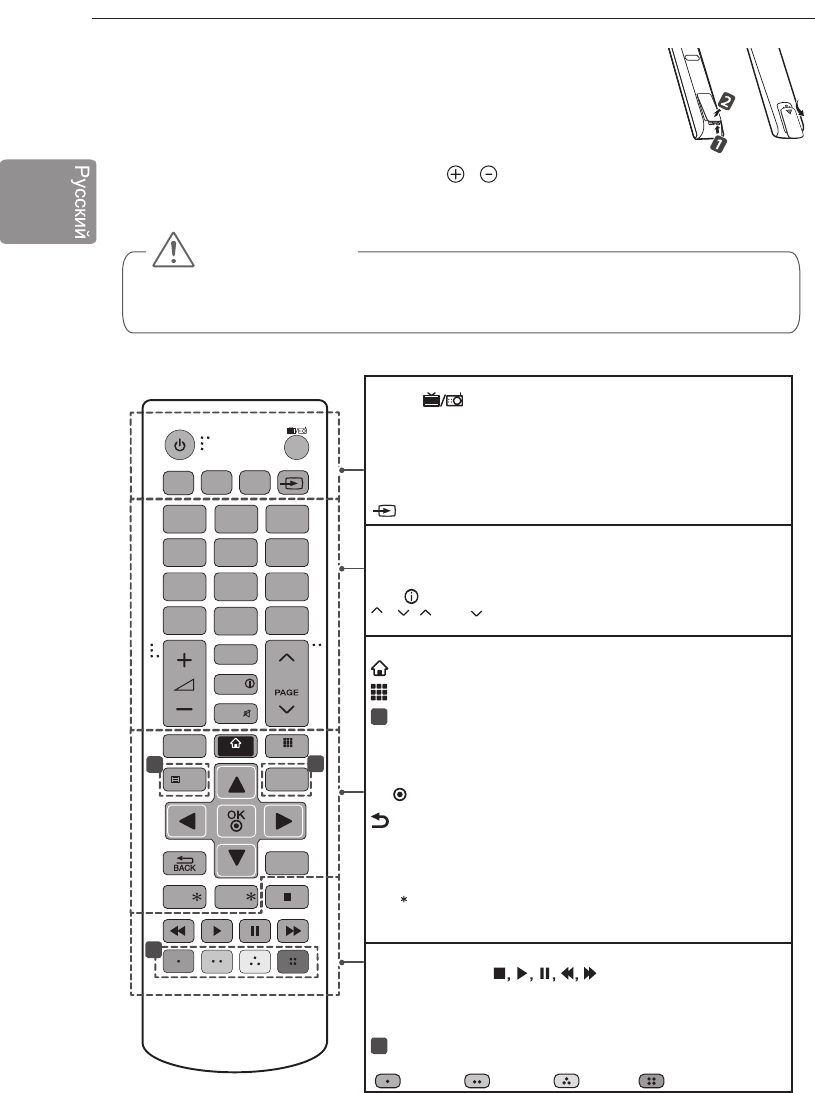

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
(ПУЛЬТ ДУ)
Описания в данном руководстве относятся к кнопкам на пульте ДУ.
Внимательно прочитайте настоящее руководство и правильно
используйте телевизор.
Чтобы заменить батареи, откройте крышку батарейного отсека,
замените батареи (1,5 В AAA) с учетом и , указанных на
маркировке в отсеке, и закройте крышку отсека. Для извлечения батарей выпол-
ните действия по их установке в обратном порядке.
ВНИМАНИЕ!
•
Не используйте новые батареи вместе со старыми, это может вызвать повреждение
пульта ДУ.
Пульт ДУ не будет входить в комплектацию для всех рынков.
Направляйте пульт ДУ на телевизор.
•
Пульт ДУ:
TV/RAD Переключение режимов ТВ/Радио.
SUBTITLE Включение или отключение отображения субтитров.
Q. MENU Доступ к быстрому меню.
GUIDE ТЕЛЕГИД (показ программы передач).
AD Включение или выключение Аудио описаний.
INPUT Изменение источника входного сигнала.
LIST Вызывает список каналов.
Q.VIEW Возврат к предыдущему каналу.
FAV Доступ к списку избранных каналов.
INFO Отображение информации о текущей программе и входе.
PAGE Переключение каналов / Постраничное
пролистывание в списке.
SETTINGS Доступ к главному меню настроек.
SMART Доступ к главному меню Smart Home.
MY APPS Отображение списка приложений.
1
Кнопки ТЕЛЕТЕКСТА Эти кнопки используются для работы с
телетекстом.
Кнопки навигации (вверх/вниз/влево/вправо) Навигация курсора в меню.
OK Выбор меню или параметров и подтверждение ввода.
BACK Возврат на предыдущий уровень.
EXIT Закрытие окон просмотра на экране и возврат к просмотру ТВ.
APP/* Выбор нужного источника в меню MHP телевизора. (Только для
Италии) (в зависимости от модели)
REC/ Начало записи и отображение меню записи. (поддерживается
только моделями со встроенной поддержкой стандарта Time
MachineReady) (в зависимости от страны)
LIVE TV Возврат к ПРЯМОЙ ТРАНСЛЯЦИИ.
Кнопки управления ()
Управление содержимым премиум-качества,
Time MachineReady
, меню
SmartShare или SIMPLINK-совместимыми устройствами (USB, SIMPLINK
или
Time MachineReady
).
2
Цветные клавиши Доступ к специальным функциям некоторых
меню.
(: Красная, : Зеленая, : Желтая, : Синяя)
1
4 5 6
7 8 9
LIST
SUBTITLE
SETTINGS
EXIT
Q.VIEW
P
0
FAV
GUIDE
MUTE
2 3
INPUT
INFO
TV/
RAD
REC/
Q.MENU
AD
SMART
MY APPS
TEXT
T.OPT
APP/
LIVE TV
2
11
или
P
/
ПУЛЬТ ДУ 19
(в зависимости от модели)
SUBTITLE Включение или отключение отображения субтитров.
RATIO Изменение формата экрана.
INPUT Изменение источника входного сигнала.
TV/RAD Переключение режимов ТВ/Радио.
LIST Вызывает список каналов.
(Пробел) Ввод пробела на экранной клавиатуре.
Q.VIEW Возврат к предыдущему каналу.
FAV Доступ к списку избранных каналов.
GUIDE ТЕЛЕГИД (показ программы передач).
PAGE Переключение каналов / Постраничное пролистывание
в списке.
INFO Отображение информации о текущей программе и входе.
SMART Доступ к начальному меню Smart Home.
MY APPS Отображение списка приложений.
Кнопки навигации (вверх/вниз/ влево/ вправо) Навигация курсора в меню.
OK Выбор меню или параметров и подтверждение ввода.
BACK Возврат на предыдущий уровень.
SETTINGS Доступ к главному меню.
EXIT Закрытие окон просмотра на экране и возврат к просмотру ТВ.
1
Цветные клавиши Доступ к специальным функциям некоторых меню.
(: Красная, : Зеленая, : Желтая, : Синяя)
2
Кнопки ТЕЛЕТЕКСТА Эти кнопки используются для работы с телетекстом.
LIVE TV Возврат к ПРЯМОЙ ТРАНСЛЯЦИИ.
Q. MENU Доступ к быстрому меню.
Кнопки управления ()
Управление содержимым премиум-качества,
Time MachineReady
, меню SmartShare
или SIMPLINK-совместимыми устройствами (USB, SIMPLINK или
Time
MachineReady
).
REC/ Начало записи и отображение меню записи. (поддерживается только
моделями со встроенной поддержкой стандарта Time MachineReady)
SLEEP Установка таймера сна.
AD Включение или выключение Аудио описаний.
APP/* Выбор нужного источника в меню MHP телевизора. (Только для
Италии) (в зависимости от модели)
P
A
G
E
FAV
MUTE
EXIT
OK
SETTINGS
MY APPS
LIVE TV
REC
/
TEXT
T.OPT
Q.MENU
AD
BACK
SMART
APP/
SLEEP
TV/
RAD
SUBTITLE
1
.,;@
2
abc
3
def
4
ghi
5
jkl
6
mno
7
pqrs
8
tuv
0
9
wxyz
LIST
Q.VIEW
GUIDE
RATIO INPUT
INFO
1
2
P
/
(в зависимости от страны)
ИСПОЛЬЗОВАНИЕ РУКОВОДСТВА ПОЛЬЗОВАТЕЛЯ / ОБСЛУЖИВАНИЕ20
ИСПОЛЬЗОВАНИЕ
РУКОВОДСТВА
ПОЛЬЗОВАТЕЛЯ
Руководство пользователя облегчает доступ к
подробной информации о телевизоре.
1 Нажмите кнопку
SMART
для доступа к
начальному меню.
2 Выберите SETTINGS (НАСТРОЙКА) → ПОДДЕРЖКА .
3 Выберите Руководство пользователя и
нажмите
OK
.
ПОДДЕРЖКА
Руководство пользователя
ОБСЛУЖИВАНИЕ
Чистка телевизора
Для поддержания превосходного качества изображения и длительного срока
службы изделия необходимо регулярно очищать телевизор.
ВНИМАНИЕ!
Перед очисткой телевизора выключите его пультом ДУ, отключите шнур питания и другие кабели.
Если телевизор не используется в течение длительного времени, отключите шнур питания от
розетки, чтобы избежать повреждения из-за разряда молнии или скачка напряжения.
•
•
Экран, рамка, корпус и подставка
• Для удаления пыли или незначительных загрязнений используйте сухую,
чистую и мягкую ткань.
• Для удаления значительных загрязнений протирайте поверхность мягкой
тканью, слегка увлажнённой в чистой воде. После этого сразу же протрите экран
и рамку сухой тканью.
СЛЕДИТЕ ЗА ТЕМ, ЧТОБЫ ВЛАГА НЕ ПОПАЛА МЕЖДУ РАМКОЙ И ЭКРАНОМ.
ВНИМАНИЕ!
•
Всегда избегайте касания экрана, так как это может привести к его повреждению.
•
Не нажимайте, не трите и не бейте по поверхности ногтями или острыми предметами,
так как это может привести к появлению царапин на экране и искажению изображения.
• Не используйте химические вещества, так как это может привести к повреждению
поверхности.
• Не наносите жидкость непосредственно на поверхность. При попадании воды внутрь
корпуса телевизора, существует риск возникновения пожара, поражения электрическим
током и неисправности.
Кабель питания
Регулярно очищайте шнур питания от накопившейся пыли или грязи.
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 21
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Проблема Решение
Телевизор не реагирует
на команды пульта
дистанционного
управления (пульта ДУ).
* Убедитесь в отсутствии препятствий между ТВ и пультом дистанционного управления.
* Убедитесь, что батареи заряжены и правильно установлены
( к , к ).
При необходимости замените батареи новыми.
ТВ не включается:
отсутствуют изображе-
ние и звук.
* Убедитесь, что розетка работает, сетевое напряжение присутствует, подключив к ней
другие электроприборы.
* Убедитесь, что шнур питания надёжно подключен к розетке и к ТВ.
* Убедитесь, что ТВ включён (включите ТВ кнопкой, расположенной на панели).
Телевизор самопроиз-
вольно выключается. * Проверьте надежность подключения электросети (место: розетка/ТВ). Возможно,
произошел сбой в сети электропитания, плохой контакт в розетке.
* Если на ТВ не подавались сигналы управления с ПДУ в течение двух часов, ТВ отключа-
ется по таймеру для сбережения энергии.
* Проверьте функции Таймер сна и Время выкл.- активируется в настройках «ВРЕМЯ».
См. «Таймер сна».
* Если отсутствует входной сигнал в течение 15 минут, телевизор выключится автомати-
чески.
При подсоединении к
компьютеру
(RGB/HDMI), отобража-
ется сообщение «Нет
сигнала» или «Невер-
ный формат».
* Убедитесь, что выбран правильный источник входного сигнала - меню «ВХОД» (кнопка
INPUT).
* Убедитесь, что ТВ поддерживает разрешение и частоту кадров видеокарты. Если установ-
лена неподдерживаемая частота или разрешение в настройках видеокарты - установите
рекомендуемые параметры.
* Выключите/включите ТВ с помощью пульта ДУ.
* Переподключите кабель RGB/HDMI.
* Перезагрузите компьютер не выключая ТВ.
Во время просмотра
отсутствует или
искажен звук.
* Нажмите кнопку или на ПДУ.
* Убедитесь, что не включен режим «Без звука» .
MUTE
* Переключите канал. Возможно проблема связана с каналом. Для аналоговых
каналов проблема может быть связана с определением системы вещания, измените
в меню КАНАЛЫ Ручная настройка Система.
* Если звук отсутствует/искажен на определенных ТВ каналах, измените звуковую
дорожку или переключите моно/стерео через меню быстрого доступа (Q.Menu).
* Убедитесь, что аудиокабели подключены правильно и не повреждены.
* При воспроизведении видеоконтента с USB-носителя, формат звуковой дорожки
может не поддерживаться.
*Проверьте вывод звука в меню «ЗВУК», опция «Аудиовыход».
Отображается
чёрно-белое
изображение или
низкое качество
цветопередачи.
* Отрегулируйте Цветность, Оттенки и Цветовую температуру в меню «ЭКРАН».
* Произведите Сброс настроек экрана в меню «ЭКРАН».
* Произведите сброс на Заводские настройки в меню «УСТАНОВКИ». (Все
пользовательские настройки и каналы будут удалены).
Питание включено, но
отображается очень
тёмное изображение.
* Проверьте функцию Экономия энергии (Есо) в меню «ЭКРАН». При необходимости
отключите.
* Отрегулируйте Яркость и Контрастность в меню «ЭКРАН».
* Произведите Сброс настроек экрана в меню «ЭКРАН».
* Произведите сброс на Заводские настройки в меню «УСТАНОВКИ». (Все
пользовательские настройки и каналы будут удалены).
На экране отображает-
ся надпись
«Нет сигнала».
* Проверьте правильность выбора входного сигнала в меню «ВХОД» (кнопка INPUT).
* Убедитесь, что внешнее устройство надежно подключено с помощью сигнального
кабеля, включено и работоспособно.
* Попробуйте поменять сигнальный кабель, возможно проблема с ним.
* Обратитесь к разделу Подключений инструкции пользователя и подключите
внешнее устройство.
Изображение на экране
ТВ с ПК отображается
не полностью или с
искажениями.
* Выполните автонастройку или настройте параметры позиции вручную с помощью
опции Экран в меню «ЭКРАН» - только для RGB [в зависимости от модели].
* При использовании HDMI-кабеля, переименуйте соответствующий вход в PC (ПК) кнопкой
Input (Вход) [Используйте масштабирование в настройках видеокарты на ПК].
* Убедитесь, что ТВ поддерживает разрешение и частоту кадров видеокарты. Если
установлена неподдерживаемая частота или разрешение в настройках видеокарты -
установите рекомендуемые параметры.
* При использовании пульта ДУ Magic [в зависимости от модели] потрясите пульт из сторо-
ны в сторону. Убедитесь в том, что пульт и ТВ сопряжены.
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ22
Проблема Решение
Если у вас возникла какая-либо проблема с работой ТВ и вы не нашли ее в списке или решение вам не подходит,
Вы всегда можете воспользоваться бесплатной информационной службой (см. последнюю страницу инструкции).
Звонок бесплатный.
Низкое качество
изображения некоторых
каналов. Полосы, линии,
штрихи на изображении
или изображение
размыто.
* Переключите канал. Возможно, проблема связана с каналом. Для аналоговых
каналов проблема может быть связана с определением системы вещания, измените
в меню КАНАЛЫ Ручная настройка Система.
* Сигнал станции слишком слабый. Направьте антенну в правильном направлении.
* Убедитесь, в отсутствии источников помех, например, других электрических
устройств или электроинструментов.
* Произведите сброс на Заводские настройки в меню «УСТАНОВКИ». (Все
пользовательские настройки и каналы будут удалены).
Не настраивает каналы,
настраивает не все
каналы.
* Выберите правильный режим поиска: Антенна (если у Вас собственная антенна,
направленная на ТВ вышку) или кабельное ТВ (если Ваша квартира подключена к
домовой антенне) и заново произведите автопоиск.
Если Вашего кабельного оператора нет в списке при выборе Кабельное ТВ -
выберите опцию Другие операторы тип поиска Быстрый Введите начальную
частоту (46000) или выберите ПОЛНЫЙ поиск (занимает дополнительное время).
* Проверьте правильность направления собственной антенны, целостность кабеля,
разъемов, надежность подключения.
* Произведите сброс на Заводские настройки в меню «УСТАНОВКИ». (Все
пользовательские настройки и каналы будут удалены).
* Обновите Программное Обеспечение (ПО). ПО в соответствии с моделью ТВ и
инструкцию по обновлению можно найти на официальном сайте www.lg.com.
* Обратитесь к кабельному оператору для проверки сигнала.
Не описанная (другая)
проблема
воспроизведения и
передачи сигналов.
Не работает какая-либо
функция, заложенная в
ТВ.
* Произведите сброс на Заводские настройки в меню УСТАНОВКИ. (Все
пользовательские настройки и каналы будут удалены).
* Обновите программное обеспечение (ПО).
ПО в соответствии с моделью ТВ и инструкцию по обновлению можно найти на
официальном сайте www.lg.com.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 23
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
(в зависимости от модели)
Спецификация модуля беспроводной ЛВС (TWFM-B006D)
Стандартный
IEEE 802,11a/b/g/n
Диапазон частот
2400
—
2483,5
МГц
5150
—
5250
МГц
5725
—
5850
МГц (Для стран, не входящих в ЕС)
Выходная мощность (Макс.)
802,11a: 11 дБм
802,11b: 14 дБм
802,11g: 10,5 дБм
802,11n - 2,4ГГц: 11 дБм
802,11n - 5ГГц: 12,5 дБм
•Поскольку диапазон, используемый для страны, может отличаться, пользователь не может
изменять и настраивать рабочую частоту. Этот продукт настроен в соответствии с таблицей
частот в регионах.
•Минимальное рабочее расстояние до пользователя при установке устройства составляет
20 см. Данную инструкцию можно считать общим положением при настройке условий работы.
0197
або
ADDITIONAL TIP
Time Zone
Magadan, Kamchatka
Vladivostok
Yakutsk
Irkutsk
Krasnoyarsk
Omsk
Yekaterinburg
Moscow, Samara
Kaliningrad
This Table means the Time Zone table of 9 area of Russia, and when the user selects the
Time Zone for his or her area, it automatically sets the time for the corresponding area.
However, even though the user selected his or her area, if the broadcasting station's
ДОПОЛНИТЕЛЬНЫЕ НАСТРОЙКИ
Часовой пояс
Магадан, Камчатка
Владивосток
Якутск
Иркутск
Красноярск
Омск
Екатеринбург
Москва, Самара
Калининград
В данной таблице 9 регионов России в соответствии с разными часовыми поясами.
При выборе города, относящегося к нужному часовому поясу, система
автоматически корректирует время для заданной области.
Если при выборе нужного часового пояса корректировка времени не произошла,
или существует необходимость зафиксировать другой часовой пояс, пользователь
может в ручном режиме произвести
необходимые временные настройки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ B - 1
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ / ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Технические характеристики устройства могут быть изменены без предварительного
уведомления, в связи с модернизацией функций устройства.
Технічні характеристики пристрою можуть бути змінені без попередження, у зв’язку з
модернізацією функцій пристрою.
МОДЕЛЬ
22LB49**
22LB490B-ZG
22LB490U-ZG
22LB491U-ZB
22LB498U-ZG
22LB4900-ZA
22LB490B-ZH
22LB490U-ZA
22LB490U-ZH
22LB490V-ZA
Размеры /
Розміри
(Ш x В x Г)
С подставкой (мм)
З підставкою (мм)
506 x 354 x 141 506 x 345 x 129
Без подставки (мм)
Без підставки (мм)
506 x 310 x 55.8 506 x 310 x 55.8
Вес /
Вага
3.1 3.0
2.9 2.9
Требования к электропитанию
Вимоги до електроживлення
AC 100-240 В~ 50 / 60 Гц AC 100-240 В~ 50 / 60 Гц
Потребляемая мощность
Споживана потужність
48 Вт 48 Вт
AC-DC Адаптер
Изготовитель / Виробник: Lien Chang
Модель: LCAP35
Изготовитель / Виробник: APD
Модель: DA-48F19
28LB49**
28LB490B-ZG
28LB490U-ZG
28LB491U-ZB
28LB498U-ZG
28LB4900-ZA
28LB490B-ZH
28LB490U-ZA
28LB490U-ZH
28LB490V-ZA
638 x 430 x 175 638 x 422 x 160
638 x 389 x 56.8 638 x 389 x 56.8
4.6 4.4
4.3 4.3
С подставкой (кг)
З підставкою (кг)
Без подставки (кг)
Без підставки (кг)
МОДЕЛЬ
С подставкой (мм)
З підставкою (мм)
Без подставки (мм)
Без підставки (мм)
Размеры /
Розміри
(Ш x В x Г)
С подставкой (кг)
З підставкою (кг)
Без подставки (кг)
Без підставки (кг)
Требования к электропитанию
Вимоги до електроживлення
AC 100-240 В~ 50 / 60 Гц AC 100-240 В~ 50 / 60 Гц
Потребляемая мощность
Споживана потужність
65 Вт 65 Вт
AC-DC Адаптер
Изготовитель / Виробник: Lien Chang
Модель: LCAP39
Изготовитель / Виробник: APD
Модель: DA-65G19
Вес /
Вага
B - 2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МОДЕЛЬ
32LB57**
32LB5700-ZB
32LB5700-ZK
32LB570B-ZB
32LB570B-ZK
32LB570U-ZB
32LB570U-ZJ
Размеры /
Розміри
(Ш x В x Г)
С подставкой (мм)
З підставкою (мм)
732 x 481 x 207 885 x 567 x 218
Без подставки (мм)
Без підставки (мм)
732 x 431 x 55.5 885 x 524 x 55.5
Вес /
Вага
6.2 8.3
6.0 8
Требования к электропитанию
Вимоги до електроживлення
AC 100-240 В~ 50 / 60 Гц AC 100-240 В~ 50 / 60 Гц
Потребляемая мощность
Споживана потужність
75 Вт 100 Вт
42LB57**
42LB5700-ZB
42LB5700-ZK
42LB570B-ZB
42LB570B-ZK
42LB570U-ZB
42LB570U-ZJ
47LB5700-ZB
47LB5700-ZK
47LB570B-ZB
47LB570B-ZK
47LB570U-ZB
47LB570U-ZJ
47LB570U-ZK
961 x 610 x 218 1073 x 676 x 255
961 x 567 x 55.5 1073 x 629 x 55.8
9.5 12.7
9.2 12.3
С подставкой (кг)
З підставкою (кг)
Без подставки (кг)
Без підставки (кг)
МОДЕЛЬ
С подставкой (мм)
З підставкою (мм)
Без подставки (мм)
Без підставки (мм)
Размеры /
Розміри
(Ш x В x Г)
С подставкой (кг)
З підставкою (кг)
Без подставки (кг)
Без підставки (кг)
Требования к электропитанию
Вимоги до електроживлення
AC 100-240 В~ 50 / 60 Гц AC 100-240 В~ 50 / 60 Гц
Потребляемая мощность
Споживана потужність
110 Вт 120 Вт
Вес /
Вага
32LB570U-ZK
32LB570V-ZB
32LB570V-ZF
32LB570V-ZJ
32LB570V-ZK
32LB572U-ZP
32LB572V-ZP
39LB5700-ZB
39LB5700-ZK
39LB570B-ZB
39LB570B-ZK
39LB570U-ZB
39LB570U-ZJ
39LB570U-ZK
39LB570V-ZB
39LB570V-ZF
39LB570V-ZJ
39LB570V-ZK
39LB572U-ZP
39LB572V-ZP
39LB57**
42LB570U-ZK
42LB570V-ZB
42LB570V-ZF
42LB570V-ZJ
42LB570V-ZK
42LB572U-ZP
42LB572V-ZP
47LB57**
47LB570V-ZB
47LB570V-ZF
47LB570V-ZJ
47LB570V-ZK
47LB572U-ZP
47LB572V-ZP
50LB57**
50LB5700-ZB
50LB5700-ZK
50LB570B-ZB
50LB570B-ZK
50LB570U-ZB
50LB570U-ZJ
50LB570U-ZK
32LB580V-ZA
32LB580U-ZB
32LB580V-ZB
32LB580V-ZD
32LB5820-ZJ
32LB582B-ZJ
32LB582U-ZJ
1128 x 708 x 255 732 x 481 x 207
1128 x 660 x 55.8 732 x 431 x 55.5
14.2 6.2
13.8 6.0
МОДЕЛЬ
С подставкой (мм)
З підставкою (мм)
Без подставки (мм)
Без підставки (мм)
Размеры /
Розміри
(Ш x В x Г)
С подставкой (кг)
З підставкою (кг)
Без подставки (кг)
Без підставки (кг)
Требования к электропитанию
Вимоги до електроживлення
AC 100-240 В~ 50 / 60 Гц AC 100-240 В~ 50 / 60 Гц
Потребляемая мощность
Споживана потужність
130 Вт 75 Вт
Вес /
Вага
50LB570V-ZB
50LB570V-ZF
50LB570V-ZJ
50LB570V-ZK
50LB572U-ZP
50LB572V-ZP
32LB58**
32LB582V-ZJ
32LB582V-ZG
32LB5800-ZM
32LB580B-ZM
32LB580U-ZM
32LB580V-ZM
732 x 475 x 233
732 x 431 x 55.5
8.1
6.0
AC 100-240 В~ 50 / 60 Гц
75 Вт
32LB58**
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ B - 3
МОДЕЛЬ
39LB58**
39LB580V-ZA
39LB580U-ZB
39LB580V-ZB
39LB580V-ZD
39LB5820-ZJ
39LB582B-ZJ
39LB5800-ZM
39LB580B-ZM
39LB580U-ZM
39LB580V-ZM
Размеры /
Розміри
(Ш x В x Г)
С подставкой (мм)
З підставкою (мм)
885 x 567 x 218 885 x 564 x 238
Без подставки (мм)
Без підставки (мм)
885 x 524 x 55.5 885 x 524 x 55.5
Вес /
Вага
8.3 10.4
8 8
Требования к электропитанию
Вимоги до електроживлення
AC 100-240 В~ 50 / 60 Гц AC 100-240 В~ 50 / 60 Гц
Потребляемая мощность
Споживана потужність
100 Вт 100 Вт
42LB58**
42LB580V-ZA
42LB580U-ZB
42LB580V-ZB
42LB580V-ZD
42LB5820-ZJ
42LB582B-ZJ
42LB5800-ZM
42LB580B-ZM
42LB580U-ZM
42LB580V-ZM
961 x 610 x 218 961 x 607 x 238
961 x 567 x 55.5 961 x 567 x 55.5
9.5 11.7
9.2 9.2
С подставкой (кг)
З підставкою (кг)
Без подставки (кг)
Без підставки (кг)
МОДЕЛЬ
С подставкой (мм)
З підставкою (мм)
Без подставки (мм)
Без підставки (мм)
Размеры /
Розміри
(Ш x В x Г)
С подставкой (кг)
З підставкою (кг)
Без подставки (кг)
Без підставки (кг)
Требования к электропитанию
Вимоги до електроживлення
AC 100-240 В~ 50 / 60 Гц AC 100-240 В~ 50 / 60 Гц
Потребляемая мощность
Споживана потужність
110 Вт 110 Вт
Вес /
Вага
39LB582U-ZJ
39LB582V-ZJ
39LB582V-ZG
42LB582U-ZJ
42LB582V-ZJ
42LB582V-ZG
47LB58**
47LB580V-ZA
47LB580U-ZB
47LB580V-ZB
47LB580V-ZD
47LB5820-ZJ
47LB582B-ZJ
47LB5800-ZM
47LB580B-ZM
47LB580U-ZM
47LB580V-ZM
1073 x 676 x 255 1073 x 670 x 267
1073 x 629 x 55.8 1073 x 629 x 55.8
12.7 14.8
12.3 12.3
МОДЕЛЬ
С подставкой (мм)
З підставкою (мм)
Без подставки (мм)
Без підставки (мм)
Размеры /
Розміри
(Ш x В x Г)
С подставкой (кг)
З підставкою (кг)
Без подставки (кг)
Без підставки (кг)
Требования к электропитанию
Вимоги до електроживлення
AC 100-240 В~ 50 / 60 Гц AC 100-240 В~ 50 / 60 Гц
Потребляемая мощность
Споживана потужність
120 Вт 120 Вт
Вес /
Вага
47LB582U-ZJ
47LB582V-ZJ
47LB582V-ZG
B - 4 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МОДЕЛЬ
50LB58**
50LB580V-ZA
50LB580U-ZB
50LB580V-ZB
50LB580V-ZD
50LB5820-ZJ
50LB582B-ZJ
Размеры /
Розміри
(Ш x В x Г)
С подставкой (мм)
З підставкою (мм)
1128 x 708 x 255 1128 x 703 x 267
Без подставки (мм)
Без підставки (мм)
1128 x 660 x 55.8 1128 x 660 x 55.8
Вес /
Вага
14.2 16.3
13.8 13.8
Требования к электропитанию
Вимоги до електроживлення
AC 100-240 В~ 50 / 60 Гц AC 100-240 В~ 50 / 60 Гц
Потребляемая мощность
Споживана потужність
130 Вт 130 Вт
55LB58**
55LB580V-ZA
55LB580U-ZB
55LB580V-ZB
55LB580V-ZD
55LB5820-ZJ
55LB582B-ZJ
55LB5800-ZM
55LB580B-ZM
55LB580U-ZM
55LB580V-ZM
1243 x 772 x 255 1243 x 766 x 293
1243 x 725 x 56.8 1243 x 725 x 56.8
18.4 21.85
18 18
С подставкой (кг)
З підставкою (кг)
Без подставки (кг)
Без підставки (кг)
МОДЕЛЬ
С подставкой (мм)
З підставкою (мм)
Без подставки (мм)
Без підставки (мм)
Размеры /
Розміри
(Ш x В x Г)
С подставкой (кг)
З підставкою (кг)
Без подставки (кг)
Без підставки (кг)
Требования к электропитанию
Вимоги до електроживлення
AC 100-240 В~ 50 / 60 Гц AC 100-240 В~ 50 / 60 Гц
Потребляемая мощность
Споживана потужність
140 Вт 140 Вт
Вес /
Вага
50LB5800-ZM
50LB580B-ZM
50LB580U-ZM
50LB580V-ZM
60LB58**
60LB5800-ZM
60LB580B-ZM
60LB580U-ZM
60LB580V-ZM
1373 x 838 x 293
1373 x 801 x 58.8
26.85
23.0
МОДЕЛЬ
С подставкой (мм)
З підставкою (мм)
Без подставки (мм)
Без підставки (мм)
Размеры /
Розміри
(Ш x В x Г)
С подставкой (кг)
З підставкою (кг)
Без подставки (кг)
Без підставки (кг)
Требования к электропитанию
Вимоги до електроживлення
AC 100-240 В~ 50 / 60 Гц
Потребляемая мощность
Споживана потужність
150 Вт
Вес /
Вага
50LB582U-ZJ
50LB582V-ZJ
50LB582V-ZG
55LB582U-ZJ
55LB582V-ZJ
55LB582V-ZG
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ B - 5
Размер CАМ модуля (Модуль условного доступа)
(Ш x В x Г) 100.0 мм x 55.0 мм x 5.0 мм
Условия
окружающей
среды /
Рабочая температура / От /Biд 10 °C до 40 °C
Рабочая влажность / Менее / Менше 80 %
Температура хранения /
Влажность хранения /
Стандарт вещания /
Стандарт мовлення DVB-T/T2
DVB-C
PAL/SECAM B/G/I/D/K,
SECAM L/L’
VHF, UHF
VHF: C2 до C12,
UHF: C21 до C69,
C
A
TV: S1 до S20,
DVB-S/S2 : 6,000
DVB-T/T2/C & Analogue TV : 1,500
75 Ω (Ом)
Розмір CAM модуля (модуль умовного доступу)
Умови
навколишнього
середовища
Робоча температура
Робоча вологість
Температура зберігання От /Biд 10 °C до 60 °C
Вологість зберігання Менее / Менше 85 %
Цифровое ТВ /
Цифрове ТБ
(в зависимости
от модели)
(залежно від моделі)
Аналоговое ТВ /
Аналогове ТБ
Принимаемые диапазоны /
Діапазони що приймаються
Таблица частот
OIRT/
Таблиця частот
OIRT
Максимальное количество
сохраняемых программ
Максимальна кількість
збережених програм
Волновое сопротивление
антенны / Хвильовий опір
антени
(в зависимости
от модели)
(залежно від моделі)
C-Band*, Ku-Band*
* Только/Teк /Тiльки DVB-T2/C/S2 support models.
(Только для стационарных телефонов)
Запишите название модели и серийный номер телевизора,
которые расположены на задней крышке телевизора, на
случай, если вам понадобится техническое обслуживание.
Артқы қақпақта орналасқан этикеткаға қарап, теледидардың
моделінің аты мен сериялық номерін жазып алыңыз. Егер
Сізге сервистік көмек керек болған жағдайда сатушыға осы
ақпараттарды көрсетіңіз.
Запишіть назву моделі та серійний номер телевізора які
розташовані на задній панелі телевізора, на випадок якщо вам
знадобиться технічне обслуговування.
Model / Moдель / МОДЕЛЬ _________________________________
Serial number / Серийный номер /
Сериялық номер/ СЕРІЙНИЙ НОМЕР _______________________
(для мобильных телефонов)
(жылжымалы телефондар үшiн)

Navigation menu
