Originalbetriebsanleitung.................

Original instructions.........................

Notice originale................................

Oorspronkelijke gebruiksaanwijzing

...

Istruzioni originali.............................

Manual original ................................

Bruksanvisning i original..................

Alkuperäiset ohjeet..........................

Original bruksanvisning ...................

Original brugsanvisning...................

Instrukcja oryginalna .......................

Πρωττυπο οδηγιών

ήσ

ησ ...........

Eredeti használati utasítás...............

Оригинальное руководство по эксплуатации

ENG

POL

CS 23-355

170 26 8520 - 0511

17026852_0511 CS 23-355.book Seite 1 Dienstag, 17. Mai 2011 12:51 12

CS 23-355

UV 230 110 240

IA 10,5 15 10

P1W 2300 1600 2300

P2W 1560 1050 1560

n0min-1 (rpm) 4000 4100 4000

Dmax x B x d mm (in) 355 x 3 x 25,4 (14 x 3/32 x 1)

Hmax mm

(in)

z65 (2 1/2)

{125 (5) 117 (4 5/8)

115 x 130 (4 1/2 x 5 1/8 ) 100 x 150

(3 15/16 x 5 7/8 )

Lmax mm (in) 238 (9 3/8 )

mkg (lbs) 16,9 (37)

ahw/Khw m/s23,4 / 1,5

LpA/KpA dB(A) 91 / 3

LWA/KWA dB(A) 104 / 3

EN 61029

2006/42/EG, 2004/108/EG

Director Product Engineering & Quality

Responsible Person for Documentation

Volker Siegle

17026852_0511 CS 23-355.book Seite 2 Dienstag, 17. Mai 2011 12:51 12

910 11

17026852_0511 CS 23-355.book Seite 3 Dienstag, 17. Mai 2011 12:51 12

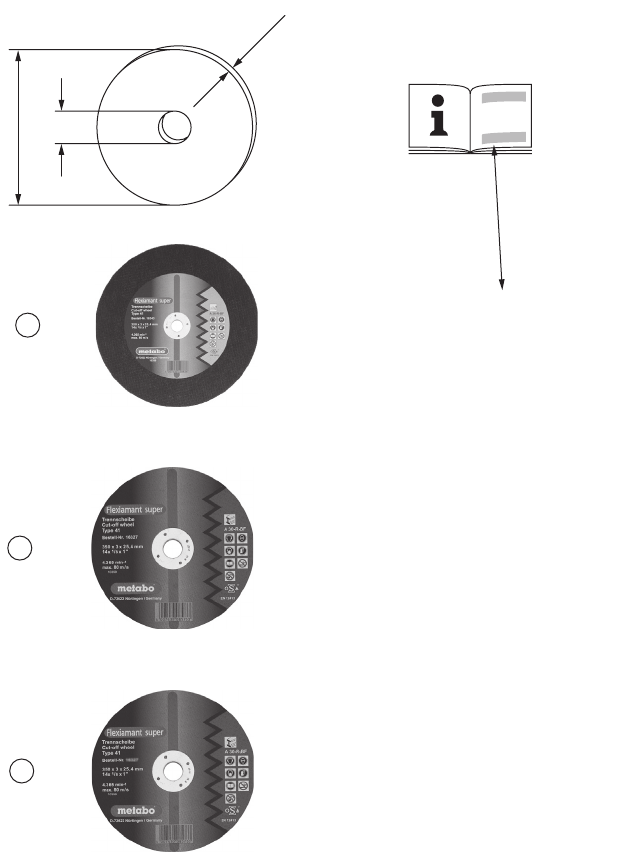

D = 350 mm

B = 3 mm

d = 25,4 mm

n max = 4.365 min-1

A 36-R: 6.16343

D = 350 mm

B = 3 mm

d = 25,4 mm

n max = 4.365 min-1

CA 24-M: 6.16338

D = 350 mm

B = 3 mm

d = 25,4 mm

n max = 4.365 min-1

BA 30-R: 6.16327

A 36-S: 6.16339

17026852_0511 CS 23-355.book Seite 4 Dienstag, 17. Mai 2011 12:51 12

DEUTSCH

1 Konformitätserklärung

2 Bestimmungsgemäße Verwendung

3 Allgemeine Sicherheitshinweise

4 Spezielle Sicherheitshinweise

5Überblick

6 Inbetriebnahme

7 Benutzung

7.1 Schnitttiefe einstellen

7.2 Schraubstock

7.3 Durchtrennen eines Werkstücks

7.4 Ein- und Ausschalten

7.5 Transport

8 Wartung

9 Störungsbeseitigung

10 Zubehör

11 Reparatur

12 Umweltschutz

13 Technische Daten

Wir erklären in alleiniger Verantwortlichkeit, dass

dieses Produkt mit den auf Seite 2 angegebenen

Normen und Richtlinien übereinstimmt.

Der Metalltrennschleifer ist mit original Metabo-

Trennscheiben geeignet zum

Trockentrennschleifen von Stahl, NE-Metallen,

Eisen- und Guss-Profilen und ähnlichen

Materialien.

Für Schäden durch nicht bestimmungsgemäßen

Gebrauch haftet allein der Benutzer.

Allgemein anerkannte

Unfallverhütungsvorschriften und beigelegte

Sicherheitshinweise müssen beachtet werden.

Achtung!

Beim Gebrauch von

Elektrowerkzeugen sind zum Schutz

gegen elektrischen Schlag, Verletzungs-

und Brandgefahr folgende grundsätzliche

Sicherheitsmaßnahmen zu beachten.

Lesen Sie alle diese Hinweise, bevor Sie dieses

Elektrowerkzeug benutzen, und bewahren Sie die

Sicherheitshinweise gut auf.

Beachten Sie die mit diesem Symbol

gekennzeichneten Textstellen zu Ihrem

eigenen Schutz und zum Schutz Ihres

Elektrowerkzeugs!

Verwenden Sie immer Schutzbrille und

Gehörschutz. Bei Bedarf auch andere

Schutzausrüstungen, wie z.B. Staub-

masken, Handschuhe, Helm und Schürze,

anlegen. Bei der Beurteilung, ob Gesichts- und

Staubmaske nötig sind, sollten auch gesundheits-

schädigende Eigenschaften des zu bearbeitenden

Werkstückes und/oder seiner Beschichtung

berücksichtigt werden. Legen Sie in Zweifelsfällen

besser die Schutzkleidung an.

Bei Arbeiten über einen längeren Zeitraum

Gehörschutz tragen. Längere Einwirkung hoher

Lärmpegel kann zu Gehörschäden führen.

Beim Arbeiten entstehender Staub ist oft

gesundheitsschädlich (z.B. beim Bearbeiten von

Metall, Farbanstrichen, die Blei oder andere

Schadstoffe enthalten können) und sollte nicht in

den Körper gelangen, daher nicht berühren oder

einatmen. Geeignete Staubschutzmaske tragen.

Abgelagerten Staub gründlich entfernen, z.B.

durch Aufsaugen mit geeignetem Spezialsauger.

Materialien, die bei der Bearbeitung

gesundheitsgefährdende Stäube oder Dämpfe

erzeugen (z.B. Asbest), dürfen nicht bearbeitet

werden.

Bearbeiten Sie kein Magnesium.

Originalbetriebsanleitung

Sehr geehrter Kunde,

vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen Metabo Elektrowerkzeugs

entgegengebracht haben. Jedes Metabo Elektrowerkzeug wird sorgfältig getestet und unterliegt den

strengen Qualitätskontrollen der Metabo Qualitätssicherung. Die Lebensdauer eines Elektrowerkzeugs

hängt aber in starkem Maße von Ihnen ab. Beachten Sie bitte die Informationen dieser

Gebrauchsanleitung und der beiliegenden Dokumente. Je sorgsamer Sie Ihr Metabo Elektrowerkzeug

behandeln, umso länger wird es zuverlässig seinen Dienst erfüllen.

Inhalt

1 Konformitätserklärung

2 Bestimmungsgemäße

Verwendung

3 Allgemeine

Sicherheitshinweise

4Spezielle

Sicherheitshinweise

17026852_0511 CS 23-355.book Seite 5 Dienstag, 17. Mai 2011 12:51 12

DEUTSCH

Benützen Sie Elektrowerkzeuge nicht in

feuchter oder nasser Umgebung.

Maschine nicht in explosionsgefährdeten Umge-

bungen einsetzen, in denen Funken Feuer, Explo-

sionen o.ä. auslösen können.

Keine Sägeblätter verwenden.

Hinweis zur Unfallvermeidung: die Schleifma-

schine muss immer mit entsprechend langen und

stabilen Schrauben auf einer Werkbank befestigt

sein.

Quetschgefahr! Greifen Sie beim Absenken des

Hebelarms nicht in den Scharnierbereich!

Die Maschine nie ohne Schutzhaube (7) betreiben.

Schutzhaube (7) immer ganz nach unten

schwenken.

Achten Sie darauf, dass die bewegliche

Schutzhaube (7) nicht festgeklemmt ist. Sie muss

frei beweglich sein.

Überprüfen Sie das Elektrowerkzeug auf

eventuelle Beschädigungen.

-Vor weiterem Gebrauch des Elektrowerkzeugs

müssen Schutzvorrichtungen oder leicht

beschädigte Teile sorgfältig auf ihre einwandfreie

und bestimmungsgemäße Funktion untersucht

werden.

-Beschädigte Schutzvorrichtungen und Teile

müssen bestimmungsgemäß durch eine

anerkannte Fachwerkstatt repariert oder

ausgewechselt werden, soweit nichts anderes in

der Gebrauchsanleitung angegeben ist.

Störungen an der Maschine, inkl. Schutzhauben

oder Trennscheiben, müssen sofort bei Auftreten

gemeldet werden. Die Störung fachgerecht

beheben lassen.

Kontrollieren Sie regelmäßig die Anschlussleitung

des Elektrowerkzeugs, und lassen Sie diese bei

Beschädigung von einem anerkannten Fachmann

erneuern.

Kontrollieren Sie Verlängerungsleitungen

regelmäßig und ersetzen Sie diese, wenn sie

beschädigt sind.

Nur dreiadrige Verlängerungsleitungen

verwenden.

Halten Sie Handgriffe trocken, sauber und frei von

Öl und Fett.

Verwenden Sie keine leistungsschwache

Maschine für schwere Arbeiten.

Befolgen Sie die Hinweise zur Schmierung und

zum Werkzeugwechsel.

Die unbenutzte Maschine an einem trockenen,

hochgelegenen oder abgeschlossenen Ort,

außerhalb der Reichweite von Kindern ablegen.

Sorgen Sie dafür, dass beim Arbeiten unter

Staubbedingungen die Lüftungsöffnungen frei

sind. Falls es erforderlich werden sollte, den Staub

zu entfernen, trennen Sie zuerst das

Elektrowerkzeug vom Stromversorgungsnetz.

Bei extremem Staubanfall sind die

Reinigungszyklen der Maschine zu verkürzen und/

oder ein Fehlstromschutzschalter (FI)

vorzuschalten.

Bei Abschaltung der Maschine durch den FI-

Schutzschalter muss die Maschine überprüft und

gereinigt werden.

Nur vom Hersteller empfohlene Trennscheiben

verwenden, die den Vorgaben der jeweiligen

Sicherheitsstandards für Schleifmaterialien, wie

z.B. EN 12413, entsprechen.

Achtung! Der Gebrauch anderer Einsatzwerkzeuge

und anderen Zubehörs kann eine

Verletzungsgefahr für Sie bedeuten.

Trennscheiben müssen gemäß Herstellerangaben

aufbewahrt und sorgfältig behandelt werden.

Bewahren Sie die Trennscheibe an einem

trockenen Ort auf. Bei Trennscheiben für

Trockenschnitte kann die Festigkeit durch

Feuchtigkeit oder Wasser nachlassen.

Behandeln Sie die Trennscheibe mit Vorsicht.

Bewahren Sie die Trennscheibe vor Schlag oder

Stößen.

Verwenden Sie stets Zubehör, das nachfolgende

Mindestanforderungen erfüllt:

Es dürfen nur Trennscheiben mit

Kunstharzbindung und Faserverstärkung

verwendet werden. Die maximale Drehzahl (min

-1

rpm) der Trennscheibe darf nicht kleiner als die

Leerlaufdrehzahl der Maschine sein.

Maximalen Trennscheibendurchmesser beachten

(siehe Technische Daten).

Keine Trennscheiben verwenden, die dicker als

3 mm (3/32") sind.

Die Bohrung der Trennscheibe muss ohne Spiel

zur Werkzeugaufnahme passen. Keine Adapter

oder Reduzierstücke verwenden.

Angaben des Werkzeug- oder Zubehörherstellers

beachten!

Gebrauchsanleitung der Trennscheibe beachten.

Behandeln Sie die Teile, die mit der Trennscheibe

verbunden sind mit besonderer Vorsicht. Achten

Sie darauf, dass Spindel, Flansch und Schraube

nicht beschädigt werden. Eine Beschädigung

dieser Teile kann zum Bruch der Trennscheibe

führen.

Vor Gebrauch Trennscheibe untersuchen, keine

angeschlagenen, gesprungene, brüchige, unrunde

17026852_0511 CS 23-355.book Seite 6 Dienstag, 17. Mai 2011 12:51 12

DEUTSCH

bzw. vibrierende oder anderweitig beschädigte

Trennscheiben verwenden.

Es muss sichergestellt sein, dass montierte Trenn-

scheiben gemäß Herstellerangaben eingebaut

sind.

Sorgen Sie dafür, dass die Trennscheiben vor

Gebrauch richtig angebracht und befestigt sind

und betreiben Sie die Maschine für 30 s im Leer-

lauf in sicherer Position; Maschine sofort

ausschalten, wenn starke Vibration oder andere

Störungen auftreten. Falls das passiert, Maschine

untersuchen, um die Ursache zu finden.

Wenn die Trennscheibe bis auf die

Verschleißgrenze (1/3 des Außendurchmessers)

abgenutzt ist: Trennscheibe erneuern.

Stecker aus der Steckdose ziehen, bevor

irgendeine Einstellung oder Wartung

vorgenommen wird.

Die Trennscheibe dreht noch nach, nachdem die

Maschine ausgeschaltet wurde.

Spindelarretierung (8) nur bei stillstehendem Motor

betätigen.

Nicht an die sich drehende Trennscheibe

fassen. Verletzungsgefahr!

Wenn die Trennscheibe im Leerlauf zu stark

vibriert kann es zu einem Bruch kommen. Bei

Unregelmäßigkeiten während der Benutzung, die

Maschine sofort ausschalten und reparieren

lassen.

Sichern Sie das Werkstück. Benutzen Sie den

Schraubstock um das Werkstück festzuhalten.

Versuchen Sie nicht, extrem kleine Werkstücke zu

sägen.

Beim Bearbeiten muss das Werkstück fest

aufliegen und gegen Verschieben gesichert sein.

Lange Werkstücke müssen ausreichend

abgestützt werden.

Beginnen Sie mit dem Trennen erst nach Erreichen

der max. Drehzahl.

Beim Trennen nur die Schnittkante der

Trennscheibe verwenden. Benutzen Sie die

Seitenfläche der Trennscheibe nicht für

Schleifarbeiten.

Beim Bearbeiten von Werkstücken mit Rundungen

oder schrägen Flächen darauf achten, dass auf die

Trennscheibe kein seitlicher Druck ausgeübt wird.

Sorgen Sie dafür, dass beim Gebrauch

entstehende Funken keine Gefahr hervorrufen,

z. B. den Anwender oder andere Personen treffen

oder entflammbare Substanzen entzünden.

Gefährdete Bereiche sind mit schwer

entflammbaren Decken zu schützen.

Halten Sie in feuergefährdeten Bereichen ein

geeignetes Löschmittel bereit.

Das bearbeitete Werkstück kann sehr heiß sein.

Vorsicht, Verbrennungsgefahr!

Siehe Seite 3.

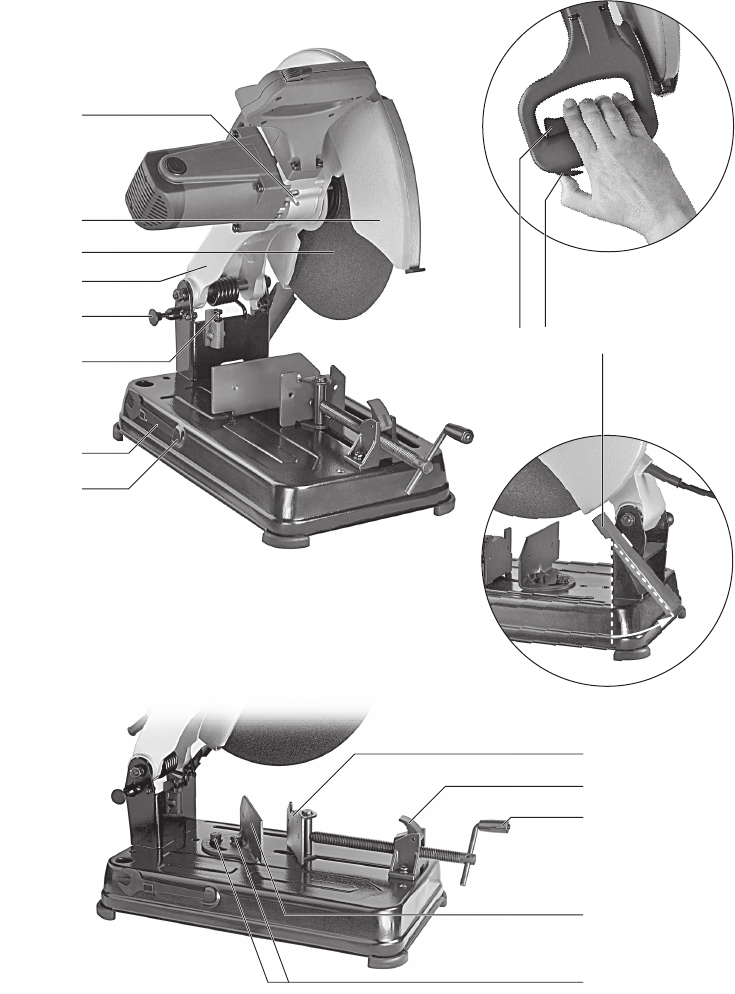

1 Schlüsseldepot

2 Schlüssel für Trennscheibenwechsel und

Einstellarbeiten

3 Schnitttiefenbegrenzer

4 Transportsicherung

5 Hebelarm

6 Trennscheibe *

7 Schutzhaube

8 Spindelarretierung

9 Schalterdrücker

10 Einschaltsperre

11 Funkenprallblech

12 Schraubstock

13 Hebel zur Schnellverstellung

14 Kurbel

15 Anschlag

16 Schrauben (zum Einstellen von Schnittwinkel

bzw. maximaler Spannweite)

* Nicht im Lieferumfang enthalten.

Vergleichen Sie vor Inbetriebnahme, ob die

auf dem Typenschild angegebene

Netzspannung und Netzfrequenz mit den Daten

Ihres Stromnetzes übereinstimmen.

Die Maschine darf nur an die auf dem Typenschild

angegebene Netzspannung und Netzfrequenz

angeschlossen werden. Wenn z.B. eine 120 V

Maschine an 230 V Netzspannung angeschlossen

wird, können die Trennscheibe und die Maschine

durch Überschreiten der max. Drehzahl

beschädigt werden.

Alle Schrauben müssen fest angezogen sein.

Ziehen Sie die Schraube zur Befestigung der

Trennscheibe mit dem mitgelieferten Schlüssel

fest, und überprüfen Sie ob alle anderen

Schrauben ebenfalls fest angezogen sind.

Funkenprallblech (11):

Vor Inbetriebnahme das Funkenprallblech bis zur

Markierung schwenken.

5Überblick

6 Inbetriebnahme

17026852_0511 CS 23-355.book Seite 7 Dienstag, 17. Mai 2011 12:51 12

DEUTSCH

7.1 Schnitttiefe einstellen

Zum Voreinstellen der gewünschten Schnitttiefe

z.B. bei mehreren Schnitten mit gleicher

Schnitttiefe.

Einstellen des Schnitttiefenbegrenzers (3):

- Die Kontermutter lösen.

- Die Sechskantschraube auf die gewünschte

Schnitttiefe einstellen.

- Die Kontermutter wieder festdrehen.

7.2 Schraubstock

Die Werkstücke im Schraubstock (12) fest

einspannen.

Einstellen des Schnittwinkels:

- Die beiden Schrauben (16) des Anschlags (15)

lösen.

- Gewünschten Schnittwinkel einstellen.

- Die beiden Schrauben (16) wieder festziehen.

Verstellen der maximalen Spannweite:

Der Anschlag kann in 3 Positionen eingestellt

werden.

- Dazu die beiden Schrauben (16) entfernen.

- Den Anschlag (15) nach hinten / mitte / vorne

versetzen.

- Den Anschlag (15) mit beiden Schrauben (16)

wieder befestigen.

Werkstück einspannen:

- Zur Schnellverstellung den Hebel (13) nach oben

schwenken und Kurbel (14) in Richtung

Werkstück schieben.

- Hebel (13) nach unten drücken und das

Werkstück, durch Drehen der Kurbel (14) im

Uhrzeigersinn, fest spannen.

7.3 Durchtrennen eines Werkstücks

Quetschgefahr! Greifen Sie beim Absenken

des Hebelarms nicht in den Scharnierbereich!

• Mit dem Trennen erst beginnen, wenn die

Maschine ihre maximale Drehzahl erreicht hat.

• Die Trennscheibe langsam auf das Werkstück

absenken und mit geringem Anpressdruck den

Schnitt ausführen.

• Nach Beendigung der Arbeit, den Hebelarm in

Ausgangsstellung bringen.

• Nach Beendigung des Trennschnitts die

Maschine abschalten, den Motor bis zum

völligen Stillstand kommen lassen und erst dann

die nächste Trennarbeit vorbereiten. Das

Herausnehmen oder Einstecken von

Werkstücken bei rotierender Trennscheibe kann

zu Verletzungen führen.

• Nicht mit zu viel Anpressdruck arbeiten, da die

Trennscheibe sonst schnell verschleißt bzw.

Maschine oder Werkstück beschädigt werden.

7.4 Ein- und Ausschalten

Einschalten:

Einschaltsperre (10) drücken und

halten, Schalterdrücker (9) betätigen.

Ausschalten:

Schalterdrücker (9) loslassen.

7.5 Transport

Zum Transport den Hebelarm (5) ganz nach unten

schwenken und durch Verschieben der

Transportsicherung (4) arretieren.

Hinweis: Zum Arretieren des Hebelarms ist es

erforderlich den Schnitttiefenbegrenzer (3) in eine

untere Position zu drehen. Siehe Kapitel 7.1.

Vor allen Umrüst- und Wartungsarbeiten:

Stecker aus der Steckdose ziehen!

Spindelarretierung (8) nur bei

stillstehendem Motor betätigen.

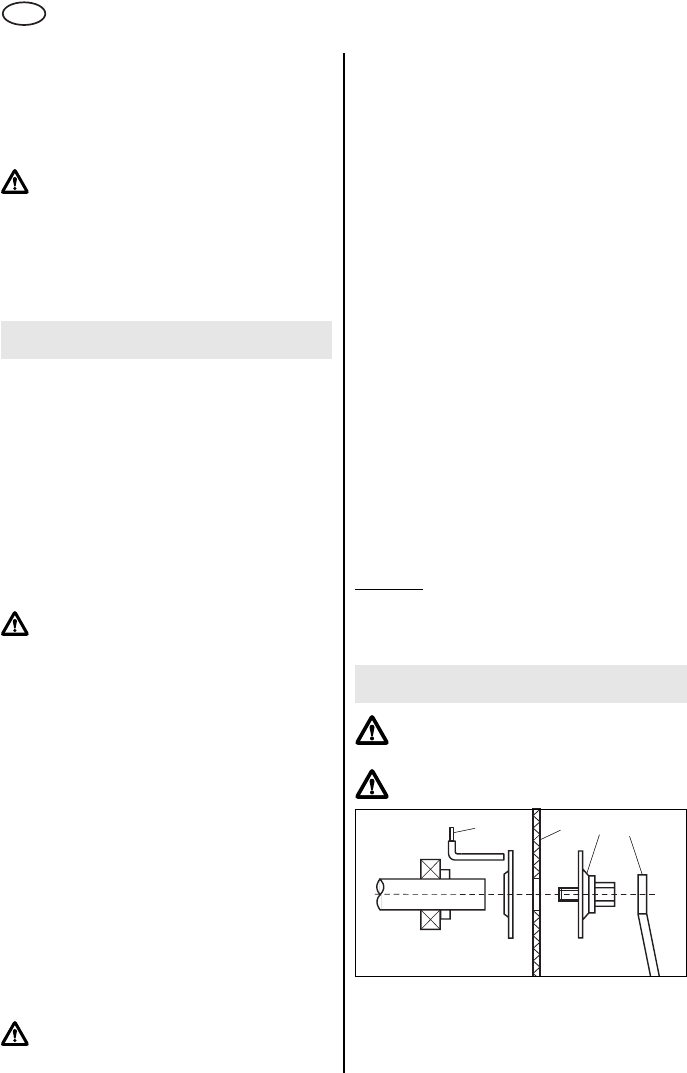

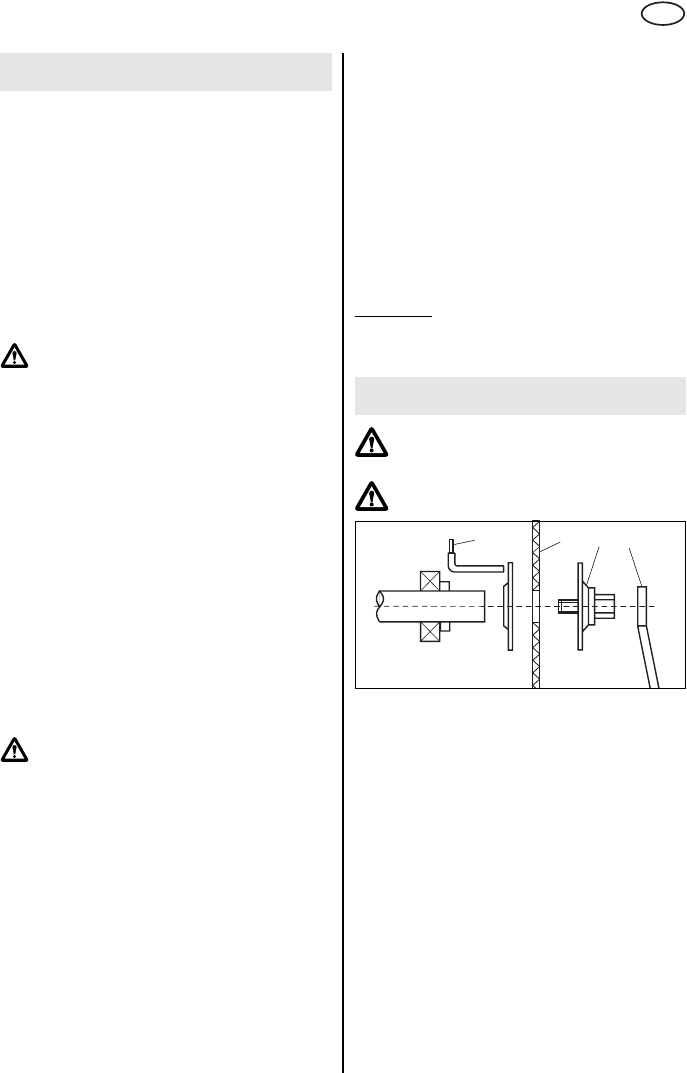

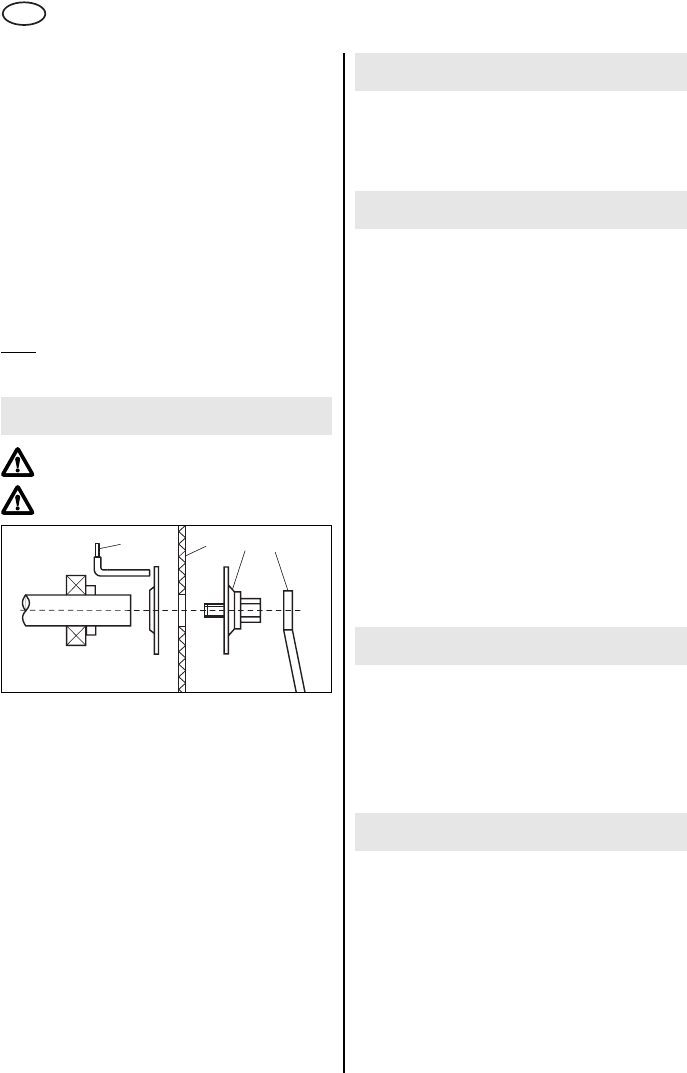

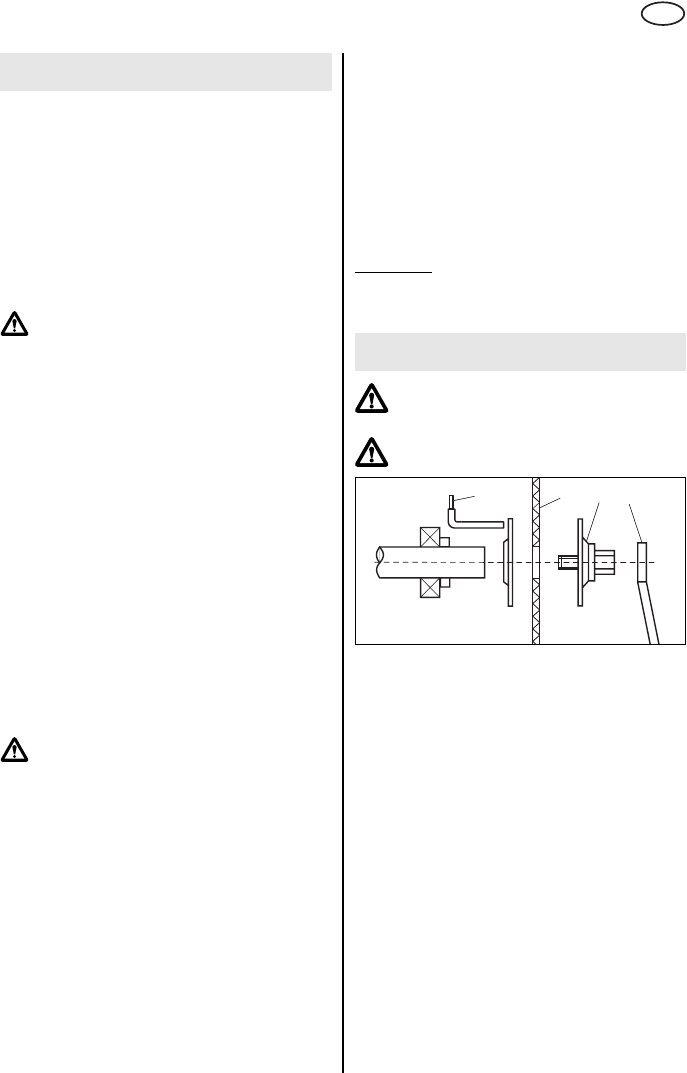

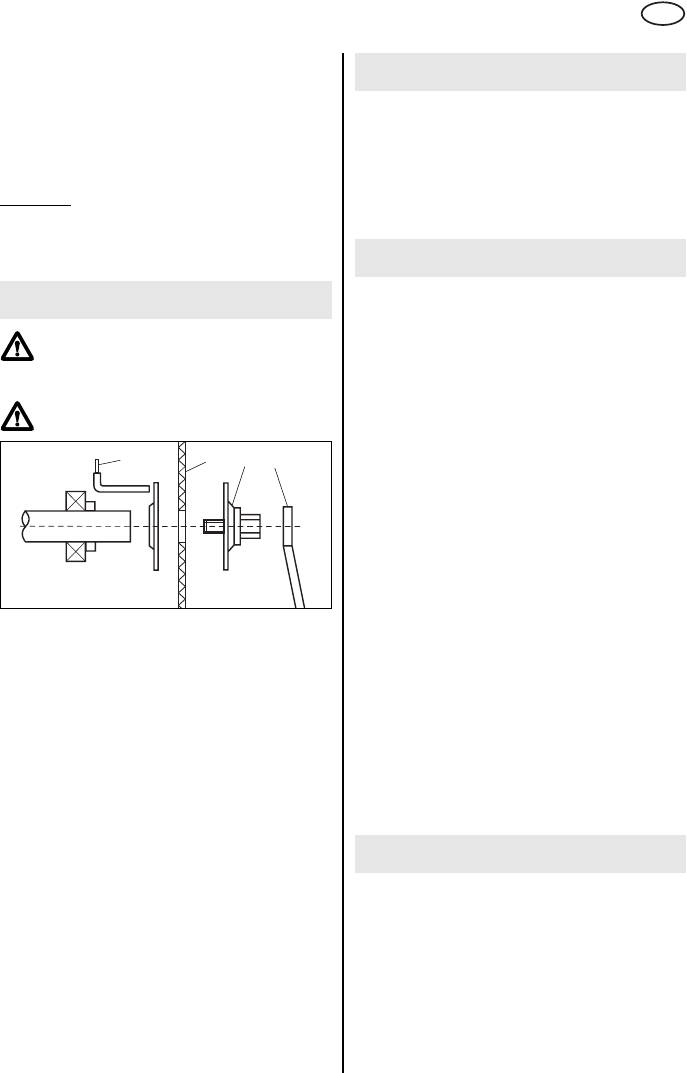

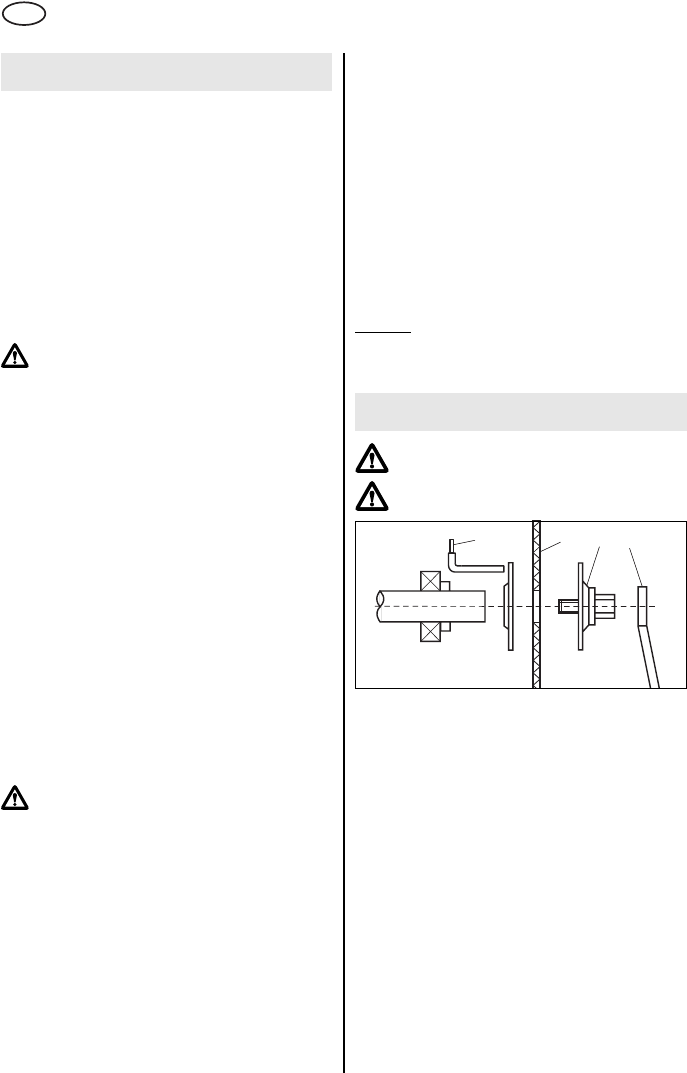

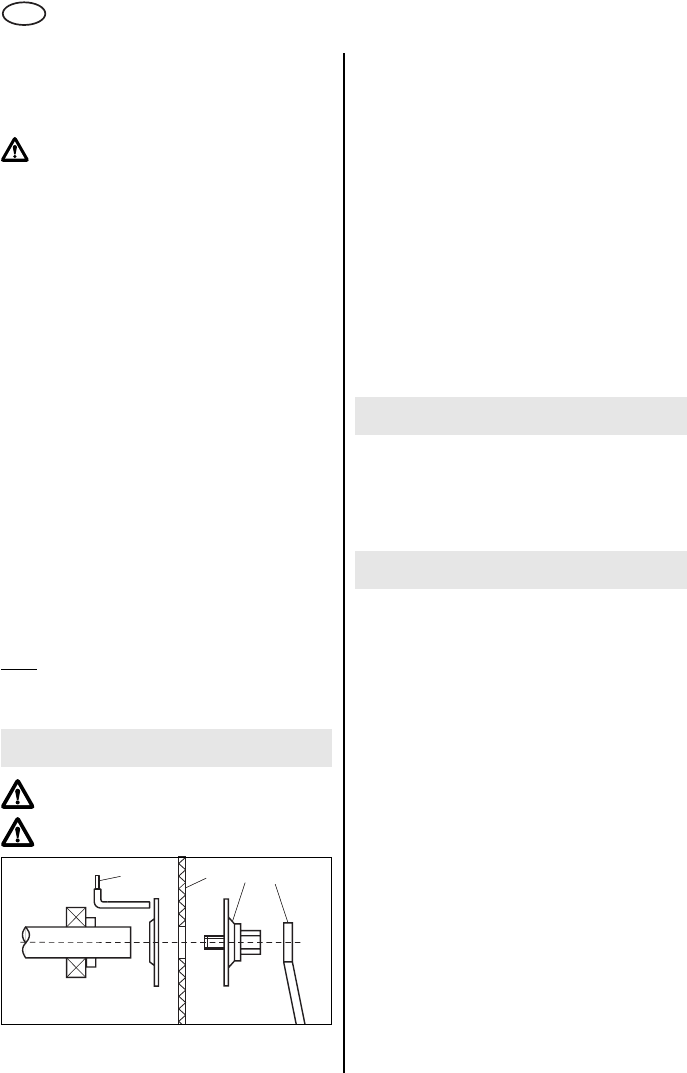

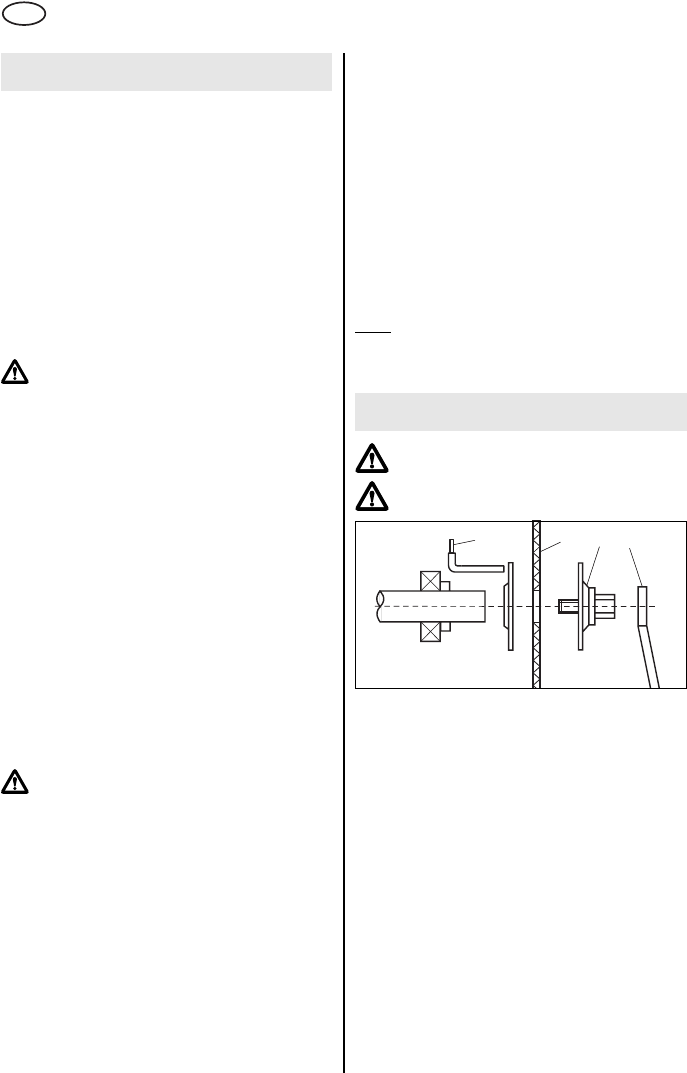

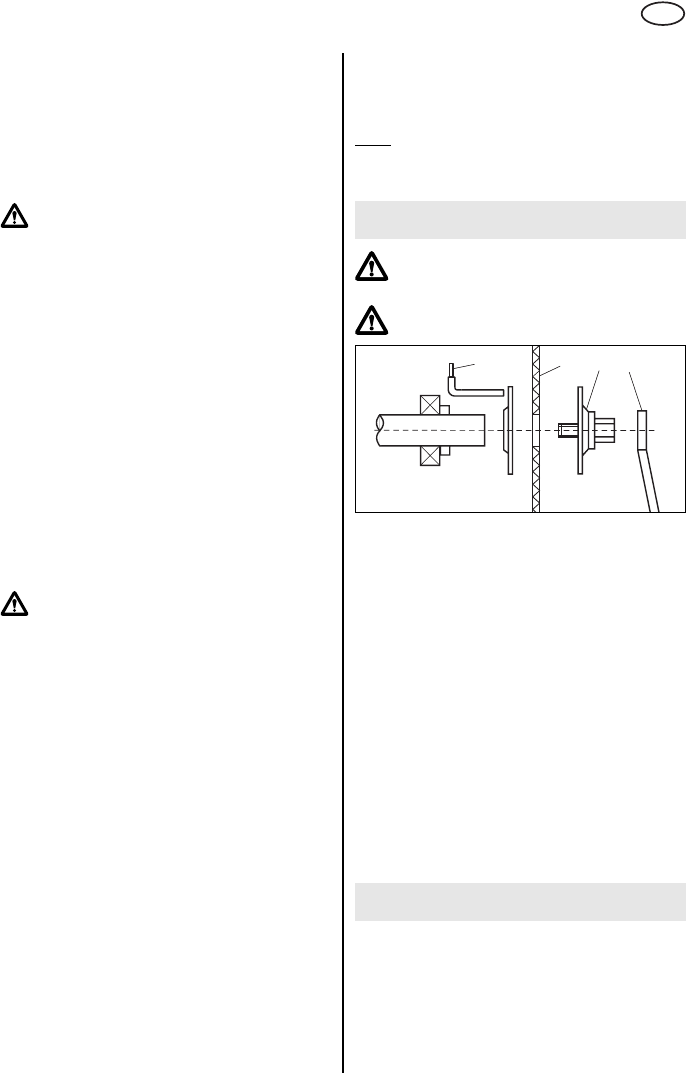

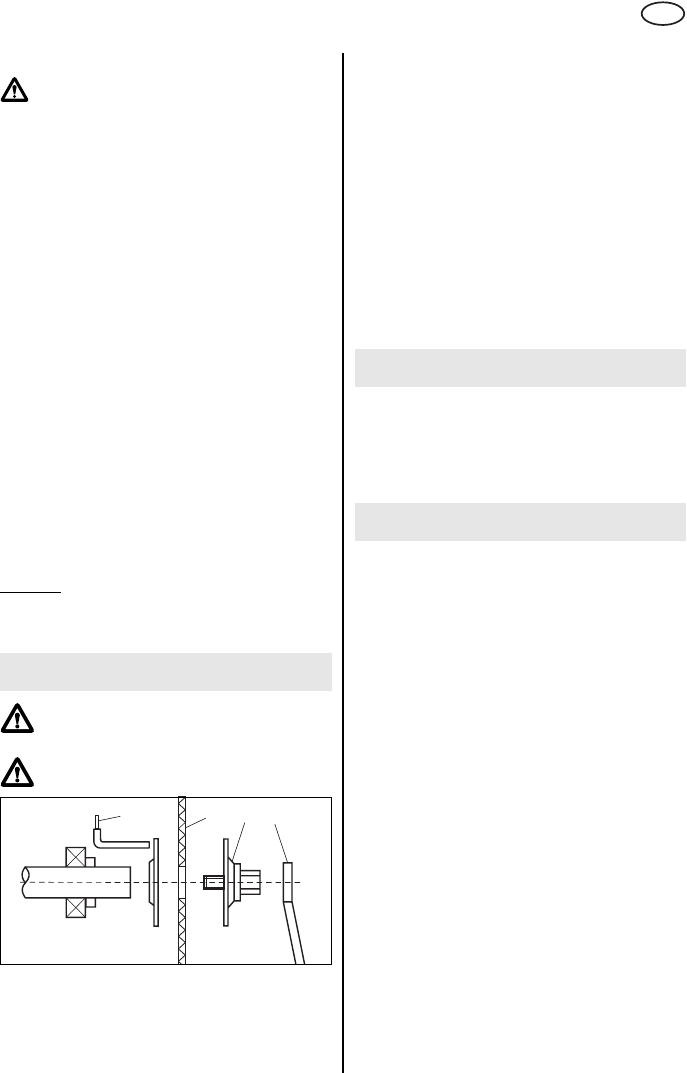

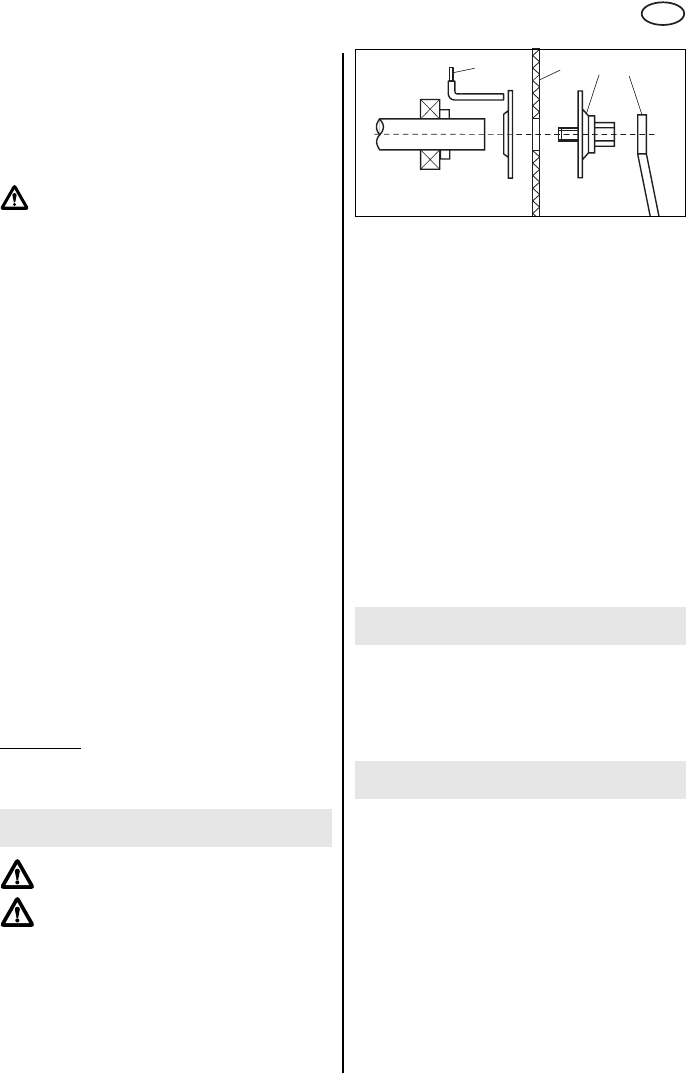

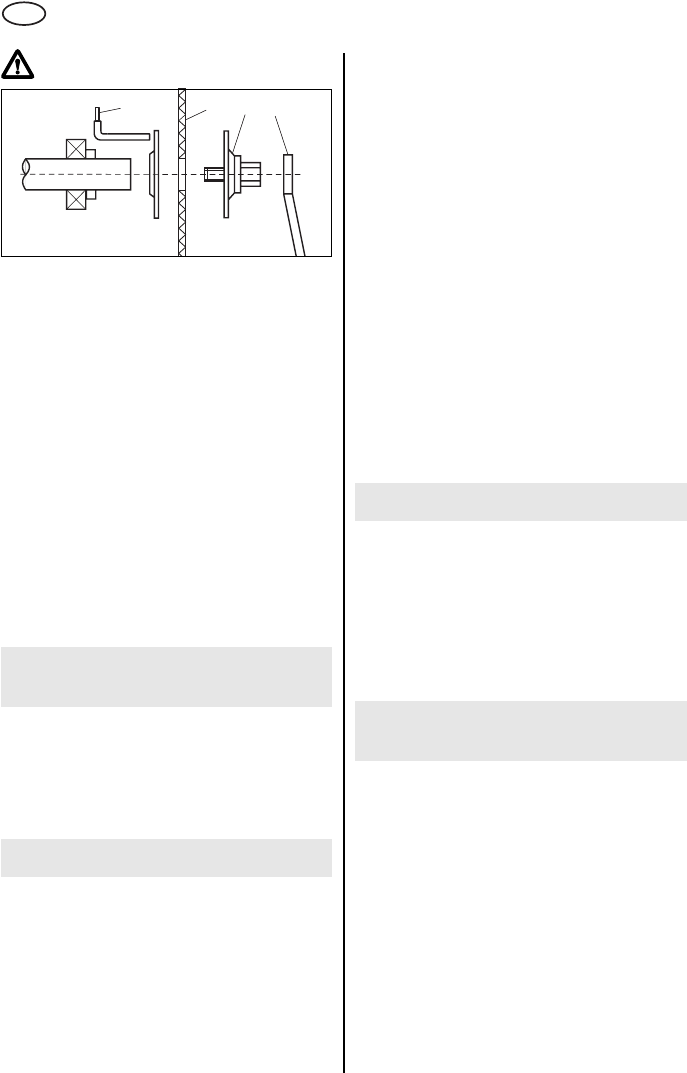

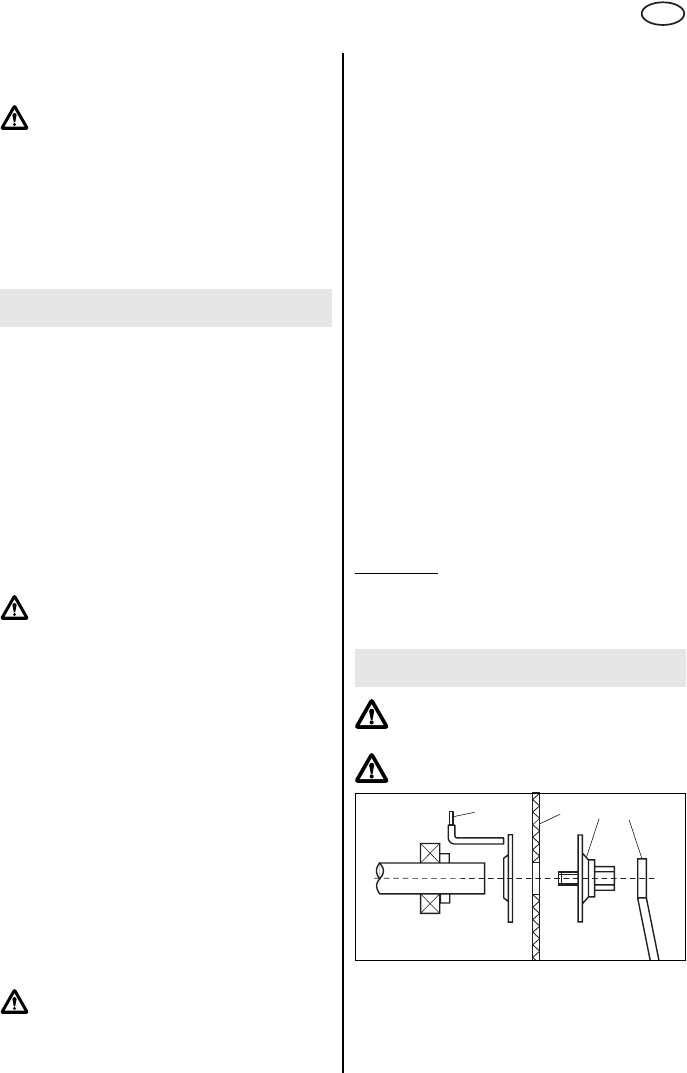

Abnehmen der Trennscheibe:

- Hebel zur Spindelarretierung (8) nach rechts

drücken und die Trennscheibe (a) von Hand

drehen bis die Spindelarretierung spürbar

einrastet.

- Schraube mit Spannflansch (b) mit dem

Schlüssel (c) gegen den Uhrzeigersinn

abschrauben.

- Trennscheibe abnehmen.

Anbringen der Trennscheibe:

- Die neue Trennscheibe (a) aufsetzen.

- Schraube mit Spannflansch (b) aufschrauben.

- Spindel arretieren und Schraube mit

Spannflansch (b) mit dem Schlüssel (c) fest

anziehen.

- Überprüfen Sie, ob die Spindelarretierung (8)

wieder ganz gelöst ist.

- Verschmutzte Maschine reinigen und

Schleifstaub entfernen.

7 Benutzung

8 Wartung

abc

17026852_0511 CS 23-355.book Seite 8 Dienstag, 17. Mai 2011 12:51 12

DEUTSCH

Regelmäßige Wartung:

Folgende Teile mindestens monatlich ölen:

bewegliche Teile des Schraubstocks.

Einschaltvorgänge erzeugen kurzzeitige

Spannungsabsenkungen. Bei ungünstigen

Netzbedingungen können Beeinträchtigungen

anderer Geräte auftreten. Bei Netzimpedanzen

kleiner als 0,2 Ohm sind keine Störungen zu

erwarten.

Verwenden Sie nur original Metabo Zubehör.

Wenn Sie Zubehör benötigen, wenden Sie sich

bitte an Ihren Händler.

Zur Auswahl des richtigen Zubehörs teilen Sie dem

Händler bitte den genauen Typ Ihres

Elektrowerkzeugs mit.

Siehe Seite 4.

A Trennscheiben:

Qualitätsklasse A 36-R

„Flexiamant Super“ Inox.

Mittelharte Spezial-Trennscheibe für

rostfreien Stahl.

Hohe Schnittleistung bei guter Standzeit.

B Trennscheiben:

Qualitätsklasse A 30-R / A

36-S „Flexiamant Super“ Stahl.

Gute Schnittleistung bei guter Standzeit in

Stahl.

Harte Ausführung für Leistungsstarke

Maschinen.

A 36-S: mit einem innenliegenden Gewebe für

schnelle Schnitte.

C Trennscheiben:

Qualitätsklasse A 24-M

„Flexiamant Super“ Stahl.

Hohe Schnittleistung bei guter Standzeit in

Stahl.

Weiche Ausführung für leistungsschwächere

Maschinen.

Zubehör-Komplettprogramm siehe

www.metabo.com oder Hauptkatalog.

Reparaturen an Elektrowerkzeugen dürfen nur

durch eine Elektrofachkraft ausgeführt werden!

Mit reparaturbedürftigen Metabo Elektrowerk-

zeugen wenden Sie sich bitte an Ihre Metabo-

Vertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter

www.metabo.com herunterladen.

Metaboverpackungen sind 100% recyclingfähig.

Ausgediente Elektrowerkzeuge und Zubehör

enthalten große Mengen wertvoller Roh- und

Kunststoffe, die ebenfalls einem Recyclingprozess

zugeführt werden können.

Da der entstehende Schleifstaub Schadstoffe

enthalten kann, sollten Sie ihn nicht über den

Hausmüll, sondern sachgerecht an einer

Sammelstelle für Sondermüll entsorgen.

Diese Gebrauchsanleitung ist auf chlorfrei

gebleichtem Papier gedruckt.

Nur für EU-Länder: Werfen Sie Elektrowerk-

zeuge nicht in den Hausmüll! Gemäß Euro-

päischer Richtlinie 2002/96/EG über

Elektro- und Elektronik-Altgeräte und Umsetzung

in nationales Recht müssen verbrauchte Elektro-

werkzeuge getrennt gesammelt und einer umwelt-

gerechten Wiederverwertung zugeführt werden.

Erläuterungen zu den Angaben auf Seite 2.

Änderungen im Sinne des technischen Fortschritts

vorbehalten.

U = Spannung

I= Strom

= Nennaufnahme

= Abgabeleistung

= Leerlaufdrehzahl

Abmessungen der Trennscheibe:

max

= maximaler Außendurchmesser

B = Scheibendicke

d = Bohrung

max

= max. Trenndurchmesser

(

= Stab,

{

= Rohr,



= Formstahl)

max

= max. Schraubstocköffnung

m = Gewicht ohne Netzkabel

= typische bewertete Beschleunigung

im Hand-Arm-Bereich

= Unsicherheit (Schwingung)

Typische A-bewertete Schallpegel:

= Schalldruckpegel

= Schallleistungspegel

, K

= Unsicherheit (Schallpegel)

Beim Arbeiten kann der Geräuschpegel 80 dB(A)

überschreiten.

Gehörschutz tragen!

Messwerte ermittelt gemäß EN 61029.

9 Störungsbeseitigung

10 Zubehör

11 Reparatur

12 Umweltschutz

13 Technische Daten

17026852_0511 CS 23-355.book Seite 9 Dienstag, 17. Mai 2011 12:51 12

DEUTSCH

Die angegebenen technischen Daten sind

toleranzbehaftet (entsprechend den jeweils

gültigen Standards).

17026852_0511 CS 23-355.book Seite 10 Dienstag, 17. Mai 2011 12:51 12

ENGLISH

ENG

1 Declaration of Conformity

2 Specified Use

3 General Safety Instructions

4 Special Safety Instructions

5Overview

6 Initial Operation

7Use

7.1 Set cutting depth

7.2 Vice

7.3 Cutting through a workpiece

7.4 Switching on and off

7.5 Transport

8 Maintenance

9 Troubleshooting

10 Accessories

11 Repairs

12 Environmental Protection

13 Technical Specifications

We, being solely responsible, hereby declare that

this product conforms to the standards and direc-

tives specified on page 2.

When fitted with original Metabo cutting discs, the

metal cutter is appropriate for dry cutting of steel,

non-ferrous metals, iron and cast moulds, and

similar materials.

The user bears sole responsibility for damage

caused by improper use.

Generally accepted accident prevention regula-

tions and the enclosed safety information must be

observed.

Caution!

When using power tools, the

following basic safety measures must be

taken to protect against electric shock,

other injury or fire.

Read all information before using this power tool

and keep this safety information in a safe place.

For your own protection and for the

protection of your power tool pay atten-

tion to all parts of the text that are

marked with this symbol!

Always wear eye goggles and hearing

protection. Put on other protective gear if

necessary, such as dust masks, gloves,

helmet and apron. When judging if face or dust

masks are necessary, take into consideration

whether the workpiece to be machined or its

coating are potentially harmful to health. Put on

protective clothing in case of doubt.

Wear ear protectors when working for long periods

of time. High noise levels over a prolonged period

of time may affect your hearing.

The dust created when work is in progress can

often be damaging to health (e.g. during

processing of metal and paintwork which can

contain lead or other harmful materials). This dust

should not be allowed to penetrate the body. Wear

an appropriate dust mask. Remove any accumula-

tion of dust thoroughly, e.g. by vacuuming with the

appropriate special suction unit.

Materials that generate dusts or vapours that may

be harmful to health (e.g. asbestos) must not be

processed.

Do not work with magnesium.

Do not use power tools in a damp or wet

environment.

Do not use the machine in environments where

there is the risk of explosion, in which sparks can

cause fire, explosions or the like.

Original instructions

Dear Customer,

Thank you for the trust you have placed in us by buying a Metabo power tool. Each Metabo power tool

is carefully tested and subject to strict quality controls by Metabo's quality assurance. Nevertheless, the

service life of a power tool depends to a great extent on you. Please observe the information contained

in these instructions and the enclosed documentation. The more carefully you treat your Metabo power

tool, the longer it will provide dependable service.

Contents

1 Conformity Declaration

2 Specified Use

3 General Safety Instructions

4 Special Safety Instructions

17026852_0511 CS 23-355.book Seite 11 Dienstag, 17. Mai 2011 12:51 12

ENGLISH

ENG

Do not use saw blades.

Tip for accident prevention: the grinding machine

must always be fastened to a workbench with

appropriately long and sturdy screws.

Danger of crushing! Do not reach into the area of

the joint when lowering the lever!

Never operate the machine without a protective

hood (7).

Always tilt protective hood (7) all the way down.

Be sure that the movable protective hood (7) is not

jammed. It must be able to move.

Check the power tool for potential damage.

-Before continuing to use the power tool, protec-

tive mechanisms or lightly damaged parts must be

carefully inspected for correct operation.

-Damaged protective mechanisms and parts must

be repaired or replaced by an approved specialist

workshop, as long as nothing else is specified in

the instruction manual.

Machine malfunctions, incl. protective hoods or

cutting discs, must immediately be reported when

they occur. The malfunction must be properly

remedied.

Regularly check the connection lead of the power

tool and have it repaired by an approved expert,

should it be damaged.

Regularly check extension cables and replace

them, should they be damaged.

Use only three-conductor cables.

Keep the handles dry, clean and free of oil and

grease.

Do not use a low-power machine for demanding

jobs.

Adhere to the instructions for lubrication and tool

replacement.

Store the machine in a dry, high or secured place,

outside the reach of children.

When working in dusty conditions, ensure that

ventilation openings are not blocked. Should it be

necessary to remove the dust, first disconnect the

power tool from the mains.

In case of extreme dust deposits, the machine

cleaning cycles must be shortened and/or a

residual-current-operated circuit-breaker (RCCB)

must be connected upstream.

When the machine is shut down via the RCCB

circuit-breaker, it must be checked and cleaned.

Use only cutting discs recommended by the

manufacturer that comply with the specifications

of the respective safety standards for grinding

materials, e.g. EN 12413.

Caution! The use of other tools and accessories

can result in a risk of injury.

Cutting discs must be stored in accordance with

manufacturer specifications and handled carefully.

Store the cutting disc in a dry place. With cutting

discs for dry cuts, the strength may be reduced by

moisture or water.

Handle the cutting disc with caution. Protect the

cutting disc from jolts or impacts.

Always use equipment that fulfils the following

minimum requirements:

Only cutting discs with resinoid bonding and fibre

reinforcement can be used. The maximum rota-

tions per minute (rpm) of the cutting disc must not

be lower than the machine idling speed.

Adhere to the maximum cutting disc diameter (see

technical data).

Use no cutting discs that are thicker than 3 mm (3/

32").

The borehole of the cutting disc must fit the tool-

holder without any clearance. Do not use adapters

or reducers.

Observe the specifications of the tool or accessory

manufacturer!

Adhere to the cutting disc instruction manual.

Be particularly cautious with the parts that are

connected to the cutting disc. Take care not to

damage the spindle, flange or screw. Damage to

these parts can cause the cutting disc to break.

Inspect the cutting disc before use. Do not use

chipped, cracked, brittle, noncircular, vibrating, or

otherwise damaged cutting discs.

It must be ensured that mounted cutting discs are

installed in accordance with the manufacturer

specifications.

Before use, make sure the cutting discs are

correctly fixed and fastened, and operate the

machine in idling mode for 30 s. Immediately

switch off the machine if strong vibrations or other

malfunctions occur. Should they occur, inspect

the machine to find the cause.

When the cutting disc is used up to the wear limit

(1/3 of the outer diameter), replace the cutting

disc.

Pull the plug out of the plug socket before any

adjustments or servicing are performed.

The cutting disc continues to rotate after the

machine has been switched off.

Engage the spindle locking knob (8) only when the

motor is inoperative.

17026852_0511 CS 23-355.book Seite 12 Dienstag, 17. Mai 2011 12:51 12

ENGLISH

ENG

Do not touch the rotating cutting disc.

Danger of injury!

When the cutting disc vibrates too strongly in

idling mode, it can lead to breakage. In case of

irregularities during use, immediately switch off the

machine and have it repaired.

Secure the workpiece. Use the vice to secure the

workpiece.

Do not try to saw extremely small workpieces.

During machining, the workpiece must be firmly

supported and secured against moving.

Long workpieces must be sufficiently supported.

Begin cutting only after having reached the max.

rpm.

Use only the cutting edge of the cutting disc to cut.

Do not use the lateral surface of the cutting disc for

grinding jobs.

When working on workpieces with curves or

inclined surfaces, make sure that no lateral pres-

sure is applied to the cutting disc.

Ensure that sparks produced during work do not

constitute a risk to the user or other personnel and

are not able to ignite inflammable substances.

Endangered areas must be protected with flame-

resistant covers.

Make sure that fire-risk areas are always provided

with suitable fire extinguishers.

The workpiece can be very hot after having been

machined. Caution, risk of burning!

See page 3.

1 Wrench depot

2 Wrench for replacing cutting discs and

adjustment work

3 Cutting depth limiter

4 Transportation lock

5 Lever

6 Cutting disc *

7 Safety cover

8 Spindle locking knob

9 Trigger switch

10 Blocking device

11 Spark deflector plate

12 Vice

13 Lever for quick adjustment

14 Crank

15 Stopper

16 Screws (for setting cutting angle and

maximum clamping width)

* not in scope of delivery

Before plugging in, check to see that the

rated mains voltage and mains frequency, as

specified on the rating label, match your power

supply.

The machine can be supplied only with the mains

voltage and frequency specified on the type plate.

When, for example, a 120 V machine is supplied

with 230 V of mains voltage, the cutting discs and

the machine can be damaged by surpassing the

max. rpm.

All screws must be screwed tight. Screw the

screw tight with the provided wrench to

fasten the cutting disc and check if all other screws

are also screwed tight.

Spark deflector plate (11):

Before commissioning the spark deflector plate,

tilt it to the mark.

7.1 Setting cutting depth

For presetting the desired cutting depth, e.g. for

several cuts with the same cutting depth.

Setting the cutting depth limiter (3):

- Free the lock nut.

- Set the hexagon screw for the desired cutting

depth.

- Retighten the lock nut.

7.2 Vice

Clamp the workpiece tightly into the vice (12).

Setting the cutting angle:

- Loosen the two screws (16) on the stopper (15).

- Set the desired cutting angle.

- Retighten the two screws (16).

Configuring the maximum clamping width:

The stopper can be set for 3 positions.

- Additionally, remove the two screws (16).

- Shift the stopper (15) to the rear / middle /

forward position.

- Fasten the stopper (15) again with the two

screws (16).

Clamp the workpiece:

- For quick adjustment, turn the lever (13) up and

push the crank (14) in the direction of the work-

piece.

5Overview

6 Commissioning

7Use

17026852_0511 CS 23-355.book Seite 13 Dienstag, 17. Mai 2011 12:51 12

ENGLISH

ENG

- Push the lever (13) down and clamp the work-

piece tight by turning the crank (14) clockwise.

7.3 Cutting through a workpiece

Danger of crushing! Do not reach into the

area of the joint when lowering the lever!

• Do not begin cutting until the machine has

reached its maximum rpm.

• Slowly lower the cutting disc onto the work-

piece and conduct the cut with little contact

pressure.

• After finishing the job, put the lever into the

starting position.

• After a complete cut, switch off the machine,

allow the motor to come to a complete standstill

and only then prepare the next cutting job. The

removal or insertion of workpieces while the

cutting disc is rotating can lead to injury.

• Do not work with too much contact pressure,

since the cutting disc can otherwise quickly

become worn out, or the machine or workpiece

can be damaged.

7.4 Switching on and off

Switching on:

Press and hold blocking device

(10), actuate switch (9).

Switching off:

Release the trigger (9).

7.5 Transport

For transport, turn the lever (5) all the way down

and stop by actuating the transportation lock (4).

Note: To lock the lever, it is necessary to turn the

cutting depth limiter (3) to a lower position. See

section 7.1.

Disconnect the mains plug before starting

any conversion or maintenance work!

Engage the spindle locking knob (8) only

when the motor is inoperative.

Removing the cutting disc:

- Press lever for spindle locking knob (8) to the

right and turn the cutting disc by hand until the

spindle locking knob is felt to engage.

- Use the wrench (c) to remove the screw with

clamping flange (b) anti-clockwise.

- Remove cutting disc.

Fitting the cutting disc:

- Put on new cutting disc (a).

- Fit the screw with clamping flange (b).

- Use wrench (c) to lock spindle and tighten screw

with clamping flange (b).

- Check whether the spindle locking knob (8) is

completely disengaged again.

- Clean the dirty machine and remove the grinding

dust.

Regular maintenance:

Oil the following parts at least once a month:

movable parts of the vice.

Switching on procedures produce brief reductions

in voltage. Unfavourable power conditions can be

detrimental to other devices. Power impedances

smaller than 0.2 ohm should not cause any

malfunction.

Use only genuine Metabo accessories.

If you need any accessories, check with your

dealer.

For dealers to select the correct accessory, they

need to know the exact model designation of your

power tool.

See page 4.

A Cutting discs:

Quality class A 36-R "Flexia-

mant Super" inox.

Special cutting disc of medium hardness for

stainless steel.

High cutting performance with long lifetime.

B Cutting discs:

Quality class A 30-R / A 36-S

"Flexiamant Super" steel.

Good cutting performance in steel, with good

lifetime.

Hard version for powerful machines.

A 36-S: with an interior fabric for quick cuts.

C Cutting discs:

Quality class A 24-M "Flexia-

mant Super" steel.

High cutting performance in steel, with good

lifetime.

Soft version for less powerful machines.

For a complete range of accessories, see

www.metabo.com or the main catalogue.

8 Maintenance

abc

9 Troubleshooting

10 Accessories

17026852_0511 CS 23-355.book Seite 14 Dienstag, 17. Mai 2011 12:51 12

ENGLISH

ENG

Repairs to electrical tools must be carried out by

qualified electricians ONLY!

Contact your local Metabo representative if you

have Metabo power tools requiring repairs. For

addresses see www.metabo.com.

You can download a list of spare parts from

www.metabo.com.

Metabo's packaging can be 100% recycled.

Scrap power tools and accessories contain large

amounts of valuable resources and plastics that

can be recycled.

Since the sanding dust generated may contain

hazardous materials, you should not dispose of it

with the household waste, but at a special collec-

tion point for hazardous waste.

These instructions are printed on chlorine-free

bleached paper.

Only for EU countries: Never dispose of

power tools in your household waste! In

accordance with European Guideline 2002/

96/EC on used electronic and electric equipment

and its implementation in national legal systems,

used power tools must be collected separately

and handed in for environmentally compatible

recycling.

Explanatory notes on the specifications on page 2.

Changes due to technological progress reserved.

U = Voltage

I= Current

= Rated input

= Power output

= No load speed

Cutting disc dimensions:

max

= Maximum outer diameter

B = Wheel thickness

d = Borehole

max

= Max. cut diameter

(

= rod,

{

= pipe,



= section steel)

max

= Max. vice opening

m = Weight without mains cable

= Typical estimated acceleration in the

hand/arm area

= Uncertainty (vibration)

Typical A-effective perceived sound levels:

= Sound pressure level

= Acoustic power level

, K

= Uncertainty (noise level)

During operation the noise level can exceed

80 dB(A).

Wear ear protectors!

Measured values determined in conformity with

EN 61029.

The technical specifications quoted are subject to

tolerances (in compliance with the relevant valid

standards).

11 Repairs

12 Environmental Protection

13 Technical Specifications

17026852_0511 CS 23-355.book Seite 15 Dienstag, 17. Mai 2011 12:51 12

FRANÇAIS

1 Déclaration de conformité

2 Utilisation conforme à la destination

3 Consignes générales de sécurité

4 Consignes de sécurité particulières

5Vue d'ensemble

6Mise en service

7 Utilisation

7.1 Réglage de la profondeur de coupe

7.2 Etau

7.3 Tronçonnage de pièce

7.4 Mise en route et arrêt

7.5 Transport

8 Maintenance

9 Dépannage

10 Accessoires

11 Réparations

12 Protection de l'environnement

13 Caractéristiques techniques

Nous déclarons sous notre propre responsabilité

que ce produit est conforme aux normes et direc-

tives indiquées page 2.

Muni de meules à tronçonner d'origine Metabo, la

tronçonneuse à métal convient pour le tronçon-

nage à sec de l'acier, des métaux non ferreux, des

profilés en fer et en fonte et des matériaux simi-

laires.

L'utilisateur sera entièrement responsable de tous

dommages résultant d'une utilisation non

conforme à la destination de la machine.

Il est impératif de respecter les consignes

générales de protection contre les accidents ainsi

que les consignes de sécurité ci-jointes.

Attention !

Lors de l'utilisation d'appareils

électriques, les mesures de sécurité

suivantes sont à respecter pour éviter tout

risque de choc électrique, de blessure ou

d'incendie.

Lisez toutes les instructions avant d'utiliser l'outil

électroportatif et prenez soin de ne pas perdre les

consignes de sécurité.

Dans l'intérêt de votre propre sécurité

et afin de protéger votre outil électrique,

respecter les passages de texte

marqués de ce symbole !

Munissez-vous toujours de lunettes de

protection et d'une protection auditive. Au

besoin, portez d'autres équipements de

protection de type gants de travail, casque, tablier,

masque filtrant. Pour déterminer le type de

masque, il faut prendre en compte la nocivité du

matériau usiné et/ou de son revêtement. En cas de

doute, portez une tenue de protection.

Pour des travaux de longue durée, une protection

acoustique est nécessaire. Des nuisances acou-

stiques intenses et prolongées peuvent provoquer

une perte d'audition.

La poussière produite durant le travail est souvent

nocive pour la santé (par ex. dans le cas de

matériaux tels que les métaux ou les couches de

peinture susceptibles de contenir du plomb ou

d'autres substances nocives) et ne doit donc pas

être inhalée. Portez un masque de protection anti-

poussière adapté. Éliminez soigneusement la

poussière déposée, par ex. en utilisant un aspira-

teur adapté.

Le sciage de matériaux produisant des poussières

ou vapeurs nocives (p. ex. amiante) au moment de

la découpe est proscrit.

N'usinez pas de magnésium.

Notice originale

Cher client,

merci de la confiance que vous nous avez témoignée en achetant un outil électrique Metabo. Tous les

outils électriques Metabo sont testés avec soin et font l'objet de contrôles qualité très stricts effectués

par le Service Qualité Metabo. Mais c'est vous qui avez la plus grande influence sur la durée de vie de

votre outil électrique. Veuillez respecter les informations contenues dans ces instructions d'utilisation et

dans les documents ci-joints. En prenant grand soin de votre outil électrique Metabo, vous en augmen-

terez la durée de vie et en garantirez le bon fonctionnement.

Sommaire

1 Déclaration de conformité

2 Utilisation conforme à la

destination

3 Consignes générales de

sécurité

4 Consignes de sécurité

particulières

17026852_0511 CS 23-355.book Seite 16 Dienstag, 17. Mai 2011 12:51 12

FRANÇAIS

N'utilisez pas d'outils électriques en envi-

ronnement humide.

N'utilisez pas la machine en atmosphère

explosive : les étincelles pourraient provoquer un

incendie ou une explosion.

N'utilisez pas de lames de scie.

Un conseil pour éviter les accidents : la machine

doit toujours être fixée à un établi, avec des vis

suffisamment longues et suffisamment solides.

Risque de pincement ! Lors de l'abaissement du

bras, tenez votre autre main hors de la zone

charnière !

N'utilisez jamais la machine sans carter de protec-

tion (7).

Basculez toujours le carter de protection (7) le plus

possible vers le bas.

Prenez garde à ce que le carter de protection

mobile (7) ne soit pas bloqué. Sa liberté de mouve-

ment doit être correcte.

Vérifiez que l'outil électrique ne présente pas de

détériorations.

-Avant d'utiliser l'outil, il convient de contrôler que

les dispositifs de protection et, le cas échéant, les

pièces légèrement endommagées remplissent

correctement leur fonction.

-Les dispositifs de protection et les pièces endom-

magés doivent être réparés dans les règles de l'art

par un atelier spécialisé ou remplacées, à moins

que d'autres dispositions ne soient prévues dans

la notice d'utilisation.

Les dysfonctionnements de la machine (carter de

protection, disques de tronçonnage, etc.) doivent

être traités dès leur apparition. Faites-les réparer

dans les règles de l'art.

Contrôlez régulièrement le cordon d'alimentation

de l'outil électrique. En cas de détérioration, faites-

le remplacer par un technicien qualifié.

Contrôlez régulièrement les rallonges. En cas de

détérioration, remplacez-les.

Utilisez exclusivement des rallonges à trois fils.

Maintenez les poignées propres, sèches et

nettoyez-les des traces d'huile et de graisse.

Pour les tâches difficiles, n'utilisez pas de machine

sous-dimensionnée.

Observez les consignes de lubrification et de

remplacement d'accessoire.

Quand vous n'utilisez pas la machine, rangez-la

dans un endroit sec, en hauteur ou sous clé, hors

de portée des enfants.

Si le travail à effectuer génère de la poussière,

veillez à ce que les orifices d'aération soient

dégagés. Si de la poussière vient à s'accumuler,

débranchez d'abord l'outil électrique puis enlevez

la poussière.

En cas d'empoussiérage extrême, raccourcissez

les cycles de nettoyage de la machine et/ou

montez en amont un interrupteur de protection

contre les courants de court-circuit.

Lorsque la machine est arrêtée par son interrup-

teur de protection FI, elle doit être vérifiée et

nettoyée.

Utilisez exclusivement des disques de tronçon-

nage recommandés par le fabricant et conformes

aux normes de sécurité applicables aux acces-

soires abrasifs (EN 12413, par exemple).

Attention ! L'utilisation d'autres outils et acces-

soires peut entraîner un risque de blessure.

Les disques de tronçonnage doivent être mani-

pulés et stockés selon les indications du fabricant.

Conservez les disques de tronçonnage dans un

endroit sec. Les disques de tronçonnage pour

coupes à sec peuvent perdre de leur solidité en

présence d'humidité.

Manipulez les disques de tronçonnage avec

précaution. Evitez de soumettre les disques de

tronçonnage à des coups ou à des chocs.

Utilisez toujours des accessoires conformes aux

points ci-après :

Seuls des disques de tronçonnage caractérisés

par un liant en résine synthétique et renforcés de

fibres peuvent être utilisés. La vitesse maximale

(en tr/min) du disque de tronçonnage ne doit pas

être inférieure au régime à vide de la machine.

Respectez le diamètre maximum admissible des

disques de tronçonnage (voir caractéristiques

techniques).

N'utilisez pas de disques de tronçonnage plus

épais que 3 mm (3/32").

L'alésage du disque de tronçonnage doit corre-

spondre exactement au support. N'utilisez jamais

d'adaptateur ni de raccord de réduction.

Respectez les indications de l'outil ou du fabrica-

tion d'accessoires !

Conservez la notice d'utilisation des disques de

tronçonnage.

Manipulez les pièces en contact avec le disque de

tronçonnage avec extrême précaution. Veillez à ce

que la broche, la bride et la vis ne subissent aucun

dommage. Toute détérioration de ces pièces

risque d'entraîner une rupture du disque de tron-

çonnage.

Avant toute utilisation, vérifiez l'intégrité du disque

de tronçonnage. Le disque ne doit pas avoir subi

17026852_0511 CS 23-355.book Seite 17 Dienstag, 17. Mai 2011 12:51 12

FRANÇAIS

de choc, ne doit pas présenter d'éclat, ne doit pas

être fragilisé, doit être parfaitement rond, ne doit

pas vibrer bref, ne doit présenter aucune détério-

ration de quelque nature que ce soit.

Prenez garde à ce que le disque de tronçonnage

soit monté selon les indications du fabricant.

Avant toute utilisation, vérifiez le montage et la

fixation du disque et faites fonctionner la machine

à vide pendant 30 secondes en restant à un

endroit sûr ; arrêtez immédiatement la machine en

cas de fortes vibrations ou autres dysfonctionne-

ments. En présence d'un dysfonctionnement, véri-

fiez la machine et déterminez la cause du

dysfonctionnement.

Lorsque le disque de tronçonnage atteint sa limite

d'usure (1/3 du diamètre extérieur), remplacez-le.

Débranchez le cordon d'alimentation de la prise de

courant avant toute opération de réglage ou de

maintenance.

Le disque de tronçonnage continue de tourner

après l'arrêt de la machine.

N'actionnez le système de blocage de broche (8)

qu'une fois le moteur à l'arrêt.

Ne saisissez pas le disque de tronçonnage

lorsqu'il est en rotation. Risque de

blessure !

Si, à vide, le disque de tronçonnage vibre forte-

ment, il y a danger de rupture. En cas d'irrégula-

rités de fonctionnement, arrêtez immédiatement la

machine et faites-la réparer.

Immobilisez la pièce. Pour serrer la pièce, utilisez

l'étau.

N'essayez pas de découper des pièces de trop

petite taille.

La pièce à découper doit reposer bien à plat et

avoir été fixée de façon à ne pas pouvoir se

dérober.

Les pièces de longueur importantes doivent être

suffisamment soutenues.

Ne commencez de tronçonnage qu'une fois la

vitesse maximale atteinte.

Lors du travail, n'utilisez que l'arête du disque de

tronçonnage. N'utilisez pas les flancs du disque de

tronçonnage pour des travaux de meulage.

Lors de l'usinage de pièces possédant des

arrondis ou des surfaces chanfreinées, veillez à ce

que le disque de tronçonnage ne soit soumis à

aucune force latérale.

Veillez à ce que les étincelles produites lors de

l'utilisation ne provoquent aucun risque, par ex.

celui d'atteindre l'utilisateur ou d'autres

personnes, ou un risque d'incendie de substances

inflammables. Toute zone à risque doit être

protégée par des couvertures ignifugées.

Tenir un moyen d'extinction adéquat à sa disposi-

tion si le travail se fait dans une zone à risque

d'incendie.

La pièce usinée peut être très chaude. Attention :

il existe un risque de brûlure !

Voir page 3.

1 Logement pour clé

2 Clé (pour changement de disque de

tronçonnage et opérations de réglage)

3 Limiteur de profondeur de coupe

4 Sécurité de transport

5Bras

6 Disque de tronçonnage *

7 Couvercle de protection

8 Blocage de la broche

9Gâchette

10 Sécurité antidémarrage

11 Pare-étincelles

12 Etau

13 Levier de réglage rapide

14 Manivelle

15 Butée

16 Vis (pour réglage de l'angle de coupe et de la

plage de serrage)

* Non fourni.

Avant la mise en service, comparez si la

tension secteur et la fréquence secteur indi-

quées sur la plaque signalétique correspondent

aux caractéristiques de votre réseau de courant.

La machine ne doit être utilisée qu'à la tension et à

la fréquence indiquées sur la plaque signalétique.

Si, par exemple, une machine prévue pour du

120 V est utilisée avec du 230 V, le disque de tron-

çonnage et la machine elle-même peuvent subir

des dommages en raison du dépassement de la

vitesse maximale.

Toutes les vis doivent être fermement

serrées. Serrez la vis de fixation du disque de

tronçonnage avec la clé fournie et vérifiez que

toutes les autres vis sont fermement serrées.

Pare-étincelles (11):

Avant la mise en service de la machine, basculez

le pare-étincelles jusqu'au repère.

5Vue d'ensemble

6 Mise en service

17026852_0511 CS 23-355.book Seite 18 Dienstag, 17. Mai 2011 12:51 12

FRANÇAIS

7.1 Réglage de la profondeur de coupe

Il est possible de prérégler la profondeur de coupe,

par exemple pour plusieurs coupes à la même

profondeur.

Réglage du limiteur de profondeur de coupe (3):

- Desserrez le contre-écrou.

- Réglez la vis six pans sur la profondeur de coupe

souhaitée.

- Resserrez le contre-écrou.

7.2 Etau

Veillez à serrer correctement les pièces dans

l'étau (12).

Réglage de l'angle de coupe :

- Desserrez les deux vis (16) de la butée (15).

- Réglez l'angle de coupe souhaité.

- Resserrez les deux vis (16).

Réglage de la plage de serrage :

La butée peut être réglée selon 3 positions.

- Retirez les deux vis (16).

- Décalez la butée (15) vers l'arrière/vers le centre/

vers l'avant.

- Refixez la butée (15) avec les deux vis (16).

Serrage de la pièce :

- Pour un réglage rapide, soulevez le levier (13) et

poussez la manivelle (14) en direction de la

pièce.

- Abaissez le levier (13) et tournez la manivelle (14)

dans le sens des aiguilles d'une montre pour

serrer la pièce.

7.3 Tronçonnage de pièce

Risque de pincement ! Lors de l'abaissement

du bras, tenez votre autre main hors de la

zone charnière !

• Ne commencez le tronçonnage que lorsque la

machine a atteint sa vitesse maximale.

• Abaissez lentement le disque de tronçonnage

sur la pièce et réalisez la coupe en exerçant une

pression modérée.

• Une fois le travail terminé, ramenez le bras en

position de repos.

• Une fois le tronçonnage terminé, arrêtez la

machine, attendez que le moteur ait fini de

tourner et, ensuite seulement, passez à l'opéra-

tion de tronçonnage suivante. Le retrait ou

l'introduction de pièces lors de la rotation du

disque de tronçonnage risque d'occasionner

des blessures.

• Travaillez avec une pression modérée pour

éviter tout usure prématurée du disque de tron-

çonnage et tout endommagement de la

machine ou de la pièce.

7.4 Mise en route et arrêt

Mise en route :

Actionnez et maintenez la sécurité

antidémarrage (10) puis actionnez la gâchette (9).

Arrêt :

Relâchez la gâchette (9).

7.5 Transport

Pour le transport, abaissez complètement le bras

(5) et bloquez-le en manœuvrant la sécurité de

transport (4).

Remarque : pour bloquer le bras, il est nécessaire

de mettre le limiteur de profondeur de coupe (3)

sur une position basse. Voir chapitre 7.1.

Avant toute intervention de remplacement

d'accessoire ou de maintenance, retirez la

prise du cordon du secteur !

N'actionnez le système de blocage de

broche (8) qu'une fois le moteur à l'arrêt.

Retrait du disque de tronçonnage :

- Actionnez le levier de blocage de broche (8) vers

la droite et tournez le disque de tronçonnage (a)

à la main jusqu'à ce que le blocage de la broche

soit audible.

- Dévissez la vis et sa bride de serrage (b) avec la

clé (c) dans le sens inverse des aiguilles d'une

montre.

- Enlevez le disque de tronçonnage.

Fixation du disque de tronçonnage :

- Mettez en place le nouveau disque de tronçon-

nage (a).

- Vissez la vis et sa bride de serrage (b) sans

serrer.

- Bloquez la broche et serrez la vis et sa bride de

serrage (b) avec la clé (c).

- Vérifiez que le blocage de broche (8) est bien

neutralisé.

- Si la machine est sale, nettoyez-la en prenant

soin de bien éliminer la poussière de ponçage.

7 Utilisation

8 Maintenance

abc

17026852_0511 CS 23-355.book Seite 19 Dienstag, 17. Mai 2011 12:51 12

FRANÇAIS

Entretien périodique :

Huiler les pièces suivantes au moins une fois par

mois : pièces mobiles de l'étau.

Le démarrage de la machine provoque une chute

de tension sur l'installation. Dans certaines situa-

tions, ceci peut affecter d'autres appareils. Si

l'impédance est inférieure à 0,2 Ohm, de petites

perturbations sont prévisibles.

Utilisez uniquement du matériel Metabo.

S'il vous faut des accessoires, veuillez vous

adresser à votre revendeur.

Pour pouvoir sélectionner les accessoires appro-

priés, indiquez le type exact de l'outil électrique au

distributeur.

Voir page 4.

A Disques de tronçonnage :

qualité A 36-R

"Flexiamant Super" inox.

Disque de tronçonnage spécial mi-dur pour

acier inoxydable.

Excellentes performances de coupe et bonne

longévité.

B Disques de tronçonnage :

qualité A 30-R / A

36-S "Flexiamant Super" acier.

Bonnes performances de coupe et bonne

longévité dans l'acier.

Modèle dur pour machines puissantes.

A 36-S : renforts internes pour des coupes

rapides.

C Disques de tronçonnage :

qualité A 24-M

"Flexiamant Super" acier.

Excellentes performances de coupe et bonne

longévité dans l'acier.

Modèle tendre pour machines peu puissantes.

Voir programme complet des accessoires sur

www.metabo.com ou dans le catalogue principal.

Les travaux de réparation sur les outils électriques

ne peuvent être effectués que par un spécialiste !

Pour toute réparation sur un outil Metabo,

contacter le représentant Metabo. Voir les

adresses sur www.metabo.com.

Les listes des pièces détachées peuvent être

téléchargées sur www.metabo.com.

Les emballages Metabo sont recyclables à 100 %.

Les outils et accessoires électriques qui ne sont

plus utilisés contiennent de grandes quantités de

matières premières et de matières plastiques de

grande qualité pouvant être également recyclées.

La poussière produite lors du ponçage peut

contenir des substances toxiques : ne les jetez pas

dans les déchets ménagers, mais de manière

conforme dans une station de collecte pour les

déchets spéciaux.

Ce mode d'emploi est imprimé sur du papier

blanchi sans chlore.

Pour les pays européens uniquement : Ne

jetez pas les appareils électriques dans les

ordures ménagères ! Conformément à la

directive européenne 2002/96/CE relative aux

déchets d'équipements électriques ou électro-

niques (DEEE), et à sa transposition dans la légis-

lation nationale, les appareils électriques doivent

être collectés à part et être soumis à un recyclage

respectueux de l’environnement.

Commentaires sur les indications de la page 2.

Sous réserve de modifications allant dans le sens

du progrès technique.

U=tension

I = Intensité

= Puissance absorbée

= Puissance débitée

= Vitesse à vide

Dimensions du disque de tronçonnage :

max

= diamètre extérieur maximal

B = épaisseur du disque

d = alésage

max

= diamètre maximal de tronçonnage

(

= profilé en acier rond et plein,

{

profilé en acier rond et creux,



profilé en acier polygonal et creux)

max

= ouverture max. de l'étau

m = Poids sans cordon d'alimentation

= Accélération type évaluée au niveau

du bras et de la main

= Incertitude (oscillation)

Niveaux sonores types évalués

= Niveau de pression acoustique

= Niveau de puissance sonore

9 Dépannage

10 Accessoires

11 Réparations

12 Protection de

l'environnement

13 Caractéristiques

techniques

17026852_0511 CS 23-355.book Seite 20 Dienstag, 17. Mai 2011 12:51 12

FRANÇAIS

, K

= Incertitude (niveaux sonores)

Pendant le fonctionnement, il se peut que le niveau

sonore dépasse les 80 db(A).

Portez un casque antibruit !

Valeurs de mesure calculées selon EN 61029.

Les caractéristiques indiquées sont soumises à

tolérance (selon les normes en vigueur correspon-

dantes).

17026852_0511 CS 23-355.book Seite 21 Dienstag, 17. Mai 2011 12:51 12

NEDERLANDS

1 Conformiteitsverklaring

2 Gebruik volgens de voorschriften

3 Algemene veiligheidsvoorschriften

4 Speciale veiligheidsvoorschriften

5Overzicht

6 Inbedrijfstelling

7Gebruik

7.1 Zaagdiepte instellen

7.2 Bankschroef

7.3 Doorslijpen van een werkstuk

7.4 In- en uitschakelen

7.5 Transport

8 Onderhoud

9Storingen verhelpen

10 Toebehoren

11 Reparatie

12 Milieubescherming

13 Technische gegevens

Wij verklaren op eigen en uitsluitende verantwoor-

ding, dat dit product voldoet aan de op pagina 2

genoemde normen en richtlijnen.

De metaaldoorslijpmachine is met originele

Metabo-doorslijpschijven geschikt voor het droog

doorslijpen van staal, NE-metalen, ijzer- en gietij-

zerprofielen en dergelijke materialen.

Voor schade door oneigenlijk gebruik is alleen de

gebruiker aansprakelijk.

De algemeen erkende veiligheidsvoorschriften en

de bijgevoegde veiligheidsinstructies dienen te

worden nageleefd.

Let op!

Bij het gebruik van elektrisch

gereedschap dienen ter bescherming

tegen een elektrische schok en het risico

van letsel en brand de volgende principiële veilig-

heidsmaatregelen te worden genomen.

Lees al deze instructies, voordat u dit elektrisch

gereedschap gebruikt en bewaar de veiligheidsin-

structies zorgvuldig.

Let voor uw veiligheid en die van de

machine op de met dit symbool aange-

geven passages!

Draag altijd een veiligheidsbril en gehoor-

bescherming. indien nodig ook andere

beschermingsmiddelen dragen zoals bijv.

stofmasker, handschoenen, helm en schort Bij de

beoordeling of gezichts- en stofmasker nodig zijn,

moet ook rekening worden gehouden met de

eigenschappen die gevaarlijk zijn voor de gezond-

heid van het te bewerken werkstuk en/of de

coating daarvan. Draag in geval van twijfel

beschermende kleding.

Draag oorbeschermers als gedurende lange tijd

met de machine gewerkt wordt. Langdurige bloot-

stelling aan een hoger geluidsniveau kan tot

beschadiging van het gehoor leiden.

Stof dat tijdens het werken ontstaat, is vaak

bedreigend voor de gezondheid (bijv. bij het

bewerken van metaal en verflagen die lood of

andere schadelijke stoffen kunnen bevatten) en

mag niet in het lichaam komen. Daarom niet

aanraken of inademen. Draag een geschikt stof-

masker. Afgezet stof grondig verwijderen, bijv.

door het op te zuigen met een geschikt, speciaal

stofzuigapparaat.

Er mogen geen materialen worden gebruikt

waarbij tijdens de bewerking stoffen of dampen

Oorspronkelijke gebruiksaanwijzing

Geachte klant,

hartelijk dank voor het vertrouwen dat u ons heeft geschonken bij de aankoop van uw nieuwe elektrisch

gereedschap van Metabo. Elektrisch gereedschap van Metabo wordt zorgvuldig getest en moet beant-

woorden aan de strenge kwaliteitsnormen en controles van Metabo. De levensduur van elektrisch gereed-

schap hangt echter in hoge mate van u af. Wij verzoeken u aandacht te schenken aan de informatie in

deze gebruiksaanwijzing en de bijgevoegde documenten. Hoe zorgvuldiger u het elektrisch gereedschap

van Metabo behandelt, des te langer zal het betrouwbaar blijven functioneren.

Inhoud

1 Conformiteitsverklaring

2 Gebruik volgens de

voorschriften

3 Algemene

veiligheidsvoorschriften

4 Speciale

veiligheidsinstructies

17026852_0511 CS 23-355.book Seite 22 Dienstag, 17. Mai 2011 12:51 12

NEDERLANDS

vrijkomen die gevaarlijk zijn voor de gezondheid

(bijv. asbest).

Bewerk geen magnesium.

Gebruik elektrisch gereedschap niet in een

vochtige of natte omgeving.

Gebruik het gereedschap niet in een explosiege-

vaarlijke omgeving, waar vonken brand, explosies

e.d. kunnen veroorzaken.

Geen zaagbladen gebruiken.

Voor ongevallenpreventie: de slijpmachine moet

altijd met voldoende lange en stabiele bouten op

een werkbank bevestigd zijn.

Klemgevaar! Grijp bij het laten zakken van de

hefboom niet in de scharnieren!

De machine nooit gebruiken zonder beschermkap

(7).

Beschermkap (7) altijd helemaal naar beneden

zwenken.

Let erop, dat de beweeglijke beschermkap (7) niet

is vastgeklemd. Deze moet vrij kunnen bewegen.

Controleer het elektrisch gereedschap op even-

tuele beschadigingen.

-Voor het verdere gebruik van het elektrisch

gereedschap moeten veiligheidsvoorzieningen of

licht beschadigde onderdelen zorgvuldig worden

onderzocht op optimaal en correct functioneren.

-Beschadigde veiligheidsvoorzieningen en onder-

delen moeten door een erkende dealer worden

gerepareerd of uitgewisseld, voor zover niets

anders in de gebruiksaanwijzing is aangegeven.

Storingen aan de machine, incl. beschermkappen

of slijpschijven moeten direct na optreden worden

gemeld. Laat de storing deskundig opheffen.

Controleer regelmatig de aansluitkabel van het

elektrisch gereedschap en laat deze, wanneer

schade wordt geconstateerd, door een erkend

vakman vervangen.

Controleer de verlengingskabels regelmatig en

vervang deze wanneer beschadigingen aanwezig

zijn.

Gebruik alleen drie-aderige verlengingskabels.

Zorg ervoor dat de handgrepen droog, schoon en

vrij van olie en vet zijn

Gebruik geen machine met te weinig vermogen

voor zware werkzaamheden.

Volg de instructies op voor smeren en vervangen

van gereedschap.

Bewaar de ongebruikte machine op een droge,

hooggelegen of afgesloten plaats, buiten het

bereik van kinderen.

Zorg ervoor dat bij het werken onder stoffige

omstandigheden de ventilatieopeningen vrij zijn.

Indien het nodig mocht zijn, stof te verwijderen,

maak dan eerst het gereedschap los van het

voedingsnet.

Bij extreme hoeveelheden optredend stof moeten

de reinigingscycli voor de machine worden verkort

en/of moet een aardlekschakelaar (FI) worden

voorgeschakeld.

Wanneer de machine door de FI-veiligheidsscha-

kelaar wordt uitgeschakeld, dient hij gecontroleerd

en gereinigd te worden.

Alleen door de leverancier aanbevolen slijp-

schijven gebruiken, die voldoen aan de geldende

specificaties van de betreffende veiligheidsnorm

voor slijpmaterialen zoals bijv. EN 12413.

Let op! Het gebruik van ander inzetgereedschap

en andere accessoires brengt gevaar van letsel

met zich mee.

Slijpschijven moeten worden bewaard en behan-

deld volgens de instructies van de leverancier.

Bewaar de slijpschijven op een droge locatie. Bij

slijpschijven voor droog slijpen kan de sterkte door

vocht of water afnemen.

Behandel de slijpschijven voorzichtig. Bescherm

de slijpschijven tegen slaan en stoten.

Gebruik altijd toebehoren, die voldoen aan de

hierna volgende minimale eisen:

Er mogen alleen slijpschijven met kunstharsbin-

ding en vezelversterking worden gebruikt. Het

maximale toerental (min

-1

/tpm) van de slijp-

schijven mag niet kleiner zijn dan het leegloop-

toerental van de machine.

Let op de maximale diameter voor de slijpschijven

(zie technische gegevens).

Geen slijpschijven gebruiker, die dikker zijn dan

3 mm (3/32").

Het gat van de slijpschijf moet zonder speling op

de gereedschapshouder passen. Geen adapters

of reduceerkoppen gebruiken.

Neem de opgaven van de fabrikant van het

gereedschap of de accessoires in acht!

Gebruiksaanwijzing van de slijpschijven

aanhouden.

Behandel de onderdelen, die met de slijpschijven

verbonden zijn, bijzonder voorzichtig. Let erop dat

spindel, flens en bout niet beschadigd raken. Een

beschadiging van deze onderdelen kan breuk van

de slijpschijf tot gevolg hebben.

Controleer voor het gebruik de slijpschijf; gebruik

geen aangeslagen, gesprongen, gebroken,

onronde resp. trillende of ander soort beschadigde

slijpschijven.

17026852_0511 CS 23-355.book Seite 23 Dienstag, 17. Mai 2011 12:51 12

NEDERLANDS

Gewaarborgd moet zijn, dat gemonteerde slijp-

schijven conform de specificaties van de leveran-

cier zijn ingebouwd.

Zorg ervoor, dat de slijpschijven voor gebruik

correct zijn aangebracht en bevestigd en schakel

de machine 30 s in een veilige positie in; machine

direct uitschakelen wanneer sterke trillingen of

andere storingen optreden. Indien dat gebeurt,

onderzoek dan de machine teneinde de oorzaak te

bepalen.

Wanneer de slijpschijf tot op de slijtgrens (1/3 van

de buitendiameter) is afgesleten, moet deze

worden vervangen.

Voordat er instellingen of onderhoudswerkzaam-

heden uitgevoerd worden de stekker uit het stop-

contact halen.

De slijpschijf draait nog na, nadat de machine is

uitgeschakeld.

Asvergrendeling (8) alleen bij stilstaande motor

indrukken.

Pak de draaiende slijpschijf niet beet.

Gevaar voor letsel!

Wanneer de slijpschijf tijdens leegloop te sterk trilt

kan er een breuk ontstaan. Bij onregelmatigheden

tijdens gebruik, de machine direct uitschakelen en

laten repareren.

Zet het werkstuk vast. Gebruik een bankschroef

om het werkstuk vast te zetten.

Probeer niet om extreem kleine werkstukken te

zagen.

Tijdens het bewerken moet het werkstuk goed

vastliggen en beveiligd zijn tegen verschuiven.

Lange werkstukken dienen voldoende te worden

ondersteund.

Begin met het slijpen pas nadat het maximale

toerental is bereikt.

Bij het slijpen alleen de snijkant van de slijpschijf

gebruiken. Gebruik de zijoppervlakken van de

slijpschijf niet voor slijpwerkzaamheden.

Bij het bewerken van werkstukken met rondingen

of schuine vlakken moet erop worden gelet, dat op

de slijpschijf geen zijwaartse druk wordt uitgeoe-

fend.

Zorg ervoor dat vonken die tijdens het gebruik

ontstaan, geen gevaar veroorzaken, bijv. de

gebruiker of andere personen raken of ontvlam-

bare substanties doen vlam vatten. Gevaarlijke

gebieden dienen met moeilijk ontvlambare dekens

afgedekt te worden.

Houd in brandgevaarlijke gebieden een geschikt

blusmiddel bij de hand.

Het bewerkte werkstuk kan zeer heet zijn. Voor-

zichtig, verbrandingsgevaar!

Zie pagina 3.

1Sleutelvak

2 Sleutel voor vervangen slijpschijf en instellen

3 Slijpdieptebegrenzing

4 Transportborging

5Hefboom

6 Slijpschijf *

7 Beschermkap

8 Asvergrendeling

9 Drukschakelaar

10 Inschakelblokkering

11 Vonkenbeschermplaat

12 Bankschroef

13 Hefboom voor snelverstelling

14 Draaikruk

15 Aanslag

16 Bouten (voorinstellen van snijhoek resp. max.

spanbreedte)

* niet bij de levering inbegrepen

Controleer voordat de machine in gebruik

wordt genomen of de op het typeplaatje

aangegeven spanning overeenkomt met de

netspanning.

De machine mag alleen op netspanning en netfre-

quentie worden aangesloten zoals gespecificeerd

op het typeplaatje. Wanneer bijv. een 120 V

machine op 230 V netspanning wordt aangesloten,

dan kunnen de slijpschijven en de machine door

het overschrijden van het maximale toerental

beschadigd raken.

Alle bouten moet vast zijn aangetrokken. Trek

de bout voor de bevestiging van de slijpschijf

vast met de meegeleverd sleutel en controleer of

de andere bouten ook vast zijn aangetrokken.

Vonkbeschermplaat (11):

Voor de inbedrijfname de vonkbeschermplaat tot

aan de markering verdraaien.

5Overzicht

6 Inbedrijfstelling

17026852_0511 CS 23-355.book Seite 24 Dienstag, 17. Mai 2011 12:51 12

NEDERLANDS

7.1 Snijdiepte instellen

Voor het voorinstellen van de gewenste snijdiepte

bijv. bij meerdere snedes met dezelfde diepte.

Instellen van de snijdieptebegrenzer (3):

- De contramoer losmaken.

- De zeskantbout op de gewenste diepte instellen.

- De borgmoer weer vastdraaien.

7.2 Bankschroef

Het werkstuk vast in de bankschroef (12)

spannen.

Instellen van de snijhoek:

- De beide bouten (16) van de aanslag (15)

losmaken.

- Gewenste hoek instellen.

- De beide bouten (16) weer vastdraaien.

Verstellen van de maximale spanbreedte:

de aanslag kan in 3 posities worden ingesteld.

- Daarvoor de beide bouten (16) verwijderen.

- De aanslag (15) naar achteren / midden / voren

verzetten.

- De aanslag (15) met beide bouten (16) weer

bevestigen.

Werkstuk inspannen:

- Voor snelspannen de hefboom (13) naar boven

zwenken en de draaikruk (14) in de richting van

het werkstuk schuiven.

- Hefboom (13) naar onderen drukken en het

werkstuk door rechtsom verdraaien van de

draaikruk (14) vast inspannen.

7.3 Doorslijpen van een werkstuk

Klemgevaar! Grijp bij het laten zakken van de

hefboom niet in de scharnieren!

• Begin pas met het snijden wanneer de machine

het maximale toerental heeft bereikt.

• De slijpschijf langzaam op het werkstuk laten

zakken en dan met geringe druk de snede

maken.

• Na afronding van de werkzaamheden, de

hefboomarm weer in de uitgangspositie

brengen.

• Na afronden van de snede de machine uitscha-

kelen, de motor volledig tot stilstand laten

komen en pas dan de volgende snede voorbe-

reiden. Het uitnemen of plaatsen van

werkstukken bij roterende slijpschijf kan letsel

tot gevolg hebben.

• Niet met te veel druk werken, omdat de slijp-

schijf dan te snel slijt resp. de machine of het

werkstuk beschadigd raken.

7.4 In- en uitschakelen

Inschakelen:

Inschakelblokkering (10) indrukken

en vasthouden, vervolgens op de drukschakelaar

(9) drukken.

Uitschakelen:

drukschakelaar (9) loslaten.

7.5 Transport

Bij het transport de hefboomarm (5) geheel naar

beneden brengen en door verschuiven van de

transportborging (4) vastzetten.

Opmerking: voor het borgen van de hefboomarm

is het noodzakelijk de snijdieptebegrenzer (3) in

een onderste positie te draaien. Zie hoofdstuk 7.1.

Voor alle ombouw- en onderhoudswerk-

zaamheden de stekker uit het stopcontact

halen!

Asvergrendeling (8) alleen bij stilstaande

motor indrukken.

Afnemen van de slijpschijf:

- Hefboom voor asvergrendeling (8) naar rechts

drukken en de slijpschijf (a) met de hand

verdraaien tot de asvergrendeling merkbaar

borgt.

- Bout met spanflens (b) met de sleutel (c) linksom

afschroeven.

- Slijpschijf wegnemen.

Monteren van de slijpschijf:

- De nieuwe slijpschijf (a) plaatsen.

- Bout met spanflens (b) opschroeven.

- Spindel borgen en bout met spanflens (b) met de

sleutel (c) vast aandraaien.

- Controleer of de asvergrendeling (8) weer los is.

- Vervuilde machine reinigen en slijpstof verwij-

deren.

Regelmatig onderhoud:

De volgende onderdelen tenminste maandelijks

oliën: de bewegende onderdelen van de bank-

schroef.

7Gebruik

8 Onderhoud

abc

17026852_0511 CS 23-355.book Seite 25 Dienstag, 17. Mai 2011 12:51 12

NEDERLANDS

Inschakelingen genereren kortstondige span-

ningsdips. Bij ongunstige netomstandigheden

kunnen andere apparaten worden beïnvloed. Bij

netimpedanties kleiner dan 0,2 Ohm worden geen

storingen verwacht.

Gebruik uitsluitend originele Metabo toebehoren.

Als u toebehoren wilt aanschaffen, doet u dat dan

bij uw leverancier.

Geef het type van uw machine door aan uw lever-

ancier om de juiste accessoires te krijgen.

Zie bladzijde 4.

A Slijpschijven:

kwaliteitsklasse A 36-R

„Flexiamant Super“ RVS.

Middelharde speciale slijpschijven voor roest-

vaststaal.

Hoog snijvermogen bij goede standtijd.

B Slijpschijven:

kwaliteitsklasse A 30-R / A 36-

S „Flexiamant Super“ staal.

Goed snijvermogen bij goede standtijd in

staal.

Harde uitvoering voor krachtige machines.

A 36-S: met intern weefsel voor snel snijden.

C Slijpschijven:

kwaliteitsklasse A 24-M

„Flexiamant Super“ staal.

Hoog snijvermogen bij goede standtijd in

staal.

Zachte uitvoering voor minder krachtiger

machines.

Compleet accessoireprogramma zie

www.metabo.com of hoofdcatalogus.

Reparaties aan elektrische gereedschappen

mogen uitsluitend door een erkende vakman

worden uitgevoerd!

Neem voor elektrisch gereedschap van Metabo

dat gerepareerd dient te worden contact op met

uw Metabo-vertegenwoordiging. Zie voor

adressen www.metabo.com.

Onderdeellijsten kunt u downloaden via

www.metabo.com.

Metabo verpakkingen zijn 100% recycleerbaar.

Afgedankte elektronische machines en acces-

soires bevatten grote hoeveelheden waardevolle

grond- en kunststoffen die eveneens gerecycled

kunnen worden.

Het ontstane schuurstof kan schadelijke stoffen

bevatten: niet met het huisvuil meegeven maar op

de juiste manier naar een depot voor gevaarlijke

afvalstoffen afvoeren.

Deze gebruiksaanwijzing is op chloorvrij, gebleekt

papier gedrukt.

Alleen voor EU-landen: Geef uw elektroge-

reedschap nooit met het huisvuil mee!

Volgens de Europese richtlijn 2002/96/EG

inzake gebruikte elektrische en elektronische

apparaten en de vertaling hiervan in de nationale

wetgeving dienen oude elektroapparaten

gescheiden te worden ingezameld en op milieuvri-

endelijke wijze te worden afgevoerd.

Toelichting bij de gegevens van pagina 2.

Wijzigingen en technische verbeteringen voorbe-

houden.

U = spanning

I = Stroom

= nominaal ingangsvermogen

= afgegeven vermogen

= nullasttoerental

Afnemen van de slijpschijf:

max

= maximale buitendiameter

B = schijfdikte

d = gat

max

= max. snijdiameter

(

= staaf,

{

= buis,



= profielstaal)

max

= max. bankschroefopening

m = gewicht zonder netsnoer

= karakteristiek gemeten versnelling in

hand-arm-bereik

= onzekerheid (trilling)

Karakteristiek A-gekwalificeerd geluidsniveau:

= geluidsdrukniveau

, K

= onzekerheid (geluidsniveau)

Tijdens het werken kan het geluidsniveau de

80 dB(A) overschrijden.

Draag oorbeschermers!

Meetgegevens volgens de norm EN 61029.

De vermelde technische gegevens zijn tolerantie-

waarden (overeenkomstig de telkens geldige

norm).

9 Storingen verhelpen

10 Accessoires

11 Reparatie

12 Milieubescherming

13 Technische gegevens

17026852_0511 CS 23-355.book Seite 26 Dienstag, 17. Mai 2011 12:51 12

ITALIANO

1 Dichiarazione di conformità

2 Utilizzo conforme alle disposizioni

3 Avvertenze generali di sicurezza

4 Avvertenze specifiche di sicurezza

5 Panoramica generale

6 Messa in funzione

7 Utilizzo

7.1 Regolazione della profondità di taglio

7.2 Morsa a vite

7.3 Taglio di un pezzo

7.4 Accensione e spegnimento

7.5 Trasporto

8 Manutenzione

9Eliminazione dei guasti

10 Accessori

11 Riparazione

12 Tutela dell'ambiente

13 Dati tecnici

Dichiariamo sotto la nostra completa responsabi-

lità che questo prodotto è conforme alle norme e

direttive riportate a pagina 2.

La troncatrice a mola per metallo, corredata dai

dischi da taglio originali Metabo, è adatta alla levi-

gatura a secco di acciaio, metalli non ferrosi, profi-

lati in ferro e ghisa e materiali simili.

Dei danni derivanti da un uso improprio dell'uten-

sile elettrico è responsabile esclusivamente

l'operatore.

È obbligatorio rispettare le prescrizioni generali per

prevenire eventuali infortuni, nonché le avvertenze

di sicurezza allegate.

Attenzione!

Nell'impiego di utensili elet-

trici occorre rispettare le seguenti misure

di base di sicurezza per la protezione

contro le scosse elettriche, il rischio di lesioni e di

incendio.

Prima di utilizzare l'utensile elettrico, leggere tutte

le presenti indicazioni e conservare le avvertenze

di sicurezza in buone condizioni.

Per proteggere la propria persona e per

una migliore cura dell'utensile elettrico

stesso, attenersi alle parti di testo

contrassegnate con questo simbolo!

Utilizzare sempre occhiali protettivi e

protezioni acustiche. In caso di necessità,

indossare anche altri dispositivi di prote-

zione, come mascherine, guanti, elmetto e grem-

biule. Nella valutazione dell'opportunità di indos-

sare una mascherina o una mascherina

antipolvere, occorre tenere presente anche il livello

di nocività per la salute del materiale del pezzo e/o

del rivestimento dello stesso. In caso di dubbi,

indossare per sicurezza l'abbigliamento protettivo.

Indossare protezioni acustiche, qualora si debba

lavorare per lunghi periodi. Il lungo effetto del

livello di intensità acustica può danneggiare

l'udito.

La polvere che si forma durante il lavoro è spesso

nociva per la salute (ad esempio lavorando su

metallo o verniciature che possono contenere

piombo o altre sostanze nocive), ed è pertanto

opportuno evitare che penetri nell'organismo;

pertanto, evitare di toccarla o di inalarla. Indossare

una mascherina antipolvere adatta. Rimuovere a

fondo i depositi di polvere, ad esempio aspirandoli

con un aspiratore speciale adatto.

Istruzioni originali

Gentile Cliente,

innanzitutto desideriamo esprimere la nostra gratitudine per aver scelto ed acquistato uno degli utensili

elettrici Metabo. Ogni utensile elettrico Metabo viene accuratamente collaudato in conformità ai più severi

requisiti del programma di assicurazione della qualità nell'ambito di Metabo stessa. Si deve, comunque,

tenere presente che la durata dell'utensile elettrico dipende largamente dal comportamento dell'utilizza-

tore. Pertanto, raccomandiamo di prestare molta attenzione a quanto contenuto nel presente manuale,

nonché nei documenti ad esso allegati. Maggiore sarà l'accortezza con cui utilizzerà il Suo utensile elet-

trico Metabo, più questo sarà duraturo e affidabile.

Indice

1 Dichiarazione di conformità

2 Utilizzo conforme alle

disposizioni

3 Istruzioni generali di

sicurezza

4 Avvertenze specifiche di

sicurezza

17026852_0511 CS 23-355.book Seite 27 Dienstag, 17. Mai 2011 12:51 12

ITALIANO

I materiali che durante la lavorazione producono

delle polveri o dei vapori nocivi per la salute (come

ad es. l'amianto) non devono essere lavorati.

Non lavorare il magnesio.

Non utilizzare gli utensili elettrici in ambi-

enti umidi o bagnati.

Non impiegare l'utensile in ambienti a rischio di

esplosione, dove sussiste il rischio di generazione

di fiamme, incendio o esplosione.

Non utilizzare lame.

Indicazione per la prevenzione degli infortuni: la

levigatrice deve sempre essere fissata con viti

lunghe e stabili ad un banco da lavoro.

Pericolo di schiacciamento! Non introdurre le mani

nella zona della cerniera durante l'abbassamento

del braccio della leva!

Non utilizzare mai l'utensile senza calotta di prote-

zione (7).

Abbassare la calotta di protezione (7) sempre

completamente.

Accertarsi che la calotta di protezione mobile (7)

non sia incastrata. Deve muoversi liberamente.

Verificare che l'utensile elettrico non sia

danneggiato.

-Prima di continuare ad utilizzare l'utensile elet-

trico, occorre ispezionare accuratamente i dispo-

sitivi di sicurezza o i componenti leggermente

danneggiati al fine di verificarne l'integrità e il

corretto funzionamento.

-I dispositivi di sicurezza e i componenti

danneggiati devono essere fatti riparare in modo

conforme da un'officina autorizzata oppure sosti-

tuiti, salvo diverse indicazioni nelle istruzioni d'uso.

I guasti all'utensile, incl. le calotte di protezione o i

dischi da taglio, devono essere comunicati subito

dopo la loro comparsa. Fare riparare il guasto da

tecnici specializzati.

Ispezionare regolarmente il cavo di allacciamento

dell'utensile elettrico e, in caso di danneggiamenti,

farlo sostituire da un tecnico specializzato.

Ispezionare regolarmente i cavi di prolunga e sosti-

tuirli se sono danneggiati.

Utilizzare soltanto cavi di prolunga a tre conduttori.

Mantenere le impugnature asciutte, pulite e libere

da olio e da grasso.

Non utilizzare utensili a bassa potenza per i lavori

più duri.

Seguire le istruzioni di lubrificazione e per il cambio

dell'utensile.

Posare l'utensile inutilizzato in un luogo asciutto,

alto oppure chiuso, fuori dalla portata dei bambini.

Accertarsi che, in presenza di polvere durante

l'esecuzione di lavori, le aperture di ventilazione

siano libere. Qualora si renda necessaria la rimo-

zione di polvere, scollegare dapprima l'utensile

elettrico dalla rete di alimentazione.

In caso di condizioni estreme di polvere, avvicinare

i cicli di pulizia dell'utensile e/o attivare preventiva-

mente un interruttore per la corrente di guasto (FI).

In caso di attivazione dell'interruttore FI, control-

lare e pulire la macchina.

Utilizzare esclusivamente dischi da taglio racco-

mandati dal produttore, che corrispondano agli

standard di sicurezza per i materiali di levigatura,

come ad es. EN 12413.

Attenzione! L'utilizzo di altri utensili da lavoro e di

altri accessori può comportare il pericolo di lesioni

per l'operatore.

I dischi da taglio devono essere conservati

secondo le indicazioni del produttore e maneggiati

con cura.

Conservare i dischi da taglio in un luogo asciutto.

Per i dischi da taglio a secco, l'umidità o l'acqua

possono diminuirne la resistenza.

Maneggiare il disco da taglio con cura. Evitare di

sottoporre il disco da taglio a colpi o urti.

Utilizzare sempre accessori che soddisfino i

seguenti requisiti minimi:

devono essere utilizzati soltanto dischi da taglio

con legante in resina sintetica e rinforzati in fibra.

La velocità massima (min

-1

) del disco da taglio non

deve essere inferiore alla velocità a vuoto

dell'utensile.

Attenersi al diametro max del disco da taglio (v.

dati tecnici).

Non utilizzare dischi da taglio con spessore supe-

riore a 3 mm (3/32").

Il foro del disco da taglio deve corrispondere

all'attacco dell'utensile senza gioco. Non utilizzare

adattatori o riduttori.

Rispettare le indicazioni del produttore dell'uten-

sile e degli accessori!

Attenersi alle istruzioni d'uso del disco da taglio.

Maneggiare i componenti legati al disco da taglio

con particolare attenzione. Accertarsi che il

mandrino, la flangia e la vite non siano

danneggiati. Un danneggiamento di questi

componenti può comportare la rottura del disco

da taglio.

Prima dell'uso, ispezionare il disco da taglio, non

utilizzare dischi da taglio ammaccati, spezzati

17026852_0511 CS 23-355.book Seite 28 Dienstag, 17. Mai 2011 12:51 12

ITALIANO

fragili, non uniformi, vibranti o altrimenti

danneggiati.

Occorre accertarsi che i dischi da taglio montati

siano installati secondo le istruzioni del produttore.

Accertarsi prima dell'uso che i dischi da taglio

siano posizionati e fissati correttamente e far

funzionare l'utensile a vuoto per 30 s in posizione

sicura; spegnere immediatamente l'utensile in

caso di forti vibrazioni o altre anomalie. In caso di

anomalie, ispezionare l'utensile per individuarne le

cause.

Se il disco da taglio è usurato fino al limite di usura

(1/3 del diametro esterno)è necessario sostituirlo.

Prima di eseguire qualsiasi lavoro di regolazione o

manutenzione estrarre la spina elettrica dalla

presa.

Il disco da taglio continua a girare anche dopo aver

spento l'utensile.

Attivare l'arresto del mandrino (8) soltanto a

motore spento.

Non afferrare il disco da taglio quando è in

rotazione. Pericolo di lesioni!

Se il disco da taglio, a vuoto, vibra eccessivamente

potrebbe rompersi. In caso di irregolarità durante

l'uso, spegnere immediatamente l'utensile e farlo

riparare.

Assicurare il pezzo. Per tenere fermo il pezzo,

utilizzare la morsa a vite.

Evitare di segare i pezzi estremamente piccoli.

Durante la lavorazione il pezzo deve essere in una

posizione salda ed assicurato contro lo scivola-

mento.

Pezzi in lavorazione lunghi devono essere

sufficientemente sostenuti.

Iniziare a tagliare soltanto una volta raggiunta la

velocità massima.

Durante il taglio, utilizzare soltanto il bordo di taglio

del disco da taglio. Utilizzare la superficie laterale

del disco da taglio solo per i lavori di levigatura.

Per la lavorazione di pezzi con superfici stondate o

oblique, accertarsi che il disco da taglio non sia

sottoposto a pressione laterale.

Accertarsi che le scintille prodotte durante

l'impiego dell'utensile non provochino pericoli, ad

esempio che non colpiscano l'utente o altre

persone o che non incendino sostanze infiamma-

bili. I luoghi a rischio devono essere protetti con

coperture ignifughe.

Tenere un estintore a portata di mano nei luoghi

infiammabili.

Durante la lavorazione, il pezzo può raggiungere

temperature molto elevate. Prudenza, pericolo di

ustione!

Vedi pagina 3.

1 Vano portachiave

2 Chiave per il cambio del disco da taglio e per

le regolazioni

3 Limitatore della profondità di taglio

4 Sicura per il trasporto

5 Braccio della leva

6 Disco da taglio *

7 Cuffia di protezione

8Arresto del mandrino

9 Pulsante interruttore

10 Blocco dell'accensione

11 Deflettore di protezione

12 Morsa a vite

13 Leva per la regolazione rapida

14 Manovella

15 Battuta

16 Viti (per la regolazione dell'angolo di taglio o

dell'apertura di serraggio max)

* non compreso nel volume di fornitura

Prima della messa in funzione verificare che

la tensione e la frequenza di alimentazione

elettrica disponibili corrispondano ai dati elettrici

riportati sulla targhetta di identificazione.

L'utensile deve essere allacciato esclusivamente

alla tensione e frequenza di rete indicate sulla

targhetta. Se ad esempio un utensile da 120 V

viene allacciato ad una tensione di rete di 230 V,

sussiste il rischio di danneggiare il disco da taglio

e l'utensile per il superamento della velocità

massima.

Tutte le viti devono essere avvitate salda-

mente. Stringere le viti per il fissaggio del

disco da taglio con la chiave in dotazione e

controllare che tutte le viti siano parimenti avvitate.

Deflettore di protezione (11):

Prima della messa in funzione, inserire il deflettore

fino alla demarcazione.

5 Panoramica generale

6 Messa in funzione

17026852_0511 CS 23-355.book Seite 29 Dienstag, 17. Mai 2011 12:51 12

ITALIANO

7.1 Regolazione della profondità di taglio

Per preimpostare la profondità di taglio desiderata,

ad esempio in caso di più tagli con la stessa

profondità.

Regolazione del limitatore della profondità di

taglio (3):

- Allentare i controdadi.

- Regolare la vite a testa esagonale sulla profon-

dità di taglio desiderata.

- Stringere nuovamente il controdado.

7.2 Morsa a vite

Fissare i pezzi nella morsa a vite (12) salda-

mente.

Regolazione dell'angolo di taglio:

- Allentare le due viti (16) della battuta (15).

- Impostare l'angolo di taglio desiderato.

- Riavvitare le due viti (16).

Regolazione dell'apertura di serraggio

massima:

la battuta può essere regolata su 3 posizioni.

- A tale scopo, rimuovere le due viti (16).

- Spostare la battuta (15) indietro/al centro/in

avanti.

- Fissare nuovamente la battuta (15) con le due viti

(16).

Fissaggio del pezzo:

- Per una rapida regolazione, spostare la leva (13)

verso l'alto e la manovella (14) in direzione del

pezzo.

- Premere la leva (13) verso il basso e stringere il

pezzo ruotando la manovella (14) in senso orario.

7.3 Taglio di un pezzo

Pericolo di schiacciamento! Non introdurre le

mani nella zona della cerniera durante

l'abbassamento del braccio della leva!

• Iniziare il taglio soltanto quando l'utensile ha

raggiunto la velocità massima.

• Abbassare lentamente il disco da taglio sul

pezzo ed eseguire il taglio esercitando una lieve

pressione.

• Una volta terminato il lavoro, portare il braccio

della leva in posizione iniziale.

• Una volta terminato il taglio, spegnere l'utensile,

lasciare fermare completamente il motore e solo

a questo punto preparare il successivo lavoro di

taglio. L'estrazione o l'inserimento di pezzi

mentre il disco da taglio è in rotazione può

comportare lesioni.

• Non lavorare con una pressione eccessiva, altri-

menti il disco da taglio si usura rapidamente o

l'utensile o il pezzo vengono danneggiati.

7.4 Accensione e spegnimento

Accensione:

tenere premuto il blocco dell'accen-

sione (10), premere il pulsante interruttore (9).

Spegnimento:

rilasciare il pulsante interruttore (9).

7.5 Trasporto

Per il trasporto, abbassare completamente il

braccio della leva (5) e arrestarlo spostando la

sicura per il trasporto (4).

Nota: per fermare il braccio della leva è necessario

ruotare il limitatore della profondità di taglio (3) in

una posizione bassa. Vedere il capitolo 7.1.

Prima di ogni intervento di allestimento e

manutenzione: estrarre la spina dalla presa!

Attivare l'arresto del mandrino (8) soltanto a

motore spento.

Estrazione del disco da taglio:

- Premere verso destra la leva per l'arresto del

mandrino (8) e ruotare il disco da taglio (a) a

mano fino allo scatto dell'arresto del mandrino.

- Svitare la vite e la flangia di serraggio (b) con la

chiave (c) ruotando in senso orario.

- Estrarre il disco da taglio.

Applicazione del disco da taglio:

- Applicare il nuovo disco da taglio (a).

- Avvitare la vite con flangia di serraggio (b).

- Arrestare il mandrino e svitare la vite e la flangia

di serraggio (b) con la chiave (c) ruotando in

senso orario.

- Controllare che l'arresto del mandrino (8) sia di

nuovo completamente allentato.

- Pulire l'utensile sporco e rimuovere la polvere di

levigatura.

Manutenzione regolare:

Le seguenti parti andranno oliate almeno una volta

al mese: parti mobili della morsa a vite.

7 Utilizzo

8 Manutenzione

abc

17026852_0511 CS 23-355.book Seite 30 Dienstag, 17. Mai 2011 12:51 12

ITALIANO

L'accensione produce un breve abbassamento

della tensione. In caso di condizioni di rete

anomale, sussiste il rischio di compromettere altri

apparecchi. Con impedenze di rete inferiori a 0,2

Ohm non si verificano anomalie.

Utilizzare esclusivamente gli accessori originali

Metabo.

In caso di necessità, rivolgersi al rivenditore per

l'acquisto di accessori.

Per la selezione corretta degli accessori, è essen-

ziale indicare al rivenditore il modello esatto

dell'utensile elettrico.

Vedere pagina 4.

A Dischi da taglio:

classe di qualità A 36-R

"Flexiamant Super" inox.

Disco da taglio di media durezza speciale per

acciaio inox.

Elevata potenza di taglio con buona durata.

B Dischi da taglio:

classe di qualità A 30-R / A

36-S "Flexiamant Super" acciaio.

Buona potenza di taglio con valida duratura

nell'acciaio.

Versione dura per gli utensili potenti.

A 36-S: con trama interna, per tagli rapidi.

C Disco da taglio:

classe di qualità A 24-M

"Flexiamant Super" acciaio.

Elevata potenza di taglio con valida duratura

nell'acciaio.

Versione tenera per gli utensili meno potenti.

Il programma completo degli accessori si trova su

www.metabo.com oppure nel catalogo principale.

Le eventuali riparazioni degli utensili elettrici

devono essere eseguite esclusivamente da tecnici

/ elettricisti specializzati!

Nel caso di elettroutensili Metabo che necessitino

di riparazioni rivolgersi al proprio rappresentante

Metabo di zona. Per gli indirizzi, consultare il sito

www.metabo.com.

Gli elenchi delle parti di ricambio possono essere

scaricati dal sito www.metabo.com.

Gli imballaggi usati dalla Metabo sono riciclabili al

100%.

Gli utensili elettrici inutilizzabili e i relativi accessori

comprendono una grande quantità di materie

plastiche e materie prime riciclabili.

Dato che la polvere prodotta durante le lavorazioni

può contenere sostanze nocive, non gettare tali

sostanze nei rifiuti generici, bensì procedere ad

uno smaltimento conforme ricorrendo ad un punto

di raccolta per rifiuti speciali.

Le presenti istruzioni per l'uso sono stampate su

carta sbiancata senza cloro.

Solo per i Paesi UE: non smaltire gli utensili

elettrici con i rifiuti domestici! Secondo la

Direttiva europea 2002/96/CE sugli utensili

elettrici ed elettronici usati e l'applicazione nel

diritto nazionale, gli utensili elettrici usati devono

essere smaltiti separatamente e sottoposti ad un

sistema di riciclaggio ecologico.

Spiegazioni relative ai dati riportati a pagina 2.

Ci riserviamo il diritto di apportare modifiche per il

miglioramento tecnologico.

U = tensione

I = corrente

= Assorbimento nominale

= Potenza erogata

= Numero di giri a vuoto

Dimensioni del disco da taglio:

max

= diametro esterno massimo

B = spessore del disco

d = foro

max

= diametro di taglio max

(

= barra,

{

= tubo,



= profilato)

max

= apertura max morsa a vite

m = Peso senza cavo di alimentazione

= Accelerazione tipica calcolata

nell'area mano-braccio

= Incertezza (vibrazione)

Livello sonoro classe A tipico:

= Livello di pressione acustica

= Livello di potenza acustica

, K

= Incertezza (livello sonoro)

Durante il lavoro è possibile che venga superato il

livello di rumorosità di 80 dB(A).

Indossare le cuffie protettive!

Valori rilevati secondo EN 61029.

I suddetti dati tecnici sono soggetti a tolleranze (in

funzione dei rispettivi standard validi).

9 Eliminazione dei guasti

10 Accessori

11 Riparazione

12 Tutela dell'ambiente

13 Dati tecnici

17026852_0511 CS 23-355.book Seite 31 Dienstag, 17. Mai 2011 12:51 12

ESPAÑOL

1 Declaración de conformidad

2 Aplicación de acuerdo a la finalidad

3 Instrucciones generales de seguridad

4 Instrucciones especiales de seguridad

5 Descripción general

6 Puesta en marcha

7Manejo

7.1 Ajuste de la profundidad de corte

7.2 Tornillo de banco

7.3 Cómo cortar una pieza de trabajo

7.4 Conexión y desconexión

7.5 Transporte

8 Mantenimiento

9 Localización de averías

10 Accesorios

11 Reparación

12 Protección ecológica

13 Especificaciones técnicas

Declaramos, bajo nuestra exclusiva responsabi-

lidad, que este producto cumple con las normas y

las directrices mencionadas en la página 2.

En combinación con los discos tronzadores

Metabo, esta herramienta es apta para el tronzado

en seco de acero, metales no férreos, perfiles de

hierro y de fundición y materiales similares.

Los posibles daños derivados de un uso inade-

cuado son responsabilidad exclusiva del usuario.

Deben observarse las normas para prevención de

accidentes aplicables con carácter general y la

información sobre seguridad incluida.

¡Atención!

Cuando se utilicen herra-

mientas eléctricas, deben observarse las

siguientes medidas de seguridad para

evitar sufrir descargas eléctricas, heridas o

quemaduras.

Antes de utilizar esta herramienta eléctrica lea

todas estas advertencias y tenga en cuenta las

indicaciones de seguridad.

Para su propia protección y la de su

herramienta eléctrica, observe las

partes marcadas con este símbolo.

Utilice siempre unas gafas protectoras y

protección para los oídos. En caso nece-

sario, póngase equipos de protección,

como, p. ej., mascarillas de protección de polvo,

guantes, casco y mandil. Para considerar si es

necesario utilizar mascarillas o mascarillas de

protección de polvo también deben tenerse en

cuenta las propiedades nocivas para la salud de la

pieza de trabajo que se va a trabajar y/o su reve-

stimiento. En caso de duda, es recomendable

ponerse la ropa protectora.

Si los trabajos duran un período de tiempo prolon-

gado, usar protección para los oídos. La exposi-

ción a niveles de ruido elevados durante períodos

prolongados puede causar daños en la capacidad

auditiva.

A menudo el polvo generado durante el trabajo es

nocivo para la salud (por ejemplo, al trabajar con

metal y pinturas que pudieran contener plomo y

otras materias nocivas), por lo tanto, el polvo no

debe entrar en contacto con el cuerpo humano ni

se debe tocar ni aspirar. Utilice una mascarilla de

protección de polvo apropiada. Limpiar a fondo

los lugares en que se ha depositado el polvo, por

ejemplo, utilizando aspiradoras especiales

adecuadas..

Manual original

Estimado cliente,

le agradecemos la confianza depositada en nosotros al comprar una herramienta eléctrica Metabo. Cada

herramienta Metabo ha sido probada cuidadosamente y ha superado los estrictos controles de calidad

de Metabo. Sin embargo, la vida útil de una herramienta eléctrica depende en gran medida de usted. Le

rogamos que tenga en cuenta la información contenida en estas instrucciones y en los documentos adju-

ntos. Una mejor conservación de su herramienta eléctrica de Metabo, repercute en un servicio eficaz

durante más tiempo.

Contenido

1 Declaración de

conformidad

2 Aplicación de acuerdo a la

finalidad

3 Instrucciones generales de

seguridad

4 Instrucciones especiales

de seguridad

17026852_0511 CS 23-355.book Seite 32 Dienstag, 17. Mai 2011 12:51 12

ESPAÑOL

No pueden trabajarse materiales que produzcan

polvo o vapores perjudiciales para la salud (p. ej.

asbesto).

No trabaje materiales de magnesio.

No utilice herramientas eléctricas en

entornos húmedos.

No utilice la herramienta en entornos con riesgo de

explosión en que las chispas puedan provocar

incendios, explosiones o fenómenos parecidos.

No utilice hojas de sierra.

Advertencia para evitar accidentes: esta tronza-

dora debe estar fijada en todo momento en un

banco de trabajo mediante unos tornillos que

posean la longitud y estabilidad debidas.

¡Peligro de aplastamiento! No introducir las manos

en la zona de las bisagras al descender el brazo de

palanca.

Nunca utilice nunca la herramienta sin antes

montar la cubierta protectora (7).

Bajar la cubierta protectora (7) completamente.

Asegurarse de que la cubierta protectora móvil (7)

no queda inmovilizada. Debe poder moverse libre-

mente.

Compruebe si la herramienta eléctrica presenta

daños.

-Antes de seguir utilizando la herramienta eléc-

trica, compruebe que los dispositivos de protec-

ción o las piezas ligeramente dañadas funcionan

correctamente y conforme a lo previsto.

-Las piezas y los dispositivos de protección

dañados deben ser reparados o sustituidos

conforme a lo prescrito en un taller especializado,

a menos que se indique lo contrario en las instruc-

ciones de manejo.

Las averías de la herramienta, incluidas las de las

cubiertas protectoras o de los discos tronzadores,

deben comunicarse inmediatamente después de

su aparición. La avería debe ser subsanada por

personal especializado.

Controle de forma periódica el cable de conexión

de la herramienta eléctrica y, en caso de que

presente daños, acuda a un técnico especialista

autorizado para que lo sustituya.

Controle de forma periódica el estado de las alar-

gaderas y cámbielas en caso de que presenten

daños.

Utilice únicamente alargaderas trifilares.

Mantenga las empuñaduras secas, limpias y

exentas de aceite y grasa.

No utilice herramientas de potencia baja para

trabajos duros.

Siga las advertencias sobre la lubricación y el

cambio de herramienta.

Cuando no utilice la herramienta, deposítela en un

lugar seco, alto y cerrado con llave, fuera del

alcance de los niños.

Asegúrese de que los respiraderos estén abiertos

cuando trabaje en condiciones en las que se

genere mucho polvo. Si fuera necesario eliminar el

polvo de la herramienta, primero desconéctela de

la red eléctrica.

En caso de que se acumule una gran cantidad de

polvo, deberá acortar los ciclos de limpieza y/o

preconectar un interruptor de protección diferen-

cial (FI).

Al desconectar la máquina mediante el interruptor

de protección FI, ésta deberá comprobarse y

limpiarse.

Utilizar únicamente los discos tronzadores reco-

mendados por el fabricante que cumplan las espe-

cificaciones de la normativa de seguridad sobre

materiales de tronzado, como, p. ej., la norma EN

12413.

¡Atención! La utilización de otras herramientas de

inserción y de otros accesorios puede suponer un

riesgo para la salud del usuario.

Los discos tronzadores deben guardarse sigui-

endo las indicaciones del fabricante y deben mani-

pularse con cuidado.

Guarde el disco tronzador en un lugar seco. En

caso de utilizar los discos tronzadores para

realizar cortes en seco, la dureza del disco puede

reducirse con humedad o agua.

Manipule el disco tronzador con cuidado. Proteja

el disco tronzador de golpes o impactos.

Utilice siempre accesorios que cumplan los requi-

sitos siguientes:

Sólo deben utilizarse discos tronzadores de aglo-

meración con resina sintética y reforzados con

fibras. El número de revoluciones máximo (rpm)

del disco tronzador no debe ser inferior al número

de revoluciones en marcha en vacío de la herra-

mienta.

Tener en cuenta el diámetro máximo del disco

tronzador (véanse las especificaciones técnicas).

No utilizar discos tronzadores con un grosor supe-

rior a 3 mm (3/32").

El orificio del disco tronzador debe encajar sin

juego en el alojamiento de herramienta. No utilice

adaptadores ni piezas reductoras.

Observe las indicaciones del fabricante de la

herramienta o del accesorio.

17026852_0511 CS 23-355.book Seite 33 Dienstag, 17. Mai 2011 12:51 12

ESPAÑOL

Tener en cuenta las instrucciones de manejo del

disco tronzador.

Manipule con mucho cuidado las piezas que están

acopladas al disco tronzador. Procure no dañar el

husillo, la brida y el tornillo. Si estas piezas resultan

dañadas, el disco tronzador podría romperse.

Antes de utilizar la herramienta, compruebe el

estado del disco tronzador; no utilizar discos tron-

zadores golpeados, agrietados, quebradizos,

ovalados o que vibren o que tengan algún otro tipo

de daño.

Es imprescindible asegurarse de que los discos

tronzadores han sido montados conforme a las

indicaciones del fabricante.

Para ello, antes de utilizar los discos tronzadores

debe asegurarse de que están montados y fijados

correctamente; asimismo, deberá dejar la herra-

mienta en marcha en vacío durante 30 s en una

posición segura; desconecte inmediatamente la

herramienta si se producen fuertes vibraciones u

otras averías. En ese caso, examinar la herra-

mienta para dar con la causa de la avería.

Si el disco tronzador está desgastado hasta el

límite de desgaste (1/3 del diámetro exterior):

cambiar el disco tronzador.

Desenchufe el equipo antes de llevar a cabo cual-

quier ajuste o mantenimiento.

Los discos tronzadores continúan girando

después de haberse desconectado la herra-

mienta.

Accione el bloqueo del husillo (8) sólo con el motor

parado.

No toque el disco tronzador cuando esté

girando. ¡Riesgo de lesiones!

El disco tronzador puede romperse si vibra

demasiado fuerte en marcha en vacío. Si se

producen irregularidades durante el manejo de la

herramienta, desconéctela inmediatamente y

llévela a reparar.

Afiance la pieza de trabajo. Utilice el tornillo de

banco para sujetar la pieza de trabajo.

No intente serrar piezas de trabajo extrema-

damente pequeñas.

Al serrar, la pieza de trabajo debe estar bien colo-

cada y fijada para que no se mueva.

Las piezas de trabajo largas deben tener suficiente

apoyo.

No empiece a tronzar hasta que la herramienta no

haya alcanzado el número de revoluciones

máximo.

Utilice solamente el canto de corte del disco tron-

zador para tronzar. Utilice la superficie lateral del

disco tronzador únicamente para trabajos de

lijado.

Al trabajar piezas de trabajo que poseen curva-

turas o superficies oblicuas, procurar no ejercer

presión sobre el lateral del disco tronzador.

Procure que las chispas generadas al utilizar la

herramienta no provoquen ningún peligro, p. ej.,

que no alcancen al usuario, otras personas o

sustancias inflamables. Las zonas peligrosas se

deben cubrir con mantas que posean un bajo

punto de inflamación.

Tenga un extintor adecuado al alcance cuando

trabaje cerca de zonas peligrosas.

La pieza de trabajo que se ha trabajado puede

estar muy caliente. ¡Atención, peligro de quema-

duras!

Véase la página 3.

1 Guardallave

2 Llave para el cambio de disco tronzador y

para trabajos de ajuste

3 Limitador de la profundidad de corte

4 Seguro de transporte

5 Brazo de palanca

6Disco tronzador *

7 Cubierta protectora

8 Bloqueo del husillo

9 Interruptor

10 Bloqueo de conexión

11 Chapa de amortiguación de chispas

12 Tornillo de banco

13 Palanca de ajuste de la velocidad

14 Manivela

15 Tope

16 Tornillos (para ajustar el ángulo de corte y el

diámetro máximo de sujeción)

* No incluido en el volumen de suministro.

Antes de enchufar la herramienta,

compruebe que la tensión y la frecuencia de

red que se indican en la placa de identificación se

corresponden con las características de la red

eléctrica.

La herramienta solo puede conectarse a la tensión

de red y a la frecuencia de red indicadas en la

placa de identificación. Si, p. ej., se conecta una

herramienta de 120 V a una tensión de red de 230

5 Descripción general

6 Puesta en marcha

17026852_0511 CS 23-355.book Seite 34 Dienstag, 17. Mai 2011 12:51 12

ESPAÑOL

V, el disco tronzador y la herramienta pueden

resultar dañados por superar el número de revolu-

ciones máximo.

Todos los tornillos deben estar bien apre-

tados. Para fijar el disco tronzador, apriete el

tornillo mediante la llave suministrada y

compruebe si el resto de tornillos también están

bien apretados.

Chapa de amortiguación de chispas (11):

Antes de poner la herramienta en marcha, gire la

chapa de amortiguación de chispas hasta la

marca.

7.1 Ajuste de la profundidad de corte

Para el ajuste previo de la profundidad de corte

deseada, p. ej., en caso de que deseen realizarse

varios cortes con la misma profundidad de corte.

Ajuste del limitador de la profundidad de corte

(3):

- Afloje la contratuerca.

- Ajuste el tornillo de cabeza hexagonal a la

profundidad de corte deseada.

- Vuelva a apretar la contratuerca.

7.2 Tornillo de banco

Sujete la pieza de trabajo en el tornillo de

banco (12).

Ajuste del ángulo de corte:

- Afloje ambos tornillos (16) del tope (15).

- Ajuste el ángulo de corte deseado.

- Vuelva a apretar ambos tornillos (16).

Ajuste del diámetro máximo de sujeción:

El tope puede ajustarse en 3 posiciones.

- Para ello, retire ambos tornillos (16).

- Desplace el tope (15) hacia atrás / hacia el centro

/ hacia delante.

- Vuelva a fijar el tope (15) con ambos tornillos (16).

Sujeción de la herramienta:

- Para un ajuste rápido, gire la palanca (13) hacia

arriba y desplace la manivela (14) en la dirección

de la pieza de trabajo.

- Presione la palanca (13) hacia abajo y sujete la

pieza de trabajo girando la manivela (14) en el

sentido de las agujas del reloj.

7.3 Cómo cortar una pieza de trabajo

¡Peligro de aplastamiento! No introduzca las

manos en la zona de las bisagras al

descender el brazo de palanca.

• No empiece a tronzar hasta que la herramienta

no haya alcanzado el número de revoluciones

máximo.

• Descienda el disco tronzador poco a poco

sobre la pieza de trabajo y realice el corte apli-

cando una ligera presión.

• Una vez finalizada la tarea, coloque el brazo de

palanca en la posición inicial.

• Una vez finalizado el tronzado, desconecte la

herramienta, deje que el motor se pare

completamente; a continuación, prepare el

siguiente trabajo de tronzado. Si se extraen o se

insertan piezas de trabajo cuando el disco tron-

zador está girando, pueden sufrirse lesiones.

• No trabaje aplicando una gran presión, de lo

contrario, el disco tronzador se desgasta rápi-

damente y la herramienta o la pieza de trabajo

resultan dañadas.

7.4 Conexión y desconexión

Conexión:

presione el bloqueo de conexión (10) y

manténgalo presionado, accione el interruptor (9).

Desconexión: suelte el

interruptor (9).

7.5 Transporte

Para transportar la herramienta, gire el brazo de

palanca (5) completamente hacia abajo y

bloquéelo desplazando el seguro de transporte (4).

Advertencia: para bloquear el brazo de palanca es

necesario girar el limitador de profundidad de

corte (3) hasta colocarlo en la posición inferior.

Véase el capítulo 7.1.

Antes de llevar a cabo cualquier trabajo de

mantenimiento o reequipamiento recuerde

extraer el enchufe de la toma de corriente.

Accione el bloqueo del husillo (8) solo con

el motor parado.

Cómo retirar el disco tronzador:

- Presione la palanca para el bloqueo del husillo (8)

hacia la derecha y gire manualmente el disco

tronzador (a) hasta que el bloqueo del husillo

encaje de forma audible.

7Manejo

8 Mantenimiento

abc

17026852_0511 CS 23-355.book Seite 35 Dienstag, 17. Mai 2011 12:51 12

ESPAÑOL

- Desenrosque el tornillo junto con la brida de

sujeción (b) mediante la llave (c) en el sentido

contrario al de las agujas del reloj.

- Retire el disco tronzador.

Montaje del disco tronzador:

- Coloque el disco tronzador nuevo (a).

- Enrosque el tornillo junto con la brida de sujeción

(b).

- Bloquee el husillo y apriete el tornillo junto con la

brida de sujeción (b) mediante la llave (c).

- Compruebe si el bloqueo del husillo (8) vuelve a

estar completamente aflojado.

- En caso necesario, limpie la máquina y elimine el

polvo de lijar.

Mantenimiento regular:

Lubricar las siguientes piezas por lo menos una

vez al mes: piezas móviles del tornillo de banco.

Los procesos de conexión provocan bajadas de

tensión temporales. En condiciones de red poco

favorables pueden resultar dañadas otras herra-

mientas. Si la impedancia de red es inferior a 0,2

ohmios, no se producirán averías.

Use solamente accesorios originales Metabo.

Si necesita accesorios, consulte a su proveedor.

Para que el proveedor pueda seleccionar el acce-

sorio correcto, necesita saber la designación

exacta del modelo de su herramienta.

Véase la página 4.

A Discos tronzadores:

calidad A 36-R "Flexia-

mant Super".

Disco tronzador especial semiduro para acero

inoxidable.

Elevada potencia de corte con una vida útil

larga.

B Discos tronzadores:

calidad A 30-R / A 36-S

"Flexiamant Super".

Elevada potencia de corte en acero con una

vida útil larga.

Modelo duro para herramientas de gran

potencia.

A 36-S: con un tejido interior para cortes

rápidos.

C Discos tronzadores:

calidad A24-M "Flexia-

mant Super".

Elevada potencia de corte en acero con una

vida útil larga.

Modelo blando para herramientas de baja

potencia.

Programa completo de accesorios disponible en

www.metabo.com o en el catálogo principal.

Las reparaciones de herramientas eléctricas sólo

deben efectuarlas técnicos electricistas especiali-

zados.

En caso de tener herramientas eléctricas que

necesiten ser reparadas, diríjase, por favor, a su

representante de Metabo. En la página

www.metabo.com encontrará las direcciones

necesarias.

En la página web www.metabo.com puede

descargar listas de repuestos.

Los envases Metabo son 100% reciclables.

Las herramientas eléctricas y sus accesorios fuera

de uso contienen grandes cantidades de materia

prima y plásticos que también pueden ser recic-

lados.

El polvo de los trabajos de lijado puede ser nocivo;

no lo tire a la basura, deposítelo en el punto de

recogida de residuos especiales pertinente.

Estas instrucciones están impresas en papel blan-

queado sin cloro.

Sólo para países de la UE. No tire las herra-

mientas eléctricas a la basura. Según la

directiva europea 2002/96/CE sobre resi-

duos de aparatos eléctricos y electrónicos y apli-

cable por ley en cada país, las herramientas eléc-

tricas usadas se deben recoger por separado y

posteriormente llevar a cabo un reciclaje acorde

con el medio ambiente.

Notas explicativas sobre la información de la

página 2.

Nos reservamos el derecho a efectuar modifica-

ciones conforme al avance técnico.

U = Tensión

I = Corriente

= Consumo de potencia

= Potencia suministrada

= Número de revoluciones en marcha en

vacío

Dimensiones del disco tronzador:

max

= Diámetro exterior máximo

B = Grosores de disco

d = Orificio

max

= Diámetro máximo de tronzado

9 Localización de averías

10 Accesorios

11 Reparación

12 Protección ecológica

13 Especificaciones técnicas

17026852_0511 CS 23-355.book Seite 36 Dienstag, 17. Mai 2011 12:51 12

ESPAÑOL

(

= barra,

{

= tubo,



= acero perfi-

lado)

max

= Abertura máxima del tornillo de banco

m = Peso sin cable a la red

= aceleración típica compensada en el

área de la mano y el brazo

= Inseguridad (vibración)

Niveles acústicos típicos compensados A:

= Nivel de intensidad acústica

= Nivel de potencia acústica

, K

= Inseguridad (nivel acústico)

Al trabajar, el nivel de ruido puede superar los

80 dB(A).

¡Utilice cascos protectores!

Valores de medición establecidos de acuerdo con

EN 61029.

Las especificaciones técnicas aquí indicadas se

entienden dentro de determinadas tolerancias

(conformes a las normas que rigen actualmente).

17026852_0511 CS 23-355.book Seite 37 Dienstag, 17. Mai 2011 12:51 12

PORTUGUÊS

1 Declaração de conformidade

2 Utilização autorizada

3 Recomendações gerais de segurança

4 Notas de segurança especiais

5Vista geral

6 Colocação em operação

7 Utilização

7.1 Ajustar a profundidade do corte

7.2 Torno de bancada

7.3 Cortar uma peça a ser trabalhada

7.4 Ligar e desligar

7.5 Transporte

8 Manutenção

9 Detecção de avarias

10 Acessórios

11 Reparações

12 Protecção do meio ambiente

13 Dados técnicos

Declaramos, sob nossa responsabilidade, que

este produto está de acordo com as normas e

directrizes referidas na página 2.

A lixadeira cortadora para metal com o disco de

corte original Metabo é adequada para lixamentos

a seco em aços, metais não-ferrosos, perlifaldos

de ferro e de ferro fundido e materiais semel-

hantes.

O utilizador é inteiramente responsável por qual-

quer dano que seja fruto de um uso indevido.

Deve sempre cumprir-se toda a regulamentação

aplicável à prevenção de acidentes, assim como a

informação sobre segurança que aqui se incluí.

Atenção!

Na utilização de ferramentas

eléctricas, sempre deve dar atenção às

seguintes medidas de segurança como

protecção contra choque eléctrico, risco de lesões

e de incêndio.

Leia sempre todas estas notas antes de utilizar

esta ferramenta eléctrica e guarde as notas de

segurança em lugar seguro.

Para sua própria protecção e para

proteger a sua ferramenta, cumpra

muito em especial todas as referências

marcadas com o símbolo!

Use sempre óculos de protecção e

protecção auricular. Se necessário,

também utilize outros equipamentos de

protecção, como p.ex. máscaras anti-pó, luvas,

capacete e avental. Ao avaliar, se necessita de

uma máscara facial ou anti-pó, também deverá

tomar em consideração as características nocivas

à saúde do material a trabalhar e/ou de seu reve-

stimento. Em caso de dúvida, melhor vestir a

roupa de protecção.

Use um protector auricular sempre que trabalhe

por períodos prolongados. Uma sujeição prolon-

gada a elevados níveis de ruído pode ocasionar

problemas de audição.

O pó a formar-se durante o trabalho muitas vezes

é nocivo à saúde (p.ex. no tratamento com pedras,

metais, pinturas de tintas que possam conter

chumbo ou outras matérias nocivas), não devendo

entrar em contacto com o corpo; portanto não

deve entrar em contacto com estes pós e

tampouco respirá-los. Usar máscara anti-pó

adequada. Remova bem o pó depositado, p.ex.

através da aspiração com aspiradores especiais.

Matérias que durante o tratamento geram pós ou

vapores nocivos à saúde (p.ex. asbesto) não

devem ser tratados.

Não trabalhar com magnésio.

Manual original

Caro Cliente,

agradecemos-lhe a confiança que deposita em nós ao comprar-nos esta ferramenta eléctrica Metabo.

Cada ferramenta Metabo é cuidadosamente testada e sujeita a controlos de qualidade exaustivos antes

de ser entregue. No entanto a vida útil de um equipamento deste tipo depende em grande parte do uso

e dos cuidados que lhe dão. Cumpra pois todas as indicações incluídas neste manual. Quanto mais

cuidadosamente tratar a sua ferramenta Metabo, maior será a longevidade que poderá esperar dela.

Índice

1 Declaração de

conformidade

2 Utilização autorizada

3 Regras gerais de

segurança

4 Notas de segurança

especiais

17026852_0511 CS 23-355.book Seite 38 Dienstag, 17. Mai 2011 12:51 12

PORTUGUÊS

Não utilizar a ferramenta eléctrica em

ambientes húmidos ou molhados.

Não utilizar a ferramenta em ambientes com riscos

de explosão, onde possam formar-se fogo por

centelhas, explosões etc.

Não utilizar lâminas de serra.

Nota para prevenção de acidentes: fixar a

máquina de lixar sobre uma bancada, servindo-se

sempre de parafusos com comprimento corre-

spondente.

Perigo de esmagamento! Aquando descer o braço

da alavanca, jamais pegue na área da dobradiça!

Jamais utilize a ferramenta sem o resguardo (7).

Sempre vire o resguardo (7) totalmente para baixo.

Dê atenção a que o resguardo móvel (7) não fique

preso. O resguardo deve ser móvel.

Controle a ferramenta quanto a eventuais danos.

-Antes de utilizar a ferramenta eléctrica, deve

controlar ainda os dispositivo de protecção ou

peças levemente danificadas, quanto à sua devida

função conforme determinação.

-Enquanto não especificado em particular nas

Instruções de Serviço, os dispositivos de

protecção e peças danificadas devem ser

consertadas ou substituídas, conforme determi-

nação, numa oficina técnica homologada.

Avarias na ferramenta, inclusive nos resguardos

ou nos discos de corte devem ser informadas

imediatamente após notá-los. Mandar consertar

as avarias de forma técnica.

Controlar regularmente o cabo de conexão da

ferramenta eléctrica e quando danificado, mandar

substituí-lo por um técnico homologado.

Controlar regularmente os cabos de extensão e

substituí-los, quando danificados.

Utilizar apenas cabos de extensão com três fios.

Manter os punhos secos, limpos e livres de óleo e

de graxa.

Não usar uma ferramenta com pouca potência

para trabalhos pesados.

Seguir as instruções em relação à lubrificação e à

troca de ferramentas.

Guardar as ferramentas não utilizadas num lugar

seco, alto ou trancado, fora do alcance de

crianças.

Providencie para que durante o trabalho sob

condições de pó, as aberturas de ventilação

estejam livres. Caso precise remover o pó, deverá

deconectar primeiro a ferramenta eléctrica da rede

eléctrica.

No caso de extrema acumulação de pó, deverá

encurtar os ciclos de limpeza da ferramenta e/ou

pré-conectar um disjuntor de corrente de avaria

(FI).

Quando a máquina desliga através do disjuntor FI,

deverá examinar e limpar bem a máquina.

Utilizar apenas discos de corte recomendados

pelo fabricante, que correspondem com as defi-

nições dos respectivos padrões de segurança

para materiais abrasivos, como p.ex. a norma EN

12413.

Atenção! A utilização de outras ferramentas acop-

láveis e outros acessórios pode significar um

perigo de lesão.

Segundo o fabricante, os discos de corte devem

ser guardados e tratados com todo cuidado.

Guardar os discos de corte num local seco. No

caso de discos de corte para corte a seco, a

rigidez pode reduzir-se devida a humidade ou

água.

Tratar o disco de corte com todo o cuidado.

Proteger o disco de corte diante de batidas e

impactos.

Usar apenas acessórios que garantem as

seguintes requisições mínimas:

Só é permitido usar discos de corte com liga de

resina sintética e reforço de fibras. A rotação

máxima (mín

-1

/rpm) do disco de corte não deverá

ser menor do que a rotação em vazio da ferra-

menta.

Observar o diâmetro máximo do disco de corte

(veja Dados técnicos).

Não utilizar discos de corte com espessura acima

de 3 mm (3/32").

O furo do disco de corte deverá ajustar-se ao

porta-ferramentas, sem sobras. Não utilizar adap-

tadores ou peças redutoras.

Observar as indicações do fabricante da ferra-

menta ou do acessório!

Observar as Instruções de Serviço do disco de

corte.

Tratar com cuidado especial as peças ligadas com

o disco de corte. Dar atenção a que veio, flange e

parafuso não sejam danificados. Uma danificação

destas peças pode levar à quebra do disco de

corte.

Antes da sua utilização, deverá examinar o disco

de corte; não utilizar discos de corte batidos,

quebrados, quebradiços, excêntricos resp.

vibrantes ou que apresentem outra danificação

qualquer.

Deverá assegurar de que os discos de corte foram

montados de acordo com as indicações do fabri-

cante.

17026852_0511 CS 23-355.book Seite 39 Dienstag, 17. Mai 2011 12:51 12

PORTUGUÊS

Providenciar, para que antes da utilização, o disco

de corte esteja devidamente montado e numa

posição segura, ligar a ferramenta por 30

segundos na marcha em vazio; desligar imediata-

mente a ferramenta quando constatar vibrações

fortes ou outras avarias. Neste caso, deverá

inspeccionar a ferramenta para achar a causa.

Se o disco de corte gastou até o limite de desgaste

(1/3 do diâmetro externo): trocar o disco de corte.

Antes de iniciar qualquer manutenção ou ajuste,

puxe a ficha da tomada da rede.

Depois de desligada a ferramenta, o disco de

corte ainda continua a rodar.

Accionar o bloqueio do veio (8)apenas depois da

paragem do motor.

Não pegar no disco de corte em rotação.

Perigo de lesão!

Se o disco de corte vibrar muito na marcha em

vazio, ele pode quebrar. A qualquer irregularidade

durante a utilização, deverá desligar imediata-

mente a máquina e mandar consertá-la.

Proteger a peça a ser trabalhada. Servir-se do

torno de bancada para segurar a peça.

Não tentar serrar peças extremamente pequenas.

A peça a ser trabalhada deve estar apoiada

firmemente e protegida contra deslizes durante o

tratamento.

Peças compridas tem de ser apoiadas suficiente-

mente.

Começar a cortar apenas depois de atingidas as

rotações máximas.

Para cortar, deverá utilizar apenas a aresta de

corte do disco de corte. Não utilizar a superfície

lateral do disco de corte para trabalhos de

lixamento.

Para o processamento de peças com superfícies

redondas ou superfícies chanfradas, deverá cuidar

para não exercer força lateral sobre o disco de

corte.

Providencie, para que as faíscas formadas durante

a utilização, não causam nenhum perigo,

atingindo p.ex. o operador ou outras pessoas ou

incendiando substâncias inflamáveis. Áreas peri-

gosas devem ser protegidas com mantas

dificilmente inflamáveis.

Nas áreas com risco de fogo, mantenha à mão um

meio de extinção adequado.

A peça a ser trabalhada pode ficar muito quente.

Cuidado, perigo de queimaduras!

Ver Página 3.

1 Depósito para chaves

2 Chave para trocar os discos de corte e para

operações de ajustes

3 Limitador da profundidade do corte

4 Protecção para transporte

5 Braço de alavanca

6 Disco de corte *

7 Resguardo

8 Bloqueio do veio

9Gatilho

10 Bloqueio de ligação

11 Chapa reflectora de faíscas

12 Torno de bancada

13 Alavanca para ajustamento rápido

14 Manivela

15 Batente

16 Parafusos (para ajuste do ângulo de corte

resp. da abertura máxima)

* Não incluído no material de fornecimento

Antes de ligar o cabo de alimentação, veri-

fique se a voltagem e a frequência da rede de

alimentação se adequam aos valores inscritos na

placa técnica da ferramenta.

A ferramenta só deve ser conectada a uma tensão

e frequência de rede especificada na placa

técnica. Se p.ex. conectar uma ferramenta 120 V a

uma tensão de rede de 230 V, pode danificar-se o

disco de corte e a própria ferramenta devido ao

excesso de rotações máximas.

Todos os parafusos devem estar muito bem

apertados. Apertar o parafuso para fixar o

disco de corte servindo-se da chave do volume de

fornecimento e verificar se todos os outros para-

fusos também foram muito bem apertados.

Chapa reflectora de faíscas (11):

Antes da colocação em funcionamento, deve girar

a chapa reflectora de faíscas até a marcação.

7.1 Ajustar a profundidade do corte

Para o pré-ajuste da profundidade do corte

pretendida, p.ex. no caso de vários cortes com a

mesma profundidade do corte.

5Vista geral

6 Colocação em operação

7 Utilização

17026852_0511 CS 23-355.book Seite 40 Dienstag, 17. Mai 2011 12:51 12

PORTUGUÊS

Ajuste do limitador da profundidade do corte

(3):

- Soltar a contraporca.

- Ajustar o parafuso sextavado à profundidade do

corte pretendida.

- Voltar a apertar a contraporca.

7.2 Torno de bancada

Fixar bem as peças a serem trabalhadas no

torno de bancada (12).

Ajuste do ângulo de corte:

- Soltar ambos os parafusos (16) do batente (15).

- Ajustar o ângulo de corte pretendido.

- Voltar a apertar ambos os parafusos (16).

Regular a abertura máxima:

É possível ajustar o batente em 3 posições.

- Para o efeito, remover ambos os parafusos (16).

- Deslocar o batente (15) para trás / para o meio /

para a frente.

- Voltar a fixar o batente (15) com os dois para-

fusos (16).

Fixar uma peça a ser trabalhada:

- Para uma ajustamento rápido, rodar a alavanca

(13) para cima e deslocar a manivela (14) em

direcção à peça.

- Baixar a alavanca (13) e fixar bem a peça,

rodando a manivela (14) no sentido horário.

7.3 Cortar uma peça a ser trabalhada

Perigo de esmagamento! Aquando descer o

braço da alavanca, jamais pegue na área da

dobradiça!

• Começar o corte apenas quando a ferramenta

atingir a rotação máxima.

• Rebaixar o disco de corte lentamente sobre a

peça e efectuar o corte exercendo apenas

pouca força de pressão.

• Depois de finalizada a operação, deverá colocar

o braço da alavanca na posição de saída.

• Depois de finalizado o corte, deverá desligar a

máquina, aguardar a paralisação total do motor

e somente então preparar o próximo processo

de corte. Retirar ou inserir peças durante a

rotação do disco de corte, pode levar a lesões.

• Não trabalhar com força de pressão em

demasia, de contrário o disco de corte irá

desgastar mais cedo ou a ferramenta ou a peça

a ser trabalhada irá danificar.

7.4 Ligar e desligar

Ligar:

premir o bloqueio de ligação (10) e mantê-

lo, accionar o gatilho (9).

Desligar:

soltar o gatilho (9).

7.5 Transporte

Para o transporte, deverá girar o braço da

alavanca (5) bem para baixo e retê-lo, deslocando

o bloqueio para transporte (4).

Nota: Para reter o braço da alavanca deverá rodar

o limitador da profundidade do corte (3) à posição

inferior. Veja Capítulo 7.1.

Antes de todos os serviços de

reequipagem e de manutenção: Puxar a

ficha da tomada!

Accionar o bloqueio do veio (8)apenas

depois da paragem do motor.

Remoção do disco de corte:

- Premir a alavanca para bloqueio do veio (8) para

a direita e rodar o disco de corte (a) manu-

almente até um notável engate do bloqueio do

veio.

- Desenroscar o parafuso com flange tensor (b) no

sentido anti-horário, servindo-se da chave (c).

- Retirar o disco de corte.

Montagem do disco de corte:

- Montar o novo disco de corte (a).

- Abrir o parafuso com flange tensor (b).

- Reter o veio e apertar bem o parafuso com

flange tensor (b) servindo-se da chave (c).

- Verificar, se o bloqueio do veio (8) está nova-

mente bem solto.

- Limpar a ferramenta suja e remover o pó de

lixamentos.

Manutenção regular:

Passar mensalmente óleo nas seguintes peças:

peças móveis do torno de bancada.

Os processos de ligação geram breves reduções

de tensão. Em condições de rede desfavoráveis

podem haver efeitos negativos em outros

aparelhos. No caso de impedâncias de rede

abaixo de 0,2 Ohm, pode contar-se com avarias.

8 Manutenção

9 Detecção de avarias

abc

17026852_0511 CS 23-355.book Seite 41 Dienstag, 17. Mai 2011 12:51 12

PORTUGUÊS

Use apenas acessórios Metabo genuínos.

Se precisar de acessórios consulte o seu distri-

buidor.

Para que o distribuidor possa seleccionar o aces-

sório adequado, tem de saber o modelo exacto da

sua ferramenta.

Consulte a página 4.

A Discos de corte:

Classe de qualidade A 36-R

„Flexiamant Super“ inóx.

Disco de corte especial de dureza média para

aço inoxidável.

Alto rendimento de corte com boa duração.

B Discos de corte:

Classe de qualidade A 30-R

/ A 36-S „Flexiamant Super“ aço.

Bom rendimento de corte com boa duração

em aço.

Versão dura para ferramentas com alto rendi-

mento.

A 36-S: Com tecido interior para cortes

rápidos.

C Discos de corte:

Classe de qualidade A 24-

M „Flexiamant Super“ aço.

Alto rendimento de corte com boa duração

em aço.

Versão macia para ferramentas com menor

rendimento.

Programa completo de acessórios, consultar

www.metabo.com ou o catálogo principal.

As reparações do equipamento deste tipo

APENAS podem ser efectuadas por pessoal quali-

ficado!

Se sua ferramenta eléctrica Metabo necessitar de

reparação, dirija-se ao seu Representante

Metabo. Os endereços poderá encontrar sob

www.metabo.com.

Poderá descarregar as Listas de peças sobressa-

lentes no site www.metabo.com.

As embalagens da Metabo são 100% recicláveis.

Ferramentas eléctricas sem possibilidade de repa-

ração e acessórios contém uma apreciável quanti-

dade de matéria-prima e plásticos que também

podem ser incluídos em um processo de recic-

lagem.

O pó de lixamentos pode conter substâncias

nocivas e portanto, não deverá deitá-lo no lixo

doméstico mas sim, entregá-lo a uma estação de

colecta de lixo especial.

Estas Instruções de Serviço estão impressas em

papel reciclado.

Só para países da UE: não deitar as ferra-

mentas eléctricas no lixo doméstico! De

acordo com a directriz europeia 2002/96/

CE sobre equipamentos eléctricos e electrónicos

usados e na conversão ao direito nacional, as

ferramentas eléctricas usadas devem ser recol-

hidas em separado e entregues a uma reciclagem

ecologicamente correcta.

Há mais notas explicativas na Página 2.

Reserva-se o direito de proceder a alterações

devidas ao progresso tecnológico.

U = Tensão

I = Corrente

= Absorção nominal

= potência de saída

= Rotação em vazio

Dimensões do disco de corte:

max

= Diâmetro máximo externo

B = Espessura do disco

d = Furo

max

= Diâmetro máximo de corte

(

= barra,

{

= tubo,



= aço perfilado)

max

= Abertura máxima do torno de bancada

m = peso sem cabo de alimentação

= Aceleração típica avaliada na área

mão-braço

= Insegurança (vibração)

Valores típicos e ponderados pela escala A para o

ruído:

= nível de pressão sonora

= nível de energia sonora

, K

= insegurança (ruído)

Durante o trabalho o nível de ruído pode passar de

80 dB(A).

Utilizar protecções auriculares.

Valores medidos de acordo com a norma

EN 61029.

Os dados técnicos indicados são tolerantes (de

acordo com os padrões válidos individuais).

10 Acessórios

11 Reparações

12 Protecção do meio-

ambiente

13 Dados técnicos

17026852_0511 CS 23-355.book Seite 42 Dienstag, 17. Mai 2011 12:51 12

SVENSKA

1 Överensstämmelsedeklaration

2 Avsedd användning

3 Allmänna säkerhetsanvisningar

4Särskilda säkerhetsanvisningar

5Översikt

6Driftstart

7Användning

7.1 Ställa in kapdjupet

7.2 Skruvstycke

7.3 Kapa arbetsstycke

7.4 Start och stopp

7.5 Transport

8 Underhåll

9 Åtgärd vid fel

10 Tillbehör

11 Reparationer

12 Miljövård

13 Tekniska data

Vi ansvarar för att den här produkten uppfyller

kraven i de bestämmelser och riktlinjer som anges

på sidan 2.

Metallkapen är med Metabos originalkapskivor

avsedd för torrkapning av stål, järnfri metall, järn-

och gjutprofiler och liknande material.

Användaren ansvarar för skador som uppstår pga.

ej avsedd användning.

Följ de allmänna föreskrifterna om skadepreven-

tion samt de bifogade säkerhetsanvisningarna.

Varning!

När du använder elverktyg,

måste du följa nedanstående grundläg-

gande säkerhetsföreskrifter för att skydda

dig mot elektriska stötar, skador och brand.

Läs alla anvisningar innan du använder elverktyget

och spara säkerhetsanvisningarna på säker plats.

Beakta de ställen i texten som marke-

rats med denna symbol för din egen

säkerhet och för att skydda elverktyget!

Använd alltid skyddsglasögon och

hörselskydd. Använd vid behov annan

skyddsutrustning, t.ex. dammask, skydds-

handskar, hjälm och skyddsförkläde. Ta hänsyn till

de hälsovådliga egenskaperna hos det arbets-

stycke du ska bearbeta och/eller beläggningen när

du bedömer om du behöver ha ansikts- och

dammask. Är du osäker, använd skyddsklädsel.

Under längre arbetsperioder skall hörselskydd

användas. Längre påverkan av buller kan ge

hörselskador.

Slipdamm är ofta hälsovådligt (t.ex. vid bearbet-

ning metall eller målade ytor som kan innehålla bly

eller andra skadliga ämnen) och kan skada

kroppen, så ta inte i det och andas inte in det.

Använd lämplig dammskyddsmask. Se till så att

du får bort avlagrat damm ordentligt, t.ex. med en

lämplig dammsugare.

Material som vid bearbetning avger hälsofarligt

damm eller ångor (t.ex. asbest) får ej bearbetas.

Bearbeta aldrig magnesium.

Använd aldrig elverktyg i fuktiga eller våta

utrymmen.

Använd inte maskinen i utrymmen med explosi-

onsrisk där gnistor och liknande kan ge explo-

sioner.

Bruksanvisning i original

Tack!

för att du har valt ett elverktyg från Metabo. Alla våra elverktyg testas noggrant och uppfyller de högt

ställda kraven i Metabos kvalitetssäkringskontroll. Livslängden på ett elverktyg beror emellertid i stor

utsträckning på hur det används. Följ noga anvisningarna i bruksanvisningen och övrig dokumentation.

Hantera Metabo-elverktyget på rätt sätt, så kan du använda det under lång tid framöver.

Innehåll

1 Överensstämmelsedeklaration

2 Avsedd användning

3 Allmänna

säkerhetsanvisningar

4 Särskilda

säkerhetsanvisningar

17026852_0511 CS 23-355.book Seite 43 Dienstag, 17. Mai 2011 12:51 12

SVENSKA

Använd aldrig sågklingor.

Anvisning för skadeprevention: slipen ska alltid

vara fäst med tillräckligt lång och kraftiga skruvar i

arbetsbänken.

Klämrisk! Sträck dig aldrig in i gångjärnsdelen när

du sänker ned lyftarmen.

Kör aldrig maskinen utan sprängskydd (7).

Fäll alltid ned sprängskyddet (7) helt.

Se till så att det rörliga sprängskyddet (7) inte

fastnar. Det ska kunna röra sig fritt.

Kontrollera om det finns några skador på elverk-

tyget.

- Innan du använder elverktyget igen, funktions-

prova skyddsanordningar eller lätt skadade delar.

- Skadade skyddsanordningar och delar ska repa-

reras eller bytas av behörig verkstad, om det inte

står något annat i bruksanvisningen.

Anmäl direkt fel på maskinen, inkl. sprängskydd

och kapskivor. Se till så att felet blir åtgärdat

ordentligt.

Kontrollera med jämna mellanrum sladden till

elverktyget och låt behörig elektriker byta den om

den är skadad.

Om du använder förlängningssladd, kontrollera

den med jämna mellanrum och byt om den är

skadad.

Använd bara jordade förlängningssladdar.

Håll handtagen torra, rena och fria fria från olja och

fett.

Använd inte effektsvaga maskiner för tuffa jobb.

Följ smörjanvisningarna och anvisningar om verk-

tygsbyten.

Förvara maskin torrt, högt upp eller inlåst när den

inte används, så att den är utom räckhåll för barn.

Se till att ventilationsöppningarna är öppna vid

arbete i dammig miljö. Ta bort damm när det

behövs, men dra först ur sladden till elverktyget.

Dammar det mycket, rengör maskinen oftare och/

eller anslut en jordfelsbrytare (FI).

Kontrollera och rengör verktyget om jordfelsbry-

taren stänger av verktyget.

Använd bara kapskivor som tillverkaren rekom-

menderar och som uppfyller kraven i respektive

säkerhetsstandard för slipmedel, t.ex. EN 12413.

Varning! Använd inte andra verktyg eller tillbehör,

det kan leda till personskador.

Förvara och hantera kapskivorna väl och helt enligt

tillverkarens anvisningar.

Förvara kapskivorna torrt. Fukt och vatten kan

påverka hållfastheten på kapskivor för torrkapning.

Hantera kapskivan försiktigt. Skydda kapskivorna

mot slag och stötar.

Använd bara tillbehör som uppfyller följande mini-

mikrav:

Använd bara armerade kapskivor med helplast-

bindning. Kapskivans maxvarvtal (v/min) får inte

vara mindre än maskinens varvtal obelastad.

Överskrid inte maximal kapskivsdiameter (se

tekniska data).

Använd inte kapskivor tjockare än 3 mm (3/32").

Hålet i kapskivan ska passa på fästflänsen utan

spel. Adaptrar eller reduceringshylsor får inte

användas.

Följ verktygs- och tillbehörstillverkarens

anvisningar!

Följa kapskivans bruksanvisning.

Hantera delarna som är kopplade till kapskivan

försiktigt. Se till så att spindel, fläns och skruv inte

blir skadade. Skador på de här delarna kan leda till

skivsprängning.

Kontrollera kapskivan före användning, använd

aldrig kapskivor som fått slag, blivit tappade, har

brott, är ojämna resp. vibrerar eller som är

skadade på annat sätt.

Se till så att kapskivan som sitter på är monterad

enligt tillverkarens anvisningar.

Se till så att kapskivan är monterad och åtdragen

rätt före användning och kör maskinen obelastad i

30 s i säkert läge; slå av maskinen direkt vid kraf-

tiga vibrationer eller andra fel. Om det händer,

kontrollera maskinen och hitta orsaken.

Om kapskivan är nednött till slitgränsen (1/3 av

ytterdiametern): Byt kapskiva.

Dra ut elkontakten ur nätuttaget innan du påbörar

någon form av inställningar eller underhåll.

Kapskivan fortsätter att rotera efter att du slagit av

maskinen.

Använd inte spindellåsningen (8) förrän motorn

stannat.

Ta aldrig i kapskivan när den roterar. Risk

för skador!

Om kapskivan vibrerar för mycket obelastad, kan

det leda till skivsprängning. Får du avvikelser vid

användning, slå av maskinen direkt och skicka den

på reparation.

Fixera arbetsstycket. Använd skruvstycket och

fixera arbetsstycket.

Såga inte i extremt små arbetsstycken.

17026852_0511 CS 23-355.book Seite 44 Dienstag, 17. Mai 2011 12:51 12

SVENSKA

Vid bearbetningen måste arbetsstycket ligga an

ordentligt och vara säkrat mot förskjutning.

Palla upp långa arbetsstycken ordentligt.

Börja inte kapa förrän du nått maxvarvtalet.

Kapa alltid med kapskivskanten. Använd aldrig

sidorna av kapskivan för slipning.

När du bearbetar arbetsstycken med rundningar

eller sneda ytor, se till så att kapskivan inte blir

utsatt för tryck i sidled.

Tillse att gnistor som uppstår under arbetet inte

orsakar faror, t.ex. för användaren eller andra

personer, eller att lättantändliga ämnen börjar

brinna. Täck över riskutsatta områden med

svårantändliga skydd.

Lämpligt släckningsmedel ska finnas i områden

som kan utsättas för brandrisk.

Det bearbetade arbetsstycket kan bli mycket hett.

Försiktigt, risk för brännskador!

Se sid. 3.

1 Nyckelfack

2 Nyckel för kapskivsbyte och inställning

3 Kapdjupsanslag

4 Transportsäkring

5Lyftarm

6 Kapskiva*

7 Skyddskåpa

8 Spindelspärr

9 Strömbrytarspärr

10 Startspärr

11 Gnistplåt

12 Skruvstycke

13 Snabbinställningsspak

14 Vred

15 Anslag

16 Skruvar (för inställning av geringsvinkel resp.

max. spännvidd)

* Ingår inte.

Kontrollera före driftstart att angiven spän-

ning och frekvens på märkskylten överens-

stämmer med nätspänningen och nätfrekvensen.

Du får bara ansluta maskinen till den nätspänning

och -frekvens som står på märkskylten. Ansluter

du t.ex. en 120 V-maskin till 230 V-nätspänning,

kan du skada kapskivan och maskinen eftersom

du överskrider maxvarvtalet.

Alla skruvar ska vara ordentligt åtdragna. Dra

åt kapskivans fästskruv med den medföl-

jande nyckeln och kontrollera att alla andra skruvar

också är åtdragna.

Gnistplåt (11):

Fäll ned gnistplåten till markeringen före använd-

ning.

7.1 Ställa in kapdjupet

Förinställ det kapdjup du vill ha t.ex. vid serie-

kapning med samma kapdjup.

Ställa in kapdjupsanslaget (3):

- Lossa låsmuttern.

- Ställ in det kapdjup du vill ha med sexkants-

skruven.

- Dra åt låsmuttern igen.

7.2 Skruvstycke

Fixera arbetsstycket ordentligt i skruvstycket

(12).

Ställa in geringsvinkeln:

- Lossa de båda skruvarna (16) på anslaget (15).

- Ställ in den geringsvinkel du vill ha.

- Dra åt de båda skruvarna (16) igen.

Ställa in maximal spännvidd:

Anslaget går att ställa i 3 olika lägen.

- Ta bort de båda skruvarna (16).

- Skjut anslaget (15) bakåt/mot mitten/ framåt.

- Fäst anslaget (15) med de båda skruvarna (16)

igen.

Sätta i verktyg:

- Snabbinställ genom att fälla upp spaken (13) och

skjuta vredet (14) mot arbetsstycket.

- Tryck ned spaken (13) och fixera arbetsstycket

genom att vrida vredet (14) medurs.

7.3 Kapa arbetsstycke

Klämrisk! Sträck dig aldrig in i gångjärnsdelen

när du sänker ned lyftarmen.

• Börja inte kapa förrän du nått maxvarvtalet.

• Sänk ned kapskivan långsamt mot arbetssty-

cket och kapa utan någon större tryckkraft.

• När du kapat klart, för tillbaka spaken till

utgångsläget.

• Slå av maskinen när du kapat klart, låt motorn

stanna helt innan du fortsätter med nästa

5Översikt

6Driftstart

7Användning

17026852_0511 CS 23-355.book Seite 45 Dienstag, 17. Mai 2011 12:51 12

SVENSKA

kapning. Risk för skador om du ta ur eller sätter

i arbetsstycken när kapskivan roterar.

• Tryck inte för hårt när du jobbar, det sliter mer

på kapskivan resp. maskin eller arbetsstycke

kan bli skadade.

7.4 Start och stopp

Slå PÅ:

Håll in startspärren (10), tryck på strömbry-

taren (9).

Stopp:

Släpp upp

strömställarspärren (9).

7.5 Transport

Fäll ned lyftarmen (5) helt vid transport och lås

genom att skjuta i transportsäkringen (4).

OBS! Du måste vrida kapdjupsanslaget (3) till

lägsta läget för att låsa lyftarmen. Se kapitel 7.1.

Före omställning och underhåll: Dra ur

kontakten!

Använd inte spindellåsningen (8) förrän

motorn stannat.

Ta av kapskivan:

- Tryck spaken till spindellåsningen (8) åt höger

och vrid kapskivan (a) för hand tills du känner att

spindellåsningen tar.

- Skruva av skruv och spännfläns (b) moturs med

nyckeln (c).

- Ta av kapskivan.

Sätta på kapskivan:

- Sätt på den nya kapskivan (a).

- Skruva på skruv och spännfläns (b).

- Lås spindeln och dra åt skruv och spännfläns (b)

ordentligt med nyckeln (c).

- Kontrollera att spindellåsningen (8) lossat helt

igen.

- Rengör maskinen om den är smutsig och ta bort

slipdamm.

Regelbundet underhåll:

Smörj följande delar varje månad: skruvstyckets

rörliga delar.

När du slår på maskinen kan den ge korta spän-

ningsfall. Om elanslutningen inte är så bra, kan det

påverka andra maskiner. Om nätimpedansen är

lägre än 0,2 bör det inte vara några problem.

Använd bara Metabos originaltillbehör.

Kontakta leverantören vid behov av tillbehör.

Det är viktigt att ange exakt typbeteckning på

maskinen vid beställning av tillbehör.

Se sid. 4.

A Kapskivor:

Kvalitetsklass A 36-R "Flexia-

mant Super" rostfritt.

Medelhård specialkapskiva för rostfritt.

Stor kapkapacitet och lång livslängd.

B Kapskivor:

Kvalitetsklass A 30-R / A 36-S

"Flexiamant Super" stål.

Bra kapkapacitet och lång livslängd i stål.

Hårt utförande för kraftiga maskiner.

A 36-S: med inre armering för snabbkapning.

C Kapskivor:

Kvalitetsklass A 24-M "Flexia-

mant Super" stål.

Stor kapkapacitet och lång livslängd i stål.

Mjukt utförande för effektsvaga maskiner.

Det kompletta tillbehörssortimentet hittar du på

www.metabo.com eller i huvudkatalogen.

Elverktyg får bara repareras av behörig elektriker!

Metabo-elverktyg som behöver repareras skickar

du till din Metabo-återförsäljare. Adresser, se

www.metabo.com.

Du kan hämta reservdelslistor på

www.metabo.com.

Metaboförpackningarna är 100% återvinnings-

bara.

Uttjänta elverktyg och tillbehör innehåller stora

mängder värdefullt material som också kan åter-

vinnas.

Eftersom slipdamm kan innehålla farliga ämnen,

släng det inte i hushållssoporna utan lämna det

som miljöfarligt avfall på miljöstation.

Den här bruksanvisningen är tryckt på klorfritt

papper.

8 Underhåll

abc

9 Åtgärder vid fel

10 Tillbehör

11 Reparation

12 Miljöskydd

17026852_0511 CS 23-355.book Seite 46 Dienstag, 17. Mai 2011 12:51 12

SVENSKA

Gäller bara EU-länder: Släng inte uttjänta

elverktyg i hushållssoporna! Enligt EU-

direktiv 2002/96/EG om uttjänta el- och

elektronikprodukter samt enligt harmoniserad

nationell lag ska uttjänta elverktyg källsorteras för

miljövänlig återvinning.

Förklaringar till uppgifterna på sid. 2.

Vi förbehåller oss rätten till tekniska förändringar.

U = spänning

I=Strömstyrka

= Märkeffekt

= Avgiven effekt

= Varvtal vid tomgång

Mått på kapskivan:

max

= maximal ytterdiameter

B = Skivtjocklek

d = skivhålsdiameter

max

= max. kapdiameter

(

= stav,

{

= rör,



= formstål)

max

= max. skruvstycksöppning

m = Vikt utan nätsladd

= Uppmätta normala vibrationer i

händer och armar

= Onoggrannhet (vibrationer)

Typisk A-viktad ljudnivå:

= Ljudtrycksnivå

= Ljudeffektsnivå

, K

= Onoggrannhet (ljudnivå)

Vid arbete kan ljudnivån överskrida 80 dB(A).

Använd hörselskydd!

Mätvärden är fastställda enligt EN 61029.

I tekniska data ovan tas även hänsyn till gällande

toleranser (motsvarande respektive gällande stan-

dard).

13 Tekniska data

17026852_0511 CS 23-355.book Seite 47 Dienstag, 17. Mai 2011 12:51 12

SUOMI

FIN

1 Vaatimustenmukaisuusvakuutus

2 Määräystenmukainen käyttö

3 Yleiset turvallisuusohjeet

4 Erityiset turvallisuusohjeet

5 Yleiskuva

6 Käyttöönotto

7 Käyttö

7.1 Leikkaussyvyyden säätö

7.2 Työkappaleen kiinnitin

7.3 Työkappaleen katkaisu

7.4 Päälle-/poiskytkentä

7.5 Kuljetus

8Huolto

9 Häiriöiden poisto

10 Lisätarvikkeet

11 Korjaus

12 Ympäristönsuojelu

13 Tekniset tiedot

Vakuutamme vastaavamme siitä, että tämä tuote

on sivulla 2 mainittujen standardien ja määräysten

mukainen.

Metallien katkaisuhiomakone soveltuu alku-

peräisten Metabo-katkaisulaikkojen kanssa

teräksen, kirjometallien, rauta- ja valuprofiilien

sekä muiden vastaavien materiaalien kuivakatkai-

suun.

Käyttäjä vastaa kaikista määräysten vastaisesta

käytöstä johtuvista vaurioista.

Yleisiä tapaturmantorjuntaohjeita ja mukana

toimitettuja turvallisuusohjeita on noudatettava.

Huomio!

Noudata sähköiskujen, louk-

kaantumisvaaran ja palovaaran välttämi-

seksi seuraavia perusvarotoimenpiteitä,

kun käytät sähkötyökaluja.

Lue turvallisuusohjeet kokonaan läpi ennen tämän

sähkötyökalun käyttöönottoa! Säilytä turvallisuu-

sohjeet huolellisesti.

Huomioi tällä symbolilla merkityt teksti-

kohdat suojataksesi itseäsi ja sähkötyö-

kaluasi!

Käytä aina suojalaseja ja kuulosuojaimia.

Käytä tarvittaessa myös muita suojavaru-

steita, kuten hengityssuojaimia, suojakä-

sineitä, kypärää ja suojaesiliinaa. Jos työstettävä

kappale tai sen pintakerros sisältää terveydelle

haitallisia aineita, on käytettävä kasvosuojaa ja

hengityssuojainta. Mikäli et ole varma työkappa-

leen sisältämistä aineista, käytä suojavaatetusta

varmuuden vuoksi.

Pitkään työskennellessä on käytettävä kuulosuo-

jaimia. Pitkään jatkuva korkea melutaso saattaa

aiheuttaa kuulovaurioita.

Työn yhteydessä muodostuva pöly on usein

terveydelle haitallista (esim. metallit ja maalit voivat

sisältää lyijyä tai muita haitallisia aineita). Sitä ei

saa päästä kehoon, joten vältä sen koskettamista

ja sisäänhengittämistä. Käytä asianmukaista

hengityssuojainta. Poista kertynyt pöly perusteelli-

sesti esim. imuroimalla sopivalla erikoisimurilla.

Aineita, joita työstettäessä muodostuu terveydelle

vaarallista pölyä tai höyryä (esim. asbesti), ei saa

työstää.

Älä työstä magnesiumia.

Sähkötyökaluja ei saa käyttää kosteassa

tai märässä ympäristössä.

Älä käytä laitetta räjähdysalttiissa ympäristöissä,

joissa työstä syntyvät kipinät voivat aiheuttaa tuli-

palon, räjähdyksen tai muun vastaavan onnet-

tomuuden.

Alkuperäiset ohjeet

Arvoisa asiakas,

kiitos luottamuksesta, jota olet osoittanut ostamalla uuden Metabo-sähkötyökalun. Jokaista Metabo-

sähkötyökalua on testattu huolellisesti ja se on läpikäynyt tiukat Metabo-laatuvarmistuksen tarkastukset.

Sähkötyökalun käyttöikä riippuu kuitenkin suuressa määrin käyttäjästä. Ole hyvä ja huomioi tämän käyt-

töoppaan sekä siihen liitettyjen asiakirjojen ohjeet. Mitä huolellisemmin käsittelet Metabo-sähkötyökalua,

sitä pidempään voit sitä käyttää.

Sisältö

1 Vaatimustenmukaisuus

vakuutus

2 Määräystenmukainen

käyttö

3 Yleiset turvallisuusohjeet

4 Erityiset turvallisuusohjeet

17026852_0511 CS 23-355.book Seite 48 Dienstag, 17. Mai 2011 12:51 12

SUOMI

FIN

Sahanterien käyttö kielletty.

Onnettomuuden välttämiseksi hiomakoneen on

ehdottomasti oltava kunnolla kiinnitettynä työpöy-

tään asianmukaisilla, riittävän pitkillä ja vahvoilla

ruuveilla.

Litistymisvaara! Saranaosiin ei saa koskea silloin,

kun vipuvartta lasketaan!

Älä koskaan käytä hiomakonetta ilman laikan

suojusta (7).

Laske laikan suojus (7) alas asti ennen laitteen

käyttöä.

Varmista, että suojus (7) pääsee liikkumaan

vapaasti.

Varmista, ettei sähkölaitteessa ole vaurioita.

- Ennen kuin jatkat laitteen käyttöä, varmista, että

suojalaitteet tai pieniä vaurioita saaneet laittee-

nosat toimivat moitteettomasti annettujen määr-

äyksien mukaisesti.

- Vaurioituneet suojalaitteet ja laitteen osat on

korjautettava tai vaihdatettava määräysten mukai-

sesti valtuutetussa laitehuollossa, mikäli käyttöop-

paassa ei toisin ole mainittu.

Laitteen viat, mukaan lukien katkaisulaikkoihin ja

laikan suojuksiin liittyvät toimintahäiriöt, on

ilmoitettava välittömästi niiden ilmetessä. Korjau-

stöitä saa suorittaa vain ammattitaitoinen huolto-

henkilöstö.

Tarkista liitäntäjohdon toiminta säännöllisesti ja

vaihdata vaurioitunut johto valtuutetussa laitehuol-

lossa.

Tarkista jatkojohtojen toiminta säännöllisesti ja

vaihdata vaurioituneet jatkojohdot.

Käytä vain kolmijohtimisia jatkojohtoja.

Pidä kahvat kuivina, puhtaina, öljyttöminä ja

rasvattomina.

Älä käytä pienitehoisia koneita raskaisiin töihin.

Noudata voiteluun ja työkalunvaihtoon liittyviä

ohjeita.

Kun et käytä laitetta, säilytä se korkealla kuivassa

ja mielellään lukitussa paikassa, joka on lasten

ulottumattomissa.

Huolehdi siitä, että pölyisissä oloissa työskennel-

täessä tuuletusaukot ovat vapaana. Jos pölyn-

poisto on tarpeen, irrota laite sähköverkosta ennen

pölyn poistamista.

Erittäin pölyisessä ympäristössä laitteen puhdi-

stussyklejä on lyhennettävä ja/tai laitteeseen on

kytkettävä vikavirtasuojakytkin (FI).

Jos kone kytketään pois päältä FI-vikavirtasuoja-

kytkimestä, tarkasta kone ja puhdista tarvittaessa.

Käytä ainoastaan valmistajan suosittamia katkai-

sulaikkoja, jotka täyttävät hioma-aineita koskevat

senhetkiset turvallisuusmääräykset, esim. stan-

dardin SFS-EN 12413 mukaisesti.

Huomio! Muiden valmistamien terien ja lisätarvik-

keiden käyttäminen voi aiheuttaa loukkaantumis-

vaaran.

Katkaisulaikkoja on säilytettävä ja käsiteltävä

huolellisesti valmistajan antamien ohjeiden mukai-

sesti.

Säilytä katkaisulaikat kuivassa paikassa. Kosteus

ja vesi saattavat heikentää kuivakatkaisuun tarko-

itettujen laikkojen kestävyyttä.

Käsittele katkaisulaikkoja huolellisesti. Huolehdi,

ettei laikkoihin kohdistu iskuja tai kolhuja.

Käytä ainoastaan lisätarvikkeita, jotka täyttävät

seuraavat vähimmäisvaatimukset:

Vain keinohartsisidosteisia ja kuituvahvistettuja

katkaisulaikkoja saa käyttää. Katkaisulaikan

korkein kierrosluku (min

-1

/rpm) ei saa olla pien-

empi kuin laitteen tyhjäkäyntikierrosluku.

Huomioi katkaisulaikkojen maksimihalkaisijat (ks.

Tekniset tiedot).

Älä käytä yli 3 mm:n vahvuisia katkaisulaikkoja.

Reiän halkaisijan täytyy sopia tukilaippaan ilman

välystä. Älä käytä adapteria tai supistuskappaleita.

Noudata työkalun ja lisätarvikkeen valmistajan

antamia ohjeita!

Noudata käyttöohjeessa annettuja määräyksiä.

Käsittele katkaisulaikkaan kiinnittyviä osia erityisen

huolellisesti. Varmista, etteivät työkalukara, tuki-

laippa ja kiristysruuvi vaurioidu. Näiden osien

vaurioitumisen seurauksena katkaisulaikka voi

murtua.

Tarkista laikan eheys ennen käyttöä. Älä käytä laik-

koja, joihin on kohdistunut iskuja, joissa esiintyy

murtumia tai epäsymmetrisyyttä tai jotka värisevät

työstettäessä . Älä myöskään käytä millään muulla

tavalla vaurioituneita laikkoja.

Varmista, että käytettävät katkaisulaikat on

asetettu laitteeseen oikein valmistajan antamien

ohjeiden mukaisesti.

Varmista, että katkaisulaikat on kiinnitetty oikein, ja

käytä sen jälkeen laitetta tyhjäkäynnillä 30

sekunnin ajan turvallisessa asennossa. Pysäytä

hiomakone välittömästi, jos laitteessa esiintyy

huomattavaa värähtelyä tai muita häiriöitä. Mikäli

vikoja ilmenee, selvitä niiden syy.

Kun katkaisulaikka on käytetty kulumisrajaan (1/3

ulkohalkaisijasta) asti, vaihda laikka uuteen.

Vedä pistoke irti pistorasiasta ennen säätöjen tai

huoltotöiden suorittamista.

Katkaisulaikka pyörii vielä senkin jälkeen, kun lait-

teesta on katkaistu virta.

17026852_0511 CS 23-355.book Seite 49 Dienstag, 17. Mai 2011 12:51 12

SUOMI

FIN

Lukitusnuppia (8) saa käyttää vain moottorin

ollessa sammutettuna.

Pyörivään katkaisulaikkaan ei saa koskea!

Loukkaantumisvaara!

Epätavallisen voimakas värinä tyhjäkäynnin aikana

voi murtaa laikan. Mikäli laite ei toimi asianmukai-

sesti, katkaise virta välittömästi ja korjauta laite.

Varmista, että työkappale on kunnolla kiinnitet-

tynä. Kiinnitä työstettävä kappale työkappaleen

kiinnittimellä.

Älä yritä sahata erittäin pieniä kappaleita.

Työstettävä kappale täytyy olla lujasti kiinni ja

varmistettu siirtymisen ehkäisemiseksi.

Pitkät työkappaleet on tuettava asianmukaisesti.

Aloita katkaisu vasta kun korkein kierrosluku on

saavutettu.

Käytä katkaisuun ainoastaan laikan ulkoreunaa.

Älä käytä hiomistöissä laikan sivua.

Kun työstät kappaleita, joissa on kaaria, pyöris-

tyksiä tai viistoja pintoja, varmista, ettei katkaisu-

laikkaan kohdistu sivuttaista vääntymistä tai

painamista.

Varmista, ettei syntyvä kipinöinti aiheuta vaaraa,

esim. osumalla käyttäjään tai muihin henkilöihin tai

sytyttämällä tulenarkoja aineita. Vaara-alueet on

suojattava huonosti syttyvillä peitteillä.

Pidä sammutin valmiina palovaarallisissa paiko-

issa.

Työstettävä kappale voi olla erittäin kuuma.

Varoitus: palamisvaara!

Katso sivu 3.

1 Avaimen pidike

2 Laikan avain / säätöavain

3 Leikkaussyvyyden rajoitin

4 Kuljetuslukko

5Vipuvarsi

6 Katkaisulaikka *

7Suojus

8 Lukitusnuppi

9Painokytkin

10 Painokytkimen varmistin

11 Kipinäsuojus

12 Työkappaleen kiinnitin

13 Pikasäätövipu

14 Kiinnittimen kampi

15 Kiinnittimen vastaleuka

16 Leikkauskulman ja maksimivälin säätöruuvit

* Ei sisälly toimitukseen.

Ennen käyttöönottoa on verrattava, vastaako

konekilvessä ilmoitettu verkkojännite ja verk-

kotaajuus paikallisen sähköverkon arvoja.

Laitteen saa kytkeä vain konekilvessä ilmoitettuun

verkkojännitteeseen ja verkkotaajuuteen. Jos

esimerkiksi 120 V:n laite kytketään 230 V:n verkko-

jännitteeseen, korkeimman sallitun kierrosluvun

näin ylittyessä sekä katkaisulaikka että hiomalaite

saattavat vaurioitua.

Kaikkien ruuvien on oltava kunnolla kiinnitet-

tyinä. Kiinnitä katkaisulaikan kiinnitysruuvi

laikan avaimen (säätöavaimen) avulla, ja varmista

myös muiden ruuvien kunnollinen kiinnitys.

Kipinäsuojus (11)

Nosta ennen laitteen käyttöönottoa kipinäsuojus

merkittyyn rajaan saakka.

7.1 Leikkaussyvyyden säätö

Voit esisäätää haluamasi leikkaussyvyyden –

esimerkiksi silloin, kun haluat leikata useamman

työkappaleen samalla leikkaussyvyydellä.

Leikkaussyvyyden rajoittimen säätö (3):

- Avaa vastamutteri.

- Säädä kuusioruuvi haluttuun leikkaussyvyyteen.

- Kiristä vastamutteri uudelleen.

7.2 Työkappaleen kiinnitin

Kiinnitä työkappale tukevasti kiinnittimeen

(12).

Leikkauskulman säätö:

- Avaa molemmat ruuvit (16) kiinnittimen vasta-

leuan (15) vierestä.

- Säädä haluttu leikkauskulma.

- Kiristä ruuvit (16) uudelleen.

Maksimivälin säätö:

Kiinnittimen vastaleuan voi säätää kolmeen eri

asentoon.

- Kun haluat säätää kiinnittimen vastaleuan

asentoa, irrota vieressä olevat ruuvit (16).

- Siirrä kiinnittimen vastaleukaa (15) taakse/

keskelle/eteen.

- Kiristä vastaleuan (15) ruuvit (16) kertaalleen.

5Yleiskuva

6 Käyttöönotto

7 Käyttö

17026852_0511 CS 23-355.book Seite 50 Dienstag, 17. Mai 2011 12:51 12

SUOMI

FIN

Työkappaleen kiinnitys:

- Pikasäätö: nosta vipuvarsi (13) ylös ja paina kiin-

nittimen kampea (14) työkappaleen suuntaan.

- Paina vipuvarsi (13) alas ja kiinnitä työkappale

tiukkaan kiertämällä kampea (14) myötäpäivään.

7.3 Työkappaleen katkaisu

Litistymisvaara! Saranaosiin ei saa koskea

silloin, kun vipuvartta lasketaan!

• Aloita katkaisu vasta kun laitteen korkein kier-

rosluku on saavutettu.

• Laske katkaisulaikka hitaasti työkappaleeseen

ja sahaa kappale läpi tasaisen kevyesti painaen.

• Työn suoritettuasi nosta vipuvarsi jälleen yläa-

sentoon.

• Katkaise laitteesta virta käytön jälkeen. Varmista

ennen uuden työn aloittamista, että moottori on

täysin sammunut edellisen käytön jäljiltä. Työk-

appaletta ei saa poistaa laikan pyöriessä, eikä

uutta työkappaletta saa lisätä tai asettaa tilalle

pyörimisen aikana. Tällöin on olemassa louk-

kaantumisvaara.

• Älä kohdista työstön aikana liian suurta painoa

työkappaleeseen. Katkaisulaikka kuluu muutoin

ennenaikaisesti, ja samalla sekä laite että työk-

appale vaurioituvat.

7.4 Päälle-/poiskytkentä

Päällekytkentä:

Paina painokytkimen varmistinta

(10), pidä varmistin painettuna ja paina sama-

naikaisesti painokytkintä (9).

Päältäkytkeminen:

Päästä painokytkin (9) irti.

7.5 Kuljetus

Paina vipuvarsi (5) kuljetuksen ajaksi kokonaan

alas ja lukitse se kuljetuslukkoa (4) painamalla.

Huomautus: Vipuvarren lukitsemiseksi leikkaus-

syvyyden säätö (3) on kytkettävä ala-asentoon.

Katso luku 7.1.

Irrota pistoke pistorasiasta ennen asen-

nuksia ja huoltotöitä!

Lukitusnuppia (8) saa käyttää ainoastaan

moottorin ollessa sammutettuna.

Katkaisulaikan irrotus:

- Paina lukitusnupin vipua (8) oikealle ja pyöritä

katkaisulaikkaa (a) käsin, kunnes lukitusnuppi

lukkiutuu kunnolla.

- Kierrä kiristyslaipalla (b) kiinnitetty ruuvi auki

laikan avaimella / säätöavaimella (c) kiertämällä

vastapäivään.

- Irrota katkaisulaikka.

Katkaisulaikan kiinnitys:

- Aseta uusi katkaisulaikka (a) paikoilleen.

- Kiinnitä kiristyslaippa (b) ja ruuvi.

- Lukitse lukitusnuppi ja kierrä kiristyslaippa (b) ja

ruuvi tiukasti kiinni laikan avaimella / säätöavai-

mella (c).

- Varmista, että lukitusnuppi (8) vapautuu koko-

naan.

- Puhdista likaantunut laite ja poista hionnan

kerryttämä pöly.

Säännöllinen huolto:

Öljyä vähintään kerran kuukaudessa seuraavat

osat: ruuvipuristimen liikkuvat osat.

Käynnistysten yhteydessä jännite voi laskea

tilapäisesti. Epäedullisissa verkko-olosuhteissa

verkon muissa laitteissa saattaa esiintyä häiriöitä.

Häiriöitä ei esiinny, mikäli impedanssi on alle 0,2

ohmia.

Käytä ainoastaan alkuperäisiä Metabo-lisätarvik-

keita.

Mikäli tarvitset lisätarvikkeita, käänny jälleenmyy-

jäsi puoleen.

Ilmoita jälleenmyyjälle oikeiden lisätarvikkeiden

löytämiseksi sähkötyökalun tarkat tiedot.

Katso sivu 4.

A Katkaisulaikat:

Laatuluokka A 36-R "Flexia-

mant Super" Inox.

Keskikova erikoiskatkaisulaikka ruostumatto-

malle teräkselle.

Suuri leikkuuteho ja pitkä kestoikä.

B Katkaisulaikat:

Laatuluokka A 30-R / A 36-S

"Flexiamant Super" Stahl/Teräs.

8Huolto

9 Häiriöiden poisto

10 Lisätarvikkeet

abc

17026852_0511 CS 23-355.book Seite 51 Dienstag, 17. Mai 2011 12:51 12

SUOMI

FIN

Hyvä leikkuuteho, pitkäikäiseen teräksenkäsit-

telyyn.

Kova laikka suuritehoisille laitteille.

A 36-S: varustettu erityisellä sisäkerros-

kuiturakenteella, nopeisiin leikkuutöihin.

C Katkaisulaikat:

Laatuluokka A 24-M /

"Flexiamant Super" Stahl/Teräs.

Suuri leikkuuteho, pitkäikäiseen teräksenkä-

sittelyyn.

Pehmeä laikka pienempitehoisille laitteille.

Lisätarvikkeiden täydellinen valikoima katso

www.metabo.com tai pääluettelo.

Sähkötyökalujen korjaustöitä saavat suorittaa

ainoastaan sähköalan ammattilaiset!

Jos Metabo-sähkötyökalusi tarvitsevat korjausta,

ota yhteyttä Metabo-edustajaan. Osoitteet, katso

www.metabo.com.

Varaosalistat voit imuroida osoitteesta

www.metabo.com.

Metabo-pakkaukset ovat 100 %:sti kierrätyskel-

poisia.

Loppuun käytetyt sähkötyökalut ja tarvikkeet sisäl-

tävät paljon arvokkaita raaka-aineita ja muoveja,

jotka voidaan niin ikään ohjata kierrätysprosessiin.

Työn yhteydessä muodostuva hiomapöly voi

sisältää haitallisia aineita: älä hävitä sitä talousjät-

teen mukana, vaan toimita se asianmukaisesti

ongelmajätteiden keräyspisteeseen.

Tämä käyttöopas on painettu ilman klooria valkai-

stulle paperille.

Vain EU-maille: Älä hävitä sähkötyökaluja

kotitalousjätteiden mukana! EU-direktiivin

2002/96/EY mukaan koskien käytettyjä

sähkö- ja elektroniikkalaitteita, käytetyt sähkötyö-

kalut on kerättävä erikseen ja vietävä ympäristöä

säästävään kierrätykseen.

Selityksiä sivulla 2 oleville tiedoille.

Pidämme oikeuden suorittaa teknisen kehityksen

vaatimia muutoksia.

U = jännite

I=virta

= nimellisotto

=antoteho

= kierrosluku kuormittamattomana

Katkaisulaikan mitat:

max

= suurin ulkohalkaisija

B = laikan vahvuus

d = reiän halkaisija

max

= suurin leikkaushalkaisija

(

= tangot,

{

= putket,



= muoto-

teräs)

max

= työkappaleen kiinnittimen maksimiväli

m = paino ilman verkkojohtoa

= tyypillisesti arvioitu kiihtyvyys käsi-

käsivarsi-alueelle

= epävarmuus (värähtely)

Tyypillinen A-painotettu äänitaso:

= äänenpainetaso

= äänen tehotaso

, K

= epävarmuus (äänitaso)

Käytössä melutaso voi ylittää 80 dB(A).

Käytä kuulonsuojaimia!

Mittausarvot ilmoitettu EN 61029 mukaan.

Annetut tekniset tiedot ovat toleranssien mukaisia

(vastaavat kyseisiä voimassa olevia standardeja).

11 Korjaus

12 Ympäristönsuojelu

13 Tekniset tiedot

17026852_0511 CS 23-355.book Seite 52 Dienstag, 17. Mai 2011 12:51 12

NORSK

1 Samsvarserklæring

2 Hensiktsmessig bruk

3 Generelle sikkerhetshenvisninger

4 Spesielle sikkerhetshenvisninger

5Oversikt

6Før bruk

7Bruk

7.1 Innstilling av skjæredybde

7.2 Skrustikke

7.3 Kapping av emne

7.4 Start og stopp

7.5 Transport

8Vedlikehold

9Utbedring av feil

10 Tilbehør

11 Reparasjon

12 Miljøvern

13 Tekniske data

Vi erklærer under eget ansvar at dette produktet er

i samsvar med standardene og standarddokumen-

tene som er oppført på side 2.

Med originale kappeskiver fra Metabo egner

metallskjæremaskinen seg til tørrkapping av stål,

ikke-jernholdige metaller, jern- og støpeprofiler og

lignende materialer.

Brukeren er alene ansvarlig for skader som

oppstår pga. uhensiktsmessig bruk.

Alminnelige verneforskrifter og vedlagte sikker-

hetshenvisninger må overholdes.

Advarsel!

Ved bruk av elektroverktøy må

følgende sikkerhetstiltak iverksettes for å

beskytte mot fare for elektrisk støt,

personskade og brannfare.

Les all instruksjon før du bruker elektroverktøyet,

og ta godt vare på alle sikkerhetsanvisninger.

For din egen sikkerhet og for å beskytte

elektroverktøyet, ta hensyn til tekst som

er merket med dette symbolet!

Bruk alltid vernebriller og hørselvern. Ta på

deg annet verneutstyr ved behov, f.eks.

støvmaske, hansker, hjelm og forkle. Ta

hensyn til helsefarlige egenskaper ved emnet som

skal bearbeides når du vurderer om det er

nødvendig med ansikts- eller støvmaske. Ta på

verneklær dersom du er i tvil.

Bruk hørselsvern ved lengre arbeidsøkter. Lengre

tids påvirkning av høye støynivåer kan føre til

hørselsskader.

Støv som oppstår under arbeidet, er ofte helseska-

delig (f.eks. ved bearbeiding av metall samt flater

med maling som kan inneholde bly eller andre

skadestoffer) og må ikke trenge inn i kroppen. Du

må derfor ikke berøre eller puste inn støvet. Bruk

egnet støvmaske. Fjern opphopninger av støv

grundig, f.eks. ved støvsuging med en egnet

spesialsuger.

Materialer som avgir helsefarlig støv eller damper

(f. eks. asbest) må ikke bearbeides.

Ikke bearbeid magnesium.

Ikke bruk elektroverktøy i fuktige eller våte

omgivelser.

Ikke bruk maskinen i eksplosjonsutsatte omgi-

velser der gnister kan utløse brann, eksplosjoner

og lignende.

Original bruksanvisning

Kjære kunde

Tusen takk for tilliten du viser oss ved anskaffelsen av det nye elektroverktøyet fra Metabo. Hvert elektro-

verktøy fra Metabo blir omhyggelig testet og underkastes den strenge kvalitetskontrollen i Metabos kvali-

tetssikring. Levetiden for et elektroverktøy er allikevel i stor grad avhengig av deg. Vennligst les nøye

gjennom informasjonene i denne bruksanvisningen og i vedlagte dokumenter. Jo bedre du behandler

elektroverktøyet fra Metabo, desto lenger vil det kunne tjene sitt formål.

Innhold

1 Samsvarserklæring

2 Hensiktsmessig bruk

3 Generelle

sikkerhetsinformasjoner

4Spesielle

sikkerhetshenvisninger

17026852_0511 CS 23-355.book Seite 53 Dienstag, 17. Mai 2011 12:51 12

NORSK

Ikke bruk sagblad.

Tips om forebygging av ulykker: Slipemaskinen må

alltid være festet til en arbeidsbenk med skruer

som er stabile og lange nok.

Klemfare! Ikke ta inn i svingområdet når løftearmen

beveges nedover.

Bruk aldri maskinen uten vernedeksel (7).

Vernedekselet (7) skal alltid svinges helt ned.

Se til at det bevegelige vernedekselet (7) ikke sitter

fast. Det må kunne bevege seg fritt.

Kontroller om elektroverktøyet har skader.

- Før videre bruk av elektroverktøyet må

verneutstyr eller deler med mindre skader kontrol-

leres nøye, slik at det kan slås fast at de virker feil-

fritt og forskriftsmessig.

- Verneutstyr og deler som oppviser skader, må

repareres eller byttes på forskriftsmessig måte av

et autorisert verksted dersom ikke annet er angitt i

bruksanvisningen.

Feil på maskinen, også på vernedeksler og

kappeskiver, må meldes fra om med en gang de

oppdages. Feilen må utbedres på fagmessig måte.

Kontroller elektroverktøyets tilkoblingskabel regel-

messig. Få den byttet ut av en godkjent fagmann

dersom den har feil.

Kontroller skjøteledninger regelmessig. Bytt dem

ut dersom de er skadet.

Bruk bare skjøteledninger med tre ledere.

Hold håndtakene tørre, rene og frie for olje og fett.

Ikke bruk maskiner med lav effekt til tungt arbeid.

Følg anvisningene om smøring og verktøybytte.

Når maskinen ikke er i bruk, skal den oppbevares

utilgjengelig for barn på et høyt eller avlåst sted.

Sørg for at lufteåpningene er fri ved arbeid i støv-

fylte omgivelser. Dersom det skulle bli nødvendig

å fjerne støv, må du først koble elektroverktøyet fra

strømnettet.

Dersom det er ekstremt mye støv, må du forkorte

rengjøringsintervallene og/eller koble til en jordfeil-

bryter.

Ved utkobling av maskinen med jordfeilbryter må

maskinen kontrolleres og rengjøres.

Det skal bare brukes kappeskiver som er anbefalt

av produsenten, og som er i samsvar med sikker-

hetsstandardene i de enkelte land, f.eks. EN

12413.

Advarsel! Bruk av andre innsettingsverktøy og

annet tilbehør kan føre til skader for deg.

Kappeskivene må oppbevares og håndteres nøye

i samsvar med produsentens anvisninger.

Oppbevar kappeskivene på et tørt sted. Fastheten

på kappeskiver for tørrkapping kan avta hvis

kappeskivene blir utsatt for fuktighet eller vann.

Behandle kappeskiven med forsiktighet.

Oppbevar kappeskiven beskyttet mot slag og støt.

Bruk alltid tilbehør som oppfyller minstekravene

nedenfor.

Det skal bare brukes kappeskiver med kunsthar-

piksbinding og fiberforsterkning. Maksimalt turtall

(o/min) på kappeskiven skal ikke være lavere enn

maskinens tomgangsturtall.

Overhold angitt maksimal kappeskivediameter (se

tekniske spesifikasjoner).

Ikke bruk kappeskiver som er tykkere enn 3 mm (3/

32").

Hullet på kappeskiven må passe til verktøyhol-

deren uten slark. Ikke bruk adapter eller reduksj-

onsstykker.

Følg angivelsene fra produsenten av verktøy og

tilbehør!

Følg kappeskivens bruksanvisning.

Vær spesielt forsiktig med delene som er

forbundet med kappeskiven. Se til at spindelen,

flensen og skruen ikke blir skadet. Skader på disse

delene kan føre til at kappeskiven brekker.

Undersøk kappeskiven før bruk. Ikke benytt

kappeskiver med bulker, sprekker, brudd eller

kappeskiver som ikke er runde eller som vibrerer

eller har andre typer skader.

Det må sikres at kappeskivene monteres i samsvar

med produsentens angivelser.

Sørg for at kappeskivene er riktig montert og festet

før bruk. La maskinen gå på tomgang i 30 s i sikker

posisjon. Skru av maskinen umiddelbart dersom

det oppstår vibrasjon eller andre uregelmessig-

heter. Dersom det skjer, må du undersøke

maskinen for å finne feilen.

Dersom kappeskiven er slitt helt ned til slitasje-

grensen (1/3 av ytre diameter): Bytt kappeskive.

Trekk støpselet ut av stikkontakten før alle former

for innstilling og vedlikehold.

Kappeskiven fortsetter å rotere etter at maskinen

er blitt slått av.

(8)Spindellåsen må bare aktiveres når motoren

står stille.

Ikke ta på roterende slipeskiver. Fare for

ulykker!

Kappeskiven kan brekke dersom den vibrerer for

mye på tomgang. Dersom du oppdager uregel-

17026852_0511 CS 23-355.book Seite 54 Dienstag, 17. Mai 2011 12:51 12

NORSK

messigheter under bruk, må maskinen slås av og

repareres umiddelbart.

Sikre emnet. Bruk skrustikke for å holde emnet

fast.

Ikke forsøk å sage ekstremt små arbeidsstykker.

Når du bearbeider et arbeidsstykke, må det ligge

fast og være sikret mot forskyvning.

Lange emner må støttes opp tilstrekkelig.

Ikke begynn med kappingen før maskinen har

nådd maksimalt turtall.

Bruk bare skjærekanten på kappeskiven under

kapping. Ikke bruk sideflaten på kappeskiven til

sliping.

Når du arbeider på emner med runde kanter eller

skrå flater, må du påse på at det ikke legges press

fra siden på kappeskiven.

Sørg for at det ikke oppstår fare på grunn av

gnister, f. eks. ved at disse treffer brukeren eller

andre personer eller antenner brennbare stoffer.

Farlige områder må beskyttes med tungt antenne-

lige tepper.

I brannfarlige områder må det finnes egnede

slukningsmidler i nærheten.

Emnet du har jobbet på, kan være svært varmt.

Forsiktig, fare for forbrenning!

Se side 3.

1 Nøkkeldepot

2 Nøkkel for bytte av kappeskive og innstilling

3 Kuttedybdebegrenser

4 Transportsikring

5 Løftearm

6 Kappeskive *

7 Vernedeksel

8 Spindellås

9 Bryterknapp

10 Innkoblingssperre

11 Gnistfanger

12 Skrustikke

13 Arm til hurtigjustering

14 Sveiv

15 Anlegg

16 Skruer (til innstilling av kappevinkel og

maksimal spennvidde)

* Ikke inkludert.

Kontroller før bruk at nettspenningen og nett-

frekvensen på typeskiltet stemmer overens

med strømnettets spesifikasjoner.

Maskinen skal bare kobles til nettspenning og

nettfrekvens i samsvar med det som er angitt på

typeskiltet. Blir f.eks. en maskin med 120 V koblet

til nettspenning på 230 V, kan kappeskiven og

maskinen overskride maksimalt turtall. Da kan

både kappeskive og maskin ta skade.

Alle skruer må være godt trukket til. Trekk til

kappeskivens festeskrue med nøkkelen som

følger med. Kontroller at alle andre skruer også er

trukket godt til.

Gnistfanger (11):

Sving gnistfangeren frem til merket før bruk.

7.1 Innstilling av kuttedybde

Til forhåndsinnstilling av ønsket kuttedybde, f.eks.

til flere kutt med samme kuttedybde.

Innstilling av kuttedybdebegrenseren (3):

- Løsne kontramutteren.

- Still sekskantskruen på ønsket kuttedybde.

- Trekk til kontramutteren igjen.

7.2 Skrustikke

Spenn emnene godt fast i skrustikken (12).

Kinnstilling av kappevinkel:

- Løsne de to skruene (16) på anlegget (15).

- Still inn ønsket kuttevinkel.

- Trekk til de to skruene igjen (16).

Justering av maksimal spennvidde:

Anlegget kan stilles inn i tre posisjoner.

- Fjern de to skruene (16).

- Juster anlegget (15) bakover / mot midten /

forover.

- Fest anlegget (15) med begge skruene (16) igjen.

Fastspenning av emne:

- For hurtigjustering skyver du armen (13) oppover

skyver sveiva (14) mot emnet.

- Trykk armen (13) nedover og spenn fast emnet

ved å dreie sveiva (14) mot klokka.

5Oversikt

6 Før bruk

7Bruk

17026852_0511 CS 23-355.book Seite 55 Dienstag, 17. Mai 2011 12:51 12

NORSK

7.3 Kapping av emne

Klemfare! Ikke ta inn i svingområdet når løfte-

armen beveges nedover.

• Ikke begynn med kappingen før maskinen har

nådd maksimalt turtall.

• Senk kappeskiven langsomt ned på emnet og

fullfør kuttet med svakt press.

• Når arbeidet er ferdig, skal løftearmen bringes

tilbake til utgangsposisjonen.

• Slå av maskinen når kappingen er ferdig. La

motoren stoppe helt før du gjør klart til neste

kappeoperasjon. Det kan oppstå skader om du

tar ut eller setter i emner mens kappeskiven

roterer.

• Ikke press for hardt. Da slites kappeskiven raskt

ned, og maskinen og emnet kan ta skade.

7.4 Start og stopp

Innkobling:

Trykk inn og hold innkoblingssperren

(10), bruk bryteren (9).

Stopp:

Slipp bryterknappen (9).

7.5 Transport

Før transport skal løftearmen (5) skyves helt ned

og låses ved at man skyver på transportsikringen

(4).

Merk:For å kunne låse løftearmen må du dreie

kuttedybdebegrenseren (3) i en nedre posisjon. Se

kapittel 7.1.

Før alle typer endring og vedlikehold: Trekk

støpselet ut av stikkontakten!

Spindellåsen (8) må bare aktiveres når

motoren står stille.

Slik tar du ut kappeskiven:

- Trykk spindellåshendelen (8) mot høyre og drei

på kappeskiven for hånd til spindellåsen

smekker på plass.

- Bruk nøkkelen (c) og skru skruen med

strammeflens (b) mot klokka.

- Ta av kappeskiven.

Slik setter du på kappeskiven:

- Sett på den nye kappeskiven (a).

- Skru på skruen med strammeflensen (b).

- Lås spindelen og trekk skruen med

strammeflensen (b) godt til med nøkkelen (c).

- Kontroller om spindellåsen (8) er løsnet helt igjen.

- Rengjør den tilsmussede maskinen og fjern

slipestøv.

Jevnlig vedlikehold:

Følgende deler må oljes minst en gang i måneden:

bevegelige deler i skrustikken.

Innkobling kan føre til kortvarig spenningsfall. Ved

ugunstige forhold i strømnettet kan det oppstå

redusert funksjon på andre apparater. Ved nettim-

pedanser på mindre enn 0,2 ohm vil det normalt

ikke oppstå forstyrrelser.

Bruk kun originalt Metabo-tilbehør.

Kontakt din forhandler hvis du trenger tilbehør.

For valg av riktig tilbehør, gi forhandleren nøyaktig

informasjon om typen av ditt elektroverktøy.

Se side 4.

A Kappeskiver:

Kvalitetsklasse A 36-R

"Flexiamant Super" Inox.

Middels hard spesialkappeskive for rustfritt

stål.

Høy kuttekapasitet og lang levetid.

B Kappeskiver:

Kvalitetsklasse A 30-R / A 36-

S "Flexiamant Super" stål.

God kuttekapasitet og lang levetid i stål.

Hard utførelse for kraftige maskiner.

A 36-S: med innerstoff for raske kutt.

C Kappeskiver:

Kvalitetsklasse A 24-M

"Flexiamant Super" stål.

Høy kuttekapasitet og lang levetid i stål.

Myk utførelse for svakere maskiner.

Se www.metabo.com eller hovedkatalogen for det

komplette tilbehørsprogrammet.

Elektroverktøy må kun repareres av elektrofagfolk!

Hvis du har et Metabo-elektroverktøy som trenger

reparasjon, kan du ta kontakt med en representant

fra Metabo. Adresser på www.metabo.com.

Du kan laste ned reservedelslister fra

www.metabo.com.

8 Vedlikehold

abc

9Utbedring av feil

10 Tilbehør

11 Reparasjon

17026852_0511 CS 23-355.book Seite 56 Dienstag, 17. Mai 2011 12:51 12

NORSK

Metabo-emballasje er 100 % egnet til gjenvinning.

Utslitt elektroverktøy og tilbehør inneholder store

mengder rå- og kunststoffer som også kan kjøres

gjennom en gjenvinningsprosess.

Slipestøv kan inneholde skadelige stoffer. Derfor

skal det ikke kastes i husholdningsavfallet, men

leveres inn som spesialavfall på godkjent retur-

punkt.

Denne bruksanvisning er trykt på papir som er

bleket uten klor.

Kun for EU-land: Kast aldri elektroverktøy i

husholdningsavfallet! I henhold til EU-

direktiv 2002/96/EF om kasserte elektriske

og elektroniske produkter og direktivets iverkset-

ting i nasjonal rett, må elektroverktøy som ikke

lenger skal brukes, samles separat og returneres til

et miljøvennlig gjenvinningsanlegg.

Forklaringer til opplysningene på side 2.

Med forbehold om endringer i hensikt av teknisk

forbedring.

U = Spenning

I=Strøm

= Opptatt effekt

= Avgitt effekt

= Turtall u/belastning

Dimensjoner på kappeskiven:

max

= Maksimal ytre diameter

B = Skivetykkelse

d = Hull

max

= maks. kappediameter

(

= Stang,

{

= Rør,



= formstål)

max

= maks. åpning på skrustikken

m = Vekt uten nettkabel

= Typisk vurdert akselerasjon i hånd-

arm-området

= Usikkerhet (vibrasjon)

Typiske A-veide lydnivåer:

= Lydtrykknivå

= Lydeffektnivå

, K

= Usikkerhet (lydnivå)

Under arbeid kan lydnivået overskride 80 dB(A).

Bruk hørselsvern!

Måleverdier iht. EN 61029.

Angitte tekniske data kan variere i henhold til de til

enhver tid gjeldende normer.

12 Miljøvern

13 Tekniske data

17026852_0511 CS 23-355.book Seite 57 Dienstag, 17. Mai 2011 12:51 12

DANSK

1 Konformitetserklæring

2 Tiltænkt formål

3 Generelle sikkerhedsanvisninger

4 Særlige sikkerhedsanvisninger

5Oversigt

6Ibrugtagning

7Anvendelse

7.1 Indstil skæredybde

7.2 Skruestik

7.3 Gennemskæring af et emne

7.4 Til- og frakobling

7.5 Transport

8 Vedligeholdelse

9 Afhjælpning af fejl

10 Tilbehør

11 Reparationer

12 Miljøbeskyttelse

13 Tekniske data

Vi erklærer under almindeligt ansvar, at dette

produkt er i overensstemmelse med de på side 2

angivne normer og direktiver.

Med den originale Metabo-skæreskive er metal-

kapsaven egnet til tørslibning af stål, ikke-jern-

metal, jern- og støbeprofiler samt lignende mate-

rialer.

Brugeren hæfter fuldt ud for skader som følge af

brug til ikke tiltænkte formål.

De generelle anvisninger for arbejdssikkerhed og

de her medfølgende sikkerhedsanvisninger skal

følges.

Obs!

Ved brug af el-værktøj skal følgende

grundlæggende sikkerhedsforholdsregler

overholdes som beskyttelse mod elektrisk

stød, kvæstelser og brandfare.

Læs disse anvisninger, før du anvender el-værktøj,

og opbevar dem et sikkert sted.

Vær opmærksom på de tekststeder i

betjeningsvejledningen, der er markeret

med dette symbol, for Deres egen og

el-værktøjets sikkerhed!

Anvend altid beskyttelsesbriller og høre-

værn. Anvend også andet beskyttelse-

sudstyr som støvmasker, handsker, hjelm

og skørte efter behov. Ved vurderingen af om der

skal bruges ansigts- og støvmaske skal der tages

hensyn til eventuelle sundhedsskadelige egens-

kaber ved det emne, der skal bearbejdes. Brug

altid beskyttelsesudstyr, hvis du er i tvivl.

Arbejdes der længere tid med el-værktøjet, bør der

anvendes høreværn. Længere påvirkning med højt

støjniveau kan medføre høreskader.

Under arbejdet opstår der støv, der ofte kan være

sundhedsskadeligt (f.eks. ved bearbejdning af

metal, maling, som kan indeholde bly eller andre

skadelige stoffer) og ikke må indåndes eller

berøres. Bær egnet støvmaske. Støv, der har lagt

sig, bør fjernes omhyggeligt, f.eks. kan det fjernes

med en egnet specialstøvsuger.

Der må ikke bearbejdes materialer, der danner

sundhedsfarligt støv eller dampe (f.eks. asbest).

Der må heller ikke bearbejdes magnesium.

Brug ikke elværktøj i fugtige eller våde

miljøer.

Brug ikke maskinen i eksplosive miljøer, hvor der

kan opstå gnister, brand og eksplosioner.

Original brugsanvisning

Kære kunde,

mange tak for den tillid De har vist ved at købe dette nye Metabo el-værktøj. Hvert Metabo el-værktøj

afprøves omhyggeligt og underligger de strenge kvalitetskontroller af Metabos kvalitetsstyringssystem.

Et el-værktøjs levetid er dog i høj grad afhængig af Dem. Vær opmærksom på informationerne i denne

betjeningsvejledning og i de medfølgende dokumenter. Jo mere omhyggeligt De behandler Deres Metabo

el-værktøj, desto længere vil De nyde godt af det.

Indhold

1 Konformitetserklæring

2Tiltænkt formål

3 Generelle

sikkerhedsinstrukser

4 Særlige

sikkerhedsanvisninger

17026852_0511 CS 23-355.book Seite 58 Dienstag, 17. Mai 2011 12:51 12

DANSK

Brug ikke savklinger.

Henvisning til ulykkesforebyggelse: Slibemaskinen

skal altid være monteret på en arbejdsbænk ved

hjælp af lange og robuste skruer.

Klemfare! Hold afstand til beslaget, når moment-

armen sænkes!

Brug ikke maskinen uden beskyttelsesskærm (7).

Sænk altid beskyttelsesskærmen (7) helt.

Pas på, at den bevægelige beskyttelsesskærm (7)

ikke kommer i klemme. Den skal kunne bevæges

frit.

Kontrollér elværktøjet for eventuelle skader.

-Kontrollér, at beskyttelsesanordninger eller lettere

beskadigede dele fungerer problemfrit og efter

hensigten, før du tager elværktøjet i brug.

-Få beskadigede beskyttelsesanordninger repa-

reret eller udskiftet på et autoriseret værksted,

medmindre andet fremgår af betjeningsvejled-

ningen.

Fejl på maskinen, herunder på beskyttelsesskærm

eller skæreskive, skal straks rapporteres. Få fejlen

afhjulpet hos en fagmand.

Kontrollér jævnligt tilslutningsledningen til elværk-

tøjet, og få den udskiftet hos en autoriseret

fagmand i tilfælde af skader.

Kontrollér jævnligt forlængerledningerne, og

udskift dem, hvis de er defekte.

Brug kun forlængerledninger med tre ledere.

Hold håndtagene tørre, rene og fri for olie og fedt.

Brug ikke maskiner med lav ydelse til krævende

arbejde.

Følg anvisningerne til smøring og udskiftning af

værktøj.

Opbevar maskinen på et tørt, højt og aflukket sted,

der er utilgængeligt for børn, når det ikke bruges.

Sørg for, at ventilationsåbningerne er fri ved

arbejde i støvede omgivelser. Hvis det bliver

nødvendigt at fjerne støvet fra værktøjet, skal det

først afbrydes fra strømforsyningen.

Ved meget kraftig støvdannelse skal maskinen

rengøres oftere, eller der skal monteres en fejl-

strømsafbryder (FI).

Hvis maskinen slukkes på grund af FI-afbryderen,

skal maskinen kontrolleres og renses.

Brug kun de skæreskiver, som producenten har

anbefalet, og som opfylder kravene i de til enhver

tid gældende sikkerhedsstandarder for slibemas-

kiner som for eksempel EN 12413.

Obs! Brugen af andet værktøj og tilbehør kan

medføre fare for kvæstelser.

Opbevar og brug skæreskiverne i henhold til

producentens angivelser.

Opbevar skæreskiverne et tørt sted. Skæreskiver

til tørskæring kan miste deres robusthed, hvis de

bliver våde eller fugtige.

Håndter skæreskiverne forsigtigt. Beskyt skæres-

kiverne mod slag eller stød.

Brug altid kun tilbehør, der opfylder følgende mini-

mumkrav:

Brug ikke skæreskiver med kunstharpiksbinding

og fiberforstærkning. Brug ikke skæreskiver med

et maksimalt omdrejningstal (min

-1

/rpm), der er

mindre end maskinens ubelastede omdrejningstal.

Vær opmærksom på skæreskivens maksimale

diameter (se de tekniske data).

Brug ikke skæreskiver, som er tykkere end 3 mm

(3/32").

Skæreskivens boring skal passe nøjagtigt til værk-

tøjsholderen, så der ikke forekommer spil. Brug

hverken adaptere eller reduktionsstykker.

Vær opmærksom på informationerne fra produ-

centen af værktøjet eller tilbehøret!

Følg brugsanvisningen til skæreskiven.

Håndter de dele, der skal forbindes med skæres-

kiven, særligt forsigtigt. Pas på, at spindel, flange

og skrue ikke bliver beskadiget. Hvis disse dele

bliver beskadiget, kan skæreskiven gå i stykker.

Kontrollér, at skæreskiven ikke er slået i stykker,

sprængt, skør, ujævn, vibrerer eller på anden

måde er defekt, før du anvender den med

maskinen.

Sørg for, at skæreskiven er monteret i henhold til

producentens angivelser.

Sørg for, at skæreskiven er monteret og fastgjort

før brug, og lad maskinen køre 30 sekunder i

tomgang i en sikker position; afbryd straks

maskinen, hvis der forekommer stærke vibrationer

eller andre fejl. Hvis det sker, skal du straks under-

søge maskinen for at finde årsagen.

Hvis skæreskiven er slidt ned til slidgrænsen (1/3

af den udvendige diameter), skal den udskiftes.

Træk stikket ud af stikkontakten, før der foretages

nogle indstillinger.

Skæreskiven standser ikke med det samme,

selvom du slukker for maskinen.

Aktivér først spindelstoppet (8), når motoren er

slukket.

Hold hænderne væk fra den roterende

skæreskive. Fare for skader!

17026852_0511 CS 23-355.book Seite 59 Dienstag, 17. Mai 2011 12:51 12

DANSK

Hvis skæreskiven vibrerer for meget i tomgang,

kan den gå i stykker. Afbryd straks maskinen i

tilfælde af uregelmæssigheder under brug, og få

den repareret.

Fastgør emnet. Brug skruestikken til at fastgøre

emnet med.

Prøv ikke at save i ekstrem små arbejdsemner.

Ved arbejdet skal arbejdsemnet være placeret fast

og være sikret mod at kunne skride.

Lange emner skal støttes i tilstrækkeligt omfang.

Begynd først at skære, når det maksimale omdre-

jningstal er nået.

Brug kun kanten af skæreskiven til at skære med.

Brug ikke siderne af skæreskiven til at slibe med.

Når du bearbejder emner med rundinger eller skrå

flader, skal du passe på, at der ikke kommer tryk

ind på skæreskivens sider.

Sørg for, at de gnister, der kan opstå i løbet af

arbejdet, ikke kan bringe brugeren eller andre

personer i fare, ej heller kan antænde let antænde-

lige substanser. Fareområder skal beskyttes med

svært antændelige tæpper.

Hold altid en ildslukker i beredskab i områder, der

udsættes for brandfare.

Emnet kan blive meget varmt under arbejdet. Pas

på - fare for forbrænding!

Se side 3.

1 Nøgledepot

2 Nøgle til skift af skæreskive og

indstillingsarbejde

3 Dybdeanslag

4 Transportsikring

5Momentarm

6Skæreskive *

7 Beskyttelsesskærm

8 Spindellås

9 Afbrydergreb

10 Kontaktspærre

11 Gnistskærm

12 Skruestik

13 Lynindstillingsgreb

14 Håndsving

15 Anslag

16 Skruer (til indstilling af skærevinkler og

maksimal spånbredde)

* Medfølger ikke

Før De tager maskinen i brug, bør De kontrol-

lere, at den på mærkepladen oplyste

netspænding og frekvens er i overensstemmelse

med den fra Deres strømforsyning.

Maskinen må kun sluttes til et net med den spæn-

ding og frekvens, der fremgår af maskinens types-

kilt. Hvis du for eksempel slutter en 120 V-maskine

til et 230 V-net, kan det maksimale omdrejningstal

blive overskredet, så maskinen og skæreskiven

blive ødelagt.

Alle skruer skal spændes. Spænd skruen til

fastgørelse af skæreskiven ved hjælp af den

medfølgende nøgle, og kontrollér, at alle andre

skruer også er spændt.

Gnistskærm (11):

Drej gnistskærmen frem til mærket, før du tager

maskinen i brug.

7.1 Indstil skæredybde

Til forindstilling af den ønskede skæredybde, for

eksempel ved flere snit med samme dybde.

Indstilling af dybdeanslag (3):

- Løsn kontramøtrikken.

- Indstil sekskantskruen til den ønskede skære-

dybde.

- Spænd kontramøtrikken igen.

7.2 Skruestik

Spænd emnet op i skruestikken (12).

Indstilling af skærevinkel:

- Løsn de to skruer (16) på anslaget (15).

- Indstil den ønskede skærevinkel.

- Spænd de to skruer (16)igen.

Indstilling af den maksimale spændvidde:

Anslaget kan indstilles i 3 positioner.

- Fjern begge skruer (16).

- Skub anslaget (15) til den bageste/midterste/

forreste position.

- Spænd anslaget igen (15) med de to skruer (16).

Opspænding af emne:

- Ved lynindstilling skal du vippe grebet (13) opad

og skubbe håndsvinget (14) i retning mod emnet.

- Tryk grebet (13) nedad, og drej håndsvinget med

uret (14) for at fastspænde emnet.

5Oversigt

6Ibrugtagning

7Anvendelse

17026852_0511 CS 23-355.book Seite 60 Dienstag, 17. Mai 2011 12:51 12

DANSK

7.3 Gennemskæring af et emne

Klemfare! Hold afstand til beslaget, når

momentarmen sænkes!

• Begynd først at skære, når maskinen har nået

det maksimale omdrejningstal.

• Sænk langsomt skæreskiven mod emnet, og

pres forsigtigt for at lave snittet.

• Før momentarmen tilbage til udgangsposi-

tionen, når arbejdet er udført.

• Sluk for maskinen, når arbejdet er udført, vent,

til motoren er standset helt, og gør først derefter

klar til næste snit. Hvis du tager emnet op eller

stikker det ind, mens skæreskiven roterer, kan

der opstå skader.

• Undlad at bruge for meget tryk, når du arbejder,

da skæreskiven så slides for meget, eller

maskinen og emnet kan gå i stykker.

7.4 Til- og frakobling

Aktivering:

Tryk på kontaktspærren, (10)og hold

den inde, og tryk derefter på (9)trykkontakten.

Frakobling:

Slip afbrydergrebet (9).

7.5 Transport

Ved transport skal momentarmen (5) drejes til

nederste position og låses ved at forskyde

(4)transportsikringen.

Bemærk! For at momentarmen kan låses, skal

dybdeanslaget (3) drejes til nederste position. Se

kapitel 7.1.

Før alle udskiftnings- og vedligeholdelses-

arbejder skal stikket trækkes ud af stik-

dåsen!

Aktivér først spindelstoppet (8), når

motoren er slukket.

Afmontering af skæreskive:

- Tryk grebet til spindelstoppet (8) mod højre, og

drej skæreskiven (a) med hånden, indtil spin-

delstoppet går i mærkbart indgreb.

- Drej skruen med spændeflangen (b) mod uret

ved hjælp af nøglen (c).

- Tag skæreskiven ud.

Montering af skæreskive:

- Sæt den nye skæreskive (a) i maskinen.

- Skru skruen med spændeflangen (b) i maskinen.

- Lås spindlen, og drej skruen med spænde-

flangen (b) med uret ved hjælp af nøglen (c).

- Kontrollér, om spindelstoppet (8) er løsnet helt

igen.

- Rengør maskinen, hvis den er snavset, og fjern

slibestøv.

Regelmæssig vedligeholdelse:

Følgende dele skal smøres med olie mindst en

gang om måneden: Skruestikkets bevægelige

dele.

Når maskinen tændes, opstår der kortvarige

spændingsfald. Hvis nettet er meget belastet, kan

det påvirke driften af andre maskiner. Hvis

modstanden i nettet er mindre end 0,2 ohm, opstår

der ikke fejl.

Brug kun originalt Metabo tilbehør.

Hvis De har brug for tilbehør, henvend Dem

venligst til Deres forhandler.

For at De får det rigtige tilbehør, skal De meddele

forhandleren den nøjagtige type på Deres el-

værktøj.

Se side 4.

A Skæreskiver:

Kvalitet A 36-R "Flexiamant

Super" Inox.

Middelhård specialskæreskive til rustfrit stål.

Høj skæreydelse med god standtid.

B Skæreskiver:

Kvalitet A 30-R / A 36-S

"Flexiamant Super" stål.

God skæreydelse og god standtid i stål.

Hård model til kraftige maskiner.

A 36-S: med indvendigt net til hurtige snit.

C Skæreskiver:

Kvalitet A 24-M "Flexiamant

Super" stål.

Høj skæreydelse og god standtid i stål.

Blød model til mindre kraftige maskiner.

Det komplette tilbehørsprogram findes på

www.metabo.com eller i hovedkataloget.

8 Vedligeholdelse

abc

9 Afhjælpning af fejl

10 Tilbehør

17026852_0511 CS 23-355.book Seite 61 Dienstag, 17. Mai 2011 12:51 12

DANSK

Reparationer på el-værktøjer må kun foretages af

faguddannede elektrikere!

Henvend Dem til Deres Metabo-forhandler, når De

skal have repareret Deres Metabo el-værktøj.

Adresser findes på www.metabo.com.

Reservedelslister kan downloades på

www.metabo.com.

Den af Metabo brugte emballage er 100% genan-

vendelig.

Brugt el-værktøj og tilbehør indeholder store

mængder værdifuldt råstof og plastmateriale, som

ligeledes kan genanvendes i en recyclingproces.

Da slibestøvet, som opstår, kan indeholde skade-

lige stoffer, må støvet ikke bortskaffes med

husholdningsaffaldet, men skal afleveres på et

indsamlingssted for specialaffald.

Denne betjeningsvejledning er trykt på papir, som

er bleget uden klor.

Kun for EU-lande: El-værktøj må ikke

smides i husholdningsaffaldet! I henhold til

det europæiske direktiv 2002/96/EF om

affald af elektrisk og elektronisk udstyr og omsæt-

telsen til national lovgivning skal brugte el-værk-

tøjer indsamles adskilt og genanvendes i en recyc-

lingproces.

Forklaringer til oplysningerne på side 2.

Forbeholdt ændringer som følge af tekniske

ændringer.

U=Spænding

I = Strøm

= Nominel optagen effekt

= Afgiven effekt

= Friløbshastighed

Skæreskivernes mål:

max

= Maksimal udvendig diameter

B = Skivetykkelse

d = Boring

max

= maks. skærediameter

(

= Stav,

{

= Rør,



= Formstål)

max

= maks. åbning, skruestik

m = Vægt uden netkabel

= Typisk vægtet acceleration for

hænder/arme

= Usikkerhed (vibration)

Typiske A-vægtede lydniveauer:

= Lydtryksniveau

= Lydeffektniveau

, K

= Usikkerhed (lydniveau)

Ved arbejde kan støjniveauet overskride 80 dB(A).

Brug høreværn!

Måleværdier beregnet jf. EN 61029.

De angivne tekniske data er tolerancesat

(svarende til de pågældende gyldige standarder).

11 Reparation

12 Miljøbeskyttelse

13 Tekniske Data

17026852_0511 CS 23-355.book Seite 62 Dienstag, 17. Mai 2011 12:51 12

POLSKI

POL

1 Oświadczenie zgodności

2 Użycie zgodne z przeznaczeniem

3 Ogólne wskazówki dotyczące

bezpiecznego użytkowania

4 Specjalne wskazówki dotyczące

bezpiecznego użytkowania

5Przegląd

6Uruchomienie

7Użytkowanie

7.1 Ustawianie głębokości cięcia

7.2 Imadło

7.3 Cięcie obrabianego elementu

7.4 Włączanie i wyłączanie

7.5 Transport

8Konserwacja

9 Usuwanie usterek

10 Akcesoria

11 Naprawa

12 Ochrona środowiska

13 Dane techniczne

Oświadczamy z pełną odpowiedzialnością, że ten

produkt spełnia normy i wytyczne podane na

stronie 2.

Przecinarka do metalu z oryginalnymi ściernicami

tnącymi firmy Metabo nadaje się do przecinania

ściernicowego na sucho stali, metali nieżelaznych,

profili żelaznych i lanych oraz podobnych

materiałów.

Za szkody powstałe w wyniku użytkowania

niezgodnego z przeznaczeniem odpowiedzialność

ponosi wyłącznie użytkownik.

Należy przestrzegać ogólnie uznanych przepisów

zapobiegania wypadkom oraz załączonych

wskazówek bezpieczeństwa.

Uwaga!

Przy używaniu elektronarzędzi,

dla ochrony przed porażeniem

elektrycznym, zagrożeniem zranienia i

pożaru należy przestrzegać następujących

zasadniczych środków bezpieczeństwa.

Przed przystąpieniem do użytkowania

elektronarzędzia należy przeczytać wszystkie te

zalecenia i przechowywać zalecenia

bezpieczeństwa w bezpiecznym miejscu.

Należy zwracać uwagę na miejsca w

tekście oznaczone tym symbolem.

Służą one bezpieczeństwu osób

obsługujących jak i bezpieczeństwu

użytkowanego urządzenia!

Zawsze należy stosować okulary ochronne

i ochronę słuchu. W razie potrzeby należy

założyć również inne wyposażenie zabez-

pieczające, jak np. maski przeciwpyłowej, ręka-

wice, kask i fartuch. Przy ocenie, czy potrzebne są

maska chroniąca twarz i przeciwpyłowa, należy

uwzględnić również szkodliwe dla zdrowia właści-

wości obrabianego materiału oraz/lub jego

powłoki. W przypadku wątpliwości lepiej jest

założyć odzież ochronną.

W przypadku prac dłużej trwających należy nosić

odpowiednie nauszniki ochronne. Dłuższe

oddziaływanie wysokiego poziomu hałasu może

doprowadzić do utraty słuchu.

Często pył powstający podczas pracy jest

szkodliwy dla zdrowia (np. przy obróbce drewna,

metalu, powłok malarskich, ołowiu lub może

zawierać inne substancje szkodliwe) i nie powinien

przedostawać się do ciała, dlatego należy unikać

Instrukcja oryginalna

Szanowni Państwo,

Dziękujemy bardzo za zaufanie, jakim obdarzyliście nas kupując nowe elektronarzędzie firmy Metabo.

Każde elektronarzędzie Metabo jest starannie testowane i podlega ścisłej kontroli jakości dokonywanej

przez dział kontroli jakości Metabo. Żywotność elektronarzędzia zależy jednak w dużej mierze od

Państwa. Proszę przestrzegać informacji zawartych w niniejszej instrukcji obsługi oraz w załączonych

dokumentach. Im większa jest staranność obsługi elektronarzędzia firmy Metabo, tym dłużej będzie ono

niezawodnie spełniało swoje zadania.

Spis treści

1 Oświadczenie zgodności

2 Użycie zgodne z

przeznaczeniem

3 Ogólne przepisy

bezpieczeństwa

4 Specjalne wskazówki

dotyczące bezpiecznego

użytkowania

17026852_0511 CS 23-355.book Seite 63 Dienstag, 17. Mai 2011 12:51 12

POLSKI

POL

jego dotykania i wdychania. Należy nosić

odpowiednią maskę przeciwpyłową. Dokładnie

usuwać złogi pyłu, np. poprzez odkurzanie za

pomocą specjalnego odkurzacza.

Nie wolno ciąć materiałów, przy których powstają

niebezpieczne dla zdrowia pyły lub opary (np.

azbest).

Nie wolno obrabiać magnezu.

Nie wolno używać elektronarzędzi w

otoczeniu zawilgoconym lub wilgotnym.

Urządzenia nie wolno stosować w otoczeniu

zagrożonym wybuchem, w którym iskry mogą

wywołać pożar, wybuchy i in.

Nie wolno stosować żadnych pił tarc-

zowych.

Zalecenie dotyczące zapobiegania wypadkom:

szlifierka musi być zawsze przymocowana

odpowiednio długimi i wytrzymałymi śrubami do

stołu warsztatowego.

Niebezpieczeństwo zgniecenia! Przy obniżaniu

ramienia dźwigni nie wolno chwytać w strefie

zawiasów!

W żadnym wypadku nie używać maszyny bez

osłony (7).

Osłonę (7) zawsze należy całkowicie obniżać w

dół.

Należy zwracać uwagę na to, aby ruchoma osłona

(7) nie była zakleszczona. Musi ona poruszać się

swobodnie.

Sprawdzić elektronarzędzie pod względem

ewentualnych uszkodzeń.

-Przed dalszym używaniem elektronarzędzia

trzeba starannie sprawdzić urządzenia

zabezpieczające lub elementy lekko uszkodzone

pod względem ich prawidłowego i zgodnego z

przeznaczeniem funkcjonowania.

-Zgodnie z przeznaczeniem uszkodzone

urządzenia zabezpieczające i elementy muszą

zostać naprawione lub wymienione przez

upoważniony warsztat wyspecjalizowany, o ile w

instrukcji eksploatacji nie ma żadnych innych

informacji.

Zakłócenia w pracy urządzenia, włącznie z

osłonami lub ściernicami tnącymi, muszą być

zgłaszane bezpośrednio po wystąpieniu. Należy

zlecić fachowe usunięcie zakłócenia.

W regularnych odstępach czasu należy sprawdzać

przewód zasilający elektronarzędzia i przy

uszkodzeniu należy zlecić jego wymianę

upoważnionemu fachowcowi.

W regularnych odstępach czasu należy

kontrolować przewody przedłużające i wymieniać

je w przypadku, gdy są uszkodzone.

Należy stosować wyłącznie trzyżyłowe przewody

przedłużające.

Uchwyty należy utrzymywać w stanie suchym,

czystym i wolnym od oleju oraz smaru.

Nie wolno stosować urządzenia o małej mocy do

wykonywania ciężkich prac.

Należy postępować zgodnie z zaleceniami

odnośnie smarowania i wymiany narzędzi.

Nieużywane urządzenie należy odkładać w suche,

wysoko położone lub zamknięte miejsce, poza

zasięgiem dzieci.

Należy zadbać o to, by przy pracy w warunkach

zapylenia otwory wentylacyjne nie były

przysłonięte. W przypadku konieczności usunięcia

pyłu, najpierw należy odłączyć elektronarzędzie od

sieci zasilającej.

W przypadku bardzo dużego pylenia należy

skrócić cykle czyszczenia maszyny oraz/lub

zastosować różnicowy wyłącznik ochronny (FI).

Przy wyłączaniu urządzenia za przez różnicowy

wyłącznik ochronny trzeba sprawdzić i oczyścić

urządzenie.

Należy stosować wyłącznie ściernice tnące zale-

cane przez producenta, które spełniają wyma-

gania danego standardu bezpieczeństwa dla

materiałów szlifowanych, jak np. EN 12413.

Uwaga! Stosowanie innych narzędzi mocowanych

i innych akcesoriów może stanowić

niebezpieczeństwo zranienia.

Ściernice tnące muszą być przechowywane i

stosowane zgodnie z informacjami producenta.

Ściernicę tnącą należy przechowywać w suchym

miejscu. W przypadku ściernic tnących do cięcia

na sucho wilgoć lub woda mogą spowodować

zmniejszenie wytrzymałości.

Należy zachować ostrożność przy korzystaniu ze

ściernicy tnącej. Ściernicę tnącą należy chronić

przed przebiciami elektrycznymi lub uderzeniami.

Zawsze należy stosować wyposażenie, które

spełnia następujące wymagania minimalne:

Wolno stosować wyłącznie ściernice tnące z

lepiszczem z żywicy syntetycznej i wzmacniane

włóknami. Maksymalna prędkość obrotowa (min

/obr./min.) ściernicy tnącej nie może być mniejsza

niż prędkość obrotowa urządzenia na biegu

jałowym.

Należy przestrzegać maksymalnej średnicy

ściernicy tnącej (patrz Dane techniczne).

Nie wolno stosować żadnych ściernic tnących,

które są grubsze niż 3 mm (3/32").

Otwór ściernicy tnącej musi pasować bez luzu do

uchwytu narzędziowego. Nie wolno stosować

17026852_0511 CS 23-355.book Seite 64 Dienstag, 17. Mai 2011 12:51 12

POLSKI

POL

żadnych przystawek, ani elementów

redukcyjnych.

Należy przestrzegać danych dostarczonych przez

producenta narzędzia lub akcesoriów!

Należy przestrzegać instrukcji eksploatacji

ściernicy tnącej.

Elementy, które połączone są ze ściernicą tnącą

należy traktować ze szczególną ostrożnością.

Należy zwracać uwagę na to, aby wrzeciono,

kołnierz i śruba nie zostały uszkodzone.

Uszkodzenie tych elementów może doprowadzić

do pęknięcia ściernicy tnącej.

Przed użyciem należy sprawdzić ściernicę tnącą i

nie używać żadnych nadtłuczonych, pękniętych,

łamliwych, nieokrągłych względnie wibrujących

lub w inny sposób uszkodzonych ściernic tnących.

Musi być zapewnione, że zamontowane ściernice

tnące zostały zainstalowane zgodnie z informac-

jami od producenta.

Należy zadbać o to, aby ściernice tnące przed

użyciem zostały prawidłowo założone i przymoco-

wane oraz uruchomić urządzenie na 30 s na biegu

jałowym w pozycji bezpiecznej; w przypadku

wystąpienia dużych wibracji lub innych zakłóceń,

natychmiast wyłączyć urządzenie. W przypadku

wystąpienia takiej sytuacji sprawdzić urządzenie,

w celu znalezienia przyczyny.

Jeśli ściernica tnąca zużyta jest do granicy zużycia

(1/3 średnicy zewnętrznej): wymienić ściernicę

tnącą.

Przed przystąpieniem do wykonywania

jakichkolwiek prac związanych z ustawianiem lub

konserwacją wyjąć wtyczkę z gniazdka.

Po wyłączeniu urządzenia, ściernica tnąca zatrzy-

muje się z opóźnieniem.

Blokadę wrzeciona (8) należy naciskać tylko przy

zatrzymanym silniku.

Nie wolno chwytać za obracającą się

ściernicę tnącą. Niebezpieczeństwo

zranienia!

Jeśli ściernica tnąca na biegu jałowym bardzo

wibruje może dojść do jej pęknięcia. W przypadku

nieregularności pracy urządzenia, należy je

natychmiast wyłączyć i zlecić naprawę.

Zabezpieczyć element obrabiany. Użyć imadła w

celu przytrzymania obrabianego elementu.

Nie używać urządzenia do cięcia bardzo małych

przedmiotów.

Podczas obróbki obrabiany przedmiot

odpowiednio ułożyć i zabezpieczyć przed

przesuwaniem się.

Długie elementy obrabiane muszą być

odpowiednio podparte.

Cięcie należy rozpoczynać dopiero po osiągnięciu

maks. prędkości obrotowej.

Podczas cięcia należy używać tylko krawędzi

tnących ściernicy. Nie wolno używać powierzchni

bocznych ściernicy tnącej do prac szlifierskich.

W przypadku obróbki elementów z zaokrągleniami

lub powierzchniami skośnymi należy zwracać

uwagę na to, aby na ściernicę tnącą nie był

wywierany nacisk boczny.

Należy zadbać o to, aby iskry powstające przy

użytkowaniu urządzenia nie powodowały

zagrożenia, np. nie trafiały na użytkownika lub inny

osoby lub nie spowodowały zapłonu substancji

palnych. Zagrożone strefy należy osłonić trudno

zapalającymi się przykryciami.

W strefach zagrożonych pożarem należy

utrzymywać przygotowane odpowiednie środki

gaśnicze.

Obrobiony element może być bardzo gorący.

Ostrożnie, niebezpieczeństwo poparzenia!

Patrz strona 3.

1 Schowek na klucz

2 Klucz do wymiany ściernic tnących i prac

nastawczych

3 Ogranicznik głębokości cięcia

4 Zabezpieczenie na czas transportu

5Ramię dźwigni

6 Ściernica tnąca *

7Osłona

8 Blokada wrzeciona

9Przycisk

10 Blokada włączenia

11 Osłona odbojowa iskier

12 Imadło

13 Dźwignia do szybkiego przestawiania

14 Korba

15 Ogranicznik

16 Śruby (do ustawiania kąta cięcia względnie

maksymalnego zakresu mocowania)

* nie objęte zakresem dostawy.

Przed uruchomieniem urządzenia należy

sprawdzić, czy podane na tabliczce napięcie

sieciowe i częstotliwość sieciowa zgodne są z

cechami napięcia sieciowego w miejscu pracy .

5Przegląd

6Uruchomienie

17026852_0511 CS 23-355.book Seite 65 Dienstag, 17. Mai 2011 12:51 12

POLSKI

POL

Urządzenie może zostać podłączone wyłącznie do

napięcia sieciowego i częstotliwości sieciowej

podanej na tabliczce identyfikacyjnej. Jeśli np.

urządzenie 120 V zostanie podłączone do napięcia

sieciowego 230 V, ściernica tnąca i urządzenie

mogą zostać uszkodzone na skutek przekroczenia

maks. prędkości obrotowej.

Wszystkie śruby muszą być dokręcone.

Dokręcić śrubę mocującą ściernicę tnącą

dostarczonym kluczem i sprawdzić, czy wszystkie

inne śruby również są dokręcone.

Osłona odbojowa iskier (11):

Przed uruchomieniem dosunąć osłonę odbojowa

iskier do oznaczenia.

7.1 Ustawianie głębokości cięcia

W celu wstępnego ustawienia wymaganej

głębokości cięcia np. przy wielu cięciach o takiej

samej głębokości cięcia.

Ustawianie ogranicznika głębokości cięcia (3):

- Odkręcić nakrętkę zabezpieczającą.

- Ustawić śrubę z łbem sześciokątnym na

wymaganą głębokość cięcia.

- Ponownie dokręcić nakrętkę zabezpieczającą.

7. 2 I m a d ł o

Obrabiane elementy należy mocować w

imadle (12).

Ustawianie kąta cięcia:

- Odkręcić obie śruby (16) ogranicznika (15).

- Ustawić wymagany kąt cięcia.

- Ponownie przykręcić obie śruby (16).

Zmiana maksymalnego zakresu mocowania:

Ogranicznik można ustawić w 3 pozycjach.

- W tym celu należy usunąć obie śruby (16).

- Przemieścić ogranicznik (15) do tyłu / do środka

/ do przodu.

- Ponownie przymocować ogranicznik (15)

obiema śrubami (16).

Mocowanie obrabianego elementu:

- W celu szybkiego przestawienia przekręcić

dźwignię (13) do góry i przesunąć korbę (14) w

kierunku obrabianego elementu.

- Nacisnąć dźwignię (13) w dół i przymocować

obrabiany element, przez obracanie korby (14) w

kierunku zgodnym z ruchem wskazówek zegara.

7.3 Cięcie obrabianego elementu

Niebezpieczeństwo zgniecenia! Przy

obniżaniu ramienia dźwigni nie wolno

chwytać w strefie zawiasów!

• Cięcie należy rozpocząć dopiero wtedy, gdy

urządzenie osiągnie swoją maksymalną

prędkość obrotową.

• Powoli obniżać ściernicę tnącą na obrabiany

element wykonać cięcie z małym naciskiem.

• Po zakończeniu pracy, ustawić ramię dźwigni w

pozycji wyjściowej.

• Po zakończeniu cięcia wyłączyć urządzenie,

poczekać na całkowite zatrzymanie silnika i

dopiero wtedy przystąpić do przygotowania

następnego cięcia. Wyjmowanie lub wkładanie

elementów obrabianych przy obracającej się

ściernicy tnącej może doprowadzić do zranień.

• Podczas pracy nie wolno stosować zbyt dużego

nacisku, ponieważ w przeciwnym wypadku

ściernica tnąca ulegnie szybkiemu zużyciu

względnie urządzenie lub obrabiany element

ulegną uszkodzeniu.

7.4 Włączanie i wyłączanie

Włączanie:

Nacisnąć i przytrzymać blokadę

włączenia (10), nacisnąć przycisk włączający (9).

Wyłączanie:

Zwolnić przycisk włączający (9).

7.5 Transport

Do transportu całkowicie obniżyć ramię dźwigni

(5) i zablokować poprzez przesunięcie

zabezpieczenia na czas transportu (4).

Zalecenie: Do zablokowania ramienia dźwigni

konieczne jest przekręcenie ogranicznika

głębokości cięcia (3) na pozycję dolną. Patrz

rozdział 7.1.

Przed przystąpieniem do prac związanych z

przezbrajaniem i konserwacją: Wyciągnąć

wtyczkę przewodu zasilającego z gniazda!

Blokadę wrzeciona (8) należy naciskać

tylko przy zatrzymanym silniku.

Zdejmowanie ściernicy tnącej:

- Nacisnąć dźwignię blokady wrzeciona (8) w

prawo i przekręcić ściernicę tnącą (a) ręką aż

blokada wrzeciona wyczuwalnie się zatrzaśnie.

7Użytkowanie

8Konserwacja

abc

17026852_0511 CS 23-355.book Seite 66 Dienstag, 17. Mai 2011 12:51 12

POLSKI

POL

- Odkręcić śrubę z kołnierzem mocującym (b)

kluczem (c) w kierunku przeciwnym do ruchu

wskazówek zegara.

- Zdjąć ściernicę tnącą.

Zakładanie ściernicy tnącej:

- Nałożyć nową ściernicę tnącą (a).

- Przykręcić śrubę z kołnierzem mocującym (b).

- Zablokować wrzeciono i przykręcić śrubę z

kołnierzem mocującym (b) kluczem (c).

- Sprawdzić, czy blokada wrzeciona (8) ponownie

jest całkowicie zwolniona.

- Oczyścić zanieczyszczone urządzenie i usunąć

pył ze szlifowania.

Konserwacja przeprowadzana w regularnych

odstępach czasu:

Następujące części należy smarować przynajmniej

raz na miesiąc: ruchome części imadła.

Procesy włączania powodują krótkotrwałe spadki

napięcia. Przy niekorzystnych warunkach zasilania

sieciowego mogą wystąpić niekorzystne

oddziaływania na inne urządzenia. Przy

impedancjach sieciowych mniejszych niż 0,2 om

nie należy oczekiwać żadnych zakłóceń.

Stosować wyłącznie oryginalne akcesoria Metabo.

Jeśli potrzebują Państwo dodatkowych

akcesoriów, proszę zwrócić się do sklepu, w

którym zakupiliście Państwo swoje

elektronarzędzie.

By umożliwić wybór poprawnych akcesoriów

należy podać sprzedawcy dokładny rodzaj

elektronarzędzia.

Patrz strona 4.

A Ściernice tnące:

klasa jakości A 36-R

„Flexiamant Super“ Inox.

Średniotwarda specjalna ściernica tnąca do

stali nierdzewnej.

Duża wydajność cięcia przy dobrej trwałości.

B Ściernice tnące:

klasa jakości A 30-R / A 36-

S „Flexiamant Super“ Stahl.

Dobra wydajność cięcia stali przy dobrej

trwałości.

Wersja twarda dla urządzeń o dużej mocy.

A 36-S: z wewnętrzną siatką do szybkiego

cięcia.

C Ściernice tnące:

klasa jakości A 24-M

„Flexiamant Super“ Stahl.

Wysoka wydajność cięcia stali przy dobrej

trwałości.

Wersja miękka dla urządzeń o mniejszej mocy.

Pełny zestaw akcesoriów patrz www.metabo.com

lub katalog główny.

Wszelkie naprawy elektronarzędzi mogą być

dokonywane wyłącznie przez fachowca!

W sprawie naprawy elektronarzędzia należy się

zwrócić do przedstawicielstwa Metabo. Adresy są

podane na stronie www.metabo.com.

Listę części zamiennych można pobrać pod

adresem www.metabo.com.

Opakowania narzędzi Metabo w 100% podlegają

procesowi recyklingu.

Zużyte elektronarzędzia i osprzęt zawierają dużą

ilość cennych surowców i tworzyw sztucznych,

które też mogą zostać poddane procesowi

recyklingu.

Z uwagi na to, że pył ze szlifowania może zawierać

substancje szkodliwe, nie należy wyrzucać go

wraz z odpadami domowymi, ale usuwać

prawidłowo w punkcie gromadzenia odpadów

specjalnych.

Niniejsza instrukcja obsługi została wydrukowana

na papierze bielonym bez użycia chloru.

Dotyczy tylko ładowarek na terytorium Unii

Europejskiej: Elektronarzędzi nie wolno

wyrzucać wraz ze zwykłymi odpadami

domowymi! Zgodnie z wytyczną europejską 2002/

96/EG o zużytych urządzeniach elektrycznych i

elektronicznych oraz jej stosowaniu w prawie

państwowym zużyte elektronarzędzia muszą być

gromadzone osobno i podawane odzyskowi

surowców wtórnych zgodnemu z przepisami o

ochronie środowiska.

Wyjaśnienia do informacji podanych na stronie 2.

Zastrzegamy sobie prawo do zmian

konstrukcyjnych.

U=Napięcie

I=Natężenie prądu

= Nominalny pobór mocy

= Moc wyjściowa

= Prędkość obrotowa na biegu jałowym

Wymiary ściernicy tnącej:

max

= Maksymalna średnica zewnętrzna

B = Grubość tarczy

d = Otwór

9 Usuwanie usterek

10 Akcesoria

11 Naprawy

12 Ochrona środowiska

13 Dane techniczne

17026852_0511 CS 23-355.book Seite 67 Dienstag, 17. Mai 2011 12:51 12

POLSKI

POL

max

= Maks. średnica cięcia

(

= pręt,

{

= rura,



= kształtownik

stalowy)

max

= Maks. otwarcie imadła

m = Ciężar bez przewodu zasilającego

=Typowe mierzone przyspieszenie w

obszarze ręka-ramię

= Nieoznaczoność (wibracja)

Typowe mierzone poziomy hałasu wg Lw:

= Ciśnienie akustyczne

= Poziom hałasu

, K

= Nieoznaczoność (poziom hałasu)

Podczas pracy poziom hałasu może przekroczyć

wartość 80 dB(A).

Nosić nauszniki ochronne!

Wartości pomiarów ustalone w oparciu o

EN 61029.

Podane dane techniczne są określone w granicach

tolerancji (odpowiednio do obowiązujących

standardów).

17026852_0511 CS 23-355.book Seite 68 Dienstag, 17. Mai 2011 12:51 12

ΕΛΛΗΝΙΚΑ

1 ∆ήλωση πισττητασ

2 Χρήση σύµφωνα µε το σκοπ

προορισµού

3 Γενικέσ υποδείξεισ ασφαλείασ

4 Ειδικέσ υποδείξεισ ασφαλείασ

5 Επισκπηση

6 Θέση σε λειτουργίασ

7 Χρήση

7.1 Ρύθµιση του βάθουσ κοπήσ

7.2 Μέγγενη

7.3 Κψιµο ενσ επεξεργαζµενου

κοµµατιού

7.4 Ενεργοποίηση και απενεργοποίηση

7.5 Μεταφορά

8 Συντήρηση

9 Άρση βλαβών

10 Εξαρτήµατα

11 Επισκευή

12 Προστασία περιβάλλοντοσ

13 Τεχνικά στοιχεία

∆ηλώνουµε µε ιδία ευθύνη, τι το προϊν αυτ

αντιστοιχεί στισ προδιαγραφέσ και στισ

οδηγίεσ που αναφέρονται στη σελίδα 2.

Ο κφτησ µετάλλου είναι κατάλληλοσ µε τη

βοήθεια γνησίων δίσκων κοπήσ τησ Metabo για

εργασίεσ τροχίσµατοσ χάλυβα, µη σιδηρούχων

µετάλλων, προφίλ σιδήρου/χυτοσιδήρου και

παρµοιων υλικών χωρίσ χρήση νερού.

Για ζηµιέσ που ενδέχεται να προκύψουν απ τη

µη ενδεδειγµένη χρήση του εργαλείου την

αποκλειστική ευθύνη φέρει ο χρήστησ.

Θα πρέπει να ληφθούν υπψη οι γενικά

αναγνωρισµένοι κανονισµοί πρληψησ

ατυχηµάτων καθώσ και οι συνηµµένεσ

υποδείξεισ ασφαλείασ.

Προσοχή!

Κατά τη χρήση ηλεκτρικών

εργαλείων για την προστασία απ

ηλεκτροπληξία και τον κίνδυνο

τραυµατισµού και πυρκαγιάσ πρέπει να

προσέξετε τα ακλουθα βασικά µέτρα

ασφαλείασ.

∆ιαβάστε λεσ αυτέσ τισ υποδείξεισ, προτού

χρησιµοποιήσετε αυτ το ηλεκτρικ εργαλείο

και φυλάγετε προσεκτικά τισ υποδείξεισ

ασφαλείασ.

Προσέξτε για τη δική σασ προστασία

καθώσ και για την προστασία του

ηλεκτρικού σασ εργαλείου εκείνα τα

σηµεία του κειµένου, που

χαρακτηρίζονται µε αυτ το σύµβολο!

Χρησιµοποιείτε πάντα προστατευτικά

γυαλιά και προστασία ακοήσ. ταν

χρειάζεται, προµηθευτείτε επίσησ και

άλλον εξοπλισµ προστασίασ, πωσ π.χ.

µάσκεσ προστασίασ απ τη σκνη, γάντια,

κράνοσ και ποδιά. Κατά την αξιολγηση, εάν

είναι απαραίτητη µια µάσκα προσώπου και µια

µάσκα προστασίασ απ τη σκνη, πρέπει

επίσησ να ληφθούν υπψη επιβλαβείσ για την

υγεία ιδιτητεσ του επεξεργαζµενου

κοµµατιού και/ή η επικάλυψή του. Φορέστε σε

περίπτωση αµφιβολίασ καλύτερα την

προστατευτική ενδυµασία.

Σε περίπτωση που πρκειται να εργαστείτε για

µεγαλύτερο χρονικ διάστηµα, φορέστε

οπωσδήποτε προστασία ακοήσ. Η επίδραση για

µεγαλύτερο χρονικ διάστηµα υψηλήσ

Πρωττυπο οδηγιών χρήσης

Αξιτιµε πελάτη,

σασ ευχαριστούµε για την εµπιστοσύνη που µασ δείξατε κατά την αγορά του καινούργιου σασ

ηλεκτρικού εργαλείου τησ Metabo. Κάθε ηλεκτρικ εργαλείο τησ Metabo δοκιµάζεται προσεκτικά

και υπάγεται στουσ αυστηρούσ ποιοτικούσ ελέγχουσ τησ Metabo, για τη διασφάλιση τησ

ποιτητασ. Η διάρκεια ζωήσ ενσ ηλεκτρικού εργαλείου εξαρτάται, πάντωσ, σε µεγάλο βαθµ απ

εσάσ τουσ ίδιουσ. Προσέξτε παρακαλώ τισ προκείµενεσ οδηγίεσ χρήσησ καθώσ και τα συνηµµένα

έγγραφα. Με σο µεγαλύτερη φροντίδα χειριστείτε το ηλεκτρικ σασ εργαλείο τησ Metabo, τσο

µεγαλύτερο θα είναι και το διάστηµα που θα σασ προσφέρει αξιπιστα τισ υπηρεσίεσ του.

Περιεχμενα

1 Δήλωση πισττητας

2 Χρήση σύμφωνα με το

σκοπ προορισμού

3 Γενικές υποδείξεις

ασφαλείας

4 Ειδικές υποδείξεις

ασφαλείας

17026852_0511 CS 23-355.book Seite 69 Dienstag, 17. Mai 2011 12:51 12

ΕΛΛΗΝΙΚA

ηχητικήσ στάθµησ µπορεί να οδηγήσει σε

βλάβη τησ ακοήσ.

Η σκνη που δηµιουργείται κατά την εκτέλεση

των εργασιών (π.χ. κατά την επεξεργασία

µετάλλων, στρώσεων µπογιάσ, που µπορούν

να περιέχουν µλυβδο ή άλλεσ βλαβερέσ

ουσίεσ) είναι συχνά βλαβερή για την υγεία και

δεν επιτρέπεται να καταλήξει στο σώµα, για

αυτ µην αγγίζετε ή µην εισπνέετε τη σκνη.

Χρησιµοποιείτε µια κατάλληλη µάσκα

προστασίασ απ τη σκνη. Αποµακρύνετε

προσεκτικά τη σκνη που µαζεύεται, π.χ. µέσω

απορρφησησ µε κατάλληλο ειδικ

απορροφητήρα.

∆εν επιτρέπεται να γίνεται επεξεργασία

υλικών, που επεξεργαζµενα δηµιουργούν

επικίνδυνεσ για την υγεία σκνεσ ή ατµούσ

(π.χ. αµίαντοσ).

Μην επεξεργάζεστε µαγνήσιο.

Μη χρησιµοποιείτε τα ηλεκτρικά

εργαλεία σε υγρ ή βρεγµένο

περιβάλλον.

Μη λειτουργείτε το εργαλείο σε περιβάλλοντα

επικίνδυνα προσ έκρηξη, στα οποία µπορούν

σπινθήρεσ να προκαλέσουν φωτιέσ, εκρήξεισ

κ.ο.κ..

Μη χρησιµοποιείτε πριονλαµεσ.

Υπδειξη για την αποφυγή ατυχήµατοσ: Ο

λειαντήρασ πρέπει να είναι πάντοτε

στερεωµένοσ µε αντίστοιχα µεγάλεσ και

σταθερέσ βίδεσ σε έναν πάγκο εργασίασ.

Κίνδυνοσ σύνθλιψησ! Μην απλώνετε τα χέρια

σασ σε περίπτωση καταβίβασησ του βραχίονα

µοχλού στην περιοχή των µεντεσέδων!

Μη χρησιµοποιείτε το εργαλείο ποτέ χωρίσ

προφυλακτήρα (7).

Στρέφετε τον προφυλακτήρα (7) πάντοτε

εντελώσ προσ τα κάτω.

Προσέξτε, να µην είναι µαγκωµένοσ ο

κινούµενοσ προφυλακτήρασ (7). Πρέπει να

µπορεί να κινείται ελεύθερα.

Ελέγξτε το ηλεκτρικ εργαλείο για τυχν

ζηµιέσ.

- Πριν την περαιτέρω χρήση του ηλεκτρικού

εργαλείου πρέπει να ελεγχθεί προσεκτικά η

άψογη και ενδεδειγµένη λειτουργία των

διατάξεων προστασίασ ή των σηµείων που

φέρουν ελαφρέσ ζηµιέσ.

- Οι κατεστραµµένεσ διατάξεισ προστασίασ και

τα χαλασµένα µέρη πρέπει να διορθώνονται

σωστά ή να αντικαθιστούνται απ ένα

αναγνωρισµένο ειδικ συνεργείο, εφσον δεν

αναφέρεται κάτι άλλο στισ οδηγίεσ χρήσησ.

Βλάβεσ στο εργαλείο, συµπεριλαµβανοµένων

των προστατευτικών καλυµµάτων ή δίσκων

κοπήσ, πρέπει να δηλωθούν αµέσωσ κατά την

εµφάνισή τουσ. Αναθέστε την εξειδικευµένη

αποκατάσταση τησ βλάβησ.

Ελέγχετε τακτικά το καλώδιο σύνδεσησ του

ηλεκτρικού εργαλείου και αναθέστε σε

περίπτωση ζηµιάσ την αντικατάστασή του σε

έναν αναγνωρισµένο ηλεκτρολγο.

Ελέγχετε τα καλώδια επέκτασησ

(µπαλαντέζεσ) τακτικά και αντικαθιστάτε τα,

ταν έχουν ζηµιά.

Χρησιµοποιείτε µνο τρίκλωνα καλώδια

επέκτασησ (µπαλαντέζεσ).

∆ιατηρείτε τισ χειρολαβέσ στεγνέσ, καθαρέσ

και ελεύθερεσ απ λάδι και γράσο.

Μη χρησιµοποιείτε κανένα εργαλείο µικρήσ

ισχύοσ για βαριά εργασία.

Ακολουθείτε τισ υποδείξεισ για τη λίπανση και

την αλλαγή εξαρτήµατοσ.

Φυλάγετε το ηλεκτρικ εργαλείο που δε

χρησιµοποιείται σ' ένα στεγν, σχετικά ψηλ ή

κλειδωµένο µέροσ, µακριά απ τα παιδιά.

Φροντίστε, να είναι ελεύθερα τα ανοίγµατα

αερισµού, κατά τισ εργασίεσ κάτω απ

συνθήκεσ δηµιουργίασ σκνησ. Σε περίπτωση

που θα ήταν απαραίτητη η αποµάκρυνση τησ

σκνησ, αποσυνδέστε πρώτα το ηλεκτρικ

εργαλείο απ το δίκτυο του ρεύµατοσ.

Σε περίπτωση εξαιρετικήσ δηµιουργίασ σκνησ

πρέπει να µειωθεί η διάρκεια των κύκλων

καθαρισµού του εργαλείου και/ή να

εγκατασταθεί πιο µπροστά ένασ διακπτησ

ασφαλείασ εσφαλµένου ρεύµατοσ (FI).

Σε περίπτωση απενεργοποίησησ του

εργαλείου µέσω του µικροαυτµατου

ασφαλείασ FI πρέπει το εργαλείο να ελεγχθεί

και να καθαριστεί.

Χρησιµοποιείτε µνο συνιστούµενουσ απ τον

κατασκευαστή δίσκουσ κοπήσ, που

ανταποκρίνονται στισ απαιτήσεισ των

εκάστοτε στάνταρ ασφαλείασ για υλικά

τροχίσµατοσ, πωσ π.χ. EN 12413.

Προσοχή! Η χρήση άλλων εργαλείων κοπήσ και

άλλων εξαρτηµάτων µπορεί να σηµαίνει για

σασ έναν κίνδυνο τραυµατισµού.

Οι δίσκοι κοπήσ πρέπει να φυλάγονται και να

µεταχειρίζονται προσεκτικά σύµφωνα µε τα

στοιχεία του κατασκευαστή.

Φυλάγετε το δίσκο κοπήσ σε ένα στεγν

µέροσ. Σε περίπτωση δίσκων ξηρήσ κοπήσ

µπορεί να µειωθεί η αντοχή λγω υγρασίασ ή

νερού.

17026852_0511 CS 23-355.book Seite 70 Dienstag, 17. Mai 2011 12:51 12

ΕΛΛΗΝΙΚΑ

Μεταχειρίζεστε το δίσκο κοπήσ µε προσοχή.

Προφυλάγετε το δίσκο κοπήσ απ τα

κτυπήµατα.

Χρησιµοποιείτε πάντοτε εξαρτήµατα, που να

πληρούν τισ ακλουθεσ ελάχιστεσ απαιτήσεισ:

Επιτρέπεται να χρησιµοποιηθούν µνο δίσκοι

κοπήσ µε σύνδεση τεχνητήσ ρητίνησ και

ενίσχυση ινών. Ο µέγιστοσ αριθµσ στροφών

(στροφέσ/λεπτ) του δίσκου κοπήσ δεν

επιτρέπεται να είναι µικρτεροσ απ τον

αριθµ στροφών χωρίσ φορτίο του εργαλείου.

Προσέξτε τη µέγιστη διάµετρο των δίσκων

κοπήσ (βλέπε Τεχνικά στοιχεία).

Μη χρησιµοποιείτε δίσκουσ κοπήσ, που είναι

παχύτεροι απ 3 mm (3/32").

Η τρύπα του δίσκου κοπήσ πρέπει να ταιριάζει

χωρίσ τζγο στην υποδοχή του εργαλείου. Μη

χρησιµοποιήσετε κανέναν προσαρµογέα ή

συστολή.

Προσέξτε τα στοιχεία του κατασκευαστή του

εργαλείου ή του εξαρτήµατοσ!

Προσέξτε τισ οδηγίεσ χρήσησ του δίσκου

κοπήσ.

Μεταχειριστείτε τα µέρη, που είναι

συνδεδεµένα µε το δίσκου κοπήσ µε ιδιαίτερη

προσοχή. Προσέξτε, να µην πάθουν ζηµιέσ ο

άξονασ, η φλάντζα και η βίδα. Μια ζηµιά αυτών

των τεµαχίων µπορεί να οδηγήσει σε θραύση

του δίσκου κοπήσ.

Πριν τη χρήση, ελέγξτε το δίσκο κοπήσ. Μη

χρησιµοποιείτε χτυπηµένουσ, ραγισµένουσ,

εύθραυστουσ, παραµορφωµένουσ,

παλµενουσ ή κατά κάποιον άλλο τρπο

χαλασµένουσ δίσκουσ κοπήσ.

Πρέπει να βεβαιωθείτε, τι οι

συναρµολογηµένοι δίσκοι κοπήσ είναι

τοποθετηµένοι σύµφωνα µε τα στοιχεία του

κατασκευαστή.

Φροντίστε, να τοποθετηθούν και να

στερεωθούν σωστά οι δίσκοι κοπήσ πριν τη

χρήση και αφήστε το εργαλείο σε µια ασφαλή

θέση να λειτουργήσει για 30 δευτερλεπτα

χωρίσ φορτίο. Σταµατήστε αµέσωσ το

εργαλείο, ταν εµφανιστούν σηµαντικοί

κραδασµοί ή ταν διαπιστωθούν άλλα

ελαττώµατα. Σε περίπτωση που συµβεί αυτ,

εξετάστε το εργαλείο, για την ανεύρεση τησ

αιτίασ.

ταν ο δίσκοσ κοπήσ έχει φθαρεί έωσ το ριο

φθοράσ (1/3 τησ εξωτερικήσ διαµέτρου):

Αντικαταστήστε το δίσκο κοπήσ.

Προτού να πραγµατοποιήσετε µία

οποιαδήποτε ρύθµιση ή συντήρηση, τραβήξτε

το φισ απ την πρίζα.

Ο δίσκοσ κοπήσ συνεχίζει να κινείται, µετά την

απενεργοποίηση του εργαλείου.

Πατήστε το κλείδωµα του άξονα (8) µνο µε

ακινητοποιηµένο τον κινητήρα.

Μην απλώνετε τα χέρια σασ στον

περιστρεφµενο δίσκο κοπήσ.

Κίνδυνοσ τραυµατισµού!

ταν ο δίσκοσ κοπήσ χωρίσ φορτίο

παρουσιάζει µεγάλουσ κραδασµούσ, µπορεί να

προκληθεί θραύση. Σε περίπτωση ανωµαλιών

κατά τη διάρκεια τησ χρήσησ,

απενεργοποιήστε αµέσωσ το εργαλείο και

αναθέστε την επισκευή του.

Ασφαλίστε το επεξεργαζµενο κοµµάτι.

Χρησιµοποιείτε τη µέγγενη για το κράτηµα του

επεξεργαζµενου κοµµατιού.

Μην προσπαθήστε να πριονίσετε πολύ µικρά

επεξεργαζµενα κοµµάτια.

Κατά την επεξεργασία πρέπει το

επεξεργαζµενο κοµµάτι να είναι

τοποθετηµένο σταθερά και ασφαλισµένο απ

τυχν µετατπιση.

Τα µεγάλου µήκουσ επεξεργαζµενα κοµµάτια

πρέπει να υποστηρίζονται επαρκώσ.

Αρχίστε µε το κψιµο µνο µετά την επίτευξη

του µέγιστου αριθµού στροφών.

Κατά το κψιµο χρησιµοποιείτε µνο την ακµή

τοµήσ του δίσκου κοπήσ. Μη χρησιµοποιείτε

την πλαϊνή επιφάνεια του δίσκου κοπήσ για

εργασίεσ τροχίσµατοσ.

Κατά την επεξεργασία κοµµατιών µε καµπύλεσ

ή λοξέσ επιφάνειεσ προσέξτε, να µην ασκείται

στο δίσκο κοπήσ καµία πλάγια πίεση.

Φροντίστε ώστε οι σπινθήρεσ που

δηµιουργούνται κατά τη χρήση να µην

προκαλέσουν κανένα κίνδυνο, να µην

πετύχουν π.χ. το χρήστη ή άλλα άτοµα ή να

αναφλέξουν εύφλεκτεσ ουσίεσ. Οι επικίνδυνεσ

περιοχέσ πρέπει να προστατεύονται µε

καλύµµατα που δεν αναφλέγονται εύκολα.

Να έχετε πάντοτε έτοιµο στισ επικίνδυνεσ

περιοχέσ ένα κατάλληλο πυροσβεστικ µέσο.

Το επεξεργασµένο κοµµάτι µπορεί να είναι

πολύ καυτ. Προσοχή, κίνδυνοσ εγκαύµατοσ!

Βλέπε σελίδα 3.

1 Υποδοχή κλειδιών

2 Κλειδί για αλλαγή δίσκων κοπήσ και

εργασίεσ ρύθµισησ

3 Οδηγσ βάθουσ κοπήσ

4 Ασφάλεια µεταφοράσ

5 Βραχίονασ µοχλού

5Επισκπηση

17026852_0511 CS 23-355.book Seite 71 Dienstag, 17. Mai 2011 12:51 12

ΕΛΛΗΝΙΚA

6 ∆ίσκοσ κοπήσ *

7 Προφυλακτήρασ

8 Κλείδωµα του άξονα

9 Πληκτροδιακπτησ

10 Κλείδωµα λειτουργίασ

11 Έλασµα πρσκρουσησ σπινθήρων

12 Μέγγενη

13 Μοχλσ για την ταχυρύθµιση

14 Μανιβέλα

15 Αναστολέασ

16 Βίδεσ (για τη ρύθµιση των γωνιών κοπήσ ή

του µέγιστου πλάτουσ σύσφιξησ)

* ∆ε συµπεριλαµβάνεται στα υλικά παράδοσησ.

Πριν τη θέση σε λειτουργία ελέγξτε, αν η

τάση και η συχντητα που αναφέρονται

στην πινακίδα τύπου ταυτίζονται µε τα

στοιχεία του ηλεκτρικού σασ δικτύου.

Το εργαλείο επιτρέπεται να συνδεθεί µνο

στην τάση του δικτύου και στη συχντητα που

αναφέρεται στην πινακίδα τύπου. ταν π.χ.

συνδεθεί ένα εργαλείο 120 V σε µια τάση

δικτύου 230 V, µπορούν ο δίσκοσ κοπήσ και το

εργαλείο να πάθουν ζηµιά λγω τησ

υπέρβασησ του µέγιστου αριθµού στροφών.

λεσ οι βίδεσ πρέπει να είναι καλά

σφιγµένεσ. Σφίξτε τη βίδα για τη

στερέωση του δίσκου κοπήσ µε το συνηµµένο

κλειδί και ελέγξτε εάν λεσ οι άλλεσ βίδεσ

είναι επίσησ καλά σφιγµένεσ.

Έλασμα πρσκρουσης σπινθήρων (11):

Πριν τη θέση σε λειτουργία στρέψτε το έλασµα

πρσκρουσησ σπινθήρων έωσ το µαρκάρισµα.

7.1 Ρύθμιση του βάθους κοπής

Για την προρύθµιση του επιθυµητού βάθουσ

κοπήσ π.χ. σε περίπτωση περισστερων κοπών

µε το ίδιο βάθοσ κοπήσ.

Ρύθμιση του οδηγού βάθους κοπής (3):

- Λύστε το παξιµάδι ασφαλείασ.

- Ρυθµίστε την εξαγωνική βίδα στο επιθυµητ

βάθοσ κοπήσ.

- Σφίξτε ξανά το παξιµάδι ασφαλείασ.

7.2 Μέγγενη

Σφίξτε γερά τα επεξεργαζµενα κοµµάτια

στη µέγγενη (12).

Ρύθμιση της γωνίας κοπής:

- Λύστε τισ δύο βίδεσ (16) του αναστολέα (15).

- Ρύθµιση τησ επιθυµητήσ γωνίασ κοπήσ.

- Σφίξτε ξανά τισ δύο βίδεσ (16).

Ρύθμιση του μέγιστου πλάτους σύσφιξης:

Ο αναστολέασ µπορεί να ρυθµιστεί σε 3 θέσεισ.

- Προσ τούτο αφαιρέστε τισ δύο βίδωµα (16).

- Θέστε τον αναστολέα (15) προσ τα πίσω /

προσ τη µέση / προσ τα µπροστά.

- Στερεώστε ξανά τον αναστολέα (15) µε τισ

δύο βίδεσ (16).

β) Σφίξιμο του επεξεργαζμενου κομματιού:

- Για την ταχυρύθµιση στρέψτε το µοχλ (13)

προσ τα επάνω και σπρώξτε τη µανιβέλα (14)

προσ την κατεύθυνση του επεξεργαζµενου

κοµµατιού.

- Πιέστε το µοχλ (13) προσ τα κάτω και σφίξτε

γερά το επεξεργαζµενο κοµµάτι,

περιστρέφοντασ τη µανιβέλα (14) προσ τη

φορά των δεικτών του ρολογιού.

7.3 Κψιμο ενς επεξεργαζμενου

κομματιού

Κίνδυνοσ σύνθλιψησ! Μην απλώνετε τα

χέρια σασ σε περίπτωση καταβίβασησ του

βραχίονα µοχλού στην περιοχή των

µεντεσέδων!

• Αρχίστε µε το κψιµο µνο, αφού πρώτα το

εργαλείο έχει φτάσει στο µέγιστο αριθµ

στροφών του.

• Κατεβάστε το δίσκο κοπήσ αργά πάνω στο

επεξεργαζµενο κοµµάτι και εκτελέστε την

κοπή µε ελάχιστη δύναµη πίεσησ.

• Αφού ολοκληρωθεί η εργασία, θέστε το

βραχίονα µοχλού στην αρχική θέση.

• Αφού ολοκληρωθεί το κψιµο,

απενεργοποιήστε το εργαλείο, αφήστε τον

κινητήρα να ακινητοποιηθεί εντελώσ και

µνο µετά προετοιµάστε το επµενο

κψιµο. Η αφαίρεση ή η τοποθέτηση των

επεξεργαζµενων κοµµατιών µε

περιστρεφµενο το δίσκο κοπήσ µπορεί να

οδηγήσει σε τραυµατισµούσ.

• Μην εργάζεστε µε πάρα πολύ µεγάλη

δύναµη πίεσησ, επειδή διαφορετικά ο δίσκοσ

κοπήσ φθείρεται γρήγορα ή παθαίνουν ζηµιά

το εργαλείο ή το επεξεργαζµενο κοµµάτι.

7.4 Ενεργοποίηση και απενεργοποίηση

Ενεργοποίηση:

Πατήστε το κλείδωµα

λειτουργίασ (10) και κρατήστε το πατηµένο,

πατήστε τον πληκτροδιακπτη (9).

6 Θέση σε λειτουργία

7Χρήση

17026852_0511 CS 23-355.book Seite 72 Dienstag, 17. Mai 2011 12:51 12

ΕΛΛΗΝΙΚΑ

Απενεργοποίηση:

Αφήστε τον

πληκτροδιακπτη (9) ελεύθερο.

7.5 Μεταφορά

Για τη µεταφορά του βραχίονα µοχλού (5)

στρέψτε εντελώσ προσ τα κάτω και ασφαλίστε

µετακινώντασ την ασφάλεια µεταφοράσ (4).

Υπδειξη: Για την ασφάλιση του βραχίονα

µοχλού είναι απαραίτητη η περιστροφή του

οδηγού βάθουσ κοπήσ (3) σε µια κάτω θέση.

Βλέπε στο κεφάλαιο 7.1.

Πριν απ λεσ τισ εργασίεσ

µετεξοπλισµού και συντήρησησ:

Τραβήξτε το φισ απ την πρίζα του

ρεύµατοσ!

Πατήστε το κλείδωµα του άξονα (8) µνο

µε ακινητοποιηµένο τον κινητήρα.

Αφαίρεση του δίσκου κοπής:

- Πατήστε το µοχλ προσ το κλείδωµα του

άξονα (8) προσ τα δεξιά και περιστρέψτε το

δίσκο κοπήσ (a) µε το χέρι, ώσπου να

κλειδωθεί το κλείδωµα του άξονα µε το

χαρακτηριστικ κλικ.

- Ξεβιδώστε τη βίδα µε τη φλάντζα σύσφιξησ

(b) µε το κλειδί (c) αντίθετα στη φορά των

δεικτών του ρολογιού.

- Αφαιρέστε το δίσκο κοπήσ.

Τοποθέτηση του δίσκου κοπής:

- Τοποθετήστε το νέο δίσκο κοπήσ (a).

- Βιδώστε τη βίδα µε τη φλάντζα σύσφιξησ (b).

- Κλειδώστε τον άξονα και σφίξτε καλά τη βίδα

µε τη φλάντζα σύσφιξησ (b) µε το κλειδί (c).

- Ελέγξτε, εάν το κλείδωµα του άξονα (8) είναι

ξανά εντελώσ λυµένο.

- Καθαρίστε το λερωµένο εργαλείο και

αποµακρύνετε τα ρινίσµατα τροχίσµατοσ.

Τακτική συντήρηση:

Λαδώνετε τα ακλουθα εξαρτήµατα το

λιγτερο κάθε µήνα: Κινητά εξαρτήµατα τησ

µέγγενησ.

Οι διαδικασίεσ ενεργοποίησησ προκαλούν

σύντοµεσ πτώσεισ τησ τάσησ. Σε περίπτωση

δυσµενών συνθηκών στο δίκτυο του ρεύµατοσ

µπορούν να εµφανιστούν προβλήµατα σε άλλα

εργαλεία. Σε περίπτωση εµπεδήσεων δικτύου

µικρτερεσ απ 0,2 Ω δεν αναµένονται

προβλήµατα.

Χρησιµοποιείστε αποκλειστικά γνήσια

εξαρτήµατα τησ Metabo.

Εάν χρειάζεστε εξαρτήµατα, απευθυνθείτε

παρακαλώ στον προµηθευτή σασ.

Για την επιλογή των σωστών εξαρτηµάτων

αναφέρετε παρακαλώ στον προµηθευτή σασ

τον ακριβή τύπο του ηλεκτρικού σασ

εργαλείου.

Βλέπε σελίδα 4.

A ∆ίσκοι κοπήσ:

Κατηγορία ποιτητας A 36-R

“Flexiamant Super”, Inox.

Ηµίσκληροσ ειδικσ δίσκοσ κοπήσ για

ανοξείδωτο χάλυβα.

Υψηλή απδοση κοπήσ µε καλή διάρκεια

ζωήσ.

B ∆ίσκοι κοπήσ:

Κατηγορία ποιτητας A 30-R

/ A 36-S “Flexiamant Super”, χάλυβας.

Καλή απδοση κοπήσ µε καλή διάρκεια

ζωήσ σε χάλυβα.

Σκληρή έκδοση για ισχυρά εργαλεία.

A 36-S: Με έναν εσωτερικά τοποθετηµένο

ιστ για γρήγορεσ κοπέσ.

C ∆ίσκοι κοπήσ:

Κατηγορία ποιτητας A 24-M

“Flexiamant Super”, χάλυβας.

Υψηλή απδοση κοπήσ µε καλή διάρκεια

ζωήσ σε χάλυβα.

Μαλακιά έκδοση για µικρήσ ισχύοσ

εργαλεία.

Πλήρεσ πργραµµα εξαρτηµάτων, βλέπε

www.metabo.com ή στον κύριο κατάλογο.

Οι επισκευέσ των ηλεκτρικών εργαλείων

επιτρέπεται να διενεργούνται µνον απ

ηλεκτροτεχνίτεσ!

Με ηλεκτρικά εργαλεία Metabo που έχουν

ανάγκη επισκευήσ απευθυνθείτε παρακαλώ

στην αντίστοιχη αντιπροσωπία τησ Metabo.

∆ιευθύνσεισ βλέπε www.metabo.com.

Τουσ καταλγουσ ανταλλακτικών µπορείτε να

τουσ κατεβάσετε στη διεύθιυνση

www.metabo.com.

8Συντήρηση

abc

9Άρση βλαβών

10 Εξαρτήματα

11 Επισκευή

17026852_0511 CS 23-355.book Seite 73 Dienstag, 17. Mai 2011 12:51 12

ΕΛΛΗΝΙΚA

Οι συσκευασίεσ τησ Metabo είναι 100%

ανακυκλώσιµεσ.

Τα άχρηστα ηλεκτρικά εργαλεία και

εξαρτήµατα περιέχουν µεγάλεσ ποστητεσ

πολύτιµων πρώτων υλών και συνθετικών

υλικών, που µπορούν να υποβληθούν επίσησ

σε ανακύκλωση.

Επειδή η δηµιουργούµενη σκνη λείανσησ

µπορεί να περιέχει βλαβερέσ ουσίεσ, µην

αποσύρετε τη σκνη µε τα οικιακά

απορρίµµατα, αλλά σωστά, παραδίδοντασ τη

σκνη σε µια θέση συγκέντρωσησ ειδικών

απορριµµάτων.

Αυτέσ οι οδηγίεσ χρήσησ είναι τυπωµένεσ σε

χαρτί που δεν έχει επεξεργαστεί µε χλώριο.

Μνο για τισ χώρεσ τησ ΕΕ: Μην πετάτε

τα ηλεκτρικά εργαλεία στον κάδο

οικιακών απορριάτων! Σύµφωνα ε

την ευρωπαϊκή οδηγία 2002/96/ΕΚ περί

ηλεκτρικών και ηλεκτρονικών συσκευών και

την ενσωάτωσή τησ στο εθνικ δίκαιο, τα

ηλεκτρικά εργαλεία πρέπει να συλλέγονται

ξεχωριστά και να επιστρέφονται για

ανακύκλωση ε τρπο φιλικ προσ το

περιβάλλον.

∆ιευκρινίσεισ σχετικά µε τα στοιχεία στη

σελίδα 2.

∆ιατηρούµε το δικαίωµα για αλλαγέσ, που

εξυπηρετούν την τεχνική προδο.

U=Τάση

I=Ρεύµα

= Ονοµαστική απορροφούµενη ισχύσ

= Αποδιδµενη ισχύσ

= Αριθµσ στροφών χωρίσ φορτίο

∆ιαστάσεισ του δίσκου κοπήσ:

max

= Μέγιστη εξωτερική διάµετροσ

B = Πάχοσ δίσκου

d = Τρύπα

max

= Μέγιστη διάµετροσ τοµήσ

(

= Ράβδοσ,

{

= Σωλήνασ,



Χαλύβδινα προφίλ)

max

= Μέγιστο άνοιγµα µέγγενησ

m = Βάροσ χωρίσ καλώδιο σύνδεσησ στο

ρεύµα

= Τυπική αξιολογηµένη επιτάχυνση

στην περιοχή χεριού-βραχίονα

= Ανασφάλεια (ταλάντωση)

Τυπικέσ ηχητικέσ στάθµεσ Α:

= Στάθµη ηχητικήσ πίεσησ

= Στάθµη ηχητικήσ ισχύοσ

, K

= Ανασφάλεια (ηχητική στάθµη)

Κατά την εργασία µπορεί να υπάρξει υπέρβαση

τησ στάθµησ θορύβου των 80 dB(A).

Χρησιμοποιείτε προστασία ακοής!

Οι τιµέσ µετρήθηκαν σύµφωνα µε το πρτυπο

EN 61029.

Τα αναφερµενα τεχνικά στοιχεία εννοούνται

µε ανοχέσ (σύµφωνα µε τισ εκάστοτε

ισχύουσεσ τεχνικέσ προδιαγραφέσ).

12 Προστασία περιβάλλοντος

13 Τεχνικά στοιχεία

17026852_0511 CS 23-355.book Seite 74 Dienstag, 17. Mai 2011 12:51 12

MAGYAR

1 Megfelelőségi nyilatkozat

2 Rendeltetésszerű használat

3 Általános biztonsági szabályok

4 Különleges biztonsági szabályok

5 Áttekintés

6 Üzembe helyezés

7 Használat

7.1 Vágási mélység beállítása

7.2 Satu

7.3 Egy munkadarab eldarabolása

7.4 Be- és kikapcsolás

7.5 Szállítás

8Karbantartás

9 Zavarelhárítás

10 Tartozékok

11 Javítás

12 Környezetvédelem

13 Műszaki adatok

Kizárólagos felelősségünk tudatában igazoljuk,

hogy ez a termék mindenben megfelel a 2. oldalon

felsorolt szabványokban és irányelvekben foglalt

követelményeknek.

A tárcsás fémdaraboló eredeti Metabo

darabolótárcsákkal acél, egyéb fém, vas- és

öntvényprofilok, valamint hasonló anyagok száraz

csiszolásos darabolására alkalmas.

A nem rendeltetésszerű használatból eredő

mindennemű kárért a felelősség kizárólag a

felhasználót terheli.

Feltétlenül tartsa be az általánosan elfogadott

balesetvédelmi szabályokat, valamint a mellékelt

biztonsági útmutatóban foglaltakat.

Figyelem!

Elektromos kéziszerszámok

használata közben tartsa be a

következőkben felsorolt, elektromos

áramütés elleni, valamint a sérülés és a tűzveszély

elleni védelmet szolgáló alapvető biztonsági

intézkedéseket.

Olvassa el az összes tudnivalót, mielőtt ezt az

elektromos szerszámot használja, és a biztonsági

tudnivalókat gondosan őrizze meg.

Saját testi épsége és a szerszám

védelme érdekében tartsa be az adott

szimbólummal jelölt szövegrészekben

foglaltakat!

Használjon mindig védőszemüveget és

fülvédőt. Szükség esetén vegyen fel egyéb

védőfelszereléseket is, mint pl.

pormaszkot, védőkesztyűt, védősisakot és védő-

kötényt. Az arc- és porvédő maszk szükségessé-

gének megítélésekor figyelembe kell venni a

megmunkálandó munkadarab és/vagy felületke-

zelésének egészségkárosító tulajdonságait.

Kétség esetén inkább vegye fel a védőöltözetet.

Ha hosszabb ideig dolgozik, viseljen fülvédőt. A

hosszabb időn keresztül ható erős zajszint

halláskárosodást okozhat.

A munka során (pl. fémek, esetleg ólmot vagy más

káros anyagokat tartalmazó festékrétegek

megmunkálásakor) keletkezett por gyakran

ártalmas az egészségre és nem juthat be a

szervezetbe, ezért nem szabad megérinteni vagy

belélegezni. Viseljen megfelelő porvédő maszkot.

A lerakódott port alaposan távolítsa el, pl. erre

alkalmas speciális porszívóval történő felszívás

révén.

Olyan anyagokat, amelyek megmunkálásakor

egészségkárosító porok vagy gőzök keletkeznek

(pl. azbeszt), a készülékkel nem szabad

megmunkálni.

Eredeti üzemeltetési útmutató

Tisztelt Vásárlónk!

Köszönjük, hogy megtisztelt bennünket bizalmával és a Metabo elektromos kéziszerszámát választotta.

Minden egyes elektromos kéziszerszámunkat igen alapos minőségi ellenőrző vizsgálatnak vetünk alá,

ennek során meg kell felelniük a Metabo minőségbiztosítási részlege által kidolgozott szigorú minőségi

követelményeknek. Az elektromos kéziszerszámának élettartama nagy mértékben függ attól, hogy milyen

gondosan bánik vele. Kérjük tehát, hogy figyelmesen olvassa el és tartsa be a jelen használati

útmutatóban és a mellékelt műszaki leírásokban foglaltakat. Minél gondosabban bánik a Metabo

elektromos kéziszerszámával, annál hosszabb ideig fogja az megbízhatóan szolgálni Önt.

Tar talom

1 Megfelelőségi nyilatkozat

2 Rendeltetésszerű használat

3 Biztonsági utasítások

4 Különleges biztonsági

szabályok

17026852_0511 CS 23-355.book Seite 75 Dienstag, 17. Mai 2011 12:51 12

MAGYAR

Magnéziumot ne munkáljon meg.

Elektromos szerszámot ne használjon

nedves vagy vizes környezetben.

A gépet ne használja olyan robbanásveszélyes

környezetben, ahol szikra tüzet, robbanást vagy

hasonló eseményt okozhat.

Ne használjon fűrésztárcsát.

Balesetmegelőzési megjegyzés: a csiszológépet

mindig megfelelő hosszúságú és stabil csava-

rokkal kell a munkapadhoz rögzíteni.

Zúzódásveszély! Az emelőkar süllyesztésekor ne

nyúljon a csukló környékére!

Soha ne üzemeltesse a gépet védőburkolat (7)

nélkül.

A védőburkolatot (7) mindig teljesen süllyessze le.

Ügyeljen rá, hogy a mozgó védőburkolat (7) ne

feszüljön be. Ennek mindig szabadon mozgónak

kell lennie.

Ellenőrizze az elektromos szerszámot esetleges

sérülések szempontjából.

-Az elektromos szerszám további használata előtt

a védőberendezéseket vagy az enyhén károsodott

alkatrészeket a kifogástalan és rendeltetésszerű

működésre vonatkozóan gondosan ellenőrizni kell.

-Amennyiben a használati útmutatóban nem

szerepel más,a sérült védőberendezéseket vagy

alkatrészeket a rendelkezéseknek megfelelően

egy elismert szakműhelynek kell kijavítania vagy

kicserélnie.

A gép üzemzavarait, beleértve a védőburkolatokét

vagy a darabolótárcsákét, fellépésükkor azonnal

jelenteni kell. Az üzemzavart szakszerűen el kell

háríttatni.

Ellenőrizze rendszeresen az elektromos szerszám

csatlakozóvezetékét, és sérülés esetén

cseréltesse ki azt egy elismert szakemberrel.

Ellenőrizze rendszeresen a hosszabbító

vezetékeket, és ha sérültek, cserélje ki azokat.

Csak háromeres hosszabbító vezetékeket

használjon.

A fogantyúkat tartsa szárazon, tisztán és olaj- vagy

zsírmentesen.

Ne használjon gyenge teljesítményű gépeket

nehéz munkákhoz.

Tartsa be a kenésre és a szerszámcserére

vonatkozó utasításokat.

A használaton kívüli gépet tárolja száraz, magasan

fekvő vagy zárt, gyermekek számára nem

hozzáférhető helyen.

Gondoskodjon arról, hogy munka közben poros

körülmények között a gép szellőző nyílásai

szabadok legyenek. Ha a por eltávolítása

szükségessé válik, akkor először válassza le az

elektromos szerszámot az elektromos hálózatról.

Rendkívüli porképződésnél a gép tisztítási ciklusait

le kell rövidíteni, és/vagy egy hibaáram

védőkapcsolót (Fi-relét) kell elékapcsolni.

Ha a Fi-védőkapcsoló lekapcsolja a gépet, akkor el

kell végezni a gép ellenőrzését és tisztítását.

Csak a gyártó által ajánlott darabolótárcsákat

használjon, amelyek megfelelnek a csiszolóa-

nyagok mindenkori biztonsági szabványai - mint

pl. az EN 12413 - előírásainak.

Vigyázat! Más betétszerszám és egyéb tartozék

használata az Ön számára sérülésveszélyt jelent.

A darabolótárcsákat a gyártó adatszolgálta-

tásának megfelelően kell tárolni és gondosan kell

kezelni.

A darabolótárcsát tárolja száraz helyen. Száraz

daraboláshoz való darabolótárcsák szilárdsága

nedvesség vagy víz következtében lecsökkenhet.

A darabolótárcsát kezelje elővigyázatosan. Óvja

meg a darabolótárcsát ütéssel vagy lökéssel

szemben.

Mindig olyan tartozékokat használjon amelyek

megfelelnek a következő minimális

követelményeknek:

Csak műgyanta kötésű és szálerősítésű

darabolótárcsát szabad használni. A

darabolótárcsa maximális fordulatszáma (min

-1

rpm) nem lehet kisebb, mint a gép üresjárati

fordulatszáma.

Ügyeljen a maximális darabolótárcsa-átmérőre

(lásd Műszaki adatok).

Ne használjon 3 mm-nél (3/32") vastagabb

darabolótárcsát.

A darabolótárcsa furatának játék nélkül kell

illeszkednie a szerszámbefogóra. Ne használjon

adaptert vagy szűkítőt.

Vegye figyelembe a szerszám vagy tartozék

gyártója által közölt adatokat!

Tartsa be a darabolótárcsa használati útmutatóját.

A darabolótárcsával érintkező alkatrészeket

kezelje különösen elővigyázatosan. Ügyeljen rá,

hogy a tengely, a karima és a csavar ne legyen

sérült. Ezen alkatrészek sérülése a darabolótárcsa

töréséhez vezethet.

Használat előtt ellenőrizze a darabolótárcsát, ne

használjon sérült, repedt, töredezett, ütő ill. rezgő

vagy más módon sérült darabolótárcsát.

17026852_0511 CS 23-355.book Seite 76 Dienstag, 17. Mai 2011 12:51 12

MAGYAR

Biztosítani kell, hogy a szerelt darabolótárcsa

beépítése feleljen meg a gyártó adatszolgálta-

tásának.

Gondoskodjon a darabolótárcsa használat előtti

helyes felszereléséről és rögzítéséről, és üzemel-

tesse a tárcsát üresjáratban 30 másodpercig

biztonságos helyről; erős vibráció vagy más üzem-

zavar fellépésekor azonnal kapcsolja ki a gépet.

Amennyiben ilyen bekövetkezik, az okok felderí-

tése céljából ellenőrizze a gépet.

Amennyiben a darabolótárcsa a kopási határig (a

külső átmérő 1/3-a)elhasználódott: cserélje ki a

darabolótárcsát.

A hálózati dugót húzza ki a csatlakozó aljzatból,

mielőtt egy beállítást vagy karbantartást végez el.

A gép kikapcsolása után a darabolótárcsa még

tovább forog.

A tengelyreteszelést (8) csak álló motornál

működtesse.

Ne nyúljon a forgásban lévő

darabolótárcsához. Sérülésveszély!

Ha a darabolótárcsa üresjáratban túl erősen rezeg,

az töréshez vezethet. Használat közbeni

rendellenesség esetén a gépet azonnal ki kell

kapcsolni és meg kell javíttatni.

Rögzítse a munkadarabot. Használja a satut a

munkadarab rögzítésére.

Ne próbáljon meg nagyon kicsi munkadarabokat

fűrészelni.

A megmunkálás során a munkadarabnak jól fel kell

feküdnie a munkaasztalon, és azt elcsúszás ellen

biztosítani kell.

A hosszú munkadarabokat megfelelően alá kell

támasztani.

A vágást csak a max. fordulatszám elérése után

kezdje meg.

Vágáskor csak a darabolótárcsa vágóélét

használja. Ne használja a darabolótárcsa

oldalfelületét csiszolási munkákra.

Lekerekített vagy ferde felületű munkadaraboknál

ügyeljen arra, hogy a darabolótárcsát ne érje

oldalirányú nyomás.

Gondoskodjon arról, hogy a használat során

fellépő szikra ne okozhasson veszélyt, pl. ne találja

el a felhasználót vagy más személyt, vagy ne

gyújthasson fel lobbanékony anyagokat. A

veszélyeztetett területet nehezen éghető takaróval

kell védeni.

Tartson készenlétben a tűzveszélyes területen

megfelelő oltóanyagot.

A megmunkált munkadarab rendkívül forró lehet.

Vigyázat, égésveszély!

Lásd a 3. oldalt.

1Kulcstároló

2 Kulcs darabolótárcsa-cseréhez és

beállításokhoz

3 Vágási mélység határoló

4 Szállítási biztosító eszköz

5Emelőkar

6 Darabolótárcsa *

7Védőburkolat

8 Tengelyrögzítés

9 Nyomókapcsoló

10 Bekapcsolásgátló

11 Szikrafogó lemez

12 Satu

13 Gyorsbeállító kar

14 Forgatókar

15 Ütköző

16 Csavarzatok (a vágási szög ill. a maximális

fesztáv beállítására)

* nem része szállítási terjedelemnek

Az üzembe helyezés előtt ellenőrizze, hogy a

szerszám típustábláján megadott hálózati

feszültség és frekvencia megfelel-e az Ön által

használt hálózat adatainak.

A gépet csak a típustáblán megadott hálózati

feszültségre és hálózati frekvenciára szabad

csatlakoztatni. Ha pl. egy 120 V-os gépet 230 V-os

hálózati feszültségre kapcsolnak, a darabolótárcsa

és a gép a max. fordulatszám túllépése miatt

károsodhat.

Minden csavart feszesen meg kell húzni. A

géppel szállított kulccsal húzza meg feszesen

a darabolótárcsa rögzítő csavarját, és ellenőrizze,

hogy a többi csavart szintén feszesen meghúzták.

Szikrafogó lemez (11):

Üzembe helyezés előtt a szikrafogó lemezt fordítsa

el a jelölésig.

7.1 Vágási mélység beállítása

A megkívánt vágási mélység előbeállításához pl.

több, azonos vágási mélységű vágásnál.

5Áttekintés

6 Üzembe helyezés

7 Használat

17026852_0511 CS 23-355.book Seite 77 Dienstag, 17. Mai 2011 12:51 12

MAGYAR

A vágási mélység határoló beállítása (3):

- Oldja ki az ellenanyát.

- Állítsa be a hatlapfejű csavart a megkívánt vágási

mélységre.

- Az ellenanyát ismét feszesen húzza meg.

7. 2 S a t u

A munkadarabot feszesen fogja be a satuba

(12).

A vágási szögbeállítása:

- Az ütköző (15) mindkét csavarját (16) oldja ki.

- A kívánt vágási szög beállítása.

- A két csavart (16) ismét húzza meg.

A maximális fesztáv beállítása:

Az ütköző 3 helyzetbe állítható.

- Ehhez a két csavart (16) távolítsa el.

- Az ütközőt (15) helyezze át hátra/középre/előre.

- Az ütközőt (15) rögzítse ismét a két csavarral

(16).

Munkadarab befogása:

- A gyorsbeállításhoz az emelőt (13) forgassa el

felfelé és a forgatókart (14) tolja a munkadarab

irányába.

- Az emelőt (13) nyomja le és a munkadarabot a

forgatókar (14) óramutató járásával megegyező

forgatásával fogja be.

7.3 Egy munkadarab eldarabolása

Zúzódásveszély! Az emelőkar

süllyesztésekor ne nyúljon a csukló

környékére!

• A vágást csak akkor kezdje meg, ha a gép elérte

maximális fordulatszámát.

• Süllyessze le lassan a darabolótárcsát a

munkadarabra és csekély leszorító nyomással

hajtsa végre a vágást.

• A művelet befejezése után az emelőkart hozza

kiinduló helyzetbe.

•A daraboló vágás befejezése után kapcsolja ki a

gépet, a motort hagyja teljesen leállni és csak ez

után készítse elő a következő darabolási

műveletet. Munkadarabok kivétele vagy

bedugása forgó tárcsa mellett sérülést okozhat.

• Ne dolgozzon túl nagy leszorító nyomással,

mivel különben a darabolótárcsa gyorsan

elkopik, ill. a gép vagy a munkadarab károsodik.

7.4 Be- és kikapcsolás

Bekapcsolás:

A bekapcsolásgátlót (10) nyomja

be és tartsa úgy, működtesse a nyomókapcsolót

(9).

Kikapcsolás:

engedje el a nyomókapcsolót (9).

7.5 Szállítás

A szállításhoz az emelőkart (5) fordítsa teljesen le

és a szállítási biztosító eszköz (4) eltolásával

rögzítse.

Megjegyzés:Az emelőkar rögzítéséhez szükséges

a vágási mélység határoló (3) alsó helyzetbe

forgatása. Lásd a 7.1 fejezetet.

Minden átszerelési és karbantartási

munkánál: húzza ki a dugót a

csatlakozóaljzatból!

A tengelyreteszelést (8) csak álló motornál

működtesse.

A darabolótárcsa levétele:

- A tengelyreteszelés emelőkarját (8) nyomja

jobbra és a darabolótárcsát (a) kézzel forgassa a

tengelyreteszelés érezhető bereteszelődéséig.

- A szorítókarimás csavart (b) csavarja a kulccsal

- Vegye le a darabolótárcsát.

A darabolótárcsa felhelyezése:

- Helyezze fel az új darabolótárcsát (a).

- Csavarja fel a szorítókarimás csavart (b).

- Reteszelje a tengelyt és a szorítókarimás csavart

(b) a kulccsal (c) húzza meg.

- Ellenőrizze, hogy a tengelyreteszelés (8) ismét

teljesen kioldott-e.

- Tisztítsa meg az elszennyeződött gépet és

távolítsa el a csiszolási port.

Rendszeres karbantartás:

A következő alkatrészeket legalább havonta meg

kell olajozni: a satu mozgó alkatrészei.

A bekapcsolási folyamat rövid

feszültségcsökkenést okoz. Ez kedvezőtlen

hálózati viszonyok esetén más készülékeket

károsan befolyásolhat. 0,2 Ohmnál kisebb hálózati

impedancia esetén nem várható zavar.

8Karbantartás

9 Zavarelhárítás

abc

17026852_0511 CS 23-355.book Seite 78 Dienstag, 17. Mai 2011 12:51 12

MAGYAR

Csak eredeti Metabo tartozékokat használjon.

Ha valamilyen tartozékra van szüksége, forduljon a

kereskedőjéhez.

A megfelelő tartozék kiválasztásához adja meg a

kereskedőnek a szerszám pontos típusát.

Lásd a 4. oldalt.

A darabolótárcsák:

Minőségi osztály: A 36-R

„Flexiamant Super“ Inox rozsdamentes.

Középkemény speciális darabolótárcsa

rozsdamentes acélhoz.

Nagy vágásteljesítmény hosszú élettartam

mellett.

B darabolótárcsák:

Minőségi osztály: A 30-R /

A 36-S „Flexiamant Super“ acél.

Jó vágási teljesítmény jó élettartammal

acélban.

Kemény kivitel nagy teljesítményű gépekhez.

A 36-S: belső szövetbetéttel a gyors

vágáshoz.

C darabolótárcsák:

Minőségi osztály: A 24-M

„Flexiamant Super“ acél.

Nagy teljesítmény jó állásidő mellett acélban.

Lágy kivitel gyengébb teljesítményű

gépekhez.

A teljes tartozékprogramhoz lásd:

www.metabo.com vagy a főkatalógust.

Elektromos kéziszerszámot csak villamos

szakember javíthat!

A javításra szoruló Metabo elektromos

kéziszerszámokkal kérjük, forduljon Metabo

szakkereskedőjéhez. A címeket a

www.metabo.com oldalon találja.

A pótalkatrészek listája letölthető a

www.metabo.com oldalról.

A Metabo szerszámok csomagolása 100%-ban

újra hasznosítható anyagokból készül.

A leselejtezett elektromos kéziszerszámok és azok

tartozékai sok értékes nyersanyagot és

műanyagot tartalmaznak, amelyek szintén

újrahasznosíthatók.

Mivel a keletkező csiszolási por káros anyagokat

tartalmazhat, ne kezelje azt háztartási

hulladékként, hanem szakszerűen szállítsa

veszélyes hulladékot gyűjtő lerakóhelyre.

Ez a használati utasítás klórmentesen fehérített

papírra lett nyomtatva.

Csak EU-tagországok esetében: elek-

tromos kéziszerszámot soha ne dobjon

háztartási hulladék közé! Az elektromos és

elektronikus berendezések hulladékairól szóló

2002/96/EK irányelv és annak nemzeti jogi átvétele

értelmében a használt elektromos kéziszerszá-

mokat szelektíven kell gyűjteni, és lehetővé kell

tenni azok környezetkímélő újrahasznosítását.

Az adatok értelmezését lásd a 2. oldalon.

A műszaki változtatás joga a továbbfejlesztés

érdekében fenntartva.

U=Feszültség

I = áram

= névleges teljesítményfelvétel

= leadott teljesítmény

= üresjárati fordulatszám

A darabolótárcsa méretei:

max

= csiszolókorong maximális átmérője

B = Tárcsavastagság

d = Furat

max

= max. vágási átmérő

(

= rúd,

{

= cső,



= idomacél)

max

=max. satunyílás

m = súly elektromos csatlakozókábel nélkül

= jellemzőnek értékelt gyorsulás a

kézen és a karon

= Bizonytalanság (rezgés)

Jellemző A-osztályú zajszint:

= hangnyomásszint

= hangteljesítményszint

, K

= Bizonytalanság (hangszint)

Munka közben a zajszint a 80 dB(A)-t túllépheti.

Hordjon zajtompító hallásvédőt!

A mérési eredményeket az EN 61029 szabvány

szerint határoztuk meg.

A fenti adatoknak tűrése van (a mindenkor

érvényben levő szabványoknak megfelelően).

10 Tartozékok

11 Javítás

12 Környezetvédelem

13 Műszaki adatok

17026852_0511 CS 23-355.book Seite 79 Dienstag, 17. Mai 2011 12:51 12

РУССКИЙ

1 Декларация о соответствии

2 Использование по назначению

3 Общие указания по технике

безопасности

4 Специальные указания по технике

безопасности

5 Обзор

6 Ввод в эксплуатацию

7 Эксплуатация

7.1 Регулировка глубины реза

7.2 Тиски

7.3 Резка обрабатываемой детали

7.4 Включение/выключение

7.5 Транспортировка

8 Техническое обслуживание

9 Устранение неисправностей

10 Принадлежности

11 Ремонт

12 Защита окружающей среды

13 Технические характеристики

Мы с полной ответственностью заявляем, что

этот продукт соответствует нормам и

директивам, указанным на с. 2.

Абразивно-отрезная машина оснащена

оригинальными отрезными кругами Metabo и

предназначена для сухой абразивной резки

стали, цветных металлов, железного и

чугунного профиля и схожих материалов.

За ущерб, возникший в результате

использования не по назначению,

ответственность несет только пользователь.

Необходимо соблюдать общепринятые

правила по технике безопасности, а также

указания, приведенные в данной инструкции.

Внимание!

Чтобы не допустить

поражения электрическим током,

травм и ожогов, при эксплуатации

электроинструмента следует соблюдать

приведенные здесь правила техники

безопасности.

Перед началом работы прочтите приведенные

ниже указания по технике безопасности и

храните их вместе с инструментом.

Для Вашей собственной

безопасности и защиты Вашего

инструмента от повреждений

соблюдайте указания, отмеченные

данным символом.

Всегда используйте защитные очки и

средства защиты органов слуха. При

необходимости используйте также

друге защитное снаряжение, такое как

респиратор, защитные перчатки, шлем или

специальный фартук. При принятии решения о

том, необходимо ли применение маски или

респиратора, следует учитывать содержание

вредных для здоровья веществ в

обрабатываемой детали и/или в ее покрытии.

Если Вы сомневаетесь, лучше наденьте

защитную одежду.

При длительной работе пользуйтесь

средствами защиты от шума. Длительное

воздействие высокого уровня шума может

привести к нарушениям слуха.

Пыль, возникающая во время работы

(например, при обработке металлов,

окрашенных поверхностей, содержащих

свинец или другие вредные вещества), может

быть опасной для здоровья и не должна

Оригинальное руководство по эксплуатации

Уважаемый покупатель! Большое спасибо за доверие, которое Вы оказали нам, купив

электроинструмент фирмы Metabo. Все без исключения электроинструменты Metabo тщательно

тестируются и подлежат строгому контролю качества, проводимому отделом управления

качеством продукции Metabo. Вместе с тем, срок службы инструмента в значительной степени

зависит от Вашего обращения с ним. Обратите внимание на информацию, приведенную в этой

инструкции по использованию и в прилагаемых документах. Чем бережнее Вы обращаетесь с

электроинструментом Metabo, тем дольше он будет надежно служить Вам.

Содержание

1 Декларация о

соответствии

2 Использование по

назначению

3 Общие указания по

технике безопасности

4 Специальные указания

по технике безопасности

17026852_0511 CS 23-355.book Seite 80 Dienstag, 17. Mai 2011 12:51 12

РУССКИЙ

попадать в организм (через касание или

вдыхание). Используйте подходящий

пылезащитный респиратор. Осевшую пыль

убирайте тщательно, например, с

использованием специального пылесоса.

Не допускается обработка материалов,

выделяющих опасные для здоровья пыль или

пары, (в частности, асбеста).

Не обрабатывайте магний.

Не эксплуатируйте

электроинструменты в условиях

повышенной влажности.

Не работайте с электроинструментом во

взрывоопасной зоне, где искры могут вызвать

огонь или взрыв.

Не используйте пильное полотно.

Во избежание несчастных случаев

шлифовальная машинка должна быть всегда

прочно прикреплена болтами необходимой

длины к верстаку.

Опаcность защемления пальцев! При

опускании плеча рычага не допускайте

попадания пальцев в шарниры!

Никогда не эксплуатируйте инструмент без

защитного кожуха (7).

Всегда полностью опускайте защитный кожух

(7) вниз.

Следите за тем, чтобы подвижный защитный

кожух (7) не зажимался. Он должен свободно

двигаться.

Проверяйте электроинструмент на отсутствие

повреждений.

Перед каждым применением

электроинструмента тщательно проверяйте

исправность и функционирование защитных

приспособлений и легко повреждаемых

деталей.

-Поврежденные защитные приспособления и

детали подлежат ремонту или замене в

специализированном сервисном центре, если в

инструкции по использованию нет иных

указаний.

Следует незамедлительно сообщать о

возникновении неисправности в инструменте,

включая защитный кожух или отрезные круги.

Неисправность следует устранить в

соответствии с правилами.

Регулярно проверяйте сетевой кабель

электроинструмента. Для замены

поврежденного кабеля привлекайте опытного

специалиста-электрика.

Регулярно проверяйте удлинительные кабели

и при наличии повреждений заменяйте их.

Используйте только трехжильные

удлинительные кабели.

Замасленные рукоятки немедленно очищайте,

они должны быть сухими и чистыми.

При выполнении тяжелых работ не

используйте маломощные инструменты.

Соблюдайте указания по смазке и замене

сменного инструмента.

Неиспользуемый инструмент храните в сухом,

закрытом или высоко расположенном месте,

недоступном для детей.

Следите за тем, чтобы в условиях

запыленности работали все вентиляционные

отверстия. Если потребуется удалить пыль,

сперва отсоедините электроинструмент от

электросети.

При слишком сильном запылении следует

сократить цикл очистки инструмента и/или

предварительно включить автомат токовой

защиты (FI).

В случае отключения инструмента автоматом

защиты FI инструмент следует проверить и

очистить.

Используйте только рекомендованные

производителем отрезные круги, которые

соответствуют предписаниям для абразивных

материалом, напр. EN 12413.

Внимание! Применение других

принадлежностей и вспомогательных

устройств (не рекомендованных в данном

руководстве) может привести к

травмированию.

Отрезные круги следует хранить согласно

предписаниям производителя и обращаться с

ними бережно.

Храните отрезной круг в сухом месте.

Отрезные круги для сухого резания может

повредить влага или вода.

Осторожно обращайтесь с отрезным кругом.

Предохраняйте отрезной круг от ударов или

толчков.

Применяемые принадлежности должны

удовлетворять следующим минимальным

требованиям:

Разрешается использовать только отрезные

круги с со связующим средством из

синтетической смолы и стеклопластика.

Максимальная частота вращения (об/мин)

отрезного круга должна быть не меньше

разгонного числа оборотов инструмента.

Диаметр отрезного круга не должен

превышать максимально разрешенный (см.

"Технические характеристики")

17026852_0511 CS 23-355.book Seite 81 Dienstag, 17. Mai 2011 12:51 12

РУССКИЙ

Не используйте отрезные круги толщиной

более 3 мм (3/32").

Отверстие отрезного круга должно без люфта

подходить к зажимному патрону. Применение

адаптеров или переходников запрещается.

Соблюдайте указания изготовителя сменных

инструментов или принадлежностей!

Инструкция по использованию отрезного

круга.

С особой осторожностью обращайтесь с теми

деталями, которые соединены с отрезным

кругом. Следите за тем, чтобы не повредить

шпиндель, фланец и винт. Повреждение этих

деталей может привести к перелому отрезного

круга.

Перед эксплуатацией проверьте отрезной

круг, не используйте побитые, треснувшие,

ломкие, деформированные, вибрирующие или

иным образом поврежденные отрезные круги.

Удостоверьтесь в том, что отрезные круги

установлены согласно предписаниям

изготовителя.

Проследите за тем, чтобы перед

эксплуатацией отрезные круги были правильно

установлены и закреплены; на 30 с запустите

инструмент на холостом ходу в надежном

положении; немедленно выключите

инструмент, если возникла сильная вибрация

или другие помехи. Если это происходит,

обследуйте инструмент, чтобы найти причину.

Если отрезной круг изношен до допустимой

границы износа (1/3 внешнего диаметра):

заменить отрезной круг.

Перед проведением каких-либо настроек или

работ по техническому обслуживанию

вынимайте сетевую вилку из розетки.

Отрезной круг продолжает вращение после

выключения инструмента.

Стопор шпинделя (8) используйте только при

выключенном двигателе.

Не прикасайтесь вращающемуся

отрезному кругу. Опасность

травмирования!

Если отрезной круг слишком сильно вибрирует

на холостом ходу, это может привести к его

перелому. При возникновении неполадок во

время эксплуатации следует немедленно

выключить инструмент и отдать в ремонт.

Надежно фиксируйте обрабатываемую

деталь. Используйте для этого тиски.

Не пытайтесь резать слишком маленькие

детали.

При обработке обрабатываемая деталь

должна плотно прилегать к верстаку, а также

быть защищена от смещения.

Длинные заготовки должны иметь

достаточную опору.

Начинайте резку только после достижения

макс. частоты вращения.

При резке используйте только режущую

кромку отрезного круга. Не используйте

боковую поверхность отрезного круга для

шлифовальных работ.

При обработке детали с закруглениями или

наклонными поверхностями следите за тем,

чтобы на отрезной круг не оказывалось

бокового давления.

Возникающие в процессе работы искры не

должны быть источником опасности,

например, попадать на воспламеняющиеся

вещества, пользователя и других лиц.

Пожароопасные участки следует изолировать

невоспламеняемым покрытием.

При работе в пожароопасных зонах содержите

в готовности средства пожаротушения.

Обработанная деталь может быть очень

горячей. Осторожно, опасность ожога!

См. с. 3.

1 Отделение для ключей

2 Ключи для замены отрезных кругов и

регулировочных работ

3 Ограничитель врезания

4 Предохранительное приспособление для

транспортировки

5 Плечо рычага

6 Отрезной круг *

7 Защитный кожух

8 Фиксатор шпинделя

9 Нажимной переключатель

10 Блокиратор включения

11 Искрозащитный щиток

12 Тиски

13 Рычаг для быстрой регулировки

14 Кривошипная рукоятка

15 Упор

16 Винты (для регулировки угла резки или

макс. диапазона зажима)

* Нет в комплекте поставки.

5Обзор

17026852_0511 CS 23-355.book Seite 82 Dienstag, 17. Mai 2011 12:51 12

РУССКИЙ

Перед вводом в эксплуатацию проверьте

соответствие напряжения и частоты сети,

указанные на заводской табличке,

параметрам сети электропитания.

Инструмент разрешается подключать только к

сети с указанным на заводской табличке

напряжением и частотой . Например, если

инструмент 120 В подключить к напряжению в

230 В, можно повредить отрезной круг и

инструмент из-за превышения макс. частоты

вращения.

Все винты должны быть туго затянуты.

Для крепления отрезного круга затяните

винт имеющимся в комплекте ключом и

проверьте, чтобы другие винты были также

туго затянуты.

Искрозащитный щиток (11):

перед вводом в эксплуатацию отведите

искрозащитный щиток до маркировки.

7.1 Регулировка глубины реза

Для предустановки нужной глубины реза ,

например, при многих резах на одинаковой

глубине.

Установка ограничителя врезания (3):

- Снимите контргайку.

- Установите шестигранник на нужную глубину

реза.

- Снова закрутите контргайку.

7.2 Тиски

Туго зажимайте обрабатываемые детали

в тисках (12).

Установка угла резки:

- Выверните оба винта (16) упора (15).

- Установите нужный угол резки.

- Снова затяните оба винта (16).

Регулировка максимального диапазона

зажима:

упор можно установить в 3 разных положения.

- Для этого выверните оба винта (16).

- Передвиньте упор (15) назад/в середину/

вперед.

- Вновь зафиксируйте упор (15) обоими

винтами (16).

Зажим обрабатываемой детали:

- Для быстрой регулировки поднимите рычаг

(13) вверх и передвиньте кривошип (14) в

сторону обрабатываемой детали.

- Опустите рычаг (13) и зажмите

обрабатываемую деталь поворотом рукоятки

(14) по часовой стрелке.

7.3 Резка обрабатываемой детали

Опаcность защемления пальцев! При

опускании плеча рычага не допускайте

попадания пальцев в шарниры!

• Начинайте резку только после того, как

инструмент достигнет максимальной

частоты вращения.

• Медленно опустите отрезной круг на

обрабатываемую деталь и произведите

резку с небольшим давлением прижима.

• После окончания работы переведите плечо

рычага в исходное положение.

• После завершения реза выключите

инструмент, дождитесь полной остановки

двигателя и лишь затем начинайте

подготовку к следующей резке. Установка

или изъятие деталей при вращающемся

отрезном круге может привести к

повреждениям.

• Не работайте со слишком высоким

давлением прижима, так как это усиливает

износ отрезного круга и может повредить

инструмент или обрабатываемую деталь.

7.4 Включение/выключение

Включение:

нажмите и удерживайте

блокиратор включения (10), включите

нажимной переключатель (9).

Выключение:

отпустите нажимной

переключатель (9).

7.5 Транспортировка

Для транспортировки полностью опустите

плечо рычага (5) вниз и зафиксируйте при

помощи передвижения блокировки для

транспортировки (4).

Указание: для фиксации плеча рычага

требуется повернуть ограничитель врезания

(3) в нижнее положение. См. главу 7.1.

Перед проведением всех работ по смене

оснастки и техническому обслуживанию

вынимайте сетевую вилку из розетки!

6 Ввод в эксплуатацию

7 Эксплуатация

8 Техническое

обслуживание

17026852_0511 CS 23-355.book Seite 83 Dienstag, 17. Mai 2011 12:51 12

РУССКИЙ

Стопор шпинделя (8) используйте

только при выключенном двигателе.

Снятие отрезного круга:

- Нажмите рычаг для фиксации шпинделя (8)

вправо и прокрутите рукой отрезной круг (a)

так, чтобы стопор шпинделя ощутимо вошел

в паз.

- Выверните винт вместе с зажимным

фланцем (b) поворотом ключа (c) против

часовой стрелки.

- Снимите отрезной круг.

Установка отрезного круга:

- Вставьте новый отрезной круг (a).

- Выверните винт с зажимным фланцем (b).

- Застопорите шпиндель и крепко затяните

винт (b) ключом (c).

- удостоверьтесь в том, что стопор шпинделя

(8) снова полностью свободен.

- Очистите загрязненный инструмент и

удалите шлифовальную пыль.

Регулярное техническое обслуживание:

Следующие детали смазывайте минимум раз в

месяц: подвижные части тисков.

Процессы включения вызывают

краткосрочные падения напряжения. При

неблагоприятных параметрах сети могут выйти

из строя другие приборы. При полном

сопротивлении сети менее 0,2 Ом

повреждения маловероятны.

Используйте только оригинальные

принадлежности Metabo.

Если Вам потребуются принадлежности,

просим обращаться в Вашу торговую

организацию.

Для выбора нужной принадлежности сообщите

в обслуживающую Вас торговую организацию

точный тип Вашего электроинструмента.

См. с. 4.

A Отрезные круги:

класс качества A 36-R

„Flexiamant Super“ Inox.

Специальный отрезной круг средней

прочности для нержавеющей стали.

Высокая производительность резания при

хорошем сроке службы.

B Отрезной круг:

класс качества A 30-R / A

36-S „Flexiamant Super“ Stahl.

Хорошая производительность резки при

достаточно большом сроке службы при

работе со сталью.

Прочное исполнение для мощных

инструментов.

A 36-S: с внутренней тканью для быстрой

резки.

C Отрезные круги:

классы качества A 24-M

„Flexiamant Super“ Stahl.

Высокая производительность резки при

достаточно большом сроке службы при

работе со сталью.

Мягкое исполнение для более слабых

инструментов.

Полный ассортимент принадлежностей

смотрите на сайте www.metabo.com или в

главном каталоге.

К ремонту электроинструмента допускаются

только квалифицированные электрики!

Для ремонта электроинструмента

производства Metabo обращайтесь в

ближайшее представительство Metabo. Адрес

см. на сайте www.metabo.com.

Списки запасных частей можно скачать на

сайте www.metabo.com.

Упаковки изделий Metabo полностью пригодны

для переработки и вторичного использования.

Отслужившие свой срок электроинструменты

и принадлежности содержат большое

количество ценных сырьевых и полимерных

материалов, которые также могут быть

направлены на повторную переработку.

Утилизацию шлифовальной пыли выполняйте

отдельно от бытовых отходов на

соответствующей площадке для спецотходов,

т.к. в составе пыли могут находиться вредные

вещества.

Инструкция по использованию напечатана на

бумаге, отбеленной без применения хлора.

9 Устранение

неисправностей

10 Принадлежности

abc

11 Ремонт

12 Защита окружающей

среды

17026852_0511 CS 23-355.book Seite 84 Dienstag, 17. Mai 2011 12:51 12

РУССКИЙ

Только для стран ЕС: не утилизируйте

электроприборы и электроинструменты

вместе с бытовыми отходами! Согласно

европейской директиве 2002/96/EG об

использовании старых электроприборов и

электронного оборудования и

соответствующим национальным нормам

бывшие в употреблении электроприборы и

электроинструменты подлежат раздельной

утилизации с целью их последующей

экологически безопасной переработки.

Пояснения к данным, указанным на с. 2.

Оставляем за собой право на технические

изменения.

U = напряжение

I = ток

= номинальная мощность

= выходная мощность

= частота вращения без нагрузки

Размеры отрезного круга:

max

= максимальный внешний диаметр

B = толщина круга

d = отверстие

max

= макс. диаметр резки

(

= брусок,

{

= труба,



= сортовой

профиль)

max

= макс. раскрытие тисков

m = масса без сетевого кабеля

= типичная оценочная величина

ускорения в области кисти руки/

предплечья

= коэффициент погрешности

(вибрация)

Уровень шума по типу A:

= уровень звукового давления

= уровень звуковой мощности

, K

= коэффициент погрешности

(уровень шума)

Во время работы уровень шума может

превышать 80 дБ(A).

Надевайте защитные наушники!

Результаты измерений получены в

соответствии со стандартом EN 61029.

На указанные технические характеристики

распространяются допуски, предусмотренные

действующими стандартами.

13 Технические

характеристики

17026852_0511 CS 23-355.book Seite 85 Dienstag, 17. Mai 2011 12:51 12

Metabowerke GmbH,

72622 Nürtingen, Germany

www.metabo.com

17026852_0511 CS 23-355.book Seite 86 Dienstag, 17. Mai 2011 12:51 12

Инструкция загружена с сайта http://mcgrp.ru большой выбор руководств и инструкций в

формате pdf, doc, exe и с возможностью онлайн просмотра.

Instruction 972650e7796f47e0909af225e712db78

Navigation menu

Versions of this User Manual:

Views

Navigation
