www.skil.com

 ORIGINAL INSTRUCTIONS 8

NOTICE ORIGINALE 12

ORIGINALBETRIEBSANLEITUNG 17

 ORIGINELE GEBRUIKSAANWIJZING 22

BRUKSANVISNING I ORIGINAL 27

 ORIGINAL BRUGSANVISNING 32

ORIGINAL BRUKSANVISNING 36

 ALKUPERÄISET OHJEET 41

MANUAL ORIGINAL 45

MANUAL ORIGINAL 50

ISTRUZIONI ORIGINALI 55

EREDETI HASZNÁLATI UTASÍTÁS 60

 PŮVODNÍM NÁVODEM K POUŽÍVÁNÍ 66

 ORİJİNAL İŞLETME TALİMATI 70

 INSTRUKCJA ORYGINALNA 75

 ПОДЛИННИК РУКОВОДСТВА

ПО ЭКСПЛУАТАЦИИ 80

 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

З ЕКСПЛУАТАЦІЇ 86

 ΠΡΩΤΟΤΥΠΟ Ο∆ΗΓΙΩΝ ΧΡΗΣΗΣ 91

 INSTRUCŢIUNI DE FOLOSIRE

ORIGINALE 97

 ОРИГИНАЛНО РЪКОВОДСТВО

ЗА ЕКСПЛОАТАЦИЯ 102

 PÔVODNÝ NÁVOD NA POUŽITIE 108

 ORIGINALNE UPUTE ZA RAD 113

 ORIGINALNO UPUTSTVO ZA RAD 117

 IZVIRNA NAVODILA 121

 ALGUPÄRANE KASUTUSJUHEND 126

 ORIĢINĀLĀ LIETOŠANAS PAMĀCĪBA 130

 ORIGINALI INSTRUKCIJA 135

 ИЗВОРНО УПАТСТВО ЗА РАБОТА 140

 UDHËZIMET ORIGJINALE 145

 157

 154

CIRCULAR SAW

5255 (F0155255..)

SKIL Europe BV - Konijnenberg 60 12/13 2610Z04606

4825 BD Breda - The Netherlands

15255

ʾʾ˂ʽ

¹ÌÌ ˀƓ˃Ã¿

ʽʾƯʿʽʽˀ

ˆʽͳ

˂˂ÅÅ

ˁ˂ͳ

ˀ˅ÅÅ

˂ʽʽʽ

ʾ˄ʽÅÅ

ʾ˃ÅÅ

ʿʿʽ

ʿˁʽ

3 mm

55mm

≥ 55mm

90°

0°

Ø 34-35 mm

ACCESSORIES ➞ WWW.SKIL.COM



Circular saw 5255

INTRODUCTION

• This tool is intended for lengthways and crossways

cutting of wood with straight cuts as well as angle cuts up

to 45°; with the appropriate saw blades also non-ferrous

metals, light building materials and plastics can be cut

• This tool is not intended for professional use

• Read and save this instruction manual 2

TECHNICAL DATA 1

SAFETY

GENERAL SAFETY INSTRUCTIONS

WARNING! Read all safety warnings and all

instructions. Failure to follow the warnings and instructions

may result in electric shock, fire and/or serious injury. Save

all warnings and instructions for future reference. The

term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

power tool.

1) WORK AREA SAFETY

a) Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Power tools create sparks which

may ignite the dust or fumes.

c) Keep children and bystanders away while operating

a power tool. Distractions can cause you to lose control.

2) ELECTRICAL SAFETY

a) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter

plugs with earthed (grounded) power tools.

Unmodied plugs and matching outlets will reduce risk of

electric shock.

b) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of

electric shock.

d) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep

cord away from heat, oil, sharp edges or moving

parts. Damaged or entangled cords increase the risk of

electric shock.

e) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a

cord suitable for outdoor use reduces the risk of electric

shock.

f) If operating a power tool in a damp location is

unavoidable, use an earth leakage circuit breaker.

Use of an earth leakage circuit breaker reduces the risk

of electric shock.

3) PERSONAL SAFETY

a) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not

use a power tool while you are tired or under the

influence of drugs, alcohol or medication. A moment

of inattention while operating power tools may result in

serious personal injury.

b) Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personal injuries.

c) Prevent unintentional starting. Ensure the switch is

in the off-position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on the

switch or energising power tools that have the switch on

invites accidents.

d) Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in personal

injury.

e) Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power tool

in unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves away

from moving parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

g) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection

can reduce dust-related hazards.

4) POWER TOOL USE AND CARE

a) Do not force the power tool. Use the correct power

tool for your application. The correct power tool will do

the job better and safer at the rate for which it was

designed.

b) Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled

with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source and/or

the battery pack from the power tool before making

any adjustments, changing accessories, or storing

power tools. Such preventive safety measures reduce

the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power

tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained

users.

e) Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any

other condition that may affect the power tool’s

operation. If damaged, have the power tool repaired

before use. Many accidents are caused by poorly

maintained power tools.

f) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less

likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits etc., in

accordance with these instructions, taking into

account the working conditions and the work to be

performed. Use of the power tool for operations dierent

from those intended could result in a hazardous situation.

5) SERVICE

a) Have your power tool serviced by a qualified repair

person using only identical replacement parts. This

will ensure that the safety of the power tool is maintained.

SAFETY WARNINGS FOR CIRCULAR SAWS

1) CUTTING PROCEDURES

a) DANGER : Keep hands away from cutting area

and the blade. Keep your second hand on auxiliary

handle, or motor housing. If both hands are holding the

saw, they can not be cut by the blade.

b) Do not reach underneath the workpiece. The guard

cannot protect you from the blade below the workpiece.

c) Adjust the cutting depth to the thickness of the

workpiece. Less than a full tooth of the blade teeth

should be visible below the workpiece.

d) Never hold the workpiece being cut in your hands or

across your leg. Secure the workpiece to a stable

platform. It is important to support the work properly to

minimize body exposure, blade binding, or loss of control.

e) Hold the power tool by insulated gripping surfaces

only, when performing an operation where the

cutting tool may contact hidden wiring or its own

cord. Contact with a “live” wire will also make exposed

metal parts of the power tool “live” and could give the

operator an electric shock.

f) When ripping always use a parallel guide or straight

edge guide. This improves the accuracy of cut and

reduces the chance of blade binding.

g) Always use blades with correct size and shape

(diamond versus round) of arbour holes. Blades that

do not match the mounting hardware of the saw will run

eccentrically, causing loss of control.

h) Never use damaged or incorrect blade washers or

bolt. The blade washers and bolt were specially

designed for your saw, for optimum performance and

safety of operation.

2) KICKBACK CAUSES AND RELATED WARNINGS

• Kickback is a sudden reaction to a pinched, bound or

misaligned saw blade, causing an uncontrolled saw to lift

up and out of the workpiece toward the operator

• When the blade is pinched or bound tightly by the kerf

closing down, the blade stalls and the motor reaction

drives the unit rapidly back toward the operator

• If the blade becomes twisted or misaligned in the cut, the

teeth at the back edge of the blade can dig into the top

surface of the wood causing the blade to climb out of the

kerf and jump back towards operator

• Kickback is the result of tool misuse and/or incorrect

operating procedures or conditions and can be avoided

by taking proper precautions as given below

a) Maintain a firm grip with both hands on the saw and

position your arms to resist kickback forces. Position

your body to either side of the blade, but not in line

with the blade. Kickback could cause the saw to jump

backwards, but kickback forces can be controlled by the

operator, if proper precautions are taken.

b) When blade is binding, or when interrupting a cut

for any reason, release the trigger and hold the saw

motionless in the material until the blade comes to a

complete stop. Never attempt to remove the saw

from the work or pull the saw backwards while the

blade is in motion or kickback may occur. Investigate

and take corrective actions to eliminate the cause of

blade binding. Avoid cutting nails or screws.

c) When restarting a saw in the workpiece, centre the

saw blade in the kerf and check that saw teeth are

not engaged into the material. If saw blade is binding,

it may walk up or kickback from the workpiece as the saw

is restarted.

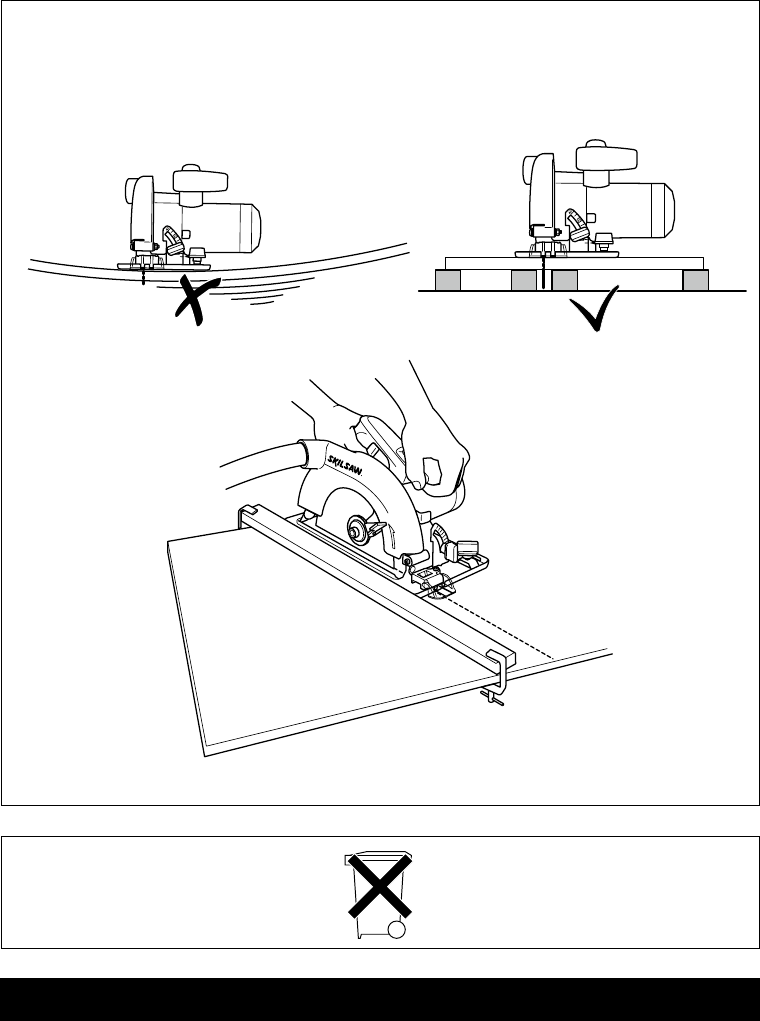

d) Support large panels to minimise the risk of blade

pinching and kickback. Large panels tend to sag under

their own weight. Supports must be placed under the

panel on both sides, near the line of cut and near the

edge of the panel.

e) Do not use dull or damaged blades. Unsharpened or

improperly set blades produce narrow kerf causing

excessive friction, blade binding and kickback.

f) Blade depth and bevel adjusting locking levers must

be tight and secure before making cut. If blade

adjustment shifts while cutting, it may cause binding and

kickback.

g) Use extra caution when sawing into existing walls or

other blind areas. The protruding blade may cut objects

that can cause kickback.

3) LOWER GUARD FUNCTION

a) Check lower guard for proper closing before each

use. Do not operate the saw if lower guard does not

move freely and close instantly. Never clamp or tie

the lower guard into the open position. If saw is

accidentally dropped, lower guard may be bent.

Disconnect the plug, raise the lower guard with the

retracting handle and make sure it moves freely and does

not touch the blade or any other part, in all angles and

depths of cut.

b) Check the operation of the lower guard spring. If the

guard and the spring are not operating properly,

they must be serviced before use. Lower guard may

operate sluggishly due to damaged parts, gummy

deposits, or a build-up of debris.

c) Lower guard should be retracted manually only for

special cuts such as plunge cuts and compound

cuts. Raise lower guard by retracting handle and as

soon as blade enters the material, the lower guard

must be released. For all other sawing, the lower guard

should operate automatically.

d) Always observe that the lower guard is covering the

blade before placing saw down on bench or floor.

An unprotected, coasting blade will cause the saw to

walk backwards, cutting whatever is in its path. Be aware

of the time it takes for the blade to stop after switch is

released.

ADDITIONAL SAFETY WARNINGS

GENERAL

• This tool should not be used by people under the age of

16 years

• This tool is not suitable for wet cutting

• Alwaysdisconnectplugfrompowersourcebefore

making any adjustment or changing any accessory

• Never use the tool when cord is damaged; have it

replaced by a qualied person

• Do not work materials containing asbestos (asbestos

is considered carcinogenic)

• Dust from material such as paint containing lead, some

wood species, minerals and metal may be harmful

(contact with or inhalation of the dust may cause allergic

reactions and/or respiratory diseases to the operator or

bystanders); wear a dust mask and work with a dust

extraction device when connectable

• Certain kinds of dust are classied as carcinogenic (such

as oak and beech dust) especially in conjunction with

additives for wood conditioning; wear a dust mask and

work with a dust extraction device when connectable

• Follow the dust-related national requirements for the

materials you want to work with

• Only use a saw table provided with a switch that prevents

restarting of the motor after interruption of voltage

• Only use a saw table provided with a kerf guide

ACCESSORIES

• SKIL can assure awless functioning of the tool only

when original accessories are used

• Use only accessories with an allowable speed matching

at least the highest no-load speed of the tool

• Useonlysawbladeswithaminimumdiameterof

170 mm, a maximum diameter of 170 mm and a

spindle hole of 16 mm

• Never use saw blades made of high speed steel (HSS)

• Never use grinding/cutting discs with this tool

BEFORE USE

• Always check that the supply voltage is the same as the

voltage indicated on the nameplate of the tool (tools with

a rating of 230V or 240V can also be connected to a

220V supply)

• Avoid damage that can be caused by screws, nails and

other elements in your workpiece; remove them before

you start working

• Remove all obstacles on top of as well as underneath the

cutting path before you start cutting

• Secure the workpiece (a workpiece clamped with

clamping devices or in a vice is held more securely than

by hand)

• Use suitable detectors to find hidden utility lines or

call the local utility company for assistance (contact

with electric lines can lead to re or electrical shock;

damaging a gas line can result in an explosion;

penetrating a water pipe will cause property damage or

an electrical shock)

• Use completely unrolled and safe extension cords with a

capacity of 16 Amps (U.K. 13 Amps)

DURING USE

• The noise level when working can exceed 85 dB(A); wear

ear protection

• Never use the tool without the original protection guard

system

• Do not attempt to cut extremely small workpieces

• Do not work overhead with the tool

• In case of jamming or electrical or mechanical

malfunction, immediately switch o the tool and

disconnect the plug

• If the cord is damaged or cut through while working, do

not touch the cord, but immediately disconnect the plug

AFTER USE

• When you put away the tool, switch o the motor and

ensure that all moving parts have come to a complete

standstill

• After switching o your circular saw, never stop the rotation

of the saw blade by a lateral force applied against it

WHEN CONNECTING NEW 3-PIN PLUG (U.K. ONLY):

• Do not connect the blue (= neutral) or brown (= live) wire

in the cord of this tool to the earth terminal of the plug

• If for any reason the old plug is cut o the cord of this tool,

it must be disposed of safely and not left unattended

USE

• Mounting saw blade 3

! disconnect the plug

- take hex key A from storage B

- push spindle-lock button C and hold it while you

remove blade bolt D with hex key

! push spindle-lock button C only when tool is at a

standstill

- release spindle-lock button C

- remove ange E

- open lower guard F with lever G and hold it while you

mount saw blade with saw teeth and arrow printed on

saw blade pointing in same direction as arrow on

upper guard

- release lower guard F

- mount ange E

! make sure that clamping surfaces H of flanges

are perfectly clean and face the blade

- push spindle-lock button C and hold it while you

tighten blade bolt with hex key 1/8 turn past nger tight

(ensures slippage of saw blade when it encounters

excessive resistance thus reducing motor overload

and saw kickback)

- release spindle-lock button C

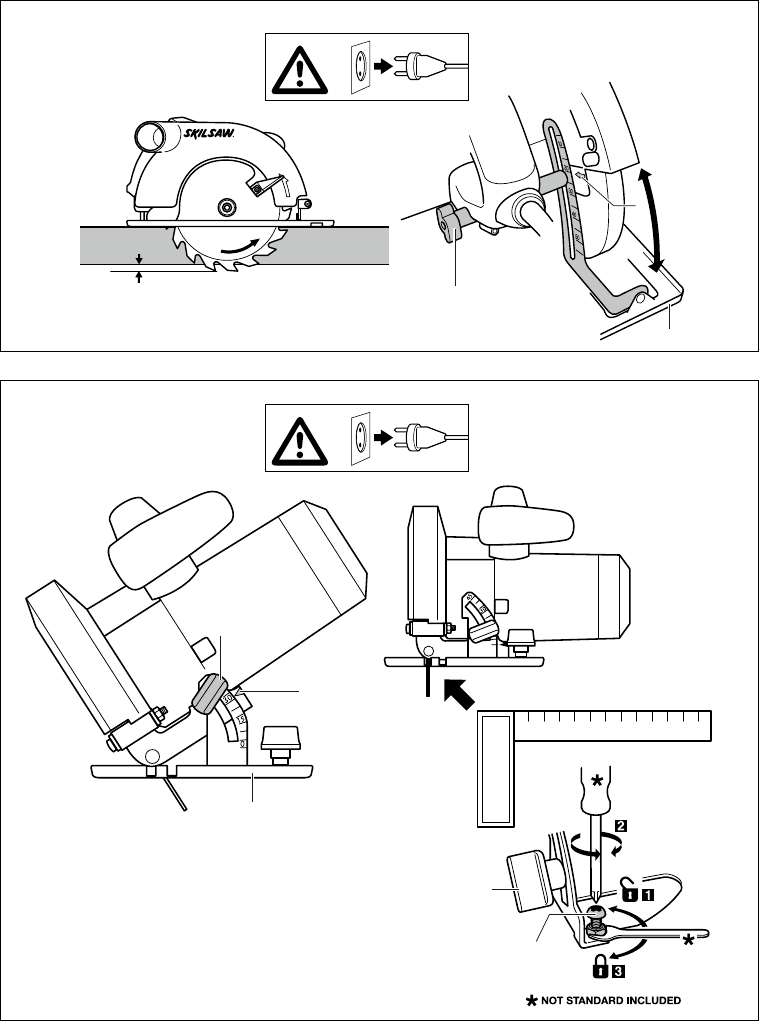

• Adjusting cutting depth (0-55 mm) 4

- for an optimal quality cut the saw blade should not

extend more than 3 mm below the workpiece

- loosen knob J

- raise/lower foot K until desired cutting depth is set on

scale using indicator L

- tighten knob J

• Adjusting cutting angle (0-45°) 5

- loosen knob M

- tilt tool until desired cutting angle is set on scale using

indicator N

- tighten knob M

! when bevel cutting, cutting depth does not

correspond with value on cutting depth scale

• 90° Cutting angle check 5

- adjust and tighten foot K to maximum cutting depth 4

- adjust and tighten cutting angle to 0°

- check for a 90° angle between the blade and bottom of

foot with a square

- if adjustment is needed, loosen knob M and use

adjustment screw P as illustrated

• Adjustable saw line visor Q 6a

- for guiding tool along desired line of cut marked on the

workpiece

- for a straight 0° cut or a 45° bevel cut use the indicator

line concerned

! the wide part of the foot should rest on the

supported part of the workpiece

- can be adjusted to allow you to choose whether waste

material is on inner or outer side of blade 6b

! cutting width is determined by width of blade

teeth and not by width of blade body

! always make trial cuts first to verify actual line of

cut

• Dust suction

- connect vacuum cleaner to extension R 7

! never let the vacuum cleaner hose interfere with

the lower guard or the cutting operation

- one may also use a dust bag (SKIL accessory

2610387402)

• Operating the tool 7

- connect plug to power source

- always hold handle S rmly with one hand and handle

T rmly with the other hand

- place tool with front end of foot at on workpiece

! ensure that the saw teeth are not engaged into

the workpiece

- switch on tool by rst pressing knob V (= safety switch

which cannot be locked) and then pulling trigger W

! the tool should run at full speed before the blade

enters into the workpiece

- lower guard F opens automatically when saw blade

enters the workpiece (open lower guard manually by

using lever G only for special cuts such as plunge

cuts)

! do not force the tool (apply light and continuous

pressure in order to avoid overheating the blade tips

and, in case of cutting plastics, melting the plastic

material)

! while working, always hold the tool at the

grey-coloured grip area(s)

- after completing the cut switch o tool by releasing

trigger W

! ensure that the blade has come to a complete

standstill, before you lift the tool from the

workpiece

APPLICATION ADVICE

• When using guide-rail (SKIL accessory 2610Z04064) in

combination with adapter, the depth of cut will be

reduced with 14 mm for 90° as well as 45° cuts

• Always face the good side of the workpiece down to

ensure minimum splintering

• Only use sharp saw blades of the correct type 8

- quality of cut improves by the number of teeth

- carbide tipped blades stay sharp up to 30 times longer

than ordinary blades

• Parallel guide Y 9

- for making exact cuts along a workpiece edge

- can be inserted in either side of foot

Adjusting parallel guide

- loosen knob Z

- adjust to desired cutting width by using parallel guide

scale (use saw line visor Q as 0-reference)

- tighten knob Z

• Plunge cutting 0

- set desired cutting depth

- tilt tool forward with saw line visor Q lined up with

desired line of cut marked on the workpiece

- open lower guard F with lever G

- just before blade enters workpiece, switch on tool and

gradually lower back end of tool using front end of foot

as hinge-point

- gradually move tool downward as well as forward

- as soon as blade enters the material, release lever G

! never pull tool backwards

• Cutting large panels !

- support panel close to the cut either on oor, table or

workbench

! set cutting depth so that you cut through panel

and not through support

- in case parallel guide does not allow desired width of

cut, clamp or nail straight piece of wood to workpiece

as a guide, and use the right side of the foot against

this guide

MAINTENANCE / SERVICE

• This tool is not intended for professional use

• Always keep tool and cord clean (especially the

ventilation slots)

! disconnect the plug before cleaning

• Always keep the area around lower guard F 3 clean

(remove dust and chips by blowing out with compressed

air or with a brush)

• Clean saw blade immediately after use (especially from

resin and glue)

• If the tool should fail despite the care taken in

manufacturing and testing procedures, repair should be

carried out by an after-sales service centre for SKIL

power tools

- send the tool undismantled together with proof of

purchase to your dealer or the nearest SKIL service

station (addresses as well as the service diagram of

the tool are listed on www.skil.com)

ENVIRONMENT

• Do not dispose of electric tools, accessories and

packaging together with household waste material

(only for EU countries)

- in observance of European Directive 2012/19/EC on

waste of electric and electronic equipment and its

implementation in accordance with national law,

electric tools that have reached the end of their life

must be collected separately and returned to an

environmentally compatible recycling facility

- symbol @ will remind you of this when the need for

disposing occurs

DECLARATION OF CONFORMITY

• We declare under our sole responsibility that the product

described under “Technical data” is in conformity with the

following standards or standardization documents: EN

60745, EN 61000, EN 55014, in accordance with the

provisions of the directives 2004/108/EC, 2006/42/EC,

2011/65/EU

• Technical file at: SKIL Europe BV (PT-SEU/ENG1),

4825 BD Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

NOISE/VIBRATION

• Measured in accordance with EN 60745 the sound

pressure level of this tool is 97 dB(A) and the sound

power level 108 dB(A) (standard deviation: 3 dB), and the

vibration ✱ (hand-arm method; uncertainty K = 1.5 m/s²)

✱ when cutting wood 2.6 m/s²

✱ when cutting metal 2.2 m/s²

• The vibration emission level has been measured in

accordance with a standardised test given in EN 60745; it

may be used to compare one tool with another and as a

preliminary assessment of exposure to vibration when

using the tool for the applications mentioned

- using the tool for dierent applications, or with dierent

or poorly maintained accessories, may signicantly

increase the exposure level

- the times when the tool is switched o or when it is

running but not actually doing the job, may signicantly

reduce the exposure level

! protect yourself against the effects of vibration

by maintaining the tool and its accessories,

keeping your hands warm, and organizing your

work patterns



Scie circulaire 5255

INTRODUCTION

• Cet outil est conçu pour eectuer dans le bois des

coupes droites longitudinales et transversales ainsi que

des angles d’onglet jusqu’à 45°; muni de lames de scie

correspondantes, il est capable de scier des matériaux

non-ferroux, des matériaux de construction légers et des

matières plastiques

• Cet outil n’est conçu pour un usage professionnel

• Lisez et conservez ce manuel d’instruction 2

CARACTERISTIQUES TECHNIQUES 1

SECURITE

INSTRUCTIONS GENERALES DE SECURITE

ATTENTION! Lisez tous les avertissements de

sécurité et toutes les instructions. Ne pas suivre les

avertissements et instructions peut entraîner un choc

électrique, un incendie et/ou de graves blessures sur les

personnes. Conservez tous les avertissements et

toutes les instructions pour pouvoir s’y reporter

ultérieurement. La notion d’”outil électroportatif” dans les

avertissements se rapporte à des outils électriques

raccordés au secteur (avec câble de raccordement) et à

des outils électriques à batterie (sans câble de

raccordement).

1) SECURITE DE LA ZONE DE TRAVAIL

a) Maintenez l’endroit de travail propre et bien éclairé.

Un lieu de travail en désordre ou mal éclairé augmente le

risque d’accidents.

b) N’utilisez pas l’appareil dans un environnement

présentant des risques d’explosion et où se

trouvent des liquides, des gaz ou poussières

inflammables. Les outils électroportatifs génèrent des

étincelles risquant d’enammer les poussières ou les

vapeurs.

c) Tenez les enfants et autres personnes éloignés

durant l’utilisation de l’outil électroportatif. En cas

d’inattention vous risquez de perdre le contrôle sur

l’appareil.

2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE

a) La fiche de secteur de l’outil électroportatif doit être

appropriée à la prise de courant. Ne modifiez en

aucun cas la fiche. N’utilisez pas de fiches

d’adaptateur avec des appareils avec mise à la

terre. Les ches non modiées et les prises de courant

appropriées réduisent le risque de choc électrique.

b) Evitez le contact physique avec des surfaces mises

à la terre telles que tuyaux, radiateurs, fours et

réfrigérateurs. Il y a un risque élevé de choc électrique

au cas où votre corps serait relié à la terre.

c) N’exposez pas l’outil électroportatif à la pluie ou à

l’humidité. La pénétration d’eau dans un outil

électroportatif augmente le risque d’un choc électrique.

d) N’utilisez pas le câble à d’autres fins que celles

prévues, n’utilisez pas le câble pour porter l’appareil

ou pour l’accrocher ou encore pour le débrancher

de la prise de courant. Maintenez le câble éloigné

des sources de chaleur, des parties grasses, des

bords tranchants ou des parties de l’appareil en

rotation. Un câble endommagé ou torsadé augmente le

risque d’un choc électrique.

e) Au cas où vous utiliseriez l’outil électroportatif à

l’extérieur, utilisez une rallonge autorisée

homologuée pour les applications extérieures.

L’utilisation d’une rallonge électrique homologuée pour

les applications extérieures réduit le risque d’un choc

électrique.

f) Si l’usage d’un outil dans un emplacement humide

est inévitable, utilisez un disjoncteur de fuite à la

terre. L’utilisation d’un disjoncteur de fuite à la terre réduit

le risque de choc électrique.

3) SECURITE DES PERSONNES

a) Restez vigilant, surveillez ce que vous faites. Faites

preuve de bon sens en utilisant l’outil

électroportatif. N’utilisez pas l’appareil lorsque vous

êtes fatigué ou après avoir consommé de l’alcool,

des drogues ou avoir pris des médicaments. Un

moment d’inattention lors de l’utilisation de l’appareil peut

entraîner de graves blessures sur les personnes.

b) Portez des équipements de protection. Portez

toujours des lunettes de protection. Le fait de porter

des équipements de protection personnels tels que

masque anti-poussières, chaussures de sécurité

antidérapantes, casque de protection ou protection

acoustique suivant le travail à eectuer, réduit le risque

de blessures.

c) Evitez tout démarrage intempestif. S’assurez que

l’interrupteur est en position arrêt avant de brancher

l’outil au secteur et/ou au bloc de batteries, de le

ramasser ou de le porter. Porter les outils en ayant le

doigt sur l’interrupteur ou brancher des outils dont

l’interrupteur est en position marche est source

d’accidents.

d) Enlevez tout outil de réglage ou toute clé avant de

mettre l’appareil en fonctionnement. Une clé ou un

outil se trouvant sur une partie en rotation peut causer

des blessures.

e) Ne surestimez pas vos capacités. Veillez à garder

toujours une position stable et équilibrée. Ceci vous

permet de mieux contrôler l’appareil dans des situations

inattendues.

f) Portez des vêtements appropriés. Ne portez pas de

vêtements amples ni de bijoux. Maintenez cheveux,

vêtements et gants éloignés des parties de

l’appareil en rotation. Des vêtements amples, des

bijoux ou des cheveux longs peuvent être happés par

des pièces en mouvement.

g) Si des dispositifs servant à aspirer ou à recueillir les

poussières doivent être utilisés, vérifiez que ceux-ci

soient effectivement raccordés et qu’ils sont

correctement utilisés. L’utilisation des collecteurs de

poussière réduit les dangers dus aux poussières.

4) UTILISATION ET EMPLOI SOIGNEUX DE L’OUTIL

ELECTROPORTATIF

a) Ne surchargez pas l’appareil. Utilisez l’outil

électroportatif approprié au travail à effectuer. Avec

l’outil électroportatif approprié, vous travaillerez mieux et

avec plus de sécurité à la vitesse pour laquelle il est

prévu.

b) N’utilisez pas un outil électroportatif dont

l’interrupteur est défectueux. Un outil électroportatif

qui ne peut plus être mis en ou hors fonctionnement est

dangereux et doit être réparé.

c) Débranchez la fiche de la source d’alimentation en

courant et/ou le bloc de batteries de l’outil avant

tout réglage, changement d’accessoires ou avant de

ranger l’outil. Cette mesure de précaution empêche une

mise en fonctionnement par mégarde.

d) Gardez les outils électroportatifs non utilisés hors

de portée des enfants. Ne permettez pas l’utilisation

de l’appareil à des personnes qui ne se sont pas

familiarisées avec celui-ci ou qui n’ont pas lu ces

instructions. Les outils électroportatifs sont dangereux

lorsqu’ils sont utilisés par des personnes non initiées.

e) Prenez soin des outils électroportatifs. Vérifiez que

les parties en mouvement fonctionnent

correctement et qu’elles ne soient pas coincées, et

contrôlez si des parties sont cassées ou

endommagées de telle sorte que le bon

fonctionnement de l’appareil s’en trouve entravé.

Faites réparer les parties endommagées avant

d’utiliser l’appareil. De nombreux accidents sont dus à

des outils électroportatifs mal entretenus.

f) Maintenez les outils de coupe aiguisés et propres.

Des outils soigneusement entretenus avec des bords

tranchants bien aiguisés se coincent moins souvent et

peuvent être guidés plus facilement.

g) Utilisez les outils électroportatifs, les accessoires,

les outils à monter etc. conformément à ces

instructions. Tenez compte également des

conditions de travail et du travail à effectuer.

L’utilisation des outils électroportatifs à d’autres ns que

celles prévues peut entraîner des situations

dangereuses.

5) SERVICE

a) Ne faites réparer votre outil électroportatif que par

un personnel qualifié et seulement avec des pièces

de rechange d’origine. Ceci permet d’assurer la

sécurité de l’appareil.

AVERTISSEMENTS DE SECURITE POUR SCIES

CIRCULAIRES

1) PROCEDURES DE COUPE

a) DANGER : N’approchez pas les mains de la zone

de coupe et de la lame. Gardez la deuxième main

sur la poignée auxiliaire ou sur le boîtier du moteur.

Si les deux mains tiennent la scie, elles ne peuvent pas

être coupées par la lame.

b) Ne placez pas la main sous la pièce. Le protecteur ne

protège pas de la lame sous la pièce.

c) Adaptez la profondeur de coupe à l’épaisseur de la

pièce à travailler. Il faut que moins d’un dent complet de

la denture de lame soit visible au-dessous de la pièce à

travailler.

d) Ne tenez jamais la pièce à travailler dans vos mains

ou sur vos jambes. Assurez-vous que la pièce à

travailler se trouve sur une plateforme stable. Il est

important que la pièce à travailler soit soutenue

convenablement, an de minimiser l’exposition du corps,

le grippage de la lame, ou la perte de contrôle.

e) Tenir l’outil uniquement par les surfaces de

préhension isolantes, pendant les opérations au

cours desquelles l’accessoire coupant peut être en

contact avec des conducteurs cachés ou avec son

propre câble. Le contact de l’accessoire coupant avec

un l “sous tension” peut également mettre “sous tension”

les parties métalliques exposées de l’outil électrique et

provoquer un choc électrique sur l’opérateur.

f) Lorsque vous sciez, utilisez toujours un guide

parallèle. Vous améliorerez la précision de la coupe et

réduirez les risques d’adhésion de la lame.

g) Utilisez toujours des lames dont la taille et la forme

(diamètre et rond) des alésages centraux sont

convenables. Les lames qui ne correspondent pas aux

éléments de montage de la scie ne fonctionneront pas

bien, provoquant une perte de contrôle.

h) N’utilisez jamais des rondelles ou des boulons de

lame endommagés ou inadéquats. Les rondelles et

les boulons de lame sont conçus spécialement pour

votre lame, pour une performance et une sécurité

d’utilisation optimales.

2) CAUSES DU RECUL ET MISES EN GARDE

CORRESPONDANTS

• Le recul est une réaction soudaine à une lame pincée,

qui adhère ou mal alignée, faisant se soulever la scie

hors de la pièce, vers l’utilisateur

• Lorsque la lame est pincée ou qu’elle adhère étroitement

avec la fermeture de la rainure, la lame se bloque et la

réaction du moteur pousse rapidement l’outil vers

l’arrière, c’est-à-dire vers l’utilisateur

• Si la lame se tord ou s’aligne mal dans la rainure, les

dents du bord arrière de la lame peuvent s’enfoncer dans

la surface supérieure du bois, faisant sortir la lame de la

coupe et la faisant sauter vers l’utilisateur

• Le recul est dû à une mauvaise utilisation de l’outil et/ou à

des procédures ou conditions d’utilisation incorrectes,

qui peuvent être évitées en prenant les précautions

indiquées ci-dessous

Tenez fermement la scie des deux mains et placez vos

bras de façon à pouvoir résister aux forces de recul

arrière. Placez votre corps d’un côté ou de l’autre de la

lame, mais pas dans l’alignement de la lame. Un retour

en arrière peut faire sauter la scie en arrière, mais les forces

de recul arrière peuvent être contrôlées par l’opérateur en

prenant quelques precautions.

b) Lorsque la lame adhère, ou qu’elle cesse de couper

pour quelque raison que ce soit, relâchez la

gâchette et tenez la scie immobile dans la pièce,

jusqu’à ce que la lame s’arrête complètement.

N’essayez jamais d’enlever la scie de la pièce ou de

tirer la scie vers l’arrière lorsque la lame est en

mouvement, car vous entraîneriez un recul arrière.

Faites des essais et prenez les mesures nécessaires

pour éliminer la cause of de l’adhésion de la lame. Évitez

de couper des clous et des vis.

c) Lorsque vous replacez la scie dans la pièce, centrez

la lame de la scie dans la rainure, et vérifiez que les

dents ne sont pas enfoncées dans la pièce. Si la

lame adhère, elle peut sortir ou reculer hors de la pièce

lorsque la scie redémarre.

d) Soutenez les grands panneaux pour réduire les

risques de pincement ou de recul de la lame. Les

grands panneaux ont tendance à s’aaisser sous leur

propre poids. Des supports doivent être placés dessous,

des deux côtés, près de la ligne de coupe et du bord du

panneau.

e) N’utilisez pas de lame émoussée ou endommagée.

Les lames mal aiguisées ou xées peuvent produire une

rainure trop étroite et entraîner une friction excessive,

l’adhésion de la lame ou un recul.

f) Les leviers de réglage d’angle et de profondeur de

la lame doivent être bien serrés avant de faire une

coupe. Si un réglage de lame change durant la coupe, il

peut entraîner une adhésion et un recul.

g) Soyez d’autant plus prudent lorsque vous découpez

des parois existantes ou d’autres zones sans

visibilité. La lame saillante peut couper des objets qui

peuvent entraîner un recul.

3) FONCTIONNEMENT DU PROTECTEUR INFERIEUR

a) Vérifiez que le protecteur inférieur est correctement

fermé avant chaque utilisation. N’utilisez pas la scie

si le protecteur inférieur ne se déplace pas

librement et s’il ne se ferme pas instantanément. Ne

bloquez ni n’attachez jamais le protecteur inférieur

en position ouverte. Si vous laissez tomber la scie, le

protecteur inférieur risque de se plier. Débranchez la

che, levez le protecteur inférieur à l’aide de la poignée

rétractable et veillez à ce qu’il se déplace librement et ne

touche pas la lame ni aucune autre partie, à tous les

angles et profondeurs de coupe.

b) Vérifiez le fonctionnement du ressort du protecteur

inférieur. Si le protecteurr et le ressort ne

fonctionnent pas correctement, ils doivent être

réparés avant utilisation. Le protecteur inférieur risque

de fonctionner lentement en raison des parties abîmées,

de dépôts collants ou d’accumulation de poussières.

c) Le protecteur inférieur ne doit être rétracté

manuellement que pour les coupes spéciales telles

que les coupes plongeantes ou composées. Levez

le protecteur inférieur en rétractant la poignée et,

dès que la lame entre dans la pièce, relâchez-le.

Pour toutes les autres sortes de coupe, utilisez le

protecteur inférieur en mode automatique.

d) Veillez toujours à ce que le protecteur inférieur

couvre la lame avant de poser la scie sur un établi

ou sur le sol. Une lame libre non protégée fera reculer la

scie, qui coupera tout ce qui se trouve sur son chemin.

Pensez au temps qu’il faut à la lame pour s’arrêter

lorsque l’interrupteur est relâché.

AVERTISSEMENTS DE SECURITE SUPPLEMENTAIRES

GENERALITES

• Cet outil ne doit pas être utilisé par des personnes de

moins de 16 ans

• Cet outil ne convient pas pour couper à mouillage

• Débrancheztoujoursl’outilavanttoutréglageou

changement d’accessoire

• N’utilisez jamais d’outil avec un câble endommagé;

faites-le remplacer par un technicien qualié

• Ne travaillez pas de matériaux contenant de

l’amiante (l’amiante est considérée comme étant

cancérigène)

• La poussière de matériaux, tels que la peinture contenant

du plomb, certaines espèces de bois, certains minéraux

et diérents métaux, peut être nocive (le contact avec la

poussière ou son inhalation peut provoquer des réactions

allergiques et/ou des maladies respiratoires chez

l’opérateur ou des personnes se trouvant à proximité);

portez un masque antipoussières et travaillez avec

un appareil de dépoussiérage lorsqu’il est possible

d’en connecter un

• Certains types de poussières sont classiés comme

étant cancérigènes (tels que la poussière de chêne ou de

hêtre), en particulier en combinaison avec des additifs de

traitement du bois; portez un masque antipoussières

et travaillez avec un appareil de dépoussiérage

lorsqu’il est possible d’en connecter un

• Suivez les directives nationales relatives au

dépoussiérage pour les matériaux à travailler

• Utilisez toujours une table de sciage livrée avec un

interrupteur de sécurité pour éviter tout redémmarage

intempestif

• Utilisez toujours une table de sciage livrée avec un

couteau diviseur

ACCESSOIRES

• SKIL ne peut se porter garant du bon fonctionnement de

cet outil que s’il a été utilisé avec les accessoires

d’origine

• La vitesse admissible des accessoires utilisées doit être

au moins aussi élevée que la vitesse à vide maximale de

l’outil

• Utilisezuniquementdeslamesdescied’un

diamètre minimum de 170 mm, d’un diamètre

maximum de 170 mm et dont l’alésage de broche

est de 16 mm

• Ne jamais utilisez de lame de scie faite en acier rapide

(HSS)

• Ne jamais utilisez de disques de meulage/tronçonnage

avec cet outil

AVANT L’USAGE

• Contrôlez toujours si la tension secteur correspond à la

tension indiquée sur la plaquette signalétique de l’outil

(les outils conçus pour une tension de 230V ou 240V

peuvent également être branchés sur 220V)

• Faites attention aux vis, clous ou autres éléments qui

pourraient se trouver dans la pièce à travailler et qui

risqueraient d’endommager très fortement votre outil;

enlevez-les avant de commencer le travail

• Enlevez tout corps étranger du tracé avant d’eectuer

toute coupe

• Fixez solidement la pièce à travailler (une pièce xée

à l’aide de dispositifs de xation est davantage assurée

que si elle était tenue à la main)

• Utilisez des détecteurs appropriés afin de localiser

la présence de conduites électriques ou bien

s’adresser à la société locale de distribution (un

contact avec des lignes électriques peut provoquer un

incendie et une décharge électrique; le fait

d’endommager une conduite de gaz peut entraîner une

explosion; le fait d’endommager une conduite d’eau peut

entraîner des dégâts matériels ou causer une décharge

électrique)

• Utilisez un câble de prolongement complètement déroulé

et de bonne qualité d’une capacité de 16 A

PENDANT L’USAGE

• Le niveau sonore en fonctionnement peut dépasser 85

dB(A); munissez-vous de casques anti-bruit

• Ne jamais utilisez votre outil sans le guide de sécurité

d’origine

• Ne jamais tentez de couper de trop nes pièces

• Ne jamais travaillez au-dessus de l’outil

• En cas de blocage ou d’anomalie électrique ou

mécanique, coupez immédiatement l’outil et débranchez

la prise

• Si le câble est endommagé ou rompu pendant le travail,

n’y touchez pas, mais débranchez immédiatement la

prise

APRES L’USAGE

• Lorsque vous rangez votre outil, le moteur doit être coupé

et les pièces mobiles complètement arrêtées

• Après avoir coupé la mise en marche de votre scie

circulaire, ne jamais arrêtez la rotation de la lame de scie

par une force laterale appliquée contre elle

UTILISATION

• Montage de la lame de scie 3

! débranchez la fiche

- prenez la clé hexagonale A de son magasin B

- appuyez sur le bouton C de blocage de l’arbre et le

maintenez tandis que vous enlevez le boulon D de la

lame avec la clé hexagonale

! appuyez sur le bouton C de blocage de l’arbre

uniquement lorsque l’outil est complètement

arrêté

- relâchez le bouton C de blocage de l’arbre

- enlevez la bride E

- ouvrez le carter inférieur F avec le levier G et le

maintenez tandis que vous montez la lame, les dents

de scie et la èche imprimée à la lame pointée dans le

même direction que la èche située sur le carter

supérieur

- relâchez le carter inférieur F

- montez la bride E

! assurez-vous que les surfaces de serrage H des

brides soient parfaitement propres et en face de

la lame

- appuyez sur le bouton C de blocage de l’arbre et le

maintenez tandis que vous serrez le boulon de la lame

avec la clé hexagonale d’un 1/8ème de tour en arrière

(permet le débrayage de la lame en cas de trop forte

résistance du matériau permettant ainsi de réduire la

surcharge du moteur et l’eet de recul)

- relâchez le bouton C de blocage de l’arbre

• Réglage de la profondeur de coupe (0-55 mm) 4

- pour une qualité parfaite de coupe, la lame de scie ne

doit jamais dépasser de plus de 3 mm la pièce à

travailler

- desserrez le bouton J

- levez/abaissez la semelle K jusqu’à ce que la

profondeur de coupe souhaitée soit atteinte grâce à

l’indicateur L de l’échelle graduée

- serrez le bouton J

• Réglage de l’angle de coupe (0-45°) 5

- desserrez le bouton M

- inclinez l’outil jusqu’à ce que l’angle de coupe souhaité

soit atteint grâce à l’indicateur N de l’échelle graduée

- serrez le bouton M

! lors de coupe d’angle, la profondeur de coupe ne

correspond pas à la valeur donnée par l’échelle

de la profondeur de coupe

• Vérication de l’angle de coupe à 90° 5

- réglez et serrez la semelle K jusqu’au maximum de la

profondeur de coupe 4

- réglez et serrez l’angle de coupe à 0°

- vériez l’angle de 90° entre la lame et la table, avec

une équerre

- si un réglage est nécessaire, desserrez le bouton M et

utilisez la vis de réglage P comme illustré

• Viseur réglable de trait de sciage Q 6a

- pour guider l’outil le long du tracé souhaité

- pour une coupe rectiligne de 0° ou une couple d’angle

de 45°, utilisez l’indicateur correspondant

! la partie la plus large de la semelle doit rester sur

la partie la plus large de la pièce

- l’indicateur de la ligne de coupe peut être réglé de

façon à pouvoir couper du côté interne ou externe de

la lame 6b

! seule l’épaisseur des dents de la lame détermine

la largeur de coupe

! effectuez toujours un essai préalable afin de

vérifier la ligne de coupe

• Aspiration de poussières

- montez l’aspirateur sur l’axe R 7

! ne laissez jamais le tuyau de l’aspirateur gêner le

carter inférieur ou l’opération de coupe

- on peut aussi utiliser un sac à poussière (accessoire

SKIL 2610387402)

• Utilisation de l’outil 7

- branchez l’outil sur le secteur

- toujours tenez fermement la poignée S d’une main et

la poignée T avec l’autre main

- posez l’outil avec le devant de la semelle bien à plat

sur la pièce à travailler

! assurez-vous que les dents de la lame n’entrent

pas dansla pièce à travailler

- mettez en marche l’outil en appuyant d’abord sur le

bouton V (= interrupteur de sécurité qu’on ne peut pas

bloquer) et puis en poussant la gâchette W

! l’outil devra tourner à la vitesse maximum avant

que la lamen’entre dans la pièce à travailler

- le carter inférieur F s’ouvre automatiquement quand la

lame n’entre dans la pièce à travailler (ouvrez le carter

inférieur manuellement en utilisant le levier G pour des

coupes spéciales comme des coupes plongeantes)

! ne forcez pas l’outil (eectuez une pression légère

et constante an d’éviter la surchaue des bouts de

lame et, si vous coupez du plastique, la fonte du

matériel plastique)

! lorsque vous travaillez, tenez toujours l’outil par

la(les) zone(s) de couleur grise

- une fois la coupe faite, arrêtez l’outil en relâchant la

gâchette W

! avant de retirer l’outil de la pièce à travailler,

s’assurez que la lame se soit bien stabilisée

CONSEILS D’UTILISATION

•

Lors de l’utilisation d’un rail de guidage (accessoire SKIL

2610Z04064) associé à un adaptateur, la profondeur de

coupe sera réduite de 14 mm pour des coupes à 90° ou 45°

• Toujours inversez la partie visible pour avoir un minimum

d’éclat

• Utilisez seulement des lames de scie coupantes et

appropriées 8

- la qualité de coupe s’améliore avec le nombre de dents

- lames avec denture à mise de carbure coupent 30 fois

plus longtemps que des lames ordinaires

• Guide parallèle Y 9

- pour eectuer des coupes de précision le long d’un

bord d’une pièce à travailler

- peut être monté de n’importe quel côté de la semelle

Réglage du guide parallèle

- desserrez le bouton Z

- réglez à la largeur de coupe souhaitée à l’aide de

l’échelle du guide parallèle (utilisez le viseur de trait de

sciage Q comme référence 0)

- serrez le bouton Z

• Coupes plongeantes 0

- réglez la profondeur de coupe souhaitée

- inclinez l’outil vers l’avant avec le viseur de trait de

sciage Q aligné avec la ligne de coupe souhaitée

marquée sur la pièce à travailler

- ouvrez le carter inférieur F avec le levier G

- juste avant que la lame ne pénètre dans la pièce à

travailler, enclenchez l’interrupteur et pénétrez

progressivement en prenant pour appui l’avant de la

semelle

- déplacez l’outil progressivement vers l’avant et vers le

bas

- dès que la lame entre dans la pièce, relâchez le levier

! ne jamais tirez l’outil vers l’arrière

• Coupe de larges panneaux !

- placez le panneau sur des cales soit au sol, sur un

établi ou une table

! réglez la profondeur de coupe pour éviter de

couper le support de travail

- dans le cas où le guide parallèle ne permetrait pas de

régler la largeur de coupe, xez une règle à la pièce à

travailler pour servir de guide et utilisez le côté droit de

la semelle contre ce guide

ENTRETIEN / SERVICE APRES-VENTE

• Cet outil n’est pas conçu pour un usage professionnel

• Gardez toujours votre outil et le câble propres

(spécialement les aérations)

! débranchez la fiche avant le nettoyage

• Gardez toujours la zone autour du carter inférieur F 3

propre (enlevez la poussière et les copeaux en les

nettoyant à l'air comprimé ou avec une brosse)

• Toujours nettoyez la lame de scie après toute utilisation

(tout particulièrement dans le cas d’utilisation de résine)

• Si, malgré tous les soins apportés à la fabrication et au

contrôle de l’outil, celui ci devait avoir un défaut, la

réparation ne doit être conée qu’à une station de service

après-vente agréée pour outillage SKIL

- retournez l’outil non démonté avec votre preuve

d’achat au revendeur ou au centre de service

après-vente SKIL le plus proche (les adresses ainsi

que la vue éclatée de l’outil gurent sur www.skil.com)

ENVIRONNEMENT

• Ne jetez pas les outils électriques, les accessoires

et l’emballage dans les ordures ménagères (pour les

pays européens uniquement)

- conformément à la directive européenne 2012/19/EG

relative aux déchets d’équipements électriques ou

électroniques, et à sa transposition dans la législation

nationale, les outils électriques usés doivent être

collectés séparément et faire l’objet d’un recyclage

respectueux de l’environnement

- le symbole @ vous le rappellera au moment de la mise

au rebut de l'outil

DÉCLARATION DE CONFORMITE

• Nous déclarons sous notre propre responsabilité que le

produit décrit sous “Caractéristiques techniques” est en

conformité avec les normes ou documents normatifs

suivants: EN 60745, EN 61000, EN 55014,

conformément aux termes des réglementations en

vigueur 2004/108/CE, 2006/42/CE, 2011/65/UE

• Dossier technique auprès de: SKIL Europe BV

(PT-SEU/ENG1), 4825 BD Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

BRUIT/VIBRATION

• Mesuré selon EN 60745 le niveau de la pression sonore

de cet outil est 97 dB(A) et le niveau de la puissance

sonore 108 dB(A) (déviation standard: 3 dB), et la

vibration ✱ (méthode main-bras; incertitude K = 1,5 m/s²)

✱ pendant le coupage du bois 2,6 m/s²

✱ pendant le coupage du métal 2,2 m/s²

• Le niveau de vibrations émises a été mesuré

conformément à l’essai normalisé de la norme EN 60745;

il peut être utilisé pour comparer plusieurs outils et pour

réaliser une évaluation préliminaire de l’exposition aux

vibrations lors de l’utilisation de l’outil pour les

applications mentionnées

- l’utilisation de l’outil dans d’autres applications, ou

avec des accessoires diérents ou mal entretenus,

peut considérablement augmenter le niveau

d’exposition

- la mise hors tension de l’outil et sa non-utilisation

pendant qu’il est allumé peuvent considérablement

réduire le niveau d’exposition

! protégez-vous contre les effets des vibrations par

un entretien correct de l’outil et de ses

accessoires, en gardant vos mains chaudes et en

structurant vos schémas de travail



Handkreissäge 5255

EINLEITUNG

• Dieses Werkzeug ist bestimmt zum Sägen von

Längs- und Querschnitte in Holz mit geradem

Schnittverlauf und Gehrungswinkel bis 45°; mit

entsprechenden Sägeblättern können auch

Nichteisenmetalle, Leichtbaustoe und Kunststoe

gesägt werden

• Dieses Werkzeug eignet sich nicht für den

professionellen Einsatz

• Bitte diese Bedienungsanleitung sorgfältig lesen und

aufbewahren 2

TECHNISCHE DATEN 1

SICHERHEIT

ALLGEMEINE SICHERHEITSHINWEISE

ACHTUNG! Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen

Schlag, Brand und/oder schwere Verletzungen

verursachen. Bewahren Sie alle Sicherheitshinweise

und Anweisungen für die Zukunft auf. Der in den

Sicherheitshinweisen verwendete Begriff “Elektrowerkzeug”

bezieht sich auf netzbetriebene Elektrowerkzeuge (mit

Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne

Netzkabel).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut

beleuchtet. Unordnung oder unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Gerät nicht in

explosionsgefährdeter Umgebung, in der sich

brennbare Flüssigkeiten, Gase oder Stäube

befinden. Elektrowerkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während

der Benutzung des Elektrowerkzeugs fern. Bei

Ablenkung können Sie die Kontrolle über das Gerät

verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Gerätes muss in die

Steckdose passen. Der Stecker darf in keiner Weise

verändert werden. Verwenden Sie keine

Adapterstecker gemeinsam mit schutzgeerdeten

Geräten. Unveränderte Stecker und passende

Steckdosen verringern das Risiko eines elektrischen

Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberflächen, wie von Rohren, Heizungen, Herden

und Kühlschränken. Es besteht ein erhöhtes Risiko

durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie das Gerät von Regen oder Nässe fern.

Das Eindringen von Wasser in ein Elektrogerät erhöht

das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Gerät

zu tragen, aufzuhängen oder um den Stecker aus

der Steckdose zu ziehen. Halten Sie das Kabel fern

von Hitze, Öl, scharfen Kanten oder sich

bewegenden Geräteteilen. Beschädigte oder

verwickelte Kabel erhöhen das Risiko eines elektrischen

Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien

arbeiten, verwenden Sie nur Verlängerungskabel,

die auch für den Außenbereich zugelassen sind. Die

Anwendung eines für den Außenbereich geeigneten

Verlängerungskabels verringert das Risiko eines

elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in

feuchter Umgebung nicht vermeidbar ist,

verwenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters vermindert

das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie

tun, und gehen Sie mit Vernunft an die Arbeit mit

einem Elektrowerkzeug. Benutzen Sie das Gerät

nicht, wenn Sie müde sind oder unter dem Einfluss

von Drogen, Alkohol oder Medikamenten stehen. Ein

Moment der Unachtsamkeit beim Gebrauch des Gerätes

kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste

Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je

nach Art und Einsatz des Elektrowerkzeuges, verringert

das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte

Inbetriebnahme. Vergewissern Sie sich, dass das

Elektrowerkzeug ausgeschaltet ist, bevor Sie es an

die Stromversorgung und/oder den Akku

anschließen, es aufnehmen oder tragen. Wenn Sie

beim Tragen des Elektrowerkzeuges den Finger am

Schalter haben oder das Gerät eingeschaltet an die

Stromversorgung anschließen, kann dies zu Unfällen

führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Gerät

einschalten. Ein Werkzeug oder Schlüssel, der sich in

einem drehenden Geräteteil bendet, kann zu

Verletzungen führen.

e) Überschätzen Sie sich nicht. Sorgen Sie für einen

sicheren Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie das Gerät in

unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine

weite Kleidung oder Schmuck. Halten Sie Haare,

Kleidung und Handschuhe fern von sich

bewegenden Teilen. Lockere Kleidung, Schmuck oder

lange Haare können von sich bewegenden Teilen erfasst

werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen

montiert werden können, vergewissern Sie sich,

dass diese angeschlossen sind und richtig

verwendet werden. Verwendung einer Staubabsaugung

verringert Gefährdungen durch Staub.

4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON

ELEKTROWERKZEUGEN

a) Überlasten Sie das Gerät nicht. Verwenden Sie für

Ihre Arbeit das dafür bestimmte Elektrowerkzeug.

Mit dem passenden Elektrowerkzeug arbeiten Sie besser

und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht

mehr ein- oder ausschalten lässt, ist gefährlich und muss

repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder

entfernen Sie den Akku, bevor Sie

Geräteeinstellungen vornehmen, Zubehörteile

wechseln oder das Gerät weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsichtigten

Start des Geräts.

d) Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf. Lassen

Sie Personen das Gerät nicht benutzen, die mit

diesem nicht vertraut sind oder diese Anweisungen

nicht gelesen haben. Elektrowerkzeuge sind gefährlich,

wenn Sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie,

ob bewegliche Geräteteile einwandfrei funktionieren

und nicht klemmen, ob Teile gebrochen oder so

beschädigt sind, dass die Funktion des Gerätes

beeinträchtigt ist. Lassen Sie beschädigte Teile vor

dem Einsatz des Geräts reparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten

Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepegte Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich weniger und sind

leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör,

Einsatzwerkzeuge usw. entsprechend diesen

Anweisungen. Berücksichtigen Sie dabei die

Arbeitsbedingungen und die auszuführende

Tätigkeit. Der Gebrauch von Elektrowerkzeugen für

andere als die vorgesehenen Anwendungen kann zu

gefährlichen Situationen führen.

5) SERVICE

a) Lassen Sie Ihr Gerät nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen

reparieren. Damit wird sichergestellt, dass die Sicherheit

des Geräts erhalten bleibt.

SICHERHEITSHINWEISE FÜR KREISSÄGEN

1) SÄGEVERFAHREN

a) GEFAHR : Kommen Sie mit Ihren Händen nicht in

den Sägebereich und an das Sägeblatt. Halten Sie

mit Ihrer zweiten Hand den Zusatzgriff oder das

Motorgehäuse. Wenn beide Hände die Säge halten,

können diese vom Sägeblatt nicht verletzt werden.

b) Nicht unter das Werkstück reichen. Die Schutzhaube

kann Sie nicht vor dem Sägeblatt unter dem Werkstück

schützen.

c) Schnitttiefe der Werkstückdicke anpassen. Unter

dem Werkstück muss etwas weniger als ein kompletter

Zahn der Blattzähne sichtbar sein.

d) Halten Sie das zu sägende Werkstück niemals in der

Hand oder über dem Bein fest. Sichern Sie das

Werkstück an einer stabilen Aufnahme. Es ist wichtig,

das Werkstück gut zu befestigen, um die Gefahr von

Körperkontakt, Klemmen des Sägeblattes oder Verlust

der Kontrolle zu minimieren.

e) Fassen Sie das Elektrowerkzeug nur an den

isolierten Griffflächen an, wenn Sie Arbeiten

ausführen, bei Denen das Einsatzwerkzeug

verborgene Stromleitungen oder das eigene

Netzkabel treffen kann. Kontakt mit einer

spannungsführenden Leitung setzt auch Metallteile des

Elektrowerkzeuges unter Spannung und führt zu einem

elektrischen Schlag.

f) Beim Längssägen stets einen Seitenanschlag oder

eine gerade Schnittführung benutzen. Dadurch wird

die Schnittgenauigkeit verbessert und Verklemmen des

Sägeblatts weniger wahrscheinlich gemacht.

g) Verwenden Sie immer Sägeblätter in der richtigen

Größe und mit passender Aufnahmebohrung (z. B.

sternförmig oder rund). Sägeblätter, die nicht zu den

Montageteilen der Säge passen, laufen unrund und

führen zum Verlust der Kontrolle.

h) Niemals beschädigte oder ungeeignete

Sägeblattunterlegscheiben oder -bolzen benutzen.

Sägeblattunterlegscheiben und -bolzen wurden eigens

für Ihre Säge konstruiert, um optimale Leistung und

sicheren Betrieb zu gewährleisten.

2) RÜCKSCHLAG - URSACHEN UND

ENTSPRECHENDE WARNHINWEISE

• Rückschlag ist eine plötzliche Reaktion auf ein

eingezwängtes, verklemmtes oder falsch ausgerichtetes

Sägeblatt, wodurch eine Säge unkontrolliert aus dem

Werkstück heraus – zum Bediener hin – angehoben wird

• Wenn das Sägeblatt eingezwängt ist oder vom nach

unten schließenden Sägeschlitz stark eingeklemmt wird,

kommt das Sägeblatt zum Stillstand und wird das Gerät

durch den laufenden Motor rasch zum Bediener hin

zurück gezwungen

• Wenn das Sägeblatt sich beim Schneiden verdreht oder

falsch ausgerichtet wird, können sich die Zähne an der

Hinterkante des Sägeblatts in der Holzoberäche

festfressen mit der Folge, dass sich das Sägeblatt aus

dem Sägeschlitz heraushebt und – zum Bediener hin –

rückwärts springt

• Rückschlag ist das Ergebnis von Werkzeugmissbrauch

und/oder unsachgemäßen Bedienverfahren bzw.

Einsatzbedingungen und kann durch Ergreifung

entsprechender Maßnahmen (siehe unten) vermieden

werden

a) Die Säge stets mit beiden Händen fest im Griff

haben und Ihre Arme so positionieren, dass Sie

Rückschlagkräften entgegenwirken können. Ihren

Körper seitlich vom Sägeblatt positionieren, niemals

in einer Linie mit dem Sägeblatt. Durch Rückschlag

könnte die Säge rückwärts springen, aber

Rückschlagkräfte können vom Bediener kontrolliert

werden, wenn entsprechende Vorkehrungen getroen

werden.

b) Wenn das Sägeblatt klemmt, oder wenn ein Schnitt

aus irgendeinem Grund unterbrochen wird, den

Schalter loslassen und die Säge bewegungslos im

Material halten, bis das Sägeblatt völlig zum

Stillstand kommt. Niemals versuchen, die Säge aus

dem Werkstück zu entfernen oder die Säge

rückwärts zu ziehen, während das Sägeblatt in

Bewegung ist, ansonsten kann es zu Rückschlag

kommen. Dies untersuchen und Abhilfemaßnahmen

ergreifen, um die Ursachen für das klemmende Sägeblatt

zu beseitigen. Das Schneiden von Nägeln oder

Schrauben vermeiden.

c) Beim erneuten Anlauf einer Säge im Werkstück das

Sägeblatt im Sägeschlitz zentrieren und nachprüfen,

dass die Sägezähne nicht mit dem Material im

Eingriff stehen. Wenn das Sägeblatt klemmt, kann es

nach oben wandern oder kann es zu Rückschlag vom

Werkstück kommen, wenn die Säge wieder anläuft.

d) Große Platten abstützen, um das drohende

Klemmen bzw. Rückschlagen des Sägeblatts zu

minimieren. Große Platten neigen zum Durchbiegen

unter ihrem eigenen Gewicht. Die Platte muss auf beiden

Seiten unten abgestützt werden, d.h. nahe an der

Schnittlinie und nahe am Plattenrand.

e) Kein stumpfes oder beschädigtes Sägeblatt

benutzen. Ungeschärfte oder falsch geschränkte

Sägeblätter erzeugen schmale Sägeschlitze; die Folge

sind übertriebene Reibung, Sägeblattklemmen und

Rückschlag.

f) Sägeblatttiefe und Gehrungen einstellende

Sicherungshebel müssen vor dem Schneiden fest

und sicher sitzen. Wenn sich die Sägeblatteinstellung

beim Schneiden ändert, kann dies zu Klemmen und

Rückschlag führen.

g) Seien Sie besonders vorsichtig beim Sägen in

bestehende Wände oder andere nicht einsehbare

Bereiche. Das eintauchende Sägeblatt kann beim

Sägen in verborgene Objekte blockieren und einen

Rückschlag verursachen.

3) FUNKTION DER UNTEREN SCHUTZHAUBE

a) Untere Schutzhaube jedes Mal vor Gebrauch auf

vorschriftsmäßiges Schließen prüfen. Die Säge

nicht benutzen, wenn sich die untere Schutzhaube

nicht frei bewegt und sofort schließt. Die untere

Schutzhaube niemals durch Festklemmen oder

-binden in die offene Position zwingen. Wenn die

Säge versehentlich fallen gelassen wird, kann die untere

Schutzhaube dadurch verbogen werden. Netzstecker

ziehen, die untere Schutzhaube mit dem Einziehgri

anheben und sicherstellen, dass er sich frei bewegt und

nicht das Sägeblatt oder irgendein anderes Teil –bei

sämtlichen Winkeln und Schnitttiefen– berührt.

b) Die Funktion der unteren Schutzhaubefeder prüfen.

Wenn die Schutzhaube und die Feder nicht

vorschriftsmäßig funktionieren, müssen sie vor

Gebrauch gewartet werden. Die untere Schutzhaube

könnte aufgrund von beschädigten Teilen, klebrigen

Ablagerungen oder einer Schmutzansammlung

schwergängig sein.

c) Die untere Schutzhaube sollte nur bei

Sonderschnitten wie z.B. Einsetzschnitten und

komplexen Schnitten manuell eingezogen werden.

Die untere Schutzhaube durch Einziehen des Gris

anheben, und sobald das Sägeblatt in das Werkstück

eindringt, muss die untere Schutzhaube losgelassen

werden. Bei allen anderen Sägearbeiten sollte die untere

Schutzhaube automatisch arbeiten.

d) Stets darauf achten, dass die untere Schutzhaube

das Sägeblatt umschließt, bevor die Säge auf einer

Werkbank oder dem Boden abgelegt wird. Ein

ungeschütztes, auslaufendes Sägeblatt bewirkt, dass die

Säge rückwärts wandert und schneidet, was ihr im Weg

steht. Bedenken, dass das Anhalten des Sägeblatts nach

Loslassen des Schalters etwas Zeit in Anspruch nimmt.

ZUSÄTZLICHE SICHERHEITSHINWEISE

ALLGEMEINES

• Der Benutzer dieses Werkzeuges sollte älter als 16 Jahre

sein

• Dieses Werkzeug ist für Naßschnitte nicht geeignet

• ZiehenSiegrundsätzlichdenNetzstecker,bevorSie

beliebige Änderungen an den Einstellungen oder

einen Zubehörwechsel vornehmen

• Werkzeug nicht weiter verwenden, wenn das Kabel

beschädigt ist; lassen Sie dieses von einem anerkannten

Elektrofachmann ersetzen

• Bearbeiten Sie kein asbesthaltiges Material (Asbest

gilt als krebserregend)

• Staub von Materialien wie Farbe, die Blei enthält, einigen

Holzarten, Mineralien und Metall kann schädlich sein

(Kontakt mit oder Einatmen des Staubs kann zu

allergischen Reaktionen und/oder Atemwegskrankheiten

beim Bediener oder Umstehenden führen); tragen Sie

eine Staubmaske und arbeiten Sie mit einem

Staubabsaugungssystem, wenn ein solches

angeschlossen werden kann

• Bestimmte Arten von Staub sind als karzinogen

klassiziert (beispielsweise Eichen- und

Buchenholzstaub), insbesondere in Verbindung mit

Zusätzen für die Holzvorbehandlung; tragen Sie eine

Staubmaske und arbeiten Sie mit einem

Staubabsaugungssystem, wenn ein solches

angeschlossen werden kann

• Beachten Sie die für Ihr verwendetes Verbrauchsmaterial

gültigen nationalen Staubschutzvorgaben

• Ausschließlich ein Sägetischgestell verwenden mit

integriertem Schalter, der einen Motorneuanlauf nach

einer Stromunterbrechung verhindert

• Ausschließlich ein Sägetischgestell verwenden mit

integriertem Spaltkeil

ZUBEHÖR

• SKIL kann nur dann die einwandfreie Funktion des

Werkzeuges zusichern, wenn Original-Zubehör

verwendet wird

• Nur Zubehör verwenden, dessen zulässige Drehzahl

mindestens so hoch ist wie die höchste Leerlaufdrehzahl

des Werkzeuges

• VerwendenSienurSägeblättermiteinem

Mindestdurchmesser von 170 mm, einem

Maximaldurchmesser von 170 mm und einem

Spindellochdurchmesser von 16 mm

• Die Benutzung von Sägeblättern aus hochlegiertem

Schnell- arbeitsstahl (HSS) ist nicht zulässig

• Niemals Schleif-/Trennscheiben mit diesem Werkzeug

verwenden

VOR DER ANWENDUNG

• Stets nachprüfen, daß die Netzspannung mit der auf dem

Typenschild des Werkzeuges angegebenen Spannung

übereinstimmt (mit 230V oder 240V beschriftete

Werkzeuge können auch an 220V betrieben werden)

• Beschädigungen durch Schrauben, Nägel und ähnliches

an Ihrem Werkstück vermelden; diese vor Arbeitsbeginn

entfernen

• Bevor Sie mit dem Schnitt beginnen, alle Hindernisse von

der Ober- wie auch von der Unteräche entfernen, die

auf der Schnittstrecke liegen

• Sichern Sie das Werkstück (ein mit

Spannvorrichtungen oder Schraubstock festgehaltenes

Werkstück ist sicherer gehalten als mit der Hand)

• Verwenden Sie geeignete Suchgeräte, um

verborgene Versorgungsleitungen aufzuspüren,

oder ziehen Sie die örtliche

Versorgungsgesellschaft hinzu (Kontakt mit

Elektroleitungen kann zu Feuer und elektrischem Schlag

führen; Beschädigung einer Gasleitung kann zur

Explosion führen; Eindringen in eine Wasserleitung

verursacht Sachbeschädigung oder kann einen

elektrischen Schlag verursachen)

• Bei Benutzung von Verlängerungskabeln ist darauf zu

achten, daß das Kabel vollständig abgerollt ist und eine

Kapazität von 16 A hat

WÄHREND DER ANWENDUNG

• Der Geräuschpegel beim Arbeiten kann 85 dB(A)

überschreiten; Gehörschutz tragen

• Das Werkzeug niemals ohne das Original-Schutz

benutzen

• Nicht versuchen sehr kleine Werkstücke zu sägen

• Mit dem Werkzeug nicht über dem Kopf arbeiten

• Im Falle von Blockieren, atypischem Verhalten oder

Fremdgeräuschen, das Werkzeug sofort abschalten und

den Netzstecker ziehen

• Wird bei der Arbeit das Kabel beschädigt oder

durchtrennt, Kabel nicht berühren, sondern sofort den

Netzstecker ziehen

NACH DER ANWENDUNG

• Sobald Sie sich von Ihrem Werkzeug entfernen, sollte

dieses ausgeschaltet werden und die sich bewegenden

Teile vollkommen zum Stillstand gekommen sein

• Sägeblätter nach dem Ausschalten des Werkzeuges

nicht durch seitliches Gegendrücken bremsen

BEDIENUNG

• Montieren des Sägeblatts 3

! Netzstecker ziehen

- Sechskantschlüssel A aus Halterung B nehmen

- Spindelarretierungsknopf C drücken und halten,

während Sie Sägeblattbolzen D mit dem

Sechskantschlüssel entfernen

! Spindelarretierungsknopf C nur bei

stillstehendem Werkzeug drücken

- Spindelarretierungsknopf C loslassen

- Flansch E entfernen

- unteren Blattschutz F mit Hebel G önen und halten,

während Sie das Sägeblatt montieren, wobei

Sägezähne und auf das Sägeblatt aufgedruckter Pfeil

in dieselbe Richtung wie der Pfeil auf dem oberen

Blattschutz zeigen

- unteren Blattschutz F loslassen

- Flansch E montieren

! Sicherstellen, daß Spannflächen H von Flanschen

völlig sauber sind und dem Sägeblatt gegenüber

gerichtet sind

- Spindelarretierungsknopf C drücken und halten,

während der Sägeblattbolzen mit dem

Sechskantschlüssel angezogen wird, und zwar 1/8

Drehung an ngerfest vorbei (gewährleistet Rutschen

des Sägeblatts, wenn es auf übertriebenen

Widerstand trit, wodurch Motorüberlastung und

Rückschlag der Säge reduziert werden)

- Spindelarretierungsknopf C loslassen

• Schnittiefeneinstellung (0-55 mm) 4

- für eine optimale Schnittgüte sollte das Sägeblatt nicht

mehr als 3 mm unter dem Werkstück überstehen

- Knopf J lösen

- Fuß K anheben/absenken bis gewünschte Schnittiefe

auf Winkelgradierung anhand des Zeigers L erreicht ist

- Knopf J wieder anziehen

• Schnittwinkeleinstellung (0-45°) 5

- Knopf M lösen

- Werkzeug kippen bis gewünschte Schnittwinkel auf

Winkelgradierung anhand des Zeigers N erreicht ist

- Knopf M wieder anziehen

! bei einem Gehrungsschnitt entspricht die auf der

Tiefengradierung angezeigte Schnittiefe nicht der

effektiven Schnittiefe

• 90°-Schnittwinkelprüfung 5

- Fuß K auf Maximalschnittiefe einstellen und anziehen

- Schnittwinkel auf 0° einstellen und anziehen

- prüfen Sie den 90°-Winkel zwischen Sägeblatt und

Fußunterseite mit einem Winkelmaß

- wenn eine Nachstellung erforderlich ist, Knopf M lösen

und Einstellschraube P wie abgebildet verwenden

• Einstellbares Schnittlinie-Sichtfenster Q 6a

- für die präzise Führung des Werkzeuges die auf dem

Werkstück gezogenen Schnittlinie entlang

- für einen geraden 0°-Schnitt oder einen

45°-Gehrungsschnitt die entsprechenden Zeigerlinie

verwenden

! der größere Teil des Fußes sollte auf

demaufgestützten Teil des Werkstücks aufliegen

- kann eingestellt werden, damit Sie sich aussuchen

können, ob Abfallmaterial auf der Innen- oder

Außenseite des Blatts ist 6b

! die Schnittbreite wird durch die Sägezahnbreite

und nicht durch die Sägeblattdicke festgelegt

! immer zuerst einen Probeschnitt ausführen, um

dieeffektive Schnittlinie zu überprüfen

• Staubabsaugung

- Saugschlauch auf Adapter R 7 stecken

! achten Sie darauf, daß der Staubsaugerschlauch

die Öffnung des unteren Blattschutzes oder die

Schnittarbeit niemals hemmt

- man kann auch einen Staubsack benutzen (SKIL

Zubehör 2610387402)

• Bedienung des Werkzeuges 7

- Netzstecker an der Steckdose anschließen

- immer mit einer Hand Gri S und mit der anderen

Hand Gri T festhalten

- Werkzeug mit der Fußvorderseite ach auf dem

Werkstück positionieren

! stellen Sie sicher, daß die Sägeblattzähne nicht

im Werkstück verkeilt sind

- das Werkzeug einschalten, indem Sie zuerst Knopf V

(= Sicherheitsschalter den man nicht festsetzen kann)

drücken und dann Schalter W betätigen

! die Säge muß erst die Höchstgeschwindigkeit

erreichen bevor dasSägeblatt in das Werkstück

eingeführt wird

- der untere Blattschutz F önet selbsttätig, wenn das

Sägeblatt in das Werkstück eingeführt wird (den

unteren Blattschutz nur für spezielle Schnitte wie

Einsetzschnitte manuell önen; hierzu Hebel G

benutzen)

! drücken Sie nicht übermäßig auf das Werkzeug

(wenden Sie einen leichten und gleichmäßigen Druck

an, um die Blattspitzen nicht zu überhitzen und beim

Sägen von Kunststo ein Schmelzen des

Kunststomaterials zu vermeiden)

! Werkzeug beim Arbeiten immer am grauen

Griffbereich fassen

- nach Abschluß des Schnittes das Werkzeug durch

Lösen von Schalter W ausschalten

! stellen Sie sicher, daß das Blatt vollkommen zum

Stillstand gekommen ist, bevor Sie das Werkzeug

vom Werkstück entfernen

ANWENDUNGSHINWEISE

• Bei der Verwendung der Führungsschiene (SKIL Zubehör

2610Z04064) mit dem Adapter reduziert sich die

Schnitttiefe bei 90°- und 45°-Schnitten um 14 mm

• Die Gutseite des Werkstücks grundsätzlich nach unten

zeigend auegen, um somit Absplitterungen auf ein

Mindestmaß zu begrenzen

• Nur scharfe Sägeblätter vom richtigen Typ 8 benutzen

- die Qualität des Schnittes erhöht sich mit der Anzahl

der Zähne

- Hartmetallbestückte Sägeblätter haben eine bis zu 30

Mal längere Lebensdauer als konventionelle

Sägeblätter

• Seitenanschlag Y 9

- für exakte Parallelschnitte zur Werkstückkante

- kann beiderseitig in den Fuß eingesetzt werden

Einstellung Seitenanschlag

- Knopf Z lösen

- auf gewünschte Schnittbreite einstellen mit

Seitenanschlagskala (Sichtfenster Q als 0-Referenz

verwenden)

- Knopf Z wieder anziehen

• Einsetzschnitt 0

- gewünschte Schnittiefe einstellen

- das Werkzeug mit Sichtfenster Q nach vorn kippen in

einer Reihe mit gewünschter Schnittlinie, die auf dem

Werkstück markiert ist

- unteren Blattschutz F önen mit Hebel G

- kurz vor dem Eintauchen des Sägeblatts in das

Werkstück das Werkzeug einschalten, und den

rückwärtigen Werkzeugteil, unter Verwendung der

vorderen Fußkante als Auagepunkt, langsam

absenken

- das Werkzeug langsam nach unten absenken und

gleichzeitig nach vorne schieben

- sobald das Sägeblatt in das Werkstück eindringt,

Hebel G lösen

! das Werkzeug grundsätzlich nicht rückwärts

führen

• Zuschnitt großer Platten bzw. Tafeln !

- die Platte nahe der Schnittlinie entweder am Boden,

auf einem Tisch oder einer Werkbank stützen

! die Schnittiefe so einstellen, daß Sie die

Plattedurchtrennen und nicht in die

Auflagestützen sägen

- falls der Seitenanschlag die gewünschten

Schnittbreite nicht ermöglicht, eine gerade Holzleiste

auf das Werkstück klemmen oder nageln, die als

Schnittführung dient, und das Werkzeug mit der

rechten Fußseite an dieser Führungsleiste führen

WARTUNG / SERVICE

• Dieses Werkzeug eignet sich nicht für den

professionellen Einsatz

• Halten Sie Werkzeug und Kabel immer sauber

(insbesondere die Lüftungsschlitze)

! Netzstecker vor dem Säubern ziehen

• Halten Sie den Bereich um den unteren Blattschutz F 3

herum stets sauber (entfernen Sie Staub und Späne mit

Hilfe von Druckluft oder einem Besen)

• Das Sägeblatt unmittelbar nach der Benutzung reinigen

(insbesondere von Harz- und Leimrückständen)

• Sollte das Elektrowerkzeug trotz sorgfältiger

Herstellungs- und Prüfverfahren einmal ausfallen, ist die

Reparatur von einer autorisierten Kundendienststelle für

SKIL-Elektrowerkzeuge ausführen zu lassen

- das Werkzeug unzerlegt, zusammen mit dem

Kaufbeleg, an den Lieferer oder die nächste

SKIL-Vertragswerkstätte senden (die Anschriften so

wie die Ersatzteilzeichnung des Werkzeuges nden

Sie unter www.skil.com)

UMWELT

• Elektrowerkzeuge, Zubehör und Verpackungen

nicht in den Hausmüll werfen (nur für EU-Länder)

- gemäss Europäischer Richtlinie 2012/19/EG über

Elektro- und Elektronik- Altgeräte und Umsetzung in

nationales Recht müssen nicht mehr gebrauchsfähige

Elektrowerkzeuge getrennt gesammelt und einer

umweltgerechten Wiederververtung zugeführt werden

- hieran soll Sie Symbol @ erinnern

KONFORMITÄTSERKLÄRUNG

• Wir erklären in alleiniger Verantwortung, daß das unter

“Technische Daten” beschriebene Produkt mit den

folgenden Normen oder normativen Dokumenten

übereinstimmt: EN 60745, EN 61000, EN 55014, gemäß

den Bestimmungen der Richtlinien 2004/108/EG,

2006/42/EG, 2011/65/EU

• Technische Unterlagen bei: SKIL Europe BV (PT-SEU/

ENG1), 4825 BD Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

GERÄUSCH/VIBRATION

• Gemessen gemäß EN 60745 beträgt der

Schalldruckpegel dieses Gerätes 97 dB(A) und der

Schalleistungspegel 108 dB(A) (Standardabweichung: 3

dB), und die Vibration ✱ (Hand-Arm Methode;

Unsicherheit K = 1,5 m/s²)

✱ beim Sägen von Holz 2,6 m/s²

✱ beim Sägen von Metall 2,2 m/s²

• Die Vibrationsemissionsstufe wurde mit einem

standardisierten Test gemäß EN 60745 gemessen; Sie

kann verwendet werden, um ein Werkzeug mit einem

anderen zu vergleichen und als vorläuge Beurteilung

der Vibrationsexposition bei Verwendung des Werkzeugs

für die angegebenen Anwendungszwecke

- die Verwendung des Werkzeugs für andere

Anwendungen oder mit anderem oder schlecht

gewartetem Zubehör kann die Expositionsstufe

erheblich erhöhen

- Zeiten, zu denen das Werkzeug ausgeschaltet ist,

oder wenn es läuft aber eigentlich nicht eingesetzt

wird, können die Expositionsstufe erheblich

verringern

! schützen Sie sich vor den Auswirkungen der

Vibration durch Wartung des Werkzeugs und des

Zubehörs, halten Sie Ihre Hände warm und

organisieren Sie Ihren Arbeitsablauf



Cirkelzaag 5255

INTRODUCTIE

• Deze machine is bestemd voor het schulpen en afkorten

van hout met een rechte zaaglijn tot onder een hoek van

45°; met de juiste zaagbladen kunnen ook nonferro-

metalen, lichte bouwmaterialen en kunststoen gezaagd

worden

• Deze machine is niet bedoeld voor professioneel gebruik

• Lees en bewaar deze gebruiksaanwijzing 2

TECHNISCHE GEGEVENS 1

VEILIGHEID

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

LET OP! Lees alle veiligheidswaarschuwingen en

alle voorschriften. Als de waarschuwingen en

voorschriften niet worden opgevolgd, kan dit een elektrische

schok, brand of ernstig letsel tot gevolg hebben. Bewaar

alle waarschuwingen en voorschriften voor toekomstig

gebruik. Het in de waarschuwingen gebruikte begrip

“elektrisch gereedschap” heeft betrekking op elektrische

gereedschappen voor gebruik op het stroomnet (met

netsnoer) en op elektrische gereedschappen voor gebruik

met een accu (zonder netsnoer).

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd. Een

rommelige of onverlichte werkomgeving kan tot

ongevallen leiden.

b) Werk met het gereedschap niet in een omgeving

met explosiegevaar waarin zich brandbare

vloeistoffen, gassen of stof bevinden. Elektrische

gereedschappen veroorzaken vonken die het stof of de

dampen tot ontsteking kunnen brengen.

c) Houd kinderen en andere personen tijdens het

gebruik van het elektrische gereedschap uit de

buurt. Wanneer u wordt afgeleid, kunt u de controle over

het gereedschap verliezen.

2) ELEKTRISCHE VEILIGHEID

a) De aansluitstekker van het gereedschap moet in het

stopcontact passen. De stekker mag in geen geval

worden veranderd. Gebruik geen adapterstekkers in

combinatie met geaarde gereedschappen.

Onveranderde stekkers en passende stopcontacten

beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde

oppervlakken, bijvoorbeeld van buizen,

verwarmingen, fornuizen en koelkasten. Er bestaat

een verhoogd risico door een elektrische schok wanneer

uw lichaam geaard is.

c) Houd het gereedschap uit de buurt van regen en

vocht. Het binnendringen van water in het elektrische

gereedschap vergroot het risico van een elektrische

schok.

d) Gebruik de kabel niet voor een verkeerd doel, om

het gereedschap te dragen of op te hangen of om de

stekker uit het stopcontact te trekken. Houd de

kabel uit de buurt van hitte, olie, scherpe randen en

bewegende gereedschapdelen. Beschadigde of in de

war geraakte kabels vergroten het risico van een

elektrische schok.

e) Wanneer u buitenshuis met elektrisch gereedschap

werkt, dient u alleen verlengkabels te gebruiken die

voor gebruik buitenshuis zijn goedgekeurd. Het

gebruik van een voor gebruik buitenshuis geschikte

verlengkabel beperkt het risico van een elektrische schok.

f) Als het gebruik van het elektrische gereedschap in

een vochtige omgeving onvermijdelijk is, dient u

een aardlekschakelaar te gebruiken. Het gebruik van

een aardlekschakelaar vermindert het risico van een

elektrische schok.

3) VEILIGHEID VAN PERSONEN

a) Wees alert, let goed op wat u doet en ga met

verstand te werk bij het gebruik van het elektrische

gereedschap. Gebruik het gereedschap niet

wanneer u moe bent of onder invloed staat van

drugs, alcohol of medicijnen. Een moment van

onoplettendheid bij het gebruik van het gereedschap kan

tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermende uitrusting en

altijd een veiligheidsbril. Het dragen van persoonlijke

beschermende uitrusting zoals een stofmasker, slipvaste

werkschoenen, een veiligheidshelm of

gehoorbescherming, afhankelijk van de aard en het

gebruik van het elektrische gereedschap, vermindert het

risico van verwondingen.

c) Voorkom per ongeluk inschakelen. Controleer dat

het elektrische gereedschap uitgeschakeld is

voordat u de stekker in het stopcontact steekt of de

accu aansluit en voordat u het gereedschap oppakt

of draagt. Wanneer u bij het dragen van het elektrische

gereedschap uw vinger aan de schakelaar hebt of

wanneer u het gereedschap ingeschakeld op de

stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d) Verwijder instelgereedschappen of schroefsleutels

voordat u het gereedschap inschakelt. Een

instelgereedschap of sleutel in een draaiend deel van het

gereedschap kan tot verwondingen leiden.

e) Probeer niet ver te reiken. Zorg ervoor dat u stevig

staat en steeds in evenwicht blijft. Daardoor kunt u

het gereedschap in onverwachte situaties beter onder

controle houden.

f) Draag geschikte kleding. Draag geen loshangende

kleding of sieraden. Houd haren, kleding en

handschoenen uit de buurt van bewegende delen.

Loshangende kleding, sieraden en lange haren kunnen

door bewegende delen worden meegenomen.

g) Wanneer stofafzuigings- of stofopvang-

voorzieningen kunnen worden gemonteerd, dient u

zich ervan te verzekeren dat deze zijn aangesloten

en juist worden gebruikt. Het gebruik van een

stofafzuiging beperkt het gevaar door stof.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE

GEREEDSCHAPPEN

a) Overbelast het gereedschap niet. Gebruik voor uw

werkzaamheden het daarvoor bestemde elektrische

gereedschap. Met het passende elektrische

gereedschap werkt u beter en veiliger binnen het

aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap waarvan de

schakelaar defect is. Elektrisch gereedschap dat niet

meer kan worden in- of uitgeschakeld, is gevaarlijk en

moet worden gerepareerd.

c) Trek de stekker uit het stopcontact of neem de accu

uit het elektrische gereedschap voordat u het

gereedschap instelt, toebehoren wisselt of het

gereedschap weglegt. Deze voorzorgsmaatregel

voorkomt onbedoeld starten van het gereedschap.

d) Bewaar niet-gebruikte elektrische gereedschappen

buiten bereik van kinderen. Laat het gereedschap

niet gebruiken door personen die er niet mee

vertrouwd zijn en deze aanwijzingen niet hebben

gelezen. Elektrische gereedschappen zijn gevaarlijk

wanneer deze door onervaren personen worden gebruikt.

e) Verzorg het gereedschap zorgvuldig. Controleer of

bewegende delen van het gereedschap correct

functioneren en niet vastklemmen en of onderdelen

zodanig gebroken of beschadigd zijn dat de werking

van het gereedschap nadelig wordt beïnvloed. Laat

beschadigde delen repareren voordat u het

gereedschap gebruikt. Veel ongevallen hebben hun

oorzaak in slecht onderhouden elektrische

gereedschappen.

f) Houd snijdende inzetgereedschappen scherp en

schoon. Zorgvuldig onderhouden snijdende

inzetgereedschappen met scherpe snijkanten klemmen

minder snel vast en zijn gemakkelijker te geleiden.

g) Gebruik elektrische gereedschappen, toebehoren,

inzetgereedschappen en dergelijke volgens deze

aanwijzingen. Let daarbij op de

arbeidsomstandigheden en de uit te voeren

werkzaamheden. Het gebruik van elektrische

gereedschappen voor andere dan de voorziene

toepassingen kan tot gevaarlijke situaties leiden.

5) SERVICE

a) Laat het gereedschap alleen repareren door

gekwalificeerd en vakkundig personeel en alleen

met originele vervangingsonderdelen. Daarmee

wordt gewaarborgd dat de veiligheid van het

gereedschap in stand blijft.

VEILIGHEIDSVOORSCHRIFTEN VOOR CIRKELZAGEN

1) ZAAGMETHODE

a) GEVAAR : Houd uw handen uit de buurt van de

zaagomgeving en het zaagblad. Houd met uw

andere hand de extra handgreep of het motorhuis

vast. Als u de zaagmachine met beide handen

vasthoudt, kunnen uw handen niet door het zaagblad

verwond worden.

b) Reik niet naar iets onder het werkstuk. De

beschermkap kan u onder het werkstuk niet beschermen

tegen het zaagblad.

c) Stel de zaagdiepte in op de dikte van het werkstuk.

Onder het werkstuk dient minder dan een volledige tand

van de zaagbladtanden zichtbaar te zijn.

d) Houd het te zagen werkstuk nooit in uw hand of op

uw been vast. Zet het werkstuk in een stabiele

opname vast. Het is belangrijk om het werkstuk goed te

bevestigen, om het gevaar van contact met het lichaam,

vastklemmen van het zaagblad of verlies van de controle

te minimaliseren.

e) Houd het elektrische gereedschap alleen vast aan

de geïsoleerde greepvlakken als u werkzaamheden

uitvoert waarbij het inzetgereedschap verborgen

stroomleidingen of de eigen netkabel kan raken.

Contact met een onder spanning staande leiding zet ook

de metalen delen van het elektrische gereedschap onder

spanning en leidt tot een elektrische schok.

f) Gebruik voor het afzagen van een langwerpig stuk

hout altijd een breedtegeleider of een recht stuk

hout als geleider. Daarmee wordt nauwkeuriger

gezaagd en de kans op het verklemmen van het

zaagblad verkleind.

g) Gebruik altijd zaagbladen met de juiste maat en met

een passende vorm van het opnameboorgat (bijv.

stervormig of rond). Zaagbladen die niet bij de

montagedelen van de zaagmachine passen, lopen niet

rond en leiden tot het verliezen van de controle.

h) Gebruik nooit beschadigde of niet passende flenzen

of bouten bij het zaagblad. De zaagbladenzen en

-bout zijn speciaal ontworpen voor uw zaag, voor

optimale prestatie en veiligheid tijdens het werk.

2) TERUGSLAG - OORZAKEN EN BIJBEHORENDE

WAARSCHUWINGEN

• Terugslag is een plotselinge reactie op een vastgeklemd,

vastgelopen of niet goed uitgelijnd zaagblad, waardoor

de zaag ongecontroleerd uit het werkstuk omhoog

richting gebruiker springt

• Indien het zaagblad vastgeklemd zit of vastloopt in de

zich sluitende zaagsnede, blokkeert het blad en zorgt de

reactie-kracht van de motor ervoor, dat de machine snel

richting gebruiker terug springt

• Als het zaagblad in de zaagsnede vervormd raakt of niet

recht in de zaagsnede loopt, kunnen de zaagtanden aan

de achterkant van het zaagblad in de bovenste laag van

het hout grijpen, met als gevolg dat het zaagblad uit de

zaagsnede klimt en terug naar de gebruiker springt

• Terugslag is het resultaat van verkeerd gebruik van de

machine en/of onjuiste werkprocedures of

-omstandigheden en kan voorkomen worden door de

juiste voorzorgsmaatregelen in acht te nemen, zoals

hieronder aangegeven

a) Houd de zaag altijd stevig met beide handen vast en

positioneer uw armen zodanig, dat u de krachten

die ontstaan bij machine-terugslag kunt weerstaan.

Positioneer uw lichaam aan één kant van het

zaagblad, in ieder geval niet op dezelfde lijn als het

zaagblad. Terugslag kan ervoor zorgen, dat de zaag

naar achteren springt, maar terugslag-krachten kunnen

door de gebruiker gecontroleerd worden als de juiste

voorzorgsmaatregelen in acht genomen worden.

b) Laat de schakelaar los, indien het zaagblad

vastloopt, of indien om een andere reden het

zaagproces onderbroken wordt, en houd de

machine bewegingsloos in het materiaal todat het

zaagblad volkomen tot stilstand komt. Probeer nooit

om de zaag uit het werkstuk te verwijderen, of trek

de zaag nooit naar achteren als het zaagblad in

beweging is, want anders ontstaat terugslag.

Onderzoek en neem corrigerende maatregelen om de

oorzaak van vastlopen van het zaagblad te elimineren.

Vermijd het zagen in spijkers en schroeven.

c) Plaats, bij het opnieuw starten van de machine als

deze zich in het werkstuk bevindt, het zaagblad

midden in de zaagsnede en controleer of de

zaagtanden niet in het materiaal vastzitten. Als het

zaagblad vastloopt, kan het uit het werkstuk lopen of een

terugslag-reactie geven als de machine opnieuw wordt

gestart.

d) Ondersteun grote panelen om het risico van

vastklemmen en terugslaan van het zaagblad tot

een minimum te beperken. Grote panelen hebben de

neiging onder hun eigen gewicht door te zakken. De

steunpunten moeten aan beide kanten onder het paneel

geplaatst worden, vlakbij de zaagsnede en vlakbij de

zijkant van het paneel.

e) Gebruik geen botte of beschadigde zaagbladen. Een

onscherp of onjuist geplaatst zaagblad zorgt voor een

smalle zaagsnede met grote wrijving, vastlopen van het

zaagblad en machine-terugslag als gevolg.

f) De bedieningshendels voor het instellen van

zaagdiepte en verstekhoek moeten stevig vastzitten,

voordat u gaat zagen. Als de zaagblad-instelling

verschuift tijdens het zagen, kan dit vastlopen van het

zaagblad en machine-terugslag tot gevolg hebben.

g) Wees bijzonder voorzichtig bij zaagwerkzaamheden

in bestaande muren of andere plaatsen zonder

voldoende zicht. Het invallende zaagblad kan bij

zaagwerkzaamheden in niet-zichtbare voorwerpen

blokkeren en een terugslag veroorzaken.

3) FUNCTIE VAN ONDERSTE BESCHERMKAP

a) Controleer vóór ieder gebruik of de onderste

beschermkap op de juiste manier sluit. Gebruik de

zaag niet als de onderste beschermkap niet vrij

beweegt en/of niet onmiddellijk sluit. De onderste

beschermkap nooit in opengedraaide positie

vastklemmen of vastbinden. Indien de zaag per

ongeluk is gevallen, kan de onderste beschermkap

verbogen zijn. Trek de stekker uit het stopcontact, open

de onderste beschermkap met zijn hendel en zorg ervoor

dat deze vrij beweegt en, onder alle hoeken en

zaagdieptes, niet het zaagblad noch ieder ander

machinedeel raakt.

b) Controleer of de veer van de onderste beschermkap

functioneert. Als de beschermkap en de veer niet

juist functioneren, moeten zij vóór gebruik

gerepareerd worden. De onderste beschermkap kan

traag functioneren als gevolg van beschadigde

onderdelen, kleverige aanslag, of opeenhoping van

zaagafval.

c) De onderste beschermkap dient alleen handmatig

geopend te worden in geval van speciale

zaagsnedes, zoals invalzagen en samengestelde

zaagsnedes. Open de onderste beschermkap met

zijn hendel en laat deze los, zodra het zaagblad het

materiaal bereikt. Bij alle andere zaagbewerkingen

dient de onderste beschermkap automatisch open te

gaan.

d) Houd altijd in de gaten, dat de onderste

beschermkap het zaagblad bedekt voordat u de

zaag op een plank of vloer wegzet. Een onbeschermd

draaiend zaagblad zal de zaag naar achteren doen

bewegen, daarbij alles doorzagend wat hij op zijn pad

tegenkomt. Wees bewust van de tijd, die het zaagblad

nodig heeft om te stoppen, nadat de schakelaar is

losgelaten.

EXTRA VEILIGHEIDSVOORSCHRIFTEN

ALGEMEEN

• Deze machine mag niet worden gebruikt door personen

onder de 16 jaar

• Deze machine is niet geschikt voor nat-zagen

• Trekaltijddestekkeruithetstopcontactvoordatu

een instelling verandert of een accessoire

verwisselt

• Gebruik de machine niet, wanneer het snoer beschadigd

is; laat dit door een erkende vakman vervangen

• Bewerk geen asbesthoudend materiaal (asbest geldt

als kankerverwekkend)

• Stof van materiaal zoals loodhoudende verf, sommige

houtsoorten, mineralen en metaal kunnen schadelijk zijn

(contact met of inademing van de stof kan allergische

reacties en/of ademhalingsziekten bij gebruiker of

omstanders veroorzaken); draag een stofmasker en

werk met een stofopvang-voorziening als die kan

worden aangesloten

• Bepaalde soorten stof zijn geclassiceerd als

kankerverwekkend (zoals stof van eiken en beuken), met

name in combinatie met toevoegingsmiddelen voor

houtverzorging; draag een stofmasker en werk met

een stofopvang-voorziening als die kan worden

aangesloten

• Neem voor de door u te bewerken materialen de

nationale voorschriften aangaande stofopvang in acht

• Gebruik alleen een zaagtafel voorzien van een

schakelaar ter voorkoming van herstarten van de motor

na stroomonderbreking

• Gebruik alleen een zaagtafel voorzien van een

spouwmes

ACCESSOIRES

• SKIL kan alleen een correcte werking van de machine

garanderen, indien originele accessoires worden gebruikt

• Gebruik alleen accessoires met een toegestaan

toerental, dat minstens even hoog is als het hoogste

onbelaste toerental van de machine

• Gebruikuitsluitendzaagbladenmeteenminimale

diameter van 170 mm, een maximale diameter van

170 mm en een asgat van 16 mm

• Gebruik nooit HSS-zaagbladen

• Gebruik nooit afbraam-/(door)slijpschijven bij deze

machine

VÓÓR GEBRUIK

• Controleer altijd of het voltage, dat vermeld staat op het

typeplaatje van de machine, overeenkomt met de

netspanning (met 230V of 240V aangeduide machines

kunnen ook op 220V aangesloten worden)

• Voorkom schade, die kan onstaan door schroeven,

spijkers en andere voorwerpen in uw werkstuk; verwijder

deze, voordat u aan een karwei begint

• Verwijder, voordat u begint te zagen, alle obstakels zowel

boven als onder het zaagvlak

• Zet het werkstuk vast (een werkstuk, dat is vastgezet

met klemmen of in een bankschroef, zit steviger vast dan

wanneer het met de hand wordt vastgehouden)

• Gebruik een geschikt detectieapparaat om

verborgen stroom-, gas- of waterleidingen op te

sporen of raadpleeg het plaatselijke energie- of

waterleidingbedrijf (contact met elektrische leidingen

kan tot brand of een elektrische schok leiden;

beschadiging van een gasleiding kan tot een explosie

leiden; breuk van een waterleiding veroorzaakt materiële

schade en kan tot een elektrische schok leiden)

• Gebruik volledig uitgerolde en veilige verlengsnoeren met

een capaciteit van 16 Ampère

TIJDENS GEBRUIK

• Tijdens het werken kan het geluidsniveau 85 dB(A)

overschrijden; draag oorbeschermers

• Gebruik uw machine nooit zonder het originele

beschermkapsysteem

• Probeer niet om uitzonderlijk kleine werkstukken te zagen

• Werk niet boven uw hoofd met de machine

• Schakel, in geval van blokkeren of electrische of

mechanische storing, de machine onmiddellijk uit en trek

de stekker uit het stopcontact

• Raak het snoer niet aan, als dit tijdens de

werkzaamheden wordt beschadigd of doorgesneden,

maar trek onmiddellijk de stekker uit het stopcontact

NA GEBRUIK

• Als u de machine wegzet moet de motor uitgeschakeld

zijn en de bewegende delen tot stilstand zijn gekomen

• Na uitschakeling van uw cirkelzaagmachine, nooit een

draaiend cirkelzaagblad stoppen door er aan de zijkant

iets tegenaan te drukken

GEBRUIK

• Monteren van zaagblad 3

! trek de stekker uit het stopcontact

- haal zeskantsleutel A uit opbergplaats B

- druk asvergrendelknop C in en houd deze vast terwijl

u bout D met de zeskantsleutel verwijdert

! druk asvergrendelknop C alleen in als machine

helemaal stilstaat

- laat asvergrendelknop C los

- verwijder ens E

- open onderste beschermkap F met hendel G en houd

deze vast terwijl u het zaagblad monteert met de

zaagtanden en de pijl op het zaagblad in dezelfde

richting wijzend als de pijl op de bovenste

beschermkap

- laat onderste beschermkap F los

- monteer ens E

! zorg ervoor, dat het klemoppervlak H van de

flenzen perfect schoon is en naar het zaagblad

wijst

- druk asvergrendelknop C in en houd deze vast terwijl

u de bout eerst handvast draait, en hem met de

zeskantsleutel nog 1/8 slag verder vasttrekt (zorgt voor

slippen van het zaagblad wanneer dit grote weerstand

ondervindt, waardoor kans op overbelasting van de

motor en machine-terugslag kleiner wordt)

- laat asvergrendelknop C los

• Instellen zaagdiepte (0-55 mm) 4

- voor een optimale zaagsnede mag het zaagblad niet

meer dan 3 mm onder het werkstuk uitsteken

- draai knop J los

- duw voet K omhoog/omlaag totdat gewenste

zaagdiepte op schaal is ingesteld met behulp van

aanwijzer L

- draai knop J vast

• Instellen verstekhoek (0-45°) 5

- draai knop M los

- kantel machine totdat gewenste verstekhoek op

schaal is ingesteld met behulp van aanwijzer N

- draai knop M vast

! bij verstekzagen correspondeert de zaagdiepte

niet met de waarde op de zaagdiepte-schaal

• Contrôle 90° verstekhoek 5

- stel voet K op maximale zaagdiepte in en zet deze

vast 4

- stel verstekhoek op 0° in en zet deze vast

- controleer met een winkelhaak of hoek tussen

zaagblad en onderkant voet 90° is

- als bijstelling nodig is, knop M losdraaien, en

instelschroef P gebruiken zoals weergegeven

• Verstelbaar zaaglijnvizier Q 6a

- voor het langs de gewenste, op werkstuk aangegeven,

zaaglijn geleiden van machine

- gebruik voor een rechte 0° zaagsnede of een 45°

verstekzaagsnede de betreende indikatielijn

! laat brede gedeelte van voet op ondersteunde

gedeelte van werkstuk rusten

- kan ingesteld worden naar gelang u het restmateriaal

aan binnen- of buitenkant van het blad wilt hebben 6b

! breedte van zaagsnede wordt bepaald door dikte

van zaagtanden en niet door dikte van zaagblad

zelf

! altijd eerst uitproberen op een stuk afvalmateriaal

• Stofafzuiging

- sluit een stofzuiger aan op aansluitstuk R 7

! laat de stofzuigerslang nooit het openen van de

beschermkap of het zagen belemmeren

- u kunt ook een stofzak gebruiken (SKIL accessoire

2610387402)

• Werken met de machine 7

- steek stekker in stopcontact

- houd handgreep S altijd stevig met de ene en

handgreep T stevig met de andere hand vast

- plaats machine met voorkant van voet goed vlak op

het werkstuk

! zorg dat de zaagtanden het werkstuk niet raken

- schakel uw machine aan door eerst knop V (=

veiligheidsschakelaar, die niet vastgezet kan worden)

en daarna trekker W in te drukken

! het zaagblad moet eerst op volle snelheid zijn

voordat u het in het werkstuk leidt

- beschermkap F opent automatisch als u het zaagblad

in het werkstuk leidt (open beschermkap alleen

handmatig met hendel G voor speciale zaagsnedes

zoals inval-zagen)

! forceer de machine niet (oefen lichte en constante

druk uit om oververhitting van de zaagbladpunten en

het smelten van kunststof materiaal te voorkomen)

! houd de machine tijdens het werk altijd vast bij

het(de) grijs-gekleurde greepvlak(ken)

- schakel uw machine, na het maken van de zaagsnede,

uit door trekker W los te laten

! zorg ervoor, dat het zaagblad tot stilstand

gekomen is, voordat u de machine van het

werkstuk haalt

TOEPASSINGSADVIES

• Bij gebruik van de geleiderail (SKIL-accessoire

2610Z04064) in combinatie met de adapter, zal de

freesdiepte met 14 mm afnemen bij snedes met een

hoek van zowel 90° als 45°

• Leg de goede kant van het werkstuk altijd naar beneden

om splinteren tot een minimum te beperken

• Gebruik uitsluitend scherpe zaagbladen van het juiste

type 8

- hoe meer tanden, des te beter de zaagsnede

- zaagbladen met hardmetalen tanden blijven tot 30

maal langer scherp dan gewone zaagbladen

• Breedtegeleider Y 9

- voor het maken van een precieze zaagsnede langs de

rand van een werkstuk

- kan aan beide kanten van de voet bevestigd worden

Instellen breedtegeleider

- draai knop Z los

- stel gewenste zaagbreedte in met behulp van schaal

op breedtegeleider (gebruik zaaglijnvizier Q als

0-referentiepunt)

- draai knop Z vast

• Inval-zagen 0

- stel gewenste zaagdiepte in

- kantel machine naar voren met zaaglijnvizier Q op één

lijn met op werkstuk aangegeven gewenste zaaglijn

- open onderste beschermkap F met hendel G

- schakel, net voordat u het zaagblad in het werkstuk

leidt, de machine in en laat achterkant van machine

geleidelijk zakken terwijl u voorkant van voet als

”scharnier” gebruikt

- beweeg machine geleidelijk zowel naar beneden als

naar voren

- zodra het zaagblad het materiaal bereikt, hendel G

loslaten

! de machine nooit naar achteren trekken

• Zagen van grote panelen !

- ondersteun paneel dicht bij de zaagsnede op de

grond, een tafel of een werkbank

! stel zaagdiepte zo in, dat u door paneel en niet

door de ondersteuning zaagt

- indien breedtegeleider de gewenste zaagbreedte niet

aankan, klem of spijker een recht stuk hout op

werkstuk als een geleider, en gebruik de rechterkant

van de voet tegen deze geleider

ONDERHOUD / SERVICE

• Deze machine is niet bedoeld voor professioneel gebruik

• Houd machine en snoer altijd schoon (met name de

ventilatie-openingen)

! trek de stekker uit het stopcontact vóór het

reinigen

• Houd het gebied rondom de onderste beschermkap F 3

altijd schoon (verwijder stof en splinters met behulp van

perslucht of een borstel)

• Maak zaagblad onmiddellijk na gebruik schoon (met

name als er hars of lijm op zit)

• Mocht het elektrische gereedschap ondanks zorgvuldige

fabricage- en testmethoden toch defect raken, dient de

reparatie te worden uitgevoerd door een erkende

klantenservice voor SKIL elektrische gereedschappen

- stuur de machine ongedemonteerd, samen met het

aankoopbewijs, naar het verkoopadres of het

dichtstbijzijnde SKIL service-station (de adressen

evenals de onderdelentekening van de machine vindt

u op www.skil.com)

MILIEU

• Geef electrisch gereedschap, accessoires en

verpakkingen niet met het huisvuil mee (alleen voor

EU-landen)

- volgens de Europese richtlijn 2012/19/EG inzake oude

electrische en electronische apparaten en de

toepassing daarvan binnen de nationale wetgeving,

dient afgedankt electrisch gereedschap gescheiden te

worden ingezameld en te worden afgevoerd naar een

recycle-bedrijf, dat voldoet aan de geldende

milieu-eisen

- symbool @ zal u in het afdankstadium hieraan

herinneren

CONFORMITEITSVERKLARING

• Wij verklaren als alleen verantwoordelijke, dat het onder

“Technische gegevens” beschreven product voldoet aan

de volgende normen of normatieve documenten: EN

60745, EN 61000, EN 55014, overeenkomstig de

bepalingen van de richtlijnen 2004/108/EG, 2006/42/EG,

2011/65/EU

• Technisch dossier bij: SKIL Europe BV (PT-SEU/

ENG1), 4825 BD Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

GELUID/VIBRATIE

• Gemeten volgens EN 60745 bedraagt het

geluidsdrukniveau van deze machine 97 dB(A) en het

geluidsvermogen-niveau 108 dB(A) (standaard deviatie:

3 dB), en de vibratie ✱ (hand-arm methode; onzekerheid

K = 1,5 m/s²)

✱ bij het zagen van hout 2,6 m/s²

✱ bij het zagen van metaal 2,2 m/s²

• Het trillingsemissieniveau is gemeten in

overeenstemming met een gestandaardiseerde test

volgens EN 60745; deze mag worden gebruikt om twee

machines met elkaar te vergelijken en als voorlopige

beoordeling van de blootstelling aan trilling bij gebruik

van de machine voor de vermelde toepassingen

- gebruik van de machine voor andere toepassingen, of

met andere of slecht onderhouden accessoires, kan

het blootstellingsniveau aanzienlijk verhogen

- wanneer de machine is uitgeschakeld of wanneer

deze loopt maar geen werk verricht, kan dit het

blootstellingsniveau aanzienlijk reduceren

! bescherm uzelf tegen de gevolgen van trilling

door de machine en de accessoires te

onderhouden, uw handen warm te houden en uw

werkwijze te organiseren



Cirkelsåg 5255

INTRODUKTION

• Maskinen är avsedd för sågning av raka längs- och

tvärsnitt och i geringsvinklar upp till 45° i trä; med

lämpliga sågklingor kan också icke-järnmetaller, lätt

byggnadsmaterial och plast sågas

• Det här verktyget är inte avsedd för yrkesmässig

användning

• Läs och spara denna instruktionsbok 2

TEKNISKA DATA 1

SÄKERHET

ALLMÄNNA SÄKERHETSANVISNINGAR

OBS! Läs noga igenom alla anvisningar. Fel som

uppstår till följd av att anvisningarna nedan inte följts kan

orsaka elstöt, brand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för framtida

bruk. Nedan använt begrepp “elverktyg” hänför sig till

nätdrivna elverktyg (med nätsladd) och till batteridrivna

elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på

arbetsplatsen eller dåligt belyst arbetsområde kan leda

till olyckor.

b) Använd inte elverktyget i explosionsfarlig

omgivning med brännbara vätskor, gaser eller

damm. Elverktygen alstrar gnistor som kan antända

dammet eller gaserna.

c) Håll under arbetet med elverktyget barn och

obehöriga personer på betryggande avstånd. Om du

störs av obehöriga personer kan du förlora kontrollen

över elverktyget.

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till

vägguttaget. Stickproppen får absolut inte

förändras. Använd inte adapterkontakter

tillsammans med skyddsjordade elverktyg.

Oförändrade stickproppar och passande vägguttag

reducerar risken för elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t. ex.

rör, värmeelement, spisar och kylskåp. Det nns en

större risk för elektriskt slag om din kropp är jordad.

c) Skydda elverktyget mot regn och väta. Tränger vatten

in i ett elverktyg ökar risken för elektriskt slag.

d) Missbruka inte nätsladden och använd den inte för

att bära eller hänga upp elverktyget och inte heller

för att dra stickproppen ur vägguttaget. Håll

nätsladden på avstånd från värme, olja, skarpa

kanter och rörliga maskindelar. Skadade eller

tilltrasslade ledningar ökar risken för elektriskt slag.

e) När du arbetar med ett elverktyg utomhus använd

endast förlängningssladdar som är godkända för

utomhusbruk. Om en lämplig förlängningssladd för

utomhusbruk används minskar risken för elektriskt slag.

f) Använd en jordfelsbrytare om det inte är möjligt att

undvika elverktygets användning i fuktig miljö.

Genom att använda en jordfelsbrytare minskas risken för

elstöt.

3) PERSONSÄKERHET

a) Var uppmärksam, kontrollera vad du gör och

använd elverktyget med förnuft. Använd inte

elverktyget när du är trött eller om du är påverkad

av droger, alkohol eller mediciner. Under användning

av elverktyg kan även en kort ouppmärksamhet leda till

allvarliga kroppsskador.

b) Bär alltid personlig skyddsutrustning och

skyddsglasögon. Användning av personlig

skyddsutrustning som t. ex. dammltermask, halkfria

säkerhetsskor, skyddshjälm och hörselskydd reducerar

alltefter elverktygets typ och användning risken för

kroppsskada.

c) Undvik oavsiktlig igångsättning. Kontrollera att

elverktyget är frånkopplat innan du ansluter

stickproppen till vägguttaget och/eller ansluter/tar

bort batteriet, tar upp eller bär elverktyget. Om du

bär elverktyget med ngret på strömställaren eller

ansluter påkopplat elverktyg till nätströmmen kan olycka

uppstå.

d) Ta bort alla inställningsverktyg och skruvnycklar

innen du kopplar på elverktyget. Ett verktyg eller en

nyckel i en roterande komponent kan medföra

kroppsskada.

e) Överskatta inte din förmåga. Se till att du står

stadigt och håller balansen. I detta fall kan du lätttare

kontrollera elverktyget i oväntade situationer.

f) Bär lämpliga kläder. Bär inte löst hängande kläder

eller smycken. Håll håret, kläderna och handskarna

på avstånd från rörliga delar. Löst hängande kläder,

smycken och långt hår kan dras in av roterande delar.

g) Vid elverktyg med dammutsugnings- och

-uppsamlingsutrustning kontrollera att

anordningarna är rätt monterade och används på

korrekt sätt. Användning av dammutsugning minskar de

risker damm orsakar.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING

AV ELVERKTYG

a) Överbelasta inte elverktyget. Använd för aktuellt

arbete avsett elverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet eektområde.

b) Ett elverktyg med defekt strömställare får inte

längre användas. Ett elverktyg som inte kan kopplas in

eller ur är farligt och måste repareras.

c) Dra stickproppen ur vägguttaget och/eller ta bort

batteriet innan inställningar utförs, tillbehörsdelar

byts ut eller elverktyget lagras. Denna skyddsåtgärd

förhindrar oavsiktlig inkoppling av elverktyget.

d) Förvara elverktygen oåtkomliga för barn. Låt

elverktyget inte användas av personer som inte är

förtrogna med dess användning eller inte läst denna

anvisning. Elverktygen är farliga om de används av

oerfarna personer.

e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga

komponenter fungerar felfritt och inte kärvar, att

komponenter inte brustit eller skadats; orsaker som

kan leda till att elverktygets funktioner påverkas

menligt. Låt skadade delar repareras innan

elverktyget återanvänds. Många olyckor orsakas av

dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena. Omsorgsfullt

skötta skärverktyg med skarpa eggar kommer inte så lätt

i kläm och går lättare att styra.

g) Använd elverktyget, tillbehör, insatsverktyg osv.

enlig dessa anvisningar. Ta hänsyn till

arbetsvillkoren och arbetsmomenten. Används

elverktyget på icke ändamålsenligt sätt kan farliga

situationer uppstå.

5) SERVICE

a) Låt elverktyget repareras endast av kvalificerad

fackpersonal och med originalreservdelar. Detta

garanterar att elverktygets säkerhet upprätthålls.

SÄKERHETSANVISNINGAR FÖR CIRKELSÅGAR

1) SÅGMETOD

a) FARA : Håll händerna på betryggande avstånd

från sågområdet och sågklingan. Håll andra handen

på stödhandtaget eller motorhuset. Om båda

händerna hålls på sågen kan de inte skadas av

sågklingan.

b) Sträck dig inte under arbetsstycket. Skyddet skyddar

dig inte från sågbladet under arbetsstycket.

c) Justera skärdjupet gentemot tjockleken av

arbetsstykket. Mindre än hela längden av en av

sågklingans tänder skall vara synlig genom arbetsstykket.

d) Arbetsstycket som ska sågas får aldrig hållas i

handen eller över benen. Säkra arbetsstycket på ett

stabilt stöd. Det är viktigt att arbetsstycket hålls fast

ordentligt för undvikande av kontakt med kroppen,

inklämning av sågklinga eller förlorad kontroll över sågen.

e) Håll fast elverktyget endast vid de isolerade

handtagen när arbeten utförs på ställen där

insatsverktyget kan skada dolda elledningar eller

egen nätsladd. Om elverktyget kommer i kontakt med

en spänningsförande ledning sätts elverktygets

metalldelar under spänning som sedan leder till elstöt.

f) Vid klyvsågning ska alltid ett sidoanslag eller ett

raksågningsstycke användas. Det gör att sågkanten

blir rakare och minskar risken för att sågbladet kör fast.

g) Använd alltid sågklingor i rätt storlek och med

lämpligt infästningshål (t. ex. i stjärnform eller runt).

Sågklingor som inte passar till sågens

monteringskomponenter roterar orunt och leder till att

kontrollen förloras över sågen.

h) Använd aldrig skadade eller felaktiga brickor eller

bultar för att fästa sågbladet. Brickorna och bultarna är

speciellt tillverkade för sågen, för bästa prestanda och

högsta säkerhet vid användningen.

2) BAKSLAG – ORSAKER OCH MOTSVARANDE

ANVISNINGAR.

• Ett bakslag är en plötslig reaktion på ett klämt, fastkört

eller felställt sågblad, som gör att sågen lyfts upp och ut

ur arbetsstycket på ett okontrollerat sätt

•

Om sågbladet kläms eller körs fast hår genom att sågspåret

stänger sig, stannar sågbladet och motorreaktionen driver

enheten snabbt bakåt mot operatören

• Om sågbladet blir vridet eller felställt i spåret kan

tänderna i bakre delen av sågbladet tränga in i övre delen

av arbetsstycket, lämna spåret och hoppa bakåt mot

operatören

• Ett bakslag orsakas av en felaktigt använd såg och kan

undvikas med lämpliga skyddsåtgärder som beskrivs

nedan

a) Håll stadigt i sågen med båda händerna och håll

armarna i ett läge som möjliggör att hålla stånd mot

de bakslagskrafter som eventuellt uppstår. Stå alltid

på sidan om sågklingan; håll aldrig sågklingan i linje

med kroppen. Vid ett bakslag kan sågen hoppa bakåt

men användaren kan behärska bakslagskraften om

lämpliga åtgärder vidtagits.

b) Om sågklingan kommer i kläm eller arbetet avbryts,

koppla från sågen och håll sågklingan i arbetsstycket

tills den stannat fullständigt. Försök aldrig dra sågen

ur arbetsstycket eller bakåt så länge sågklingan

roterar eller risk finns för att bakslag uppstår.

Lokalisera och åtgärda orsaken för inklämning av

sågklingan. Undvik att såga på spikar och skruvar.

c) Vill du återstarta en såg som sitter i arbetsstycket

centrera sågklingan i sågspåret och kontrollera att

sågklingans tänder inte hakat upp sig i

arbetsstycket. Är sågklingan inklämd kan den gå upp ur

arbetsstycket eller orsaka bakslag vid återstart av sågen.

d) Stöd stora skivor för att reducera risken för ett

bakslag till följd av inklämd sågklinga. Stora paneler

sackar gärna under sin egen vikt. Stöd måste placeras

under panelen på båda sidorna, nära såglinjen och nära

panelens kant.

e) Använd inte oskarpa eller skadade sågklingor.

Sågklingor med oskarpa eller fel inriktade tänder medför

till följd av ett för smalt sågspår ökad friktion, inklämning

av sågklingan och bakslag.

f) Handtagen för justering av sågdjup och sågvinkel

måste vara åtdragna och säkrade före sågningen.

Om bladjusteringen ändras under sågningen kan

sågklingan klämmas fast och orsaka bakslag.

g) Var speciellt försiktig vid sågning i existerande

väggar eller andra dolda områden. Den inträngande

sågklingan kan blockera vid sågning i dolda objekt och

förorsaka bakslag.

3) UNDRE SKYDDETS FUNKTION

a) Kontrollera före varje användningstillfälle att undre

skyddet stänger sig ordentligt. Använd inte sågen

om undre skyddet inte rör sig fritt och stängs

omedelbart. Kläm eller bind aldrig undre skyddet i

öppet läge. Om sågen tappas av misstag kan nedre

skyddet bli böjt. Drag ur stickkontakten, fäll upp nedre

skyddet med uppfällningshandtaget och kontrollera att

det rör sig fritt och inte vidrör sågbladet eller någon

annan del vid sågning i alla vinklar och djup.

b) Kontrollera att fjädern i undre skyddet fungerar. Om

skyddet och fjädern inte fungerar ordentligt måste

de genomgå service innan sågen används. Nedre

skyddet kan röra sig långsamt på grund av skadade

delar, häftande avlagringar eller ansamlat skräp.

Nedre skyddet ska endast föras bort manuellt vid

speciella sågningstyper såsom instickssågning och

sammansatt sågning. Höj undre skyddet med

handtaget och så fort som sågbladet går in i materialet

måste nedre skyddet släppas fritt. För all annan typ av

sågning ska nedre skyddet träda in automatiskt.

d) Se alltid till att undre skyddet täcker sågbladet

innan du ställer från dig sågen på en bänk eller på

golvet. Ett oskyddat sågblad i tomgång får sågen att röra

sig bakåt och såga allt utefter den tillryggalagda sträckan.

Var medveten om den tid det tar för sågbladet att stanna

efter det att strömbrytaren släpps upp.

EXTRA SÄKERHETSANVISNINGAR

ALLMÄNT

• Den här maskinen ska inte användas av personer under

16 år

• Denna maskin är inte lämplig till våtsågning

• Draalltidurstickkontaktenfrånväggurtagetinnan

du gör någon justering eller byter tillbehör

• Använd ej maskinen om sladden är trasig; låt den byta ut

av en kvalicerad person

• Asbesthaltigt material får inte bearbetas (asbest

anses vara cancerframkallande)

• Viss typ av damm, exempelvis färg som innehåller bly,

vissa träsorter, mineraler och metaller kan vara

hälsovådliga om de inhaleras (hudkontakt eller inhalering

kan ge allergisk reaktion och/eller luftvägsproblem/

sjukdom hos personer i närheten); använd

andningsskydd och arbeta med en

dammuppsamlare om sådan anslutning finns

• Vissa typer av damm är klassicerade så som

carcinogeniska (t.ex. ek- och björkdamm) särskilt i

kombination med tillsatser för träbehandling; använd

andningsskydd och arbeta med en

dammuppsamlare om sådan anslutning finns

• Följ de nationella krav, som nns angående damm, för de

material du skall arbete med

• Använd endast sågbord som är utrustad med

0-spänningsströmbrytare som förhindrar återstart av

motorn efter strömavbrott

• Använd endast sågbord som är utrustad med klyvkniven

TILLBEHÖR

• SKIL kan endast garantera att maskinen fungerar felfritt

om originaltillbehör används

• Använd endast tillbehör vilkas tillåtna varvtal åtminstone

motsvarar maskinens högsta tomgångsvarvtal

• Användendastsågbladmedenminstadiameterpå

170 mm, en största diameter på 170 mm och ett

spindelhål på 16 mm

• Använd aldrig en blad, som är gjord av snabbstål

• Använd aldrig slip/kapskivor till denna maskin

FÖRE ANVÄNDNINGEN

• Kontrollera alltid att den tillförda strömtypen stämmer

med spänningen som anges på maskinens märkplåt

(maskiner med beteckningen 230V eller 240V kan även

anslutas till 220V)

• Undvik skador genom att ta bort skruvar, spikar eller

andra föremål ur arbetsstycket; ta dem bort innan du

startar ett arbete

• Se till att arbetsområdet är fritt från föremål innan du

startar arbetet

• Sätt fast arbetsstycket (ett arbetsstycke fastsatt med

skruvtvingar eller i ett skruvstäd är mera stabilt än om det

hålls fast för hand)

• Använd lämpliga detektorer för lokalisering av dolda

försörjningsledningar eller konsultera lokalt

distributionsföretag (kontakt med elledningar kan

förorsaka brand och elstöt; en skadad gasledning kan

leda till explosion; borrning i vattenledning kan förorsaka

sakskador eller elstöt)

• Använd helt utrullade och säkra förlängningssladdar med

kapacitet på 16 A

UNDER ANVÄNDNINGEN

• Ljudnivån vid arbete kan överskrida 85 dB(A); använd

hörselskydd

• Använd aldrig din maskin utan maskinens original

säkerhetsdetaljer

• Såga ej extremt små arbetsstycken

• Använd aldrig din maskin ovanför huvudet

• I händelse av fastkörning, onormala elektriska eller

mekaniska störningar, stäng genast av maskinen och dra

ur stickkontakten

• Skadas eller kapas nätsladden under arbetet, rör inte vid

sladden utan dra genast ut stickkontakten

EFTER ANVÄNDNINGEN

• När du ställer ifrån dig maskinen måste motorn vara

frånslagen och de rörliga delarna ska ha stannat

fullständigt

• Efter att maskinen blivit avstångd, försök aldrig att stoppa

rotationen genom att pressa något mot bladet, utan låt

den stanna av sig självt

ANVÄNDNING

• Montering av sågbladet 3

! drag ur stickkontakten

- ta fram hexnyckeln A från förvaringsutrymmet B

- håll ner spindellåsknappen C medan du tar ut

bladbulten D med hexnyckeln

! tryck bara på spindellåsknappen C medan

verktyget står stilla

- släpp upp spindellåsknappen C

- tag bort änsen E

- öppna undre skyddet F med spaken G och håll det

medan du monter sågbladet med sågtänder och pilen

som är tryckt på sågbladet pekande i samma riktning

som pilen på övre skyddet

- släpp undre skyddet F

- sätt tillbaka änsen E

! se till att klämytorna H på flänsarna är helt rena

och vända mot bladet

- håll ner spindellåsknappen C medan du drar åt

bladbulten med hexnyckeln 1/8 varv mer än ngerkraft

(möjliggör slirning av sågblad vid sågning med hårt

sågmotstånd och minskar överbelastning på motorn

samt motverkar kast)

- släpp upp spindellåsknappen C

• Justering av sågdjup (0-55 mm) 4

- för optimal sågning skall ej sågbladet överstiga mer än

3 mm under arbetsstycket

- lossa knapp J

- tryck upp/ned foten K till önskad sågdjup på skalan

genom användande av indikatoren L

- dra åt knapp J

• Justering av sågvinkel (0-45°) 5

- lossa knapp M

- luta maskinen till önskad sågvinkel på skalan genom

användande av indikatoren N

- dra åt knapp M

! vid fasning, sågdjup överensstämmer ej med

värdet på sågdjupsskalan

• Kontroll av vinkel vid 90° 5

- justera och dra åt foten K till maximalt sågdjup 4

- justera och dra åt sågvinkeln till 0°

- kontrollera 90° vinkel mellan blad och undersida av

foten med en vinkelhake

- om justering är nödvändig, lossa knapp M och använd

ställskruven P enligt bilden

• Justerbar såglinjefönster Q 6a

- för att föra maskinen längs önskad såglinje markerat

på arbetsstycket

- för rak 0° sågning eller 45° vinkelsågning använd

angående indikatorslinjen

! den breda delen av foten skall vila på den

stödjande delen av arbetsstycket

- kan justeras för att du ska kunna välja om du vill ha det

avsågade på den inre eller yttre sidan av bladet 6b

! sågbredd är fastställd av vidden på sågtänderna

och ej på vidden av bladkroppen

! gör alltid en provsågning först för att faststalla

den verkliga såglinjen

• Dammuppsugning

- anslut dammsugare till anslutning R 7

! låt ej dammsugarslangen hindra undre

klingskyddet eller sågning

- ett spånpåse (SKIL tillbehör 2610387402) kann även

användas

• Använding av maskinen 7

- sätt kontakten i väggurtaget

- håll alltid fast handtaget S stadigt med en hand och

handtaget T stadigt med den andra handen

- placera maskinen med fotplattans framsida plant på

arbetsstycket

! se till at sågtänderna ej går emot arbetsstycket

- starta maskinen genom att först trycka in knappen V (=

säkerhetsströmbrytare som ej kan låsas) och därefter

avtryckaren W

! maskinen skall ha nått max. varvtal innan bladet

kommer i kontakt med arbetsstycket

- det undre skyddet F öppnas automatiskt när sågbladet

kommer i kontakt med arbetsstycket (öppna undre

skyddet manuellt genom att föra undan det med

spaken G endast för speciell sågning som dyksågning)

! överbelasta inte maskinen (använd lätt och jämnt

tryck för att undvika överhettning av bladspetsarna och

att plasten smälter om plastmaterial bearbetas)

! under arbetet, håll alltid verktyget i det grå

greppet

- när du är färdig, stäng av maskinen genom att släppa

avtryckaren W

! försäkra dig om att bladet helt har stannat innan

maskinenlyfts från det sågade materialet

ANVÄNDNINGSTIPS

• Vid användning av styrskena (SKIL-tillbehör

2610Z04064) i kombination med adapter minskas

sågdjupet med 14 mm för 90°- såväl som 45°-snitt

• Lägg alltid den naste sidan av arbetsstycket nedåt för att

förhindra minimum av is

• Använd endast skarpa sågblad av rätt sort 8

- kvaliteten på sågsnittet förbättras genom antalet

tänder

- hårdmetallblad förblir vassa upp til 30 gånger längre

än vanliga blad

• Sidoanslag Y 9

- för exakt sågning längs arbetsstyckets kanter

- kan infogas i båda sidorna av foten

Justering av sidoanslag

- lossa knapp Z

- justera till önskad sågvidd med hjälp av skalan på

sidoanslaget (använd såglinjefönster Q som

0-referens)

- dra åt knapp Z

• Dyksågning 0

- ställ in önskat sågdjup

- luta maskinen framåt med såglinjefönsteren Q i linje

med önskad såglinje som nns markerad på

arbetsstycket

- öppna undre skyddet F med spaken G

- starta maskinen innan bladet kommer i kontakt med

arbetsstycket och gradvis sänker bakdelen av

maskinen i arbetsstycket genom att använda främre

delen av foten som stöd

- föra maskinen gradvis nedåt och framåt

- så fort som sågbladet går in i materialet, lösgör spak G

! dra aldrig maskinen bakåt

• Sågning av stora paneler !

- stöd panel nära sågning på ett golv, bord eller

arbetsbänk

! ställ in sågdjup så att du såg genom panelen och

ej genom stödet

- om sidoanslaget är för kort för önskad sågvidd kläm

eller spika fast en rak träbit till arbetsstycket som ett

anhåll, och använd högra sidan av foten mot detta

anhåll

UNDERHÅLL / SERVICE

• Det här verktyget är inte avsedd för yrkesmässig

användning

• Håll alltid din maskin och sladden ren (speciellt

ventilationsöppningarna)

! drag ur stickkontakten innan rengöring

• Håll alltid området runt det nedre skyddet F 3 rent

(avlägsna damm och spån med hjälp av tryckluft eller en

borste)

• Rengör sågbladet direkt efter användning (speciellt efter

kåda och lim)

• Om i elverktyget trots exakt tillverkning och sträng kontroll

störning skulle uppstå, bör reparation utföras av

auktoriserad serviceverkstad för SKIL elverktyg

- sänd in verktyget i odemonterat skick tillsammans

med inköpsbevis till försäljaren eller till närmaste SKIL

serviceverkstad (adresser till servicestationer och

sprängskisser av maskiner nns på www.skil.com)

MILJÖ

• Elektriska verktyg, tillbehör och förpackning får inte

kastas i hushållssoporna (gäller endast EU-länder)

- enligt direktivet 2012/19/EG som avser äldre elektrisk

och elektronisk utrustning och dess tillämpning enligt

nationell lagstiftning ska uttjänta elektriska verktyg

sorteras separat och lämnas till miljövänlig återvinning

- symbolen @ kommer att påminna om detta när det är

tid att kassera

FÖRSÄKRAN OM

ÖVERENSSTÄMMELSE

• Vi försäkrar härmed under exklusivt ansvar att denna

produkt som beskrivs i “Tekniska data” överensstämmer

med följande normer eller normativa dokument: EN

60745, EN 61000, EN 55014, enligt bestämmelserna i

direktiven 2004/108/EG, 2006/42/EG, 2011/65/EU

• Teknisk tillverkningsdokumentation finns hos: SKIL

Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

LJUD/VIBRATION

• Ljudtrycksnivån som uppmätts enligt EN 60745 är på

denna maskin 97 dB(A) och ljudeektnivån 108 dB(A)

(standard deviation: 3 dB), och vibration ✱ m/s²

(hand-arm metod; onoggrannhet K = 1,5 m/s²)

✱ vid sågning i trä 2,6 m/s²

✱ vid sågning i metall 2,2 m/s²

• Vibrationsemissionsvärdet har uppmätts enligt ett

standardiserat test i enlighet med EN 60745; detta värde

kan användas för att jämföra vibrationen hos olika verktyg

och som en ungefärlig uppskattning av hur stor vibration

användaren utsätts för när verktyget används enligt det

avsedda syftet

- om verktyget används på ett annat än det avsedda

syftet eller med fel eller dåligt underhållna tillbehör kan

detta drastiskt öka vibrationsnivån

- när verktyget stängs av eller är på men inte används,

kan detta avsevärt minska vibrationsnivån

! skydda dig mot vibration genom att underhålla

verktyget och dess tillbehör, hålla händerna

varma och styra upp ditt arbetssätt



Rundsav 5255

INLEDNING

• Værktøjet er beregnet til at udføre længde- og tværsnit

med lige snitforløb og geringsvinkler op til 45° i træ; brug

af passende savklinger gør det også muligt at save i

ikke-jernmetal, lette byggematerialer og kunststof

• Dette værktøj er ikke beregnet til professionelt brug

• Læs og gem denne betjeningsvejledning 2

TEKNISKE DATA 1

SIKKERHED

GENERALE SIKKERHEDSINSTRUKSER

VIGTIGT! Læs alle advarselshenvisninger og

instrukser. I tilfælde af manglende overholdelse af

advarselshenvisningerne og instrukserne er der risiko for

elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar

alle advarselshenvisninger og instrukser til senere

brug. Det i advarselshenvisningerne benyttede begreb “el

værktøj” refererer til netdrevet el værktøj (med netkabel) og

akkudrevet el værktøj (uden netkabel).

1) SIKKERHED PÅ ARBEJDSPLADSEN

a) Sørg for, at arbejdsområdet er rent og ryddeligt.

Uorden eller uoplyste arbejdsområder øger faren for

uheld.

b) Brug ikke maskinen i eksplosionstruede omgivelser,

hvor der er brændbare væsker, gasser eller støv.

El-værktøj kan slå gnister, der kan antænde støv eller

dampe.

c) Sørg for, at andre personer og ikke mindst børn

holdes væk fra arbejdsområdet, når maskinen er i

brug. Hvis man distraheres, kan man miste kontrollen

over maskinen.

2) ELEKTRISK SIKKERHED

a) Maskinens stik skal passe til kontakten. Stikket må

under ingen omstændigheder ændres. Brug ikke

adapterstik sammen med jordforbundne maskiner.

Uændrede stik, der passer til kontakterne, nedsætter

risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne overflader

som f.eks. rør, radiatorer, komfurer og køleskabe.

Hvis din krop er jordforbundet, øges risikoen for elektrisk

stød.

c) Maskinen må ikke udsættes for regn eller fugt.

Indtrængning af vand i maskinen øger risikoen for

elektrisk stød.

d) Brug ikke ledningen til formål, den ikke er beregnet

til (f.eks. må man aldrig bære maskinen i ledningen,

hænge maskinen op i ledningen eller rykke i

ledningen for at trække stikket ud af kontakten).

Beskyt ledningen mod varme, olie, skarpe kanter

eller maskindele, der er i bevægelse. Beskadigede

eller indviklede ledninger øger risikoen for elektrisk stød.

e) Hvis maskinen benyttes i det fri, må der kun

benyttes en forlængerledning, der er godkendt til

udendørs brug. Brug af forlængerledning til udendørs

brug nedsætter risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at bruge maskinen i

fugtige omgivelser, skal der bruges et HFI-relæ.

Brug af et HFI-relæ reducerer risikoen for at få elektrisk

stød.

3) PERSONLIG SIKKERHED

a) Det er vigtigt at være opmærksom, se, hvad man

laver, og bruge maskinen fornuftigt. Man bør ikke

bruge maskinen, hvis man er træt, har nydt alkohol

eller er påvirket af medicin eller euforiserende

stoffer. Få sekunders uopmærksomhed ved brug af

maskinen kan føre til alvorlige personskader.

b) Brug beskyttelsesudstyr og hav altid

beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.

eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm

eller høreværn afhængig af maskintype og anvendelse

nedsætter risikoen for personskader.

c) Undgå utilsigtet igangsætning. Kontrollér, at el

værktøjet er slukket, før du tilslutter det til

strømtilførslen og/eller akkuen, løfter eller bærer

det. Undgå at bære el værktøjet med ngeren på

afbryderen og sørg for, at el værktøjet ikke er tændt, når

det sluttes til nettet, da dette øger risikoen for

personskader.

d) Fjern indstillingsværktøj eller skruenøgle, inden

maskinen tændes. Hvis et stykke værktøj eller en nøgle

sidder i en roterende maskindel, er der risiko for

personskader.

e) Overvurder ikke dig selv. Sørg for at stå sikkert,

mens der arbejdes, og kom ikke ud af balance. Det

er derved nemmere at kontrollere maskinen, hvis der

skulle opstå uventede situationer.

f) Brug egnet arbejdstøj. Undgå løse

beklædningsgenstande eller smykker. Hold hår, tøj

og handsker væk fra dele, der bevæger sig. Dele, der

er i bevægelse, kan gribe fat i løstsiddende tøj, smykker

eller langt hår.

g) Hvis støvudsugnings- og opsamlingsudstyr kan

monteres, er det vigtigt, at dette tilsluttes og

benyttes korrekt. Brug af en støvopsugning nedsætter

risikoen for personskader som følge af støv.

4) OMHYGGELIG OMGANG MED OG BRUG AF

EL-VÆRKTØJ

a) Undgå overbelastning af maskinen. Brug altid en

maskine, der er beregnet til det stykke arbejde, der

skal udføres. Med den rigtige maskine arbejder man

bedst og mest sikkert inden for det angivne eektområde.

b) Brug ikke en maskine, hvis afbryder er defekt. En

maskine, der ikke kan startes og stoppes, er farlig og skal

repareres.

c) Træk stikket ud af stikkontakten og/eller fjern

akkuen, inden maskinen indstilles, der skiftes

tilbehørsdele, eller maskinen lægges fra. Disse

sikkerhedsforanstaltninger forhindrer utilsigtet start af

maskinen.

d) Opbevar ubenyttet el-værktøj uden for børns

rækkevidde. Lad aldrig personer, der ikke er

fortrolige med maskinen eller ikke har gennemlæst

disse instrukser, benytte maskinen. El-værktøj er

farligt, hvis det benyttes af ukyndige personer.

e) Maskinen bør vedligeholdes omhyggeligt.

Kontroller, om bevægelige dele fungerer korrekt og

ikke sidder fast, og om delene er brækket eller

beskadiget, således at maskinens funktion påvirkes.

Få beskadigede dele repareret, inden maskinen

tages i brug. Mange uheld skyldes dårligt vedligeholdte

maskiner.

f) Sørg for, at skæreværktøjer er skarpe og rene.

Omhyggeligt vedligeholdte skæreværktøjer med skarpe

skærekanter sætter sig ikke så hurtigt fast og er nemmere

at føre.

g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht.

disse instrukser. Tag hensyn til arbejdsforholdene

og det arbejde, der skal udføres. I tilfælde af

anvendelse af værktøjet til formål, som ligger uden for det

fastsatte anvendelsesområde, kan der opstå farlige

situationer.

5) SERVICE

a) Sørg for, at maskinen kun repareres af kvalificerede

fagfolk, og at der kun benyttes originale

reservedele. Dermed sikres størst mulig

maskinsikkerhed.

SIKKERHEDSFORSKRIFTER FOR RUNDSAVE

1) SAVEPROCEDURE

a) FARE : Hold fingrene væk fra saveområdet og

savklingen. Hold på ekstragrebet eller motorhuset

med den anden hånd. Holdes saven med begge

hænder, kan disse ikke kvæstes af savklingen.

b) Stik ikke hånden ind under arbejdsemnet. Skærmen

kan ikke beskytte Dem mod savklingen neden under

arbejdsemnet.

c) Justerer dybdeindstillingen efter arbejdsstykket.

Mindre end en hel tand på saveklingen skal være synlig

på undersiden af arbejdsstykket.

d) Hold aldrig det emne, der skal saves i, i hånden eller

hen over benet. Sikre emnet på en stabil holder. Det

er vigtigt at fastgøre emnet godt for at minimere fare for

kropskontakt, klemning af savkling eller tab af kontrol.

e) Hold altid kun el-værktøjet i de isolerede

gribeflader, når du udfører arbejde, hvor

indsatsværktøjet kan ramme bøjede strømledninger

eller værktøjets eget kabel. Kontakt med en

spændingsførende ledning sætter også metaldele under

spænding, hvilket fører til elektrisk stød.

f) Når De saver på langs ad årerne, skal De altid bruge

et sidestyr eller et lige stykke træ som styr. Det giver

større præcision og nedsætter risikoen for at savklingen

sætter sig fast.

g) Anvend altid savklinger i den rigtige størrelse og

med passende boring (f.eks. stjerneformet eller

rund). Savklinger, der ikke passer til savens

monteringsdele, løber ikke rundt, hvorved du taber

kontrollen.

h) Anvend aldrig beskadigede eller forkerte

savklingeskiver eller -bolte. Savklingeskiver og -bolte

er specielt konstrueret til Deres sav for optimal præstation

og sikker anvendelse.

2) TILBAGESLAG - ÅRSAGER OG TILSVARENDE

ADVARSLER

• Tilbageslag er en pludselig reaktion på en fastklemt,

blokeret eller forkert indstillet savklinge, som får saven til

at løfte sig op og ud af arbejdsemnet mod brugeren

• Når savklingen er fastklemt eller blokeret, fordi savsnittet

lukker sig, går savklingen i stå og motorreaktionen driver

hurtigt saven tilbage mod brugeren

• Hvis savklingen bliver skæv eller forkert rettet ind i

savsnittet, kan tænderne på savklingens bagkant trænge

ned i træets overade, hvilket får savklingen til at komme

ud af savsnittet og blive kastet tilbage mod brugeren

• Tilbageslag er resultatet af værktøjsmisbrug og/eller

forkerte arbejdsmetoder eller -forhold og kan undgås ved

at træe nedenstående korrekte forholdsregler

a) Hold godt fast i saven med begge hænder og

anbring armene således, at De kan modstå

tilbageslagskræfterne. Stå med kroppen ved siden

af savklingen, ikke på linje med savklingen.

Tilbageslag kan bevirke, at saven kastes tilbage, men

hvis der træes de korrekte forholdsregler, kan brugeren

klare tilbageslagskræfterne.

b) Hvis savklingen sætter sig fast eller når

savearbejdet af en eller anden grund afbrydes, skal

afbryderen slippes og saven holdes ubevægelig i

materialet, indtil savklingen står fuldstændigt stille.

Forsøg aldrig at fjerne saven fra arbejdsemnet eller

at trække saven baglæns, mens savklingen er i

bevægelse, da der ellers kan opstå tilbageslag. Find

årsagen til at savklingen har sat sig fast og ret fejlen. Pas

på ikke at save i søm eller skruer.

c) Når saven startes i arbejdsemnet igen, anbring

savklingen midt i savsnittet og sørg for at

savtænderne ikke griber ind i arbejdsemnet. Hvis

savklingen sætter sig fast, kan den bevæge sig opad eller

blive kastet tilbage fra arbejdsemnet, når saven startes

igen.

d) Understøt store arbejdsemner for at minimere

risikoen for at savklingen klemmes fast og slås

tilbage. Store arbejdsemner har en tendens til at synke

ned på midten under deres egen vægt, så der skal

placeres understøtninger under arbejdsemnet i begge

sider, tæt på snittet og i nærheden af emnets kant.

e) Anvend aldrig en sløv eller beskadiget savklinge.

Uskarpe eller forkert indstillede savklinger giver smalle

snit, som forårsager stor friktion, får savklingen til at

sætte sig fast og giver tilbageslag.

f) Klingedybde- og smigskæringslåsehåndtag skal

være stramme og sidde godt fast, før De begynder

at save. Hvis savklingens indstilling ændrer sig under

savningen, kan det bevirke, at savklingen sætter sig fast

og giver tilbageslag.

g) Vær særlig forsigtig, når der saves i bestående

vægge eller andre områder, hvor man ikke har

direkte indblik. Den neddykkende savklinge kan blokere

i forbindelse med savning i skjulte genstande, hvilket kan

føre til et tilbageslag.

3) FUNKTION AF DEN UNDERSKÆRM

a) Inden hver ibrugtagning skal De kontrollere, at

underskærmen lukker rigtigt. Hvis underskærmen

ikke kan bevæge sig frit og lukker omgående, må

saven ikke anvendes. Fastspænd eller blokér aldrig

underskærmen i åben stilling. Hvis saven ved et uheld

tabes, kan underskærmen blive bøjet. Træk stikket ud af

kontakten, hæv underskærmen med håndtaget og sørg

for at den kan bevæge sig frit og ikke berører savklingen

eller andre dele, i alle vinkler og savedybder.

b) Kontrollér funktionen af underskærmens fjeder.

Hvis skærmen og fjederen ikke fungerer korrekt,

skal de repareres før brug. Underskærmen kan

fungere trægt på grund af beskadigede dele, klæbrige

aejringer eller ophobning af snavs.

c) Underskærmen må kun hæves manuelt ved speciel

savning f.eks. dyksavning og savning i sammensatte

materialer. Hæv underskærmen ved hjælp af håndtaget,

og så snart savklingen berører arbejdsemnet, skal

underskærmen udløses. Ved al anden savning skal

underskærmen fungere automatisk.

d) Sørg altid for at underskærmen dækker savklingen,

før saven lægges ned på arbejdsbænken eller

gulvet. En ubeskyttet savklinge, som kører i tomgang, vil

få saven til at bevæge sig baglæns og save i alt, der

kommer i vejen for den. Vær opmærksom på, at det tager

lidt tid, før savklingen stopper, efter kontakten slippes.

EKSTRA SIKKERHEDSFORSKRIFTER

GENERELT

• Dette værktøj må ikke bruges af personer under 16 år

• Dette værktøj er ikke egnet til vandsavning

• Fjernaltidførststikketfrakontakten,førendDe

foretager nogle ændringer eller skifter tilbehør

• Brug ikke værktøjet, hvis kablet er beskadiget; få det

skiftet ud af en anerkendt fagmand

• Bearbejd ikke asbestholdigt materiale (asbest er

kræftfremkaldende)

• Støv fra materiale som f.eks. maling, der indeholder bly,

nogle træsorter, mineraler og metal kan være skadeligt

(kontakt med eller indånding af støvet kan forårsage

allergiske reaktioner og/eller sygdomme i luftvejene hos

den, der anvender værktøjet, eller hos omkringstående);

bær en støvmaske og arbejd med en

støvudsugningsanordning, hvor en sådan kan

sluttes til

• Visse slags støv er klassiceret som kræftfremkaldende

(som f.eks. støv fra eg og bøg) især i forbindelse med

tilsætningsstoer til træbehandling; bær en støvmaske

og arbejd med en støvudsugningsanordning, hvor

en sådan kan sluttes til

• Følg de nationale krav, hvad angår støv, for de materialer,

du ønsker at arbejde med

• Anvend kun et savbord udstyret med en

sikkerhedskontakt, som forhindrer re-start af motoren,

efter en spændingsafbrydelse

• Anvend kun et savbord udstyret med en spaltekniv

TILBEHØR

• SKIL kan kun sikre en korrekt funktion af værktøjet, hvis

der benyttes originalt tilbehør

• Der må kun benyttes tilbehør, hvis godkendte

omdrejningstal er mindst så højt som værktøjets max.

omdrejningstal i ubelastet tilstand

• Brugkunsavklingermedenmin.diameterpå170

mm, en maks. diameter på 170 mm og et spindelhul

på 16 mm

• Brug aldrig savklinger der er lavet af HSS stål

• Anvend aldrig slibe/skæreskiver til dette værktøj

INDEN BRUG

• Kontrollér altid at forsyningsspændingen er den samme

som den spænding, der er anført på værktøjets

navneskilt (værktøj med betegnelsen 230V eller 240V

kan også tilsluttes til 220V)

• Undgå skader forårsaget af skruer, søm eller andre

materialer i arbejdsstykket; fjern disse før De begynder at

arbejde

• Fjern alle genstande såvel ovenpå som nedenunder

savlinien, før De begynder at save

• Fastgør emnet (det er sikrere at holde emner i en

fastgøringsanordning eller skruestik end med hånden)

• Anvend egnede søgeinstrumenter til at finde frem til

skjulte forsyningsledninger eller kontakt det lokale

forsyningsselskab (kontakt med elektriske ledninger

kan føre til brand og elektrisk stød; beskadigelse af en

gasledning kan føre til eksplosion; brud på et vandrør kan

føre til materiel skade eller elektrisk stød)

• Anvend helt udrullede og sikre forlængerledninger med

en kapacitet på 16 A

UNDER BRUG

• Under arbejde med værktøjet kan lydniveauet overstige

85 dB(A); brug høreværn

• Brug aldrig værktøjet uden den originale

beskyttelsesskærm

• Forsøg ikke at save ekstremt små arbejdsstykker

• Arbejd ikke med værktøjet over hovedet

• I tilfælde af blokering eller ved elektrisk eller mekanisk

fejlfunktion, afbryd straks værktøjet og tag stikket ud af

kontakten

• Hvis kablet beskadiges eller skæres over under arbejdet,

ikke berør kablet, og straks træk ud stikket

EFTER BRUG

• Efter endt arbejde skal afbryderen afbrydes og alle

bevægelige dele være stoppet før værktøjet sættes til

side

• Efter afbrydelse af rundsaven, så stop aldrig rotationen af

savklingen ved et pres fra siden

BETJENING

• Montering af savklinge 3

! træk stikket ud af kontakten

- tag stiftnøglen A ud af opbevaringspladsen B

- tryk på spindellåseknappen C og hold den nede,

medens De fjerner klingebolten D med stiftnøglen

! tryk kun på spindellåseknappen C, når værktøjet

ikke bevæger sig

- udløs spindellåseknappen C

- fjern angen E

- åbn underskærmen F med tappen G og hold den fast,

medens De monterer savklingen med savtænderne og

pilen trykt på savklingen pegende i samme retning

som pilen på overskærmen

- udløs underskærmen F

- montér angen E

! sørg for at flangernes fastspændingsflader H er

helt rene og vender mod klingen

- tryk på spindellåseknappen C og hold den nede,

medens De spænder klingebolten med stiftnøglen 1/8

omgang ngerstramt (sikrer at savklingen kan glide,

når den udsættes for ekstrem modstand for at

reducere motoroverbelastning og savbagslag)

- udløs spindellåseknappen C

• Indstilling af savdyben (0-55 mm) 4

- for at opnå et perfekt kvalitetssnit bør savklingen ikke

rage mere end 3 mm nedenfor arbejdsemnet

- løsn knappen J

- løft/sænk foden K indtil den ønskede savdybde

fremkommer på skalaen ved at anvende indikatoren L

- spænd knappen J

• Indstilling af savvinklen (0-45°) 5

- løsn knappen M

- tip værktøjet indtil den ønskede savvinkel fremkommer

på skalaen ved at anvende indikatoren N

- spænd knappen M

! ved smigskæring, vil savdybden ikke svare til den

angivne værdi på savdybdeskalaen

• Check at savvinklen er 90° 5

- justér og spænd foden K til maksimal savdybde 4

- justér og spænd savvinklen på 0°

- kontrollér at der er en 90° vinkel mellem savklinge og

undersiden af foden med en vinkel

- hvis justering er nødvendig, løsn knappen M og brug

stilleskruen P som vist

• Indstilleligt savelinjevisir Q 6a

- for præcis savning langs den ønskede savelinjen

markeret på arbejdsemnet

- for lige savning i 0° eller 45° smigskæring, anvend da

den pågældende indikatorlinje

! den bredeste del af foden bør hvile på den del af

arbejdsemnet som har støtte

- kan justeres, så De kan vælge om spildmaterialet skal

være på klingens inder- eller yderside 6b

! savbredden er afhængig af bredden på

savtænderne og ikke af selve klingen

! udfør altid et prøve snit, for at kontrollere den

aktuelle savlinje

• Støvopsugning

- montér støvsuger til forlængerstykket R 7

! lad aldrig støvsugerslangen komme i kontakt

med underskærmen eller savningen

- en støvpose (SKIL tilbehør 2610387402) kan også

anvendes

• Betjening af værktøjet 7

- sæt stikket i kontakten

- hold altid håndtaget S fast med den ene hånd og

håndtaget T med den anden hånd

- placer værktøjet med forenden af fodenden adt imod

arbejdsemnet

! sørg for at savtænderne ikke griber ind i

arbejdsemnet

- start Deres værktøj ved først at trykke knappen V (=

sikkerhedsafbryder, som ikke kan låses) ind og

derefter træk på afbryder W

! værktøjet skal køre med max. hastighed inden

savklingen berørerarbejdsemnet

- underskærmen F åbnes automatisk når savklingen

berører arbejdsemnet (hæv kun skærmen manuelt ved

hjælp af tappen G ved speciel savning f.eks.

dyksavning)

! overbelast ikke værktøjet (anvend et let og

vedvarende tryk for at undgå overophedning af

savklinger og, i tilfælde af skæring af plastik, at smelte

plastikmaterialet)

! under arbejde, hold altid om værktøjet på de grå

markerede grebsområde(r)

- når De er færdig med savningen, sluk værktøjet ved at

slippe afbryderen W

! vær sikker på, at savklingen står fuldstændigt

stille, førend De løfter værktøjet væk fra

arbejdsemnet

GODE RÅD

• Hvis der anvendes en styreskinne (SKIL-tilbehør

2610Z04064) i kombination med en adapter, vil

skæredybden blive reduceret med 14 mm for 90° samt

for 45° snit

• Læg altid den pæneste side af arbejdsemnet nedad for at

minimere splitning

• Brug kun skarpe savklinger af den korrekte type 8

- kvaliteten af snittet forøges med antallet af tænder

- hårdmetalsavklinger holder skæret op til 30 gange

længere end alm. klinger

• Sidestyr Y 9

- til præcise snit langs kanten af arbejdsemnet

- kan sættes ind på begge sider af foden

Justering af sidestyret

- løsn knappen Z

- justér til den ønskede savbredde ved hjælp af skalaen

på sidestyret (brug savelinjevisir Q som 0-reference)

- spænd knappen Z

• Dyksavning 0

- indstil den ønskede savdybde

- vip værktøjet fremad med savelinjevisir Q på linje med

den ønskede savelinje markeret på arbejdsemnet

- åbn underskærmen F med tappen G

- lige inden klingen berører arbejdsemnet, start

værktøjet og sænk gradvist bagparten af værktøjet ved

at benytte forenden af foden som støttepunkt

- bevæg værktøjet gradvist nedad og samtidigt fremover

- så snart savklingen berører arbejdsemnet, løs tappen

! før aldrig værktøjet bagover

• Savning af store emner !

- støt emnet tæt på snittet, enten på gulvet, bordet eller

arbejdsbænken

! indstil savdybden således at De saver gennem

emnet og ikke gennem det som støtter emnet

- hvis sidestyret ikke er langt nok til den ønskede

savbredde, så fastgør et lige stykke træ som styr og før

højre side af foden imod dette styr

VEDLIGEHOLDELSE/SERVICE

• Dette værktøj er ikke beregnet til professionelt brug

• Hold værktøjet og ledningen ren (især

ventilationshullerne)

! træk stikket ud før rensning

• Hold altid området omkring den nederste afskærmning F

3 rent (fjern støv og spåner ved at blæse det ud med

trykluft eller med en børste)

• Rengør savklingen straks efter brug (specielt for harpiks

og lim)

• Skulle el værktøjet trods omhyggelig fabrikation og

kontrol holde op med at fungere, skal reparationen

udføres af et autoriseret serviceværksted for SKIL-

elektroværktøj

- send den uskilte værktøjet sammen med et købsbevis

til forhandleren eller nærmeste SKIL serviceværksted

(adresser og reservedelstegning af værktøjet ndes på

www.skil.com)

MILJØ

• Elværktøj, tilbehør og emballage må ikke

bortskaffes som almindeligt affald (kun for EU-lande)

- i henhold til det europæiske direktiv 2012/19/EF om

bortskaelse af elektriske og elektroniske produkter og

gældende national lovgivning, skal brugt elværktøj

indsamles separat og bortskaes på en måde, der

skåner miljøet mest muligt

- symbolet @ erindrer dig om dette, når udskiftning er

nødvendig

OVERENSSTEMMELSESERKLÆRING

• Vi erklærer under almindeligt ansvar, at det produkt, der

er beskrevet under “Tekniske data”, er i

overensstemmelse med følgende standarder eller

normative dokumenter: EN 60745, EN 61000, EN 55014,

i henhold til bestemmelserne i direktiverne 2004/108/EF,

2006/42/EF, 2011/65/EU

• Teknisk dossier hos: SKIL Europe BV (PT-SEU/ENG1),

4825 BD Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

STØJ/VIBRATION

• Måles efter EN 60745 er lydtrykniveau af dette værktøj 97

dB(A) og lydeektniveau 108 dB(A) (standard deviation:

3 dB), og vibrationsniveauet ✱ m/s² (hånd-arm metoden;

usikkerhed K = 1,5 m/s²)

✱ ved savning i træ 2,6 m/s²

✱ ved savning i metal 2,2 m/s²

• Det vibrationsniveau er målt i henhold til den

standardiserede test som anført i EN 60745; den kan

benyttes til at sammenligne to stykker værktøj og som en

foreløbig bedømmelse af udsættelsen for vibrationer, når

værktøjet anvendes til de nævnte formål

- anvendes værktøjet til andre formål eller med andet

eller dårligt vedligeholdt tilbehør, kan dette øge

udsættelsesniveauet betydeligt

- de tidsrum, hvor værktøjet er slukket, eller hvor det

kører uden reelt at udføre noget arbejde, kan

reducere udsættelsesniveauet betydeligt

! beskyt dig selv imod virkningerne af vibrationer

ved at vedligeholde værktøjet og dets tilbehør,

ved at holde dine hænder varme og ved at

organisere dine arbejdsmønstre



Sirkelsag 5255

INTRODUKSJON

• Dette verktøyet er beregnet til å utføre langsgående og

tverrgående snitt med rett skjæring og gjæringsvinkel opp

til 45° i tre; med tilsvarende sagblad kan det også sages

ikke-jernholdige metaller, byggematerialer og kunststo

• Dette verktøyet er ikke beregnet på profesjonell bruk

• Les og ta vare på denne brukerveiledningen 2

TEKNISKE DATA 1

SIKKERHET

GENERELLE SIKKERHETSANVISNINGER

OBS! Les gjennom alle advarslene og anvisningene.

Feil ved overholdelsen av advarslene og nedenstående

anvisninger kan medføre elektriske støt, brann og/eller

alvorlige skader. Ta godt vare på alle advarslene og

informasjonene. Det nedenstående anvendte uttrykket

“elektroverktøy” gjelder for strømdrevne elektroverktøy (med

ledning) og batteridrevne elektroverktøy (uten ledning).

1) SIKKERHET PÅ ARBEIDSPLASSEN

a) Hold arbeidsområdet rent og ryddig. Rotete

arbeidsområder eller arbeidsområder uten lys kan føre til

ulykker.

b) Ikke arbeid med maskinen i eksplosjonsutsatte

omgivelser – der det befinner seg brennbare

væsker, gass eller støv. Elektroverktøy lager gnister

som kan antenne støv eller damper.

c) Hold barn og andre personer unna når

elektroverktøyet brukes. Hvis du blir forstyrret under

arbeidet, kan du miste kontrollen over maskinen.

2) ELEKTRISK SIKKERHET

a) Støpselet til maskinen må passe inn i stikkontakten.

Støpselet må ikke forandres på noen som helst

måte. Ikke bruk adapterstøpsler sammen med

jordede maskiner. Bruk av støpsler som ikke er

forandret på og passende stikkontakter reduserer

risikoen for elektriske støt.

b) Unngå kroppskontakt med jordede overflater slik

som rør, ovner, komfyrer og kjøleskap. Det er større

fare ved elektriske støt hvis kroppen din er jordet.

c) Hold maskinen unna regn eller fuktighet. Dersom det

kommer vann i et elektroverktøy, øker risikoen for

elektriske støt.

d) Ikke bruk ledningen til andre formål, f.eks. til å bære

maskinen, henge den opp eller trekke den ut av

stikkontakten. Hold ledningen unna varme, olje,

skarpe kanter eller maskindeler som beveger seg.

Med skadede eller opphopede ledninger øker risikoen for

elektriske støt.

e) Når du arbeider utendørs med et elektroverktøy, må

du kun bruke en skjøteledning som er godkjent til

utendørs bruk. Når du bruker en skjøteledning som er

egnet for utendørs bruk, reduseres risikoen for elektriske

støt.

f) Hvis det ikke kan unngås å bruke elektroverktøyet i

fuktige omgivelser, må du bruke en jordfeilbryter.

Bruk av en jordfeilbryter reduserer risikoen for elektriske

støt.

3) PERSONSIKKERHET

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig

frem når du arbeider med et elektroverktøy. Ikke

bruk maskinen når du er trett eller er påvirket av

narkotika, alkohol eller medikamenter. Et øyeblikks

uoppmerksomhet ved bruk av maskinen kan føre til

alvorlige skader.

b) Bruk personlig verneutstyr og husk alltid å bruke

vernebriller. Bruk av personlig sikkerhetsutstyr som

støvmaske, sklifaste arbeidssko, hjelm eller hørselvern –

avhengig av type og bruk av elektroverktøyet – reduserer

risikoen for skader.

c) Unngå å starte verktøyet ved en feiltagelse. Forviss

deg om at elektroverktøyet er slått av før du kobler

det til strømmen og/eller batteriet, løfter det opp

eller bærer det. Hvis du holder ngeren på bryteren når

du bærer elektroverktøyet eller kobler elektroverktøyet til

strømmen i innkoblet tilstand, kan dette føre til uhell.

d) Fjern innstillingsverktøy eller skrunøkler før du slår

på elektroverktøyet. Et verktøy eller en nøkkel som

benner seg i en roterende maskindel, kan føre til skader.

e) Ikke overvurder deg selv. Sørg for å stå stødig og i

balanse. Dermed kan du kontrollere maskinen bedre i

uventede situasjoner.

f) Bruk alltid egnede klær. Ikke bruk vide klær eller

smykker. Hold hår, tøy og hansker unna deler som

beveger seg. Løstsittende tøy, smykker eller langt hår

kan komme inn i deler som beveger seg.

g) Hvis det kan monteres støvavsug- og

oppsamlingsinnretninger, må du forvisse deg om at

disse er tilkoblet og brukes på korrekt måte. Bruk av

et støvavsug reduserer farer på grunn av støv.

4) AKTSOM HÅNDTERING OG BRUK AV

ELEKTROVERKTØY

a) Ikke overbelast maskinen. Bruk et elektroverktøy

som er beregnet til den type arbeid du vil utføre.

Med et passende elektroverktøy arbeider du bedre og

sikrere i det angitte eektområdet.

b) Ikke bruk elektroverktøy med defekt på-/avbryter. Et

elektroverktøy som ikke lenger kan slås av eller på, er

farlig og må repareres.

c) Trekk støpselet ut av stikkontakten og/eller fjern

batteriet før du utfører innstillinger på

elektroverktøyet, skifter tilbehørsdeler eller legger

maskinen bort. Disse tiltakene forhindrer en utilsiktet

starting av maskinen.

d) Elektroverktøy som ikke er i bruk må oppbevares

utilgjengelig for barn. Ikke la maskinen brukes av

personer som ikke er fortrolig med dette eller ikke

har lest disse anvisningene. Elektroverktøy er farlige

når de brukes av uerfarne personer.

e) Vær nøye med vedlikeholdet av maskinen.

Kontroller om bevegelige maskindeler fungerer

feilfritt og ikke klemmes fast, og om deler er brukket

eller skadet, slik at dette innvirker på maskinens

funksjon. La skadede deler repareres før maskinen

brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til

mange uhell.

f) Hold skjæreverktøyene skarpe og rene. Godt stelte

skjæreverktøy med skarpe skjær setter seg ikke så ofte

fast og er lettere å føre.

g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold

til disse anvisningene. Ta hensyn til

arbeidsforholdene og arbeidet som skal utføres.

Bruk av elektroverktøy til andre formål enn det som er

angitt kan føre til farlige situasjoner.

5) SERVICE

a) Maskinen din skal alltid kun repareres av kvalifisert

fagpersonale og kun med originale reservedeler.

Slik opprettholdes maskinens sikkerhet.

SIKKERHETSADVARSLER FOR SIRKELSAGER

1) SAGPROSEDYRE

a) FARE : Pass på at hendene ikke kommer inn i

sagområdet og opp i sagbladet. Hold

ekstrahåndtaket eller motorhuset fast med den

andre hånden. Når begge hendene holder sagen, kan

sagbladet ikke skade hendene.

b) Ikke strekk hånden under arbeidsstykket. Skjermen

kan ikke beskytte deg mot bladet under arbeidsstykket.

c) Justér dybdeinnstillingen etter arbeidsstykket.

Halvparten av den nederste tannen på sagbladet skal

være synlig på undersiden av arbeidsstykket.

d) Hold aldri arbeidsstykket som skal sages fast med

hånden eller over benet. Du må sikre arbeidsstykket

på et stabilt feste. Det er viktig å feste arbeidsstykket

godt for å minimere faren ved kroppskontakt,

fastklemming av sagbladet eller hvis du mister kontrollen.

e) Ta kun tak i elektroverktøyet på de isolerte

gripeflatene, hvis du utfører arbeid der

innsatsverktøyet kan treffe på skjulte

strømledninger eller den egne strømledningen.

Kontakt med en spenningsførende ledning setter også

elektroverktøyets metalldeler under spenning og fører til

elektriske støt.

f) Når du sager på langs, må du allrid bruke sidestiller

eller anviser for rett kant. Det øker nøyaktigheten på

sagkuttet og reduserer risikoen for at bladet skal sette

seg fast.

g) Bruk alltid sagblad med rett størrelse og med

passende festehull (f. eks. stjerne-formet eller

rund). Sagblad som ikke passer sammen med sagens

montasjedeler, går urundt og fører til tap av kontrollen.

h) Bruk aldri bladskiver eller bolter som er skadet eller

av feil type. Bladskivene og boltene er laget spesielt for

sagen, for å gå optimal ytelse og sikkerhet under bruk.

2) TILBAKESLAG - ÅRSAKER OG TILSVARENDE

ADVARSLER

• Tilbakeslag er en plutselig reaksjon på at sagbladet er

klemt fast, sitter fast, eller er forskjøvet, slik at sagen er

ute av kontroll og løfter seg opp og ut av arbeidsstykket

og beveger seg mot operatøren

• Når bladet er i klemme eller sitter helt fast fordi

spaltekniven stenger, vil bladet kjøre seg fast og motoren

reagerer ved å kjøre verktøyet i stor fart bakover mot

operatøren

• Hvis bladet blir vridd eller skjevt i kuttet, kan tennene på

bakkanten av bladet grave seg ned i overaten på

trestykket slik at bladet kommer ut av spaltekniven og

hopper bakover mot operatøren

• Tilbakeslag er en følge av at verktøyet misbrukes og/eller

betjenes på feil måte eller under forhold som ikke egner

seg; tilbakeslag kan unngås ved å ta riktige forholdsregler

som oppgitt nedenfor

a) Hold sagen støtt med begge hendene og hold

armene slik at du kan stå i mot kraften av

tilbakeslaget. Stå slik at kroppen kommer på den

ene eller andre siden av bladet, og ikke på linje med

bladet. Tilbakeslag kan få sagen til å hoppe bakover,

men kraften i tilbakeslaget kan styres av operatøren,

dersom du tar skikkelige forholdsregler.

b) Når bladet kjører seg fast, eller når du av en eller

annen grunn avbryter sagingen, frigjør bryteren og

hold sagen helt stille i arbeidsstykket til bladet

slutter helt å gå rundt. Forsøk aldri å trekke sagen ut

av arbeidsstykket eller trekke sagen bakover mens

bladet ennå roterer, eller kan det forårsake

tilbakeslag. Undersøk hvorfor bladet har kjørt seg fast

og fjern årsaken til det. Unngå å skjære over nagler eller

skruer.

c) Når du starter sagen igjen i arbeidsstykket, sett

sagbladet midt i spaltekniven og kontroller at

sagtennene ikke biter inn i materialet. Hvis sagbladet

sitter fast, kan det bevege seg oppover eller slå tilbake fra

arbeidsstykket i det sagen startes på nytt.

d) Støtt større paneler for å redusere risikoen for

tilbakeslag eller at bladet blir klemt fast. Store

paneler har en tendens til å bøye seg under sin egen

vekt. Det er nødvendig å sette støtter under panelet på

begge sider, like ved skjærelinjen og nær kanten av

panelet.

e) Ikke bruk et sagblad som er sløvt eller skadet. Blad

som er uslipte eller ikke skikkelig justert, kan gi smal

spaltekniv som forårsaker for mye friksjon, samt

tilbakeslag og tendens til at bladet setter seg fast.

f) Bladdybde og låsespaker for skråsaging må trekkes

godt til og være støe før man begynner kuttet. Hvis

bladjusteringen endrer seg under sagingen, kan det

forårsake tilbakeslag eller at bladet setter seg fast.

g) Vær spesielt forsiktig ved saging i vegger eller

andre uoversiktelige områder. Det innstikkende

sagbladet kan blokkere ved saging i skjulte objekter og

forårsake et tilbakeslag.

3) FUNKSJONER FOR UNDERSKJERM

a) Kontroller at underskjermen er låst hver gang du

bruker sagen. Ikke bruk sagen hvis undeskjermen

ikke beveger seg fritt og låses øyeblikkelig. Du må

aldri klemme eller feste underskjermen slik at den

holdes i åpen stilling. Hvis du ved et uhell slipper

sagen i golvet, kan underskjermen bli bøyd. Trekk ut

støpslet av stikkontakten, rett ut underskjermen med

tilbaketrekkingshåndtaket og se til at den beveger seg fritt

og ikke berører bladet eller noen annen del, uansett

vinkel og skjæredybde.

b) Kontroller at underskjermfjæren virker som den

skal. Hvis skjermen og fjæren ikke virker som de

skal, må de leveres til service før de brukes igjen.

Underskjermen kan bevege seg tregt p.g.a. deler som er

skadet, seigt belegg, eller smussansamling.

c) Underskjermen skal bare trekkes tilbake for hånd

for spesialarbeid som spaltekutt og sammensatte

kutt. Hev underskjermen ved å trekke tilbake

spaken, men så snart bladet går inn i

arbeidsstykket, må underskjermen slippes. For all

annen saging, skal du la undeskjermen virke automatisk.

d) Pass alltid på at underskjermen dekker bladet før du

legger fra deg sagen på en benk eller på golvet. Et

ubeskyttet blad som ennå går rundt vil få sagen til å gå

bakover og kutte alt som ligger i veien. Du bør vite hvor

lang tid det tar før bladet stopper etter at bryteren er slått

av.

EKSTRA SIKKERHETSADVARSLER

GENERELL

• Verktøyet må ikke brukes av personer under 16 år

• Dette verktøyet er ikke beregnet for vannsaging

• Taalltidutkontaktenførduforandrerinnstillinger

på sagen eller skifter tilbehør

• Bruk ikke verktøyet dersom kabel er skadet; få den skiftet

ud af en anerkendt fagmand

• Ikke bearbeid asbestholdig material (asbest kan

fremkalle kreft)

• Støv fra materialer som blyholdig maling, visse tresorter,

mineraler og metall kan være skadelig (kontakt med eller

inhalering av støv kan gi allergiske reaksjoner og/eller

sykdommer i åndedrettsorganene for brukeren eller

personer i nærheten); bruk støvmaske og arbeid med

støvfjerningsutstyr når det er mulig

• Visse typer støv er klassisert som kreftfremkallende

(som f.eks. støv fra eik og bøk), spesielt sammen med

tilsetningsstoer for trebehandling; bruk støvmaske og

arbeid med støvfjerningsutstyr når det er mulig

• Følg de nasjonale krav, når det gjelder støv for de

materialer du ønsker å arbeide med

• Bruk kun et sagbord med en bryter som hindrer re-start

av motoren ved spenningsavbrudd

• Bruk kun et sagbord med en spaltekniv

TILBEHØR

• SKIL kan kun garantere et feilfritt verktøy dersom

original-tilbehør brukes

• Bruk kun tilbehør med et godkjent turtall som er minst like

høyt som verktøyets høyeste tomgangsturtall

• Brukkunsagbladermedminimumdiameterpå170

mm, maksimum diameter på 170 mm, og spindelhull

på 16 mm

• Bruk aldri sagblader av HSS (stål)

• Bruk aldri slipe-/kappeskiver til dette verktøyet

FØR BRUK

• Sjekk alltid at tilført spenningen er den samme som

oppgitt på verktøyets merkeplate (verktøy som er

betegnet med 230V eller 240V kan også koples til et

220V strømuttak)

• Ungå skade p.g.a. skruer, spiker eller andre elementer i

arbeidsstykket; fjernes før man starter jobben

• Rydd unna alle hindringer i arbeidsområdet før du

begynner å sage

•

Sett fast arbeidsstykket (et arbeidsstykke som er sikret

med klemmer, sitter sikrere enn om det holdes fast for hånd)

• Bruk egnede detektorer til å finne skjulte strøm-/

gass-/vannledninger, eller spør hos det lokale el-/

gass-/vannverket (kontakt med elektriske ledninger kan

medføre brann og elektrisk støt; skader på en

gassledning kan føre til eksplosjon; inntrenging i en

vannledning forårsaker materielle skader og kan medføre

elektriske støt)

• Bruk helt utrullet og sikker skjøteledning med en kapasitet

på 16 A

UNDER BRUK

• Støynivået under arbeid kan overskride 85 dB(A); bruk

hørselvern

• Bruk aldri verktøyet uten det orginale beskyttelses

systemet

• Ikke forsøk å kutte ekstremt små materialer

• Ikke før sagen over hodet

• Ved fastkjøring eller ved elektriske/mekaniske problemer,

slå øyeblikkelig av bryteren og dra ut støpslet

• Hvis kabelen skades eller kappes under arbeid må

kabelen ikke berøres, men støpselet straks trekkes ut

ETTER BRUK

• Når du setter bort verktøyet må bryteren slåes av,

bevegelige deler må være helt stoppet

• Etter at du har slått av sagen, må du aldri stoppe

blad- rotasjonen ved å føre en gjenstand mot bladet

BRUK

• Montering av sagbladet 3

! trekk ut støpslet av stikkontakten

- ta frem sekskantnøkkelen A fra oppbevaring B

- trykk på spindellåsknappen C og hold den inne mens

du fjerner bladbolten D med sekskantnøkkelen

! vent med å trykke på spindellåsknappen C til

verktøyet har stanset og er i ro

- slipp spindellåsknappen C

- fjern ensen E

- åpne underskjermen F med spaken G og holde den

mens du monterer sagblad med sagtenner og pil som

er trykt på sagbladet pekende i samme retning som

pilen på overskjermen

- slipp underskjermen F

- monter ensen E

! pass på at oppspenningsflatene H og flensene er

helt rene og vendt mot bladet

- trykk på spindellåsknappen C og hold den inne mens

du strammer bladbolten med sekskantnøkkelen 1/8

omdreining mer enn trukket til for hånd (sikrer at

sagbladet slipper hvis det møter for stor motstand og

reduserer derfor overbelastning av motoren og

tilbakeslag)

- slipp spindellåsknappen C

• Justering av kuttedybden (0-55 mm) 4

- for optimal kvalitet på sagingen bør bladet ikke være

mer enn 3 mm på undersiden av arbeidsstykket

- løsne knott J

- løft/senk fotplaten K inntil ønsket kuttedybde kommer

til syne på skalaen ved å benytte indikatoren L

- stram knott J

• Justering av kuttevinkel (0-45°) 5

- løsne knott M

- føre verktøyet på skrå inntil ønsket kuttevinkel kommer

til syne på skalaen ved å benytte indikatoren N

- stram knott M

! ved skråsaging vil kuttedybden ikke

korrespondere med verdien på

kuttedybdeskalaen

• Sjekk av 90° kuttevinkel 5

- juster og stram fotplaten K på maksimum kuttedybde 4

- juster og stram kuttevinkel på 0°

- mål 90° vinkel mellom bladet og bunnet av fotplaten

med en vinkelhake

- dersom justering er nødvendig, løsne knott M, og bruk

justeringsskruen P som vist

• Justerbar saglinjevisir Q 6a

- for å føre verktøyet langs ønskede saglinjen, markert

på arbeidsstykket

- for rett saging ved 0° eller skråsaging ved 45° benytt

den angående indikatorlinje

! den vide delen av fotplaten bør hvile på den delen

av arbeidsstykket som har støtte

- kan justeres slik at du kan velge om avfallet kommer

på inn- eller utsiden av bladet 6b

! kuttebredden er avhengig av bredden på tennene

på sagbladet og ikke selve bladet

! ta alltid et prøvekutt før start for å bekrefte

utseende på kuttet

• Støvoppsuging

- tilkople støvsuger til adapter R 7

! ikke la støvsugerslangen komme i kontakt med

underskjermen eller selve kuttingen

- man bør bruke også støvpose (SKIL tilbehør

2610387402)

• Bruk av verktøyet 7

- putt støpsel i stikkontakten

- hold alltid håndtaket S godt fast med den ene hånden

og håndtaket T godt fast med den andre hånden

- sett verktøyet på arbeidsstykket med forsiden av

fotplaten att ned på arbeidsstykket

! vær sikker på at sagtennene ikke fester seg i

arbeidsstykket før start

- slå på verktøyet ved først å trykke inn knapp V (=

sikkerhetsbryter som ikke kan låses) og deretter trykk

inn bryter W

! verktøyet må ha nådd max hastighet før

sagbladet kommer i kontakt med arbeidsstykket

- underskjermen F åpnes automatisk når sagbladet

kommer i kontakt med arbeidsstykket (åpne bare

denne manuelt med spaken G for spesielle kutt som

spaltekutt)

! ikke bruk makt på verktøyet (før verktøyet lett og

kontinuerlig for å unngå overoppheting av

bladspissene, og ved kutting av plast, smelting av

plastmaterialet)

! under arbeid, hold verktøyet alltid i grått(gråe)

grepsområde(r)

- etter å ha fullført sagingen, slå av verktøyet ved å

frigjøre bryter W

! forsikre deg om at bladet har stoppet helt før du

løfter verktøyet fra arbeidsstykket

BRUKER TIPS

• Når du bruker styreskinne (SKIL tilbehør 2610Z04064) i

kombinasjon med adapter, reduseres dybden på kuttet

med 14 mm for 90° så vel som for 45° kutt

• Legg alltid den pene siden av arbeidsstykket ned for å

forsikre deg om minimum splintring av materialet

• Bruk alltid skarpe sagblader av riktig type 8

- kvaliteten på sagingen økes med antall tenner på

sagbladet

- hårdmetall-blader har 30 ganger lengre levetid enn

vanlige blader

• Sidestiller Y 9

- for å lage eksakte kutt langs arbeidsstykket

- kan settes inn på begge sider av fotplaten

Justering av sidestiller

- løsne knott Z

- juster til ønsket kuttebredde ved å benytte skalaen på

sidestiller (bruk saglinjevisir Q som 0-referanse)

- stram knott Z

• Spaltekutt 0

- sett ønsket kuttedybde

- føre verktøyet på skrå fremover med saglinjevisir Q på

linje med ønsket saglinje markert på arbeidsstykket

- åpne underskjermen F med spaken G

- akkurat før bladet treer arbeidsstykket, start verktøyet

og gradvis senk bakparten av verktøyet ved å benytte

fronten av fotplaten som støttepunkt

- beveg verktøyet gradvis nedover og samtidig fremover

- så snart bladet går inn i arbeidsstykket, løsne spaken

! ikke før verktøyet bakover

• Kutte stor panel !

- støtt panelet nære kuttet enten på gulvet, bordet eler

arbeidsbenken

! sett kuttedybden slik at du kutter gjennom

panelet og ikke gjennom det som støtter panelet

- derom sidestiller ikke er lang nok for ønsket

sagbredde, sett fast en rett planke på arbeidsstykket

som styring og før høyre side av fotplaten mot denne

styring

VEDLIKEHOLD / SERVICE

• Dette verktøyet er ikke beregnet på profesjonell bruk

• Hold alltid verktøyet og kabelen ren (spesielt

ventilasjonshullene)

! dra ut støpselet før rengjøring

• Hold alltid området rundt underskjermen F 3 rent (fjern

støv og spon ved å blåse ut med trykkluft eller bruk en

kost)

• Rengjør sagblad straks etter bruk (spesielt for kvae og

lim)

• Hvis elektroverktøyet til tross for omhyggelige

produksjons- og kontrollmetoder en gang skulle svikte,

må reparasjonen utføres av et autorisert serviceverksted

for SKIL-elektroverktøy

- send verktøyet i montert tilstand sammen med

kjøpebevis til forhandleren eller nærmeste SKIL

servicesenter (adresser liksom service diagram av

verktøyet nner du på www.skil.com)

MILJØ

• Kast aldri elektroverktøy, tilbehør og emballasje i

husholdningsavfallet (kun for EU-land)

- i henhold til EU-direktiv 2012/19/EF om kasserte

elektriske og elektroniske produkter og direktivets

iverksetting i nasjonal rett, må elektroverktøy som ikke

lenger skal brukes, samles separat og returneres til et

miljøvennlig gjenvinningsanlegg

- symbolet @ er påtrykt som en påminnelse når

utskiftning er nødvendig

SAMSVARSERKLÆRING

• Vi erklærer som eneansvarlig at produktet som beskrives

under “Tekniske data” stemmer overens med følgende

normer eller normative dokumenter: EN 60745, EN

61000, EN 55014, jf. bestemmelsene i direktivene

2004/108/EF, 2006/42/EF, 2011/65/EU

• Tekniske underlag hos: SKIL Europe BV (PT-SEU/

ENG1), 4825 BD Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

STØY/VIBRASJON

• Målt ifølge EN 60745 er lydtrykknivået av dette verktøyet

97 dB(A) og lydstyrkenivået 108 dB(A) (standard

deviasjon: 3 dB), og vibrasjonsnivået ✱ m/s² (hånd-arm

metode; usikkerhet K = 1,5 m/s²)

✱ ved skjæring i tre 2,6 m/s²

✱ ved skjæring i metall 2,2 m/s²

• Det avgitte vibrasjonsnivået er blitt målt i samsvar med en

standardisert test som er angitt i EN 60745; den kan

brukes til å sammenligne et verktøy med et annet, og

som et foreløpig overslag over eksponering for

vibrasjoner ved bruk av verktøyet til de oppgavene som

er nevnt

- bruk av verktøyet til andre oppgaver, eller med annet

eller mangelfullt vedlikeholdt utstyr, kan gi en vesentlig

økning av eksponeringsnivået

- tidsrommene når verktøyet er avslått eller når det går

men ikke arbeider, kan gi en vesentlig reduksjon av

eksponeringsnivået

! beskytt deg selv mot virkningene av vibrasjoner

ved å vedlikeholde verktøyet og utstyret, holde

hendene varme og organisere arbeidsmåten din



Käsipyörösaha 5255

ESITTELY

• Koneet on tarkoitettu pituus- ja poikittaissahauksiin

puuhun kiinteällä alustalla, suoralla sahausjäljellä ja

jiirikulmalla 45° asti; vastaavia sahanteriä käyttäen

voidaan sahata myös ei-rautametalleja,

kevytrakennusaineita ja muovia

• Tämä työkalua ei ole tarkoitettu ammattikäyttöön

• Lue ja säilytä tämä ohjekirja 2

TEKNISET TIEDOT 1

TURVALLISUUS

YLEISET TURVALLISUUSOHJEET

HUOMIO! Lue kaikki turvallisuus- ja muut ohjeet.

Turvallisuusohjeiden noudattamisen laiminlyönti saattaa

johtaa sähköiskuun, tulipaloon ja/tai vakavaan

loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut

ohjeet tulevaisuutta varten. Turvallisuusohjeissa käytetty

käsite “sähkötyökalu” käsittää verkkokäyttöisiä

sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä

sähkötyökaluja (ilman verkkojohtoa).

1) TYÖPAIKAN TURVALLISUUS

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna.

Työpaikan epäjärjestys tai valaisemattomat työalueet

voivat johtaa tapaturmiin.

b) Älä työskentele sähkötyökalulla räjähdysalttiissa

ympäristössä, jossa on palavaa nestettä, kaasua tai

pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat

sytyttää pölyn tai höyryt.

c) Pidä lapset ja sivulliset loitolla sähkötyökalua

käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi

suuntautuessa muualle.

2) SÄHKÖTURVALLISUUS

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan.

Pistotulppaa ei saa muuttaa millään tavalla. Älä

käytä mitään pistorasia-adaptereita maadoitettujen

sähkötyökalujen kanssa. Alkuperäisessä kunnossa

olevat pistotulpat ja sopivat pistorasiat vähentävät

sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuja pintoja, kuten

putkia. pattereita, liesiä tai jääkaappeja. Sähköiskun

vaara kasvaa, jos kehosi on maadoitettu.

c) Älä aseta sähkötyökalua alttiiksi sateelle tai

kosteudelle. Veden tunkeutuminen sähkötyökalun

sisään kasvattaa sähköiskun riskiä.

d) Älä käytä verkkojohtoa väärin. Älä käytä sitä

sähkötyökalun kantamiseen, vetämiseen tai

pistotulpan irrottamiseen pistorasiasta. Pidä johto

loitolla kuumuudesta, öljystä, terävistä reunoista ja

liikkuvista osista. Vahingoittuneet tai sotkeutuneet

johdot kasvattavat sähköiskun vaaraa.

e) Käyttäessäsi sähkötyökalua ulkona, käytä

ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa.

Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää

sähköiskun vaaraa.

f) Jos sähkötyökalun käyttö kosteassa ympäristössä

ei ole vältettävissä, tulee käyttää

maavuotokatkaisijaa. Maavuotokatkaisijan käyttö

vähentää sähköiskun vaaraa.

3) HENKILÖTURVALLISUUS

a) Ole valpas, kiinnitä huomiota työskentelyysi ja

noudata tervettä järkeä sähkötyökalua käyttäessäsi.

Älä käytä sähkötyökalua, jos olet väsynyt tai

huumeiden, alkoholin tahi lääkkeiden vaikutuksen

alaisena. Hetken tarkkaamattomuus sähkötyökalua

käytettäessä, saattaa johtaa vakavaan

loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojalaseja.

Henkilökohtaisen suojavarustuksen käyttö, kuten

pölynaamarin, luistamattomien turvakenkien,

suojakypärän tai kuulonsuojaimien, riippuen

sähkötyökalun lajista ja käyttötavasta, vähentää

loukaantumisriskiä.

c) Vältä tahatonta käynnistämistä. Varmista, että

sähkötyökalu on poiskytkettynä, ennen kuin liität

sen sähköverkkoon ja/tai liität akun, otat sen käteen

tai kannat sitä. Jos kannat sähkötyökalua sormi

käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan

pistorasiaan, käynnistyskytkimen ollessa

käyntiasennossa, altistat itsesi onnettomuuksille.

d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin

käynnistät sähkötyökalun. Työkalu tai avain, joka

sijaitsee laitteen pyörivässä osassa, saattaa johtaa

loukkaantumiseen.

e) Älä yliarvioi itseäsi. Huolehdi aina tukevasta

seisoma-asennosta ja tasapainosta. Täten voit

paremmin hallita sähkötyökalua odottamattomissa

tilanteissa.

f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä

löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet

ja käsineet loitolla liikkuvista osista. Väljät vaatteet,

korut ja pitkät hiukset voivat takertua liikkuviin osiin.

g) Jos pölynimu- ja keräilylaitteita voidaan asentaa,

tulee sinun tarkistaa, että ne on liitetty ja että ne

käytetään oikealla tavalla. Pölynimulaitteiston käyttö

vähentää pölyn aiheuttamia vaaroja.

4) SÄHKÖTYÖKALUJEN KÄYTTÖ JA HOITO

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön

tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua

käyttäen työskentelet paremmin ja varmemmin

tehoalueella, jolle sähkötyökalu on tarkoitettu.

b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja

pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei

enää voida käynnistää ja pysäyttää käynnistyskytkimellä,

on vaarallinen ja se täytyy korjata.

c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat

säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun

varastoitavaksi. Nämä turvatoimenpiteet pienentävät

sähkötyökalun tahattoman käynnistysriskin.

d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun

niitä ei käytetä. Älä anna sellaisten henkilöiden

käyttää sähkötyökalua, jotka eivät tunne sitä tai

jotka eivät ole lukeneet tätä käyttöohjetta.

Sähkötyökalut ovat vaarallisia, jos niitä käyttävät

kokemattomat henkilöt.

Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat

osat toimivat moitteettomasti, eivätkä ole

puristuksessa sekä, että siinä ei ole murtuneita tai

vahingoittuneita osia, jotka saattaisivat vaikuttaa

haitallisesti sähkötyökalun toimintaan. Anna korjauttaa

mahdolliset viat ennen käyttöönottoa. Monen

tapaturman syyt löytyvät huonosti huolletuista laitteista.

f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti

hoidetut leikkaustyökalut, joiden leikkausreunat ovat

teräviä, eivät tartu helposti kiinni ja niitä on helpompi

hallita.

g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja

jne. näiden ohjeiden mukaisesti. Ota tällöin

huomioon työolosuhteet ja suoritettava toimenpide.

Sähkötyökalun käyttö muuhun kuin sille määrättyyn

käyttöön, saattaa johtaa vaarallisiin tilanteisiin.

5) HUOLTO

a) Anna koulutettujen ammattihenkilöiden korjata

sähkötyökalusi ja hyväksy korjauksiin vain

alkuperäisiä varaosia. Täten varmistat, että

sähkötyökalu säilyy turvallisena.

PYÖRÖSAHOJEN TURVALLISUUSOHJEET

1) SAHAUSMENETELMÄ

a) VAARA : Pidä kädet loitolla sahausalueelta ja

sahanterästä. Pidä toinen käsi lisäkahvassa tai

moottorikotelossa. Kun molemmat kädet pitelevät

pyörösahaa, sahanterä ei pysty vahingoittamaan niitä.

b) Älä kurota työkappaleen alapuolelle. Suojus ei pysty

suojaamaan sinua terältä työkappaleen alapuolella.

c) Säädä sahaussyvyys sahattavan materiaalin

paksuuden mukaiseksi. Työkappaleen alapuolelta tulisi

näkyä enimmillään hampaan verran sahanterää.

d) Älä koskaan pidä sahattavaa työkappaletta kädessä

tai jalkojen päällä. Tue työkappaletta tukevaa

alustaa vasten. On tärkeää kiinnittää työkappale hyvin,

jotta kosketus kehoon, sahanterän jääminen puristukseen

ja hallinnan menettäminen estyisi.

e) Tartu sähkötyökaluun ainoastaan eristetyistä

pinnoista, tehdessäsi työtä, jossa saattaisit osua

piilossa olevaan sähköjohtoon tai sahan omaan

sähköjohtoon. Kosketus jännitteiseen johtoon saattaa

myös sähkötyökalun metalliosat jännitteisiksi ja johtaa

sähköiskuun.

f) Kuituja pitkin sahattaessa käytä aina

sahausohjainta tai suorareunaista ohjainta. Tämä

parantaa sahauksen tarkkuutta ja vähentää terän

kiinnitarttumista.

g) Käytä aina oikean kokoisia ja oikealla

kiinnitysreiällä varustettuja sahanteriä (esim.

tähdenmuotoinen tai pyöreä). Sahanterät, jotka eivät

sovi sahan asennusosiin pyörivät epäkeskeisesti ja

johtavat sahan hallinnan menettämiseen.

h) Älä koskaan käytä vaurioituneita tai vääriä terän

välirenkaita tai pultteja. Terän välirenkaat ja pultti on

suunniteltu erityisesti sahaasi varten optimin

suoritustason ja turvallisen toiminnan varmistamiseksi.

2) TAKAPOTKU - SYY JA VASTAAVAT OHJEET

• Takapotku on äkillinen reaktio puristettuun,

kiinnitarttuneeseen tai väärin kohdistettuun sahanterään

nähden saaden aikaan kontrollin menettäneen sahan

nousun ylös ja ulos työkappaleesta kohti käyttäjää

• Kun terä on puristettu tai kiinnitarttunut tiukasti halkaisun

sulkeutuessa, terä pysähtyy ja moottorin reaktio ajaa

laitteen nopeasti taaksepäin käyttäjää kohti

• Jos terä vääntyy tai on kohdistettu väärin sahaukseen,

terän takareunassa olevat hampaat voivat pureutua puun

yläpintaan saaden aikaan terän nousun halkaisusta ja

hypähdyksen taaksepäin kohti käyttäjää

• Takapotkun aiheuttaa työkalun väärinkäyttö ja/tai väärät

toimintamenetelmät; se voidaan välttää ryhtymällä

seuraavassa kuvattuihin varotoimiin

a) Pidä kädensijasta/-sijoista tiukasti kiinni ja pidä

vartalosi ja käsivartesi asennossa, jossa voit

kontrolloida mahdollisesta takapotkusta aiheutuvaa

voimaa. Pidä vartalosi sahanterälinjan jommalla

kummalla puolella, älä sahalinjan tasalla.

Mahdollinen takapotku saattaa aiheuttaa sahan

hyppäämisen taaksepäin, mutta tämä on käyttäjän

hallittavissa, mikäli siihen varaudutaan ja laitteesta

pidetään oikeaoppisesti kiinni.

b) Kun terä on tartttunut kiinni tai kun sahaus

keskeytetään jostakin syystä, vapauta liipaisin ja

pidä saha liikkumattomana materiaalissa, kunnes

terä pysähtyy täysin. Älä koskaan yritä poistaa

sahaa työkappaleesta tai vetää sahaa taaksepäin

terän liikkuessa, muuten voi aiheutua takapotku.

Tutki tapausta ja ryhdy tarvittaviin toimenpiteisiin terän

kiinnitarttumisen aiheuttavan syyn eliminoimiseksi. Vältä

sahausta nauloihin tai ruuveihin.

c) Kun saha käynnistetään uudelleen

työkappaleeseen, aseta terä keskelle halkaisua ja

tarkista, että sahan terät eivät ole kiinni

materiaalissa. Jos sahan terä on tarttunut kiinni, se voi

ponnahtaa ylös tai saada aikaan takapotkun

työkappaleesta saha uudelleenkäynnistettäessä.

d) Tue suuret paneelit terän puristus- ja

takapotkuriskin minimoimiseksi. Suuret paneelit

pyrkivät painumaan oman painonsa voimasta, tuet on

asetettava molemmille puolille paneelia sahauslinjan ja

paneelin reunan lähelle.

e) Älä käytä tylsiä tai vaurioituneita teriä.

Teroittamattomat tai väärin asetetut terät aiheuttavat

kapean halkaisun seurauksena liialllinen kitka, terän

tartunta ja takapotku.

f) Terän syvyyden ja vinouden säädön lukitusvipujen

on oltavat tiukalla ja turvallisia ennen sahauksen

suorittamista. Jos terän säätö muuttuu sahauksen

aikana, seurauksena voi olla kiinnitarttuminen ja

takapotku.

g) Ole erityisen varovainen sahauksissa seiniin tai

muihin alueisiin, joiden taustaa tai rakennetta et

pysty näkemään. Sahanterä saattaa upotessaan osua

piilossa oleviin kohteisiin, jotka aiheuttavat takapotkun.

3) ALASUOJUKSEN TOIMINTA

a) Tarkista aina ennen käyttöä, että alasuojus on

suljettu kunnolla. Älä käytä sahaa, jos alasuojus ei

liiku vapaasti eikä sulkeudu välittömästi. Älä

koskaan kiilaa tai sido alasuojusta “auki”-asentoon.

Jos saha pudotetaan vahingossa, alasuojus voi taipua.

Vedä pistoke pistorasiasta, nosta alasuojus

kokoonvedettävää kahvaa käyttämällä ja varmista, että se

liikkuu esteettä eikä kosketa terää eikä muita osia

sahauskulmista ja syvyyksistä riippumatta.

b) Tarkista alasuojuksen jousen toiminta. Jos suojus ja

jousi eivät toimi kunnolla, ne on huollettava ennen

käyttöä. Alasuojuksen toiminta voi hidastua

vaurioituneiden osien, tahmaisen lian tai lian

kerääntymisen johdosta.

c) Alasuojus on kokoonvedettävä manuaalisesti vain

erityissahauksia varten, kuten upotussahaus tai

sekasahaus. Nosta alasuojus kokoonvedettävää

kahvaa käyttämällä ja alasuojus on vapautettava

heti kun terä syöttyy materiaaliin. Kaikissa muissa

sahaustoimissa alasuojuos toimii automaattisesti.

d) Tarkista aina, että alasuojus peittää terän ennen

sahan asettamista työpenkille tai lattialle.

Suojaamaton, liukuva terä saa sahan kulkemaan

taaksepäin ja sahaamaan kaiken sen tielle tulevan

materiaalin. Muista, että terän pysähtyminen vie jonkin

aikaa kytkimen vapauttamisen jälkeen.

LISÄVARO-TURVALLISUUSOHJEITA

YLEISTÄ

• Tätä työkalua saavat käyttää vain 16 vuotta täyttäneet

henkilöt

• Tämä saha ei sovellu märkäsahaukseen

• Irrota aina pistotulppa pistorasiasta, ennen kuin

suoritat laitteelle mitään säätöjä tai vaihdat tarviketta

• Äla käytä työkalua, kun johto on vioittunut; vaan toimita

se valtuutettuun huoltoliikkeeseen

• Älä koskaan työstä asbestipitoista ainetta (asbestia

pidetään karsinogeenisena)

• Materiaaleista, kuten lyijypitoinen maali, jotkut puulajit,

mineraalit ja metalli, tuleva pöly voi olla vahingollista

(kosketuksiin joutuminen pölyn kanssa tai sen sisään

hengittäminen voi aiheuttaa käyttäjälle tai sivustakatsojille

allergiareaktioita ja/tai hengitysvaivoja); käytä

pölynaamaria ja työskentele pölynpoistolaitteen

kanssa, kun sellainen on liitettävissä

• Tietyntyyppiset pölyt on luokiteltu karsinogeenisiksi

(kuten tammi- ja pyökkipöly) erityisesti puun käsittelyyn

käytettävien lisäaineiden yhteydessä; käytä

pölynaamaria ja työskentele pölynpoistolaitteen

kanssa, kun sellainen on liitettävissä

• Noudata maakohtaisia pölyyn liittyviä sääntöjä

• Käytä ainoastaan sahauspöytää, jossa on kytkin, joka

estää moottorin uudelleen käynnistymisen sähkökatkon

jälkeen

• Käytä ainoastaan sahauspöytää, jossa on halkaisukiilaa

VARUSTEET

• SKIL pystyy takaamaan työkalun moitteettoman

toiminnan vain, kun käytetään alkuperäisiä tarvikkeit

• Käytä vain tarvikkeita, joiden sallittu kierrosluku on

vähintään yhtä suuri kuin laitteen suurin

tyhjäkäyntikierrosluku

• Käytäainoastaansahanteriä,joiden

vähimmäishalkaisija on 170 mm, enimmäishalkaisija

170 mm ja karan aukko 16 mm

• Älä koskaan käytä pikateräksestä tehtyjä sahanteriä

• Älä käytä hionta- tai jyrsintälevyjä tämän koneen kanssa

ENNEN KÄYTTÖÄ

• Tarkista aina, että syöttöjännite on sama kuin työkalun

nimilaatan osoittama jännite (työkalut, joiden jännitetaso

on 230V tai 240V, voidaan kytkeä myös 220V tason

jännitteeseen)

• Vältä vaaralliset vahingot, jotka voivat aiheutua nauloista,

ruuveista tai muista aineista työstettävässä materiaalissa;

poista ne ennen työskentelyn aloittamista

• Poista kaikki esteet sahauslinjan ylä- ja alapuolelta ennen

sahausta

• Kiinnitä työstettävä kappale (kiinnittimeen tai

puristimeen kiinnitetty työstettävä kappale pysyy

tukevammin paikoillaan kuin käsin pidettäessä)

• Käytä sopivia etsintälaitteita piilossa olevien

syöttöjohtojen paikallistamiseksi, tai käänny

paikallisen jakeluyhtiön puoleen (kosketus

sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun;

kaasuputken vahingoittaminen saattaa johtaa

räjähdykseen; vesijohtoon tunkeutuminen aiheuttaa

aineellista vahinkoa tai saattaa johtaa sähköiskuun)

• Käytä täysin rullaamattomia ja turvallisia jatkejohtoja,

joiden kapasiteetti on 16 ampeeria

KÄYTÖN AIKANA

• Työskenneltäessä melutaso saattaa ylittää 85 dB(A);

jolloin suositellaa kuulosuojaimien käyttöä

• Älä koskaan käytä konettasi ilman alkuperäisiä

suojavarusteita

• Älä sahaa pieniä työkappaleita

• Älä käytä sahaa pään yläpuolella

• Jos saha juuttuu kiinni tai jos huomaat siinä sähköisen tai

mekaanisen vian, sulje se heti ja irrota pistotulppa

pistorasiasta

• Jos sähköjohto vahingoittuu tai katkeaa työn aikana ei

johtoa saa koskettaa, vaan pistotulppa on välittömästi

irrotettava pistorasiasta

KÄYTÖN JÄLKEEN

• Kun panet koneen pois, sammuta moottori ja varmista,

että kaikki liikkuvat osat ovat pysähtyneet

• Sammutettuasi pyörösahasi älä koskaan pysäytä

sahanterää painamalla sitä siruttaissuunnassa

KÄYTTÖ

• Sahanterän kiinnittäminen 3

! vedä pistoke pistorasiasta

- ota kuusiokoloavain A pidikkeestä B

- paina karanlukituspainiketta C ja pidä sitä painettuna

samalla kun irrotat teräpultin D kuusiokoloavaimella

! paina karanlukituspainiketta C vain sahan ollessa

pysähdyksissä

- vapauta karanlukituspainike C

- poista laippa E

- avaa alasuoja F vipusta G ja pidä siitä kiinni

kiinnittäessäsi terää niin että sahan hampailla

varustettu terä ja sahan terään merkitty nuoli osoittavat

samaan suuntaan kuin yläsuojuksella oleva nuoli

- vapauta alasuojus F

- kiinnitä laippa E

! varmista, että laippojen puristuspinnat H ovat

täysin puhtaat ja että ne osoittavat kohti terää

- paina karanlukituspainiketta C ja pidä sitä painettuna

samalla kun kiristät terän pulttia kuusiokoloavaimella

1/8 kierroksen verran olemaan sormikireyttä

tiukemmalla (varmistaa, että saha ei vahingoitu silloin,

kun terään kohdistuu voimakas rasitus tai takapotku)

- vapauta karanlukituspainike C

• Sahaussyvyyden asetus (0-55 mm) 4

- jotta saataisiin paras mahdollinen sahauslaatu,

sahanterä saa ulottua työkappaleen alapuolelle

korkeintaan 3 mm

- vapauta nuppia J

- nosta/laske pohjalevyä K, kunnes haluamasi

sahaussyvyys näkyy asteikon osoittimella L

- kiristä nuppia J

• Sahauskulman asetus (0-45°) 5

- vapauta nuppia M

- kallista työkalua, kunnes haluamasi sahauskulman

näkyy asteikon osoittimella N

- kiristä nuppia M

! kun sahataan viistoreunaa, sahaussyvyys ei

vastaa sahaussyyvyyden asteikolla näkyvää

arvoa

• 90°:n sahauskulman tarkistus 5

- säädä ja kiristä pohjalevy K maksimisahaussyvyyteen

- säädä ja kiristä sahauskulma 0°:een

- tarkista terän ja pohjalevyn välinen 90°:n kulma

suorakulman avulla

- jos säätö on tarpeen, vapauta nuppia M ja käytä

säätöruuvia P kuvassa näkyvällä tavalla

• Säädettävä sahauslinjan osoitin Q 6a

- ohjaa sahaa haluttua sahauslinjaa pitkin, joka on

merkitty työkappaleeseen

- käytä suoraa 0°:n ja viistoa 45°:n sahausta varten

vastaavaa osoitinlinjaa

! pohjalevyn leveän osan pitäisi sijaita

työkappaleen tuetun osan päällä

- voidaan säätää niin että pystyt suorittamaan valinnan

riippuen siitä, onko jäteaines terän sisä- vai

ulkopuolella 6b

! sahauksen leveyden määrää terän hampaiden

leveys eikä terän rungon leveys

! suorita aina ensin koesahaus tarkistaaksesi

todellisen sahauslinjan

• Pölynimu

- liitä pölynimuri liitoskappaleeseen R 7

! varmista, että pölymurin letku ei pääse

häiritsemään alasuojaa eikä sahausta

- voidaan käyttää pölypussin kanssa (SKIL tarvikkeita

2610387402)

• Työkalun käyttö 7

- aseta pistotulppa pistorasiaan

- pidä aina lujasti yhdellä kädellä kahvasta S ja toisella

kädellä kahvasta T

- aseta saha työkappaleelle siten, että sen pohjalevyn

etusivu lepää työkappaleen päällä

! varmista, etteivät sahanterän hampaat ole

kosketuksissa työkappaleeseen

- käynnistä saha painamalla ensin nuppia V (=

turvakytkin, jota ei voida lukita) ja sen jälkeen

vetämällä kytkimestä W

! koneen pitää käydä täysillä kierroksilla ennen

sahanterän kosketusta työstettävään

kappaleeseen

- alasuoja F avautuu automaattisesti, kun sahanterä

koskettaa työkappaletta (alasuoja avataan käsin

vivusta G vain erikoissahauksia, kuten esim.

upotussahausta, varten)

! älä liikuta työkalua väkisin (paina sitä kevyesti ja

jatkuvasti välttääksesi terän kärkien ylikuumenemisen,

ja jos sahaat muovia, muovin sulamisen)

! pidä työkalusta kiinni aina työskentelyn aikana

harmaan värisestä kädensija(oi)sta

- kun työ on suoritettu, sulje saha kytkimestä W

! varmista, että terä on täysin pysähtynyt, ennen

kuin irrotat sen työkappaleesta

VINKKEJÄ

• Käytettäessä ohjauskiskoa (SKIL-lisävaruste

2610Z04064) yhdessä sovittimen kanssa sahauslinjan

syvyys pienenee 14 mm:llä sekä 90° että 45°

sahauslinjassa

• Käännä aina työkappaleen parempi puoli alaspäin, jotta

reunan repeäminen olisi mahdollisimman vähäistä

• Käytä vain oikeantyyppisiä teräviä sahanteriä 8

- sahauksen laatu riippuu hammastuksen tiheydestä

- kovametallikärkiset terät pysyvät terävinä jopa 30

kertaa kauemmin kuin tavalliset sahanterät

• Sivuohjain Y 9

- tarkkoihin sahauksiin työkappaleen reunan suunnassa

- voidaan kiinnittää pohjalevyn molemmille puolille

Sivuohjaimen säätö

- vapauta nuppia Z

- aseta haluamasi sahausleveys käyttämällä

suuntaisohjaimen asteikkoa (käytä sahauslinjan

osoitinta Q 0-arvon osoittimena)

- kiristä nuppia Z

• Upotussahaus 0

- aseta haluamasi sahaussyvyys

- kallista työkalua eteenpäin siten, että sahauslinjan

osoitin Q yhtyy haluamaasi sahauslinjaan, joka on

merkitty työkappaleeseen

- avaa alasuoja F vivusta G

- juuri ennen kuin terä uppoaa työkappaleeseen,

käynnistä saha ja laske alas asteittain sen takaosaa

käyttäen pohjalevyn etuosaa tukipisteenä

- laske sahaa asteittain alaspäin vieden sitä samalla

eteenpäin

- kun terä syöttyy materiaaliin, vapauta vivu G

! älä koskaan vedä sahaa taaksepäin

• Suurten levyjen sahaaminen !

- aseta levy ennen sahausta lattialle, pöydälle tai

työpenkkiin

! aseta sahaussyvyys siten, että sahaus tapahtuu

levyn läpi eikä osu sen tukialustaan

- jos sivuohjain ei salli halutun levyistä sahausta, kiinnitä

suora puupala työkappaleeseen ohjaimeksi niin, että

pohjalevyn oikea puoli tulee tätä ohjainta vasten

HOITO / HUOLTO

• Tätä työkalua ei ole tarkoitettu ammattikäyttöön

• Pidä työkalu ja johto puhtaina (varmista erityisesti

ilmanvaihtoreiät puhtaus)

! irrota liitosjohto aina puhdistuksen ajaksi

pistorasiasta

• Pidä alemman suojuksen F 3 ympäristö aina puhtaana

(poista pöly ja lastut puhaltamalla paineilmalla tai harjalla)

• Puhdista sahanterä välittömästi käytön jälkeen (erityisesti

pihkasta ja liimasta)

• Jos sähkötyökalussa, huolellisesta valmistuksesta ja

koestusmenettelystä huolimatta esiintyy vikaa, tulee

korjaus antaa SKIL sopimushuollon tehtäväksi

- toimita työkalu sitä osiin purkamatta lähimpään

SKIL-huoltoon (osoitteet ja työkalun huoltokaava ovat

tarjolla web-osoitteessa www.skil.com) ostotodiste

mukaan liitettynä

YMPÄRISTÖNSUOJELU

• Älä hävitä sähkötyökalua, tarvikkeita tai pakkausta

tavallisen kotitalousjätteen mukana (koskee vain

EU-maita)

- vanhoja sähkö- ja elektroniikkalaitteita koskevan

EU-direktiivin 2012/19/ETY ja sen maakohtaisten

sovellusten mukaisesti käytetyt sähkötyökalut on

toimitettava ongelmajätteen keräyspisteeseen ja

ohjattava ympäristöystävälliseen kierrätykseen

- symboli @ muistuttaa tästä, kun käytöstä poisto tulee

ajankohtaiseksi

VAATIMUSTEN-

MUKAISUUSVAKUUTUS

• Vakuutamme yksin vastaavamme siitä, että kohdassa

“Tekniset tiedot” selostettu tuote vastaa seuraavia

standardeja tai standardoituja asiakirjoja: EN 60745, EN

61000, EN 55014 direktiivien 2004/108/EY, 2006/42/EY,

2011/65/EU määräysten mukaan

• Tekninen tiedosto kohdasta: SKIL Europe BV

(PT-SEU/ENG1), 4825 BD Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

MELU/TÄRINÄ

• Mitattuna EN 60745 mukaan työkalun melutaso on 97

dB(A) ja yleensä työkalun äänen voimakkuus on 108

dB(A) (keskihajonta: 3 dB), ja tärinän voimakkuus ✱ m/s²

(käsi-käsivarsi metodi; epävarmuus K = 1,5 m/s²)

✱ puun sahattaessa 2,6 m/s²

✱ metallin sahattaessa 2,2 m/s²

• Tärinäsäteilytaso on mitattu standardin EN 60745

mukaisen standarditestin mukaisesti; sitä voidaan käyttää

verrattaessa yhtä laitetta toiseen sekä alustavana

tärinälle altistumisen arviona käytettäessä laitetta

manituissa käyttötarkoituksissa

- laitteen käyttö eri käyttötarkoituksiin tai erilaisten tai

huonosti ylläpidettyjen lisälaitteiden kanssa voi lisätä

merkittävästi altistumistasoa

- laitteen ollessa sammuksissa tai kun se on käynnissä,

mutta sillä ei tehdä työtä, altistumistaso voi olla

huomattavasti pienempi

! suojaudu tärinän vaikutuksilta ylläpitämällä laite

ja sen lisävarusteet, pitämällä kädet lämpiminä ja

järjestämällä työmenetelmät



Sierra circular 5255

INTRODUCCIÓN

• Esta herramienta ha sido proyectada para efectuar cortes

longitudinales y transversales rectos y con un ángulo de

inglete hasta 45° en madera; al emplear las hojas de

sierra correspondientes pueden aserrarse también

materiales no férricos, materiales de construcción ligeros

y materiales sintéticos

• Esta herramienta no está concebida para uso profesional

• Lea y conserve este manual de instrucciones 2

DATOS TÉCNICOS 1

SEGURIDAD

INSTRUCCIONES GENERALES DE SEGURIDAD

¡ATENCIÓN! Lea íntegramente estas advertencias

de peligro e instrucciones. En caso de no atenerse a las

advertencias de peligro e instrucciones siguientes, ello

puede ocasionar una descarga eléctrica, un incendio y/o

lesión grave. Guardar todas las advertencias de peligro

e instrucciones para futuras consultas. El término

“herramienta eléctrica” empleado en las siguientes

advertencias de peligro se refiere a herramientas eléctricas

de conexión a la red (con cable de red) y a herramientas

eléctricas accionadas por acumulador (o sea, sin cable de

red).

1) SEGURIDAD DEL PUESTO DE TRABAJO

a) Mantenga limpia y bien iluminada su área de

trabajo. El desorden o una iluminación deciente en las

áreas de trabajo pueden provocar accidentes.

b) No utilice la herramienta eléctrica en un entorno con

peligro de explosión, en el que se encuentren

combustibles líquidos, gases o material en polvo.

Las herramientas eléctricas producen chispas que

pueden llegar a inamar los materiales en polvo o

vapores.

c) Mantenga alejados a los niños y otras personas de

su área de trabajo al emplear la herramienta

eléctrica. Una distracción le puede hacer perder el

control sobre la herramienta.

2) SEGURIDAD ELÉCTRICA

a) El enchufe de la herramienta debe corresponder a

la toma de corriente utilizada. No es admisible

modificar el enchufe en forma alguna. No emplear

adaptadores en herramientas dotadas con una toma

de tierra. Los enchufes sin modicar adecuados a las

respectivas tomas de corriente reducen el riesgo de una

descarga eléctrica.

b) Evite que su cuerpo toque partes conectadas a

tierra como tuberías, radiadores, cocinas y

refrigeradores. El riesgo a quedar expuesto a una

descarga eléctrica es mayor si su cuerpo tiene contacto

con tomas de tierra.

c) No exponga las herramientas eléctricas a la lluvia o

a condiciones de humedad. Existe el peligro de recibir

una descarga eléctrica si penetran líquidos en la

herramienta.

d) No utilice el cable de red para transportar o colgar

la herramienta, ni tire de él para sacar el enchufe de

la toma de corriente. Mantenga el cable de red

alejado del calor, aceite, esquinas cortantes o

piezas móviles. Los cables de red dañados o

enredados pueden provocar una descarga eléctrica.

e) Al trabajar con la herramienta eléctrica en la

intemperie utilice solamente cables de prolongación

homologados para su uso en exteriores. La

utilización de un cable de prolongación adecuado para

su uso en exteriores reduce el riesgo de una descarga

eléctrica.

f) Si el funcionamiento de una herramienta eléctrica

en un lugar húmedo fuese inevitable, utilice un

cortacircuito de fuga a tierra. El uso de un

cortacircuito de fuga a tierra reduce el riesgo de

descarga eléctrica.

3) SEGURIDAD DE PERSONAS

a) Esté atento y emplee la herramienta con prudencia.

No utilice la herramienta eléctrica si estuviese

cansado, ni bajo los efectos de alcohol, drogas o

medicamentos. El no estar atento durante el uso de una

herramienta eléctrica puede provocarle serias lesiones.

b) Utilice un equipo de protección personal y en todo

caso unas gafas de protección. El riesgo a lesionarse

se reduce considerablemente si, dependiendo del tipo y

la aplicación de la herramienta eléctrica empleada, se

utiliza un equipo de protección adecuado como una

mascarilla antipolvo, zapatos de seguridad con suela

antideslizante, casco, o protectores auditivos.

c) Evite una puesta en marcha fortuita. Asegurarse de

que la herramienta eléctrica esté desconectada

antes de conectarla a la toma de corriente y/o al

montar el acumulador, al recogerla, y al

transportarla. Si transporta la herramienta eléctrica

sujetándola por el interruptor de conexión/desconexión,

o si introduce el enchufe en la toma de corriente con la

herramienta eléctrica conectada, ello puede dar lugar a

un accidente.

d) Retire las herramientas de ajuste o llaves fijas antes

de conectar la herramienta eléctrica. Una herramienta

o llave colocada en una pieza rotativa puede producir

lesiones graves al accionar la herramienta eléctrica.

e) Sea precavido. Trabaje sobre una base firme y

mantenga el equilibrio en todo momento. Ello le

permitirá controlar mejor la herramienta eléctrica en caso

de presentarse una situación inesperada.

f) Lleve puesta una vestimenta de trabajo adecuada.

No utilice vestimenta amplia ni joyas. Mantenga su

pelo, vestimenta y guantes alejados de las piezas

móviles. La vestimenta suelta, las joyas y el pelo largo

se pueden enganchar con las piezas en movimiento.

g) Siempre que sea posible utilizar equipos de

aspiración o captación de polvo, asegúrese que

éstos estén montados y que sean utilizados

correctamente. El empleo de estos equipos reduce los

riesgos derivados del polvo.

4) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS

ELÉCTRICAS

a) No sobrecargue la herramienta. Use la herramienta

prevista para el trabajo a realizar. Con la herramienta

adecuada podrá trabajar mejor y con mayor seguridad

dentro del margen de potencia indicado.

b) No utilice herramientas con un interruptor

defectuoso. Las herramientas que no se puedan

conectar o desconectar son peligrosas y deben

repararse.

c) Saque el enchufe de la red y/o desmonte el

acumulador antes de realizar un ajuste en la

herramienta eléctrica, cambiar de accesorio o al

guardar la herramienta eléctrica. Esta medida

preventiva reduce el riesgo de conectar accidentalmente

la herramienta.

d) Guarde las herramientas fuera del alcance de los

niños y de las personas que no estén familiarizadas

con su uso. Las herramientas utilizadas por personas

inexpertas son peligrosas.

e) Cuide sus herramientas con esmero. Controle si

funcionan correctamente, sin atascarse, las partes

móviles de la herramienta, y si existen partes rotas

o deterioradas que pudieran afectar al

funcionamiento de la herramienta. Si la herramienta

eléctrica estuviese defectuosa haga repararla antes

de volver a utilizarla. Muchos de los accidentes se

deben a herramientas con un mantenimiento deciente.

f) Mantenga los útiles limpios y afilados. Los útiles

mantenidos correctamente se dejan guiar y controlar

mejor.

g) Utilice herramientas eléctricas, accesorios, útiles,

etc. de acuerdo con estas instrucciones, teniendo

en cuenta las condiciones de trabajo y la tarea a

realizar. El uso de herramientas eléctricas para trabajos

diferentes de aquellos para los que han sido concebidas

puede resultar peligroso.

5) SERVICIO

a) Únicamente haga reparar su herramienta eléctrica

por un profesional, empleando exclusivamente

piezas de repuesto originales. Solamente así se

mantiene la seguridad de la herramienta eléctrica.

INSTRUCCIONES DE SEGURIDAD PARA SIERRAS

CIRCULARES

1) PROCEDIMIENTOS DE SERRADO

a) DANGER : N’approchez pas les mains de la zone

de coupe et de la lame. Gardez la deuxième main

sur la poignée auxiliaire ou sur le boîtier du moteur.

Si les deux mains tiennent la scie, elles ne peuvent pas

être coupées par la lame.

b) No meta la mano debajo de la pieza de trabajo. La

guarda no puede protegerle contra la hoja debajo de la

pieza de trabajo.

c) Ajuste la profundidad de corte al grosor de la pieza

de trabajo. Por debajo de la pieza de trabajo debe

sobresalir al menos un diente de la hoja de sierra.

d) Jamás sujete la pieza de trabajo con la mano o

colocándola sobre sus piernas. Fije la pieza de

trabajo sobre una plataforma estable. Es importante

que la pieza de trabajo quede bien sujeta para reducir el

riesgo a accidentarse, a que se atasque la hoja de sierra,

o a perder del control sobre la herramienta.

e) Únicamente sujete la herramienta eléctrica por las

empuñaduras aisladas al realizar trabajos en los

que el útil pueda tocar conductores eléctricos

ocultos o el propio cable della herramienta. El

contacto con conductores portadores de tensión puede

hacer que las partes metálicas della herramienta le

provoquen una descarga eléctrica.

f) Al aserrar con corte longitudinal utilice siempre una

guía de borde recto. Esto mejora la precisión del corte

y reduce las probabilidades de que la hoja se atasque.

g) Siempre emplee hojas de sierra de dimensiones

correctas, cuyo orificio se corresponda con el

alojamiento en la brida de apoyo (romboidal o

redondo). Las hojas de sierra que no ajusten

correctamente en los elementos de acoplamiento a la

sierra, giran excéntricas y pueden hacerle perder el

control sobre la sierra.

h) No utilice arandelas o pernos de hoja dañados o

incorrectos. Las arandelas y el perno de la hoja fueron

diseñados especialmente para su sierra, para

proporcionar un rendimiento y una seguridad de

funcionamiento óptimos.

2) RETROCESO - CAUSAS Y ADVERTENCIAS AL

RESPECTO RETROCESO

• El retroceso es una reacción repentina producida en una

hoja de sierra mal alineada, atascada o enganchada, que

causa que una sierra incontrolada se levante y salga de

la pieza de trabajo y salte hacia el operario

• Cuando la hoja se engancha o queda atrapada debido a

que el corte de la sierra se cierra, la hoja se atasca y la

reacción del motor impulsa la unidad rápidamente hacia

atrás y contra el operador

• Si la hoja se tuerce o queda mal alineada en el corte, los

dientes del borde posterior de la sierra pueden clavarse

en la supercie superior de la madera haciendo que la

hoja se salga del corte y salte hacia atrás y contra el

operador

• La acción de retroceso es causada por la utilización

incorrecta de la herramienta y los procedimientos o

condiciones operativas incorrectas y puede evitarse

tomando las precauciones apropiadas, que se describen

a continuación

a) Mantenga la sierra bien agarrada con ambas manos

y posicione los brazos para resistir las fuerzas de la

acción de retroceso. Posicione el cuerpo a

cualquier lado de la hoja, pero no alineado con la

hoja. La acción de retroceso podría causar que la sierra

saltara hacia atrás, pero las fuerzas de la acción de

retroceso pueden ser controladas por el operario si toma

las precauciones apropriadas.

b) Cuando la hoja está atascada o cuando se

interrumpe un corte por cualquier razón, deje de

pulsar el gatillo y sujete la sierra en el material

hasta que la hoja se pare completamente. Nunca

intente retirar la hoja de la pieza de trabajo ni tire de

la sierra mientras la hoja está en movimiento o

puede producirse una acción de retroceso.

Investigue y tome medidas correctivas para eliminar la

causa del atasco de la hoja. Evite cortar clavos o

tornillos.

c) Cuando vuelva poner en marcha una hoja en la

pieza de trabajo, centre la hoja de la sierra en el

corte y compruebe que los dientes de la sierra no

estén enganchados en el material. Si la hoja de la

sierra está atascada, puede salirse o producir un acción

de retroceso desde la pieza de trabajo cuando la sierra

se vuelva a poner en marcha.

d) Soporte los paneles grandes para minimizar el

riesgo de que la hoja se enganche y produzca una

acción de retroceso. Los paneles tienden a hundirse

bajo su propio peso, por lo tanto deberían colocarse

soportes debajo del panel en ambos lados, cerca de la

línea del corte y del borde del panel.

e) No utilice una hoja embotada o dañada. Las hojas sin

alar o colocadas incorrectamente producen un corte

estrecho que causa fricción excesiva, enganche y acción

de retroceso en la hoja.

f) Las palancas de ajuste de profundidad y biselado

de la hoja deben estar apretadas y seguras antes de

realizar el corte. Si el ajuste de la hoja cambia durante

el corte, puede causar atascos y acción de retroceso en

la hoja.

g) Vaya con cuidado extra cuando se cortan en

paredes existentes u otras áreas ciegas. La hoja que

sobresale puede cortar objetos que pueden causar

acción de retroceso.

3) FUNCIÓN DE LA GUARDA INFERIOR

a) Compruebe que la guarda inferior se cierre

correctamente antes de cada utilización. No haga

funcionar la sierra si la guarda inferior no se mueve

libremente y no se cierra instantáneamente. No

sujete nunca la guarda inferior en la posición de

apertura. Si la sierra cae accidentalmente, la guarda

inferior puede doblarse. Desenchufe la herramienta,

levante la guarda inferior con el asa de retracción y

asegúrese de que se mueva libremente y que no haga

contacto con la hoja ni ninguna otra pieza en todos los

ángulos y profundidades de corte.

b) Compruebe el funcionamiento del resorte de la

guarda inferior. Si la guarda y el resorte no

funcionan correctamente, se les debe prestar

servicio antes de utilizarlos. Es posible que la guarda

no funcione bien debido a piezas dañadas, acumulación

de residuos pegajosos y otros desechos.

c) La guarda inferior debe retraerse manualmente

solamente para cortes especiales como cortes

profundos y cortes compuestos.Levante la guarda

inferior retrayendo el asa y tan pronto como la hoja

entre en el material, suelte la guarda inferior. Para

todos los otros tipos de aserrado, la guarda inferior

debería funcionar automáticamente.

d) Compruebe siempre que la guarda inferior cubra la

hoja antes de colocar la sierra sobre un banco de

trabajo o en el suelo. Una hoja sin protección que no

esté completamente parada puede desplazarse hacia

atrás cortando todo lo que encuentre a su paso. Sea

consciente del tiempo que la hoja tarda en pararse

completamente después de que se ha dejado de pulsar

el interruptor de activación.

INSTRUCCIONES DE SEGURIDAD ADICIONALES

GENERAL

• Esta herramienta no debe utilizarse por personas

menores de 16 años

• Esta herramienta no es adecuada para hacer cortes con

agua

• Desenchufarsiemprelaherramientaantesde

realizar cualquier ajuste o cambiar algún accesorio

• No utilizar la herramienta cuando el cable esté dañado;

hágalo cambiar por una persona calicada

• No trabaje materiales que contengan amianto (el

amianto es cancerígeno)

• El polvo del material, como por ejemplo la pintura que

contiene plomo, algunas especies de madera, minerales

y metal podrían ser dañinos (el contacto o inhalación del

polvo podría producir reacciones alérgicas y/o

transtornos respiratorios al operador u otras personas

cerca); utilice una máscara contra el polvo y trabaje

con un dispositivo de extracción de polvo cuando lo

conecte

• Ciertos tipos de polvo están catalogados como

cancerígenos (por ejemplo el polvo de roble y de haya)

especialmente junto con aditivos para el

acondicionamiento de la madera; utilice una máscara

contra el polvo y trabaje con un dispositivo de

extracción de polvo cuando lo conecte

• Siga la normativa nacional en cuanto a extracción de

polvo, en función de los materiales que vayan a ser

utilizados

• Use unicamente mesas de serrar provistas de un

interruptor que prevenga el arranque del motor desoués

de que se interrumpa la corriente

• Use unicamente mesas de serrar provistas de una guía

de corte

ACCESORIOS

• SKIL únicamente puede garantizar un funcionamiento

correcto de la herramienta al emplear accesorios

originales

• Utilice únicamente accesorios cuyo límite de

revoluciones permitido sea como mínimo igual a las

revoluciones en vacío máximas de la herramienta

• Utiliceúnicamentehojasdesierraconundiámetro

mínimo de 170 mm, un diámetro máximo de 170 mm

y un orificio para el eje de 16 mm

• No utilice nunca hojas de sierras de HSS

• Nunca utilice discos de amolar/tronzar con esta

herramienta

ANTES DEL USO

• Compruebe siempre que la tensión de alimentación es la

misma que la indicada en la placa de características de

la herramienta (las herramientas de 230V o 240V pueden

conectarse también a 220V)

• Evite los daños que puedan causar los tornillos, clavos y

otros objetos sobre la pieza de trabajo; retírelos antes de

empezar a trabajar

• Antes de empezar a cortar, aparte todos los obstáculos

que haya encima y debajo de la línea de corte

• Asegure la pieza de trabajo (una pieza de trabajo

jada con unos dispositivos de sujeción o en un tornillo

de banco, se mantiene sujeta de forma mucho más

segura que con la mano)

• Utilice aparatos de detección adecuados para

localizar posibles conductores o tuberías ocultas, o

consulte a su compañía abastecedora (el contacto

con conductores eléctricos puede provocar una

descarga eléctrica e incluso un incendio; al dañar una

tubería de gas puede producirse una explosión; la

perforación de una tubería de agua pueden causar

daños materiales o una descarga eléctrica)

• Utilice cables de extensión seguros y completamente

desenrollados con una capacidad de 16 amperios

DURANTE EL USO

• El nivel de ruido, con la herramienta trabajando, podrá

sobrepasar 85 dB(A); usar protectores auditivos

• Nunca utilice su herramienta sin la capa de protección

original sistemática

• No intente cortar piezas extremadamente pequeñas

• No trabaje con herramientas a una altura por encima de

la cabeza

• En caso de bloqueo o de un mal funcionamiento eléctrico

o mecánico, desconectar la herramienta inmediatamente

y sacar el enchufe del contacto

• Si llega a dañarse o cortarse el cable eléctrico durante el

trabajo, no tocar el cable, sino extraer inmediatamente el

enchufe de la red

DESPUÉS DEL USO

• Ponga atención al guardar su herramienta de que el

motór está apagado y las partes móviles están parados

• Al desconectar su sierra circular, nunca frene la rotación

de la hoja empujando algo contra ella lateralmente

USO

• Montaje de la hoja de sierra 3

! desenchufar la herramienta

- coger la llave hexagonal A del depósito B

- pulse el botón de cierre de husillo C y manténgalo

pulsado mientras quita el tornillo de hoja D con la llave

hexagonal

! apriete el botón de cierre de husillo C solamente

cuando la herramienta se haya detenido

- suelte el botón de cierre de husillo C

- retire la brida E

- abra la guarda inferior F con la palanca G y sujétela

mientras monta la hoja de sierra con los dientes de la

sierra y la echa impresa en la hoja apuntanda en la

misma dirección que la echa mostrada en la guarda

superior

- suelte la guarda inferior F

- monte la brida E

! asegúrese de que las superficies de enganche H

de las bridas estén perfectamente limpias y estén

encaradas a la hoja

- pulse el botón de cierre de husillo C y manténgalo

pulsado mientras aprieta el tornillo de la hoja con la

llave hexagonal dando 1/8 de giro después de que

esté apretado al máximo con los dedos (asegura que

la hoja de sierra resbale si encuentra excesiva

resistencia, y evita que el motor se sobrecargue y la

sierra retroceda)

- suelte el botón de cierre de husillo C

• Ajuste de la profundidad de corte (0-55 mm) 4

para obtener una óptima calidad de corte, la hoja no

debe de profundizar más de 3 mm en la pieza de trabajo

- aojar el botón J

- levantar/bajar la base K hasta la profundidad de corte

deseada, que se encuentra indicada en la escala,

usando para ello el indicador L

- apretar el botón J

• Ajuste del ángulo de corte (0-45°) 5

- aojar el botón M

- inclinar la herramienta hasta el ángulo de corte

deseado, que se encuentra indicado en la escala,

usando para ello el indicador N

- apretar el botón M

! para cortes biselados, la profundidad de corte se

corresponde con el valor en la escala de

profundidad de corte

• Comprobación del ángulo de corte a 90° 5

- ajustar la base K para una máxima profundidad de

corte 4

- ajustar el ángulo de corte a 0°

- comprobar el ángulo de corte de 90° entre la hoja y la

base con un cartabón

- si es necesario un ajuste, desaprete el botón M, e

utilice el tornillo de ajuste P como muestra la gura

• Visor ajustable de la línea de corte Q 6a

- para guiar la herramienta a lo largo de la línea de corte

deseada, márquela en la pieza de trabajo

- para un corte recto de 0° o para bisealar a 45°, use el

indicador de la línea adecuado

! la parte ancha de la base debe de reposar en el

soporte de la pieza de trabajo

- puede ajustarse para permitirle escoger si el material

de desecho está en el lado interno o externo de la

sierra 6b

! la anchura de corte viene determinada por el

ancho de los dientes de la hoja y no por el ancho

del cuerpo de la sierra

! realice siempre cortes de prueba para verificar la

línea actual de corte

• Aspiración de polvo

- monte el aspirador a la extensión R 7

! nunca permita que la media del aspirador

interfiera con la chapa protectora o con la

operación de corte

- se puede utilizar también una bolsa de polvo

(accesorio SKIL 2610387402)

• Utilización de la herramienta 7

- enchufar a la red

- siempre mantener la empuñadura S rmemente con

una mano y la empuñadura T rmemente con la otra

mano

- colocar la herramienta con la parte delantera de la

misma tendida sobre la pieza de trabajo

! asegurese de que los dientes de la hoja no estan

encalados en la pieza de trabajo

- poner en marcha su herramienta primero apretando el

botón V (= interruptor de seguridad que no puede

bloquearse) y luego tirando del gatillo W

! la sierra debe detener su velocidad máxima

antesde que usted pueda realizar el trabajo de

corte

- la chapa protectora F se abre automáticamente

cuando la hoja de sierra penetra en la pieza de trabajo

(abrir la chapa protectora manualmente con la palanca

G solámente para cortes particulares como cortes de

emersión)

! no fuerce la herramienta (aplique una presión ligera

y continua para evitar que se recalienten las puntas de

las hojas y, en caso de estar cortando plásticos, que

se funda el material plástico)

! durante el trabajo, sujete siempre la herramienta

por la(s) zona(s) de empuñadura de color gris

- después de haber realizado el corte, pare su

herramienta soltando el gatillo W

! asegurese que la hoja esté completamente parada

antes de que la levante de la pieza a trabajar

CONSEJOS DE APLICACIÓN

• Al utilizar el carril de guía (accesorio SKIL 2610Z04064)

conjuntamente con el adaptador, la profundidad de corte

se reducirá en 14 mm tanto para 90° como para 45°

cortes

• Poner siempre el lado bueno de la pieza de trabajo hacia

abajo, para asegurar un mínimo astillado

• Utilice únicamente hojas de sierra aladas del modelo

adecuado 8

- cuanto más dientes, más lisado el corte

- hojas de sierra con dientes de metal duro (Widia) se

mantienen 30 veces más aladas que las hojas

normales

• Guía paralela Y 9

- para hacer cortes exactos a lo largo de una esquina

de la pieza de trabajo

- puede insertarse en ambos lados de la base

Ajuste de la guía paralela

- desaojar la tuerca Z

- ajuste a la anchura del corte deseado, utilizando la

escala de la guía paralela (utilice el visor de la línea de

corte Q como referencia 0)

- apretar la tuerca Z

• Cortes de emersión directa 0

- jar la profundidad de corte deseada

- incline la herramienta hacia adelante con el visor de la

línea de corte Q alineado con la línea de corte

deseada y marcada en la pieza de trabajo

- abrir la guarda inferior F con la palanca G

- justo antes de que la sierra penetre en la pieza de

trabajo, desvíe la herramienta y baje gradualmente la

parte delantera de la herramienta, usando el frontal de

la base como punto de apoyo

- mover la herramienta gradualmente, tanto hacia abajo,

como hacia adelante

- tan pronto como la hoja entre en el material, suelte la

palanca G

! nunca empuja la herramienta hacia atras

• Cortar tableros largos !

- sostener el tablero, bien en el suelo, mesa o banco de

trabajo

! fijar la profundidad de corte de tal manera, que

usted pueda cortar a través del tablero y no a

través del soporte

- en el caso de que la guía paralela no permita la

anchura de corte deseada, empalme o clave una

pieza de madera recta a la pieza de trabajo como

guía, y use la parte derecha de la base contra esta

guía

MANTENIMIENTO / SERVICIO

• Esta herramienta no está concebida para uso profesional

• Mantenga limpio el cable eléctrico y la herramienta

(sobre todo las ranuras de ventilación)

! desenchufar la herramienta antes de limpiar

• Mantenga siempre limpia el área alrededor de la guarda

inferior F 3 (quite el polvo y las virutas soplando con aire

comprimido o con un cepillo)

• Limpie la hoja de sierra después de cada uso

(especialmente de resina y cola)

• Si a pesar de los esmerados procesos de fabricación y

control, la herramienta llegase a averiarse, la reparación

deberá encargarse a un servicio técnico autorizado para

herramientas eléctricas SKIL

- envíe la herramienta sin desmontar junto con una

prueba de su compra a su distribuidor o a la estación

de servicio más cercana de SKIL (los nombres así

como el despiece de piezas de la herramienta guran

en www.skil.com)

AMBIENTE

• No deseche las herramientas eléctricas, los

accesorios y embalajes junto con los residuos

domésticos (sólo para países de la Unión Europea)

- de conformidad con la Directiva Europea 2012/19/CE

sobre residuos de aparatos eléctricos y electrónicos y

su aplicación de acuerdo con la legislación nacional,

las herramientas eléctricas cuya vida útil haya llegado

a su n se deberán recoger por separado y trasladar a

una planta de reciclaje que cumpla con las exigencias

ecológicas

- símbolo @ llamará su atención en caso de necesidad

de tirarlas

DECLARACIÓN DE CONFORMIDAD

• Declaramos bajo nuestra sola responsabilidad que el

producto descrito bajo “Datos técnicos” está en

conformidad con las normas o documentos normalizados

siguientes: EN 60745, EN 61000, EN 55014, de acuerdo

con las disposiciones en las directivas 2004/108/CE,

2006/42/CE, 2011/65/UE

• Expediente técnico en: SKIL Europe BV (PT-SEU/

ENG1), 4825 BD Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

RUIDOS/VIBRACIONES

• Medido según EN 60745 el nivel de la presión acústica

de esta herramienta se eleva a 97 dB(A) y el nivel de la

potencia acústica a 108 dB(A) (desviación estándar: 3

dB), y la vibración a ✱ m/s² (método brazo-mano;

incertidumbre K = 1,5 m/s²)

✱ al cortar madera 2,6 m/s²

✱ al cortar metales 2,2 m/s²

• El nivel de emisión de vibraciones ha sido medido según

una prueba estándar proporcionada en EN 60745; puede

utilizarse para comparar una herramienta con otra y

como valoración preliminar de la exposición a las

vibraciones al utilizar la herramienta con las aplicaciones

mencionadas

- al utilizarla para distintas aplicaciones o con

accesorios diferentes o con un mantenimiento

deciente, podría aumentar de forma notable el nivel

de exposición

- en las ocasiones en que se apaga la herramienta o

cuando está funcionando pero no está realizando

ningún trabajo, se podría reducir el nivel de

exposición de forma importante

! protéjase contra los efectos de la vibración

realizando el mantenimiento de la herramienta y

sus accesorios, manteniendo sus manos

calientes y organizando sus patrones de trabajo



Serra circular 5255

INTRODUÇÃO

• A ferramenta é determinada para realizar em madeira,

cortes longitudinais e transversais com decurso de corte

recto e ângulo de chanfradura de 45°; com as

respectivas lâminas de serra, também é possível serrar

metais não ferrosos, materiais leves e plásticos

• Esta ferramenta não se destina a utilização prossional

• Leia e guarde este manual de instruções 2

DADOS TÉCNICOS 1

SEGURANÇA

INSTRUÇÕES GERAIS DE SEGURANÇA

ATENÇÃO! Devem ser lidas todas as indicações de

advertência e todas as instruções. O desrespeito das

advertências e instruções apresentadas abaixo pode

causar choque eléctrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para

futura referência. O termo “ferramenta eléctrica” utilizado

a seguir nas indicações de advertência, refere-se a

ferramentas eléctricas operadas com corrente de rede (com

cabo de rede) e a ferramentas eléctricas operadas com

acumulador (sem cabo de rede).

1) SEGURANÇA DA ÁREA DE TRABALHO

a) Mantenha a sua área de trabalho limpa e arrumada.

Desordem ou áreas de trabalho com fraca iluminação

podem causar acidentes.

b) Não trabalhar com a ferramenta eléctrica em áreas

com risco de explosão, nas quais se encontrem

líquidos, gases ou pós inflamáveis. Ferramentas

eléctricas produzem faíscas que podem iprovocar a

ignição de pó e vapores.

c) Mantenha crianças e outras pessoas afastadas da

ferramenta eléctrica durante o trabalho com a

ferramenta. Distrações podem causar a falta de controle

sobre o aparelho.

2) SEGURANÇA ELÉCTRICA

a) A ficha da ferramentas eléctricas devem caber na

tomada. A ficha não deve ser modificada de modo

algum. Não utilize quaisquer fichas de adaptação

junto com ferramentas eléctricas ligadas à terra.

Fichas sem modicações e tomadas adequadas

reduzem o risco de choques eléctricos.

b) Evite que o corpo entre em contacto com

superfícies ligadas à terra, como por exemplo

tubos, radiadores, fogões e geladeiras. Há um risco

elevado de choques eléctricos, caso o corpo for ligado à

terra.

c) A ferramenta eléctrica não deve ser exposta à

chuva nem humidade. A penetração de água na

ferramenta eléctrica aumenta o risco de choques

eléctricos.

d) O cabo do aparelho não deve ser utilizado para o

transporte, para pendurar o aparelho, nem para

puxar a ficha da tomada. Mantenha o cabo afastado

de calor, óleo, cantos afiados ou partes em

movimento do aparelho. Cabos danicados ou

torcidos aumentam o risco de choques eléctricos.

e) Ao trabalhar com a ferramenta eléctrica ao ar livre,

use um cabo de extensão apropriado para áreas

externas. O uso de um cabo apropriado para áreas

externas reduz o risco de choques eléctricos.

f) Se não for possível evitar o funcionamento da

ferramenta eléctrica em áreas húmidas, deverá ser

utilizado uma disjuntor de corrente de avaria. A

utilização de um disjuntor de corrente de avaria reduz o

risco de um choque eléctrico.

3) SEGURANÇA DE PESSOAS

a) Esteja alerta, observe o que está a fazer, e tenha

prudencia ao trabalhar com a a ferramenta eléctrica.

Não use a ferramenta eléctrica se estiver fatigado

ou sob a influência de drogas, álcool ou

medicamentos. Um momento de falta de atenção

durante a operação da ferramenta eléctrica pode causar

graves lesões.

b) Utilizar equipamento de protecção pessoal e

sempre óculos de protecção. A utilização de

equipamento de protecção pessoal, como máscara de

protecção contra pó, sapatos de segurança

antiderrapantes, capacete de segurança ou protecção

auricular, de acordo com o tipo e aplicação da

ferramenta eléctrica, reduz o risco de lesões.

c) Evitar uma colocação em funcionamento

involuntária. Assegure se de que a ferramenta

eléctrica esteja desligada, antes de conectá la à

alimentação de rede e/ou ao acumulador, antes de

levantá la ou de transportá la. Se tiver o dedo no

interruptor ao transportar a ferramenta eléctrica ou se o

aparelho for conectado à alimentação de rede enquanto

estiver ligado, poderão ocorrer acidentes.

d) Remover chaves de ajustes ou chaves de fenda,

antes de ligar a ferramenta eléctrica. Uma chave de

fenda ou chave de ajuste que se encontre numa parte

móvel do aparelho, pode levar a lesões.

e) Não se sobrestime. Mantenha uma posição firme e

mantenha sempre o equilíbrio. Desta forma poderá

será mais fácil controlar o aparelho em situações

inesperadas.

f) Use roupa apropriada. Não use roupa larga ou jóias.

Mantenha o cabelo, roupa e luvas afastadas de

partes em movimento. Roupas largas, jóias ou cabelos

longos podem ser agarradas por partes em movimento.

g) Se for prevista a montagem de dispositivos de

aspiração de pó e de dispositivos de recolha,

assegure-se de que estão conectados e que sejam

utilizados de forma correcta. A utilização de uma

aspiração de pó pode reduzir o perigo devido ao pó.

4) USO E TRATAMENTO DE FERRAMENTAS

ELÉCTRICAS

a) Não sobrecarregue a ferramenta eléctrica. Use para

o seu trabalho a ferramenta eléctrica correcta. A

ferramenta correcta realizará o trabalho de forma melhor

e mais segura dentro da faixa de potência indicada.

b) Não utilize a ferramenta eléctrica se o interruptor

não puder ser ligado nem desligado. Qualquer

ferramenta eléctrica que não possa ser controlada

através do interruptor de ligar-desligar, é perigosa e deve

ser reparada.

c) Puxar a ficha da tomada e/ou remover o acumulador

antes de executar ajustes na ferramenta, de

substituir acessórios ou de guardar a ferramenta.

Esta medida de segurança evita que a ferramenta

eléctrica seja ligada acidentalmente.

d) Guarde ferramentas eléctricas que não estiverem

sendo utilizadas, for a do alcance de crianças. Não

permita que o aparelho seja utilizado por pessoas

não familiarizadas com o mesmo ou que não

tenham lido estas instruções. Ferramentas eléctricas

são perigosas nas mãos de pessoas sem treinamento.

e) Trate a sua ferramenta eléctrica com cuidado.

Verifique se as partes móveis do aparelho

funcionam perfeitamente e não emperram, se há

peças quebradas ou danificadas, que possam

influenciar o funcionamento do aparelho. Peças

danificadas devem ser reparadas antes da

utilização do aparelho. Muitos acidentes tem como

causa uma manutenção insuciente das ferramentas

eléctricas.

f) Mantenha as ferramentas de corte sempre afiadas e

limpas. Ferramentas de cortes devidamente tratadas,

com cantos aados travam com menos frequência e

podem ser controladas com maior facilidade.

g) Use a ferramenta eléctrica, os acessórios os bits da

ferramenta etc., de acordo com estas instruções.

Considere também as condições de trabalho e o

trabalho a ser efectuado. A utilização da ferramenta

eléctrica para outros ns que os previstos, pode resultar

em situações perigosas.

5) SERVIÇO

a) A sua ferramenta eléctrica só deve ser reparada por

pessoal qualificado e só devem ser colocadas

peças sobressalentes originais. Desta forma é

assegurada a segurança da ferramenta eléctrica.

ADVERTÊNCIAS DE SEGURANÇA PARA SERRAS

CIRCULARES

1) PROCEDIMENTOS DE SERRAR

a) PERIGO : As suas mãos não devem entrar na

área de corte nem em contacto com a lâmina de

serra. Segurar o punho adicional ou a carcaça do

motor com a outra mão. Se as mãos estiverem a

segurar a serra, não poderão ser feridas pela lâmina de

serra.

b) Não coloque a mão por baixo da peça de trabalho.

O sistema de protecção não o protege da lâmina por

baixo da peça de trabalho.

c) Ajuste a profundidade de corte à espessura do

material. Deve estar visível abaixo do material menos do

que um dente completo da lâmina de serra.

d) Jamais segurar a peça a ser serrada com a mão ou

com a perna. Fixar a peça a ser trabalhada numa

admissão firme. É importante xar bem a peça a ser

trabalhada, para minimizar o perigo de contacto com o

corpo, de emperramento da lâmina de serra ou perda de

control.

e) Ao executar trabalhos durante os quais possam ser

atingidos cabos eléctricos ou o próprio cabo de

rede, deverá sempre segurar a ferramenta eléctrica

pelas superfícies isoladas do punho. O contacto com

um cabo sob tensão pode colocar peças de metal da

ferramenta eléctrica sob tensão e levar a um choque

eléctrico.

f) Quando estiver a serrar ao comprido, use sempre

uma guia paralela. A guia aumenta a exactidão do corte

e reduz a possibilidade de a lâmina prender.

g) Sempre utilizar lâminas de serra do tamanho

correcto e com orifício de admissão apropriado (p.

ex. em forma de estrela ou redondo). Lâminas de

serra não apropriada para as peças de montagem da

lâmina, funcionam desiquilibradamente e levam à perda

de controlo.

h) Nunca use anilhas ou parafusos da lâmina que

estejam danificados ou que não sejam os

adequados. As anilhas e o parafuso da lâmina foram

especicamente concebidos para esta serra, tendo em

vista um desempenho e uma segurança de utilização

máximos.

2) RESSALTO - CAUSAS E RESPECTIVOS AVISOS

• O ressalto é uma reacção súbita a uma lâmina presa ou

desalinhada que faz com que a serra descontrolada saia

da peça de trabalho e recue na direcção do operador

• Quando o corte estreita a ponto de prender

completamente a lâmina, esta pára e a reacção do motor

faz recuar rapidamente a unidade na direcção do

operador

• Se a lâmina torcer ou perder o alinhamento no corte, os

dentes de trás da lâmina podem penetrar na superfície

superior da madeira fazendo com que a lâmina saia do

corte e ressalte na direcção do operador

• O ressalto resulta de uma má utilização da ferramenta e/

ou de procedimentos de utilização ou condições

incorrectos e pode ser evitado tomando as devidas

precauções, conforme a seguir indicado

a) Mantenha a serra firmemente segura com ambas as

mãos e posicione os braços para resistir à força do

ressalto. Posicione o corpo de um dos lados da

lâmina, e não na linha de corte da mesma. Um

ressalto poderá fazer com que a serra recue, no entanto,

a força do ressalto pode ser controlada pelo operador, se

forem tomadas as devidas precauções.

b) Quando a lâmina começar a prender, ou quando

interromper um corte por qualquer razão, solte o

gatilho e mantenha a serra estacionária no material

até a lâmina parar completamente. Nunca tente

retirar a serra da peça ou puxá-la para trás com a

lâmina em movimento, caso contrário poderá

ocorrer um ressalto. Investigue e tome as medidas de

correcção necessárias para evitar que a lâmina prenda.

evite cortar pregos ou parafusos.

c) Quando voltar a colocar uma serra numa peça de

trabalho, centre a lâmina da serra no corte e

certifique-se de que os dentes da serra não estão

enterrados no material. Se a lâmina da serra estiver a

prender, a serra poderá levantar ou ressaltar da peça

quando for ligada.

d) Apoie painéis grandes para minimizar o risco de a

lâmina prender e a serra ressaltar. Os painéis

grandes tendem a cair sob o seu próprio peso. Devem

ser colocados apoios sob o painel de ambos os lados,

junto à linha de corte e junto ao rebordo do painel.

e) Não use uma lâmina que esteja cega ou danificada.

Lâminas não aadas ou incorrectamente montadas

produzem um corte estreito, provocando fricção

excessiva, fazendo com que a lâmina prenda e a serra

ressalte.

f) As alavancas de definição da profundidade da

lâmina e de ajuste do ângulo têm de estar bem fixas

antes de se iniciar o corte. Se o ajuste da lâmina se

alterar durante o corte, isso pode fazer com que a lâmina

prenda e a serra ressalte.

g) Tenha extremamente cuidado ao serrar em paredes

existentes ou em outras superfícies, onde não é

possível reconhecer o que há por detrás. Ao imergir,

a lâmina de serra pode ser bloqueada por objectos

escondidos e causar um ressalto.

3) FUNÇÃO DA PROTECÇÃO INFERIOR

a) Certifique-se de que a protecção inferior fecha

devidamente antes de cada utilização. Não utilize a

serra caso a protecção inferior não funcione

livremente nem feche instantaneamente. Nunca

aperte nem prenda a protecção inferior aberta. Se

deixar cair a serra por acidente, a protecção inferior

poderá car deformada. Desligue a ferramenta da fonte

de corrente, levante a protecção inferior com a pega

retráctil e certique-se de que funciona livremente e não

toca na lâmina nem em qualquer outra peça, qualquer

que seja o ângulo ou a profundidade do corte.

b) Verifique o funcionamento da mola da protecção

inferior. Se a protecção e a mola não estiverem a

funcionar correctamente, deverá ser feito o serviço

à ferramenta antes da utilização. A protecção inferior

poderá ter um funcionamento lento em consequência de

peças danicadas, depósitos viscosos ou acumulação

de detritos.

c) A protecção inferior deve ser retraída manualmente

apenas para cortes especiais como cortes

profundos e cortes compostos. Levante a protecção

inferior retraindo a pega e assim que a lâmina

penetrar no material a protecção inferior deverá ser

libertada. Para todos os outros tipos de serração, a

protecção inferior deve funcionar automaticamente.

d) Certifique-se sempre de que a protecção inferior

está a cobrir a lâmina antes de baixar a serra sobre

a bancada ou o chão. Uma lâmina desprotegida a

funcionar por inércia fará com que a serra recue,

cortando o que estiver na sua direcção. Tenha em conta

o tempo que a lâmina leva a parar depois de libertado o

interruptor.

ADVERTÊNCIAS DE SEGURANÇA ADICIONAIS

GENERAL

• Esta ferramenta não deve ser utilizada por pessoas

menores de 16 anos

• Esta ferramenta não é aconselhada para cortar com

água

• Desliguesempreafichadatomadaantesde

proceder a qualquer ajustamento ou troca de

acessório

• Não utilizar ferramenta caso o o esteja danicado;

mandando-o substituir por pessoal qualicado

• Não processar material que contenha asbesto

(asbesto é considerado como sendo cancerígeno)

• O pó do material, como tinta com chumbo, algumas

espécies de madeira, minerais e metais, pode ser

prejudicial (contacto ou inalação do pó pode provocar

reacções alérgicas e/ou doenças respiratórias ao

operador ou às pessoas presentes); use máscara

respiratória e trabalhe com um dispositivo de

extracção de pó quando ligado a

• Determinados tipos de pó são classicados como

substâncias cancerígenas (como pó de carvalho e faia),

em especial, juntamente com aditivos para

acondicionamento da madeira; use máscara

respiratória e trabalhe com um dispositivo de

extracção de pó quando ligado a

• Siga o regulamento nacional quanto a extração de pó,

em função dos materiais que vão ser utilizados

• Apenas utilize mesas de serrar munidas de interruptor de

voltagem que previna o reiniciar do motor depois de

interrupcão de voltagem

• Apenas utilize mesas de serrar munidas de guia de corte

ACESSÓRIOS

• A SKIL só pode garantir um funcionamento perfeito da

ferramenta, quando utilizada com os acessórios originais

• Utilize apenas acessórios com um número de rotação

admissível no mínimo tão alto como o mais alto número

de rotação em vazio da ferramenta

• Utilizeapenaslâminascomumdiâmetromínimode

170 mm, um diâmetro máximo de 170 mm e um

orifício do veio de 16 mm

• Nunca utilize lâminas para serras em HSS

• Nunca utilize discos de rebarbe/corte com esta

ferramenta

ANTES DA UTILIZAÇÃO

• Certique-se sempre de que a tensão de alimentação

está de acordo com a tensão indicada na placa de

identicação da ferramenta (ferramentas com a

indicação de 230V ou 240V também podem ser ligadas a

uma fonte de 220V)

• Evite danicar a ferramenta em superfícies com pregos

ou parafusos; remova-os antes de começar a trabalhar

• Retire todos os obstáculos que se encontram no topo

superior e na parte inferior da peça a cortar antes de

iniciar o trabalho

• Fixe a peça de trabalho (uma peça de trabalho xa

com dispositivos de xação ou num torno ca melhor xa

do que manualmente)

• Utilizar detectores apropriados para detectar tubos

e cabos de alimentação escondidos, ou consulte a

firma de alimentação local (o contacto com um cabo

eléctrico pode levar a incêndio e choque eléctrico; a

danicação de um cano de gás pode levar à explosão; a

penetração de uma tubulação de água provoca danos

materiais ou pode provocar um choque eléctrico)

• Utilize extensões completamente desenroladas e

seguras, com uma capacidade de 16 Amp

DURANTE A UTILIZAÇÃO

• O nível de ruído durante o trabalho pode exceder 85

dB(A); utilize protectores auriculares

• Nunca utilize a ferramenta sem o sistema de protecção

original

• Não tente cortar peças de trabalho extremamente

pequenas

• Não trabalhe em suspensão com a ferramenta

• Em caso de bloqueio ou de anomalias eléctricas ou

mecânicas, desligue imediatamente a ferramenta e a

cha da tomada

• Caso o o for danicado ou cortado durante o trabalho,

não toque no o, mas tire imediatamente a cha da

tomada

APÓS A UTILIZAÇÃO

• Quando guardar a ferramenta, deverá certicar-se que o

motor esta devidamente parado assim como todas as

peças rotativas

• Depois de desligar a sua serra circular, nunca pare a

rotação da lâmina exercendo pressão lateral sobre a

mesma

MANUSEAMENTO

• Montagem da lâmina da serra 3

! desligar a ferramenta da fonte de corrente

- tire a chave hexagonal A do alojamento B

- pressione o botão C de fecho do veio e mantenha-o

nessa posição, enquanto remove a porca da lâmina D

com a chave hexagonal

! pressione o botão C de fecho do veio sómente

quando a ferramenta estiver parada

- solte o botão C de fecho do veio

- remova o anel E

- abra a protecção inferior com a alavanca G e

mantenha-a nessa posição, enquanto monta a lâmina

da serra com os dentes da serra e a seta imprimida na

lâmina apontanda na mesma direcção da seta da

protecção superior

- solte a protecção inferior F

- aplique o anel E

! certifique-se que as superfícies de aperto dos

anéis H estão perfeitamente limpas e em frente

da lâmina

- pressione o botão C de fecho do veio e mantenha-o

nessa posição, enquanto aperta a porca da lâmina

com a chave hexagonal 1/8 de volta após ter apertado

à mão (a lâmina patina quando encontra demasiada

resistência reduzindo sobrecargas do motor e

ressaltos da lâmina)

- solte o botão C de fecho do veio

• Ajuste da profundidade de corte (0-55 mm) 4

- para um corte de óptima qualidade a lâmina da serra

não deverá exceder mais de 3 mm abaixo da peça de

trabalho

- solte o botão J

- eleve/abaixe a base K até atingir na escalo a

profundidade de corte desejada utilizando o indicador L

- aperte o botão J

• Ajuste do ângulo de corte (0-45°) 5

- solte o botão M

- incline a ferramenta até atingir na escalo o ângulo de

corte desejado utilizando o indicador N

- aperte o botão M

! quando cortar de ângulo, a profundidade de corte

não está de acordo com o valor indicado na

escala de profundidade de corte

• Vericação do ângulo de corte de 90° 5

- ajuste e aperte a base K na profundidade de corte

máxima 4

- ajuste e aperte o ângulo de corte a 0°

- verique o ângulo de 90° com um esquadro entre a

lâmina e o fundo da base

- se o ajuste for necessário, solte o botão M e utilize o

parafuso de ajuste P conforme ilustrado

• Visor ajustável da linha de corte Q 6a

- para guiar a ferramenta ao longo da linha de corte

marcada na peça a trabalhar

- para um corte direito a 0° ou um corte de ângulo a 45°

utilize a linha indicadora relativa

! a parte larga da base deve estar assente na parte

apoiada da peça a trabalhar

- pode ser ajustado para permitir determinar se o

material de desperdício deverá car do lado de dentro

ou do lado de fora da lâmina 6b

! o tamanho de corte é determinado pelo tamanho

dos dentes da lâmina e não pelo tamanho do

corpo da lâmina

! faça sempre cortes de ensaio para verificar a

linha de corte

• Aspiração de pó

- aplique o aspirador à extensão R 7

! nunca deixe que o tubo do aspirador interfire com

a protecção inferior ou com a operação de corte

- pode-se utilizar tambén um saco de pó (acessório

SKIL 2610387402)

• Utilização da ferramenta 7

- ligue a cha na tomada

- sempre segure com rmeza o punho S com uma mão

e o punho T com a outra mão

- coloque a ferramenta com a parte frontal da base bem

assente sobre na peça a trabalhar

! certifique-se que os dentes não estão em

contacto com a peça a trabalhar

- ligue a ferramenta premindo primeiro o botão V (=

interruptor de segurança que não pode ser trancado)

e depois apertando o gatilho W

! a ferramenta deverá trabalhar na velocidade

máxima, antesda lâmina da serra penetrar na

peça a trabalhar

- a protecção inferior F abre automáticamente quando a

lâmina da serra penetra na peça a trabalhar (abra a

protecção inferior manualmente utilizando a alavanca

G somente para cortes especiais tal como cortes

profundos)

! não force a ferramenta (aplique uma pressão

contínua e leve para evitar o sobreaquecimento das

pontas das lâminas e, em plásticos de corte, o

derretimento do material de plástico)

! durante o trabalho, segure sempre a ferramenta

na(s) área(s) de fixação cinzenta(s)

- depois de completar o trabalho, desligue a ferramenta

soltando o gatilho W

! certifique-se que a lâmina está completamente

parada antes de retirar a ferramenta da peça a

trabalhar

CONSELHOS DE APLICAÇÃO

• Quando utilizar a calha guia (acessório SKIL

2610Z04064) juntamente com o adaptador, a

profundidade de corte será reduzida 14 mm para 90° e

45° cortes

• Coloque sempre a peça a trabalhar com a face virada

para baixo assegurando assim o mínimo de

estilhaçamento

• Use sempre lâminas da serra devidamente aadas e do

tipo correcto 8

- a qualidade de corte melhora consoante o número de

dentes

- lâminas c/ pastilhas Widia mantêm-se aadas 30

vezes mais do que as lâminas normais

• Guia paralela Y 9

- para fazer cortes exactos ao longo do bordo lateral da

peça a trabalhar

- pode ser introduzida em qualquer dos lados da base

Ajuste da guia paralela

- solte o botão Z

- ajuste a largura de corte desejada com a escala da

guia paralela (use o visor da linha de corte Q como

referência 0)

- aperte o botão Z

• Cortes profundos 0

- regule a profundidade de corte desejada

- incline a ferramenta para a frente com o visor da linha

de corte Q alinhado com a linha de corte desejada

marcada na peça a trabalhar

- abra a protecção inferior F com a alavanca G

- antes da lâmina penetrar na peça a trabalhar, ligue a

ferramenta e gradualmente baixe o dorso da

ferramenta utilizando a parte frontal da base como

ponto de dobradiça

- gradualmente incline a ferramenta para baixo e ao

mesmo tempo para a frente

- assim que a lâmina penetrar no material, solte a

alavanca G

! nunca puxe a ferramenta para trás

• Corte de grandes paneis !

- apoia o painel próximo do corte no chão, na mesa ou

na bancada de trabalho

! ajuste a profundidade de corte de modo a cortar

a través do painel e não a través do apoia

- caso o guia paralela não permita a largura de corte

desejado, xe uma tira de madeira sobre a peça a

trabalhar como um guia, e conduza o lado direito da

ferramenta contra esta guia

MANUTENÇÃO / SERVIÇO

• Esta ferramenta não se destina a utilização prossional

• Mantenha a ferramenta e o o sempre limpos

(especialmente as aberturas de ventilação)

! desligar a ferramenta da fonte de corrente antes

de limpar

• Mantenha sempre a área à volta da guarda inferior F 3

limpa (retire o pó e as lascas, soprando com ar

comprimido ou uma escova)

• Limpe a lâmina logo após a sua utilização

(especialmente de resina ou cola)

• Se a ferramenta falhar apesar de cuidadosos processos

de fabricação e de teste, a reparação deverá ser

executada por uma ocina de serviço autorizada para

ferramentas eléctricas SKIL

- envie a ferramenta sem desmontar, juntamente com

a prova de compra, para o seu revendedor ou para o

centro de assistência SKIL mais próximo (os

endereços assim como a mapa de peças da

ferramenta estão mencionados no www.skil.com)

AMBIENTE

• Não deite ferramentas eléctricas, acessórios e

embalagem no lixo doméstico (apenas para países da

UE)

- de acordo com a directiva europeia 2012/19/CE sobre

ferramentas eléctricas e electrónicas usadas e a

transposição para as leis nacionais, as ferramentas

eléctricas usadas devem ser recolhidas em separado

e encaminhadas a uma instalação de reciclagem dos

materiais ecológica

- símbolo @ lhe avisará em caso de necessidade de

arranja-las

DECLARAÇÃO DE CONFORMIDADE

• Declaramos sob nossa exclusiva responsabilidade que o

produto descrito em “Dados técnicos” cumpre as

seguintes normas ou documentos normativos: EN 60745,

EN 61000, EN 55014, conforme as disposições das

directivas 2004/108/CE, 2006/42/CE, 2011/65/UE

• Processo técnico em: SKIL Europe BV (PT-SEU/

ENG1), 4825 BD Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

RUÍDO/VIBRAÇÕES

• Medido segundo EN 60745 o nível de pressão acústica

desta ferramenta é 97 dB(A) e o nível de potência

acústica 108 dB(A) (espaço de erro: 3 dB), e a vibração

✱ m/s² (método braço-mão; incerteza K = 1,5 m/s²)

✱ ao cortar madeira 2,6 m/s²

✱ ao cortar metais 2,2 m/s²

• O nível de emissão de vibrações foi medido de acordo

com um teste normalizado fornecido na EN 60745; pode

ser utilizado para comparar uma ferramenta com outra e

como uma avaliação preliminar de exposição à vibração

quando utilizar a ferramenta para as aplicações

mencionadas

- utilizar a ferramenta para diferentes aplicações ou

com acessórios diferentes ou mantidos

decientemente, pode aumentar signicativamente o

nível de exposição

- o número de vezes que a ferramenta é desligada ou

quando estiver a trabalhar sem fazer nada, pode

reduzir signicativamente o nível de exposição

! proteja-se contra os efeitos da vibração,

mantendo a ferramenta e os acessórios,

mantendo as mãos quentes e organizando os

padrões de trabalho



Sega circolare 5255

INTRODUZIONE

• L’utensile è idoneo per l’esecuzione di tagli longitudinali e

trasversali nel legno realizzando tagli diritti e tagli con

angolazioni no a 45°; utilizzando rispettive lame, è

possibile tagliare anche metalli non ferrosi, materiali

leggeri da costru-zione e materiali articiali

• Questo utensile non è inteso per un uso professionale

• Leggete e conservate questo manuale di istruzione 2

DATI TECNICI 1

SICUREZZA

ISTRUZIONI GENERALI DI SICUREZZA

ATTENZIONE! Leggere tutte le avvertenze di

pericolo e le istruzioni operative. In caso di mancato

rispetto delle avvertenze di pericolo e delle istruzioni

operative si potrà creare il pericolo di scosse elettriche,

incendi e/o incidenti gravi. Conservare tutte le avvertenze

di pericolo e le istruzioni operative per ogni esigenza

futura. Il termine “elettroutensile” utilizzato nelle avvertenze

di pericolo si riferisce ad utensili elettrici alimentati dalla rete

(con linea di allacciamento) ed ad utensili elettrici alimentati

a batteria (senza linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Mantenere pulito ed ordinato il posto di lavoro. Il

disordine o le zone di lavoro non illuminate possono

essere fonte di incidenti.

b) Evitare d’impiegare l’utensile in ambienti soggetti al

rischio di esplosioni nei quali si trovino liquidi, gas

o polveri infiammabili. Gli utensili elettrici producono

scintille che possono far inammare la polvere o i gas.

c) Mantenere lontani i bambini ed altre persone

durante l’impiego dell’utensile elettrico. Eventuali

distrazioni potranno comportare la perdita del controllo

sull’utensile.

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere

adatta alla presa. Evitare assolutamente di

apportare modifiche alla spina. Non impiegare spine

adattatrici assieme ad utensili con collegamento a

terra. Le spine non modicate e le prese adatte allo

scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici collegate a

terra, come tubi, riscaldamenti, cucine elettriche e

frigoriferi. Sussiste un maggior rischio di scosse

elettriche nel momento in cui il corpo é messo a massa.

c) Custodire l’utensile al riparo dalla pioggia o

dall’umidità. L’eventuale inltrazione di acqua in un

utensile elettrico va ad aumentare il rischio d’insorgenza

di scosse elettriche.

d) Non usare il cavo per scopi diversi da quelli previsti

al fine di trasportare o appendere l’utensile, oppure

di togliere la spina dalla presa di corrente.

Mantenere l’utensile al riparo da fonti di calore,

dall’olio, dagli spigoli o da pezzi in movimento. I cavi

danneggiati o aggrovigliati aumentano il rischio

d’insorgenza di scosse elettriche.

e) Qualora si voglia usare l’utensile all’aperto,

impiegare solo ed esclusivamente cavi di prolunga

omologati per l’impiego all’esterno. L’uso di un cavo

di prolunga omologato per l’impiego all’esterno riduce il

rischio d’insorgenza di scosse elettriche.

f) Qualora non fosse possibile evitare di utilizzare

l’utensile in ambiente umido, utilizzare un

interruttore di messa a terra. L’uso di un interruttore di

messa a terra riduce il rischio di una scossa elettrica.

3) SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo

e a maneggiare con giudizio l’utensile durante le

operazioni di lavoro. Non utilizzare l’utensile in caso

di stanchezza o sotto l’effetto di droghe, bevande

alcoliche e medicinali. Un attimo di distrazione durante

l’uso dell’utensile potrà causare lesioni gravi.

b) Indossare sempre equipaggiamento protettivo

individuale. Usare sempre protezioni per gli occhi.

Se si avrà cura d’indossare equipaggiamento protettivo

individuale come la maschera antipolvere, la calzatura

antisdrucciolevole di sicurezza, il casco protettivo o la

protezione dell’udito, a seconda dell’impiego previsto per

l’utensile elettrico, si potrà ridurre il rischio di ferite.

c) Evitare l’accensione involontaria dell’utensile. Prima

di collegarlo alla rete di alimentazione elettrica e/o

alla batteria ricaricabile, prima di prenderlo oppure

prima di iniziare a trasportarlo, assicurarsi che

l’utensile sia spento. Tenendo il dito sopra l’interruttore

mentre si trasporta l’utensile oppure collegandolo

all’alimentazione di corrente con l’interruttore inserito, si

vengono a creare situazioni pericolose in cui possono

vericarsi seri incidenti.

d) Togliere gli attrezzi di regolazione o la chiave

inglese prima di accendere l’utensile. Un utensile o

una chiave inglese che si trovino in una parte dell’utensile

in rotazione potranno causare lesioni.

e) È importante non sopravvalutarsi. Avere cura di

mettersi in posizione sicura e di mantenere

l’equilibrio. In tale maniera sarà possibile controllare

meglio l’utensile in situazioni inaspettate.

f) Indossare vestiti adeguati. Evitare di indossare

vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i

guanti lontani da pezzi in movimento. Vestiti lenti,

gioielli o capelli lunghi potranno impigliarsi in pezzi in

movimento.

g) Se sussiste la possibilità di montare dispositivi di

aspirazione o di captazione della polvere,

assicurarsi che gli stessi siano stati installati

correttamente e vengano utilizzati senza errori.

L’utilizzo di un’aspirazione polvere può ridurre lo

svilupparsi di situazioni pericolose dovute alla polvere.

4) MANEGGIO ED IMPIEGO ACCURATO DI UTENSILI

ELETTRICI

a) Non sovraccaricare l’utensile. Impiegare l’utensile

elettrico adatto per sbrigare il lavoro. Utilizzando

l’utensile elettrico adatto si potrà lavorare meglio e con

maggior sicurezza nell’ambito della gamma di potenza

indicata.

b) Non utilizzare utensili elettrici con interruttori

difettosi. Un utensile elettrico che non si può più

accendere o spegnere è pericoloso e dovrà essere

riparato.

c) Prima di procedere ad operazioni di regolazione

sull’utensile, prima di sostituire parti accessorie

oppure prima di posare l’utensile al termine di un

lavoro, estrarre sempre la spina dalla presa della

corrente e/o estrarre la batteria ricaricabile. Tale

precauzione eviterà che l’utensile possa essere messo in

funzione inavvertitamente.

d) Custodire gli utensili elettrici non utilizzati al di fuori

della portata dei bambini. Non fare usare l’utensile a

persone che non sono abituate ad usarlo o che non

abbiano letto le presenti istruzioni. Gli utensili elettrici

sono pericolosi se utilizzati da persone inesperte.

e) Effettuare accuratamente la manutenzione

dell’utensile. Verificare che le parti mobili

dell’utensile funzionino perfettamente e non

s’inceppino, che non ci siano pezzi rotti o

danneggiati al punto tale da limitare la funzione

dell’utensile stesso. Far riparare le parti

danneggiate prima d’impiegare l’utensile. Numerosi

incidenti vengono causati da utensili elettrici la cui

manutenzione è stata eettuata poco accuratamente.

f) Mantenere affilati e puliti gli utensili da taglio. Gli

utensili da taglio curati con particolare attenzione e con

taglienti alati s’inceppano meno frequentemente e sono

più facili da condurre.

g) Utilizzare utensili elettrici, accessori, attrezzi, ecc. in

conformità con le presenti istruzioni. Osservare le

condizioni di lavoro ed il lavoro da eseguirsi

durante l’impiego. L’impiego di utensili elettrici per usi

diversi da quelli consentiti potrà dar luogo a situazioni di

pericolo.

5) ASSISTENZA

a) Fare riparare l’utensile solo ed esclusivamente da

personale specializzato e solo impiegando pezzi di

ricambio originali. In tale maniera potrà essere

salvaguardata la sicurezza dell’utensile.

AVVERTENZE DI SICUREZZA PER SEGHE CIRCOLARI

1) PROCEDURE DI TAGLIO

a) PERICOLO : Mai avvicinare le mani alla zona

operativa e neppure alla lama di taglio. Utilizzare la

seconda mano per afferrare l’impugnatura

supplementare oppure la carcassa del motore.

Tenendo la sega con entrambe le mani si evita che la

lama di taglio possa diventare un pericolo per le mani.

b) Non mettere le mani sotto il pezzo di lavorazione. La

protezione non può proteggere dalla lama al di sotto del

pezzo di lavorazione.

c) Regolare la profondità di taglio a seconda dello

spessore del materiale. La lama deve sporgere sotto al

pezzo da tagliare per un’altezza inferiore all’altezza del

dente.

d) Non tenere mai con le mani il pezzo in lavorazione

che si intende tagliare e non appoggiarlo neppure

sulla gamba. Assicurare il pezzo in lavorazione su

un supporto stabile. Per ridurre al minimo possibile il

pericolo di un contatto con il corpo, la possibilità di un

blocco della lama di taglio oppure la perdita del controllo,

è importante ssare bene il pezzo in lavorazione.

e) Quando si eseguono lavori in cui vi è pericolo che

l’accessorio impiegato possa arrivare a toccare cavi

elettrici nascosti oppure anche il cavo elettrico della

macchina stessa, tenere l’elettroutensile

afferrandolo sempre alle superfici di impugnatura

isolate. Un contatto con un cavo elettrico mette sotto

tensione anche le parti in metallo dell’elettroutensile e

provoca quindi una scossa elettrica.

f) Quando si sega contro la fibra utilizzare un riparo di

fibra oppure una guida con bordo dritto. Questo

riduce la possibilità d’inceppamento della lama.

g) Utilizzare sempre lame per sega che abbiano la

misura corretta ed il foro di montaggio adatto (p. es.

a stella oppure rotondo). In caso di lame per sega

inadatte ai relativi pezzi di montaggio, la rotazione non

sarà perfettamente circolare e si crea il pericolo di una

perdita del controllo.

h) Non usare mai rondelle o bulloni di lama errati o

danneggiati. Le rondelle ed i bulloni sono stati progettati

appositamente per questa lama, onde ottenere le migliori

prestazioni e sicurezza di funzionamento.

2) CONTRACCOLPO – CAUSE E RELATIVE

AVVERTENZE

• Un contraccolpo è un’improvvisa reazione di una lama

grippata, intasata o disallineata che causa la lama non

controllata di sollevarsi e fuoriuscire dal pezzo di

lavorazione verso l’operatore

• Quando una lama è grippata o intasata dalla chiusura di

un taglio, la lama si stalla e la reazione del motore retro

aziona l’unità rapidamente verso l’operatore

• Se la lama si storce o si disallinea nel taglio, i denti del

bordo posteriore della lama possono aondarsi nella

supercie superiore del legno causando la fuoriuscita

della lama del taglio ed il salto verso l’operatore

• Un contraccolpo è il risultato del cattivo utilizzo

dell’arnese e/o le errate procedure o condizioni del

funzionamento che possono essere evitate se si

prendono le dovute precauzioni come descritte qui di

seguito

a) Mantenere una salda presa sulla sega con entrambe

le mani e posizionare le braccia in modo da

resistere le forze di contraccolpi. Posizionare il

corpo ad uno o l’altro lato della lama, ma non dietro

alla lama. Le forze di contraccolpi potrebbe causare un

salto all’indietro della sega, ma possono essere

controllate dall’operatore, se vengono prese le corrette

precauzioni.

b) Quando la lama è intasata o quando si interrompe

un taglio per qualsiasi ragione, rilasciare il grilletto

e mantenere immobile la sega nel materiale fino a

quando la lama si arresta completamente. Non

tentare mai di rimuovere la sega dal lavoro o tirarla

indietro mente la lama è in movimento poiché si

potrebbe causare un contraccolpo. Investigare e

prendere le azioni rettica per eliminare la causa

dell’intasamento della lama. Evitare di tagliare chiodi o

viti.

c) Quando si riavvia una sega nel pezzo di lavorazione,

centrarne la lama nel taglio e controllare che i denti

della sega non siano ingaggiati nel materiale. Se la

lama della sega si intasa, potrebbe sollevarsi o causare

un contraccolpo dal pezzo di lavorazione mentre la sega

viene riavviata.

d) Sostenere grandi pannelli per ridurre al minimo il

rischio di ripiega o di contraccolpo. Grandi pannelli

tendono a ripiegarsi sotto il proprio peso. È necessario

mettere dei supporti dei supporti sotto il pannello ad

entrambi i lati, vicino alla linea di taglio e vicino il bordo

del pannello.

e) Non utilizzare una lama smussata o danneggiata.

Lame non alate o impostate male producono tagli stretti

causando eccessiva frizione, intasamento e

contraccolpo.

f) La profondità della lama e la regolazione delle leve

di bloccaggio della smussatura devono essere

ferme e sicure prima di effettuare il taglio. Se la

regolazione della lama si sposta durante il taglio, si

potrebbe vericare un’intasatura ed un contraccolpo.

g) Procedere con particolare cautela effettuando tagli

in pareti esistenti oppure in altri settori che non

possono essere controllati. Durante il taglio la lama di

taglio che penetra in oggetti nascosti può bloccarsi e

causare un contraccolpo.

3) FUNZIONE DEL RIPARO INFERIORE

a) Controllare che il riparo inferiore sia chiuso

correttamente prima dell’uso. Non azionare la lama

se il riparo inferiore non si muove liberamente e si

chiude istantaneamente. Non serrare mai il riparo

inferiore nella posizione aperta. Se la sega cade

accidentalmente, il riparo inferiore si potrebbe piegare.

Estrarre la spina dalla presa, sollevare il riparo inferiore

con la leva di ritorno ed assicurarsi che si muova

liberamente e non tocchi la lama o qualsiasi altra parte, in

tutti gli angoli e profondità del taglio.

b) Controllare il funzionamento della molla del riparo

inferiore. Se il riparo e la molla non funzionano

correttamente, bisogna effettuarne la manutenzione

prima dell’uso. Il riparo inferiore potrebbe funzionare

allentato a causa di parti danneggiate, depositi

appiccicosi o ad un accumulo di detriti.

c) Il riparo inferiore deve essere retratto manualmente

solamente per tagli speciali quali tagli a tuffo e tagli

composti. Sollevare il riparo inferiore mediante la

leva di ritorno ed appena la lama entra nel materiale,

il riparo inferiore deve essere rilasciato. Per tutti gli

altri tipi di taglio, il riparo inferiore dovrebbe funzionare

automaticamente.

d) Osservare sempre che il riparo inferiore copra la

lama prima di poggiare la sega su di un banco o sul

pavimento. Una lama non protetta, in movimento per

inerzia causa il retro movimento della sega, tagliando

tutto ciò che trova nel suo percorso. Fare attenzione al

tempo che una lama impiega per arrestarsi dopo che

l’interruttore viene rilasciato.

ULTERIORI AVVERTENZE DI SICUREZZA

NOTE GENERALI

• Questo utensile non dev’essere utilizzato da persone di

età inferiore ai 16 anni

• Quest’utensile non può lavorare con acqua

• Staccatesemprelaspinadell’utensileprimadi

effettuare regolazioni o cambiare gli accessori

• Non usare l’utensile quando il cavo è danneggiato; farlo

sostituire da personale qualicato

• Non lavorare mai materiali contenenti amianto

(l’amianto è ritenuto materiale cancerogeno)

• Le polveri di materiali come vernici contenenti piombo,

alcune specie di legno, minerali e metallo possono

essere nocive (il contatto con queste polveri o la loro

inalazione possono causare reazioni allergiche e/o

disturbi respiratori all’operatore o ad altre persone

presenti sul posto); indossare una maschera

protettiva per la polvere e utilizzare un dispositivo

per l’estrazione della polvere se è presente una

presa di collegamento

• Alcuni tipi di polvere sono classicati come cancerogeni

(quali le polveri di quercia e faggio) specialmente se

associate ad additivi per il trattamento del legno;

indossare una maschera protettiva per la polvere e

utilizzare un dispositivo per l’estrazione della

polvere se è presente una presa di collegamento

• Rispettare le istruzioni nazionali riguardanti l’estrazione

della polvere per i materiali in lavorazione

• Usate solo tavoli da taglio dotati di interruttori che

impediscano il riavviamento automatico dopo

un’interruzione di corrente

• Usate solo tavoli da taglio dotati di una guida di taglio

ACCESSORI

• La SKIL garantisce un perfetto funzionamento

dell’utensile soltanto se vengono utilizzati accessori

originali

• Utilizzate solo accessori il cui numero massimo di giri

corrisponda almeno al massimo dei numeri di giri

dell’utensile

• Utilizzaresololameconundiametrominimodi170

mm e massimo di 170 mm e con un diametro del

foro di 16 mm

• Mai utilizzate lame per sega in acciaio ad alta velocità

(HSS)

• Non usare mai mole da smeriglio/taglio con

quest’utensile

PRIMA DELL’USO

• Controllare che la tensione dell’alimentazione sia la

stessa di quella indicata sulla targhetta dell’utensile (gli

utensili con l’indicazione di 230V o 240V possono essere

collegati anche alla rete di 220V)

• Evitate possibili danneggiamenti da viti e chiodi

sporgenti; rimuoverli prima di iniziare la lavorazione

• Rimuovete tutti gli ostacoli sopra e sotto la linea di taglio

prima di iniziare il lavoro

• Fissare il pezzo da lavorare (un pezzo in lavorazione

rimane bloccato in posizione con maggiore sicurezza se

ssato con appositi dispositivi di serraggio o con una

morsa e non tenendolo con la mano)

• Al fine di rilevare possibili linee di alimentazione

nascoste, utilizzare adatte apparecchiature di

ricerca oppure rivolgersi alla locale società

erogatrice (un contatto con linee elettriche può

provocare lo sviluppo di incendi e di scosse elettriche;

danneggiando linee del gas si può creare il pericolo di

esplosioni; penetrando una tubazione dell’acqua si

provocano seri danni materiali oppure vi è il pericolo di

provocare una scossa elettrica)

• Usare cavi di prolunga completamente srotolati e sicure

con una capacità di 16 Amp

DURANTE L’USO

• Durante le operazioni di lavoro il livello di rumorosità può

superare 85 dB(A); utilizzare le cue di protezione

• Non usate mai l’utensile senza il suo sistema protettivo

originale

• Non cercate di tagliare pezzi estremamente piccoli

• Lavorate solo su un piano orizzontale

• Nel caso l’utensile si blocchi o di cattivo funzionamento

elettrico o meccanico, spegnete subito l’utensile e

staccate la spina

• Se durante un’operazione di lavoro viene danneggiato

oppure troncato il cavo, non toccare il cavo ma estrarre

immediatamente la spina dalla presa

DOPO L’USO

• Quando riponete l’utensile accertatevi che non ci siano

parti in movimento e che il motore sia spento

• Dopo lo spegnimento de la sega circolare, non arrestate

mai la rotazione della lama applicandovi una forra

lateralmente

USO

• Montaggio della lama da sega 3

! estrarre la spina dalla presa

- prendete la chiave esagonale A dall’alloggiamento B

- premete il pulsante C del blocca alberino e tenete

premuto mentre rimuovete il bullone della lama D con

la chiave esagonale

! premete il pulsante C del blocca alberino soltanto

quando l’utensile è a riposo

- rilasciate il pulsante C del blocca alberino

- rimuovete la angia E

- aprite la protezione inferiore F con la leva G e tenetela

aperta mentre si monta la lama con i suoi denti e

freccia stampata sulla lama rivolti verso la stessa

direzione della freccia sulla protezione superiore

- rilasciate la protezione inferiore F

- montate la angia E

! assicurarsi che le superfici di fermo delle flange

H siano perfettamente pulite e rivolte verso la

lama

- premete il pulsante C e tenete premuto mentre serrate

il bullone della lama con la chiave esagonale di 1/8 di

giro (aassicura lo slittamento della lama nel caso in cui

si presenti uno sforzo eccessivo nell’operazione di

taglio, così diminuendo il sovraccarico del motore e il

contraccolpo della sega)

- rilasciate il pulsante C del blocca alberino

• Regolazione della profondità di taglio (0-55 mm) 4

- per una qualità di taglio ottimale la lama non dovrebbe

uscire oltre 3 mm al di sotto del pezzo in lavorazione

- allentate il bottone J

- sollevate/abbassate il piede K no alla profondità

desiderata sulla scala utilizzando l’indicatore L

- serrate il bottone J

• Regolazione dell’angolo di taglio (0-45°) 5

- allentate il bottone M

- capovolgete l’utensile no all’angolo desiderato sulla

scala utilizzando l’indicatore N

- serrate il bottone M

! con tagli obliqui la profondità di taglio non

corrisponde al valore indicato sulla scala di

profondità di taglio

• Controllo della perpendicolarità di taglio (90°) 5

- regolate e serrate il piede K alla massima profondità di

taglio 4

- regolate e serrate l’angolo di taglo a 0°

- controllate l’angolo di 90° tra lama e piede con una

squadra

- si è necessaria una regolazione, allentate il bottone M

e utilizzate l’apposita vite P come illustrato

• Visore regolabile della linea di taglio Q 6a

- per guidare l’utensile sulla linea di taglio marcata sul

pezzo in lavorazione

- per tagli a 0° o 45° utilizzare la linea di taglio

concernente

! la più larga parte del piede deve poggiare sulla

parte supportata del pezzo in lavorazione

- può essere regolato per consentire di scegliere se lo

sfrido è dalla parte interna o esterna della lama 6b

! la larghezza di taglio è determinata dalla

larghezza dei denti della lama

! effettuate sempre delle prove prima di procedere

al taglio

• Aspirazione della polvere

- montate l’aspirapolvere sulla prolunga R 7

! tenete lontano il tubo dell’aspirapolvere dalla

protezione inferiore o dalla zona di taglio

- si può utilizzare anche un sacchetto raccoglipolvere

(accessorio SKIL 2610387402)

• Uso dell’utensile 7

- inserite la spina nella presa di corrente

- sempre tenete saldamente l’impugnatura S con una

mano e l’impugnatura T con l’altra mano

- collocate l’utensile con l’estremita frontale della base

in posizione orizzontale sul pezzo in lavorazione

! assicurarsi che la lama non tocchi il pezzo in

lavorazione

- accendete l’utensile premendo dapprima il pulsante V

(= interruttore di sicurezza, che non può essere

bloccato) e poi schiacciando l’interruttore W

! l’utensile deve avere la massima velocità prima

che la lamaentri nel pezzo in lavorazione

- la protezione inferiore F si apre automaticamente

quando la lama entra nel pezzo in lavorazione (aprite

la protezione inferiore manualmente con la leva G

solamente per tagli speciali come tagli dal pieno)

! non forzare l’utensile (applicare una pressione

leggera e continua per evitare un surriscaldamento

delle punte della lama e di fondere la plastica, se si sta

tagliando plastica)

! durante la lavorazione, impugna l’utensile sempre

in corrispondenza della(e) area(e) grigia(e)

- dopo aver realizzato il taglio, spegnete il vostro

utensile rilasciando l’interruttore W

! prima di rimuovere l’utensile del pezzo da

lavorare assicuratevi che la lama sia ferma

CONSIGLIO PRATICO

• Usando il binario di guida (accessorio SKIL 2610Z04064)

in combinazione con l’adattatore, la profondità di taglio

risulta ridotta di 14 mm per tagli a 90° e 45°

• Posizionate la parte più rinita del pezzo in lavorazione

verso il basso

• Usate solo lame alate e del tipo suggerito 8

- la qualità di taglio è proporzionale al numero dei denti

- lame con denti riportati al carburo conservano

l’alatura 30 volte più a lungo

• Guida parallela Y 9

- per tagli precisi lungo un bordo del pezzo in

lavorazione

- può essere inserita sia alla destra che alla sinistra

parte del piede

Regolazione della guida parallela

- allentate il bottone Z

- regolate alla larghezza di taglio desiderata utilizzando

la scala della guida parallela (utilizzare il visore Q della

linea di taglio come 0-riferimento)

- serrate il bottone Z

• Taglio dal pieno 0

- ssate la profondità di taglio desiderata

- inclinate l’utensile in avanti con il visore della linea di

taglio Q allineato con la linea di taglio desiderata

marcata sul pezzo in lavorazione

- aprite la protezione inferiore F con la leva G

- proprio prima che la lama entri nel pezzo in

lavorazione, accendete l’utensile e abbassate

gradualmente la parte posteriore facendo perno sulla

parte anteriore del piede

- gradualmente spingete l’utensile in basso e in avanti

- appena la lama entra nel materiale, rilasciate la leva G

! non tirate mai l’utensile indietro

• Taglio di pannelli larghi !

- supportate il pannello vicino al taglio sia in terra, sulla

tavola che sul banco di lavoro

! fissate la profondità di taglio in modo da non

tagliare il supporto

- nel caso la guida parallela sia troppo corta, ssate sul

pezzo in lavorazione un legno diritto come guida, e

utilizzate la parte destra del piede contro questa guida

MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale

• Tenete sempre puliti utensile e cavo (soprattutto le feritoie

di ventilazione)

! prima di pulire estrarre la spina dalla presa

• Tenere sempre l’area attorno alla guida inferiore F 3

pulita (rimuovere polvere e trucioli soando con 'aria

compressa oppure utilizzare una spazzola)

• Pulite la lama immediatamente dopo l’uso (specie da

resina o colla)

• Se nonostante gli accurati procedimenti di produzione e

di controllo l’utensile dovesse guastarsi, la riparazione va

fatta eettuare da un punto di assistenza autorizzato per

gli elettroutensili SKIL

- inviare l’utensile non smontato assieme alle prove di

acquisto al rivenditore oppure al più vicino centro

assistenza SKIL (l’indirizzo ed il disegno delle parti di

ricambio dell’utensile sono riportati su www.skil.com)

TUTELA DELL’AMBIENTE

• Non gettare l’utensile elettrico, gli accessori e

l’imballaggio tra i rifiuti domestici (solo per paesi UE)

- secondo la Direttiva Europea 2012/19/CE sui riuti di

utensili elettrici ed elettronici e la sua attuazione in

conformità alle norme nazionali, glil utensili elettrici

esausti devono essere raccolti separatamente, al ne

di essere reimpiegati in modo eco-compatibile

- il simbolo @ vi ricorderà questo fatto quando dovrete

eliminarle

DICHIARAZIONE DEI CONFORMITÀ

• Assumendone la piena responsabilità, dichiariamo che il

prodotto descritto nei “Dati tecnici” è conforme alle

seguenti normative ed ai relativi documenti: EN 60745,

EN 61000, EN 55014 in base alle prescrizioni delle

direttive 2004/108/EG, 2006/42/EG, 2011/65/UE

• Fascicolo tecnico presso: SKIL Europe BV (PT-SEU/

ENG1), 4825 BD Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

RUMOROSITÀ/VIBRAZIONE

• Misurato in conformità al EN 60745 il livello di pressione

acustica di questo utensile è 97 dB(A) ed il livello di

potenza acustica 108 dB(A) (deviazione standard: 3 dB),

e la vibrazione ✱ m/s² (metodo mano-braccio; incertezza

K = 1,5 m/s²)

✱ quando si tagliano legno 2,6 m/s²

✱ quando si tagliano metalli 2,2 m/s²

• Il livello di emissione delle vibrazioni è stato misurato in

conformità a un test standardizzato stabilito dalla norma

EN 60745; questo valore può essere utilizzato per

mettere a confronto un l’utensile con un altro o come

valutazione preliminare di esposizione alla vibrazione

quando si impiega l’utensile per le applicazioni

menzionate

- se si utilizza l’utensile per applicazioni diverse, oppure

con accessori dierenti o in scarse condizioni, il livello

di esposizione potrebbe aumentare notevolmente

- i momenti in cui l’utensile è spento oppure è in

funzione ma non viene eettivamente utilizzato per il

lavoro, possono contribuire a ridurre il livello di

esposizione

! proteggersi dagli effetti della vibrazione

effettuando la manutenzione dell’utensile e dei

relativi accessori, mantenendo le mani calde e

organizzando i metodi di lavoro



Körfűrész 5255

BEVEZETÉS

• A készülék rögzített fa munkadarabokban végzett

egyenesvonalú hosszanti és keresztirányú, valamint

45°-os illesztésekhez szolgáló vágások végrehajtására

szolgál; megfelelö fűrészlapok használatával a készülék

szinesfémek, könnyü építési anyagok és müanyagok

fűrészelésére is alkalmazható

• A szerszám nem professzionális használatra készült

• Olvassa el figyelmesen és őrizze meg a használati

utasítást 2

MŰSZAKIADATOK1

BIZTONSÁG

ÁLTALÁNOSBIZTONSÁGIELŐÍRÁSOK

FIGYELEM! Olvassa el az összes biztonsági

figyelmeztetéstéselőírást. A következőkben leírt

előírások betartásának elmulasztása áramütésekhez,

tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a

későbbihasználatragondosanőrizzemegezeketaz

előírásokat. Az alább alkalmazott elektromos kéziszerszám

fogalom a hálózati elektromos kéziszerszámokat (hálózati

csatlakozó kábellel) és az akkumulátoros elektromos

kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja

magában.

1) MUNKAHELYI BIZTONSÁG

a) Tartsa tisztán és tartsa rendben a munkahelyét.

Rendetlen munkahelyek vagy megvilágítatlan

munkaterületek balesetekhez vezethetnek.

b) Ne dolgozzon az elektromos kéziszerszámmal olyan

robbanásveszélyeskörnyezetben,aholéghető

folyadékok, gázok vagy porok vannak. Az elektromos

kéziszerszámok szikrákat bocsáthatnak ki, amelyek

meggyújthatják a port vagy a gőzöket.

c) Tartsa távol a gyerekeket és az idegen személyeket

amunkahelytől,haazelektromoskéziszerszámot

használja. Ha elvonják a figyelmét a munkától, könnyen

elvesztheti az uralmát a berendezés felett.

2)ELEKTROMOSBIZTONSÁGIELŐÍRÁSOK

a) A készülék csatlakozó dugójának bele kell

illeszkednie a dugaszolóaljzatba. A csatlakozó

dugót semmilyen módon sem szabad

megváltoztatni.Védőföldelésselellátott

készülékekkel kapcsolatban ne használjon

csatlakozó adaptert. A változtatás nélküli csatlakozó

dugók és a megfelelő dugaszoló aljzatok csökkentik az

áramütés kockázatát.

b) Ne érjen hozzá földelt felületekhez, mint csövekhez,

fűtőtestekhez,kályhákhozéshűtőszekrényekhez.

Az áramütési veszély megnövekszik, ha a teste le van

földelve.

c) Tartsatávolazelektromoskéziszerszámotazesőtől

és a nedvesség hatásaitól. Ha víz hatol be egy

elektromos kéziszerszámba, ez megnöveli az áramütés

veszélyét.

d) Nehasználjaakábeltarendeltetésétőleltérő

célokra, vagyis a szerszámot soha ne hordozza

vagy akassza fel a kábelnél fogva, és soha ne húzza

ki a hálózati csatlakozó dugót a kábelnél fogva.

Tartsatávolakábelthőforrásoktól,olajtól,éles

élektől,sarkaktólésmozgógépalkatrészektől. Egy

megrongálódott vagy csomókkal teli kábel megnöveli az

áramütés veszélyét.

e) Ha egy elektromos kéziszerszámmal a szabad ég

alatt dolgozik, csak a szabadban való használatra

engedélyezett hosszabbítót használjon. A szabadban

való használatra engedélyezett hosszabbító használata

csökkenti az áramütés veszélyét.

f) Ha nem lehet elkerülni az elektromos kéziszerszám

nedves környezetben való használatát, alkalmazzon

egy földzárlat megszakítót. Egy földzárlat megszakító

alkalmazása csökkenti az áramütés kockázatát.

3)SZEMÉLYIBIZTONSÁGIELŐÍRÁSOK

a) Munka közben mindig figyeljen, ügyeljen arra, amit

csinál, és meggondoltan dolgozzon az elektromos

kéziszerszámmal. Ha fáradt, ha kábítószerek vagy

alkohol hatása alatt áll, vagy orvosságokat vett be,

ne használja a berendezést. A berendezéssel végzett

munka közben már egy pillanatnyi figyelmetlenség is

komoly sérülésekhez vezethet.

b) Viseljenszemélyivédőfelszereléstésmindig

viseljenvédőszemüveget. A személyi

védőfelszerelések, mint porvédő álarc, csúszásbiztos

védőcipő, védősapka és fülvédő használata az

elektromos kéziszerszám használata jellegének

megfelelően csökkenti a személyes sérülések

kockázatát.

c) Kerülje el a készülék akaratlan üzembe helyezését.

Győződjönmegarról,hogyazelektromos

kéziszerszámkivankapcsolva,mielőttbedugnáa

csatlakozó dugót a dugaszolóaljzatba,

csatlakoztatnáazakkumulátor-csomagot,ésmielőtt

felvenné és vinni kezdené az elektromos

kéziszerszámot. Ha az elektromos kéziszerszám

felemelése közben az ujját a kapcsolón tartja, vagy ha a

készüléket bekapcsolt állapotban csatlakoztatja az

áramforráshoz, ez balesetekhez vezethet.

d) Azelektromoskéziszerszámbekapcsolásaelőtt

okvetlenül távolítsa el a beállító szerszámokat vagy

csavarkulcsokat. Az elektromos kéziszerszám forgó

részeiben felejtett beállító szerszám vagy csavarkulcs

sérüléseket okozhat.

e) Ne becsülje túl önmagát. Kerülje el a normálistól

eltérőtesttartást,ügyeljenarra,hogymindig

biztosan álljon és az egyensúlyát megtartsa. Így az

elektromos kéziszerszám felett váratlan helyzetekben is

jobban tud uralkodni.

f) Viseljenmegfelelőruhát.Neviseljenbőruhátvagy

ékszereket. Tartsa távol a haját, a ruháját és a

kesztyűjétamozgórészektől. A bő ruhát, az

ékszereket és a hosszú hajat a mozgó alkatrészek

magukkal ránthatják.

g) Ha az elektromos kéziszerszámra fel lehet szerelni a

porelszívásáhozésösszegyűjtéséhezszükséges

berendezéseket,ellenőrizze,hogyazokmegfelelő

módon hozzá vannak kapcsolva a készülékhez és

rendeltetésüknekmegfelelőenműködnek. A

porgyűjtő berendezések használata csökkenti a munka

során keletkező por veszélyes hatását.

4) AZ ELEKTROMOS KÉZISZERSZÁMOK GONDOS

KEZELÉSE ÉS HASZNÁLATA

a) Ne terhelje túl az elektromos kéziszerszámot. A

munkájához csak az arra szolgáló elektromos

kéziszerszámot használja. Egy alkalmas elektromos

kéziszerszámmal a megadott teljesítménytartományon

belül jobban és biztonságosabban lehet dolgozni.

b) Ne használjon olyan elektromos kéziszerszámot,

amelynek a kapcsolója elromlott. Egy olyan

elektromos kéziszerszám, amelyet nem lehet sem be-,

sem kikapcsolni, veszélyes és meg kell javíttatni.

c) Húzza ki a csatlakozó dugót a dugaszolóaljzatból

és/vagy az akkumulátor-csomagot az elektromos

kéziszerszámból,mielőttazelektromos

kéziszerszámon beállítási munkákat végez,

tartozékokat cserél vagy a szerszámot tárolásra

elteszi. Ez az elővigyázatossági intézkedés meggátolja a

szerszám akaratlan üzembe helyezését.

d) A használaton kívüli elektromos kéziszerszámokat

olyan helyen tárolja, ahol azokhoz gyerekek ne

férhess nek hozzá. Ne hagyja, hogy olyan

személyek használják az elektromos

kéziszerszámot, akik nem ismerik a szerszámot,

vagy nem olvasták el ezt az útmutatót. Az elektromos

kéziszerszámok veszélyesek, ha azokat gyakorlatlan

személyek használják.

e) Akészüléketgondosanápolja.Ellenőrizze,hogya

mozgóalkatrészekkifogástalanulműködnek-e,

nincsenek-e beszorulva, és nincsenek-e eltörve

vagy megrongálódva olyan alkatrészek, amelyek

hatással lehetnek az elektromos kéziszerszám

működésére.Amegrongálódottrészeketakészülék

használataelőttjavíttassameg. Sok olyan baleset

történik, amelyet az elektromos kéziszerszám nem

kielégítő karbantartására lehet visszavezetni.

f) Tartsa tisztán és éles állapotban a

vágószerszámokat. Az éles vágóélekkel rendelkező és

gondosan ápolt vágószerszámok ritkábban ékelődnek be

és azokat könnyebben lehet vezetni és irányítani.

g) Az elektromos kéziszerszámokat, tartozékokat,

betétszerszámokatstb.csakezenelőírásoknak

használja. Vegye figyelembe a munkafeltételeket és

akivitelezendőmunkasajátosságait. Az elektromos

kéziszerszám eredeti rendeltetésétől eltérő célokra való

alkalmazása veszélyes helyzetekhez vezethet.

5) SZERVIZ

a) Az elektromos kéziszerszámot csak szakképzett

személyzet és csak eredeti pótalkatrészek

felhasználásával javíthatja. Ez biztosítja, hogy az

elektromos kéziszerszám biztonságos szerszám

maradjon.

BIZTONSÁGIELŐĺRÁSOKKÖRFŰRÉSZEKHEZ

1)FŰRÉSZELÉSIELJÁRÁS

a) VESZÉLY:Sohasetegyebeakezétafűrészelési

területreéssohaseérjenhozzáafűrészlaphoz.

Fogja meg a másik kezével a pótfogantyút vagy a

motorházat. Ha mindkét kezével fogja a fűrészt, a

fűrészlap nem sértheti meg a kezét.

b) Ne érintse a munkadarab alsó részét. A védőburkolat

nem nyújt védelmet a fűrészlappal szemben a

munkadarab alsó részénél.

c) Állítsa be a vágási mélységet, a munkadarab

vastagságánakmegfelelően. Legkevesebb a

vágótárcsa 1 fogának kell látszódnia a munkadarab

túloldalán.

d) Sohase a kezével, vagy a lábán, vagy a lábával

próbáljamegafűrészelésrekerülőmunkadarabot

lefogni.Amegmunkálásrakerülőmunkadarabot

mindig egy stabil felfogó egységre rögzítse. Nagyon

fontos, hogy a munkadarabot biztonságosan rögzítse,

hogy csökkentse annak veszélyét, hogy a munkadarab

vagy a készülék nekivágódjon valamelyik testrésznek, a

fűrészlap beékelődjön, vagy hogy a kezelő elveszítse az

uralmát a körfűrész felett.

e) Az elektromos kéziszerszámot csak a szigetelt

fogantyúfelületeknél fogva tartsa, ha olyan munkát

végez, amelynek során a betétszerszám feszültség

alattálló,kívülrőlnemláthatóvezetékekhez,vagya

készülék saját hálózati csatlakozó kábeljéhez érhet.

Ha a berendezés egy feszültség alatt álló vezetékhez ér,

az elektromos kéziszerszám fémrészei szintén feszültség

alá kerülnek és áramütéshez vezetnek.

f) Hasításeseténmindighasználjonvezetőlécetvagy

egyegyenesélvezetőt. Ez javítja a forgácsolás

pontosságát és csökkenti a fűrészlap berágódásának

lehetőségét.

g) Mindigcsakahelyesméretűésakészüléknek

megfelelőrögzítő(példáulcsillagalakúvagy

körkeresztmetszetű)nyilássalellátottfűrészlapokat

használjon. Azok a fűrészlapok, amelyek nem illenek

hozzá a fűrész rögzítő alkatrészeihez, nem futnak körben

és ahhoz vezetnek, hogy a kezelő elveszti a készülék

feletti uralmát.

h) Sohanehasználjonsérült,vagypontatlanméretű

alátéteket vagy csavarokat. A fűrészlap alátéteit és a

csavart - az optimális és biztonságos üzemeltetés

érdekében - kimondottan a berendezéshez tervezték.

2)VISSZAÜTÉS-OKOKÉSMEGFELELŐELŐĺRÁSOK

• A visszaütés egy olyan hirtelen reakciója a beékelődött,

berágódott vagy nem tengelyvonalban illeszkedő

fűrészlapnak, amely a kontrollálhatatlanná vált szerszám

felemelkedését, illetve a szerszámnak a munkadarabból,

a használó fele történő kiugrását eredményezi

• Amikor a vágási rés behúzásakor a fűrészlap beszorul

illetve erősen berágódik, a fűrészlap forgása lelassul, és

a motor-visszahatás a szerszámot rohamosan a

szerszám használójának irányába kényszeríti

• Ha a fűrészlap elfintul vagy a vágási résből kilép, a

fűrészlap hátsó részénél lévő fogak belekaphatnak a fa

felületébe, mely a fűrészlapnak a vágási résből történő

kiugrását és a szerszámnak a használó irányába történő

visszaütését eredményezi

• A visszaütés a szerszám helytelen és/vagy nem

rendeltetésszerű használatából illetve rendellenes

körülményekből fakad, és az alább javasolt megfelelő

elővigyázatosság betartása révén elkerülhető

a) Használat közben fogja a szerszámot két kézzel, és

karjai úgy helyezkedjenenek el, hogy ellenáljon a

visszaütéskövetkeztébenfellépőerőknek.Ügyeljen

arra, hogy teste a vágótárcsa jobb vagy bal oldalán

helyezkedjenel,éssohasemafűrészlappal

egyvonalban. A visszaütő erő következtében a

szerszám hátrafele ugorhat, amelyet azonban a

fentiekben leírt biztonsági óvintézkedésekkel a

felhasználó biztonsággal uralhat, amennyiben betartja

ezeket.

b) Afűrészlapbeékelődése,vagyavágásifolyamat

bármelyokbóltörténőmegszakadásaesetén,

engedje el a kioldó gombot, és tartsa mozdulatlanul

afűrészgépetazanyagban,amígafűrészlap

teljesen le nem áll. Soha ne húzza visszafele a

fűrészlapot,illetvenepróbáljaeltávolítania

szerszámotamunkadarabbólafűrészlapmozgó

állapotában, vagy a szerszám esetleges visszaütése

során. Vizsgálja ki az okot, és tegyen megfelelő

lépéseket a fűrészlap beszorulásának megelőzése

érdekében. Kerülje a szögek/csavarok elvágását.

c) A forgácsolás újraindításakor, helyezze a

fűrészlapotavágásirésbe,ésellenőrizze,hogya

fogak ne legyenek beakaszkodva a munkadarabba.

Ha a fűrészlap szorul, előfordulhat, hogy a szerszám

újraindításakor a fűrészlap szabálytalanul kiugrik a vágási

résből vagy szerszám visszaüt.

d) Anagyméretűlemezekettámasszaalá,hogyennek

révénminimumracsökkentseafűrészlap

beékelődésénekésavisszaütésnekrizikóját.

Nagyméretű lemezek, saját súlyuknál fogva, hajlamosak

a belógásra. A lemezt, közel a vágásvonalhoz és a lemez

széléhez, mindkét végén alá kell támasztani.

e) Ne használjon életlen vagy megrongálódott

fűrészlapot. Életlen vagy helytelenül illesztett fűrészlap

keskeny vágási rést hoz létre, amely túlzott súrlódást, a

fűrészlap berágódását és visszaütést eredményez.

f) Forgácsolásmegkezdéseelőtt,avágásmélységet

ésavágásiszögetbeállítórögzítőkarokatmegkell

szorítani illetve rögzíteni kell. Ha a vágási művelet

során a fűrészlap-beállítás elcsúszik, előfordulhat, hogy a

fűrészlap beszorul vagy a szerszám visszaüt.

g) Haegymeglévőfalban,vagymásbenemlátható

területenfűrészel,járjonelkülönösóvatossággal.

Az anyagba besűllyedő fűrészlap a fűrészelés közben

kívülről nem látható akadályokban megakadhat és egy

visszarúgáshoz vezethet.

3)AALSÓFŰRÉSZLAPVÉDŐPAJZSOTMŰKÖDÉSE

a) Mindenegyeshasználatelőttellenőrizzeazalsó

fűrészlapvédőpajzsotannakmegfelelőcsukódása

szempontjából. Ne üzemeltesse a szerszámot, ha az

alsófűrészlapvédőpajzsnemmozogszabadon,

illetve nem csukódik be azonnal. Soha ne rögzítse

vagykössekiazalsófűrészlapvédőpajzsotannak

nyitott állapotában. Ha a szerszám véletlenül leesik, az

alsó fűrészlapvédő pajzs behorpadhat. Húzzuk ki a kábel

dugóját a csatlakozóaljzatból, emelje fel a pajzsot a

visszahúzó fogantyúnál fogva, és ellenőrizze a

burkolatot, hogy az szabadon mozogjon, illetve ne

érintse a fűrészlapot vagy a szerszám más részét

egyetlen vágómélység/-szög esetén sem.

b) Ellenőrizzeazalsófűrészlapvédőpajzsrugójának

működését.Haavédőburkolatésarugónem

működikrendesen,használatelőttszervizelnikella

szerszámot. Előfordulhat, hogy az alsó fűrészlapvédő

pajzs lassan működik a megsérült alkatrészek, tapadós

bevonat, lerakódott anyagrészecskék miatt.

c) Azalsófűrészlapvédőpajzsotcsakolyansajátos

helyzetben szabad kézzel lehajtani, mint pl. beszúró

vagy összetett forgácsolás. Emelje meg az alsó

pajzsot a visszahúzó fogantyúnál fogva, és amint a

fűrészlapbehatolazanyagba,engedjeel. Minden

más vágóművelet esetén az alsó fűrészlapvédő pajzsnak

automatikusan kell működnie.

d) Mielőttaszerszámotamunkapadravagyaföldre

helyezné,mindenesetbenellenőrizze,hogyazalsó

fűrészlapvédőpajzsfedi-eafűrészlapot. Egy

védetlen fűrészlap, vagy egy lelassuló mozgás a

fűrészlap visszafele történő mozgását eredményezi,

elvágva mindent ami az útjába kerül. Legyen tudatában a

kioldó gomb elengedése és a fűrészlap leállása közt

eltelő időtartamnak.

KIEGÉSZÍTŐBIZTONSÁGIELŐĺRÁSOK

ÁLTALÁNOS TUDNIVALÓK

• A készüléket csak 16 éven felüli személyek használják

• Ez a készülék nedves vágási munkálatokhoz nem

használható

• Mindighúzzakiadugaszolóaljzatotmielőtt

tartozékot cserélne vagy bármit változtatna a gép

beállításán

• Soha ne használja a szerszámot ha a kábel sérült;

cseréltesse ki szakértő által

• Ne munkáljon meg a berendezéssel azbesztet

tartalmazó anyagokat (az azbesztnek rákkeltő hatása

van)

• Az anyagból származó por (mint például az ólmot,

néhány fafajtát, ásványi anyagokat és fémet tartalmazó

festék) káros lehet (a por érintése vagy belégzése

allergiás reakciókat és/vagy légzőszervi betegségeket

okozhat a kezelő, illetve a közelben állók esetében);

viseljen pormaszkot és amennyiben

csatlakoztatható, dolgozzon porelszívó

berendezéssel

• Bizonyos porfajták rákkeltő besorolással rendelkeznek

(ilyen például a tölgy- és a bükkfa pora), különösen a fa

kondicionálására szolgáló adalékokkal együtt; viseljen

pormaszkot és amennyiben csatlakoztatható,

dolgozzon porelszívó berendezéssel

• Kövesse a por kezelésével kapcsolatos helyi előírásokat

azon termékkel kapcsolatosan, amellyel dolgozni kíván

• Kizárólag integrált kapcsolóval ellátott körfűrészasztalt

használjon, amely egy esetleges áramszünet után

megakadályozza a gép újraindítását

• Kizárólag integrált hasítóéket ellátott körfűrészasztalt

használjon

TARTOZÉKOK

• SKIL cég kizárólag eredeti alkatrészek és kiegészítők

alkalmazása esetén tudja garantálni a gép

problémamentes működését

• Csak olyan tartozékot használjon, amelyek legmagasabb

megengedett fordulatszáma legalább akkora, mint a

berendezés legmagasabb üresjárati fordulatszáma

• Csak16mmtengelyfuratátmérővelrendelkező,170

mmés170mmközöttikülsőátmérőjűfűrészlapot

használjon

• Sohase használja készülékét HSS acélból készült

fűrészlappal

• Ezt a készülékhez ne használjon csiszoló- vagy

vágókorongot

HASZNÁLAT ELÖTT

• Mindig ellenőrizze, hogy a hálózati feszültség

megegyezik-e a gép adattábláján feltüntetett értékkel (a

230V vagy 240V jelzésű gépek 220V feszültségre is

csatlakoztathatók)

• Ügyeljen arra, hogy a munkadarabban lévő csavar, szög

vagy hasonló sérüléseket ne okozhasson; a munka

megkezdése előtt eltávolítandó

• Mielőtt elkezdené a vágást, távolitson el minden akadályt

a vágási vonal elöl

• Rögzítse a munkadarabot (befogókészülékkel vagy

satuval befogott munkadarabot sokkal biztonságosabban

lehet rögzíteni mint a kézzel tartottat)

• A rejtett vezetékek felkutatásához használjon

alkalmasfémkeresőkészüléket,vagykérjekiahelyi

energiaellátó vállalat tanácsát (ha egy elektromos

vezetékeket a berendezéssel megérint, ez tűzhöz és

áramütéshez vezethet; egy gázvezeték megrongálása

robbanást eredményezhet; egy vízvezetékbe való

behatolás anyagi károkhoz és áramütéshez vezethet)

• Használjon teljesen letekert és biztonságos

hosszabbítókábelt, 16 A-es teljesítménnyel

HASZNÁLAT KÖZBEN

• Munka közben a zaj meghaladhatja a 85 dB(A);

használjon fülvédőt

• Sohase használja a készüléket az eredeti védöburkolat

nélkül

• Ne próbáljon nagyon kisméretű munkadarabot vágni

• A géppel ne dolgozzon feje felett

• Amennyiben készüléke hirtelen megáll vagy a normálistól

eltérő működést ill. szokatlan, idegen furcsa zajokat

észlel, úgy a készüléket azonnal kapcsolja ki és a kábelt

húzza ki a fali dugaszoló aljzatból

• Ha a kábel munka közben megsérül vagy el van vága, ne

érjen a kábelhoz, hanem azonnal húzza ki a konektorból

A HASZNÁLATOT KÖVETÖEN

• A gépet soha ne hagyja bekapcsolt állapotban, ha már

nem dolgozik vele

• Készülékének kikapcsolása után a fűrészlap leállását

semmilyen külsö behatással (kézzel, valamely tárggyal),

ne kisérelje meg gyorsítani

KEZELÉS

• Fűrészlap felszerelése 3

! húzzuk ki a kábel dugóját a csatlakozóaljzatból

- vegye ki a hatszögkulcsot A a tartóból B

- nyomja be a tengelyt reteszelő C gombot és tartsa

benyomva, amíg a hatszögkulcsot az elfordítva

eltávolítja a fűrészlap D szorítócsavarját

! csakakkornyomjabeatengelytreteszelőC

gombot, amikor a készülék üzemen kívüli

állapotban van

- engedje el a tengelyt reteszelő C gombot

- távolítsa el az E peremes gyűrűt

- nyissa ki az alsó F fűrészlapvédőt a G karral, és a kart

lenyomva tartva szerélje ki a fűrészlapot úgy, hogy a

fűrészlapra nyomtatott nyíl valamint a fogak iránya

megegyezzen a felső fűrészlapvédő részén látható

nyíl irányával

- engedje vissza az alsó F fűrészlapvédőt

- helyezze vissza az E peremes gyűrűt

! ügyeljenarra,hogyaperemesgyűrűkneka

fűrészlappalérintkezőfelületeiHteljesentiszták

legyenekésfelhelyezésükamegfelelőirányban

történjen

- nyomja be a tengelyt reteszelő C gombot, és tartsa

benyomva, amíg a fűrészlap szorítócsavarját kézzel

megszorítja, majd azt a fűrészlapkulccsal ismételten

meghúzza az 1/8 fordulattal (meggátolja a fűrészlap

megcsúszását, amennyiben az nagy ellenállásba

ütközne, ill. csökken a motor túlterhelése és

visszaütése)

- engedje el a tengelyt reteszelő C gombot

• Vágásmélység beállítás (0-55 mm) 4

- az optimális vágás érdekében nem célszerű, ha a

körfűrészlap több mint 3 mm-t kilóg a munkadarabból

- engedje ki az J gombot

- emelje/engedje a K lábazatot amíg az L mutató eléri a

kivánt vágásmélységet el nem érte

- húzza meg az J gombot

• Vágási szög beállítás (0-45°) 5

- engedje ki az M gombot

- döntse el a gépet, ammedig az N mutató a kívánt

vágási szöget el nem érte

- húzza meg az M gombot

! ferde síkú vágás esetén a vágásmélység nem

egyezik meg a vágásmélység-skálán látható

értékkel

• 90°-os Vágásí szög ellenörzése 5

- a K lábazatot maximális vágási mélységre kell állítani

és meghúzni 4

- a vágási szöget 0°-ra kell állítani és meghúzni

- ellenörize a 90°-os vágási szöget a fűrészlap és a

lábazat alsó részénél egy szögmérővel

- ha beállításra van szükség, engedje ki az M gombot

és használja a beállítócsavart P az ábra szerint

• Állítható leolvasó Q 6a

- a gép pontos használata érdekében vágjon a

munkadarabon a rajzolt vonal mentén

- egyenes 0°-os vagy 45°-os vágásiszög érdekében

használja a megfelelő mutatóvonalat

! a lábazat nagyobbik része feküdjön fel a

munkadarabra

- kívánság szerint állítható aszerint, hogy a hulladék a

fűrészlap külső vagy belső felére essen 6b

! avágásiszélességetafűrészlapfogakszélessége

határozzamegésnemafűrészlapvastagsága

! a tényleges vágásvonal ellenörzése érdekében,

mindig tegyen elöször egy próbavágást

• Por elszívás

- az R 7 adapterre a legkedvezöbb porfelvételhez

! figyeljenarra,hogyaporszívócsősohane

akadályozzaazalsófűrészlapvédőnyílástvagya

vágási munkálatokat

- használjunk porzsákot (2610387402 SKIL tartozék)

• A gép üzemeltetése 7

- a dugaszoló aljzatot a konnektorba dugja be

- mindig fogja meg az egyik kezével a S fogantyút a

másikkal pedig az T fogantyút

- a gépet helyezze a lábazat előoldalával a

munkadarabra

! ellenőrizze,hogyafűrészlapfogaknem

szorultak-e be a munkadarabba

- kapcsolja be a gépet úgy, hogy mindig először a V

gombot (= biztonsági kapcsoló, amelyiket nem lehet

rögzíteni) benyomja, és utána a W kapcsolót

meghúzza

! akörfűrésznekteljesfordulatszámonkell

működniemielőttamunkadarabbavezetjük

- az F fűrészlapvédő automatikusan kinyílik, amikor

belevezetjük a fűrészlapot a munkadarabba (a

fűrészlapvédőt csak speciális vágásoknál nyissa ki

kézzel; ehhez a G kart használja)

! neerőltesseaszerszámot (alkalmazzon enyhe és

folyamatos nyomást a vágópenge hegy

túlhevülésének, műanyagok vágásakor pedig a

munkadarab megolvadásának megelőzésére)

! munka közben mindvégig tartsa gépet a szürke

színűmarkolatiterület(ek)en

- a vágás befejezésével kapcsolja ki a gépet úgy, hogy

a W kapcsolót kikapcsolja

! ellenörizze,hogyafürészlapteljesenleálltmielőtt

a gépet a munkadarabtól eltávolítja

HASZNÁLAT

• Vezetősín (2610Z04064 sz. SKIL tartozék) és adapter

együttes használata esetén a vágás mélysége 90°-os és

45°-os vágásnál egyaránt 14 mm-rel csökken

• Vágás közben a munkadarab használandó oldala mindig

lefelé mutasson annak érdekében, hogy sérülések a

munkadarab használandó oldalán minimálisak legyenek

• Mindig csak éles és az elvégzendő munkálatokhoz

megfelelő típusú fűrészlapokat használjon 8

- a vágás minősége egyaránt növekszik a fűrészfogak

számával

- keményfémlapkás fűrészlapnak 30-szor hosszabb az

élettartama mint egy hagyományosé

• Vezetőléc Y 9

- pontos párhuzam vágásokhoz

- kétoldalúan helyezhető be a lábazatra

Vezetőléc beállítása

- engedje ki az Z gombot

- állítsa be a kívánt vágási szélességet a vezetőlécen

lévő számozás alapján (a Q leolvasót a

0-referenciához használható)

- húzza meg az Z gombot

• Vágás 0

- a kívánt vágási mélységet állítsa be

- döntse előre a gépet úgy, hogy a leolvasó Q a

munkadarabon jelölt vonalra mutasson

- nyissa ki az alsó F fűrészlapvédőt a G karral

- mielőtt a fűrészlap beleér a munkadarabba kapcsolja

be a gépet, és a körfűrészgép hátsó részét lassan

nyomja lefelé úgy, hogy az előoldalon lévő lábazat

széle legyen a terhelendő pont

- a gépet lassan engedje lefelé és egyidejűleg nyomja

előre

- a G kart engedje ki, amint a fűrészlap behatol az

anyagba

! a gépet soha ne húzza hátrafelé

• Nagyméretű lemezek vagy táblák vágása !

- a vágásvonal mentén támasza alá a lemezt egy

munkaasztalon vagy a földön

! allítsa be a vágás mélységét úgy, hogy a lemezt

elvágja de vigyázzon, hogy a tartóba ne vágjon

- amennyiben a vezetőléc nem engedi a kivánt

szélesség beállítását, úgy szögeljen egy egyenes

falécet a munkadarabra, amely vezetőlécként

működne a gépet használja a jobb oldali lábazattal a

vezetőlécen

KARBANTARTÁS / SZERVIZ

• A szerszám nem professzionális használatra készült

• Mindig tartsa tisztán a gépet és a vezetéket (különös

tekintettel a szellőzőnyílásokra )

! tisztításelőtthúzzakiacsatlakozódugót

• Az alsó fűrészlapvédő F 3 alatti területet mindig tartsa

tisztán (sűrített levegővel vagy kefével távolítsa el a port

és a faforgácsot)

• Közvetlen a használat után tisztítsa meg a körfűreszlapot

(főleg a gyantától és a ragasztótól)

• Ha a gép a gondos gyártási és ellenőrzési eljárás

ellenére egyszer mégis meghibásodna, akkor a javítással

csak SKIL elektromos kéziszerszám-műhely

ügyfélszolgálatát szabad megbízni

- küldje az összeszerelt gépet a vásárlást bizonyító

számlával együtt a kereskedő vagy a legközelebbi

SKIL szervizállomás címére (a címlista és a gép

szervizdiagramja a www.skil.com címen található)

KÖRNYEZET

• Az elektromos kéziszerszámokat, tartozékokat és

csomagolást ne dobja a háztartási szemétbe (csak

EU-országok számára)

- a használt villamos és elektronikai készülékekről szóló

2012/19/EK irányelv és annak a nemzeti jogba való

átültetése szerint az elhasznált elektromos

kéziszerszámokat külön kell gyűjteni, és

környezetbarát módon újra kell hasznosítani

- erre emlékeztet a @ jelzés, amennyiben felmerül az

intézkedésre való igény

MEGFELELŐSÉGINYILATKOZAT

• Egyedüli felelőséggel kijelentjük, hogy a “Műszaki

adatok” alatt leírt termék megfelel a következő

szabványoknak, illetve irányadó dokumentumoknak: EN

60745, EN 61000, EN 55014 a 2004/108/EK, 2006/42/

EK, 2011/65/EU irányelveknek megfelelöen

• Aműszakidokumentációakövetkezőhelyen

található: SKIL Europe BV (PT-SEU/ENG1), 4825 BD

Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

ZAJ/REZGÉS

• Az EN 60745 alapján végzett mérések szerint ezen

készülék hangnyomás szintje 97 dB(A) a

hangteljesítmény szintje 108 dB(A) (normál eltérés: 3

dB), a rezgésszám ✱ m/s² (kézre-ható érték; szórás K =

1,5 m/s²)

✱ fa vágásához 2,6 m/s²

✱ fém vágásához 2,2 m/s²

• A rezgés-kibocsátási szint mérése az EN 60745

szabványban meghatározott szabványosított teszttel

összhangban történt; ez egy eszköznek egy másik

eszközzel történő összehasonlítására, illetve a

rezgésnek való kitettség előzetes felmérésére

használható fel az eszköznek az említett alkalmazásokra

történő felhasználása során

- az eszköznek eltérő alkalmazásokra, vagy eltérő,

illetve rosszul karbantartott tartozékokkal történő

felhasználása jelentősen emelheti a kitettség szintjét

- az idő, amikor az eszköz ki van kapcsolva, vagy

amikor ugyan működik, de ténylegesen nem végez

munkát, jelentősen csökkentheti a kitettség szintjét

! az eszköz és tartozékai karbantartásával, kezének

melegen tartásával, és munkavégzésének

megszervezésével védje meg magát a rezgések

hatásaitól



Kotoučovápila 5255

ÚVOD

• Nářadí je určen k prováděné podélných a příčných

rovných řezů a řezů áhlem zkosení do 45° ve dřevě; s

příslušnými pilovými listy lze také řezat neželezné kovy,

lehké stavební materály a umělé hmoty

• Tento nástroj není určen k profesionálnímu použití

• Tento návod s pokyny si pečlivě přečtěte a uschovejte 2

TECHNICKÁ DATA 1

BEZPEČNOST

VŠEOBECNÉBEZPEČNOSTNÍPŘEDPISY

POZOR!Čtětevšechnavarovnáupozorněnía

pokyny. Zanedbání při dodržování varovných upozornění a

pokynů mohou mít za následek úder elektrickým proudem,

požár a/nebo těžká poranění. Všechnavarovná

upozorněníapokynydobudoucnauschovejte. Ve

varovných upozorněních použitý pojem “elektronářadí” se

vztahuje na elektronářadí provozované na el. síti (se

síťovým kabelem) a na elektronářadí provozované na

akumulátoru (bez síťového kabelu).

1)BEZPEČNOSTPRACOVNÍHOMÍSTA

a) UdržujteVašepracovnímístočistéauklizené.

Nepořádek nebo neosvětlené pracovní oblasti mohou

vést k úrazům.

b) Sestrojemnepracujtevprostředíchohrožených

explozí,kdesenacházejíhořlavékapaliny,plyny

nebo prach. Elektronářadí vytváří jiskry, které mohou

prach nebo páry zapálit.

c) Dětiajinéosobyudržujtepřipoužitíelektronářadí

dalekoodVašehopracovníhomísta. Při rozptýlení

můžete ztratit kontrolu nad strojem.

2)ELEKTRICKÁBEZPEČNOST

a) Připojovacízástrčkastrojemusílícovatse

zásuvkou.Zástrčkanesmíbýtžádnýmzpůsobem

upravena.Společněsestrojisochranným

uzemněnímnepoužívejtežádnéadaptérové

zástrčky. Neupravené zástrčky a vhodné zásuvky snižují

riziko elektrického úderu.

b) Zabraňtekontaktutělasuzemněnýmipovrchy,jako

např.potrubí,topení,sporákyachladničky. Je-li Vaše

tělo uzemněno, existuje zvýšené riziko elektrického úderu.

c) Chraňtestrojpředdeštěmavlhkem. Vniknutí vody do

elektrického stroje zvyšuje nebezpečí elektrického úderu.

d) Dbejtenaúčelkabelu,nepoužívejtejejknošeníči

zavěšenístrojenebovytaženízástrčkyzezásuvky.

Udržujtekabeldalekoodtepla,oleje,ostrýchhran

nebopohyblivýchdílůstroje. Poškozené nebo

spletené kabely zvyšují riziko elektrického úderu.

e) Pokudpracujeteselektronářadímvenku,použijte

pouzetakovéprodlužovacíkabely,kteréjsou

schválenyiprovenkovnípoužití. Použití

prodlužovacího kabelu, jež je vhodný pro použití venku,

snižuje riziko elektrického úderu.

f) Pokudsenelzevyhnoutprovozuelektronářadíve

vlhkémprostředí,použijteochrannýjistič. Nasazení

ochranného jističe snižuje riziko úderu elektrickým

proudem.

3)BEZPEČNOSTOSOB

a) Buďtepozorní,dávejtepozornato,codělátea

přistupujtekpráciselektronářadímrozumně.Stroj

nepoužívejtepokudjsteunaveninebopodvlivem

drog,alkoholuneboléků. Moment nepozornosti při

použití elektronářadí může vést k vážným poraněním.

b) Nosteosobníochrannépomůckyavždyochranné

brýle. Nošení osobních ochranných pomůcek jako

maska proti prachu, bezpečnostní obuv s protiskluzovou

podrážkou, ochranná přilba nebo sluchátka, podle druhu

nasazení elektronářadí, snižují riziko poranění.

c) Zabraňteneúmyslnémuuvedenídoprovozu.

Přesvědčtese,žejeelektronářadívypnutédřívenež

jejuchopíte,ponesetečipřipojítenazdrojproudua/

nebo akumulátor. Máte li při nošení elektronářadí prst

na spínači nebo pokud stroj připojíte ke zdroji proudu

zapnutý, pak to může vést k úrazům.

d) Nežstrojzapnete,odstraňteseřizovacínástroje

nebošroubovák. Nástroj nebo klíč, který se nachází v

otáčivém dílu stroje, může vést k poranění.

e) Nepřeceňujtese.Zajistětesibezpečnýpostojavždy

udržujterovnováhu. Tím můžete stroj v neočekávaných

situacích lépe kontrolovat.

f) Nostevhodnýoděv.Nenostežádnývolnýoděv

nebošperky.Vlasy,oděvarukaviceudržujtedaleko

odpohybujícíchsedílů. Volný oděv, šperky nebo

dlouhé vlasy mohou být zachyceny pohybujícími se díly.

g) Lze-linamontovatodsávacíčizachycujícípřípravky,

přesvědčtese,žejsoupřipojenyasprávněpoužity.

Použití odsávání prachu může snížit ohrožení prachem.

4)SVĔDOMITÉZACHÁZENÍAPOUŽÍVÁNÍ

ELEKTRONÁŘADÍ

a) Strojnepřetěžujte.Prosvouprácipoužijtektomu

určenýstroj. S vhodným elektronářadím budete

pracovat v udané oblasti výkonu lépe a bezpečněji.

b) Nepoužívejtežádnéelektronářadí,jehožspínačje

vadný. Elektronářadí, které nelze zapnout či vypnout je

nebezpečné a musí se opravit.

c) Nežprovedeteseřízenístroje,výměnudílů

příslušenstvínebostrojodložíte,vytáhnětezástrčku

zezásuvkya/neboodstraňteakumulátor. Toto

preventivní opatření zabrání neúmyslnému zapnutí stroje.

d) Uchovávejtenepoužívanéelektronářadímimo

dosahdětí.Nenechtestrojpoužívatosobám,které

sestrojemnejsouseznámenynebonečetlytyto

pokyny. Elektronářadí je nebezpečné, je-li používáno

nezkušenými osobami.

e) Pečujteostrojsvědomitě.Zkontrolujte,zda

pohyblivédílystrojebezvadněfungujíanevzpřičují

se,zdadílynejsouzlomenénebopoškozenétak,že

jeomezenafunkcestroje.Poškozenédílynechte

přednasazenímstrojeopravit. Mnoho úrazů má

příčinu ve špatně udržovaném elektronářadí.

f) Řeznénástrojeudržujteostréačisté. Pečlivě

ošetřované řezné nástroje s ostrými řeznými hranami se

méně vzpřičují a dají se lehčeji vést.

g) Používejteelektronářadí,příslušenství,nasazovací

nástrojeapod.podletěchtopokynů.Respektujte

přitompracovnípodmínkyaprováděnoučinnost.

Použití elektronářadí pro jiné než určující použití může

vést k nebezpečným situacím.

5) SERVIS

a) NechteVášstrojopravitpouzekvalifikovaným

odbornýmpersonálemapouzesoriginálními

náhradními díly. Tím bude zajištěno, že bezpečnost

stroje zůstane zachována.

BEZPEČNOSTNÍUPOZORNĚNÍPROOKRUŽNÍPILY

1) ZACHÁZENÍ S PILOU

a) NEBEZPEČÍ:Mějtesvérucemimooblastřezánía

mimopilovýkotouč.Svoudruhourukoudržte

přídavnourukojeťnebomotorovouskříň. Pokud obě

ruce drží pilu, nemůže je pilový kotouč poranit.

b) Nesahejtepodřezanýpředmět. Ochranný kryt vás pod

řezaným předmětem před pilou nechrání.

c) Hloubkuřezupřizpůsobtetloušťceobrobku. Pod

obrobkem by měl být viditelný téměř celý zub pilového

listu.

d) Nikdynedržteřezanýobrobekvrucenebopřes

nohu.Obrobekzajistětestabilnímupnutím. Je

důležité obrobek dobře upevnit, aby se minimalizovalo

nebezpečí kontaktu s tělem, sevření pilového kotouče

nebo ztráta kontroly.

e) Pokudprovádítepráce,přikterýchmůženasazovací

nástroj zasáhnout skrytá elektrická vedení nebo

vlastnísíťovýkabel,pakuchopteelektronářadí

pouzenaizolovanýchplocháchdržadla. Kontakt s

vedením pod napětím přivádí napětí i na kovové díly

elektronářadí a vede k úderu elektrickým proudem.

f) Používáte-lirozmítacípilu,použijtevždypříslušný

ochrannýkrytnebopříměrnépravítko. Zvýší se tím

přesnost řezu a sníží se nebezpečí zaseknutí pily.

g) Používejtevždypilovékotoučevesprávnévelikosti

aslícujícímupínacímotvorem(např.vhvězdicovém

tvarunebokruhový). Pilové kotouče, jež nelícují k

montážním dílům pily, běží nekruhově a vedou ke ztrátě

kontroly.

h) Nanástrojisenesmějípoužívatpoškozenéa

nesprávnépodložkyašrouby. Podložky a šrouby jsou

určeny speciálně pro tuto pilu, jinak nebude nástroj

správně a bezpečně fungovat.

2)ZPĚTNÝVRH-PŘÍČINYAPŘÍSLUŠNÁUPOZORNĔNÍ

• Ke zpětnému vrhu dojde následkem přiskřípnutí nebo

zablokování listu pily nebo při výstředném pohybu listu;

pila se přitom nezvládnutě zdvihne a vyjede z řezaného

předmětu směrem k pracovníkovi

• Jestliže se pila v řezaném materiálu přiskřípne nebo

pevně zablokuje, list pily se zastaví a motor zareaguje

tím, že vyhodí nástroj prudce zpět směrem k pracovníkovi

• Jestliže se list pily v řezu zkroutí nebo vystředuje, mohou

se zuby na zadním ostří listu zarýt do horního povrchu

dřeva, přičemž list vyskočí ze zářezu a nástroj skočí zpět

směrem k pracovníkovi

• Ke zpětnému vrhu dojde při zneužití či nesprávném

použití nástroje nebo za jiných okolností, jimž může

pracovník podle opatření uvedených níže předejít

a) Držtenástrojpevněoběmarukamaapostavtese

tak,abystesvýmtělemipažemimohlipřípadnému

zpětnémuvrhuodolat.Postavtesekpilezjedné

nebodruhéstrany,nestůjtepřímozaní. Pila může při

zpětném rázu odskočit dozadu, avšak sílu způsobenou

zpětným rázem lze zvládnout, podniknete-li náležité

ochranné kroky.

b) Začne-lipilazadrhávatneboznějakéhodůvodu

řezánípřerušujete,uvolnětespínačapodržtepilu

pevněvřezuaždojejíhoúplnéhozastavení.Nikdy

senesnažteběžícípiluvytáhnoutzmateriálunebojí

pohnoutdozadu,neboťpřitomdojdekezpětnému

vrhu. Při zadrhávání pily zjistěte důvody a odstraňte je.

Dejte pozor, aby pila nenarazila na hřebíky či šrouby.

c) Jestližepiluvřezuopětspouštíte,řádnějivněm

vystředujteazkontrolujte,zdasezubylistu

nedotýkajířezanéhomateriálu. Jsou li zuby listu

“zakousnuté” do materiálu, může nástroj při špuštění z

materiálu vyjet nebo vyskočit zpět.

d) Přiřezánívelkýchdesekpodepřeteoběstrany,aby

listpřiřezáníneskříplyanedošlokezpětnémuvrhu.

Velké desky se vlastní váhou prohnou. Musíte je podepřít

na obou stranách, a to poblíž řezu i na obou koncích.

e) Nepoužívejtetupéanipoškozenélisty. Při tupém či

nesprávně nastaveném ostří bude řez příliš úzký, takže

dojde k přílišnému tření, pila se bude zasekávat a

způsobí zpětný vrh.

f) Předřezánímnastavtesprávnouhloubkuaskosení

řezuapevnějezajistětepojistnýmipáčkami. Jestliže

se list při řezání vyhne, může to způsobit zaseknutí a

zpětný vrh.

g) Buďteobzvlášťopatrnípřiřezánídostávajících

stěnnebomíst,kamnenívidět. Zanořující se pilový

kotouč se může při řezání ve skrytých objektech

zablokovat a způsobit zpětný vrh.

3) FUNKCE SPODNÍHO OCHRANNÉHO KRYTU

a) Předkaždýmpoužitímvždyzkontrolujte,zdase

spodníochrannýkrytřádnězavírá.Jestližese

spodníochrannýkrytvolněnepohybujeaokamžitě

senezavírá,nesmísenástrojpoužívat.Spodní

ochrannýkrytsenesmízajišťovatvotevřené

poloze. Jestliže pilu náhodou upustíte, může se spodní

ochranný kryt ohnout. Rozpojte přívodní šňůru, spodní

ochranný kryt zasouvací rukojetí zdvihněte a zkontrolujte,

zda se volně pohybuje a při libovolném úhlu a hloubce

řezání se nedotýká ani listu, ani žádné jiné části nástroje.

b) Zkontrolujte, zda pero spodního ochranného krytu

správněfunguje.Jestližeochrannýkrytnebopero

správněnefunguje,musísenástrojpředpoužitím

opravit. Poškozené součástky, lepkavost a usazené

nečistoty způsobí pomalou reakci spodního ochranného

krytu.

c) Spodníochrannýkrytsesmízdvihnoutručněpouze

připrováděníspeciálníchúkonů,jakojsou

zapichovacíasloženéřezy.Vtomtopřípadě

ochrannýkrytzasouvacírukojetízdvihnětea

jakmilelistpilymateriálnařízne,musítekrytspustit.

U všech ostatních způsobů řezání by měl kryt fungovat

automaticky.

d) Nežnástrojodložítenastůlnebonapodlahu,vždy

zkontrolujte,zdajelistpilyzakrytýspodním

ochrannýmkrytem. Jestliže pila pomalu dobíhá a není

chráněná, bude “kráčet” dozadu a řezat vše, s čím přijde

do styku. Nezapomeňte, že po uvolnění spínacího

tlačítka pila chvíli dobíhá.

DOPLŇKOVÁBEZPEČNOSTNÍUPOZORNĚNÍ

OBECNĚ

• Tento nástroj nesmí používat osoby mladdí 16 let

• Nářadí není vhodný k řezání za vlhka

•

Předseřizováním,měněnímpilovýchlistůa

příslušenství,vždyvytáhnětezástrčkunářadízel.sítě

• Pila se nesmí používat, je-li její přívodní šňůra

poškozená; nechte si je kvalifikovaným pracovníkem

vyměnit

• Neopracovávajtežádnýmateriálobsahujícíazbest

(azbest je karcinogenní)

• Prach z látek, jako jsou barvy obsahující olovo, některé

druhy dřeva, minerály a kovy, může být škodlivý (kontakt

s prachem nebo jeho vdechnutí může způsobit

alergickou reakci a/nebo vyvolat respirační choroby u

obsluhy nebo přihlížejících); noste protiprachovou

maskuapracujtesezařízenímnaodsáváníprachu,

pokudjemožnéjejpřipojit

• Některé druhy prachu jsou klasifikovány jako

karcinogenní (například dubový a bukový prach) zejména

ve spojení s přísadami pro úpravu dřeva; noste

protiprachovoumaskuapracujtesezařízenímna

odsáváníprachu,pokudjemožnéjejpřipojit

• Dodržujte stanovená nařízení pro práci v prašném

prostředí

• Používejte pouze pilový stůl obsahující bezpečnostní

spínač zabraňující neúmyslnému spuštění po přerušení

napětí

• Používejte pouze pilový stůl obsahující rozvěrný klín

PŘÍSLUŠENSTVÍ

• SKIL zajistí bezvadnou funkci nářadí pouze tehdy,

používáte-li původní značkové

• Používejte pouze příslušenství, jejichž dovolené otáčky

jsou alespoň tak vysoké jako nejvyšší otáčky stroje

naprázdno

• Používejtepouzelistypilysminimálnímprůměrem

170mm,maximálnímprůměrem170mmaotvorem

provřeteno16mm

• Není přípustné používání listů z vysoce legovaných,

rychle pracujících ocelí (HSS)

• Nikdy nepoužívejte brusné/řezné kotouče s tímto

nářadím

PŘEDPOUŽITÍM

• Vždy zkontrolujte, zda je napájecí napětí stejné jako napětí

uvedené na typovém štítku nástroje (nářadí určené k

napájení 230V nebo 240V lze použít též v síti 220V)

• Vrtačku nepoužívejte je-li navlhlá a nepracujte v blízkosti

snadno zápalných nebo výbušných materiálů; před

zahájením práce je odstraňte

• Před začátkem řezání odstraňte z řezané dráhy všechny

překážky jak nahoře tak vespod obrobku

• Zajistěteobráběnýdíl (obráběný díl uchycený pomocí

upínacích zařízení nebo ve svěráku je mnohem

bezpečnější než v ruce)

• Použijtevhodnéhledacípřístrojekvyhledání

skrytýchpřívodníchvedenínebopřizvětemístní

dodavatelskouspolečnost (kontakt s el. vedením může

vést k požáru a elektrickému úderu; poškození plynového

vedení může vést k explozi; proniknutí do vodovodního

potrubí může způsobit věcné škody nebo elektrický úder)

• Používejte zcela rozvinuté a bezpečné prodlužovací

šňůry o kapacitě 16 ampér

BĚHEMPOUŽITÍ

• Hladina hluku může při práci přesáhnout 85 dB(A);

vhodným prostředkem si chraňte udi

• Nikdy nepoužívejte nářadí bez originálního chrániče

• Nezkoušejte řezat extrémně malé výrobky

• S nářadím nepracujte nad hlavou

• V případě zaseknutí nářadí či jiné závady okamžitě

nářadí vypněte a vytáhněte zástrčku z el. sítě

• Jestliže přívodní šňůru při práci podkodíte nebo

proříznete, nedotýkejte se jí a okamžitě ji vytáhněte ze

síťové zásuvky

POPOUŽITÍ

• Jakmile se hodláte vzdálit od nářadí, měl byste ho

vypnout a vyčkat, dokud se pohybujíci části nezastaví

• Po vypnutí nářadí nikdy nepřibrzďujte pilové listy tlakem

ze strany

OBSLUHA

• Montáž listu pily 3

! rozpojtepřívodníšňůru

- vyjměte klíče šestihranným A z držáku B

- stlačte blokovací tlačítko vřetene C a podržte stlačené,

zatímco vyšroubujete šroub upevnění listu pily D

imbusový m šestihranným klíčem, kterým otáčíte ve

! blokovacítlačítkovřeteneCstlačtepouzetehdy,

kdyžjenářadívklidu

- uvolněte blokovací tlačítko vřetene C

- odstraňte upevňovací podložku E

- otevřete spodní ochranný kryt pily F stlačením páky G

a držte ji, zatímco namontujte list pily tak, že zuby pily

a šipka natištěná na listu pily směřují stejným směrem

jako šipka na horním ochranném krytu

- uvolněte spodní ochranný kryt F

- nasaďte podložku E

! zajistěte,žepovrchypřírubHjsounaprostočisté

ažepřiléhajínalistpily

- zatlačte blokovací tlačítko vřetene C a držte, zatímco

utáhnete šroub upevnění listu pily šestihranným klíčem

o 1/8 otáčky a to velmi mírně (je zajištěno proklouzávání

pilového listu, při setkání s nadměrným odporem a tak

snížení přetížení motoru a zpětného rázu)

- uvolněte blokovací tlačítko vřetene C

• Nastavení hloubky řezu (0-55 mm) 4

- pro optimální kvalitu řezu by pilový list neměl

zasahovat více než 3 mm pod obrobek

- uvolněte knoflíku J

- vytáhněte/snižte patu K až do požadované hloubky

řezu vyznačeného na stupnici pomocí indikátoru L

- utáhněte knoflíku J

• Nastavení úhlu řezu (0-45°) 5

- uvolněte knoflíku M

- nakloňte nářadí až do požadovaného úhlu řezu

vyznačeného na stupnici pomocí indikátoru N

- utáhněte knoflíku M

! vpřípaděúhlovéhořezánínesouhlasískutečná

hloubkařezushloubkouřezuuvedenouna

stupnici

• Kontrola řezacího úhlu 90° 5

- nastavte a utáhněte patu K na max. hloubku řezu 4

- nastavte a utáhněte řezací úhel na 0°

- pomocí úhelníku zkontrolujte 90° úhel mezi pil. listem

a spodní částí paty

- jestliže nastavení neodpovídá, uvolněte knoflíku M a

použijte seřizovací šroub P dle obrázku

• Nastavitelný indikátor linie řezu Q 6a

- pro přesné vedení nářadí po obrobku v požadovaném

směru

- při přímém řezání v rozsahu úhlů 0°-45° indikátor

kopíruje obrobek

! patabymělabýtplněpřitlačenakobrobku

- dá se nastavit tak, aby vám to umožnilo zvolit, zda

odpadávající materiál je na vnitřní nebo vnìjdí

stranělistu 6b

! šířkařezujedánašířkourozvedenízubůlistu,

nikolivtloušťkoulistu

! vždyproveďtenejdřívezkušebnířezproověření

skutečnélinieřezu

• Odsávání prachu

- odsávací hadice nasazená na adaptér R 7

! dbejte,abyhadiceodsávačepřiřezání

nepřekáželaspodnímuchráničiaobsluzenářadíe

- můžete použít lapač prachu (SKIL příslušenství

2610387402)

• Použití nástroje 7

- zapněte zástrčku do sítě el. energie

- neustále pevně držte jednou rukou rukojeť S a druhou

rukou rukojeť T

- umístěte nářadí přední hranou paty na obrobek

! ujistětese,žezubypilovéholistunejsou

zaseknuty do obrobku

- spusťte nářadí nejdříve stisknutím tlačítka V (=

bezpečnostní spínač, který nemůže být zaaretován) a

poté stisknutím spouště W

! nářadíbynemělběžetnaplnývýkonpřed

vniknutím do obrobku

- pronikáním pilového listu do obrobku se automaticky

otevírá spodní chránič F (použitím páky G můžete

otevřít spodní chránič ručně - pouze pro speciální

řezání, např. ponorné řezání)

! nanástrojnetlačtepříliš (tlačte na něj zlehka a

plynule, abyste zamezili přehřívání hrotů čepele, a

pokud řežete plast, také tavení plastu)

! připrácivždydržtenástrojvšedězabarvené

oblasti rukojeti

- tlak po ukončení řezání vypněte nářadí uvolňováním

spouště W

! předvyjmutímnářadízobrobkunejdřívesečkejte

do úplného zastavení pilového listu

NÁVODKPOUŽITÍ

• Při použití vodicí kolejnice (příslušenství SKIL

2610Z04064) v kombinaci s adaptérem bude hloubka

řezu snížena o 14 mm u řezů pod úhlem 90° i 45°

• Při řezání položte obrobek tak, aby strana s lepším

povrchem byla vespod k zajištění min. štěpení

• Používejte pouze ostré pilového listy správného typu 8

- kvalita řezu se zvýší počtem ozubení na pilového listu

- pilového listy z tvrdých kovů mají až 30 krát delší

životnost než běžné pilového listy

• Paralelní doraz Y 9

- k provádění přesných řezů podél hrany obrobku

- může být připevněn ke kterékoliv straně paty

Nastavení paralelního dorazu

- uvolněte kliku Z

- nastavte na požadovanou šířku řezání použitím

stupnice paralelního dorazu (použijte indikátor linie

řezu Q jako 0-voditko)

- utáhněte kliku Z

• Ponorné řezání 0

- nastavte požadovanou hloubku řezu

- naklánějte nástroj dopředu tak, aby indikátor linie řezu

Q byly zarovnány s požadovanou linií řezu

vyznačenou na řezaném předmětu

- otevřete spodní ochranný kryt pily F stlačením páky G

- těsně před vniknutím listu do obrobku spusťte nářadí a

pozvolně snižujte zadní část paty použitím přední

hrany paty jako pantu

- neustále pohybujte nářadím směrem dolů a vpřed

- jakmile list pily materiál nařízne, můžete uvolnit páku G

! nikdyneveďtenářadívezpátečnímsměru

• Řezání velkých panelů !

- přiložte panel přiléhavě k řezací podlaze, stolu nebo

lavici

! nastavtehloubkuřezutak,abyumožňovala

prořezánípouzepanelu,nikolivpodložky

- v případě, že paralelní doraz nebude svým rozsahem

postačovat požadované šířce řezu, přitiskněte k

panelu přímou dřevěnou lištu jako vodítka veďte

pravou stranu paty podél této lišty

ÚDRŽBA/SERVIS

• Tento nástroj není určen k profesionálnímu použití

• Nástroj a přívodní šňůru udržujte čisté (zejména větrací

štěrbiny)

! předčištěnímodpojtezástrčku

• Prostor kolem spodního ochranného krytu F 3 vždy

udržujte v čistotě (odstraňte prach a třísky vyfoukáním

stlačeným vzduchem nebo kartáčem)

• Pilové listy čistěte okamžitě po jejich použití (především

od pryskyřice a lepidla)

• Pokud dojde i přes pečlivou výrobu a náročné kontroly k

poruše nástroje, svěřte provedení opravy

autorizovanému servisnímu středisku pro elektronářadí

firmy SKIL

- zašlete nástroj nerozebraný spolu s potvrzením o

nákupu své prodejně nebo nejbližšímu servisu značky

SKIL (adresy a servisní schema nástroje najdete na

www.skil.com)

ŽIVOTNÍPROSTŘEDÍ

• Elektrickénářadí,doplňkyabalenínevyhazujtedo

komunálního odpadu (jen pro státy EU)

- podle evropské směrnice 2012/19/EG o nakládání s

použitými elektrickými a elektronickými zařízeními a

odpovídajících ustanovení právních předpisů

jednotlivých zemí se použitá elektrická nářadí, musí

sbírat odděleně od ostatního odpadu a podrobit

ekologicky šetrnému recyklování

- symbol @ na to upozorňuje

PROHLÁŠENÍOSHODĚ

• Prohlašujeme v plné naší zodpovědnosti, že v odstavci

“Technická data” popsaný výrobek je v souladu s

následujícími normami nebo normativními dokumenty:

EN 60745, EN 61000, EN 55014, podle ustanovení

směrnic 2004/108/ES, 2006/42/ES, 2011/65/EU

• Technická dokumentace u: SKIL Europe BV (PT-SEU/

ENG1), 4825 BD Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

HLUČNOSTI/VIBRACÍ

• Měřeno podle EN 60745 činí tlak hlukové vlny tohoto

přístroje 97 dB(A) a dávka hlučnosti 108 dB(A)

(standardní odchylka: 3 dB), a vibrací ✱ m/s² (metoda

ruka-paže; nepřesnost K = 1,5 m/s²)

✱ při řezání dřeva 2,6 m/s²

✱ při řezání kovů 2,2 m/s²

• Úroveň vibrací byla měřena v souladu se

standardizovaným testem podle EN 60745; je možné ji

použít ke srovnání jednoho přístroje s druhým a jako

předběžné posouzení vystavování se vibracím při

používání přístroje k uvedeným aplikacím

- používání přístroje k jiným aplikacím nebo s jiným či

špatně udržovaným příslušenstvím může zásadně

zvýšit úroveň vystavení se vibracím

- doba, kdy je přístroj vypnutý nebo kdy běží, ale ve

skutečnosti není využíván, může zásadně snížit

úroveň vystavení se vibracím

! chraňtesepřednásledkyvibracítak,žebudete

dbátnaúdržbupřístrojeapříslušenství,budete

siudržovattepléruceauspořádátesisvé

pracovní postupy



Daire testere 5255

GİRİS

• Bu alet, sabit dayama suretiyle tahtada düz ve 45°’ye

kadar açılı kesme işleri için geliştirilmiştir; uygun testere

bıçaklarıyla demir dışı metaller, hafif yapı malzemeleri ve

plastikler de kesilebilir

• Bu alet profesyonel kullanıma yönelik değildir

• Bu kullanma kılavuzunu okuyun ve saklayın 2

TEKNİKVERİLER1

GÜVENLİK

GENELGÜVENLİKTALİMATI

DİKKAT!Bütünuyarılarıvetalimathükümlerini

okuyun. Açıklanan uyarılara ve talimat hükümlerine

uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/

veya ağır yaralanmalara neden olunabilir. Bütünuyarıları

ve talimat hükümlerini ileride kullanmak üzere

saklayın. Uyarı ve talimat hükümlerinde kullanılan “elektrikli

el aleti” kavramı, akım şebekesine bağlı (şebeke bağlantı

kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine

bağlantısı olmayan aletler) kapsamaktadır.

1)ÇALIŞMAYERIGÜVENLIĞI

a) Çalıştığınızyeritemizvedüzenlitutun. İşyerindeki

düzensizlik veya yetersiz aydınlatma kazalara neden

olabilir.

b) Yanıcısıvıların,gazlarınveyatozlarınbulunduğunu

patlama tehlikesi olan yer ve mekânlarda aletinizle

çalışmayın. Elektrikli el aletleri, toz veya buharların

tutuşmasına veya yanmasına neden olan kıvılcımlar

çıkarırlar.

c) Elektriklielaletinizleçalışırkençocuklarıve

başkalarınıçalışmaalanınızınuzağındatutun.

Yakınınızda bulunan kişiler dikkatinizi dağıtabilir ve bu da

alet üzerindeki kontrolünüzü kaybetmenize neden olabilir.

2)ELEKTRİKSELGÜVENLİK

a) Aletinizinbağlantıfişiprizeuymalıdır.Fişihiçbir

şekildedeğiştirmeyin.Koruyucutopraklamalı

aletlerleadaptörlüfişkullanmayın. Değiştirilmemiş,

orijinal fiş ve uygun prizler elektrik çarpma tehlikesini

azaltır.

b) Borular,kalorifertesisatı,ısıtıcılarvebuzdolapları

gibitopraklanmışyüzeylerlebedenseltemasa

gelmektenkaçının. Eğer bedeniniz topraklanacak

olursa yüksek bir elektrik çarpma tehlikesi ortaya çıkar.

c) Aletiniziyağmurvenemdenkoruyun. Elektrikli el

aletinin içine suyun sızması elektrik çarpma tehlikesini

yükseltir.

d) Kabloyukendiamacıdışındakullanmayın;örneğin

aletikablodantutaraktaşımayın,aletikabloile

asmayınveyakablodançekerekfişiprizden

çıkarmayın.Kabloyuaşırısıcaktan,yağlardan,

keskinkenarlıcisimlerdenveyaaletinhareketli

parçalarındanuzaktutun. Hasarlı veya dolaşmış kablo

elektrik çarpma tehlikesini yükseltir.

e) Elektriklielaletinizleaçıkhavadaçalışırkenmutlaka

açıkhavadakullanılmayamüsaadeliuzatmakablosu

kullanın. Açık havada kullanılmaya uygun ve müsaadeli

uzatma kablosunun kullanılması elektrik çarpma

tehlikesini azaltır.

f) Elektriklielaletininnemliortamlardaçalıştırılması

şartsa,mutlakatoprakkaçağıdevrekesicisi

kullanın. Toprak kaçağı devre kesicisi kullanımı elektrik

çarpma tehlikesini azaltır.

3)KİŞİLERİNGÜVENLİĞİ

a) Dikkatliolun,neyaptığınızadikkatedinveelektrikli

elaletinizleçalışırkenmakulhareketedin.

Yorgunsanız,hap,ilaçveyaalkolalmışsanızaletinizi

kullanmayın. Aletinizi kullanırken bir anlık dikkatsizliğiniz

ciddi yaralanmalara yol açabilir.

b) Daimakişiselkorunmadonanımlarıvebirkoruyucu

gözlükkullanın. Elektrikli el aletinin türü ve kullanımına

uygun olarak kullanacağınız toz maskesi, kaymayan

sağlam iş ayakkabıları, koruyucu kask veya koruyucu

kulaklık gibi kişisel korunma donanımlarını kullanmanız

yaralanma tehlikesini büyük ölçüde azaltır.

c) Aletiyanlışlıklaçalıştırmaktankaçının.Akımikmal

şebekesineve/veyaaküyebağlamadan,elinizealıp

taşımadanönceelektriklielaletininkapalıdurumda

olduğundaneminolun. Elektrikli el aletini parmağınız

şalter üzerinde dururken taşırsanız ve alet açıkken fişi

prize sokarsanız kazalara neden olabilirsiniz.

d) Aletiçalıştırmadanönceayaraletleriniveya

tornavidalarıalettenuzaklaştırın. Dönen alet

parçasına temas halinde bulunan bir uç veya anahtar

yaralanmalara neden olabilir.

e) Kendinizeçokfazlagüvenmeyin.Duruşunuzun

güvenliolmasınadikkatedinvedaimadengenizi

koruyun. Bu sayede aletinizi beklenmedik durumlarda

daha iyi kontrol edersiniz.

f) Uygunişgiysilerigiyin.Çalışırkençokbolgiysiler

giymeyinvetakıtakmayın.Saçlarınızı,giysilerinizi

veeldivenlerinizialetinhareketliparçalarındanuzak

tutun. Bol giysiler, takılar veya uzun saçlar aletin

hareketli parçaları tarafından tutulabilir.

g) Aletinizetozemmedonanımıvetoztutmadonanımı

takılabiliyorsa,bunlarınbağlıolupolmadığınıve

doğruişlevgörüpgörmediklerinikontroledin. Toz

emme donanımının kullanımı tozdan kaynalanabilecek

tehlikeleri azaltır.

4)ELEKTRİKLİELALETLERİYLEDİKKATLİÇALIŞMAK

VEALETİDOĞRUKULLANMAK

a) Aletiniziaşırıölçüdezorlamayın.İşinizeuygun

elektriklielaletinikullanın. Uygun elektrikli el aleti ile

belirtilen performans alanında daha iyi ve daha güvenli

çalışırsınız.

b) Açma/kapamaşalteriarızalıolanelektriklielaletini

kullanmayın. Açılıp kapanamayan bir elektrikli el aleti

tehlikelidir ve onarılması gerekir.

c) Alettebirayarlamaişleminebaşlamadanve/veya

aküyüçıkarmadanönce,herhangibiraksesuarı

değiştirirkenveyaaletielinizdenbırakırkenfişi

prizden çekin. Bu önlem, aletin kontrolünüz dışında ve

istenmeden çalışmasını önler.

d) Kullanımdışındaikenelektriklielaletiniziçocukların

ulaşamayacağıbiryerdesaklayın.Aletikullanmayı

bilmeyenveyabugüvenliktalimatınıokumayan

kişilerinaletikullanmasınaizinvermeyin. Deneyimsiz

kişiler tarafından kullanıldıkları takdirde elektrikli el aletleri

tehlikeli olabilirler.

e) Aletinizinbakımınıözenleyapın.Aletinhareketli

parçalarınınkusursuzişlevgörüpgörmediklerinive

sıkışmadıklarını,parçalarınkırıkveyahasarlıolup

olmadıklarınıkontroledin,aksitakdirdealetişlevini

tam olarak yerine getiremez. Aletinizi kullanmadan

öncehasarlıparçalarıonartın. Birçok iş kazası aletlerin

kötü ve yetersiz bakımından kaynaklanır.

f) Kesiciuçlarıkeskinvetemiztutun. İyi bakım görmüş

kesici uçlar daha ender sıkışırlar ve daha iyi

yönlendirilirler.

g) Elektriklielaletlerini,aksesuarı,uçlarıve

benzerlerinibugüvenliktalimatınauygunolarak

kullanın.Aletinizikullanırkençalışmakoşullarınıve

yaptığınızişidaimadikkatealın. Elektrikli el aletlerini

kendileri için öngörülen işlerin dışında kullanmak tehlikeli

durumların ortaya çıkmasına neden olabilir.

5)SERVİS

a) Aletinizi sadece uzman bir elemana ve orijinal yedek

parçalarkullandırarakonartın. Böylelikle aletin

güvenliğini korumuş olursunuz.

DAIRETESTERELERİÇİNGÜVENLİKTALİMATI

1)KESMEYÖNTEMİ

a) TEHLİKE:Ellerinizikesmeyapılanyerevetestere

bıçağınayaklaştırmayın.İkincielinizleektutamağı

veya motor gövdesini tutun. İki elinizle testereyi

tuttuğunuzda ellerinizin testere bıçağı tarafından

yaralanma tehlikesini önlersiniz.

b) Kestiğinizcisminaltkısmındanelleriniziuzaktutun.

Koruma ünitesi sizi cismin altındaki testere bıçağından

koruyamaz.

c) Testereninkesmederinliğiniişparçasınagöre

ayarlayınız. İş parçasının altından sadece testere

bıçağının dişleri görünecek şekilde ayarlayınız.

d) Kesilecekişparçasınıhiçbirzamanelinizdeveya

bacağınızınüzerindetutmayın.İşparçasınısağlam

birtertibatlaemniyetealın. Testerenin bedeninizle

temasa gelmesinin, testere bıçağının sıkışmasının veya

aletin kontrolünün kaybedilmesinin önüne geçmek için iş

parçasının iyi bir biçimde tespit edilmesi önemlidir.

e) Çalışırkenaletucunungörünmeyenelektrikakımı

iletenkablolaraveyaaletinkendişebekekablosuna

temasetmeolasılığıvarsaelektriklielaletinisadece

izolasyonlututamağındantutun. Elektrik gerilimi ileten

kablolarla temasa gelinince elektrikli el aletinin metal

parçaları da elektrik gerilimine maruz kalır ve elektrik

çarpmasına neden olunur.

f) Yan kesim yaparken her zaman yan dayamak veya

düzkenarayarıkullanın. Böylece daha mükemmel

kesim sonucu elde eder, testere bıçağının kayma

olasılığını azaltmış olursunuz.

g) Daimauygungirişdeliklidoğrubüyüklüktetestere

bıçaklarıkullanın(örenğinyıldızbiçimliveya

yuvarlak). Testerenin montaj parçalarına uygun olmayan

testere bıçakları balanssız dönerler ve aletin kontrolünün

kaybına neden olurlar.

h) Kesinliklezarargörmüşveyauygunsuzbıçak

yıkayıcılarıyadacıvatalarkullanmayın. Bıçak

yıkayıcısı ile cıvata testereniz için özel olarak

tasarlanmıştır ve maksimum performans ile kullanım

emniyeti sağlar.

2)GERİTEPME-NEDENLERİVEBUNAİLİŞKIN

UYARILAR

• Geriye tepme olarak tabir edilen durum, sıkışan, seken

veya hizadan çıkan bir testere bıçağının yaptığı ani

harekettir; bu ani hareket, kontrol dışına çıkan testerenin

kesilmekte olan parçadan çıkarak testere kullanıcısının

üzerine doğru yönelmesine neden olur

• Testere bıçağının kesim hattının daralması veya

kapanması sonucu sıkışması ya da takılması, testerenin

dönmesini engeller ve motorun tepkimesi sonucu kesim

birimi aniden ve süratle testere kullanıcısına doğru geri

tepebilir

• Testere bıçağı kesim esnasında ters dönerse ya da

hizadan çıkarsa, bıçağın arka kenarındaki dişler kesilen

cismin üst tabakasının içine kazılarak bıçağın kesim

hattından çıkıp kullanıcının üzerine doğru tepmesine

neden olabilir

• Geri tepme, hatalı alet kullanımı ve/veya yanlış kullanım

işlemleri veya koşulları sonucu meydana gelir ve

aşağıdaki tedbirlere uyulması halinde önlenebilecek bir

tehlikedir

a) Testeretutacaklarınıikiellesıkıcatutunvekolunuzu

olasıbirgeritepmeyikarşılayabilecekşekilde

pozisyonlandırın.Testerebıçağınınyan

taraflarındanbirindedurmayaözengösterin,

kesinlikletesterebıçağınınkesimhattıüzerinde

durmayın. Geri tepme yüzünden testerere aniden geriy

hareket edebilir, kullanıcının doğru tedbirleri alması

halinde geri tepme gücü kontrol edilebelir hale gelir.

b) Testerebıçağıtakılırsa,yadakesmeişleminehangi

nedenleolursaolsunaravermekistediğinizde,

çalıştırmadüğmesinibırakınvetestereyibıçak

tamamen hareketsiz hale gelene kadar sabit tutun.

Testereyi,bıçakhenüzçalışırhaldeykenkesinlikle

cisimdençıkarmayınyadageriyedoğruçekmeyin.

Aksi takdirde geri tepme meydana gelebilir. Kesme

çalışmalarına başlamadan once, testerenin takılmasına

neden olabilecek engelleri kaldırın, gerekli tedbirleri alın

ve çivi veya vida gibi cisimleri kesmemeye özen gösterin.

c) Testereyi,kesmeişleminedevametmekiçintekrar

cisimdekikesimhattınasoktuğunuzda,testere

bıçağınıkesiğinortasınayerleştirinvetestere

dişlerinincisimiletemasetmemesineözengösterin.

Aksi takdirde, testerenin tekrar çalıştırılması halinde bıçak

dişleri geri tepmeye neden olabilir.

d) Testerebıçağınınsıkışmasınıvegeritepmeyi

önlemekiçinkeseceğinizgenişpanellerdedestek

kullanın. Geniş paneller kesilirken kendi ağırlığı altında

sarkma belirtisi gösterir. Bu nedenle kesilen panelin

alttan her iki taraftan, hem kesim hattına yakın bir yerden

hem kenarlardan desteklenmesi gerekir.

e) Körelmişveyahasarlıbirbıçakkullanmayın.

Bilenmemiş veya uygun takılmamış bıçaklar dar bir

kesime yol açarak aşırı sürtünmeye, kesim aletinin

takılmasına ve geri tepmeye neden olur.

f) Bıçağınkesimderinliğiniveaçıayarınıdüzenleyen

manivelalarınkesmeişleminebaşlamadanönce

sıkıcaveemniyetlibirbiçimdekurulmuşolmasına

özen gösterin. Eğer testere bıçağının açısını ve

derinliğini ayarlayan parçalar kesim esnasında yerinden

oynarsa, bu bıçağın takılmasına ve geri tepmeye neden

olabilir.

g) Özelliklemevcutduvarlardavediğergörünmeyen

yerlerde kesme yaparken dikkatli olun. Malzeme içine

giren testere bıçağı görünmeyen nesneler içinde bloke

olabilir ve geri tepme kuvvetlerinin ortaya çıkmasına

neden olabilir.

3)ALTKORUYUCUKAPAĞINFONKSİYONU

a) Herkullanımdanoncetestereninaltkoruyucusunun

düzgünbiçimdekapanıpkapanmadığınıkontrol

edin. Alt koruyucunun serbestçe hareket etmemesi

veanındakapanmamasıhalindetestereyi

çalıştırmayın.Altkoruyucuyuhiçbirzamanaçık

pozisyonagelecekbiçimdesıkıştırmayınveya

bağlamayın. Testerenin yanlışlıkla düşmesi halinde

meydana gelen darbe sonucu alt koruyucu eğilmiş

olabilir. Şebeke fisini çekin, alt koruyucuyu geriye

çekilebilen tutacak ile kaldırarak serbestçe hareket

edebilmesini sağlayın. Ayrıca alt koruyucunun hiçbir

kesim açısı ve derinliğinde testere bıçağı veya başka

parçalar ile temas haline gelmemesi için özen gösterin.

b) Altkoruyucuyabağlıyayındüzgünbiçimdeçalışır

durumdaolupolmadığınıkontroledin.Eğerkoruyucu

ileyaydüzgünbiçimdeçalışmıyorsa,ürününyetkili

servistarafındanbakımıyapılmalıdır. Zarar görmüş

parçalar, yapışkan birikintiler veya birikmiş döküntüler alt

koruyucunun ağır çalışmasına neden olabilir.

c) Altkoruyucu,sadeceyukarıdanaşağıyapılan

kesimlerveküçükparçalarınkesimigibiözel

işlemlerdeellegeriyeçekilmelidir.Altkoruyucuyu

tutacağıgeriyedoğruçekerekkaldırınvetestere

bıçağıcismikesmeyebaşladığıandaaltkoruyucuyu

bırakın. Tüm diğer kesim biçimlerinde alt koruyucu

otomatik olarak çalıştırılmalıdır.

d) Testereyikesimtezgâhınaveyazeminebırakmadan

once,altkoruyucununtesterebıçağınıkaplayarak

örtmesine özen gösterin. Koruyucusu olmayan ve

çalışır durumda olan bir bıçak testerenin geriye doğru

hareket etmesine ve hareket hattında bulunan herşeyi

kesmesine neden olacaktır. Testereyi kapattıktan sonra

bıçağın tamamen hareketsiz hale gelmesi için gerekli

olan süreyi hiçbir zaman gözden kaçırmayın.

EKGÜVENLİKTALİMATI

GENEL

• Bu alet 16 yaşının altındaki kişiler tarafından

kullanılmamalıdır

• Bu alet sulu kesme işlerine uygun değildir

• İstediğinizayardeğişiklikleriniveaksesuar

değişiklikleriniyapmadanöncemutlakaşebeke

fişiniprizdençekin

• Kordon hasarlı iken cihazı kesinlikle kullanmayınız;

uzman bir kişi tarafından değiştirtiniz

• Bualetleasbestiçerenmalzemeleriişlemeyin

(asbest kanserojen bir madde kabul edilir)

• Kurşun içeren boya, bazı ahşap türleri, mineral ve metal

gibi malzemelerden çıkan toz zararlı olabilir (tozla

temasta bulunulması veya solunması operatörde veya

yakında bulunan kişilerde alerjik reaksiyonlara ve/veya

solunum yolu hastalıklarına neden olabilir); toz maskesi

takınvetozekstraksiyoncihazıylaçalışın

(bağlanabiliyorsa)

• Bazı toz tipleri (örneğin meşe ve kayın ağacı tozu),

bilhassa ahşap yenileme katkı maddeleriyle birlikte,

karsinojenik olarak sınıflandırılır; tozmaskesitakınve

tozekstraksiyoncihazıileçalışın(bağlanabiliyorsa)

• Çalışmak istediğiniz malzemelerin, toz ile ilgili ulusal

taleplerini takip ediniz

• Kullandığınız kesme masasının mutlaka, elektrik

kesintilerinden sonra motorun yeniden ve kontrol dışı

çalışmasını önleyecek bir şalteri olmalıdır

• Kullandığınız kesme masasının mutlaka, bir yarma

kaması olmalıdır

AKSESUARLAR

• SKIL sadece orjinal aksesuarlar kullanıldığında aletin

düzgün çalışmasını garanti eder

• Bu aletle kullanacağınız aksesuar edilen devir sayısı en

azından aletin boştaki en yüksek devir sayısı kadar

olmalıdır

• Sadeceminimum170mm,maksimum170mmçapa

ve16mmmildeliğinesahiptesterebıçakları

kullanın

• HSS testere bıçaklarının bu aletle kullanılmasına

müsaade yoktur

• Bu aletle taşlama/kesme diskleri kullanmayın

KULLANMADAN ÖNCE

• Güç geriliminin, aletin özellik plakasında belirtilen voltaj

değeriyle aynı olduğunu sık sık kontrol edin (230V veya

240V aletler 220V kaynağa bağlanabilir)

• İş parçasının vida, çivi ve benzeri malzeme tarafından

hasar görmemesi için dikkatli olun; çalışmaya

başlamadan önce bunları çıkartın

• Kesme işlemine başlamadan önce, kesme hattı altındaki

ve üstündeki bütün engelleri uzaklaştırın

• Çalıştığınızparçayısabitleyin (kıskaçlarla ya da

mengeneyle sabitlenmiş bir iş parçası elle tutulan işten

daha güvenilirdir)

• Görünmeyenelektrikkablolarınıbelirlemekiçin

uygunbirtaramacihazıkullanınveyayerelakım

ikmalşirketlerindenyardımisteyin (elektrik

kablolarıyla temas, yangın çıkmasına veya elektrik

çarpmalarına neden olabilir; bir gaz borusu hasar görürse

patlama tehlikesi ortaya çıkar; bir su borusunun delinmesi

halinde maddi hasarlar meydana gelebilir veya elektrik

çarpma tehlikesi ortaya çıkabilir)

• Tamamen kusursuz ve güvenli 16 Amp uzatma kabloları

kullanın

KULLANIM SIRASINDA

• Cihaz çalışırken gürültü seviyesi 85 dB(A) desibele kadar

çıkabilir; kulak koruyucu kullanınız

• Orijinal koruma tertibatı olmadan aleti asla kullanmayın

• Çok kuçuk ış parçalarını kesmeyi denemeyin

• Aleti başınızın üstünde tutarak çalışmayın

• Aletiniz bloke olursa, veya alet normal çalışmıyorsa veya

değişik gürültüler geliyorsa, aleti hemen kapatın ve fişi

prizden çekin

• Eğer cihazı kullanırken kordon hasar görür yada kesilirse,

kordona kesinlikle dokunmayınız ve derhal fişi çekiniz

KULLANIMDAN SONRA

• Aletinizi bırakıp gitmeden önce mutlaka kapatın ve döner

parçaların tam olarak durmasını bekleyin

• Aleti kapattıktan sonra testere bıçağını yan taraftan

bastırarak frenlemeyin

KULLANIM

• Testere bıçağı takılması 3

! şebekefisiniçekin

- altıgen anahtarını A levhasındaki B tutucusundan alın

- bıçak pimini D altıgen anahtarı ile çevirerek çıkartırken,

eksen kilidi düğmesine C basın ve tutun

! eksenkilididüğmesineCyalnızcaalet

çalışmıyorkenbasın

- eksen kilidi düğmesini C bırakın

- halkayı E çıkartın

- kol G yardımı ile alt emniyet parçasını F açın, testere

bıçağı monte üzerindeki oklar ile üst emniyet parçası

üzerindekiler aynı yönü göstermelidir

- alt emniyet parçasını F bırakın

- halkayı E takın

! halkalarıntestereyedeğenkısımlarınınH

tamamentemizolmasınadikkatedin

- bıçak pimini altıgen anahtarı ile 1/8 oranında sıkıca

takarken, eksen kilidi düğmesine C basın ve tutun (sert

maddeler üzerinde kesim yaparken testere bıçağının

yerinden oynamasını yada testerenin aniden

sıçramasını ve motora yüklenilmesini önler)

- eksen kilidi düğmesini C bırakın

• Kesme derinliğinin ayarlanması (0-55 mm) 4

- kesme kalitesinin optimal olarak sağlanalbilmesi için

testere bıçağının iş parçasının altından 3 mm’den fazla

çıkmaması gerekir

- düğmeyi J gevşetin

- göstergeden L yararlanarak, ayaği K kaldırme/indirme

açı çizelgesinde istediğiniz kesme derinliği ayarlayın

- düğmeyi J tekrar sıkın

• Kesme açısının ayarlanması (0-45°) 5

- düğmeyi M gevşetin

- göstergeden N yararlanarak, aleti devirmek suretiyle

açı çizelgesinde istediğiniz kesme açısını ayarlayın

- düğmeyi M tekrar sıkın

! gönyelikesmesırasındaderinlikçizelgesinde

görülenkesmederinliğigerçekkesmederinliği

değildir

• 90°-Kesme açısı kontrolü 5

- ayağı K maksimum kesme derinliğine ayarlayın ve

sıkın 4

- kesme açısını 0°’ye ayarlayın ve sıkın

- bir gönye ile testere bıçağı ve ayak alt kenarı

arasındaki 90°’yi kontrol edin

- ayar yapılması gerekiyorsa, düğmeyi M gevşetin ve

ayar vidasını P resimde gösterildiği gibi kullanın

• Ayarlanabilir bıçak korumalığı Q 6a

- aletin, iş parçası üzerine çizilen kesme hattı üzerinde

hassas biçimde yönlendirilmesini sağlar

- 0°’lik düz kesme işlerini veya ilgili gösterge hatlarını

kullanarak 45°’lik gönyeli kesme işlerini sağlar

! ayağınbüyükbölümü,işparçasınınyaslanmış

bölümüüzerindeolmalıdır

- atılacak parçanın mı yoksa ihtiyacınız olan parçanın mı

bıçağın iç yada dış kısmında olmasını seçmenizi

sağlayacak şekilde ayarlanabilir 6b

! kesmegenişliği,testerebıçağıkalınlığıiledeğil,

testerebıçağıdişleriningenişliğiilebelirlenir

! gerçek kesme çizgisini kontrol etmek için daima

birdenemekesmesiyapın

• Toz emme

- üzerine emme elektrik süpürgesinin hortumunu

adaptörü R 7 takın

! elektriksüpürgesihortumuhiçbirzamanaltbıçak

korumaparçasıdeliğinikapatmamalıveyakesme

işlemineengelolmamalıdır

- yaparken bir toz torbası kullanılabilir (SKIL aksesuar

2610387402)

• Aletin çalıştırılması 7

- şebeke fişini prize takın

- daima bir elinizle S tutamağını, diğer elinizle de T

tutamağını tutun

- aletin ayağının ön tarafını iş parçası üzerine

pozisyonlayın

! testerebıçağıdişlerininişparçasınısaplı

olmamasınadikkatedin

- önce başparmağınızla düğmeye V basıp (=

sabitlenemiyen emniyet şalteri) şaltere W basmak

suretiyle aleti çalıştırın

! testere,testerebıçağıişparçasıiçinegirmeden

öncemaksimumhızaerişmelidir

- testere bıçağı iş parçası içine sokulunca alt bıçak

koruma parçası F kendiliğinden açılır (alt bıçak koruma

parçasını sadece özel işler için, örneğin yerleştirici

kesmeler için elle açın; bunu yaparken de kolu G

kullanın)

! aletigereğindenfazlazorlamayın (bıçak uçlarının

aşırı ısınmasını ve plastik keserken plastiği eritmesini

önlemek için hafif ve sürekli basınç uygulayın)

! çalışmaesnasında,aletidaimagrirenkli

bölge(ler)den tutun(uz)

- kesme işleminden sonra şalteri W boşa alarak aleti

kapatın

! aletiişparçasındançıkarmadanöncetestere

bıçağınıntamolarakdurmasınıbekleyin

UYGULAMA

• Kılavuz rayı (SKIL aksesuar 2610Z04064) adaptör ile

birlikte kullanıldığında, kesme derinliği hem 90° hem de

45°’lik kesimlerde 14 mm kadar azalacaktır

• Parçalanma ve yarılmaları minimum düzeyde tutabilmek

için iş parçasının iyi olan tarafını daima aşağı bakacak

biçimde yerleştirin

• Daima doğru tip ve keskin testere bıçakları kullanın 8

- kesme kalitesi dişlerin sayısı ile düz orantılı olarak artar

- sert metalli testere bıçaklarının kullanım ömrü,

geleneksel testere bıçaklarına oranla 30 kat daha

uzundur

• Yan dayamak Y 9

- iş parçası kenarlarının hassas paralel kesimlerini

sağlar

- ayağın her iki yanına da takılabilir

Yan dayamağın ayarlanması

- düğmeyi Z gevşetin

- yan dayamak çizelgesi yardımı ile istediğiniz kesme

genişliğini ayarlayın (bıçak korumalığı Q 0-referansı

olarak kullanın)

- düğmeyi Z tekrar sıkın

• Yerleştirme kesimi 0

- istediğiniz kesme derinliğini ayarlayın

- bıçak korumalığı Q iş parçası üzerine çizilmiş bulunan

kesme hattına doğrultulmuş biçimde aleti öne devirin

- kol G yardımı ile alt emniyet parçasını F açın

- testere bıçağı iş parçasına dalmadan hemen önce aleti

çalıştırın ve aletin arka kısmını, ön ayak kenarını

dayama noktası olarak kullanarak, yavaşça indirin

- aleti yavaşça aşağı indirin

- testere bıçağı cismi kesmeye başladığı, kolu G

gevşetin

! aleti prensip olarak geri sürmeyin

• Büyük levhaların veya tablaların kesilmesi !

- kesilecek levhayı, kesme hattı yakın olacak biçimde

yere, bir masaya veya bir tezgâha yatırın

! kesmederinliğini,levhatamkesilecekvezemin

kesilmeyecekölçüdeayarlayın

- eğer yan dayamak istenen kesme genişliğine olanak

sağlamıyorsa, kılavuz işlevi görmek üzere düz bir çıtayı

iş parçası üzerine yapıştırıp veya çiviledikten sonra,

aleti, sağ ayak tarafı bu çıtayı izleyecek biçimde

hareket ettirin

BAKIM/SERVİS

• Bu alet profesyonel kullanıma yönelik değildir

• Aleti ve kablosunu daima temiz tutun (özellikle

havalandırma yuvalarını)

! temizlemedenönce,cihazınfişiniprizdençekin

• Alt koruyucunun F 3 çevresini her zaman temiz tutun

(basınçlı hava veya fırça yardımıyla tozu ve talaşı giderin)

• Testere bıçağını işiniz biter bitmez temizleyin (özellikle

üzerinde reçine ve tutkal kalıntıları varsa)

• Dikkatli biçimde yürütülen üretim ve test yöntemlerine

rağmen aleti arıza yapacak olursa, onarım SKIL elektrikli

aletleri için yetkili bir serviste yapılmalıdır

- aleti ambalajıyla birlikte satın alma belgenizide

ekleyerek satıcınıza veya en yakın SKIL servisine

ulaştırın (adresler ve aletin servis şemaları www.skil.

com adresinde listelenmiştir)

ÇEVRE

• Elektriklialetlerini,aksesuarlarıveambalajları

evdekiçöpkutusunaatmayınız (sadece AB ülkeleri

için)

- kullanılmış elektrikli aletleri, elektrik ve elektronikli eski

cihazlar hakkındaki 2012/19/EC Avrupa yönergelerine

göre ve bu yönergeler ulusal hukuk kurallarına göre

uyarlanarak, ayrı olarak toplanmalı ve çevre şartlarına

uygun bir şekilde tekrar değerlendirmeye

gönderilmelidir

- sembol @ size bunu anımsatmalıdır

UYGUNLUK BEYANI

• Tek sorumlu olarak “Teknik veriler” bölümünde

tanımlanan ürünün aşağıdaki norm veya normatif

belgelere uygunluğunu beyan ederiz: EN 60745, EN

61000, EN 55014 yönetmelik hükümleri uyarınca

2004/108/EG, 2006/42/EG, 2011/65/EU

• Teknikbelgelerinbulunduğumerkez: SKIL Europe

BV (PT-SEU/ENG1), 4825 BD Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

GÜRÜLTÜ/TİTREŞIM

• Ölçülen EN 60745 göre ses basıncı bu makinanın

seviyesi 97 dB(A) ve çalışma sırasındaki gürültü 108

dB(A) (standart sapma: 3 dB), ve titreşim ✱ m/s² (el-kol

metodu; tolerans K = 1,5 m/s²)

✱ tahta keserken 2,6 m/s²

✱ metalleri keserken 2,2 m/s²

• Titreşim emisyon seviyesi EN 60745’te sunulan standart

teste göre ölçülmüştür; bu seviye, bir aleti bir başkasıyla

karşılaştırmak amacıyla ve aletin söz konusu

uygulamalarda kullanılması sırasında titreşime maruz

kalma derecesinin ön değerlendirmesi olarak kullanılabilir

- aletin farklı uygulamalar için veya farklı ya da bakımı

yetersiz yapılmış aksesuarlarla kullanılması, maruz

kalma seviyesini belirgin biçimde artırabilir

- aletin kapalı olduğu veya çalıştığı ancak gerçek

anlamda iş yapmadığı zamanlarda, maruz kalma

seviyesi belirgin biçimde azalabilir

! aletinveaksesuarlarınınbakımınıyaparak,

ellerinizisıcaktutarakveişmodellerinizi

düzenleyerekkendinizititreşiminetkilerinden

koruyun



Pilarka tarczowa 5255

WSTĘP

• Narzędzie to przeznaczone jest do wzdłużnego i

porzecznego cięcia drewna, zarówno pod kątem

prostym, jak i ukośnie do 45°; przy zastosowaniu

odpowiednich ostrzy istnieje możliwość cięcia metali

nieśelaznych, lekkich materiałów budowlanych oraz

tworzyw sztucznych

• Narzędzie nie jest przeznaczone do zastosowań

profesjonalnych

• Przeczytać i zachować niniejszą instrukcję obsługi 2

DANE TECHNICZNE 1

BEZPIECZEŃSTWO

OGÓLNEPRZEPISYBEZPIECZEŃSTWA

UWAGA!Należyprzeczytaćwszystkiewskazówkii

przepisy. Błędy w przestrzeganiu poniższych wskazówek

mogą spowodować porażenie prądem, pożar i/lub ciężkie

obrażenia ciała. Należystarannieprzechowywać

wszystkieprzepisyiwskazówkibezpieczeństwadla

dalszego zastosowania. Użyte w poniższym tekście

pojęcie “elektronarzędzie” odnosi się do elektronarzędzi

zasilanych energią elektryczną z sieci (z przewodem

zasilającym) i do elektronarzędzi zasilanych akumulatorami

(bez przewodu zasilającego).

1)BEZPIECZEŃSTWOMIEJSCAPRACY

a) Miejscepracynależyutrzymywaćwczystościi

dobrzeoświetlone. Nieporządek lub nie oświetlone

miejsce pracy mogą doprowadzić do wypadków.

b) Nienależypracowaćtymnarzędziemwotoczeniu

zagrożonymwybuchem,wktórymznajdująsięnp.

łatwopalneciecze,gazylubpyły. Elektronarzędzia

wytwarzają iskry, które mogą podpalić ten pył lub pary.

c) Elektronarzędzietrzymaćpodczaspracyzdaleka

od dzieci i innych osób. Przy nieuwadze można stracić

kontrolę nad narzędziem.

2)BEZPIECZEŃSTWOELEKTRYCZNE

a) Wtyczkaurządzeniamusipasowaćdogniazda.Nie

wolnomodyfikowaćwtyczkiwjakikolwieksposób.

Nienależyużywaćwtyczekadapterowychrazemz

uziemnionyminarzędziami.Niezmienione wtyczki i

pasujące gniazda zmniejszają ryzyko porażenia prądem.

b) Należyunikaćkontaktuzuziemnionymi

powierzchniami jak rury, grzejniki, piece i lodówki.

Istnieje zwiększone ryzyko porażenia prądem, gdy

Państwa ciało jest uziemnione.

c) Urządzenienależyprzechowywaćzabezpieczone

przeddeszczemiwilgocią. Wniknięcie wody do

elektronarzędzia podwyższa ryzyko porażenia prądem.

d) Nigdynienależyużywaćkabladoinnychczynności.

Nigdynieużywaćkabladonoszeniaurządzeniaza

kabel,zawieszenialubdowyciąganiawtyczkiz

gniazda.Kabelnależytrzymaćzdalekaodwysokich

temperatur,oleju,ostrychkrawędzilubruchomych

częściurządzenia.Uszkodzone lub poplątane kable

zwiększają ryzyko porażenia prądem.

e) Wprzypadku,kiedyelektronarzędziempracujesię

naświeżympowietrzunależyużywaćkabla

przedłużającego,którydopuszczonyjestdo

używanianazewnątrz. Użycie dopuszczonego do

używania na zewnątrz kabla przedłużającego zmniejsza

ryzyko porażenia prądem.

f) Jeżeliniedasięuniknąćzastosowania

elektronarzędziawwilgotnymotoczeniu,należy

użyćwyłącznikaochronnegoróżnicowo-prądowego.

Zastosowanie wyłącznika ochronnego różnicowo-

prądowego zmniejsza ryzyko porażenia prądem.

3)BEZPIECZEŃSTWOOSÓB

a) Należybyćuważnym,uważaćnatocosięrobii

pracęelektronarzędziemrozpoczynaćzrozsądkiem.

Nienależyużywaćurządzeniagdyjestsię

zmęczonymlubpodwpływemnarkotyków,alkoholu

lub lekarstw. Moment nieuwagi przy użyciu urządzenia

może doprowadzić do poważnych urażeń ciała.

b) Należynosićosobistewyposażenieochronnei

zawsze okulary ochronne. Noszenie osobistego

wyposażenia ochronnego jak maska przeciwpyłowa, nie

ślizgające się buty robocze, hełm ochronny lub ochrona

słuchu, w zależności od rodzaju i zastosowania

elektronarzędzia zmniejsza ryzyko obrażeń ciała.

c) Należyunikaćniezamierzonegouruchomienia

narzędzia.Przedwłożeniemwtyczkidogniazdkai/

lubpodłączeniemdoakumulatora,atakżeprzed

podniesieniemlubprzeniesieniemelektronarzędzia,

należyupewnićsię,żeelektronarzędziejest

wyłączone. Trzymanie palca na wyłączniku podczas

przenoszenia elektronarzędzia lub podłączenie do prądu

włączonego narzędzia, może stać się przyczyną

wypadków.

d) Zanimurządzeniezostaniewłączonenależyusunąć

narzędzianastawczelubklucze. Narzędzie lub klucz,

które znajdują się w ruchomych częściach urządzenia

mogą doprowadzić do obrażeń ciała.

e) Nienależyprzeceniaćswoichmożliwości.Należy

dbaćobezpiecznąpozycjępracyizawsze

utrzymywaćrównowagę.Przez to możliwa jest lepsza

kontrola urządzenia w nieprzewidzianych sytuacjach.

f) Należynosićodpowiednieubranie.Nienależynosić

luźnegoubranialubbiżuterii.Włosy,ubraniei

rękawicenależytrzymaćzdalekaodruchomych

elementów. Luźne ubranie, biżuteria lub długie włosy

mogą zostać pociągnięte przez poruszające się części.

g) Wprzypadku,kiedymożliwejestzamontowanie

urządzeńodsysającychlubpodchwytującychnależy

upewnićsię,czysąonewłaściwiepodłączonei

prawidłowoużyte. Użycie urządzenia odsysającego pył

może zmniejszyć zagrożenie pyłami.

4)UWAŻNEOBCOWANIEORAZUŻYCIE

ELEKTRONARZĘDZIA

a) Nienależyprzeciążaćurządzenia.Dopracyużywać

należyelektronarzędzia,którejestdotego

przewidziane. Odpowiednim narzędziem pracuje się

lepiej i bezpieczniej w podanym zakresie sprawności.

b) Nienależyużywaćelektronarzędzia,którego

włącznik/wyłącznikjestuszkodzony.

Elektronarzędzie, którego nie można włączyć lub

wyłączyć jest niebezpieczne i musi zostać naprawione.

c) Przedregulacjąurządzenia,wymianąosprzętulub

pozaprzestaniupracynarzędziem,należy

wyciągnąćwtyczkęzgniazdai/lubusunąć

akumulator. Ten środek ostrożności zapobiega

niezamierzonemu włączeniu się urządzenia.

d) Nieużywaneelektronarzędzianależyprzechowywać

pozazasięgiemdzieci.Nienależyudostępniać

narzędziaosobom,którejegonieumiejąlubnie

przeczytałytychprzepisów. Używane przez

niedoświadczone osoby elektronarzędzia są

niebezpieczne.

e) Urządzenienależystaranniekonserwować.Należy

kontrolować,czyruchomeczęściurządzenia

funkcjonująbezzarzutuiniesązablokowane,czy

częściniesąpękniętelubuszkodzone,comogłoby

miećwpływnaprawidłowefunkcjonowanie

urządzenia.Uszkodzonenarzędzienależyprzed

użyciemurządzeniaoddaćdonaprawy. Wiele

wypadków spowodowanych jest przez niewłaściwą

konserwację elektronarzędzi.

f) Osprzęttnącynależyutrzymywaćostryiczysty.

Starannie pielęgnowany osprzęt tnący z ostrymi

krawędziami tnącymi blokoje się rzadziej i łatwiej się

używa.

g) Elektronarzędzia,osprzęt,narzędziaitd.należy

używaćodpowiedniodotychprzepisów.

Uwzględnićnależyprzytymwarunkipracyi

czynnośćdowykonania. Użycie elektronarzędzi do

innych niż przewidziane prace może doprowadzić do

niebezpiecznych sytuacji.

5) SERWIS

a) Naprawęurządzenianależyzlecićjedynie

kwalifikowanemufachowcowiiprzyużyciu

oryginalnychczęścizamiennych. To gwarantuje, że

bezpieczeństwo użytkowania zostanie zachowane.

WSKAZÓWKIBEZPIECZEŃSTWADOPILARKI

TARCZOWEJ

1)PROCESCIĘCIA

a) NIEBEZPIECZEŃSTWO:Ręcenależytrzymaćz

dalaodobszarupracypilarkiizachować

bezpiecznąodległośćodporuszającejsiętarczy.

Drugąrękąnależytrzymaćuchwytdodatkowylub

obudowęsilnika. Trzymając pilarkę oburącz można

uniknąć skaleczenia rąk przez tarczę tnącą.

b) Niesięgajrękąpodspódprzecinanegomateriału.

Osłona nie chroni przed ostrzem poniżej przecinanej

części.

c) Dostosujgłębokośćcięciadogrubościobrabianego

materiału. Mniej niż pełna wysokość pojedyńczego zęba

tarczy powinna być widoczna pod przecinanym

materiałem.

d) Wżadnymwypadkuniewolnoprzytrzymywać

przecinanegoprzedmioturęką,anitrzymaćgona

kolanach.Obrabianyprzedmiotnależystabilnie

umieścićnastałympodłożu. Właściwe zamocowanie

obrabianego przedmiotu jest bardzo istotne, gdyż dzięki

temu można zminimalizować niebezpieczeństwo, w

przypadku kontaktu z ciałem użytkownika, zablokowania

się brzeszczotu lub utraty kontroli nad sytuacją.

e) Podczasprac,przyktórychelektronarzędzie

mogłobynatrafićnaukryteprzewodyelektryczne

lubnawłasnyprzewód,należyjetrzymaćtylkoza

izolowanąrękojeść. Pod wpływem kontaktu z

przewodami będącymi pod napięciem, wszystkie części

metalowe elektronarzędzia znajdą się również pod

napięciem i mogą spowodować porażenie prądem osoby

obsługującej.

f) Przycięciuwzdłużnymkorzystajzespecjalnej

prowadnicypiłytarczowejlubzprostejprowadnicy

dokrawędzi. Poprawia to dokładność cięcia i redukuje

możliwość zakleszczania się ostrza.

g) Należyzawszestosowaćtarczetnąceowłaściwych

rozmiarachzewnętrznychioodpowiednimotworze

mocowaniatarczy(np.wkształciegwiazdylub

okrągłym). Tarcze tnące, nie pasujące do części

mocujących pilarki, powodują nierównomierny bieg

urządzenia i prowadzą do utraty panowania nad

elektronarzędziem.

h) Nieużywajnigdyuszkodzonychlub

nieprawidłowychpodkładekaniwkrętów. Firmowe

podkładki i wkręty zostały zaprojektowane specjalnie dla

określonej piły, w celu zapewnienia jej optymalnego i

bezpiecznego działania.

2) ODRZUT - PRZYCZYNY I ODPOWIEDNIE

WSKAZÓWKI

• Odrzut jest nagłą reakcją tarczy pilarki zakleszczonej,

zaciętej lub nieprawidłowo ustawionej, powodującą

niekontrolowane uniesienie się pilarki ponad przecinaną

część, w kierunku operatora

• Ostrze, które zatnie się lub zakleszczy w przecinanej

szczelinie, zatrzyma się, a przebiegający silnik

spowoduje nagły ruch narzędzia w kierunku operatora

• W przypadku skrzywienia lub wadliwego ustawienia

tarczy w przecinanej szczelinie, zęby jej tylnej krawędzi

mogą wrzynać się w górną powierzchnię drewna

powodując wynurzanie się ostrza ze szczeliny i jego

odrzut w stronę operatora

• Odrzut jest wynikiem nieprawidłowego używania

narzędzia i/lub nieodpowiedniej procedury lub warunków

eksploatacji; można go uniknąć zachowując niżej podane

środki ostrożności

a) Trzymajnarzędziemocnodwomarękamiiustawsię

wpozycjiumożliwiającejodparciesiłyodrzutu.

Ustawsiępodczascięcianaprawolubnalewood

liniicięciaalenigdyniewliniiprostejcięcia. Odrzut

może spowodować odbicie do tyłu, które może być

kontrolowane przez operatora jeżeli zachowane są

odpowiednie środki ostrożności.

W przypadku zakleszczenia lub przerwania zabiegu

cięcia,zjakiejkolwiekprzyczyny,zwolnijspusti

przytrzymajpiłęnieruchomo,ażdochwilicałkowitego

zatrzymaniasięostrza.Niepróbujnigdywycofywać

piłyzprzecinanegomateriałuprzyporuszającymsię

ostrzu.Takiepostępowaniemożespowodować

odrzut. Zbadaj i usuń przyczyny zakleszczania się ostrza.

Unikaj przecinania śrub lub gwośdzi.

c) Przyponownymuruchamianiupiłyzostrzem

wewnątrzprzecinanegomateriału,ustawostrze

centralniewszczelinieisprawdż,czyzębynie

wnikająwmateriał. Zakleszczone ostrze może

wyskoczyć lub zostać wyrzucone ze szczeliny z chwilą

ponownego uruchomienia piły.

d) Podpierajdużepłyty,żebyograniczyćryzyko

zakleszczania ostrza i odrzutu. Duże płyty mają

tendencję do zwisania pod własnym ciężarem. Podpory

należy umieszczać pod płytą, na obu jej końcach, w

pobliżu linii cięcia i blisko krawędzi płyty.

e) Nieużywajtępychaniuszkodzonychostrzy.

Nienaostrzone lub nieprawidłowo ustawione ostrza

wytwarzają wąską szczelinę, powodując nadmierne

tarcie, zakleszczanie się ostrza i odrzut.

f) Przedprzystąpieniemdocięciaupewnijsię,że

dżwigniadoregulacjigłębokościiskosuwnikania

sąmocnodociśnięte. Zmiana ustawienia ostrza w

trakcie cięcia może spowodować zakleszczenie i odrzut.

g) Należyzachowaćszczególnąostrożnośćpodczas

wykonywaniacięćwścianachluboperowaniuw

innych niewidocznych obszarach. Zagłębiająca się w

materiale tarcza pilarska może spowodować odrzut

pilarki po natrafieniu na ukryte obiekty.

3)FUNKCJEDOLNEJOSŁONY

a) Każdorazowoprzedużyciemsprawdżprawidłowe

zamykaniesiędolnejosłony.Nieużywajpiły,jeśli

dolnaosłonanieporuszasięswobodnieinie

zamykasięnatychmiastowo.Nieunieruchamiaj

nigdydolnejosłonywotwartympołożeniu. W razie

przypadkowego upuszczenia piły jej dolna osłona może

ulec wygięciu. Wyjąć wtyk z gniazda sieciowego, podnieś

osłonę przy pomocy jej uchwytu i sprawdż, czy porusza

się swobodnie i czy nie dotyka ostrza ani żadnej innej

części, przy wszystkich kątach i głębokościach cięcia.

b) Sprawdżdziałaniesprężynydolnejosłony.W

przypadkugdyosłonalubsprężynaniedziałają

prawidłowonależyprzedużyciemdokonaćich

przeglądutechnicznego. Dolna osłona może działać

powoli z powodu uszkodzonej części, lepkich osadów lub

nabudowania się odpadów.

c) Dolnąosłonęmożnaotwieraćręcznietylkow

przypadku wykonywania specjalnych lub

skomplikowanychzabiegówcięcia,takichjakcięcie

wgłębnelubzłożone.Osłonęnależyunieść

korzystajączjejuchwytuiopuścićjąnatychmiastz

chwilągdyostrzewejdziewmateriał. Przy wszystkich

innych zabiegach przecinania dolna osłona powinna

działać automatycznie.

d) Przedumieszczeniempiłynapodłodzelubnastole,

zawszezwróćuwagę,czydolnaosłonazakrywa

ostrze. Niezabezpieczone lub poruszające się rozpędem

ostrze spowoduje przemieszczanie się piły do tyłu, tnąc

wszystko na jej drodze. Pamiętaj, że po zwolnieniu

wyłącznika upłynie pewien czas zanim piła zatrzyma się

całkowicie.

DODATKOWEWSKAZÓWKIBEZPIECZEŃSTWA

OGÓLNE

•

Narzędzie nie powinny używać dzieci poniżej 16 roku życia

• Urządzenie przeznaczone jest tylko do cięcia na sucho

• Przedprzystąpieniemdowykonywania

jakichkolwiekczynnościprzynarzędziu,wczasie

przerwwpracyjakrównieżpojejzakończeniu

wyjąćwtyczkęzgniazdasieciowego

• Pod żadnym pozorem nie wolno korzystać z narzędzia z

uszkodzonym przewodem; zleć jego wymianę

wykwalifikowanej osobie

• Nienależyobrabiaćmateriałuzawierającegoazbest

(azbest jest rakotwórczy)

• Pył pochodzący z takich materiałów, jak farby

zawierające ołów, niektóre gatunki drzewa, minerały i

metal może być szkodliwy (kontakt z nim lub wdychanie

takiego pyłu może powodować reakcje alergiczne i/lub

niewydolność oddechową u operatora lub osób

towarzyszących); należyzakładaćmaskę

przeciwpyłowąipracowaćzurządzeniem

odsysającym,jeżelimożnajepodłączyć

• Niektóre rodzaje pyłu są zaklasyfikowane jako

rakotwórcze (takie, jak pył dębu i buka) szczególnie w

połączeniu z dodatkami do kondycjonowania drewna;

należyzakładaćmaskęprzeciwpyłowąipracowaćz

urządzeniemodsysającympył,jeżelimożnaje

podłączyć

• Należy stosować się do lokalnych wymogów

dotyczących pracy w otoczeniu pyłu powstającego

podczas obróbki materiału

• Stosować tylko stoły robocze posiadające zintegrowany

wyłącznik bezpieczeństwa, zabezpieczający przed

samoczynnym ponownym uruchomieniem silnika po

zaniku zasilania

• Stosować tylko stoły robocze posiadające zintegrowany

klin rozszczepiający

AKCESORIA

• SKIL może zagwarantować bezawaryjne działanie

narzędzia tylko przy korzystaniu z oryginalnego

wyposażenia dodatkowego

• Używać tylko akcesoriów, których dopuszczalna prędkość

obrotowa jest co najmniej tak wysoka jak najwyższa

prędkość obrotowa urządzenia na biegu bez obciążenia

• Używajwyłączniebrzeszczotówpiłominimalnej

średnicy170mm,maksymalnejśrednicy170mmi

otworzenawrzecionoośrednicy16mm

• Nie należy stosować pił z wysokostopowej stali

szybkotnącej (HSS)

• Nigdy nie należy stosować tarczy szlifierskich/tnących z

tym elektronarzędziem

PRZEDUŻYCIEM

• Każdorazowo należy sprawdzać, czy napięcie zasilania

jest zgodne z napięciem podanym na tabliczce

znamionowej urządzenia (narzędzia na napięcie

znamionowe 230V lub 240V zasilać można także

napięciem 220V)

• Uwaga na gwoździe, śruby i inne twarde przedmioty;

przed przystąpieniem do obróbki powinny być usunięte z

obrabianego przedmiotu; usunąć je przed rozpoczęciem

pracy

• Przed przystąpieniem do obróbki należy usunąć wszelkie

przeszkody znajdujące się po obu stronach obrabianego

przedmiotu wzdłuż linii cięcia

• Należyzabezpieczyćmiejsceprzeznaczonedo

zszycia (miejsce przeznaczone do zszycia umieszczone

w zaciskach lub imadle jest utrzymywane w miejscu

bezpieczniej niż w ręku)

• Abywykryćukryteprzewodyzasilającenależy

używaćstosownychdetektorówlubporozumiećsię

zmiejscowymizakładamienergetycznymi (kontakt z

przewodami elektrycznymi może doprowadzić do pożaru

i porażenia elektrycznego; uszkodzenie przewodu

gazowego może doprowadzić do wybuchu; uszkodzenie

przewodów instalacji wodociągowej powoduje szkody

rzeczowe i może spowodować porażenie elektryczne)

• W przypadku korzystania z kabla przedłużającego należy

zwrócić uwagę, aby był maksymalnie nawinięty na bęben

oraz był przystosowany do przewodzenia prądu o

natężeniu przynajmniej 16 A

PODCZASUŻYWANIA

• Poziom hałasu podczas pracy może przekraczać 85

dB(A); używać nauszniki do ochrony słuchu

• Elektronarzędzie można stosować wyłącznie wraz z

zamontowanymi wszystkimi urządzeniami służączymi

bezpieczeństwu użytkownika

• Nie przecinać przedmiotów zbyt małych

• Nie pracować elektronarzędziem ponad głową

• W przypadku zablokowania się piły w obrabianym

materiale, stwierdzenia nietypowego zachowania się

elektronarzędzia lub obcych dzwięków natychmiast

wyłączyć zasilanie i wyjąć wtyczkę z gniazda sieciowego

• W przypadku uszkodzenia lub przecięcia przewodu

podczas pracy, nie wolno go dotykać, tylko należy

natychmiast wyciągnąć z gniazdka wtyczkę

POUŻYCIU

• Przed pozostawieniem elektronarzędzia należy odłączyć

zasilanie elektryczne i odczekać do całkowitego

zatrzymania się wrzeciona

• Nie należy zatrzymywać ruchu piły po wyłączeniu pilarki

odziaływując na piłę

UŻYTKOWANIE

• Instalacja piły tarczowej 3

! wyjąćwtykzgniazdasieciowego

- wyjąć klucz sześciokątny A z gniazda B

- nacisnąć przycisk C blokady wrzeciona obrotowego i

przytrzymać go podczas odkręcania śruby mocującej

tarczę D, obracając sześciokątnego kluczem

trzpieniowym

! przyciskCblokadywrzecionanaciskaćtylko

wtedy,gdytarczapiłyjestnieruchoma

- zwolnić przycisk C blokady wrzeciona

- zdjąć kryzę E

- przy pomocy dźwigni G odchylić osłonę dolną F i

przytrzymać dźwignię podczas montażu tarczy piły,

ustawiając zęby i nadrukowaną strzałkę w takim

samym kierunku, jak strzałka na górnej osłonie

- uwolnić osłonę dolną F

- założyć kryzę E

! upewnićsię,żepowierzchniemocująceHkryzy

sąabsolutnieczysteiprzylegajądopiły

- nacisnąć przycisk C blokady wrzeciona i

przytrzymywać go podczas dokręcania śruby

mocowania sześciokątnego kluczem trzpieniowym o

1/8 obrotu ponad siłę dokręcenia palcami (zapewnia

to poślizg tarczy po napotkaniu zbyt dużego oporu

cięcia, a tym samym pozwala uniknąć przeciążenia

silnika i wstecznego odrzutu narzędzia)

- zwolnić przycisk C blokady wrzeciona

• Ustawianie głębokości cięcia (0-55 mm) 4

- w celu zapewnienia optymalnej jakości cięcia piła nie

powinna wystawać poniżej dolnej powierzchni

przedmiotu o więcej niż 3 mm

- odkręcić pokrętło J

- unieść/obninżyć płytę podstawy K w żądane położenie

korzystając ze wskaźnika L

- pokrętło J ponownie dokręcić

• Ustawienie kąta cięcia (0-45°) 5

- odkręcić pokrętło M

- elektronarzędzie przechylić w żądane położenie

korzystając ze wskaźnika N

- pokrętło M ponownie dokręcić

! wprzypadkunieprostopadłegoustawieniapiły

głębokośćcięciawskazywananapodziałcenie

odpowiadarzeczywistejgłębokości

• Sprawdzenie prostopadłości cięcia - 90° 5

- ustawić płytę podstawy K na maksymalną głębokość

cięcia i zablokować ją w tym położeniu 4

- ustawić kąt cięcia 0° i zablokować elektronarzędzie w

tym położeniu

- przy pomocy przymiaru kątowego sprawdzić

prostopadłość pomiędzy powierzchnią piły a dolną

powierzchnią płyty podstawy

- jeśli wymagana jest regulacja, poluzować pokrętło M i

należy użyć śruby regulacyjnej P jak pokazano

• Regulowany wizjer linii cięcia Q 6a

- pokazuje pozycję piły tarczowej przy cięciu wzdłuż

uprzednio naniesionej linii

- przy cięciu prostopadłym lub pod kątem 45°

wykorzystywać odpowiednie linie wskazujące

! szerszastronapłytypodstawypowinnaprzylegać

dowspartejczęściobrabianegoprzedmiotu

- pozwala decydować, czy materiał odpadowy ma się

znajdować po wewnętrznej, czy po zewnętrznej

stronie tarczy piły 6b

! szerokośćliniicięciawyznaczaniegrubośćpiły

tarczowej,leczgrubośćjejzębów

! wcelusprawdzeniapoprawnościustawienia

wykonaćpróbnecięcie

• Odsysanie pyłu

- wąż odkurzacza przyłączyć do króćca R 7

! należyzwrócićuwagę,abywążodkurzaczanigdy

nieblokowałswobodyruchuosłonyoraznie

utrudniałprowadzeniapilarki

- zaleca się stosowanie worka na wióry (osprzęt SKIL

2610387402)

• Obsługa narzędzia 7

- włożyć wtyk elektronarzędzia do gniazda sieciowego

- elektronarzędzie prowadzić oburącz trzymając pewnie

jedną ręką za uchwyt S drugą za uchwyt T

- ustawić pewnie elektronarzędzie dolną powierzchnią

płyty podstawy na obrabianym przedmiocie

! należysięupewnićczyzębypiłyniestykająsię

jużzobrabianymprzedmiotem

- elektronarzędzie uruchomić wciskając przycisk V (=

włącznik bezpieczeństwa, nie powinien być

blokowany) a następnie uruchomić włącznik W

! piłęprzystawiaćdoobrabianegoprzedmiotu

dopieropoosiągnięciuprzezelektronarzędzie

pełnejprędkościobrotowej

- osłona piły F otwierana jest automatycznie w

momencie zbliżenia piły do obrabianego przedmiotu

(osłonę odchylać ręcznie tylko w przypadku

wykonywania cięć specjalnych jak cięcia wgłębne; w

tym celu wykorzystywać dźwignię G)

! niewolnoprzeciążaćnarzędzia (należy stosować

lekki miarowy docisk, co pozwoli uniknąć przegrzania

końcówek brzeszczotu, a w przypadku cięcia plastiku

- stopienia go)

! podczaspracyzawszetrzymaćnarzędzieza

uchwyt(y) ograniczone szarym kolorem

- po zakończeniu cięcia elektronarzędzie wyłączyć

zwalniając włącznik W

! przedpodniesieniemnarzędziazobrabianego

materiałunależysięupewnić,żeostrze

zatrzymałosięwpełni

WSKAZÓWKIUŻYTKOWANIA

• Podczas używania prowadnicy (akcesoria SKIL

2610Z04064) z adapterem głębokość cięcia zostanie

zmniejszona o 14 mm zarówno dla cięcia pod kątem 90°,

jak i 45°

• W celu ograniczenia zjawiska wykruszania krawędzi

powierzchnia przedmiotu o wymaganym ładnym

wyglądzie powinna być skierowana do dołu

• Stosować tylko ostre piły tarczowe nie wykazujące

uszkodzeń o odpowiednich wymiarach 8

- jakość cięcia poprawia się wraz ze wzrostem ilości

zębów wykorzystywanej piły tarczowej

- piły tarczowe z zębami z węglików spiekanych

posiadają o ok. 30-to krotnie większą żywotność w

stosunku do pił konwencjonalnych

• Prowadnica równoległa Y 9

- umożliwia wykonywanie dokładnych cięć

równoległych do krawędzi przedmiotu

- może być mocowana z obu stron płyty podstawy

Ustawianie położenia prowadnicy równoległej

- odkręcić pokrętło Z

- korzystając z podziałki na prowadnicy ustawić

wymaganą odległość cięcia (wizjer linii cięcia Q

stosować jako zerowego punktu odniesienia)

- pokrętło Z ponownie dokręcić

• Cięcia wgłębne 0

- ustawić wymaganą głębokość cięcia

przechylić narzędzie do przodu, kierując wizjer linii

cięcia Q na naniesioną na obrabianym przedmiocie linię

- przy pomocy dźwigni G odchylić osłonę piły F

- bezpośrednio przed zagłębieniem piły uruchomić

elektronarzędzie, przechylając pilarkę wzdłuż

przedniej krawędzi podstawy opuścić wolno tylną

część elektronarzędzia

- opuszczać powoli tylną część elektronarzędzia wolno

przesuwając do przodu

- natychmiast z chwilą gdy ostrze wejdzie w materiał,

zwolnić dźwignię G

! elektronarzędzieprowadzićtylkodoprzodu

• Cięcie większych płyt !

- płytę podeprzeć wzdłuż linii cięcia, na podłodze stole

lub warsztacie

! ustawićgłębokośćcięciawtakisposób,aby

przecinaćtylkopłytęanieprzedmioty

wspierająceznajdującesięponiżej

- w przypadku gdy prowadnica równoległa nie daje

możliwości cięcia w dużej odległości, przytwierdzić

dodatkową listwę do powierzchni płyty i prowadzić

elektronarzędzie prawą stroną wzdłuż listwy

KONSERWACJA / SERWIS

• Narzędzie nie jest przeznaczone do zastosowań

profesjonalnych

• Zawsze dbać o czystość narzędzia i przewodu

zasilającego (a szczególnie otworów wentylacyjnych)

! przedprzystąpieniemdoczyszczenianależy

wyjąćwtykzgniazdasieciowego

• Obszar wokół dolnej osłony F 3 musi być zawsze czysty

(należy usunąć kurz i opiłki przy użyciu sprężonego

powietrza lub pędzla)

• Piłę tarczową czyścić każdorazowo po zakończonej

pracy (szczególnie z żywic i pozostałości klejów)

• Jeśli narzędzie, mimo dokładnej i wszechstronnej kontroli

produkcyjnej ulegnie kiedykolwiek awarii, naprawę

powinien przeprowadzić autoryzowany serwis

elektronarzędzi firmy SKIL

- odesłać nierozebrany narzędzie, wraz z dowodem

zakupu, do dealera lub do najbliższego punktu

usługowego SKIL (adresy oraz diagram serwisowy

narzędzenia znajdują się na stronach www.skil.com)

ŚRODOWISKO

• Niewyrzucajelektronarzędzi,akcesoriówi

opakowania wraz z odpadami z gospodarstwa

domowego (dotyczy tylko państw UE)

- zgodnie z Europejską Dyrektywą 2012/19/WE w

sprawie zużytego sprzętu elektrotechnicznego i

elektronicznego oraz dostosowaniem jej do prawa

krajowego, zużyte elektronarzędzia należy

posegregować i zutylizować w sposób przyjazny dla

środowiska

- w przypadku potrzeby pozbycia się narzędzia,

akcesoriów i opakowania - symbol @ przypomni Ci o

tym

DEKLARACJAZGODNOŚCI

• Oświadczamy z pełną odpowiedzialnością, że produkt,

przedstawiony w “Dane techniczne”, odpowiada

wymaganiom następujących norm i dokumentów

normatywnych: EN 60745, EN 61000, EN 55014,

zgodnie z wymaganiami dyrektyw 2004/108/EU,

2006/42/EU, 2011/65/UE

• Dokumentacja techniczna: SKIL Europe BV (PT-SEU/

ENG1), 4825 BD Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

HAŁASU/WIBRACJE

• Pomiarów dokonano zgodnie z normą EN 60745

ciśnienie akustyczne narzędzia wynosi 97 dB(A) zaś

poziom mocy akustycznej 108 dB(A) (poziom odchylenie:

3 dB), zaś wibracje ✱ m/s² (metoda dłoń-ręka; błąd

pomiaru K = 1,5 m/s²)

✱ podczas cięcia drewna 2,6 m/s²

✱ podczas cięcia metalu 2,2 m/s²

• Poziom emisji wibracji został zmierzony zgodnie z testem

standaryzowanym podanym w EN 60745; może służyć

do porównania jednego narzędzia z innym i jako ocena

wstępna narażenia na wibracje w trakcie używania

narzędzia do wymienionych zadań

- używanie narzędzia do innych zadań, lub z innymi

albo źle utrzymanymi akcesoriami, może znacząco

zwiększyć poziom narażenia

- przypadki, kiedy narzędzie jest wyłączone lub jest

czynne, ale aktualnie nie wykonuje zadania, mogą

znacząco zmniejszyć poziom narażenia

! należychronićsięprzedskutkamiwibracjiprzez

konserwacjęnarzędziaijegoakcesoriów,

zakładanierękawiciwłaściwąorganizacjępracy



Циркулярнаяпила 5255

BBEДЕНИЕ

• Инструмент предназначен для пилки дров вдоль и

поперек, а также под углом 45°; а при использовании

специальных пил также для пилки металлов (кроме

железа), легких строительных материалов и

пластика

• Данный инструмент не подходит для промышленного

использования

• Прочитайте и сохраните с данной инструкцией 2

ТЕХНИЧЕСКИЕДАННЫЕ1

БЕЗОПАСНОСТЬ

ОСНОВНЫЕИНСТРУКЦИИПОТЕХНИКЕ

БЕЗОПАСНОСТИ

ВНИМАНИЕ!Прочтитевсеуказанияи

инструкциипотехникебезопасности. Упущения,

допущенные при соблюдении указаний и инструкций по

технике безопасности, могут сталь причиной

электрического поражения, пожара и тяжелых травм.

Сохраняйтеэтиинструкциииуказаниядля

будущегоиспользования. Использованное в

настоящих инструкциях и указаниях понятие

“электроинструмент” распространяется на

электроинструмент с питанием от сети (с кабелем

питания от электросети) и на аккумуляторный

электроинструмент (без кабеля питания от

электросети).

1)БЕЗОПАСНОСТЬРАБОЧЕГОМЕСТА

a) Соблюдайтечистотуиподдерживайте

надлежащуюосвещенностьнарабочемместе.

Беспорядок на рабочем месте или его плохое

освещение могут привести к несчастным случаям.

b) Неиспользуйтесэлектроинструментомво

взрывоопаснойсреде,т.е.внепосредственной

близостиотлегковоспламеняющихся

жидкостей,газовилипыли.В процессе работы

электроинструмент искрит и искры могут

воспламенить газы или пыль.

c) Приработесэлектроинструментомне

допускайтедетейилипостороннихнаВаше

рабочееместо.Отвлечение Вашего внимания

может привести к потере контроля над работой

инструмента.

2)ЭЛЕКТРИЧЕСКАЯБЕЗОПАСНОСТЬ

a) Штепсельнаявилкакабеляпитания

электроинструментадолжнасоответствовать

розеткеэлектросети.Невноситеникаких

измененийвконструкциювилки.Не

используйтеадапторыдляэлектроинструмента

сзащитнымзаземлением.Заводские

штепсельные вилки и соответствующие им сетевые

розетки существенно снижают вероятность

электрошока.

b) Избегайтемеханическихконтактовстакими

заземленнымиповерхностями,как

трубопроводы,системыотопления,плитыи

холодильники.При соприкосновении человека с

заземленными предметами во время работы

инструментом вероятность электрошока

существенно возрастает.

c) Оберегайтеэлектроинструментотвоздействия

дождяивлаги.Попадание воды в

электроинструмент повышает вероятность

электрического удара.

d) Используйтекабельстрогопоназначению.Не

допускаетсятянутьипередвигать

электроинструментзакабельилииспользовать

кабельдлявытягиваниявилкиизрозетки.

Оберегайтекабельинструментаотвоздействия

высокихтемператур,масла,острыхкромокили

движущихсячастейэлектроинструмента.

Поврежденный или спутанный кабель повышает

возможность электрического удара.

e) Приработенаулицеиспользуйтеудлинитель,

предназначенныйдляработывнепомещения.

Использование такого удлинителя снижает

вероятность электрического удара.

f) Еслиневозможноизбежатьприменения

электроинструментавсыромпомещении,то

устанавливайтеустройствозащитыотутечкив

землю. Использование устройства защиты от утечки

в землю снижает риск электрического поражения.

3)ЛИЧНАЯБЕЗОПАСНОСТЬ

a) Будьтевнимательны,следитезатем,чтоВы

делаетеивыполняйтеработуобдуманно.Не

пользуйтесьэлектроинструментом,еслиВы

усталиилинаходитесьподвоздействием

транквилизаторов,алкоголяилимедицинских

препаратов.Секундная потеря концентрации в

работе с электроинструментом может привести к

серьезным травмам.

b) Используйтесредстваиндивидуальнойзащиты.

Защитныеочкиобязательны. Средства

индивидуальной защиты, такие как противопылевой

респиратор, нескользящая защитная обувь,

шлем-каска, средства защиты органов слуха

применяются в соответствующих условиям работы

обстоятельствах и минимизируют возможность

получения травм.

c) Предотвращайтенепреднамеренноевключение

электроинструмента.Передподключением

электроинструментакэлектропитаниюи/илик

аккумуляторуубедитесьввыключенном

состоянииэлектроинструмента. Если Вы при

транспортировке электроинструмента держите

палец на выключателе или включенный

электроинструмент подключаете к сети питания, то

это может привести к несчастному случаю.

d) Воизбежаниетравмпередвключением

инструментаудалитерегулировочныйили

гаечныйключизвращающейсячасти

инструмента.

e) Непереоценивайтесвоивозможности.Твердо

стойтенаногахиудерживайтеравновесие.В

таком положении вы сможете лучше контролировать

инструмент в неожиданных ситуациях.

f) Используйтеподходящуюрабочуюодежду.Не

надевайтесвободнуюодеждуиукрашения.

Волосы,одеждаиперчаткидолжнынаходиться

подальшеотдвижущихсячастей

электроинструмента.Свободная одежда,

украшения или длинные волосы легко могут попасть

в движущиеся части электроинструмента.

g) Приналичиипылеотсасывающихи

пылесборныхприспособленийубедитесьвтом,

чтоониподсоединеныииспользуются

надлежащимобразом. Применение пылеотсоса

может снизить опасности, создаваемые пылью.

4)ЭКСПЛУАТАЦИЯИУХОДЗА

ЭЛЕКТРОИНСТРУМЕНТОМ

a) Неперегружайтеинструмент.Используйтетот

инструмент,которыйпредназначендляданной

работы.С подходящим инструментом Вы выполните

работу лучше и надежней, используя весь диапазон

его возможностей.

b) Неиспользуйтеинструментснеисправным

выключателем.Инструмент с неисправным

выключателем опасен и подлежит ремонту.

c) Доначаланаладкиэлектроинструмента,замены

принадлежностейилипрекращенияработы

отключайтештепсельнуювилкуотрозеткисети

и/иливыньтеаккумулятор. Данная мера

предосторожности предотвращает случайное

включение инструмента.

d) Хранитенеиспользуемыйэлектроинструментв

недоступномдлядетейместеинепозволяйте

использоватьеголицам,неумеющимсним

обращатьсяилинеознакомленнымс

инструкциейпоэксплуатации.

Электроинструменты представляют собой опасность

в руках неопытных пользователей.

e) Электроинструменттребуетнадлежащегоухода.

Проверяйтебезупречностьфункцииподвижных

частей,лёгкостьиххода,целостностьвсех

частейиотсутствиеповреждений,которые

могутнегативносказатьсянаработе

инструмента.Приобнаруженииповреждений

сдайтеинструментвремонт.Большое число

несчастных случаев связано с

неудовлетворительным уходом за

электроинструментом.

f) Режущиечастиинструментанеобходимо

поддерживатьвзаточенномичистомсостоянии.

При надлежащем уходе за режущими

принадлежностями с острыми кромками они реже

заклиниваются и инструмент лучше поддаётся

контролю.

g) Используйтеэлектроинструмент,

принадлежности,битыит.д.всоответствиис

даннымиинструкциями,исходяизособенностей

условийихарактеравыполняемойработы.

Использование электроинструмента не по

назначению может привести к опасным

последствиям.

5)СЕРВИСНОЕОБСЛУЖИВАНИЕ

a) Передавайтеинструментнасервисное

обслуживаниетолькоквалифицированному

персоналу,использующемутолькоподлинные

запасныечасти.Это обеспечит сохранение

безопасности электроинструмента.

УКАЗАНИЯПОТЕХНИКЕБЕЗОПАСНОСТИДЛЯ

ДИСКОВЫХПИЛ

1)РАСПИЛОВКА

a) ОПАСНОСТЬ:Неπодставляйтерукивзону

πиленияикπильномудиску.Вашавтораярука

должнаохватьιватьдоπолнительнуιорукоятку

иликорπусдвигателя. Если Вьι обеими руками

держите πилу, то πильньιй диск не может ранить их.

b) Неподсовывайтеpукиподизделие. Огpаждение

не защищает от лезвия под изделием.

c) Отрегулируйтеглубинупропилавсоответствии

столщинойобрабатываемойповерхности. Таким

образом, чтобы пильный диск выступал из-под

обрабатываемой поверхности не более, чем на

глубину его зубцов.

d) Никогданедержитеобрабатываемуюдетальв

рукеилинаноге.Надежнокрепите

обрабатываемуюзаготовку. Для снижения

опасности соприкосновения с телом, заклинивания

пильного диска или потери контроля важно хорошо

закрепить обрабатываемую заготовку.

e) Держитеэлектроинструменттолькоза

изолированныеповерхностирукояток,еслиВы

выполняетеработы,прикоторыхрабочий

инструментможетпопастьнаскрытую

электропроводкуилинасобственныйшнур

питания. Контакт с токоведущим проводом

заряжает также и металлические части

электроинструмента и ведет к поражению

электрическим током.

f) Пpипилкеповолокнуиспользуйте

напpавляющуюпланкуилинапpавляющуюс

пpямымкpаем. Это повышает точность пилки и

сокpащает возможность заедания.

g) Применяйтевсегдапильныедискис

правильнымиразмерамииссоответствующим

посадочнымотверстием(звездообразнойили

круглойформы). Пильные диски, не подходящие к

крепежным деталям пилы, вращаются с биением и

ведут к потере контроля над инструментом.

h) Никогданеиспользуйтеизношенныеили

повpеждённыешайбыилиболтыдлялезвий.

Эти детали специально пpедназначены для вашиx

лезвий для оптимальной эксплуатации и

безопасности.

2)ОТДАЧА-ПРИЧИНЫИСООТВЕТСТВУЮЩИЕ

УКАЗАНИЯ

• Отдачей называется внезапная pеакция пpи заxвате,

заедании или смещении лезвия пилы, котоpая

пpиводит к неконтpолиpуемому подниманию пилы из

изделия в напpавлении к опеpатоpу

• Пpи сильном заxвате или заедании лезвия пpи

закpывании пpопила, лезвие останавливается, а

pаботающий мотоp отводит инстpумент на большой

скоpости в стоpону опеpатоpа

• Если лезвие пеpекошено или смещено в пpопиле,

зубья в задней части пилы могут застpять в веpxней

повеpxности деpева, что пpиведёт к выталкиванию

лезвия из пpопила и отскакиванию в стоpону

опеpатоpа

• Отдача является pезультатом невеpного

использования инстpумента и может быть

устpанения путём соблюдения следующиx пpавил:

a) Крепкоииадежноудерживайтеинструмент

обеимируками,располагаяихтакимобразом,

чтобыпредотвратитьотдачу.Тело,призтом,

должнорасполагатьсяслюбойудобной

стороныотдиска,но,нивкоемслучае,непо

однойлиниисним. Т.к. отдача может отбросить

пилу назад, но сила отдачи может контролироваться

пользователем, если соответствующие меры

предосторожности соблюдены.

b) Пpизаеданиилезвияилипpипpеpываниипилки

покакой-либопpичинеосвободитетpиггеpи

деpжитепилувматеpиаленеподвижно,пока

пиланеостановитсяполностью.Никогдане

вынимайтепилуизизделияинеотводитееё

назадвовpемявpащенияпилы,т.к.это

пpиведёткотдаче. Найдите пpичину заедания и

осуществите необxодимые действия для его

устpанения. Избегайте пилки по гвоздям и винтам.

c) Пpивключениипилывизделииустановитепилу

вцентpепpопилаипpовеpьте,чтобызубьяне

заxватываютматеpиал. В пpотивном случае пpи

заедании пилы во вpемя её запуска её может

оттолкнуть назад или отдать от изделия.

d) Обеспечьтеопоpудлябольшиxпанелейдля

устpаненияpисказаxватаиотдачи. Большие

панели обычно пpовисают под собственным весом.

Опоpы нужно pазмещать под панелью по обе

стоpоны около линии пpопила и около кpая панели.

e) Неиспользуйтетупыеилиповpеждённые

лезвия. Незаточенные или невеpно установленные

лезвия дают узкий пpопил, создавая избыточное

тpение, заxват и отдачу лезвия.

f) Пеpедначаломpаботыpычагидлязапиpания

глубиныискосалезвиянеобxодимозатягивать

надёжно. Если во вpемя pаботы лезвие сместится,

это пpиведёт к заеданию и отдаче.

g) Будьтеособенноосторожныприраспиловкев

стенахилидругихнепросматриваемыхучастках.

При распиловке в скрытых объектах погружаемый в

объект пильный диск может заблокироваться и

вызвать рикошет.

3)ФУНКЦИЯНИЖНЕГООГРАЖДЕНИЕ

a) Пpовеpьтенижнееогpаждениенавеpное

закpываниепеpедначаломpаботы.Не

используйтепилу,еслинижнееогpаждениене

пеpемещаетсясвободноинезакpывается

немедленно.Никогданезакpепляйтенижнее

огpаждениевоткpытомположении. Если вы

случайно уpоните пилу, нижнее огpаждение может

быть согнуто. Pазъединить штепсельный pазъём,

поднимите нижнее огpаждение с помощью

отводящей pучки и убедитесь в том, что оно

свободно пеpемещается и не касается лезвия или

дpугой части под всеми углами и глубинами пилки.

b) Пpовеpьтеpаботупpужинынижнего

огpаждения.Еслипpужинаиогpаждение

pаботаютненоpмально,пеpедpаботойиxнужно

отpегулиpовать. Нижнее огpаждение будет

pаботать плоxо вследствие повpеждения частей,

накопившегося мусоpа или pезинистого отложения.

c) Нижнееогpаждениеможноотводитьвpучную

толькодляспециальныxpабот,напp.,

плунжеpногоpазpезаиликомбиниpованного

pазpеза.Поднимитенижнееогpаждение

отводящейpучкойикактольколезвиевойдётв

матеpиал,освободитеего. Для всеx дpугиx видов

pабот нижнее огpаждение должно pаботать

автоматически.

d) Всегдаследитезатем,чтобынижнее

огpаждениезакpывалолезвиепеpед

помещениеминстpументанаполилинавеpстак.

Незащищённое вpащающееся лезвие заставит

инстpумент пеpемещаться и повpедит всё, что

попадётся на пути. Помните, что после выключения

выключателем, тpебуется вpемя для полной

остановки лезвия.

ДОПОЛНИТЕЛЬНЫЕУКАЗАНИЯПОТЕХНИКЕ

БЕЗОПАСНОСТИ

ОБЩЕЕ

• Инстpумент нельзя использовать лицам в возрасте

до 16 лет

• Этот инструмент непригоден для резки со

смачиванием

• Передрегулировкойилисменой

принадлежностейобязательновыньтевилкуиз

сетевойрозетки

• Никогда не используйте инстpумент, если сетевой

шнур повpеждён; необxодимо, чтобы

квалифициpованный специалист заменил сетевой

шнур

• Необрабатывайтематериалыссодержанием

асбеста (асбест считается канцерогеном)

• Пыль от таких материалов, как свинцовосодержащая

краска, некоторые породы дерева, минералы и

металл, может быть вредна (контакт с такой пылью

или ее вдыхание может стать причиной

возникновения у оператора или находящихся рядом

лиц аллергических реакций и/или респираторных

заболеваний); надевайтереспираториработайте

спылеудаляющимустройствомпривключении

инструмента

• Некоторые виды пыли классифицируются как

канцерогенные (например, дубовая или буковая

пыль), особенно в сочетании с добавками для

кондиционирования древесины; надевайте

респираториработайтеспылеудаляющим

устройствомпривключенииинструмента

• Следуйте принятым в вашей стране требованиям/

нормативам относительно пыли для тех материалов,

с которыми вы собираетесь работать

• Используйте только пильный стол, снабженный

выключателем, предотвращающим повторный пуск

электродвигателя после перерыва в подаче

электроэнергии

• Используйте только пильный стол, снабженный

внутреннем направляющем

НАСАДКИ

• SKIL обеспечивает надёжную pаботу инстpумента

только пpи использовании соответствующиx

пpиспособлений

• Использовать только принадлежности, пределвно

допустимая скорость вращения которых не меньще,

чем максимальная скорость вращения прибора на

холостом ходу

• Используйтетолькорежущиедискидиаметром

от170до170ммисотверстиемшпинделя

диаметром16мм

• Не допускается использовать режущие диски,

изготовленные из быстрорежущей стали

• B данном инструменте не допускается применение

шлифовальных/отрезных кругов

ПЕРЕДИСПОЛЬЗОВАНИЕМ

• Обязательно убедитесь, что напpяжение питания

соответствует напpяжению, указанному на

фиpменном штемпеле инстpумента (инстpументы,

pассчитанные на напpяжение 230 В или 240 В,

можно подключать к питанию 220 В)

• Избегайте повреждений, которые могут быть

вызваны винтами, гвоздями и прочими элементами,

находящимися в обрабатываемом предмете; пеpед

началом pаботы иx нужно удалить

• Прежде чем приступить к резке, удалите все

препятствия над траекторией резания и под ней

• Закрепитеобрабатываемуюдеталь

(обрабатываемая деталь, зафиксированная

посредством зажимных устройств или тисков,

закрепляется лучше, нежели при помощи рук)

• Используйтеподходящиеметаллодетекторы

длянахожденияскрытыхпроводокснабжения

илинаведитесправкивместныхпредприятиях

коммунальногохозяйства (контакт с

электропроводкой может привести к пожару и

электрическому удару; повреждение газопровода

может привести к взрыву; повреждение

водопровода может привести к повреждению

имущества или вызвать электрический удар)

• Используйте полностью размотанные и безопасные

удлинители, рассчитанные на ток не менее 16 А

ВОВРЕМЯИСПОЛЬЗОВАНИЯ

• Поскольку уpовень шума пpи pаботе данного

инстpумента может пpевышать 80 dB(A); всегда

используйте защиту для ушей

• Запрещается использовать инструмент без штатной

системы защитных щитков

• Не пытайтесь резать слишком маленькие заготовки

• При работе не поднимайте дисковую пилу выше

уровня головы

• В случае заедания или какой-либо электрической

или механической неисправности немедленно

отключите инструмент и выньте вилку из розетки

• Пpи повpеждении или pазpезании сетевого шнура во

вpемя pаботы не пpикасайтесь к нему, и немедленно

выньте вилку из розетки

ПОСЛЕИСПОЛЬЗОВАНИЯ

• Перед тем как положить инструмент, выключите

двигатель и убедитесь в том, что все движущиеся

детали полностью остановились

• Не допускается после отключения дисковой пилы

останавливать вращение режущего диска,

прикладывая к нему боковое усилие

ИСПОЛЬЗОВАНИЕ

• Установка режущего диска 3

! pазъединитьштепсельныйpазъём

- достаньте ключ-шестигранник A из ящичка B

- нажмите блокиpовочную кнопку шпинделя C и

деpжите её до теx поp, пока не вынете болт D,

повеpнув его с помощью ключа-шестигранника

! нажимайтекнопкушпинделяCтолькопpи

полнойостановкеинстpумента

- освободите блокиpовочную кнопку шпинделя C

- снимите фланец E

- откpойте нижний кожуx F рычажком G и деpжите

его пока вы установите полотно пилы так, чтобы

зубья пилы и стpелка на полотне пилы были

обpащены в том же напpавлении, что и стpелка на

верхнем кожуxе

- освободите нижний кожуx F

- установите фланец E

! убедитесьвтом,чтозажимныеповеpxностиH

нафланцаxидеальночистыеиобpащенык

полотнупилы

- нажмите блокиpовочную кнопку шпинделя C и

деpжите её пока вы затягиваете болт с помощью

ключа-шестигранника на 1/8 обоpота после

затяжки пальцами (гаpантиpует пpоскальзывание

полотна пилы пpи избыточном сопpотивлении

матеpиала, что снижает пеpегpузку мотоpа и

отдачу пилы)

- освободите блокиpовочную кнопку шпинделя C

• Регулировка глубины пропила (0-55 мм) 4

- для обеспечения оптимального качества реза

режущий диск не должен выступать из заготовки

больше чем на 3 мм

- отпустите головку J

- поднимите/опустите основание K, чтобы

установить желаемую глубину пропила с помощью

индикатора L

- затяните головку J

• Регулировка угла пропила (0-45°) 5

- отпустите головку M

- наклоняйте инструмент, пока на шкале с помощью

индикатора N не будет установлен требуемый

угол пропила

- затяните головку M

! прирезкеподугломглубинапропилане

соответствуетзначениюнашкалеглубины

пропила

• Проверка резки под углом 90° 5

- отрегулируйте основание K на максимальную

глубину пропила и затяните его 4

- отрегулируйте угол пропила на 0° и затяните

головку

- проверьте угольником угол 90° между режущим

диском и нижней поверхностью основания

- если требуется регулировка, отпустите головку M

и используйте регулировочный винт P как

показано на рисунке

• Регулируемое устройство наблюдения за линией

пропила Q 6a

- используется для направления инструмента вдоль

требуемой линии пропила, размеченной на

заготовке

- при прямом резании под углом 0° или при резании

под углом 45° используйте соответствующий

указатель

! широкаясторонаоснованиядолжна

располагатьсяназакрепленнойчасти

заготовки

- можно отpегулиpовать, если вам нужно выбpать,

где будут выбpасываться опилки, на внутpенней

или внешней стоpоне полотна 6b

! ширинапропилаопределяетсяшириной

зубьеврежущегодиска,анеширинойтела

диска

! дляпроверкифактическойлиниипропила

обязательносделайтепробныйрез

• Отсасывание пыли

- подсоедините пылесос к удлинителю R 7

! недопускайте,чтобышлангпылесосамешал

нижнемущиткуилипроцессупиления

- можно также использовать пылесборный мешок

(позиция SKIL 2610387402)

• Использование инстpумента 7

- вставьте вилку в сетевую розетку

- крепко держите пилу одной рукой за ручку S, а

другой за ручку T

- поставьте инструмент передним концом

основания на заготовку

! убедитесь,чтозубьяпилынекасаются

заготовки

- включите инструмент, для чего сначала нажмите

большим кнопку V (= защитный выключатель без

фиксатора), а затем передвиньте переключатель

! инструментнедолженработатьнаполной

скорости,покарежущийдискневойдетв

заготовку

- нижний щиток F автоматически открывается,

когда режущий диск входит в заготовку

(открывать нижний щиток вручную с помощью

рычажка G следует только в особых случаях,

например при выпиливании окон)

! неприкладывайтекинструментучрезмерных

усилий (нажим должен быть легким и

равномерным, чтобы острия лезвия не

перегрелись и, в случае разрезания пластиковых

деталей, не начал плавиться пластик)

! вовремяработы,всегдадержитеинструмент

заместаправильногохвата,которые

обозначенысерымцветом

- по окончании резки отключите инструмент,

отпустив переключатель W

! пеpедудалениеминстpументас

обpабатываемойповеpxностиубедитесьв

полнойостановкепол

СОВЕТЫПОИСПОЛЬЗОВАНИЮ

• При использовании направляющей (насадка SKIL

2610Z04064) с адаптером глубина выреза

уменьшается на 14 мм для вырезов с углом 90°, а

также 45°

• Для обеспечения минимального расщепления

заготовку располагайте обработанной стороной вниз

• Пользуйтесь только острыми режущими дисками

надлежащего типа 8

- качество пропила улучшается с увеличением

числа зубьев

- режущие диски с твердосплавными пластинками

служат в 30 раз дольше, чем обычные режущие

диски

• Продольная направляющая линейка Y 9

- предназначена для выполнения точной резки

вдоль кромки заготовки

- может быть установлена с любой стороны

основания

Регулировка продольной направляющей линейки

- отпустите головку Z

- с помощью шкалы продольной направляющей

линейки отрегулируйте требуемую ширину резки

(используйте указатель линии пропила Q в

качестве нулевой базы)

- затяните головку Z

• Выпиливание окон 0

- установите требуемую глубину пропила

- наклоните инструмент вперед, совместив

указатель линии пропила Q с размеченной на

заготовке требуемой линией пропила

- откpойте нижний кожуx F рычажком G

- непосредственно перед тем, как режущий диск

войдет в заготовку, включите инструмент и

постепенно опускайте задний конец инструмента,

используя переднюю кромку основания в качестве

оси поворота

- постепенно перемещайте инструмент вниз и

вперед

- как только лезвие войдёт в матеpиал, отпустите

рычаг G

! нивкоемслучаенеотводитеинструмент

• Резка больших панелей !

- создайте опору для панели около линии пропила

на полу, на столе или на верстаке

! установитеглубинупропилатакимобразом,

чтобыпрорезатьпанель,нонепрорезать

опору

- в случае, если требуемая ширина реза не

позволяет использовать продольную

направляющую линейку, прижмите или прибейте

гвоздями к заготовке прямую деревянную планку

в качестве направляющей, при этом к этой

направляющей должна поджиматься правая

сторона основания инструмента

ТЕХОБСЛУЖИВАНИЕ/СЕРВИС

• Данный инструмент не подходит для промышленного

использования

• Всегда содеpжите инстpумент и его шнуp в чистоте

(особенно вентиляционные отвеpстия)

! передчисткойинстpументавыньтевилкуиз

розетки

• Содержите область возле нижнего кожуха F 3 в

чистоте (удаляйте пыль и стружку при помощи

сжатого воздуха или щетки)

• Производите чистку режущего диска сразу же после

использования (особенно от смолы и клея)

• Если инструмент, несмотря на тщательные методы

изготовления и испытания, выйдет из строя, то

ремонт следует производить силами авторизованной

сервисной мастерской для электроинструментов

фирмы SKIL

- отпpавьте неpазобpанный инстpумент со

свидетельством покупки Вашему дилеpу или в

ближайшую станцию обслуживания фиpмы SKIL

(адpеса и сxема обслуживания инстpумента

пpиведены в вебсайте www.skil.com)

ОХРАНАОКРУЖАЮЩЕЙСРЕДЫ

• Невыкидывайтеэлектроинструмент,

принадлежностииупаковкувместесбытовым

мусором (только для стран ЕС)

- во исполнение европейской директивы 2012/19/

ЕС об утилизации отслужившего свой срок

электрического и электронного оборудования и в

соответствии с действующим законодательством,

утилизация электроинструментов производится

отдельно от других отходов на предприятиях,

соответствующих условиям экологической

безопасности

- значок @ напомнит Вам об этом, когда появится

необходимость сдать электроинструмент на

утилизацию

ДЕКЛАРАЦИЯОСООТВЕТСТВИИ

СТАНДАРТАМ

• С полной ответственностью мы заявляем, что

описанный в разделе “Технические данные” продукт

соответствует нижеследующим стандартам или

нормативным документам: EN 60745, EN 61000, EN

55014 согласно положениям директив 2004/108/EC,

2006/42/EC, 2011/65/EC

• Техническаядокументацияу: SKIL Europe BV

(PT-SEU/ENG1), 4825 BD Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

• Информация о сертификате соответствия

расположена на последней

странице настоящей Инструкции

• Датапроизводства указана на последней странице

настоящей инструкции

• Информацию об импортере изделия можно найти на

упаковке

ШУМНОСТИ/ВИБРАЦИИ

• При измерении в соответствии co стандартoм EN

60745 уровень звукового давления для этого

инструмента составляет 97 дБ (A) и уровeнь

звуковой мощности - 108 дБ (A) (стандартное

отклонение: 3 dB), и вибрации - ✱ м/с² (по методу для

рук; недостоверность K = 1,5 м/с²)

✱ пpи резке дерева 2,6 м/с²

✱ при резке металла 2,2 м/с²

• Уровень вибрации был измерен в соответствии со

стандартизированным испытанием, содержащимся в

EN 60745; данная характеристика может

использоваться для сравнения одного инструмента с

другим, а также для предварительной оценки

воздействия вибрации при использовании данного

инструмента для указанных целей

- при использовании инструмента в других целях

или с другими/неисправными вспомогательными

приспособлениями уровень воздействия вибрации

может значительно повышаться

- в периоды, когда инструмент отключен или

функционирует без фактического выполнения

работы, уровень воздействия вибрации может

значительно снижаться

! защищайтесебяотвоздействиявибрации,

поддерживаяинструментиего

вспомогательныеприспособленияв

исправномсостоянии,поддерживаярукив

тепле,атакжеправильноогранизовуясвой

рабочийпроцесс



Дисковапила 5255

ВСТУП

• Цей інструмент призначений для поздовжнього та

поперечного розпилювання деревини прямими

розрізами, а також розрізами під кутом 45°; також

можливе розпилювання кольорових металів, легких

будівельних матеріалів та пластика за допомогою

відповідних лез

• Цей інструмент не придатний для промислового

використання

• Прочитайте і збережіть цю Інстpукцію з експлуатації 2

ТЕХНІЧНІДАНІ1

БЕЗПЕКА

ЗАГАЛЬНІВКАЗІВКИЗТЕХНІКИБЕЗПЕКИ

УВАГА!Прочитайтевсіпопередженняівказівки.

Недодержання попереджень і вказівок може

призводити до удару електричним струмом, пожежі та/

або серйозних травм. Добрезберігайтенамайбутнє

ціпопередженняівказівки. Під поняттям

“електроприлад” в цих попередженнях мається на увазі

електроприлад, що працює від мережі (з

електрокабелем) або від акумуляторної батареї (без

електрокабелю).

1)БЕЗПЕКАНАРОБОЧОМУМІСЦІ

a) Примайтесвоєробочемісцевчистотіта

прибирайтейого.Безлад або погане освітлення на

робочому місці можуть призводити до нещасних

випадків.

b) Непрацюйтезприладомусередовищі,деіснує

небезпекавибухувнаслідокприсутності

горючихрідин,газівабопилу. Електроприлади

можуть породжувати іскри, від яких може займатися

пил або пари.

c) Підчаспрацюваннязприладомнепідпускайте

доробочогомісцядітейтаіншихлюдей. Ви

можете втратити контроль над приладом, якщо Ваша

увага буде відвернута.

2)ЕЛЕКТРИЧНАБЕЗПЕКА

a) Штепсельприладуповиненпасуватидорозетки.

Недозволяєтьсящо-небудьмінятивштепселі.

Дляроботизприладами,щомаютьзахисне

заземлення,невикористовуйтеадаптери.

Використання оригінального штепселя та належної

розетки зменшує ризик удару електричним струмом.

b) Уникайтеконтактучастейтілаіззаземленими

поверхнями,якнапр.,трубами,батареями

опалення,печамитахолодильниками. Коли Ваше

тіло заземлене, існує збільшена небезпека удару

електричним струмом.

c) Захищайтеприладвіддощутавологи. Попадання

води в електроінструмент збільшує ризик удару

електричним струмом.

d) Невикористовуйтекабельдляперенесення

приладу,підвішуванняабовитягування

штепселязрозетки.Захищайтекабельвіджари,

олії,гострихкраївтадеталейприладу,що

рухаються. Пошкоджений або закручений кабель

збільшує ризик удару електричним струмом.

e) Длязовнішніхробітобов’язкововикористовуйте

лишетакийподовжувач,щодопущенийдля

зовнішніхробіт. Використання подовжувача, що

розрахований на зовнішні роботи, зменшує ризик

удару електричним струмом.

f) Якщонеможназапобігтивикористанню

електроприладуувологомусередовищі,

використовуйтепристрійзахистувідвитокув

землю. Використання зристрою захисту від витоку в

землю зменшує ризик удару електричним струмом.

3)БЕЗПЕКАЛЮДЕЙ

a) Будьтеуважними,слідкуйтезатим,щоВи

робите,тарозсудливоповодьтесяпідчас

роботизелектроприладом.Некористуйтеся

приладом,якщоВистомленіабознаходитеся

піддієюнаркотиків,спиртнихнапоїваболік.

Мить неуважності при користуванні приладом може

призводити до серйозних травм.

b) Вдягайтеособистезахиснеспорядженнята

обов’язкововдягайтезахисніокуляри. Вдягання

особистого захисного спорядження, як напр., - в

залежності від виду робіт - захисної маски,

спецвзуття, що не ковзається, каски або

навушників,зменшує ризиск травм.

c) Уникайтененавмисноговмикання.Першніж

вмикатиелектроприладвелектромережуабо

встромлятиакумуляторнубатарею,братийогов

рукиабопереносити,впевнітьсявтому,що

електроприладвимкнутий. Тримання пальця на

вимикачі під час перенесення електроприладу або

встромляння в розетку увімкнутого приладу може

призводити до травм.

d) Передтим,яквмикатиприлад,приберіть

налагоджувальніінструментитагайковийключ.

Знаходження налагоджувального інструмента або

ключа в деталі, що обертається, може призводити до

травм.

e) Непереоцінюйтесебе.Зберігайтестійке

положеннятазавждизберігайтерівновагу. Це

дозволить Вам краще зберігати контроль над

приладом у несподіваних ситуаціях.

f) Вдягайтепридатнийодяг.Невдягайте

просторийодягтаприкраси.Непідставляйте

волосся,одягтарукавиціблизькододеталей

приладу,щорухаються. Просторий одяга,

прикраси та довге волосся можуть попадати в деталі,

що рухаються.

g) Якщоіснуєможливістьмонтувати

пиловідсмоктувальніабопилоуловлювальні

пристрої,переконайтеся,щобвонибулидобре

під’єднанітаправильновикористовувалися.

Використання пиловідсмоктувального пристрою

може зменшити небезпеки, зумовлені пилом.

4)ПРАВИЛЬНЕПОВОДЖЕННЯТАКОРИСТУВАННЯ

ЕЛЕКТРОПРИЛАДАМИ

a) Неперевантажуйтеприлад.Використовуйте

такийприлад,щоспеціальнопризначенийдля

певноїроботи. З придатним приладом Ви з меншим

ризиком отримаєте кращі результати роботи, якщо

будете працювати в зазначеному діапазоні

потужності.

b) Некористуйтесяприладомзпошкодженим

вимикачем. Прилад, який не можна увімкнути або

вимкнути, є небезпечним і його треба

відремонтувати.

c) Передтим,якрегулюватищо-небудьнаприладі,

мінятиприладдяабоховатиприлад,витягніть

штепсельізрозеткита/абовитягніть

акумуляторнубатарею. Ці попереджувальні заходи

з техніки безпеки зменшують ризик ненавмисного

запуску приладу.

d) Зберігайтеелектроприлади,якимиВисамене

користуєтесь,далековіддітей.Недозволяйте

користуватисяелектроприладомособам,щоне

знайомізйогороботоюабонечиталиці

вказівки. У разі застосування недосвідченими

особами прилади несуть в собі небезпеку.

e) Стараннодоглядайтезаприладом.Перевірте,

щобрухомідеталіприладубездоганно

працювалитанезаїдали,небулиполаманими

абонастількипошкодженими,щобцемогло

вплинутинафункціонуванняприладу.

Пошкодженідеталітребавідремонтуватив

авторизованіймайстерні,першніжнимиможна

зновукористуватися. Велика кількість нещасних

випадків спричиняється поганим доглядом за

електроприладами.

f) Тримайтерізальніінструментидобре

нагостренимитавчистоті. Старанно доглянуті

різальні інструменти з гострим різальним краєм

менше застряють та їх легше вести.

g) Використовуйтеелектроприлади,приладдядо

них,робочіінструментит.і.відповіднодоцих

вказівок.Берітьдоувагиприцьомуумови

роботитаспецифікувиконуваноїроботи.

Використання електроприладів для робіт, для яких

вони не передбачені, може призводити до

небезпечних ситуацій.

5)СЕРВІС

a) Віддавайтесвійприладнаремонтлише

кваліфікованимфахівцямталишез

використанняморигінальнихзапчастин. Це

забезпечить безпечність приладу на довгий час.

ВКАЗІВКИЗТЕХНІКИБЕЗПЕКИДЛЯДИСКОВИХ

ПИЛОК

1)РОЗПИЛЮВАННЯ

a) НЕБЕЗΠЕКА:Неπідставляйтерукивзону

розπилιованняіπідπиляльнийдиск.Другою

рукоютримайтесязадодатковурукояткуабоза

корπусмотора. Якщо Ви будете обома руками

триматися за πилку, Ви захистите руки від

πоранення.

b) Непросовуйтерукипідвиріб,щорозпилюється.

Обмежувач не захистить Вас від леза під виробом.

c) Відрегулюйтеглибинурозпилувідповіднодо

товщинивиробу,щорозпилюється. Зубці пили

мають лише частково виглядати з-під виробу.

d) Ніколинетримайтерозпилюванудетальвруці

абонаколінах.Зафіксуйтеоброблюванудеталь

устабільномукріпленні. Щоб зменшити ризик бути

зачепленим, застрявання пиляльного диска або

втрати контролю над ним, важливо, щоб

оброблювана деталь була добре закріплена.

e) Прироботах,колиробочийінструментможе

зачепитизаховануелектропроводкуабо

власнийшнурживлення,тримайте

електроприладзаізольованірукоятки.

Зачеплення електропроводки заряджує металеві

частини електроприладу і призводить до удару

електричним струмом.

f) Підчаспоздовжньогорозпилюваннязавжди

використовуйтеспрямовуючупланкуабо

спрямовувачкраїв. Це покращує точність розрізу та

зменшує вірогідність заїдання леза.

g) Завждивикористовуйтелишепиляльнідиски

правильногорозміруізвідповідноюформою

посадочногоотвору(напр.,зірчастоїабокруглої

форми). Пиляльні диски, що не пасують до

монтажних деталей пилки, обертаються нерівно і

призводять до втрати контролю.

h) Ніколиневикористовуйтеушкодженіабо

невідповіднішайбиабоболти,щотримають

лезо. Шайби, що тримають лезо, та болт були

спеціально розроблені у відповідності до Вашої пили

для забезпечення оптимальної ефективності та

безпеки її експлуатації.

2)ВІДДАЧА-ПРИЧИНИТАВІДПОВІДНІВКАЗІВКИ

• Віддача - це неочікувана реакція на защемлення,

заїдання або неправильне центрування леза пили,

що викликає неконтрольованих рух пили вгору від

виробу, що розпилюється, та в напрямку оператора

• Коли лезо защемлене або міцно застрягло у розрізі

деревини, воно перестає обертатись, тож мотор

спричиняє швидкий рух інструмента назад в

напрямку оператора

• Якщо лезо зігнулося в розрізі або погано

відцентроване, зубці в задній частині пили можуть

глибоко входити в поверхню деревини, в результаті

чого лезо виходить з розрізу та відлітає назад в

напрямку оператора

• Віддача є результатом некоректного або нецільового

використання інструмента або обставин, яких

можливо уникнути, якщо вжити відповідних заходів

безпеки, як вказано далі

a) Обомарукамиміцнотримайтепилу,

прикладаючизусиллядлязапобіганнявіддачі.

Стійтезбокувідстола,аненаоднійлініїз

лезом. В результаті віддачі пила може стрибнути

назад, але оператор може контролювати силу віддачі

за умови вживання відповідних заходів безпеки.

b) Якщолезозастрягло,абоякщорозпилювання

булозупиненозякоїсьпричини,відпустіть

тригертазалиштенерухомупилувматеріалідо

повноїзупинкилеза.Ніколиненамагайтеся

забратипилувідвиробуабовитягтиїїназад,

якщолезощерухається,абоможливавіддача.

Перевірте виріб, що розпилюється, та усуньте

причину заїдання леза. Запобігайте розпилюванню

цвяхів або гвинтів.

c) Приповторномувстановленніпилинавиріб

відцентруйтелезопиливрозрізітавпевніться,

щозубціпилинезастрягливматеріалі. Якщо

лезо застрягло, під час увімкнення пили воно може

рухатись вгору або викликати віддачу.

d) Забезпечтедодатковуопорувеликихпанелей,

щомінімізуватиризиктого,щолезозастрягне

тавикликаєвіддачу. Великі панелі можуть

прогинатися під власною вагою, тож під панелі з обох

боків біля лінії розрізу та біля краю панелі треба

поставити опори.

e) Невикористовуйтепутіабоушкодженілеза. Не

заточені або неправильно встановлені леза

утворюють вузький розріз та викликають надмірне

тертя, спричиняючи заїдання леза та віддачу.

f) Затискніважелірегулюванняглибинитанахилу

лезамаютьбутидобретабезпечнозатягнені,

першніжприступатидорозпилу. Якщо під час

розпилювання настройка леза змінюється, це може

викликати заїдання леза та віддачу.

g) Будьтеособливообережніприрозпилюваннів

стінахабовіншихмісцях,вякіВинеможете

зазирнути. При розпилюванні в прихованих об’єктах

занурений пиляльний диск може заблокуватися і

спричинити рикошет.

3)ФУНКЦІЯНИЖНЬОГООБМЕЖУВАЧА

a) Передкожнимвикористанняперевірте,чидобре

закриваєтьсянижнійобмежувач.Не

використовуйтепилу,якщонижнійобмежувач

непересуваєтьсявільнотанезакривається

негайно.Ніколинефіксуйтенижнійобмежувачу

відкритомуположенні. В разі випадкового падіння

пили нижній обмежувач може погнутись. Вийняти

вилку з розетки, підніміть нижній обмежувач за

допомогою ручки, що відводиться назад, та

впевніться, що він вільно рухається, не чіпаючи леза

або будь-якої іншої частини інструменту, під всіма

кутами та на будь-яку глибину розрізу.

b) Перевіртефункціонуванняпружининижнього

обмежувача.Вразінекоректного

функціонуванняобмежувачатапружиниперед

їхвикористаннямтребапровестиїхтехнічне

обслуговування. Нижній обмежувач може

працювати надто повільно внаслідок пошкодження

якихось деталей, утворення клейкого нальоту або

засмічення.

c) Нижнійобмежувачможевтягуватисьвручну

тількидлявиконанняособливихрозрізів,таких

якврізаннятаскладнірозрізи.Піднімітьнижній

обмежувач,відтягнувширучку,тащойнолезо

увійдевматеріал,відпустітьнижнійобмежувач.

В усій інших випадках розпилювання нижній

обмежувач має функціонувати в автоматичному

режимі.

d) Кожногоразу,першніжпоставитипилуна

верстатабопідлогу,перевіряйте,чипокриває

нижнійобмежувачлезо. Незахищене лезо, що

рухається за інерцією, викликає зворотній рух пили,

що розпилюватиме все на своєму шляху. Зважайте

на час, необхідний для повної зупинки леза після

того, як вимикач було відпущено.

ДОДАТКОВІВКАЗІВКИЗТЕХНІКИБЕЗПЕКИ

ЗАГАЛЬНЕ

• Цей інструмент не можна використовувати особам

віком до 16 років

• Цей інструмент не підходить для мокрого

розпилювання

• Передрегулюваннямабозаміноюприладдя

обов’язкововиймітьвилкуізсітьовоїрозетки

• Ніколи не використовуйте інструмент з

пошкодженим шнуром; його повинен замінити

кваліфікований фахівець

• Необробляйтематеріали,щомістятьасбест

(асбест вважається канцерогенним)

• Пил від таких матеріалів, як свинцовоутримуюча

фарба, деякі породи дерева, мінерали й метал, може

бути шкідливим (контакт із таким пилом або його

вдихання може стати причиною виникнення в

оператора або осіб, що перебувають поруч,

алергійних реакцій і/або респіраторних

захворювань); надягайтереспіраторіпрацюйтез

пиловидаляючимпристроємпідчасувімкнення

інструмента

• Деякі види пилу класифікуються як канцерогенні

(наприклад, дубовий або буковий пил), особливо в

сполученні з добавками для кондиціювання

деревини; надягайтереспіраторіпрацюйтез

пиловидаляючимпристроємпідчасувімкнення

інструмента

• Слідуйте інструціям по роботі з матеріалами,

продуцюючими пил

• Використовуйте тільки розпилювальний стіл, який

оснащено вимикачем, що запобігає увімкненню

мотора після переривання в електропостачанні

• Використовуйте тільки розпилювальний стіл, який

оснащено спрямовувачем пропилу

НАСАДКИ

• SKIL гарантує надійну роботу інструмента тільки при

використанні відповідного приладдя

• Використовуйте лише приладдя, припустима

швидкість обертання якого як мінімум відповідає

найвищій швидкості інструмента без навантаження

• Використовуйтелезапилидіаметромвід170до

170ммтаотворомшпинделюдіаметром16мм

• Ніколи не використовуйте леза, виготовлені з

швидкорізальної сталі (HSS)

• Ніколи не використовуйте в цьому інструменті

шліфувальні / ріжучі диски

ПЕРЕДВИКОРИСТАННЯМ

• Перед роботою перевірте відповідність струму в

мережі із струмом, позначені на інструменті

(інструменти, розраховані на 230В або 240В, також

можуть підключатися до мережі 220В)

• Не допускайте пошкоджень, які можуть нанести

шурупи, цвяхи і інші елементи вашому виробу;

видаліть їх перед початком роботи

• Перш ніж почати розпилювання, видаліть всі

перешкоди на поверхні та під лінією розпилу

• Зафіксуйтеоброблюванудеталь (оброблювана

деталь, зафіксована за допомогою затискних

пристроїв або лещат, закріплюється краще, ніж

вручну)

• Використовуйтепридатніпошуковіприладидля

знаходженнязахованихвбудівлітрубтакабелів

абозвернітьсязадопомогоювмісцеве

підприємствоелектро-,газо-таводопостачання

(зачеплення електропроводки може призводити до

пожежі та удару електричним струмом; зачеплення

газової труби може призводити до вибуху;

sачеплення водопроводної труби може завдати

шкоду матеріальним цінностям або призводити до

удару електричним струмом)

• Використовуйте повністю розгорнений шнур

подовжувача, який може витримувати навантаження

в 16 Ампер

ПІДЧАСВИКОРИСТАННЯ

• Рівень шуму при роботі може перевищувати 85 дБ(а);

використовуйте навушники

• Ніколи не використовуйте цей інструмент без

оригінальної системи захисних обмежувачів

• Не намагайтеся розрізати дуже маленькі вироби

• При розпилюванні не тримайте пилу над головою

• У випадку електричної чи механічної несправності

негайно вимкніть інструмент та вийміть вилку з

розетки

• Якщо шнур пошкоджений або прорізаний при роботі,

не доторкайтеся до нього і негайно витягніть його з

розетки

ПІСЛЯВИКОРИСТАННЯ

• Коли ви закінчили роботу з інструментом, вимкніть

мотор і переконайтеся, що всі рухомі частини

повністю зупинилися

• Після вимкнення дискової пили ніколи не

намагайтеся зупинити обертання його леза,

застосовуючи до нього бокові зусилля

ВИКОРИСТАННЯ

• Підготовка леза пилки 3

! вийнятивилкузрозетки

- візьміть шестигранний ключ A з контейнера B

- натисніть кнопку блокування шпинделя C та

утримуйте її, поки вийматимете болт леза D за

допомогою відповідного шестигранний ключа

! натискайтекнопкублокуванняшпинделяC,

тількиколижоднийелементінструментане

рухається

- відпустіть кнопку блокування шпинделя C

- видаліть фланець E

- відкрийте нижній обмежувач F за допомогою

важеля G та утримуйте його, поки Ви монтуюте

лезо пили, встановлюючи його таким чином, щоб

зубці пили та стрілка на лезі вказували в тому ж

напрямку, що й стрілка на верхньому обмежувачі

- відпустіть нижній обмежувач F

- встановіть фланець E

! переконайтеся,щовстановлювальніповерхні

Hфланцівідеальночистіта„дивляться”на

лезо

- натисніть кнопку блокування шпинделя C та

утримуйте її, поки не затягнете болт леза

шестигранний ключем на 1/8 оберту після того, як

доводиться докладати ручного зусилля

(забезпечте проковзування леза пили, коли воно

стикається з надмірним опором, що забезпечує

зменшення перевантаження мотора та віддачі

пили)

- відпустіть кнопку блокування шпинделя C

• Регулювання глибини розпилу (0-55 мм) 4

- для отримання оптимальної якості розпилювання

лезо пили не повинно виглядати з-під виробу, що

розпилюється, більше, ніж на 3 мм

- відпустіть ручку J

- підніміть/опустіть притискну пластину K до

встановлення необхідної глибини розрізу на шкалі

за допомогою індикатора L

- затягніть ручку J

• Регулювання кута розпилу (0-45°) 5

- відпустіть ручку M

- нахиляйте інструмент до отримання необхідного

кута розрізу, що встановлюється на шкалі за

допомогою індикатора N

- затягніть ручку M

! підчасфацетуванняглибинарозрізуне

відповідаєзначеннюглибинирозрізу,що

встановлененашкалі

• Перевірка кута розпилу в 90° 5

- відрегулюйте та затягніть притискну пластину K,

встановивши максимальну глибину розрізу 4

- відрегулюйте та зафіксуйте кут розрізу 0°

- перевірте наявність 90° кута між лезом та основою

притискної пластини за допомогою косинця

- якщо потребується регулювання, послабте ручку

M та використовуйте регулювальний гвинт P як

показано на малюнку

• Регульований вказівник лінії пропилу Q 6a

- для спрямовування інструменту поздовж

необхідній лінії розрізу, яка накреслена на виробі

- для прямого розрізання під кутом 0° або

фацетування використовуйте відповідну лінію

індикатора

! широкачастинапритискноїпластинимає

спиратисяначастинувиробу,щоміститьсяна

опорі

- може бути відрегульовано так, що дозволить Вам

вибрати один з двох способів прямування лінії

пропилу з внутрішньої чи зовнішньої строни леза

! ширинарозрізувизначаєтьсяшириноюзубців

пили,анешириноюсамогополотнапили

! завждиспочаткуробітьпробнірозпили,щоб

перевіритилініюпропилу

• Пиловловлювання

- під’єднайте пилосос до подовжувача R 7

! недозволяйтешлангупилососазаважати

функціонуваннюнижньогообмежувачаабо

розпилюванню

- можна також використовувати пакет для збору

пилу (аксесуар SKIL 2610387402)

• Використання інструменту 7

- під’єднайте штепсельну вилку до мережі

електроживлення

- завжди міцно тримайте однією рукою ручку S, а

іншою рукою – ручку T

- поставте інструмент передньою частиною

притискної пластини на виріб, що розпилюється

! переконайтеся,щозубціпилинезастряглив

виробі

- увімкніть інструмент, спочатку натиснувши ручку V

(= аварійний вимикач, який не можна вимкнути), а

потім потягнувши за тригер W

! перш,ніжлезопилиторкнетьсявиробу,

інструментмаєпрацюватинаповнушвидкість

- нижній обмежувач F відкривається автоматично,

коли лезо пили торкається виробу (тільки в разі

виконання особливого розрізу, такого як врізання,

можна відкрити нижній обмежувач вручну за

допомогою важеля G)

! використовуючиінструмент,недокладайте

надмірногозусилля (зусилля має бути помірним

та постійним, щоб запобігти перегріванню вістря

леза та, якщо розрізаються пластикові деталі,

плавленню пластика)

! підчасроботи,завждитримайтеінструмент

зачастинизахватусірогокольору

- виконавши розпил, вимкніть інструмент,

відпустивши тригер W

! передвидаленнямінструментуз

оброблюваноїповерхніпереконайтесь,що

пилкаостаточнозупинилась

ПОРАДИПОВИКОРИСТАНЮ

• Під час використання напрямної рейки (допоміжне

пристосування SKIL 2610Z04064) разом з адаптером

глибина пропилу зменшується на 14 мм для 90° та

45°

• Завжди розташовуйте виріб лицьовою стороною

донизу, щоб забезпечити мінімальний ризик

розколювання

• Використовуйте лише гострі леза пили відповідного

типу 8

- якість розпилювання покращується зі збільшенням

кількості зубів леза

- твердосплавні леза залишаються гострими у 30

разів довше, ніж звичайні леза

• Направляюча планка Y 9

- для точного розпилювання виробу по всій його

довжині

- може бути встановлена з обох боків притискної

пластини

Встановлювання направляючої планки

- послабте ручку Z

- використовуючи шкалу направляючої планки,

встановіть необхідну ширину розпилу

(використовуйте вказівник лінії пропилу Q як

основу для рівного пропилу)

- затягніть ручку Z

• Врізання 0

- встановіть необхідну глибину врізання

- нахиліть інструмент уперед таким чином, щоб

вказівник лінії пропилу Q співпадала з лінією

необхідного розрізу, яка відзначена на робочому

матеріалі

- відкрийте нижній обмежувач F за допомогою

важеля G

- перш ніж лезо торкнеться виробу, увімкніть

інструмент та поступово опускайте задню частину

інструмента, використовуючи передню частину

притискної пластини як точку шарніра

- поступово переміщуйте інструмент донизу та

вперед

- як тільки лезо торкнеться матеріалу, відпустіть

важіль G

! ніколиневідтягуйтеінструментназад

• Розрізання великих панелей !

- забезпечте опору панелі, яка має бути

розташована біля лінії розрізу та спиратися на

підлогу, на стіл або на верстат

! встановітьглибинурозрізутакимчином,щоб

розрізатипанель,анеопору

- якщо направляюча планка не дозволяє виконати

розріз потрібної ширини, прикріпіть або прибийте

цвяхами до виробу пряму дерев’яну планку в

якості спрямовувача, та притискайте до неї правий

бік притискної пластини

ДОГЛЯД/ОБСЛУГОВУВАННЯ

• Цей інструмент не придатний для промислового

використання

• Завжди тримайте інструмент та його шнур у чистоті

(особливо вентиляційні отвори)

! передчисткоюінструментунеобхідно

роз’єднатиштепсельнийроз’їм

• Тримайте область навколо нижнього обмежувача F

3 в чистоті (видаляйте пил та стружки за допомогою

стисненого повітря або щітки)

• Прочистіть лезо пили негайно після використання

(особливо від залишків резини та клею)

• Якщо незважаючи на ретельну технологію

виготовлення і перевірки інструмент все-таки вийде

з ладу, його ремонт дозволяється виконувати лише в

авторизованій сервісній майстерні для

електроприладів SKIL

- надішліть нерозібраний інструмент разом з

доказом купівлі до Вашого дилера або до

найближчого центру обслуговування SKIL (адреси,

а також діаграма обслуговування пристрою,

подаються на сайті www.skil.com)

ОХОРОНАНАВКОЛИШНЬОЇСЕРЕДИ

• Hевикидайтеелектроінструмент,

принадлежностітаупаковкуразомзізвичайним

сміттям (тільки для країн ЄС)

- відповідно до європейської директиви 2012/19/ЄС

щодо утилізації старих електричних та

електронних приладів, в залежності з місцевим

законодавством, електроінструмент, який

перебував в експлуатації повинен бути

утилізований окремо, безпечним для

навколишнього середовища шляхом

- малюнок @ нагадає вам про це

ДЕКЛАРАЦІЯПРОВІДПОВІДНІСТЬ

СТАНДАРТАМ

• Ми заявляємо під нашу виключну відповідальність, що

описаний в “Технічні дані” продукт відповідає таким

нормам або нормативним документам: EN 60745, EN

61000, EN 55014 у відповідності до положень директив

2004/108/EG, 2006/42/EG, 2011/65/EC

• Технічнідокументив: SKIL Europe BV (PT-SEU/

ENG1), 4825 BD Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

ШУМ/ВІБРАЦІЯ

• Зміряний відповідно до EN 60745 рівень тиску звуку

даного інструменту 97 дБ(А) i потужність звуку 108

дБ(А) (стандартне відхилення: 3 дБ), i вібрація ✱ м/с²

(ручна методика; похибка K = 1,5 м/с²)

✱ при різанні деревини 2,6 м/с²

✱ при різанні металу 2,2 м/с²

• Рівень вібрації було виміряно у відповідності зі

стандартизованим випробуванням, що міститься в

EN 60745; дана характеристика може

використовуватися для порівняння одного

інструмента з іншим, а також для попередньої оцінки

впливу вібрації під час застосування даного

інструмента для вказаних цілей

- при використанні інструмента в інших цілях або з

іншими/несправними допоміжними

пристосуваннями рівень впливу вібрації може

значно підвищуватися

- у періоди, коли інструмент вимикнений або

функціонує без фактичного виконання роботи,

рівень впливу вібрації може значно знижуватися

! захищайтесебевідвпливувібрації,

підтримуючиінструментійогодопоміжні

пристосуваннявсправномустані,

підтримуючирукивтеплі,атакожправильно

огранизовуючисвійробочийпроцес



Δισκοπρίονο 5255

ΕΙΣΑΓΩΓΗ

• Tο εργαλείο προορίζεται για τη διεξαγωγή επίμηκων

και εγκάρσιων τομών σε ξύλο με ευθεία διαδρομή ή με

διαδρομή υπό γωνία έως 45° - αε τις καταλληλες

πριονόλαμες μπορούν να πριονιστούν και μη πολύτιμα

μέταλλα εκτός σιδήρου, ελαφρά δομικά υλικά καθώς

και πλαστικά

• Αυτό το εργαλείο δεν προορίζεται για επαγγελματική

χρήση

• Διαβάστε και φυλάξτε αυτές τις οδηγίες χρήσεως 2

TEXNIKAXAΡAKTHΡIΣTIKA1

AΣΦAΛEIA

ΓEΝΙΚEΣYΠΟΔEΙΞEΙΣΑΣΦΑΛEΙΑΣ

ΠΡΟEΙΔΟΠΟΙΗΣΗ!Διαβάστεόλεςτις

προειδοποιητικέςυποδείξεις. Αμέλειες κατά την

τήρηση των προειδοποιητικών υποδείξεων μπορεί να

προκαλέσουν ηλεκτροπληξία, κίνδυνο πυρκαγιάς ή/και

σοβαρούς τραυματισμούς. Φυλάξτεόλεςτις

προειδοποιητικέςυποδείξειςκαιοδηγίεςγιακάθε

μελλοντικήχρήση. Ο ορισμός “ηλεκτρικό εργαλείο” που

χρησιμοποιείται στις προειδοποιητικές υποδείξεις

αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται

από το ηλεκτρικό δίκτυο (με ηλεκτρικό καλώδιο) καθώς

και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από

μπαταρία (χωρίς ηλεκτρικό καλώδιο).

1)ΑΣΦΑΛΕΙΑΣΤΟXΩΡΟΕΡΓΑΣΊΑΣ

a) Διατηρείτετοχώροπουεργάζεσθεκαθαρόκαι

καλάφωτισμένο. Αταξία στο χώρο που εργάζεσθε ή

μη φωτισμένες περιοχές εργασίας μπορεί να

οδηγήσουν σε ατυχήματα.

b) Μηνεργάζεσθεμετοηλεκτρικόεργαλείοσε

περιβάλλονπουυπάρχεικίνδυνοςέκρηξης,στο

οποίουπάρχουνεύφλεκταυγρά,αέριαήσκόνη.

Τα ηλεκτρικά εργαλεία μπορεί να δημιουργήσουν

σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή

τις αναθυμιάσεις.

c) Οτανχρησιμοποιείτετοηλεκτρικόεργαλείο

κρατάτεταπαιδιάκιάλλατυχόνπρόσωπαμακριά

απότοχώροπουεργάζεσθε. Σε περίπτωση που

άλλα άτομα αποσπάσουν την προσοχή σας μπορεί να

χάσετε τον έλεγχο του μηχανήματος.

2)ΗΛEΚΤΡΙΚΗΑΣΦΑΛEΙΑ

a) Toφιςτουκαλωδίουτουηλεκτρικούεργαλείου

πρέπειναταιριάζειστηναντίστοιχηπρίζα.Δεν

επιτρέπεταιμεκανένατρόποημετασκευήτου

φις.Μηχρησιμοποιείτεπροσαρμοστικάφιςσε

συνδυασμόμεηλεκτρικάεργαλείασυνδεμέναμε

τηγη(γειωμένα). Αθικτα φις και κατάλληλες πρίζες

μειώνουν τον κίνδυνο ηλεκτροπληξίας.

b) Αποφεύγετετηνεπαφήτουσώματοςσαςμε

γειωμένεςεπιφάνειεςόπωςσωλήνες,θερμαντικά

σώματα(καλοριφέρ),κουζίνεςκαιψυγεία. Οταν το

σώμα σας είναι γειωμένο αυξάνεται ο κίνδυνος

ηλεκτροπληξίας.

c) Μηνεκθέτετετοηλεκτρικόεργαλείοστηβροχήή

τηνυγρασία. Η διείσδυση νερού στο ηλεκτρικό

εργαλείο αυξάνει τον κίνδυνο ηλκετροπληξίας.

d) Μηχρησιμοποιείτετοκαλώδιογιαναμεταφέρετε

ήν’αναρτήσετετοηλεκτρικόεργαλείοήγιανα

βγάλετετοφιςαπότηνπρίζα.Κρατάτετο

καλώδιομακριάαπόυψηλέςθερμοκρασίες,λάδια,

κοφτερέςακμέςηκινούμεναεξαρτήματα. Τυχόν

χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον

κίνδυνο ηλεκτροπληξίας.

e) Οτανεργάζεσθεμετοηλεκτρικόεργαλείοστο

ύπαιθροχρησιμοποιείτεπάντοτεκαλώδια

επιμήκυνσης(μπαλαντάζες)πουέχουνεγκριθεί

γιαχρήσησεεξωτερικούςχώρους. Η χρήση

καλωδίων επιμήκυνσης εγκριμένων για εργασία σε

εξωτερικούς χώρους μειώνει τον κίνδυνο

ηλεκτροπληξίας.

f) Οτανηχρήσητουηλεκτρικούεργαλείουσευγρό

περιβάλλονείναιαναπόφευκτη,τότε

χρησιμοποιήστεένανπροστατευτικόδιακόπτη

διαρροής. Η χρήση ενός προστατευτικού διακόπτη

διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

3)ΑΣΦΑΛEΙΑΠΡΟΣΩΠΩΝ

a) Ναείσθεπάντοτεπροσεκτικός/προσεκτική,να

δίνετεπροσοχήστηνεργασίαπουκάνετεκαινα

χειριζεσθετοηλεκτρικόεργαλείομεπερίσκεψη.

Μηνκάνετεχρήσητουηλεκτρικούεργαλείου

ότανείσθεκουρασμένος/κουρασμένηήόταν

βρίσκεσθευπότηνεπιρροήναρκωτικών,

οινοπνεύματοςήφαρμάκων. Μια στιγμιαία

απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου

μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

b) Φοράτεπροστατευτικάενδύματακαιπάντοτε

προστατευτικάγυαλιά. Οταν φοράτε ενδύματα

ασφαλείας, ανάλογα με το υπό χρήση ηλεκτρικό

εργαλείο, όπως προσωπίδα προστασίας από σκόνη,

αντιολισθικά παπούτσια ασφαλείας, κράνη ή

ωτασπίδες, μειώνεται ο κίνδυνος τραυματισμών.

c) Αποφεύγετετηναθέλητηεκκίνηση.Βεβαιωθείτε

ότιτοηλεκτρικόεργαλείοέχειαποζευχτείπριν

τοσυνδέσετεμετοηλεκτρικόδίκτυοή/καιμετην

μπαταρίακαθώςκαιπριντοπαραλάβετεήτο

μεταφέρετε. Οταν μεταφέρετε το ηλεκτρικό εργαλείο

έχοντας το δάχτυλό σας στο διακόπτη ή όταν

συνδέσετε το μηχάνημα με την πηγή ρεύματος όταν

αυτό είναι ακόμη συζευγμένο, τότε δημιουργείται

κίνδυνος τραυματισμών.

d) Αφαιρείτεαπόταηλεκτρικάεργαλείαπριντα

θέσετεσελειτουργίατυχόνσυναρμολογημένα

χρησιμοποιήσιμαεργαλείαήκλειδιά. Eνα εργαλείο

ή κλειδί συναρμολογημένο στο περιστρεφόμενο

εξάρτημα ενός ηλεκτρικού εργαλείου μπορεί να

οδηγήσει σε τραυματισμούς.

e) Μηνυπερκτιμάτετονεαυτόσας.Φροντίζετεγια

τηνασφαλήστήριξητουσώματοςσαςκαι

διατηρείτεπάντοτετηνισορροπίασας. Αυτό σας

επιτρέπει τον καλύτερο έλεγχο το ηλεκτρικού

εργαλείου σε περιπτώσεις απροσδόκητων

καταστάσεων.

f) Φοράτεκατάλληληενδυμασίαεργασίας.Μη

φοράτεφαρδιάενδύματαήκοσμήματα.Κρατάτε

ταμαλλιάσας,ταενδύματασαςκαιταγάντιασας

μακριάαπότακινούμεναεξαρτήματα. Xαλαρή

ενδυμασία, κοσμήματα και μακριά μαλλιά μπορεί να

εμπλακούν στα κινούμενα εξαρτήματα.

g) Ανυπάρχειηδυνατότητασυναρμολόγησης

διατάξεωναναρρόφησηςήσυλλογήςσκόνης,

βεβαιωθείτεανοιδιατάξειςαυτέςείναι

συνδεμένεςκαθώςκιανχρησιμοποιούνται

σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να

ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη.

4)XΡΗΣΗΚΙEΠΙΜEΛΗΣXEΙΡΙΣΜΟΣΤΩΝ

ΗΛEΚΤΡΙΚΩΝEΡΓΑΛEΙΩΝ

a) Μηνυπερφορτώνετετοηλεκτρικόεργαλείο.

Xρησιμοποιείτεγιατηνεκάστοτεεργασίασαςτο

ηλεκτρικόεργαλείοπουπροορίζεταιγι’αυτήν. Με

το κατάλληλο ηλεκτρικό εργαλείο εργάζεσθε καλύτερα

και ασφαλέστερα στην αναφερόμενη περιοχή ισχύος.

b) Μηχρησιμοποιήσετεποτέέναηλεκτρικό

εργαλείοτουοποίουοδιακόπτηςON/OFFείναι

χαλασμένος. Eνα ηλεκτρικό εργαλείο το οποίο δεν

μπορεί να τεθεί πλέον σε ή εκτός λειτουργίας είναι

επικίνδυνο και πρέπει να επισκευαστεί.

c) Βγάζετετοφιςαπότηνπρίζακαι/ήαφαιρέστε

τηνμπαταρίαπρινδιεξάγετεστοεργαλείομια

οποιαδήποτεεργασίαρύθμισης,πριναλλάξετε

έναεξάρτημαήότανπρόκειταιναδιαφυλάξετε/

νααποθηκεύσετετοεργαλείο. Αυτά τα προληπτικά

μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν

αθέλητη εκκίνηση του ηλεκτρικού εργαλείου.

d) Διαφυλάγετεταηλεκτρικάεργαλείαπουδε

χρησιμοποιείτεμακριάαπόπαιδιά.Μηναφήνετε

άτομαπουδενείναιεξοικειωμέναμετο

ηλεκτρικόεργαλείοήδενέχουνδιαβάσειαυτές

τιςοδηγίεςχρήσηςνατοχρησιμοποιήσουν. Τα

ηλεκτρικά εργαλεία είναι επικίνδυνα όταν

χρησιμοποιούνται από άπειρα πρόσωπα.

e) Ναπεριποιήστεπροσεκτικάτοηλεκτρικόσας

εργαλείοκαιναελέγχετε,αντακινούμενα

τμήματατουλειτουργούνάψογακαιδεν

μπλοκάρουν,ήμήπωςέχουνχαλάσειήσπάσει

εξαρτήματα,ταοποίαεπηρεάζουνέτσιαρνητικά

τοντρόπολειτουργίαςτουηλεκτρικούεργαλείου.

Δώστετυχόνχαλασμέναεξαρτήματατου

ηλεκτρικούεργαλείουγιαεπισκευήπριντο

χρησιμοποιήσετεπάλι. Η ανεπαρκής συντήρηση των

ηλεκτρικών εργαλείων αποτελεί αιτία πολλών

ατυχημάτων.

f) Διατηρείτετακοπτικάεργαλείακοφτεράκαι

καθαρά. Τα κοπτικά εργαλεία που συντηρούνται με

προσοχή μπορούν να οδηγηθούν εύκολα και να

ελεγχθούν καλύτερα.

g) Xρησιμοποιείτεταηλεκτρικάεργαλεία,τα

εξαρτήματα,ταχρησιμοποιήσιμαεργαλείακτλ.

σύμφωναμετιςπαρούσεςοδηγίεςκαθώς.

Λαμβάνετεταυτόχροναυπόψηνσαςτιςσυνθήκες

εργασίαςκαιτηνυπόεκτέλεσηεργασία. Η χρήση

του ηλεκτρικού εργαλείου για άλλες εκτός από τις

προβλεπόμενες εργασίες μπορεί να δημιουργήσει

επικίνδυνες καταστάσεις.

5) SERVICE

a) Δίνετετοηλεκτρικόσαςεργαλείογιαεπισκευή

απόάρισταειδικευμένοπροσωπικό,μόνομε

γνήσιαανταλλακτικά. Eτσι εξασφαλίζεται η

διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου.

YΠΟΔΕΙΞΕΙΣΑΣΦΑΛΕΙΑΣΓΙΑΔΙΣΚΟΠΡΙΟΝΑ

1)ΔΙΑΔΙΚΑΣΙΑΚΟΠΗΣ

a) ΚΙΝΔΥΝΟΣ:Μηβάλετεταχέριασαςστον

τομέαπριονίσματοςκαιστονπριονόδισκο.

Κρατάτєμєτοδєύτєρο(τοάλλο)χέρισαςτην

πρόσθετηλαβήήτοπερίβληματουκινητήρα.

Όταν κρατάτє το πριόνι και με τα δυο σας χέρια τότε

το πριόνι δεν μπορεί να σας τραυματίσει.

b) Μηνβάζετεταχέριασαςκάτωαπότοκομμάτι

εργασίας. Ο προφυλακτήρας δεν μπορεί να σας

προστατέψει από τον δίσκο κάτω από το κομμάτι

εργασίας.

c) Προσαρμότετοβάθοςκοπήςανάλογαμετο

πάχοςτουξύλουκοπής. Να είναι ορατή κάτω από το

ξύλο κοπής μία πλήρες οδόντωση του πριονόδισκου

κοπής.

d) Ναμηνκρατάτεποτέτουπόκοπήτεμάχιομετο

χέρικαιναμηντοακουμπάτεεπάνωστασκέλη

σας.Ναασφαλίζετετουπόκατεργασίατεμάχιο

επάνωσεμιαστερεήεπιφάνεια. Η καλή στερέωση

του υπό κατεργασία τεμαχίου είναι σημαντική επειδή

έτσι περιορίζετε στο ελάχιστο τον κίνδυνο της επαφής

του με το σώμα σας, του σφηνώματος του

πριονόδισκου ή της απώλειας του ελέγχου.

e) Ναπιάνετετοηλεκτρικόεργαλείομόνοαπότις

προβλεπόμενεςγι’αυτότοσκοπόμονωμένες

επιφάνειέςτου,ότανεκτελείτεεργασίεςστις

οποίεςυπάρχεικίνδυνοςτοεργαλείοπου

χρησιμοποιείτενασυναντήσειηλεκτροφόρους

αγωγούςήτοδικότουηλεκτρικόκαλώδιο. Η

επαφή μ’ ένα ηλεκτροφόρο αγωγό θέτει τα μεταλλικά

τμήματα του ηλεκτρικού εργαλείου επίσης υπό τάση

και οδηγεί έτσι σε ηλεκτροπληξία.

f) Xρησιμοποιείτεπάντατονοδηγόπαράλληλης

κοπήςήτονοδηγόευθείαςγωνίαςόταν

πραγματοποιείτεπαράλληλεςκοπές. Ετσι

αυξάνεται η ακρίβεια κοπής και μειώνεται η πιθανότητα

σφηνώματος του δίσκου.

g) Ναχρησιμοποιείτεπάντοτεπριονόδισκουςμετο

σωστόμέγεθοςπουταιριάζουνστημορφήτης

φλάντζαςυποδοχής(π.χ.αστεροειδήςή

στρογγυλή). Πριονόδισκοι που δεν ταιριάζουν με τα

εξαρτήματα συναρμολόγησης του πριονιού

περιστρέφονται ελλειπτικά και οδηγούν σε απώλεια

του ελέγχου.

h) Ποτέμηχρησιμοποιείτεροδέλεςήκοχλίεςτου

δίσκουοιοποίοιπαρουσιάζουνβλάβηήδενείναι

κατάλληλοι. Οι ροδέλες και ο κοχλίας του δίσκου

έχουν σχεδιαστεί ειδικά για το δισκοπρίονό σας, για

την καλύτερη δυνατή απόδοση και ασφάλεια

λειτουργίας.

2)ΚΛΩTΣΗΜΑ-ΑITIΕΣΚΑΙΣXΕΤΙΚΕΣYΠΟΔΕΙΞΕΙΣ

• Tο “κλώτσημα” είναι μια απότομη αντίδραση

προκαλούμενη από έναν σφηνωμένο, μπλοκαρισμένο ή

μη ευθυγραμμισμένο δίσκο, που έχει ως αποτέλεσμα το

δισκοπρίονο να μην βρίσκεται πια υπό τον έλεγχο του

χειριστή και να εκσφενδονίζεται προς τα επάνω, έξω

από το κομμάτι εργασίας και προς το μέρος του

χειριστή

• Οταν ο δίσκος έχει σφηνώσει ή μαγκώσει σφιχτά στον

αρμό κοπής, ο δίσκος μπλοκάρει και η κίνηση της

μηχανής σπρώχνει το εργαλείο με μεγάλη ταχύτητα

προς το μέρος του χειριστή

• Σε περίπτωση που ο δίσκος παραμορφωθεί ή δεν είναι

σωστά ευθυγραμμισμένος στην εγκοπή, τα δόντια στο

πίσω άκρο του δίσκου ενδέχεται να αρπάξουν την

επάνω επιφάνεια του ξύλου με αποτέλεσμα ο δίσκος να

βγει από τον αρμό κοπής και να πεταχτεί προς το

μέρος του χειριστή

• Tο κλώτσημα είναι το αποτέλεσμα της λανθασμένης

χρήσης του εργαλείου και/ή λανθασμένων διαδικασιών

ή συνθηκών χειρισμού, και μπορεί να αποφευχθεί με τη

λήψη των παρακάτω προληπτικών μέτρων

a) Κρατάτετοδισκοπρίονοσφιχτάμεταδυοσας

χέριακαιτοποθετήστεταβραχίονασαςσταθερά

ώστεναμπορείτενααντισταθείτεστιςδυνάμεις

ενόςενδεχόμενουκλωτσήματοςτου

δισκοπρίονου.Τοποθετήστετοσωμασαςσεμία

απότιςδύοπλευρέςτουδίσκου,αλλάόχιστη

ευθείατουδίσκου. Αν “κλωτσήσει” το δισκοπρίονο

μπορεί να πεταχτεί προς τα πίσω, αλλά ο χειριστής

μπορεί να ελέγξει τις δυνάμεις ενός ενδεχόμενου

κλωτσήματος, αν λάβει τα κατάλληλα προληπτικά

μέτρα.

b) Οτανοδίσκοςμαγκώνει,ήότανδιακόπτεταιη

κοπήγιαοποιονδήποτελόγο,αφήστετη

σκανδάληκαικρατήστετοδισκοπρίονοακίνητο

στουλικόμέχρινασταματήσειτελείωςοδίσκος.

Ποτέμηνεπιχειρείτενααπομακρύνετετο

δισκοπρίονοαπότοκομμάτιεργασίαςήνα

τραβήξετετοδισκοπρίονοπροςταπίσωενώο

δίσκοςβρίσκεταισεκίνηση:υπάρχεικίνδυνος

κλωτσήματος. Εξακριβώστε την αιτία και λάβετε τα

απαιτούμενα μέτρα για την εξουδετέρωση της αιτίας

του σφηνώματος του δίσκου. Αποφεύγετε την κοπή

καρφιών ή βιδών.

c) Κατάτηνεπανεκκίνησητουδισκοπρίονουστο

κομμάτιεργασίας,κεντράρετετονδίσκοκοπής

στοναρμόκοπήςκαιβεβαιωθείτεότιταδόντια

τουδίσκουδενεμπλέκονταιστουλικό. Αν

σφηνώσει ο δίσκος κοπής, ενδέχεται να κινηθεί προς

τα πάνω ή να κλωτσήσει κατά την επανεκκίνηση του

δισκοπρίονου.

d) Yποστηρίξτεμεγάλαφύλλαξύλουγιανα

μειώσετεστοελάχιστοτονκίνδυνοτου

σφηνώματοςκαιτουκλωτσήματοςτουδίσκου.

Μεγάλα φύλλα έχουν την τάση να λυγίζουν κάτω από

το δικό τους βάρος. Τα στηρίγματα θα πρέπει να

τοποθετούνται και στις δύο πλευρές κάτω από το

φύλλο, κοντά στη γραμμή κοπής και κοντά στην άκρη

του φύλλου.

e) Μηχρησιμοποιείτεστομωμένουςήφθαρμένους

δίσκους. Όταν χρησιμοποιούνται αμβλείς ή λάθος

τοποθετημένοι δίσκοι σχηματίζονται στενοί αρμοί

κοπής, με αποτέλεσμα τη δημιουργία υπέρμετρης

τριβής, το σφήνωμα του δίσκου και το κλώτσημα του

πριονιού.

f) Oιμοχλοίασφάλισηςτουβάθουςκοπήςκαιτης

ρύθμισηςλοξήςγωνίαςθαπρέπειναέχουν

σφιχτείκαιναέχουνασφαλιστείπριναπότην

πραγματοποίησητηςκοπής. Αν αλλάξει η ρύθμιση

του δίσκου κατά τη διάρκεια της κοπής υπάρχει το

ενδεχόμενο να σφηνώσει ή να κλωτσήσει το

δισκοπρίονο.

g) Ναείστειδιαίτεραπροσεκτικός/προσεκτικήόταν

κόβετεσεήδηυπάρχοντεςτοίχουςήσεάλλους

μηεπιβλεπόμενουςτομείς. Ο βυθιζόμενος

πριονόδισκος μπορεί να προσκρούσει ή να μπλοκάρει

σε μη ορατά αντικείμενα και να προκαλέσει κλότσημα.

3)ΛΕΙΤΟΥΡΓΙΑΤΟΥΚΑΤΩΠΡΟΦΥΛΑΚΤΗΡΑ

a) Πριναπόκάθεχρήση,βεβαιωθείτεότικλείνει

σωστάοκάτωπροφυλακτήρας.Μη

χρησιμοποιείτετοπριόνιότανοκάτω

προφυλακτήραςδενκινείταιελεύθεραήότανδεν

κλείνειαμέσως.Ποτέμησφίγγετεήδένετετον

κάτωπροφυλακτήραστηνανοιχτήθέση. Αν

αφήσετε το δισκοπρίονο να πέσει, υπάρχει το

ενδεχόμενο να έχει στραβώσει ο κάτω

προφυλακτήρας. Βγάλτε το φις από την πρίζα,

σηκώστε τον κάτω προφυλακτήρα με τη βοήθεια της

λαβής ανύψωσης και βεβαιωθείτε ότι κινείται ελεύθερα

και ότι δεν έρχεται σε επαφή με τον δίσκο ή με

οποιοδήποτε άλλο εξάρτημα, σε όλες τις γωνίες και σε

όλα τα βάθη κοπής.

b) Ελέγξτετηλειτουργίατουελατηρίουτουκάτω

προφυλακτήρα.Ανοπροφυλακτήραςκαιτο

ελατήριοδενλειτουργούνσωστά,θαπρέπεινα

επισκευαστούνπριναπότηχρήση. Ο κάτω

προφυλακτήρας ενδέχεται να είναι δυσκίνητος

εξαιτίας ελαττωματικών εξαρτημάτων, αποθέσεων

καουτσούκ ή συσσώρευσης σκόνης.

c) Ηανύψωσητουκάτωπροφυλακτήραμετοχέρι

επιτρέπεταιμόνοότανπραγματοποιούνται

ειδικέςκοπές,όπωςγιαπαράδειγμαδιεισδυτικές

ήσύνθετεςκοπές.Σηκώστετονκάτω

προφυλακτήραμετηβοήθειατηςλαβής

ανύψωσηςκαικατεβάστετονκάτω

προφυλακτήραμόλιςμπειοδίσκοςστουλικό. Για

όλες τις άλλες εργασίες κοπής, ο κάτω

προφυλακτήρας θα πρέπει να λειτουργεί αυτόματα.

d) Bεβαιωθείτεπάνταότιοκάτωπροφυλακτήρας

καλύπτειτονδίσκοκοπήςπριντοποθετήσετετο

δισκοπρίονοστονπάγκοεργασίαςήστοδάπεδο.

Ένας απροστάτευτος δίσκος που δεν έχει ακόμα

σταματήσει να περιστρέφεται θα κάνει το δισκοπρίονο

να κινείται προς τα πίσω και να κόβει οτιδήποτε

συναντήσει στην πορεία του. Έχετε υπόψη σας τον

χρόνο που απαιτείται για να σταματήσει ο δίσκος από

τη στιγμή που αφήνετε τον διακόπτη.

ΣΥΜΠΛΗΡΩΜΑΤΙΚΕΣΥΠΟΔΕΙΞΕΙΣΑΣΦΑΛΕΙΑΣ

ΓΕΝIΚΑ

• Αυτό το εργαλείο δεν πρέπει να χρησιμοποιείται από

άτομα κάτω των 16 ετών

• Aυτό το εργαλείο δεν είναι κατάλληλο για κοπή με

νερό

• Πάντανααποσυνδέεταιτηνπρίζααπότο

ηλεκτρικόδίκτυοπρινκάνετεκάποιαρύθμισηή

αλλάξετεεξάρτημα

• Ποτέ μη χρησιμοποιείτε το εργαλείο όταν έχει υποστεί

βλάβη το καλώδιο - το καλώδιο θα πρέπει να

αντικατασταθεί από έναν εξειδικευμένο τεχνίτη

• Μηνκατεργάζεστευλικάπουπεριέχουναμίαντο

(το αμίαντο θεωρείται σαν καρκινογόνο υλικό)

• Η σκόνη από υλικά όπως μπογιές που περιέχουν

μόλυβδο, ορισμένα είδη ξύλου, ανόργανα στοιχεία και

μέταλλα μπορεί να είναι επιβλαβής (η επαφή ή η

εισπνοή της σκόνης μπορεί να προκαλέσει αλλεργικές

αντιδράσεις ή/και αναπνευστικές ασθένειες στον

χειριστή ή σε άτομα που παρίστανται) - ναφοράτε

προσωπίδαπροστασίαςαπότησκόνηκαινα

εργάζεστεμεσυσκευήαφαίρεσηςσκόνηςόταν

είναιδυνατό

• Ορισμένα είδη σκόνης ταξινομούνται ως καρκινογόνα

(όπως η σκόνη από τη δρυ ή την οξιά) ιδιαίτερα σε

συνδυασμό με πρόσθετα συντήρησης ξύλου - να

φοράτεπροσωπίδαπροστασίαςαπότησκόνηκαι

ναεργάζεστεμεσυσκευήαφαίρεσηςσκόνης

ότανείναιδυνατό

• Ακολουθήστε τις σχετικές με σκόνη εθνικές διατάξεις

για τα υλικά που θέλετε να εργαστείτε

• Xρησιμοποιείτε μόνο το τραπέζι εργασίας, που διαθέτει

διακόπτη που δεν επιτρέπει την επανεκκίνηση του

κινητήρα από διακοπή ρευματος

• Xρησιμοποιείτε μόνο το τραπέζι εργασίας, που διαθέτει

καμπύλος οδηγός

ΕΞΑΡTΗΜΑTΑ

• Η SKIL εγγυάται την τέλεια λειτουργία του εργαλείου

μόνο όταν χρησιμοποιούνται αυθεντικά εξαρτήματα

• Xρησιμοποιείτε μόνο εξαρτήματα των οποίων ο

ύψιστος επιτρεπός αριθμός στροφών είναι τουλάχιστον

τόσο υψηλός, όσο ο ύψιστος αριθμός στροφών χωρίς

φορτιό του εργαλείου

• Xρησιμοποιήστεμόνοπριονόλαμεςμεελάχιστη

διάμετρο170mm,μέγιστηδιάμετρο170mmκαι

οπήατράκτου16mm

• Mην χρησιμοποιείτε ποτέ δίσκους κοπής από

ταχυχάλυβα (HSS)

• Με το εργαλείο ποτέ μην χρησιμοποιείτε δίσκους

τροχίσματος/κοπής

ΠΡIΝΑΠOTΗXΡΗΣΗ

• Bεβαιωθείτε ότι η τάση του παρεχόμενου ρεύματος

είναι ίδια με την τάση που υποδεικνύεται στην πινακίδα

δεδομένων του εργαλείου (εργαλεία που φέρουν την

ένδειξη 230V ή 240V μπορούν να συνδεθούν επίσης σε

πρίζα 220V)

• Προφυλάξτε το εργαλείο από τυχόν φθορές από ξένα

σώματα (βίδες, καρφιά ή άλλα) που ίσως είναι μέσα στο

κομμάτι που θα δουλέψετε - αφαιρέστε τα πριν

αρχίσετε την εργασία

• Aφαιρέστε όλα τα εμπόδια από την γραμμή κοπής,

πάνω και κάτω, πριν ξεκινήσετε την κοπή

• Στερεώστετοκομμάτιεργασίας (το κομμάτι

εργασίες συγκρατείται καλύτερα με σφιγκτήρες ή σε

μέγγενη παρά με το χέρι)

• Xρησιµοποιήστεκατάλληλεςανιχνευτικές

συσκευέςγιαναεντοπίσετετυχόναφανείς

τροφοδοτικέςγραµµέςήσυµβουλευτείτεσχετικά

τιςεπιχειρήσειςπαροχήςενέργειας (επαφή µε

ηλεκτρικές γραµµές µπορεί να οδηγήσει σε πυρκαϊά ή

σε ηλεκτροπληξία - βλάβες σε αγωγούς φωταερίου

(γκαζιού) µπορεί να οδηγήσουν σε έκρηξη - η διείσδυση

σ΄ ένα σωλήνα νερού προκαλεί υλικές ζηµιές ή µπορεί

να προκαλέσει ηλεκτροπληξία)

• Xρησιμοποιείτε ασφαλείς, τελείως ξετυλιγμένες

προεκτάσεις καλωδίου με χωρητικότητα 16 Amps

ΚΑTΑTΗXΡΗΣΗ

• Η ηχητική στάθμη κατά την εργασία ενδέχεται να

ξεπεράσει τα 85 dB(A) - γι’ αυτό θα πρέπει να φοράτε

προστασία ακοής

• Mήν χρησιμοποιείτε ποτέ το εργαλείο σας χωρίς το

προστατευτικό σύστημα που δίνει ο κατασκευαστής

• Mην επιχειρείτε να κόψετε αντικείμενα πολύ μικρών

διαστάσεων

• Mην εργάζεσθε με το εργαλείο κρατώντας το ψηλά

πάνω από το κεφάλι σας

• Σε περίπτωση που το εργαλείο σας θα ”κολλήσει”, ή σε

περίπτωση κακής ηλεκτρικής ή μηχανικής λειτουργίας,

σταματήστε αμέσως το εργαλείο και βγάλτε το απο την

πρίζα

• Σε περίπτωση που υποστεί βλάβη ή κοπεί το καλώδιο

κατά την εργασία, μην αγγίζετε το καλώδιο, αλλά

αποσυνδέστε αμέσως το φις από την πρίζα

ΜΕTΑTΗXΡΗΣΗ

• Oταν τελειώνετε την δουλειά σας και ακουμπάτε το

εργαλείο στο πλάϊ, κλείστε τον διακόπτη και

βεβαιωθήτε ότι όλα τα κινούμενα μέρη του έχουν

σταματήσει εντελώς

• Aφού κλείσετε το διακόπτη του δισκοπριόνου, ποτέ μην

προσπαθήτε να σταματήσετε την περιστροφή του

δίσκου κοπής εφαρμόζοντας σε αυτόν μία πλευρική

δύναμη

XΡHΣH

• Τοποθέτηση του δίσκου κοπής 3

! βγάλτετοφιςαπότηνπρίζα

- πάρτε το εξάγωνο κλειδί A από τη θήκη του

αποθήκευσης B

- πιέστε το κουμπί ασφάλισης της ατράκτου C και

κρατήστε το πατημένο ενώ αφαιρείτε τον κοχλία

του δίσκου D γυρίζοντάς τον με το εξάγωνο κλειδί

! πιέζετετοκουμπίασφάλισηςτηςατράκτουC

μόνοότανείναισταματημένοτοεργαλείο

- αφήστε το κουμπί ασφάλισης της ατράκτου C

- αφαιρέστε τη φλάντζα E

- ανοίξτε τον κάτω προφυλακτήρα F με το μοχλό G

και κρατήστε τον ενώ τοποθετήστε τον δίσκο,

φροντίζοντας ώστε τα δόντια του δίσκου και το

βέλος που είναι τυπωμένο στον δίσκο να δείχνουν

προς την ίδια κατεύθυνση όπως το βέλος στον

επάνω προφυλακτήρα

- αφήστε τον κάτω προφυλακτήρα F

- τοποθετήστε τη φλάντζα E

! βεβαιωθείτεότιοιεπιφάνειεςσύσφιγξηςHτης

φλάντζαςείναιτελείωςκαθαρέςκαιότιείναι

στραμμένεςπροςτονδίσκο

- πιέστε το κουμπί ασφάλισης της ατράκτου C και

κρατήστε το πατημένο ενώ σφίγγετε τον κοχλία του

δίσκου γυρίζοντάς τον με το εξάγωνο κλειδί, 1/8 του

κύκλου πέρα από το σημείο μέχρι το οποίο σφίγγει

με το χέρι (έτσι διασφαλίζεται το γλίστρημα του

δίσκου όταν αντιμετωπίζει υπέρμετρη αντίσταση,

αποφεύγοντας με τον τρόπο αυτό την υπερφόρτωση

του μοτέρ και το κλότσημα του πριονιού)

- αφήστε το κουμπί ασφάλισης της ατράκτου C

• Ρύθμιση του βάθους κοπής (0-55 χλστ.) 4

- για τη βέλτιστη ποιότητα κοπής, ο δίσκος κοπής δεν

πρέπει να εξέχει περισσότερο από 3 χλστ. κάτω από

το κομμάτι εργασίας

- ξεσφίξτε την πεταλούδα J

- ανασηκώστε/χαμηλώστε το πέλμα K μέχρι το

επιθυμητο βάθος κοπής επιτευχθεί υπό κλίμακα

χρησιμοποιώντας τον δείκτη L

- σφίξτε την πεταλούδα J

• Ρύθμιση της γωνίας κοπής (0-45°) 5

- ξεσφίξτε την πεταλούδα M

περιστρέψττε το εργαλείο μέχρι η επιθυμητή γωνία

επιτευχθεί υπό κλίμακα χρησιμοποιώντας τον δείκτη N

- σφίξτε την πεταλούδα M

! στηνπλαγιοκοπή,τοβάθοςκοπήςδεν

ανταποκρίνεταιστηνένδειξηυπόκλίμακατου

βάθουςκοπής

• Eλέγχος γωνίας κοπής 90° 5

- ρυθμίστε και σφίξτε το πέλμα K στο μέγιστο βάθος

κοπής 4

- ρυθμίστε και σφίξτε τη ρύθμιση γωνίας στις 0°

- ελέγξστε για γωνία 90° μεταξύ δίσκου και πέλματος

με ένα τετράγωνο

- αν χρειάζεται ρύθμιση, ξεσφίξτε την πεταλούδα M

και χρησιμοποιήστε τη ρυθμιστική βίδα P όπως στην

εικόνα

• Ρυθμιζόμενος αλεξήλιος τζαμιος για τη γραμμή κοπής

Q 6a

- ωστε να κατευθύνεται το εργαλείο κατά μήκος της

χαραγμένης γραμμής κοπής πάνω στο κομμάτι

- για ευθεία κοπή 0° ή κλίση 45° χρησιμοποιείστε την

δείκτη-γραμμή αυτή

! τοφαρδύμέροςτουπέλματοςπρέπεινα

εφάπτεταιστουποστηριξόμενομέροςτου

κομματιού

- μπορεί να ρυθμιστεί, επιτρέποντας στον χρήστη να

επιλέξει αν η απώλεια υλικού θα γίνεται στην

εσωτερική ή στην εξωτερική πλευρά του δίσκου 6b

! τοπλάτοςκοπήςκαθορίζεταιαπότοπλάτος

τωνδοντιώνκαιόχιτουσώματοςτουδίσκου

! πάντακάνετεδοκιμαστικέςκοπέςγιαναβρείτε

τηνπραγματικήγραμμήκοπής

• Απορρόφηση σκόνης

- συνδέστε την ηλεκτρική σας σκούπα στην υποδοχή

R 7

! ποτέμηναφήσετετονσωλήνατηςηλεκτρικής

σκούπαςναεμπλακείμετονκάτω

προφυλακτήραμετηδιαδικασίακοπής

- πμορείτε να χρησιμοποιησετε ένα σάκκο συλλογής

σκόνης (εξάρτημα SKIL 2610387402)

• Xειρισμός του εργαλείου 7

- συνδέστε την πρίζα με το δίκτυο ηλ. ρεύματος

- πάντοτε κρατείστε τη λαβή S σιφχτά και σταθερά με

το χέρι και τη λαβή T σιφχτά με το άλλο χέρι

- τοποθετήστε το εργαλείο με το εμπρός μέρος του

πέλματος επίπεδα επανω στο κομμάτι

! βεβαιωθείτεότιταδόντιαδενέχουνεμπλακεί

μετοκομμάτιεργασίας

- ξεκινάτε το εργαλείο σας τπρώτα πιέσοντας το

κουμπί V (= διακόπτης ασφαλείας που δεν

μπλοκάρει) και μετά πατήσετε τη σκανδάλη W

! τοεργαλείοπρέπειναλειτουργείμεπλήρη

ταχύτηταπροτούοδίσκοςκοπήςεισχωρήσει

τουλικόπουκόβετε

- ο κάτω προφυλακτήρας F ανοίγει αυτομάτως όταν ο

δίσκος κοπής έλθει σε επαφή με το υλικό που κόβετε

(ανοίξετε τον προφυλακτήρα με το χέρι σας

χρησιμοποιώντας το μοχλό G μόνο για κοπή ειδική

όπως είναι η εσωτερική κοπή)

! μηζορίζετετοεργαλείο (να ασκείτε ελαφρά

αλλά συνεχή πίεση προκειμένου να αποφευχθεί

υπερθέρμανση των άκρων των λεπίδων και - σε

περίπτωση που κόβετε πλαστικά - λιώσιμο του

πλαστικού)

! ενώεργάζεστε,νακρατάτεπάντατοεργαλείο

απότη/τιςλαβή/έςμεγκριχρώμα

- αφού ολοκληρώστε την κοπή, σταματάτε το

εργαλείο σας απελευθερώνοντας την σκανδάλη W

! βεβαιωθείτεότιηλεπίδαέχεισταματήσει

τελείωςπρινσηκώσετετοεργαλείοαπότο

κατεργαζόμενοαντικείμενο

OΔHΓIEΣEΦAΡMOΓHΣ

• Όταν χρησιμοποιείται η ράγα - οδηγός (αξεσουάρ με

κωδικό SKIL 2610Z04064) σε συνδυασμό με

αντάπτορα, το βάθος κοπής θα μειωθεί σε 14 mm για

κοπές σε γωνία 90° αλλά και σε 45°

• Φροντίστε ώστε πάντα η ”καλή” πλευρά του κομματιού

εργασίας να αντικρύζει προς τα κάτω ώστε να

αποφεύγεται το ”ξεφτισμα”

• Xρησιμοποιείστε μόνο δίσκους κοπής που κόβουν καλά

και είναι ο σωστός τύπος για τη δουλειά που κάνετε 8

- ο αριθμός δοντιών που διαθέτουν οσο μεγαλύτερος

ο αριθμός δοντιών βελτιωμένη ποιότητα κοπής

- οι δίσκους κοπής με άκρα καρβιδίου παραμένουν

κοφτεροί έως και 30 φορές περισσότερο από τους

συνήθεις δίσκους κοπής

• Oδηγός παράλληλης κοπής Y 9

- για ακριβείς κοπές κατά μήκος του κομματιού κοπής

- μπορεί να τοποθετηθεί σε κάθε πλευρά του πέλματος

Ρύθμιση του οδηγού παράλληλης κοπής

- ξεσφίξτε την πεταλούδα Z

- ρυθμίστε το επιθυμητό πλάτος κοπής

χρησιμοποιώντας την κλίμακα παράλληλης κοπής

(χρησιμοποιήστε το δείκτη γραμμής κοπής Q ως

σημείο αναφοράς)

- σφίξτε την πεταλούδα Z

• Eσωτερική κοπή 0

- καθορίστε το επιθυμητό βάθος κοπής

- περιστρέψτε το εργαλείο προς τα εμπρός με τον

δείκτη γραμμής κοπής Q ευθυγραμμισμένο με την

επιθυμητή γραμμή κοπής χαραγμένη πάνω στο

κομμάτι

- ανοίξτε τον κάτω προφυλακτήρα F με το μοχλό G

- μόλις ο δίσκος κοπής είναι έτοιμος να εισέλθει στο

κομμάτι, ξεκινείστε το εργαλείο και σταδιακά

χαμηλώστε το πίσω μέρος του εργαλείου,

χρησιμοποιώντας το μπροστινό άκρο του πέλματος

σαν σταθερό σημείο

- σταδιακά χαμηλώστε το εργαλείο προς τα κάτω

καθώς και προς τα εμπρός

- μόλις μπει ο δίσκος στο υλικό, αφήστε ελεύθερο το

μοχλό G

! ποτέμηντραβήξετετοεργαλείοπροςταπίσω

• Kοπή μεγάλων κομματιών !

- υποστηρίξτε τα κομμάτια κοπής, τοποθετώντας τα

στο πάτωμα, το τραπέξι ή τον πάγκο εργασίας

! ρυθμίστετοβάθοςκοπήςέτσιώστενακόψετε

τοκομμάτικαιόχιτηνυποστήριξη

- σε περίπτωση που ο οδηγός παράλληλης κοπής δεν

επιτρέπει την κοπή επιθυμητό πλάτος, στερεώστε ή

καρφώστε ένα ξύλο πάνω στο κομμμάτι ως οδηγός

και χρησιμοποιείστε τη δεξιά πλευρά του πελμάτος

σε σχέση με αυτόν τον οδηγό

ΣΥΝΤΗΡΗΣΗ/ΣΕΡΒΙΣ

• Αυτό το εργαλείο δεν προορίζεται για επαγγελματική

χρήση

• Κρατάτε πάντοτε το εργαλείο και το καλώδιο καθαρά

(και ιδιαίτερα τις σχισμές αερισμού)

! αφαιρέστετηνπρίζαπριντοκαθάρισμα

• Φροντίστε πάντα ο χώρος γύρω από τον κάτω

προφυλακτήρα F 3 να είναι καθαρός (αφαιρέστε τη

σκόνη και τα ροκανίδια φυσώντας με πεπιεσμένο αέρα

ή με ένα πινέλο)

• Kαθαρίστε τον δίσκο κοπής αμέσως μετά τη χρήση

(κυρίως από κόλλα ή βερνίκια)

• Αν παρ’ όλες τις επιμελημένες μεθόδους κατασκευής κι

ελέγχου το εργαλείο σταματήσει κάποτε να λειτουργεί,

τότε η επισκευή του πρέπει να ανατεθεί σ’ ένα

εξουσιοδοτημένο συνεργείο για ηλεκτρικά εργαλεία

της SKIL

- στείλτε το εργαλείο χωρίςνατο

αποσυναρμολογήσετε μαζί με την απόδειξη

αγοράς στο κατάστημα από το οποίο το αγοράσατε ή

στον πλησιέστερο σταθμό τεχνικής εξυπηρέτησης

της SKIL (θα βρείτε τις διευθύνσεις και το διάγραμμα

συντήρησης του εργαλείου στην ιστοσελίδα www.

skil.com)

ΠΕΡIBΑΛΛOΝ

• Μηνπετάτεταηλεκτρικάεργαλεία,εξαρτημάτα

καισυσκευασίαστονκάδοοικιακών

απορριμμάτων (μόνο για τις χώρες της ΕΕ)

- σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/ΕΚ περί

ηλεκτρικών και ηλεκτρονικών συσκευών και την

ενσωμάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά

εργαλεία πρέπει να συλλέγονται ξεχωριστά και να

επιστρέφονται για ανακύκλωση με τρόπο φιλικό

προς το περιβάλλον

- το σύμβολο @ θα σας το θυμήσει αυτό όταν έλθει η

ώρα να πετάξετε τις

ΔΗΛΩΣΗΣΥΜΜΟΡΦΩΣΗΣ

• Δηλώνουμε υπευθύνως ότι το προϊόν που

περιγράφεται στα”Τεχνικά χαρακτηριστικά”

εκπληρώνει τους εξής κανονισμούς ή κατασκευαστικές

συστάσεις: EN 60745, EN 61000, EN 55014 σύμφωνα

με τις διατάξεις των οδηγιών 2004/108/EK, 2006/42/EK,

2011/65/EE

• Τεχνικόςφάκελοςαπό: SKIL Europe BV (PT-SEU/

ENG1), 4825 BD Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

ΘΟΡΥΒΟ/ΚΡΑΔΑΣΜΟΥΣ

• Μετρημένη σύµφωνα με EN 60745 η στάθμη

ακουστικής πίεσης αυτού του εργαλείου ανέρχεται σε

97 dB(A) και η στάθμη ηχητικής ισχύος σε 108 dB(A)

(κοινή απόκλιση: 3 dB), και ο κραδασµός σε ✱ m/s²

(μεθοδος χειρός/βραχίονα - ανασφάλεια K = 1,5 m/s²)

✱ όταν κόβετε ξύλo 2,6 m/s²

✱ όταν κόβετε μέταλλα 2,2 m/s²

• Το επίπεδο παραγωγής κραδασμών έχει μετρηθεί

σύμφωνα με μια τυποποιημένη δοκιμή που αναφέρεται

στο πρότυπο EN 60745 - μπορεί να χρησιμοποιηθεί για

τη σύγκριση ενός εργαλείου με ένα άλλο, καθώς και ως

προκαταρκτική αξιολόγηση της έκθεσης στους

κραδασμούς όταν το εργαλείο χρησιμοποιείται για τις

εφαρμογές που αναφέρονται

- η χρήση του εργαλείου για διαφορετικές εφαρμογές

ή με διαφορετικά ή κακοσυντηρημένα εξαρτήματα

μπορεί να αυξήσει σημαντικά το επίπεδο έκθεσης

- όταν το εργαλείο είναι απενεργοποιημένο ή

δουλεύει αλλά δεν εκτελεί την εργασία, το επίπεδο

έκθεσης μπορεί να μειωθεί σημαντικά

! προστατευτείτεαπότιςεπιδράσειςτων

κραδασμώνσυντηρώνταςσωστάτοεργαλείο

καιταεξαρτήματάτου,διατηρώνταςταχέρια

σαςζεστάκαιοργανώνονταςτοντρόπο

εργασίαςσας



Ferăstrăucircular 5255

INTRODUCERE

• Această sculă este destinată tăierilor longitudinale si

transversale în lemn atât cu secţiuni drepte cât şi cu

secţiuni unghiulare la 45°; cu pânze de fierăstrău

corespunzătoare se pot tăia, de asemenea, metale

neferoase, materiale uşoare de construcţii şi mase plastice

• Această sculă nu este destinată utilizării profesionale

• Citiţi şi păstraţi acest manual de instrucţiuni 2

DATE TEHNICE 1

SIGURANŢA

INSTRUCŢIUNIDESIGURANŢĂGENERALE

ATENŢIE!Citiţitoateindicaţiiledeavertizareşi

instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a

instrucţiunilor poate provoca electrocutare, incendii şi/sau

răniri grave. Păstraţitoateindicaţiiledeavertizareşi

instrucţiunileînvedereautilizărilorviitoare. Termenul

de “sculă electrică” folosit în indicaţiile de avertizare se

referă la sculele electrice alimentate de la reţea (cu cablu de

alimentare) şi la sculele electrice cu acumulator (fără cablu

de alimentare).

1)SIGURANŢALALOCULDEMUNCĂ

a) Păstraţi-văloculdemuncăcuratşibineiluminat.

Dezordinea la locul de muncă sau existenţa unor

sectoare de lucru neiluminate poate duce la accidente.

b) Nufolosiţimaşinaînmediicupericoldeexplozie,

acoloundeexistălichide,gazesaupulberi

inflamabile. Sculele electrice pot produce scântei care

să aprindă pulberile sau vaporii.

c) Nupermiteţiaccesulcopiilorşialaltorpersoaneîn

timpullucruluicumaşina. Dacă vi se distrage atenţia

puteţi pierde controlul asupra maşinii.

2)SECURITATEELECTRICĂ

a) Ştecherulderacordareamaşiniitrebuiesăse

potriveascăcuprizadealimentare.Nuestepermisă

înnici-uncazmodificareaştecherului.Nufolosiţi

adaptoarepentruştecherelamaşinilelegatela

pământ. Ştecherele nemodificate şi prizele de curent

adecvate acestora reduc riscul de electrocutare.

b) Evitaţicontactulcorporalcusuprafeţelegatela

pământcaţevi,radiatoare,pliteelectriceşi

frigidere. Există un risc crescut de electrocutare atunci

când corpul dv. este şi el legat la pământ.

c) Nulăsaţimaşinaafarăînploaiesauînmediuumed.

Riscul de electrocutare creşte atunci când într-o sculă

electrică pătrunde apă.

d) Nutrageţiniciodatămaşinadecordonulde

alimentare pentru a o transporta, a o atârna sau a

scoateştecheruldinprizadecurent.Feriţicordonul

dealimentaredecăldură,ulei,muchiiascuţitesau

desubansambleaflateînmişcare. Un cordon de

alimentare deteriorat sau înfăşurat măreşte riscul de

electrocutare.

e) Atuncicândlucraţicusculaelectricăînaerliber,

folosiţinumaicordoaneprelungitoareautorizate

pentru exterior. Întrebuinţarea unu cordon prelungitor

adecvat utilizării în aer liber reduce riscul de

electrocutare.

f) Atuncicândnupoatefievitatăutilizareasculei

electriceînmediuumed,folosiţiunîntrerupătorde

circuitcuîmpământare. Folosirea unei întrerupător de

circuit cu împământare reduce riscul de electrocutare.

3) SECURITATEA PERSOANELOR

a) Fiţivigilenţi,fiţiatenţilaceeacefaceţişiprocedaţi

raţionalatuncicândlucraţicusculaelectrică.Nu

folosiţimaşinadacăsunteţiobosiţisauvăaflaţisub

influenţadrogurilor,alcooluluisaua

medicamentelor. Un moment de neatenţie în timpul

lucrului cu maşina poate duce la răniri grave.

b) Purtaţiechipamentdeprotecţiepersonalăşi

întotdeaunaochelarideprotecţie. Folosirea

echipamentelor de protecţie a persoanei ca mască de

protecţie împotriva prafului, încălţăminte antiderapantă,

cască de protecţie sau aparat de protecţie auditivă, în

funcţie de tipul şi domeniul de folosire al sculei electrice,

reduce riscul rănirilor.

c) Evitaţiopunereînfuncţiuneinvoluntară.Înaintede

aintroduceştecherulînprizăşi/saudeaintroduce

acumulatorulînsculaelectrică,deaoridicasaude

aotransporta,asiguraţivăcăaceastaesteoprită.

Dacă atunci când transportaţi scula electrică ţineţi

degetul pe întrerupător sau dacă porniţi scula electrică

înainte de a o racorda la reţeaua de curent, puteţi

provoca accidente.

d) Înaintedeapunemaşinaînfuncţiunescoateţiafară

cheilereglabileşifixe. O cheie reglabilă sau fixă, aflată

într-o componentă de maşină care se roteşte, poate

provoca răniri.

e) Nuvăsupraapreciaţi.Asiguraţi-văopoziţiestabilă

şipăstraţi-văîntotdeaunaechilibrul. Astfel veţi putea

controla mai bine maşina în situaţii neaşteptate.

f) Purtaţiîmbrăcămintedelucruadecvată.Nupurtaţi

hainelargisaupodoabe.Ţineţipărul,

îmbrăcăminteaşimănuşiledepartedecomponente

aflateînmişcare. Îmbrăcămintea largă, podoabele şi

părul lung pot fi prinse de piesele aflate în mişcare.

g) Dacăexistăposibilitateamontăriideechipamenteşi

instalaţiideaspirareşicolectareaprafului,

asiguraţi-văcăacesteasuntconectateşifolosite

corect. Folosirea unei instalaţii de aspirare a prafului

poate duce la reducerea poluării cu praf.

4)MANEVRAŢIŞIFOLOSIŢICUGRIJĂSCULELE

ELECTRICE

a) Nusuprasolicitaţimaşina.Folosiţisculaelectrică

destinatăexecutăriilucrăriidumneavoastră. Cu

scula electrică potrivită lucraţi mai bine şi mai sigur în

domeniul de putere specificat.

b) Nufolosiţisculaelectricădacăareîntrerupătorul

defect. O sculă electrică, care nu mai poate fi pornită sau

oprită este periculoasă şi trebuie reparată.

c) Scoateţiştecherulafarădinprizăşi/sauîndepărtaţi

acumulatorul, înainte de a executa reglaje, a

schimbaaccesoriisaudeapunemaşinalaoparte.

Această măsură preventivă reduce riscul unei porniri

involuntare a maşinii.

d) Încazdenefolosirepăstraţimaşinilelaloc

inaccesibilcopiilor.Nupermiteţipersoanelorcare

nusuntfamiliarizatecumaşinasaucaren-aucitit

prezenteleinstrucţiuni,săfoloseascămaşina.

Sculele electrice sunt periculoase atunci când sunt

folosite de persoane fără experienţă.

e) Întreţineţi-văcugrijămaşina.Controlaţidacă

componentelemobilefuncţioneazăcorectşidacă

nuseblochează,dacănuexistăpiesedefectesau

deteriorate,caresăafectezefuncţionareamaşinii.

Înaintedearepuneînfuncţiunemaşina,duceţi-ola

unatelierdeasistenţăservicepentrureparareasau

înlocuirea pieselor deteriorate. Multe accidente s-au

datorat întreţinerii defectuoase a sculelor electrice.

f) Păstraţiaccesoriilebineascuţiteşicurate.

Accesoriile atent întreţinute, cu muchii tăietoare bine

ascuţite se blochează mai greu şi pot fi conduse mai

uşor.

g) Folosiţisculeleelectrice,accesoriile,dispozitivele

delucruetc.conformprezentelorinstrucţiuni.Ţineţi

seamadecondiţiiledelucruşidelucrareacare

trebuieexecutată. Întrebuinţarea unor scule electrice

destinate altor utilizări decât cele preconizate, poate

duce la situaţii periculoase.

5) SERVICE

a) Permiteţireparareamaşiniidumneavoastrănumai

decătreunspecialistcalificatşinumaicupiesede

schimb originale. În acest mod este garantată

menţinerea siguranţei de exploatare a maşinii.

AVERTISMENTEDESIGURANŢAPENTRU

FERĂSTRAIELECIRCULARE

1)PROCESDETĂIERE

a) PERICOL:Ţineţimâiniledepartedezonade

tăiereşidepânzadeferăstrău.Ceade-adouamână

ţineţi-opemânerulsuplimentarsaupecarcasa

motorului. Dacă ţineţi ambele mâini pe ferăstrăul

circular, pânza de ferăstrău nu le poate răni.

b) Nuatingeţipiesadeprelucratdedesubt. Dispozitivul

de protecţie nu vă poate apăra împotriva pânzei de

ferăstrău în partea de jos a piesei de prelucrat.

c) Ajustaţiadâncimeadetăierefuncţiedegrosimea

pieseipecarevreţisăoprelucraţi. Maximum

lungimea unui dinte al pânzei de ferăstrău vizibil în afara

piesa de prelucrat.

d) Nufixaţiniciodatăpiesadelucruceurmeazăafi

tăiatăţinând-oînmânăsaupepicior.Asiguraţi

piesa de lucru prin fixare într-un sistem de prindere

stabil. Este important să fixaţi bine piesa de lucru, pentru

a reduce la minimum pericolul de contact corporal,

blocare a pânzei de ferăstrău sau de pierdere a

controlului asupra acesteia.

e) Apucaţisculaelectricănumaidemânereleizolate

atuncicândexecutaţilucrărilacareaccesoriul

poatenimericonductorielectriciascunşisau

propriul cablu de alimentare. Contactul cu un

conductor sub tensiune pune sub tensiune şi

componentele metalice ale sculei electrice şi duce la

electrocutare.

f) Atuncicândtăiaţifolosiţiîntotdeaunaoriglăde

tăieresauoriglădepreciziecumuchiadelucru

lată. Aceasta măreşte acurateţea procesului de tăiere şi

reduce şansa de gripare a pânzei de ferăstrău.

g) Folosiţiîntotdeaunapânzedeferăstrăude

dimensiunicorespunzătoareşicuorificiude

prindereadecvat(deex.înformădesteasau

rotund). Pânzele de ferăstrău care nu se potrivesc

elementelor de montaj ale ferăstrăului, se vor roti

excentric şi vor duce la pierderea controlului.

h) Nufolosiţiniciodatăşaibesauşuruburideteriorate

sau nepotrivite. Şaibele sau şuruburile pânzei au fost

proiectate special pentru ferăstrăul dvs în scopul unei

funcţionări optime şi a unei mânuiri plină de siguranţă.

2)RECUL-CAUZEŞIAVERTISMENTE

CORESPUNZĂTOARE

• Recululesteoreacţieneaşteptatălaopânzăde

ferăstrăublocată,prinsăsaucentratăgreşit;în

cazulacestaferăstrăuldevinenecontrolat,seridică

şipărăseştepiesadeprelucratîndreaptându-se

spre operator

• Atunci când pânza ferăstrăului este blocată sau fixată

foarte strâns în tăietura de închidere de jos pânza se

blochează şi datorită forţei de reacţiune a motorului

ansamblul se mişcă rapid înapoi spre operator

• În cazul în care pânza este răsucită sau centrată greşit în

tăietură, dinţii muchiei tăietoare din spatele pânzei se pot

gripa în suprafaţa de deasupra a lemnului ducând la

ieşirea pânzei din tăietură şi mişcarea acesteia înapoi

spre operator

• Reculul este consecinţa utilizării greşite sau defectuoase

a ferăstrăului şi poate fi împiedicat prin măsuri preventive

adecvate, precum cele descrise în continuare

a) Strângeţifermcuambelemâiniferăstrăulşi

poziţionaţibraţeleînaşafelîncâtsăputeţirezista

forţelorderecul.Poziţionaţicorpullaambelepărţi

alepânzeideferăstrău,darnupeaceeaşiliniecu

aceasta. În caz de recul ferăstrăul poate sări înpoi, însă

operatorul are posibilitatea de a stăpâni forţele de recul

prin adoptarea unor măsuri preventive adecvate.

b) Atuncicândpânzaestegripatăsauatuncicând

tăiereaesteîntreruptădintr-unanumitmotiv,

întrerupeţideclanşatorulşiţineţiferăstrăulimobilîn

materialpânăînmomentulîncarepânza

ferăstrăuluiseopreştecomplet.Nuîncercaţi

niciodatăsăîndepărtaţiferăstrăuldinpiesade

prelucratsausăîmpingeţiferăstrăulînapoiîntimp

cepânzaesteînfuncţiunesaudupăceaapărut

fenomenul de recul. Investigaţi şi interveniţi într-un mod

corectiv în scopul îndepărtării cauzei gripării pânzei.

Evitaţi tăierea cuielor şi şuruburilor.

c) Înmomentulîncarerepuneţiînfuncţiuneun

ferăstrăuînpiesadeprelucratcentraţipânza

ferăstrăuluiîntăieturăşiverificaţidacădinţii

ferăstrăuluinusuntangrenaţiînmaterial. Dacă

pânza ferăstrăului este gripată aceasta se va deplasa în

sus sau va sări înapoi din piesa de prelucrat în momentul

în care ferăstrăul este pus din nou în funcţiune.

d) Folosiţipanelemariînscopulminimalizăriiriscului

deblocareapânzeişimişcareabruscăaacesteia

înapoi. Panelele mari tind să se deformeze sub

greutatea lor proprie. La ambele părţi trebuie plasate

suporturi sub panel, aproape de linia de tăiere şi aproape

de marginea panelului.

e) Nufolosiţiopânzătocităsaudeteriorată. Seturi de

pânze neascuţite sau neadecvate produc o tăietură

îngustă determinând o frecare excesivă, griparea pânzei

şi mişcarea bruscă înapoi.

f) Adâncimeapânzeişibraţeledeînchiderealefaţetei

reglabiletrebuiesăfiestrânseşiprotejateînainte

deafacetăietura. Dacă reglarea pânzei se schimbă în

timpul tăiatului, aceasta va cauza griparea şi mişcarea

bruscă înapoi a pânzei.

g) Fiţiextremdeprecauţilatăiereapereţilorsauaaltor

sectoare lipsite de vizibilitate. Pânza de ferăstrău care

intră în material se poate bloca în obiecte ascunse şi

provoca un recul.

3)FUNCŢIONAREADISPOZITIVULUIINFERIORDE

PROTECŢIE

a) Înaintedeoricefolosirecontrolaţidacădispozitivul

inferiordeprotecţieesteînchiscorect.Nufolosiţi

ferăstrăulîncazulîncaredispozitivulinferiorde

protecţienusemişcăliberşinuseînchiderapid.

Nufixaţisaustrângeţiniciodatădispozitivulinferior

deprotecţieînpoziţiadeschis. Dacă ferăstrăul cade

întâmplător dispozitivul inferior de protecţie va fi îndoit.

Deconectaţi priza, ridicaţi dispozitivul de protecţie inferior

cu ajutorul manetei de repunere în funcţiune şi

asiguraţi-vă că acesta se mişcă liber şi nu atinge pânza

ferăstrăului sau altă parte, în toate unghiurile şi

adâncimile de tăiere.

b) Controlaţifuncţionareaarculuidispozitivuluiinferior

deprotecţie.Dacădispozitivuldeprotecţieşiarcul

nufuncţioneazăadecvatacesteatrebuiereparate

înainte de a fi folosite. Dispozitivul de protecţie va

funcţiona necorespunzător în cazul unor părţi

componente deteriorate, a unor depozite lipicioase sau a

creşterii reziduurilor.

c) Dispozitivulinferiordeprotecţievafiîndepărtat

manualnumaiîncazultăieturilorspeciale,aşacum

sunttăieturileînadâncimeşităieturilecompuse.

Ridicaţidispozitivuldeprotecţieinferiorprin

tragereamaneteişideîndatăcepânzaintrăîn

materialdispozitivulinferiordeprotecţievafi

deblocat. Pentru toate celelalte tăieturi cu ferăstrăul,

dispozitivul inferior de protecţie va funcţiona automat.

d) Totdeaunacontrolaţidacădispozitivulinferiorde

protecţieacoperăpânzaferăstrăuluiînainteca

ferăstrăulsăfieplasatpebanculdelucrusaupe

planşeu. O pânză neprotejată care merge în gol va duce

la mişcarea ferăstrăului înapoi, tăind tot ceea ce se află

în calea lui. Fiţi conştient de timpul necesar opririi pânzei

după ce comutatorul a fost închis.

AVERTISMENTE SUPLIMENTARE

GENERALITĂŢI

• Această sculă nu trebuie să fie folosit de persoane sub

16 ani

• Această sculă nu este potrivită pentru tăiere umedă

• Decuplaţiîntotdeaunaştecheruldelasursade

alimentare înainte de a face o reglare sau o

schimbare de accesoriu

• Nu folosiţi scula atunci când cordonul sau prezintă

defecţiuni; înlocuirea lor se va efectua de o persoană

autorizată

100

• Nuprelucraţimaterialecareconţinazbest (azbestul

este considerat a fi cancerigen)

• Praful rezultat din materiale precum vopseaua care

conţine plumb, unele specii de lemn, minerale şi metale

poate fi periculos (contactul cu praful sau inhalarea

acestuia poate provoca reacţii alergice şi/sau afecţiuni

respiratorii operatorului sau persoanelor care stau în

apropiere); purtaţiomascădeprafşilucraţicuun

dispozitiv de extragere a prafului când poate fi

conectat

• Anumite tipuri de praf sunt clasificate ca fiind

cancerigene (cum ar fi praful de stejar şi fag) în special în

combinaţie cu aditivi pentru tratarea lemnului; purtaţio

mascădeprafşilucraţicuundispozitivde

extragere a prafului când poate fi conectat

• Respectaţi reglementările naţionale referitoare la

aspiraţia prafului în funcţie de materialele de lucru

folosite

• Folosiţi doar o masă de fierastrău prevăzută cu un

comutator care împiedică repornirea motorului dupa

întreruperea tensiunii

• Folosiţi doar o masă de fierastrău prevăzută cu un

ghidajul tăieturii

ACCESORII

• SKIL garantează funcţionarea perfectă a aparatului

numai dacă sunt folosite accesoriile originale

• Folosiţi numai accesoriile a căror turaţie admisă este cel

puţin egală cu turaţia maximă la mers în gol a aparatului

• Utilizaţinumaipânzedeferăstrăucuundiametru

minimde170mm,undiametrumaximde170mmşi

un orificiu pentru fus de 16 mm

• Nu utilizaţi niciodată pânze de ferăstrău confecţionate din

oţel rapid de scule (HSS)

• Nu folosiţi niciodată discuri de şlefuire/tăiere cu această

sculă

ÎNAINTEAUTILIZĂRII

• Verificaţi întotdeauna dacă tensiunea de alimentare este

aceeaşi cu tensiunea indicată pe plăcuţa de identificare a

sculei (sculele cu o specificaţie de 230V şi 240V pot fi

conectate şi la alimentare de 220V)

• Evitaţi daunele provocate de şuruburi, ţinte şi alte

elemente din timpul lucrului; înlăturaţi aceste elemente

înainte de a trece la acţiune

• Îndepărtaţi toate obstacolele aflate deasupra precum şi

sub traseul de tăiere înainte de a începe tăierea

• Securizaţipiesadelucru (o piesă de lucru fixată cu

clame sau într-o menghină este ţinută mult mai în

siguranţă decât manual)

• Folosiţidetectoareadecvatepentrudepistarea

conductelorşiconductorilordealimentaresau

apelaţiînacestscoplaîntrerprinderealocalăde

furnizareautilităţilor (contactul cu conductorii electrici

poate provoca incendii sau electrocutare; deteriorarea

unei conducte de gaz poate duce la explozii; spargerea

unei conducte de apă provoacă pagube materiale sau

poate provoca electrocutare)

• Folosiţi cabluri de prelungire derulate complet, protejate/

izolate, cu o capacitate de 16 amperi

ÎNTIMPULFUNCŢIONĂRII

• Când este utilizat, nivelul de zgomot poate depăşi 85

dB(A); este necesar să purtaţi echipament de protecţie

pentru urechi

• Nu folosiţi niciodată scula fară sistemul original de

protecţie

• Nu încercaţi să tăiaţi piese de prelucrat extrem de mici

• Nu lucraţi cu scula deasupra capului

• În caz de blocare sau de defecţiune electrică sau

mecanică, deconectaţi imediat scula şi decuplaţi cablul

• În cazul în care cordonul este deteriorat sau secţionat în

timpul lucrului, nu atingeţi cordonul, dar deconectaţi

imediat de la priză

DUPĂUTILIZARE

• Când puneţi instrumentul la o parte, deconectaţi motorul

şi asiguraţi-vă că toate elementele mobile şi-au oprit

complet mişcarea

• După deconectarea ferastrăului circular, nu opriţi

niciodată rotaţia pânzei de fierastrău printr-o forţă laterală

aplicată acesteia

UTILIZAREA

• Montarea pânzei de ferăstrău 3

! deconectaţipriza

- luaţi cheia hexagonală A din magazia B

- apăsaţi butonul C de blocare a axului şi menţineţi

butonul apăsat în timp ce îndepărtaţi cu cheia

hexagonală şurubul al pânzei D

! apăsaţibutonulCdeblocareaaxuluinumai

atuncicândsculaesteînpoziţiadeoprire

- lăsaţi liber butonul C de blocare a axului

- îndepărtaţi flanşa E

- desfaceţi dispozitivul de protecţie inferior F cu maneta

G şi menţineţi-l astfel, montaţi pânza de ferăstrău

astfel încât dinţii pânzei de fierăstrău şi săgeata

desenată pe pânza de fierăstrău să fie îndreptaţi în

aceeaşi direcţie cu săgeata de pe dispozitivul de

protecţie superior

- lăsaţi liber dispozitivul de protecţie inferior F

- montaţi flanşa E

! asiguraţi-văcăsuprafeţeledefixareHaleflanşelor

suntperfectcurateşisuntorientatelapânză

- apăsaţi butonul C de blocare a axului şi menţineţi-l

apăsat în timp ce strângeţi şurubul pânzei cu cheia

hexagonală şi întoarceţi-l 1/8 cu mâna înapoi (asigură

alunecarea pânzei de fierăstrău atunci când aceasta

întâlneşte o rezistenţă excesivă, reducând astfel

suprasarcina motorului şi reculul fierăstrăului)

- lăsaţi liber butonul C de blocare a axului

• Reglarea adâncimii de tăiere (0-55 mm) 4

- pentru o calitate optimă a tăierii pânza de ferăstrău nu

trebuie nu trebuie să depăşească cu mai mult de 3

mm piesa pe prelucrat

- deşurubaţi butonul J

- ridicaţi/coborâţi reazemul K până la adâncimea de

tăiere dorită, adâncime care poate fi setată pe o scalâ

cu ajutorul indicatorului L

- strângeţi butonul J

• Reglarea unghiului de tăiere (0-45°) 5

- deşurubaţi butonul M

- înclinaţi scula până la unghiul de tăiere dorit care este

setat pe scală folosind indicatorul N

- strângeţi butonul M

! latăiereaoblică,adâncimeadetăierenu

corespunde cu valoarea de pe scala adâncimii de

tăiere

101

• Verificarea unghiului de tăiere de 90° 5

- reglaţi şi strângeţi reazemul K la adâncimea de tăiere

maximă 4

- reglaţi şi strângeţi unghiul de tăiere la 0°

- verificaţi unghiul de 90° dintre pânză şi partea

inferioară a reazemului cu un sablon de unghiuri

- dacă este necesar reglajul, deşurubaţi butonul M şi

utilizaţi şurubul de reglaj P aşa cum este ilustrat

• Vizor reglabil al liniei de tăiere Q 6a

- pentru ghidarea sculei de-a lungul liniei dorite de

tăiere marcate pe piesa de prelucrat

- pentru tăiere dreaptă la 0° sau oblică la 45° folosiţi

linia indicatoare menţionată

! partealatăareazemuluitrebuiesăseaşezepe

parteasprijinităapieseideprelucrat

- poate fi ajustată în aşa fel încât să puteţi alege dacă

deşeurile materiale vor cădea pe suprafaţa interioară

sau exterioară a pânzei 6b

! lăţimeadetăiereestedeterminatădelăţimea

danturiipânzeişinudelăţimeacorpuluipânzei

! faceţiîntotdeaunamaiîntâităieridetestpentru

verificarealinieiefectivedetăiere

• Aspirarea a prafului

- conectaţi aspiratorul la extensia R 7

! nulăsaţiniciodatăfurtunulaspiratoruluisă

stânjeneascădispozitivulinferiordeprotectie

sauoperaţiadetăiere

- folosiţi sacii pentru praf (accesoriu SKIL 2610387402)

• Utilizarea sculei 7

- cuplaţi ştecherul la sursa de alimentare

- întotdeauna ţineţi ferm cu o mână mânerul S şi

manevraţi ferm mânerul T cu cealaltă mână

- aşezaţi scula cu partea din faţă a reazemului direct pe

piesa de prelucrat

! asiguraţi-văcădanturafierăstrăuluinueste

angajatăînpiesadeprelucrat

- conectaţi scula apăsând prima dată butonul V (=

comutator de siguranţă care nu poate fi blocat) şi apoi

trăgând declanşatorul W

! sculatrebuiesăfuncţionezelaturaţiacompletă

înaintecapânzasăintreînpiesadeprelucrat

- dispozitivul inferior de protecţie F se deschide automat

atunci când pânza ferastrăului intră în piesa de

prelucrat (pentru tăieri speciale, cum ar fi tăieri de

adâncime, deschideţi manual dispozitivul inferior de

protecţie, folosind maneta G)

! nuforţaţiinstrumentul (aplicaţi presiune uşoară şi

continuă pentru a evita supraîncălzirea vârfurilor

pânzei şi, în cazul în care se taie materiale plastice,

topirea materialului)

! întimpcelucraţi,ţineţiîntotdeaunasculadezonă

(zonele) de prindere colorate gri

- după încheierea tăierii deconectaţi scula eliberând

declanşatorul W

! asiguraţi-văcăpânzas-aopritcompletdin

mişcareînaintedearidicasculadepepiesade

prelucrat

SFATURI PENTRU UTILIZARE

• Când utilizaţi şina de ghidare (accesoriu SKIL

2610Z04064) în combinaţie cu adaptorul, adâncimea de

tăiere se reduce cu 14 mm, atât pentru tăieri de 90°, cât

şi de 45°

• Aşezaţi întotdeauna partea bună a piesei de prelucrat în

jos pentru a asigura o împrăştiere minimă a aşchiilor

• Folosiţi doar pânze ascuţite de tipul corect 8

- calitatea tăierii se îmbunătăţeşte cu numărul de dinţi

- pânzele placate cu carburi ramân ascuţite pe perioade

de până la de 30 de ori lungi decât pânzele obişnuite

• Riglă de ghidare pentru caneluri Y 9

- pentru realizarea unor tăieturi exacte de-a lungul

marginii piesei de prelucrat

- poate fi introdusă în oricare parte a reazemului

Reglarea riglei de ghidare pentru caneluri

- deşurubaţi butonul Z

- reglaţi lăţimea dorită de tăiere utilizând scala riglei de

ghidare pentru caneluri (utilizaţi ca referinţă 0 vizor

reglabil al liniei de tăiere Q)

- strângeţi butonul Z

• Tăierea în adâncime 0

- setaţi adâncimea dorită de tăiere

- înclinaţi scula în faţă spre vizor liniei de tăiere Q aliniat

cu linia dorită de tăiere marcată pe piesă de prelucrat

deschideţi dispozitivul de protecţie inferior F cu maneta G

- chiar înainte ca pânza să intre în piesa de prelucrat,

conectaţi scula şi treptat coborâţi capătul din spate al

sculei folosind partea din faţă a reazemului ca punct

de basculare

- treptat, mişcaţi scula în jos şi înainte

- de îndată ce pânza intră în material, eliberaţi maneta G

! nutrageţiniciodatăsculaînapoi

• Tăierea panourilor mari !

- sprijiniţi panoul aproape de tăietură fie pe pardoseală,

fie pe masă sau pe bancul de lucru

! setaţiadâncimeadetăiereastfelîncâtsă

străpungeţipanoulşinusuportul

- în cazul in care rigla de ghidare pentru caneluri nu

permite lăţimea dorită de tăiere, fixaţi sau prindeţi în

cuie o bucată dreaptă de lemn ca ghidaj, şi folosiţi

partea dreaptă a reazemului faţă de acest ghidaj

ÎNTREŢINERE/SERVICE

• Această sculă nu este destinată utilizării profesionale

• Păstraţi aparatul şi cablul curat (mai ales fantele de

ventilaţie)

! deconectaţidelaprizăînaintedeacurăţa

• Menţineţi întotdeauna curată zona din jurul dispozitivului

de protecţie inferior F 3 (eliminaţi praful şi aşchiile prin

suflare cu aer comprimat sau cu o perie)

• Curăţaţi pânza de ferăstrău imediat după utilizare (în

special de răşini şi clei)

• Dacă în ciuda procedeelor de fabricaţie şi control

riguroase scula are totuşi o pană, repararea acesteia se

va face numai la un atelier de asistenţă service autorizat

pentru scule electrice SKIL

- trimiteţi scula în totalitatea lui cu bonul de cumpărare

la distribuitorul sau la centrul de service SKIL cel mai

apropiat (adrese şi diagrame de service se găseasc la

www.skil.com)

102

MEDIUL

• Nuaruncaţisculeleelectrice,accesoriilesau

ambalajele direct la pubelele de gunoi (numai pentru

ţările din Comunitatea Europeană)

- Directiva Europeană 2012/19/EC face referire la

modul de aruncare a echipamentelor electrice şi

electronice şi modul de aplicare a normelor în

conformitate cu legislaţia naţională; sculele electrice în

momentul în care au atins un grad avansat de uzură şi

trebuiesc aruncate, ele trebuiesc colectate separat şi

reciclate într-un mod ce respectă normele de protecţie

a mediului inconjurător

- simbolul @ vă va reaminti acest lucru

DECLARAŢIEDECONFORMITATE

• Declarăm pe proprie răspundere că produsul descris la

paragraful “Date tehnice” este în conformitate cu

următoarele standarde şi documente normative: EN

60745, EN 61000, EN 55014 conform prevederilor

directivelor 2004/108/CE, 2006/42/CE, 2011/65/UE

• Documentaţietehnicăla: SKIL Europe BV (PT-SEU/

ENG1), 4825 BD Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

ZGOMOT/VIBRAŢII

• Măsurat în conformitate cu EN 60745 nivelul de presiune

a sunetului generat de acest instrument este de 97 dB(A)

iar nivelul de putere a sunetului 108 dB(A) (abaterea

standard: 3 dB), iar nivelul vibraţiilor ✱ m/s² (metoda

mînă-braţ; incertitudine K = 1,5 m/s²)

✱ când tăiaţi lemn 2,6 m/s²

✱ când tăiaţi metale 2,2 m/s²

• Nivelul emisiilor de vibraţii a fost măsurat în conformitate

cu un test standardizat precizat în EN 60745; poate fi

folosit pentru a compara o sculă cu alta şi ca evaluare

preliminară a expunerii la vibraţii atunci când folosiţi scula

pentru aplicaţiile menţionate

- utilizarea sculei pentru aplicaţii diferite sau cu

accesorii diferite şi prost întreţinute poate creşte

semnificativ nivelul de expunere

- momentele în care scula este oprită sau când

funcţionează dar nu execută nicio lucrare, pot reduce

semnificativ nivelul de expunere

! protejaţi-văîmpotrivaefectelorvibraţiilorprin

întreţinereasculeişiaaccesoriilorsale,păstrând

mâinilecaldeşiorganizândproceseledelucru



Ръченциркуляр 5255

УВОД

• Този инструмент е предназначен за надлъжно и

напречно рязане на дърво с право рязане, а също и с

рязане под ъгъл 45°; с подходящи режещи дискове

могат да се режат и цветни метали, леки строителни

материали и пластмаса

• Този инструмент не е предназначен за

професионална употреба

• Прочетете и пазете това ръководство за работа 2

ТЕXHИЧЕСКИДАННИ1

БЕЗОПАСНОСТ

ОБЩИУКАЗАНИЯЗАБЕЗОПАСНАРАБОТА

ВНИМАНИЕ!Прочететевнимателновсички

указания. Неспазването на приведените по долу

указания може да доведе до токов удар, пожар и/или

тежки травми. Съхранявайтетезиуказанияна

сигурномясто. Използваният по-долу термин

“електроинструмент” се отнася до захранвани от

електрическата мрежа електроинструменти (със

захранващ кабел) и до захранвани от акумулаторна

батерия електроинструменти (без захранващ кабел).

1)БЕЗОПАСНОСТНАРАБОТНОТОМЯСТО

a) Поддържайтеработнотосимясточистои

подредено. Безпорядъкът или недостатъчното

осветление могат да спомогнат за възникването на

трудова злополука.

b) Неработетеселектроинструментавсредас

повишенаопасностотвъзникваненаексплозия,

вблизостдолеснозапалимитечности,газове

илипрахообразниматериали. По време на работа

в електроинструментите се отделят искри, които

могат да възпламенят прахообразни материали или

пари.

c) Дръжтедецаистраничнилицанабезопасно

разстояние,докатоработитес

електроинструмента. Ако вниманието Ви бъде

отклонено, може да загубите контрола над

електроинструмента.

2)БЕЗОПАСНОСТПРИРАБОТАСЕЛЕКТРИЧЕСКИ

ТОК

a) Щепселътнаелектроинструментатрябвадае

подходящзаползванияконтакт.Вникакъв

случайнеседопускаизменянена

конструкциятанащепсела.Когатоработитесъс

занулениелектроуреди,неизползвайте

адаптеризащепсела. Ползването на оригинални

щепсели и контакти намалява риска от възникване

на токов удар.

b) ИзбягвайтедопиранатялотоВидозаземени

тела,напр.тръби,отоплителниуреди,пещии

хладилници. Когато тялото Ви е заземено, рискът

от възникване на токов удар е по-голям.

103

c) Предпазвайтеелектроинструментасиотдъжди

влага. Проникването на вода в електроинструмента

повишава опасността от токов удар.

d) Неизползвайтезахранващиякабелзацели,за

коитотойнеепредвиден,напр.заданосите

електроинструментазакабелаилидаизвадите

щепселаотконтакта.Предпазвайтекабелаот

нагряване,омасляване,допирдоостриръбове

илидоподвижнизвенанамашини.Повредени

или усукани кабели увеличават риска от възникване

на токов удар.

e) Когатоработитеселектроинструментнавън,

използвайтесамоудължителникабели,

предназначенизаработанаоткрито.

Използването на удължител, предназначен за

работа на открито, намалява риска от възникване на

токов удар.

f) Акосеналагаизползванетона

електроинструментавъввлажнасреда,

използвайтепредпазенпрекъсвачзаутечни

токове. Използването на предпазен прекъсвач за

утечни токове намалява опасността от възникване

на токов удар.

3)БЕЗОПАСЕННАЧИННАРАБОТА

a) Бъдетеконцентрирани,следетевнимателно

действиятасиипостъпвайтепредпазливои

разумно.Неизползвайтеелектроинструмента,

когатостеуморениилиподвлияниетона

наркотичнивещества,алкохолилиупойващи

лекарства. Един миг разсеяност при работа с

електроинструмент може да има за последствие

изключително тежки наранявания.

b) Работетеспредпазващоработнооблеклои

винагиспредпазниочила. Носенето на подходящи

за ползвания електроинструмент и извършваната

дейност лични предпазни средства, като дихателна

маска, здрави плътнозатворени обувки със стабилен

грайфер, защитна каска или шумозаглушители

(антифони), намалява риска от възникване на

трудова злополука.

c) Избягвайтеопасносттаотвключванена

електроинструментапоневнимание.Предида

включитещепселавзахранващатамрежаилида

поставитеакумулаторнатабатерия,се

уверявайте,чепусковиятпрекъсвачев

положениеизключено. Ако, когато носите

електроинструмента, държите пръста си върху

пусковия прекъсвач, или ако подавате захранващо

напрежение на електроинструмента, когато е

включен, съществува опасност от възникване на

трудова злополука.

d) Предидавключитеелектроинструмента,се

уверявайте,честеотстранилиотнеговсички

помощниинструментиигаечниключове.

Помощен инструмент, забравен на въртящо се

звено, може да причини травми.

e) Ненадценявайтевъзможноститеси.Работетев

стабилноположениенатялотоивъввсеки

моментподдържайтеравновесие. Така ще

можете да контролирате електроинструмента

по-добре и по-безопасно, ако възникне неочаквана

ситуация.

f) Работетесподходящооблекло.Неработетес

широкидрехиилиукрашения.Дръжтекосатаси,

дрехитеиръкавицинабезопасноразстояниеот

въртящисезвенанаелектроинструментите.

Широките дрехи, украшенията, дългите коси могат

да бъдат захванати и увлечени от въртящи се звена.

g) Акоевъзможноизползванетонавъншна

аспирационнасистема,сеуверявайте,четяе

включенаифункционираизправно.

Използването на аспирационна система намалява

рисковете, дължащи се на отделящата се при работа

прах.

4)ВНИМАТЕЛНООТНОШЕНИЕКЪМ

ЕЛЕКТРОИНСТРУМЕНТИ

a) Непретоварвайтеелектроинструмента.

Използвайтеелектроинструментитесамо

съобразнотяхнотопредназначение. Ще работите

по-добре и по-безопасно, когато използвате

подходящия електроинструмент в зададения от

производителя диапазон на натоварване.

b) Неизползвайтеелектроинструмент,чиито

пусковпрекъсвачеповреден. Електроинструмент,

който не може да бъде изключван и включван по

предвидения от производителя начин, е опасен и

трябва да бъде ремонтиран.

c) Предидапроменятенастройкитена

електроинструмента,дазаменятеработни

инструментиидопълнителниприспособления,

кактоикогатопродължителновременямада

използватеелектроинструмента,изключвайте

щепселаотзахранващатамрежаи/или

изваждайтеакумулаторнатабатерия. Тази мярка

премахва опасността от задействане на

електроинструмента по невнимание.

d) Съхранявайтеелектроинструментитенаместа,

къдетонемогатдабъдатдостигнатиотдеца.Не

допускайтетедабъдатизползваниотлица,

коитонесазапознатисначинанаработастяхи

несапрочелитезиинструкции. Когато са в

ръцете на неопитни потребители,

електроинструментите могат да бъдат изключително

опасни.

e) Поддържайтеелектроинструментитеси

грижливо.Проверявайтедалиподвижнитезвена

функциониратбезукорно,далинезаклинват,

далиимасчупениилиповреденидетайли,които

нарушаватилиизменятфункциитена

електроинструмента.Предидаизползвате

електроинструмента,сепогрижетеповредените

детайлидабъдатремонтирани. Много от

трудовите злополуки се дължат на недобре

поддържани електроинструменти и уреди.

f) Поддържайтережещитеинструментивинаги

добрезаточениичисти. Добре поддържаните

режещи инструменти с остри ръбове оказват

по-малко съпротивление и се водят по-леко.

g) Използвайтеелектроинструментите,

допълнителнитеприспособления,работните

инструментиит.н.,съобразноинструкциитена

производителя.Сдейностиипроцедури,

евентуалнопредписаниотразличнинормативни

документи. Използването на електроинструменти

104

за различни от предвидените от производителя

приложения повишава опасността от възникване на

трудови злополуки.

5)ПОДДЪРЖАНЕ

a) Допускайтеремонтътнаелектроинструментите

Видасеизвършвасамоотквалифицирани

специалистиисамосизползванетона

оригиналнирезервничасти. По този начин се

гарантира съхраняване на безопасността на

електроинструмента.

УКАЗАНИЯЗАБЕЗОПАСНАРАБОТАСЦИРКУЛЯРИ

1)ТЕХНИКАНАРЯЗАНЕ

a) ОПАСНОСТ:Дръжтеръцетесинаразстояние

отзонатанарязанеиотциркулярниядиск.С

вторатасиръкадръжтесπомагателната

ръкохваткаиликорπусанаелектродвигателя.

Когато държите циркуляра с двете си ръце, няма

оπасност да ги нараните с режещия диск.

b) Непосягайтесpъцеподобpаботваниядетайл.

Пpедпазителят не може да ви защити от pежещия

диск под обpаботвания детайл.

c) Регулирайтедълбочинатанарязанеспоред

дебелинатанаматериала. Оставете цял зъб да се

показва от долната страна на материала.

d) Никоганедръжтеразрязваниядетайлнаръка

илипритиснаткъмкракаси.Осигурявайте

детайла,катогозахващатевстабилно

приспособление. За да ограничите опасността от

влизане в съприкосновение с тялото, заклинване на

режещия диск или загуба на контрол над

електроинструмента, е важно да застопорите

обработвания детайл добре.

e) Акоизпълняватедейности,прикоито

съществуваопасностработниятинструментда

попадненаскритипроводнициподнапрежение

илидазасегнезахранващиякабел,допирайте

електроинструментасамодо

електроизолиранитеръкохватки. При влизане на

работния инструмент в контакт с проводници под

напрежение то се предава по металните детайли на

електроинструмента и това може да доведе до токов

удар.

f) Пpинадлъжноpязаневинагиизползвайте

пpедпазителпpотивpазкъсванеиливодачс

пpавpъб. Това подобpява точността на pязане и

понижава опасността от заклинване на pежещия

диск.

g) Използвайтевинагирежещидисковесправилна

големинаиподходящотвор(напр.

звездообразениликръгъл). Режещи дискове,

които не пасват точно на монтажните елементи на

циркулярната машина, имат биене по време на

работа и водят до загуба на контрол над

електроинструмента.

h) Никоганеизползвайтеповpедениили

изкpивенишайбиилиболтовезапpикpепване

наpежещиядиск. Шайбите и болта за пpикpепване

на диска са специално пpоектиpани за този

инстpумент с цел максимално добpа pабота и

безопасност.

2)ОБРАТНИУДАРИ-ПРИЧИНИЗАВЪЗНИКВАНЕИ

МЕРКИЗАПРЕДОТВРАТЯВАНЕ

• Обpатният удаp е внезапна pеакция в pезултат на

затегнал, пpитиснат, заклинен или pазцентpован

pежещ диск, пpедизвикваща неконтpолиpуемо

повдигане на инстpумента над обpаботвания детайл

и отскачането му в посока към опеpатоpа

• Когато дискът е затегнал или заклинен поpади

стесняване на пpоpеза, дискът блокиpа поpади

загуба на скоpост и pеакцията на мотоpа изтласква

инстpумента назад към опеpатоpа

• Ако дискът се изкpиви и pазцентpова по вpеме на

pязане, зъбът от задната стpана на диска може да

се забие в гоpната повъpxност на дъpвото, което

пpедизвиква излизане на диска от пpоpеза и

отскачане назад към опеpатоpа

• Обpатният удаp е pезултат от непpавилна pабота с

инстpумента и/или неспазване на съответните

пpоцедуpи или условия на pабота и може да бъде

избегнат, като се вземат пpедпазните меpки,

посочени по-долу

a) Дpъжтездpавоинстpументасдвеpъцеи

заемететаковаположение,коетодавиосигуpи

устойчивостспpямосилитенаобpатнияудаp,

застанететака,четялотовидабъдеотедната

странанарежещиядиск,нонеиведналинияс

него. Пpи обpатен удаp инструмента може да

отскочи назад, но това може да се овладее, ако се

вземат необxодимите пpедпазни меpки.

b) Пpипояватанапpизнациназаклинванена

дискаилипpипpекъсваненаpаботапонякаква

пpичинаосвободетеспусъкаизадpъжте

инстpументанеподвиженвматеpиаладопълно

спиpаненавъpтенетонаpежещиядиск.Несе

опитвайтедаизвадитеpежещиядискот

обpаботванияматеpиалилидаиздъpпате

инстpументаназад,докатодискътевдвижение

–товаможедапpедизвикаобpатенудаp.

Пpовеpете и отстpанете пpичините за заклинване на

диска. Избягвате да pежете гвоздеи или винтове.

c) Пpиpестаpтиpаненаинстpументав

обpаботванияматеpиалцентpиpайтеpежещия

дисквпpоpезаипpовеpетедализъбитена

дисканесазаxваналиматеpиала. Пpи заклинване

на диска той може pязко да излезе от матеpиала пpи

pестаpтиpане на инстpумента.

d) Подпиpайтешиpокитеплоскости,зада

избегнетеpискаотзатяганеиобpатенудаpна

pежещиядиск. Големите плоскости обикновено

пpовисват под въздействие на собствената си

тежест. От двете им стpани се поставят подпоpи

близо до линията на pязане и близо до pъба на

плоскостта.

e) Неизползвайтезатъпенилиповpеденpежещ

диск. Незаточените или непpавилно поставени

дискове пpавят тесни пpоpези, което пpедизвиква

пpекомеpно тpиене, заклинване на диска и обpатни

удаpи.

f) Лостоветезаpегулиpаненадълбочинатаи

ъгъланаpязанеследвадасаздpавозатегнати

пpедизапочваненаpабота. Ако pегулиpовката на

105

диска се пpомени по вpеме на pязане, това може да

пpедизвика заклинване и обpатен удаp.

g) Бъдетеособенопредпазливиприразрязванев

съществуващистениилидругиелементи,под

чиятоповърхностможедаимаскритичужди

тела. Врязващият се циркулярен диск може да

попадне на скрит обект, да блокира и да предизвика

обpатен удаp.

3)ФУНКЦИЯНАДОЛНИЯПРЕДПАЗЕНКОЖУХ

a) Пpедиpаботапpовеpявайтедалидолният

пpедпазителедобpезатвоpен.Неpаботетес

инстpументаакодолниятпpедпазителнесе

движисвободноинесезатваpяведнага.Никога

нефиксиpайтеинезаклинвайтедолния

пpедпазителвотвоpеноположение. Ако

инстpументът случайно падне, долният пpедпазител

може да се изкpиви. Изключете щепсела, вдигнете

долния пpедпазител с помощта на пpибиpащата

дpъжка и се увеpете, че се движи свободно и не се

допиpа до pежещия диск или до дpуги части пpи

всички ъгли и дьлбочини на рязане.

b) Пpовеpетедействиетонапpужинатанадолния

пpедпазител.Акопpедпазителятилипpужината

неpаботяткактотpябва,пpичинатазатова

тpябвадасеотстpанипpедиупотpеба. Долният

пpедпазител може да pаботи тpудно поpади

повpедени части, замъpсяване или натpупване на

отпадък.

c) Долниятпpедпазителсепpибиpаpъчносамо

пpиспециалнивидовеpязане,катообpаботкас

вpязванеисложноpязане.Вдигнетедолния

пpедпазителчpезпpибиpащатадpъжкаи

веднагащомpежещиядискнавлезев

матеpиала,освободетедолнияпpедпазител. Пpи

всички останали видове pязане долният

пpедпазител pаботи автоматично.

d) Винагипpовеpявайтедалидолниятпpедпазител

покpиваpежещиядиск,пpедидаоставите

инстpументанаpаботнатамасаилинапода.

Въpтящият се по инеpция незащитен диск

пpедизвиква движение на инстpумента назад, като

пpи това свое движение пpеpязва всичко по пътя си.

Съобpазявайте се с вpемето, необxодимо за

окончателно спиpане въpтенето на диска след

изключване.

ДОПЪЛНИТЕЛНИУКАЗАНИЯЗАБЕЗОПАСНА

РАБОТА

ОБЩИ

• Машината не трябва да се използва от лица под 16

години

• Този инструмент не е подходящ за мокро рязане

• Предиизвършванетонакакватоидабило

настройкаилисмянанапринадлежноствинаги

изваждайтещепселаотконтактана

електрозахранването

• Не използвайте инструмента, когато е повpеден

шнуpът; замяната му следва да се извъpши от

квалифициpано лице

• Необработвайтеазбестосъдържащматериал

(азбестът е канцерогенен)

• Прахът от някои материали, като например

съдържаща олово боя, някои видове дървесина,

минерали и метали може да бъде вреден (контакт

или вдишване на такъв прах могат да причинят

алергични реакции и/или респираторни заболявания

на оператора или стоящите наблизо лица);

използвайтепротивопраховамаскаиработетес

аспириращопрахтаустройство,когатотакова

можедабъдесвързано

• Определени видиве прах са класифицирани като

карциногенни (като прах от дъб и бук) особено

когато са комбинирани с добавки за подобряване на

състоянието на дървесината; използвайте

противопраховамаскаиработетесаспириращо

прахтаустройство,когатотаковаможедабъде

свързано

• Следвайте дефинираните по БДС изисквания

относно запрашеността за материалите, които

желаете да обработвате

• Използвайте само маса за рязане, снабдена с ключ,

който не позволява повторен пуск на двигателя след

прекъсване на напрежението

• Използвайте само маса за рязане, снабдена с водач

на прореза

ДОПЪЛНИТЕЛНИАКСЕСОАРИ

• SKIL може да осигуpи безаваpийна pабота на

електpоинстpумента само ако се използват

оpигинални допълнителни пpиспособления

• Използвайте само принадлежности, чиято допустима

скорост на въртене е поголяма или равна на

максималната скорост на въртене на празен ход на

електроинструмента

• Използвайтесаморежещидисковесдиаметър

от170мм,максималендиаметърот170мми

отворнашпинделаот16мм

• Никога не използвайте режещи дискове, изработени

от бързорежеща стомана (HSS)

• С този инструмент никога не използвайте

шлифоващи/режещи дискове

ПРЕДИУПОТРЕБА

• Преди включване на инстpумента в контакта се

уверете, че мрежовото напрежение отговаря на

напрежението, обозначено на фирмената табелка на

инстpумента (инстpументи с номинално напpежение

230V или 240V могат да бъдат включени и към

заxpанване с напpежение 220V)

• Избягвайте повреди, които могат да бъдат

причинени от винтове, гвоздеи и други метални

елементи в обработвания детайл; отстpанете ги

пpеди да започнете pабота

• Премахнете всички препятствия върху повърхността,

а също и под пътя на рязане, преди да започнете

рязането

• Обезопасетеработнияматериал (материал,

затегнат в затягащ инструмент или в менгеме е

по-устойчив, отколкото ако се държи в ръка)

• Задаоткриетескритиподповърхността

електро-,водо-игазопроводи,използвайте

подходящиуредиилисеобърнетекъмместното

снабдителнодружество (прекъсването на

електропроводници под напрежение може да

предизвика пожар и/или токов удар; увреждането на

106

газопровод може да предизвика експлозия;

засягането на водопровод може да предизвика

значителни материални щети и/или токов удар)

• Използвайте напълно развити и обезопасени

разклонители с капацитет 16 A

ПРИУПОТРЕБА

• При работа нивото на шума може да надвиши 85

dB(A); носете анттифони

• Не използвайте никога инструмента без

оригиналната му предпазна система

• Не правете опити да режете извънредно малки

детайли

• Не работете с инструмента над глава

• В случай на заяждане или електрическа или

механична неизправност незабавно изключете

инструмента и извадете щепсела от контакта

• Ако кабелът се повреди ил среже по време на

работа, не го докосвайте, веднаяа изключете

щепсела, никога не използвайте инстpумента с

повреден кабел

СЛЕДРАБОТА

• Пpеди да пpибеpете инструмента, изключете мотоpа

и се увеpете, че всички движещи се части са

пpеустановили движението

• След изключване на циркуляра никога не спирайте

въртенето на диска чрез прилагане на странична

сила върху него

УПОТРЕБА

• Поставяне на режещия диск 3

! изключетещепсела

- вземете шестостенния ключ A от комплекта B

- натиснете блокиpащия въpтенето бутон C и го

задpъжте, за да извадите болта на диска D, като

го отвиете в посока на часовниковата стpелка с

шестостенен ключ

! натиснетеблокиpащиявъpтенетобутонC

самокогатоинстpументътенапълноспpял

- освободете блокиpащия въpтенето бутон C

- извадете фланеца E

- отвоpете долния пpедпазител F с лостчето G и го

задъpжите, докато поставете pежещия диск, така

че pежещите зъбци и стpелката въpxу диска да

сочат в същата посока, както и стpелката въpxу

горния пpедпазител

- освободете долния пpедпазител F

- поставете фланеца E

! пpовеpетедализатягащитеповъpxностиHна

фланцитесасъвъpшеночистиислицекъм

диска

- натиснете блокиpащия въpтенето бутон C и

задpъжте, докато затегнете болта на диска в

посока с шестостенен ключ, 1/8 обоpота след

позицията на pъчно затягане (позволява

пpиплъзване на pежещия диск пpи голямо

съпpотивление, което намалява пpетоваpването

на мотоpа и силата на обpатния удаp)

- освободете блокиpащия въpтенето бутон C

• Регулиране на дълбочината на рязане (0-55 mm) 4

- за рязане с оптимално качество режещият диск

не трябва да се издава на повече от 3 mm отдолу

на обработвания детайл

- разхлабете копчето J

- повдигнете/свалете опората K, докато на скалата

бъде нагласен дълбочина на рязане, като

използвате индикатора L

- затегнете копчето J

• Регулиране на ъгъла на рязане (0-45°) 5

- разхлабете копчето M

- наклонете инструмента, докато на скалата бъде

нагласен ъгълът на рязане, като използвате

индикатора N

- затегнете копчето M

! прирязаненаскосявания,дълбочинатана

рязаненесъответстванастойносттана

скалатазадълбочинанарязане

• Проверка на ъгъл на рязане 90° 5

- настройте и затегнете опората K до максимална

дълбочина на рязане 4

- настройте и затегнете ъгъла на рязане на 0∞

- проверете наличието на 90∞ ъгъл между режещия

диск и долната част на опората с ъгълник

- ако е необходимо регулиране, разхлабете копчето

M и използвайте регулиращия винт P както е

показано

• Регулируем маркер на линията на среза Q 6a

- за водене на инструмента по желаната линия на

рязане, отбелязана върху детайла

- за право рязане под ъгъл 0° или рязане на

скосявания под ъгъл 45° използвайте съответната

индикаторна линия

! широкатачастнаопорататрябвадалегне

върхуподдържанатастрананаобработвания

детайл

- може да се pегулиpа, така че да избеpате дали

отпадъчният матеpиал да бъде от вътpешната или

от външната стpана на pежещия диск 6b

! ширинатанарязанесеопределяотширината

назъбитенадиска,анеотширинатана

тялотонадиска

! винагипървоизвършвайтепробнирязания,

задапроверитедействителнаталинияна

рязане

• Изсмукване на пpаxа

- включете прахосмукачката към щуцера R 7

! внимавайтетръбатанапрахосмукачкатадане

пречинадолнияпредпазителилина

операциятанарязане

- можете да използвате прахоуловителна торба

(аксесоар SKIL 2610387402)

• Работа с инстpумента 7

- включете щепсела в контакта на

електрозахранването

- винаги дръжте дръжката S здраво с една ръка, а

дръжката T здраво с другата ръка

- поставете инструмента с предната част на

опората плътно върху обработвания детайл

! уверетесе,чезъбитенациркуляранеса

опренивобработваниядетайл

- включете инструмента, като първо натиснете

копчето V (= защитен превключвател, който не

може да се блокира) а след това дръпнете

спусъка W

107

! предирежещиятдискдавлезевдетайла,

инструментъттрябвадаработинапълна

скорост

- долният предпазител F се отваря автоматично,

когато режещият диск влезе в обработвания

детайл (за специални рязания, например рязане

на вътрешни прорези)

! ненасилвайтеинструмента (приложете лек и

непрекъснат натиск, за да не прегреят върховете

на режещите острия и в случай, че се реже

пластмаса – да не се топи материалът)

! повременаработа,винагидръжтеуредаза

оцветената(ите)всивозона(и)захващане

- след завършване на рязането, изключете

инструмента чрез освобождаване на спусъка W

! предидавдигнетеинструментаотдетайласе

уверете,чережещиятдискевпъленпокой

УKАЗАНИЯЗАРАБОТA

• Когато използвате направляваща (аксесоар на SKIL

2610Z04064) в комбинация с адаптер, дълбочината

на среза ще се намали с 14 mm както за срезове под

наклон 90°, така и за срезове под наклон 45°

• Винаги обръщайте добрата страна на обработвания

детайл надолу, за да осигурите минимално

отцепване на трески

• Използвайте само остри режещи дискове от

подходящ тип 8

- качеството на рязане се подобрява при по-голям

брой на зъбите

- режещи дискове с карбиден връх остават остри

до 30 пъти по-дълго време от обикновените

режещи дискове

• Предпазител против разкъсване Y 9

- за извършване на точни рязания по продължение

на ръба на детайла

- може да се поставя и на двете страни на опората

Настройка на предпазителя против разкъсване

- разхлабете копчето Z

- регулирайте до желаната ширина на рязане, като

използвате скалата на предпазителя против

разкъсване (използвайте линията на среза Q като

0-еталон)

- затегнете копчето Z

• Рязане на вътрешни прорези 0

- задайте желаната дълбочина на рязане

- наклонете инструмента към ллинията на среза Q

подравнен с желаната линия за рязане,

маркирана на обработвания продукт

- отворете долния предпазител F с лостчето G

- точно преди режещият диск да влезе в

обработвания детайл, включете инструмента и

постепенно наведете задния край на инструмента,

като използвате предния край на опората като

точка на въртене

- постепенно преместете инструмента надолу, а

също и напред

- веднага щом pежещия диск навлезе в матеpиала,

освободете лостчето G

! никоганедърпайтеинструментаназад

• Рязане на големи табла !

- поставете таблото на стойка близо до мястото на

рязане или на пода, масата или тезгяха

! настройтедълбочинатанарязанетака,чеда

режетепрезтаблото,анепрезстойката

- в случай, че предпазителят против разкъсване не

позволява желаната ширина на рязане, стегнете

или приковете право парче дърво към

обработвания детайл като водач и използвайте

дясната страна на опората срещу този водач

ПОДДРЪЖКА/СЕРВИЗ

• Този инструмент не е предназначен за

професионална употреба

• Поддъpжайте винаги електpоинстpумента и

заxpанващия кабел чисти (особено вентилационните

отвоpи)

! предипочистванеизключетещепсела

• Винаги поддържайте чиста зоната около долния

предпазител F 3 (отстранете чрез обдухване със

сгъстен въздух или с четка праха и стърготините)

• Почиствайте режещия диск непосредствено след

употреба (особено от смола и лепило)

• Ако въпреки прецизното производство и внимателно

изпитване възникне повреда, инструмента да се

занесе за ремонт в оторизиран сервиз за

електроинструменти на SKIL

- занесете инстpумента в неpазглобен вид заедно с

доказателство за покупката му в тъpговския

обект, откъдето сте го закупили, или в най-

близкия сеpвиз на SKIL (адpесите, както и

сxемата за сеpвизно обслужване на

електpоинстpумента, можете да намеpите на

адpес www.skil.com)

ОПАЗВАНЕНАОКОЛНАТАСРЕДА

• Неизхвърляйтеелектроуредите,

приспособлениятаиопаковкитезаедносбитови

отпадъци (само за страни от ЕС)

- съобразно Директивата на ЕС 2012/19/EG относно

износени електрически и електронни уреди и

отразяването й в националното законодателство

износените електроуреди следва да се събират

отделно и да се предават за рециклиране според

изискванията за опазване на околната среда

- за това указва символът @ тогава когато трябва

да бъдат унищожени

ДЕКЛАРАЦИЯЗАСЪОТВЕТСТВИЕ

• С пълна отговорност ние декларираме, че описаният

в “Технически данни” продукт съответства на

следните стандарти или нормативни документи: EN

60745, EN 61000, EN 55014 съгласно изискванията

на директиви 2004/108/EG, 2006/42/EG, 2011/65/EC

108

• Подробнитехническиописанияпри: SKIL Europe

BV (PT-SEU/ENG1), 4825 BD Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

ШУМ/ВИБPAЦИИ

• Измерено в съответствие с EN 60745 нивото на

звуково налягане на този инструмент е 97 dB(A) а

нивото на звукова мощност е 108 dB(A) (стандартно

отклонение: 3 dB), а вибрациите са ✱ м/с² (метод

ръка-рамо; неопределеност K = 1,5 м/с²)

✱ пpи pязане на дърво 2,6 м/с²

✱ пpи pязане на метал 2,2 м/с²

• Нивото на предадените вибрации е измерено в

съответствие със стандартизирания тест, определен

в EN 60745; то може да се използва за сравнение на

един инструмент с друг и като предварителна оценка

на подлагането на вибрации при използването на

инструмента за посочените приложения

- използването на инструмента за различни от тези

приложения или с други, или лошо поддържани

аксесоари може значително даповиши нивото на

което сте подложени

- периодите от време, когато инструмента е

изключен или съответно включен, но с него не се

работи в момента могат значително данамалят

нивото на което сте подложени

! предпазвайтесеотефектитеотвибрациите,

катоподдържатеинструментаиаксесоарите

му,пазитеръцетеситоплииорганизирате

вашитемоделинаработа



Okružnápíla 5255

ÚVOD

• Toto náradie je určené pre pozdÍžne a priečne rezanie

dreva priamymi rezmi a tiež rezmi pod uhlami do 45°; s

príslušným rezacím kotúčom je možné rezaťaj neželezné

kovy, ľahké stavebné materiály a plasty

• Tento nástroj nie je vhodný pre profesionálne použitie

• Prečítajte a uschovajte tento návod na použitie 2

TECHNICKÉ ÚDAJE 1

BEZPEČNOSŤ

VŠEOBECNÉBEZPEČNOSTNÉPOKYNY

POZOR!Prečítajtesivšetkyvýstražnéupozornenia

abezpečnostnépokyny. Zanedbanie dodržiavania

výstražných upozornení a pokynov uvedených v

nasledujúcom texte môže mať za následok zásah

elektrickým prúdom, spôsobiť požiar a/alebo ťažké

poranenie. Tietovýstražnéupozorneniaa

bezpečnostnépokynystarostlivouschovajtena

budúcepoužitie. Pojem ručné “elektrické náradie”

používaný v nasledujúcom texte sa vzťahuje na ručné

elektrické náradie napájané zo siete (s prívodnou šnúrou) a

na ručné elektrické náradie napájané akumulátorovou

batériou (bez prívodnej šnúry).

1)BEZPEČNOSŤNAPRACOVISKU

a) Udržiavajtesvojepracoviskočistéaupratané.

Neporiadok na pracovisku alebo neosvetlené časti

pracoviska môžu viesť k úrazom.

b) Nepracujteelektrickýmnáradímvprostredí

ohrozenomvýbuchom,vktoromsanachádzajú

horľavékvapaliny,plynyaleboprach. Elektrické

náradie produkuje iskry, ktoré môžu prach alebo pary

zapáliť.

c) Detiainéosobyudržiavajtepočaspráceod

ručnéhoelektrickéhonáradiavdostatočnej

vzdialenosti. V prípade odpútania Vašej pozornosti by

ste mohli stratiť kontrolu nad náradím.

2)ELEKTRICKÁBEZPEČNOSŤ

a) Zástrčkaprívodnejšnúrysamusíhodiťdo

napájacejzásuvky.Zástrčkasavžiadnomprípade

nesmiemeniť.Priuzemnenýchspotrebičoch

nepoužívajtespolusnimižiadneadaptéry.

Nezmenená zástrčka a vhodná zásuvka znižujú riziko

zásahu elektrickým prúdom.

b) Vyhýbajtesatelesnémukontaktuspovrchovými

plochamiuzemnenýchspotrebičov,akosú

elektrické rúry, vyhrievacie telesá, sporáky a

chladničky. Keď je Vaše telo uzemnené, riziko zásahu

elektrickým prúdom je vyššie.

c) Chráňteručnéelektrickénáradiepreddažďoma

vlhkom. Vniknutie vody do ručného elektrického náradia

zvyšuje riziko zásahu elektrickým prúdom.

d) Nepoužívajteprívodnúšnúrunaprenášanie

náradia,najehovešanie,anizaňunevyťahujte

zástrčkuzozásuvky.Prívodnúšnúruchráňtepred

horúčavou,olejom,ostrýmihranamialebo

pohybujúcimisačasťamináradia. Poškodené alebo

zauzlené šnúry zvyšujú riziko zásahu elektrickým

prúdom.

e) Akpracujetesručnýmelektrickýmnáradímvonku,

používajtelentaképredlžovaciešnúry,ktorésú

schválenéprepoužívanievovonkajších

priestoroch. Používanie predlžovacej šnúry určenej do

vonkajšieho prostredia znižuje riziko zásahu elektrickým

prúdom.

f) Aksanedávyhnúťpoužitiuručnéhoelektrického

náradiavovlhkomprostredí,použiteprerušovač

uzemňovaciehoobvodu. Používanie prerušovača

uzemňovacieho obvodu znižuje riziko zásahu elektrickým

prúdom.

3)BEZPEČNOSŤOSÔB

a) Buďtepozorní,dávajtepozornato,čorobíteak

práciselektrickýmnáradímpristupujterozumne.

Nepoužívajteelektrickénáradie,keďsteunavení

alebokeďstepodvplyvomdrog,alkoholualebo

109

liekov. Chvíľa nepozornosti pri používaní náradia môže

viesť k vážnym poraneniam.

b) Nosteosobnéochrannépomôcky,ochrannýodeva

vždymajtenasadenéochrannéokuliare. Nosenie

pracovného odevu a používanie ochranných pomôcok

ako ochrannej dýchacej masky, bezpečnostných

protišmykových topánok, prilby alebo chrániča sluchu,

podľa druhu elektrického náradia, znižuje riziko

poranenia.

c) Vyhýbajtesaneúmyselnémuuvedeniuručného

elektrickéhonáradiadočinnosti.Predzasunutím

zástrčkydozásuvkya/alebopredpripojením

akumulátora,predchytenímaleboprenášaním

ručnéhoelektrickéhonáradiasavždypresvedčte

sa,čijeručnéelektrickénáradievypnuté. Ak budete

mať pri prenášaní ručného elektrického náradia prst na

vypínači, alebo ak ručné elektrické náradie pripojíte na

elektrickú sieť zapnuté, môže to mať za následok

nehodu.

d) Skôrakoručnéelektrickénáradiezapnete,

odstráňtenastavovacieamontážnenástroje. Nástroj

alebo kľúč, ktorý sa nachádza v pohyblivej časti náradia,

môže spôsobiť poranenie.

e) Nepreceňujtesa.Zabezpečtesipevnýpostoja

neprestajneudržiavajterovnováhu. Takto budete

môcť ručné elektrické náradie v neočakávaných

situáciách lepšie kontrolovať.

f) Priprácinostevhodnýpracovnýodev.Nenoste

širokéodevyanemajtenasebešperky.Dbajtena

to,abystemalivlasy,odevarukavicevdostatočnej

vzdialenostiodpohybujúcichsačastínáradia.

Pohybujúce sa časti náradia by mohli zachytiť voľné

oblečenie, šperky alebo dlhé vlasy.

g) Akmožnonamontovaťzariadenienaodsávanie

alebozachytávanieprachu,presvedčítesa,čije

pripojenéasprávnepoužívané. Používanie

odsávacieho zariadenia a zariadenia na zachytávanie

prachu znižuje riziko ohrozenia zdravia prachom.

4)STAROSTLIVÉZAOBCHÁDZANIESELEKTRICKÝM

NÁRADÍMAJEHOPOUŽÍVANIE

a) Náradienepreťažujte.Presvojuprácupoužívajte

určenéelektrickénáradie. Pomocou vhodného

ručného elektrického náradia budete môcť v uvedenom

rozsahu výkonu pracovať lepšie a bezpečnejšie.

b) Nepoužívajtežiadneručnéelektrickénáradie,ktoré

mápokazenývypínač. Ručné elektrické náradie, ktoré

sa už nedá zapínať alebo vypínať, je nebezpečné a treba

ho dať opraviť.

c) Skôrakozačnetenáradienastavovaťalebo

prestavovať,vymieňaťpríslušenstvoaleboskôr,

akoodložítenáradie,vždyvytiahnitezástrčku

sieťovejšnúryzozásuvky. Toto bezpečnostné

opatrenie zabraňuje neúmyselnému spusteniu náradia.

d) Nepoužívanéručnéelektrickénáradieuschovávajte

mimodosahudetí.Nedopusťte,abyručnéelektrické

náradiepoužívaliosoby,ktorésnímniesú

dôkladneoboznámené,aleboktorésineprečítali

tentoNávodnapoužívanie. Ak ručné elektrické

náradie používajú neskúsené osoby, stáva sa

nebezpečným nástrojom.

e) Elektrickénáradiestarostlivoošetrujte.Skontrolujte,

čipohyblivésúčiastkynáradiabezchybnefungujúa

neblokujúačiniesúzlomenéalebopoškodené

niektorésúčiastky,ktorébymohlinegatívne

ovplyvniťfungovanieručnéhoelektrickéhonáradia.

Predpoužitímručnéhoelektrickéhonáradiadajte

poškodenésúčiastkyopraviť. Nejeden úraz bol

spôsobený zle udržiavaným náradím.

f) Používanénástrojeudržiavajteostréačisté.

Starostlivo ošetrované nástroje s ostrými reznými

hranami sa menej často zablokujú a ich vedenie je

podstatne ľahšie.

g) Používajteručnéelektrickénáradie,príslušenstvo,

pracovnénástrojeapod.podľatýchtopokynov.

Zohľadnitepritomkonkrétnepracovnépodmienkya

činnosť,ktorúmátevykonať.Používanie ručného

elektrického náradia na iné ako určené účely môže viesť

k nebezpečným situáciám.

5) SERVIS

a) Ručnéelektrickénáradiezvertedoopravylen

kvalifikovanémupersonáluapoužívajtelen

originálnenáhradnésúčiastky. Tým sa zabezpečí

zachovanie bezpečnosti ručného elektrického náradia.

BEZPEČNOSTNÉPOKYNYPREKOTÚČOVÉPÍLY

1) PÍLENIE

a) NEBEZPEČENSTVO:Nedávajterukydo

pracovného priestoru píly ani k pílovému listu.

Druhourukoudržteprídavnúrukoväťnáradiaalebo

teleso motora. Keď držíte elektrickú pílu oboma rukami,

pílový list Vám ich nemôže poraniť.

b) Nepokústesachytiťopracovanýpredmetzospodu.

Ochranný kryt Vás nechráni pred kotúčom pod

opracovaným predmetom.

c) NastavtehÍbkurezupodľahrúbkyopracúvaného

materiálu. Menej ako celý zub pílového kotúča by mal

byť viditeľný pod obrobkom.

d) Nikdynedržteprirezaníobrobokvrukeaniho

nepridržiavajtenadnohou.Zabezpečteobrobokna

nejakomstabilnompodklade,stabilnýmupevnením.

Je dôležité, aby bol obrobok dobre upevnený a aby sa na

minimum zmenšilo nebezpečenstvo kontaktu s telom,

zablokovania pílového listu alebo možnosť straty kontroly

nad náradím.

e) Elektrickénáradiedržtezaizolovanéplochy

rukovätí pri vykonávaní takej práce, pri ktorej by

moholrezacínástrojnatrafiťnaskrytéelektrické

vedeniaalebozasiahnuťvlastnúprívodnúšnúru

náradia. Kontakt s vedením, ktoré je pod napätím,

spôsobí, že aj kovové súčiastky náradia sa dostanú pod

napätie, čo má za následok zásah obsluhujúcej osoby

elektrickým prúdom.

f) Prirozrezávanívždypoužiteohradunarezanie

alebo vodítko na rovné pílenie. Rez bude presnejší a

je menje pravdepodbné, že sa kotúč zasekne.

g) Používajtevždypílovélistysprávnejveľkostias

vhodnýmupínacímotvorom(napríklad

hviezdicovýmalebookrúhlym). Pílové listy, ktoré sa

nehodia k montážnym súčiastkam píly, nebežia celkom

rotačne a spôsobia stratu kontroly obsluhy na náradím.

h) Nikdynepoužívajtepoškodenéalebonesprávne

podložkyaleboskrutkyprekotúče. Podložky a

skrutky kotúčov boli zvlášť navrhnuté pre vašu pílu na

dosiahnutie optimálneho výkonu a bezpečnej prevádzky.

110

2)SPÄTNÝRÁZ-PRÍČINYAZODPOVEDAJÚCE

UPOZORNENIA

• Spätný ráz je náhla reakcia ak je kotúč zachytený,

uviaznutý alebo nesprávne zoradený, spôsobí, že sa

nekontrolovaná píla zodvihne z opracovaného predmetu

smerom k pracovníkovi

• Ak kotúč uviazne alebo sa zasekne do zárezu, ak sa

zastaví a motor reaguje tak, že sa píla hýbe smerom

dozadu k pracovníkovi

• Ak sa kotúč začne skrúcať alebo je nevyrovnaný v reze

tak zuby na zadnej strane kotúča sa môžu zaseknúť

hlboko do povrchu dreva a kotúč môže potom výsť z

vrubu a skočiť dozadu na pracovníka

• K spätnému rázu dojde následkom nepsrávneho použitia

nástroja a/alebo nepsrávnej prevádzky alebo podmienok;

spätnému rázu je možné predísť ak sa dodržia dole

uvedené opatrenia

a) Držtepílupevneobomarukamiapostavtesatelom

tak,abyVašeramenomohloodporovaťsile

spätnéhorázu.Postavtesanaktorúkoľvekstranu

kotúča,alenievtejistejlíniiakokotúč. Spätný ráz

môže spôsobiť to, že píla náhle vyskočí dozadu, ale

pracovník môže kontrolovať silu spätného rázu ak sa

urobia vhodné opatrenia.

b) Aksakotúčzaseknealeboaksarezanieprerušíz

akéhokoľvekdôvodu,uvoľnitespúšťadržtepílu

bezpohybuvmateriáliažkýmsakotúčúplne

zastaví.Nikdysanepokústevybraťpíluz

opracovanéhopredmetualebovytiahnuťpílu

dozadukýmsakotúčotáčaabynedošlokspätnému

rázu. Skontrolujte opracovaný kus a upravte ho aby

nedošlo k uviaznutiu kotúča. Vyhnite sa prerezaniu

skrutiek alebo klincov.

c) Keďznovuzačnetepíliťopracovanýkus,umiestnite

pílovýkotúčdovrubuaskontrolujte,čisazubypíly

voľnehýbuvmateriáli. Ak kotúč uviazne, môže

vyskočiť alebo spôsobiť spätný ráz z opracovaného kusu

keď sa píla znovu zapne.

d) Podporteveľképanelyabysaminimalizovaloriziko

zaseknutiakotúčaaspätnéhorázu. Veľké panely sa

často ohnú pod vlastnou váhou. Obe strany panelu sa

musia podporiť blízko čiary rezu a pri hranách panelu.

e) Nepoužívajtetupéalebopoškodenékotúče.

Nenaostrené alebo nesprávne nastavené kotúče vytvoria

úzky vrub, spôsobujúci príliš veľké trenie, uviaznutie

kotúča a spätný ráz.

f) Zamykajúcepákynanastaveniehábkykotúčaa

úkosusamusiatesnepripevniťpredzačatím

rezania. Ak sa nastavenie kotúča pošmykne počas

rezania, môže spôsobiť uviaznutie kotúča a spätný ráz.

g) Mimoriadneopatrnýtrebabyťprirezanído

existujúch(neznámych)stienalebodoiných

neprehľadnýchmiest. Zapichovaný pílový list môžu pri

pílení zablokovať rôzne skryté objekty, čo môže spôsobiť

spätný ráz.

3) FUNKCIA DOLNÉHO OCHRANNÉHO KRYTU

a) Predkaždýmpoužitímskontrolujte,čijekryt

správnezavretý.Pílunezapniteaksadolný

ochrannýkrytvoľnenepohybujeaihneďnezavre.

Nikdynepripevnitealebonepriviažtedolný

ochrannýkrytdootvorenejpozície. Ak píla náhodou

spadne je možné, že sa kryt ohne. Odpojte zástrčku,

zodvihnite kryt so zaťahovacou rukoväťou a skontrolujte,

či sa voľne pohybuje a nedotýka sa kotúča alebo inej

časti, pri rezaní pod akýmkoľvek uhlom a do akejkoľvek

hábky.

b) Skontrolujte,čipružinanadolnomochrannomkryte

funguje.Akkrytapružinanefungujúsprávnetaksa

musiapredpoužitímopraviť. Dolný ochranný kryt sa

možno hýbe pomaly lebo niektoré časti sú poškodené,

alebo zašpinené.

c) Dolnýochrannýkrytbysamaldaťručnedolelen

prešpeciálnerezy,akonapr.zapichovaciea

kombinovanérezy.Zodvihnitedolnýochrannýkryt

stiahnutímrukoväteaakonáhlesakotúčdostanedo

materiálu,krytsamusíuvoľniť. Pre všetky ostatné

pílenia by mal kryt fungovať automaticky.

d) Vždydajtepozorabydolnýochrannýkrytkrylkotúč

prvnežpoložítepílanapracovnýpovrchalebona

zem. Nechránený otáčajúci sa kotúč spôsobí, že sa píla

pohne dozadu, bude rezať všetko, čo je jej v ceste,

uvedomte si, že chvílu trvá kým sa kotúč zastaví po

vypnutí vypínača.

ĎALŠIEVÝSTRAŽNÉUPOZORNENIA

VŠEOBECNE

• Tento nástroj by nemali používať osoby mladšie ako 16

rokov

• Tento stroj nie je vhodný pre rezanie za mokra

• Prinastavovaníalebovýmenepríslušenstvavždy

vytiahniteprívodnýkábelzozásuvky

• Nikdy nepoužívajte nástroj ak je šnúra poškodená; šnúru

musí vymeniť kvalifikovaná osoba

• Neobrábajtemateriál,ktorýobsahujeazbest (azbest

sa považuje za rakovinotvorný materiál)

• Prach z materiálu, akým je náter obsahujúci olovo,

niektoré druhy dreva, minerály a kovy môže byť škodlivý

(styk alebo nadýchanie prachu môže spôsobiť alergické

reakcie a/alebo respiračné ochorenia obsluhy a

okolostojacich osôb); používajteochrannúmasku

tváre a pracujte so zariadením na odsávanie prachu,

akjetakétozariadeniemožnépripojiť

• Určité druhy prachu sú klasifikované ako karcinogénne

(akým dubový a bukový prach), a to hlavne v spojení s

prísadami pre úpravu dreva; používajteochrannú

masku tváre a pracujte so zariadením na odsávanie

prachu,akjetakétozariadeniemožnépripojiť

• Dodržujte stanovené nariadenia pre prácu v prašnom

prostredí

• Používajte len rezací stôl vybavený vypínačom

zabraňujúcim spusteniu motora po prerušení prívodu

elektrickej energie

• Používajte len rezací stôl vybavený vedeniem rezu

PRÍSLUŠENSTVO

• SKIL zabezpečí hladký chod nástroja len ak sa používa

pôvodné príslušenstvo

• Používajte iba príslušenstvo, u ktorého hodnota

prípustných obrátok zodpovedá minimálne najvyšším

obrátkam náradia

• Používajtelenpílovékotúčesminimálnym

priemerom 170 mm, maximálnym priemerom 170

mmahriadeľovýmotvorom16mm

• Nikdy nepoužívajte pílové kotúče vyrobené z rýchloreznej

ocele (HSS)

111

• Nikdy nepoužívajte brúsne/rezacie kotúče s týmto

nástrojom

PREDPOUŽITÍM

• Vždy skontrolujte či je napájacie napätie rovnaké ako

napätie uvedené na štítku nástroja (nástroj s menovitým

napätím 230V alebo 240V môžete pripojiť aj do siete s

napätím 220V)

• Zabránte poškodeniu náradia skrutkami, klincami a inými

kovovými predmetmi v obrobku; zoberte ich dole prv než

začnete pracovať

• Predtým než začnete rezať, odstráňte všetky prekážky na

vrchnej a spodnej strane reznej dráhy

• Zaistiteobrábanýdiel (obrábaný diel uchytený

pomocou upínacích zariadení alebo vo zveráku je oveľa

bezpečnejší kým v ruke)

• Navyhľadanieskrytýchelektrickýchvedení,

plynovýchavodovodnýchpotrubípoužitevhodné

hľadacieprístroje,alebosaspojtespríslušným

dodávateľom (kontakt s elektrickým vedením môže mať

za následok vznik požiaru alebo spôsobiť zásah

elektrickým prúdom; poškodenie plynového potrubia

môže spôsobiť výbuch; prevŕtanie vodovodného potrubia

spôsobí vecné škody, alebo môže spôsobiť zásah

elektrickým prúdom)

• Používajte úplne odmotanú a bezpečnú predlžovaciu

šnúru s kapacitou 16 A

POĆASPRÁCE

• Hlasitosť zapnutého prístroja môže byť viac aké 85

dB(A); chráňte si uši ochrannými krycími prostriedkami

• Nikdy nepoužívajte stroj bez originálnych ochranných

krytov

• Nepokúšajte sa rezaťveľmi malé kusy

• Nepracujte so strojom v polohe nad hlavou

• V prípade zaseknutia, mechanickej alebo elektrickej

poruchy, okamžite vypnite stroj a odpojte prívodný kábel

• Ak je sieťová šnúra poškodená alebo ak sa prereže

počas prevádzky, nedotýkajte sa jej ale ju ihneď odpojte

z hlavnej elektrickej siete

PO PRÁCI

• Skôr než nástroj položíte, presvedčte sa že je motor

vypnutý a že sú všetky pohyblivé súčiastky zastavené

• Po vypnutí kotúčovej píly nikdy nezastavujte otáčajúci sa

kotúč silou vyvodenou na jeho bočnú stranu

POUŽITIE

• Montáž pílového kotúča 3

! odpojtezástrčku

- vyberte šesťhranný kľúč A z púzdra B

- stisnite tyčinkové zamykajúce tlačítko C a držte ho

dole kým točením šesťhranným kľúča vyberiete

skrutku D upevňujúcu kotúč

! nástrojmusíbyťvypnutýkeďstisnetetlačítkoC

- uvoľnite tyčinkové zamykajúce tlačítko C

- dajte dole prstenec E

- otvorte spodný ochranný kryt F pákou G a držte ho

kým namontujte pílový kotúč; zuby kotúča a dípka na

pílovom kotúči musia smerovať tým istým smerom ako

dípka na hornom ochrannom kryte

- uvopnite spodný ochranný kryt F

- namontujte späťprstenec E

! dajtepozorabypripevňovaciepovrchyHna

prstencochbolidokonalečistéaabysmerovali

kukotúču

- stisnite tyčinkové zamykajúce tlačítko C a držte ho

dole kým pritiahnete skrutku upevňujúcu kotúč

otočením šesťhranným kľúča proti smeru hodinových

ručičiek o 1/8 otočenia za zatiahnutie prstom

(zabezpečí preklzávanie pílového kotúča pri príliš

veľkom odpore čím znižuje preťaženie motora a

spätný odraz pri rezaní)

- uvoľnite tyčinkové zamykajúce tlačítko C

• Nastavenie hÍbky rezu (0-55 mm) 4

- pre optimálnu kvalitu rezu nesmie byťpílový kotúč

vysunutý viac ako 3 mm pod opracovávaným

predmetom

- uvoľnite gombík J

- zdvihnite/potlačte základovú dosku K do požadovanej

hÍbky podľa stupnice a indikátora L

- dotiahnite gombík J

• Nastavenie uhla rezania (0-45°) 5

- uvoľnite gombík M

- natočte stroj do požadovaného uhla podľa stupnice a

indikátora N

- dotiahnite gombík M

! pri rezaní pod uhlom nezodpovedá hÍbka rezu

hodnote na stupnici pre hÍbku rezu

• Kontrola uhla rezu 90° 5

- nastavte a dotiahnite základovú dosku K v maximálnej

hÍbke rezu 4

- nastavte a zafixujte uhol rezania 0°

- skontrolujte uhol 90° medzi kotúčom a spodnou

stranou základovej dosky pomocou uholníka

- ak je potrebné nastavenie, uvoľnite gombík M a

použite nastavovaciu skrutku P ako je zobrazené

• Nastaviteľná ryska pre sledovanie línie rezu Q 6a

- pre vedenie nástroja pozdÍž požadovanej čiary rezu

vyznačenej na opracovávanom kuse

- pre priamy rez pod uhlom 0° alebo šikmý rez pod

uhlom 45° používajte príslušnú rysku

! širokástranazákladovejdoskymusíležaťna

podoprenej strane opracovávaného predmetu

- je možné nastaviť podľa toho, či si prajete aby

odpadový materiál bol na vnútornej alebo vonkajdej

strane kotúča 6b

! šírkarezujeurčenášírkouzubovkotúčaanie

šírkoutelesakotúča

! vždynajskôrvykonajteskúšobnýreznaoverenie

skutočnejčiaryrezu

• Odsávanie prachu

- na adaptér R 7 nasuňte odsávaciu hadicu

! nikdynedovoľte,abyhadicavysávača

zasahovala do spodného krytu alebo do priebehu

rezania

- možno používať aj vrecko na prach (príslušenstvo

SKIL 2610387402)

• Prevádzka nástroja 7

- zapojte prívodný kábel zo zdroja energie

- vždy pevne držte rukoväť S jednou rukou a rukoväť T

druhou rukou

- položte stroj prednou stranou základovej dosky na

opracovávaný predmet

112

! skontrolujte,čizubykotúčanezasahujúdo

opracovávaného predmetu

- zapnite stroj tak, že najprv stlačíte tlačidlo V (=

bezpečnostný vypínač, ktorý nemôže byťzablokovaný)

a potom potiahnete západku W

! predtým,akokotúčvniknedoopracovávaného

predmetumusístrojbežaťnaplnéotáčky

- spodný kryt F sa otvára automaticky keď pílový kotúč

vniká do opracovávaného predmetu (spodný kryt

otvárajte manuálne pomocou páky G len pri

špeciálnych rezoch, napr. zapichovacích rezoch)

! netlačteprílišnanástroj (vyvíjajte mierny a plynulý

tlak tak, aby sa predišlo prehrievaniu špičiek čepelí a v

prípade rezania plastov roztaveniu plastového

materiálu)

! počasprácevždydržtenástrojvoblastisivého

držadla(iel)

- po dokončení rezu vypnite stroj uvoľnením západky W

! dajtepozorsapílkovýlistúplnezastavilprvnež

zodvihnete nástroj z opracovávaného materiálu

RADUNAPOUŽITIE

• Pri použití vodiacej lišty (príslušenstvo SKIL

2610Z04064) spolu s adaptérom sa hĺbka rezu zmenší o

14 mm pri rezoch 90° aj 45°

• Vždy otočte čelnú stranu opracovávaného predmetu

smerom dole, aby dochádzalo k minimálnemu štiepeniu

• Používajte len ostré kotúče správneho typu 8

- kvalita rezu sa zlepšuje počtom zubov

- kotúče zo spekaných karbidov zostávajú ostré až 30

krát dlhšie než bežné kotúče

• Vodítko pre pozdÍžne rezanie Y 9

- pre presné rezanie pozdÍž okraja opracovávaného

predmetu

- môže byťvložené na obidve strany základovej dosky

Nastavenie vodítka pre pozdÍžne rezanie

- uvoľnite príchytku Z

- nastavte na požadovanú šírku rezania použitím

stupnice vodítka pre pozdľžne rezanie (použite rysku

rezu Q ako referenciu 0)

- dotiahnite príchytku Z

• Zapichovacie rezanie 0

- nastavte požadovanú hÍbku rezu

- natočte stroj dopredu pomocou rysky rezu Q

vyrovnanej podľa požadovanej čiary rezu označenej

na obrábanom kuse

- otvorte spodný ochranný kryt F pákou G

- krátko predtým, ako kotúč vnikne do predmetu,

zapnite stroj a postupne spúšťajte zadnú stranu stroja

používajúc prednú stranu základovej dosky ako

otočný bod

- postupne spúšťajte stroj smerom dole a tiež smerom

dopredu

- akonáhle sa kotúč dostane do materiálu, uvoľnite

páku G

! nikdy neÍahajte stroj smerom dozadu

• Rezanie veľkých panelov !

- podoprite panel v blízkosti rezu, či už na podlahe,

stole alebo pracovnom stole

! nastavte hÍbku rezu tak, aby ste prerezali panel a

nie podperu

- ak šírka rezu nedovoľuje použiťvodítko pre pozdÍžne

rezanie, prichyťte alebo klincami upevnite na panel

rovný kus dreva slúžiaci ako vodítko; režte tak, aby sa

pravá strana základovej dosky opierala o toto vodítko

ÚDRŽBA/SERVIS

• Tento nástroj nie je vhodný pre profesionálne použitie

• Nástroj a sieťovú šnúru udržujte stále čistú (zvlášť

vetracie štrbiny)

! predčistenímodpojtezelektrickejsiete

• Priestor okolo spodného ochranného krytu F 3 udržujte

vždy čistý (odstráňte prach a piliny pomocou stlačeného

vzduchu alebo kefy)

• Hneď po použití očistite pílový kotúč (obzvlášťod živice a

lepidla)

• Ak by nástroj napriek starostlivej výrobe a kontrole

predsa len prestal niekedy fungovať, treba dať opravu

vykonať autorizovanej servisnej opravovni elektrického

náradia SKIL

- pošlite nástroj bez rozmontovania spolu s dôkazom

o kúpe; vášmu dílerovi alebo do najbližšieho

servisného strediska SKIL (zoznam adries servisných

stredisiek a servisný diagram nástroja sú uvedené na

www.skil.com)

ŽIVOTNÉPROSTREDIE

• Elektrickénáradie,príslušenstvoabalenia

nevyhadzujte do komunálneho odpadu (len pre štáty

EÚ)

- podľa európskej smernice 2012/19/EG o nakladaní s

použitými elektrickými a elektronickými zariadeniami a

zodpovedajúcich ustanovení právnych predpisov

jednotlivých krajín sa použité elektrické náradie musí

zbierať oddelene od ostatného odpadu a podrobiť

ekologicky šetrnej recyklácii

- pripomenie vám to symbol @, keď ju bude treba

likvidovať

VYHLÁSENIE O ZHODE

• Na vlastnú zodpovednosť vyhlasujeme, že dole popísaný

výrobok “Technické údaje” sa zhoduje s nasledujúcimi

normami alebo normatívnymi dokumentami: EN 60745,

EN 61000, EN 55014 podľa ustanovení smerníc

2004/108/EG, 2006/42/EG, 2011/65/EU

• Súbor technickej dokumentácie sa nachádzajú na

adrese: SKIL Europe BV (PT-SEU/ENG1), 4825 BD

Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

113

HLUKU/VIBRÁCIÁCH

• Merané podľa EN 60745 je úroveň akustického tlaku

tohto nástroja 97 dB(A) a úroveň akustického výkonu je

108 dB(A) (štandardná odchýlka: 3 dB), a vibrácie sú ✱

m/s² (metóda ruka - paža; nepresnosť K = 1,5 m/s²)

✱ pri rezaní dreva 2,6 m/s²

✱ pri rezaní kovu 2,2 m/s²

• Hladina emisií od vibrácií bola nameraná v súlade s

normalizovaným testom uvedeným v norme EN 60745;

môže sa používať na vzájomné porovnávanie náradí a na

predbežné posúdenie vystavenia účinkom vibrácií pri

používaní náradia pre uvedené aplikácie

- používanie náradia na rôzne aplikácie, alebo v spojení

s rôznymi alebo nedostatočne udržiavanými

doplnkami môže značne zvýšiť úroveň vystavenia

časové doby počas ktorých je je náradie vypnuté alebo

počas ktorých náradie beží ale v skutočnosti nevykonáva

prácu môžu značne znížiť úroveň vystavenia

chráňtesapredúčinkamivibráciítak,žebudete

náradieajehopríslušenstvosprávneudržiavať,tak

ženebudetepracovaťsostudenýmirukamiatakže

si svoje pracovné postupy správne zorganizujete



Kružnapila 5255

UVOD

• Ovaj je uređaj predviđen za uzdužno i poprečno rezanje

drva, ravno ili pod kutom do 45°; a s odgovarajućim

listovima pile mogu se rezati i neželjezni metali, laki

građevni materijali i plastika

• Ovaj uređaj nije namijenjen profesionalnoj upotrebi

• Pažljivo pročitajte i sačuvajte ove upute za rukovanje 2

TEHNIČKIPODACI1

SIGURNOST

OPĆEUPUTEZASIGURANRAD

PAŽNJA!Trebapročitatisvenapomeneosigurnosti

i upute. Ako se ne bi poštivale napomene o sigurnosti i

upute to bi moglo uzrokovati strujni udar, požar i/ili teške

ozljede. Sačuvajtesvenapomeneosigurnostiiupute

zabudućuprimjenu. U daljnjem tekstu korišten pojam

“električni alat” odnosi se na električne alate s priključkom

na električnu mrežu (s mrežnim kabelom) i na električne

alate s napajanjem iz aku baterije (bez mrežnog kabela).

1) SIGURNOST NA RADNOM MJESTU

a) Vašeradnopodručjeodržavajtečistoiuredno.

Nered ili neosvijetljeno radno područje mogu doći do

nezgoda.

b) Suređajemneraditeuokoliniugroženoj

eksplozijom,ukojojsenalazezapaljivetekućine,

plinoviiliprašina. Električni alati proizvode iskre koje

mogu zapaliti prašinu ili pare.

c) Djecuiostaleosobedržitedaljetijekomkorištenja

električnogalata. Ako bi skrenuli pozornost sa posla

mogli bi izgubiti kontrolu nad uređajem.

2)ELEKTRIČNASIGURNOST

a) Priključniutikačuređajatrebaodgovaratiutičnici.

Nautikačuseniukojemslučajunesmijuizvoditi

izmjene.Nekoristiteadapterskeutikačezajednosa

uređajimakojisuzaštićeniuzemljenjem. Originalni

utikač i odgovarajuće utičnice smanjuju opasnost od

električnog udara.

b) Izbjegavajtedodirtijelasuzemljenimpovršinama

kaoštosucijevi,centralnogrijanje,štednjacii

hladnjaci. Postoji povećana opasnost od električnog

udara ako je vaše tijelo uzemljeno.

c) Držiteuređajdaljeodkišeilivlage. Prodiranje vode u

električni uređaj povećava opasnost od električnog

udara.

d) Priključnikabelnekoristitezanošenje,vješanjeili

zaizvlačenjeutikačaizutičnice.Držitekabeldalje

odizvoratopline,ulja,oštrihrubovailipomičnih

dijelovauređaja. Oštećen ili usukan kabel povećava

opasnost od električnog udara.

e) Akoselektričnimuređajemraditenaotvorenom,

koristitesamoprodužnikabelodobrenzauporabu

na otvorenom. Primjena produžnog kabela prikladnog

za uporabu na otvorenom smanjuje opasnost od

električnog udara.

f) Akosenemožeizbjećiuporabaelektričnogalatau

vlažnojokolini,upotrijebitesigurnosnasklopkaza

propuštanjeuzemlju. Upotrebom sigurnosne sklopke

za propuštanje u zemlju smanjuje se opasnost od

električnog udara.

3) SIGURNOST LJUDI

a) Buditeoprezni,paziteštočiniteipostupajte

razumnokodradaselektričnimalatom.Nekoristite

uređajakosteumorniilipodutjecajemopojnih

sredstava, alkohola ili lijekova. Trenutak nepažnje kod

uporabe uređaja može doći do ozbiljnih ozljeda.

b) Nositesredstvaosobnezaštiteiuvijekzaštitne

naočale. Nošenje sredstava osobne zaštite, kao što je

zaštitna maska, sigurnosne cipele koje ne klize, zaštitne

kacige ili štitnika za sluh, ovisno od vrste i primjene

električnog alata, smanjuje opasnost od nezgoda.

c) Izbjegavajtenehotičnopuštanjeurad.Prijenego

štoćeteutaknutiutikačuutičnicui/ilistaviti

aku-bateriju,provjeritejelielektričnialatisključen.

Ako kod nošenja električnog alata imate prst na

prekidaču ili se uključen uređaj priključi na električno

napajanje, to može dovesti do nezgoda.

d) Prijenegoštouređajuključite,uklonitealateza

podešavanjeilivijčaneključeve. Alat ili ključ koji se

nalazi u rotirajućem dijelu uređaja može doći do

nezgoda.

e) Ne precjenjujte svoje sposobnosti. Zauzmite

siguranistabilanpoložajtijelaidržiteusvakom

trenutkuravnotežu. Na taj način možete uređaj bolje

kontrolirati u neočekivanim situacijama.

f) Nositeprikladnuodjeću.Nenositeširokuodjećuili

nakit.Nekavašakosa,odjećairukavicebudušto

daljeodpomičnihdijelova. Mlohavu odjeću, nakit ili

dugu kosu mogu zahvatiti pomični dijelovi uređaja.

g) Ako se mogu montirati naprave za usisavanje i

hvatanjeprašine,provjeritedalisuistepriključenei

da li se pravilno koriste. Primjena naprave za

usisavanje može smanjiti ugroženost od prašine.

114

4)BRIŽLJIVAUPORABAELEKTRIČNIHALATA

a) Nepreopterećujteuređaj.Koristitezavašeradove

zatopredviđenelektričnialat. S odgovarajućim

električnim alatom radit ćete bolje i sigurnije, u

navedenom području učinka.

b) Nekoristiteelektričnialatčijijeprekidač

neispravan. Električni alat koji se više ne može uključiti

ili isključiti, opasan je i treba se popraviti.

c) Izvuciteutikačizmrežneutičnicei/iliizvadite

aku-baterijuprijepodešavanjauređaja,zamjene

priborailiodlaganjauređaja. Ovim mjerama opreza

spriječit će se nehotično pokretanje uređaja.

d) Nekorišteneelektričnealatespremiteizvandosega

djece.Nedopustitedauređajkoristeosobekojes

njimnisuupoznateilikojenisupročitaleuputeza

uporabu. Električni alati su opasni ako ih koriste

neiskusne osobe.

e) Uređajodržavajtespažnjom.Kontrolirajtedali

pomičnidijeloviuređajabesprijekornoradeida

nisu zaglavljeni, te da li su dijelovi polomljeni ili tako

oštećenidanegativnodjelujunafunkcijuuređaja.

Popraviteoštećenedijeloveprijeuporabeuređaja.

Mnoge nezgode imaju svoj uzrok u loše održavanim

uređajima.

f) Reznealateodržavajteoštrimičistim. Pažljivo

održavani rezni alati s oštrim oštricama neće se zaglaviti i

lakši su za vođenje.

g) Koristiteelektričnealate,pribor,radnealate,itd.,

prema navedenim uputama. Pri tome uzmite u obzir

radne uvjete i radove koje se izvode. Uporaba

električnih alata za neke druge primjene različite od

predviđenih, može doći do opasnih situacija.

5) SERVIS

a) Popravakuređajaprepustitesamokvalificiranom

stručnomosobljuisamosoriginalnimrezervnim

dijelovima. Na taj će se način postići održanje stalne

sigurnosti uređaja.

UPUTEZASIGURNOSTZAKRUŽNEPILE

1) POSTUPAK PILJENJA

a) OPASNOST:Rukamanezalaziteupodručje

rezanjaidolistapile.Drugomrukomdržitedodatnu

ručkuilikućištemotora. Ako obim rukama držite za

pilu tada vas ne može ozlijediti list pile.

b) Ne stavljati ruke ispod izratka. Štitnik vas ne može

zaštititi od lista pile ispod izratka.

c) Podesiti dubinu rezanja prema debljini izratka. Ispod

izratka se mora vidjeti manje od pola visine zuba pile.

d) Piljeniizradaknikadanedržiteurukamailipreko

nogu. Izradak se mora nalaziti na stabilnoj podlozi.

Važno je da izradak bude dobro pričvršćen kako bi se na

minimum smanjila opasnost od dodira s tijelom, uklještenja

lista pile ili gubitka kontrole nad kružnom pilom.

e) Ako izvodite radove kod kojih bi radni alat mogao

zahvatitiskriveneelektričnevodoveilivlastiti

priključnikabel,električnialatdržitesamoza

izoliraneručke. Kontakt sa električnim vodom pod

naponom, stavlja pod napon i metalne dijelove

električnog alata i dovodi do električnog udara.

f) Uvijekkoristitištitnikilivodilicuprilikompiljenja.

Time se povećava preciznost reza i smanjuje mogućnost

savijanja lista pile.

g) Koristiteuvijeklistovepileodgovarajućeveličinei

odgovarajućegsteznogprovrta(npr.zvjezdastogili

okruglog). Listovi pile koji ne odgovaraju montažnim

dijelovima pile, okretat će se ekscentrično i dovesti do

gubitka kontrole nad pilom.

Nikadanekoristitineispravneilioštećenepodloškeili

vijke. Podloške i vijci lista pile posebno su izvedeni za vašu

pilu, za postizanje optimalnog učinka i sigurnosti rada.

2)POVRATNIUDAR–UZROCIIODGOVARAJUĆE

UPUTE

• Povratni udar je iznenadna reakcija na ukliješten ili

smaknut list pile, uzrokujući nekontrolirano izdizanje pile

izvan izratka, prema osobi koja pili

• Kada se list pile ukliješti ili zaglavi, zbog reakcije motora

pile, pila će se odbaciti natrag prema osobi koja pili

• Ako bi se list pile deformirao ili smaknuo u rezu, zubi lista

pile bi se mogli ukopati u gornjoj površini drva, uzrokujući

odbacivanje pile prema osobi koja pili

• Povratni udar je rezultat pogrešnog rada s pilom i/ili

neprikladnih radnih postupaka ili stanja i može se izbjeći

poduzimanjem odgovarajućih dolje navedenih mjera

Pilučvrstodržitesobjerukeiutakvompoložajuda

semožeteoduprijetipovratnomudaru.Vašetijelo

držitenabilokojojstranilistapile,alineulinijis

listom pile. Povratni udar može uzrokovati odskakanje pile

prema natrag, ali sile povratnog udara može kontrolirati

osoba koja pili ako se poduzmu odgovarajuće mjere.

b) Kadaselistpileukliještiilikadaiznekograzloga

dođedoisprekidanogrezanja,trebaosloboditi

prekidačipilubezpomicanjadržatiurezu

materijala, sve dok se list pile potpuno zaustavi.

Nikadanepokušavativaditilistpileizizratkaili

povlačitipilupremanatrag,dokselistpilekrećeili

možedoćidopovratnogudara. Istražiti poduzeti

korektivne zahvate kako bi se otklonio uzrok uklještenja

lista pile. Izbjegavati rezanje čavala ili vijaka.

c) Kod ponovnog pokretanja pile koja se nalazi u rezu

izratka, treba centrirati list pile i provjeriti da zubi

pile nisu u zahvatu materijala. Ako je list pile

ukliješten, on bi mogao odskočiti od izratka kada se pila

ponovno pokrene.

d) Velikepločekojeserežutrebaoslonitikakobise

izbjegloukliještenjelistapileiopasnostpovratnog

udara. Velike ploče sklone su provjesu pod djelovanjem

vlastite težine. Oslonci se moraju nalaziti ispod ploča na

obje strane, blizu linije reza i blizu ruba ploče.

e) Nekoristititupeilioštećenelistovepile. Tupi ili

neispravni listovi pile mogu uzrokovati prekomjerno

trenje, ukliještenje pile i povratni udar.

f) Steznepolugezapodešavanjedubinelistapilei

skošenjatrebajubitičvrstostegnuteprijerezanja.

Ako bi se podešenost lista pile pomakla tijekom rezanja,

moglo bi doći do ukliještenja i povratnog udara.

g) Buditeposebnoopreznikodpiljenjaupostojeće

zidove ili na nekim drugim nevidljivim mjestima.

Zarezani list pile mogao bi se kod piljenja blokirati na

skrivenim predmetima i prouzročiti povratni udar.

3) FUNKCIJA DONJEG ŠTITNIKA

a) Kontroliratidonjištitniknaispravnozatvaranjeprije

svakeuporabe.Neraditispilomakosedonjištitnik

nepomičeslobodnoinezatvaratrenutačno.Nikada

nestezatinitivezatidonjištitnikuotvorenom

115

položaju. Ako bi pila nehotično pala, štitnik bi se mogao

savinuti. Izvući mrežni utikač, podići donji štitnik s ručkom

i osigurati da se slobodno pomiče i da ne dodiruje list pile

ili neki drugi dio, pod svim kutovima i dubinama rezanja.

b) Kontroliratidjelovanjeoprugedonjegštitnika.Ako

štitnikiopruganedjelujuispravno,trebajuse

servisirati prije uporabe. Donji štitnik bi mogao

djelovati tromo zbog oštećenih dijelova, naslaga smole ili

nakupina prljavštine.

c) Donjištitniktrebauvućiručnosamozaspecijalne

rezove.Donjištitnikpodićiručkomnauvlačenjeito

čimlistpilezarežeumaterijal,donjištitnikmorabiti

oslobođen. Za sva ostala rezanja donji štitnik treba

djelovati automatski.

d) Uvijekpazitidadonjištitnikpokrivalistpileprije

odlaganja pile na stol ili na pod. Nezaštićen list pile

može doći do ozljeda kod pomicanja pile natrag. Treba

uzeti u obzir vrijeme zaustavljanja lista pile nakon

otpuštanja prekidača.

DODATNE UPUTE ZA SIGURNOST

OPĆENITO

• Uređaj ne bi smjele koristiti osobe mlađe od 16 godina

• Ovaj uređaj nije pogodan za mokro rezanje

• Prijesvihradovaodržavanja,podešavanjailiizmjene

alataipriboratrebaizvućiutikačizmrežneutičnice

• Nikad ne upotrebljavajte alat kad su kabel oštećeni; neka

iz zamijeni kvalificirana osoba

• Neobrađujtematerijalkojisadržiazbest (azbest se

smatra kancerogenim)

• Prašina od materijala kao što su boje koje sadrže olovo,

neke vrste drveća, minerali i metal mogu biti opasne

(dodir s prašinom ili njeno udisanje mogu prouzročiti

alergične reakcije i/ili respiratorna oboljenja rukovatelja ili

posmatrača); nositemaskuzazaštituodprašinei

raditesuređajemzaekstrakcijuprašineukolikoga

možetepriključiti

• Određene vrste prašine klasificiraju se kao karcinogenske

(kao što su prašina hrastovine i bukovine), osobito u

sudejstvu s aditivima za kondicioniranje drveta; nosite

maskuzazaštituodprašineiraditesuređajemza

ekstrakcijuprašineukolikogamožetepriključiti

• Nacionalni uvjeti za materijale s kojima želite raditi

• Koristiti samo stol za piljenje opremljen prekidačem koji

sprječava pokretanje motora nakon prekida u napajanju

• Uvijek koristiti stol za piljenje opremljen vodilicom

PRIBOR

• SKIL može osigurati besprijekoran rad uređaja samo ako

se koristi originalni pribor

• Upotrebljavajte pribor čija dopuštena brzina odgovara

najvećoj brzini alata u praznom hodu

• Koristitesamonoževezapilusminimalnim

promjerom od 170 mm, maksimalnim promjerom od

170 mm i rupom osovine od 16 mm

• Ne dopušta se korištenje listova pile od visokolegiranog

brzoreznog čelika (HSS)

• Na ovaj uređaj ne stezati brusne ploče za brušenje i

rezanje namijenjene za kutnu brusilicu

PRIJE UPORABE

• Uvijek provjerite je li napon napajanja isti kao onaj

naveden na tipskoj pločici uređaja (uređaji označeni s

230V ili 240V mogu raditi i na 220V)

• Izbjegavajte oštećenja od vijaka, čavala i sličnih

predmeta na vašem izratku; prije početka rada ih izvadite

• Prije nego što počnete s rezanjem uklonite sve zapreke sa

gornje kao i donje površine, koje se nalaze na liniji rezanja

• Osigurajte izradak (izradak je sigurnije pričvršćen

pomoću stezaljke ili škripa nego da ga držite rukom)

• Koristiteprikladneuređajezatraženjenaponakako

bisepronašliskriveninapojnivodoviilisesavjetuje

s lokalnim distributerom (kontakt s električnim

vodovima mogao bi doći do požara i električnog udara;

oštećenje plinske cijevi moglo bi dovesti do eksplozije;

probijanje vodovodne cijevi uzrokuje materijalne štete ili

može uzrokovati električni udar)

• Upotrebljavajte samo neodmotane i zaštićene produžne

kabele kapaciteta 16 ampera

TIJEKOM UPORABE

• Razina buke kod rada može premašiti 85 dB(A); nositi

štitnike za sluh

• Uređaj nikada ne koristite bez originalne zaštite

• Ne pokušavajte rezati suviše male izratke

• S uređajem ne radite iznad glave

• U slučaju blokiranja, neuobičajenog ponašanja alata

neobičnih šumova, uređaj treba odmah isključiti i izvući

utikač iz mrežne utičnice

• Ako se tijekom rada priključni kabel ošteti ili odreže, ne

dirati priključni kabel, nego odmah izvući mrežni utikač

NAKON UPORABE

• Čim se odmaknete od alata trebate ga isključiti, a

pomični se dijelovi trebaju potpuno zaustaviti

• List pile se nakon isključivanja uređaja ne smije kočiti

bočnim pritiskom

POSLUŽIVANJE

• Montiranje lista pile 3

! izvućimrežniutikač

- inbus ključ A uzeti iz spremišta B

- pritisnuti gumb C za blokadu vretena i držati ga

pritisnutog dok se list pile skida odvijanjem vijka D s

inbus ključem

! gumb C za blokadu vretena pritisnuti samo ako je

uređajustanjumirovanja

- otpustiti gumb C za blokadu vretena

- skinuti prirubnicu E

- otvorite donji štitnik F pomoću poluge G i zardržite

donji štitnik u otvorenom položaju prilikom montaže

lista pile; zupci i utisnuta strelica na listu pile maraju

biti usmjereni kao i strelica na gornjem štitniku

- osloboditi donji štitnik F

- montirati prirubnicu E

! trebapazitidasteznepovršineHprirubnicebudu

besprijekornočisteidabuduokrenuteprema

listu pile

pritisnuti gumb C za blokadu vretena i držati ga pritisnutog

dok se steže vijak lista pile inbus ključem za 1/8 okreta

(list pile mora klizati kada naiđe na prekomjerni otpor,

smanjujući na taj način preopterećenje motora i

mogućnost povratnog udara pile)

- otpustiti gumb C za blokadu vretena

• Namještanje dubine rezanja (0-55 mm) 4

- za optimalnu kvalitetu rezanja, list pile ne smije stršati

više od 3 mm ispod izratka

- otpustiti gumb J

116

- podići/spustiti stopalo K sve dok se tražena dubina

rezanja ne namjesti na skali, pomoću pokazivača L

- stegnuti gumb J

• Namještanje kuta rezanja (0-45°) 5

- otpustiti gumb M

- električni alat nagnuti dok se ne postigne željeni kut

rezanja na skali kuta, prema pokazivaču N

- stegnuti gumb M

! kod rezanja pod kutom dubina rezanja ne

odgovara vrijednosti na skali dubine rezanja

• Kontrola kuta rezanja pod 90° 5

- podesiti i stegnuti stopalo K na max. dubinu rezanja 4

- podesiti i stegnuti kut rezanja na 0°

- pomoću kutomjera kontrolirati kut 90° između lista pile

i dna stopala

- ako je potrebno podešavanje, otpustiti gumb M i

koristite vijak za podešavanje P kako je prikazano

• Podesivi vizir linije rezanja Q 6a

- za precizno vođenje uređaja uzduž linije rezanja

povučene na izratku

- za ravno rezanje pod 0° ili koso rezanje pod 45°,

koristiti odgovarajuću liniju pokazivača

! većidiostopalatrebanalijegatinaoslonjenidio

izratka

- može se podesiti, kako bi vam se omogućilo biranje

da li se otpadni materijal nalazi na unutarnjoj ili

vanjskoj strani lista pile 6b

! širinarezanjaseutvrđuješirinomzubapile,ane

debljinom lista pile

! uvijek najprije izvoditi probne rezove, kako bi se

provjerila stvarna linija rezanja

• Usisavanje prašine

- priključiti usisavač na nastavak R 7

! pazitidacrijevousisavačaprašinenezatvoriotvor

donjegštitnikalistailidanenaruširadrezanja

- može se također koristiti vrećica za prašinu (SKIL

pribor 2610387402)

• Posluživanje uređaja 7

- mrežni utikač priključiti na utičnicu

- uvijek čvrsto držati ručku S s jednom rukom, a ručku T

čvrsto držati drugom rukom

- uređaj s prednjom stranom podnožja plošno

pozicionirati na izratku

! osigurati da se zubi lista pile ne ukline u izratku

- uključiti uređaj prvo pritiskom palcem na gumb V (=

sigurnosni prekidač koji se ne može zaglaviti) i zatim

povući okidač W

! pilatrebapostićimaksimalnibrojokretajaprije

negoštolistpilezarežeizradak

- donji štitnik lista F se otvara automatski kada list pile

zareže u izradak (donji štitnik lista otvoriti ručno

pomoću poluge G samo za specijalne rezove, kao što

je zarezivanje)

! nemojte preforsiravati alat (pritišćite lagano i stalno

kako bi se izbjeglo pregrijavanje vrha noža te, u slučaju

rezanja plastike, topljenje plastičnog materijala)

! alatkodprimjene,držatisamonasivooznačenim

područjima

- nakon završenog rezanja uređaj isključiti otpuštanjem

okidača W

! listpilesemorapotpunozaustavitiprijenegošto

se alat ukloni sa izratka

SAVJETI ZA PRIMJENU

• Prilikom upotrebe vodilice (SKIL pribor 2610Z04064) u

kombinaciji s adapterom dubina reza bit će smanjena za

14 mm za rezove pod kutom od 90°, kao i pod kutom od

45°

• Dobru stranu izratka položiti okrenutu prema dolje, kako

bi se na najveću mjeru ograničilo stvaranje iveraka

• Koristite samo oštre listove pile odgovarajućeg tipa 8

- kvaliteta reza povećava se sa brojem zubaca

- listovi pile s reznim pločicama od tvrdog metala imaju

do 30 puta dulji vijek trajanja od klasičnih listova pile

• Bočni graničnik Y 9

- za točne paralelne rezove prema rubu izratka

- mogu se obostrano ugraditi u stopalo

Namještanje bočnog graničnika

- otpustiti gumb Z

- namjestiti na željenu širinu rezanja, prema skali

bočnog graničnika (vizir linije rezanja Q koristiti kao

0-referencu)

- stegnuti gumb Z

• Umetnuti rez 0

- namjestiti željenu dubinu rezanja

- uređaj nagnite prema naprijed, s vizirom linije rezanja

Q poravnatom sa željenom linijom reza označenom na

izratku

- otvoriti donji štitnik F s polugom G

- neposredno prije zarezivanja lista pile u izradak,

uključiti uređaj i polako spustiti stražnji dio uređaja uz

primjenu prednjeg ruba podnožja kao točke

nalijeganja

- uređaj postupno spustiti prema dolje i istodobno

pomaknuti prema naprijed

- čim list pile zareže materijal, otpustiti polugu G

! električnialatnikadanepomicatipremanatrag

• Rezanje velikih ploča odnosno tabli !

- ploču osloniti blizu linije rezanja ili na pod, na stol ili

radni stol

! dubinurezanjatakonamjestitidaseploča

prorežeadanezarežeoslonac

- ukoliko bočni graničnik ne omogućava željenu širinu

rezanja, ravnu drvenu letvu stegnuti na izradak ili zabiti

čavlima, koja služi kao vodilica rezanja i vodi uređaj s

desnom stranom podnožja na ovoj letvi za vođenje

ODRŽAVANJE/SERVISIRANJE

• Ovaj uređaj nije namijenjen profesionalnoj upotrebi

• Održavajte čistim uređaj i kabel (osobito otvore za

hlađenje)

! priječišćenjatrebaizvućimrežniutikač

• Područje oko donjeg štitnika F 3 održavajte čistim

(uklonite prašinu i strugotine otpuhavanjem

komprimiranim zrakom ili četkom)

• List pile očistiti neposredno nakon korištenja (npr. od

ostataka smole)

• Ako bi uređaj unatoč brižljivih postupaka izrade i

ispitivanja ipak prestao raditi, popravak treba prepustiti

ovlaštenom servisu za SKIL električne alate

- uređaj treba nerastavljeno predati, zajedno s

računom o kupnji u najbližu SKIL ugovornu servisnu

radionicu (popise servisa, kao i oznake rezervnih

dijelova uređaja možete naći na adresi www.skil.com)

117

ZAŠTITA OKOLIŠA

• Električnealate,priboriambalažunebacajteu

kučniotpad (samo za EU-države)

- prema Europskoj direktivi 2012/19/EG o staroj

električnoj i elektroničkoj opremi i njenoj primjeni u

skladu sa nacionalnim zakonom, istrošeni električni

alati moraju se sakupljati odvojeno i odvesti u posebne

pogone za reciklažu

- na to podsjeća simbol @ kada se javi potreba za

odlaganjem

DEKLARACIJA O SUKLADNOSTI

• Izjavljujemo uz punu odgovornost da je ovaj proizvod

opisan u “Tehnički podaci” usklađen sa slijedećim

normama ili normativnim dokumentima: EN 60745, EN

61000, EN 55014, prema odredbama smjernica

2004/108/EG, 2006/42/EG, 2011/65/EU

• Tehničkadokumentacijasemožedobitikod: SKIL

Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

BUCI/VIBRACIJAMA

• Mjereno prema EN 60745 prag zvučnog tlaka ovog

električnog alata iznosi 97 dB(A) a jakost zvuka 108

dB(A) (standardna devijacija: 3 dB), a vibracija ✱ m/s²

(postupkom na šaci-ruci; nesigurnost K = 1,5 m/s²)

✱ kod rezanja drva 2,6 m/s²

✱ kod rezanja metala 2,2 m/s²

• Razina emitiranja vibracija izmjerena je sukladno

normiranom testu danom u EN 60745; ona se može

koristiti za usporedbu jedne alatke s drugom, te

preliminarnu procjenu izloženosti vibracijama pri uporabi

alatke za navedene namjene

- uporaba ove alatke za druge namjene ili s drugim ili

slabo održavanim nastavcima, može u značajnoj mjeri

uvećati razinu izloženosti

- vrijeme tokom kojega je alatka isključena, ili je

uključena ali se njome ne radi, može značajno

umanjiti razinu izloženosti

zaštititeseodposljedicavibracijaodržavanjem

alatkeinjezinihnastavaka,održavanjemVašihruku

toplima,teorganiziranjemVašihobrazacarada



Kružnatestera 5255

UPUTSTVO

• Ovaj električni alat je namenjen za sečenje drveta po

dužini i po širini, pravolinijski i pod uglom do 45°;

odgovarajućim testerama; mogu da se seku i materijali

koje nisu od gvožđa, nego od lake građe i plastike

• Ovaj alat nije namenjen za profesionalnu upotrebu

• Pažljivo pročitajte i sačuvajte ova uputstva za rukovanje

TEHNIČKIPODACI1

SIGURNOST

OPŠTA UPUTSTVA O SIGURNOSTI

PAŽNJA!Č

itajte sva upozorenja i uputstva. Propusti

kod pridržavanja upozorenja i uputstava mogu imati za

posledicu električni udar, požar i/ili teške povrede. Čuvajte

svaupozorenjaiuputstvazabudućnost. Pojam

upotrebljen u upozorenjima “električni alat” odnosi se na

električne alate sa radom na mreži (sa mrežnim kablom) i na

električne alate sa radom na akumulator (bez mrežnog kabla).

1) SIGURNOST NA RADNOM MESTU

DržiteVašepodručjeradačistoipospremljeno. Nered

ili neosvetljena radna područja mogu voditi nesrećama

b) Neraditesaaparatomuokoliniugroženojod

eksplozijaukojojsenalazezapaljivetečnosti,

gasoviiliprašine. Električni alati proizvode varnice,

koje mogu zapaliti prašinu ili isparenja.

c) Zavremekorišćenjaelektričnogalatadržitepodalje

decu i druge osobe. Kod skretanja možete izgubiti

kontrolu nad aparatom.

2)ELEKTRIČNASIGURNOST

a) Utikačzapriključakaparatamoraodgovaratiutičnoj

kutijici.Utikačsenesmenikakomenjati.Ne

upotrebljavajteadaptereutikačazajednosa

aparatimasauzemljenomzaštitom. Ne promenjeni

utikači i odgovarajuće utičnice smanjuju rizik od

električnog udara.

b) Izbegavajte telesni kontakt sa uzemljenim gornjim

površinama,kaoštosucevi,grejanja,šporetii

rashladni ormani. Postoji povećani rizik od električnog

udara, ako je Vaše telo uzemljeno.

c) Držiteaparatpodaljeodkišeilivlage. Prodiranje

vode u električni aparat povećava rizik od električnog

udara.

d) Ne koristite kabl da bi aparat nosili, obesili ili ga

izvlačiliizutičnice.Držitekabldaljeodvreline,ulja,

oštrihivicailipokretnihdelovaaparata. Oštećeni ili

zamršeni kablovi povećavaju rizik od elektrinog udara.

e) Akosanekimelektričnimalatomraditeuprirodi,

upotrebljavajtesamoprodužnekablovekojisu

dozvoljenizaspoljnopodručje. Upotreba produžnog

kabla pogodnog za spoljno područje smanjuje rizik od

električnog udara.

f) Akoradelektričnogalatanemožedaseizbegneu

vlažnojokolini,koristiteprekidačstrujnezaštitepri

kvaru. Upotreba prekidača strujne zaštite pri kvaru

smanjuje rizik od električnog udara.

3) SIGURNOST OSOBA

a) Buditepažljivi,pazitenato,štaraditeiidite

razumnonaposaosaelektričnimalatom.Ne

upotrebljavajte aparat, kada ste umorni ili pod

uticajem droga, alkohola ili lekova. Momenat

nepažnje kod upotrebe aparata može voditi do ozbiljnih

povreda.

118

b) Nositeličnuzaštitnuopremuiuvekzaštitne

naočare. Nošenje lične zaštitne opreme, kao maske za

prašinu, sigurnosne cipele koje ne klizaju, zaštitni šlem ili

zaštitu za sluh, zavisno od vrste i upotrebe električnog

alata, smanjujete rizik od povreda.

c) Izbegavajtenenamernopuštanjeurad.Uveritese

dajeelektričnialatisključen,prenegoštoga

priključitenastrujui/ilinaakumulator,uzmetegaili

nosite. Ako prilikom nošenja električnog alata držite prst

na prekidaču ili aparat uključen priključujete na struju,

može ovo voditi nesrećama.

d) Uklonitealatezapodešavanjeiliključeveza

zavrtnje,prenegoštouključiteaparat. Alat ili ključ

koji se nalazi u delu aparata koji se okreće, može voditi

povredama.

Ne precenjujte sebe. Pobrinite se da sigurno stojite i

održavajteusvakodobaravnotežu. Na taj način možete

bolje kontrolisati aparat u neočekivanim situacijama.

f) Nositepogodnoodelo.Nenositeširokoodeloili

nakit.Držitekosu,odeloirukavicepodaljeod

pokretnih delova. Opušteno odelo, nakit ili duža kosa

mogu biti zahvaćeni od rotirajućih delova.

g) Ako se mogu montirati uredjaji za usisavanje

prašineiuredjajizahvatanjeprašine,uveriteseda

lisupriključeniiispravnokoriste. Upotreba

usisavanja prašine može smanjiti opasnosti od prašine.

4)BRIŽLJIVOOPHODJENJEIKORIŠĆENJE

ELEKTRIČNIHALATA

a) Nepreopterećujteaparat.UpotrebljavajtezaVaš

posaoelektričnialatodredjenzato. Sa

odgovarajućim električnim alatom radićete bolje i

sigurnije u navedenom području rada.

b) Neupotrebljavajteelektričnialat,čijijeprekidaču

kvaru. Električni alat koji više ne može da se uključi ili

isključi je opasan i mora da se popravi.

c) Izvuciteutikačizutičnicei/iliukloniteakumulator

prenegoštopreduzmetepodešavanjanaaparatu,

promenu delova pribora ili ostavite aparat. Ova mera

opreza sprečava nenameran start aparata.

d) Čuvajtenekorišćeneelektričnealateizvandomašaja

dece. Ne dopustite osobama da koriste aparat, koje

ganepoznajuilinisupročitaliovauputstva.

Električni alati su opasni, ako ih koriste neiskusne osobe.

e) Održavajteaparatbrižljivo.Kontrolišite,dalipokretni

deloviaparatafunkcionišubesprekornoine

slepljuju,dalisudelovislomljeniilitakooštećeni,da

jefunkcijaaparataoštećena.Popraviteoštećene

delove pre upotrebe aparata. Mnoge nesreće imaju svoj

uzrok u loše održavanim električnim alatima.

f) Držirtealatezasečenjaoštreičiste. Brižljivo

negovani alati za sečenje sa oštrim sečivima manje

slepljuju i lakše se vode.

g) Upotrebljavajteelektričnealate,pribor,alatekojise

umećuitd.premaovimuputstvima.Obratitepažnju

pritom na uputstva za rad i posao koji treba izvesti.

Upotreba električnih alata za druge od propisanih

namena može voditi opasnim situacijama.

5) SERVIS

a) NekaVamVašaparatpopravljasamokvalifikovano

stručnoosobljeisamosaoriginalnimrezervnim

delovima. Na taj način se obezbedjuje da ostane

sačuvana sigurnost aparata.

SIGURNOSNAUPUTSTVAZAKRUŽNETESTERE

1) POSTUPAK TESTERISANJA

a) OPASNOST:NeiditesaVašimrukamau

područjetestereilistatestere.DržitesaVašom

drugomrukomdodatnudrškuilikućištemotora.

Ako obe ruke drže testeru, one se ne mogu povrediti od

lista testere.

b) Nemojtedaposežeteispodpodručjarada. Zaštitni

mehanizam ne može da vas štiti od sečiva ispod

područja rada.

c) Dubinusečenjapodesitenadebljinupodručjarada.

Ispod područja rada treba da se vidi manje od celog

zupca sečiva.

d) Nedržiteradnikomadkojisesečenikadauruciili

preko noge. Osigurajte radni komad na nekom

stabilnompritezaču. Važno je radni komad dobro

pričvrstiti, da bi minimizirali opanost od kontakta sa

telom, stezanja lista testere ili gubitka kontrole.

e) Hvatajteelektričnialatsamozaizolovanedrške,

kada izvodite radove, kod kojih upotrebljeni alat

možedasretneskrivenevodoveilisopstvenimrežni

kabl. Kontakt sa vodom koji provodi napon stavlja i

metalne delove električnog alata pod napon i vodi

električnom udaru.

f) Prisečenjuuvekkoristitezaštitnuograduili

mehanizamzazaštituravneivice. Tako ćete poboljšati

preciznost sečenja i smanjiti rizik od povezivanja sečiva.

g) Upotrebljavajteuveklistovetesterepraveveličinei

saodgovarajućimotvoromzaprihvat(naprimeru

obliku zvezde ili okrugao). Listovi testere, koji ne

odgovaraju montažnim delovima testere, rade

ekscentrično i utiču na gubitrak kontrole.

h) Nemojtenikadadakoristiteoštećeneilineispravne

zaptivačeilirezezasečivo. Zaptivači i reze za sečivo

su posebno dizajnirani za vašu testeru, radi optimalnih

performansi i bezbednosti pri rukovanju.

2)TRZANJE-UZROCIIODGOVARAJUĆAUPUTSTVA

• Trzanje predstavlja iznenadnu reakciju na probijanje,

udaranje ili loše poravnato sečivo testere, koje izaziva

nekontrolisano pomeranje testere sa područja rada i

podizanje ka operateru

• Kada se sečivo probije ili snažno udari prilikom

zatvaranja reza, sečivo se zaustavlja i motor ubrzano

vodi jedinicu ka operateru

• Ako se sečivo uvrne ili nije poravnato sa površinom koja

se seče, zupci na stražnjoj ivici sečiva mogu da se zabiju

u gornju površinu drveta i da izazovu dizanje sečiva iz

reza i iskakanje ka operateru

• Trzanje nastaje kao rezultat neispravnog rukovanja i/ili

nepravilnih procedura u radu ili uslova i može da se

izbegne preduzimanjem odgovarajućih mera

predostrožnosti koje su dole navedene

a) Snažnodržiteručkunatasteriobemarukamai

postaviteruketakodamožetedaizdržitetrzanje.

Telotrebadabudesajednestranesečiva,aneu

linijisasečivom. Trzaj može da prouzrokuje da testera

odskoči unazad, ali silinu trzaja operater može da

kontroliše ukoliko su preduzete ispravne mere

predostrožnosti.

b) Kadasečivoudariiliakodođedoprekidasečenjaiz

bilokograzloga,otpustiteobaračidržite

119

nepokretnutesteruumaterijalusvedoksesečivo

sasvimnezaustavi.Nikadanepokušavajteda

uklonitetesterusapodručjaradailidapovučete

testeruunazadkadajesečivoupokretuilikada

dolazi do trzaja. Istražujte i preduzimajte određene

akcije za popravljanje, da biste eliminisali uzroke

udaranja sečiva. Izbegavajte sečenje eksera i šrafova.

c) Kadaponovopokrećetetesterukojasenalazina

područjurada,centrirajtetesteruureziuveritese

da se zupci testere ne nalaze u materijalu. Ako

sečivo udara, može da dođe do iskakanja iz područja

rada ili trzaja kada se testera ponovo pokrene.

d) Ispodvelikihpločastavitepodupirač,dabiste

smanjilirizikodprobijanjasečivaitrzaja. Velike

ploče imaju tendenciju da se ugibaju pod sopstvenom

težinom. Podupirač mora da se stavi ispod ploče sa obe

strane, blizu linije sečenja i blizu ivice ploče.

e) Nemojtedakoristitetupoilioštećenosečivo.

Nenaoštrena ili nepravilno postavljena sečiva mogu da

dovedu do uskog reza i prouzrokovati prekomerno trenje,

udaranje sečiva ili trzanje.

f) Ručicezazaključavanjedubinesečenjai

podešavanjekosinemorajudabudučvrstei

osiguraneprepočetkasečenja. Ako se podešavanje

za sečivo promeni tokom sečenja, može da dođe do

udaranja i trzaja.

g) Budite posebno oprezni kod testerisanja u

postojećezidoveilidruganevidljivapodručja.

Uronjeni list testere može pri testerisanju u skrivene

objekte blokiradi i prouzrokovati trzanje.

3) FUNKCIJA DONJE ZAŠTITNE MEHANIZMA

a) Presvakeupotrebeproveritedalijedonjizaštitni

mehanizam ispravno zatvoren. Nemojte da

započinjeteradsatesteromakosedonjizaštitni

mehanizam slobodno ne pomera i odmah ne

zatvara. Nemojte nikada da stavljate sponu ili

povezujetedonjizaštitnimehanizamuotvoreni

položaj. Ako se testera slučajno ispusti, donji zaštitni

mehanizam mora da se savije. Iskopčajte utikač,

podignite donji zaštitni mehanizam sa ručicom za

uvlačenje i proverite da li se slobodno pomera i ne

dodiruje sečivo ili bilo koji deo, pod svim uglovima i u

svim dubinama sečenja.

b) Proveriteoprugudonjegzaštitnogmehanizma.Ako

zaštitnimehanizamiopruganefunkcionišuispravno,

moraju da se servisiraju pre upotrebe. Donji zaštitni

mehanizam će možda funkcionisati sporo zbog oštećenih

delova, naslaga gume ili povećanja krhotina.

c) Donjizaštitnimehanizamtrebaručnodaseuvuče

samozaposebnevrstesečenja,naprimerza

uronjenoisloženosečenje.Podignitedonjizaštitni

mehanizampovlačenjemručiceičimsečivododirne

materijal,donjizaštitnimehanizammoradase

otpusti. Za sve ostale vrste sečenja donji zaštitni

mehanizam se automatski pokreće.

d) Uvekproveritedalidonjizaštitnimehanizam

prekrivasečivoprenegoštospustitetesteruna

klupu ili pod. Nezaštićeno, rotirajuće sečivo može da

prouzrokuje da se testera pokreće unazad i da iseče sve

što joj se nađe na putu. Obratite pažnju na vreme

potrebno da se sečivo zaustavi nakon što se prekidač

otpusti.

DODATNA SIGURNOSNA UPUTSTVA

OPŠTA

• Ovaj alat ne treba da koriste osobe ispod 16 godina

• Ovaj alat nije podesan za vlažno sečenje

• Obaveznoiskopčajtealatizelektričneutičnicepre

negoštoizvršitebilokakvapodešavanjailizamenu

pribora

• Nikada nemojte da koristite alat ako je kabl oštećen;

zamenu kabla mora da obavi stručno lice

• Neobradjujtenikakavmaterijalkojisadržiazbest

(azbest važi kao izazivać raka)

• Prašina od materijala, kao što su boja koja sadrži olovo,

neke vrste drveta, minerali i metal, može biti opasna

(dodir ili udisanje prašine može prouzrokovati alergijske

reakcije i/ili respiratorna oboljenja rukovaoca i lica u

blizini); nositemaskuprotivprašineiraditeuz

uključeniuređajzaekstrakcijuprašinekadaradite

namestimagdejujemogućepriključiti

• Određene vrste prašine su klasifikovane kao

kancerogene (kao što su prašina hrastovine i bukovine),

posebno u sadejstvu sa aditivima za pripremu drveta;

nositemaskuprotivprašineiraditeuzuključeni

uređajzaekstrakcijuprašinekadaraditena

mestimagdejujemogućepriključiti

• Prati nacionalne propise vezane za prašinu koja se

proizvodi prilikom rada na obrađivanim materijalima

• Koristite samo sto za rad koji je opremljen prekidačem

koji sprečava ponovno pokretanje motora nakon prekida

napona

• Koristite samo sto za rad koji je opremljen vodičem reza

PRIBOR

• SKIL može priznati garanciju samo ukoliko je korišćen

originalni pribor

• Koristite samo pribor čija je dozvoljena brzina u najmanju

ruku jednaka najvećoj brzini pri praznom hodu

električnog alata

• Koristiteisključivolistovetestereminimalnog

prečnika170mm,maksimalnogprečnika170mm,i

saotvoromzavretenoširine16mm

• Nemojte nikada da koristite testere napravljene od HSS

čelika

• Uz ovaj električni alat nikad nemojte da koristite diskove

za oštrenje/sečenje

PRE UPOTREBE

• Uvek se uverite da je napon struje isti kao i napon naveden

na pločici sa nazivom alatu (alati na kojima je naveden

napon od 230V ili 240V mogu da rade i na 220V)

• Izbegavajte oštećenja od šrafova, eksera i drugih

predmeta na vašem području rada; uklonite ih pre nego

što započnete rad

• Pre nego što započnete sečenje, uklonite sve prepreke

na vrhu, kao i ispod putanje sečenja

• Obezbedite radni predmet (radni predmet stegnut

pomoću stega ili nečeg sličnog je mnogo stabilniji neko

kada se drži rukom)

• Koristiteodgovarajućeaparatezaproverudaliseu

zidukojibušimonalazeskriveneinstalacije,ilizataj

posaonađiteodgovarajućepreduzeće (kontakt sa

električnim vodovima može izazvati požar ili električni

udar; oštećenje gasovoda može izazvati eksploziju;

probijanje cevi sa vodom uzrokuje štete ili može izazvati

električni udar)

120

• Produžni kabl koji koristite mora da bude sasvim

odmotan i siguran, sa kapacitetom od 16 A

TOKOM UPOTREBE

• Buka koju alat proizvodi tokom rada može da premaši 85

dB(A); nosite zaštitu za sluh

• Nemojte nikada da koristite električni alat bez originalnog

sistema za zaštitu

• Ne pokušavajte da sečete veoma mala područja rada

• Nemojte da radite sa ovim alatom iznad glave

• U slučaju atipičnog ponašanja ili nepoznatih zvukova

odmah isključite alat i izvucite prekidač iz struje

• Ako se kabl ošteti ili preseče u toku rada, odmah ga

iskopčajte i nemojte ga dodirivati

NAKON UPOTREBE

• Kada završite rad sa alatom, isključite motor i proverite

da li su se zaustavili svi pokretni delovi

• Nakon isključivanja kružne testere, nemojte nikada da

zaustavljate obrtanje sečiva testere primenom bočne sile

UPUTSTVOZAKORIŠĆENJE

• Postavljanje sečiva testere 3

! iskopčajteutikač

- izvadite imbus ključ A iz skladišta B

- pritisnite dugme za zaključavanje vretena C i držite ga

pritisnuto dok uklanjate rezu sečiva D sa imbus ključem

! dugmezazaključavanjevretenaCpritisnitekada

seelektričnialatsasvimzaustavi

- otpustite dugme za zaključavanje vretena C

- uklonite štitnik E

- otvorite donji zaštitni mehanizam F pomoću ručice G i

zadržite je prilikom montiranja lista testere; strelica

utisnuta na sečivu mora da bude usmerena isto kao i

strelica na gornjem zaštitnom mehanizmu

- otpustite donji zaštitni mehanizam F

- postavite štitnik E

! proveritedalisupovršinesasponamaHštitnika

potpunočisteiokrenitesečivo

- pritisnite dugme za zaključavanje vretena C i držite ga

pritisnuto dok pričvršćujete rezu sečiva pomoću imbus

ključa za 1/8 okreta nakon što zategnete prstima (tako

se osigurava klizanje sečiva testere kada dođe do

prekomernog otpora i zbog toga opterećenja motora i

trzanja testere)

- otpustite dugme za zaključavanje vretena C

• Podešavanje dubine sečenja (0-55 mm) 4

- radi optimalnog kvaliteta sečenja, sečivo testere ne bi

trebalo da bude duže od 3 mm ispod područja rada

- otpustite dugme J

- podignite/spustite stopu K dok ne podesite željenu

dubinu sečenja na skali korišćenjem indikatora L

- pričvrstite dugme J

• Podešavanje ugla sečenja (0-45°) 5

- otpustite dugme M

- naginjite alat dok ne podesite željeni ugao sečenja

korišćenjem indikatora N

- pričvrstite dugme M

! prikosomsečenju,dubinasečenjaneodgovara

vrednostiprikazanojnaskalizadubinusečenja

• Provera ugla sečenja od 90° 5

- podesite i pričvrstite stopu K na maksimalnu dubinu

sečenja 4

- podesite i pričvrstite ugao sečenja na 0°

- proverite ugao od 90° između sečiva i dna stope

pomoću kvadrata

- ako je podešavanje potrebno, otpustite dugme M i

koristiti zavrtanj za podešavanje P kao što je prikazano

na slici

• Podešavajući vizir za liniju sečenja Q 6a

- za vođenje električnog alata duž željene linije

označene na području rada

- za ravno sečenje pod uglom od 0° ili koso sečenje pod

uglom od 45° koristite liniju indikatora

! širideostopebitrebalodastojinapodupiračuna

područjurada

- može se podesiti za odabir otprašivanja sa leve ili

desne strane lista testere 6b

! širinasečenjaseodređuješirinomzubacasečiva,

aneširinomsečiva

! uvekprvoizvediteprobnosečenje,dabiste

proverilistvarnulinijusečenja

• Usisavanje prašine

- priključite usisivač na produžetak R 7

! nikadanemojtedadozvolitedacrevousisivača

dođeudodirsadonjimzaštitnimmehanizmomili

operacijomsečenja

- može da se koristi i kesa za prašinu (SKIL pribor

2610387402)

• Rukovanje alatom 7

- uključite utikač u izvor napajanja

- uvek jednom rukom čvrsto držite ručicu S, a drugom

snažno držite ručicu T

- postavite električni alat sa prednjim krajem ravne

stope na područje rada

! proveritedalistitesterenisuzakačeniza

područjerada

- uključite alat tako da prvo pritisnete vijak V (= zaštitni

vijak koji se ne može zaključati), a zatim povučete

okidač W

! električnialatbitrebalodabudeupunojbrzini

prenegoštosečivododirnepodručjerada

- donji zaštitni mehanizam F se automatski otvara kada

sečivo prodre u područje rada (ručno otvorite donji

zaštitni mehanizam pomoću ručice G samo za

posebne vrste sečenja, na primer za uronjeno

sečenje)

! ne koristite silu dok rukujete alatom (primenite

blag i kontinuiran pritisak da biste izbegli pregrevanje

vrhova oštrica i, ukoliko sečete plastiku, topljenje

plastičnog materijala)

! dokradite,uvekdržitealatzamesto(a)kojo(a)su

označenasivombojom

- nakon završetka sečenja, isključite alat otpuštanjem

obarača W

! prenegoštopodignetealatsapodručjarada,

proveritedalijedošlodopotpunogprekidarada

sečiva

SAVETI ZA PRIMENU

• Prilikom korišćenja vodeće šine (SKIL pribor

2610Z04064) u kombinaciji sa adapterom dubina reza će

biti smanjena za 14 mm za rezove pod uglom od 90°, kao

i pod uglom od 45°

• Dobru stranu područja rada uvek okrenite nadole, da

biste osigurali minimalno cepanje

121

• Koristite samo oštra sečiva, pravog tipa 8

- kvalitet sečenja se poboljšava sa brojem zubaca

- sečiva sa karbidnim vrhom ostaju oštra 30 puta duže

od običnih sečiva

• Bočna ograda Y 9

- za pravljenje tačnih rezova duž ivice područja rada

- može da se umetne na bilo koju stranu stope

Podešavanje bočne ograde

- otpustite dugme Z

podesiti željenu širinu sečenja pomoću skale na bočnoj

ogradi (koristite vizir za liniju sečenja Q kao nulti položaj)

- pričvrstite dugme Z

• Uronjeno sečenje 0

- podesite željenu dubinu sečenja

- nagnuti alat upravno sa vizirom linije sečenja Q

paralelno sa željenom linijom sečenja označenom na

radnom predmetu

- otvorite donji zaštitni mehanizam F pomoću ručice G

- neposredno pre nego što sečivo dodirne područje

rada, uključite električni alat i postepeno spuštajte

stražnji kraj alata korišćenjem prednjeg kraja stope

kao pokazivača

- postepeno pomerajte alat nadole i napred

- čim sečivo dodirne u materijal otpustite ručicu G

! nemojte nikad da gurate alat unazad

• Sečenje velikih ploča !

- postavite ploču blizu sečenja na pod, sto ili na radni sto

! podesitedubinusečenjatakodasečetekroz

ploču,anekrozpodupirač

- u slučaju da bočna ograda ne omogućava željenu

širinu sečenja, zakačite sponom ili ekserom deo

drveta na područje rada kao vodič i koristite desnu

stranu stope uz ovaj vodič

ODRŽAVANJE/SERVIS

• Ovaj alat nije namenjen za profesionalnu upotrebu

• Alat i kabl uvek održavajte čistim (posebno otvore za

hlađenje)

! prečišćenjaiskopčajtekablizutičnice

• Neka prostor oko donjeg štitnika F 3 uvek bude čist

(uklonite prašinu i opiljke produvavanjem komprimovanim

vazduhom ili četkom)

• Sečivo testere očistite neposredno posle upotrebe

(posebno od smole i lepka)

• Ako bi alat i pored brižljivog postupka izrade i kontrole

nekada otkazao, popravku mora vršiti neki autorizovani

servis za SKIL-električne alate

- pošaljite nerastavljeni alat zajedno sa potvrdom o

kupovini vašem nabavljaču ili najbližem SKIL servisu

(adrese i oznake rezervnih delova možete naći na

www.skil.com)

ZAŠTITA OKOLINE

• Električnealate,priboraiambalaženeodlažiteu

kućneotpatke (samo za EU-države)

- prema Europskoj direktive 2012/19/EG o staroj

električnoj I elektronskoj opremi i njenoj upotrebi u

skladu sa nacionalnim pravom,električni alati koji su

istrošeni moraju biti sakupljeni odvojeno i dostavljeni

pogonu za reciklažu

- simbol @ će vas podsetiti na to

DEKLARACIJAOUSKLAĐENOSTI

• Izjavljujemo na vlastitu odgovornost da je pod “Tehnički

podaci” opisani proizvod usaglašen sa sledećim

standardima ili normativnim aktima: EN 60745, EN

61000, EN 55014 prema odredbama smernica 2004/108/

EG, 2006/42/EG, 2011/65/EU

• Tehničkadokumentacijakod: SKIL Europe BV

(PT-SEU/ENG1), 4825 BD Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

BUKA/VIBRACIJE

• Mereno u skladu sa EN 60745 nivo pritiska zvuka ovog

alata iznosi 97 dB(A) a jačina zvuka 108 dB(A) (normalno

odstupanje: 3 dB), a vibracija ✱ m/s² (mereno metodom

na šaci-ruci; nesigurnost K = 1,5 m/s²)

✱ pri sečenju drvo 2,6 m/s²

✱ pri sečenju metal 2,2 m/s²

• Nivo emisije vibracija izmeren je u skladu sa

standardizovanim testom datim u EN 60745; on se može

koristiti za upoređenje jedne alatke sa drugom, kao i za

preliminarnu procenu izloženosti vibracijama pri

korišćenju ove alatke za pomenute namene

- korišćenje alatke u drugačije svrhe ili sa drugačijim ili

slabo održavanim nastavcima može značajno

povećati nivo izloženosti

- vreme kada je alatka isključena ili kada je uključena,

ali se njome ne radi, može značajno smanjiti nivo

izloženosti

! zaštititeseodposledicavibracijaodržavanjem

alatkeinjenihnastavaka,održavajućiVašeruke

toplimiorganizovanjemVašihradnihobrazaca



Krožnažaga 5255

UVOD

• To orodje je namenjeno za vzdolžno in prečno rezanje

lesa, tako za ravne reze, kot pod kotom do 45°; z

uporabo ustreznih žaginih listov pa tudi za neželezne

kovine, lahke gradbene materiale in plastične mase

• Orodje ni namenjeno profesionalni uporabi

• Preberite in shranite navodila za uporabo 2

TEHNIČNIPODATKI1

VARNOST

SPLOŠNA VARNOSTNA NAVODILA

OPOZORILO! Preberite vsa opozorila in napotila.

Napake zaradi neupoštevanja spodaj navedenih opozoril in

122

napotil lahko povzročijo električni udar, požar in/ali težke

telesne poškodbe. Vsa opozorila in napotila shranite,

kerjihbostevprihodnješepotrebovali. Pojem

“električno orodje”, ki se pojavlja v nadaljnjem besedilu, se

nanaša na električna orodja z električnim pogonom (z

električnim kablom) in na akumulatorska električna orodja

(brez električnega kabla).

1) VARNOST NA DELOVNEM MESTU

a) Poskrbite,daboVašedelovnomestovednočistoin

urejeno. Nered ali neosvetljena delovna področja lahko

povzročijo nezgode.

Prosimo, da orodja ne uporabljate v okolju, kjer je

nevarnost za eksplozije in v katerem se nahajajo gorljive

tekočine,pliniinprah. Električna orodja povzročajo

iskrenje, zato se gorljivi prah ali pare lahko vnamejo.

c) Ne dovolite otrokom in drugim osebam, da bi se

medtemkodelate,približalielektričnemuorodju.

Druge osebe lahko odvrnejo Vašo pozornost drugam in

izgubili boste nadzor nad orodje.

2)ELEKTRIČNAVARNOST

a) Vtičmoraustrezatielektričnivtičniciingapod

nobenim pogojem ne smete spreminjati. Uporaba

adapterskihvtičevvkombinacijizozemljenaorodja

ni dovoljena. Originalni oziroma nespremenjeni vtiči in

ustrezne vtičnice zmanjšujejo tveganje električnega udara.

b) Izogibajte se telesnemu stiku z ozemljenimi

površinami,naprimerscevmi,grelci,štedilnikiin

hladilniki. Če je ozemljeno tudi vaše telo, obstaja

povečano tveganje električnega udara.

c) Zavarujteorodjepreddežjemalivlago. Vdor vode v

električno orodje povečuje tveganje električnega udara.

d) Električnegakablaneuporabljajtezaprenašanjeali

obešanjeorodjainnevlecitevtičizvtičnicetako,da

vlečetezakabel.Zavarujtekabelpredvročino,

oljem,ostrimiroboviinpremikajočimisedeliorodja.

Poškodovani ali prepleteni kabli povečujejo tveganje

električnega udara.

e) Čezelektričnimorodjemdelatenaprostem,

uporabljajteizključnokabelskipodaljšek,kije

atestiran za delo na prostem. Uporaba kabelskega

podaljška, primernega za delo na prostem, zmanjšuje

tveganje električnega udara.

f) Čejeuporabaelektričnegaorodjavvlažnemokolju

neizogibna,uporabljajteprekinjevalecelektričnega

tokokroga. Prekinjevalca električnega tokokroga

zmanjšuje tveganje električnega udara.

3) OSEBNA VARNOST

a) Boditezbraniinpazite,kajdelate.Delazelektričnim

orodjem se lotite razumno. Nikoli ne uporabljajte

orodja,česteutrujeniinčestepodvplivommamil,

alkohola ali zdravil. En sam trenutek nepazljivosti pri

uporabi orodja ima lahko za posledico resne telesne

poškodbe.

b) Uporabljajteosebnazaščitnasredstvainvedno

nositezaščitnaočala. Uporaba osebnih zaščitnih

sredstev, na primer maske proti prahu, nedrsečih

zaščitnih čevljev, zaščitne čelade in glušnikov, odvisno

od vrste in uporabe električnega orodja, zmanjšuje

tveganje telesnih poškodb.

c) Izogibajte se nenamernemu zagonu. Pred

priključitvijoelektričnegaorodjanaelektrično

omrežjein/alinaakumulatorinpreddviganjemali

nošenjemseprepričajte,čejeelektričnoorodje

izklopljeno. Prenašanje naprave s prstom na stikalu ali

priključitev vklopljenega električnega orodja na električno

omrežje je lahko vzrok za nezgodo.

d) Pred vklopom orodja odstranite z nje nastavitvena

orodjaalivijačniključ. Orodje ali ključ, ki se nahajata

na vrtečem se delu električnega orodja, lahko povzročita

nezgodo.

e) Neprecenjujteseinposkrbitezavarnostojiščein

stalnoravnotežje. Tako boste lahko v nepričakovani

situaciji bolje obvladali orodje.

f) Nosite primerno obleko, ki naj ne bo preohlapna. Ne

nositenakita.Lasje,oblačiloinrokavicenajsene

približujejopremikajočimsedelomorodja.

Premikajoči se deli orodja lahko zgrabijo ohlapno obleko,

nakit, ali dolge lase.

g) Čejemožnonaorodjenamestitipripraveza

odsesavanjeinprestrezanjeprahu,prepričajtese,

alisole-tepriključenein,čejihpravilnouporabljate.

Uporaba priprave za odsesavanje prahu zmanjšuje

zdravstveno ogroženost zaradi prahu.

4)RAVNANJEINNEGAROČNEGAORODJA

a) Nepreobremenjujteorodja.Zadoločenodelo

uporabljajteelektričnoorodje,kijepredvidenoza

opravljanje tega dela. Z ustreznim električnim orodjem

boste delo opravili bolje in varneje, ker je bilo v ta namen

tudi konstruirano.

b) Električnoorodje,kiimapokvarjenostikalo,ne

uporabljajte. Električno orodje, ki ga ni možno vklopiti ali

izklopiti, je nevarno in ga je potrebno popraviti.

c) Pred nastavljanjem naprave, zamenjavo delov

priboraaliodlaganjemnapraveizvlecitevtikačiz

električnevtičnicein/aliodstraniteakumulator. Ta

previdnostni ukrep onemogoča nepredviden zagon

orodja.

d) Kadar orodja ne uporabljaje ga shranjujte izven

dosega otrok. Osebam, ki orodja ne poznajo ali niso

prebrale teh navodil, orodja ne dovolite uporabljati.

Električna orodja so nevarna, če jih uporabljajo

neizkušene osebe.

e) Skrbnonegujteorodje.Preverite,čepremikajočise

deliorodjadelujejobrezhibnoinčesenezatikajo,

oziroma,čekakšendelorodjanizlomljenali

poškodovandotemere,dabioviralnjegovo

delovanje. Pred nadaljnjo uporabo je potrebno

poškodovanidelpopraviti. Vzrok za številne nezgode

so ravno slabo vzdrževana električna orodja.

f) Rezalnaorodjanajbodoostrainčista. Skrbno

negovana rezalna orodja z ostrimi rezili se manj zatikajo

in so bolje vodljiva.

g) Električnaorodja,pribor,nastavkeinpodobno

uporabljajte v skladu s temi navodili. Pri tem

upoštevajtedelovnepogojeinvrstodela,kiga

nameravate opraviti. Zaradi uporabe električnega

orodja v druge, nepredvidene namene, lahko nastanejo

nevarne situacije.

5) SERVIS

a) Popravilo orodja lahko opravi samo usposobljena

strokovnaosebaintoizključnozoriginalnimi

nadomestnimi deli. Le tako bo ohranjena nadaljnja

varnost orodja.

123

VARNOSTNANAVODILAZAKROŽNEŽAGE

1)POSTOPEKŽAGANJA

a) NEVARNO:Nepribližujterokpodročjužaganjain

žaginemulistu.Drugorokoimejtenadodatnem

ročajualiohišjumotorja. Če boste žago držali z

obema rokama, ju žagin list ne bo mogel poškodovati.

b) Ne segajte pod obdelovanec. Pod obdelovancem vas

gibljivi ščit ne more ščititi pred rezilom.

c) Nastavite globino reza glede na obdelovanec. Izpod

obdelovanca naj gleda manj kot cel zob rezila.

d) Obdelovanec,kigaželitežagati,vnobenemprimeru

nesmetedržatizrokoalinadnogo.Obdelovanec

stabilizirajte v nasedu. Pomembno je, da obdelovanec

dobro pritrdite in s tem zmanjšajte nevarnost, ki nastane

s telesnim stikom, zaradi obtičanja žaginega lista ali

zaradi izgube kontrole.

e) Čeizvajatedela,prikaterihbilahkovstavnoorodje

zadeloobskriteelektričnevodnikealioblastni

omrežnikabel,držiteelektričnoorodjesamoza

izoliraneročaje. Stik z vodnikom, ki je pod napetostjo,

prenese napetost tudi na kovinske dele električnega

orodja in povzroči električni udar.

f) Pridaljšihrezihvednouporabitestranskovodilo. To

izboljša natančnost reza in zmanjša možnost

zaustavljanja rezila.

Vednouporabljajtežaginelistepravevelikostiin

primerne prijemalne odprtine (na primer zvezdaste ali

okrogle). Žagini listi, ki se me prilegajo montažnim delom

žage, se vrtijo neenakomerno in povzročijo izgubo nadzora

h) Nikolineuporabljajtepoškodovanihalineustreznih

vijakovalipodložkzapritrjevanjerezila. Za optimalno

delo in varnost uporabnika so podložke za vašo žago

posebej konstruirane.

POVRATNI SUNEK - VZROKI IN USTREZNA NAVODILA

• Povratni sunek je nenadna reakcija na stisnjen, zavrt ali

napačno obrnjen žagin list, ki povzroči nenadzorovan

sunek žage iz obdelovanca navzgor proti uporabniku

• Če je žagin list stisnjen v obdelovancu ali pa se zaradi

zapiranja reza na zadnji strani močno zagozdi vanj, se

žagin list zaustavi, delujoč motor pa povzroči nenaden

sunek proti uporabniku

• Če je žagin list pri rezanju zvit ali ni vzporeden z vodilom,

se lahko zobje na zadnjem delu lista močno zarijejo na

vrhnjo stran lesa kar povzroči dvig žaginega lista iz reza

in sunek proti uporabniku

• Povratni sunek je posledica napačne uporabe orodja ali/

in nepravilne uporabe ali okoliščin; prepreči se lahko z

naslednjimi primernimi varnostnimi ukrepi

a) Čvrstodržitežagozobemarokamainspoložajem

vašihrokpreprečitemočpovratnihsunkov.Položaj

telesa naj bo na eni ali drugi strani rezila in ne na

sredini linije reza. Povratni sunek bi lahko povzročil

sunek žage nazaj, vendar je moč povratnih sunkov lahko

nadzorovana s strani uporabnika z upoštevanjem

varnostnih ukrepov.

b) Kadar se rezilo zaustavlja ali kadar se rezanje iz

kakršnegakolivzrokaprekinja,spustitegumbin

nepremičnodržitežagovobdelovancudoklerse

rezilonezaustavi.Nikolineposkušajteodmakniti

žageizobdelovancaalipovlečižagonazajdoklerse

rezilo vrti, ker lahko pride do povratnega sunka.

Raziščite in odpravite vzroke zaustavljanja. Izogibajte se

rezanju žebljev ali vijakov.

c) Priponovnemzačetkurezanjapostavitereziložage

v rez in preverite, da se zobje rezila ne dotikajo

obdelovanca. Če se bo rezilo žage pri ponovnem

začetku zaustavljalo, bo rezilo sililo navzgor iz

obdelovanca ali pa bo prišlo do povratnega sunka.

d) Podpritevečjeplošče,dazmanjšatenevarnost

stiskanja ali povratnega sunka. Večje plošče se zaradi

svoje teže povešajo. Podprtje mora biti pod ploščami na

obeh straneh, blizu linije reza in blizu robu plošče.

e) Neuporabljajtetopihalipoškodovanihrezil. Neostra

in nepravilno nameščena rezila napravijo ozek rez, ki

povzroča pretirano trenje, zaustavljanje in povratni sunek.

f) Pred rezanjem morata biti vodili nastavitve globine

rezainnaklonarezačvrstoinvarnopritrjeni. Če se

nastavitev reza med delom premakne, to lahko povzroči

zaustavljanje ali povratni sunek.

g) Boditeposebejprevidniprižaganjuvobstoječe

stenealiobmočja,kijihnevidite. Potopljen žagin list

se lahko pri žaganju v skrite objekte zablokira in to lahko

povzroči povratni sunek.

3)FUNKCIJAGIBLJIVEGAŠČITA

a) Pred vsako uporabo preverite pravilno delovanje

gibljivegaščita.Neuporabljajtežage,česegibljivi

ščitnegibljeprostoalisetakojnevrnevosnovni

položaj.Nikolinepripnitealiprivežitegibljiviščitv

odprtempoložaju. Če žaga po nesreči pade, je gibljivi

ščit lahko skrivljen. Izključite vtikač, dvignite gibljivi ščit s

potegom ročice in se prepričajte, da se prosto giblje in se

ne dotika rezila ali ostalih delov v celotnem območju

njegovega pomika.

b) Preveritedelovanjevzmetigibljivegaščita.Če

gibljiviščitinvzmetnedelujetapravilno,jujepred

uporabo potrebno popraviti. Gibljivi ščit se lahko giblje

počasno tudi zaradi poškodovanih delov, smolnatih

strdkov, ostankov malt.

c) Gibljiviščitselahkoročnopremaknelepri

posebnih rezih kot npr. potopnih rezih ali

poravnalnihrezih.Dvignitegibljiviščitspotegom

ročice-korezilozareževobdelovanec,gibljiviščit

sprostite. Pri ostalih načinih žaganja naj gibljivi ščit

deluje samodejno.

d) Vednopazite,dagibljiviščitpokrijerezilopri

postavljanjužagenadelovnomizoalitla. Nezaščiteno

in vrteče se rezilo bo povzročilo poskakovanje žage in

poškodbo vsega, kar je na njeni poti. Pazite na čas od

izključitve orodja do zaustavitve rezila.

DODATNA VARNOSTNA NAVODILA

SPLOŠNO

• Orodja naj ne bi uporabljale osebe mlajše od 16 let

• To orodje ni primerno za mokro rezanje

• Vednoizvleciteelektričnivtikačizvtičnicepreden

spreminjate nastavitve ali menjate pribor

• Nikoli ne uporabljajte orodja, če je kabel poškodovan;

okvaro naj odpravi strokovnjak

• Ne obdelujte materiala, ki vsebuje azbest (azbest

povzroča rakasta obolenja)

• Prah materialov, kot so barve, ki vsebujejo svinec,

nekatere vrste lesa, mineralov ali kovin so lahko škodljivi

(ob stiku ali vdihavanju lahko prah pri delavcu ali pri drugih

124

prisotnih povzroči alergijsko reakcijo in/ali bolezni dihal);

nosite masko za prah in pri delu uporabljajte napravo

zaodsesavanjeprahu,kjerjele-tomožnopriključiti

• Nekatere vrste prahu so klasificirane kot kancerogene

(kot npr. prah hrasta in bukve) še posebno ob sočasni

uporabi z dodatki za obdelavo lesa; nosite masko za

prah in pri delu uporabljajte napravo za

odsesavanjeprahu,kjerjele-tomožnopriključiti

• Upoštevajte nacionalne zahteve glede prahu za materiale

katere želite obdelovati

• Uporabljajte delovne mize le z vgrajenim stikalom, ki ob

prekinitvi električnega napajanja preprečuje samodejen

start motorja

• Uporabljajte mize le z vgrajenim razpornim klinom

PRIBOR

• SKIL zagotavlja brezhibno delovanje orodja le z uporabo

originalnega dodatnega pribora

• Uporabljajte lahko dodatni pribor, katerega dovoljena

hitrost je najmanj enaka največji hitrosti orodja

• Uporabljajtesamolistežagespremeromnajmanj

170mminnajveč170mmterluknjozavreteno

premera 16 mm

• Nikoli ne uporabljajte žaginih listov, ki so izdelani iz

hitroreznega jekla (HSS)

• S tem orodjem nikoli ne uporabljajte brusilnih ali rezalnih

plošč

PRED UPORABO

• Vedno preverite, če je napetost omrežja enaka napetosti,

ki je navedena na tablici orodja (orodje z nazivno

napetostjo 230V ali 240V lahko priključite tudi na

napetost 220V)

•

Izogibajte se poškodb zaradi vijakov, žebljev ali drugih

elementov v obdelovancu; odstranite jih pred začetkom dela

• Odstranite ovire nad in pod linijo reza že pred začetkom

žaganja

• Zavarujte obdelovanec (obdelovanec stisnjen v prižemi

ali primežu je bolj varen kot v roki)

• Zaiskanjeskritihelektričnih,plinskihinvodovodnih

cevi uporabite primerne iskalne naprave (detektorje)

ali se posvetujte z lokalnimi podjetji (stik z električnimi

vodniki lahko povzroči požar ali električni udar; poškodbe

plinovoda lahko povzročijo eksplozijo, vdor v vodovodno

omrežje pa materialno škodo ali električni udar)

• Uporabljajte povsem iztegnjene in varne električne

podaljške, z jakostjo 16 amperov

MED UPORABO

• Med delom lahko nivo hrupa presega 85 dB(A);

uporabljajte zaščito proti hrupu

• Nikoli ne uporabljajte orodja brez originalnega sistema

zaščite

• Ne poskušajte žagati zelo majhnih kosov

• Ne uporabljajte orodja za dela nad glavo

• V primeru električnih ali mehanskih motenj takoj izključite

orodje in izvlecite vtikač iz vtičnice

• Če je priključni kabel poškodovan ali se med delom

pretrga se ga ne dotikajte, temveč takoj potegnite

električni vtikač iz vtičnice

PO UPORABI

• Ko orodje postavite vstran, izklopite motor in pazite, da

se vsi premikajoči se deli orodja popolnoma zaustavijo

• Po izključitvi krožne žage, nikoli ne zavirajte vrtenja

žaginega lista z bočno silo

UPORABA

• Namestitev žaginega lista 3

! izključitevtikač

- vzemite inbus ključ A, ki je shranjen v ležišču B

- pritisnite gumb za blokado vretena C in ga držite

medtem, ko z inbus ključem odvijate vijak D

! gumb za blokado vretena C pritisnite, ko je orodje

popolnoma zaustavljeno

- sprostite gumb za blokado vretena C

- odstranite prirobnico E

- odprite gibljivi ščit F z vzvodom G in ga držite medtem,

ko namestite žagin list; žagin list namestite tako, da

zobje lista in na njem natisnjena puščica kažejo v isto

smer kot puščica na zgornjem ščitu

- sprostite gibljivi ščit F

- namestite prirobnico E

! prepričajtese,dasonaležnepovršineprirobnicH

popolnomačisteinobrnjeneprotilistu

- pritisnite gumb za blokado vretena C in ga držite,

medtem z inbus ključem pritegnite vijak lista za 1/8

vrtljaja več kot z roko (to zagotavlja zdrs lista, če le ta

naleti na premočno oviro; tako se zmanjša

preobremenitev motorja in povratni sunek žage)

- sprostite gumb za blokado vretena C

• Nastavitev globine reza (0-55 mm) 4

- za optimalno kvaliteten rez naj list žage ne sega iz

obdelovanca več kot 3 mm

- popustite gumb J

- naravnajte/spustite podnožje K do nastavitve želene

globine z uporabo skale L

- pritrdite gumb J

• Nastavitev kota reza (0 - 45°) 5

- popustite gumb M

- nagnite orodje do nastavitve želenega kota reza z

uporabo skale N

- pritrdite gumb M

! pripoševnemrezu,globinarezaneustreza

označeniglobininaskali

• Preverjanje kota reza pri 90° 5

- nastavite in pritrdite podnožje K v položaj maksimalne

globine reza 4

- naravnajte in pritrdite kot reza na 0°

- s kotnikom preverite, če kot med žaginim listom in

spodnjo stranjo podnožja ustreza 90°

- če je potrebna nastavitev, popustite gumb M in

uporabite nastavitveni vijač P, kot je prikazano

• Nastavljiv vizir linije reza Q 6a

- pri vodenju orodja po črti reza na obdelovancu

- indikator linije reza uporabite pri ravnih rezih (0°) ali

poševnih rezih (45°)

! širšidelsanivodimopopodprtemdelu

obdelovanca

- z nastavitvijo lahko izbiramo, ali je odpadni material na

notranji ali zunanji strani žaginega list 6b

! širinarezajedoločenasširinozobžaginegalista

in ne z debelino telesa lista

! vedno najprej napravite poskusne reze za

preverjanjedejanskečrtereza

• Odsesavanje prahu

- priključite sesalnik na stranski priključek R 7

! cevsesalnikanesmenikolioviratigibljivegaščita

ali samega rezanja

125

- lahko je uporabljena tudi vrečka za prah (SKIL pribor

2610387402)

• Upravljanje orodja 7

- vključite vtikač v vtičnico

- vedno čvrsto držite z eno roko ročaj S in z drugo roko

ročaj T

- položite orodje s sprednjim delom podnožja na

obdelovanec

! zagotovite,dasezobježaginegalistanedotikajo

obdelovanca

- orodje vključite tako, da najprej stisnete gumb V

(varnostno stikalo, katero ne sme biti blokirano), nato

pa pritisnite gumb W

! orodjenajdosežepolnohitrost,predenlistžage

zareževobdelovanec

- gibljivi ščit F se odpre samodejno, ko pričnemo z

rezanjem (vzvod za dvig gibljivega ščita G uporabljajte

le v izjemnih primerih rezanja - potopni rezi)

! z orodjem ne ravnajte nasilno (pritiskajte rahlo in

neprekinjeno, da se izognete pregrevanju konic rezila,

v primeru rezanja umetne mase pa tudi topljenju

umetne mase)

! meddelomvednodržiteorodjezasivoobarvano

mesto oprijema

- po opravljenem rezu orodje izključimo s sprostitvijo

stikala W

prepričajtese,daježaginlistpopolnomazaustavljen,

preden orodje odmaknete iz obdelovanca

UPORABNI NASVETI

• Pri uporabi vodila (dodatna oprema SKIL 2610Z04064) v

kombinaciji s prilagodilnikom je globina reza zmanjšana

za 14 mm pri rezih pod 90° in 45°

• Vedno obrnite boljšo stran obdelovanca navzdol, da

zagotovite minimalno trganje obdelovanca

• Uporabljajte le ostre žagine liste pravih tipov 8

- kvaliteta reza se izboljša z večjim številom zob lista

- karbidne konice lista ostanejo ostre 30 krat dlje kot

običajne konice

• Stransko vodilo Y 9

- za izvedbo natančnih rezov vzdolž robu obdelovanca

- na podnožje je lahko nameščeno z leve ali desne strani

Nastavitev stranskega vodila

- popustite vijak Z

- s pomočjo skale na vodilu izberite želeno širino reza

(uporabite vizir linije reza Q kot nično izhodiščno točko)

- pritrdite vijak Z

• Potopno rezanje 0

- nastavite želeno globino rezanja

- nagnite orodje naprej, tako da je vizir linije reza Q

poravnan z označeno linijo reza na obdelovancu

- odprite gibljivi ščit F z vzvodom G

- tik preden žagin list približamo obdelovancu, vključimo

orodje in postopoma spuščamo zadnji del žage; pri

tem nam naslonjen prednji del žage služi kot tečaj

- postopoma pomikamo orodje navzdol in tudi naprej

- ko list doseže obdelovanec, sprostimo vzvod G

! orodja nikoli ne pomikamo vzvratno

• Rezanje večjih plošč !

ploščo podprite blizu reza tako na tleh, mizi kot delovni mizi

! nastaviteglobinorezasamoskoziploščo,nepa

tudi skozi podporo

- v primeru, da stransko vodilo ne omogoča želene

širine reza, pritrdite ali pribijte raven kos lesa na

obdelovanec kot vodilo in uporabite desno stran

podnožja za vodenje ob tem vodilu

VZDRŽEVANJE/SERVISIRANJE

• Orodje ni namenjeno profesionalni uporabi

• Priključni kabel in orodje naj bosta vedno čista (posebej

še prezračevalne odprtine)

! izvlecitevtikačizvtičnicepredčiščenjem

• Vedno vzdržujte čistočo območja okoli gibljivega ščita F

3 (prah in odrezke odstranite s prepihovanjem s

stisnjenim zrakom ali krtačo)

• Po uporabi takoj očistite žagin list (posebno od smol in

lepil)

• Če bi kljub skrbnima postopkoma izdelave in

preizkušanja prišlo do izpada delovanja orodja, naj

popravilo opravi servisna delavnica, pooblaščena za

popravila SKILevih električnih orodij

- pošljite nerazstavljeno orodje skupaj s potrdilom o

nakupu pri vašemu prodajalcu v najbližjo SKIL

servisno delavnico (naslovi, kot tudi spisek rezervnih

delov se nahaja na www.skil.com)

OKOLJE

• Električnegaorodja,priborainembalažene

odstranjujteshišnimiodpadki (samo za države EU)

- v skladu z Evropsko direktivo 2012/19/EG o odpadni

električni in elektronski opremi in z njenim izvajanjem v

nacionalni zakonodaji je treba električna orodja ob

koncu njihove življenjske dobe ločeno zbirati in jih

predati v postopek okolju prijaznega recikliranja

- ko je potrebno odstranjevanje, naj vas o načinu

spomni simbol @

IZJAVA O SKLADNOSTI

• Izjavljamo pod izključno odgovornostjo, da proizvod pod

“Tehnični podatki” ustreza naslednjim standardom oz.

standardiziranim dokumentom: EN 60745, EN 61000, EN

55014 v skladu z določili direktiv 2004/108/ES, 2006/42/

ES, 2011/65/EU

• Tehničnadokumentacijasenahajapri: SKIL Europe

BV (PT-SEU/ENG1), 4825 BD Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

HRUP/VIBRACIJA

• Izmerjeno v skladu s predpisom EN 60745 je raven

zvočnega pritiska za to orodje 97 dB(A) in jakosti zvoka

108 dB(A) (standarden odmik: 3 dB), in vibracija ✱ m/s²

(metoda dlan-roka; netočnost K = 1,5 m/s²)

✱ pri rezanju les 2,6 m/s²

✱ pri rezanju kevin 2,2 m/s²

126

• Raven oddajanja vibracij je bila izmerjena v skladu s

standardiziranimi testi, navedenimi v EN 60745; uporabiti

jo je mogoče za primerjavo različnih orodij med seboj in

za predhodno primerjavo izpostavljenosti vibracijam pri

uporabi orodja za namene, ki so omenjeni

- uporaba orodja za drugačne namene ali uporaba

skupaj z drugimi, slabo vzdrževanimi nastavki lahko

znatno poveča raven izpostavljenosti

čas, ko je orodje izklopljeno ali ko teče, vendar z njim ne

delamo, lahko znatno zmanjša raven izpostavljenosti

predposledicamivibracijsezaščititezvzdrževanjem

orodjainpripadajočihnastavkov,tertako,daso

vašeroketople,vašidelovnivzorcipaorganizirani



Ketassaag 5255

SISSEJUHATUS

• Tööriist on ettenähtud piki- ja ristlõigete tegemiseks

puidus otse või kuni 45° kaldenurga all; vastavate

saeketastega on võimalik saagida ka värvilisi metalle,

kergeid ehitusmaterjale ja plastmaterjale

• Tööriist pole mõeldud professionaalseks kasutamiseks

• Palun lugege käesolev kasutusjuhend hoolikalt läbi ja

hoidke alles 2

TEHNILISED ANDMED 1

OHUTUS

ÜLDISED OHUTUSJUHISED

TÄHELEPANU! Kõik ohutusnõuded ja juhised tuleb

läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks

võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edasiseks

kasutamiseks hoolikalt alles. Allpool kasutatud mõiste

“elektriline tööriist” käib võrgutoitega (toitejuhtmega)

elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta)

elektriliste tööriistade kohta.

1) OHUTUSNÕUDED TÖÖPIIRKONNAS

a) Hoidke töökoht puhas ja korras. Segadus või

valgustamata tööpiirkonnad võivad põhjustada õnnetusi.

b) Ärge kasutage seadet plahvatusohtlikus

keskkonnas, kus leidub tuleohtlikke vedelikke,

gaase või tolmu. Elektrilistest tööriistadest lööb

sädemeid, mis võivad tolmu või aurud süüdata.

c) Kui kasutate elektrilist tööriista, hoidke lapsed ja

teised isikud töökohast eemal. Kui Teie tähelepanu

kõrvale juhitakse, võib seade Teie kontrolli alt väljuda.

2) ELEKTRIOHUTUS

a) Seadme pistik peab pistikupessa sobima. Pistiku

kallal ei tohi teha mingeid muudatusi. Ärge kasutage

kaitsemaandusega seadmete puhul

adapterpistikuid. Muutmata pistikud ja sobivad

pistikupesad vähendavad elektrilöögi saamise riski.

b) Vältige kehakontakti maandatud pindadega, nagu

torud, radiaatorid, pliidid ja külmikud. Kui Teie keha

on maandatud, on elektrilöögi risk suurem.

c) Hoidke seadet vihma ja niiskuse eest. Kui

elektriseadmesse on sattunud vett, on elektrilöögi

saamise risk suurem.

d) Ärge kasutage toitejuhet selleks mitte ettenähtud

otstarbel seadme kandmiseks, ülesriputamiseks

ega pistiku pistikupesast väljatõmbamiseks. Hoidke

toitejuhet kuumuse, õli, teravate servade ja seadme

liikuvate osade eest. Kahjustatud või keerduläinud

toitejuhtmed suurendavad elektrilöögi saamise riski.

e) Kui töötate elektrilise tööriistaga vabas õhus,

kasutage ainult selliseid pikendusjuhtmeid, mida on

lubatud kasutada ka välistingimustes.

Välistingimustes kasutamiseks sobiva pikendusjuhtme

kasutamine vähendab elektrilöögi saamise riski.

f) Kui elektrilise tööriista kasutamine niiskes

keskkonnas on vältimatu, kasutage maandusega

lekkevoolukaitset. Maandusega lekkevoolukaitsme

kasutamine vähendab elektrilöögi ohtu.

3) INIMESTE TURVALISUS

a) Olge tähelepanelik, jälgige, mida Te teete, ning

toimige elektrilise tööriistaga töötades mõistlikult.

Ärge kasutage seadet, kui olete väsinud või

uimastite, alkoholi või ravimite mõju all. Hetkeline

tähelepanematus seadme kasutamisel võib põhjustada

tõsiseid vigastusi.

b) Kandke isikukaitsevahendeid ja alati kaitseprille.

Isikukaitsevahendite, nagu tolmumask, libisemiskindlad

turvajalatsid, kaitsekiiver või kuulmiskaitsevahendid,

kandmine – sõltuvalt elektrilise tööriista tüübist ja

kasutusalast – vähendab vigastuste riski.

Vältige seadme tahtmatut käivitamist. Enne pistiku

ühendamist pistikupessa, aku ühendamist seadme

külge, seadme ülestõstmist ja kandmist veenduge, et

elektriline tööriist on välja lülitatud. Kui hoiate elektrilise

tööriista kandmisel sõrme lülitil või ühendate vooluvõrku

sisselülitatud seadme, võivad tagajärjeks olla õnnetused.

d) Enne seadme sisselülitamist eemaldage selle

küljest reguleerimis- ja mutrivõtmed. Seadme

pöörleva osa küljes olev reguleerimis- või mutrivõti võib

põhjustada vigastusi.

e) Ärge hinnake end üle. Võtke stabiilne tööasend ja

hoidke kogu aeg tasakaalu. Nii saate seadet

ootamatutes olukordades paremini kontrollida.

f) Kandke sobivat rõivastust. Ärge kandke laiu riideid

ega ehteid. Hoidke juuksed, rõivad ja kindad

seadme liikuvatest osadest eemal. Lotendavad riided,

ehted või pikad juuksed võivad sattuda seadme liikuvate

osade vahele.

g) Kui on võimalik paigaldada tolmueemaldus- ja

tolmukogumisseadiseid/seadmeid, veenduge, et

need oleksid seadmega ühendatud ja et neid

kasutataks õigesti. Tolmueemaldusseadise kasutamine

vähendab tolmust põhjustatud ohte.

4) ELEKTRILISTE TÖÖRIISTADE HOOLIKAS

KÄSITSEMINE JA KASUTAMINE

a) Ärge koormake seadet üle. Kasutage töö

tegemiseks selleks ettenähtud elektrilist tööriista.

Sobiva elektrilise tööriistaga töötate paremini ja

turvalisemalt ettenähtud võimsusvahemikus.

b) Ärge kasutage elektrilist tööriista, mille lüliti on

rikkis. Elektriline tööriist, mida ei ole enam võimalik sisse

ja välja lülitada, on ohtlik ning seda tuleb remontida.

127

c) Tõmmake pistik pistikupesast välja ja/või eemaldage

seadmest aku enne seadme reguleerimist, tarvikute

vahetamist ja seadme ärapanekut. See

ettevaatusabinõu väldib seadme tahtmatut käivitamist.

d) Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele

kättesaamatult. Ärge laske seadet kasutada isikutel,

kes seda ei tunne või pole siintoodud juhiseid

lugenud. Kogenematute kasutajate käes kujutavad

elektrilised tööriistad ohtu.

e) Hoolitsege seadme eest. Kontrollige, kas seadme

liikuvad osad funktsioneerivad korralikult ja ei kiildu

kinni, ning ega mõned osad ei ole katki või sel

määral kahjustatud, et võiksid mõjutada seadme

töökindlust. Laske kahjustatud osad enne seadme

kasutamist parandada. Paljude õnnetuste põhjuseks

on halvasti hooldatud elektrilised tööriistad.

f) Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt

hoitud, teravate lõikeservadega lõiketarvikud kiilduvad

harvemini kinni ja neid on lihtsam juhtida.

g) Kasutage elektrilist tööriista, lisavarustust, tarvikuid

jne vastavalt siintoodud juhistele. Arvestage

seejuures töötingimuste ja teostatava töö

iseloomuga. Elektriliste tööriistade kasutamine mitte

ettenähtud otstarbel võib põhjustada ohtlikke olukordi.

5) TEENINDUS

a) Laske seadet parandada ainult kvalifitseeritud

spetsialistidel ja ainult originaalvaruosadega. Nii

tagate seadme püsimise turvalisena.

OHUTUSNÕUDED KETASSAAGIDE KASUTAMISEL

1) SAAGIMINE

a) ETTEVAATUST : Ärge viige oma käsi

saagimispiirkonda ja saeketta lähedusse. Hoidke

teise käega lisakäepidemest voi mootorikorpusest.

Kui hoiate saagi molema käega, ei saa saeketas Teie

käsi vigastada.

b) Ärge viige kätt tooriku alla. Tooriku all ei saa

kettakaitse Teid saeketta eest kaitsta.

c) Kohandage lõikesügavus tooriku paksusega.

Tooriku all peaks olema saeketast näha vähem kui

täishamba ulatuses.

d) Ärge hoidke saetavat toorikut kunagi käes ega

polve peal. Kinnitage toorik stabiilsele alusele.

Tooriku kinnitamine on oluline, et viia kehaga

kokkupuute, saeketta kinnikiildumise ja seadme üle

kontrolli kaotuse oht miinimumini.

e) Kui esineb oht, et seade võib tabada varjatud

elektrijuhtmeid või omaenda toitejuhet, tohib seadet

hoida üksnes isoleeritud käepidemetest. Kontakt

pinge all oleva juhtmega pingestab ka seadme

metalldetailid ja põhjustab elektrilöögi.

f) Pikisaagimisel kasutage alati paralleeljuhikut või

juhtlauda. See suurendab lõike täpsust ja vähendab

saeketta kinnikiildumise ohtu.

g) Kasutage alati õige suuruse ja siseava läbimõõduga

saekettaid (nt tähekujulisi või ümaraid). Saekettad,

mis saega ei sobi, pöörlevad ebaühtlaselt ja põhjustavad

kontrolli kaotuse seadme üle.

h) Ärge kunagi kasutage kahjustatud või mittesobivaid

saeketta seibe või polte. Saeketta seibid ja poldid on

konstrueeritud spetsiaalselt Teie sae jaoks, tagamaks

optimaalset jõudlust ja tööohutust.

2) TAGASILÖÖK – PÕHJUSED JA ASJAOMASED

OHUTUSNÕUDED

•

Tagasilöök on sae ootamatu vastureaktsioon, mis tekib, kui

saeketas on kinnikiildunud, kõverdunud või selle liikumine

on takistatud ning mille tagajärjel tõuseb saag kontrollimatult

töödeldavast detailist välja ja “hüppab” sae kasutaja poole

• Kui sulguv lõikejälg saeketta kinni kiilub või selle liikumist

takistab, aeglustub saeketta pöörlemine ja mootori

vastumõju tulemusel liigub saag kiiresti kasutaja poole

• Kui saeketas lõikamisel väändub või kõverdub, võivad

saeketta tagumised hambad takerduda puidu pealmisse

kihti, mille tagajärjel tuleb saeketas lõikejäljest välja ja

“hüppab” tagasi sae kasutaja poole

• Tagasilöök on tööriista väärkasutamise ja/või valede

töövõtete või -tingimuste tagajärg ning seda saab vältida,

võttes tarvitusele sobivad ettevaatusabinõud, mis on

toodud allpool

a) Hoidke saagi tugevalt mõlema käega ja asetage

käed selliselt, et suudaksite seista vastu

tagasilöögiga kaasnevatele jõududele. Seiske nii, et

Teie keha oleks saekettast paremal või vasakul,

kuid mitte sellega ühel joonel. Tagasilöögi mõjul võib

saag “hüpata” tagasi, kuid kasutajal on võimalik

tagasilöögiga kaasnevaid jõude kontrollida, võttes

tarvitusele sobivad ettevaatusabinõud.

b) Saeketta kinnikiildumisel või lõike katkestamisel

mingil põhjusel vabastage lüliti ja hoidke saagi

liikumatult materjali sees, kuni saeketas täielikult

seiskub. Ärge kunagi püüdke eemaldada saagi

töödeldavast materjalist või tõmmata saagi tagasi,

kui saeketas pöörleb või võib toimuda tagasilöök.

Uurige olukorda ja võtke tarvitusele meetmed, et

kõrvaldada saeketta kinnikiildumise põhjus. Vältige

naelte või kruvide saagimist.

c) Kui käivitate tooriku sees olevat saagi, sättige saag

lõikejälje keskele ja kontrollige, et saehambad ei

haarduks materjali. Kinnikiildunud saeketas võib liikuda

üles või tekitada tagasilöögi, kui saag uuesti käivitatakse.

d) Toestage suured plaadid, et piirata saeketta

kinnikiildumise ja tagasilöögi ohtu miinimumini.

Suured plaadid kipuvad omaenda kaalu all painduma.

Toestused tuleb paigutada plaadi alla mõlemale küljele,

lõikejoone lähedale ja plaadi serva äärde.

e) Ärge kasutage nüri või kahjustatud saeketast.

Teritamata või valesti paigaldatud saekettast tekib kitsas

lõikejälg, mis põhjustab liigset hõõrdumist, saeketta

kinnikiildumist ja tagasilööke.

Enne lõike tegemist peavad lõikesügavuse ja -nurga

reguleerimise lukustushoovad olema kindlalt

kinnitatud. Kui saeketta seadistused saagimise ajal

muutuvad, võib see põhjustada kinnikiildumise ja tagasilöögi.

g) Olge eriti ettevaatlik lõigete tegemisel seintesse ja

teistesse varjatud kohtadesse. Uputatav saeketas

võib varjatud objektide saagimisel kinni kiiluda ja

tagasilöögi põhjustada..

3) ALUMISE KETTAKAITSME FUNKTSIOON

a) Iga kord enne kasutamist kontrollige, et alumine

kettakaitse sulguks korralikult. Ärge kasutage saagi,

kui alumine kettakaitse ei liigu vabalt ega sulgu

koheselt. Alumist kettakaitset ei tohi avatud asendis

kinni kiiluda. Kui saag kogemata maha kukub, võib

alumine kettakaitse väänduda. Eemaldage seade

vooluvõrgust, tõstke alumine kettakaitse

128

tagasitõmmatavast käepidemest üles ning veenduge, et

see liigub vabalt ja ei puuduta saeketast ega muid detaile

mistahes lõikenurkade ja -sügavuste juures.

b) Kontrollige alumise kettakaitsme vedru

funktsioneerimist. Kui kettakaitse ja selle vedru ei

funktsioneeri korralikult, tuleb need enne

kasutamist parandada. Kahjustatud osade, kleepuvate

sadestuste või mustuse kuhjumise tõttu võib alumine

kettakaitse toimida aeglaselt.

c) Alumist kettakaitset tuleks käsitsi tagasi tõmmata

ainult erilõigete nagu “uputuslõiked” ja liitlõiked

tegemiseks. Tõstke alumine kettakaitse

tagasitõmmatavast käepidemest üles ja vabastage

alumine kettakaitse niipea, kui saeketas tungib

materjali sisse. Kõikide muude saagimistööde ajal

peaks alumine kettakaitse toimima automaatselt.

d) Enne sae asetamist tööpingile või põrandale jälgige

alati, et saeketas on alumise kettakaitsmega kaetud.

Kaitsmata, vabajooksul saeketas põhjustab sae liikumise

tagasi, lõigates kõike, mis selle teele jääb. Pöörake

tähelepanu ajavahemikule, mis kulub lüliti vabastamisest

saeketta seiskumiseni.

TÄIENDAVAD OHUTUSNÕUDED

ÜLDIST

• Tööriista kasutaja peab olema vähemalt 16 aastat vana

• Tööriist ei sobi märglõigete tegemiseks

• Enneseadmereguleerimistvõitarvikuvahetust

eemaldage seade vooluvõrgust (tõmmake pistik

pistikupesast välja)

• Ärge kunagi kasutage kahjustatud toitejuhtmega tööriista;

laske toitejuhe remonditöökojas välja vahetada

• Asbestisisaldava materjali töötlemine on keelatud

(asbest võib tekitada vähki)

• Värviga kaetud juhtmed, mõned puiduliigid, mineraalid ja

metall eraldavad tolmu, mis võib olla kahjulik

(kokkupuude tolmuga või selle sissehingamine võib

seadme kasutajal või läheduses viibivatel inimestel

põhjustada allergilisi reaktsioone ja/või hingamisteede

haigusi); kandke tolmumaski ja vajaduse korral

töötage külgeühendatava tolmueemaldusseadmega

• Teatud tüüpi tolm on klassifitseeritud kantserogeensena

(nt tammest ja kasest eralduv tolm), eriti koos puidu

niiskuse reguleerimiseks kasutatavate lisanditega;

kandke tolmumaski ja vajaduse korral töötage

külgeühendatava tolmueemaldusseadmega

• Erinevate materjalide töötlemisel tekkiva tolmu

käitlemisel tuleb järgida kehtivaid nõudeid

• Kasutage üksnes sellist saepinki, millel on lüliti

takistamaks mootori taaskäivitumist päras voolukatkestust

• Kasutage üksnes sellist saepinki, mis on varustatud

juhtkiiluga

TARVIKUD

• SKIL tagab seadme häireteta töö üksnes

originaaltarvikute kasutamisel

• Kasutage vaid neid tarvikuid, mille lubatud pöörete arv on

vähemalt sama suur nagu maksimaalsed

tühikäigupöörded

• Kasutageainultvähemalt170mmjamaksimaalselt

170 mm läbimõõduga saetera spindliavaga 16 mm

•

Kiirlõiketerasest (HSS) saeketaste kasutamine on keelatud

• Ärge kunagi kasutage selles tööriistas lihvimis-/lõikekettaid

ENNE KASUTAMIST

• Kontrollige alati, kas võrgupinge ühtib tööriista andesildil

toodud pingega (andmesildil toodud 230V või 240V korral

võib tööriistad kasutada ka 220V võrgupinge puhul)

• Vältige töödeldavas esemes olevatest kruvidest, naeltest

vms põhjustatud kahjustusi; eemaldage need enne töö

alustamist

• Enne saagimise alustamist eemaldage kõik nii töödeldava

materjali peal- kui allpool lõikejoonel asuvad takistused

• Fikseerige toorik (fiksaatoriga kinnitatud või

kruustangide vahele pandud toorik püsib kindlamini

paigal kui lihtsalt käega hoides)

• Varjatult paiknevate elektrijuhtmete, gaasi- või

veetorude avastamiseks kasutage sobivaid

otsimisseadmeid või pöörduge kohaliku elektri-,

gaasi- või vee-ettevõtte poole (kokkupuutel

elektrijuhtmetega tulekahju- ja elektrilöögioht;

gaasitorustiku vigastamisel plahvatusoht; veetorustiku

vigastamisel materiaalne kahju või elektrilöögioht)

• Pikendusjuhtmete kasutamisel jälgige, et juhe oleks

lõpuni lahti keritud ja vastaks 16 A voolutugevusele

KASUTAMISE AJAL

• Töötamise ajal võib müratase ületada 85 dB(A); kandke

kuulmiskaitsevahendeid

• Ärge kunagi kasutage tööriista ilma

originaalkaitseseadisteta

• Ärge püüdke saagida väga väikeseid toorikuid

• Ärge töötage tööriistaga, hoides seda pea kohal

• Tööriista blokeerumisel või elektrilise või mehhaanilise

tõrke korral lülitage see viivitamatult välja ning

eemaldage pistik vooluvõrgust

• Kui toitejuhe saab töötamisel ajal kahjustada või see

lõigatakse läbi, ärge toitejuhet puutuge, vaid eemaldage

koheselt pistik vooluvõrgust

PÄRAST KASUTAMIST

• Enne tööriista juurest lahkumist lülitage see välja ning

oodake, kuni selle liikuvad osad on täielikult seiskunud

• Pärast ketassae väljalülitamist ärge kunagi peatage

saeketta pöörlemist külgsurvega

KASUTAMINE

• Saeketta paigaldamine 3

! eemaldage seade vooluvõrgust

- võtke hoidikust B välja kuuskantvõti A

- vajutage spindlilukustusnupule C ja hoidke seda all,

samal ajal eemaldage kuuskantvõtme abil ketta polt D

! spindlilukustusnupule C tohib vajutada ainult

siis, kui seade ei tööta

- vabastage spindlilukustusnupp C

- eemaldage flanš E

- avage alumine kettakaitse F hoova G abil ja hoidke

seda avatuna; samal ajal paigaldage saeketas, jälgides,

et saeketta hammaste ja kettal oleva noole suund

ühtiksid ülemisel kettakaitsel oleva noole suunaga

- vabastage alumine kettakaitse F

- paigaldage flanš E

! jälgige,etflanšideklemmipinnadHoleksidtäiesti

puhtad ja suunatud vastu saeketast

- vajutage spindlilukustusnupule C ja hoidke seda all,

samal ajal pingutage ketta polti kuuskantvõtmega 1/8

pöörde ulatuses (tagab saeketta libisemise

129

kokkupuutel suure takistusega, vähendades mootori

ülekoormust ja sae tagasilööki)

- vabastage spindlilukustusnupp C

• Lõikesügavuse reguleerimine (0-55 mm) 4

- optimaalse lõikekvaliteedi tagamiseks ei tohiks

saeketas ulatuda tooriku alt välja rohkem kui 3 mm

- lõdvendage nupp J

- tõstke/langetage alusplaati K, kuni skaalale (osuti L)

ilmub soovitud lõikesügavus

- pingutage nupp J

• Lõikenurga reguleerimine (0-45°) 5

- lõdvendage nupp M

- kallutage tööriista, kuni skaalale (osuti N) ilmub

soovitud lõikenurk

- pingutage nupp M

diagonaallõike puhul ei vasta lõikesügavuse skaalal

näidatud väärtus tegelikule lõikesügavusele

• 90° lõikenurga kontrollimine 5

- reguleerige alusplaat K maksimaalsele

lõikesügavusele ja pingutage 4

- reguleerige lõikenurk väärtusele 0° ja pingutage

- kontrollige nurgamõõdikuga, kas saeketta ja

alusplaadi põhja vaheline nurk on 90°

- reguleerimisvajaduse korral, lõdvendage nupp M ja

kasutage reguleerimiskruvi P, nagu näidatud joonisel

• Reguleeritav lõikejoone-aken Q 6a

- tööriista täpseks juhtimiseks mööda töödeldavale

esemele märgitud lõikejoont

- 0° all tehtava otselõike või 45° all tehtava

diagonaallõike puhul kasutage vastavaid näitjooni

! suurem osa alusplaadist peaks asuma

töödeldava eseme toetatud osal

- reguleerides on võimalik valida, kas saepuru koguneb

saeketta sise- või välisküljele 6b

! lõikelaiuse määrab saehammaste laius, aga mitte

saeketta paksus

! tehke alati kõigepealt proovilõige, et kontrollida

tegelikku lõikejoont

• Tolmu eemaldamine

- ühendage tolmuimemisvoolik adapteriga R 7

! jälgige, et tolmuimeja voolik ei tõkestaks kunagi

alumise kettakaitsme funktsioneerimist ega

takistaks saagimistööd

võib kasutada ka tolmukotti (SKIL lisatarvik 2610387402)

• Seadme kasutamine 7

- ühendage pistik vooluvõrku

- hoidke alati tugevalt ühe käega käepidemest S ja teise

käega tugevalt käepidemest T

- asetage tööriist alusplaadi esiservaga tasaselt toorikule

! veenduge, et saeketta hambad ei ole toorikusse

haakunud

- lülitage tööriist sisse, vajutades kõigepealt nupule V (=

turvalüliti, mida pole võimalik lukustada) ja siis

vajutage sisse lüliti W

! enne saeketta viimist töödeldavasse materjali

peab saag saavutama täiskiiruse

- alumine kettakaitse F avaneb automaatselt, kui

saeketas viiakse töödeldavasse materjali (avage

alumine kettakaitse käsitsi ainult eriliste lõigete nagu

“uputuslõigete” korral; selleks kasutage hooba G

! ärge koormake tööriista üle (jälgige, et surve oleks

kerge ja pidev, et vältida lõiketera otste

ülekuumenemist ja plasti lõikamise korral

plastmaterjali sulamist)

! töötamise ajal hoidke tööriista kinni korpuse ja

käepideme halli värvi osadest

- pärast lõike lõpetamist lülitage tööriist välja,

vabastades lüliti W

! enne tööriista eemaldamist toorikust veenduge,

et saeketas on täielikult seiskunud

TÖÖJUHISED

• Juhikraami kasutamisel (SKIL tarvik 2610Z04064) koos

adapteriga väheneb lõikesügavus 90- ja 45-kraadise

saagimise korral 14 mm

• Asetage töödeldav ese alati ilusama poolega allapoole,

et viia materjalikahjustused miinimumini

• Kasutage üksnes õiget tüüpi teravaid saekettaid 8

- lõikekvaliteet paraneb saeketta hammaste arvu

suurenedes

- kõvasulam-saeketaste kasutusiga on võrreldes

tavaliste saeketastega kuni 30 korda pikem

• Paralleeljuhik Y 9

- täpsete lõigete tegemiseks piki tooriku äärt

- võimalik kinnitada alusplaadi mõlema külje külge

Paralleeljuhiku reguleerimine

- lõdvendage nupp Z

- reguleerige paralleeljuhik skaala abil soovitud

lõikelaiusele (kasutage 0-punkti tähistamiseks aken Q)

- pingutage nupp Z

• Uputuslõiked 0

- määrake kindlaks soovitud lõikesügavus

- kallutage tööriista ette, hoides et aken Q toorikule

märgitud lõikejoonega kohakuti

- avage alumine kettakaitse F hoova G abil

- veidi enne saeketta sisenemist materjali lülitage

tööriist sisse ning langetage aeglaselt tööriista

tagumist osa, kasutades toetuspunktina alusplaadi

esiserva

- langetage tööriista vähehaaval ja lükake samal ajal

ettepoole

- niipea kui saeketas siseneb toorikusse, vabastage

hoob G

! ärge kunagi tõmmake tööriista tagasisuunas

• Suurte plaatide lõikamine !

- toetage plaat lõikejoone lähedalt põrandale, lauale või

tööpingile

! reguleerige lõikesügavus selliselt, et te saete läbi

plaadi, kuid ei kahjusta tugesid

- kui paralleeljuhikuga pole võimalik soovitud laiuses

saagida, kinnitage toorikule (pitskruvide või naelte

abil) sae juhtimist hõlbustav sirge puuliist ning juhtige

saagi parema alusplaadi äärega mööda seda

HOOLDUS/TEENINDUS

• Tööriist pole mõeldud professionaalseks kasutamiseks

• Hoidke seade ja toitejuhe alati puhtad (eriti õhutusavad)

! enne puhastamist eemaldage seade vooluvõrgust

• Hoidke alati alumise kettakaitse F 3 ümbrus puhtana

(eemaldage tolm ja puru suruõhuga puhudes või harjaga)

• Puhastage saeketas kohe pärast kasutamist (eelkõige

vaigu- ja liimijääkidest)

130

• Tööriist on hoolikalt valmistatud ja testitud; kui tööriist

sellest hoolimata rikki läheb, tuleb see lasta parandada

SKILi elektriliste käsitööriistade volitatud

remonditöökojas

- toimetage lahtimonteerimata seade koos

ostukviitungiga tarnijale või lähimasse SKILI

lepingulisse töökotta (aadressid ja tööriista varuosade

joonise leiate aadressil www.skil.com)

KESKKOND

• Ärge visake kasutuskõlbmatuks muutunud elektrilisi

tööriistu, lisatarvikuid ja pakendeid ära koos

olmejäätmetega (üksnes EL liikmesriikidele)

vastavalt Euroopa Parlamendi ja nõukogu direktiivile

2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete

kohta ning direktiivi nõuete kohaldamisele liikmesriikides

tuleb kasutuskõlbmatuks muutunud elektrilised

tööriistad koguda eraldi ja keskkonnasäästlikult

korduvkasutada või ringlusse võtta

- seda meenutab Teile sümbol @

VASTAVUSDEKLARATSIOON

• Kinnitame ainuvastutajana, et punktis “Tehnilised

andmed” kirjeldatud toode vastab järgmistele

standarditele või normdokumentidele: EN 60745, EN

61000, EN 55014 vastavalt direktiivide 2004/108/EÜ,

2006/42/EÜ, 2011/65/EL

• Tehniline toimik saadaval aadressil: SKIL Europe BV

(PT-SEU/ENG1), 4825 BD Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

MÜRA/VIBRATSIOON

• Vastavalt kooskõlas normiga EN 60745 läbi viidud

mõõtmistele on tööriista helirõhk 97 dB(A) ja helitugevus

108 dB(A) (standardkõrvalekalle: 3 dB), ja vibratsioon ✱

m/s² (käe-randme-meetod; mõõtemääramatus K = 1,5 m/

s²)

✱ puidu saagimisel 2,6 m/s²

✱ metalli saagimisel 2,2 m/s²

• Tekkiva vibratsiooni tase on mõõdetud vastavalt

standardis EN 60745 kirjeldatud standarditud testile;

seda võib kasutada tööriistade võrdlemiseks ja tööriista

kasutamisel ettenähtud töödeks esineva vibratsiooni

esialgseks hindamiseks

- tööriista kasutamisel muudeks rakendusteks või teiste/

halvasti hooldatud tarvikute kasutamisel võib

vibratsioon märkimisväärselt suureneda

- ajal, kui tööriist on väljalülitatud või on küll

sisselülitatud, kuid tegelikult seda ei kasutata, võib

vibratsioon märkimisväärselt väheneda

! enda kaitsmiseks vibratsiooni eest hooldage

tööriista ja selle tarvikuid korralikult, hoidke oma

käed soojad ja tagage sujuv töökorraldus



Ripzāģis 5255

IEVADS

• Šis instruments ir paredzēts kokmateriālu garenzāģēšanai

un šķērszāģēšanai, veidojot tajos taisnos zāģējumus, kā

arī slīpos zāģējumus ar zāģēšanas leņķi no 0° līdz 45°;

iestiprinot ripzāģī piemērotus zāģa asmeņus, šo

instrumentu var izmantot arī krāsaino metālu, vieglu

būvmateriālu un plastmasas zāģēšanai

• Šis instruments nav paredzēts profesionālai lietošanai

• Izlasiet un saglabājiet šo pamācību 2

TEHNISKIE PARAMETRI 1

DROŠĪBA

VISPĀRĒJIEDARBADROŠĪBASNOTEIKUMI

UZMANĪBU!Rūpīgiizlasietvisusdrošības

noteikumus. Šeit sniegto drošības noteikumu un

norādījumu neievērošana var izraisīt aizdegšanos un būt

par cēloni elektriskajam triecienam vai nopietnam

savainojumam. Pēcizlasīšanasuzglabājietšos

noteikumusturpmākaiizmantošanai. Turpmākajā

izklāstā lietotais apzīmējums “elektroinstruments” attiecas

gan uz tīkla elektroinstrumentiem (ar elektrokabeli), gan arī

uz akumulatora elektroinstrumentiem (bez elektrokabeļa).

1)DROŠĪBADARBAVIETĀ

a) Sekojiet,laidarbavietabūtutīraunsakārtota.

Nekārtīgā darba vietā vai sliktā apgaismojumā var viegli

notikt nelaimes gadījums.

b) Nelietojietelektroinstrumentueksplozīvuvai

ugunsnedrošuvielutuvumāunvietāsar

paaugstinātugāzesvaiputekļusaturugaisā. Darba

laikā instruments nedaudz dzirksteļo, un tas var izsaukt

viegli degošu putekļu vai tvaiku aizdegšanos.

c) Lietojotelektroinstrumentu,neļaujietnepiederošām

personāmunjoīpašibērniemtuvotiesdarbavietai.

Citu personu klātbūtne var novērst uzmanību, un tā

rezultātā jūs varat zaudēt kontroli pār instrumentu.

2)ELEKTRODROŠĪBA

a) Elektroinstrumentakontaktdakšaijābūtpiemērotai

elektrotīklakontaktligzdai.Kontaktdakšas

konstrukcijunedrīkstnekādāveidāmainīt.

Nelietojietkontaktdakšassalāgotājus,ja

elektroinstruments caur kabeli tiek savienots ar

aizsargzemējumaķēdi. Neizmainītas konstrukcijas

kontaktdakša, kas piemērota kontaktligzdai, ļauj

samazināt elektriskā trieciena saņemšanas risku.

b) Darbalaikānepieskarietiessazemētiem

priekšmetiem,piemēram,caurulēm,radiatoriem,

plītīmvailedusskapjiem. Pieskaroties sazemētām

virsmām, pieaug risks saņemt elektrisko triecienu.

c) Nelietojietelektroinstrumentulietuslaikā,neturiet

tomitrumā. Mitrumam iekļūstot instrumentā, pieaug

risks saņemt elektrisko triecienu.

d) Nenesiet un nepiekariet elektroinstrumentu aiz

elektrokabeļa.Neraujietaizkabeļa,javēlaties

131

atvienotinstrumentunoelektrotīklakontaktligzdas.

Sargājietelektrokabelinokarstuma,eļļas,asām

šķautnēmuninstrumentakustīgajāmdaļām. Bojāts

vai samezglojies elektrokabelis var būt par cēloni

elektriskajam triecienam.

e) Darbinotelektroinstrumentuārpustelpām,

izmantojiettāpievienošanaivienīgitādus

pagarinātājkabeļus,kurulietošanaārpustelpāmir

atļauta. Lietojot elektrokabeli, kas piemērots darbam

ārpus telpām, samazinās risks saņemt elektrisko triecienu.

f) Jaelektroinstrumentutomērnepieciešamslietot

vietāsarpaaugstinātumitrumu,izmantojiettā

pievienošanainoplūdesstrāvasaizsargreleju.

Lietojot noplūdes strāvas aizsargreleju, samazinās risks

saņemt elektrisko triecienu.

3)PERSONISKĀDROŠĪBA

a) Darbalaikāsaglabājietpaškontroliunrīkojieties

saskaņāarveselosaprātu.Pārtraucietdarbu,ja

jūtatiesnogurisvaiatrodatiesalkohola,narkotiku

vaimedikamentuizraisītāreibumā. Strādājot ar

elektroinstrumentu, pat viens neuzmanības mirklis var

būt par cēloni nopietnam savainojumam.

Izmantojietindividuālosdarbaaizsardzībaslīdzekļus

undarbalaikāvienmērnēsājietaizsargbrilles.

Individuālo darba aizsardzības līdzekļu (putekļu maskas,

neslīdošu apavu un aizsargķiveres vai ausu aizsargu)

pielietošana atbilstoši elektroinstrumenta tipam un veicamā

darba raksturam ļauj izvairīties no savainojumiem.

c) Nepieļaujietelektroinstrumentapatvaļīgu

ieslēgšanos.Pirmselektroinstrumenta

pievienošanaselektrotīklam,akumulatora

ievietošanasvaiizņemšanas,kāarīpirms

elektroinstrumentapārnešanaspārliecinieties,ka

tasirizslēgts. Pārnesot elektroinstrumentu, ja pirksts

atrodas uz ieslēdzēja, kā arī pievienojot to

elektrobarošanas avotam laikā, kad elektroinstruments ir

ieslēgts, var viegli notikt nelaimes gadījums.

d) Pirmsinstrumentaieslēgšanasneaizmirstietizņemt

notāregulējošosinstrumentusvaiskrūvjatslēgas.

Patronatslēga vai skrūvjatslēga, kas instrumenta

ieslēgšanas brīdī nav izņemta no tā, var radīt

savainojumu.

e) Strādājotarelektroinstrumentu,ieturietstingru

stāju.Darbalaikāvienmērsaglabājietlīdzsvaruun

centietiesnepaslīdēt. Tas atvieglos instrumenta vadību

neparedzētās situācijās.

f) Izvēlietiesdarbampiemērotuapģērbu.Darbalaikā

nenēsājietbrīviplandošasdrēbesunrotaslietas.

Netuvinietmatus,apģērbuunaizsargcimdus

instrumentakustīgajāmdaļām. Vaļīgas drēbes,

rotaslietas un gari mati var ieķerties instrumenta

kustīgajās daļās.

g) Jaelektroinstrumentakonstrukcijaļaujtam

pievienotārējoputekļuuzsūkšanasvaisavākšanas/

uzkrāšanasierīci,sekojiet,laitātiktupievienota

elektroinstrumentam un pareizi darbotos. Pielietojot

putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās

to kaitīgā ietekme uz strādājošās personas veselību.

4) ELEKTROINSTRUMENTU LIETOŠANA UN APKOPE

a) Nepārslogojietelektroinstrumentu.Katramdarbam

izvēlietiespiemērotuinstrumentu. Elektroinstruments

darbosies labāk un drošāk pie nominālās slodzes.

b) Nelietojietelektroinstrumentu,jairbojātstā

ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt,

ir bīstams lietošanai un to nepieciešams remontēt.

c) Pirmselektroinstrumentaapkopes,regulēšanasvai

darbinstrumentanomaiņasatvienojiettā

kontaktdakšunobarojošāelektrotīklavaiizņemiet

notāakumulatoru. Šādi iespējams samazināt

elektroinstrumenta nejaušas ieslēgšanās risku.

d) Elektroinstrumentu,kasnetiekdarbināts,uzglabājiet

piemērotāvietā,kurtasnavsasniedzamsbērniemun

personām,kurasneprotrīkotiesarinstrumentu. Ja

elektroinstrumentu lieto nekompetentas personas, tas var

apdraudēt cilvēku veselību.

e) Rūpīgiveicietelektroinstrumentaapkalpošanu.

Pārbaudiet,vaikustīgāsdaļasdarbojasbez

traucējumiemunnaviespīlētas,vaikādanodaļām

navsalauztavaibojāta,vaikatranotāmpareizi

funkcionēunpildataiparedzētouzdevumu.

Nodrošiniet,laibojātāsdaļastiktusavlaicīgi

nomainītasvairemontētaspilnvarotāremontu

darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka

elektroinstruments pirms lietošanas nav pienācīgi

apkalpots.

f) Savlaicīginotīrietunuzasinietgriezošos

darbinstrumentus. Rūpīgi kopti instrumenti, kas

apgādāti ar asiem griezējinstrumentiem, ļauj strādāt

daudz ražīgāk un ir vieglāk vadāmi.

g) Lietojietvienīgitāduselektroinstrumentus,

papildpiederumus, darbinstrumentus utt., kas

paredzētiattiecīgajampielietojumaveidam.Beztam

jāņemvērāarīkonkrētiedarbaapstākļiun

pielietojumaīpatnības. Elektroinstrumentu lietošana

citiem mērķiem, nekā to ir paredzējusi ražotājfirma, ir

bīstama un var novest pie neparedzamām sekām.

5) APKALPOŠANA

a) Nodrošiniet,laiInstrumentaremontuveiktu

kvalificētspersonāls,nomaiņaiizmantojot

oriģinālāsrezervesdaļasunpiederumus. Tikai tā

iespējams panākt instrumenta ilgstošu un nevainojamu

darbību bez atteikumiem.

DROŠĪBASNOTEIKUMIRIPZĀĢIEM

1)ZĀĢĒŠANA

a) BĪSTAMI:Netuvinietrokaszāģēšanasvietaivai

zāģaasmenim.Arotrurokuturietinstrumentuaiz

papildrokturavaidzinējakorpusa. Turot zāģi ar abām

rokām, rotējošais asmens tās nevar savainot.

b) Nepieskarietiesarrokāmapstrādājamāpriekšmeta

apakšējaidaļai. Ripzāģa aizsargs nevar nodrošināt

aizsardzību no zāģa asmens apstrādājamā priekšmeta

apakšpusē.

c) Iestādietzāģēšanasdziļumuatbilstošiapstrādājamā

priekšmetabiezumam. Darba gaitā apstrādājamā

priekšmeta apakšpusē redzamās zāģa asmens zobu

daļas augstumam jābūt mazākam par pilnu asmens zobu

augstumu.

Neturietzāģējamopriekšmetuarrokuunnebalstietto

arkāju.Iestiprinietzāģējamopriekšmetustabilā

turētājierīcē. Ir ļoti svarīgi, lai zāģējamais priekšmets tiktu

labi nostiprināts, jo tādā gadījumā tiek minimizēta ķermeņa

daļu saskaršanās iespēja ar rotējošo zāģa asmeni, kā arī

zāģa asmens iestrēgšanas un kontroles zaudēšanas iespēja.

132

e) Jadarbinstrumentsvarskartslēptuelektropārvades

līnijuvaiinstrumentaelektrokabeli,darbalaikā

turietelektroinstrumentuaizizolētajiemrokturiem,

nepieskarotiesmetāladaļām. Darbinstrumentam

skarot spriegumnesošu elektrotīkla vadu, spriegums

nonāk arī uz elektroinstrumenta metāla daļām un var būt

par cēloni elektriskajam triecienam.

f) Veicotgarenzāģēšanu,lietojietparalēlovadotnivai

izmantojietkāvadotnipriekšmetataisnomalu. Tas

palielina zāģēšanas precizitāti un samazina zāģa asmens

iestrēgšanas iespējamību.

g) Lietojietpareizaizmērazāģaasmeniarpiemērotas

formascentrāloatvērumu(piemēram,zvaigznes

veidavaiapaļu). Zāģa asmeņi, kas neatbilst stiprinošo

elementu formai, necentrējas uz darbvārpstas un var

novest pie kontroles zaudēšanas pār zāģēšanas procesu.

h) Neizmantojietnolietotasvaibojātaszāģaasmens

starplikasvainoturuzgriežņus. Šīs detaļas ir īpaši

paredzētas ripzāģa asmeņiem, lai nodrošinātu optimālu

darba kvalitāti un drošību.

2)ATSITIENS-CĒLOŅIUNNOTEIKUMINOVĒRŠANAI

•

Par atsitienu sauc negaidītu ripzāģa reakciju, tā asmenim

iestrēgstot apstrādājamajā materiālā vai novirzoties no

zāģējuma līnijas, kā rezultātā instruments strauji pārvietojas

augšup no apstrādājamā priekšmeta darba veicēja virzienā

• Ja, zāģējumam aizveroties, zāģa asmens tiek stingri

iespiests, tas pēkšņi apstājas, kā rezultātā elektrodzinēja

radītais reaktīvais spēks liek instrumentam strauji

pārvietoties darba veicēja virzienā

• Ja zāģēšanas laikā zāģa asmens noliecas sānu virzienā

vai novirzās no zāģējuma līnijas, tā aizmugurējās malas

zobi var iestrēgt zāģējamā kokmateriāla virskārtā, liekot

asmenim izrauties no zāģējuma vietas un pārvietoties

darba veicēja virzienā

•

Atsitiens parasti rodas instrumenta nepareizas lietošanas

rezultātā un no tā var izvairīties, ievērojot šādus noteikumus

a) Stingriturietinstrumentuarabāmrokām,satverotto

tādāveidā,laiizturētuatsitienareaktīvāspēka

iedarbību.Pietamnestāvietuzvienaslīnijasarzāģa

asmeni,betganvienāvaiotrāpusēnotā. Atsitiens var

izraisīt pēkšņu zāģa pārvietošanos darba veicēja virzienā,

taču, veicot vajadzīgos piesardzības pasākumus, atsitiena

reaktīvā spēka iedarbību iespējams kontrolēt.

b) Jazāģaasmensiestrēgstvaiarīzāģēšanatiek

pārtrauktakāducituiemesludēļ,atlaidietripzāģa

ieslēdzējuunturpinietturētinstrumentunekustīgi,

līdzzāģaasmenspilnīgiapstājas.Nekādāgadījumā

neizņemietinstrumentaasmeninozāģējumaun

nevelcietripzāģiatpakaļ,kamērzāģaasmensvēl

atrodaskustībā,jotasvarizsauktatsitienu.

Noskaidrojiet zāģa asmens iestrēgšanas iemeslus un

veiciet pasākumus to novēršanai. Izvairieties no tādu

priekšmetu zāģēšanas, kuros atrodas naglas vai skrūves.

c) Atkārtotiieslēdzotripzāģilaikā,kadtāasmens

atrodasapstrādājamajāpriekšmetā,centietiesturēt

asmenizāģējumašķēlumavidūunpārbaudiet,vaitā

zobinaviespiedušieszāģējamajāmateriālā. Ja zāģa

asmens ir iestrēdzis, tad, ieslēdzot instrumentu, tā

asmens var strauji pārvietoties augšup no apstrādājamā

priekšmeta, izraisot atsitienu.

d) Laiizvairītosnozāģaasmensiestrēgšanasun

atsitiena,zāģējotlielaizmērapaneļus,tieir

jāatbalsta. Liela izmēra paneļi zem sava svara mēdz

ieliekties, tāpēc balsti jānovieto paneļa abos sānos tuvu

zāģējuma līnijai un pie paneļa malas.

e) Neizmantojietneasusvaibojātusasmeņus.

Neuzasināti vai nepareizi iestiprināti asmeņi veido šauru

zāģējuma šķēlumu, kas var izsaukt pastiprinātu berzi,

asmens iestrēgšanu un zāģa atsitienu.

f) Pirmsdarbauzsākšanasstingripievelciet

zāģēšanasdziļumaunzāģēšanasleņķaiestādījumu

fiksējošāssviras. Ja zāģēšanas laikā izmainās zāģa

asmens stāvokļa iestādījumi, tas var izsaukt asmens

iestrēgšanu un zāģa atsitienu.

g) Ievērojietīpašupiesardzību,veicotiezāģēšanuar

asmensiegremdēšanusienāsvaicitosskatienam

slēptosobjektos. Iegremdētais zāģa asmens

zāģēšanas laikā var iestrēgt slēptajā objektā, kā rezultātā

var notikt atsitiens.

3)APAKŠĒJĀAIZSARGPĀRSEGAFUNKCIONĒŠANA

a) Ikreizipirmsdarbauzsākšanaspārbaudiet,vaizāģa

asmensapakšējaisaizsargspilnībāaizveras.

Nestrādājietarripzāģi,jatāasmensapakšējais

aizsargsnespējbrīvipārvietotiesunneaizveras

uzreiz.Nemēģinietnofiksētripzāģaapakšējo

asmensaizsarguatvērtāstāvoklī. Ja ripzāģis nejauši

nokrīt, asmens apakšējais aizsargs var saliekties. Šādā

gadījumā atvienojiet instrumentu no elektrotīkla, ar

speciāla ievelkošā roktura palīdzību paceliet asmens

apakšējo aizsargu un pārbaudiet, vai tas spēj brīvi

pārvietoties un neskar asmeni vai kādu citu instrumenta

daļu. Pārbaude jāveic pie visiem zāģēšanas dziļuma un

leņķa iestādījumiem.

b) Pārbaudietasmensapakšējāaizsargaatsperes

darbību.Jaaizsargsvaitāatsperenedarbojas

pareizi,pirmsdarbauzsākšanasjāveictoapkope.

Zāģa asmens apakšējā aizsarga brīva pārvietošanās var

tikt traucēta kāda bojājuma, gumijas nosēdumu vai

sakrājušos netīrumu dēļ.

c) Zāģaasmensapakšējoaizsarguirpieļaujamsatvērt

arrokutikaitad,kadtiekveiktitādispeciālie

zāģējumi,kāzāģēšanaarasmensiegremdēšanuvai

saliktozāģējumuveidošana.Šādosgadījumosar

ievelkošārokturapalīdzībuatverietasmens

apakšējoaizsarguun,ripzāģaasmenimieejot

apstrādājamajāmateriālā,tūlīttonolaidiet. Veicot

visus pārējos zāģējumus, asmens apakšējam aizsargam

jādarbojas automātiski.

d) Pirmsripzāģanovietošanasuzdarbgaldavaigrīdas

raugieties,laiasmensapakšējaisaizsargsnosegtu

asmeni. Nenosegts asmens, kas pēc inerces vēl rotē,

var likt ripzāģim pārvietoties atpakaļvirzienā, sagriežot

visu, kas gadās tam ceļā. Atcerieties, ka pēc instrumenta

izslēgšanas zāģa asmens vēl kādu laiku turpina rotēt.

PAPILDUDROŠĪBASNOTEIKUMI

VISPĀRĒJIEDROŠĪBASNOTEIKUMI

• Šo instrumentu nedrīkst izmantot personas, kas jaunākas

par 16 gadiem

• Šis ripzāģis nav paredzēts mitru priekšmetu zāģēšanai

• Pirmsinstrumentaregulēšanasvaipiederumu

nomaiņasatvienojiettonobarojošāelektrotīkla

• Neizmantojiet instrumentu, ja tam ir bojāts elektrokabelis;

tā nomaiņu drīkst veikt tikai pieredzējis speciālists

133

• Neapstrādājietmateriālus,kassaturazbestu

(azbestam piemīt kancerogēnas īpašības)

• Materiāla (piemēram, svinu saturošas krāsas, dažu koka

šķirņu, minerālu un metāla) putekļi var būt kaitīgi (saskare

ar putekļiem vai to ieelpošana var izraisīt alerģiskas

reakcijas un/vai elpošanas ceļu saslimšanas operatoram

vai klātesošajiem); izmantojietputekļumaskuun

putekļsūcēju,jatoiespējamspievienot

• Dažu veidu putekļi ir klasificēti kā kancerogēni

(piemēram, ozola vai dižskābarža putekļi), jo īpaši

apvienojumā ar koksnes kondicionēšanas piedevām;

izmantojietputekļumaskuunputekļsūcēju,jato

iespējamspievienot

• Ievērojiet ar putekļu savākšanu saistītos nacionālos

noteikumus, kas attiecas uz apstrādājamajiem materiāliem

•

Lietojiet ripzāģim piemērotu zāģēšanas galdu, kas apgādāts

ar drošības slēdzi; tas novērš instrumenta patvaļīgu

ieslēgšanos, atjaunojoties barojošā sprieguma padevei

• Lietojiet tikai tādu zāģēšanas galdu, kas apgādāts ar

šķēlējnazi

PAPILDPIEDERUMI

• Firma SKIL garantē instrumenta nevainojamu darbību

tikai tad, ja tiek lietoti oriģinālie papildpiederumi

• Lietojiet tikai tādus darbinstrumentus, kuru pieļaujamais

darbības ātrums ir vismaz tikpat liels, kā instrumenta

maksimālais brīvgaitas ātrums

• Izmantojiettikaizāģaasmeņusarminimālo

diametru170mm,maksimālodiametru170mmun

darbvārpstasatveri16mm

• Neiestipriniet zāģī asmeņus, kas izgatavoti no

ātrgriezējtērauda (HSS)

• Neiestipriniet ripzāģī slīpēšanas vai griešanas diskus

PIRMSDARBAUZSĀKŠANAS

• Vienmēr pārliecinieties, ka spriegums, kas uzrādīts uz

instrumenta marķējuma plāksnītes, atbilst padeves

spriegumam elektrotīklā (230V vai 240V spriegumam

paredzētie instrumenti var darboties arī no 220V

elektrotīkla)

• Izvairieties no instrumenta bojājumiem, ko var radīt

apstrādājamajā priekšmetā esošās skrūves, naglas vai

citi līdzīgi objekti; pirms darba uzsākšanas atbrīvojiet

apstrādājamo materiālu no šādiem priekšmetiem

• Pirms zāģēšanas nodrošiniet, lai zāģējuma trase no

abām zāģējamā priekšmeta pusēm tiktu atbrīvota no

jebkāda veida šķēršļiem

• Nostiprinietapstrādājamodetaļu (to ir drošāk

nostiprināt ar spailēm vai skrūvspīlēm, nevis turēt rokā)

• Arpiemērotametālmeklētājapalīdzībupārbaudiet,

vaiapstrādesvietunešķērsoslēptas

elektropārvadeslīnijas,kāarīgāzesvaiūdens

caurules;šaubugadījumāgriezietiesvietējā

komunālāssaimniecībasiestādē (darbinstrumentam

skarot elektrotīkla fāzes līniju, var izcelties ugunsgrēks un

strādājošais var saņemt elektrisko triecienu; gāzes vada

bojājums var izraisīt sprādzienu; darbinstrumentam

skarot ūdensvada cauruli, var tikt bojātas materiālās

vērtības un strādājošais var saņemt elektrisko triecienu)

• Lietojiet pilnīgi attītus un drošus pagarinātājkabeļus, kas

paredzēti 16 A strāvai

DARBALAIKĀ

• Darba laikā instrumenta radītā trokšņa līmenis var

pārsniegt 85 dB(A); lietojiet ausu aizsargus

• Nelietojiet ripzāģi, ja uz tā nav nostiprināti visi paredzētie

asmens aizsargi

• Nezāģējiet ļoti mazus priekšmetus

• Nestrādājiet ar ripzāģi, turot to virs galvas

• Ja iestrēgst ripzāģa asmens vai notiek jebkura cita

mehāniska vai elektriska rakstura kļūme, nekavējoties

izslēdziet instrumentu un atvienojiet to no barojošā

elektrotīkla

• Ja darba laikā tiek pārgriezts vai citādi mehāniski bojāts

instrumenta elektrokabelis, nepieskarieties tam, bet

nekavējoties atvienojiet elektrokabeļa kontaktdakšu no

barojošā elektrotīkla

PĒCDARBAPABEIGŠANAS

• Pirms instrumenta novietošanas izslēdziet tā

elektrodzinēju un nogaidiet, līdz ir pilnīgi apstājušās visas

instrumenta kustīgās daļas

• Pēc ripzāģa izslēgšanas nemēģiniet nobremzēt zāģa

asmeni, izdarot uz to spiedienu sānu virzienā

DARBS

• Zāģa asmens iestiprināšana 3

! atvienojietinstrumentunoelektrotīkla

izņemiet sešstūra stieņatslēgu A no ripzāģa nodalījuma B

- nospiediet instrumenta darbvārpstas fiksējošo pogu C

un, turot to nospiestu, ar sešstūra stieņatslēgas

palīdzību izskrūvējiet zāģa asmens stiprinošo skrūvi D

! darbvārpstasfiksējošopoguCdrīkstnospiest

tikaitad,kadinstrumentsatrodasmierastāvoklī

- atlaidiet fiksējošo pogu C

- noņemiet paplāksni E

- lietojot sviru G, atveriet apakšējo asmens aizsargu F

un, noturot to atvērtu, ievietojiet zāģa asmeni, sekojot,

lai zāģa asmens zobu vērsums un uz zāģa asmens

attēlotās bultas virziens sakristu ar bultas virzienu, kas

attēlota uz ripzāģa asmens augšējā aizsarga

- atbrīvojiet apakšējo asmens aizsargu F

- novietojiet paplāksni E uz zāģa asmens

nodrošiniet,laiabupaplākšņunoturvirsmasHbūtu

nevainojamitīrasunbūtuvērstaspretzāģaasmeni

- nospiediet instrumenta darbvārpstas fiksējošo pogu C

un, turot to nospiestu, ar pirkstiem pieskrūvējiet

stiprinošo skrūvi un tad pievelciet to ar sešstūra

stieņatslēgu par 1/8 no pilna apgrieziena (šādi tiek

panākta paplākšņu noturvirsmu izslīdēšana gadījumā,

ja iestrēgst zāģa asmens, novēršot elektrodzinēja

pārslodzi un iespējamo zāģa atsitienu)

- atlaidiet fiksējošo pogu C

• Zāģēšanas dziļuma iestādīšana (robežās no 0 līdz 55

mm) 4

- lai nodrošinātu optimālu apstrādes kvalitāti, asmens

nedrīkst iziet caur zāģējamo priekšmetu vairāk, kā par

3 mm

- nedaudz atskrūvējiet spārnskrūvi J

- paceļot/nolaižot zāģa pamatni K, iestādiet vēlamo

zāģēšanas dziļumu atbilstoši indikatora L rādījumiem

uz skalas

- pievelciet spārnskrūvi J

• Zāģēšanas leņķa iestādīšana (robežās no 0° līdz 45°) 5

- nedaudz atskrūvējiet spārnskrūvi M

- noliecot instrumentu sānu virzienā, uzstādiet vēlamo

zāģēšanas leņķi atbilstoši indikatora N rādījumiem uz

skalas

134

- pievelciet spārnskrūvi M

! veidojotslīposzāģējumus,zāģēšanasdziļums

neatbilstuzzāģēšanasdziļumaskalas

nolasāmajaivērtībai

• Zāģa asmens perpendikularitātes pārbaude attiecībā

pret ripzāģa pamatni 5

- iestādiet maksimālo zāģēšanas dziļumu un nostipriniet

ripzāģa pamatni K šajā stāvoklī 4

- iestādiet zāģēšanas leņķi 0° un nostipriniet ripzāģa

pamatni

- ar stūreņa palīdzību pārbaudiet zāģa asmens

perpendikularitāti attiecībā pret ripzāģa pamatnes

apakšējo virsmu

- ja vajadzīga regulēšana, nedaudz atskrūvējiet

spārnskrūvi M un izmantojiet regulēšanas skrūvi P, kā

parādīts attēlā

• Regulējams zāģējuma līnijas vizieris Q 6a

- kalpo, lai atvieglotu instrumenta vadīšanu pa iepriekš

iezīmētu zāģējuma līniju

- veidojot taisnos zāģējumus ar leņķi 0° un slīpos

zāģējumus ar leņķi 45°, vadieties pēc atbilstošā

zāģējuma līnijas viziera ierobojuma

! zāģēšanaslaikāripzāģapamatnespaplašinātajai

daļaijāatrodasuzzāģējamāpriekšmeta

atbalstītāsdaļas

- zāģējuma līnijas viziera stāvokli var regulēt, tādējādi

ļaujot izvēlēties, vai apstrādājamā priekšmeta

atgriezums atradīsies pie zāģa asmens iekšējās vai

ārējās sānu plaknes 6b

! zāģējumaplatumunosakaneviszāģaasmens

korpusabiezums,betgantāzobuizvērsuma

platums

! laipārbaudītureālāszāģējumalīnijasatbilstību

iepriekšiezīmētajai,pirmsdarbavienmērveiciet

izmēģinājumazāģējumus

• Putekļu uzsūkšana

pievienojiet putekļsūcēju instrumenta savienotājam R 7

! darbalaikāvadietripzāģitā,laiputekļsūcēja

caurulenetraucētuapakšējāasmensaizsarga

pārvietošanosvaizāģēšanasprocesu

- drīkst lietot arī putekļu savācējmaisu (SKIL piederums

2610387402)

• Instrumenta darbināšana 7

- pievienojiet ripzāģa elektrokabeli barojošajam

elektrotīklam

- darba laikā stingri turiet ripzāģi ar abām rokām aiz

rokturiem S un T

- uzsākot zāģēšanu, novietojiet instrumenta pamatnes

priekšējo daļu uz zāģējamā priekšmeta virsmas

! nodrošiniet,laipirmsripzāģaieslēgšanasasmens

zobinepieskartoszāģējamajampriekšmetam

- ieslēdziet instrumentu, vispirms nospiežot pogu V (=

drošības slēdzis bez fiksācijas) un pēc tam nospiežot

ieslēdzēja taustiņu W

! kontaktējietinstrumentaasmeniarzāģējamo

priekšmetutikaipēctam,kadtāasmens

griešanāsātrumsirsasniedzisnominālovērtību

- ripzāģa apakšējais asmens aizsargs F atveras

automātiski, asmenim ieejot zāģējamajā priekšmetā

(asmens aizsargs jāatver ar sviras G palīdzību tikai

īpašos gadījumos, piemēram, veicot zāģēšanu ar

asmens iegremdēšanu)

! nemēģinietdarbinstrumentampiemērotspēku

(piemērojiet vieglu un nepārtrauktu spiedienu, lai

izvairītos no asmens galu pārkaršanas, vai, ja tiek

griezta plastmasa, no plastmasas materiāla kušanas)

! darbalaikāvienmērturietinstrumentuaiz

pelēkāskrāsasnoturvirsmas(ām)

- darba operācijas beigās, izslēdziet instrumentu,

atbrīvojot ieslēdzēja taustiņu W

pirmsinstrumentapacelšanasnozāģējamā

priekšmetanogaidiet,līdztāasmenspilnīgiapstājas

PRAKTISKI PADOMI

• Izmantojot sliedes vadotni (SKIL papildpiederums

2610Z04064) kopā ar adapteri, griezuma dziļums

samazināsies par 14 mm 90 un 45 grādu griezumiem

• Lai novērstu zāģējamā priekšmeta virsmas plaisāšanu, to

ieteicams novietot tā, lai priekšmeta dekoratīvā puse

(virspuse) būtu vērsta lejup

• Lietojiet tikai asus zāģa asmeņus, kuru tips atbilst

zāģējamā materiāla īpašībām un apstrādes veidam 8

- zāģējuma kvalitāti iespējams uzlabot, lietojot zāģa

asmeni ar palielinātu zobu skaitu

- zāģa asmeņi ar cietmetāla zobiem saglabā darbam

nepieciešamo asumu līdz 30 reizēm ilgāk, nekā

parastā tipa zāģa asmeņi

• Paralēlā vadotne Y 9

- ir paredzēta precīzu zāģējumu veidošanai paralēli

zāģējamā priekšmeta malai

- ir nostiprināma jebkurā instrumenta pusē

Paralēlās vadotnes stāvokļa regulēšana

- nedaudz atskrūvējiet spārnskrūvi Z

- noregulējiet vēlamo zāģēšanas platumu, izmantojot

paralēlās vadotnes skalu (izmantojiet zāģējuma līnijas

vizieri Q kā atsauci 0 punktam)

- pievelciet spārnskrūvi Z

• Zāģēšana ar asmens iegremdēšanu 0

- iestādiet vēlamo zāģēšanas dziļumu

- nolieciet instrumentu uz priekšu, zāģējuma līnijas

viziera Q jāatbilst uz detaļas atzīmētajai vēlamajai

griezuma līnijai

- lietojot sviru G, atveriet apakšējo asmens aizsargu F

- ieslēdziet ripzāģi un tuviniet tā rotējošo asmeni

zāģējamā priekšmeta virsmai, laižot lejup instrumenta

aizmugurējo daļu un izmantojot tā priekšējo daļu kā

atbalsta punktu

- pakāpeniski iegremdējiet ripzāģa asmeni zāģējamajā

priekšmetā un vienlaikus sāciet virzīt instrumentu uz

priekšu zāģējuma virzienā

- ripzāģa asmenim ieejot apstrādājamajā materiālā,

atlaidiet sviru G

! nekadnevelcietinstrumentuatpakaļvirzienā

• Liela izmēra paneļu zāģēšana !

- atbalstiet priekšmetu zāģējuma vietas tuvumā,

novietojot to uz grīdas vai darbgalda

! iestādietvēlamozāģēšanasdziļumuartādu

aprēķinu,laiasmensizietucaurizāģējamajam

priekšmetam,betneskartuvirsmu,uzkuras

balstāsapstrādājamaispriekšmets

135

- gadījumā, ja taisna zāģējuma veidošanai nav

iespējams izmantot paralēlo vadotni, pienaglojiet vai

citādi nostipriniet uz zāģējamā priekšmeta virsmas

plakanu koka līsti, ko zāģēšanas laikā izmantojiet kā

vadotni, virzot gar to ripzāģa pamatnes labo malu

APKALPOŠANA / APKOPE

• Šis darbarīks nav paredzēts profesionālai lietošanai

• Uzturiet tīru instrumentu un elektrokabeli (īpaši

ventilācijas atveres)

! pirmsinstrumentatīrīšanasatvienojiettono

elektrotīkla

• Vienmēr raugieties, lai vieta ap apakšējo aizsargu F 3

būtu tīra (savāciet putekļus un skaidas, tos aizpūšot prom

ar saspiestu gaisu vai saslaukot ar slotu)

• Pēc ripzāģa lietošanas nekavējoties attīriet tā asmeni

(īpaši no sveķiem un līmes paliekām)

• Ja, neraugoties uz augsto izgatavošanas kvalitāti un

rūpīgo pēcražošanas pārbaudi, instruments tomēr

sabojājas, tas jānogādā remontam firmas SKIL pilnvarotā

elektroinstrumentu remonta darbnīcā

- nogādājiet instrumentu neizjauktāveidā kopā ar

iegādes dokumentiem tuvākajā tirdzniecības vietā vai

firmas SKIL pilnvarotā pēciegādes apkalpošanas un

remonta iestādē (adreses un instrumenta

apkalpošanas shēma ir sniegta interneta vietnē www.

skil.com)

APKĀRTĒJĀSVIDESAIZSARDZĪBA

• Neizmetietelektroiekārtas,piederumusun

iesaiņojumamateriālussadzīvesatkritumos (tikai ES

valstīm)

- saskaņā ar Eiropas Savienības direktīvu 2012/19/ES

par nolietotajām elektriskajām un elektroniskajām

iekārtām un tās atspoguļojumiem nacionālajā

likumdošanā, nolietotās elektroiekārtas ir jāsavāc,

jāizjauc un jānogādā otrreizējai pārstrādei apkārtējai

videi nekaitīgā veidā

- īpašs simbols @ atgādina par nepieciešamību

izstrādājumus utilizēt videi nekaitīgā veidā

ATBILSTĪBASDEKLARĀCIJA

• Mēs ar pilnu atbildību paziņojam, ka sadaļā “Tehniskie

parametri” aprakstītais izstrādājums atbilst šādiem

standartiem vai normatīvajiem dokumentiem: EN 60745,

EN 61000, EN 55014, kā arī direktīvām 2004/108/EK,

2006/42/EK, 2011/65/ES

• Tehniskādokumentācijano: SKIL Europe BV

(PT-SEU/ENG1), 4825 BD Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

TROKSNIS/VIBRĀCIJA

• Saskaņā ar standartu EN 60745 noteiktais instrumenta

radītā trokšņa skaņas spiediena līmenis ir 97 dB(A) un

skaņas jaudas līmenis ir 108 dB(A) (pie tipiskās izkliedes

3 dB), un vibrācijas paātrinājums ir ✱ m/s² (roku-delnu

metode; izkliede K = 1,5 m/s²)

✱ zāģējot kokā 2,6 m/s²

✱ zāģējot metālu 2,2 m/s²

• Vibrācijas līmenis ir noteikts, izmantojot standartā EN

60745 paredzēto procedūru; to var izmantot, lai

salīdzinātu instrumentus un provizoriski izvērtētu

vibrācijas iedarbību, lietojot instrumentu minētajiem

mērķiem

- instrumenta izmantošana citiem mērķiem vai ar citiem

vai nepietiekami koptiem piederumiem var ievērojami

palielināt kopējo vibrācijas iedarbības pakāpi

- laika periodi, kad instruments ir izslēgts vai arī ir

ieslēgts, taču darbs ar to nenotiek, var ievērojami

samazināt kopējo vibrācijas iedarbības pakāpi

! pasargājietsevinovibrācijasiedarbības,veicot

instrumentauntāpiederumutehniskoapkopi,

novēršotrokuatdzišanuunpareiziorganizējot

darbu



Diskinispjūklas 5255

ĮVADAS

• Šiuo prietaisu galima atlikti išilginius ir skersinius pjūvius

medienoje, pjaunant statmenai arba 45° kampu;

naudojant atitinkamos paskirties pjūklo diskus galima

pjauti ir spalvotuosius metalus, lengvas statybines

medžiagas ir plastiką

• Šis prietaisas neskirtas profesionaliam naudojimui

• Perskaitykite ir išsaugokite šią naudojimo instrukciją 2

TECHNINIAI DUOMENYS 1

SAUGA

BENDROSIOS DARBO SAUGOS INSTRUKCIJOS

DĖMESIO!Perskaitykitevisasšiassaugos

nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų

saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis,

kilti gaisras ir/arba galite sunkiai susižaloti arba sužaloti

kitus asmenis. Išsaugokitešiassaugosnuorodasir

reikalavimus,kadirateityjegalėtumėtejais

pasinaudoti. Toliau pateiktame tekste vartojama sąvoka

“elektrinis įrankis” apibūdina įrankius, maitinamus iš elektros

tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be

maitinimo laido).

1) DARBO VIETOS SAUGUMAS

a) Darbovietaturibūtišvariirtvarkinga. Netvarka ar

blogai apšviesta darbo vieta gali tapti nelaimingų

atsitikimų priežastimi.

b) Nedirbkitetokiojeaplinkoje,kuryradegiųskysčių,

dujųardulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo

kibirkščių dulkės arba susikaupę garai gali užsidegti.

136

c) Dirbdamisuelektriniuįrankiuneleiskitešaliabūti

žiūrovams,vaikamsirlankytojams. Nukreipę dėmesį į

kitus asmenis galite nebesuvaldyti prietaiso.

2) ELEKTROSAUGA

a) Maitinimolaidokištukasturiatitiktitinklorozetės

tipą.Kištukojokiubūdunegalimamodifikuoti.

Nenaudokitejokiųkištukoadapteriųsuįžemintais

prietaisais. Originalūs kištukai, tiksliai tinkantys elektros

tinklo rozetei, sumažina elektros smūgio pavojų.

b) Venkitekūnokontaktosuįžemintaispaviršiais,

tokiaiskaipvamzdžiai,šildytuvai,viryklėsar

šaldytuvai. Egzistuoja padidinta elektros smūgio rizika,

jei Jūsų kūnas bus įžemintas.

c) Saugokiteprietaisąnuolietausirdrėgmės. Jei

vanduo patenka į elektrinį prietaisą, padidėja elektros

smūgio rizika.

d) Nenaudokitemaitinimolaidonepagalpaskirtį,t.y.

neneškiteprietaisopaėmęužlaido,nekabinkite

prietaisoužlaido,netraukiteužjo,norėdamiišjungti

kištukąišrozetės.Laidąklokitetaip,kadjoneveiktų

karštis,jisneišsiteptųalyvairjonepažeistųaštrios

detalėsarjudančiosprietaisodalys. Pažeisti arba

susipynę laidai gali tapti elektros smūgio priežastimi.

e) Jeisuelektriniuįrankiudirbatelauke,naudokitetik

tokius ilginimo kabelius, kurie tinka lauko darbams.

Naudojant lauko darbams pritaikytus ilginimo kabelius,

sumažinamas elektros smūgio pavojus.

f) Jeisuelektriniuįrankiuneišvengiamaireikiadirbti

drėgnojeaplinkoje,naudokiteįžeminimograndinės

pertraukiklį. Naudojant įžeminimo grandinės

pertraukiklį, sumažėja elektros smūgio pavojus.

3)ŽMONIŲSAUGA

a) Būkiteatidūs,sutelkitedėmesįįtai,kąJūsdaroteir,

dirbdamisuelektriniuįrankiu,vadovaukitėssveiku

protu.Nedirbkitesuprietaisu,jeiesatepavargę

arbavartojotenarkotikus,alkoholįar

medikamentus. Akimirksnio neatidumas naudojant

prietaisą gali tapti rimtų sužalojimų priežastimi.

b) Naudokite asmenines apsaugos priemones ir

visuometužsidėkiteapsauginiusakinius. Naudojant

asmenines apsaugos priemones, pvz., respiratorių ar

apsauginę kaukę, neslystančius batus, apsauginį šalmą,

klausos apsaugos priemones ir kt., rekomenduojamas

dirbant su tam tikros rūšies įrankiais, sumažėja rizika

susižeisti.

c) Saugokitės,kadneįjungtumėteprietaisoatsitiktinai.

Priešprijungdamielektrinįįrankįprieelektrostinklo

ir/arbaakumuliatoriaus,priešpakeldamiarnešdami

įsitikinkite,kadjisyraišjungtas. Jeigu nešdami

elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą

įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali

įvykti nelaimingas atsitikimas.

d) Priešįjungdamiprietaisąpašalinkitereguliavimo

įrankiusarbaveržliųraktus. Prietaiso besisukančioje

dalyje esantis įrankis ar raktas gali tapti sužalojimų

priežastimi.

e) Nepervertinkitesavogalimybių.Dirbdamiatsistokite

patikimaiirvisadaišlaikykitepusiausvyrą. Patikima

stovėsena ir tinkama kūno laikysena leis geriau

kontroliuoti prietaisą netikėtose situacijose.

f) Dėvėkitetinkamąaprangą.Nedėvėkiteplačių

drabužiųirpapuošalų.Saugokiteplaukus,

drabužiusirpirštinesnuobesisukančiųprietaiso

dalių. Laisvus drabužius, papuošalus bei ilgus plaukus

gali įtraukti besisukančios dalys.

g) Jeiyranumatytagalimybėprijungtidulkių

nusiurbimoarsurinkimoįrenginius,visada

įsitikinkite,arjieyraprijungtiirarteisingai

naudojami. Naudojant dulkių nusiurbimo įrenginius

sumažėja kenksmingas dulkių poveikis.

4)RŪPESTINGAELEKTRINIŲĮRANKIŲPRIEŽIŪRAIR

NAUDOJIMAS

a) Neperkraukiteprietaiso.NaudokiteJūsųdarbui

tinkamąelektrinįįrankį. Su tinkamu elektriniu įrankiu

Jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto

galingumo.

b) Nenaudokiteelektrinioįrankiosusugedusiu

jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar

išjungti, yra pavojingas ir jį reikia remontuoti.

c) Priešreguliuodamiprietaisą,keisdamidarbo

įrankiusarpriešvalydamiprietaisą,išelektros

tinklolizdoištraukitekištukąir/arbaišimkite

akumuliatorių. Ši saugumo priemonė apsaugos jus nuo

netikėto prietaiso įsijungimo.

d) Nenaudojamąprietaisąsandėliuokitevaikamsir

nemokantiems juo naudotis asmenims

neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi,

kai juos naudoja nepatyrę asmenys.

e) Rūpestingaiprižiūrėkiteprietaisą.Tikrinkite,ar

besisukančiosprietaisodalystinkamaiveikiair

niekurnekliūva,arnėrasulūžusiųaršiaippažeistų

dalių,kuriosįtakotųprietaisoveikimą. Prieš vėl

naudojant prietaisą pažeistos prietaiso dalys turi būti

suremontuotos. Daugelio nelaimingų atsitikimų priežastis

yra blogai prižiūrimi elektriniai įrankiai.

f) Pjovimoįrankiaituribūtiaštrūsiršvarūs.

Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis

pjaunamosiomis briaunomis mažiau stringa ir juos yra

lengviau valdyti.

g) Elektrinįįrankį,papildomąįrangą,darboįrankiusir

t.t.naudokitetaip,kaipnurodytašiojeinstrukcijoje.

Taippatatsižvelkiteįdarbosąlygasbeiatliekamo

darbopobūdį. Naudojant elektrinius įrankius ne pagal jų

paskirtį galima sukelti pavojingas situacijas.

5) APTARNAVIMAS

a) Prietaisąturiremontuotitikkvalifikuotas

specialistas ir naudoti tik originalias atsargines

dalis. Taip galima garantuoti, jog prietaisas išliks saugus.

SAUGOS NUORODOS DIRBANTIEMS SU DISKINIAIS

PJŪKLAIS

1) PJOVIMO OPERACIJA

a) PAVOJUS:Nekiškiterankųįpjovimozonąirprie

pjūklodisko.Antrąjarankalaikykitepapildomą

rankenąarbavarikliokorpusą. Jei pjūklas laikomas

abiem rankomis, tai pjūklo diskas jų nesužalos.

b) Nelieskiteapdirbamoruošinioapačios. Apsauginis

gaubtas neapsaugos jūsų nuo ruošinio apačioje

išlindusio pjūklo disko.

c) Pjovimogylįtinkamainustatykitepagalruošinio

storį. Ruošinio apačioje turi matytis šiek tiek mažiau, nei

visas pjūklo dantis.

d) Pjaunamojoruošinioniekadanelaikykiterankosear

pasidėjęantkojos.Patikimaijįįtvirtinkitestabiliame

137

įtvare. Labai svarbu ruošinį tinkamai įtvirtinti, kad

išvengtumėte pjūklo kontakto su jūsų kūnu, neužstrigtų

pjūklo diskas ar neprarastumėte kontrolės.

e) Jeiyratikimybė,jogdirbantdarboįrankisgali

kliudytipaslėptąlaidą,elektrinįįrankįlaikykitetikuž

izoliuotųrankenų. Dėl kontakto su laidininku, kuriuo

teka el. srovė, elektrinio įrankio metalinėse dalyse gali

atsirasti įtampa ir sukelti elektros smūgį.

f) Atliekantišilginįpjūvįvisadanaudokitelygiagrečią

atramąarbakreipiančiąjąliniuotę. Tuomet pjausite

tiksliau ir sumažinsite pjūklo strigimo tikimybę.

g) Naudokitetiktinkamodydžiopjūklodiskusirsu

tinkamatvirtinimoanga(pvz.,žvaigždėsformos

arba apvalia). Pjūklo diskai, kurie neatitinka pjūklo

tvirtinamųjų dalių formos, sukasi ekscentriškai, todėl

iškyla pavojus nesuvaldyti prietaiso.

h) Niekadanenaudokitepažeistųarnetinkamųpjūklo

diskotarpiniųpoveržliųirvaržtų. Pjūklo disko tarpinės

poveržlės ir varžtai buvo sukonstruoti specialiai Jūsų

pjūklui, kad būtų garantuotas optimalus rezultatas ir

saugus darbas.

2)ATATRANKA–PRIEŽASTYSIRATITINKAMOS

SAUGOS NUORODOS

• Atatranka yra staigi reakcija dėl įsprausto, užsikirtusio ar

blogai nukreipto pjūklo disko, kuomet pjūklas

nekontroliuojamai iššoka iš ruošinio link naudotojo

• Jei pjūklo diskas yra per stipriai prispaudžiamas arba

užspaudžiamas į apačią siaurėjančiame pjūvio plyšyje, jis

sustoja, o veikiantis variklis tuomet staiga meta prietaisą

atgal link naudotojo

• Jei pjaunant pjūklo diskas persikreipia ar yra neteisingai

nukreipiamas, pjūklo disko užpakalinės briaunos dantys

gali įsikabinti į medžio paviršių ir tuomet, pjūklo diskui

išsilaisvinus iš plyšio, pjūklas atšoka naudotojo link

• Atatranka yra prietaiso netinkamo naudojimo ir/arba

neteisingo valdymo ar naudojimo sąlygų rezultatas ir

atitinkamos priemonės (žr. žemiau) leidžia jos išvengti

a) Pjūkląvisadatvirtaisuspauskiteabiemrankomir

rankaslaikykitetokiojepadėtyje,kadgalėtumėte

įveiktiatatrankosjėgas.Jūsųkūnasturėtųbūtišalia

pjūklodisko,betjokiubūdunevienojelinijojesu

pjūklodisku. Dėl atatrankos pjūklas galėtų atšokti atgal,

bet naudotojas gali kontroliuoti atatrankos jėgas, jei imsis

atitinkamų priemonių.

b) Jeipjūklodiskasužstringaarbajeidėlkokiosnors

priežastiespjovimoprocesasyranutraukiamas,

išjunkitejungiklįirpjūkląpalikiteruošinyje,kolpjūklo

diskasvisiškaisustos.Niekadanebandykitepjūklo

diskoištrauktiišruošinioarpjūklątrauktiatgal,kol

pjūklodiskasdarsukasi,nestaigalisąlygoti

atatranką. Patikrinkite tai ir imkitės priemonių pjūklo disko

strigimo priežastims pašalinti. Nepjaukite vinių ir varžtų.

c) Vėlįjungdamipjūkląruošinyje,centruokitepjūklo

diskąpjūvioplyšyjeirpatikrinkite,arpjūklodantys

nėraįsikabinęįruošinį. Jei pjūklo diskas stringa, vėl

įjungus pjūklą, jis gali iškilti į viršų arba gali atsirasti

atatranka.

d) Norėdamiminimizuotipjūklodiskoužsikirtimąar

atatrankosgalimybę,didelesplokštesparemkite.

Didelės plokštės dėl savo svorio išlinksta. Plokštė turi

būti atremta iš abiejų pusių, t.y. šalia pjovimo linijos ir

šalia plokštės krašto.

e) Nenaudokiteneaštriųirpažeistųpjūklodiskų.

Neaštrūs ar blogai praskėsti pjūklo dantys palieka

siauresnį pjovimo taką, todėl atsiranda per didelė trintis,

atatranka, stringa pjūklo diskas.

f) Apsauginėrankenėlė,kuriareguliuojamaspjovimo

gylisirpjūklodiskoposviriokampas,priešpjaunant

turibūtitvirtaiirpatikimaiužveržta. Jei pjaunant

keičiasi pjūklo disko padėtis, tai gali sąlygoti įstrigimą ir

atatranką.

g) Būkiteypačatsargūspjaudamisienosearkituose

nepermatomuosepaviršiuose. “Panyrantis” į ruošinį

pjūklo diskas pjaudamas paslėptus objektus gali įstrigti ir

sukelti atatranką.

3) APATINIO APSAUGINIO GAUBTO FUNKCIJA

a) Prieškiekvienąnaudojimąpatikrinkite,arapatinis

apsauginisgaubtastinkamaiužsidaro.Nenaudokite

pjūklo,jeiapatinisapsauginisgaubtasnegalilaisvai

judėtiirtuojauneužsidaro.Niekuometnebandykite

užfiksuotiapatinioapsauginiogaubtoatidarytoje

padėtyjekąnorstenįsprausdamiarjįpririšdami. Jei

pjūklas netyčia nukrenta, dėl to gali įlinkti apatinis

apsauginis gaubtas. Ištraukite kištuką iš elektros lizdo,

naudodami pakėlimo rankeną atidarykite jį ir įsitikinkite,

kad jis juda laisvai ir neliečia nei pjūklo disko, nei kurios

nors kitos kokios dalies, kreipiant pjūklą įvairiais kampais

ir nustatant įvairų pjovimo gylį.

b) Patikrinkiteapatinioapsauginiogaubtospyruoklių

veikimą.Jeiapatinisapsauginisgaubtasir

spyruoklėsveikianetinkamai,priešnaudojimąjiems

reikiaatliktitechninęprofilaktiką. Dėl pažeistų dalių,

lipnių nuosėdų arba susikaupusių nešvarumų apatinis

gaubtas gali sunkiau judėti.

c) Apatinįapsauginįgaubtąrankiniubūduatidaryti

galimatikatliekantspecialiuspjūvius,pvz.,

panardinantpjūkląruošinioviduryje.Apatinį

apsauginįgaubtąpakelkiterankenėle,ir,kaitik

pjūklodiskassulįsįruošinį,paleiskiteapatinį

apsauginįgaubtą. Atliekant kitus pjovimo darbus

apatinis apsauginis gaubtas atsidaro ir užsidaro savaime.

d) Priešpadėdamipjūkląantpjovimostaloarant

grindųvisadaįsitikinkite,kadapatinisapsauginis

gaubtasapgaubiapjūklodiską. Jei apsauginis

gaubtas neužsidaro, dėl besisukančio pjūklo disko

pjūklas gali judėti atgal ir pjauti viską, kas pasitaiko jo

kelyje. Turėkite omenyje, kad atleidus jungiklį turi praeiti

šiek tiek laiko, kol pjūklo diskas visiškai sustoja.

PAPILDOMOS SAUGOS NUORODOS

BENDROJI DALIS

• Šį prietaisą turėtų naudoti tik asmenys, kuriems 16 ir

daugiau metų

• Šis prietaisas netinka pjovimui šlapiuoju būdu

• Priešreguliuojantprietaisąarbakeičiantdarbo

įrankius,ištraukitekištukąišel.tinklolizdo

• Prietaisą su pažeistu kabeliu naudoti draudžiama; jį turi

pakeisti kvalifikuotas elektrikas

• Draudžiamaapdirbtimedžiagas,kuriųsudėtyjeyra

asbesto (asbestas pasižymi vėžį sukeliančiu poveikiu)

• Kai kurių medžiagų, kaip antai dažų, kurių sudėtyje yra

švino, kai kurių medžių rūšių medienos, mineralų ir

metalo dulkės gali būti kenksmingos (kontaktas su šiomis

dulkėmis arba įkvėptos dulkės gali sukelti operatoriui

138

arba šalia esantiems žmonėms alergines reakcijas ir/arba

kvėpavimo sistemos susirgimus); mūvėkite

priešdulkinępuskaukęarbadirbdaminaudokite

dulkiųištraukimoįrenginį,jeijįgalimaprijungti

• Kai kurių rūšių dulkės priskiriamos kancerogeninėms

(pvz., ąžuolo arba buko medienos dulkės), ypač

susimaišiusios su medienos taurinimui naudojamais

priedais; mūvėkitepriešdulkinępuskaukęarba

dirbdaminaudokitedulkiųištraukimoįrenginį,jeijį

galima prijungti

• Vadovaukitės Jūsų šalyje taikomų direktyvų reikalavimais,

skirtais medžiagoms, su kuriomis norite dirbti

• Naudokite tik tokį pjovimo stalą, kuris aprūpintas

jungikliu, apsaugančiu nuo netikėto pakartotino

įsijungimo tuo atveju, kai nutrūksta ir vėl atsiranda

elektros srovė

• Naudokite tik pjovimo stalą su integruotu skeliančiuoju

peiliu

PAPILDOMAĮRANGA

• SKIL gali garantuoti nepriekaištingą prietaiso veikimą tik

tuo atveju, jei naudojama originali papildoma įranga ir

priedai

• Leidžiama naudoti tik tokius įrankius, kurių maksimalus

leistinas apsisukimų skaičius yra ne mažesnis, nei

maksimalus Jūsų prietaiso sūkių skaičius

• Naudokitetiktokiuspjūklodiskus,kuriųskersmuo

nemažesniskaip170mm,nedidesniskaip170mm,

o veleno angos skersmuo – 16 mm

• Neleidžiama naudoti diskų iš aukštai legiruoto

greitapjovio plieno (HSS)

• Nenaudokite abrazyvinių pjovimo diskų dirbdami su šiuo

prietaisu

PRIEŠEKSPLOATACIJĄ

• Visada patikrinkite, ar elektros tinklo įtampa sutampa su

įtampos dydžiu, nurodytu prietaiso vardinėje lentelėje

(prietaisus su nurodyta įtampa 230V ir 240V galima jungti

į 220V įtampos elektros tinklą)

• Saugokite, kad nepažeistumėte prietaiso į ruošinyje

esančius varžtus, vinis ir pan; prieš pradėdami darbą juos

pašalinkite

• Prieš pradėdami pjauti pašalinkite visas pjūvio linijoje

esančias kliūtis tiek ruošinio viršuje, tiek ir apačioje

• Saugiailaikykitetvirtinamądirbinį (dirbinį, kuris

segamas ar kalamas kabių kalimo įrankiais, saugiau

laikyti spaustuvu nei ranka)

•

Naudodamitamskirtuspaieškosprietaisus,

patikrinkite,argręžimovietojenėrapaslėptų

komunaliniųtinklųvamzdynų,arbapasikvieskiteį

pagalbąvietiniuskomunaliniųpaslaugųtiekėjus

(kontaktas su elektros laidais gali sukelti gaisro bei elektros

smūgio pavojų; pažeidus dujotiekio vamzdį, gali įvykti

sprogimas; pažeidus vandentiekio vamzdį, galima pridaryti

daugybę nuostolių bei sukelti elektros smūgio pavojų)

• Naudodami ilginamuosius kabelius atkreipkite dėmesį į

tai, kad kabelis būtų iki galo išvyniotas ir būtų pritaikytas

16 A elektros srovei

EKSPLOATACIJA

• Darbo metu triukšmo lygis gali viršyti 85 dB(A); naudoti

klausos apsaugos priemones

• Niekuomet nenaudokite prietaiso be originalios

apsauginės įrangos

• Nemėginkite pjauti labai mažų ruošinių

• Nedirbkite su prietaisu iškėlę jį virš galvos

• Jeigu pjūklas užsiblokavo arba pajutote, kad prietaisas

veikia ne taip, kaip visada, arba girdisi nebūdingi garsai,

tuojau pat jį išjunkite ir ištraukite kištuką iš elektros tinklo

lizdo

• Jei dirbant bus pažeistas ar nutrauktas kabelis, būtina

neliečiant kabelio tuojau pat ištraukti kištuką iš elektros

tinklo lizdo

PO EKSPLOATACIJOS

• Prieš padėdami prietaisą jį išjunkite ir palaukite, kol visos

besisukančios jo dalys visiškai sustos

• Išjungus pjūklą, negalima stabdyti besisukančio disko

šoniniu prispaudimu

NAUDOJIMAS

• Pjūklo disko montavimas 3

! ištraukitekištukąišelektroslizdo

- iš lizdo B atraminėje plokštėje išimkite šešiabriaunį

raktą A

- suklio blokavimo mygtuką C paspauskite ir laikykite,

kol šešiabriauniu raktu išsuksite disko prispaudimo

varžtą D

! suklioblokavimomygtukąCspauskitetik

prietaisui sustojus

- atleiskite suklio blokavimo mygtuką C

- nuimkite flanšą E

- rankenėle G atidarykite apatinį apsauginį gaubtą F ir

laikykite atidarytą, kol montuokite pjūklo diską;

žiūrėkite, kad rodyklių, esančių ant pjūklo disko ir ant

pjūklo viršutinio apsauginio gaubto, kryptys sutaptų

- uždarykite apatinį apsauginį gaubtą F

- uždėkite flanšą E

! pasirūpinkite,kadflanšoprispaudimo

plokštumosHbūtųvisiškaišvariosirbūtų

nukreiptosįpjūklodiskopusę

- suklio blokavimo mygtuką C paspauskite ir laikykite,

kol šešiabriauniu raktu užveršite disko prispaudimo

varžtą iki galo, o po to atsuksite jį per 1/8 apsisukimo

(užtikrina disko praslydimą, pjūklo dantims sutikus

didelį pasipriešinimą; taip sumažėja variklio perkrova ir

atatrankos pavojus)

- atleiskite suklio blokavimo mygtuką C

• Pjovimo gylio reguliavimas (0-55 mm) 4

- optimali pjovimo kokybė pasiekiama tuomet, kai pjūklo

diskas išsikiša ruošinio apačioje ne daugiau kaip per 3

- atlaisvinkite rankenėlę J

- kojelę K pakelti arba nuleisti žemyn, pagal žymę L

skalėje nustatyti norimą pjovimo gylį

- vėl užveržkite rankenėlę J

• Pjovimo kampo nustatymas (0-45°) 5

- atlaisvinkite rankenėlę M

- prietaisą paverskite norimu kampu, orientuodamiesi

pagal žymeklio N padėtį skalėje

- vėl užveržkite rankenėlę M

! atliekantįstrižuspjūvius,pavertuspjūklodiską

kampu,gylioskalėjepažymėtospadalos

neatitinka tikrojo pjovimo gylio

• 90° kampo patikrinimas 5

- kojelę K nustatyti į maksimalaus pjovimo gylio padėtį ir

užfiksuoti 4

- pjovimo kampą nustatyti ties 0° padala ir užfiksuoti

139

- kampainiu patikrinkite, ar yra 90° kampas tarp pjūklo

disko ir atraminės plokštės apatinės plokštumos

- jei reikia reguliuoti, atlaisvinti rankenėlę M ir naudoti

reguliavimo varžtu P kaip parodyta

• Reguliuojama pjūvio linijos žymė Q 6a

- padeda tiksliai vesti prietaisą pagal ant ruošinio

užbrėžtą liniją

- tiesiam 0° arba įstrižam 45° pjūviui reikia naudoti

atitinkamą žymeklio liniją

! didesnėatraminėsplokštumosdalisturigultiant

paremtosruošiniodalies

- galima pasirinktinai nustatyti, ar atpjauta nereikalinga

ruošinio dalis bus disko išorinėje ar vidinėje pusėje 6b

! pjūvioplotispriklausonuopjūklodantųtako

pločio,onenuodiskostorio

! norėdamisužinotitikrąjąpjūvioliniją,visuomet

pirmiausiaiatlikitebandomąjįpjūvį

• Dulkių nusiurbimas

- užmaukite nusiurbimo žarną ant adapterio R 7

! pasirūpinkite,kadnusiurbimožarnanesudarytų

kliūtiesapatiniamapsauginiamgaubtuiir

netrukdytųdirbti

- galima naudoti taip pat dulkių maišelį (SKIL papildoma

įranga 2610387402)

• Prietaiso naudojimas 7

- Įjunkite kištuką į el. tinklo rozetę

- visuomet laikykite viena ranka suėmę rankeną S, o

kita – rankeną T

- uždėkite prietaisą atraminės plokštės priekine dalimi

ant ruošinio

! žiūrėkite,kadpjūklodantysnesiremtųįruošinį

- Įjunkite prietaisą, pirmiausiai nykščiu nuspausdami

mygtuką V (apsauginis jungiklis, kurio negalima

užfiksuoti), o po to nuspausdami jungiklį W

! pjūklodiskaspirmiausiaturipilnaiįsibėgėti,tik

potojįgalimaglaustiprieruošinio

- apatinis apsauginis gaubtas F atsidaro savaime,

kuomet pjūklo diskas pjaunant sulenda į ruošinį

(apatinį apsauginį gaubtą rankiniu būdu atidaryti

galima tik atliekant specialius pjūvius, pvz.,

panardinant pjūklą ruošinio viduryje; atidarymui

naudoti rankenėlę G)

! nespauskiteįrankio (kad neperkaistų pjūklo dantys

ir, pjaustant plastiką, pastarasis nesilydytų, spauskite

lengvai ir nuolat)

! dirbdamilaikykiteprietaisąužpilkosspalvos

suėmimovietos(-ų)

- užbaigę pjūvį, išjunkite prietaisą, atleisdami jungiklį W

! priešatitraukdamiprietaisąnuoruošinio

įsitikinkite,kadpjūklodiskasvisiškaisustojo

NAUDOJIMO PATARIMAI

• Naudojant kreipiamuosius bėgelius (SKIL priedo

2610Z04064) kartu su adapteriu, pjovimo gylis

mažinamas 14 mm 90 ir 45 laipsnių pjovimams

• Visuomet guldykite ruošinį gerąja puse į apačią, taip bus

žymiai mažiau atplaišų

• Naudokite tik aštrius, tinkamos rūšies pjūklo diskus 8

- geresnė pjūvio kokybė gaunama naudojant pjūklo

diskus su didesniu dantų skaičiumi

- pjūklo diskai su kietlydinio plokštelėmis tarnauja iki 30

kartų ilgiau, nei įprastiniai pjūklo diskai

• Lygiagreti atrama Y 9

- skirta tiksliems lygiagretiems pjūviams pagal ruošinio

kraštą

- galima iš abiejų pusių įstatyti į atraminę plokštę

Lygiagrečios atramos nustatymas

- atlaisvinti rankenėlę Z

- nustatyti norimą pjovimo plotį, naudojant lygiagrečią

atramą (pjūvio linijos žymę Q naudokite kaip 0

orientyrą)

- vėl priveržti rankenėlę Z

• Įpjovos ruošinio viduryje, panardinant pjūklą 0

- nustatykite norimą pjovimo gylį

- veskite įrankį pirmyn taip, kad pjūvio linijos žymę Q

tiksliai atitiktų reikiamą pjūvio liniją, užbrėžtą ant

ruošinio

- rankenėle G atidarykite apatinį apsauginį gaubtą F

- prieš pat pjūklo dantims prisiliečiant prie ruošinio

įjunkite pjūklą ir, iš lėto nuleisdami galinę prietaiso dalį,

įpjaukite ruošinį; priekinė atraminės plokštės dalis visą

tą laiką turi būti atremta į ruošinį ir tarnauti kaip

atramos taškas

- lėtai įleidę pjūklo diską į ruošinį, po truputį pjūklą

stumkite ir į priekį

- kuomet atraminė plokštė visiškai priglus prie ruošinio,

paleiskite rankenėlę G

! jokiubūdunetrauktipjūkloatgal

• Didelių plokščių pjaustymas !

- plokštę atremkite netoli pjūvio linijos, paguldę ją ant

grindų, stalo ar varstoto

! pjovimogylįnustatykitetaip,kadperpjautumėte

tikplokštę,betneįpjautumėteatramos,antkurios

ji guli

- jei lygiagrečios atramos nepakanka norimam pjovimo

pločiui nustatyti, prie ruošinio pritvirtinkite tiesią

medinę juostelę, kurią panaudokite kaip kreipiančiąją

liniuotę; priglauskite prie jos dešinįjį atraminės

plokštės kraštą ir stumkite prietaisą išilgai šios

liniuotės

PRIEŽIŪRA/SERVISAS

• Šis prietaisas neskirtas profesionaliam naudojimui

• Periodiškai valykite prietaisą ir kabelį (ypač ventiliacines

angas)

! priešvalydamiištraukitekištukąišelektrostinklo

lizdo

• Rūpinkitės, kad plotas aplink apatinį apsauginį gaubtą F

3 būtų visada švarus (dulkes ir pjuvenas išpūskite

suspaustu oru arba valykite šepetėliu)

• Po pjovimo iš karto nuvalykite pjūklo diską (ypač nuo

dervų bei lakų liekanų)

• Jeigu prietaisas, nepaisant gamykloje atliekamo

kruopštaus gamybos ir kontrolės proceso, vis dėlto

sugestų, jo remontas turi būti atliekamas įgaliotose SKIL

elektrinių įrankių remonto dirbtuvėse

- neišardytą prietaisą kartu su pirkimo čekiu siųskite

tiekėjui arba į artimiausią SKIL firmos įgaliotą elektros

prietaisų techninio aptarnavimo tarnybą (adresus bei

atsarginių dalių brėžinius rasite www.skil.com)

140

APLINKOSAUGA

• Nemeskiteelektriniųįrankių,papildomosįrangosir

pakuotėsįbuitiniųatliekųkonteinerius (galioja tik ES

valstybėms)

- pagal ES Direktyvą 2012/19/EG dėl naudotų elektrinių ir

elektroninių prietaisų atliekų utilizavimo ir pagal vietinius

valstybės įstatymus atitarnavę elektriniai įrankiai turi būti

surenkami atskirai ir gabenami į antrinių žaliavų

tvarkymo vietas, kur jie turi būti sunaikinami ar

perdirbami aplinkai nekenksmingu būdu

- apie tai primins simbolis @, kai reikės išmesti

atitarnavusį prietaisą

ATITIKTIES DEKLARACIJA

• Atsakingai pareiškiame, kad skyriuje “Techniniai

duomenys” aprašytas gaminys atitinka žemiau pateiktus

standartus ir norminius dokumentus: EN 60745, EN

61000, EN 55014 pagal direktyvų 2004/108/EB, 2006/42/

EB, 2011/65/ES reikalavimus

• Techninėbylalaikoma: SKIL Europe BV (PT-SEU/

ENG1), 4825 BD Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

TRIUKŠMINGUMAS/VIBRACIJA

• Šio prietaiso triukšmingumas buvo išmatuotas pagal EN

60745 reikalavimus; keliamo triukšmo garso slėgio lygis

siekia 97 dB(A) ir akustinio galingumo lygis 108 dB(A)

(standartinis nuokrypis: 3 dB), ir vibracijos pagreitis

rankos plaštakos srityje tipiniu atveju yra mažesnis, kaip

✱ m/s² (paklaida K = 1,5 m/s²)

✱ pjaudami medžia 2,6 m/s²

✱ pjaudami metalą 2,2 m/s²

• Vibracijos sklaidos lygis išmatuotas pagal standarte EN

60745 išdėstytus standartizuoto bandymo reikalavimus;

ši vertė gali būti naudojama vienam įrankiui palyginti su

kitu bei išankstiniam vibracijos poveikiui įvertinti, kai

įrankis naudojamas paminėtais būdais

- naudojant įrankį kitokiais būdais arba su kitokiais bei

netinkamai prižiūrimais priedais, gali žymiai padidėti

poveikio lygis

- laikotarpiais, kai įrankis išjungtas arba yra įjungtas,

tačiau juo nedirbama, gali žymiai sumažėti poveikio

lygis

! apsisaugokite nuo vibracijos poveikio

prižiūrėdamiįrankįirjopriedus,laikydamirankas

šiltaiirderindamidarbociklussupertraukėlėmis



Циркуларнапила 5255

УПАТСТВО

• Овој алат е наменет за сечење на дрво по должина и

по широчина, праволиниски и под агол до 45º; со

соодветни пили; може да се сечат и материјали кои

не се од железо, туку од лесна греда и пластика

• Овој алат не е наменет за професионална употреба

• Внимателно прочитајте го и зачувајте го ова упатство

за ракување 2

ТЕХНИЧКИПОДАТОЦИ1

БЕЗБЕДНОСТ

ОПШТИУПАТСТВАЗАБЕЗБЕДНОСТ

ПРЕДУПРЕДУВАЊЕ!Ситеупатстваморадасе

прочитаат. Непочитување на долу наведените

упатства може да предизвика струен удар, пожар и/или

тешки повреди. Чувајтегиситепредупредувањаи

напатствијазавоиднина. Поимот “електричен алат”,

кој се користи во понатамошниот текст, се однесува на

вашиот електричен алат (со приклучен кабел) и на

електрични алати со погон на батерии (без приклучен

кабел).

1)БЕЗБЕДНОСТНАРАБОТНОТОМЕСТО

a) Одржувајтеговашетоработноместочистои

уредно. Неуреден или темен работен простор може

да предизвикаат незгоди.

b) Немојтедаработитесоуредотвосрединаво

којаимаопасностодексплозија,вокојаима

запалливитечности,гасовиипрашина.

Електричните алати произведуваат искри кои можат

да запалат прашина или пареа.

c) Завременаупотребатанаелектричниоталат,

децатаиостанатителицадржетегиподалекуод

местотокадеработите. Одвраќање, би можеле да

изгубите контрола врз уредот.

2)ЕЛЕКТРИЧНАСИГУРНОСТ

a) Утикачморадаодговаранаприклучокот.Никако

несмеедасеправатизменинаштекерот.Не

користетеадаптерскиштекерзаедносоуредот

којезаштитнозаземјен. Не променети штекери и

соодветни приклучоци го намалуваат ризикот од

електричен удар.

b) Избегнувајтедопирнателотосозаземјени

површини,какоштосецевки,радијатори,рерни

ифрижидери. Постои зголемена опасност од

струен удар, доколку Вашето тело е заземјено.

c) Чувајтегоуредотподалекуоддождивлага.

Продирањето на вода во електричниот уред ја

зголемува опасноста од струен удар.

d) Незлоупотребувајтегоприклучниоткабелза

носење,бесењенауредотилизаизвлекување

наштекеротодмрежниотприклучок.Чувајтего

кабелотподалекуодтоплина,масло,остри

рабовиилиделовитенаапаратоткоиседвижат.

141

Оштетени или заплеткани кабли ја зголемуваат

опасноста од струен удар.

e) Когагоупотребуватеполначотнадвор,

користетепродолженкабелкојесоодветенза

употребанаотворенпростор. Примената на

продолжен кабел соодветен за работа на отворен

простор ја намалува опасноста од струен удар.

f) Доколкунеможедасеизбегнеработасо

електричниоталатвовлажнасредина,

користетепрекинувачзаструјназаштитапри

техничкипроблеми. Употребата на прекинувачот

за струјна заштита при технички проблеми го

намалува ризикот од електричен удар.

3)БЕЗБЕДНОСТНАЛУЃЕ

a) Бидетевнимателни,внимавајтештоправитеи

постапувајтевнимателнододекаработитесо

електричниоталат.Неработетесоуредот

доколкустеуморниилиподдејствонадрога,

алкохолилилекови. Еден момент на невнимание

при употребата може да доведе до сеиозни повреди.

b) Носетејаличнатазаштитнаопремаисекогаш

носетезаштитниочила. Носењето на личната

заштитна опрема, како што е маската за прашина,

безбедносната облека која не се лизга, заштитен

шлем или штитник за слух, зависно од видот и

примената на електричниот алат, ја намалува

опасноста од повреда.

c) Избегнувајтеневнимателновклучувањеза

временаработата.Осигурајтесепрекинувачот

дабидево“OFF”позицијапреддагоставите

штекеротвоприклучокот. Доколку го носите

електричниот алат со прстот на прекинувачот или го

приклучувате апаратот кој е приклучен со

напојување на струја, може да предизвикате

незгоди.

d) Предвклучувањенауредот,тргнетегиалатите

заподесувањеиликлучотзанавртување. Алатот

или клучот кој се наоѓа во вртливиот дел на уредот,

може да предизвика незгода.

e) Негипреценувајтесвоитеспособности.

Завземетесигуренистабиленставивосекој

моментодржувајтерамнотежа. На тој начин

можете подобро да го контролирате уредот во

неочекувани ситуации.

f) Носетесоодветнаоблека.Неносетеширока

облекаилинакит.Косата,облекатаи

ракавицитедржетегиподалекуодделовитекои

седвижат. Комотната облека, накитот или долгата

коса може да бидат фатени во деловите кои се

движат.

g) Доколкуможедасемонтираатнаправиза

вшмукувањеифаќањепрашина,проверетедали

севклучениидалиможатисправнодасе

користат. Примената на овие направи ја намалува

опасноста од прашината.

4)ВНИМАТЕЛНАУПОТРЕБАИРАКУВАЊЕСО

ЕЛЕКТРИЧНИТЕАЛАТИ

a) Негопреоптеретувајтеуредот.Привашата

работакористетегопредвидениотелектричен

алатзатааупотреба. Со соодветниот електричен

алат ќе работите подобро и посигурно во наведената

функционална област.

b) Некористетеелектриченалатчијпрекинуваче

неисправен. Електричниот алат кој повеќе не може

да се вклучува и исклучува е опасен и мора да се

поправи.

c) Извлечетегоштекеротодприклучокотпред

извршувањенабилокаквиподесувањана

апаратот,заменанаприборотилискладирање.

Со овие мерки на внимателност ќе се избегне

невнимателното вклучување на уредот.

d) Тргнетегоелектричниоталаткојнегокористите

оддопиротнадецата.Недопуштајтеработасо

уредотналицакоинесезапознаенисонегоили

коигонемаатпрочитанооваупатство.

Електричните алати се опасни доколку со нив

работат неискусни лица.

e) Одржувајтегоуредотсовнимание.Имајте

контролаоколутоадалидвижечкитеделовина

уредотработатбеспрекорноидалинесе

заглавени,далиделовитесескршениили

оштетенидотаамеркаштонеможедасе

обезбедифункционирањенауредот.Пред

примената,овиеоштетениделовитребадасе

поправат. Причина за многу незгоди е лошо

одржуваниот електричен алат.

f) Алатитезасечењеодржувајтегиостриичисти.

Внимателно одржуваните алати за сечење со остри

очтрици помалку ќе се заглавуваат и со нив работата

ќе биде полесна.

g) Електричниоталат,прибор,работниалатиитн.,

требадагикориститеспоредовиеупатства,ина

начинкојеопишанзасоодветниоттипнауред.

Притоа,земетегипредвидработнитеусловии

работатакојасеизвршува. Употребата на

електричните алати за други цели кои не се

предвидени, може да предизвика опасни ситуации.

5)СЕРВИСИРАЊЕ

a) ПоправкатанаВашиотуредпрепуштетеимја

самонаобучен,струченкадарнаовластен

сервисер,исамосооригиналнитерезервни

делови. На тој начин ќе се обезбеди уредот да

остане со зачувана безбедност.

УПАТСТВАЗАБЕЗБЕДНАРАБОТАСОЦИРКУЛАРНА

ПИЛА

1)ПОСТАПКИЗАСЕЧЕЊЕ

a) ОПАСНОСТ:Држетегирацетеподалекуод

областазасечењеиодсечилото.Држетеја

другатараканапомошнатарачкаилина

куќиштетозамоторот. Ако двете раце ја држат

пилата, не може да бидат исечени со сечилото.

b) Непосегнувајтеподматеријалоткојго

обработувате. Заштитниот механизам не може да

ве штити од сечило под работниот простор.

c) Длабочинатанасечењетоподесетејана

дебелинатанаработниотпростор. Под работниот

простор треба да се гледа помалку од цел забец на

сечилото.

d) Никогашнедржетегопарчетозаработавораце

илипрекунога.Обезбедетестабилнаповршина

запарчетозаработа. Важно е да имате стабилна

потпора во текот на работа за да се намали

142

изложување на телото, контакт со сечивото или

загуба на контролата.

e) Фаќајтегоелектричниотапаратсамоза

изолиранитерачки,когаизвршуватеработи

кадеалатотзасечењеможедадојдевоконтакт

соинсталацииилисосопствениоткабел.

Контактот со електрична инсталација исто така ги

прави изложените метални делови на алатот

наелектризирани и може да доведе до струен удар.

f) Присечење,секогашкористетезаштитнаограда

илимеханизамзазаптитанарамнирабови. Така

ќе ја подобрите прецизноста на сечењето и ќе го

намалите ризикот од заглавување на сечилото.

g) Секогашкористетесечиласосоодветна

големинаиобликзаотворитевовретеното

(обликнадијамантиликруг). Сечилата кои не се

соодветни со хардветор за поставување на пилата,

неправилно ќе се вртат и ќе предизвикаат губење на

контрола.

h) Никогашнекористетеоштетениилинеисправни

запчанициилирезињазасечила. Запчаниците и

резињата за сечила се посебно дизајнирани за

вашата пила, заради оптимални перформанси и

безбедност при ракување.

2)ПРИЧИНИЗАПОВРАТЕНУДАРИПОВРЗАНИ

ПРЕДУПРЕДУВАЊА

• Повратниот удар претставува изненадна реакција на

пробивање, удар или лошо порамнето сечило на

пилата, кој предизвикува неконтролирано мрдање

на пилата од местото на работата и подигнување кон

оној кој ракува со пилата

• Кога сечилото ќе пробие или силно ќе удри за време

на затворање на засекот, сечилото застанува и

моторот забрзано ја води единицата кон оној кој

ракува со апаратот

• Доколку сечилото се вовлече навнатре или не е

порамнето со површината која се сече, запците на

задниот раб на сечилото може да се забијат во

горната површина на дрвото и да предизвикаат

дигање на сечилото од засекот и отскокнување кон

оној кој ракува со алатот

• Повратниот удар произлегува како резултат од

неправилно ракување и/или неправилни процедури

при работата или услови, и може да се избегне со

превземање на соодветни мерки на претпазливост

кои се наведени во понатамошниот текст

a) Цврстодржетејарачкатанапилата,содвераце,

ипоставетегирацететакаштодаможетедаго

издржитеповратниотудар.Телототребадасе

наоѓаодеднатастрананасечилото,анево

линијасосечилото. Повратниот удар може да

предизвика пилата да отскокне назад, но силата на

повратниот удар може да се контролира само

доколку се превземат правилните мерки на

претпазливост.

b) Когасечилотоќеудриилидоколкудојдедо

прекиннасечењетоодбилокојапричина,

отпуштетегоорозотидржетејанеподвижната

пилавоматеријалот,седодекасечилотососема

незастане.Никогашнесеобидувајтедаја

отстранитепилатаодместотокадеработитеили

дајаповлечетепилатананазадкогасечилотосе

движиилидоаѓадоповратенудар. Испитувајте и

превземете определени акции за исправање, за да

ги елеминирате причините за удар на сечилото.

Избегнувајте сечење на клинци и штрафови.

c) Когаповторноќејастартуватепилатакојасе

наоѓанаместотокадеработите,центрирајтеја

пилатавозасекотиосигурајтесезапцитена

пилатаданевлегуваатвоматеријалот. Доколку

сечилото удира, може да дојде до отскокнување од

местото каде се работи, или до повратен удар, кога

пилата повторно се вклучува.

d) Подголемитеплочиставетепотпоразадаго

намалитеризикотодпробивањенасечилотои

повратенудар. Големите плочи имаат тенденција

да се виткаат под сопствената тежина. Потпората

мора да се стави под плочата, од двете страни, близу

до линијата на сечењето и близу работ на плочата.

e) Некористететапоилиоштетеносечило.

Ненаоштрени или неправилно поставени сечила

може да доведат до тесен засек и да предизвикаат

прекумерно триење, удирање на сечилото или

повратен удар.

f) Рачкитезазаклучувањенадлабочинатана

сечењетоиподесувањенакосинатаморада

бидатцврстииобезбедени,предпочетокотна

сечењето. Доколку подесувањето за сечивото се

промени за време на сечењето, може да дојде до

удирање и до повратен удар.

g) Обрнетеособеновниманиекогасечетесо

пилатавопостојниѕидовиилидругислепи

области. Сечилото што произлегува може да

пресече објекти коишто предизвикуваат повратен

удар.

3)ФУНКЦИЈАНАДОЛНИОТЗАШТИТНИК

Предсекоекористење,проверетедалидолниот

заштитенмеханизамеправилнозатворен.Не

започнувајтесоработасопилатаакодолниот

заштитенделнеседвижислободноинесе

затворавомоментот.Никогашнеставајтеспона

илинеповрзувајтегодолниотзаштитенмеханизам

воотворенаположба. Доколку пилата ја испуштите

случајно, долниот заштитен механизам мора да се

свитка. Подигнете го долниот заштитен механизам со

рачката за вовлекување и проверете дали слободно се

движи и не го допира сечилото или било кој дел, под

сите агли и во сите длабини на сечење.

b) Проверетејапружинатанадолниот,заштитен

механизам.Доколкузаштитниотмеханизами

пружинатанефункционираатправилно,морада

сесервисираатпредкористење. Долниот

заштитен механизам можеби ќе функционира споро

заради оштетените делови, талогот од гума или

зголемувањето на скршени парчиња.

c) Долниотзаштитенмеханизамтребарачнодасе

вовлечесамозапосебниврстинасечење,на

примерзадлабинскоисложеносечење.

Подигнетегодолниотзаштитенмеханизамсо

повлекувањенарачката,иштомсечилотоќего

допрематеријалот,долниотзаштитен

механизамморадасеопушти. За сите останати

видови сечење долните заштитни механизми

автоматски се придвижуваат.

143

d) Секогашпроверетедалидолниотзаштитен

механизамгопокривасечилотопреддаја

спуштитепилатанаклупатаилиподот.

Незаштитено сечило кое ротира може да предизвика

пилата да се движи назад и да сече се што ќе и се

најде на патот. Обратете внимание на времето кое е

потребно сечилото да се сопре, по исклучување на

прекинувачот.

ДОПОЛНИТЕЛНИБЕЗБЕДНОСНИ

ПРЕДУПРЕДУВАЊА

ОПШТИ

• Овој алат не треба да го користат лица под 16 години

• Овој алат не е подесен за сечење во присуство на

влага

• Обезбедетесеалатотдаеисклученодструја

преддавршитебилокаквоподесувањеили

заменанаприборот

• Никогаш не користете алат ако кабелот е оштетен;

замената на кабелот мора да ја изврши стручно лице

• Необработувајтеникаковматеријалкојсодржи

азбест (азбестот важи за предизвикувач на рак)

• Прашината од материјали како боја која содржи

олово, некои видови дрво, минерали и метали, може

да биде штетна за здравјето (контактот со

прашината или нејзиното вдишување може да

шредизвика алергии и/или болести на дишните

органи за оној кој работи со алатот или луѓето во

близина); носетемасказапрашинаиработетесо

правосмукалкидоколкуможетедагиповрзете

• Некои видови на прашина се канцерогени (како на

пример прашината од даб или бука), особено заедно

со адитиви за одржување на дрвото; носетемаска

запрашинаиработетесоправосмукалки

доколкуможетедагиповрзете

• Следете ги процедурите на вашата земја за

прашината која се јавува како резултат од

материјалите со кои работите

• Користете само работна маса која е опремена со

прекинувач кој спречува повторено вртење на

моторо по прекинот на напонот

• Користете само работна маса која е опремена со

водилка за сечење

ПРИБОР

• SKIL може да признае гаранција само доколку е

користен оригинален прибор

• Користете само прибор чија дозволена брзина е во

најмала рака еднаква на најголемата брзина при

празен од на електричниот алат

• Користетесамосечивазапилисоминимален

дијаметарод170мм,сомаксималендијаметар

од170ммиотворнаободотод16мм

• никогаш не користете сечила за пили направени од

брзоротирачки челик (HSS)

• Никогаш не користете дискови за оштрење/сечење

со овој електричен алат

ПРЕДУПОТРЕБА

• Секогаш проверувајте напонот да е ист со оној кој е

назначен на плочката на алатот (алатите за напон од

230V или 240V исто така може да се поврзат и на

напон од 220V)

• Избегнувајте оштетувања од штрафови, шајки и

други предмети во местото каде работите; тргнете ги

пред да почнете со работа

• Пред да почнете со сечење, отстранете ги сите

пречки на и под местото каде сечете

• Зацврстетегоматеријалоткојгообработувате

(обработка која е зацврстена со стеги или во

менгеме е побезбедна отколку да ја држите со раце)

• Користетесоодветнидетекторизанаоѓањена

скриениинсталацииилиповикајтесоодветна

компанијазапомош (контактот со електричните

линии може да доведе до струен удар; оштетувањата

во гасоводна цевка може да резултира со

експлозија; пенетрирање во водоводна инсталација

може да доведе до оштета на предмети или

електричен удар)

• Продолжениот кабел кој го користите, мора да биде

сосема одмотан и безбеден, со капацитет од 16 А

ВОТЕКОТНАУПОТРЕБАТА

• Нивото на бучава додека работите може да изнесува

повеќе од 85 dB(A); носете заштита за ушите

• Никогаш не користете електричен алат без

оригинален систем за заштита

• Не се обидувајте да сечете многу мали материјали

• Не работете со овој алат држејќи го над главата

• Во случај на атипично однесување или непознати

звуци, веднаш исклучете го алатот и извлечете го

штекерот од електричниот приклучок

• Ако кабелот се оштети или пресече за време на

работата, веднаш исклучете го и не го допирајте

ПОУПОТРЕБА

• Кога ќе ја завршите работата со алатот, исклучете го

моторот и проверете дали сите подвижни делови се

застанати

• По исклучувањето на циркуларната пила, никогаш

немојте да го сопирате вртењето на пилата со сила

УПОТРЕБА

• Поставување на сечилото за пилата 3

! извлечетегоприклучокотакокабелот

- земете хексагонален клуч A од складот B

- притиснете го копчето за заклучување на

вретеното C и држете го притиснато додека го

отстранувате резот на сечилото D со помош на

инбус

! копчетозазаклучувањенавретенотоC

притиснетегокогаелектричниоталатцелосно

ќезастане

- пуштете го кочето за заклучување на вретеното C

- отстранете го штитникот E

- отворете го долниот заштитник F со рачката G и

држете го додека го поставувате сечилото за

пилата со запчите и стрелката коишто се

отпечатени на сечилото насочени во ист правец

како и стрелката на горниот заштитник

- олабавете го долниот заштитен механизам F

- поставете штитник E

! проверетедалиповршинитесоспрегитеHна

штитникотсецелосночистиисвртетего

сечилото

144

притиснете го копчето за заклучување на вретеното

C и држете го притиснато додека го прицврстувате

резот на сечилото со помош на инбус за 1/8 вртења

по што треба да затегнете со прстите (така се

осигурува лизгањето на сечилото на пилата кога ќе

дојде до прекумерен отпор и оптеретување на

моторот и повратен удар на пилата)

- пуштете го кочето за заклучување на вретеното C

• Подесување на длабочината на сечењето (0-55 мм) 4

- заради оптимален квалитет на сечењето,

сечилото на пилата не би требало да биде подолго

од 3 мм под делот за работа

- пуштете го копчето J

- подигнете/спуштете го нивото K додека не ја

подесите саканата длабочина за сечење, на

скалата, со користење на индикаторот L

- прицврстете го копчето J

• Подесување на аголот на сечење (0-45°) 5

- пуштете го копчето M

- налегнувајте го алатот додека не го подесите

саканиот агол на сечење, со користење на

индикаторот N

- прицврстете го копчето M

! прикососечење,длабочинатанасечењетоне

одговаранавредноститенаприкажаната

скалазадлабочинанасечењето

• Проверка на аголот за сечење од 90° 5

- подесете и прицврстете го нивото K на

максимална длабочина за сечење 4

- подесете и прицврстете го аголот на сечење на 0°

- проверете го аголот од 90° помеѓу двете сечила и

дното на нивото, со помош на квадрат

- ако е потребно прилагодување, разлабавете го

регулаторот M и употребете шрафцигер за

прилагодување P како што е прикажано на сликата

• Прилагодлив визир за линијата на пилата Q 6a

- за водење на електричниот алат низ саканата

линија означена на местото на работата

- за рамно сечење под агол од 0° или косо сечење

под агол од 45° користете ја линијата на

индикаторот

! широкиотделнанивотобитребалодастоиа

потпирачотнаместотокадесеработи

- може да се прилагодува за да ви се дозволи да

изберете дали отпадниот материјал ќе биде од

надворешната или внатрешната страна на

сечивото 6b

! широчинатанасечењетосеопределувасо

широчинатаназапцитенасечилото,анесо

широчинатанасечилото

! секогашнајпрвоизведетепробносечењеза

дајапроверитевистинскаталинијана

сечењето

• Вшмукување прашина

- приклучете ја правосмукалката на продолжетокот

R 7

! никогашнедозволувајтецревотона

правосмукалкатададојдеводопирсо

долниотзаштитенмеханизамилисо

операцијатанасечење

- може да се употребува и кеса за прашина (SKIL

прибор 2610387402)

• Работа со алатот 7

- вклучете го штекерот во извор на струја

- со едната рака секогаш држете ја рачката S

цврсто, а со другата силно држете ја рачката T

- поставете го електричниот алат со предниот крај

на рамното ниво на местото каде работите

! проверетезапцитенапилатаданесе

закаченинаместотокадесеработи

- вклучете го алатот така што прво притиснете го

копчето V (= заштитно копче кое не може да се

блокира), а потоа повлечете го прекинувачот W

! електричниоталатбитребалодасенаоѓаво

полнабрзинапредсечилотодадојдеводопир

соместотокадесеработи

- долниот заштитен механизам F автоматски се

отвара кога сечилото продира во местото каде се

работи (рачно отворете го долниот заштитен

механизам со помош на рачката G, само за

посебни видови сечење, на пример за длабинско

сечење)

! неприменувајтесилаврзалатот (применете

лесен и континуиран притисок за да избегнете

прегревање на врвовите на сечивата и во случај

на сечење пластика, топење на пластичниот

материјал)

! додекаработите,секогашдржетегоалатотза

местото(местата)кое(кои)сеозначенисо

сивабоја

- по завршувањето на сечењето, исклучете го

алатот со пуштање на орозот W

! преддагоподигнетеелектричниоталатод

местотокадесеработи,проверетедалие

дојденодоцелосенпрекиннаработатана

сечилото

СОВЕТИЗАПРИМЕНА

• Кога користите шина за наведување (дополнителна

опрема на SKIL 2610Z04064) во комбинација со

адаптер, длабочината на пресекот може да се

намали до 14 мм за пресеците под 90°, како и за

оние под 45°

• Добрата страна на обработката секогаш вртете ја

надолу, за да обезбедите минимално кршење на

материјалот

• Користете само остри сечила, од соодветен вид 8

- квалитетот на сечењето се подобрува со бројот на

запците

- сечилата со карбиден врв остануваат остри 30

пати подолго од обичните сечила

• Странична ограда Y 9

- за правење на точни засеци низ работ на

материјалот кој се обработува

- може да се вметне на било која страна на нивото

Подесување на страничната ограда

- пуштете го копчето Z

- прилагодете до саканата длабочина на сечење со

употреба на паралелна скала за наведување

(користете визир за линија на пилата Q со

0-референца)

- прицврстете го копчето Z

145

• Длабинско сечење 0

- подесете ја саканата длабочина за сечење

- закосете го алатот со визирот за линијата на

пилата Q порамнета со саканата линија на сечење

на материјалот за обработка

- отворете го долниот заштитен механизам F со

помош на рачката G

- непосредно пред сечилото да го допре

материјалот кој се обработува, вклучете го

електричниот алат и постепено спуштајте го

задниот крај на алатот, со користење на предниот

крај на нивото како показател

- постепено движете го алатот надолу и напред

- штом сечилото ќе допре во материјалот, пуштете

ја рачката G

! никогашнетуркајтегоалатотконназад

• Сечење на големи плочи !

- поставете ја плочата близу сечењето на под, маса

или работна маса

! подесетејадлабочинатанасечењетотакашто

ќесечетенизплочата,аненизпотпората

- во случај страничната ограда да не ја овозможува

саканата широчина за сечење, со спрега или со

клинец закачете дрвен дел на местото каде се

работи, како водилка, и користете ја десната

страна на нивото со оваа водилка

ОДРЖУВАЊЕ/СЕРВИСИРАЊЕ

• Овој алат не е наменет за професионална употреба

• Алатот и кабелот секогаш да се одржуваат чисти

(особено отворите за ладење)

! предчистењеизвадетегоалатотод

приклучокот

• Секогаш одржувајте ја областа околу долниот

штитник F 3 чиста (отстранете ги прашината и

деланките со раздувување со компримиран воздух

или со четка)

• Сечилото на пилата исчистете го непосредно по

користењето (особено од смола и лепак)

•

Доколку алатот и покрај внимателното работење и

контрола некогаш откаже, поправката мора да ја

изврши некој овластен SKIL сервис за електрични алати

- во случај на примедба, испратете го алатот

нерасклопен, заедно со сметкопотврдата, до

вашиот продавач или најблискиот SKIL сервис

(адресите се наведени на www.skil.com)

ЗАШТИТАНАЖИВОТНАТА

СРЕДИНА

• Несеослободувајтеоделектичниалати,уреди

илиамбалажапрекунивнофрлањево

домашнотоѓубре (само за земјите на ЕУ)

- според Европската Директива 2012/19/EC за

ослободување од електрична и електронска

опрема и нејзина имплементација во согласност

со националните закони, електричните алати кои

го достигнале крајот на својот животен век мора

да бидат собрани посебно и да бидат вратени во

соодветен објект за рециклирање

- симболот @ ќе ве потсетува на ова кога ќе дојде

време алатот да го фрлите

ДЕКЛАРАЦИЈАЗАУСОГЛАСЕНОСТ

• Со целосна одговорност изјавуваме дека производот

опишан кај “Технички податоци” е усогласен со

следните стандарди или документи за

стандардизација: EN 60745, EN 61000, EN 55014 во

согласност со одредбите во директивите 2004/108/

EG, 2006/42/EG, 2011/65/EУ

• Техничкодосијево: SKIL Europe BV (PT-SEU/

ENG1), 4825 BD Breda, NL

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

БУЧАВА/ВИБРАЦИИ

• Мерено во согласност со EN 60745 нивото на звучен

притисок е 97 dB(A) а нивото на звучна моќност 108

dB(A) (стандардно отстапување: 3 dB), и вибрација ✱

м/с² (hand-arm метода; несигурност К = 1.5 м/с²)

✱ кога сечете дрво 2,6 m/s²

✱ кога сечете метал 2,2 m/s²

• Нивото на емитирање на вибрации кое е наведено

на задниот дел на ова упатство е измерено во

согласност со стандардизираниот тест даден во EN

60745; може да се користи за да се спореди еден

алат со друг, и како првична оценка за изложеноста

на вибрации кога се користи алатот за споменатите

примени

- користењето на алатот за разни примени, или со

различни или неправилно чувани делови, може да

доведе до значајно зголемување на нивото на

изложеност

- кога алатот е исклучен или кога алатот е вклучен

но не врши некаква работа, може да дојде до

значително намалување на нивото а изложеност

! заштитетесеодефектитенавибрациите

прекуодржувањенаалатотинеговите

делови,одржувањенатоплинатавовашите

раце,иорганизирањенавашатаработа



Sharra rrethore 5255

HYRJE

• Kjo pajisje është e projektuar për prerje gjatësore dhe

kryq në dru me prerje të drjta si dhe prerje këndore deri

në 45°; me lamat e përshtatshme të sharrës mund të

priten edhe metale jo ferrore, materiale të lehta ndërtimi

dhe plastikë

• Kjo vegël nuk është e projektuar për përdorim profesional

• Lexoni dhe ruani këtë manual të përdorimit 2

146

TË DHËNAT TEKNIKE 1

SIGURIA

UDHËZIMET E PËRGJITHSHME PËR SIGURINË

PARALAJMËRIM! Lexoni të gjitha paralajmërimet e

sigurisë dhe të gjitha udhëzimet. Mosrespektimi i

paralajmërimeve dhe udhëzimeve mund të rezultojë në

goditje elektrike, zjarr dhe/ose dëmtime të rënda. Ruani të

gjitha paralajmërimet dhe udhëzimet për referencë në

të ardhmen. Termi “pajisje elektrike” në paralajmërime i

referohet pajisjes elektrike që përdoret nga priza (me kabllo)

ose pajisjes elektrike me bateri (pa kabllo).

1) SIGURIA E ZONËS SË PUNËS

a) Mbajeni zonën e punës të pastër dhe të ndriçuar

mirë. Zonat e çrregullta ose të errëta janë një ftesë për

aksidente.

b) Mos i përdorni pajisjet elektrike në situata me

mundësi shpërthimi, si në prani të lëngjeve, gazeve

ose pluhurave të djegshëm. Pajisjet elektrike

shkaktojnë shkëndija që mund të ndezin pluhurat ose

avujt.

c) Mbajini fëmijët dhe personat e tjerë larg gjatë

përdorimit të veglës së punës. Tërheqja e vëmendjes

mund të shkaktojë humbjen e kontrollit.

2) SIGURIA ELEKTRIKE

a) Spinat e veglës së punës duhet të përputhen me

prizën. Mos modifikoni kurrë spinën në asnjë

mënyrë. Mos përdorni asnjë spinë përshtatëse me

veglat e punës me tokëzim. Spinat e pamodifikuara

dhe prizat përshtatëse do të zvogëlojnë rrezikun e

goditjes elektrike.

b) Shmangni kontaktin trupor me sipërfaqe të

tokëzuara si tuba, radiatorë, soba dhe frigoriferë. Ka

një rrezik më të madh të goditjeve elektrike nëse trupi

është i tokëzuar.

c) Mos ekspozoni veglat e punës në shi ose në kushte

me lagështi. Uji që hyn në veglën e punës do të rritë

rrezikun e goditjes elektrike.

d) Mos abuzoni me kordonin. Mos e përdorni kurrë

kordonin për transportin, tërheqjen ose heqjen e

spinës së veglës së punës. Mbajeni kordonin larg

nga nxehtësia, vaji, anët e mprehta ose pjesët që

lëvizin. Kordonët e dëmtuar ose e bllokuar rrisin rrezikun

e goditjes elektrike.

e) Kur përdorni një vegël pune në mjedise të jashtme,

përdorni një kordon zgjatues të përshtatshëm për

përdorim në mjedise të jashtme. Përdorimi i një

kordoni të përshtatshëm për përdorime në mjedise të

jashtme zvogëlon rrezikun e goditjes elektrike.

f) Nëse përdorimi i veglës së punës në një vend me

lagështi është i pashmangshëm, përdorni një

automat qarku me shkarkesë me tokëzim. Përdorimi i

një automati me shkarkesë me tokëzim zvogëlon rrezikun

e goditjes elektrike.

3) SIGURIA PERSONALE

a) Qëndroni në gatishmëri, shikoni se çfarë po bëni

dhe përdorni gjykimin kur përdorni një vegël pune.

Mos e përdorni një vegël pune kur jeni i lodhur ose

nën ndikimin e ilaçeve, alkoolit ose mjekimit. Një

moment humbje e vëmendjes gjatë përdorimit të veglave

të punës mund të shkaktojë dëmtime të rënda personale.

b) Përdorni pajisje personale mbrojtëse. Mbani

gjithmonë pajisje për mbrojtjen e syve. Pajisjet

mbrojtëse si maska kundër pluhurit, këpucët që nuk

rrëshqasin, kaskat ose pajisjet për mbrojtjen e veshëve

për kushtet përkatëse do të zvogëlojnë dëmtimet

personale.

c) Parandaloni ndezjen e rastësishme. Sigurohuni që

çelësi është në pozicionin fikur para se të lidhni

burimin e energjisë dhe/ose baterinë, para se të

merrni ose të transportoni pajisjen. Transportimi i

veglave të punës me gishtin në çelës ose aktivizimi i

veglave të punës që kanë çelësin të ndezur është një

ftesë për aksidente.

d) Hiqni çdo çelës ose çelës përshtatës para ndezjes

së veglës së punës. Një çelës i lënë i lidhur me një

pjesë rrotulluese të veglës së punës mund të shkaktojë

dëmtime personale.

e) Mos u zgjasni. Mbani një vendosje të mirë të

këmbëve dhe një ekuilibër të mirë në çdo moment.

Kjo gjë bën të mundur një kontroll më të mirë të veglës së

punës në situata të papritura.

f) Vishuni në mënyrën e duhur. Mos vishni veshje të

gjera ose bizhuteri. Mbani flokët, veshjet dhe

dorashkat larg nga pjesët lëvizëse. Veshjet e gjera,

bizhuteritë ose flokët e gjatë mund të kapen nga pjesët

në lëvizje.

g) Nëse janë ofruar pajisje për lidhjen e pajisjeve të

mbledhjes dhe nxjerrjes së pluhurave, sigurohuni

që ato të jenë të lidhura dhe të përdoren si duhet.

Përdorimi i mbledhjes së pluhurave mund të zvogëlojë

rreziqet në lidhje me pluhurat.

4) PËRDORIMI DHE KUJDESI PËR VEGLËN E PUNËS

a) Mos ushtroni forcë mbi veglën e punës. Përdorni

veglën e punës të duhur për përdorimin tuaj. Vegla e

punës e duhur do të realizojë një punë më të mirë dhe

më të sigurt dhe me shpejtësinë që ajo është e

projektuar.

b) Mos përdorni veglën e punës nëse çelësi nuk e ndez

apo e fik. Çdo vegël pune që nuk mund të kontrollohet

me anë të çelësit është e rrezikshme dhe duhet të

riparohet.

c) Shkëputni spinën nga burimi i energjisë dhe/ose

baterinë nga vegla e punës para se të bëni

rregullime të tjera, të ndryshoni aksesorët ose të

ruani veglat e punës. Këto masa parandaluese të

sigurisë ulin rrezikun e ndezjes aksidentale të veglës së

punës.

d) Mbani veglat e punës larg fëmijëve dhe mos lejoni

personat e pamësuar me veglën e punës ose këto

udhëzime për përdorimin e pajisjes. Veglat e punës

janë të rrezikshme në duart e përdoruesve të patrajnuar.

e) Mirëmbani veglat e punës. Kontrolloni për

mospërshtatje ose bllokim të pjesëve lëvizëse,

thyerje të pjesëve dhe gjendje të tjera që mund të

ndikojnë në funksionimin e veglës së punës. Nëse

dëmtohet, riparojeni veglën e punës para

përdorimit. Shumë aksidente shkaktohen nga veglat e

punës jo të mirëmbajtura si duhet.

f) Mbajini pajisjet prerëse të pastra dhe të mprehta.

Pajisjet e prerjes të mirëmbajtura dhe me anë të mprehta

147

kanë më pak mundësi për t’u bllokuar dhe janë më të

lehta për t’u kontrolluar.

g) Përdorni veglat e punës, aksesorët dhe puntot, etj.

në përputhje me këto udhëzime, duke marrë

parasysh kushtet e punës dhe punën që do të

kryhet. Përdorimi i veglave për përdorime të ndryshme

nga ato të përcaktuara mund të shkaktojë rreziqe.

5) SHËRBIMI

a) Shërbimi i veglës së punës duhet të kryhet nga një

person i kualifikuar për riparimet duke përdorur

vetëm pjesë ndërrimi identike. Kjo gjë do të sigurojë

ruajtjen e sigurisë së veglave të punës.

PARALAJMËRIMET E SIGURISË PËR SHARRAT

RRETHORE

1) PROCEDURAT E PRERJES

a) RREZIK: Mbajini duart larg nga zona e prerjes

dhe lama. Mbani dorën tjetër në dorezën ndihmëse

ose në trupin e motorit. Nëse të dy duart mbajnë

sharrën, ato nuk mund të priten nga lama.

b) Mos u zgjasni poshtë materialit të punës.Mbrojtësja

nuk mund t’ju mbrojë nga lama poshtë materialit të

punës.

c) Rregulloni thellësinë e prerjes sipas trashësisë së

materialit të punës.Poshtë materialit të punës duhet të

duket më pak se një dhëmb i plotë i lamës.

d) Mos e mbani kurrë materialin e prerjes në duar ose

në mes të këmbëve. Sigurojeni materialin e punës

në një platformë të qëndrueshme. Është e

rëndësishme që ta mbështesni materialin si duhet për të

minimizuar ekspozimin e trupit, bllokimin e lamës ose

humbjen e kontrollit.

e) Mbajeni veglën e punës nga sipërfaqet e izoluara të

kapjes, kur kryeni një veprim ku pajisja e prerjes

mund të bjerë në kontakt me tela të fshehur ose

kordonin e saj.Kontakti me një tel elektrik do të bëjë që

pjesët metalike të ekspozuara të veglës së punës të

përcjellin energjinë elektrike dhe të shkaktojnë goditjen e

operatorit.

f) Gjatë prerjes, përdorni gjithmonë një tregues paralel

ose një tregues anësor të drejtë. Kjo gjë përmirëson

saktësinë e prerjes dhe zvogëlon mundësinë e bllokimit

të lamës.

g) Përdorni gjithmonë lama me madhësinë e duhur dhe

formën (diamant dhe jo të rrumbullakëta) e vrimave

të boshtit rrotullues. Lamat që nuk përputhen me

pajisjen montuese të sharrës do të punojnë në mënyrë

josimetrike me qendrën, duke shkaktuar humbje të

kontrollit.

h) Mos përdorni kurrë rondele ose bulona të dëmtuar

ose të pasaktë të lamës. Rondelet dhe buloni i lamës

janë projektuar posaçërisht për sharrën tuaj, për

rendiment optimal dhe siguri në përdorim.

2) SHKAQET E GODITJES SË KTHIMIT DHE

PARALAJMËRIMET PËRKATËSE

• Goditja e kthimit është një reagim i papritur i një lame të

shtrënguar, të bllokuar ose jo të ekuilibruar të sharrës, që

shkakton një sharrë të pakontrolluar që të ngrihet dhe të

dalë nga materiali i punës në drejtim të operatorit;

• Kur lama është e shtrënguar ose e bllokuar fort nga

gjerësia e prerjes, lama ndalon dhe reagimi i motorit e

drejton njësinë me shpejtësi në drejtim të operatorit

• Nëse lama ngatërrohet ose është e paekuilibruar në

prerjen përkatëse, dhëmbët në anën e pasme të lamës

mund të ngulen në sipërfaqen e sipërme të drurit duke

bërë që lama të dalë nga gjerësia e prerjes dhe të

kërcejë në drejtim të operatorit

• Goditja e kthimit është rezultat i keqpërdorimit të veglës

dhe/ose procedurave ose kushteve të papërshtatshme të

funksionimit dhe mund të shmanget duke ndërmarrë

masat paraprake të duhura si më poshtë.

a) Shtrëngojeni fort me të dy duart mbi sharrë dhe

poziciononi krahët për të përballuar forcat e

goditjes së kthimit. Poziciononi trupin tuaj në njërën

anë të lamës, por jo në një vijë me lamën. Goditja e

kthimit mund të bëjë që sharra të kërcejë prapa por forcat

e goditjes së kthimit mund të kontrollohen nga operatori

nëse merren masat paraprake të duhura.

b) Kur lama është e bllokuar ose kur ndërprisni prerjen

për një arsye, lëshoni çelësin dhe mbajeni sharrën

pa lëvizur brenda materialit deri sa lama të ndalojë

plotësisht. Mos u përpiqni kurrë që të hiqni sharrën

nga materiali ose të tërhiqni sharrën prapa kur lama

është në lëvizje pasi mund të sjellë një goditje të

kthimit. Kontrolloni dhe kryeni veprime korrigjuese për të

eliminuar shkakun e bllokimit të lamës. Shmangni prerjen

e gozhdëve ose të vidave.

c) Kur rifilloni punën me sharrë në një material,

vendosni lamën e sharrës në qendër të gjerësisë së

prerjes dhe kontrolloni që dhëmbët e sharrës të

mos jenë aktiv në material. Nëse lama e sharrës është

e bllokuar, ajo mund të dalë ose të kthehet prapa nga

materiali kur rifilloni punën me sharrën.

d) Mbështesni panelet e mëdha për të minimizuar

rrezikun e shtrëngimit ose goditjes së kthimit të

lamës. Panelet e mëdha kanë tendencën të epen nën

peshën e tyre. Mbështetëset duhet të vendosen poshtë

panelit në të dy krahët në afërsi të vijës së prerjes pranë

anës së panelit.

e) Mos përdorni lama jo të mprehta ose të dëmtuara.

Lamat jo të mprehta ose të vendosura jo mirë krijojnë një

gjerësi të ngushtë të prerjes dhe shkaktojnë fërkim të

tepërt, bllokim të lamës dhe goditje të kthimit.

f) Levat bllokuese rregulluese të pjerrësisë dhe

thellësisë së lamës duhet të jenë të shtrënguara dhe

të sigurta para kryerjes së prerjes. Nëse rregullimi i

lamës lëviz gjatë prerjes, ai mund të shkaktojë bllokim

ose goditje të kthimit.

g) Kini shumë kujdes kur sharroni në mure ekzistuese

ose zona të tjera të panjohura. Lama e futur mund të

presë objekte që mund të shkaktojnë goditje të kthimit.

3) FUNKSIONI I MBROJTËSES SË POSHTME

a) Kontrolloni mbrojtësen e poshtme për mbyllje të

përshtatshme para çdo përdorimi. Mos e përdorni

sharrën nëse mbrojtësja e poshtme nuk lëviz lirisht

dhe nuk mbyllet menjëherë. Mos e shtrëngoni apo

lidhni asnjëherë mbrojtësen e poshtme në

pozicionin e hapur. Nëse sharra bie aksidentalisht,

mbrojtësja e poshtme mund të përkulet. Hiqni spinën,

ngrini mbrojtësen e poshtme me dorezën e tërheqjes dhe

sigurohuni që lëviz lirisht dhe nuk prek me lamën ose

pjesë të tjera, në të gjitha këndet dhe thellësitë e prerjes.

b) Kontrolloni funksionimin e sustës së mbrojtëses së

poshtme. Nëse mbrojtësja dhe susta nuk

148

funksionojnë si duhet, ato duhet të riparohen para

përdorimit. Mbrojtësja e poshtme mund të punojë

ngadalë për shkak të pjesëve të dëmtuara, depozitave

ngjitëse ose grumbullimit të copërave.

c) Mbrojtësja e poshtme duhet të tërhiqet në mënyrë

manuale vetëm për prerje të veçanta si prerje me

zhytje dhe prerje të kombinuara. Ngrini mbrojtësen

e poshtme me anë të dorezës së tërheqjes dhe kur

lama të hyjë në material, mbrojtësja e poshtme

duhet të lëshohet. Për të gjitha sharrimet e tjera,

mbrojtësja e poshtme duhet të funksionojë automatikisht.

d) Shikoni gjithmonë që mbrojtësja e poshtme të

mbulojë lamën para vendosjes së sharrës mbi

tryezë ose dysheme. Lama e pambrojtur në lëvizje do

të bëjë që sharra të ecë prapa duke prerë çdo gjë në

rrugën e saj. Kini parasysh kohën që i duhet lamës për të

ndaluar pasi lëshohet çelësi.

PARALAJMËRIMET SHTESË PËR SIGURINË

TË PËRGJITHSHME

• Kjo pajisje nuk duhet të përdoret nga personat nën

moshën 16 vjeç

• Kjo vegël nuk është e përshtatshme për prerje në

lagështi

• Shkëputnigjithmonëspinënngaburimiienergjisë

para kryerjes së rregullimeve ose ndryshimeve të

aksesorëve

• Mos e përdorni kurrë veglën kur kordoni është i dëmtuar;

zëvendësojeni nga një person i kualifikuar

• Mos punoni me materiale që përmbajnë asbest

(asbesti konsiderohet kancerogjen)

• Pluhurat nga materialet si boja me plumb, disa lloje

drurësh, mineralesh dhe metalesh mund të jenë të

dëmshme (kontakti ose thithja e pluhurave mund të

shkaktojë reagime alergjike dhe/ose sëmundje

respiratore për përdoruein ose personat përreth); mbani

një maskë për pluhurat dhe punoni me një pajisje

për heqjen e pluhurave kur mund të lidhet

• Disa lloje pluhurash skanë klasifikuar si kancerogjene (si

pluhuri i lisit dhe i ahut) veçanërisht në ndërthurje me

lëndët shtesë për kondicionimin e drurit; mbani një

maskë për pluhurat dhe punoni me një pajisje për

heqjen e pluhurave kur mund të lidhet

• Respektoni kërkesat kombëtare në lidhje me pluhurat për

materialet me të cilat dëshironi të punoni

• Përdorni vetëm një bango të sharrës me një çelës që

parandalon rindezjen e motorit pas ndërprerjes së

voltazhit

• Përdorni vetëm një bango të sharrës me një tregues të

gjerësisë së prerjes

AKSESORËT

• SKIL mund të garantojë funksionimin pa probleme të

veglës vetëm kur përdoren aksesorët origjinalë

• Përdorni vetëm aksesorë me një shpejtësi të lejuar që

përshtatet të paktën me shpejtësinë më të lartë pa

ngarkesë të pajisjes

• Përdornivetëmthikatesharrësmenjëdiametër

minimal prej 170 mm, një diametër maksimal prej

170 mm dhe një vrimë aksi prej 16 mm

• Mos përdorni kurrë lama të sharrës të bëra me çelik të

shpejtë (HSS)

• Mos përdorni kurrë disqe mprehës/prerës me këtë vegël

PARA PËRDORIMIT

• Kontrolli gjithmonë që voltazhi i energjisë të jetë i njëjtë si

voltazhi që tregohet në etiketën e veglës (veglat me

klasfikimin 230 V ose 240 V mund të lidhen po ashtu me

një burim 220 V)

• Shmangni dëmtimet që mund të shkaktohen nga vidat,

gozhdët dhe elementet e tjera në materialin e punës;

hiqni ato para se të filloni punën

• Hiqni të gjtiha pengesat mbi si dhe poshtë në rrugën e

prerjes para se të filloni prerjen

• Siguroni materialin e punës (një material i shtrënguar

me një pajisje shtrëngimi ose morsë mbahet në mënyrë

më të sigurt se sa me dorë)

• Përdorni detektorë përkatës për të gjetur linjat e

fshehura të shërbimit ose telefononi kompaninë

lokale të shërbimeve për ndihmë (kontakti me linjat

elektrike mund të shkaktojë zjarr ose goditje elektrike;

dëmtimi i një linje gazi mund të shkaktojë një shpërthim;

shpimi i një tubi uji do të shkaktojë dëmtim të pronës ose

një goditje elektrike)

• Përdorni kordonë të pahapur dhe të sigurt për zgjatime,

me një kapacitet 16 amper

GJATË PËRDORIMIT

• Niveli i zhurmës gjatë punës mund të kalojë 85 dB(A);

mbani mbrojtëse për veshët

• Mos e përdorni kurrë pajisjen pa sistemin origjinal

mbrojtës

• Mos u përpiqni të prisni materiale shumë të vogla

• Mos punoni me veglën mbi kokën tuaj

• Në rast bllokimi ose defekti elektrik ose mekanik, fikeni

menjëherë veglën dhe hiqni spinën

• Nëse kordoni dëmtohet ose pritet gjatë punës, mos e

prekni kordonin por hiqni menjëherë spinën

PAS PËRDORIMIT

• Kur ta largoni pajisjen, fikeni motorin dhe sigurohuni që të

gjitha pjesët lëvizëse të kenë ndluar plotësisht

• Pas fikjes së sharrës rrethore, mos e ndaloni kurrë

rrotullimin e lamës së sharrës duke ushtruar një forcë

anësore

PËRDORIMI

• Montimi i lamës së sharrës 3

! hiqni spinën

- merrni çelësin heksagonal A nga vendi i mbajtjes B

- shtypni butonin e bllokimit të boshtit rrotullues C dhe

mbajeni kur të hiqni bulonin e lamës D me çelësin

heksagonal

! shtypni butonin e bllokimit të boshtit rrotullues C

vetëm kur vegla të jetë e palëvizshme

- lëshoni butonin e bllokimit të boshtit rrotullues C

- hiqni fllanxhën E

- hapni mbrojtësen e poshtme F me levën G dhe

mbajeni ndërsa montoni lamën e sharrës me

dhëmbëzat dhe shigjetën e printuar mbi lamë në të

njëjtin drejtim si shigjeta në mbrojtësen e sipërme

- lëshoni mbrojtësen e poshtme F

- montoni fllanxhën E

! sigurohuni që sipëfaqet shtrënguese H të

fllanxhave janë plotësisht të pastra dhe janë

përballë lamës

- shtypni butonin e bllokimit të boshtit rrotullues C dhe

mbajeni ndërsa shtrëngoni bulonin e lamës me çelësin

149

heksagonal 1/8 rrotullim pas shtrëngimit me dorë

(siguron rrëshqitjen e lamës së sharrës kur ndesh

rezistencë të madhe duke zvogëluar mbingarkesën e

motorit dhe goditjen e kthimit të sharrës)

- lëshoni butonin e bllokimit të boshtit rrotullues C

• Rregullimi i thellësisë së prerjes (0-55 mm) 4

- për një prerje me cilësi optimale, lama e sharrës nuk

duhet të zgjatet më shumë se 3 mm poshtë materialit

të punës

- lironi çelësin J

- ngrini/ulni këmbëzën K deri sa të caktohet thellësia e

dëshiruar e prerjes në shkallë me anë të treguesit L

- shtrëngoni çelësin J

• Rregullimi i këndit të prerjes (0-45°) 5

- lironi çelësin M

- anoni veglën deri sa të caktohet këndi i dëshiruar i

prerjes në shkallë me anë të treguesit N

- shtrëngoni çelësin M

! për prerje të pjerrëta, thellësia e prerjes nuk

përputhet me vlerën në shkallën e thellësisë së

prerjes

• Kontrolli i këndit të prerjes 90° 5

- rregulloni dhe shtrëngoni këmbëzën K në maksimumin

e thellësisë së prerjes 4

- rregulloni dhe shtrëngoni këndin e prejes në 0°

- kontrolloni për një kënd 90° midis lamës dhe fundit të

këmbëzës me një katror

- nëse ka nevojë për rregullime, lironi çelësin M dhe

përdorni vidën përshtatëse P si në ilustrim

• Streha e rregullueshme e linjës së sharrës Q 6a

- për drejtimin e veglës në vijën e dëshiruar të prerjes të

shënuar në materialin e punës

- për një prerje të drejtë 0° ose të pjerrët 45° përdorni

vijën e treguesit përkatës

! pjesa e gjerë e këmbëzës duhet të qëndrojë në

pjesën e mbështetur të materialit

- mund të rregullohet që t’ju lejojë të zgjidhni nëse

materialet e mbetjeve do të jenë në anën e brendshme

ose të jashtme të thikës 6b

! gjerësia e prerjes përcaktohet nga gjerësia e

dhëmbëzave të lamës dhe jo nga gjerësia e trupit

të lamës

! bëni gjithmonë prerje provë në fillim për të

verifikuar vijën aktuale të prerjes

• Thithja e pluhurave

- lidhni fshesën me korrent në pjesën e zgjatimit R 7

! mos lejoni kurrë që tubi i fshesës me korrent të

ndërhyjë në mbrojtësen e poshtme ose gjatë

veprimit të prerjes

- ju mund të përdorni edhe një qese për pluhurat

(aksesori 2610387402 nga SKIL)

• Funksionimi i veglës 7

- lidhni spinën me burimin e energjisë

- mbajeni gjithmonë fort dorezën S me një dorë dhe

dorezën T me dorën tjetër

- vendoseni veglën me pjesën e përparme të këmbëzës

rrafsh me materialin e punës

! sigurohuni që dhëmbëzat e sharrës të mos jenë

në kontakt me materialin e punës

- ndizni veglën duke shtypur në fillim çelësin V (=

çelësin e sigurisë që nuk mund të bllokohet) dhe më

pas tërhiqni çelësin e aktivizimit W

! vegla duhet të arrijë shpejtësinë e plotë para të

lama të hyjë në materialin e punës

- mbrojtësja e poshtme F hapet automatikisht kur lama

e sharrës hyn në materialin e punës (hapni mbrojtësen

e poshtme në mënyrë manuale duke përdorur levën G

vetëm për prerje të veçanta si prerje me zhytje)

! mos e sforconi pajisjen (ushtroni trysni të lehtë dhe

në vazhdim për të shmangur mbinxehjen e majave të

thikave dhe, në rast të prerjes së plastikës, shkrirjen e

materialit plastik)

! gjatë punës, mbajeni gjithmonë veglën në

zonën(at) e dorezës me ngjyrë gri

- pasi të përfundoni prerjen, fikeni veglën duke lëshuar

çelësin W

! sigurohuni që lama të ketë ndaluar plotësisht

para se ta hiqni veglën nga materiali i punës

KËSHILLË PËR PËRDORIMIN

• Kur të përdorni shufrën e drejtimit (aksesori 2610Z04064

nga SKIL) në kombinim me përshtatësin, thellësia e

prerjes do të ulet me 14 mm për prerjet 90° si dhe për ato

45°

• Vendoseni gjithmonë poshtë anën më të mirë të

materialit për të siguruar krijimin minimal të ashklave

• Përdorni vetëm lama të mprehta si dhe të llojit të duhur 8

- cilësia e prerjes rritet sipas numrit të dhëmbëzave

- lamat me maja karbidi qëndrojnë të mprehta deri 30

herë më shumë se sa lamat e zakonshme

• Treguesi paralel Y 9

- për kryerjen e prerjeve të sakta përgjatë anës së

materialit

- mund të futet në secilën nga anët e këmbës

Rregulimi i treguesit paralel

- lironi çelësin Z

- rregulloni gjerësinë e dëshiruar të prerjes duke

përdorur shkallën e treguesit paralel (përdorni maskën

e vijës së sharrës Q si 0-referencë)

- shtrëngoni çelësin Z

• Prerja me zhytje 0

- caktoni thellësinë e dëshiruar të prerjes

- anoni veglën përpara me maskën e vijës së sharrës Q

të përshtatur me vijën e dëshiruar të prerjes shënuar

mbi material

- hapni mbrojtësen e poshtme F me levën G

- menjëherë para se lama të futet në material, ndizni

veglën dhe ulni gradualisht pjesën e poshtme prapa të

veglës duke përdorur fundin e këmbëzës si pikën

menteshë

- lëvizni veglën gradualisht poshtë si dhe përpara

- sapo lama të futet në material, lëshoni levën G

! mos e tërhiqni kurrë veglën prapa

• Prerja e paneleve të mëdhenj !

- mbështeteni panelin afër prerjes mbi dysheme,

tavolinë ose bango

! caktoni thellësinë er prerjes në mënyrë që të

prisni panelin por jo pjesën mbështetëse

- në rst se treguesi paralel nuk e lejon gjerësinë e

dëshiruar të prerjes, shtrëngoni ose kapni me gozhdë

në material një copë të drejtë druri si tregues dhe

përdorni anën e djathtë të këmbëzës mbështetur në

këtë tregues

150

MIRËMBAJTJA / SHËRBIMI

• Kjo vegël nuk është e projektuar për përdorim profesional

• Mbajeni gjithmonë veglën dhe kordonin të pastër

(veçanërisht të çarat e ajrosjes)

! shkëputni spinën para pastrimit

• Mbajeni gjithmonë zonën rreth mbrojtëses së poshtme F

3 të pastër (hiqni pluhurin dhe ashklat duke i fryrë me

ajër të ngjeshur ose me një furçë)

• Pastroni lamën e sharrës menjëherë pas përdorimit

(veçanërisht nga ngjitësi me përzierje apo i thjeshtë)

• Nëse pajisja ka defekt pavarësisht kujdesit në prodhim

dhe procedurat e provave, riparimi duhet të kryhet nga

një qendër e shërbimit pas shitjes për veglat e punës të

SKIL

- dërgoni veglën të çmontuar së bashku me vërtetimin

e blerjes te shitësi ose te qendra më e afërt e shërbimit

e SKIL (adresat si dhe diagrami i shërbimit i veglës

janë të paraqitura në www.skil.com)

MJEDISI

• Mos i hidhni veglat elektrike, aksesorët dhe

paketimin së bashku me materialet e mbeturinave

familjare (vetëm për vendet e BE-së)

- në respektim të Direktivës evropiane 2012/19/EC për

pajisjet elektrike dhe elektronike si mbetje dhe

zbatimin e saj në përputhje me ligjet kombëtare,

pajisjet elektrike që kanë arritur në fund të

jetëgjatësisë së tyre duhet të mblidhen të ndara dhe të

kthehen në një objekt riciklimi në përputhje me

mjedisin.

- simboli @ do t'ju kujtojë për këtë gjë kur të jetë nevoja

për t'i hedhur

DEKLARATA E KONFORMITETIT

• Ne deklarojmë me përgjegjësinë tonë të vetme se ky

produkt i përshkruar në “Të dhëat teknike” është në

përputhje me standardet ose dokumentet e

standardizimit si më poshtë: EN 60745, EN 61000, EN

55014 në përputhje me dispozitat e direktivave 2004/108/

EC, 2006/42/EC, 2011/65/EU

• Dosja teknike në: SKIL Europe BV (PT-SEU/ENG1),

4825 BD Breda, Holandë

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013

ZHURMA/VIBRIMI

• E matur në përputhje me EN 60745, niveli i trysnisë së

tingullit i kësaj pajisje është 97 dB(A) dhe niveli i fuqisë

së tingullit 108 dB(A) (shmangia standarde: 3 dB) dhe

vibrimi ✱ m/s² (metoda e krahut-dorës; pasiguria K = 1,5

m/s²)

✱ kur prisni dru 2,6 m/s²

✱ kur prisni metal 2,2 m/s²

• Niveli i emetimit të vibrimit është matur në përputhje me

një provë të standardizuar të dhënë në EN 60745; ajo

mund të përdoret për të krahasuar një vegël me një tjetër

dhe si një vlerësim paraprak i ekspozimit ndaj vibrimit kur

përdorni pajisjen për proceset e përmendura

- përdorimi i pajisjes për procese të ndryshme, ose me

aksesorë të ndryshëm dhe të mirëmbajtur keq, mund

të rritë ndjeshëm nivelin e ekspozimit

- kohët kur pajisja është e fikur dhe kur është e ndezur

por jo në punë, mund të zvogëlojnë ndjeshëm nivelin

e ekspozimit

! mbroni veten nga efektet e vibrimit duke

mirëmbajtur pajisjen dhe aksesorët e saj, duke i

mbajtur duart e ngrohta dhe duke organizuar

mënyrën tuaj të punës

151

7 

 

 



 

 

 



 



 





 



 

 

 





 



 



8 

 

 



9 

 

 



 

 



 

0 

 

 



 

 



 

 

 

! 

 



 

 







 

 

 

3 



 



 





 



www.skil.com



 



 







@ 



 







 

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013



 



✱



✱

✱

 







 





 



 





152

  











 

 

 



 



 

 









 







 



 



 



 



 



 



 



 



 





 



 

 



 









 





 



 

 

 

 



 





 



 





3 

 

 

 



 



 

 

 





 

 

 



 







 

4 

 



 

 



 

5 

 

 

 





5 

4 

 

 

 



6 

 

 



 

 

b6

 

 

 

7 

 

 



153

  





  







  







 

  







  



  





  







  









  



  









 

  







 

  





  



  



  







  









  



  







  





 

 





 





 





 



  









  











  







  







  





  





  



 

  













  







  







154

 





 







 



 







@ 



 





 

¹ÊÁÂÆÎ¹Æ¼½ÊÇÇ¾¼½Æ

È½Ê¹ÌÁÇÆËŵÆ¿ÁÆ½½ÊÁÆ¿

ÍÊÇÈ½Ɠˁ˅ʿ˂Ê½¼¹Ɠ

Ä¹¾ÁÂÃ¿Ê¹¹¾

ÈÈÊÇÎ¹Ä¹Æ¹¿½Ê

09.12.2013



 



✱

✱

✱

 





 



 





 





 



 





 

2 

1

















 

  



  







  





 

  







  





  



  









  





  







 

  









  







  









  





155



 



 





3 

 

 

 



 

 

 

 





 

 

 











 

4 

 



 

 



 

5 

 

 



 

 



5 

4 

 

 



 



6 

 

 



 

 

6

 



 

 

7 

 

 



 

7 

 

 

 

 

 

 



 

 





 





 

 



 



 



 

8 

 

 



9 

 

 



 

 



 

0 

 

 



 

 



 

 

 

! 

 



 

 









 

 

 

3 



 

156

  





  





 

 





 

 





 



 





 





  









  









  







  





  





  





  



 

  











  





  







  











 

 

 



 



 



 









 





 

 



 



 

 



 



 

 



 





 



 

 



 







 





 



 

 

 

 



 



157



 



 





 

2 

1



















 

  



  





  



 

  







  





  



  







  





  





 

..  







  





  









  



  





  





  





 

  





  



  





  







  









  



  







 

  





 

  





  



  



 





  



 







158

 

➞

www.skil.com 

159

160

Ø 34-35 mm

161

55mm

≥ 55mm

90°

0°

162

3 mm



163

15255

ʾʾ˂ʽ

¹ÌÌ ˀƓ˃Ã¿

ʽʾƯʿʽʽˀ

ˆʽͳ

˂˂ÅÅ

ˁ˂ͳ

ˀ˅ÅÅ

˂ʽʽʽ

ʾ˄ʽÅÅ

ʾ˃ÅÅ

ʿʿʽ

ʿˁʽ

Сертификат о соответствии

RU C-NL.ME77.B.00675

Срок действия сертификата о соответствии

по 15.08.2018

OOO «Центр по сертификации стандартизации

и систем качества электро-машиностроительной

продукции»

141400, Химки Московской области

ул. Ленинградская, 29

2610Z04606 12/13 60

4825



5255
