Robert Bosch GmbH

Power Tools Division

70764 Leinfelden-Echterdingen

GERMANY

www.bosch-do-it.com

F 016 L81 056 (2015.02) O / 269 EURO

AQT

42-13 | 45-14 X

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

it Istruzioni originali

nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

fi Alkuperäiset ohjeet

el Πρωτότυπο οδηγιών χρήσης

tr Orijinal işletme talimatı

pl Instrukcja oryginalna

cs Původní návod k používání

sk Pôvodný návod na použitie

hu Eredeti használati utasítás

ru Оригинальное руководство по

эксплуатации

uk Оригінальна інструкція з

експлуатації

kk Пайдалану нұсқаулығының

түпнұсқасы

ro Instrucţiuni originale

bg Оригинална инструкция

mk Оригинално упатство за работа

sr Originalno uputstvo za rad

sl Izvirna navodila

hr Originalne upute za rad

et Algupärane kasutusjuhend

lv Instrukcijas oriģinālvalodā

lt Originali instrukcija

ςТЎϩХʉ ЌТϾϦφЍʉ ʌμВТЎϺυ

ΖЎϩʉ ˒μВЖЙʉʓ ИͳϞφЁʑ

OBJ_DOKU-39427-002.fm Page 1 Tuesday, February 17, 2015 4:53 PM

2 |

F 016 L81 056 | (17.2.15) Bosch Power Tools

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 3

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 11

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 19

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 27

Português. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 36

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 44

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 52

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 60

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 67

Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 75

Suomi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 82

Ελληνικά. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 89

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 98

Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 106

Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 115

Slovensky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 123

Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 131

Русский . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 140

Українська. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Сторінка 150

Қазақша. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Бет 159

Română . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 169

Български . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 177

Македонски . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страна 186

Srpski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 194

Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 201

Hrvatski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 209

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 216

Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 224

Lietuviškai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Puslapis 232

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 249

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 258

OBJ_BUCH-2164-004.book Page 2 Tuesday, February 17, 2015 4:54 PM

Deutsch | 3

Bosch Power Tools F 016 L81 056 | (18.2.15)

Deutsch

Sicherheitshinweise

Erläuterung der Bildsymbole

Allgemeiner Gefahrenhinweis.

Den Wasserstrahl nie auf

Menschen, Tiere, das Gerät

oder elektrische Teile rich-

ten.

Achtung: Der Hochdruckstrahl kann ge-

fährlich sein, wenn er missbräuchlich

verwendet wird.

Entsprechend den geltenden

Vorschriften darf das Gerät

ohne Systemtrennung nicht

an ein Trinkwassernetz angeschlos-

sen werden. Verwenden Sie einen

Systemtrenner nach IEC 61770 Typ

BA.

Wasser, das durch den Systemtren-

ner fließt, ist kein Trinkwasser mehr.

Sicherheitshinweise für Hochdruck-

reiniger

Lesen Sie alle Sicherheitshin-

weise und Anweisungen.

Ver-

säumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisun-

gen können elektrischen Schlag, Brand

und/oder schwere Verletzungen verur-

sachen.

Die an dem Gerät angebrachten

Warn- und Hinweisschilder geben

wichtige Hinweise für den gefahrlo-

sen Betrieb.

Neben den Hinweisen in der Betriebs-

anleitung müssen die allgemeinen Si-

cherheits- und Unfallverhütungsvor-

schriften berücksichtigt werden.

Stromanschluss



Die Spannung der Stromquelle muss

mit den Angaben auf dem Typen-

schild des Gerätes übereinstimmen.



Es wird empfohlen, dieses Gerät nur

an eine Steckdose anzuschließen, die

mit einem 30 mA Fehlerstrom-

Schutzschalter abgesichert ist.



Ziehen Sie den Stecker aus der Steck-

dose, auch wenn Sie das Gerät nur für

kurze Zeit unbeaufsichtigt lassen.



Die elektrische Spannungsversor-

gung muss der IEC 60364-1 entspre-

chen.



Wenn ein Ersatz der Anschlussleitung

erforderlich ist, dann ist dies vom

Hersteller, dessen autorisierten Kun-

dendienststelle oder einer dafür qua-

lifizierten Person ausführen zu lassen,

um Sicherheitsgefährdungen zu ver-

meiden.



Den Netzstecker niemals mit nassen

Händen anfassen.



Ziehen Sie nicht den Netzstecker

während Sie mit dem Gerät arbeiten.



Die Netzanschlussleitung oder das

Verlängerungskabel nicht überfah-

ren, quetschen oder daran zerren, da

es beschädigt werden könnte. Schüt-

zen Sie das Kabel vor Hitze, Öl und

scharfen Kanten.



Benutzen Sie das Gerät nicht wenn

das Netzkabel oder wichtige Teile, wie

Hochdruckschlauch, Sprühpistole

oder Sicherheitseinrichtungen be-

schädigt sind.



Achtung: Nicht vorschriftsmäßige

Verlängerungskabel können gefähr-

lich sein.

OBJ_DOKU-40725-003.fm Page 3 Wednesday, February 18, 2015 9:24 AM

4 | Deutsch

F 016 L81 056 | (18.2.15) Bosch Power Tools



Bei Verwendung eines Verlänge-

rungskabels müssen Stecker und

Kupplung wasserdichter Ausführung

sein. Das Verlängerungskabel muss

einen Leiterquerschnitt gemäß den

Vorgaben in der Betriebsanleitung ha-

ben und gegen Spritzwasser ge-

schützt sein. Die Steckverbindung

darf nicht im Wasser liegen.



Wenn Stecker am Stromversorgungs-

oder Verlängerungskabel gewechselt

werden, muss Spritzwasserschutz

und mechanische Stabilität erhalten

bleiben.

Wasseranschluss



Beachten Sie die Vorschriften lhres

Wasserversorgungsunternehmens.



Die Verschraubung aller Anschluss-

schläuche muss dicht sein.



Verwenden Sie nur einen verstärkten

Schlauch mit einem Durchmesser von

12,7 mm (1/2").



Das Gerät sollte niemals ohne Rück-

strömventil an eine Trinkwasserver-

sorgung angeschlossen werden. Was-

ser, welches durch das

Rückströmventil geflossen ist, wird

als nicht mehr trinkbar erachtet.



Der Hochdruckschlauch darf nicht be-

schädigt sein (Berstgefahr). Ein be-

schädigter Hochdruckschlauch muss

unverzüglich ausgetauscht werden.

Es dürfen nur vom Hersteller empfoh-

lene Schläuche und Verbindungen

verwendet werden.



Hochdruckschläuche, Armaturen und

Kupplungen sind für die Sicherheit

des Gerätes wichtig. Verwenden Sie

nur durch den Hersteller empfohlene

Schläuche, Armaturen und Kupplun-

gen.



Am Wasseranschluss darf nur saube-

res oder gefiltertes Wasser verwen-

det werden.

Verwendung



Das Gerät mit dem Zubehör ist vor Be-

nutzung auf ordnungsgemäßen Zu-

stand und Betriebssicherheit zu über-

prüfen. Falls der Zustand nicht

einwandfrei ist, darf es nicht benutzt

werden.



Richten Sie den Wasserstrahl nicht

auf sich oder andere, um Kleidung

oder Schuhwerk zu reinigen.



Es dürfen keine lösungsmittelhaltigen

Flüssigkeiten, unverdünnte Säuren,

Azeton oder Lösungsmittel ein-

schließlich Benzin, Farbverdünner

und Heizöl angesaugt werden, da de-

ren Sprühnebel hoch entzündlich, ex-

plosiv und giftig sind.



Beim Einsatz des Gerätes in Gefahr-

bereichen (z. B. Tankstellen) sind die

entsprechenden Sicherheitsvor-

schriften zu beachten. Der Betrieb in

explosionsgefährdeten Räumen ist

untersagt.



Das Gerät muss einen standfesten

Untergrund haben.



Nur vom Gerätehersteller empfohle-

ne Reinigungsmittel verwenden. Die

Anwendungs-, Entsorgungs- und

Warnhinweise des Herstellers beach-

ten.



Alle stromführenden Teile im Arbeits-

bereich müssen spritzwasserge-

schützt sein.

OBJ_DOKU-40725-003.fm Page 4 Wednesday, February 18, 2015 9:24 AM

Deutsch | 5

Bosch Power Tools F 016 L81 056 | (18.2.15)



Der Auslösehebel der Sprühpistole

darf bei Betrieb nicht in Stellung „ON“

festgeklemmt werden.



Tragen Sie geeignete Schutzkleidung

gegen Spritzwasser. Benutzen Sie

das Gerät nicht in Reichweite von Per-

sonen, es sei denn diese tragen

Schutzkleidung.



Tragen Sie wenn nötig geeignete

Schutzausrüstung (PSA) gegen

Spritzwasser, z. B. Schutzbrille,

Staubschutzmaske etc., um sich vor

Wasser, Partikeln und/oder Aeroso-

len zu schützen, die von Gegenstän-

den reflektiert werden.



Hoher Druck kann Objekte zurück

prallen lassen. Tragen Sie wenn nötig

eine geeignete persönliche Schutz-

ausrüstung, z. B. eine Schutzbrille.



Zur Vermeidung von Beschädigungen

durch den Hochdruckstrahl Fahrzeu-

greifen/Ventile nur mit einem Min-

destabstand von 30 cm reinigen. Ers-

tes Anzeichen hierfür ist eine

Verfärbung des Reifens. Beschädigte

Fahrzeugreifen/Ventile sind lebens-

gefährlich.



Asbesthaltige und andere Materiali-

en, die gesundheitsgefährdende Stof-

fe enthalten, dürfen nicht abgespritzt

werden.



Die empfohlenen Reinigungsmittel

nicht unverdünnt verwenden. Die

Produkte sind insofern sicher, da sie

keine Säuren, Laugen oder umwelt-

schädigende Stoffe enthalten. Wir

empfehlen, die Reinigungsmittel für

Kinder unzugänglich aufzubewahren.

Bei Kontakt des Reinigungsmittels mit

den Augen sofort gründlich mit Was-

ser ausspülen, bei Verschlucken so-

fort einen Arzt konsultieren.



Verwenden Sie den Hochdruckrei-

niger nie ohne Filter, mit schmutzi-

gem Filter oder mit beschädigtem

Filter.

Bei Verwendung des Hoch-

druckreinigers ohne Filter oder mit

schmutzigem oder beschädigtem Fil-

ter erlischt die Gewährleistung.



Metallteile können nach längerem Ge-

brauch heiß werden. Wenn notwen-

dig, Schutzhandschuhe tragen.



Bei schlechten Wetterbedingungen

insbesondere bei einem aufziehen-

den Gewitter nicht mit dem Hoch-

druckreiniger arbeiten.

Bedienung



Die bedienende Person darf das Ge-

rät nur bestimmungsgemäß verwen-

den. Die örtlichen Gegebenheiten

sind zu berücksichtigen. Beim Arbei-

ten bewusst auf andere Personen

achten, insbesondere Kinder.



Das Gerät darf nur von Personen be-

nutzt werden, die in der Benutzung

und Handhabung unterwiesen sind

oder einen Nachweis erbringen kön-

nen, dass sie das Gerät bedienen kön-

nen. Das Gerät darf nicht von Kindern

oder Jugendlichen betrieben werden.

Beaufsichtigen Sie Kinder und stellen

Sie sicher, dass diese nicht mit dem

Gerät spielen.



Dieses Gerät kann von Personen mit

eingeschränkten physischen, senso-

rischen oder geistigen Fähigkeiten

oder mangelnder Erfahrung und Wis-

sen benutzt werden, sofern sie beauf-

sichtigt oder bezüglich dem sicheren

Umgang mit dem Gerät eingewiesen

OBJ_DOKU-40725-003.fm Page 5 Wednesday, February 18, 2015 9:24 AM

6 | Deutsch

F 016 L81 056 | (18.2.15) Bosch Power Tools

wurden und die damit verbundenen

Gefahren verstehen.



Das Gerät darf nie unbeaufsichtigt ge-

lassen werden, wenn es eingeschaltet

ist.



Der aus der Hochdruckdüse austre-

tende Wasserstrahl erzeugt einen

Rückstoß. Deshalb Sprühpistole und

Sprühlanze fest mit beiden Händen

halten.

Transport



Vor dem Transport das Gerät aus-

schalten und sichern.

Wartung



Schalten Sie das Gerät vor allen Reini-

gungs- und Wartungsarbeiten und

dem Wechsel von Zubehör aus. Zie-

hen Sie den Stecker, wenn das Gerät

mit Netzspannung betrieben wird.



Instandsetzungen dürfen nur durch

autorisierte Bosch-Kundendienst-

werkstätten durchgeführt werden.

Zubehör und Ersatzteile



Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Herstel-

ler freigegeben sind. Original-Zube-

hör und Original-Ersatzteile gewähr-

leisten den störungsfreien Betrieb

des Gerätes.

Symbole

Die nachfolgenden Symbole sind für das Lesen und Verstehen

der Betriebsanleitung von Bedeutung. Prägen Sie sich die

Symbole und ihre Bedeutung ein. Die richtige Interpretation

der Symbole hilft Ihnen, das Elektrowerkzeug besser und si-

cherer zu gebrauchen.

Bestimmungsgemäßer Gebrauch

Das Gerät ist bestimmt für die Reinigung von Flächen und Ob-

jekten im Außenbereich, für Geräte, Fahrzeuge und Boote,

sofern das entsprechende Zubehör, wie z. B. von Bosch frei-

gegebene Reinigungsmittel, verwendet werden.

Der bestimmungsgemäße Gebrauch bezieht sich auf eine Um-

gebungstemperatur zwischen 0 °C und 40 °C.

Dieses Produkt ist nicht für den gewerblichen Einsatz geeig-

net.

Technische Daten

Symbol Bedeutung

Bewegungsrichtung

Gewicht

Ein

Aus

Lo Niedriger Druck

Hi Hoher Druck

Zubehör

Hochdruckreiniger AQT 42-13 AQT 45-14 X

Sachnummer 3 600 HA7 3.. 3 600 HA7 4..

Nennaufnahme kW 1,9 2,1

Temperatur Zulauf max. °C 40 40

Wassermenge Zulauf min. l/min 6,6 7,5

Zulässiger Druck MPa 13 14

Nenndruck MPa 9 11

Durchfluss l/min 6 6,8

Maximaler Eingangsdruck MPa 1 1

Autostop-Funktion - -

Gewicht entsprechend EPTA-Procedure 01/2003 kg 11,4 18,5

Schutzklasse /II /I

Seriennummer Siehe Seriennummer (Typenschild) am Hochdruckreiniger

Einschaltvorgänge erzeugen kurzfristige Spannungsabsenkungen. Bei ungünstigen Netzbedingungen können Beeinträchtigungen anderer Geräte auf-

treten. Bei Netzimpedanzen kleiner als 0,153 Ohm sind keine Störungen zu erwarten.

OBJ_DOKU-40725-003.fm Page 6 Wednesday, February 18, 2015 9:24 AM

Deutsch | 7

Bosch Power Tools F 016 L81 056 | (18.2.15)

Geräusch-/Vibrationsinformation

Konformitätserklärung

Produktkategorie: 27

Technische Unterlagen (2006/42/EG, 2000/14/EG) bei:

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Montage und Betrieb

Inbetriebnahme

Zu Ihrer Sicherheit

Achtung! Vor Wartungs- oder Reinigungsar-

beiten das Gerät ausschalten und den Netzste-

cker ziehen. Gleiches gilt, wenn das Stromka-

bel beschädigt, angeschnitten oder verwickelt

ist.

Die Betriebsspannung beträgt 230 V AC, 50 Hz (für Nicht-EU-

Länder 220 V, 240 V je nach Ausführung). Nur zugelassene

Verlängerungskabel verwenden. Informationen erhalten Sie

bei Ihrer autorisierten Kundendienststelle.

Wenn Sie beim Betrieb des Hochdruckreinigers ein Verlänge-

rungskabel benutzen wollen, sind folgende Leiterquerschnit-

te erforderlich:

– 1,5 mm2 bis max. 20 m Länge

– 2,5 mm2 bis max. 50 m Länge

Hinweis: Wird ein Verlängerungskabel benutzt, muss dieses –

wie bei den Sicherheitsvorschriften beschrieben – einen

Schutzleiter besitzen, der über den Stecker mit dem Schutz-

leiter Ihrer elektrischen Anlage verbunden ist.

In Zweifelsfällen fragen Sie einen ausgebildeten Elektriker

oder die nächste Bosch Service-Vertretung.

Geräuschemissionswerte ermittelt entsprechend EN 60335-2-79. 3 600 ... HA7 3.. HA7 4..

Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:

Schalldruckpegel

Schallleistungspegel

Unsicherheit K

Gehörschutz tragen!

dB(A)

Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermit-

telt entsprechend EN 60335-2-79:

Schwingungsemissionswert ah

Unsicherheit K m/s2

m/s22,0

1,5 2,0

1,5

3 600 ... HA7 3.. HA7 4..

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene

Produkt allen einschlägigen Bestimmungen der Richtlinien 2011/65/EU, bis 19. April

2016: 2004/108/EG, ab 20. April 2016: 2014/30/EU, 2006/42/EG, 2000/14/EG ein-

schließlich ihrer Änderungen entspricht und mit folgenden Normen übereinstimmt:

EN 60335-1, EN 60335-2-79.

2000/14/EG: Garantierter Schallleistungspegel:

Bewertungsverfahren der Konformität gemäß Anhang V. dB(A) 95 95

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Handlungsziel Bild Seite

Lieferumfang 1259

Handgriff einstellen 2260

Lanze an Sprühpistole anschließen 3261

Hochdruckschlauch/Sprühpistole an-

schließen 4262

Düse aufstecken 5263-264

Wasseranschluss 6264

Ein-/Ausschalten 7265

Filter reinigen 8265

Düse reinigen 9265

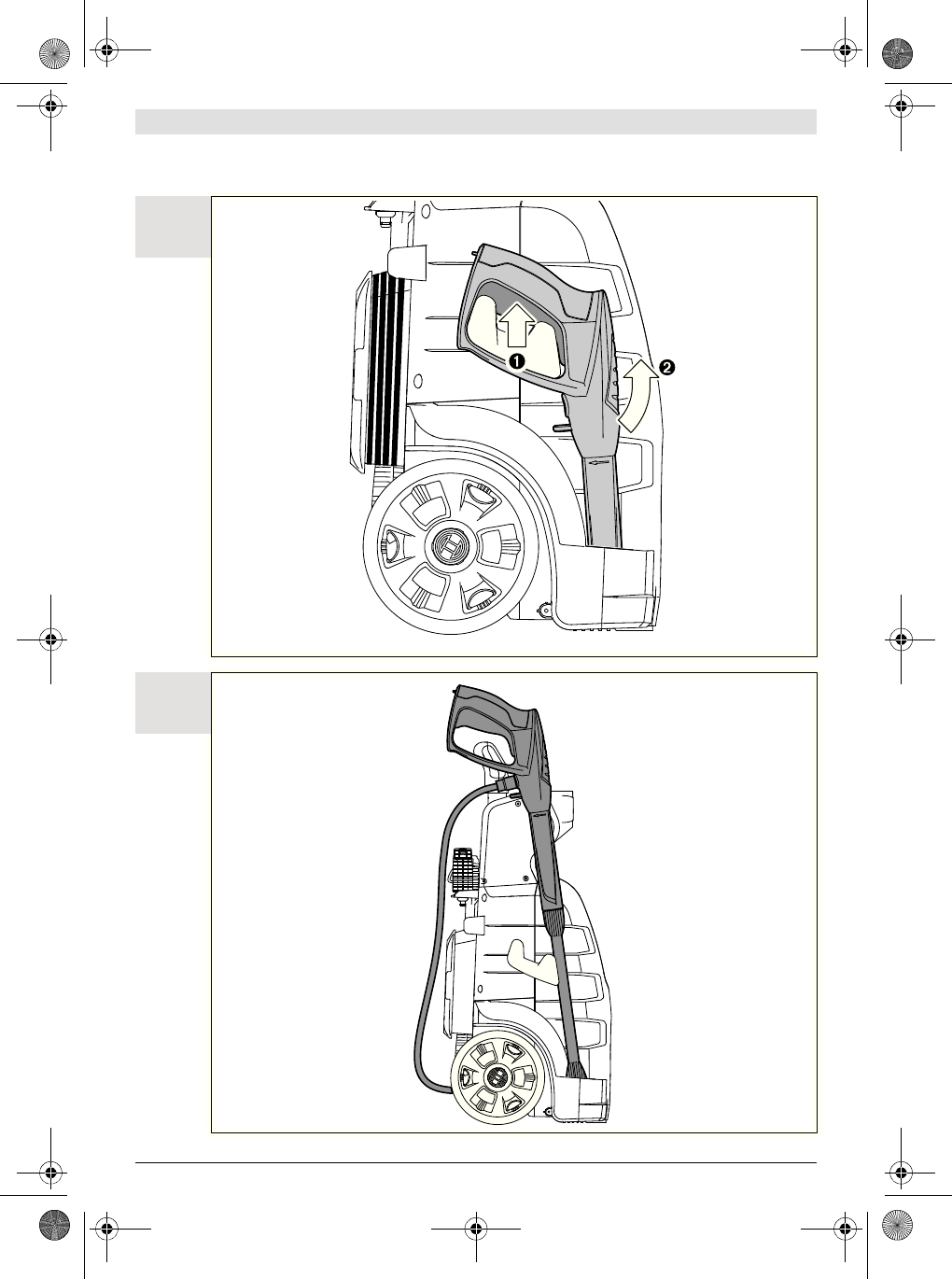

Lagerung Pistole 10 266

Lagerung der Pistole/Lanze/Düse wäh-

rend der Bedienung 11 266

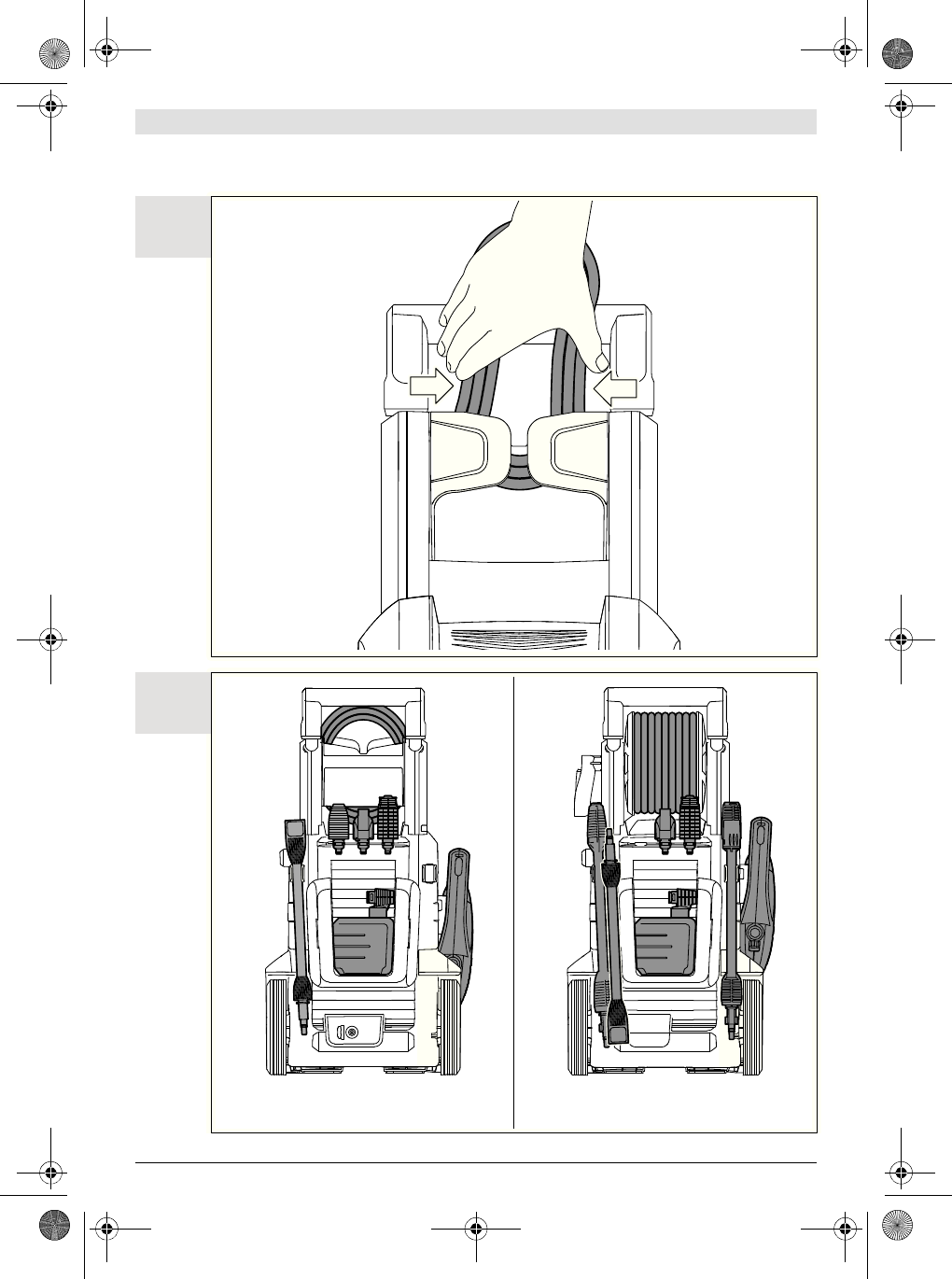

Schlauch in den Schlauchhalter einset-

zen 12 267

Lagerung 13 267

Zubehör auswählen 14 268

Handlungsziel Bild Seite

OBJ_DOKU-40725-003.fm Page 7 Wednesday, February 18, 2015 9:24 AM

8 | Deutsch

F 016 L81 056 | (18.2.15) Bosch Power Tools

VORSICHT: Nicht vorschriftsmäßige Verlänge-

rungskabel können gefährlich sein. Verlänge-

rungskabel, Stecker und Kupplung müssen

wasserdichte, für den Außenbereich zugelas-

sene Ausführungen sein.

Kabelverbindungen sollten trocken sein und nicht auf dem

Boden liegen.

Zur Erhöhung der Sicherheit, benutzen Sie einen FI-Schalter

(RCD) mit einem Fehlerstrom von maximal 30 mA. Dieser FI-

Schalter sollte vor jeder Benutzung überprüft werden.

Wenn die Anschlussleitung beschädigt ist, darf sie nur von ei-

ner autorisierten Bosch-Werkstatt repariert werden.

Hinweis für Produkte, die nicht in GB verkauft werden:

ACHTUNG: Zu Ihrer Sicherheit ist es erforderlich, dass der an

der Maschine angebrachte Stecker mit dem Verlängerungska-

bel verbunden wird. Die Kupplung des Verlängerungskabels

muss vor Spritzwasser geschützt sein, aus Gummi bestehen

oder mit Gummi überzogen sein. Das Verlängerungskabel

muss mit einer Zugentlastung verwendet werden.

Beachten Sie, dass dieses Gerät nicht ohne Wasser laufen darf.

Betrieb

Einschalten

Den Wasserschlauch (nicht mitgeliefert) mit dem Wasseran-

schluss und dem Gerät verbinden.

Stellen Sie sicher, dass der Netzschalter in Stellung „0“ steht

und schließen Sie das Gerät an die Steckdose an.

Den Wasserhahn öffnen.

Die Einschaltsperre (hinterer Schalter an dem Pistolengriff)

betätigen, um den Abzug freizugeben. Den Abzug ganz

durchdrücken, bis das Wasser gleichmäßig fließt und sich kei-

ne Luft mehr im Gerät und im Hochdruckschlauch befindet.

Den Abzug loslassen. Die Einschaltsperre (vorderer Schalter

an dem Pistolengriff) betätigen.

Drehen Sie den Netzschalter. Die Sprühpistole nach unten

richten. Die Einschaltsperre betätigen, um den Abzug freizu-

geben. Den Abzug ganz durchdrücken.

Autostop-Funktion

Das Gerät schaltet den Motor ab, sobald der Abzug am Pisto-

lengriff losgelassen wird.

Arbeitshinweise

Allgemeines

Stellen Sie sicher, dass der Hochdruckreiniger auf ebenem

Untergrund steht.

Gehen Sie mit dem Hochdruckschlauch nicht zu weit nach

vorne bzw. ziehen Sie den Hochdruckreiniger nicht am

Schlauch. Dies kann dazu führen, dass der Hochdruckreiniger

nicht mehr sicher steht und umfällt.

Knicken Sie den Hochdruckschlauch nicht und fahren Sie

nicht mit einem Fahrzeug darüber. Schützen Sie den Hoch-

druckschlauch vor scharfen Kanten oder Ecken.

Verwenden Sie die Rotationsdüse nicht zum Autowaschen.

Warnung! Der „Patio Cleaner“ ist nur für die Verwendung auf

ebenen Flächen geeignet! Verwenden Sie ihn nicht für Trep-

pen und vertikale Flächen. Berühren Sie niemals die Rotati-

onsdüse, wenn diese in Betrieb ist!

Arbeitshinweise für das Arbeiten mit Reinigungsmitteln

Verwenden Sie nur Reinigungsmittel, die ausdrücklich

für Hochdruckreiniger geeignet sind.

Wir empfehlen im Sinne des Umweltschutzes Reinigungsmit-

tel sparsam zu verwenden. Die auf dem Behälter angebrach-

ten Empfehlungen zur Verdünnung beachten.

Die mit diesem Produkt ausgelieferte Hochdruck-Schaumdü-

se besitzt einen Regler zur Einstellung des Reinigungsmittels.

Die Regulierung erfolgt nach Bedarf.

Empfohlene Reinigungsmethode

Schritt 1: Schmutz lösen

Schließen Sie die Hochdruck-Schaumdüse an und tragen Sie

das Reinigungsmittel sparsam auf.

Schritt 2: Schmutz entfernen

Entfernen Sie den gelösten Schmutz mit hohem Druck.

Hinweis: Beginnen Sie beim Reinigen senkrechter Flächen

mit dem Schmutz-/Reinigungsmittel unten und arbeiten Sie

sich nach oben. Beim Abspülen arbeiten Sie sich von oben

nach unten.

Verwendung an alternativen Wasserstellen

Dieser Hochdruckreinger ist selbstansaugend und erlaubt das

Ansaugen von Wasser aus Behältern oder natürlichen Quel-

len. Es ist WICHTIG, dass der Bosch-Filter am Wassereingang

gereinigt und eingesetzt ist und nur sauberes Wasser ange-

saugt wird.

Offene Tanks/Behälter und natürliche Gewässer

Verwenden Sie das Selbst-Ansaugzubehör bestehend aus:

– Ansaugsieb mit Rückschlagventil

– 3 m verstärkter Saugschlauch

– Universalkupplung zum Hochdruckreiniger

Mit diesem Zubehör kann der Hochdruckreinger Wasser

0,5 m hoch über den Wasserspiegel ansaugen. Dies kann un-

gefähr 15 Sekunden dauern.

Tauchen Sie den 3 m Schlauch vollständig unter Wasser, um

die Luft zu verdrängen. Schließen Sie den 3 m-Saugschlauch

an den Hochdruckreiniger an und stellen Sie sicher, dass das

Ansaugsieb unter Wasser bleibt.

Lassen Sie den Hochdruckreiniger mit abgenommener

Sprühpistole laufen, bis Wasser gleichmäßig aus dem Hoch-

druckschlauch fließt. Wenn nach 25 Sekunden noch kein

Wasser austritt, schalten Sie aus und prüfen Sie alle Anschlüs-

se. Wenn Wasser fließt, den Hochdruckreiniger ausschalten

und zum Arbeiten die Sprühpistole und die Sprühlanze an-

schließen.

Es ist wichtig, dass Schlauch und Kupplungen von guter Qua-

lität sind, dicht verbunden und die Dichtungen unbeschädigt

und gerade eingelegt sind. Undichte Anschlüsse können das

Ansaugen behindern.

OBJ_DOKU-40725-003.fm Page 8 Wednesday, February 18, 2015 9:24 AM

Deutsch | 9

Bosch Power Tools F 016 L81 056 | (18.2.15)

Wasserbehälter mit Entleerhahn

Wenn der Hochdruckreiniger an einen Tank mit einem pas-

senden Entleerhahn angeschlossen werden soll, muss zuerst

ein Wasserschlauch (nicht mitgeliefert) am Hahn angeschlos-

sen werden. Öffnen Sie den Hahn, um alle Luft aus dem

Schlauch zu verdrängen und schließen Sie ihn dann an den

Hochdruckreiniger an.

Fehlersuche

Symptome Mögliche Ursache Abhilfe

Motor läuft nicht an Stecker nicht angeschlossen Stecker anschließen

Steckdose defekt Andere Steckdose benutzen

Sicherung hat ausgelöst Sicherung wechseln

Verlängerungskabel beschädigt Ohne Verlängerungskabel versuchen

Motorschutz hat angesprochen Den Motor 15 min abkühlen lassen

Eingefroren Pumpe, Wasserschlauch oder Zubehör auftauen

lassen

Motor bleibt stehen Sicherung hat ausgelöst Sicherung austauschen

Netzspannung nicht richtig Netzspannung prüfen, muss der Angabe auf dem Ty-

penschild entsprechen

Motorschutz hat angesprochen Den Motor 15 min abkühlen lassen

Sicherung löst aus Sicherung zu schwach An einen Stromkreis anschließen, der passend zur

Leistung des Hochdruckreinigers abgesichert ist

Der Motor läuft, aber kein Druck

vorhanden Düse teilweise verstopft Düse reinigen

Motorgeräusch vorhanden aber

keine Funktion Unzureichende Netzspannung Prüfen Sie, ob die Spannung des Stromnetzes den

Angaben auf dem Typenschild entspricht.

Zu niedrige Spannung wegen Ver-

wendung eines Verlängerungskabels Prüfen Sie, ob das Verlängerungskabel geeignet ist

Gerät wurde lange Zeit nicht benutzt Wenden Sie sich an den autorisierten Bosch Kun-

dendienst

Probleme mit der Autostop-Funktion Wenden Sie sich an den autorisierten Bosch Kun-

dendienst

Pulsierender Druck Luft im Wasserschlauch oder Pumpe Hochdruckreiniger mit offener Sprühpistole, offe-

nem Wasserhahn und bei auf Niederdruck einge-

stellter Düse laufen lassen, bis ein gleichmäßiger Ar-

beitsdruck erreicht wird

Wasserversorgung nicht korrekt Prüfen, ob der Wasseranschluss den Angaben in

den technischen Daten entspricht. Die kleinsten

Wasserschläuche die verwendet werden dürfen,

sind 1/2" oder Ø 13 mm

Wasserfilter verstopft Wasserfilter reinigen

Wasserschlauch gequetscht oder ge-

knickt Wasserschlauch gerade auslegen

Hochdruckschlauch zu lang Hochdruckschlauch-Verlängerung abnehmen, max.

Wasserschlauchlänge 7 m

Druck gleichmäßig aber zu niedrig

Hinweis: Bestimmtes Zubehör ver-

ursacht einen niedrigen Druck

Düse abgenutzt Düse auswechseln

Start-/Stoppventil abgenutzt Abzug 5 mal schnell hintereinander betätigen

Der Motor läuft, aber Druck be-

grenzt oder kein Arbeitsdruck Wasser nicht angeschlossen Wasser anschließen

Filter verstopft Filter reinigen

Düse verstopft Düse reinigen

Der Hochdruckreiniger startet von

alleine Pumpe oder Sprühpistole undicht Wenden Sie sich an den autorisierten Bosch Kun-

dendienst

Gerät ist undicht Pumpe ist undicht Geringe Wasserleckagen sind zulässig; Bei größeren

Leckagen kontaktieren Sie den Kundendienst.

OBJ_DOKU-40725-003.fm Page 9 Wednesday, February 18, 2015 9:24 AM

10 | Deutsch

F 016 L81 056 | (18.2.15) Bosch Power Tools

Wartung und Service

Wartung

Vor allen Arbeiten am Gerät Netzstecker ziehen und

Wasseranschluss lösen.

Hinweis: Führen Sie die folgenden Wartungsarbeiten regel-

mäßig aus, damit eine lange und zuverlässige Nutzung ge-

währleistet ist.

Untersuchen Sie das Gerät regelmäßig auf offensichtliche

Mängel, wie lose Befestigung und verschlissene oder beschä-

digte Bauteile.

Prüfen Sie, ob Abdeckungen und Schutzvorrichtungen unbe-

schädigt und richtig angebracht sind. Führen Sie vor der Be-

nutzung eventuell notwendige Wartungs- oder Reparaturar-

beiten durch.

Sollte das Gerät trotz sorgfältiger Herstellungs- und Prüfver-

fahren einmal ausfallen, ist die Reparatur von einer autorisier-

ten Kundendienststelle für Bosch-Gartengeräte ausführen zu

lassen.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen

bitte unbedingt die 10-stellige Sachnummer laut Typenschild

des Gerätes an.

Nach Gebrauch/Aufbewahrung

Schalten Sie den Ein-Aus-Schalter aus und betätigen Sie den

Abzug, um den Hochdruckschlauch zu entleeren.

Das Äußere des Hochdruckreinigers mit Hilfe einer weichen

Bürste und einem Lappen reinigen. Wasser, Lösemittel und

Poliermittel dürfen nicht verwendet werden. Alle Verschmut-

zungen entfernen, insbesondere die Lüftungsschlitze des Mo-

tors reinigen.

Lagerung nach Saisonende: Entleeren Sie alles Wasser aus

der Pumpe, indem Sie den Motor einige Sekunden laufen las-

sen und den Abzug betätigen.

Keine anderen Gegenstände auf das Gerät stellen.

Lagern Sie das Gerät in einer frostfreien Umgebung.

Stellen Sie sicher, dass die Kabel während der Lagerung nicht

eingeklemmt sind. Knicken Sie den Hochdruckschlauch nicht

ab.

Kundendienst und Anwendungsberatung

www.bosch-do-it.com

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Unter www.bosch-pt.com können Sie online Ersatzteile be-

stellen oder Reparaturen anmelden.

Kundendienst: Tel.: (0711) 40040480

Fax: (0711) 40040481

E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com

Anwendungsberatung: Tel.: (0711) 40040480

Fax: (0711) 40040482

E-Mail: Anwendungsberatung.pt@de.bosch.com

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestel-

len.

Tel.: (01) 797222010

Fax: (01) 797222011

E-Mail: service.elektrowerkzeuge@at.bosch.com

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatz-

teile bestellen.

Tel.: (044) 8471511

Fax: (044) 8471551

E-Mail: Aftersales.Service@de.bosch.com

Luxemburg

Tel.: +32 2 588 0589

Fax: +32 2 588 0595

E-Mail: outillage.gereedschap@be.bosch.com

Umweltschutz

Umweltbelastende Chemikalien dürfen nicht in den Boden,

ins Grundwasser, in Teiche, Flüsse etc. gelangen.

Bei der Verwendung von Reinigungsmitteln die Angaben auf

der Verpackung und die vorgeschriebene Konzentration ge-

nau einhalten.

Bei der Reinigung von Motorfahrzeugen die örtlichen Vor-

schriften beachten: Es muss verhindert werden, dass abge-

sprühtes Öl ins Grundwasser gelangt.

Entsorgung

Hochdruckreiniger, Zubehör und Verpackungen sollen einer

umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Hochdruckreiniger nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie

2012/19/EU über Elektro- und Elektronik-

Altgeräte und ihrer Umsetzung in nationales

Recht müssen nicht mehr gebrauchsfähige

Elektro- und Elektronikgeräte getrennt ge-

sammelt und einer umweltgerechten Wie-

derverwertung zugeführt werden.

Änderungen vorbehalten.

OBJ_DOKU-40725-003.fm Page 10 Wednesday, February 18, 2015 9:24 AM

English | 11

Bosch Power Tools F 016 L81 056 | (18.2.15)

English

Safety Notes

Explanation of symbols

General hazard safety alert.

Never direct the water jet

at people, animals, the unit

or electric components.

Warning: High pressure jets can be dan-

gerous if subject to misuse.

According to the applicable

regulations, the appliance

must never be used on the

drinking water network without a

system separator. Use a separator as

per IEC 61770 Type BA.

Water flowing though a system sepa-

rator is considered not drinkable.

Safety Notes for pressure washer

Read all safety warnings and

all instructions. Failure to fol-

low the warnings and instruc-

tions may result in electric shock, fire

and/or serious injury.

The warning and information signs

attached to the unit provide impor-

tant information for safe operation.

Apart from the information in the op-

erating instructions comply with the

general safety regulations and regu-

lations for the prevention of acci-

dents.

Connecting to the mains

The voltage indicated on the rating

plate must correspond to the voltage

of the power source.

We recommend that this equipment

is only connected into a socket which

is protected by a circuit-breaker that

would be actuated by a 30 mA residu-

al current.

Remove the plug from socket when-

ever the machine is left unattended

for any period.

The electric supply installation

should comply with IEC 60364-1.

If the supply cord is damaged, it must

be replaced by the manufacturer, its

service agent or similarly qualified

persons in order to avoid a hazard.

If the plug is damaged, pay attention

to the following:

Plugs and sockets situated near the

work site or outdoors should be to

class IP 55 of BS 5490 to provide ad-

equate protection against ingress of

water, etc. and cable entries require

effective sealing. Rubber shrouds

should be provided over cable

glands. Drip-proof (class IP X2 of

BS 5490) plugs and sockets to

BS 4343 are suitable for use indoors

where the plug is away from the water

spray area where the appliance is in

use.

Never touch the mains plug with wet

hands.

Do not pull plug while operating the

device.

Do not run over, crush or pull the

power supply cord or extension cord,

otherwise it may be damaged. Pro-

tect the cable from heat, oil and sharp

edges.

OBJ_DOKU-40725-003.fm Page 11 Wednesday, February 18, 2015 9:24 AM

12 | English

F 016 L81 056 | (18.2.15) Bosch Power Tools

Do not use the unit, if the power sup-

ply cord or important parts, e. g.

high-pressure hose, trigger gun or

safety devices are damaged.

Warning: Inadequate extension cords

can be dangerous.

If an extension cord is used, the plug

and socket must be of watertight con-

struction. The extension cord must

have a cross section in accordance

with the operating instructions and

be protected against splashed water.

The connection must not be in water.

When replacing plugs on the power

supply cable or extension lead the

spray water guard and mechanical

stability must remain intact.

Water connection

Comply with the regulations of your

water supply company.

All connecting hoses must have prop-

erly sealed joints.

Make sure that the supply hose is at

least 12.7 mm (1/2") in diameter and

is reinforced.

The appliance should never be used

on the drinking water supply without

a back flow valve. Water which has

passed the back flow valve is regard-

ed as undrinkable.

The high-pressure hose must not be

damaged (danger of bursting). A

damaged high-pressure hose must be

replaced immediately. Only use hos-

es and connections recommended by

the manufacturer.

High-pressure hoses, fittings and

couplings are important for the safety

of the appliance. Use only hoses, fit-

tings and couplings recommended by

the manufacturer.

Only clean or filtered water should be

used for intake.

Application

Before use, check that the unit and

operating equipment are in perfect

condition and are safe to operate. Do

not use the unit if it is not in perfect

condition.

Do not direct the jet against yourself

or others in order to clean clothes or

footwear.

Do not use solvent-containing liq-

uids, undiluted acids, acetone or sol-

vents! This includes petrol, paint thin-

ners, heating oil. The sprayed vapour

is highly flammable, explosive and

toxic.

The appropriate safety regulations

must be observed when using the unit

in dangerous areas (e. g. petrol sta-

tions). It is forbidden to operate the

unit in potentially explosive locations.

The unit must be placed on a solid

base.

Only use detergents recommended

by the manufacturer. Comply with

the application, disposal and warning

instructions of the detergent manu-

facturers.

All current-conducting components

in the working area must be protect-

ed against splashed water.

The gun trigger must not be jammed

in position “ON” during operation.

Wear suitable protective clothing to

protect against splashing from some

parts. Do not use the appliance within

OBJ_DOKU-40725-003.fm Page 12 Wednesday, February 18, 2015 9:24 AM

English | 13

Bosch Power Tools F 016 L81 056 | (18.2.15)

the range of persons unless they also

wear protective clothing.

If necessary wear personal protective

equipment (PPE) e. g. safety goggles,

breathing protection etc to protect

against water, particles and/or aero-

sols sprayed back from parts.

High pressure may cause objects to

rebound. If necessary wear suitable

personnel protective equipment such

as safety goggles.

Vehicle tyres/tyre valves may only be

cleaned from a minimum distance of

30 cm, otherwise the vehicle

tyre/tyre valve could be damaged by

the high-pressure jet. The first indica-

tion of this is a discoloration of the

tyre. Damaged vehicle tyres/tyre

valves can be extremely dangerous.

Materials containing asbestos and

other materials which contain sub-

stances which are hazardous to your

health must not be sprayed.

Detergents must not be used undilut-

ed. The products are safe to use as

they contain no acids, alkalis or sub-

stances which are detrimental to the

environment. We recommend that

the detergents are kept out of the

reach of children. If detergent comes

into contact with the eyes, wash im-

mediately with plenty of water and if

swallowed contact a doctor immedi-

ately.

Never use the pressure washer

without the filter or with a dirty or

damaged filter. Using the pressure

washer without a filter or with a dirty

or damaged filter may invalidate the

warranty.

Metal parts may become hot after

prolonged usage, if necessary wear

protective gloves.

Avoid high pressure washing in bad

weather conditions especially when

there is a risk of lightning.

Operation

The operator must use the unit in ac-

cordance with the regulations.

He/she must take local conditions in-

to account and be aware of other peo-

ple, especially children, when operat-

ing the unit.

The unit may only be used by author-

ised persons who have received

training or have demonstrated their

ability to operate the unit. The unit

must not be operated by children or

juveniles (danger of accidents due to

incorrect use of the unit). Children

should be supervised to ensure that

they do not play with the appliance.

This machine can be used by people

with reduced physical, sensory or

mental capabilities or lack of experi-

ence and knowledge if they have

been given supervision or instruction

concerning use of the machine in a

safe way and understand the hazards

involved.

The unit must never be left unsuper-

vised while the unit is switched on.

The water jet from the high-pressure

nozzle produces a recoil on the gun.

You should therefore hold the gun

and spray lance firmly with both

hands.

OBJ_DOKU-40725-003.fm Page 13 Wednesday, February 18, 2015 9:24 AM

14 | English

F 016 L81 056 | (18.2.15) Bosch Power Tools

Transport

Switch off the motor and secure the

unit before transporting.

Maintenance

Switch off the unit prior to all cleaning

and maintenance work and before re-

placing components. Pull out the

mains plug if the unit is mains-operat-

ed.

Repairs may only be carried out by

authorised Bosch Service Centres.

Accessories and spare parts

Accessories and spare parts which

have been approved by Bosch must

be used. Original accessories and

spare parts guarantee that the unit

can be operated safely and without

any breakdowns.

Symbols

The following symbols are important for reading and under-

standing the operating instructions. Please take note of the

symbols and their meaning. The correct interpretation of the

symbols will help you to use the machine in a better and safer

manner.

Intended Use

The product is intended for cleaning areas and objects out-

side the house, tools, vehicles and boats, if the appropriate

accessories such as cleaning agents approved by Bosch are

used.

Intended use is related to operation within 0°C and 40°C am-

bient temperature.

This product should not be used for professional use.

Technical Data

Symbol Meaning

Movement direction

Weight

Off

Lo Low pressure

Hi High pressure

Accessories

Pressure washer AQT 42-13 AQT 45-14 X

Article number 3 600 HA7 3.. 3 600 HA7 4..

Rated power kW 1.9 2.1

Supply temperature max. °C 40 40

Supply rate min. l/min 6.6 7.5

Allowable pressure MPa 13 14

Rated pressure MPa 9 11

Rated Flow l/min 6 6.8

Maximum inlet pressure MPa 1 1

Autostop function - -

Weight according to EPTA-Procedure 01/2003 kg 11.4 18.5

Protection class /II /I

Serial number See serial number (rating plate) on pressure washer.

Starting cycles generate brief voltage drops. Interference with other equipment/machines may occur in case of unfavourable mains system conditions.

Malfunctions are not to be expected for system impedances below 0,153 ohm.

OBJ_DOKU-40725-003.fm Page 14 Wednesday, February 18, 2015 9:24 AM

English | 15

Bosch Power Tools F 016 L81 056 | (18.2.15)

Noise/Vibration Information

Declaration of Conformity

Equipment category: 27

Technical file (2006/42/EC, 2000/14/EC) at:

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Mounting and Operation

Starting

For Your Safety

Warning! Switch off, remove plug from mains

before adjusting, cleaning or if cable is cut,

damaged or entangled.

The operating voltage is 230 V AC, 50 Hz (for non-EU coun-

tries 220 V, 240 V as applicable). Only use approved exten-

sion cables. Contact your Bosch Service Centre for details.

If you want to use an extension cable when operating your

high pressure washer, only the following cable dimensions

should be used:

– 1.5 mm2 – max length 20 m

– 2.5 mm2 – max length 50 m

Note: If an extension cable is used it must be earthed and con-

nected through the plug to the earth cable of your supply net-

work in accordance with prescribed safety regulations.

If in doubt contact a qualified electrician or the nearest Bosch

Service Centre.

WARNING! Inadequate extension cables can

be dangerous. Extension cable, plug and sock-

et must be of watertight construction and in-

tended for outdoor use.

Cable connections should be kept dry and off the ground.

Sound emission values determined according to EN 60335-2-79. 3 600 ... HA7 3.. HA7 4..

Typically the A-weighted noise levels of the product are:

Sound pressure level

Sound power level

Uncertainty K

Wear hearing protection!

dB(A)

Vibration total values ah (triax vector sum) and uncertainty K determined according to

EN 60335-2-79:

Vibration emission value ah

Uncertainty K m/s2

m/s22.0

1.5 2.0

1.5

3 600 ... HA7 3.. HA7 4..

We declare under our sole responsibility that the product described under “Technical data”

is in conformity with all relevant provisions of the directives 2011/65/EU, until 19 April

2016: 2004/108/EC, from 20 April 2016 on: 2014/30/EU, 2006/42/EC, 2000/14/EC in-

cluding their amendments and complies with the following standards:

EN 60335-1, EN 60335-2-79.

2000/14/EC: Guaranteed sound power level:

Conformity assessment procedure according to Annex V. dB(A) 95 95

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Action Figure Page

Delivery Scope 1259

Adjusting the Handle 2260

Connecting high pressure gun to lance 3261

Connecting high pressure water supply

hose/nozzle 4262

Attaching Nozzle 5263-264

Connecting to the water supply 6264

Switching On and Off 7265

Clean the water filter 8265

Clean nozzle 9265

Gun storage 10 266

Gun/lance/nozzle is stored in action 11 266

Hose into the hose holder 12 267

Storage 13 267

Selecting Accessories 14 268

Action Figure Page

OBJ_DOKU-40725-003.fm Page 15 Wednesday, February 18, 2015 9:24 AM

16 | English

F 016 L81 056 | (18.2.15) Bosch Power Tools

For increased electrical safety to use a Residual Current De-

vice (RCD) with a tripping current of not more than 30 mA. Al-

ways check your RCD every time you use it.

If the supply cord is damaged, it must be replaced by a Bosch

Service Centre.

For products not sold in GB:

WARNING: For your safety, it is required that the plug at-

tached to the machine is connected with the extension cord.

The coupling of the extension cord must be protected against

splash water, be made of rubber or coated with rubber. The

extension cord must be used with a cable strain relief.

To prevent damage to the appliance, do not allow it to operate

dry.

Products sold in GB only: Your product is fitted with a

BS 1363/A approved electric plug with internal fuse (ASTA

approved to BS 1362).

If the plug is not suitable for your socket outlets, it should be

cut off and an appropriate plug fitted in its place by an author-

ised customer service agent. The replacement plug should

have the same fuse rating as the original plug.

The severed plug must be disposed of to avoid a possible

shock hazard and should never be inserted into a mains sock-

et elsewhere.

Operation

Starting

Attach water supply hose (not supplied) to the mains water

supply and machine.

Connect the product to the mains supply ensuring that the

mains switch is in the off position.

Open water tap.

Press the safety lock (back button on the gun handle) to re-

lease the trigger. Fully press the trigger until there is a con-

stant flow of water to clear the air from the machine and water

supply hose. Release trigger. Press the safety lock (front but-

ton on the gun handle).

Turn button on main switch. Point the power gun downwards.

Press the trigger safety lock to release the trigger. Fully press

the trigger.

Autostop function

The machine is designed to switch off the motor when the trig-

ger is released on the gun.

Working Advice

General

Ensure that the pressure washer is on level ground.

Do not overreach with the high pressure hose or move the

pressure washer by pulling the hose, this could cause the ma-

chine to become unstable and fall over.

Do not kink or drive a motor vehicle over the high pressure

hose. Do not expose the high pressure hose to sharp edges or

corners.

Never use a roto nozzle to clean motor vehicles.

WARNING! The Patio Cleaners supplied are only intended to

be used on flat surfaces! Do not attempt to use them on steps

or vertical surfaces. Never attempt to touch the rotating noz-

zle while operating the machine!

Working advice for cleaning with detergents

Only use cleaning agents suitable specifically for high

pressure washers.

We recommend that you use detergent sparingly for the sake

of the environment. Observe the recommended dilution on

the detergent label.

The high-pressure foam nozzle supplied with this product in-

cludes a regulator to control detergent use. Adjust as re-

quired.

Recommended cleaning method

Step 1: Loosening dirt

Attach the High Pressure Foam nozzle and spray on the deter-

gent sparingly.

Step 2: Removing dirt

Spray off the loosened dirt with the high-pressure spray.

Note: When cleaning a vertical surface spray off dirt/deter-

gent from the bottom and work in an upwards direction. Rinse

from the top and work downwards.

Use with alternative water sources

This high-pressure washer will self prime and can draw water

from water tanks and natural water sources. It’s IMPORTANT

that the water is clean and the BOSCH inlet filter is clear and

fitted to the machine.

Open tanks/containers and natural water sources

Use the Self Priming accessory kit comprising:

– Inlet strainer with non return valve

–3m reinforced supply hose

– Universal coupling to the pressure washer

This enables the pressure washer to draw water up to 0.5 m

above the water level in the source in approximately 15 sec-

onds.

Submerge the 3 m hose in water to displace the air. Connect

the 3 m supply hose to the pressure washer ensuring that the

inlet strainer remains submerged in the water source.

Run the pressure washer with the gun disconnected until a

steady flow of water appears from the high pressure hose.

Stop if this has this has not been achieved within 25 seconds

and check all the connections. Switch off and connect the

gun, lance and nozzle to operate.

It is important to ensure that all hose and coupling connec-

tions are of good quality, air tight and that all washers are in

good condition and correctly seated in place. Failure to do so

may affect the self priming performance.

Water Tanks with outlet connections

When connecting the pressure washer to a water tank with a

suitable tap outlet, first connect the supply hose (not provid-

ed) to the tank outlet, open the tap to allow the water to dis-

place all the air in the hose and then connect to the pressure

washer.

OBJ_DOKU-40725-003.fm Page 16 Wednesday, February 18, 2015 9:24 AM

English | 17

Bosch Power Tools F 016 L81 056 | (18.2.15)

Troubleshooting

Problem Possible Cause Corrective Action

Motor refuses to start Plug not connected Connect plug

Mains socket faulty Use another socket

Fuse faulty/blown Replace fuse

Extension cable damaged Try without extension cable

Motor protector has activated Allow to cool for 15 minutes

Frozen Wait for pump/water supply hose/accessory to

thaw

Motor stops Fuse faulty/blown Replace fuse

Wrong mains voltage Check that mains voltage corresponds to specifica-

tions on the model tag

Motor protector has activated Allow to cool for 15 minutes

Fuses blow Fuses incorrectly rated Change to a mains supply higher than the pressure

washer amp consumption

Motor starts but no pressure Nozzle partly blocked Clean nozzle

Motor “sounds” but fails to start Insufficient power supply Check that the voltage of the mains power supply

line is the same as that on the plate

Voltage loss due to use of extension

cable Check characteristics of extension cable

Appliance not used for a long period

of time Contact your Bosch Service Centre

Problems with TSS (Total Stop Sys-

tem) device Contact your Bosch Service Centre

Pressure pulsating Air in the inlet water supply

hose/pump Allow pressure washer to run with open spray han-

dle and nozzle at low pressure until regular working

pressure is obtained

Inadequate water supply Check that the water supply corresponds to specifi-

cations. The minimum specification for the water

supply hose is 1/2" or 13 mm diameter

Water filter blocked Clean water filter

Water supply hoses squeezed Straighten out kinked water supply hoses

High pressure hose too long Remove high pressure extension hose. Retry (ex-

tension hose max. 7 m)

Pressure too low, but steady

Note: Several types of accessory

will normally deliver a lower pres-

sure

Nozzle worn Change the nozzle

Start/stop valve worn Activate trigger five times in quick succession

Motor starts up but with restricted

or no working pressure No water supply Connect water supply

Water filter clogged up Clean the water filter

Nozzle clogged up Clean nozzle

The pressure washer starts irregu-

larly by itself Pump/power gun leaky Contact your Bosch Service Centre

Water leaks from machine Leaking pump A slight water leak is permissible; in case of exces-

sive leak, contact Bosch Service Centre

OBJ_DOKU-40725-003.fm Page 17 Wednesday, February 18, 2015 9:24 AM

18 | English

F 016 L81 056 | (18.2.15) Bosch Power Tools

Maintenance and Service

Maintenance

Stop, remove plug from the power supply and discon-

nect from water supply.

Note: To ensure long and reliable service, carry out the follow-

ing maintenance regularly.

Regularly check for obvious defects such as loose fixings, and

worn or damaged components.

Check that covers and guards are undamaged and correctly

fitted. Carry out necessary maintenance or repairs before us-

ing.

If the machine should happen to fail despite the care taken in

manufacture and testing, repair should be carried out by an

authorised customer service agent for Bosch garden prod-

ucts.

In all correspondence and spare parts orders, please always

include the 10-digit article number given on the type plate of

the machine.

After use/Storage

Turn the main switch off and operate the trigger to drain the

water from the high pressure hose.

Clean the exterior of the machine thoroughly using a soft

brush or cloth. Do not use water, solvents or polishes. Re-

move all debris, especially from the ventilation slots.

End of season storage: Drain water out of pump running mo-

tor for a few seconds. Pull trigger to release all water.

Do not place other objects on top of the machine.

Store in a frost-free area.

Ensure cables are not trapped when storing. Do not kink high

pressure hose.

After-sales Service and Application Service

www.bosch-do-it.com

Great Britain

Robert Bosch Ltd. (B.S.C.)

P.O. Box 98

Broadwater Park

North Orbital Road

Denham

Uxbridge

UB 9 5HJ

At www.bosch-pt.co.uk you can order spare parts or arrange

the collection of a product in need of servicing or repair.

Tel. Service: (0344) 7360109

E-Mail: boschservicecentre@bosch.com

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: (01) 4666700

Fax: (01) 4666888

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.

Power Tools

Locked Bag 66

Clayton South VIC 3169

Customer Contact Center

Inside Australia:

Phone: (01300) 307044

Fax: (01300) 307045

Inside New Zealand:

Phone: (0800) 543353

Fax: (0800) 428570

Outside AU and NZ:

Phone: +61 3 95415555

www.bosch.com.au

Republic of South Africa

Customer service

Hotline: (011) 6519600

Gauteng – BSC Service Centre

35 Roper Street, New Centre

Johannesburg

Tel.: (011) 4939375

Fax: (011) 4930126

E-Mail: bsctools@icon.co.za

KZN – BSC Service Centre

Unit E, Almar Centre

143 Crompton Street

Pinetown

Tel.: (031) 7012120

Fax: (031) 7012446

E-Mail: bsc.dur@za.bosch.com

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park

Milnerton

Tel.: (021) 5512577

Fax: (021) 5513223

E-Mail: bsc@zsd.co.za

Bosch Headquarters

Midrand, Gauteng

Tel.: (011) 6519600

Fax: (011) 6519880

E-Mail: rbsa-hq.pts@za.bosch.com

Environmental Protection

Chemicals dangerous to the environment must not be allowed

to enter the ground, ground water or ponds, streams, etc.

For the use of cleaning agents, observe the instructions on the

package and the prescribed concentration exactly.

For the cleaning of motor vehicles the local regulations should

be observed: Do not allow oil sprayed off to enter into the

ground water. Recycle raw materials instead of waste dispos-

al.

OBJ_DOKU-40725-003.fm Page 18 Wednesday, February 18, 2015 9:24 AM

Français | 19

Bosch Power Tools F 016 L81 056 | (18.2.15)

Disposal

The pressure washer, accessories and packaging should be

sorted for environmental-friendly recycling.

Do not dispose of pressure washers into household waste!

Only for EC countries:

According to the European directive

2012/19/EU for Waste Electrical and Elec-

tronic Equipment and its implementation

into national law, electrical and electronic

equipment that are no longer usable must

be collected separately and disposed of in

an environmentally correct manner.

Subject to change without notice.

Français

Avertissements de sécurité

Explication des symboles

Indications générales sur

d’éventuels dangers.

Ne pas diriger le jet d’eau

vers des personnes, ani-

maux, l’appareil ou les par-

ties électriques.

Attention : Le jet à haute pression peut

être dangereux s’il est utilisé de façon

non-conforme.

Conformément aux règle-

ments en vigueur, cet appa-

reil ne doit jamais être raccor-

dé au réseau de distribution d’eau

sans disconnecteur. Utilisez un dis-

connecteur du type BA conformé-

ment à la norme IEC 61770. L’eau qui

coule par le disconnecteur ne peut

plus être considérée comme potable.

Consignes de sécurité pour net-

toyeur haute pression

Il est impératif de lire toutes

les consignes de sécurité et

toutes les instructions. Le

non-respect des avertissements et ins-

tructions indiqués ci-après peut

conduire à une électrocution, un incen-

die et/ou de graves blessures.

Vous trouverez des indications im-

portantes pour un service sans

risques sur les plaques d’avertisse-

ment se trouvant sur l’appareil.

Outre les indications figurant dans

les instructions de service, respecter

les instructions générales de sécuri-

té et de prévention des accidents.

Branchement électrique

La tension de la source de courant

doit coïncider avec les indications se

trouvant sur la plaque signalétique de

l’appareil.

Il est recommandé de ne brancher cet

appareil que sur une prise de courant

protégée par un dispositif à courant

différentiel résiduel avec un courant

de défaut de 30 mA.

Débranchez la fiche de la prise de

courant même si vous ne laissez l’ap-

pareil sans surveillance que pour une

courte durée.

L’alimentation en tension électrique

doit être conforme au standard

CEI 60364-1.

Dans le cas où un remplacement de la

fiche de raccordement s’avèrerait né-

cessaire, l’opération ne doit être ef-

fectuée que par le fabricant, par une

station de Service Après-Vente

agréée ou une personne qualifiée afin

d’éviter tous risques liés à la sécurité.

Ne touchez jamais la prise électrique

avec des mains humides.

OBJ_DOKU-40725-003.fm Page 19 Wednesday, February 18, 2015 9:24 AM

20 | Français

F 016 L81 056 | (18.2.15) Bosch Power Tools

Ne retirez pas la prise électrique pen-

dant que vous travaillez avec l’appa-

reil.

N’écrasez pas le câble d’alimentation

ou la rallonge, ne les coincez pas et ne

les tirez pas sous risque de les en-

dommager. Protégez le câble contre

la chaleur, l’huile et les bords tran-

chants.

N’utilisez pas l’appareil si le câble de

secteur ou des éléments importants,

tels que tuyau haute pression, lance

pulvérisatrice ou dispositifs de sécu-

rité sont endommagés.

Attention : Des rallonges électriques

non conformes aux instructions

peuvent être dangereuses.

Lorsqu’une rallonge électrique est

utilisée, la fiche et le raccordement

doivent être étanches. La section de

la rallonge électrique doit être

conforme aux indications dans la no-

tice d’utilisation et le câble doit être

protégé contre les projections d’eau.

La connexion électrique ne doit pas

se trouver dans l’eau.

Lorsque la fiche du câble d’alimenta-

tion ou de la rallonge est remplacée,

la protection contre les projections

d’eau et la stabilité mécanique

doivent rester inchangées.

Raccord de robinet

Respectez les prescriptions de l’en-

treprise d’approvisionnement en eau

responsable.

Le vissage de tous les tuyaux de rac-

cordement doit être étanche.

N’utilisez qu’un tuyau renforcé d’un

diamètre de 12,7 mm (1/2").

L’appareil ne doit jamais être branché

sur une l’alimentation en eau potable

sans dispositif de clapet anti-retour.

L’eau qui a coulé au travers du dispo-

sitif de clapet anti-retour n’est plus

considérée comme potable.

Le tuyau flexible haute pression ne

doit pas être endommagé (risque

d’éclatement). Un tuyau flexible

haute pression endommagé doit être

remplacé immédiatement. Seuls les

tuyaux et raccordements recomman-

dés par le fabricant doivent être utili-

sés.

Les tuyaux haute pression, robinette-

ries et raccords sont importants pour

la sécurité de l’appareil. N’utilisez que

les tuyaux, robinetteries et raccords

recommandés par le fabricant.

N’utilisez que de l’eau propre ou fil-

trée pour le raccordement à l’eau.

Utilisation

Avant d’utiliser l’appareil avec les ac-

cessoires correspondants, vérifiez

s’ils sont en parfait état et assurez-

vous de la sécurité de service. Au cas

où leur état ne serait pas impeccable,

l’appareil ne doit pas être utilisé.

Ne dirigez pas le jet d’eau sous pres-

sion vers vous-même ou vers d’autres

personnes pour nettoyer des vête-

ments ou des chaussures.

Il est interdit d’aspirer des liquides

contenant des solvants, des acides

non dilués, de l’acétone ou des sol-

vants y compris l’essence, des di-

luants ou du fuel car le brouillard de

pulvérisation de ces substances est

fortement inflammable, explosif et

toxique.

OBJ_DOKU-40725-003.fm Page 20 Wednesday, February 18, 2015 9:24 AM

Français | 21

Bosch Power Tools F 016 L81 056 | (18.2.15)

En cas d’utilisation de l’appareil à des

endroits à risques (stations de ser-

vice, p. ex.), respectez les prescrip-

tions de sécurité correspondantes en

vigueur. Il est interdit d’utiliser l’appa-

reil dans des locaux où il y a risque

d’explosion.

L’appareil doit être posé sur un fond

solide.

N’utilisez que des détergents recom-

mandés par le fabricant de l’appareil

et respectez les indications d’utilisa-

tion, d’évacuation et d’avertissement

y figurant.

Toutes les pièces sous tension dans

l’endroit de travail doivent être

étanches aux projections d’eau.

La gâchette de déclenchement de la

lance pulvérisatrice ne doit pas être

bloquée dans la position « ON ».

Portez des vêtements de protection

appropriés pour vous protéger

contre les éclaboussures. N’utilisez

pas l’appareil à portée de personnes,

à moins que celles-ci ne portent des

vêtements de protection.

Si nécessaire, portez un équipement

de protection personnel (EPP) contre

les projections d’eau, par ex. lunettes

de protection, masque anti-pous-

sière etc. pour vous protéger contre

l’eau, les particules et/ou les aérosols

renvoyés par les objets.

Une pression élevée peut faire rebon-

dir des objets. Si nécessaire, portez

un équipement de protection person-

nel, par ex. des lunettes de protec-

tion.

Afin d’éviter un endommagement par

le jet à haute pression, ne nettoyez

les pneus d’un véhicule/les soupapes

qu’en respectant une distance mini-

male de 30 cm. Le changement de

couleur d’un pneu peut constituer un

premier indice d’endommagement.

Des pneus endommagés/des sou-

papes endommagées constituent un

danger de mort.

Il est interdit de nettoyer au jet à

haute pression des matériaux conte-

nant de l’amiante et d’autres maté-

riaux contenant des matières no-

cives.

N’utilisez pas les détergents recom-

mandés non dilués. Ces produits sont

sûrs dans la mesure où ils ne

contiennent pas d’acides, ni de les-

sive alcaline ou de matières nuisibles

à l’environnement. Nous recomman-

dons de garder les détergents dans

un endroit inaccessible aux enfants.

En cas de contact du détergent avec

les yeux, rincez-les soigneusement

avec de l’eau et en cas d’avalement,

consultez immédiatement un méde-

cin.

Ne jamais utiliser le nettoyeur

haute pression sans filtre, avec un

filtre endommagé ou un filtre en-

crassé. L’utilisation du nettoyeur

haute pression sans filtre, avec un

filtre endommagé ou encrassé, en-

traîne l’annulation de la garantie.

Les parties métalliques peuvent de-

venir brûlantes après une utilisation

d’une longue durée. Si besoin est,

porter des gants de protection.

Ne pas travailler avec le nettoyeur

haute pression dans des conditions

météorologiques défavorables et

OBJ_DOKU-40725-003.fm Page 21 Wednesday, February 18, 2015 9:24 AM

22 | Français

F 016 L81 056 | (18.2.15) Bosch Power Tools

plus particulièrement en cas d’ap-

proche d’orage.

Mode d’emploi

L’utilisateur ne doit utiliser l’appareil

que conformément à sa destination.

Respectez les conditions locales exis-

tantes. Lors du travail, faites particu-

lièrement attention aux personnes

notamment aux enfants.

L’appareil ne doit être utilisé que par

des personnes initiées à son utilisa-

tion et à son maniement ou par des

personnes pouvant prouver qu’elles

savent utiliser l’appareil. Ne laissez

jamais un enfant ou un adolescent se

servir de l’appareil. Les enfants

doivent être surveillés pour assurer

qu’ils ne jouent pas avec l’appareil.

Cet appareil peut être utilisé par des

personnes souffrant d’un handicap

physique, sensoriel ou mental ou par

des personnes n’ayant pas l’expé-

rience et/ou les connaissances né-

cessaires, sous conditions qu’elles

soient surveillées ou qu’elles aient été

instruites quant au maniement de

l’appareil en toute sécurité et qu’elles

aient compris les dangers pouvant en

résulter.

Ne laissez jamais l’appareil sans sur-

veillance tant qu’il est mis en marche.

Le jet d’eau sortant de la tuyère à

haute pression provoque un contre-

coup. Pour cela, tenez toujours bien

le pistolet pulvérisateur et la lance

pulvérisatrice avec les deux mains.

Transport

Avant de transporter l’appareil, arrê-

tez-le et bloquez-le.

Entretien

Avant tous travaux de nettoyage et

d’entretien et avant de changer des

accessoires, mettez à l’arrêt l’appa-

reil. Retirez la fiche de la prise, si l’ap-

pareil fonctionne sur tension réseau.

Les travaux de réparation ne doivent

être effectués que par une station de

Service Après-Vente agréée Bosch.

Accessoires et pièces de rechange

Seuls les accessoires et pièces de re-

change autorisés par le fabricant

peuvent être utilisés. Les accessoires

et pièces de rechange d’origine as-

surent un service impeccable de l’ap-

pareil.

Symboles

Les symboles suivants sont importants pour pouvoir lire et

mieux comprendre le mode d’emploi. Veuillez mémoriser ces

symboles et leur signification. L’interprétation correcte des

symboles vous permettra de mieux utiliser votre outil électro-

portatif en toute sécurité.

Utilisation conforme

L’appareil est conçu pour nettoyer des surfaces et objets à

l’extérieur, des outils, véhicules et bateaux, à condition que

les accessoires correspondants, tels que les détergents auto-

risés par Bosch, sont utilisés.

L’utilisation conforme se rapporte à une température am-

biante située entre 0 °C et 40 °C.

Ce produit n’est pas approprié pour un usage industriel.

Symbole Signification

Direction de déplacement

Poids

Activés

Désactivés

Lo Basse pression

Hi Haute pression

Accessoires

OBJ_DOKU-40725-003.fm Page 22 Wednesday, February 18, 2015 9:24 AM

Français | 23

Bosch Power Tools F 016 L81 056 | (18.2.15)

Caractéristiques techniques

Niveau sonore et vibrations

Déclaration de conformité

Catégorie des produits : 27

Dossier technique (2006/42/CE, 2000/14/CE) auprès de :

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Nettoyeur haute pression AQT 42-13 AQT 45-14 X

N° d’article 3 600 HA7 3.. 3 600 HA7 4..

Puissance nominale absorbée kW 1,9 2,1

Température alimentation max. °C 40 40

Débit d’eau alimentation min. l/min 6,6 7,5

Pression admissible MPa 13 14

Pression nominale MPa 9 11

Débit l/min 6 6,8

Pression maximum d’entrée MPa 1 1

Fonction autostop (arrêt automatique) - -

Poids suivant EPTA-Procedure 01/2003 kg 11,4 18,5

Classe de protection /II /II

Numéro de série Voir numéro de série (plaque signalétique) sur le nettoyeur

haute pression

Les processus de mise en fonctionnement provoquent des baisses de tension momentanées. En cas de conditions défavorables de secteur, il peut y

avoir des répercussions sur d’autres appareils. Pour des impédances de secteur inférieures à 0,153 ohms, il est assez improbable que des perturba-

tions se produisent.

Valeurs d’émissions sonores déterminées selon la norme EN 60335-2-79. 3 600 ... HA7 3.. HA7 4..

Les mesures réelles (A) des niveaux sonores de l’appareil sont :

Niveau de pression acoustique

Niveau d’intensité acoustique

Incertitude K

Porter une protection acoustique !

dB(A)

Valeurs totales des vibrations ah (somme vectorielle des trois axes directionnels) et incerti-

tude K relevées conformément à la norme EN 60335-2-79 :

Valeur d’émission vibratoire ah

Incertitude K m/s2

m/s22,0

1,5 2,0

1,5

3 600 ... HA7 3.. HA7 4..

Nous déclarons sous notre propre responsabilité que le produit décrit sous

« Caractéristiques techniques » est en conformité avec toutes les dispositions des directives

2011/65/UE, 2004/108/CE (jusqu'au 19 avril 2016), 2014/30/UE (à partir du

20 avril 2016), 2006/42/CE, 2000/14/CE et leurs modifications ainsi qu’avec les normes

suivantes : EN 60335-1, EN 60335-2-79.

2000/14/CE : Niveau d’intensité acoustique garanti :

Procédures d’évaluation de la conformité conformément à l’annexe V. dB(A) 95 95

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

OBJ_DOKU-40725-003.fm Page 23 Wednesday, February 18, 2015 9:24 AM

24 | Français

F 016 L81 056 | (18.2.15) Bosch Power Tools

Montage et mise en service

Mise en fonctionnement

Pour votre sécurité

Attention ! Avant d’effectuer des travaux de

maintenance ou de nettoyage, arrêtez l’appa-

reil et débranchez la fiche de la prise de cou-

rant. Ceci vaut également lorsque le câble

électrique est endommagé, coupé ou emmêlé.

La tension de fonctionnement est de 230 V CA, 50 Hz (pour

les pays hors de l’Union européenne 220 V, 240 V suivant la

version). N’utilisez qu’une rallonge électrique homologuée.

Pour des renseignements supplémentaires, contactez le Ser-

vice Après-Vente agréé.

Au cas où une rallonge devrait être utilisée pour travailler avec

le nettoyeur haute pression, les sections de conducteur sui-

vantes sont nécessaires :

– 1,5mm2 pour une longueur max. de 20 m

– 2,5mm2 pour une longueur max. de 50 m

Remarque : Au cas où une rallonge devrait être utilisée, celle-

ci doit disposer, conformément à la description figurant dans

les instructions de sécurité, d’un câble de protection de terre

raccordé à la terre de l’installation électrique par l’intermé-

diaire de la fiche.

En cas de doute, consultez un électricien de formation ou le

Service Après-Vente Bosch le plus proche.

PRECAUTION : Des rallonges non conformes

aux instructions peuvent être dangereuses.

Les versions de câble de rallonge, fiche et ac-

couplement doivent être étanches à l’eau et

autorisées pour l’extérieur.

Les connexions de câble doivent être sèches et ne pas repo-

ser sur le sol.

Pour plus de sécurité, utilisez un disjoncteur différentiel avec

un courant de défaut de 30 mA maximum. Avant chaque utili-

sation de la machine, contrôler ce disjoncteur différentiel.

Si le câble d’alimentation est endommagé, il ne doit être répa-

ré que dans un atelier agréé Bosch.

Remarque concernant les produits non commercialisés en

GB :

ATTENTION : Pour votre propre sécurité, il est nécessaire

que la fiche montée sur la machine soit raccordée à la ral-

longe. Le dispositif de couplage de la rallonge doit être proté-

gé des projections d’eau, être en caoutchouc ou être recou-

vert de caoutchouc. La rallonge doit être utilisée avec un

serre-câble.

Faites attention à ce que cet appareil ne soit jamais mis en

marche sans eau.

Fonctionnement

Mise en marche

Raccorder le tuyau d’eau (non fourni) sur le raccord de robi-

net et l’appareil.

Veillez à ce que l’interrupteur se trouve dans la position « 0 »

et branchez l’appareil sur la prise.

Ouvrez le robinet.

Actionnez le verrouillage de mise en fonctionnement (inter-

rupteur arrière sur la poignée de la lance) pour débloquer la

gâchette. Appuyez à fond sur la gâchette jusqu’à ce que l’eau

coule de manière régulière et qu’il n’y ait plus d’air dans l’ap-

pareil et dans le tuyau haute pression. Lâchez la gâchette. Ac-

tionnez le verrouillage de mise en fonctionnement (interrup-

teur avant sur la poignée de la lance).

Tournez l’interrupteur principal. Dirigez la lance

pulvérisatrice vers le bas. Actionnez le verrouillage de mise en

fonctionnement afin de déverrouiller la gâchette. Appuyez à

fond sur la gâchette.

Fonction autostop (arrêt automatique)

L’appareil arrête le moteur dès que la gâchette sur la poignée

de la lance est relâchée.

Instructions d’utilisation

Généralités

Assurez-vous que le nettoyeur haute pression se trouve sur

une surface plane.

Ne vous éloignez pas trop avec le tuyau flexible haute pression

et ne tirez pas le nettoyeur haute pression par le tuyau. Cela

pourrait faire perdre l’équilibre au nettoyeur haute pression

qui risque de basculer.

Ne pliez pas le tuyau flexible haute pression et ne passez pas

dessus avec un véhicule. Protégez le tuyau flexible haute

pression de bords et de coins tranchants.

N’utilisez pas la buse à jet rotatif pour laver votre voiture.

Avertissement ! Le Patio Cleaners n’est conçu que pour une

utilisation sur des surfaces planes ! Ne l’utilisez pas pour les

Opération Figure Page

Accessoires fournis 1259

Réglage de la poignée 2260

Raccordement de la lance sur la

lance pulvérisatrice 3261

Raccordement du tuyau haute pres-

sion/de la lance pulvérisatrice 4262

Monter la buse 5263-264

Raccord de robinet 6264

Mise en marche/arrêt 7265

Nettoyer le filtre 8265

Nettoyer la buse 9265

Stockage du pistolet 10 266

Stockage du pistolet/de la lance/de

la buse pendant l’utilisation 11 266

Introduire la pointe de centrage dans

la fixation. 12 267

Stockage 13 267

Sélection des accessoires 14 268

OBJ_DOKU-40725-003.fm Page 24 Wednesday, February 18, 2015 9:24 AM

Français | 25

Bosch Power Tools F 016 L81 056 | (18.2.15)

escaliers et sur des surfaces verticales. Ne touchez jamais la

buse de rotation quand elle est mise en marche !

Instructions d’utilisation pour le travail avec dé-

tergents

N’utilisez que des détergents explicitement appropriés

aux nettoyeurs haute pression.

Nous recommandons d’utiliser aussi peu de détergent que

possible afin de ménager l’environnement. Respecter les re-

commandations de dilution figurant sur le réservoir.

La buse à mousse haute pression fournie avec ce produit est

doté d’un dispositif de réglage du produit de nettoyage. Le ré-

glage se fait suivant besoin.

Méthode de nettoyage recommandée

1ère étape : éliminer les salissures

Raccordez la buse à mousse haute pression et applique le pro-

duit de nettoyage économiquement.

2e étape : enlever l’encrassement

Enlevez l’encrassement ramolli au jet haute pression.

Note : Pour nettoyer des surfaces verticales, commencez

avec la saleté/le détergent par le bas et continuez peu à peu

vers le haut. Lors du rinçage, travaillez de haut en bas.

Utilisation avec sources alternatives d’eau

Ce nettoyeur haute pression est auto-aspirant et permet d’as-

pirer l’eau dans des réservoirs ou dans des sources natu-

relles. Il est IMPORTANT que le filtre Bosch placé à l’entrée

d’eau soit nettoyé et monté et que l’eau aspirée soit propre.

Réservoirs/récipients ouverts et eaux naturelles

Utilisez le kit auto-aspirant comprenant :

– filtre aspirant avec vanne anti-retour

– 3 m de tuyau d’aspiration renforcé

– adaptateur universel vers le nettoyeur haute pression

Ces accessoires permettent d’aspirer de l’eau 0,5 m au-des-

sus de la surface de l’eau. Ceci peut durer 15 secondes envi-

ron.

Immergez le tuyau de 3 m entièrement dans l’eau pour élimi-

ner l’air. Raccordez le tuyau d’aspiration de 3 m au nettoyeur

haute pression et veillez à ce que le filtre d’aspiration reste

sous l’eau.

Laissez fonctionner le nettoyeur haute pression avec le pisto-

let pulvérisateur démontée jusqu’à ce que de l’eau coule régu-

lièrement du tuyau haute pression. S’il n’y a pas d’eau qui

s’écoule au bout de 25 secondes, arrêtez l’appareil et contrô-

lez les raccords. Si de l’eau s´écoule, arrêtez le nettoyeur

haute pression et raccordez le pistolet-pulvérisateur et la

lance pulvérisatrice.

Il est important que tuyau et raccords soient de bonne qualité,

raccordés de manière étanche et que les joints d’étanchéité

ne présentent pas de dommage et soient correctement mon-

tés. Les raccords non étanches peuvent entraver l’aspiration.

Réservoir d’eau avec robinet de vidange

Si le nettoyeur haute pression doit être raccordé à un réser-

voir avec un robinet de vidange approprié, d’abord raccorder

un tuyau d’eau (pas fourni avec) au robinet. Ouvrez le robinet

pour éliminer tout air du tuyau puis raccordez-le au nettoyeur

haute pression.

Dépistage d’erreurs

Problème Cause possible Remède

Le moteur ne démarre pas La fiche n’est pas branchée Brancher la fiche

Prise de courant défectueuse Utiliser une autre prise

Le fusible a sauté Remplacer le fusible

Rallonge endommagée Essayer sans rallonge

Le dispositif de protection de sur-

charge est déclenché Laissez refroidir le moteur pendant 15 min

Gelé Laisser dégeler la pompe, le tuyau d’eau ou les ac-

cessoires

Le moteur s’arrête Le fusible a sauté Remplacez le fusible

Mauvaise tension du secteur Contrôler la tension du secteur, elle doit corres-

pondre à l’indication figurant sur la plaque signalé-

tique

Le dispositif de protection de sur-

charge est déclenché Laissez refroidir le moteur pendant 15 min

Le fusible a sauté Le fusible est insuffisant Brancher l’appareil sur un circuit électrique dont le

système de protection est approprié à la puissance

du nettoyeur haute pression

Le moteur marche mais pas de

pression Buse en partie bouchée Nettoyer la buse

OBJ_DOKU-40725-003.fm Page 25 Wednesday, February 18, 2015 9:24 AM

26 | Français

F 016 L81 056 | (18.2.15) Bosch Power Tools

Entretien et Service Après-Vente

Entretien

Avant tous travaux, retirez la fiche du secteur et déta-

chez le raccord de robinet.

Note : Afin d’assurer une utilisation longue et fiable de l’appa-

reil, procédez à intervalles réguliers aux travaux d’entretien

suivants.

Contrôlez l’appareil à intervalles réguliers afin de détecter des

défauts visibles, tels que des raccords détachés ou des

pièces usées ou endommagées.

Assurez-vous que les couvercles et les dispositifs de protec-

tion ne sont pas endommagés et qu’ils sont correctement

branchés. Avant d’utiliser l’appareil, effectuez les travaux

d’entretien et de réparation éventuellement nécessaires.

Si, malgré tous les soins apportés à la fabrication et au

contrôle de l’appareil, celui-ci devait avoir un défaut, la répa-

ration ne doit être confiée qu’à une station de service après-

vente agréée pour outillage de jardin Bosch.

Pour toute demande de renseignement ou commande de

pièces de rechange, précisez-nous impérativement le numéro

d’article à dix chiffres de l’appareil indiqué sur la plaque signa-

létique.

Après l’utilisation/rangement de l’appareil

Arrêtez l’interrupteur Marche/Arrêt et actionnez la gâchette

pour purger le tuyau haute pression.

Nettoyez les parties extérieures du nettoyeur haute pression

à l’aide d’une brosse douce et d’un torchon. N’utilisez pas

d’eau ni de solvants ou de détergents abrasifs. Enlevez toutes

les saletés pouvant adhérer sur l’appareil et notamment sur

les ouïes de ventilation du moteur.

Stockage après la fin de la saison : videz la pompe de toute

l’eau qu’elle contient en laissant marcher le moteur pour

quelques secondes et en appuyant sur la gâchette.

Ne posez pas d’autres objets sur l’appareil.

Stockez l’appareil à l’abri du gel.

Le moteur fait du bruit mais ne

fonctionne pas Tension d’alimentation insuffisante Contrôlez si la tension du secteur correspond aux in-

dications sur la plaque signalétique

Tension trop basse à cause d’une ral-

longe Vérifiez que la rallonge est appropriée à cet usage

L’appareil n’a pas été utilisé pendant

longtemps Veuillez vous adresser au Service Après-Vente

agréé Bosch

Problèmes avec la fonction Autostop Veuillez vous adresser au Service Après-Vente

agréé Bosch

Pression discontinue De l’eau dans le tuyau ou dans la

pompe Laisser fonctionner le nettoyeur haute pression

avec la lance pulvérisatrice ouverte, le robinet ou-

vert et la buse réglée sur basse pression jusqu’à ce

qu’une pression de travail régulière soit atteinte

Alimentation en eau ne fonctionne

pas correctement Contrôler si le raccord de robinet correspond aux in-

dications figurant dans les Caractéristiques tech-

niques. Les plus petits tuyaux d’eau pouvant être

utilisés présentent un diamètre de 1/2" ou Ø 13 mm

Filtre d’eau bouché Nettoyer le filtre d’eau

Tuyau d’eau serré ou coincé ou plié Poser correctement le tuyau d’eau

Tuyau flexible haute pression trop

long Enlever la rallonge du tuyau haute pression, lon-

gueur maximale du tuyau d’eau 7 m

La pression est régulière mais trop

basse

Note : certains accessoires font

baisser la pression

Buse usée Remplacer la buse

Soupape de démarrage/d’arrêt usée Appuyer sur la gâchette rapidement cinq fois de

suite

Le moteur tourne mais la pression

est limitée ou impossible d’obtenir

la pression de travail

Pas de raccord sur l’eau Raccorder l’eau

Filtre bouché Nettoyer le filtre

Buse bouchée Nettoyer la buse

Le nettoyeur haute pression dé-

marre tout seul La pompe ou la lance pulvérisatrice

ne sont pas étanches Veuillez vous adresser au Service Après-Vente

agréé Bosch

L’appareil n’est pas étanche La pompe n’est pas étanche De faibles fuites d’eau sont admissibles ; en cas de

fuites plus importantes, veuillez consulter le service

après-vente

Problème Cause possible Remède

OBJ_DOKU-40725-003.fm Page 26 Wednesday, February 18, 2015 9:24 AM

Español | 27

Bosch Power Tools F 016 L81 056 | (18.2.15)

Assurez-vous que les câbles ne soient pas coincés lors du

stockage de l’appareil. Ne pliez pas le tuyau flexible haute

pression.

Service Après-Vente et Assistance

www.bosch-do-it.com

France

Passez votre commande de pièces détachées directement en

ligne sur notre site www.bosch-pt.fr.

Vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage Electroportatif

Tel. : 0811 360122

(coût d’une communication locale)

Fax : (01) 49454767

E-Mail : contact.outillage-electroportatif@fr.bosch.com

Vous êtes un revendeur, contactez :

Robert Bosch (France) S.A.S.

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel. : (01) 43119006

Fax : (01) 43119033

E-Mail : sav.outillage-electroportatif@fr.bosch.com

Belgique, Luxembourg

Tel. : +32 2 588 0589

Fax : +32 2 588 0595

E-Mail : outillage.gereedschap@be.bosch.com

Suisse

Passez votre commande de pièces détachées directement en

ligne sur notre site www.bosch-pt.com/ch/fr.

Tel. : (044) 8471512

Fax : (044) 8471552

E-Mail : Aftersales.Service@de.bosch.com

Protection de l’environnement

Les substances chimiques nuisibles à l’environnement ne

doivent pas pénétrer dans le sol, dans la nappe phréatique, ni

dans les étangs ou les rivières.

En cas d’utilisation de détergents, respectez scrupuleuse-

ment les indications figurant sur l’emballage et la concentra-

tion prescrite.

Pour le nettoyage de véhicules motorisés, respectez les pres-

criptions locales en vigueur : Evitez absolument que de l’huile

projetée pénètre dans la nappe phréatique.

Élimination des déchets

Les nettoyeurs haute pression, ainsi que leurs accessoires et

emballages, doivent pouvoir suivre chacun une voie de recy-

clage appropriée.

Ne jetez pas les nettoyeurs haute pression avec les ordures

ménagères !

Seulement pour les pays de l’Union Européenne :

Conformément à la directive européenne

2012/19/UE relative aux déchets d’équi-

pements électriques et électroniques et sa

mise en vigueur conformément aux législa-

tions nationales, les équipements élec-

triques et électroniques dont on ne peut

plus se servir doivent être isolés et suivre

une voie de recyclage appropriée.

Sous réserve de modifications.

Español

Instrucciones de seguridad

Explicación de la simbología

Advertencia general de peligro.

No dirigir nunca el chorro

de agua contra personas,

animales, el propio apara-

to, o partes eléctricas.

Atención: El chorro de alta presión pue-

de ser peligroso si se aplica de forma in-

apropiada.

Conforme a las regulaciones

actualmente vigentes, la lim-

piadora de alta presión no de-

berá conectarse nunca sin un siste-

ma antirretorno de seguridad a la red

de agua potable. Utilice un sistema

antirretorno de seguridad según

IEC 61770 del tipo BA.

Todo agua que ha pasado por el siste-

ma antirretorno de seguridad ya no

es considerada agua potable.

Instrucciones de seguridad para lim-

piadoras de alta presión

Lea íntegramente estas ad-

vertencias de peligro e ins-

trucciones. En caso de no ate-

OBJ_DOKU-40725-003.fm Page 27 Wednesday, February 18, 2015 9:24 AM

28 | Español

F 016 L81 056 | (18.2.15) Bosch Power Tools

nerse a las advertencias de peligro e

instrucciones siguientes, ello puede

ocasionar una descarga eléctrica, un in-

cendio y/o lesión grave.

Las señales de aviso e indicación que

lleva el aparato suponen una infor-

mación importante para utilizarlo sin

peligro.

Además de las indicaciones en las

instrucciones de servicio, deberán

respetarse las prescripciones gene-

rales de seguridad y prevención de

accidentes.

Conexión eléctrica

La tensión de alimentación deberá

coincidir con las indicaciones en la

placa de características del aparato.

Recomendamos conectar este apara-

to solamente a tomas de corriente

protegidas por un fusible diferencial

para una corriente de fuga de 30 mA.

Saque el enchufe de la red al dejar

desatendido el aparato, incluso du-

rante un tiempo breve.

La alimentación eléctrica se deberá

corresponder con IEC 60364-1.

La sustitución de un cable de co-

nexión deteriorado deberá ser reali-

zada por el fabricante, por un servicio

técnico autorizado por el fabricante,

o por una persona cualificada al res-

pecto, con el fin de garantizar la segu-

ridad del aparato.

Jamás toque el enchufe de red con

las manos mojadas.

No saque el enchufe de la red con el

aparato en funcionamiento.

No pasar por encima, ni aplastar, ni

dar tirones del cable de red o de pro-

longación, para no dañarlos. Proteja

el cable del calor, del aceite y de las

esquinas agudas.

No utilice el aparato si estuviese dete-

riorado el cable de red u otras piezas

importantes como la manguera de al-

ta presión, la pistola de pulverización

o los dispositivos de seguridad.

Atención: los cables de prolongación

no reglamentarios pueden resultar

peligrosos.

Los cables de prolongación utilizados

deberán disponer de conectores de

red y de empalme estancos al agua. El

cable de prolongación deberá tener

una sección conforme a lo especifica-

do en las instrucciones de uso y debe-

rá estar protegido contra salpicadu-

ras de agua. La conexión de empalme

no deberá encontrarse en el agua.

Al cambiar el enchufe del cable de ali-

mentación o prolongación, el nuevo

enchufe deberá disponer de igual re-

sistencia mecánica y grado de protec-

ción contra salpicaduras de agua que

el enchufe original.

Toma de agua

Observar las prescripciones de la em-

presa abastecedora de agua.

Los racores de todas las mangueras

de conexión deberán ser estancos.

Únicamente utilice una manguera re-

forzada de un diámetro de 12,7 mm

(1/2").

El aparato jamás deberá conectarse a

la red de agua potable sin haber inter-

calado una válvula antirretorno. Una

vez que el agua pase por la válvula an-

tirretorno se considera entonces

agua no potable.

OBJ_DOKU-40725-003.fm Page 28 Wednesday, February 18, 2015 9:24 AM

Español | 29

Bosch Power Tools F 016 L81 056 | (18.2.15)

La manguera de alta presión no debe-

rá estar dañada, ya que podría reven-

tar. Es imprescindible sustituir de in-

mediato una manguera de alta

presión dañada. Únicamente debe-

rán utilizarse las mangueras y co-

nexiones recomendadas por el fabri-

cante.

Las mangueras de alta presión, los

accesorios y las conexiones de em-

palme son importantes para la seguri-

dad del aparato. Solamente use las

mangueras, accesorios y conexiones

de empalme que el fabricante reco-

mienda.

Solamente conectar agua limpia o fil-

trada al racor de alimentación de

agua.

Aplicación

Antes de su utilización deberá ins-

peccionarse el aparato y los acceso-

rios en cuanto a su estado reglamen-

tario y seguridad de servicio. No

deberán utilizarse si su estado no fue-

se correcto.

No dirija el chorro de agua contra Ud.

ni otras personas para limpiar la ropa

o el calzado.

No deberán aspirarse líquidos que

contengan disolvente, ácidos sin re-

bajar, acetona o disolventes, inclusi-

ve la gasolina, diluyentes de pintura y

fuel-oil, ya que al pulverizarse son al-

tamente combustibles, explosivos y

tóxicos.

Al emplear el aparato en áreas de pe-

ligro (p. ej. en gasolineras) deberán

respetarse las prescripciones de se-

guridad correspondientes. Está pro-

hibida su operación en lugares con

peligro de explosión.

El aparato deberá colocarse sobre

una base estable.

Usar exclusivamente los productos

de limpieza que el fabricante del apa-

rato recomienda y observar las indi-

caciones de aplicación, eliminación y

advertencia del fabricante.

Todas las partes portadoras de ten-

sión situadas en la zona de trabajo,

deberán protegerse contra salpica-

duras de agua.

El gatillo de conexión de la pistola de

pulverización no deberá bloquearse

en la posición “ON” durante el funcio-

namiento.

Utilice una vestimenta de protección

apropiada contra salpicaduras de

agua. No use el aparato en la proximi-

dad de otras personas, a no ser que

éstas utilicen una vestimenta de pro-

tección.

Si fuese preciso, utilice un equipo de

protección (PSA) apropiado contra

salpicaduras de agua, p. ej., gafas de

protección, mascarilla antipolvo, etc.

para protegerse del agua, partículas

y/o aerosoles proyectados hacia

atrás por los objetos.

El chorro a alta presión puede hacer

rebotar objetos hacia atrás. Utilice un

equipo de protección personal apro-

piado, p. ej., unas gafas de protec-

ción.

Para evitar deterioros en neumáticos

o válvulas, solamente orientar el cho-

rro de alta presión contra ellos man-

teniendo una distancia mínima de

30 cm. Un primer indicio de deterio-

OBJ_DOKU-40725-003.fm Page 29 Wednesday, February 18, 2015 9:24 AM

30 | Español

F 016 L81 056 | (18.2.15) Bosch Power Tools

ro es la decoloración del neumático.

Un neumático o válvula dañados pue-

den suponer un peligro de muerte.

No aplicar el chorro a presión contra

materiales que contengan amianto u

otros materiales nocivos para la sa-

lud.

No usar los productos de limpieza re-

comendados sin rebajarlos. Estos

productos no incorporan ácidos, ba-

ses, ni otras sustancias que dañen al

medio ambiente. Recomendamos

guardar los productos de limpieza

fuera del alcance de los niños. En ca-

so de contacto con los ojos, enjuagar-

los inmediatamente con agua abun-

dante; en caso de ingestión consulte

inmediatamente a un médico.

Nunca utilice la limpiadora de alta

presión sin el filtro, o estando éste

sucio o dañado. En caso de emplear

la limpiadora de alta presión sin el fil-

tro, o con el filtro sucio o dañado, se

denegará la garantía.

Las piezas metálicas pueden ponerse

calientes tras un uso prolongado. Si

procede, emplear guantes de protec-

ción.

No trabaje con la limpiadora de alta

presión bajo condiciones climáticas

adversas, especialmente si se aveci-

na una tormenta.

Manejo

El usuario del aparato solamente de-

berá utilizarlo de forma reglamenta-

ria. Deberán tenerse en cuenta las

circunstancias locales. Al trabajar de-

berá prestarse especial atención a

otras personas cercanas, y muy espe-

cialmente a los niños.

El aparato deberá ser utilizado sola-

mente por personas que hayan sido

instruidas en su manejo, o por aque-

llas que puedan demostrar su capaci-

dad para manejarlo. El aparato no de-

berá operarse por niños o menores

de edad. Los niños deberán ser vigila-

dos con el fin de evitar que jueguen

con el aparato.

Este aparato puede ser utilizado por

personas que presenten una discapa-

cidad física, sensorial o mental, o que

dispongan de una experiencia y/o co-

nocimientos insuficientes, siempre

que sean supervisados o que hayan

sido instruidos en el manejo seguro

del aparato y que sean conscientes

de los peligros que ello alberga.

Jamás deje el aparato conectado sin

vigilancia.

El chorro de agua expelido por la bo-

quilla de alta presión produce un

efecto retropropulsor. Por ello, suje-

tar firmemente con ambas manos la

pistola y la lanza de pulverización.

Transporte

Siempre que transporte el aparato

éste deberá desconectarse y asegu-

rarse.

Mantenimiento

Desconecte el aparato antes de reali-

zar cualquier trabajo de limpieza o

mantenimiento y al cambiar los acce-

sorios. Extraiga el enchufe si el apara-

to trabaja con tensión de red.

Las reparaciones deberán realizarse

solamente por un taller de servicio

autorizado Bosch.

OBJ_DOKU-40725-003.fm Page 30 Wednesday, February 18, 2015 9:24 AM

Español | 31

Bosch Power Tools F 016 L81 056 | (18.2.15)

Accesorios y piezas de recambio

Únicamente deberán usarse acceso-

rios especiales y piezas de recambio

homologadas por el fabricante. Sola-

mente los accesorios y piezas de re-

cambio originales aseguran un servi-

cio fiable del aparato.

Símbolos

Los símbolos siguientes le ayudarán a entender las instruccio-

nes de servicio al leerlas. Es importante que retenga en su me-

moria estos símbolos y su significado. La interpretación co-

rrecta de estos símbolos le ayudará a manejar mejor, y de

forma más segura, la herramienta eléctrica.

Utilización reglamentaria

El aparato ha sido diseñado para limpiar superficies y objetos

en el exterior, aparatos, vehículos y barcas, siempre que se

utilicen los accesorios correspondientes como, p. ej., los de-

tergentes homologados por Bosch.

La utilización reglamentaria está condicionada además a una

temperatura ambiente de trabajo entre 0 °C y 40 °C.

Este producto no es adecuado para un uso industrial.

Datos técnicos

Información sobre ruidos y vibraciones

Simbología Significado

Dirección de movimiento

Peso

Conexión

Desconexión

Lo Baja presión

Hi Alta presión

Accesorios especiales

Simbología Significado

Limpiadora de alta presión AQT 42-13 AQT 45-14 X

Nº de artículo 3 600 HA7 3.. 3 600 HA7 4..

Potencia absorbida nominal kW 1,9 2,1

Temperatura de entrada, máx. °C 40 40

Caudal del agua de entrada, mín. l/min 6,6 7,5

Presión admisible MPa 13 14

Presión nominal MPa 9 11

Caudal l/min 6 6,8

Presión de entrada, máxima MPa 1 1

Función de autoparo - -

Peso según EPTA-Procedure 01/2003 kg 11,4 18,5

Clase de protección /II /II

Número de serie Ver número de serie en placa de características

de la limpiadora de alta presión

Los procesos de conexión provocan una breve caída de la tensión. Si las condiciones de la red fuesen desfavorables, ello puede llegar a afectar a otros

aparatos. En redes con impedancias inferiores a 0,153 ohmios es improbable que lleguen a perturbarse otros aparatos.

Valores de emisión de ruidos determinados según EN 60335-2-79. 3 600 ... HA7 3.. HA7 4..

El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a:

Nivel de presión sonora

Nivel de potencia acústica

Tolerancia K

¡Utilice unos protectores auditivos!

dB(A)

Nivel total de vibraciones ah (suma vectorial de tres direcciones) y tolerancia K determinados

según EN 60335-2-79:

Nivel de vibraciones generadas ah

Tolerancia K m/s2

m/s22,0

1,5 2,0

1,5

OBJ_DOKU-40725-003.fm Page 31 Wednesday, February 18, 2015 9:24 AM

32 | Español

F 016 L81 056 | (18.2.15) Bosch Power Tools

Declaración de conformidad

Categoría de producto: 27

Expediente técnico (2006/42/CE, 2000/14/CE) en:

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Montaje y operación

Puesta en marcha

Para su seguridad

¡Atención! Desconecte el aparato y saque el

enchufe de red antes de realizar trabajos de

mantenimiento o limpieza. Lo mismo deberá

realizarse en caso de que se dañe, corte, o en-

rede el cable de alimentación.

La tensión de servicio es de 230 V AC, 50 Hz (para países no

pertenecientes a la CE 220 V ó 240 V, según ejecución). So-

lamente emplear cables de prolongación homologados. Infor-

maciones al respecto las obtiene Ud. en su taller de servicio

técnico autorizado habitual.

Si se precisa un cable de prolongación para trabajar con la

limpiadora a alta presión, deben emplearse cables de la si-

guiente sección:

– 1,5 mm2 hasta una longitud máx. de 20 m

– 2,5 mm2 hasta una longitud máx. de 50 m

Observación: Al utilizar un cable de prolongación, éste deberá

disponer de un conductor de protección – tal como se descri-

be en las prescripciones de seguridad – conectado a través

del enchufe con el conductor de protección de su instalación

eléctrica.

En caso de duda, pregunte a un profesional electricista o al

servicio técnico autorizado Bosch más próximo.

PRECAUCIÓN: Los cables de prolongación no

reglamentarios pueden resultar peligrosos.

Los cables de prolongación, enchufes y empal-

mes deberán ser estancos al agua y aptos para

su uso a la intemperie.

Los conectores de empalme de los cables deberán estar se-

cos y no deberán tocar el suelo.

Para una mayor seguridad emplee un fusible diferencial

(RCD) para una corriente de fuga máxima de 30 mA. Compro-

bar el funcionamiento correcto del fusible diferencial antes de

cada uso.

En caso de estar dañado el cable de conexión, éste solamente

deberá hacerse reparar en un taller de servicio autorizado

Bosch.

Observación para aquellos productos que no son de venta en

GB:

ATENCIÓN: Para su seguridad es necesario conectar el en-

chufe de la máquina con el cable de prolongación. El enchufe

de empalme del cable de prolongación deberá ser o ir revesti-

do de goma y estar protegido contra salpicaduras de agua. El

cable de prolongación deberá utilizarse con un seguro contra

tracción.

Preste atención a que el aparato no funcione sin agua.

3 600 ... HA7 3.. HA7 4..

Declaramos bajo nuestra exclusiva responsabilidad, que el producto descrito en los “Datos

técnicos” cumple con todas las disposiciones correspondientes de las directivas

2011/65/UE, hasta el 19 de abril de 2016: 2004/108/CE, desde el 20 de abril de 2016:

2014/30/UE, 2006/42/CE, 2000/14/CE inclusive sus modificaciones y está en conformi-

dad con las siguientes normas: EN 60335-1, EN 60335-2-79.

2000/14/CE: Nivel de potencia acústica garantizado:

Procedimiento para evaluación de la conformidad según anexo V. dB(A) 95 95

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Objetivo Figura Página

Material que se adjunta 1259

Ajuste de la empuñadura 2260

Conexión de la lanza a la pistola de pulve-

rización 3261

Conexión de la manguera de alta presión

y de la pulverizadora 4262

Montaje de la boquilla 5263-264

Toma de agua 6264

Conexión/desconexión 7265

Limpiar el filtro 8265

Limpiar la boquilla 9265

Almacenaje de la pistola 10 266

Almacenaje de la pistola/lanza/boquilla

durante el uso 11 266

Colocar la manguera en el portamangue-

ras 12 267

Almacenaje 13 267

Selección de los accesorios opcionales 14 268

OBJ_DOKU-40725-003.fm Page 32 Wednesday, February 18, 2015 9:24 AM

Español | 33

Bosch Power Tools F 016 L81 056 | (18.2.15)

Operación

Conexión

Conectar la manguera de agua (no se adjunta) a la toma de

agua y al aparato.

Asegúrese de que el interruptor de red se encuentre en la po-

sición “0” y conecte entonces el aparato a la toma de corrien-

te.

Abrir la llave de agua.

Accionar el bloqueo de conexión (interruptor trasero en la

empuñadura de pistola) para desbloquear el gatillo. Presio-

nar a fondo el gatillo hasta que el agua salga uniformemente y

no quede aire en el aparato ni en la manguera de alta presión.

Soltar el gatillo. Accionar el bloqueo de conexión (interruptor

delantero en la empuñadura de pistola).

Gire el interruptor de red. Orientar hacia abajo la pistola de

pulverización. Accionar el bloqueo de conexión para poder

accionar el gatillo. Presionar a fondo el gatillo.

Función de autoparo

El aparato desconecta el motor nada más soltar el gatillo de la

empuñadura de la pistola.

Instrucciones para la operación

Generalidades

Asegúrese de que la limpiadora de alta presión esté colocada

sobre un firme plano.

No trate de estirar la manguera de alta presión, ni tire de la

misma para desplazar la limpiadora de alta presión. Ello pue-

de hacer volcar la limpiadora de alta presión.

No doble la manguera de alta presión ni pase por encima de

ella con un vehículo. Proteja la manguera de alta presión de

las esquinas y cantos agudos.

No emplee la boquilla rotativa para el lavado de coches.

¡Advertencia! ¡El Patio Cleaner solamente es apropiado para

tratar superficies planas! No lo utilice en escaleras ni para tra-

tar superficies verticales. ¡Jamás toque la boquilla rotativa en

funcionamiento!

Instrucciones para la operación con detergentes

Únicamente use detergentes especiales aptos para su

aplicación en limpiadoras de alta presión.

Con el fin de no sobrecargar el medio ambiente, recomenda-

mos hacer uso moderado de los productos de limpieza. Ob-

servar las indicaciones en el depósito para rebajar los produc-

tos.

La boquilla para espuma a alta presión suministrada con el

aparato dispone de un regulador para ajuste de la aportación

de detergente. Ajustar según necesidad.

Método de limpieza recomendado

Paso 1: disolver la suciedad

Conecte la boquilla para espuma a alta presión y aplique el

producto en cantidad moderada.

Paso 2: Eliminar la suciedad

Desprenda la suciedad disuelta con alta presión.

Observación: Al limpiar superficies verticales elimine la su-

ciedad o detergentes procediendo desde abajo hacia arriba.

Al enjuagar, proceda desde arriba hacia abajo.

Alimentación por tomas de agua alternativas

Esta limpiadora de alta presión es autoaspirante y puede as-

pirar agua de depósitos o fuentes naturales. Es IMPORTANTE

que el filtro Bosch montado en la entrada de agua esté limpio

y que solamente sea aspirada agua limpia.

Depósitos/recipientes abiertos y aguas naturales

Use el kit de accesorios autoaspirantes compuesto por:

– Tamiz de aspiración con válvula de retención

– Manguera de aspiración reforzada de 3 m

– Acoplamiento universal para limpiadora de alta presión

Con este kit la limpiadora de alta presión puede aspirar agua

hasta 0,5 m por encima del nivel del agua. Esto puede tardar

unos 15 segundos.

Sumerja completamente en el agua la manguera de 3 m para

desalojar el aire que contiene. Conecte la manguera de aspi-

ración de 3 m a la limpiadora de alta presión y asegúrese de

que el tamiz de aspiración se encuentre sumergido en el agua.

Con la pistola de pulverización desmontada, deje funcionar la

limpiadora de alta presión hasta que el agua salga con unifor-

midad de la manguera de alta presión. Si sigue sin salir agua

transcurridos 25 segundos, desconecte el aparato y com-

pruebe todas las conexiones. Si sale agua, desconecte la lim-

piadora de alta presión y monte entonces la pistola y la lanza

de pulverización.

Es importante que la manguera y los acoplamientos sean her-

méticos y de buena calidad, y que las juntas estén en buen es-

tado y que asienten correctamente. Las conexiones no her-

méticas pueden evitar que el agua sea aspirada.

Depósito de agua con llave de vaciado

Si desea conectar la limpiadora de alta presión a un depósito

provisto de una llave de vaciado adecuada, es necesario co-

nectar primero una manguera de agua (no adjunta) a dicha lla-

ve. Abra la llave para que el agua logre desalojar todo el aire

que contiene la manguera y conéctela entonces a la limpiado-

ra de alta presión.

OBJ_DOKU-40725-003.fm Page 33 Wednesday, February 18, 2015 9:24 AM

34 | Español

F 016 L81 056 | (18.2.15) Bosch Power Tools

Localización de fallos

Síntomas Posible causa Solución

El motor no funciona No se ha conectado el enchufe Conectar el enchufe

Toma de corriente defectuosa Emplear otra toma de corriente

El fusible se ha fundido Cambiar el fusible

Cable de prolongación defectuoso Probar nuevamente sin el cable de prolongación

El guardamotor se ha activado Dejar enfriar el motor 15 min.

Congelado Descongelar la bomba, la manguera, o los acceso-

rios

El motor se detiene El fusible se ha fundido Cambiar el fusible

Tensión de red incorrecta Controlar la tensión de red y verificar que coincida

con aquella indicada en la placa de características

El guardamotor se ha activado Dejar enfriar el motor 15 min.

El fusible se dispara Fusible para una corriente demasia-

do baja Conectarla a una toma dotada con un fusible ade-

cuado a la potencia de la limpiadora de alta presión

El motor funciona, pero no se gene-

ra presión Boquilla parcialmente obstruida Limpiar la boquilla

Se aprecia el ruido del motor, pero

no funciona correctamente Tensión de red demasiado baja Verifique que la tensión de red aplicada coincida

con aquella indicada en la placa de características

Tensión demasiado baja debido al

uso de un cable de prolongación Verifique si es apropiado el cable de prolongación

El aparato no fue utilizado durante

largo tiempo Diríjase a un servicio técnico autorizado Bosch

Problema con la función de autoparo Diríjase a un servicio técnico autorizado Bosch

Presión pulsatoria Aire en la manguera de agua o bomba Dejar funcionar la limpiadora de alta presión con la

pulverizadora y la llave de agua abiertas teniendo

ajustada la boquilla a baja presión, hasta conseguir

una presión de trabajo uniforme

Abastecimiento de agua deficiente Verificar que la toma de agua se corresponda con las

indicaciones que figuran en los datos técnicos. No

deberán utilizarse mangueras de un diámetro infe-

rior a 1/2" o 13 mm

Filtro de agua obstruido Limpiar el filtro de agua

Manguera de agua aplastada o dobla-

da Tender derecha la manguera de agua

Manguera de alta presión demasiado

larga Desmontar la prolongación para la manguera de alta

presión; la longitud máx. de la manguera de agua es

de 7 m

Presión uniforme, pero demasiado

baja

Observación: Ciertos accesorios

provocan una presión reducida

Boquilla desgastada Cambiar la boquilla

Válvulas de arranque/detención des-

gastadas Accionar rápidamente el gatillo 5 veces consecuti-

vas

El motor funciona, pero con una

presión de trabajo restringida o nu-

No se ha conectado el agua Conectar el agua

Filtro obstruido Limpiar el filtro

Boquilla obstruida Limpiar la boquilla

La limpiadora de alta presión se po-

ne a funcionar fortuitamente Bomba o pistola de pulverización con

fugas Diríjase a un servicio técnico autorizado Bosch

El aparato tiene fugas La bomba tiene fugas Son admisibles leves fugas de agua; si las fugas son

mayores recurrir al servicio técnico

OBJ_DOKU-40725-003.fm Page 34 Wednesday, February 18, 2015 9:24 AM

Español | 35

Bosch Power Tools F 016 L81 056 | (18.2.15)

Mantenimiento y servicio

Mantenimiento

Antes de cualquier manipulación en el aparato, extraer

el enchufe de red, y desconectar la toma de agua.

Observación: Efectúe con regularidad los siguientes trabajos

de mantenimiento para conseguir una vida útil larga y un fun-

cionamiento fiable.

Examine periódicamente su aparato en cuanto a daños mani-

fiestos, como una unión floja, o componentes desgastados o

dañados.

Verifique el correcto estado y montaje de las cubiertas y dis-

positivos protectores. Antes de su utilización efectúe los tra-

bajos de mantenimiento y reparación que pudieran estar pen-

dientes.

Si a pesar de los esmerados procesos de fabricación y con-

trol, el aparato llegase a averiarse, la reparación deberá en-

cargarse a un taller de servicio autorizado para aparatos de

jardinería Bosch.

Para cualquier consulta o pedido de piezas de repuesto es im-

prescindible indicar el nº de artículo de 10 dígitos que figura

en la placa de características del aparato.

Después del uso/almacenaje

Desconecte el interruptor de conexión/desconexión y accio-

ne el gatillo para vaciar la manguera de alta presión.

Limpiar exteriormente el aparato con un cepillo blando y un

paño. No debe usarse agua, disolventes ni pasta para pulir.

Quitar toda la suciedad, especialmente en las rejillas de refri-

geración del motor.

Almacenaje al fin de la temporada: Deje funcionar el motor

unos pocos segundos con el gatillo accionado para vaciar to-

do el agua de la bomba.

No depositar ningún objeto encima del aparato.

Guarde el aparato en un lugar libre de heladas.

Asegúrese de que los cables no queden aprisionados durante

el almacenaje. No doble la manguera de alta presión.

Servicio técnico y atención al cliente

www.bosch-do-it.com

España

Robert Bosch Espana S.L.U.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Para efectuar su pedido online de recambios o pedir la recogi-

da para la reparación de su máquina, entre en la página

www.herramientasbosch.net.

Tel. Asesoramiento al cliente: 902 531 553

Fax: 902 531554

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

Tel.: (0212) 2074511

México

Robert Bosch S. de R.L. de C.V.

Calle Robert Bosch No. 405 C.P. 50071

Zona Industrial, Toluca - Estado de México

Tel. Interior: (01) 800 6271286

Tel. D.F.: 52843062

E-Mail: arturo.fernandez@mx.bosch.com

Argentina

Robert Bosch Argentina S.A.

Av. Córdoba 5160

C1414BAW Ciudad Autónoma de Buenos Aires

Atención al Cliente

Tel.: (0810) 5552020

E-Mail: herramientas.bosch@ar.bosch.com

Perú

Robert Bosch S.A.C.

Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo)

Buzón Postal Lima 41 - Lima

Tel.: (01) 2190332

Chile

Robert Bosch S.A.

Calle El Cacique

0258 Providencia – Santiago

Tel.: (02) 2405 5500

Protección del medio ambiente

Los productos químicos contaminantes no deberán acceder

al suelo, aguas subterráneas, estanques, ríos, etc.

Al aplicar productos de limpieza observar las indicaciones en

el embalaje, y atenerse estrictamente a la concentración

prescrita.

Al limpiar vehículos motorizados observar las prescripciones

locales: Es imprescindible evitar que el aceite desprendido

contamine las aguas subterráneas.

Eliminación

La limpiadora de alta presión, los accesorios y los embalajes

deberán someterse a un proceso de recuperación que respe-

te el medio ambiente.

¡No arroje la limpiadora de alta presión a la basura!

Sólo para los países de la UE:

Conforme a la Directiva Europea

2012/19/UE sobre aparatos eléctricos y

electrónicos inservibles, tras su transposición

en ley nacional, deberán acumularse por se-

parado los aparatos eléctricos y electrónicos

para ser sometidos a un reciclaje ecológico.

Reservado el derecho de modificación.

El símbolo es solamente válido, si también se encuentra sobre la

placa de características del producto/fabricado.

OBJ_DOKU-40725-003.fm Page 35 Wednesday, February 18, 2015 9:24 AM

36 | Português

F 016 L81 056 | (18.2.15) Bosch Power Tools

Português

Indicações de segurança

Descrição dos pictogramas

Indicação geral de perigos.

Jamais apontar o jacto de

água na direcção de pesso-

as, de animais, do aparelho

ou de peças eléctricas.

Atenção: O jacto de alta pressão pode

ser perigoso, se for utilizado indevida-

mente.

De acordo com as directrivas

vigentes, o aparelho não deve

ser conectado à rede de água

potável sem separação de sistema.

Use um separador de sistema confor-

me IEC 61770 tipo BA.

Água, que passa pelo separador de

sistema, não é mais água potável.

Indicações de segurança para limpa-

dores de alta pressão

Devem ser lidas todas as indi-

cações de advertência e to-

das as instruções. O desres-

peito das advertências e instruções

apresentadas abaixo pode causar cho-

que eléctrico, incêndio e/ou graves le-

sões.

As placas de advertência e de indica-

ção aplicadas no aparelho contém

importantes indicações para um fun-

cionamento sem nenhum risco.

Além das indicações contidas na ins-

trução de serviço, devem ser consi-

deradas as directivas gerais de segu-

rança e de protecção contra

acidentes.

Conexão de rede eléctrica

A tensão da fonte de corrente deve

coincidir com a placa de característi-

cas do aparelho.

É recomendável conectar este apare-

lho a uma tomada protegida com um

dispositivo de corrente residual de

30 mA.

Puxar a ficha da tomada, mesmo se o

aparelho permanecer sem vigilância

durante pouco tempo.

A alimentação de tensão eléctrica de-

ve corresponder a IEC 60364-1.

Se for necessário substituir o cabo de

conexão, isto deverá ser realizado

pelo fabricante, pela sua oficina de

serviço pós-venda autorizada ou por

uma pessoa qualificada, para evitar

riscos de segurança.

Jamais tocar na ficha de rede com as

mãos molhadas.

Não puxar a ficha de rede enquanto

estiver a trabalhar com o aparelho.

Não passar por cima do cabo cone-

xão à rede ou do cabo de extensão,

nem esmagá-lo ou esticá-lo, pois isto

poderia danificá-lo. Proteger o cabo

contra calor, óleo e cantos afiados.

O aparelho não deve ser utilizado se o

cabo de rede ou se partes importan-

tes, como por exemplo a mangueira

de alta pressão, a pistola de pulveri-

zação ou os dispositivos de seguran-

ça, estiverem danificadas.

Atenção: Cabos de extensão incor-

rectos podem ser perigosos.

OBJ_DOKU-40725-003.fm Page 36 Wednesday, February 18, 2015 9:24 AM

Português | 37

Bosch Power Tools F 016 L81 056 | (18.2.15)

Se for utilizado um cabo de extensão,

as fichas e acoplamentos devem ser à

prova de água. O cabo de extensão

deve ter um diâmetro conforme as

determinações das instruções de ser-

viço e devem ser protegidos contra

respingos de água. A conexão de en-

caixe não deve estar na água.

Se for necessário substituir uma ficha

no cabo eléctrico ou no cabo de ex-

tensão, a protecção contra respingos

de água e a estabilidade mecânica de-

vem ser mantidas.

Conexão de água

Observar as directivas da sua firma

abastecedora de água.

Os aparafusamentos das conexões

de mangueira devem ser estanques.

Só deve ser utilizada uma mangueira

com um diâmetro de 12,7 mm

(1/2").

O aparelho não deveria nunca ser co-

nectado, sem válvula de retorno, a

um abastecimento de água potável.

Água, que passou pela válvula de re-

torno, não é mais considerada como

sendo potável.

A mangueira de alta pressão não deve

apresentar danos (risco de ruptura).

Uma mangueira de alta pressão dani-

ficada deve ser substituida imediata-

mente. Só devem ser utilizadas man-

gueiras e conexões recomendadas

pelo fabricante.

Mangueiras de alta pressão, guarni-

ções e acoplamentos são importan-

tes para a segurança do aparelho. Só

utilizar mangueiras, guarnições e

acoplamentos recomendados pelo

fabricante.

Na conexão de água só deve ser usa-

da água limpa ou filtrada.

Utilização

Verificar antes da utilização, se o apa-

relho e os acessórios estão funcio-

nando de forma correcta e segura. Se

o aparelho não estiver funcionando

perfeitamente, este não deve ser

operado.

Não apontar o jacto de água na sua di-

recção nem de outras pessoas, para

limpar roupas ou sapatos.

Não devem ser aspirados líquidos

que contenham solventes, ácidos

não diluídos, acetona ou solventes,

inclusive benzina, diluente de cores e

fuelóleo, pois as suas neblinas são al-

tamente inflamáveis, explosivas e ve-

nenosas.

Se o aparelho for utilizado em áreas

de risco (p. ex. Postos de gasolina),

devem ser observadas as respectivas

directivas de segurança. E proíbida a

operação em recintos com risco de

explosão.

O aparelho deve estar sobre uma ba-

se firme.

Apenas utilizar os produtos de limpe-

za recomendados pelo fabricante do

aparelho e observar as indicações de

aplicação, de eliminação e de adver-

tência do fabricante.

Todas as peças conductoras de cor-

rente eléctrica devem ser protegidas

contra respingos de água.

A alavanca de disparo da pistola de

pulverização não deve ser travada na

posição “ON” durante o funciona-

mento.

OBJ_DOKU-40725-003.fm Page 37 Wednesday, February 18, 2015 9:24 AM

38 | Português

F 016 L81 056 | (18.2.15) Bosch Power Tools

Usar vestuário de protecção apro-

priado contra respingos de água. Não

utilizar o aparelho no alcance de pes-

soas, a não ser que estejam a usar

roupas de protecção.

Se necessário, use um equipamento

de protecção apropriado (PSA) con-

tra respingos de água, por ex. óculos

de protecção, máscara de protecção

contra pó etc., para se proteger con-

tra água, partículas e/u aerossois re-

fletidos de objectos.

Alta pressão pode fazer com que ob-

jectos sejam atirados. Se necessário,

use um equipamento de protecção

pessoal apropriado, por ex. óculos de

protecção.

Para evitar danos devido ao jacto de

alta pressão, deverá apenas limpar

pneus de veículos/válvulas a uma dis-

tância mínima de 30 cm. O primeiro

indício é uma descoloração do pneu.

Pneus de veículos/válvulas danifica-

dos apresentam um perigo mortal.

Não é permitido limpar materiais que

contenham amianto nem outros ma-

teriais que contenham substâncias

nocivas à saúde.

Os produtos de limpeza recomenda-

dos não devem ser diluídos para a

aplicação. Estes produtos são segu-

ros, porque não contém ácidos, lixí-

vias nem substâncias nocivas ao meio

ambiente. Recomendamos que os

produtos de limpeza sejam guarda-

dos em local fora do alcance das

crianças. Se o produto de limpeza en-

trar em contacto com os olhos, deve-

rá limpar bem com água, se for engo-

lido, deverá consultar imediatamente

um médico.

Nunca use a lavadora de alta pres-

são sem o filtro, com filtros sujos

nem com filtros danificados. Ao

usar a lavadora de alta pressão sem

filtro ou com filtro sujo ou danificado

irá anular a garantia.

As parte metálicas podem se tornar

quentes após um uso prolongado. Se

necessário, devem ser usadas luvas

de protecção.

Em condições climáticas desfavorá-

veis, especialmente em caso de uma

tempestade, não deverá trabalhar

com um limpador de alta pressão.

Operação

A pessoa operadora só deve utilizar o

aparelho conforme as disposições.

Considerar as características locais.

Ao trabalhar deverá tomar cuidado

com as outras pessoas, especialmen-

te com as crianças.

O aparelho só deve ser utilizado por

pessoas, encarregadas e familiariza-

das com a utilização ou manuseio ou

que comprovaram devidamente a ca-

pacidade de comando do aparelho. O

aparelho não deve ser operado por

crianças nem adolescentes. Crianças

deveriam ser vigiadas para assegurar

que não brinquem com o aparelho.

Este dispositivo pode ser usado por

pessoas com capacidades físicas,

sensoriais ou mentais limitadas ou

com falta de experiência e de conhe-

cimento, contanto que sejam super-

visionadas ou instruídas com relação

ao uso seguro do aparelho e compre-

endam os riscos envolvidos.

O aparelho não deve nunca ser deixado

sem vigilância quando estiver ligado.

O jacto de água que sai do bocal de alta

pessão produz um contra-golpe. Por is-

OBJ_DOKU-40725-003.fm Page 38 Wednesday, February 18, 2015 9:24 AM

Português | 39

Bosch Power Tools F 016 L81 056 | (18.2.15)

to a pistola de pulverização e a lança de

pulverização devem ser seguradas fir-

memente com ambas as mãos.

Transporte

Desligar e proteger o aparelho antes

do transporte.

Manutenção

Desligar o aparelho antes de todos os

trabalhos de limpeza e de manuten-

ção e antes de substituir os acessó-

rios. Puxar a ficha se o aparelho for

operado com tensão de rede.

Manutenções só devem ser efectua-

das por oficinas de serviço pós-venda

autorizadas Bosch.

Acessórios e peças de reposição

Só devem ser utilizados acessórios e

peças de reposição liberados pelo fa-

bricante. Acessórios originais e pe-

ças de reposição originais asseguram

o funcionamento correcto do apare-

lho.

Símbolos

Os símbolos a seguir são importantes para a leitura e para a

compreensão destas instruções de serviço. Os símbolos e os

seus significados devem ser memorizados. A interpretação

correcta dos símbolos facilita a utilização segura e aprimora-

da da ferramenta eléctrica.

Utilização conforme as disposições

O aparelho é destinado para limpar superfícies e objectos em

áreas exteriores, para limpar aparelhos, automóveis e bar-

cos, utilizando os respectivos acessórios, como p. ex. os pro-

dutos de limpeza homologados pela Bosch.

A utilização conforme as disposições refere-se a uma tempe-

ratura ambiente entre 0 °C e 40 °C.

Este produto não é apropriado para a aplicação comercial.

Dados técnicos

Símbolo Significado

Direcção do movimento

Peso

Ligado

Desligado

Lo Baixa pressão

Hi Alta pressão

Acessórios

Limpador de alta pressão AQT 42-13 AQT 45-14 X

N° do produto 3 600 HA7 3.. 3 600 HA7 4..

Consumo nominal kW 1,9 2,1

Máx. temperatura de alimentação °C 40 40

Min. quantidade de água de alimentação l/min 6,6 7,5

Pressão admissível MPa 13 14

Pressão nominal MPa 9 11

Vazão l/min 6 6,8

Máxima pressão de entrada MPa 1 1

Função Autostop - -

Peso conforme EPTA-Procedure 01/2003 kg 11,4 18,5

Classe de protecção /II /I

Número de série Veja número de série (placa de características)

no limpador de alta pressão

Processos de ligação provocam uma breve redução de tensão. No caso de condições de rede desfavoráveis, o funcionamento de outros aparelhos pode

ser prejudicado. Em impedâncias de rede inferiores a 0,153 Ohm não se conta com avarias.

OBJ_DOKU-40725-003.fm Page 39 Wednesday, February 18, 2015 9:24 AM

40 | Português

F 016 L81 056 | (18.2.15) Bosch Power Tools

Informação sobre ruídos/vibrações

Declaração de conformidade

Categoria de produto: 27

Processo técnico (2006/42/CE, 2000/14/CE) em:

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Montagem de funcionamento

Colocação em serviço

Para sua segurança

Atenção! Desligar o aparelho e puxar a ficha de

rede da tomada antes de trabalhos de manu-

tenção ou de limpeza. O mesmo vale, se o cabo

de corrente eléctrica estiver danificado, corta-

do ou emaranhado.

A tensão operacional é de 230 V AC, 50 Hz (para países fora

da UE 220 V, 240 V, dependendo do modelo). Só usar cabos

de extensão homologados. Informações estão disponíveis no

seu centro de serviços ao cliente autorizado.

Se desejar utilizar um cabo de extensão para o funcionamento

do limpador de alta pressão, são necessários os seguintes di-

âmetros de cabos:

– 1,5mm2 até no máx. 20 m de comprimento

– 2,5mm2 até no máx. 50 m de comprimento

Nota: Se for utilizado um cabo de extensão, este deve possuir

um condutor de protecção – como descrito nas directivas de

segurança – conectado através de uma ficha ao condutor de

protecção do seu equipamento eléctrico.

No caso de dúvidas consulte um eletricista especializado ou a

representação de serviço pós-venda Bosch mais próxima.

Os valores de emissão de ruído determinados de acordo com EN 60335-2-79. 3 600 ... HA7 3.. HA7 4..

O nível de ruído avaliado A, do aparelho, é tipicamente de:

nível de pressão acústica

nível de potência acústica

incerteza K

Usar protecção auricular!

dB(A)

Totais valores de oscilações ah ah (soma dos vectores de três direcções) e incerteza K averi-

guada conforme EN 60335-2-79:

Valor de emissão de oscilações ah

Incerteza K m/s2

m/s22,0

1,5 2,0

1,5

3 600 ... HA7 3.. HA7 4..

Declaramos sob nossa inteira responsabilidade que o produto descrito nos “Dados técnicos”

está em conformidade com todas as disposições pertinentes das Directivas 2011/65/UE,

até 19 de Abril de 2016: 2004/108/CE, a partir de 20 de Abril de 2016: 2014/30/UE,

2006/42/CE, 2000/14/CE incluindo suas alterações, e em conformidade com as seguintes

normas: EN 60335-1, EN 60335-2-79.

2000/14/CE: Nível de potência acústica garantido:

Processo de avaliacao da conformidade de acordo com o anexo V. dB(A) 95 95

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Meta de ação Figura Página

Volume de fornecimento 1259

Ajustar o punho 2260

Conectar a lança à pistola de pulveriza-

ção 3261

Ligar a mangueira de alta pressão/pis-

tola de pulverização 4262

Encaixar o bocal 5263-264

Conexão de água 6264

Ligar e desligar 7265

Limpar o filtro 8265

Limpar o bocal 9265

Armazenamento da pistola 10 266

Armazenamento da pistola/da lan-

ça/do bocal durante o comando 11 266

Colocar a mangueira no porta-man-

gueira 12 267

Armazenamento 13 267

Seleccionar acessórios 14 268

Meta de ação Figura Página

OBJ_DOKU-40725-003.fm Page 40 Wednesday, February 18, 2015 9:24 AM

Português | 41

Bosch Power Tools F 016 L81 056 | (18.2.15)

CUIDADO: Cabos de extensão incorrectos po-

dem ser perigosos. Cabos de extensão, fichas

e acoplamentos devem ser de modelos homo-

logados para a utilização em áreas exteriores.

As conexões de cabos devem estar secas e não devem ser dei-

tadas no chão.

Para aumentar a segurança, use um disjuntor de corrente de

avaria com um corrente residual de no máximo 30 mA. Este

disjuntor de corrente de avaria deveria ser controlado antes

de toda a colocação em funcionamento.

Se o cabo de ligação estiver danificado, este só deve ser repa-

rado numa oficina de serviço autorizada Bosch.

Indicação para produtos, que não foram vendidos na GB:

ATENÇÃO: Para a sua segurança é necessário que a ficha de

rede da máquina esteja conectada ao cabo de extenção. O

acoplamento do cabo de extensão deve ser protegido contra

respingos de água, ser de borracha ou ter um revestimento de

borracha. O cabo de extensão deve ser utilizado com um pro-

tector contra esforços mecânicos.

Este aparelho não deve funcionar sem água.

Funcionamento

Ligar

Conectar a mangueira de água (não fornecida) ao abasteci-

mento de água e ao aparelho.

Assegure-se de que o interruptor de rede esteja na posição

“0” e ligar o aparelho à tomada.

Abrir a torneira de água.

Pressionar o bloqueio de ligação (interruptor traseiro no pu-

nho da pistola), para liberar o gatilho. Pressionar completa-

mente o gatilho até a água fluir suavemente e não se encontre

mais ar no aparelho nem na mangueira de alta pressão. Soltar

o gatilho. Accionar o bloqueio de ligação (interruptor diantei-

ro no punho da pistola).

Girar o interruptor de rede. Apontar a pistola de pulverização

para baixo. Accionar o bloqueio de ligação, para liberar o ga-

tilho. Pressionar completamente o gatilho.

Função Autostop

O aparelo desliga o motor assim que o gatilho do punho da

pistola for solto.

Indicações de trabalho

Generalidades

Assegure-se de que o limpador de alta pressão esteja sobre

uma base firme.

Não estique demasiadamente a mangueira de alta pressão,

nem puxe o limpador de alta pressão pela mangueira. Desta

forma seria possível que o limpador de alta pressão não esteja

mais firmemente em pé e tombe.

Não dobrar a mangueira de alta pressão, nem atropele a man-

gueira com o veículo. Proteger a mangueira de alta pressão

contra cantos e bordas afiadas.

Não utilizar o bocal giratório para lavar automóveis.

Aviso! O Patio Cleaners só é apropriado para a utilização em

superfícies planas! Não o utilize para escadas e para superfí-

cies verticais. Jamais toque no bocal rotativo quando ele esti-

ver em funcionamento!

Indicações de trabalho para trabalhar com produ-

tos de limpeza

Só deve ser utilizado um produto de limpeza explicita-

mente autorizado para o limpador de alta pressão.

Para preservar o meio ambiente recomendamos que seja uti-

lizado o mínimo possível do produto de limpeza. Observar as

recomendações sobre diluição aplicadas sobre o contentor.

O bocal de espuma de alta pressão fornecido com este produ-

to possui um regulador para o ajuste do produto de limpeza. A

regulação é realizada quando necessária.

Método de limpeza recomendável

Passo 1: Soltar sujidade

Conectar o bocal de espuma de alta pressão e aplicar, econo-

micamente, o produto de limpeza.

Passo 2: Remover a sujidade

Remover a sujidade solta com alta pressão.

Nota: Limpar começando pelas superfícies verticais, com o

produto de limpeza em baixo e continuar subindo. Trabalhar

de cima para baixo ao enxaguar.

Utilização em pontos de água alternativos

Este limpador de alta pressão tem um sistema auto-aspirante

e permite a aspiração de água de recipientes e de fonte natu-

rais. É IMPORTANTE que o filtro da Bosch, na entrada da

água seja limpo e montado e que apenas água limpa seja as-

pirada.

Tanques/recipientes abertos e águas naturais

Devem ser utilizados os acessórios de auto-aspiração:

– Crivo de aspiração com válvula de retenção

– 3 m de mangueira de aspiração reforçada

–Acoplamento universal com o limpador de alta pressão

Com este acessório, o limpador de alta pressão pode aspirar

água, de uma altura de 0,5 m acima do nível lençol freático. Is-

to pode demorar até aprox. 14 segundos.

Mergulhear a mangeira de 3 m, completamente, na água, para

deslocar o ar. Conectar a mangueira de aspiração de 3 m no

limpador de alta pressão e asseguraar que o crivo de aspira-

ção permaneça embaixo da água.

Deixar o limpador de alta pressão funcionar com a pistola de

pulverização removida, até que a água escoe uniformemente

da mangueira de alta pressão. Se, após 25 segundos, ainda

não sair água, se deve desligar e verificar todas as conexões.

Quando a água flui, se deve desligar o limpador de alta pres-

são e conectar a pistola de pulverização e a lança de pulveri-

zação para o trabalho.

É importante que a mangueira e os acoplamentos sejam de

boa qualidade, que não estejam unidos e que as vedações não

estejam danificadas e que estejam, corretamente, inseridas.

Conexões com fugas podem impedir a aspiração.

OBJ_DOKU-40725-003.fm Page 41 Wednesday, February 18, 2015 9:24 AM

42 | Português

F 016 L81 056 | (18.2.15) Bosch Power Tools

Recipiente de água com a torneira de purga

Se o limpador de alta pressão tiver que ser conectado a um

tanque com uma respectiva torneira de descarga apropriada,

a mangueira de água (se fornecida) deve, primeiramente, ser

conectada à torneira. Abrir a torneira para purgar todo o ar da

mangueira e, em seguida, conectá-la ao limpador de alta pres-

são.

Busca de erros

Sintomas Possível causa Solução

O motor não arranca A ficha não está conectada Conectar a ficha

Tomada com defeito Utilizar uma outra tomada

O fusível foi accionado Substituir o fusível

Cabo de extensão danificado Tentar sem cabo de extensão

A protecção motor foi activada Permitir que o motor arrefeça durante 15 minutos

Congelado Descongelar a bomba, a mangueira de água ou os

acessórios

O motor pára O fusível foi accionado Substituir o fusível

A tensão de rede eléctrica não é cor-

recta Testar a tensão de rede eléctrica, pois esta deve

corresponder às indicações da placa de caracterís-

ticas

A protecção motor foi activada Permitir que o motor arrefeça durante 15 minutos

O fusível disparou Fusível fraco demais Conectar ao circuito eléctrico protegido de forma

correcta para a potência do limpador de alta pres-

são

O motor funciona, mas não há pres-

são Bocal parcialmente obstruído Limpar o bocal

Se ouve o motor a funcionar, mas

ele não funciona Insuficiente tensão de rede Verificar se a tensão da rede eléctrica corresponde

às indicações da placa de características

Tensão baixa demais devido à utiliza-

ção de um cabo de extensão Controlar se o cabo de extensão é adequado

O aparelho não foi utilizado durante

muito tempo Dirija-se a uma oficina de serviço pós-venda autori-

zada Bosch

Problemas com a função Autostop Dirija-se a uma oficina de serviço pós-venda autori-

zada Bosch

Pressão pulsante Ar na mangueira de água ou na bom-

ba Deixar o limpador de alta pressão funcionar com

pistola de pulverização aberta, torneira de água

aberta e com o bocal ajustado a baixa pressão, até

ser alcançada uma pressão de trabalho uniforme

Abastecimento de água incorrecto Controlar se a alimentação de água corresponde às

indicações nos dados técnicos. O diâmetro mínimo

de mangueiras de água a serem utilizadas é de 1/2"

ou de Ø 13 mm

Filtro de água obstruído Limpar o filtro de água

Mangueira de água esmagada ou do-

brada Instalar a mangueira de água de forma recta

Mangueira de alta pressão muito lon-

ga Retirar a extensão da mangueira de alta pressão,

máx. comprimento de mangueira de água de 7 m

Pressão uniforme, mas baixa de-

mais

Nota: Um determinado acessório

causa uma baixa pressão

Bocal gasto Substituir o bocal

Válvula de partida/parada está gasta Accionar o gatilho 5 vezes repetidamente

OBJ_DOKU-40725-003.fm Page 42 Wednesday, February 18, 2015 9:24 AM

Português | 43

Bosch Power Tools F 016 L81 056 | (18.2.15)

Manutenção e serviço

Manutenção

Puxar a ficha da tomada e soltar a conexão de água an-

tes de todos os trabalhos no aparelho.

Nota: Executar os seguintes trabalhos de manutenção em in-

tervalos regulares para assegurar uma utilização longa e fiá-

vel.

Verificar regularmente se o aparelho apresenta deficiências

evidentes, como por exemplo fixações soltas e peças gastas

ou danificadas.

Verificar se tampas, coberturas e dispositivos de protecção

não estão danificados e se estão colocados correctamente.

Executar eventuais trabalhos de manutenção e de reparação

necessários antes da utilização.

Se o aparelho falhar apesar de cuidadosos processos de fa-

bricação e de teste, a reparação deverá ser executada por

uma oficina de serviço autorizada para ferramentas para jar-

dinagem Bosch.

Para todas as questões e encomendas de peças sobressalen-

tas é imprescindível indicar o número de produto de

10 dígitos como consta no logotipo do aparelho.

Após a utilização/arrecadação

Desligar o interruptor de ligar-desligar e accionar o gatilho,

para esvaziar a mangueira de alta pressão.

Limpar o exterior do limpador de alta pressão com uma esco-

va macia e com um pano. Não se deve utilizar água, solventes

nem produtos de polimento. Remover todas as sujidades, es-

pecialmente deverá limpar as aberturas de ventilação do mo-

tor.

Armazenamento após o fim da temporada: Esvaziar comple-

tamente a água da bomba, deixando o motor funcionando du-

rante alguns segundos e accionar o gatilho.

Não colocar outros objectos sobre o aparelho.

Armazenar o aparelho em um local livre de geada.

Assegure-se que o cabo não seja entalado durante o armaze-

namento. Não dobrar a mangueira de alta pressão.

Serviço pós-venda e consultoria de aplicação

www.bosch-do-it.com

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E – 3E

1800 Lisboa

Para efectuar o seu pedido online de peças entre na página

www.ferramentasbosch.com.

Tel.: 21 8500000

Fax: 21 8511096

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: (0800) 7045446

www.bosch.com.br/contacto

Protecção do meio ambiente

Produtos químicos nocivos ao meio ambiente não devem al-

cançar o chão, lençois freáticos, lagos, rios etc.

Ao utilizar produtos de limpeza, deverá seguir estritamente as

indicações sobre a embalagem e a concentração prescrita.

Observar as directivas legais locais ao limpar veículos motori-

zados: Deve evitar que óleo pulverizado alcance lençois freá-

ticos.

Eliminação

O limpador de alta pressão, os acessórios e as embalagens

devem ser dispostos para reciclagem da matéria prima de for-

ma ecológica.

Não deitar o limpador de alta pressão no lixo doméstico!

Apenas países da União Europeia:

De acordo com a directiva européia

2012/19/UE para aparelhos eléctricos e

electrónicos velhos, e com as respectivas

realizações nas leis nacionais, os aparelhos

eléctricos e electrónicos que não servem

mais para a utilização, devem ser enviados

separadamente a uma reciclagem ecológi-

ca.

Sob reserva de alterações.

O motor funciona, mas a pressão é

limitada ou não há pressão de tra-

balho

Água não conectada Ligar a água

Filtro obstruído Limpar o filtro

Bocal obstruído Limpar o bocal

O limpador de alta pressão arranca

por conta própria Bomba ou pistola de pulverização

não estão estanques Dirija-se a uma oficina de serviço pós-venda autori-

zada Bosch

Aparelho não estanque Bomba não estanque Pequenas fugas de água são permitidas; em caso de

maiores fugas deverá contactar o serviço pós-ven-

da.

Sintomas Possível causa Solução

OBJ_DOKU-40725-003.fm Page 43 Wednesday, February 18, 2015 9:24 AM

44 | Italiano

F 016 L81 056 | (18.2.15) Bosch Power Tools

Italiano

Norme di sicurezza

Descrizione dei simboli

Allarme generale di pericolo.

Mai dirigere il getto d’ac-

qua su persone, animali,

l’apparecchio e neppure su

componenti elettrici.

Attenzione: Il getto ad alta pressione

può essere pericoloso se viene utilizza-

to in modo improprio.

Conformemente alle norme in

vigore, l’apparecchio non può

essere collegato ad una rete

dell’acqua potabile senza disconnet-

tore. Utilizzare un disconnettore se-

condo IEC 61770 Tipo BA.

L’acqua che passa attraverso il di-

sconnettore non è più acqua potabi-

le.

Indicazioni di sicurezza per idropuli-

trici

Leggere tutte le avvertenze di

pericolo e le istruzioni opera-

tive. In caso di mancato rispet-

to delle avvertenze di pericolo e delle

istruzioni operative si potrà creare il pe-

ricolo di scosse elettriche, incendi e/o

incidenti gravi.

Le targhette di avviso e di segnala-

zione applicate sull’apparecchio for-

niscono indicazioni importanti volte

ad assicurarne un funzionamento

senza pericoli.

Oltre alle indicazioni contenute nelle

istruzioni d’uso devono essere ri-

spettate anche le vigenti norme ge-

nerali di sicurezza ed antinfortunisti-

che.

Collegamento all’alimentazione elet-

trica

La tensione riportata sulla targhetta

di identificazione dell’apparecchio

deve corrispondere alla tensione del-

la rete elettrica di alimentazione.

Si consiglia di collegare questo appa-

recchio soltanto ad una presa di cor-

rente protetta con un interruttore di

sicurezza per correnti di guasto con

30 mA.

Staccare la spina dalla presa elettrica

prima di lasciare l’apparecchio incu-

stodito anche per un breve periodo di

tempo.

L’alimentazione elettrica di tensione

deve corrispondere a IEC 60364-1.

Qualora si rendesse necessaria una

sostituzione del cavo di collegamen-

to, la stessa deve essere effettuata

dal produttore, da un suo centro di

assistenza clienti autorizzato oppure

da una persona qualificata per questo

intervento per evitare pericoli per la

sicurezza.

Non afferrare mai la spina di rete con

mani bagnate.

Non staccare la spina di rete mentre

si lavora con l’apparecchio.

Non passare con veicoli sul cavo di

collegamento alla rete oppure sul ca-

vo di prolunga, non schiacciarli né

sottoporli a strappi in quanto potreb-

bero subire dei danni. Proteggere il

cavo da calore troppo forte, da olio e

da spigoli taglienti.

OBJ_DOKU-40725-003.fm Page 44 Wednesday, February 18, 2015 9:24 AM

Italiano | 45

Bosch Power Tools F 016 L81 056 | (18.2.15)

Non utilizzare l’apparecchio se il cavo

di rete oppure parti importanti come

tubo flessibile alta pressione, pistola

a spruzzo oppure dispositivi di sicu-

rezza sono danneggiati.

Attenzione: Cavi di prolunga non con-

formi alle norme possono essere peri-

colosi.

In caso di impiego di un cavo di pro-

lunga, la spina ed il giunto devono es-

sere di tipo impermeabile all’acqua. Il

cavo di prolunga deve avere un dia-

metro secondo le prescrizioni indica-

te nelle istruzioni d’uso e deve essere

protetto contro gli spruzzi dell’acqua.

Il collegamento a spina non deve tro-

varsi in acqua.

Se vengono sostituite spine al cavo di

alimentazione di corrente oppure al

cavo di prolunga, deve essere mante-

nuta la protezione contro gli spruzzi

d’acqua e la stabilità meccanica.

Attacco dell’acqua

Rispettare le prescrizioni dell’Ente lo-

cale addetto all’erogazione dell’ac-

qua.

I collegamenti a vite di tutti i tubi fles-

sibili di collegamento devono essere

a perfetta tenuta ermetica.

Utilizzare esclusivamente un tubo

flessibile rinforzato con un diametro

di 12,7 mm (1/2").

L’apparecchio non deve essere colle-

gato in nessun caso ad un’alimenta-

zione dell’acqua potabile senza una

valvola di riflusso. L’acqua che è pas-

sata attraverso la valvola di riflusso

viene ritenuta non più potabile.

Il tubo flessibile alta pressione non

deve essere danneggiato (pericolo di

scoppio). Sostituire immediatamen-

te un tubo flessibile alta pressione

danneggiato. Possono essere utiliz-

zati esclusivamente tubi flessibili e

raccordi consigliati dal produttore.

Tubi flessibili alta pressione, raccordi

e giunti sono importanti per la sicu-

rezza dell’apparecchio. Utilizzare

esclusivamente tubi flessibili, raccor-

di e giunti consigliati da parte del pro-

duttore.

All’attacco dell’acqua deve essere uti-

lizzata esclusivamente acqua pulita o

filtrata.

Impiego

Prima di utilizzare l’apparecchio con

gli accessori è necessario controllare

il perfetto stato e la sicurezza di fun-

zionamento. L’apparecchio non può

essere utilizzato se il suo stato gene-

rale non dovesse risultare perfetto.

Non dirigere mai il getto d’acqua ver-

so sé stessi oppure altri per pulire in-

dumenti o scarpe.

Non devono essere mai aspirati liqui-

di che contengono solventi, acidi non

diluiti, acetone oppure solventi com-

presi benzina, diluenti per colori ed

olio combustibile, in quanto questi

prodotti nebulizzati sono altamente

infiammabili, esplosivi e velenosi.

In caso di impiego dell’apparecchio in

zone pericolose (p. es. distributori di

benzina), devono essere rispettate le

relative norme di sicurezza. È proibi-

to utilizzare l’apparecchio in locali

soggetti al pericolo di esplosioni.

L’apparecchio deve avere una base

stabile e resistente.

OBJ_DOKU-40725-003.fm Page 45 Wednesday, February 18, 2015 9:24 AM

46 | Italiano

F 016 L81 056 | (18.2.15) Bosch Power Tools

Utilizzare esclusivamente detergenti

consigliati dal produttore dell’appa-

recchio ed osservare le istruzioni del

produttore in merito all’impiego, allo

smaltimento ed alla sicurezza.

Tutte le parti conduttrici di corrente

nel settore operativo devono essere

protette contro gli spruzzi dell’acqua.

La levetta di disinnesto della pistola a

spruzzo non deve essere bloccata in

posizione «ON» durante il funziona-

mento.

Indossare indumenti di protezione

adatti contro spruzzi d’acqua. Non

utilizzare l’apparecchio in prossimità

di persone a meno che le stesse in-

dossino indumenti protettivi.

Indossare, se necessario, un equi-

paggiamento di protezione adatto

(PPE) contro spruzzi d’acqua, ad es.

occhiali di protezione, mascherina

protettiva contro la polvere ecc., per

proteggersi da acqua, particelle e/o

aerosol che vengono scagliati indie-

tro dagli oggetti.

L’alta pressione può far rimbalzare in-

dietro gli oggetti. Se necessario in-

dossare un equipaggiamento perso-

nale di protezione adatto, ad es.

occhiali di protezione.

Per evitare danni causati dal getto ad

alta pressione, pulire pneumatici per

veicoli/valvole esclusivamente man-

tenendo una distanza minima di

30 cm. Primo indizio per il danneg-

giamento è uno scolorimento del

pneumatico. Pneumatici per veico-

li/valvole danneggiati comportano se-

ri pericoli per la vita.

È proibito spruzzare materiali conte-

nenti amianto ed altri materiali che

contengono sostanze nocive per la

salute.

Utilizzare i detergenti consigliati sen-

za diluirli. I prodotti sono sicuri nella

misura in cui non contengono acidi,

soluzioni saline oppure sostanze no-

cive per l’ambiente. Consigliamo di

conservare i detergenti in luoghi non

accessibili ai bambini. In caso che il

detergente entri in contatto con gli

occhi, sciacquare accuratamente con

acqua; in caso di ingestione consulta-

re immediatamente un medico.

Non utilizzare mai l’idropulitrice

senza il filtro, con filtro sporco op-

pure con filtro danneggiato. In caso

di impiego dell’idropulitrice senza fil-

tro oppure con filtro sporco o dan-

neggiato decadrà la garanzia.

Le parti metalliche si possono riscal-

dare notevolmente dopo un lungo im-

piego. Se necessario, mettere guanti

di protezione.

Con cattive condizioni meteorologi-

che, in modo particolare in caso di un

temporale che si sta avvicinando, non

lavorare con l’idropulitrice.

Impiego

La persona che usa l’apparecchio può

utilizzarlo esclusivamente in modo

conforme alle norme d’uso. Tenere

sempre presente le specifiche condi-

zioni locali. Durante il lavoro stare

sempre attenti alle altre persone ed in

modo particolare ai bambini.

L’apparecchio può essere utilizzato

esclusivamente da persone preceden-

temente istruite nell’uso e nel tratta-

mento oppure da persone che possono

OBJ_DOKU-40725-003.fm Page 46 Wednesday, February 18, 2015 9:24 AM

Italiano | 47

Bosch Power Tools F 016 L81 056 | (18.2.15)

dimostrare di essere in grado di opera-

re con l’apparecchio stesso. L’apparec-

chio non può essere utilizzato da bam-

bini o ragazzi. I bambini dovrebbero

essere sorvegliati per assicurarsi che

non giochino con l’apparecchio.

Questo apparecchio può essere uti-

lizzato da persone con capacità fisi-

che, sensoriali o mentali ridotte op-

pure a cui manchi esperienza e

conoscenza a condizione che venga-

no sorvegliate o che siano state istru-

ite relativamente all’uso sicuro

dell’apparecchio e che comprendano

i pericoli correlati all'uso dello stesso.

Non lasciare mai l’apparecchio incu-

studito quando è acceso.

Il getto d’acqua che fuoriesce

dall’ugello ad alta pressione genera

una forza repulsiva.’Per questa ragio-

ne tenere saldamente la pistola a

spruzzo e la lancia.

Trasporto

Prima del trasporto spegnere l’appa-

recchio ed assicurarlo.

Manutenzione

Spegnere l’apparecchio prima di in-

terventi di pulizia e manutenzione e

prima del cambio di accessori. Stac-

care la spina se l’apparecchio viene

fatto funzionare con tensione di rete.

Riparazioni possono essere effettua-

te esclusivamente da Officine Servi-

zio Clienti Bosch autorizzate.

Accessori e parti di ricambio

Possono essere utilizzati soltanto ac-

cessori e parti di ricambio espressa-

mente approvati dal produttore. Acces-

sori originali e parti di ricambio originali

garantiscono un funzionamento senza

disturbi dell’apparecchio.

Simboli

I simboli sotto indicati sono necessari alla lettura ed alla com-

prensione delle istruzioni d’uso. È importante conoscere be-

ne i simboli ed il rispettivo significato. Un’interpretazione cor-

retta dei simboli contribuisce ad utilizzare meglio ed in modo

più sicuro l’elettroutensile.

Uso conforme alle norme

L’apparecchio è idoneo per pulire superfici ed oggetti in am-

bienti esterni, per apparecchi, veicoli e barche nella misura in

cui vengono impiegati i relativi accessori come p. es. deter-

gente espressamente ammesso dalla Bosch.

L’uso conforme alle norme si riferisce ad una temperatura am-

biente tra 0 °C e 40 °C.

Questo prodotto non è adatto per l’impiego industriale.

Dati tecnici

Simbolo Significato

Direzione di movimento

Peso

Acceso

Spento

Lo Bassa pressione

Hi Alta pressione

Accessori

Idropulitrice AQT 42-13 AQT 45-14 X

Codice prodotto 3 600 HA7 3.. 3 600 HA7 4..

Potenza assorbita nominale kW 1,9 2,1

Temperatura alimentazione max. °C 40 40

Portata acqua alimentazione min. l/min 6,6 7,5

Pressione ammissibile MPa 13 14

Pressione nominale MPa 9 11

Le operazioni di accensione producono temporanei abbassamenti di tensione. In caso di reti di alimentazioni che non siano in condizioni ottimali può

capitare che altri apparecchi possono subire dei disturbi. In caso di impedenze di rete minori di 0,153 Ohm non ci si aspetta nessuna disfunzione.

OBJ_DOKU-40725-003.fm Page 47 Wednesday, February 18, 2015 9:24 AM

48 | Italiano

F 016 L81 056 | (18.2.15) Bosch Power Tools

Informazioni sulla rumorosità e sulla vibrazione

Dichiarazione di conformità

Categoria di prodotto: 27

Fascicolo tecnico (2006/42/CE, 2000/14/CE) presso:

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Montaggio ed uso

Portata l/min 6 6,8

Massima pressione d’entrata MPa 1 1

Funzione di arresto automatico - -

Peso in funzione della EPTA-Procedure 01/2003 kg 11,4 18,5

Classe di sicurezza /II /I

Numero di serie Vedi numero di serie (targhetta del tipo) sull’idropulitrice

Valori di emissione acustica rilevati conformemente a EN 60335-2-79. 3 600 ... HA7 3.. HA7 4..

Il livello di rumore stimato A dell’apparecchio ammonta normalmente a:

Livello di pressione acustica

Livello di potenza sonora

Incertezza della misura K

Usare la protezione acustica!

dB(A)

Valori complessivi di oscillazione ah (somma vettoriale delle tre direzioni) e incertezza della

misura K misurati conformemente alla norm EN 60335-2-79:

Valore di emissione oscillazione ah

Incertezza della misura K m/s2

m/s22,0

1,5 2,0

1,5

Idropulitrice AQT 42-13 AQT 45-14 X

Le operazioni di accensione producono temporanei abbassamenti di tensione. In caso di reti di alimentazioni che non siano in condizioni ottimali può

capitare che altri apparecchi possono subire dei disturbi. In caso di impedenze di rete minori di 0,153 Ohm non ci si aspetta nessuna disfunzione.

3 600 ... HA7 3.. HA7 4..

Dichiariamo sotto la nostra piena responsabilità che il prodotto descritto nella sezione «Dati

tecnici» è conforme a tutte le disposizioni pertinenti delle Direttive 2011/65/UE, fino al

19 aprile 2016: 2004/108/CE, dal 20 aprile 2016: 2014/30/UE, 2006/42/CE,

2000/14/CE alle relative modifiche, nonché alle seguenti Normative:

EN 60335-1, EN 60335-2-79.

2000/14/CE: Llivello di potenza sonora garantito:

Procedimento di valutazione della conformità secondo appendice V. dB(A) 95 95

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Scopo dell’operazione Figura Pagina

Volume di fornitura 1259

Regolazione dell’impugnatura 2260

Collegamento della lancia alla pistola a

spruzzo 3261

Collegamento del tubo flessibile alta

pressione/pistola a spruzzo 4262

Applicazione della bocchetta 5263-264

Attacco dell’acqua 6264

Accensione/spegnimento 7265

Pulire il filtro 8265

Pulire la lancia 9265

Posizionamento pistola 10 266

Posizionamento della pistola/lancia/boc-

chetta durante l’uso 11 266

Inserire il tubo flessibile nel supporto del

tubo flessibile 12 267

Magazzinaggio 13 267

Selezione accessori 14 268

Scopo dell’operazione Figura Pagina

OBJ_DOKU-40725-003.fm Page 48 Wednesday, February 18, 2015 9:24 AM

Italiano | 49

Bosch Power Tools F 016 L81 056 | (18.2.15)

Messa in funzione

Per la Vostra sicurezza

Attenzione! Prima di effettuare interventi di

pulizia oppure di manutenzione spegnere l’ap-

parecchio e staccare la spina di rete. Lo stesso

vale se il cavo della corrente dovesse essere

danneggiato, tagliato oppure aggrovigliato.

La tensione d’esercizio è di 230 V AC, 50 Hz (per paesi non

appartenenti alla CE 220 V, 240 V a seconda della versione).

Utilizzare esclusivamente cavi di prolunga omologati. Per ul-

teriori informazioni rivolgersi al Servizio di Assistenza Clienti

autorizzato.

Se durante il funzionamento dell’idropulitrice si desidera uti-

lizzare un cavo di prolunga sono necessarie le seguenti sezioni

conduttrici:

– 1,5mm2 fino a max. 20 m lunghezza

– 2,5mm2 fino a max. 50 m lunghezza

Avvertenza: Se si utilizza un cavo di prolunga è necessario che

questo – come indicato nelle norme di sicurezza – sia dotato

di un conduttore di protezione che, attraverso la spina, sia

collegato al conduttore di protezione del Vostro impianto elet-

trico.

In caso di dubbi, rivolgersi ad un elettricista professionista

oppure alla rappresentanza Bosch Service più vicina.

ATTENZIONE: Cavi di prolunga non conformi

alle norme possono essere pericolosi. I cavi di

prolunga, le spine ed i raccordi devono essere

di tipo impermeabile all’acqua e devono essere

omologati per l’uso in ambienti esterni.

I collegamenti dei cavi devono essere asciutti e non devono

poggiare per terra.

Per una maggiore sicurezza utilizzare un interruttore di sicu-

rezza per correnti di guasto (RCD) con una corrente di guasto

massima di 30 mA. Questo interruttore di sicurezza per cor-

renti di guasto dovrebbe essere controllato prima di ogni im-

piego.

Se il cavo di collegamento è danneggiato, lo stesso può essere

riparato esclusivamente da un’ Officina Bosch autorizzata.

Indicazione per prodotti che non vengono venduti in GB:

ATTENZIONE: Per la Vostra sicurezza è necessario che la spi-

na applicata alla macchina sia collegata al cavo di prolunga. Il

raccordo del cavo di prolunga deve essere protetto contro gli

spruzzi dell’acqua, deve essere di gomma oppure deve essere

coperto da gomma. Il cavo di prolunga deve essere usato con

un dispositivo di scarico della trazione.

Tenere presente che il presente apparecchio non può essere

messo in funzione senza acqua.

Uso

Avviamento

Collegare il tubo flessibile dell’acqua (non fornito in dotazio-

ne) all’attacco dell’acqua ed all’apparecchio.

Accertarsi che l’interruttore di rete si trovi in posizione «0» e

collegare l’apparecchio alla presa di alimentazione.

Aprire il rubinetto dell’acqua.

Azionare il pulsante di sicurezza (interruttore posteriore

sull’impugnatura della pistola) per sbloccare il grilletto. Pre-

mere completamente il grilletto fino a quando l’acqua fuorie-

sce uniformemente e non vi è più aria nell’apparecchio e nel

tubo flessibile alta pressione. Rilasciare il grilletto. Azionare il

pulsante di sicurezza (interruttore anteriore sull’impugnatura

della pistola).

Ruotare l’interruttore principale. Orientare la pistola a spruz-

zo verso il basso. Azionare il pulsante di sicurezza per sbloc-

care il grilletto. Premere completamente il grilletto.

Funzione di arresto automatico

L’apparecchio disinserisce il motore non appena viene rila-

sciato il grilletto sull’impugnatura della pistola.

Indicazioni operative

Informazioni generali

Assicurarsi che l’idropulitrice appoggi su una base piana.

Non andare con il tubo flessibile alta pressione troppo lontano

in avanti e non tirare l’idropulitrice afferrando il tubo flessibi-

le. Questo può causare un appoggio non più sicuro dell’idro-

pulitrice con conseguente caduta.

Non piegare il tubo flessibile alta pressione e non passarvi so-

pra con un veicolo. Proteggere il tubo flessibile alta pressione

da spigoli taglienti oppure angoli.

Non utilizzare la lancia con getto a rotazione per lavare la mac-

china.

Avvertenza! Il Patio Cleaners è adatto per l’impiego esclusi-

vamente su superfici piane! Non utilizzarlo per scale e super-

fici verticali. Non toccare in nessun caso l’ugello per getto a ro-

tazione se lo stesso è in funzione!

Indicazioni operative per lavorare con detergenti

Utilizzare esclusivamente detergenti che sono espres-

samente adatti per idropulitrici.

In considerazione del rispetto dell’ambiente si consiglia di uti-

lizzare il detergente in modo parsimonioso. Per la diluizione

osservare le istruzioni indicate sul contenitore.

L’ugello schiuma ad alta pressione fornito con questo prodot-

to è dotato di un regolatore per la regolazione del detergente.

La regolazione avviene secondo necessità.

Metodi di pulizia consigliati

Operazione 1: Staccare lo sporco

Collegare l’ugello schiuma ad alta pressione ed applicare il de-

tergente in modo parsimonioso.

Operazione 2: Rimuovere lo sporco

Rimuovere lo sporco staccato con l’alta pressione.

Nota bene: Per la pulizia di superfici verticali iniziare con il de-

tergente da basso e proseguire poi verso l’alto. Durante il ri-

sciacquo lavorare dall’alto verso il basso.

OBJ_DOKU-40725-003.fm Page 49 Wednesday, February 18, 2015 9:24 AM

50 | Italiano

F 016 L81 056 | (18.2.15) Bosch Power Tools

Utilizzo a punti d’acqua alternativi

Questa idropulitrice è autoadescante e consente l’aspirazione

di acqua da contenitori o fonti naturali. È IMPORTANTE che il

filtro Bosch all’entrata dell’acqua sia pulito ed inserito e che

venga aspirata esclusivamente acqua pulita.

Serbatoi/contenitori aperti ed acque naturali

Utilizzare l’accessorio per autoaspirazione costituito da:

– Filtro d’aspirazione con valvola antiritorno

– Ttubo flessibile rinforzato da 3 m

– Giunto universale verso l’idropulitrice

Con questo accessorio l’idropulitrice può aspirare acqua

0,5 m in alto sopra il livello dell’acqua. Questo può durare cir-

ca 15 secondi.

Immergere il tubo di 3 m completamente sotto l’acqua per

spostare l’aria. Collegare il tubo di aspirazione di 3 m per

l’idropulitrice e assicurarsi che il filtro di aspirazione rimane

sotto l’acqua.

Lasciare in funzione l’idropulitrice senza pistola a spruzzo fino

a quando l’acqua scorre uniformemente dal tubo flessibile al-

ta pressione. Se dopo 25 secondi non fuoriesce ancora ac-

qua, spegnere e controllare tutti i collegamenti. Se l’acqua

scorre, spegnere l’idropulitrice e collegare la pistola a spruzzo

e la lancia per lavorare.

È importante che il tubo flessibile ed i giunti siano di buona

qualità, siano collegati ermeticamente e le guarnizioni non si-

ano danneggiate ed inserite diritte. Collegamenti non ermeti-

ci possono impedire l’aspirazione.

Contenitori d’acqua con rubinetto di

svuotamento

Se l’idropulitrice deve essere collegata ad un serbatoio con un

adeguato rubinetto di svuotamento, deve essere collegato in-

nanzitutto un tubo flessibile per l’acqua (non fornito in dota-

zione) al rubinetto. Aprire il rubinetto per eliminare completa-

mente l’aria dal tubo flessibile e collegarlo poi all’idropulitrice.

Individuazione dei guasti e rimedi

Problema Possibili cause Rimedi

Il motore non funziona La spina non è collegata Collegare la spina

Presa difettosa Utilizzare un’altra presa

Il fusibile è scattato Sostituire il fusibile

Cavo di prolunga danneggiato Provare senza cavo di prolunga

La protezione del motore è scattata Lasciare raffreddare il motore per 15 min

Congelato Lasciare disgelare pompa, tubo flessibile dell’acqua

o accessori

Il motore resta fermo Il fusibile è scattato Sostituire il fusibile

La tensione di rete non è corretta Controllare la tensione di rete che deve corrispon-

dere all’indicazione riportata sulla targhetta di iden-

tificazione

La protezione del motore è scattata Lasciare raffreddare il motore per 15 min

Il fusibile scatta Fusibile troppo debole Collegare ad un circuito elettrico protetto adatto alla

potenza dell’idropulitrice

Il motore è in funzione tuttavia la

pressione è assente La lancia è parzialmente ostruita Pulire la lancia

Rumore del motore presente tutta-

via nessuna funzione Tensione di rete insufficiente Controllare se la tensione della rete elettrica corri-

sponde ai dati riportati sulla targhetta di identifica-

zione

Tensione troppo bassa a causa

dell’impiego di un cavo di prolunga Controllare se il cavo di prolunga è adatto

L’apparecchio non è stato utilizzato

per lungo tempo Rivolgersi ad un Servizio Assistenza Clienti Bosch

autorizzato

Problemi con la funzione di arresto

automatico Rivolgersi ad un Servizio Assistenza Clienti Bosch

autorizzato

OBJ_DOKU-40725-003.fm Page 50 Wednesday, February 18, 2015 9:24 AM

Italiano | 51

Bosch Power Tools F 016 L81 056 | (18.2.15)

Manutenzione ed assistenza

Manutenzione

Prima di qualunque intervento all’apparecchio estrarre

la spina di rete e staccare il collegamento dell’acqua.

Nota bene: Per garantire un funzionamento durevole ed affi-

dabile, eseguire regolarmente le seguenti operazioni di manu-

tenzione.

Controllare regolarmente l’utensile in merito a difetti evidenti,

come fissaggio lasco e componenti usurati oppure danneggia-

ti.

Controllare che le coperture ed i dispositivi di protezione non

siano danneggiati e che siano applicati in modo corretto. Pri-

ma dell’impiego effettuare eventuali lavori di manutenzione o

di riparazione necessari.

Se nonostante gli accurati procedimenti di produzione e di

controllo il tosaerba a filo dovesse guastarsi, la riparazione va

fatta effettuare da un centro di assistenza clienti autorizzato

per gli elettroutensili Bosch.

Comunicare sempre il codice di ordinazione a 10 cifre

dell’elettroutensile in caso di richieste o di ordinazione di pez-

zi di ricambio.

Dopo l’impiego/conservazione

Disinserire l’interruttore di avvio/arresto ed azionare il grillet-

to per svuotare il tubo flessibile alta pressione.

Pulire la carcassa esterna dell’idropulitrice utilizzando una

spazzola morbida ed uno straccio. Non è permesso utilizzare

acqua, solventi e lucidanti. Eliminare ogni tipo di sporcizia e

pulire in modo particolare le feritoie di ventilazione del moto-

re.

Magazzinaggio alla fine della stagione: Svuotare completa-

mente l’acqua dalla pompa mettendo in funzione per alcuni

secondi il motore ed azionando il grilletto.

Non appoggiare mai altri oggetti sopra all’apparecchio.

Conservare l’apparecchio in un ambiente non soggetto al ge-

lo.

Assicurarsi che durante il magazzinaggio i cavi non siano inca-

strati. Non piegare il tubo flessibile alta pressione.

Assistenza clienti e consulenza impieghi

www.bosch-do-it.com

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa, ang. Via Trieste 20

20020 LAINATE (MI)

Tel.: (02) 3696 2663

Fax: (02) 3696 2662

Fax: (02) 3696 8677

E-Mail: officina.elettroutensili@it.bosch.com

Pressione pulsante Aria nel tubo flessibile dell’acqua op-

pure nella pompa Far funzionare l’idropulitrice con pistola a spruzzo

aperta, rubinetto dell’acqua aperto e con ugello re-

golato su bassa pressione fino a quando viene rag-

giunta una pressione operativa uniforme

Alimentazione dell’acqua non cor-

retta Controllare se l’attacco dell’acqua corrisponde alle

indicazioni riportate nei dati tecnici. I tubi più piccoli

dell’acqua che possono essere utilizzati sono da

1/2" oppure Ø 13 mm

Filtro dell’acqua intasato Pulire il filtro dell’acqua

Tubo flessibile dell’acqua schiaccia-

to oppure piegato Posare il tubo flessibile dell’acqua in linea retta

Tubo flessibile alta pressione troppo

lungo Togliere la prolunga del tubo flessibile alta pressio-

ne, max. lunghezza del tubo dell’acqua 7 m

Pressione uniforme ma insufficiente

Nota: Un determinato accessorio

causa una bassa pressione

Lancia usurata Sostituire la lancia

Valvola avvio/arresto usurata Azionare velocemente il grilletto 5 volte consecuti-

vamente

Il motore è in funzione tuttavia pres-

sione limitata oppure pressione

operativa assente

Acqua non collegata Collegare l’acqua

Filtro intasato Pulire il filtro

Lancia ostruita Pulire la lancia

L’idropulitrice si avvia da sola Pompa oppure pistola a spruzzo non

a tenuta ermetica Rivolgersi ad un Servizio Assistenza Clienti Bosch

autorizzato

L’apparecchio non è a tenuta erme-

tica La pompa non è a tenuta ermetica Lievi perdite di acqua sono ammissibili, in caso di

perdite maggiori contattare il Servizio di Assistenza

Clienti

Problema Possibili cause Rimedi

OBJ_DOKU-40725-003.fm Page 51 Wednesday, February 18, 2015 9:24 AM

52 | Nederlands

F 016 L81 056 | (18.2.15) Bosch Power Tools

Svizzera

Sul sito www.bosch-pt.com/ch/it è possible ordinare diretta-

mente on-line i ricambi.

Tel.: (044) 8471513

Fax: (044) 8471553

E-Mail: Aftersales.Service@de.bosch.com

Protezione dell’ambiente

Sostanze chimiche dannose per l’ambiente non devono pene-

trare nel terreno, nella falda acquifera, in stagni, fiumi ecc.

Utilizzando detergenti osservare scrupolosamente le indica-

zioni riportate sulla confezione ed attenersi alla concentrazio-

ne prescritta.

In caso di pulizia di veicoli a motore rispettare le norme vigenti

locali: È necessario assolutamente evitare che olio lavato via

possa penetrare nella falda acquifera.

Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambiente idropulitri-

ce, accessori ed imballaggi dismessi.

Non gettare l’idropulitrice tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla direttiva europea

2012/19/UE sui rifiuti di apparecchiature

elettriche ed elettroniche ed all’attuazione

del recepimento nel diritto nazionale, le ap-

parecchiature elettriche ed elettroniche di-

ventate inservibili devono essere raccolte

separatamente ed essere inviati ad una riu-

tilizzazione ecologica.

Con ogni riserva di modifiche tecniche.

Nederlands

Veiligheidsvoorschriften

Verklaring van de pictogrammen

Algemene waarschuwing.

Richt de waterstraal nooit

op mensen, dieren, het ap-

paraat of elektrische on-

derdelen.

Let op: De hogedrukstraal kan gevaar-

lijk zijn als deze onjuist wordt gebruikt.

Volgens de geldende voor-

schriften mag het apparaat

zonder systeemscheiding

niet op het drinkwaternet worden

aangesloten. Gebruik een systeem-

scheider volgens IEC 61770 type BA.

Water dat door de systeemscheider

stroomt, is geen drinkwater meer.

Veiligheidsvoorschriften voor hoge-

drukreinigers

Lees alle veiligheidswaar-

schuwingen en alle voor-

schriften. Als de waarschuwin-

gen en voorschriften niet worden

opgevolgd, kan dit een elektrische

schok, brand of ernstig letsel tot gevolg

hebben.

De plaatjes met waarschuwingen en

aanwijzingen op het apparaat geven

belangrijke informatie over veilig ge-

bruik.

Neem naast de voorschriften in de

gebruiksaanwijzing ook de algemene

veiligheidsvoorschriften en de voor-

schriften ter voorkoming van onge-

vallen in acht.

OBJ_DOKU-40725-003.fm Page 52 Wednesday, February 18, 2015 9:24 AM

Nederlands | 53

Bosch Power Tools F 016 L81 056 | (18.2.15)

Stroomaansluiting

De spanning van de stroombron moet

overeenkomen met de gegevens op

het typeplaatje van het apparaat.

Geadviseerd wordt om dit apparaat

alleen aan te sluiten op een stopcon-

tact dat is beveiligd met aardlekscha-

kelaar van 30 mA.

Trek de stekker uit het stopcontact,

ook als u het apparaat slechts voor

korte tijd onbeheerd laat.

De elektrische spanningsvoorziening

moet conform IEC 60364-1 zijn.

Als de aansluitkabel moet worden

vervangen, moeten deze werkzaam-

heden door de fabrikant, de erkende

klantenservice van de fabrikant of

een daartoe gekwalificeerd persoon

worden uitgevoerd om veiligheidsri-

sico’s te voorkomen.

Pak de stekker nooit met natte han-

den vast.

Trek de netstekker niet uit het stop-

contact terwijl u met het apparaat

werkt.

Rijd niet over de aansluitkabel of de

verlengkabel, klem deze niet vast en

trek er niet aan. De kabel kan anders

beschadigd raken. Bescherm de ka-

bel tegen hitte, olie en scherpe ran-

den.

Gebruik het apparaat niet als het net-

snoer of andere belangrijke delen zo-

als hogedrukslang, spuitpistool of

veiligheidsvoorzieningen bescha-

digd zijn.

Let op: Verlengkabels die niet aan de

voorschriften voldoen, kunnen ge-

vaarlijk zijn.

Bij gebruik van een verlengkabel

moeten stekker en koppeling water-

dicht zijn uitgevoerd. De verlengka-

bel moet een diameter overeenkom-

stig de gegevens in de

gebruiksaanwijzing hebben en moet

tegen spatwater beschermd zijn. De

verbinding van stekker en contra-

stekker mag niet in het water liggen.

Wanneer stekkers van de stroom-

voorzienings- of verlengkabel vervan-

gen worden, moeten de spatwaterbe-

scherming en de mechanische

stabiliteit bewaard blijven.

Wateraansluiting

Neem de voorschriften van het water-

bedrijf in acht.

De schroefverbinding van alle aan-

sluitslangen moet dicht zijn.

Gebruik alleen een versterkte slang

met een diameter van 12,7 mm

(1/2").

Het apparaat mag nooit zonder terug-

stroomklep op een drinkwatervoor-

ziening worden aangesloten. Water

dat door een terugstroomklep is ge-

stroomd, wordt als niet meer drink-

baar beschouwd.

De hogedrukslang mag niet bescha-

digd zijn (gevaar voor barsten). Een

beschadigde hogedrukslang moet

onmiddellijk worden vervangen. Ge-

bruik alleen door de fabrikant geadvi-

seerde slangen en verbindingen.

Hogedrukslangen, armaturen en kop-

pelingen zijn belangrijk voor de veilig-

heid van het apparaat. Gebruik alleen

door de fabrikant geadviseerde slan-

gen, armaturen en koppelingen.

OBJ_DOKU-40725-003.fm Page 53 Wednesday, February 18, 2015 9:24 AM

54 | Nederlands

F 016 L81 056 | (18.2.15) Bosch Power Tools

Aan de wateraansluiting mag alleen

schoon of gefilterd water worden ge-

bruikt.

Gebruik

Controleer voor het gebruik of het ap-

paraat en het toebehoren zich in een

correcte toestand bevinden en veilig

kunnen worden gebruikt. Wanneer

de toestand niet in orde is, mag het

niet worden gebruikt.

Richt de waterstraal nooit op uzelf of

anderen om kleding of schoenen te

reinigen.

Er mogen geen oplosmiddelhouden-

de vloeistoffen, onverdunde zuren,

aceton of oplosmiddelen (inclusief

benzine, verfverdunner en stookolie)

worden aangezogen, aangezien de

sproeinevels daarvan zeer brand-

baar, explosief en giftig zijn.

Wanneer het apparaat in een gevaar-

lijke omgeving wordt gebruikt, bij-

voorbeeld bij een tankstation, moe-

ten de daar geldende

veiligheidsvoorschriften in acht wor-

den genomen. Het gebruik in een ex-

plosiegevaarlijke ruimte is verboden.

Het apparaat moet een stevige onder-

grond hebben.

Gebruik alleen de door de fabrikant

van het apparaat geadviseerde reini-

gingsmiddelen. Neem de gebruiks-

voorschriften, de voorschriften ten

aanzien van de afvoer van afval en de

waarschuwingen van de fabrikant in

acht.

Alle stroomvoerende delen in de

werkomgeving moeten spatwaterbe-

schermd zijn.

De hendel van het spuitpistool mag

tijdens het gebruik niet in de stand

„ON” worden vastgeklemd.

Draag geschikte kleding ter bescher-

ming tegen spatwater. Gebruik het

apparaat niet in de buurt van perso-

nen, tenzij deze beschermende kle-

ding dragen.

Draag indien nodig geschikte per-

soonlijke beschermende uitrusting

tegen opspattend water, bijv. een

veiligheidsbril of stofmasker, om u te

beschermen tegen door voorwerpen

weerkaatst water, deeltjes of aëro-

sols.

Hoge druk kan voorwerpen laten te-

rugspringen. Draag indien nodig ge-

schikte persoonlijke beschermende

uitrusting, bijv. een veiligheidsbril.

Reinig voertuigbanden en ventielen

met een minimumafstand van 30 cm

ter voorkoming van beschadigingen

door de hogedrukstraal. Een eerste

teken van een beschadiging is een

verkleuring van de band. Beschadig-

de voertuigbanden en ventielen zijn

levensgevaarlijk.

Asbesthoudende materialen en an-

dere materialen die voor de gezond-

heid gevaarlijke stoffen bevatten,

mogen niet worden afgespoten.

Gebruik de geadviseerde reinigings-

middelen niet onverdund. De produc-

ten zijn in zoverre veilig, aangezien

deze geen zuren, logen of voor het mi-

lieu schadelijke stoffen bevatten. Wij

raden aan de reinigingsmiddelen bui-

ten het bereik van kinderen te bewa-

ren. Spoel onmiddellijk grondig met

water af bij contact van het reini-

OBJ_DOKU-40725-003.fm Page 54 Wednesday, February 18, 2015 9:24 AM

Nederlands | 55

Bosch Power Tools F 016 L81 056 | (18.2.15)

gingsmiddel met de ogen. Raadpleeg

bij inslikken onmiddellijk een arts.

Gebruik de hogedrukreiniger nooit

zonder het filter, met een vuil filter

of met een beschadigd filter. Bij ge-

bruik van de hogedrukreiniger zonder

filter of met een vuil of beschadigd fil-

ter vervalt de garantie.

Metaaldelen kunnen na langdurig ge-

bruik heet worden. Indien nodig

werkhandschoenen dragen.

Bij slechte weersomstandigheden, in

het bijzonder bij opkomend onweer

niet met de hogedrukreiniger werken.

Bediening

De bedienende persoon mag het ap-

paraat alleen volgens de voorschrif-

ten gebruiken. De plaatselijke om-

standigheden moeten in acht worden

genomen. Let tijdens de werkzaam-

heden goed op andere personen, in

het bijzonder op kinderen.

Het apparaat mag alleen worden ge-

bruikt door personen die zijn geïn-

strueerd in het gebruik of die het ap-

paraat aantoonbaar kunnen

bedienen. Het apparaat mag niet

door kinderen of jongeren worden ge-

bruikt. Kinderen moeten onder toe-

zicht staan, om zeker te stellen dat zij

niet met het apparaat spelen.

Dit apparaat kan worden gebruikt

door personen met beperkte fysieke,

sensorische of geestelijke vaardighe-

den of gebrekkige ervaring en kennis,

voor zover zij onder toezicht staan of

met betrekking tot de veilige omgang

met het apparaat zijn geënstrueerd

en zij de daarmee verbonden gevaren

begrijpen.

Het apparaat mag nooit onbeheerd

worden gelaten wanneer het inge-

schakeld is.

De uit de hogedruksproeier komende

waterstraal veroorzaakt een terug-

stoting. Houd daarom spuitpistool en

spuitlans met beide handen vast.

Transport

Schakel het apparaat uit en zet het

stevig vast voordat u het vervoert.

Onderhoud

Schakel het apparaat vóór reinigings-

en onderhoudswerkzaamheden en

vóór het wisselen van toebehoren al-

tijd uit. Trek de stekker uit het stop-

contact wanneer u het apparaat op

het stroomnet gebruikt.

Reparaties mogen alleen worden uit-

gevoerd door een erkende Bosch-

klantenservicewerkplaats.

Toebehoren en vervangingsonderde-

len

Gebruik alleen toebehoren en vervan-

gingsonderdelen die door de fabrikant

worden aanbevolen. Origineel toebe-

horen en originele vervangingsonder-

delen waarborgen de storingsvrije

werking van het apparaat.

Symbolen

De volgende symbolen zijn van betekenis voor het lezen en

begrijpen van de gebruiksaanwijzing. Zorg ervoor dat u de

symbolen en hun betekenis herkent. Het juiste begrip van de

symbolen helpt u het elektrische gereedschap goed en veilig

te gebruiken.

Symbool Betekenis

Bewegingsrichting

Gewicht

Aan

OBJ_DOKU-40725-003.fm Page 55 Wednesday, February 18, 2015 9:24 AM

56 | Nederlands

F 016 L81 056 | (18.2.15) Bosch Power Tools

Gebruik volgens bestemming

Het apparaat is bestemd voor het reinigen van oppervlakken

en voorwerpen buitenshuis, voor apparaten, voertuigen en

boten, voor zover gebruik wordt gemaakt van het daarvoor

bestemde toebehoren, zoals door Bosch aanbevolen reini-

gingsmiddelen.

Het gebruik volgens de voorschriften heeft betrekking op een

omgevingstemperatuur tussen 0 °C en 40 °C.

Dit product is niet geschikt voor bedrijfsmatig gebruik.

Technische gegevens

Informatie over geluid en trillingen

Conformiteitsverklaring

Uit

Lo Lage druk

Hi Hoge druk

Toebehoren

Symbool Betekenis

Hogedrukreiniger AQT 42-13 AQT 45-14 X

Productnummer 3 600 HA7 3.. 3 600 HA7 4..

Opgenomen vermogen kW 1,9 2,1

Temperatuur aanvoer max. °C 40 40

Watervolume toevoer min. l/min 6,6 7,5

Toegestane druk MPa 13 14

Nominale druk MPa 9 11

Debiet l/min 6 6,8

Maximale ingangsdruk MPa 1 1

Autostopfunctie - -

Gewicht volgens EPTA-Procedure 01/2003 kg 11,4 18,5

Isolatieklasse /II /I

Serienummer Zie serienummer (typeplaatje) op hogedrukreiniger

Inschakeling veroorzaakt een kortdurende spanningsdaling. Bij ongunstige voorwaarden van het stroomnet kunnen nadelige gevolgen voor andere ma-

chines of apparaten optreden. Bij netimpedanties kleiner dan 0,153 ohm worden geen storingen verwacht.

Geluidsemissiewaarden vastgesteld volgens EN 60335-2-79. 3 600 ... HA7 3.. HA7 4..

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend:

Geluidsdrukniveau

Geluidsvermogenniveau

Onzekerheid K

Draag een gehoorbescherming.

dB(A)

Totale trillingswaarden ah (vectorsom van drie richtingen) en onzekerheid K bepaald volgens

EN 60335-2-79:

trillingsemissiewaarde ah

Onzekerheid K m/s2

m/s22,0

1,5 2,0

1,5

3 600 ... HA7 3.. HA7 4..

We verklaren op onze verantwoordelijkheid dat het onder „Technische gegevens” beschre-

ven product aan alle desbetreffende bepalingen van de richtlijnen 2011/65/EU, tot

19 april 2016: 2004/108/EG, vanaf 20 april 2016: 2014/30/EU, 2006/42/EG,

2000/14/EG inclusief van de wijzigingen ervan voldoet en met de volgende normen overeen-

stemt EN 60335-1, EN 60335-2-79.

2000/14/EG: Gegarandeerd geluidsvermogenniveau:

Wegingsmethode van de conformiteit volgens aanhangsel V. dB(A) 95 95

OBJ_DOKU-40725-003.fm Page 56 Wednesday, February 18, 2015 9:24 AM

Nederlands | 57

Bosch Power Tools F 016 L81 056 | (18.2.15)

Productcategorie: 27

Technisch dossier (2006/42/EG, 2000/14/EG) bij:

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Montage en gebruik

Ingebruikneming

Voor uw veiligheid

Let op! Schakel het apparaat vóór onderhouds-

en reinigingswerkzaamheden uit en trek de

stekker uit het stopcontact. Hetzelfde geldt

wanneer de stroomkabel beschadigd, doorge-

sneden of in de war is.

De bedrijfsspanning bedraagt 230 V AC, 50 Hz (voor niet-EU-

landen 220V, 240 V afhankelijk van de uitvoering). Alleen

toegestane verlengkabels gebruiken. Raadpleeg voor infor-

matie de erkende klantenservice.

Als u voor de hogedrukreiniger een verlengkabel wilt gebrui-

ken, zijn de volgende kabeldiameters voorgeschreven:

– 1,5mm2 tot max. 20 m lengte

– 2,5mm2 tot max. 50 m lengte

Opmerking: Als u een verlengkabel gebruikt, moet deze (zoals

bij de veiligheidsvoorschriften beschreven) een aardedraad

bezitten die via de stekker met de aardedraad van uw elektri-

sche installatie verbonden is.

Vraag bij twijfel een vakman voor elektriciteit of de Bosch-

klantenservice om advies.

VOORZICHTIG: Verlengkabels die niet volgens

de voorschriften zijn, kunnen gevaarlijk zijn.

Verlengkabels, stekkers en contrastekkers

moeten waterdicht uitgevoerd en voor gebruik

buitenshuis goedgekeurd zijn.

Kabelverbindingen moeten droog zijn en mogen niet op de

grond liggen.

Voor meer veiligheid gebruikt u een aardlekschakelaar met

een foutstroom van maximaal 30 mA. Deze aardlekschake-

laar moet voor elk gebruik gecontroleerd worden.

Als de aansluitkabel beschadigd is, mag deze alleen door een

erkende Bosch-werkplaats worden gerepareerd.

Opmerking voor producten die niet in Groot-Brittannië wor-

den verkocht:

LET OP: Voor uw veiligheid is het noodzakelijk dat de aan de

machine aangebrachte stekker met de verlengkabel wordt

verbonden. De stekker van de verlengkabel moet tegen spat-

water bestemd zijn en uit rubber bestaan of met rubber be-

kleed zijn. De verlengkabel moet met een trekontlasting wor-

den gebruikt.

Let erop dat dit apparaat niet zonder water mag lopen.

Gebruik

Inschakelen

Verbind de waterslang (niet meegeleverd) met de waterkraan

en met het apparaat.

Zorg ervoor dat de netschakelaar in stand „0” staat en steek

de stekker van het apparaat in het stopcontact.

Open de waterkraan.

De inschakelblokkering (achterste schakelaar op de pistool-

greep) bedienen om de trekker vrij te geven. De trekker hele-

maal indrukken tot het water gelijkmatig stroomt en zich geen

lucht meer in het apparaat en in de hogedrukslang bevindt. De

trekker loslaten. De inschakelblokkering (voorste schakelaar

op de pistoolgreep) bedienen.

Draai de netschakelaar. Het spuitpistool omlaag richten. De

inschakelblokkering bedienen om de trekker vrij te geven. De

trekker helemaal indrukken.

Autostopfunctie

De motor van het apparaat wordt uitgeschakeld zodra u de

trekker van de pistoolgreep loslaat.

Tips voor de werkzaamheden

Algemeen

Zorg ervoor dat de hogedrukreiniger op een vlakke onder-

grond staat.

Ga met de hogedrukslang niet te ver naar voren en trek de ho-

gedrukreiniger niet aan de slang. Dit kan ertoe leiden dat de

hogedrukreiniger niet meer stabiel staat en omvalt.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Handelingsdoel Afbeelding Pagina

Meegeleverd 1259

Handgreep instellen 2260

Lans op spuitpistool aansluiten 3261

Hogedrukslang en spuitpistool aan-

sluiten 4262

Mondstuk vaststeken 5263-264

Wateraansluiting 6264

In- en uitschakelen 7265

Filter reinigen 8265

Sproeier reinigen 9265

Plaats van pistool 10 266

Plaats van pistool/lans/sproeier tij-

dens de bediening 11 266

Slang in de slanghouder zetten 12 267

Opbergen 13 267

Toebehoren kiezen 14 268

OBJ_DOKU-40725-003.fm Page 57 Wednesday, February 18, 2015 9:24 AM

58 | Nederlands

F 016 L81 056 | (18.2.15) Bosch Power Tools

Knik de hogedrukslang niet en rijd er niet over met een voer-

tuig. Bescherm de hogedrukslang tegen scherpe randen en

hoeken.

Gebruik de rotatiesproeier niet voor het wassen van een auto.

Waarschuwing! De Patio Cleaners is alleen geschikt voor het

gebruik op egale oppervlakken. Gebruik deze niet voor trap-

pen en verticale oppervlakken. Gebruik nooit de rotatie-

sproeier als deze in bedrijf is.

Tips voor de werkzaamheden met reinigingsmid-

Gebruik alleen reinigingsmiddelen die uitdrukkelijk

voor hogedrukreinigers geschikt zijn.

Met het oog op het milieu raden wij u een spaarzaam gebruik

van reinigingsmiddelen aan. De op de verpakking aange-

brachte adviezen over verdunning in acht nemen.

De bij dit product geleverde hogedruk-schuimsproeier bezit

een regelaar voor de instelling van het reinigingsmiddel. De

regeling vindt plaats volgens behoefte.

Geadviseerde reinigingsmethode

Stap 1: vuil losweken

Sluit de hogedruk-schuimsproeier aan en breng het reini-

gingsmiddel spaarzaam aan.

Stap 2: Vuil verwijderen

Verwijder het losgemaakte vuil met hoge druk.

Opmerking: Begin bij het reinigen van verticale oppervlakken

met het reinigingsmiddel onderaan en werk naar boven toe.

Bij het afspoelen werkt u van boven naar beneden.

Gebruik van alternatieve watertoevoer

Deze hogedrukreiniger is zelfaanzuigend en maakt aanzui-

ging van water uit reservoirs en natuurlijke bronnen mogelijk.

Het is BELANGRIJK dat het Bosch-filter aan de wateringang

gereinigd en ingezet is en alleen schoon water wordt aangezo-

gen.

Open tanks/reservoirs en natuurlijk oppervlakte-

water

Gebruik de zelf-aanzuigbuis, bestaand uit:

– aanzuigzeef met terugslagklep

– 3 m versterkte zuigslang

– universele koppeling naar hogedrukreiniger

Met dit toebehoren kan de hogedrukreiniger water van 0,5

hoogte boven de waterspiegel aanzuigen. Dit kan ongeveer

15 seconden duren.

Dompel de 3 m slang volledig onder water om de lucht te ver-

dringen. Sluit de 3 m zuigslang op de hogedrukreiniger aan en

zorg ervoor dat de aanzuigzeef onder water blijft.

Laat de hogedrukreiniger met verwijderd spuitpistool lopen

tot water gelijkmatig uit de hogedrukslang stroomt. Als er na

25 seconden nog geen water naar buiten komt, schakelt u het

gereedschap uit en controleert u alle aansluitingen. Als er wa-

ter stroomt, de hogedrukreiniger uitschakelen en voor de

werkzaamheden het spuitpistool en de spuitlans aansluiten.

Het is belangrijk dat slang en koppelingen van goede kwaliteit

en goed sluitend verbonden zijn en de pakkingen onbescha-

digd en recht ingelegd zijn. Niet goed sluitende aansluitingen

kunnen het aanzuigen belemmeren.

Waterreservoirs met aftapkraan

Als de hogedrukreiniger moet worden aangesloten op een

tank met een passende aftapkraan, moet eerst een watertank

(niet meegeleverd) op de kraan worden aangesloten. Open

de kraan om alle lucht uit de slang te verdringen en sluit deze

vervolgens op de hogedrukreiniger aan.

Storingen opsporen

Symptomen Mogelijke oorzaak Oplossing

Motor start niet Stekker niet aangesloten Sluit de stekker aan

Stopcontact defect Gebruik een ander stopcontact

Zekering doorgeslagen Vervang de zekering

Verlengkabel beschadigd Probeer het zonder verlengkabel

Motorbeveiliging aangesproken De motor 15 minuten laten afkoelen

Bevroren Pomp, waterslang of toebehoren laten ontdooien

Motor blijft stilstaan Zekering doorgeslagen Zekering vervangen

Netspanning niet in orde Controleer de netspanning, deze moet met de gegevens op

het typeplaatje overeenkomen

Motorbeveiliging aangesproken De motor 15 minuten laten afkoelen

Zekering slaat door Zekering te zwak Sluit het apparaat aan op een stroomkring die een zekering

heeft die past bij het vermogen van de hogedrukreiniger

De motor loopt, maar geen

druk aanwezig Sproeier gedeeltelijk verstopt Sproeier reinigen

OBJ_DOKU-40725-003.fm Page 58 Wednesday, February 18, 2015 9:24 AM

Nederlands | 59

Bosch Power Tools F 016 L81 056 | (18.2.15)

Onderhoud en service

Onderhoud

Trek altijd voor werkzaamheden aan het apparaat de

stekker uit het stopcontact en maak de wateraanslui-

ting los.

Opmerking: Voer de volgende onderhoudswerkzaamheden

regelmatig uit, zodat u verzekerd bent van een lang en pro-

bleemloos gebruik.

Controleer het apparaat regelmatig op zichtbare gebreken zo-

als een losse bevestiging en versleten of beschadigde onder-

delen.

Controleer of afschermingen en veiligheidsvoorzieningen niet

beschadigd zijn en juist zijn aangebracht. Voer voor het ge-

bruik eventueel noodzakelijke onderhouds- of reparatiewerk-

zaam-heden uit.

Mocht het apparaat ondanks zorgvuldige fabricage- en test-

methoden toch defect raken, dient de reparatie te worden uit-

gevoerd door een erkende klantenservice voor Bosch-tuinap-

paraatpen.

Vermeld bij vragen en bestellingen van vervangingsonderde-

len altijd het uit tien cijfers bestaande zaaknummer volgens

het typeplaatje van de machine.

Na gebruik, opbergen

Schakel de aan/uit-schakelaar uit en bedien de trekker om de

hogedrukslang leeg te maken.

Reinig de buitenkant van de hogedrukreiniger met een zachte

borstel en een doek. Gebruik geen water, oplosmiddel of po-

lijstmiddel. Verwijder alle verontreinigingen. Reinig in het bij-

zonder de ventilatieopeningen van de motor.

Buiten gebruik stellen aan einde van seizoen: Laat alle water

uit de pomp lopen door de motor enkele seconden te laten lo-

pen en de trekker te bedienen.

Plaats geen andere voorwerpen op het apparaat.

Bewaar het apparaat in een vorstvrije omgeving.

Controleer dat de kabels niet worden vastgeklemd terwijl het

apparaat opgeborgen is. Knik de hogedrukslang niet.

Klantenservice en gebruiksadviezen

www.bosch-do-it.com

Nederland

Tel.: (076) 579 54 54

Fax: (076) 579 54 94

E-mail: gereedschappen@nl.bosch.com

Motorgeluid aanwezig,

maar geen functie Ontoereikende netspanning Controleer of de spanning van het stroomnet overeenkomt

met de gegevens op het typepbclaatje

Te lage spanning vanwege gebruik van

een verlengkabel Controleer of de verlengkabel geschikt is

Apparaat is lange tijd niet gebruikt Neem contact op met de erkende Bosch-klantenservice

Problemen met de autostopfunctie Neem contact op met de erkende Bosch-klantenservice

Pulserende druk Lucht in waterslang of pomp Laat de hogedrukreiniger met open spuitpistool, open wa-

terkraan en op lage druk ingestelde sproeier lopen tot een

gelijkmatige werkdruk bereikt wordt

Watervoorziening niet in orde Controleer of de wateraansluiting voldoet aan de techni-

sche gegevens. De kleinste waterslangen die mogen wor-

den gebruikt, zijn 1/2" of Ø 13 mm

Waterfilter verstopt Reinig het waterfilter

Waterslang afgeklemd of geknikt Leg de waterslang recht

Hogedrukslang te lang Verwijder de verlenging van de hogedrukslang, maximum-

lengte waterslang 7 m

Druk is gelijkmatig, maar te

laag

Opmerking: Bepaald toebe-

horen veroorzaakt een lage

druk

Sproeier versleten Sproeier vervangen

Start- en stopventiel versleten Trek vijf keer snel achter elkaar aan de trekker

De motor loopt, maar druk

begrensd of geen werkdruk Water niet aangesloten Water aansluiten

Filter verstopt Filter reinigen

Sproeier verstopt Sproeier reinigen

De hogedrukreiniger start

vanzelf Pomp of spuitpistool lekt Neem contact op met de erkende Bosch-klantenservice

Apparaat lekt Pomp lekt Geringe waterlekkage is toegestaan; bij grotere lekkages

neemt u contact op met de klantenservice

Symptomen Mogelijke oorzaak Oplossing

OBJ_DOKU-40725-003.fm Page 59 Wednesday, February 18, 2015 9:24 AM

60 | Dansk

F 016 L81 056 | (18.2.15) Bosch Power Tools

België

Tel.: (02) 588 0589

Fax: (02) 588 0595

E-mail: outillage.gereedschap@be.bosch.com

Milieubescherming

Chemicaliën die schadelijk zijn voor het milieu, mogen niet in

de grond, het grondwater of het oppervlaktewater terechtko-

men.

Houd bij gebruik van reinigingsmiddelen de voorschriften op

de verpakking en de voorgeschreven concentratie nauwkeu-

rig aan.

Neem bij het reinigen van motorvoertuigen de plaatselijke

voorschriften in acht: Afgespoelde olie mag niet in het grond-

water terechtkomen.

Afvalverwijdering

Hogedrukreiniger, toebehoren en verpakkingen moeten op

een voor het milieu verantwoorde wijze worden gerecycled.

Gooi de hogedrukreiniger niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU

betreffende oude elektrische en elektroni-

sche apparaten en de omzetting van de

richtlijn in nationaal recht moeten niet meer

bruikbare elektrische en elektronische ap-

paraten worden ingezameld en op een voor

het milieu verantwoorde wijze worden her-

gebruikt.

Wijzigingen voorbehouden.

Dansk

Sikkerhedsinstrukser

Forklaring af billedsymbolerne

Generel sikkerhedsadvarsel.

Ret aldrig vandstrålen mod

mennesker, dyr, maskinen

eller elektriske dele.

Pas på: Højtryksstrålen kan være farlig,

hvis den anvendes til formål, den ikke

er beregnet til.

Iht. de gældende forskrifter

må maskinen uden systemaf-

brydelse ikke tilsluttes til et

drikkevandsnet. Brug en systemad-

skiller iht. IEC 61770 type BA. Vand,

der løber igennem systemafbryde-

ren, er ikke mere drikkevand.

Sikkerhedsinstrukser til højtryks-

renser

Læs alle sikkerhedsinstruk-

ser og anvisninger. I tilfælde af

manglende overholdelse af sik-

kerhedsinstrukserne og anvisningerne

er der risiko for elektrisk stød, brand

og/eller alvorlige kvæstelser.

Advarsels- og henvisningsskiltene

på maskinen giver vigtige henvisnin-

ger til, hvordan maskinen benyttes

sikkert.

Udover henvisningerne i denne be-

tjeningsvejledning skal man også ta-

ge hensyn til de generelle sikker-

heds- og

uheldsforebyggelsesforskrifter.

OBJ_DOKU-40725-003.fm Page 60 Wednesday, February 18, 2015 9:24 AM

Dansk | 61

Bosch Power Tools F 016 L81 056 | (18.2.15)

Strømtilslutning

Strømkildens spænding skal stemme

overens med angivelserne på maski-

nens typeskilt.

Det anbefales, at denne maskine kun

tilsluttes til en stikdåse, der er sikret

med en afbrydelsesstrøm på 30 mA.

Træk stikket ud af stikdåsen, også

selv om du kun forlader maskinen

uden opsyn i kortere tid.

Den elektriske spændingsforsyning

skal være i overensstemmelse med

IEC 60364-1.

Hvis det er nødvendigt at erstatte til-

slutningsledningen, skal dette arbej-

de udføres af producenten, et af pro-

ducenten autoriseret servicecenter

eller en kvalificeret person for at und-

gå farer.

Tag aldrig fat omkring netstikket med

våde hænder.

Træk ikke netstikket ud, mens du ar-

bejder med maskinen.

Kør ikke hen over ledningen eller for-

længerledningen, mas dem ikke og

træk ikke i dem, da de kan blive be-

skadiget. Beskyt ledningen mod var-

me, olie og skarpe kanter.

Brug ikke maskinen, hvis netkablet

eller vigtige dele som f.eks. højtryks-

slange, sprøjtepistol eller sikkerheds-

anordninger er beskadiget.

Pas på: Ikke forskriftsmæssige for-

længerledninger kan være farlige.

Anvendes en forlængerledning, skal

stik og kobling være vandtætte mo-

deller. Forlængerledningen skal have

et ledertværsnit, der svarer til det,

der er angivet i betjeningsvejlednin-

gen, og være beskyttet mod stænk-

vand. Stikforbindelsen må ikke ligge i

vand.

Skal stik skiftes på strømforsynings-

eller forlængerledninger, skal stænk-

vandsbeskyttelse og mekanisk stabi-

litet bibeholdes.

Vandtilslutning

Følg forskrifterne fra dit lokale vand-

værk.

Skrueforbindelsen på alle tilslut-

ningsslangerne skal være tætte.

Brug kun en forstærket slange med

en diameter på 12,7 mm (1/2").

Maskinen bør aldrig tilsluttes til en

drikkevandsforsyning uden tilbage-

strømningsventil. Vand, der er strøm-

met gennem tilbagestrømningsventi-

len, anses som vand, der ikke kan

drikkes mere.

Højtryksslangen må ikke være beska-

diget (eksplosionsfare). Højtryks-

slangen skal udskiftes med det sam-

me, hvis den er beskadiget. De

benyttede slanger og forbindelser

skal være godkendt af producenten.

Højtryksslanger, armaturer og koblin-

ger er vigtige for maskinens sikker-

hed. De benyttede slanger, armatu-

rer og koblinger skal være anbefalet

af producenten.

På vandtilslutningen må der kun bru-

ges rent eller filtreret vand.

Anvendelse

Kontrollér maskinen og tilbehøret for

mangler og vær sikker på, at både ma-

skine og tilbehør er sikre, før maski-

nen tages i brug. Maskine og tilbehør

må ikke benyttes, hvis den/det udvi-

ser mangler.

OBJ_DOKU-40725-003.fm Page 61 Wednesday, February 18, 2015 9:24 AM

62 | Dansk

F 016 L81 056 | (18.2.15) Bosch Power Tools

Ret ikke vandstrålen mod dig selv el-

ler andre for at rengøre tøj eller sko-

tøj.

Der må ikke opsuges opløsningsmid-

delholdige væsker, ufortyndede sy-

rer, acetone eller opløsningsmidler

inkl. benzin, farvefortynder og fy-

ringsolie, da deres sprøjtetåge er højt

antændeligt, eksplosivt og giftigt.

Overhold gældende sikkerhedsfor-

skrifter, hvis maskinen benyttes i far-

lige områder (f. eks. på tankstatio-

ner). Det er forbudt at benytte

maskinen i eksplosionsfarlige rum.

Maskinen skal stå på et fast underlag.

Brug kun rengøringsmidler, der er an-

befalet af maskinfabrikanten, og over-

hold fabrikantens anvendelses-, bort-

skaffelses- og advarselsforskrifter.

Alle strømførende dele i arbejdsområ-

det skal være stænkvandsbeskyttet.

Udløsningsarmen på sprøjtepistolen

må ikke være klemt fast i position

„ON“, når maskinen er i brug.

Brug egnet beskyttelsestøj mod

stænkvand. Brug ikke maskinen i

nærheden af personer, medmindre

disse bærer beskyttelsestøj.

Brug egnet beskyttelsesudstyr (PSA)

mod stænkvand som f.eks. beskyttel-

sesbriller, støvbeskyttelsesmaske

osv., hvis det er nødvendigt, for at be-

skytte mod vand, partikler og/eller

aerosoler, der reflekteres fra gen-

stande.

Højt tryk kan få genstande til at sprin-

ge tilbage. Brug egnet, personligt be-

skyttelsesudstyr som f.eks. beskyt-

telsesbriller, hvis det er nødvendigt.

For at undgå beskadigelser fra høj-

tryksstrålen skal bildæk/ventiler altid

renses med en afstand på mindst

30 cm. Første tegn på beskadigelse

er at dækket misfarves. Beskadigede

bildæk/ventiler er livsfarlige.

Asbestholdige og andre materialer,

der indeholder sundhedsfarlige stof-

fer, må ikke rengøres med en høj-

tryksrenser.

De anbefalede rengøringsmidler må

ikke benyttes ufortyndet. Produkter-

ne er sikre på den måde, at de hver-

ken indeholder syrearter, ludarter el-

ler miljøskadelige stoffer. Det

anbefales at opbevare rengørings-

midlerne utilgængeligt for børn. Hvis

øjnene kommer i kontakt med rengø-

ringsmidlerne: Skyl straks med store

mængder vand. Ved synkning: Søg

læge med det samme.

Brug aldrig højtryksrenseren uden

filteret, med snavset filter eller

med beskadiget filter. Garantien

bortfalder, hvis højtryksrenseren

bruges uden filter, med snavset eller

beskadiget filter.

Metaldele kan blive varme, hvis de

bruges i længere tid. Brug beskyttel-

seshandsker efter behov.

Arbejd ikke med højtryksrenseren,

hvis det er dårligt vejr, især ikke hvis

der er tegn på uvejr.

Betjening

Brugeren må kun benytte maskinen i

henhold til ovenstående punkter. Tag

hensyn til omgivelserne. Hold øje

med andre personer, især børn, når

der arbejdes med maskinen.

OBJ_DOKU-40725-003.fm Page 62 Wednesday, February 18, 2015 9:24 AM

Dansk | 63

Bosch Power Tools F 016 L81 056 | (18.2.15)

Maskinen må kun bruges af personer,

der er instrueret i brug og håndtering

af denne eller som kan dokumentere,

at de kan betjene maskinen. Maski-

nen må ikke betjenes af børn og unge.

Hold øje med børn for at forhindre, at

de leger med værktøjet.

Denne maskine kan bruges af perso-

ner med begrænsede fysiske, senso-

riske eller psykiske evner eller mang-

lende erfaring og viden, hvis de

overvåges eller har modtaget instruk-

tioner om, hvordan maskinen skal

håndteres, og forstår de farer, der

kan opstå i denne forbindelse.

Maskinen må aldrig forlade uden op-

syn, når den er tændt.

Vandstrålen, der kommer ud af høj-

tryksdysen, fremstiller et rykstød.

Derfor skal sprøjtepistol og sprøjte-

lanse holdes fast med begge hænder.

Transport

Sluk for maskinen og sikre den før

transport.

Vedligeholdelse

Sluk for maskinen, før rengørings- og

vedligeholdelsesarbejde udføres og

tilbehør skiftes. Træk stikket ud, hvis

maskinen drives med netspænding.

Reparationer må kun gennemføres af

autoriserede Bosch serviceværkste-

der.

Tilbehør og reservedele

Det er kun tilladt at benytte tilbehør

og reservedele, der er frigivet af fabri-

kanten. Originalt tilbehør og originale

reservedele sikrer en fejlfri drift af

maskinen.

Symboler

De efterfølgende symboler er af betydning for at kunne læse

og forstå driftsvejledningen. Læg mærke til symbolerne og

overhold deres betydning. En rigtig forståelse af symbolerne

er med til at sikre en god og sikker brug af elværktøjet.

Beregnet anvendelse

Maskinen er beregnet til at rengøre overflader og genstande

udendørs, apparater/maskiner, køretøj og både, såfremt det

tilsvarende tilbehør som f.eks. af Bosch frigivede rengørings-

midler anvendes.

Den beregnede anvendelse gælder omgivelsestemperaturer

på mellem 0 °C og 40 °C.

Dette produkt er ikke egnet til erhvervsmæssig brug.

Tekniske data

Symbol Betydning

Bevægelsesretning

Vægt

Off

Lo Lavt tryk

Hi Højt tryk

Tilbehør

Højtryksrenser AQT 42-13 AQT 45-14 X

Typenummer 3 600 HA7 3.. 3 600 HA7 4..

Nom. forbrug kW 1,9 2,1

Temperatur tilløb max. °C 40 40

Vandmængde tilløb min. l/min 6,6 7,5

Tilladt tryk MPa 13 14

Nominelt tryk MPa 9 11

Flow l/min 6 6,8

Indkoblingsstrømstødet kan forårsage kortfristede spændingsfald. Under ugunstige netbetingelser i tyndtbefolket område kan andre apparater blive

påvirket heraf. Hvis strømtilførslens systemimpedans er mindre end 0,153Ohm, er det usandsynligt, at der opstår ulemper.

OBJ_DOKU-40725-003.fm Page 63 Wednesday, February 18, 2015 9:24 AM

64 | Dansk

F 016 L81 056 | (18.2.15) Bosch Power Tools

Støj-/vibrationsinformation

Overensstemmelseserklæring

Produktkategori: 27

Teknisk dossier (2006/42/EF, 2000/14/EF) ved:

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Montering og drift Ibrugtagning

For din egen sikkerheds skyld

Pas på! Sluk maskinen og træk stikket ud, før

vedligeholdelses- eller rengøringsarbejde på-

begyndes. Gør det samme, når strømkablet er

beskadiget, hvis der er blevet skåret i kablet

eller hvis kablet har viklet sig sammen.

Maksimalt indgangstryk MPa 1 1

Autostop-funktion - -

Vægt svarer til EPTA-Procedure 01/2003 kg 11,4 18,5

Beskyttelsesklasse /II /I

Serienummer Se serienummer (typeskilt) på højtryksrenseren

Højtryksrenser AQT 42-13 AQT 45-14 X

Indkoblingsstrømstødet kan forårsage kortfristede spændingsfald. Under ugunstige netbetingelser i tyndtbefolket område kan andre apparater blive

påvirket heraf. Hvis strømtilførslens systemimpedans er mindre end 0,153Ohm, er det usandsynligt, at der opstår ulemper.

Støjemissionsværdier bestemt iht. EN 60335-2-79. 3 600 ... HA7 3.. HA7 4..

Maskinens A-vurderede støjniveau er typisk:

Lydtryksniveau

Lydeffektniveau

Usikkerhed K

Brug høreværn!

dB(A)

Samlede vibrationsværdier ah (vektorsum for tre retninger) og usikkerhed K beregnet iht.

EN 60335-2-79:

Svingningsemissionsværdi ah

Usikkerhed K m/s2

m/s22,0

1,5 2,0

1,5

3 600 ... HA7 3.. HA7 4..

Vi erklærer som eneansvarlig, at det produkt, der er beskrevet under „Tekniske data“, opfyl-

der alle bestemmelser i direktiverne 2011/65/EU, frem til 19. april 2016: 2004/108/EF, fra

20. april 2016: 2014/30/EU, 2006/42/EF, 2000/14/EF med tilhørende ændringer samt

følgende standarder: EN 60335-1, EN 60335-2-79.

2000/14/EF: Garanteret lydeffektniveau:

Procedurer for overensstemmelsesvurdering iht. bilag V. dB(A) 95 95

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Handlingsmål Fig. Side

Leveringsomfang 1259

Indstilling af håndgreb 2260

Lanse tilsluttes til sprøjtepistol 3261

Højtryksslange/sprøjtepistol tilsluttes 4262

Dyse sættes på 5263-264

Vandtilslutning 6264

Tænd/sluk 7265

Rens filter 8265

Rens dyse 9265

Placering pistol 10 266

Placering af pistol/lance/dyse under be-

tjeningen 11 266

Slange anbringes i slangeholder 12 267

Opbevaring 13 267

Valg af tilbehør 14 268

Handlingsmål Fig. Side

OBJ_DOKU-40725-003.fm Page 64 Wednesday, February 18, 2015 9:24 AM

Dansk | 65

Bosch Power Tools F 016 L81 056 | (18.2.15)

Driftsspændingen er 230 V AC, 50 Hz (til ikke-EU-lange

220 V, 240 V afhængigt af type). Brug kun godkendte forlæn-

gerledninger. Informationer fås på et autoriseret service-

værksted.

Hvis du har brug for en forlængerledning til drift af maskinen,

skal følgende ledningstværsnit overholdes:

– 1,5mm2 indtil max. 20 m længde

– 2,5mm2 indtil max. 50 m længde

Henvisning: Hvis der benyttes en forlængerledning, skal den-

ne – som beskrevet under sikkerhedsforskrifterne – være

forsynet med en jordledning, der skal være forbundet med

jordledningen til det elektriske anlæg via stikket.

Hvis du er i tvivl: Kontakt en uddannet elektriker eller henvend

dig til det nærmeste Bosch serviceværksted.

VÆR FORSIGTIG: Ikke forskriftsmæssige for-

længerledninger kan være farlige. Forlænger-

ledning, stik og kobling skal være vandtætte

og de skal være godkendt til udendørs brug.

Kabelforbindelser skal være tørre og må ikke ligge på jorden.

For at øge sikkerheden skal du bruge en FI-kontakt (RCD) med

en fejlstrøm på maks. 30 mA. Denne FI-kontakt bør altid kon-

trolleres før brug.

En beskadiget ledning må kun repareres på et autoriseret

Bosch værksted.

Tips vedr. produkter, der ikke sælges i GB:

PAS PÅ: For din sikkerheds skyld er det nødvendigt, at stikket

på maskinen forbindes med forlængerledningen. Koblingen

på forlængerledningen skal være beskyttet mod stænkvand,

være fremstillet af gummi eller være overtrukket med gummi.

Forlængerledningen skal benyttes med en trækaflastning.

Vær opmærksom på, at denne maskine ikke må køre uden

vand.

Brug

Tænding

Forbind vandslangen (ekstratilbehør) med vandtilslutningen

og maskinen.

Sørg for, at netkontakten står på „0“ og tilslut maskinen til

stikdåsen.

Vandhanen åbnes.

Aktiver kontaktspærren (bageste kontakt på pistolhåndtaget)

for at frigive aftrækket. Tryk aftrækket helt igennem, til van-

det løber jævnt, og der ikke er mere luft i maskinen og i høj-

tryksslangen. Slip aftrækket. Aktiver kontaktspærren (forre-

ste kontakt på pistolhåndtaget).

Drej på netkontakten. Ret sprøjtepistolen nedad. Aktiver kon-

taktspærren for at frigive aftrækket. Tryk aftrækket helt igen-

nem.

Autostop-funktion

Maskinen slukker for motoren, så snart aftrækkeren slippes

på pistolgrebet.

Arbejdsvejledning

Generelt

Sørg for, at højtryksrenseren står sikkert på et jævnt underlag.

Gå ikke alt for langt fremad med højtrykslangen og træk ikke

højtryksrenseren vha. slangen. Dette kan medføre, at høj-

tryksrenseren ikke længere står stabilt og vælter.

Knæk ikke højtrykslangen og kør ikke et køretøj henover den.

Beskyt højtrykslangen mod skarpe kanter eller hjørner.

Brug ikke rotationsdysen til bilvask.

Advarsel! Patio Cleaners er kun egnet til brug på lige flader!

Brug den ikke til trapper og vertikale flader. Berør aldrig rota-

tionsdysen, når den er i brug!

Arbejdsanvisninger til arbejde med rengørings-

midler

Brug kun rengøringsmiddel, der er udtrykkeligt egnet

til højtryksrensere.

Det anbefales at spare på rengøringsmidlerne af hensyn til

miljøet. Anbefalinger mht. fortynding på beholderen skal

overholdes.

Højtryksskumdysen, der følger med dette produkt, har en re-

gulator, der bruges til at indstille rengøringsmidlet. Regulerin-

gen gennemføres efter behov.

Anbefalet rengøringsmetode

Trin 1: Snavs løsnes

Tilslut højtryksskumdysen og kom lidt rengøringsmiddel på.

Trin 2: Snavs fjernes

Fjern det løsnede snavs med højt tryk.

Bemærk: Start med snavs-/rengøringsmidlet forneden til

rengøring af lodrette flader og arbejd dig opad. Under afskyl-

ningen arbejder du oppefra og nedad.

Brug af alternative vandaftapningssteder

Denne højtryksrenser er selvopsugende og kan opsuge vand

fra beholdere eller naturlige kilder. Det er VIGTIGT, at Bosch-

filteret er renset og sat i på vandindgangen, og at der kun op-

suges rent vand.

Åbne tanks/beholdere og naturlige vandkilder

Brug selvopsugningstilbehøret, der består af:

– Opsugningssi med kontraventil

– 3 m tyk sugeslange

– Universalkobling til højtryksrenser

Med dette tilbehør kan højtryksrenseren opsuge vand 0,5 m

over vandniveauet. Dette kan vare ca. 15 sekunder.

Dyp 3 m slangen helt ned i vandet, så luften fortrænges. Til-

slut 3 m sugeslangen til højtryksrenseren og sikr, at opsug-

ningssien forbliver under vandet.

Lad højtryksrenseren køre med aftaget sprøjtepistol, til van-

det strømmer ensartet ud af højtryksslangen. Hvis der ikke

strømmer vand ud efter 25 sekunder, sluk da maskinen og

kontroller alle tilslutninger. Strømmer vand ud, slukkes høj-

tryksrenseren, hvorefter sprøjtepistolen og sprøjtelansen til-

sluttes til arbejdet.

OBJ_DOKU-40725-003.fm Page 65 Wednesday, February 18, 2015 9:24 AM

66 | Dansk

F 016 L81 056 | (18.2.15) Bosch Power Tools

Det er vigtigt, at slange og koblinger er af god kvalitet, at de er

tæt forbundet, og at pakningerne er ubeskadiget og lagt lige

ind. Utætte tilslutninger kan forhindre opsugningen.

Vandbeholder med tømmehane

Skal højtryksrenseren tilsluttes til en tank med en passende

tømmehane, skal der først tilsluttes en vandslange (følger ik-

ke med) til hanen. Åbn hanen, så al luften kommer ud af slan-

gen, og tilslut den så til højtryksrenseren.

Fejlsøgning

Symptom Mulig årsag Afhjælpning

Motor går ikke i gang Stik ikke sat i Sæt stik i

Stikdåse er defekt Prøv en anden stikkontakt

Defekt/sprunget sikring Udskift sikring

Forlængerledning er beskadiget Forsøg uden forlængerledning

Motorværn er aktiveret Lad motoren afkøle i 15 min

Fastfrosset Sørg for at optø pumpe, vandslange eller tilbehør

Motor standser Defekt/sprunget sikring Udskift sikring

Netspænding er forkert Kontrollér netspænding, den skal stemme overens

med angivelserne på typeskiltet

Motorværn er aktiveret Lad motoren afkøle i 15 min

Sikring gået Sikring for svag Tilslut den til en strømkreds, der kan klare den effekt,

der kræves af højtryksrenseren

Motoren kører, men der er ikke

noget tryk Dyse delvis tilstoppet Rens dyse

Motorstøj er til stede, men mo-

tor arbejder ikke Utilstrækkelig netspænding Kontroller, at strømnettets spænding svarer til angi-

velserne på typeskiltet

Spændingen er for lav, fordi der bruges

en forlængerledning Kontroller, om forlængerledningen er egnet

Maskine har ikke været brugt i længere

tid Kontakt et autoriseret Bosch serviceværksted

Problemer med autostop-funktionen Kontakt et autoriseret Bosch serviceværksted

Pulserende tryk Luft i vandslange eller pumpe Lad højtryksrenseren køre med åben sprøjtepistol,

åben vandhane og dyse, der er indstillet på lavtryk, til

et jævnt arbejdstryk nås

Vandforsyning ikke korrekt Kontrollér om vandtilslutning er i overensstemmelse

med de tekniske data. De mindste vandslanger, der

må anvendes, er 1/2" eller Ø 13 mm

Vandfilter tilstoppet Rens vandfilter

Vandslange klemt fast eller knækket Sørg for at vandslange kommer til at ligge lige

Højtryksslange for lang Tag højtryksslange-forlængerstykke af, max. vand-

slangelængde 7 m

Tryk jævnt, men for lavt

Henvisning: Bestemt tilbehør

fører til et lavt tryk

Dyse slidt Skift dyse

Start-/stopventil slidt Tryk på aftrækker 5 gange hurtigt efter hinanden

Motoren kører, men trykket er

begrænset eller der er ikke no-

get arbejdstryk

Vand ikke tilsluttet Tilslut vand

Filter tilstoppet Rens filter

Dyse tilstoppet Rens dyse

Højtryksrenser starter af sig

selv Pumpe eller sprøjtepistol utæt Kontakt et autoriseret Bosch serviceværksted

Maskine er utæt Pumpe er utæt Små vandlækager er tilladte; konstateres større læ-

kager, kontaktes kundeservice

OBJ_DOKU-40725-003.fm Page 66 Wednesday, February 18, 2015 9:24 AM

Svenska | 67

Bosch Power Tools F 016 L81 056 | (18.2.15)

Vedligeholdelse og service

Vedligeholdelse

Træk stikket ud og løsne vandtilslutningen, før der ar-

bejdes med maskinen.

Bemærk: Udfør følgende vedligeholdelsesarbejde med regel-

mæssige mellemrum, så en lang og pålidelig brug er sikret.

Undersøg maskinen for synlige mangler med regelmæssige

mellemrum som f.eks. en løs fastgørelse og slidte eller beska-

digede dele.

Kontrollér at dæksler og skærme ikke er beskadigede og at de

er monteret rigtigt. Udfør evt. fornøden vedligeholdelse eller

reparationer før brug.

Skulle maskinen trods omhyggelig fabrikation og kontrol alli-

gevel holde op med at fungere, skal reparationen udføres af et

autoriseret servicecenter for Bosch el-værktøj.

Det 10-cifrede typenummer på maskinens typeskilt skal altid

angives ved forespørgsler og bestilling af reservedele.

Efter brug/opbevaring

Sluk for start-stop-kontakten og aktiver aftrækket for at tøm-

me højtryksslangen.

Rengør den udvendige side af højtryksrenseren med en blød

børste og en klud. Det er ikke tilladt at benytte vand, opløs-

ningsmidler og poleringsmidler. Fjern al form for snavs, især

snavs i motorens ventilationsåbninger.

Opbevaring når sæsonen er forbi: Tøm alt vandet ud af pum-

pen ved at lade motoren køre i et par sekunder og betjen af-

trækket.

Anbring ikke andre genstande oven på maskinen.

Opbevar maskinen et frostfrit sted.

Sikre, at ledningerne/kablerne ikke kommer til at sidde i klem-

me under opbevaringen. Knæk ikke højtryksslangen.

Kundeservice og brugerrådgivning

www.bosch-do-it.com

Dansk

Bosch Service Center

Telegrafvej 3

2750 Ballerup

På www.bosch-pt.dk kan der online bestilles reservedele eller

oprettes en reparations ordre.

Tlf. Service Center: 44898855

Fax: 44898755

E-Mail: vaerktoej@dk.bosch.com

Miljøbeskyttelse

Miljøskadelige kemikalier må ikke trænge ned i undergrun-

den, grundvandet, damme, floder osv.

Rengøringsmidler skal benyttes iht. instruktionerne på em-

ballagen og den foreskrevne koncentration.

Motorkøretøjer skal rengøres iht. de lokale forskrifter: Det

skal forhindres, at afsprøjtet olie trænger ned i grundvandet.

Bortskaffelse

Højtryksrenser, tilbehør og emballage skal genbruges på en

miljøvenlig måde.

Smid ikke højtryksrenseren ud sammen med det almindelige

husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU

om affald af elektrisk og elektronisk udstyr

(WEEE) og omsætning af dette til national

ret skal kasseret elektrisk og elektronisk ud-

styr indsamles separat og genbruges iht.

gældende miljøforskrifter.

Ret til ændringer forbeholdes.

Svenska

Säkerhetsanvisningar

Förklaring till bildsymbolerna

Allmän varning för riskmoment.

Rikta aldrig vattenstrålen

mot människor, djur, hög-

tryckstvätten eller elek-

triska delar.

Observera! Högtrycksstrålen kan vara

farlig om den hanteras på fel sätt.

Enligt gällande föreskrifter

får aggregatet inte användas

utan systemavskiljare i färsk-

vattennätet. Använd en systemav-

skiljare enligt IEC 61770 typ BA. Vat-

ten som rinner genom

systemavskiljaren kan inte längre

användas som dricksvatten.

Säkerhetsanvisningar för högtrycks-

aggregat

Läs noga igenom alla säker-

hetsanvisningar och instruk-

tioner. Fel som uppstår till följd

av att säkerhetsanvisningarna

och instruktionerna inte följts kan

orsaka elstöt, brand och/eller allvarliga

personskador.

OBJ_DOKU-40725-003.fm Page 67 Wednesday, February 18, 2015 9:24 AM

68 | Svenska

F 016 L81 056 | (18.2.15) Bosch Power Tools

De på högtryckstvätten placerade

varnings- och anvisningsskyltarna

lämnar instruktioner för säker drift.

Förutom instruktionerna i bruksan-

visningen måste allmänna säker-

hets- och arbetarskyddsföreskrifter

beaktas.

Strömanslutning

Kontrollera att strömkällans spänning

överensstämmer med uppgifterna på

redskapets dataskylt.

Vi rekommenderar att ansluta red-

skapet endast till ett stickuttag som

har säkrats med en jordfelsbrytare på

30 mA.

Dra stickproppen ur nätuttaget även

om aggregatet endast under en kort

tid lämnas utan uppsikt.

Den elektriska spänningsförsörj-

ningen måste motsvara

IEC 60364-1.

Om nätsladden måste bytas ut för att

bibehålla verktygets säkerhet, ska

byte ske hos tillverkaren, en auktori-

serad serviceverkstad eller en för

arbetet kvalificerad person.

Grip aldrig tag i stickproppen med

våta händer.

Dra inte under arbetet ur redskapets

stickpropp.

Nätsladden eller skarvsladden får

inte överköras, komma i kläm eller

rivas i, då risk finns för att den ska-

das. Skydda sladden mot hetta, olja

och vassa kanter.

Använd inte redskapet om nätkabeln

eller viktiga delar som t.ex. hög-

trycksslangen, sprutpistolen eller

säkerhetsutrustningen är skadad.

Observera! Skarvsladdar av icke god-

känt slag kan innebära fara.

När en skarvsladd används måste

stickkontakten och kopplingsuttaget

vara vattentäta. Skarvsladden måste

ha en ledararea enligt uppgift i bruks-

anvisningen och vara sköljtät. Stick-

anslutningen får inte ligga i vatten.

När stickproppen på nät- eller skarv-

sladden byts ut, måste man se till att

stänkskyddet och mekaniska stabili-

teten upprätthålls.

Vattenanslutning

Beakta lokala vattenverkets föreskrif-

ter.

Anslutningsslangarnas skruvkopp-

lingar måsta vara täta.

Använd endast en förstärkt slang

med en diameter om 12,7 mm

(1/2").

Redskapet får aldrig anslutas till

drickvattensförsörjning utan retur-

ventil. Vatten som runnit genom

returventilen anses inte längre vara

drickbart.

Högtrycksslangen får inte vara ska-

dad (risk för sprickning). En skadad

högtrycksslang måste omedelbart

bytas ut. Endast av tillverkaren

rekommenderade slangar och kopp-

lingar får användas.

Högtrycksslangar, armaturer och

kopplingar är viktiga för redskapets

säkerhet. Använd endast av tillverka-

ren godkända slangar, armaturer och

kopplingar.

Ur kranen får endast rent eller filtre-

rat vatten användas.

OBJ_DOKU-40725-003.fm Page 68 Wednesday, February 18, 2015 9:24 AM

Svenska | 69

Bosch Power Tools F 016 L81 056 | (18.2.15)

Användning

Högtryckstvättarna med tillbehör ska

innan de tas i bruk kontrolleras avse-

ende felfritt tillstånd och driftsäker-

het. Är högtryckstvätten inte i felfritt

tillstånd får den inte längre användas.

Rikta inte vattenstrålen mot dig själv

eller andra för rengöring av kläder

eller skodon.

Följande ämnen får inte sugas upp;

vätskor som innehåller lösningsme-

del, outspädda syror, aceton eller lös-

ningsmedel som t. ex. bensin,

utspädningsmedel och eldningsolja

eftersom dessa ämnen alstrar en

spraydimma som är högt flambar,

explosiv och giftig.

Vid användning av högtryckstvätten

inom riskområden (t. ex. bensinsta-

tioner) ska tillämpliga säkerhetsföre-

skrifter beaktas. Det är inte tillåtet att

använda högtryckstvätten i explosi-

onsfarliga lokaler.

Högtryckstvätten måste stå på ett

stadigt underlag.

Använd endast av tillverkaren rekom-

menderade rengöringsmedel och ta

hänsyn till anvisningarna för använd-

ning, avfallshantering och säkerhet.

Alla strömförande delar inom arbets-

området måste vara spolsäkra.

Sprutpistolens avtryckare får under

drift inte vara låst i läget ”ON”.

Använd lämpliga skyddskläder mot

vattenstänk. Redskapet får användas

inom räckhåll för personer endast om

dessa bär skyddskläder.

Använd vid behov lämplig skyddsut-

rustning (PSU) mot stänkvatten,

t. ex. skyddsglasögon, dammfilter-

mask etc. som skydd mot vatten, par-

tiklar och/eller aerosoler som kan

återkastas från föremål.

Vid högt tryck kan objekten studsa

tillbaka. Använd om så krävs lämplig

personlig skyddsutrustning, t. ex.

skyddsglasögon.

För att undvika att högtrycksstrålen

vid rengöring skadar bildäck/ventiler

ska munstycket hållas på ett avstånd

om minst 30 cm. Missfärgning av

däcket är ett tecken på begynnande

skada. Skadade bildäck/ventiler är

livsfarliga.

Asbesthaltiga och andra material

som innehåller hälsofarliga ämnen får

inte spolas av.

Rekommenderade rengöringsmedel

ska alltid spädas ut. Produkterna är

ofarliga eftersom de inte innehåller

syror, lut eller miljöskadliga ämnen.

Vi rekommenderar att förvara rengö-

ringsmedlen oåtkomliga för barn. Om

rengöringsmedel kommer i kontakt

med ögonen spola genast omsorgs-

fullt med vatten, om det svalts, ska

läkare uppsökas.

Använd aldrig högtrycksaggrega-

tet utan filter, smutsigt filter eller

med skadat filter. Om högtrycksag-

gregatet används utan eller med

smutsigt eller skadat filter lämnas

ingen garanti.

Metalldelar kan efter en längre

användning bli heta. Om så behövs,

använd skyddshandskar.

Vid dåligt väder, speciellt om åskvä-

der väntas, får högtrycksaggregatet

inte användas.

OBJ_DOKU-40725-003.fm Page 69 Wednesday, February 18, 2015 9:24 AM

70 | Svenska

F 016 L81 056 | (18.2.15) Bosch Power Tools

Användning

Högtryckstvätten får endast använ-

das för avsett ändamål. Ta hänsyn till

lokala förhållanden. Under arbetet se

upp för obehöriga personer och spe-

ciellt då barn.

Högtryckstvätten får endast använ-

das av personer som är förtrogna

med tvättens användning och hante-

ring eller personer som kan bevisa att

de kan använda tvättaren. Barn eller

ungdom får inte använda tvätten.

Barn bör övervakas för att säkerställa

att de inte leker med verktyget.

Detta redskap kan användas av per-

soner med begränsad fysisk, senso-

risk eller psykisk förmåga eller erfa-

renhet och kunskap såvida

personerna övervakas eller undervi-

sas i säker hantering av redskapet

och som förstår de risker som kan

uppstå.

En påkopplad högtryckstvätt får ald-

rig lämnas utan uppsikt.

Vattenstrålen ur högtrycksmun-

stycket utvecklar en bakåtriktad

kraft. Håll därför stadigt i sprutpisto-

len och spolröret med båda hän-

derna.

Transport

För transport ska högtryckstvätten

frånkopplas och säkras.

Service

Koppla från högtryckstvätten innan

rengörings- eller underhållsåtgärder

utförs eller tillbehör byts ut. Dra ur

stickproppen när högtryckstvätten

matas med nätspänning.

Reparationer får utföras endast av

auktoriserade Bosch serviceverkstä-

der.

Tillbehör och reservdelar

Använd endast tillbehör och reserv-

delar som godkänts av tillverkaren.

Original tillbehör och original reserv-

delar garanterar att högtrycktvätten

fungerar korrekt.

Symboler

Symbolerna nedan är viktiga för att kunna läsa och förstå

bruksanvisningen. Lägg symbolerna och deras betydelse på

minnet. Korrekt tolkning av symbolerna hjälper till att bättre

och säkrare använda elverktyget.

Ändamålsenlig användning

Högtryckstvätten är avsedd för rengöring av ytor och objekt

utomhus, för redskap, fordon och båtar, om av Bosch god-

känt tillbehör används, t. ex. rengöringsmedel.

Högtrycktvätten kan användas vid en omgivningstemperatur

mellan 0 °C och 40 °C.

Denna produkt är inte lämplig för yrkesmässig användning.

Symbol Betydelse

Rörelseriktning

Vikt

Till

Från

Lo Lågt tryck

Hi Högt tryck

Tillbehör

OBJ_DOKU-40725-003.fm Page 70 Wednesday, February 18, 2015 9:24 AM

Svenska | 71

Bosch Power Tools F 016 L81 056 | (18.2.15)

Tekniska data

Buller-/vibrationsdata

Försäkran om överensstämmelse

Produktkategori: 27

Teknisk tillverkningsdokumentation (2006/42/EG,

2000/14/EG) fås från:

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Montering och drift

Högtryckstvätt AQT 42-13 AQT 45-14 X

Produktnummer 3 600 HA7 3.. 3 600 HA7 4..

Märkeffekt kW 1,9 2,1

Temperatur tillopp max. °C 40 40

Vattenmängd tillopp min. l/min 6,6 7,5

Tillåtet tryck MPa 13 14

Nominellt tryck MPa 9 11

Flöde l/min 6 6,8

Max. ingångstryck MPa 1 1

Autostopp-funktion - -

Vikt enligt EPTA-Procedure 01/2003 kg 11,4 18,5

Skyddsklass /II /I

Serienummer För serienummer se typskylten på högtrycksaggregatet

Vid inkoppling uppstår kortvariga spänningsfall. Vid ogynnsamma nätförhållanden kan annan utrustning påverkas. Vid nätimpedanser mindre än

0,153 ohm behöver man inte räkna med störning.

Bullernivåvärde förmedlas enligt EN 60335-2-79. 3 600 ... HA7 3.. HA7 4..

Verktygets A-vägda ljudnivå är i typiska fall:

ljudtrycksnivå

ljudeffektnivå

onoggrannhet K

Använd hörselskydd!

dB(A)

Totala vibrationsemissionsvärden ah (vektorsumma ur tre riktningar) och osäkerhet K fram-

tagna enligt EN 60335-2-79:

Vibrationsemissionsvärde ah

osäkerhet K m/s2

m/s22,0

1,5 2,0

1,5

3 600 ... HA7 3.. HA7 4..

Vi intygar under ensamt ansvar att den produkt som beskrivs under ”Tekniska data” uppfyller

alla gällande bestämmelser i direktiven 2011/65/EU, till 19 april 2016: 2004/108/EG, från

20 april 2016: 2014/30/EU, 2006/42/EG, 2000/14/EG inklusive ändringar och stämmer

överens med följande standarder: EN 60335-1, EN 60335-2-79.

2000/14/EG: Garanterad ljudeffektnivå:

Bedömningsmetod för överensståmmelse enligt bilaga V. dB(A) 95 95

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Handlingsmål Figur Seite

Leveransen omfattar 1259

Inställning av handtag 2260

Anslut lansen till sprutpistolen 3261

Anslut högtrycksslangen/sprutpistolen 4262

Montering av munstycke 5263-264

Vattenanslutning 6264

In-/urkoppling 7265

Rengör filtret 8265

Rengör munstycket 9265

Lagring av pistol 10 266

OBJ_DOKU-40725-003.fm Page 71 Wednesday, February 18, 2015 9:24 AM

72 | Svenska

F 016 L81 056 | (18.2.15) Bosch Power Tools

Driftstart

För din säkerhet

Obs! Före underhålls- och rengöringsarbeten

skall redskapet kopplas ifrån. Detta gäller

även om nätsladden skadats eller är tilltrass-

lad.

Driftspänningen är 230 V AC, 50 Hz (för icke EU-länder

220 V, 240 V alltefter utförande). Använd endast godkända

skarvsladdar. Information kan du få från din auktoriserade

kundtjänst.

För en eventuellt behövlig skarvsladd till högtryckstvätten

krävs följande ledartvärsnitt:

– 1,5mm2 för max. 20 m längd

– 2,5mm2 för max. 50 m längd

Anvisning: Om en skarvsladd används måste den – enligt

beskrivning i säkerhetsföreskrifterna – ha en skyddsledare

som via stickproppen anslutits till skyddsledaren i elsyste-

met.

I tveksamma fall hör med en utbildad elektriker eller närmaste

Bosch servicestation.

SE UPP: Skarvsladdar av annat slag kan inne-

bära fara. Skarvsladden, stickproppen och

kontaktdonen måste vara vattentäta och god-

kända för användning utomhus.

Sladdkontaktdon ska vara torra och får inte ligga på marken.

För ökad säkerhet använd en FI-jordfelsbrytare (RCD) med en

utlösningsström på högst 30 mA. Denna FI-brytare skall kon-

trolleras före varje användning.

Om anslutningssladden skadats får den repareras endast i en

auktoriserad Bosch-verkstad.

Anvisningar för produkter som inte säljs i GB:

OBSERVERA: För din säkerhet krävs att stickkontakten på

redskapet sammankopplas med skarvsladden. Skarvslad-

dens koppling måste skyddas mot stänkvatten, bestå av

gummi eller ha gummimantel. Skarvsladden ska vara försedd

med dragavlastning.

Aggregatet får inte användas utan vatten.

Drift

Inkoppling

Anslut vattenslangen (ingår ej i leverans) till vattenuttaget och

högtryckstvätten.

Kontrollera att nätströmställaren står i läget ”0” och anslut

högtryckstvätten till nätuttaget.

Öppna vattenkranen.

Aktivera inkopplingsspärren (bakom strömställaren på pistol-

handtaget) för att lösa ut avtryckaren. Tryck helt ned avtryck-

aren tills vattnet flyter i jämn ström och redskapet och hög-

trycksslangen inte längre innehåller luft. Släpp avtryckaren.

Aktivera inkopplingsspärren (främre omkopplaren på pistol-

handtaget).

Vrid nätströmsbrytaren. Rikta sprutpistolen nedåt. Aktivera

inkopplingsspärren för att lösa ut avtryckaren. Tryck fullstän-

digt ned avtryckaren.

Autostopp-funktion

Motorn i högtrycksaggregatet kopplas från genast när

avtryckaren på pistolhandtaget släpps.

Arbetsanvisningar

Allmänt

Kontrollera att högtrycksaggregatet står plant.

För inte högtrycksslangen för långt framåt och dra inte heller

fram högtrycksaggregatet i slangen. Detta kan leda till att hög-

trycksaggregatet inte längre står stadigt och faller omkull.

Knäck inte högtrycksslangen och kör inte heller över den med

fordon. Skydda högtrycksslangen mot skarpa kanter och

hörn.

Använd inte rotormunstycket för biltvätt.

Varning! Patio Cleanern är endast lämplig för plana ytor!

Använd den inte för trappor eller vertikala ytor. Berör aldrig

rotormunstycket när det används!

Arbetsanvisningar för användning av rengörings-

medel

Använd endast reningsmedel som uttryckligen är god-

kända för högtrycksaggregatet.

Vi rekommenderar att med hänsyn till miljöskyddet sparsamt

använda reningsmedel. Beakta de anvisningar för utspädning

som anges på behållaren.

Det med denna produkt levererade högtrycksmunstycket är

försett med ett reglage för inställning av reningsmedlet. Reg-

leringen görs vid behov.

Rekommenderad reningsmetod

Steg 1: lösa upp smutsen

Anslut högtrycksskummunstycket och applicera reningsme-

del sparsamt.

Steg 2: Avlägsna smutsen

Avlägsna frigjord smuts med högt tryck.

Anvisning: Starta vid rening med smuts-/reningsmedel på

lodräta ytor nedtill och gå sedan uppåt. Spola sedan uppifrån

och nedåt.

Användning av alternativa vattenställen

Detta trycktvättaggregat är självsugande och medger uppsug-

ning av vatten från behållare och naturliga källor. Det är VIK-

TIGT, att Bosch-filtret vid vattenintaget är rengjort och mon-

terat, samt att endast rent vatten sugs upp.

Så här lagras pistolen/lansen/mun-

stycket under arbetet 11 266

Placera slangen i slangfästet 12 267

Lagring 13 267

Välj tillbehör 14 268

Handlingsmål Figur Seite

OBJ_DOKU-40725-003.fm Page 72 Wednesday, February 18, 2015 9:24 AM

Svenska | 73

Bosch Power Tools F 016 L81 056 | (18.2.15)

Öppna kärl/behållare och naturliga vattendrag

Använd självsugningstillbehör bestående av:

–sugsikt med backventil

– 3 m förstärkt sugslang

– universalkoppling till trycktvättaggregatet

Med detta tillbehör kan trycktvättaggregatet suga upp vatten

0,5 m över vattennivån. Det kan dröja ungefär 15 sekunder.

Doppa ned 3 m slangen fullständigt i vattnet för att avlägsna

luften. Anslut 3 m sugslangen till trycktvättaggregatet och för-

säkra dig om att sugsiktet hålls under vattenytan.

Låt trycktvättaggregatet gå utan ansluten sprutpistol, tills

vattnet kommer jämnt ur högtrycksslangen. Om inget vatten

kommer ännu om 25 sekunder, stäng av och kontrollera alla

anslutningar. Om vatten kommer, stäng av trycktvättaggrega-

tet och anslut sprutpistolen och spolröret för arbetet.

Det är viktigt att slangen och kopplingarna är av god kvalitet,

tätt anslutna och att tätningarna är oskadade och rakt monte-

rade. Läckande anslutningar kan förhindra uppsugningen.

Vattenbehållare med avtappningskran

Om trycktvättaggregatet skall anslutas till en tank med en pas-

sande avtappningskran måste först en vattenslang (inte med-

följande) anslutas till kranen. Öppna kranen för att förtränga

all luft från slangen och anslut den sedan till trycktvättaggre-

gatet.

Felsökning

Symptom Möjlig orsak Åtgärd

Motorn startar inte Stickproppen är inte ansluten Anslut stickproppen

Nätuttaget är defekt Använd ett annat nätuttag

Säkringen har löst ut Byt säkringen

Skarvsladden har skadats Försök utan skarvsladd

Motorskyddet har löst ut Låt motorn svalna 15 minuter

Igenfrusen Låt pumpen, vattenslangen eller tillbehöret tina upp

Motorn stannar Säkringen har löst ut Byt ut säkringen

Fel nätspänning Kontrollera nätspänningen som måste överens-

stämma med uppgifterna på typskylten

Motorskyddet har löst ut Låt motorn svalna 15 minuter

Säkringen löser ut Säkringen är för svag Anslut till en strömkrets vars säkring motsvarar hög-

tryckstvättens effekt

Motorn går, men inget tryck alstras Munstycket delvis tilltäppt Rengör munstycket

Motorljud hörs, men motorn funge-

rar inte Bristfällig nätspänning Kontrollera att nätspänningen överensstämmer

med uppgifterna på typskylten

För låg spänning till följd av att en

skarvsladd används Kontrollera att skarvsladden är lämplig för aggrega-

tet

Aggregatet har under en längre tid

inte använts Ta kontakt med auktoriserad Bosch kundservice

Problemet är autostopp-funktionen Ta kontakt med auktoriserad Bosch kundservice

Pulserande tryck Luft i vattenslangen eller pumpen Låt högtrycksaggregatet gå med öppen sprutpistol,

öppen vattenkran och med på lågtryck inställt mun-

stycke tills ett konstant arbetstryck uppnåtts

Vattenförsörjningen ej korrekt Kontrollera att vattenanslutningen motsvarar upp-

gifterna i tekniska data. Vattenslangarnas area får

inte underskrida 1/2" eller Ø 13 mm

Vattenfiltret tilltäppt Rengör vattenfiltret

Vattenslangen inklämd eller knäckt Räta ut vattenslangen

Högtrycksslangen är för lång Ta bort förlängningen från högtrycksslangen, max.

vattenslanglängd 7 m

Trycket jämnt men för lågt

Anvisning: Vissa tillbehör orsakar

ett lågt tryck

Munstycket slitet Byt ut munstycket

Start-/stoppventilen sliten Aktivera avtryckaren snabbt 5 gånger i följd

OBJ_DOKU-40725-003.fm Page 73 Wednesday, February 18, 2015 9:24 AM

74 | Svenska

F 016 L81 056 | (18.2.15) Bosch Power Tools

Underhåll och service

Service

Innan arbeten på högtryckstvätten påbörjas, ska stick-

proppen dras ur och vattenanslutningen tas loss.

Anvisning: Regelbundna underhållsåtgärder garanterar en

lång och tillförlitlig brukstid.

Kontrollera elredskapet regelbundet avseende defekter som

t. ex. lös infästning eller skadade komponenter.

Kontrollera att skyddskåporna och skyddsanordningarna är

oskadade och korrekt monterade. Innan elredskapet tas i

bruk ska nödvändiga underhållsåtgärder och reparationer

utföras.

Om i elredskapet trots exakt tillverkning och sträng kontroll

störning skulle uppstå, bör reparation utföras av auktoriserad

serviceverkstad för Bosch-trädgårdsredskap.

Var vänlig ange vid förfrågningar och reservdelsbeställningar

produktnumret som består av 10 siffror och som finns på

elredskapets typskylt.

Efter användning/lagring

Slå från strömställaren och aktivera avtryckaren för att

tömma högtrycksslangen.

Rengör högtryckstvätten på utsidan med en mjuk borste och

en trasa. Använd varken vatten, lösningsmedel eller polerme-

del. Avlägsna alla föroreningar och rengör noggrant motorns

ventilationsöppningar.

Lagring efter säsongens slut: Tappa av allt vatten ur pumpen

genom att köra motorn några sekunder och sedan aktivera

avtryckaren.

Ställ inte upp andra föremål på högtryckstvätten.

Lagra redskapet på ett frostfritt ställe.

Kontrollera att kablarna under lagring inte kommer i kläm.

Knäck inte högtrycksslangen.

Kundtjänst och användarrådgivning

www.bosch-do-it.com

Svenska

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Danmark

Tel.: (08) 7501820 (inom Sverige)

Fax: (011) 187691

Miljöskydd

Miljöskadliga kemikalier får inte rinna ut på marken, till grund-

vattnet, sjöar, floder etc.

När rengöringsmedel används ska hänsyn tas till uppgifterna

på förpackningen och föreskriven koncentration.

Vid rengöring av motorfordon ska lokala föreskrifter beaktas.

Se till att avsprutad olja inte rinner ned i grundvattnet.

Avfallshantering

Högtrycksaggregat, tillbehör och förpackning ska omhänder-

tas på miljövänligt sätt för återvinning.

Släng inte högtrycksaggregatet i hushållsavfall!

Endast för EU-länder:

Enligt det europeiska direktivet

2012/19/EU för elektriska och elektro-

niska apparater och dess modifiering till

nationell lag måste obrukbara elektriska

och elektroniska apparater omhändertas

separat och lämnas in för återvinning på

miljövänligt sätt.

Ändringar förbehålles.

Motorn går, men trycket är begrän-

sat och arbetstryck saknas Vatten har inte anslutits Anslut vattnet

Filtret tilltäppt Rengör filtret

Munstycket tilltäppt Rengör munstycket

Högtryckstvätten startar av sig själv Pumpen eller sprutpistolen är otät Ta kontakt med auktoriserad Bosch kundservice

Högtryckstvätten är otät Pumpen är otät Ringa vattenläckage godkänns; vid större läckage

kontakta kundtjänsten

Symptom Möjlig orsak Åtgärd

OBJ_DOKU-40725-003.fm Page 74 Wednesday, February 18, 2015 9:24 AM

Norsk | 75

Bosch Power Tools F 016 L81 056 | (18.2.15)

Norsk

Sikkerhetsinformasjon

Forklaring av bildesymbolene

Generell fareinformasjon.

Rett aldri vannstrålen mot

mennesker, dyr, selve

maskinen eller elektriske

deler.

OBS: Høytrykksstrålen kan være farlig

dersom den brukes til ikke formålsmes-

sig bruk.

I henhold til de gjeldende be-

stemmelsene må apparatet

uten adskilte systemer ikke

koples til et drikkevannsnett. Benytt

en systemskiller iht. IEC 61770 type

BA. Vann som strømmer gjennom

systemskilleren er ikke lenger drik-

kevann.

Sikkerhetsinformasjon for høy-

trykksspylere

Les gjennom alle advarslene

og anvisningene. Feil ved

overholdelsen av advarslene og

nedenstående anvisninger kan medfø-

re elektriske støt, brann og/eller alvorli-

ge skader.

Advarslene og henvisningsskiltene

på maskinen gir viktige informasjo-

nene for en farefri drift.

I tillegg til informasjonene i driftsin-

struksen må de generelle sikkerhets-

forskriftene og uhellforebyggende

forskriftene følges.

Strømtilkobling

Spenningen til strømkilden må stem-

me overens med angivelsene på mas-

kinens typeskilt.

Det anbefales å koble denne maski-

nen kun til en stikkontakt som er sik-

ret med en 30 mA jordfeilbryter.

Trekk støpselet ut av stikkontakten

selv om du bare for en kort stund lar

maskinen stå uten oppsyn.

Den elektriske spenningsforsyningen

må være i samsvar med IEC 60364-1.

Hvis det er nødvendig å skifte ut til-

koplingsledningen, må dette gjøres

av produsenten, autoriserte service-

verksteder eller en annen kvalifisert

person, slik at det ikke oppstår fare

for sikkerheten.

Ta aldri i støpselet med våte hender.

Ikke trekk ut støpselet når du arbei-

der med maskinen.

Ikke kjør over, press eller dra i strøm-

eller skjøteledningen, ellers kan den

ta skade. Beskytt ledningen mot var-

me, olje og skarpe kanter.

Ikke bruk maskinen når strømlednin-

gen eller viktige deler, som høytrykk-

slange, sprøytepistol eller sikkerhets-

innretninger er skadet.

OBS! Ikke forskriftsmessige skjøte-

ledninger kan være farlige.

Ved bruk av en skjøteledning må

støpsel og kopling være vanntette.

Skjøteledningen må ha et ledertverr-

snitt iht. informasjonene i driftsin-

struksen og være beskyttet mot

sprutvann. Stikkforbindelsen må ikke

ligge i vannet.

OBJ_DOKU-40725-003.fm Page 75 Wednesday, February 18, 2015 9:24 AM

76 | Norsk

F 016 L81 056 | (18.2.15) Bosch Power Tools

Hvis støpselet på strømtilførsels- el-

ler skjøteledningen må skiftes ut, må

sprutbeskyttelsen og den mekaniske

stabiliteten opprettholdes.

Vannkobling

Ta hensyn til vannverkets forskrifter.

Skruforbindelsene til alle koblings-

slangene må være tette.

Bruk kun en forsterket slange med en

diameter på 12,7 mm (1/2").

Maskinen må aldri koples til drikke-

vannsforsyningen uten tilbakestrøm-

ningsventil. Vann som er gått gjen-

nom tilbakestrømningsventilen, kan

ikke lenger drikkes.

Høytrykkslangen må ikke være ska-

det (fare for sprekking). En skadet

høytrykkslange må straks skiftes ut.

Det må kun brukes slanger og forbin-

delser som anbefales av produsen-

ten.

Høytrykkslanger, armaturer og kop-

linger er viktig for maskinens sikker-

het. Bruk kun slanger, armaturer og

koplinger som anbefales av produ-

senten.

På vanntilkoplingen må bare rent el-

ler filtrert vann benyttes.

Bruk

Før bruk må maskinen og tilbehøret

kontrolleres med hensyn til feilfri til-

stand og driftssikkerhet. Hvis tilstan-

den ikke er feilfri må maskinen ikke

brukes.

Du må ikke rette vannstrålen mot deg

selv eller andre personer, for å ren-

gjøre klær eller sko.

Det må ikke suges opp løsemiddel-

holdige væsker, ufortynnet syre, ace-

ton eller løsemidler inklusive bensin,

malingstynner og fyringsolje, for de-

res sprøytetåke er sterkt antennelig,

eksplosiv og giftig.

Ved bruk av maskinen i fareområder

(f.eks. bensinstasjoner) må de tilsva-

rende sikkerhetsforskriftene følges.

Drift i eksplosjonsutsatte rom er for-

budt.

Maskinen må ha en stabil under-

grunn.

Bruk kun rengjøringsmidler som er

anbefalt av maskinprodusenten og ta

hensyn til produsentens informasjo-

ner om bruk og deponering og ad-

varsler.

Alle strømførende deler i arbeidsom-

rådet må være sprutvannbeskyttet.

Utløserspaken til sprøytepistolen må

ikke klemmes fast i stilling «ON» un-

der drift.

Bruk egnede arbeidsklær mot sprut-

vann. Ikke bruk maskinen innenfor

personers rekkevidde, hvis de ikke

bruker beskyttelsesklær.

Bruk om nødvendig egnet verneut-

styr (PSA) mot vannsprut, f. eks. ver-

nebriller, støvbeskyttelsesmaske

etc., for å beskytte deg mot vann,

partikler og/eller aerosoler som re-

flekteres av gjenstandene.

Høyt trykk kan la gjenstander sprette

tilbake. Bruk om nødvendig egnet

personlig verneutstyr, f. eks. verne-

briller.

For å unngå skader fra høytrykkstrå-

len på bildekk/ventiler må det kun

rengjøres med en minsteavstand på

30 cm. Første tegn på dette er at dek-

OBJ_DOKU-40725-003.fm Page 76 Wednesday, February 18, 2015 9:24 AM

Norsk | 77

Bosch Power Tools F 016 L81 056 | (18.2.15)

ket misfarges. Skadede dekk/ venti-

ler er livsfarlige.

Asbestholdige materialer og materia-

ler som inneholder helsefarlige stof-

fer må ikke sprøytes av.

De anbefalte rengjøringsmidlene må

ikke brukes ufortynnet. Produktene

er sikre, fordi de ikke inneholder sy-

rer, lut eller miljøfarlige stoffer. Vi an-

befaler å oppbevare rengjøringsmid-

ler utilgjengelig for barn. Hvis

rengjøringsmiddelet kommer inn i øy-

nene må det straks skylles grundig

med vann, ved svelging må man

straks oppsøke en lege.

Bruk høytrykksspyleren aldri uten

filter, med skittent eller med ska-

det filter. Ved bruk av høytrykksspy-

leren uten eller skittent eller skadet

filter opphører garantien.

Metalldeler kan bli varme etter lengre

bruk. Bruk om nødvendig vernehan-

sker.

Du må ikke arbeide med høytrykks-

spyleren i dårlig vær, spesielt når det

trekker opp til torden.

Betjening

Personen som betjener maskinen må

kun gjøre dette på korrekt måte. Ta

hensyn til de lokale forholdene. Ta

bevisst hensyn til andre personer un-

der arbeidet, særskilt barn.

Maskinen må kun brukes av personer

som er opplært i bruk og håndtering

eller personer som har papirer på at

de kan betjene maskinen. Maskinen

må ikke brukes av barn eller ungdom.

Barn må være under oppsyn for å for-

hindre at de leker med maskinen.

Denne maskinen kan brukes av per-

soner med innskrenkede fysiske,

sensoriske og mentale evner eller

manglende erfaring og kunnskap,

hvis de er under oppsyn eller har fått

anvisninger om hvordan apparatet

skal brukes sikkert og forstår farene

som er forbundet med dette.

Maskinen må aldri være uten oppsyn

når den er innkoplet.

Vannstrålen som kommer ut av høy-

trykkdysen utløser et tilbakeslag.

Derfor må du holde sprøytepistolen

og sprøytelansen fast med begge

hender.

Transport

Før transport må maskinen slås av og

sikres.

Vedlikehold

Slå maskinen av før alle rengjørings-

og vedlikeholdsarbeider utføres og

før tilbehøret skiftes ut. Trekk ut støp-

selet hvis maskinen brukes med

strømspenning.

Reparasjoner må kun utføres av auto-

riserte Bosch-serviceverksteder.

Tilbehør og reservedeler

Det må kun brukes tilbehør og reser-

vedeler som er godkjent av produsen-

ten. Original-tilbehør og original-re-

servedeler sikrer en feilfri drift av

maskinen.

Symboler

Nedenstående symboler er viktige for lesing og forståelse av

driftsinstruksen. Legg merke til symbolene og deres betyd-

ning. En riktig tolkning av symbolene hjelper deg å bruke elek-

troverktøyet på en bedre og sikrere måte.

OBJ_DOKU-40725-003.fm Page 77 Wednesday, February 18, 2015 9:24 AM

78 | Norsk

F 016 L81 056 | (18.2.15) Bosch Power Tools

Formålsmessig bruk

Maskinen er beregnet til rengjøring av utendørs flater og ob-

jekter, for maskiner, kjøretøy og båter, hvis det tilsvarende til-

behøret brukes, som f.eks. et rengjøringsmiddel som er god-

kjent av Bosch.

Den er beregnet til bruk i en omgivelsestemperatur på mellom

0°C og 40°C.

Dette produktet er ikke egnet for yrkesmessig bruk.

Tekniske data

Støy-/vibrasjonsinformasjon

Samsvarserklæring

Symbol Betydning

Bevegelsesretning

Vekt

På

Lo Lavt trykk

Hi Høyt trykk

Tilbehør

Høytrykkspyler AQT 42-13 AQT 45-14 X

Produktnummer 3 600 HA7 3.. 3 600 HA7 4..

Opptatt effekt kW 1,9 2,1

Temperatur innløp max. °C 40 40

Vannmengde innløp min. l/min 6,6 7,5

Tillatt trykk MPa 13 14

Nominelt trykk MPa 9 11

Gjennomstrømning l/min 6 6,8

Maksimalt inngangstrykk MPa 1 1

Autostopp-funksjon - -

Vekt tilsvarende EPTA-Procedure 01/2003 kg 11,4 18,5

Beskyttelsesklasse /II /I

Serienummer Se serienummeret (typeskilt) på høytrykkspyleren

Innkoblinger fører til korte spenningsreduksjoner. Ved ugunstige nettvilkår kan det oppstå forstyrrelser på andre apparater. Ved nettimpedanser på

mindre enn 0,153 Ohm forventes det ingen forstyrrelser.

Støyutslippsverdier målt i henhold til EN 60335-2-79. 3 600 ... HA7 3.. HA7 4..

Maskinens A-bedømte typiske støynivå er:

lydtrykknivå

lydeffektnivå

usikkerhet K

Bruk hørselvern!

dB(A)

Totale vibrasjonsverdier ah (vektorsum for tre retninger) og usikkerhet K beregnet iht.

EN 60335-2-79:

Svingningsemisjonsverdi ah

Usikkerhet K m/s2

m/s22,0

1,5 2,0

1,5

3 600 ... HA7 3.. HA7 4..

Vi erklærer under eneansvar at produktet som er beskrevet under «Tekniske data» er i over-

ensstemmelse med alle relevante bestemmelser i direktivene 2011/65/EU,

til 19. april 2016: 2004/108/EC, fra 20. april 2016: 2014/30/EU, 2006/42/EC,

2000/14/EC inkludert endringer, og følgende standarder: EN 60335-1, EN 60335-2-79.

2000/14/EC: Garantert lydeffektnivå:

Samsvarsbedømmelsesmetode jf. tillegg V. dB(A) 95 95

OBJ_DOKU-40725-003.fm Page 78 Wednesday, February 18, 2015 9:24 AM

Norsk | 79

Bosch Power Tools F 016 L81 056 | (18.2.15)

Produktkategori: 27

Tekniske data (2006/42/EC, 2000/14/EC) hos:

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Montering og drift

Igangsetting

For din egen sikkerhet

OBS! Før vedlikeholds- eller rengjøringsarbei-

der må maskinen slås av og støpselet trekkes

ut. Det samme gjelder hvis strømledningen er

skadet, kuttet eller oppviklet.

Driftsspenningen er 230 V AC, 50 Hz ( for ikke-EU-land

220 V, 240 V alt etter utførelse). Bruk kun godkjente skjøte-

ledninger. Du får informasjoner hos din autoriserte kundeser-

vice.

Hvis du vil bruke en skjøteledning ved drift av høytrykkspyle-

ren er følgende ledningstverrsnitt nødvendig:

– 1,5mm2 opp til en lengde på max. 20 m

– 2,5mm2 opp til en lengde på max. 50 m

Merk: Hvis det brukes en skjøteledning må denne ha en jor-

dingstråd – som beskrevet i sikkerhetsforskriftene – som via

støpselet er forbundet med jordingstråden i det elektriske an-

legget.

I tvilstilfeller må du spørre en utdannet elektriker eller nær-

meste Bosch serviceverksted.

OBS! Ikke forskriftsmessige skjøteledninger

kan være farlige. Skjøteledninger, støpsler og

koblinger må være vanntette modeller som er

godkjent for utendørs bruk.

Kabelforbindelser skal være tørre og ikke ligge på bakken.

Bruk for å øke sikkerheten en jordfeilbryter (RCD) med en feil-

strøm på maksimal 30 mA. Denne feilstrømbryteren bør kon-

trolleres før hver bruk.

Hvis tilkoplingsledningen er skadet må den kun repareres av

et autorisert Bosch-verksted.

Informasjon for produkter som ikke selges i GB:

OBS! For din egen sikkerhet er det nødvendig at støpselet på

maskinen forbindes med skjøteledningen. Koplingen til skjø-

teledningen må være beskyttet mot vannsprut, bestå av gum-

mi eller ha gummitrekk. Skjøteledningen må brukes med

strekkavlastning.

Vær oppmerksom på at maskinen ikke kan kjøre uten vann.

Bruk

Innkopling

Vannslangen (medleveres ikke) forbindes med vannkoblin-

gen og maskinen.

Pass på at strømbryteren står i stilling «0» og kople maskinen

til stikkontakten.

Skru opp vannkranen.

Betjen innkoplingssperren (bakre bryter på pistolhåndtaket)

for å frigi avtrekkeren. Trykk avtrekkeren helt ned til vannet

renner jevnt og det ikke lenger befinner seg luft i maskinen og

i høytrykksslangen. Slipp avtrekkeren. Betjen innkoplings-

sperren (fremre bryter på pistolhåndtaket).

Drei nettbryteren. Rett sprøytepistolen nedover. Betjen inn-

koplingssperren for å frigi avtrekkeren. Trykk avtrekkeren

helt ned.

Autostopp-funksjon

Maskinen kopler ut motoren så snart avtrekket på pistolgre-

pet slippes.

Arbeidshenvisninger

Generelt

Pass på at høytrykkspyleren står på en plan undergrunn.

Gå ikke med høytrykksslangen for langt fremover hhv. ikke

trekk høytrykksspyleren i slangen. Dette kan føre til at høy-

trykksspyleren ikke lenger står stabilt og velter.

Ikke brett høytrykkslangen og kjør ikke over slangen med et

kjøretøy. Beskytt høytrykkslangen mot skarpe kanter eller

hjørner.

Ikke bruk rotasjonsdysen til vasking av biler.

Advarsel! Patio Cleaners er kun egnet for bruk på plane flater!

Ikke bruk den for trapper og vertikale flater. Berør aldri rota-

sjonsdysen når denne er i drift!

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Mål for aktiviteten Bilde Side

Leveranseomfang 1259

Innstilling av håndtaket 2260

Tilkopling av lansen til sprøytepistolen 3261

Tilkopling av høyttrykkslange/sprøytepistol 4262

Påsetting av dysen 5263-264

Vannkobling 6264

Inn-/utkopling 7265

Rengjøring av filteret 8265

Rengjør dysen 9265

Lagring pistol 10 266

Lagring av pistolen/lansen/dysen under

bruk 11 266

Sett slange inn i slangeholderen 12 267

Lagring 13 267

Valg av tilbehør 14 268

OBJ_DOKU-40725-003.fm Page 79 Wednesday, February 18, 2015 9:24 AM

80 | Norsk

F 016 L81 056 | (18.2.15) Bosch Power Tools

Arbeidshenvisninger til vasking med rengjørings-

midler

Bruk bare rengjøringsmidler som uttrykkelig er egnet

for høytrykksspylere.

Vi anbefaler å benytte rengjøringsmidlene sparsomt, ta hen-

syn til miljøvern. Ta hensyn til anbefalingene for fortynning

som er plassert på beholderen.

Høytrykk-skumdysen som leveres sammen med dette pro-

duktet har en regulator for innstilling av rengjøringsmiddelet.

Reguleringen skjer etter behov.

Anbefalt rengjøringsmetode

Skritt 1: Løsne smuss

Tilkople høytrykk-skumdysen og påfør rengjøringsmiddelet

sparsomt.

Skritt 2: Fjern smuss

Fjern løsnet smuss med høyt trykk.

Merk: Begynn med rengjøringen av loddrette flater med

smuss-/rengjøringsmiddelet nede og arbeid deg oppover. Når

du spyler arbeider du ovenfra og nedover.

Bruk på alternative kilder

Denne høytrykkspyleren er selvsugende og muliggjør innsu-

gingen av vann fra beholdere eller naturlige kilder. Det er

VIKTIG, at Bosch-filteret er rengjort og satt inn på vanninnlø-

pet og at det bare suges inn rent vann.

Åpne tanker/beholdere og naturlige vassdrag

Bruk tilbehøret for selvsuging bestående av:

– Innsugningssil med tilbakeslagsventil

– 3 m forsterket sugeslange

– Universalkobling til høytrykksspyleren

Med dette tilbehøret kan høytrykksspyleren suge opp vann

0,5 m høyt over vannflaten. Dette kan vare omtrent 15 sek-

under.

Dypp 3 m slange helt under vann for å fortrenge luften. Koble

3 m sugeslange til høytrykksvaskeren og sørg for at suge sil

fortsatt under vann.

La høytrykksspyleren gå mens sprøytepistolen er tatt av til

vannet renner jevnt ut av høytrykkslangen. Hvis det etter

25 sekunder fremdeles ikke renner ut vann, slå av og kontrol-

ler alle tilkoplinger. Når vann renner ut, slå av høytrykksspyle-

ren og tilkople sprøytepistolen og sprøytelansen for å arbei-

de.

Det er viktig at slange og koblinger har god kvalitet, er tett for-

bundet og pakningene er uskadde og er satt inn rett. Utette til-

koplinger kan hindre innsugningen.

Vannbeholder med tømmekran

Hvis høytrykksspyleren skal koples til en tank med en passen-

de tømmekran, må først en vannslange (ikke medlevert) ko-

ples til kranen. Åpne kranen for å fortrenge all luft ut av slan-

gen og kople den så til høytrykksspyleren.

Feilsøking

Symptomer Mulig årsak Utbedring

Motoren starter ikke Støpselet er ikke satt i Sett støpselet i

Defekt stikkontakt Bruk en annen stikkkontakt

Sikringen er utløst Skift ut sikringen

Skjøteledningen er skadet Forsøk uten skjøteledning

Motorvernet er utløst La motoren avkjøles i 15 min

Frosset La pumpe, vannslange eller tilbehør tine opp

Motoren stanser Sikringen er utløst Utskifting av sikringen

Ikke korrekt nettspenning Kontroller nettspenningen, denne må tilsvare infor-

masjonene på typeskiltet

Motorvernet er utløst La motoren avkjøles i 15 min

Sikringen utløses Sikringen er for svak Tilkobles til strømkrets som er sikret tilsvarende

høytrykkspylerens effekt

Motoren går, men det finnes intet

trykk Dysen er delvis tettet Rengjør dysen

Motorstøy finnes, men ingen funk-

sjon Utilstrekkelig nettspenning Kontroller at strømnettets spenning er i samsvar

med angivelsene på typeskiltet

For lav spenning på grunn av bruk av

skjøtekabel Kontroller at skjøtekabelen er egnet

Maskinen ble ikke brukt i lengre tid Henvend deg til en autorisert Bosch kundeservice

Problemer med autostopp-funksjo-

nen Henvend deg til en autorisert Bosch kundeservice

OBJ_DOKU-40725-003.fm Page 80 Wednesday, February 18, 2015 9:24 AM

Norsk | 81

Bosch Power Tools F 016 L81 056 | (18.2.15)

Service og vedlikehold

Vedlikehold

Før alle arbeider på maskinen må strømstøpselet trek-

kes ut og vannkoblingen løses.

Merk: Utfør følgende vedlikeholdsarbeid med jevne mellom-

rom, slik at du oppnår en pålitelig og lang bruk av maskinen.

Sjekk med jevne mellomrom om det er feil på maskinen, slik

som løst feste og slitte eller skadede deler.

Sjekk at deksler og beskyttelsesinnretninger ikke er skadet og

er plassert riktig. Utfør eventuelle nødvendige vedlikeholds-

eller reparasjonsarbeider før bruk.

Hvis maskinen til tross for omhyggelige produksjons- og kon-

trollmetoder en gang skulle svikte, må reparasjonen utføres

av et autorisert serviceverksted for Bosch-hageutstyr.

Ved alle forespørsler og reservedelsbestillinger må du oppgi

det 10-sifrede produktnummeret som er angitt på maskinens

typeskilt.

Etter bruk/oppbevaring

Slå av på-/av-bryteren og betjen avtrekkeren for å tømme

høytrykkslangen.

Høytrykkspylerens utvendige deler må rengjøres grundig med

en myk børste og en klut. Det må ikke brukes vann, løsemidler

og polermidler. Fjern all smuss, rengjør særskilt ventilasjons-

sprekkene til motoren.

Lagring etter sesongslutt: Fjern alt vann fra pumpen idet du

lar motoren gå i noen sekunder og betjener avtrekket.

Ikke sett andre gjenstander på maskinen.

Lagre maskinen i frostfrie omgivelser.

Sørg for at ledningen ikke klemmes fast når den lagres. Ikke

brett høytrykkslangen.

Kundeservice og rådgivning ved bruk

www.bosch-do-it.com

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: 64 87 89 50

Faks: 64 87 89 55

Miljøvern

Miljøfarlige kjemikalier må ikke komme inn i jord, grunnvann,

dammer, elver etc.

Ved bruk av rengjøringsmidler må informasjonene på embal-

lasjen og den foreskrevne konsentrasjonen overholdes nøye.

Ved rengjøring av motorkjøretøy må de lokale forskriftene føl-

ges: Det må forhindres at avsprøytet olje kommer inn i grunn-

vannet.

Deponering

Høytrykkspyleren, tilbehøret og emballasjen må leveres inn til

miljøvennlig gjenvinning.

Høytrykkspyleren må ikke kastes i vanlig søppel!

Pulserende trykk Luft i vannslangen eller pumpen La høytrykkspyleren gå med åpen sprøytepistol,

åpen vannkran og med dysen innstilt på lavtrykk, til

et jevnt arbeidstrykk er oppnådd

Vanntilførselen er ikke korrekt Kontroller om vannkoblingen tilsvarer informasjo-

nene i de tekniske data. De minste vannslangene

som kan brukes, er 1/2" eller Ø 13 mm

Vannfilteret er tettet Rengjøring av vannfilteret

Vannslangen er klemt fast eller bret-

tet Legg vannslangen rett ut

Høytrykkslangen er for lang Ta av høytrykkslange-forlengelsen, max. vannslan-

gelengde 7 m

Jevnt, men for lavt trykk

Merk: Bestemt tilbehør forårsaker

lavt trykk

Slitt dyse Skift dysen

Slitt start-/stoppventil Trykk avtrekket 5 ganger etter hverandre

Motoren går men trykket er begren-

set eller intet arbeidstrykk Vann er ikke tilkoblet Vann tilkobles

Tettet filter Rengjøring av filteret

Tettet dyse Rengjør dysen

Høytrykkspyleren starter av seg

selv Pumpe eller sprøytepistol er ikke tett Henvend deg til en autorisert Bosch kundeservice

Maskinen lekker Pumpen lekker Små lekkasjer er tillatt. Ved større lekkasjer ta kon-

takt med kundeservicen

Symptomer Mulig årsak Utbedring

OBJ_DOKU-40725-003.fm Page 81 Wednesday, February 18, 2015 9:24 AM

82 | Suomi

F 016 L81 056 | (18.2.15) Bosch Power Tools

Kun for EU-land:

Jf. det europeiske direktivet 2012/19/EU

vedr. gamle elektriske og elektroniske ap-

parater og tilpassingen til nasjonale lover

må gamle elektriske og elektroniske maski-

ner som ikke lenger kan brukes samles inn

og leveres inn til en miljøvennlig resirkule-

ring.

Rett til endringer forbeholdes.

Suomi

Turvallisuusohjeita

Kuvatunnusten selitys

Yleiset varoitusohjeet.

Älä koskaan suuntaa vesi-

suihkua ihmisiin, eläimiin,

itse laitteeseen tai sähkö-

osiin.

Huom: Painesuihku voi väärin käytetty-

nä olla vaarallinen.

Voimassaolevien määräysten

mukaan ei laitetta saa liittää

juomavesiverkkoon ilman ta-

kaiskuventtiiliä. Käytä IEC 61770

mallin BA mukaista takaiskuventtii-

liä. Vesi, joka virtaa takaiskuventtii-

lin kautta ei enää ole juomavettä.

Painepesurien turvallisuusohjeet

Lue kaikki turvallisuus- ja

muut ohjeet. Turvallisuusohjei-

den noudattamisen laiminlyönti

saattaa johtaa sähköiskuun, tulipaloon

ja/tai vakavaan loukkaantumiseen.

Laitteeseen kiinnitetyt varoitus- ja

ohjekilvet antavat tärkeää tietoa tur-

vallisesta käytöstä.

Käyttöohjeessa olevien ohjeiden li-

säksi tulee ottaa huomioon yleiset

turvallisuus- ja tapaturmantorjunta-

ohjeet.

Sähköliitäntä

Virtalähteen jännitteen tulee vastata

laitteen tyyppikilvessä olevia tietoja.

Suositellaan, että tämä laite liitetään

vain pistorasiaan, jota suojaa 30 mA

vikavirtasuojakytkin.

Irrota pistotulppa pistorasiasta, jos

jätät laitteen edes vähäksi aikaa ilman

valvontaa.

Sähköliitännän tulee vastata

IEC 60364-1 määräyksiä.

Jos liitäntäjohto on vaihdettava, työ

täytyy antaa valmistajan, valtuutetun

huollon tai ammattitaitoisen henkilön

tehtäväksi, jotta vältyttäisiin turvalli-

suusriskiltä.

Älä koskaan tartu pistotulppaan käsi-

en ollessa kosteat.

Älä irrota pistotulppaa pistorasiasta,

kun työskentelet laitteen kanssa.

Verkkojohdon tai jatkojohdon yli ei

saa ajaa, niitä ei saa litistää eikä mur-

taa, koska ne saattavat vahingoittua.

Suojaa johto kuumuudelta, öljyltä ja

teräviltä reunoilta.

Älä käytä laitetta, jos verkkojohto tai

muu tärkeä osa kuten paineletku,

suihkupistooli tai turvalaite on vahin-

goittunut.

Huom: sääntöjenvastaiset jatkojoh-

dot saattavat olla vaarallisia.

Jos käytät jatkojohtoa, tulee pistotul-

pan ja liitännän olla vesitiiviit. Jatko-

johdon poikkipinnan on vastattava

käyttöohjeessa annettuja arvoja ja

sen on oltava roiskevesisuojattu. Pis-

tokeliitäntä ei saa olla vedessä.

OBJ_DOKU-40725-003.fm Page 82 Wednesday, February 18, 2015 9:24 AM

Suomi | 83

Bosch Power Tools F 016 L81 056 | (18.2.15)

Jos verkkojohdon tai jatkojohdon pis-

totulppa vaihdetaan täytyy varmis-

taa, että roiskevesitiiviys ja mekaani-

nen vakavuus säilyy

Vesiliitäntä

Ota huomioon vesihuoltoyrityksesi

ohjeet.

Kaikkien liitäntäletkujen liitokset tu-

lee olla tiiviitä.

Käytä ainoastaan lujitettua letkua,

jonka halkaisija on 12,7 mm (1/2").

Laitetta ei koskaan saa liittää juoma-

vesipisteeseen ilman takavirtaus-

venttiiliä. Vesi, joka on kulkenut taka-

virtausventtiilin läpi, pidetään

juotavaksi kelpaamattomana.

Paineletku ei saa olla vaurioitunut (hal-

keamisvaara). Vaurioitunut paineletku

on välittömästi vaihdettava uuteen.

Vain valmistajan suosittelemia letkuja

ja liittimiä saadaan käyttää.

Paineletkut, kalusteet ja liittimet ovat

tärkeitä osia laitteen turvallisuutta.

Käytä ainoastaan valmistajan suosit-

telemia letkuja, kalusteita ja liittimiä.

Vesiliitäntään saa käyttää vain puh-

dasta tai suodatettua vettä.

Käyttö

Laitteen ja sen lisätarvikkeiden asian-

mukainen kunto ja käyttöturvallisuus

tulee tarkistaa ennen käyttöä. Ellei

kunto ole moitteeton, ei laitetta saa

käyttää.

Älä suuntaa vesisuihkua itseesi tai toi-

siin, vaatteiden tai jalkineiden puh-

distamiseksi.

Liotinpitoisia nesteitä, laimentamat-

tomia happoja, asetonia tai liuotti-

mia, bensiini, maalinohenne ja läm-

mitysöljy mukaanluettuna ei saa

imeä, koska niiden ruiskutussumu on

helposti syttyvä, räjähdysaltis ja myr-

kyllinen.

Käytettäessä laitetta vaara-alueilla

(esim. bensiiniasemat) on noudatet-

tava vastaavia turvaohjeita. Käyttö rä-

jähdysalttiissa tilassa on kiellettyä.

Laitteen tulee seistä tukevalla alustalla.

Käytä ainoastaan laitteen valmistajan

suosittelemia puhdistusaineita ja ota

huomioon puhdistusaineiden valmis-

tajan käyttö-, hävitys- ja varo-ohjeet.

Kaikkien työalueella sijaitsevien jän-

nitteisten osien täytyy olla roiskevesi-

suojattuja.

Suihkupistoolin liipaisinta ei käytössä

saa lukita ”ON”-asentoon.

Käytä tarkoitukseen soveltuvia rois-

kevedeltä suojaavia työvaatteita. Älä

käytä laitetta ihmisten ulottuvilla, el-

lei heillä ole suojavaatetusta.

Käytä tarvittaessa sopivaa henkilö-

kohtaista suojavarustusta (PSA) suo-

jaksi roiskevedeltä, esim. suojalase-

ja, pölynsuojanaamaria jne., suojaksi

vedeltä, hiukkasilta ja/tai sumutteel-

ta, joka kimpoaa esineistä.

Korkea paine saattaa saada esineitä

ponnahtamaan takaisin. Käytä tarvit-

taessa sopivaa henkilökohtaista suo-

javarustusta, esim. suojalaseja.

Välttyäksesi vahingoittamasta ajo-

neuvon renkaita/venttiilejä paine-

suihkulla, tulee puhdistaa vähintään

30 cm etäisyydeltä. Ensimmäinen

merkki vauriosta on renkaan värin

muutos. Vaurioituneet ajoneuvon

renkaat/venttiilit ovat hengenvaaral-

lisia.

OBJ_DOKU-40725-003.fm Page 83 Wednesday, February 18, 2015 9:24 AM

84 | Suomi

F 016 L81 056 | (18.2.15) Bosch Power Tools

Asbestipitoisia ja muita aineita, jotka

sisältävät terveydelle haitallisia osia

ei saa suihkuttaa.

Älä käytä suositeltuja puhdistusainei-

ta laimentamattomina. Tuotteet ovat

sikäli turvallisia, etteivät sisällä hap-

poja, lipeää tai ympäristölle vahingol-

lisia aineita. Suosittelemme säilyttä-

mään puhdistusaineita lasten

ulottumattomissa. Jos puhdistusai-

netta joutuu silmiin, tulee ne välittö-

mästi huuhdella runsaalla vedellä, jos

ainetta tulee nieltyä on välittömästi

otettava yhteys lääkäriin.

Älä koskaan käytä painepesuria il-

man suodatinta, likaisella suodatti-

mella tai vaurioituneella suodatti-

mella. Jos painepesuria käytetään

ilman tai likaisella tahi vaurioituneella

suodattimella, takuu raukeaa.

Metalliosat voivat kuumeta pitkän

käytön seurauksena. Käytä tarvitta-

essa suojakäsineitä.

Älä työskentele painepesurin kanssa

huonoissa sääolosuhteissa, etenkin

ukonilman lähestyessä.

Käyttö

Laitetta käyttävä henkilö saa käyttää

sitä ainoastaan ohjeiden mukaan.

Paikallisia olosuhteita tulee ottaa

huomioon. Työskentelyn aikana on

aktiivisesti varottava muita henkilöi-

tä, etenkin lapsia.

Laitetta saavat käyttää ainoastaan

henkilöt, jotka ovat opetelleet lait-

teen käytön ja käsittelyn tai voivat

osoittaa, että osaavat käyttää laitetta.

Lapset ja nuoret eivät saa käyttää lai-

tetta. Lapsia tulee valvoa ja varmis-

taa, että he eivät leiki laitteen kanssa.

Tätä laitetta voivat käyttää henkilöt,

joilla on rajalliset fyysiset, aistilliset

tai henkiset kyvyt tahi puuttuva koke-

mus ja tieto, jos he ovat valvonnassa

tai ovat saaneet ohjeita laitteen tur-

vallisesta käytöstä ja ymmärtävät sii-

hen liittyvät vaarat.

Älä koskaan jätä laitetta ilman valvon-

taa, sen käydessä.

Laitteesta tuleva vesisuihku aikaan-

saa vastavoiman. Pidä siksi suihku-

pistoolia ja suihkuvartta kaksin käsin.

Kuljetus

Pysäytä laite ja varmista se ennen kul-

jetusta.

Huolto

Sammuta laite ennen kaikkia puhdis-

tus- tai huoltotöitä sekä tarvikkeiden

vaihdon ajaksi. Irrota pistotulppa pis-

torasiasta, jos laite toimii verkkovir-

ralla.

Vain Bosch-sopimushuollot saavat

kunnostaa laitetta.

Lisätarvikkeet ja varaosat

Vain lisävarusteita ja varaosia, joita

valmistaja on hyväksynyt saadaan

käyttää. Alkuperäiset lisätarvikkeet ja

alkuperäiset varaosat takaavat lait-

teen moitteettoman käytön.

Tunnusmerkit

Seuraavat tunnusmerkit ovat tärkeitä käyttöohjeen lukemi-

sessa ja ymmärtämisessä. Opettele tunnusmerkit ja niiden

merkitys. Tunnusmerkkien oikea tulkinta auttaa sinua käyttä-

mään sähkötyökaluasi paremmin ja turvallisemmin.

Tunnusmerkki Merkitys

Liikesuunta

Paino

Käynnistys

OBJ_DOKU-40725-003.fm Page 84 Wednesday, February 18, 2015 9:24 AM

Suomi | 85

Bosch Power Tools F 016 L81 056 | (18.2.15)

Määräyksenmukainen käyttö

Laite on tarkoitettu pintojen ja esineiden puhdistukseen ul-

koilmassa, laitteita, ajoneuvoja ja veneitä varten, kunhan käy-

tetään asianomaista lisätarviketta, kuten esim. Boschin hy-

väksymiä puhdistusaineita.

Määräyksenmukainen käyttö rajoittuu lämpötilaan

0°C...40 °C.

Tämä tuote ei ole tarkoitettu ammattikäyttöön.

Tekniset tiedot

Melu-/tärinätiedot

Standardinmukaisuusvakuutus

Pysäytys

Lo Pieni paine

Hi Suuri paine

Lisätarvikkeet

Tunnusmerkki Merkitys

Painepesuri AQT 42-13 AQT 45-14 X

Tuotenumero 3 600 HA7 3.. 3 600 HA7 4..

Nimellisottoteho kW 1,9 2,1

Lämpötila, tulo maks. °C 40 40

Vesimäärä, tulo väh. l/min 6,6 7,5

Sallittu paine MPa 13 14

Nimellispaine MPa 9 11

Virtausmäärä l/min 6 6,8

Suurin sisäänmenopaine MPa 1 1

Autostop-toiminta - -

Paino vastaa EPTA-Procedure 01/2003 kg 11,4 18,5

Suojausluokka /II /I

Sarjanumero Katso sarjanumero painepesurin tyyppikilvestä

Kytkentätapahtumat aiheuttavat lyhytaikaisia jännitepudotuksia. Heikossa sähköverkossa saattaa tämä häiritä muita verkkoon kytkettyjä sähkölaittei-

ta. Verkkoimpedanssin ollessa alle 0,153 ohmia ei häiriöitä ole odotettavissa.

Melun mittausarvot on määritetty EN 60335-2-79 mukaan. 3 600 ... HA7 3.. HA7 4..

Laitteen tyypillinen A-painotettu melutaso on:

Äänen painetaso

Äänen tehotaso

Epävarmuus K

Käytä kuulonsuojaimia!

dB(A)

Värähtelyn yhteisarvo ah (kolmen suunnan vektorisumma) ja epävarmuus K mitattuna

EN 60335-2-79 mukaan:

Värähtelyemissioarvo ah

Epävarmuus K m/s2

m/s22,0

1,5 2,0

1,5

3 600 ... HA7 3.. HA7 4..

Vakuutamme yksinomaisella vastuulla, että kohdassa ”Tekniset tiedot” kuvattu tuote vastaa

direktiivien 2011/65/EU,19. huhtikuuta 2016 asti: 2004/108/EY, 20. huhtikuuta 2016 al-

kaen: 2014/30/EU ja direktiivin, 2006/42/EY, 2000/14/EY kaikkia asiaankuuluvia vaati-

muksia ja direktiiveihin tehtyjä muutoksia ja on seuraavien standardien mukainen:

EN 60335-1, EN 60335-2-79.

2000/14/EY: Taattu äänen tehotaso:

Yhteensopivuuden arviointimenetelmä liitteen V mukaan. dB(A) 95 95

OBJ_DOKU-40725-003.fm Page 85 Wednesday, February 18, 2015 9:24 AM

86 | Suomi

F 016 L81 056 | (18.2.15) Bosch Power Tools

Tuotelaji: 27

Tekninen tiedosto (2006/42/EY, 2000/14/EY):

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Asennus ja käyttö

Käyttöönotto

Turvallisuussyistä

Huom! Katkaise virta ja vedä pistotulppa irti

pistorasiasta ennen huoltotoimenpiteitä tai

puhdistusta. Sama sääntö pätee, jos verkko-

johto on vaurioitunut, leikattu tai sotkeutunut.

Käyttöjännite on 230 V AC, 50 Hz (ei-EU maita varten 220 V,

240 V mallista riippuen). Käytä ainoastaan hyväksyttyjä jat-

kojohtoja. Tietoa saat valtuutetusta huollosta.

Jos tahdot käyttää jatkojohtoa painepesurin kanssa, tulee

johdon pinta-alan olla:

– 1,5mm2 20 m pituuteen asti

– 2,5mm2 50 m pituuteen asti

Huomio: Jos käytät jatkojohtoa, on siinä – kuten turvaohjeis-

sa on selostettu – oltava suojajohdin, joka pistotulpan kautta

on yhteydessä verkon maadoitukseen.

Kysy epävarmoissa tapauksissa sähkömieheltä tai lähimmäs-

tä Bosch-sopimushuollosta.

VAROITUS: Sääntöjenvastaiset jatkojohdot

saattavat olla vaarallisia. Jatkojohdon, pisto-

tulpan ja liittimen tulee olla vesitiiviitä ulko-

käyttöön hyväksyttyä mallia.

Johdon liitoskohtien tulee olla kuivat eivätkä ne saa maata

maassa.

Käytä turvallisuuden parantamiseksi FI-kytkintä (RCD), jonka

vikavirta on korkeintaan 30 mA. Tarkista tätä FI-kytkintä en-

nen jokaista käyttöä.

Jos liitäntäjohto on vahingoittunut, sen saa korjata vain

Bosch-sopimushuolto.

Ohjeita tuotteille, joita ei myydä Iso-Britanniassa:

HUOMIO: Turvallisuutesi takia on välttämätöntä, että konees-

sa oleva pistoke liitetään jatkojohtoon. Jatkojohdon liitännän

täytyy olla roiskevesisuojattu, olla kumista tai kumipinnoitet-

tu. Jatkojohdossa on oltava vedonpoistin.

Ota huomioon, että laitetta ei saa käyttää ilman vettä.

Käyttö

Käynnistys

Liitä vesiletku (ei kuulu toimitukseen) veden tulopisteeseen ja

laitteeseen.

Varmista, että käynnistyskytkin on asennossa ”0” ja liitä laite

verkkopistorasiaan.

Avaa vesihana.

Paina käynnistysvarmistinta (pistoolinkahvan taempi kytkin)

liipaisimen vapauttamiseksi. Paina liipaisin pohjaan asti,

kunnes vesi virtaa tasaisesti, eikä laitteessa tai paineletkussa

enää ole ilmaa. Päästä liipaisin vapaaksi. Paina käynnistysvar-

mistinta (pistoolinkahvan etumaisempi kytkin).

Kierrä verkkokytkintä. Suuntaa suihkupistooli alaspäin. Paina

käynnistysvarmistinta, jotta liipaisin vapautuu. Paina liipaisin-

ta pohjaan.

Autostop-toiminta

Laitteen moottori pysähtyy heti, kun pistoolikahvassa olevaa

liipaisinta vapautetaan.

Työskentelyohjeita

Yleistä

Varmista, että painepesuri seisoo tasaisella alustalla.

Älä siirrä paineletkua liian kauas äläkä vedä painepesuria pai-

neletkusta. Tämä saattaa johtaa siihen, että painepesuri ei

enää seiso tukevasti vaan kaatuu.

Älä taita paineletkua äläkä aja sen yli ajoneuvolla. Suojaa pai-

neletkua teräviltä reunoilta ja kulmilta.

Älä käytä tehosuutinta auton pesuun.

Varoitus! Parvekepesuri (Patio Cleaners) on tarkoitettu käy-

tettäväksi vain tasaisilla pinnoilla! Älä käytä sitä portaissa tai

pystysuorissa pinnoissa. Älä koskaan kosketa tehosuutinta,

sen ollessa käytössä.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Tehtävä Kuva Sivu

Vakiovarusteet 1259

Käsikahvan asetus 2260

Suuttimen liitäntä suihkupistooliin 3261

Paineletkun/suihkupistoolin liitäntä 4262

Suuttimen kiinnitys 5263-264

Vesiliitäntä 6264

Käynnistys ja pysäytys 7265

Puhdista suodatin 8265

Puhdista suutin 9265

Pistoolin säilytys 10 266

Pistoolin/putken/suuttimen säilytys käy-

tön aikana 11 266

Aseta letku letkunpitimeen 12 267

Varastointi 13 267

Lisälaitteen valinta 14 268

OBJ_DOKU-40725-003.fm Page 86 Wednesday, February 18, 2015 9:24 AM

Suomi | 87

Bosch Power Tools F 016 L81 056 | (18.2.15)

Työskentelyohjeita työskentelyyn puhdistusai-

neiden kanssa

Käytä ainoastaan puhdistusaineita, jotka on tarkoitet-

tu nimenomaan painepesuria varten.

Suosittelemme käyttämään puhdistusainetta säästeliäästi

ympäristönsuojelun takia. Noudata säiliöön merkityt laimen-

nussuositukset.

Tämän tuotteen kanssa toimitetussa korkeapainevaahtosuut-

timessa on säädin puhdistusaineen säätöä varten. Säätö teh-

dään tarvittaessa.

Suositeltu puhdistusmenetelmä

Vaihe 1: lian liotus

Liitä korkeapainevaahtosuutin ja levitä vähän puhdistusainet-

ta.

Vaihe 2: lian poisto

Poista liuotettu lika suurella paineella.

Huomio: Aloita alhaalta ja työskentele ylöspäin pystysuoria

pintoja puhdistettaessa puhdistusainetta käyttäen. Huuhtele

työskentelemällä ylhäältä alaspäin.

Käyttö vaihtoehtoisissa vesipaikoissa

Tämä painepesuri on itseimevä ja se sallii veden imun säiliöis-

tä tai luonnossa olevista lähteistä. On TÄRKEÄÄ, että Bosch-

suodatin veden tuloaukossa on puhdistettu ja asennettu sekä,

että ainoastaan puhdasta vettä imetään.

Avoimet astiat/säiliöt ja luonnossa olevat vesis-

töt

Käytä itseimulisätarviketta, johon kuuluu:

– takaiskuventtiilillä varustettu imusihti

– 3 m lujitettu imuletku

– painepesurin yleisliitin

Tämän lisätarvikkeen avulla painepesuri voi imeä vettä 0,5 m

vedenpinnan yläpuolelle. Tämä saattaa kestää noin 15 sekun-

tia.

Upota 3 m letku kokonaan veteen ilman syrjäyttämiseksi. Liitä

3 m letku painepesuriin ja varmista, että imusihti pysyy veden

alla.

Anna painepesurin toimia irrotetulla suihkupistoolilla, kunnes

vesi virtaa tasaisesti paineletkusta. Jos 25 sekunnin kuluttua

ei vettä vielä tule, pysäytä laite ja tarkista kaikki liitännät. Jos

vettä tulee, pysäytä painepesuri ja liitä suihkupistooli ja suih-

kuputki työskentelyä varten.

On tärkeää, että letku ja liittimet ovat hyvälaatuisia ja tiiviisti

liitettyjä sekä, että tiivisteet ovat ehjät ja suoraan asennettuja.

Vuotavat liitokset voivat estää imun.

Tyhjennyshanalla varustettu vesisäiliö

Jos painepesuri tulee liittää sopivalla tyhjennyshanalla varus-

tettuun säiliöön, täytyy hanaan ensin liittää vesiletku (ei kuulu

toimitukseen). Avaa hana kaiken ilman syrjäyttämiseksi let-

kusta ja liitä se sitten painepesuriin.

Vianetsintä

Vian oire Mahdolliset vikalähteet Korjaus

Moottori ei käynnisty Pistotulppaa ei olla liitetty

pistorasiaan Liitä pistotulppa pistorasiaan

Pistorasia on viallinen Käytä toista pistorasiaa

Sulake on lauennut Vaihda sulake

Jatkojohto on vaurioitunut Kokeile ilman jatkojohtoa

Moottorin suojakytkin on lauennut Anna moottorin jäähtyä 15 min.

Jäätynyt Anna pumpun, vesiletkun tai lisätarvikkeen sulata

Moottori pysähtyy Sulake on lauennut Vaihda sulake

Verkkojännite on väärä Tarkista verkkojännite, sen tulee vastata tyyppikil-

ven merkintää

Moottorin suojakytkin on lauennut Anna moottorin jäähtyä 15 min.

Sulake laukeaa Sulake on liian pieni Liitä virtapiiriin, jonka sulake sopii painepesurin te-

holle

Moottori käy, mutta ei muodosta

painetta Suutin osittain tukossa Puhdista suutin

Moottorin ääni kuuluu, mutta pai-

nepesuri ei toimi Riittämätön verkkojännite Tarkista, että sähköverkon jännite vastaa tyyppikil-

ven tietoja

Liian alhainen jännite jatkojohdon ta-

kia Tarkista, että jatkojohto on sopiva

Laitetta ei ole käytetty pitkään aikaan Käänny Bosch-sopimushuollon puoleen

Autostop-toiminto aiheuttaa ongel-

mia Käänny Bosch-sopimushuollon puoleen

OBJ_DOKU-40725-003.fm Page 87 Wednesday, February 18, 2015 9:24 AM

88 | Suomi

F 016 L81 056 | (18.2.15) Bosch Power Tools

Hoito ja huolto

Huolto

Irrota pistotulppa pistorasiasta ja veden tuloletku vesi-

liitännästä ennen kaikkia töitä.

Huomio: Suorita seuraavat huoltotoimenpiteet säännöllises-

ti, takaaksesi pitkän ja luotettavan käyttöajan.

Tarkista säännöllisesti, ettei laitteessa ole ilmeisiä puutteita,

kuten irtonainen liitos ja kuluneet tai vaurioituneet osat.

Tarkista, että suojukset ja suojalaitteet ovat kunnossa ja oi-

kein asennettu. Suorita mahdolliset huolto- ja korjaustyöt en-

nen käyttöä.

Jos sähkölaitteessa, huolellisesta valmistuksesta ja koestus-

menettelystä huolimatta esiintyy vikaa, tulee korjaus antaa

Bosch sopimushuollon tehtäväksi.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi-

nen tuotenumero, joka löytyy sähkölaitteen mallikilvestä.

Käytön jälkeen/säilytys

Kytke käynnistyskytkin pois päältä ja paina liipaisinta paine-

letkun tyhjentämiseksi.

Puhdista painepesuri ulkoa pehmeällä harjalla ja rievulla. Vet-

tä, liuotinta tai kiillotusainetta ei saa käyttää. Poista kaikki li-

ka, etenkin moottorin tuuletusaukoista.

Varastointi kauden lopun jälkeen: tyhjennä kaikki vesi pum-

pusta käyttämällä moottoria muutaman sekunnin ja painamal-

la liipaisinta.

Älä aseta muita esineitä laitteen päälle.

Säilytä laite pakkaselta suojassa.

Varmista, että johdot eivät joudu puristukseen. Älä taita pai-

neletkua.

Asiakaspalvelu ja käyttöneuvonta

www.bosch-do-it.com

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch.fi

Ympäristönsuojelu

Ympäristöä kuormittavat kemikaalit eivät saa joutua maahan,

pohjaveteen, lampiin, jokiin jne.

Puhdistusaineita käytettäessä on tarkasti noudatettava pak-

kauksen ohjeita ja määrättyä laimennusta.

Moottoriajoneuvoja puhdistettaessa, on otettava paikalliset

säännökset huomioon: On estettävä irti suihkutetun öljyn

pääsy pohjavesiin.

Hävitys

Toimita painepesuri, lisätarvikkeet ja pakkausmateriaali ym-

päristöystävälliseen jätteiden kierrätykseen.

Älä heitä painepesuria talousjätteisiin!

Sykkivä paine Ilmaa vesiletkussa tai pumpussa Anna painepesurin käydä avoimella suihkupistoolil-

la, avatulla vesihanalla ja pienellä paineella, kunnes

tasainen työpaine on saavutettu

Veden syöttö ei ole kunnossa Tarkista, että vesiliitäntä vastaa merkintöjä teknisis-

sä tiedoissa. Pienimmät vesiletkut, joita saa käyttää

ovat 1/2" tai Ø 13 mm

Vedensuodatin tukossa Puhdista vedensuodatin

Vesiletku litistetty tai taitettu Suorista vesiletku

Paineletku on liian pitkä Poista paineletkun pidennys, suurin sallittu pituus

on 7 m

Paine on tasainen, mutta liian pieni

Huomautus: joku lisätarvike aiheut-

taa alhaisen paineen

Suutin on loppuun käytetty Vaihda suutin

Käynnistys-/pysäytysventtiili lop-

puun käytetty Paina liipaisinta 5 kertaa nopeasti peräkkäin

Moottori käy, mutta paine on pieni

tai puuttuu Vesiliitäntä puuttuu Liitä vedentulo

Suodatin on tukossa Puhdista suodatin

Suutin on tukossa Puhdista suutin

Painepesuri käynnistyy itsestään Pumppu tai suihkupistooli vuotaa Käänny Bosch-sopimushuollon puoleen

Laite vuotaa Pumppu vuotaa Pienet vuodot ovat sallittuja; suurempien vuotojen

esiintyessä on otettava yhteys huoltopalveluun

Vian oire Mahdolliset vikalähteet Korjaus

OBJ_DOKU-40725-003.fm Page 88 Wednesday, February 18, 2015 9:24 AM

Eλληνικά | 89

Bosch Power Tools F 016 L81 056 | (18.2.15)

Vain EU-maita varten:

Eurooppalaisen vanhoja sähkö- ja elektro-

niikkalaitteita koskevan direktiivin

2012/19/EU ja sen kansallisten lakien

muunnosten mukaan, tulee käyttökelvotto-

mat sähkö- ja elektroniikkalaitteet kerätä

erikseen ja toimittaa ympäristöystävälli-

seen uusiokäyttöön.

Oikeus teknisiin muutoksiin pidätetään.

Ελληνικά

Υποδείξεις ασφαλείας

Ερμηνεία των εικονοσυμβόλων

Υπόδειξη κινδύνου, γενικά.

Μην κατευθύνετε ποτέ τη

δέσμη του νερού επάνω σε

ανθρώπους, σε ζώα, στην

ίδια τη συσκευή ή σε

ηλεκτρικά εξαρτήματα.

Προσοχή: Η δέσμη υψηλής πίεσης είναι

επικίνδυνη όταν χρησιμοποιηθεί

καταχρηστικά.

Σύμφωνα με τις ισχύουσες

διατάξεις το πλυντικό υψηλής

πίεσης δεν επιτρέπεται να

συνδεθεί στο δίκτυο πόσιμου νερού

χωρίς διαχωριστή συστήματος

(βαλβίδα αντεπιστροφής).

Χρησιμοποιήστε ένα διαχωριστή

συστήματος κατά IEC 61770 Τύπος

BA. Το νερό που ρέει μέσα από το

διαχωριστή συστήματος δεν είναι

πλέον πόσιμο.

Υποδείξεις ασφαλείας για πλυντικά

υψηλής πίεσης

Διαβάστε όλες τις υποδείξεις

ασφαλείας και τις οδηγίες.

Αμέλειες κατά την τήρηση των

υποδείξεων ασφαλείας και των οδηγιών

μπορεί να προκαλέσουν ηλεκτροπληξία,

πυρκαγιά ή/και σοβαρούς

τραυματισμούς.

Οι προειδοποιητικές πινακίδες και οι

πινακίδες υποδείξεων που υπάρχουν

επάνω στη συσκευή παρέχουν

σημαντικές υποδείξεις για την

ακίνδυνη λειτουργία της.

Εκτός από τις υποδείξεις στις οδηγίες

χειρισμού πρέπει να λαμβάνονται

επίσης υπόψη και οι γενικές διατάξεις

ασφαλείας και πρόληψης

ατυχημάτων.

Σύνδεση στο δίκτυο

Η τάση της πηγής ρεύματος πρέπει να

εκπληρώνει τις απαιτήσεις που

αναγράφονται στην πινακίδα

κατασκευαστή του μηχανήματος

κήπου.

Σας συμβουλεύουμε να συνδέετε

μηχάνημα κήπου στην πρίζα δικτύου

μέσω ενός προστατευτικού διακόπτη

διαρροής 30 mA.

Να βγάζετε το φις από την πρίζα όταν

αφήνετε τη συσκευή ακόμη και για

πολύ λίγο χρόνο ανεπιτήρητη.

Η συσκευή πρέπει να τροφοδοτείται

μόνο με ηλεκτρική τάση κατά

IEC 60364-1.

Η αντικατάσταση ενός τυχόν

χαλασμένου ηλεκτρικού καλωδίου

επιτρέπεται να διεξαχθεί μόνο από ένα

εξουσιοδοτημένο συνεργείο Service

της Bosch ή από κάποιο άλλο

εξειδικευμένο πρόσωπο. Έτσι δεν

προκαλούνται κίνδυνοι για την

ασφάλειά σας.

Μην πιάσετε ποτέ το φις του

ηλεκτρικού καλωδίου με υγρά χέρια.

OBJ_DOKU-40725-003.fm Page 89 Wednesday, February 18, 2015 9:24 AM

90 | Eλληνικά

F 016 L81 056 | (18.2.15) Bosch Power Tools

Να μην βγάλετε το φις από την πρίζα

όταν εργάζεστε με τη συσκευή.

Να μην ζουλίζετε και να μην τραβάτε

με δύναμη το ηλεκτρικό καλώδιο και

το καλώδιο επιμήκυνσης και να μην

περνάτε με το μηχάνημα κήπου πάνω

απ’ αυτά, επειδή αυτά μπορεί να

υποστούν ζημιά. Να προστατεύετε το

καλώδιο από υπερβολική ζέστη, λάδια

και κοφτερές ακμές.

Μην χρησιμοποιήσετε τη συσκευή

όταν έχει χαλάσει το ηλεκτρικό

καλώδιο ή κάποιο άλλο σημαντικό

εξάρτημα, όπως ο σωλήνας υψηλής

πίεσης, το πιστόλι εκτόξευσης ή οι

προστατευτικές διατάξεις.

Προσοχή: Καλώδια επιμήκυνσης που

δεν εκπληρώνουν τις αντίστοιχες

προβλεπόμενες διατάξεις μπορεί να

είναι επικίνδυνα.

Το καλώδιο επιμήκυνσης που

χρησιμοποιείτε πρέπει να έχει στεγανό

φις και στεγανή πρίζα. Το καλώδιο

επιμήκυνσης πρέπει να έχει διατομή

που αναφέρεται στις οδηγίες χρήσης

και να αντέχει στον ψεκασμό με νερό.

Ο συνδετήρας δεν επιτρέπεται να

βρίσκεται μέσα στο νερό.

Όταν πρόκειται να αλλάξετε το φις του

ηλεκτρικού καλωδίου ή της

μπαλαντέζας, το νέο φις πρέπει να

παρέχει μηχανική αντοχή και

προστασία από ψεκασμό με νερό.

Σύνδεση νερού

Να τηρείτε τις διατάξεις της αρμόδιας

εταιρίας ύδρευσης.

Η κοχλιοσύνδεση όλων των

συνδετικών σωλήνων πρέπει να είναι

στεγανή.

Χρησιμοποιήστε έναν ενισχυμένο

σωλήνα με διάμετρο 12,7 mm (1/2").

Η συσκευή δεν πρέπει να συνδεθεί

ποτέ με το δίκτυο πόσιμου νερού χωρίς

βαλβίδα αναστροφής ροής. Το νερό

που ρέει δια μέσου της βαλβίδας

αναστροφής ροής δεν θεωρείται

πλέον σαν πόσιμο.

Ο σωλήνας υψηλής πίεσης δεν

επιτρέπεται να είναι χαλασμένος

(κίνδυνος σπασίματος). Ένας τυχόν

χαλασμένος σωλήνας υψηλής πίεσης

πρέπει να αντικατασταθεί αμέσως.

Επιτρέπεται μόνο ή χρήση σωλήνων

και συνδέσμων (ρακόρ) που

προτείνονται από τον κατασκευαστή.

Οι σωλήνες υψηλής πίεσης, οι

οπλισμοί και οι συνδετήρες είναι

υψηλής σημασίας για την ασφάλεια

της συσκευής. Να χρησιμοποιείτε μόνο

σωλήνες υψηλής πίεσης, οπλισμούς

και συνδετήρες που προτείνονται από

τον κατασκευαστή.

Η συσκευή πρέπει να τροφοδοτείται

μόνο με καθαρό ή φιλτραρισμένο

νερό.

Χρήση

Πριν χρησιμοποιήσετε τη συσκευή και

τα εξαρτήματά της πρέπει να

βεβαιωθείτε ότι βρίσκονται σε άριστη

κατάσταση καθώς και ότι λειτουργούν

άψογα. Δεν επιτρέπεται η χρήση τους

σε περίπτωση που δεν βρίσκονται σε

άριστη κατάσταση.

Μην κατευθύνετε ποτέ τη δέσμη του

νερού επάνω σας ή επάνω σε άλλα

άτομα για να καθαρίσετε ρούχα ή

παπούτσια.

Δεν επιτρέπεται η αναρρόφηση υγρών

που περιέχουν διαλύτες, μη

OBJ_DOKU-40725-003.fm Page 90 Wednesday, February 18, 2015 9:24 AM

Eλληνικά | 91

Bosch Power Tools F 016 L81 056 | (18.2.15)

αραιωμένα οξέα, ακετόνης ή άλλους

διαλύτες, συμπεριλαμβανομένων της

βενζίνας, των αραιωτικών χρωμάτων,

και του πετρελαίου θέρμανσης, επειδή

το νέφος ψεκασμού των υλικών αυτών

είναι υπερβολικά εύφλεκτο, εκρηκτικό

και δηλητηριώδες.

Όταν χρησιμοποιείτε τη συσκευή σε

επικίνδυνες περιοχές (π. χ. σε

πρατήρια βενζίνης κτλ.), τότε πρέπει

να τηρείτε τις αντίστοιχες διατάξεις

ασφαλείας. Απαγορεύεται η χρήση της

συσκευής σε χώρους στους οποίους

υπάρχει κίνδυνος έκρηξης.

Η συσκευή πρέπει να τοποθετείται

επάνω σε μια επίπεδη και ανθεκτική

επιφάνεια.

Να χρησιμοποιείτε πάντοτε μέσα

καθαρισμού (απορρυπαντικά) που

προτείνονται από τον κατασκευαστή

και να τηρείτε τις υποδείξεις χρήσης

και απόσυρσης καθώς και τις

προειδοποιητικές υποδείξεις του

κατασκευαστή.

Όλα τα ηλεκτροφόρα εξαρτήματα που

βρίσκονται μέσα στην περιοχή

εργασίας πρέπει να αντέχουν στον

ψεκασμό με νερό.

Κατά τη διάρκεια της λειτουργίας ο

μοχλός ενεργοποίησης του πιστολιού

εκτόξευσης δεν επιτρέπεται να

στερεωθεί στη θέση «ON».

Να φοράτε μια κατάλληλη

προστατευτική ενδυμασία για να

προφυλαχτείτε από το εκτοξευόμενο

νερό. Να μην χρησιμοποιήσετε τη

συσκευή όταν στην εμβέλειά της

βρίσκονται πρόσωπα χωρίς

προστατευτική ενδυμασία.

Αν χρειαστεί, φορέστε έναν

κατάλληλο προσωπικό εξοπλισμό

(PSA) από νερό ψεκασμού, π. χ.

προστατευτικά γυαλιά, αναπνευστική

μάσκα κτλ. για να προστατευτείτε από

το νερό, τα σωματίδια ή/και το

αεροζόλ που αναπηδούν.

Η υψηλή πίεση μπορεί να προκαλέσει

την αναπήδηση διάφορων

αντικειμένων. Γι’ αυτό, αν χρειαστεί,

φορέστε έναν κατάλληλο προσωπικό

προστατευτικό εξοπλισμό, π. χ.

προστατευτικά γυαλιά.

Για να εμποδίσετε την πρόκληση

ζημιών από τη δέσμη νερού υψηλής

πίεσης να καθαρίζετε τα ελαστικά/τις

βαλβίδες αυτοκινήτων πάντοτε

κρατώντας τουλάχιστο 30 cm

απόσταση. Σαν πρώτη ένδειξη για κάτι

τέτοιο είναι η μεταβολή του χρώματος

του ελαστικού. Τυχόν χαλασμένα

ελαστικά/χαλασμένες βαλβίδες

αυτοκινήτων είναι θανατηφόρες.

Δεν επιτρέπεται ο ψεκασμός υλικών

που περιέχουν αμίαντο ή άλλα

ανθυγιεινά υλικά.

Να μη χρησιμοποιείτε τα προτεινόμενα

απορρυπαντικά χωρίς να τα

αραιώνετε. Τα προϊόντα είναι ασφαλή

μόνο όσο αφορά ότι δεν περιέχουν

οξέα, αλκαλικές ουσίες και/ή υλικά

που επιβαρύνουν το περιβάλλον. Σας

συμβουλεύουμε να

διαφυλάγετε/αποθηκεύετε τα

απορρυπαντικά μακριά από παιδιά.

Όταν ένα απορρυπαντικό έρθει σε

επαφή με τα μάτια σας, τότε πρέπει να

ξεπλύνετε τα μάτια σας αμέσως

επισταμένως με άφθονο καθαρό νερό

OBJ_DOKU-40725-003.fm Page 91 Wednesday, February 18, 2015 9:24 AM

92 | Eλληνικά

F 016 L81 056 | (18.2.15) Bosch Power Tools

και σε περίπτωση κατάποσης να

συμβουλευτείτε αμέσως ένα γιατρό.

Μην χρησιμοποιήσετε ποτέ το

πλυντικό υψηλής πίεσης χωρίς

φίλτρο ή με λερωμένο ή χαλασμένο

φίλτρο. Όταν χρησιμοποιήσετε το

πλυντικό υψηλής πίεσης χωρίς ή με

λερωμένο ή χαλασμένο φίλτρο λήγει η

εγγύηση.

Τα μεταλλικά εξαρτήματα

θερμαίνονται υπερβολικά όταν

χρησιμοποιούνται για πολύ χρόνο. Αν

χρειαστεί, φορέστε προστατευτικά

γάντια.

Μην εργάζεστε με το πλυντικό υψηλής

πίεσης όταν ο καιρός είναι άσχημος,

ιδιαίτερα όταν επίκειται καταιγίδα.

Χειρισμός

Ο χειριστής/Η χειρίστρια της συσκευής

πρέπει να την χρησιμοποιεί μόνο

σύμφωνα με τον προορισμό της.

Πρέπει να λαμβάνονται υπόψη οι

εκάστοτε τοπικές συνθήκες. Κατά την

εργασία πρέπει να δίνετε ευσυνείδητα

προσοχή σε τυχόν παρευρισκόμενα

άτομα ιδιαίτερα δε σε παιδιά.

Ο χειρισμός της συσκευής επιτρέπεται

μόνο σε άτομα που έχουν εκπαιδευτεί

στη χρήση και στο χειρισμό της ή σε

άτομα που μπορεί να αποδείξουν ότι

μπορούν να την χειριστούν. Δεν

επιτρέπεται η χρήση της συσκευής από

εφήβους ή/και παιδιά. Τα παιδιά

πρέπει να επιτηρούνται για να

εξασφαλιστεί ότι δεν θα παίξουν με το

μηχάνημα.

Η συσκευή αυτή μπορεί να

χρησιμοποιηθεί από πρόσωπα με

περιορισμένες σωματικές,

αισθητήριες ή πνευματικές ικανότητες

ή με ελλιπή πείρα ή ελλιπείς γνώσεις

εφόσον τα άτομα αυτά εποπτεύονται ή

όταν έχουν ενημερωθεί για τον

ασφαλή χειρισμό της συσκευής και των

συσκευών που είναι συνδεδεμένες μ'

αυτήν.

Να μην αφήνετε ποτέ τη συσκευή

ανεπιτήρητη όταν αυτή είναι

ενεργοποιημένη.

Η δέσμη νερού που εξέρχεται από το

ακροφύσιο υψηλής πίεσης προκαλεί

ένα κλότσημα/Γι’ αυτό να κρατάτε και

το πιστόλι και την κάνη εκτόξευσης

γερά και με τα δυο σας χέρια.

Μεταφορά

Να θέτετε τη συσκευή εκτός

λειτουργίας και να την ασφαλίζετε πριν

την μεταφέρετε.

Συντήρηση

Πριν από οποιαδήποτε εργασία

καθαρισμού ή/και συντήρησης καθώς

και για να αλλάξετε κάποιο εξάρτημα ή

εργαλείο πρέπει να θέτετε τη συσκευή

εκτός λειτουργίας. Να βγάζετε το φις

από την πρίζα όταν η συσκευή

λειτουργεί με τάση δικτύου.

Τυχόν επισκευές πρέπει να

εκτελούνται μόνο από συνεργεία που

είναι εξουσιοδοτημένα από την

Bosch.

Εξαρτήματα και ανταλλακτικά

Επιτρέπεται μόνο η χρήση

εξαρτημάτων και ανταλλακτικών που

έχουν εγκριθεί από τον κατασκευαστή.

Τα γνήσια εξαρτήματα και τα γνήσια

ανταλλακτικά εξασφαλίζουν την

ομαλή λειτουργία της συσκευής.

OBJ_DOKU-40725-003.fm Page 92 Wednesday, February 18, 2015 9:24 AM

Eλληνικά | 93

Bosch Power Tools F 016 L81 056 | (18.2.15)

Σύμβολα

Τα σύμβολα που ακολουθούν έχουν σημασία για τη σωστή

ανάγνωση και κατανόηση των οδηγιών χειρισμού.

Παρακαλούμε αποτυπώστε στο μυαλό σας τα σύμβολα και τη

σημασία τους. Η σωστή ερμηνεία των συμβόλων συμβάλλει

στον καλύτερο και ασφαλέστερο χειρισμό του ηλεκτρικού σας

εργαλείου.

Χρήση σύμφωνα με τον προορισμό

Η συσκευή προορίζεται για τον καθαρισμό επιφανειών και

αντικειμένων στον εξωτερικό τομέα, συσκευών, αυτοκινήτων

και λέμβων, εφόσον χρησιμοποιούνται τα κατάλληλα

αναλώσιμα και εξαρτήματα, π. χ. απορρυπαντικά εγκριμένα από

την Bosch.

Η σύμφωνα με τον προορισμό χρήση της συσκευής αναφέρεται

σε θερμοκρασία του περιβάλλοντος μεταξύ 0 °C και 40 °C.

Το παρόν προϊόν δεν είναι κατάλληλο για επαγγελματική χρήση.

Τεχνικά χαρακτηριστικά

Πληροφορίες για θόρυβο και δονήσεις

Σύμβολο Σημασία

Κατεύθυνση κίνησης

Βάρος

Off

Lo Χαμηλή πίεση

Hi Υψηλή πίεση

Εξαρτήματα

Σύμβολο Σημασία

Πλυντικό υψηλής πίεσης AQT 42-13 AQT 45-14

Αριθμός ευρετηρίου 3 600 HA7 3.. 3 600 HA7 4..

Ονομαστική ισχύς kW 1,9 2,1

Μέγ. θερμοκρασία στην είσοδο °C 40 40

Ελάχ. ποσότητα νερού στην είσοδο l/min 6,6 7,5

Επιτρεπτή πίεση MPa 13 14

Ονομαστική πίεση MPa 9 11

Ροή l/min 6 6,8

Μέγιστη πίεση στην είσοδο MPa 1 1

Λειτουργία αυτόματης ενεργοποίησης - -

Βάρος σύμφωνα με EPTA-Procedure 01/2003 kg 11,4 18,5

Κατηγορία μόνωσης /II /I

Αριθμός σειράς Βλέπε τον αριθμό σειράς (πινακίδα κατασκευαστή) στο

πλυντικό υψηλής πίεσης

Οι ζεύξεις/αποζεύξεις προκαλούν σύντομες πτώσεις της τάσης. Υπό δυσμενείς συνθήκες στο ηλεκτρικό δίκτυο μπορεί να επηρεαστούν αρνητικά άλλες

ηλεκτρικές συσκευές. Σε περίπτωση που η σύνθετη αντίσταση δικτύου είναι μικρότερη από 0,153 Ohm δεν αναμένονται παρεμβολές.

Τιμές εκπομπής θορύβου, υπολογισμένες κατά EN 60335-2-79. 3 600 ... HA7 3.. HA7 4..

Η χαρακτηριστική στάθμη θορύβου του μηχανήματος κήπου εξακριβώθηκε σύμφωνα με την

καμπύλη Α και ανέρχεται σε:

Στάθμη ακουστικής πίεσης

Στάθμη ακουστικής ισχύος

Ανασφάλεια μέτρησης K

Φοράτε ωτασπίδες!

dB(A)

Οι ολικές τιμές κραδασμών ah (άθροισμα ανυσμάτων τριών κατευθύνσεων) και η ανασφάλεια

μέτρησης K εξακριβώθηκαν κατά EN 60335-2-79:

Τιμή εκπομπής κραδασμών ah

Ανασφάλεια μέτρησης K m/s2

m/s22,0

1,5 2,0

1,5

OBJ_DOKU-40725-003.fm Page 93 Wednesday, February 18, 2015 9:24 AM

94 | Eλληνικά

F 016 L81 056 | (18.2.15) Bosch Power Tools

Δήλωση συμβατότητας

Κατηγορία προϊόντος: 27

Τεχνικός φάκελος (2006/42/EΚ, 2000/14/EK) από:

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Συναρμολόγηση και λειτουργία

Εκκίνηση

Για την ασφάλειά σας

Προσοχή! Πριν διεξάγετε οποιαδήποτε εργασία

συντήρησης ή/και καθαρισμού στο ίδιο το

μηχάνημα θέστε το εκτός λειτουργίας και

βγάλτε το φις από την πρίζα. Το ίδιο ισχύει, αν

το ηλεκτρικό καλώδιο χαλάσει, κοπεί ή

μπερδευτεί.

Η τάση λειτουργίας ανέρχεται σε 230 V AC, 50 Hz για χώρες μη

μέλη της ΕΕ 220 V, 240 V, ανάλογα με την εκάστοτε έκδοση).

Να χρησιμοποιείτε μόνο εγκεκριμένα καλώδια επιμήκυνσης.

Για περισσότερες πληροφορίες απευθυνθείτε στο αρμόδιο για

σας κατάστημα Service.

Σε περίπτωση που για τη λειτουργία του πλυντικού υψηλής

πίεσης θα θελήσετε να χρησιμοποιήσετε ένα καλώδιο

επιμήκυνσης (μπαλαντέζα), οι αντίστοιχοι αγωγοί πρέπει να

έχουν τις εξής διατομές:

– 1,5mm2 έως μέγιστο μήκος 20 m

– 2,5mm2 έως μέγιστο μήκος 50 m

Υπόδειξη: Όταν χρησιμοποιείτε ένα καλώδιο επιμήκυνσης αυτό

πρέπει να διαθέτει – όπως περιγράφεται στις αντίστοιχες

διατάξεις ασφαλείας – έναν προστατευτικό αγωγό, ο οποίος θα

συνδέεται μέσω του φις με τον προστατευτικό αγωγό της

ηλεκτρικής εγκατάστασης.

Σε αμφίβολες περιπτώσεις ρωτήστε έναν εκπαιδευμένο

ηλεκτρολόγο ή το πλησιέστερο κατάστημα Service της Bosch.

ΠΡΟΣΟΧΗ: Αντικανονικά καλώδια

επιμήκυνσης μπορεί να είναι επικίνδυνα. Το

καλώδιο επιμήκυνσης, το φις και ο συνδετήρας

πρέπει να είναι στεγανά και Εγκεκριμένα για

χρήση σε εξωτερικούς χώρους.

Οι καλωδιακές συνδέσεις πρέπει να είναι στεγνές και να μην

αποθέτονται στο δάπεδο.

Για να αυξήσετε την ασφάλειά σας συνιστάμε τη χρήση ενός

αυτόματου διακόπτη διαρροής διακόπτης (FI/RCD) 30 mA. Ο

διακόπτης πρέπει να ελέγχεται πριν από κάθε χρήση της

συσκευής.

Η επιδιόρθωση ενός τυχόν χαλασμένου ηλεκτρικού καλωδίου

επιτρέπεται να διεξαχθεί μόνο από ένα εξουσιοδοτημένο

συνεργείο της Bosch.

Υπόδειξη για προϊόντα που δεν πωλούνται στην GB:

ΠΡΟΣΟΧΗ: Για τη δική σας, προσωπική ασφάλεια είναι

απαραίτητο, το φις που είναι στερεωμένο στη συσκευή να

συνδεθεί με το καλώδιο επιμήκυνσης. Ο συνδετήρας του

3 600 ... HA7 3.. HA7 4..

Δηλώνουμε με αποκλειστική μας ευθύνη, ότι το προϊόν που περιγράφεται στα «Τεχνικά

χαρακτηριστικά» αντιστοιχεί σε όλες τις σχετικές διατάξεις των οδηγιών 2011/65/ΕΕ, έως

19 Απριλίου 2016: 2004/108/ΕΚ, από 20 Απριλίου 2016: 2014/30/ΕΕ, 2006/42/ΕΚ,

2000/14/EKK συμπεριλαμβανομένων των αλλαγών τους και ταυτίζεται με τα ακόλουθα

πρότυπα: EN 60335-1, EN 60335-2-79.

2000/14/EK: Εγγυόμαστε στάθμη ακουστικής ισχύος:

Διαδικασία αξιολόγησης της Δήλωσης συμβατότητας σύμφωνα με το παράρτημα V. dB(A) 95 95

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Στόχος ενέργειας Εικόνα Σελίδα

Περιεχόμενο συσκευασίας 1259

Ρύθμιση λαβής 2260

Σύνδεση της κάνης στο πιστόλι εκτόξευσης 3261

Σύνδεση σωλήνα υψηλής πίεσης/

πιστολιού εκτόξευσης 4262

Τοποθέτηση ακροφυσίου 5263-264

Σύνδεση νερού 6264

Θέση σε λειτουργία/εκτός λειτουργίας 7265

Καθαρίστε το φίλτρο 8265

Καθαρίστε το ακροφύσιο 9265

Αποθήκευση του πιστολιού εκτόξευσης 10 266

Αποθήκευση του πιστολιού/της

κάννης/του ακροφυσίου κατά τη διάρκεια

της περιόδου χρήσης 11 266

Τοποθέτηση του σωλήνα στο διακόπτη

σωλήνα 12 267

Αποθήκευση 13 267

Επιλογή εξαρτημάτων/παρελκομένων 14 268

OBJ_DOKU-40725-003.fm Page 94 Wednesday, February 18, 2015 9:24 AM

Eλληνικά | 95

Bosch Power Tools F 016 L81 056 | (18.2.15)

καλωδίου επιμήκυνσης πρέπει να αντέχει στον ψεκασμό με

νερό, να είναι από ελαστικό ή να φέρει ελαστική επίστρωση.

Να λαμβάνετε πάντοτε υπόψη σας, ότι η συσκευή αυτή δεν

επιτρέπεται να λειτουργήσει χωρίς νερό.

Λειτουργία

Θέση σε λειτουργία

Συνδέστε το σωλήνα νερού (δεν περιέχεται στη συσκευασία) με

τη σύνδεση νερού στη συσκευή.

Βεβαιωθείτε ότι ο διακόπτης δικτύου βρίσκεται στη θέση «0»

και ακολούθως συνδέσετε τη συσκευή με την πρίζα.

Ανοίξτε τη βρύση.

Πατήστε τον αποκλεισμό ενεργοποίησης σκανδάλης (πίσω

διακόπτης στο πιστόλι εκτόξευσης) για να αποδεσμεύστε τη

σκανδάλη. Πατήστε τη σκανδάλη τέρμα μέχρι το νερό να ρέει

ομοιόμορφα και να μην υπάρχει άλλος αέρας στη συσκευή και

το σωλήνα υψηλής πίεσης. Αφήστε ελεύθερη τη σκανδάλη.

Πατήστε τον αποκλεισμό ενεργοποίησης σκανδάλης

(μπροστινός διακόπτης στο πιστόλι εκτόξευσης).

Γυρίστε το διακόπτη δικτύου Κατευθύνετε το πιστόλι

εκτόξευσης προς τα κάτω. Πατήστε τον αποκλεισμό

ενεργοποίησης σκανδάλης για να αποδεσμεύσετε τη σκανδάλη.

Πατήστε τέρμα τη σκανδάλη.

Λειτουργία αυτόματης ενεργοποίησης

Η συσκευή διακόπτει αυτόματα τη λειτουργία του κινητήρα

μόλις αφεθεί ελεύθερη η σκανδάλη στη λαβή του πιστολιού.

Υποδείξεις εργασίας

Γενικά

Φροντίζετε, το πλυντικό υψηλής πίεσης να βρίσκεται πάντοτε

επάνω σε ένα επίπεδο υπόβαθρο.

Μην τεντώνετε υπερβολικά το σωλήνα υψηλής πίεσης και μην

χρησιμοποιείτε το σωλήνα για να τραβήξετε τη συσκευή γιατί το

πλυντικό υψηλής πίεσης μπορεί να αποσταθεροποιηθεί και να

ανατραπεί.

Να μην τσακίζετε το σωλήνα υψηλής πίεσης και να μην περνάτε

με οχήματα πάνω απ’ αυτόν. Να προστατεύετε το σωλήνα

υψηλής πίεσης από κοφτερές ακμές και/ή γωνίες.

Μην χρησιμοποιήσετε το περιστρεφόμενο ακροφύσιο για να

πλύνετε αυτοκίνητα.

Προειδοποίηση! Το Patio Cleaners προορίζεται για χρήση σε

επίπεδες επιφάνειες! Μην το χρησιμοποιήσετε σε σκάλες και σε

κάθετες επιφάνειες. Μην αγγίξετε ποτέ το περιστρεφόμενο

ακροφύσιο όταν αυτό βρίσκεται σε λειτουργία.

Υποδείξεις για εργασία με απορρυπαντικά

Να χρησιμοποιείτε μόνο απορρυπαντικά που είναι

κατάλληλα για το πλυντικό υψηλής πίεσης.

Να καταναλώνετε τα απορρυπαντικά με μέτρο. Έτσι

προστατεύετε το περιβάλλον. Να τηρείτε τις προτάσεις

αραίωσης που αναγράφονται στο δοχείο.

Το ακροφύσιο εκτόξευσης αφρού υψηλής πίεσης που

παραδίδεται μαζί με το παρόν προϊόν διαθέτει ένα ρυθμιστή ο

οποίος ρυθμίζει το μέσο καθαρισμού. Η ρύθμιση εκτελείται

ανάλογα με τις εκάστοτε ανάγκες.

Προτεινόμενη μέθοδος καθαρισμού

Βήμα 1: Χαλάρωμα της βρωμιάς

Συναρμολογήστε το ακροφύσιο εκτόξευσης αφρού υψηλής

πίεσης και ψεκάστε φειδωλά το μέσο καθαρισμού.

Βήμα 2: Αφαίρεση της βρωμιάς

Αφαιρέστε την ξεκολλημένη βρωμιά με υψηλή πίεση.

Υπόδειξη: Κάθετες επιφάνειες πρέπει να καθαρίζονται από

κάτω προς τα πάνω και να ξεπλένονται από πάνω προς τα κάτω.

Χρήση εναλλακτικών πηγών νερού

Αυτό το πλυντικό υψηλής πίεσης αναρροφά αυτόματα κι

επιτρέπει έτσι την αναρρόφηση νερού από δοχεία ή φυσικές

πηγές. Είναι ΣΗΜΑΝΤΙΚΟ, να είναι καθαρό και τοποθετημένο

το φίλτρο της Bosch στην είσοδο του νερού και να αναρροφάτε

μόνο καθαρό νερό.

Ανοιχτές δεξαμενές/Δοχεία και φυσικά νερά

Να χρησιμοποιείτε τα εξαρτήματα αυτόματης αναρρόφησης

που αποτελούνται:

– Πλέγμα αναρρόφησης με ανεπίστροφη βαλβίδα

– 3 m ενισχυμένος σωλήνας αναρρόφησης

– Συνδετήρας γενικής χρήσης για σύνδεση στο πλυντικό

υψηλής πίεσης

Μ΄ αυτά τα εξαρτήματα το πλυντικό υψηλής πίεσης μπορεί να

αναρροφήσει νερό 0,5 m πιο ψηλά από την επιφάνεια του

νερού. Αυτό μπορεί να διαρκέσει 5 περίπου.

Βυθίστε ολόκληρο το σωλήνα μήκους 3 m στο νερό για να βγει

ο αέρας. Συνδέστε το σωλήνα αναρρόφησης μήκους 3 m στο

πλυντικό υψηλής πίεσης και φροντίστε να παραμείνει μέσα στο

νερό το πλέγμα αναρρόφησης.

Αφήστε το πλυντικό υψηλής πίεσης να λειτουργήσει χωρίς το

πιστόλι εκτόξευσης μέχρι το νερό να εξέρχεται ομοιόμορφα από

το σωλήνα υψηλής πίεσης. Όταν μετά από 25 δευτερόλεπτα

δεν τρέχει ακόμη νερό διακόψετε η λειτουργία του πλυντικού

υψηλής πίεσης και ελέγξτε τις συνδέσεις. Όταν το νερό τρέχει

διακόψετε η λειτουργία του πλυντικού υψηλής πίεσης και για να

εργαστείτε συνδέστε το πιστόλι και την κάνη εκτόξευσης.

Είναι σημαντικό ο σωλήνας και οι συνδέσεις να είναι καλής

ποιότητας, στεγανά συνδεδεμένες και οι φλάντζες να είναι

άθικτες και ίσια τοποθετημένες. Η στεγανές συνδέσεις μπορεί

να εμποδίσουν την αναρρόφηση.

Δοχείο νερού με βάνα εκροής

Σε περίπτωση που το πλυντικό υψηλής πίεσης πρέπει να

συνδεθεί σε μια δεξαμενή με βάνα εκροής πρέπει στη βάνα να

συνδεθεί πρώτα ένας σωλήνας (δε συνοδεύει πλυντικό υψηλής

πίεσης). Ανοίξτε τη βάνα για να βγει ο αέρας από το σωλήνα και

ακολούθως συνδέστε τον στο πλυντικό υψηλής πίεσης.

OBJ_DOKU-40725-003.fm Page 95 Wednesday, February 18, 2015 9:24 AM

96 | Eλληνικά

F 016 L81 056 | (18.2.15) Bosch Power Tools

Αναζήτηση σφαλμάτων

Συμπτώματα Πιθανή αιτία Θεραπεία

Ο κινητήρας δεν ξεκινάει Το φις δεν είναι στην πρίζα Βάλτε το φις στην πρίζα

Η πρίζα είναι χαλασμένη Βάλτε το φις σε άλλη πρίζα

«Έπεσε/Κάηκε» η ασφάλεια Ανεβάστε/Αλλάξτε την ασφάλεια

Χαλασμένο καλώδιο επιμήκυνσης Δοκιμάστε χωρίς καλώδιο επιμήκυνσης

Ενεργοποιήθηκε η προστασία

κινητήρα Αφήστε τον κινητήρα 15 min να κρυώσει

Πάγωμα Ξεπαγώστε την αντλία, το σωλήνα νερού ή τα

εξαρτήματα

Ο κινητήρας διακόπτει τη λειτουργία

του «Έπεσε/Κάηκε» η ασφάλεια Ανεβάστε/Αλλάξτε την ασφάλεια

Λάθος τάση δικτύου Ελέγξτε την τάση δικτύου, πρέπει να εκπληρώνει τα

στοιχεία επάνω στην πινακίδα κατασκευαστή

Ενεργοποιήθηκε η προστασία κινητήρα Αφήστε τον κινητήρα 15 min να κρυώσει

«Έπεσε/Κάηκε» η ασφάλεια Πολύ αδύνατη ασφάλεια Συνδέστε το πλυντικό υψηλής πίεσης σε ένα άλλο

ηλεκτρικό κύκλωμα επαρκώς ασφαλισμένο

Ο κινητήρας λειτουργεί χωρίς να

υπάρχει πίεση Ακροφύσιο μερικώς βουλωμένο Καθαρίστε το ακροφύσιο

Ο κινητήρας ακούγεται μεν, αλλά

δεν κινείται Ανεπαρκής τάση δικτύου Βεβαιωθείτε ότι η τάση του ηλεκτρικού δικτύου

ανταποκρίνεται στα στοιχεία που αναγράφονται

επάνω στην πινακίδα του κατασκευαστή

Πολύ υψηλή πτώση τάσης στο

καλώδιο επιμήκυνσης Ελέγξτε την καταλληλότητα του καλωδίου

επιμήκυνσης

Η συσκευή δεν είχε χρησιμοποιηθεί

για πολύ καιρό Απευθυνθείτε σε ένα εξουσιοδοτημένο κατάστημα

Service της Bosch

Προβλήματα με τη λειτουργία

αυτόματης απενεργοποίησης Απευθυνθείτε σε ένα εξουσιοδοτημένο κατάστημα

Service της Bosch

Παλμική τάση Αέρας στην αντλία ή/και στο σωλήνα

νερού Για να επιτευχθεί ομοιόμορφη πίεση εργασίας αφήστε

το πλυντικό υψηλής πίεσης να λειτουργήσει με

ανοιχτό πιστόλι εκτόξευσης, ανοιχτή βρύση και με

ακροφύσιο ρυθμισμένο για χαμηλή πίεση

Η παροχή νερού δεν είναι άψογη Ελέγξτε αν βρύση εκπληρώνει τα αντίστοιχα στοιχεία

στα Τεχνικά Χαρακτηριστικά. Οι στενότεροι σωλήνες

νερού που επιτρέπεται να χρησιμοποιηθούν έχουν

διατομή 1/2" ή Ø 13 mm

Βουλωμένο φίλτρο νερού Καθαρίστε το φίλτρο νερού

Ζουλημένος ή διπλωμένος σωλήνας

νερού Ισιώστε το σωλήνα νερού

Πολύ μακρύς σωλήνας υψηλής πίεσης Ελέγξτε/Αφαιρέστε την επιμήκυνση του σωλήνα

υψηλής πίεσης, μέγιστο μήκος σωλήνα νερού 7 m

Η πίεση είναι σταθερή αλλά πολύ

χαμηλή

Υπόδειξη: Κάποιο εξάρτημα

προκαλεί πτώση της πίεσης

Φθαρμένο ακροφύσιο Ανεβάστε/Αλλάξτε ακροφύσιο

εκκίνησης/διακοπής Πατήστε τη σκανδάλη 5 φορές γρήγορα και

αλλεπάλληλα

Ο κινητήρας λειτουργεί μεν, η πίεση

όμως είναι περιορισμένη ή λείπει η

πίεση λειτουργίας

Δεν συνδέθηκε νερό Συνδέστε νερό

Βουλωμένο φίλτρο Καθαρίστε το φίλτρο

Βουλωμένο ακροφύσιο Καθαρίστε το ακροφύσιο

Το πλυντικό υψηλής πίεσης ξεκινά

από μόνο του Η αντλία ή/και πιστόλι εκτόξευσης δεν

είναι στεγανή/ό Απευθυνθείτε σε ένα εξουσιοδοτημένο κατάστημα

Service της Bosch

Η συσκευή δεν είναι στεγανή Η αντλία δεν είναι στεγανή Επιτρέπονται μόνο ελάχιστες διαρροές νερού.

Απευθυνθείτε στο Service όταν οι διαρροές είναι

μεγάλες

OBJ_DOKU-40725-003.fm Page 96 Wednesday, February 18, 2015 9:24 AM

Eλληνικά | 97

Bosch Power Tools F 016 L81 056 | (18.2.15)

Συντήρηση και Service

Συντήρηση

Πριν διεξάγετε οποιαδήποτε εργασία στην ίδια τη

συσκευή να βγάζετε το φις από την πρίζα και να

αποσυνδέετε το νερό.

Υπόδειξη: Να διεξάγετε τακτικά τις παρακάτω εργασίες

συντήρησης για να εξασφαλίσετε την αξιόπιστη και μακρόχρονη

χρήση του μηχανήματος.

Να ελέγχετε τακτικά το μηχάνημα, μήπως παρουσιάζει εμφανείς

βλάβες, π.χ. χαλαρές συνδέσεις ή/και φθαρμένα ή χαλασμένα

εξαρτήματα.

Να ελέγχετε, αν οι καλύπτρες και οι προστατευτικές διατάξεις

είναι άψογες και σωστά συναρμολογημένες. Τυχόν

απαραίτητες επισκευές ή εργασίες συντήρησης πρέπει να

εκτελούνται πριν τη χρήση του μηχανήματος.

Σε περίπτωση που το μηχάνημα, παρ’ όλες τις επιμελημένες

διαδικασίες κατασκευής και ελέγχου, σταματήσει κάποτε να

λειτουργεί, τότε να αναθέσετε την επισκευή του σε ένα

εξουσιοδοτημένο κατάστημα Service για μηχανήματα κήπου

της Bosch.

Όταν παραγγέλνετε ανταλλακτικά σας παρακαλούμε να

αναφέρετε οπωσδήποτε το 10 ψήφιο αριθμό ευρετηρίου που

αναγράφεται στην πινακίδα κατασκευαστή του μηχανήματός

σας.

Μετά τη χρήση/Διαφύλαξη

Θέστε το διακόπτη ON/OFF στη θέση OFF και πατήστε τη

σκανδάλη για να αδειάσει ο σωλήνας υψηλής πίεσης.

Να καθαρίζετε το πλυντικό υψηλής πίεσης εξωτερικά με τη

βοήθεια μιας μαλακής βούρτσας και ενός πανιού. Δεν

επιτρέπεται η χρήση νερού, διαλυτών ή/και μέσων στίλβωσης.

Να αφαιρείτε όλες τις βρωμιές, ιδιαίτερα από τις σχισμές

αερισμού του κινητήρα.

Αποθήκευση μετά το πέρας της σαιζόν: Αδειάστε όλο το νερό

από την αντλία αφήνοντας τον κινητήρα να εργαστεί για λίγα

δευτερόλεπτα ενεργοποιώντας ταυτόχρονα τη σκανδάλη.

Να μην τοποθετείτε άλλα αντικείμενα επάνω στη συσκευή.

Η συσκευή πρέπει να αποθηκεύεται σε χώρο απρόσιτο στην

παγωνιά.

Να βεβαιώνεστε, ότι κατά τη διάρκεια της αποθήκευσης τα

καλώδια δεν έχουν σφηνώσει πουθενά. Μην τσακίζετε το

σωλήνα υψηλής πίεση.

Service και παροχή συμβουλών χρήσης

www.bosch-do-it.com

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

19400 Κορωπί – Αθήνα

Τηλ.: 210 5701258

Φαξ: 210 5701283

www.bosch.com

www.bosch-pt.gr

ABZ Service A.E.

Τηλ.: 210 5701380

Φαξ: 210 5701607

Προστασία του περιβάλλοντος

Χημικές ουσίες που επιβαρύνουν το περιβάλλον δεν

επιτρέπεται να καταλήγουν στο έδαφος, τα υπόγεια νερά, στις

λίμνες, τους ποταμούς κτλ.

Όταν χρησιμοποιείτε απορρυπαντικά πρέπει να τηρείτε

αυστηρά τις οδηγίες που υπάρχουν επάνω στη συσκευασία

καθώς και την προβλεπόμενη αναλογία μείξης.

Όταν καθαρίζετε κινητήρες οχημάτων πρέπει να τηρείτε τις

εκάστοτε τοπικές διατάξεις: Πρέπει να αποφευχθεί ή κατάληξη

των ξεπλυμένων λαδιών στα υπόγεια νερά.

Απόσυρση

Το πλυντικό υψηλής πίεσης, τα εξαρτήματα και η συσκευασία

πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το

περιβάλλον.

Μην ρίχνετε τα πλυντικά υψηλής πίεσης στα απορρίμματα του

σπιτιού σας!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Κοινοτική Οδηγία

2012/19/EE σχετικά με τις παλαιές

ηλεκτρικές και ηλεκτρονικές συσκευές και τη

μεταφορά της οδηγίας αυτής σε εθνικό

δίκαιο δεν είναι πλέον υποχρεωτικό τα

άχρηστα ηλεκτρικά και ηλεκτρονικά

μηχανήματα να συλλέγονται ξεχωριστά για να

ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

Τηρούμε το δικαίωμα αλλαγών.

OBJ_DOKU-40725-003.fm Page 97 Wednesday, February 18, 2015 9:24 AM

98 | Türkçe

F 016 L81 056 | (18.2.15) Bosch Power Tools

Türkçe

Güvenlik Talimatı

Resimli semboller hakkında

açıklamalar

Genel tehlike uyarısı.

Su huzmesini hiçbir zaman

başkalarına, hayvanlara,

alete veya elektrik akımı

altındaki parçalara doğrultmayın.

Dikkat: Yüksek basınçlı huzme kötüye

kullanıldığında tehlikeli olabilir.

Geçerli yönetmelikler

uyarınca bu alet sistem ayırıcı

donanım olmadan içme suyu

şebekesine bağlanamaz. IEC 61770

Tip BA uyarınca sistem ayırıcı

donanım kullanın.

Sistem ayırıcı donanımdan geçen su

artık içme suyu değildir.

Yüksek basınçlı temizleyiciler için

güvenlik talimatı

Bütün uyarıları ve talimat

hükümlerini okuyun.

Açıklanan uyarılara ve talimat

hükümlerine uyulmadığı takdirde

elektrik çarpmalarına, yangınlara

ve/veya ağır yaralanmalara neden

olunabilir.

Alete takılı bulunan uyarı ve

açıklama etiketleri tehlikesiz çalışma

için önemli bilgiler içermektedir.

Kullanım kılavuzundaki uyarılar

yanında genel güvenlik ve

kazalardan korunma hükümlerine de

uyulmalıdır.

Akım bağlantısı

Akım kaynağının gerilimi aletin tip

etiketinde belirtilen gerilime uygun

olmalıdır.

Bu aletin sadece 30 mA’lik hatalı

akım koruma şalteri ile sigortalanmış

bir prize bağlanması tavsiye olunur.

Aleti kısa süreli de olsa denetiminiz

dışında bırakmadan önce fişi prizden

çekin.

Elektrik besleme sistemi IEC 60364-

1’e uygun olmalıdır.

Bağlantı kablosunun bir yedeği

gerekli olduğunda, güvenlik

risklerinden kaçınmak için bunun

üretici, üretici tarafından

yetkilendirilmiş bir müşteri servisi

veya bu konudaki bir uzman

tarafından hazırlaması gerekir.

Şebeke fişini hiçbir zaman ıslak elle

tutmayın.

Aletle çalışırken şebeke bağlantı fişini

çekmeyin.

Şebeke bağlantı kablosunu veya

uzatma kablosunu kırmayın, ezmeyin

veya aleti bunların üzerinden

geçirmeyin, aksi takdirde hasar

görebilirler. Kabloyu sıcaktan,

yağdan ve keskin kenarlı cisimlerden

koruyun.

Şebeke bağlantı kablosu ve yüksek

basınç hortumu, püskürtme

tabancası veya güvenlik donanımları

gibi önemli parçalar hasarlı ise aleti

kullanmayın.

Dikkat: Yönetmeliklere uygun

olmayan uzatma kabloları tehlikeli

olabilir.

OBJ_DOKU-40725-003.fm Page 98 Wednesday, February 18, 2015 9:24 AM

Türkçe | 99

Bosch Power Tools F 016 L81 056 | (18.2.15)

Uzatma kablosu kullanılırken fiş ve

kuplaj su sızdırmaz nitelikte olmalıdır.

Uzatma kablosu kullanım kılavuzunda

belirtilen verilere uygun bir iletken

kesitine sahip ve püskürme suyuna

karşı korunmalı olmalıdır. Fiş

bağlantısı su içinde bulunmamalıdır.

Akım ikmal şebekesinin veya uzatma

kablosunun fişi değiştirilirken

püskürme suyuna karşı korumanın ve

mekanik stabilitenin sağlanması

gerekir.

Su bağlantısı

Su ikmal şirketinin hükümlerine uyun.

Bu bağlantı hortumlarının vida

bağlantıları sızdırmaz olmalıdır.

Sadece 12,7 mm (1/2") çapında

takviyeli bir hortum kullanın.

Alet geri akış valfı olmadan hiçbir

zaman içme suyu kaynağına

bağlanmamalıdır. Geri akış valfından

geçen su artık içme suyu sayılmaz.

Yüksek basınç hortumu hasarlı

olmamalıdır (patlama tehlikesi).

Hasarlı bir yüksek basınç hortumu

zaman geçirmeden değiştirilmelidir.

Sadece üretici tarafından tavsiye

edilen hortumlar ve bağlantılar

kullanılabilir.

Yüksek basınç hortumları, armatürler

ve kuplajlar aletin güvenliği açısından

önem taşır. Sadece üretici tarafından

tavsiye edilen hortumlar, armatürler

ve kuplajlar kullanın.

Su bağlantısında sadece temiz veya

filtre edilmiş su kullanılabilir.

Kullanım

Kullanıma başlamadan önce aletin ve

aksesuarın usulüne uygun durumda

olup olmadığını ve güvenli işletime

hazır olup olmadığını kontrol edin.

Alet ve aksesuarın durumu kusursuz

değilse aleti kullanmayın.

Su huzmesini giysileri veya

ayakkabıları temizlemek üzere

kendinize veya başkalarına

doğrultmayın.

Çözücü madde içeren sıvılar,

inceltilmiş asitler, aseton veya

benzin, boya inceltici ve ısıtma yağı

da dahil olmak üzere çözücü

maddeler emdirilmemelidir, çünkü

bunların püskürtme sisleri kolay

alevlenir, patlayabilir ve zehirlidir.

Alet tehlikeli yerlerde (örneğin benzin

istasyonlarının yakınında)

kullanılırken ilgili güvenlik

önlemlerine uyun. Patlama tehlikesi

olan yerlerde bu aletle çalışmak

yasaktır.

Bu alet sağlam bir zemine

yerleştirilmelidir.

Sadece üretici tarafından tavsiye

edilen temizlik maddeleri kullanın ve

üreticinin kullanım, tasfiye ve

güvenlik uyarılarına uyun.

Çalışma yerindeki bütün akım ileten

parçalar püskürme suyuna karşı

korunmuş olmalıdır.

Tetik ve püskürtme tabancası işletme

esnasında “ON” (açık) konumunda

sabitlenmemelidir.

Püskürme suyuna karşı uygun

koruyucu giysi kullanın. Koruyu

giysisi bulunmayan kişilerin

yakınında aleti kullanmayın.

Ortamdaki nesnelerden geri

yansıyabilecek olan suya,

parçacıklara ve/veya aerosollere

OBJ_DOKU-40725-003.fm Page 99 Wednesday, February 18, 2015 9:24 AM

100 | Türkçe

F 016 L81 056 | (18.2.15) Bosch Power Tools

karşı koruma sağlamak üzere örneğin

koruyucu gözlük, toz maskesi ve

benzeri uygun koruyucu donanım

(PSA) kullanın.

Yüksek basınç nesneleri fırlatabilir ve

çarpıştırabilir. Eğer gerekiyorsa

örneğin koruyucu gözlük gibi kişisel

koruyucu donanım kullanın.

Otomobil lastiklerinin ve supapların

yüksek basınçlı huzmeden zarar

görmemesi için en azından 30 cm

uzaklıktan temizlik yapın. Bunun ilk

göstergesi lastiklerin renklerinin

değişmesidir. Hasar gören otomobil

lastikleri ve supaplar yaşamsal tehlike

oluşturur.

Sağlığa zararlı maddelerin ve asbest

içerikli maddelerin püskürtülmesine

müsaade yoktur.

Tavsiye edilen temizlik maddelerini

inceltmeden kullanmayın. Bu ürünler

ancak asit, baz veya çevreye zarar

veren madde içermedikleri takdirde

güvenlidir. Temizlik maddelerini

çocukların erişemeyeceği yerde

saklamanızı tavsiye ederiz. Temizlik

maddesi gözünüze temas edecek

olursa bol su ile yıkayın ve temizlik

maddesini yutacak olursanız hemen

bir hekime başvurun.

Yüksek basınçlı temizleyiciyi hiçbir

zaman filtre olmadan, kirlenmiş

filtre veya hasarlı filtre ile

kullanmayın. Yüksek basınçlı

temizleyici kirlenmiş veya hasarlı

filtre ile veya filtre olmadan

kullanıldığı takdirde garanti hükmü

ortadan kalkar.

Metal parçalar uzun süreli kullanım

durumunda ısınabilir. Gerekiyorsa

koruyucu eldiven kullanın.

Elverişsiz hava koşullarında, özellikle

fırtınaların ve sağanak yağışların

beklendiği zamanlarda yüksek

basınçlı temizleyici ile çalışmayın.

Kullanım

Kullanıcı bu aleti her zaman usulüne

uygun olarak kullanmak zorundadır.

Mahalli koşulları dikkate alın.

Çalışırken başkalarına, özellikle de

çocuklara dikkat edin.

Bu alet ancak, onu kullanmayı bilen

veya bu aleti kullanmayı bildiğini

kanıtlayan kişiler tarafından

kullanılabilir. Çocukların ve gençlerin

bu aleti kullanmasına müsaade

yoktur. Çocukların aletle

oynamaması için dikkatli olunmalıdır.

Bu alet, fiziksel, duyusal veya zihinsel

yetenekleri sınırlı veya yetersiz

deneyimi olan kişiler tarafından

sadece denetim altında veya aletin

kullanımı ve bu kullanım sonucu

ortaya çıkabilecek tehlikeler

hakkında aydınlatıldıkları takdirde

kullanılabilir.

Bu alet çalışır durumda iken denetim

dışı bırakılamaz.

Yüksek basınç memesinden çıkan su

huzmesi geri tepme kuvveti oluşturur.

Bu nedenle püskürtme tabancasını ve

püskürtme ucunu daima iki elinizle

tutun.

Nakliye

Taşımadan önce aleti kapatın ve

emniyete alın.

OBJ_DOKU-40725-003.fm Page 100 Wednesday, February 18, 2015 9:24 AM

Türkçe | 101

Bosch Power Tools F 016 L81 056 | (18.2.15)

Bakım

Her türlü temizlik ve bakım işlerinden

ve aksesuar değiştirmeden önce aleti

kapatın. Alet şebeke gerilimi ile

çalışıyorsa fişi prizden çekin.

Bakım ve onarım işleri sadece yetkili

Bosch servisleri tarafından

yapılmalıdır.

Aksesuar ve yedek parçalar

Sadece üretici tarafından izin verilen

aksesuar ve yedek parçaları kullanın.

Orijinal aksesuar ve yedek parçalar

aletin arızasız çalışmasını güvence

altına alır.

Semboller

Aşağıdaki semboller kullanım kılavuzunun okunması ve

anlaşılması için önemlidir. Sembolleri ve anlamlarını zihninize

iyice yerleştirin. Sembollerin doğru yorumu elektrikli el aletini

daha iyi ve daha güvenli kullanmanıza yardımcı olur.

Usulüne uygun kullanım

Bu alet; uygun aksesuar ve Bosch tarafından izin verilen

temizlik maddeleri kullanılmak koşulu ile açık havadaki yüzey

ve nesnelerin, araç/gerecin, otomobillerin ve teknelerin

temizlenmesi için geliştirilmiştir.

Bu alet usulüne uygun olarak 0 °C ve 40 °C derece arasındaki

çevre ısısında kullanılır.

Bu ürün profesyonel kullanıma uygun değildir.

Teknik veriler

Sembol Anlamı

Hareket yönü

Ağırlığı

Açık

Kapalı

Lo Düşük basınç

Hi Yüksek basınç

Aksesuar

Yüksek basınçlı temizleyici AQT 42-13 AQT 45-14 X

Ürün kodu 3 600 HA7 3.. 3 600 HA7 4..

Giriş gücü kW 1,9 2,1

Maksimum giriş sıcaklığı °C 40 40

Minimum su miktarı girişi lt/dak 6,6 7,5

İzin verilen basınç MPa 13 14

Anma basıncı MPa 9 11

Akış lt/dak 6 6,8

Maksimum giriş basıncı MPa 1 1

Autostop-fonksiyonu - -

Ağırlığı EPTA-Procedure 01/2003’e göre kg 11,4 18,5

Koruma sınıfı /II /I

Seri numarası Bakınız: Yüksek basınçlı temizleyici (tip etiketi)

üzerindeki seri numarası

Kapama işlemleri sırasında kısa süreli gerilim düşmeleri olabilir. Elverişsiz şebeke koşullarında diğer aletler etkilenebilir. 0,153 Ohm’den daha küçük

şebeke empedanslarında hatalar ortaya çıkmaz.

OBJ_DOKU-40725-003.fm Page 101 Wednesday, February 18, 2015 9:24 AM

102 | Türkçe

F 016 L81 056 | (18.2.15) Bosch Power Tools

Gürültü/Titreşim bilgisi

Uygunluk beyanı

Ürün kategorisi: 27

Teknik belgelerin bulunduğu merkez (2006/42/EC,

2000/14/EC):

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Montaj ve işletim

Çalıştırma

Güvenliğiniz için

Dikkat! Bakım ve temizlik işlerinden önce aleti

kapatın ve fişi prizden çekin. Akım kablosu

hasar görürse, kesilirse veya sarılırsa da

aynısını yapın.

İşletme gerilimi 230 V AC, 50 Hz’dir (AB üyesi olmayan

ülkeler için tipe bağlı olarak 220 V, 240 V). Sadece izin

verilen uzatma kablosu kullanın. Bu konudaki ayrıntılı bilgiyi

yetkili satıcınızdan alabilirsiniz.

Yüksek basınçlı temizleyici çalıştırırken uzatma kablosu

kulanmak istiyorsanız, aşağıdaki iletken kesitleri gereklidir:

– 1,5mm2 max. 20 m uzunluk

– 2,5mm2 max. 50 m uzunluk

Uyarı: Bir uzatma kablosu kullanılırken, bu kablo – güvenlik

talimatında belirtildiği gibi – fiş üzerinden elektrik sisteminize

bağlı bir koruyucu iletkene sahip olmalıdı.

Emin olmadığınız durumlarda eğitimli bir elektrik teknisyenine

veya en yakınınızdaki Bosch servis temsilcisine danışın.

DİKKAT: Usulüne uygun olmayan uzatma

kabloları tehlikeli olabilir. Uzatma kablosu, fiş

ve kuplaj su sızdırmaz ve açık havada

kullanılmaya müsaadeli olmalıdır.

Gürültü emisyon değerleri EN 60335-2-79 uyarınca belirlenmektedir. 3 600 ... HA7 3.. HA7 4..

Aletin A değerlendirmeli gürültü seviyesi tipik olarak şöyledir:

Ses basıncı seviyesi

Gürültü emisyonu seviyesi

Tolerans K

Koruyucu kulaklık kullanın!

dB(A)

Toplam titreşim değeri ah (üç yönün vektör toplamı) ve tolerans K EN 60335-2-79’e göre

belirlenmektedir:

Titreşim emisyon değeri ah

Tolerans K m/s2

m/s22,0

1,5 2,0

1,5

3 600 ... HA7 3.. HA7 4..

Tek sorumlu olarak “Teknik veriler” bölümünde tanımlanan ürünün, değişiklikleri de dahil

olmak üzere 2011/65/EU, 19 Nisan 2016'ya kadar: 2004/108/EC, 20 Nisan 2016'dan

itibaren: 2014/30/EU, 2006/42/EC, 2000/14/EC yönergelerinin geçerli bütün hükümlerini

karşıladığını ve aşağıdaki standartlarla uyumlu olduğunu beyan ederiz:

EN 60335-1, EN 60335-2-79.

2000/14/EC: Garanti edilen gürültü emisyonu seviyesi:

Uyumluluk değerlendirme yöntemi ek V uyarınca. dB(A) 95 95

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

İşlemin amacı Şekil Sayfa

Teslimat kapsamı 1259

Tutamağın ayarlanması 2260

Ucun püskürtme tabancasına takılması 3261

Yüksek basınç hortumunun/püskürtme

tabancasının takılması 4262

Memenin takılması 5263-264

Su bağlantısı 6264

Açma/kapama 7265

Filtreyi temizleyin 8265

Memeyi temizleyin 9265

Tabancanın saklanması 10 266

Kullanım esnasında tabancanın/ucun/

memenin saklanması 11 266

Hortumu hortum mesnedine takın 12 267

Depolama 13 267

Aksesuar seçimi 14 268

İşlemin amacı Şekil Sayfa

OBJ_DOKU-40725-003.fm Page 102 Wednesday, February 18, 2015 9:24 AM

Türkçe | 103

Bosch Power Tools F 016 L81 056 | (18.2.15)

Kablo bağlantıları kuru olmalı ve yerde durmamalıdır.

Güvenliği artırmak için maksimum 30 mA’lik hatalı akım

korumalı bir FI şalter (RCD) kullanın. Bu FI şalter her

kullanımdan sonra kontrol edilmelidir.

Bağlantı kablosu hasar görecek olursa sadece yetkili Bosch

servis atölyesinde onarılmalıdır.

İngiltere’de satılmayan ürünlere ait açıklama:

DİKKT: Güvenliğiniz için aletinize takılı fişin uzatma kablosuna

bağlı olması gerekir. Uzatma kablosunun kuplajı pürkürme

suyuna karşı korunmalı olamlı, lastikten yapılmış olmalı veya

lastik kaplamalı olmalıdır. Uzatma kablosu bir gerginlik

giderme tertibatı ile kullanılmalıdır.

Bu aletin susuz olarak çalıştırılamayacağını dikkate alın.

İşletme

Açma

Su hortumunu (aletle birlikte teslim edilmez) su bağlantısına

ve alete bağlayın.

Şebeke şalterinin “0” konumunda olduğundan emin olun ve

aleti prize takın.

Su musluğunu açın.

Kapama emniyetine (kabzanın arka tarafındaki şalter)

basarak tetiği serbest bırakın. Su düzenli olarak çıkıncaya ve

alet ve yüksek basınç hortumu içinde hiç hava kalmayıncaya

kadar tetiğe sonuna kadar basın. Tetiği bırakın. Kapama

emniyetine (kabzanın ön tarafındaki şalter) basın.

Şebeke şalterini çevirin. Püskürtme tabancasını aşağı

doğrultun. Tetiği serbest bırakmak için kapama emniyetine

basın. Tetiğe sonuna kadar basın.

Autostop-fonksiyonu

Tabanca kabzasındaki tetik bırakıldığında alet motoru kapatır.

Çalışırken dikkat edilecek hususlar

Genel

Yüksek basınçlı temizleyicinin düz bir zeminde durmasını

sağlayın.

Yüksek basınç hortumu ile çok fazla öne gitmeyin veya yüksek

basınçlı temizleyiciyi hortumtan çekmeyin. Aksi takdirde

yüksek basınçlı temizleyici güvenli olarak yerinde duramaz ve

devrilebilir.

Yüksek basınç hortumunu kırmayın ve bu hortumun üzerinden

araçla geçmeyin. Yüksek basınç hortumunu keskin kenarlı

çizimlerden ve köşelerden koruyun.

Rotasyon memesini otomobil yıkamak için kullanmayın.

Uyarı! Patio Cleaners sadece düz zeminlerde kullanılmaya

uygundur! Bu aleti merdivenlerde ve dikey yüzeylerde

kullanmayın. Çalışır durumda iken hiçbir zaman rotasyon

memesine dokunmayın!

Temizlik maddesi ile çalışırken dikkat edilecek

hususlar

Sadece yüksek basınçlı temizleyicide kullanılmasına

kesin olarak uygun olan temizlik maddelerini

(deterjanları) kullanın.

Çevre koruma kapsamında temizlik maddelerini tasarruflu

olarak kullanmanızı tavsiye ederiz. Kap üzerindeki inceltme

tavsiyelerine uyun.

Bu ürün ekinde teslim edilen yüksek basınç köpük memesi

temizlik maddesinin ayarlanmasına yarayan bir regülatöre

sahiptir. Bu regülasyon ihtiyaca göre yapılır.

Tavsiye edilen temizlik yöntemleri

Adım 1: Kirin çözülmesi

Yüksek basınç köpük memesini takın ve temizlik maddesini

tasarruflu biçimde sürün.

Adım 2: Kirlerin temizlenmesi

Çözülmüş kirleri yüksek basınçla temizleyin.

Not: Dik yüzeyleri temizlerken temizlik maddesi uygulamasına

alttan başlayın ve yukarı doğru hareket edin. Durulama

esnasında ise yukarından başlayarak aşağıya doğru çalışın.

Alternatif su kaynaklarında kullanma

Bu yüksek basınçlı temizleyici kendinden emişlidir ve

kaplardan veya doğal kaynaklardan su emilmesine olanak

sağlar. Bosch filtresinin su girişinde temiz ve takılı olması ve

sadece temiz suyun emdirilmesi önemlidir.

Açık tanklar/kaplar ve doğal su kaynakları

Şu bileşenlerden oluşan otomatik emme aksesuarını kullanın:

– Çek valflı emme süzgeci

– 3 m takviyeli emme hortumu

– Yüksek basınçlı temizleyici için üniversal kuplaj

Yüksek basınçlı temizleyici bu aksesuarla suyu su seviyesinin

0,5 m üstüne emebilir. Bu işlem yaklaşık 15 saniye sürebilir.

Havayı tahliye etmek için 3 m uzunluğundaki hortumu tam

olarak su içine daldırın. 3 m uzunluğundaki emme hortumunu

yüksek basınçlı temizleyiciye bağlayın ve emme süzgecinin su

altında kaldığından emin olun.

Püskürtme tabancası çıkarılmış durumdaki yüksek basınçlı

temizleyici su yüksek basınç hortumundan düzenli biçimde

akıncaya kadar çalıştırın. Eğer 25 saniye içinde hortumdan su

çıkmazsa, cihazı kapatın ve bütün bağlantıları kontrol edin.

Hortumdan su çıkınca yüksek basınçlı temizleyiciyi kapatın ve

çalışmak üzere püskürtme tabancasını ve püskürtme ucunu

takın.

Hortumun ve kuplajın iyi kalitede olması, sızdırmaz olması ve

contaların hasarsız ve doğru takılmış olması önemlidir.

Sızdırma yapan bağlantılar emme işlemini önleyebilir.

Boşaltma vanalı su kapları

Yüksek basınçlı temizleyici uygun boşaltma vanalı bir tanka

bağlanacaksa, önce su hortumu (teslimat kapmasında

değildir) vanaya bağlanmalıdır. Hortumdaki bütün havayı

tahliye etmek için vanayı açın ve daha sonra hortumu yüksek

basınçlı temizleyiciye takın.

OBJ_DOKU-40725-003.fm Page 103 Wednesday, February 18, 2015 9:24 AM

104 | Türkçe

F 016 L81 056 | (18.2.15) Bosch Power Tools

Hata arama

Hata göstergesi Olası neden Giderilme yolu

Motor çalışmıyor Fiş takılı değil Fişi takın

Priz arızalı Başka bir priz kullanın

Sigorta atmış durumda Sigortayı değiştirin

Uzatma kablosunda hasar var Uzatma kablosu olmadan çalışmayı deneyin

Motor koruma sistemi devreye girmiş

durumda Motorun 15 dakika soğumasını bekleyin

Donma Pompanın, su hortumunun veya aksesuarın

çözülmesini bekleyin

Motor stop ediyor Sigorta atmış durumda Sigortayı değiştirin

Şebeke gerilimi doğru değil Şebeke gerilimini kontrol edin, gerilim aletin tip

etiketindeki gerilime uymalıdır

Motor koruma sistemi devreye girmiş

durumda Motorun 15 dakika soğumasını bekleyin

Sigorta atıyor Sigorta çok zayıf Yüksek basınçlı temizleyicinin gücüne uygun olarak

sigortalanmış bir akım devresine bağlantı yapın

Motor çalışıyor fakat basınç yok Meme kısmen tıkalı Memeyi temizleyin

Motor gürültüsü var fakat fonksiyon

yok Şebeke gerilimi yetersiz Akım şebekesindeki gerilimin tip etiketindeki

gerilimle aynı olup olmadğını kontrol edin

Bir uzatma kablosu kullanılması

nedeniyle çok düşük gerilim Uzatma kablosunun uygun olup olmadığını kontrol

edin

Alet uzun süre kullanım dışı kalmış Yetkili Bosch müşteri servisine başvurun

Otomatik kapanma fonksiyonunda

sorunlar Yetkili Bosch müşteri servisine başvurun

Darbeli (pulslu) basınç Su hortumunda veya pompada hava

var Düzenli bir çalışma basıncı oluşuncaya kadar yüksek

basınçlı temizleyiciyi püskürtme tabancası ve su

musluğu açık durumda ve meme de düşük basınca

ayarlı iken çalıştırın

Su ikmalinde hata var Su bağlantısının teknik veriler bölümünde belirtilen

verilere uygun olup olmadığını kontrol edin.

Kullanılabilecek en küçük su hortumu 1/2" veya

Ø13mm’dir

Su filtresi tıkalı Su filtresini temizleyin

Su hortumu ezilmiş veya kırılmış Su hortumunu düz hale getirin

Yüksek basınç hortumu çok uzun Yüksek basınç hortumu uzatmasını alın, maksimum

su hortumu üzunluğu 7 m

Basınç düzenli fakat çok düşük

Not: Belirli aksesuar düşük basınca

neden olur

Meme aşınmış durumda Memeyi değiştirin

Start-/Stop valfi yıpranmış durumda Tetiğe 5 kez hızla ve arka arkaya basın

Motor çalışıyor, fakat basınç sınırlı

veya çalışma basıncı yok Su bağlı değil Suyu bağlayın

Filtre tıkalı Filtreyi temizleyin

Meme tıkalı Memeyi temizleyin

Yüksek basınçlı temizleyici

kendiliğinden çalışıyor Pompa veya püskürtme

tabancasında sızma var Yetkili Bosch müşteri servisine başvurun

Aletin sızdırmazlığında hata var Pompanın sızdırmazlığında hata var Çok küçük su kaçaklarına izin vardır; büyük

kaçaklarda müşteri servisine başvurun

OBJ_DOKU-40725-003.fm Page 104 Wednesday, February 18, 2015 9:24 AM

Türkçe | 105

Bosch Power Tools F 016 L81 056 | (18.2.15)

Bakım ve servis

Bakım

Aletin kendinde bir çalışma yapmadan önce her

defasında fişi prizden çekin ve su bağlantısını ayırın.

Not: Bahçe aletini uzun süre ve güvenilir biçimde

kullanabilmek için aşağıdaki bakım işlemlerini düzenli

aralıklarla tekrarlayın.

Bağlantılarda gevşeme olup olmadığını, aletin parçalarında

aşınma veya hasar olup olmadığını düzenli aralıklarla kontrol

edin.

Kapak ve koruyucu donanımların hasarsız olup olmadıklarını,

doğru olarak takılıp takılmadıklarını kontrol edin. Bahçe

aletini kullanmaya başlamadan önce gerekli görülebilecek

bakım ve onarım işlerini gerçekleştirin.

Dikkatli yürütülen üretim ve test yöntemlerine rağmen aletiniz

arıza yapacak olursa, onarımın mutlaka Bosch Bahçe Aletleri

için yetkili bir serviste yapılması gerekir.

Bütün başvuru ve yedek parça siparişlerinizde lütfen aletinizin

tip etiketi üzerindeki 10 haneli ürün kodunu belirtiniz.

Kullanımdan sonra/saklama

Açma/kapama şalterini kapalı konuma getirin ve yüksek

basınç hortumunu boşaltmak için tetiğe basın.

Yüksek basınçlı temizleyicinin dışını yumuşak bir fırça ve

bezle temizleyin. Temizlik yaparken su, çözücü madde ve

polisaj maddesi kullanmayın. Özellikle motorun havalandırma

aralıklarındakiler olmak üzere bütün kirleri temizleyin.

Sezon sonunda depolama: Motoru çalıştırıp tetiğe basarak

pompadaki bütün suyu boşaltın.

Aletin üzerine başka nesneleri koymayın.

Aleti donma tehlikesi olmayan bir yerde saklayın.

Depolama esnasında kabloların sıkışmamasına dikkat edin.

Yüksek basınç hortumunu katlamayın veya kırmayın.

Müşteri hizmeti ve uygulama danışmanlığı

www.bosch-do-it.com

Türkçe

Bosch San. ve Tic. A.S.

Ahi Evran Cad. No:1 Kat:22

Polaris Plaza

80670 Maslak/Istanbul

Bosch Uzman Ekibi +90 (0212) 367 18 88

Işıklar LTD.ŞTİ.

Kızılay Cad. No: 16/C Seyhan

Adana

Tel.: 0322 3599710

Tel.: 0322 3591379

İdeal Eletronik Bobinaj

Yeni San. Sit. Cami arkası No: 67

Aksaray

Tel.: 0382 2151939

Tel.: 0382 2151246

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 İskitler

Ankara

Tel.: 0312 3415142

Tel.: 0312 3410203

Faz Makine Bobinaj

Sanayi Sit. 663 Sok. No: 18

Antalya

Tel.: 0242 3465876

Tel.: 0242 3462885

Örsel Bobinaj

1. San. Sit. 161. Sok. No: 21

Denizli

Tel.: 0258 2620666

Bulut Elektrik

İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı

Elazığ

Tel.: 0424 2183559

Körfez Elektrik

Sanayi Çarşısı 770 Sok. No: 71

Erzincan

Tel.: 0446 2230959

Ege Elektrik

İnönü Bulvaro No: 135 Muğla Makasarası Fethiye

Fethiye

Tel.: 0252 6145701

Değer İş Bobinaj

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey

Gaziantep

Tel.: 0342 2316432

Çözüm Bobinaj

İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C

Gaziantep

Tel.: 0342 2319500

Onarım Bobinaj

Raifpaşa Cad. No: 67 İskenderun

Hatay

Tel.: 0326 6137546

Günşah Otomotiv

Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü

İstanbul

Tel.: 0212 8720066

Aygem

10021 Sok. No: 11 AOSB Çiğli

İzmir

Tel.: 0232 3768074

Sezmen Bobinaj

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

İzmir

Tel.: 0232 4571465

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kayseri

Tel.: 0352 3364216

OBJ_DOKU-40725-003.fm Page 105 Wednesday, February 18, 2015 9:24 AM

106 | Polski

F 016 L81 056 | (18.2.15) Bosch Power Tools

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24

Samsun

Tel.: 0362 2289090

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Tekirdağ

Tel.: 0282 6512884

Çevre koruma

Çevreye zararlı kimyasal maddeler toprağa, temel suyuna,

göletlere, nehirlere ve benzeri su kaynaklarına ulaşmamalıdır.

Temizlik maddesi (deterjan) kullanırken ambalaj üzerindeki

verilere ve öngörülen yoğunluğa tam olarak uyun.

Motorlu araçları kullanırken mahalli yönetmelik hükümlerine

uyun: Püskürtülmüş suyun yeraltı suyuna karışması

önlenmelidir.

Tasfiye

Yüksek basınçlı temizleyici, aksesuar ve ambalaj malzemesi

çevre dostu tasfiye amacıyla geri kazanım merkezine

gönderilmelidir.

Yüksek basınçlı temizleyici evsel çöplerin içine atmayın!

Sadece AB üyesi ülkeler için:

Elektronik ve elektrikli aletlere ilişkin

2012/19/EU sıyılı Avrupa yönetmeliği ve

bu yönetmeliğin ulusal hukuka uyarlanmış

hükümleri uyarınca kullanım ömrünü

tamamlamış elektronik ve elektrikli aletler

ayrı ayrı toplanmak ve çevre dostu tasfiye

amacıyla geri kazanım merkezlerine

gönderilmek zorundadır.

Değişiklik haklarımız saklıdır.

Polski

Wskazówki bezpieczeństwa

Opis symboli obrazkowych

Ogólna wskazówka

ostrzegająca przed

potencjalnym zagrożeniem.

Nigdy nie kierować

strumienia wody na ludzi,

zwierzęta, urządzenie lub

jego elementy elektryczne.

Uwaga: Strumień cieczy o wysokim

ciśnieniu może być niebezpieczny,

jeżeli stosuje się go w sposób

niezgodny z przeznaczeniem.

Zgodnie z obowiązującymi

przepisami urządzenie wolno

podłączać do sieci

wodociągowej tylko przy

zastosowaniu izolatora przepływu

zwrotnego Zaleca się zastosowanie

izolatora przepływu zwrotnego

zgodnego z normą europejską

IEC 61770, typu BA. Woda, która

przepłynęła przez izolator przepływu

zwrotnego, utraciła właściwości

wody pitnej.

Wskazówki dotyczące

bezpieczeństwa pracy przy użyciu

myjek wysokociśnieniowych

Należy przeczytać wszystkie

wskazówki i przepisy. Błędy w

przestrzeganiu poniższych

wskazówek mogą spowodować

porażenie prądem, pożar i/lub ciężkie

obrażenia ciała.

Przymocowane do urządzenia

tablice ostrzegawcze i informacyjne

OBJ_DOKU-40725-003.fm Page 106 Wednesday, February 18, 2015 9:24 AM

Polski | 107

Bosch Power Tools F 016 L81 056 | (18.2.15)

zawierają ważne wskazówki dla

bezpiecznej eksploatacji urządzenia.

Oprócz wskazówek, znajdujących się

w instrukcji obsługi, należy

przestrzegać ogólnych zasad

bezpieczeństwa pracy oraz

przepisów dotyczących

zapobiegania nieszczęśliwym

wypadkom.

Zasilanie

Napięcie źródła prądu musi zgadzać

się z danymi na tabliczce

znamionowej urządzenia.

Zaleca się podłączanie urządzenia

wyłącznie do gniazda

zabezpieczonego w wyłącznik

różnicowo-prądowy z prądem

wyzwalającym równym 30 mA.

W przypadku pozostawienia

urządzenia bez nadzoru – nawet na

krótki okres czasu – należy wyjąć

wtyczkę z gniazda sieciowego.

Zasilanie energią elektryczną musi

odpowiadać normie IEC 60364-1.

Jeżeli zaistnieje konieczność

wymiany przewodu

przyłączeniowego, wymianę należy

zlecić producentowi,

autoryzowanemu przez producenta

punktowi serwisowemu

elektronarzędzi lub odpowiednio

przeszkolonej do tego osobie w celu

wykluczenia ryzyka zagrożenia

bezpieczeństwa pracy.

Nigdy nie dotykać wtyczki zasilania

mokrymi rękami.

Podczas pracy urządzenia nie należy

wyciągać wtyczki z gniazdka.

Nie wolno najeżdżać na przewód

sieciowy lub na przedłużacz, zginać

go lub szarpać, gdyż mogłoby to

spowodować jego uszkodzenie.

Chronić przewód przed działaniem

wysokiej temperatury, olejem/

smarami oraz ostrymi krawędziami.

Nie wolno korzystać z urządzenia,

jeśli któryś przewód przyłączeniowy

lub ważne części urządzenia, takie jak

wąż wysokociśnieniowy, pistolet

natryskowy lub urządzenia

zabezpieczające są uszkodzone.

Uwaga: Przedłużacze niezgodne z

przepisami mogą stanowić

zagrożenie.

Stosując przedłużacz, należy

upewnić się, że wtyczka i łącznik

wtykowy mają wodoszczelną

budowę. Przedłużacz musi mieć

przekrój zgodny z danymi podanymi

w instrukcji obsługi i musi być

zaopatrzony w zabezpieczenie przez

rozpryskami wody. Połączenie

wtykowe przewodu z przedłużaczem

nie może leżeć w wodzie.

W razie wymiany złącz zasilania

sieciowego lub kabla

przedłużającego, należy upewnić się,

że nowe złącza są bryzgoszczelne i

mają odpowiednią wytrzymałość

mechaniczną.

Podłączenie wody

Przestrzegać wszystkich przepisów

przedsiębiorstwa dostarczającego

wodę.

Wszystkie węże połączeniowe muszą

mieć odpowiednio uszczelnione

złączki.

OBJ_DOKU-40725-003.fm Page 107 Wednesday, February 18, 2015 9:24 AM

108 | Polski

F 016 L81 056 | (18.2.15) Bosch Power Tools

Należy stosować wyłącznie węże

wzmocnione o średnicy wynoszącej

12,7 mm (1/2").

Nie wolno podłączać urządzenia do

źródła zaopatrzenia w wodę pitną bez

zaworu zwrotnego. Woda, która

przepłynęła przez zawór zwrotny nie

nadaje się do picia.

Wąż wysokociśnieniowy nie może

być uszkodzony (niebezpieczeństwo

wybuchu).

Uszkodzony wąż wysokociśnieniowy

musi być natychmiast wymieniony.

Należy stosować wyłącznie węże i

złączki zalecane przez producenta.

Węże wysokociśnieniowe, armatury i

złączki są ważnymi elementami

stanowiącymi o bezpieczeństwie

urządzenia. Należy stosować

wyłącznie węże, armatury i złączki

zalecane przez producenta.

Do przyłącza wody wolno podłączać

wyłącznie czystą lub przefiltrowaną

wodę.

Zastosowanie

Przed rozpoczęciem pracy należy

skontrolować stan techniczny

urządzenia i jego osprzętu, a także

sprawdzić je pod względem

bezpieczeństwa pracy. Jeżeli

urządzenie nie znajduje się w

technicznie nienagannym stanie, nie

może być dopuszczone do

eksploatacji.

Nie wolno kierować strumienia wody

na siebie, ani na inne osoby w celu

czyszczenia ubrania lub obuwia.

Niedopuszczalne jest zasysanie

płynów na bazie rozpuszczalników,

nierozcieńczonych kwasów, acetonu

lub rozpuszczalników (m. in.

benzyny, rozcieńczalników farb lub

oleju opałowego). Wytryskiwane

pary są skrajnie łatwopalne,

wybuchowe i toksyczne.

W przypadku stosowania urządzenia

w obszarach ryzyka (np. na stacjach

benzynowych), należy przestrzegać

odpowiednich przepisów

bezpieczeństwa. Eksploatacja

w miejscach potencjalnie

zagrożonych wybuchem jest

zabroniona.

Urządzenie należy umieścić na

stabilnym podłożu.

Stosować wyłącznie preparaty

czyszczące zalecane przez

producenta urządzenia. Przestrzegać

wskazówek odnośnie ich stosowania,

likwidacji oraz innych instrukcji

ostrzegawczych producenta

detergentu.

Wszelkie elementy przewodzące

prąd muszą mieć zabezpieczenie

przed rozbryzgami wody.

Podczas pracy nie wolno blokować

spustu pistoletowego w pozycji „ON“

(„włączone“).

Należy nosić odpowiednie ubranie

chroniące przed rozpryskami wody.

Nie należy stosować urządzenia

w pobliżu osób nie ubranych w

ochronną odzież.

Jeżeli okaże się to konieczne należy

podczas pracy nosić odpowiednią

odzież ochronną (PSA) chroniące

przed rozbryzgami wody, na przykład

okulary ochronne, maskę

przeciwpyłową itp., aby uzyskać

OBJ_DOKU-40725-003.fm Page 108 Wednesday, February 18, 2015 9:24 AM

Polski | 109

Bosch Power Tools F 016 L81 056 | (18.2.15)

ochronę przed rozbryzgami wody,

drobnymi cząstkami lub aerozolami,

które mogą zostać odbite od różnych

przedmiotów.

Pod wpływem wysokiego ciśnienia

może dojść do odbicia obiektów. W

razie potrzeby należy nosić podczas

pracy odpowiednią osobiste

wyposażenie ochronne, na przykład

okulary ochronne.

Opony kół oraz ich zawory należy myć

z odległości co najmniej 30 cm, aby

uniknąć uszkodzeń spowodowanych

strumieniem wody pod ciśnieniem.

Pierwszą oznaką takiego uszkodzenia

może być zmiana koloru opony.

Uszkodzone opony/zawory stanowią

zagrożenie dla życia.

Nie wolno natryskiwać materiałów z

zawartością azbestu oraz innych,

zawierających substancje

niebezpieczne dla zdrowia.

Zalecane preparaty czyszczące

należy używać w odpowiednim

rozcieńczeniu. Produkty te są

bezpieczne, jeśli nie zawierają

kwasów, zasad ani substancji

szkodliwych dla środowiska.

Preparaty czyszczące zaleca się

przechowywać w miejscu

niedostępnym dla dzieci. W razie

kontaktu z oczami natychmiast

dokładnie przepłukać je dużą ilością

wody. W przypadku spożycia

niezwłocznie skontaktować się z

lekarzem.

Myjki wysokociśnieniowej nie

należy użytkować bez filtra ani z

zanieczyszczonym lub

uszkodzonym filtrem. W przypadku

stosowania myjki

wysokociśnieniowej bez filtra lub z

zanieczyszczonym bądź

uszkodzonym filtrem wygasa

gwarancja.

Podczas dłużej trwającej pracy części

metalowe mogą się rozgrzać. W razie

konieczności należy nosić rękawice

ochronne.

Nie należy stosować myjki

wysokociśnieniowej

w niekorzystnych warunkach

atmosferycznych, w szczególności w

przypadku nadciągającej burzy.

Obsługa urządzenia

Użytkownik powinien stosować

urządzenie jedynie zgodnie z

przeznaczeniem. Należy brać pod

uwagę lokalne przepisy i warunki w

miejscu pracy. Podczas pracy uważać

na przebywające w pobliżu osoby

postronne, w szczególności dzieci.

Urządzenie może być obsługiwane

tylko przez upoważnione osoby,

które zostały uprzednio przeszkolone

lub wykazały się znajomością zasad

jego obsługi. Obsługa przez dzieci

oraz osoby nieletnie jest zabroniona.

Dzieci powinny znajdować się pod

nadzorem, a urządzenie

zabezpieczone w taki sposób, żeby

nie mogły się one nim bawić.

Niniejsze urządzenie może być

obsługiwane przez osoby

ograniczone fizycznie, emocjonalnie,

lub psychicznie, a także przez osoby z

niewystarczającym doświadczeniem

i/lub niedostateczną wiedzą tylko w

przypadku, gdy osoby te znajdują się

pod nadzorem osoby

OBJ_DOKU-40725-003.fm Page 109 Wednesday, February 18, 2015 9:24 AM

110 | Polski

F 016 L81 056 | (18.2.15) Bosch Power Tools

odpowiedzialnej za ich

bezpieczeństwo lub gdy zostały one

poinstruowane, jak w bezpieczny

sposób posługiwać się urządzeniem i

jakie ewentualne niebezpieczeństwa

są związane z jego obsługą.

Nie wolno pozostawiać włączonego

urządzenia bez nadzoru.

Wydostający się pod wysokim

ciśnieniem strumień wody powoduje

powstanie w pistolecie siły odrzutu

Dlatego też należy mocno oburącz

trzymać rękojeść i lancę.

Transport

Przed transportem urządzenie należy

wyłączyć i zabezpieczyć.

Konserwacja

Przed przystąpieniem do

czyszczenia, konserwacji lub

wymiany oprzyrządowania,

urządzenie należy wyłączyć.

W przypadku urządzeń zasilanych

sieciowo, wyjąć przewód sieciowy z

gniazda.

Naprawy mogą być wykonywane

tylko przez autoryzowany serwis

firmy Bosch.

Osprzęt oraz części zamienne

Należy stosować wyłącznie osprzęt i

części zamienne zalecane przez

producenta. Tylko oryginalne

akcesoria i części zamienne

gwarantują bezawaryjną i bezpieczną

pracę urządzenia.

Symbole

Następujące symbole mają istotne znaczenie podczas

czytania i zrozumienia instrukcji eksploatacji. Należy

zapamiętać te symbole i ich znaczenia. Właściwa

interpretacja symboli sprzyja lepszemu i bezpieczniejszemu

użytkowaniu elektronarzędzia.

Użycie zgodne z przeznaczeniem

Urządzenie przeznaczone jest do czyszczenia powierzchni

oraz przedmiotów znajdujących się poza pomieszczeniami

zamkniętymi, narzędzi, pojazdów i łodzi, o ile zastosowany

zostanie odpowiedni akcesoria, jak na przykład dopuszczone

przez firmę Bosch preparaty czyszczące.

Użytkowanie zgodne z przeznaczeniem dotyczy temperatury

otoczenia leżącej między 0 °C a 40 °C.

Urządzenia tego nie należy używać do zastosowań

profesjonalnych.

Dane techniczne

Symbol Znaczenie

Kierunek ruchu

Masa

Wł.

Wył.

Lo Niskie ciśnienie

Hi Wysokie ciśnienie

Osprzęt

Myjka wysokociśnieniowa AQT 42-13 AQT 45-14 X

Numer katalogowy 3 600 HA7 3.. 3 600 HA7 4..

Moc nominalna kW 1,9 2,1

Temperatura dopływu maks. °C 40 40

Ilość wody dopływającej min. l/min 6,6 7,5

Dopuszczalne ciśnienie MPa 13 14

Ciśnienie nominalne MPa 9 11

Przepływ l/min 6 6,8

Podczas włączania urządzenia dochodzi do krótkotrwałych spadków napięcia. W przypadku niekorzystnych warunków sieciowych może dojść co

zakłóceń pracy innych urządzeń. W przypadku impedancji źródła zasilania mniejszej niż 0,153 omów, nie należy się liczyć z żadnymi zakłóceniami.

OBJ_DOKU-40725-003.fm Page 110 Wednesday, February 18, 2015 9:24 AM

Polski | 111

Bosch Power Tools F 016 L81 056 | (18.2.15)

Informacja na temat hałasu i wibracji

Deklaracja zgodności

Kategoria produktów: 27

Dokumentacja techniczna (2006/42/WE, 2000/14/WE):

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Montaż i praca

Maksymalne ciśnienie na wejściu MPa 1 1

Funkcja AutoStop - -

Ciężar odpowiednio do EPTA-Procedure 01/2003 kg 11,4 18,5

Klasa ochrony /II /I

Numer seryjny Zob. numer seryjny (tabliczka znamionowa) na myjce

wysokociśnieniowej

Emisja hałasu została określona zgodnie z EN 60335-2-79. 3 600 ... HA7 3.. HA7 4..

Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo:

Poziom ciśnienia akustycznego

Poziom natężenia dźwięku

Niepewność pomiaru K

Stosować środki ochrony słuchu!

dB(A)

Wartości łączne drgań ah (suma wektorowa z trzech kierunków) i niepewność pomiaru K

oznaczone zgodnie z normą EN 60335-2-79 wynoszą:

Wartość emisji drgań ah

Niepewność pomiaru K m/s2

m/s22,0

1,5 2,0

1,5

3 600 ... HA7 3.. HA7 4..

Oświadczamy z pełną odpowiedzialnością, że produkt przedstawiony w rozdziale „Dane

techniczne“ odpowiada wymaganiom następujących dyrektyw: 2011/65/UE, do

19. kwietnia 2016: 2004/108/WE, od 20. kwietnia 2016: 2014/30/UE, 2006/42/WE,

2000/14/WE wraz ze zmianami oraz następujących norm: EN 60335-1, EN 60335-2-79.

2000/14/WE: Gwarantowany poziom natężenia dźwięku:

Sposób oceny zgodności wg załącznika V. dB(A) 95 95

Myjka wysokociśnieniowa AQT 42-13 AQT 45-14 X

Podczas włączania urządzenia dochodzi do krótkotrwałych spadków napięcia. W przypadku niekorzystnych warunków sieciowych może dojść co

zakłóceń pracy innych urządzeń. W przypadku impedancji źródła zasilania mniejszej niż 0,153 omów, nie należy się liczyć z żadnymi zakłóceniami.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Planowane działanie Rysunek Strona

Zakres dostawy 1259

Ustawianie rękojeści 2260

Podłączenie lancy do pistoletu 3261

Przyłączenie węża

wysokociśnieniowego/

pistoletu natryskowego 4262

Nakładanie dyszy 5263-264

Podłączenie wody 6264

Włączanie/wyłączanie 7265

Wyczyścić filtr 8265

Wyczyścić dyszę 9265

Przechowywanie pistoletu 10 266

Przechowywanie pistoletu/lancy/

dyszy podczas pracy 11 266

Osadzanie węża w uchwycie węża 12 267

Przechowywanie 13 267

Wybór osprzętu 14 268

Planowane działanie Rysunek Strona

OBJ_DOKU-40725-003.fm Page 111 Wednesday, February 18, 2015 9:24 AM

112 | Polski

F 016 L81 056 | (18.2.15) Bosch Power Tools

Uruchomienie urządzenia

Dla własnego bezpieczeństwa

Uwaga! Przed przystąpieniem do prac kon-

serwacyjnych lub do czyszczenia urządzenia,

urządzenie należy wyłączyć i wyjąć wtyczkę

z gniazdka. Powyższe dotyczy również

przypadków, gdy przewód zasilający jest

przecięty, uszkodzony lub splątany.

Napięcie robocze wynosi 230 V AC, 50 Hz (dla krajów nie

należących do UE 220 V, 240 V – w zależności od modelu).

Stosować wolno jedynie przedłużacze posiadające atest.

Szczegółowych informacji można uzyskać w autoryzowanym

punkcie serwisowym.

Jeżeli do pracy z myjką wysokociśnieniową konieczne jest

użycie przedłużacza, wymagane są następujące przekroje

przewodu:

– 1,5mm

2 do maks. 20 m długości

– 2,5mm2 do maks. 50 m długości

Wskazówka: Jeśli stosowany jest przedłużacz, powinien on

być – zgodnie z przepisami bezpieczeństwa – uziemiony

i podłączony za pomocą wtyczki z przewodem uziemiającym

instalacji elektrycznej.

W razie wątpliwości należy skonsultować się z

wykwalifikowanym elektrykiem albo zwrócić się do naj-

bliższego punktu serwisowego firmy Bosch.

UWAGA: Przedłużacze niezgodne z przepisami

mogą stanowić zagrożenie. Przedłużacz,

wtyczka i łącznik wtykowy powinny mieć

wodoszczelną budowę i być przeznaczone do

zastosowań na zewnątrz pomieszczeń.

Połączenia przewodów powinny znajdować się w stanie

suchym i nie mogą leżeć na ziemi.

Dla podwyższenia bezpieczeństwa pracy należy stosować

wyłącznik różnicowoprądowy (RCD) o prądzie różnicowym,

nie większym niż 30 mA. Wyłącznik ten powinien być

kontrolowany przed każdym użyciem.

Naprawy uszkodzonego przewodu przyłączeniowego może

dokonać wyłącznie autoryzowany warsztat serwisowy firmy

Bosch.

Wskazówka dla produktów, nie sprzedawanych w Wielkiej

Brytanii:

UWAGA: Ze względu na bezpieczeństwo użytkownika

wymagane jest, aby wtyk znajdujący się przy urządzeniu

połączony był z kablem przedłużającym. Złącza kabla

przedłużającego powinny być zabezpieczone przed bryzgami

wody i być wykonane z gumy lub posiadać osłonę gumową.

Przy łączeniu przewodów przedłużających należy stosować

dodatkowe elementy zabezpieczające przed samoczynnym

rozłączeniem się.

Należy uważać, gdyż niniejsze urządzenie nigdy nie powinno

być uruchamiane bez wody.

Praca urządzenia

Włączanie

Wąż doprowadzający wodę (nie wchodzi w skład dostawy)

podłączyć do kranu z wodą i do urządzenia.

Upewnić się, czy włącznik sieciowy znajduje się w pozycji „0“

i podłączyć urządzenie do źródła zasilania.

Odkręcić kurek z wodą.

Uruchomić blokadę włącznika (tylny włącznik na rękojeści),

aby odsłonić spust. Nacisnąć spust do końca, aż do uzyskania

równomiernego przepływu wody. W urządzeniu i wężu

wysokociśnieniowym nie powinno się znajdować powietrze.

Zwolnić spust. Uruchomić blokadę włącznika (przedni

włącznik na rękojeści).

Przekręcić wyłącznik sieciowy. Pistolet natryskowy

skierować w dół. Uruchomić blokadę włącznika, aby odsłonić

spust. Wcisnąć całkowicie spust.

Funkcja AutoStop

Urządzenie automatycznie wyłącza silnik, natychmiast po

zwolnieniu spustu, znajdującego się na rękojeści pistoletu.

Wskazówki dotyczące pracy

Wskazówki ogólne

Należy upewnić się, czy myjka wysokociśnieniowa stoi na

równym podłożu.

Nie należy ciągnąć węża wysokociśnieniowego zbytnio do

przodu. Nie należy też ciągnąć myjki wysokociśnieniowej za

wąż. Może to spowodować niestabilną pozycję myjki

wysokociśnieniowej lub jej upadek.

Nie zaginać węża wysokociśnieniowego i nie jeździć po nim

pojazdami silnikowymi. Wąż wysokociśnieniowy należy

chronić przed ostrymi krawędziami oraz rogami.

Nie stosować dyszy rotacyjnej do mycia pojazdów

silnikowych.

Ostrzeżenie! Patio Cleaners nadaje się do pracy wyłącznie na

równych powierzchniach! Nie należy go stosować do

czyszczenia schodów i płaszczyzn pionowych. W żadnym

wypadku nie wolno dotykać dyszy rotacyjnej, gdy jest ona

uruchomiona!

Wskazówki robocze dotyczące stosowania

środków myjących

Należy stosować wyłącznie środki czyszczące, które

w sposób jednoznaczny określone zostały jako

przystosowane do myjek wysokociśnieniowych.

Aby chronić środowisko naturalne zalecamy oszczędne

stosowanie środków czyszczących. Należy brać pod uwagę

umieszczone na pojemniku zalecenia dotyczące

rozcieńczenia.

Wchodząca w zakres dostawy wysokociśnieniowa dysza do

piany posiada regulator, służący do ustawiania ilości

nakładanego środka myjącego. Regulacji można dokonywać

w przypadku zaistnienia takiej potrzeby.

OBJ_DOKU-40725-003.fm Page 112 Wednesday, February 18, 2015 9:24 AM

Polski | 113

Bosch Power Tools F 016 L81 056 | (18.2.15)

Zalecana metoda czyszczenia

1 etap: Rozmiękczanie brudu

Podłączyć wysokociśnieniową dyszę do piany i nałożyć

niewielką ilość środka myjącego.

2 etap: Usuwanie brudu

Usunąć rozpuszczony brud usunąć za pomocą wysokiego

ciśnienia.

Wskazówka: Przy czyszczeniu pionowych powierzchni

należy rozpocząć nakładanie środka czyszczącego od dołu

i stopniowo przesuwać się ku górze. Spłukiwać od góry do

dołu.

Korzystanie z alternatywnych miejsc poboru

wody

Niniejsza myjka wysokociśnieniowa jest samozasysająca

i umożliwia czerpanie wody ze zbiorników lub naturalnych

źródeł wody. Jest bardzo WAŻNE, aby (czysty) filtr Bosch

mocowany był przy wlocie wody i aby zasysana woda była

czysta.

Otwarte zbiorniki/pojemniki i naturalne zasoby

wodne

Należy stosować osprzęt do samozasysania składający się

z następujących elementów:

– sito z zaworem zwrotnym

– trzymetrowy wzmocniony wąż

– złącze uniwersalne do myjki wysokociśnieniowej

Za pomocą tych akcesoriów myjka wysokociśnieniowa jest

w stanie zasysać wodę na 0,5 m nad poziomem wody.

Czynność ta może trwać ok. 15 sekund.

Zanurzyć trzymetrowy wąż całkowicie w wodzie, aby

wypuścić z niego powietrze. Podłączyć trzymetrowy wąż do

myjki wysokociśnieniowej i upewnić się, że sito leży poniżej

poziomu wody.

Zdjąć pistolet natryskowy i uruchomić myjkę na tak długo, aż

woda zacznie równomiernie płynąć z węża

wysokociśnieniowego. Jeżeli po upływie 25 sekund woda nie

zacznie płynąć, urządzenie należy wyłączyć i sprawdzić

wszystkie przyłącza. Jeżeli woda płynie, wyłączyć myjkę

wysokociśnieniową i przed przystąpieniem do pracy

zamocować pistolet natryskowy i lancę zraszającą.

Ważne jest, aby wąż i złączki były wysokiej jakości,

prawidłowo połączone, a uszczelki nieuszkodzone i równo

zamocowane. Nieszczelne przyłącza mogą uniemożliwiać

zasysanie wody.

Zbiornik wody wraz z zaworem opróżniającym

Jeżeli myjka wysokociśnieniowa ma zostać podłączona do

zbiornika z pasującym zaworem opróżniającym, należy

najpierw podłączyć wąż wody (nie wchodzi w zakres

dostawy) do zaworu. Otworzyć zawór, aby wypuścić całe

powietrze z węża, a następnie podłączyć go do myjki

wysokociśnieniowej.

Lokalizacja usterek

Symptomy Możliwa przyczyna Usunięcie usterki

Brak rozruchu silnika Odłączona wtyczka Podłączyć wtyczkę

Gniazdko jest uszkodzone Podłączyć urządzenie do innego gniazdka

Zadziałał bezpiecznik Wymienić bezpiecznik

Przedłużacz jest uszkodzony Spróbować uruchomić urządzenie bez

przedłużacza

Zadziałał wyłącznik

przeciwprzeciążeniowy silnika Chłodzić silnik 15 min.

Zamarzniętęty Rozmrozić pompę, wąż doprowadzający wodę lub

osprzęt

Silnik zatrzymuje się Zadziałał bezpiecznik Wymienić bezpiecznik

Nieprawidłowe napięcie zasilania Sprawdzić napięcie sieci – musi ono odpowiadać

danym na tabliczce znamionowej urządzenia

Zadziałał wyłącznik

przeciwprzeciążeniowy silnika Chłodzić silnik 15 min.

Bezpiecznik zadziałał Zbyt słaby bezpiecznik Podłączyć do obwodu elektrycznego,

zabezpieczonego odpowiednio do mocy myjki

wysokociśnieniowej

Silnik działa, ale nie ma ciśnienia Dysza częściowo zatkana Wyczyścić dyszę

OBJ_DOKU-40725-003.fm Page 113 Wednesday, February 18, 2015 9:24 AM

114 | Polski

F 016 L81 056 | (18.2.15) Bosch Power Tools

Konserwacja i serwis

Konserwacja

Przed przystąpieniem do jakichkolwiek prac przy

urządzeniu należy wyjąć wtyczkę z gniazda

i zdemontować podłączenie do wody.

Wskazówka: Następujących czynności konserwacyjnych

należy dokonywać regularnie, aby zagwarantować długą

i wydajną pracę urządzenia.

Regularnie kontrolować urządzenie pod kątem oczywistych

usterek, takich jak luźne połączenia i zużyte lub uszkodzone

elementy konstrukcyjne.

Kontrolować, czy osłony urządzenia i zabezpieczenia są

w pełni sprawne i właściwie zamontowane. Przed

rozpoczęciem pracy z urządzeniem należy przeprowadzić

wszelkie konieczne konserwacje i naprawy.

Jeśli urządzenie, mimo starannych metod produkcji i kontroli

uległoby awarii, naprawę powinien przeprowadzić

autoryzowany serwis narzędzi ogrodowych firmy Bosch.

Przy wszystkich zgłoszeniach i zamówieniach części

zamiennych konieczne jest podanie dziesięciocyfrowego

numeru katalogowego, znajdującego się na tabliczce

znamionowej urządzenia.

Po zakończeniu użytkowania/Przechowywanie

Uruchomić włącznik/wyłącznik, a następnie spust, aby

opróżnić wąż wysokociśnieniowy.

Przy pomocy miękkiej szczotki i szmatki dokładnie wyczyścić

zewnętrzne elementy myjki wysokociśnieniowej. Nie wolno

używać wody, rozpuszczalników i nabłyszczaczy. Usunąć

wszystkie zabrudzenia, w szczególności z otworów

wentylacyjnych silnika.

Przechowywanie po upływie sezonu: Należy opróżnić pompę

z wody, uruchomiając silnik na parę sekund i naciskając

kilkakrotnie spust.

Nie wolno stawiać na urządzeniu żadnych przedmiotów.

Urządzenie należy przechowywać w miejscu chronionym

przed mrozem.

Słychać pracę silnika, ale nie widać

działania Niewystarczające napięcie sieciowe Skontrolować, czy napięcie sieciowe odpowiada

danym podanym na tabliczce znamionowej

Zbyt niskie napięcie spowodowane

zastosowaniem przedłużacza Sprawdzić, czy użyty został odpowiedni

przedłużacz

Urządzenie było nieużywane przez

dłuższy okres czasu Skontaktować się z autoryzowanym serwisem

Bosch

Problemy z funkcją AutoStop Skontaktować się z autoryzowanym serwisem

Bosch

Pulsacyjne zmiany ciśnienia Powietrze w wężu do wody lub w

pompie Uruchomić myjkę wysokociśnieniową i wykonać

przebieg przy otwartym pistolecie, otwartym

przepływie wody i przy dyszy ustawionej na niskie

ciśnienie, aż do ustabilizowania się ciśnienia

roboczego

Nieodpowiedni dopływ wody Sprawdzić zgodność przyłącza wody z danymi

technicznymi. Minimalna średnica zastosowanego

węża doprowadzającego wodę to 1/2" lub Ø 13 mm

Zatkany filtr Wyczyścić filtr

Ściśnięty lub zgięty wąż

doprowadzający wodę Wyprostować splątany wąż doprowadzający wodę

Zbyt długi wąż wysokociśnieniowy Odłączyć przedłużacz węża wysokociśnieniowego

(maksymalna jego długość to 7 m)

Ciśnienie jest stabilne, ale zbyt

niskie

Wskazówka: Niektóre akcesoria

mogą spowodować spadek

ciśnienia

Zużyta dysza Wymienić dyszę

Zużyty zawór włączający/

wyłączający Nacisnąć spust pięciokrotnie w krótkich odstępach

czasu

Silnik pracuje, ale ciśnienie jest

niskie lub nie występuje w ogóle

ciśnienie robocze

Brak dopływu wody Podłączyć dopływ wody

Zatkany filtr Wyczyścić filtr

Zatkana dysza Wyczyścić dyszę

Myjka uruchamia się samoczynnie Nieszczelna pompa lub pistolet Skontaktować się z autoryzowanym serwisem Bosch

Urządzenie jest nieszczelne Pompa jest nieszczelna Niewielkie przepuszczanie wody jest dopuszczalne.

W przypadku znacznego przepuszczania wody

należy skontaktować się z punktem obsługi klienta

Symptomy Możliwa przyczyna Usunięcie usterki

OBJ_DOKU-40725-003.fm Page 114 Wednesday, February 18, 2015 9:24 AM

Česky | 115

Bosch Power Tools F 016 L81 056 | (18.2.15)

Upewnić się, że przewód nie zakleszczył się podczas

magazynowania. Nie zginać węża wysokociśnieniowego.

Obsługa klienta oraz doradztwo dotyczące

użytkowania

www.bosch-do-it.com

Polska

Robert Bosch Sp. z o.o.

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Na www.bosch-pt.pl znajdą Państwo wszystkie szczegóły

dotyczące usług serwisowych online.

Tel.: 22 7154460

Faks: 22 7154441

E-Mail: bsc@pl.bosch.com

Infolinia Działu Elektronarzędzi: 801 100900

(w cenie połączenia lokalnego)

E-Mail: elektronarzedzia.info@pl.bosch.com

www.bosch.pl

Ochrona środowiska

Nie dopuszczać do przedostawania się środków chemicznych

szkodliwych dla środowiska do gleby, wody gruntowej,

stawów, rzek itp.

W przypadku stosowania preparatów czyszczących, należy

przestrzegać danych zawartych na opakowaniu, w tym

zalecanych stężeń.

W przypadku czyszczenia pojazdów silnikowych, należy

przestrzegać przepisów lokalnych: Nie dopuszczać, by

zmywany olej przedostawał się do cieków wodnych.

Usuwanie odpadów

Myjkę wysokociśnieniową, osprzęt i opakowanie należy

oddać do powtórnego przetworzenia zgodnego

z obowiązującymi przepisami w zakresie ochrony

środowiska.

Nie wolno wyrzucać myjek wysokociśnieniowych do odpadów

z gospodarstwa domowego!

Tylko dla państw należących do UE:

Zgodnie z europejską wytycznymi

Europejskiej Dyrektywy 2012/19/UE o

starych, zużytych narzędziach

elektrycznych i elektronicznych i jej

stosowania w prawie krajowym,

wyeliminowane niezdatne do użycia

narzędzia elektryczne i elektroniczne

należy zbierać osobno i doprowadzić do ponownego

przetworzenia zgodnego z zasadami ochrony środowiska.

Zastrzega się prawo dokonywania zmian.

Česky

Bezpečnostní upozornění

Vysvětlivky obrázkových symbolů

Všeobecné upozornění na

nebezpečí.

Vodní paprsek nikdy

nesměrujte na osoby,

zvířata, stroj nebo

elektrické díly.

Pozor: vysokotlaký paprsek může být

nebezpečný, pokud se použije

nedovoleným způsobem.

Podle platných předpisů

nesmí být zařízení bez

oddělovače systémů

připojeno na vodovodní síť pitné

vody. Použijte oddělovač systémů

podle IEC 61770 typ BA. Voda, která

proteče oddělovačem systémů, už

není pitná voda.

Bezpečnostní upozornění pro

vysokotlaké čističe

Čtěte všechna varovná upo-

zornění a pokyny. Zanedbání

při dodržování varovných upo-

zornění a pokynů mohou mít za

následek úraz elektrickým proudem,

požár a/nebo těžká poranění.

Na stroji umístěné výstražné a

upozorňovací štítky podávají

důležitá upozornění pro bezpečný

provoz.

Vedle upozornění v návodu k

provozu musí být respektovány

všeobecné bezpečnostní předpisy a

předpisy pro prevenci úrazů.

OBJ_DOKU-40725-003.fm Page 115 Wednesday, February 18, 2015 9:24 AM

116 | Česky

F 016 L81 056 | (18.2.15) Bosch Power Tools

Připojení do sítě

Napětí zdroje proudu musí souhlasit s

údaji na typovém štítku stroje.

Je doporučeno připojit tento stroj jen

na zásuvku, která je jištěna

proudovým chráničem s

vybavovacím proudem 30 mA.

Vytáhněte zástrčku ze zásuvky i

tehdy, když ponecháte stroj jen na

krátký čas bez dozoru.

Elektrické napájení musí vyhovovat

IEC 60364-1.

Pokud je nutné nahrazení přívodního

elektrického vedení, pak to nechte

provést od výrobce, jeho

autorizovaného zákaznického servisu

nebo od k tomu určené osoby, aby se

zabránilo ohrožení bezpečnosti.

Síťovou zástrčku nikdy nedržte

mokrýma rukama.

Síťovou zástrčku během práce se

strojem nevytahujte.

Připojovací síťový kabel nebo

prodlužovací kabel nepřejíždějte,

nepřiskřípněte nebo jím neškubejte,

poněvadž jinak by se mohl poškodit.

Kabel chraňte před horkem, olejem a

ostrými hranami.

Stroj nepoužívejte, pokud jsou síťový

kabel nebo důležité díly, jako

vysokotlaká hadice, stříkací pistole

nebo bezpečnostní vybavení,

poškozené.

Pozor: prodlužovací kabely

nevyhovující předpisům mohou být

nebezpečné.

Při používání prodlužovacího kabelu

musejí být zástrčka i spojka ve

vodotěsném provedení. Prodlužovací

kabel musí mít průřez vodičů podle

údajů v návodu k provozu a musí být

chráněný proti stříkající vodě.

Zástrčkový spoj nesmí ležet ve vodě.

Pokud se mění zástrčka na kabelu

napájení el. proudem nebo na

prodlužovacím kabelu, musí zůstat

zachována ochrana proti stříkající

vodě a mechanická stabilita.

Připojení vody

Dbejte předpisů firmy zásobující Vás

vodou.

Šroubení všech připojovacích hadic

musí těsnit.

Používejte pouze zesílenou hadici

průměru 12,7 mm (1/2").

Stroj by nikdy neměl být připojený na

zdroj pitné vody bez zpětného

ventilu. Voda, která protekla zpětným

ventilem, se už nepokládá za pitnou.

Vysokotlaká hadice nesmí být

poškozená (nebezpečí prasknutí).

Poškozená vysokotlaká hadice se

musí neprodleně vyměnit. Smějí se

používat pouze výrobcem

doporučené hadice a spoje.

Vysokotlaké hadice, armatury a spojky

jsou důležité pro bezpečnost stroje.

Používejte pouze výrobcem

doporučené hadice, armatury a

spojky.

Na vodovodní přípojce se smí používat

pouze čistá nebo filtrovaná voda.

Použití

Před použitím zkontrolujte řádný stav

a provozní bezpečnost stroje s

příslušenstvím. Jestliže stav není

bezvadný, nesmí být používán.

OBJ_DOKU-40725-003.fm Page 116 Wednesday, February 18, 2015 9:24 AM

Česky | 117

Bosch Power Tools F 016 L81 056 | (18.2.15)

Nemiřte vodním paprskem na sebe

ani na jiné osoby kvůli očištění oděvu

nebo obuvi.

Nesmí se nasávat žádné kapaliny s

obsahem rozpouštědel, neředěné

kyseliny, aceton nebo rozpouštědla

včetně benzínu, ředidel na barvy a

topného oleje, poněvadž jejich

rozprašované mlhy jsou vysoce

zápalné, výbušné a jedovaté.

Při nasazení stroje v nebezpečných

prostorech (např. čerpací stanice) je

třeba dbát příslušných

bezpečnostních předpisů. Provoz v

prostorech s nebezpečím výbuchu je

zakázán.

Stroj musí mít stabilní podklad.

Používejte pouze čisticí prostředky

doporučené výrobcem stroje a dbejte

varovných upozornění výrobce a

upozornění k použití a k likvidaci.

Všechny vodivé díly v pracovním

prostoru musí být s ochranou proti

stříkající vodě.

Páčka spouště stříkací pistole nesmí

být při provozu zajištěna v poloze

„ON“.

Noste vhodný ochranný oděv proti

stříkající vodě. Nepoužívejte stroj v

dosahu jiných osob, ledaže mají tyto

osoby na sobě ochranný oděv.

Noste, je-li to nutné, vhodné

ochranné vybavení (PSA) proti

stříkající vodě, např. ochranné brýle,

ochrannou masku proti prachu atd.,

abyste byli chráněni před vodou,

částicemi a/nebo aerosoly, které se

od předmětů odrážejí.

Vysoký tlak může nechat objekty

odrazit. Noste, je-li to nutné, vhodné

osobní ochranné vybavení, např.

ochranné brýle.

Pro zabránění poškození pneumatik

motorových vozidel/ventilků

vysokotlakým paprskem čistěte jen s

odstupem nejméně 30 cm. Prvním

příznakem toho je změna zabarvení

pneumatik. Poškozené pneumatiky

motorových vozidel/ventilky jsou

životu nebezpečné.

Materiály s obsahem azbestu a další,

jež obsahují látky ohrožující zdraví se

nesmí ostřikovat.

Doporučené čisticí prostředky

nepoužívejte neředěné. Výrobky jsou

jen potud bezpečné, pokud

neobsahují žádné kyseliny, louhy

nebo látky poškozující životní

prostředí. Doporučujeme uchovávat

čisticí prostředky mimo dosah dětí.

Při kontaktu čisticího prostředku s

očima je okamžitě důkladně

opláchněte vodou, při spolknutí

okamžitě konzultujte s lékařem.

Vysokotlaký čistič nikdy

nepoužívejte bez filtru, se

znečištěným nebo poškozeným

filtrem. Při použití vysokotlakého

čističe bez filtru nebo se znečištěným

či poškozeným filtrem zaniká záruka.

Kovové díly mohou být po delším

používání horké. Je-li to nutné, noste

ochranné rukavice.

Při špatných povětrnostních

podmínkách, zejména při nastupující

bouřce, s vysokotlakým čističem

nepracujte.

OBJ_DOKU-40725-003.fm Page 117 Wednesday, February 18, 2015 9:24 AM

118 | Česky

F 016 L81 056 | (18.2.15) Bosch Power Tools

Obsluha

Obsluhující osoba smí stroj používat

jen v souladu s určením. Zohledněte

místní dané skutečnosti. Při práci

dávejte pozor na ostatní osoby,

zvláště děti.

Stroj smí být používán pouze

osobami, jež jsou seznámeny s

používáním a ovládáním nebo osoby,

které mohou podat důkaz, že můžou

tento stroj obsluhovat. Stroj nesmí

provozovat děti a mladiství. Děti by

měly být pod dohledem, aby bylo

zajištěno, že si se strojem nehrají.

Toto zařízení mohou používat osoby s

omezenými fyzickými, smyslovými

nebo duševními schopnostmi či

nedostatečnými zkušenostmi a

vědomostmi, pokud jsou pod

dohledem nebo byly instruovány

ohledně bezpečného zacházení se

zařízením a chápou s tím spojená

nebezpečí.

Stroj, když je zapnutý, nesmí být

ponechán bez dozoru.

Vodní paprsek vystupující z

vysokotlaké trysky vytváří zpětný ráz.

Proto držte stříkací pistoli a kopí

pevně oběma rukama.

Přeprava

Před přepravou stroj vypněte a

zajistěte.

Údržba

Před všemi pracemi čištění a údržby a

před výměnou příslušenství stroj

vypněte. Vytáhněte zástrčku, jestliže

bude stroj provozován se sítovým

napětím.

Opravy smí provádět pouze

autorizovaný servis Bosch.

Příslušenství a náhradní díly

Smí se použít pouze příslušenství a

náhradní díly, jež jsou uvolněny

výrobcem. Originální příslušenství a

originální náhradní díly zaručují

bezporuchový provoz stroje.

Symboly

Následující symboly mají význam pro čtení a pochopení

návodu k provozu. Zapamatujte si symboly a jejich význam.

Správná interpretace symbolů Vám pomůže elektronářadí

lépe a bezpečněji používat.

Určené použití

Stroj je určen k čištění ploch a objektů venku, pro stroje,

vozidla a čluny, pokud se použije příslušné příslušenství jako

např. firmou Bosch schválený čisticí prostředek.

Určující použití se vztahuje na teplotu okolí mezi 0 ° C a 40 ° C.

Tento výrobek není vhodný pro průmyslové použití.

Symbol Význam

Směr pohybu

Hmotnost

Zapnuto

Vypnuto

Lo Nízký tlak

Hi Vysoký tlak

Příslušenství

OBJ_DOKU-40725-003.fm Page 118 Wednesday, February 18, 2015 9:24 AM

Česky | 119

Bosch Power Tools F 016 L81 056 | (18.2.15)

Technická data

Informace o hluku a vibracích

Prohlášení o shodě

Kategorie výrobků: 27

Technická dokumentace (2006/42/ES, 2000/14/ES) u:

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Montáž a provoz

Vysokotlaký čistič AQT 42-13 AQT 45-14 X

Objednací číslo 3 600 HA7 3.. 3 600 HA7 4..

Jmenovitý příkon kW 1,9 2,1

Teplota přítoku vody max. °C 40 40

Množství vody na přítoku min. l/min 6,6 7,5

Dovolený tlak MPa 13 14

Jmenovitý tlak MPa 9 11

Průtok l/min 6 6,8

Maximální vstupní tlak MPa 1 1

Funkce Autostop - -

Hmotnost podle EPTA-Procedure 01/2003 kg 11,4 18,5

Třída ochrany /II /I

Sériové číslo Viz sériové číslo (typový štítek) na vysokotlakém čističi

Spínací jevy způsobují krátkodobé poklesy napětí. Při nepříznivých podmínkách sítě se může vyskytovat omezování jiných strojů. Při impedanci sítě

menší než 0,153 ohmů se žádné rušení neočekává.

Hodnoty hlučnosti zjištěny podle EN 60335-2-79. 3 600 ... HA7 3.. HA7 4..

Hodnocená hladina hluku A stroje činí typicky:

hladina akustického tlaku

hladina akustického výkonu

nepřesnost K

Noste ochranu sluchu!

dB(A)

Celkové hodnoty vibrací ah (vektorový součet tří os) a nepřesnost K zjištěny podle

EN 60335-2-79:

Hodnota emise vibrací ah

Nepřesnost K m/s2

m/s22,0

1,5 2,0

1,5

3 600 ... HA7 3.. HA7 4..

Prohlašujeme na výhradní zodpovědnost, že výrobek popsaný v části „Technická data“

splňuje všechna příslušná ustanovení směrnic 2011/65/EU, do 19. dubna 2016:

2004/108/ES, od 20. dubna 2016: 2014/30/EU, 2006/42/ES, 2000/14 ES včetně jejich

změn a je v souladu s následujícími normami: EN 60335-1, EN 60335-2-79.

2000/14/ES: garantovaná hladina akustického výkonu:

Metoda posouzení shody podle dodatku V. dB(A) 95 95

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Cíl počínání Obrázek Strana

Obsah dodávky 1259

Nastavení rukojeti 2260

Připojení kopí na stříkací pistoli 3261

Připojení vysokotlaké hadice/stříkací

pistole 4262

Nastrčení trysky 5263-264

Připojení vody 6264

Zapnutí/vypnutí 7265

Filtr vyčistěte 8265

Trysku vyčistěte 9265

OBJ_DOKU-40725-003.fm Page 119 Wednesday, February 18, 2015 9:24 AM

120 | Česky

F 016 L81 056 | (18.2.15) Bosch Power Tools

Uvedení do provozu

Pro Vaši bezpečnost

Pozor! Před pracemi údržby a čištění stroj

vypněte a vytáhněte síťovou zástrčku. Totéž

platí, pokud se elektrický kabel poškodí,

nařízne nebo zamotá.

Provozní napětí činí 230 V AC, 50 Hz (pro země mimo

EU 220 V, 240 V podle provedení). Používejte pouze

schválené prodlužovací kabely. Informace obdržíte u Vašeho

autorizovaného servisu.

Pokud chcete při provozu vysokotlakého čističe použít

prodlužovací kabel, jsou zapotřebí následující průřezy vodičů:

– 1,5mm2 do max. 20 m délky

– 2,5mm2 do max. 50 m délky

Upozornění: Pokud se použije prodlužovací kabel, musí mít –

jak je popsáno v bezpečnostních předpisech – ochranný

vodič, který je přes zástrčku spojený s ochranným vodičem

Vašeho elektrického rozvodu.

Ve sporných případech se zeptejte vyškoleného elektrikáře

nebo v nejbližším servisním zastoupení firmy Bosch.

POZOR: Prodlužovací kabely nevyhovující

předpisu mohou být nebezpečné.

Prodlužovací kabel, zástrčka a spojka musejí

být vodotěsné a v provedení přípustném pro

použití venku.

Spojky kabelu by měly být suché a neměly by ležet na zemi.

Pro zvýšení bezpečnosti používejte proudový chránič FI

(RCD) s vybavovacím proudem maximálně 30 mA. Tento

proudový chránič FI by měl být před každým použitím

překontrolován.

Je-li připojovací kabel poškozený, smí jej opravit pouze v

autorizovaném servisu Bosch.

Upozornění pro výrobky, které se neprodávají ve Velké

Británii:

POZOR: Pro Vaši bezpečnost je zapotřebí, aby zástrčka

umístěná na stroji byla spojena s prodlužovacím kabelem.

Spojka prodlužovacího kabelu musí být chráněna před

stříkající vodou, musí být gumová nebo potažená gumou.

Prodlužovací kabel se musí použít s odlehčením tahu.

Mějte na paměti, že tento stroj nesmí běžet bez vody.

Provoz

Zapnutí

Vodovodní hadici (není v obsahu dodávky) spojte s

vodovodní přípojkou a se strojem.

Zajistěte, aby byl síťový spínač v poloze „0“ a stroj připojte do

zásuvky.

Otevřete vodovodní kohout.

Stiskněte blokování zapnutí spouště (zadní spínač na

pistolové rukojeti), aby se uvolnila spoušť. Spoušť zcela

stlačte až voda rovnoměrně vytéká a ve stroji ani ve

vysokotlaké hadici se už nenachází žádný vzduch. Spoušť

uvolněte. Stiskněte blokování zapnutí spouště (přední spínač

na pistolové rukojeti).

Otočte síťový spínač. Stříkací pistoli nasměrujte dolů.

Stiskněte blokování zapnutí spouště, aby se uvolnila spoušť.

Spoušť zcela stlačte.

Funkce Autostop

Stroj vypne motor, jakmile se uvolní spoušť na rukojeti

pistole.

Pracovní pokyny

Všeobecně

Zajistěte, aby vysokotlaký čistič stál na rovném podkladu.

Nechoďte s vysokotlakou hadicí příliš daleko dopředu resp.

netahejte vysokotlaký čistič za hadici. To může vést k tomu, že

už nebude vysokotlaký čistič spolehlivě stát a převrátí se.

Vysokotlakou hadici nezlamujte a nejezděte přes ni vozidlem.

Chraňte vysokotlakou hadici před ostrými hranami nebo

rohy.

Rotační trysku nepoužívejte k mytí aut.

Varování! Čistič teras je vhodný pro používání pouze na

rovných plochách! Nepoužívejte jej na schody a svislé plochy.

Nikdy se nedotýkejte rotační trysky, když je v provozu!

Pracovní upozornění pro práce s čisticími

prostředky

Používejte pouze takové čisticí prostředky, které jsou

výslovně vhodné pro vysokotlaký čistič.

Doporučujeme ve smyslu ochrany životního prostředí

používat čisticí prostředky úsporně. Dbejte na nádržce

umístěných doporučení k ředění.

S tímto výrobkem dodávaná vysokotlaká pěnová tryska má

regulátor pro nastavení čisticího prostředku. Regulace se děje

podle potřeby.

Doporučená čisticí metoda

Krok 1: uvolnění znečištění

Připojte vysokotlakou pěnovou trysku a úsporně naneste

čisticí prostředek.

Krok 2: odstranění znečištění

Uvolněné znečištění odstraňte pomocí vysokého tlaku.

Uložení pistole 10 266

Uložení pistole/kopí/trysky během

obsluhy 11 266

Vložení hadice do držáku hadice 12 267

Skladování 13 267

Volba příslušenství 14 268

Cíl počínání Obrázek Strana

OBJ_DOKU-40725-003.fm Page 120 Wednesday, February 18, 2015 9:24 AM

Česky | 121

Bosch Power Tools F 016 L81 056 | (18.2.15)

Upozornění: Při čištění svislých ploch začněte s čisticím

prostředkem dole a pracujte směrem nahoru. Při oplachování

pracujte shora dolů.

Používání na alternativních zdrojích vody

Tento vysokotlaký čistič je samonasávací a dovoluje nasávání

vody z nádob nebo přírodních zdrojů. Je DŮLEŽITÉ, aby byl

na vstupu vody vyčištěný a vložený filtr Bosch a nasávala se

pouze čistá voda.

Otevřené nádrže/nádoby a přírodní vodní zdroje

Používejte samonasávací příslušenství sestávající z:

– sací síto se zpětným ventilem

–3m zesílená sací hadice

– univerzální spojka pro vysokotlaký čistič

S tímto příslušenstvím může vysokotlaký čistič nasávat vodu z

výšky 0,5 m nad vodní hladinou. To může trvat přibližně

15 sekund.

Ponořte 3 m hadici zcela pod vodu, aby se vytěsnil vzduch.

3 m sací hadici připojte na vysokotlaký čistič a zajistěte, aby

sací síto zůstalo pod vodou.

Nechte vysokotlaký čistič s odejmutou stříkací pistolí běžet až

z vysokotlaké hadice rovnoměrně teče voda. Pokud po 25

sekundách ještě žádná voda nevytéká, vypněte zařízení a

zkontrolujte všechny přípoje. Pokud voda vytéká, vysokotlaký

čistič vypněte a pro práci připojte stříkací pistoli a stříkací

kopí.

Je důležité, aby hadice a spojky byly dobré kvality, těsně

spojené a těsnění nepoškozená a rovně nasazená. Netěsné

přípoje mohou bránit nasávání.

Nádoby na vodu s vypouštěcím kohoutem

Pokud se má vysokotlaký čistič připojit na nádrž s vhodným

vypouštěcím kohoutem, musí se nejprve vodovodní hadice

(není v dodávce) připojit na kohout. Otevřete kohout, aby se

vytěsnil všechen vzduch z hadice a poté ji připojte na

vysokotlaký čistič.

Hledání závad

Příznaky Možná příčina Náprava

Motor se nerozeběhne Není zapojena zástrčka Zástrčku připojte

Vadná zásuvka Použijte jinou zásuvku

Vypnula pojistka Pojistku vyměňte

Poškozený prodlužovací kabel Vyzkoušejte bez prodlužovacího kabelu

Projevila se motorová ochrana Motor nechte 15 min vychladnout

Zamrzlý Čerpadlo, vodovodní hadici nebo příslušenství

nechte rozmrznout

Motor zůstává stát Vypnula pojistka Pojistku vyměňte

Nesprávné napětí sítě Zkontrolujte napětí sítě, musí odpovídat údaji na

typovém štítku

Projevila se motorová ochrana Motor nechte 15 min vychladnout

Vypnula pojistka Příliš slabá pojistka Připojte se na okruh el.proudu, který je vhodně

jištěn vzhledem k výkonu vysokotlakého čističe

Motor běží, ale není k dispozici

žádný tlak Částečně ucpaná tryska Trysku vyčistěte

Projevuje se hluk motoru, ale žádná

funkce Nedostatečné napětí sítě Zkontrolujte, zda napětí elektrické sítě odpovídá

údajům na typovém štítku

Příliš nízké napětí kvůli použití

prodlužovacího kabelu Zkontrolujte, zda je prodlužovací kabel vhodný

Stroj nebyl dlouhou dobu používán Obraťte se na autorizovaný servis Bosch

Problémy s funkcí Autostop Obraťte se na autorizovaný servis Bosch

OBJ_DOKU-40725-003.fm Page 121 Wednesday, February 18, 2015 9:24 AM

122 | Česky

F 016 L81 056 | (18.2.15) Bosch Power Tools

Údržba a servis

Údržba

Před všemi pracemi na stroji vytáhněte síťovou

zástrčku a odpojte vodovodní přípojku.

Upozornění: Následující údržbové práce provádějte

pravidelně, aby bylo zaručeno dlouhé a spolehlivé používání.

Pravidelně kontrolujte stroj na zjevné závady, jako je volné

upevnění a opotřebované nebo poškozené díly konstrukce.

Zkontrolujte, zda jsou kryty a ochranné přípravky

nepoškozené a správně namontované. Před použitím

proveďte případně nutnou údržbu a opravy.

Pokud i přes pečlivou výrobu a zkoušky dojde na stroji k

výpadku, nechte opravu provést v autorizovaném servisu pro

zahradní nářadí Bosch.

Při všech dotazech a objednávkách náhradních dílů nezbytně

prosím uvádějte 10-místné objednací číslo podle typového

štítku stroje.

Po použití/uskladnění

Vypněte spínač a stiskněte spoušť, aby se vysokotlaká hadice

vyprázdnila.

Zevnějšek vysokotlakého čističe očistěte s pomocí měkkého

kartáče a hadříku. Nesmějí se používat voda, rozpouštědlo a

leštící prostředek. Odstraňte všechny nečistoty, zejména

očistěte větrací otvory motoru.

Uskladnění po konci sezóny: vyprázdněte všechnu vodu z

čerpadla tím, že necháte motor několik sekund běžet a

stisknete spoušť.

Na stroj nestavte žádné další předměty.

Zařízení skladujte v nezamrzajícím prostředí.

Zajistěte, aby se kabely během skladování nepřiskříply.

Vysokotlakou hadici nelamte.

Zákaznická a poradenská služba

www.bosch-do-it.com

Czech Republic

Robert Bosch odbytová s.r.o.

Bosch Service Center PT

K Vápence 1621/16

692 01 Mikulov

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho

stroje nebo náhradní díly online.

Tel.: 519 305700

Fax: 519 305705

E-Mail: servis.naradi@cz.bosch.com

www.bosch.cz

Ochrana životního prostředí

Chemikálie zatěžující životní prostředí nesmějí proniknout do

půdy, do spodních vod, do rybníků, vodních toků atd.

Při používání čistících prostředků přesně dodržte údaje na

obalu a předepsanou koncentraci.

Při čištění motorových vozidel dbejte místních předpisů: musí

se zamezit tomu, aby spláchnutý olej proniknul do spodní

vody.

Pulzující tlak Vzduch ve vodovodní hadici nebo v

čerpadle Vysokotlaký čistič s otevřenou stříkací pistolí,

otevřeným vodovodním kohoutem a při trysce

nastavené na nízký tlak nechte běžet, až se dosáhne

rovnoměrného pracovního tlaku

Nekorektní zásobování vodou Zkontrolujte, zda vodovodní přípojka odpovídá

údajům v technických datech. Nejmenší vodovodní

hadice, jež se smějí použít, jsou 1/2" nebo Ø 13 mm

Ucpaný vodní filtr Vodní filtr vyčistěte

Zmáčknutá nebo zlomená vodovodní

hadice Vodovodní hadici položte rovně

Příliš dlouhá vysokotlaká hadice Odejměte prodloužení vysokotlaké hadice, max.

délka hadice 7 m

Tlak rovnoměrný, ale příliš nízký

Upozornění: určité příslušenství

způsobuje nízký tlak

Opotřebovaná tryska Trysku vyměňte

Opotřebovaný start/stop ventil Spoušť 5x za sebou rychle stiskněte

Motor běží, ale tlak je omezený

nebo není žádný pracovní tlak Není připojena voda Připojte vodu

Ucpaný filtr Filtr vyčistěte

Ucpaná tryska Trysku vyčistěte

Vysokotlaký čistič startuje sám od

sebe Netěsnící čerpadlo nebo stříkací

pistole Obraťte se na autorizovaný servis Bosch

Stroj není těsný Netěsnící čerpadlo Nepatrné úniky vody jsou přípustné; u větších úniků

kontaktujte zákaznický servis

Příznaky Možná příčina Náprava

OBJ_DOKU-40725-003.fm Page 122 Wednesday, February 18, 2015 9:24 AM

Slovensky | 123

Bosch Power Tools F 016 L81 056 | (18.2.15)

Zpracování odpadů

Vysokotlaký čistič , příslušenství a obaly mají být dodány k

opětovnému zhodnocení nepoškozujícímu životní prostředí.

Nevyhazujte vysokotlaké čističe do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o

starých elektrických a elektronických

zařízeních a jejím prosazení v národních

zákonech musejí být neupotřebitelná

elektrická a elektronická zařízení rozebraná

shromážděna a dodána k opětovnému

zhodnocení nepoškozujícímu životní

prostředí.

Změny vyhrazeny.

Slovensky

Bezpečnostné pokyny

Vysvetlenie obrázkových symbolov

Všeobecné upozornenie na

nebezpečenstvo.

Nikdy nesmerujte vodný

lúč na ľudí, zvieratá, na

prístroj alebo na elektrické

súčiastky.

Dôležité upozornenie: Vysokotlakový

vodný lúč môže byť nebezpečný, keď sa

použije zneužijúcim spôsobom.

Podľa platných predpisov sa

tento produkt nesmie pripojiť

bez systémového oddelenia

na sieť pitnej vody. Používajte

systémový oddeľovač

zodpovedajúci predpisu IEC 61770

typ BA. Voda, ktorá pretečie cez

systémový oddeľovač, už nie je

pitnou vodou.

Bezpečnostné pokyny pre

vysokotlakový čistič

Prečítajte si všetky Výstražné

upozornenia a bezpečnostné

pokyny. Zanedbanie

dodržiavania Výstražných upozornení a

pokynov uvedených v nasledujúcom

texte môže mať za následok zásah

elektrickým prúdom, spôsobiť požiar

a/alebo ťažké poranenie.

Výstražné a upozorňujúce štítky

umiestnená na Vašom náradí

poskytujú dôležité informácie pre

bezpečné používanie tohto

produktu.

Okrem pokynov v Návode na

používanie treba dodržiavať aj

Všeobecné bezpečnostné predpisy a

predpisy o ochrane pred úrazmi.

Pripojenie na elektrickú sieť

Napätie zdroja elektrického prúdu sa

musí zhodovať s údajmi na typovom

štítku náradia.

Odporúčame pripájať tento výrobok

len na takú elektrickú zásuvku, ktorá

je vybavená ochranným spínačom pri

poruchových prúdoch s hodnotou

30 mA.

Vytiahnite zástrčku zo zásuvky aj

vtedy, keď nechávate prístroj bez

dozoru hoci len krátky čas.

Prívod elektrického prúdu musí

zodpovedať požiadavkám

IEC 60364-1.

Ak je potrebná výmena prívodnej

šnúry, musí ju vykonať výrobca, jeho

niektoré autorizované servisné

stredisko ručného elektrického

náradia alebo určená osoba s

príslušnou kvalifikáciou, aby sa

zabránilo ohrozeniu bezpečnosti

používateľa.

Nikdy sa nedotýkajte zástrčky

sieťovej šnúry mokrými rukami.

OBJ_DOKU-40725-003.fm Page 123 Wednesday, February 18, 2015 9:24 AM

124 | Slovensky

F 016 L81 056 | (18.2.15) Bosch Power Tools

Nevyťahujte zástrčku prívodnej šnúry

zo zásuvky počas práce s náradím.

Neprechádzajte po prívodnej šnúre

ani po predlžovacej šnúre motorovým

vozidlom, nestláčajte ich nadmieru,

ani ich neťahajte, pretože by sa mohli

poškodiť. Chráňte sieťovú šnúru pred

horúčavou, olejom a ostrými

hranami.

Nepoužívajte tento produkt vtedy,

keď je poškodená sieťová šnúra alebo

niektoré dôležité súčiastky ako napr.

vysokotlaková hadica, striekacia

pištoľ alebo ochranné či

bezpečnostné prvky.

Dôležité upozornenie: Nevhodné

predlžovacie šnúry, ktoré

nezodpovedajú predpisom, môžu

predstavovať nebezpečenstvo.

V prípade používania predlžovacej

šnúry musia byť zástrčka a spojka vo

vodotesnom vyhotovení.

Predlžovacia šnúra musí mať priemer

vodičov podľa údajov uvedených v

Návode na používanie a musí byť

chránená pred ostrekovacou vodou.

Zástrčkové spojenie sa nesmie

nachádzať vo vode.

Keď bola vymenená zástrčka sieťovej

šnúry výrobku alebo predlžovacia

šnúra, treba zabezpečiť, aby zostala

zachovaná ochrana proti striekajúcej

vode aj mechanická stabilita.

Vodovodná prípojka

Dodržiavajte predpisy

prevádzkovateľa Vašej vodovodnej

siete.

Skrutkové spojenia všetkých

hadicových prípojok musia byť tesné.

Používajte len zosilnenú hadicu s

priemerom 12,7 mm (1/2").

Nikdy nepoužívajte tento produkt

pripojený na vodovodné potrubie bez

spätného ventilu. Voda, ktorá

pretečie spätným ventilom, sa už viac

nepovažuje za pitnú vodu.

Vysokotlaková hadica nesmie byť

poškodená (hrozí nebezpečenstvo

roztrhnutia). Poškodenú

vysokotlakovú hadicu je potrebné

neodkladne vymeniť za novú. Možno

používať výlučne hadice a spojovacie

prvky, ktoré odporúča výrobca.

Vysokotlakové hadice, armatúry a

spojky sú veľmi dôležité pre

bezpečnosť tohto produktu.

Používajte len také vysokotlakové

hadice, armatúry a spojky, ktoré

odporúčal výrobca.

Na vodovodnej prípojke sa smie

použiť len čistá alebo filtrovaná voda.

Používanie

Pred použitím treba vždy

prekontrolovať, aký je stav výrobku a

príslušenstva a skontrolovať ich

prevádzkovú bezpečnosť. Ak tento

stav nie je bezchybný, prístroj sa

nesmie používať.

Nesmerujte vodný lúč na seba ani na

iné osoby s cieľom vyčistenia odevu

alebo obuvi.

Prístrojom sa nesmú nasávať žiadne

kvapaliny, ktoré obsahujú

rozpúšťadlá, nezriedené kyseliny,

acetón alebo rozpúšťadlá vrátane

benzínu, riedidiel farieb a

vykurovacieho oleja, pretože

rozstrekovaná hmla je vysoko

zápalná, výbušná a jedovatá.

OBJ_DOKU-40725-003.fm Page 124 Wednesday, February 18, 2015 9:24 AM

Slovensky | 125

Bosch Power Tools F 016 L81 056 | (18.2.15)

Pri používaní prístroja v

nebezpečnom prostredí (napr. na

benzínových čerpadlách) treba

dodržiavať príslušné bezpečnostné

opatrenia. žívanie prístroja v

priestoroch s nebezpečenstvom

výbuchu je zakázané.

Prístroj sa musí vždy nachádzať na

nejakej pevnej podložke.

Používajte len čistiace prostriedky,

ktoré odporúča výrobca prístroja, a

dodržiavajte jeho pokyny o používaní

a likvidácii prístroja a výstražné

upozornenia výrobcu.

Všetky súčiastky v pracovnom

priestore prístroja, ktoré sú pod

napätím, musia byť chránené proti

ostrekujúcej vode.

Spúšťacia páčka striekacej pištole sa

nesmie pri prevádzke zablokovať v

polohe „ON“.

Majte na sebe vhodné pracovné

oblečenie, ktoré Vás ochraňuje pred

ostrekujúcou vodou. Nepoužívajte

prístroj v dosahu osôb, okrem

prípadu, že tieto osoby majú na sebe

ochranný odev.

Ak je to nutné, používajte vhodné

ochranné prostriedky (PSA) proti

ostrekujúcej vode, napr. ochranné

okuliare, ochrannú dýchaciu masku a

pod., aby ste sa chránili pred

pevnými čiastočkami a aerosólmi,

ktoré sa môžu odraziť od niektorých

predmetov.

Vysoký tlak môže niektoré predmety

vymrštiť naspäť. Ak je to nutné,

používajte vhodné ochranné

prostriedky, napríklad ochranné

okuliare.

Aby ste vysokotlakovým lúčom vody

nepoškodili pneumatiky vozidla/

ventily, čistite ich len zo vzdialenosti

minimálne 30 cm. Prvým príznakom

toho je sfarbenie pneumatiky.

Poškodené pneumatiky motorového

vozidla a poškodené ventily sú

životunebezpečné.

Materiály, ktoré obsahujú azbest

alebo iné látky ohrozujúce zdravie, sa

nesmú ostrekovať.

Nepoužívajte však odporúčané

čistiace prostriedky nezriedené.

Tieto produkty sú bezpečné z toho

dôvodu, lebo neobsahujú žiadne

kyseliny, lúhy ani látky ohrozujúce

životné prostredie. Odporúčame

Vám, aby ste čistiace prostriedky

skladovali tak, aby k nim nemali

prístup deti. Pri kontakte čistiacich

prostriedkov s očami si oči ihneď

dôkladne vypláchnite vodou, v

prípade prehltnutia okamžite

vyhľadajte lekára.

Nikdy nepoužívajte vysokotlakový

čistič bez filtra, ani so špinavým

alebo s poškodeným filtrom.

V prípade použitia vysokotlakového

čističa bez filtra alebo so špinavým

alebo poškodeným filtrom záruka

zaniká.

Kovové súčiastky môžu byť po

dlhšom používaní veľmi horúce. V

prípade potreby používajte ochranné

pracovné rukavice.

Za nepriaznivých poveternostných

podmienok, najmä v prípade

prichádzajúcej búrky, s

vysokotlakovým čističom nepracujte.

OBJ_DOKU-40725-003.fm Page 125 Wednesday, February 18, 2015 9:24 AM

126 | Slovensky

F 016 L81 056 | (18.2.15) Bosch Power Tools

Obsluha

Obsluhujúca osoba smie používať

prístroj len podľa určenia. Treba brať

do úvahy aj miestne okolnosti a

predpisy. Pri práci dávajte vedomý

pozor na osoby vo Vašom okolí,

predovšetkým na deti.

Tento prístroj smú obsluhovať

výlučne iba osoby, ktoré boli poučené

o manipulácii s ním alebo také osoby,

ktoré sa môžu preukázať, že tento

prístroj vedia obsluhovať. Prístroj

nesmú obsluhovať deti ani nedospelá

mládež. Dávajte pozor na deti, aby

ste zabezpečili, že sa nebudú môcť s

výrobkom hrať.

Tento produkt smú používať osoby

s obmedzenými psychickými,

senzorickými a duševnými

schopnosťami alebo s chýbajúcimi

skúsenosťami a vedomosťami, pokiaľ

na ne dohliada kvôli bezpečnosti

používania kompetentná osoba,

alebo ak dostanú od takejto osoby

poučenie a chápu nebezpečenstvo,

spojené s používaním produktu.

Keď je prístroj zapnutý, nesmie sa v

žiadnom prípade nechávať bez

dozoru.

Lúč vody, ktorý vychádza z

vysokotlakovej dýzy, vytvára spätný

náraz. Preto je potrebné, aby ste

držali striekaciu pištoľ a striekací hrot

pevne oboma rukami.

Transport

Pred transportom prístroj vypnite a

zabezpečte.

Údržba

Pred každým čistením výrobku alebo

jeho údržbou, ako aj pred výmenou

príslušenstva prístroj vypnite. Keď je

prístroj napájaný z elektrickej siete,

vytiahnite zástrčku zo zásuvky.

Opravy prístroja smú vykonávať len

autorizované servisné opravovne

výrobkov Bosch.

Príslušenstvo a náhradné súčiastky

Možno používať len také

príslušenstvo a také náhradné

súčiastky, ktoré boli schválené

výrobcom prístroja. Originálne

príslušenstvo a originálne náhradné

súčiastky zabezpečujú bezporuchovú

prevádzku prístroja.

Symboly

Nasledujúce symboly sú na čítanie a pochopenie tohto

Návodu na používanie veľmi dôležité. Dobre si tieto symboly a

ich významy zapamätajte. Správna interpretácia týchto

symbolov Vám bude pomáhať lepšie a bezpečnejšie používať

toto ručné elektrické náradie.

Používanie podľa určenia

Tento výrobok je určený na čistenie plôch a objektov vo

vonkajšom prostredí, na čistenie náradia, motorových

vozidiel a člnov, pokiaľ sa použije zodpovedajúce

príslušenstvo, ako napr. čistiace prostriedky schválené

firmou Bosch.

Používanie podľa určenia sa vzťahuje na teplotu okolia medzi

0°C a 40°C.

Tento produkt nie je vhodný na profesionálne používanie.

Symbol Význam

Smer pohybu

Hmotnosť

Zap

Vyp

Lo Nízky tlak

Hi Vysoký tlak

Príslušenstvo

OBJ_DOKU-40725-003.fm Page 126 Wednesday, February 18, 2015 9:24 AM

Slovensky | 127

Bosch Power Tools F 016 L81 056 | (18.2.15)

Technické údaje

Informácia o hlučnosti/vibráciách

Vyhlásenie o konformite

Kategória produktu: 27

Súbor technickej dokumentácie (2006/42/ES,

2000/14/ES) sa nachádza u:

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Montáž a používanie

Vysokotlakový čistič AQT 42-13 AQT 45-14 X

Vecné číslo 3 600 HA7 3.. 3 600 HA7 4..

Menovitý príkon kW 1,9 2,1

Teplota pritekajúcej vody max. °C 40 40

Množstvo pritekajúcej vody min. l/min 6,6 7,5

Dovolený tlak MPa 13 14

Menovitý tlak MPa 9 11

Prietok l/min 6 6,8

Maximálny vstupný tlak MPa 1 1

Funkcia Autostop - -

Hmotnosť podľa EPTA-Procedure 01/2003 kg 11,4 18,5

Trieda ochrany /II /I

Sériové číslo Pozri sériové číslo výrobku (typový štítok) na

vysokotlakovom čističi

Proces zapínania spôsobí krátkodobý pokles napätia. Za nepriaznivých okolností v elektrickej sieti sa to môže negatívne odraziť na činnosti iných

spotrebičov. Ak je impedancia siete menšia ako 0,153ohm, výskyt porúch nemožno očakávať.

Hodnoty hlučnosti zistené podľa EN 60335-2-79. 3 600 ... HA7 3.. HA7 4..

Vyhodnotená hladina hluku A tohto náradia je typicky:

Hladina akustického tlaku

Hladina akustického výkonu

Nespoľahlivosť merania K

Používajte chrániče sluchu!

dB(A)

Celkové hodnoty vibrácií ah (suma vektorov troch smerov) a nepresnosť merania K zisťované

podľa normy EN 60335-2-79:

Hodnota emisie vibrácií ah

Nepresnosť merania K m/s2

m/s22,0

1,5 2,0

1,5

3 600 ... HA7 3.. HA7 4..

Vyhlasujeme na výhradnú zodpovednosť, že výrobok opísaný v časti „Technické údaje“ spĺňa

všetky príslušné ustanovenia smerníc 2011/65/EÚ, do 19. apríla 2016: 2004/108/ES, od

20. apríla 2016: 2014/30/EÚ, 2006/42/ES, 2000/14/ES vrátane ich zmien a je v súlade

s nasledujúcimi normami: EN 60335-1, EN 60335-2-79.

2000/14/ES: Garantovaná hladina akustického výkonu:

Spôsob hodnotenia konformity podľa prílohy V. dB(A) 95 95

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Cieľ činnosti Obrázok Strana

Obsah dodávky (základná výbava) 1259

Nastavenie rukoväte 2260

Pripojenie nadstavca na striekaciu

pištoľ 3261

Pripojenie vysokotlakovej

hadice/striekacej pištole 4262

Nasadenie dýzy 5263-264

Vodovodná prípojka 6264

Zapnutie/vypnutie 7265

OBJ_DOKU-40725-003.fm Page 127 Wednesday, February 18, 2015 9:24 AM

128 | Slovensky

F 016 L81 056 | (18.2.15) Bosch Power Tools

Uvedenie do prevádzky

Pre Vašu bezpečnosť

Pozor! Pre údržbou a čistením prístroj vždy

vypnite a zástrčku sieťovej šnúry vytiahnite zo

zásuvky. To isté platí v prípade, ak je

poškodená, narezaná alebo zauzlená prívodná

šnúra.

Prevádzkové napätie výrobku je 230 V AC (striedavý prúd),

50 Hz (pre krajiny mimo EÚ 220 V, 240 V - podľa konkrétneho

vyhotovenia). Používajte len schválené predlžovacie šnúry

zodpovedajúce predpisom. Bližšie informácie Vám poskytne

Vaše autorizované servisné stredisko.

Ak chcete používať pri práci s vysokotlakovým čističom

predlžovaciu šnúru, treba dodržať nasledovné priemery

elektrických vodičov:

– 1,5mm2 až do dĺžky max. 20 m

– 2,5mm2 až do dĺžky max. 50 m

Upozornenie: Ak používate pri práci predlžovaciu šnúru, musí

byť táto vybavená – ako je to popísané v Bezpečnostných

predpisoch – ochranným vodičom, ktorý je prostredníctvom

zástrčky prepojený s ochranným vodičom Vášho elektrického

zariadenia.

V prípade pochybností prekonzultujte problém s vyučeným

elektrikárom alebo s najbližším autorizovaným servisným

strediskom Bosch.

BUĎTE OPATRNÝ: Nevhodné predlžovacie

šnúry, ktoré nezodpovedajú predpisom, môžu

byť nebezpečné. Predlžovacia šnúra, zástrčka

a spojka musia byť na používanie vo

vonkajšom prostredí vyrobené vo vodotesnom

vyhotovení, ktoré je schválené na používanie

vo vonkajšom prostredí.

Káblové spojky musia byť suché a nesmú ležať na zemi.

Na zvýšenie bezpečnosti odporúčame používať ochranný

spínač pri poruchových prúdoch (FI) s maximálnym

chybovým prúdom 30 mA. Tento ochranný spínač treba pred

každým použitím prekontrolovať.

Keď je prívodná šnúra poškodená, smie sa zveriť do opravy

len autorizovanému servisnému stredisku Bosch.

Upozornenie pre produkty, ktoré sa vo veľkej Británii

nepredávajú:

UPOZORNENIE: Pre Vašu bezpečnosť je potrebné, aby bola

zástrčka namontovaná na náradí, spojená s predlžovacou

šnúrou. Spojenie predlžovacej šnúry musí byť chránené pred

ostrekujúcou vodou, musí byť vyrobené z gumy, alebo musí

byť potiahnuté gumou. Predlžovacia šnúra musí byť vybavená

odľahčovacími prípravkami pri namáhaní na ťah.

Pamätajte na to, že tento prístroj nemôže bežať bez vody.

Používanie

Zapnutie

Vodovodnú hadicu (nie je súčasťou základnej výbavy

produktu) spojte s vodovodnou prípojkou a s prístrojom.

Zabezpečte, aby sa sieťový vypínač nachádzal v polohe „0“ a

prístroj pripojte do zásuvky elektrickej siete.

Otvorte vodovodný kohútik.

Stlačte blokovanie zapnutia (zadný vypínač na pištoľovej

rukoväti), aby ste uvoľnili spúšť. Spúšť stlačte celkom, až kým

voda tečie rovnomerne, a v prístroji ani vo vysokotlakovej

hadici sa nenachádzal žiaden vzduch. Uvoľnite spúšť. Stlačte

blokovanie zapnutia (predný vypínač na pištoľovej rukoväti).

Otočte sieťový vypínač Striekaciu pištoľ nasmerujte smerom

dole. Stlačte blokovanie zapnutia, aby ste uvoľnili spúšť.

Spúšť stlačte celkom.

Funkcia Autostop

Prístroj samočinne vypne motor, hneď ako sa uvoľní spúšť na

pištoľovej rukoväti.

Pokyny na používanie

Všeobecné pokyny

Zabezpečte, aby bol vysokotlakový čistič vždy postavený na

rovnom podklade.

Nechoďte s vysokotlakovou hadicou príliš ďaleko, resp.

neťahajte prístroj za hadicu. Mohlo by to mať za následok to,

že prístroj nebude spoľahlivo stáť a prevráti sa.

Vysokotlakovú hadicu neprelamujte a neprechádzajte cez ňu

motorovým vozidlom. Chráňte vysokotlakovú hadicu pred

ostrými hranami a rohmi.

Tlakovú rúrku s rotujúcim lúčom vody nepoužívajte na

umývanie motorových vozidiel.

Výstražné upozornenie! Patio Cleaners je určený len na

používanie na rovných plochách! Nepoužívajte ho na

schodoch ani za zvislých plochách. Nikdy sa nedotýkajte

rotačnej dýzy, keď je v prevádzke!

Pracovné pokyny pre prácu s čistiacimi

prostriedkami

Používajte len také čistiace prostriedky, ktoré sú

výslovne vhodné pre vysokotlakový čistič.

So zreteľom na ochranu životného prostredia Vám

odporúčame, aby ste čistiace prostriedky používali úsporne.

Dodržiavajte pokyny o riedení, uvedené na nádržke.

Vysokotlaková penová dýza, ktorá bola súčasťou balenia

tohto produktu, má regulátor na nastavenie čistiaceho

prostriedka. Regulácia sa robí podľa potreby.

Vyčistite filter 8265

Vyčistite dýzu 9265

Uloženie pištole 10 266

Uloženie pištole/nástavca/dýzy počas

používania 11 266

Vložte hadicu do držiaka hadice 12 267

Skladovanie 13 267

Voľba príslušenstva 14 268

Cieľ činnosti Obrázok Strana

OBJ_DOKU-40725-003.fm Page 128 Wednesday, February 18, 2015 9:24 AM

Slovensky | 129

Bosch Power Tools F 016 L81 056 | (18.2.15)

Odporúčaná metóda čistenia

Krok 1: Uvoľnenie nečistoty

Pripojte vysokotlakovú penovú dýzu a naneste trochu

čistiaceho prostriedka.

Krok 2: Odstránenie nečistoty

Odstráňte uvoľnenú nečistotu vysokým tlakom.

Upozornenie: Pri čistení začínajte so zvislými plochami s

prostriedkom na odstraňovanie nečistoty/s čistiacim

prostriedkom a postupujte smerom hore. Pri oplachovaní

plochy postupujte zhora smerom dole.

Používanie na alternatívnych miestach s vodou

Tento vysokotlakový čistič je samonasávací a umožňuje

nasávanie vody z nádrží alebo z prírodných zdrojov. Je

DÔLEŽITÉ, aby bol na vstupe vody filter Bosch vyčistený a

správne založený, aby sa nasávala len čistá voda.

Otvorené nádrže/zásobníky a prírodné vodné

zdroje

Používajte samonasávacie príslušenstvo, ktoré tvoria:

– nasávacie sito so spätným ventilom

– 3 m dlhá zosilnená nasávacia hadica

– univerzálna spojka na pripojenie k vysokotlakovému

čističu

Pomocou tohto príslušenstva môže vysokotlakový čistič

nasávať vodu do výšky 0,5 m nad hladinu vody. To môže trvať

približne 15 sekúnd.

Ponorte 3 m hadicu celkom do vody, aby ste z nej vytlačili

vzduch. Nasuňte 3 m hadicu na vysokotlakový čistič a

postarajte sa o to, aby nasávacie sito zostalo ponorené vo

vode.

Nechajte bežať vysokotlakový čistič s demontovanou

striekacou pištoľou, až kým bude voda vytekať z

vysokotlakovej hadice rovnomerne. Keď ani po 25 sekundách

voda nevyteká, vypnite vypínač a skontrolujte všetky

prípojky. Keď voda tečie, vysokotlakový čistič vypnite a

pripojte striekaciu pištoľ a rozprašovaciu rúrku, aby ste mohli

pracovať.

Je dôležité, aby mala hadica i spojky dobrú kvalitu, spoje boli

tesné a tesnenia nepoškodené a presne vložené. Netesné

spoje môžu znemožniť nasávanie.

Nádrž na vodu s vypúšťacím ventilom

Keď sa má vysokotlakový čistič pripojiť na nádrž s vhodným

vypúšťacím ventilom, treba najprv pripojiť na ventil hadicu na

vodu (nie je súčasťou základnej výbavy). Otvorte ventil, aby

ste z hadice vypudili všetok vzduch a potom ju pripojte k

vysokotlakovému čističu.

Hľadanie porúch

Symptómy Možná príčina Odstránenie príčiny

Motor sa nerozbehne Zástrčka nie je pripojená do zásuvky Zasuňte zástrčku do zásuvky

Porucha v zásuvke Použite inú zásuvku

Poistka vypadla Vymeňte poistku

Predlžovacia šnúra je poškodená Pokúste sa zapnúť prístroj bez predlžovacej šnúry

Motorový istič sa inicioval Nechajte motor 15 minút vychladnúť

Prístroj zamrzol Nechajte čerpadlo, vodovodnú hadicu alebo

príslušenstvo rozmraziť

Motor zastavuje/zastavil Poistka vypadla Vymeňte poistku

Sieťové napätie nie je správne Prekontrolujte napätie elektrickej siete, musí

zodpovedať hodnote uvedenej na typovom štítku

prístroja

Motorový istič sa inicioval Nechajte motor 15 minút vychladnúť

Vypadla poistka Poistka je príliš slabá Pripojte prístroj na iný prúdový okruh, ktorý je vhodne

zaistený poistkou zodpovedajúcou výkonu

vysokotlakového čističa

Motor beží, ale tlak sa nevytvára Dýza je čiastočne upchatá Vyčistite dýzu

Zvuk motora počuť, ale

nefunguje Napätie siete je nedostatočné Prekontrolujte, či sieťové napätie zodpovedá údajom

na typovom štítku

Príliš nízke napätie spôsobené

použitím nevhodnej predlžovacej

šnúry

Prekontrolujte, či je použitá vhodná predlžovacia šnúra

Prístroj bol dlhší čas nepoužívaný Obráťte sa na autorizované servisné stredisko Bosch

Problémy s funkciou Autostop Obráťte sa na autorizované servisné stredisko Bosch

OBJ_DOKU-40725-003.fm Page 129 Wednesday, February 18, 2015 9:24 AM

130 | Slovensky

F 016 L81 056 | (18.2.15) Bosch Power Tools

Údržba a servis

Údržba

Pred každou prácou na prístroji vytiahnite zástrčku

prívodnej šnúry zo zásuvky a odpojte prívod vody.

Upozornenie: Pravidelne vykonávajte nasledujúce práce na

údržbe výrobku, aby ste zabezpečili jeho dlhodobé a

spoľahlivé používanie.

Náradie pravidelne kontrolujte, či nemá viditeľné poruchy,

ako napr. uvoľnené spoje, alebo opotrebované prípadne

poškodené súčiastky.

Skontrolujte, či sú nepoškodené kryty a ochranné prvky a či

sú správne namontované. Pred použitím vykonajte prípadne

potrebnú údržbu alebo opravu produktu.

Ak by tento výrobok napriek starostlivej výrobe a kontrole

predsa len prestal niekedy fungovať, treba dať opravu vykonať

autorizovanej servisnej opravovni elektrického náradia

Bosch.

Pri všetkých dopytoch a objednávkach náhradných súčiastok

uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené

na typovom štítku výrobku.

Po použití/uskladnenie

Zapnite vypínač a stlačte spúšť, aby ste vysokotlakovú hadicu

vyprázdnili.

Vonkajšok vysokotlakového čističa dôkladne vyčistite

pomocou mäkkej kefy a vyutierajte ho nejakou handrou.

Nesmiete používať vodu ani žiadne rozpúšťadlá a leštiace

prostriedky. Odstráňte všetky nečistoty, predovšetkým tie,

ktoré sa usadili na vzduchových štrbinách motora.

Skladovanie po skončení sezóny Vyprázdnite vodu z čerpadla

takým spôsobom, že necháte motor niekoľko sekúnd bežať a

podržíte stlačenú spúšť.

Neklaďte na tento elektrický prístroj žiadne iné predmety.

Neskladujte prístroj v priestore, kde môže mrznúť.

Zabezpečte, aby nebola sieťová šnúra počas uskladnenia

produktu nejakým spôsobom zacviknutá. Vysokotlakovú

hadicu nekrčte a nelámte.

Servisné stredisko a poradenstvo pri používaní

www.bosch-do-it.com

Slovakia

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja

alebo náhradné diely online.

Tel.: (02) 48 703 800

Fax: (02) 48 703 801

E-Mail: servis.naradia@sk.bosch.com

www.bosch.sk

Pulzujúci tlak Vo vodovodnej hadici alebo v

čerpadle je vzduch Vysokotlakový čistič nechajte bežať s otvorenou

striekacou pištoľou, otvoreným vodovodným

kohútikom a s dýzou nastavenou na nízky tlak, kým sa

dosiahne rovnomerný pracovný tlak

Napájanie vodou nie je korektné Prekontrolujte, či vodovodná prípojka zodpovedá

hodnotám uvedeným časti Technické údaje.

Skontrolujte, či vodovodná prípojka zodpovedá

údajom uvedeným v Technických údajoch. Najmenšie

hadice, aké sa smú používať, musia mať priemer 1/2"

alebo Ø 13 mm

Vodný filter je upchatý Vyčistite vodný filter

Vodovodná hadica je stlačená alebo

prelomená Vodovodnú hadicu položte rovno

Vysokotlaková hadica je príliš dlhá Odstráňte predĺženie vysokotlakovej hadice, max.

dĺžka vodovodnej hadice je 7 m

Tlak je rovnomerný, ale príliš

nízky

Poznámka: Určité príslušenstvo

spôsobuje nízky tlak

Dýza je opotrebovaná Dýzu vymeňte

Ventil štart/stop je opotrebovaný Spúšť 5 stlačte rýchlo niekoľkokrát za sebou

Motor beží, ale tlak je

obmedzený, alebo sa pracovný

tlak nevytvoril

Voda nie je pripojená Pripojte prívod vody

Filter je upchatý Vyčistite filter

Dýza je upchatá Vyčistite dýzu

Vysokotlakový čistič sa spúšťa

sám od seba Čerpadlo alebo striekacia pištoľ sú

netesné Obráťte sa na autorizované servisné stredisko Bosch

Prístroj je netesný Čerpadlo je netesné Malé netesnosti sú prípustné. V prípade väčších

netesností sa obráťte na autorizované servisné

stredisko

Symptómy Možná príčina Odstránenie príčiny

OBJ_DOKU-40725-003.fm Page 130 Wednesday, February 18, 2015 9:24 AM

Magyar | 131

Bosch Power Tools F 016 L81 056 | (18.2.15)

Ochrana životného prostredia

Chemikálie, ktoré zaťažujú životné prostredie, sa nesmú

dostať do pôdy ani do spodnej vody, do rybníkov, do riek a

pod.

V prípade použitia čistiacich prostriedkov presne

dodržiavajte údaje uvedené na obale a predpísané riedenie.

Pri čistení motorových vozidiel dodržiavajte miestne

predpisy: Treba zabrániť tomu, aby sa ostriekaný olej dostal

do spodnej vody.

Likvidácia

Vysokotlakový čistič, príslušenstvo a obal treba dať na

recykláciu šetriacu životné prostredie.

Neodhadzujte ručný vysokotlakový čistič do komunálneho

odpadu!

Len pre krajiny EÚ:

Podľa Európskej smernice 2012/19/EÚ o

starých elektrických a elektronických

výrobkoch a podľa jej aplikácií v národnom

práve Vášho štátu sa musia už nepoužiteľné

elektrické a elektronické prístroje zbierať

separovane a dávať na recykláciu

zodpovedajúcu ochrane životného

prostredia.

Zmeny vyhradené.

Magyar

Biztonsági előírások

A szimbólumok magyarázata

Általános tájékoztató a

veszélyekről.

Sohase irányítsa a

vízsugarat emberekre,

állatokra, magára a

készülékre, vagy más

elektromos alkatrészekre.

Figyelem: A nagynyomású sugár

veszélyes lehet, ha azt nem a

rendeltetésének megfelelően

használják.

A berendezést az érvényes

előírásoknak megfelelően

sohasem szabad egy

rendszerleválasztó nélkül az ivóvíz

hálózatra csatlakoztatni. Használjon

az IEC 61770 előírásainak megfelelő

BA típusú rendszerleválasztót. Az a

víz, amely keresztülfolyik a

rendszerleválasztón, már nem

ivóvíz.

Biztonsági útmutató a nagynyomású

tisztítók számára

Olvassa el az összes

biztonsági figyelmeztetést és

előírást. A következőkben leírt

előírások betartásának elmulasztása

áramütésekhez, tűzhöz és/vagy súlyos

testi sérülésekhez vezethet.

A készülékre felszerelt

figyelmeztető és tájékoztató táblák a

veszélymentes üzemhez szükséges

fontos tájékoztatásokat

tartalmaznak.

OBJ_DOKU-40725-003.fm Page 131 Wednesday, February 18, 2015 9:24 AM

132 | Magyar

F 016 L81 056 | (18.2.15) Bosch Power Tools

A Kezelési Útmutatóban található

szabályok mellett az általános

biztonsági és balesetelhárítási

előírásokat is be kell tartani.

Áramcsatlakozás

Az áramforrás feszültségének meg

kell egyeznie a berendezés

típustábláján található adatokkal.

Célszerű a berendezést csak olyan

dugaszolóaljzathoz csatlakoztatni,

amely fel van szerelve egy 30 mA

hibaáram védőkapcsolóval.

Akkor is húzza ki a csatlakozó dugót a

dugaszolóaljzatból, ha a berendezést

akár csak rövid ideig felügyelet nélkül

hagyja.

Az elektromos feszültségellátásnak

meg kell felelnie az IEC 60364-1

előírásainak.

Ha a csatlakozó vezetéket ki kell

cserélni, ezzel a munkával a biztonság

veszélyeztetésének elkerülésére a

gyártót, a gyártó erre feljogosított

vevőszolgálatát vagy egy megfelelő

szakképzettségű személyt kell

megbízni.

Sohase fogja meg nedves kézzel a

hálózati csatlakozó dugót.

Ne húzza ki a hálózati csatlakozó

dugót, miközben a készülékkel

dolgozik.

Ne menjen keresztül járművel a

hálózati csatlakozó vezetéken vagy a

hosszabbító kábelen, ne préselje

össze és ne húzza meg erősen azt,

mert megrongálódhat. A kábelt óvja

meg az éles peremektől, magas

hőmérséklettől és olajtól.

Ne használja a készüléket, ha a

hálózati tápvezeték vagy fontos

alkatrészek, mint a magas nyomású

tömlő, a szórópisztoly vagy a

biztonsági berendezések

megrongálódtak.

Figyelem: A nem előírásszerű

hosszabbító kábelek veszélyesek

lehetnek.

Egy hosszabbító alkalmazása esetén

csak vízhatlan kivitelű csatlakozó

dugót és csatlakozást szabad

használni. A hosszabbító vezeték

keresztmetszetének meg kell felelnie

az Üzemeltetési útmutató

előírásainak és fröccsenő víz ellen

védett kivitelben kell készülnie. A

dugós csatlakozó nem feküdhet

vízben.

A feszültség ellátó vagy hosszabbító

kábel csatlakozó dugójának

kicserélésekor a fröccsenő víz elleni

védelemnek és a mechanikai

stabilításnak meg kell maradnia.

Vízcsatlakozás

Ügyeljen a vízszolgáltató vállalat

előírásainak betartására.

Ügyeljen arra, hogy valamennyi

csatlakozó tömlő csavarkötése tömör

legyen.

Csak egy 12,7 mm (1/2") átmérőjű,

megerősített tömlőt használjon.

A berendezést sohasem szabad

visszáram szelep nélkül

csatlakoztatni az ivóvízellátáshoz. A

visszáram szelepen keresztülfolyt víz

már nem tekinthető ivóvíznek.

A nagynyomású tömlőnek nem

szabad megrongálódott állapotban

lennie (szétrobbanási veszély). Egy

OBJ_DOKU-40725-003.fm Page 132 Wednesday, February 18, 2015 9:24 AM

Magyar | 133

Bosch Power Tools F 016 L81 056 | (18.2.15)

megrongálódott nagynyomású

tömlőt azonnal ki kell cserélni. Csak a

gyártó által javasolt tömlőket és

összeköttetéseket szabad használni.

A magas nyomású tömlők,

szerelvények és csatlakozók a

készülék biztonsága szempontjából

igen fontos alkatrészek. Csak a gyártó

által javasolt tömlőket,

szerelvényeket és csatlakozásokat

használja.

A vízcsatlakozásnál csak tiszta vagy

szűrt vizet szabad használni.

Alkalmazás

A használat előtt ellenőrizze a

berendezés és valamennyi tartozék

előírásszerű állapotát és

üzembiztonságát. Ha a bernedezés

vagy valamelyik tartozék nincs

kifogástalan állapotban, nem szabad

használni.

Ne irányítsa a vízsugarat saját

magára, vagy más személyekre, hogy

így tisztítsa meg a ruháját vagy

cipőjét.

Sohase szívjon fel oldószert

tartalmazó folyadékokat vagy

hígítatlan savakat, acetont és

oldószereket, beleértve a benzint,

festékhígítót és fűtőolajat, mivel

ezeknek az anyagoknak a

ködpermete igen gyúlékony,

robbanékony és mérgező.

A berendezés veszélyes területeken

(például töltő állomások) való

használata esetén tartsa be a

megfelelő biztonsági előírásokat. A

berendezést robbanásveszélyes

helyiségekben üzemeltetni tilos.

A berendezést stabil alapra kell

helyezni.

Csak a berendezést gyártó cég által

javasolt tisztítószereket használjon,

és vegye figyelembe a gyártónak a

használatra és a hulladékkezelésre

vonatkozó, valamint egyéb

tájékoztatóját.

A munkaterületen minden áram alatt

álló résznek fröccsenő víz ellen

védett kivitelben kell készülnie.

A szórópisztoly ravaszát üzem

közben nem szabad a „ON” (BE)

helyzetben rögzíteni.

Viseljen a fröccsenő víz elleni

védelemre alkalmas védőruhát. Ne

használja a berendezést, ha annak

hatótávolságán belül más személyek

védőruha nélkül tartózkodnak.

Szükség esetén viseljen megfelelő

személyi védőfelszerelést a

fröccsenő víz elleni védelemre,

például védőszemüveget, porvédő

maszkot, hogy védje magát a víz,

részecskék és aeroszolok ellen,

amelyeket a tárgyak visszaverhetnek.

A magas nyomás következtében

tárgyak visszapattanhatnak. Szükség

esetén viseljen megfelelő személyi

védőfelszerelést, például

védőszemüveget.

A nagynyomású vízsugár által

kiváltott megrongálódások

megelőzésére a gépjárművek

gumiabroncsait és szelepeit csak

legalább 30 cm távolságból szabad

tisztítani. A megrongálódás első jele a

gumiabroncsok elszíneződése. A

megrongálódott gumiabroncsok/

szelepek életveszélyesek.

OBJ_DOKU-40725-003.fm Page 133 Wednesday, February 18, 2015 9:24 AM

134 | Magyar

F 016 L81 056 | (18.2.15) Bosch Power Tools

Az azbesztet és egyéb, az egészségre

káros hatású anyagokat tartalmazó

tárgyakat nem szabad a

berendezéssel lefröcskölni.

A javasolt tisztítószereket ne

használja higítatlanul. A termékek

biztonságosak, mivel nem

tartalmaznak savakat, lúgokat vagy a

környezetrongáló hatású anyagokat.

A tisztítószereket célszerű a gyerekek

által el nem érhető helyen tárolni. Ha

a tisztítószer valakinek a szemébe jut,

azt azonnal, bő vízzel ki kell öblíteni. A

tisztítószer lenyelése esetén azonnal

hívjon orvost.

Sohase használja a nagynyomású

tisztítót szűrő nélkül, vagy egy

elszennyeződött vagy

megrongálódott szűrővel. Ha a

nagynyomású tisztítót szűrő nélkül,

vagy elszennyeződött szűrővel

használja, a szavatosság megszűnik.

Fémalkatrészek hosszabb használat

sorón forróvá válhatnak. Szükség

esetén viseljen védő kesztyűt.

Rossz időjárási feltételek esetén,

mindenek előtt egy közeledő vihar

esetén ne dolgozzon a nagynyomású

tisztítóval.

Kezelés

A kezelő személy a berendezést csak

a rendeltetésének megfelelően

használja. Vegye figyelembe a helyi

adottságokat. Munka közben

tudatosan ügyeljen a közelben lévő

más személyekre, mindenek előtt

gyerekekre.

A berendezést csak olyan személyek

használhatják, akik a berendezés

használatában és kezelésében

megfelelő kiképzésben részesültek,

vagy akik igazolni tudják, hogy kezelni

tudják a berendezést. A berendezést

gyerekek vagy fiatalkorúak nem

üzemeltethetik. Gyerekeket nem

szabad a készülékkel felügyelet nélkül

hagyni, nehogy a készülékkel

játsszanak.

Ezt a készüléket olyan személyek is

használhatják, akiknek a fizikai,

érzékelési, vagy értelmi képességeik

korlátozottak, vagy nincsenek meg a

megfelelő tapasztalataik, illetve

tudásuk, ha az ilyen személyekre egy

más személy felügyel, vagy ha

megfelelően kioktatták őket a

készülék használatára és megértették

az azokkal kapcsolatos veszélyeket.

A berendezést bekapcsolt állapotban

sohasem szabad felügyelet nélkül

hagyni.

A magas nyomású fúvókából kilépő

vízsugár visszalökő hatást hoz létre.

Ezért a szórópisztolyt és a permetező

lámdzsát mindkét kezével szorosan

fogja.

Szállítás

A szállítás előtt kapcsolja ki és

biztosítsa kikapcsolt helyzetben a

berendezést.

Karbantartás

A berendezést bármely tisztítási és

karbantartási munka megkezdése,

valamint bármely tartozék

kicserélése előtt ki kell kapcsolni.

Húzza ki a hálózati csatlakozó dugót,

ha a berendezést hálózati

feszültséggel üzemelteti.

OBJ_DOKU-40725-003.fm Page 134 Wednesday, February 18, 2015 9:24 AM

Magyar | 135

Bosch Power Tools F 016 L81 056 | (18.2.15)

A berendezést csak erre feljogosított

Bosch vevőszolgálati műhelyek

javíthatják.

Tartozékok és pótalkatrészek

A berendezéshez csak a gyártó által

engedélyezett tartozékokat és

pótalkatrészek szabad használni. Az

eredeti tartozékok és eredeti

pótalkatrészek garantálják a

berendezés zavarmentes üzemét.

Jelképes ábrák

Az ezt követő jelmagyarázat az Üzemeltetési útmutató

elolvasásának és megértésének megkönnyítésére szolgál.

Jegyezze meg ezeket a szimbólumokat és jelentésüket. A

szimbólumok helyes értelmezése segítségére lehet az

elektromos kéziszerszám jobb és biztonságosabb

használatában.

Rendeltetésszerű használat

A készülék felületek és tárgyak szabadban való tisztítására,

berendezések, járművek és csónakok tisztítására szolgál,

amennyiben megfelelő tartozékok, mint például a Bosch által

engedélyezett tisztítószerek, kerülnek felhasználásra.

A rendeltetésszerű használat egy 0 °C és 40 °C közötti

környezeti hőmérsékletre vonatkozik.

Ez a termék ipari méretekben való alkalmazásra nem

alkalmas.

Műszaki adatok

Jel Magyarázat

Mozgásirány

Tömeg

Lo Alacsony nyomás

Hi Magas nyomás

Tartozékok

Nagynyomású tisztító AQT 42-13 AQT 45-14 X

Cikkszám 3 600 HA7 3.. 3 600 HA7 4..

Névleges teljesítményfelvétel kW 1,9 2,1

Hozzáfolyási hőmérséklet max. °C 40 40

Hozzáfolyási vízmennyiség min. l/perc 6,6 7,5

Megengedett nyomás MPa 13 14

Névleges nyomás MPa 9 11

Átfolyás l/perc 6 6,8

Maximális bemeneti nyomás MPa 1 1

Automatikus leállítási funkció - -

Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás)

szerint kg 11,4 18,5

Érintésvédelmi osztály /II /I

Gyári szám Lásd a nagynyomású tisztítón elhelyezett

gyári számot (típustábla)

A bekapcsolási folyamatok rövid időtartamú feszültségcsökkenést okoznak. Hátrányos hálózati viszonyok esetén ez negatív hatással lehet más

berendezések működésére. Ha a hálózati impedancia alacsonyabb, mint 0,153 Ω nem kell hálózati zavarokra számítani.

OBJ_DOKU-40725-003.fm Page 135 Wednesday, February 18, 2015 9:24 AM

136 | Magyar

F 016 L81 056 | (18.2.15) Bosch Power Tools

Zaj és vibráció értékek

Megfelelőségi nyilatkozat

Termék kategória: 27

A műszaki dokumentációja (2006/42/EK, 2000/14/EK) a

következő helyen található:

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Felszerelés és üzemeltetés

Üzembe helyezés

Az Ön biztonságáért

Figyelem! A berendezés karbantartása vagy

tisztítása előtt kapcsolja ki a berendezést és

húzza ki a hálózati csatlakozó dugót. Ugyanez

érvényes azokra az esetekre is, amikor a

hálózati csatlakozó kábel megrongálódott,

belevágtak, vagy beakadt valamibe.

Az üzemi feszültség 230 V AC, 50 Hz (az EU-n kívüli

országokban a kiviteltől függően 220 V, 240 V). Csak

engedélyezett hosszabbító kábelt használjon. További

információkat az erre feljogosított vevőszolgálattól kaphat.

Ha a nagynyomású tisztító üzemeltetéséhez egy hosszabbító

kábelt használ, akkor a következő vezeték

keresztmetszetekre van szükség:

– 1,5mm

2 legfeljebb 20 m hosszúságig

– 2,5mm2 legfeljebb 50 m hosszúságig

Megjegyzés: Ha egy hosszabbító kábelt használ, akkor annak

– amint az a biztonsági előírásokban leírásra került – egy

védővezetékkel kell rendelkeznie, amely a csatlakozó dugón

keresztül össze van kötve az Ön elektromos berendezésének

védővezetékével.

A zajmérési eredmények az EN 60335-2-79 szabványnak megfelelően kerültek

meghatározásra. 3 600 ... HA7 3.. HA7 4..

A készülék A-értékelésű zajszintjének tipikus értékei:

Hangnyomásszint

Hangteljesítményszínt

Bizonytalanság, K

Viseljen fülvédőt!

dB(A)

Az ahrezgési összértékek (a három irány vektorösszege) és a K szórás az EN 60335-2-79

értelmében kerültek meghatározásra:

Rezgés kibocsátási érték, ah

Szórás, K m/s2

m/s22,0

1,5 2,0

1,5

3 600 ... HA7 3.. HA7 4..

Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok” leírt termék megfelel

a 2011/65/EU, 2016 április 19-ig: 2004/108/EK, 2016 április 20-tól: 2014/30/EU,

2006/42/EK, 2000/14/EK irányelvekben és azok módosításaiban leírt idevágó előírásoknak

és megfelel a következő szabványoknak: EN 60335-1, EN 60335-2-79.

2000/14/EK: Garantált hangteljesítmény-szint:

A konformítás megállapítási eljárás leírása a V függelékben található. dB(A) 95 95

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

A tevékenység célja Ábra Oldal

Szállítmány tartalma 1259

A fogantyú beállítása 2260

A lándzsa csatlakoztatása a

szórópisztolyhoz 3261

A nagynyomású tömlő/szórópisztoly

csatlakoztatása 4262

A fúvóka felhelyezése 5263-264

Vízcsatlakozás 6264

Be-/kikapcsolás 7265

Szűrő tisztítása 8265

Fúvóka tisztítása 9265

A pisztoly tárolása 10 266

A pisztoly/lándzsa/fúvóka tárolása a

kezelés során 11 266

A tömlő behelyezése a tömlőtartóba 12 267

Tárolás 13 267

Tartozék kiválasztása 14 268

A tevékenység célja Ábra Oldal

OBJ_DOKU-40725-003.fm Page 136 Wednesday, February 18, 2015 9:24 AM

Magyar | 137

Bosch Power Tools F 016 L81 056 | (18.2.15)

Kétséges esetekben kérdezzen meg erről egy megfelelő

képzésű villanyszerelőt vagy a legközelebbi Bosch szerviz

képviseletet.

VIGYÁZAT: A nem előírásszerű hosszabbító

kábelek veszélyesek lehetnek. A hosszabbító

kábeleknek, csatlakozó dugóknak és

csatlakozásoknak vízhatlan, szabadtéri

használatra engedélyezett kivitelűeknek kell

lenniük.

A kábelösszeköttetéseket szárazon kell tartani, és nem

szabad közvetlenül a földre fektetni.

A biztonság megnövelésére használjon egy legfeljebb 30 mA

hibaáramú hibaáram-kapcsolót. Ezt a hibaáramkapcsolót

minden egyes használat előtt ellenőrizni kell.

Ha a csatlakozó vezeték megrongálódott, azt csak egy Bosch

márkaszervizzel szabad megjavíttatni.

Tájékoztató azon termékekről, amelyek nem Nagy-

Britanniában kerülnek eladásra:

FIGYELEM: A berendezésre szerelt csatlakozó dugót az Ön

biztonsága érdekében össze kell kapcsolni a hosszabbító

kábellel. A hosszabbító csatlakozójának fröccsenő víz ellen

védett kivitelűnek kell lennie, gumiból kell készülnie, vagy

gumival kell bevonva lennie. A hosszabbítókábelt csak egy

húzásmentesítővel felszerelve szabad használni.

Ügyeljen arra, hogy ezt a berendezést nem szabad víz nélkül

üzemeltetni.

Üzemeltetés

Bekapcsolás

Csatlakoztassa a víztömlőt (nem tartozik a szállítmányhoz) a

vízcsatlakozással és a berendezéssel.

Gondoskodjon arról, hogy a hálózati kapcsoló a „0”

helyzetben álljon, majd csatlakoztassa a berendezést a

dugaszolóaljzathoz.

Nyissa ki a vízcsapot.

Oldja fel a bekapcsolás reteszelését (hátsó kapcsoló a

pisztoly fogantyúján), hogy ezzel szabaddá tegye a ravaszt.

Nyomja be teljesen a ravaszt, amíg a víz egyenletesen folyik és

nem marad levegő a készülékben és a nagynyomású

tömlőben. Engedje el a ravaszt. Nyomja meg a bekapcsolás

reteszelését (első kapcsoló a pisztoly fogantyúján).

Forgassa el a hálózati kapcsoló. Irányítsa lefelé a

szórópisztolyt. Nyomja meg a bekapcsolás reteszelését, hogy

szabaddá tegye a ravaszt. Nyomja be teljesen a ravaszt.

Automatikus leállítási funkció

A berendezés kikapcsolja a motort, mihelyt a kezelő elengedi

a pisztoly fogantyúján elhelyezett működtető billentyűt.

Munkavégzési tanácsok

Általános tudnivalók

Gondoskodjon arról, hogy a nagynyomású tisztító sík alapon

álljon.

Sohase menjen túl messze előre a nagynyomású tömlővel,

illetve ne húzza maga után a nagynyomású tisztítót a tömlőnél

fogva. Ez ahhoz vezethet, hogy a nagynyomású tisztító nem áll

stabilan és feldől.

Ne törje meg a nagynyomású tömlőt és ne menjen át rajta egy

gépjárművel. Óvja meg a nagynyomású tömlőt az éles

sarkoktól vagy élektől.

A forgó sugarú fúvókát ne használja autómosáshoz.

Figyelmeztetés! A Patio Cleaners csak sík felületeken való

alkalmazásra használható! Lépcsőkön és függőleges

felületeken ne használja. Sohase érjen hozzá a forgó

fúvókához, ha az üzemben van!

Munkavégzési tanácsok a tisztítószerekkel

végzett munkához

Csak olyan tisztítószereket használjon, amelyek

kifejezetten a nagynyomású tisztítókhoz megfelelőek.

A környezetvédelmi meggondolásoknak megfelelően azt

javasoljuk, hogy csak takarékosan használja a

tisztítószereket. Vegye figyelembe a tartályon megadott

hígítási javaslatokat.

Az ezzel a termékkel kiszállított nagynyomású habfúvóka egy

szabályozóval van felszerelve, amely a tisztítószer

beállítására szolgál. A szabályozást a szükségnek megfelelően

kell végrehajtani.

A javasolt tisztítási módszer

1. lépés: A szennyezések leoldása

Csatlakoztassa a nagynyomású habfúvókát és vigyen fel kis

mennyiségű tisztítószert.

2. lépés: Távolítsa el a szennyeződést

Magas nyomással távolítsa el a meglazított szennyeződést.

Megjegyzés: A függőleges felületek tisztítását kezdje a

tisztítószerrel alul és haladjon a munka során felfelé. A

leöblítésnél felülről lefelé haladjon.

Alternatív vízvételi pontokon való használat

Ez a nagy nyomású tisztító berendezés öntöltő és tartályokból

vagy természetes forrásokból is fel tudja szívni a vizet. Igen

FONTOS, hogy a víz bemeneti pontján fel legyen szerelve egy

megtisztított Bosch-szűrő, és hogy csak tiszta víz kerüljön

beszívásra.

Nyitott tartályok/tankok és természetes vizek

Használja az öntöltő tartozékokat, amelyek a következőkből

állnak:

– Szívószita visszacsapó szeleppel

– 3 m megerősített szívótömlő

– Univerzális csatlakozó a nagynyomású tisztító

berendezéshez

Ezekkel a tartozékokkal a nagynyomású tisztító berendezés

0,5 m magasságra képes a vizet a vízszint fölé felszívni. Ehhez

kb. 15 másodpercre lehet szükség.

Merítse be teljesen a 3 m tömlőt a vízbe, hogy kiszorítsa belőle

a levegőt. Csatlakoztassa a 3 m szívótömlőt a nagynyomású

OBJ_DOKU-40725-003.fm Page 137 Wednesday, February 18, 2015 9:24 AM

138 | Magyar

F 016 L81 056 | (18.2.15) Bosch Power Tools

tisztító berendezéshez és gondoskodjon arról, hogy a

szívószita a víz alatt maradjon.

Működtesse eltávolított szórópisztoly mellett a nagynyomású

tisztító berendezést, amíg a víz egyenletesen kezd folyni a

nagynyomású tömlőből. Ha 25 másodperc elteltével még

mindig nem lép ki a víz, kapcsolja ki a berendezést és

ellenőrizze az összes csatlakozást. Ha már folyik a víz,

kapcsolja ki a nagynyomású tisztító berendezést és a

munkához csatlakoztassa a szórópisztolyt és a permetező

lándzsát.

Igen fontos, hogy csak jó minőségű tömlőt és csatlakozókat

használjon, hogy azok tömített módon csatlakozzanak és a

tömítések ne legyenek megrongálódva és egyenes helyzetben

legyenek behelyezve. A tömítetlen csatlakozók gátolhatják a

víz felszívását.

Leeresztő csappal felszerelt víztartály

Ha a nagynyomású tisztító berendezést egy megfelelő

leeresztő csappal felszerelt víztartályhoz kell csatlakoztatni,

akkor elsőként a víztömlőt (ez nem része a szállítmánynak)

kell a csaphoz csatlakoztatni. Nyissa ki a csapot, hogy

kiszorítsa az összes levegőt a tömlőből, majd csatlakoztassa a

tömlőt a nagynyomású tisztító berendezéshez.

Hibakeresés

Probléma Lehetséges ok Elhárítás módja

A motor nem indul el A csatlakozó dugó nincs bedugva a

dugaszolóaljzatba Csatlakoztassa a csatlakozó dugót

A dugaszolóaljzat hibás Használjon egy másik dugaszolóaljzatot

A biztosíték leoldott Cserélje ki a biztosítékot

A hosszabbító kábel megrongálódott Próbálja meg hosszabbító kábel nélkül

A motorvédelem kioldott Hagyja a motort 15 percig lehűlni

Befagyott Olvassza fel a szivattyút, víztömlőt vagy tartozékot

A motor állva marad A biztosíték leoldott Cserélje ki a biztosítékot

Nem helyes a hálózati feszültség Ellenőrizze a hálózati feszültséget, a hálózati

feszültségnek meg kell egyeznie a típustáblán

megadott értéknek

A motorvédelem kioldott Hagyja a motort 15 percig lehűlni

A biztosíték kiold A biztosíték túl gyenge Csatlakoztassa a berendezést egy olyan

áramkörhöz, amely a nagynyomású tisztító

teljesítményének megfelelő biztosítékkal van ellátva

A motor jár, de nincs nyomás A fúvóka részlegesen eldugult Fúvóka tisztítása

Motorzaj van, de nincs működés Nem kielégítő hálózati feszültség Ellenőrizze, hogy a villamos hálózat feszültsége

megfelel-e a típustáblán található adatoknak

Túl alacsony feszültség egy

hosszabbító alkalmazása miatt Ellenőrizze, hogy a hosszabbító megfelelő-e

A berendezést hosszú ideig nem

használták Forduljon egy erre feljogosított Bosch

vevőszolgálathoz

Problémák az autostop-funkcióval Forduljon egy erre feljogosított Bosch

vevőszolgálathoz

Pulzáló nyomás Levegő van a víztömlőben vagy a

szivattyúban Járassa nyitott szórópisztoly, nyitott vízcsap és

alacsony nyomásra beállított fúvóka mellett a

nagynyomású tisztítót, amíg az el nem ér egy

egyenletes üzemi nyomást

A vízellátás nem felel meg a

követelményeknek Ellenőrizze, hogy a vízcsatlakozó megfelel-e a

műszaki adatokban leírt értékeknek. A

legvékonyabb megengedett víztömlő mérete 1/2"

vagy Ø 13 mm

A vízszűrő eldugult Tisztítsa meg a vízszűrőt

A víztömlő meg van törve vagy össze

van préselve Egyenesen fektesse le a víztömlőt

A nagynyomású tömlő túl hosszú Vegye le a nagynyomású tömlő hosszabbítását, a

víztömlő legnagyobb megengedett hossza 7 m

OBJ_DOKU-40725-003.fm Page 138 Wednesday, February 18, 2015 9:24 AM

Magyar | 139

Bosch Power Tools F 016 L81 056 | (18.2.15)

Karbantartás és szerviz

Karbantartás

A hálózati csatlakozó dugót a készüléken végzendő

bármely munka megkezdése előtt húzza ki és szerelje

le a víz csatlakozást is.

Megjegyzés: Rendszeresen hajtsa végre az alábbi

karbantartási munkákat, hogy biztosítsa a berendezés

hosszú, megbízható működését.

Rendszeresen ellenőrizze, nem észlelhetők-e a berendezésen

nyilvánvaló hiányosságok, mint laza rögzítések és elkopott

vagy megrongált alkatrészek.

Ellenőrizze, hogy a burkolatok és védőberendezések

nincsenek-e megrongálódva és helyesen vannak-e

felszerelve. A használat előtt hajtsa végre a szükséges

karbantartási és javítási munkákat.

Ha a berendezés a gondos gyártási és ellenőrzési eljárás

ellenére egyszer mégis meghibásodna, akkor a javítással csak

Bosch kerti kisgép-műhely ügyfélszolgálatát szabad

megbízni.

Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni,

okvetlenül adja meg a berendezés típustábláján található 10-

jegyű megrendelési számot.

Használat után/tárolás

Kapcsolja ki a be-/kikapcsolót és nyomja meg a ravaszt, hogy

kiürítse a nagynyomású tömlőt.

Egy puha kefével és egy kendővel alaposan tisztítsa meg a

nagynyomású tisztító külső részeit. Víz, oldószer és politúr

használata tilos. Távolítson el minden szennyeződést,

különösen alaposan tisztítsa meg a motor szellőzőnyílásait.

Tárolás a szezon vége után: Ürítse ki az összes vizet a

szivattyúból, ehhez működtesse néhány másodpercig a

motort és működtesse a billentyűt.

Ne tegyen más tárgyakat a berendezésre.

A készüléket fagymentes környezetben tárolja.

Gondoskodjon arról, hogy a kábelek a tárolás során ne

csípődjenek be. Ne törje meg és ne hajtsa be a magas

nyomású tömlőt.

Vevőszolgálat és használati tanácsadás

www.bosch-do-it.com

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út. 120.

A www.bosch-pt.hu oldalon online megrendelheti

készülékének javítását.

Tel.: (061) 431-3835

Fax: (061) 431-3888

Környezetvédelem

A környezetre káros vegyi anyagok nem nem szabd a

talajvízbe, tavakba, folyókba, stb. jutniuk.

A tisztítószerek használatakor pontosan tartsa be a

csomagoláson megadott előírásokat és az előírt

koncentrációt.

A motoros gépjárművek tisztítása során ügyeljen a helyi

előírások betartására: Meg kell akadályozni, hogy a lemosott

olaj a talajvízbe jusson.

Hulladékkezelés

A nagynyomású tisztítókat, a tartozékokat és a csomagolást a

környezetvédelmi szempontoknak megfelelően kell

újrafelhasználásra előkészíteni.

Ne dobja ki a nagynyomású tisztítókat a háztartási szemétbe!

Csak az EU-tagországok számára:

Az elhasznált villamos és elektronikus

berendezésekre vonatkozó 2012/19/EU

európai irányelvnek és a megfelelő

országos törvényekbe való átültetésének

megfelelően a már nem használható

elektromos és elektronikus berendezéseket

külön össze kell gyűjteni és a

környezetvédelmi szempontoknak megfelelően kell

újrafelhasználásra leadni.

A változtatások joga fenntartva.

A nyomás egyenletes, de túl

alacsony

Figyelem: Egyes tartozékok

alacsonyabb nyomáshoz vezetnek

A fúvóka elhasználódott Cserélje ki a fúvókát

A start-/stoppszelep elhasználódott 5-ször gyorsan egymás után húzza meg a működtető

billentyűt

A motor jár, de a nyomás

korlátozott, vagy nincs üzemi

nyomás

A berendezés nincs csatlakoztatva a

vízvezetékhez A vízvezeték csatlakoztatása

A szűrő eldugult Szűrő tisztítása

A fúvóka eldugult Tisztítsa meg a fúvókát

A nagynyomású tisztító magától

elindul A szivattyú vagy a szórópisztoly nincs

jól tömítve Forduljon egy erre feljogosított Bosch

vevőszolgálathoz

A berendezés nem tömített A szivattyú nincs jól tömítve Kisebb mértékű vízszivárgások megengedhetőek;

de nagyobb szivárgások esetén lépjen kapcsolatba

a vevőszolgálattal

Probléma Lehetséges ok Elhárítás módja

OBJ_DOKU-40725-003.fm Page 139 Wednesday, February 18, 2015 9:24 AM

140 | Русский

F 016 L81 056 | (18.2.15) Bosch Power Tools

Русский

Сертификат о соответствии

No. RU C-DE.ME77.B.01557

Срок действия сертификата о соответствии

по 04.06.2019

ООО «Центр по сертификации

стандартизации и систем качества

электро-машиностроительной продукции»

141400 Химки Московской области,

ул. Ленинградская, 29

Сертификаты о соответствии хранятся по адресу:

ООО «Роберт Бош»

ул. Акад. Королева, 13 стр. 5

Россия, 129515, Москва

Дата изготовления указана на последней странице об-

ложки Руководства.

Контактная информация относительно импортера

содержится на упаковке.

Срок службы изделия

Срок службы изделия составляет 7 лет. Не рекомендуется

к эксплуатации по истечении 5 лет хранения с даты

изготовления без предварительной проверки (дату

изготовления см. на этикетке).

Перечень критических отказов и ошибочные действия

персонала или пользователя

– не использовать с поврежденной рукояткой или

поврежденным защитным кожухом

– не использовать при появлении дыма

непосредственно из корпуса изделия

– не использовать с перебитым или оголенным

электрическим кабелем

– не использовать на открытом пространстве во время

дождя (в распыляемой воде)

–не включать при попадании воды в корпус

– не использовать при сильном искрении

– не использовать при появлении сильной вибрации

Критерии предельных состояний

– перетёрт или повреждён электрический кабель

–поврежден корпус изделия

Тип и периодичность технического обслуживания

Рекомендуется очистить инструмент от пыли после

каждого использования.

Хранение

– необходимо хранить в сухом месте

– необходимо хранить вдали от источников повышенных

температур и воздействия солнечных лучей

– при хранении необходимо избегать резкого перепада

температур

– хранение без упаковки не допускается

– подробные требования к условиям хранения смотрите

в ГОСТ15150 (Условие 1)

Транспортировка

– категорически не допускается падение и любые

механические воздействия на упаковку при

транспортировке

– при разгрузке/погрузке не допускается использование

любого вида техники, работающей по принципу зажима

упаковки

– подробные требования к условиям транспортировки

смотрите в ГОСТ15150 (Условие 5)

Указания по безопасности

Пояснение пиктограмм

Общее указание на наличие

опасности.

Никогда не направляйте

струю воды на людей,

животных, аппарат или

электрические части.

Внимание: Высоконапорная струя

может быть опасна, когда она

применяется не по назначению.

В соответствии с

действующими

предписаниями аппарат

нельзя подключать к сети

хозяйственно-питьевого

водоснабжения без системного

сепаратора. Используйте

системный сепаратор в

соответствии с IEC 61770 тип BA.

Вода, прошедшая через

системный сепаратор, непригодна

для питья.

Указания по технике безопасности

для очистителя высокого давления

Прочтите все указания и

инструкции по технике

безопасности. Упущения в

отношении указаний и инструкций по

технике безопасности могут стать

причиной поражения электрическим

током, пожара и тяжелых травм.

OBJ_DOKU-40725-003.fm Page 140 Wednesday, February 18, 2015 9:24 AM

Русский | 141

Bosch Power Tools F 016 L81 056 | (18.2.15)

Закрепленные на аппарате

предупреждающие и указывающие

таблички содержат важные

указания для безопасной работы с

аппаратом.

Наряду с указаниями в руководстве

по эксплуатации, следует учитывать

общие правила по технике

безопасности и предотвращению

несчастных случаев.

Электроподключение

Напряжение источника питания

должно соответствовать данным на

заводской табличке агрегата.

Рекомендуется включать этот

агрегат только в розетку,

оборудованную устройством

защитного отключения на 30 мА.

Извлекайте вилку из розетки, даже

если оставляете аппарат без

присмотра лишь на короткое время.

Электропитание должно

соответствовать требованиям

IEC 60364-1.

При необходимости замены шнура

питания обращайтесь во

избежание опасности к

производителю, в

авторизированную сервисную

мастерскую производителя или к

квалифицированному

специалисту.

Никогда не беритесь за штепсель

мокрыми руками.

Не вытаскивайте штепсель из

розетки, когда Вы работаете с

инструментом.

Не переезжайте через шнур

питания и через удлинитель, не

сдавливайте их и не тяните за них,

поскольку этим Вы можете

повредить их. Защищайте шнур от

высоких температур, масел и

острых краев.

Не используйте инструмент, если

повреждены шнур питания или

важные детали, напр., шланг

высокого давления, пистолет или

защитные устройства.

Внимание: Не предусмотренные

удлинительные кабели могут

повлечь за собой опасность.

При использовании удлинительного

кабеля штепсель и муфта должны

иметь водонепроницаемое

исполнение. Удлинительный кабель

должен иметь диаметр в

соответствии с данными в

инструкции по эксплуатации и

должен быть защищенным от

водяных брызг. Штепсельный

разъем не должен лежать в воде.

При замене штепселя на сетевом

или удлинительном кабеле защита

от брызг воды и механическая

стабильность должны быть

сохранены.

Присоединение воды

Учитывайте предписания Вашей

организации по водоснабжению.

Резьбовые соединения всех

присоединительных шлангов

должны быть плотными.

Используйте только усиленный

шланг диаметром 12,7 мм (1/2").

Ни в коем случае не подсоединяйте

инструмент к хозяйственно-

питьевому водопроводу без

обратного клапана. Вода,

OBJ_DOKU-40725-003.fm Page 141 Wednesday, February 18, 2015 9:24 AM

142 | Русский

F 016 L81 056 | (18.2.15) Bosch Power Tools

прошедшая через обратный

клапан, больше не считается

питьевой.

Шланг высокого давления не

должен иметь повреждений

(опасность разрыва).

Поврежденный шланг высокого

давления необходимо немедленно

заменить. Используйте шланги и

соединения, рекомендованные

изготовителем.

Шланги высокого давления,

арматура и муфты важны с точки

зрения безопасности инструмента.

Используйте только шланги,

арматуру и муфты,

рекомендованные изготовителем.

Разрешается подключать только

чистую или фильтрованную воду.

Эксплуатация

Перед использованием

проверяйте аппарат с

принадлежностями на исправное

состояние и эксплуатационную

безопасность. Нельзя работать с

аппаратом в неисправном

состоянии.

Не направляйте струю воды на себя

или на других людей, чтобы

очистить одежду или обувь.

Нельзя собирать аппаратом

жидкости, содержащие

растворители, неразбавленные

кислоты, ацетон и растворители,

включая бензин, растворители

красок и котельное топливо,

поскольку образующийся при

разбрызгивании туман обладает

высокой воспламенимостью,

взрывоопасностью и является

ядовитым.

При использовании аппарата в

опасных зонах (напр., на

бензозаправочных станциях)

соблюдайте соответствующие

предписания по технике

безопасности. Использовать

аппарат во взрывоопасных

помещениях запрещается.

Аппарат должен иметь под собой

стабильное основание.

Используйте только

рекомендуемые изготовителем

моющие средства и соблюдайте

указания изготовителя по

применению, утилизации и

предупреждающие указания.

Все токоведущие части в пределах

рабочего диапазона должны быть

защищены от брызг воды.

Во время работы спусковой

крючок пистолета не должен

заклинивать в положении «ON».

Надевайте соответствующую

защитную одежду для защиты от

водяных брызг. Не используйте

инструмент, если в его радиусе

находятся люди без защитной

одежды.

Одевайте при необходимости

подходящее снаряжение для

защиты от водяных брызг, напр.,

защитные очки, пылезащитную

маску и т. д., чтобы защитить себя

от воды, отскакивающих частиц

и/или аэрозолей.

Под действием высокого давления

возможно отбрасывание предметов.

Одевайте при необходимости

OBJ_DOKU-40725-003.fm Page 142 Wednesday, February 18, 2015 9:24 AM

Русский | 143

Bosch Power Tools F 016 L81 056 | (18.2.15)

подходящее защитное снаряжение,

напр., защитные очки.

Чтобы не повредить

высоконапорной струей

автомобильные шины/клапаны,

производите очистку только с

расстояния минимум 30 см.

Первым признаком повреждения

является изменение цвета шины.

Поврежденные автомобильные

шины/клапаны опасны для жизни.

Материалы с содержанием асбеста

и другие материалы, содержащие

вредные для здоровья вещества,

нельзя обрабатывать струей под

давлением.

Не используйте рекомендуемые

моющие средства в

неразбавленном виде. Продукты

безопасны в том смысле, что они не

содержат кислот, щелочей и

вредных для окружающей среды

веществ. Мы рекомендуем хранить

моющие средства в недоступном

для детей месте. При попадании

моющего средства в глаза

немедленно промойте глаза

обильно водой, при проглатывании

немедленно свяжитесь с врачом.

Не пользуйтесь очистителем

высокого давления без фильтра,

с грязным или с поврежденным

фильтром. При пользовании

очистителем высокого давления

без фильтра или с загрязненным

или поврежденным фильтром

гарантия утрачивается.

При продолжительной

эксплуатации металлические части

могут нагреваться. При

необходимости надевайте

защитные рукавицы.

Не работайте с очистителем

высокого давления при плохих

погодных условиях, в частности,

когда собирается гроза.

Эксплуатация

Аппарат разрешается применять

только согласно назначению. При

работе учитывайте местные

условия. При работе сознательно

обращайте внимание на

посторонних, особенно на детей.

Аппарат разрешается

использовать только лицам,

обученным обращению с этим

аппаратом, или лицам, которые в

состоянии доказать, что они могут

обслуживать этот аппарат. Не

позволяйте детям или подросткам

работать с этим аппаратом. Дети

должны находиться под

присмотром, чтобы избежать

возможности игры с

электроинструментом.

Пользоваться этим аппаратом

лицам с ограниченными

физическими, сенсорными или

умственными способностями или

недостаточным опытом и знаниями

разрешается только под

присмотром или если они прошли

инструктаж на предмет надежного

использования аппарата и

понимают, какие опасности

исходят от него.

Не оставляйте аппарат без

присмотра во включенном

состоянии.

OBJ_DOKU-40725-003.fm Page 143 Wednesday, February 18, 2015 9:24 AM

144 | Русский

F 016 L81 056 | (18.2.15) Bosch Power Tools

Выходящая из высоконапорного

сопла струя воды создает рикошет.

Поэтому крепко держите пистолет-

распылитель и распылительную

трубку двумя руками.

Транспортировка

Перед транспортом выключите и

предохраните аппарат.

Техобслуживание

Выключайте аппарат до начала

работ по очистке, технического

обслуживания и смены оснастки.

Вынимайте вилку, если питание

аппарата осуществляется от сети

напряжения.

Ремонтные работы разрешается

выполнять только

авторизированным фирмой Bosch

сервисным мастерским.

Принадлежности и запчасти

Для аппарата разрешается

использовать только допущенные

изготовителем принадлежности и

запчасти. Оригинальные

принадлежности и оригинальные

запчасти обеспечивают исправную

работу аппарата.

Символы

Следующие символы помогут Вам при чтении и

понимании руководства по эксплуатации. Запомните

символы и их значение. Правильная интерпретация

символов поможет Вам правильнее и надежнее работать с

электроинструментом.

Применение по назначению

Настоящий аппарат предназначен для очистки

поверхностей объектов под открытым небом, для рабочих

машин, автомобилей и лодок при применении

допущенных фирмой Bosch принадлежностей, например,

моющих средств.

Использование по назначению исходит из температуры

окружающей среды от 0 °C до 40 °C.

Настоящее изделие не предусмотрено для

профессиональной эксплуатации.

Технические данные

Символ Значение

Направление движения

Вес

Вкл.

Выкл.

Lo Низкий напор

Hi Высокий напор

Принадлежности

Очиститель высокого давления AQT 42-13 AQT 45-14 X

Товарный №3 600 HA7 3.. 3 600 HA7 4..

Номинальная потребляемая мощность кВт1,92,1

Температура на входе, не более °C 40 40

Расход воды на входе, не менее л/мин 6,6 7,5

Допустимое давление МПа1314

Номинальное давление МПа911

Расход воды л/мин 6 6,8

Максимальное давление на входе МПа11

Функция Autostop (автоматические отключение насоса) - -

Вес согласно EPTA-Procedure 01/2003 кг 11,4 18,5

Класс защиты /II /I

Серийный номер См. серийный номер (заводская табличка)

очистителя высокого давления

Процессы включения вызывают кратковременные падения напряжения. При неблагоприятных условиях в сети возможно отрицательное

воздействие на другие приборы. При полном сопротивлении сети не более 0,153 Ом никаких помех не ожидается.

OBJ_DOKU-40725-003.fm Page 144 Wednesday, February 18, 2015 9:24 AM

Русский | 145

Bosch Power Tools F 016 L81 056 | (18.2.15)

Данные по шуму и вибрации

Заявление о соответствии

Категория продукта: 27

Техническая документация (2006/42/EС, 2000/14/EC):

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Монтаж и эксплуатация

Включение

Для Вашей безопасности

Внимание! До начала работ по

техобслуживанию или очистке выключайте

аппарат и вынимайте вилку сети из

штепсельной розетки. То же самое следует

сделать, если будет поврежден, перерезан

или перекручен сетевой шнур.

Рабочее напряжение составляет 230 В ~, 50 Гц (для

стран, не входящих в ЕС: 220 В, 240 В в зависимости от

исполнения). Используйте только разрешенный

удлинительный кабель. Информацию можно получить в

авторизированной сервисной мастерской.

Кабель-удлинитель для подключения очистителя

высокого давления должен иметь следующее поперечное

сечение проводника:

– 1,5мм2 для длины не более 20 м

– 2,5мм2 для длины не более 50 м

Указание: Кабель-удлинитель должен, по предписаниям

техники безопасности, иметь защитный проводник,

который соединен через вилку сети с защитным

проводником Вашей электрической сети.

В сомнительных случаях обратитесь к профес-

сиональному электрику или в ближайшую сервисную

мастерскую фирмы Bosch.

Значения звуковой эмиссии определены в соответствии с EN 60335-2-79. 3 600 ... HA7 3.. HA7 4..

А-взвешенный уровень шума от электроинструмента составляет обычно:

уровень звукового давления

уровень звуковой мощности

погрешность K

Одевайте наушники!

дБ(А)

дБ

Общая вибрация ah (векторная сумма трех направлений) и погрешность К в

соответствии с EN 60335-2-79:

вибрация ah

погрешность K м/с2

м/с22,0

1,5 2,0

1,5

3 600 ... HA7 3.. HA7 4..

Мы заявляем под нашу единоличную ответственность, что описанный в разделе

«Tехнические данные» продукт отвечает всем соответствующим положениям Директив

2011/65/EU, до 19 апреля 2016: 2004/108/EС, начиная с 20 апреля 2016:

2014/30/EU, 2006/42/EС, 2000/14/CE, включая их изменения, а также следующим

нормам: EN 60335-1, EN 60335-2-79.

2000/14/EС: гарантированный уровень звуковой мощности:

Процедура оценки соответствия согласно приложения V. дБ(А) 95 95

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Действие Рисунок Страница

Комплект поставки 1259

Настройка рукоятки 2260

Подключение трубки к пистолету 3261

Подключение шланга высокого

давления/ пистолета-распылителя 4262

Насадка сопла 5263-264

Подключение воды 6264

Включение/выключение 7265

Очистка фильтра 8265

Прочистка сопла 9265

Хранение пистолета-распылителя 10 266

Расположение пистолета-

распылителя/ трубки/сопла во

время пользования 11 266

Установка шланга в крепление

шланга 12 267

Хранение 13 267

Выбор принадлежностей 14 268

Действие Рисунок Страница

OBJ_DOKU-40725-003.fm Page 145 Wednesday, February 18, 2015 9:24 AM

146 | Русский

F 016 L81 056 | (18.2.15) Bosch Power Tools

ОСТОРОЖНО: От кабелей-удлинителей, не

отвечающих предписаниям, может

исходить опасность. Кабель-удлинитель,

вилка и муфта должны быть выполнены в

водонепроницаемом исполнении и

допущены для использования под открытым небом.

Кабельные соединения должны быть сухими и не лежать

на земле.

В целях повышения уровня безопасности используйте

устройство защитного отключения с током срабатывания

не более 30 мА. Перед каждым использованием

рекомендуется проверять исправность устройства

защитного отключения.

Поврежденный сетевой шнур разрешается

ремонтировать только в авторизированной мастерской

Bosch.

Указание для продуктов, не продаваемых в

Великобритании:

ВНИМАНИЕ: Для Вашей безопасности требуется

соединить штепсельную вилку на аппарате с кабелем-

удлинителем. Муфта кабеля-удлинителя должна быть

выполнена из резины или покрыта резиной и обладать

защитой от брызг воды. Кабель-удлинитель должен

применяться с разгрузкой от сил тяжения.

Примите во внимание, что аппарат не должен работать без

воды.

Работа с инструментом

Включение

С помощью шланга (не входит в комплект поставки)

подключите аппарат к водопроводу.

Перед подключением аппарата к штепсельной розетке

установите выключатель сети в положение «0».

Открыть водопроводный кран.

Нажмите на блокиратор включения (задний выключатель

на рукоятке пистолета-распылителя), чтобы отпустить

спусковой крючок. Полностью прижмите спусковой

крючок, чтобы вода выходила равномерной струей и из

аппарата и напорного шланга вышел весь воздух.

Отпустите спусковой крючок. Нажмите на блокиратор

включения (передний выключатель на рукоятке

пистолета-распылителя).

Поверните сетевой выключатель. Направьте пистолет-

распылитель вниз. Нажмите на блокиратор включения,

чтобы отпустить спусковой крючок. Полностью прижмите

спусковой крючок.

Функция Autostop (автоматические

отключение насоса)

Аппарат отключает двигатель при отпускании спускового

крючка на пистолете-распылителе.

Указания по применению

Общее

Убедитесь в том, что очиститель высокого давления стоит

на ровной поверхности.

Не отходите со шлангом высокого давления слишком

далеко и не тяните очиститель высокого давления за

шланг. Это может привести к потере устойчивости и

опрокидыванию очистителя высокого давления.

Не перегибайте шланг высокого давления и не наезжайте

на него машиной. Защищайте шланг высокого давления от

острых кромок или углов.

Не применяйте сопло с круговым вращением струи для

мойки автомобиля.

Предупреждение! Напольная насадка Patio Cleaners

рассчитана только на использование на ровных

поверхностях! Не используйте ее на лестницах и

вертикальных поверхностях. Никогда не прикасайтесь к

работающему вращающемуся соплу!

Рабочие инструкции для работ с моющими

средствами

Используйте только моющие средства, специально

предназначенные для очистителей высокого

давления.

В целях защиты окружающей среды рекомендуется

использовать моющее средство экономно. Выполняйте

указания по разбавлению, содержащиеся на этикетке

бачка.

Высоконапорная насадка-пенообразователь, входящая в

комплект поставки настоящего продукта, имеет регулятор

для настройки средства для очистки. Регулировка

производится в зависимости от потребности.

Рекомендуемый метод очистки

Шаг 1: Растворение загрязнений

Наденьте высоконапорную насадку-пенообразователь и

экономно нанесите средство для очистки.

Шаг 2: Удаление грязи

Удалите растворенную грязь струей с высоким напором.

Указание: При очистке вертикальных поверхностей

начинайте смывать грязь/моющее средство снизу,

работая снизу вверх. При ополаскивании работайте

сверху вниз.

Применение с альтернативными источниками

воды

Этот очиститель высокого давления работает по принципу

самозасасывания и позволяет засасывать воду из

емкостей или естественных водоемов. ВАЖНО, чтобы на

входе воды стоял очищенный фильтр Bosch и чтобы

использовалась только чистая вода.

OBJ_DOKU-40725-003.fm Page 146 Wednesday, February 18, 2015 9:24 AM

Русский | 147

Bosch Power Tools F 016 L81 056 | (18.2.15)

Открытые баки/емкости и естественные

водоемы

Используйте принадлежности для самовсасывания в

следующем составе:

– сетчатый фильтр с обратным клапаном

– усиленный всасывающий шланг длиной 3 м

– универсальная муфта к очистителю высокого давления

С этими принадлежностями очиститель высокого

давления может поднимать воду на высоту 0,5 м над

уровнем воды. Это возможно прибл. на протяжении 15 с.

Опустите шланг длиной 3 м полностью в воду, чтобы

вытеснить воздух. Подключите всасывающий шланг

длиной 3 м к очистителю высокого давления и убедитесь в

том, что сетчатый фильтр не выходит из воды.

Включите очиститель высокого давления со снятым

пистолетом-распылителем, пока вода не начнет выходить

равномерно из высоконапорного шланга. Если через 25 с

воды еще не будет, выключите и проверьте все

соединения. Если вода выходит, выключите очиститель

высокого давления и подключите для работы пистолет-

распылитель и распылительную трубку.

Важно, чтобы шланг и муфты имели хорошее качество,

были плотно подключены и прокладки не имели

повреждений и были установлены ровно. Негерметичные

соединения могут мешать засасыванию.

Резервуары для воды со спускным краном

Если очиститель высокого давления нужно подключить к

баку с подходящим спускным краном, сначала к крану

нужно подключить шланг для воды (не входит в объем

поставки). Откройте кран, чтобы из шланга вышел воздух,

и подключите его затем к очистителю высокого давления.

Поиск неисправностей

Проблема Возможная причина Устранение

Двигатель не включается Вилка не вставлена в розетку Вставить вилку в розетку

Неисправна штепсельная розетка Воспользуйтесь другой штепсельной розеткой

Сработал предохранитель Замените предохранитель

Поврежден кабель-удлинитель Попробуйте без кабеля-удлинителя

Сработала защита двигателя Дайте двигателю остыть в течение 15 мин.

Аппарат замерз Дайте насосу, шлангу подачи воды или

принадлежностям оттаять

Двигатель останавливается Сработал предохранитель Замените предохранитель

Неправильное напряжение сети Проверить напряжение сети, оно должно

отвечать данным на заводской табличке

Сработала защита двигателя Дайте двигателю остыть в течение 15 мин.

Срабатывает предохранитель Слабый предохранитель Подключить к электросети с предохранителем,

соответствующим мощности очистителя

Двигатель работает, но напора

нет Сопло забито Прочистка сопла

Двигатель шумит, но ничего не

происходит Недостаточное напряжение в сети Убедитесь в том, что напряжение в электросети

соответствует данным на заводской табличке

Слишком низкое напряжение из-за

применения кабеля-удлинителя Проверьте пригодность кабеля-удлинителя

Аппарат долгое время не

использовался

Обратитесь в авторизированную сервисную

мастерскую Bosch

Проблемы с функцией Autostop Обратитесь в авторизированную сервисную

мастерскую Bosch

OBJ_DOKU-40725-003.fm Page 147 Wednesday, February 18, 2015 9:24 AM

148 | Русский

F 016 L81 056 | (18.2.15) Bosch Power Tools

Техобслуживание и сервис

Техническое обслуживание

До начала работ по техобслуживанию или наладке

аппарата выньте вилку сети из штепсельной

розетки и отсоедините подачу воды.

Указание: Для обеспечения продолжительного срока

службы и надежной работы машины регулярно

выполняйте следующие работы по техобслуживанию.

Контроль инструмента на очевидные дефекты, как то,

разболтавшееся крепление и изношенные или

поврежденные части.

Контроль исправного состояния крышек и защитных

устройств и их правильное крепление. Необходимые

перед работой процессы по техобслуживанию или

ремонту.

Если машина, несмотря на тщательные методы

изготовления и испытания выйдет из строя, то ремонт

следует поручить авторизованной сервисной мастерской

для инструментов фирмы Bosch.

Пожалуйста, во всех запросах и заказах запчастей

обязательно указывайте 10-значный товарный номер с

заводской таблички инструмента.

После эксплуатации и хранения

Выключите выключатель и нажмите на спусковой крючок,

чтобы опорожнить напорный шланг.

С помощью мягкой щетки и тряпки очистите снаружи

очиститель высокого давления. Не разрешается

применять воду, растворители и полирующие средства.

Удалите все загрязнение, особенно с вентиляционных

прорезей двигателя.

Хранение по окончании сезона: Удалите всю воду из

насоса, запустив двигатель на несколько секунд, и

нажмите на спусковой крючок.

Не кладите никакие предметы на аппарат.

Храните аппарат в защищенном от мороза месте.

Убедитесь, что кабель не пережат во время хранения. Не

сгибайте шланг высокого давления.

Сервис и консультирование на предмет

использования продукции

www.bosch-do-it.com

Для региона: Россия, Беларусь, Казахстан, Украина

Гарантийное обслуживание и ремонт электро-

инструмента, с соблюдением требований и норм

изготовителя производятся на территории всех стран

только в фирменных или авторизованных сервисных

центрах «Роберт Бош».

ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной

Пульсирующее давление Воздух в шланге или насосе Включите очиститель высокого давления с

открытым пистолетом, открытым

водопроводным краном и форсункой,

настроенной на низкое давление, пока не будет

достигнуто равномерное рабочее давление

Некорректное водоснабжение Проверьте соответствие подачи воды с

техническими данными. Минимальный

допускаемый диаметр шланга подачи воды 1/2"

или Ø 13 мм

Забит фильтр воды Очистить фильтр воды

Сдавлен или перегнут шланг

подачи воды Проложить шланг подачи воды прямо

Завышена длина шланга высокого

давления Снять удлинитель шланга высокого давления,

длина шланга не должна превышать 7 м

Равномерный, но низкий напор

Указание: Какая-то

принадлежность служит

причиной низкого напора

Изношенное сопло Замените сопло

Изношен клапан запуска и

останова Быстро 5 раз подряд приведите в действие

спусковой крючок

Двигатель работает, но напор

ограничен или рабочий напор

отсутствует

Не подключен водопровод Присоединить подачу воды

Забит фильтр Очистка фильтра

Забито сопло Прочистить сопло

Очиститель включается

самостоятельно Негерметичность насоса или

пистолета Обратитесь в авторизированную сервисную

мастерскую Bosch

Негерметичность аппарата Негерметичность насоса Небольшие утечки воды допустимы; при

больших утечках обратитесь в сервисную

мастерскую

Проблема Возможная причина Устранение

OBJ_DOKU-40725-003.fm Page 148 Wednesday, February 18, 2015 9:24 AM

Русский | 149

Bosch Power Tools F 016 L81 056 | (18.2.15)

продукции опасно в эксплуатации, может привести к

ущербу для Вашего здоровья. Изготовление и

распространение контрафактной продукции

преследуется по Закону в административном и уголовном

порядке.

Россия

Уполномоченная изготовителем организация:

ООО «Роберт Бош»

Ул. Академика Королева 13 стр. 5

129515 Москва

Россия

Тел.: 8 800 100 8007 (звонок по России бесплатный)

E-Mail: info.powertools@ru.bosch.com

Полную и актуальную информацию о расположении

сервисных центров и приёмных пунктов Вы можете

получить:

– на официальном сайте www.bosch-pt.ru

– либо по телефону справочно – сервисной службы

Bosch 8 800 100 8007 (звонок по России бесплатный)

Беларусь

ИП «Роберт Бош» ООО

Сервисный центр по обслуживанию электроинструмента

ул. Тимирязева, 65А-020

220035, г. Минск

Беларусь

Тел.: +375 (17) 254 78 71

Тел.: +375 (17) 254 79 15/16

Факс: +375 (17) 254 78 75

E-Mail: pt-service.by@bosch.com

Официальный сайт: www.bosch-pt.by

Казахстан

ТОО «Роберт Бош»

Сервисный центр по обслуживанию электроинструмента

г. Алматы

Казахстан

050050

пр. Райымбека 169/1

уг. ул. Коммунальная

Тел.: +7 (727) 232 37 07

Факс: +7 (727) 233 07 87

E-Mail: info.powertools.ka@bosch.com

Официальный сайт: www.bosch.kz; www.bosch-pt.kz

Охрана окружающей среды

Химические реактивы, загрязняющие окружающую

среду, не должны попадать в грунтовые воды, пруды,

реки и т. п.

При применении моющих средств соблюдайте данные на

упаковке и точно выдерживайте предписанные

концентрации.

При очистке автомобилей учитывайте местные

предписания. Смытое масло не должно попадать в

грунтовые воды.

Утилизация

Очистители высокого давления, принадлежности и

упаковку нужно сдавать на экологически чистую

рекуперацию.

Не выбрасывайте очиститель высокого давления в

бытовой мусор!

Только для стран-членов ЕС:

В соответствии с европейской

директивой 2012/19/EU об

отработанных электрических и

электронных приборах и ее

претворением в национальное

законодательство отслужившие

электрические и электронные приборы и

инструменты нужно собирать отдельно и сдавать на

экологически чистую рекуперацию.

Возможны изменения.

OBJ_DOKU-40725-003.fm Page 149 Wednesday, February 18, 2015 9:24 AM

150 | Українська

F 016 L81 056 | (18.2.15) Bosch Power Tools

Українська

Вказівки з техніки безпеки

Пояснення щодо символів

Загальна вказівка про

небезпеку.

Ніколи не направляйте

струмінь води на людей,

тварин, прилад або

електричні частини.

Увага: Струмінь під високим тиском

може бути небезпечним при

неправильному використанні.

У відповідності до чинних

приписів прилад не

дозволяється під’єднувати

до мережі господарсько-питного

водопостачання без системного

сепаратора. Використовуйте

системний сепаратор у

відповідності до IEC 61770, тип BA.

Вода, що проходить через

системний сепаратор, непридатна

для пиття.

Вказівки з техніки безпеки для

очищувача високого тиску

Прочитайте всі

застереження і вказівки.

Недотримання застережень і

вказівок може призвести до

ураження електричним струмом,

пожежі та/або серйозних травм.

Прикріплені до приладу

попереджувальні таблички містять

важливі вказівки щодо безпечної

роботи.

Поряд з вказівками в інструкції з

експлуатації необхідно

враховувати загальні правила

техніки безпеки та правила

попередження нещасних

випадків.

Підключення до джерела струму

Напруга в джерелі струму повинна

відповідати даним на заводській

табличці приладу.

Радимо підключати цей прилад

лише до розетки, що захищена

автоматом захисного вимкнення на

30 мА.

Витягайте штепсель з розетки,

навіть якщо залишаєте прилад без

догляду лише ненадовго.

Електричне живлення повинно

відповідати IEC 60364-1.

З метою уникнення небезпеки при

заміні шнура живлення зверніться

до виробника, в авторизовану

сервісну майстерню виробника або

до кваліфікованого фахівця.

Ніколи не беріться за штепсель

мокрими руками.

Не витягайте штепсель з розетки,

коли Ви працюєте з інструментом.

Не переїжджайте, не здавлюйте та

не смикайте мережевий шнур або

подовжувальний шнур, оскільки

його можна пошкодити. Захищайте

шнур від високої температури,

масла і гострих країв.

Не використовуйте прилад, якщо

пошкоджені шнур або важливі

деталі, напр., шланг високого

тиску, пістолет-розпилювач або

захисні пристрої.

Увага: Не передбачений

подовжувальний кабель може бути

небезпечним.

OBJ_DOKU-40725-003.fm Page 150 Wednesday, February 18, 2015 9:24 AM

Українська | 151

Bosch Power Tools F 016 L81 056 | (18.2.15)

При використанні

подовжувального кабелю

штепсель та муфта повинні мати

водонепроникне виконання.

Подовжувальний кабель повинен

мати діаметр у відповідності до

даних в інструкції з експлуатації та

бути захищеним від водяних

бризок. Штепсельний роз’єм не

повинен лежати в воді.

При заміні штепселів на шнурі

приладу або подовжувачі треба

зберігати захист від водяних

бризок і механічну стабільність.

Патрубок для води

Зважайте на приписи Вашого

водопостачального підприємства.

Всі сполучні шланги повинні бути

щільно закручені.

Використовуйте лише армований

шланг з діаметром 12,7 мм (1/2").

Ні в якому разі не під’єднуйте

прилад до господарсько-питного

водопроводу без зворотного

клапану. Вода, що протекла через

зворотній клапан, більше не

вважається питною.

Шланг високого тиску не повинен

мати пошкоджень (небезпека

розриву). У разі пошкодження

шланг високого тиску необхідно

негайно замінити. Дозволяється

використовувати лише

рекомендовані виробником

шланги та кріплення.

Шланги високого тиску, арматури

та муфти важливі для безпеки

приладу. Використовуйте лише

шланги, арматури та муфти, які

рекомендовані виробником.

Дозволяється підключати лише

чисту або фільтровану воду.

Використання

Перед використанням необхідно

перевіряти прилад з приладдям на

предмет належного стану та

безпечності в роботі. Якщо стан не

бездоганний, приладом

користуватися не дозволяється.

Не спрямовуйте струмінь води на

себе або на інших людей, щоб

очистити одяг або взуття.

Не дозволяється збирати приладом

рідини, що містять розчинники,

нерозбавлені кислоти, ацетон та

розчинники, включаючи бензин,

розріджувачі фарб та мазут.

При використанні приладу у

небезпечних зонах (напр., на

бензоколонках) необхідно

дотримуватися відповідних правил

техніки безпеки. Працювати з

приладом в приміщеннях, де існує

небезпека вибуху, заборонено.

Прилад повинен обпиратися на

стійку основу.

Використовуйте лише миючі

засоби, рекомендовані

виробником приладу, та

дотримуйтеся інструкцій з

використання, вказівок щодо

видалення та попереджень

виробника.

Всі струмопровідні частини в зоні

роботи повинні бути захищені від

бризок води.

Під час роботи важіль вимикання

пістолета-розпилювача не повинен

заклинювати у положенні «ON».

OBJ_DOKU-40725-003.fm Page 151 Wednesday, February 18, 2015 9:24 AM

152 | Українська

F 016 L81 056 | (18.2.15) Bosch Power Tools

Одягайте відповідний захисний

одяг для захисту від водяних

бризок. Не користуйтеся

приладом, якщо в його радіусі

знаходяться люди без захисного

одягу.

За необхідністю вдягайте придатне

спорядження для захисту від

водяних бризок, напр., захисні

окуляри тощо, щоб захистити себе

від води, частинок та/або

аерозолів, які можуть відскакувати

від предметів.

Предмети можуть відскакувати під

дією великого тиску. За

необхідністю вдягайте придатне

захисне спорядження, напр.,

захисні окуляри.

Щоб струменем під високим

тиском не спричинити

пошкодження, очищуйте шини

автомобілів/клапани лише з

відстані мінімум 30 см. Першою

ознакою пошкодження є зміна

кольору шини. Пошкоджені

автомобільні шини/клапани

небезпечні для життя.

Не можна обприскувати матеріали,

що містять азбест, та інші

матеріали, що містять шкідливі для

здоров’я речовини.

Не використовуйте нерозведені

миючі засоби. Продукти є

безпечними, лише якщо вони не

містять кислот, лугів або шкідливих

для оточуючого середовища

речовин. Ми радимо зберігати

миючі засоби у недоступному для

дітей місці. Якщо миючий засіб

потрапив в очі, негайно промийте

очі ретельно водою; якщо Ви

проковтнули рідину з миючим

засобом, негайно зверніться до

лікаря.

Не використовуйте очищувач

високого тиску без фільтра, з

брудним або з пошкодженим

фільтром. При використанні

очищувача високого тиску без

фільтра або з брудним чи

пошкодженим фільтром гарантія

втрачається.

Металеві деталі можуть нагріватися

після тривалої експлуатації. За

необхідності вдягайте захисні

рукавиці.

Не працюйте з очищувачем

високого тиску за поганих погодних

умов, зокрема, коли збирається

гроза.

Експлуатація

Обслуговуюча особа повинна

використовувати прилад лише за

призначенням. Враховуйте місцеві

умови. При роботі свідомо

слідкуйте за іншими особами,

зокрема, за дітьми.

Працювати з приладом можна

лише особам, які пройшли

інструктаж з використання та

поводження з приладом, або

особам, які можуть надати

підтвердження того, що вони

вміють працювати з приладом.

Дітям або молоді не дозволяється

працювати з приладом. Необхідно

спостерігати за дітьми, щоб

переконатися, що вони не грають з

приладом.

OBJ_DOKU-40725-003.fm Page 152 Wednesday, February 18, 2015 9:24 AM

Українська | 153

Bosch Power Tools F 016 L81 056 | (18.2.15)

Користуватися цим приладом

особам з обмеженими фізичними,

сенсорними та розумовими

здібностями або недостатнім

досвідом та знаннями

дозволяється лише під наглядом

або якщо вони отримали відповідні

вказівки щодо безпечного

використання приладом і

розуміють, які небезпеки

надходять від нього.

Ніколи не залишайте прилад без

нагляду в увімкнутому стані.

Струмінь води, що виходить з

форсунки високого тиску, створює

рикошет. З цієї причини пістолет-

розпилювач і трубку треба тримати

двома руками.

Транспортування

Перед транспортуванням вимкніть

та зафіксуйте прилад.

Технічне обслуговування

Вимикайте прилад перед будь-

якими роботами з очищення та

технічного обслуговування і перед

заміною приладдя. Якщо прилад

працює від мережі, витягуйте

штепсель.

Ремонт можна проводити лише

силами авторизованих сервісний

майстерень Bosch.

Приладдя та запчастини

Дозволяється використовувати

лише приладдя та запчастини,

дозволені виробником.

Оригінальне приладдя та

оригінальні запчастини гарантують

безперебійну роботу приладу.

Символи

Наступні символи стануть Вам в пригоді, коли Ви будете

читати та щоб зрозуміти інструкцію з експлуатації.

Запам’ятайте ці символи та їх значення. Правильне

розуміння символів допоможе Вам правильно та

небезпечно користуватися електроприладом.

Призначення приладу

Прилад призначений для очищення поверхонь і об’єктів

надворі, а також приладів, автомобілів та човнів при

використанні відповідного приладдя, як, напр., миючих

засобів, що дозволені компанією Bosch.

Використання за призначенням розраховане на

температуру зовнішнього середовища від 0 °C до 40 °C.

Цей продукт не призначений для промислового

використання.

Технічні дані

Символ Значення

Напрямок руху

Вага

Вкл.

Викл.

Lo Низький тиск

Hi Високий тиск

Приладдя

Очищувач високого тиску AQT 42-13 AQT 45-14 X

Товарний номер 3 600 HA7 3.. 3 600 HA7 4..

Ном. споживана потужність кВт1,92,1

Температура на вході макс. °C 40 40

Кількість води на вході мін. л/хвил. 6,6 7,5

Допустимий тиск МПа1314

Ном. тиск МПа911

Процеси вмикання спричиняють короткочасні падіння напруги. За несприятливих умов у мережі це може впливати на інші прилади. При

повному опорі в мережі менш за 0,153 Ом перешкоди не очікуються.

OBJ_DOKU-40725-003.fm Page 153 Wednesday, February 18, 2015 9:24 AM

154 | Українська

F 016 L81 056 | (18.2.15) Bosch Power Tools

Інформація щодо шуму і вібрації

Заява про відповідність

Категорія продукту: 27

Технічна документація (2006/42/EС, 2000/14/EC):

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Монтаж та експлуатація

Пропускна здатність л/хвил. 6 6,8

Максимальний тиск на входіМПа11

Функція автостоп - -

Вага відповідно до EPTA-Procedure 01/2003 кг 11,4 18,5

Клас захисту /II /I

Серійний номер Див. серійний номер (заводська табличка) очищувача

високого тиску

Значення звукової емісії отримані відповідно до EN 60335-2-79. 3 600 ... HA7 3.. HA7 4..

А-зважений рівень звукового тиску від приладу, як правило, становить:

звукове навантаження

звукова потужність

похибка K

Вдягайте навушники!

дБ(А)

дБ

Сумарна вібрація ah (векторна сума трьох напрямків) та похибка K відповідно до

EN 60335-2-79:

вібрація ah

похибка K м/с2

м/с22,0

1,5 2,0

1,5

3 600 ... HA7 3.. HA7 4..

Ми заявляємо під нашу одноособову відповідальність, що описаний у розділі «Teхнічні

дані» продукт відповідає усім відповідним положенням Директив 2011/65/EU,

до 19 квітня 2016: 2004/108/EС, починаючи з 20 квітня 2016: 2014/30/EU,

2006/42/EС, 2000/14/EC включаючи їх зміни, а також наступним нормам:

EN 60335-1, EN 60335-2-79.

2000/14/EС: гарантована звукова потужність:

Процедура оцінки відповідності згідно з додатком V. дБ(А) 95 95

Очищувач високого тиску AQT 42-13 AQT 45-14 X

повному опорі в мережі менш за 0,153 Ом перешкоди не очікуються.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Дія Малюнок Сторінка

Обсяг поставки 1259

Регулювання рукоятки 2260

Підключення трубки до пістолета-

розпилювача 3261

Підключення шланга високого

тиску/ пістолета-розприскувача 4262

Насаджування сопла 5263-264

Патрубок для води 6264

Вмикання/вимикання 7265

Очищення фільтра 8265

Прочистіть форсунку 9265

Зберігання пістолета-розпилювача 10 266

Розташування пістолета-

розпилювача/ трубки/насадки під

час використання 11 266

Встромляння шланга в кріплення

шланга 12 267

Зберігання 13 267

Вибір приладдя 14 268

Дія Малюнок Сторінка

OBJ_DOKU-40725-003.fm Page 154 Wednesday, February 18, 2015 9:24 AM

Українська | 155

Bosch Power Tools F 016 L81 056 | (18.2.15)

Початок роботи

Для Вашої безпеки

Увага! Перед технічним обслуговуванням

або очищенням вимкніть прилад і витягніть

штепсель з розетки. Це саме має чинність і

якщо електрокабель пошкоджений,

надрізаний або заплутався.

Робоча напруга становить 230 В~, 50 Гц (для країн, що не

належать до ЄС, в залежності від виконання – 220 В,

240 В). Використовуйте лише дозволені подовжувальні

кабелі. Інформацію можна отримати в авторизований

сервісній майстерні.

Якщо Ви хочете користуватися очищувачем високого

тиску через подовжувальний кабель, Вам потрібний

подовжувальний кабель з таким поперечним перерізом:

– 1,5мм2 до макс. 20 м в довжину

– 2,5мм2 до макс. 50 м в довжину

Вказівка: якщо використовується подовжувальний

кабель, він повинен мати захисний провід, який через

штекер поєднаний з захисним проводом Вашої

електромережі (як описано в правилах техніки безпеки).

При сумнівах запитайте кваліфікованого електрика або

найближче представництво компанії Bosch, що здійснює

сервісне обслуговування.

ОБЕРЕЖНО: Не передбачений подовжу-

вальний кабель може бути небезпечним.

Подовжувальний кабель, штекер та муфта

повинні мати водонепроникне, дозволене

для використання надворі виконання.

Кабельні з’єднання мають бути сухими і не повинні лежати

на землі.

З метою збільшення безпеки використовуйте пристрій

захисного вимкнення зі струмом спрацювання макс.

30 мА. Цей пристрій захисного вимкнення слід перевіряти

перед кожним використанням.

Пошкоджений під’єднувальний кабель дозволяється

ремонтувати лише в авторизованій майстерні Bosch.

Вказівка щодо продуктів, які продаються не у

Великобританії:

УВАГА: З міркувань техніки безпеки потрібно, щоб

штепсель приладу був з’єднаний з подовжувальним

кабелем, як це показано на малюнку. З’єднувальна муфта

подовжувача повинна бути захищена від водяних бризок,

зроблена з гуми або покрита гумою. Подовжувальний

кабель має використовуватися з елементом, що

компенсує натяг.

Прийміть до уваги, що прилад не повинен працювати без

води.

Експлуатація

Вмикання

З’єднайте шланг для води (не входить в обсяг поставки) з

патрубком для води та приладом.

Слідкуйте за тим, щоб мережевий вимикач знаходився у

положенні «0» і підключіть прилад до розетки.

Відкрийте водопровідний кран.

Натисніть на фіксатор вимикача (задній вимикач на

рукоятці пістолета-розприскувача), щоб розблокувати

спусковий гачок. Притисніть спусковий гачок до упора,

поки вода не потече рівномірно і з приладу та із шланга

високого тиску не вийде все повітря. Відпустіть спусковий

гачок . Натисніть на фіксатор вимикача (передній вимикач

на рукоятці пістолета-розприскувача).

Поверніть мережний вимикач. Направте пістолет-

розпилювач донизу. Натисніть на фіксатор вимикача, щоб

розблокувати спусковий гачок. Притисніть спусковий

гачок до упора.

Функція автостоп

Прилад відключає двигун при відпусканні пістолета-

розприскувача.

Вказівки щодо роботи

Загальні вказівки

Слідкуйте за тим, щоб очищувач високого тиску стояв на

рівній поверхні.

Не заходьте зі шлангом високого тиску далеко вперед та

не тягніть очищувач високого тиску за шланг. Це може

призвести до того, що очищувач високого тиску втратить

стійкість та перекинеться.

Не згинайте шланг високого тиску і не переїжджайте через

нього на автомобілі. Захищайте шланг високого тиску від

гострих країв та кутів.

Не використовуйте сопло для вихрового струменя для

миття автомобілів.

Попередження! Насадка Patio Cleaners придатна для

використання лише на рівних поверхнях! Не

використовуйте її на сходах та вертикальних поверхнях.

Ніколи не торкайтеся до сопла вихрового струменя, коли

воно працює!

Вказівки щодо роботи з миючими засобами

Використовуйте лише мийні засоби, що спеціально

призначені для очищувача високого тиску.

З метою захисту навколишнього середовища

рекомендуємо користуватися мийними засобами

ощадливо. Виконуйте інструкції щодо розведення, що

зазначені на етикетці.

На високонапірній насадці для піни, що додається до

очищувача високого тиску, є регулятор для налаштування

засобу для очищення. Регулювати можна за потребою.

Рекомендований метод очищення

Крок 1: Розчинення бруду

Під'єднайте високонапірну насадку для піни і економно

нанесіть засіб для очищення.

Крок 2: Видалення бруду

Видаліть розчинений бруд струменем під високим тиском.

OBJ_DOKU-40725-003.fm Page 155 Wednesday, February 18, 2015 9:24 AM

156 | Українська

F 016 L81 056 | (18.2.15) Bosch Power Tools

Вказівка: Змиваючи бруд/мийний засіб з вертикальних

поверхонь, починайте знизу і працюйте у напрямку вгору.

Під час ополіскування працюйте у напрямку згори донизу.

Використання альтернативних джерел води

Цей очищувач високого тиску працює за принципом

самовсмоктування і дозволяє засмоктувати воду з

ємностей або природних водоймищ. ВАЖЛИВО, що на

вході для води був встановлений чистий фільтр Bosch і

щоб засмоктувалась лише чиста вода.

Відкриті баки/ємності і природні водоймища

Використовуйте приладдя для самовсомктування в

такому складі:

–Сітчастий фільтр із зворотнім клапаном

– посилений всмоктувальний шланг довжиною 3 м

–універсальна муфта до очищувача високого тиску

З цим приладдям очищувач високого тиску може

піднімати воду на висоту 0,5 м над рівнем води. Це

можливо протягом прибл. 15 с.

Повністю занурьте шланг довжиною 3 м у воду, щоб з

нього вийшло повітря. Під’єднайте всмоктувальний шланг

довжиною 3 м до очищувача високого тиску і впевніться,

що сітчастий фільтр не виходить з води.

Увімкніть очищувач високого тиску із знятим пістолетом-

розприскувачем, поки вода не буде витікати з

високонапірного шланга рівномірно. Якщо через 25 с

води не буде, вимкніть і перевірте всі з’єднання. Якщо

вода витікає, вимкніть очищувач високого тиску і

під'єднайте для роботи пістолет-розприскувач і трубку для

розприскування.

Важливо, щоб шланг і муфти мали високу якість, були

щільно під'єднані і прокладки не мали пошкоджень і були

вставлені рівно. Нещільні з’єднання можуть

перешкоджати всмоктуванню.

Ємності для води із спускним краном

Якщо очищувач високого тиску треба під’єднати до бака із

спускним краном, спочатку до крана треба під’єднати

шланг для води (не входить в обсяг поставки). Відкрийте

кран, щоб із шланга вийшло все повітря, і під'єднайте його

до очищувача високого тиску.

Пошук несправностей

Симптоми Можлива причина Що робити

Мотор не запускається Штепсель не встромлений в розетку Встроміть штепсель в розетку

Несправна розетка Користуйтеся іншою розеткою

Спрацював запобігач Замініть запобігач

Пошкоджений подовжувальний кабель Спробуйте без подовжувального кабелю

Спрацював захисний автомат мотора Дайте двигуну охолонути протягом 15 хв.

Прилад замерз Дайте насосу, шлангу для води або приладдю

відтанути

Мотор зупиняється Спрацював запобігач Поміняйте запобіжник

Неправильна напруга в мережі Перевірте напругу в мережі, вона повинна

відповідати напрузі, зазначеній на заводській

табличці

Спрацював захисний автомат мотора Дайте двигуну охолонути протягом 15 хв.

Спрацьовує запобіжник Занадто слабкий запобіжник Підключіть до електричного кола, яке захищене

відповідно до потужності очищувача високого

тиску

Двигун працює, але тиску

немаєЧастково забилася форсунка Прочистіть форсунку

Двигун шумить, але нічого

не відбувається Недостатня напруга в мережі Переконайтеся, що напруга в мережі відповідає

даним на заводській табличці

Занадто низька напруга через

використання подовжувача Перевірте відповідність подовжувача

Прилад довгий час не використовувався Зверніться в авторизовану сервісну майстерню

Bosch

Проблеми з функцією Autostop Зверніться в авторизовану сервісну майстерню

Bosch

OBJ_DOKU-40725-003.fm Page 156 Wednesday, February 18, 2015 9:24 AM

Українська | 157

Bosch Power Tools F 016 L81 056 | (18.2.15)

Технічне обслуговування і сервіс

Технічне обслуговування

Перед будь-якими роботами на приладі витягуйте

штепсель з розетки та від’єднуйте прилад від

водопроводу.

Вказівка: Регулярно виконуйте нижчезазначені роботи з

технічного обслуговування, щоб забезпечити довгу і

надійну експлуатацію приладу.

Регулярно перевіряйте прилад на предмет явних

недоліків, як напр., послаблення кріплення і спрацювання

або пошкодження деталей.

Перевіряйте, чи не пошкоджені кришки і захисні пристрої

і чи правильно вони сидять. Перед початком експлуатації

здійсніть необхідні роботи з обслуговування або ремонту.

Якщо незважаючи на ретельну процедуру виготовлення і

випробування прилад все-таки вийде з ладу, ремонт має

виконувати лише майстерня, авторизована для садових

електроінструментів Bosch.

При всіх додаткових запитаннях та замовленні запчастин,

будь ласка, зазначайте 10-значний номер для

замовлення, що стоїть на заводській табличці приладу.

Після використання/зберігання

Вимкніть вимикач і натисніть на спусковий гачок, щоб

спорожнити шланг високого тиску.

Прочищайте очищувач високого тиску зовні м’якою

щіточкою і ганчіркою. Використовувати воду, розчинники

і полірувальні засоби не дозволяється. Витирайте всі

забруднення, особливо з вентиляційних щілин мотора.

Зберігання після закінчення сезону: Видаліть усю воду з

насоса, для чого запустіть двигун на декілька секунд, а

потім натисніть на спусковий гачок.

Не ставте інші предмети на прилад.

Зберігайте прилад в захищеному від морозу місці.

Впевніться, що кабель не затиснутий під час зберігання.

Не згинайте шланг високого тиску.

Сервіс та надання консультацій щодо

використання продукції

www.bosch-do-it.com

Гарантійне обслуговування і ремонт електроінструменту

здійснюються відповідно до вимог і норм виготовлювача

на території всіх країн лише у фірмових або

авторизованих сервісних центрах фірми «Роберт Бош».

ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції

небезпечне в експлуатації і може мати негативні наслідки

для здоров’я. Виготовлення і розповсюдження

контрафактної продукції переслідується за Законом в

адміністративному і кримінальному порядку.

Пульсуючий тиск Повітря у шланзі для води або в насосіУ

вімкніть очищувач високого тиску з відкритим

пістолетом-розпилювачем, відкритим

водопровідним краном та форсункою, що

встановлена на низький тиск, поки не буде

досягнутий рівномірний робочий тиск

Неправильне водопостачання Перевірте, чи відповідає водопровід даним, що

зазначені в технічних характеристиках. Найвужчі

шланги для води, які можна використовувати,

мають Ø 1/2" або 13 мм

Забився водяний фільтр Прочистіть водяний фільтр

Здавлений або зігнутий шланг для води Розпряміть шланг для води

Шланг високого тиску занадто довгий Зніміть подовжувач шланга високого тиску, макс.

довжина шланга для води 7 м

Тиск рівномірний, але

занадто низький

Вказівка: Якесь приладдя

спричиняє низький тиск

Сопло зносилося Замініть форсунку

Пусковий/стопорний клапан зносився Швидко натисніть 5 разів підряд на курок

Двигун працює, але тиск

обмежений або робочий

тиск відсутній

Вода не підключена Підключіть воду

Забився фільтр Очищення фільтра

Забилося сопло Прочистіть сопло

Очищувач високого тиску

вмикається самостійно Насос або пістолет-розпилювач протікаєЗверніться в авторизовану сервісну майстерню

Bosch

Прилад протікаєНасос протікаєНевелике просочування води дозволяється; при

значному просочуванні зверніться в сервісну

майстерню

Симптоми Можлива причина Що робити

OBJ_DOKU-40725-003.fm Page 157 Wednesday, February 18, 2015 9:24 AM

158 | Українська

F 016 L81 056 | (18.2.15) Bosch Power Tools

Україна

ТОВ «Роберт Бош»

Cервісний центр електроінструментів

вул. Крайня, 1, 02660, Київ-60

Україна

Тел.: (044) 4 90 24 07 (багатоканальний)

E-Mail: pt-service.ua@bosch.com

Офіційний сайт: www.bosch-powertools.com.ua

Адреса Регіональних гарантійних сервісних майстерень

зазначена в Національному гарантійному талоні.

Захист навколишнього середовища

Не дозволяється, щоб екологічно шкідливі хімікати

потрапляли в землю, ґрунтову воду, ставки, річки тощо.

При використанні миючих засобів точно дотримуйтеся

даних на упаковці та запропонованої концентрації.

При очищенні транспортних засобів з двигуном зважайте

на місцеві приписи: Потрапляння розбризканого масла у

ґрунтові води не допускається.

Утилізація

Очищувач високого тиску, приладдя і упаковку треба

здавати на екологічно чисту повторну переробку.

Не викидайте очищувачі високого тиску в побутове сміття!

Лише для країн ЄС:

Відповідно до європейської директиви

2012/19/EU про відпрацьовані електро-

і електронні прилади і її перетворення в

національному законодавстві електро- і

електронні прилади, що вийшли з

використання повинні здаватися окремо

і утилізуватися екологічно чистим

способом.

Можливі зміни.

OBJ_DOKU-40725-003.fm Page 158 Wednesday, February 18, 2015 9:24 AM

Қазақша | 159

Bosch Power Tools F 016 L81 056 | (18.2.15)

Қaзақша

Сәйкестік туралы сертификат Нөмірi

RU C-DE.ME77.B.01557

Сәйкестік туралы сертификаттың

қолданылу мерзімі 04.06.2019 дейін

„Электр-машинақұрылысы өнімдері сапа

жүйесін сертификаттау орталығы“ ЖШҚ

141400, Мәскеу облысы, Химки қ.

Ленинградская к., 29

Сәйкестік туралы сертификаттар мына мекенжайда

сақталады:

ООО «Роберт Бош»

ул. Акад. Королева, 13 стр. 5

Россия, 129515, Москва

Өндіру күні нұсқаулықтың соңғы, мұқаба бетінде

көрсетілген.

Импорттаушы контакттік мәліметін орамада табу мүмкін.

німді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен

бастап (өндіру күні зауыт тақтайшасында жазылған)

істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз

(сервистік тексеру) пайдалану ұсынылмайды.

Қызметкер немесе пайдаланушыны ателіктері мен

істен шыу себептеріні тізімі

–тұтқасы мен корпусы бұзылған болса, өнімді

пайдаланбаңыз

–өнім корпусынан тікелей түтін шықса, пайдаланбаңыз

–тоқ сымы бұзылған немесе оқшаулаусыз болса,

пайдаланбаңыз

–жауын –шашын кезінде сыртта (далада)

пайдаланбаңыз

–корпус ішіне су кірсе құрылғыны қосушы болмаңыз

–қөп үшқын шықса, пайдаланбаңыз

–қатты діріл кезінде пайдаланбаңыз

Шекті кй белгілері

–тоқ сымының тозуы немесе зақымдануы

–өнім корпусының зақымдалуы

Қызмет крсету трі мен жиілігі

Әр пайдаланудан соң өнімді тазалау ұсынылады.

Сатау

–құрғақ жерде сақтау керек

–жоғары температура көзінен және күн сәулелерінің

әсерінен алыс сақтау керек

–сақтау кезінде температураның кенет ауытқуынан

қорғау керек

–орамасыз сақтау мүмкін емес

–сақтау шарттары туралы қосымша ақпарат алу үшін

МЕМСТ15150 (Шарт 1) құжатын қараңыз

Тасымалдау

– тасымалдау кезінде өнімді құлатуға және кез келген

механикалық ықпал етуге қатаң тыйым салынады

–босату/жүктеу кезінде пакетті қысатын машиналарды

пайдалануға рұқсат берілмейді.

– тасымалдау шарттары талаптарын МЕМСТ15150

(5 шарт) құжатын оқыңыз.

Қауіпсіздік нсаулары

Белгілерді маынасы

Қауіптер бойынша жалпы

нұсқаулар.

Су ағымын адамдарға,

жануарлар мен аңдарға,

электрбұйымдарға

немесе электр бөлшектеріне

бағыттамаңыз.

Назар аударыңыз: жоғары қысым

ағымын қате мақсатта қолданғанда ол

қауіп тұдыра алады.

Кште болан ережелер мен

задара сай, жйе блушісі

жо болан электрбйымды

су беру жйесіне осуа

болмайды. IEC 61770

стандартыны ВА тріне сай

болатын жйе блшісін

олданыыз.

Жйе блшісі арылы аан су

ішуге жарамсыз болады.

Жоары ысым тазалаыш шін

ауіпсіздік нсаулытары

Барлы ауіпсіздік

нсаулытарын және

ескертпелерді оыыз.

Техникалық қауіпсіздік

нұсқаулықтарын және ескертпелерді

сақтамау тоқтың соғуына, өрт

және/немесе ауыр жарақаттануларға

апаруы мүмкін.

Электрбйымда крсетілген

ауіпсіздік және анытама

белгілерді бәрі электрбйымны

OBJ_DOKU-40725-003.fm Page 159 Wednesday, February 18, 2015 9:24 AM

160 | Қазақша

F 016 L81 056 | (18.2.15) Bosch Power Tools

қауіпсіз трде жмыс істеуі шін

нсау береді.

Қолдану нсаулыында берілген

нсаулармен атар Жалпы

ауіпсіздік және апаттарды

болдырмау бойынша ережелерде

берілген нсауларына да назар

аударып жруііз керек.

Электр то жйесіне осу

Электр тоқ беру ауызының кернеуі

электрбұйымның тақташасындағы

техникалық мәліметтеріне сай

болуы керек.

Осы электрбұйымды тек қана

30 mA қате тоқтан қорғау тежегіші

арқылы қауіпсіздірілінген

электррозеткасына қосуыңызды

ұсынамыз.

Электрбұйымды тек қысқа уақыт

бойы қараусыз қалдырсаңыз да,

электрбұйым ашасын

электррозеткасынан шығарып

қойыңыз.

Электр тоқ кернеуін беру жүйесі

IEC 60364-1 талаптарына сай

болуы керек.

Қосалқы біріктіруші кабелінің

ауыстырылуы керек болғанда,

қауіпсіздік үшін қауіп тұдырғызбау

үшін осы жұмыстарды арнайы

рұқсаты бар қызмет көрсету

жерінің қызметкерлері немесе осы

жұмыстарды өткізу үшін лайықты

білімі бар тұлғалар арқылы

өткізуіңіз керек.

Кабель ашасын ешқашан ылғалды

қолмен ұстамаңыз.

Электрбұйыммен жұмыс істеп

жүргеніңізде кабель ашасын

тартып шығармаңыз.

Тоқ беру жүйесіне қосу кабелі

немесе біріктіруші кабелінің

үстінен басып жүрмеңіз, оны

жаншып кетпеңіз немесе оны ұстап

тартпаңыз - кабелдің зақымданып

және бұзылып кетуі мүмкін.

Кабелді ыстықтан, майлы және

өткір бұрыштардан қорғаңыз.

Электрбұйымның желі кабелі

немесе жоғары қысым шлангі,

бүріккіш атқышы сияқты маңызды

бөлшектері, немесе қауіпсіздік

жүйе бөлшектері зақымданып

бұзылған қалыпта болғанда

электрбұйымды қолданбаңыз.

Назар аударыңыз: Нұсқаулықта

көрсетілген нұсқауларға сай

болмаған біріктіргіш кабелдер

қауіп тұдыра алады.

Ұзарту кабелін қолданғанда электр

тоқ розеткалары мен біріктіру

бөлшектерінің су өткізбейтін болуы

керек. Ұзарту кабелінде өткізгіштің

көлденең қимасы қолдану

нұсқаулығында берілген

мәліметтерге сай бар болып,

шашылып тұратын суға қарсы

қауіпсіздендірілуі қажет. Ашаның

біріктіргіш қосылуы суда жатпау

тиіс.

Электр тоқ беру жүйесіне қосу

кабеліндегі немесе біріктіргіш

кабеліндегі ашаны ауыстырғанда

оның шашылатын судан қорғау

қабілетінің және механикалық

тұрақтылығының сақталуы тиіс.

Су беру жйесіне осу

Өзіңіздің сумен камтамасыз ету

мекемеңіздің ережелері мен

нұсқауларына назар аударыңыз.

OBJ_DOKU-40725-003.fm Page 160 Wednesday, February 18, 2015 9:24 AM

Қазақша | 161

Bosch Power Tools F 016 L81 056 | (18.2.15)

Бүкіл қосу шлангтерін

бұрандалармен бекітуі тығыз

болуы керек.

Диаметрі 12,7 мм (1/2") болған

күшейтілген шлангісін ғана

қолданыңыз.

Электрбұйымды ешқашан кері

тетіксіз су беру жүйесіне қосуға

болмайды. Кері тетігі арқылы ағып

шыққан су ішу үшін жарамсыз

болады.

Жоғары қысым шлангі зақымданып

бұзылған қалыпта болмауы тиіс

(жарылып бөлініп кету қауіп).

Зақымдалып бұзылған жоғары

қысым шлангісін дереу

ауыстыруыңыз керек. Тек қана

шығарушы тарапынан ұсынылған

шлангтер мен біріктіру

бөлшектерін қолдануға болады.

Жоғары қысым шлангтер, арматура

мен біріктірушілер электрбұйым

қауіпсіздігі үшін өте маңызды. Тек

қана шығарушы тарапынан

ұсынылған шлангтерін, арматура

мен біріктірушілерді қолданыңыз.

Су беру жүйесіне қосу үшін тек

қана таза немесе фильтрмен

тазартылған суды қолдануға

болады.

Қолдану

Электрбұйымды қолдану алдынан

оның жұмысқа лайықты қалыпта

болуын және жұмыс қауіпсіздігін

тексеру керек. Лайықсыз қалыпта

болғанында оны қолдануға

болмайды.

Су ағымын ешқашан өзіңізге

немесе басқа адамдарға қарай,

киім немесе аяқ киімге

бағыттамаңыз.

Бүріккіш буларының жанып кету,

жарылу және улау қауібі өте

жоғары болу себебінен құрамында

еріткіш заттар бар сұйықтық,

араластырылмаған қышқыл,

ацетон немесе еріткіш

бұйымдарын, оның ішінде бензин,

бояу сұйылтқышын және жылыту

үшін сұйық майларын сорып

тартқызуға болмайды.

Электрбұйымды қауіпті аймақтарда

қолданғанда (мысалы жанармай

құю жерлерінде) лайықты

қауіпсіздік нұсқауларын қолдану

керек. Жарылу қауібі бар

бөлмелерде қолдануға болмайды.

Электрбұйым тұрақты тірек үстінен

қойылую тиіс.

Тек қана электрбұйым шығарушы

тарапынан ұсынылған тазалау

бұйымдарын қолданыңыз және

шығарушының қолдану, кәдеге

жарату және ескерту нұсқауларына

назар аударыңыз.

Жұмыс аймағында болған электр

тоғын өткізетін бөлшектерінің бәрі

шашылатын суға қарсы қорғалуы

тиіс.

Бүріккіш атқыштын іске қосу

тұтқышы жұмыс барысында «ON»

позициясында бекітіліп қалмауы

керек.

Шашылатын суға қарсы қорғайтын

арнайы лайықты киім киіп жүруіңіз

керек. Лайықты қорғау киімін киіп

жүрмеген адамдардың жанында

электрбұйымды қолданбаңыз.

OBJ_DOKU-40725-003.fm Page 161 Wednesday, February 18, 2015 9:24 AM

162 | Қазақша

F 016 L81 056 | (18.2.15) Bosch Power Tools

Керек болса, заттардан кері келетін

су, бөлшектер және/ немесе

аэрозольдардан қорғану үшін

қорғаныс көзәйнек, шанға қарсы

маска және т.б. сияқты,

шашылатын суға қарсы лайықты

арнайы қорғау жабдығын (PSA)

киіп жүріңіз.

Жоғары қысым арқылы заттардың

кері атып кетілулері мүмкін. Керек

болса, арнайы лайықты жеке

қорғану жабдығын киіп жүріңіз,

мысала қорғау көзәйнегін.

Жоғары қысым ағымы арқылы

зақымдауларды болдырмау үшін

көлік шиналарын/түтіктерін тек

қана ең азында 30 см ұзақтықтан

тазалаңыз. Осының ең алғашқы

белгісі болып шина түсінің өзгерілуі

көрінеді. Зақымданып бұзылған

көлік шиналары/ түтіктері өмірге

қауіп тұдыра алады.

Құрамында асбест және басқа да

денсаулыққа зиян тигізетін

материалдар бар заттарды

бүріктіруге болмайды.

Ұсынылған тазалау бұйымдары

араластырмай қолданбаңыз.

Құрамына қышқылдар, сілті

немесе қоршаған ортаға зиян

келтіретін заттар

қосылмағандықтан осы тазалау

бұйымдар қауіпсіз болып

саналады. Тазалау бұйымдарын

балалар қолы жетпес жерде

сақтауыңызды ұсынамыз. Тазалау

бұйымның көзге тиіп қалғанында

көзді дереу сумен жуып, тазалау

бұйымын жұтып қалғанда дереу

дәрігермен хабарласуыңыз қажет.

Жоары ысым тазалаышын

ешашан фильтрсіз, кір

фильтрмен немесе заымданып

бзылан фильтрмен

олданбаыз. Жоғары қысым

тазалағышын фильтрсіз немесе кір

не зақымданып бұзылған

фильтрмен қолданғанда

кепілдеменің күші жоғалады.

Металл бөлшектерінің ұзақ

қолданудан кейін ыстық болып

кетуі мүмкін. Керек болса, қорғау

қолғаптарын киіп жүріңіз.

Ауа райы нашар болғанда, әсіресе

боран мен найзағай басталып

жатқанда жоғары қысым

тазалағышпен жұмыс істемеңіз.

Басару

Электрбұйымды басқаратын тұлға

оны тек қана белгіленіп көрсетілген

мақсаттарымен қолдануға тиісті.

Жергілікті айырықшылықтарға

назар аударылуы керек. Жұмыс

барысында басқа адамдарға,

әсіресе балаларға, назар аударып

әрекет ету керек.

Электрбұйымды тек қана оның

қолдану және басқаруын үйренген

тұлғаларға немесе өздерінің

электрбұйым қолдану бойынша

дәлелдей алатын тұлғаларға

қолданып басқаруға болады.

Электрбұйымның балалар немесе

жасөспірім тарапынан қолдануына

болмайды. Балаларға қарап жүріп,

олардың электрбұйыммен ойнамай

жүргендіріне назар аударыңыз.

Физикалық, сенсорлық не

психикалық қабілеттері шектеулі

немесе білімі жеткіліксіз тұлғалар

OBJ_DOKU-40725-003.fm Page 162 Wednesday, February 18, 2015 9:24 AM

Қазақша | 163

Bosch Power Tools F 016 L81 056 | (18.2.15)

бұл электрбұйымды тек қана осы

тұлғалардың қауіпсіздігі үшін жауап

беретін тұлғаның қадағалауымен,

немесе бұйымды пайдалану

тәртібімен және осылармен

байланысты қауіпттерімен

танысқаннан кейін пайдалануы

тиіс.

Электрбұйымды қосылып тұрған

қалпында ешқашан қараусыз

қалдырмау керек.

Жоғары қысым қақпағынан

шығатын су ағымы кері түрткінің

пайда болуына апарады.

Сондықтан бүріккіш атқышы мен

бүріккіш түтігін екі қолыңызбен

мықтап ұстаңыз.

Тасымалдау

Тасымалдау алдынан

электрбұйымды өшіріп алып,

лайықты түрде бекітіп қорғап

қойыңыз.

Техникалық қызмет крсету

Бүкіл тазалау және техникалық

қызмет көрсету жұмыстары және

қосалқы бөлшектерін ауыстыру

алдынан электрбұйымды өшіріп

алыңыз. Электрбұйым желі кернеуі

арқылы жұмыс істесе, кабель

ашасын шығарып алыңыз.

Жөндеу жұмыстары тек қана

арнайы рұқсаты бар Бош

тұтынушыларына қызмет көрсету

жөндеу жерлері тарапынан

өткізіледі.

Қосымша және осалы

блшектері

Тек қана шығарушы тарапынан

рұқсат етілген қосымша және

қосалқы бөлшектерін қолдануға

болады. Шығарушының өз

тарапынан шығарған қосымша

және қосалқы бөлшектерін

қолдануы электрбұйымның қатесіз

немесе бұзылусыз жұмыс істеуін

мүмкін етеді.

Белгілер

Төмендегі белгілер пайдалану нұсқаулықтарын оқып

түсіну үшін маңызды. Белгілер менен олардың

мағыналарын жаттап алыңыз. Белгілерді дұрыс түсіну

сізге электр құралын дұрыс әрі сенімді пайдалануға

көмектеседі.

Таайындалу бойынша олдану

Лайықты қосымша бөлшектері, мысалы қолдануы Бош

тарапынан рұқсат етілген тазалау бұйымдары,

қолданылса, электрбұйым сыртқы аймақтардағы үстілер

мен заттарды, құралдар, көлік және қайықтарды тазалау

мақсаттары үшін арналған.

Лайықты мақсаттарымен қолдануы ортаның жылылық

температурасы 0 °C және 40 °C деңгейінде болуын

білдіреді.

Бұл электрбұйым өнеркәсіптік мақсаттары үшін

жарамсыз.

Белгі Маына

Қозғалыс бағыты

Салмағы

Қосу

Өшіру

Lo Төмен қысым

Hi Жоғары қысым

Керек-жарақтар

OBJ_DOKU-40725-003.fm Page 163 Wednesday, February 18, 2015 9:24 AM

164 | Қазақша

F 016 L81 056 | (18.2.15) Bosch Power Tools

Техникалық мәліметтер

Шуыл және дірілдеу туралы апарат

Сәйкестік мәлімдемесі

Өнім санаты: 27

Техникалық құжаттар (2006/42/EC, 2000/14/EC)

төмендегідей:

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Жоары ысым тазалаыш AQT 42-13 AQT 45-14 X

Өнім нөмірі3 600 HA7 3.. 3 600 HA7 4..

Номиналдық тұтылатын қуаты кВ1,9 2,1

Температура Берілуі макс. °C 40 40

Су көлемі Берілуі мин. л/мин 6,6 7,5

Ұйғарынды қысым МПа1314

Номиналдық қысымы МПа911

Өткізгіштік қабілетіл/мин 6 6,8

Ең жоғары кіріс қысымы МПа11

Автостоп функциясы - -

EPTA-Procedure 01/2003 құжатына сай салмағыкг 11,4 18,5

Сақтық сыныпы /II /I

Сериялық нөміріЖоғары қысым тазалағышындағы (тақташада) сериялық

нөмірін қараңыз.

Берілістерді ауыстыру қысқа тоқ азаюын тудырады. Дұрыс емес желіде басқа құрылғылар зақымдануы мүмкін. Желі кедергісі 0,153 Омнан аз

болса ешқандай ақаулық күтілмейді.

Шу эмиссиясының мәндері EN 60335-2-79 бойынша есептелген. 3 600 ... HA7 3.. HA7 4..

Электрбұйымның «А» белгісімен белгіленген деңгейі әдетте төменгідей болады:

Дыбыстық қуат деңгейі

Дыбыс қаттылығы деңгейі

Дәлсіздік K

Қорау лааабын киіп жрііз!

дБ(A)

дБ

Теңселудің жалпы көрсеткіштері ah (үш бағыттың векторлық қосындысы) және K

терістігі EN 60335-2-79 сәйкес белгіленді:

Теңселудің шығарылу көрсеткіші ah

K терістігі

м/с2

м/с22,0

1,5 2,0

1,5

3 600 ... HA7 3.. HA7 4..

Жеке жауапкершілікпен біз «Техникалық мәліметтер» де сипатталған өнімнің

2011/65/EU, 2016 жыл 19 сәуіріне дейін: 2014/108/EC, 2016 жыл 20 сәуірінен соң

2014/30/EU, 2006/42/EC, 2000/14/EC ережелеріндегі барлық тиісті анықтамаларына

өзгерістері менен бірге сәйкес екенін және төмендегі нормаларға сай екенін

кепілдендіреміз: EN 60335-1, EN 60335-2-79.

2000/14/EC: Кепілдеме етілетін дыбысты қуатының деңгейі:

Қосымшаға сай Сәйкестіктікті бағалау тәсіліV. дБ(A) 95 95

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

OBJ_DOKU-40725-003.fm Page 164 Wednesday, February 18, 2015 9:24 AM

Қазақша | 165

Bosch Power Tools F 016 L81 056 | (18.2.15)

Монтаж және пайдалану

Іске осу

з ауіпсіздігііз шін!

Назарыызда болсын! Техникалы немесе

тазалау жмыстары алдынан

электрбйымды шіріп, кабель ашасын

электррозеткасынан шыарып алыыз.

Электр тоа осу кабеліні заымданып,

кесіліп немесе оралып аланында да

жоарыдаыдай әрекеттенііз.

Жұмыс кернеу деңгейі 230 ВAC, 50 Гц (EО кірмейтін

елдер үшін: электрбұйым түріне байланысты 220 В,

240 В). Тек қана қолдану үшін рұқсат етілген біріктіру

кабелдерін қолданыңыз. Лайықты мәліметтер мен

ақпаратты өзіңіздің арнайы қызмет көрсету

орталығыңызда ала аласыз.

Жоғары қысым тазалағышпен жұмыс істеу үшін ұзарту

кабелін қолдануды қаласаңыз, төменде көрсетілген

өткізгіш көлденең қималары керек болады:

- 1,5 мм2 ден макс. 20 м ұзын

- 2,5 мм2 ден макс. 50 м дейін ұзын

Нұсқау: Ұзарту кабелі қолданғанда, оның – қауіпсіздік

бойынша нұсқаулықта көрсетілгендей – электррозетка

арқылы өзіңіздің электржүйеңіздің қорғау сымымен

жапсарланған лайықты қорғау сымы бар болуы керек.

Дүдәмал не сурақтарыңыз бар болғанда арнайы білімі бар

электрикті немесе жағындағы Bosch сервис орталығында

сураңыз.

САҚТАНДЫРУ: Нсаулыта крсетілген

нсаулара сай болмаан зарту кабелдер

ауіп тдыра алады. зарту кабелі,

электррозеткасы және біріктіруші су

ткізбейтін, сырты орталар шін рсат етілген болуы

керек.

Кабель біріктемелері құрғақ болып, жерде жатпауы керек.

Қауіпсіздікті арттыру үшін бүліну тоғының ең жоғары

деңгейі 30 мА болған FI қосқышын (RCD) қолданыңыз.

Осы FI қосқышын әр қолдану алдынан тексеріп алу қажет.

Біріктіру кабелі зақымданып бұзылған қалыпта болғанда

оның жөндеуін тек қана арнайы Бош жөндеу орнында

өткізуге болады.

Б-да сатылмайтын бұйымдар үшін анықтама:

НАЗАР АУДАРЫЫЗ: Өз қауіпсіздігіңіз үшін машинадағы

розетканың ұзарту кабелімен біріктіріліп тұрғаны талап

етіледы. Ұзарту кабелінің біріктіргіші шашылатын суға

қарсы қорғанылып, резеңкеден жасалып немесе

резеңкемен қапталған болуы керек. Ұзарту кабелін

лайықты кернеуден жеңілдетушісімен қолдану қажет.

Бұл электрбұйым сусыз іске қосылып жұмыс

істемейтіндігіне назар аударыңыз.

Пайдалану

Қосу

Су үшін шлангісін (бұйыммен бірге сатылмайды) су беру

жүйесі мен электрбұйыммен біріктіріп қосыңыз.

Электртоққа қосу қосқышының «0» позициясында

болғанын тексеріп, электрбұйымды розеткаға қосыңыз.

Сутартқық шүмегін ашыңыз.

Атқыш шаппасын босату үшін қосу кедергісін (атқыш

тұтқасындағы ішкі қосқышы) басыңыз. Атқыш шаппасын

толығымен, судың біркелкі ағуынша дейін және

электрбұйым мен жоғары қысым шлангісінде ауа

қалмағанынша дейін басыңыз. Атқыш шаппасын босатып

жіберіңіз. Қосу кедергісі (атқыш тұтқасындағы алдыңғы

қосқыш) басыңыз.

Қосқышты бұрыңыз. Бүріккіш атқышын төменге қаратып

бағыттаңыз. Атқыш шаппасын босату үшін қосу кедергісін

басыңыз. Атқыш шаппасын толығымен басыңыз.

Автостоп функциясы

Атқыш тұтқасындағы шаппа босатылған сәтте

электрбұйым өз қозғалтқышын өшіреді.

Пайдалану нсаулары

Жалпы мәліметтер

Жоғары қысым тазалағышының тегіс үсті үстінде тұрғанын

тексеріп алыңыз.

Жоғары қысым шлангісімен алдыға қарай тым ұзақ

кетпеңіз немесе жоғары қысым тазалағышты шлангісінен

тартпаңыз. Бұл әрекеттер арқылы жоғары қысым

тазалағышының тұруы тұрақсыз болып кетіп, аударылып

кетуіне апара алады.

Жоғары қысым шлангісін бүкпеңіз, оның үстінен көлекпен

жүрмеңіз. Жоғары қысым шлангісін өткір бұрыштарға

тигізбей қорғап жүріңіз.

рекет масаты Сурет Бет

Жеткізу көлемі1259

Тұтқасын орнату 2260

Түтікті бүріккіш атқышына біріктіріп

қосыңыз 3261

Жоғары қысым шлангісін/бүріккіш

атқышын біріктіріп қосыңыз 4262

Шүмекті қондыру 5263-264

Су беру жүйесіне қосу 6264

Қосу-/өшіру 7265

Фильтрді тазалау 8265

Қақпақты тазалау 9265

Атқышты сақтау 10 266

Электрбұйымды қолдану уақытында

атқышты/ түтікті/қақпақты сақтау 11 266

Шлангті шланг ұстағышына енгізіңіз12 267

Сақтау 13 267

Керек-жарақтарды таңдау 14 268

OBJ_DOKU-40725-003.fm Page 165 Wednesday, February 18, 2015 9:24 AM

166 | Қазақша

F 016 L81 056 | (18.2.15) Bosch Power Tools

Ротация қақпағын көлік жуу үшін қолданбаңыз.

Сақтандыру! Patio Cleaner құралдарын тек қана тегіс

үстілері үстінен қолдану үшін жарамды! Осы құралды

сатылар мен тік үстілер үшін қолданбаңыз. Ротация

қақпағын, оның іске қосылып тұрған уақытында, ешқашан

тиіп кетіп қозғамаңыз!

Жұмыс бойынша нұсқаулар тазалау бұйымдармен жұмыс

істеу үшін

Тек жоары ысым тазалаыш шін жарамды

тазалау бйымдарын ана олданыыз.

Қоршаған ортаны қорғау үшін біз тазалау бұйымдарын

үнемдеп қолдануыңызды ұсынамыз. Араластыру

бойынша шишада жазылған нұсқаулар мен ұсыныстарға

назар аударыңыз.

Осы бұйыммен бірге қорапта ұсынылатын жоғары қысым

көбік өшіруші бүріккіші тазалау бұйымды реттеу үшін

реттегішпен жабдықталған. Реттелуі қажеттелігіне қарай

өткізіледі.

сынылатын тазалау тәсілі

1-ші адам: Кірді кетіру

Жоғары қысым көбік өшіруші бүріккішін біріктіріп қосып,

тазалау бұйымын үнемдеп үстінен жағыңыз.

2 адам: Кірді кетіру

Босатылған кірді жоғары қысыммен кетіріңіз.

Ескертпе: Тік үстілерді тазалағанда кір кетіру жіне тазалау

бұйымдарын қолданып төменгі жерлерден бастап

жоғарыға қарай тазалай беріңіз. Шаю барысында

жоғарыдан төменге қарай әрекеттеніңіз.

Баламалы сумен амтамасыз ету жерлерінде

олдану

Бұл жоғары қысыммен жұмыс істейтін тазалағыштың

құралы өз-өзімен сору қабілеті бар болып,осының

арқасында ол суды суқоймалардан немесе табиғи қайнар

көздерден сорып тартуын мүмкін етеді. МАЫЗДЫ: Бош

компаниясының сүзгісін су құю алдында тазаланып алып,

дұрыс орнатылып, және тек қана таза суды соруы керек.

Ашы оймалар/суоймалар және табии

суаттар

Құрамына төмендегілер кіретін, өз-өзімен сору

толымдауыштарын қолданыңыз:

–кері клапаны бар сору сүзгісі

–ұзындығы 3 м күшейтілген сору шлангісі

–жоғары қысыммен істейтін тазалау құралы үшін

әмбебап ілінісу муфтасы

Осы толымдауыштар арқасында жоғары қысыммен

істейтін тазалау құралы су деңгейінен 0,5 м биік болып

жатқан суды сора алады. Осы жұмыстар 15 секунд ішінде

өткізіле алынады.

Ұзындығы 3 м шлангті ауаны шығарып кетіру үшін су

астына салыңыз. Ұзындығы 3 м болған сору шлангісін

жоғары қысыммен істейтін тазалағышты біріктіріп қосып,

оның сору сүзгісінің су астында болуын тексеріп алыңыз.

Судың жоғары қысым шлангісінен біркелкі түрде ағып

шыға бастағанынша дейін жоғары қысыммен істейтін

тазалағышты, бүріккіш пистолетін алып қойып, іске

қосыңыз. 25 секундтен кейін әлі де су шыға бастамаса,

оны өшіріп, біріктіріп қосылатын жерлерін тексеріңіз. Су

аға бастағанда жоғары қысыммен істейтін тазалағышты

өшіріңіз де, жұмысты бастай алу үшін бүріккіш пистолеті

мен бүріккіш түтігін біріктіріп қосыңыз.

Шлангі мен ілінісу муфтасының сапасы жоғары болуы,

олардың бекітілуі тығыз болуы және төсеулерінің

бұзылмаған қалыпта болуы өте маңызды. Біріктірілетін

жерлердің тығыз болмауы соруға бөгет бола алады.

Босату шмегі бар суоймасы

Жоғары қысыммен істейтін тазалағыш лайықты босату

шүмегі бар суқоймасына біріктіріліп қосылуы керек

болса, алдымен су шлангісін (бөлек ұсынылады) шүмекке

біріктіріп қосу керек. Ауаны шлангтен шығару үшін

алдымен шүмекті ашыңыз, одан кейін оны жоғары

қысыммен істейтін тазалағышқа біріктіріп қосыңыз.

Қателерді белгілеу

Симптомдар Ммкін болан себептер Кмек

Қозғалтқыш іске қосылмай тұрҚосқыш қосылмай тұрҚосқышты қосыңыз

Электррозетка бұзылған қалыпта Басқа электррозеткасын қолданыңыз

Тежегіш қосылып кеттіТежегішті ауыстырыңыз

Ұзарту кабелі зақымданып

бұзылған Ұзарту кабелсіз жұмыс істеп көріңіз

Қозғалтқыш қорғанысы қосылып

кеттіҚозғалтқышты 15 минут бойынша суытып

алыңыз

Мұздатылып кеттіСорғыш, су шлангісін немесе қосымща

бөлшектерін ерітіп алыңыз

OBJ_DOKU-40725-003.fm Page 166 Wednesday, February 18, 2015 9:24 AM

Қазақша | 167

Bosch Power Tools F 016 L81 056 | (18.2.15)

Техникалық ктім және ызмет

Техникалы ызмет крсету

Электрбйымда бкіл жмыстарын ткізу алдынан

электр ашасын то жйесінен шыарып, суа осу

блшегін босатып шыарыыз.

Ескертпе: Электрбұйымды ұзақ уақыт бойы айнымас

түрде қолдана алу үшін төмендегі күтім жұмыстарын үнемі

өткізіңіз.

Электрбұйымда көзбен көрінетін ақаулықтарының бар

болуын тексеріңіз, мысалы бос бекітулер мен тозып

кеткен немесе зақымданып бұзылған бөлшектері.

Қозғалтқыш тұрып қалды Тежегіш қосылып кеттіТежегішті ауыстырыңыз

Желі кернеуі дұрыс емес Желі кернеуін тексеріңіз, ол тақташадағы

мәліметтерге сай болуы керек

Қозғалтқыш қорғанысы қосылып

кеттіҚозғалтқышты 15 минут бойынша суытып

алыңыз

Тежегіш қосылып тұрТежегіш тым әлсізЖоғары қысым тазалағыштың жұмысы үшін

лайықты электр қуат контурына қосыңыз

Қозғалтқыш жұмыс істеп тұр,

бірақ қысым жоқ болып тұрҚақпағы біраз бітеліп қалды Қақпақты тазалау

Қозғалтқыш дыбыстары бар,

бірақ жұмыс істемей тұрЖелі кернеуі жеткіліксізЭлектр желі кернеуінің тақташадағы

мәліметтеріне сай болып тұруын тексеріп

алыңыз

Ұзарту кабелін қолдану себебінен

кернеу деңгейі тым төмен Ұзарту кабелінің жарамды және лайықты болуын

тексеріңіз

Электрбұйым ұзақ уақыт бойынша

қолданбаған Бош фирмасының арнайы сервис көрсету

орнымен хабарласыңыз

Автостоп функциясындағы

кедергілер мен қателер Бош фирмасының арнайы сервис көрсету

орнымен хабарласыңыз

Жүріп тұрған қысым Су шлангісінде немесе сорғышта

ауа бар Біркелкі жұмыс қысымы пайда болғанынша

дейін жоғары қысым тазалағышты бүріккіш

атқышын ашып, су шлангісін ашып және төмен

қысыммен орнатылған қақпағымен жұмыс істете

беріңіз

Су берілуі дұрыс емес Су беру жүйесінің техникалық мәліметтердегі

көрсеткіштеріне сай болғанын тексеріңіз.

Қолдануға рұқсат етілген ең шағын су

шлангілердің көлемі 1/2" немесе Ø 13 мм

Су фильтрі бітеліп қалды Су фильтрін тазалаңыз

Су шлангісі басылып немесе

бүгіліп қалды Су шлангісін тегіс қылып орналастырыңыз

Жоғары қысымы тым ұзын Жоғары қысым шлангісін ұзартуын

қысқартыңыз, ең ұзын макс. су шланг ұзындығы

7м

Қысым біркелкі, бірақ тым төмен

Нұсқау: Кейбір қосымша

бөлшектер төмен қысымның

пайда болуына апарады

Қақпақ тозып кеткен Қақпақты ауыстырыңыз

Бастау/Тоқтату тетігі тозып кеткен Атқыш шаппаын 5 рет бірінен кейін бірін тездетіп

басыңыз

Қозғалтқыш жұмыс істеп тұр,

бірақ қысым шектеулі немесе

жұмыс қысымы жоқ

Су беру жүйесіне қосылмаған Су беру жүйесіне қосыңыз

Фильтр бітеліп қалды Фильтрді тазалау

Қақпақ бітеліп қалды Қақпақты тазалаңыз

Жоғары қысым тазалағыш өз-

өзімен іске қосылып кетті

Сорғыш немесе бүріккіш атқышы

тығыз емес Бош фирмасының арнайы сервис көрсету

орнымен хабарласыңыз

Электрбұйым тығыз емес Сорғыш тығыз емес Шағын су шығып кету көлемі ұйғарынды; Су

шығып кету көлемі жоғары болса қызмет көрсету

орнымен хабарласыңыз

Симптомдар Ммкін болан себептер Кмек

OBJ_DOKU-40725-003.fm Page 167 Wednesday, February 18, 2015 9:24 AM

168 | Қазақша

F 016 L81 056 | (18.2.15) Bosch Power Tools

Электрбұйымның жапқыштары мен қорғау жүйелерінің

бұзылмаған қалыпта болып, дұрыс

орналастырылғандарын тексеріңіз. Керек болса, қолдану

алдынан керекті күту немесе жөндеу жұмыстарын

өткізіңіз.

Егер электрбұйым тиянақты шығару және тексеру

тәсілдеріне қарамастан іске қосылмай қалса, жөндеу

жұмыстарын Бош фирмасының бақша құралдары

бойынша қызмет көрсететін орталығының қызметкері

тарапынан өткіздіріңіз.

Сурақтарыңыз және қосалқы бөлшектеріне тапсырыс

бергеніңізде әрдайым тақташада жазылған 10 саннан

тұратын бұйым нөмірін хабарлауыңыз керек.

Қолданудан/сақтаудан кейін

Жоғары қысым шлангісін босату үшін Қосу/Өшіру

қосқышын өшіріп, атқыш шаппасын басыңыз.

Жоғары қысым тазалағыштың сыртын жұмсақ қылшақ

және жүберекпен тазалаңыз. Су, еріткіш бұйымдар мен

ысып жылтырататын бұйымдарды қолдануға болмайды.

Кірленген жерлердің бәрін кетіріп, әсіресе

қозғалтқыштың ауалау саңылауын тазалаңыз.

Қолдану сезоны аяқталғаннан кейін сақтау: Қозғалтқышты

бірнеше секунд бойынша жұмыс істете отырып және

атқыш шаппасын баса отырып суды сорғыштан шығарып

алыңыз.

Электрбұйым үстінен басқа заттарды қоймаңыз.

Электрбұйымды аяз және қырау түспейтін жерде

сақтаңыз.

Сақтау уақытында кабелдердің қыстырылып қалмауын

тексеріп алыңыз. Жоғары қысым шлангісін бүгіп

қоймаңыз.

Ттынушыа ызмет крсету және пайдалану

кеестері

www.bosch-do-it.com

Өндіруші талаптары мен нормаларының сақталуымен

электр құралын жөндеу және кепілді қызмет көрсету

барлық мемлекеттер аумағында тек «Роберт Бош»

фирмалық немесе авторизацияланған қызмет көрсету

орталықтарында орындалады.

ЕСКЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану

қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді

заңсыз жасау және тарату әкімшілік және қылмыстық

тәртіп бойынша Заңмен қудаланады.

Қазастан

ЖШС «Роберт Бош»

Электр құралдарына қызмет көрсету орталығы

Алматы қаласы

Қазақстан

050050

Райымбек данғылы

Коммунальная көшесінің бұрышы, 169/1

Тел.: +7 (727) 232 37 07

Факс: +7 (727) 233 07 87

E-Mail: info.powertools.ka@bosch.com

Ресми сайты: www.bosch.kz; www.bosch-pt.kz

Қоршаан ортаны орау

Қоршаған ортаға зиян келтіретін химиялық заттарының

жерге, жер асты суына, тоғандарға, өзендерге ж.т.б.

түспеуі керек.

Тазалау бұйымдарын қолданғанда қорапшалардағы

мәліметтерге назар аударып, белгіленген

концентрацияларына сай дозалау керек.

Қозғалтқышы бар көліктерді тазалағанда жергілікті

ережелер мен заңдарға назар аударыңыз: Шашырылып

шығатын майлардың жер ас ты сула ры на түсуін болдырмау

керек.

Кәдеге жарату

Жоғары қысым тазартқыш, қосымша бөлшектер мен

қорапшаларды қоршаған ортаға зиян келдірмейтін кәдеге

жарату қажет.

Жоғары қысым тазартқышын тұрмыстық үй қалдықтар

контейнеріне салмаңыз!

Тек ана ЕО елдері шін:

Ескі электр және электроника

бұйымдары бойынша Еуропалық

2012/19/EU директивасына сәйкес,

және оның ЕО елдердің мемлекеттік

Заңдарына еңгізуі бойынша,

қолданылуға жарамсыз ескі электр және

электроника бұйымдарын іріктеп жинап,

қоршаған ортаға зиян келдірмейтін кәдеге жарату қажет.

Техникалы згерістер енгізу ыы саталады.

OBJ_DOKU-40725-003.fm Page 168 Wednesday, February 18, 2015 9:24 AM

Română | 169

Bosch Power Tools F 016 L81 056 | (18.2.15)

Română

Instrucţiuni privind siguranţa şi

protecţia muncii

Explicarea pictogramelor

Indicaţie generală de avertizare

a periculozităţii.

Nu îndreptaţi jetul de apă

asupra oamenilor,

animalelor, asupra maşinii

sau componentelor electrice.

Atenţie: jetul cu înaltă presiune poate fi

periculos, atunci când este utilizat în

mod greşit.

Conform normelor în vigoare,

scula electrică nu poate fi

racordată fără un separator

de sistem la reţeaua de apă potabilă.

Folosiţi un separator de sistem

conform IEC 61770 tip BA.

Apa care curge prin speratorul de

sistem este considerată ca fiind

nepotabilă.

Instrucţiuni de siuranţă pentru

maşini de curăţat cu înaltă presiune

Citiţi toate indicaţiile de

avertizare şi instrucţiunile.

Nerespectarea indicaţiilor de

avertizare şi a instrucţiunilor poate

provoca electrocutare, incendii şi/sau

răniri grave.

Plăcuţele de avertizare şi cele

indicatoare de pe maşină furnizează

indicaţii importante pentru

utilizarea sigură a acesteia.

Pe lângă indicaţiile din instrucţiunile

de folosire trebuie luate în

considerare şi reglementările

generale privind siguranţa şi

prevenirea accidentelor.

Racordarea la curent electric

Tensiunea sursei de curent trebuie să

coincidă cu datele de pe plăcuţa

indicatoare a tipului sculei electrice.

Se recomandă racordarea sculei

electrice numai la o priză de curent

asigurată cu un întrerupător automat

de protecţie de 30 mA.

Scoateţi ştecherul afară din priză

chiar dacă lăsaţi scula electrică

nesupravegheată chiar şi pentru

scurt timp.

Alimentarea cu energie electrică

trebuie să corespundă

IEC 60364-1.

Dacă este necesară înlocuirea

cablului de alimentare, pentru

evitarea riscurilor de securitate,

aceasta se va face de către

producător, centrul autorizat de

asistenţă tehnică post-vânzare al

acestuia sau de către o persoană

calificată în acest scop.

Nu atingeţi niciodată cu mâinile ude

ştecherul de la reţea.

Nu trageţi ştecherul de la reţea afară

din priză în timp ce lucraţi cu maşina.

Nu călcaţi cu roţile maşinii, nu striviţi

sau nu trageţi de cablul de

alimentaresau de cablul prelungitor

deoarece acesta s-ar putea deteriora.

Feriţi cablulu de căldură, ulei şi

muchii ascuţite.

Nu mai continuaţi să folosiţi scula

electrică în cazul în care cablul de

alimentare sau componente

importante precum furtunul de înaltă

OBJ_DOKU-40725-003.fm Page 169 Wednesday, February 18, 2015 9:24 AM

170 | Română

F 016 L81 056 | (18.2.15) Bosch Power Tools

presiune, pistolul de stropit sau

echipamentele de siguranţă sunt

deteriorate.

Atenţie: Cablurile prelungitoare

neconforme normelor pot fi

periculoase.

În cazul utilizării unui cablu

prelungitor. ştecherul şi cupla trebuie

să fie impermeabile la apă. Cablul

prelungitor trebuie să aibă secţiunea

specificată în instrucţiunile de

folosire şi să fie protejat împotriva

stropilor de apă. Conectorul nu

trebuie să se afle în apă.

În caz de înlocuire, cablurile de

alimentare sau cele prelungitoare noi

trebuie să fie deasemeni protejate

împotriva stropilor de apă şi să

prezinte aceeaşi stabilitate

mecanică, ca a celor vechi.

Racordare la sursa de alimentare cu

apă

Respectaţi prescripţiile regiei

furnizoare de apă.

Îmbinarea prin înşurubare a

furtunurilor de racordare trebuie să

fie etanşă.

Folosiţi numai un furtun întărit cu

diametrul de 12,7 mm (1/2").

Scula electrică nu trebuie racordată

în niciun caz la sursa de alimentare cu

apă potabilă fără supapă de siguranţă

pentru suprapresiune. Apa care s-a

scurs prin supapa de siguranţă

pentru suprapresiune nu mai este

potabilă.

Furtunul de înaltă presiune nu trebuie

să fie deteriorat (pericol de explozie).

Un furtun de înaltă presiune

deteriorat trebuie schimbat

neîntârziat. În acest scop se vor folosi

numai furtunuri şi racorduri

recomandate de producător.

Furtunurile de înaltă presiune,

armăturile şi cuplajele sunt

importante pentru siguranţa maşinii.

Folosiţi numai furtunuri, armături şi

cuplaje recomandate de producător.

Pentru alimentare se va folosi numai

apă curată sau filtrată.

Utilizare

Înainte de utilizare, maşina şi

accesoriile trebuie controlate cu

privire la starea lor corespunzătoare

şi la siguranţa de funcţionare. În cazul

în care starea acestora nu este

impecabilă, nu este permisă

utilizarea lor.

Nu îndreptaţi jetul de apă asupra

dumneavoastră sau asupra altor

persoane, pentru curăţarea

îmbrăcăminţii sau a încălţămintei.

Nu este permisă aspirarea de lichide

care conţin solvenţi, de acizi

nediluaţi, de acetonă sau solvenţi

inclusiv benzină, de diluanţi pentru

vopsele şi de păcură, deoarece

dispersiile de pulverizare ale

acestora sunt foarte inflamabile,

explozibile şi toxice.

În cazul utilizării maşinilor în zone

periculoase (de ex. staţii de benzină)

trebuie respectate aceleaşi

prescripţii privind siguranţa. Este

interzisă exploatarea în spaţii cu

pericol de explozie.

Maşina trebuie aşezată pe o

suprafaţă stabilă.

Folosiţi numai detergenţii

recomandaţi de producătorul maşinii

OBJ_DOKU-40725-003.fm Page 170 Wednesday, February 18, 2015 9:24 AM

Română | 171

Bosch Power Tools F 016 L81 056 | (18.2.15)

şi respectaţi indicaţiile sale de

utilizare, eliminare şi avertizare.

Toate componentele purtătoare de

curent electric din sectorul de lucru

trebuie să fie protejate împotriva

stropilor de apă.

Nu este permis ca în timpul

funcţionării trăgaciul pistolului de

stropit să fie blocat în poziţia „ON“.

Purtaţi îmbrăcăminte adecvată de

protecţie împotriva stropilor de apă.

Nu folosiţi scula electrică în

apropierea persoanelor dacă acestea

nu poartă îmbrăcăminte de protecţie.

Dacă este necesar, purtaţi

echipament de protecţie adecvat

(PSA) împotriva stropilor de apă, de

exemplu ochelari de protecţie, mască

de protecţie împotriva prafului etc.,

pentru a vă proteja împotriva apei,

particulelor şi/sau aerosolilor,

reflectaţi de obiecte.

Presiunea înaltă poate face ca

obiectele să ricoşeze înapoi. Dacă

este necesar, purtaţi echipament

personal de protecţie corespunzător,

de exemplu ochelari de protecţie.

Pentru evitarea deteriorării

provocate de jetul de apă sub

presiune, curăţaţi anvelopele/

ventilele autovehiculelor numai de la

o distanţă de minimum 30 cm. Un

prim indiciu de deteriorare este

decolorarea anvelopei. Anvelopele/

ventilele auto deteriorate prezintă

pericol de moarte.

Nu este permisă pulverizarea de

materiale care conţin azbest şi nici ale

substanţe nocive.

Nu folosiţi în stare nediluată

detergentul recomandat. Produsele

sunt sigure în măsura în care nu

conţin acizi, leşii sau substanţe

dăunătoare mediului înconjurător.

Recomandăm păstrarea

detergenţilor la loc inaccesibil

copiilor. În cazul contactului

detergentului cu ochii, clătiţi imediat

ochii bine cu apă, în caz de înghiţire,

consultaţi imediat un medic.

Nu folosiţi niciodată maşina de

curăţat cu înaltă presiune fără

filtru, cu filtrul murdar sau

deteriorat. În cazul folosirii maşinii

de curăţat cu înaltă presiune fără

filtru sau cu filtrul deteriorat, garanţia

se stinge.

Componentele metalice se pot

înfierbânta după o utilizare mai

îndelugată. Dacă este necesar,

purtaţi mănuşi de protecţie.

În condiţii meteo nefavorabile, mai

ales în caz de furtună nu lucraţi cu

maşina de curăţat cu înaltă presiune.

Manevrare

Utilizatorul poate folosi maşina numai

conform destinaţiei. Trebuie luate în

considerare condiţiile locale. În

timpul lucrului fiţi conştienţi de

necesitatea protejării altor persoane,

în special a copiilor.

Nu este permisă utilizarea maşinii

decât de către aceia care au fost

instruiţi cu privire la folosirea şi

manevrarea acesteia sau care pot

prezenta un atestat din care să

rezulte că pot manevra maşina. Nu

este permisă utilizarea maşinii de

către copii sau adolescenţi. Copiii

OBJ_DOKU-40725-003.fm Page 171 Wednesday, February 18, 2015 9:24 AM

172 | Română

F 016 L81 056 | (18.2.15) Bosch Power Tools

trebuie supravegheaţi pentru a avea

certitudinea că aceştia nu se joacă cu

scula electrică.

Această maşină poate fi utilizată de

către persoane cu deficienţe fizice,

senzoriale sau intelectuale sau lipsite

de experienţă şi cunoştinţe, numai în

măsura în care sunt supravegheate

sau au fost instruite privitor la

manevrarea sigură a maşinii şi înţeleg

pericolele legate de aceasta.

Maşina nu trebuie niciodată lăsată

nesupravegheată cât timp este

conectată.

Jetul de apă ieşit din duza de înaltă

presiune provoacă recul. De aceea

trebuie să ţineţi strâns, cu ambele

mâini, pistolul de stropit şi lancea de

pulverizare.

Transport

Opriţi şi asiguraţi maşina înainte de

transport.

Întreţinere

Deconectaţi maşina înainte de a o

curăţa precum şi înainte de a efectua

lucrări de întreţinere şi a schimba

accesorii. Scoateţi ştecherul afară

din priză în cazul în care maşina este

alimentată cu tensiune de la reţeaua

de curent.

Reparaţiile vor fi executate numai la

ateliere de asistenţă tehnică post-

vânzări autorizate de Bosch.

Accesorii şi piese de schimb

Se vor folosi numai accesorii şi piese

de schimb autorizate de producător.

Accesoriile şi piesele de schimb

originale asigură funcţionarea fără

deranjamente a maşinii.

Simboluri

Următoarele simboluri sunt importante pentru citirea şi

înţelegerea instrucţiunilor de utilizare. Reţineţi aceste

simboluri şi semnificaţia lor. Interpretarea corectă a

simbolurilor vă ajută să utilizaţi mai bine şi mai sigur scula

electrică.

Utilizare conform destinaţiei

Maşina este destinată curăţării de suprafeţe şi obiecte în

mediul exterior, unelte şi aparatură, autovehicule şi bărci, cu

condiţia să se folosească accesorii adecvate, de exemplu

detergenţii autorizaţi de Bosch.

Utilizarea conform destinaţiei se referă la o temperatură

ambiantă între 0 °C şi 40 °C.

Acest produs nu este adecvat utilizării profesionale.

Date tehnice

Simbol Semnificaţie

Direcţie de deplasare

Greutate

Pornit

Oprit

Lo Presiune scăzută

Hi Presiune înaltă

Accesorii

Maşină de curăţat cu înaltă presiune AQT 42-13 AQT 45-14 X

Număr de identificare 3 600 HA7 3.. 3 600 HA7 4..

Putere nominalăkW 1,9 2,1

Temperatură maximă alimentare °C 40 40

Debit minim de alimentare l/min 6,6 7,5

Presiune admisămpa 13 14

Presiune nominalămpa 9 11

Procedurile de conectare generează căderi de tensiune de scurtă durată. În cazul reţelelor slabe este posibilă afectarea celorlalte aparate şi

echipamente racordate la acestea. La impedanţe de reţea mai mici de 0,153 ohmi nu sunt de aşteptat deranjamente.

OBJ_DOKU-40725-003.fm Page 172 Wednesday, February 18, 2015 9:24 AM

Română | 173

Bosch Power Tools F 016 L81 056 | (18.2.15)

Informaţie privind zgomotul/vibraţiile

Declaraţie de conformitate

Categorie produs: 27

Documentaţie tehnică (2006/42/CE, 2000/14/CE) la:

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Montare şi funcţionare

Debit de curgere l/min 6 6,8

Presiune maximă de intrare mpa 1 1

Funcţie autostop - -

Greutate conform EPTA-Procedure 01/2003 kg 11,4 18,5

Clasa de protecţie /II /I

Număr de serie Vezi numărul de serie (plăcuţa indicatoare a tipului) de pe

maşina de curăţat cu înaltă presiune

Valorile zgomotului emis au fost determinate conform EN 60335-2-79. 3 600 ... HA7 3.. HA7 4..

Nivelul de zgomot evaluat A al sculei electrice este în mod normal de:

nivel presiune sonoră

nivel putere sonoră

incertitudine K

Purtaţi aparat de protecţie auditivă!

dB(A)

Valorile totale ale vibraţiilor ah (suma vectorială a trei direcţii) şi incertitudinea K au fost

determinate conform EN 60335-2-79:

Valoarea vibraţiilor emise ah

Incertitudine K m/s2

m/s22,0

1,5 2,0

1,5

3 600 ... HA7 3.. HA7 4..

Declarăm pe proprie răspundere că produsul descris la paragraful „Date tehnice“

corespunde tuturor dispoziţiilor relevante ale Directivelor 2011/65/UE, până la

19 aprilie 2016: 2004/108/CE, începând cu 20 aprilie 2016: 2014/30/UE, 2006/42/CE,

2000/14/CE inclusiv modificărilor acestora şi este în conformitate cu următoarele

standarde: EN 60335-1, EN 60335-2-79.

2000/14/CE: nivel garantat al puterii sonore:

Procedură de evaluare a conformităţii potrivit Anexei V. dB(A) 95 95

Maşină de curăţat cu înaltă presiune AQT 42-13 AQT 45-14 X

Procedurile de conectare generează căderi de tensiune de scurtă durată. În cazul reţelelor slabe este posibilă afectarea celorlalte aparate şi

echipamente racordate la acestea. La impedanţe de reţea mai mici de 0,153 ohmi nu sunt de aşteptat deranjamente.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Scopul acţiunii Figura Pagina

Set de livrare 1259

Reglarea mânerului 2260

Racordarea lăncii la pistolul de stropit 3261

Rcordarea furtunului de înaltă presiune/

pistolului de stropit 4262

Montarea duzei 5263-264

Racordare la sursa de alimentare cu apă 6264

Pornire/oprire 7265

Curăţaţi filtrul 8265

Curăţaţi duza 9265

Depozitare pistol 10 266

Depozitarea pistolului/lăncii/duzei în

timpul utilizării 11 266

Introduceţi furtunul în suportul de furtun 12 267

Depozitare 13 267

Alegerea accesoriilor 14 268

Scopul acţiunii Figura Pagina

OBJ_DOKU-40725-003.fm Page 173 Wednesday, February 18, 2015 9:50 AM

174 | Română

F 016 L81 056 | (18.2.15) Bosch Power Tools

Punere în funcţiune

Pentru siguranţa dumneavoastră

Atenţie! Înaintea lucrărilor de întreţinere sau

curăţare, opriţi maşina şi scoateţi din priză

ştecherul de la reţea. Acelaşi lucru este valabil

şi în cazul în care cablul electric este

deteriorat, tăiat sau încurcat.

Tensiunea de lucru este de 230 V AC, 50 Hz (pentru ţările din

afara UE 220 V, 240 V în funcţie de varianta de execuţie).

Folosiţi numai cabluri prelungitoare admise. Informaţii găsiţi

la centrul dumneavoastră autorizat de asistenţă clienţi.

Dacă vreţi să folosiţi un cablu prelungitor pentru exploatarea

maşinii dumneavoastră de curăţat cu înaltă presiune, sunt

necesari conductori cu următoarele secţiuni:

– 1,5mm2 până la o lungime de maximum 20 m

– 2,5mm2 până la o lungime de maximum 50 m

Indicaţie: În cazul folosirii unui cablu prelungitor, acesta

trebuie să fie prevăzut cu conductor de protecţie – întocmai

celor descrise în normele privind siguranţa şi protecţia muncii

– legat prin ştecher cu cvonductorul de protecţie al instalaţiei

dumneavoastră electrice.

În caz de nesiguranţă întrebaţi un electrician calificat sau cea

mai apropiată reprezentanţă service Bosch.

FIŢI PRECAUŢI: Cablurile prelungitoare

neconforme normelor pot fi periculoase.

Cablurile prelungitoare, ştecherele şi mufele

de cuplare trebuie să fie execuţii

impermeabile la apă, certificate pentru

utilizare în mediul exterior.

Cablurile de legătură trebuie să fie uscate şi să nu fie aşezate

pe sol.

Pentru sporirea gradului de siguranţă, folosiţi un întrerupător

diferenţial pt. curenti reziduali (RCD) cu un curent de

declanşare de maximum 30 mA. Acest întrerupător

diferenţial pentru curenţi reziduali ar trebui verificat înainte

de fiecare utilizare.

Dacă, cablul de racordare este deteriorat, repararea acestuia

se va executa numai de către un atelier autorizat Bosch.

Indicaţie pentru produsele, care nu se comercializează în

Marea Britanie:

ATENŢIE: Pentru siguranţa dumneavoastră este necesar ca

ştecherul maşinii să fie racordat la cablul prelungitor. Mufa

cablului prelungitor trebuie să fie protejată împotriva

stropilor de apă, să fie confecţionată din cauciuc sau

acoperită cu cauciuc. Cablul prelungitor trebuie folosit cu o

tracţiune cu arc.

Ţineţi seama că maşina nu trebuie să funcţioneze fără apă.

Funcţionare

Pornire

Conectaţi furtunul de apă (nu este cuprins în setul de livrare)

la racordul de apă şi la maşină.

Asiguraţi-vă că întrerupătorul de la reţea se află în poziţia „0“

şi introduceţi ştecherul maşinii în priza de curent.

Deschideţi robinertul de apă.

Acţionaţi blocajul de siguranţă (comutatorul posterior de pe

mânerulul de pistol) pentru a elibera piedica. Apăsaţi la

maximum piedica până când apa curge uniform iar în maşină

şi în furtunul de înaltă presiune nu mai există aer. Declanşaţi

piedica. Acţionaţi blocajul de siguranţă (comutatorul anterior

de pe mânerul de pistol).

Rotiţi întrerupătorul de reţea. Îndreptaţi în jos pistolul de

stropit. Acţionaţi blocajul de siguranţă pentru a elibera

piedica. Apăsaţi la maximum piedica.

Funcţie autostop

Motorul maşinii se opreşte imediat ce este eliberat trăgaciul

pistolului de stropit.

Instrucţiuni de lucru

Generalităţi

Asiguraţi-vă că maşina dumneavoastră de curăţat cu înată

presiune este aşezată pe o suprafaţă plană.

Nu trageţi prea mult înainte furtunul de înaltă presiune respectiv

nu trasportaţi maşina de curăţat cu înaltă presiune trăgând-o de

furtun. Aceasta ar putea face ca maşina de curăţat cu înaltă

presiune să-şi piardă stabilitatea şi să se răstoarne.

Protejaţi furtunul de înaltă presiune de muchii şi colţuri ascuţite.

Nu folosiţi duza cu jet rotativ pentru spălarea autovehiculelor.

Avertisment! Accesoriul de curăţat terase Patio Cleaners

este adecvat numai pentru utilizarea pe suprafeţe plane! Nu-l

folosiţi pentru curăţarea scărilor şi a suprafeţelor verticale. Nu

atingeţi niciodată duza rotativă cât timp aceasta este în

funcţiune!

Indicaţii de lucru pentru utilizarea detergenţilor

Întrebuinţaţi numai detergenţii categoric adecvaţi

pentru maşina de curăţat cu înaltă presiune.

În scopul protejării mediului ambiant, vă recomandăm să

folosiţi detergenţii în cantităţi mici. Respectaţi recomandările

de diluare de pe rezervor.

Duza spumantă de presiune înaltă din setul de livrare al

acestui produs este prevăzută cu un regulator pentru dozarea

detergentului. Reglarea se face în funcţie de necesităţi.

Metodă de curăţare recomandată

Pasul 1: Dizolvarea murdariei

Racordaţi duza spumantă de presiune înaltă şi pulverizaţi cu

economie detergentul.

Pasul 2: Îndepărtarea murdăriei

Îndepărtaţi cu înaltă presiune murdăria dizolvată.

Indicaţie: La curăţarea suprafeţelor verticale începeţi

aplicarea detergentului de jos şi continuaţi în sus. La spălare

şi clătire lucraţi de sus în jos.

Folosirea unor surse de apă alternative

Această maşină de curăţat cu înaltă presiune este

autoaspirantă, permiţând aspirarea apei din rezervoare sau

din surse naturale. Este IMPORTANT ca filtrul Bosch de la

admisia apei să fie curăţat şi montat corect şi să se aspire

numai apă curată.

OBJ_DOKU-40725-003.fm Page 174 Wednesday, February 18, 2015 9:24 AM

Română | 175

Bosch Power Tools F 016 L81 056 | (18.2.15)

Rezervoare/recipiente deschise şi suse de apă

naturale

Folosiţi accesoriul de autoaspirare constând din:

–sită de aspiraţie cu clapetă de reţinere

–furtun de aspiraţie întărit, 3 m

– cuplaj universal la maşina de curăţat cu înată presiune

Cu prezentul accesoriu, maşina de curăţat cu înaltă presiune

poate aspira apa de la o înălţime de 0,5 m deasupra nivelului

mării. Aceasta poate dura aproximativ15 secunde.

Scufundaţi complet în apă furtunul de 3 m, pentru a face aerul

să iasă din acesta. Racordaţi furtunul de aspiraţie lung de 3 m

la maşina de curăţat cu înaltă presiune şi asiguraţi-vă că sita

de aspiraţie rămâne sub apă.

Lăsaţi maşina de curăţat cu înaltă presiune să funcţioneze cu

pistolul de stropit demontat de pe aceasta, până când apa va

curge uniform din furtunul de înaltă presiune. Dacă, după 25

secunde încă nu curge apă din furtun, opriţi maşina şi

verificaţi toate racordurile. Dacă apa curge, opriţi maşina de

curăţat cu înaltă presiune şi racordaţi pistolul de stropit şi

lancea de stropit pentru a lucra.

Este important ca furtunul şi cuplajele să fie de bună calitate,

să fie conectate etanş iar garniturile să fie în bună stare şi

montate în unghi drept. Racordurile neetanşe pot împiedica

aspirarea.

Rezervoare de apă cu robinet de golire

Dacă o maşină de curăţat cu înaltă presiune trebuie racordată

la un rezervor de apă prevăzut cu un robinet de golire

corespunzător, mai întâi trebuie să se racordeze furtunul de

apă (nu este cuprins în setul de livrare) la robinet. Deschideţi

robinetul pentru a elimina tot aerul din furtun şi racordaţi-l

apoi la maşina de curăţat cu înaltă presiune.

Detectarea defecţiunilor

Simptome Cauză posibilăRemediere

Motorul nu porneşte Ştecherul nu este introdus în prizăIntroduceţi ştecherul în priză

Priza de curent defectăFolosiţi altă priză

Siguranţa a întrerupt circuitul Schimbaţi siguranţa

Cablu prelungitor defect Încercaţi fără cablu prelungitor

S-a activat protecţia motorului Lăsaţi motorul să se răcească 15 min

Îngheţate Lăsaţi pompa, furtunul de apă sau accesoriile să se dezgheţe

Motorul se opreşte Siguranţa a întrerupt circuitul Înlocuiţi siguranţa

Tensiunea reţelei de curent nu este

cea corectăVerificaţi tensiunea reţelei de curent, aceasta trebuie să

coincidă cu datele de pe plăcuţa indicatoare a tipului maşinii

S-a activat protecţia motorului Lăsaţi motorul să se răcească 15 min

Siguranţa întrerupe circuitul Siguranţa este prea slabăA se racorda la un circuit electric, asigurat corespunzător

pentru puterea maşinii de curăţat cu înaltă presiune

Motorul merge, dar nu există

presiune Duza parţial înfundatăCurăţaţi duza

Motorul face zgomot dar nu

funcţioneazăTensiunea de la reţea este prea

slabăVerificaţi dacă tensiunea reţelei de curent corespunde

specificaţiilor de pe plăcuţa indicatoare a tipului

Tensiune prea slabă din cauza

folosirii unui cablu prelungitor Verificaţi dacă, cablul prelungitor este adecvat

Maşina nu a fost folosită o lungă

perioadă de timp Adresaţi-vă unui centru autorizat de asistenţă tehnică post-

vânzări Bosch

Probleme cu funcţia Autostop Adresaţi-vă unui centru autorizat de asistenţă tehnică post-

vânzări Bosch

Presiunea pulseazăAer în furtunul de apă sau în pompăLăsaţi maşina de curăţat cu înaltă presiune să funcţioneze cu

pistolul de stropit deschis, robinetul de apă deschis şi duza

reglată la presiune joasă, până când va fi atinsă o presiune de

lucru uniformă

Alimentarea cu apă nu se face

corect Verificaţi dacă racordul de apă corespunde specificaţiilor

din datele tehnice. Cele mai mici furtunuri de apă care pot fi

folosite sunt cele cu diametrul de 1/2" sau Ø 13 mm

Filtru de apă înfundat Curăţaţi filtrul de apă

Furtunul de apă strivit sau îndoit Aşezaţi drept furtunul de apă

Furtunul de înaltă presiune prea

lung Scoateţi prelungitorul de furtun, lungimea maximă admisă a

furtunului de apă este de 7 m

OBJ_DOKU-40725-003.fm Page 175 Wednesday, February 18, 2015 9:24 AM

176 | Română

F 016 L81 056 | (18.2.15) Bosch Power Tools

Întreţinere şi service

Întreţinere

Înaintea oricăror intervenţii asupra maşinii scoateţi

ştecherul afară din priza de curent şi desprindeţi

racordul de alimentare cu apă.

Indicaţie: Pentru garantarea folosinţei îndelungate şi fiabile,

executaţi regulat următoarele lucrări de întreţinere.

Controlaţi regulat scula electrică cu privire la defecţiunile

vizibile, cum ar fi elemente de fixare slăbite şi componente

uzate sau deteriorate.

Verificaţi dacă capacele de acoperire şi dispozitivele de

protecţie nu sunt deteriorate şi dacă sunt montate corect.

Înainte de utilizare executaţi eventual lucrările necesare de

întreţinere sau de reparaţii.

Dacă, în ciuda procedeelor de fabricaţie şi verificare

riguroase, scula electrică are totuşi o pană, încredinţaţi-o

spre reaparare numai unui centru autorizat de asistenţă şi

service post-vânzări pentru scule electrice de grădină Bosch.

În caz de reclamaţii şi comenzi de piese de schimb vă rugăm

să indicaţi neapărat numărul de identificare format din

10 cifre de pe plăcuţa de indicatoare a tipului sculei electrice.

După utilizare/depozitare

Aduceţi întrerupătorul pornit-oprit în poziţia oprit şi acţionaţi

piedica pentru a goli furtunul de înaltă presiune.

Curăţaţi exteriorul maşini de curăţat cu înaltă presiune, cu

ajutorul unei perii moi şi cu o lavetă. Nu este permisă folosirea

apei, a solvenţilor sau a pastelor de lustruit. Îndepărtaţi toată

murdăria, curăţând în special fantele de aerisire ale

motorului.

Depozitare la sfârşitul sezonului: goliţi toată apa din pompă,

lăsând motorul să meargă câteva secunde şi acţionând

trăgaciul.

Nu aşezaţi alte obiecte deasupra maşinii.

Depozitaţi maşina în mediu ferit de îngheţ.

Aveţi grijă ca în timpul depozitării cablurile să nu se agaţe sau

să nu fie strivite. Nu îndoiţi furtunul de înată presiune.

Asistenţă clienţi şi consultanţă privind utilizarea

www.bosch-do-it.ro

România

Robert Bosch SRL

Centru de service Bosch

Str. Horia Măcelariu Nr. 30–34

013937 Bucureşti

Tel. service scule electrice: (021) 4057540

Fax: (021) 4057566

E-Mail: infoBSC@ro.bosch.com

Tel. consultanţă clienţi: (021) 4057500

Fax: (021) 2331313

E-Mail: infoBSC@ro.bosch.com

www.bosch-romania.ro

Protecţia mediului

Nu este permisă pătrunderea chimicalelor poulante în sol, apă

freatică, eleştee şi iazuri, râuri, etc.

În cazul utilizării de detergenţi, respectaţi exact datele de pe

ambalaj şi concentraţia prescrisă.

La curăţarea autovehiculelor respectaţi reglementările locale:

trebuie împiedicată ajungerea uleiului îndepărtat prin

curăţare, în apa freatică.

Eliminare

Maşina de curăţat cu înaltă presiune, accesoriile şi ambalajele

trebuie direcţionate către o staţie de revalorificare ecologică.

Nu aruncaţi maşina de curăţat cu înaltă presiune în gunoiul

menajerl!

Numai pentru ţările UE:

Conform Directivei Europene 2012/19/UE

privind deşeurile de echipamente electrice

şi electronice şi transpunerea acesteia în

legislaţia naţională, echipamentele

electrice şi electronice scoase din uz

trebuie colectate separat şi direcţionate

către o staţie de reciclare ecologică.

Sub rezerva modificărilor.

Presiunea este uniformă dar

prea scăzută

Notă: anumite accesorii

provoacă scăderea presiunii

Duza este uzatăSchimbaţi duza

Supapa de pornire/oprire uzatăAcţionaţi rapid trăgaciul de 5 ori consecutiv

Motorul merge dar presiunea

este limitată sau nu există

deloc presiune de lucru

Nu este racordată apa Racordaţi apa

Filtru înfundat Curăţaţi filtrul

Duza înfundatăCurăţaţi duza

Maşina de curăţat cu înaltă

presiune porneşte singurăPompa sau pistolul de stropit

neetanş Adresaţi-vă unui centru autorizat de asistenţă tehnică post-

vânzări Bosch

Maşina este neetanşăPompa este neetanşăMici pierderi de apă sunt admise; în cazul unor pierderi mai

mari, contactaţi centrul de asistenţă tehnică post-vânzare

Simptome Cauză posibilăRemediere

OBJ_DOKU-40725-003.fm Page 176 Wednesday, February 18, 2015 9:24 AM

Български | 177

Bosch Power Tools F 016 L81 056 | (18.2.15)

Български

Указания за безопасна работа

Пояснения на графичните символи

Общо указание за опасност.

Никога не насочвайте

водната струя към хора,

животни, към

електроинструмента или към детайли

под напрежение.

Внимание: струята под високо

налягане може да бъде опасна,

когато се използва не по

предназначение.

Съгласно валидните

разпоредби не се допуска

включването на машината

към мрежата за питейна вода без

възвратен вентил. Използвайте

възвратен вентил по IEC 61770 тип

BA.

Водата, която премине през

възвратния вентил, вече не е годна

за пиене.

Указания за безопасна работа с

водоструйни машини

Прочетете внимателно

всички указания.

Неспазването на приведените

по-долу указания може да доведе до

токов удар, пожар и/или тежки

травми.

Посочените на

електроинструмента

предупредителни и указателни

табелки са важни за безопасната

работа с него.

Освен указанията в ръководството

за експлоатация трябва да се

спазват също и приложените Общи

указания за безопасна работа и

предотвратяване на трудови

злополуки.

Захранване на машината

Напрежението на захранващата

мрежа трябва да съответства на

данните, изписани на табелката на

машината.

Препоръчва се включването на

тази машина към верига, която е

защитена с устройство за

дефектнотокова защита с праг на

задействане 30 mA.

Когато оставяте машината без

надзор, дори и за кратко време,

изключвайте щепсела от контакта.

Електрическото захранване трябва

да съответства на IEC 60364-1.

Ако е необходимо заменяне на

захранващия кабел, това трябва да

бъде извършено от производителя,

от оторизиран от производителя

сервиз или от квалифициран

електротехник, за да бъдат

предотвратени опасности за

сигурността.

Никога не докосвайте щепсела,

когато ръцете Ви са мокри.

Не изваждайте щепсела от

контакта, докато работите с

машината.

Не прегазвайте и не прегъвайте

захранващия кабел, тъй като

можете да го повредите;

внимавайте да не повредите

защитната му изолация.

Предпазвайте кабела от нагряване,

OBJ_DOKU-40725-003.fm Page 177 Wednesday, February 18, 2015 9:24 AM

178 | Български

F 016 L81 056 | (18.2.15) Bosch Power Tools

омасляване и допир до остри

ръбове.

Не използвайте машината, когато

са повредени захранващия кабел

или важни звена, като маркучът за

високо налягане, пистолетът за

пръскане или приспособления за

безопасност.

Внимание: удължителни кабели,

които не съответстват на

нормативните изисквания, могат да

бъдат опасни.

При използване на удължителен

кабел щепселът и контактът трябва

да са уплътнени срещу проникване

на вода. Удължителният кабел

трябва да е с напречно сечение на

проводниците съгласно указанията

в ръководството за експлоатация и

да е защитен срещу напръскване с

вода. Контактът и щепселът не

трябва да са във вода.

Когато бъде заменян щепселът на

захранващия кабел или на

удължителен кабел, трябва да

бъдат запазени непропускливостта

срещу напръскване с вода и

механичната здравина.

Подаване на вода

Спазвайте изискванията на

водоснабдителното дружество.

Съединителните звена на всички

маркучи трябва да не пропускат

вода.

Използвайте усилен маркуч с

диаметър 12,7 mm (1/2").

Не се допуска машината да бъде

включвана към водопровод за

питейна вода без възвратен вентил.

Водата, която може да протече в

обратна посока, се счита за негодна

за пиене.

Не се допуска маркучът за високо

налягане да има повреди (опасност

от внезапно пръсване). Повреден

маркуч за високо налягане трябва

да бъде заменян незабавно.

Допуска се използването само на

утвърдени от производителя

маркучи и съединения.

Маркучите за високо налягане,

арматурите и съединенията са

важни за безопасността на

машината. Използвайте само

маркучи за високо налягане,

арматури и съединения,

препоръчвани от производителя.

Към машината трябва да се подава

само чиста или филтрирана вода.

Ползване

Преди ползване

електроинструментът и

допълнителните приспособления

трябва да бъдат проверявани дали

са изправни и безопасни за работа.

Ако състоянието им не е

безупречно, използването им не се

допуска.

Не насочвайте водната струя към

себе си или към други лица, за да

почиствате облекло или обувки.

Не се допуска засмукването на

съдържащи разтворители

течности, неразредени киселини,

ацетон или разтворители,

включително бензин, разредители

за боя и нафта, тъй като

суспензиите им са леснозапалими,

взривоопасни и отровни.

OBJ_DOKU-40725-003.fm Page 178 Wednesday, February 18, 2015 9:24 AM

Български | 179

Bosch Power Tools F 016 L81 056 | (18.2.15)

При използване на

електроинструмента в зони с

повишена опасност (напр.

резервоари за гориво) трябва да

бъдат спазвани валидните в

съответния случай нормативни

документи за безопасност. Не се

допуска работата в помещения с

повишена опасност от експлозии.

Електроинструментът трябва да

бъде поставен стабилно на твърда

повърхност.

Използвайте само препоръчвани

от производителя на

електроинструмента почистващи

препарати и спазвайте указанията

за приложение и изхвърляне, както

и указанията за безопасност на

производителя.

Всички токопроводящи детайли в

зоната на работа трябва да са

защитени срещу напръскване с

вода.

Не се допуска блокирането на

спусъка на пистолета за пръскане в

положение «включено».

Носете подходящо облекло срещу

напръскване с вода. Не

използвайте машината в близост до

други лица, освен ако те не са със

защитно облекло.

За да се предпазвате от водни

пръски, дребни частици, които

могат да отхвърчат с голяма

скорост по време на работа, и/или

аерозоли, когато е необходимо,

работете с подходящи лични

предпазни средства (ЛПС) срещу

пръски от вода, напр. предпазни

очила, дихателна маска и др. п.

Високото налягане може да

предизвика отхвърчането на

дребни обекти. В зависимост от

работните условия работете с

подходящи лични предпазни

средства, напр. предпазни очила.

За избягване на увреждането от

струята под високо налягане

почиствайте автомобилни гуми и

вентили от разстояние не по-малко

от 30 cm. Първият признак за

повреда е оцветяването на гумата.

Повредени автомобилни гуми или

вентили могат да застрашат

човешки живот.

Не се допуска пръскането на

материали, съдържащи азбест и

други вредни за здравето

вещества.

Не използвайте препоръчваните

почистващи препарати

неразредени. Продуктите са

безопасни доколкото не съдържат

киселини, основи или опасни за

околната среда вещества.

Препоръчваме да съхранявате

почистващите препарати на места,

недостъпни за деца. При попадане

от препарата в очите незабавно ги

промийте обилно с вода, ако

погълнете от препарата потърсете

веднага специализирана

медицинска помощ.

Никога не използвайте

водоструйната машина без

филтър, със замърсен филтър

или с повреден филтър. При

използване на водоструйната

машина без, със замърсен или с

OBJ_DOKU-40725-003.fm Page 179 Wednesday, February 18, 2015 9:24 AM

180 | Български

F 016 L81 056 | (18.2.15) Bosch Power Tools

повреден филтър гаранцията

отпада.

След продължителна работа

металните детайли могат да се

нагорещят. Ако е необходимо,

използвайте предпазни ръкавици.

Не работете с водоструйната

машина при лоши метеорологични

условия, особено при силен вятър.

Обслужване

Лицето, което обслужва

електроинструмента, трябва да го

ползва само съобразно

предназначението му. При това

трябва да се отчитат особеностите

на конкретната ситуация.

Обръщайте специално внимание да

предпазвате намиращи се наблизо

лица, особено деца.

Допуска се електроинструментът

да се ползва само от лица, които са

запознати с начина на работа с него

или могат да представят документ,

че умеят да работят с този клас

електроинструменти. Не се

допуска с електроинструмента да

работят деца или юноши. Децата

трябва да бъдат следени да не

играят с електроинструмента.

Тази машина може да се ползва от

лица с ограничени психически,

сензорни или душевни

способности или с недостатъчни

опит и знания, при условие, че са

под непосредствен надзор или са

били запознати с начина на работа

с машината и свързаните с нея

опасности.

Не се допуска оставянето на

електоринструмента включен без

надзор.

Излизащата от дюзата за високо

налягане струя вода предизвиква

реактивна сила. Затова дръжте

пистолета за пръскане и тръбата

винаги здраво с двете ръце.

Транспортиране

Преди да пренасяте

електроинструмента, го изключете

и закрепете сигурно.

Поддържане

Преди да извършвате каквито и да е

дейности по електроинструмента,

напр. почистване, техническо

обслужване и смяна на

принадлежности, го изключвайте.

Ако електроинструментът се

захранва от мрежата, изключвайте

щепсела от контакта.

Допуска се ремонтни дейности да

бъдат извършвани само от

оторизирани сервизи на фирма

Бош.

Допълнителни приспособления и

резервни части

Допуска се използването само на

допълнителните приспособления и

резервни части, посочени от

производителя. Оригиналните

приспособления и резервни части

гарантират безпроблемното

функциониране на

електроинструмента.

OBJ_DOKU-40725-003.fm Page 180 Wednesday, February 18, 2015 9:24 AM

Български | 181

Bosch Power Tools F 016 L81 056 | (18.2.15)

Символи

Символите по-долу са важни при запознаването с

ръководството за експлоатация. Моля, прегледайте ги и

запомнете значението им. Правилната интерпретация на

символите ще Ви помогне да ползвате

електроинструмента по-добре и по-безопасно.

Предназначение на електро-

инструмента

Електроинструментът е предназначен за почистване на

повърхности и обекти на открито, напр. машини, превозни

средства и лодки, при използване на допустими

принадлежности и помощни средства, напр. посочените

от фирма Бош препарати за почистване.

Електроинструментът е предназначен за работа в

температурния диапазон между 0 °C и 40 °C.

Този продукт не е подходящ за професионални

приложения.

Технически данни

Информация за излъчван шум и вибрации

Символ Значение

Посока на движение

Маса

Вкл.

Изкл.

Lo Ниско налягане

Hi Високо налягане

Допълнителни приспособления

Водоструйна машина AQT 42-13 AQT 45-14 X

Каталожен номер 3 600 HA7 3.. 3 600 HA7 4..

Номинална консумирана мощност kW 1,9 2,1

Макс. температура на подаваната вода °C 40 40

Мин. дебит на подаваната вода l/min 6,6 7,5

Допустимо налягане MPa 13 14

Номинално налягане MPa 9 11

Дебит l/min 6 6,8

Максимално входящо налягане MPa 1 1

Функция за автоматично спиране - -

Маса съгласно EPTA-Procedure 01/2003 kg 11,4 18,5

Клас на защита /II /I

Сериен номер Вижте серийния номер (на табелката)

на водоструйната машина

При включване възниква краткотрайно намаляване на напрежението в захранващата мрежа. При неблагоприятни стечения на обстоятелствата

могат да възникнат смущения на работата на други електроуреди. При импеданс на захранващата мрежа, по-малък от 0,153 ома не би

следвало да възникват смущения.

Стойностите на излъчвания шум са определени съгласно EN 60335-2-79. 3 600 ... HA7 3.. HA7 4..

Равнището А на излъчвания от електроинструмента шум обикновено е:

равнище на звуковото налягане

равнище на мощността на звука

неопределеност K

Работете с шумозаглушители (антифони)!

dB(A)

Пълната стойност на вибрациите ah (векторната сума по трите направления) и

неопределеността K са определени съгласно EN 60335-2-79:

Генерирани вибрации ah

Неопределеност K m/s2

m/s22,0

1,5 2,0

1,5

OBJ_DOKU-40725-003.fm Page 181 Wednesday, February 18, 2015 9:24 AM

182 | Български

F 016 L81 056 | (18.2.15) Bosch Power Tools

Декларация за съответствие

Категория на продукта: 27

Техническа документация (2006/42/ЕО, 2000/14/EO)

при:

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Монтиране и работа

Включване

За Вашата сигурност

Внимание! Преди почистване и техническо

обслужване изключете

електроинструмента и извадете щепсела от

контакта. Същото се отнася и в случай, че

захранващият кабел бъде повреден,

прерязан, или се усуче.

Номиналното напрежение е 230 V AC, 50 Hz (за страни

извън ЕС 220 V или 240 V в зависимост от изпълнението).

Използвайте само удължителни кабели с допуск.

Информация можете да получите в специализираната

търговска мрежа или оторизиран сервиз.

Ако се налага да използвате удължителен кабел, той

трябва да бъде със следното напречно сечение:

– 1,5mm2 за дължина най-много до 20 m

– 2,5mm

2 за дължина най-много до 50 m

Упътване: когато се използва удължителен кабел, той

трябва да бъде със защитен проводник, който, така както е

описано в указанията за безопасна работа, през щепсела

е свързан със защитния проводник на захранващата

мрежа.

При необходимост се консултирайте с квалифициран

електротехник или най-близкото представителство на

Бош.

ВНИМАНИЕ: удължителни кабели, които не

отговарят на изискванията, могат да

застрашат безопасността Ви.

Удължителните кабели, щепселите и

съединителите трябва да са в изпълнение за

ползване на открито и да са уплътнени

срещу проникване на вода.

Контактите и щепселите трябва да са сухи и да не лежат на

земята.

За повишаване на сигурността използвайте

дефектнотоков прекъсвач (RCD) с ток на задействане най-

много 30 mA. Винаги преди работа с електроинструмента

проверявайте дефектнотоковия прекъсвач.

Ако захранващият кабел бъде повреден, ремонтът му

трябва да се извърши само в оторизиран сервиз за

електроинструменти на Бош.

3 600 ... HA7 3.. HA7 4..

С пълна отговорност ние декларираме, че описаният в раздела «Технически данни»

съответства на всички валидни изисквания на директивите 2011/65/EС, до

19 април 2016: 2004/108/EО, от 20 април 2016: 2014/30/EС, 2006/42/EО,

2000/14/EO включително на измененията им и покрива изискванията на стандартите:

EN 60335-1, EN 60335-2-79.

2000/14/EO: гарантирано ниво на мощността на звука:

Метод за оценка на съответствието съгласно Приложение V. dB(A) 95 95

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Дейност Фигура Страница

Окомплектовка 1259

Настройване на ръкохватката 2260

Включване на тръбата към пистолета

за пръскане 3261

Включване на маркуча за високо

налягане/пистолета за пръскане 4262

Поставяне на дюзата 5263-264

Подаване на вода 6264

Включване и изключване 7265

Почистете филтъра 8265

Почистете дюзата 9265

Съхраняване на пистолета 10 266

Съхраняване на пистолета/щеката/

дюзата при обслужване 11 266

Поставете маркуча в предвидената

за целта скоба 12 267

Съхраняване 13 267

Избор на допълнителни

приспособления 14 268

OBJ_DOKU-40725-003.fm Page 182 Wednesday, February 18, 2015 9:24 AM

Български | 183

Bosch Power Tools F 016 L81 056 | (18.2.15)

Указания за продукти, които не се продават във

Великобритания:

ВНИМАНИЕ: За Вашата безопасност е необходимо в

удължителния кабел да бъде включен щепселът, монтиран

на машината. Контактът на удължителния кабел трябва да

е защитен срещу напръскване с вода, да е изработен от

гума или да е гумиран. Удължителният кабел трябва да е

осигурен срещу обтягане.

Моля, внимавайте, този електроинструмент не трябва да

работи без вода.

Работа с уреда

Включване

Свържете маркуча за вода (не е включен в

окомплектовката) с крана на водопроводната мрежа и с

машината.

Уверете се, че главният пусков прекъсвач е в позиция «0»

и включете електроинструмента към захранващата

мрежа.

Отворете крана за вода.

Натиснете деблокиращия бутон (задния бутон на

ръкохватката на пистолета), за да освободите спусъка.

Натиснете и задръжте спусъка, докато водата започне да

тече равномерно и в машината и маркуча няма повече

въздух. Отпуснете спусъка. Натиснете блокиращия бутон

(предния бутон на ръкохватката на пистолета).

Завъртете пусковия прекъсвач. Насочете дюзата надолу.

Натиснете деблокиращия бутон, за да освободите

спусъка. Натиснете спусъка докрай.

Функция за автоматично спиране

Електродвигателят на машината се изключва, когато

спусъкът на ръкохватката на пистолета бъде отпуснат.

Указания за работа

Общи указания

Уверете се, че водоструйната машина е поставена на

равна повърхност.

Не опъвайте маркуча за високо налягане, респ. не

дърпайте водоструйната машина с него. Това може да

предизвика обръщането и падането на водоструйната

машина.

Не прегъвайте маркуча за високо налягане и не

преминавайте с колелата през него. Предпазвайте

маркуча за високо налягане от допир до остри ръбове и

ъгли.

Не използвайте ротационната дюза за миене на

автомобили.

Внимание! Patio Cleaners е подходящ само за ползване

върху равни повърхности! Не го използвайте на стълби

или вертикални повърхности. Никога не докосвайте

ротационната дюза, докато работи!

Указания за работа с почистващи препарати

Водоструйната машина се доставя със затваряща

капачка за съхраняване и с капачка с мерителна

щека с вентилационен отвор за работа.

С оглед опазване на околната среда препоръчваме

пестеливото използване на почистващи препарати.

Спазвайте препоръките за разреждане върху кутията на

препарата.

Доставяната с този продукт разпенваща дюза за високо

налягане има регулатор на почистващия препарат.

Регулирането се извършва в зависимост от

необходимостта.

Препоръчван метод на почистване

Стъпка 1: разтваряне на замърсяванията

Включете разпенващата дюза за високо налягане и

нанесете почистващия препарат.

Стъпка 2: Почистване на замърсяванията

Отстранете разтворените замърсявания с високо

налягане.

Упътване: При почистване на вертикални повърхности

нанасяйте почистващия препарат отдолу нагоре. При

изплакването работете отгоре надолу.

Използване с алтернативни източници на вода

Тази водоструйна машина е със система за засмукване на

водата, която позволява захранването с вода от резервоари

или естествени водоизточници. ВАЖНО е филтърът Бош на

засмукващата система да е поставен и да се почиства

редовно, както и да се засмуква само чиста вода.

Открити резервоари/съдове и естествени

водоизточници

Използвайте системата за засмукване на вода, състояща

се от:

–Сито с възвратен вентил

–Уякчен маркуч за засмукване 3 m

–Универсален щуцер за връзка към водоструйната

машина

С това приспособление водоструйната машина може да

засмуква вода на височина 0,5 m над нивото на водата.

Това може да продължи прибл. 15 секунди.

Потопете цялата дължина на 3-метровия маркуч под

водата, за да изкарате въздуха. Включете маркуча към

водоструйната машина и се уверете, че засмукващият

отвор със сито е потопен под водата.

Включете водоструйната машина и я оставете да работи

без пистолета за пръскане, докато започне да излиза

равномерна струя вода. Ако след 25 секунди все още не

излиза вода, изключете машината и проверете всички

връзки. Когато започне да излиза вода, изключете

машината и, за да започнете работа, монтирайте

пистолета за пръскане и копието.

Важно е маркучът и съединителните звена да са

качествени, да не пропускат и уплътненията да не са

увредени и нагънати. Неуплътнени съединения могат да

влошат засмукването.

OBJ_DOKU-40725-003.fm Page 183 Wednesday, February 18, 2015 9:24 AM

184 | Български

F 016 L81 056 | (18.2.15) Bosch Power Tools

Водосъдържател с кран за източване

Ако водоструйната машина се връзва към резервоар с

подходящ кран за източване, предварително към крана

трябва да се включи маркуч за вода (не е включен в

окомплектовката). Отворете предварително крана, за да

изкарате въздуха от маркуча, и едва след това го включете

към водоструйната машина.

Отстраняване на дефекти

Симптоми Възможна причина Отстраняване

Електродвигателят не се

включва Щепселът не е включен в контакта Включете щепсела

Контактът е повреден Използвайте друг контакт

Задействал се е предпазен

прекъсвач Заменете предпазния прекъсвач

Удължителният кабел е повреден Опитайте без удължителен кабел

Защитата на електродвигателя се е

задействала Оставете електродвигателя да се охлади 15 min

Замръзване Разтопете помпата, маркуча за вода или другите

приспособления

Електродвигателят спира Задействал се е предпазен

прекъсвач Заменете предпазния прекъсвач

Захранващото напрежение не е с

подходящи параметри Проверете захранващото напрежение, то трябва да

съответства на данните, посочени на табелката на

електроинструмента

Защитата на електродвигателя се е

задействала Оставете електродвигателя да се охлади 15 min

Предпазният прекъсвач се

задейства Мощността на предпазния

прекъсвач е твърде малка Включете електроинструмента към верига, която

осигурява достатъчна мощност за работата на

водоструйната машина

Електродвигателят работи, но

няма налягане Дюзата е частично запушена Почистете дюзата

Чува се шум от

електродвигателя, но няма

действие

Недостатъчно захранващо

напрежение Проверете дали напрежението на захранващата

мрежа съответства на данните на табелката.

Твърде ниско напрежение поради

използване на удължителен кабел Проверете дали удължителният захранващ кабел е

подходящ

Електроинструментът не е бил

използван продължително време Обърнете се към оторизиран сервиз за

електроинструменти на Бош

Проблеми с функцията за

автоматично изключване Обърнете се към оторизиран сервиз за

електроинструменти на Бош

Пулсиращо налягане Има въздух в маркуча за вода или в

помпата Оставете водоструйната машина да работи с

отворен пистолет за пръскане, отворен кран за

водата и дюза, настроена на ниско налягане, докато

струята стане равномерна

Захранването с вода не е добро Уверете се, че параметрите на водопроводната

мрежа съответстват на стойностите, посочени в

раздела Технически данни. Най-малките маркучи,

които могат да се използват, са с диаметър 1/2" или

Ø 13 mm

Водният филтър се е запушил Почистете водния филтър

Маркучът за вода е усукан или

прегънат Изправете маркуча

Маркучът за високо налягане е

твърде дълъгДемонтирайте маркуча за високо налягане,

максималната му дължина трябва да е 7 m

OBJ_DOKU-40725-003.fm Page 184 Wednesday, February 18, 2015 9:24 AM

Български | 185

Bosch Power Tools F 016 L81 056 | (18.2.15)

Поддържане и сервиз

Техническо обслужване

Преди да извършвате каквито и да е дейности по

електроинструмента, изключвайте щепсела от

мрежата.

Упътване: Изпълнявайте следните процедури по

поддръжка редовно, за да си осигурите дълготрайно и

надеждно ползване на електроинструмента.

Периодично проверявайте електроинструмента за

очевидни дефекти, като разхлабени съединения и

износени или повредени детайли.

Уверете се, че капаците и предпазните съоръжения са

изправни и са монтирани правилно. Преди използване

извършвайте евентуално необходими ремонтни дейности

или техническо обслужване.

Ако въпреки прецизното производство и внимателно

изпитване електроинструментът се повреди, ремонтът

трябва да бъде извършен в оторизиран сервиз за

електроинструменти на Бош.

Когато се обръщате с въпроси към представителите,

винаги посочвайте 10-цифрения каталожен номер,

изписан на табелката на електроинструмента.

След ползване/съхраняване

Изключете пусковия прекъсвач и натиснете спусъка, за

освободите налягането от маркуча за високо налягане.

Почистете водоструйната машина външно с мека четка и

кърпа. Не се допуска използването на вода, разтворители

и почистващи препарати. Почистете всички

замърсявания, особено по вентилационните отвори на

електродвигателя.

Съхраняване след края на сезона: Изпразнете всичката

вода от помпата, като оставите електродвигателя да

работи няколко секунди и натиснете спусъка.

Не поставяйте върху машината други предмети.

Съхранявайте машината в помещение, в което няма

опасност от замръзване.

Уверявайте се, че при прибиране захранващите кабели не

са притиснати. Не прегъвайте маркуча за високо налягане.

Сервиз и технически съвети

www.bosch-do-it.com

Роберт Бош EООД – България

Бош Сервиз Център

Гаранционни и извънгаранционни ремонти

бyл. Черни връx 51-Б

FPI Бизнес център 1407

1907 София

Тел.: (02) 9601061

Тел.: (02) 9601079

Факс: (02) 9625302

www.bosch.bg

Опазване на околната среда

Вредни за околната среда химикали не трябва да попадат

в почвата, в подпочвените води, във водоеми, реки и т.н.

При използване на почистващи препарати спазвайте

стриктно посочените на опаковката стойности за

концентрацията им.

При почистване на моторни превозни средства спазвайте

местните разпоредби: не трябва да се допуска попадането

на машинно масло в подпочвените води.

Бракуване

Водоструйната машина, принадлежностите й и опаковките

трябва да бъдат предавани за оползотворяване на

съдържащите се в тях суровини.

Не изхвърляйте водоструйни машини при битовите

отпадъци!

Само за страни от ЕС:

Съгласно Европейска директива

2012/19/EC относно излязла от употреба

електрическа и електронна апаратура и

утвърждаването й като национален закон

електрическите и електронни устройства,

които не могат да се използват повече,

трябва да се събират отделно и да бъдат

подлагани на подходяща преработка за оползотворяване на

съдържащите се в тях суровини.

Правата за изменения запазени.

Налягането е равномерно, но

твърде ниско

Упътване: някои от

приспособленията

предизвикват ниско налягане

Дюзата е износена Заменете дюзата

Спирателният кран е износен Натиснете спусъка 5 пъти последователно

Електродвигателят работи, но

налягането е ограничено или

няма работно налягане

Няма подаване на вода Включете подаването на вода

Филтърът е запушен Почистете филтъра

Дюзата е запушена Почистете дюзата

Водоструйната машина се

включва сама Помпата или пистолетът за

пръскане не са уплътнени Обърнете се към оторизиран сервиз за

електроинструменти на Бош

Машината пропуска вода Помпата не е уплътнена Малко протичане на вода е допустимо; при по-

интензивен теч се обърнете към оторизиран сервиз

Симптоми Възможна причина Отстраняване

OBJ_DOKU-40725-003.fm Page 185 Wednesday, February 18, 2015 9:24 AM

186 | Македонски

F 016 L81 056 | (18.2.15) Bosch Power Tools

Македонски

Безбедносни напомени

Толкување на симболите

Општи безбедносни правила.

Никогаш не насочувајте ја

пералката директно кон

луѓе, животни,

електрични уреди или компоненти.

Внимание: Високопритисните

пералки можат да бидат опасни, ако

се користат несоодветно.

Во склад со важечките

прописи уредот не смее да

се користи прикачен

директно на водоводната мрежа

без системски сепаратор.

Користете системски сепаратор

како ИЕЦ 61770 Вид БА.

Водата којашто минува низ

системски сепаратор веќе не е

погодна за пиење.

Безбедносни правила за

високопритисната пералка

Прочитајте ги сите

напомени и упатства за

безбедност. Грешките

настанати како резултат од

непридржување до безбедносните

напомени и упатства може да

предизвикаат електричен удар,

пожар и/или тешки повреди.

Внимателно прочитајте ги

упатствата и предупредувањата,

бидејќи содржат важни

информации за безбедна работа.

Освен информациите дадени во

упатството за ракување,

почитувајте ги и општите

безбедносни правила и прописите

за превенција на незгоди.

Приклучување на струја

Волтажата прикажана на

натписната плочка мора да биде

иста со волтажата на електричната

мрежа.

Советуваме овој уред да биде

приклучен на струја преку утикач

со заштитен уред за заостаната

струја што се активира при

промена на јачината на струјата од

30 mA.

Исклучувајте ја машината од

напојување секогаш кога не ја

користите, па макар и само на

кратко.

Електричната инсталација мора да

биде во склад со стандардот

IEC 60364-1.

Ако кабелот е оштетен, мора да

биде заменет од страна на

произведувачот, неговиот

овластен сервисер или подеднакво

квалификуван сервис, со цел да се

избегне незгода.

Ниикогаш не допирајте го утикачот

со мокри раце.

Не извлекувајте го кабелот од

утикачот додека машината работи.

Не газете ги, не превиткувајте ги и

не тегнете ги напојниот или

продолжниот кабел, бидејќи на тој

начин можат да се оштетат.

Заштитете го кабелот од топлина,

масло и оштри рабови.

Не користете ја машината ако се

оштетени некои важни делови,

OBJ_DOKU-40725-003.fm Page 186 Wednesday, February 18, 2015 9:24 AM

Македонски | 187

Bosch Power Tools F 016 L81 056 | (18.2.15)

како на пример високопритисното

црево, пиштолот или некој од

сигурносните прекинувачи.

Внимание: Несоодветните

продолжни кабли можат да бидат

опасни.

Ако користите продолжен кабел,

врската меѓу продолжниот и

напојниот кабел мора да биде

водоотпорна. Продолжниот кабел

мора да има попречен пресек

според спецификациите во

упатството за работа и да биде

заштитен од вода. Врската не смее

да се наоѓа во вода.

Кога се менува напојниот кабел или

некој негов дел, заштитата од вода

или механичката стабилност на

машината мора во потполност да се

чуваат.

Приклучок на вода

Почитувајте ги важечките прописи

на Вашиот снабдевач.

Сите приклучни црева мораат да

имаат соодветни непропусни

спојки.

Доводното црево мора да биде со

минимална големина од 12,7 mm

(1/2").

Уредот никогаш не треба да се

користи споен директно на

водоводната мрежа без повратен

вентил. Водата што поминала низ

повратниот вентил повеќе не е

исправна за пиење.

Високопритисното црево не смее

да се користи ако е оштетено

(опасност од пукање). Оштетеното

високопритисно црево мора

веднаш да се замени. Користете

само црева и спојки коишто ги

препорачува произведувачот на

уредот.

Високопритисните црева, фитинзи

и спојки се важни за безбедно

ракување со уредот. Употребувајте

само црева, фитинзи и спојки

коишто ги препорачува

произведувачот на уредот.

За напој користете само чиста или

филтрирана вода.

Примена

Пред употреба проверете дали

уредот и дополнителната опрема се

во фунционална состојба и дали се

безбедни за употреба. Не

користете го уредот доколку не е во

одлична состојба.

Не насочувајте го млазот кон себе

или кон други со цел за чистење на

облеката или обувките.

Не користете го уредот со течни

растворувачи, неразредени

киселини, ацетон или други

средства како бензин, разредувачи

или горивна нафта, бидејќи

нивните испарувања се лесно

запалливи, експлозивни и отровни.

Доколку уредот се користи на

места со намалена безбедност (на

пример на нафтно

преточувалиште) следете ги

соодветните безбедносни мерки.

Употребата е забранета на места на

коишто постои опасност од

експлозија.

Уредот мора да се стави на цврста

подлога.

Употребувајте само детергенти

коишто ги препорачува

OBJ_DOKU-40725-003.fm Page 187 Wednesday, February 18, 2015 9:24 AM

188 | Македонски

F 016 L81 056 | (18.2.15) Bosch Power Tools

произведувачот на уредот и

следете ги упатствата за употреба,

одлив и безбедност дадени од

произведувачот на детергентот.

Сите компоненти во работниот

простор коишто пренесуваат струја

мора да бидат заштитени од

прскање на вода.

При користењето на уредот,

прекинувачот пиштолот не смее да

биде заглавено на позицијата «ON».

Носете соодветно заштитно одело

од прскање на вода. Не работете со

уредот во близина на луѓе коишто

не носат заштитно одело.

Ако е неопходно, носете хемиско-

техничко заштитна (ХТЗ) опрема,

на пример наочари или маска што

штити од прскање на вода,

честички или аеросоли.

Некои предмети можат да

отскокнат поради високиот

притисок на млазот. Ако е

потребно, носете лична заштита, на

пример заштитни наочари.

Автомобилските гуми и нивните

вентили се чистат на оддалеченост

од најмалку 30 цм.

Во спротивно високиот притисок

на млазот може да ги оштети. Прв

знак на оштетување на гума или

вентил е промена на нивната боја.

Оштетените автомобилски гуми и

нивните вентили се опасни по

живот.

Не прскајте азбестни и други

материјали коишто се штетни по

здравјето.

Не мористете нерастворени

детергенти. Безбедни средства за

работа се оние што не содржат

киселини, алкали или состојки

штетни по околината.

Препорачуваме детергентите да се

чуваат вон дофат на деца. Ако

детергентот дојде во контакт со

очите, веднаш исплакнете ги со

многу вода; ако се проголта

детергент, веднаш обратете се кај

лекар.

Никогаш не користете го уредот

без филтер или со оштетен или

валкан филтер. Користењето на

уредот без филтер, или со оштетен

или валкан филтер, може да ја

поништи гаранцијата.

После долга употреба, металните

делови можат да се вџештат. По

потреба носете заштитни ракавици.

Избегнувајте перење со вода под

висок притисок при лоши

временски услови, на пример кога

постои ризик од грмотевици.

Ракување

Ракувачот мора да ракува со

уредот во склад со прописите. При

ракувањето со уредот мора да ги

земе пред вид конкретните услови.

При работата мора да внимава на

другите личности, а посебно на

децата.

Уредот треба да го користат само

личности обучени за таква работа,

или личности коишто се тестирани

и покажале способност за

ракување со уредот. Уредот не

смеат да го користат деца или

млади. Надгледувајте ги децата за

да се осигурате дека не си играат со

уредот.

OBJ_DOKU-40725-003.fm Page 188 Wednesday, February 18, 2015 9:24 AM

Македонски | 189

Bosch Power Tools F 016 L81 056 | (18.2.15)

Личности со смалени физички,

сензорни или ментални

способности, како и личностите без

искуство смеат да го користат

уредот доколку им е обезбеден

адекватен надзор или упатства за

безбедно користење на уредот и

коишто го разбираат ризикот од

таквото ракување.

Вклучениот уред никогаш не треба

да биде оставен без надзор.

Високопритисниот млаз вода

којшто излегува од пиштолот

предизвикува отфрлање на раката.

Затоа пиштолот и копјето за

прскање треба да се држат цврсто

со двете раце.

Транспорт

Пред транспорт исклучете го и

обезбедете го уредот.

Одржување

Пред секое чистење, одржување

или замена на делови, искучете го

уредот. Аkо уредот работи

приклучен на електрична мрежа,

извадете го напојниот кабел од

утикачот.

Поправките на уредот се вршат

само во овластен Бош сервис.

Додатна опрема и резервни делови

Може да се користат само додатна

опрема и резервни делови

одобрени од произведувачот на

уредот. Оригиналната додатна

опрема и оригиналните резервни

делови гарантираат дека уредот

може да се користи безбедно и без

расипување.

Ознаки

Следните ознаки се важни за читање и разбирање на

упатството за употреба. Запаметете ги ознаките и нивното

значење. Вистинската интерпретација на ознаките Ви

помага подобро и побезбедно да го користите

електричниот апарат.

Употреба со соодветна намена

Уредот е соодветен за чистење места и објекти на

отворено, за алати, превозни средства и пловила, доколку

се користи соодветна додатна опрема и детергенти

одобрени од Бош.

Уредот е наменет да се користи на амбиентална

температура од 0 °C до 40 °Cтепени Целзиусови.

Овој производ не е наменет за професионална употреба.

Технички податоци

Ознака Значење

Правец на движење

Тежина

Вклучено

Исклучено

Lo Низок притисок

Hi Висок притисок

Опрема

Високопритисна пералка AQT 42-13 AQT 45-14 X

Број на дел/артикл 3 600 HA7 3.. 3 600 HA7 4..

Номинална јачина kW 1,9 2,1

Влезна тепература макс. °C 40 40

Прилив на вода мин. l/min 6,6 7,5

Дозволен притисок MPa 13 14

Номинален притисок MPa 9 11

Процесот на вклучување создава краткотрајно паѓање на напонот. Неповолните мрежни услови може да предизвикаат пречки на другите

уреди. При електрични импенданси помали од 0,153 омови нема пречки.

OBJ_DOKU-40725-003.fm Page 189 Wednesday, February 18, 2015 9:24 AM

190 | Македонски

F 016 L81 056 | (18.2.15) Bosch Power Tools

Информации за бучава/вибрации

Изјава за сообразност

Категорија на производ: 27

Техничка документација (2006/42/EC, 2000/14/EC) при:

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Монтажа и користење

Проток l/min 6 6,8

Максимален влезен притисок MPa 1 1

Аутостоп функција- -

Тежина согласно EPTA-Procedure 01/2003 кг 11,4 18,5

Класа на заштита /II /I

Сериски бројВидете го серискиот број (натписна плочка) на

високопритисната пералка

Вредностите на емисија на бучава одредени во согласност со EN 60335-2-79. 3 600 ... HA7 3.. HA7 4..

Измерените А-вредности на врева изнесуваат просечно:

Звучна јачина

Звучен притисок

Несигурност K

Носете звучна заштита!

dB(A)

Вкупната вредност на вибрациите ah (векторски збир на трите правци) и несигурноста K

утврдени се во согласност со стандардот EN 60335-2-79:

Вкупна вредност на вибрациите ah

Несигурност K m/s2

m/s22,0

1,5 2,0

1,5

3 600 ... HA7 3.. HA7 4..

Изјавуваме на сопствена одговорност, дека производот опишан во «Технички

податоци» соодветствува на сите применливи одредби од директивите 2011/65/EU, до

19. април 2016: 2004/108/EC, од 20. април 2016: 2014/30/EU, 2006/42/EC,

2000/14/EC вклучително нивните измени и е сообразен со следните норми:

EN 60335-1, EN 60335-2-79.

2000/14/EC: Гарантирана јачина на звук:

Процедура за верификација на конформитетот V. dB(A) 95 95

Високопритисна пералка AQT 42-13 AQT 45-14 X

уреди. При електрични импенданси помали од 0,153 омови нема пречки.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Цел на користењето Слика Страна

Обем на испорака 1259

Прилагодување на рачката 2260

Поврзување на копјето со пиштолот 3261

Поврзување на високопритисното

црево/пиштолот 4262

Прицврстување на млазницата 5263-264

Приклучок на вода 6264

Вклучување/исклучување7265

Чистење на филтерот 8265

Чистење на копјето 9265

Чување на пиштолот 10 266

Чување на пиштолот/копјето/

млазницата за време на употреба 11 266

Поставување на цревото во отворот за

црево 12 267

Складирање13 267

Бирање на опрема 14 268

Цел на користењето Слика Страна

OBJ_DOKU-40725-003.fm Page 190 Wednesday, February 18, 2015 9:24 AM

Македонски | 191

Bosch Power Tools F 016 L81 056 | (18.2.15)

Вклучување

За Ваша безбедност

Внимание! Пред чистење или редовно

одржување, уредот исклучете го од

електрично напојување. Истото важи и ако

кабелот е оштетен, прекинат или сплеткан.

Работен напон е 230 V AC, 50 Hz (за не-ЕУ земји, 220 V,

240 V, во зависност од верзијата). Користете само

одобрени продолжни кабли. Повеќе информации околу

тоа можете да добиете кај овластениот застапник на Бош.

Кога сакате да ја користите високопритисната пералка со

продолжен кабел, димензиите на кабелот треба да

изнесуваат:

– За максимална должина на кабелот 20 м пресекот треба

да изнесува 1,5 мм2

– За максимална должина на кабелот 50 м пресекот треба

да изнесува 2,5 мм2

Забелешка: Ако користите продолжен кабел, тој мора да

биде заземјен преку напојната мрежа, во склад со

важечките прописи.

За дополнителни иформации контактирајте лиценциран

електричар или најблискиот Bosch сервис.

ПРЕДУПРЕДУВАЊЕ: Несоодветните

продолжни кабли можат да бидат опасни.

Продолжниот кабел, утикачот и спојот со

продолжниот кабел мораат да бидат

водоотпорни.

Споевите на каблите треба да бидат суви и да не лежат во

вода.

За подобра безбедност користете резидуален уред (РЦД)

кој се активира на отстапување од 30 mA. Резидуалниот

уред треба да се проверува пред секоја употреба.

Доколку напојниот кабел е оштетен мора да го поправи

Бош електричар.

Предупредување за производите кои не се за Британски

пазар предвидени:

ВНИМАНИЕ: За Ваша безбедност машината треба да се

користи со продолжен кабел. Спојот со продолжниот

кабел мора да биде заштитен од прскање, направен од

гума или обложен со гума. Продолжниот кабел мора да се

користи со автоматски намотувач.

Имајте на ум дека овој уред не смее да работи без вода.

Употреба

Вклучување

Монтирајте го доводното црево (не е вклучено со самата

машина) на славина и на уредот.

Осигурајте се дека прекинувачот е во положба «0» и

поврзете го уредот на струја.

Отворете ја славината.

Откочете го безбедносниот откочувач (на задната страна

од дршката на пиштолот) за до го ослободите чкрапалото,

местејќи го на позиција. Притиснете го чкрапалото и

држете го така се додека водата не протече непрекинато и

додека се не истисне целиот воздух од уредот и од

високопритисното црево. Пуштете го чкрапалото.

Притиснете го безбедносниот закочувач (на предната

страна од дршката на пиштолот).

Свртете го главниот прекинувач. Насочете го пиштолот

надолу. Притиснете го безбедносниот откочувач за да го

ослободите чкрапалото. Притиснете го чкрапалото до

крај.

Аутостоп функција

Моторот на уредот автоматски се исклучува кога се

отпушта чкрапалото.

Совети при работењето

Општи упатства

Осигурајте се дека притисната пералка е на ниво со подот.

Не тегнете го високопритисното црево и не влечете ја

високопритисната пералка за цревото. Во таков случај

пералката не е стабилна и може да се преврти.

Не газете го високопритсното црево и не возете преку

него. Заштитете го високопритисното црево од оштри агли

и рабови.

Не користете ротациони млазници за миење на

автомобил.

Предупредување! Мијалките за тераси се погодни само

за чистење равни површини! Не користете ги за скали и

вертикални површини. Никогаш не допирајте ја

ротирачката млазница додека работи!

Совети за работа со детергенти

Користете само детергенти соодветни за употреба

со високопритисни пералки.

Препорачуваме штедлива употреба на детергент, со цел

на заштита на животната средина. Прочитајте го

упатството за растворање на детергентот.

Со оваа високопритисна пералка вклучено се продава и

лизгач за дозирање на детергентот. Регуллирањето се

врши според потребата.

Препорачан начин на чистење

Чекор 1: Натопете ја нечистотијата

Монтирајте го додатокот за пена и повремено нанесувајте

детергент.

Чекор 2: Отстранување на нечистотијата

Испрскајте ја олабавената нечистотија со јак млаз.

Напомена: Чистете оддолу нагоре. Плакнете одгоре

надолу.

Користење на алтернативни извори на вода

Оваа високопритисна пералка е самостоечка и дава

можност за црпење вода од резервари и извори. Многу е

ВАЖНО Бош филтерот да е исчистен и да се употребува

само чиста вода.

OBJ_DOKU-40725-003.fm Page 191 Wednesday, February 18, 2015 9:24 AM

192 | Македонски

F 016 L81 056 | (18.2.15) Bosch Power Tools

Отворени резервари и природни извори

Употребувајте го додатокот за самостојно дозирање, кој се

состои од:

–Влезна цедилка со неповратен вентил

–3м ојачано црево

–Универзална спојка за чистење под притисок

Со овој додаток високопритисната пералка може да

исфрла вода 0,5 m над нивото на водата. Ова може да трае

15 секунди.

Целосно потопете го трометражното црево во вода за да

излезе од него сиот воздух. Поврзете го трометражното

црево со високопритисната пералка и осигурајте се дека

влезната цедалка останува во вода.

Оставете ја високопритисната пералка да работи без

пиштолот за пркање, додека од цревото не потече

рамномерен млаз вода. Ако таков млаз не се постигне за

25 секунди, престанете и проверете ги сите спојки. Ако

водата истекува, згаснете ја високопритисната пералка и

монтирајте го пиштолот и копјето.

Важно е цревото и спојките да се квалитетни, во добра

состојба, цврсто и правилно монтирани. Неприцврстените

спојки можат да предизвикаат лошо функционирање.

Резервари со чешми

Ако високопритисната пералка се поврзува со

резервоарот преку чешма, прво монтирајте го

соодветното црево на чешмата од резерварот (не е

приложено). Отворете ја чешмата, пуштете да излезе

целиот воздух од цревото, па потоа поврзете го цревото во

високопритисната пералка.

Отстранување грешки

Проблем Можна причина Решение

Моторот не се вклучува Уредот не е вклучен на струјаВклучете го уредот на струја

Утикачот е неисправен Користете друг утикач

Прегорен осигурувач Заменете го осигурувачот

Продолжниот кабел е оштетен Пробајте без продолжен кабел

Активирана е заштитата на

моторот од прегревањеОставете го моторот да се лади 15 минути

ЗамрзнувањеПуштете да се одмрзнат пумпата, доводното црево и

останатите делови.

Моторот престанува со

работа Прегорен осигурувач Заменете го осигурувачот

Погрешна волтажаПроверете на натписната плочка дали волтажата на

напојната мрежа е соодветна

Активирана е заштитата на

моторот од прегревањеОставете го моторот да се лади 15 минути

Прегорен осигурувач Преслаб осигурувач Поврзете ја високопритисната пералка на електрично

коло со соодветна јачина

Моторот работи, но нема

притисок Млазницата е делумно запушена

или заглавена Чистење на копјето

Се слуша дека моторот

работи, но нема ниедна

функција

Несоодветно снабдување со

енергијаПроверете на натписната плочка дали волтажата на

напојната мрежа е соодветна.

Губење на напонот поради

несоодветен проболжен кабел Проверете дали продолжниот кабел е соодветен

Уредот не е користен долго време Обратете се кај овластениот застапник на Бош

Проблеми со автостоп функцијата Обратете се кај овластениот застапник на Бош

Пулсирачки притисок Воздух во пумпата или во цревото Вклучете ја пералката со отворен пиштол, отворена

млазница, отворена славина и со низок притисок, се

додека не се воспостави стабилен притисок

Несоодветен довод на вода Проверете дали доводот на вода одговара со

спецификациите. Големината на пресекот на

доводното црево треба да изнесува најмалку 1/2''

односно 13 мм

Запушен воден филтер Исчистете го водениот филтер

Притиснато или свиткано доводно

црево Исправете го доводното црево

Предолго високопритисно црево Откачете го продолжетокот на високопритисното црево.

Должината на цревото треба да изнесува најмногу 7 м

OBJ_DOKU-40725-003.fm Page 192 Wednesday, February 18, 2015 9:24 AM

Македонски | 193

Bosch Power Tools F 016 L81 056 | (18.2.15)

Одржување и сервис

Одржување

Згаснете ги сите функции на уредот, исклучете го од

електрично напојување и од довод на вода.

Напомена: Следниве операции извршувајте ги редовно, за

да обезбедите долготрајна и сигурна употреба на уредот.

Редовно проверувајте го уредот за очигледни

недостатоци, како што се лабави фитинзи и истрошени

или оштетени делови.

Проверете дали се неоштетени и исправно поставени сите

штитници и капаци. Пред употреба извршете ги

неопходните поправки и замени.

Доколку и покрај ригорозното производство и проверки

се случи уредот да е неисправен, поправките треба да се

вршат кај овластен сервисер за Бош уреди за градина.

Секогаш при кореспонденција или нарачка на резервни

делови наведете го десетцифрениот сериски број што се

наоѓа на натписната плочка.

После употреба/Складирање

Исклучете го главниот прекинувач и притиснете го

чкрапалото за да го испразните високопритисното црево.

Исчистете ја пералката однадвор користејќи мека четка

или крпа. Не употребувајте вода, разредувачи или полир-

пасти. Отстранете ги сите отпадоци, особено оние на

филтерот за воздух на моторот.

Складирање на крај на употребната сезона: Отстранете ја

цела вода од пумпата, додека моторот работи неколку

секунди и држете го притиснато чкрапалото.

Не држете други предмети на уредот.

Уредот чувајте го на место каде што не може да замрзне.

Осигурајте се при складирањето кабелот не е притиснат.

Не притискајте го високопритисното црево.

Сервисна служба и совети при користење

www.bosch-do-it.com

Македонија

Д.Д.Електрис

Сава Ковачевиќ 47Њ, број 3

1000 Скопје

Е-пошта: dimce.dimcev@servis-bosch.mk

Интернет: www.servis-bosch.mk

Тел./факс: 02/ 246 76 10

Моб.: 070 595 888

Заштита на околината

Хемикалии опасни по животната средина не смее да се

испуштаат во почвата, подземните води, бари, реки и

слично.

При користењето детергенти прочитајте го упатството за

употреба и почитувајте го размерот препорачан за

нивното разредување.

При миењето на моторни возила треба да се почитуваат

важечките прописи: Моторно масло и други мазива не

смее да се испуштаат во подземните води.

Отстранување

Високопритисната пералка, додатната опрема и

амбалажата треба да се сортираат за рециклажа.

Високопритисната пералка не се фрла со комуналниот

отпад!

Само за земји во рамки на ЕУ

Според Европската директива

2012/19/EU за отпадна електрична и

електронска опрема и нејзината

имплементација во државното право,

отпадната електрична и електронска

опрема мора посебно да се сортира и да

се складишти на еколошки прифатлив

начин.

Се задржува правото на промена.

Равномерен, но пренизок

притисок

Забелешка: Некои додатоци

можат да предизвикаат

низок притисок

Истрошена млазница Заменете ја млазницата

Истрошен старт/стоп вентил Пет пати брзо притиснете го чкрапалото

Моторот работи, но има мал

или нема никаков притисок Уредот не е поврзан на вода Пуштете ја водата

Запушен воден филтер Чистење на филтерот

Запушена млазница Исчистете ја млазницата

Пералката се вклучува

самата од себе Пумпата или пиштолот пропуштаат

вода Обратете се кај овластениот застапник на Бош

Уредот пропушта вода Пумпата пропушта вода Мало пропуштање е дозволено; при поголеми

пропуштања контактирајте го овластениот застапник

Проблем Можна причина Решение

OBJ_DOKU-40725-003.fm Page 193 Wednesday, February 18, 2015 9:24 AM

194 | Srpski

F 016 L81 056 | (18.2.15) Bosch Power Tools

Srpski

Uputstva o sigurnosti

Objašnjenja simbola sa slika

Opšte uputstvo o opasnosti.

Ne usmeravajte mlaz vode

nikada na ljude, životinje,

uredjaj ili električne

delove.

Pažnja: Mlaz visokog pritiska može biti

opasan, ako se zloupotrebi.

Prema važećim propisima

nesme uredjaj da se

priključuje bez razdvajanja

sistema na mrežu pijaće vode.

Upotrebite jedan razdvajač sistema

prema IEC 61770 Typ BA.

Voda koja teče kroz razdvajač

sistema, nije više pijaća voda.

Sigurnosna uputstva za čistač

visokog pritiska

Čitajte sva upozorenja i

uputstva. Propusti kod

pridržavanja upozorenja i

uputstava mogu imati za posledicu

električni udar, požar i/ili teške povrede.

Tablice za opomenu i pažnju

nameštene na uredjaju daju važna

uputstva za rad bez opasnosti.

Pored uputstava u uputstvu za rad

moraju se uzeti u obzir opšti propisi o

sigurnosti i sprečavanju nesreća.

Priključak struje

Napon izvora struje mora se poklopiti

sa podacima na tipskoj pločici uređaja.

Preporučuje se da se ova mašina

priključi samo na utičnicu koja je

osigurana sa 30 mA strujnom

zaštitom pri kvaru.

Izvucite utikač iz utičnice, čak ako

aparat ostavljate bez nadzora na

kratko.

Električno snabdevanje napononom

mora odgovarati IEC 60364-1.

Ako je potrebna zamena priključnog

voda, onda to treba da izvrši

proizvodjač, njegov stručan servis ili

neka za to stručna osoba., da bi

izbegli opasnosti po sigurnost.

Mrežni utikač nikada ne dodirujte

golim rukama.

Ne izvlačite mrežni utikač za vreme

rada sa uredjajem.

Preko mrežnog priključnog kabela ili

produžnog kabela nemojte voziti, ne

gnječite ga niti navlačite, jer bi se

mogao oštetiti. Zaštitite kabl od

izvora toplote, ulja i oštrih ivica.

Ne koristite uredjaj ako su mrežni

kabl ili važni delovi kao crevo visokog

prisiska, pištolj za prskanje ili

sigurnosni uredjaji oštećeni.

Pažnja: Ne mogu produžni kablovi

koji odgovraju propisima biti opasni.

Pri upotrebi produžnog kabla moraju

utikač i spojnica biti konstrukcije

zaštićene od vode. Produžni kabl

mora imati presek voda prema

podacima uputstva za rad i biti

zaštićeni od prskajuće vode. Utična

veza nesme biti u vodi.

Kada se menjaju utikači na kablu za

snabdevanjem strujom ili za

produžavanje, mora ostati sačuvana

zaštita od prskanje vodom i

mehanička stabilnost.

OBJ_DOKU-40725-003.fm Page 194 Wednesday, February 18, 2015 9:24 AM

Srpski | 195

Bosch Power Tools F 016 L81 056 | (18.2.15)

Priključak vode

Obratite pažnju na propise Vašeg

preduzeća za snabdevanje vodom.

Spoj zavrtnjem svih priključnih creva

mora biti zaptiven.

Upotrebljavajte samo ojačano crevo

sa presekom od 12,7 mm (1/2").

Uredjaj ne bi trebao nikada da se

priključuje na snabdevanje pijaćom

vodom bez prelivnog ventila. Voda

koja je tekla kroz prelivni ventil

smatra se da nije za pijenje.

Crevo visokog pritiska nesme da se

ošteti (opasnost od pucanja).

Oštećeno crevo visikog pritiska mora

neodložno da se zameni. Smeju se

upotrebljavati samo creva i veze koje

je preporučio proizvodjač.

Creva visokog pritiska, armature i

spojnice su za sigurnost uredjaja

važni. Upotrebljavajte samo creva,

armature i spojnice koje je

preporučio proizvodjač.

Na priključku za vodu sme se koristiti

samo čista ili filtrirana voda.

Primena

Uredjaj sa priborom se mora pre

upotrebe prekontrolisati u pogledu

dobrog stanja i radne sigurnosti. Ako

stanje nije besprekorno, nesme se

koristiti.

Ne usmeravajte mlaz vode na sebe ili

druge da bi očistili odelo ili obuću.

Ne smeju se usisavati tečnosti koje

sadrže rastvarače, nerazblažene

kiseline, aceton ili rastvarači

uključujući benzin, razredjivači za

boju i ulje za grejanje, pošto su

njihova isparenja zapaljiva,

eksplozivna i otrovna. Pri upotrebi

uredjaja u opasnim područjima (na

primer benzinskim pumpama) mora

se obratiti pažnja na sigurnosne

propise. Rad u prostorijama

ugroženih eksplozijama je zabranjen.

Uredjaj mora imatu stabilnu podlogu.

Pri upotrebi uredjaja u opasnim

područjima (na primer benzinskim

pumpama) mora se obratiti pažnja na

odgovarajuće sigurnosne propise.

Rad u prostorijama gde postoji

opasnost od eksplozija je zabranjen.

Uredjaj mora imati jednu stabilnu

podlogu.

Upotrebljavajte sredstva za čišćenje

samo koja je preporučio proizvodjač

uredjaja i obratite pažnju na uputstvo

o primeni, uklanjanju djubreta i

uputstva – opomene proizvodjača.

Svi delovi koji provode struju u

radnom području moraju biti

zaštićeni od prskanja vode.

Poluga za uključivanje pištolja nesme

da se u radu čvrsto stegne u položaju

„ON“.

Nosite pogodno zaštitno odelo protiv

prskanja vode. Ne koristite uredjaj u

dometu osoblja, čak i ako nose

zaštitno odelo.

Nosite ako je potrebno pogodnu

zaštitnu opremu (PSA) protiv

prskanja vode. Na primer zaštitne

naočare, zaštitnu masku od prašine

itg. da bi se zaštitili od vode, čestica

i/ili aerosola, koji bi se odvajali od

predmeta.

Visoki pritisak može objekte odbiti

nazad. Nosite ako je potrebno

OBJ_DOKU-40725-003.fm Page 195 Wednesday, February 18, 2015 9:24 AM

196 | Srpski

F 016 L81 056 | (18.2.15) Bosch Power Tools

pogodnu ličnu opremu, na primer

zaštitne naočare.

Radi izbegavanja oštećenja usled

mlaza pod visokim pritiskom čistite

gume vozila/ventile samo sa

najmanjim rastojanjem od 30 cm.

Prvi znak za ovo je promena boje

gume. Oštećene gume vozila/ventili

su opasni po život.

Materijali koji sadrže azbest i drugi

koji sadrže materije koje ugrožavaju

zdravlje, ne smeju se prskati.

Preporučena sredstva za čišćenje ne

upotrebljavajte nerazblažena.

Proizvodi su utoliko sigurniji, pošto

oni ne sadrže kiseline, lužine ili

materije štetne po okolinu.

Preporučujemo, da čuvate sredstva

za čišćenje dalje od dece. Pri

kontaktu sredstava za čišćenje sa

očima odmah dobro isperite vodom,

pri gutanju odmah konsultujte lekara.

Ne upotrebljavajte nikada uredjaj

za čišćenje visokog pritiska bez

filtera, sa isprljanim filterom ili sa

oštećenim filterom. Kod upotrebre

uredjaja za čišćenje sa velikim

pritiskom bez ili sa isprljanim ili

oštećenim filterom gasi se garancija.

Metalni delovi se mogu posle duže

upotrebe zagrejati. Ako je potrebno

nosite zaštitne naočare.

Kod loših vremenskih uslova

posebno kod oluje koja dolazi ne

radite sa čistačem visokog pritiska.

Rad

Radnik sme koristiti uredjaj samo

prema svrsi. Moraju se uzeti u obzir i

karakteristike okoline. U radu svesno

pazite na druge osobe, posebno

decu.

Uredjaj smeju koristiti samo osobe

koje su obučene u korišćenju i

rukovanju ili osobe koje mogu

pribaviti dokaz, da umeju da rade sa

uredjajem. Sa uredjajem ne smeju

raditi deca ili mladići. Decu bi trebalo

kontrolisti, da bi se osigurali, da se ne

igraju sa uredjajem.

Ovaj uredjaj mogu koristiti osobe sa

ograničenim fizičkim i psihičkim

sposobnostima ili sa nedostatkom

iskustva i znanja, ukoliko su pod

nadzorom ili podučene u vezi sa

sigurnim korišćenjem uredjaja i

razumeju opasnosti u vezi sa njim.

Uredjaj nesme nikada da se ostavi

bez nadzora, kada je uključen. Vodeni

mlaz koji izlazi iz mlaznice visokog

pritiska proizvodi povratan udarac.

Stoga držite čvrsto sa obe ruke pištolj

za prskanje i dršku.

Mlaz vode koji izlazi iz mlaznice

visokog pritiska proizvodi povratan

udarac. Stoga držite sa obe ruke

pištolj za prskanje i štap za prskanje.

Transport

Pre transporta uredjaj isključite i

obezbedite.

Održavanje

Isključite uredjaj pre svih radova

čišćenja i održavanja i promene

pribora. Ugurajte utikač ako uredjaj

radi sa naponom mreže.

Održavanja smeju da izvode samo

stručne Bosch servisne radionice.

OBJ_DOKU-40725-003.fm Page 196 Wednesday, February 18, 2015 9:24 AM

Srpski | 197

Bosch Power Tools F 016 L81 056 | (18.2.15)

Pribor i rezervni delovi

Smeju se upotrebljavati samo pribor i

rezervni delovi, koje je dozvolio

proizvodjač. Originalan pribor i

originalni rezervni delovi obezbedjuju

rad uredjaja bez smetnji.

Simboli

Sledeći simboli su od značaja za čitanje i razumevanje

uputstva za rad. Shvatite simbole i njihovo značenje. Prava

interpretacija simbola Vam pomaže, da električni alat bolje i

sigurnije koristite.

Upotreba prema svrsi

Uredjaj je zamišljen za čišćenje površina i objekata u

spoljnjem području, za uredjaje, vozila i čamce, ukoliko se

koristi odgovarajući pribor, na primer sredstva za čišćenje

koja je preporučio Bosch.

Svrsishodna upotreba odnosi se na okolnu temperaturu

izmedju 0 °C i 40 °C.

Ovaj proizvod nije pogodan za profesionalnu upotrebu.

Tehnički podaci

Informacije o šumovima/vibracijama

Simbol Značenje

Pravac kretanja

Težina

Uključeno

Isključeno

Lo Niski pritisak

Hi Visoki pritisak

Pribor

Simbol Značenje

Uredjaj za čišćenje visokim pritiskom AQT 42-13 AQT 45-14 X

Broj predmeta 3 600 HA7 3.. 3 600 HA7 4..

Nominalna potrošnja kW 1,9 2,1

Temperatura ulaza maks. °C 40 40

Količina vode ulaz min. l/min 6,6 7,5

Dozvoljeni pritisak MPa 13 14

Nominalni pritisak MPa 9 11

Protok l/min 6 6,8

Maksimalni ulazni pritisak MPa 1 1

Funkcija Autostop - -

Težina prema EPTA-Procedure 01/2003 kg 11,4 18,5

Klasa zaštite /II /I

Serijski broj Pogledaje serijski broj (Tablica sa tipom) na čistaču

visokog pritiska

Uključivanja prouzrokuju kratkotrajne padove napona. Pri nepovoljnim uslovima mreže mogu nastati oštećenja drugih uredjaja. Pri impedanci mreže

manjoj od 0,153 Ohm ne mogu se očekivati nikakvi kvarovi.

Vrednosti emisije šumova se određuju u skladu sa EN 60335-2-79. 3 600 ... HA7 3.. HA7 4..

A-vrednovan nivo šumova uredjaja iznosi tipično:

Nivo zvučnog pritiska

Nivo snage zvuka

Nesigurnost K

Nosite zaštitu za sluh!

dB(A)

Ukupne vrednosti vibracije ah (zbir vektora tri pravca) i nesigurnost K su dobijeni prema

EN 60335-2-79:

Emisiona vrednost vibracija ah

Nesigurnost K m/s2

m/s22,0

1,5 2,0

1,5

OBJ_DOKU-40725-003.fm Page 197 Wednesday, February 18, 2015 9:24 AM

198 | Srpski

F 016 L81 056 | (18.2.15) Bosch Power Tools

Izjava o usaglašenosti

Kategorija proizvoda: 27

Tehnička dokumentacija (2006/42/EC, 2000/14/EC) kod:

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Montaža i Rad

Puštanje u rad

Radi vaše sigurnosti

Pažnja! Pre radova održavanja i čišćenja

isključiti uredjaj i izvući utikač. Isto važi, ako je

oštećen kabl za struju, presečen ili umotan.

Radni napon iznosi 230 V AC, 50 Hz (za zemlje

izvan EU 220 V, 240 V zavisno od izvodjenja). Koristite samo

dozvoljene produžne kablove. Informacije ćete dobiti kod

Vašeg stručnog servisa.

Ako pri radu čistača visokog pritiska hoćete da koristite

produžni kabl, potrebni su sledeći preseci vodova:

– 1,5mm2 do maks. 20 m dužine

– 2,5mm2 do maks. 50 m dužine

Pažnja: Ako se koristi produžni kabl, mora on – kao što je

opisano u sigurnosnim propisima – posedovati zaštitni

provodnik, koji je preko utikača povezan sa zaštitnim vodom

Vašeg električnog uredjaja.

U slučajevima sumnje pitajte nekog izučenog električara ili

sledeći Bosch servis- predstavništvo.

OPREZ: Nepropisni produžni kablovi mogu biti

opasni. Produžni kabl, utikač i spojnica moraju

biti zaptiveni za vodu i dozvoljene konstrukcije

za spoljnu upotrebu.

Kablovske veze bi trebale biti suve i da ne leže po zemlji.

Za povećanje sigurnosti, koristite jednu fidovu sklopku (RCD)

sa strujom greške od maks. 30 mA. Ova fidova sklopka bi

trebala pre svake upotrebe da se prekontroliše.

Ako je priključni vod oštećen, sme ga popraviti samo neka

stručna Bosch-radionica.

Pažnja za proizvode koji se ne prodaju u GB:

PAŽNJA: Radi Vaše sigurnosti potrebno je, da se utikač

namešten na mašini poveže sa produžnim kablom. Spojnica

produžnog kabla mora biti zaštićena od vode prskanja. da se

sastoji od gume ili prevućena gumom. Produžni kabl mora se

upotrebljavati sa rasterećenjem od povlačenja.

Obratite pažnju na to, da ovaj uredjaj nesme da radi bez vode.

Rad

Uključivanje

Crevo za vodu (nije isporučeno) povežite sa priključkom za

vodu i uredjajem.

Uverite se, da mrežni prekidač stoji u poziciji „0“ i priključite

uredjaj na utičnicu.

Otvorite slavinu za vodu.

Aktiviraje blokadu za uključivanje (zadnji prekidač na dršci

pištolja), da bi oslobodili okidač. Okidač pritistnite sasvim,

sve dok voda ne počne teći ravnomerno i ne bude više

vazduha u uredjaju i crevu visokog pritiska. Pustite okidač.

Aktivirajte blokadu za uključivanje (prednji prekidač na dršci

pištolja).

Okrenite prekidač mreže. Pištolj za prskanje okrenite nadole.

Aktivirajte blokadu uključivanja da biste oslobodili okidač.

Okidač pritisnite sasvim.

3 600 ... HA7 3.. HA7 4..

Izjavljujemo pod punom krivičnom i materijalnom odgovornosti da pod „Tehnički podaci“

opisani proizvod odgovara svim dotičnim odredbama instrukcije 2011/65/EU, do

19. aprila 2016. godine: 2004/108/EC, od 20. aprila 2016. godine: 2014/30/EU,

2006/42/EC, 2000/14/EC uključujući njene izmene i da je u skladu sa sledećim normama:

EN 60335-1, EN 60335-2-79.

2000/14/EC: Garantovani nivo snage zvuka:

Postupak vrednovanja usaglašenosti je prema prilogu V. dB(A) 95 95

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Cilj rukovanja Slika Strana

Obim isporuke 1259

Podešavanje rukohvata 2260

Priključiti šiljak na pištolj za rasprašivanje 3261

Priključivanje creva visokog

pritiska/pištolja za prskanje 4262

Nasaditi mlaznicu 5263-264

Priključak vode 6264

Uključivanje/isključivanje 7265

Očistiti filter 8265

Očistiti mlaznicu 9265

Čuvanje pištolja 10 266

Čuvanje pištolja/kraka/mlaznice za vreme

rada 11 266

Crevo ubacite u držač creva 12 267

Čuvanje 13 267

Biranje pribora 14 268

OBJ_DOKU-40725-003.fm Page 198 Wednesday, February 18, 2015 9:24 AM

Srpski | 199

Bosch Power Tools F 016 L81 056 | (18.2.15)

Funkcija Autostop

Uredjaj isključuje motor, čim se pusti odvod na dršci pištolja.

Uputstva za rad

Opšte

Uverite se da čistač visokog pritiska stoji na ravnoj podlozi.

Ne idite sa crevom visokog pritiska suviše napred odn. ne

vucite čistač visokog pritiska za crevo. Ovo može uticati na to,

da čistač visokog pritiska ne stoji više sigurno i može se

prevrnuti.

Ne lomite crevo visokog pritiska i ne prelazite kolima preko

njega. Zaštitite crevo visokog pritiska od oštrih ivica ili

ćoškova.

Ne upotrebljavajte rotacionu mlaznicu za pranje kola.

Opomena! Patio Cleaners je pogodan samo za upotrebu na

ravnim površinama. Ne upotrebljavajte ga na stepenicama i

vertikalnim površinama. Ne dodirujte nikada rotacionu

mlaznicu, ako je ona u radu.

Uputstva za rad sa sredstvima za čišćenje

Upotrebljavajte sredstva za čišćenje koja su isključivo

pogodna za čistač visokog pritiska.

Preporučujemo u smislu zaštite čovekove okoline da sredstvo

za čišćenje štedljivo koristite. Obratite pažnju na preporuke

za razblaživanje koje su smeštene na rezervoaru.

Dizna za penu visokog pritiska koja je isporučena sa ovim

proizvodom poseduje jedan regulator za podešavanje

sredstva za čišćenje. Regulacija se vrši prema potrebi.

Preporučena metoda čišćenja

Korak 1: Prljavštinu rastvoriti

Priključite mlaznicu za penu visokog pritiska i štedljivo

nanosite sredstvo za čišćenje.

Korak 2: Uklonite prljavštinu

Uklonite rastvorenu prljavštinu sa visokim pritiskom.

Uputstvo: Počnite kod čišćenja vertikalnih površina sa

sredstvom za čišćenje prljavštine odole i radi se na gore. Kod

ispiranja radite od gore na dole.

Upotreba na alternaivnim mestima za vodu

Ovaj čistač visokog pritiska je samousisavajući i omogućava

usisavanje vode iz rezervoara ili prirodnih izvora. Važno je da

je Bosch-ov filter na ulazu za vodu očišćen i umetnut i da

usisava samo čistu vodu.

Otvoreni rezervoari i prirodna voda

Upotrebljavajte pribor za samousisavanje koji se sastoji od:

– Usisnog sita sa povratnim ventilom

– 3 m pojačanog usisnog creva

– Univerzalne spojnice za čistač visokog pritiska

Sa ovim priborom može čistač visokog pritiska da usisava

vodu 0,5 m visine iznad nivoa vode. Ovo može trajati otprilike

15 sekundi.

Uronite 3 m creva potpuno u vodu, da bi oterali vazduh.

Priključite 3 m usisnog creva na čistač visokog pritiska i

uverite se da usisno sito ostaje ispod vode.

Ostavite čistač visokog pritiska da radi sa skinutim pištoljem

za brizganje, sve dok voda ne poteče ravnomerno iz creva

visokog pritiska. Kada posle 25 sekundi ne bude izlazila voda

napolje, isključite i proverite sve priključke. Ako voda teče,

isključite čistač visokog pritiska i za rad priključite pištolj za

brizganje i priključite vrh za prskanje.

Važno je, da su crevo i spojnice dobrog kvaliteta, da su

zaptiveno povezani i zaptivači neoštećeni i ispravno umetnuti.

Nezaptiveni priključci mogu ometati usisavanje.

Vodeni rezerevoar sa slavinom za pražnjenje

Ako čistač visokog pritiska treba da se priključi na neki

rezervoar sa odgovarajućom slavinom za pražnjenje, mora se

prvo priključiti crevo za vodu na slavinu (nije zajedno

isporučeno). Otvorite slavinu, da bi sav vazduh izašao iz creva

i priključite je potom na čistač visokog pritiska.

Traženje grešaka

Simptomi Mogući uzroci Pomoć

Motor ne kreće Utikač nije priključen Priključiti utikač

Utičnica je u kvaru Koristite drugu utičnicu

Osigurač je izbio Promeniti osigurač

Oštećen produžni kabl Probajte bez produžnog kabla

Motorna zaštita je reagovala Motor 15 min ohladite

Zamrznuto Odmrznite pumpu, crevo za vodu ili pribor

Motor ostaje da stoji Osigurač je isključio Promeniti osigurač

Napon mreže nije pravi Prekontrolisati napon mreže, mora odgovarati

podatku na tipskoj tablici

Motorna zaštita je reagovala Motor 15 min ohladite

Osigurač isključuje Osigurač je preslab Priključiti na neki strujni krug, koji je osiguran

odgovarajući snazi čistača sa visokim pritiskom

Motor radi ali nema pritiska Mlaznica je delimično zapušena Očistiti mlaznicu

OBJ_DOKU-40725-003.fm Page 199 Wednesday, February 18, 2015 9:24 AM

200 | Srpski

F 016 L81 056 | (18.2.15) Bosch Power Tools

Održavanje i servis

Održavanje

Pre svih radova na uredjaju izvući mrežni utikač i

odvrnuti priključak za vodu.

Uputstvo: Izvodite redovno sledeće radove održavanja, da

biste se obezbedilo dugo i pouzdano korišćenje.

Kontrolišite uredjaj redovno u pogledu vidljivih nedostataka,

kao što je odvrnuto pričvršćivanje i pohabani ili oštećeni

delovi konstrukcije.

Prekontrolišite da li su poklopci i zaštitni uredjaji neoštećeni i

ispravno namešteni. Izvodite pre korišćenja eventualno

potrebne radove održavanja ili popravci.

Ako bi uređaj i pored brižljivog postupka proizvodnje i

kontrole nekada otkazao, popravku mora vršiti ovlašćeni

stručni servis za Bosch vrtne uređaje.

Kod svih pitanja i naručivanja rezervnih delova molimo vas da

neizostavno navedete broj narudžbine (ima 10 cifara) a

prema tipskoj tablici na uređaju.

Posle upotrebe/čuvanje

Isključite prekidač za uključivanje-isključivanje i aktivirajte

okidač, da bi ispraznili crevo visokog pritiska.

Očistiti spoljašnost čistača visokog pritiska pomoću meke

četke i nekom krpom. Voda, rastvarač i sredstvo za poliranje

se ne smeju koristiti. Uklonite svu prljavštinu, posebno

očistite proreze za provetravanje vazduhom motora.

Čuvanje posle kraja sezone: Ispraznite svu vodu iz pumpe,

pustivši motor da radi nekoliko sekundi i aktivirajte odvod.

Ne stavljajte druge predmete na uredjaj.

Čuvajte uredjaj u sredini bez mraza.

Uverite se da kablovi za vreme čuvanja nisu pritisnujti. Ne

lomite crevo visokog pritiska.

Servisna služba i savetovanje o upotrebi

www.bosch-do-it.com

Šum motora medjutim bez funkcije Nedovoljan napon mreže Ispitajte da li iodgovara napon strujne mreže

podacima na tipskoj tablici

Suviše nizak napon zbog upotrebe

produžnog kabla Ispitajte da li je pogodan produžni kabl

Uredjaj nije korišćen dugo vremena Obratite se stručnom Bosch servisu

Problemi sa autostop funkcijom Obratite se stručnom Bosch servisu

Pritisak pulzira Vazduh je u crevu za vodu ili pumpi Pustite da radi čistač visokog pritiska sa otvorenim

pištoljom za prskanje, otvorenom slavinom za vodu

i mlaznicom podešenom na niski pritisak, sve dok se

ne postigne ravnomeran radni pritisak

Nekorektno snabdevanje vodom Prekontrolisati da li priključak za vodu odgovara

podatku na tehničkim podacima. Najmanja creva za

vodu smeju da se upotrebe, ona su 1/2" ili Ø 13 mm

Filter za vodu zapušen Očistiti filter za vodu

Crevo za vodu prignječeno ili

prelomljeno Postaviti pravo crevo za vodu

Crevo visokog pritiska je predugačko Skinuti produživač creva visokog pritiska, maks.

dužina creva za vodu je 7 m

Pritisak je ravnomeran, medjutim

suviše nizak

Pažnja: Odredjeni pribor

prouzrokuje niski pritisak

Mlaznica je istrošena Promeniti mlaznicu

Ventil za start i stop je istrošen Okidač 5 puta aktivirati brzo jedno za drugim

Motor radi medjutim pritisak je

ograničen ili nema radnog pritiska Voda nije priključena Priključiti vodu

Filter je zapušen Očistiti filter

Mlaznica je zapušena Očistiti mlaznicu

Čistač visokog pritiska startuje sam

od sebe Nezaptivena pumpa ili pištolj za

prskanje Obratite se stručnom Bosch servisu

Uredjaj je nezaptiven Pumpa je nezaptivena Malo curenje vode je dozvoljeno. Kod većeg curenja

kontaktirajte servis

Simptomi Mogući uzroci Pomoć

OBJ_DOKU-40725-003.fm Page 200 Wednesday, February 18, 2015 9:24 AM

Slovensko | 201

Bosch Power Tools F 016 L81 056 | (18.2.15)

Srpski

Bosch-Service

Dimitrija Tucovića 59

11000 Beograd

Tel.: (011) 6448546

Fax: (011) 2416293

E-Mail: asboschz@EUnet.yu

Zaštita čovekove okoline

Hemikalije koje su štetne za čovekovu okolinu ne smeju

dospeti u zemlju, podzemne vode, u potoke, reke itd.

Pri korišćenju sredstava za čišćenje tačno se pridržavati

podataka na pakovanju i propisane koncentracije.

Pri čišćenju motornih vozila obratiti pažnju na mesne propise:

Mora se sprečiti, da isprano ulje dospe u podzemne vode.

Uklanjanje djubreta

Čitač visokog pritiska, pribor i pakovanja odvoziti recikaži

koja odgovara zaštiti čovekove sredine.

Ne bacajte čistač visokog pritiska u kućno djubre.

Samo za EU-zemlje:

Prema evropskoj smernici 2012/19/EU o

starim električnim i elektronskim

uredjajima i njijhovom pretvaranju u

nacionalno dobro ne moraju više

neupotrebljivi električni i elektronski

uredjaji da se odvojeno sakupljaju i odvoze

reciklaži koja odgovara zaštiti čovekove

sredine.

Zadržavamo pravo na promene.

Slovensko

Varnostna navodila

Razlaga slikovnih simbolov

Splošno opozorilo na

nevarnost.

Nikoli ne usmerjajte

vodnega curka v ljudi,

živali, napravo ali

električne dele.

Pozor: Visokotlačni curek je lahko

nevaren, če ga uporabljate neskladno z

namenom.

V skladu z veljavnimi predpisi

naprave ne smete priključiti

na omrežje s pitno vodo brez

sistemske ločitve. Uporabite

sistemski ločevalnik v skladu z

IEC 61770 tip BA.

Voda, ki teče skozi sistemski

ločevalnik, preneha biti pitna voda.

Varnostna navodila za visokotlačne

čistilce

Preberite vsa opozorila in

napotila. Napake zaradi

neupoštevanja spodaj

navedenih opozoril in napotil lahko

povzročijo električni udar, požar in/ali

težke telesne poškodbe.

Na napravi so nameščene tablice z

opozorili in navodili, ki so pomembni

napotek za nenevarno uporabo.

Poleg teh napotkov v navodilu za

uporabo morate upoštevati tudi

splošne predpise o varnosti in

preprečevanju nesreč.

OBJ_DOKU-40725-003.fm Page 201 Wednesday, February 18, 2015 9:24 AM

202 | Slovensko

F 016 L81 056 | (18.2.15) Bosch Power Tools

Električni priključek

Napetost električnega vira mora

ustrezati podatkom, ki so navedeni

na tipski ploščici naprave.

Priporočamo, da to napravo

priključite le na vtičnico, ki je

zavarovana s tokovno zaščitnim

stikalom 30 mA (FI-stikalo).

Potegnite vtič iz vtičnice, tudi če

boste napravo le za kratek čas pustili

brez nadzora.

Električna oskrba z napetostjo mora

ustrezati IEC 60364-1.

Če je nujno priključni vodnik

nadomestiti, potem mora to izvesti

proizvajalec, njegov pooblaščeni

servis ali za to kvalificirana oseba, saj

tako preprečite ogrožanje varnosti.

Omrežnega vtiča se nikoli ne

dotaknite z mokrimi rokami.

Ne povlecite omrežnega kabla,

medtem ko z napravo delate.

Ne smete peljati preko omrežnega

priključka, ne smete ga stiskati ali

vlačiti za njega, saj bi ga lahko

poškodovali. Zaščitite kabel pred

vročino, oljem in ostrimi robovi.

Naprave ne uporabljate, ko je

omrežni kabel poškodovan ali ko so

poškodovani pomembni deli, kot

visokotlačna gibka cev, pršilna

pištola ali varnostne priprave.

Pozor: Nepravilno izvedeni

podaljševalni kabli so lahko nevarni.

Pri uporabi podaljševalnega kabla

morata biti vtič in priključek

vodotesne izvedbe. Presek vodnika

podaljševalnega kabla mora biti v

skladu z določitvami iz navodila za

obratovanje in pa vodnik mora biti

zaščiten pred škropljenjem. Vtična

povezava ne sme ležati v vodi.

Če menjate vtiče na napajalnem ali

podaljševalnem kablu, morate

ohraniti zaščito pred škropljenjem in

mehansko stabilnost.

Priključek vode

Upoštevajte predpise podjetja za

oskrbo z vodo.

Vijačne vezi vseh priključnih gibkih

cevi morajo tesniti.

Uporabite izlkjučno ojačano gibko

cev s premerom 12,7 mm (1/2").

Naprava se ne sme nikoli brez

povratnega ventila priključiti na

oskrbo s pitno vodo. Voda, ki je stekla

skozi povratni ventil, se šteje za

nepitno.

Visokotlačna gibka cev ne sme biti

poškodovana (nevarnost pokanja).

Poškodovano visokotlačno gibko cev

morate nemudoma zamenjati.

Uporabljati smete le tiste gibke cevi in

povezave, ki jih je priporočil

proizvajalec.

Visokotlačne gibke cevi, armature in

priključki so pomembni za varnost

naprave. Uporabljajte le tiste gibke

cevi, armature in priključke, ki jih

priporoča proizvajalec.

Na priključku vode se sme uporabljati

izključno čista ali filtrirana voda.

Uporaba

Pred uporabo morate napravo s

priborom preveriti glede na

pravilnost stanja in obratno varnost.

OBJ_DOKU-40725-003.fm Page 202 Wednesday, February 18, 2015 9:24 AM

Slovensko | 203

Bosch Power Tools F 016 L81 056 | (18.2.15)

Če naprava ni v neoporečnem stanju,

je ne smete uporabljati.

Če želite očistiti oblačilo ali obutev,

ne smete usmeriti vodnega curka

nase ali na druge osebe.

Ne smete vsesavati tekočin, ki

vsebujejo topila, nerazredčenih

kislin, acetona ali topil, vključno z

bencinom, razredčilom barve ali

kurilnega olja, saj je njihova pršilna

meglica visoko vnetljiva, eksplozivna

in strupena.

Pri uporabi naprave v območjih

nevarnosti (npr. bencinske črpalke)

morate upoštevati ustrezne

varnostne predpise. Uporaba v

prostorih z nevarnostjo explozije je

prepovedana.

Naprava mora stati na stabilni

podlogi.

Uporabljajte le tista čistila, ki jih je

priporočil proizvajalec naprave in pri

tem upoštevajte navodila za uporabo

in odstranjevanje odpadkov ter

varnostna opozorila.

Vse komponente v delovnem

območju, ki so pod napetostjo,

morajo biti zaščitene pred

škropljenjem.

Sprožilo pršilne pištole se v

obratovanju ne sme zagozditi v

položaju „ON“.

Nosite primerno obleko proti

škropljenju. Naprave na uporabljate,

ko je v dosegu oseb, razen če slednje

nosijo zaščitno obleko.

Če je nujno, nosite primerno osebno

varovalno opremo proti škropljenju,

npr. zaščitna očala, zaščitno masko

proti prahu ipd., da bi se zavarovali

proti vodi, delcem in/ali aerosolom, ki

se odbijajo s predmetov.

Visok tlak lahko povzroči, da se

predmeti vržejo nazaj. Če je nujno,

nosite primerno osebno varovalno

opremo, npr. zaščitna očala.

Za preprečitev poškodb koles/

ventilov smete z visokotlačnim

curkom čistiti le z minimalno razdaljo

30 cm. Prvi znak poškodbe je

obarvanje kolesa. Poškodovana

kolesa/ventili so življenjsko nevarni.

Ne smete izpirati materialov z

vsebnostjo azbesta in drugih

materialov, ki vsebujejo zdravju

škodljive snovi.

Priporočenih čistilnih sredstev ne

smete uporabljati nerazredčenih.

Izdelki so do te mere varni, da ne

vsebujejo kislin, lugov ali okolju

nevarnih snovi. Priporočamo vam, da

čistilna sredstva shranjujete izven

dosega otrok. Pri kontaktu čistilnega

sredstva z očmi, morate oči takoj

temeljito izpirati z vodo. Če pa ste

čistilno sredstvo pogoltnili, se morate

takoj posvetovati z zdravnikom.

Visokotlačnega čistilca nikoli ne

smete uporabljati brez filtra, z

umazanim ali poškodovanim

filtrom. Če boste uporabljali

visokotlačni čistilec brez filtra oz. z

umazanim ali s poškodovanim

filtrom, bo jamstvo prenehalo veljati.

Kovinski deli lahko po daljši uporabi

postanejo vroči. Če je nujno, nosite

zaščitne rokavice.

Pri slabih vremenskih pogojih, še

posebej pri nastali nevihti, ne smete

delati z visokotlačnim čistilcem.

OBJ_DOKU-40725-003.fm Page 203 Wednesday, February 18, 2015 9:24 AM

204 | Slovensko

F 016 L81 056 | (18.2.15) Bosch Power Tools

Uporaba

Uporabnik sme napravo uporabljati le

v skladu z namenom. Potrebno je

upoštevati lokalne okoliščine. Pri

delu zavestno pazite na druge osebe,

še posebej na otroke.

Napravo smejo uporabljati le osebe,

ki so bile uvedene v uporabo in

rokovanje z napravo ali osebe z

dokazilom, da so vešče upravljanja z

napravo. Otroci ali mladostniki

naprave ne smejo uporabljati.

Nadzorujte otroke in s tem

zagotovite, da se ne igrajo z napravo.

To napravo lahko uporabljajo osebe z

omejenimi fizičnimi, senzoričnimi ali

umskimi sposobnostmi ali

pomanjkljivimi izkušnjami in

pomanjkljivim znanjem v primeru, da

so pod nadzorom ali da so bile

podučene glede rokovanja s polnilno

napravo in razumejo nevarnosti, ki so

povezane z njo.

Ko je naprava vkopljena, je ne smete

nikoli pustiti brez nadzora.

Voda iz visokotlačne šobe izstopi z

odrivom. Zaradi tega držite pršilno

pištolo in palico trdno z obema

rokama.

Transport

Pred pričetkom transporta morate

napravo izklopiti in jo zavarovati.

Vzdrževanje

Napravo izklopite pred vsemi opravili

čiščenja in vzdrževanja ter pri

menjavi pribora. Če naprava obratuje

z omrežno napetostjo, potegnite vtič

ven.

Popravila se smejo opravljati le s

strani pooblaščenih servisnih

delavnic podjetja Bosch.

Pribor in nadomestni deli

Uporabljati smete le tisti pribor in

tiste nadomestne dele, ki so

sproščene s strani proizvajalca.

Originalni pribor in originalni

nadomestni deli zagotavljajo

brezhibno obratovanje naprave.

Simboli

Naslednji simboli so pomembni za branje in razumevanje

navodila za obratovanje. Zapomnite si simbole in njihov

pomen. Pravilna interpretacija simbolov vam pomaga, da

električno orodje lahko bolje in varneje uporabljate.

Uporaba v skladu z namenom

Naprava je namenjena za čiščenje površin in objektov v

zunanjem področju, za naprave, vozila in ladje, v kolikor se

uporablja ustrezen pribor, npr. sproščena čistilna sredstva.

Namenska uporaba se nanaša na temperaturo okolice med

0°C in 40°C.

Ta izdelek ni primeren za profesionalno uporabo.

Simbol Pomen

Smer premikanja

Teža

Vklop

Izklop

Lo Nizki tlak

Hi Visok tlak

Pribor

OBJ_DOKU-40725-003.fm Page 204 Wednesday, February 18, 2015 9:24 AM

Slovensko | 205

Bosch Power Tools F 016 L81 056 | (18.2.15)

Tehnični podatki

Podatki o hrupu/vibracijah

Izjava o skladnosti

Kategorija izdelka: 27

Tehnična dokumentacija (2006/42/ES, 2000/14/ES) pri:

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Montaža in obratovanje

Visokotlačni čistilec AQT 42-13 AQT 45-14 X

Številka artikla 3 600 HA7 3.. 3 600 HA7 4..

Nazivno vsrkavanje kW 1,9 2,1

Temperatura dotoka maks. °C 40 40

Količina vode min. l/min 6,6 7,5

Dopustni tlak MPa 13 14

Nazivni tlak MPa 9 11

Pretok l/min 6 6,8

Maksimalni vhodni tlak MPa 1 1

Funkcija avtomatskega izklopa - -

Teža po EPTA-Procedure 01/2003 kg 11,4 18,5

Zaščitni razred /II /I

Serijska številka Glejte serijsko številko (tipsko tablico)

na visokotlačnem čistilcu

Vklopi električnega orodja imajo za posledico kratkotrajne padce napetosti. Pri neugodnih pogojih v omrežju se lahko pojavijo motnje v delovanju drugih

naprav. Pri omrežnih impendancah, ki znašajo manj kot 0,153 Ohm, motenj ni pričakovati.

Merilne vrednosti hrupa izračunane v skladu z EN 60335-2-79. 3 600 ... HA7 3.. HA7 4..

Z A-ocenjeni nivo hrupa naprave znaša običajno:

Nivo hrupa

Moč hrupa

Negotovost K

Nosite zaščito sluha!

dB(A)

Skupne vrednosti vibracij ah (vektorska vsota treh smeri) in negotovost K se izračunajo v

skladu z EN 60335-2-79:

Emisijska vrednost vibracij ah

Negotovost K m/s2

m/s22,0

1,5 2,0

1,5

3 600 ... HA7 3.. HA7 4..

Z izključno odgovornostjo izjavljamo, da je izdelek, opisan v „Tehničnih podatkih“, v skladu z

vsemi relevantnimi določili direktiv 2011/65/EU, do 19. aprila 2016: 2004/108/ES, od

20. aprila 2016: 2014/30/EU, 2006/42/ES, 2000/14/ES, vključno z njihovimi

spremembami in ustreza naslednjim normam: EN 60335-1, EN 60335-2-79.

2000/14/ES: Garantirana moč hrupa:

Postopek ocenjevanja skladnosti v skladu z dodatkom V. dB(A) 95 95

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Cilj dejanja Slika Stran

Obseg pošiljke 1259

Nastavitev ročaja 2260

Priključitev pršilne palice na pršilno

pištolo 3261

Priključitev visokotlačne gibke cevi/

pršilne pištole 4262

Nataknitev šobe 5263-264

Priključek vode 6264

Vklop/izklop 7265

Čiščenje filtra 8265

OBJ_DOKU-40725-003.fm Page 205 Wednesday, February 18, 2015 9:24 AM

206 | Slovensko

F 016 L81 056 | (18.2.15) Bosch Power Tools

Zagon

Za vašo varnost

Pozor! Izključite napravo pred pričetkom

vzdrževalnih ali čistilnih opravil in potegnite

omrežni vtič. Enako storite v primeru, da je

omrežni kabel poškodovan, narezan ali

zamotan.

Omrežna napetost znaša 230 V AC, 50 Hz (za nečlanice EU

220 V, 240 V glede na izvedbo). Uporabite le odobrene

podaljševalne kable. Informacije dobite pri pooblaščenem

servisu.

Če želite pri uporabi visokotlačnega čistilca uporabiti

podaljševalni kabel, morate pri vodniku upoštevati naslednje

prereze:

– 1,5mm2 do dolžine maks. 20m

– 2,5mm

2 do dolžine maks. 50 m

Opozorilo: Če uporabite podaljševalni kabel, mora slednji v

skladu z varnostnimi navodili imeti zaščitni vodnik, ki je s vtičem

povezan z zaščitnim vodnikom vaše električne naprave.

V primeru dvoma vprašajte kvalificiranega električarja ali

najbližje zastopstvo servisa Bosch.

POZOR: Nepravilno izvedeni podaljševalni

kabli so lahko nevarni. Podaljševalni kabli,

vtiči in mesta priključka morajo biti izvedeni

vodotesno in dovoljeni za zunanjo uporabo.

Priključna mesta kablov morajo biti suha in ne smejo ležati na

tleh.

Za povečanje varnosti uporabite FI-stikalo (RCD) z okvarnim

tokom maks. 30 mA. To FI-stikalo morate pred vsako uporabo

preveriti.

Če je priključni vodnik poškodovan, ga sme popraviti le

pooblaščena servisna delavnica Bosch.

Opozorilo za izdelke, ki se ne prodajajo v VB:

POZOR: Za vašo varnost je potrebno, da se vtič na stroju poveže

s podaljševalnim kablom. Priključno mesto podaljševalnega

kabla se mora zaščititi proti škropljenjem. Slednje mora biti iz

gume ali biti prevlečeno z gumo. Podaljševalni kabel se mora

uporabljati z razbremenitvijo natega.

Upoštevajte, da naprava ne sme delovati brez vode.

Delovanje

Vklop

Povežite vodno gibko cev (ni vključena v dobavo) s

priključkom vode in napravo.

Poskrbite za to, da bo omrežno stikalo v položaju „0“ in

priključite napravo na vtičnico.

Odprite pipo za vodo.

Pritisnite na vklopno zaporo (stikalo zadaj na ročaju pištole)

in s tem sprostite sprožilo. Do konca pritisnite sprožilo, tako

da bo voda tekla enakomerno ter v napravi in visokotlačni cevi

ne bo več zraka. Spustite sprožilo. Pritisnite na vklopno

zaporo (stikalo spredaj na ročaju pištole) in s tem sprostite

sprožilo.

Zasukajte omrežno stikalo. Pršilno pištolo usmerite navzdol.

Pritisnite na vklopno zaporo in s tem sprostite sprožilo. Do

konca pritisnite sprožilo.

Funkcija avtomatskega izklopa

Naprava izklopi motor tako, ko spustite sprožilo na ročaju

pištole.

Navodila za delo

Splošno

Zagotovite, da visokotlačni čistilec stoji na ravni podlagi.

Z gibko cevjo visokotlačnega čistilca ne smete stopiti preveč

daleč naprej oz. ne potegnite visokotlačnega čistilca za gibko

cev. To bi lahko povzročilo, da visokotlačni čistilec preneha

stati stabilno in se prekucne.

Ne prepogibajte visokotlačne gibke cevi in ne peljite z vozilom

prek nje. Visokotlačno gibko cev zaščitite pred ostrimi robovi

ali vogali.

Rotacijske šobe ne uporabljajte za pranje avtomobila.

Opozorilo! Patio Cleaners je primeren izključno za uporabo

na ravnih površinah! Ne uporabljajte ga za stopnice in

navpične površine. Nikoli se ne dotikajte rotacijske šobe med

obratovanjem!

Delovna navodila za delo s čistilnimi sredstvi

Uporabljajte samo čistilna sredstva, ki so izrecno

primerna za visokotlačni čistilec.

Zaradi zaščite okolja priporočamo, da čistilna sredstva

uporabljate varčno. Upoštevajte priporočila za razredčitev, ki

so navedena na posodi.

Visokotlačna šoba za peno, ki je priložena izdelku, ima

regulacijo za nastavitev čistilnega sredstva. Regulacija po

potrebi.

Priporočena metoda čiščenja

Korak 1: Sprostitev nečistoč

Priključite visokotlačno šobo za peno in varčno nanesite

nekoliko čistilnega sredstva.

Korak 2: Odstranitev nečistoč

odstranite sproščene nečistoče z visokim tlakom.

Opozorilo: Pri čiščenju navpičnoh površin pričnite s čistilnim

sredstvom spodaj in nadaljujte z delom v smeri navzgor.

Spirajte pa od zgoraj navzdol.

Očistite šobo 9265

Hranjenje pištole 10 266

Hranjenje pištole/palice/šobe med

uporabo 11 266

Gibko cev vstavite v držalo gibke cevi 12 267

Skladiščenje 13 267

Izbor pribora 14 268

Cilj dejanja Slika Stran

OBJ_DOKU-40725-003.fm Page 206 Wednesday, February 18, 2015 9:24 AM

Slovensko | 207

Bosch Power Tools F 016 L81 056 | (18.2.15)

Uporaba na alternativnih virih vode

Ta visokotlačni čistilec deluje samosesalno in z njim lahko

sesate vodo iz posod ali naravnih virov. Zato je POMEMBNO,

da filter Bosch pri vstopu vode vstavljen in čist, ter da sesate

izključno vodo, ki je čista.

Odprti rezervoarji/posode in naravne vode

Uporabite pribor za samosesanje, ki sestoji iz naslednjih

delov:

– sesalno sito s protipovratnim ventilom

– ojačana sesalna gibka cev - 3 m

– univerzalna sklopka za visokotlačni čistilec

S tem priborom lahko visokotlačni čistilec sesa vodo 0,5 m

nad vodno gladino. To lahko traja približno 15 sekund.

Potopite 3-metersko gibko cev popolnoma pod vodo, tako

boste izpodrinili vodo. Priključite 3-metersko gibko cev na

visokotlačni čistile in zagotovite, da se bo sesalno sito vselej

nahajalo pod vodo.

Pustite, da visokotlačni čistilec teče s sneto pršilno pištolo

tako dolgo, da voda enakomerno teče iz visokotlačne cevi. Če

po 25 sekundah voda še vedno ne priteče iz cevi, izklopite in

preverite vse priključke. Če voda teče, izklopite visokotlačni

čistilec in za delo priključite pršilno pištolo in pršilno palico.

Pomembno je, da so gibka cev in sklopke visoke kakovosti,

tesno povezane in da so tesnila nepoškodovana in pravilno

poravnano vstavljena. Netesni priključki lahko ovirajo

sesanje.

Posoda z vodo s pipo za praznjenje

Če želite visokotlačni čistilec priključiti na posodo z

pripadajočo pipo za praznjenje, morate najprej priključiti

gibko cev (ni priložena) na pipo. Odprite pipo, da izpodrinite

ves zrak iz gibke cevi in jo nato priključite na visokotlačni

čistilec.

Iskanje napak

Simptomi Možen vzrok Pomoč

Motor ne zažene Vtič ni priključen Priključite vtič

Vtičnica je okvarjena Uporabite drugo vtičnico

Varovalka je sprožila Zamenjajte varovalko

Podaljševalni kabel je poškodovan Poskusite brez podaljševalnega kabla

Sprožila se je zaščita motorja Pustite, da se motor 15 min ohlaja

Zamrznitev Pustite, da se črpalka, vodna gibka cev ali pribor

odtalijo

Motor se ustavi Varovalka je sprožila Zamenjajte varovalko

Nepravilna omrežna napetost Preverite, ali omrežna napetost ustreza podatkom

na tipski tablici

Sprožila se je zaščita motorja Pustite, da se motor 15 min ohlaja

Varovalka je sprožila Varovalka je prešibka Priključite na tokokrog, ki je zavarovan skladno z

močjo visokotlačnega čistilca

Motor deluje, vendar brez tlaka Šoba je delno zamašena Očistite šobo

Zvok motorja obstaja, vendar

brez funkcije Nezadostna omrežna napetost Preverite, ali omrežna napetost ustreza podatkom

na tipski tablici

Prenizka napetost zaradi uporabe

podaljševalnega kabla Preverite primernost podaljševalnega kabla

Naprava se dalj časa ni uporabljala Obrnite se na pooblaščen servis Bosch

Problemi s funkcijo avtomatskega izklopa Obrnite se na pooblaščen servis Bosch

Pulzirajoč tlak Zrak v vodni gibki cevi ali črpalki Visokotlačni čistilec pustite teči z odprto pršilno

pištolo, odprto pipo in s šobo, ki je nastavljena na

nizki tlak, dokler se ne doseže enakomerni delovni

tlak

Nepravilno oskrbovanje z vodo Preverite, ali omrežna napetost ustreza navedbam

v tehničnih podatkih. Najmanjše vodne gibke cevi,

ki jih smete uporabljati so dimenzij 1/2" ali Ø

13 mm

Vodni filter je zamašen Očistite vodni filter

Vodna gibka cev je stisnjena ali

prepognjena Vodno gibko cev speljite naravnost

Visokotlačna gibka cev je predolga Snemite podaljšek visokotlačne gibke cevi, maks.

dolžina vodne gibke cevi 7 m

OBJ_DOKU-40725-003.fm Page 207 Wednesday, February 18, 2015 9:24 AM

208 | Slovensko

F 016 L81 056 | (18.2.15) Bosch Power Tools

Vzdrževanje in servisiranje

Vzdrževanje

Pred vsemi deli na napravi izvlecite omrežni vtič in

sprostite priključek vode.

Opozorilo: Prosimo, da redno opravljate spodaj navedena

vzdrževalna dela, kar bo zagotovilo dolgo in zanesljivo

uporabljanje naprave.

Napravo redno pregledujte z ozirom na očitne

pomanjkljivosti, kakršne so na primer ohlapna pritrditev ali

obrabljeni ali poškodovani sestavni deli.

Pregledujte pokrove in zaščitne naprave glede na poškodbe in

pravilno montažo. Pred uporabo naprave eventuelno opravite

potrebna vzdrževalna dela ali popravila.

Če bi kljub skrbni izdelavi naprave in opravljenim preizkusom

vseeno prišlo do izpada delovanja, naj popravilo opravi

pooblaščena servisna delavnica za Boscheve vrtne stroje.

Pri vseh vprašanjih in naročanjih nadomestnih delov obvezno

navedite 10-mestno številko artikla, ki se nahaja na tipski

ploščici naprave.

Po uporabi/shranjevanje

Izklopite vklopno/izklopno stikalo in aktivirajte sprožilo, da se

izprazne visokotlačna gibka cev.

Zunanjost visokotlačnega čistilca očistite z mehko krtačo in

krpo. Ne uporabljajte vode, topil ali polirnih sredstev.

Ostranite vse nečistoče, še posebej pa je pomembno, da

očistite prezračevalne reže motorja.

Skladiščenje po koncu sezone: Izpraznite vso vodo iz črpalke

tako, da pustite motor teči nekaj sekund in aktivirajte sprožilo

Nanje ne postavljajte nobenih drugih predmetov.

Napravo hranite v okolju, ki je zavarovano pred zmrzaljo.

Poskrbite, da kabli med skladiščenjem niso vkleščeni. Ne

prepogibajte visokotlačnega gibkega čistilca.

Servis in svetovanje o uporabi

www.bosch-do-it.com

Slovensko

Top Service d.o.o.

Celovška 172

1000 Ljubljana

Tel.: (01) 519 4225

Tel.: (01) 519 4205

Fax: (01) 519 3407

Varstvo okolja

Okolju nevarne kemikalije ne smejo prodreti v tla, v

podtalnico, jezera, reke ipd.

Pri uporabi čistilnih sredstev morate natančno upoštevati

navedbe na embalaži glede predpisane koncentracije.

Pri čiščenju motornih vozil upoštevajte krajevne predpise:

Preprečite, da bi izplaknjeno olje poniknilo v podtalnico.

Odlaganje

Odpaden visokotlačni čistilec, pribor in embalažo morate

reciklirati v skladu z varstvom okolja.

Visokotlačnega čistilca ne vrzite med gospodinjske odpadke!

Samo za države EU:

V skladu z Direktivo 2012/19/EU

Evropskega Parlamenta in Sveta o odpadni

električni in elektronski opremi (OEEO) in

njeni uresničitvi v nacionalnem pravu se

morajo električna in elektronska oprema, ki

ni več v uporabi, ločeno zbirati ter okolju

prijazno reciklirati.

Pridržujemo si pravico do sprememb.

Tlak je enakomeren, ampak

prenizek

Opozorilo: Določen pribor

povzroča nizki tlak

Šoba je obrabljena Zamenjajte šobo

Ventil z start/stop je obrabljen 5-krat hitro zaporedoma pritisnite na sprožilo

Motor deluje, vendar je tlak

omejen ali brez delovnega tlaka Voda ni priključena Priključite vodo

Filter zamašen Čiščenje filtra

Šoba je zamašena Očistite šobo

Visokotlačni čistilec se

samostojno vklopi Črpalka ali pršilna pištola ne tesnita Obrnite se na pooblaščen servis Bosch

Naprava ne tesni Črpalka ne tesni Majhne neprepustnosti vode so dovoljene; pri

večjih pa se obrnite na servis Bosch

Simptomi Možen vzrok Pomoč

OBJ_DOKU-40725-003.fm Page 208 Wednesday, February 18, 2015 9:24 AM

Hrvatski | 209

Bosch Power Tools F 016 L81 056 | (18.2.15)

Hrvatski

Upute za sigurnost

Objašnjenje simbola sa slikama

Opće napomene za opasnost.

Mlaz vode nikada ne

usmjeravati na ljude,

životinje, sam uređaj ili

njegove električne dijelove.

Pažnja: Visokotlačni mlaz može biti

opasan ako bi se zlouporabio.

Prema važećim propisima,

uređaj se bez odvajanja

sustava ne smije priključiti na

vodovodnu mrežu. Koristite odvajač

sustava prema IEC 61770 tip BA.

Voda koja teče kroz odvajač sustava

nije više pitka voda.

Upute za sigurnost za visokotlačni

uređaj za čišćenje

Treba pročitati sve napomene

o sigurnosti i upute. Ako se ne

bi poštivale napomene o

sigurnosti i upute to bi moglo

uzrokovati strujni udar, požar i/ili teške

ozljede.

Znakovi upozorenja i obavijesti koji

se nalaze na uređaju daju vam važne

upute za bezopasan rad.

Osim napomena u uputama za

rukovanje, morate se pridržavati i

općih puta za sigurnost i propisa za

sprječavanje nezgoda.

Električni priključak

Napon izvora struje mora se

podudarati sa podacima na tipskoj

pločici uređaja.

Preporučuje se ovaj uređaj priključiti

samo na električnu utičnicu koja je

osigurana sa zaštitnom sklopkom

struje kvara od 30 mA.

Izvucite utikač iz mrežne utičnice i

ako uređaj samo na kratko ostavljate

bez nadzora.

Električno napajanje mora odgovarati

IEC 60364-1.

Ako treba zamijeniti priključni kabel,

kako bi se izbjegle moguće opasnosti

ovu zamjenu treba prepustiti

proizvođaču, njegovim ovlaštenim

servisima ili za to ovlaštenim

osobama.

Mrežni utikač nikada ne hvatati

mokrim rukama.

Mrežni utikač ne izvlačite iz utičnice

dok uređaj radi.

Preko mrežnog priključnog kabela ili

produžnog kabela ne vozite, ne

gnječite ga niti navlačite, jer bi se

mogao oštetiti. Zaštitite kabel od

izvora topline, ulja i oštrih rubova.

Uređaj ne koristite ako je oštećen

priključni kabel ili važni dijelovi, kao

što je visokotlačno crijevo, pištolj za

prskanje ili sigurnosne naprave.

Pažnja: Nepropisni produžni kablovi

mogu biti opasni.

Kod primjene produžnog kabela,

utikač i električni spoj moraju biti

izvedeni nepropusni za vodu.

Produžni kabel mora imati presjek

vodiča prema podacima u uputama za

rad i mora biti zaštićen od prskanja

vode. Utikački spoj ne smije ležati u

vodi.

OBJ_DOKU-40725-003.fm Page 209 Wednesday, February 18, 2015 9:24 AM

210 | Hrvatski

F 016 L81 056 | (18.2.15) Bosch Power Tools

Ako bi se utikač zamijenio na

priključnom ili produžnom kabelu,

mora ostati zadržana zaštita od

prskanja vode i mehanička stabilnost.

Priključak vode

Pridržavajte se propisa distributera

vode.

Holenderi svih priključnih crijeva

moraju biti nepropusni.

Koristite samo armirano crijevo

promjera 12,7 mm (1/2").

Uređaj se ne smije nikada priključiti

na vodovodnu mrežu bez

nepovratnog ventila. Voda koja bi

istekla kroz nepovratni ventil ne smije

se više koristiti kao pitka voda.

Visokotlačno crijevo ne smije biti

oštećeno (opasnost od rasprsnuća).

Oštećeno visokotlačno crijevo mora

se odmah zamijeniti. Smiju se

koristiti samo crijeva i spojni elementi

koje je preporučio proizvođač.

Visokotlačna crijeva, armature i

spojnice važne su za sigurnost

uređaja. Koristite samo crijeva,

armature i spojnice koje je

preporučio proizvođač.

Na priključku vode smije se koristiti

samo čista ili filtrirana voda.

Primjena

Uređaj sa priborom treba prije

korištenja provjeriti na njegovo

propisno stanje i na pogonsku

sigurnost. Ukoliko njegovo stanje nije

besprijekorno, ne smije se koristiti.

U svrhu čišćenja odjeće ili obuće ne

usmjeravajte mlaz vode na sebe ili

druge osobe.

Ne smiju se usisavati tekućine koje

sadrže otapala, nerazrijeđene

kiseline, aceton ili otapala,

uključujući benzin, razrjeđivače boje i

loživo ulje, jer je njihova magla od

prskanja izuzetno zapaljiva,

eksplozivna i otrovna.

Kod primjene uređaj u područjima

opasnosti (npr. benzinske postaje),

treba se pridržavati odgovarajućih

propisa o sigurnosti. Zabranjen je rad

u prostorijama ugroženim od

eksplozije.

Uređaj mora imati stabilnu podlogu.

Treba koristiti samo sredstva za

čišćenje koja je preporučio

proizvođač uređaja i treba se

pridržavati uputa za primjenu,

zbrinjavanje u otpad i napomena

upozorenja proizvođača.

Svi dijelovi uređaja koji su u radnom

području pod naponom, moraju biti

zaštićeni od prskanja.

Ručica za aktiviranje pištolja za

prskanje tijekom rada ne smije se

zaglaviti u položaju „ON“.

Nosite prikladnu zaštitnu odjeću za

zaštitu od prskanja vode. Uređaj ne

koristite u dosegu ljudi koji ne nose

zaštitnu odjeću.

Ukoliko je potrebno, pri radu nosite

prikladnu zaštitnu opremu (PSA) za

zaštitu od prskanja vode, npr.

zaštitne naočale, masku za zaštitu od

prašine, itd., kako bi se zaštitili od

vode, čestica i/ili aerosola, koji bi se

mogli odbiti od raznih predmeta.

Pod djelovanjem višeg tlaka razni

predmeti mogu se odbaciti prema

natrag. Ukoliko je potrebno, pri radu

OBJ_DOKU-40725-003.fm Page 210 Wednesday, February 18, 2015 9:24 AM

Hrvatski | 211

Bosch Power Tools F 016 L81 056 | (18.2.15)

nosite prikladnu osobnu zaštitnu

opremu, npr. zaštitne naočale.

Kako bi se izbjegla oštećenja od

mlaza od visokog tlaka, gume

vozila/ventile na gumama treba prati

sa minimalnog razmaka od 30 cm.

Prvi znak oštećenja je promjena boje

guma. Oštećene gume vozila/ventili

na gumama opasni su za život.

Ne smije se prskati po materijalima sa

sadržajem azbesta i ostalim

materijalima koji sadrže tvari koje

ugrožavaju zdravlje.

Preporučeno sredstvo za čišćenje

treba koristiti samo ako je

razrijeđeno. Ovi su proizvodi sigurni

budući da ne sadrže kiseline, lužine ili

tvari koje zagađuju okoliš.

Preporučujemo da se sredstva za

čišćenje spremaju tako da budu

nedostupna za djecu. Kod kontakta

sredstva za čišćenje sa očima, odmah

ih treba temeljito isprati sa vodom, a

u slučaju gutanja odmah treba

zatražiti liječničku pomoć.

Visokotlačni uređaj za čišćenje

nikada ne koristite bez filtra, sa

zaprljanim ili oštećenim filtrom.

Pravo ne jamstvo neće se priznati pri

uporabi visokotlačnog uređaja za

čišćenje bez filtra ili sa zaprljanim ili

oštećenim filtrom.

Metalni dijelovi uređaja nakon dulje

uporabe mogu se zagrijati. Ukoliko je

potrebno, nosite zaštitne rukavice.

S visokotlačnim uređajem za čišćenje

ne smije se raditi za slučaj loših

vremenskih uvjeta, posebno ako

prijeti nevrijeme.

Rukovanje

Osobe koje rade sa uređajem smiju ga

koristiti samo za određenu namjenu.

Treba se pridržavati lokalnih propisa.

Kod rada sa uređajem treba paziti na

druge ljude, posebno na djecu.

Uređaj smiju koristiti samo osobe

koje su upoznate sa korištenjem i

rukovanjem ili osobe koje mogu

dokazati da mogu rukovati sa

uređajem. Sa ovim uređajem ne smiju

raditi djeca ili mlađe osobe. Djecu

treba držati pod nadzorom, kako se

ne bi igrala sa uređajem.

S ovim uređajem ne smiju raditi

osobe ograničenih fizičkih, osjetilnih

ili psihičkih sposobnosti, niti osobe s

nedovoljnim iskustvom i znanjem,

ukoliko nisu pod nadzorom ili ako nisu

upoznate sa sigurnim rukovanjem i s

time povezanim opasnostima.

Uključeni uređaj se nikada ne smije

ostaviti bez nadzora.

Mlaz vode koji izlazi iz visokotlačne

mlaznice proizvodi povratni udar.

Zbog toga pištolj za prskanje i štap za

prskanje treba čvrsto držati sa obje

ruke.

Transport

Prije transporta uređaj treba isključiti

i osigurati.

Održavanje

Prije svih radova čišćenja, održavanja

i zamjene pribora, uređaj treba

isključiti. Treba izvući utikač ako

uređaj radi sa mrežnim naponom.

Popravke smiju izvoditi samo

ovlašteni Bosch servisi za električne

alate.

OBJ_DOKU-40725-003.fm Page 211 Wednesday, February 18, 2015 9:24 AM

212 | Hrvatski

F 016 L81 056 | (18.2.15) Bosch Power Tools

Pribor i rezervni dijelovi

Smije se koristiti samo pribor i

rezervni dijelovi koje je odobrio

proizvođač. Originalni pribor i

originalni rezervni dijelovi jamče

nesmetani rad uređaja.

Simboli

Dolje prikazani simboli od značaja su za čitanje i

razumijevanje uputa za rukovanje. Obratite pozornost na ove

simbole i njihovo značenje. Ispravno tumačenje simbola

pomoći će vam da električni alat bolje i sigurnije koristite.

Uporaba za određenu namjenu

Uređaj je predviđen za čišćenje površina i objekata na

otvorenom prostoru, za uređaje, vozila i čamce, ukoliko se

koristi odgovarajući pribor, kao npr. sredstva za čišćenja koja

je odobrio Bosch.

Primjena za određenu namjenu odnosi se na temperaturu

okoline od 0 °C do 40 °C.

Ovaj proizvod nije prikladan za primjenu u obrtu i industriji.

Tehnički podaci

Informacije o buci i vibracijama

Simbol Značenje

Smjer gibanja

Težina

Uključeno

Isključeno

Lo Niži tlak

Hi Viši tlak

Pribor

Simbol Značenje

Visokotlačni uređaj za čišćenje AQT 42-13 AQT 45-14 X

Kataloški br. 3 600 HA7 3.. 3 600 HA7 4..

Nazivna primljena snaga kW 1,9 2,1

Temperatura na dovodu max. °C 40 40

Količina vode na dovodu min. l/min 6,6 7,5

Dopušteni tlak MPa 13 14

Nazivni tlak MPa 9 11

Protok l/min 6 6,8

Maksimalni ulazni tlak MPa 1 1

Autostop funkcija - -

Težina odgovara EPTA-Procedure 01/2003 kg 11,4 18,5

Klasa zaštite /II /I

Serijski broj Vidjeti serijski broj (tipsku pločicu) na visokotlačnom uređaju za čišćenje

Postupcima uključivanja proizvode se kratkotrajni padovi napona. Kod nepovoljnih uvjeta električne mreže mogu se pojaviti djelovanja i na ostale

uređaje. Kod impedancije mreže manje od 0,153 oma ne mogu se očekivati nikakve smetnje.

Emisijske vrijednosti buke utvrđene sukladno EN 60335-2-79. 3 600 ... HA7 3.. HA7 4..

Razina buke uređaja vrednovana sa A obično iznosi:

Razina zvučnog tlaka

Razina učinka buke

Nesigurnost K

Nosite štitnike za sluh!

dB(A)

Ukupne vrijednosti vibracija ah (vektorski zbroj u tri smjera) i nesigurnost K određeni

prema EN 60335-2-79, iznose:

Vrijednost emisija vibracija ah

Nesigurnost K m/s2

m/s22,0

1,5 2,0

1,5

OBJ_DOKU-40725-003.fm Page 212 Wednesday, February 18, 2015 9:24 AM

Hrvatski | 213

Bosch Power Tools F 016 L81 056 | (18.2.15)

Izjava o usklađenosti

Kategorija proizvoda: 27

Tehnička dokumentacija (2006/42/EC, 2000/14/EC) može

se dobiti kod:

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Montaža i rad

Puštanje u rad

Za vašu sigurnost

Pažnja! Prije radova čišćenja i održavanja

uređaj treba isključiti i izvući mrežni utikač.

Isto vrijedi ako je oštećen, zarezan ili usukan

priključni kabel.

Radni napon iznosi 230 V AC, 50 Hz (za zemlje koje nisu

članice EU: 220 V, 240 V, ovisno od izvedbe). Treba koristiti

samo odobreni produžni kabel. Informacije možete dobiti u

ovlaštenom servisu.

Ako kod rada visokotlačnog uređaja za čišćenje želite koristiti

produžni kabel, potrebni su slijedeći presjeci vodiča:

– 1,5mm2 do max. 20 m dužine

– 2,5mm2 do max. 50 m dužine

Napomena: Ako se koristi produžni kabel, tada on kao što je

opisano u propisima za sigurnost, mora imati zaštitni vodič,

koji je preko utikača spojen sa zaštitnim vodičem vaše

električne instalacije.

U slučaju sumnje zatražite pomoć kvalificiranog električara ili

najbližeg Bosch servisa.

OPREZ: Nepropisan produžni kabel može biti

opasan. Produžni kabel, utikač i spojnica

moraju biti vodonepropusni i moraju biti

izvedbe odobrene za primjenu na otvorenom

prostoru.

Spojevi kabela trebaju biti suhi i ne smiju ležati na podu (tlu).

Za povećanje sigurnosti koristite FI-zaštitnu sklopku (RCD) sa

strujom kvara od max. 30 mA. Ova FI-zaštitna sklopka mora

se ispitati prije svakog korištenja.

Ako je priključni kabel oštećen, isti se smije popraviti samo u

ovlaštenom Bosch servisu.

Napomena za proizvode koji se ne prodaju u Vel. Britaniji:

PAŽNJA: Za vašu sigurnost je potrebno da se utikač koji se

nalazi na uređaju spoji sa produžnim kabelom. Spojnica

produžnog kabela mora biti zaštićena od prskanja vode, mora

biti izrađena od gume ili prevučena gumom. Produžni kabel

mora se koristiti sa vlačnim rasterećenjem.

Obratite pozornost da ovaj uređaj ne smije raditi bez vode.

Rad

Uključivanje

Crijevo za vodu (nije isporučeno) spojite sa priključkom vode

i uređajem.

Mrežni prekidač se mora nalaziti u položaju „0“ i nakon toga

priključite uređaj na utičnicu.

Otvorite slavinu za vodu.

Za oslobađanje okidača pritisnite zapor uključivanja (stražnji

prekidač na ručci pištolja za prskanje). Okidač pritisnuti do

kraja, sve dok voda ne počne jednolično teći i dok u uređaju i

u visokotlačnom crijevu više nema zraka. Osloboditi okidač.

Pritisnuti zapor uključivanja (prednji prekidač na ručci pištolja

za prskanje).

3 600 ... HA7 3.. HA7 4..

Izjavljujemo pod vlastitom odgovornošću da proizvod opisan pod „Tehnički podaci“ odgovara

svim relevantnim odredbama smjernica 2011/65/EU, do 19. travnja 2016.: 2004/108/EZ,

a od 20. travnja 2016.: 2014/30/EU, 2006/42/EZ, 2000/14/EZ uključujući i njihove

izmjene te da je sukladan sa slijedećim normama: EN 60335-1, EN 60335-2-79.

2000/14/EC: Zajamčena razina učinka buke:

Postupci vrednovanja usklađenosti prema Dodatku V. dB(A) 95 95

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Radnja Slika Stranica

Opseg isporuke 1259

Namještanje ručke 2260

Koplje priključiti na pištolj za prskanje 3261

Priključiti visokotlačno crijevo/pištolj za

prskanje 4262

Nataknuti sapnicu 5263-264

Priključak vode 6264

Uključivanje/isključivanje 7265

Očistiti filter 8265

Očistiti mlaznicu 9265

Uskladištenje pištolja 10 266

Uskladištenje pištolja/štapa za

prskanje/sapnice, tijekom posluživanja 11 266

Umetanje crijeva u držač crijeva 12 267

Uskladištenje 13 267

Biranje pribora 14 268

OBJ_DOKU-40725-003.fm Page 213 Wednesday, February 18, 2015 9:24 AM

214 | Hrvatski

F 016 L81 056 | (18.2.15) Bosch Power Tools

Okrenite mrežnu sklopku. Pištolj za prskanje usmjerite prema

dolje. Za oslobađanje okidača pritisnite zapor uključivanja.

Okidač pritisnite do kraja.

Autostop funkcija

Uređaj će isključiti motor čim se oslobodi odvod na ručci

pištolja.

Upute za rad

Općenito

Visokotlačni uređaj za čišćenje mora se nalaziti na ravnoj

podlozi.

Visokotlačno crijevo ne potežite suviše daleko prema

naprijed, odnosno visokotlačni uređaj za čišćenje ne potežite

za crijevo. To može rezultirati time da visokotlačni uređaj za

čišćenje više neće sigurno stajati i da se može prevrnuti.

Visokotlačno crijevo se ne smije oštro pregibati i preko njega

se ne smije voziti sa vozilom. Zaštitite visokotlačno crijevo od

oštrih rubova ili uglova.

Rotirajuću mlaznicu ne koristite za pranje automobila.

Upozorenje! Uređaj Patio Cleaners prikladan je samo za

primjenu na ravnim površinama! Ne koristite ga čišćenje

stubišta i vertikalnih površina. Nikada ne dodirujte rotirajuću

sapnicu dok radi!

Upute za rad sa sredstvima za čišćenje

Koristite samo sredstva za čišćenje koja su izričito

dopuštena za visokotlačni uređaj za čišćenje.

U smislu zaštite okoliša preporučujemo štedljivu potrošnju

sredstva za čišćenje. Treba se pridržavati savjeta za

razrjeđivanje na ambalaži.

S ovim proizvodom isporučena visokotlačna sapnica za pjenu

posjeduje regulator za podešavanje sredstva za čišćenje.

Reguliranje se provodi prema potrebi.

Preporučeni postupak čišćenja

Operacija 1: Skidanje prljavštine

Priključite visokotlačnu sapnicu za pjenu i štedljivo nanesite

sredstvo za čišćenje.

Operacija 2: Uklanjanje prljavštine

Pod djelovanjem visokog tlaka odstranite oslobođenu

prljavštinu.

Napomena: Pri čišćenju sa sredstvima za skidanje

prljavštine/čišćenje, počnite s vertikalnim površinama i

čistite prema gore. Pri ispiranju radite odozgo prema dolje.

Primjena alternativne opskrbe vodom

Ovaj visokotlačni uređaj za čišćenje je samousisni i

omogućava usisavanje vode iz spremnika ili prirodnih izvora.

VAŽNO je da se očisti i ugradi Bosch filtar na ulazu vode i da

se usisava samo čista voda.

Otvoreni spremnici i vode iz prirodnih tokova

Koristite pribor za samousisavanje, koji se sastoji od:

– Usisne mrežice s povratnim ventilom

– Armiranog crijeva dužine 3 m

– Univerzalne spojnice za visokotlačni uređaj za čišćenje

Pomoću ovog pribora visokotlačni uređaj za čišćenje može

usisavati vodu 0,5 m iznad razine vode. To može trajati cca.

15 sekundi.

Za istiskivanje zraka, crijevo dužine 3 m uronite do kraja u

vodu. Usisno crijevo dužine 3 m priključite na visokotlačni

uređaj za čišćenje i pri tome pazite da usisna mrežica ostane

uronjena u vodi.

Visokotlačni uređaj za čišćenje ostavite da radi s

demontiranim pištoljem za prskanje, sve dok voda počne

jednolično teći iz visokotlačnog crijeva. Ako nakon 25 sekundi

više ne izlazi nikakva voda, isključite uređaj i kontrolirajte sve

priključke. Ako voda teče, visokotlačni uređaj za čišćenje

isključite i priključite za rad pištolja za prskanje i štapne

prskalice.

Važno je da crijevo i spojnice budu kvalitetni, nepropusno

spojeni, te da brtve budu neoštećene i ispravno ugrađene.

Propusni priključci mogu spriječiti usisavanje.

Spremnik za vodu sa slavinom za pražnjenje

Ako se visokotlačni uređaj za čišćenje mora priključiti na

spremnik s odgovarajućom slavinom za pražnjenje, najprije

se crijevo za vodu (nije sadržano u opsegu isporuke) mora

priključiti na slavinu. Otvorite slavinu kako bi istisnuli sav zrak

iz crijeva i nakon toga je zatvorite na visokotlačnom uređaju za

čišćenje.

Traženje greške

Simptomi Mogući uzroci Pomoć

Motor ne radi Utikač nije priključen Priključiti utikač

Utičnica je neispravna Koristiti drugu utičnicu

Osigurač je reagirao Zamijeniti osigurač

Produžni kabel je oštećen Pokušati bez produžnog kabela

Reagirala je zaštita motora Motor ostaviti da se ohladi u trajanju 15 minuta

Smrzavanje Ostaviti da se odmrzne pumpa, crijevo za vodu ili

pribor

OBJ_DOKU-40725-003.fm Page 214 Wednesday, February 18, 2015 9:24 AM

Hrvatski | 215

Bosch Power Tools F 016 L81 056 | (18.2.15)

Održavanje i servisiranje

Održavanje

Prije svih radova na uređaju treba izvući mrežni utikač

i otpustiti priključak vode.

Napomena: Slijedeće radove održavanja izvodite redovito,

kako bi se osiguralo dulje i pouzdano korištenje uređaja.

Uređaj treba redovito kontrolirati na uočljive nedostatke, kao

što su otpušteni spojevi i istrošeni ili oštećeni dijelovi.

Provjerite da li su pokrov i zaštitne naprave neoštećeni i

ispravno ugrađeni. Prije uporabe provedite eventualno

potrebne radove održavanja ili popravaka.

Ako bi uređaj unatoč brižljivih postupaka izrade i ispitivanja

ipak prestao raditi, popravak treba prepustiti ovlaštenom

servisu za Bosch vrtne uređaje.

Kod svih upita i naručivanja rezervnih dijelova, neizostavno

treba navesti 10-znamenkasti kataloški broj sa tipske pločice

uređaja.

Nakon uporabe/Spremanje

Isključite prekidač za uključivanje-isključivanje i pritisnite

okidač za pražnjenje visokotlačnog crijeva.

Vanjske površine visokotlačnog uređaja za čišćenje očistiti

mekom četkom i krpom. Za čišćenje se ne smije koristiti voda,

otapala i sredstva za poliranje. Svu prljavštinu treba ukloniti,

posebno sa otvora za hlađenje motora.

Motor ostaje mirovati Osigurač je reagirao Zamijeniti osigurač

Mrežni napon nije odgovarajući Kontrolirati mrežni napon koji mora odgovarati

podacima sa tipske pločice

Reagirala je zaštita motora Motor ostaviti da se ohladi u trajanju 15 minuta

Osigurač je reagirao Osigurač je suviše slab Priključiti na strujni krug koji sigurno odgovara snazi

visokotlačnog uređaja za čišćenje

Motor radi ali nema tlaka Mlaznica je djelomično začepljena Očistiti mlaznicu

Postoje šumovi motora ali on ne

radi Nedovoljan mrežni napon Ispitajte da li napon električne mreže odgovara

podacima na identifikacijskoj pločici

Suviše niski napon zbog primjene

produžnog kabela Provjerite da li je produžni kabel prikladan

Uređaj dulje vrijeme nije korišten Obratite se za pomoć ovlaštenom Bosch servisu

Problemi s Autostop funkcijom Obratite se za pomoć ovlaštenom Bosch servisu

Pulzirajući tlak Zrak je ušao u crijevo za vodu ili u

pumpu Sve dok se ne postigne jednolični radni tlak,

visokotlačni uređaj za čišćenje pustite da radi s

otvorenim pištoljem za prskanje, otvorenom

slavinom za vodu i sa sapnicom podešenom na niski

tlak

Opskrba vodom nije ispravna Provjeriti da li priključak za vodu odgovara

podacima iz tehničkih podataka. Najmanja crijeva

za vodu koja se smiju primijeniti su 1/2" ili Ø 13 mm

Začepljen filter za vodu Očistiti filter za vodu

Crijevo za vodu je prignječeno ili

oštro savijeno Crijevo za vodu razvući da bude ravno

Visokotlačno crijevo je suviše

dugačko Skinuti produžetak visokotlačnog crijeva, max.

dužina crijeva za vodu 7 m

Tlak je jednoličan ali je prenizak

Napomena: Određeni pribor

uzrokuje niži tlak

Istrošena je mlaznica Zamijeniti mlaznicu

Istrošen je start/stop ventil Odvod 5 puta brzo uzastopno pritisnuti

Motor radi, ali je tlak ograničen ili

nema radnog tlaka Voda nije priključena Priključiti vodu

Filter je začepljen Očistiti filter

Mlaznica je začepljena Očistiti mlaznicu

Visokotlačni uređaj za čišćenje

starta sam Propušta pumpa ili pištolj za prskanje Obratite se za pomoć ovlaštenom Bosch servisu

Uređaj propušta Pumpa propušta Manja propuštanja vode su dopuštena; U slučaju

većih propuštanja zatražite pomoć servisa

Simptomi Mogući uzroci Pomoć

OBJ_DOKU-40725-003.fm Page 215 Wednesday, February 18, 2015 9:24 AM

216 | Eesti

F 016 L81 056 | (18.2.15) Bosch Power Tools

Uskladištenje nakon završene sezone: Ispustite svu vodu iz

crpke, tako da motor ostavite nekoliko sekundi da radi i

aktivirajte odvod.

Na uređaj ne stavljati nikakve druge predmete.

Uređaj spremite u prostoriju bez opasnosti od smrzavanja.

Priključni kabel tijekom uskladištenja ne smije biti ukliješten.

Visokotlačno crijevo ne pregibajte oštro.

Servisiranje i savjetovanje o primjeni

www.bosch-do-it.com

Hrvatski

Robert Bosch d.o.o

Kneza Branimira 22

10040 Zagreb

Tel.: (01) 2958051

Fax: (01) 2958050

Zaštita okoliša

Kemikalije koje zagađuju okoliš ne smiju se ispuštati u tlo,

podzemne vode, jezerca, vodene tokove, itd.

Kod primjene sredstava za čišćenje treba se pridržavati

podataka sa naljepnice ambalaže i točno se pridržavati

propisane koncentracije.

Kod pranja motornih vozila treba se pridržavati važećih

propisa: Mora se spriječiti da isprano ulje dospije u podzemne

vode.

Zbrinjavanje

Visokotlačni uređaj za čišćenje, pribor i ambalažu dovezite na

ekološki prihvatljivo recikliranje.

Visokotlačni uređaj za čišćenje ne bacajte u kućni otpad!

Samo za zemlje EU:

Prema Europskim smjernicama

2012/19/EU za električne i elektroničke

stare uređaje, neuporabivi električni i

elektronički uređaji moraju se odvojeno

sakupljati i dovoditi na ekološki prihvatljivo

recikliranje.

Zadržavamo pravo na promjene.

Eesti

Ohutusnõuded

Piltsümbolite selgitus

Üldine oht.

Veejuga ei tohi kunagi

suunata inimeste,

loomade, seadme enda ega

teiste elektriseadmete poole.

Tähelepanu: Kõrgsurvejuga võib olla

ohtlik, kui selle kasutamisel eiratakse

ohutusnõudeid.

Vastavalt kehtivatele

eeskirjadele on keelatud

ühendada seadet

veevõrguga, kui puudub

süsteemiseparaator. Kasutage BA

tüüpi süsteemiseparaatorit, mis

vastab standardi IEC 61770

nõuetele.

Süsteemiseparaatorist läbivoolanud

vesi ei ole enam joogikõlblik.

Ohutusnõuded kõrgsurvepesurite

kasutamisel

Kõik ohutusnõuded ja juhised

tuleb läbi lugeda.

Ohutusnõuete ja juhiste

eiramise tagajärjeks võib olla elektri-

löök, tulekahju ja/või rasked vigastu-

sed.

Seadme külge paigaldatud

hoiatussildid ja muud etiketid

annavad olulist teavet seadme ohutu

töö kohta.

Lisaks kasutusjuhendis toodud

teabele tuleb arvestada üldisi

ohutusnõudeid.

OBJ_DOKU-40725-003.fm Page 216 Wednesday, February 18, 2015 9:24 AM

Eesti | 217

Bosch Power Tools F 016 L81 056 | (18.2.15)

Vooluvõrguga ühendamine

Võrgupinge peab vastama seadme

andmesildil märgitud pingele.

Seadet soovitame ühendada üksnes

pistikupessa, mis on varustatud

30 mA käivitusvooluga

rikkevoolukaitselülitiga.

Tõmmake pistik pistikupesast välja

ka siis, kui jätate seadme kas või

lühikeseks ajaks tähelepanuta.

Vooluvõrgu pinge peab vastama

standardile IEC 60364-1.

Tööohutuse tagamiseks tuleb

toitejuhe vajaduse korral välja

vahetada lasta tootja esindajal,

Boschi elektriliste tööriistade

volitatud parandustöökojas või

asjaomase väljaõppega isikul.

Ärge puudutage seadme

võrgupistikut kunagi märgade kätega.

Kui seade töötab, ärge tõmmake

võrgupistikut pistikupesast välja.

Ärge sõitke toitejuhtmest ega

pikendusjuhtmest üle, ärge pigistage

ega tõmmake seda, kuna see võib

juhet vigastada. Kaitske toitejuhet

kuumuse, õli ja teravate servade eest.

Ärge kasutage seadet, kui võrgujuhe

või olulised detailid, nagu

kõrgsurvevoolik, pihustuspüstol või

kaitseseadised on vigastatud.

Tähelepanu: Nõuetele mittevastavad

pikendusjuhtmed võivad olla

ohtlikud.

Pikendusjuhtme kasutamisel peavad

pistik ja liitmik olema veekindlad.

Pikendusjuhe peab olema

kasutusjuhendis toodud andmetele

vastava ristlõikega ja kaitstud

veepritsmete eest. Pistik ei tohi olla

vees.

Toitejuhtme või pikendusjuhtme

pistiku vahetamisel peab säilima

pritsmekindlus ja mehaaniline

stabiilsus.

Veevõrguga ühendamine

Järgige veevarustusettevõtte

eeskirju.

Kõikide ühendusvoolikute

kruviühendused peavad olema

veekindlad.

Kasutada tuleb tugevdatud voolikut

läbimõõduga 12,7 mm (1/2").

Seadet ei tohi ühendada

joogiveevarustusega, kui puudub

tagasivooluventiil. Läbi

tagasivooluventiili voolanud vesi ei

ole enam joogikõlblik.

Kõrgsurvevoolik ei tohi olla

vigastatud (lõhkemisoht). Vigastatud

kõrgsurvevoolik tuleb viivitamatult

välja vahetada. Kasutada tohib vaid

tootja soovitatud voolikuid ja

ühenduselemente.

Kõrgsurvevoolikud, armatuurid ja

liitmikud on olulised seadme ohutuse

seisukohast. Kasutage üksnes tootja

soovitatud voolikuid, armatuure ja

liitmikke.

Kasutada ainult puhast või filtreeritud

vett.

Kasutamine

Enne kasutamist kontrollige, kas

seade ja lisatarvikud on töökorras ja

kas on tagatud nende tööohutus. Kui

seade ja lisatarvikud ei tööta veatult,

on nende kasutamine keelatud.

OBJ_DOKU-40725-003.fm Page 217 Wednesday, February 18, 2015 9:24 AM

218 | Eesti

F 016 L81 056 | (18.2.15) Bosch Power Tools

Ärge suunake veejuga enda ega teiste

inimeste peale, et puhastada riideid

või jalanõusid.

Kasutada ei tohi lahusteid sisaldavaid

vedelikke, lahjendamata happeid,

atsetooni ega lahusteid, sh bensiini,

värvivedeldeid ega kütteõli, sest

nende pihus on kergesti süttiv,

plahvatusohtlik ja mürgine.

Seadme kasutamisel ohtlikes

kohtades (nt tanklates) tuleb kinni

pidada asjaomastest

ohutusnõuetest. Seadme kasutamine

plahvatusohtlikes ruumides on

keelatud.

Seade peab seisma stabiilsel pinnal.

Kasutada tohib üksnes tootja

soovitatud puhastusvahendeid.

Järgida tuleb tootja kasutus- ja

käitlusjuhiseid ning ohutusnõudeid.

Kõik elektritjuhtivad detailid peavad

tööpiirkonnas olema kaitstud

veepritsmete eest.

Pihustuspüstoli päästik ei tohi

seadme töötamise ajal sisselülitatud

asendis kinni kiilduda.

Kandke sobivat rõivastust, mis

kaitseb veepritsmete eest. Ärge

kasutage seadet inimeste läheduses,

välja arvatud juhul, kui läheduses

viibivad inimesed kannavad

kaitserõivastust.

Vajaduse korral kandke veepritsmete

eest kaitsvaid isikukaitsevahendeid,

nt kaitseprille, tolmukaitsemaski jmt,

mis kaitsevad esemetelt

tagasipõrkuva vee, osakeste ja/või

aerosoolide eest.

Suure surve mõjul võivad esemed

eemale või tagasi paiskuda. Vajaduse

korral kandke isikukaitsevahendeid,

nt kaitseprille.

Kahjustuste vältimiseks tuleb

sõidukite rehve/ventiile puhastada

vähemalt 30 cm kauguselt.

Kahjustuse esmaseks tunnuseks on

rehvi värvi muutus. Vigastatud

rehvid/ventiilid on eluohtlikud.

Asbesti ja teisi tervistkahjustavaid

aineid sisaldavaid materjale ei tohi

kõrgsurvepesuriga puhastada.

Ärge kasutage soovitatud

puhastusvahendeid lahjendamata

kujul. Tooted on ohutud niivõrd,

kuivõrd need ei sisalda happeid,

leelislahuseid ega keskkonnaohtlikke

aineid. Hoidke puhastusvahendeid

lastele kättesaamatus kohas.

Puhastusvahendi sattumisel silma

loputage silma kohe rohke veega,

allaneelamisel pöörduge kohe arsti

poole.

Ärge kasutage kõrgsurvepesurit

kunagi ilma filtrita või filtriga, mis

on määrdunud või kahjustada

saanud. Kõrgsurvepesuri

kasutamisel ilma filtrita või filtriga,

mis on määrdunud või kahjustada

saanud, muutub seadmele antud

garantii kehtetuks.

Metallosad võivad pärast

pikemaajalist kasutamist kuumaks

minna. Vajaduse korral kandke

kaitsekindaid.

Kõrgsurvepesuriga ei tohi töötada

halva ilma, eeskätt äikese korral.

Käsitsemine

Seadet tohib käsitseda ja kasutada

üksnes nõuetekohaselt. Arvestada

tuleb lokaalseid olusid. Töötades

OBJ_DOKU-40725-003.fm Page 218 Wednesday, February 18, 2015 9:24 AM

Eesti | 219

Bosch Power Tools F 016 L81 056 | (18.2.15)

tuleb jälgida, et läheduses ei viibiks

teisi inimesi, eeskätt lapsi.

Seadet tohivad kasutada ainult

isikud, kellele on seadme kasutamist

ja käsitsemist selgitatud, ja isikud,

kes tõendavad, et nad oskavad

seadet käsitseda. Seadet ei tohi

kasutada lapsed ega noorukid. Et

välistada seadmega mängimise

võimalust, ei tohi jätta lapsi seadme

lähedusse järelevalveta.

Isikud, kelle vaimsed või füüsilised

võimsed on piiratud või kellel ei ole

seadme kasutamiseks vajalikke

kogemusi või teadmisi, tohivad

seadet kasutada vaid siis, kui nende

üle teostatakse järelevalvet või kui

neile on antud juhised seadme ohutu

käsitsemise kohta ja nad on teadlikud

seadmega seotud ohtudest.

Sisselülitatud seadet ei tohi kunagi

jätta järelevalveta.

Kõrgsurveotsakust väljuv veejuga

tekitab tagasilöögi. Seetõttu hoidke

püstolit ja pihustusotsakut kahe

käega tugevasti kinni.

Teisaldamine

Enne teisaldamist lülitage seade välja

ja paigaldage toed.

Hooldus

Enne hooldus- ja puhastustööde

tegemist ning tarvikute vahetamist

lülitage seade välja. Eemaldage pistik

pistikupesast, kui seade töötab

võrgutoitel.

Kõik parandustööd tuleb lasta teha

Boschi elektriliste tööriistade

volitatud remonditöökojas.

Lisatarvikud ja varuosad

Kasutada tohib üksnes tootja poolt

heakskiidetud lisatarvikuid ja

varuosi. Originaallisatarvikud ja -

varuosad tagavad seadme veatu töö.

Sümbolid

Järgmised piltsümbolid on olulised kasutusjuhendi lugemisel

ja mõistmisel. Pidage palun piltsümbolid ja nende tähendus

meeles. Piltsümbolite õige tõlgendamine aitab Teil seadet

tõhusamalt ja ohutumalt käsitseda.

Nõuetekohane kasutamine

Seade on ette nähtud välistingimustes olevate pindade ja

esemete, tööriistade, sõidukite ja paatide puhastamiseks,

kusjuures kasutada tuleb asjaomaseid lisatarvikuid, näiteks

Boschi poolt heakskiidetud puhastusvahendeid.

Seadme nõuetekohane kasutamine on lubatud temperatuuril

0°C kuni 40°C.

Seade ei sobi professionaalseks kasutamiseks.

Tehnilised andmed

Sümbol Tähendus

Liikumissuund

Kaal

Sees

Väljas

Lo Madalsurve

Hi Kõrgsurve

Lisatarvikud

Kõrgsurvepesur AQT 42-13 AQT 45-14 X

Tootenumber 3 600 HA7 3.. 3 600 HA7 4..

Nimivõimsus kW 1,9 2,1

Sissetuleva vee max temperatuur °C 40 40

Sissetuleva vee miniminaalne kogus l/min 6,6 7,5

Lubatud surve MPa 13 14

Nimirõhk MPa 9 11

Sisselülitamine tekitab lühiajaliselt pinge kõikumist. Ebasoodsate võrgutingimuste korral võib tekkida häireid teiste seadmete töös. Häireid ei teki, kui

vooluvõrgu näivtakistus on väiksem kui 0,153 oomi.

OBJ_DOKU-40725-003.fm Page 219 Wednesday, February 18, 2015 9:24 AM

220 | Eesti

F 016 L81 056 | (18.2.15) Bosch Power Tools

Andmed müra/vibratsiooni kohta

Vastavus normidele

Tootekategooria: 27

Tehniline toimik (2006/42/EÜ, 2000/14/EÜ) saadaval:

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Kokkupanek ja kasutamine

Veetarve l/min 6 6,8

Maksimaalne sisendsurve MPa 1 1

Automaatse seiskamise funktsioon - -

Kaal EPTA-Procedure 01/2003 järgi kg 11,4 18,5

Kaitseaste /II /I

Seerianumber Vt seerianumber kõrgsurvepesuril (andmesildil)

Müratase määratud kooskõlas standardiga EN 60335-2-79. 3 600 ... HA7 3.. HA7 4..

Seadme A-korrigeeritud müratase on üldjuhul:

Helirõhu tase

Helivõimsuse tase

Mõõtemääramatus K

Kasutage kuulmiskaitsevahendeid!

dB(A)

Vibratsioonitase ah (kolme telje vektorsumma) ja mõõtemääramatus K kindlaks tehtud

kooskõlas standardiga EN 60335-2-79:

Vibratsioon ah

Mõõtemääramatus K m/s2

m/s22,0

1,5 2,0

1,5

3 600 ... HA7 3.. HA7 4..

Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“ kirjeldatud toode on vastavuses

direktiivides 2011/65/EL, kuni 19. aprillini 2016 kehtiva direktiivi 2004/108/EÜ, alates

20. aprillist 2016 kehtiva direktiivi 2014/30/EL, 2006/42/EÜ, 2000/14/EÜ ja viidatud

direktiivide muudetud redaktsioonides sätestatud asjakohaste nõuetega ning järgmiste

standarditega: EN 60335-1, EN 60335-2-79.

2000/14/EÜ: Garanteeritud helivõimsuse tase:

Vastavuse hindamise meetod vastavalt lisale V. dB(A) 95 95

Kõrgsurvepesur AQT 42-13 AQT 45-14 X

Sisselülitamine tekitab lühiajaliselt pinge kõikumist. Ebasoodsate võrgutingimuste korral võib tekkida häireid teiste seadmete töös. Häireid ei teki, kui

vooluvõrgu näivtakistus on väiksem kui 0,153 oomi.

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Toimingu eesmärk Joonis Lehekülg

Tarnekomplekt 1259

Käepideme reguleerimine 2260

Otsaku ühendamine värvipüstoli külge 3261

Kõrgsurvevooliku/pihustuspüstoli

ühendamine 4262

Otsaku paigaldamine 5263-264

Veevõrguga ühendamine 6264

Sisse-/väljalülitamine 7265

Puhastage filter 8265

Puhastage otsak 9265

Püstoli hoidmine 10 266

Püstoli/varre/otsaku hoidmine

käsitsemise ajal 11 266

Vooliku asetamine voolikuhoidikusse 12 267

Hoiulepanek 13 267

Lisatarviku valik 14 268

OBJ_DOKU-40725-003.fm Page 220 Wednesday, February 18, 2015 9:24 AM

Eesti | 221

Bosch Power Tools F 016 L81 056 | (18.2.15)

Kasutuselevõtt

Tööohutus

Tähelepanu! Enne hooldus- ja puhastustöid

lülitage seade välja ja eemaldage võrgupistik

pistikupesast. Samamoodi lülitage seade

välja, kui toitejuhe on vigastatud või keerdu

läinud.

Tööpinge on 230 V AC, 50 Hz (muudes riikides kui EL

liikmesriigid 220 V, 240 V sõltuvalt mudelist). Kasutage

üksnes heakskiidetud pikendusjuhtmeid. Lisateavet saate

volitatud müügiesindustest.

Kasutada tohib järgmiste ristlõigetega pikendusjuhtmeid:

– 1,5mm2 kuni 20 m pikkuste juhtmete puhul

– 2,5mm2 kuni 50 m pikkuste juhtmete puhul

Märkus: Kui kasutate pikendusjuhet, peab see vastavalt

ohutusnõuetele olema varustatud kaitsejuhiga, mis on pistiku

kaudu ühendatud elektrilise tööriista kaitsejuhiga.

Kahtluse korral pöörduge elektriala asjatundja poole või

lähimasse Boschi müügiesindusse.

ETTEVAATUST: Nõuetele mittevastavad

pikendusjuhtmed võivad olla ohtlikud.

Pikendusjuhe, pistik ja pistikupesa peavad

olema veekindlad ja ette nähtud kasutamiseks

välistingimustes.

Juhtmete ühenduskohad peavad olema kuivad ja ei tohi

lebada maapinnal.

Ohutuse suurendamiseks kasutage FI-kaitselülitit (RCD),

mille rikkevool on maksimaalselt 30 mA. FI-kaitselüliti tuleks

iga kord enne kasutamist üle kontrollida.

Kui toitejuhe on vigastatud, tuleb see lasta parandada Boschi

elektriliste tööriistade volitatud remonditöökojas.

Märkus toodete kohta, mida ei müüda Suurbritannias:

TÄHELEPANU: Teie ohutuse huvides tuleb seadme küljes

olev pistik ühendada pikendusjuhtmega. Pikendusjuhtme

pistik peab olema kaitstud veepritsmete eest, valmistatud

kummist või kaetud kummiga. Pikendusjuhet tuleb kasutada

koos veojõu leevendiga.

Pidage meeles, et seade ei tohi töötada ilma veeta.

Kasutamine

Sisselülitamine

Ühendage veevoolik (ei kuulu tarnekomplekti) veevärgi ja

seadmega.

Veenduge, et võrgulüliti on asendis „0“ ja ühendage seadme

pistik pistikupessa.

Avage veekraan.

Vajutage sisselülitustõkisele (tagumine lüliti

püstolkäepidemel), et päästikut vabastada. Vajutage päästik

lõpuni sisse, kuni vesi ühtlaselt voolab ja seadmes ja

kõrgsurvevoolikus ei ole enam õhku. Vabastage päästik.

Vajutage sisselülitustõkisele (eesmine lüliti

püstolkäepidemel).

Keerake võrgulülitit. Suunake pihustuspüstol alla. Vajutage

sisselülitustõkisele, et päästikut vabastada. Vajutage päästik

täiesti sisse.

Automaatse seiskamise funktsioon

Seadme mootor seiskub kohe, kui püstolkäepidemel olev

päästik vabastatakse.

Tööjuhised

Üldist

Veenduge, et kõrgsurvepesur paikneb stabiilsel ja ühetasasel

pinnal.

Ärge liikuge kõrgsurvevoolikuga liiga kaugele ette ja ärge

tõmmake kõrgsurvepesurit voolikust. Vastasel korral võib

kõrgsurvepesur tasakaalu kaotada ning ümber kukkuda.

Ärge murdke kõrgsurvevoolikut kokku ja ärge sõitke sellest

sõidukiga üle. Kaitske kõrgsurvevoolikut teravate servade ja

nurkade eest.

Ärge kasutage rootorotsakut auto pesemiseks.

Hoiatus! Terrassipuhasti sobib kasutamiseks ainult

ühetasastel horisontaalpindadel! Ärge kasutage seda

treppide ja vertikaalpindade puhastamiseks. Ärge kunagi

puudutage pöörlevat otsakut, kui see on sisse lülitatud!

Juhised puhastusvahenditega töötamiseks

Kasutage üksnes puhastusvahendeid, mis on

kõrgsurvepesuri jaoks sõnaselgelt ette nähtud.

Mõelge keskkonnahoiule ja kasutage puhastusvahendeid

säästlikult. Pidage kinni pakendil toodud juhiseid

lahjendamise kohta.

Selle tootega kaasas olev kõrgsurve-vahuotsak on varustatud

regulaatoriga puhastusvahendi reguleerimiseks. Reguleerida

tuleb vastavalt vajadusele.

Soovituslik puhastusmeetod

Samm 1: Mustuse lahtileotamine

Ühendage kõrgsurve-vahuotsak külge ja kandke

puhastusvahend säästlikult peale.

Samm 2: Mustuse eemaldamine

Eemaldage lahtileotatud mustus kõrgsurvega.

Märkus: Vertikaalsete pindade puhul alustage mustuse

eemaldamist altpoolt ja liikuge üles. Loputamisel liikuge ülalt

alla.

Kasutamine muude veemahutite või veekogude

puhul

Käesolev kõrgsurvepesur on automaatse imavusega ja

võimaldab imeda vett mahutitest või looduslikest

veekogudest. On väga TÄHTIS, et liitmikku, kust vesi sisse

tuleb, on paigaldatud puhastatud Boschi filter ja et imetakse

vaid puhast vett.

Lahtised mahutid/paagid ja looduslikud

veekogud

Kasutage automaatset imemistarvikut, mis koosneb

järgmistest osadest:

OBJ_DOKU-40725-003.fm Page 221 Wednesday, February 18, 2015 9:24 AM

222 | Eesti

F 016 L81 056 | (18.2.15) Bosch Power Tools

– tagasivooluklapiga imemissõel

– 3 m tugevdatud imivoolik

–universaalne muhv

Selle lisatarviku abil saab kõrgsurvepesur imeda vett

veetasemest 0,5 m kõrgemalt. See võib kesta ligikaudu 15

sekundit.

Kastke 3 m pikkune voolik täielikult vee alla, et õhku välja

pressida. Ühendage 3 m pikkune imivoolik kõrgsurvepesuri

külge ja veenduge, et imemissõel jääb vee alla.

Laske kõrgsurvepesuril, millelt on pihustuspüstol maha

võetud, töötada seni, kuni vett kõrgsurvevoolikust ühtlaselt

välja voolab. Kui vett 25 sekundi pärast veel ei tule, lülitage

seade välja ja kontrollige kõiki liitmikke. Kui vesi voolab,

lülitage kõrgsurvepesur välja ja ühendage töötamiseks külge

pihustuspüstol ja otsak.

On oluline, et voolik ja muhvid on hea kvaliteediga, et

ühendused on tihedad, et tihendid on terved ja õigesti

paigaldatud. Lekkivad ühendused võivad imemist takistada.

Väljavoolukraaniga veepaak

Kui kõrgsurvepesur on vaja ühendada sobiva

väljavoolukraaniga paagiga, tuleb kraani külge esmalt

ühendada veevoolik (ei sisaldu tarnekomplektis). Avage

kraan, et õhk voolikust täielikult välja pressida, ja ühendage

voolik seejärel kõrgsurvepesuri külge.

Vea otsing

Tunnused Võimalik põhjus Kõrvaldamine

Mootor ei tööta Pistik ei ole ühendatud pistikupessa Ühendage pistik pistikupessa

Pistikupesa on defektne Kasutage teist pistikupesa

Kaitse on rakendunud Vahetage kaitse välja

Pikendusjuhe on vigastatud Proovige töötada ilma pikendusjuhtmeta

Mootori kaitsesidur rakendus Laske mootoril 15 min jahtuda

Külmumine Laske pumbal, veevoolikul või lisatarvikul

üles sulada

Mootor seiskub Kaitse on rakendunud Vahetage kaitse välja

Võrgupinge ei ole õige Kontrollige võrgupinget, see peab vastama

seadme andmesildil märgitud pingele

Mootori kaitsesidur rakendus Laske mootoril 15 min jahtuda

Kaitse rakendub Kaitse on liiga nõrk Ühendage vooluringiga, mille kaitse on

kõrgsurvepesuri võimsuse jaoks sobiv

Mootor töötab, kuid puudub surve Otsak on osaliselt ummistunud Puhastage otsak

Mootorimüra on kuulda, kuid

mootor ei tööta Ebapiisav võrgupinge Kontrollige, kas vooluvõrgu pinge vastab

andmesildil toodud pingele

Liiga madal pinge pikendusjuhtme

kasutamise tõttu Kontrollige, kas pikendusjuhe on sobiv

Seadet ei ole pikka aega kasutatud Pöörduge Boschi elektriliste tööriistade

volitatud remonditöökotta

Probleemid automaatse seiskamise

funktsiooniga Pöörduge Boschi elektriliste tööriistade

volitatud remonditöökotta

Pulseeriv rõhk Veevoolikus või pumbas on õhk Laske kõrgsurvepesuril avatud

pihustuspüstoli, avatud veekraani ja

madalsurvele reguleeritud otsakuga töötada,

kuni saavutate ühtlase töörõhu

Veevarustus ei ole korras Kontrollige, kas veevarustus vastab

tehnilistes andmetes toodud andmetele.

Väikseimad veevoolikud, mida tohib

kasutada, on 1/2" või Ø 13 mm

Veefilter on ummistunud Puhastage veefilter

Veevoolik on pigistatud või murtud kokku Asetage veevoolik sirgelt

Kõrgsurvevoolik on liiga pikk Eemaldage kõrgsurvevooliku pikendus,

veevooliku max pikkus on 7 m

OBJ_DOKU-40725-003.fm Page 222 Wednesday, February 18, 2015 9:24 AM

Eesti | 223

Bosch Power Tools F 016 L81 056 | (18.2.15)

Hooldus ja teenindus

Hooldus

Enne mis tahes töid seadme kallal tõmmake

võrgupistik pistikupesast välja ja ühendage seade

veevärgi küljest lahti.

Märkus: Pikaajalise ohutu töö tagamiseks teostage

regulaarselt järgmisi hooldustöid.

Kontrollige seadet regulaarselt nähtavate vigade, näiteks

lahtiste või kulunud ja kahjustatud osade suhtes.

Kontrollige, kas katted ja kaitseseadised on terved ja õigesti

paigaldatud. Enne kasutamist teostage vajalikud hooldus- ja

puhastustööd.

Käesolev seade on hoolikalt valmistatud ja testitud. Kui seade

sellest hoolimata rikki läheb, tuleb see lasta parandada

Boschi elektriliste käsitööriistade volitatud remonditöökojas.

Järelepärimiste esitamisel ja tagavaraosade tellimisel

näidake kindlasti ära seadme andmesildil olev 10-kohaline

tootenumber.

Pärast kasutamist/Hoidmine

Lülitage seade lülitist (sisse/välja) välja ja vajutage päästikule,

et kõrgsurvevoolikut tühjendada.

Puhastage kõrgsurvepesuri välispind hoolikalt pehme harja ja

lapiga. Vett, lahusteid ja poleerimisvahendeid ei tohi

kasutada. Eemaldage kogu mustus, eriti põhjalikult

puhastage mootori ventilatsiooniavad.

Hoiulepanek pärast kasutushooaja lõppu: Eemaldage

pumbast kogu vesi, selleks laske mootoril mõni sekund

töötada ja vajutage päästikule.

Ärge asetage seadme peale teisi esemeid.

Hoidke seadet plusstemperatuuridel.

Veenduge, et toitejuhe ei kiilu hoiukohas kinni. Ärge murdke

ega käänake kõrgsurvevoolikut.

Klienditeenindus ja müügijärgne nõustamine

www.bosch-do-it.com

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: 6549 568

Faks: 679 1129

Keskkonnakaitse

Keskkonnaohtlikud kemikaalid ei tohi valguda pinnasesse,

põhjavette, tiikidesse, jõgedesse jm.

Puhastusvahendite kasutamisel järgige pakendil toodud

andmeid ja ettenähtud kontsentratsioone.

Mootorsõidukite puhastamisel pidage kinni kohalikest

eeskirjadest: Tuleb rakendada meetmeid, mis hoiaksid ära

mahapestud õli valgumise põhjavette.

Kasutuskõlbmatuks muutunud

seadmete käitlus

Kõrgsurvepesur, lisatarvikud ja pakend tuleb

keskkonnasäästlikult ringlusse võtta.

Ärge käidelge kasutusressursi ammendanud

kõrgsurvepesurit koos olmejäätmetega!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Liidu direktiivile

2012/19/EL elektri- ja

elektroonikaseadmete jäätmete kohta ning

direktiivi kohaldamisele liikmesriikides

tuleb kasutusressursi ammendanud

elektrilised tööriistad eraldi kokku koguda

ja keskkonnasäästlikult ringlusse võtta.

Tootja jätab endale õiguse muudatuste tegemiseks.

Surve on ühtlane, kuid liiga madal

Märkus: Teatav lisatarvik põhjustab

madalat survet

Otsak on kulunud Vahetage otsak välja

Start-/stopp-ventiil on kulunud Vajutage 5 korda järjest päästikule

Mootor töötab, kuid surve on

piiratud või puudub Puudub veevarustus Ühendage veevarustusega

Filter on ummistunud Puhastage filter

Otsak on ummistunud Puhastage otsak

Kõrgsurvepesur käivitub

iseenesest Pump või pihustuspüstol lekib Pöörduge Boschi elektriliste tööriistade

volitatud remonditöökotta

Seade lekib Pump lekib Väikesed veelekked on lubatud, suuremate

veelekete korral pöörduge

hooldekeskusesse

Tunnused Võimalik põhjus Kõrvaldamine

OBJ_DOKU-40725-003.fm Page 223 Wednesday, February 18, 2015 9:24 AM

224 | Latviešu

F 016 L81 056 | (18.2.15) Bosch Power Tools

Latviešu

Drošības noteikumi

Simbolu skaidrojums

Vispārēja rakstura brīdinājuma

zīme.

Nevērsiet ūdens strūklu uz

cilvēkiem, mājdzīvniekiem,

pašu instrumentu un

elektriskajām daļām.

Uzmanību! Ja augstspiediena ūdens

strūkla tiek pielietota nepareizi, tā var

kļūt bīstama.

Atbilstoši spēkā esošajiem

priekšrakstiem, iekārtas bez

sistēmas atdalīšanas nedrīkst

pievienot dzeramā ūdens padeves

tīklam. Lietojiet sistēmas atdalītāju,

kas atbilst standartam IEC 61770,

tips BA.

Ūdens, kas izplūst caur sistēmas

atdalītāju, vairs nav uzskatāms par

dzeramo ūdeni.

Drošības noteikumi augstspiediena

tīrītājiem

Uzmanīgi izlasiet visus

drošības noteikumus. Šeit

sniegto drošības noteikumu un

norādījumu neievērošana var izraisīt

aizdegšanos un būt par cēloni

elektriskajam triecienam vai nopietnam

savainojumam.

Uz instrumenta korpusa attēlotie

brīdinošie un norādošie marķējumi

sniedz lietotājam svarīgu

informāciju, kas ļauj paaugstināt

darba drošību.

Papildus lietošanas pamācībā

sniegtajiem norādījumiem,

nepieciešams ievērot arī vispārējos

darba drošības un nelaimes

gadījumu profilakses noteikumus.

Pievienošana elektrotīklam

Elektrobarošanas avota spriegumam

jāatbilst vērtībai, kas norādīta uz

instrumenta marķējuma plāksnītes.

Šo instrumentu ieteicams pievienot

pie elektrotīkla kontaktligzdas, kas

aprīkota ar 30 mA noplūdes strāvas

aizsargreleju.

Atvienojiet instrumentu no

elektrotīkla kontaktligzdas arī tad, ja

tas pat uz neilgu laiku tiek atstāts bez

uzraudzības.

Instrumenta elektrobarošanas

sistēmai jāatbilst standartam

IEC 60364-1.

Ja nepieciešams nomainīt

elektrokabeli, tas jāuztic

ražotājfirmai, tās pilnvarotai

elektroinstrumentu remonta

darbnīcai vai kvalificētam

speciālistam, jo tikai tā var novērst

instrumenta darba drošības līmeņa

pazemināšanos.

Nepieskarieties elektrokabeļa

kontaktdakšai ar mitrām rokām.

Neatvienojiet elektrotīkla

kontaktdakšu instrumenta darbības

laikā.

Nepieļaujiet transporta līdzekļu

pārvietošanos pāri instrumenta

elektrokabelim un

pagarinātājkabelim, nesaspiediet un

nestiepiet kabeļus, jo šāda apiešanās

tos var sabojāt. Sargājiet kabeļus no

karstuma, eļļas un asām malām.

OBJ_DOKU-40725-003.fm Page 224 Wednesday, February 18, 2015 9:24 AM

Latviešu | 225

Bosch Power Tools F 016 L81 056 | (18.2.15)

Nelietojiet instrumentu, ja ir bojāts tā

elektrokabelis vai citas svarīgas

daļas, piemēram, augstspiediena

šļūtene, smidzinātājpistole vai

drošības ierīces.

Uzmanību! Nepiemērotu

pagarinātājkabeļu izmantošana var

būt bīstama.

Izmantojamā pagarinātājkabeļa

kontaktsavienotājiem jābūt

veidotiem ūdensdrošā izpildījumā.

Pagarinātājkabelim jābūt

aizsargātam pret līstošu ūdeni, un tā

vadu šķērsgriezuma laukumam

jāatbilst lietošanas pamācībā

sniegtajiem datiem. Kabeļu

savienojums nedrīkst atrasties ūdenī.

Nomainot instrumenta elektrokabeļa

un pagarinātājkabeļa

kontaktsavienotājus, jāveic

pasākumi, lai saglabātos to

mehāniskā noturība un aizsardzība

pret ūdens šļakatām.

Pievienošana ūdensapgādes

sistēmai

Ievērojiet vietējās ūdensapgādes

organizācijas priekšrakstus.

Visiem šļūteņu savienojumiem jābūt

blīviem.

Lietojiet vienīgi pastiprināta tipa

šļūtenes ar diametru 12,7 mm

(1/2").

Instrumentu nedrīkst pievienot

dzeramā ūdens padeves tīklam bez

pretplūsmas ventiļa. Ūdens, kas ir

izplūdis caur pretplūsmas ventili,

vairs nav uzskatāms par dzeramo

ūdeni.

Augstspiediena šļūtene nedrīkst būt

bojāta, jo tas var radīt

priekšnoteikumus sprādzienam.

Bojāta augstspiediena šļūtene

nekavējoties jānomaina. Kopā ar

instrumentu drīkst izmantot tikai

ražotājfirmas ieteiktās šļūtenes un

savienotājus.

No augstspiediena šļūtenes,

armatūras un savienotāju stāvokļa ir

atkarīga instrumenta darba drošība.

Izmantojiet tikai ražotājfirmas

ieteiktās šļūtenes, armatūru un

savienotājus.

No ūdens pieslēgvietas

instrumentam drīkst pievadīt vienīgi

tīru vai filtrētu ūdeni.

Lietošana

Pirms lietošanas jāpārbauda, vai

instruments un tā piederumi ir darba

kārtībā un droši lietojami. Ja

instruments nav nevainojamā

stāvoklī, to nedrīkst lietot.

Nevērsiet augstspiediena ūdens

strūklu uz sevi vai citām personām, lai

notīrītu apģērbu vai apavus.

Nelietojiet instrumentu šķīdinātāju

un to saturošu vielu, neatšķaidītu

skābju, acetona un šķīdinātāju, tai

skaitā benzīna, krāsu šķīdinātāju un

šķidrā kurināmā uzsūkšanai, jo šo

šķidrumu izsmidzinātās emulsijas ir

ugunsnedrošas, sprādzienbīstamas

un indīgas.

Izmantojot instrumentu vietās ar

paaugstinātu bīstamību (piemēram,

degvielas uzpildes stacijās), stingri

ievērojiet attiecīgos drošības

noteikumus. Instrumenta

izmantošana sprādzienbīstamās

telpās ir aizliegta.

OBJ_DOKU-40725-003.fm Page 225 Wednesday, February 18, 2015 9:24 AM

226 | Latviešu

F 016 L81 056 | (18.2.15) Bosch Power Tools

Instruments jānovieto uz stingra,

līdzena pamata.

Lietojiet tikai ražotājfirmas ieteiktos

tīrīšanas līdzekļus un ievērojiet to

lietošanas un utilizēšanas

noteikumus, kā arī norādījumus un

brīdinājumus.

Visām spriegumnesošajām daļām

apstrādes vietas tuvumā jābūt

aizsargātām no ūdens šļakatām.

Smidzinātājpistoles augstspiediena

slēgu darba laikā nav atļauts

nostiprināt nospiestā stāvoklī „ON“.

Nēsājiet piemērotu aizsargtērpu, kas

spēj pasargāt lietotāju no ūdens

šļakatām. Nelietojiet instrumentu, ja

tā sniedzamības robežās atrodas

citas personas, pat tad, ja tās nēsā

aizsargtērpu.

Ja nepieciešams, nēsājiet piemērotu

individuālo aizsargaprīkojumu,

(personīgos aizsardzības līdzekļus),

piemēram, aizsargbrilles, putekļu

aizsargmasku u. c., lai aizsargātos no

ūdens šļakatām, cietu vielu daļiņām

un šķidrumu aerosoliem, kas atlec no

priekšmetu virsmām.

Lielais ūdens spiediens var izraisīt

objektu atlekšanu. Ja nepieciešams,

nēsājiet piemērotu individuālo

aizsargaprīkojumu, piemēram,

aizsargbrilles.

Lai augstspiediena ūdens strūkla

nesabojātu automašīnu riepas un

ventiļus, veiciet to tīrīšanu no vismaz

30 cm liela attāluma. Pirmā bojājumu

pazīme ir riepas krāsas maiņa.

Bojājumi automašīnas riepās un/vai

ventiļos ir bīstami dzīvībai.

Nav atļauts apstrādāt ar

augstspiediena ūdens strūklu

azbestu saturošus un citus līdzīgus

materiālus, kas satur veselībai

kaitīgas vielas.

Nelietojiet ražotājfirmas ieteiktos

tīrīšanas līdzekļus neatšķaidītā veidā.

Šie izstrādājumi ir uzskatāmi par

nekaitīgiem, ja tie nesatur skābes,

sārmus vai apkārtējai videi kaitīgas

vielas. Tīrīšanas līdzekļus ieteicams

uzglabāt vietā, kur tie nav pieejami

bērniem. Ja tīrīšanas līdzeklis nonāk

acīs, nekavējoties rūpīgi izskalojiet

tās ar ūdeni. Ja tīrīšanas līdzekli

gadās nejauši norīt, nekavējoties

konsultējieties ar ārstu.

Nelietojiet augstspiediena tīrītāju

bez filtra un ar netīru vai bojātu

filtru. Lietojot augstspiediena tīrītāju

bez filtra, kā arī ar netīru vai bojātu

filtru, garantijas saistības zaudē

spēku.

Ilgstoši lietojot instrumentu, tā

metāla daļas var sakarst. Vajadzības

gadījumā uzvelciet aizsargcimdus.

Nestrādājiet ar augstspiediena

tīrītāju sliktos laika apstākļos un jo

īpaši negaisa laikā.

Lietošana

Lietotājs drīkst izmantot instrumentu

tikai tādiem mērķiem, kam tas ir

paredzēts. Strādājot jāņem vērā

vietējie apstākļi. Sekojiet, lai darba

vietas tuvumā neatrastos citas

personas un jo sevišķi bērni.

Instrumentu drīkst darbināt tikai

personas, kas ir apmācītas to lietot un

apieties ar to vai ir uzskatāmi

pierādījušas, ka spēj strādāt ar

OBJ_DOKU-40725-003.fm Page 226 Wednesday, February 18, 2015 9:24 AM

Latviešu | 227

Bosch Power Tools F 016 L81 056 | (18.2.15)

instrumentu. Instrumentu nedrīkst

lietot bērni un jaunieši. Bērnus

nedrīkst atstāt bez uzraudzības; no-

drošiniet, lai tie nesāktu rotaļāties ar

instrumentu.

Šo instrumentu var lietot arī personas

ar ierobežotām fiziskajām,

sensorajām vai garīgajām spējām vai

ar nepietiekošu pieredzi un

zināšanām pie nosacījuma, ka

lietošana notiek atbildīgas personas

uzraudzībā, kā arī, ja lietotājs ir

saņēmis norādījumus par drošu

apiešanos ar instrumentu un tam ir

priekšstats par briesmām, kas

saistītas ar instrumenta lietošanu.

Ja instruments ir ieslēgts, to nedrīkst

atstāt bez uzraudzības.

No augstspiediena sprauslas

izplūstošā ūdens strūkla rada

reaktīvo spēku. Tāpēc stingri turiet

smidzinātājpistoli un

smidzinātājstieni ar abām rokām.

Pārvietošana

Pirms pārvietošanas izslēdziet

instrumentu un nostipriniet tā

elementus.

Apkalpošana

Pirms tīrīšanas, apkalpošanas un

piederumu nomaiņas izslēdziet

instrumentu. Ja instruments

darbojas no elektrotīkla, atvienojiet

tā kontaktdakšu no elektrotīkla

kontaktligzdas.

Instrumenta remontu drīkst veikt

tikai Bosch pilnvarotā remonta

darbnīcā.

Piederumi un rezerves daļas

Kopā ar instrumentu drīkst izmantot

tikai tādus piederumus un rezerves

daļas, ko ir izlaidusi tā ražotājfirma.

Lietojot oriģinālās rezerves daļas un

piederumus, tiek nodrošināta

instrumenta darbība bez

atteikumiem.

Simboli

Tālāk aplūkotie simboli ir svarīgi, lai lasītu un pareizi izprastu

šo lietošanas pamācību. Iegaumējiet šos simbolus un to

nozīmi. Simbolu pareiza interpretācija ļaus vieglāk un drošāk

lietot elektroinstrumentu.

Pielietojums

Instruments ir paredzēts dažādu virsmu un objektu tīrīšanai

ārpus telpām, kā arī automašīnu, laivu un citu tehnisko iekārtu

tīrīšanai, izmantojot atbilstošus piederumus, piemēram,

firmā Bosch ražotus tīrīšanas līdzekļus.

Instruments ir paredzēts lietošanai pie apkārtējā gaisa

temperatūras no 0 °C līdz 40 °C.

Šis izstrādājums nav paredzēts profesionālai izmantošanai.

Simbols Nozīme

Kustības virziens

Svars

Ieslēgts

Izslēgts

Lo Zems spiediens

Hi Augsts spiediens

Piederumi

OBJ_DOKU-40725-003.fm Page 227 Wednesday, February 18, 2015 9:24 AM

228 | Latviešu

F 016 L81 056 | (18.2.15) Bosch Power Tools

Tehniskie parametri

Informācija par troksni un vibrāciju

Atbilstības deklarācija

Izstrādājuma kategorija: 27

Tehniskā lieta (2006/42/EK, 2000/14/EK) no:

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Montāža un lietošana

Augstspiediena tīrītājs AQT 42-13 AQT 45-14 X

Izstrādājuma numurs 3 600 HA7 3.. 3 600 HA7 4..

Nominālā jauda kW 1,9 2,1

Maks. pievadāmā ūdens temperatūra °C 40 40

Min. ūdens patēriņšl/min. 6,6 7,5

Pieļaujamais spiediens MPa 13 14

Nominālais spiediens MPa 9 11

Ūdens plūsma caur instrumentu l/min. 6 6,8

Maksimālais ieejas spiediens MPa 1 1

Automātiskās apturēšanas funkcija - -

Svars atbilstoši EPTA-Procedure 01/2003 kg 11,4 18,5

Elektroaizsardzības klase /II /I

Sērijas numurs Skatīt sērijas numuru uz augstspiediena tīrītāja marķējuma

plāksnītes

Ieslēgšanas brīdī elektrotīklā var īslaicīgi pazemināties spriegums. Pie sliktas tīkla kvalitātes tas var traucēt citu elektroierīču darbību. Taču, ja

elektrotīkla iekšējā pretestība nepārsniedz 0,153 omus, elektrobarošanas traucējumi nav sagaidāmi.

Trokšņa parametru vērtības ir noteiktas atbilstoši EN 60335-2-79. 3 600 ... HA7 3.. HA7 4..

Instrumenta radītā pēc raksturlīknes A izsvērtā trokšņa parametru tipiskās vērtības ir šādas.

Trokšņa spiediena līmenis

Trokšņa jaudas līmenis

Izkliede K

Nēsājiet ausu aizsargus!

dB(A)

Kopējā svārstību paātrinājuma vērtība ah (vektoru summa trijos virzienos) un izkliede K ir

noteikta atbilstoši standartam EN 60335-2-79:

Svārstību paātrinājuma vērtība ah

Izkliede K m/s2

m/s22,0

1,5 2,0

1,5

3 600 ... HA7 3.. HA7 4..

Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie parametri“ aprakstītais izstrādājums

atbilst visiem direktīvās 2011/65/ES, kā arī līdz 2016. gada 19. aprīlim direktīvā

2004/108/EK un no 2016. gada 20. aprīļa direktīvās 2014/30/ES, 2006/42/EK,

2000/14/EK un to labojumos ietvertajiem saistošajiem noteikumiem, kā arī šādiem

standartiem: EN 60335-1, EN 60335-2-79.

Direktīva 2000/14/EK: garantētais trokšņa jaudas līmenis ir:

Atbilstība ir noteikta saskaņā ar pielikumu V. dB(A) 95 95

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Darbība un tās mērķis Attēls Lappuse

Piegādes komplekts 1259

Roktura stāvokļa regulēšana 2260

Smidzinātājstieņa pievienošana

smidzinātājpistolei 3261

Augstspiediena šļūtenes un

smidzinātājpistoles pievienošana 4262

Sprauslas pievienošana 5263-264

Pievienošana ūdensapgādes sistēmai 6264

Ieslēgšana un izslēgšana 7265

OBJ_DOKU-40725-003.fm Page 228 Wednesday, February 18, 2015 9:24 AM

Latviešu | 229

Bosch Power Tools F 016 L81 056 | (18.2.15)

Uzsākot lietošanu

Jūsu drošībai

Uzmanību! Pirms apkalpošanas vai tīrīšanas

izslēdziet instrumentu un atvienojiet tā

kontaktdakšu no elektrotīkla kontaktligzdas.

Rīkojieties šādi arī tad, ja instrumenta

elektrokabelis ir samezglojies, bojāts vai

pārgriezts.

Instruments darbojas no maiņsprieguma 230 V, 50 Hz (ārpus

EK piegādātie instrumenti var būt paredzēti arī spriegumam

220 V vai 240 V, atkarībā no izpildījuma). Izmantojiet tikai

lietošanai atļautos pagarinātājkabeļus. Sīkāku informāciju

varat saņemt pilnvarotā klientu apkalpošanas iestādē.

Izmantojot pagarinātājkabeli augstspiediena tīrītāja

pievienošanai elektrotīklam, kabeļa vadu šķērsgriezuma

laukumam jābūt šādam:

– 1,5mm2 pie garuma līdz 20 m

– 2,5mm2 pie garuma līdz 50 m

Piezīme. Izmantojamajam pagarinātājkabelim jābūt

apgādātam ar aizsargzemējuma vadu, kas ļauj instrumenta

aizsargzemējuma ķēdi caur kontaktdakšu savienot ar

elektroapgādes sistēmas aizsargzemējuma ķēdi, kā norādīts

elektrodrošības noteikumos.

Šaubu gadījumā konsultējieties ar kvalificētu elektriķi vai

griezieties tuvākajā Bosch pilnvarotā remonta darbnīcā.

IEVĒRĪBAI! Nepiemērotu pagarinātājkabeļu

izmantošana var būt bīstama.

Pagarinātājkabelim, kontaktdakšai un

savienotājam jābūt ūdensdrošiem un

piemērotiem izmantošanai ārpus telpām.

Kabeļu savienojumiem jābūt sausiem, tos nedrīkst novietot uz

zemes.

Lai paaugstinātu drošību, lietojiet noplūdes strāvas

aizsargreleju (RCD) ar maksimālo nostrādes strāvu 30 mA. Ik

reizi pirms lietošanas šis aizsargrelejs jāpārbauda.

Atklājot elektrokabelī bojājumu, nodrošiniet, lai

nepieciešamais remonts tiktu veikts Bosch pilnvarotā

remonta darbnīcā.

Piezīme par izstrādājumiem, kas nav iegādāti Lielbritānijā

UZMANĪBU! Drošības apsvērumu dēļ instrumenta

elektrokabeļa kontaktdakša jāsavieno ar pagarinātājkabeli.

Pagarinātājkabeļa savienojošajiem elementiem jābūt

nodrošinātiem pret ūdens šļakatām, tiem jābūt pagatavotiem

no gumijas vai pārklātiem ar gumiju. Pagarinātājkabelis

jāizmanto kopā ar īpašu pretstiepes stiprinājumu.

Ņemiet vērā, ka šo instrumentu nedrīkst darbināt bez ūdens

pievadīšanas.

Lietošana

Ieslēgšana

Ar ūdens pievadšļūteni (neietilpst piegādes komplektā)

pievienojiet instrumentu ūdens krāna savienotājam.

Pārliecinieties, ka instrumenta elektrotīkla ieslēdzējs atrodas

stāvoklī „0“, un tad pievienojiet instrumentu elektrotīkla

kontaktligzdai.

Atveriet ūdens krānu.

Nospiežot bloķējošo sprūdu (aizmugurējo slēdzi uz

smidzinātājpistoles roktura), atbrīvojiet augstspiediena

slēgu. Līdz galam nospiediet augstspiediena slēgu un

nogaidiet, līdz sāk plūst vienmērīga ūdens strūkla, kas liecina

parto, ka instrumentā un augstspiediena šļūtenē vairs nav

palicis gaiss. Atlaidiet augstspiediena slēgu. Nospiediet

bloķējošo sprūdu (priekšējo slēdzi uz smidzinātājpistoles

roktura).

Pagriežot elektrotīkla ieslēdzēju, ieslēdziet instrumentu.

Vērsiet smidzinātājpistoli lejup. Nospiežot bloķējošo sprūdu,

atbrīvojiet augstspiediena slēgu. Līdz galam nospiediet

augstspiediena slēgu.

Automātiskās apturēšanas funkcija

Instrumenta dzinējs izslēdzas, līdzko tiek atlaists

smidzinātājpistoles augstspiediena slēgs.

Norādījumi darbam

Vispārēji norādījumi

Nodrošiniet, lai instruments tiktu novietots uz līdzenas

virsmas.

Pārmērīgi nenostiepiet augstspiediena šļūteni un nemēģiniet

aiz tās vilkt augstspiediena tīrītāju. Tas var izraisīt

augstpiediena tīrītāja nonākšanu nestabilā stāvoklī vai pat

apgāšanos.

Nesalieciet augstspiediena šļūteni asā leņķī un nepieļaujiet

transporta līdzekļu pārvietošanos pāri tai. Sargājiet

augstspiediena šļūteni no saskaršanās ar asām malām un

stūriem.

Nelietojiet rotosprauslu automašīnu tīrīšanai.

Brīdinājums Terašu tīrītājs ir piemērots vienīgi izmantošanai

uz līdzenām virsmām! Nelietojiet to kāpņu un vertikālu virsmu

tīrīšanai. Nepieskarieties rotosprauslai laikā, kad tā darbojas!

Norādījumi darbam ar tīrīšanas līdzekļiem

Lietojiet tīrīšanas līdzekļus, par kuru piemērotību

izmantošanai kopā ar augstspiediena tīrītāju ir skaidra

un nepārprotama informācija.

Lai pasargātu apkārtējo vidi no piesārņošanas, tīrīšanas

līdzeklis jāpielieto taupīgi. Ievērojiet uz tīrīšanas līdzekļa

tvertnes sniegtos norādījumus par tā atšķaidīšanu.

Iztīriet ūdens filtru 8265

Sprauslas tīrīšana 9265

Smidzinātājpistoles uzglabāšana 10 266

Smidzinātājpistoles/smidzinātājstieņa/

sprauslas uzglabāšana apkalpošanas laikā11 266

Šļūtenes ievietošana turētājā12 267

Uzglabāšana 13 267

Piederumu izvēle 14 268

Darbība un tās mērķis Attēls Lappuse

OBJ_DOKU-40725-003.fm Page 229 Wednesday, February 18, 2015 9:24 AM

230 | Latviešu

F 016 L81 056 | (18.2.15) Bosch Power Tools

Kopā ar šo izstrādājumu piegādātā putas veidojošā

augstspiediena sprausla ir apgādāta ar regulatoru, kas ļauj

dozēt tīrīšanas līdzekļa padevi. Regulators tiek lietots pēc

vajadzības.

Ieteicamā metode tīrīšanai

Solis 1. Netīrumu atmiekšķēšana

Pievienojiet putas veidojošo augstspiediena sprauslu un

taupīgi dozējiet tīrīšanas līdzekli.

Solis 2. Tīrīšana

Aizskalojiet atmiekšķētos netīrumus ar augstspiediena ūdens

strūklu.

Piezīme. Veicot vertikālu virsmu apstrādi ar tīrīšanas līdzekli,

uzsāciet tīrīšanu no virsmas apakšējās daļas un tad virzieties

augšup. Noskalojot tīrīšanas līdzekli, pārvietojiet ūdens

strūklu no augšas uz apakšu.

Alternatīvu ūdens avotu izmantošana

Šis augstspiediena tīrītājs ir pašiesūcošs un tāpēc spēj iesūkt

ūdeni no tvertnēm un dabiskiem ūdens avotiem. Ir SVARĪGI,

lai Bosch filtrs tiktu savlaicīgi iztīrīts un ievietots ūdens

ievadierīcē un lai tiktu iesūkts vienīgi tīrs ūdens.

Vaļējas tvertnes un dabiski ūdens avoti

Lietojiet iesūkšanas komplektu, kas sastāv no šādām

vienībām:

–iesūkšanas siets ar pretplūsmas ventili,

–3m gara iesūkšanas šļūtene no pastiprināta materiāla,

–universāls savienotājs pievienošanai pie augstspiediena

tīrītāja.

Ar šā komplekta palīdzību augstspiediena tīrītājs var iesūkt

ūdeni 0,5 m augstumā virs ūdens līmeņa. Iesūkšana var

aizņemt aptuveni 15 sekundes.

Pilnīgi Iegremdējiet 3 m garo šļūteni ūdenī tā, lai no tās tiktu

izspiests gaiss. Pievienojiet augstspiediena tīrītājam 3 m garo

šļūteni un nodrošiniet, lai iesūkšanas siets atrastos zem

ūdens.

Darbiniet augstspiediena tīrītāju ar noņemtu

smidzinātājpistoli, līdz no augstspiediena šļūtenes sāk

vienmērīgi izplūst ūdens. Ja pēc 25 sekundēm ūdens nesāk

plūst, izslēdziet augstspiediena tīrītāju un pārbaudiet visus

savienojumus. Ja ūdens sāk plūst, izslēdziet augstspiediena

tīrītāju un sagatavojiet to darbam, pievienojot augstspiediena

šļūtenei smidzinātājpistoli un smidzinātājstieni.

Ir svarīgi, lai šļūtenei un savienotājiem būtu augsta kvalitāte,

lai to savienojumi būtu hermētiski un lai blīves tajos būtu

nebojātas un ievietotas taisni. Nehermētisku savienojumu

gadījumā augstspiediena tīrītājā var netikt iesūkts ūdens.

Ūdens tvertne ar iztukšošanas krānu

Ja augstspiediena tīrītājam ūdens tiek pievadīts no ūdens

tvertnes ar piemērotu iztukšošanas krānu, ūdens šļūtene (ne

kopā ar instrumentu piegādātā) jāpievieno šim krānam.

Vispirms atveriet krānu un nogaidiet, lai no šļūtenes tiktu

izspiests gaiss, un tad pievienojiet šļūteni augstspiediena

tīrītājam.

Kļūmju uzmeklēšana

Pazīme Iespējamais cēlonis Novēršana

Nedarbojas dzinējs Kontaktdakša nav pievienota

elektrotīklam Pievienojiet kontaktdakšu elektrotīklam

Ir bojāta kontaktligzda Izmantojiet citu kontaktligzdu

Ir pārdedzis drošinātājs Nomainiet drošinātāju

Ir bojāts pagarinātājkabelis Mēģiniet strādāt bez pagarinātājkabeļa

Ir nostrādājusi dzinēja aizsardzība Nogaidiet 15 minūtes, līdz dzinējs atdziest

Instruments ir aizsalis Nogaidiet, līdz atkūst sūknis, ūdens pievadšļūtene

vai piederumi

Joprojām nedarbojas dzinējs Ir pārdedzis drošinātājs Nomainiet drošinātāju

Neatbilstošs spriegums elektrotīklāPārbaudiet elektrotīkla spriegumu un salīdziniet to

ar vērtību uz marķējuma plāksnītes

Ir nostrādājusi dzinēja aizsardzība Nogaidiet 15 minūtes, līdz dzinējs atdziest

Pārdeg drošinātājs Drošinātāja aizsargstrāva ir pārāk

maza Pievienojiet augstspiediena tīrītāju līnijai, kas spēj

nodrošināt tā darbībai nepieciešamo strāvu

Dzinējs darbojas, taču neveidojas

spiediens Ir daļēji nosprostota sprausla Sprauslas tīrīšana

OBJ_DOKU-40725-003.fm Page 230 Wednesday, February 18, 2015 9:24 AM

Latviešu | 231

Bosch Power Tools F 016 L81 056 | (18.2.15)

Apkalpošana un apkope

Apkalpošana

Veicot jebkurus apkalpošanas darbus, izvelciet

instrumenta kontaktdakšu no elektrotīkla

kontaktligzdas un noslēdziet ūdens padevi.

Piezīme. Lai nodrošinātu ilgstošu un nevainojamu

instrumenta darbību, regulāri veiciet šādus apkalpošanas

darbus.

Pārbaudiet, vai nav kļuvuši vaļīgi instrumenta stiprinājuma

elementi un vai nav bojātas vai deformētas tā sastāvdaļas.

Pārbaudiet, vai uz instrumenta ir nostiprināti visi paredzētie

pārsegi un aizsargierīces. Pirms instrumenta lietošanas no-

drošiniet, lai tam tiktu veikti visi vajadzīgie apkalpošanas un

remonta darbi.

Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo

pēcražošanas pārbaudi, instruments tomēr sabojājas, tas

remontējams firmas Bosch pilnvarotā dārza instrumentu

remonta darbnīcā.

Pieprasot konsultācijas un pasūtot rezerves daļas, lūdzam

noteikti uzrādīt desmitzīmju pasūtījuma numuru, kas norādīts

uz instrumenta marķējuma plāksnītes.

Apkope pēc lietošanas un uzglabāšana

Pagriežot elektrotīkla ieslēdzēju, izslēdziet instrumentu un

tad iztukšojiet augstspiediena šļūteni, atkārtoti nospiežot

augstspiediena slēgu.

No ārpuses notīriet augstspiediena tīrītāju ar mīkstu suku un

audumu. Tīrīšanai nedrīkst lietot ūdeni, šķīdinātājus un

pulēšanas līdzekļus. Attīriet instrumentu no netīrumiem, īpaši

rūpīgi iztīrot dzinēja ventilācijas atveres.

Instrumenta sagatavošana uzglabāšanai pēc sezonas beigām

Pilnīgi atbrīvojiet instrumenta sūkni no ūdens; šim nolūkam

Ir dzirdams dzinēja radītais

troksnis, taču tas nefunkcionēIr pārāk mazs elektrotīkla spriegums Pārbaudiet elektrotīkla spriegumu un salīdziniet to

ar vērtību uz marķējuma plāksnītes

Zema sprieguma cēlonis var būt

nepiemērota pagarinātājkabeļa

lietošana

Pārbaudiet, vai tiek lietots piemērots

pagarinātājkabelis

Instruments ilgāku laiku nav ticis

lietots Griezieties Bosch pilnvarotā remonta darbnīcā

Ir problēmas ar automātiskās

apturēšanas funkciju Griezieties Bosch pilnvarotā remonta darbnīcā

Ūdens spiediens pulsēŪdens pievadšļūtenē vai sūknī ir

iekļuvis gaiss Ļaujiet augstspiediena tīrītājam darboties pie

nospiesta smidzinātājpistoles augstspiediena

slēga, atvērta ūdens krāna un darbam ar zemu

spiedienu ieregulētas sprauslas, līdz ūdens

spiediens kļūst pastāvīgs

Ūdens padeve nav pastāvīga Pārbaudiet, vai ūdensapgādes raksturlielumi atbilst

tehniskajiem parametriem Nelietojiet ūdens

pievadšļūteni, kuras diametrs ir mazāks par 13 mm

vai 1/2"

Ir nosprostots ūdens filtrs Iztīriet ūdens filtru

Ūdens pievadšļūtene ir saspiesta vai

saliekta Iztaisnojiet ūdens pievadšļūteni

Augstspiediena šļūtene ir pārāk gara Noņemiet augstspiediena šļūtenes

pagarinātājposmu; ūdens pievadšļūtenes garums

nedrīkst pārsniegt 7 m

Spiediens ir pastāvīgs taču pārāk

zems

Piezīme. Daži piederumi var būt par

cēloni zemam ūdens spiedienam

Ir nolietojusies sprausla Nomainiet sprauslu

Ir nolietojies augstspiediena ventilis 5 reizes pēc kārtas ātri nospiediet augstspiediena

slēgu

Dzinējs darbojas, taču darba

spiediens ir ierobežots vai arī tā nav Netiek pievadīts ūdens Pievadiet instrumentam ūdeni

Ir nosprostots ūdens filtrs Iztīriet ūdens filtru

Ir nosprostojusies sprausla Iztīriet sprauslu

Augstspiediena tīrītājs patstāvīgi

ieslēdzas un izslēdzas Sūce sūknī vai smidzinātājpistolēGriezieties Bosch pilnvarotā remonta darbnīcā

Instrumentā ir sūce Sūce sūknīNeliela sūce ir pieļaujama; ja sūce liela griezieties

klientu apkalpošanas iestādē

Pazīme Iespējamais cēlonis Novēršana

OBJ_DOKU-40725-003.fm Page 231 Wednesday, February 18, 2015 9:24 AM

232 | Lietuviškai

F 016 L81 056 | (18.2.15) Bosch Power Tools

dažas sekundes darbiniet dzinēju un tad nospiediet

augstspiediena vārstu.

Nenovietojiet uz instrumenta citus priekšmetus.

Uzglabājiet instrumentu vietā, kur tas ir pasargāts no sala.

Nodrošiniet, lai elektrokabelis uzglabāšanas laikā netiktu

iespiests. Nesalieciet augstspiediena šļūteni asā leņķī.

Klientu konsultāciju dienests un konsultācijas

par lietošanu

www.bosch-do-it.com

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Dzelzavas ielā 120 S

LV-1021 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: service-pt@lv.bosch.com

Apkārtējās vides aizsardzība

Apkārtējai videi kaitīgas ķimikālijas nedrīkst nonākt

gruntsūdeņos, dīķos, upēs utt.

Pielietojot tīrīšanas līdzekli, ievērojiet uz tā iesaiņojuma

sniegtos norādījumus un nepārsniedziet norādīto tīrīšanas

līdzekļa koncentrāciju.

Veicot automašīnu tīrīšanu, ievērojiet vietējos priekšrakstus.

Veiciet pasākumus, lai novērstu izstrādātās eļļas iekļūšanu

gruntsūdeņos.

Atbrīvošanās no nolietotajiem

izstrādājumiem

Nolietotais augstspiediena tīrītājs, tā piederumi un

iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei

apkārtējai videi nekaitīgā veidā.

Neizmetiet augstspiediena tīrītāju sadzīves atkritumu tvertnē!

Tikai ES valstīm

Saskaņā ar Eiropas Savienības direktīvu

2012/19/ES par nolietotajām

elektriskajām un elektroniskajām ierīcēm

un šīs direktīvas atspoguļojumiem

nacionālajā likumdošanā, lietošanai

nederīgās elektriskās un elektroniskās

ierīces jāsavāc atsevišķi un jānogādā

otrreizējai pārstrādei apkārtējai videi

nekaitīgā veidā.

Tiesības uz izmaiņām tiek saglabātas.

Lietuviškai

Saugos nuorodos

Pavaizduotų simbolių paaiškinimas

Bendrasis įspėjimas apie

pavojų.

Niekada nenukreipkite

vandens srovės į žmones,

gyvūnus arba elektrines

dalis.

Dėmesio: jei aukšto slėgio srovė

netinkamai naudojama, ji gali būti

pavojinga.

Pagal galiojančias taisykles,

įrenginį be skyriklio prie

geriamojo vandens tinklo

jungti draudžiama. Naudokite BA

tipo skyriklį, kaip nurodyta

IEC 61770.

Per skyriklį pratekėjęs vanduo

tampa nebetinkamas gerti.

Saugos nuorodos dirbantiems su

aukšto slėgio plovimo įrenginiais

Perskaitykite visas šias

saugos nuorodas ir

reikalavimus. Jei nepaisysite

žemiau pateiktų saugos nuorodų ir

reikalavimų, gali trenkti elektros

smūgis, kilti gaisras ir galite sunkiai

susižaloti arba sužaloti kitus asmenis.

Ant prietaiso esantys įspėjamieji ir

nurodomieji ženklai pateikia svarbių

nurodymų, kaip prietaisą saugiai

naudoti.

Privaloma laikytis ne tik naudojimo

instrukcijoje pateiktų nuorodų, bet ir

bendrųjų saugos reikalavimų ir

nelaimingų atsitikimų prevencijos

taisyklių.

OBJ_DOKU-40725-003.fm Page 232 Wednesday, February 18, 2015 9:24 AM

Lietuviškai | 233

Bosch Power Tools F 016 L81 056 | (18.2.15)

Įjungimas į elektros tinklą

Maitinimo šaltinio įtampa turi sutapti

su prietaiso firminėje lentelėje

nurodytais duomenimis.

Prietaisą rekomenduoja jungti tik į

tokį kištukinį lizdą, kuris yra su 30 mA

nuotėkio srovės apsauginiu jungikliu.

Jei įrenginį – kad ir trumpam laikui –

ketinate palikti be priežiūros, iš

kištukinio lizdo ištraukite kištuką.

Elektros įtampos tiekimas turi atitikti

IEC 60364-1 reikalavimus.

Jei reikia pakeisti maitinimo laidą,

kad neiškiltų pavojus saugumui, tai

turi atlikti gamintojas, jo įgalioto

klientų aptarnavimo skyriaus

specialistai arba reikiamą

kvalifikaciją turintis personalas.

Kištuko niekada nelieskite šlapiomis

rankomis.

Dirbdami su prietaisu neištraukite

tinklo kištuko.

Maitinimo laido arba ilginamojo laido

niekada nepervažiuokite,

nesuspauskite ir už jo netempkite,

nes jį galite pažeisti. Saugokite laidą

nuo karščio, tepalų ir aštrių briaunų.

Nenaudokite prietaiso, jei pažeistas

maitinimo laidas arba svarbios dalys

dalys, pvz., aukšto slėgio žarna,

purškimo pistoletas arba apsauginiai

įtaisai.

Dėmesio: reikalavimų neatitinkantys

ilginamieji laidai gali būti pavojingi.

Naudojant ilginamąjį laidą, kištukas ir

mova turi būti nepralaidūs vandeniui.

Ilginamasis laidas turi būti naudojimo

instrukcijoje nurodyto skersmens ir

apsaugotas nuo aptaškymo.

Kištukinė jungtis jokiu būdu neturi

būti vandenyje.

Jei keičiamas maitinimo arba

ilginamojo laido kištukas, turi būti

užtikrinta tokia pati apsauga nuo

aptaškymo ir mechaninis stabilumas.

Prijungimas prie vandens tiekimo

sistemos

Laikykitės jūsų vandens tiekimo

bendrovės taikomų reikalavimų.

Visų jungiamųjų žarnų jungtys turi

būti sandarios.

Naudokite tik sutvirtintą 12,7 mm

(1/2") skersmens žarną.

Prietaiso prie geriamojo vandens

tiekimo sistemos niekada nejunkite

be atbulinio vožtuvo. Vanduo, kuris

pratekėjo pro atbulinį vožtuvą,

laikomas nebetinkamu gerti.

Aukšto slėgio žarna turi būti

nepažeista (įtrūkimo pavojus).

Pažeistą aukšto slėgio žarną reikia

nedelsiant pakeisti. Leidžiama

naudoti tik gamintojo

rekomenduojamas žarnas ir jungtis.

Aukšto slėgio žarnos, armatūros ir

movos yra svarbios prietaiso

saugumui užtikrinti. Naudokite tik

gamintojo rekomenduojamas žarnas,

armatūras ir movas.

Per vandens tiekimo jungtį turi

cirkuliuoti tik švarus arba filtruotas

vanduo.

Naudojimas

Prieš pradedant prietaisą ir

papildomą įrangą naudoti, reikia

patikrinti, ar jie tvarkingos būklės ir ar

saugiai veikia. Pastebėjus net ir

nedidelių pažeidimų, naudoti

draudžiama.

OBJ_DOKU-40725-003.fm Page 233 Wednesday, February 18, 2015 9:24 AM

234 | Lietuviškai

F 016 L81 056 | (18.2.15) Bosch Power Tools

Nenukreipkite vandens srovės į save

ar kitus asmenis, norėdami nuplauti

drabužius ar batus.

Draudžiama siurbti skysčius, kurių

sudėtyje yra tirpiklių, neskiestas

rūgštis, acetoną ir tirpiklius, įskaitant

benziną, dažų skiediklius ir mazutą,

nes purškiant šias medžiagas

susidarantis rūkas yra labai degus,

sprogus ir nuodingas.

Dirbant su prietaisu pavojingose

zonose (pvz., degalinėse) būtina

laikytis specialiųjų saugos nuorodų.

Patalpose, kuriose yra sprogimo

pavojus, prietaisą naudoti draudžiama.

Prietaisas turi stovėti ant tvirto

pagrindo.

Naudokite tik prietaiso gamintojo

rekomenduojamas plovimo

priemones ir laikykitės gamintojo

pateiktų naudojimo, šalinimo ir

įspėjamųjų nuorodų.

Visos darbo zonoje esančios dalys su

įtampa turi būti apsaugotos nuo

aptaškymo.

Purškimo pistoleto gaiduką prietaisui

veikiant padėtyje „ON“ užfiksuoti

draudžiama.

Dirbkite su specialiais apsauginiais

drabužiais, apsaugančiais nuo

aptaškymo. Nedirbkite su prietaisu,

jei netoli yra žmonių, nebent jie yra su

apsauginiais drabužiais.

Jei reikia, dirbkite su tinkamomis

asmeninėmis apsaugos priemonėmis

nuo aptaškymo, pvz., su apsauginiais

akiniais, kauke nuo dulkių, kad

apsisaugotumėte nuo vandens, kietų

dalelių ir aerozolių, atšokančių nuo

objektų.

Dėl didelio slėgio objektai gali atšokti.

Jei reikia, dirbkite su tinkamomis

asmeninėmis apsaugos

priemonėmis, pvz., užsidėkite

apsauginius akinius.

Kad transporto priemonių padangų ir

vožtuvų nepažeistų aukšto slėgio

srovė, plaukite ne mažesniu kaip

30 cm atstumu. Pirmasis padangų

pažeidimo požymis yra spalvos

pakitimas. Pažeistos transporto

priemonių padangos ir vožtuvai kelia

pavojų gyvybei.

Objektus, kurių sudėtyje yra asbesto

ir kitų sveikatai kenksmingų

medžiagų, plauti draudžiama.

Nenaudokite neskiestų

rekomenduojamų plovimo

priemonių. Produktai yra saugūs, jei

jų sudėtyje nėra rūgščių, šarmų ir kitų

aplinkai kenksmingų medžiagų.

Plovimo priemones

rekomenduojame laikyti vaikams

nepasiekiamoje vietoje. Jei plovimo

priemonės patenka į akis,

nedelsdami gerai praplaukite

vandeniu, prariję nedelsdami

kreipkitės į gydytoją.

Niekada nenaudokite aukšto slėgio

plovimo įrenginio be filtro, su

užterštu arba pažeistu filtru.

Aukšto slėgio plovimo įrenginį

naudojant be filtro, su užterštu arba

pažeistu filtru prarandama garantija.

Metalinės dalys po ilgesnio

naudojimo gali įkaisti. Jei reikia,

mūvėkite apsauginėmis pirštinėmis.

Esant blogoms oro sąlygoms, ypač

artėjant audrai, su aukšto slėgio

plovimo įrenginiu nedirbkite.

OBJ_DOKU-40725-003.fm Page 234 Wednesday, February 18, 2015 9:24 AM

Lietuviškai | 235

Bosch Power Tools F 016 L81 056 | (18.2.15)

Naudojimas

Dirbančiajam asmeniui prietaisą

leidžiama naudoti tik pagal paskirtį.

Būtina atsižvelgti į prietaiso

naudojimo vietoje esančias realias

sąlygas. Dirbdami būtinai atsižvelkite

į kitus žmones, ypač į vaikus.

Su prietaisu leidžiama dirbti tik tiems

asmenims, kurie yra instruktuoti,

kaip prietaisą naudoti ir valdyti, arba

asmenims, galintiems pateikti

įrodymą, jog moka dirbti su šiuo

prietaisu. Vaikams ir paaugliams su

šiuo prietaisu dirbti draudžiama.

Vaikus būtina prižiūrėti, kad jie

nežaistų su prietaisu.

Šiuo prietaisu gali naudotis asmenys

su fizinėmis, jutiminėmis bei

dvasinėmis negaliomis, taip pat

asmenys, kuriems trūksta patirties ar

žinių, jei juos prižiūri už jų saugumą

atsakingas asmuo arba jei jie

išmokomi saugiai naudotis prietaisu

ir suvokia, su kokiais pavojais tai

susiję.

Įjungto prietaiso niekada negalima

palikti be priežiūros.

Iš aukšto slėgio purškimo antgalio

išeinanti vandens srovė sukelia

atatranką. Todėl purškimo pistoletą ir

vamzdį tvirtai laikykite abiem

rankom.

Transportavimas

Prieš prietaisą transportuodami, jį

išjunkite ir apsaugokite nuo netikėto

įsijungimo.

Techninė priežiūra

Prieš atlikdami valymo ir techninės

priežiūros darbus ar keisdami

papildomą įrangą, prietaisą išjunkite.

Jei prietaisas maitinamas iš tinklo,

ištraukite tinklo kištuką.

Prietaisas turi būti remontuojamas

įgaliotose Bosch elektrinių įrankių

remonto dirbtuvėse.

Priedai ir atsarginės dalys

Leidžiama naudoti tik gamintojo

aprobuotą papildomą įrangą ir

atsargines dalis. Tik naudojant

originalią papildomą įrangą ir

atsargines dalis užtikrinama, kad

prietaisas veiks be trikdžių.

Simboliai

Kad skaitydami suprastumėte naudojimo instrukciją, svarbu

žinoti žemiau pateiktų simbolių reikšmę. Prašome įsiminti

simbolius ir jų reikšmes. Teisingai interpretuodami simbolius,

geriau ir saugiau naudositės elektriniu įrankiu.

Elektrinio įrankio paskirtis

Prietaisas skirtas lauke esantiems paviršiams bei daiktams

plauti, taip pat įrankiams, transporto priemonėms ir valtims,

naudojant tinkamus priedus, pvz., Bosch aprobuotas plovimo

priemones.

Tinkama prietaisui naudoti pagal paskirtį aplinkos

temperatūra yra nuo 0 °C iki 40 °C.

Šis gaminys neskirtas profesionaliam naudojimui.

Simbolis Reikšmė

Judėjimo kryptis

Masė

Įjungta

Išjungta

Lo Žemas slėgis

Hi Aukštas slėgis

Papildoma įranga

OBJ_DOKU-40725-003.fm Page 235 Wednesday, February 18, 2015 9:24 AM

236 | Lietuviškai

F 016 L81 056 | (18.2.15) Bosch Power Tools

Techniniai duomenys

Informacija apie triukšmą ir vibraciją

Atitikties deklaracija

Produkto kategorija: 27

Techninė byla (2006/42/EB, 2000/14/EB) laikoma:

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015

Montavimas ir naudojimas

Aukšto slėgio plovimo įrenginys AQT 42-13 AQT 45-14 X

Gaminio numeris 3 600 HA7 3.. 3 600 HA7 4..

Nominali naudojamoji galia kW 1,9 2,1

Tiekiamo vandens temperatūra maks. °C 40 40

Tiekiamo vandens srauto kiekis min. l/min. 6,6 7,5

Leidžiamasis slėgis MPa 13 14

Nominalus slėgis MPa 9 11

Vandens srautas l/min. 6 6,8

Maksimalus slėgis įvade MPa 1 1

Automatinio sustabdymo funkcija - -

Svoris pagal „EPTA-Procedure 01/2003“ kg 11,4 18,5

Apsaugos klasė/II /I

Serijos numeris Žr. serijos numerį (firminėje lentelėje)

ant aukšto slėgio plovimo įrenginio

Įjungiant prietaisą atsiranda trumpalaikis įtampos kritimas. Esant netinkamoms elektros tinklo sąlygoms, gali sutrikti kitų prietaisų veikimas. Jei tinklo

varža yra mažesnė nei 0,153 omų, trikdžių neturėtų būti.

Triukšmo emisijos vertės nustatytos pagal EN 60335-2-79. 3 600 ... HA7 3.. HA7 4..

Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia:

Garso slėgio lygis

Garso galios lygis

Paklaida K

Dirbkite su klausos apsaugos priemonėmis!

dB(A)

Vibracijų bendrosios vertės ah (trijų krypčių atstojamasis vektorius) ir neapibrėžtis K

nustatytos pagal EN 60335-2-79:

Vibracijų spinduliuotės vertė ah

Neapibrėžtis K m/s2

m/s22,0

1,5 2,0

1,5

3 600 ... HA7 3.. HA7 4..

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka

privalomus Direktyvų 2011/65/ES, iki 2016 balandžio 19 d.: 2004/108/EB, nuo 2016

balandžio 20 d.: 2014/30/ES, 2006/42/EB, 2000/14/EB reikalavimus ir jų pakeitimus bei

šiuos standartus: EN 60335-1, EN 60335-2-79.

2000/14/EB: garantuotas garso galios lygis:

Atitikties įvertinimas atliktas pagal priedą V. dB(A) 95 95

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Veiksmas Pav. Puslapis

Tiekiamas komplektas 1259

Rankenos nustatymas 2260

Vamzdžio prijungimas prie purškimo

pistoleto 3261

Aukšto slėgio žarnos ir purškimo pistoleto

prijungimas 4262

Antgalio įstatymas 5263-264

Prijungimas prie vandens tiekimo

sistemos 6264

Įjungimas arba išjungimas 7265

OBJ_DOKU-40725-003.fm Page 236 Wednesday, February 18, 2015 9:24 AM

Lietuviškai | 237

Bosch Power Tools F 016 L81 056 | (18.2.15)

Paruošimas eksploatuoti

Jūsų saugumui

Dėmesio! Prieš pradėdami techninės

priežiūros arba valymo darbus prietaisą

išjunkite ir iš lizdo ištraukite kištuką. Tą patį

būtina padaryti, jei buvo pažeistas, įpjautas ar

susipainiojo maitinimo laidas.

Darbinė įtampa yra 230 V AC, 50 Hz (ne ES šalyse 220 V,

240 V atitinkamai pagal modelį). Naudokite tik aprobuotus

ilginamuosius laidus. Informacijos galite gauti įgaliotame

klientų aptarnavimo skyriuje.

Jei dirbdami su aukšto slėgio plovimo įrenginiu norite naudoti

ilginamąjį laidą, jo skersmuo turi būti ne mažesnis kaip:

– 1,5mm2 iki maks. 20 m ilgio

– 2,5mm2 iki maks. 50 m ilgio

Nuoroda: jei naudojamas ilginamasis laidas, jis pagal darbo

saugos reikalavimus turi būti su įžeminimo laidu, kuris kištuku

yra sujungtas su jūsų elektrinio įrenginio įžeminimo laidu.

Jei abejojate, kreipkitės į elektriką arba į artimiausią Bosch

techninės priežiūros centrą.

ATSARGIAI: reikalavimų neatitinkantys

ilginamieji laidai gali būti pavojingi.

Ilginamasis laidas, kištukas ir lizdas turi būti

nepralaidūs vandeniui ir skirti naudoti lauke.

Laidų jungtys turi būti sausos ir negulėti ant žemės.

Kad užtikrintumėte daugiau saugumo, naudokite nuotėkio

srovės apsauginį išjungiklį (RCD), kurio nuotėkio srovė

30 mA. Šį nuotėkio srovės apsauginį išjungiklį reikia patikrinti

prieš kiekvieną naudojimą.

Jei jungiamasis laidas yra pažeistas, jis turi būti sutaisytas

įgaliotose Bosch remonto dirbtuvėse.

Nuorodos dėl gaminių, parduodamų ne Didžiojoje

Britanijoje:

DĖMESIO: dėl Jūsų saugumo būtina ant mašinos esantį

kištuką sujungti su ilginamuoju laidu. Ilginamojo laido lizdas

turi būti apsaugotas nuo aptaškymo, jis turėtų būti guminis

arba aptrauktas guma. Ilginamasis laidas turi būti naudojamas

su įtempimo sumažinimo įtaisu.

Įsidėmėkite, kad šį įrenginį be vandens eksploatuoti

draudžiama.

Naudojimas

Įjungimas

Vandens žarną (netiekiama kartu) prijunkite prie vandens

čiaupo ir prie prietaiso.

Patikrinkite, ar tinklo jungiklis yra padėtyje „0“, ir įkiškite

prietaiso kištuką į kištukinį lizdą.

Atsukite vandens čiaupą.

Kad atblokuotumėte paleidiklį (galinis jungiklis ant pistoleto

rankenos), paspauskite įjungimo blokavimo įtaisą. Laikykite

paleidiklį visiškai nuspaudę, kol vanduo pradės tekėti tolygia

srove ir prietaise bei aukšto slėgio žarnoje neliks oro.

Atleiskite paleidiklį. Paspauskite įjungimo blokavimo įtaisą

(priekinis jungiklis ant pistoleto rankenos).

Pasukite tinklo jungiklį. Purškimo pistoletą nukreipkite

žemyn. Kad atblokuotumėte paleidiklį, paspauskite įjungimo

blokavimo įtaisą. Laikykite paleidiklį visiškai nuspaudę.

Automatinio sustabdymo funkcija

Įrenginys išjungia variklį, kai tik atleidžiamas ant pistoleto

rankenos esantis paleidiklis.

Darbo patarimai

Bendrosios nuorodos

Patikrinkite, ar aukšto slėgio plovimo įrenginys stovi ant

lygaus pagrindo.

Nenueikite su aukšto slėgio žarna per daug į priekį ir

netraukite aukšto slėgio plovimo įrenginio už žarnos.

Priešingu atveju aukšto slėgio plovimo įrenginys gali prarasti

stabilumą ir apvirsti.

Aukšto slėgio žarnos nesulenkite ir nepervažiuokite per ją su

transporto priemone. Saugokite aukšto slėgio žarną nuo

aštrių kraštų ir kampų.

Nenaudokite rotacinio purškimo antgalio automobiliams

plauti.

Įspėjimas! „Patio Cleaners“ skirtas tik horizontaliems

plotams valyti! Nenaudokite jo laiptams ir vertikalioms

plokštumoms. Niekuomet nelieskite veikiančio rotacinio

purškimo antgalio!

Darbo patarimai naudojant plovimo priemones

Naudokite tik tokias valymo priemones, kurios yra

skirtos aukšto slėgio plovimo renginiams.

Dėl aplinkos apsaugos valymo priemonę rekomenduojame

naudoti taupiai. Laikykitės ant bakelio pateiktų skiedimo

rekomendacijų.

Kartu su šiuo gaminiu pateiktas aukšto slėgio putų purškimo

antgalis yra su reguliatoriumi valymo priemonei dozuoti.

Reguliuojama pagal poreikį.

Rekomenduojamas plovimo būdas

1 žingsnis: nešvarumų atmirkymas

Prijunkite aukšto slėgio putų purškimo antgalį ir taupiai

užpurkškite valymo priemonės.

Išvalykite filtrą 8265

Išvalykite purškimo antgalį9265

Pistoleto laikymas 10 266

Pistoleto ir vamzdžio laikymas

eksploatavimo metu 11 266

Žarnos įstatymas į žarnos laikiklį12 267

Sandėliavimas 13 267

Papildomos įrangos pasirinkimas 14 268

Veiksmas Pav. Puslapis

OBJ_DOKU-40725-003.fm Page 237 Wednesday, February 18, 2015 9:24 AM

238 | Lietuviškai

F 016 L81 056 | (18.2.15) Bosch Power Tools

2 žingsnis: nešvarumų šalinimas

Atmirkusius nešvarumus nuplaukite aukšto slėgio srove.

Nuoroda: plaudami vertikalius paviršius, nešvarumų

šalinimo/plovimo priemonę purkškite iš apačios ir kilkite į

viršų. Priemonę nuplaudami, purkškite iš viršaus į apačią.

Alternatyvių vandens šaltinių naudojimas

Aukšto slėgio plovimo įrenginys pats siurbia vandenį, todėl

gali būti naudojamas su vandeniu iš įvairių talpų ir gamtinių

šaltinių. SVARBU, kad naudojant vandens įvade būtų įdėtas

išvalytas Bosch filtras ir kad būtų įsiurbiamas tik švarus

vanduo.

Atviri rezervuarai/talpos ir gamtiniai vandens

šaltiniai

Naudokite papildomą įsiurbimo įrangą, į kurią įeina:

–stambusis įsiurbimo filtras su atbuliniu vožtuvu

– 3 m ilgio sustiprinta siurbimo žarna

– universali mova prie aukšto slėgio plovimo įrenginio jungti

Su šia papildoma įranga aukšto slėgio valymo įrenginys gali

siurbti vandenį iki 0,5 m virš vandens lygio. Tai gali trukti iki

15 sekundžių.

3 m ilgio žarną visiškai panardinkite po vandeniu, kad būtų

išstumiamas oras. 3 m ilgio žarną prijukite prie aukšto slėgio

valymo įrenginio ir užtikrinkite, kad stambusis įsiurbimo

filtras būtų po vandeniu.

Leiskite aukšto slėgio valymo įrenginiui veikti su nuimtu

purškimo pistoletu, kol iš aukšto slėgio žarnos vanduo pradės

tekėti tolygia srove. Jei praėjus 25 sekundėms nepradės

bėgti vanduo, išjunkite ir patikrinkite sujungimus. Pradėjus

tekėti vandeniui, aukšto slėgio valymo įrenginį išjunkite ir, kad

parengtumėte darbui, prijunkite purškimo pistoletą ir vamzdį.

Svarbu, kad žarna ir movos būtų geros kokybės ir sandariai

sujungtos, taip pat, kad tarpikliai būtų nepažeisti ir tiesiai

įstatyti. Nesandarios jungtys gali trukdyti įsiurbti.

Vandens talpa su ištuštinamuoju čiaupu

Jei aukšto slėgio valymo įrenginys jungiamas prie rezervuaro

su atitinkamu ištuštinamuoju čiaupu, pirmiausia prie čiaupo

reikia prijungti vandens žarną (neįeina į komplektą). Atverkite

čiaupą, kad iš žarnos išstumtumėte visą orą, ir tada junkite ją

prie aukšto slėgio valymo įrenginio.

Gedimų nustatymas

Požymiai Galima priežastis Pašalinimas

Variklis neužsiveda Neįkištas kištukas Įkiškite kištuką

Sugedęs kištukinis lizdas Naudokitės kitu kištukiniu lizdu

Suveikė saugiklis Pakeiskite saugiklį

Pažeistas ilginamasis laidas Pabandykite įjungti be ilginamojo laido

Įsijungė variklio apsauginis įtaisas 15 min palaukite, kol variklis atvės

Užšalo Palaukite, kol atšils siurblys, vandens žarna arba

purškimo antgalis

Sustoja variklis Suveikė saugiklis Pakeiskite saugiklį

Netinkama tinklo įtampa Patikrinkite tinklo įtampą, ji turi atitikti firminėje

lentelėje pateiktus duomenis

Įsijungė variklio apsauginis įtaisas 15 min palaukite, kol variklis atvės

Suveikia saugiklis Per silpnas saugiklis Įjunkite į elektros grandinę, kurios saugiklis atitinka

aukšto slėgio plovimo įrenginio galingumą

Variklis veikia, bet nėra slėgio Iš dalies užsikimšęs purškimo

antgalis Išvalykite purškimo antgalį

Variklis skleidžia triukšmą, bet

neveikia Nepakankama tinklo įtampa Patikrinkite, ar elektros tinklo įtampa atitinka

firminėje lentelėje pateiktus duomenis

Per žema įtampa, nes naudojamas

ilginamasis laidas Patikrinkite, ar naudojamas tinkamas ilginamasis

laidas

Įrenginys ilgai nebuvo naudojamas Kreipkitės į įgaliotą Bosch klientų aptarnavimo

skyrių

Problemos su automatinio

sustabdymo funkcija Kreipkitės į įgaliotą Bosch klientų aptarnavimo

skyrių

OBJ_DOKU-40725-003.fm Page 238 Wednesday, February 18, 2015 9:24 AM

Lietuviškai | 239

Bosch Power Tools F 016 L81 056 | (18.2.15)

Priežiūra ir servisas

Techninė priežiūra

Prieš pradedant bet kokius prietaiso techninio

aptarnavimo ar remonto darbus, reikia ištraukti iš

tinklo kištuką ir atjungti vandens tiekimo jungtį.

Nuoroda: kad prietaisą ilgai ir patikimai naudotumėte,

reguliariai atlikite žemiau nurodytus techninės priežiūros

darbus.

Reguliariai reikia tikrinti, ar nėra akivaizdžių prietaiso

pažeidimų, pvz., atsilaisvinusių jungčių ir susidėvėjusių ar

pažeistų dalių.

Patikrinkite, ar nepažeisti ir tinkamai uždėti gaubtai ir

apsauginiai įtaisai. Prieš pradėdami naudoti atlikite būtinus

techninės priežiūros ir remonto darbus.

Jei, nepaisant kruopščios gamybos ir patikrinimo, prietaisas

sugestų, jo remontas turi būti atliekamas įgaliotose Bosch

prietaisų remonto dirbtuvėse.

Ieškant informacijos ir užsakant atsargines dalis prašome

būtinai nurodyti prietaiso dešimtženklį numerį, esantį

firminėje lentelėje.

Baigus darba. Sandeliavimas

Išjunkite įjungimo-išjungimo jungiklį ir paspauskite paleidiklį,

kad ištuštintumėte aukšto slėgio žarną.

Aukšto slėgio plovimo įrenginio išorę nuvalykite švelniu

šepetėliu ir skudurėliu. Nenaudokite vandens, tirpiklių ir

poliravimo priemonių. Nuvalykite visus nešvarumus, ypač nuo

variklio ventiliacinių angų.

Sandėliavimas pasibaigus sezonui: iš siurblio pašalinkite visą

vandenį: kelioms sekundėm įjunkite variklį ir paspauskite

paleidiklį.

Ant prietaiso nedėkite jokių kitų daiktų.

Prietaisą laikykite nuo šalčio apsaugotoje aplinkoje.

Įsitikinkite, kad sandėliuojant laidai nebuvo suspausti.

Nesulenkite aukšto slėgio žarnos.

Klientų aptarnavimo skyrius ir naudotojų

konsultavimo tarnyba

www.bosch-do-it.com

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: (037) 713350

ļrankių remontas: (037) 713352

Faksas: (037) 713354

El. paštas: service-pt@lv.bosch.com

Aplinkosauga

Saugokite, kad aplinkai kenkiantys chemikalai nepatektų į

žemę, gruntinius vandenis, tvenkinius, upes ir pan.

Pulsuojantis slėgis Vandens žarnoje arba siurblyje yra

oro Aukšto slėgio plovimo įrenginiui leiskite veikti su

atidarytu purškimo pistoletu, atsuktu vandens

čiaupu ir ties žemu slėgiu nustatytu antgaliu, kol

slėgis taps tolygus

Netinkamas vandens tiekimas Patikrinkite, ar prie vandens tiekimo sistemos

prijungta pagal techninių duomenų skyriuje

pateiktus duomenis. Leidžiama naudoti ne

mažesnio kaip 1/2" arba Ø 13 mm skersmens

vandens žarnas

Užsikimšęs vandens filtras Išvalykite vandens filtrą

Suspausta arba užlenkta vandens

žarna Ištiesinkite vandens žarną

Aukšto slėgio žarna per ilga Atjunkite aukšto slėgio žarnos ilginamąją dalį,

vandens žarnos maks. ilgis 7 m

Slėgis tolygus, bet per žemas

Nuoroda: tam tikri papildomi

antgaliai sąlygoja žemesnį slėgį

Susidėvėjęs purškimo antgalis Pakeiskite purškimo antgalį

Susidėvėjęs paleidimo ir

sustabdymo vožtuvas 5 kartus iš eilės greitai paspauskite gaiduką

Variklis veikia, bet slėgis ribotas

arba nėra darbinio slėgio Neprijungta prie vandens tiekimo

šaltinio Prijunkite prie vandens tiekimo šaltinio

Užsikimšęs filtras Išvalykite filtrą

Užsikimšęs purškimo antgalis Išvalykite purškimo antgalį

Aukšto slėgio plovimo įrenginys

pradeda veikti savaime Nesandarus siurblys arba purškimo

pistoletas Kreipkitės į įgaliotą Bosch klientų aptarnavimo

skyrių

Prietaisas nesandarus Siurblys nesandarus Maži vandens nuotėkiai yra leidžiami; esant

didesniems nuotėkiams, kreipkitės į įgaliotą Bosch

klientų aptarnavimo skyrių

Požymiai Galima priežastis Pašalinimas

OBJ_DOKU-40725-003.fm Page 239 Wednesday, February 18, 2015 9:24 AM

240 | Lietuviškai

F 016 L81 056 | (18.2.15) Bosch Power Tools

Naudodami plovimo priemones tiksliai laikykitės ant pakuotės

pateiktų duomenų ir nurodytos koncentracijos.

Plaudami variklines transporto priemones laikykitės vietinių

direktyvų: būtina imtis atitinkamų priemonių, kad nuplauta

alyva nepatektų į gruntinius vandenis.

Šalinimas

Aukšto slėgio plovimo įrenginys, papildoma įranga ir pakuotės

turi būti ekologiškai utilizuojami.

Nemeskite aukšto slėgio plovimo įrenginių į buitinių atliekų

konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl

elektros ir elektroninės įrangos atliekų ir

šios direktyvos perkėlimo į nacionalinę

teisę aktus, naudoti nebetinkami elektriniai

ir elektroniniai įrankiai turi būti surenkami

atskirai ir perdirbami aplinkai

nekenksmingu būdu.

Galimi pakeitimai.

OBJ_DOKU-40725-003.fm Page 240 Wednesday, February 18, 2015 9:24 AM

 | 241

Bosch Power Tools F 016 L81 056 | (18.2.15)































2012/19/EU





2006/66/EC





242 | 

F 016 L81 056 | (18.2.15) Bosch Power Tools

































13 Ø1/2











7









 

5

























 

























































www.bosch-do-it.com





 | 243

Bosch Power Tools F 016 L81 056 | (18.2.15)





 

















 

1





2



























− 

− 3

− 



150,5



3

3







25







































15













15







244 | 

F 016 L81 056 | (18.2.15) Bosch Power Tools

27

:(2000/14/EC2006/42/EC)

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suﬀolk IP14 1EY, England

Helmut Heinzelmann

Head of Product Certiﬁcation

PT/ETM9

Henk Becker

Executive Vice President

Engineering

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015







1259



2260



3261



4262



5263-264



6264



7265



8265



9265



10266





11266



12267



13267



14268













50230

240220









201,5 –

502,5 –























(RCD) FI

30







:

















 

“0”







































 













 | 245

Bosch Power Tools F 016 L81 056 | (18.2.15)





















40 °C0 °C





AQT 42-13AQT 45-14 X

3 600 HA7 3..3 600 HA7 4..

1,92,1

°C4040

6,67,5

1314

911

66,8

11



EPTA-Procedure 01/200311,418,5

II

I





0,153



EN 60335-2-793 600 ...HA7 3..HA7 4..

A





K



(A)



ah

:EN 60335-2-79K

ah

K



2,0

1,5

2,0

1,5



3 600 ...HA7 3..HA7 4..



2011/65/EU

202004/108/EC :201619

2014/30/EU :2016 و 2006/42/EC, 2000/14/EC



EN 60335-1, EN 60335-2-79

2000/14/EC

V

(A) 95 95

246 | 

F 016 L81 056 | (18.2.15) Bosch Power Tools

 









 











 

















 

















 



 











 



 









 







 































 | 247

Bosch Power Tools F 016 L81 056 | (18.2.15)

 











 



 









 





 

“ON”

 









 













 







 

30













 





 





















 













 







248 | 

F 016 L81 056 | (18.2.15) Bosch Power Tools







 









 



 

















 











 



 



 

1/212,7

 









 













 











 







 







 





 













 | 249

Bosch Power Tools F 016 L81 056 | (18.2.15)





























BAIEC 61770









































 





 

30





 





 

IEC 60364-1

 











 





 





 





250 | 

F 016 L81 056 | (17.2.15) Bosch Power Tools























 

































































www.bosch-do-it.com







































2012/19/EU



2006/66/EC





 | 251

Bosch Power Tools F 016 L81 056 | (17.2.15)













15















15

































































Ø 13 mm1/2"







7













5











252 | 

F 016 L81 056 | (17.2.15) Bosch Power Tools









«0»







 









































Patio Cleaners 











 

















1





2























− 

− 3

− 



15



3









25



























 | 253

Bosch Power Tools F 016 L81 056 | (17.2.15)



3 600 ...HA7 3..HA7 4..



.192011/65/EU،

2006/42/EC, 2014/30/EU :2016202004/108/EC :2016، 



EN 60335-1, EN 60335-2-79

2000/14/EC:

V

dB(A) 95 95

27

(2006/42/EG2000/14/EG)

Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2,

Stowmarket, Suﬀolk IP14 1EY, England

Helmut Heinzelmann

Head of Product Certiﬁcation

PT/ETM9

Henk Becker

Executive Vice President

Engineering

Robert Bosch GmbH, Power Tools Division

70764 Leinfelden-Echterdingen, GERMANY

17.02.2015





1259

2260

3261

4262

5263-264

6264

7265

8265

9265

10266



11266

12267

13267

14268

















50 Hz 230 V AC

240 V220 V













201,5 –

502,5 –

























(RCD) FI 

FI30























254 | 

F 016 L81 056 | (17.2.15) Bosch Power Tools

























40 °C0 °C







AQT 42-13AQT 45-14 X

3 600 HA7 3..3 600 HA7 4..



1,92,1



°C

4040



l/min

6,67,5



MPa

1314



MPa

911



l/min

66,8



MPa



EPTA-Procedure 01/2003

11,418,5

II

I







0,153 Ohm



EN 60335-2-793 600 ...HA7 3..HA7 4..

A





K



dB(A)

Kah

EN 60335-2-79

ah

K

m/s2

2,0

1,5

2,0

1,5

 | 255

Bosch Power Tools F 016 L81 056 | (17.2.15)

 







 







 









 

















 















 





 









 





 









 









 





























256 | 

F 016 L81 056 | (17.2.15) Bosch Power Tools







 











 



 









 





 

«ON»

 









 













 









 





30











 







 























 













 | 257

Bosch Power Tools F 016 L81 056 | (17.2.15)

 



 











 









 



 













 











 



 



 

(1/2") 12,7 mm

 











 













 









 







 











 





 





258 | 

F 016 L81 056 | (17.2.15) Bosch Power Tools































IEC

61770 Typ BA





















































 





30



 







 

IEC 60364-1

 















 



| 259

Bosch Power Tools F 016 L81 056 | (18.2.15)

11,4 kg

??,? kg

18,5 kg

AQT 45-14 X

AQT 42-13

OBJ_DOKU-39431-003.fm Page 259 Wednesday, February 18, 2015 10:30 AM

F 016 L81 056 | (18.2.15) Bosch Power Tools

260 |

OBJ_DOKU-39431-003.fm Page 260 Wednesday, February 18, 2015 10:30 AM

| 261

Bosch Power Tools F 016 L81 056 | (18.2.15)

AQT 45-14 X

AQT 42-13

OBJ_DOKU-39431-003.fm Page 261 Wednesday, February 18, 2015 10:30 AM

F 016 L81 056 | (18.2.15) Bosch Power Tools

262 |

AQT 45-14 X

AQT 42-13

OBJ_DOKU-39431-003.fm Page 262 Wednesday, February 18, 2015 10:30 AM

| 263

Bosch Power Tools F 016 L81 056 | (18.2.15)

CHEM.

OBJ_DOKU-39431-003.fm Page 263 Wednesday, February 18, 2015 10:30 AM

F 016 L81 056 | (18.2.15) Bosch Power Tools

264 |

OBJ_DOKU-39431-003.fm Page 264 Wednesday, February 18, 2015 10:30 AM

| 265

Bosch Power Tools F 016 L81 056 | (18.2.15)

OBJ_DOKU-39431-003.fm Page 265 Wednesday, February 18, 2015 10:30 AM

F 016 L81 056 | (18.2.15) Bosch Power Tools

266 |

OBJ_DOKU-39431-003.fm Page 266 Wednesday, February 18, 2015 10:30 AM

| 267

Bosch Power Tools F 016 L81 056 | (18.2.15)

AQT 42-13

AQT 42-13 AQT 45-14 X

OBJ_DOKU-39431-003.fm Page 267 Wednesday, February 18, 2015 10:30 AM

F 016 L81 056 | (18.2.15) Bosch Power Tools

268 |

F 016 800 352

F 016 800 353

F 016 800 354

F 016 800 359

F 016 800 356

F 016 800 416

F 016 800 363

F 016 800 415

F 016 800 419

F 016 800 421

F 016 800 418

F 016 800 417

OBJ_DOKU-39431-003.fm Page 268 Wednesday, February 18, 2015 10:30 AM
