Before Start
What's in the box ..........................................................................2
Part Names
Front Panel ...................................................................................4
Rear Panel (X-HM76D, X-HM86D, XC-HM86D) ..........................5
Rear Panel (X-HM76) ...................................................................6
Remote Controller .........................................................................7
Display ..........................................................................................8
Speakers System (X-HM76D, X-HM76) .......................................9
Speakers System (X-HM86D) ....................................................10
Install
Connect the Speakers ................................................................ 11
Connecting the antennas and power cord, etc. ..........................12
Initial Setup
Power On & Initial Setup .............................................................13
Time settings ..............................................................................16
Playback
Playing CDs ................................................................................17
USB Storage Device/HDD ..........................................................19
Internet Radio .............................................................................21
Spotify .........................................................................................22
Listening to the FM Radio ...........................................................23
Listening to DAB Digital Radio (X-HM76D, X-HM86D, XC-HM86D) ......26
BLUETOOTH® ............................................................................27
AirPlay® ......................................................................................29
Playing audio from an external device ........................................30
Music Server ...............................................................................31
Using the alarm to start play .......................................................33
Entering text, adjusting sound quality, etc. .................................34
Advanced Setup
Advanced Settings.......................................................................35
Firmware Update
Firmware Update ........................................................................39
Others
Troubleshooting ..........................................................................41
General Specifications ................................................................44

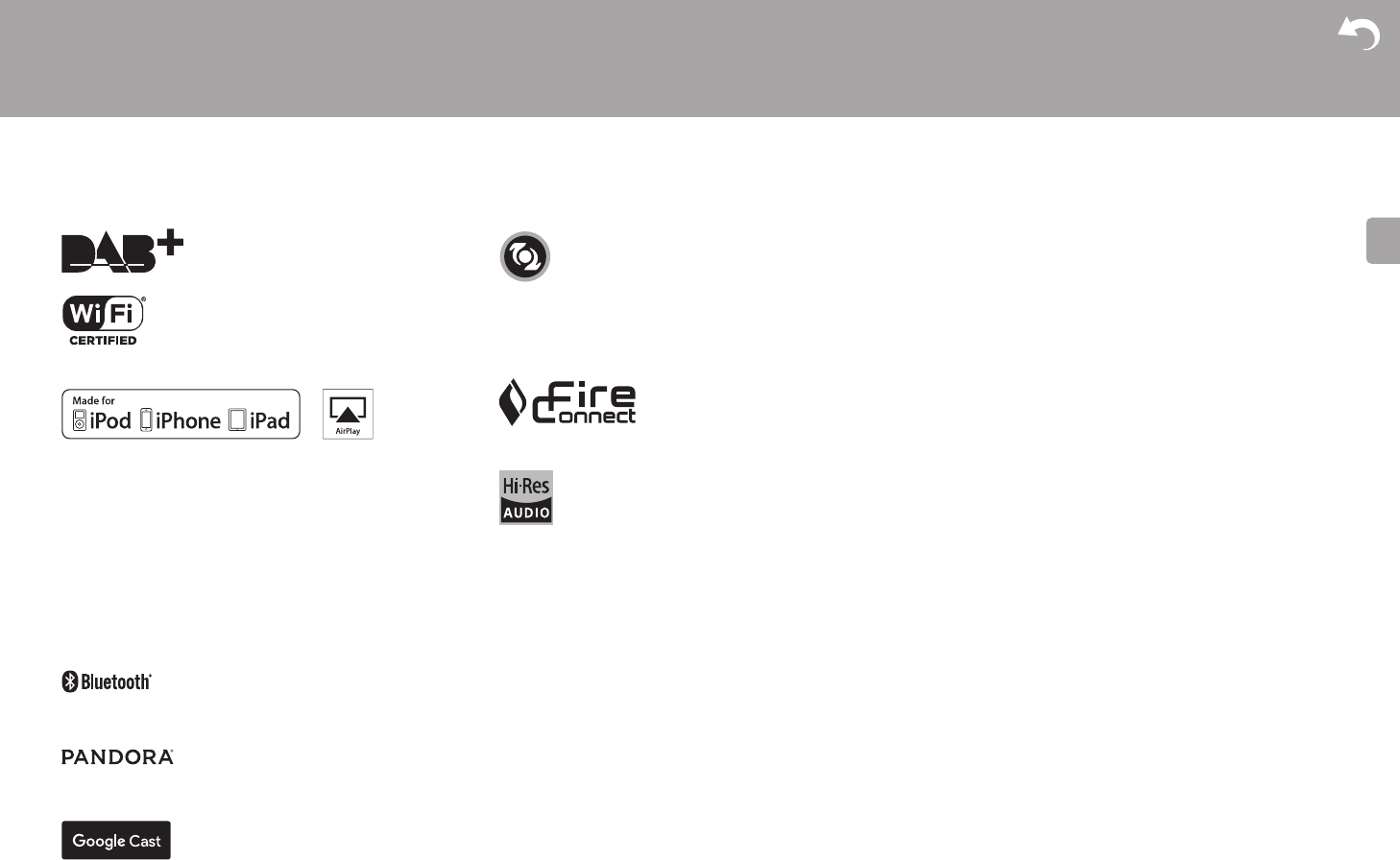

License and Trademark Information ...........................................46
> Before Start > Part Names > Install > Initial Setup > Playback
Advanced Setup |Firmware Update | Others
NETWORK CD RECEIVER SYSTEM
X-HM76D
X-HM76
X-HM86D
NETWORK CD RECEIVER
XC-HM86D
Instruction
Manual
2
> Before Start > Part Names > Install > Initial Setup > Playback
Advanced Setup |Firmware Update | Others
E
N

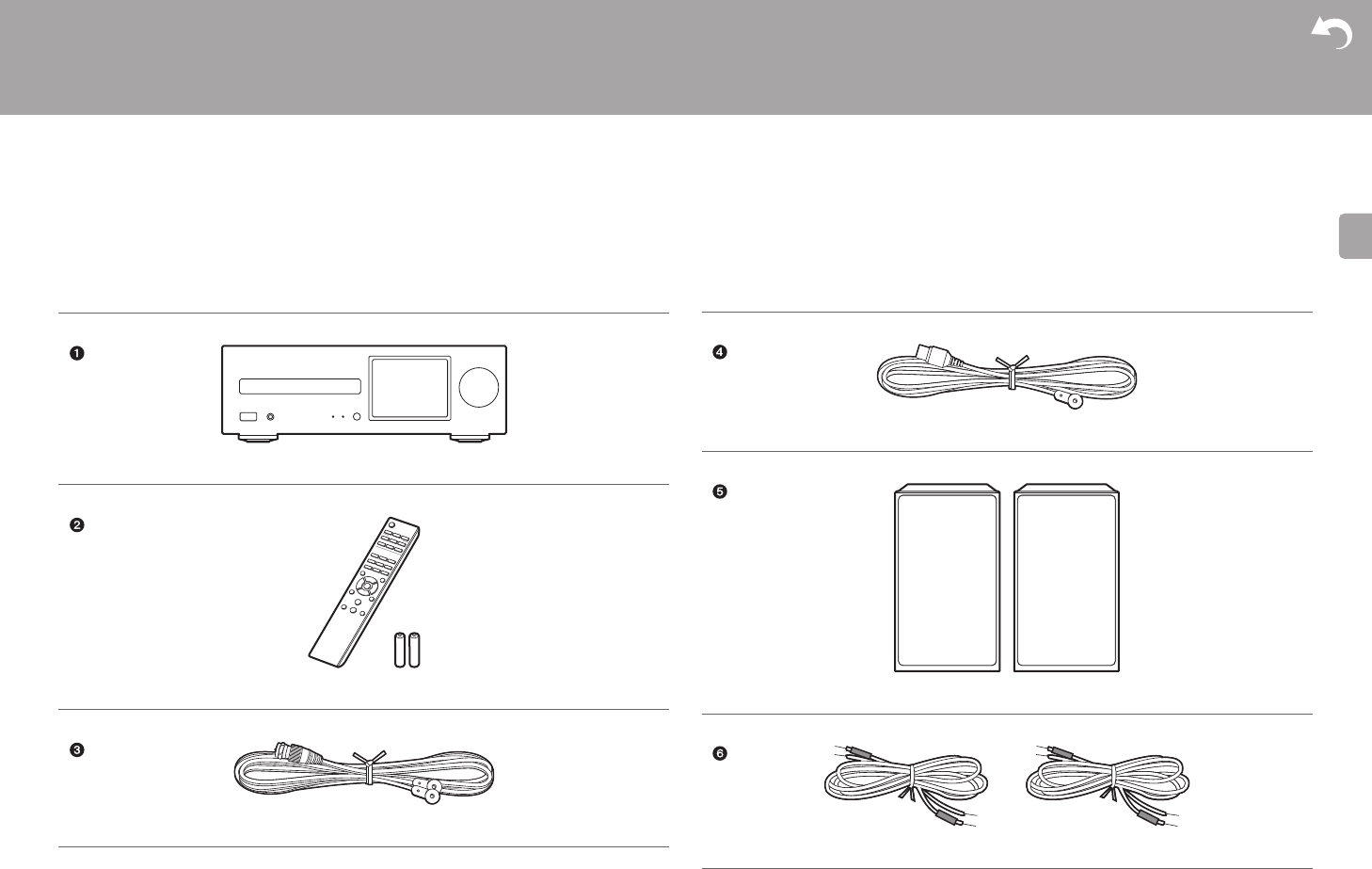

What's in the box
Before Start
X-HM76D : 12356
X-HM76 : 12456
X-HM86D : 123567
XC-HM86D : 123
Main unit (1)
Remote controller (RC-945S) (1), Batteries (AAA/R03) (2)
DAB/FM wire antenna (1)
Indoor FM antenna (1)
Speaker system (2)
Speaker cable (1.5 m) (2)
3
> Before Start > Part Names > Install > Initial Setup > Playback
Advanced Setup |Firmware Update | Others
E
N
0The power cord must be connected only after all other cable connections are completed.
0Connect speakers with 4 Ω to 16 Ω impedance.
0We will not accept responsibility for damage arising from the connection of equipment
manufactured by other companies.
0Functionality may be introduced by firmware updates and service providers may cease
services, meaning that some network services and content may become unavailable in
the future.
0Specifications and appearance are subject to change without prior notice.

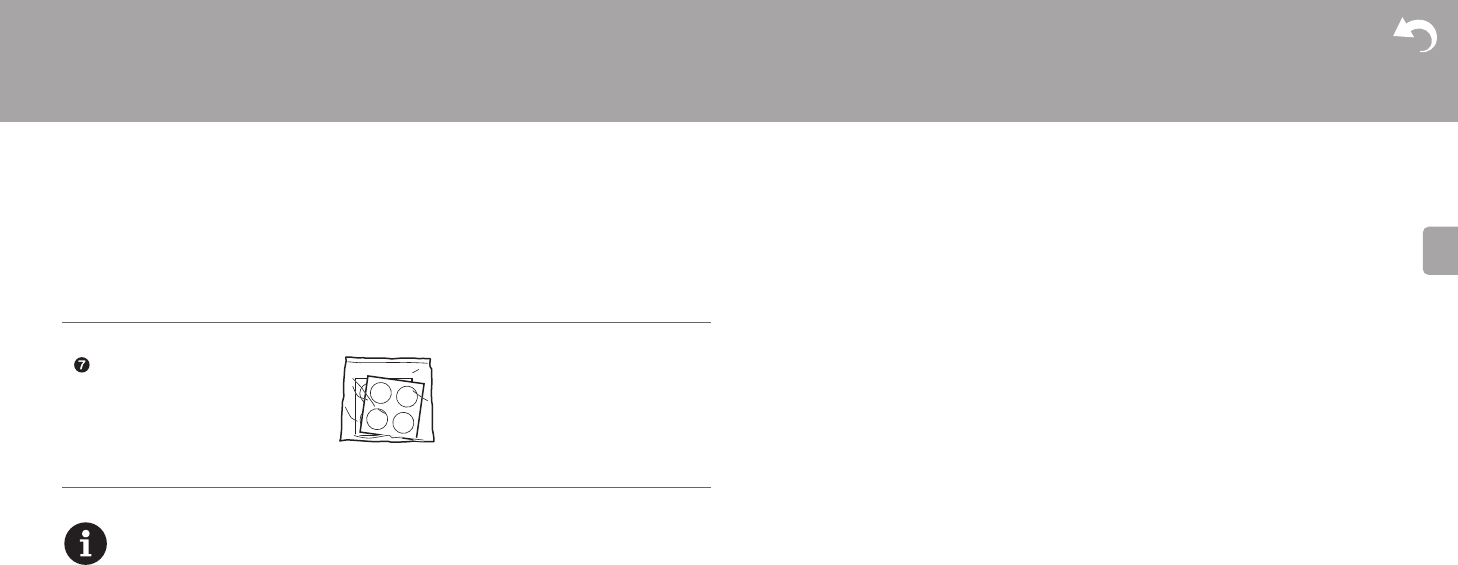

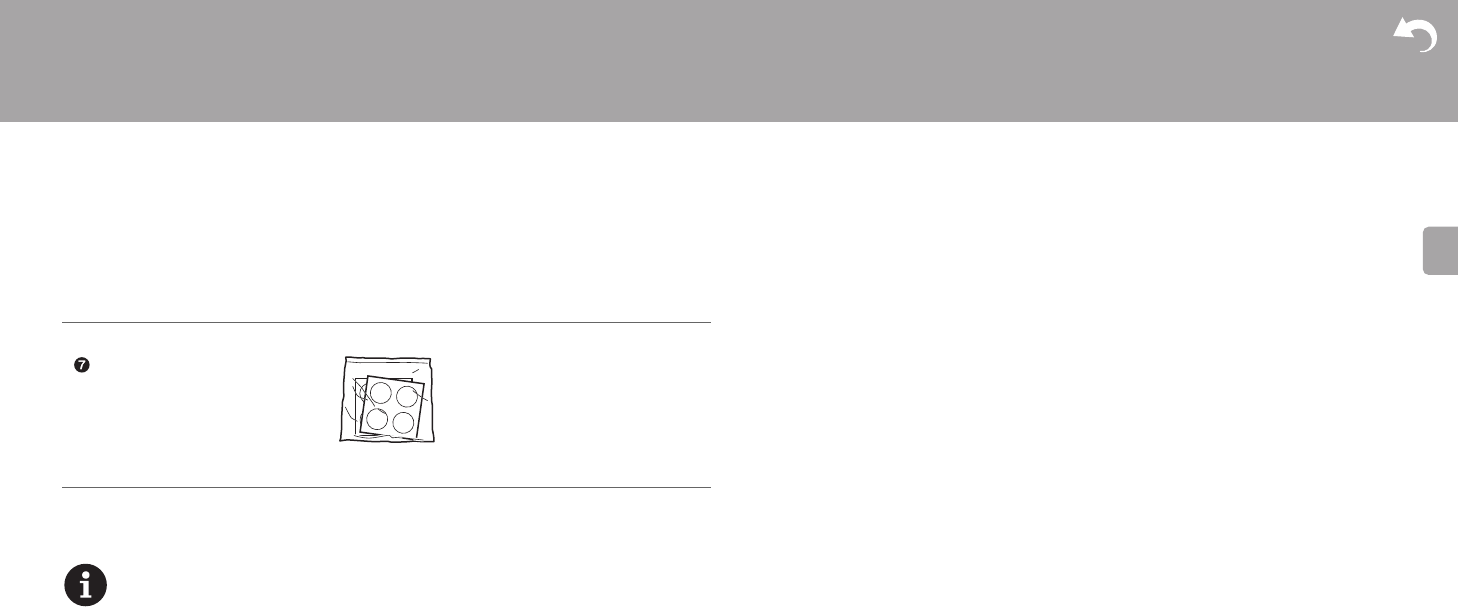

Non-skid pads (8)
4
> Before Start >Part Names > Install > Initial Setup > Playback
Advanced Setup |Firmware Update | Others
E
N
Front Panel
Part Names
1. ÍSTANDBY/ON button: Turns the unit on or to standby mode.
2. INPUT button: Switches the input to be played.
3. Play button:
:6
: Return to the beginning of the track being played. Press and hold to rewind the
track quickly. (CD)
Move to the previous track. (USB, Music Server)
59
: Move to the next track. Press and hold to fast-forward through the track. (CD)
Move to the next track. (USB, Music Server)
∫
: This button stops playback.
1
/; : This button pauses the playback.
0Depending on the input, the operation may not start.
4. < button: Open or close the disc tray.
5. Disc tray: Place discs here. 8-cm discs can also be used.
6. USB
port: Connect a USB storage device or HDD (hard disk drive) to play music files. You can
also supply power (maximum 5 V/0.5 A) to USB devices with a USB cable.
0When connecting a HDD that requires more than 5 V/0.5 A, connect to the USB port
(maximum 5 V/1 A) on the rear of the unit.
7. PHONES jack: Connect stereo headphones with a mini plug.
8. Power indicator: This lights blue when the unit is on.
9. TIMER indicator: This lights when the alarm is set.
10.
Remote control sensor
11.
Display (ÄP8)
12.
VOLUME dial: Adjust the volume. Adjust between 0 and 50.
> Before Start >Part Names > Install > Initial Setup > Playback
Advanced Setup |Firmware Update | Others
5
E
N
Rear Panel (X-HM76D, X-HM86D, XC-HM86D)
1. Power cord
2. Wireless antenna: Used for Wi-Fi connection or when using a BLUETOOTH enabled
device. Adjust their angles according to the connection status.
3. Speaker terminals: Connect speakers with speaker cables.
4. DAB/FM ANTENNA jack: Connect the supplied DAB/FM wire antenna.
5. LINE IN jack: You can play the audio from an external device such as a television
connected with an analogue audio cable.
6. SUBWOOFER PRE OUT jacks: Connect a subwoofer with built-in amplifier.
7. USB port: Connect a USB storage device or HDD (hard disk drive) to play music files. You
can also supply power (maximum 5 V/1 A) to USB devices with a USB cable.
8. NETWORK jack: Connect to the network with an ethernet cable.
9. DIGITAL IN OPTICAL jack: You can play the digital audio from an external device such as
a television connected with a digital optical cable.
180°
90°
6
> Before Start >Part Names > Install > Initial Setup > Playback
Advanced Setup |Firmware Update | Others
E
N
Rear Panel (X-HM76)
1. Power cord
2. Wireless antenna: Used for Wi-Fi connection or when using a BLUETOOTH enabled
device. Adjust their angles according to the connection status.
3. Speaker terminals: Connect speakers with speaker cables.
4. FM ANTENNA jack: Connect the supplied indoor FM antenna.
5. LINE IN jack: You can play the audio from an external device such as a television
connected with an analogue audio cable.
6. SUBWOOFER PRE OUT jacks: Connect a subwoofer with built-in amplifier.
7. USB port: Connect a USB storage device or HDD (hard disk drive) to play music files. You
can also supply power (maximum 5 V/1 A) to USB devices with a USB cable.
8. NETWORK jack: Connect to the network with an ethernet cable.
9. DIGITAL IN OPTICAL jack: You can play the digital audio from an external device such as
a television connected with a digital optical cable.
180°
90°
> Before Start >Part Names > Install > Initial Setup > Playback
Advanced Setup |Firmware Update | Others
7
E
N
Remote Controller
1. ÍSTANDBY/ON button: Turns the unit on or into standby mode.
2. TIMER button: Used to set the time and set the alarm.
3. SLEEP button: Set the sleep timer. When the time set (30, 60, or 90 minutes) has
elapsed, the unit switches to standby. If SLEEP button is pressed after setting, the time
remaining until sleep is displayed.
4. INPUT SELECTOR buttons: Switches the input to be played.
5. Play buttons:
:: Return to the beginning of the track being played. (CD)
Move to the track before the one being played. (USB, Music Server)
X/;: Play or pause play.
9: Move to the next track.
22: Rewind the track quickly. (CD only)
∫: Stop playback.
11: Fast-forward the track. (CD only)
0Depending on the input, the operation may not start.
PRESET i/j buttons: Used to select stations that have been registered or to give names
to stations.
TUNE i/j buttons: Used to select radio stations.
6. MEMORY button: Used to register favorite radio stations.
7. SHUFFLE/REPEAT button: Set repeat play and shuffle play.
8. MODE button: Used for program play of CDs.
9. Cursors, ENTER button: Select the item with the cursors and press ENTER to confirm.
10.
SETUP button: Displays the Setup menu.
11.
VOLUME i/j buttons: Adjust the volume. Adjust between 0 and 50.
12.
SOUND button: Adjust the sound quality.
13.
DIMMER button: Switch the display off or adjust the brightness of the display in three
steps.
14.
CLEAR button: Used when entering text, etc.
15.
(NOW PLAYING) button: Switches the information on the
display.
16.
RETURN button: Returns the display to the previous state.
17.
MUTE button: Temporarily mutes audio. Press again to cancel
muting.
30° 30°
Approx.7 m
8
> Before Start >Part Names > Install > Initial Setup > Playback
Advanced Setup |Firmware Update | Others
E
N
Display
1. The input mode is displayed.
(USB Front / USB Rear / CD / Bluetooth / Network / Digital In / Line / Tuner DAB ＊/ Tuner
FM)
＊X-HM76D, X-HM86D, XC-HM86D
2. The name of the file, artist, album, station, etc., is displayed.
3. Displays the play status.
4. Displays file format, sampling frequency, and quantization bit information.
5. The file play status is displayed. This may not be displayed depending on the input or file.
6. This is displayed when muting is on.
7. Displayed when the sleep timer is set.
8. Lights in the following conditions.
:
When the connection setting on the unit is
"
Wired
"
and the unit is connected to the network.
:
When the connection setting on the unit is
"
Wired
"
and the unit is not connected to the network.
:
When the connection setting on the unit is
"
Wi-Fi
"
and the unit is connected to the network.
:
When the connection setting on the unit is
"
Wi-Fi
"
and the unit is not connected to the network.
9. If an album jacket is recorded for the file being played, it is displayed here.
10.
Lights in the following conditions.
: When all track repeat play is on
: When one track repeat play is on
: When shuffle play is on
0When DIMMER is pressed to turn off the display, the unit may appear the same as if you
had unplugged the unit from the power outlet, but electricity is still being supplied to the
unit. To completely cut the unit off from the power supply, you need to unplug the power
plug (shutoff device) unit from the power outlet.
00:01:45 / 00:03:23
FLAC
44.1kHz/24bit
USB Front
Song
Artist
Album
1
> Before Start >Part Names > Install > Initial Setup > Playback
Advanced Setup |Firmware Update | Others
9
E
N
Speakers System (X-HM76D, X-HM76)
There is no distinction between left and right with the included speaker system. There will be
no difference in sound quality whichever side you choose to put each speaker.
1. Tweeter: Plays the mid range and treble.
2. Woofer: Plays the bass.
3. Grill net fittings: Used to attach the grill nets. When removing the grill net, hold the bottom
of the grill net with both hands and pull gently forward, then gently pull the top of the grill
out to remove. To attach again, attach the top first, then the bottom.
4. Speaker cabinet
5. Bass ref duct: This releases the reverberations that occur within the cabinet to enhance
the reproductive capabilities of the bass range. Do not block the ducts.
6. Speaker terminals: Connect speakers to the main unit with speaker cables.
1
21
2
10
> Before Start >Part Names > Install > Initial Setup > Playback
Advanced Setup |Firmware Update | Others
E
N
Speakers System (X-HM86D)
There is no distinction between left and right with the included speaker system. There will be
no difference in sound quality whichever side you choose to put each speaker.
1. Tweeter: Plays the mid range and treble.
2. Woofer: Plays the bass.
3. Grill net fittings: Used to attach the grill nets. When removing the grill net, hold the bottom
of the grill net with both hands and pull gently forward, then gently pull the top of the grill
out to remove. To attach again, attach the top first, then the bottom.
4. Speaker cabinet
5. Bass ref duct: This releases the reverberations that occur within the cabinet to enhance
the reproductive capabilities of the bass range. Do not block the ducts.
6. Speaker terminals: Connect speakers to the main unit with speaker cables.
1
21
2
11
> Before Start > Part Names >Install > Initial Setup > Playback
Advanced Setup |Firmware Update | Others
E
N
Connect the Speakers
Install
1
RED
RED
3
2
4
RED
RED
bb
a
a
a
a
X-HM86D only
When connecting the speaker system for X-HM76D, X-
HM76 or X-HM86D, connect the included speaker cables
with ends with the red tubing attached to the i jacks on the
main unit and the speaker. If connection is wrong, the phase
reverses and this makes it harder to output bass.
For XC-HM86D, use the illustration as a reference to
connect your own speakers.
After inserting the speaker cables, tighten the terminals
firmly by turning to the right. Also make sure the exposed
wires of the speakers do not stick out of the speaker
terminals when connecting. If the exposed wires of the
speakers touch the rear panel or the i and s wires touch
each other, the protection circuit may be activated and the
power may turn off.
You can also connect a subwoofer with a built-in amplifier to
boost bass playback even more. Use a subwoofer cable for
connection.
a Non-Skid pads, b Speaker cable
12
> Before Start > Part Names >Install > Initial Setup > Playback
Advanced Setup |Firmware Update | Others
E
N
Connecting the antennas and power cord, etc.
c
ab
c
1 1
2
X-HM76D, X-HM86D, XC-HM86D X-HM76
Antenna Hookup
Move the antenna around while playing the radio to find the
position with the best reception.
Power Cord Hookup
Connect the power cord to the power outlet after completing
all other connections.
To connect to the network with an ethernet cable, use the
NETWORK jack. When using Wi-Fi connection, make
settings in initial settings (ÄP13). You can enjoy features
such as internet radio and AirPlay by connecting to the
network.
a DAB/FM wire antenna, b Indoor FM antenna, c Power cord
13
> Before Start > Part Names > Install > Initial Setup >Playback
Advanced Setup |Firmware Update | Others
E
N
Power On & Initial Setup
Initial Setu p
1
3
2
BLUE BLINKING
Starting up: When you press ÍSTANDBY/ON, the power
indicator on the main unit slowly blinks blue, then "Hello" is
displayed on the display about 20 seconds later. After this,
the display goes blank, then after the Pioneer logo is
displayed, you can start operating the unit.
Wi-Fi connection settings
When you first turn the power on, the initial setup screen is
displayed automatically, allowing you to easily make Wi-Fi
connection settings.
To set, select the item with the cursors on the remote
controller and press ENTER to confirm. To return to the
previous display, press RETURN.
Initial Setup
Wired (Exit)
Wi-Fi
Selects the method of network
connection
14
> Before Start > Part Names > Install > Initial Setup >Playback
Advanced Setup |Firmware Update | Others
E
N
To make Wi-Fi settings, select "Wi-Fi". If you have
connected with an ethernet cable, select "Wired(Exit)" and
confirm. If you select "Wi-Fi", select the method for setting
in the next screen (for example "Scan Networks").
0To redo the initial settings, press SETUP on the remote
controller, select "Wi-Fi" in "Network Setting" -
"Connection", then select "Wi-Fi Setup".
■Scan Networks
From the list of SSID for access points such as wireless
LAN routers, select the required SSID and make the
settings.
1. Select the SSID of the access point you want to connect
and then confirm.
2. Select either "Enter Password" or "Push Button" and
confirm. If the access point has an automatic setting
button, by selecting "Push Button" you can connect
without entering a password.
3. If you select "Enter Password", enter the password of the
access point and press ENTER. For details on how to
enter text, refer to "Entering text" (ÄP34).
If you select "Push Button", then after pressing and
holding the automatic setting button on the access point
for the required amount of time, press ENTER on the
remote controller.
4. is displayed when the settings are complete.
■Use iOS Device
Set by sharing the iOS device's Wi-Fi settings with this unit.
1. Connect the iOS device by Wi-Fi.
2. Select this device in the "SET UP NEW AIRPLAY
SPEAKER..." item on the screen of the iOS device and
select "Next".
0This unit is displayed as "Pioneer HM76D (76 or 86D)
XXXXXX".
3. After establishing the connection, select "Done" on the
screen of the iOS device.
4. is displayed on the display of the unit when the
settings are complete.
■Enter SSID of the access point
Set by entering the SSID of the access point you want to
connect.
1. Enter the SSID. For details on how to enter text, refer to
"Entering text" (ÄP34).
2. Select and confirm the authentication method.
0If you select "None", proceed to step 3. If you select
"WEP", "WPA", or "WPA2", enter the password and
confirm.
3. is displayed when the settings are complete.
Wireless
Input SSID
Use iOS Device
Scan Networks
Wireless
ddddddddddddddddd
ccccccccccccccccccc
bbbbbbbbbbbbbbbbb
aaaaaaaaaaaaaaaa
Wireless
Push Button
Enter Password
Password
A
Delete One Character[CLEAR]
Change Text[REPEAT]
SSID
A
Delete One Character[CLEAR]
Change Text[REPEAT]
Security Method
WPA2
WPA
WEP
None
16
> Before Start > Part Names > Install > Initial Setup >Playback
Advanced Setup |Firmware Update | Others
E
N
Time settings
By setting the time, you can use the alarm to start play (ÄP33).
1. Press TIMER.
2. Press ENTER.
3. Set the day of the week with w/x, then press ENTER.
4. In the next screen, use w/x to select either "24H" (24-hour display) or "12H" (12-hour
display) and press ENTER.
5. In the next screen, set the time with w/x, then press ENTER.
6. In the next screen, set the minutes with w/x, then press ENTER. Setting ends
automatically after a short time.
0Once you have completed the setting, the set time can be displayed for about 10 seconds
by pressing TIMER.
11
CLOCK
0:00Sun
17
> Before Start > Part Names > Install > Initial Setup >Playback
Advanced Setup |Firmware Update | Others
E
N
Playing CDs
Playback
a
1
2
b
c
This unit can also play CD-R recorded with MP3 or WMA
format files, along with commercially available music CDs.
0The supported sampling rates for MP3 files are 8 kHz to
48 kHz, and supported bitrates are between 64 kbps and
384 kbps.
0The supported sampling rates for WMA files are 32 kHz,
44.1 kHz, and 48 kHz, and supported bitrates are
between 64 kbps and 320 kbps.
0Play of CDs not conforming to the CD standards, such as
copy control CDs, is not guaranteed.
Playing music CDs
1. Turn the unit on.
2. Press CD to change input to CD.
3. Press < on the main unit to open the disc tray.
4. Put the disc on the tray, then press < to close the tray.
5. Press X/; (a) on the remote controller to start play. Use
other play buttons (b) to stop play or choose tracks to
play. If you press (NOW PLAYING) (c), you can
switch the display to show the elapsed time or remaining
time of the track.
18
> Before Start > Part Names > Install > Initial Setup >Playback
Advanced Setup |Firmware Update | Others
E
N
Playing MP3/WMA discs
1. Turn the unit on.
2. Press CD to change input to CD.
3. Press < on the main unit to open the disc tray.
4. Put the disc on the tray, then press < to close the tray.
5. When reading of the disc is complete, the numbers of
folders containing MP3/WMA files and track numbers are
displayed.
0If MP3/WMA files are stored in two or more folders,
each folder is automatically allocated a number.
6. To start play, press X/; (a) on the remote controller. To
select a folder to play, press w/x (f) to select the folder.
Play starts automatically when you select a folder.
0Folders that do not contain music files this unit can
play are skipped.
0A maximum of 255 folders can be read. This includes
folders that contain files this unit cannot play.
Repeat play/Shuffle play
1. Repeatedly press SHUFFLE/REPEAT (d) to display ,
, or on the display.
: Repeat play of all tracks.
: Repeat play of the selected individual track.
: Play tracks randomly.
To cancel repeat or shuffle play, press SHUFFLE/
REPEAT (d) several times until the icons disappear.
Program play (Music CDs)
You can program up to 32 tracks to play.
1. Press MODE (e).
2. The track number (T--) flashes on the display.
3. Press :/9 (b) to select the track to register and
press ENTER (g). Repeat this step to register other
tracks. The last track in the program is deleted if you
press CLEAR (c).
4. Press X/; (a) to start play.
0If you press MODE (e) again while play is stopped, the
entire program is cleared.
0Shuffle play and 1 track repeat play cannot be used
while playing a program.
b
a
g
f
c
e
d
F019 T159
CD
1
1
PROGRAM
P-01<T--
CD
19
> Before Start > Part Names > Install > Initial Setup >Playback
Advanced Setup |Firmware Update | Others
E
N
USB Storage Device/HDD
2
a
b
e
d
c
1
Basic operations
You can play music files by connecting a USB storage
device or HDD (hard disk drive) to the USB port on the front
or rear of the unit.
0The USB port on the front supports a maximum 5 V/0.5 A
power supply. If the HDD requires more than this,
connect to the USB port (maximum 5 V/1 A) on the rear
of the unit.
1. Turn the unit on.
2. Press USB to select either "USB Front" or "USB Rear".
3. Plug your USB storage device or HDD into the USB port
on the front or rear.
4. Folders and music files are displayed on the display
when loading is complete.
5. Select the folder or music file with the cursors (c) of the
remote controller and press ENTER (d) to confirm. To
return to the previous display, press RETURN (e).
6. Use play buttons (a) to stop play or choose tracks to play.
0The display of album name, artist name, and album art is
supported with MP3/WMA/Apple Lossless/FLAC/AAC/
USB Front
No Storage
USB
USB Front
USB Storage
USB
20
> Before Start > Part Names > Install > Initial Setup >Playback
Advanced Setup |Firmware Update | Others
E
N
DSD (DSF only) format music files. The formats for
embedded images are JPEG and PNG.
0Characters that cannot be displayed by this unit appear
as "
¢
".
0The USB port of this unit conforms with the USB 2.0
standard. The transfer speed may be insufficient for
some content you play, which may cause some
interruption in sound.
Repeat/Shuffle
1. Repeatedly press SHUFFLE/REPEAT (b) during play to
display , or on the display.
: Repeat play of all tracks.
: Repeat play of the selected individual track.
: Play tracks in a folder randomly.
To cancel repeat or shuffle play, press SHUFFLE/
REPEAT (b) several times until the icons disappear.
USB Storage / HDD Device Requirements
0Note that operation is not guaranteed with all USB
storage devices or HDD.
0This unit can use USB storage devices that comply with
the USB mass storage device class standard. (However,
there are still devices that cannot be played by this unit
even if they comply with the USB mass storage class
standard.)
0The unit is also compatible with USB storage devices
using the FAT16 or FAT32 file system formats. Other
formats such as exFAT, NTFS, and HFS cannot be
played by this unit.
0If the USB storage device has been partitioned, each
section will be treated as an independent device.
0Up to 20,000 tracks per folder can be displayed, and
folders may be nested up to 16 levels deep.
0USB hubs and USB storage devices with hub functions
are not supported. Do not connect these devices to the
unit.
0USB storage devices with security function are not
supported on this unit.
0If the USB storage device or HDD comes with an AC
adapter, we recommend that you use its AC adapter to
power it.
0Media inserted to the USB card reader may not be
available in this function. Furthermore, depending on the
USB storage device, proper reading of the contents may
not be possible.
0We accept no responsibility whatsoever for the loss or
damage to data stored on a USB storage device when
that device is used with this unit. We recommend that you
back up your important music files beforehand.
Supported Audio Formats
For server playback and playback from a USB storage
device, this unit supports the following music file formats.
Note that sound files that are protected by copyright cannot
be played on this unit.
MP3 (.mp3/.MP3):
0Supported formats: MPEG-1/MPEG-2 Audio Layer 3
0Supported sampling rates: 44.1 kHz, 48 kHz
0Supported bitrates: Between 8 kbps and 320 kbps and
VBR.
WMA (.wma/.WMA):
0Supported sampling rates: 44.1 kHz, 48 kHz
0Supported bitrates: Between 5 kbps and 320 kbps and
VBR.
0WMA Pro/Voice/WMA Lossless formats are not
supported
WAV (.wav/.WAV):
WAV files include uncompressed PCM digital audio.
0Supported sampling rates: 44.1 kHz, 48 kHz, 88.2 kHz,
96 kHz, 176.4 kHz, 192 kHz
0Quantization bit: 8 bit, 16 bit, 24 bit
AIFF (.aiff/.aif/.aifc/.afc/.AIFF/.AIF/.AIFC/.AFC):
AIFF files include uncompressed PCM digital audio.
0Supported sampling rates: 44.1 kHz, 48 kHz, 88.2 kHz,
96 kHz, 176.4 kHz, 192 kHz
0Quantization bit: 8 bit, 16 bit, 24 bit
AAC (.aac/.m4a/.mp4/.3gp/.3g2/.AAC/.M4A/.MP4/.3GP/
.3G2):
0Supported formats: MPEG-2/MPEG-4 Audio
0Supported sampling rates: 44.1 kHz, 48 kHz, 88.2 kHz,
96 kHz
0Supported bitrates: Between 8 kbps and 320 kbps and
VBR.
FLAC (.flac/.FLAC):
0Supported sampling rates: 44.1 kHz, 48 kHz, 88.2 kHz,
96 kHz, 176.4 kHz, 192 kHz
0Quantization bit: 8 bit, 16 bit, 24 bit
Apple Lossless (.m4a/.mp4/.M4A/.MP4):
0Supported sampling rates: 44.1 kHz, 48 kHz, 88.2 kHz,
96 kHz, 176.4 kHz, 192 kHz
0Quantization bit: 16 bit, 24 bit
DSD (.dsf/.dff/.DSF/.DFF):
0Supported formats: DSF/DSDIFF
0Supported sampling rates: 2.8 MHz, 5.6 MHz, 11.2 MHz
1
1
21
> Before Start > Part Names > Install > Initial Setup >Playback
Advanced Setup |Firmware Update | Others
E
N
Internet Radio
Basic operations
When this unit is connected to a network, you can listen to
TuneIn or other preregistered Internet radio services.
Depending on the internet radio service, the user may need
to register from their computer first.
1. Turn the unit on.
2. Press NETWORK.
3. Select "TuneIn Radio" with the cursors (a) of the remote
controller and press ENTER (b) to confirm. After
switching the display to the internet radio service, you
can select stations with the cursors (a) on the remote
controller and press ENTER (b) to confirm. To return to
the previous display, press RETURN (c).
TuneIn
You can register a station you have played as a favorite.
1. Press ENTER (b) while playing TuneIn.
2. Select "Add to My Presets" on the display and confirm.
3. To play a favorite, in the top screen of TuneIn, select the
registered station in "My Presets" and confirm. To delete
favorites, press ENTER (b) during play, select "Remove
from My Presets" and confirm.
b
a
c
1
Network
TIDAL
Deezer
Spotify
TuneIn Radio
22
> Before Start > Part Names > Install > Initial Setup >Playback
Advanced Setup |Firmware Update | Others
E
N
Spotify
Wi-Fi
Pioneer HMXX xxxxxx
b
a
c
d
1
4
3
2
Basic Operation
Spotify Connect play is possible by connecting this unit to
the same network as a smart phone or tablet. To enable
Spotify Connect, install the Spotify application on your
smartphone or tablet and create a Spotify premium
account.
1. Connect the smartphone to the network that this unit is
connected to.
2. Click the Connect icon in the track play screen of the
Spotify app.
3. Select this unit.
0This unit is displayed as "Pioneer HM76D (76 or 86D)
XXXXXX"
4. This unit turns on automatically and the input selector
changes to NETWORK and streaming of Spotify starts.
0If "Option Setting" - "Power Off Setting" - "Network
Standby" is set to "Off" in the Setup menu, manually
turn the unit on and then press NETWORK on the
remote controller.
0Refer to the following for Spotify settings:
www.spotify.com/connect/
0The Spotify software is subject to third party licenses
found here:
www.spotify.com/connect/third-party-licenses
The following remote controller operations are also
possible.
(a) Pressed during play this button pauses playback.
Pressed while paused, and it restarts play.
(b) This button plays the previous track.
(c) This button plays the next track.
(d) Start Repeat or Shuffle play. Pressing this button
repeatedly cycles through the repeat/shuffle modes.
23
> Before Start > Part Names > Install > Initial Setup >Playback
Advanced Setup |Firmware Update | Others
E
N
Listening to the FM Radio
1d
e
f
b
e
a
c
d
h
f
g
Tuning Automatically
1. Turn the unit on.
2. Repeatedly press TUNER to switch input to Tuner FM.
3. When you press TUNE i/j (b) on the remote controller,
automatic tuning starts, and searching stops when a
station is found. "Tuned Stereo" or "Tuned Mono" is
displayed when FM stations are being received.
When FM broadcasts are difficult to receive: Perform the
procedure for "Tuning Manually". If the "Tuning Mode" is set
to "Manual", the reception for FM broadcasts will be
monaural rather than stereo, irrespective of the sensitivity of
the reception.
Tuning Manually
You will need to change the initial settings. Press SETUP
(h) on the remote controller and select "Option Setting" -
"Tuner Setting" - "Tuning Mode" - "Manual" on the display
and confirm. Press SETUP (h) to finish the settings.
1. Turn the unit on.
2. Repeatedly press TUNER to switch input to Tuner FM.
87.50
MHz
AUTO
Tuner FM
24
> Before Start > Part Names > Install > Initial Setup >Playback
Advanced Setup |Firmware Update | Others
E
N
3. Select the station you want to listen to while pressing
TUNE i/j (b) on the remote controller.
0The frequency changes by 1 step each time you press
the button. The frequency changes continuously if the
button is held down and stops when the button is
released. Tune by looking at the display.
Registering a station
You can register a maximum of 40 stations.
1. Tune into the radio station you want to register.
2. Press MEMORY (c) on the remote controller so that the
preset number on the display flashes.
3. While the preset number is flashing (about 8 seconds),
repeatedly press PRESET i/j (a) on the remote
controller to select a number between 1 and 40.
4. Press MEMORY (c) on the remote controller again to
register the station. When registered, the preset number
stops flashing.
Selecting registered stations
1. Repeatedly press TUNER to switch input to Tuner FM.
2. Press PRESET i/j (a) on the remote controller to select
a preset number.
To delete a registered station
1. Repeatedly press TUNER to switch input to Tuner FM.
2. Press PRESET i/j (a) on the remote controller to select
the preset number you want to delete.
3. Press CLEAR (d) on the remote controller to delete the
preset number.
To give a name to a registered station
1. Repeatedly press TUNER to switch input to Tuner FM.
2. Press PRESET i/j (a) on the remote controller to select
a preset number.
3. Press SETUP (h) on the remote controller.
4. Press y/z (f) on the remote controller to select "Option
Setting" - "Tuner Setting" - "Preset Name" and press
ENTER (g).
5. Enter a name for the station. For details on how to enter
text, refer to " Entering text" (ÄP34).
Using RDS
RDS stands for Radio Data System and is a method of
transmitting data in FM radio signals. In regions using RDS,
the radio station name is displayed when you tune into a
radio station broadcasting program information. When you
press MODE (e) on the remote controller in this state, you
can use the following functions.
Displaying text information (Radio Text)
1. While the name of the station is being displayed on the
display, press MODE (e) on the remote controller once.
Radio Text (RT) broadcast by the station is displayed
scrolling across the display. "Not RDS" is displayed when
no text information is available.
0Unusual characters may be displayed when the unit
receives unsupported characters. However, this is not a
malfunction. Also, if the signal from a station is weak,
information may not be displayed.
Search for stations by Program Type
1. While the name of the station is being displayed on the
display, press MODE (e) on the remote controller twice.
2. Press the PRESET i/j (a) on the remote controller to
select the Program Type you want to find, then press
ENTER (g) to start the search.
The Program Types displayed are as follows:
None
News (News reports)
Current affair
Information
Sport
Education
Drama
Cultures
Science (Science and technology)
Varied speech
Pop music
Rock music
Easy listening
Light classics
Serious classi (Serious classics)
Other music
Weather & metr
Finance
Children's pro (Children's programmes)
Social affairs
Religion
Phone in
Travel & touri
Leisure & hobb
Jazz music
Country music
Nation music
Oldies music
Tuner FM
87.50
MHz
87.50
MHz
Tuner FM
P01
25
> Before Start > Part Names > Install > Initial Setup >Playback
Advanced Setup |Firmware Update | Others
E
N
Folk music
Documentary
0The information displayed may sometimes not match
the content being broadcast by the station.
3. "FINISH" is displayed when a station is found and the
frequency display flashes. Press ENTER (g) while this is
happening to start receiving that station. If you don't
press ENTER (g), the unit continues to search for
another station.
0If no stations are found, the message "Not Found" is
displayed.
0Unusual characters may be displayed when the unit
receives unsupported characters. However, this is not a
malfunction. Also, if the signal from a station is weak,
information may not be displayed.
26
> Before Start > Part Names > Install > Initial Setup >Playback
Advanced Setup |Firmware Update | Others
E
N
Listening to DAB Digital Radio (X-HM76D, X-HM86D, XC-HM86D)
Tuning
1. Turn the unit on.
2. Repeatedly press TUNER to switch input to Tuner DAB.
0The very first time you select Tuner DAB, the Auto
Tuning function automatically scans the DAB Band 3
for the multiplexes (i.e., stations) available in your
area.
0Once the scanning process is complete, the first
station that was detected is selected.
0If a new DAB station is introduced, or you move to a
new area, press SETUP on the remote controller, then
use "DAB Scan" in "Option Setting" - "Tuner Setting".
3. Select the desired radio station with the cursors (c) on
the remote controller.
Changing the order stations are displayed
You can sort the abailable stations alphabetically or by
multiplex.
1. Press MODE (a) repeatedly to set the method for sorting
the display order from the following.
Alphabet (default setting) : Sort stations alphabetically.
Multiplex : Sort stations by multiplex.
Displaying DAB Radio Information
1. Press the (NOW PLAYING) button (b) repeatedly to
display more information about the selected DAB station.
DLS (Dynamic Label Segment) : When tuned to a
station that's broadcasting DLS text data, the text will
scroll across the display.
Program Type : Displays the type of program.
Bit Rate and Audio Mode : Displays the station's bit rate
and audio mode (Stereo, Mono).
Quality : Displays the signal quality.
0 - 59: Poor reception
60 - 79: Good reception
80 - 100: Excellent reception
Multiplex Name : Displays the name of the current
multiplex.
Multiplex Number and Frequency : Displays the
number and frequency of the current multiplex.
1
b
a
c
Scan: 100%
Tuner DAB
News
ABCD-Station
Tuner DAB
27
> Before Start > Part Names > Install > Initial Setup >Playback
Advanced Setup |Firmware Update | Others
E
N
BLUETOOTH®
1
2
Pioneer HMXX xxxxxx
1
2
Pioneer HMXX xxxxxx

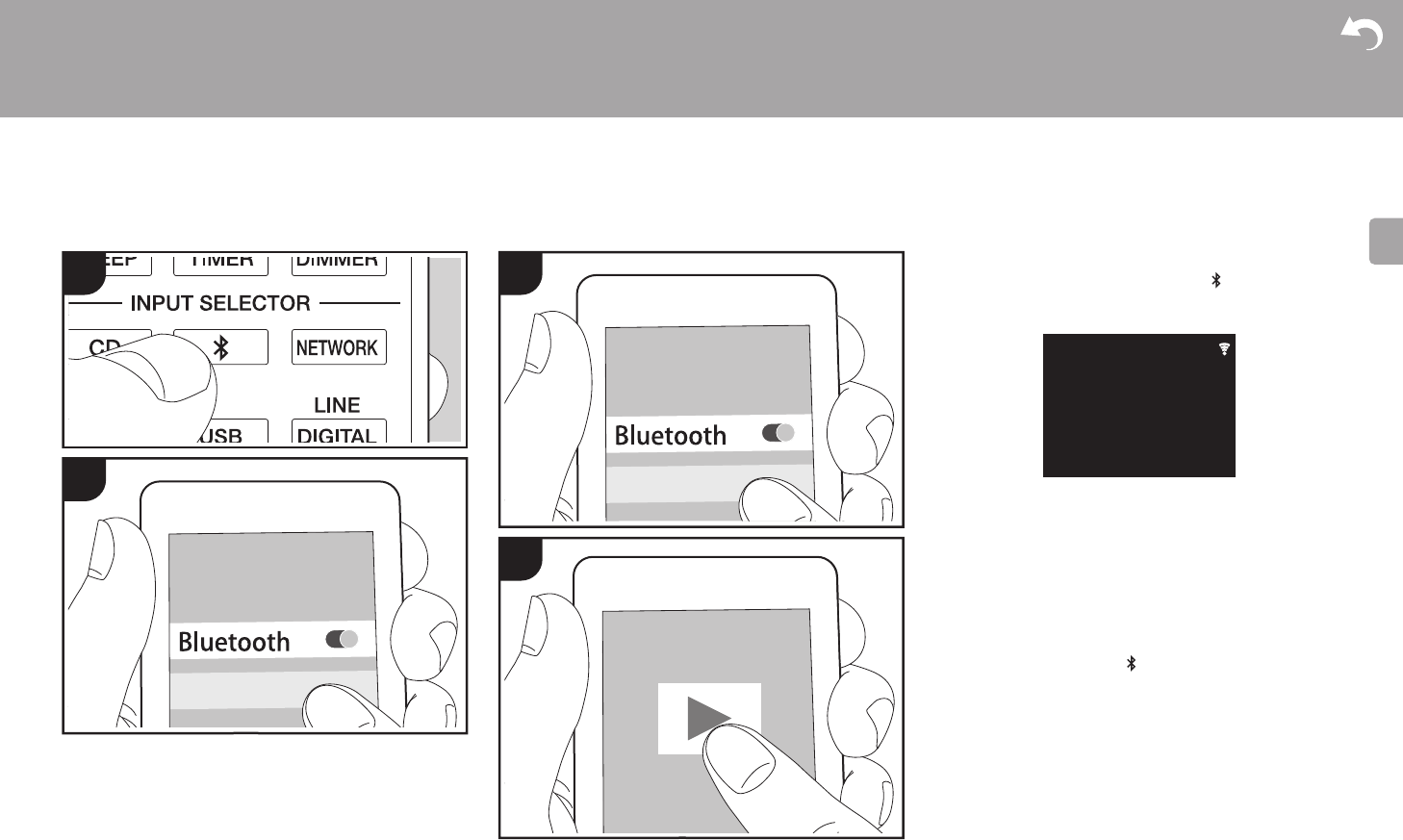

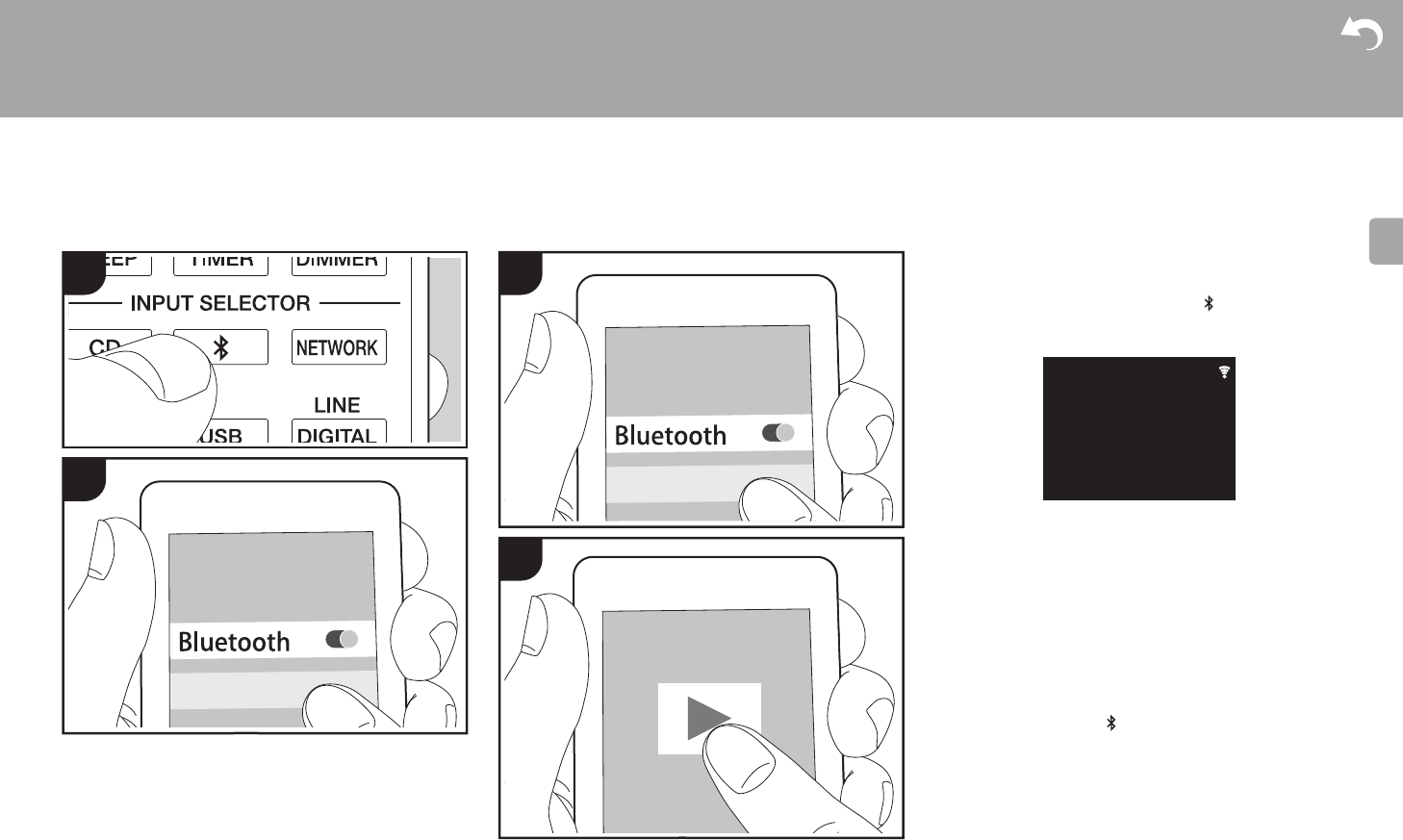

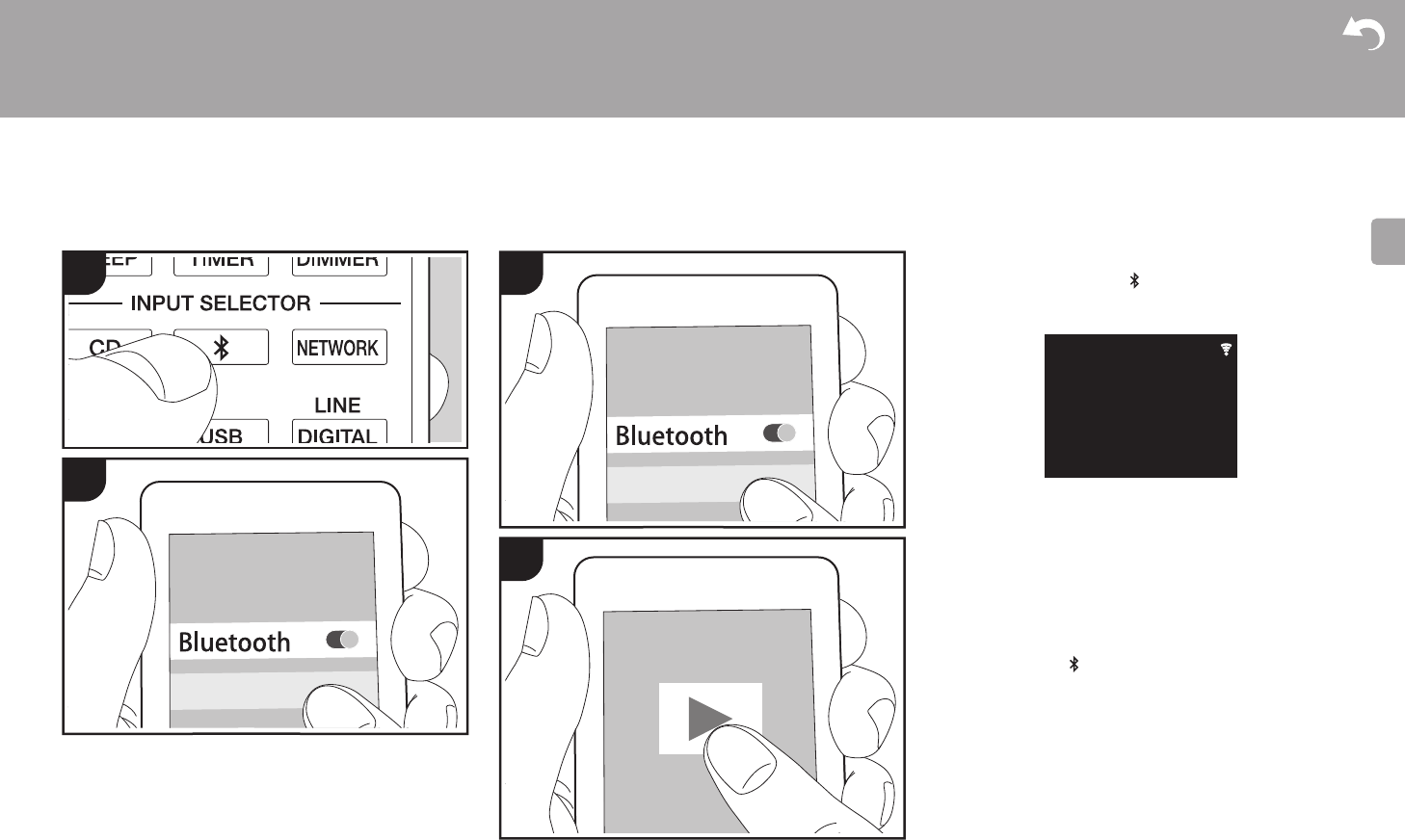

Playing BackPairing
Pairing
1.
Turn the unit on
.
2. When you press the button on the remote controller,
"Now Pairing... " is displayed on the display, and the
pairing mode is enabled.
3.
Enable (turn on) the BLUETOOTH function of the
BLUETOOTH enabled device, then select this unit from
amongst the devices displayed. If a password is
requested, enter "0000".
0This unit is displayed as "Pioneer HM76D (76 or 86D)
XXXXXX".
4. "Now Pairing... " on the display changes to the name of
the BLUETOOTH enabled device.
0To connect another BLUETOOTH enabled device, press
and hold the button until "Now Pairing... " is displayed,
then perform step 3 above. This unit can store the data of
up to eight paired devices.
0The coverage area is 10 meters. Note that connection is
not always guaranteed with all BLUETOOTH enabled
devices.
Playing Back
1.
Turn the unit on
.
2. Perform the connection procedure on the BLUETOOTH
enabled device.
3. The input selector on this unit automatically switches to
"Bluetooth".
--:--:-- / --:--:--
Now Pairing...
Bluetooth
28
> Before Start > Part Names > Install > Initial Setup >Playback
Advanced Setup |Firmware Update | Others
E
N
4. Play the music files. Increase the volume of the
BLUETOOTH enabled device to an appropriate level.
0Due to the characteristics of BLUETOOTH wireless
technology, the sound produced on this unit may slightly
be behind the sound played on the BLUETOOTH
enabled device.
29
> Before Start > Part Names > Install > Initial Setup >Playback
Advanced Setup |Firmware Update | Others
E
N

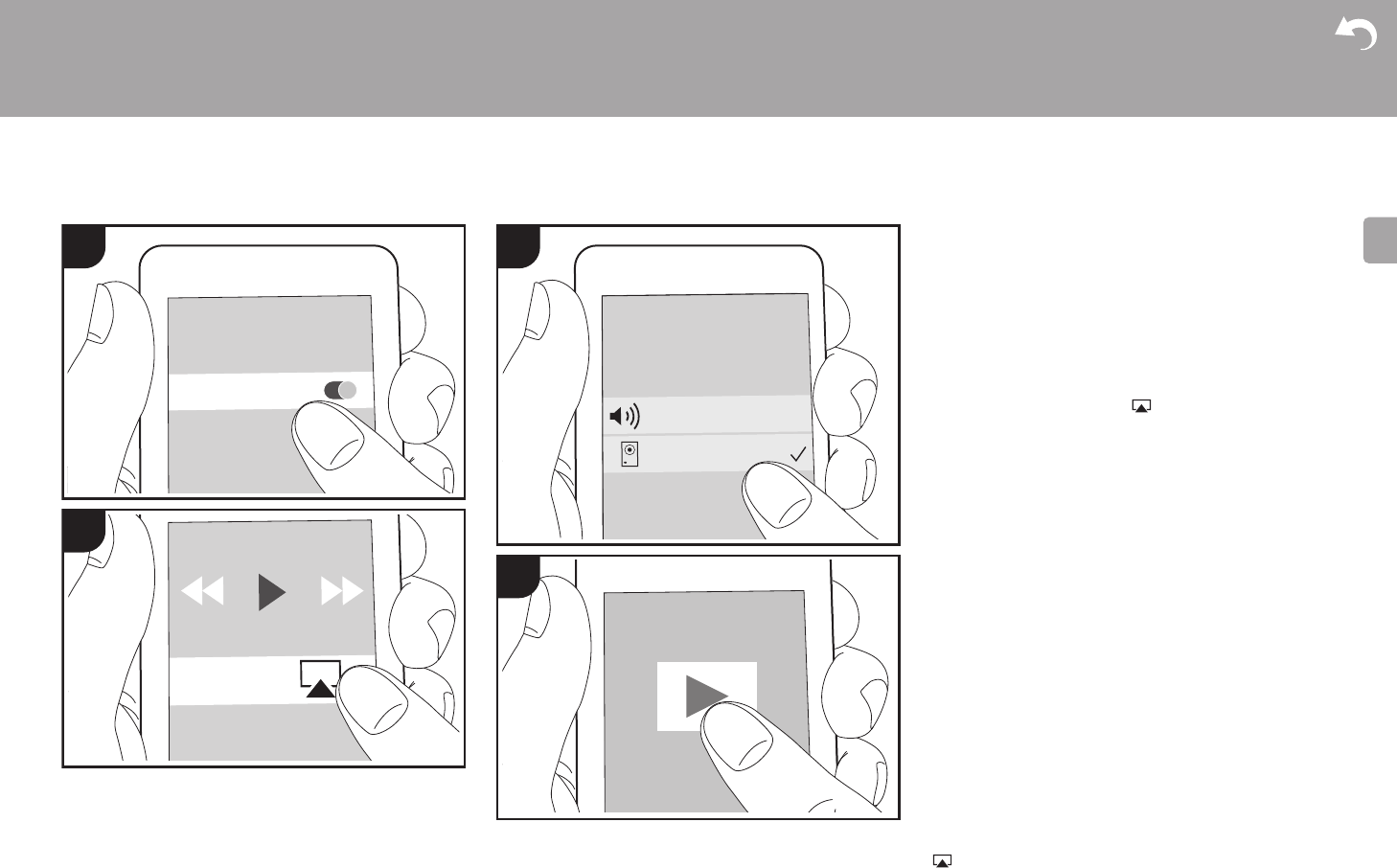

AirPlay®
1
Wi-Fi
3
Pioneer HMXX
iPhone
2
4

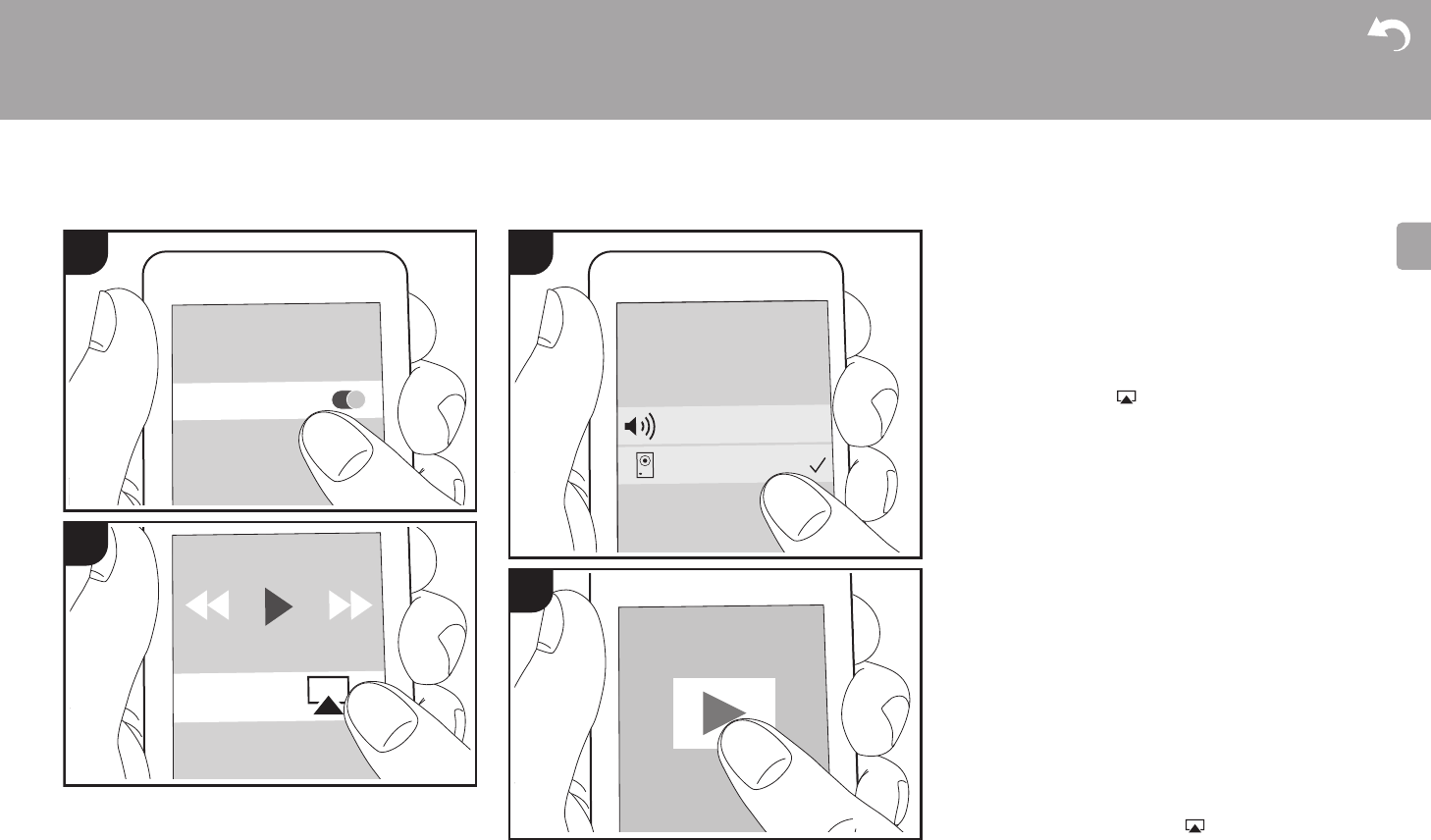

Basic Operation
You can wirelessly enjoy the music files on an iPhone®,
iPod touch®, or iPad® connected to the same access point
as this unit. Update the OS version on your iOS device to
the latest version.
1. Turn the unit on.
2. Connect the iOS device to the same network as this unit.
3. Tap the AirPlay icon in the control center of the iOS
device and select this unit from the list of devices
displayed, and tap "Done".
0This unit is displayed as "Pioneer HM76D (76 or 86D)
XXXXXX".
0If an "AirPlay Password" has been set on this unit,
enter the password you set.
4. Play the music files on the iOS device.
0In the Setup menu displayed by pressing SETUP on the
remote controller, when "Option Setting" - "Power Off
Setting" - "Network Standby" is set to "On", when play of
AirPlay starts, this unit turns on automatically and play
starts.
0Due to the characteristics of AirPlay wireless technology,
the sound produced on this unit may slightly be behind
the sound played on the AirPlay-enabled device.
0SHUFFLE/REPEAT on the remote controller does not
work. Operate from the iOS device.
You can also play the music files on a computer with iTunes
(Ver. 10.2.2 or later). Make sure this unit and the computer
are connected to the same network, click the AirPlay icon
in iTunes, select this unit from the list of devices
displayed, and start play of a music file.
30
> Before Start > Part Names > Install > Initial Setup >Playback
Advanced Setup |Firmware Update | Others
E
N

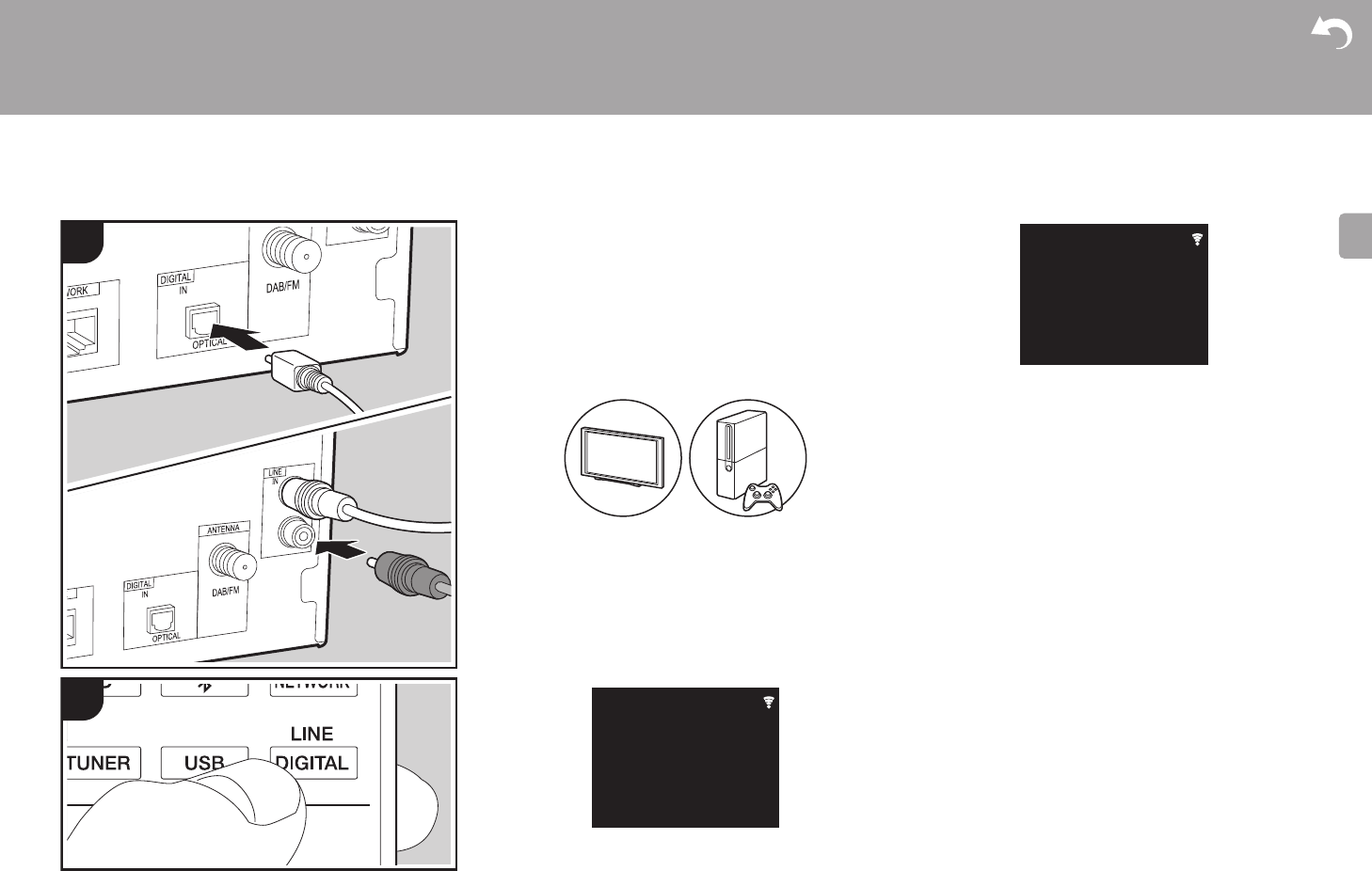

Playing audio from an external device
Connections
You can play the audio from external devices such as TVs
and game consoles through this unit. If the external device
has an optical digital output terminal, connect using a digital
optical cable to the DIGITAL IN OPTICAL terminal on this
unit. When the external device is to be connected with an
analog audio cable, connect to the LINE IN jack on this unit.
Playing Back
1. Turn the unit on.
2. When playing a device connected to the DIGITAL IN
OPTICAL terminal, press LINE/DIGITAL repeatedly to
change the input on this unit to "Digital In".
When playing a device connected to the LINE IN
terminal, press LINE/DIGITAL repeatedly to change the
input on this unit to "Line".
3. Start play on the player.
0When connected by a digital optical cable, this unit
supports linear PCM signals of up to 192 kHz/24 bits for
input.
a
b
1
2
Digital In
Line
a Digital optical cable, b Analogue audio cable
31
> Before Start > Part Names > Install > Initial Setup >Playback
Advanced Setup |Firmware Update | Others
E
N
Music Server
It is possible to stream music files stored on PCs or NAS
devices connected to the same network as this unit. The
network servers this unit is compatible with are those PCs
with players installed that have the server functionality of
Windows Media® Player 11 or 12, or NAS that are
compatible with home network functionality. You may need
to make some settings in advance to use Windows Media®
Player 11 or 12. Note that only music files registered in the
library of Windows Media® Player can be played.
Configuring Windows Media® Player
■Windows Media® Player 11
1. Turn on your PC and start Windows Media® Player 11.
2. In the "Library" menu, select "Media Sharing" to display a
dialog box.
3. Select the "Share my media" check box, and then click
"OK" to display the compatible devices.
4. Select this unit, click "Allow" and put a check mark next to
the icon for this unit.
5. Click "OK" to close the dialog.
0Depending of the version of Windows Media® Player,
there may be differences in the names of items you can
select.
■Windows Media® Player 12
1. Turn on your PC and start Windows Media® Player 12.
2. In the "Stream" menu, select "Turn on media streaming"
to display a dialog box.
0If media streaming is already turned on, select "More
streaming options..." in the "Stream" menu to list players
in the network, and then go to step 4.
3. Click "Turn on media streaming" to list players in the
network.
4. Select this unit in "Media streaming options" and check
that it is set to "Allow".
5. Click "OK" to close the dialog.
0Depending of the version of Windows Media® Player,
there may be differences in the names of items you can
select.
Playing
1. Turn the unit on.
2. Start the server (Windows Media® Player 11, Windows
Media® Player 12, or NAS device) containing the music
files to play.
3. Make sure that the PCs and/or NASs are properly
connected to the same network as this unit.
4.
Press NETWORK to display the network service list screen
.
5. With y/z (a), select "Music Server", and then press
ENTER (b).
6. Select the server and music file with y/z (a) and press
ENTER (b) to confirm. To return to the previous display,
press RETURN (c).
0If "No Server" is displayed, check whether the network is
properly connected.
0Depending on the server being used and the files played,
elapsed play time and remaining play time may not be
displayed.
0For music files on a server, there can be up to 20,000
tracks per folder, and folders may be nested up to 16
levels deep.
Controlling Remote Playback from a PC
1
b
a
c
Network
TIDAL
Deezer
Spotify
TuneIn Radio
32
> Before Start > Part Names > Install > Initial Setup >Playback
Advanced Setup |Firmware Update | Others
E
N
You can use this unit to play music files stored on your PC
by operating the PC inside your home network. The unit
supports remote playback with Windows Media® Player 12.
1. Turn on your PC and start Windows Media® Player 12.
2. Open the "Stream" menu and check that "Allow remote
control of my Player..." is checked. Click "Turn on media
streaming" to list players in the network.
3. Select and right-click the music file to play with Windows
Media® Player 12. To remotely play a music file on
another server, open the target server from "Other
Libraries" and select the music file to play.
4. Select this unit in "Play to" to open the "Play to" window
of Windows Media® Player 12 and start playback on the
unit. If your PC is running on Windows® 8.1, click "Play
to", and then select this unit. If your PC is running on
Windows® 10, click "Cast to Device", and select this unit.
Operations during remote playback are possible from the
"Play to" window on the PC.
5. Adjust the volume using the volume bar on the "Play to"
window.
0Sometimes, the volume displayed on the remote
playback window may differ from that appeared on the
display of the unit. Also, when the volume is adjusted
from this unit, this is not reflected in the "Play to" window.
0Remote playback is not possible when using a network
service or playing music files on a USB storage device.
0Depending of the version of Windows Media® Player,
there may be differences in the names of items you can
select.
Supported Audio Formats
For server playback and playback from a USB storage
device, this unit supports the following music file formats.
0Note that playback via wireless LAN of sampling rates of
88.2 kHz or higher, and DSD are not supported.
0Remote play of FLAC, and DSD is also not supported.
0Variable bit-rate (VBR) files are supported. However,
playback times may not be displayed correctly.
0Remote playback does not support the gapless playback.
MP3 (.mp3/.MP3):
0Supported formats: MPEG-1/MPEG-2 Audio Layer-3
0Supported sampling rates: 44.1 kHz, 48 kHz
0Supported bitrates: Between 8 kbps and 320 kbps and
VBR.
WMA (.wma/.WMA):
0Supported sampling rates: 44.1 kHz, 48 kHz
0Supported bitrates: Between 8 kbps and 320 kbps and
VBR.
0WMA Pro/Voice/WMA Lossless formats are not
supported.
WAV (.wav/.WAV):
WAV files include uncompressed PCM digital audio.
0Supported sampling rates: 44.1 kHz, 48 kHz, 88.2 kHz,
96 kHz, 176.4 kHz, 192 kHz
0Quantization bit: 8 bit, 16 bit, 24 bit
AIFF (.aiff/.aif/.aifc/.afc/.AIFF/.AIF/.AIFC/.AFC):
AIFF files include uncompressed PCM digital audio.
0Supported sampling rates: 44.1 kHz, 48 kHz, 88.2 kHz,
96 kHz, 176.4 kHz, 192 kHz
0Quantization bit: 8 bit, 16 bit, 24 bit
AAC (.aac/.m4a/.mp4/.3gp/.3g2/.AAC/.M4A/.MP4/.3GP/
.3G2):
0Supported formats: MPEG-2/MPEG-4 Audio
0Supported sampling rates: 44.1 kHz, 48 kHz, 88.2 kHz,
96 kHz
0Supported bitrates: Between 8 kbps and 320 kbps and
VBR.
FLAC (.flac/.FLAC):
0Supported sampling rates: 44.1 kHz, 48 kHz, 88.2 kHz,
96 kHz, 176.4 kHz, 192 kHz
0Quantization bit: 8 bit, 16 bit, 24 bit
LPCM (Linear PCM):
0Supported sampling rates: 44.1 kHz, 48 kHz
0Quantization bit: 16 bit
Apple Lossless (.m4a/.mp4/.M4A/.MP4):
0Supported sampling rates: 44.1 kHz, 48 kHz, 88.2 kHz,
96 kHz, 176.4 kHz, 192 kHz
0Quantization bit: 16 bit, 24 bit
DSD (.dsf/.dff/.DSF/.DFF):
0Supported formats: DSF/DSDIFF
0Supported sampling rates: 2.8 MHz, 5.6 MHz, 11.2 MHz
33
> Before Start > Part Names > Install > Initial Setup >Playback
Advanced Setup |Firmware Update | Others
E
N
Using the alarm to start play
Settings
At the set time, the unit switches on and starts play of the
desired source. You can set two different timers, "TIMER 1"
and "TIMER 2". Make sure that the clock on this unit is set
correctly. You cannot use the timers if the clock has not
been set.
1. Press and hold TIMER for 2 seconds.
To set "TIMER 1", proceed to step 2. To set "TIMER 2",
press TIMER once more.
2. Press ENTER (b) when "Timer Set" is displayed.
3. Press w/x (a) to select the source to use for timer play,
then press ENTER (b).
0The sources you can select are "CD", "FM" and "DAB"
(X-HM76D, X-HM86D, XC-HM86D).
When you select "FM", press w/x (a) to select a
preset station and press ENTER (b).
When you select "DAB", the service last used is
received.
4. Press w/x (a) to select "Every" or "Once" and press
ENTER (b).
If you select "Every", select days of the week from
amongst "Everyday", "Sunday", "Monday", "Tuesday",
"Wednesday", "Thursday", "Friday", "Saturday", "Mon-
Fri", "Tue-Sat", and "Sat-Sun" and confirm. If you select
"Once", select a day of the week from amongst "Sunday",
"Monday", "Tuesday", "Wednesday", "Thursday",
"Friday", or "Saturday" and confirm.
5. Press w/x (a) to set the start time for the alarm and
press ENTER (b).
6. Press w/x (a) to set the end time for the alarm and press
ENTER (b).
7. Press w/x (a) to set the volume (0 to 50) for the alarm
and press ENTER (b).
8. The TIMER indicator lights when the settings are
complete, and the content you set is displayed on the
display.
9. Press ÍSTANDBY/ON to switch the unit to standby.
Check whether the alarm setting is On or Off: When the
TIMER indicator is on and red, the alarm is on. The alarm is
off if the indicator is off.
Turning the alarm setting On or Off: If the alarm is
already set, you can turn the function on or off.
1. Press and hold TIMER for 2 seconds.
2. "TIMER 1" is displayed. To modify "TIMER 1", proceed to
step 3. To modify "TIMER 2", press TIMER once more.
3. To turn off, press ENTER (b) when "Timer Off" is
displayed.
0To turn on, press ENTER (b) when "Timer On" is
displayed.
0Press w/x (a) to select "Timer Call", then press
ENTER (b) to check the content you set.
4. Press ÍSTANDBY/ON to switch the unit to standby.
b
a
TIMER 1
Timer Set
34
> Before Start > Part Names > Install > Initial Setup >Playback
Advanced Setup |Firmware Update | Others
E
N
Entering text, adjusting sound quality, etc.
Entering text
Text entry, for passwords, etc., uses the following remote
controller buttons.
SHUFFLE/REPEAT button (a): Each press changes text
type in the order upper case → lower case → numbers →
symbols.
y/z buttons (c): Each press changes the character.
w/x buttons (d): Move the position (cursor position) where
the character is to be entered.
CLEAR button (b): Deletes the character in the cursor
position.
ENTER button (e): Confirms the entered content.
RETURN button (f): Cancels input and returns you to the
previous display.
Adjusting the sound quality
Adjusting the bass (BASS)
1. Press SOUND button (g).
2. Press w/x buttons (d) to adjust the bass. (s5 to i5)
Adjusting the treble (TREBLE)
1. Press SOUND button (g) twice.
2. Press w/x buttons (d) to adjust the treble. (s5 to i5)
Emphasizing the low range (P.BASS)
1. Press SOUND button (g) three times.
2. Press w/x buttons (d) to select "On" and press ENTER
(e).
b
a
f
e
c
d
g
Password
A
Delete One Character[CLEAR]
Change Text[REPEAT]
> Before Start > Part Names > Install > Initial Setup > Playback
Advanced Setup |Firmware Update | Others
35
E
N
Advanced Settings
Advanced Setup
The unit allows you to configure advanced settings to provide you with an even better
experience.
1. Press SETUP on the remote controller.
2. After the Setup screen is displayed, select the content or the setting with the cursors on
the remote controller and press ENTER to confirm your selection. To return to the
previous screen, press RETURN.
3. To exit the settings, press SETUP.
Network Setting
■Connection
Select the type connection to the network.
"Wi-Fi": To connect via wireless LAN
"Wired" (Default Value): To connect via wired LAN
Perform "Wi-Fi Setup" if you select "Wi-Fi".
■Wi-Fi Setup
1
Setup
Factory Reset
System Info
Option Setting
Network Setting
36
> Before Start > Part Names > Install > Initial Setup > Playback
Advanced Setup |Firmware Update | Others
E
N
Make Wi-Fi connection settings. (ÄP13)
This can be set only when "Wi-Fi" is selected in "Connection".
0You can make Wi-Fi connection settings using a web browser on a computer. For details,
refer to “Web Setup” (ÄP38).
■DHCP
"On" (Default Value): Auto configuration by DHCP
"Off": Manual configuration without DHCP
If selecting "Off", you must set "IP Address", "Subnet Mask", "Gateway", and "DNS Server"
manually.
■IP Address
Displays/Sets the IP address.
■Subnet Mask
Displays/Sets the subnet mask.
■Gateway
Displays/Sets the gateway.
■DNS Server
Displays/Sets the primary DNS server.
■Proxy URL
Displays/Sets the proxy server URL.
■Proxy Port
Displays/Sets the proxy server port number when you enter "Proxy URL".
■Friendly Name
Change the device name for this unit which is shown on other devices connected to the
network to an easily recognized name. You can input up to 31 characters. For details on how
to enter text, refer to "Entering text" (ÄP34). After finishing input, press ENTER.
■AirPlay Password
You can set a password of up to 31 characters so that only registered users can use AirPlay.
For details on how to enter text, refer to "Entering text" (ÄP34). After finishing input, press
ENTER.
■Network Check
You can check the network connection.
Option Setting
■Power Off Setting
■Digital Filter
"Slow": Soft and fluid sound
"Sharp" (Default Value): Sound with more structure and firmness
"Short": Sound that starts quick and seems to move forward
■Language
Auto Standby This setting places the unit on standby automatically after 20
minutes of inactivity without any audio input.
"On" (Default Value): The unit will automatically enter standby
mode.
"Off": The unit will not automatically enter standby mode.
Network Standby
When this feature is turned "On", you can turn on the power of the
unit via the network using an application that can control this unit
.
0Setting to "On" (Default Value) increases the power
consumption even when the unit is on standby.
0"Network Standby", which suppresses power consumption,
may be disabled when the network connection is lost.
Bluetooth Wakeup This function wakes up the unit on standby by connecting a
BLUETOOTH enabled device.
"On": Use this function
"Off" (Default Value): Do not use this function
0Setting to "On" increases the power consumption even when
the unit is on standby.
0This setting is fixed to "Off" if "Bluetooth Setting" - "Auto Input
Change" is set to "Off".
> Before Start > Part Names > Install > Initial Setup > Playback
Advanced Setup |Firmware Update | Others
37
E
N
Select the language displayed on the display.
English (Default Value), German, French, Spanish, Italian, Dutch, Swedish, Russian,
Chinese
■Tuner Setting
＊X-HM76D, X-HM86D, XC-HM86D
■Bluetooth Setting
System Info
The MAC address of this unit and the current firmware version will be displayed.
Tuning Mode Set the tuning method for the radio.
"Auto" (Default Value): Radio stations that can be received are
tuned automatically.
"Manual": Tune to stations manually. If the "Tuning Mode" is set to
“Manual”, the reception for FM broadcasts will be monaural rather
than stereo, irrespective of the sensitivity of the reception.
FM Search Level
¢
You can choose to have only those FM stations with strong
reception selected when tuning into stations automatically if
tuning regularly stops on FM stations with weak reception.
"Normal" (Default Value)
"Strong": Select only stations with strong reception.
DAB Scan
¢
You can run the auto scan when new DAB stations are added or
when you move house.
DAB DRC
¢
With the DRC (Dynamic Range Control) setting, you can reduce
the dynamic range of DAB digital radio so that you can still hear
quiet parts even when listening at low volume levels - ideal for
listening to the radio late at night when you don't want to disturb
anyone.
"0" (Default Value): DRC off
"1": Large reduction in dynamic range
"1/2": Small reduction in dynamic range
Preset Name You can give names to the stations that you have registered. For
details on how to enter text, refer to " Entering text" (ÄP34). After
finishing input, press ENTER.
Bluetooth Select whether or not to use the BLUETOOTH function.
"On" (Default Value): Enables connection with a BLUETOOTH
enabled device by using the BLUETOOTH function. Select "On"
also when making various BLUETOOTH settings.
"Off": When not using the BLUETOOTH function
Auto Input Change The input of the unit will automatically be switched to
"BLUETOOTH" when connection is made from a BLUETOOTH
enabled device to the unit.
"On" (Default Value): The input will automatically become
"BLUETOOTH" when a BLUETOOTH enabled device is
connected.
"Off": The function is disabled.
0If the input is not switched automatically, set to "Off" and
change the input manually.
Auto Reconnect This function automatically reconnects to the BLUETOOTH
enabled device connected last when you change the input to
"BLUETOOTH".
"On" (Default Value): Use this function
"Off": Do not use this function
0This may not work with some BLUETOOTH enabled devices.
Pairing Information You can initialize the pairing information saved on this unit.
Press y/z to select "Clear", then press ENTER to initialize the
pairing information stored in this unit.
0This function does not initialize the pairing information on the
BLUETOOTH enabled device. When pairing the unit again
with the device, be sure to clear the pairing information on the
BLUETOOTH enabled device in advance. For information on
how to clear the pairing information, refer to the BLUETOOTH
enabled device's instruction manual.
38
> Before Start > Part Names > Install > Initial Setup > Playback
Advanced Setup |Firmware Update | Others
E
N
Factory Reset
Reset the settings of this unit to the status at the time of shipment. We recommend that you
take a note of the settings you have changed before going ahead with a factory reset. Select
"Start" and confirm to go ahead. The unit will be placed on standby automatically when
initializing is completed.
Update
"Update" is not displayed if there are no firmware updates.
■via Network
Press ENTER to select when you want to update the firmware via network.
■via USB
Press ENTER to select when you want to update the firmware via USB.
Web Setup
You can make Wi-Fi connection settings using a web browser on a computer. Be sure your
computer is connected to the router wirelessly. If this unit is connected to the router using
ethernet cable, you can not do this setting.
1. Turn the unit on.
2. Press SETUP on the remote controller, select "Wi-Fi" in "Network Setting" - "Connection",
then select "Wi-Fi Setup".
3. Press y/z to select "Use iOS Device" and press ENTER.
4. In the list of wireless LAN connections on your computer, select SSID of this unit
(softap_0009B0xxxxxx).
0"xxxxxx" in SSID is the lower three bytes of the MAC address.
5. Open the web browser on your computer and access http://192.168.200.1.
6. The "Web Setup" menu is displayed. Make network settings for this unit.
0Depending on the equipment being used or connection environment, this function may
not work.
0Consult the appropriate operating instructions for information regarding operation of the
computer.
0Since this kind of connection is not encoded, a minor security risk may be involved.
39
> Before Start > Part Names > Install > Initial Setup > Playback
Advanced Setup |Firmware Update |Others
E
N
Firmware Update
Firmware Update
The updating function on this unit
This unit has functionality to update the firmware (the
system software) over a network or by the USB port. This
enables us to make improvements to a variety of operations
and to add features.
For details about the updated play features, see here.
How to update
There are two methods for updating the firmware: via
network and via USB. The update may take about 5
minutes to complete for either method: via network or via
USB. Furthermore, existing settings are guaranteed
regardless of the method used for update.
0For the latest information on updates, visit our company’s
website. There is no need to update the firmware on this
unit if there is no update available.
0When performed over the network, it may take even
more time depending on the connection status.
0During an update, do not
– Disconnect and reconnect any cable or USB storage
device, or perform any operation on the component
such as turn off its power
– Accessing this unit from a PC or smartphone using an
application
Disclaimer: The program and accompanying online
documentation are furnished to you for use at your own risk.
We will not be liable and you will have no remedy for
damages for any claim of any kind whatsoever concerning
your use of the program or the accompanying online
documentation, regardless of legal theory, and whether
arising in tort or contract.
In no event will we be liable to you or any third party for any
special, indirect, incidental, or consequential damages of
any kind, including, but not limited to, compensation,
reimbursement or damages on account of the loss of
present or prospective profits, loss of data, or for any other
reason whatsoever.
Updating the Firmware via Network
0Check that the unit is turned on, and the connection to
the Internet is secured.
0Turn off the controller component (PC etc.) connected to
the network.
0Stop any playing Internet radio, USB storage device, or
server content.
1. The setup screen is displayed on the display when
SETUP on the remote controller is pressed.
2. Press y/z and ENTER to select "Update" - "via Network"
in order.
0"Update" is not displayed if there are no firmware
updates.
3. Press ENTER to start the firmware update.
0"COMPLETE" is displayed when the update is
complete.
4. Press ÍSTANDBY/ON on the main unit to switch the
unit to standby. The process is completed and your
firmware is updated to the latest version.
If an error message is displayed: When an error occurs,
"＊-＊＊ Error!" is displayed on the display of this unit. ("＊"
represents an alphanumeric character.) Check the
following:
Setup
Factory Reset
System Info
Option Setting
Network Setting
Setup
Update
40
> Before Start > Part Names > Install > Initial Setup > Playback
Advanced Setup |Firmware Update |Others
E
N
0＊-01, ＊-10: Ethernet cable not found. Connect the
Ethernet cable properly.
0＊-02, ＊-03, ＊-04, ＊-05, ＊-06, ＊-11, ＊-13, ＊-14, ＊-
16, ＊-17, ＊-18, ＊-20, ＊-21: Internet connection error.
Check the following:
– The router is turned on
– This unit and the router are connected via the network
Try to disconnect and then connect again the power to
the unit and router. This may solve the problem. If you
are still unable to connect to the Internet, the DNS server
or proxy server may be temporarily down. Check the
service status with your ISP provider.
0Others: Disconnect then reconnect the AC power cord,
then repeat from the beginning.
Updating via USB
0Prepare a 128 MB or larger USB storage device. FAT16
or FAT32 file system format.
0Delete any data stored on the USB storage device.
0Turn off the controller component (PC etc.) connected to
the network.
0Stop any playing Internet radio, USB storage device, or
server content.
0Some USB storage devices may take long to load, may
not be loaded correctly, or may not be correctly fed
depending on the device or their content.
0We will not be liable whatsoever for any loss or damage
of data, or storage failure arising from the use of the USB
storage device with this unit. Thank you for your
understanding.
1. Connect the USB storage device to your PC.
2. Download the firmware file from our company’s website
to your PC and unzip.
Firmware files are named in the following way:
PIOHIM ＊＊＊＊ _＊＊＊＊＊＊＊＊＊＊＊＊＊＊ _＊＊＊ .zip
Unzip the file on your PC. The number of unzipped files
and folders varies depending on the model.
3. Copy all unzipped files and folders to the root folder of
the USB storage device.
0Make sure to copy the unzipped files.
4. Connect the USB storage device to the USB port of this
unit.
0If you connect a USB hard disk drive to the USB port of
the unit, we recommend that you use its AC adapter to
power it.
0If the USB storage device has been partitioned, each
section will be treated as an independent device.
5. The setup screen is displayed on the display when
SETUP button on the remote controller is pressed.
6. Press y/z and ENTER to select "Update" - "via USB" in
order.
0"Update" is not displayed if there are no firmware
updates.
7. Press ENTER to start the firmware update.
0"COMPLETE" is displayed when the update is
complete.
8. Press ÍSTANDBY/ON on the main unit to switch the
unit to standby. The process is completed and your
firmware is updated to the latest version.
9. Remove the USB storage device from this unit.
If an error message is displayed: When an error occurs,
"＊-＊＊ Error!" is displayed on the display of this unit.
Check the following:
0＊-01, ＊-10: USB storage device not found. Check
whether the USB storage device or USB cable is
correctly inserted to the USB port of this unit.
Connect the USB storage device to an external power
source if it has its own power supply.
0＊-05, ＊-13, ＊-20, ＊-21: The firmware file is not
present in the root folder of the USB storage device, or
the firmware file is for another model. Retry from the
download of the firmware file.
0Others: Disconnect then reconnect the AC power cord,
then repeat from the beginning.
Setup
Factory Reset
System Info
Option Setting
Network Setting
Setup
Update
41
> Before Start > Part Names > Install > Initial Setup > Playback
Advanced Setup |Firmware Update | Others
E
N
Troubleshooting
Others
Before starting the procedure
When operation is unstable, problems may be solved by
simply turning the power on or to standby or disconnecting/
connecting the power cord, rather than reviewing settings
and operations. Try the simple measures on both the unit
and the connected device. If the problem isn't fixed after
referring to "Troubleshooting", resetting the unit to the
status at the time of shipment may solve the problem. Note
that your settings will also be initialized when you reset, so
we recommend that you note down your settings before
doing the following.
Resetting the unit (this resets the unit settings to
the default)
1. Press SETUP on the remote controller, select "Factory
Reset" - "Start" in the Setup screen and press ENTER.
2. Press ENTER.
3. The unit switches to standby and the settings are reset.
Power
Cannot turn on the unit
0Unplug the power cord from the wall outlet, wait 5
seconds or more, then plug it in again.
The unit turns off unexpectedly
0The unit automatically switches to standby when the
"Option Setting" - "Power Off Setting" - "Auto Standby"
setting in the Setup menu functions.
0Check if the speaker cable wires are touching the rear
panel or if the i side and s side have shorted. If there is
contact or shorting, the unit will switch to standby
automatically.
0If the power turns off and indicators on the front panel
continually blink, there may have been a malfunction with
the amplifier or the protection circuit may have tripped.
– If the power indicator blinks at approximately 1 second
intervals: There may have been a malfunction in the
amplifier section. Unplug the power cord from the wall
outlet immediately and contact the dealer or our
company’s support.
– If the power indicator blinks at approximately 0.3
second intervals: The protection circuit may have
tripped due to playback at high volume. Reduce the
volume for playback. Alternatively, the wires in the
speaker cables may have touched the rear panel or
other wires. Connect the wires so they do not protrude
from the speaker jacks.
If the same symptoms such as being unable to turn the
unit on happen repeatedly, unplug the power cord from
the wall outlet immediately and contact the dealer or our
company’s support.
There is no audio from external devices
0There is no sound if this unit is muted. Press MUTE on
the remote controller to cancel muting.
0Confirm that the connection between the output jack on
the external device and the input jack on this unit is
correct.
0Change the input selector on this unit to the position of
the terminal to which the external device is connected.
0Check the digital audio output setting on the connected
component. On some game consoles, such as those that
support DVD, the default setting is off.
The display doesn't light
0The display may go dim while the DIMMER is working,
and may also turn off. Press DIMMER button and change
the brightness level of the display.
Wi-Fi Connection
0Try plugging/unplugging the power supply of wireless
LAN router and the unit, check the wireless LAN router
power-on status, and try reboot of the wireless LAN
router.
Cannot connect to the access point
0Check that the setting of SSID and encryption (WEP,
etc.) is correct. Make sure the network settings of the unit
is properly set.
0Connection to an SSID that includes multi-byte
characters is not supported. Name the SSID of the
wireless LAN router using single-byte alphanumeric
characters only and try again.
0When the wireless LAN router setting is at stealth mode
(mode to hide the SSID key) or when ANY connection is
off, the SSID is not displayed. Change the setting and try
again.
Connected to an SSID different to the SSID selected
0Some access points allow you to set multiple SSIDs for
one unit. If you use the automatic setting button on such
a router, you may end up connecting with a different
SSID from the SSID you wanted to connect to. Use the
connection method requiring you to enter a password if
this happens.
Playback is interrupted and communication does not
work
0Shorten the distance from the access point or remove
obstacles to improve visibility, and try again. Place the
unit away from microwave ovens or other access points.
It is recommended to place the access point and the unit
in the same room.
0If there is a metallic object near the unit, wireless LAN
connection may not be possible as the metal can effect
on the radio wave.
0When other access point are used near the unit, several
issues such as interrupted playback and communication
may occur. You can avoid these issues by changing the
channel of the access point. For instructions on changing
channels, see the instruction manual provided with the
access point.
42
> Before Start > Part Names > Install > Initial Setup > Playback
Advanced Setup |Firmware Update | Others
E
N
Cannot play discs
0Place the disc in the disc tray so the label is facing up.
0Play may not be possible if the disc is scratched or dirty.
Cannot Play USB storage device / HDD
0Check whether the USB storage device or USB cable is
correctly inserted to the USB port of the unit.
0Disconnect the USB storage device from the unit, and
then try reconnecting.
0This unit may not recognize USB storage devices and
HDDs as proper devices sometimes. Try switching this
unit to standby and then turning it on again.
0Depending on the type of format, the playback may not
be performed normally. Check the type of the file formats
that is supported. (ÄP20)
0Cautions regarding USB and HDD devices (ÄP20)
FM reception is poor
0Re-check the antenna connection.
0Separate the antenna from speaker cables and the
power cord.
0Move the unit away from your TV or PC.
0Passing cars and airplanes can cause interference.
0Concrete walls weaken radio signals.
0FM reception may become clearer if you use the antenna
jack on the wall used for the TV.
0FM reception improves if the Tuning Mode (ÄP37) is set
to Manual. However, reception will be monaural rather
than stereo.
Network function
0If you cannot select a network service, it will become
selectable when the network function is started.
0Try plugging/unplugging the power supply of this unit and
the router, and try rebooting the router.
Cannot access the Internet radio
0Certain network service or contents available through the
unit may not be accessible in case the service provider
terminates its service.
0Make sure that your modem and router are properly
connected, and make sure they are both turned on.
0Depending on ISP, setting the proxy server is necessary.
0Make sure that the used router and/or modem is
supported by your ISP.
Cannot access the network server
0This unit needs to be connected to the same router as
the network server.
0This unit is compatible with Windows Media® Player 11 or
12 network servers or NAS that are compatible with
home network functionality. Furthermore, when using a
PC, only music files registered in the Windows Media®
Player library can be played.
Playback stops while listening to music files on the
network server
0When the PC is serving as the network server, try quitting
any application software other than the server software
(Windows Media® Player 12, etc.).
0If the PC is downloading or copying large files, the
playback may be interrupted.
The album names and artist names for the Music Server
are not displayed
0Meta data, such as album names and artist names,
needs to be recognized on the server for distribution to
this unit, so this depends on the specifications of the NAS
or server you are using.
0The file formats supported depend on the NAS or server
software. For details, contact the manufacturer of NAS or
the server software.
Album art in Music Server is displayed sometimes but
not other times
0Music Server depends on the specifications of the server
software.
0The formats supported depend on the server software.
0For details, contact the manufacturer of the server
software.
BLUETOOTH function
0Try plugging/unplugging the power of the unit and try
turning on/off the BLUETOOTH enabled device.
Restarting the BLUETOOTH enabled device may be
effective.
0The BLUETOOTH enabled devices must support the
A2DP profile.
0Near components such as microwave oven or cordless
phone, which use the radio wave in the 2.4 GHz range, a
radio wave interference may occur, which disables the
use of this unit.
0If there is a metallic object near the unit, BLUETOOTH
connection may not be possible as the metal can effect
on the radio waves.
0In order to respond to operations on the remote controller
of this unit, the BLUETOOTH enabled device must
support the AVRCP profile.
0Note that operation with the remote controller is not
always guaranteed with all BLUETOOTH enabled
devices.
Cannot connect with this unit
0Check that the BLUETOOTH function of the
BLUETOOTH enabled device is enabled.
0If an already paired unit cannot be connected, delete the
pairing information on the BLUETOOTH enabled device,
then pair again.
Music playback is unavailable on the unit even after
successful BLUETOOTH connection
0When the audio volume of your BLUETOOTH enabled
43
> Before Start > Part Names > Install > Initial Setup > Playback
Advanced Setup |Firmware Update | Others
E
N
device is set low, the playback of audio may be
unavailable. Turn up the volume on the BLUETOOTH
enabled device.
0Some BLUETOOTH enabled devices may be equipped
with a Send/Receive selector switch. Select Send mode.
Sound is interrupted
0There may be a problem with the BLUETOOTH enabled
device. Check the information on the internet.
44
> Before Start > Part Names > Install > Initial Setup > Playback
Advanced Setup |Firmware Update | Others
E
N
General Specifications
Analog Audio Output Section
RMS Output Power
0X-HM76D, X-HM76 : 50 W + 50 W
0X-HM86D, XC-HM86D : 65 W + 65 W
(4 ohms, 1 kHz THD 10%)
Tone Control Characteristics
0w10 dB (100 Hz (BASS))
0w10 dB (10 kHz (TREBLE))
Supported Speaker Impedance
04 ohms - 16 ohms
Tuner Section
X-HM76
Tuning Frequency Range (FM)
087.5 MHz - 108.0 MHz, RDS
Antenna (FM)
075 Ω unbalanced
Preset Channel
040
X-HM76D, X-HM86D, XC-HM86D
Tuning Frequency Range (FM)
087.5 MHz - 108.0 MHz, RDS
Tuning Frequency Range (DAB)
0174.928 MHz - 239.200 MHz
Antenna (FM/DAB)
075 Ω unbalanced
Preset Channel
040
CD Section
Media/Format
0CD : Standard CD
0CD-R/RW : CD format/MP3, WMA File
Digital Audio Input
Front/Rear USB
0Type A, USB2.0 High Speed
DC Output
05 V 1 A (Rear)/5 V 0.5 A (Front)
Optical Digital Input
0Optical Jack
Network Section
Wired LAN
0Ethernet Jack
010BASE-T/100BASE-TX
Wireless LAN (Wi-Fi)
0IEEE 802.11 a/b/g/n standard
05 GHz/2.4 GHz band
Bluetooth Section
Communication system
0BLUETOOTH Specification version 4.1
Frequency band
02.4 GHz (2.402 GHz - 2.480 GHz)
Modulation method
0FHSS (Freq Hopping Spread Spectrum)
Compatible Bluetooth profiles
0A2DP 1.2
0AVRCP 1.3
0HOGP-Host (Client)
0HOGP-HID Device (Server)
0HID Service (HIDS)
Supported Codecs
0SBC
0AAC
Transmission range (A2DP)
020 Hz - 20 kHz (Sampling frequency 44.1 kHz)
Maximum communication range ＊
0(Line of sight approx.) 10 m.
＊The actual range will vary depending on factors such as
obstacles between devices, magnetic fields around a
microwave oven, static electricity, cordless phone,
reception sensitivity, antenna's performance, operating
system, software application, etc.
General
Power Supply
0AC 220 - 230 V, 50/60 Hz
Power Consumption
0X-HM76D, X-HM76 : 40 W
0X-HM86D, XC-HM86D : 42 W
00.3 W (In Standby)
02.5 W (In Standby, Network Standby : On, Network
Setting : Wired)
02.8 W (In Standby, Network Standby : On, Network
Setting : Wi-Fi)
02.2 W (In Standby, Bluetooth Wakeup : On)
02.9 W (In Standby, Network Standby : On, Network
Setting : Wi-Fi, Bluetooth Wakeup : On)
Auto Standby
0On (20 min)/Off
45
> Before Start > Part Names > Install > Initial Setup > Playback
Advanced Setup |Firmware Update | Others
E
N
Dimensions (W t H t D)
0290 mm t 98 mm t 333 mm
Weight
03.5 kg
Speaker (X-HM76D, X-HM76, X-HM86D)
Type
0Bass-reflex bookshelf type
Configuration
02-way
0Woofer :
X-HM76D, X-HM76 : 12 cm Cone
X-HM86D : 13 cm Glass fiber cone
0Tweeter :
2.5 cm Soft Dome
Impedance
04 ohms
Maximum input power
0X-HM76D, X-HM76 : 50 W
0X-HM86D : 65 W
Effective Frequency Range
0X-HM76D, X-HM76 : 70 Hz - 40 kHz
0X-HM86D : 60 Hz - 40 kHz
Recommended Frequency Range
0X-HM76D, X-HM76 : 50 Hz - 40 kHz
0X-HM86D : 45 Hz - 40 kHz
Crossover Frequency
04 kHz
Output Sound Pressure Level
0X-HM76D, X-HM76 : 83 dB
0X-HM86D : 82 dB
Dimensions (W H D)
0X-HM76D : 148 mm t 263 mm t 217 mm
0X-HM76 : 148 mm t 263 mm t 213 mm
0X-HM86D : 165 mm t 280 mm t 259 mm
Weight
0X-HM76D : 3.4 kg/each
0X-HM76 : 3.3 kg/each
0X-HM86D : 4.4 kg/each
46
> Before Start > Part Names > Install > Initial Setup > Playback
Advanced Setup |Firmware Update | Others
E
N
License and Trademark Information
The Wi-Fi CERTIFIED Logo is a certification mark of Wi-Fi Alliance®.
AirPlay, iPad, iPhone, and iPod touch are trademarks of Apple Inc., registered in
the U.S. and other countries.
iPad Air and iPad mini are trademarks of Apple Inc.
“Made for iPod”, “Made for iPhone” and “Made for iPad” mean that an electronic
accessory has been designed to connect specifically to iPod, iPhone, or iPad,
respectively, and has been certified by the developer to meet Apple
performance standards. Apple is not responsible for the operation of this device
or its compliance with safety and regulatory standards.
Please note that the use of this accessory with iPod, iPhone or iPad may affect
wireless performance.
AirPlay works with iPhone, iPad, and iPod touch with iOS 4.3.3 or later, Mac
with OS X Mountain Lion or later, and PC with iTunes 10.2.2 or later.
The Bluetooth® word mark and logos are registered trademarks owned by the
Bluetooth SIG, Inc.
Google Cast and the Google Cast badge are trademarks of Google inc.
This Mark Certifies that this product is compliant with the BLACKFIRE
ALLIANCE Standard.
Please refer to WWW.BLACKFIREALLIANCE.COM for more information.
BLACKFIRETM is a Registered Trademark (No. 85,900,599) of BLACKFIRE
RESEARCH CORP. All rights reserved.
FireConnectTM is technology powered by BlackFire Research.
The product with this logo is conformed to Hi-Res Audio standard defined by
Japan Audio Society. This logo is used under license from Japan Audio Society.
This product is protected by certain intellectual property rights of Microsoft. Use
or distribution of such technology outside of this product is prohibited without a
license from Microsoft.
Windows and the Windows logo are trademarks of the Microsoft group of
companies.
DSD and the Direct Stream Digital logo are trademarks of Sony Corporation.
MPEG Layer-3 audio coding technology licensed from Fraunhofer IIS and
Thomson.
“All other trademarks are the property of their respective owners.”
“Toutes les autres marques commerciales sont la propriété de leurs détenteurs
respectifs.”
“El resto de marcas comerciales son propiedad de sus respectivos propietarios”.
“Tutti gli altri marchi di fabbrica sono di proprietà dei rispettivi proprietari.”
“Alle anderen Warenzeichen sind das Eigentum ihrer jeweiligen Eigentümer.”
“Alle andere handelsmerken zijn eigendom van de desbetreffende
rechthebbenden.”
“Все товарные знаки являются собственностью соответствующих
владельцев.”
BLACKFIRE
E
N
*29402674*
F1609-0
SN 29402674
Корпорация О энд Пи
2-3-12, Яэсу, Чуо-ку, г. Токио, 104-0028, ЯПОНИЯ
<Germany>
Hanns-Martin-Schleyer-Straße 35, 47877 Willich, Germany
Tel: +49(0)2154 913222
<UK>
Anteros Building, Odyssey Business Park, West End Road, South Ruislip,
Middlesex, HA4 6QQ United Kingdom
Tel: +44(0)208 836 3612
<France>
6, Avenue de Marais F - 95816 Argenteuil Cedex FRANCE
Tel: +33(0)969 368 050
2-3-12 Yaesu, Chuo-ku, Tokyo 104-0028 JAPAN
<U.S.A.>
18 PARK WAY, UPPER SADDLE RIVER, NEW JERSEY 07458, U.S.A.
Tel: 1-201-785-2600 Te l : 1-844-679-5350
Register your product on
http://www.pioneer.eu
(Europe)
© 2016 Onkyo & Pioneer Corporation. All rights reserved.
© 2016 Onkyo & Pioneer Corporation. Tous droits de reproduction et de traduction réservés.
“Pioneer” and “PBASS” are trademarks of Pioneer Corporation, and is used under license.
Printed in Malaysia / Imprimé en Malaisie / Напечатано в Малайзии
http://www.pioneer-audiovisual.com/privacy/
F
R
Avant de Démarrer
Ce que contient la boîte ................................................................2
Nom des pièces
Panneau frontal ............................................................................4
Panneau arrière (X-HM76D, X-HM86D, XC-HM86D) ...................5
Panneau arrière (X-HM76) ...........................................................6
Télécommande .............................................................................7
Afficheur ........................................................................................8
Système d'enceintes (X-HM76D, X-HM76) ..................................9
Système d'enceintes (X-HM86D) ...............................................10
Installation
Raccordez les enceintes ............................................................. 11
Raccordement des câbles d'antenne et d'alimentation, etc. ............ 12
Initial Setup
Mise sous tension & Configuration initiale ..................................13
Réglages de l'heure ....................................................................16
Lecture
Lecture de CD .............................................................................17
Périphérique de stockage USB/DD ............................................19
Radio Internet .............................................................................21
Spotify .........................................................................................22
Écoute de la radio FM .................................................................23
Écoute de la radio numérique DAB (X-HM76D, X-HM86D, XC-HM86D) ......26
BLUETOOTH® ............................................................................27
AirPlay® ......................................................................................29
Lecture du son provenant d'un périphérique externe .................30
Music Server ...............................................................................31
Utilisation de l'alarme pour démarrer la lecture ..........................33
Saisie d'un texte, ajustement de la qualité du son, etc. ..............34
Configuration avancée
Configuration avancée.................................................................35
Mise à jour du micrologiciel
Mise à jour du micrologiciel ........................................................39
Autres
Dépannage .................................................................................41
Caractéristiques générales .........................................................44
Licence et Marque commerciale .................................................46
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup > Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
MICRO CHAÎNE CD ET RESEAU
X-HM76D
X-HM76
X-HM86D
MICRO CHAÎNE CD ET RESEAU
XC-HM86D
Mode d'emploi
2
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup > Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
Ce que contient la boîte
Avant de Démarrer
X-HM76D : 12356
X-HM76 : 12456
X-HM86D : 123567
XC-HM86D : 123
Appareil principal (1)
Télécommande (RC-945S) (1), Piles (AAA/R03) (2)
Fil d'antenne DAB/FM (1)
Antenne FM intérieure (1)
Système d’enceinte (2)
Câbles d'enceinte (1,5 m) (2)
3
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup > Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
0Le cordon d'alimentation devra être branché uniquement lorsque tous les autres
raccordements seront effectués.
0Raccordez des enceintes ayant une valeur d'impédance comprise entre 4 Ω et 16 Ω.
0Nous n’acceptons en aucun cas la responsabilité des dommages résultant d'une
connexion à des équipements fabriqués par d'autres sociétés.
0Des fonctionnalités peuvent être mises en place par des mises à jour du micrologiciel et
des services de fournisseurs pourraient cesser, ce qui signifie que certains services
réseau ainsi que leurs contenus pourraient devenir inaccessibles dans le futur.
0Les spécifications et l'aspect peuvent changer sans préavis.
Coussinets antidérapants (8)
4
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup > Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
Panneau frontal
Nom des pièces
1. Touche ÍSTANDBY/ON : Permet la mise en marche ou en veille de l'appareil.
2. Touche INPUT : Change l'entrée à lire.
3. Touche Lecture :
:6
: Retourner au début de la piste en cours de lecture. Appuyez longuement pour
revenir rapidement en arrière. (CD)
passe à la piste précédente. (USB, Music Server)
59
: Passer à la piste suivante. Appuyer longuement pour avancer rapidement dans
la piste. (CD)
Passer à la piste suivante. (USB, Music Server)
∫
: Cette touche permet d'arrêter la lecture.
1
/; : Cette touche permet de suspendre la lecture.
0Selon l’entrée, il se peut que l’opération ne démarre pas.
4. Touche < : Ouvrir ou fermer le plateau de disque.
5. Plateau du disque : Déposez les disques ici. Vous pouvez également utiliser des disques
de 8 cm.
6. Port USB : Raccorder un périphérique de stockage USB ou un DD (disque dur) pour lire
des fichiers de musique. Vous pouvez également fournir l’alimentation (maximum 5 V/
0,5 A) aux périphériques USB avec un câble USB.
0Lorsque vous raccordez un DD qui nécessite plus de 5 V/0,5 A, branchez-le sur le port
USB (maximum 5 V/1 A) à l’arrière de l’appareil.
7. Prise PHONES : Raccorder des écouteurs stéréo avec une mini fiche.
8. Témoin d'alimentation : Il est bleu lorsque l'appareil est en marche.
9. Témoin TIMER : Il est allumé lorsque l'alarme est réglée.
10.
Capteur de la télécommande
11.
Afficheur (ÄP8)
12.
Molette VOLUME : Régler le volume. Réglable entre 0 et 50.
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup > Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
5
F
R
Panneau arrière (X-HM76D, X-HM86D, XC-HM86D)
1. Cordon d’alimentation
2. Antenne sans fil : Utilisée pour la connexion Wi-Fi ou pour utiliser un périphérique
compatible BLUETOOTH. Réglez leurs angles en fonction de l’état de la connexion.
3. Bornes d'enceinte : Raccordez les enceintes avec les câbles d'enceinte.
4. Prise DAB/FM ANTENNA : Connectez le fil d'antenne DAB/FM fourni.
5. Prise LINE IN : Vous pouvez écouter le son provenant d'un périphérique externe tel qu'un
téléviseur connecté avec un
câble audio analogique
.
6. Prises SUBWOOFER PRE OUT : Connectez un caisson de basse avec amplificateur
intégré.
7. Port USB : Raccorder un périphérique de stockage USB ou un DD (disque dur) pour lire
des fichiers de musique. Vous pouvez également fournir l’alimentation (maximum 5 V/1 A)
aux périphériques USB avec un câble USB.
8. Prise NETWORK : Sert à se connecter au réseau à l'aide d'un câble LAN.
9. Prise DIGITAL IN OPTICAL : Vous pouvez écouter le son numérique provenant d'un
périphérique externe tel qu'un téléviseur connecté avec un câble optonumérique.
180°
90°
6
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup > Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
Panneau arrière (X-HM76)
1. Cordon d’alimentation
2. Antenne sans fil : Utilisée pour la connexion Wi-Fi ou pour utiliser un périphérique
compatible BLUETOOTH. Réglez leurs angles en fonction de l’état de la connexion.
3. Bornes d'enceinte : Raccordez les enceintes avec les câbles d'enceinte.
4. Prise FM ANTENNA : Sert à raccorder l'antenne FM intérieure fournie.
5. Prise LINE IN : Vous pouvez écouter le son provenant d'un périphérique externe tel qu'un
téléviseur connecté avec un
câble audio analogique
.
6. Prises SUBWOOFER PRE OUT : Connectez un caisson de basse avec amplificateur
intégré.
7. Port USB : Raccorder un périphérique de stockage USB ou un DD (disque dur) pour lire
des fichiers de musique. Vous pouvez également fournir l’alimentation (maximum 5 V/1 A)
aux périphériques USB avec un câble USB.
8. Prise NETWORK : Sert à se connecter au réseau à l'aide d'un câble LAN.
9. Prise DIGITAL IN OPTICAL : Vous pouvez écouter le son numérique provenant d'un
périphérique externe tel qu'un téléviseur connecté avec un câble optonumérique.
180°
90°
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup > Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
7
F
R
Télécommande
1. Touche ÍSTANDBY/ON : Permet la mise en marche ou en veille de l'appareil.
2. Touche TIMER : Utilisé pour régler l'heure et l'alarme.
3. Touche SLEEP : Réglez la minuterie de veille. Une fois la durée réglée écoulée (30, 60 ou
90 minutes), l'appareil se met en veille. Si vous appuyez sur SLEEP après le réglage, le
temps restant jusqu'à la mise en veille s'affiche.
4. Touches INPUT SELECTOR : Change l'entrée à lire.
5. Touches Lecture :
: : Retourner au début de la piste en cours de lecture. (CD)
Retourner à la piste précédant celle en cours de lecture. (USB, Music Server)
X/;: Lecture ou pause.
9: Passer à la piste suivante.
22 : Revenir rapidement en arrière. (CD uniquement)
∫ : Arrêter la lecture.
11 : Avancer rapidement dans la piste. (CD uniquement)
0Selon l’entrée, il se peut que l’opération ne démarre pas.
Touches PRESET i/j : Utilisé pour sélectionner les stations enregistrées ou leur donner
un nom.
Touches TUNE i/j : Utilisé pour sélectionner les stations de radio.
6. Touche MEMORY : Utilisé pour mémoriser les stations de radio favorites.
7. Touche SHUFFLE/REPEAT : Activer la répétition et la lecture aléatoire.
8. Touche MODE : Utilisé pour la lecture programmée de CD.
9. Touches du curseur et ENTER: Sélectionner l’élément à l’aide des touches du curseur et
appuyer sur ENTER pour confirmer.
10.
Touche SETUP : Affiche le menu Setup.
11.
Touches VOLUME i/j : Régler le volume. Réglable entre 0 et 50.
12.
Touche SOUND : Réglez la qualité du son.
13.
Touche DIMMER : Désactiver l'afficheur ou régler sa luminosité sur trois niveaux.
14.
Touche CLEAR : Utilisé pour l'entrée de texte, etc.
15.
Touche (NOW PLAYING) : Modifie l'information affichée.
16.
Touche RETURN : Permet à l'affichage de retourner à son état
précédent.
17.
Touche MUTE : Mise temporaire de l'audio en sourdine.
Appuyer une nouvelle fois pour annuler la mise en sourdine.
30° 30°
Environ
7 m
8
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup > Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
Afficheur
1. Le mode d'entrée s'affiche.
(USB Front / USB Rear / CD / Bluetooth / Network / Digital In / Line / Tuner DAB ＊/ Tuner
FM)
＊X-HM76D, X-HM86D, XC-HM86D
2. Le nom du fichier, l'artiste, l'album, la station, etc. s'affiche.
3. Affiche l'état de la lecture.
4. Affiche le format de fichier, la fréquence d'échantillonnage, et les bits de quantification.
5. L'état de lecture du fichier s'affiche. Cet élément peut ne pas être affiché en fonction de
l'entrée ou du fichier.
6. Ce symbole s'affiche lorsque le mode sourdine est activé.
7. S'affiche lorsque la minuterie de veille est définie.
8. S'allume sous les conditions suivantes.
:
Lorsque la configuration de connexion de l'appareil est
"
Wired
"
et que l'appareil est connecté
au réseau.
:
Lorsque la configuration de connexion de l'appareil est
"
Wired
"
et que l'appareil n'est pas
connecté au réseau.
:
Lorsque la configuration de connexion de l'appareil est
"
Wi-Fi
"
et que l'appareil est connecté
au réseau.
:
Lorsque la configuration de connexion de l'appareil est
"
Wi-Fi
"
et que l'appareil n'est pas
connecté au réseau.
9. Si une pochette d'album est enregistrée pour le fichier en lecture, elle s'affiche ici.
10.
S'allume sous les conditions suivantes.
: Lorsque la répétition de toutes les pistes est activée
: Lorsque la répétition d'une piste est activée
: Lorsque la lecture aléatoire est activée
0Lorsque vous appuyez sur DIMMER pour désactiver l'affichage, l'appareil a le même
aspect que lorsque l'alimentation est débranchée, mais il est toujours alimenté en
électricité. Pour couper totalement l'alimentation électrique, vous devez débrancher la
fiche d'alimentation (dispositif d'arrêt) de la prise d'alimentation.
00:01:45 / 00:03:23
FLAC
44.1kHz/24bit
USB Front
Song
Artist
Album
1
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup > Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
9
F
R
Système d'enceintes (X-HM76D, X-HM76)
Il n’y a aucune différence entre la gauche et la droite avec les enceintes fournies. La qualité
du son reste la même quel que soit le côté choisi pour chaque enceinte.
1. Haut-parleur des aigus : Diffuse les fréquences moyennes et les aigus.
2. Haut-parleur des graves : Diffuse les basses.
3. Fixations des grilles : Utilisées pour fixer les grilles. Pour retirer la grille, maintenez le bas
de cette dernière des deux mains et tirez doucement, puis tirez doucement le haut de la
grille vers l'extérieur. Pour la remettre en place, fixez d'abord le haut, puis le bas.
4. Caisson d'enceintes
5. Évent de réverbération des basses : Il permet d'évacuer les réverbérations produites à
l'intérieur du caisson afin d'améliorer les capacités de reproduction de la gamme des
basses. Ne bloquez pas les évents.
6. Bornes d'enceinte : Raccordez les enceintes à l'unité principale à l'aide des câbles
d'enceinte.
1
21
2
10
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup > Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
Système d'enceintes (X-HM86D)
Il n’y a aucune différence entre la gauche et la droite avec les enceintes fournies. La qualité
du son reste la même quel que soit le côté choisi pour chaque enceinte.
1. Haut-parleur des aigus : Diffuse les fréquences moyennes et les aigus.
2. Haut-parleur des graves : Diffuse les basses.
3. Fixations des grilles : Utilisées pour fixer les grilles. Pour retirer la grille, maintenez le bas
de cette dernière des deux mains et tirez doucement, puis tirez doucement le haut de la
grille vers l'extérieur. Pour la remettre en place, fixez d'abord le haut, puis le bas.
4. Caisson d'enceintes
5. Évent de réverbération des basses : Il permet d'évacuer les réverbérations produites à
l'intérieur du caisson afin d'améliorer les capacités de reproduction de la gamme des
basses. Ne bloquez pas les évents.
6. Bornes d'enceinte : Raccordez les enceintes à l'unité principale à l'aide des câbles
d'enceinte.
1
21
2
11
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup > Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
Raccordez les enceintes
Installation
1
RED
RED
3
2
4
RED
RED
bb
a
a
a
a
X-HM86D uniquement
Pour le raccordement du système d'enceintes des appareils
X-HM76D, X-HM76 ou X-HM86D, raccordez les câbles
d'enceinte à embouts fournis aux tubes rouges fixés aux
fiches i de l'unité principale et des enceintes. Si le
raccordement est incorrect, la phase est inversée et la
diffusion des graves est plus difficile.
Raccordez les enceintes de la même façon que si vous
aviez acheté le modèle X-HM86D.
Après avoir introduit les câbles d'enceinte, resserrez
fermement les bornes en tournant vers la droite. Vérifiez
également que les fils dénudés des enceintes ne dépassent
pas des bornes d'enceinte lors du raccordement. Si les fils
dénudés des enceintes entrent en contact avec le panneau
arrière ou si les fils i et s se touchent, le circuit de
protection sera activé et l'appareil pourrait s'éteindre.
Vous pouvez également raccorder un caisson de basse
avec amplificateur intégré pour amplifier lecture des graves.
Utilisez un câble de caisson de basse pour le raccordement.
a Coussinets antidérapants, b Câbles d'enceinte
12
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup > Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
Raccordement des câbles d'antenne et d'alimentation, etc.
c
ab
c
1 1
2
X-HM76D, X-HM86D, XC-HM86D X-HM76
Raccordement de l'antenne
Déplacez l’antenne tout en écoutant la radio pour trouver la
meilleure position de réception.
Branchement du cordon d'alimentation
Branchez le cordon d'alimentation à la prise électrique après
avoir effectué tous les autres raccordements.
Pour vous connecter au réseau à l’aide d’un câble Ethernet,
utilisez la fiche NETWORK. Si vous utilisez une connexion
Wi-Fi, indiquez les paramètres lors de la configuration
initiale (ÄP13). Vous pouvez profiter des fonctionnalités
comme la radio Internet et AirPlay en connectant au réseau.
a Fil d'antenne DAB/FM, b Antenne FM intérieure, c Cordon d'alimentation
13
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup >Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
Mise sous tension & Configuration initiale
Initial Setu p
1
3
2
BLUE BLINKING
Démarrage : Lorsque vous appuyez sur ÍSTANDBY/ON,
le témoin d'alimentation de l'unité principale clignote
lentement en bleu, puis "Hello" s'affiche à l'écran une
vingtaine de secondes plus tard. L'écran se vide ; une fois
que le logo Pioneer s'est affiché, vous pouvez commencer à
utiliser l'appareil.
Paramètres de connexion Wi-Fi
Lors de la première mise sous tension, l'écran de
configuration initiale s'affiche automatiquement, et vous
permet de définir facilement les paramètres de connexion
Wi-Fi.
Pour les définir, sélectionnez l'élément grâce aux curseurs
de la télécommande et appuyez sur ENTER pour valider.
Pour revenir sur l'affichage précédent, appuyez sur
RETURN.
Initial Setup
Wired (Exit)
Wi-Fi
Selects the method of network
connection
14
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup >Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
Pour définir les paramètres Wi-Fi, sélectionnez "Wi-Fi". Si
vous avez raccordé l'appareil avec un câble LAN,
sélectionnez "Wired(Exit)" et validez. Si vous sélectionnez
"Wi-Fi", sélectionnez la méthode de configuration sur
l'écran suivant (par exemple "Scan Networks").
0Pour recommencer la configuration initiale, appuyez sur
la touche SETUP de la télécommande, sélectionnez "Wi-
Fi" dans "Network Setting" - "Connection" puis
sélectionnez "Wi-Fi Setup".
■Scan Networks
Dans la liste des SSID pour les points d'accès tels que les
routeurs LAN sans fil, sélectionnez le SSID requis et
effectuez les réglages.
1. Sélectionnez le SSID du point d'accès à connecter puis
validez.
2. Sélectionnez "Enter Password" ou "Push Button" et
validez. Si le point d'accès a une touche de configuration
automatique, en sélectionnant "Push Button" vous
pouvez vous connecter sans saisir de mot de passe.
3. Si vous sélectionnez "Enter Password", saisissez le mot
de passe du point d'accès et appuyez sur ENTER. Pour
plus de détails sur la saisie de texte, voir "Saisie d'un
texte" (ÄP34).
Si vous sélectionnez "Push Button", après avoir
maintenu la touche de configuration automatique du
point d'accès appuyée pendant la durée nécessaire,
appuyez sur la touche ENTER de la télécommande.
4. s'affiche lorsque les réglages sont terminés.
■Utilisez un périphérique iOS
Effectuez le réglage en partageant les paramètres Wi-Fi du
périphérique iOS avec cet appareil.
1. Connectez le dispositif iOS par Wi-Fi.
2. Sélectionnez cet appareil dans l'élément "SET UP NEW
AIRPLAY SPEAKER..." sur l'écran du périphérique iOS
et sélectionnez "Next".
0Cet appareil est affiché sous la forme "Pioneer HM76D
(76 ou 86D) XXXXXX".
3. Une fois la connexion établie, sélectionnez "Done" sur
l'écran du périphérique iOS.
4. s'affiche sur l'écran de l'appareil lorsque le réglage est
terminé.
■Saisissez le SSID du point d'accès
Pour effectuer le réglage, saisissez le SSID du point
d'accès à connecter.
1. Saisissez le SSID. Pour plus de détails sur la saisie de
texte, voir "Saisie d'un texte" (ÄP34).
2. Sélectionnez et validez la méthode d'authentification.
0Si vous sélectionnez "None", passez à l'étape 3. Si
vous sélectionnez "WEP", "WPA" ou "WPA2",
saisissez le mot de passe puis validez.
Wireless
Input SSID
Use iOS Device
Scan Networks
Wireless
ddddddddddddddddd
ccccccccccccccccccc
bbbbbbbbbbbbbbbbb
aaaaaaaaaaaaaaaa
Wireless
Push Button
Enter Password
Password
A
Delete One Character[CLEAR]
Change Text[REPEAT]
SSID
A
Delete One Character[CLEAR]
Change Text[REPEAT]
Security Method
WPA2
WPA
WEP
None
16
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup >Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
Réglages de l'heure
En réglant l'heure, vous pouvez utiliser l'alarme pour démarrer la lecture (ÄP33).
1. Appuyez sur TIMER.
2. Appuyez sur ENTER.
3. Réglez le jour de la semaine avec w/x, puis appuyez sur ENTER.
4. Sur l'écran suivant, utilisez w/x pour sélectionner "24H" (affichage sur 24 heures) ou
"12H" (affichage sur 12 heures) et appuyez sur ENTER.
5. Sur l'écran suivant, réglez l'heure avec w/x, puis appuyez sur ENTER.
6. Sur l'écran suivant, réglez les minutes avec w/x, puis appuyez sur ENTER. Le réglage
prendra fin peu après.
0Une fois le réglage terminé, l'heure réglée peut être affichée pendant une dizaine de
secondes en appuyant sur TIMER.
11
CLOCK
0:00Sun
17
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup >Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
Lecture de CD
Lecture
a
1
2
b
c
Cet appareil peut également lire les CD-R enregistrés
contenant des fichiers au format MP3 ou WMA, outre les
CD musicaux disponibles dans le commerce.
0Les taux d'échantillonnage pris en charge pour les
fichiers MP3 sont situés entre 8 kHz et 48 kHz, et les
débits binaires entre 64 kbps et 384 kbps.
0Les taux d'échantillonnage pris en charge pour les
fichiers WMA sont 32 kHz, 44,1 kHz et 48 kHz, et les
débits binaires sont situés entre 64 kbps et 320 kbps.
0La lecture de CD non conformes aux normes en la
matière, tels que les CD "Copy Control", n'est pas
garantie.
Lecture de CD musicaux
1. Mettez en marche l'appareil.
2. Appuyez sur CD pour modifier l'entrée sur CD.
3. Appuyez sur la touche < de l'appareil principal pour
ouvrir le plateau du disque.
4. Posez le disque sur le plateau, puis appuyez sur < pour
fermer le plateau.
5. Appuyez sur X/; (a) pour démarrer la lecture. Utilisez
les autres touches de lecture (b) pour arrêter la lecture
ou choisir les pistes à lire. Si vous appuyez sur (NOW
PLAYING) (c), vous pouvez changer l'affichage pour
visualiser le temps écoulé ou le temps restant de la piste.
18
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup >Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
Lecture de disques MP3/WMA
1. Mettez en marche l'appareil.
2. Appuyez sur CD pour modifier l'entrée sur CD.
3. Appuyez sur la touche < de l'appareil principal pour
ouvrir le plateau du disque.
4. Posez le disque sur le plateau, puis appuyez sur < pour
fermer le plateau.
5. Lorsque la lecture du disque est terminée, les numéros
des dossiers contenant des fichiers MP3/WMA et les
numéros des pistes s'affichent.
0Si les fichiers MP3/WMA sont enregistrés dans deux
dossiers ou plus, un numéro est automatiquement
attribué à chaque dossier.
6. Pour démarrer la lecture, appuyez sur la touche X/; (a)
de la télécommande. Pour sélectionner un dossier à lire,
appuyez sur w/x (f). La lecture démarre
automatiquement lorsque vous sélectionnez un dossier.
0Les dossiers qui ne contiennent pas de fichiers
musicaux lisibles par cet appareil sont ignorés.
0Il est possible de lire 255 dossiers au maximum. Ce
nombre inclut les dossiers contenant des fichiers que
cet appareil ne peut pas lire.
Répétition/Lecture aléatoire
1. Appuyez plusieurs fois sur la touche SHUFFLE/REPEAT
(d) pour afficher , ou sur l'écran.
: Répète la lecture de toutes les pistes.
: Répète la lecture de la piste sélectionnée.
: Lit les pistes aléatoirement.
Pour annuler la répétition ou la lecture aléatoire, appuyez
sur SHUFFLE/REPEAT (d) plusieurs fois jusqu'à ce que
les icônes disparaissent.
Lecture programmée (CD musicaux)
Vous pouvez programmer jusqu'à 32 pistes à lire.
1. Appuyez sur MODE (e).
2. Le numéro de piste (T--) clignote sur l'écran.
3. Appuyez sur :/9 (b) pour sélectionner la piste à
enregistrer, puis appuyez sur ENTER (g). Répétez cette
étape pour enregistrer d'autres pistes. La dernière piste
du programme est supprimée si vous appuyez sur
CLEAR (c).
4. Appuyez sur X/; (a) pour démarrer la lecture.
0Si vous appuyez une fois de plus sur MODE (e) alors
que la lecture est arrêtée, tout le programme est
supprimé.
0La lecture aléatoire et la répétition d'une seule piste ne
peuvent pas être utilisées pendant la lecture d'un
programme.
b
a
g
f
c
e
d
F019 T159
CD
1
1
PROGRAM
P-01<T--
CD
19
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup >Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
Périphérique de stockage USB/DD
2
a
b
e
d
c
1
Commandes de base
Vous pouvez lire des fichiers musicaux en connectant un
périphérique de stockage USB ou un DD (disque dur) au
port USB situé à l'avant ou à l'arrière de l'appareil.
0Le port USB à l’avant peut supporter une charge
maximale de 5 V/0,5 A. Si le DD nécessite une
alimentation supérieure, branchez sur le port USB
(maximum 5 V/1 A) situé à l’arrière de l’appareil.
1. Mettez en marche l'appareil.
2. Appuyez sur USB pour sélectionner "USB Front" ou
"USB Rear".
3. Branchez votre périphérique de stockage USB ou votre
DD au port USB situé à l'avant ou à l'arrière de l'appareil.
4. Les dossiers et les fichiers musicaux s'affichent à l'écran
lorsque le chargement est terminé.
5. Sélectionnez le dossier ou le fichier musical grâce aux
curseurs (c) de la télécommande et appuyez sur ENTER
(d) pour valider. Pour revenir sur l'affichage précédent,
appuyez sur RETURN (e).
USB Front
No Storage
USB
USB Front
USB Storage
USB
20
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup >Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
6. Utilisez les touches de lecture (a) pour arrêter la lecture
ou choisir les pistes à lire.
0L'affichage du nom de l'album, du nom de l'artiste et de la
pochette de l'album est pris en charge avec les fichiers
musicaux aux formats MP3/WMA/Apple Lossless/FLAC/
AAC/DSD (DSF uniquement). Les formats des images
intégrées sont JPEG et PNG.
0Les caractères qui ne peuvent pas être affichés par cet
appareil sont remplacés par "
¢
".
0Le port USB de cet appareil est conforme à la norme
USB 2.0. La vitesse de transfert peut être insuffisante
pour certains des contenus que vous lisez, ce qui peut
causer des coupures du son.
Répétition/Lecture aléatoire
1. Appuyez plusieurs fois sur SHUFFLE/REPEAT (b)
pendant la lecture pour afficher , ou sur l'écran.
: Répète la lecture de toutes les pistes.
: Répète la lecture de la piste sélectionnée.
: Lit aléatoirement les pistes présentes dans un
dossier.
Pour annuler la répétition ou la lecture aléatoire, appuyez
sur SHUFFLE/REPEAT (b) plusieurs fois jusqu'à ce que
les icônes disparaissent.
Configuration requise du périphérique de
stockage USB/DD
0Notez que cette commande n'est pas garantie avec tous
les périphériques de stockage USB ou DD.
0Cet appareil peut utiliser les périphériques de stockage
USB conformes à la norme USB MSC. (Toutefois,
certains périphériques ne peuvent pas être lus par cet
appareil même s'ils sont conformes à la norme de
stockage de masse USB.)
0
L'appareil est également compatible avec les périphériques de
stockage USB utilisant les formats de système de fichier FAT16
ou FAT32. D'autres formats tels qu'exFAT, NTFS et HFS ne
peuvent pas être lus par cet appareil.
0Si le périphérique de stockage USB a été partitionné,
chaque section sera considérée comme étant un
périphérique indépendant.
0
Vous pouvez afficher jusqu'à 20.000 pistes par dossier, et les
dossiers peuvent être imbriqués jusqu'à 16 niveaux de profondeur.
0Les concentrateurs USB et les périphériques de
stockage USB avec des fonctions de concentrateur ne
sont pas pris en charge. Ne branchez pas ces
périphériques à l’appareil.
0Les périphériques de stockage USB avec des fonctions
de sécurité ne sont pas pris en charge sur cet appareil.
0Si le périphérique de stockage USB ou le DD est fourni
avec un adaptateur secteur, nous vous recommandons
d'utiliser son adaptateur pour l'alimenter.
0Un média inséré dans le lecteur de carte USB peut ne
pas être disponible dans cette fonction. De plus, en
fonction du périphérique de stockage USB, une lecture
correcte du contenu peut être impossible.
0
Nous déclinons toute responsabilité pour la perte ou
l'endommagement des données sauvegardées sur un
périphérique de stockage USB lorsque ce périphérique est
utilisé avec cet appareil. Nous vous recommandons de
sauvegarder à l'avance les fichiers musicaux importants.
Formats audio pris en charge
Pour la lecture depuis un serveur et la lecture depuis un périphérique
de stockage USB, l’appareil prend en charge les formats de fichiers
musicaux suivants. Notez que les fichiers audio qui sont protégés par
droits d'auteur ne peuvent pas être lus sur cet appareil.
MP3 (.mp3/.MP3):
0Formats pris en charge: MPEG-1/MPEG-2 Audio Layer 3
0Taux d’échantillonnage pris en charge: 44,1 kHz, 48 kHz
0
Débits binaires pris en charge: Entre 8 kbps, 320 kbps et VBR.
WMA (.wma/.WMA):
0Taux d’échantillonnage pris en charge: 44,1 kHz, 48 kHz
0
Débits binaires pris en charge: Entre 5 kbps, 320 kbps et VBR.
0Les formats WMA Pro/Voice/WMA Lossless ne sont pas
pris en charge
WAV (.wav/.WAV):
Les fichiers WAV comprennent des données audio
numériques PCM non compressées.
0Taux d’échantillonnage pris en charge : 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Bits de quantification: 8 bits, 16 bits, 24 bits
AIFF (.aiff/.aif/.aifc/.afc/.AIFF/.AIF/.AIFC/.AFC):
Les fichiers AIFF comprennent des données audio
numériques PCM non compressées.
0Taux d’échantillonnage pris en charge : 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Bits de quantification: 8 bits, 16 bits, 24 bits
AAC (.aac/.m4a/.mp4/.3gp/.3g2/.AAC/.M4A/.MP4/.3GP/
.3G2):
0Formats pris en charge: MPEG-2/MPEG-4 Audio
0Taux d’échantillonnage pris en charge : 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz
0
Débits binaires pris en charge: Entre 8 kbps, 320 kbps et VBR.
FLAC (.flac/.FLAC):
0Taux d’échantillonnage pris en charge : 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Bits de quantification: 8 bits, 16 bits, 24 bits
Apple Lossless (.m4a/.mp4/.M4A/.MP4):
0Taux d’échantillonnage pris en charge : 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Bits de quantification: 16 bits, 24 bits
DSD (.dsf/.dff/.DSF/.DFF):
0Formats pris en charge: DSF/DSDIFF
0Taux d’échantillonnage pris en charge: 2,8 MHz,
5,6MHz, 11,2MHz
1
1
21
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup >Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
Radio Internet
Commandes de base
Lorsque cet appareil est connecté au réseau, vous pouvez
écouter TuneIn ou d'autres services de radio Internet
préenregistrés.
Selon le service de radio Internet, il se peut que l’utilisateur
doive s’inscrire d’abord sur l’ordinateur.
1. Mettez en marche l'appareil.
2. Appuyez sur NETWORK.
3. Sélectionnez "TuneIn Radio" à l’aide des touches du
curseur (a) de la télécommande et appuyez sur ENTER
(b) pour confirmer. Après avoir basculé l’affichage vers le
service de radio Internet, vous pouvez sélectionner des
stations avec les curseurs (a) de la télécommande et
appuyer sur ENTER (b) pour confirmer. Pour revenir sur
l’affichage précédent, appuyez sur RETURN (c).
TuneIn
Vous permet d'enregistrer une station déjà lue dans les
favoris.
1. Appuyez sur ENTER (b) pendant la lecture TuneIn.
2. Sélectionnez "Add to My Presets" sur l'écran et validez.
3. Pour lire un favori, sur l'écran du haut de TuneIn,
sélectionnez la station enregistrée dans "My Presets" et
validez. Pour supprimer des favoris, appuyez sur ENTER
(b) pendant la lecture, sélectionnez "Remove from My
Presets" et confirmez.
b
a
c
1
Network
TIDAL
Deezer
Spotify
TuneIn Radio
22
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup >Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
Spotify
Wi-Fi
Pioneer HMXX xxxxxx
b
a
c
d
1
4
3
2
Commandes de base
La lecture Spotify Connect est possible en connectant cet
appareil au même réseau qu’un smartphone ou une
tablette. Pour utiliser Spotify Connect, vous devez installer
l'appli Spotify sur votre smartphone ou votre tablette et
créer un compte Spotify Premium.
1. Connectez le smartphone au réseau auquel cet appareil
est connecté.
2. Cliquez sur l'icône Connect sur l'écran de lecture de la
piste de l'appli Spotify.
3. Sélectionnez cet appareil.
0Cet appareil est affiché sous la forme "Pioneer
HM76D (76 ou 86D) XXXXXX".
4. Cet appareil s’allume automatiquement, le sélecteur
d’entrée passe automatiquement sur NETWORK et la
diffusion en flux de Spotify démarre.
0Si "Option Setting" - "Power Off Setting" - "Network
Standby" est réglé sur "Off" dans le menu Setup,
mettez en marche l’appareil manuellement et appuyez
sur la touche NETWORK de la télécommande.
0Consultez ce qui suit pour configurer Spotify :
www.spotify.com/connect/
0Le logiciel Spotify est soumis à des licences de tiers que
vous trouverez ici :
www.spotify.com/connect/third-party-licenses
Les actions suivantes sur la télécommande sont également
possibles.
(a) Pressée durant la lecture, cette touche permet de mettre
en pause la lecture. Pressée durant la pause, elle
reprend la lecture.
(b) Cette touche permet de lancer la lecture de la piste
précédente.
(c) Cette touche permet de lancer la lecture de la piste
suivante.
(d) Démarrez le mode de répétition ou aléatoire. Appuyer
sur cette touche de manière répétée permet de faire
défiler les modes de répétition / aléatoire.
23
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup >Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
Écoute de la radio FM
1d
e
f
b
e
a
c
d
h
f
g
Syntonisation automatique
1. Mettez en marche l'appareil.
2. Appuyez plusieurs fois sur TUNER pour basculer l'entrée
sur Tuner FM.
3. Lorsque vous appuyez sur TUNE i/j (b) de la
télécommande, la syntonisation automatique démarre et
la recherche s'arrête lorsqu'une station est trouvée.
"Tuned Stereo" ou "Tuned Mono" est affiché lorsque des
stations FM sont reçues.
Lorsque les émissions FM sont difficiles à recevoir :
Effectuez la procédure de "Syntonisation manuelle". Si
"Tuning Mode" est réglé sur "Manual", la réception des
émissions FM sera monophonique plutôt que stéréo, quelle
que soit la sensibilité de la réception.
Syntonisation manuelle
Vous devrez modifier la configuration initiale. Appuyez sur
la touche SETUP (h) de la télécommande et sélectionnez
"Option Setting" - "Tuner Setting" - "Tuning Mode" -
"Manual" sur l'écran, puis validez. Appuyez sur SETUP (h)
pour terminer la configuration.
1. Mettez en marche l'appareil.
2. Appuyez plusieurs fois sur TUNER pour basculer l'entrée
sur Tuner FM.
87.50
MHz
AUTO
Tuner FM
24
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup >Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
3. Sélectionnez la station à écouter en appuyant sur la
touche TUNE i/j (b) de la télécommande.
0La fréquence change d’1 pas à chaque fois que vous
appuyez sur la touche. La fréquence change en
continu si le bouton est maintenu enfoncé, et s'arrête
lorsque le bouton est relâché. Rechercher en
regardant l'écran.
Mémorisation d'une station
Vous pouvez enregistrer jusqu'à 40 stations.
1. Syntonisez-vous sur la station de radio que vous voulez
mémoriser.
2. Appuyez sur la touche MEMORY (c) de la télécommande
pour que le numéro de préréglage clignote sur l'afficheur.
3. Pendant que le numéro de préréglage clignote (environ 8
secondes), appuyez plusieurs fois sur PRESET i/j (a)
de la télécommande pour sélectionner un numéro entre 1
et 40.
4. Appuyez de nouveau sur la touche MEMORY (c) de la
télécommande pour mémoriser la station. Lorsqu'il est
enregistré, le numéro de préréglage s'arrête de clignoter.
Sélection des stations mémorisées
1. Appuyez plusieurs fois sur TUNER pour basculer l'entrée
sur Tuner FM.
2. Appuyez sur PRESET i/j (a) de la télécommande pour
sélectionner un numéro prédéfini.
Pour supprimer une station mémorisée
1. Appuyez plusieurs fois sur TUNER pour basculer l'entrée
sur Tuner FM.
2. Appuyez sur PRESET i/j (a) de la télécommande pour
sélectionner un numéro prédéfini que vous désirez
supprimer.
3. Appuyez sur la touche CLEAR (d) de la télécommande
pour supprimer le numéro prédéfini.
Pour donner un nom à une station enregistrée
1. Appuyez plusieurs fois sur TUNER pour basculer l'entrée
sur Tuner FM.
2. Appuyez sur PRESET i/j (a) de la télécommande pour
sélectionner un numéro prédéfini.
3. Appuyez sur SETUP (h) de la télécommande.
4. Appuyez sur y/z (f) de la télécommande pour
sélectionner "Option Setting" - "Tuner Setting" - "Preset
Name" et appuyez sur ENTER (g).
5. Saisissez un nom pour la station. Pour plus de détails sur
la saisie de texte, voir "Saisie d'un texte" (ÄP34).
Utilisation du RDS
RDS est l’acronyme de Radio Data System, un système de
transmission de données par signaux radio FM. Dans les
régions qui utilisent le RDS, le nom de la station radio
s'affiche lorsque vous syntonisez les informations du
programme de diffusion d'une station radio. Lorsque vous
appuyez sur la touche MODE (e) de la télécommande dans
cet état, vous pouvez utiliser les fonctions suivantes.
Affichage de texte d'information (Radio Text)
1. Pendant que le nom de la station apparait sur l'afficheur,
appuyez une fois sur la touche MODE (e) de la
télécommande.
Le texte radio (RT) diffusé par la station apparait en
défilant sur l'afficheur. "Not RDS" s'affiche lorsqu'aucune
information de texte n'est disponible.
0Des caractères inhabituels peuvent s'afficher lorsque
l’appareil reçoit des caractères non pris en charge.
Cependant, cela ne constitue pas un dysfonctionnement.
De plus, si le signal provenant d'une station est faible, les
informations peuvent ne pas s'afficher.
Recherche des stations par type de programme
1. Pendant que le nom de la station apparait sur l'afficheur,
appuyez deux fois sur la touche MODE (e) de la
télécommande.
2. Appuyez sur les touches PRESET i/j du curseur (a) de
la télécommande pour sélectionner le type de
programme que vous désirez trouver, puis appuyez sur
ENTER (g) pour lancer la recherche.
Les types de programme affichés sont les suivants :
None
News (Reportages d'actualité)
Current affair (Questions d’actualité)
Information (Informations)
Sport
Education (Enseignement)
Drama
Cultures
Science (Sciences et Technologie)
Varied speech
Pop music (musique Pop)
Rock music (musique Rock)
Easy listening (Station de musique grand public)
Light classics (Classique pour amateur)
Serious classi (Classique pour connaisseur)
Other music (Autre musique)
Weather & metr
Finance
Children's pro (Programmes pour enfants)
Social affairs (Affaires sociales)
Tuner FM
87.50
MHz
87.50
MHz
Tuner FM
P01
25
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup >Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
Religion
Phone in
Travel & touri
Leisure & hobb
Jazz music (Musique jazz)
Country music (Musique country)
Nation music (Variétés nationales)
Oldies music (Anciens tubes)
Folk music (Musique folk)
Documentary (Documentaire)
0Les informations affichées peuvent parfois ne pas
correspondre au contenu diffusé par la station.
3. "FINISH" s’affiche lorsqu’une station est trouvée et la
fréquence clignote sur l’afficheur. Appuyez sur ENTER
(g) pendant le clignotement pour lancer la réception de la
station. Si vous n’appuyez pas sur ENTER (g), l’appareil
cherchera une autre station.
0Si aucune station n’est trouvée, le message "Not Found"
s’affiche.
0Des caractères inhabituels peuvent s'afficher lorsque
l’appareil reçoit des caractères non pris en charge.
Cependant, cela ne constitue pas un dysfonctionnement.
De plus, si le signal provenant d'une station est faible, les
informations peuvent ne pas s'afficher.
26
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup >Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
Écoute de la radio numérique DAB (X-HM76D, X-HM86D, XC-HM86D)
Tuner
1. Mettez en marche l'appareil.
2. Appuyez plusieurs fois sur TUNER pour basculer l'entrée
sur Tuner DAB.
0La toute première fois que vous sélectionnez Tuner
DAB, la fonction Syntonisation Auto balaie
automatiquement la bande 3 du DAB pour trouver les
bouquets (c.à.d. stations) disponibles dans la zone où
vous êtes.
0Une fois le balayage effectué, la première station
trouvée est sélectionnée.
0Si une nouvelle station DAB est trouvée ou que vous
vous déplacez, appuyez sur SETUP sur la
télécommande, puis utilisez "DAB Scan" dans "Option
Setting" - "Tuner Setting".
3. Sélectionnez la station de radio de votre choix à l’aide
des touches du curseur (c) de la télécommande.
Le changement d’ordre des stations s’affiche
Vous pouvez trier les stations disponibles par ordre
alphabétique ou par bouquet.
1. Appuyez plusieurs fois sur la touche MODE (a) pour
définir l’ordre de tri de l’affichage parmi les suivants.
Alphabet (réglage par défaut) : Tri des stations par
ordre alphabétique.
Multiplex : Tri des stations par bouquet.
Affichage des informations de la radio DAB
1. Appuyez plusieurs fois sur la touche (NOW PLAYING)
(b) pour afficher plus d'informations sur la station DAB
sélectionnée.
DLS (Dynamic Label Segment) : Lorsqu'il est syntonisé
sur une station qui émet des données texte DLS, le texte
défile à travers l'afficheur.
Program Type : Affiche le type de programme.
Bit Rate and Audio Mode : Affiche le débit de la radio et
le mode audio (Stereo, Mono).
Quality : Affiche la qualité du signal.
0 - 59 : Faible réception
60 - 79 : Bonne réception
80 - 100 : Excellente réception
Multiplex Name : Affiche le nom du bouquet actuel.
Multiplex Number and Frequency : Affiche le numéro
et la fréquence du bouquet actuel.
1
b
a
c
Scan: 100%
Tuner DAB
News
ABCD-Station
Tuner DAB
27
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup >Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
BLUETOOTH®
1
2
Pioneer HMXX xxxxxx
1
2
Pioneer HMXX xxxxxx
ÉcouterJumelage
Jumelage
1. Mettez en marche l'appareil.
2. Lorsque vous appuyez sur la touche de la
télécommande, "Now Pairing... " apparait sur l'afficheur
et le mode appairage s'active.
3. Activez (mettez en marche) la fonction BLUETOOTH du
dispositif compatible BLUETOOTH, puis sélectionnez cet
appareil parmi les dispositifs affichés. Si un mot de passe
est requis, saisissez "0000".
0Cet appareil est affiché sous la forme "Pioneer HM76D
(76 ou 86D) XXXXXX".
4. "Now Pairing... " sur l'écran change et affiche le nom du
périphérique compatible BLUETOOTH.
0Pour connecter un autre périphérique compatible
BLUETOOTH, appuyez sur la touche jusqu'à ce que
"Now Pairing... " s'affiche, puis effectuez l'étape 3 ci-
dessus. Cet appareil peut mémoriser les données de huit
périphériques appairés.
0La zone de couverture est d'environ 10 mètres. Notez
que la connexion n'est pas toujours garantie avec tous
les périphériques compatibles BLUETOOTH.
Écouter
1. Mettez en marche l'appareil.
2.
Effectuez la procédure de connexion sur le périphérique
compatible BLUETOOTH
.
3. Le sélecteur d'entrée sur cet appareil passe
automatiquement sur "Bluetooth".
--:--:-- / --:--:--
Now Pairing...
Bluetooth
28
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup >Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
4. Lisez les fichiers musicaux. Augmentez le volume du
dispositif compatible BLUETOOTH jusqu'à un niveau
correct.
0À cause des caractéristiques de la technologie sans fil
BLUETOOTH, le son produit par cet appareil peut être
légèrement en retard par rapport au son lu par le
périphérique compatible BLUETOOTH.
29
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup >Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
AirPlay®
1
Wi-Fi
3
Pioneer HMXX
iPhone
2
4
Fonctionnement de base
Vous pouvez profiter à distance des fichiers musicaux
présents sur un iPhone®, iPod touch®, ou un iPad®
connecté au même point d'accès que cet appareil. Mettez à
jour la version OS de votre périphérique iOS.
1. Mettez en marche l'appareil.
2. Connectez le périphérique iOS au même réseau que
celui de cet appareil.
3. Touchez l'icône AirPlay présente dans le centre de
contrôle du dispositif iOS et sélectionnez cet appareil
dans la liste des dispositifs affichée, puis touchez "Done".
0Cet appareil est affiché sous la forme "Pioneer HM76D
(76 ou 86D) XXXXXX".
0Si un "AirPlay Password" a été défini sur cet appareil,
saisissez le mot de passe défini.
4. Lisez les fichiers musicaux sur le dispositif iOS.
0Dans le menu Configuration affiché en appuyant sur la
touche SETUP de la télécommande, lorsque "Option
Setting" - "Power Off Setting" - "Network Standby" est
défini sur "On", lorsque la lecture d’AirPlay démarre, cet
appareil se met automatiquement sous tension et la
lecture démarre.
0À cause des caractéristiques de la technologie sans fil
AirPlay, le son produit par cet appareil peut être
légèrement en retard par rapport au son lu par le
périphérique compatible AirPlay.
0La touche SHUFFLE/REPEAT de la télécommande ne
fonctionne pas. Utilisez le périphérique iOS.
Vous pouvez également lire les fichiers musicaux sur
l’ordinateur avec iTunes. (Ver. 10.2.2 ou ultérieure). Vérifiez
que cet appareil et l’ordinateur sont connectés au même
réseau, cliquez sur l’icône AirPlay dans iTunes,
sélectionnez cet appareil dans la liste des dispositifs
affichée et démarrez la lecture d’un fichier musical.
30
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup >Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
Lecture du son provenant d'un périphérique externe
Connexions
Vous pouvez écouter le son provenant de périphériques
externes tels que des téléviseurs et des consoles de jeux
sur cet appareil. Si le périphérique externe est équipé d’une
borne de sortie optonumérique, connectez-le à la borne
DIGITAL IN OPTICAL de cet appareil à l’aide du câble
optonumérique. Lorsque le périphérique externe doit être
raccordé à l’aide d’un câble audio analogique, branchez sur
la prise LINE IN de cet appareil.
Lecture
1. Mettez en marche l'appareil.
2. Lors de la lecture d'un périphérique connecté à la borne
DIGITAL IN OPTICAL, appuyez plusieurs fois sur LINE/
DIGITAL pour basculer l'entrée de cet appareil vers
"Digital In".
Lors de la lecture d'un périphérique connecté à la borne
LINE IN, appuyez plusieurs fois sur LINE/DIGITAL pour
basculer l'entrée de cet appareil vers "Line".
3. Démarrez la lecture sur le lecteur.
0Lorsqu'il est connecté à un câble optonumérique, cet
appareil prend en charge les signaux PCM linéaires
jusqu'à 192 kHz/24 bits en entrée.
a
b
1
2
Digital In
Line
a Câble optonumérique, b Câble audio analogique
31
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup >Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
Music Server
Il est possible de diffuser en flux des fichiers de musique
présents sur les ordinateurs ou dispositifs NAS connectés
au même réseau que cet appareil. Le serveur réseau de cet
appareil est compatible avec les ordinateurs ayant la
fonctionnalité serveur de Windows Media® Player 11 ou 12
installée, ou les NAS compatibles avec la fonctionnalité
réseau domestique. Vous devez effectuer certains réglages
au préalable pour utiliser Windows Media® Player 11 ou 12.
Notez que seuls les fichiers de musique enregistrés dans la
bibliothèque de Windows Media® Player peuvent être lus.
Configuration de Windows Media® Player
■Windows Media® Player 11
1. Mettez en marche votre PC et lancez Windows Media®
Player 11.
2. Dans le menu "Library", sélectionnez "Media Sharing"
pour afficher une boîte de dialogue.
3. Sélectionnez la case à cocher "Share my media", puis
cliquez sur "OK" pour afficher les périphériques
compatibles.
4. Sélectionnez cet appareil, cliquez sur "Allow" et cochez
la case près de l’icône de cet appareil.
5. Cliquez sur "OK" pour fermer la boîte de dialogue.
0En fonction de la version de Windows Media® Player, il
peut y avoir des différences de nom avec les éléments
que vous sélectionnez.
■Windows Media® Player 12
1. Mettez en marche votre PC et lancez Windows Media®
Player 12.
2. Dans le menu "Stream", sélectionnez "Turn on media
streaming" pour afficher une boîte de dialogue.
0Si la diffusion multimédia en continu est déjà activée,
sélectionnez "More streaming options..." dans le menu
"Stream" pour afficher la liste de lecteurs réseau, puis
passez à l’étape 4.
3. Cliquez sur " Turn on media streaming " pour afficher une
liste de lecteurs dans le réseau.
4. Sélectionnez cet appareil dans "Media streaming
options" et vérifiez qu’il est réglé sur "Allow".
5. Cliquez sur "OK" pour fermer la boîte de dialogue.
0En fonction de la version de Windows Media® Player, il
peut y avoir des différences de nom avec les éléments
que vous sélectionnez.
Lire
1. Mettez en marche l'appareil.
2. Démarrez le serveur (Windows Media® Player 11,
Windows Media® Player 12, ou le périphérique NAS)
contenant les fichiers musicaux à lire.
3. Assurez-vous que les ordinateurs et/ou les NAS sont
correctement connectés au même réseau que cet
appareil.
4.
Appuyez sur NETWORK pour afficher l'écran de la liste des
services réseau.
5. Avec y/z (a), sélectionnez "Music Server", puis appuyez
sur ENTER (b).
6. Sélectionnez le serveur et le fichier musical à l’aide de y/
z (a) et appuyez sur ENTER (b) pour confirmer. Pour
revenir sur l’affichage précédent, appuyez sur RETURN
(c).
0Si "No Server" s’affiche, vérifiez si le réseau est connecté
correctement.
1
b
a
c
Network
TIDAL
Deezer
Spotify
TuneIn Radio
32
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup >Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
0En fonction du serveur utilisé et des fichiers lus, le temps
de lecture écoulé et le temps restant peuvent ne pas
s'afficher.
0Pour les fichiers de musique sur un serveur, il peut y
avoir jusqu'à 20.000 pistes par dossier, et les dossiers
peuvent être imbriqués jusqu'à 16 niveaux de
profondeur.
Contrôler la lecture distance à partir d'un PC
Vous pouvez utiliser cet appareil pour lire des fichiers
musicaux stockés sur votre ordinateur en utilisant
l’ordinateur à l’intérieur de votre réseau domestique. Cet
appareil prend en charge la lecture à distance avec
Windows Media® Player 12.
1. Mettez en marche votre PC et lancez Windows Media®
Player 12.
2. Ouvrez le menu "Stream" et vérifiez que "Allow remote
control of my Player..." est coché. Cliquez sur "Turn on
media streaming" pour afficher une liste de lecteurs dans
le réseau.
3. Sélectionnez avec un clic droit le fichier de musique à lire
avec Windows Media® Player 12. Pour lire un fichier de
musique à distance sur un autre serveur, ouvrez le
serveur cible à partir de "Other Libraries" et sélectionnez
le fichier de musique à lire.
4. Sélectionnez cet appareil dans "Play to" pour ouvrir la
fenêtre "Play to" de Windows Media® Player 12 et
démarrez la lecture sur l’appareil. Si votre PC fonctionne
sous Windows® 8.1, cliquez sur "Play to", puis
sélectionnez cet appareil. Si votre PC fonctionne sous
Windows® 10, cliquez sur "Cast to Device" et
sélectionnez cet appareil. Des actions sont possibles
pendant la lecture à distance à partir de la fenêtre "Play
to" du PC.
5. Réglez le volume à l’aide de la barre de volume dans la
fenêtre "Play to".
0Quelquefois, le volume affiché dans la fenêtre de lecture
à distance peut être différent de celui affiché sur l'écran
de l’appareil. De plus, lorsque le volume est réglé depuis
cet appareil, la valeur n’est pas répercutée dans la
fenêtre "Play to".
0La lecture à distance n’est pas possible en utilisant un
service réseau ou pour lire des fichiers de musique
présents sur un périphérique de stockage USB.
0En fonction de la version de Windows Media® Player, il
peut y avoir des différences de nom avec les éléments
que vous sélectionnez.
Formats audio pris en charge
Pour la lecture depuis un serveur et la lecture depuis un
périphérique de stockage USB, l’appareil prend en charge
les formats de fichiers musicaux suivants.
0Notez que la lecture via une connexion LAN sans fil des
taux d'échantillonnage de 88,2 kHz ou plus, et DSD ne
sont pas pris en charge.
0La lecture à distance des formats FLAC, et DSD n'est
pas prise en charge non plus.
0Les fichiers à débit binaire variable (VBR) sont pris en
charge. Cependant, les temps de lecture peuvent ne pas
s'afficher correctement.
0La lecture à distance ne prend pas en charge la lecture
sans intervalle.
MP3 (.mp3/.MP3) :
0Formats pris en charge: MPEG-1/MPEG-2 Audio Layer-3
0Taux d’échantillonnage pris en charge: 44,1 kHz, 48 kHz
0Débits binaires pris en charge: Entre 8 kbps, 320 kbps et
VBR.
WMA (.wma/.WMA) :
0Taux d’échantillonnage pris en charge: 44,1 kHz, 48 kHz
0Débits binaires pris en charge: Entre 8 kbps, 320 kbps et
VBR.
0Les formats WMA Pro/Voice/WMA Lossless ne sont pas
pris en charge.
WAV (.wav/.WAV) :
Les fichiers WAV comprennent des données audio
numériques PCM non compressées.
0Taux d’échantillonnage pris en charge : 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Bits de quantification: 8 bits, 16 bits, 24 bits
AIFF (.aiff/.aif/.aifc/.afc/.AIFF/.AIF/.AIFC/.AFC) :
Les fichiers AIFF comprennent des données audio
numériques PCM non compressées.
0Taux d’échantillonnage pris en charge : 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Bits de quantification: 8 bits, 16 bits, 24 bits
AAC (.aac/.m4a/.mp4/.3gp/.3g2/.AAC/.M4A/.MP4/.3GP/
.3G2) :
0Formats pris en charge: MPEG-2/MPEG-4 Audio
0Taux d’échantillonnage pris en charge : 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz
0Débits binaires pris en charge: Entre 8 kbps, 320 kbps et
VBR.
FLAC (.flac/.FLAC) :
0Taux d’échantillonnage pris en charge : 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Bits de quantification: 8 bits, 16 bits, 24 bits
LPCM (PCM linéaire) :
0Taux d’échantillonnage pris en charge: 44,1 kHz, 48 kHz
0Bits de quantification: 16 bits
Apple Lossless (.m4a/.mp4/.M4A/.MP4) :
0Taux d’échantillonnage pris en charge : 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Bits de quantification: 16 bits, 24 bits
DSD (.dsf/.dff/.DSF/.DFF) :
0Formats pris en charge: DSF/DSDIFF
0Taux d’échantillonnage pris en charge: 2,8 MHz,
5,6MHz, 11,2MHz
33
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup >Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
Utilisation de l'alarme pour démarrer la lecture
À l'heure réglée, l'appareil se met sous tension et démarre
la lecture de la source souhaitée. Vous pouvez régler deux
minuteries différentes, "TIMER 1" et "TIMER 2". Assurez-
vous que l'horloge de cet appareil est correctement réglée.
Vous ne pouvez pas utiliser les minuteries si l'horloge n'a
pas été réglée.
1. Maintenez la touche TIMER appuyée pendant 2
secondes.
Pour régler "TIMER 1", passez à l'étape 2. Pour régler
"TIMER 2", appuyez encore une fois sur TIMER.
2. Appuyez sur ENTER (b) lorsque "Timer Set" s'affiche.
3. Appuyez sur w/x (a) pour sélectionner la source à
utiliser pour la lecture en mode minuterie, puis appuyez
sur ENTER (b).
0Les sources que vous pouvez sélectionner sont "CD",
"FM" et "DAB" (X-HM76D, X-HM86D, XC-HM86D).
Lorsque vous sélectionnez "FM", appuyez sur w/x (a)
pour sélectionner une station préréglée et appuyez sur
ENTER (b).
Lorsque vous sélectionnez "DAB", le dernier service
utilisé est reçu.
4. Appuyez sur w/x (a) pour sélectionner "Every" ou
"Once", puis appuyez sur ENTER (b).
Si vous sélectionnez "Every", sélectionnez les jours de la
semaine parmi "Everyday", "Sunday", "Monday",
"Tuesday", "Wednesday", "Thursday", "Friday",
"Saturday", "Mon-Fri", "Tue-Sat", et "Sat-Sun" puis
validez. Si vous sélectionnez "Once", sélectionnez un
jour de la semaine parmi "Sunday", "Monday",
"Tuesday", "Wednesday", "Thursday", "Friday", et
"Saturday", puis validez.
5. Appuyez sur w/x (a) pour sélectionner l'heure de début
de l'alarme et appuyez sur ENTER (b).
6. Appuyez sur w/x (a) pour sélectionner l'heure de fin de
l'alarme et appuyez sur ENTER (b).
7. Appuyez sur w/x (a) pour sélectionner le volume (de 0 à
50) de l'alarme et appuyez sur ENTER (b).
8. L'indicateur TIMER s'allume lorsque le réglage est
terminé, et le contenu réglé est affiché à l'écran.
9. Appuyez sur la touche ÍSTANDBY/ON pour mettre
l'appareil en veille.
Vérifiez si l'alarme est réglée sur On ou Off : lorsque
l'indicateur TIMER est allumé et rouge, l'alarme est activée.
L'alarme est désactivée si l'indicateur est éteint.
Régler l'alarme sur On ou Off : Si l'alarme est déjà réglée,
vous pouvez activer ou désactiver la fonction.
1. Maintenez la touche TIMER appuyée pendant 2
secondes.
2. "TIMER 1" s'affiche. Pour modifier "TIMER 1", passez à
l'étape 3. Pour modifier "TIMER 2", appuyez encore une
fois sur TIMER.
3. Pour désactiver, appuyez sur ENTER (b) lorsque "Timer
Off" s'affiche.
0Pour activer, appuyez sur ENTER (b) lorsque "Timer
On" s'affiche.
0Appuyez sur w/x (a) pour sélectionner "Timer Call",
puis sur ENTER (b) pour vérifier le contenu réglé.
4. Appuyez sur la touche ÍSTANDBY/ON pour mettre
l'appareil en veille.
b
a
TIMER 1
Timer Set
34
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup >Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
Saisie d'un texte, ajustement de la qualité du son, etc.
Saisie d'un texte
La saisie de texte, pour les mots de passe, etc. nécessite
l'utilisation des touches suivantes de la télécommande.
Touche SHUFFLE/REPEAT (a) : chaque pression permet
de modifier le type de texte, dans l'ordre majuscules →
minuscules → chiffres → symboles.
Touches y/z (c) : chaque pression permet de modifier le
caractère.
Touches w/x (d) : permet de déplacer la position du
curseur à l'endroit ou l'on souhaite placer le caractère.
Touche CLEAR (b) : permet de supprimer le caractère
situé sur la position du curseur.
Touche ENTER (e) : permet de confirmer le contenu saisi.
Touche RETURN (f) : permet d'annuler la saisie et de
revenir à l’affichage précédent.
Ajustement de la qualité du son
Ajustement des graves (BASS)
1. Appuyez sur la touche SOUND (g).
2. Appuyez sur les touches w/x (d) pour régler les graves.
(s5 à i5)
Réglage des aigus (TREBLE)
1. Appuyez deux fois sur la touche SOUND (g).
2. Appuyez sur les touches w/x (d) pour régler les aigus.
(s5 à i5)
Accentuation de la gamme des graves (P.BASS)
1. Appuyez trois fois sur la touche SOUND (g).
2. Appuyez sur les touches w/x (d) pour sélectionner "On",
puis appuyez sur ENTER (e).
b
a
f
e
c
d
g
Password
A
Delete One Character[CLEAR]
Change Text[REPEAT]
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup > Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
35
F
R
Configuration avancée
Configuration avancée
L'appareil vous permet de configurer les paramètres avancés pour qu'ils vous fournissent
une expérience encore meilleure.
1. Appuyez sur SETUP de la télécommande.
2. Une fois l’écran Setup affiché, sélectionnez le contenu ou le réglage avec les curseurs de
la télécommande et appuyez sur ENTER pour valider votre sélection. Pour revenir sur
l'écran précédent, appuyez sur RETURN.
3. Pour quitter les réglages, appuyez sur SETUP.
Network Setting
■Connection
Sélectionnez le type de connexion au réseau.
"Wi-Fi" : Pour une connexion LAN sans fil
"Wired" (Valeur par défaut) : Pour une connexion LAN filaire
Effectuez "Wi-Fi Setup" si vous sélectionnez "Wi-Fi".
1
Setup
Factory Reset
System Info
Option Setting
Network Setting
36
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup > Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
■Wi-Fi Setup
Effectuez les réglages de la connexion Wi-Fi. (ÄP13)
Ce réglage peut être effectué uniquement lorsque "Wi-Fi" est sélectionné dans
"Connection".
0Vous pouvez effectuer le réglage des paramètres de connexion Wi-Fi à l’aide d’un
navigateur web sur ordinateur. Pour plus de détails, voir "Web Setup" (ÄP38).
■DHCP
"On" (Valeur par défaut) : Configuration automatique via le protocole DHCP
"Off": Configuration manuelle sans protocole DHCP
En sélectionnant "Off", vous devez régler manuellement "IP Address", "Subnet Mask",
"Gateway", et "DNS Server".
■IP Address
Affiche/Définit l'adresse IP.
■Subnet Mask
Affiche/Définit le masque de sous-réseau.
■Gateway
Affiche/Définit la passerelle.
■DNS Server
Affiche/Définit le serveur DNS primaire.
■Proxy URL
Affiche/Définit l'URL du serveur proxy.
■Proxy Port
Affiche/Définit le numéro de port du serveur proxy quand vous saisissez "Proxy URL".
■Friendly Name
Changez le nom de périphérique de cet appareil qui apparait sur les autres périphériques
connectés au réseau pour un nom facilement reconnaissable. Vous pouvez saisir jusqu'à 31
caractères. Pour plus de détails sur la saisie de texte, voir "Saisie d'un texte" (ÄP34). Une
fois la saisie terminée, appuyez sur ENTER.
■AirPlay Password
Vous pouvez saisir un mot de passe pouvant avoir jusqu'à 31 caractères pour que seuls les
utilisateurs mémorisés puissent utiliser AirPlay. Pour plus de détails sur la saisie de texte,
voir "Saisie d'un texte" (ÄP34). Une fois la saisie terminée, appuyez sur ENTER.
■Network Check
Vous pouvez vérifier la connexion réseau.
Option Setting
■Power Off Setting
Auto Standby Ce réglage met automatiquement l’appareil en veille après 20
minutes d’inactivité sans aucune entrée audio.
"On" (Valeur par défaut) : L’appareil passera automatiquement
en mode veille.
"Off" : L’appareil ne passe pas automatiquement en mode veille.
Network Standby Lorsque cette fonctionnalité est mise sur "On", vous pouvez
mettre sous tension l'appareil via le réseau en utilisant une
application qui peut commander cet appareil.
0Le réglage sur "On" (Valeur par défaut) augmente la
consommation d'énergie même lorsque l'appareil est en mode
veille.
0"Network Standby", qui réprime la consommation d’énergie,
peut se désactiver lorsque la connexion réseau est perdue.
Bluetooth Wakeup Cette fonction sort l'appareil du mode veille en connectant un
périphérique compatible BLUETOOTH.
"On" : Pour utiliser cette fonction
"Off" (Valeur par défaut) : N'utilisez pas cette fonction
0Le réglage sur “On” augmente la consommation d'énergie
même lorsque l'appareil est en mode veille.
0Ce paramètre se fixe sur "Off" si "Bluetooth Setting" - "Auto
Input Change" est réglé sur "Off".
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup > Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
37
F
R
■Digital Filter
"Slow" : son doux et fluide
"Sharp" (Valeur par défaut) : son ayant davantage de structure et de fermeté
"Short" : son qui démarre rapidement et donne l'impression d'un déplacement vers l'avant
■Language
Choisissez la langue d'affichage.
English (Valeur par défaut), German, French, Spanish, Italian, Dutch, Swedish, Russian,
Chinese
■Tuner Setting
＊X-HM76D, X-HM86D, XC-HM86D
■Bluetooth Setting
Tuning Mode Réglez la méthode de réglage de la radio.
"Auto" (Valeur par défaut) : Les stations de radio qui peuvent être
reçues sont réglées automatiquement.
"Manual" : régler les stations manuellement. Si "Tuning Mode" est
réglé sur "Manual", la réception des émissions FM sera
monophonique plutôt que stéréo, quelle que soit la sensibilité de
la réception.
FM Search Level
¢
Vous pouvez choisir d’avoir uniquement les stations FM ayant
une forte réception sélectionnées en syntonisant les stations
automatiquement si la syntonisation normale s’arrête sur les
stations FM ayant une faible réception.
"Normal" (Valeur par défaut)
"Strong": Sélectionne uniquement les stations ayant une forte
réception.
DAB Scan
¢
Vous pouvez lancer la recherche automatique lorsque de
nouvelles stations DAB sont ajoutées ou lorsque vous
déménagez.
DAB DRC
¢
Avec le paramètre DRC (Dynamic Range Control), vous pouvez
réduire la plage dynamique de la radio numérique DAB de sorte
que vous puissiez encore entendre les parties chuchotées même
lorsque le volume est bas - idéal pour écouter la radio tard la nuit
sans déranger personne.
"0" (Valeur par défaut) : DRC off
"1": Réduction élevée de la plage dynamique
"1/2": Faible réduction de la plage dynamique
Preset Name Vous pouvez donner des noms aux stations que vous avez
enregistrées. Pour plus de détails sur la saisie de texte, voir
"Saisie d'un texte" (ÄP34). Une fois la saisie terminée, appuyez
sur ENTER.
Bluetooth Choisissez si vous voulez ou non utiliser la fonction
BLUETOOTH.
"On" (Valeur par défaut) : Permet d’effectuer une connexion
avec un périphérique compatible BLUETOOTH à l'aide de la
fonction BLUETOOTH. Sélectionnez également "On" lorsque
vous effectuez différents réglages BLUETOOTH.
"Off": Pour ne pas utiliser la fonction BLUETOOTH
Auto Input Change L’entrée de l’appareil passe automatiquement sur
"BLUETOOTH" lorsque la connexion est effectuée depuis un
périphérique compatible BLUETOOTH vers l’appareil.
"On" (Valeur par défaut) : L'entrée devient automatiquement
"BLUETOOTH" lorsqu’un périphérique compatible BLUETOOTH
est connecté.
"Off": La fonction est désactivée.
0Si l’entrée ne bascule pas automatiquement, réglez sur "Off"
et modifiez manuellement l'entrée.
Auto Reconnect Cette fonction se reconnecte automatiquement au dernier
périphérique compatible BLUETOOTH connecté lorsque vous
commutez l'entrée sur "BLUETOOTH".
"On" (Valeur par défaut) : Utilisez cette fonction
"Off": Pour ne pas utiliser cette fonction
0Ceci pourrait ne pas marcher avec certains périphériques
compatibles BLUETOOTH.
38
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup > Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
System Info
L'adresse MAC de cet appareil et la version actuelle du micrologiciel s'affichent.
Factory Reset
Réinitialisez les réglages de cet appareil pour le remettre dans l'état où il était au moment de
son achat. Nous vous recommandons de prendre note des réglages modifiés avant de
procéder à la réinitialisation aux réglages d'usine. Sélectionnez "Start" et validez pour
continuer. L'appareil se met automatiquement en veille une fois l'initialisation terminée.
Update
"Update" ne s'affiche pas si aucune mise à jour du micrologiciel n'est disponible.
■via Network
Appuyez sur ENTER pour sélectionner lorsque vous désirez mettre à jour le micrologiciel via
le réseau.
■via USB
Appuyez sur ENTER pour sélectionner lorsque vous désirez mettre à jour le micrologiciel via
USB.
Web Setup
Vous pouvez effectuer le réglage des paramètres de connexion Wi-Fi à l’aide d’un
navigateur web sur ordinateur. Veillez à ce que votre ordinateur soit connecté au routeur en
sans-fil. Si cet appareil est connecté au routeur à l’aide d’un câble Ethernet, vous ne pouvez
pas effectuer ce réglage.
1. Mettez en marche l’appareil.
2. Appuyez sur la touche SETUP de la télécommande, sélectionnez "Wi-Fi" dans "Network
Setting" - "Connection", puis sélectionnez "Wi-Fi Setup".
3. Appuyez sur y/z pour sélectionner "Use iOS Device" et appuyez sur ENTER.
4. Dans la liste des connexions LAN sans fil figurant sur votre ordinateur, sélectionnez le
SSID de cet appareil (softap_0009B0xxxxxx).
0"xxxxxx" dans le SSID correspond aux trois bits inférieurs de l’adresse MAC.
5. Ouvrez le navigateur web sur votre ordinateur et accédez à l’adresse http://
192.168.200.1.
6. Le menu "Web Setup" s’affiche. Effectuez les nombreux réglages de cet appareil.
0En fonction de l’équipement utilisé ou de l’environnement de connexion, cette fonction
peut ne pas fonctionner.
0Consultez les bonnes instructions d’exploitation pour obtenir des informations sur
l’utilisation de l’ordinateur.
0Étant donné que ce type de connexion n’est pas encodé, un risque de sécurité mineur
peut exister.
Pairing Information Vous pouvez réinitialiser les informations d'appairage
sauvegardées sur cet appareil.
Appuyez sur y/z pour sélectionner "Clear", puis appuyez sur
ENTER pour initialiser les informations d'appairage enregistrées
dans cet appareil.
0Cette fonction ne réinitialise pas les informations d'appairage
sur le périphérique compatible BLUETOOTH. En effectuant
de nouveau l'appairage de l'appareil avec le périphérique,
assurez-vous d'effacer au préalable les informations
d'appairage présentes sur le périphérique compatible
BLUETOOTH. Pour plus d'informations sur la manière
d'effacer les informations d'appairage, reportez-vous au mode
d'emploi du périphérique compatible BLUETOOTH.
39
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup > Lecture
Configuration avancée |Mise à jour du micrologiciel |Autres
F
R
Mise à jour du micrologiciel
Mise à jour du micrologiciel
La fonction de mise à jour de cet appareil
Cet appareil possède une fonctionnalité qui permet la mise
à jour du micrologiciel (logiciel du système) via le réseau ou
le port USB. Ceci nous permet de pouvoir effectuer des
améliorations d’une variété de commandes et d’ajouter des
fonctionnalités.
Pour avoir plus de détails sur les fonctionnalités de lecture
mises à jour, voir ici.
Comment mettre à jour
Il y a deux méthodes de mise à jour du micrologiciel : via
réseau et via USB. La mise à jour peut prendre environ 5
minutes pour s'effectuer avec l'une ou l'autre des
méthodes : Via réseau ou via USB. De plus, les paramètres
actuels sont garantis, quelle que soit la méthode utilisée
pour la mise à jour.
0Pour connaître les dernières informations sur les mises à
jour, visitez le site internet de notre société. Il n'est pas
nécessaire de mettre à jour le micrologiciel de cet
appareil s'il n'y a aucune mise à jour disponible.
0Si la mise à jour est effectuée en ligne, elle peut
nécessiter plus de temps en fonction de l'état de la
connexion.
0Lors d'une mise à jour, ne pas
– Débranchez et rebranchez un câble ou un
périphérique de stockage USB ou bien effectuez
n'importe quelle action sur le composant comme par
exemple l'éteindre.
– Accès à cet appareil à partir d'un ordinateur ou d'un
smartphone à l'aide d'une application
Avertissement : Le programme et la documentation en
ligne qui l'accompagne vous sont fournis pour une
utilisation à vos propres risques.
Nous ne serons pas tenu responsable et vous n'aurez
aucun recours en dommages et intérêts pour toute
réclamation de quelque nature que ce soit concernant votre
utilisation du programme ou la documentation en ligne qui
l'accompagne, quelle que soit la théorie juridique et si
délictuelle ou contractuelle.
En aucun cas, Nous ne sommes responsables envers vous
ou un tiers pour tous dommages spéciaux, indirects,
accessoires ou consécutifs de toute nature, y compris, mais
sans s'y limiter, à la compensation, le remboursement ou
des dommages et intérêts en raison de la perte de profits,
présents ou futurs, perte de données, ou pour toute autre
raison que ce soit.
Mise à jour du micrologiciel via le réseau
0Vérifiez que l'appareil est en marche et que la connexion
à Internet fonctionne.
0Éteignez le composant du contrôleur (PC, etc.) connecté
au réseau.
0Arrêtez la lecture de la webradio, un périphérique de
stockage USB, ou le contenu d'un serveur.
1. L'écran de configuration s'affiche lorsque vous appuyez
sur la touche SETUP de la télécommande.
2. Appuyez sur y/z et ENTER pour sélectionner "Update" -
"via Network" dans l'ordre indiqué.
0"Update" ne s'affiche pas si aucune mise à jour du
micrologiciel n'est disponible.
3. Appuyez sur ENTER pour démarrer la mise à jour du
micrologiciel.
0
"COMPLETE" s'affiche lorsque la mise à jour est terminée.
4. Appuyez sur la touche ÍSTANDBY/ON de l'appareil
principal pour passer l'appareil en mode veille. Le
processus est terminé et votre micrologiciel est mis à jour
à la dernière version.
Setup
Factory Reset
System Info
Option Setting
Network Setting
Setup
Update
40
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup > Lecture
Configuration avancée |Mise à jour du micrologiciel |Autres
F
R
Si un message d'erreur s'affiche : Lorsqu'une erreur se
produit, " ＊-＊＊ Error!" apparait sur l'afficheur de cet
appareil. (" ＊" représente un caractère alphanumérique.)
Vérifiez les points suivants :
0＊-01, ＊-10 : Câble Ethernet introuvable. Raccordez le
câble Ethernet correctement.
0＊-02, ＊-03, ＊-04, ＊-05, ＊-06, ＊-11, ＊-13, ＊-14, ＊-
16, ＊-17, ＊-18, ＊-20, ＊-21 : Erreur de connexion
Internet. Vérifiez les points suivants :
– Le routeur est activé
– Cet appareil et le routeur sont connectés via le réseau
Essayez de débrancher puis connectez de nouveau
l'alimentation de l’appareil et du routeur. Ceci permet de
résoudre le problème. Si vous ne parvenez toujours pas
à vous connecter à Internet, le serveur DNS ou le
serveur proxy peuvent être temporairement
indisponibles. Vérifiez l'état du service avec votre
fournisseur d'accès à internet.
0Autres : Débranchez puis rebranchez le cordon
d'alimentation secteur, puis répétez depuis le début.
Mise à jour via USB
0Préparez un périphérique de stockage USB de 128 Mo
ou plus. Format de système de fichiers FAT16 ou FAT32.
0Supprimez toutes les données enregistrées sur le
périphérique de stockage USB.
0Éteignez le composant du contrôleur (PC, etc.) connecté
au réseau.
0Arrêtez la lecture de la webradio, un périphérique de
stockage USB, ou le contenu d'un serveur.
0Certains périphériques de stockage USB peuvent
prendre du temps à charger, risquent de ne pas être
chargés correctement, ou peuvent ne pas être
correctement alimentés en fonction du périphérique ou
de son contenu.
0Nous ne pourrons être tenus responsables des pertes ou
de l’endommagement des données, ou des défaillances
de stockage causées par l'utilisation d'un périphérique de
stockage USB avec cet appareil. Nous vous remercions
de votre compréhension.
1. Connectez le périphérique de stockage USB à votre PC.
2. Téléchargez le fichier du micrologiciel sur votre
ordinateur depuis le site Web de notre société et
décompressez-le.
Les fichiers du micrologiciel sont nommés de la manière
suivante :
PIOHIM ＊＊＊＊ _＊＊＊＊＊＊＊＊＊＊＊＊＊＊ _＊＊＊ .zip
Décompressez le fichier sur votre PC. Le nombre de
fichiers et de dossiers décompressés varie en fonction
du modèle.
3. Copiez tous les fichiers et dossiers décompressés dans
le dossier racine du périphérique de stockage USB.
0Assurez-vous de copier les fichiers décompressés.
4. Branchez le périphérique de stockage USB au port USB
de cet appareil.
0Si vous connectez un disque dur USB au port USB de
l'appareil, nous vous recommandons d'utiliser son
adaptateur secteur pour l'alimenter.
0Si le périphérique de stockage USB a été partitionné,
chaque section sera considérée comme étant un
périphérique indépendant.
5. L'écran de configuration s'affiche lorsque vous appuyez
sur la touche SETUP de la télécommande.
6. Appuyez sur y/z et ENTER pour sélectionner "Update" -
"via USB" dans l'ordre indiqué.
0"Update" ne s'affiche pas si aucune mise à jour du
micrologiciel n'est disponible.
7. Appuyez sur ENTER pour démarrer la mise à jour du
micrologiciel.
0"COMPLETE" s'affiche lorsque la mise à jour est
terminée.
8. Appuyez sur la touche ÍSTANDBY/ON de l'appareil
principal pour passer l'appareil en mode veille. Le
processus est terminé et votre micrologiciel est mis à jour
à la dernière version.
9. Retirez le périphérique de stockage USB de cet appareil.
Si un message d'erreur s'affiche : Lorsqu'une erreur se
produit, " ＊-＊＊ Error!" apparait sur l'afficheur de cet
appareil. Vérifiez les points suivants :
0＊-01, ＊-10 : Périphérique de stockage USB introuvable.
Vérifiez si le périphérique de stockage USB ou si le câble
USB est correctement inséré dans le port USB de cet
appareil.
Branchez le périphérique de stockage USB à une source
d'alimentation externe s'il dispose de sa propre
alimentation.
0＊-05, ＊-13, ＊-20, ＊-21 : Le fichier du micrologiciel
n'est pas présent dans le dossier racine du périphérique
de stockage USB, ou le fichier du micrologiciel est
destiné à un autre modèle. Essayez à nouveau à partir
du téléchargement du fichier du micrologiciel.
0Autres : Débranchez puis rebranchez le cordon
d'alimentation secteur, puis répétez depuis le début.
Setup
Factory Reset
System Info
Option Setting
Network Setting
Setup
Update
41
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup > Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
Dépannage
Autres
Avant de démarrer la procédure
Lorsque le fonctionnement est instable, les problèmes
peuvent être résolus simplement en mettant l'appareil sous
tension ou en veille, ou en débranchant/rebranchant le
cordon d'alimentation, plutôt qu'en passant en revue les
réglages et les opérations. Essayez d'effectuer les mesures
les plus simples à la fois sur l'appareil et sur le périphérique
connecté. Si la consultation de "Dépannage" ne résout pas
le problème, réinitialiser l'appareil dans l'état dans lequel il
était au moment de l'achat peut le résoudre. Veuillez noter
que vos réglages seront également initialisés lorsque vous
réinitialiserez l'appareil ; nous vous recommandons par
conséquent de noter vos réglages avant de commencer la
procédure suivante.
Réinitialisation de l'appareil (ceci réinitialise les
paramètres de cet appareil sur leur valeur par
défaut)
1. Appuyez sur la touche SETUP de la télécommande,
sélectionnez "Factory Reset" - "Start" sur l'écran Setup et
appuyez sur ENTER.
2. Appuyez sur ENTER.
3. L'appareil se met en veille et les réglages sont
réinitialisés.
Alimentation
Impossible d'allumer cet appareil
0Débranchez le cordon d'alimentation de la prise murale,
attendez 5 secondes ou plus, puis rebranchez-le une
nouvelle fois.
L'appareil s'éteint de manière inattendue
0L'appareil passe automatiquement en mode veille
lorsque le paramètre "Option Setting" - "Power Off
Setting" - "Auto Standby" dans les fonctions du menu
Setup est actif.
0Vérifiez si les fils des câbles d'enceinte sont en contact
avec le panneau arrière, ou si les pôles i et s se sont
court-circuités. En cas de contact ou de court-circuit,
l'appareil est automatiquement mis en veille.
0Si l'alimentation se coupe et si les témoins du panneau
frontal continuent de clignoter, l'amplificateur pourrait
avoir un dysfonctionnement ou le circuit de protection
peut s'être déclenché.
– Si le témoin d'alimentation clignote environ toutes les
secondes : il y a peut-être un dysfonctionnement dans
la partie de l'amplificateur. Débranchez
immédiatement le cordon d'alimentation de la prise
murale et contactez le revendeur ou l'assistance de
notre société.
– Si le témoin d'alimentation clignote environ toutes les
0,3 secondes : Le circuit de protection s'est peut-être
déclenché en raison d'une lecture à volume élevé.
Réduisez le volume de lecture. Alternativement, les fils
des câbles d'enceinte peuvent être entrés en contact
avec le panneau arrière ou d'autres fils. Connectez les
fils de manière à ce qu'ils ne ressortent pas des prises
d'enceinte.
Si des symptômes comme l'impossibilité de remettre
l'appareil en marche se reproduisent, débranchez
immédiatement le cordon d'alimentation de la prise
murale et contactez le revendeur ou l'assistance de notre
société.
Aucun son n'est restitué à partir des
périphériques externes
0Il n’y a aucun son lorsque cet appareil est en sourdine.
Appuyez sur MUTE sur la télécommande pour annuler la
mise en sourdine.
0Vérifiez que le raccordement entre la sortie du
périphérique externe et l'entrée sur cet appareil est bon.
0Passez le sélecteur d'entrée de cet appareil sur la
position de la prise à laquelle le périphérique externe est
raccordé.
0Vérifiez le réglage de la sortie audio numérique sur le
périphérique connecté. Sur certaines consoles de jeux,
telles que celles qui prennent en charge le DVD, le
réglage par défaut est sur off.
L'afficheur ne s'allume pas
0L'afficheur peut s'assombrir pendant que le DIMMER
fonctionne, et il peut également s'éteindre. Appuyez sur
la touche DIMMER et modifiez le niveau de luminosité de
l'afficheur.
Connexion Wi-Fi
0Essayez de brancher/débrancher l'alimentation du
routeur LAN sans fil et de l’appareil, vérifiez l'état de mise
sous tension du routeur LAN sans fil et essayez de
redémarrer le routeur LAN sans fil.
Impossible de se connecter au point d'accès.
0Vérifiez si le réglage du SSID et le cryptage (WEP, etc.)
sont corrects. Assurez-vous que les paramètres réseau
de l’appareil soient correctement configurés.
0La connexion à un SSID qui comprend des caractères
multi-bytes n’est pas pris en charge. Nommez le SSID du
routeur LAN sans fil à l'aide de caractères
alphanumériques à un octet uniquement et essayez à
nouveau.
0Lorsque le routeur LAN sans fil est réglé en mode furtif
(mode pour masquer la clé SSID) ou lorsque
N'IMPORTE QUELLE connexion est désactivée, le SSID
ne s'affiche pas. Changez les paramètres et réessayez.
Connecté à un SSID différent du SSID sélectionné
0
Certains point d'accès vous permettent de définir plusieurs
SSID pour un seul appareil. Si vous utilisez la touche de
réglage automatique sur ce genre de routeur, vous pouvez
finir par vous connecter à un SSID différent du SSID que
vous désiriez. Si cela arrive, utilisez la méthode de
connexion nécessitant la saisie d'un mot de passe.
42
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup > Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
La lecture est interrompue et la communication ne
fonctionne pas
0Réduisez la distance avec le point d'accès ou retirez tout
obstacle pour améliorer la visibilité, et essayez de
nouveau. Placez l’appareil à l’écart des fours à micro-
ondes ou d’autres points d’accès.
Il est recommandé de placer le point d’accès et l’appareil
dans la même pièce.
0S’il y a un objet métallique à proximité de l’appareil, la
connexion LAN sans fil peut ne pas être possible du fait
que le métal peut avoir des effets sur les ondes radio.
0Lorsque d’autres point d'accès sont utilisés à proximité
de l’appareil, plusieurs problèmes tels que l’interruption
de la lecture et de la communication peuvent se produire.
Vous pouvez éviter ces problèmes en modifiant le canal
de votre point d'accès. Pour plus d’informations sur la
modification de canaux, reportez-vous au manuel
d’instructions fourni avec le point s'accès.
Impossible de lire des disques
0Placez le disque sur le plateau en mettant l'étiquette vers
le haut.
0La lecture peut ne pas être possible si le disque est rayé
ou sale.
Impossible de lire un périphérique de
stockage USB/DD
0Vérifiez si le périphérique de stockage USB ou si le câble
USB est correctement inséré dans le port USB de
l'appareil.
0Débranchez le périphérique de stockage USB de
l’appareil, puis essayez de le rebrancher.
0Il peut arriver que cet appareil ne reconnaisse pas les
périphériques de stockage USB et les DD comme
dispositifs adaptés. Essayer de mettre en veille cet
appareil, puis de le remettre en marche.
0Selon le type de format, la lecture peut ne pas s’effectuer
normalement. Vérifiez les formats de fichiers pris en
charge. (ÄP20)
0Précautions concernant les périphériques USB et DD
(ÄP20)
La réception FM est de faible qualité
0Vérifiez à nouveau la connexion de l'antenne.
0Éloignez l’antenne des câbles d’enceinte et du cordon
d’alimentation.
0Déplacez l’appareil à l'écart de votre téléviseur ou votre
PC.
0Le passage de véhicules et d'avions peut provoquer des
interférences.
0Les murs en béton affaiblissent les signaux radio.
0La réception FM peut devenir plus claire si vous vous
servez de la prise de l'antenne murale utilisée pour le
téléviseur.
0La réception FM s'améliore si le Tuning Mode (ÄP37)
est réglé sur Manual. Cependant, la réception sera
monophonique plutôt que stéréo.
Fonction réseau
0Si vous ne pouvez pas sélectionner de service réseau, il
deviendra sélectionnable lorsque la fonction réseau sera
lancée.
0Essayez de brancher/débrancher la prise électrique de
cet appareil et du routeur, et essayez de redémarrer le
routeur.
Impossible d'accéder à la webradio
0Certains services de réseau ou de contenus accessibles
à partir de l’appareil risquent de ne pas être accessibles
au cas où le fournisseur de services interrompt son
service.
0Assurez-vous que votre modem et routeur soient
correctement connectés, et assurez-vous qu’ils soient
tous les deux allumés.
0En fonction du FAI, le réglage du serveur proxy est
nécessaire.
0Assurez-vous que le routeur utilisé et/ou le modem est
bien pris en charge par votre FAI.
Impossible d'accéder au serveur de réseau
0Cet appareil doit être connecté au même routeur que le
serveur réseau.
0Cet appareil est compatible avec Windows Media®
Player 11 ou 12, les serveurs réseau ou les NAS
compatibles avec la fonctionnalité réseau domestique.
De plus, en utilisant un ordinateur, seuls les fichiers de
musique mémorisés dans la bibliothèque de Windows
Media® Player peuvent être lus.
La lecture s'arrête pendant que vous écoutez des
fichiers de musique sur le réseau du serveur
0Lorsque l'ordinateur est utilisé comme serveur réseau,
essayez de quitter tout programme autre que le logiciel
du serveur (Windows Media® Player 12, etc.).
0Si le PC télécharge ou copie des fichiers volumineux, il
se peut que la lecture soit interrompue.
Les noms des albums et des artistes de Music Server
ne sont pas affichés
0Les métadonnées, telles que les noms des albums et des
artistes, doivent être reconnues sur le serveur pour
pouvoir être distribuées vers cet appareil ; cela dépend
des spécifications du périphérique NAS ou du serveur
que vous utilisez.
0Les formats de fichiers pris en charge dépendent du
logiciel du serveur ou du NAS. Pour plus de détails,
contactez le fabricant du logiciel du serveur ou du NAS.
La pochette de l'album dans Music Server s'affiche
parfois, mais pas à chaque fois
0Music Server dépend des spécifications du logiciel du
serveur.
43
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup > Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
0Les formats pris en charge dépendent du logiciel du
serveur.
0Pour plus de détails, contactez le fabricant du logiciel du
serveur.
Fonction BLUETOOTH
0Essayez de brancher/débrancher la prise électrique de
l’appareil et essayez de mettre sous/hors tension le
périphérique compatible BLUETOOTH. Le redémarrage
du périphérique compatible BLUETOOTH peut être
efficace.
0Les dispositifs compatibles BLUETOOTH doivent
prendre en charge le profil A2DP.
0À proximité d'appareils comme un four à micro-onde ou
un téléphone sans fil, qui utilisent des ondes radio dans
la plage de fréquence de 2,4 GHz, une interférence
radioélectrique peut se produire, ce qui désactive
l’utilisation de cet appareil.
0S’il y a un objet métallique à proximité de l’appareil, la
connexion BLUETOOTH peut être impossible car le
métal peut avoir des effets sur les ondes radio.
0Pour répondre aux commandes de la télécommande de
cet appareil, le périphérique compatible BLUETOOTH
doit prendre en charge le profil AVRCP.
0Notez que l'utilisation avec la télécommande n'est pas
toujours garantie avec tous les périphériques
compatibles BLUETOOTH.
Impossible de se connecter à cet appareil
0Vérifiez que la fonction BLUETOOTH du périphérique
compatible BLUETOOTH est activée.
0Si un appareil déjà appairé ne peut pas être connecté,
supprimez les informations d'appairage sur le
périphérique compatible BLUETOOTH, puis procédez à
nouveau à l'appairage.
La lecture de la musique n’est pas disponible sur
l’appareil, même après une connexion BLUETOOTH
réussie
0Lorsque le volume du son de votre périphérique
compatible BLUETOOTH est positionné sur faible, la
lecture de fichiers audio peut ne pas être disponible.
Montez le volume du périphérique compatible
BLUETOOTH.
0Certains périphériques compatibles BLUETOOTH
peuvent être équipés d'un sélecteur Envoi/Réception.
Sélectionnez le mode d’Envoi.
Le son est interrompu
0Il pourrait y avoir un problème avec le périphérique
compatible BLUETOOTH. Vérifiez les informations sur
Internet.
44
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup > Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
Caractéristiques générales
Section sortie audio analogique
Puissance de sortie RMS
0X-HM76D, X-HM76 : 50 W + 50 W
0X-HM86D, XC-HM86D : 65 W + 65 W
(4 ohms, 1 kHz DHT 10%)
Spécificités de la commande de tonalité
0w10 dB (100 Hz (BASS))
0w10 dB (10 kHz (TREBLE))
Impédance d'enceinte prise en charge
04 ohms - 16 ohms
Partie du tuner
X-HM76
Plage de fréquence de syntonisation (FM)
087,5 MHz - 108,0 MHz, RDS
Antenne (FM)
075 Ω asymétrique
Chaîne préréglée
040
X-HM76D, X-HM86D, XC-HM86D
Plage de fréquence de syntonisation (FM)
087,5 MHz - 108,0 MHz, RDS
Plage de fréquence de syntonisation (DAB)
0174,928 MHz - 239,200 MHz
Antenne (FM/DAB)
075 Ω asymétrique
Chaîne préréglée
040
Section CD
Support/Format
0CD : CD standard
0CD-R/RW : format CD/fichier MP3, WMA
Entrée audio numérique
USB avant/arrière
0Type A, USB 2.0 haute vitesse
Sortie CC
05 V 1 A (arrière)/5 V 0.5 A (avant)
Entrée optonumérique
0Prise optique
Partie réseau
Réseau local (LAN) filaire
0Prise Ethernet
010BASE-T/100BASE-TX
LAN sans fil (Wi-Fi)
0Norme IEEE 802.11 a/b/g/n
0Bande 5 GHz/2,4 GHz
Section Bluetooth
Système de communication
0Caractéristique BLUETOOTH version 4.1
Bande de fréquence
02,4 GHz (2,402 GHz - 2,480 GHz)
Méthode de modulation
0FHSS (Freq Hopping Spread Spectrum)
Profils Bluetooth compatibles
0A2DP 1.2
0AVRCP 1.3
0HOGP-Host (client)
0Périphérique HOGP-HID (serveur)
0Service HID (HIDS)
Codecs pris en charge
0SBC
0AAC
Portée de transmission (A2DP)
020 Hz - 20 kHz (Fréquence d'échantillonnage 44,1 kHz)
Portée de communication maximale ＊
0(Ligne de mire d’environ) 10 m
＊La portée effective peut varier selon les facteurs comme:
les obstacles entre les appareils, les champs
magnétiques autour d'un four micro-ondes, l'électricité
statique, les téléphones sans fil, la sensibilité de
réception, la performance de l'antenne, le système
d'exploitation, le logiciel etc.
Général
Alimentation
0AC 220 - 230 V, 50/60 Hz
Consommation d'énergie
0X-HM76D, X-HM76 : 40 W
0X-HM86D, XC-HM86D : 42 W
00,3 W (en mode veille)
02,5 W (en mode veille, Network Standby : On, Network
Setting : Wired)
02,8 W (en mode veille, Network Standby : On, Network
Setting : Wi-Fi)
02,2 W (en mode veille, Bluetooth Wakeup : On)
02,9 W (en mode veille, Network Standby : On, Network
Setting : Wi-Fi, Bluetooth Wakeup : On)
Mise en veille automatique
0On (20 min)/Off
Dimensions (L × H × P)
45
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup > Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
0290 mm 98 mm 333 mm
Poids
03,5 kg
Enceinte (X-HM76D, X-HM76, X-HM86D)
Type
0Bass-reflex, type bibliothèque
Configuration
02 voies
0Haut-parleur des graves :
X-HM76D, X-HM76 : 12 cm à cône
X-HM86D : cône en fibre de verre 13 cm
0Haut-parleur des aigus :
dôme souple 2,5 cm
Impédance
04 ohms
Puissance d’entrée maximale
0X-HM76D, X-HM76 : 50 W
0X-HM86D : 65 W
Plage de fréquence efficace
0X-HM76D, X-HM76 : 70 Hz - 40 kHz
0X-HM86D : 60 Hz - 40 kHz
Plage de fréquence recommandée
0X-HM76D, X-HM76 : 50 Hz - 40 kHz
0X-HM86D : 45 Hz - 40 kHz
Fréquence de transition
04 kHz
Niveau de pression de la sortie du son
0X-HM76D, X-HM76 : 83 dB
0X-HM86D : 82 dB
Dimensions (L × H × P)
0X-HM76D : 148 mm 263 mm 217 mm
0X-HM76 : 148 mm 263 mm 213 mm
0X-HM86D : 165 mm 280 mm 259 mm
Poids
0X-HM76D : 3,4 kg chacun
0X-HM76 : 3,3 kg chacun
0X-HM86D : 4,4 kg chacun
46
> Avant de Démarrer > Nom des pièces > Installation > Initial Setup > Lecture
Configuration avancée |Mise à jour du micrologiciel | Autres
F
R
Licence et Marque commerciale
The Wi-Fi CERTIFIED Logo is a certification mark of Wi-Fi Alliance®.
AirPlay, iPad, iPhone, and iPod touch are trademarks of Apple Inc., registered in
the U.S. and other countries.
iPad Air and iPad mini are trademarks of Apple Inc.
“Made for iPod”, “Made for iPhone” and “Made for iPad” mean that an electronic
accessory has been designed to connect specifically to iPod, iPhone, or iPad,
respectively, and has been certified by the developer to meet Apple
performance standards. Apple is not responsible for the operation of this device
or its compliance with safety and regulatory standards.
Please note that the use of this accessory with iPod, iPhone or iPad may affect
wireless performance.
AirPlay works with iPhone, iPad, and iPod touch with iOS 4.3.3 or later, Mac
with OS X Mountain Lion or later, and PC with iTunes 10.2.2 or later.
The Bluetooth® word mark and logos are registered trademarks owned by the
Bluetooth SIG, Inc.
Google Cast and the Google Cast badge are trademarks of Google inc.
This Mark Certifies that this product is compliant with the BLACKFIRE
ALLIANCE Standard.
Please refer to WWW.BLACKFIREALLIANCE.COM for more information.
BLACKFIRETM is a Registered Trademark (No. 85,900,599) of BLACKFIRE
RESEARCH CORP. All rights reserved.
FireConnectTM is technology powered by BlackFire Research.
The product with this logo is conformed to Hi-Res Audio standard defined by
Japan Audio Society. This logo is used under license from Japan Audio Society.
This product is protected by certain intellectual property rights of Microsoft. Use
or distribution of such technology outside of this product is prohibited without a
license from Microsoft.
Windows and the Windows logo are trademarks of the Microsoft group of
companies.
DSD and the Direct Stream Digital logo are trademarks of Sony Corporation.
MPEG Layer-3 audio coding technology licensed from Fraunhofer IIS and
Thomson.
“All other trademarks are the property of their respective owners.”
“Toutes les autres marques commerciales sont la propriété de leurs détenteurs
respectifs.”
“El resto de marcas comerciales son propiedad de sus respectivos propietarios”.
“Tutti gli altri marchi di fabbrica sono di proprietà dei rispettivi proprietari.”
“Alle anderen Warenzeichen sind das Eigentum ihrer jeweiligen Eigentümer.”
“Alle andere handelsmerken zijn eigendom van de desbetreffende
rechthebbenden.”
“Все товарные знаки являются собственностью соответствующих
владельцев.”
BLACKFIRE
F
R
*29402674*
F1609-0
SN 29402674
Корпорация О энд Пи
2-3-12, Яэсу, Чуо-ку, г. Токио, 104-0028, ЯПОНИЯ
<Germany>
Hanns-Martin-Schleyer-Straße 35, 47877 Willich, Germany
Tel: +49(0)2154 913222
<UK>
Anteros Building, Odyssey Business Park, West End Road, South Ruislip,
Middlesex, HA4 6QQ United Kingdom
Tel: +44(0)208 836 3612
<France>
6, Avenue de Marais F - 95816 Argenteuil Cedex FRANCE
Tel: +33(0)969 368 050
2-3-12 Yaesu, Chuo-ku, Tokyo 104-0028 JAPAN
<U.S.A.>
18 PARK WAY, UPPER SADDLE RIVER, NEW JERSEY 07458, U.S.A.
Tel: 1-201-785-2600 Te l : 1-844-679-5350
Enregistrez votre produit sur
http://www.pioneer.eu
(Europe)
© 2016 Onkyo & Pioneer Corporation. All rights reserved.
© 2016 Onkyo & Pioneer Corporation. Tous droits de reproduction et de traduction réservés.
“Pioneer” and “PBASS” are trademarks of Pioneer Corporation, and is used under license.
Printed in Malaysia / Imprimé en Malaisie / Напечатано в Малайзии
http://www.pioneer-audiovisual.com/privacy/
E
S
Antes de empezar
Qué se encuentra en la caja .........................................................2
Nombres de las piezas
Panel frontal ..................................................................................4
Panel trasero (X-HM76D, X-HM86D, XC-HM86D) .......................5
Panel trasero (X-HM76) ................................................................6
Mando a distancia .........................................................................7
Pantalla .........................................................................................8
Sistema de altavoces (X-HM76D, X-HM76) .................................9
Sistema de altavoces (X-HM86D) ..............................................10
Instalación
Conexión de los altavoces .......................................................... 11
Conexión de las antenas, el cable de alimentación, etc. ............12
Initial Setup
Encendido y configuración inicial ................................................13
Ajustes de hora ...........................................................................16
Reproducción
Reproducción de CDs .................................................................17
Dispositivo de almacenamiento USB/HDD .................................19
Radio por Internet .......................................................................21
Spotify .........................................................................................22
Escuchar la radio FM ..................................................................23
Escuchar la radio digital DAB (X-HM76D, X-HM86D, XC-HM86D) ........26
BLUETOOTH® ............................................................................27
AirPlay® ......................................................................................29
Reproducir audio desde un dispositivo externo ..........................30
Music Server ...............................................................................31
Usar la alarma para iniciar la reproducción ................................33
Introducción de texto, ajuste de la calidad del sonido, etc. .............. 34
Configuración avanzada
Configuración avanzada ..............................................................35
Actualización de Firmware
Actualización de Firmware ..........................................................39
Otros
Resolución de problemas ...........................................................41
Especificaciones generales ........................................................44
Información sobre licencias y marcas comerciales ....................46
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
NETWORK CD RECEIVER SYSTEM
X-HM76D
X-HM76
X-HM86D
NETWORK CD RECEIVER
XC-HM86D
Manual de instrucciones
2
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
Qué se encuentra en la caja
Antes de empezar
X-HM76D : 12356
X-HM76 : 12456
X-HM86D : 123567
XC-HM86D : 123
Unidad principal (1)
Mando a distancia (RC-945S) (1), Pilas (AAA/R03) (2)
Cable de antena DAB/FM (1)
Antena de FM para interiores (1)
Sistema de altavoces (2)
Cables de los altavoces (1,5 m) (2)
3
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
0El cable de alimentación no debe conectarse hasta que no se hayan completado todas
las otras conexiones.
0Conecte los altavoces con una impedancia de entre 4 Ω y 16 Ω.
0No aceptamos ninguna responsabilidad por daño causado debido a la conexión de
equipos fabricados por otras compañías.
0Puede que se amplíen las funcionalidades mediante actualizaciones de firmware y que
los proveedores de servicios cesen su actividad, lo que significa que algunos servicios de
red y contenidos puede que no estén disponibles en el futuro.
0Las especificaciones y las características están sujetas a cambios sin previo aviso.
Almohadillas antideslizantes (8)
4
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
Panel frontal
Nombres de las piez as
1. Botón ÍSTANDBY/ON: Enciende la unidad o la pone en modo de espera.
2. Botón INPUT: Cambia la entrada a reproducir.
3. Botón de reproducción:
:6
: Volver al inicio de la pista que se está reproduciendo. Manténgalo pulsado para
rebobinar la pista rápidamente. (CD)
Pasar a la pista anterior. (USB, Music Server)
59
: Pasar a la siguiente pista. Manténgalo pulsado para avanzar rápido a través de
la pista. (CD)
Pasar a la siguiente pista. (USB, Music Server)
∫
: Este botón detiene la reproducción.
1
/; : Este botón pausa la reproducción.
0Dependiendo de la entrada, puede que la operación no se inicie.
4. Botón <: Abrir o cerrar la bandeja de discos.
5. Bandeja del disco: Colocar aquí los discos. También pueden utilizarse discos de 8 cm.
6. Puerto USB: Conectar un dispositivo de almacenamiento USB o un HDD (disco duro)
para reproducir archivos de música. También puede suministrar alimentación (máximo
5 V/0,5 A) a dispositivos USB con un cable USB.
0Cuando conecte un HDD que requiera más de 5 V/0,5 A, conéctelo al puerto USB
(máximo 5 V/1 A) de la parte trasera de la unidad.
7. Conector PHONES: Conectar auriculares estéreo con un mini plug.
8. Indicador de encendido: Se ilumina en azul cuando la unidad está encendida.
9. Indicador TIMER: Se ilumina cuando la alarma está activada.
10.
Sensor del mando a distancia
11.
Pantalla (ÄP8)
12.
Mando VOLUME: Ajuste el volumen. Ajuste entre 0 y 50.
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
5
E
S
Panel trasero (X-HM76D, X-HM86D, XC-HM86D)
1. Cable de alimentación
2. Antena inalámbrica: Se usa para la conexión Wi-Fi o al utilizar un dispositivo habilitado
con BLUETOOTH. Ajuste los ángulos de acuerdo con el estado de la conexión.
3. Terminales de los altavoces: Conecte los altavoces con cables de altavoz.
4. Conector DAB/FM ANTENNA: Conecte el cable de antena DAB/FM suministrado.
5. Conector LINE IN: Puede reproducir el audio desde un dispositivo externo como un
televisor conectado con un cable RCA.
6. Conectores SUBWOOFER PRE OUT: Conecte un subwoofer con un amplificador
integrado.
7. Puerto USB: Conectar un dispositivo de almacenamiento USB o un HDD (disco duro)
para reproducir archivos de música. También puede suministrar alimentación (máximo 5
V/1 A) a dispositivos USB con un cable USB.
8. Conector NETWORK: Conecte con la red a través de un cable LAN.
9. Conector DIGITAL IN OPTICAL: Puede reproducir el audio digital desde un dispositivo
externo como un televisor conectado con un cable óptico digital.
180°
90°
6
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
Panel trasero (X-HM76)
1. Cable de alimentación
2. Antena inalámbrica: Se usa para la conexión Wi-Fi o al utilizar un dispositivo habilitado
con BLUETOOTH. Ajuste los ángulos de acuerdo con el estado de la conexión.
3. Terminales de los altavoces: Conecte los altavoces con cables de altavoz.
4. Conector FM ANTENNA: Conecte la antena FM para interiores suministrada.
5. Conector LINE IN: Puede reproducir el audio desde un dispositivo externo como un
televisor conectado con un cable RCA.
6. Conectores SUBWOOFER PRE OUT: Conecte un subwoofer con un amplificador
integrado.
7. Puerto USB: Conectar un dispositivo de almacenamiento USB o un HDD (disco duro)
para reproducir archivos de música. También puede suministrar alimentación (máximo 5
V/1 A) a dispositivos USB con un cable USB.
8. Conector NETWORK: Conecte con la red a través de un cable LAN.
9. Conector DIGITAL IN OPTICAL: Puede reproducir el audio digital desde un dispositivo
externo como un televisor conectado con un cable óptico digital.
180°
90°
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
7
E
S
Mando a distancia
1. Botón ÍSTANDBY/ON: Enciende la unidad o la configura en modo de espera.
2. Botón TIMER: Se utiliza para establecer la hora y la alarma.
3. Botón SLEEP: Ajuste el temporizador de apagado. Una vez transcurrido el tiempo
establecido (30, 60 o 90 minutos), la unidad cambia al modo de espera. Si tras el ajuste
se pulsa SLEEP, se muestra el tiempo restante hasta el apagado.
4. Botones INPUT SELECTOR: Cambia la entrada a reproducir.
5. Botones de reproducción:
:: Volver a inicio de la pista que se está reproduciendo. (CD)
Pasar a la pista anterior a la que se está reproduciendo. (USB, Music Server)
X/;: Reproducir o pausar la reproducción.
9: Pasar a la siguiente pista.
22: Rebobinar la pista rápidamente. (solo CD)
∫: Detener la reproducción.
11: Avanzar la pista rápidamente. (solo CD)
0Dependiendo de la entrada, puede que la operación no se inicie.
Botones PRESET i/j: Se utiliza para seleccionar emisoras que se han registrado o para
poner nombres a las emisoras.
Botones TUNE i/j: Se utiliza para seleccionar emisoras de radio.
6. Botón MEMORY: Se utiliza para registrar emisoras de radio favoritas.
7. Botón SHUFFLE/REPEAT: Establecer la reproducción repetida y la reproducción aleatoria.
8. Botón MODE: Se utiliza para la reproducción programada de CDs.
9. Cursores, botón ENTER: Seleccione el elemento con los cursores y pulse ENTER para
confirmar.
10.
Botón SETUP: Muestra el menú Setup.
11.
Botones VOLUME i/j: Ajuste el volumen. Ajuste entre 0 y 50.
12.
Botón SOUND: Ajuste la calidad del sonido.
13.
Botón DIMMER: Apagar la pantalla o ajustar su brillo en tres pasos.
14.
Botón CLEAR: Se utiliza para insertar texto, etc.
15.
Botón (NOW PLAYING): Cambia la información en la
pantalla.
16.
Botón RETURN: Regresa la pantalla al estado anterior.
17.
Botón MUTE: Silencia el audio temporalmente. Pulse de
nuevo para cancelar el silencio.
30° 30°
Aprox.7 m
8
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
Pantalla
1. Se visualiza el modo de entrada.
(USB Front / USB Rear / CD / Bluetooth / Network / Digital In / Line / Tuner DAB ＊/ Tuner
FM)
＊X-HM76D, X-HM86D, XC-HM86D
2. Se visualiza el nombre de archivo, artista, álbum, emisora, etc.
3. Muestra el estado de reproducción.
4. Muestra el formato de archivo, la frecuencia de muestreo y la información de bits de
cuantificación.
5. Se muestra el estado de reproducción del archivo. Puede que no se muestre
dependiendo de la entrada o el archivo.
6. Se muestra cuando el modo silencioso está activado.
7. Se muestra cuando el temporizador de apagado está activado.
8. Se ilumina en las siguientes condiciones.
:
Cuando el ajuste de conexión en la unidad es
"
Wired
"
y la unidad está conectada a la red.
:
Cuando el ajuste de conexión en la unidad es
"
Wired
"
y la unidad no está conectada a la red.
:
Cuando el ajuste de conexión en la unidad es
"
Wi-Fi
"
y la unidad está conectada a la red.
:
Cuando el ajuste de conexión en la unidad es
"
Wi-Fi
"
y la unidad no está conectada a la red.
9. Si el archivo que se está reproduciendo tiene una portada grabada, esta se visualiza
aquí.
10.
Se ilumina en las siguientes condiciones.
: Cuando está activada la reproducción repetida de todas las pistas
: Cuando está activada la reproducción repetida de una pista
: Cuando está activada la reproducción aleatoria
0Cuando se pulsa DIMMER para apagar la pantalla, puede parecer que ha desenchufado
la unidad de la toma de corriente, pero aún se está suministrando electricidad a la unidad.
Para desconectar completamente la unidad del suministro eléctrico, es necesario que
desenchufe el cable de alimentación (dispositivo de apagado) de la unidad de la toma de
corriente.
00:01:45 / 00:03:23
FLAC
44.1kHz/24bit
USB Front
Song
Artist
Album
1
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
9
E
S
Sistema de altavoces (X-HM76D, X-HM76)
No existe distinción entre izquierda y derecha con el sistema de altavoces incluido.
Independientemente del lado en el que elija colocar el altavoz, no habrá diferencia en la
calidad de sonido.
1. Tweeter: Reproduce el rango medio y los agudos.
2. Woofer: Reproduce los graves.
3. Encajes de rejilla: Se utiliza para colocar las rejillas. Cuando retire la rejilla, sujete la parte
inferior de la misma con ambas manos y tire suavemente hacia adelante, después
extraiga suavemente la parte superior de la rejilla para quitarla. Para ponerla de nuevo,
ajuste primero la parte superior y después la inferior.
4. Caja del altavoz
5. Conducto reflector de graves: Libera las reverberaciones que se producen dentro de la
caja para mejorar la capacidad de reproducción del rango de bajos. No bloquee los
conductos.
6. Terminales de los altavoces: Conecte los altavoces a la unidad principal con cables de
altavoz.
1
21
2
10
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
Sistema de altavoces (X-HM86D)
No existe distinción entre izquierda y derecha con el sistema de altavoces incluido.
Independientemente del lado en el que elija colocar el altavoz, no habrá diferencia en la
calidad de sonido.
1. Tweeter: Reproduce el rango medio y los agudos.
2. Woofer: Reproduce los graves.
3. Encajes de rejilla: Se utiliza para colocar las rejillas. Cuando retire la rejilla, sujete la parte
inferior de la misma con ambas manos y tire suavemente hacia adelante, después
extraiga suavemente la parte superior de la rejilla para quitarla. Para ponerla de nuevo,
ajuste primero la parte superior y después la inferior.
4. Caja del altavoz
5. Conducto reflector de graves: Libera las reverberaciones que se producen dentro de la
caja para mejorar la capacidad de reproducción del rango de bajos. No bloquee los
conductos.
6. Terminales de los altavoces: Conecte los altavoces a la unidad principal con cables de
altavoz.
1
21
2
11
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
Conexión de los altavoces
Instalació n
1
RED
RED
3
2
4
RED
RED
bb
a
a
a
a
Solo X-HM86D
Cuando conecte el sistema de altavoces para X-HM76D, X-
HM76 o X-HM86D, conecte los cables de altavoz incluidos
con extremos con el tubo rojo a los conectores i de la
unidad principal y el altavoz. Si la conexión no es correcta,
la fase se invierte y hace que sea más difícil emitir los
graves.
Para XC-HM86D, utilice la ilustración como referencia para
conectar sus propios altavoces.
Una vez introducidos los cables de los altavoces, apriete
bien los terminales girándolos hacia la derecha. También
asegúrese de que los cables expuestos de los altavoces no
sobresalgan de los terminales de los altavoces al
conectarlos. Si los cables expuestos de los altavoces tocan
el panel trasero o los cables i y s se tocan entre sí, puede
que se active el circuito de protección y que se apague la
alimentación.
También puede conectar un subwoofer con un amplificador
integrado para amplificar aún más la reproducción de
graves. Utilice un cable de subwoofer para la conexión.
a Almohadillas antideslizantes, b Cables de los altavoces
12
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
Conexión de las antenas, el cable de alimentación, etc.
c
ab
c
1 1
2
X-HM76D, X-HM86D, XC-HM86D X-HM76
Conexión de antenas
Mueva la antena mientras reproduce la radio para encontrar
la posición con mejor recepción.
Conexión del cable de alimentación
Conecte el cable de alimentación a la toma de corriente
después de completar las otras conexiones.
Para conectarse a la red con un cable ethernet, utilice el
conector NETWORK. Cuando utilice una conexión Wi-Fi,
realice ajustes en la configuración inicial (ÄP13). Puede
disfrutar de funciones como la radio por internet y AirPlay
conectándose a la red.
a Cable de antena DAB/FM, b Antena de FM para interiores, c Cable de alimentación
13
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
Encendido y configuración inicial
Initial Setu p
1
3
2
BLUE BLINKING
Puesta en marcha: Cuando pulsa ÍSTANDBY/ON , el
indicador de encendido de la unidad principal parpadea
lentamente en azul, entonces en la pantalla aparece "Hello"
unos 20 segundos después. Tras esto, la pantalla se queda
en blanco y después de que aparezca el logo Pioneer,
puede comenzar a usar la unidad.
Configuración de la conexión Wi-Fi
Cuando enciende la unidad por primera vez, se muestra
automáticamente la pantalla de configuración inicial que le
permite realizar fácilmente la configuración de la conexión
Wi-Fi.
Para establecerla, seleccione el elemento con los cursores
del mando a distancia y pulse ENTER para confirmar. Para
volver a la pantalla anterior, pulse RETURN.
Initial Setup
Wired (Exit)
Wi-Fi
Selects the method of network
connection
14
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
Para realizar la configuración de Wi-Fi, seleccione "Wi-Fi".
Si ha realizado la conexión con una cable LAN, seleccione
"Wired(Exit)" y confirme. Si selecciona "Wi-Fi", seleccione
el método de configuración en la siguiente pantalla (por
ejemplo "Scan Networks").
0Para rehacer la configuración inicial, pulse SETUP en el
mando a distancia, seleccione "Wi-Fi" en "Network
Setting" - "Connection", y después seleccione "Wi-Fi
Setup".
■Escaneo de redes
De la lista de SSID de puntos de acceso como routers LAN
inalámbricos, seleccione el SSID requerido y realice los
ajustes.
1. Seleccione el SSID del punto de acceso al que quiera
conectarse y después confirme.
2. Seleccione "Enter Password" o "Push Button" y confirme.
Si el punto de acceso tiene un botón de configuración
automática, seleccionando "Push Button" puede
conectarse sin introducir una contraseña.
3. Si selecciona "Enter Password", introduzca la
contraseña del punto de acceso y pulse ENTER. Para
información sobre cómo introducir texto, consulte
"Introducción de texto" (ÄP34).
Si selecciona "Push Button", entonces después de
mantener pulsado el botón de configuración automática
del punto de acceso durante el tiempo requerido, pulse
ENTER en el mando a distancia.
4. se visualizará cuando se haya completado la
configuración.
■Utilizar un dispositivo iOS
Configurar compartiendo los ajustes de Wi-Fi del
dispositivo iOS con esta unidad.
1. Conecte el dispositivo iOS por Wi-Fi.
2. Seleccione este dispositivo en el elemento "SET UP
NEW AIRPLAY SPEAKER..." de la pantalla del
dispositivo iOS y seleccione "Next".
0Esta unidad se muestra como "Pioneer HM76D (76 o
86D) XXXXXX".
3. Tras establecer la conexión, seleccione "Done" en la
pantalla del dispositivo iOS.
4. se visualizará en la pantalla de la unidad cuando se
haya completado la configuración.
■Introducir el SSID del punto de acceso
Configurar introduciendo el SSID del punto de acceso al
que quiere conectarse.
1. Introduzca el SSID. Para información sobre cómo
introducir texto, consulte "Introducción de texto" (ÄP34).
2. Seleccione y confirme el método de autenticación.
0Si selecciona "None", continúe con el paso 3. Si
selecciona "WEP", "WPA" o "WPA2", introduzca la
Wireless
Input SSID
Use iOS Device
Scan Networks
Wireless
ddddddddddddddddd
ccccccccccccccccccc
bbbbbbbbbbbbbbbbb
aaaaaaaaaaaaaaaa
Wireless
Push Button
Enter Password
Password
A
Delete One Character[CLEAR]
Change Text[REPEAT] SSID
A
Delete One Character[CLEAR]
Change Text[REPEAT]
Security Method
WPA2
WPA
WEP
None
16
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
Ajustes de hora
Ajustando la hora puede utilizar la alarma para iniciar la reproducción (ÄP33).
1. Pulse TIMER.
2. Pulse ENTER.
3. Establezca el día de la semana con w/x, y después pulse ENTER.
4. En la siguiente pantalla, use w/x para seleccionar "24H" (visualización de 24 horas) o
"12H" (visualización de 12 horas) y pulse ENTER.
5. En la siguiente pantalla, ajuste la hora con w/x y a continuación pulse ENTER.
6. En la siguiente pantalla, ajuste los minutos con w/x y a continuación pulse ENTER. La
configuración finaliza automáticamente en poco tiempo.
0Una vez que haya completado la configuración, la hora establecida puede visualizarse
durante 10 segundos pulsando TIMER.
11
CLOCK
0:00Sun
17
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
Reproducción de CDs
Reproduc ción
a
1
2
b
c
Esta unidad también puede reproducir CD-R grabados con
archivos en formato MP3 o WMA, además de CDs de
música disponibles en comercios.
0Las velocidades de muestreo compatibles con archivos
MP3 van de los 8 kHz a los 48 kHz, y las velocidades de
bits compatibles de los 64 kbps a los 384 kbps.
0Las velocidades de muestreo compatibles con archivos
WMA son 32 kHz, 44,1 kHz y 48 kHz, y las velocidades
de bits compatibles van de los 64 kbps a los 320 kbps.
0No se garantiza la reproducción de CDs que no cumplan
con el estándar de CD, como los CDs de control de
copia.
Reproducción de CDs de música
1. Encienda la unidad.
2. Pulse CD para cambiar la entrada a CD.
3. Pulse < en la unidad principal para abrir la bandeja del
disco.
4. Coloque el disco en la bandeja y pulse < para cerrarla.
5. Pulse X/; (a) para iniciar la reproducción. Utilice otros
botones de reproducción (b) para detener la
reproducción o elegir las pistas que desea reproducir. Si
pulsa (NOW PLAYING) (c), puede cambiar la pantalla
para que muestre el tiempo transcurrido o el tiempo
restante de la pista.
18
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
Reproducción de discos MP3/WMA
1. Encienda la unidad.
2. Pulse CD para cambiar la entrada a CD.
3. Pulse < en la unidad principal para abrir la bandeja del
disco.
4. Coloque el disco en la bandeja y pulse < para cerrarla.
5. Una vez completada la lectura del disco, se muestra el
número de carpetas que contienen archivos MP3/WMA y
los números de pista.
0Si los archivos MP3/WMA están guardados en dos o
más carpetas, a cada carpeta se le asigna
automáticamente un número.
6. Para iniciar la reproducción, pulse X/; (a) en el mando
a distancia. Para seleccionar una carpeta para
reproducirla, pulse w/x (f) para seleccionar la carpeta.
La reproducción se inicia automáticamente cuando
selecciona una carpeta.
0Las carpetas que no contengan archivos de música
que pueda reproducir esta unidad se saltarán.
0Se puede leer un máximo de 255 carpetas. Esto
incluye las carpetas que contienen archivos que esta
unidad no puede reproducir.
Repetida/Aleatoria
1. Pulse repetidamente SHUFFLE/REPEAT (d) para
visualizar , o en la pantalla.
: Reproducción repetida de todas las pistas.
: Reproducción repetida de la pista seleccionada.
: Reproducción de pistas aleatoriamente.
Para cancelar la reproducción repetida o aleatoria, pulse
SHUFFLE/REPEAT (d) varias veces hasta que
desaparezcan los iconos.
Reproducción programada (CDs de música)
Puede programar hasta 32 pistas para que se reproduzcan.
1. Pulse MODE (e).
2. El número de pista (T--) parpadea en la pantalla.
3. Pulse :/9 (b) para seleccionar la pista que desea
registrar y pulse ENTER (g). Repita este paso para
registrar otras pistas. La última pista del programa se
borra si pulsa CLEAR (c).
4. Pulse X/; (a) para iniciar la reproducción.
0Si pulsa MODE (e) de nuevo mientras la reproducción
está detenida, se borra el programa entero.
0La reproducción aleatoria y la reproducción repetida
de la pista 1 no se pueden utilizar mientras se
reproduce un programa.
b
a
g
f
c
e
d
F019 T159
CD
1
1
PROGRAM
P-01<T--
CD
19
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
Dispositivo de almacenamiento USB/HDD
2
a
b
e
d
c
1
Operaciones básicas
Puede reproducir archivos de música conectando un
dispositivo de almacenamiento USB o un HDD (disco duro)
al puerto USB en la parte delantera o trasera de la unidad.
0El puerto USB de la parte delantera es compatible con
una tensión de alimentación máxima de 5 V/0,5 A. Si el
HDD requiere más de esto, conéctelo al puerto USB
(máximo 5 V/1 A) de la parte trasera de la unidad.
1. Encienda la unidad.
2. Pulse USB para seleccionar "USB Front" o "USB Rear".
3. Conecte el dispositivo de almacenamiento USB o el HDD
al puerto USB en la parte delantera o trasera.
4. Las carpetas y los archivos de música se muestran en la
pantalla una vez se haya completado la carga.
5. Seleccione la carpeta o el archivo de música con los
cursores (c) del mando a distancia y pulse ENTER (d)
para confirmar. Para volver a la pantalla anterior, pulse
RETURN (e).
6. Utilice los botones de reproducción (a) para detener la
reproducción o elegir las pistas que desea reproducir.
USB Front
No Storage
USB
USB Front
USB Storage
USB
20
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
0La visualización del nombre del álbum, el nombre del
artista y la portada es compatible con archivos de música
en formato MP3/WMA/Apple Lossless/FLAC/AAC/DSD
(solo DSF). Los formatos para las imágenes incluidas
son JPEG y PNG.
0Los caracteres que no se puedan mostrar en esta unidad
aparecerán como "
¢
".
0
El puerto USB de esta unidad cumple con el estándar USB
2.0. Puede que la velocidad de transferencia sea
insuficiente para algunos de los contenidos que reproduzca,
lo que podría causar interrupciones en el sonido.
Repetida/Aleatoria
1. Pulse repetidamente SHUFFLE/REPEAT (b) durante la
reproducción para visualizar , o en la pantalla.
: Reproducción repetida de todas las pistas.
: Reproducción repetida de la pista seleccionada.
: Reproducir las pistas de una carpeta aleatoriamente.
Para cancelar la reproducción repetida o aleatoria, pulse
SHUFFLE/REPEAT (b) varias veces hasta que
desaparezcan los iconos.
Requisitos del dispositivo de
almacenamiento USB / HDD
0
Tenga en cuenta que no se garantiza el funcionamiento con
todos los dispositivos de almacenamiento USB o HDD.
0
Esta unidad puede utilizar dispositivos de almacenamiento
USB que cumplan con los estándares de la clase de
dispositivos de almacenamiento. (Sin embargo, aún existen
dispositivos que esta unidad no puede reproducir incluso
aunque cumplan con los estándares de la clase de
dispositivos de almacenamiento.)
0Esta unidad también es compatible con dispositivos de
almacenamiento USB que usan formatos de sistemas de
archivos FAT16 o FAT32. Otros formatos como exFAT,
NTFS y HFS no se pueden reproducir con esta unidad.
0Si el dispositivo de almacenamiento USB ha sido
particionado, cada sección será tratada como un
dispositivo independiente.
0Se pueden visualizar hasta 20.000 canciones por
carpeta y las carpetas se pueden anidar hasta en 16
niveles.
0
Los concentradores USB y los dispositivos de
almacenamiento USB con funciones de concentrador no
son compatibles. No conecte a la unidad estos dispositivos.
0Los dispositivos de almacenamiento USB con función de
seguridad no son compatibles con esta unidad.
0Si el dispositivo de almacenamiento USB o HDD viene
con un adaptador de CA, le recomendamos que utilice su
adaptador de CA para alimentarlo.
0El soporte insertado al lector de tarjetas USB podría no
estar disponible en esta función. Además, dependiendo
del dispositivo de almacenamiento USB, la correcta
lectura del contenido podría no ser posible.
0No aceptaremos ninguna responsabilidad por la pérdida
o daños a los datos almacenados en un dispositivo de
almacenamiento USB cuando se usa dicho dispositivo
con esta unidad. Le recomendamos hacer una copia de
seguridad de los archivos de música importantes
anticipadamente.
Formatos de audio compatibles
Para la reproducción del servidor y reproducción desde un
dispositivo de almacenamiento USB, esta unidad es
compatible con los siguientes formatos de archivo de
música. Tenga en cuenta que los archivos de sonido que
están protegidos por las leyes de derechos de autor no se
pueden reproducir en esta unidad.
MP3 (.mp3/.MP3):
0Formatos compatibles: MPEG-1/MPEG-2 Audio Layer 3
0Tasas de muestreo compatibles: 44,1 kHz, 48 kHz
0
Tasas de bits compatibles: Entre 8 kbps y 320 kbps y VBR.
WMA (.wma/.WMA):
0Tasas de muestreo compatibles: 44,1 kHz, 48 kHz
0
Tasas de bits compatibles: Entre 5 kbps y 320 kbps y VBR.
0Los formatos WMA Pro/Voice/WMA Lossless no son
compatibles
WAV (.wav/.WAV):
Los archivos WAV incluyen audio digital PCM sin comprimir.
0Tasas de muestreo compatibles: 44,1 kHz, 48 kHz, 88,2
kHz, 96 kHz, 176,4 kHz, 192 kHz
0Bit de cuantificación: 8 bits, 16 bits, 24 bits
AIFF (.aiff/.aif/.aifc/.afc/.AIFF/.AIF/.AIFC/.AFC):
Los archivos AIFF incluyen audio digital PCM sin comprimir.
0Tasas de muestreo compatibles: 44,1 kHz, 48 kHz, 88,2
kHz, 96 kHz, 176,4 kHz, 192 kHz
0Bit de cuantificación: 8 bits, 16 bits, 24 bits
AAC (.aac/.m4a/.mp4/.3gp/.3g2/.AAC/.M4A/.MP4/.3GP/
.3G2):
0Formatos compatibles: Audio MPEG-2/MPEG-4
0Tasas de muestreo compatibles: 44,1 kHz, 48 kHz, 88,2
kHz, 96 kHz,
0
Tasas de bits compatibles: Entre 8 kbps y 320 kbps y VBR.
FLAC (.flac/.FLAC):
0Tasas de muestreo compatibles: 44,1 kHz, 48 kHz, 88,2
kHz, 96 kHz, 176,4 kHz, 192 kHz
0Bit de cuantificación: 8 bits, 16 bits, 24 bits
Apple Lossless (.m4a/.mp4/.M4A/.MP4):
0Tasas de muestreo compatibles: 44,1 kHz, 48 kHz, 88,2
kHz, 96 kHz, 176,4 kHz, 192 kHz
0Bit de cuantificación: 16 bits, 24 bits
DSD (.dsf/.dff/.DSF/.DFF):
0Formatos compatibles: DSF/DSDIFF
0
Tasas de muestreo compatibles: 2,8 MHz, 5,6 MHz, 11,2 MHz
1
1
21
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
Radio por Internet
Operaciones básicas
Cuando esta unidad está conectada a una red, puede
escuchar TuneIn u otros servicios de radio por internet ya
registrados.
Dependiendo del servicio de radio por internet, puede que
sea necesario que el usuario se registre antes desde su
ordenador.
1. Encienda la unidad.
2. Pulse NETWORK.
3. Seleccione "TuneIn Radio" con los cursores (a) del
mando a distancia y pulse ENTER (b) para confirmar.
Después de cambiar la pantalla al servicio de radio por
internet, puede seleccionar emisoras con los cursores (a)
del mando a distancia y pulsar ENTER (b) para
confirmar. Para volver a la pantalla anterior, pulse
RETURN (c).
TuneIn
Puede registrar como favorita una emisora que haya
reproducido.
1. Pulse ENTER (b) mientras se reproduce TuneIn.
2. Seleccione "Add to My Presets" en la pantalla y confirme.
3. Para reproducir una emisora favorita, en la pantalla
superior de TuneIn, seleccione la emisora registrada en
"My Presets" y confirme. Para borrar emisoras favoritas,
pulse ENTER (b) durante la reproducción, seleccione
"Remove from My Presets" y confirme.
b
a
c
1
Network
TIDAL
Deezer
Spotify
TuneIn Radio
22
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
Spotify
Wi-Fi
Pioneer HMXX xxxxxx
b
a
c
d
1
4
3
2
Operaciones básicas
Podrá reproducir Spotify Connect si conecta la unidad a la
misma red que un smartphone o tableta. Para activar
Spotify Connect, debe instalar la aplicación de Spotify y en
su teléfono inteligente o tableta y crear una cuenta de
Spotify Premium.
1. Conecte el smartphone a la misma red que la unidad.
2. Haga clic en el icono de conexión de la pantalla de
reproducción de pista de la aplicación Spotify.
3. Seleccione esta unidad.
0Esta unidad se muestra como "Pioneer HM76D (76 o
86D) XXXXXX".
4. La unidad se encenderá automáticamente, el selector de
entrada cambiará a NETWORK y se iniciará la
transmisión de Spotify.
0Si "Option Setting" - "Power Off Setting" - "Network
Standby" está configurado como "Off" en el menú
Setup, encienda la unidad manualmente y pulse
NETWORK en el mando a distancia.
0Consulte el siguiente enlace para configurar Spotify:
www.spotify.com/connect/
0El software de Spotify está sujeto a licencias de terceros.
Puede consultarlas aquí:
www.spotify.com/connect/third-party-licenses
También se pueden llevar a cabo estas operaciones del
mando a distancia.
(a) Si se pulsa durante la reproducción, este botón la
pausa. Si se pulsa con la reproducción en pausa, esta
se reanuda.
(b) Este botón reproduce la pista anterior.
(c) Este botón reproduce la pista siguiente.
(d) Iniciar la reproducción repetida o aleatoria. Al pulsar
este botón repetidamente se alterna entre los modos de
repetición y reproducción aleatoria.
23
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
Escuchar la radio FM
1d
e
f
b
e
a
c
d
h
f
g
Sintonización automática
1. Encienda la unidad.
2. Pulse repetidamente TUNER para cambiar la entrada a
Tuner FM.
3. Al pulsar TUNE i/j (b) del mando a distancia, se inicia
la sintonización automática y la búsqueda se detiene
cuando se encuentra una emisora. "Tuned Stereo" o
"Tuned Mono" se muestran cuando se están recibiendo
emisoras FM.
Cuando es difícil recibir las transmisiones FM: Lleve a
cabo el procedimiento para "Sintonización manual". Si el
"Tuning Mode" está establecido en "Manual", la recepción
de transmisiones FM será en monoaural en vez de estéreo,
independientemente de la sensibilidad de recepción.
Sintonización manual
Será necesario que cambie la configuración inicial. Pulse
SETUP (h) en el mando a distancia y seleccione "Option
Setting" - "Tuner Setting" - "Tuning Mode" - "Manual" en la
pantalla y confirme. Pulse SETUP (h) para finalizar la
configuración.
1. Encienda la unidad.
2. Pulse repetidamente TUNER para cambiar la entrada a
Tuner FM.
87.50
MHz
AUTO
Tuner FM
24
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
3. Seleccione la emisora que desea escuchar mientras
pulsa TUNE i/j (b) en el mando a distancia.
0La frecuencia cambia en 1 paso cada vez que se
pulsa el botón. La frecuencia cambia continuamente si
se mantiene pulsado el botón y se detiene cuando el
botón se suelta. Ajuste mirando a la pantalla.
Registrar una emisora
Puede registrar un máximo de 40 emisoras.
1. Sintonice la emisora de radio que desea registrar.
2. Pulse MEMORY (c) en el mando a distancia de modo
que el número preestablecido parpadee en la pantalla.
3. Mientras que el número preajustado está parpadeando
(unos 8 segundos), pulse repetidamente PRESET i/j
(a) del mando a distancia para seleccionar un número
entre el 1 y el 40.
4. Pulse otra vez MEMORY (c) en el mando a distancia
para registrar la emisora. Cuando se ha finalizado el
registro, el número preestablecido deja de parpadear.
Seleccionar emisoras registradas
1. Pulse repetidamente TUNER para cambiar la entrada a
Tuner FM.
2. Pulse PRESET i/j (a) en el mando a distancia para
seleccionar un número preestablecido.
Para borrar una emisora registrada
1. Pulse repetidamente TUNER para cambiar la entrada a
Tuner FM.
2. Pulse PRESET i/j (a) en el mando a distancia para
seleccionar el número preestablecido que desea borrar.
3. Pulse CLEAR (d) en el mando a distancia para borrar el
número preestablecido.
Para poner un nombre a una emisora registrada
1. Pulse repetidamente TUNER para cambiar la entrada a
Tuner FM.
2. Pulse PRESET i/j (a) en el mando a distancia para
seleccionar un número preestablecido.
3. Pulse SETUP (h) en el mando a distancia.
4. Pulse y/z (f) en el mando a distancia para seleccionar
"Option Setting" - "Tuner Setting" - "Preset Name" y
pulse ENTER (g).
5. Introduzca un nombre para la emisora. Para información
sobre cómo introducir texto, consulte "Introducción de
texto" (ÄP34).
Uso de RDS
RDS corresponde a las iniciales de Radio Data System
(Sistema de datos de radio, por sus siglas en inglés) y es
un método para transmitir datos en señales de radio FM. En
las regiones donde se usa RDS, el nombre de la emisora
de radio aparece cuando se sintoniza una emisora que
emite información sobre su programación. Si pulsa MODE
(e) en el mando a distancia en este estado podrá utilizar
estas funciones.
Visualización de información de texto (radiotexto)
1. Cuando el nombre de la emisora de radio aparezca en la
pantalla, pulse MODE (e) en el mando a distancia una
vez.
El radiotexto (RT) difundido por la emisora se desplazará
por la pantalla. "Not RDS" se visualiza cuando no hay
información de texto disponible.
0Puede que se muestren caracteres extraños si la unidad
recibe caracteres no compatibles. Sin embargo, esto no
es un mal funcionamiento. Además, si la señal de la
emisora es débil, puede que no aparezca información.
Búsqueda de emisoras por tipo de programa
1. Cuando el nombre de la emisora aparezca en la pantalla,
pulse MODE (e) en el mando a distancia dos veces.
2. Pulse los botones de cursor PRESET i/j (a) en el
mando a distancia para seleccionar el tipo de programa
que quiera buscar y pulse ENTER (g) para iniciar la
búsqueda.
Los tipos de programa se mostrarán de este modo:
None
Noticias (Noticieros)
Current affair (Asuntos de actualidad)
Information (Información)
Sport (Enseñanza)
Education (Enseñanza)
Drama
Cultures
Science (Ciencia y tecnología)
Varied speech
Pop music (Música pop)
Rock music (Música rock)
Easy listening (Música ligera, fácil de escuchar)
Light classics (Clásicos ligeros)
Serious classi (Música clásica seria)
Other music (Otros géneros musicales)
Weather & metr
Finance
Children's pro (Programas para niños)
Tuner FM
87.50
MHz
87.50
MHz
Tuner FM
P01
25
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
Social affairs (Asuntos sociales)
Religion
Phone in
Travel & touri
Leisure & hobb
Jazz music (Música jazz)
Country music (Música country)
Nation music (Música nacional)
Oldies music (Éxitos clásicos)
Folk music (Música folk)
Documentary (Documentales)
0En ocasiones puede que la información mostrada no
coincida con el contenido de la transmisión de la
emisora.
3. Cuando se encuentra una emisora, se visualiza "FINISH"
y la pantalla de frecuencia parpadea. Pulse ENTER (g)
cuando esto ocurra para empezar a recibir su emisión. Si
no pulsa ENTER (g), la unidad seguirá buscando otra
emisora.
0Si no se encuentra ninguna emisora, aparecerá el
mensaje "Not Found".
0Puede que se muestren caracteres extraños si la unidad
recibe caracteres no compatibles. Sin embargo, esto no
es un mal funcionamiento. Además, si la señal de la
emisora es débil, puede que no aparezca información.
26
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
Escuchar la radio digital DAB (X-HM76D, X-HM86D, XC-HM86D)
Sintonización
1. Encienda la unidad.
2. Pulse repetidamente TUNER para cambiar la entrada a
Tuner DAB.
0La primera vez que seleccione la opción Tuner DAB,
la función de sintonización automática buscará
automáticamente la Banda 3 DAB para los múltiplex
(es decir, las estaciones) disponibles en su zona.
0Una vez concluido el proceso de búsqueda, se
seleccionará la primera emisora que se haya
detectado.
0Si se introduce una nueva emisora DAB o si se
traslada a una nueva zona, pulse SETUP en el mando
a distancia, después utilice "DAB Scan" en "Option
Setting" - "Tuner Setting".
3. Seleccione la emisora de radio deseada con los cursores
(c) del mando a distancia.
Cómo cambiar el orden de visualización de
las emisoras
Puede ordenar las emisoras disponibles alfabéticamente,
por múltiplex o por emisoras activas.
1. Pulse MODE (a) varias veces para configurar el orden de
visualización con una de estas opciones.
Alfabeto (ajuste predeterminado) : Clasificación de las
emisoras por orden alfabético.
Múltiplex : Clasificación de las emisoras por múltiplex.
Visualización de la información sobre la
radio DAB
1. Pulse el botón (NOW PLAYING) (b) repetidamente
para ver más información sobre la emisora DAB
seleccionada.
DLS (Dynamic Label Segment) : Cuando sintonice una
emisora que retransmita datos de texto DLS, el texto se
desplazará por la pantalla.
Tipo de programa : Muestra el tipo de programa.
Velocidad de bits y modo de audio : Muestra la
velocidad de bits de la emisora y el modo de audio
(Stereo, Mono).
Quality : Muestra la calidad de la señal.
0 - 59: Recepción deficiente
60 - 79: Recepción buena
80 - 100: Recepción excelente
Nombre del múltiplex : Muestra el nombre del múltiplex
actual.
Número y frecuencia del múltiplex : Muestra el
número y la frecuencia del múltiplex actual.
1
b
a
c
Scan: 100%
Tuner DAB
News
ABCD-Station
Tuner DAB
27
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
BLUETOOTH®
1
2
Pioneer HMXX xxxxxx
1
2
Pioneer HMXX xxxxxx
ReproducciónEmparejado
Emparejado
1. Encienda la unidad.
2. Cuando se pulsa el botón en el mando a distancia, se
muestra "Now Pairing... " en la pantalla y el modo de
emparejamiento se activa.
3. Active (encienda) la función BLUETOOTH del dispositivo
con BLUETOOTH, después seleccione esta unidad entre
los dispositivos mostrados. Si se le pide una contraseña,
introduzca "0000".
0Esta unidad se muestra como "Pioneer HM76D (76 o
86D) XXXXXX".
4. "Now Pairing... " en la pantalla cambia al nombre del
dispositivo habilitado con BLUETOOTH.
0Para conectar otro dispositivo con BLUETOOTH,
mantenga pulsado el botón hasta que se muestre
"Now Pairing... ", después realice el paso 3 anterior. Esta
unidad puede almacenar la información de hasta ocho
dispositivos emparejados.
0El área de cobertura es de 10 metros. Tenga en cuenta
que la conexión con todos los dispositivos que tengan
BLUETOOTH no siempre está garantizada.
Reproducción
1. Encienda la unidad.
2. Lleve a cabo el procedimiento de conexión en el
dispositivo habilitado con BLUETOOTH.
3. El selector de entrada de esta unidad cambiará
automáticamente a "Bluetooth".
--:--:-- / --:--:--
Now Pairing...
Bluetooth
28
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
4. Reproduzca los archivos de música. Suba el volumen del
dispositivo con BLUETOOTH hasta un nivel adecuado.
0Debido a las características de la tecnología inalámbrica
BLUETOOTH, el sonido producido en esta unidad puede
llevar un ligero retraso respecto al sonido reproducido en
el dispositivo con BLUETOOTH activado.
29
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
AirPlay®
1
Wi-Fi
3
Pioneer HMXX
iPhone
2
4
Funcionamiento básico
Puede disfrutar sin cables de los archivos de música
almacenados en un iPhone®, iPod touch® o iPad®
conectado al mismo punto de acceso que esta unidad.
Actualice la versión de sistema operativo en su dispositivo
iOS a la última versión.
1. Encienda la unidad.
2. Conecte el dispositivo iOS a la misma red que esta
unidad.
3. Pulse el icono AirPlay en el centro de control del
dispositivo iOS, seleccione esta unidad de la lista de
dispositivos visualizada y pulse "Done".
0Esta unidad se muestra como "Pioneer HM76D (76 o
86D) XXXXXX".
0Si se ha establecido una "AirPlay Password" en esta
unidad, introduzca la contraseña que estableció.
4. Reproduzca los archivos de música en el dispositivo iOS.
0En el menú de configuración mostrado al pulsar SETUP
en el mando a distancia, cuando "Option Setting" -
"Power Off Setting" - "Network Standby" está establecido
en "On", al iniciar la reproducción de AirPlay, esta unidad
se enciende automáticamente y comienza la
reproducción.
0Debido a las características de la tecnología inalámbrica
AirPlay, el sonido producido en esta unidad puede
quedar ligeramente detrás del sonido reproducido en el
dispositivo con AirPlay activado.
0SHUFFLE/REPEAT en el mando a distancia no funciona.
Opere desde el dispositivo iOS.
También puede reproducir archivos de música en el
ordenador con iTunes (Ver. 10.2.2 o posterior). Asegúrese
de que esta unidad y el ordenador están conectados a la
misma red, haga clic en el icono AirPlay en iTunes,
seleccione esta unidad de la lista de dispositivos mostrada
e inicie la reproducción de un archivo de música.
30
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
Reproducir audio desde un dispositivo externo
Conexiones
Puede reproducir el audio de dispositivos externos como
televisores y videoconsolas a través de esta unidad. Si el
dispositivo externo tiene un terminal de salida óptica digital,
conecte usando un cable óptico digital al terminal DIGITAL
IN OPTICAL de esta unidad. Cuando vaya a conectar el
dispositivo externo con un cable de audio analógico,
conéctelo al conector LINE IN de esta unidad.
Reproducción
1. Encienda la unidad.
2. Cuando reproduzca un dispositivo conectado al terminal
DIGITAL IN OPTICAL, pulse LINE/DIGITAL
repetidamente para cambiar la entrada en esta unidad a
"Digital In".
Cuando reproduzca un dispositivo conectado al terminal
LINE IN, pulse LINE/DIGITAL repetidamente para
cambiar la entrada en esta unidad a "Line".
3. Inicie la reproducción en el reproductor.
0Cuando se ha conectado con un cable óptico digital, esta
unidad es compatible con señales PCM lineales de hasta
192 kHz/24 bits por entrada.
a
b
1
2
Digital In
Line
a Cable óptico digital, b Cable de audio analógico
31
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
Music Server
Es posible transmitir archivos de música almacenados en
PC o dispositivos NAS conectados a la misma red que esta
unidad. Los servidores de red compatibles con esta unidad
son PC que tienen instalados reproductores con la función
de servidor de Windows Media® Player 11 o 12, o
dispositivos NAS compatibles con la función de red local.
Puede que necesite realizar algunos ajustes antes de usar
Windows Media® Player 11 o 12. Tenga en cuenta que
únicamente se pueden reproducir los archivos de música
registrados en la biblioteca de Windows Media® Player.
Configuración de Windows Media® Player
■Windows Media® Player 11
1. Encienda el PC y abra Windows Media® Player 11.
2. En el menú "Library", seleccione "Media Sharing" para
visualizar un cuadro de diálogo.
3. Seleccione la casilla "Share my media" y haga clic en
"OK" para mostrar los dispositivos compatibles.
4. Seleccione esta unidad, haga clic en "Allow" e introduzca
una marca de verificación junto al icono de la unidad.
5. Haga clic en "OK" para cerrar el cuadro de diálogo.
0Dependiendo de la versión de Windows Media® Player,
es posible que haya diferencias en los nombres de los
elementos que se pueden seleccionar.
■Windows Media® Player 12
1. Encienda el PC y abra Windows Media® Player 12.
2. En el menú "Stream", seleccione "Turn on media
streaming" para visualizar un cuadro de diálogo.
0Si la transmisión de medios ya está activada, seleccione
"More streaming options..." en el menú "Stream" para ver
la lista de reproductores de la red y, a continuación, vaya
al paso 4.
3. Haga clic en "Turn on media streaming" para visualizar
una lista de los reproductores en la red.
4. Seleccione esta unidad en "Media streaming options" y
compruebe que está ajustada a "Allow".
5. Haga clic en “OK” para cerrar el cuadro de diálogo.
0Dependiendo de la versión de Windows Media® Player,
es posible que haya diferencias en los nombres de los
elementos que se pueden seleccionar.
Reproducción
1. Encienda la unidad.
2. Arranque el servidor (Windows Media® Player 11,
Windows Media® Player 12, o dispositivo NAS) que
contenga los archivos de música que quiera reproducir.
3. Asegúrese de que los PC y/o dispositivos NAS estén
correctamente conectados a la misma red que la unidad.
4.
Pulse NETWORK para ver la pantalla de la lista de servicios
de red
.
5. Con y/z (a), seleccione "Music Server", después pulse
ENTER (b).
6. Seleccione el servidor y el archivo de música con y/z (a)
y pulse ENTER (b) para confirmar. Para volver a la
pantalla anterior, pulse RETURN (c).
0Si se muestra "No Server", compruebe que la red esté
conectada correctamente.
0Dependiendo del servidor utilizado y de los archivos
reproducidos, puede que no se muestren el tiempo de
reproducción transcurrido y el tiempo de reproducción
restante.
0En cuanto a los archivos de música en un servidor, cada
carpeta puede contener hasta 20.000 pistas y las
carpetas se pueden anidar hasta en 16 niveles.
1
b
a
c
Network
TIDAL
Deezer
Spotify
TuneIn Radio
32
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
Controlar la reproducción remota desde un
PC
Puede utilizar esta unidad para reproducir los archivos de
música almacenados en su PC mediante el PC del interior
de su red doméstica. Esta unidad admite reproducción
remota con Windows Media® Player 12.
1. Encienda el PC y abra Windows Media® Player 12.
2. Abra el menú "Stream" y compruebe que "Allow remote
control of my Player..." esté marcado. Haga clic en "Turn
on media streaming" para visualizar una lista de los
reproductores en la red.
3. Seleccione el archivo de música que desee reproducir
con Windows Media® Player 12 y haga clic con el botón
derecho. Para reproducir un archivo de música en otro
servidor, abra el servidor de destino desde "Other
Libraries" y seleccione el archivo de música que desee
reproducir.
4. Seleccione esta unidad en "Play to", abra la ventana
"Play to" de Windows Media® Player 12 e inicie la
reproducción en la unidad. Si su PC funciona con
Windows® 8.1, haga clic en "Play to" y seleccione esta
unidad. Si su PC funciona con Windows® 10, haga clic
en "Cast to Device" y seleccione esta unidad. Las
operaciones durante la reproducción remota son
posibles desde la ventana "Play to" del PC.
5. Ajuste el volumen utilizando la barra de volumen en la
ventana "Play to".
0A veces, el volumen visualizado en la ventana de
reproducción remota podría diferir del que aparece en la
pantalla de la unidad. Además, cuando se ajusta el
volumen desde la unidad, esto no se ve reflejado en la
ventana "Play to".
0La reproducción a distancia no es posible cuando se
utiliza un servicio de red o se reproducen archivos de
música en un dispositivo de almacenamiento USB.
0Dependiendo de la versión de Windows Media® Player,
es posible que haya diferencias en los nombres de los
elementos que se pueden seleccionar.
Formatos de audio compatibles
Para la reproducción del servidor y reproducción desde un
dispositivo de almacenamiento USB, esta unidad es
compatible con los siguientes formatos de archivo de
música.
0Tenga en cuenta que la reproducción a través de LAN
inalámbrica de velocidades de muestreo de 88,2 kHz o
superior y DSD no son compatibles.
0La reproducción a distancia de FLAC, y DSD tampoco es
compatible.
0Son compatibles los archivos de tasa de bits variable
(VBR). Sin embargo, el tiempo de reproducción podría
no visualizarse correctamente.
0La reproducción a distancia no es compatible con la
reproducción sin pausas.
MP3 (.mp3/.MP3):
0Formatos compatibles: MPEG-1/MPEG-2 Audio Layer-3
0Tasas de muestreo compatibles: 44,1 kHz, 48 kHz
0Tasas de bits compatibles: Entre 8 kbps y 320 kbps y
VBR.
WMA (.wma/.WMA):
0Tasas de muestreo compatibles: 44,1 kHz, 48 kHz
0Tasas de bits compatibles: Entre 8 kbps y 320 kbps y
VBR.
0Los formatos WMA Pro/Voice/WMA Lossless no son
compatibles.
WAV (.wav/.WAV):
Los archivos WAV incluyen audio digital PCM sin comprimir.
0Tasas de muestreo compatibles: 44,1 kHz, 48 kHz,
88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Bit de cuantificación: 8 bits, 16 bits, 24 bits
AIFF (.aiff/.aif/.aifc/.afc/.AIFF/.AIF/.AIFC/.AFC):
Los archivos AIFF incluyen audio digital PCM sin comprimir.
0Tasas de muestreo compatibles: 44,1 kHz, 48 kHz,
88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Bit de cuantificación: 8 bits, 16 bits, 24 bits
AAC (.aac/.m4a/.mp4/.3gp/.3g2/.AAC/.M4A/.MP4/.3GP/
.3G2):
0Formatos compatibles: Audio MPEG-2/MPEG-4
0Tasas de muestreo compatibles: 44,1 kHz, 48 kHz,
88,2 kHz, 96 kHz,
0Tasas de bits compatibles: Entre 8 kbps y 320 kbps y
VBR.
FLAC (.flac/.FLAC):
0Tasas de muestreo compatibles: 44,1 kHz, 48 kHz,
88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Bit de cuantificación: 8 bits, 16 bits, 24 bits
LPCM (PCM lineal):
0Tasas de muestreo compatibles: 44,1 kHz, 48 kHz
0Bit de cuantificación: 16 bits
Apple Lossless (.m4a/.mp4/.M4A/.MP4):
0Tasas de muestreo compatibles: 44,1 kHz, 48 kHz,
88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Bit de cuantificación: 16 bits, 24 bits
DSD (.dsf/.dff/.DSF/.DFF):
0Formatos compatibles: DSF/DSDIFF
0Tasas de muestreo compatibles: 2,8 MHz, 5,6 MHz,
11,2 MHz
33
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
Usar la alarma para iniciar la reproducción
Configuración
A la hora establecida, la unidad se enciende e inicia la
reproducción de la fuente deseada. Puede establecer dos
temporizadores diferentes, "TIMER 1" y "TIMER 2".
Asegúrese de que el reloj de esta unidad esté ajustado
correctamente. No puede utilizar los temporizadores si no
se ha ajustado el reloj.
1. Mantenga pulsado TIMER durante 2 segundos.
Para establecer "TIMER 1", continúe con el paso 2. Para
establecer "TIMER 2", pulse TIMER una vez más.
2. Pulse ENTER (b) cuando aparezca "Timer Set".
3. Pulse w/x (a) para seleccionar la fuente que desea usar
para la reproducción con temporizador, después pulse
ENTER (b).
0Las fuentes que puede seleccionar son "CD", "FM" y
"DAB" (X-HM76D, X-HM86D, XC-HM86D).
Cuando seleccione "FM", pulse w/x (a) para
seleccionar una emisora preestablecida y pulse
ENTER (b).
Cuando selecciona "DAB", se recibe el servicio usado
por última vez.
4. Pulse w/x (a) para seleccionar "Every" o "Once" y pulse
ENTER (b).
Si selecciona "Every", seleccione los días de la semana
entre "Everyday", "Sunday", "Monday", "Tuesday",
"Wednesday", "Thursday", "Friday", "Saturday", "Mon-
Fri", "Tue-Sat" y "Sat-Sun" y confirme. Si selecciona
"Once", seleccione un día de la semana entre "Sunday",
"Monday", "Tuesday", "Wednesday", "Thursday",
"Friday" o "Saturday" y confirme.
5. Pulse w/x (a) para establecer la hora de inicio para la
alarma y pulse ENTER (b).
6. Pulse w/x (a) para establecer la hora final para la
alarma y pulse ENTER (b).
7. Pulse w/x (a) para establecer el volumen (0 hasta 50)
para la alarma y pulse ENTER (b).
8. El indicador TIMER se ilumina cuando se ha completado
la configuración, y el que contenido que estableció se
muestra en la pantalla.
9. Pulse ÍSTANDBY/ON para cambiar la unidad al modo
de espera.
Compruebe si el ajuste de alarma está On o Off: Cuando
el indicador TIMER está encendido y en rojo, la alarma está
activada. La alarma está desactivada si el indicador está
apagado.
Poner el ajuste de alarma en On o Off: Si la alarma ya
está establecida, puede activar o desactivar la función.
1. Mantenga pulsado TIMER durante 2 segundos.
2. "TIMER 1" se visualiza. Para modificar "TIMER 1",
continúe con el paso 3. Para modificar "TIMER 2", pulse
TIMER una vez más.
3. Para desactivar, pulse ENTER (b) cuando aparezca
"Timer Off".
0Para activar, pulse ENTER (b) cuando aparezca
"Timer On".
0Pulse w/x (a) para seleccionar "Timer Call", después
pulse ENTER (b) para comprobar el contenido que ha
establecido.
4. Pulse ÍSTANDBY/ON para cambiar la unidad al modo
de espera.
b
a
TIMER 1
Timer Set
34
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
Introducción de texto, ajuste de la calidad del sonido, etc.
Introducción de texto
Para la introducción de texto, contraseñas, etc., se utilizan
los siguientes botones del mando a distancia.
Botón SHUFFLE/REPEAT (a): Cada vez que pulsa, se
cambia el tipo de texto en el orden mayúsculas →
minúsculas → números → símbolos.
Botones y/z (c): Cada vez que pulsa cambia el carácter.
Botones w/x (d): Mueva la posición (posición del cursor)
a la que desea introducir el carácter.
Botón CLEAR (b): Borra el carácter en la posición del
cursor.
Botón ENTER (e): Confirma el contenido introducido.
Botón RETURN (f): Cancela la entrada y le devuelve a la
pantalla anterior.
Ajuste de la calidad de sonido
Ajuste de los graves (BASS)
1. Pulse el botón SOUND (g).
2. Pulse los botones w/x (d) para ajustar los graves. (de
s5 a i5)
Ajuste de los agudos (TREBLE)
1. Pulse el botón SOUND (g) dos veces.
2. Pulse los botones w/x (d) para ajustar los agudos. (de
s5 a i5)
Enfatizar el rango bajo (P.BASS)
1. Pulse el botón SOUND (g) tres veces.
2. Pulse los botones w/x (d) para seleccionar "On" y pulse
ENTER (e).
b
a
f
e
c
d
g
Password
A
Delete One Character[CLEAR]
Change Text[REPEAT]
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
35
E
S
Configuración avanzada
Configuración avanzada
La unidad le permite configurar ajustes avanzados para brindarle una experiencia todavía
mejor.
1. Pulse SETUP en el mando a distancia.
2. Una vez que aparezca la pantalla Setup, seleccione el contenido o el ajuste con los
cursores del mando a distancia y pulse ENTER para confirmar su selección. Para volver
a la pantalla anterior, pulse RETURN.
3. Para salir de los ajustes, pulse SETUP.
Network Setting
■Connection
Seleccione el tipo de conexión de red.
"Wi-Fi": Para conectar mediante LAN inalámbrica
"Wired" (Valor predeterminado): Para conectar mediante LAN con cable
Ejecute "Wi-Fi Setup" si selecciona "Wi-Fi".
1
Setup
Factory Reset
System Info
Option Setting
Network Setting
36
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
■Wi-Fi Setup
Realice la configuración de la conexión Wi-Fi. (ÄP13)
Solo se puede realizar cuando "Wi-Fi" está seleccionado en "Connection".
0Puede configurar la conexión Wi-Fi utilizando un navegador web en un ordenador. Para
más información, consulte "Web Setup" (ÄP38).
■DHCP
"On" (Valor predeterminado): Configuración automática mediante DHCP
"Off": Configuración manual sin DHCP
Si selecciona "Off", deberá configurar "IP Address", "Subnet Mask", "Gateway" y "DNS
Server" manualmente.
■IP Address
Muestra/Ajusta la dirección IP.
■Subnet Mask
Muestra/Ajusta la máscara de subred.
■Gateway
Muestra/Ajusta la puerta de enlace.
■DNS Server
Muestra/Ajusta el servidor DNS primario.
■Proxy URL
Muestra/Ajusta la URL del servidor proxy.
■Proxy Port
Muestra/ajusta el número del puerto del servidor proxy al introducir "Proxy URL".
■Friendly Name
Cambie el nombre de esta unidad mostrado en otros dispositivos conectados a la red por un
nombre que pueda reconocer fácilmente. Puede introducir hasta 31 caracteres. Para
información sobre cómo introducir texto, consulte "Introducción de texto" (ÄP34). Después
de terminar de introducirlos, pulse ENTER.
■AirPlay Password
Puede establecer una contraseña de hasta 31 caracteres, de tal manera que solo los
usuarios registrados puedan usar AirPlay. Para información sobre cómo introducir texto,
consulte "Introducción de texto" (ÄP34). Después de terminar de introducirlos, pulse
ENTER.
■Network Check
Puede comprobar la conexión de red.
Option Setting
■Power Off Setting
Auto Standby Este ajuste pone la unidad en modo de espera automáticamente
después de 20 minutos de inactividad sin ningún tipo de entrada
de audio.
"On" (Valor predeterminado): La unidad pasará
automáticamente al modo de espera.
"Off": La unidad no entrará automáticamente en el modo de
espera.
Network Standby Cuando esta función está en “On”, usted puede activar la
alimentación de la unidad a través de la red utilizando una
aplicación que pueda controlar esta unidad.
0Cuando se ajusta esta función como "On" (Valor
predeterminado), se incrementa el consumo de energía
incluso cuando la unidad está en el modo de espera.
0Puede que "Network Standby", que suprime el consumo de
energía, se inhabilite en caso de pérdida de la conexión de
red.
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
37
E
S
■Digital Filter
"Slow": Sonido suave y fluido
"Sharp" (Valor predeterminado): Sonido con mayor estructura y firmeza
"Short": Sonido que comienza rápido y parece que se mueva hacia adelante
■Language
Seleccione el idioma mostrado en la pantalla.
English (Valor predeterminado), German, French, Spanish, Italian, Dutch, Swedish,
Russian, Chinese
■Tuner Setting
＊X-HM76D, X-HM86D, XC-HM86D
■Bluetooth Setting
Bluetooth Wakeup Esta función activa la unidad cuando está en el modo de espera
conectando un dispositivo habilitado con BLUETOOTH.
"On": Utilice esta función
"Off" (Valor predeterminado): No utilice esta función
0Cuando se ajusta esta función como "On", se incrementa el
consumo de energía incluso cuando la unidad está en el
modo de espera.
0Este ajuste se fija en "Off" si "Bluetooth" - "Auto Input
Change" está configurado como "Off".
Tuning Mode Configure el método de sintonización para la radio.
"Auto" (Valor predeterminado): Las emisoras de radio que
pueden recibirse se sintonizan automáticamente.
"Manual": Sintonice las emisoras manualmente. Si el "Tuning
Mode" está establecido en "Manual", la recepción de
transmisiones FM será en monoaural en vez de estéreo,
independientemente de la sensibilidad de recepción.
FM Search Level
¢
Puede elegir que la función de sintonización automática
seleccione únicamente aquellas emisoras FM con una buena
recepción si esta se detiene con regularidad en emisoras FM con
una recepción débil.
"Normal" (Valor predeterminado)
"Strong": Únicamente se seleccionarán aquellas emisoras con
una buena recepción.
DAB Scan
¢
Puede ejecutar la búsqueda automática cuando se añaden
nuevas emisoras DAB o cuando cambia de casa.
DAB DRC
¢
El ajuste DRC (control de rango dinámico) permite reducir el
rango dinámico de la radio digital DAB de modo que puedan
escucharse las partes silenciosas incluso con niveles de volumen
bajos: esta opción es ideal para escuchar la radio por la noche sin
molestar a nadie.
"0" (Valor predeterminado): DRC inactivo
"1": Reducción importante del rango dinámico
"1/2": Pequeña reducción del rango dinámico
Preset Name Puede poner nombres a las emisoras que ha registrado. Para
información sobre cómo introducir texto, consulte "Introducción
de texto" (ÄP34). Después de terminar de introducirlos, pulse
ENTER.
Bluetooth Seleccione si desea o no utilizar la función de BLUETOOTH.
"On" (Valor predeterminado): Habilita la conexión con un
dispositivo habilitado con BLUETOOTH mediante el uso de la
función de BLUETOOTH. Seleccione "On" también al realizar
varios ajustes BLUETOOTH.
"Off": Cuando no use la función BLUETOOTH
Auto Input Change La entrada de la unidad cambiará automáticamente a
"BLUETOOTH" cuando la conexión a la unidad se realice desde
un dispositivo habilitado con BLUETOOTH.
"On" (Valor predeterminado): La entrada pasará de inmediato a
ser "BLUETOOTH" cuando se conecte un dispositivo habilitado
con BLUETOOTH.
"Off": La función está desactivada.
0Si la entrada no se cambia automáticamente, ajuste en "Off" y
cambie la entrada manualmente.
38
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
System Info
Se mostrarán la dirección MAC de esta unidad y la versión actual de firmware.
Factory Reset
Restaure los ajustes de esta unidad al estado que tenían en el momento de envío. Se
recomienda que anote los ajustes que ha cambiado antes de continuar con una
restauración de fábrica. Seleccione "Start" y confirme que desea continuar. La unidad
pasará automáticamente al modo de espera cuando se haya completado la inicialización.
Update
"Update" no si muestra si no hay actualizaciones de firmware.
■via Network
Pulse ENTER para seleccionar si desea actualizar el firmware a través de la red.
■via USB
Pulse ENTER para seleccionar si desea actualizar el firmware a través de USB.
Web Setup
Puede configurar la conexión Wi-Fi utilizando un navegador web en un ordenador.
Asegúrese de que su ordenador está conectado al router de forma inalámbrica. Si esta
unidad está conectada al router usando un cable ethernet, no podrá realizar este ajuste.
1. Encienda la unidad.
2. Pulse SETUP en el mando a distancia, seleccione "Wi-Fi" en "Network Setting" -
"Connection" y después seleccione "Wi-Fi Setup".
3. Pulse y/z para seleccionar "Use iOS Device" y pulse ENTER.
4. En la lista de conexiones LAN inalámbricas de su ordenador, seleccione el SSID de esta
unidad (softap_0009B0xxxxxx).
0"xxxxxx" en SSID son los tres bytes inferiores de la dirección MAC.
5. Abra el navegador web de su ordenador y acceda a http://192.168.200.1.
6. Aparece el menú "Web Setup". Realice los ajustes de red para esta unidad.
0Dependiendo del equipo utilizado o del entorno de conexión, puede que esta función no
funcione.
0Para más información sobre el funcionamiento del ordenador, consulte las instrucciones
de funcionamiento apropiadas.
0Puesto que este tipo de conexión no está codificada, podría implicar un riesgo menor de
seguridad.
Auto Reconnect Esta función vuelve a conectar automáticamente al dispositivo
habilitado con BLUETOOTH conectado por última vez cuando
se cambia la entrada a "BLUETOOTH".
"On" (Valor predeterminado): Utilice esta función
"Off": No utilice esta función
0Puede que esto no funcione con algunos dispositivos
habilitados con BLUETOOTH.
Pairing Information Puede inicializar la información de emparejamiento guardada en
esta unidad.
Pulse y/z para seleccionar "Clear", después pulse ENTER para
inicializar la información de emparejamiento guardada en esta
unidad.
0Esta función no inicializa la información de emparejamiento
en el dispositivo habilitado con BLUETOOTH. Al emparejar la
unidad de nuevo con el dispositivo, asegúrese de borrar la
información de emparejamiento del dispositivo habilitado con
BLUETOOTH de antemano. Para obtener información sobre
cómo borrar la información de emparejamiento, consulte el
manual de instrucciones del dispositivo habilitado con
BLUETOOTH.
39
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware |Otros
E
S
Actualización de Firmware
Actualización de Firmware
La función de actualización de esta unidad
La unidad dispone de una función que permite actualizar el
firmware (el software del sistema) a través de una red o del
puerto USB. Esto nos permite llevar a cabo mejoras de
diversas operaciones y añadir características.
Si desea información sobre las funciones de reproducción
actualizadas, consúltelas aquí.
Cómo actualizar
Existen dos métodos de actualización de firmware: por
medio de la red y por medio del USB. La actualización
podría requerir aproximadamente 5 minutos para
completarse mediante cualquiera de los métodos: por
medio de la red o por medio de USB. Además, los ajustes
actuales están garantizados independientemente del
método utilizado para la actualización.
0Para obtener la información más reciente de las
actualizaciones, visite el sitio web de nuestra empresa.
No es necesario actualizar el firmware de la unidad si no
hay actualizaciones disponibles.
0Cuando se lleva a cabo desde una red, puede que tarde
aún más tiempo dependiendo del estado de la conexión.
0Durante una actualización, no
– Desconecte y vuelva a conectar cualquier cable o
dispositivo de almacenamiento USB, o realice
cualquier operación en el componente como por
ejemplo apagarlo
– Acceso a esta unidad desde un PC o smartphone
usando una aplicación
Descargo de responsabilidad: El programa y la
documentación en línea incluida se le proporcionan para
que los use bajo su propia responsabilidad.
No nos haremos responsables y usted no podrá recurrir los
daños causados por cualquier reclamación de cualquier
tipo relacionada con el uso del programa o la
documentación adjunta en línea, a pesar de la teoría legal,
y sin importar si surge en agravio o contrato.
En ningún caso seremos responsables ante usted o ante
terceros por cualquier daño especial, indirecto, incidental o
consecuencial de ningún tipo, incluido pero no limitado a la
compensación, reembolso o daños a consecuencia de
pérdidas de ganancias actuales o eventuales, pérdida de
datos o por cualquier otra razón.
Actualización del firmware a través de la red
0Verifique que la unidad esté encendida, y que esté
garantizada la conexión a Internet.
0Apague el componente del controlador (PC, etc.)
conectado a la red.
0Detenga cualquier reproducción de radio por Internet,
dispositivo de almacenamiento USB o contenido de
servidor.
1. La pantalla de configuración se muestra en la pantalla
cuando se pulsa SETUP en el mando a distancia.
2. Pulse y/z y ENTER para seleccionar "Update" - "via
Network" en orden.
0"Update" no si muestra si no hay actualizaciones de
firmware.
3. Pulse ENTER para iniciar la actualización de firmware.
0Se visualizará "COMPLETE" cuando se haya
completado la actualización.
Setup
Factory Reset
System Info
Option Setting
Network Setting
Setup
Update
40
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware |Otros
E
S
4. Pulse ÍSTANDBY/ON en la unidad principal para poner
la unidad en modo de espera. El proceso se ha
completado y su firmware se ha actualizado a la última
versión.
Si se visualiza un mensaje de error: Cuando ocurre un
error, aparece el mensaje, "＊-＊＊ Error!" en la pantalla de
esta unidad. (" ＊" representa un carácter alfanumérico.)
Compruebe lo siguiente:
0＊-01, ＊-10: No se encontró el cable Ethernet. Conecte
el cable Ethernet correctamente.
0＊-02, ＊-03, ＊-04, ＊-05, ＊-06, ＊-11, ＊-13, ＊-14, ＊-
16, ＊-17, ＊-18, ＊-20, ＊-21: Error de conexión a
internet. Compruebe lo siguiente:
– El router está encendido
– Esta unidad y el router están conectados a través de la
red
Pruebe a desconectar y, a continuación, vuelva a
conectar la alimentación de la unidad y el router. Esto
podría solucionar el problema. Si aún no puede
conectarse a Internet, el servidor DNS o el servidor proxy
podrían estar inactivos temporalmente. Compruebe el
estado de servicio de su proveedor ISP.
0Otros: Desconecte y enseguida vuelva a conectar el
cable de alimentación de CA, y vuelva a repetir los pasos
desde el inicio.
Actualización mediante USB
0
Prepare un dispositivo de almacenamiento USB de 128 MB
o superior. Formato del sistema de archivos FAT16 o FAT32.
0Elimine los datos almacenados en el dispositivo de
almacenamiento USB.
0Apague el componente del controlador (PC, etc.)
conectado a la red.
0Detenga cualquier reproducción de radio por Internet,
dispositivo de almacenamiento USB o contenido de
servidor.
0Algunos dispositivos de almacenamiento USB podrían
requerir mucho tiempo para cargar, podrían no cargarse
correctamente, o podrían no ser alimentados
correctamente dependiendo del dispositivo o de su
contenido.
0No asumiremos ninguna responsabilidad por cualquier
pérdida o daño de datos, ni por fallos de almacenamiento
resultantes del uso del dispositivo de almacenamiento
USB con esta unidad. Agradecemos su comprensión.
1. Conecte el dispositivo de almacenamiento USB a su PC.
2. Descargue el archivo de firmware desde el sitio web de
nuestra empresa a su PC y descomprímalo.
Los archivos de firmware son nombrados de la siguiente
manera:
PIOHIM ＊＊＊＊ _＊＊＊＊＊＊＊＊＊＊＊＊＊＊ _＊＊＊ .zip
Descomprima el archivo en su PC. El número de
archivos y carpetas descomprimidos varía dependiendo
del modelo.
3. Copie todos los archivos y carpetas descomprimidos a la
carpeta raíz del dispositivo de almacenamiento USB.
0Asegúrese de copiar los archivos descomprimidos.
4. Conecte el dispositivo de almacenamiento USB al puerto
USB de esta unidad.
0Si conecta una unidad de disco duro USB al puerto
USB de la unidad, le recomendamos que utilice el
adaptador de CA para alimentarlo.
0Si el dispositivo de almacenamiento USB ha sido
particionado, cada sección será tratada como un
dispositivo independiente.
5. La pantalla de configuración se muestra en la pantalla
cuando se pulsa SETUP en el mando a distancia.
6. Pulse y/z y ENTER para seleccionar "Update" - "via
USB" en orden.
0"Update" no si muestra si no hay actualizaciones de
firmware.
7. Pulse ENTER para iniciar la actualización de firmware.
0Se visualizará "COMPLETE" cuando se haya
completado la actualización.
8. Pulse ÍSTANDBY/ON en la unidad principal para poner
la unidad en modo de espera. El proceso se ha
completado y su firmware se ha actualizado a la última
versión.
9. Retire el dispositivo de almacenamiento USB de esta
unidad.
Si se visualiza un mensaje de error: Cuando ocurre un
error, aparece el mensaje, "＊-＊＊ Error!" en la pantalla de
esta unidad. Compruebe lo siguiente:
0＊-01, ＊-10: No se encontró el dispositivo de
almacenamiento USB. Compruebe que el dispositivo de
almacenamiento USB o el cable USB estén
correctamente insertados en el puerto USB de esta
unidad.
Conecte el dispositivo de almacenamiento USB a una
fuente de alimentación externa si tiene su propia fuente
de alimentación.
0＊-05, ＊-13, ＊-20, ＊-21: El archivo del firmware no
está presente en la carpeta raíz del dispositivo de
almacenamiento USB o el archivo de firmware es para
otro modelo. Vuelva a intentarlo desde la descarga del
archivo de firmware.
0Otros: Desconecte y enseguida vuelva a conectar el
cable de alimentación de CA, y vuelva a repetir los pasos
desde el inicio.
Setup
Factory Reset
System Info
Option Setting
Network Setting
Setup
Update
41
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
Resolución de problemas
Otros
Antes de iniciar el procedimiento
Cuando el funcionamiento es inestable, se pueden resolver
los problemas simplemente encendiendo la unidad o
poniéndola en modo de espera o desconectando y
volviendo a conectar el cable de alimentación, en vez de
revisar los ajustes y operaciones. Intente las medidas
simples tanto en la unidad como en el dispositivo
conectado. Si el problema no se soluciona después de
consultar "Resolución de problemas", el problema podría
solucionarse restaurando la unidad al estado en el que se
encontraba en el momento de envío. Tenga en cuenta que
sus ajustes también se inicializarán cuando restaure la
unidad; de modo que recomendamos que anote sus ajustes
antes de seguir estos pasos.
Restauración de la unidad (esto restaura la
configuración predeterminada de fábrica)
1. Pulse SETUP en el mando a distancia, seleccione
"Factory Reset" - "Start" en la pantalla Setup y pulse
ENTER.
2. Pulse ENTER.
3. La unidad pasará al modo de espera y los ajustes se
reiniciarán.
Alimentación
No se puede conectar la unidad
0Desconecte el cable de alimentación de la toma de
corriente, espere 5 segundos o más y conéctelo
nuevamente.
La unidad se apaga inesperadamente
0La unidad pasa automáticamente al modo de espera
cuando funciona el ajuste "Option Setting" - "Power Off
Setting" - "Auto Standby" en el menú Setup.
0Compruebe si los hilos del cable de los altavoces están
tocando el panel trasero o si los lados i y s han sufrido
un cortocircuito. Si se ha producido contacto o un
cortocircuito, la unidad cambiará automáticamente al
modo de espera.
0Si la alimentación se apaga y los indicadores del panel
frontal parpadean continuamente, puede haberse
producido un mal funcionamiento en el amplificador o
puede que se haya activado el circuito de protección.
– Si el indicador de encendido parpadea a intervalos de
aproximadamente 1 segundo: Puede que se haya
producido un mal funcionamiento en la sección del
amplificador. Desconecte el cable de alimentación de
la toma de corriente inmediatamente y póngase en
contacto con el distribuidor o con el servicio de soporte
técnico de nuestra empresa.
– Si el indicador de encendido parpadea a intervalos de
aproximadamente 0,3 segundo: El circuito de
protección puede que se haya activado debido a una
reproducción a un volumen elevado. Reduzca el
volumen de la reproducción. Alternativamente, los
hilos de los cables de los altavoces puede que hayan
entrado en contacto con el panel trasero o con otros
cables. Conecte los hilos de modo que no sobresalgan
de los conectores de los altavoces.
Si los mismos síntomas, como no poder encender la
unidad, se producen repetidamente, desconecte el cable
de alimentación de la toma de corriente inmediatamente
y póngase en contacto con el distribuidor o con el
servicio de soporte técnico de nuestra empresa.
Los dispositivos externos no emiten audio
0No hay sonido si esta unidad está silenciada. Pulse
MUTE en el mando a distancia para cancelar el silencio.
0Confirme que la conexión entre el conector de salida en
el dispositivo externo y el conector de entrada en esta
unidad sea correcta.
0Cambie el selector de entrada de esta unidad a la
posición de la terminal a la cual está conectado el
dispositivo externo.
0Compruebe el ajuste de la salida de audio digital en el
componente conectado. En algunas consolas de
videojuegos, tales como aquellas compatibles con DVD,
el ajuste predeterminado es desactivado.
La pantalla no se ilumina
0Puede que la pantalla se atenúe cuando la función de
DIMMER esté activa y también puede que se apague.
Pulse el botón DIMMER y cambie el nivel de brillo de la
pantalla.
Conexión Wi-Fi
0Pruebe a conectar/desconectar el suministro de
alimentación del enrutador LAN inalámbrico y la unidad;
compruebe el estado de alimentación del enrutador LAN
inalámbrico e intente reiniciar el enrutador LAN
inalámbrico.
No se puede conectar al punto de acceso
0Compruebe que la configuración de SSID y el cifrado
(WEP, etc.) sean correctos. Asegúrese de que la
configuración de red de la unidad sea ajustada
correctamente.
0La conexión a un SSID que incluye caracteres de byte
múltiple no es compatible. Puede dar un nombre al SSID
del enrutador LAN inalámbrico usando caracteres
alfanuméricos de un solo byte solamente e intente
nuevamente.
0Cuando la configuración del enrutador LAN inalámbrico
está en el modo sigiloso (modo para ocultar la clave
SSID) o cuando la conexión ANY está desactivada, el
SSID no se visualiza. Cambie la configuración e inténtelo
de nuevo.
Conexión con un SSID distinto del SSID seleccionado
42
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
0Algunos puntos de acceso le permiten configurar
múltiples SSID para una unidad. Si utiliza el botón de
ajuste automático en un router de estas características,
puede que acabe conectando con un SSID distinto del
que desee. Utilice el método de conexión que requiere la
introducción de una contraseña si esto ocurre.
La reproducción se interrumpe y la comunicación no
funciona
0Acorte la distancia desde el punto de acceso o elimine
cualquier obstáculo para mejorar la visibilidad e intente
nuevamente. Coloque la unidad lejos de hornos
microondas o de otros puntos de acceso.
Se recomienda colocar el punto de acceso y la unidad en
la misma habitación.
0Si existe un objeto metálico cerca de la unidad, la
conexión LAN inalámbrica podría no ser posible ya que
el metal puede tener efectos sobre las ondas de radio.
0Cuando se usa otro punto de acceso cerca de la unidad,
podrían ocurrir varios problemas, tales como la
interrupción de la reproducción y la comunicación. Puede
evitar estos problemas cambiando el canal del punto de
acceso. Para obtener instrucciones sobre cómo cambiar
los canales, consulte el manual de instrucciones
proporcionado con su punto de acceso.
No se pueden reproducir discos
0Coloque el disco en la bandeja de discos con el lado
etiquetado hacia arriba.
0Puede que la reproducción no sea posible si el disco
está rayado o sucio.
No se puede reproducir un dispositivo de
almacenamiento USB / HDD
0Compruebe que el dispositivo de almacenamiento USB o
el cable USB estén correctamente insertados en el
puerto USB de la unidad.
0Desconecte el dispositivo de almacenamiento USB de la
unidad una vez y, a continuación, intente conectarlo de
nuevo.
0Puede que esta unidad a veces no reconozca como
dispositivos adecuados algunos dispositivos de
almacenamiento USB y HDD. Pruebe a poner la unidad
en modo de espera y después enciéndala de nuevo.
0Dependiendo del tipo de formato, la reproducción podría
no llevarse a cabo normalmente. Compruebe el tipo de
los formatos de archivo compatibles. (ÄP20)
0Advertencias acerca de los dispositivos USB y HDD
(ÄP20)
La recepción de FM es mala
0Vuelva a comprobar la conexión de la antena.
0Aleje la antena de los cables de los altavoces y del cable
de alimentación.
0Aleje la unidad de su TV o PC.
0Los autos y los aviones que pasan pueden ocasionar
interferencias.
0Las paredes de concreto debilitan las señales de radio.
0Puede que la recepción FM se vuelva más nítida si utiliza
el conector de la antena en la pared que se utiliza para el
televisor.
0La recepción de FM mejora si el Tuning Mode (ÄP37) se
establece en Manual. Sin embargo, la recepción será en
monoaural en vez de estéreo.
Función de red
0Si no puede seleccionar un servicio de red, estará
disponible para selección cuando se haya iniciado la
función de red.
0Pruebe a conectar o desconectar el suministro de
energía de esta unidad y del router e intente reiniciar el
router.
No se puede acceder a la radio por internet
0Ciertos servicios o contenido de red disponibles a través
de la unidad podrían no estar disponibles en caso de que
el proveedor del servicio suspenda el servicio.
0Asegúrese de que su módem y el enrutador estén
conectados correctamente, y que ambos estén
encendidos.
0Dependiendo del ISP, es necesario configurar el servidor
proxy.
0Asegúrese de que el enrutador y/o módem usado sea
compatible con su ISP.
No se puede acceder al servidor de red
0Esta unidad necesita estar conectada al mismo router
que el servidor de la red.
0Esta unidad es compatible con servidores de red
Windows Media® Player 11 o 12 o NAS que sean
compatibles con la funcionalidad de red local. Además,
cuando utilice un PC, únicamente podrá reproducir los
archivos de música registrados en la biblioteca de
Windows Media® Player.
La reproducción se detiene al escuchar archivos de
música en el servidor de red
0Cuando el PC funcione como servidor de red, intente
cerrar cualquier software de aplicación distinto al
software del servidor (Windows Media® Player 12, etc.).
0Si el PC está descargando o copiando archivos grandes,
la reproducción podría ser interrumpida.
No se muestran los nombres de los álbumes y los
nombres de artista para el Music Server
0Los metadatos, como los nombres de álbum y los
nombres de artista, necesitan ser reconocidos en el
servidor para su distribución a esta unidad, así que
depende de las especificaciones del NAS o del servidor
que está utilizando.
0Los formatos de archivo compatibles dependen del
software del NAS o el servidor. Para más información,
contacte con el fabricante del software del NAS o del
43
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
servidor.
Las portadas de los álbumes de Music Server a veces
se muestran pero otras no
0Music Server depende de las especificaciones del
software del servidor.
0Los formatos compatibles dependen del software del
servidor.
0Para más información, contacte con el fabricante del
software del servidor.
BLUETOOTH función
0Intente conectar/desconectar la alimentación de la
unidad e intente encender/apagar el dispositivo
habilitado con BLUETOOTH. Reiniciar el dispositivo
habilitado con BLUETOOTH podría ser efectivo.
0Los dispositivos habilitados con BLUETOOTH deben ser
compatibles con el perfil A2DP.
0Cerca de dispositivos tales como un horno microondas o
un teléfono inalámbrico, los cuales usan ondas de radio
en el rango de 2,4 GHz, podría producirse una
interferencia de ondas de radio, la cual desactiva el uso
de esta unidad.
0Si existe un objeto metálico cerca de la unidad, la
conexión BLUETOOTH podría no ser posible, ya que el
metal puede tener efectos sobre las ondas de radio.
0Para responder a las operaciones en el mando a
distancia de esta unidad, el dispositivo habilitado con
BLUETOOTH debe ser compatible con el perfil AVRCP.
0Tenga en cuenta que la operación con el mando a
distancia no está siempre garantizada con todos los
dispositivos habilitados con BLUETOOTH.
No se puede conectar con esta unidad
0Compruebe que la función BLUETOOTH del dispositivo
con tecnología BLUETOOTH esté habilitada.
0Si una unidad ya emparejada no puede conectarse,
borre la información de emparejamiento en el dispositivo
habilitado con BLUETOOTH y emparéjelo de nuevo.
La reproducción de música no está disponible en la
unidad ni siquiera después de una conexión exitosa a
través de BLUETOOTH
0Cuando el volumen de audio de su dispositivo habilitado
con BLUETOOTH está ajustado en un nivel bajo, la
reproducción de audio podría no estar disponible. Suba
el volumen en el dispositivo habilitado con BLUETOOTH.
0Puede que algunos dispositivos habilitados con
BLUETOOTH estén equipados con un selector de envío/
recepción. Seleccione el modo de envío.
El sonido se interrumpe
0Es posible que haya algún problema con el dispositivo
habilitado con BLUETOOTH. Compruebe la información
en el Internet.
44
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
Especificaciones generales
Sección de salida de audio analógico
Potencia de salida RMS
0X-HM76D, X-HM76 : 50 W + 50 W
0X-HM86D, XC-HM86D : 65 W + 65 W
(4 ohms, 1 kHz THD 10%)
Características de control de tono
0w10 dB (100 Hz (BASS))
0w10 dB (10 kHz (TREBLE))
Impedancia de los altavoces compatible
04 ohms - 16 ohms
Sección del sintonizador
X-HM76
Rango de frecuencia de sintonización (FM)
087,5 MHz - 108,0 MHz, RDS
Antena (FM)
075 Ω desequilibrado
Canal preestablecido
040
X-HM76D, X-HM86D, XC-HM86D
Rango de frecuencia de sintonización (FM)
087,5 MHz - 108,0 MHz, RDS
Rango de frecuencia de sintonización (DAB)
0174,928 MHz - 239,200 MHz
Antena (FM/DAB)
075 Ω desequilibrado
Canal preestablecido
040
Sección de CD
Medios/Formato
0CD : CD estándar
0CD-R/RW : Formato CD/MP3, archivo WMA
Entrada de audio digital
USB delantero/trasero
0Tipo A, USB2.0 Alta velocidad
Salida CC
05 V 1 A (Detrás)/5 V 0,5 A (Delante)
Entrada óptica digital
0Conector óptico
Sección de red
LAN por cable
0Conector Ethernet
010BASE-T/100BASE-TX
LAN inalámbrica (Wi-Fi)
0Estándar IEEE 802.11 a/b/g/n
0Banda 5 GHz/2,4 GHz
Sección Bluetooth
Sistema de comunicación
0Versión de especificación BLUETOOTH 4.1
Banda de frecuencia
02,4 GHz (2,402 GHz - 2,480 GHz)
Método de modulación
0FHSS (Espectro ensanchado por salto de frecuencia)
Perfiles compatibles con Bluetooth
0A2DP 1.2
0AVRCP 1.3
0HOGP-Host (Cliente)
0HOGP-Dispositivo HID (Servidor)
0Servicio HID (HIDS)
Códecs compatibles
0SBC
0AAC
Rango de transmisión (A2DP)
020 Hz - 20 kHz (Frecuencia de muestreo 44,1 kHz)
Rango de comunicación máximo ＊
0(Línea de visión de aprox.) 10 m
＊El rango real variará dependiendo de factores como los
obstáculos entre los dispositivos, campos magnéticos alrededor
de un horno de microondas, electricidad estática, teléfono
inalámbrico, sensibilidad de recepción, rendimiento de la antena,
sistema operativo, aplicación de software, etc.
General
Alimentación
0220 - 230 V CA, 50/60 Hz
Consumo de energía
0X-HM76D, X-HM76 : 40 W
0X-HM86D, XC-HM86D : 42 W
00,3 W (en modo de espera)
02,5 W (en modo de espera, Network Standby : On,
Network Setting : Wired)
02,8 W (en modo de espera, Network Standby : On,
Network Setting : Wi-Fi)
02,2 W (en modo de espera, Bluetooth Wakeup : On)
02,9 W (en modo de espera, Network Standby : On,
Network Setting : Wi-Fi, Bluetooth Wakeup : On)
Modo de espera automático
0On (20 min)/Off
Dimensiones (An Al Pr)
0290 mm 98 mm 333 mm
45
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
Peso
03,5 kg
Altavoz (X-HM76D, X-HM76, X-HM86D)
Tipo
0Caja reflectora de graves tipo estante
Configuración
02 vías
0Woofer:
X-HM76D, X-HM76 : 12 cm Cono
X-HM86D : 13 cm Cono de fibra de vidrio
0Tweeter:
Cúpula suave de 2,5 cm
Impedancia
04 ohmios
Potencia de entrada máxima
0X-HM76D, X-HM76 : 50 W
0X-HM86D : 65 W
Rango de frecuencia efectivo
0X-HM76D, X-HM76 : 70 Hz - 40 kHz
0X-HM86D : 60 Hz - 40 kHz
Rango de frecuencia recomendado
0X-HM76D, X-HM76 : 50 Hz - 40 kHz
0X-HM86D : 45 Hz - 40 kHz
Frecuencia de mezcla
04 kHz
Nivel de presión de sonido de salida
0X-HM76D, X-HM76 : 83 dB
0X-HM86D : 82 dB
Dimensiones (An Al Pr)
0X-HM76D : 148 mm 263 mm 217 mm
0X-HM76 : 148 mm 263 mm 213 mm
0X-HM86D : 165 mm 280 mm 259 mm
Peso
0X-HM76D : 3,4 kg/cada uno
0X-HM76 : 3,3 kg/cada uno
0X-HM86D : 4,4 kg/cada uno
46
> Antes de empezar > Nombres de las piezas > Instalación > Initial Setup > Reproducción
Configuración avanzada |Actualización de Firmware | Otros
E
S
Información sobre licencias y marcas comerciales
The Wi-Fi CERTIFIED Logo is a certification mark of Wi-Fi Alliance®.
AirPlay, iPad, iPhone, and iPod touch are trademarks of Apple Inc., registered in
the U.S. and other countries.
iPad Air and iPad mini are trademarks of Apple Inc.
“Made for iPod”, “Made for iPhone” and “Made for iPad” mean that an electronic
accessory has been designed to connect specifically to iPod, iPhone, or iPad,
respectively, and has been certified by the developer to meet Apple
performance standards. Apple is not responsible for the operation of this device
or its compliance with safety and regulatory standards.
Please note that the use of this accessory with iPod, iPhone or iPad may affect
wireless performance.
AirPlay works with iPhone, iPad, and iPod touch with iOS 4.3.3 or later, Mac
with OS X Mountain Lion or later, and PC with iTunes 10.2.2 or later.
The Bluetooth® word mark and logos are registered trademarks owned by the
Bluetooth SIG, Inc.
Google Cast and the Google Cast badge are trademarks of Google inc.
This Mark Certifies that this product is compliant with the BLACKFIRE
ALLIANCE Standard.
Please refer to WWW.BLACKFIREALLIANCE.COM for more information.
BLACKFIRETM is a Registered Trademark (No. 85,900,599) of BLACKFIRE
RESEARCH CORP. All rights reserved.
FireConnectTM is technology powered by BlackFire Research.
The product with this logo is conformed to Hi-Res Audio standard defined by
Japan Audio Society. This logo is used under license from Japan Audio Society.
This product is protected by certain intellectual property rights of Microsoft. Use
or distribution of such technology outside of this product is prohibited without a
license from Microsoft.
Windows and the Windows logo are trademarks of the Microsoft group of
companies.
DSD and the Direct Stream Digital logo are trademarks of Sony Corporation.
MPEG Layer-3 audio coding technology licensed from Fraunhofer IIS and
Thomson.
“All other trademarks are the property of their respective owners.”
“Toutes les autres marques commerciales sont la propriété de leurs détenteurs
respectifs.”
“El resto de marcas comerciales son propiedad de sus respectivos propietarios”.
“Tutti gli altri marchi di fabbrica sono di proprietà dei rispettivi proprietari.”
“Alle anderen Warenzeichen sind das Eigentum ihrer jeweiligen Eigentümer.”
“Alle andere handelsmerken zijn eigendom van de desbetreffende
rechthebbenden.”
“Все товарные знаки являются собственностью соответствующих
владельцев.”
BLACKFIRE
E
S
*29402674*
F1609-0
SN 29402674
Корпорация О энд Пи
2-3-12, Яэсу, Чуо-ку, г. Токио, 104-0028, ЯПОНИЯ
<Germany>
Hanns-Martin-Schleyer-Straße 35, 47877 Willich, Germany
Tel: +49(0)2154 913222
<UK>
Anteros Building, Odyssey Business Park, West End Road, South Ruislip,
Middlesex, HA4 6QQ United Kingdom
Tel: +44(0)208 836 3612
<France>
6, Avenue de Marais F - 95816 Argenteuil Cedex FRANCE
Tel: +33(0)969 368 050
2-3-12 Yaesu, Chuo-ku, Tokyo 104-0028 JAPAN
<U.S.A.>
18 PARK WAY, UPPER SADDLE RIVER, NEW JERSEY 07458, U.S.A.
Tel: 1-201-785-2600 Te l : 1-844-679-5350
Registre su producto en
http://www.pioneer.eu
(Europa)
© 2016 Onkyo & Pioneer Corporation. All rights reserved.
© 2016 Onkyo & Pioneer Corporation. Tous droits de reproduction et de traduction réservés.
“Pioneer” and “PBASS” are trademarks of Pioneer Corporation, and is used under license.
Printed in Malaysia / Imprimé en Malaisie / Напечатано в Малайзии
http://www.pioneer-audiovisual.com/privacy/
I
T
Prima di iniziare
Contenuto della confezione ..........................................................2
Nome dei componenti
Pannello frontale ...........................................................................4
Pannello posteriore (X-HM76D, X-HM86D, XC-HM86D) .............5
Pannello posteriore (X-HM76) ......................................................6
Telecomando ................................................................................7
Display ..........................................................................................8
Diffusori (X-HM76D, X-HM76) ......................................................9
Diffusori (X-HM86D) ...................................................................10
Installazione
Collegamento dei diffusori .......................................................... 11
Collegamento delle antenne e del cavo di alimentazione, ecc. ..............12
Initial Setup
Accensione e Initial Setup ..........................................................13
Impostazione dell'ora ..................................................................16
Riproduzione
Riproduzione di CD .....................................................................17
Dispositivo di archiviazione USB/HDD .......................................19
Internet radio ...............................................................................21
Spotify .........................................................................................22
Ascolto della radio FM ................................................................23
Ascolto della radio digitale DAB (X-HM76D, X-HM86D, XC-HM86D) ....26
BLUETOOTH® ............................................................................27
AirPlay® ......................................................................................29
Riproduzione dell'audio proveniente da un dispositivo esterno ..............30
Music Server ...............................................................................31
Utilizzo della sveglia per l'avvio della riproduzione .....................33
Immissione di testo, regolazione della qualità audio, ecc. ..........34
Impostazioni avanzate
Impostazioni Avanzate ................................................................35
Aggiornamento del firmware
Aggiornamento del firmware .......................................................39
Altri
Risoluzione dei problemi .............................................................41
Caratteristiche generali ...............................................................44
Informazioni di licenza e dei marchi ............................................46
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
NETWORK CD RECEIVER SYSTEM
X-HM76D
X-HM76
X-HM86D
NETWORK CD RECEIVER
XC-HM86D
Manuale di
istruzioni
2
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Contenuto della confezione
Prima di iniziare
X-HM76D : 12356
X-HM76 : 12456
X-HM86D : 123567
XC-HM86D : 123
Unità principale (1)
Telecomando (RC-945S) (1), Batterie (AAA/R03) (2)
Antenna DAB/FM con filo (1)
Antenna FM per interni (1)
Sistema di diffusori (2)
Cavi dei diffusori (1,5 m) (2)
3
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
0Il cavo di alimentazione deve essere collegato solo dopo che sono stati completati tutti gli
altri collegamenti.
0Collegare diffusori con impedenza da 4 Ω a 16 Ω.
0Non accetteremo responsabilità per danni derivanti dal collegamento di apparecchiature
prodotte da altre aziende.
0È possibile che gli aggiornamenti del firmware introducano nuove funzionalità o che i
provider cessino la fornitura di servizi, per cui alcuni servizi di rete e contenuti potrebbero
non essere più disponibili in futuro.
0Le specifiche tecniche e l’aspetto sono soggetti a variazioni senza preavviso.
Feltrini antiscivolo (8)
4
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Pannello frontale
Nome dei componenti
1. Tasto ÍSTANDBY/ON: Accende l’unità o la mette in standby.
2. Pulsante INPUT: Consente di attivare l’input per la riproduzione.
3. Tasto riproduzione:
:6
: Torna all'inizio del brano in riproduzione. Tenere premuto per riavvolgere il brano
velocemente. (CD)
Passa al brano precedente. (USB, Music Server)
59
: Passa al brano successivo. Tenere premuto per mandare avanti il brano
velocemente. (CD)
Passa al brano successivo. (USB, Music Server)
∫
: Questo tasto arresta la riproduzione.
1
/; : Questo tasto mette in pausa la riproduzione.
0A seconda dell'ingresso, il funzionamento potrebbe non essere avviato.
4. Tasto <: Apre o chiude il piatto portadisco.
5. Piatto portadisco: Posizionare i dischi qui. Possono essere utilizzati anche dischi da 8 cm.
6. Porta USB
: Consente di collegare un dispositivo di archiviazione USB o un HDD (hard disk drive)
per la riproduzione di file musicali. È anche possibile alimentare (massimo 5 V/0,5 A) dei
dispositivi USB tramite un cavo USB.
0Quando si collega un HDD che richiede più di 5 V/0,5 A, collegarlo alla porta USB
(massimo 5 V/1 A) sul retro dell'unità.
7. Jack PHONES: Consente di connettere cuffie stereo con un connettore mini.
8. Indicatore di accensione: Si illumina di luce blu quando l'unità è accesa.
9. Indicatore TIMER: Si illumina quando è impostata la sveglia.
10.
Sensore del telecomando
11.
Display (ÄP8)
12.
Selettore VOLUME: Regolazione del volume. Regolazione possibile tra 0 e 50.
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
5
I
T
Pannello posteriore (X-HM76D, X-HM86D, XC-HM86D)
1. Cavo di alimentazione
2. Antenna wireless: Utilizzata per il collegamento Wi-Fi o durante l’uso di un dispositivo
abilitato BLUETOOTH. Regolare i rispettivi angoli in base allo stato della connessione.
3. Terminali diffusori: Collegare i diffusori con i cavi di potenza.
4. Terminale DAB/FM ANTENNA: Collegare l'antenna DAB/FM con filo in dotazione.
5. Jack LINE IN: È possibile riprodurre l'audio proveniente da un dispositivo esterno, ad
esempio un televisore, collegato con un cavo audio analogico.
6. Jack SUBWOOFER PRE OUT: Consentono di collegare un subwoofer con amplificatore
integrato.
7. Porta USB: Consente di collegare un dispositivo di archiviazione USB o un HDD (hard
disk drive) per la riproduzione di file musicali. È anche possibile alimentare (massimo 5 V/
1 A) dei dispositivi USB tramite un cavo USB.
8. Jack NETWORK: Permette il collegamento alla rete con un cavo LAN.
9. Jack DIGITAL IN OPTICAL: È possibile riprodurre l'audio digitale proveniente da un
dispositivo esterno, ad esempio un televisore, collegato con un cavo digitale ottico.
180°
90°
6
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Pannello posteriore (X-HM76)
1. Cavo di alimentazione
2. Antenna wireless: Utilizzata per il collegamento Wi-Fi o durante l’uso di un dispositivo
abilitato BLUETOOTH. Regolare i rispettivi angoli in base allo stato della connessione.
3. Terminali diffusori: Collegare i diffusori con i cavi di potenza.
4. Terminale FM ANTENNA: Per il collegamento con l'antenna in dotazione.
5. Jack LINE IN: È possibile riprodurre l'audio proveniente da un dispositivo esterno, ad
esempio un televisore, collegato con un cavo audio analogico.
6. Jack SUBWOOFER PRE OUT: Consentono di collegare un subwoofer con amplificatore
integrato.
7. Porta USB: Consente di collegare un dispositivo di archiviazione USB o un HDD (hard
disk drive) per la riproduzione di file musicali. È anche possibile alimentare (massimo 5 V/
1 A) dei dispositivi USB tramite un cavo USB.
8. Jack NETWORK: Permette il collegamento alla rete con un cavo LAN.
9. Jack DIGITAL IN OPTICAL: È possibile riprodurre l'audio digitale proveniente da un
dispositivo esterno, ad esempio un televisore, collegato con un cavo digitale ottico.
180°
90°
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
7
I
T
Telecomando
1. Tasto ÍSTANDBY/ON: Accende l’unità o la mette in standby.
2. Pulsante TIMER: Da usare per l'impostazione dell'ora e della sveglia.
3. Pulsante SLEEP: Imposta il timer di spegnimento automatico. Una volta trascorso il
tempo impostato (30, 60 o 90 minuti), l'unità passa alla modalità standby. Se dopo
l'impostazione si preme SLEEP, viene visualizzato il tempo residuo allo spegnimento
automatico.
4. Pulsanti INPUT SELECTOR: Consente di attivare l’input per la riproduzione.
5. Tasti di riproduzione:
:: Torna all'inizio del brano in riproduzione. (CD)
Passa al brano precedente a quello in riproduzione. (USB, Music Server)
X/;: Avvia/mette in pausa la riproduzione.
9: Passa al brano successivo.
22: Riavvolge il brano velocemente. (solo CD)
∫: Arresta la riproduzione.
11: Manda avanti il brano velocemente. (solo CD)
0A seconda dell'ingresso, il funzionamento potrebbe non essere avviato.
Pulsanti PRESET i/j: Da usare per selezionare le stazioni registrate o per assegnare
un nome alle stazioni.
Pulsanti TUNE i/j: Usato per selezionare stazioni radio.
6. Pulsante MEMORY: Usato per memorizzare stazioni radio preferite.
7. Pulsante SHUFFLE/REPEAT: Imposta la riproduzione ripetuta e la ripetizione casuale.
8. Pulsante MODE: Da usare per programmare la riproduzione dei CD.
9. Cursori, tasto ENTER: Selezionare la voce con i cursori e premere ENTER per confermare.
10.
Pulsante SETUP: Consente di visualizzare il menu Setup.
11.
Pulsanti VOLUME i/j: Regolazione del volume. Regolazione possibile tra 0 e 50.
12.
Pulsante SOUND: Regola la qualità audio.
13.
Pulsante DIMMER: Spegne il display o regola la luminosità del display su tre livelli.
14.
Pulsante CLEAR: Da usare durante l'immissione di testo, ecc.
15.
Tasto (NOW PLAYING): Cambia le informazioni sul display.
16.
Pulsante RETURN: Riporta il display allo stato precedente.
17.
Tasto MUTE: Consente di silenziare temporaneamente l’audio.
Premere nuovamente per annullare il muting.
30° 30°
Circa 7 m
8
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Display
1. Viene visualizzata la modalità di ingresso.
(USB Front / USB Rear / CD / Bluetooth / Network / Digital In / Line / Tuner DAB ＊/ Tuner
FM)
＊X-HM76D, X-HM86D, XC-HM86D
2. Viene visualizzato il nome del file, l'artista, l'album, la stazione, ecc..
3. Mostra lo stato di riproduzione.
4. Mostra le informazioni relative a formato file, frequenza di campionamento e bit rate.
5. Viene visualizzato lo stato di riproduzione del file. A seconda dell'ingresso o del file,
questa informazione potrebbe non essere visualizzata.
6. Viene visualizzato quanto il muting è attivo.
7. Viene visualizzato quando è impostato il timer di spegnimento automatico.
8. Si accende nelle seguenti condizioni.
:
quando l'impostazione della connessione sull'unità è
"
Wired
"
e l'unità è collegata alla rete.
:
quando l'impostazione della connessione sull'unità è
"
Wired
"
e l'unità non è collegata alla rete.
:
quando l'impostazione della connessione sull'unità è
"
Wi-Fi
"
e l'unità è collegata alla rete.
:
quando l'impostazione della connessione sull'unità è
"
Wi-Fi
"
e l'unità non è collegata alla rete.
9. Se è presente un'immagine di copertina per il file in riproduzione, viene visualizzata qui.
10.
Si accende nelle seguenti condizioni.
: quando è attiva la ripetizione di tutti i brani
: quando è attiva la ripetizione di un solo brano
: quando è attiva la riproduzione casuale
0Quando si preme DIMMER per spegnere il display, l'unità potrebbe apparire come se
fosse scollegata dalla presa elettrica, ma è comunque alimentata. Per interrompere
completamente l'alimentazione dell'unità, è necessario scollegare la spina (dispositivo di
arresto) dalla presa a muro.
00:01:45 / 00:03:23
FLAC
44.1kHz/24bit
USB Front
Song
Artist
Album
1
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
9
I
T
Diffusori (X-HM76D, X-HM76)
Per i diffusori in dotazione, non vi è alcuna distinzione tra sinistra e destra. La qualità audio
sarà la stessa indipendentemente dal lato scelto per ciascun diffusore.
1. Tweeter: Riproduce le frequenze medie e alte.
2. Woofer: Riproduce i bassi.
3. Dispositivi di fissaggio per la griglia: Da usare per il fissaggio delle griglie. Per rimuovere
la griglia, tenere la parte inferiore della griglia con entrambe le mani e spingere
delicatamente in avanti, quindi tirare con cautela la parte superiore per rimuovere la
griglia. Per rimettere la griglia in posizione, fissare prima la parte superiore quindi quella
inferiore.
4. Cabinet del diffusore
5. Condotto bass reflex: consente l'eliminazione dei riverberi che si creano all'interno del
cabinet per migliorare le capacità di riproduzione dei bassi. Non ostruire i condotti.
6. Terminali diffusori: Collegare i diffusori all'unità principale con i cavi di potenza.
1
21
2
10
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Diffusori (X-HM86D)
Per i diffusori in dotazione, non vi è alcuna distinzione tra sinistra e destra. La qualità audio
sarà la stessa indipendentemente dal lato scelto per ciascun diffusore.
1. Tweeter: Riproduce le frequenze medie e alte.
2. Woofer: Riproduce i bassi.
3. Dispositivi di fissaggio per la griglia: Da usare per il fissaggio delle griglie. Per rimuovere
la griglia, tenere la parte inferiore della griglia con entrambe le mani e spingere
delicatamente in avanti, quindi tirare con cautela la parte superiore per rimuovere la
griglia. Per rimettere la griglia in posizione, fissare prima la parte superiore quindi quella
inferiore.
4. Cabinet del diffusore
5. Condotto bass reflex: consente l'eliminazione dei riverberi che si creano all'interno del
cabinet per migliorare le capacità di riproduzione dei bassi. Non ostruire i condotti.
6. Terminali diffusori: Collegare i diffusori all'unità principale con i cavi di potenza.
1
21
2
11
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Collegamento dei diffusori
Installazione
1
RED
RED
3
2
4
RED
RED
bb
a
a
a
a
Solo X-HM86D
Per collegare i diffusori di X-HM76D, X-HM76 o X-HM86D,
collegare i cavi di potenza in dotazione con le estremità in
rosso collegate ai terminali i sull'unità principale e sul
diffusore. In caso di errori nel collegamento, la fase viene
invertita e ciò rende più difficile l'emissione dei bassi.
Per XC-HM86D, usare l'illustrazione come riferimento per il
collegamento di diffusori propri.
Dopo aver inserito i cavi dei diffusori, stringere strettamente i
terminali ruotandoli verso destra. Nell'effettuare il
collegamento, accertarsi inoltre che i conduttori spellati dei
cavi dei diffusori non fuoriescano dai terminali dei diffusori.
Se i conduttori spellati dei cavi dei diffusori toccano il
pannello posteriore o i conduttori i e s si toccano tra loro, il
circuito di protezione potrebbe attivarsi portando allo
spegnimento dell'unità.
È inoltre possibile collegare un subwoofer con amplificatore
integrato per amplificare i bassi. Usare un cavo per
subwoofer per eseguire il collegamento.
a Feltrini antiscivolo, b Cavi dei diffusori
12
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Collegamento delle antenne e del cavo di alimentazione, ecc.
c
ab
c
1 1
2
X-HM76D, X-HM86D, XC-HM86D X-HM76
Collegamento dell'antenna
Spostare l'antenna mentre si riproduce la radio per trovare la
posizione che garantisce la ricezione migliore.
Collegamento del cavo di alimentazione
Collegare il cavo di alimentazione alla presa elettrica dopo
aver completato tutti gli altri collegamenti.
Per eseguire il collegamento alla rete con un cavo Ethernet,
usare il terminale NETWORK. Se si utilizza un collegamento
Wi-Fi, definire le impostazioni nelle impostazioni iniziali
(ÄP13). È possibile utilizzare funzioni quali Internet radio e
AirPlay collegandosi alla rete.
a Antenna DAB/FM con filo, b Antenna FM per interni, c Cavo di alimentazione
13
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Accensione e Initial Setup
Initial Setu p
1
3
2
BLUE BLINKING
Avvio: Quando si preme ÍSTANDBY/ON, l'indicatore di
accensione sull'unità principale lampeggia lentamente in
blu, quindi, dopo circa 20 secondi, sul display compare la
scritta "Hello". In seguito, la scritta scompare e viene
visualizzato il logo Pioneer. A questo punto l'unità è pronta
per essere utilizzata.
Impostazioni per il collegamento Wi-Fi
In occasione della prima accensione, la schermata Initial
Setup viene visualizzata automaticamente, consentendo
così all'utente di definire comodamente le impostazioni per il
collegamento Wi-Fi.
Per procedere all'impostazione, selezionare la voce con i
cursori del telecomando e premere ENTER per confermare.
Per tornare alla schermata precedente, premere RETURN.
Initial Setup
Wired (Exit)
Wi-Fi
Selects the method of network
connection
14
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Per definire le impostazioni Wi-Fi, selezionare "Wi-Fi". Se si
è collegato un cavo LAN, selezionare "Wired(Exit)" e
confermare. Se si seleziona "Wi-Fi", selezionare il metodo
di impostazione nella schermata successiva (ad esempio
"Scan Networks").
0Per ridefinire le impostazioni iniziali, premere SETUP sul
telecomando, selezionare "Wi-Fi" in "Network Setting" -
"Connection", quindi selezionare "Wi-Fi Setup".
■Scan Networks
Nell'elenco di SSID per i punti di accesso quali router LAN
wireless, selezionare l'SSID desiderato e definire le
impostazioni.
1. Selezionare l'SSID del punto di accesso a cui si desidera
collegarsi, quindi confermare.
2. Selezionare "Enter Password" o "Push Button" e
confermare. Se il punto di accesso è dotato di un
pulsante di impostazione automatica, selezionando
"Push Button" è possibile stabilire la connessione senza
immettere una password.
3. Se si seleziona "Enter Password", immettere la password
del punto di accesso e premere ENTER. Per indicazioni
dettagliate sull'immissione di un testo, fare riferimento a
"Immissione di testo" (ÄP34).
Se si seleziona "Push Button", dopo aver tenuto premuto
il pulsante di impostazione automatica sul punto di
accesso per il tempo necessario, premere ENTER sul
telecomando.
4. viene visualizzato una volta completata
l'impostazione.
■Uso di un dispositivo iOS
Impostazioni per la condivisione delle impostazioni Wi-Fi
del dispositivo iOS con questa unità.
1. Collegare il dispositivo iOS via Wi-Fi.
2. Selezionare questo dispositivo alla voce "SET UP NEW
AIRPLAY SPEAKER..." sullo schermo del dispositivo iOS
e selezionare "Next".
0Questa unità viene visualizzata come "Pioneer HM76D
(76 o 86D) XXXXXX".
3. Una volta stabilita la connessione, selezionare "Done"
sullo schermo del dispositivo iOS.
4. viene visualizzato sul display dell'unità una volta
completata l'impostazione.
■Immissione dell'SSID del punto di accesso
Impostazione mediante immissione dell'SSID del punto di
accesso a cui si desidera collegarsi.
1. Immettere l'SSID. Per indicazioni dettagliate
sull'immissione di un testo, fare riferimento a "Immissione
di testo" (ÄP34).
2. Selezionare e confermare il metodo di autenticazione.
Wireless
Input SSID
Use iOS Device
Scan Networks
Wireless
ddddddddddddddddd
ccccccccccccccccccc
bbbbbbbbbbbbbbbbb
aaaaaaaaaaaaaaaa
Wireless
Push Button
Enter Password
Password
A
Delete One Character[CLEAR]
Change Text[REPEAT]
SSID
A
Delete One Character[CLEAR]
Change Text[REPEAT]
Security Method
WPA2
WPA
WEP
None
15
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
0Se si seleziona "None", procedere con il passaggio 3.
Se si seleziona "WEP", "WPA" o "WPA2", immettere la
password e confermare.
3. viene visualizzato una volta completata
l'impostazione.
16
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Impostazione dell'ora
Impostando l'ora, è possibile usare la sveglia per avviare la riproduzione (ÄP33).
1. Premere TIMER.
2. Premere ENTER.
3. Impostare il giorno della settimana con w/x, quindi premere ENTER.
4. Nella schermata successiva, usare w/x per selezionare "24H" (formato a 24 ore) o "12H"
(formato a 12 ore), quindi premere ENTER.
5. Nella schermata successiva, impostare l'ora con w/x, quindi premere ENTER.
6. Nella schermata successiva, impostare i minuti con w/x, quindi premere ENTER.
L'impostazione termina automaticamente dopo breve tempo.
0Una volta completata l'impostazione, è possibile visualizzare l'ora impostata per circa 10
secondi premendo TIMER.
11
CLOCK
0:00Sun
17
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Riproduzione di CD
Riproduz ione
a
1
2
b
c
Questa unità può anche riprodurre CD-R contenenti file in
formato MP3 o WMA, oltre ai CD musicali disponibili in
commercio.
0Le frequenze di campionamento supportate per i file MP3
sono quelle comprese tra 8 kHz e 48 kHz e i bit rate
supportati vanno da 64 kbps a 384 kbps.
0Le frequenze di campionamento supportate per i file
WMA sono 32 kHz, 44,1 kHz e 48 kHz e i bit rate
supportati vanno da 64 kbps a 320 kbps.
0
Non è garantita la corretta riproduzione di CD non conformi
agli standard dei CD, ad esempio i CD Copy Control.
Riproduzione di CD musicali
1. Accendere l'unità.
2. Premere CD per modificare l'ingresso in CD.
3. Premere < sull’unità principale per aprire il piatto
portadisco.
4. Posizionare il disco sul piatto, quindo premere < per
chiudere il piatto.
5. Premere X/; (a) per avviare la riproduzione. Usare gli
altri tasti di riproduzione (b) per arrestare la riproduzione
o scegliere i brani da riprodurre. Premendo (NOW
PLAYING) (c), è possibile alternare la visualizzazione in
modo da vedere il tempo trascorso o il tempo rimanente
del brano.
18
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Riproduzione di dischi MP3/WMA
1. Accendere l'unità.
2. Premere CD per modificare l'ingresso in CD.
3. Premere < sull’unità principale per aprire il piatto
portadisco.
4. Posizionare il disco sul piatto, quindo premere < per
chiudere il piatto.
5. Una volta completata la lettura del disco, vengono
visualizzati i numeri delle cartelle contenenti file MP3/
WMA e i numeri dei brani.
0Se i file MP3/WMA sono memorizzati in due o più
cartelle, a ciascuna cartella viene automaticamente
assegnato un numero.
6. Per avviare la riproduzione premere X/; (a) sul
telecomando. Per selezionare una cartella da riprodurre,
premere w/x (f) per selezionare la cartella. Una volta
selezionata una cartella, la riproduzione si avvia
automaticamente.
0Le cartelle che non contengono file musicali
riproducibili da questa unità vengono ignorate.
0Possono essere lette fino a 255 cartelle. Questo
numero comprende anche le cartelle contenenti file
non riproducibili da questa unità.
Riproduzione ripetuta/Ripetizione casuale
1. Premere ripetutamente SHUFFLE/REPEAT (d) per
visualizzare , o sul display.
: riproduzione ripetuta di tutti i brani.
: riproduzione ripetuta del solo brano selezionato.
: riproduzione casuale dei brani.
Per annullare la riproduzione ripetuta o la ripetizione
casuale, premere più volte SHUFFLE/REPEAT (d) fino
alla scomparsa dell'icona.
Riproduzione programmata (CD musicali)
È possibile programmare fino a 32 brani da riprodurre.
1. Premere MODE (e).
2. Il numero del brano (T--) lampeggia sul display.
3. Premere :/9 (b) per selezionare il brano da
registrare e premere ENTER (g). Ripetere questo
passaggio per registrare altri brani. Premere CLEAR (c)
per eliminare l'ultimo brano inserito nella
programmazione.
4. Premere X/; (a) per avviare la riproduzione.
0Premendo nuovamente MODE (e) durante l'arresto
della riproduzione, l'intera programmazione viene
cancellata.
0Durante la riproduzione di una programmazione, non è
possibile usare la ripetizione casuale né la ripetizione
di un singolo brano.
b
a
g
f
c
e
d
F019 T159
CD
1
1
PROGRAM
P-01<T--
CD
19
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Dispositivo di archiviazione USB/HDD
2
a
b
e
d
c
1
Operazioni base
I file musicali possono essere riprodotti anche collegando
un dispositivo di archiviazione USB o un HDD (hard disk
drive) alla porta USB sulla parte anteriore o posteriore
dell'unità.
0La porta USB sulla parte anteriore supporta
un'alimentazione massima da 5 V/0,5 A. Se un HDD
richiede un'alimentazione superiore, collegarlo alla porta
USB (massimo 5 V/1 A) posta sul retro dell'unità.
1. Accendere l'unità.
2. Premere USB per selezionare "USB Front" o "USB
Rear".
3. Collegare il dispositivo di archiviazione USB o l'HDD alla
porta USB sulla parte anteriore o posteriore.
4. Le cartelle e i file musicali vengono visualizzati sul
display una volta completato il caricamento.
5. Selezionare la cartella o il file musicale con i cursori (c)
del telecomando e premere ENTER (d) per confermare.
Per tornare alla schermata precedente, premere
RETURN (e).
USB Front
No Storage
USB
USB Front
USB Storage
USB
20
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
6. Usare i tasti di riproduzione (a) per arrestare la
riproduzione o scegliere i brani da riprodurre.
0La visualizzazione del nome dell'album, del nome
dell'artista e della copertina dell'album è supportata con
file musicali in formato MP3/WMA/Apple Lossless/FLAC/
AAC/DSD (solo DSF). I formati per le immagini
incorporate sono JPEG e PNG.
0I caratteri che non possono essere visualizzati da questa
unità appaiono come "
¢
".
0
La porta USB di questa unità è conforme allo standard USB
2.0. La velocità di trasferimento potrebbe non essere
sufficiente per alcuni contenuti da riprodurre e questo
potrebbe portare a interruzioni nella riproduzione dell'audio.
Riproduzione ripetuta/Ripetizione casuale
1. Premere ripetutamente SHUFFLE/REPEAT (b) durante
la riproduzione per visualizzare , o sul display.
: riproduzione ripetuta di tutti i brani.
: riproduzione ripetuta del solo brano selezionato.
: riproduzione in ordine casuale dei brani di una
cartella.
Per annullare la riproduzione ripetuta o la ripetizione
casuale, premere più volte SHUFFLE/REPEAT (b) fino
alla scomparsa dell'icona.
Requisiti del dispositivo di archiviazione
USB / HDD
0Si noti che il funzionamento non è garantito con tutti i
dispositivi di archiviazione USB o HDD.
0Questa unità è in grado di utilizzare dispositivi di
archiviazione USB conformi allo standard USB Mass
Storage Class. (Esistono tuttavia alcuni dispositivi che,
seppur conformi allo standard USB Mass Storage Class,
non possono essere riprodotti da questa unità.)
0Questa unità inoltre, è compatibile con i dispositivi di
archiviazione USB che utilizzano i formati di file system
FAT16 o FAT32. Altri formati, quali exFAT, NTFS e HFS,
non possono essere riprodotti da questa unità.
0Se il dispositivo di archiviazione USB è stato suddiviso,
ciascuna sezione verrà trattata come un dispositivo
indipendente.
0È possibile visualizzare fino a 20.000 brani per cartella, e
le cartelle possono essere nidificate fino a una profondità
di 16 livelli.
0Gli hub USB e i dispositivi di archiviazione USB con
funzioni hub non sono supportati. Non collegare tali
dispositivi all’unità.
0I dispositivi di archiviazione USB con funzioni di
sicurezza non sono supportati su questa unità.
0Se il dispositivo di archiviazione USB o l'HDD sono dotati
di adattatore CA, si consiglia di utilizzare tale adattatore
per alimentarlo.
0I supporti inseriti in un lettore di schede USB potrebbero
non essere disponibili in questa funzione. Inoltre, a
seconda del dispositivo di archiviazione USB, potrebbe
non essere possibile la lettura corretta del contenuto.
0Non accettiamo alcuna responsabilità per la perdita o il
danneggiamento dei dati archiviati su un dispositivo di
archiviazione USB quando tale dispositivo viene
utilizzato con questa unità. Si consiglia di effettuare il
backup dei file musicali importanti in anticipo.
Formati audio supportati
Per la riproduzione da server e la riproduzione da un
dispositivo di archiviazione USB, questa unità supporta i
seguenti formati di file musicali. Non è possibile riprodurre
file audio protetti da copyright su questa unità.
MP3 (.mp3/.MP3):
0Formati supportati: MPEG-1/MPEG-2 Audio Layer 3
0
Frequenze di campionamento supportate: 44,1 kHz, 48 kHz
0Velocità di trasmissione supportate: Tra 8 kbps e 320
kbps e VBR.
WMA (.wma/.WMA):
0
Frequenze di campionamento supportate: 44,1 kHz, 48 kHz
0Velocità di trasmissione supportate: Tra 5 kbps e 320
kbps e VBR.
0I formati WMA Pro/Voice/WMA Lossless non sono
supportati
WAV (.wav/.WAV):
I file WAV includono audio digitale PCM non compresso.
0Frequenze di campionamento supportate: 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Bit di quantizzazione: 8 bit, 16 bit, 24 bit
AIFF (.aiff/.aif/.aifc/.afc/.AIFF/.AIF/.AIFC/.AFC):
I file AIFF includono audio digitale PCM non compresso.
0Frequenze di campionamento supportate: 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Bit di quantizzazione: 8 bit, 16 bit, 24 bit
AAC (.aac/.m4a/.mp4/.3gp/.3g2/.AAC/.M4A/.MP4/.3GP/
.3G2):
0Formati supportati: MPEG-2/MPEG-4 Audio
0Frequenze di campionamento supportate: 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz
0Velocità di trasmissione supportate: Tra 8 kbps e
320 kbps e VBR.
FLAC (.flac/.FLAC):
0Frequenze di campionamento supportate: 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Bit di quantizzazione: 8 bit, 16 bit, 24 bit
Apple Lossless (.m4a/.mp4/.M4A/.MP4):
0Frequenze di campionamento supportate: 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Bit di quantizzazione: 16 bit, 24 bit
DSD (.dsf/.dff/.DSF/.DFF):
0Formati supportati: DSF/DSDIFF
0Frequenze di campionamento supportate: 2,8 MHz,
5,6MHz, 11,2MHz
1
1
21
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Internet radio
Operazioni base
Quando questa unità è connessa a una rete, è possibile
ascoltare TuneIn o altri servizi di Internet radio memorizzati.
A seconda del servizio di Internet radio utilizzato, l'utente
potrebbe doversi registrare prima dal proprio computer.
1. Accendere l'unità.
2. Premere NETWORK.
3. Selezionare "TuneIn Radio" con i cursori (a) sul
telecomando e premere ENTER (b) per confermare.
Dopo il passaggio della visualizzazione al servizio
Internet radio, è possibile selezionare le stazioni con i
cursori (a) sul telecomando e premere ENTER (b) per
confermare. Per tornare alla schermata precedente,
premere RETURN (c).
TuneIn
È possibile registrare una stazione riprodotta come
preferita.
1. Premere ENTER (b) durante la riproduzione di TuneIn.
2. Selezionare "Add to My Presets" sul display e
confermare.
3. Per riprodurre una stazione preferita, nella schermata
superiore di TuneIn, selezionare la stazione registrata in
"My Presets" e confermare. Per eliminare delle stazioni
preferite, premere ENTER (b) durante la riproduzione,
selezionare "Remove from My Presets" e confermare.
b
a
c
1
Network
TIDAL
Deezer
Spotify
TuneIn Radio
22
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Spotify
Wi-Fi
Pioneer HMXX xxxxxx
b
a
c
d
1
4
3
2
Operazioni base
È possibile eseguire la riproduzione con Spotify Connect
collegando questa unità alla stessa rete cui sono connessi
uno smartphone o un tablet. Per attivare Spotify Connect,
installare l'app di Spotify sul proprio smartphone o tablet e
creare un account Spotify Premium.
1. Collegare lo smartphone alla stessa rete a cui è
collegata questa unità.
2. Fare clic sull'icona Connect nella schermata di
riproduzione dei brani dell'app Spotify.
3. Selezionare questa unità.
0Questa unità viene visualizzata come "Pioneer
HM76D (76 o 86D) XXXXXX".
4. Questa unità si accende automaticamente, il selettore di
ingresso passa a NETWORK e viene avviato lo
streaming di Spotify.
0Se "Option Setting" - "Power Off Setting" - "Network
Standby" è impostato su "Off" nel menu Setup,
accendere manualmente l'unità, quindi premere
NETWORK sul telecomando.
0Per informazioni sulle impostazioni di Spotify consultare
il seguente sito Web:
www.spotify.com/connect/
0Il software Spotify è soggetto a licenze di terze parti
consultabili all’indirizzo:
www.spotify.com/connect/third-party-licenses
È inoltre possibile eseguire le seguenti operazioni da
telecomando.
(a) Se premuto durante la riproduzione, questo tasto consente
di mettere in pausa la riproduzione. Se premuto durante la
messa in pausa, consente di riavviare la riproduzione.
(b) Questo tasto consente di riprodurre il brano precedente.
(c) Questo tasto consente di riprodurre il brano successivo.
(d) Avvio della riproduzione ripetuta o della ripetizione
casuale. Premendo questo pulsante si alterna
ripetutamente tra le modalità di riproduzione ripetuta/
ripetizione casuale.
23
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Ascolto della radio FM
1d
e
f
b
e
a
c
d
h
f
g
Sintonizzazione automatica
1. Accendere l'unità.
2. Premere ripetutamente TUNER per modificare l'ingresso
in Tuner FM.
3. Quando si preme TUNE i/j (b) sul telecomando, ha
inizio la sintonizzazione automatica, e la ricerca si arresta
quando viene trovata una stazione. "Tuned Stereo" o
"Tuned Mono" viene visualizzato in caso di ricezione di
stazioni FM.
Nel caso vi siano difficoltà nella ricezione delle
trasmissioni FM: Eseguire la procedura per
"Sintonizzazione manuale". Se "Tuning Mode" è impostata
su "Manual", la ricezione delle trasmissioni FM sarà mono e
non stereo, a prescindere dalla sensibilità della ricezione.
Sintonizzazione manuale
Sarà necessario modificare le impostazioni iniziali. Premere
SETUP (h) sul telecomando e selezionare "Option Setting" -
"Tuner Setting" - "Tuning Mode" - "Manual" sul display e
confermare. Premere SETUP (h) per terminare
l'impostazione.
1. Accendere l'unità.
2. Premere ripetutamente TUNER per modificare l'ingresso
in Tuner FM.
87.50
MHz
AUTO
Tuner FM
24
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
3. Selezionare la stazione che si desidera ascoltare e
tenere premuto TUNE i/j (b) sul telecomando.
0La frequenza cambia di 1 incremento ogni volta che si
preme il pulsante. La frequenza cambia
continuamente se il pulsante viene tenuto premuto e si
arresta quando il pulsante viene rilasciato.
Sintonizzare osservando il display.
Registrazione di una stazione
È possibile registrare un massimo di 40 stazioni.
1. Sintonizzarsi sulla stazione radio che si desidera
memorizzare.
2. Premere MEMORY (c) sul telecomando in modo che sul
display lampeggi il numero su cui memorizzare la
stazione.
3. Mentre il numero preimpostato lampeggia (circa 8
secondi), premere ripetutamente PRESET i/j (a) sul
telecomando per selezionare un numero compreso tra 1
e 40.
4. Premere nuovamente MEMORY (c) sul telecomando per
memorizzare la stazione. Il numero preimpostato smette
di lampeggiare dopo la registrazione.
Selezione delle stazioni registrate
1. Premere ripetutamente TUNER per modificare l'ingresso
in Tuner FM.
2. Premere PRESET i/j (a) sul telecomando per
selezionare un numero preimpostato.
Per eliminare una stazione registrata
1. Premere ripetutamente TUNER per modificare l'ingresso
in Tuner FM.
2. Premere PRESET i/j (a) sul telecomando per
selezionare il numero preimpostato che si vuole
cancellare.
3. Premere CLEAR (d) sul telecomando per cancellare il
numero preimpostato.
Per assegnare un nome a una stazione registrata
1. Premere ripetutamente TUNER per modificare l'ingresso
in Tuner FM.
2. Premere PRESET i/j (a) sul telecomando per
selezionare un numero preimpostato.
3. Premere SETUP (h) sul telecomando.
4. Premere y/z (f) sul telecomando per selezionare "Option
Setting" - "Tuner Setting" - "Preset Name" e premere
ENTER (g).
5. Immettere il nome scelto per la stazione. Per indicazioni
dettagliate sull'immissione di un testo, fare riferimento a
"Immissione di testo" (ÄP34).
Utilizzo di RDS
RDS sta per Radio Data System (sistema di dati radio) ed è
un metodo di trasmissione dei dati tramite segnali radio FM.
Nelle regioni che utilizzano RDS, il nome della stazione
radio viene visualizzato quando ci si sintonizza su una
stazione radio che trasmette informazioni sui programmi.
Premendo MODE (e) sul telecomando in questo stato, è
possibile utilizzare le seguenti funzioni.
Visualizzazione delle informazioni di testo (Radio Text)
1. Quando il nome della stazione viene visualizzato sul
display, premere una volta MODE (e) sul telecomando.
Il Radio Text (RT) trasmesso dalla stazione viene
visualizzato scorrendo lungo il display. "Not RDS” viene
visualizzato quando non sono disponibili informazioni di
testo.
0Quando l'unità riceve caratteri non supportati, potrebbero
essere visualizzati dei caratteri anomali. Tuttavia, questo
non è un malfunzionamento. Inoltre, se il segnale di una
stazione è debole, le informazioni potrebbero non essere
visualizzate.
Ricerca di stazioni per Tipo di programma
1. Quando il nome della stazione viene visualizzato sul
display, premere due volte MODE (e) sul telecomando.
2. Premere i tasti cursore PRESET i/j (a) sul
telecomando per selezionare il tipo di programma che si
desidera trovare, quindi premere ENTER (g) per iniziare
la ricerca.
I tipi di programma visualizzati sono i seguenti:
None
News (News reports)
Current affair
Information
Sport
Education
Drama
Cultures
Science (Science and technology)
Varied speech
Pop music
Rock music
Easy listening
Light classics
Tuner FM
87.50
MHz
87.50
MHz
Tuner FM
P01
25
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Serious classi (Serious classics)
Other music
Weather & metr
Finance
Children's pro (Children's programmes)
Social affairs
Religion
Phone in
Travel & touri
Leisure & hobb
Jazz music
Country music
Nation music
Oldies music
Folk music
Documentary
0Le informazioni visualizzate potrebbero talvolta non
coincidere con il contenuto trasmesso dalla stazione.
3. Quando viene trovata una stazione, compare la scritta
"FINISH" e la visualizzazione della frequenza lampeggia.
A questo punto, premere ENTER (g) per iniziare ad
ascoltare la stazione. Se non si preme ENTER (g), l'unità
continua a cercare un'altra stazione.
0Se non vengono trovate stazioni, viene visualizzato il
messaggio "Not Found".
0Quando l'unità riceve caratteri non supportati, potrebbero
essere visualizzati dei caratteri anomali. Tuttavia, questo
non è un malfunzionamento. Inoltre, se il segnale di una
stazione è debole, le informazioni potrebbero non essere
visualizzate.
26
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Ascolto della radio digitale DAB (X-HM76D, X-HM86D, XC-HM86D)
Sintonizzazione
1. Accendere l'unità.
2. Premere ripetutamente TUNER per modificare l'ingresso
in Tuner DAB.
0La prima volta che si seleziona DAB, la funzione di
Sintonizzazione Automatica scandisce
automaticamente la Banda DAB 3 alla ricerca di
multiplex (cioè stazioni) disponibili nella propria area.
0Una volta completato il processo di scansione, viene
selezionata la prima stazione rilevata.
0Se viene introdotta una nuova stazione DAB, oppure ci
si sposta in un'area diversa, premere SETUP sul
telecomando, quindi usare "DAB Scan" in "Option
Setting" - "Tuner Setting".
3. Selezionare la stazione radio desiderata utilizzando i
cursori (c) sul telecomando.
Modifica dell'ordine nel quale vengono
visualizzate le stazioni
È possibile ordinare le stazioni disponibili in ordine
alfabetico o per multiplex.
1. Premere ripetutamente MODE (a) per impostare il
metodo di ordinamento della visualizzazione scegliendo
tra quelli indicati di seguito.
Alphabet (impostazione predefinita): Ordinamento
alfabetico delle stazioni.
Multiplex : Ordinamento delle stazioni per multiplex.
Visualizzazioni informazioni DAB Radio.
1. Premere ripetutamente il pulsante (NOW PLAYING)
(b) per visualizzare informazioni sulla stazione DAB
selezionata.
DLS (Dynamic Label Segment): Quando si è
sintonizzati su una stazione che trasmette dati di testo
DLS, il testo scorre sul display.
Program Type : Visualizza il tipo di programma.
Bit Rate and Audio Mode : Visualizza il bit rate e la
modalità audio (stereo, mono).
Quality : Visualizza la qualità del segnale.
0 - 59: Cattiva ricezione
60 - 79: Buona ricezione
80 - 100: Ottima ricezione
Multiplex Name : Visualizza il nome del multiplex
corrente.
Multiplex Number and Frequency : Visualizza il
numero e la frequenza del multiplex corrente.
1
b
a
c
Scan: 100%
Tuner DAB
News
ABCD-Station
Tuner DAB
27
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
BLUETOOTH®
1
2
Pioneer HMXX xxxxxx
1
2
Pioneer HMXX xxxxxx
In riproduzioneAbbinamento
Abbinamento
1. Accendere l'unità.
2. Quando si preme il tasto sul telecomando, sul display
viene visualizzata l'indicazione "Now Pairing... " e viene
abilitata la modalità di abbinamento.
3. Abilitare (attivare) la funzione BLUETOOTH sul
dispositivo BLUETOOTH, quindi selezionare questa
unità tra i dispositivi visualizzati. Se viene richiesta una
password, immettere "0000".
0Questa unità viene visualizzata come "Pioneer HM76D
(76 o 86D) XXXXXX".
4. "Now Pairing... " sul display si trasforma nel nome del
dispositivo abilitato BLUETOOTH.
0Per collegare un altro dispositivo BLUETOOTH, tenere
premuto il tasto finché non viene visualizzato "Now
Pairing... ", quindi eseguire il passaggio 3 sopra descritto.
Questa unità può memorizzare i dati di sino ad un
massimo di otto dispositivi accoppiati.
0L’area di copertura è di circa 10 metri. Si noti che la
connessione non è sempre garantita con tutti i dispositivi
abilitati BLUETOOTH.
In riproduzione
1. Accendere l'unità.
2. Effettuare la procedura di collegamento sul dispositivo
abilitato BLUETOOTH.
3. Il selettore di ingresso di questa unità passerà
automaticamente a "Bluetooth".
--:--:-- / --:--:--
Now Pairing...
Bluetooth
28
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
4. Riprodurre i file musicali. Aumentare il volume del
dispositivo abilitato BLUETOOTH sino ad un livello
appropriato.
0Date le caratteristiche della tecnologia wireless
BLUETOOTH, l'audio prodotto su questa unità potrebbe
essere leggermente in ritardo rispetto all'audio riprodotto
sul dispositivo abilitato BLUETOOTH.
29
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
AirPlay®
1
Wi-Fi
3
Pioneer HMXX
iPhone
2
4
Operazione base
È possibile ascoltare in modalità wireless i file musicali su
un iPhone®, iPod touch®, o iPad® collegati allo stesso
punto di accesso di questa unità. Aggiornare la versione del
sistema operativo sul proprio dispositivo iOS alla versione
più recente.
1. Accendere l'unità.
2. Collegare il dispositivo iOS alla stessa rete a cui è
collegata questa unità.
3. Toccare l'icona AirPlay nel centro di controllo del
dispositivo iOS e selezionare questa unità dall'elenco di
dispositivi visualizzati, quindi toccare "Done".
0Questa unità viene visualizzata come "Pioneer HM76D
(76 o 86D) XXXXXX".
0Se su questa unità è stata impostata una "AirPlay
Password", immettere tale password.
4. Riprodurre i file musicali sul dispositivo iOS.
0Nel menu Setup che viene visualizzato premendo
SETUP sul telecomando, quando "Option Setting" -
"Power Off Setting" - "Network Standby" è impostato su
"On", all'avvio della riproduzione di AirPlay questa unità
si accende automaticamente e avvia la riproduzione.
0Date le caratteristiche della tecnologia wireless AirPlay, il
suono prodotto su questa unità potrebbe essere
leggermente in ritardo rispetto al suono riprodotto sul
dispositivo abilitato AirPlay.
0SHUFFLE/REPEAT sul telecomando non funziona.
Usare il dispositivo iOS.
È altresì possibile riprodurre file musicali su un computer
con iTunes (Ver. 10.2.2 o successiva). Assicurarsi che
questa unità e il computer siano collegati alla stessa rete,
fare clic sull'icona AirPlay in iTunes, selezionare questa
unità dall'elenco dei dispositivi visualizzato e avviare la
riproduzione di un file musicale.
30
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Riproduzione dell'audio proveniente da un dispositivo esterno
Connessioni
È possibile riprodurre l'audio proveniente da un dispositivo
esterno, ad esempio un televisore o dei giochi, utilizzando
questa unità. Se il dispositivo esterno è dotato di un
terminale di uscita digitale ottico, collegare un cavo digitale
ottico al terminale DIGITAL IN OPTICAL di questa unità.
Quando il dispositivo esterno deve essere collegato con un
cavo audio analogico, servirsi del terminale LINE IN di
questa unità.
Riproduzione
1. Accendere l'unità.
2. Durante la riproduzione da un dispositivo collegato al
terminale DIGITAL IN OPTICAL, premere ripetutamente
LINE/DIGITAL per modificare l'ingresso su questa unità
in "Digital In".
Durante la riproduzione da un dispositivo collegato al
terminale LINE IN, premere ripetutamente LINE/DIGITAL
per modificare l'ingresso su questa unità in "Line".
3. Avviare la riproduzione sul lettore.
0Se il collegamento è stato effettuato mediante cavo
digitale ottico, questa unità supporta segnali PCM lineari
fino a 192 kHz/24 bit per l'ingresso.
a
b
1
2
Digital In
Line
a Cavo digitale ottico, b Cavo audio analogico
31
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Music Server
È possibile eseguire lo streaming di file musicali
memorizzati su PC o dispositivi NAS collegati alla stessa
rete di questa unità. I server di rete con i quali è compatibile
questa unità sono quelli di PC su cui siano installati player
con funzionalità server di Windows Media® Player 11 o 12
oppure NAS compatibili con la funzionalità home network.
Per usare Windows Media® Player 11 o 12 potrebbe essere
necessario effettuare alcune impostazioni preliminari. Si
noti che è possibile riprodurre solo i file musicali presenti
nella libreria di Windows Media® Player.
Configurazione di Windows Media® Player
■Windows Media® Player 11
1. Accendere il PC e lanciare Windows Media® Player 11.
2. Nel menu "Library" selezionare "Media Sharing" per
visualizzare una finestra di dialogo.
3. Selezionare la casella di controllo "Share my media",
quindi fare clic su "OK" per visualizzare i dispositivi
compatibili.
4. Selezionare questa unità, fare clic su "Allow" quindi
selezionare l'icona per questa unità.
5. Fare clic su "OK" per chiudere la finestra di dialogo.
0Con alcune versioni di Windows Media® Player, è
possibile che i nomi delle voci selezionabili siano diversi.
■Windows Media® Player 12
1. Accendere il PC e lanciare Windows Media® Player 12.
2. Nel menu "Stream" selezionare "Turn on media
streaming" per visualizzare una finestra di dialogo.
0Se la trasmissione multimediale è già stata attivata,
selezionare "More streaming options..." nel menu
"Stream" per elencare i lettori nella rete, quindi procedere
al passaggio 4.
3. Fare clic su "Turn on media streaming" per visualizzare
un elenco di lettori nella rete.
4. Selezionare questa unità in "Media streaming options" e
verificare che sia impostata su "Allow".
5. Fare clic su "OK" per chiudere la finestra di dialogo.
0Con alcune versioni di Windows Media® Player, è
possibile che i nomi delle voci selezionabili siano diversi.
In riproduzione
1. Accendere l'unità.
2. Avviare il server (Windows Media® Player 11, Windows
Media® Player 12, oppure il dispositivo NAS) contenente
i file musicali da riprodurre.
3. Assicurarsi che i PC e/o i NAS siano collegati
correttamente alla stessa rete di questa unità.
4.
Premere NETWORK per visualizzare la schermata in cui
vengono elencati i servizi di rete
.
5. Con y/z (a), selezionare "Music Server", quindi premere
ENTER (b).
6. Selezionare il server e il file musicale con y/z (a) e
premere ENTER (b) per confermare. Per tornare alla
schermata precedente, premere RETURN (c).
0Se viene visualizzato “No Server”, controllare se la
connessione alla rete è corretta.
0A seconda del server utilizzato e dei file riprodotti, il
tempo trascorso e il tempo residuo potrebbero non
essere visualizzati.
0Per i file musicali presenti su un server, possono esservi
fino a 20.000 brani per cartella, e le cartelle possono
essere nidificate fino a una profondità di 16 livelli.
1
b
a
c
Network
TIDAL
Deezer
Spotify
TuneIn Radio
32
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Controllo della riproduzione in remoto da
PC
È possibile utilizzare questa unità per riprodurre i file
musicali salvati sul proprio PC azionando il PC all’interno
della rete domestica. Questa unità supporta la riproduzione
da remoto tramite Windows Media® Player 12.
1. Accendere il PC e lanciare Windows Media® Player 12.
2. Aprire il menu "Stream" e controllare che "Allow remote
control of my Player..." sia selezionato. Fare clic su "Turn
on media streaming" per visualizzare un elenco di lettori
nella rete.
3. Selezionare facendo clic con il tasto destro del mouse il
file musicale da riprodurre con Windows Media® Player
12. Per riprodurre un file musicale da remoto su un altro
server, aprire il server target da "Other Libraries" e
selezionare il file musicale da riprodurre.
4. Selezionare questa unità in "Play to" per aprire la finestra
"Play to" di Windows Media® Player 12 e avviare la
riproduzione sull’unità. Se il PC ha come sistema
operativo Windows® 8.1, fare clic su "Play to", quindi
selezionare questa unità. Se il PC ha come sistema
operativo Windows® 10, fare clic su "Cast to Device" e
selezionare questa unità. Le operazioni durante la
riproduzione da remoto sono possibili dalla finestra "Play
to" sul PC.
5. Regolare il volume utilizzando la barra del volume sulla
finestra "Play to".
0Alcune volte, il volume visualizzato sulla finestra di
riproduzione da remoto potrebbe differire da quello
visualizzato sul display dell’unità. Quando il volume viene
regolato da questa unità, inoltre, non viene riportato nella
finestra "Play to".
0La riproduzione in remoto non è possibile quando si
utilizza un servizio di rete o si riproducono dei file
musicali su un dispositivo di memorizzazione USB.
0Con alcune versioni di Windows Media® Player, è
possibile che i nomi delle voci selezionabili siano diversi.
Formati audio supportati
Per la riproduzione da server e la riproduzione da un
dispositivo di archiviazione USB, questa unità supporta i
seguenti formati di file musicali.
0La riproduzione tramite LAN wireless di formati con
frequenza di campionamento di 88,2 kHz o superiore, e
DSD non è supportata.
0Anche la riproduzione remota dei formati FLAC, e DSD
non è supportata.
0I file a velocità di trasmissione variabile (VBR) sono
supportati. Tuttavia, i tempi di riproduzione potrebbero
non essere visualizzati correttamente.
0La riproduzione a distanza non supporta la riproduzione
senza pause.
MP3 (.mp3/.MP3):
0Formati supportati: MPEG-1/MPEG-2 Audio Layer-3
0Frequenze di campionamento supportate: 44,1 kHz,
48 kHz
0Velocità di trasmissione supportate: Tra 8 kbps e 320
kbps e VBR.
WMA (.wma/.WMA):
0Frequenze di campionamento supportate: 44,1 kHz,
48 kHz
0Velocità di trasmissione supportate: Tra 8 kbps e
320 kbps e VBR.
0I formati WMA Pro/Voice/WMA Lossless non sono
supportati.
WAV (.wav/.WAV):
I file WAV includono audio digitale PCM non compresso.
0Frequenze di campionamento supportate: 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Bit di quantizzazione: 8 bit, 16 bit, 24 bit
AIFF (.aiff/.aif/.aifc/.afc/.AIFF/.AIF/.AIFC/.AFC):
I file AIFF includono audio digitale PCM non compresso.
0Frequenze di campionamento supportate: 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Bit di quantizzazione: 8 bit, 16 bit, 24 bit
AAC (.aac/.m4a/.mp4/.3gp/.3g2/.AAC/.M4A/.MP4/.3GP/
.3G2):
0Formati supportati: MPEG-2/MPEG-4 Audio
0Frequenze di campionamento supportate: 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz
0Velocità di trasmissione supportate: Tra 8 kbps e 320
kbps e VBR.
FLAC (.flac/.FLAC):
0Frequenze di campionamento supportate: 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Bit di quantizzazione: 8 bit, 16 bit, 24 bit
LPCM (Linear PCM):
0Frequenze di campionamento supportate: 44,1 kHz,
48 kHz
0Bit di quantizzazione: 16 bit
Apple Lossless (.m4a/.mp4/.M4A/.MP4):
0Frequenze di campionamento supportate: 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Bit di quantizzazione: 16 bit, 24 bit
DSD (.dsf/.dff/.DSF/.DFF):
0Formati supportati: DSF/DSDIFF
0Frequenze di campionamento supportate: 2,8 MHz,
5,6MHz, 11,2MHz,
33
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Utilizzo della sveglia per l'avvio della riproduzione
Impostazioni
All'ora impostata, l'unità si accende e avvia la riproduzione
della sorgente desiderata. È possibile impostare due timer
differenti, "TIMER 1" e "TIMER 2". Assicurarsi che l'orologio
di questa unità sia impostato correttamente. I timer non
possono essere utilizzati se prima non è stato impostato
l'orologio.
1. Tenere premuto TIMER per 2 secondi.
Per impostare "TIMER 1", procedere con il passaggio 2. Per
impostare "TIMER 2", premere ancora una volta TIMER.
2. Premere ENTER (b) quando viene visualizzato "Timer
Set".
3. Premere w/x (a) per selezionare la sorgente da usare
per la riproduzione allo scadere del timer, quindi premere
ENTER (b).
0Le sorgenti selezionabili sono "CD", "FM" e "DAB" (X-
HM76D, X-HM86D, XC-HM86D).
Se si seleziona "FM", premere w/x (a) per
selezionare una stazione preimpostata, quindi
premere ENTER (b).
Se si seleziona "DAB", viene ricevuto l'ultimo servizio
utilizzato.
4. Premere w/x (a) per selezionare "Every" o "Once" e
premere ENTER (b).
Se si seleziona "Every", selezionare i giorni della
settimana scegliendo tra "Everyday", "Sunday",
"Monday", "Tuesday", "Wednesday", "Thursday",
"Friday", "Saturday", "Mon-Fri", "Tue-Sat" e "Sat-Sun" e
confermare. Se si seleziona "Once", selezionare un
giorno della settimana scegliendo tra "Sunday",
"Monday", "Tuesday", "Wednesday", "Thursday",
"Friday" oppure "Saturday" e confermare.
5. Premere w/x (a) per impostare l'ora di inizio della
sveglia, quindi premere ENTER (b).
6. Premere w/x (a) per impostare l'ora di fine della sveglia,
quindi premere ENTER (b).
7. Premere w/x (a) per impostare il volume (da 0 a 50)
della sveglia, quindi premere ENTER (b).
8. Una volta completate le impostazioni, l'indicatore TIMER
si accende e il contenuto impostato viene visualizzato sul
display.
9. Premere ÍSTANDBY/ON per mettere l'unità in standby.
Controllo dell'impostazione della sveglia su On o Off:
Quando l'indicatore TIMER è acceso e rosso, la sveglia è
attiva. Quando la sveglia è disattivata, l'indicatore è spento.
Impostazione della sveglia su On o Off: Se la sveglia è
già stata impostata, la funzione può essere attivata o
disattivata.
1. Tenere premuto TIMER per 2 secondi.
2. Viene visualizzato "TIMER 1". Per modificare "TIMER 1",
procedere con il passaggio 3. Per modificare "TIMER 2",
premere ancora una volta TIMER.
3. Per disattivarla, premere ENTER (b) quando è
visualizzato "Timer Off".
0Per attivarla, premere ENTER (b) quando è
visualizzato "Timer On".
0Premere w/x (a) per selezionare "Timer Call", quindi
premere ENTER (b) per verificare il contenuto
impostato.
4. Premere ÍSTANDBY/ON per mettere l'unità in standby.
b
a
TIMER 1
Timer Set
34
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Immissione di testo, regolazione della qualità audio, ecc.
Immissione di testo
Per immettere del testo, ad esempio per le password ecc.,
usare i tasti del telecomando.
Tasto SHUFFLE/REPEAT (a): ciascuna pressione modifica
il tipo di testo nell'ordine seguente: maiuscolo → minuscolo
→ numeri → simboli.
Tasti y/z (c): ciascuna pressione modifica il carattere.
Tasti w/x (d): spostamento della posizione del cursore nel
punto in cui deve essere immesso il carattere.
Tasto CLEAR (b): elimina il carattere nel punto in cui si
trova il cursore.
Tasto ENTER (e): conferma il contenuto immesso.
Tasto RETURN (f): elimina il contenuto immesso e torna
alla schermata precedente.
Regolazione della qualità audio
Regolazione dei bassi (BASS)
1. Premere il tasto SOUND (g).
2. Premere i tasti w/x (d) per regolare i bassi. (Da s5 a
i5)
Regolazione degli alti (TREBLE)
1. Premere il tasto SOUND (g) due volte.
2. Premere i tasti w/x (d) per regolare gli alti. (Da s5 a i5)
Enfatizzazione della gamma delle basse
frequenze (P.BASS)
1. Premere il tasto SOUND (g) tre volte.
2. Premere i tasti w/x (d) per selezionare "On" e premere
ENTER (e).
b
a
f
e
c
d
g
Password
A
Delete One Character[CLEAR]
Change Text[REPEAT]
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
35
I
T
Impostazioni Avanzate
Impostazioni avanzate
Questa unità consente di configurare le impostazioni avanzate in modo da fornire
un'esperienza ancora migliore.
1. Premere SETUP sul telecomando.
2. Dopo che viene visualizzata la schermata Setup, selezionare il contenuto o l'impostazione
con i cursori sul telecomando, quindi premere ENTER per confermare la selezione. Per
tornare alla schermata precedente, premere RETURN.
3. Per uscire dalle impostazioni, premere SETUP.
Network Setting
■Connection
Selezionare il tipo di collegamento alla rete.
"Wi-Fi": per il collegamento tramite LAN wireless
"Wired" (Valore predefinito): per il collegamento tramite LAN cablata
Procedere a "Wi-Fi Setup" se si seleziona "Wi-Fi".
1
Setup
Factory Reset
System Info
Option Setting
Network Setting
36
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
■Wi-Fi Setup
Definire le impostazioni per il collegamento Wi-Fi. (ÄP13)
Questa opzione è disponibile solo quando "Wi-Fi" è selezionato in "Connection".
0È possibile definire le impostazioni della connessione Wi-Fi usando un browser web su un
computer. Per informazioni dettagliate, fare riferimento a "Web Setup" (ÄP38).
■DHCP
"On" (Valore predefinito): Configurazione automatica tramite DHCP
"Off": Configurazione manuale senza DHCP
Se si seleziona "Off", è necessario impostare manualmente "IP Address", "Subnet Mask",
"Gateway", e "DNS Server".
■IP Address
Visualizza/Imposta l'indirizzo IP.
■Subnet Mask
Visualizza/Imposta la subnet mask.
■Gateway
Visualizza/Imposta il gateway.
■DNS Server
Visualizza/Imposta il server DNS primario.
■Proxy URL
Visualizza/Imposta il server Proxy URL.
■Proxy Port
Visualizza/Imposta il numero di porta del server proxy quando si immette "Proxy URL".
■Friendly Name
Cambiare il nome dispositivo associato a questa unità e visualizzato sugli altri dispositivi
collegati alla rete, scegliendo un nome facilmente riconoscibile. È possibile immettere fino a
31 caratteri. Per indicazioni dettagliate sull'immissione di un testo, fare riferimento a
"Immissione di testo" (ÄP34). Una volta terminata l'immissione, premere ENTER.
■AirPlay Password
È possibile immettere una password non più lunga di 31 caratteri, in modo tale che solo gli
utenti registrati possano utilizzare AirPlay. Per indicazioni dettagliate sull'immissione di un
testo, fare riferimento a "Immissione di testo" (ÄP34). Una volta terminata l'immissione,
premere ENTER.
■Network Check
È possibile controllare la connessione di rete.
Option Setting
■Power Off Setting
Auto Standby Questa impostazione mette automaticamente l'unità in standby
dopo 20 minuti di inattività senza alcun ingresso audio.
"On" (Valore predefinito): L’unità entrerà automaticamente in
modalità standby.
"Off": L’unità non entrerà automaticamente in modalità standby.
Network Standby Quando questa funzione viene impostata su "On", è possibile
accendere l'unità tramite la rete utilizzando un'applicazione in
grado di controllare questa unità.
0Impostando su "On" (Valore predefinito) aumenta il consumo
di energia anche quando l’unità è in standby.
0L'opzione "Network Standby" consente di limitare il consumo
di energia e può essere disabilitata qualora si perda la
connessione di rete.
Bluetooth Wakeup Questa funzione riattiva l’unità in standby collegando un
dispositivo BLUETOOTH.
"On": Questa funzione verrà utilizzata
"Off" (Valore predefinito): Non usare questa funzione
0Impostando su "On" aumenta il consumo di energia anche
quando l’unità è in standby.
0L'impostazione rimane su "Off" se "Bluetooth Setting" - "Auto
Input Change" è impostato su "Off".
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
37
I
T
■Digital Filter
"Slow": suono morbido e fluido
"Sharp" (Valore predefinito): suono con maggiore struttura e carattere più deciso
"Short": suono con una sensazione di avvio rapido e di avanzamento
■Language
Selezione della lingua visualizzata sul display.
English (Valore predefinito), German, French, Spanish, Italian, Dutch, Swedish, Russian,
Chinese
■Tuner Setting
＊X-HM76D, X-HM86D, XC-HM86D
■Bluetooth Setting
Tuning Mode Impostazione del metodo di sintonizzazione per la radio.
"Auto" (Valore predefinito): le stazioni radiofoniche ricevute
vengono sintonizzate automaticamente.
"Manual": sintonizzazione manuale delle stazioni. Se "Tuning
Mode" è impostata su "Manual", la ricezione delle trasmissioni FM
sarà mono e non stereo, a prescindere dalla sensibilità della
ricezione.
FM Search Level
¢
Quando si sintonizzano automaticamente le stazioni, se la
sintonizzazione si arresta continuamente su stazioni FM con
segnale debole, è possibile scegliere che vengano selezionate
solo le stazioni FM con un segnale forte.
"Normal" (Valore predefinito)
"Strong": Selezione solo delle stazioni con segnale forte.
DAB Scan
¢
È possibile effettuare una scansione automatica quando vengono
aggiunte nuove stazioni DAB oppure quando si cambia casa.
DAB DRC
¢
Con l'impostazione DRC (Dynamic Range Control), è possibile
ridurre la gamma dinamica della radio digitale DAB in modo da
poter percepire anche a basso volume parti con bassa intensità
sonora - ideale per ascoltare la radio la sera tardi quando non si
vuole disturbare nessuno.
"0" (Valore predefinito): DRC off
"1": Notevole riduzione della gamma dinamica
"1/2": Lieve riduzione della gamma dinamica
Preset Name È possibile assegnare dei nomi alle stazioni registrate. Per
indicazioni dettagliate sull'immissione di un testo, fare riferimento
a "Immissione di testo" (ÄP34). Una volta terminata l'immissione,
premere ENTER.
Bluetooth Selezionare se usare o meno la funzione BLUETOOTH.
"On" (Valore predefinito): Consente il collegamento con un
dispositivo BLUETOOTH utilizzando la funzione BLUETOOTH.
Selezionare "On" anche quando si eseguono varie impostazioni
BLUETOOTH.
"Off": Quando non si utilizza la funzione BLUETOOTH
Auto Input Change L’ingresso dell’unità passerà automaticamente a "BLUETOOTH"
quando viene eseguito il collegamento tra un dispositivo
BLUETOOTH e l’unità.
"On" (Valore predefinito): L’ingresso diventerà automaticamente
"BLUETOOTH" quando viene collegato un dispositivo
BLUETOOTH.
"Off": La funzione è disabilitata.
0Se l’ingresso non cambia automaticamente, impostare su
"Off" e modificare l’ingresso manualmente.
Auto Reconnect Questa funzione effettua la riconnessione automatica al
dispositivo BLUETOOTH collegato per ultimo quando si cambia
l'ingresso su "BLUETOOTH".
"On" (Valore predefinito): Usare questa funzione
"Off": Questa funzione non verrà utilizzata
0Questo potrebbe non funzionare con alcuni dispositivi
BLUETOOTH.
38
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
System Info
Verranno visualizzate le informazioni relative all'indirizzo MAC di questa unità e alla versione
del firmware corrente.
Factory Reset
Resettare le impostazioni di questa unità per riportare le impostazioni allo stato in cui erano
al momento della spedizione. Si consiglia di prendere nota delle impostazioni così come
modificate prima di procedere a un ripristino delle impostazioni di fabbrica. Selezionare
"Start" e confermare per proseguire. Una volta completato il ripristino, l'unità passerà
automaticamente alla modalità standby.
Update
"Update" non viene visualizzato in assenza di aggiornamenti del firmware.
■via Network
Premere ENTER per selezionare quando si desidera aggiornare il firmware attraverso la
rete.
■via USB
Premere ENTER per selezionare quando si desidera aggiornare il firmware via USB.
Web Setup
È possibile definire le impostazioni della connessione Wi-Fi usando un browser web su un
computer. Assicurarsi che il computer sia collegato al router tramite una connessione
wireless. Se questa unità è collegata al router mediante cavo Ethernet, questa impostazione
non può essere definita.
1. Accendere l'unità.
2. Premere SETUP sul telecomando, selezionare "Wi-Fi" in "Network Setting" -
"Connection", quindi selezionare "Wi-Fi Setup".
3. Premere y/z per selezionare "Use iOS Device", quindi premere ENTER.
4. Nell'elenco delle connessioni LAN wireless sul computer, selezionare l'SSID di questa
unità (softap_0009B0xxxxxx).
0"xxxxxx" nell'SSID indica gli ultimi tre byte dell'indirizzo MAC.
5. Aprire il browser web sul computer e accedere a http://192.168.200.1.
6. Viene visualizzato il menu "Web Setup". Definire le impostazioni di rete per questa unità.
0A seconda dell'apparecchiatura in uso o dell'ambiente di connessione, questa funzione
potrebbe non funzionare.
0Per informazioni sul funzionamento del computer, consultare le relative istruzioni
operative.
0Poiché questo tipo di collegamento non è crittografato, può sussistere un minimo rischio
per la sicurezza.
Pairing Information È possibile inizializzare le informazioni di abbinamento salvate
su questa unità.
Premere y/z per selezionare "Clear", quindi premere ENTER
per ripristinare le informazioni di abbinamento memorizzate su
questa unità.
0Questa funzione non inizializza le informazioni di
abbinamento sul dispositivo BLUETOOTH. Quando si abbina
nuovamente l’unità al dispositivo, assicurarsi di cancellare
preventivamente le informazioni di abbinamento sul
dispositivo BLUETOOTH. Per informazioni su come
cancellare le informazioni di abbinamento, fare riferimento al
manuale di istruzioni del dispositivo BLUETOOTH.
39
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware |Altri
I
T
Aggiornamento del firmware
Aggiornamento del firmware
Funzione di aggiornamento su questa unità
Questa unità dispone di una funzione che consente di
aggiornare il firmware (il software di sistema) tramite una
rete o la porta USB. Questo ci consente di apportare
miglioramenti a numerose operazioni e di aggiungere
funzionalità.
Per informazioni dettagliate sulle funzioni di riproduzione
aggiornate, vedere qui.
Procedura di aggiornamento
Sono disponibili due metodi per l’aggiornamento del
firmware: tramite la rete e tramite USB. L’aggiornamento
può richiedere circa 5 minuti per il completamento con
ciascuno dei due metodi: tramite la rete o tramite USB.
Inoltre, le impostazioni esistenti vengono salvate
indipendentemente dal metodo utilizzato per
l’aggiornamento.
0Per le informazioni più recenti sugli aggiornamenti,
visitare il sito web della nostra azienda. Non è necessario
aggiornare il firmware di questa unità se non è
disponibile nessun aggiornamento.
0Se eseguito tramite la rete, può richiedere un tempo
maggiore a seconda dello stato della connessione.
0Durante un aggiornamento, non
– Scollegare e ricollegare qualsiasi cavo o dispositivo di
archiviazione USB, o effettuare operazioni sul
componente, come rimuovere la sua alimentazione
– Accesso a questa unità da un PC o uno smartphone
mediante un'applicazione
Dichiarazione liberatoria: Il programma e la relativa
documentazione online sono forniti per l’uso sotto la propria
responsabilità.
Non saremo responsabili e l'utente non riceverà rimborsi
per danni relativi a reclami di qualunque tipo per quanto
riguarda l’utilizzo del programma o della documentazione
online che lo accompagna da parte dell’utente,
indipendentemente dalla teoria legale, e se derivi da atto
illecito o da contratto.
In nessun caso saremo responsabili rispetto all’utente o a
terzi per eventuali danni speciali, indiretti, incidentali o
consequenziali di qualsiasi tipo, compresi, ma non limitati a,
compensazione, rimborso o danni derivanti da perdita di
profitti presenti o possibili, perdita di dati o per qualsiasi
altro motivo.
Aggiornamento del firmware tramite rete
0Controllare che l’unità sia accesa e la connessione a
Internet sia stata stabilita.
0Spegnere il componente di controllo (PC, ecc.) collegato
alla rete.
0Arrestare la riproduzione della radio su Internet, di
qualsiasi dispositivo di archiviazione USB o dei contenuti
del server.
1. La schermata di setup viene visualizzata sul display alla
pressione di SETUP sul telecomando.
2. Premere y/z e ENTER per selezionare "Update" - "via
Network" nell'ordine.
0"Update" non viene visualizzato in assenza di
aggiornamenti del firmware.
3. Premere ENTER per iniziare l'aggiornamento del
firmware.
0Quando l’aggiornamento è completo, viene
visualizzato "COMPLETE".
Setup
Factory Reset
System Info
Option Setting
Network Setting
Setup
Update
40
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware |Altri
I
T
4. Premere ÍSTANDBY/ON sull'unità principale per
mettere l'unità in standby. Il processo è completato e il
firmware è aggiornato all’ultima versione disponibile.
Se viene visualizzato un messaggio di errore: Quando si
verifica un errore, sul display dell'unità viene visualizzato il
messaggio "＊-＊＊ Error!". ("＊" rappresenta un carattere
alfanumerico.) Controllare quanto segue:
0＊-01, ＊-10: Cavo Ethernet non trovato. Collegare
correttamente il cavo Ethernet.
0＊-02, ＊-03, ＊-04, ＊-05, ＊-06, ＊-11, ＊-13, ＊-14, ＊-
16, ＊-17, ＊-18, ＊-20, ＊-21: Errore di connessione
internet. Controllare quanto segue:
– Il router è acceso
– Questa unità e il router sono collegati tramite la rete
Provare a scollegare e quindi ricollegare l’alimentazione
dell’unità e del router. Ciò potrebbe risolvere il problema.
Se ancora non si riesce a connettersi a Internet, il server
DNS o il server proxy potrebbero essere
temporaneamente non in funzione. Controllare lo stato
del servizio con il provider di servizi Internet.
0Altri: Scollegare e ricollegare il cavo di alimentazione CA,
quindi ripetere dall'inizio.
Aggiornamento tramite USB
0Preparare un dispositivo di archiviazione USB da 128 MB
o più grande. Formato sistema file FAT16 o FAT32.
0Eliminare tutti i dati memorizzati sul dispositivo di
archiviazione USB.
0Spegnere il componente di controllo (PC, ecc.) collegato
alla rete.
0Arrestare la riproduzione della radio su Internet, di
qualsiasi dispositivo di archiviazione USB o dei contenuti
del server.
0Alcuni dispositivi di archiviazione USB potrebbero
richiedere molto tempo per caricare, potrebbero non
essere caricati correttamente, oppure potrebbero non
essere alimentati correttamente in base al dispositivo o al
loro contenuto.
0Non saremo responsabili in alcun modo per qualsiasi
perdita o danneggiamento di dati o per la mancata
memorizzazione derivanti dall’utilizzo del dispositivo di
archiviazione USB con questa unità. Grazie per la vostra
comprensione.
1. Collegare il dispositivo di archiviazione USB al PC.
2. Scaricare sul proprio PC il file del firmware dal sito web
della nostra azienda e decomprimerlo.
I file di firmware vengono denominati nel seguente modo:
PIOHIM ＊＊＊＊ _＊＊＊＊＊＊＊＊＊＊＊＊＊＊ _＊＊＊ .zip
Decomprimere il file sul PC. Il numero di file e cartelle
decompressi varia a seconda del modello.
3. Copiare tutti i file e le cartelle decompressi nella cartella
principale del dispositivo di archiviazione USB.
0Assicurarsi di copiare i file decompressi.
4. Collegare il dispositivo di archiviazione USB alla porta
USB di questa unità.
0Se si collega un drive hard disk USB alla porta USB
dell’unità, raccomandiamo di utilizzare il relativo
adattatore CA per alimentarlo.
0Se il dispositivo di archiviazione USB è stato
suddiviso, ciascuna sezione verrà trattata come un
dispositivo indipendente.
5. La schermata di setup viene visualizzata sul display alla
pressione di SETUP sul telecomando.
6. Premere y/z e ENTER per selezionare "Update" - "via
USB" nell'ordine.
0"Update" non viene visualizzato in assenza di
aggiornamenti del firmware.
7. Premere ENTER per iniziare l'aggiornamento del
firmware.
0Quando l’aggiornamento è completo, viene
visualizzato "COMPLETE".
8. Premere ÍSTANDBY/ON sull'unità principale per
mettere l'unità in standby. Il processo è completato e il
firmware è aggiornato all’ultima versione disponibile.
9. Scollegare il dispositivo di archiviazione USB dall'unità.
Se viene visualizzato un messaggio di errore: Quando si
verifica un errore, sul display dell'unità viene visualizzato il
messaggio " ＊-＊＊ Error!". Controllare quanto segue:
0＊-01, ＊-10: Dispositivo di archiviazione USB non
trovato. Controllare se il dispositivo di archiviazione USB
o il cavo USB sono correttamente inseriti nella porta USB
di questa unità.
Collegare il dispositivo di archiviazione USB a una fonte
di alimentazione esterna se dispone di una propria
alimentazione.
0＊-05, ＊-13, ＊-20, ＊-21: Il file firmware non è presente
nella cartella principale del dispositivo di archiviazione
USB, o il file firmware è relativo a un altro modello.
Riprovare dallo scaricamento del file di firmware.
0Altri: Scollegare e ricollegare il cavo di alimentazione CA,
quindi ripetere dall'inizio.
Setup
Factory Reset
System Info
Option Setting
Network Setting
Setup
Update
41
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Risoluzione dei problemi
Altri
Prima di iniziare la procedura
In caso di funzionamento instabile, i problemi potrebbero
essere risolti semplicemente accendendo l'alimentazione,
passando alla modalità standby o scollegando/collegando il
cavo di alimentazione, anziché intervenendo su
impostazioni e procedure operative. Provare queste
semplici azioni sia sull’unità sia sul dispositivo connesso.
Se, dopo aver fatto riferimento a "Risoluzione dei problemi",
il problema persiste, il ripristino dell'unità allo stato in cui era
al momento della spedizione potrebbe risolvere il problema.
Si noti che, effettuando il reset, anche le proprie
impostazioni verranno ripristinate. Si consiglia pertanto di
prendere nota delle proprie impostazioni prima di procedere
con quanto indicato di seguito.
Resettare l'unità (questo resetta le impostazioni
dell'unità ai valori predefiniti)
1. Premere SETUP sul telecomando, selezionare "Factory
Reset" - "Start" nella schermata Setup e premere
ENTER.
2. Premere ENTER.
3. L'unità va in standby e le impostazioni vengono resettate.
Alimentazione
Impossibile accendere l’unità
0Scollegare il cavo di alimentazione dalla presa di
corrente, attendere almeno 5 secondi, quindi ricollegarlo.
L’unità si spegne inaspettatamente
0L'unità va automaticamente in standby quando è
impostato "Option Setting" - "Power Off Setting" - "Auto
Standby" nel menu Setup.
0Verificare che i conduttori dei cavi di potenza non
tocchino il pannello posteriore o che le estremità i e s
non siano in corto. In caso di contatto o cortocircuito,
l'unità passa automaticamente alla modalità standby.
0Se l'unità si spegne e gli indicatori sul pannello anteriore
lampeggiano costantemente, potrebbe trattarsi di un
malfunzionamento dell'amplificatore o di un'attivazione
del circuito di protezione.
– Se l'indicatore di accensione lampeggia a intervalli di 1
secondo circa: Potrebbe essersi verificato un
malfunzionamento nella sezione amplificatori.
Scollegare immediatamente il cavo di alimentazione
dalla presa a muro e contattare il rivenditore o
l'assistenza della nostra azienda.
– Se l'indicatore di accensione lampeggia a intervalli di
0,3 secondo circa: Potrebbe essersi attivato il circuito
di protezione a causa di una riproduzione ad alto
volume. Ridurre il volume della riproduzione. Oppure, i
conduttori dei cavi di potenza potrebbero aver toccato
il pannello posteriore o altri fili. Collegare i fili in modo
che non escano dai terminali dei diffusori.
Se questa situazione dovesse ripetersi e non si riesce più
a riaccendere l'unità, scollegare immediatamente il cavo
di alimentazione dalla presa a muro e contattare il
rivenditore o l'assistenza della nostra azienda.
Nessuna emissione del suono proveniente
da dispositivi esterni
0Se si attiva il muting sull'unità, non viene emesso alcun
suono. Premere MUTE sul telecomando per annullare il
muting.
0Confermare la correttezza del collegamento tra l'uscita
del dispositivo esterno e l'ingresso dell'unità.
0Spostare il selettore di ingresso dell'unità sulla posizione
corrispondente al terminale a cui è collegato il dispositivo
esterno.
0Controllare l'impostazione dell'uscita audio digitale del
componente collegato. Su alcune console di gioco, come
quelle che supportano i DVD, l'impostazione predefinita è
off.
Il display non si illumina
0Quando il DIMMER è in funzione, il display potrebbe
oscurarsi o addirittura spegnersi. Premere il tasto
DIMMER e modificare il livello di luminosità del display.
Connessione Wi-Fi
0Tentare di collegare/scollegare l'alimentazione del router
LAN wireless e dell’unità, controllare lo stato di
accensione del router LAN wireless e tentare di riavviare
il router LAN wireless.
Impossibile collegarsi al punto di accesso.
0Controllare che l’impostazione dell’SSID e della
crittografia (WEP, ecc.) sia corretta. Assicurarsi che le
impostazioni di rete dell'unità siano state impostate
correttamente.
0Il collegamento a un SSID che include caratteri multi-byte
non è supportato. Dare un nome all’SSID del router LAN
wireless usando solo caratteri alfanumerici a byte singolo
e riprovare.
0Quando l'impostazione del router LAN wireless si trova in
modalità invisibile (la modalità per nascondere la chiave
SSID) oppure quando QUALSIASI connessione è
disattivata, l'SSID non è visualizzato. Cambiare
l’impostazione e riprovare.
Collegamento ad un SSID diverso dall'SSID selezionato
0Alcuni punti di accesso consentono di impostare più
SSID per un'unica unità. Se si utilizza il pulsante di
impostazione automatica su un router simile, potrebbe
essere stabilita una connessione con un SSID diverso
dall'SSID desiderato. Se ciò dovesse verificarsi, utilizzare
il metodo di connessione che prevede l'inserimento di
una password.
La riproduzione audio viene interrotta e la
comunicazione non funziona
0Ridurre la distanza dal punto di accesso o rimuovere
ostacoli per migliorare la visibilità e riprovare.
42
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Posizionare l'unità lontana da forni a microonde o altri
punti di accesso.
Si consiglia di collocare il punto di accesso e l'unità nella
stessa stanza.
0Se c’è un oggetto metallico vicino all’unità, la
connessione LAN wireless potrebbe non essere possibile
in quanto il metallo ha un effetto sulle onde radio.
0Quando si utilizzano altri punti di accesso in prossimità
dell’unità, potrebbero verificarsi vari problemi come
l’interruzione della riproduzione e della comunicazione. È
possibile evitare tali problemi cambiando il canale del
punto di accesso. Per istruzioni sul cambio dei canali,
vedere il manuale di istruzioni fornito con il punto di
accesso.
Impossibile riprodurre dischi
0Posizionare il disco sul piatto portadisco con il lato
dell'etichetta rivolto verso l'alto.
0La riproduzione potrebbe non essere possibile in
presenza di graffi o sporco sul disco.
Impossibile riprodurre dispositivi di
archiviazione USB/HDD
0Controllare se il dispositivo di archiviazione USB o il cavo
USB sono correttamente inseriti nella porta USB
dell’unità.
0Scollegare il dispositivo di archiviazione USB dall'unità,
quindi provare a ricollegarlo.
0Talvolta, questa unità potrebbe non riconoscere i
dispositivi di archiviazione USB e gli HDD come idonei.
Provare a mettere questa unità in standby e poi
riaccenderla.
0A seconda del tipo di formato, la riproduzione potrebbe
non essere eseguita normalmente. Controllare il tipo dei
formati file supportati. (ÄP20)
0Precauzioni relative ai dispositivi USB e HDD (ÄP20)
La ricezione FM è scadente
0Ricontrollare il collegamento dell'antenna.
0Allontanare l'antenna dai cavi di potenza e dal cavo di
alimentazione.
0Spostare l'unità lontano dal televisore o dal PC.
0Automobili e aeroplani di passaggio possono causare
interferenze.
0I muri di cemento indeboliscono i segnali radio.
0La ricezione FM potrebbe migliorare utilizzando il
terminale per antenna a muro usato per il televisore.
0La ricezione FM migliora se Tuning Mode (ÄP37) è
impostata su Manual. La ricezione sarà tuttavia mono e
non stereo.
Funzione di rete
0Se non è possibile selezionare un servizio di rete, questo
diventerà selezionabile una volta avviata la funzione di
rete.
0Provare a collegare/scollegare l'alimentazione dell'unità
e del router, e provare a riavviare il router.
Impossibile accedere alla Internet radio
0Determinati servizi o contenuti di rete disponibili
attraverso l’unità potrebbero non essere accessibili nel
caso che il fornitore del servizio mettesse fine al suo
servizio.
0Assicurarsi che il modem e il router siano collegati
correttamente e verificare che siano entrambi accesi.
0A seconda dell'ISP, è richiesta l’impostazione del server
proxy.
0Assicurarsi che il router e/o il modem utilizzati siano
supportati dal proprio ISP.
Impossibile accedere al server di rete
0L'unità deve essere collegata allo stesso router a cui è
collegato il server di rete.
0Questa unità è compatibile con server di rete Windows
Media® Player 11 o 12 o NAS compatibili con la
funzionalità home network. Inoltre, quando si utilizza un
PC, è possibile riprodurre solamente i file musicali
registrati nella raccolta di file multimediali di Windows
Media® Player.
La riproduzione si arresta mentre si ascoltano file
musicali sul server di rete
0Quando il PC funziona come server di rete, provare a
chiudere tutte le applicazioni eccetto il software server
(Windows Media® Player 12, ecc.).
0Se il PC sta scaricando o copiando file di grandi
dimensioni, la riproduzione potrebbe essere interrotta.
I titoli degli album e i nomi degli artisti non vengono
visualizzati per Music Server
0I metadati, come i titoli degli album o i nomi degli artisti,
devono essere riconosciuti dal server per poter essere
distribuiti a questa unità; ciò dipende quindi dalle
specifiche del NAS o del server in uso.
0I formati file supportati dipendono dal software del NAS o
del server. Per informazioni dettagliate, contattare il
produttore del software del NAS o del server.
La copertina dell'album in Music Server viene
visualizzata solo alcune volte
0Music Server dipende dalle specifiche del software del
server.
0I formati supportati dipendono dal software del server.
0Per informazioni dettagliate, contattare il produttore del
software del server.
Funzione BLUETOOTH
0Provare a collegare/scollegare l'alimentazione dell'unità
e provare ad accendere/spegnere il dispositivo abilitato
BLUETOOTH. Il riavvio del dispositivo abilitato
BLUETOOTH può risultare efficace.
43
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
0I dispositivi abilitati BLUETOOTH devono supportare il
profilo A2DP.
0In prossimità di componenti quali forni a microonde o
telefoni cordless che utilizzano onde radio nella gamma
2,4 GHz, potrebbe verificarsi un’interferenza di onde
radio che disabilita l’uso di questa unità.
0Se c’è un oggetto metallico vicino all’unità, la
connessione BLUETOOTH potrebbe non essere
possibile in quanto il metallo ha un effetto sulle onde
radio.
0Per poter rispondere all'utilizzo del telecomando di
questa unità, il dispositivo abilitato BLUETOOTH deve
supportare il profilo AVRCP.
0Si noti che il corretto funzionamento del telecomando
non è sempre garantito con tutti i dispositivi abilitati
BLUETOOTH.
Impossibile connettersi con questa unità
0Controllare che la funzione BLUETOOTH del dispositivo
abilitato BLUETOOTH sia abilitata.
0Qualora non sia possibile collegare un'unità già abbinata,
cancellare le informazioni di abbinamento sul dispositivo
abilitato BLUETOOTH ed effettuare nuovamente
l'abbinamento.
La riproduzione della musica non è disponibile
sull’unità anche dopo aver stabilito con successo la
connessione BLUETOOTH
0Quando il volume audio del dispositivo abilitato
BLUETOOTH è impostato su un valore basso, la
riproduzione dell’audio potrebbe non essere disponibile.
Aumentare il volume del dispositivo abilitato
BLUETOOTH.
0Alcuni dispositivi abilitati BLUETOOTH potrebbero
essere muniti di selettore Invia/Ricevi. Selezionare la
modalità Invia.
Il suono è interrotto
0Potrebbe essersi verificato un problema con il dispositivo
abilitato BLUETOOTH. Verificare le informazioni su
Internet.
44
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Caratteristiche generali
Sezione uscita audio analogica
Potenza uscita RMS
0X-HM76D, X-HM76 : 50 W + 50 W
0X-HM86D, XC-HM86D : 65 W + 65 W
(4 ohm, 1 kHz 10% THD (distorsione armonica totale))
Caratteristiche di controllo dei toni
0w10 dB (100 Hz (BASS))
0w10 dB (10 kHz (TREBLE))
Impedenza dei diffusori supportata
04 ohm - 16 ohm
Sezione sintonizzatore
X-HM76
Gamma di frequenza sintonizzazione (FM)
087,5 MHz - 108,0 MHz, RDS
Antenna (FM)
075 Ω (sbilanciamento)
Canale predefinito
040
X-HM76D, X-HM86D, XC-HM86D
Gamma di frequenza sintonizzazione (FM)
087,5 MHz - 108,0 MHz, RDS
Gamma di frequenza sintonizzazione (DAB)
0174,928 MHz - 239,200 MHz
Antenna (FM/DAB)
075 Ω (sbilanciamento)
Canale predefinito
040
Sezione CD
Supporto/Formato
0CD : CD Standard
0CD-R/RW : Formato CD/File MP3, WMA
Ingresso audio digitale
USB anteriore/posteriore
0Tipo A, USB2.0 High Speed
Uscita CC
05 V 1 A (posteriore)/5 V 0,5 A (anteriore)
Ingresso audio digitale
0Terminale ottico
Sezione rete
LAN cablata
0Terminale Ethernet
010BASE-T/100BASE-TX
LAN Wireless (Wi-Fi)
0Standard IEEE 802.11 a/b/g/n
0Banda 5 GHz/2,4 GHz
Sezione Bluetooth
Sistema di comunicazione
0Specifica BLUETOOTH versione 4.1
Banda di frequenza
02,4 GHz (2,402 GHz - 2,480 GHz)
Metodo di modulazione
0FHSS (Freq Hopping Spread Spectrum)
Profili Bluetooth compatibili
0A2DP 1.2
0AVRCP 1.3
0HOGP-Host (Client)
0Dispositivo HOGP-HID (Server)
0Servizio HID (HIDS)
Codec supportati
0SBC
0AAC
Range di trasmissione (A2DP)
020 Hz - 20 kHz (frequenza di campionamento 44,1 kHz)
Range massimo di comunicazione ＊
0(Circa 10 m senza ostacoli)
＊Il range effettivo varierà a seconda di fattori quali ostacoli
tra i dispositivi, campi magnetici attorno a un forno a
microonde, elettricità statica, telefoni cordless, sensibilità
di ricezione, prestazioni dell’antenna, sistema operativo,
applicazione software, ecc.
Generale
Alimentazione
0CA 220 - 230 V, 50/60 Hz
Consumo elettrico
0X-HM76D, X-HM76 : 40 W
0X-HM86D, XC-HM86D : 42 W
00,3 W (in modalità standby)
02,5 W (in modalità standby, Network Standby : On,
Network Setting : Wired)
02,8 W (in modalità standby, Network Standby : On,
Network Setting : Wi-Fi)
02,2 W (in modalità standby, Bluetooth Wakeup : On)
02,9 W (in modalità standby, Network Standby : On,
Network Setting : Wi-Fi, Bluetooth Wakeup : On)
Auto Standby
0On (20 min)/Off
Dimensioni (L A P)
0290 mm 98 mm 333 mm
45
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Peso
03,5 kg
Diffusore (X-HM76D, X-HM76, X-HM86D)
Tipo
0Bookshelf bass-reflex
Configurazione
02 vie
0Woofer :
X-HM76D, X-HM76: cono da 12 cm
X-HM86D: cono in fibra di vetro da 13 cm
0Tweeter :
Soft Dome da 2,5 cm
Impedenza
04 ohm
Potenza massima in ingresso
0X-HM76D, X-HM76 : 50 W
0X-HM86D : 65 W
Gamma di frequenza effettiva
0X-HM76D, X-HM76 : 70 Hz - 40 kHz
0X-HM86D : 60 Hz - 40 kHz
Gamma di frequenza raccomandata
0X-HM76D, X-HM76 : 50 Hz - 40 kHz
0X-HM86D : 45 Hz - 40 kHz
Frequenza di crossover
04 kHz
Livello di pressione sonora in uscita
0X-HM76D, X-HM76 : 83 dB
0X-HM86D : 82 dB
Dimensioni (L A P)
0X-HM76D : 148 mm 263 mm 217 mm
0X-HM76 : 148 mm 263 mm 213 mm
0X-HM86D : 165 mm 280 mm 259 mm
Peso
0X-HM76D : 3,4 kg/ognuno
0X-HM76 : 3,3 kg/ognuno
0X-HM86D : 4,4 kg/ognuno
46
> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione
Impostazioni avanzate |Aggiornamento del firmware | Altri
I
T
Informazioni di licenza e dei marchi
The Wi-Fi CERTIFIED Logo is a certification mark of Wi-Fi Alliance®.
AirPlay, iPad, iPhone, and iPod touch are trademarks of Apple Inc., registered in
the U.S. and other countries.
iPad Air and iPad mini are trademarks of Apple Inc.
“Made for iPod”, “Made for iPhone” and “Made for iPad” mean that an electronic
accessory has been designed to connect specifically to iPod, iPhone, or iPad,
respectively, and has been certified by the developer to meet Apple
performance standards. Apple is not responsible for the operation of this device
or its compliance with safety and regulatory standards.
Please note that the use of this accessory with iPod, iPhone or iPad may affect
wireless performance.
AirPlay works with iPhone, iPad, and iPod touch with iOS 4.3.3 or later, Mac
with OS X Mountain Lion or later, and PC with iTunes 10.2.2 or later.
The Bluetooth® word mark and logos are registered trademarks owned by the
Bluetooth SIG, Inc.
Google Cast and the Google Cast badge are trademarks of Google inc.
This Mark Certifies that this product is compliant with the BLACKFIRE
ALLIANCE Standard.
Please refer to WWW.BLACKFIREALLIANCE.COM for more information.
BLACKFIRETM is a Registered Trademark (No. 85,900,599) of BLACKFIRE
RESEARCH CORP. All rights reserved.
FireConnectTM is technology powered by BlackFire Research.
The product with this logo is conformed to Hi-Res Audio standard defined by
Japan Audio Society. This logo is used under license from Japan Audio Society.
This product is protected by certain intellectual property rights of Microsoft. Use
or distribution of such technology outside of this product is prohibited without a
license from Microsoft.
Windows and the Windows logo are trademarks of the Microsoft group of
companies.
DSD and the Direct Stream Digital logo are trademarks of Sony Corporation.
MPEG Layer-3 audio coding technology licensed from Fraunhofer IIS and
Thomson.
“All other trademarks are the property of their respective owners.”
“Toutes les autres marques commerciales sont la propriété de leurs détenteurs
respectifs.”
“El resto de marcas comerciales son propiedad de sus respectivos propietarios”.
“Tutti gli altri marchi di fabbrica sono di proprietà dei rispettivi proprietari.”
“Alle anderen Warenzeichen sind das Eigentum ihrer jeweiligen Eigentümer.”
“Alle andere handelsmerken zijn eigendom van de desbetreffende
rechthebbenden.”
“Все товарные знаки являются собственностью соответствующих
владельцев.”
BLACKFIRE
I
T
*29402674*
F1609-0
SN 29402674
Корпорация О энд Пи
2-3-12, Яэсу, Чуо-ку, г. Токио, 104-0028, ЯПОНИЯ
<Germany>
Hanns-Martin-Schleyer-Straße 35, 47877 Willich, Germany
Tel: +49(0)2154 913222
<UK>
Anteros Building, Odyssey Business Park, West End Road, South Ruislip,
Middlesex, HA4 6QQ United Kingdom
Tel: +44(0)208 836 3612
<France>
6, Avenue de Marais F - 95816 Argenteuil Cedex FRANCE
Tel: +33(0)969 368 050
2-3-12 Yaesu, Chuo-ku, Tokyo 104-0028 JAPAN
<U.S.A.>
18 PARK WAY, UPPER SADDLE RIVER, NEW JERSEY 07458, U.S.A.
Tel: 1-201-785-2600 Te l : 1-844-679-5350
Registrare il proprio prodotto su
http://www.pioneer.eu
(Europa)
© 2016 Onkyo & Pioneer Corporation. All rights reserved.
© 2016 Onkyo & Pioneer Corporation. Tous droits de reproduction et de traduction réservés.
“Pioneer” and “PBASS” are trademarks of Pioneer Corporation, and is used under license.
Printed in Malaysia / Imprimé en Malaisie / Напечатано в Малайзии
http://www.pioneer-audiovisual.com/privacy/
D
E
Vor dem Start
Lieferumfang .................................................................................2
Teilenamen
Bedienfeld .....................................................................................4
Rückseite (X-HM76D, X-HM86D, XC-HM86D) .............................5
Rückseite (X-HM76) .....................................................................6
Fernbedienung ..............................................................................7
Display ..........................................................................................8
Lautsprechersystem (X-HM76D, X-HM76) ...................................9
Lautsprechersystem (X-HM86D) ................................................10
Installation
Anschließen der Lautsprecher .................................................... 11
Anschließen der Antennen, des Netzkabels usw. .......................12
Initial Setup
Einschalten und erste Einrichtung ..............................................13
Zeiteinstellungen .........................................................................16
Wiedergabe
Wiedergabe von CDs ..................................................................17
USB-Speichergerät/HDD ............................................................19
Internetradio ................................................................................21
Spotify .........................................................................................22
Wiedergabe von FM-Radio .........................................................23
Wiedergabe von DAB-Digitalradio (X-HM76D, X-HM86D, XC-HM86D) ........26
BLUETOOTH® ............................................................................27
AirPlay® ......................................................................................29
Audiowiedergabe von einem externen Gerät .............................30
Music Server ...............................................................................31
Starten der Wiedergabe mit dem Alarm ......................................33
Eingeben von Text, Anpassen der Klangqualität usw. ................34
Erweiterte Einrichtung
Erweiterte Einstellungen..............................................................35
Firmware-Update
Firmware-Update ........................................................................39
Andere
Fehlerbehebung ..........................................................................41
Allgemeine technische Daten .....................................................44
Lizenz- und Warenzeicheninformationen ...................................46
> Vor dem Start > Teilenamen > Installation > Initial Setup > Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
NETWORK CD RECEIVER SYSTEM
X-HM76D
X-HM76
X-HM86D
NETWORK CD RECEIVER
XC-HM86D
Bedienungsanleitung
2
> Vor dem Start > Teilenamen > Installation > Initial Setup > Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
Lieferumfang
Vor d em Start
X-HM76D : 12356
X-HM76 : 12456
X-HM86D : 123567
XC-HM86D : 123
Hauptgerät (1)
Fernbedienung (RC-945S) (1), Batterien (AAA/R03) (2)
DAB/FM-Drahtantenne (1)
FM-Zimmerantenne (1)
Lautsprechersystem (2)
Lautsprecherkabel (1,5 m) (2)
3
> Vor dem Start > Teilenamen > Installation > Initial Setup > Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
0Das Netzkabel darf erst angeschlossen werden, wenn alle anderen Kabelverbindungen
hergestellt wurden.
0Schließen Sie Lautsprecher mit einer Impedanz von 4 Ω bis 16 Ω an.
0Wir übernehmen keine Haftung für Schäden, die beim Anschließen von
Drittanbietergeräten entstehen.
0Es ist möglich, dass Funktionen über Firmware-Updates ergänzt oder Dienste von ihren
Anbietern eingestellt werden, sodass die jeweiligen Netzwerkdienste zukünftig nicht mehr
verfügbar sind.
0Änderungen der technischen Daten und des Erscheinungsbildes ohne vorherige
Ankündigung vorbehalten.
Antirutsch-Pads (8)
4
> Vor dem Start > Teilenamen > Installation > Initial Setup > Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
Bedienfeld
Teilenamen
1. ÍSTANDBY/ON-Taste: Schalten Sie das Gerät ein bzw. in den Standby-Modus.
2. INPUT-Taste: Wechselt den Eingang, der wiedergegeben werden soll.
3. Wiedergabetaste:
:6
: Zurück zum Anfang des Tracks, der gerade wiedergegeben wird. Gedrückt
halten, um einen schnellen Rücklauf des Tracks auszuführen. (CD)
Zum vorigen Track. (USB, Music Server)
59
: Weiter zum nächsten Track. Gedrückt halten, um einen schnellen Vorlauf des
Tracks auszuführen. (CD)
Weiter zum nächsten Track. (USB, Music Server)
∫
: Mit dieser Taste wird die Wiedergabe gestoppt.
1
/;: Mit dieser Taste wird die Wiedergabe pausiert.
0Je nach Eingang wird der Vorgang möglicherweise nicht gestartet.
4. <-Taste: Öffnen/Schließen Sie das Disc-Fach.
5. Disc-Fach: Geben Sie Discs hier ein. Es können auch 8-cm-Discs verwendet werden.
6. USB
-Anschluss: Schließen Sie ein USB-Speichergerät oder HDD (Hard Disc Drive) an, um
Musikdateien wiederzugeben. Es können auch USB-Geräte über ein USB-Kabel mit Strom
versorgt werden (maximal 5 V/0,5 A).
0Beim Anschließen von HDDs, die mehr als 5 V/0,5 A benötigen, verwenden Sie den
USB-Port (max. 5 V/1 A) auf der Rückseite des Geräts.
7. PHONES-Buchse: Schließen Sie Stereokopfhörer mit Ministecker an.
8. Netzanzeige: Leuchtet blau, wenn das Gerät eingeschaltet ist.
9. TIMER Anzeige: Leuchtet, wenn der Alarm eingestellt ist.
10.
Fernbedienungssensor
11.
Display (ÄP8)
12.
VOLUME-Regler: Passen Sie die Lautstärke an. Nehmen Sie die Anpassung zwischen 0
und 50 vor.
> Vor dem Start > Teilenamen > Installation > Initial Setup > Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
5
D
E
Rückseite (X-HM76D, X-HM86D, XC-HM86D)
1. Netzkabel
2. Kabellose Antenne: Wird für WLAN-Verbindungen oder BLUETOOTH fähige Geräte
verwendet. Stellen Sie ihren Winkel entsprechend dem Verbindungsstatus ein.
3. Lautsprecherklemmen: Hier können Lautsprecher über Lautsprecherkabel
angeschlossen werden.
4. DAB/FM ANTENNA-Buchse: Schließen Sie die mitgelieferte DAB/FM-Drahtantenne an.
5. LINE IN-Buchse: Sie können Audiosignale von einem externen Gerät (z. B. Fernseher)
wiedergeben, das über analoges Audiokabel angeschlossen ist.
6. SUBWOOFER PRE OUT-Buchsen: Schließen Sie einen Subwoofer mit eingebautem
Verstärker an.
7. USB-Anschluss: Schließen Sie ein USB-Speichergerät oder HDD (Hard Disc Drive) an,
um Musikdateien wiederzugeben. Es können auch USB-Geräte über ein USB-Kabel mit
Strom versorgt werden (maximal 5 V/1 A).
8. NETWORK-Buchse: Stellen Sie über LAN-Kabel eine Netzwerkverbindung her.
9. DIGITAL IN OPTICAL-Buchse: Sie können digitale Audiosignale von einem externen
Gerät (z. B. Fernseher) wiedergeben, das über ein digitales optisches Kabel
angeschlossen ist.
180°
90°
6
> Vor dem Start > Teilenamen > Installation > Initial Setup > Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
Rückseite (X-HM76)
1. Netzkabel
2. Kabellose Antenne: Wird für WLAN-Verbindungen oder BLUETOOTH fähige Geräte
verwendet. Stellen Sie ihren Winkel entsprechend dem Verbindungsstatus ein.
3. Lautsprecherklemmen: Hier können Lautsprecher über Lautsprecherkabel
angeschlossen werden.
4. FM ANTENNA-Buchse: Schließen Sie die mitgelieferte FM-Zimmerantenne an.
5. LINE IN-Buchse: Sie können Audiosignale von einem externen Gerät (z. B. Fernseher)
wiedergeben, das über analoges Audiokabel angeschlossen ist.
6. SUBWOOFER PRE OUT-Buchsen: Schließen Sie einen Subwoofer mit eingebautem
Verstärker an.
7. USB-Anschluss: Schließen Sie ein USB-Speichergerät oder HDD (Hard Disc Drive) an,
um Musikdateien wiederzugeben. Es können auch USB-Geräte über ein USB-Kabel mit
Strom versorgt werden (maximal 5 V/1 A).
8. NETWORK-Buchse: Stellen Sie über LAN-Kabel eine Netzwerkverbindung her.
9. DIGITAL IN OPTICAL-Buchse: Sie können digitale Audiosignale von einem externen
Gerät (z. B. Fernseher) wiedergeben, das über ein digitales optisches Kabel
angeschlossen ist.
180°
90°
> Vor dem Start > Teilenamen > Installation > Initial Setup > Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
7
D
E
Fernbedienung
1. ÍSTANDBY/ON-Taste: Schalten Sie das Gerät ein bzw. in den Standby-Modus.
2. TIMER-Taste: Stellen Sie die Uhrzeit sowie Alarmzeiten ein.
3. SLEEP-Taste: Stellen Sie den Sleep-Timer ein. Wenn die eingestellte Zeit (30, 60 oder 90 Minuten)
vergangen ist, wird das Gerät in den Standby-Modus geschaltet. Wenn nach dem Einstellen SLEEP
gedrückt wird, so wird die verbleibende Zeit bis zum Wechsel in den Standby-Modus angezeigt.
4. INPUT SELECTOR-Tasten: Wechselt den Eingang, der wiedergegeben werden soll.
5. Wiedergabetasten:
:: Zurück zum Anfang des Tracks, der gerade wiedergegeben wird. (CD)
Zurück zum Track vor dem Track, der gerade wiedergegeben wird. (USB, Music Server)
X/;: Wiedergabe starten/pausieren.
9: Weiter zum nächsten Track.
22: Schneller Rücklauf des Tracks. (nur CD)
∫: Wiedergabe stoppen.
11: Schneller Vorlauf des Tracks. (nur CD)
0Je nach Eingang wird der Vorgang möglicherweise nicht gestartet.
PRESET
i
/
j
Tasten: Wählen Sie registrierte Sender aus oder geben Sie Sendern Namen.
TUNE i/j Tasten: Wählen Sie Radiosender aus.
6. MEMORY-Taste: Registrieren Sie Ihre Lieblingsradiosender.
7. SHUFFLE/REPEAT-Taste: Stellen Sie wiederholte Wiedergabe oder Zufallswiedergabe ein.
8. MODE-Taste: Zur Programmwiedergabe von CDs.
9. Cursortasten, ENTER-Taste: Wählen Sie das Element mit den Cursortasten aus und
drücken Sie zum Bestätigen ENTER.
10.
SETUP-Taste: Zeigt das Setup-Menü an.
11.
VOLUME i/j Tasten: Passen Sie die Lautstärke an. Nehmen Sie die Anpassung
zwischen 0 und 50 vor.
12.
SOUND-Taste: Passen Sie die Klangqualität an.
13.
DIMMER-Taste: Schalten Sie das Display aus oder passen Sie die Helligkeit in drei Stufen an.
14.
CLEAR-Taste: Geben Sie Text usw. ein.
15.
(NOW PLAYING)-Taste: Schaltet die Informationen auf der
Anzeige um.
16.
RETURN-Taste: Stellt die vorige Anzeige wieder her.
17.
MUTE-Taste: Schaltet den Ton vorübergehend aus. Drücken
Sie die Taste erneut, um die Stummschaltung aufzuheben.
30° 30°
Ca.7 m
8
> Vor dem Start > Teilenamen > Installation > Initial Setup > Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
Display
1. Der Eingangsmodus wird angezeigt.
(USB Front / USB Rear / CD / Bluetooth / Network / Digital In / Line / Tuner DAB ＊/ Tuner
FM)
＊ X-HM76D, X-HM86D, XC-HM86D
2. Die Namen von Datei, Künstler, Album, Sender usw. wird angezeigt.
3. Der Wiedergabestatus wird angezeigt.
4. Dateiformat, Abtastfrequenz und Quantisierungsbitdaten werden angezeigt.
5. Der Dateiwiedergabestatus wird angezeigt. Wird je nach Eingang oder Datei
möglicherweise nicht angezeigt.
6. Wird angezeigt, wenn die Stummschaltung aktiv ist.
7. Wird angezeigt, wenn der Sleep-Timer eingestellt wurde.
8. Leuchtet unter den folgenden Bedingungen.
: Wenn die Verbindungseinstellung am Gerät "Wired" lautet und das Gerät mit dem
Netzwerk verbunden ist.
: Wenn die Verbindungseinstellung am Gerät "Wired" lautet und das Gerät nicht mit
dem Netzwerk verbunden ist.
: Wenn die Verbindungseinstellung am Gerät "Wi-Fi" lautet und das Gerät mit dem
Netzwerk verbunden ist.
: Wenn die Verbindungseinstellung am Gerät "Wi-Fi" lautet und das Gerät nicht mit
dem Netzwerk verbunden ist.
9. Wenn ein Albumcover für die wiedergegebene Datei aufgenommen ist, wird es hier
angezeigt.
10.
Leuchtet unter den folgenden Bedingungen.
: Wenn die Wiederholung aller Tracks aktiv ist
: Wenn die Wiederholung eines Tracks aktiv ist
: Wenn die Zufallswiedergabe aktiv ist
0Wenn DIMMER gedrückt wird, um das Display auszuschalten, erscheint das Gerät
möglicherweise so, als hätten Sie das Netzkabel entfernt. Das Gerät wird jedoch
weiterhin mit Strom versorgt. Um das Gerät vollständig vom Stromnetz zu trennen,
müssen Sie den Netzstecker aus der Netzsteckdose entfernen (Geräteabschaltung).
00:01:45 / 00:03:23
FLAC
44.1kHz/24bit
USB Front
Song
Artist
Album
1
> Vor dem Start > Teilenamen > Installation > Initial Setup > Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
9
D
E
Lautsprechersystem (X-HM76D, X-HM76)
Beim mitgelieferten Lautsprechersystem wird nicht zwischen links und rechts unterschieden.
Egal, auf welcher Seite Sie welche Lautsprecher platzieren, die Klangqualität unterscheidet
sich nicht.
1. Hochtöner: Zur Wiedergabe von mittleren und hohen Frequenzen.
2. Woofer: Zur Wiedergabe der Bassfrequenzen.
3. Gitterbefestigungen: Hiermit werden die Gitter befestigt. Wenn Sie ein Gitter entfernen,
halten Sie den unteren Teil mit beiden Händen fest und ziehen ihn sanft heraus. Danach
ziehen Sie den oberen Teil ebenso heraus. Wenn Sie das Gitter wieder anbringen,
befestigen Sie es zuerst oben und dann unten.
4. Lautsprechergehäuse
5. Bassgang: Hier wird der im Gehäuse entstehende Hall nach außen geleitet, um die
reproduktiven Fähigkeiten des Bassbereichs zu optimieren. Achten Sie darauf, dass die
Gänge stets frei bleiben.
6. Lautsprecherklemmen: Hier können Lautsprecher über Lautsprecherkabel an das
Hauptgerät angeschlossen werden.
1
21
2
10
> Vor dem Start > Teilenamen > Installation > Initial Setup > Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
Lautsprechersystem (X-HM86D)
Beim mitgelieferten Lautsprechersystem wird nicht zwischen links und rechts unterschieden.
Egal, auf welcher Seite Sie welche Lautsprecher platzieren, die Klangqualität unterscheidet
sich nicht.
1. Hochtöner: Zur Wiedergabe von mittleren und hohen Frequenzen.
2. Woofer: Zur Wiedergabe der Bassfrequenzen.
3. Gitterbefestigungen: Hiermit werden die Gitter befestigt. Wenn Sie ein Gitter entfernen,
halten Sie den unteren Teil mit beiden Händen fest und ziehen ihn sanft heraus. Danach
ziehen Sie den oberen Teil ebenso heraus. Wenn Sie das Gitter wieder anbringen,
befestigen Sie es zuerst oben und dann unten.
4. Lautsprechergehäuse
5. Bassgang: Hier wird der im Gehäuse entstehende Hall nach außen geleitet, um die
reproduktiven Fähigkeiten des Bassbereichs zu optimieren. Achten Sie darauf, dass die
Gänge stets frei bleiben.
6. Lautsprecherklemmen: Hier können Lautsprecher über Lautsprecherkabel an das
Hauptgerät angeschlossen werden.
1
21
2
11
> Vor dem Start > Teilenamen >Installation > Initial Setup > Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
Anschließen der Lautsprecher
Installation
1
RED
RED
3
2
4
RED
RED
bb
a
a
a
a
Nur X-HM86D
Beim Anschließen des Lautsprechersystems bei X-HM76D,
X-HM76 oder X-HM86D schließen Sie die
Lautsprecherkabel mit der roten Kennzeichnung an die i-
Buchsen an Hauptgerät und Lautsprecher an. Wenn der
Anschluss nicht korrekt ist, erfolgt eine Phasenumkehr, und
die Ausgabe von Bässen wird beeinträchtigt.
Verwenden Sie die Abbildung bei XC-HM86D als Referenz
zum Anschließen eigener Lautsprecher.
Wenn Sie die Lautsprecherkabel eingesteckt haben, ziehen
Sie die Klemmen durch Drehen nach rechts fest an.
Vergewissern Sie sich außerdem, dass bei den
angeschlossenen Kabeln die freiliegenden Drähte nicht aus
den Lautsprecherklemmen herausragen. Wenn die
freiliegenden Lautsprecherdrähte die Geräterückwand bzw.
der i- und der s-Draht sich gegenseitig berühren, wird
möglicherweise die Schutzschaltung aktiviert und die
Stromversorgung ausgeschaltet.
Sie können auch einen Subwoofer mit integriertem Verstärker
anschließen, um die Basswiedergabe noch weiter zu verstärken.
Verwenden Sie zum Anschließen ein Subwoofer-Kabel.
a Antirutsch-Pads, b Lautsprecherkabel
12
> Vor dem Start > Teilenamen >Installation > Initial Setup > Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
Anschließen der Antennen, des Netzkabels usw.
c
ab
c
1 1
2
X-HM76D, X-HM86D, XC-HM86D X-HM76
Antennenanschluss
Während das Radio eingeschaltet ist, bewegen Sie die
Antenne im Zimmer herum, um die Position mit dem besten
Empfang zu finden.
Netzkabelanschluss
Wenn alle anderen Verbindungen vollständig sind,
schließen Sie das Netzkabel an die Netzsteckdose an.
Um eine Netzwerkverbindung über Ethernet-Kabel
herzustellen, verwenden Sie die NETWORK-Buchse. Wenn
Sie eine Wi-Fi-Verbindung verwenden möchten, nehmen
Sie in den ersten Einstellungen entsprechende
Einstellungen vor (ÄP13). Mit einer Netzwerkverbindung
können Sie Features wie Internetradio und AirPlay
genießen.
a DAB/FM-Drahtantenne, b FM-Zimmerantenne, c Netzkabel
13
> Vor dem Start > Teilenamen > Installation >Initial Setup >Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
Einschalten und erste Einrichtung
Initial Setu p
1
3
2
BLUE BLINKING
Gerätestart: Wenn Sie ÍSTANDBY/ON drücken, blinkt die
Netzanzeige am Hauptgerät langsam blau. Etwa 20
Sekunden später wird "Hello" auf dem Display angezeigt.
Die Anzeige erlischt, dann wird das Pioneer-Logo
angezeigt, und Sie können das Gerät in Betrieb nehmen.
Wi-Fi-Verbindungseinstellungen
Wenn Sie das Gerät erstmalig einschalten, wird der
Bildschirm zur ersten Einrichtung automatisch angezeigt,
sodass Sie unkompliziert Wi-Fi Verbindungseinstellungen
vornehmen können.
Wählen Sie zum Einstellen das Element mit den
Cursortasten der Fernbedienung aus und drücken Sie zum
Bestätigen ENTER. Drücken Sie RETURN, um zur vorigen
Anzeige zurückzukehren.
Initial Setup
Wired (Exit)
Wi-Fi
Selects the method of network
connection
14
> Vor dem Start > Teilenamen > Installation >Initial Setup >Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
Wählen Sie "Wi-Fi" aus, um Wi-Fi-Einstellungen
vorzunehmen. Wenn Sie zum Anschließen ein LAN-Kabel
verwenden, wählen Sie "Wired(Exit)" aus und bestätigen.
Wenn Sie "Wi-Fi" auswählen, wählen Sie die Methode zum
Einstellen im nächsten Bildschirm (z. B. "Scan Networks")
aus.
0Zum Wiederholen der ersten Einstellungen drücken Sie
SETUP auf der Fernbedienung, wählen "Wi-Fi" in
"Network Setting" - "Connection" und dann "Wi-Fi Setup"
aus.
■Netzwerk-Scan
Wählen Sie aus der SSID-Liste der Zugangspunkte wie
WLAN-Router die erforderliche SSID aus und nehmen Sie
die Einstellungen vor.
1. Wählen Sie die SSID des Zugangspunkts aus, mit dem
eine Verbindung hergestellt werden soll, und bestätigen
Sie die Auswahl.
2. Wählen Sie entweder "Enter Password" oder "Push
Button" aus und bestätigen Sie die Auswahl. Wenn der
Zugangspunkt über eine Taste zum automatischen
Einrichten verfügt, können Sie die Verbindung mit "Push
Button" ohne Passworteingabe herstellen.
3. Wenn Sie "Enter Password" auswählen, geben Sie das
Passwort für den Zugangspunkt ein und drücken
ENTER. Einzelheiten zum Eingeben von Text finden Sie
unter "Eingeben von Text" (ÄP34).
Wenn Sie "Push Button" auswählen, halten Sie zunächst
die Taste zum automatischen Einrichten am
Zugangspunkt eine entsprechende Zeitlang gedrückt und
drücken dann ENTER auf der Fernbedienung.
4. wird angezeigt, wenn die Einstellungen vollständig
sind.
■Verwenden eines iOS-Geräts
Nehmen Sie die Einstellung vor, indem Sie die WLAN-
Einstellungen des iOS-Geräts mit diesem Gerät teilen.
1. Schließen Sie das iOS-Gerät über Wi-Fi an.
2. Wählen Sie dieses Gerät auf dem Bildschirm des iOS-
Geräts im Element "SET UP NEW AIRPLAY
SPEAKER..." aus und wählen Sie "Next" aus.
0Dieses Gerät wird als "Pioneer HM76D (76 oder 86D)
XXXXXX" angezeigt.
3. Wenn die Verbindung hergestellt wurde, wählen Sie im
Bildschirm des iOS-Geräts "Done" aus.
4. Wird auf dem Display des Geräts angezeigt, wenn die
Einstellungen vollständig sind.
■Eingeben der SSID des Zugangspunkts
Nehmen Sie die Einstellung vor, indem Sie die SSID des
Zugangspunkts eingeben, mit dem eine Verbindung
hergestellt werden soll.
1. Geben Sie die SSID ein. Einzelheiten zum Eingeben von
Text finden Sie unter "Eingeben von Text" (ÄP34).
2. Wählen Sie die Authentifizierungsmethode aus und
bestätigen Sie die Auswahl.
Wireless
Input SSID
Use iOS Device
Scan Networks
Wireless
ddddddddddddddddd
ccccccccccccccccccc
bbbbbbbbbbbbbbbbb
aaaaaaaaaaaaaaaa
Wireless
Push Button
Enter Password
Password
A
Delete One Character[CLEAR]
Change Text[REPEAT]
SSID
A
Delete One Character[CLEAR]
Change Text[REPEAT]
15
> Vor dem Start > Teilenamen > Installation >Initial Setup >Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
0Wenn Sie "None" auswählen, fahren Sie mit Schritt 3
fort. Wenn Sie "WEP", "WPA" oder "WPA2"
auswählen, geben Sie das Passwort ein und
bestätigen die Eingabe.
3. wird angezeigt, wenn die Einstellungen vollständig
sind.
Security Method
WPA2
WPA
WEP
None
16
> Vor dem Start > Teilenamen > Installation >Initial Setup >Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
Zeiteinstellungen
Durch Einstellen der Zeit können Sie die Wiedergabe mit dem Alarm starten (ÄP33).
1. Drücken Sie TIMER.
2. Drücken Sie ENTER.
3. Stellen Sie den Wochentag mit w/x ein und drücken Sie dann ENTER.
4. Im nächsten Bildschirm verwenden Sie w/x, um entweder "24H" (24-Stunden-Anzeige)
oder "12H" (12-Stunden-Anzeige) einzustellen, und drücken dann ENTER.
5. Im nächsten Bildschirm stellen Sie die Zeit mit w/x ein und drücken dann ENTER.
6. Im nächsten Bildschirm stellen Sie die Minuten mit w/x ein und drücken dann ENTER.
Das Einstellen wird nach kurzer Zeit automatisch beendet.
0Wenn Sie die Einstellung abgeschlossen haben, kann die eingestellte Zeit ca. 10
Sekunden lang angezeigt werden, indem TIMER gedrückt wird.
11
CLOCK
0:00Sun
17
> Vor dem Start > Teilenamen > Installation > Initial Setup >Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
Wiedergabe von CDs
Wiedergabe
a
1
2
b
c
Von diesem Gerät können im Handel erhältliche Musik-CDs
sowie CD-R mit Dateien im MP3- oder WMA-Format
wiedergegeben werden.
0
Die unterstützten Abtastraten bei MP3-Dateien sind 8 kHz–
48 kHz, die unterstützten Bitraten sind 64 kbps–384 kbps.
0Die unterstützten Abtastraten bei WMA-Dateien sind
32 kHz, 44,1 kHz und 48 kHz. Die unterstützten Bitraten
sind 64 kbps–320 kbps.
0Die Wiedergabe von CDs, die nicht den CD-Standards
entsprechen, beispielsweise kopiergeschützte CDs, kann
nicht garantiert werden.
Wiedergabe von Musik-CDs
1. Schalten Sie das Gerät ein.
2. Drücken Sie CD, um den Eingang zu CD zu ändern.
3. Drücken Sie < am Hauptgerät, um das Disc-Fach zu
öffnen.
4. Geben Sie eine Disc ein und drücken Sie <, um das
Fach zu schließen.
5. Drücken Sie X/; (a), um die Wiedergabe zu starten.
Verwenden Sie die anderen Wiedergabetasten (b), um
die Wiedergabe zu stoppen oder Tracks zur Wiedergabe
auszuwählen. Wenn Sie (NOW PLAYING) (c)
drücken, können Sie auswählen, ob die vergangene oder
die verbleibende Dauer des Tracks auf dem Display
angezeigt werden soll.
18
> Vor dem Start > Teilenamen > Installation > Initial Setup >Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
Wiedergabe von MP3/WMA-Discs
1. Schalten Sie das Gerät ein.
2. Drücken Sie CD, um den Eingang zu CD zu ändern.
3. Drücken Sie < am Hauptgerät, um das Disc-Fach zu
öffnen.
4. Geben Sie eine Disc ein und drücken Sie <, um das
Fach zu schließen.
5. Wenn das Auslesen der Disc abgeschlossen ist, werden
die Tracknummern sowie die Anzahl der Ordner mit MP3/
WMA-Dateien angezeigt.
0Wenn in mindestens zwei Ordnern MP3/WMA-Dateien
gespeichert sind, wird jedem Ordner automatisch eine
Nummer zugewiesen.
6. Zum Starten der Wiedergabe drücken Sie X/; (a) auf
der Fernbedienung. Zum Auswählen eines Ordners zur
Wiedergabe drücken Sie w/x (f). Die Wiedergabe
beginnt automatisch, wenn Sie einen Ordner auswählen.
0Ordner, die keine Musikdateien enthalten, welche von
diesem Gerät wiedergegeben werden können, werden
übersprungen.
0Es können maximal 255 Ordner gelesen werden.
Ordner, die keine Musikdateien enthalten, welche von
diesem Gerät wiedergegeben werden können, sind
eingeschlossen.
Wiederholung/Zufallswiedergabe
1. Drücken Sie mehrfach SHUFFLE/REPEAT (d), bis ,
oder auf dem Display angezeigt wird.
: Wiederholung aller Tracks.
: Wiederholung des ausgewählten einzelnen Tracks.
: Zufallswiedergabe der Tracks.
Zum Abbrechen der Wiederholung oder
Zufallswiedergabe drücken Sie mehrfach SHUFFLE/
REPEAT (d), bis das entsprechende Symbol
ausgeblendet wird.
Programmwiedergabe (Music CDs)
Sie können bis zu 32 Tracks zur Wiedergabe
programmieren.
1. Drücken Sie MODE (e).
2. Die Tracknummer (T--) blinkt auf dem Display.
3. Drücken Sie :/9 (b), um den zu registrierenden
Track auszuwählen, und dann ENTER (g). Wiederholen
Sie diesen Schritt, um weitere Tracks zu registrieren. Der
letzte Track im Programm wird gelöscht, wenn Sie
CLEAR (c) drücken.
4. Drücken Sie X/; (a), um die Wiedergabe zu starten.
0Wenn Sie MODE (e) noch einmal drücken, während
die Wiedergabe gestoppt ist, wird das gesamte
Programm gelöscht.
0Bei der Wiedergabe von Programmen stehen weder
Zufallswiedergabe noch Wiederholung von 1 Track zur
Verfügung.
b
a
g
f
c
e
d
F019 T159
CD
1
1
PROGRAM
P-01<T--
CD
19
> Vor dem Start > Teilenamen > Installation > Initial Setup >Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
USB-Speichergerät/HDD
2
a
b
e
d
c
1
Grundlegende Funktionen
Sie können Musikdateien wiedergeben, indem Sie ein USB-
Speichergerät oder HDD (Hard Disk Drive) an den USB-
Port an der Vorder- oder Rückseite des Geräts anschließen.
0Vom USB-Port auf der Vorderseite wird eine
Stromversorgung von max. 5 V/0,5 A unterstützt. Bei
HDDs, die mehr benötigen, verwenden Sie den USB-Port
(max. 5 V/1 A) auf der Rückseite des Geräts.
1. Schalten Sie das Gerät ein.
2. Drücken Sie, USB um entweder "USB Front" oder "USB
Rear" auszuwählen.
3. Schließen Sie USB-Speichergerät bzw. HDD an den
USB-Port an der Vorder- oder Rückseite des Geräts an.
4. Ordner und Musikdateien werden auf dem Display
angezeigt, wenn der Ladevorgang abgeschlossen ist.
5. Wählen Sie den Ordner oder die Musikdatei mit den
Cursortasten (c) auf der Fernbedienung aus und drücken
Sie ENTER (d), um die Auswahl zu bestätigen. Drücken
Sie RETURN (e), um zur vorigen Anzeige
zurückzukehren.
USB Front
No Storage
USB
USB Front
USB Storage
USB
20
> Vor dem Start > Teilenamen > Installation > Initial Setup >Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
6. Verwenden Sie die Wiedergabetasten (a), um die
Wiedergabe zu stoppen oder Tracks zur Wiedergabe
auszuwählen.
0Das Anzeigen von Albumnamen, Künstlernamen und
Albumcovern wird bei Musikdateien der Formate MP3/
WMA/Apple Lossless/FLAC/AAC/DSD (nur DSF)
unterstützt. Die Formate für eingebettete Bilder sind
JPEG und PNG.
0Zeichen, die auf diesem Gerät nicht dargestellt werden
können, werden als "
¢
" angezeigt.
0Der USB-Anschluss dieses Geräts entspricht dem USB
2.0-Standard. Die Übertragungsgeschwindigkeit kann für
einige wiederzugebende Inhalte unzureichend sein,
wodurch es zu Unterbrechungen der Wiedergabe
kommen kann.
Wiederholung/Zufallswiedergabe
1. Drücken Sie bei der Wiedergabe mehrfach SHUFFLE/
REPEAT (b), bis , oder auf dem Display
angezeigt wird.
: Wiederholung aller Tracks.
: Wiederholung des ausgewählten einzelnen Tracks.
: Zufallswiedergabe der Tracks in einem Ordner.
Zum Abbrechen der Wiederholung oder Zufallswiedergabe
drücken Sie mehrfach SHUFFLE/REPEAT (b), bis das
entsprechende Symbol ausgeblendet wird.
Anforderungen bei USB-Speichergeräten/
HDDs
0Beachten Sie, dass der Betrieb mit USB-Speichergeräten
und HDDs nicht garantiert werden kann.
0
Von diesem Gerät werden USB-Speichergeräte unterstützt,
die den USB-Massenspeichergeräteklasse-Standard
erfüllen. (Es gibt jedoch Geräte, die von diesem Gerät nicht
wiedergegeben werden können, obwohl sie den USB-
Massenspeichergeräteklasse-Standard erfüllen.)
0Das Gerät ist außerdem kompatibel mit USB-
Speichergeräten der Dateisystemformate FAT16 und
FAT32. Andere Formate wie exFAT, NTFS und HFS
können von diesem Gerät nicht wiedergegeben werden.
0Wenn auf dem USB-Speichergerät Partitionen angelegt
wurden, wird jede Partition als unabhängiges Gerät
behandelt.
0Es können bis zu 20.000 Tracks pro Ordner angezeigt
werden, und die Ordner können bis zu 16-stufig
verschachtelt werden.
0USB-Hubs und USB-Speichergeräte mit Hubfunktion
werden nicht unterstützt. Schließen Sie diese Geräte
nicht an das Gerät an.
0USB-Speichergeräte mit Sicherheitsfunktion werden auf
diesem Gerät nicht unterstützt.
0Bei USB-Speichergeräten bzw. HDDs mit Netzadapter
wird empfohlen, dass sie diese Netzadapter verwenden,
um die Geräte mit Strom zu versorgen.
0
Medien, die in den USB-Kartenleser eingesetzt werden, stehen
bei dieser Funktion möglicherweise nicht zur Verfügung.
Außerdem ist es je nach USB-Speichergerät möglich, dass die
Inhalte nicht korrekt gelesen werden können.
0Wir übernehmen keinerlei Verantwortung für Verluste
oder Beschädigungen von Daten, die auf einem USB-
Speichergerät gespeichert sind, wenn dieses
Speichergerät mit dem Gerät verwendet wird. Wir
empfehlen Ihnen, wichtige Musikdateien im Vorfeld zu
sichern.
Unterstützte Audioformate
Für die Wiedergabe vom Server und von einem USB-Speichergerät
unterstützt dieses Gerät die folgenden Musikdateiformate. Beachten
Sie, dass Audiodateien, die urheberrechtlich geschützt sind, auf
diesem Gerät nicht wiedergegeben werden können.
MP3 (.mp3/.MP3):
0Unterstützte Formate: MPEG-1/MPEG-2 Audio Layer 3
0Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz
0
Unterstützte Bitraten: Zwischen 8 kbps und 320 kbps und VBR.
WMA (.wma/.WMA):
0Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz
0Unterstützte Bitraten: Zwischen 5 kbps und 320 kbps und
VBR.
0Die Formate WMA Pro/Voice/WMA Lossless werden
nicht unterstützt.
WAV (.wav/.WAV):
WAV-Dateien enthalten unkomprimiertes digitales PCM-Audio.
0Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz,
88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit
AIFF (.aiff/.aif/.aifc/.afc/.AIFF/.AIF/.AIFC/.AFC):
AIFF-Dateien enthalten unkomprimiertes digitales PCM-
Audio.
0Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz,
88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit
AAC (.aac/.m4a/.mp4/.3gp/.3g2/.AAC/.M4A/.MP4/.3GP/
.3G2):
0Unterstützte Formate: MPEG-2/MPEG-4 Audio
0
Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz
0
Unterstützte Bitraten: Zwischen 8 kbps und 320 kbps und VBR.
FLAC (.flac/.FLAC):
0Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz,
88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit
Apple Lossless (.m4a/.mp4/.M4A/.MP4):
0Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz,
88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Quantisierungsbit: 16 Bit, 24 Bit
DSD (.dsf/.dff/.DSF/.DFF):
0Unterstützte Formate: DSF/DSDIFF
0
Unterstützte Abtastfrequenzen: 2,8 MHz, 5,6 MHz, 11,2 MHz
1
1
21
> Vor dem Start > Teilenamen > Installation > Initial Setup >Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
Internetradio
Grundlegende Funktionen
Wenn dieses Gerät mit einem Netzwerk verbunden ist,
können Sie TuneIn und weitere voreingestellte
Internetradio-Dienste wiedergeben.
Je nach Internetradio-Service muss der Benutzer sich
möglicherweise zunächst vom Computer aus registrieren.
1. Schalten Sie das Gerät ein.
2. Drücken Sie NETWORK.
3. Wählen Sie "TuneIn Radio" mit den Cursortasten (a) der
Fernbedienung aus und bestätigen Sie Ihre Auswahl mit
ENTER (b). Wenn auf dem Display der Internetradio-
Service angezeigt wird, können Sie Sender mit den
Cursortasten (a) auf der Fernbedienung auswählen und
zum Bestätigen ENTER (b) drücken. Drücken Sie
RETURN (c), um zur vorigen Anzeige zurückzukehren.
TuneIn
Sie können Sender registrieren, die Sie als Favorit
wiedergegeben haben.
1. Drücken Sie ENTER (b) während der Wiedergabe von
TuneIn.
2. Wählen Sie "Add to My Presets" auf dem Display aus
und bestätigen Sie die Auswahl.
3. Zum Wiedergeben von Favoriten wählen Sie im oberen
Bildschirm von TuneIn den registrierten Sender in "My
Presets" aus und bestätigen die Auswahl. Zum Löschen
von Favoriten drücken Sie während der Wiedergabe
ENTER (b), wählen "Remove from My Presets" aus und
bestätigen die Auswahl.
b
a
c
1
Network
TIDAL
Deezer
Spotify
TuneIn Radio
22
> Vor dem Start > Teilenamen > Installation > Initial Setup >Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
Spotify
Wi-Fi
Pioneer HMXX xxxxxx
b
a
c
d
1
4
3
2
Grundlegender Betrieb
Die Wiedergabe von Spotify Connect ist möglich, wenn Sie
dieses Gerät mit dem Netzwerk verbinden, mit dem auch
Ihr Smartphone oder Tablet verbunden ist. Zum Verwenden
von Spotify Connect muss die Spotify-App auf Ihrem
Smartphone oder Tablet installiert sein, und Sie müssen
über ein Spotify-Premiumkonto verfügen.
1. Verbinden Sie das Smartphone mit dem gleichen
Netzwerk wie dieses Gerät.
2. Klicken Sie im Track-Wiedergabebildschirm der Spotify-
App auf die Connect-Schaltfläche.
3. Wählen Sie dieses Gerät aus.
0Dieses Gerät wird als "Pioneer HM76D (76 oder 86D)
XXXXXX" angezeigt.
4. Dieses Gerät wird automatisch eingeschaltet, der
Eingangsselektor zu NETWORK gewechselt und das
Streaming von Spotify gestartet.
0Wenn "Option Setting" - "Power Off Setting" -
"Network Standby" im Setup-Menü auf "Off" eingestellt
ist, schalten Sie das Gerät manuell ein und drücken
NETWORK auf der Fernbedienung.
0Informationen zu Spotify-Einstellungen finden Sie unter:
www.spotify.com/connect/
0Die Spotify-Software benötigt Lizenzen dritter Parteien,
die Sie hier finden:
www.spotify.com/connect/third-party-licenses
Die folgenden Fernbedienungsvorgänge sind ebenfalls
möglich.
(a) Mit dieser Taste wird die Wiedergabe pausiert. Wird die
Taste bei pausierter Wiedergabe gedrückt, so wird die
Wiedergabe fortgesetzt.
(b) Mit dieser Taste wird der vorige Track wiedergegeben.
(c) Mit dieser Taste wird der nächste Track wiedergegeben.
(d) Starten der wiederholten oder zufälligen Wiedergabe.
Durch mehrmaliges Drücken dieser Taste wird durch die
Wiederholungs-/Zufallsmodi geschaltet.
23
> Vor dem Start > Teilenamen > Installation > Initial Setup >Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
Wiedergabe von FM-Radio
1d
e
f
b
e
a
c
d
h
f
g
Automatische Sendersuche
1. Schalten Sie das Gerät ein.
2. Drücken Sie mehrfach TUNER, um den Eingang zu
Tuner FM zu ändern.
3. Wenn Sie TUNE i/j (b) auf der Fernbedienung
drücken, wird automatisch nach Radiosendern gesucht,
bis ein Sender gefunden wird. "Tuned Stereo" oder
"Tuned Mono" wird angezeigt, wenn FM-Sender
empfangen werden.
Wenn FM-Übertragungen nur schwierig empfangen
werden können: Führen Sie das Verfahren unter
"Manuelle Sendersuche" aus. Wenn "Tuning Mode" den
Wert "Manual" aufweist, erfolgt der Empfang von FM-
Übertragungen unabhängig von dessen Empfindlichkeit in
Mono statt in Stereo.
Manuelle Sendersuche
Sie müssen die ersten Einstellungen ändern. Drücken Sie
SETUP (h) auf der Fernbedienung, wählen Sie "Option
Setting" - "Tuner Setting" - "Tuning Mode" - "Manual" auf
dem Display aus und bestätigen Sie die Auswahl. Drücken
Sie SETUP (h), um die Einstellungen abzuschließen.
1. Schalten Sie das Gerät ein.
2. Drücken Sie mehrfach TUNER, um den Eingang zu
Tuner FM zu ändern.
87.50
MHz
AUTO
Tuner FM
24
> Vor dem Start > Teilenamen > Installation > Initial Setup >Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
3. Wählen Sie den Sender aus, der wiedergegeben werden
soll, und drücken Sie dabei TUNE i/j (b) auf der
Fernbedienung.
0Die Frequenz ändert sich in 1er-Schritten bei jedem
Drücken der Taste. Die Frequenz ändert sich
kontinuierlich, wenn die Taste gehalten wird, und
stoppt, wenn sie losgelassen wird. Suchen Sie durch
Anschauen des Displays.
Registrieren von Sendern
Sie können bis zu 40 Sender registrieren.
1. Wählen Sie den Radiosender aus, den Sie registrieren
möchten.
2. Drücken Sie MEMORY (c) auf der Fernbedienung, bis
die voreingestellte Nummer auf dem Display blinkt.
3. Während die voreingestellte Nummer blinkt (ca. 8
Sekunden), wählen Sie mit PRESET i/j (a) auf der
Fernbedienung eine Nummer zwischen 1 und 40 aus.
4. Drücken Sie noch einmal MEMORY (c) auf der
Fernbedienung, um den Radiosender zu registrieren. Die
voreingestellte Nummer hört auf zu blinken, wenn sie
registriert ist.
Auswählen registrierter Sender
1. Drücken Sie mehrfach TUNER , um den Eingang zu
Tuner FM zu ändern.
2. Drücken Sie PRESET i/j (a) auf der Fernbedienung,
um eine voreingestellte Nummer auszuwählen.
So löschen Sie einen registrierten Sender
1. Drücken Sie mehrfach TUNER, um den Eingang zu
Tuner FM zu ändern.
2. Drücken Sie PRESET i/j (a) auf der Fernbedienung,
um die zu löschende voreingestellte Nummer
auszuwählen.
3. Drücken Sie CLEAR (d) auf der Fernbedienung, um die
ausgewählte voreingestellte Nummer zu löschen.
So geben Sie registrierten Sendern Namen
1. Drücken Sie mehrfach TUNER, um den Eingang zu
Tuner FM zu ändern.
2. Drücken Sie PRESET i/j (a) auf der Fernbedienung,
um eine voreingestellte Nummer auszuwählen.
3. Drücken Sie SETUP (h) auf der Fernbedienung.
4. Drücken Sie y/z (f) auf der Fernbedienung, um "Option
Setting" - "Tuner Setting" - "Preset Name" auszuwählen,
und drücken Sie ENTER (g).
5. Geben Sie einen Namen für den Sender ein.
Einzelheiten zum Eingeben von Text finden Sie unter
"Eingeben von Text" (ÄP34).
Verwenden von RDS
RDS steht für das Radio Data System und ist ein Verfahren
zur Übertragung von Daten in FM-Radiosignalen. In
Regionen mit RDS wird der Name des Radiosenders
angezeigt, wenn Sie einen Radiosender einstellen, der
Programminformationen überträgt. Wenn Sie in diesem Fall
MODE (e) auf der Fernbedienung drücken, stehen Ihnen
die folgenden Funktionen zur Verfügung:
Anzeigen von Textinformationen (Radiotext)
1. Wenn der Name des Radiosenders auf dem Display
angezeigt wird, drücken Sie einmal MODE (e) auf der
Fernbedienung.
Der vom Sender übertragene Radiotext (RT) läuft über
das Display. "Not RDS" wird angezeigt, wenn keine
Textinformationen verfügbar sind.
0Es können ungewöhnliche Zeichen angezeigt werden,
wenn das Gerät Zeichen empfängt, die nicht unterstützt
werden. Hierbei handelt es sich jedoch nicht um eine
Fehlfunktion. Wenn das Sendersignal schwach ist,
werden möglicherweise keine Informationen angezeigt.
Sendersuche nach Programmtyp
1. Wenn der Name des Radiosenders auf dem Display
angezeigt wird, drücken Sie zweimal MODE (e) auf der
Fernbedienung.
2. Drücken Sie die Cursortasten PRESET i/j (a) auf der
Fernbedienung, um den gewünschten Programmtyp
auszuwählen, und dann ENTER (g), um die Suche zu
starten.
Die Programmtypen werden wie folgt angezeigt:
None
News (News reports)
Current affair
Information
Sport
Education
Drama
Cultures
Science (Science and technology)
Varied speech
Pop music
Rock music
Easy listening
Tuner FM
87.50
MHz
87.50
MHz
Tuner FM
P01
25
> Vor dem Start > Teilenamen > Installation > Initial Setup >Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
Light classics
Serious classi (Serious classics)
Other music
Weather & metr
Finance
Children's pro (Children's programmes)
Social affairs
Religion
Phone in
Travel & touri
Leisure & hobb
Jazz music
Country music
Nation music
Oldies music
Folk music
Documentary
0Die angezeigten Informationen stimmen
möglicherweise nicht mit den übertragenen Inhalten
überein.
3. "FINISH" wird angezeigt, wenn ein Sender gefunden
wurde, und die Frequenzanzeige blinkt. Drücken Sie
währenddessen ENTER (g), um die Wiedergabe des
Senders zu starten. Wenn Sie ENTER (g) nicht drücken,
wird die Sendersuche fortgesetzt.
0Wenn keine Sender gefunden wurden, wird die Meldung
"Not Found" angezeigt.
0Es können ungewöhnliche Zeichen angezeigt werden,
wenn das Gerät Zeichen empfängt, die nicht unterstützt
werden. Hierbei handelt es sich jedoch nicht um eine
Fehlfunktion. Wenn das Sendersignal schwach ist,
werden möglicherweise keine Informationen angezeigt.
26
> Vor dem Start > Teilenamen > Installation > Initial Setup >Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
Wiedergabe von DAB-Digitalradio (X-HM76D, X-HM86D, XC-HM86D)
Sendersuche
1. Schalten Sie das Gerät ein.
2. Drücken Sie mehrfach TUNER, um den Eingang zu
Tuner DAB zu ändern.
0Wenn Sie DAB erstmalig auswählen, wird automatisch
im DAB-Band 3 nach Multiplexen (d. h. Sendern)
gesucht, die in Ihrer Region verfügbar sind.
0Sobald der Suchlauf abgeschlossen ist, wird der erste
gefundene Sender ausgewählt.
0Wenn ein neuer DAB-Sender verfügbar ist oder Sie
umziehen, drücken Sie SETUP auf der Fernbedienung
und verwenden dann "DAB Scan" in "Option Setting" –
"Tuner Setting".
3. Wählen Sie den gewünschten Radiosender mit den
Cursortasten (c) der Fernbedienung aus.
Ändern der Anzeigereihenfolge der Sender
Sie können die verfügbaren Sender alphabetisch oder nach
Multiplex.
1. Drücken Sie mehrfach MODE (a), um die Sortierung der
Anzeigenreihenfolge aus den folgenden auszuwählen.
Alphabet (Standardeinstellung) : Sender alphabetisch
sortieren.
Multiplex: Sender nach Multiplex sortieren.
Anzeige von DAB-Radio-Informationen
1. Drücken Sie mehrfach die (NOW PLAYING)-Taste
(b), damit weitere Informationen zum gewählten DAB-
Sender angezeigt werden.
DLS (Dynamic Label Segment): Wenn ein Sender
eingestellt ist, der DLS-Textdaten überträgt, läuft der Text
über das Display.
Program Type: Der Programmtyp wird angezeigt.
Bit Rate and Audio Mode: Bitrate und Audiomodus
(Stereo, Mono) des Senders werden angezeigt.
Quality: Die Signalqualität wird angezeigt.
0 - 59: Schlechter Empfang
60 - 79: Guter Empfang
80 - 100: Hervorragender Empfang
Multiplex Name: Der Name des aktuellen Multiplex wird
angezeigt.
Multiplex Number and Frequency: Nummer und
Frequenz des aktuellen Multiplex werden angezeigt.
1
b
a
c
Scan: 100%
Tuner DAB
News
ABCD-Station
Tuner DAB
27
> Vor dem Start > Teilenamen > Installation > Initial Setup >Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
BLUETOOTH®
1
2
Pioneer HMXX xxxxxx
1
2
Pioneer HMXX xxxxxx
WiedergabePairing
Pairing
1.
Schalten Sie das Gerät ein
.
2. Wenn Sie die -Taste auf der Fernbedienung drücken,
wird "Now Pairing... " auf dem Display angezeigt, und der
Kopplungsmodus wird aktiviert.
3. Aktivieren Sie die BLUETOOTH Funktion beim
BLUETOOTH fähigen Gerät und wählen Sie aus der
angezeigten Liste dieses Gerät aus. Wenn Sie zur
Eingabe eines Passworts aufgefordert werden, geben
Sie "0000" ein.
0Dieses Gerät wird als "Pioneer HM76D (76 oder 86D)
XXXXXX" angezeigt.
4. "Now Pairing... " auf dem Display wird zum Namen des
BLUETOOTH fähigen Geräts geändert.
0Zum Anschließen eines weiteren BLUETOOTH fähigen
Geräts halten Sie die -Taste gedrückt, bis "Now
Pairing... " angezeigt wird, und führen dann den oben
beschriebenen Schritt 3 aus. Dieses Gerät kann
Kopplungsdaten von bis zu acht Geräten speichern.
0Der Empfangsbereich beträgt etwa 10 Meter. Beachten
Sie, dass die Verbindung mit BLUETOOTH fähigen
Geräten nicht garantiert werden kann.
Wiedergabe
1.
Schalten Sie das Gerät ein
.
2. Führen Sie das Verbindungsverfahren am BLUETOOTH
fähigen Gerät aus.
--:--:-- / --:--:--
Now Pairing...
Bluetooth
28
> Vor dem Start > Teilenamen > Installation > Initial Setup >Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
3. Der Eingangsselektor dieses Geräts wird automatisch zu
"Bluetooth" gewechselt.
4. Geben Sie die Musikdateien wieder. Erhöhen Sie die
Lautstärke des BLUETOOTH fähigen Geräts auf den
gewünschten Pegel.
0Aufgrund der Eigenschaften der kabellosen
BLUETOOTH Technologie kann der Ton auf diesem
Gerät im Vergleich zum Ton, der auf dem BLUETOOTH
fähigen Gerät wiedergegeben wird, leicht verzögert sein.
29
> Vor dem Start > Teilenamen > Installation > Initial Setup >Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
AirPlay®
1
Wi-Fi
3
Pioneer HMXX
iPhone
2
4
Grundlegender Betrieb
Es ist eine drahtlose Wiedergabe von Musikdateien auf
Geräten wie iPhone®, iPod touch® oder iPad® möglich,
welche mit dem gleichen Zugangspunkt wie dieses Gerät
verbunden sind. Aktualisieren Sie das Betriebssystem auf
Ihrem iOS-Gerät auf die aktuelle Version.
1. Schalten Sie das Gerät ein.
2. Verbinden Sie das iOS-Gerät mit dem gleichen Netzwerk
wie dieses Gerät.
3. Tippen Sie auf das AirPlay-Symbol im Kontrollzentrum des
iOS-Geräts, wählen Sie aus der angezeigten Liste von Geräten
dieses Gerät aus und tippen Sie auf "Done".
0Dieses Gerät wird als "Pioneer HM76D (76 oder 86D)
XXXXXX" angezeigt.
0
Wenn auf diesem Gerät ein "AirPlay Password" festgelegt
wurde, geben Sie das festgelegte Passwort ein.
4. Die Musikdateien auf dem iOS-Gerät werden
wiedergegeben.
0Wenn im Setup-Menü, das durch Drücken von SETUP
auf der Fernbedienung geöffnet werden kann, "Option
Setting" – "Power Off Setting" – "Network Standby" auf
"On" eingestellt ist und die Wiedergabe von AirPlay
beginnt, wird dieses Gerät automatisch eingeschaltet,
und die Wiedergabe beginnt.
0Aufgrund der Eigenschaften der drahtlosen AirPlay-
Technologie kann der Ton auf diesem Gerät im Vergleich
zum Ton, der auf dem Bluetooth fähigen Gerät
wiedergegeben wird, leicht verzögert sein.
0
SHUFFLE/REPEAT auf der Fernbedienung funktioniert nicht.
Führen Sie diese Bedienvorgänge am iOS-Gerät aus.
Sie können auch Musikdateien auf einem Computer mit
iTunes wiedergeben (Version 10.2.2 oder höher).
Vergewissern Sie sich, dass dieses Gerät und der
Computer mit dem gleichen Netzwerk verbunden sind,
klicken Sie in iTunes auf das AirPlay-Symbol , wählen
Sie aus der angezeigten Liste dieses Gerät aus und starten
Sie die Wiedergabe einer Musikdatei.
30
> Vor dem Start > Teilenamen > Installation > Initial Setup >Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
Audiowiedergabe von einem externen Gerät
Anschlüsse
Sie können Audiosignale von externen Geräten wie
Fernsehern oder Spielkonsolen über dieses Gerät
wiedergeben. Wenn das externe Gerät eine digitale
optische Ausgangsklemme aufweist, verbinden Sie es mit
einem digitalen optischen Kabel mit der DIGITAL IN
OPTICAL-Klemme an diesem Gerät. Wenn das externe
Gerät über ein analoges Audiokabel angeschlossen werden
soll, verwenden Sie die LINE IN-Buchse an diesem Gerät.
Wiedergabe
1. Schalten Sie das Gerät ein.
2. Wenn die Wiedergabe von einem Gerät erfolgen soll, das
an die DIGITAL IN OPTICAL-Klemme angeschlossen ist,
drücken Sie mehrfach LINE/DIGITAL, um den Eingang
an diesem Gerät zu "Digital In" zu wechseln.
Wenn die Wiedergabe von einem Gerät erfolgen soll, das
an die LINE IN-Klemme angeschlossen ist, drücken Sie
mehrfach LINE/DIGITAL, um den Eingang an diesem
Gerät zu "Line" zu wechseln.
3. Starten Sie die Wiedergabe am Player.
0Wenn zum Anschließen ein digitales optisches Kabel
verwendet wurde, wird der Eingang linearer PCM-
Signale bis zu 192 kHz/24 Bit von diesem Gerät
unterstützt.
a
b
1
2
Digital In
Line
a Digitales optisches Kabel, b Analoges Audiokabel
31
> Vor dem Start > Teilenamen > Installation > Initial Setup >Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
Music Server
Das Streaming von Musikdateien, die auf PCs oder NAS-
Geräten gespeichert sind, welche mit demselben Netzwerk wie
dieses Gerät verbunden sind, ist möglich. Netzwerkserver, mit
denen dieses Gerät kompatibel ist, sind PCs, auf denen Player
mit Serverfunktionalität von Windows Media
®
Player 11 oder
12 installiert sind, sowie NAS mit Heimnetzwerkfunktion. Sie
müssen möglicherweise vorab einige Einstellungen
vornehmen, um Windows Media
®
Player 11 oder 12 zu
verwenden. Beachten Sie, dass ausschließlich Musikdateien,
die in der Windows Media
®
Player-Bibliothek registriert sind,
wiedergegeben werden können.
Konfigurieren von Windows Media® Player
■Windows Media® Player 11
1. Schalten Sie Ihren PC ein und starten Sie Windows
Media® Player 11.
2. Wählen Sie im Menü "Library" die Option "Media
Sharing" aus, um ein Dialogfeld zu öffnen.
3. Aktivieren Sie das Kontrollkästchen "Share my media" und
klicken Sie auf "OK", um die kompatiblen Geräte anzuzeigen.
4. Wählen Sie dieses Gerät aus, klicken Sie auf "Allow" und
setzen Sie neben dem Symbol für dieses Gerät ein Häkchen.
5. Klicken Sie auf "OK", um den Dialog zu schließen.
0
Je nach Version von Windows Media
®
Player können sich die
Namen der auswählbaren Elemente unterscheiden.
■Windows Media® Player 12
1. Schalten Sie Ihren PC ein und starten Sie Windows
Media® Player 12.
2. Wählen Sie im Menü "Stream" die Option "Turn on media
streaming" aus, um ein Dialogfeld zu öffnen.
0Wenn Medienstreaming bereits eingeschaltet ist, wählen
Sie "More streaming options..." im Menü "Stream", um
die Player im Netzwerk aufzulisten und gehen Sie dann
zu Schritt 4.
3. Klicken Sie auf "Turn on media streaming", um eine Liste
der Player im Netzwerk anzuzeigen.
4. Wählen Sie dieses Gerät in "Media streaming options" aus
und überprüfen Sie, dass es auf "Allow" eingestellt ist.
5. Klicken Sie auf "OK", um den Dialog zu schließen.
0
Je nach Version von Windows Media
®
Player können sich
die Namen der auswählbaren Elemente unterscheiden.
Wiedergabe
1. Schalten Sie das Gerät ein.
2. Starten Sie den Server (Windows Media® Player 11,
Windows Media® Player 12 oder NAS-Gerät), der die
wiederzugebenden Musikdateien enthält.
3. Vergewissern Sie sich, dass PCs und/oder NAS korrekt mit
dem gleichen Netzwerk wie dieses Gerät verbunden sind.
4. Drücken Sie NETWORK, um eine Liste der
Netzwerkdienste zu öffnen.
5. Wählen Sie mit y/z (a) "Music Server" aus und drücken
Sie dann ENTER (b).
6. Wählen Sie Server und Musikdatei mit y/z (a) aus und
drücken Sie zum Bestätigen ENTER (b). Drücken Sie
RETURN (c), um zur vorigen Anzeige zurückzukehren.
0Wenn "No Server" angezeigt wird, überprüfen Sie die
Netzwerkverbindung.
0Je nach verwendetem Server und wiedergegebenen
Dateien wird die vergangene und verbleibende
Wiedergabedauer möglicherweise nicht angezeigt.
0Bei Musikdateien auf Servern können bis zu 20.000
Tracks pro Ordner angezeigt werden, und die Ordner
können bis zu 16-stufig verschachtelt werden.
1
b
a
c
Network
TIDAL
Deezer
Spotify
TuneIn Radio
32
> Vor dem Start > Teilenamen > Installation > Initial Setup >Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
Ferngesteuerte Wiedergabe von einem PC
Sie können dieses Gerät verwenden, um Musikdateien
abzuspielen, die auf Ihrem PC gespeichert sind, indem Sie
den PC innerhalb Ihres Heimnetzwerks betreiben. Das
Gerät unterstützt die Remotewiedergabe mit Windows
Media® Player 12.
1. Schalten Sie Ihren PC ein und starten Sie Windows
Media® Player 12.
2. Öffnen Sie das "Stream"-Menü und überprüfen Sie, dass
"Allow remote control of my Player..." markiert ist. Klicken
Sie auf "Turn on media streaming", um eine Liste der
Player im Netzwerk anzuzeigen.
3. Wählen Sie die mit Windows Media® Player 12
wiederzugebende Musikdatei aus und klicken Sie sie mit
der rechten Maustaste an. Zur Remotewiedergabe einer
Musikdatei auf einem anderen Server öffnen Sie in
"Other Libraries" den Zielserver und wählen die
wiederzugebende Musikdatei aus.
4. Wählen Sie dieses Gerät in "Play to" aus, um das
Fenster "Play to" in Windows Media® Player 12 zu
öffnen, und starten Sie die Wiedergabe am Gerät. Wenn
auf Ihrem PC Windows® 8.1 ausgeführt wird, klicken Sie
auf "Play to" und wählen dann dieses Gerät aus. Bei PCs
mit Windows® 10 klicken Sie auf "Cast to Device" und
wählen dieses Gerät aus. Bedienvorgänge während der
Remotewiedergabe können am PC im Fenster "Play to"
vorgenommen werden.
5. Stellen Sie die Lautstärke mit der Lautstärkeleiste im
Fenster "Play to" ein.
0Manchmal kann die Lautstärke, die im Fenster für die
ferngesteuerte Wiedergabe angezeigt wird, von der
abweichen, die auf dem Display des Geräts erscheint.
Wird die Lautstärke am Gerät geregelt, wird dies darüber
hinaus nicht im Fenster "Play to" widergespiegelt.
0Die Remote-Wiedergabe ist nicht möglich, wenn ein
Netzwerkdienst genutzt wird oder Musikdateien auf
einem USB-Speichergerät wiedergegeben werden.
0Je nach Version von Windows Media® Player können
sich die Namen der auswählbaren Elemente
unterscheiden.
Unterstützte Audioformate
Für die Wiedergabe vom Server und von einem USB-
Speichergerät unterstützt dieses Gerät die folgenden
Musikdateiformate.
0Beachten Sie, dass eine WLAN-Wiedergabe von
Abtastraten von 88,2 kHz oder höher sowie DSD nicht
unterstützt wird. Eine Remotewiedergabe von FLAC und
DSD wird ebenfalls nicht unterstützt.
0Dateien mit variabler Bitrate (VBR) werden unterstützt.
Die Wiedergabezeit kann jedoch möglicherweise nicht
korrekt angezeigt werden.
0Die ferngesteuerte Wiedergabe unterstützt nicht die
ununterbrochene Wiedergabe.
MP3 (.mp3/.MP3):
0Unterstützte Formate: MPEG-1/MPEG-2 Audio Layer-3
0Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz
0Unterstützte Bitraten: Zwischen 8 kbps und 320 kbps und
VBR.
WMA (.wma/.WMA):
0Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz
0Unterstützte Bitraten: Zwischen 8 kbps und 320 kbps und
VBR.
0Die Formate WMA Pro/Voice/WMA Lossless werden
nicht unterstützt.
WAV (.wav/.WAV):
WAV-Dateien enthalten unkomprimiertes digitales PCM-
Audio.
0Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz,
88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit
AIFF (.aiff/.aif/.aifc/.afc/.AIFF/.AIF/.AIFC/.AFC):
AIFF-Dateien enthalten unkomprimiertes digitales PCM-
Audio.
0Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz,
88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit
AAC (.aac/.m4a/.mp4/.3gp/.3g2/.AAC/.M4A/.MP4/.3GP/
.3G2):
0Unterstützte Formate: MPEG-2/MPEG-4 Audio
0Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz,
88,2 kHz, 96 kHz
0Unterstützte Bitraten: Zwischen 8 kbps und 320 kbps und
VBR.
FLAC (.flac/.FLAC):
0Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz,
88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit
LPCM (Linear PCM):
0Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz
0Quantisierungsbit: 16 Bit
Apple Lossless (.m4a/.mp4/.M4A/.MP4):
0Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz,
88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Quantisierungsbit: 16 Bit, 24 Bit
DSD (.dsf/.dff/.DSF/.DFF):
0Unterstützte Formate: DSF/DSDIFF
0Unterstützte Abtastfrequenzen: 2,8 MHz, 5,6 MHz,
11,2 MHz
33
> Vor dem Start > Teilenamen > Installation > Initial Setup >Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
Starten der Wiedergabe mit dem Alarm
Einstellungen
Zur eingestellten Zeit wird das Gerät eingeschaltet, und die
Wiedergabe der gewünschten Quelle wird gestartet. Sie
können zwei verschiedene Timer einstellen, "TIMER 1" und
"TIMER 2". Vergewissern Sie sich, dass die Uhr an diesem
Gerät korrekt eingestellt wurde. Sie können die Timer nur
dann einstellen, wenn die Uhr eingestellt wurde.
1. Halten Sie TIMER 2 Sekunden lang gedrückt.
Zum Einstellen von "TIMER 1" fahren Sie mit Schritt 2 fort.
Zum Einstellen von "TIMER 2" drücken Sie noch einmal
TIMER.
2. Drücken Sie ENTER (b), wenn "Timer Set" angezeigt
wird.
3. Drücken Sie w/x (a), um die Quelle auszuwählen, die
bei der Timer-Wiedergabe verwendet werden soll.
Drücken Sie dann ENTER (b).
0Die Quellen, die Sie auswählen können, sind "CD",
"FM" und "DAB" (Nur X-HM76D, X-HM86D, XC-
HM86D).
Wenn Sie "FM" auswählen , drücken Sie w/x (a), um
einen voreingestellten Sender auszuwählen, und
drücken Sie ENTER (b).
Wenn Sie "DAB" auswählen, wird der zuletzt
verwendete Service empfangen.
4. Drücken Sie w/x (a), um "Every" oder "Once"
auszuwählen, und drücken Sie ENTER (b).
Wenn Sie "Every" auswählen, wählen Sie Wochentage
aus "Everyday", "Sunday", "Monday", "Tuesday",
"Wednesday", "Thursday", "Friday", "Saturday", "Mon-
Fri", "Tue-Sat" und "Sat-Sun" aus und bestätigen die
Auswahl. Wenn Sie "Once" auswählen, wählen Sie
Wochentage aus "Sunday", "Monday", "Tuesday",
"Wednesday", "Thursday", "Friday" oder "Saturday" aus
und bestätigen die Auswahl.
5. Drücken Sie w/x (a), um die Startzeit für den Alarm
einzustellen, und drücken Sie ENTER (b).
6. Drücken Sie w/x (a), um die Endzeit für den Alarm
einzustellen, und drücken Sie ENTER (b).
7. Drücken Sie w/x (a), um die Lautstärke (0 bis 50) des
Alarms einzustellen, und drücken Sie ENTER (b).
8. Die TIMER-Anzeige leuchtet, wenn die Einstellungen
abgeschlossen sind, und der eingestellte Inhalt wird auf
dem Display angezeigt.
9. Drücken Sie ÍSTANDBY/ON, um das Gerät in den
Standby-Modus zu schalten.
Überprüfen, ob die Alarm-Einstellung On oder Off
lautet: Bei TIMER-Anzeige in Rot ist der Alarm aktiv. Ohne
Anzeige ist der Alarm nicht aktiv.
Aktivieren/Deaktivieren der Alarm-Einstellung (On oder
Off): Wenn der Alarm bereits eingestellt ist, können Sie die
Funktion aktivieren oder deaktivieren.
1. Halten Sie TIMER 2 Sekunden lang gedrückt.
2. "TIMER 1" wird angezeigt. Zum Ändern von "TIMER 1"
fahren Sie mit Schritt 3 fort. Zum Ändern von "TIMER 2"
drücken Sie noch einmal TIMER.
3. Zum Deaktivieren drücken Sie ENTER (b), wenn "Timer
Off" angezeigt wird.
0Zum Aktivieren drücken Sie ENTER (b), wenn "Timer
On" angezeigt wird.
0Drücken Sie w/x (a), um "Timer Call" auszuwählen,
und drücken Sie ENTER (b), um den eingestellten
Inhalt zu überprüfen.
4. Drücken Sie ÍSTANDBY/ON, um das Gerät in den
Standby-Modus zu schalten.
b
a
TIMER 1
Timer Set
34
> Vor dem Start > Teilenamen > Installation > Initial Setup >Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
Eingeben von Text, Anpassen der Klangqualität usw.
Eingeben von Text
Texteingabe bei Passwörtern usw. erfolgt über die Tasten
der Fernbedienung.
SHUFFLE/REPEAT-Taste (a): Bei jedem Tastendruck wird
der Texttyp in dieser Reihenfolge geändert:
Großbuchstaben → Kleinbuchstaben → Ziffern → Symbole.
y/z-Tasten (c): Bei jedem Tastendruck wird das Zeichen
geändert.
w/x-Tasten (d): Bewegen Sie den Cursor an die
gewünschte Eingabeposition.
CLEAR-Taste (b): Das Zeichen an der Position des
Cursors wird gelöscht.
ENTER-Taste (e): Der eingegebene Inhalt wird bestätigt.
RETURN-Taste (f): Die Eingabe wird abgebrochen, und der
vorige Bildschirm wird geöffnet.
Anpassen der Klangqualität
Anpassen der Bassfrequenzen (BASS)
1. Drücken Sie die SOUND-Taste (g).
2. Drücken Sie w/x Tasten (d), um die Bassfrequenzen
anzupassen. (s5 bis i5)
Anpassen der hohen Frequenzen (TREBLE)
1. Drücken Sie zweimal die SOUND-Taste (g).
2. Drücken Sie w/x Tasten (d), um die hohen Frequenzen
anzupassen. (s5 bis i5)
Betonen der tiefen Frequenzen (P.BASS)
1. Drücken Sie dreimal die SOUND-Taste (g).
2. Drücken Sie w/x Tasten (d), um "On" auszuwählen, und
drücken Sie ENTER (e).
b
a
f
e
c
d
g
Password
A
Delete One Character[CLEAR]
Change Text[REPEAT]
> Vor dem Start > Teilenamen > Installation > Initial Setup > Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
35
D
E
Erweiterte Einstellungen
Erweiterte Einrichtung
Mit den erweiterten Einstellungen dieses Geräts können Sie Leistung und
Bedienfreundlichkeit individuell anpassen.
1. Drücken Sie SETUP auf der Fernbedienung.
2. Wenn der Setup-Bildschirm angezeigt wird, wählen Sie den Inhalt oder die Einstellung mit
den Cursortasten auf der Fernbedienung aus und drücken ENTER, um die Auswahl zu
bestätigen. Drücken Sie RETURN, um zum vorigen Bildschirm zurückzukehren.
3. Drücken Sie SETUP, um die Einstellungen zu verlassen.
Network Setting
■Connection
Wählen Sie den Netzwerkverbindungstyp aus.
"Wi-Fi": Verbinden mit WLAN
"Wired" (Standardwert): Verbinden mit kabelgebundenem LAN
Führen Sie "Wi-Fi Setup" aus, wenn Sie "Wi-Fi" auswählen.
1
Setup
Factory Reset
System Info
Option Setting
Network Setting
36
> Vor dem Start > Teilenamen > Installation > Initial Setup > Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
■Wi-Fi Setup
Vornehmen von Wi-Fi-Verbindungseinstellungen. (ÄP13)
Kann nur ausgewählt werden, wenn "Wi-Fi" in "Connection" ausgewählt ist.
0Sie können die Wi-Fi-Verbindungseinstellungen über einen Webbrowser am Computer
vornehmen. Einzelheiten finden Sie unter "Web Setup" (ÄP38).
■DHCP
"On" (Standardwert): Auto-Konfiguration durch DHCP
"Off": Manuelle Konfiguration ohne DHCP
Wenn "Off" ausgewählt wird, müssen "IP Address", "Subnet Mask", "Gateway" und "DNS
Server" manuell eingestellt werden.
■IP Address
Anzeige/Einstellung der IP-Adresse.
■Subnet Mask
Anzeige/Einstellung der Untermaske.
■Gateway
Anzeige/Einstellung des Gateways.
■DNS Server
Anzeige/Einstellung des primären DNS-Servers.
■Proxy URL
Anzeige/Einstellung der Proxy-Server-URL.
■Proxy Port
Bei Eingabe von "Proxy URL" wird die Proxyserver-Portnummer angezeigt/eingestellt.
■Friendly Name
Ändern Sie den Gerätenamen dieses Geräts, der auf anderen Geräten im Netzwerk
angezeigt wird, in einen einfach wiederzuerkennenden Namen. Sie können bis zu 31
Zeichen eingeben. Einzelheiten zum Eingeben von Text finden Sie unter "Eingeben von
Text" (ÄP34). Wenn die Eingabe beendet ist, drücken Sie ENTER.
■AirPlay Password
Sie können ein Passwort mit bis zu 31 Zeichen festlegen, sodass nur registrierte Benutzer
AirPlay verwenden können. Einzelheiten zum Eingeben von Text finden Sie unter "Eingeben
von Text" (ÄP34). Wenn die Eingabe beendet ist, drücken Sie ENTER.
■Network Check
Sie können die Netzwerkverbindung überprüfen.
Option Setting
■Power Off Setting
Auto Standby Diese Einstellung schaltet das Gerät nach 20 Minuten Inaktivität
ohne Audioeingang automatisch in den Standby-Modus.
"On" (Standardwert): Das Gerät wird automatisch in den
Standby-Modus geschaltet.
"Off": Das Gerät schaltet nicht automatisch in den Standby-
Modus.
Network Standby Wenn diese Funktion den Wert "On" aufweist, können Sie dieses
Gerät mit einer Anwendung zum Steuern des Geräts über das
Netzwerk einschalten.
0Die Einstellung auf "On" (Standardwert) erhöht den
Stromverbrauch, selbst wenn sich das Gerät im Standby-
Modus befindet.
0"Network Standby" zum Verringern des Stromverbrauchs kann
deaktiviert werden, wenn die Netzwerkverbindung
unterbrochen wird.
Bluetooth Wakeup Mit dieser Funktion wird das Gerät aus dem Standby-Modus
geholt, wenn ein BLUETOOTH-fähiges Gerät angeschlossen
wird.
"On": Diese Funktion wird verwendet
"Off" (Standardwert): Nichtbenutzung dieser Funktion
0Die Einstellung auf "On" erhöht den Stromverbrauch, selbst
wenn sich das Gerät im Standby-Modus befindet.
0Diese Einstellung ist fest auf "Off" eingestellt, wenn "Bluetooth
Setting" – "Auto Input Change" den Wert "Off" aufweist.
> Vor dem Start > Teilenamen > Installation > Initial Setup > Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
37
D
E
■Digital Filter
"Slow": Weicher, flüssiger Klang
"Sharp" (Standardwert): Klang mit mehr Struktur und Kontur
"Short": Zügiger, dynamischer Klang
■Language
Wählen Sie die Sprache aus, die auf dem Display angezeigt wird.
English (Standardwert), German, French, Spanish, Italian, Dutch, Swedish, Russian,
Chinese
■Tuner Setting
＊X-HM76D, X-HM86D, XC-HM86D
■Bluetooth Setting
Tuning Mode Stellen Sie die Sendersuchmethode für das Radio ein.
"Auto" (Standardwert): Empfangene Radiosender werden
automatisch eingestellt.
"Manual": Stellen Sie manuell Sender ein. Wenn "Tuning Mode"
den Wert "Manual" aufweist, erfolgt der Empfang von FM-
Übertragungen unabhängig von dessen Empfindlichkeit in Mono
statt in Stereo.
FM Search Level
¢
Sie können einstellen, dass bei der automatischen Sendersuche
nur FM-Sender mit starkem Empfang ausgewählt werden, wenn
der Sendersuchlauf regelmäßig bei FM-Sendern mit schwachem
Empfang stoppt.
"Normal" (Standardwert)
"Strong": Nur Sender mit starkem Empfang werden ausgewählt.
DAB Scan
¢
Sie können die automatische Sendersuche ausführen, wenn
neue DAB-Sender hinzugefügt werden oder ein Umzug erfolgt ist.
DAB DRC
¢
Stellen Sie die Komprimierung des dynamischen Bereichs
entsprechend den empfangenen Übertragungen ein. So sind
auch leise Töne auch bei geringer Lautstärke klar hörbar.
"0" (Standardwert): Der dynamische Bereich wird nicht
komprimiert.
"1": Der dynamische Bereich wird maximal komprimiert.
"1/2": Der dynamische Bereich wird bis zu einem bestimmten
Grad komprimiert.
Preset Name Sie können den Sender benennen, den Sie registriert haben.
Einzelheiten zum Eingeben von Text finden Sie unter "Eingeben
von Text" (ÄP34). Wenn die Eingabe beendet ist, drücken Sie
ENTER.
Bluetooth Wählen Sie aus, ob Sie die BLUETOOTH Funktion verwenden
wollen.
"On" (Standardwert): Ermöglicht das Anschließen von
BLUETOOTH fähigen Geräten mithilfe der BLUETOOTH
Funktion. Wählen Sie "On" auch dann aus, wenn Sie
verschiedene BLUETOOTH Einstellungen vornehmen.
"Off": Wenn die BLUETOOTH Funktion nicht verwendet wird
Auto Input Change Der Eingang des Geräts wird automatisch zu "BLUETOOTH"
gewechselt, wenn die Verbindung mit dem Gerät über ein
BLUETOOTH fähiges Gerät erfolgt.
"On" (Standardwert): Der Eingang wird automatisch zu
"BLUETOOTH" gewechselt, wenn ein BLUETOOTH fähiges
Gerät angeschlossen wird.
"Off": Die Funktion ist deaktiviert.
0Wenn der Eingang nicht automatisch gewechselt wird, stellen
Sie "Off" ein und ändern den Eingang manuell.
Auto Reconnect Durch diese Funktion wird die Verbindung mit dem
BLUETOOTH fähigen Gerät automatisch aktiviert, das zuletzt
angeschlossen war, als der Eingang zu "BLUETOOTH"
gewechselt wurde.
"On" (Standardwert): Verwenden Sie diese Funktion
"Off": Diese Funktion wird nicht verwendet
0Dies funktioniert möglicherweise mit einigen BLUETOOTH
fähigen Geräten nicht.
38
> Vor dem Start > Teilenamen > Installation > Initial Setup > Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
System Info
Die MAC-Adresse dieses Geräts und die aktuelle Firmware-Version werden angezeigt.
Factory Reset
Setzen Sie die Einstellungen dieses Geräts auf den Status bei Auslieferung zurück. Es wird
empfohlen, geänderte Einstellungen zu notieren, bevor das Gerät auf den
Auslieferungsstatus zurückgesetzt wird. Wählen Sie "Start" aus und bestätigen Sie die
Auswahl, um fortzufahren. Das Gerät wird automatisch in den Standby-Modus geschaltet,
wenn die Initialisierung abgeschlossen ist.
Update
"Update" wird nur angezeigt, wenn Firmware-Updates vorliegen.
■via Network
Drücken Sie zur Auswahl ENTER, wenn Sie die Firmware über das Netzwerk aktualisieren
möchten.
■via USB
Drücken Sie zur Auswahl ENTER, wenn Sie die Firmware über USB aktualisieren möchten.
Web Setup
Sie können die Wi-Fi-Verbindungseinstellungen über einen Webbrowser am Computer
vornehmen. Achten Sie darauf, dass der Computer nicht per Funkverbindung mit dem
Router verbunden ist. Wenn dieses Gerät über ein Ethernet-Kabel mit dem Router
verbunden ist, kann diese Einstellung nicht vorgenommen werden.
1. Schalten Sie das Gerät ein.
2. Drücken Sie SETUP auf der Fernbedienung, wählen Sie "Wi-Fi" in "Network Setting" –
"Connection" aus und wählen Sie dann "Wi-Fi Setup" aus.
3. Wählen Sie mit y/z den Wert "Use iOS Device" aus und drücken Sie ENTER.
4. In der Liste der WLAN-Verbindungen auf Ihrem Computer wählen Sie die SSID dieses
Geräts aus (softap_0009B0xxxxxx).
0"xxxxxx" in der SSID sind die unteren drei Bytes der MAC-Adresse.
5. Öffnen Sie den Webbrowser auf Ihrem Computer und greifen Sie auf http://192.168.200.1
zu.
6. Das "Web Setup"-Menü wird geöffnet. Nehmen Sie Netzwerkeinstellungen für dieses
Gerät vor.
0Je nach verwendeten Geräten und nach Anschlussumgebung ist diese Funktion
möglicherweise nicht verfügbar.
0Lesen Sie die entsprechende Bedienungsanleitung, um sich über die Verwendung des
Computers zu informieren.
0Da diese Verbindungsart nicht verschlüsselt wird, können geringfügige Sicherheitsrisiken
bestehen.
Pairing Information Sie können die auf diesem Gerät gespeicherten
Kopplungsinformationen initialisieren.
Drücken Sie y/z, um "Clear" auszuwählen, und dann ENTER,
um die in diesem Gerät gespeicherten Kopplungsinformationen
zu initialisieren.
0Von dieser Funktion werden nicht die Kopplungsinformationen
auf dem BLUETOOTH fähigen Gerät initialisiert. Wenn Sie die
Geräte erneut koppeln, achten Sie darauf, vorab die
Kopplungsinformationen auf dem BLUETOOTH fähigen Gerät
zu löschen. Informationen zum Löschen der
Kopplungsinformationen finden Sie in der
Bedienungsanleitung des BLUETOOTH-fähigen Geräts.
39
> Vor dem Start > Teilenamen > Installation > Initial Setup > Wiedergabe
Erweiterte Einrichtung |Firmware-Update |Andere
D
E
Firmware-Update
Firmware-Update
Update-Funktion dieses Geräts
Bei diesem Gerät kann die Firmware (Systemsoftware)
über ein Netzwerk oder den USB-Port aktualisiert werden.
Dadurch können Verbesserungen an verschiedenen
vorhandenen Funktionen vorgenommen und neue
Funktionen hinzugefügt werden.
Details zu den aktualisierten Wiedergabefunktionen finden
Sie hier.
So wird das Update ausgeführt
Es gibt zwei Möglichkeiten zur Aktualisierung der Firmware:
über das Netzwerk und über USB. Das Update dauert in
jedem Fall etwa 5 Minuten, sowohl über Netzwerk als auch
über USB. Darüber hinaus werden die vorhandenen
Einstellungen unabhängig von der verwendeten Update-
Methode garantiert.
0Aktuelle Informationen zu Updates finden Sie auf unserer
Firmenwebsite. Die Firmware dieses Geräts muss nicht
aktualisiert werden, wenn kein Update verfügbar ist.
0Updates über das Netzwerk können je nach
Verbindungsstatus auch länger dauern.
0Während der Aktualisierung nicht
– Abtrennen und erneutes Anschließen von Kabeln oder
USB-Speichergeräten oder Ausführen von
Bedienvorgängen bei der Komponente, z. B.
Ausschalten
– Zugreifen auf dieses Gerät von einem PC oder einem
Smartphone aus mithilfe einer Anwendung
Haftungsausschluss: Das Programm und die begleitende
Onlinedokumentation erhalten Sie zur Verwendung auf
eigenes Risiko.
Wir übernehmen keinerlei Haftung bei
Schadenersatzansprüchen oder anderen Forderungen
bezüglich Ihrer Verwendung des Programms oder der
begleitende Onlinedokumentation, ungeachtet der
Rechtstheorie und unabhängig davon, ob die Forderungen
aus unerlaubter oder vertragsgemäßer Handlung
resultieren.
In keinem Fall übernehmen wir irgendeine Haftung
gegenüber Ihnen oder Dritten bei irgendwelchen
besonderen, indirekten, zufälligen oder Folgeschäden
einschließlich, jedoch nicht beschränkt auf Schadenersatz,
Erstattungen oder Schäden durch Verlust von
gegenwärtigen oder zukünftigen Gewinnen, Verlust von
Daten oder aus anderen Gründen.
Aktualisierung der Firmware über das
Netzwerk
0Überprüfen Sie, ob das Gerät eingeschaltet ist, und die
Verbindung zum Internet gesichert ist.
0Schalten Sie die Steuerung aus (PC usw.), die mit dem
Netzwerk verbunden ist.
0Beenden Sie die Wiedergabe von Internetradio, USB-
Speichergeräten oder Servern.
1. Der Einrichtungsbildschirm wird auf dem Display
angezeigt, wenn SETUP auf der Fernbedienung
gedrückt wird.
2. Drücken Sie y/z und ENTER, um "Update" - "via
Network" in dieser Reihenfolge auszuwählen.
0"Update" wird nur angezeigt, wenn Firmware-Updates
vorliegen.
3. Drücken Sie ENTER, um das Firmware-Update zu starten.
0"COMPLETE" wird angezeigt, wenn das Update
abgeschlossen ist.
Setup
Factory Reset
System Info
Option Setting
Network Setting
Setup
Update
40
> Vor dem Start > Teilenamen > Installation > Initial Setup > Wiedergabe
Erweiterte Einrichtung |Firmware-Update |Andere
D
E
4. Drücken Sie
Í
STANDBY/ON am Hauptgerät, um das Gerät in
den Standby-Modus zu schalten. Der Vorgang ist abgeschlossen
und Ihre Firmware ist auf die neuste Version aktualisiert.
Wenn eine Fehlermeldung angezeigt wird: Wenn ein
Fehler auftritt, wird "＊-＊＊ Error!" auf dem Display dieses
Geräts angezeigt. (" ＊" steht für ein alphanumerisches
Zeichen.) Überprüfen Sie das Folgende:
0＊-01, ＊-10: Kein Ethernet-Kabel gefunden. Schließen
Sie das Ethernetkabel richtig an.
0＊-02, ＊-03, ＊-04, ＊-05, ＊-06, ＊-11, ＊-13, ＊-14, ＊-
16, ＊-17, ＊-18, ＊-20, ＊-21: Internetverbindungsfehler.
Überprüfen Sie das Folgende:
– Der Router ist eingeschaltet.
– Dieses Gerät und der Router sind über das Netzwerk
verbunden.
Versuchen Sie, die Stromversorgung des Geräts und des
Routers aus- und wieder anzuschalten. Dies könnte das
Problem lösen. Wenn Sie immer noch keine Verbindung
zum Internet herstellen können, könnten der DNS-Server
oder Proxy-Server vorübergehend nicht erreichbar sein.
Überprüfen Sie den Status bei Ihrem ISP-Anbieter.
0Sonstiges: Entfernen Sie das Netzkabel, schließen Sie
es wieder an und versuchen Sie es erneut.
Update über USB
0Halten Sie ein USB-Speichergerät mit 128 MB oder
größer bereit. FAT16- oder FAT32-Datensystemformat.
0Löschen Sie alle Daten auf dem USB-Speichergerät.
0Schalten Sie die Steuerung aus (PC usw.), die mit dem
Netzwerk verbunden ist.
0Beenden Sie die Wiedergabe von Internetradio, USB-
Speichergeräten oder Servern.
0Einige USB-Speichergeräte brauchen lange zum Laden,
werden möglicherweise nicht korrekt geladen oder nicht
ordnungsgemäß eingezogen, abhängig vom Gerät und
Ihrem Inhalt.
0Wir übernehmen keinerlei Haftung für Datenverluste,
Schäden an Daten oder fehlerhafte Speichervorgänge,
die durch die Verwendung des USB-Speichergeräts mit
diesem Gerät entstehen. Wir danken Ihnen für Ihr
Verständnis.
1. Schließen Sie das USB-Speichergerät an Ihren PC an.
2. Laden Sie die Firmwaredatei von unserer Firmenwebsite
auf Ihren PC herunter und entpacken Sie sie.
Firmwaredateien werden folgendermaßen benannt:
PIOHIM ＊＊＊＊ _＊＊＊＊＊＊＊＊＊＊＊＊＊＊ _＊＊＊ .zip
Entpacken Sie die Datei auf Ihrem PC. Die Anzahl der
entpackten Dateien und Ordner variiert je nach Modell.
3. Kopieren Sie alle entpackten Dateien und Ordner ins
Stammverzeichnis des USB-Speichergerätes.
0Stellen Sie sicher, dass Sie die entpackten Dateien
kopieren.
4. Schließen Sie das USB-Speichergerät an den USB-Port
dieses Geräts an.
0Wenn Sie eine USB-Festplatte an den USB-Anschluss
des Gerätes anschließen, empfehlen wir Ihnen die
Verwendung seines Wechselstromnetzadapters für die
Stromversorgung.
0Wenn auf dem USB-Speichergerät Partitionen
angelegt wurden, wird jede Partition als unabhängiges
Gerät behandelt.
5. Der Einrichtungsbildschirm wird auf dem Display
angezeigt, wenn SETUP auf der Fernbedienung
gedrückt wird.
6. Drücken Sie y/z und ENTER, um "Update" - "via USB"
in dieser Reihenfolge auszuwählen.
0"Update" wird nur angezeigt, wenn Firmware-Updates
vorliegen.
7. Drücken Sie ENTER, um das Firmware-Update zu
starten.
0"COMPLETE" wird angezeigt, wenn das Update
abgeschlossen ist.
8. Drücken Sie ÍSTANDBY/ON am Hauptgerät, um das
Gerät in den Standby-Modus zu schalten. Der Vorgang
ist abgeschlossen und Ihre Firmware ist auf die neuste
Version aktualisiert.
9. Entfernen Sie das USB-Speichergerät von diesem Gerät.
Wenn eine Fehlermeldung angezeigt wird: Wenn ein
Fehler auftritt, wird "＊-＊＊ Error!" auf dem Display dieses
Geräts angezeigt. Überprüfen Sie das Folgende:
0＊-01, ＊-10: Kein USB-Speichergerät gefunden.
Überprüfen Sie, ob USB-Speichergerät sowie USB-Kabel
korrekt mit dem USB-Port dieses Geräts verbunden ist.
Schließen Sie das USB-Speichergerät an eine externe
Stromquelle an, wenn es über eine eigene
Stromversorgung verfügt.
0＊-05, ＊-13, ＊-20, ＊-21: Die Firmwaredatei befindet
sich nicht im Stammordner des USB-Speichergeräts,
oder sie wurde für ein anderes Modell erstellt. Versuchen
Sie es nochmals ab dem Herunterladen der
Firmwaredatei.
0Sonstiges: Entfernen Sie das Netzkabel, schließen Sie
es wieder an und versuchen Sie es erneut.
Setup
Factory Reset
System Info
Option Setting
Network Setting
Setup
Update
41
> Vor dem Start > Teilenamen > Installation > Initial Setup > Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
Fehlerbehebung
Andere
Bevor Sie den Vorgang starten
Bei instabilem Betrieb können Probleme möglicherweise
durch einfaches Aus-/Einschalten, Schalten in den Standby-
Modus oder Abtrennen und erneutes Anschließen des
Netzkabels anstatt durch Überprüfen von Einstellungen und
Bedienvorgängen behoben werden. Versuchen Sie die
einfachen Maßnahmen jeweils am Gerät und der daran
angeschlossenen Komponente. Wenn das Problem nach
Ausführen der Maßnahmen unter "Fehlerbehebung"
weiterhin besteht, kann es möglicherweise behoben
werden, indem das Gerät in den Auslieferungszustand
zurückgesetzt wird. Beachten Sie, dass Ihre Einstellungen
verloren gehen, wenn das Gerät zurückgesetzt wird.
Notieren Sie sich also Ihre Einstellungen, bevor Sie
fortfahren.
Zurücksetzen des Geräts (die werksseitigen
Standardeinstellungen werden wiederhergestellt)
1. Drücken Sie SETUP auf der Fernbedienung, wählen Sie
"Factory Reset" - "Start" im Setup-Bildschirm aus und
drücken Sie ENTER.
2. Drücken Sie ENTER.
3. Das Gerät wird in den Standby-Modus geschaltet, und
die Einstellungen werden zurückgesetzt.
Stromversorgung
Das Gerätlässt sich nicht einschalten
0Ziehen Sie das Netzkabel aus der Steckdose, warten Sie
mindestens 5 Sekunden und stecken Sie es dann wieder
ein.
Das Gerät schaltet sich unerwartet ab
0Das Gerät wird automatisch in den Standby-Modus
geschaltet, wenn die Einstellung "Option Setting" -
"Power Off Setting" - "Auto Standby" im Setup-Menü
aktiviert ist.
0Überprüfen Sie, ob die Drähte der Lautsprecherkabel
Kontakt mit der Geräterückseite haben oder ob die i-
und die s-Seite kurzgeschlossen sind. Wenn ein solcher
Kontakt oder Kurzschluss vorliegt, wird das Gerät
automatisch in den Standby-Modus geschaltet.
0Wenn die Stromversorgung ausgeschaltet wird und die
Anzeigen an der Frontblende kontinuierlich blinken, ist
möglicherweise eine Fehlfunktion des Verstärkers
aufgetreten, oder die Schutzschaltung wurde aktiviert.
– Wenn die Netzanzeige in Abständen von ca. 1
Sekunde blinkt: Möglicherweise ist eine Fehlfunktion
im Verstärkerbereich aufgetreten. Entfernen Sie sofort
das Netzkabel aus der Steckdose und wenden sich an
Ihren Händler oder unseren Kundendienst, um sich
unterstützen zu lassen.
– Wenn die Netzanzeige in Abständen von ca. 0,3
Sekunde blinkt: Möglicherweise wurde durch eine
Wiedergabe bei hoher Lautstärke der
Schutzschaltkreis ausgelöst. Verringern Sie die
Lautstärke der Wiedergabe. Es ist auch möglich, dass
die Drähte der Lautsprecherkabel Kontakt mit der
Geräterückseite oder mit anderen Drähten haben.
Schließen Sie die Drähte so an, dass sie nicht aus den
Lautsprecherbuchsen herausragen.
Wenn die gleichen Symptome wiederholt auftreten oder
das Gerät sich nicht einschalten lässt, entfernen Sie
sofort das Netzkabel aus der Steckdose und wenden sich
an Ihren Händler oder unseren Kundendienst, um sich
unterstützen zu lassen.
Von externen Geräten werden keine
Audiosignale empfangen
0Bei Stummschaltung dieses Geräts wird kein Ton
ausgegeben. Drücken Sie MUTE auf der Fernbedienung,
um die Stummschaltung zu deaktivieren.
0Vergewissern Sie sich, dass die Verbindung zwischen
der Ausgangsbuchse des externen Geräts und der
Eingangsbuchse dieses Geräts korrekt ist.
0Stellen Sie den Eingangsselektor dieses Geräts auf die
Position des Anschlusses ein, an den das externe Gerät
angeschlossen ist.
0Überprüfen Sie die Einstellung der digitalen
Audioausgabe auf der angeschlossenen Komponente.
Bei einigen Spielekonsolen, wie zum Beispiel jene, die
DVD unterstützen, ist die Standardeinstellung
ausgeschaltet.
Das Display leuchtet nicht
0Das Display wird dunkler, während der DIMMER in
Betrieb ist, oder wird sogar ganz ausgeschaltet. Drücken
Sie die DIMMER-Taste und ändern Sie die
Helligkeitsstufe des Displays.
Wi-Fi-Verbindung
0Versuchen Sie die Stromversorgung des WLAN-Routers
und des Geräts ein-/auszustecken, testen Sie den Strom-
Ein-Status des WLAN-Routers und versuchen Sie, den
WLAN-Router neu zu starten.
Es ist keine Verbindung mit dem Zugangspunkt
möglich
0Vergewissern Sie sich, dass die Einstellungen für SSID
und Verschlüsselung (WEP usw.) korrekt sind. Stellen
Sie sicher, dass Sie die Netzwerkeinstellungen des
Geräts korrekt eingestellt haben.
0Eine Verbindung mit einer SSID, die Multi-Byte-Zeichen
enthält, wird nicht unterstützt. Benennen Sie die SSID
des WLAN-Routers nur mit alphanumerischen Ein-Byte-
Zeichen und versuchen Sie es erneut.
42
> Vor dem Start > Teilenamen > Installation > Initial Setup > Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
0Die SSID wird nicht angezeigt, wenn sich die Einstellung
des WLAN-Routers im unsichtbaren Modus befindet
(Modus, um den SSID-Schlüssel zu verbergen) oder
wenn JEDE Verbindung ausgeschaltet ist. Ändern Sie die
Einstellung und versuchen Sie es erneut.
Es wird eine Verbindung mit einer anderen als der
ausgewählten SSID hergestellt
0Bei einigen Zugangspunkten ist es möglich, mehrere
SSIDs für ein Gerät einzurichten. Wenn Sie die Taste zur
automatischen Einstellung an einem solchen Router
verwenden, werden Sie möglicherweise mit einer
anderen als der gewünschten SSID verbunden.
Verwenden Sie in diesem Fall eine Verbindungsmethode
mit Passworteingabe.
Die Wiedergabe wird unterbrochen, und es erfolgt
keine Kommunikation
0Verringern Sie den Abstand zum Zugangspunkt und
entfernen Sie ggf. Hindernisse, sodass Sichtverbindung
besteht. Versuchen Sie es dann erneut. Stellen Sie das
Gerät entfernt von Mikrowellenherden oder anderen
Zugangspunkten auf.
Es wird empfohlen, den Zugangspunkt und das Gerät im
gleichen Raum zu platzieren.
0Wenn sich ein Metallobjekt in der Nähe des Geräts
befindet, kann es sein, dass eine WLAN-Verbindung
nicht möglich ist, da das Metall Auswirkungen auf die
Funkwellen hat.
0Wenn sich andere Zugangspunkte in der Nähe des
Geräts befinden, können verschiedene Probleme wie
Unterbrechungen bei Wiedergabe und Kommunikation
auftreten. Sie können diese Probleme vermeiden, indem
Sie den Kanal des Zugangspunkts ändern. Anweisungen
zum Ändern der Kanäle finden Sie in der Anleitung des
Zugangspunkts.
Es können keine Discs wiedergegeben
werden
0Legen Sie die Disc mit der beschrifteten Seite nach oben
in das Disc-Fach ein.
0Es ist eventuell keine Wiedergabe möglich, wenn die
Disc verkratzt oder verschmutzt ist.
Eine Wiedergabe von USB-
Speichergeräten/HDDs ist nicht möglich
0Überprüfen Sie, ob das USB-Speichergerät bzw. das
USB-Kabel korrekt mit dem USB-Anschluss des Geräts
verbunden ist.
0Trennen Sie das USB-Speichergerät von diesem Gerät
ab und schließen Sie es dann wieder an.
0Von diesem Gerät werden USB-Speichergeräte und
HDDs möglicherweise nicht korrekt erkannt. Versuchen
Sie, dieses Gerät in den Standby-Modus zu schalten und
dann wieder einzuschalten.
0Abhängig von der Art des Formats kann die Wiedergabe
u. U. nicht ordnungsgemäß ausgeführt werden.
Überprüfen Sie die unterstützten Dateiformate. (ÄP20)
0Hinweise zu USB- und HDD-Geräten (ÄP20)
Der FM-Empfang ist schlecht
0Den Anschluss der Antenne erneut überprüfen.
0Entfernen Sie die Antenne von den Lautsprecherkabeln
und vom Netzkabel.
0Stellen Sie das Gerät nicht in der Nähe Ihres Fernsehers
oder PCs auf.
0Vorbeifahrende Autos und Flugzeuge können Störungen
verursachen.
0Betonwände schwächen die Radiosignale ab.
0Der FM-Empfang kann möglicherweise verbessert
werden, indem der Fernsehantennenanschluss an der
Wand verwendet wird.
0Der FM-Empfang kann verbessert werden, indem Tuning
Mode (ÄP37) auf Manual eingestellt wird. Der Empfang
erfolgt dann allerdings in Mono statt Stereo.
Netzwerkfunktion
0Wenn Sie keinen Netzwerkdienst auswählen können, ist
die Auswahl nach dem Starten der Netzwerkfunktion
verfügbar.
0Entfernen Sie die Netzkabel dieses Geräts sowie des
Routers und schließen Sie sie wieder an. Starten Sie den
Router neu.
Kann nicht auf das Internetradio zugreifen
0Auf bestimmte Netzwerkdienste oder Inhalte, die durch
das Gerät erhältlich sind, kann u. U. nicht zugegriffen
werden, wenn der Serviceprovider seinen Service
beendet.
0Stellen Sie sicher, dass Ihr Modem und Router
ordnungsgemäß angeschlossen sind, und stellen Sie
sicher, dass beide eingeschaltet sind.
0Je nach ISP ist die Einstellung des Proxyservers
notwendig.
0Vergewissern Sie sich, dass der verwendete Router und/
oder das Modem von Ihrem ISP unterstützt wird.
Kann nicht auf den Netzwerkserver zugreifen
0Dieses Gerät muss mit dem gleichen Router verbunden
sein wie der Netzwerkserver.
0Dieses Gerät ist kompatibel mit Netzwerkservern mit
Windows Media® Player 11 und 12 sowie mit NAS mit
Heimnetzwerkfunktion. Wird ein PC verwendet, können
außerdem nur Musikdateien wiedergegeben werden, die
in der Bibliothek von Windows Media® Player registriert
sind.
43
> Vor dem Start > Teilenamen > Installation > Initial Setup > Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
Die Wiedergabe stoppt beim Hören der Musikdateien
auf dem Netzwerkserver
0Wenn der PC als Netzwerkserver verwendet wird,
schließen Sie alle Anwendungen bis auf die
Serversoftware (Windows Media® Player 12 usw.).
0Wenn der PC große Dateien herunterlädt oder kopiert,
kann die Wiedergabe u. U. unterbrochen werden.
Die Album- und Künstlernamen für den Music Server
werden nicht angezeigt
0Metadaten wie Album- und Künstlernamen müssen
serverseitig erkannt werden, damit sie an dieses Gerät
verteilt werden können. Die Funktion hängt daher von
Ihren NAS-/Serverspezifikationen ab.
0Die unterstützten Dateiformate hängen von der NAS-/
Serversoftware ab. Einzelheiten erfahren Sie beim
Hersteller der NAS-/Serversoftware.
Albumcover in Music Server werden manchmal
angezeigt, manchmal nicht
0Music Server hängt von den Spezifikationen der
Serversoftware ab.
0Die unterstützten Formate hängen von der
Serversoftware ab.
0Einzelheiten erfahren Sie beim Hersteller der
Serversoftware.
BLUETOOTH Funktion
0Entfernen Sie das Netzkabel dieses Geräts und
schließen Sie es wieder an. Schalten Sie das
BLUETOOTH fähige Gerät aus und wieder ein. Ein
Neustart des BLUETOOTH fähigen Geräts kann hilfreich
sein.
0Die BLUETOOTH fähigen Geräte müssen das A2DP-
Profil unterstützen.
0In der Nähe von Komponenten wie Mikrowellenherden
oder schnurlosen Telefonen, die mit Funkwellen im 2,4-
GHz-Bereich arbeiten, können Funkwellenstörungen
auftreten, die die Verwendung dieses Geräts unmöglich
machen.
0Wenn sich Metallobjekte in der Nähe des Geräts
befinden, kann möglicherweise keine BLUETOOTH
Verbindung hergestellt werden, da Metall die
Funkverbindung beeinträchtigt.
0Das BLUETOOTH fähige Gerät muss das AVRCP-Profil
unterstützen, damit es über die Fernbedienung dieses
Geräts bedient werden kann.
0Beachten Sie, dass das Bedienen von BLUETOOTH
fähigen Geräten über die Fernbedienung dieses Geräts
nicht garantiert werden kann.
Kann nicht mit diesem Gerät verbinden
0Vergewissern Sie sich, dass die BLUETOOTH Funktion
des BLUETOOTH fähigen Geräts aktiviert ist.
0Wenn ein bereits gekoppeltes Gerät nicht angeschlossen
werden kann, löschen Sie die Kopplungsinformationen
im BLUETOOTH fähigen Gerät und führen die Kopplung
dann erneut aus.
Musik wird vom Gerät trotz erfolgreicher BLUETOOTH
Verbindung nicht wiedergegeben
0Wenn der Lautstärkepegel Ihres BLUETOOTH fähigen
Geräts auf einen niedrigen Wert eingestellt ist, so ist
möglicherweise keine Audiowiedergabe verfügbar.
Erhöhen Sie die Lautstärke am BLUETOOTH fähigen
Gerät.
0Einige BLUETOOTH fähige Geräte sind möglicherweise
mit Senden/Empfangen-Wahlschaltern ausgestattet.
Wählen Sie den Sendemodus.
Ton ist unterbrochen
0Möglicherweise liegt ein Problem beim BLUETOOTH
fähigen Gerät vor. Informationen dazu finden Sie im
Internet.
44
> Vor dem Start > Teilenamen > Installation > Initial Setup > Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
Allgemeine technische Daten
Analoger Audioausgangsbereich
RMS-Ausgangsleistung
0X-HM76D, X-HM76 : 50 W + 50 W
0X-HM86D, XC-HM86D : 65 W + 65 W
(4 Ohm, 1 kHz 10 % THD (Gesamtverzerrung))
Klangregelungscharakteristik
0w10 dB (100 Hz (BASS))
0w10 dB (10 kHz (TREBLE))
Unterstützte Lautsprecherimpedanz
04 Ohm - 16 Ohm
Tunerteil
X-HM76
Sendersuche-Frequenzbereich (FM)
087,5 MHz–108,0 MHz, RDS
Antenne (FM)
075 Ω unausgeglichen
Senderspeicherplätze
040
X-HM76D, X-HM86D, XC-HM86D
Sendersuche-Frequenzbereich (FM)
087,5 MHz–108,0 MHz, RDS
Sendersuche-Frequenzbereich (DAB)
0174,928 MHz–239,200 MHz
Antenne (FM/DAB)
075 Ω unausgeglichen
Senderspeicherplätze
040
CD-Bereich
Medien/Formate
0CD: Standard-CD
0CD-R/RW: CD-Format/MP3-, WMA-Datei
Digital-Audio-Eingang
USB-Port Vorder-/Rückseite
0Typ A, USB 2.0 High-Speed
DC-Ausgang
05 V 1 A (Rückseite)/5 V 0,5 A (Vorderseite)
Digitaler optischer Eingang
0Optische Buchse
Netzwerkteil
Kabelgebundenes LAN
0Ethernet-Buchse
010BASE-T/100BASE-TX
WLAN (Wi-Fi)
0IEEE 802.11 a/b/g/n-Standard
05 GHz/2,4 GHz-Band
Bluetooth Bereich
Datenübertragungssystem
0BLUETOOTH Spezifikation Version 4.1
Frequenzband
02,4 GHz (2,402 GHz - 2,480 GHz)
Modulationsverfahren
0FHSS (Freq Hopping Spread Spectrum)
Kompatible Bluetooth Profile
0A2DP 1.2
0AVRCP 1.3
0HOGP-Host (Client)
0HOGP-HID-Gerät (Server)
0HID-Service (HIDS)
Unterstützte Codecs
0SBC
0AAC
Übertragungsbereich (A2DP)
020 Hz - 20 kHz (Abtastfrequenz 44,1 kHz)
Maximale Übertragungsreichweite ＊
0(Sichtlinie ca.) 10 m
＊Die tatsächliche Reichweite variiert in Abhängigkeit von
Faktoren wie Hindernissen zwischen den Geräten,
Magnetfeldern um Mikrowellenherde, statischer
Elektrizität, Funktelefonen, Empfangsempfindlichkeit,
Antennenleistung, Betriebssystem, Softwareanwendung
usw.
Allgemeine Daten
Stromversorgung
0AC 220–230 V, 50/60 Hz
Stromverbrauch
0X-HM76D, X-HM76: 40 W
0X-HM86D, XC-HM86D: 42 W
00,3 W (im Standby-Modus)
02,5 W (im Standby-Modus, Network Standby: On,
Network Setting : Wired)
02,8 W (im Standby-Modus, Network Standby: On,
Network Setting : Wi-Fi)
02,2 W (im Standby-Modus, Bluetooth Wakeup: On)
02,9 W (im Standby-Modus, Network Standby: On,
Network Setting : Wi-Fi, Bluetooth Wakeup : On)
Auto Standby
0On (20 min)/Aus
Abmessungen (B t H t T)
45
> Vor dem Start > Teilenamen > Installation > Initial Setup > Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
0290 mm t 98 mm t 333 mm
Gewicht
03,5 kg
Lautsprecher (X-HM76D, X-HM76, X-
HM86D)
Typ
0Bassreflex-Regallautsprecher
Konfiguration
02-Wege
0Woofer:
X-HM76D, X-HM76: 12 cm-Kegel
X-HM86D: 13 cm-Glasfaserkegel
0Hochtöner:
2,5 cm Soft Dome
Impedanz
04 Ohm
Maximale Aufnahmeleistung
0X-HM76D, X-HM76 : 50 W
0X-HM86D : 65 W
Effektiver Frequenzbereich
0X-HM76D, X-HM76 : 70 Hz - 40 kHz
0X-HM86D : 60 Hz - 40 kHz
Empfohlener Frequenzbereich
0X-HM76D, X-HM76 : 50 Hz - 40 kHz
0X-HM86D : 45 Hz - 40 kHz
Crossoverfrequenz
04 kHz
Ausgangsschalldruckpegel
0X-HM76D, X-HM76 : 83 dB
0X-HM86D : 82 dB
Abmessungen (B H T)
0X-HM76D: 148 mm t 263 mm t 217 mm
0X-HM76: 148 mm t 263 mm t 213 mm
0X-HM86D: 165 mm t 280 mm t 259 mm
Gewicht
0X-HM76D: jeweils 3,4 kg
0X-HM76: jeweils 3,3 kg
0X-HM86D: jeweils 4,4 kg
46
> Vor dem Start > Teilenamen > Installation > Initial Setup > Wiedergabe
Erweiterte Einrichtung |Firmware-Update | Andere
D
E
Lizenz- und Warenzeicheninformationen
The Wi-Fi CERTIFIED Logo is a certification mark of Wi-Fi Alliance®.
AirPlay, iPad, iPhone, and iPod touch are trademarks of Apple Inc., registered in
the U.S. and other countries.
iPad Air and iPad mini are trademarks of Apple Inc.
“Made for iPod”, “Made for iPhone” and “Made for iPad” mean that an electronic
accessory has been designed to connect specifically to iPod, iPhone, or iPad,
respectively, and has been certified by the developer to meet Apple
performance standards. Apple is not responsible for the operation of this device
or its compliance with safety and regulatory standards.
Please note that the use of this accessory with iPod, iPhone or iPad may affect
wireless performance.
AirPlay works with iPhone, iPad, and iPod touch with iOS 4.3.3 or later, Mac
with OS X Mountain Lion or later, and PC with iTunes 10.2.2 or later.
The Bluetooth® word mark and logos are registered trademarks owned by the
Bluetooth SIG, Inc.
PANDORA, the PANDORA logo, and the Pandora trade dress are trademarks
or registered trademarks of Pandora Media, Inc. Used with permission.
Google Cast and the Google Cast badge are trademarks of Google inc.
This Mark Certifies that this product is compliant with the BLACKFIRE
ALLIANCE Standard.
Please refer to WWW.BLACKFIREALLIANCE.COM for more information.
BLACKFIRETM is a Registered Trademark (No. 85,900,599) of BLACKFIRE
RESEARCH CORP. All rights reserved.
FireConnectTM is technology powered by BlackFire Research.
The product with this logo is conformed to Hi-Res Audio standard defined by
Japan Audio Society. This logo is used under license from Japan Audio Society.
This product is protected by certain intellectual property rights of Microsoft. Use
or distribution of such technology outside of this product is prohibited without a
license from Microsoft.
Windows and the Windows logo are trademarks of the Microsoft group of
companies.
DSD and the Direct Stream Digital logo are trademarks of Sony Corporation.
MPEG Layer-3 audio coding technology licensed from Fraunhofer IIS and
Thomson.
“All other trademarks are the property of their respective owners.”
“Toutes les autres marques commerciales sont la propriété de leurs détenteurs
respectifs.”
“El resto de marcas comerciales son propiedad de sus respectivos propietarios”.
“Tutti gli altri marchi di fabbrica sono di proprietà dei rispettivi proprietari.”
“Alle anderen Warenzeichen sind das Eigentum ihrer jeweiligen Eigentümer.”
“Alle andere handelsmerken zijn eigendom van de desbetreffende
rechthebbenden.”
“Все товарные знаки являются собственностью соответствующих
владельцев.”
BLACKFIRE
D
E
*29402674*
F1609-0
SN 29402674
Корпорация О энд Пи
2-3-12, Яэсу, Чуо-ку, г. Токио, 104-0028, ЯПОНИЯ
<Germany>
Hanns-Martin-Schleyer-Straße 35, 47877 Willich, Germany
Tel: +49(0)2154 913222
<UK>
Anteros Building, Odyssey Business Park, West End Road, South Ruislip,
Middlesex, HA4 6QQ United Kingdom
Tel: +44(0)208 836 3612
<France>
6, Avenue de Marais F - 95816 Argenteuil Cedex FRANCE
Tel: +33(0)969 368 050
2-3-12 Yaesu, Chuo-ku, Tokyo 104-0028 JAPAN
<U.S.A.>
18 PARK WAY, UPPER SADDLE RIVER, NEW JERSEY 07458, U.S.A.
Tel: 1-201-785-2600 Te l : 1-844-679-5350
Registrieren Sie hier Ihr Produkt
http://www.pioneer.eu
(Europa)
© 2016 Onkyo & Pioneer Corporation. All rights reserved.
© 2016 Onkyo & Pioneer Corporation. Tous droits de reproduction et de traduction réservés.
“Pioneer” and “PBASS” are trademarks of Pioneer Corporation, and is used under license.
Printed in Malaysia / Imprimé en Malaisie / Напечатано в Малайзии
http://www.pioneer-audiovisual.com/privacy/
N
L
Vóór het Starten
Wat zit er in de doos .....................................................................2
Namen van de onderdelen
Voorpaneel ....................................................................................4
Achterpaneel (X-HM76D, X-HM86D, XC-HM86D) .......................5
Achterpaneel (X-HM76) ................................................................6
Afstandsbediening ........................................................................7
Display ..........................................................................................8
Luidsprekers Systeem (X-HM76D, X-HM76) ................................9
Luidsprekers Systeem (X-HM86D) .............................................10
Installeren
De luidsprekers verbinden .......................................................... 11
De antennes en het netsnoer, enz. verbinden ............................12
Initial Setup
Inschakeling & Begininstelling ....................................................13
Tijdinstellingen ............................................................................16
Afspelen
CD's afspelen .............................................................................17
USB-opslagapparaat/HDD ..........................................................19
Internetradio ................................................................................21
Spotify .........................................................................................22
Naar de FM-radio luisteren .........................................................23
Luisteren naar DAB Digitale Radio (X-HM76D, X-HM86D, XC-HM86D) .......26
BLUETOOTH® ............................................................................27
AirPlay® ......................................................................................29
Afspelen van geluid vanaf een extern apparaat .........................30
Music Server ...............................................................................31
Gebruiken van het alarm om afspelen te starten ........................33
Invoeren tekst, afstellen geluidskwaliteit, enz. ............................34
Geavanceerde Setup
Geavanceerde instellingen ..........................................................35
Firmware-update
Firmware-update .........................................................................39
Overige
Problemen oplossen ...................................................................41
Algemene specificaties ...............................................................44
Licentie en handelsm ..................................................................46
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
NETWORK CD RECEIVER SYSTEM
X-HM76D
X-HM76
X-HM86D
NETWORK CD RECEIVER
XC-HM86D
Gebruikers handleiding
2
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
Wat zit er in de doos
Vóór het Starten
X-HM76D : 12356
X-HM76 : 12456
X-HM86D : 123567
XC-HM86D : 123
Hoofdtoestel (1)
Afstandsbediening (RC-945S) (1), Batterijen (AAA/R03) (2)
DAB/FM-draadantenne (1)
FM-binnenantenne (1)
Luidsprekersysteem (2)
Luidsprekerkabels (1,5 m) (2)
3
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
0Het netsnoer moet pas worden verbonden nadat alle andere kabels verbonden zijn.
0Verbind de luidsprekers met een impedantie van 4 Ω tot 16 Ω.
0Wij zijn niet aansprakelijk voor enige schade als gevolg van de verbinding van apparatuur
die door andere bedrijven geproduceerd is.
0De functionaliteit kan geïntroduceerd worden door firmware-updates en service providers
kunnen diensten beëindigen, wat betekent dat sommige netwerkdiensten en inhoud in de
toekomst mogelijk niet meer beschikbaar zijn.
0Specificaties en uiterlijk zijn zonder voorafgaande kennisgeving onderhevig aan
veranderingen.
Antislip-laagjes (8)
4
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
Voorpaneel
Namen van de onderdelen
1. ÍSTANDBY/ON-knop: Schakelt het toestel in of schakelt het naar de stand-by-modus.
2. INPUT-knop: Schakelt de af te spelen invoer.
3. Afspeelknop:
:6
: Ga terug naar het begin van het nummer dat afgespeeld wordt. Houd deze toets
ingedrukt om het nummer snel terug te spoelen. (CD)
Ga naar het vorige nummer. (USB, Music Server)
59
: Ga naar het volgende nummer. Houd hem ingedrukt om in het nummer verder te
spoelen. (CD)
Ga naar het volgende nummer. (USB, Music Server)
∫
: Deze toets stopt afspelen.
1
/; : Deze knop pauzeert het afspelen.
0Afhankelijk van de invoer, zou de operatie niet kunne starten.
4. <-knop: Open of sluit de disc-lade.
5. Disc-lade: Plaats hier discs. Er kunnen ook 8-cm discs gebruikt worden.
6. USB
-poort: Sluit een USB-opslagapparaat of HDD (hard disk drive) an om muziekbestanden af te
spelen. U kunt ook stroom (maximaal 5 V/0,5 A) naar USB-apparaten toevoeren met een USB-
kabel.
0Wanneer er een HDD die meer dan 5 V/0,5 A vereist verbonden wordt, aansluiting
maken met de USB-poort (
maximaal
5 V/1 A) op de achterkant van het toestel.
7. PHONES-aansluiting: Sluit stereo koptelefoon met een ministekker aan.
8. Power-controlelampje: Dit brandt blauw als het toestel aan is.
9. TIMER-indicator: Dit brandt als het alarm ingesteld is.
10.
Afstandsbedieningssensor
11.
Display (ÄP8)
12.
VOLUME draaiknop: Regel het volume. Stel het af tussen 0 en 50.
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
5
N
L
Achterpaneel (X-HM76D, X-HM86D, XC-HM86D)
1. Netsnoer
2. Draadloze antenne: Gebruikt voor de Wi-Fi-verbinding of wanneer een BLUETOOTH
geactiveerd apparaat gebruikt wordt. Past hun hoeken aan in overeenstemming met de
verbindingsstatus.
3. Luidsprekeraansluitingen: Verbindt luidsprekers met luidsprekerkabels.
4. DAB/FM ANTENNE-aansluiting: Verbind de bijgeleverde DAB/FM-draadantenne.
5. LINE IN-aansluiting: U kunt de audio vanaf een extern apparaat zoals een televisie
verbonden met een analoge audiokabel afspelen.
6. SUBWOOFER PRE OUT-aansluitingen: Sluit een subwoofer met ingebouwde versterker
aan.
7. USB-poort: Sluit een USB-opslagapparaat of HDD (hard disk drive) an om
muziekbestanden af te spelen. U kunt ook stroom (maximaal 5 V/1 A) naar USB-
apparaten toevoeren met een USB-kabel.
8. NETWORK-aansluiting: Maak verbinding met een netwerk via een ethernet-kabel.
9. DIGITAL IN OPTICAL-aansluiting: U kunt de digitale audio vanaf een extern apparaat
zoals een televisie verbonden met een digitale optische kabel afspelen.
180°
90°
6
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
Achterpaneel (X-HM76)
1. Netsnoer
2. Draadloze antenne: Gebruikt voor de Wi-Fi-verbinding of wanneer een BLUETOOTH
geactiveerd apparaat gebruikt wordt. Past hun hoeken aan in overeenstemming met de
verbindingsstatus.
3. Luidsprekeraansluitingen: Verbindt luidsprekers met luidsprekerkabels.
4. FM-ANTENNE-aansluiting: Verbind de bijgeleverde FM-binnenantenne.
5. LINE IN-aansluiting: U kunt de audio vanaf een extern apparaat zoals een televisie
verbonden met een analoge audiokabel afspelen.
6. SUBWOOFER PRE OUT-aansluitingen: Sluit een subwoofer met ingebouwde versterker
aan.
7. USB-poort: Sluit een USB-opslagapparaat of HDD (hard disk drive) an om
muziekbestanden af te spelen. U kunt ook stroom (maximaal 5 V/1 A) naar USB-
apparaten toevoeren met een USB-kabel.
8. NETWORK-aansluiting: Maak verbinding met een netwerk via een ethernet-kabel.
9. DIGITAL IN OPTICAL-aansluiting: U kunt de digitale audio vanaf een extern apparaat
zoals een televisie verbonden met een digitale optische kabel afspelen.
180°
90°
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
7
N
L
Afstandsbediening
1. ÍSTANDBY/ON-knop: Schakelt het toestel in of schakelt het naar de stand-by-modus.
2. TIMER-knop: Gebruikt om de tijd en het alarm in te stellen.
3. SLEEP-knop: Stelt de slaaptimer in. Wanneer de tijd die ingesteld is (30, 60, of 90
minuten) verlopen is, schakelt het toestel naar stand-by. Als SLEEP ingedrukt wordt na
het instellen, wordt de tijd die resteert tot het slapen afgebeeld.
4. INPUT SELECTOR-knoppen: Schakelt de af te spelen invoer.
5. Afspeelknoppen:
:: Ga terug naar het begin van het nummer dat afgespeeld wordt. (CD)
Ga naar het nummer voor het afgespeelde nummer. (USB, Music Server)
X/;: Afspelen of afspelen pauzeren.
9: Ga naar het volgende nummer.
22: Spoel het nummer snel terug. (alleen CD)
∫: Stop afspelen.
11: Spoel het nummer verder. (alleen CD)
0Afhankelijk van de invoer, zou de operatie niet kunne starten.
PRESET i/j-knoppen: Gebruikt om stations te selecteren die geregistreerd zijn of om
namen aan stations te geven.
TUNE i/j-knoppen: Gebruikt voor het selecteren van radiozenders.
6. MEMORY-knop: Gebruikt voor het registreren van favoriete radiozenders.
7. SHUFFLE/REPEAT-knop: Stel afspelen herhalen en shuffle afspelen in.
8. MODE-knop: Gebruikt voor programma afspelen van CD's.
9. Cursoren, ENTER-knop: Selecteer het item met de cursorknoppen en druk op ENTER om
te bevestigen.
10.
SETUP-knop: Geeft het Setup-menu weer.
11.
VOLUME i/j-knoppen: Regel het volume. Stel het af tussen 0 en 50.
12.
SOUND-knop: Pas de geluidskwaliteit aan.
13.
DIMMER-knop: Schakel het display uit of regel de helderheid van het display in drie stappen.
14.
CLEAR-knop: Gebruikt wanneer tekst, enz. ingevoerd wordt.
15.
(NOW PLAYING)-knop: Verandert de informatie op het
display.
16.
RETURN-knop: Zet het display terug naar de vorige toestand.
17.
MUTE-knop: Dempt tijdelijk het geluid. Druk er nogmaals op
om het dempen te annuleren.
30° 30°
Ca. 7 m
8
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
Display
1. De ingangsmodus wordt weergegeven.
(USB Front / USB Rear / CD / Bluetooth / Network / Digital In / Line / Tuner DAB ＊/ Tuner
FM)
＊X-HM76D, X-HM86D, XC-HM86D
2. De naam van het bestand, de artiest, het album, het station, enz., wordt afgebeeld.
3. Toont de afspeelstatus.
4. Toont het bestandsformaat, de bemonsteringsfrequentie en de kwantisering bitinformatie.
5. De bestandsafspeelstatus wordt weergegeven. Dit wordt mogelijk niet afgebeeld,
afhankelijk van de ingang of het bestand.
6. Dit wordt afgebeeld als dempen is ingeschakeld.
7. Afgebeeld als de slaaptimer ingesteld is.
8. Gaat branden onder de volgende omstandigheden.
:
Wanneer de verbindingsinstelling op het toestel
"
Wired
"
is en het toestel verbonden is aan het
netwerk.
:
Wanneer de verbindingsinstelling op het toestel
"
Wired
"
is en het toestel niet verbonden is aan
het netwerk.
:
Wanneer de verbindingsinstelling op het toestel
"
Wi-Fi
"
is en het toestel verbonden is aan het
netwerk.
:
Wanneer de verbindingsinstelling op het toestel
"
Wi-Fi
"
is en het toestel niet verbonden is aan
het netwerk.
9. Als een albumaansluiting opgenomen wordt voor het bestand dat afgebeeld wordt, is dit
hier afgebeeld.
10.
Gaat branden onder de volgende omstandigheden.
: Wanneer alle nummers herhalen afspelen aan is
: Wanneer één nummer herhalen afspelen aan is
: Wanneer shuffle afspelen aan is
0Wanneer DIMMER ingedrukt is om de display uit te zetten, kan het toestel eruit zien alsof
u het apparaat ontkoppeld had van het stopcontact, maar er wordt nog steeds elektriciteit
aan het toestel geleverd. Om het toestel helemaal af te sluiten van de stroomtoevoer,
moet u de stekker (apparaat uitzetten) uit het stopcontact halen.
00:01:45 / 00:03:23
FLAC
44.1kHz/24bit
USB Front
Song
Artist
Album
1
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
9
N
L
Luidsprekers Systeem (X-HM76D, X-HM76)
Er is geen verschil tussen links en recht met het luidsprekersysteem. Er zal geen verschil
zijn in geluidskwaliteit, ongeacht de kant die u kiest voor het elke luidspreker.
1. Tweeter: Speelt het middenbereik en treble.
2. Woofer: Speelt de bass.
3. Rooster bevestigingselementen van het net: Gebruikt om e roosternetten te bevestigen.
Wanneer u het roosternet wegneemt, de onderkant van het roosternet met beide handen
vasthouden en voorzichtig naar voren trekken, vervolgens de bovenkant van het rooster
eruit trekken voor het wegnemen. Om deze weer te bevestigen, eerst de bovenkant
bevestigen, dan de onderkant.
4. Luidsprekerkast
5. Bass ref kanaal: Deze laat de nagalm vrij die zich voordoet binnenin de kast om de
reproducerende vermogens van het bassbereik te vergroten. Blokkeer de kanalen niet.
6. Luidsprekeraansluitingen: Verbind de luidsprekers aan het hoofdtoestel met
luidsprekerkabels.
1
21
2
10
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
Luidsprekers Systeem (X-HM86D)
Er is geen verschil tussen links en recht met het luidsprekersysteem. Er zal geen verschil
zijn in geluidskwaliteit, ongeacht de kant die u kiest voor het elke luidspreker.
1. Tweeter: Speelt het middenbereik en treble.
2. Woofer: Speelt de bass.
3. Rooster bevestigingselementen van het net: Gebruikt om e roosternetten te bevestigen.
Wanneer u het roosternet wegneemt, de onderkant van het roosternet met beide handen
vasthouden en voorzichtig naar voren trekken, vervolgens de bovenkant van het rooster
eruit trekken voor het wegnemen. Om deze weer te bevestigen, eerst de bovenkant
bevestigen, dan de onderkant.
4. Luidsprekerkast
5. Bass ref kanaal: Deze laat de nagalm vrij die zich voordoet binnenin de kast om de
reproducerende vermogens van het bassbereik te vergroten. Blokkeer de kanalen niet.
6. Luidsprekeraansluitingen: Verbind de luidsprekers aan het hoofdtoestel met
luidsprekerkabels.
1
21
2
11
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
De luidsprekers verbinden
Installeren
1
RED
RED
3
2
4
RED
RED
bb
a
a
a
a
Alleen X-HM86D
Wanneer u het luidsprekersysteem voor X-HM76D, X-HM76
of X-HM86D aansluit, de bijgeleverde luidsprekerkabels
aansluiten met de uiteinden met de rode bekabeling
bevestigd an de i aansluitingen op het hoofdtoestel en de
luidspreker. Als de verbinding verkeerd is, draait de fase om
en is het moeilijker de bass uit te geven.
Voor XC-HM86D, de illustratie gebruiken als referentie om
uw luidsprekers aan te sluiten.
Nadat u de luidsprekerkabels naar binnen gestoken heeft,
zet u de aansluitingen stevig vast door ze naar rechts te
draaien. Controleer bij het verbinden ook of de
draaduiteinden van de luidsprekers niet uit de
luidsprekeraansluitingen naar buiten steken. Als de naar
buiten stekende draaduiteinden van de luidsprekers het
achterpaneel raken of als de i en s draden elkaar raken,
kan het veiligheidscircuit geactiveerd worden en kan de
stroom uitvallen.
U kunt ook een subwoofer met een ingebouwde versterker
aansluiten om het afspelen van de lage tonen nog meer op
te voeren. Gebruik een subwoofer-kabel voor verbinding.
a Antislip-laagjes, b Luidsprekerkabels
12
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
De antennes en het netsnoer, enz. verbinden
c
ab
c
1 1
2
X-HM76D, X-HM86D, XC-HM86D X-HM76
De antenne aansluiten
Beweeg de antenne in het rond terwijl u de radio afspeelt
om de positie met de beste ontvangst te vinden.
Het netsnoer aansluiten
Verbind het netsnoer met het stopcontact nadat alle andere
verbindingen tot stand gebracht zijn.
Om verbinding te malen met een netwerk via een ethernet-
kabel, de NETWORK aansluiting gebruiken. Wanneer u een
Wi-Fi-verbinding gebruikt, maak dan instellingen in
begininstellingen (ÄP13). U kunt van kenmerken genieten
zoals internetradio en AirPlay door verbinding met het
netwerk te maken.
a DAB/FM-draadantenne, b FM-binnenantenne, c Netsnoer
13
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
Inschakeling & Begininstelling
Initial Setup
1
3
2
BLUE BLINKING
Opstarten: Wanneer u op ÍSTANDBY/ON drukt, knippert
de power-controlelampje op het hoofdtoestel langzaam in
het blauw, vervolgens wordt ongeveer 20 minuten later
"Hello" afgebeeld op de display. Hierna wordt de display
leeg, vervolgens kunt u nadat het Pioneer logo afgebeeld
wordt starten met het bedienen van het toestel.
Wi-Fi-verbindinginstellingen
Wanneer u voor het eerst de stroom aanzet, wordt
automatisch het begininstellingsscherm afgebeeld wat u
toelaat gemakkelijk Wi-Fi-verbindingsinstellingen te maken.
Om in te stellen, selecteer het item met de pijltjestoetsen op
de afstandsbediening en druk op ENTER om te bevestigen.
Druk op RETURN om terug te keren naar het vorige display.
Initial Setup
Wired (Exit)
Wi-Fi
Selects the method of network
connection
14
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
Om Wi-Fi-instellingen te maken, selecteer "Wi-Fi". Als er
een ethernet-kabel verbonden is, selecteer "Wired(Exit)" en
bevestig. Als u "Wi-Fi" selecteert, kies dan de methode voor
instelling in het volgende scherm (bijvoorbeeld "Scan
Networks").
0Om de begininstellingen uit te voren, druk op SETUP op
de afstandsbediening, selecteer "Wi-Fi" in "Network
Setting" - "Connection" en daarna "Wi-Fi Setup".
■Scan Netwerken
Vanuit de lijst van SSID voor toegangspunten zoals
draadloze LAN routers, de vereiste SSID selecteren en de
instellingen maken.
1. Selecteer de SSID van het toegangspunt waarmee u
verbinding wilt maken en bevestig vervolgens.
2. Selecteer of "Enter Password" of "Push Button" en
bevestig. Als het toegangspunt een automatische
instellingsknop heeft, kunt u door "Push Button" te
selecteren verbinding maken zonder een wachtwoord in
te voeren.
3. Als u "Enter Password" selecteert, voer dan het
wachtwoord van het toegangspunt in en druk op ENTER.
Voor details over hoe tekst in te voeren, raadpleeg
"Invoeren tekst" (ÄP34).
Als u "Push Button" selecteert, druk dan na het lang
genoeg ingedrukt houden van de automatische
instellingsknop op het toegangspunt op ENTER op de
afstandsbediening.
4. wordt weergegeven wanneer de instellingen voltooid
zijn.
■Gebruik iOS Apparaat
Stel in door de Wi-Fi-instelling van het iOS-apparaat met dit
toestel te delen.
1. Verbind het iOS-apparaat via Wi-Fi.
2. Selecteer dit apparaat in het "SET UP NEW AIRPLAY
SPEAKER..." item op het scherm van het iOS-apparaat
en selecteer "Next".
0Dit toestel wordt afgebeeld als "Pioneer HM76D (76 of
86D) XXXXXX".
3. Na het vaststellen van de verbinding, selecteer "Done"
op het scherm van het scherm van het iOS-apparaat.
4. wordt afgebeeld op de display van het toestel
wanneer de instellingen voltooid zijn.
■Voer SSID van het toegangspunt van te voren
in
Instellen d.m.v. de SSID van het toegangspunt waarmee u
verbinding wilt maken.
1. Voer de SSID in. Voor details over hoe tekst in te voeren,
raadpleeg "Invoeren tekst" (ÄP34).
2. Selecteer en bevestig de verificatie-methode.
Wireless
Input SSID
Use iOS Device
Scan Networks
Wireless
ddddddddddddddddd
ccccccccccccccccccc
bbbbbbbbbbbbbbbbb
aaaaaaaaaaaaaaaa
Wireless
Push Button
Enter Password
Password
A
Delete One Character[CLEAR]
Change Text[REPEAT]
SSID
A
Delete One Character[CLEAR]
Change Text[REPEAT]
Security Method
WPA2
WPA
WEP
None
15
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
0Als u "None" selecteert, doorgaan naar stap 3. Als u
"WEP", "WPA", of "WPA2" selecteert, het wachtwoord
invoeren en bevestigen.
3. wordt weergegeven wanneer de instellingen voltooid
zijn.
16
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
Tijdinstellingen
Door de tijd in te stellen, kunt u het alarm gebruiken om afspelen (ÄP33) te beginnen.
1. Druk op TIMER.
2. Druk op ENTER.
3. Stel de dag van de week in met w/x, druk dan op ENTER.
4. In het volgende scherm, w/x gebruiken om of "24H" (24-uur display) of "12H" (12-uur
display) te selecteren en op ENTER te drukken.
5. In het volgende scherm, de tijd instellen met w/x, vervolgens op ENTER drukken.
6. In het volgende scherm, de minuten instellen met w/x, vervolgens op ENTER drukken.
Instelling eindigt automatisch na een korte periode.
0Wanneer u eenmaal de instelling beëindigd hebt, kan de ingestelde tijd afgebeeld worden
gedurende ongeveer 10 seconden door op TIMER te drukken.
11
CLOCK
0:00Sun
17
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
CD's afspelen
Afspelen
a
1
2
b
c
Dit toestel kan tevens CD-R afspelen opgenomen met MP3
of WMA-formaat bestanden, samen met in de handel
verkrijgbare muziek-CD's.
0De ondersteunde bemonsteringsfrequenties voor MP3-
bestanden zijn 8 kHz tot 48 kHz en ondersteunde bitrates
liggen tussen de 64 kbps en 384 kbps.
0De ondersteunde bemonsteringsfrequenties voor WMA-
bestanden zijn 32 kHz, 44,1 kHz en 48 kHz en
ondersteunde bitrates liggen tussen de 64 kbps en
320 kbps.
0Afspelen van CD's niet conform de CD-standaards, zoals
kopiebedienings-CD's, wordt niet gegarandeerd.
Muziek-CD's afspelen
1. Schakel het toestel in.
2. Druk op CD om invoer te veranderen naar CD.
3. Druk op < op het hoofdtoestel om de disc-lade te
openen.
4. Leg de disc op de lade, druk vervolgens op < om de
lade te sluiten.
5. Druk op X/; (a) op de afstandsbediening om afspelen te
starten. Gebruik andere afspeelknoppen (b) om afspelen
te stoppen of nummers om af te spelen te kiezen. Als u
op (NOW PLAYING) (c) drukt, kunt u de display
schakelen om de voorbijgegane tijd of resterende tijd van
het nummer te tonen.
18
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
MP3/WMA-disc
1. Schakel het toestel in.
2. Druk op CD om invoer te veranderen naar CD.
3. Druk op < op het hoofdtoestel om de disc-lade te
openen.
4. Leg de disc op de lade, druk vervolgens op < om de
lade te sluiten.
5. Wanneer het lezen van de disc voltooid is, worden de
nummers van mappen die MP3/WMA-bestanden en
tracknummers bevatten weergegeven.
0Als MP3/WMA-bestanden opgeslagen worden in twee
of meer mappen, wordt er automatisch aan elke map
een nummer toegeschreven.
6. Om afspelen te starten, druk op X/; (a) op de
afstandsbediening. Om een map te selecteren om af te
spelen, druk op w/x (f) om de map te selecteren.
Afspelen start automatisch wanneer u een map
selecteert.
0Mappen die geen muziekbestanden bevatten die dit
toestel kan afspelen worden overgeslagen.
0Een maximum van 255 mappen kan gelezen worden.
Dit is inclusief mappen die bestanden bevatten die dit
toestel niet kan afspelen.
Herhalen/Shuffle
1. Druk herhaaldelijk op de SHUFFLE/REPEAT (d) om ,
, of weer te geven op het display.
: Herhaal afspelen van alle nummers.
: Herhaal afspelen van het geselecteerde nummer.
: Speel willekeurig nummers af.
Om herhalen of shuffle afspelen te annuleren, druk
verschillende keren op SHUFFLE/REPEAT (d) totdat de
pictogrammen verdwijnen.
Programma afspelen (Muziek-CD's)
U kunt tot 32 nummers om af te spelen registreren.
1. Druk op MODE (e).
2. Het nummer (T--) knippert op het display.
3. Druk op :/9 (b) om het te registreren nummer te
registeren en druk op ENTER (g). Herhaal deze stap om
andere nummers te registreren. Het laatste nummer in
het programma wordt gewist als u op CLEAR (c) drukt.
4. Druk op X/; (a) om afspelen te starten.
0Als u opnieuw op MODE (e) drukt wanneer afspelen
gestopt wordt, is het gehele programma gewist.
0Shuffle afspelen en 1 nummer herhalen afspelen kan
niet gebruikt worden terwijl er een programma gebruikt
wordt.
b
a
g
f
c
e
d
F019 T159
CD
1
1
PROGRAM
P-01<T--
CD
19
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
USB-opslagapparaat/HDD
2
a
b
e
d
c
1
Basisbedieningen
U kunt muziekbestanden afspelen door een USB-
opslagapparaat te of HDD (hard disk drive) aan de USB-
poort te verbinden op de voor- of achterkant van het toestel.
0
De USB-poort op de voorkant ondersteunt een maximum
stroomtoevoer van 5 V/0,5 A. Als de HDD meer dan dit
vereist verbonden wordt, aansluiting maken met de USB-
poort (maximum 5 V/1 A) op de achterkant van het toestel.
1. Schakel het toestel in.
2. Druk op USB om "USB Front" of "USB Rear" te selecteren.
3. Steek uw USB-opslagapparaat of HDD in de USB-poort
op de voor- of achterkant.
4. Mappen en muziekbestanden worden weergegeven
wanneer het laden voltooid is.
5. Selecteer de map of het muziekbestand met de cursors
(c) van de afstandsbediening en druk op ENTER (d) om
te bevestigen. Druk op RETURN (e) om terug te keren
naar het vorige display.
6. Gebruik afspeelknoppen (a) om afspelen te stoppen of
nummers om af te spelen te kiezen.
USB Front
No Storage
USB
USB Front
USB Storage
USB
20
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
0Het display van albumnaam, artiestnaam en album art
wordt ondersteund met MP3/WMA/Apple Lossless/
FLAC/AAC/DSD (alleen DSF) formaat muziekbestanden.
De formaten voor ingebedde beelden zijn JPEG en PNG.
0De tekens die niet op dit toestel weergegeven kunnen
worden, worden weergegeven als asterisken (
¢
).
0De USB-poort van dit toestel is conform de USB 2.0-
standaard. De overzetsnelheid kan onvoldoende zijn
voor bepaalde inhoud die u wilt afspelen, wat enige
onderbrekingen in het geluid kan veroorzaken.
Herhalen/Shuffle
1. Druk herhaaldelijk op SHUFFLE/REPEAT (d) tijdens
afspelen om , of af te spelen op het display.
: Herhaal afspelen van alle nummers.
: Herhaal afspelen van het geselecteerde nummer.
: Speel nummers in een map willekeurig af.
Om herhalen of shuffle afspelen te annuleren, druk
verschillende keren op SHUFFLE/REPEAT (b) totdat de
pictogrammen verdwijnen.
Vereisten USB-opslagapparaat / HDD
0Houd er rekening mee dat de werking niet met alle USB-
opslagapparaten of HDD gegarandeerd wordt.
0Dit toestel ondersteunt USB-opslagapparaten die de
standaard van de USB-massaopslagklasse
ondersteunen. (Echter zijn er nog apparaten die niet
afgespeeld kunnen worden door dit toestel zelfs als deze
overeenkomen met de standaard van de USB-
massaopslagklasse.)
0Het toestel is ook compatibel met USB-opslagapparaten
met gebruik van de formaten FAT16 of FAT32 van het
bestandssysteem. Andere formaten zoals exFAT, NTFS
en HFS kunnen niet afgespeeld worden door dit toestel.
0Als het USB-geheugen is gepartitioneerd zal elke sectie
worden beschouwd als een onafhankelijk apparaat.
0In een map kunnen tot 20.000 nummers weergegeven
worden en mappen kunnen tot 16 niveaus diep leiden.
0USB-hubs en USB-apparaten met hub-functies worden
niet ondersteund. Sluit nooit deze apparaten aan op het
toestel.
0USB-opslagapparaten met een beveiligingsfunctie
worden niet ondersteund op dit toestel.
0Als het USB-opslagapparaat of HDD geleverd wordt met
een AC-adapter, raden we aan deze AC-adapter te
gebruiken om deze aan te sturen.
0Media geplaatst in de USB kaartlezer is mogelijk niet
beschikbaar voor deze functie. Bovendien is afhankelijk
van het USB-opslagapparaat goed lezen van de inhoud
wellicht niet mogelijk.
0Wij aanvaarden geen enkele aansprakelijkheid voor
verlies of beschadiging van gegevens op een USB-
opslagapparaat wanneer dat apparaat in combinatie met
dit toestel is gebruikt. Wij raden aan dat u op voorhand
een back-up maakt van belangrijke muziekbestanden.
Ondersteunde audioformaten
Voor serverweergave en weergave via een USB-
opslagapparaat ondersteunt dit toestel de volgende
muziekbestandsformaten. Houd er rekening mee dat
geluidsbestanden die worden beschermd door het
auteursrecht niet op dit toestel afgespeeld kunnen worden.
MP3 (.mp3/.MP3):
0Ondersteunde formaten: MPEG-1/MPEG-2 Audio Layer
3
0Ondersteunde bemonsteringsfrequenties: 44,1 kHz,
48 kHz
0Ondersteunde bitsnelheden: Tussen 8 kbps en 320 kbps
en VBR
WMA (.wma/.WMA):
0
Ondersteunde bemonsteringsfrequenties: 44,1 kHz, 48 kHz
0Ondersteunde bitsnelheden: Tussen 5 kbps en 320 kbps
en VBR
0WMA Pro/Voice/WMA Lossless formaten worden niet
ondersteund
WAV (.wav/.WAV):
WAV-bestanden bevatten ongecomprimeerde PCM digitale
audio.
0Ondersteunde bemonsteringsfrequenties: 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Kwantiseringsbit: 8 bit, 16 bit, 24 bit
AIFF (.aiff/.aif/.aifc/.afc/.AIFF/.AIF/.AIFC/.AFC):
AIFF-bestanden bevatten ongecomprimeerde PCM digitale
audio.
0Ondersteunde bemonsteringsfrequenties: 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Kwantiseringsbit: 8 bit, 16 bit, 24 bit
AAC (.aac/.m4a/.mp4/.3gp/.3g2/.AAC/.M4A/.MP4/.3GP/
.3G2):
0Ondersteunde formaten: MPEG-2/MPEG-4 Audio
0Ondersteunde bemonsteringsfrequenties: 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz
0Ondersteunde bitsnelheden: Tussen 8 kbps en 320 kbps
en VBR
FLAC (.flac/.FLAC):
0Ondersteunde bemonsteringsfrequenties: 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Kwantiseringsbit: 8 bit, 16 bit, 24 bit
Apple Lossless (.m4a/.mp4/.M4A/.MP4):
0Ondersteunde bemonsteringsfrequenties: 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Kwantiseringsbit: 16 bit, 24 bit
DSD (.dsf/.dff/.DSF/.DFF):
0Ondersteunde formaten: DSF/DSDIFF
0Ondersteunde bemonsteringsfrequenties: 2,8 MHz,
5,6 MHz, 11,2 MHz
1
1
21
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
Internetradio
Basisbedieningen
Als dit toestel met een netwerk verbonden is, kunt u naar
TuneIn of andere vooraf geregistreerde
internetradiodiensten luisteren.
Afhankelijk van de internet-radioservice, zou de gebruiker
eerst kunnen registreren vanaf hun computer.
1. Schakel het toestel in.
2. Druk op NETWORK.
3. Selecteer "TuneIn Radio" met de cursorknoppen (a) op
de afstandsbediening en druk op ENTER (b) om te
bevestigen. Na het schakelen van het display naar de
internet-radioservice, kunt u stations selecteren met de
cursors (a) op de afstandsbediening en op ENTER (b)
drukken om te bevestigen. Druk op RETURN (c) om
terug te keren naar het vorige display.
TuneIn
U kunt een station dat u afgespeeld hebt als een favoriet
registreren.
1. Druk op ENTER (b) tijdens het afspelen TuneIn.
2. Selecteer "Add to My Presets" op het display en
bevestig.
3. Om een favoriet af te spelen, in het bovenste scherm van
TuneIn, het geregistreerde station selecteren in "My
Presets" en bevestigen. Om favorieten te wissen, druk op
ENTER (b) tijdens afspelen, selecteer "Remove from My
Presets" en bevestig.
b
a
c
1
Network
TIDAL
Deezer
Spotify
TuneIn Radio
22
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
Spotify
Wi-Fi
Pioneer HMXX xxxxxx
b
a
c
d
1
4
3
2
Basisbedieningen
Het afspelen van Spotify Connect is mogelijk door dit toestel
met hetzelfde netwerk als een smartphone of tablet te
verbinden. Om Spotify Connect te gebruiken, moet de Spotify-
applicatie op uw smartphone of tablet geïnstalleerd worden en
moet een Spotify-premium account gecreëerd worden.
1. Verbind de smartphone met het netwerk waar dit toestel
mee verbonden is.
2. Klik op de icoon Verbinding in het afspeelscherm van de
nummers van de Spotify-app.
3. Selecteer dit toestel.
0Dit toestel wordt afgebeeld als "Pioneer HM76D (76 of
86D) XXXXXX".
4. Dit toestel wordt automatisch ingeschakeld en de
ingangskeuzeschakelaar verandert in NETWORK en het
streamen van Spotify start.
0Als "Option Setting" - "Power Off Setting" - "Network
Standby" op "Off" in het Setup-menu ingesteld is,
schakel het toestel dan met de hand in en druk op de
afstandsbediening op NETWORK.
0Raadpleeg de volgende site voor de Spotify-instellingen
van:
www.spotify.com/connect/
0De Spotify software is onderworpen aan licenties van
derde partijen die hier gevonden worden:
www.spotify.com/connect/third-party-licenses
De volgende handelingen van de afstandsbediening zijn
ook mogelijk.
(a) Als tijdens het afspelen op deze knop gedrukt wordt,
wordt het afspelen gepauzeerd. Als erop gedrukt wordt
tijdens het pauzeren, gaat het afspelen opnieuw van
start.
(b) Deze knop speelt het vorige nummer af.
(c) Deze knop speelt het volgende nummer af.
(d) Start Herhalen of Shuffle afspelen. Het herhaaldelijk
indrukken van deze toets bladert door de herhalen-/
shuffle-standen.
23
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
Naar de FM-radio luisteren
1d
f
b
e
g
a
c
d
i
f
h
Automatisch tunen
1. Schakel het toestel in.
2. Druk op TUNER om invoer te veranderen naar Tuner
FM.
3. Als u op de afstandsbediening op TUNE i/j (b) drukt,
start het automatisch tunen en stopt het zoeken wanneer
een zender gevonden wordt. "Tuned Stereo" of "Tuned
Mono" wordt weergegeven wanneer FM-stations
ontvangen worden.
Wanneer FM-uitzendingen moeilijk te ontvangen zijn:
Voer de procedure uit voor "Handmatig tunen". Als de
"Tuning Mode" ingesteld is op "Manual", zal de ontvangst
voor FM-uitzendingen mono i.p.v. stereo zijn, ongeacht de
gevoeligheid van de ontvangst.
Handmatig tunen
U zult de begininstellingen moeten veranderen. Druk op
SETUP (h) op de afstandsbediening en selecteer "Option
Setting" - "Tuner Setting" - "Tuning Mode" - "Manual" op het
display en bevestig. Druk op SETUP (h) om de instellingen
te voltooien.
1. Schakel het toestel in.
2. Druk op TUNER om invoer te veranderen naar Tuner
FM.
87.50
MHz
AUTO
Tuner FM
24
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
3. Selecteer de zender waarnaar u wilt luisteren terwijl u op
TUNE i/j (b) op de afstandsbediening drukt.
0De frequentie verandert met 1 stap iedere keer
wanneer u op de knop drukt. De frequentie verandert
voortdurend als de knop wordt ingedrukt en stopt
wanneer de knop wordt losgelaten. Stem af door op
het display te kijken.
Een zender registreren
U kunt maximaal 40 zenders registreren.
1. Stem af op de radiozender die u wilt registreren.
2. Druk op MEMORY (c) op de afstandsbediening zodat het
voorkeuzenummer op het display knippert.
3. Terwijl het voorkeuzenummer (ongeveer 8 seconden)
knippert, drukt u herhaaldelijk op de afstandsbediening
op de PRESET i/j (a) om een nummer tussen 1 en 40
te selecteren.
4. Druk op de afstandsbediening opnieuw op MEMORY (c)
om de zender te registreren. Wanneer geregistreerd,
stopt het vooringestelde nummer met knipperen.
Selecteren van de geregistreerde zenders
1. Druk op TUNER om invoer te veranderen naar Tuner
FM.
2. Druk op de afstandsbediening op PRESET i/j (a) om
een voorkeuzenummer te selecteren.
Een geregistreerde zender wissen
1. Druk op TUNER om invoer te veranderen naar Tuner
FM.
2. Druk op de afstandsbediening op PRESET i/j (a) om
het voorkeuzenummer dat u wilt wissen te selecteren.
3. Druk op de afstandsbediening op CLEAR (d) om het
voorkeuzenummer te wissen.
Een naam geven aan een geregistreerde zender
1. Druk op TUNER om invoer te veranderen naar Tuner
FM.
2. Druk op de afstandsbediening op PRESET i/j (a) om
een voorkeuzenummer te selecteren.
3. Druk op de afstandsbediening op SETUP (h).
4. Druk op de afstandsbediening op y/z (f) om "Option
Setting" - "Tuner Setting" - "Preset Name" te selecteren
en druk op ENTER (g).
5. Voer een naam in voor het station. Voor details over hoe
tekst in te voeren, raadpleeg "Invoeren tekst" (ÄP34).
RDS gebruiken
RDS staat voor Radio Data Systeem en is een methode om
data in FM-radiosignalen uit te zenden. In gebieden waar
RDS gebruikt wordt, wordt de naam van de radiozender
weergegeven wanneer u intunet op een radiozender die
programma-informatie uitzendt. Als u in deze gebieden op
de afstandsbediening op MODE (e) drukt, kunt u de
volgende functies gebruiken.
Tekstinformatie (Radio Text) weergeven
1. Terwijl de naam van de zender op het display
weergegeven wordt, drukt u op de afstandsbediening
één keer op MODE (e).
De zender geeft Radio Text (RT) weer die over het
display scrollt. "Not RDS" wordt weergegeven als geen
tekstinformatie beschikbaar is.
0Ongebruikelijke lettertekens kunnen weergegeven
worden als het toestel niet ondersteunde lettertekens
ontvangt. Dit is echter geen defect. Als het signaal
afkomstig van een zender zwak is, wordt de informatie
mogelijk niet weergegeven.
Zoek zenders op aan de hand van het type programma
1. Terwijl de naam van de zender op het display
weergegeven wordt, drukt u op de afstandsbediening
twee keer op MODE (e).
2. Druk op de afstandsbediening op de PRESET i/j (a)
om het programmatype te selecteren dat u wilt zoeken en
druk vervolgens op ENTER (g) om het zoeken te starten.
De weergegeven programmatypes zijn de volgende:
None
News (Nieuwsberichten)
Current affair (Huidige zaken)
Information (Informatie)
Sport
Education (Educatie)
Drama (Drama)
Cultures (Cultuur)
Science (Wetenschap en technologie)
Varied speech (Gevarieerd)
Pop music (Popmuziek)
Rock music (Rockmuziek)
Easy listening (Middle of the road-muziek)
Light classics (Licht klassiek)
Serious classi (Serieus klassiek)
Other music (Overige muziek)
Weather & metr (Weer)
Finance (Financiën)
Children's pro (Kinderprogramma's)
Tuner FM
87.50
MHz
87.50
MHz
Tuner FM
P01
25
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
Social affairs (Sociale zaken)
Religion (Geloof)
Phone in (Inkomend gesprek)
Travel & touri (Reizen)
Leisure & hobb (Vermaak)
Jazz music (Jazzmuziek)
Country music (Countrymuziek)
Nation music (Volksmuziek)
Oldies music (Oldies)
Folk music (Folkmuziek)
Documentary (Documentaires)
0De weergegeven informatie kan soms niet met de
inhoud overeenkomen die door de zender uitgezonden
wordt.
3. "FINISH" wordt weergegeven wanneer er een zender
gevonden wordt en et frequentiedisplay knippert. Druk op
ENTER (g) terwijl dit gebeurt, om die zender te beginnen
te ontvangen. Als u niet op ENTER (g) drukt, zal het
toestel doorgaan met zoeken naar een andere zender.
0Als geen zenders gevonden worden, wordt het bericht
"Not Found" weergegeven.
0Ongebruikelijke lettertekens kunnen weergegeven
worden als het toestel niet ondersteunde lettertekens
ontvangt. Dit is echter geen defect. Als het signaal
afkomstig van een zender zwak is, wordt de informatie
mogelijk niet weergegeven.
26
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
Luisteren naar DAB Digitale Radio (X-HM76D, X-HM86D, XC-HM86D)
Tuning
1. Schakel het toestel in.
2. Druk op TUNER om invoer te veranderen naar Tuner DAB.
0De allereerste keer dat u Tuner DAB selecteert, scant
de Auto Tuning-functie automatisch DAB-band 3 voor
de multiplexen (zenders) die beschikbaar zijn in uw
gebied.
0Is het scanproces eenmaal voltooid, dan wordt de
eerste zender die gedetecteerd werd geselecteerd.
0Als een nieuwe DAB-zender geïntroduceerd wordt of u
naar een nieuwe zone gaat, op SETUP drukken op de
afstandsbediening, vervolgens "DAB Scan" gebruiken
"Option Setting" - "Tuner Setting".
3. Selecteer de gewenste radiozender met de
cursorknoppen (c) op de afstandsbediening.
Bij het veranderen van de volgorde worden
zenders weergegeven
U kunt de beschikbare zenders in alfabetische volgorde, op
multiplex, of op actieve zenders sorteren.
1. Druk herhaaldelijk op MODE (a) om de methode voor het
sorteren van de weergavevolgorde als volgt in te stellen.
Alfabet (standaardinstelling) : Zenders sorteren in
alfabetische volgorde.
Multiplex : Zenders sorteren op multiplex.
DAB radio-informatie weergeven
1. Druk herhaaldelijk op de (NOW PLAYING)-knop (b)
om meer informatie over de geselecteerde DAB-zender
weer te geven.
DLS (Dynamic Label Segment) : Als ingetuned is op
een zender die DLS-tekstgegevens uitzendt, zal de tekst
over het display scrollen.
Program Type : Geeft het type programma weer.
Bit Rate and Audio Mode : Geeft de bitsnelheid en de
audiomodus (Stereo, Mono) weer.
Quality : Geeft de signaalkwaliteit weer.
0 - 59: Slechte ontvangst
60 - 79: Goede ontvangst
80 - 100: Uitstekende ontvangst
Multiplex Name : Geeft de naam van de huidige
multiplex weer.
Multiplex Number and Frequency : Geeft het nummer
en de frequentie van de huidige multiplex weer.
1
b
a
c
Scan: 100%
Tuner DAB
News
ABCD-Station
Tuner DAB
27
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
BLUETOOTH®
1
2
Pioneer HMXX xxxxxx
1
2
Pioneer HMXX xxxxxx
AfspelenKoppelen
Koppelen
1.
Schakel het toestel in
.
2. Als u op de afstandsbediening op de -knop drukt,
wordt "Now Pairing... " op het display van deen wordt de
pairing-modus ingeschakeld.
3.
Geef de BLUETOOTH functie van het BLUETOOTH
geactiveerd apparaat vrij (schakel deze functie in) en selecteer
vervolgens dit toestel in de lijst met weergegeven apparaten.
Als om een password gevraagd wordt, voer dan "0000" in
.
0Dit toestel wordt afgebeeld als "Pioneer HM76D (76 of
86D) XXXXXX".
4. "Now Pairing... " op de display verandert de naam van
het BLUETOOTH in werking gestelde apparaat.
0Om een ander BLUETOOTH geactiveerd apparaat te
verbinden, drukt u op de -knop, houd u deze ingedrukt
tot "Now Pairing... " weergegeven wordt en voert u
daarna bovenstaande stap 3 uit. Dit toestel kan de
gegevens van maximaal acht gepairde apparaten
opslaan.
0Het dekkingsgebied is 10 meter. Houd er rekening mee
dat de verbinding met alle BLUETOOTH geactiveerde
apparaten niet altijd gegarandeerd wordt.
Afspelen
1.
Schakel het toestel in
.
2. Voer de verbindingsprocedure uit op het BLUETOOTH
geactiveerde apparaat.
--:--:-- / --:--:--
Now Pairing...
Bluetooth
28
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
3. De ingangskeuzeschakelaar van dit toestel zal
automatisch naar "Bluetooth" geschakeld worden.
4.
Speel de muziekbestanden af. Verhoog het volume van het
geactiveerde BLUETOOTH apparaat tot een passend niveau
.
0Vanwege de kenmerken van draadloze technologie van
BLUETOOTH kan het geluid dat op dit toestel
geproduceerd wordt enigszins achterlopen op het geluid
dat wordt afgespeeld op het BLUETOOTH geactiveerde
apparaat.
29
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
AirPlay®
1
Wi-Fi
3
Pioneer HMXX
iPhone
2
4
Basisbediening
U kunt draadloos van de muziekbestanden op een iPhone®,
iPod touch®, of iPad® genieten die met hetzelfde
toegangspunt verbonden is als dit toestel. Update de OS-
versie op uw iOS-apparaat naar de laatste versie.
1. Schakel het toestel in.
2. Verbind het iOS-apparaat met aan hetzelfde netwerk van
dit toestel.
3. Tik de AirPlay-icoon aan in het bedieningscentrum
van het iOS-apparaat, selecteer dit toestel in de
weergegeven lijst met apparaten en tik "Done" aan.
0Dit toestel wordt afgebeeld als "Pioneer HM76D (76 of
86D) XXXXXX".
0Als een "AirPlay Password" niet ingesteld is op dit
toestel, het wachtwoord dat u instelde invoeren.
4. Speel de muziekbestanden op het iOS-apparaat af.
0In het Setup-menu weergegeven door te drukken op
SETUP op de afstandsbediening, wanneer "Option
Setting" - "Power Off Setting" - "Network Standby"
ingesteld is op "On", wanneer afspelen van AirPlay start,
gaat dit toestel automatisch aan en start met afspelen.
0Vanwege de kenmerken van draadloze technologie van
AirPlay kan het geluid dat op dit toestel geproduceerd
wordt enigszins achterlopen op het geluid dat wordt
afgespeeld op het AirPlay-apparaat.
0SHUFFLE/REPEAT op de afstandsbediening werkt niet.
Bedieningen vanaf het iOS-apparaat.
U kunt de muziekbestanden ook op een computer spelen
met iTunes (versie 10.2.2 of nieuwer). Zorg ervoor dat dit
toestel en de computer aangesloten zijn op hetzelfde
netwerk, klik op de AirPlay-icoon in iTunes, selecteer dit
toestel in de weergegeven lijst met apparaten en start het
afspelen van een muziekbestand.
30
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
Afspelen van geluid vanaf een extern apparaat
Aansluitingen
U kunt het geluid afspelen vanaf externe apparaten zoals
TV's en spelconsoles d.m.v. dit toestel. Als het externe
apparaat een optische digitale uitgangsaansluiting heeft,
verbinden m.b.v. een digitale optische kabel aan de
DIGITAL IN OPTICAL aansluiting op dit toestel. Wanneer
het externe apparaat verbonden is met een analoge
audiokabel, verbinden met de LINE IN-aansluiting op dit
toestel.
Afspelen
1. Schakel het toestel in.
2. Wanneer u een apparaat dat verbonden is aan de
DIGITAL IN OPTICAL aansluiting afspeelt, herhaaldelijk
op LINE/DIGITAL drukken om de ingang op dit toestel te
veranderen naar "Digital In".
Wanneer u een apparaat dat verbonden is aan de LINE
IN aansluiting afspeelt, herhaaldelijk op LINE/DIGITAL
drukken om de ingang op dit toestel te veranderen naar
"Line".
3. Start het afspelen op de speler.
0Wanneer u verbonden bent d.m.v. een digitale optische
kabel, ondersteunt dit toestel lineaire PCM-signalen tot
192 kHz/24 bits voor ingang.
a
b
1
2
Digital In
Line
a Digitale optische kabel, b Analoge audiokabel
31
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
Music Server
Het is mogelijk muziekbestanden te streamen die opgeslagen
zijn op PC's of NAS-apparaten die met hetzelfde netwerk
verbonden zijn als dit toestel. De netwerkservers die
compatibel met dit toestel zijn, zijn PC's waarop spelers
geïnstalleerd zijn die de serverfunctie van Windows Media
®
Player 11 of 12 hebben, dan wel NAS-apparaten die
compatibel zijn met de thuisnetwerkfunctie. Misschien is het
nodig van tevoren enkele instellingen te moeten maken om
Windows Media
®
Player 11 of 12 te gebruiken. Houd er
rekening mee dat alleen muziekbestanden die in de bibliotheek
van Windows Media
®
Player geregistreerd zijn afgespeeld
kunnen worden.
Configureren Windows Media® Player
■Windows Media® Player 11
1. Schakel uw PC in en start Windows Media® Player 11.
2. Selecteer in het "Library"-menu "Media Sharing" om een
dialoogvenster te openen.
3. Selecteer het
"
Share my media
"
-selectievakje en klik vervolgens
op
"
OK
"
om de compatibele apparaten weer te geven.
4. Selecteer dit toestel, klik op "Allow" en plaats een vinkje
naast de icoon van dit toestel.
5. Klik op "OK" om het dialoogvenster te sluiten.
0Afhankelijk van de versie van Windows Media® Player
kunnen er verschillen zijn in de namen van de items die u
kunt selecteren.
■Windows Media® Player 12
1. Schakel uw PC in en start Windows Media® Player 12.
2. Selecteer in het "Stream"-menu "Turn on media
streaming" om een dialoogvenster te openen.
0Als mediastreamen al is ingeschakeld, selecteer "More
streaming options..." in het "Stream"-menu om spelers in
het netwerk weer te geven en ga dan naar stap 4.
3. Klik op "Turn on media streaming" om een lijst met
spelers in het netwerk weer te geven.
4. Selecteer deze unit in "Media streaming options" en
controleer of het is ingesteld op "Allow".
5. Klik op "OK" om het dialoogvenster te sluiten.
0Afhankelijk van de versie van Windows Media® Player
kunnen er verschillen zijn in de namen van de items die u
kunt selecteren.
Afspelen
1. Schakel het toestel in.
2. Start de server (Windows Media® Player 11, Windows
Media® Player 12 of het NAS-apparaat) die de af te
spelen muziekbestanden bevat.
3. Controleer of de PC's en/of NAS-apparaten correct
verbonden zijn met hetzelfde netwerk als dit toestel.
4.
Druk op NETWORK om het scherm met de lijst met
netwerkdiensten weer te geven
.
5. Met y/z (a), selecteer "Music Server" en druk dan op
ENTER (b).
6. Selecteer de server en het muziekbestand met y/z (a)
en druk op ENTER (b) om te bevestigen. Druk op
RETURN (c) om terug te keren naar het vorige display.
0Als "No Server" wordt weergegeven, controleer dan of
het netwerk correct is verbonden.
0
Afhankelijk van de server die gebruikt wordt en de bestanden
die afgespeeld worden, kunnen de voorbijgegane tijd en
resterende afspeeltijd niet weergegeven worden.
0Voor muziekbestanden op een server kan iedere map tot
20.000 nummers bevatten en mappen kunnen leiden tot
16 niveaus diep.
1
b
a
c
Network
TIDAL
Deezer
Spotify
TuneIn Radio
32
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
Afspelen op afstand bedienen vanaf een PC
U kunt deze unit gebruiken om muziekbestanden
opgeslagen op uw PC af te spelen door de PC in uw
thuisnetwerk te bedienen. Het toestel ondersteunt afspelen
op afstand met Windows Media® Player 12.
1. Schakel uw PC in en start Windows Media® Player 12.
2. Open het "Stream"-menu en controleer of "Allow remote
control of my Player..." is aangevinkt. Klik op "Turn on
media streaming" om een lijst met spelers in het netwerk
weer te geven.
3. Selecteer het muziekbestand dat met Windows Media®
Player 12 afgespeeld moet worden en klik erop met de
rechter muistoets. Om op afstand een muziekbestand op
een andere server af te spelen, opent u de doelserver in
"Other Libraries" en selecteert u het af te spelen
muziekbestand.
4. Selecteer dit toestel in "Play to" om het "Play to"-venster
van Windows Media® Player 12 te openen en om het
afspelen op het toestel te starten. Als uw PC met
Windows® 8.1 werkt, klik dan op "Play to" en selecteer
vervolgens dit toestel. Als uw PC met Windows® 10
werkt, klik dan op "Cast to Device" en selecteer
vervolgens dit toestel. Bedieningshandelingen tijdens
afspelen op afstand zijn mogelijk vanaf het "Play to"-
venster op de PC.
5. Pas het volume aan met behulp van de volumebalk in het
"Play to"-venster.
0Soms kan het volume dat wordt weergegeven op het
afstandafspeelscherm verschillen van dat wat verschijnt
op het display van de unit. Wanneer het volume wordt
aangepast vanaf dit toestel wordt dit bovendien niet
weerspiegeld in het "Play to"-venster.
0Het afspelen op afstand is niet mogelijk als een
netwerkdienst gebruikt wordt of als muziekbestanden op
een USB-opslagapparaat afgespeeld worden.
0Afhankelijk van de versie van Windows Media® Player
kunnen er verschillen zijn in de namen van de items die u
kunt selecteren.
Ondersteunde audioformaten
Voor serverweergave en weergave via een USB-
opslagapparaat ondersteunt dit toestel de volgende
muziekbestandsformaten.
0Houd er rekening mee dat bij het afspelen, via draadloze
LAN, van bemonsteringsfrequenties van 88,2 kHz of
hoger, en DSD niet ondersteund worden.
0Het remote afspelen van FLAC en DSD wordt ook niet
ondersteund.
0Variabele bitsnelheid (VBR)-bestanden worden
ondersteund. Echter, afspeeltijden worden mogelijk niet
correct weergegeven.
0Externe weergave biedt geen ondersteuning voor
afspelen zonder onderbreking.
MP3 (.mp3/.MP3):
0Ondersteunde formaten: MPEG-1/MPEG-2 Audio Layer-
3
0Ondersteunde bemonsteringsfrequenties: 44,1 kHz,
48 kHz
0Ondersteunde bitsnelheden: Tussen 8 kbps en 320 kbps
en VBR
WMA (.wma/.WMA):
0Ondersteunde bemonsteringsfrequenties: 44,1 kHz,
48 kHz
0Ondersteunde bitsnelheden: Tussen 8 kbps en 320 kbps
en VBR
0WMA Pro/Voice/WMA Lossless formaten worden niet
ondersteund.
WAV (.wav/.WAV):
WAV-bestanden bevatten ongecomprimeerde PCM digitale
audio.
0Ondersteunde bemonsteringsfrequenties: 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Kwantiseringsbit: 8 bit, 16 bit, 24 bit
AIFF (.aiff/.aif/.aifc/.afc/.AIFF/.AIF/.AIFC/.AFC):
AIFF-bestanden bevatten ongecomprimeerde PCM digitale
audio.
0Ondersteunde bemonsteringsfrequenties: 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Kwantiseringsbit: 8 bit, 16 bit, 24 bit
AAC (.aac/.m4a/.mp4/.3gp/.3g2/.AAC/.M4A/.MP4/.3GP/
.3G2):
0Ondersteunde formaten: MPEG-2/MPEG-4 Audio
0Ondersteunde bemonsteringsfrequenties: 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz
0Ondersteunde bitsnelheden: Tussen 8 kbps en 320 kbps
en VBR
FLAC (.flac/.FLAC):
0Ondersteunde bemonsteringsfrequenties: 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Kwantiseringsbit: 8 bit, 16 bit, 24 bit
LPCM (Linear PCM):
0Ondersteunde bemonsteringsfrequenties: 44,1 kHz,
48 kHz
0Kwantiseringsbit: 16 bit
Apple Lossless (.m4a/.mp4/.M4A/.MP4):
0Ondersteunde bemonsteringsfrequenties: 44,1 kHz,
48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
0Kwantiseringsbit: 16 bit, 24 bit
DSD (.dsf/.dff/.DSF/.DFF):
0Ondersteunde formaten: DSF/DSDIFF
0Ondersteunde bemonsteringsfrequenties: 2,8 MHz,
5,6 MHz, 11,2 MHz
33
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
Gebruiken van het alarm om afspelen te starten
Instellingen
Op een ingestelde tijd, gaat het toestel aan en start het
afspelen van de gewenste bron. U kunt twee verschillende
timers instellen, "TIMER 1" en "TIMER 2". Zorg ervoor dat
de klok op dit toestel correct ingesteld is. U kunt de timers
niet gebruiken als de klok niet ingesteld is.
1. Houd TIMER 2 seconden lang ingedrukt.
Om "TIMER 1" in te stellen, naar stap 2 gaan. Om "TIMER
2" in te stellen, nog een keer op TIMER drukken.
2. Druk ENTER (b) als "Timer Set" weergegeven wordt.
3. Druk op w/x (a) om de te gebruiken bron voor timer-
afspelen te selecteren, druk vervolgens op ENTER (b).
0De bronnen die u kunt selecteren zijn "CD", "FM" en
"DAB" (X-HM76D, X-HM86D, XC-HM86D).
Wanneer u "FM" selecteert, druk op w/x (a) om te
selecteren en een zender voor te selecteren en druk
op ENTER (b).
Wanneer u "DAB" selecteert, wordt de laatst gebruikte
dienst ontvangen.
4. Druk op w/x (a) om "Every" of "Once" te selecteren en
druk ENTER (b).
Als u "Every" selecteert, selecteer dagen van de week uit
"Everyday", "Sunday", "Monday", "Tuesday",
"Wednesday", "Thursday", "Friday", "Saturday", "Mon-
Fri", "Tue-Sat", en "Sat-Sun" en bevestig. Als u "Once"
selecteert, selecteer dan een dag van de week uit
"Sunday", "Monday", "Tuesday", "Wednesday",
"Thursday", "Friday", of "Saturday" en bevestig.
5. Druk op w/x (a) om de starttijd voor het alarm in te
stellen en druk op ENTER (b).
6. Druk op w/x (a) om de eindtijd voor het alarm in te
stellen en druk op ENTER (b).
7. Druk op w/x (a) om het volume (0 tot 50) voor het alarm
in te stellen en druk op ENTER (b).
8. Het TIMER controlelampje gaat branden wanneer de
instellingen voltooid zijn en de inhoud die u ingesteld
heeft wordt weergegeven op de display.
9. Druk op ÍSTANDBY/ON om het toestel op stand-by te
schakelen.
Controleer of de alaminstelling On of Off is: Wanneer
het TIMER controlelampje aan is en rood brandt, is het
alarm rood. Het alarm is uit als het controlelampje uit is.
Zet de alarminstelling op On of Off: Als het alarm al
gereed is, kunt u de functie aan- of uitzetten.
1. Houd TIMER 2 seconden lang ingedrukt.
2. "TIMER 1" wordt afgebeeld. Om "TIMER 1" te
veranderen, naar stap 3 gaan. Om "TIMER 2" te
veranderen, nog een keer op TIMER drukken.
3. Voor uitzetten, druk op ENTER (b) wanneer "Timer Off"
afgebeeld wordt.
0Voor aanzetten, druk op ENTER (b) wanneer "Timer
On" afgebeeld wordt.
0Druk op w/x (a) om "Timer Call" te selecteren, druk
vervolgens op ENTER (b) om de inhoud die u instelde
te controleren.
4. Druk op ÍSTANDBY/ON om het toestel op stand-by te
schakelen.
b
a
TIMER 1
Timer Set
34
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
Invoeren tekst, afstellen geluidskwaliteit, enz.
Invoeren tekst
Tekstinvoer, voor wachtwoorden, enz., de volgende
afstandsbedieningsknoppen gebruiken.
SHUFFLE/REPEAT-knop (a): Elke keer dat u hierop drukt
verandert het teksttype in de volgorde hoofdletters → kleine
letters → nummers → symbolen.
y/z-knoppen (c): Elke keer dat u hierop drukt verandert
het teken.
w/x-knoppen (d): Verplaats naar de positie (cursorknop-
positie) waar het teken ingevoerd moet worden.
CLEAR-knop (b): Wist het teken in de cursorknop-positie.
ENTER-knop (e): Bevestigt de ingevoerde inhoud.
RETURN-knop (f): Annuleert ingang en keert terug naar
het vorige display.
De geluidskwaliteit aanpassen
De lage tonen (BASS) regelen
1. Druk op SOUND-knop (g).
2. Druk op w/x knoppen (d) om de lage tonen te regelen.
(s5 tot i5)
De hoge tonen (TREBLE) regelen.
1. Druk twee maal op SOUND-knop (g).
2. Druk op w/x-knoppen (d) om de hoge tonen te regelen.
(s5 tot i5)
Het lager bereik (P.BASS) benadrukken
1. Druk drie maal op SOUND-knop (g).
2. Druk op w/x-knoppen (d) om "On" te selecteren en druk
ENTER (e).
b
a
f
e
c
d
g
Password
A
Delete One Character[CLEAR]
Change Text[REPEAT]
35
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
Geavanceerde instellingen
Geavanceerde Setup
Het toestel stelt u in staat geavanceerde instellingen te configureren om u een nog betere
ervaring te laten beleven.
1. Druk op de afstandsbediening op SETUP.
2. Nadat het Setup-scherm weergegeven is, selecteert u de inhoud of de instelling met de
cursors op de afstandsbediening en druk op ENTER om uw selectie te bevestigen. Druk
op RETURN om terug te keren naar het vorige scherm.
3. Druk op SETUP om de instellingen te verlaten.
Network Setting
■Connection
Selecteer het type aansluiting met het netwerk.
"Wi-Fi": Verbinden met draadloze LAN
"Wired" (Fabrieksinstelling): Verbinden via bedraden LAN
Voer "Wi-Fi Setup" uit als u "Wi-Fi" selecteert.
1
Setup
Factory Reset
System Info
Option Setting
Network Setting
36
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
■Wi-Fi Setup
Maak Wi-Fi-verbindinginstellingen. (ÄP13)
Dit kan alleen ingesteld worden wanneer "Wi-Fi" geselecteerd is in "Connection".
0U kunt Wi-Fi-connectie-instellingen maken m.b.v. een web browser op een computer.
Voor details, raadpleeg "Web Setup" (ÄP38).
■DHCP
"On (Fabrieksinstelling)": Automatische configuratie met DHCP
"Off": Handmatige configuratie zonder DHCP
Als "Off" geselecteerd wordt, dient u "IP Address", "Subnet Mask", "Gateway" en "DNS
Server" met de hand in te stellen.
■IP Address
Toont/Stelt het IP-adres in.
■Subnet Mask
Toont/Stelt het subnetmasker in.
■Gateway
Toont/Stelt de poort in.
■DNS Server
Toont/stelt de primaire DNS-server in.
■Proxy URL
Toont/stelt de proxy-URL in.
■Proxy Port
Toont/Stelt het poortnummer van de proxyserver in als u "Proxy URL" invoert.
■Friendly Name
Verander de apparaatnaam van dit toestel, die op andere apparaten getoond wordt die met
het netwerk verbonden zijn, in een gemakkelijk herkenbare naam. U kunt tot 31 tekens
invoeren. Voor details over hoe tekst in te voeren, raadpleeg "Invoeren tekst" (ÄP34). Na
het beëindigen van de invoer, druk op ENTER.
■AirPlay Password
U kunt een wachtwoord invoeren van maximaal 31 tekens zodat alleen de geregistreerde
gebruikers AirPlay kunnen gebruiken. Voor details over hoe de tekst in te voeren, raadpleeg
"Invoeren tekst" (ÄP34). Na het beëindigen van de invoer, druk op ENTER.
■Network Check
U kunt de netwerkverbinding controleren.
Option Setting
■Power Off Setting
■Digital Filter
"Slow": Zacht en vloeibaar geluid
Auto Standby Deze instelling zet de unit automatisch op stand-by na 20
minuten inactiviteit zonder audio-invoer.
"On (Fabrieksinstelling)": Het toestel zal automatisch naar de
stand-by-modus gaan.
"Off": De unit gaat niet automatisch naar de stand-by-modus.
Network Standby Als deze functie op "On" staat, kunt u de stroom van het toestel
inschakelen via het netwerk met gebruik van een applicatie die
dit toestel kan bedienen.
0Door "On (Fabrieksinstelling)" in te stellen, neemt het
stroomverbruik zelfs toe als het toestel op stand-by staat.
0"Network Standby", dat het stroomverbruik verlaagd, kan
uitgeschakeld worden als de netwerkverbinding verloren gaat.
Bluetooth Wakeup Deze functie wekt het toestel op stand-by door verbinding te
maken met een BLUETOOTH geactiveerd apparaat.
"On": Gebruik deze functie
"Off (Fabrieksinstelling)": Gebruik deze functie niet
0Door "On" in te stellen, neemt het stroomverbruik zelfs toe als
het toestel op stand-by staat.
0Deze instelling staat vast op "Off" als "Bluetooth Setting" -
"Auto Input Change" op "Off" gezet is.
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
37
N
L
"Sharp" (Fabrieksinstelling): Geluid met meer structuur en stevigheid
"Short": Geluid dat snel begint en vooruit lijkt te bewegen
■Language
Selecteer de taal die weergegeven wordt op het display.
English (Fabrieksinstelling), German, French, Spanish, Italian, Dutch, Swedish, Russian,
Chinese
■Tuner Setting
＊X-HM76D, X-HM86D, XC-HM86D
■Bluetooth Setting
Tuning Mode Stel de afstelmethode voor de radio in.
"Auto" (Fabrieksinstelling): Radiozenders die ontvangen kunnen
worden, zijn automatisch afgestemd.
"Manual": Stem handmatig op stations af. Als de "Tuning Mode"
ingesteld is op "Manual", zal de ontvangst voor FM-uitzendingen
mono i.p.v. stereo zijn, ongeacht de gevoeligheid van de
ontvangst.
FM Search Level
¢
U kunt kiezen om alleen de FM-zenders met een sterke ontvangst
geselecteerd te hebben wanneer u automatisch op zenders
intunet, als het tunen regelmatig op FM-zenders met een zwakke
ontvangst stopt.
"Normal" (Fabrieksinstelling)
"Strong": Selecteert alleen zenders met een sterke ontvangst.
DAB Scan
¢
U kunt de automatische scan laten lopen wanneer er nieuwe
DAB-stations toegevoegd worden of wanneer u verhuist.
DAB DRC
¢
Met de DRC (Dynamic Range Control)-instelling kunt u het
dynamische bereik van de DAB-digitale radio verkleinen zodat u
nog steeds stille gedeeltes kunt horen, ook al luistert u naar een
laag volume - ideaal bij het luisteren naar de radio midden in de
nacht, wanneer u niemand wilt storen.
"0" (Fabrieksinstelling): DRC uit
"1": Grote verkleining van het dynamische bereik
"1/2": Kleine verkleining van het dynamische bereik
Preset Name U kunt namen geven aan de stations die u geregistreerd heeft.
Voor details over hoe tekst in te voeren, raadpleeg "Invoeren
tekst" (ÄP34). Na het beëindigen van de invoer, druk op ENTER.
Bluetooth Selecteer of u de BLUETOOTH functie al dan niet gebruikt.
"On (Fabrieksinstelling)": Maakt verbinding mogelijk met een
BLUETOOTH geactiveerd apparaat door gebruik te maken van
de BLUETOOTH functie. Selecteer "On" ook bij het maken van
diverse BLUETOOTH instellingen.
"Off": Wanneer de BLUETOOTH functie niet wordt gebruikt
Auto Input Change De ingang van het toestel wordt automatisch naar
"BLUETOOTH" geschakeld wanneer vanuit een BLUETOOTH
geactiveerd apparaat verbinding met het toestel gemaakt wordt.
"On (Fabrieksinstelling)": De ingang wordt automatisch
"BLUETOOTH" wanneer een BLUETOOTH geactiveerd toestel
is aangesloten.
"Off": De functie is uitgeschakeld.
0Als de ingang niet automatisch omgeschakeld wordt, stel dan
"Off" in en verander de ingang met de hand.
Auto Reconnect Deze functie maakt automatisch opnieuw verbinding met het
laatst verbonden BLUETOOTH geactiveerd apparaat wanneer u
de ingang in "BLUETOOTH" verandert.
"On (Fabrieksinstelling)": Gebruik deze functie
“Off”: Gebruik deze functie niet
0Dit werkt mogelijk niet met sommige BLUETOOTH
geactiveerde apparaten.
Pairing Information U kunt de pairing-informatie initialiseren die op dit toestel
bewaard is.
Druk op y/z om "Clear" te selecteren, druk vervolgens op
ENTER om de gekoppelde informatie die op dit toestel
opgeslagen is te initialiseren.
0Deze functie initialiseert de pairing-informatie niet op het
BLUETOOTH geactiveerde apparaat. Als het toestel opnieuw
met het apparaat gepaird wordt, wis dan van tevoren de
pairing-informatie op het BLUETOOTH geactiveerde
apparaat. Voor informatie over het wissen van de
koppelingsinformatie, raadpleegt u de instructiehandleiding
van het BLUETOOTH geactiveerd apparaat.
38
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
System Info
Het MAC-adres van dit toestel en de huidige firmwareversie zullen afgebeeld worden.
Factory Reset
Stel de instellingen van dit toestel opnieuw naar de status van de fabrieksinstellingen. Wij
raden aan dat u de instellingen die u veranderd heeft optekent voordat u verdergaat met een
fabrieksinstelling. Selecteer "Start" en bevestig om verder te gaan. Het toestel zal
automatisch in stand-by gezet worden wanneer het initialiseren beëindigd is.
Update
"Update" wordt niet weergegeven als er geen firmware-updates zijn.
■via Network
Druk op ENTER om te selecteren of u de firmware via het netwerk wilt updaten.
■via USB
Druk op ENTER om te selecteren of u de firmware via USB wilt updaten.
Web Setup
U kunt Wi-Fi-connectie-instellingen maken m.b.v. een web browser op een computer. Zorg
ervoor dat uw computer draadloos aangesloten is op de router.
Als dit toestel verbonden is aan de router m.b.v. de ethernet-kabel, kunt u deze instelling niet
maken.
1. Schakel het toestel in.
2. Druk op SETUP op de afstandsbediening, selecteer "Wi-Fi" in "Network Setting" -
"Connection" en selecteer daarna "Wi-Fi Setup".
3. Druk op y/z om "Use iOS Device" te selecteren en druk op ENTER.
4. In de lijst van draadloze LAN-verbindingen op uw computer, selecteer SSID van dit toestel
(softap_0009B0xxxxxx).
0"xxxxxx" in SSID is de laagste drie bytes van het MAC-adres.
5. Open de web browser op uw computer en betreedt http://192.168.200.1.
6. Het "Web Setup"-menu wordt afgebeeld. Regelt netwerkinstellingen voor dit toestel.
0Afhankelijk van de uitrusting die gebruikt wordt of verbindingsomgeving, zou deze functie
niet kunnen werken.
0Raadpleeg juiste gebruiksaanwijzing voor informatie betreffende werking van de
computer.
0Aangezien dit soort verbinding niet gecodeerd is, zou er een klein veiligheidsrisico bij
betrokken kunnen zijn.
39
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
Firmware-update
Firmware-update
De bijwerkfunctie op dit toestel
Dit toestel heeft een functie voor het updaten van de
firmware (de systeemsoftware) via het netwerk of de USB-
poort. Dit stelt ons in staat verbeteringen aan te brengen op
een verscheidenheid aan handelingen en om kenmerken
toe te voegen.
Voor details over de geüpdatete afspeelkenmerken, zie
hier.
Hoe te updaten
Er zijn twee methoden voor het updaten van de firmware:
via het netwerk en via USB. Het voltooien van de update
kan ca. 5 minuten duren voor beide methoden: via netwerk
of via USB. Bovendien zijn bestaande instellingen
gegarandeerd, ongeacht de gebruikte updatemethode.
0Bezoek voor de meest recente informatie over updates
de website van ons bedrijf. Het is niet nodig de firmware
van dit toestel te updaten als er geen update beschikbaar
is.
0Wanneer uitgevoerd over het netwerk, kan het zelfs nog
langer duren afhankelijk van de verbindingstatus.
0Tijdens een update, niet
– Sluit ongeacht welke kabel of USB-opslagapparaat af
en weer aan of voer ongeacht welke handeling op de
component uit, zoals het uitschakelen van de stroom.
– Verschaf u toegang tot dit toestel vanuit een PC of
smartphone met gebruik van een applicatie
Disclaimer: Het programma en de bijbehorende online
documentatie worden u bezorgd voor gebruik op eigen
risico.
Wij zullen niet aansprakelijk worden gesteld en u heeft geen
remedie voor schade voor aanspraken van welke aard ook
met betrekking tot het gebruik van het programma of de
bijbehorende online documentatie, ongeacht de
rechtstheorie en of die uit een onrechtmatige daad of
contractbreuk voortvloeien.
In geen geval zullen wij aansprakelijk worden gesteld
jegens u of een derde partij voor speciale, indirecte,
incidentele schade of gevolgschade van welke aard ook,
met inbegrip van, maar niet beperkt tot, compensatie,
terugbetaling of schade met betrekking tot het huidige en
toekomstige verlies van winsten, verlies van gegevens, of
om ongeacht welke andere reden.
De firmware bijwerken via netwerk
0Controleer of het apparaat is ingeschakeld en de
verbinding met het internet is bevestigd.
0Zet de controllercomponent (PC enz.) die is aangesloten
op het netwerk uit.
0Stop het afspelen van internet radio, USB-
opslagapparaat of serverinhoud.
1. Het instelscherm wordt weergegeven op de display
wanneer Setup op de afstandsbediening ingedrukt wordt.
2. Druk op y/z en ENTER om "Update" - "via Network" in
volgorde te selecteren.
0"Update" wordt niet weergegeven als er geen
firmware-updates zijn.
3. Druk op ENTER om de firmware te updaten.
0"COMPLETE" wordt weergegeven wanneer de update
is voltooid.
4. Druk op ÍSTANDBY/ON op het hoofdtoestel om het
toestel op stand-by te schakelen. Het proces is voltooid
en uw firmware is geüpdatet naar de laatste versie.
Setup
Factory Reset
System Info
Option Setting
Network Setting
Setup
Update
40
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
Als een foutbericht wordt weergegeven: Wanneer zich
een fout voordoet, wordt "＊-＊＊ Error!" op het display van
het toestel getoond. (" ＊" symboliseert een alfanumeriek
teken.) Controleer het volgende:
0＊-01, ＊-10: Ethernet-kabel niet gevonden. Sluit de
Ethernet-kabel aan op de juiste wijze.
0＊-02, ＊-03, ＊-04, ＊-05, ＊-06, ＊-11, ＊-13, ＊-14, ＊-
16, ＊-17, ＊-18, ＊-20, ＊-21: Internetverbindingsfout.
Controleer het volgende:
– Of de router ingeschakeld is
– Of dit toestel en de router verbonden zijn via het
netwerk
Probeer de voeding naar de unit en router af te sluiten en
vervolgens opnieuw aan te sluiten. Dit kan het probleem
oplossen. Als u nog steeds niet kunt verbinden met het
internet kan de DNS-server of proxy-server mogelijk
tijdelijk niet beschikbaar. Controleer de service-status
met uw ISP-provider.
0Overige: Maak het netsnoer los en weer vast en herhaal
de handelingen vanaf het begin.
Update via USB
0Bereid een 128 MB of groter USB-opslagapparaat voor.
Bestandssysteemformaat FAT16 of FAT32.
0Wis alle gegevens die zijn opgeslagen op het USB-
opslagapparaat.
0Zet de controllercomponent (PC enz.) die is aangesloten
op het netwerk uit.
0Stop het afspelen van internet radio, USB-
opslagapparaat of serverinhoud.
0Sommige USB-opslagapparaten kunnen lang duren om
te laden, worden mogelijk niet correct geladen, of kunnen
mogelijk niet goed worden gevoed, afhankelijk van het
apparaat of de inhoud.
0Wij zullen niet aansprakelijk zijn voor verlies of
beschadiging van gegevens van welke aard ook, of voor
fouten tijdens het opslaan die voortvloeien uit het gebruik
van het USB-opslagapparaat met dit toestel. Dank u voor
uw begrip.
1. Sluit het USB-opslagapparaat aan op uw PC.
2. Download het firmware-bestand van de website van ons
bedrijf op uw PC en decomprimeer.
Firmware-bestanden worden benoemd op de volgende
manier:
PIOHIM ＊＊＊＊ _＊＊＊＊＊＊＊＊＊＊＊＊＊＊ _＊＊＊ .zip
Pak het bestand uit op uw PC. Het aantal uitgepakte
bestanden en mappen varieert afhankelijk van het model.
3. Kopieer alle uitgepakte bestanden en mappen naar de
hoofdmap van het USB-geheugen.
0Zorg ervoor dat u de uitgepakte bestanden kopieert.
4. Verbind het USB-opslagapparaat met de USB-poort van
dit toestel.
0Als u een USB-harde schijf aansluit op de USB-
aansluiting van het toestel, raden we u het gebruik van
de lichtnetadapter aan op dit apparaat.
0Als het USB-geheugen is gepartitioneerd zal elke
sectie worden beschouwd als een onafhankelijk
apparaat.
5. Het instelscherm wordt weergegeven op de display
wanneer Setup op de afstandsbediening ingedrukt wordt.
6. Druk op y/z en ENTER om "Update" - "via USB" in
volgorde te selecteren.
0"Update" wordt niet weergegeven als er geen
firmware-updates zijn.
7. Druk op ENTER om de firmware te updaten.
0"COMPLETE" wordt weergegeven wanneer de update
is voltooid.
8. Druk op ÍSTANDBY/ON op het hoofdtoestel om het
toestel op stand-by te schakelen. Het proces is voltooid
en uw firmware is geüpdatet naar de laatste versie.
9. Verwijder het USB-opslagapparaat van dit toestel.
Als een foutbericht weergegeven wordt: Wanneer zich
een fout voordoet, wordt "＊-＊＊ Error!" op het display van
het toestel getoond. Controleer het volgende:
0＊-01, ＊-10: USB-opslagapparaat niet gevonden.
Controleer of het USB-opslagapparaat of de USB-kabel
goed naar binnen gestoken zijn in de USB-poort van dit
toestel.
Sluit het USB-geheugen aan op een externe
voedingsbron als het zijn eigen voeding heeft.
0＊-05, ＊-13, ＊-20, ＊-21: Het firmware-bestand is niet
aanwezig in de hoofdmap van het USB-opslagapparaat
of het firmware-bestand is voor een ander model.
Probeer opnieuw vanaf de download van het firmware-
bestand.
0Overige: Maak het netsnoer los en weer vast en herhaal
de handelingen vanaf het begin.
Setup
Factory Reset
System Info
Option Setting
Network Setting
Setup
Update
41
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
Problemen oplossen
Overige
Alvorens de procedure te starten
Wanneer bediening onstabiel is, kunnen problemen
opgelost worden door simpelweg de stroom aan te zetten of
op stand-by te zetten of het netsnoer eruit/erin te doen,
i.p.v. instellingen en bedieningen na te kijken. Probeer de
eenvoudige maatregelen op zowel de unit als het
aangesloten apparaat. Als het probleem niet opgelost wordt
na raadpleging van "Problemen oplossen", kan het
probleem verholpen worden door het toestel te resetten
naar de status die het had op het moment van verzending.
Let op dat uw instellingen ook geïnitialiseerd zullen worden
als u een reset verricht dus raden we aan dut u uw
instellingen noteert voordat u het volgende doet.
Het resetten van het toestel (hierdoor worden de
instellingen van het toestel op de
standaardwaarden gereset)
1. Druk op de afstandsbediening op SETUP, selecteer
"Factory Reset" - "Start" op het Setup-beeldscherm en
druk op ENTER.
2. Druk op ENTER.
3. Het toestel schakelt naar stand-by en de instellingen
worden gereset.
Voeding
Kan het toestel niet inschakelen
0Trek de stekker van het netsnoer uit het stopcontact,
wacht 5 seconden of langer en steek de stekker weer in
het stopcontact.
Het apparaat schakelt onverwachts uit
0Het toestel schakelt automatisch naar stand-by als de
instelling "Option Setting" - "Power Off Setting" - "Auto
Standby" in het Setup-menu werkt.
0Controleer of de luidspreker kabelsnoeren het
achterpaneel raakt of de i kant en s kant korter zijn
geworden. Als er contact of kortwording zijn, zal dit
toestel automatisch naar stand-by schakelen.
0Als de stroom wordt uitgeschakeld en de controlelampjes
op het voorpaneel continu knipperen, kan er een storing
in de versterker zijn of kan het beveiligingscircuit in
werking getreden zijn.
– Als het Power-controlelampje knippert met
tussenpozen van ongeveer 1 seconde: Er kan een
storing geweest zijn in de versterkerssectie. Trek
onmiddellijk de stekker uit het stopcontact en neem
contact op met de verkoper of de ondersteuning van
ons bedrijf.
– Als het Power-controlelampje knippert met
tussenpozen van ongeveer 0,3 seconde: Het
beschermingscircuit kan in werking zijn getreden
wegens afspelen op hoog volume. Verlaag het volume
voor afspelen. Anders hebben de draden in de
luidsprekerkabels hebben misschien het achterpaneel
of andere draden aangeraakt. Verbind de draden zodat
deze niet uit de aansluitingen van de luidspreker
steken.
Als dezelfde symptomen herhaaldelijk optreden, zoals
niet in staat zijn het toestel in te schakelen, trek dan
onmiddellijk de stekker uit het stopcontact en neem
contact op met de verkoper of de ondersteuning van ons
bedrijf.
Er komt geen geluid uit de externe
apparaten.
0Er is geen geluid als dit toestel gedempt wordt. Druk op
MUTE op de afstandsbediening om dempen te
annuleren.
0Bevestig dat de verbinding tussen de uitgangsaansluiting
op het externe apparaat en de ingangsaansluiting op dit
toestel correct is.
0Zet de ingangskeuzeschakelaar op dit toestel op de
positie van de terminal waarmee het externe apparaat
verbonden is.
0Controleer de digitale audio-uitganginstelling van de
aangesloten component. Op sommige spelconsoles,
zoals deze die ondersteuning bieden voor DVD, is de
standaardinstelling uit.
Het display wordt niet verlicht
0Het display kan gedimd worden terwijl de DIMMER
werkzaam is en kan ook uitgeschakeld worden. Druk op
de DIMMER-knop en wijzig de helderheid van het
display.
Wi-Fi-verbinding
0Probeer de stroomvoorziening van de draadloze LAN-
router en het toestel te koppelen/los te koppelen,
controleer de draadloze LAN-router power-on-status en
probeer het opnieuw opstarten van de draadloze LAN-
router.
Kan geen verbinding maken met het toegangspunt
0Controleer of de instelling van SSID en de versleuteling
(WEP, enz.) correct is. Zorg ervoor dat de
netwerkinstellingen van de machine goed zijn ingesteld.
0Aansluiting op een SSID die multi-byte-tekens bevatten
worden niet ondersteund. Geef een naam op voor de
SSID van de draadloze LAN-router met behulp van
single-byte alfanumerieke tekens en probeer het
opnieuw.
0Wanneer de draadloze LAN-routerinstelling in stille
modus is (modus om de SSID te verbergen) of wanneer
er een verbinding is uitgeschakeld, wordt de SSID niet
weergegeven. Verander de instelling en probeer
nogmaals.
Verbonden met een andere SSID dan de geselecteerde
SSID.
42
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
0Sommige toegangspunten stellen u in staat meerdere
SSID's voor één toestel in te stellen. Als u de
automatisch instelknop op zo'n router gebruikt, kan het
zijn dat u daarna verbinding maakt met een andere SSID
dan de SSID waarmee u verbinding wenst te maken.
Gebruik de verbindingsmethode die u vraagt een
password in te voeren als dit gebeurt.
Het afspelen wordt onderbroken en de communicatie
werkt niet
0Verklein de afstand vanaf het toegangspunt of verwijder
obstakels voor een betere zichtbaarheid en probeer het
opnieuw. Plaats het toestel niet in de buurt van
magnetrons of andere toegangspunten.
Het wordt aanbevolen om het toegangspunt en het
toestel in dezelfde kamer te plaatsen.
0Als er zich een metalen voorwerp in de buurt van het
toestel bevindt, kan draadloze LAN-verbinding mogelijk
niet werken, omdat de metalen invloed kunnen hebben
op de radiogolven.
0Als andere toegangspunten vlakbij het toestel gebruikt
worden, kunnen verschillende problemen zoals de
onderbreking van het afspelen en de communicatie
optreden. U kunt deze problemen voorkomen door het
veranderen van het kanaal van het toegangspunt. Zie
voor instructies over het wijzigen van de kanalen de
handleiding die bij het toegangspunt verstrekt is.
Kan geen discs afspelen
0Plaats de disc zo in de laden dat het etiket naar boven
wijst.
0Afpelen zou niet mogelijk kunnen zijn als de disc krassen
heeft of vuil is.
Kan geen USB-opslagapparaat/HDD
afspelen
0Controleer of het USB-opslagapparaat of de USB-kabel
goed naar binnen gestoken zijn in de USB-poort van het
toestel.
0Sluit het USB-opslagapparaat af van het toestel en
probeer het vervolgens opnieuw te verbinden.
0Dit toestel zou USB-opslagapparaten en HDD's soms
niet kunnen herkennen als goede apparaten. Probeer
dan dit toestel te schakelen naar stand-by en het dan
weer aan te zetten.
0Afhankelijk van het type formaat kan de weergave
mogelijk niet naar behoren werken. Controleer de types
van de bestandsindelingen die worden ondersteund.
(ÄP20)
0Let op bij USB- en HDD-apparaten (ÄP20)
FM-ontvangst is zwak
0Controleer de antenneaansluiting opnieuw.
0Scheidt de antenne van de luidsprekerkabels en het
netsnoer.
0Zet het toestel uit de buurt van uw TV of PC.
0Voorbijgaande auto’s en vliegtuigen kunnen interferentie
veroorzaken.
0Betonmuren verzwakken radiosignalen.
0De FM-ontvangst kan helderder worden als u de
antenne-aansluiting op de muur gebruikt, die voor de TV
gebruikt wordt.
0FM-ontvangst verbetert als de Tuning Mode (ÄP37)
ingesteld wordt op Manual. Echter zal de ontvangst
eerder mono dan stereo zijn.
Netwerkfunctie
0Als u geen netwerkdienst kunt selecteren, zal die
selecteerbaar worden als de netwerkfunctie gestart is.
0Probeer de stroomtoevoer van dit toestel en de router uit
te schakelen en weer in te schakelen en probeer de
router weer opnieuw op te starten.
Kan geen toegang krijgen tot de internetradio
0Bepaalde netwerkdiensten of inhoud beschikbaar via het
toestel zijn mogelijk niet beschikbaar in geval dat de
serviceprovider de service beëindigt.
0Zorg ervoor dat uw router en modem juist zijn
aangesloten, en zorg ervoor dat ze beide zijn
ingeschakeld.
0Afhankelijk van de ISP is instellen van de proxyserver
noodzakelijk.
0Zorg ervoor dat de gebruikte router en/of modem worden
ondersteund door uw ISP.
Kan geen toegang krijgen tot de netwerkserver.
0Dit toestel moet met dezelfde router verbonden worden
als de netwerkserver.
0Dit toestel is compatibel met Windows Media® Player 11
of 12 netwerkservers of NAS die compatibel zijn met de
thuisnetwerkfunctie. Verder als een PC gebruikt wordt,
kunnen alleen muziekbestanden afgespeeld worden die
geregistreerd zijn in de bibliotheek van Windows Media
Player.
Afspelen stopt tijdens het luisteren naar
muziekbestanden op de netwerkserver
0Wanneer de PC als netwerkserver fungeert, probeer dan
alle applicatiesoftware anders dan de serversoftware
(Windows Media® Player 12, enz.) af te sluiten.
0Als de PC aan het downloaden is of grote bestanden
kopieert, kan het afspelen worden onderbroken.
De albumnamen en artiestnamen voor de Music Server
worden niet afgebeeld
0Metagegevens, zoals albumnamen en artiestnamen
moeten herkend worden op de server voor distributie
naar dit toestel, dus dit hangt af van de specificaties van
de NAS of server die u gebruikt.
0De bestandformaten die ondersteund worden zijn
afhankelijk van de NAS of serversoftware. Voor details,
contact opnemen met de fabrikant van NAS of de
serversoftware.
43
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
Album art in Music Server wordt soms wel soms niet
weergegeven
0Music Server hangt af van de specificaties van de
serversoftware.
0De formaten die ondersteund worden zijn afhankelijk van
de serversoftware.
0Voor details, contact opnemen met de fabrikant van de
serversoftware.
BLUETOOTH functie
0Probeer de stroom van het toestel in-/uit te schakelen en
het BLUETOOTH geactiveerd apparaat in-/uit te
schakelen. Heropstarten van het BLUETOOTH
geactiveerde apparaat kan effectief zijn.
0De BLUETOOTH geactiveerde apparaten moeten het
A2DP-profiel ondersteunen.
0Nabij componenten zoals een magnetron of draadloze
telefoons, die de radiogolf in het 2,4GHz-bereik
gebruiken, kan een radiogolfinterferentie optreden, die
het gebruik van deze unit uitschakelt.
0Als zich een metalen voorwerp in de buurt van het toestel
bevindt, kan BLUETOOTH verbinding mogelijk niet
werken omdat het metaal van invloed kan zijn op de
radiogolven.
0Om te voldoen aan de bedieningen op de
afstandsbediening van dit toestel, moet het BLUETOOTH
geactiveerde apparaat het AVRCP-profiel respecteren.
0Houd er rekening mee dat bediening met de
afstandsbediening niet altijd gegarandeerd wordt met alle
BLUETOOTH geactiveerde apparaten.
Kan geen verbinding met dit toestel maken
0Controleer of de BLUETOOTH functie van het
BLUETOOTH geactiveerd apparaat ingeschakeld is.
0Als een reeds gepaird toestel niet verbonden kan
worden, wis dan de informatie over het pairen op het
BLUETOOTH geactiveerde apparaat, pair dan opnieuw.
Muziek afspelen is niet beschikbaar op het toestel, zelfs
niet nadat de BLUETOOTH verbinding succesvol is
0Als het geluidsvolume van uw BLUETOOTH geactiveerd
apparaat laag is ingesteld, zal de weergave van audio
mogelijk niet beschikbaar zijn. Verhoog het volume op
het BLUETOOTH geactiveerde apparaat.
0Sommige BLUETOOTH geactiveerde apparaten kunnen
uitgerust zijn met een keuzeschakelaar voor verzenden/
ontvangen. Selecteer de verzendmodus.
Geluid wordt onderbroken
0Er is mogelijk een probleem met het BLUETOOTH
geactiveerde apparaat. Controleer de informatie op het
internet.
44
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
Algemene specificaties
Analoge audio-uitgangssectie
RMS-uitgangsvermogen
0X-HM76D, X-HM76 : 50 W + 50 W
0X-HM86D, XC-HM86D : 65 W + 65 W
(4 ohms, 1 kHz THD 10%)
Eigenschappen toonregeling
0w10 dB (100 Hz (BASS))
0w10 dB (10 kHz (TREBLE))
Ondersteunde Luidsprekerimpedantie
04 ohms - 16 ohms
Tuner gedeelte
X-HM76
Tunen Frequentiebereik (FM)
087,5 MHz - 108,0 MHz, RDS
Antenne (FM)
075 Ω ongebalanceerd
Voorkeuzezender
040
X-HM76D, X-HM86D, XC-HM86D
Tunen Frequentiebereik (FM)
087,5 MHz - 108,0 MHz, RDS
Tunen Frequentiebereik (DAB)
0174,928 MHz - 239,200 MHz
Antenne (FM/DAB)
075 Ω ongebalanceerd
Voorkeuzezender
040
CD-sectie
Media/Formaat
0CD : Standaard-CD
0CD-R/RW : CD-formaat/MP3, WMA-bestand
Digitale audio-ingang
Voorkant/Achterkant USB
0Type A, USB2.0 Hoge Snelheid
DC-uitgang
05 V 1 A (Achterkant)/5 V 0,5 A (Voorkant)
Optische Digitale Ingang
0Optische aansluiting
Netwerksectie
Bedrade LAN
0Ethernet-aansluiting
010BASE-T/100BASE-TX
Draadloze LAN (Wi-Fi)
0IEEE 802.11 a/b/g/n standaard
05 GHz/2,4 GHz band
Bluetooth Sectie
Communicatie-systeem
0BLUETOOTH Specificatie versie 4.1
Frequentieband
02,4 GHz (2,402 GHz - 2,480 GHz)
Modulatiemethode
0FHSS (Freq Hopping Spread Spectrum)
Compatibele Bluetooth profielen
0A2DP 1.2
0AVRCP 1.3
0HOGP-Host (Client)
0HOGP-HID Apparaat (Server)
0HID Service (HIDS)
Ondersteunde codecs
0SBC
0AAC
Zendbereik (A2DP)
020 Hz - 20 kHz (Bemonsteringsfrequentie 44,1 kHz)
Maximum communicatiebereik ＊
0(Gezichtslijn ongev.) 10 m
＊Het daadwerkelijke bereik zal variëren afhankelijk van
factoren zoals obstakels tussen apparaten, magnetische
velden rondom een magnetron, statische elektriciteit,
draadloze telefoon, ontvangstgevoeligheid, prestaties
van antenne, besturingssysteem, software-toepassing,
enz.
Algemeen
Voeding
0AC 220 - 230 V, 50/60 Hz
Stroomverbruik
0X-HM76D, X-HM76 : 40 W
0X-HM86D, XC-HM86D : 42 W
00,3 W (In Stand-by)
02,5 W (In Stand-by, Network Standby : On, Network
Setting : Wired)
02,8 W (In Stand-by, Network Standby : On, Network
Setting : Wi-Fi)
02,2 W (In Stand-by, Bluetooth Wakeup : On)
02,9 W (In Stand-by, Network Standby : On, Network
Setting : Wi-Fi, Bluetooth Wakeup : On)
Auto Standby
0On (20 min)/Uit
Afmetingen (B t D t H)
45
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
0290 mm t 98 mm t 333 mm
Gewicht
03,5 kg
Luidspreker (X-HM76D, X-HM76, X-HM86D)
Type
0Bass-reflex boekenplanktype
Configuratie
02-weg
0Woofer:
X-HM76D, X-HM76 : 12 cm Kegel
X-HM86D : 13 cm Glasvezelkegel
0Tweeter : 2,5 cm Soft Dome
Impedantie
04 ohms
Maximaal ingangsvermogen
0X-HM76D, X-HM76 : 50 W
0X-HM86D : 65 W
Effectief Frequentiebereik
0X-HM76D, X-HM76 : 70 Hz - 40 kHz
0X-HM86D : 60 Hz - 40 kHz
Aanbevolen Frequentiebereik
0X-HM76D, X-HM76 : 50 Hz - 40 kHz
0X-HM86D : 45 Hz - 50 kHz
Crossover-frequentie
04 kHz
Output Geluidsdrukniveau
0X-HM76D, X-HM76 : 83 dB
0X-HM86D : 82 dB
Afmetingen (B t D t H)
0X-HM76D : 148 mm t 263 mm t 217 mm
0X-HM76 : 148 mm t 263 mm t 213 mm
0X-HM86D : 165 mm t 280 mm t 259 mm
Gewicht
0X-HM76D : 3,4 kg/elk
0X-HM76 : 3,3 kg/elk
0X-HM86D : 4,4 kg/elk
46
> Vóór het Starten > Namen van de onderdelen > Installeren > Initial Setup > Afspelen
Geavanceerde Setup |Firmware-update | Overige
N
L
Licentie en handelsm
The Wi-Fi CERTIFIED Logo is a certification mark of Wi-Fi Alliance®.
AirPlay, iPad, iPhone, and iPod touch are trademarks of Apple Inc., registered in
the U.S. and other countries.
iPad Air and iPad mini are trademarks of Apple Inc.
“Made for iPod”, “Made for iPhone” and “Made for iPad” mean that an electronic
accessory has been designed to connect specifically to iPod, iPhone, or iPad,
respectively, and has been certified by the developer to meet Apple
performance standards. Apple is not responsible for the operation of this device
or its compliance with safety and regulatory standards.
Please note that the use of this accessory with iPod, iPhone or iPad may affect
wireless performance.
AirPlay works with iPhone, iPad, and iPod touch with iOS 4.3.3 or later, Mac
with OS X Mountain Lion or later, and PC with iTunes 10.2.2 or later.
The Bluetooth® word mark and logos are registered trademarks owned by the
Bluetooth SIG, Inc.
Google Cast and the Google Cast badge are trademarks of Google inc.
This Mark Certifies that this product is compliant with the BLACKFIRE
ALLIANCE Standard.
Please refer to WWW.BLACKFIREALLIANCE.COM for more information.
BLACKFIRETM is a Registered Trademark (No. 85,900,599) of BLACKFIRE
RESEARCH CORP. All rights reserved.
FireConnectTM is technology powered by BlackFire Research.
The product with this logo is conformed to Hi-Res Audio standard defined by
Japan Audio Society. This logo is used under license from Japan Audio Society.
This product is protected by certain intellectual property rights of Microsoft. Use
or distribution of such technology outside of this product is prohibited without a
license from Microsoft.
Windows and the Windows logo are trademarks of the Microsoft group of
companies.
DSD and the Direct Stream Digital logo are trademarks of Sony Corporation.
MPEG Layer-3 audio coding technology licensed from Fraunhofer IIS and
Thomson.
“All other trademarks are the property of their respective owners.”
“Toutes les autres marques commerciales sont la propriété de leurs détenteurs
respectifs.”
“El resto de marcas comerciales son propiedad de sus respectivos propietarios”.
“Tutti gli altri marchi di fabbrica sono di proprietà dei rispettivi proprietari.”
“Alle anderen Warenzeichen sind das Eigentum ihrer jeweiligen Eigentümer.”
“Alle andere handelsmerken zijn eigendom van de desbetreffende
rechthebbenden.”
“Все товарные знаки являются собственностью соответствующих
владельцев.”
BLACKFIRE
N
L
*29402674*
F1609-0
SN 29402674
Корпорация О энд Пи
2-3-12, Яэсу, Чуо-ку, г. Токио, 104-0028, ЯПОНИЯ
<Germany>
Hanns-Martin-Schleyer-Straße 35, 47877 Willich, Germany
Tel: +49(0)2154 913222
<UK>
Anteros Building, Odyssey Business Park, West End Road, South Ruislip,
Middlesex, HA4 6QQ United Kingdom
Tel: +44(0)208 836 3612
<France>
6, Avenue de Marais F - 95816 Argenteuil Cedex FRANCE
Tel: +33(0)969 368 050
2-3-12 Yaesu, Chuo-ku, Tokyo 104-0028 JAPAN
<U.S.A.>
18 PARK WAY, UPPER SADDLE RIVER, NEW JERSEY 07458, U.S.A.
Tel: 1-201-785-2600 Te l : 1-844-679-5350
Registreer uw product op
http://www.pioneer.eu
(Europa)
© 2016 Onkyo & Pioneer Corporation. All rights reserved.
© 2016 Onkyo & Pioneer Corporation. Tous droits de reproduction et de traduction réservés.
“Pioneer” and “PBASS” are trademarks of Pioneer Corporation, and is used under license.
Printed in Malaysia / Imprimé en Malaisie / Напечатано в Малайзии
http://www.pioneer-audiovisual.com/privacy/
R
U
Перед началом
Содержимое упаковки ................................................................2
Названия частей
Передняя панель ........................................................................4
Задняя панель (X-HM76D, X-HM86D, XC-HM86D) ...................5
Задняя панель (X-HM76) ............................................................6
Пульт дистанционного управления ............................................7
Дисплей .......................................................................................8
Акустическая система (X-HM76D, X-HM76) ..............................9
Акустическая система (X-HM86D) ...........................................10
Установка
Подключение АС ....................................................................... 11
Подключение антенн, шнура питания и т. п. ...........................12
Начальная настройка
Включение питания и начальная настройка ...........................13
Настройки времени ...................................................................16
Воспроизведение
Воспроизведение компакт-дисков ...........................................17
Устройство памяти USB/HDD ...................................................19
Интернет-радио .........................................................................21
Spotify .........................................................................................22
Прослушивание радио FM .......................................................23
Прослушивание цифрового радио DAB (X-HM76D, X-HM86D, XC-HM86D) ...26
BLUETOOTH® ............................................................................27
AirPlay® ......................................................................................29
Воспроизведение звука с внешнего источника ......................30
Music Server ...............................................................................31
Использование будильника для запуска воспроизведения ..............33
Ввод текста, регулировка качества звука и т. п. .....................34
Расширенная настройка
Расширенные настройки ...........................................................35
Обновление встроенного программного обеспечения
Обновление встроенного программного обеспечения ............. 39
Другие функции
Поиск и устранение неисправностей ......................................41
Общие характеристики .............................................................44
Лицензии и товарные знаки .....................................................46
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
СИСТЕМА СЕТЕВОГО CD-РЕСИВЕРА
X-HM76D
X-HM76
X-HM86D
СЕТЕВОЙ CD-РЕСИВЕР
XC-HM86D
Руководство по эксплуатации
2
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Содержимое упаковки
Перед начал ом
X-HM76D : 12356
X-HM76 : 12456
X-HM86D : 123567
XC-HM86D : 123
Основной аппарат (1)
Пульт ДУ (RC-945S) (1), Элементы питания (AAA/R03) (2)
Проволочная антенна DAB/FM (1)
Комнатная антенная FM (1)
Акустическая система (2)
Кабели для АС (1,5 м) (2)
3
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
0Шнур питания необходимо подключать только после выполнения всех других
кабельных соединений.
0Диапазон импеданса подключаемых АС должен быть 4 –16 Ом.
0Мы не несем ответственности за ущерб, возникший из-за подключения
оборудования, изготовленного другими компаниями.
0При обновлении встроенного программного обеспечения могут быть добавлены
новые функции, а поставщики услуг могут прекратить их предоставление, то есть
некоторые сетевые службы и контент в будущем могут стать недоступными.
0Технические характеристики и внешний вид изменяются без предварительного
уведомления.
Противоскользящие подкладки (8)
4
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Передняя панель
Названия частей
1. Кнопка ÍSTANDBY/ON: включение аппарата или его переключение в режим
ожидания.
2. Кнопка INPUT: переключение входного сигнала для воспроизведения.
3. Кнопки воспроизведения:
:6
: возвращение к началу воспроизводимой композиции. Нажмите и
удерживайте эту кнопку, чтобы быстро перемотать композицию назад. (CD)
переход к предыдущей композиции. (USB, Music Server)
59
: переход к следующей композиции. Нажмите и удерживайте эту кнопку,
чтобы быстро перемотать композицию вперед. (CD)
переход к следующей композиции. (USB, Music Server)
∫
: кнопка для остановки воспроизведения.
1
/; : кнопка для паузы во время воспроизведения.
0В зависимости от входного сигнала, работа может не запуститься.
4. Кнопка <: открытие или закрытие лотка для дисков.
5. Лоток для дисков: сюда помещаются диски. Также можно использовать 8-см диски.
6. Порт USB
: для подключения устройства памяти USB или HDD (жесткого диска) для
воспроизведения музыкальных файлов. Также используется для подачи питания (не более
5 В/0,5 A) на устройства USB по кабелю USB.
0Жесткие диски с питанием более 5 В/0,5 А (но не более 5 В/1 А) необходимо
подключать к порту USB на задней панели аппарата.
7. Гнездо PHONES: для подключения стереонаушников с мини-штекером.
8. Индикатор питания: горит синим цветом, когда аппарат включен.
9. Индикатор TIMER: загорается при установке будильника.
10.
Датчик ДУ
11.
Дисплей (ÄP8)
12.
Диск VOLUME: для регулировки громкости. Регулировка в диапазоне от 0 до 50.
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
5
R
U
Задняя панель (X-HM76D, X-HM86D, XC-HM86D)
1. Шнур питания
2. Беспроводная антенна: используется для соединения Wi-Fi или при использовании
устройства с поддержкой функции BLUETOOTH. Углы положения антенн следует
отрегулировать в соответствии со статусом соединения.
3. Разъемы для АС: для подключения АС с помощью кабелей для АС.
4. Гнездо DAB/FM ANTENNA: для подключения проволочной антенны DAB/FM из
комплекта поставки.
5. Гнездо LINE IN: позволяет воспроизводить звук с внешнего устройства, например
телевизора, подключенного с помощью аналогового аудиокабеля.
6. Гнезда SUBWOOFER PRE OUT: для подключения сабвуфера со встроенным
усилителем.
7. Порт USB: для подключения устройства памяти USB или HDD (жесткого диска) для
воспроизведения музыкальных файлов. Также используется для подачи питания (не
более 5 В/1 A) на устройства USB по кабелю USB.
8. Гнездо NETWORK: для подключения к сети с помощью кабеля LAN.
9. Гнездо DIGITAL IN OPTICAL: позволяет воспроизводить цифровые аудиосигналы с
внешнего устройства, например телевизора, подключенного с помощью цифрового
оптического кабеля.
180°
90°
6
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Задняя панель (X-HM76)
1. Шнур питания
2. Беспроводная антенна: используется для соединения Wi-Fi или при использовании
устройства с поддержкой функции BLUETOOTH. Углы положения антенн следует
отрегулировать в соответствии со статусом соединения.
3. Разъемы для АС: для подключения АС с помощью кабелей для АС.
4. Гнездо FM ANTENNA: для подключения комнатной антенны FM из комплекта
поставки.
5. Гнездо LINE IN: позволяет воспроизводить звук с внешнего устройства, например
телевизора, подключенного с помощью аналогового аудиокабеля.
6. Гнезда SUBWOOFER PRE OUT: для подключения сабвуфера со встроенным
усилителем.
7. Порт USB: для подключения устройства памяти USB или HDD (жесткого диска) для
воспроизведения музыкальных файлов. Также используется для подачи питания (не
более 5 В/1 A) на устройства USB по кабелю USB.
8. Гнездо NETWORK: для подключения к сети с помощью кабеля LAN.
9. Гнездо DIGITAL IN OPTICAL: позволяет воспроизводить цифровые аудиосигналы с
внешнего устройства, например телевизора, подключенного с помощью цифрового
оптического кабеля.
180°
90°
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
7
R
U
Пульт дистанционного управления
1. Кнопка
Í
STANDBY/ON: включение аппарата или его переключение в режим ожидания.
2. Кнопка TIMER: используется для установки времени и будильника.
3. Кнопка SLEEP: для установки таймера автоматического выключения. По истечении заданного
времени (30, 60 или 90 минут) аппарат переключается в режим ожидания. Если нажать
SLEEP после установки, отображается время, оставшееся до срабатывания таймера.
4. Кнопки INPUT SELECTOR: переключение входного сигнала для воспроизведения.
5. Кнопки воспроизведения:
:: возвращение к началу воспроизводимой композиции. (CD)
Переход к предыдущей композиции. (USB, Music Server)
X/;: воспроизведение или пауза во время воспроизведения.
9: переход к следующей композиции.
22: быстрая перемотка композиции назад. (только CD)
∫: остановка воспроизведения.
11: быстрая перемотка композиции вперед. (только CD)
0В зависимости от входного сигнала, работа может не запуститься.
Кнопки PRESET i/j: используются для выбора зарегистрированных станций или
присвоения им названий.
Кнопки TUNE i/j: используются для выбора радиостанций.
6. Кнопка MEMORY: используется для регистрации избранных радиостанций.
7. Кнопка SHUFFLE/REPEAT: для установки повторного воспроизведения и
воспроизведения в случайном порядке.
8. Кнопка MODE: используется для запрограммированного воспроизведения компакт-дисков.
9. Кнопки курсора, кнопка ENTER: выберите параметр с помощью кнопок курсора и
для подтверждения выбора нажмите ENTER.
10.
Кнопка SETUP: открывает меню Setup.
11.
Кнопки VOLUME i/j: регулировка громкости. Регулировка в диапазоне от 0 до 50.
12.
Кнопка SOUND: регулировка качества звука.
13.
Кнопка DIMMER: выключение дисплея или выбор яркости дисплея из трех уровней.
14.
Кнопка CLEAR: используется во время ввода текста и т. п.
15.
Кнопка (NOW PLAYING): переключает информацию на
дисплее.
16.
Кнопка RETURN: возвращает дисплей в предыдущее
состояние.
17.
Кнопка MUTE: временно отключает звук. Нажмите ее еще
раз, чтобы отменить отключение звука.
30° 30°
Прибл.7 м
8
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Дисплей
1. Отображается входной режим.
(USB Front / USB Rear / CD / Bluetooth / Network / Digital In / Line / Tuner DAB ＊/ Tuner
FM)
＊X-HM76D, X-HM86D, XC-HM86D
2. Отображается название файла, альбома, радиостанции, имя исполнителя и т. п.
3. Отображается статус воспроизведения.
4. Отображается формат файла, частота дискретизации и разрядность квантования.
5. Отображается статус воспроизведения файла. В зависимости от входного сигнала
или файла может не отображаться.
6. Отображается при отключении звука.
7. Отображается при установленном таймере автоматического выключения.
8. Загорается при следующих условиях.
:
когда настройка соединения на аппарате —
"
Wired
"
и аппарат подключен к сети.
:
когда настройка соединения на аппарате —
"
Wired
"
и аппарат не подключен к сети.
:
когда настройка соединения на аппарате —
"
Wi-Fi
"
и аппарат подключен к сети.
:
когда настройка соединения на аппарате —
"
Wi-Fi
"
и аппарат не подключен к сети.
9. Если для воспроизводимого файла записана обложка альбома, она отображается
здесь.
10.
Загорается при следующих условиях.
: при включении режима повторного воспроизведения всех композиций.
: при включении режима повторного воспроизведения одной композиции.
: при включении режима воспроизведения в случайном порядке.
0При нажатии кнопки DIMMER для выключения дисплея аппарат может выглядеть
так, как будто отключен от розетки, однако электричество по-прежнему подается на
аппарат. Для полного отключения аппарата от подачи питания необходимо извлечь
вилку (устройство отключения) из розетки.
00:01:45 / 00:03:23
FLAC
44.1kHz/24bit
USB Front
Song
Artist
Album
1
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
9
R
U
Акустическая система (X-HM76D, X-HM76)
Поставляемые в комплекте аппарата АС левой и правой сторон не отличаются.
Качество звука не зависит от того, с какой стороны размещена каждая АС.
1. Высокочастотный динамик: воспроизводит средние и высокие частоты.
2. Низкочастотный динамик: воспроизводит низкие частоты.
3. Крепления для защитных сеток: используются для прикрепления защитных сеток.
Чтобы снять защитную сетку, возьмитесь за ее низ обеими руками и осторожно
потяните вперед, затем осторожно вытяните верх сетки. Чтобы снова установить
сетку, сначала прикрепите ее верх, а затем низ.
4. Корпус АС
5. Труба фазоинвертора: высвобождает реверберации, возникающие внутри корпуса,
для усиления характеристик воспроизведения низкочастотного диапазона. Ничем
не закрывайте эти трубы.
6. Разъемы для АС: для подключения АС к аппарату с помощью кабелей для АС.
1
21
2
10
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Акустическая система (X-HM86D)
Поставляемые в комплекте аппарата АС левой и правой сторон не отличаются.
Качество звука не зависит от того, с какой стороны размещена каждая АС.
1. Высокочастотный динамик: воспроизводит средние и высокие частоты.
2. Низкочастотный динамик: воспроизводит низкие частоты.
3. Крепления для защитных сеток: используются для прикрепления защитных сеток.
Чтобы снять защитную сетку, возьмитесь за ее низ обеими руками и осторожно
потяните вперед, затем осторожно вытяните верх сетки. Чтобы снова установить
сетку, сначала прикрепите ее верх, а затем низ.
4. Корпус АС
5. Труба фазоинвертора: высвобождает реверберации, возникающие внутри корпуса,
для усиления характеристик воспроизведения низкочастотного диапазона. Ничем
не закрывайте эти трубы.
6. Разъемы для АС: для подключения АС к аппарату с помощью кабелей для АС.
1
21
2
11
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Подключение АС
Устано вк а
1
RED
RED
3
2
4
RED
RED
bb
a
a
a
a
Только X-HM86D
При подключении АС для X-HM76D, X-HM76 или X-
HM86D выполните соединение кабелей для АС из
комплекта поставки, так чтобы концы с красным
проводом были подключены к гнездам i на аппарате и
АС. В случае неправильного подключения фаза будет
обратной, что затруднит вывод низких частот.
Для XC-HM86D используйте рисунок как руководство
для подключения собственных АС.
Вставив кабели для АС, плотно затяните разъемы
вращением по часовой стрелке. Также убедитесь, что
оголенные провода АС не торчат из разъемов АС при
подключении. Если оголенные провода АС коснутся
задней панели или провода i и s коснутся друг друга,
может сработать цепь защиты и питание отключиться.
Также можно подключить сабвуфер со встроенным
усилителем для дополнительного усиления
воспроизведения низких частот. Для подключения
используйте кабель для сабвуфера.
a Противоскользящие подкладки, b Кабели для АС
12
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Подключение антенн, шнура питания и т. п.
c
ab
c
1 1
2
X-HM76D, X-HM86D, XC-HM86D X-HM76
Подключение антенны
Прослушивая радио, найдите положение антенны,
обеспечивающее наилучший прием.
Подключение шнура питания
Подключите шнур питания к сетевой розетке после
выполнения всех других соединений.
Для подключения к сети через кабель Ethernet
используйте гнездо NETWORK. При использовании
соединения Wi-Fi выполните начальные настройки
(ÄP13). Подключив аппарат к сети, можно пользоваться
такими функциями, как интернет-радио и AirPlay.
a Проволочная антенна DAB/FM, b Комнатная антенная FM, c Шнур питания
13
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Включение питания и начальная настройка
Начальная настройка
1
3
2
BLUE BLINKING
Запуск: после нажатия кнопки ÍSTANDBY/ON
индикатор питания на аппарате начинает медленно
мигать синим цветом, затем примерно через 20 секунд
на дисплее появляется "Hello". После этого дисплей
гаснет, а когда появляется логотип Pioneer, можно
начинать операции на аппарате.
Настройки соединения Wi-Fi
После первого включения питания автоматически
появляется экран начальной настройки, позволяющий
легко выполнить настройки соединения Wi-Fi.
Для установки выберите параметр с помощью кнопок
курсора на пульте ДУ и для подтверждения выбора
нажмите ENTER. Чтобы вернуться к предыдущему
экрану, нажмите RETURN.
Initial Setup
Wired (Exit)
Wi-Fi
Selects the method of network
connection
14
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Для выполнения настроек Wi-Fi выберите "Wi-Fi". В
случае подключения с помощью кабеля LAN выберите
"Wired(Exit)" и подтвердите выбор. В случае выбора "Wi-
Fi" на следующем экране выберите способ настройки
(например, "Scan Networks").
0Чтобы изменить начальные настройки, нажмите
SETUP на пульте ДУ, выберите "Wi-Fi" в "Network
Setting" - "Connection", а затем выберите "Wi-Fi
Setup".
■Сканирование сетей
Из списка SSID для точек доступа, например
беспроводных маршрутизаторов, выберите нужный
SSID и выполните настройки.
1. Выберите SSID точки доступа, к которой нужно
подключиться, а затем подтвердите выбор.
2. Выберите "Enter Password" или "Push Button" и
подтвердите выбор. Если у точки доступа имеется
кнопка автоматической настройки, соединение можно
установить без ввода пароля, выбрав "Push Button".
3. В случае выбора "Enter Password" введите пароль
точки доступа и нажмите ENTER. Подробную
информацию о том, как вводить текст, см. в разделе
"Ввод текста" (ÄP34).
В случае выбора "Push Button" нажмите и
удерживайте кнопку автоматической настройки на
точке доступа в течение требуемого времени, а затем
нажмите ENTER на пульте ДУ.
4. появляется после выполнения настроек.
■Использование устройства iOS
Выполните установку, используя общие настройки Wi-Fi
для устройства iOS и аппарата.
1. Подключите устройство iOS к Wi-Fi.
2. Выберите данное устройство в пункте "SET UP NEW
AIRPLAY SPEAKER..." на экране устройства iOS и
выберите "Next".
0Ресивер отображается как "Pioneer HM76D (76 или
86D) XXXXXX".
3. Послу установки соединения выберите "Done" на
экране устройства iOS.
4. появляется на дисплее аппарата после
выполнения настроек.
■Ввод SSID точки доступа
Выполните установку, введя SSID точки доступа, к
которой нужно подключиться.
1. Введите SSID. Подробную информацию о том, как
вводить текст, см. в разделе "Ввод текста" (ÄP34).
2. Выберите и подтвердите метод аутентификации.
0В случае выбора "None" перейдите к шагу 3. В
случае выбора "WEP", "WPA" или "WPA2" введите
и подтвердите пароль.
Wireless
Input SSID
Use iOS Device
Scan Networks
Wireless
ddddddddddddddddd
ccccccccccccccccccc
bbbbbbbbbbbbbbbbb
aaaaaaaaaaaaaaaa
Wireless
Push Button
Enter Password
Password
A
Delete One Character[CLEAR]
Change Text[REPEAT]
SSID
A
Delete One Character[CLEAR]
Change Text[REPEAT]
Security Method
WPA2
WPA
WEP
None
16
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Настройки времени
Установив время, можно использовать будильник для запуска воспроизведения
(ÄP33).
1. Нажмите TIMER.
2. Нажмите кнопку ENTER.
3. Установите день недели с помощью кнопок w/x, а затем нажмите ENTER.
4. На следующем экране используйте w/x для выбора "24H" (24-часовой формат) или
"12H" (12-часовой формат) и нажмите ENTER.
5. На следующем экране установите время с помощью кнопок w/x, а затем нажмите
ENTER.
6. На следующем экране установите минуты с помощью кнопок w/x, а затем нажмите
ENTER. Спустя короткое время настройка автоматически завершается.
0После выполнения настройки заданное время можно отобразить в течение
примерно 10 секунд, нажав TIMER.
11
CLOCK
0:00Sun
17
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Воспроизведение компакт-дисков
Воспроизведение
a
1
2
b
c
Помимо имеющихся в продаже музыкальных компакт-
дисков, аппарат также может воспроизводить диски CD-
R с записанными файлами в формате MP3 или WMA.
0Поддерживаемые частоты дискретизации для
файлов MP3 составляют от 8 кГц до 48 кГц, а
поддерживаемые скорости передачи данных
составляют от 64 кбит/с до 384 кбит/с.
0Поддерживаемые частоты дискретизации для
файлов WMA составляют 32 кГц, 44,1 кГц и 48 кГц, а
поддерживаемые скорости передачи данных
составляют от 64 кбит/с до 320 кбит/с.
0Воспроизведение компакт-дисков, не
соответствующих стандартам CD, например компакт-
дисков с защитой от записи, не гарантируется.
Воспроизведение музыкальных компакт-
дисков
1. Включите аппарат.
2. Нажмите CD, чтобы переключить вход на CD.
3. Нажмите < на аппарате, чтобы открыть лоток для
дисков.
4. Положите диск в лоток, а затем нажмите <, чтобы его
закрыть.
5. Нажмите X/; (a), чтобы запустить воспроизведение.
Чтобы остановить воспроизведение или выбрать
композиции для прослушивания, используйте другие
кнопки воспроизведения (b). Если нажать (NOW
PLAYING) (c), можно переключать отображение на
дисплее, показывающем истекшее время или
оставшееся время композиции.
18
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Воспроизведение дисков MP3/WMA
1. Включите аппарат.
2. Нажмите CD, чтобы переключить вход на CD.
3. Нажмите < на аппарате, чтобы открыть лоток для
дисков.
4. Положите диск в лоток, а затем нажмите <, чтобы его
закрыть.
5. После считывания диска появятся номера папок с
файлами MP3/WMA и номера композиций.
0Если файлы MP3/WMA хранятся в двух или более
папках, каждой папке автоматически
присваивается номер.
6. Чтобы запустить воспроизведение, нажмите X/; (a)
на пульте ДУ. Чтобы выбрать папку для
воспроизведения, нажмите w/x (f). После выбора
папки воспроизведение запускается автоматически.
0Папки, не содержащие музыкальных файлов,
которые можно воспроизвести на данном аппарате,
пропускаются.
0Возможно считывание не более 255 папок. В это
число входят папки с файлами, которые
невозможно воспроизвести на данном аппарате.
Повторное воспроизведение/
воспроизведение в случайном порядке
1. Несколько раз нажмите SHUFFLE/REPEAT (d), чтобы
отобразить на дисплее , или .
: повторное воспроизведение всех композиций.
: повторное воспроизведение отдельной
выбранной композиции.
: воспроизведение композиций в случайном порядке.
Чтобы отменить повторное воспроизведение или
воспроизведение в случайном порядке, несколько раз
нажмите SHUFFLE/REPEAT (d), так чтобы значки
исчезли.
Запрограммированное воспроизведение
(музыкальных компакт-дисков)
Можно запрограммировать воспроизведение не более
32 композиций.
1. Нажмите MODE (e).
2. На дисплее мигает номер композиции (T--).
3. Нажимая :/9 (b), выберите композицию для
регистрации и нажмите ENTER (g). Повторите этот
шаг для регистрации других композиций. Если нажать
CLEAR (c), удаляется последняя
запрограммированная композиция.
4. Нажмите X/; (a), чтобы запустить воспроизведение.
0Если еще раз нажать MODE (e) при остановленном
воспроизведении, стирается вся
запрограммированная информация.
0Во время запрограммированного воспроизведения
нельзя использовать воспроизведение в
случайном порядке и повторное воспроизведение
1 композиции.
b
a
g
f
c
e
d
F019 T159
CD
1
1
PROGRAM
P-01<T--
CD
19
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Устройство памяти USB/HDD
2
a
b
e
d
c
1
Основные операции
Музыкальные файлы можно воспроизводить, подключив
устройство памяти USB или HDD (жесткий диск) к порту
USB на передней или задней панели аппарата.
0Порт USB на передней панели рассчитан на питание
не более 5 В/0,5 А. Жесткие диски с большим
питанием (но не более 5 В/1 А) необходимо
подключать к порту USB на задней панели аппарата.
1. Включите аппарат.
2. Нажмите USB, чтобы выбрать "USB Front" или "USB Rear".
3. Подключите устройство памяти USB или HDD к порту
USB на передней или задней панели.
4. По завершении загрузки на дисплее отобразятся
папки и музыкальные файлы.
5. Выберите папку или музыкальный файл с помощью
кнопок курсора (c) на пульте ДУ и для подтверждения
выбора нажмите ENTER (d). Чтобы вернуться к
предыдущему экрану, нажмите RETURN (e).
6. Для остановки воспроизведения или выбора
воспроизводимых композиций используйте кнопки
воспроизведения (a).
USB Front
No Storage
USB
USB Front
USB Storage
USB
20
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
0
Отображение названия альбома, имени исполнителя и
художественного оформления альбома поддерживается
для музыкальных файлов формата MP3/WMA/Apple
Lossless/FLAC/AAC/DSD (только DSF). Форматы
встроенных изображений — JPEG и PNG.
0Знаки, отображение которых данным аппаратом
невозможно, показаны как "
¢
".
0Порт USB аппарата соответствует стандарту USB 2.0.
Для воспроизведения определенного контента
скорость передачи может оказаться недостаточной,
что может привести к прерываниям звука.
Повторное воспроизведение/
воспроизведение в случайном порядке
1. Несколько раз нажмите SHUFFLE/REPEAT (b) во
время воспроизведения, чтобы отобразить на
дисплее , или .
: повторное воспроизведение всех композиций.
: повторное воспроизведение отдельной
выбранной композиции.
: воспроизведение композиций в папке в
случайном порядке.
Чтобы отменить повторное воспроизведение или
воспроизведение в случайном порядке, несколько раз
нажмите SHUFFLE/REPEAT (b), так чтобы значки исчезли.
Требования к устройству памяти USB/HDD
0Обратите внимание, что работа гарантируется не со
всеми устройствами памяти USB или HDD.
0
С данным аппаратом можно использовать устройства
памяти USB, соответствующие стандарту класса
запоминающих устройств USB большой емкости. (Однако
некоторые устройства не воспроизводятся данным
аппаратом, даже если соответствуют стандарту класса
запоминающих устройств USB большой емкости.)
0
Ресивер также совместим с устройствами памяти USB, в
которых используются форматы файловой системы FAT16
или FAT32. Другие форматы, например exFAT, NTFS и HFS,
данным аппаратом воспроизвести нельзя.
0
Если устройство памяти USB имеет несколько разделов,
каждый из них будет считаться независимым устройством.
0Возможность отображения до 20.000 композиций в
каждой папке. Глубина вложения папок может
достигать 16 уровней.
0
Для этой цели не подходят концентраторы USB или
устройства памяти USB с функциями концентраторов.
Не подключайте такие устройства к аппарату.
0Аппарат не поддерживает устройства памяти USB с
защитными функциями.
0Если к устройству памяти USB или HDD прилагается
сетевой адаптер, для питания устройства
рекомендуется использовать этот адаптер.
0
Носители, установленные в устройства чтения карт памяти
с интерфейсом USB, могут оказаться недоступными в этой
функции. Кроме того, в зависимости от типа устройства
памяти USB, корректное считывание контента может
оказаться невозможным.
0Мы не несем никакой ответственности за утрату или
повреждение данных, хранящихся на устройстве
памяти USB, в связи с использованием на данном
аппарате. Рекомендуется предварительно сделать
резервные копии ценных музыкальных файлов.
Поддерживаемые аудиоформаты
Для воспроизведения с сервера и устройства памяти
USB аппарат поддерживает следующие форматы
музыкальных файлов. Обратите внимание, что на этом
аппарате невозможно воспроизведение звуковых
файлов, защищенных авторским правом.
MP3 (.mp3/.MP3):
0
Поддерживаемые форматы: MPEG-1/MPEG-2 Audio Layer 3
0
Поддерживаемые частоты дискретизации: 44,1 кГц, 48 кГц
0
Поддерживаемые скорости передачи данных: от 8 до 320 кбит/с.
WMA (.wma/.WMA):
0
Поддерживаемые частоты дискретизации: 44,1 кГц, 48 кГц
0
Поддерживаемые скорости передачи данных: от 5 до 320 кбит/с.
0
Не поддерживаются форматы WMA Pro/Voice/WMA Lossless
WAV (.wav/.WAV):
Файлы WAV содержат несжатый звук, оцифрованный с
использованием ИКМ.
0Поддерживаемые частоты дискретизации: 44,1 кГц,
48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц
0Разрядность квантования: 8 бит, 16 бит, 24 бит
AIFF (.aiff/.aif/.aifc/.afc/.AIFF/.AIF/.AIFC/.AFC):
Файлы AIFF содержат несжатый звук, оцифрованный с
использованием ИКМ.
0Поддерживаемые частоты дискретизации: 44,1 кГц,
48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц
0Разрядность квантования: 8 бит, 16 бит, 24 бит
AAC (.aac/.m4a/.mp4/.3gp/.3g2/.AAC/.M4A/.MP4/.3GP/.3G2):
0Поддерживаемые форматы: MPEG-2/MPEG-4 Audio
0Поддерживаемые частоты дискретизации: 44,1 кГц,
48 кГц, 88,2 кГц, 96 кГц
0
Поддерживаемые скорости передачи данных: от 8 до 320 кбит/с.
FLAC (.flac/.FLAC):
0Поддерживаемые частоты дискретизации: 44,1 кГц,
48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц
0Разрядность квантования: 8 бит, 16 бит, 24 бит
Apple Lossless (.m4a/.mp4/.M4A/.MP4):
0Поддерживаемые частоты дискретизации: 44,1 кГц,
48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц
0Разрядность квантования: 16 бит, 24 бит
DSD (.dsf/.dff/.DSF/.DFF):
0Поддерживаемые форматы: DSF/DSDIFF
0Поддерживаемые частоты дискретизации: 2,8 МГц,
5,6 МГц, 11,2 МГц
1
1
21
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Интернет-радио
Основные операции
Когда аппарат подключен к сети, можно слушать TuneIn
или другие предварительно зарегистрированные
службы интернет-радио.
В зависимости от службы интернет-радио,
пользователю может потребоваться сначала
зарегистрировать свой компьютер.
1. Включите аппарат.
2. Нажмите NETWORK.
3. Выберите "TuneIn Radio" кнопками управления
курсором (a) на пульте ДУ и нажмите ENTER (b) для
подтверждения. Переключив дисплей на службу
интернет-радио, можно выбирать станции с помощью
кнопок курсора (a) на пульте ДУ, для подтверждения
нажимая ENTER (b). Чтобы вернуться к предыдущему
экрану, нажмите RETURN (c).
TuneIn
Можно зарегистрировать прослушиваемую станцию как
избранную.
1. Нажмите ENTER (b) во время воспроизведения
TuneIn.
2. На дисплее выберите и подтвердите "Add to My
Presets".
3. Чтобы слушать избранную станцию, на верхнем
экране TuneIn выберите зарегистрированную
станцию в "My Presets" и подтвердите выбор. Чтобы
удалить избранные станции, во время
воспроизведения нажмите ENTER (b), выберите
"Remove from My Presets" и подтвердите выбор.
b
a
c
1
Network
TIDAL
Deezer
Spotify
TuneIn Radio
22
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Spotify
Wi-Fi
Pioneer HMXX xxxxxx
b
a
c
d
1
4
3
2
Основные функции
Подключив аппарат к той же сети, что и смартфон или
планшет, можно воспроизводить Spotify Connect. Чтобы
использовать Spotify Connect, установите приложение
Spotify на смартфоне или планшете и создайте
премиум-аккаунт Spotify.
1. Подключите смартфон к той же сети, что и аппарат.
2. Нажмите значок Connect на экране воспроизведения
композиций приложения Spotify.
3. Выберите аппарат.
0Ресивер отображается как "Pioneer HM76D (76 или
86D) XXXXXX".
4. Ресивер автоматически включится, селектор входов
переключится на NETWORK, и запустится потоковая
передача Spotify.
0В случае установки "Option Setting" - "Power Off
Setting" - "Network Standby" на "Off" в меню Setup,
вручную включите аппарат, а затем нажмите
NETWORK на пульте ДУ.
0Более подробную информацию о настройках Spotify
см. на веб-сайте:
www.spotify.com/connect/
0Программное обеспечение Spotify регулируется
лицензиями третьих лиц, с которыми можно
ознакомиться по следующему адресу:
www.spotify.com/connect/third-party-licenses
Указанные ниже операции также можно выполнить с
помощью пульта ДУ.
(a) При нажатии в момент воспроизведения последнее
приостанавливается (пауза). Нажатие в момент
паузы перезапускает воспроизведение.
(b) Воспроизведение предыдущей композиции.
(c) Воспроизведение следующей композиции.
(d) Запустите повторное воспроизведение или
воспроизведение в случайном порядке. Каждое
нажатие этой кнопки вызывает переключение между
режимами повторного воспроизведения и
воспроизведения в случайном порядке.
23
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Прослушивание радио FM
1d
f
b
e
g
a
c
d
i
f
h
Автоматическая настройка
1. Включите аппарат.
2. Несколько раз нажмите TUNER, чтобы переключить
вход на Tuner FM.
3. При нажатии на пульте ДУ TUNE i/j (b) начинается
автоматическая настройка, и после обнаружения
радиостанции поиск прекращается. При приеме
радиостанций FM отображается "Tuned Stereo" или
"Tuned Mono".
Если прием радиопередач FM-диапазона затруднен:
выполните процедуру в разделе "Tuning Manually". В
случае установки “Tuning Mode” на “Manual” прием
радиопередач FM-диапазона будет монофоническим, а
не стереофоническим, независимо от чувствительности
приемника.
Ручная настройка
Вам потребуется изменить начальные настройки.
Нажмите кнопку SETUP (h) на пульте ДУ, выберите
"Option Setting" - "Tuner Setting" - "Tuning Mode" -
"Manual" на дисплее и подтвердите выбор. Для
завершения настроек нажмите кнопку SETUP (h).
1. Включите аппарат.
2. Несколько раз нажмите TUNER, чтобы переключить
вход на Tuner FM.
87.50
MHz
AUTO
Tuner FM
24
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
3. Выберите для прослушивания нужную радиостанцию,
нажимая TUNE i/j (b) на пульте ДУ.
0При каждом нажатии этой кнопки частота меняется
на 1. При удержании кнопки в нажатом состоянии
частота меняется непрерывно и останавливается
при отпускании кнопки. Настройтесь на станцию,
смотря на дисплей.
Регистрация радиостанции
Можно зарегистрировать до 40 радиостанций.
1. Настройтесь на радиостанцию, которую желаете
зарегистрировать.
2. Нажмите MEMORY (c) на пульте ДУ, чтобы на
дисплее замигал номер предустановки.
3. Пока номер предустановки мигает (примерно 8
секунд), нажимайте кнопки PRESET i/j (a) на пульте
ДУ, чтобы выбрать номер от 1 до 40.
4. Еще раз нажмите кнопку MEMORY (c) на пульте ДУ,
чтобы зарегистрировать радиостанцию. После
выполнения регистрации установленный номер
перестает мигать.
Выбор зарегистрированных радиостанций
1. Несколько раз нажмите TUNER, чтобы переключить
вход на Tuner FM.
2. Чтобы выбрать номер предустановки, нажмите
PRESET i/j (a) на пульте ДУ.
Как удалить зарегистрированную станцию
1. Несколько раз нажмите TUNER, чтобы переключить
вход на Tuner FM.
2. Чтобы выбрать номер предустановки для удаления,
нажмите PRESET i/j (a) на пульте ДУ.
3. Чтобы удалить номер предустановки, нажмите
CLEAR (d) на пульте ДУ.
Как дать название зарегистрированной станции
1. Несколько раз нажмите TUNER, чтобы переключить
вход на Tuner FM.
2. Чтобы выбрать номер предустановки, нажмите
PRESET i/j (a) на пульте ДУ.
3. Нажмите SETUP (h) на пульте ДУ.
4. Нажимая y/z (f) на пульте ДУ, выберите "Option
Setting" - "Tuner Setting" - "Preset Name", а затем
нажмите ENTER (g).
5. Введите название радиостанции. Подробную
информацию о том, как вводить текст, см. в разделе
"Ввод текста" (ÄP34).
Использование RDS
Аббревиатура RDS означает Radio Data System
(система передачи данных) и является способом
передачи данных в FM-радиосигналах. Если вы
находитесь в регионе, использующем RDS, то при
настройке на радиостанцию, передающую программную
информацию, отобразится название этой радиостанции.
Если в этот момент нажать кнопку MODE (e) на пульте
ДУ, откроется доступ к приведенным ниже функциям.
Отображение текстовой информации (радиотекст)
1. В течение времени, когда на дисплее отображается
название радиостанции, нажмите один раз кнопку
MODE (e) на пульте ДУ.
Передаваемый станцией радиотекст будет
прокручиваться поперек дисплея. "Not RDS" означает,
что текстовая информация недоступна.
0Если язык, на котором ведется передача, не
поддерживается аппаратом, могут отображаться
некорректные символы. Однако это не является
неисправностью. Кроме того, информация может не
отображаться в случае слабого сигнала станции.
Поиск радиостанций по типу передач
1. В течение времени, когда на дисплее отображается
название станции, нажмите два раза кнопку MODE (e)
на пульте ДУ.
2. С помощью кнопок курсора PRESET i/j (a) на
пульте ДУ выберите нужный тип передачи, а затем
нажмите ENTER (g) для запуска поиска.
Отображаются следующие типы передач:
Отсутствует
News (Новостные сообщения)
Current affair (Текущие события)
Information (Информация)
Sport (Спорт)
Education (Образование)
Drama (Драматургия)
Cultures (Культура)
Science (Наука и технология)
Varied speech (Разное)
Pop music (Поп-музыка)
Rock music (Рок-музыка)
Easy listening (Популярная легкая музыка)
Light classics (Легкая классика)
Serious classi (Серьезная классика)
Tuner FM
87.50
MHz
87.50
MHz
Tuner FM
P01
25
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Other music (Прочая музыка)
Weather & metr (Погода)
Finance (Финансы)
Children's pro (Передачи для детей)
Social affairs (События общественной жизни)
Religion (Религия)
Phone in (Прием звонков от слушателей)
Travel & touri (Путешествия)
Leisure & hobb (Отдых)
Jazz music (Джаз)
Country music (Кантри)
Nation music (Этническая музыка)
Oldies music (Старая музыка)
Folk music (Фолк-музыка)
Documentary (Документальные передачи)
0В некоторых случаях отображаемая на дисплее
текстовая информация может не соответствовать
контенту, передаваемому радиостанцией.
3. После обнаружения станции отображается "FINISH",
и начинает мигать дисплей частоты. Чтобы начать
прием этой станции, нажмите в этот момент кнопку
ENTER (g). Если вы не нажмете ENTER (g), аппарат
начнет поиск другой станции.
0Если такие радиостанции не найдены, отображается
сообщение "Not Found".
0Если язык, на котором ведется передача, не
поддерживается аппаратом, могут отображаться
некорректные символы. Однако это не является
неисправностью. Кроме того, информация может не
отображаться в случае слабого сигнала станции.
26
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Прослушивание цифрового радио DAB (X-HM76D, X-HM86D, XC-HM86D)
Настройка
1. Включите аппарат.
2. Несколько раз нажмите TUNER, чтобы переключить
вход на Tuner DAB.
0При первом выборе Tuner DAB функция
автоматической настройки сканирует диапазон 3
DAB на предмет мультиплексов (т. е.
радиостанций), доступных в вашем регионе.
0После завершения процесса сканирования
выбирается первая обнаруженная радиостанция.
0При появлении новой DAB-станции или после
вашего переезда в другое место на пульте ДУ
нажмите кнопку SETUP и выберите "DAB Scan" в
"Option Setting" - "Tuner Setting".
3. Выберите желаемую радиостанцию кнопками
курсора (c) на пульте ДУ.
Изменение порядка отображаемых
станций
Радиостанции можно отсортировать по алфавиту и
мультиплексам (или действующим станциям).
1. Нажимая периодически кнопку MODE (a), выберите
способ сортировки отображаемых на дисплее
радиостанций из приведенных ниже вариантов.
Alphabet (установка по умолчанию) : сортировка
станций в алфавитном порядке.
Multiplex : сортировка станций по мультиплексам.
Отображение информации DAB-радио
1. Нажимая периодически кнопку (NOW PLAYING)
(b), можно отобразить дополнительную информацию
о выбранной радиостанции DAB.
DLS (Dynamic Label Segment) : при настройке на
радиостанцию, передающую текстовые данные DLS,
этот текст прокручивается на дисплее.
Program Type : отображение типа передачи.
Bit Rate and Audio Mode: отображение скорости
передачи радиостанции и режима прослушивания
(Stereo, Mono).
Quality : отображение качества сигнала.
0–59: плохой прием;
60–79: хороший прием;
80–100: отличный прием.
Multiplex Name : отображение названия текущего
мультиплекса.
Multiplex Number and Frequency : отображение
номера и частоты текущего мультиплекса.
1
b
a
c
Scan: 100%
Tuner DAB
News
ABCD-Station
Tuner DAB
27
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
BLUETOOTH®
1
2
Pioneer HMXX xxxxxx
1
2
Pioneer HMXX xxxxxx
ВоспроизведениеСопряжение аппарата с другими устройствами
Сопряжение аппарата с другими
устройствами
1. Включите аппарат.
2. При нажатии на пульте ДУ кнопки на дисплее
отображается "Now Pairing... " и включается режим
сопряжения.
3. Активируйте (включите) функцию BLUETOOTH на
устройстве с поддержкой BLUETOOTH, а затем
выберите данный аппарат из открывшегося списка
устройств. Если отобразится запрос пароля, введите
"0000".
4. Ресивер отображается как "Pioneer HM76D (76 или
86D) XXXXXX".
5. "Now Pairing... " на дисплее меняется на название
устройства с поддержкой функции BLUETOOTH.
0Чтобы подключиться к другому устройству с
поддержкой функции BLUETOOTH, нажмите и
удерживайте кнопку , пока не появится "Now
Pairing... ", а затем выполните указанный выше шаг 3.
В аппарате можно зарегистрировать до восьми
сопряженных устройств.
0Зона действия сети составляет 10 метров. Обратите
внимание, что соединение со всеми устройствами с
функцией BLUETOOTH не всегда гарантируется.
Воспроизведение
1. Включите аппарат.
--:--:-- / --:--:--
Now Pairing...
Bluetooth
28
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
2. Выполните процедуру соединения на устройстве с
поддержкой функции BLUETOOTH.
3. Селектор входа аппарата автоматически
переключится на "Bluetooth".
4. Воспроизводите музыкальные файлы. Увеличьте
громкость устройства с функцией BLUETOOTH до
подходящего уровня.
0Вследствие особенностей беспроводной технологии
BLUETOOTH, качество воспроизводимого на
аппарате звука может оказаться несколько ниже, чем
на устройстве с функцией BLUETOOTH.
29
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
AirPlay®
1
Wi-Fi
3
Pioneer HMXX
iPhone
2
4
Основные функции
Ресивер позволяет воспроизводить через беспроводную
сеть музыкальные файлы, сохраненные на устройствах
iPhone®, iPod touch® и iPad®, подключенных к той же
точке доступа, что и аппарат. Обновите операционную
систему на устройстве iOS до последней версии.
1. Включите аппарат.
2. Подключите устройство iOS к той же сети, что и
аппарат.
3. Коснитесь значка AirPlay в Центре управления
устройства iOS, выберите данный аппарат из
открывшегося списка устройств и коснитесь "Done".
0Ресивер отображается как "Pioneer HM76D (76 или
86D) XXXXXX".
0В случае установки на аппарате "AirPlay Password"
введите установленный вами пароль.
4. Воспроизведите музыкальные файлы на устройстве iOS.
0Если в меню Setup, отображаемое при нажатии
SETUP на пульте ДУ, параметр "Option Setting" -
"Power Off Setting" - "Network Standby" установлен на
"On", при запуске воспроизведения AirPlay аппарат
включится автоматически и запустится
воспроизведение.
0Вследствие особенностей беспроводной технологии
AirPlay, качество воспроизводимого на аппарате звука
может оказаться несколько ниже, чем на устройстве с
функцией AirPlay.
0SHUFFLE/REPEAT на пульте ДУ не работает.
Выполняйте операции с устройства iOS.
Музыкальные файлы можно также воспроизводить на
компьютере с iTunes (версии 10.2.2 или более поздней).
Убедитесь, что аппарат и компьютер подключены к
одной и той же сети, а затем щелкните по значку AirPlay
в iTunes, выберите данный аппарат из открывшегося
списка устройств и запустите воспроизведение
музыкального файла.
30
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Воспроизведение звука с внешнего источника
Соединения
На данном аппарате можно воспроизводить звук с
внешних устройств, например телевизоров и игровых
приставок. Если на внешнем устройстве есть разъем
оптического цифрового выхода, подключите это
устройство с помощью цифрового волоконно-
оптического кабеля к разъему DIGITAL IN OPTICAL на
аппарате. Если внешнее устройство мощности
предполагается подключить с помощью аналогового
аудиокабеля, используйте гнездо LINE IN на этом
аппарате.
Воспроизведение
1. Включите аппарат.
2. В случае воспроизведения с устройства,
подключенного к разъему DIGITAL IN OPTICAL,
несколько раз нажмите кнопку LINE/DIGITAL, чтобы
изменить вход на аппарате на "Digital In".
В случае воспроизведения с устройства,
подключенного к разъему LINE IN, несколько раз
нажмите кнопку LINE/DIGITAL, чтобы изменить вход
на аппарате на "Line".
3. Запустите воспроизведение на проигрывателе.
0При подключении с помощью цифрового волоконно-
оптического кабеля аппарат поддерживает входные
сигналы линейной ИКМ до 192 кГц/24 бит.
a
b
1
2
Digital In
Line
a Цифровой волоконно-оптический кабель, b Аналоговый аудиокабель
31
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Music Server
Ресивер поддерживает потоковое воспроизведение
музыкальных файлов с ПК или NAS-устройств,
подключенных к той же сети. Аппарат поддерживает
работу с сетевыми серверами, представляющими собой
ПК, на которых установлены проигрыватели с
серверными функциональными возможностями
программ Windows Media® Player 11 или 12, либо NAS-
устройства, совместимые с функциональными
характеристиками домашней сети. Для использования
Windows Media® Player 11 или 12 может потребоваться
заранее выполнить некоторые настройки. Обратите
внимание, что воспроизвести можно только
музыкальные файлы, зарегистрированные в
библиотеке Windows Media® Player.
Настройка Windows Media® Player
■Windows Media® Player 11
1. Включите компьютер и запустите Windows Media®
Player 11.
2. В меню "Library" выберите пункт "Media Sharing",
чтобы открыть диалоговое окно.
3. В открывшемся окне установите флажок "Share my
media" и нажмите "OK", чтобы просмотреть
совместимые устройства.
4. Выберите данный аппарат, нажмите "Allow" и
установите флажок рядом со значком аппарата.
5. Нажмите "OK", чтобы закрыть диалоговое окно.
0Имена выбираемых элементов могут быть другими, в
зависимости от версии Windows Media® Player.
■Windows Media® Player 12
1. Включите компьютер и запустите Windows Media®
Player 12.
2. В меню "Stream" выберите пункт "Turn on media
streaming", чтобы открыть диалоговое окно.
0Если потоковое вещание уже включено, выберите
"More streaming options..." в меню "Stream", чтобы
отобразить подключенные к сети проигрыватели,
затем перейдите к шагу 4.
3. Нажмите "Turn on media streaming", чтобы отобразить
подключенные к сети проигрыватели.
4. Выберите аппарат в "Media streaming options" и
убедитесь, что для него установлено состояние
"Allow".
5. Нажмите "OK", чтобы закрыть диалоговое окно.
0Имена выбираемых элементов могут быть другими, в
зависимости от версии Windows Media® Player.
Воспроизведение
1. Включите аппарат.
2. Запустите сервер (Windows Media® Player 11,
Windows Media® Player 12, или устройство NAS) с
музыкальными файлами для воспроизведения.
3. Проверьте правильность подключения компьютеров или
NAS-устройств к той же самой сети, что и аппарат.
4.
Нажмите NETWORK, чтобы отобразить экран со списком
сетевых служб
.
5. С помощью y/z (a) выберите "Music Server", а затем
нажмите ENTER (b).
6. Выберите сервер и музыкальный файл с помощью y/
z (a) и нажмите ENTER (b) для подтверждения.
Чтобы вернуться к предыдущему экрану, нажмите
RETURN (c).
0Если выводится сообщение "No Server", проверьте
правильность подключения к сети.
1
b
a
c
Network
TIDAL
Deezer
Spotify
TuneIn Radio
32
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
0В зависимости от используемого сервера и
воспроизводимых файлов, истекшее и оставшееся
время воспроизведения может не отображаться.
0Для размещения музыкальных файлов на сервере в
каждой папке может храниться до 20.000 композиций.
Глубина вложения папок может достигать 16 уровней.
Дистанционное управление
воспроизведением через ПК
Аппарат можно использовать для воспроизведения
музыкальных файлов, сохраненных на ПК, путем
управления ПК внутри домашней сети. Ресивер
поддерживает дистанционное воспроизведение с
помощью Windows Media® Player 12.
1. Включите компьютер и запустите Windows Media®
Player 12.
2. Откройте меню "Stream" и установите флажок "Allow
remote control of my Player...". Нажмите "Turn on media
streaming", чтобы отобразить подключенные к сети
проигрыватели.
3. Выберите музыкальный файл для воспроизведения в
Windows Media
®
Player 12 и щелкните по нему правой
кнопкой мыши. Для дистанционного воспроизведения
музыкального файла на другом сервере откройте
требуемый сервер в "Other Libraries" и выберите файл.
4. Выберите аппарат в "Play to", чтобы открыть
диалоговое окно "Play to" Windows Media® Player 12, и
запустите воспроизведение на аппарате. Если ваш
компьютер работает под управлением Windows® 8.1,
нажмите "Play to" и выберите этот аппарат. Если ваш
компьютер работает под управлением Windows® 10,
нажмите "Cast to Device" и выберите этот аппарат.
Управлять дистанционным воспроизведением можно
через окно "Play to" на компьютере.
5. Отрегулируйте уровень звука с помощью регулятора
в диалоговом окне "Play to".
0Иногда уровни громкости, отображаемые в
диалоговом окне дистанционного воспроизведения и
на дисплее аппарата, могут отличаться. Кроме того,
когда уровень громкости регулируется с аппарата, эти
изменения не отражаются в окне "Play to".
0При использовании сетевой службы или
воспроизведении музыкальных файлов на
устройстве памяти USB дистанционное
воспроизведение невозможно.
0Имена выбираемых элементов могут быть другими, в
зависимости от версии Windows Media® Player.
Поддерживаемые аудиоформаты
Для воспроизведения с сервера и устройства памяти
USB аппарат поддерживает следующие форматы
музыкальных файлов.
0
Обратите внимание, что при воспроизведении через
беспроводную сеть не поддерживается передача с
частотой дискретизации 88,2 кГц или более высокой, а
также формат DSD.
0
Дистанционное воспроизведение форматов FLAC и DSD
также не поддерживается.
0Аппарат поддерживает файлы с переменной
скоростью передачи (VBR). Тем не менее, может
отображаться неверное время воспроизведения.
0Функция дистанционного воспроизведения не
поддерживает непрерывное воспроизведение.
MP3 (.mp3/.MP3):
0Поддерживаемые форматы: MPEG-1/MPEG-2 Audio
Layer-3
0
Поддерживаемые частоты дискретизации: 44,1 кГц, 48 кГц
0Поддерживаемые скорости передачи данных: от 8 до
320 кбит/с.
WMA (.wma/.WMA):
0
Поддерживаемые частоты дискретизации: 44,1 кГц, 48 кГц
0Поддерживаемые скорости передачи данных: от 8 до
320 кбит/с.
0
Не поддерживаются форматы WMA Pro/Voice/WMA Lossless.
WAV (.wav/.WAV):
Файлы WAV содержат несжатый звук, оцифрованный с
использованием ИКМ.
0Поддерживаемые частоты дискретизации: 44,1 кГц,
48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц
0Разрядность квантования: 8 бит, 16 бит, 24 бит
AIFF (.aiff/.aif/.aifc/.afc/.AIFF/.AIF/.AIFC/.AFC):
Файлы AIFF содержат несжатый звук, оцифрованный с
использованием ИКМ.
0Поддерживаемые частоты дискретизации: 44,1 кГц,
48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц
0Разрядность квантования: 8 бит, 16 бит, 24 бит
AAC (.aac/.m4a/.mp4/.3gp/.3g2/.AAC/.M4A/.MP4/.3GP/.3G2):
0Поддерживаемые форматы: MPEG-2/MPEG-4 Audio
0Поддерживаемые частоты дискретизации: 44,1 кГц,
48 кГц, 88,2 кГц, 96 кГц
0Поддерживаемые скорости передачи данных: от 8 до
320 кбит/с.
FLAC (.flac/.FLAC):
0Поддерживаемые частоты дискретизации: 44,1 кГц,
48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц
0Разрядность квантования: 8 бит, 16 бит, 24 бит
LPCM (линейная ИКМ):
0
Поддерживаемые частоты дискретизации: 44,1 кГц, 48 кГц
0Разрядность квантования: 16 бит
Apple Lossless (.m4a/.mp4/.M4A/.MP4):
0Поддерживаемые частоты дискретизации: 44,1 кГц,
48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц
0Разрядность квантования: 16 бит, 24 бит
DSD (.dsf/.dff/.DSF/.DFF):
0Поддерживаемые форматы: DSF/DSDIFF
0Поддерживаемые частоты дискретизации: 2,8 МГц,
5,6 МГц, 11,2 МГц
33
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Использование будильника для запуска воспроизведения
Настройки
В заданное время аппарат включается и запускает
воспроизведение с нужного источника. Можно
установить два различных таймера — "TIMER 1" и
"TIMER 2". При этом часы аппарата должны быть
правильно установлены. Если часы не установлены,
таймеры использовать нельзя.
1. Нажмите и удерживайте кнопку TIMER в течение 2
секунд.
Чтобы установить "TIMER 1", перейдите к шагу 2. Чтобы
установить "TIMER 2", еще раз нажмите TIMER.
2. Когда на дисплее отображается "Timer Set", нажмите
кнопку ENTER (b).
3. Нажимая w/x (a), выберите нужный источник для
воспроизведения по таймеру, а затем нажмите
ENTER (b).
0Доступные для выбора источники — "CD", "FM" и
"DAB" (X-HM76D, X-HM86D, XC-HM86D).
Если выбран источник "FM", с помощью кнопок w/
x (a) выберите зарегистрированную станцию и
нажмите ENTER (b).
Если выбран источник "DAB", обеспечивается
прием службы, которая использовалась
последней.
4. Нажимая w/x (a), выберите "Every" или "Once", и
нажмите ENTER (b).
В случае выбора "Every" выберите дни недели из
вариантов "Everyday", "Sunday", "Monday", "Tuesday",
"Wednesday", "Thursday", "Friday", "Saturday", "Mon-
Fri", "Tue-Sat" и "Sat-Sun" и подтвердите выбор. В
случае выбора "Once" выберите дни недели из
вариантов "Sunday", "Monday", "Tuesday",
"Wednesday", "Thursday", "Friday" или "Saturday" и
подтвердите выбор.
5. Нажимая w/x (a), задайте начальное время для
будильника, а затем нажмите ENTER (b).
6. Нажимая w/x (a), задайте конечное время для
будильника, а затем нажмите ENTER (b).
7. Нажимая w/x (a), задайте громкость (от 0 до 50) для
будильника, а затем нажмите ENTER (b).
8. После выполнения настроек загорается индикатор
TIMER и на дисплее отображается заданный контент.
9. Нажмите кнопку ÍSTANDBY/ON, чтобы перевести
аппарат в режим ожидания.
Как проверить, установлен ли будильник на On или
Off: если индикатор TIMER включен и горит красным
светом, будильник включен. Если индикатор выключен,
будильник тоже выключен.
Установка будильника на On или Off: если будильник
уже установлен, эту функцию можно включить или
выключить.
1. Нажмите и удерживайте кнопку TIMER в течение 2
секунд.
2. Отображается "TIMER 1". Чтобы изменить "TIMER 1",
перейдите к шагу 3. Чтобы изменить "TIMER 2", еще
раз нажмите TIMER.
3. Чтобы выключить, нажмите кнопку ENTER (b), когда
отображается "Timer Off".
0Чтобы включить, нажмите кнопку ENTER (b), когда
отображается "Timer On".
0Нажимая w/x (a), выберите "Timer Call", а затем
нажмите ENTER (b), чтобы проверить заданный
контент.
4. Нажмите кнопку ÍSTANDBY/ON, чтобы перевести
аппарат в режим ожидания.
b
a
TIMER 1
Timer Set
34
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Ввод текста, регулировка качества звука и т. п.
Ввод текста
Для ввода текста, например паролей и т. п.,
используются указанные ниже кнопки пульта ДУ.
Кнопка SHUFFLE/REPEAT (a): при каждом нажатии
этой кнопки тип текста меняется в следующем порядке:
верхний регистр → нижний регистр → цифры →
символы.
Кнопки y/z (c): при каждом нажатии меняется знак.
Кнопки w/x (d): перемещение (положения курсора) на
место, где нужно ввести знак.
Кнопка CLEAR (b): удаление знака в месте курсора.
Кнопка ENTER (e): подтверждение введенного текста.
Кнопка RETURN (f): отмена ввода и возвращение к
предыдущему экрану.
Регулировка качества звука
Регулировка низких частот (BASS)
1. Нажмите SOUND (g).
2. Для регулировки низких частот нажимайте кнопки w/
x (d). (s5 – i5)
Регулировка высоких частот (TREBLE)
1. Дважды нажмите кнопку SOUND (g).
2. Для регулировки высоких частот нажимайте кнопки
w/x (d). (s5 – i5)
Усиление низкочастотного диапазона (P.BASS)
1. Трижды нажмите кнопку SOUND (g).
2. Нажимая w/x (d), выберите "On" и нажмите ENTER
(e).
b
a
f
e
c
d
g
Password
A
Delete One Character[CLEAR]
Change Text[REPEAT]
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
35
R
U
Расширенные настройки
Расширенная настройка
В аппарате предусмотрены расширенные настройки, открывающие дополнительные
возможности при его эксплуатации.
1. Нажмите SETUP на пульте ДУ.
2. После появления экрана Setup выберите контент или параметр с помощью кнопок
курсора на пульте ДУ и для подтверждения выбора нажмите ENTER. Чтобы
вернуться к предыдущему экрану, нажмите RETURN.
3. Для завершения настроек нажмите SETUP.
Network Setting
■Connection
Выбор типа подключения к сети.
"Wi-Fi": подключиться через беспроводную сеть
"Wired" (значение по умолчанию): подключиться через проводную сеть
Выполните "Wi-Fi Setup", если выбрали "Wi-Fi".
1
Setup
Factory Reset
System Info
Option Setting
Network Setting
36
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
■Wi-Fi Setup
Выполнение настроек соединения Wi-Fi. (ÄP13)
Эти установки возможны только в случае выбора "Wi-Fi" в "Connection".
0Настройки соединения Wi-Fi можно выполнить с помощью веб-браузера
компьютера. Для получения дополнительной информации см. "Web Setup" (ÄP38).
■DHCP
"On (значение по умолчанию)": автоматическая настройка по DHCP.
"Off": ручная настройка без DHCP.
В случае выбора "Off" необходимо вручную установить "IP Address", "Subnet Mask",
"Gateway" и "DNS Server".
■IP Address
Просмотр и задание IP-адреса.
■Subnet Mask
Просмотр и задание маски подсети.
■Gateway
Просмотр и задание шлюза.
■DNS Server
Просмотр и задание первичного сервера DNS.
■Proxy URL
Просмотр и задание URL-адреса прокси-сервера.
■Proxy Port
Просмотр и задание номера порта прокси-сервера, если введено значение параметра
"Proxy URL".
■Friendly Name
Измените имя аппарата на легко узнаваемое имя для отображения на других
устройствах, подключенных к данной сети. Можно ввести до 31 знака. Подробную
информацию о том, как вводить текст, см. в разделе "Ввод текста" (ÄP34). После
завершения ввода нажмите ENTER.
■AirPlay Password
Можно задать пароль длиной до 31 знака, чтобы функция AirPlay оказалась доступной
только для зарегистрированных пользователей. Подробную информацию о том, как
вводить текст, см. в разделе "Ввод текста" (ÄP34). После завершения ввода нажмите
ENTER.
■Network Check
Проверка подключения к сети.
Option Setting
■Power Off Setting
Auto Standby Этот параметр позволяет автоматически переводить
аппарат в режим ожидания через 20 минут при отсутствии
каких-либо операций и входа аудиосигнала.
"On (значение по умолчанию)": аппарат автоматически
переходит в режим ожидания.
"Off": аппарат не переходит в режим ожидания
автоматически.
Network Standby
Если для этой функции выбрано значение "On", питание
аппарата можно включить через сеть с помощью приложения,
позволяющего управлять аппаратом
.
0Выбор значения "On (значение по умолчанию)" повышает
энергопотребление, даже если аппарат находится в
режиме ожидания.
0При потере соединения с сетью функцию "Network
Standby", которая снижает энергопотребление, можно
выключить.
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
37
R
U
■Digital Filter
"Slow": мягкий и плавный звук
"Sharp" (значение по умолчанию): более структурированный и жесткий звук
"Short": звук с быстрым началом и ощущением движения вперед
■Language
Выбор языка для отображения на дисплее.
English (значение по умолчанию), German, French, Spanish, Italian, Dutch, Swedish,
Russian, Chinese
■Tuner Setting
＊X-HM76D, X-HM86D, XC-HM86D
■Bluetooth Setting
Bluetooth Wakeup Функция активации аппарата из режима ожидания при
подключении устройства с поддержкой функции
BLUETOOTH.
"On": функция используется
"Off (значение по умолчанию)": функция не используется
0Выбор значения "On" повышает энергопотребление, даже
если аппарат находится в режиме ожидания.
0Этот параметр фиксируется на значении "Off", если
параметр "Bluetooth Setting" - "Auto Input Change"
установлен на значение "Off".
Tuning Mode Установка способа настройки для радио.
"Auto" (значение по умолчанию): настройка на принимаемые
радиостанции выполняется автоматически.
"Manual": ручная настройка на радиостанции. В случае
установки "Tuning Mode" на "Manual" прием радиопередач
FM-диапазона будет монофоническим, а не
стереофоническим, независимо от чувствительности
приемника.
FM Search Level
¢
Этот параметр позволяет при автоматической настройке
выбирать только FM-радиостанции с сильным принимаемым
сигналом, в отличие от обычного режима, когда поиск
останавливается на FM-радиостанциях со слабым сигналом.
"Normal" (значение по умолчанию)
"Strong": выбираются только радиостанции с сильным
принимаемым сигналом.
DAB Scan
¢
Можно запустить автоматическое сканирование при
добавлении новых радиостанций DAB или переезде на новое
место жительства.
DAB DRC
¢
При помощи функции DRC (Dynamic Range Control) можно
уменьшить динамический диапазон цифрового радио DAB с
тем, чтобы вы все еще могли слышать тихие фрагменты при
низких уровнях громкости — идеально для прослушивания
радио поздним вечером, когда вы не хотите никого
беспокоить.
"0" (значение по умолчанию): функция DRC выключена
"1": большое уменьшение динамического диапазона
"1/2": небольшое уменьшение динамического диапазона
Preset Name Можно дать названия зарегистрированным станциям.
Подробную информацию о том, как вводить текст, см. в
разделе "Ввод текста" (ÄP34). После завершения ввода
нажмите ENTER.
Bluetooth Выбор между использованием и неиспользованием функции
BLUETOOTH.
"On (значение по умолчанию)": разрешение соединения с
устройством с функцией BLUETOOTH путем использования
функции BLUETOOTH. Значение "On" следует также
выбрать при выполнении различных настроек BLUETOOTH.
"Off": если функция BLUETOOTH не используется.
38
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
System Info
Отображение MAC-адреса аппарата и текущей версии встроенного программного
обеспечения.
Factory Reset
Сброс настроек аппарата к состоянию на момент поставки. Рекомендуется записать
измененные настройки, прежде чем приступать к их сбросу на заводские. Чтобы
начать, выберите "Start" и подтвердите выбор. Ресивер автоматически перейдет в
режим ожидания после выполнения сброса.
Update
"Update" не отображается, если нет обновлений встроенного программного
обеспечения.
■via Network
Функция обновления встроенного программного обеспечения через сеть. Для запуска
обновления нажмите кнопку ENTER.
■via USB
Функция обновления встроенного программного обеспечения через USB. Для запуска
обновления нажмите кнопку ENTER.
Web Setup
Настройки соединения Wi-Fi можно выполнить с помощью веб-браузера компьютера.
Обеспечьте соединение компьютера и маршрутизатора по беспроводной сети.
При подключении аппарата к маршрутизатору через кабель Ethernet эту настройку выполнить невозможно.
1. Включите аппарат.
2. Нажмите кнопку SETUP на пульте ДУ, выберите "Wi-Fi" в меню "Network Setting" -
"Connection" и затем выберите "Wi-Fi Setup".
3. Нажмите y/z, чтобы выбрать "Use iOS Device" и нажмите ENTER.
4. В списке подключений к беспроводным сетям компьютера выберите SSID аппарата
(softap_0009B0xxxxxx).
0"xxxxxx" в имени SSID — последние три байта MAC-адреса.
5. Откройте веб-браузер компьютера и откройте страницу http://192.168.200.1.
6. Отобразится меню "Web Setup". Выполните сетевые настройки этого аппарата.
0В зависимости от используемого оборудования или сетевого оборудования, эта
функция может не работать.
0Информацию о работе компьютера см. в соответствующих инструкциях.
0Поскольку данное соединение является незашифрованным, имеется некоторая
незначительная угроза безопасности.
Auto Input Change Функция автоматического переключения входа аппарата в
режим "BLUETOOTH" при подключении к аппарату с
устройства с функцией BLUETOOTH.
"On (значение по умолчанию)": при подключении устройства
с функцией BLUETOOTH автоматически выбирается вход
"BLUETOOTH".
"Off": функция выключена.
0Если вход не переключается автоматически, установите
значение "Off" и измените вход вручную.
Auto Reconnect Функция автоматического возобновления соединения с
устройством с функцией BLUETOOTH, подключенным в
момент последнего переключения входа в режим
"BLUETOOTH".
"On (значение по умолчанию)": функция используется
"Off": функция не используется
0Данное действие поддерживают не все устройства с
функцией BLUETOOTH.
Pairing Information Информацию о сопряжениях аппарата можно стереть.
Нажимая y/z, выберите "Clear", а затем нажмите ENTER,
чтобы стереть информацию о сопряжениях на аппарате.
0При этом на устройстве с функцией BLUETOOTH
информация о сопряжениях не стирается. Чтобы
повторно установить сопряжение аппарата с таким
устройством, необходимо заранее стереть BLUETOOTH
на нем информацию о сопряжениях. Инструкцию по
стиранию информации о сопряжениях на устройстве с
функцией BLUETOOTH см. в его руководстве по
эксплуатации.
39
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Обновление встроенного программного обеспечения
Обновление встроенн ого программного обеспечения
Функция обновления на аппарате
Ресивер оснащен функцией обновления встроенного
программного обеспечения (системного программного
обеспечения) через сеть или порт USB. Благодаря
этому мы можем вносить улучшения в различные
операции и добавлять функции.
Подробную информацию об обновленных функциях
воспроизведения см. здесь.
Способы обновления
Встроенное программное обеспечение можно обновить
двумя способами: через сеть и через USB. Обновление
занимает примерно 5 минут при любом способе
выполнения: по сети или через USB. Более того,
существующие настройки гарантируются независимо от
используемого способа обновления.
0Последнюю информацию об обновлениях можно
найти на веб-сайте нашей компании. При отсутствии
доступных обновлений встроенного программного
обеспечения аппарата обновление не требуется.
0Обновление через сеть может занять больше
времени, в зависимости от состояния соединения.
0В процессе обновления запрещается:
– отключать и вновь подключать какой-либо кабель
или устройство памяти USB, а также выполнять
какие-либо операции на устройстве, например
выключать питание;
– получать доступ к аппарату с ПК или смартфона
через приложение.
Отказ от ответственности: Программа и
сопроводительная онлайновая документация
предоставляются для использования вами на свой
страх и риск.
Мы не несем ответственности и не возмещаем какие-
либо убытки по претензиям любого рода, касающимся
использования программы и сопроводительной
онлайновой документации, возникшие в результате
правонарушения или исполнения договора, независимо
от юридических норм.
Ни при каких обстоятельствах мы не несем
ответственности перед вами или третьими лицами за
какие-либо фактические, косвенные, побочные и
случайные убытки, включая в том числе компенсацию,
возмещение или убытки вследствие потери имеющейся
либо ожидаемой прибыли, утраты данных или по любой
другой причине.
Обновление встроенного программного
обеспечения по сети
0Включите аппарат и обеспечьте надежное
соединение с Интернетом.
0Выключите управляющее оборудование (ПК и т. п.),
подключенное к сети.
0
Остановите прослушивание интернет-радио и воспроизведение
файлов с устройства памяти USB или сервера.
1. После нажатия на пульте ДУ кнопки Setup появляется
экран настройки.
2. Нажмите y/z и ENTER, чтобы по порядку выбрать
"Update" - "via Network".
0"Update" не отображается, если нет обновлений
встроенного программного обеспечения.
3. Нажмите ENTER, чтобы начать обновление
встроенного программного обеспечения.
0После завершения обновления отображается
сообщение "COMPLETE".
Setup
Factory Reset
System Info
Option Setting
Network Setting
Setup
Update
40
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
4. Нажмите кнопку
Í
STANDBY/ON на аппарате, чтобы перевести его
в режим ожидания. Процесс завершен, и встроенное программное
обеспечение обновлено до последней версии.
Если появляется сообщение об ошибке: при
возникновении ошибки на дисплее аппарата
отображается, " ＊-＊＊ Error!". (Звездочка " ＊"
представляет алфавитно-цифровой символ.) Проверьте
следующее:
0＊-01, ＊-10: Кабель Ethernet не найден. Правильно
подсоедините Ethernet-кабель.
0＊-02, ＊-03, ＊-04, ＊-05, ＊-06, ＊-11, ＊-13, ＊-14, ＊-
16, ＊-17, ＊-18, ＊-20, ＊-21: Ошибка соединения с
Интернетом. Проверьте следующее:
– Убедитесь в том, что маршрутизатор включен.
– Убедитесь в том, что аппарат и маршрутизатор
соединены по сети.
Попробуйте выключить, а затем снова включить
питание аппарата и маршрутизатора. Это может
помочь решению проблемы. Если не удается
установить соединение с Интернет, возможно, сервер
DNS или прокси-сервер временно не работают.
Обратитесь к провайдеру для проверки состояния
линии.
0
Прочее: Отсоедините и затем присоедините шнур питания
переменного тока, затем повторите все сначала.
Обновление через USB
0Подготовьте устройство памяти USB 128 МБ или
большей емкости. Формат файловой системы должен
быть FAT16 или FAT32.
0Удалите все данные с устройства памяти USB.
0Выключите управляющее оборудование (ПК и т. п.),
подключенное к сети.
0Остановите прослушивание интернет-радио и
воспроизведение файлов с устройства памяти USB
или сервера.
0Загрузка некоторых устройств памяти USB, в
зависимости от их типа и содержания, может
потребовать много времени или проходить
неправильно. Кроме того, может также произойти
нештатная ситуация с питанием устройства.
0Мы не несем никакой ответственности за какую-либо
утрату или повреждение данных, а также за отказ
устройства хранения, произошедший в результате
использования устройства памяти USB с этим
аппаратом. Благодарим за понимание.
1. Подключите устройство памяти USB к ПК.
2. Загрузите файл встроенного программного
обеспечения с веб-сайта нашей компании на ПК и
разархивируйте его.
Файлы встроенного программного обеспечения
называются следующим образом:
PIOHIM ＊＊＊＊ _＊＊＊＊＊＊＊＊＊＊＊＊＊＊ _＊＊＊ .zip
Разархивируйте файл на ПК. Количество
образовавшихся разархивированных файлов и папок
зависит от модели.
3. Скопируйте все разархивированные файлы и папки в
корневую папку устройства памяти USB.
0Обратите внимание, что копировать следует
разархивированные файлы.
4. Подключите устройство памяти USB к порту USB на аппарате.
0При подключении жесткого диска с интерфейсом
USB к порту USB аппарата рекомендуем
запитывать его от собственного адаптера
переменного тока.
0Если устройство памяти USB имеет несколько
разделов, каждый из них будет считаться
независимым устройством.
5. После нажатия на пульте ДУ кнопки SETUP
появляется экран настройки.
6. Нажмите y/z и ENTER, чтобы по порядку выбрать
"Update" - "via USB".
0"Update" не отображается, если нет обновлений
встроенного программного обеспечения.
7. Нажмите ENTER, чтобы начать обновление
встроенного программного обеспечения.
0После завершения обновления отображается
сообщение "COMPLETE".
8. Нажмите кнопку ÍSTANDBY/ON на аппарате, чтобы
перевести его в режим ожидания. Процесс завершен,
и встроенное программное обеспечение обновлено
до последней версии.
9. Извлеките устройство памяти USB из аппарата.
Если появляется сообщение об ошибке: при
возникновении ошибки на дисплее аппарата
отображается, " ＊-＊＊ Error!". Проверьте следующее:
0＊-01, ＊-10: устройство памяти USB не опознано.
Убедитесь, что устройство памяти USB или кабель
USB правильно вставлены в порт USB аппарата.
Подсоедините устройство памяти USB к внешнему
источнику питания (если оно запитывается от
собственного источника).
0＊-05, ＊-13, ＊-20, ＊-21: Корневая папка устройства
памяти USB не содержит файл встроенного
программного обеспечения или этот файл
предназначен для другой модели. Повторите
процесс, начиная с загрузки файла встроенного
программного обеспечения.
0
Прочее: Отсоедините и затем присоедините шнур питания
переменного тока, затем повторите все сначала.
Setup
Factory Reset
System Info
Option Setting
Network Setting
Setup
Update
41
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Поиск и устранение неисправностей
Другие функции
Перед началом процедуры
При нестабильной работе проблемы можно разрешить
простым включением питания или переключением в
режим ожидания либо отключением/подключением
шнура питания, вместо проверки настроек и операций.
Попробуйте сначала принять эти простые меры на
аппарате и подключенном устройстве. Если советы в
разделе "Поиск и устранение неисправностей" не
помогут разрешить проблему, попробуйте сбросить
настройки аппарата к состоянию на момент поставки.
Обратите внимание, что ваши настройки также будут
сброшены, поэтому рекомендуется записать их до
выполнения указанных ниже операций.
Сброс аппарата (возврат к заводским
настройкам)
1. Нажмите SETUP на пульте ДУ, выберите "Factory
Reset" - "Start" на экране Setup и нажмите ENTER.
2. Нажмите ENTER.
3. Ресивер переходит в режим ожидания, и настройки
сбрасываются.
Питание
Аппарат не включается
0Отсоедините шнур питания от розетки, подождите не
менее 5 секунд и присоедините его снова.
Аппарат самопроизвольно выключается
0Ресивер автоматически переключается в режим
ожидания, если включена настройка "Option Setting" -
"Power Off Setting" - "Auto Standby" в меню Setup.
0Проверьте, не касаются ли провода кабеля для АС
задней панели и не закорочены ли между собой
сторона i и сторона s. В случае такого контакта или
короткого замыкания аппарат автоматически
переключится в режим ожидания.
0Выключение питания при непрерывном мигании
индикаторов на передней панели может указывать на
неисправность усилителя или срабатывание цепи
защиты.
–Если индикатор питания мигает с интервалом
примерно в 1 секунду: это может указывать на
неисправность усилителя. Немедленно извлеките
вилку питания из розетки и обратитесь к продавцу
или в нашу службу поддержки.
–Если индикатор питания мигает с интервалом
примерно в 0,3 секунды: возможно, сработала цепь
защиты из-за воспроизведения на высоком уровне
громкости. Уменьшите громкость воспроизведения.
Или же возможно, что провода кабелей для АС
касаются задней панели или других проводов.
Подключите провода так, чтобы они не торчали из
гнезд для АС.
Если одни и те же симптомы, например
невозможность включения аппарата, проявляются
снова и снова, немедленно извлеките вилку питания
из розетки и обратитесь к продавцу или в нашу
службу поддержки.
Отсутствует звук от внешних устройств
0Звук отсутствует, если он отключен на аппарате.
Чтобы отменить отключение звука, нажмите MUTE на
пульте ДУ.
0Проверьте правильность соединения между
выходным гнездом внешнего устройства и входным
гнездом аппарата.
0Переключите селектор входов на аппарате на
положение разъема, к которому подключено внешнее
устройство.
0Проверьте настройки цифрового аудиовыхода на
подключенном компоненте. На некоторых игровых
приставках, например на тех, которые поддерживают
DVD, по умолчанию аудиовыход отключен.
Экран дисплея не светится
0При использовании функции DIMMER дисплей может
потускнеть или погаснуть. Нажмите кнопку DIMMER и
измените яркость дисплея.
Соединение через Wi-Fi
0Отсоедините и подсоедините шнур питания
маршрутизатора беспроводной локальной сети и
аппарата. Убедитесь, что маршрутизатор включен и
перезапустите его.
Невозможно подключиться к точке доступа
0Проверьте правильность задания идентификатора
SSID и шифрования (WEP и т. п.). Проверьте
правильность задания сетевых настроек аппарата.
0Соединение с устройством, идентификатор SSID
которого содержит многобайтовые символы, не
поддерживается. Задайте идентификатор SSID
маршрутизатора беспроводной локальной сети,
используя только однобайтовые алфавитно-
цифровые символы, и попытайтесь подключиться к
сети еще раз.
0Если в настройках маршрутизатора беспроводной
сети задан невидимый режим (скрытия ключа SSID)
или если отключено ЛЮБОЕ соединение, SSID не
отображается. Измените этот параметр и попробуйте
снова.
Подключение к идентификатору SSID,
отличающемуся от выбранного SSID
0
Некоторые точки доступа позволяют назначать несколько
идентификаторов SSID для одного устройства. При
использовании кнопки автоматической настройки на таком
маршрутизаторе возможна ситуация, когда вместо
желаемого SSID вы подключитесь к другому SSID. Если
такое происходит, используйте способ подключения,
требующий ввода пароля.
42
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Воспроизведение прерывается, соединение
отсутствует
0Сократите расстояние до точки доступа или
устраните препятствия для прямой видимости и
попробуйте еще раз. Перенесите аппарат подальше
от микроволновых печей и других точек доступа.
Рекомендуется размещать точку доступа и аппарат в
одном и том же помещении.
0Если рядом с аппаратом находится металлический
предмет, подключение к беспроводной сети может
оказаться невозможным, поскольку близость металла
может влиять на радиоволны.
0Если рядом с аппаратом используются другие точки
доступа, могут возникать различные неполадки, такие
как прерывания воспроизведения и связи. Эти
неполадки можно устранить сменой канала точки
доступа. Указания по смене каналов приведены в
руководстве по эксплуатации, прилагаемом к точке
доступа.
Невозможно воспроизведение с дисков
0Поместите диск в лоток маркированной стороной
вверх.
0Воспроизведение может оказаться невозможным,
если диск поцарапан или загрязнен.
Невозможно воспроизведение с
устройства памяти USB/HDD
0Убедитесь, что устройство памяти USB или кабель
USB правильно вставлены в порт USB аппарата.
0Извлеките устройство памяти USB из аппарата и
затем попробуйте восстановить соединение.
0В некоторых случаях этот аппарат может не
распознать устройства памяти USB и жесткие диски в
качестве соответствующих устройств. Попытайтесь
переключить его в режим ожидания и затем включить
снова.
0Воспроизведение может выполняться неправильно, в
зависимости от формата. Проверьте
поддерживаемые форматы файлов. (ÄP20)
0Предостережения об устройствах USB и HDD (ÄP20)
Слабый прием сигнала в FM-диапазоне
0Перепроверьте подключение антенны.
0Переместите антенну подальше от кабелей для АС и
шнура питания.
0Переставьте аппарат подальше от телевизора или
ПК.
0Проезжающие автомобили и пролетающие самолеты
могут вызывать помехи.
0Бетонные стены ослабляют радиосигналы.
0Прием в FM-диапазоне можно улучшить путем
подключения к настенному гнезду для телевизионной
антенны.
0Прием в FM-диапазоне улучшается в случае
установки Tuning Mode (ÄP37) на Manual. Однако
прием будет монофоническим, а не
стереофоническим.
Сетевая функция
0Если выбор сетевого сервиса недоступен, запустите
сетевую функцию.
0Попробуйте отсоединить и присоединить шнуры
питания аппарата и маршрутизатора и перезагрузите
маршрутизатор.
Отсутствует доступ к интернет-радио
0Некоторые сетевые службы или контент, доступ к
которым возможен через аппарат, могут оказаться
недоступными в случае прекращения их поддержки
поставщиком услуг.
0Проверьте правильность соединения модема и
маршрутизатора и убедитесь что оба эти устройства
включены.
0При необходимости настройте прокси-сервер, если
это требуется вашим интернет-провайдером.
0Убедитесь, что маршрутизатор и/или модем
поддерживается вашим интернет-провайдером.
Отсутствует доступ к сетевому серверу
0Аппарат необходимо подключить к сети через тот же
маршрутизатор, что и сетевой сервер.
0Аппарат поддерживает работу с сетевыми серверами
программы Windows Media® Player 11 или 12 либо
NAS-устройствами, совместимыми с
функциональными характеристиками домашней сети.
Более того, при использовании компьютера можно
воспроизводить только музыкальные файлы,
зарегистрированные в библиотеке Windows Media®
Player.
Прерывается воспроизведение музыкальных
файлов на сетевом сервере
0Если в качестве сетевого сервера используется
компьютер, завершите все прикладные программы,
кроме программного обеспечения сервера (Windows
Media® Player 12 и т. п.).
0Воспроизведение может прерываться, если на
компьютере выполняется загрузка или копирование
больших файлов.
Названия альбомов и имена исполнителей для
Music Server не отображаются
0Поскольку для передачи на аппарат метаданных,
таких как названия альбомов и имена исполнителей,
необходимо их распознавание на сервере, это
зависит от технических характеристик используемого
NAS-устройства или сервера.
0Поддерживаемые форматы файлов зависят от
программного обеспечения NAS-устройства или
сервера. За более подробной информацией
обратитесь к производителю программного
43
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
обеспечения NAS-устройства или сервера.
Не всегда отображается художественное
оформление альбома в Music Server
0Music Server зависит от характеристик программного
обеспечения сервера.
0Поддерживаемые форматы зависят от программного
обеспечения сервера.
0За более подробной информацией обратитесь к
производителю программного обеспечения сервера.
Функция BLUETOOTH
0Попробуйте отсоединить и присоединить шнур
питания аппарата и выключить и включить
устройство с функцией BLUETOOTH. Кроме того,
может помочь перезапуск устройства с функцией
BLUETOOTH.
0Устройства с функцией BLUETOOTH должны
поддерживать профиль A2DP.
0Поблизости от устройств, использующих
радиочастоты в диапазоне 2,4 ГГц, таких как
микроволновая печь или беспроводной телефон,
могут возникать радиопомехи, мешающие
использованию аппарата.
0Если рядом с аппаратом находится металлический
предмет, подключение к сети через BLUETOOTH
может оказаться невозможным, поскольку близость
металла может влиять на радиоволны.
0Чтобы реагировать на операции, выполняемые с
помощью пульта ДУ аппарата, устройство с функцией
BLUETOOTH должно поддерживать профиль AVRCP.
0Обратите внимание, что управление с помощью
пульта ДУ не всегда гарантируется со всеми
устройствами с поддержкой функции BLUETOOTH.
Отсутствует соединение с аппаратом
0Убедитесь, что функция BLUETOOTH устройства с
функцией BLUETOOTH включена.
0Если нельзя подключиться к уже сопряженному
аппарату, удалите информацию о сопряжении на
устройстве с поддержкой функции BLUETOOTH, а
затем еще раз установите сопряжение.
Музыка не воспроизводится на аппарате даже после
успешного соединения BLUETOOTH
0Если на устройстве с функцией BLUETOOTH
установлен низкий уровень громкости,
воспроизведение может оказаться невозможным.
Увеличьте громкость на устройстве с поддержкой
функции BLUETOOTH.
0Некоторые устройства с поддержкой функции
BLUETOOTH могут быть оснащены переключателем
передачи/приема. Выберите режим передачи.
Звук прерывается
0Возможно, это проблема устройства с поддержкой
функции BLUETOOTH. Проверьте информацию в
Интернете.
44
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Общие характеристики
Аналоговый аудиовыход
Среднеквадратичная выходная мощность
0X-HM76D, X-HM76 : 50 Вт + 50 Вт
0X-HM86D, XC-HM86D : 65 Вт + 65 Вт
(4 Ом, 1 кГц THD 10%)
Управление тембром
0w10 дБ (100 Гц (BASS))
0w10 дБ (10 кГц (TREBLE))
Поддерживаемый импеданс АС
04Ом - 16Ом
Тюнер
X-HM76
Диапазон частот настройки (FM)
087,5 МГц–108,0 МГц, RDS
Антенна (FM)
075 Ω, несимметричный
Количество пресетов
040
X-HM76D, X-HM86D, XC-HM86D
Диапазон частот настройки (FM)
087,5 МГц–108,0 МГц, RDS
Диапазон частот настройки (DAB)
0174,928 МГц–239,200 МГц
Антенна (FM/DAB)
075 Ω, несимметричный
Количество пресетов
040
Компакт-диски
Носители/формат
0CD : стандарт CD
0CD-R/RW : CD формат/MP3, файл WMA
Цифровой аудиовход
Задний/передний разъем USB
0Тип A, высокоскоростной USB2.0
Выход постоянного тока
05 В 1 A (задний)/5 В 0,5 A (передний)
Оптический цифровой вход
0Оптическое гнездо
Сеть
Проводная сеть
0Гнездо Ethernet
010BASE-T/100BASE-TX
Беспроводная сеть (Wi-Fi)
0Стандарт IEEE 802.11 a/b/g/n
0Диапазон 5 ГГц/2,4 ГГц
Bluetooth
Система связи
0Версия BLUETOOTH 4.1
Диапазон частот
02,4 ГГц (2,402 ГГц - 2,480 ГГц)
Метод модуляции
0FHSS (Freq Hopping Spread Spectrum)
Совместимые профили Bluetooth
0A2DP 1.2
0AVRCP 1.3
0HOGP-Host (клиент)
0HOGP-HID Device (сервер)
0HID Service (HIDS)
Поддерживаемые кодеки
0SBC
0AAC
Диапазон передачи (A2DP)
020 Гц - 20 кГц (Частота дискретизации 44,1 кГц)
Максимальная зона действия ＊
0(по прямой) Прибл. 10 м
＊Фактическая зона действия зависит от множества
факторов: наличия препятствий между устройствами,
магнитных полей вокруг микроволновой печи,
статического электричества, беспроводных
телефонов, чувствительности приемника,
характеристик антенны, операционной системы,
программного обеспечения и т. п.
Общие характеристики
Питание
0220–230 В, 50/60 Гц
Потребляемая мощность
0X-HM76D, X-HM76 : 40 Вт
0X-HM86D, XC-HM86D : 42 Вт
00,3 Вт (в режиме ожидания)
02,5 Вт (в режиме ожидания, Network Standby : On,
Network Setting : Wired)
02,8 Вт (в режиме ожидания, Network Standby : On,
Network Setting : Wi-Fi)
02,2 Вт (в режиме ожидания, Bluetooth Wakeup : On)
02,9 Вт (в режиме ожидания, Network Standby : On,
Network Setting : Wi-Fi, Bluetooth Wakeup : On)
Автоматический переход в режим ожидания
0On (20 мин.)/выкл.
45
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Размеры (Ш В Г)
0290 мм 98 мм 333 мм
Масса
03,5 кг
АС (X-HM76D, X-HM76, X-HM86D)
Тип
0Фазоинвертор полочного типа
Конфигурация
02-полосная
0Низкочастотный динамик:
X-HM76D, X-HM76 : 12 см, конусного типа
X-HM86D : 13 см, стекловолоконный конусного типа
0Высокочастотный динамик:
2,5 см, с мягкой купольной мембраной
Импеданс
04 Ом
Максимальная входная мощность
0X-HM76D, X-HM76 : 50 Вт
0X-HM86D : 65 Вт
Рабочий диапазон частот
0X-HM76D, X-HM76 : 70 Гц - 40 кГц
0X-HM86D : 60 Гц - 40 кГц
Рекомендуемый диапазон частот
0X-HM76D, X-HM76 : 50 Гц - 40 кГц
0X-HM86D : 45 Гц - 40 кГц
Частота разделения
04 кГц
Выходной уровень звукового давления
0X-HM76D, X-HM76 : 83 dB
0X-HM86D : 82 dB
Размеры (Ш В Г)
0X-HM76D : 148 мм 263 мм 217 мм
0X-HM76 : 148 мм 263 мм 213 мм
0X-HM86D : 165 мм 280 мм 259 мм
Масса
0X-HM76D : 3,4 кг/каждая
0X-HM76 : 3,3 кг/каждая
0X-HM86D : 4,4 кг/каждая
46
> Перед началом > Названия частей > Установка > Начальная настройка > Воспроизведение
Расширенная настройка |Обновление встроенного программного обеспечения | Другие функции
R
U
Лицензии и товарные знаки
The Wi-Fi CERTIFIED Logo is a certification mark of Wi-Fi Alliance®.
AirPlay, iPad, iPhone, and iPod touch are trademarks of Apple Inc., registered in
the U.S. and other countries.
iPad Air and iPad mini are trademarks of Apple Inc.
“Made for iPod”, “Made for iPhone” and “Made for iPad” mean that an electronic
accessory has been designed to connect specifically to iPod, iPhone, or iPad,
respectively, and has been certified by the developer to meet Apple
performance standards. Apple is not responsible for the operation of this device
or its compliance with safety and regulatory standards.
Please note that the use of this accessory with iPod, iPhone or iPad may affect
wireless performance.
AirPlay works with iPhone, iPad, and iPod touch with iOS 4.3.3 or later, Mac
with OS X Mountain Lion or later, and PC with iTunes 10.2.2 or later.
The Bluetooth® word mark and logos are registered trademarks owned by the
Bluetooth SIG, Inc.
Google Cast and the Google Cast badge are trademarks of Google inc.
This Mark Certifies that this product is compliant with the BLACKFIRE
ALLIANCE Standard.
Please refer to WWW.BLACKFIREALLIANCE.COM for more information.
BLACKFIRETM is a Registered Trademark (No. 85,900,599) of BLACKFIRE
RESEARCH CORP. All rights reserved.
FireConnectTM is technology powered by BlackFire Research.
The product with this logo is conformed to Hi-Res Audio standard defined by
Japan Audio Society. This logo is used under license from Japan Audio Society.
This product is protected by certain intellectual property rights of Microsoft. Use
or distribution of such technology outside of this product is prohibited without a
license from Microsoft.
Windows and the Windows logo are trademarks of the Microsoft group of
companies.
DSD and the Direct Stream Digital logo are trademarks of Sony Corporation.
MPEG Layer-3 audio coding technology licensed from Fraunhofer IIS and
Thomson.
“All other trademarks are the property of their respective owners.”
“Toutes les autres marques commerciales sont la propriété de leurs détenteurs
respectifs.”
“El resto de marcas comerciales son propiedad de sus respectivos propietarios”.
“Tutti gli altri marchi di fabbrica sono di proprietà dei rispettivi proprietari.”
“Alle anderen Warenzeichen sind das Eigentum ihrer jeweiligen Eigentümer.”
“Alle andere handelsmerken zijn eigendom van de desbetreffende
rechthebbenden.”
“Все товарные знаки являются собственностью соответствующих
владельцев.”
BLACKFIRE
R
U
*29402674*
F1609-0
SN 29402674
Корпорация О энд Пи
2-3-12, Яэсу, Чуо-ку, г. Токио, 104-0028, ЯПОНИЯ
<Germany>
Hanns-Martin-Schleyer-Straße 35, 47877 Willich, Germany
Tel: +49(0)2154 913222
<UK>
Anteros Building, Odyssey Business Park, West End Road, South Ruislip,
Middlesex, HA4 6QQ United Kingdom
Tel: +44(0)208 836 3612
<France>
6, Avenue de Marais F - 95816 Argenteuil Cedex FRANCE
Tel: +33(0)969 368 050
2-3-12 Yaesu, Chuo-ku, Tokyo 104-0028 JAPAN
<U.S.A.>
18 PARK WAY, UPPER SADDLE RIVER, NEW JERSEY 07458, U.S.A.
Tel: 1-201-785-2600 Te l : 1-844-679-5350
