2
Содержание
I. Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

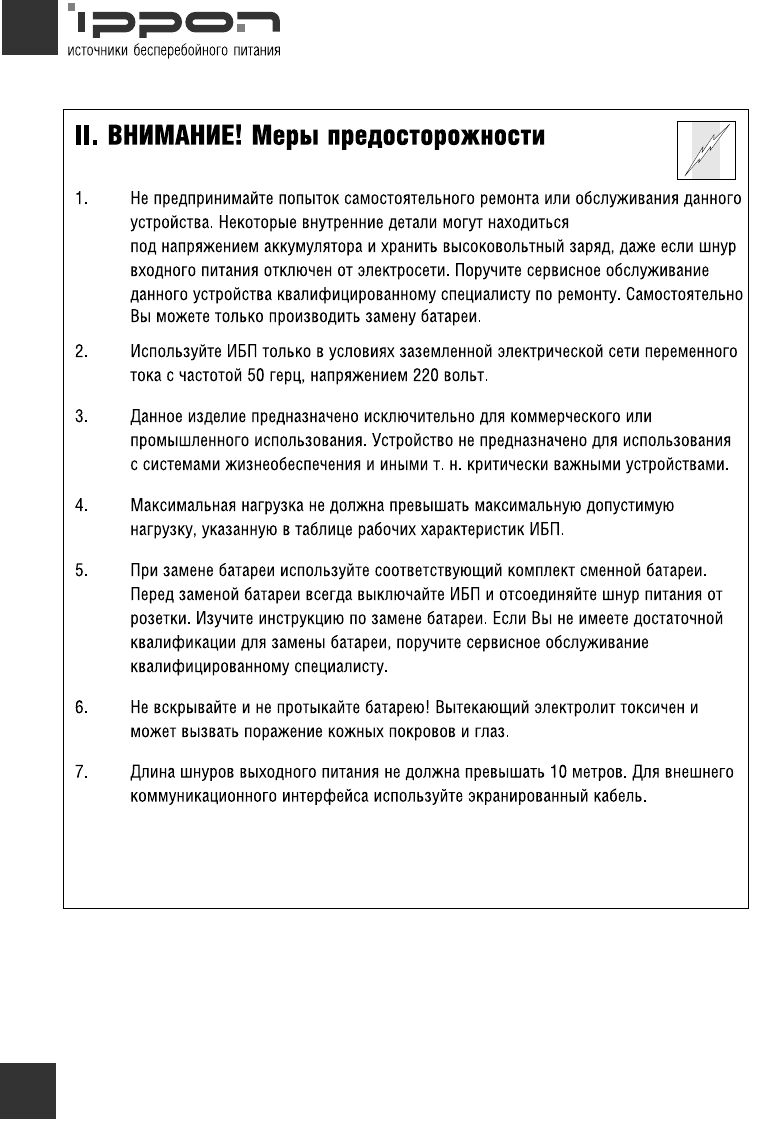

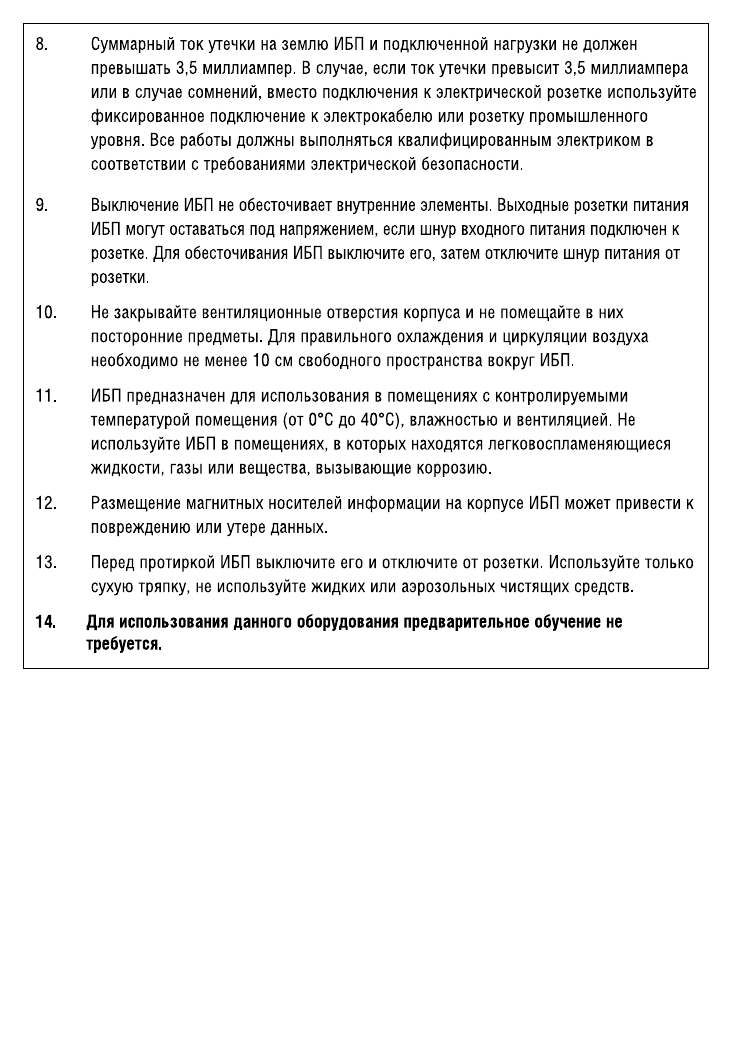

II. Меры предосторожности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
III. Описание изделия . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
3.1 Описание кнопок лицевой панели ИБП . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
3.1.1 Кнопка питания ВКЛ/ВЫКЛ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
3.1.2 Кнопка выключения сигнала и тревоги тестирования ИБП ТЕСТ . . . . . . . . . . . . . . . . . .8
3.1.3 Кнопка Настройка НАСТРОЙКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
3.1.4 Кнопка Установка УСТАНОВКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

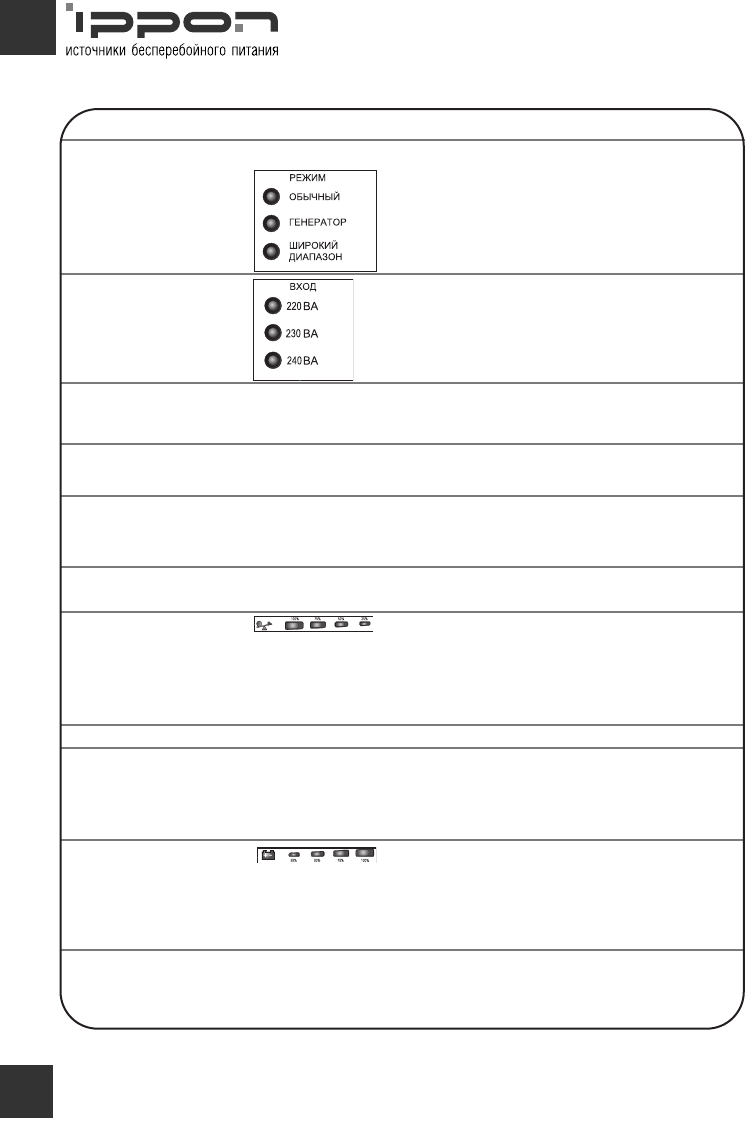

3.2. Описание светодиодных индикаторов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
3.3. Описание задней панели . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
IV Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
4.1 Внешний осмотр . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
4.2 Размещение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
4.3 Перед подключением . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
4.4 Подключение к электросети . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
4.5 Подключение нагрузки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
4.6 Подключение телефонной линии/модема . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
4.7 Функция "Холодный старт" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
4.8 Подключение к RS=232 и USB порту . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
V Варианты установки ИБП . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
5.1 Горизонтальная и вертикальная установка корпуса ИБП . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
5.2 Установка устройства в стоику 19'' . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
5.2.1 Для модели Smart Winner 750/1000ВА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
5.2.2 Для модели Smart Winner 1500/2000ВА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
5.2.3 Установка модели 3000ВА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
VI Функция Аварийного Отключения Питания (АOП) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

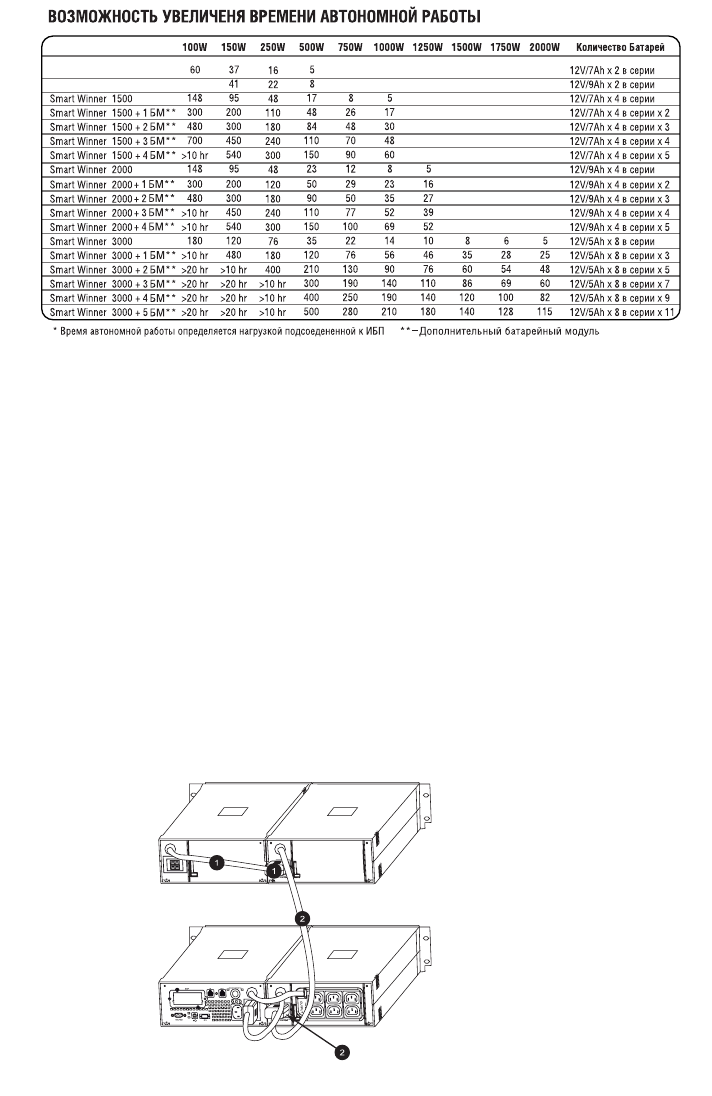

VII Увеличение времени автономной работы ИБП . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
7.1 Подключение дополнительного комплекта батареи для модели Smart Winner
1500/2000ВА при монтаже в стойку . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
7.2 Подключение дополнительного батарейного модуля для модели Smart Winner
1500/2000ВА при вертикальной и горизонтальной установке . . . . . . . . . . . . . . . . . . . . . . .18
7.3 Подключение дополнительного батарейного модуля для модели Smart Winner 3000ВА .18

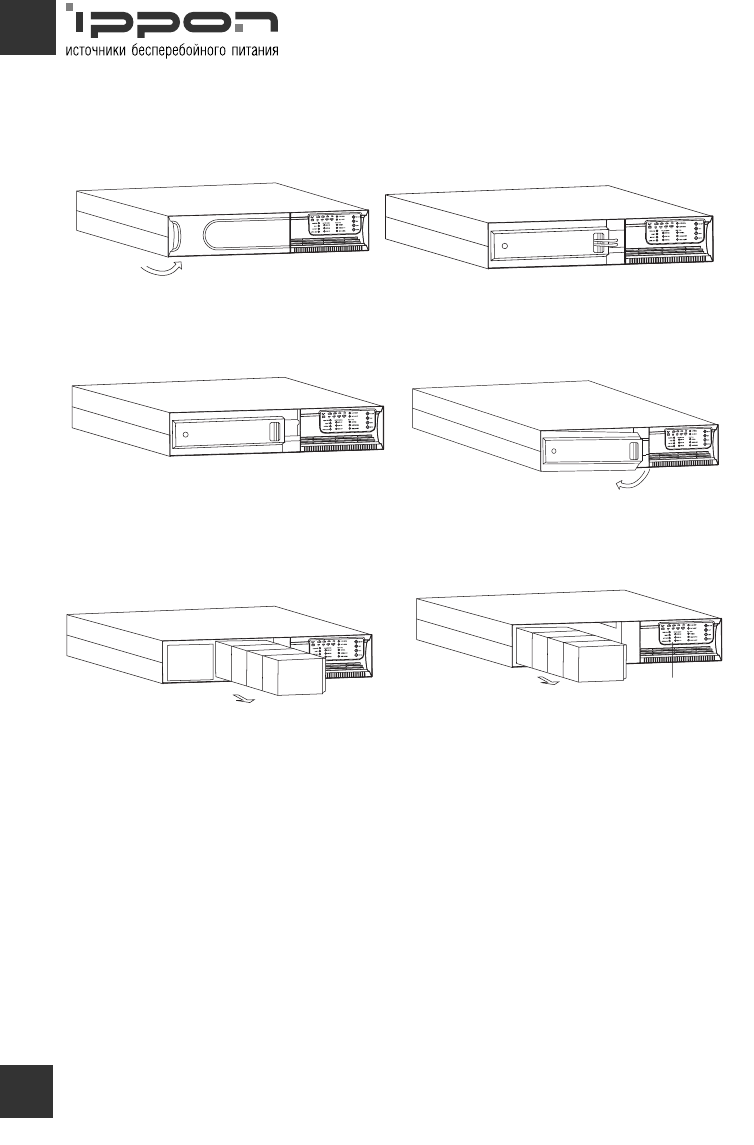

VIII Замена батареи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Smart Winner 750/1000ВА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Smart Winner 1500/2000ВА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Smart Winner 3000ВА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

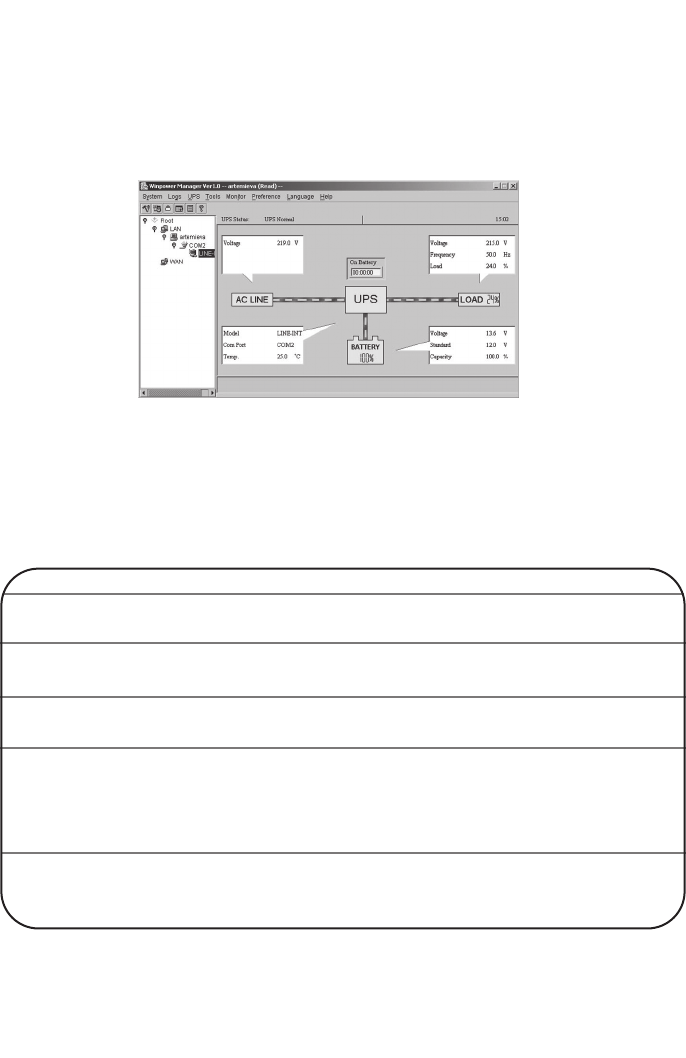

IX Установка программного обеспечения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
X Устранение неполадок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
10.1 Устранение неполадок, сопровождающихся звуковыми сигналами тревоги . . . . . . . . . . .21
10.2 Устранение неполадок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Приложение A: Анкета . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Приложение B: Спецификация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
Приложение С: Сервисные центры . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

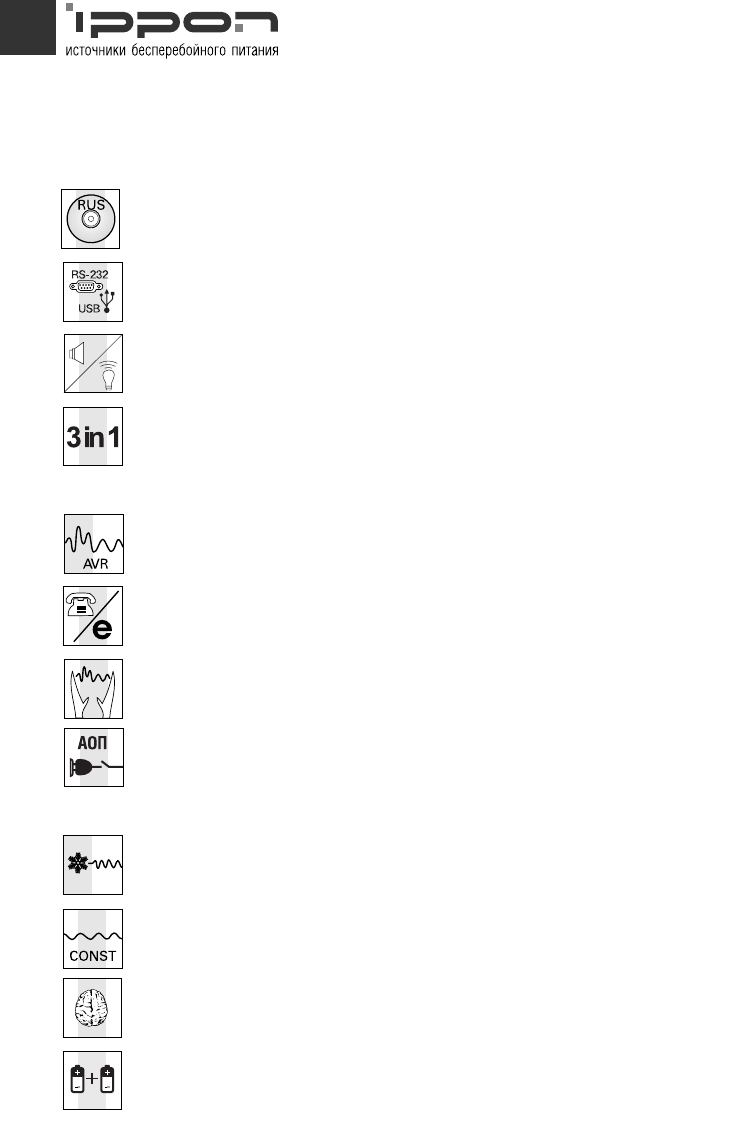

Ippon  простое, надежное и удобное
средство защиты для важного оборудования:
Просто
Полностью русифицированное программное обеспечение
RS=232 и USB коммуникационные порты для связи с компьютером
Светодиодная и звуковая индикация прибора
Дизайн корпуса 3/1
Надежно
Автоматический регулятор напряжения (+/= 25% от нормы)
Защита от скачков напряжения для телефонной / модемной линии /LAN
Защита от всплесков, перегрузок и коротких замыканий
АОП = Аварийное отключение питания нагрузки
Удобно
Холодный старт (запуск оборудования при отсутствии напряжения в сети)
Постоянный подзаряд батареи при подключении ИБП в сеть
Цифровое микропроцессорное управление и т.д.
Возможность увеличения времени автономной работы 4
5
I. Введение
IPPON Smart Winner = линейно=интерактивный источник бесперебойного питания с
синусоидальной формой выходного напряжения. Обеспечивает стабилизированное питание
для компьютерной техники (ПК, сервера, сетевого оборудования) и другого чувствительного
к качеству электропитания оборудования.
Для удобства пользователей лицевая панель IPPON Smart Winner сделана максимально
информативной: кнопки управления и настройки позволяют легко выбрать и установить
правильные параметры внешней сети и самого ИБП. Блоки светодиодных индикаторов
помогают отслеживать и контролировать установленные параметры, своевременно
информируя обо всех изменениях (индикация уровня нагрузки и остаточного заряда
батарей, режим работы, аварийная сигнализация и т.д.)
Дизайн корпуса "3 в 1" (три в одном) предназначен для горизонтальной вертикальной и
стоичной установки. При желании пользователя установить ИБП в 19"стойку, прибор может
быть дополнительно укомплектован специальными направляющими.
Возможность увеличения времени автономной работы за счет использования
дополнительных батарейных модулей повышает степень защиты подключенного
оборудования.
IPPON Smart Winner оснащен интерфейсными портами для подключения к сетевому
серверу или другому управляющему компьютеру. Поддержка протокола SNMP позволяет
пользователю осуществлять управление и мониторинг параметров ИБП дистанционно.
6
отправьте нам анкету, размещенную в конце
руководства, и примите участие
в розыгрыше ценных призов
www.ippon.ru/anketa/
7
8
отправьте нам анкету, размещенную в конце
руководства, и примите участие
в розыгрыше ценных призов
www.ippon.ru/anketa/

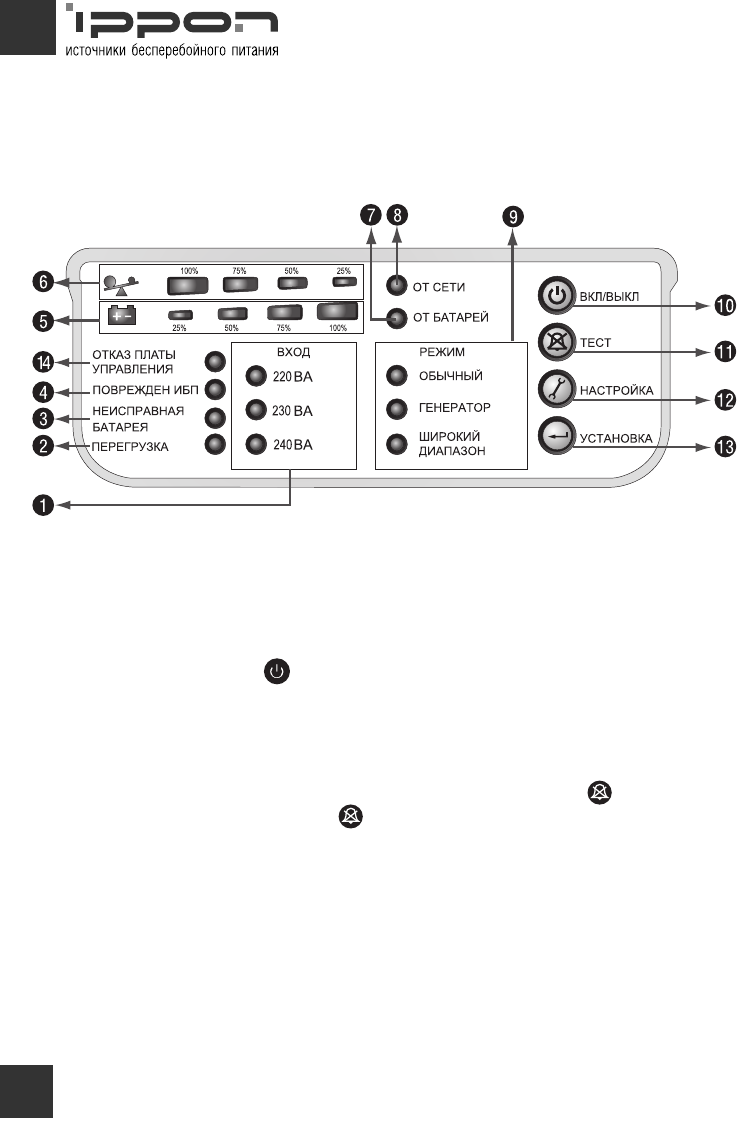

III. Описание изделия
Лицевая панель
3.1 Описание кнопок лицевой панели ИБП
3.1.1Кнопка питания [10] ВКЛ/ВЫКЛ
Кнопка питания управляет подачей питания на подключенную нагрузку:
Для включения ИБП, удерживайте нажатой кнопку более трех секунд.
Для выключения ИБП, нажмите кнопку и держите до прекращения звукового сигнала ИБП.
3.1.2 Кнопка выключения сигнала тревоги и тестирования ИБП [11] ТЕСТ
Нажмите и удерживайте кнопку ТЕСТ в течение пяти секунд для запуска процедуры
самотестирования.
Для отключения звуковой сигнализации, нажмите эту кнопку на секунду.
Примечание: Невозможно отключить звуковой сигнал при повреждении
вентилятора или завершении его срока службы, перегреве ИБП, низком уровне
заряда батареи
3.1.3 Кнопка Настройка [12] НАСТРОЙКА
Позволяет задать правильные параметры внешней сети, переустановить внутренние
параметры ИБП. Для изменения внутренних настроек ИБП используется следующая
процедура:
Шаг 1: Нажмите и удерживайте кнопку НАСТРОЙКА в течение более трех секунд. ИБП
перейдет в режим выбора напряжения на выходе.
Шаг 2: Нажмите и удерживайте кнопку НАСТРОЙКА более одной секунды. Выберите
подходящий уровень напряжения внешней сети путем последовательного выбора значений.
Шаг 3: Для сохранения выбранного значения напряжения, нажмите и удерживайте более
трех секунд кнопку УСТАНОВКА . Произойдет сохранение значения выбранного вами
уровня напряжения, после чего ИБП автоматически перейдет в рабочий режим.
Шаг 4. Нажмите и удерживайте кнопку НАСТРОЙКА более одной секунды. ИБП
позволит вам выбрать режим работы путем последовательного выбора значений.
Шаг 5. После выбора режима работы, нажмите и удерживайте кнопку УСТАНОВКА
более трех секунд. Произойдет сохранение выбранного значения режима работы.
3.1.4 Кнопка Установка [13] УСТАНОВКА
Служит для установки выбранных параметров. Для перевода выбранных параметров ИБП в
рабочий режим нажмите эту кнопку
9
11
3.3 Описание задней панели:
IV Установка

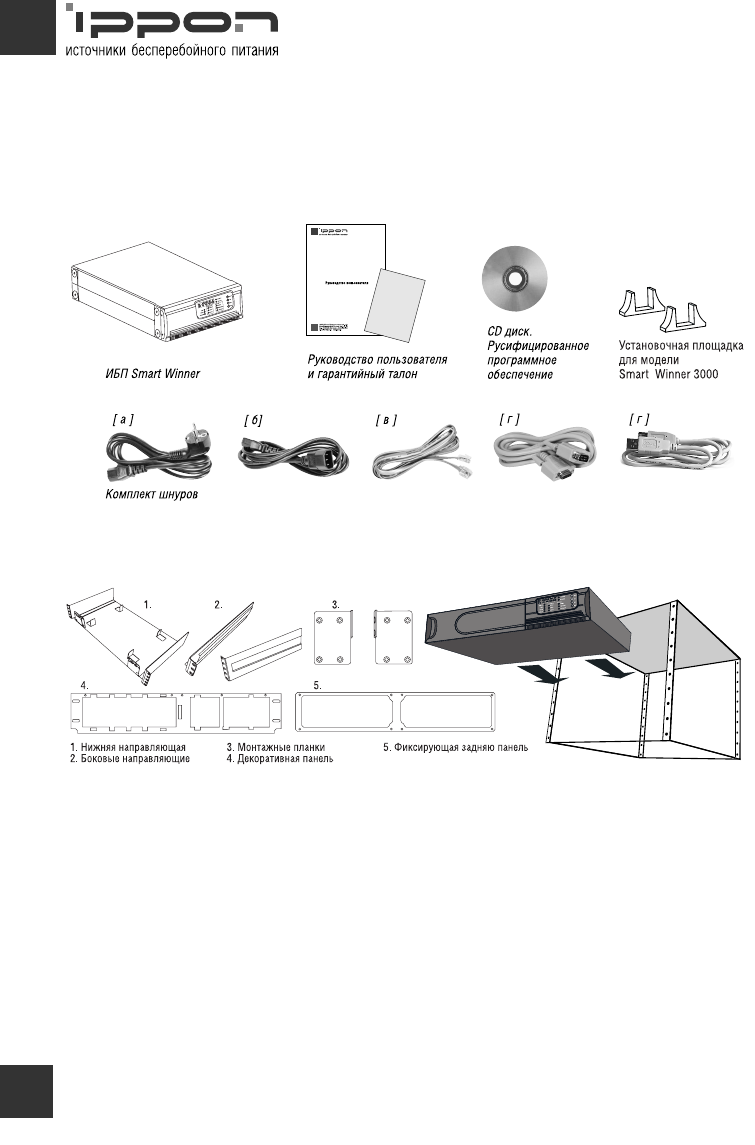

4.1 Внешний осмотр
Проверьте комплектность ИБП. Убедитесь в отсутствии видимых повреждениях корпуса,
которые могли возникнуть при транспортировке.
По желанию пользователя ИБП может дополнительнo комплектоваться направляющими для
монтажа в 19" стойку.
4.2 Размещение
ИБП должен быть расположен в чистом помещении с достаточной циркуляцией воздуха, без
повышенной влажности, вдалеке от прямого солнечного света и легковоспламеняющихся
жидкостей. Обеспечьте как минимум 10 см свободного пространства по всему периметру
вокруг ИБП. Температура окружающего воздуха должна быть в пределах о 0°С=40°С,
влажность 20=80% (без конденсата).
4.3 Перед подключением
Перед введением в работу необходимо полностью зарядить батареи ИБП. Для этого
подключите ИБП к источнику питания на 4 часа.
12
отправьте нам анкету, размещенную в конце
руководства, и примите участие
в розыгрыше ценных призов
www.ippon.ru/anketa/

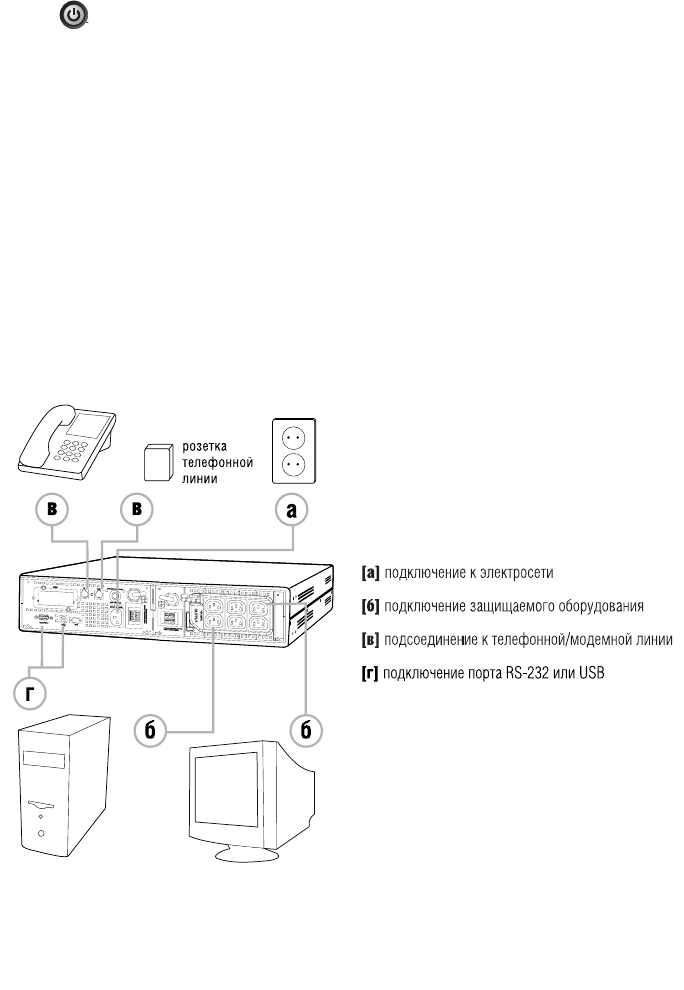

4.4 Подключение к электросети
Шнур сетевого питания необходимо подключить к входному разъему на задней панели ИБП,
[a] и включить в розетку. Для включения/выключения ИБП, нажмите и удерживайте
кнопку ВКЛ/ВЫКЛ минимум 3 секунды.
4.5 Подключение нагрузки
Сетевые шнуры используемого оборудования (например компьютера) подключите к
выходным разъемам на задней панели ИБП.[б]
4.6 Подключение телефонной линии/модема/LAN
Подключите телефонную линию в разъем "In" на задней панели ИБП. Подключите один
конец телефонного шнура в разъем "Out", а другой конец = во входное гнездо модема.[в]
4.7 Функция "Холодный старт"
Функция "Холодный старт" позволяет запустить ИБП при отсутствии входного напряжения и
полностью заряженной батарее. Просто нажмите кнопку On/Off для включения ИБП.
4.8 Подключение к RS232 и USB порту
Подключите ИБП через прилагающийся шнур к RS=232 или USB порту [г]
На рисунке показана схема подключения для модели Smart Winner 1500/2000= для моделей
700/1000/3000 подключение выполняется аналогично . 13
V Варианты установки ИБП
Эргономичный дизайн корпуса Smart Winner предназначен как для горизонтальной,
вертикальной так и стоичной установки ИБП.

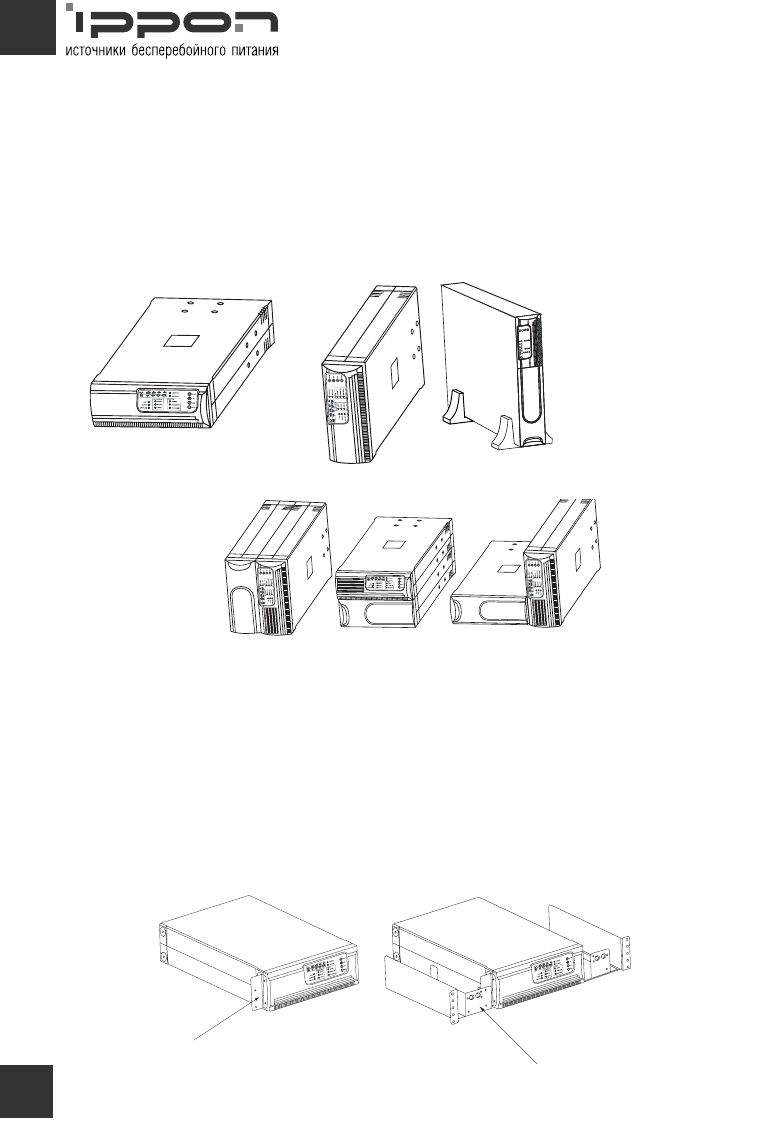

5.1 Горизонтальная и вертикальная установка корпуса ИБП
а) горизонтальная установка моделей Smart Winner 750/1000/3000ВА (рис. а)
б) вертикальная установка 750/1000/3000ВА (рис. б)
в) горизонтальная и вертикальная установка 1500/2000 ВА (рис. в)

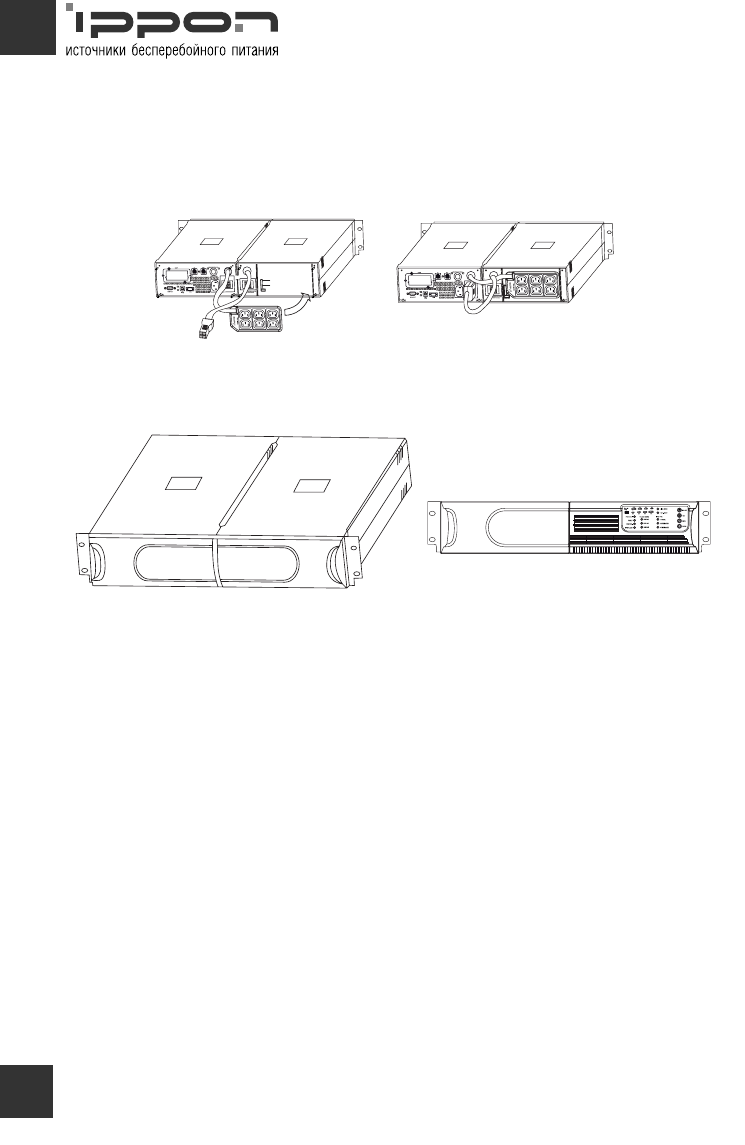

5.2 Установка устройства в стоику 19''
Smart Winner 750/1000/1500/2000/3000ВА вместе с дополнительными батарейными модулями
имеет высоту 2U и можетт быть легко установлен в стойку 19".
Для установки источника бесперебойного питания в стойку 19" выполните следующие
действия:
5.2.1 Для модели Smart Winner 750/1000ВА
1. Совместите монтажные планки с винтовыми отверстиями на боковых панелях ИБП. (рис. а)
2. Установите направляющие в стойку при помощи винтов, идущих в комплекте. (рис. б)
14
отправьте нам анкету, размещенную в конце
руководства, и примите участие
в розыгрыше ценных призов
www.ippon.ru/anketa/
Рис.а Рис б
рис. а рис. б
рис. в
15

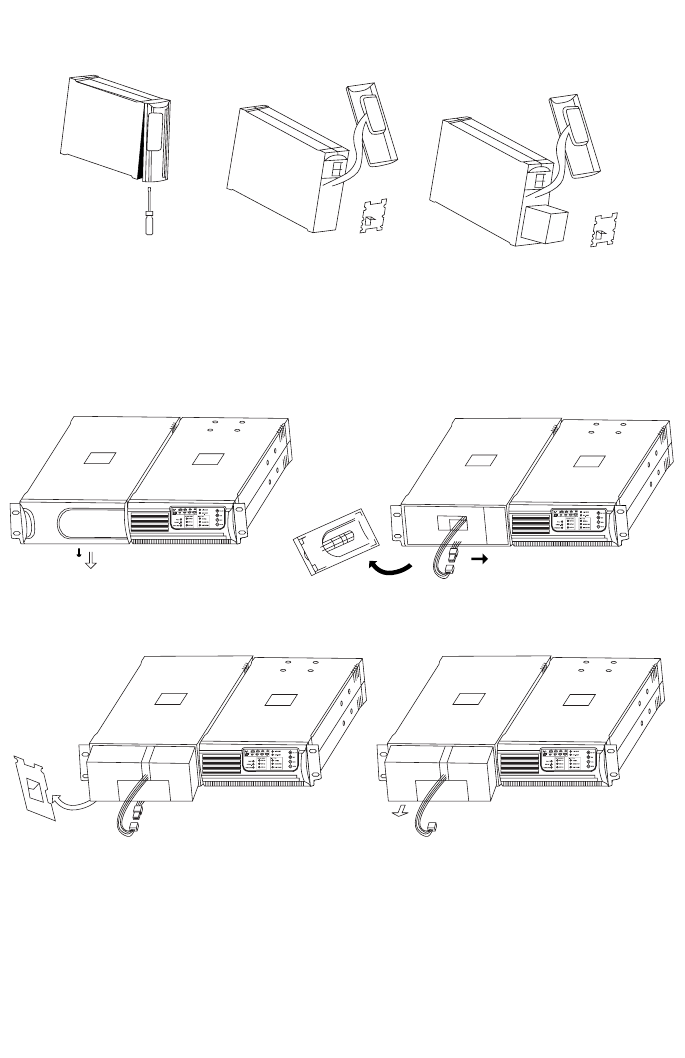

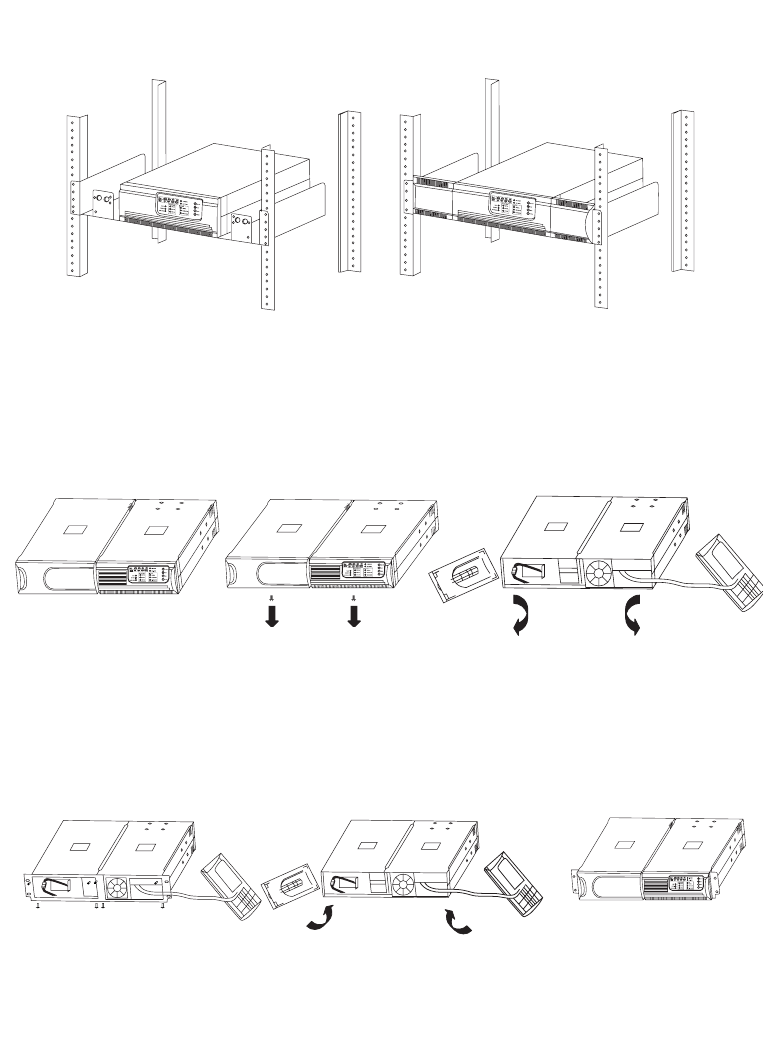

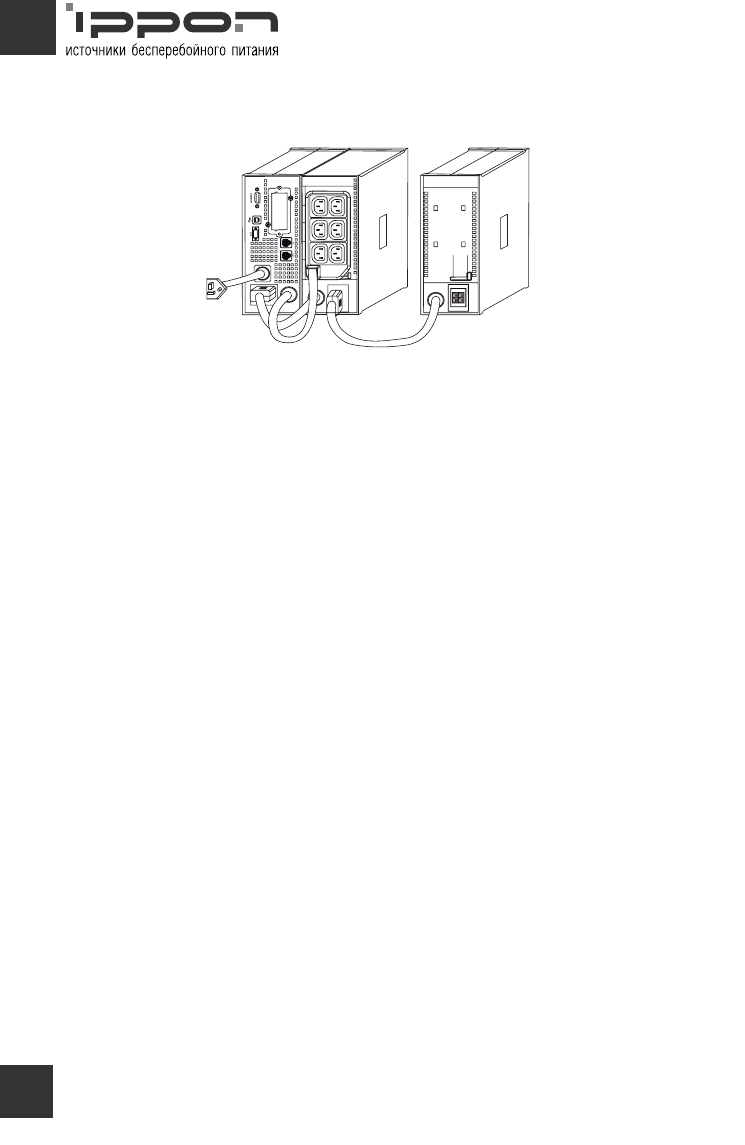

5.2.2 Для модели Smart Winner 1500/2000ВА
Перед установкой в стойку соедините основной блок и батарейный модуль (далее БМ)
1. Расположите ИБП на чистой ровной поверхности передней панелью к себе. Рис.1
2. Отсоедините кабели от основного блока и БМ.
Основной блок и БМ отключены
3. Открутите винты и снимите крышки с основного блока и БМ в том направлении как
указано на Рис.2
4. Снимите крышки в направлении, показанном на рисунке Рис.3
5. Совместите монтажную планку с винтовыми отверстиями с каждой стороны основного
блока и ВБМ и закрепите ее винтами, идущими в комплекте. Рис.4
6. Установите крышки основного блока и БМ. Рис.5
7. Затяните все винты на передней панели. Процесс установки для передней панели
завершен. Рис.6
Рис.1 Рис 2 Рис 3
Рис.4 Рис 5 Рис 6
3. Вставьте ИБП в направляющие и закрепите в стойке. (рис. в)
4. Установите декоративные передние панели (загнув с обеих сторон. Можно присоединить
нагрузку. (рис. г)
Рис.в Рис г
8. Совместите две маленьких монтажных планки на задней панели основного блока и БМ и
закрепите их винтами. Установите разъемы выходного напряжения на задней панели
основного блока. Рис.7
9. Установка в стойку завершена. ИБП может быть подключен.
= Два батарейных модуля (БМ) могут быть объединены для установки в стойку. Рис.8
5.2.3 Установка модели 3000ВА
Установите ИБП модели 3000ВА в 19" стойку как показано на рисунке.
После установки ИБП в стойку можно подключить нагрузку. )
16
отправьте нам анкету, размещенную в конце
руководства, и примите участие
в розыгрыше ценных призов
www.ippon.ru/anketa/
VI Функция Аварийного Отключения Питания (АOП)
Модели 1500/2000ВА и 3000ВА имеют специальную функцию аварийного отключения
питания (АОП), которая позволяет в критической ситуации немедленно отключить питание
от нагрузки, без участия программного обеспечения системы.
Более подробно с процедурой установки переключателя АОП Вы можете ознакомится на
http://www.ippon.ru/support/download.php
VII Увеличение времени автономной работы ИБП
Модели 1500/2000ВА и 3000ВА имеют специальный разъем для подключения
дополнительного комплекта батарей, которые обеспечат большую продолжительность
автономной работы (см. таблицу "Время автономной работы).
Рис.7 Рис 8
17
Предупреждение: При подключении дополнительного комплекта батарей
может наблюдаться искрение.
7.1 Подключение дополнительного комплекта батареи для модели Smart Winner
1500/2000ВА при монтаже в стойку
Модель Smart Winner 1500/2000ВА имеет два разъема: один, на задней панели ИБП = для
подключения основного батарейного модуля, второй =для подключения дополнительного
модуля = на задней панели дополнительного батарейного модуля.
Для установки дополнительного батарейного модуля выполните следующие действия:
Шаг 1. Соедините дополнительные батарейные модули между собой ( для этого кабель 1
установите в разъем 1)
Шаг 2. Соедините полученный комплект с основным ИБП ( для этого кабель 2 установите в
разъем 2)
Шаг 3. Для установки дополнительных модулей повторите шаги 1,2.
18
отправьте нам анкету, размещенную в конце
руководства, и примите участие
в розыгрыше ценных призов
www.ippon.ru/anketa/
7.2 Подключение дополнительного батарейного модуля для модели Smart Winner
1500/2000ВА при вертикальной и горизонтальной установке
7.3 Подключение дополнительного батарейного модуля для модели Smart Winner
3000ВА
Модель Smart Winner 3000ВА имеет только один разъем ( см.рис на стр.9) для
подключения дополнительного комплекта батарей
1. Подключите кабель дополнительного комплекта батареи к разъему на задней панели ИБП
2. Для добавления дополнительных батарей, повторите указанный выше шаг.
VIII Замена батареи
ВНИМАНИЕ! При замене батареи обязательно соблюдайте следующие меры
предосторожности:
Снимите часы, кольца, браслеты и иные металлические предметы.
Выключите ИБП и отсоедините шнур внешнего питания от розетки. Только
после этого открывайте крышку батарейного отсека. Используйте
крестовую отвертку с диэлектрической ручкой. Не кладите инструменты и
иные металлические предметы на батарею. Если батарея повреждена или
видны признаки протечки, немедленно свяжитесь со специалистами
сервисного центра. Не кладите батареи в огонь, они могут взорваться. Если
вы не имеете достаточной квалификации для замены, не открывайте
крышку батарейного отсека. Обратитесь в сервисный центр.
Для самостоятельной замены батареи следуйте инструкциям, приведенным ниже.
Smart Winner 750/1000ВА
1. Открутите и снимите переднюю панель с обеих сторон. (Рис.1)
2. Отсоедините кабель батареи от ИБП и удалите планку крепления батареи. (Рис.2)
3. Возьмитесь за батарею и вытяните ее из передней панели. (Рис.3)
19
4. Вставьте новую батарею в ИБП.
5. Подсоедините кабель и закрепите планку крепления батареи.
6. Закройте и закрепите переднюю панель.
Smart Winner 1500/2000ВА
1. Снимите переднюю панель батарейного отсека (ВБМ), равномерно потянув с обеих
сторон. (Рис.1)
2. Отключите кабель батареи от ВБМ.(Рис.2)
3. Открутите и удалите планку крепления батареи.
4. Вытяните батарею на плоскую поверхность.(Рис.3)
5. Вставьте новую батарею в ВБМ.
6. Подсоедините кабель батареи и закрепите планку крепления батареи.
7. Закройте и закрепите переднюю панель ВБМ.
Рис.1 Рис 2 Рис 3
Рис. 1 Рис. 2
Рис. 3 Рис. 4
20
отправьте нам анкету, размещенную в конце
руководства, и примите участие
в розыгрыше ценных призов
www.ippon.ru/anketa/
Smart Winner 3000ВА
1. Снимите переднюю панель батарейного отсека (ВБМ), равномерно потянув с обеих
сторон.(рис. 1)
2. Отключите кабель батареи от ИБП.(рис. 2)
3. Открутите винты планку крепления батареи от ВБМ.(рис. 3)
4. Снимите планку крепления батареи с ВБМ, потянув с обеих сторон.(рис. 4)
5. Вытяните батарею (с правой стороны) на ровную поверхность.(рис. 5)
6. Вытяните батарею с левой стороны на ровную поверхность.(рис. 6
7. Вставьте новые батареи в ВБМ.
8. Подключите кабель батареи и установите планку крепления батареи.
9. Закройте и закрепите переднюю панель ВБМ.
Рис. 1 Рис. 2
Рис. 3 Рис. 4
Рис. 5 Рис. 6
21
УСТРАНЕНИЕ
IX Установка программного обеспечения
WinPower = русифицированное программное обеспечение для мониторинга всех параметров
ИБП и внешней сети. В случае сбоя электропитания ПО обеспечит сохранение данных и
безопасное автоматическое выключение компьютерных систем. При помощи этого ПО
пользователи могут удаленно осуществлять мониторинг и управление любым ИБП в
локальной сети.
Установить WinPower можно с прилагаемого диска или с сайта www.ippon.ru/download
X Устранение неполадок
10.1 Устранение неполадок, сопровождающихся звуковыми сигналами тревоги:
НЕПОЛАДКА ПРИЧИНА
Звуковой сигнал каждые 4
секунды
ИБП в режиме работы от
батареи
Проверьте входное
напряжение
Звуковой сигнал каждую
секунду
Низкий уровень заряда
батареи
Сохраните свою работу и
выключите оборудование
Непрерывный звуковой
сигнал
ИБП поврежден Обратитесь в сервисный
центр
Звуковой сигнал каждую
секунду
Перегрузка на выходе Проверьте индикатор уровня
нагрузки и отключите часть
подключенные к ИБП
устройства
Непрерывный звуковой
сигнал
Батарея нуждается в
сервисном обслуживании
или замене
Замените батарею
Сократилось время
работы от батареи
Батарея не заряжена Перезарядите батарею в течение как
минимум 24=х часов
Батарея не может хранить
полный заряд в силу
износа
1. Перезарядите батарею в течение 8=и
часов
2. Замените батарею
Горит индикатор
неисправности ИБП
ИБП поврежден Сохраните свою работу и выключите
оборудование.
Обратитесь в сервисный центр.
Пропадание питания на
подключенном к ИБП
оборудовании
Возможна перегрузка ИБП Проверьте состояние нагрузки
Возможна неисправность
ИБП
Обратитесь в сервисный центр
ИБП издает непрерывный
звуковой сигнал
ИБП вышел из строя См.описание звуковых сигналов
ошибок
Кнопки не работают 1. ИБП в режиме
энергосбережения
2. Кнопка неисправна
1. Подождите немного и попробуйте
снова
2. Оратитесь в сервесный центр
22
отправьте нам анкету, размещенную в конце
руководства, и примите участие
в розыгрыше ценных призов
www.ippon.ru/anketa/
ИБП не включается при
нажатии кнопки питания
Шнур питания
некорректно подключен
Проверьте подключение шнура
питания
КЗ или перегрузка на
выходе ИБП
1. Отключите всю нагрузку и
удостоверьтесь, в отсутствии
посторонних предметов в выходных
разъемах. Убедитесь, что
подключенное оборудование
исправно, с ним не случилось КЗ
Предохранитель вышел
из строя
Обратитесь в сервисный центр.
Не подается напряжение
на нагрузку
Напряжение подается
только на один из
выходов
Проверьте выходной предохранитель
Напряжение отсутствует
на всех выходах
1. Проверьте кабели
2. Удостоверьтесь, что суммарная
нагрузка не превышает максимальный
уровень нагрузки данной модели ИБП
НЕПОЛАДКА УСТРАНЕНИЕ
ПРИЧИНА
10.2 Устранение неполадок
23
Приложение A: Анкета
Заполните анкету и примите участи в розыгрыше ценных призов!!!
Вырежьте и заполните эту анкету, и отправьте ее по почте.
Либо заполните анкету на сайте www.ippon.ru/anketa/
Вы можете выиграть эти призы!
Какую модель ИБП (UPS) Ippon Вы приобрели?
Back Power Pro 400
Back Power Pro 500
Back Power Pro 600
Back Power Pro 700
Back Power Pro 800
Smart Power Pro 1000
Smart Power Pro 1400
Smart Power Pro 2000
Дом
Офис
Домашний офис
Другое (укажите, пожалуйста)
Бухучет / Финансовый учет
Дизайн / Реклама / Полиграфия
Управление / руководство
Персональный компьютер,cколько штук:
Графическая станция, сколько штук:
Офисные и мини АТС
Сервер
Периферия (уточните, пожалуйста)
Другое (уточните, пожалуйста)
Менеджмент
Информационные технологии
Другое (укажите, пожалуйста)
Smart Protect Pro 700
Smart Protect Pro 1000
Smart Protect Pro 1500
Smart Protect Pro 2000
Back Comfo Pro 400
Back Comfo Pro 600
Back Comfo Pro 800
Серийный номер ИБП (UPS):
Где Вы намерены использовать ИБП (UPS) Ippon?
Для какого рода деятельности приобретен ИБП (UPS) Ippon?
(вопрос для тех, кто намерен использовать Ippon в офисе или домашнем офисе)
Какое оборудование Вы намерены защищать ИБП (UPS) Ippon?
Smart Winner 700
Smart Winner 1000
Smart Winner 1500
Smart Winner 2000
Smart Winner 3000
24
отправьте нам анкету, размещенную в конце
руководства, и примите участие
в розыгрыше ценных призов
www.ippon.ru/anketa/
При выборе источника бесперебойного питания какими источниками
информации Вы пользовались?
Контактная информация
(контактная информация необходима, для того, чтобы выслать приз. Информация является
конфиденциальной, и не будет использоваться компанией Ippon в других целях)
Реклама в специализированных журналах Названия журналов
Результаты тестов, опубликованные в специализированных журналах Названия журналов
Интернет Сайты
Советы знакомых, разбирающихся в компьютерах
Советы продавца
Другое (уточните, пожалуйста)
ФИО:
Тел.:
E=mail :
Почтовый индекс:
Город:
Спасибо, что заполнили анкету!
Отправте анкету по адресу 123610, Москва, Краснопресненская наб., ЦМТ, д. 12, п.3, оф.2005
И Мы обязательно сообщим Вам о дате Розыгрыша призов.
Дополнительную информацию о дате розыгрыша призов смотри на сайте http://www.ippon.ru
25
МОДЕЛЬ SMART WINNER 750/1000VA 1500/2000VA 3000VA
МОЩНОСТЬ ВА 750/1000 1500/2000 3000
Вт 500/700 1050/1340 2100
ВХОД
напряжение ВА 220/230/240
диапазон
напряжения
допустимый диапазон 0=300VAC
нижний порог перехода на
батарею
154/161/168VAC+/=4%
верхний порог перехода на
батарею
264/276/288 VAC +/=4%
частота 50/60 Гц+/=5 =режим работы от сети
surge rating, Дж 230 250 640
ВЫХОД
напряжение ВА 220/230/240
частота 50 или 60 (выбор)
настройка частоты (режим работы от батарей) ….+/=0,1Гц
форма выходного сигнала чистая синусоида
режим работы от сети 110%=0%,+8%, выключение через 3 мин; 150%=
0%+10%выключение через 10 циклов
ПЕРЕГРУЗКА режим работы от батарей 110%+/=6%, выключение через 30 сек; 150%=
0%+10% выключение через 5 циклов
ВРЕМЯ
ПЕРЕКЛЮЧЕНИЯ
2=4мсек стандартное, 6мсек макс., 13мсек макс. =
для режима "Генератор"
БАТАРЕИ тип батарей 12V/7AH 12V/9AH 12V/7AH
количество батарей 2 4 8
время автономной работы (100% нагрузки) 5 мин (минимум)
время перезарядки 3 часа до 90% после полной разрядки
ИНДИКАТОРЫ
режим работы от сети горит зеленый светодиод
режим работы от батарей светодиод вспыхивает каждые 4 сек
уровень нагрузки / уровень заряда батарей 4=х сегментный светодиод
0=25%: горит 4ый светодиод
26=50%: горят 3ий и 4ый светодиоды
51%=75% горят 2ой, 3ий и 4ый светодиоды
76%=100% горят все 4 светодиоды
при уровне заряда батареи 76=100% все 4
светодиода горят
повреждение ИБП горит аварийный светодиод
перегрузка горит аварийный светодиод
низкий заряд батареи индикатор батареи загорается каждую секунду
режим работы от батарей каждые 4 секунды
ЗВУКОВАЯ
СИГНАЛИЗАЦИЯ
низкий заряд батареи каждую секунду каждую секунду
ИБП поврежден непрерывный продолжительный сигнал
перегрузка каждую секунду
замена батарей каждую секунду
ГАБАРИТНЫЕ
РАЗМЕРЫ
ВЕС
ИБП ШхВхГ 235х86,2х383 217х86,2х413,5 438х86,2х582
Вес (нетто)кг 8,6/9,6 6,5 31,5
дополнительный
комплект батарей
ШхВхГ нет 217х86,2х413,7 438х86,2х584
Вес (нетто)кг нет 12 40,3
ОКРУЖАЮЩАЯ
СРЕДА
уровень шума 0=40 С, влажность 0=90%(без конденсата)
менее 45 дБ
RS=232 Windows, Linux, Mac
ИНТЕРФЕЙС USB порт да да да
SNMP адаптер нет да (по требованию)
Аварийное отключение питания АOП нет да да
Приложение B: = Спецификация
отказ платы управления горит аварийный светодиод
26
отправьте нам анкету, размещенную в конце
руководства, и примите участие
в розыгрыше ценных призов
www.ippon.ru/anketa/
* Более полная информация на сайте www.ippon.ru
г. Архангельск
Аквилон
8 (8182) 63=58=09
г. Астрахань
Hitech Service
8 (8512) 63=17=76
СК ”ЭйДжиЭс”
8 (8512) 30=99=90, 30=
96=28, 30=99=75
г. Барнаул
Мэйпл
8 (3852) 302=999, 239=
416
г. Белгород
Бизнес & Арт
8 (0722) 33=01=71, 33=
82=44
Инфотех
8 (0722) 26=44=14
ЭЛСИМедиа
8 (0722) 25=86=11, 54=
17=10, 22=33=09, 57=
80=80
г. Благовещенск
АЭлДжи Софт
8 (4162) 31=70=14, 31=
70=21
Амурские
Информационные
Технологии АмИТ
8 (4162) 53=49=58, 37=
20=21, 42=20=78
ДжиЭсТэПартнер
8 (4162) 31=22=70
г. Братск
КОМЛАЙН
8 (3953) 41=40=40
Лексика Электроникс
8 (3953) 47=68=96, 47=
69=07
г. Брянск
ВистСервис
8 (0832) 74=96=78, 67=
46=72
ЦТО "Апекс"
8 (0832) 69=31=01,
доб. 227
г. Владимир
РегионСервис
ул.Тракторная, д. 48=а
г. Волгоград
Байярд Юнион
8 (8442) 94=34=44, 94=
40=97
Вист
8 (8442) 90=30=30
г. Вологда
МЕЗОН
8 (8172) 75=01=52
г. Воронеж
Еврокомп
8 (0732) 59=30=78, 77=
93=93, 71=15=60, 71=
19=13
МониторСервис
Воронеж
8 (0732) 77=24=44
РЕТ
8 (0732) 77=93=39, 77=
14=77
СанрайзВоронеж
8 (0732) 39=70=51
Техностиль
8 (0732) 53=17=75
г. Гомель
РИВА
8 (10=375=232) 777=
555, 55=77=33
г. Екатеринбург
КорусСервис
8 (343) 276=23=01
Юнит Компьютер
8 (343) 217=29=20
г. Ижевск
ИКЦ"Интерком"
8 (3412) 50=22=32, 50=
24=02
Рит Сервис
8 (3412) 43=06=67,43=
20=39
г. Казань
АлгоритмСервис
8 (843) 294=77=77
Логические системы
8 (8432) 11=22=33
г. Калуга
Мастер Сервис
8 (0842) 54=75=61
г. Киров
Компания Кит
8 (8332) 56=82=63, 56=
84=89
г. Киров
ТехнополисСети
(8332) 48=08=88
г. Краснодар
Владос
8 (861) 210=10=01,
210=02=02
Компитех
8 (8612) 31=18=16, 31=
05=50
г. Красноярск
КамиКрасноярск
8 (3912) 63=28=63, 27=
92=64
ЛИСПО
8 (3912) 22=71=60
СервисЕнисей Плюс
8 (3912) 55=89=46, 53=
27=13, 53=27=14
Старком
8 (3912) 62=33=99, 62=
33=97
г. Курган
ТК ОрбитаХолдинг
8 (3522) 42=15=24, 43=
70=52
г. Курск
ТКС 2000
8 (0712) 56=66=63, 56=
66=62
г. Липецк
КОМП
8 (0742) 48=59=67, 47=
06=71
РТ Доставка
8 (0742) 22=68=35
г. Магадан
Офисная техника
8 (413=22) 5=47=47
г. Минск
ГИВЦ
Минсельхозпрода
283=22=47, 234=36=71
г. Москва
Е+Е Сервис
8 (095) 775=36=34
ЭЛИОН
8 (095) 157=60=81,
157=06=80
г. Нальчик
Техноком
8 (8662) 42=42=32
г. Нижний Новгород
ЛикН
8 (8312) 34=27=71
г. Новосибирск
ЛЕВЕЛ
8 (3832) 12=00=05, 12=
00=03
г. Омск
АпрельСВ
8 (3812) 24=77=15, 25=
16=15
НТЦ Визит
8 (3812) 24=96=65, 24=
53=31, 24=57=01, 93=
52=73
г. Орел
ИнтеллектСервис
8 (0862) 43=48=15
г. Пенза
КВИНТАСЕРВИС
8 (8412) 52=36=16, 52=
36=05, 52=06=95
г. Пермь
ДегаКом
8 (3422) 90=26=30
г. РостовнаДону
Евросервис XXI
8 (863) 230=20=82
ПБОЮЛ Роговик А.Е.
(Зенит)
8 (8632) 72=66=52, 72=
66=53
СК1
8 (863) 261=82=22
г. Рязань
АЙПиТех
8 (912) 24=90=06, 24=
90=83
г. Самара
АПССервис
8 (8462) 21=98=60, 69=
95=69
г. СанктПетербург
Аура
8 (812) 327=21=21
Евросервис XXI
8 (812) 445=26=50
г. Саранск
Навигатор
Электроникс
8 (8342) 48=28=88
г. Саранск
НПЦ "ДЭЛК"
8 (3022) 48=03=63, 48=
27=27
г. Саратов
АТТО
8 (8452) 27=47=60
Компьюмаркет
8 (8452) 28=97=10, 23=
42=29
г. Сыктывкар
ТД НЭП
8 (8212) 20=18=34, 44=
11=62
г. Тверь
ВизардС
8 (0822) 42=83=99
Триолит
8 (0822) 43=02=92, 34=
90=31
г. Тула
ПБОЮЛ Смолянинов
Е.А.
8 (0872) 36=79=32
г. Тюмень
Бурый медведь
8 (3452) 49=47=70
ТЮМЕНСКАЯ
КОМПЬЮТЕРНАЯ
КОМПАНИЯ
8 (3452) 390=290
г. Уфа
Фермо
8 (3472) 28=17=70, 28=
04=10
г. Хабаровск
ВостокКомпьютер
8 (4212) 77=04=33, 21=
29=98
г. Чита
Вавилон (сеть
компьютерных
салонов)
8 (3022) 32=55=00
г. Ярославль
ФРОНТЕКС
8 (0852) 58=07=00, 58=
08=00
Приложение С: Сервисные центры*
27
28
отправьте нам анкету, размещенную в конце
руководства, и примите участие
в розыгрыше ценных призов
www.ippon.ru/anketa/
Завод изготовитель: «Centralion Industrial INC”,
18081, Китай, Шанхай, Свободная экономическая зона Шатуйао, д.16

Navigation menu
