www.karcher.com

59646730 (11/12)

K 6.200

K 7.200

Deutsch 4

English 13

Français 22

Italiano 31

Nederlands 40

Español 49

Português 58

Dansk 67

Norsk 75

Svenska 83

Suomi 91

Ελληνικά 99

Türkçe 108

Русский 117

Magyar 127

Čeština 136

Slovenščina 145

Polski 154

Româneşte 163

Slovenčina 172

Hrvatski 181

Srpski 189

Български 198

Eesti 207

Latviešu 216

Lietuviškai 225

Українська 233

– 4

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

Der Lieferumfang ihres Gerätes ist auf der

Verpackung abgebildet. Prüfen Sie beim

Auspacken den Inhalt auf Vollständigkeit.

Bei fehlendem Zubehör oder bei Transport-

schäden benachrichtigen Sie bitte ihren

Händler.

Verwenden Sie diesen Hochdruckreiniger

ausschließlich für den Privathaushalt:

–zum Reinigen von Maschinen, Fahrzeu-

gen, Bauwerken, Werkzeugen, Fassa-

den, Terrassen, Gartengeräten usw. mit

Hochdruck-Wasserstrahl (bei Bedarf mit

Zusatz von Reinigungsmittel).

–mit von KÄRCHER zugelassenen Zu-

behörteilen, Ersatzteilen und Reini-

gungsmitteln. Beachten Sie die

Hinweise, die den Reinigungsmitteln

beigegeben sind.

Gefahr

Für eine unmittelbar drohende Gefahr, die

zu schweren Körperverletzungen oder zum

Tod führt.

몇Warnung

Für eine möglicherweise gefährliche Situa-

tion, die zu schweren Körperverletzungen

oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situa-

tion, die zu leichten Verletzungen oder zu

Sachschäden führen kann.

1 Beschädigungsgefahr!

Gerät darf nur in liegender

Position (horizontal) be-

trieben werden.

2 Hochdruckstrahl nicht auf

Personen, Tiere, aktive elektrische

Ausrüstung oder auf das Gerät selbst

richten.

3 Gerät vor Frost schützen.

Die Verpackungsmaterialien sind re-

cyclebar. Bitte werfen Sie die Verpa-

ckungen nicht in den Hausmüll,

sondern führen Sie diese einer Wie-

derverwertung zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten.

Bitte entsorgen Sie Altgeräte deshalb

über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

www.kaercher.de/REACH

In jedem Land gelten die von unserer zu-

ständigen Vertriebsgesellschaft herausge-

gebenen Garantiebedingungen. Etwaige

Störungen an Ihrem Gerät beseitigen wir

innerhalb der Garantiefrist kostenlos, so-

fern ein Material- oder Herstellungsfehler

die Ursache sein sollte. Im Garantiefall

wenden Sie sich bitte mit Kaufbeleg an Ih-

ren Händler oder die nächste autorisierte

Kundendienststelle.

(Adresse siehe Rückseite)

Inhalt

Allgemeine Hinweise. . . . . . . . . . DE 4

Sicherheitshinweise . . . . . . . . . . DE 5

Bedienung. . . . . . . . . . . . . . . . . . DE 7

Transport. . . . . . . . . . . . . . . . . . . DE 10

Lagerung. . . . . . . . . . . . . . . . . . . DE 10

Pflege und Wartung . . . . . . . . . . DE 10

Hilfe bei Störungen . . . . . . . . . . . DE 11

Technische Daten . . . . . . . . . . . . DE 12

EG-Konformitätserklärung . . . . . DE 12

Allgemeine Hinweise

Lieferumfang

Bestimmungsgemäße Verwendung

Symbole in der Betriebsanleitung

Symbole auf dem Gerät

Umweltschutz

Garantie

4 DE

– 5

Gefahr

Netzstecker und Steckdose niemals mit

feuchten Händen anfassen.

Das Gerät nicht in Betrieb setzen, wenn

die Netzanschlussleitung oder wichtige

Teile des Gerätes, z.B. Hochdruck-

schlauch, Handspritzpistole oder Si-

cherheitseinrichtungen beschädigt

sind.

Netzanschlussleitung mit Netzstecker

vor jedem Betrieb auf Schäden prüfen.

Beschädigte Netzanschlussleitung un-

verzüglich durch autorisierten Kunden-

dienst/Elektro-Fachkraft austauschen

lassen.

Hochdruckschlauch vor jedem Betrieb

auf Schäden prüfen. Beschädigten

Hochdruckschlauch unverzüglich aus-

tauschen.

Der Betrieb in explosionsgefährdeten

Bereichen ist untersagt.

Beim Einsatz des Gerätes in Gefahrbe-

reichen (z.B. Tankstellen) sind die ent-

sprechenden Sicherheitsvorschriften

zu beachten.

Hochdruckstrahlen können bei unsach-

gemäßem Gebrauch gefährlich sein.

Der Strahl darf nicht auf Personen, Tie-

re, aktive elektrische Ausrüstung oder

auf das Gerät selbst gerichtet werden.

Den Hochdruckstrahl nicht auf andere

oder sich selbst richten, um Kleidung

oder Schuhwerk zu reinigen.

Keine Gegenstände abspritzen, die ge-

sundheitsgefährdende Stoffe (z.B. As-

best) enthalten.

Fahrzeugreifen/Reifenventile können

durch den Hochdruckstrahl beschädigt

werden und platzen. Erstes Anzeichen

hierfür ist eine Verfärbung des Reifens.

Beschädigte Fahrzeugreifen/Reifen-

ventile sind lebensgefährlich. Mindes-

tens 30 cm Strahlabstand bei der

Reinigung einhalten!

Explosionsgefahr!

Keine brennbaren Flüssigkeiten ver-

sprühen.

Niemals lösungsmittelhaltige Flüssig-

keiten oder unverdünnte Säuren und

Lösungsmittel ansaugen! Dazu zählen

z.B. Benzin, Farbverdünner oder Heiz-

öl. Der Sprühnebel ist hochentzündlich,

explosiv und giftig. Kein Aceton, unver-

dünnte Säuren und Lösungsmittel ver-

wenden, da sie die am Gerät

verwendeten Materialien angreifen.

몇Warnung

Netzstecker und Kupplung einer Ver-

längerungsleitung müssen wasserdicht

sein und dürfen nicht im Wasser liegen.

Ungeeignete Verlängerungsleitungen

können gefährlich sein. Verwenden Sie

im Freien nur dafür zugelassene und

entsprechend gekennzeichnete Verlän-

gerungsleitungen mit ausreichendem

Leitungsquerschnitt:

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Verlängerungsleitung immer vollstän-

dig von der Kabeltrommel abwickeln.

Hochdruckschläuche, Armaturen und

Kupplungen sind wichtig für die Geräte-

sicherheit. Nur vom Hersteller empfoh-

lene Hochdruckschläuche, Armaturen

und Kupplungen verwenden.

Dieses Gerät ist nicht dafür bestimmt,

durch Personen mit eingeschränkten

physischen, sensorischen oder geisti-

gen Fähigkeiten benutzt zu werden.

Das Gerät darf nicht von Kindern oder

nicht unterwiesenen Personen betrie-

ben werden.

Kinder sollten beaufsichtigt werden, um

sicherzustellen, dass sie nicht mit dem

Gerät spielen.

Verpackungsfolien von Kindern fernhal-

ten, es besteht Erstickungsgefahr!

Der Benutzer hat das Gerät bestim-

mungsgemäß zu verwenden. Er hat die

örtlichen Gegebenheiten zu berück-

sichtigen und beim Arbeiten mit dem

Gerät auf Personen im Umfeld zu ach-

ten.

Sicherheitshinweise

5DE

– 6

Das Gerät nicht verwenden, wenn sich

andere Personen in Reichweite befin-

den, es sei denn, sie tragen Schutzklei-

dung.

Zum Schutz vor zurückspritzendem

Wasser oder Schmutz geeignete

Schutzkleidung und Schutzbrille tra-

gen.

Dieses Gerät wurde entwickelt für die

Verwendung von Reinigungsmittel, die

vom Hersteller geliefert oder empfohlen

werden. Die Verwendung von anderen

Reinigungsmitteln oder Chemikalien

kann die Sicherheit des Gerätes beein-

trächtigen.

Vorsicht

Bei längeren Arbeitspausen Gerät am

Hauptschalter / Geräteschalter aus-

schalten oder Netzstecker ziehen.

Das Gerät bei Temperaturen unter 0 °C

nicht betreiben.

Mindestens 30 cm Strahlabstand bei

der Reinigung von lackierten Oberflä-

chen einhalten, um Beschädigungen zu

vermeiden.

Das Gerät niemals unbeaufsichtigt las-

sen, solange das Gerät in Betrieb ist.

Darauf achten, dass Netzanschluss-

oder Verlängerungsleitung nicht durch

Überfahren, Quetschen, Zerren oder

dergleichen verletzt oder beschädigt

werden. Die Netzleitungen vor Hitze, Öl

und scharfen Kanten schützen.

Alle stromführenden Teile im Arbeitsbe-

reich müssen strahlwassergeschützt

sein.

Das Gerät darf nur an einen elektri-

schen Anschluss angeschlossen wer-

den, der von einem Elektroinstallateur

gemäß IEC 60364 ausgeführt wurde.

Das Gerät nur an Wechselstrom an-

schließen. Die Spannung muss mit dem

Typenschild des Gerätes übereinstim-

men.

Aus Sicherheitsgründen empfehlen wir

grundsätzlich, das Gerät über einen

Fehlerstromschutzschalter (max.

30 mA) zu betreiben.

Reinigungsarbeiten, bei denen ölhalti-

ges Abwasser entsteht z.B. Motoren-

wäsche, Unterbodenwäsche dürfen nur

an Waschplätzen mit Ölabscheider

durchgeführt werden.

Vorsicht

Sicherheitseinrichtungen dienen dem

Schutz des Benutzers und dürfen nicht ver-

ändert oder umgangen werden.

Der Geräteschalter verhindert den unbeab-

sichtigten Betrieb des Gerätes.

Die Verriegelung sperrt den Hebel der

Handspritzpistole und verhindert den unbe-

absichtigten Start des Gerätes.

Das Überströmventil verhindert eine Über-

schreitung des zulässigen Arbeitsdrucks.

Wird der Hebel an der Handspritzpistole

losgelassen, schaltet der Druckschalter die

Pumpe ab, der Hochdruckstrahl stoppt.

Wird der Hebel gezogen, schaltet die Pum-

pe wieder ein.

Vorsicht

Vor allen Tätigkeiten mit oder am Gerät

Standsicherheit herstellen, um Unfälle oder

Beschädigungen durch Umfallen des Ge-

räts zu vermeiden.

–Die Standsicherheit des Gerätes ist ge-

währleistet, wenn es auf einer ebenen

Fläche abgestellt wird.

Sicherheitseinrichtungen

Geräteschalter

Verriegelung Handspritzpistole

Überströmventil mit Druckschalter

Voraussetzungen für die

Standsicherheit

6 DE

– 7

In dieser Betriebsanleitung wird die maxi-

male Ausstattung beschrieben. Je nach

Modell gibt es Unterschiede im Lieferum-

fang (siehe Verpackung).

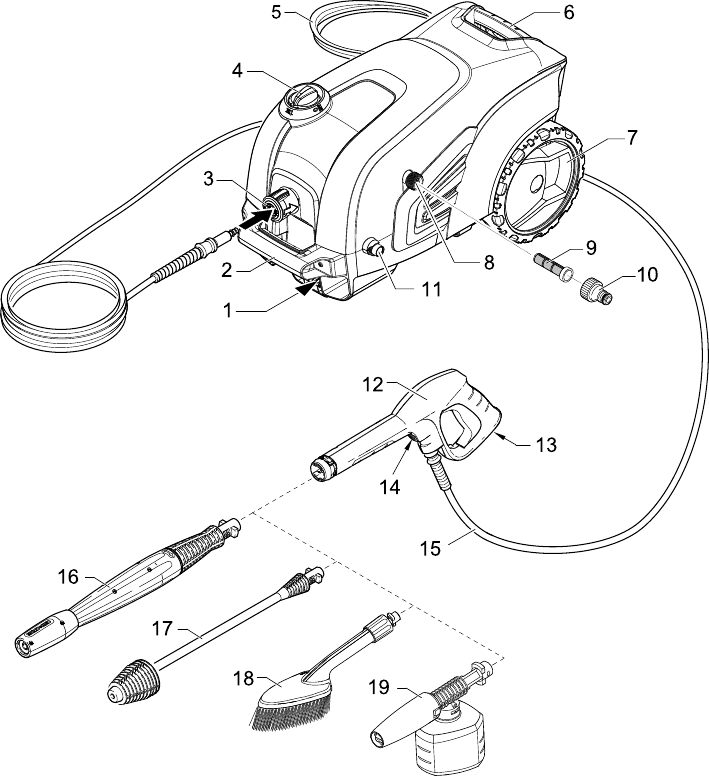

Abbildungen siehe Seite 2

1 Aufbewahrung für Zubehör

2 Transportgriff, ausziehbar

3 Schnellkupplung für Hochdruck-

schlauch

4 Geräteschalter „0/OFF“ / „I/ON“

5 Netzanschlussleitung mit Netzstecker

6 Tragegriff

7 Räder

8 Wasseranschluss

9 Feinfilter im Wasseranschluss

10 Kupplung für Wasseranschluss

11 Saugschlauch für Reinigungsmittel (mit

Filter)

12 Handspritzpistole

13 Verriegelung Handspritzpistole

14 Taste zum Trennen des Hochdruck-

schlauches von der Handspritzpistole

15 Hochdruckschlauch

16 Strahlrohr mit Druckregulierung (Vario

Power)

17 Strahlrohr mit Dreckfräser

Optionales Zubehör

18 Waschbürste

19 Schaumdüse mit Reinigungsmittelbe-

hälter

Sonderzubehör erweitert die Nutzungs-

möglichkeiten Ihres Gerätes. Nähere Infor-

mationen dazu erhalten Sie bei Ihrem

KÄRCHER-Händler.

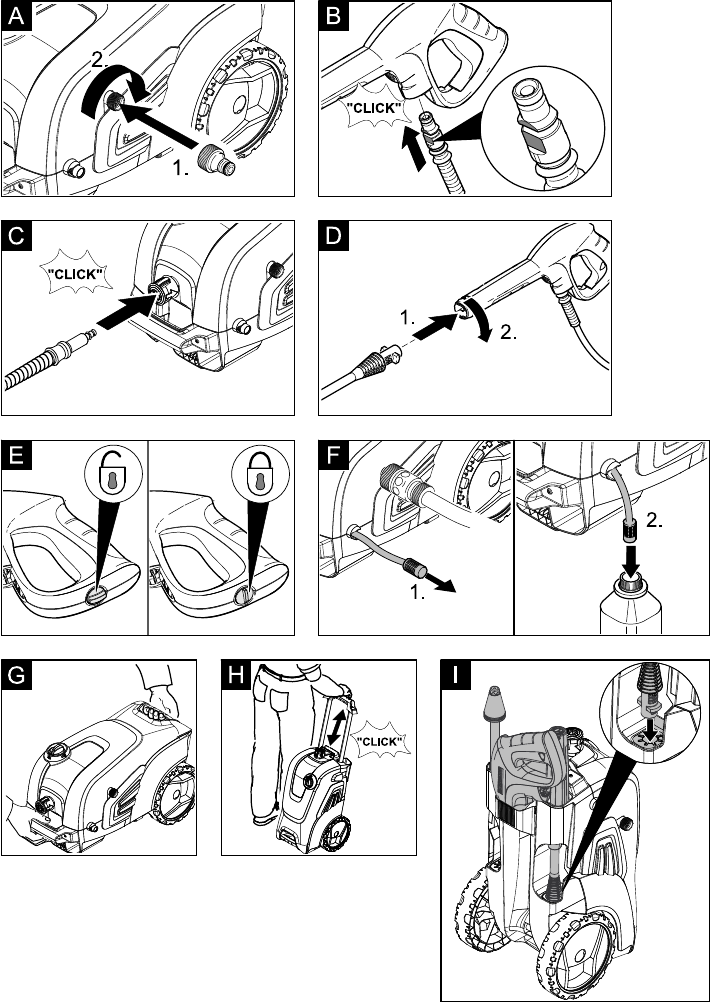

Abbildungen siehe Seite 3

Abbildung

Kupplung auf Wasseranschluss des

Gerätes schrauben.

Abbildung

Hochdruckschlauch in Handspritzpisto-

le stecken, bis dieser hörbar einrastet.

Hinweis: Auf richtige Ausrichtung des

Anschlussnippels achten.

Sichere Verbindung durch Ziehen am

Hochdruckschlauch prüfen.

Gemäß gültiger Vorschriften darf

das Gerät nie ohne Systemtrenner

am Trinkwassernetz betrieben

werden. Es ist ein geeigneter Sys-

temtrenner der Fa. KÄRCHER oder alter-

nativ ein Systemtrenner gemäß EN 12729

Typ BA zu verwenden. Wasser, das durch

einen Systemtrenner geflossen ist, wird als

nicht trinkbar eingestuft.

Vorsicht

Systemtrenner immer an der Wasserver-

sorgung, niemals direkt am Gerät anschlie-

ßen!

Hinweis: Verunreinigungen im Wasser

können die Hochdruckpumpe und das Zu-

behör beschädigen. Zum Schutz wird die

Verwendung des KÄRCHER-Wasserfilters

(Sonderzubehör, Bestellnummer 4.730-

059) empfohlen.

Vorschriften des Wasserversorgungsunter-

nehmens beachten.

Anschlusswerte siehe Typenschild/Techni-

sche Daten.

Einen gewebeverstärkten Wasser-

schlauch (nicht im Lieferumfang) mit ei-

ner handelsüblichen Kupplung verwen-

den. (Durchmesser mindestens 1/2 Zoll

bzw. 13 mm; Länge mindestens 7,5 m).

Wasserschlauch auf Kupplung des Ge-

rätes stecken, und an die Wasserver-

sorgung anschließen.

Bedienung

Gerätebeschreibung

Sonderzubehör

Vor Inbetriebnahme

Wasserversorgung

Wasserversorgung aus Wasserleitung

7DE

– 8

Dieser Hochdruckreiniger ist mit dem KÄR-

CHER-Saugschlauch mit Rückschlagventil

(Sonderzubehör, Bestellnr. 4.440-238)

zum Ansaugen von Oberflächenwasser z.

B. aus Regentonnen oder Teichen geeig-

net (Maximale Ansaughöhe siehe techni-

sche Daten).

KÄRCHER-Saugschlauch mit Rück-

schlagventil mit Wasser füllen, an Was-

seranschluss schrauben und in Regen-

tonne hängen.

Gerät vor dem Betrieb entlüften.

Ohne angeschlossenes Strahlrohr das

Gerät einschalten und laufen lassen

(max. 2 Minuten), bis Wasser blasenfrei

an der Pistole austritt. Gerät ausschal-

ten und Strahlrohr wieder anschließen.

Vorsicht

Trockenlauf von mehr als 2 Minuten führt

zu Beschädigungen an der Hochdruck-

pumpe. Baut das Gerät innerhalb von 2 Mi-

nuten keinen Druck auf, Gerät abschalten

und gemäß Hinweisen im Kapitel „Hilfe bei

Störungen“ verfahren.

Abbildung

Hochdruckschlauch fest in Schnell-

kupplung am Gerät stecken, er rastet

hörbar ein.

Hinweis: Auf richtige Ausrichtung des

Anschlussnippels achten.

Sichere Verbindung durch Ziehen am

Hochdruckschlauch prüfen.

Abbildung

Strahlrohr in Handspritzpistole einste-

cken und durch 90° Drehung fixieren.

Wasserhahn vollständig öffnen.

Netzstecker in Steckdose stecken.

Gerät einschalten „I/ON“.

Vorsicht

Beschädigungsgefahr! Gerät darf nur in

liegender Position (horizontal) betrie-

ben werden.

몇Gefahr

Durch den austretenden Wasserstrahl an

der Hochdruckdüse wirkt eine Rückstoß-

kraft auf die Handspritzpistole. Für siche-

ren Stand sorgen, Handspritzpistole und

Strahlrohr gut festhalten.

Vorsicht

Vor Reinigungsbeginn sicherstellen dass

der Hochdruckreiniger sicher auf ebenem

Untergrund steht. Bei der Reinigung

Schutzbrille und Schutzkleidung verwen-

den.

Abbildung

Hebel der Handspritzpistole entsper-

ren.

Hebel ziehen, das Gerät schaltet ein.

Hinweis: Wird der Hebel wieder losge-

lassen, schaltet das Gerät wieder ab.

Der Hochdruck im System bleibt erhal-

ten.

Für die gängigsten Reinigungsaufgaben.

Der Arbeitsdruck ist stufenlos zwischen

„Min“ und „Max“ regelbar.

Hebel der Handspritzpistole loslassen.

Strahlrohr auf die gewünschte Stellung

drehen.

Für hartnäckige Verschmutzungen.

Vorsicht

Autoreifen, Lack oder empfindlichen Ober-

flächen wie Holz nicht mit dem Dreckfräser

reinigen, Gefahr der Beschädigung.

Nicht zum Arbeiten mit Reinigungsmittel

geeignet.

Optional

Zum Arbeiten mit Reinigungsmittel geeig-

net.

Wasser aus offenen Behältern ansaugen

Inbetriebnahme

Betrieb

Strahlrohr mit Druckregulierung

(Vario Power)

Strahlrohr mit Dreckfräser

Waschbürste

8 DE

– 9

Verwenden Sie zur jeweiligen Reinigungs-

aufgabe ausschließlich KÄRCHER Reini-

gungs- und Pflegemittel, da diese speziell

für die Verwendung mit Ihrem Gerät entwi-

ckelt wurden. Die Verwendung von ande-

ren Reinigungs- und Pflegemitteln kann zu

schnellerem Verschleiß und dem Erlö-

schen der Garantieansprüche führen. Bitte

informieren Sie sich im Fachhandel oder

fordern Sie direkt bei KÄRCHER Informati-

onen an.

Abbildung

Saugschlauch für Reinigungsmittel in

gewünschter Länge aus dem Gehäuse

ziehen.

Saugschlauch für Reinigungsmittel in

einen Behälter mit Reinigungsmittellö-

sung hängen.

Strahlrohr mit Druckregulierung (Vario

Power) verwenden.

Strahlrohr auf Stellung „Mix“ drehen.

Hinweis: Dadurch wird bei Betrieb die

Reinigungsmittellösung dem Wasser-

strahl zugemischt.

Reinigungsmittel sparsam auf die tro-

ckene Oberfläche sprühen und einwir-

ken (nicht trocknen) lassen.

Gelösten Schmutz mit Hochdruckstrahl

abspülen.

Optional

Reinigungsmittel wird aus dem Behälter

angesaugt und es entsteht ein kraftvoller

Reinigungsmittelschaum.

Reinigungsmittellösung in Reinigungs-

mittelbehälter der Schaumdüse füllen

(Dosierungsangabe auf Gebinde der

Reinigungsmittel beachten).

Schaumdüse mit dem Reinigungsmit-

telbehälter verbinden.

Schaumdüse in Handspritzpistole ein-

stecken und durch 90° Drehung fixie-

ren.

Hinweis: Dadurch wird bei Betrieb die

Reinigungsmittellösung dem Wasser-

strahl zugemischt.

Hebel der Handspritzpistole loslassen.

Hebel der Handspritzpistole verriegeln.

Bei längeren Arbeitspausen (über 5 Mi-

nuten) zusätzlich das Gerät ausschal-

ten „0/OFF“.

Vorsicht

Den Hochdruckschlauch nur von der Hand-

spritzpistole oder dem Gerät trennen, wenn

kein Druck im System vorhanden ist.

Nach Arbeiten mit Reinigungsmittel:

Saugschlauch in einen Behälter mit kla-

rem Wasser hängen, Gerät etwa 1 Mi-

nute lang mit demontiertem Strahlrohr

einschalten und klarspülen.

Hebel der Handspritzpistole loslassen.

Gerät ausschalten „0/OFF“.

Wasserhahn schließen.

Hebel der Handspritzpistole drücken,

um den noch vorhandenen Druck im

System abzubauen.

Gerät von der Wasserversorgung tren-

nen.

몇Warnung

Beim Trennen von Zulauf– oder Hoch-

druckschlauch kann nach dem Betrieb

heißes Wasser aus den Anschlüssen

austreten.

Hebel der Handspritzpistole verriegeln.

Netzstecker ziehen.

Arbeiten mit Reinigungsmittel

Empfohlene Reinigungsmethode

Schaumdüse

Betrieb unterbrechen

Betrieb beenden

9DE

– 10

Vorsicht

Um Unfälle oder Verletzungen zu vermei-

den beim Transport das Gewicht des Gerä-

tes beachten (siehe technische Daten).

Abbildung

Gerät am Transport- und Tragegriff

hochheben und tragen.

Abbildung

Transportgriff ausziehen, er rastet hör-

bar ein.

Gerät am Transportgriff ziehen.

Gerät gegen Verrutschen und Kippen

sichern.

Vorsicht

Um Unfälle oder Verletzungen zu vermei-

den bei der Auswahl des Lagerortes das

Gewicht des Gerätes beachten (siehe tech-

nische Daten).

Gerät auf einer ebenen Fläche abstel-

len.

Trenntaste an der Handspritzpistole

drücken und Hochdruckschlauch von

der Handspritzpistole trennen.

Gehäuse der Schnellkupplung für

Hochdruckschlauch in Pfeilrichtung

drücken und Hochdruckschlauch her-

ausziehen.

Abbildung

Netzanschlussleitung, Hochdruck-

schlauch und Zubehör am Gerät ver-

stauen.

Vor längerer Lagerung, z.B. im Winter zu-

sätzlich die Hinweise im Kapitel Pflege be-

achten.

Vorsicht

Gerät und Zubehör vor Frost schützen.

Das Gerät und das Zubehör werden von

Frost zerstört, wenn sie nicht vollständig

von Wasser entleert sind. Um Schäden zu

vermeiden:

Gerät vollständig von Wasser entlee-

ren: Gerät ohne angeschlossenen

Hochdruckschlauch und ohne ange-

schlossene Wasserversorgung ein-

schalten (max. 1 min) und warten, bis

kein Wasser mehr am Hochdruckan-

schluss austritt. Gerät ausschalten.

Gerät mit komplettem Zubehör in einem

frostsicheren Raum aufbewahren.

Gefahr

Vor allen Pflege– und Wartungsarbeiten

das Gerät ausschalten und den Netzste-

cker ziehen.

Vor längerer Lagerung, z. B. im Winter:

Filter vom Saugschlauch für Reini-

gungsmittel abziehen und unter fließen-

dem Wasser reinigen.

Sieb im Wasseranschluss mit einer

Flachzange herausziehen und unter

fließendem Wasser reinigen.

Das Gerät ist wartungsfrei.

Verwenden Sie ausschließlich Original

KÄRCHER Ersatzteile. Eine Ersatzteilüber-

sicht finden Sie am Ende dieser Betriebs-

anleitung.

Transport

Transport von Hand

Transport in Fahrzeugen

Lagerung

Gerät aufbewahren

Frostschutz

Pflege und Wartung

Pflege

Wartung

Ersatzteile

10 DE

– 11

Kleinere Störungen können Sie mit Hilfe

der folgenden Übersicht selbst beheben.

Im Zweifelsfall wenden Sie sich bitte an den

autorisierten Kundendienst.

Gefahr

Vor allen Pflege– und Wartungsarbeiten

das Gerät ausschalten und den Netzste-

cker ziehen.

Reparaturarbeiten und Arbeiten an elektri-

schen Bauteilen dürfen nur vom autorisier-

ten Kundendienst durchgeführt werden.

Prüfen ob die angegebene Spannung

auf dem Typenschild mit der Spannung

der Stromquelle übereinstimmt.

Netzanschlussleitung auf Beschädi-

gung prüfen.

Hebel der Handspritzpistole betätigen,

das Gerät schaltet ein.

Einstellung am Strahlrohr prüfen.

Gerät entlüften.

Ohne angeschlossenes Strahlrohr das

Gerät einschalten und laufen lassen

(max. 2 Minuten), bis Wasser blasenfrei

an der Pistole austritt. Gerät ausschal-

ten und Strahlrohr wieder anschließen.

Wasserversorgung überprüfen.

Feinfilter im Wasseranschluss mit einer

Flachzange herausziehen und unter

fließendem Wasser reinigen.

Ursache: Spannungsabfall wegen schwa-

chem Stromnetz oder bei Verwendung ei-

nes Verlängerungskabels.

Beim Einschalten zuerst den Hebel der

Handspritzpistole ziehen, dann den Ge-

räteschalter auf „I/ON“ stellen.

Hochdruckdüse reinigen: Verschmut-

zungen aus der Düsenbohrung mit ei-

ner Nadel entfernen und von vorne mit

Wasser ausspülen.

Wasserzulaufmenge überprüfen.

Eine geringe Undichtheit des Gerätes

ist technisch bedingt. Bei starker Un-

dichtheit den autorisierten Kunden-

dienst beauftragen.

Strahlrohr mit Druckregulierung (Vario

Power) verwenden.

Strahlrohr auf Stellung „Mix“ drehen.

Filter am Saugschlauch für Reinigungs-

mittel reinigen.

Saugschlauch für Reinigungsmittel auf

Knickstellen überprüfen.

Hilfe bei Störungen

Gerät läuft nicht

Gerät kommt nicht auf Druck

Gerät läuft nicht an, Motor brummt

Starke Druckschwankungen

Gerät undicht

Reinigungsmittel wird nicht

angesaugt

11DE

– 12

Technische Änderungen vorbehalten!

Hiermit erklären wir, dass die nachfolgend

bezeichnete Maschine aufgrund ihrer Kon-

zipierung und Bauart sowie in der von uns

in Verkehr gebrachten Ausführung den ein-

schlägigen grundlegenden Sicherheits-

und Gesundheitsanforderungen der EG-

Richtlinien entspricht. Bei einer nicht mit

uns abgestimmten Änderung der Maschine

verliert diese Erklärung ihre Gültigkeit.

Die Unterzeichnenden handeln im Auftrag

und mit Vollmacht der Geschäftsführung.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Technische Daten

K 6.200

K 7.200

Elektrischer Anschluss

Spannung

1~50 Hz

230-

240

230 V

Anschlussleistung 2,5 3,0 kW

Schutzgrad IP X5

Schutzklasse I

Netzabsicherung (träge) 16 A

Wasseranschluss

Zulaufdruck (max.) 0,6 MPa

Zulauftemperatur (max.) 60 °C

Zulaufmenge (min.) 12 l/min

Max. Ansaughöhe 1,0 m

Leistungsdaten

Arbeitsdruck 13 15 MPa

Max. zulässiger Druck 15 16 MPa

Fördermenge, Wasser 8,8 9,2 l/min

Rückstoßkraft der Hand-

spritzpistole

20 22 N

Fördermenge, Reini-

gungsmittel

0 - 0,3 l/min

Maße und Gewichte

Länge 552 mm

Breite 290 mm

Höhe 333 mm

Gewicht, betriebsbereit

mit Zubehör

17,4 19,0 kg

Ermittelte Werte gemäß EN 60335-2-79

Hand-Arm Vibrationswert

Unsicherheit K

< 2,5

0,3

m/s2

Schalldruckpegel LpA

Unsicherheit KpA

dB(A)

Schallleistungspegel LWA

+ Unsicherheit KWA

93 dB(A)

EG-Konformitätserklärung

Produkt: Hochdruckreiniger

Typ: 1.446-xxx, 1.447-xxx

Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG)

2004/108/EG

2011/65/EG

2000/14/EG

Angewandte harmonisierte Normen

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Angewandtes

Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 90

Garantiert: 93

Winnenden, 2012/11/01

CEO Head of Approbation

12 DE

– 4

Dear Customer,

Please read and comply with

these original instructions prior

to the initial operation of your appliance and

store them for later use or subsequent own-

ers.

The scope of delivery of your appliance is il-

lustrated on the packaging. Check the con-

tents of the appliance for completeness

when unpacking.

In the event of missing accessories or any

transport damage, please contact your

dealer.

This high-pressure cleaner is designed for

domestic use only:

–to clean machines, vehicles, buildings,

tools, facades, terraces, garden equip-

ment etc. using a high-pressure water

jet (and detergents if required).

–with accessories, replacement parts

and detergents approved by KÄRCH-

ER. Observe the instructions provided

with these detergents.

Danger

Immediate danger that can cause severe

injury or even death.

몇Warning

Possible hazardous situation that could

lead to severe injury or even death.

Caution

Possible hazardous situation that could

lead to mild injury to persons or damage to

property.

1 Risk of damage! The appli-

ance must only be operat-

ed laying down

(horizontal).

2 The high pressure jet may

not be directed at persons, animals, live

electrical equipment or at the appliance

itself.

3 Protect the appliance against frost.

The packaging material can be recy-

cled. Please do not place the packag-

ing into the ordinary refuse for

disposal, but arrange for the proper

recycling.

Old appliances contain valuable ma-

terials that can be recycled. Please

arrange for the proper recycling of old

appliances. Please dispose your old

appliances using appropriate collec-

tion systems.

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

www.kaercher.com/REACH

Contents

General information . . . . . . . . . . EN 4

Safety instructions. . . . . . . . . . . . EN 5

Operation . . . . . . . . . . . . . . . . . . EN 7

Transport. . . . . . . . . . . . . . . . . . . EN 9

Storage . . . . . . . . . . . . . . . . . . . . EN 9

Maintenance and care . . . . . . . . EN 10

Troubleshooting . . . . . . . . . . . . . EN 10

Technical specifications . . . . . . . EN 11

EC Declaration of Conformity . . . EN 12

General information

Scope of delivery

Proper Use

Symbols in the operating

instructions

Symbols on the machine

Environmental protection

13EN

– 5

The warranty terms published by the rele-

vant sales company are applicable in each

country. We will repair potential failures of

your appliance within the warranty period

free of charge, provided that such failure is

caused by faulty material or defects in man-

ufacturing. In the event of a warranty claim

please contact your dealer or the nearest

authorized Customer Service centre.

Please submit the proof of purchase.

(See address on the reverse)

Danger

Never touch the mains plug and the

socket with wet hands.

The appliance must not be used if the

power cord or important parts of the ap-

pliance, e.g. high pressure hoses, trig-

ger gun or safety devices are damaged.

Check the power cord and mains plug

for damage before every use. If the

power cord is damaged, please arrange

for it to be replaced immediately by an

authorised repair agent or a skilled

electrician.

Check the high pressure hose for dam-

age before every use. Please arrange

for the immediate replacement of a

damaged high pressure hose.

The appliance may not be used in areas

where a risk of explosion is present.

If the appliance is used in hazardous ar-

eas (e.g. filling stations) the corre-

sponding safety provisions must be

observed.

High pressure jets can be dangerous if

improperly used. The jet must not be di-

rected at persons, animals, live electri-

cal equipment or at the appliance itself.

The high pressure jet must not be di-

rected at other persons or directed by

the user at him/herself to clean clothing

or footwear.

Never use the appliance to clean ob-

jects containing hazardous substances

(e.g. asbestos).

Vehicle tyres or tyre valves are suscep-

tible to damage from the high pressure

jet and may burst. The first indication of

this is a discolouration of the tyre. Dam-

aged vehicle tyres/tyre valves are high-

ly dangerous. Ensure that a distance of

at least 30 cm is observed when clean-

ing with the jet!

Risk of explosion!

Do not spray flammable liquids.

Never draw in fluids containing solvents

or undiluted acids and solvents! This in-

cludes petrol, paint thinner and heating

oil. The spray mist thus generated is

highly inflammable, explosive and poi-

sonous. Do not use acetone, undiluted

acids and solvents as they are damag-

ing to the materials from which the ap-

pliance is made.

몇Warning

The mains plug and the coupling of an

extension cable must be watertight and

must never lay in the water.

Unsuitable extension cables can be

hazardous. Only use extension cables

outdoors which have been approved for

this purpose and labelled with a suffi-

cient cable cross-section:

1 - 10 m: 1.5 mm2; 10 - 30 m: 2.5 mm2

Always fully unroll electrical cables from

the cable drum.

High pressure hoses, fixtures and cou-

plings are important for the safety of the

appliance. Only use high pressure hos-

es, fixtures and couplings recommend-

ed by the manufacturer.

This appliance is not intended for use

by persons with reduced physical, sen-

sory or mental capabilities.

The appliance must not be operated by

children or persons who have not been

instructed accordingly.

Children should be supervised to pre-

vent them from playing with the appli-

ance.

Keep packaging film away from children

- risk of suffocation!

Warranty

Safety instructions

14 EN

– 6

The operator must use the appliance

correctly. When working with the appli-

ance, he must consider the local condi-

tions and pay due care and attention to

other persons, in particular children,

who are nearby.

Do not use the appliance when there

are other persons around unless they

are also wearing safety equipment.

Wear protective clothing and safety

goggles to protect against splash back

containing water or dirt.

This appliance was designed to be

used with detergents which are sup-

plied or recommended by the manufac-

turer. The use of other detergents or

chemicals may compromise the safety

of the appliance.

Caution

In case of extended downtimes, switch

the appliance off at the main switch / ap-

pliance switch or remove the mains plug.

Do not operate the appliance at temper-

atures below 0 °C.

Observe a distance of at least 30 cm

when using the jet to clean painted sur-

faces to avoid damaging paintwork.

Never leave the appliance unattended

when it is in operation.

Make sure that the power cable or ex-

tension cables are not damaged by run-

ning over, pinching, dragging or similar.

Protect the power cable from heat, oil,

and sharp edges.

All current-conducting parts in the work-

ing area must be protected against jet

water.

The appliance may only be connected

to an electrical supply which has been

installed in accordance with IEC 60364.

The appliance may only be connected

to alternating current. The voltage must

correspond with the type plate on the

appliance.

For safety reasons, we recommend that

you operate the appliance only via a

earth-leakage circuit breaker (max.

30 mA).

Cleaning operations which produce oily

waste water, e.g. engine washes, un-

derbody washes, may only be carried

out using washing stations equipped

with an oil separator.

Caution

Safety devices protect the user and must

not be modified or bypassed.

The appliance switch prevents unintention-

al operation of the appliance.

This lock locks the lever of the trigger gun

and prevents the inadvertent start of the ap-

pliance.

The overflow valve prevents the permissi-

ble working pressure from being exceeded.

If the lever on the trigger gun is released

the pressure switch turns off the pump, the

high pressure jet is stopped. If the lever is

pulled the pump is turned on again.

Caution

Create stability for the appliance prior to all

work on or with the appliance to prevent ac-

cidents or damage.

–The stability of the appliance is warrant-

ed when it is placed onto an even sur-

face.

Safety Devices

Power switch

Lock trigger gun

Overflow valve with pressure switch

Prerequisites for the appliance's

stability

15EN

– 7

These operating instructions describe the

maximum equipment. Depending on the

model, there are differences in the scopes

of delivery (see packaging).

Illustrations on Page 2

1 Storage for accessories

2 Transport handle, detachable

3 Quick coupling for high pressure hose

4 Appliance switch "0/OFF“/ „I/ON“

5 Mains cable with mains plug

6 Carrying handle

7 Wheels

8 Water connection

9 Fine filter in the water connection

10 Coupling element for water connection

11 Detergent suction hose (with sieve)

12 Trigger gun

13 Lock trigger gun

14 Key to detach the high pressure hose

from the trigger gun

15 High pressure hose

16 Spray lance with pressure regulation

(Vario Power)

17 Spray lance with Dirtblaster

Optional accessories

18 Washing brush

19 Foam nozzle with detergent container

Special accessories expand the possibili-

ties of using your appliance. Please contact

your KÄRCHER dealer for further informa-

tion.

Illustrations on Page 3

Illustration

Screw the coupling element to the wa-

ter connection on the appliance.

Illustration

Push the high pressure hose into the

trigger gun until it locks audibly.

Note: Make sure the connection nipple

is aligned correctly.

Check the secure connection by pulling

on the high pressure hose.

According to the applicable regula-

tions, the appliance must never be

used on the drinking water supply

without a system separator. Use a

suitable system separator manufactured by

KÄRCHER; or, as an alternative, a system

separator as per EN 12729 Type BA. Water

flowing through a system separator is con-

sidered non-drinkable.

Caution

Always connect the system separator to

the water supply, never directly to the appli-

ance!

Note: Impurities in the water can damage

the high-pressure pump and accessories.

For protection, the use of the KÄRCHER

water filter (optional accessory, order no.

4.730-059) is recommended.

Observe regulations of water supplier.

For connection values, see type plate/tech-

nical data.

Use a fibre-reinforced water hose (not

included) with a standard coupling.

(Minimum diameter 1/2 inch (13 mm),

minimum length 7.5 m).

Push the water supply hose onto the

coupling unit, then connect it to the wa-

ter supply.

This high-pressure cleaner is suited to work

with the KÄRCHER suction hose with back-

flow valve (Optional accessory, order no.

4.440-238) to draw in surface water, e.g.

from water butts or ponds (see specifica-

tions for max. suction height).

Fill the KÄRCHER suction hose with

backflow valve with water, screw to wa-

ter supply and hang into the water butt.

Remove air from appliance before oper-

ation.

Switch on the appliance without con-

nection the high-pressure hose (max. 2

minutes) and run it until the water dis-

charging from the high-pressure outlet

is free of bubbles. Switch off appliance

and reconnect high-pressure hose.

Operation

Description of the Appliance

Special accessories

Before Startup

Water supply

Water supply from mains

Drawing in water from open reservoirs

16 EN

– 8

Caution

Dry runs lasting longer than two minutes

lead to damages to the high pressure

pump. If the appliance does not build up

pressure within two minutes, switch it off

and proceed as instructed in the Chapter

"Troubleshooting".

Illustration

Insert the high pressure hose tightly into

the quick coupling on the appliance, it

will lock in audibly.

Note: Make sure the connection nipple

is aligned correctly.

Check the secure connection by pulling

on the high pressure hose.

Illustration

Push the spray lance into the trigger

gun and fasten it by turning it through

90°.

Completely open the water tap.

Insert the mains plug into the socket.

Turn on the appliance “I/ON”.

Caution

Risk of damage! The appliance must

only be operated laying down (horizon-

tal).

몇Danger

The trigger gun is subjected to a recoil force

when the water jet is discharged. Make

sure that you have a firm footing and are

also holding the trigger gun and spray lance

firmly.

Caution

Prior to cleaning, make sure that the high

pressure is placed safely on level ground.

Wear protective goggles and protective

clothing during the cleaning process.

Illustration

Unlock the lever on the trigger gun.

Pull on the lever of the trigger gun; the

device will switch on.

Note: Release the lever of the trigger

gun; the device will switch off again.

High pressure remains in the system.

Carrying out the most common cleaning

tasks. The work pressure can be infinitely

regulated between "Min" and "Max".

Release the lever on the trigger gun.

Turn the spray lance to the desired po-

sition.

For particularly dirty items or areas.

Caution

Car tyres, paint or sensitive surfaces such

as wood should not be cleaned with the dirt

blaster, as there is a risk of damage.

Not suitable for use with detergents.

Optional

Suitable for use with detergents.

Please use exclusively KÄRCHER deter-

gents and care products to carry out the re-

spective cleaning task, as these were

specifically developed for your appliance.

The use of other detergents and care prod-

ucts may lead to premature wear and can

invalidate your warranty claims. Please ob-

tain information at your local dealer or re-

quest information directly from KÄRCHER.

Illustration

Pull detergent suction hose as far as is

required out of the housing.

Suspend end of detergent suction hose

in a container filled with detergent.

Use spray lance with pressure regula-

tion (Vario Power).

Turn the spray lance to "Mix" position.

Note: This will mix the detergent with

the water stream.

Spray the detergent sparingly on the

dry surface and allow it to react, but not

to dry.

Spray off loosened dirt with the high

pressure jet.

Optional

Start up

Operation

Spray lance with pressure regulation

Spray lance with Dirtblaster

Washing brush

Working with detergent

Recommended cleaning method

17EN

– 9

With powerful foam for effortless cleaning.

Fill the detergent solution in the deter-

gent tank of the foam nozzle (observe

dosage instructions on the packaging of

the detergent).

Connect the detergent tank to the foam

nozzle.

Connect the foam nozzle to the trigger gun.

Note: This will mix the detergent with

the water stream.

Release the lever on the trigger gun.

Lock the lever on the trigger gun.

During longer breaks (more than 5 min-

utes), also turn the appliance off using

the "0/OFF" switch.

Caution

Only separate the high-pressure hose from

the trigger gun or the appliance while there

is no pressure in the system.

After working with detergent, suspend

detergent suction hose in a container

filled with clear water, switch the appli-

ance on for around 1 minute once the

spray lance has been removed and

rinse until water runs clear.

Release the lever on the trigger gun.

Turn off the appliance "0/OFF".

Turn off tap.

Press the lever on the trigger gun to re-

lease any remaining pressure in the

system.

Detach the appliance from the water

supply.

몇Warning

When disconnecting the supply or high

pressure hose, hot water may leak from

the connections after operation.

Lock the lever on the trigger gun.

Pull out the mains plug.

Caution

In order to prevent accidents or injuries,

keep in mind the weight of the appliance

during transport (see Specifications).

Illustration

Lift and carry the appliance by the

transport and carrying handle.

Illustration

Pull out the transport handle until it au-

dibly snaps into place.

Pull the appliance by its transport handle.

Secure the appliance against shifting

and tipping over.

Caution

In order to prevent accidents or injuries,

keep in mind the weight of the appliance

when selecting a storage location for it (see

Specifications).

Park the machine on an even surface.

Press the disconnect on the trigger gun

and remove the high pressure hose

from the trigger gun.

Push the casing of the quick coupling

for the high pressure hose toward the

rear and disconnect the high pressure

hose from the appliance.

Illustration

Stow away the mains cable, the high-

pressure hose and accessory on the

appliance.

Prior to extended storage periods, as dur-

ing the winter, also observe the instructions

in the Care section.

Foam nozzle

Interrupting operation

Finish operation

Transport

When transporting by hand

When transporting in vehicles

Storage

Storing the Appliance

18 EN

– 10

Caution

Protect the appliance and its accessories

against frost.

The appliance and its accessories can get

destroyed through frost if there are any wa-

ter residues in them. To avoid damage to

them:

Completely drain all water from the ap-

pliance: Switch the appliance on with

detached high pressure hose and de-

tached water supply (max. 1 minute)

and wait, until no more water exits at the

high pressure connection. Turn off the

appliance.

Store the appliance and the entire ac-

cessories in a frost free room.

Danger

Turn off the appliance and remove the

mains plug prior to any care and mainte-

nance work.

Prior to longer periods of storage, e.g. in

the winter:

Remove filter from suction hose for de-

tergent and clean under running water.

Pull out the sieve in the water connec-

tion using flat-nose pliers and clean un-

der running water.

The appliance is maintenance free.

Use only original KÄRCHER spare parts.

You will find a list of spare parts at the end

of these operating instructions.

You can rectify minor faults yourself with

the help of the following overview.

If in doubt, please consult the authorized

customer service.

Danger

Turn off the appliance and remove the

mains plug prior to any care and mainte-

nance work.

Repair works may only be performed by the

authorised customer service.

Check whether the voltage indicated on

the type plate corresponds to the volt-

age of the mains supply.

Check the mains connection cable for

damages.

Release the lever of the hand spray

gun; the appliance will switch on.

Check setting at the spray lance.

Appliance ventilation.

Switch on the appliance without con-

nection the high-pressure hose (max. 2

minutes) and run it until the water dis-

charging from the high-pressure outlet

is free of bubbles. Switch off appliance

and reconnect high-pressure hose.

Check the water supply.

Pull out the fine filter in water connec-

tion using flat-nose pliers and clean with

running water.

Cause: Voltage reduction due to weak

mains supply or when using an extension

cable.

When switching on, first pull the lever of

the trigger gun and then switch the ap-

pliance switch to "I/ON".

Frost protection

Maintenance and care

Care

Maintenance

Spare parts

Troubleshooting

Appliance is not running

Pressure does not build up in the

appliance

Appliance does not start, motor

hums

19EN

– 11

Clean high-pressure nozzle: Remove

dirt and debris from the nozzle bore, us-

ing a needle and rinse through with wa-

ter from the front.

Check water flow quantity.

Slight leakage from the appliance pump

is normal. If the leakage increases con-

tact the authorized customer service.

Use spray lance with pressure regula-

tion (Vario Power).

Turn the spray lance to "Mix" position.

Clean the detergent suction hose filter.

Check the detergent suction hose for

kinks.

Subject to technical modifications!

Strong pressure fluctuations

Appliance is leaking

No detergent infeed

Technical specifications

K 6.200

K 7.200

Electrical connection

Voltage

1~50 Hz

230-

240

230 V

Connected load 2,5 3,0 kW

Protection class IP X5

Protective class I

Mains fuse (slow-blow) 16 A

Water connection

Max. feed pressure 0,6 MPa

Max. feed temperature 60 °C

Min. feed volume 12 I/min

Max. Suction height 1,0 m

Performance data

Working pressure 13 15 MPa

Max. permissible pressure 15 16 MPa

Water flow rate 8,8 9,2 I/min

Recoil force of trigger gun 20 22 N

Detergent flow rate 0 - 0,3 I/min

Dimensions and weights

Length 552 mm

Width 290 mm

Height 333 mm

Weight, ready to operate

with accessories

17,4 19,0 kg

Values determined as per EN 60335-2-79

Hand-arm vibration value

Uncertainty K

< 2,5

0,3

m/s2

Sound pressure level LpA

Uncertainty KpA

dB(A)

Sound power level LWA +

Uncertainty KWA

93 dB(A)

20 EN

– 12

We hereby declare that the machine de-

scribed below complies with the relevant

basic safety and health requirements of the

EU Directives, both in its basic design and

construction as well as in the version put

into circulation by us. This declaration shall

cease to be valid if the machine is modified

without our prior approval.

The undersigned act on behalf and under

the power of attorney of the company man-

agement.

Authorised Documentation Representative

S. Reiser

Alfred Kärcher GmbH Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Phone: +49 7195 14-0

Fax: +49 7195 14-2212

EC Declaration of Conformity

Product: High pressure cleaner

Type: 1.446-xxx, 1.447-xxx

Relevant EU Directives

2006/42/EC (+2009/127/EC)

2004/108/EC

2011/65/EC

2000/14/EC

Applied harmonized standards

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Applied conformity evaluation method

2000/14/EC: Appendix V

Sound power level dB(A)

Measured: 90

Guaranteed: 93

Winnenden, 2012/11/01

CEO Head of Approbation

21EN

– 4

Cher client,

Lire cette notice originale avant

la première utilisation de votre

appareil, se comporter selon ce qu'elle re-

quièrt et la conserver pour une utilisation ul-

térieure ou pour le propriétaire futur.

L'étendue de la fourniture de votre appareil

figure sur l'emballage. Lors du déballage,

contrôler l’intégralité du matériel.

S'il manque des accessoires ou en cas de

dommages imputables au transport, infor-

mer immédiatement le revendeur.

Ce nettoyeur haute pression ne doit être

utilisé que pour un usage privé:

–pour le nettoyage de machines, véhi-

cules, bâtiments, outils, fassades, ter-

rasses, outils de jardinage etc. avec un

jet d'eau sous pression (et si besoin en

ajoutant des détergents).

–avec des accessoires, pièces de re-

change et détergents homologués par

Kärcher ®. Veuillez respecter les

consignes livrées avec les détergents.

Danger

Pour un danger immédiat qui peut avoir

pour conséquence la mort ou des bles-

sures corporelles graves.

몇Avertissement

Pour une situation potentiellement dange-

reuse qui peut avoir pour conséquence des

blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dange-

reuse qui peut avoir pour conséquence des

blessures légères ou des dommages maté-

riels.

1 Risque d'endommagement!

L'appareil ne doit être utilisé

qu'en position horizontale.

2 Le jet haute pression ne

doit être dirigé ni sur des

personnes ou des animaux, ni sur des

installations électriques actives, ni sur

l'appareil lui-même.

3 Mettre l'appareil à l'abri du gel.

Les matériaux constitutifs de l’embal-

lage sont recyclables. Ne pas jeter

les emballages dans les ordures mé-

nagères, mais les remettre à un sys-

tème de recyclage.

Les appareils usés contiennent des

matériaux précieux recyclables les-

quels doivent être apportés à un sys-

tème de recyclage. Pour cette raison,

utilisez des systèmes de collecte

adéquats afin d'éliminer les appareils

usés.

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

www.kaercher.com/REACH

Contenu

Consignes générales . . . . . . . . . FR 4

Consignes de sécurité . . . . . . . . FR 5

Utilisation . . . . . . . . . . . . . . . . . . FR 7

Transport. . . . . . . . . . . . . . . . . . . FR 9

Entreposage . . . . . . . . . . . . . . . . FR 10

Entretien et maintenance . . . . . . FR 10

Assistance en cas de panne . . . . FR 10

Caractéristiques techniques . . . . FR 12

Déclaration de conformité CE . . . FR 12

Consignes générales

Contenu de livraison

Utilisation conforme

Symboles utilisés dans le mode

d'emploi

Symboles sur l'appareil

Protection de l’environnement

22 FR

– 5

Dans chaque pays, les conditions de ga-

rantie en vigueur sont celles publiées par

notre société de distribution responsable.

Les éventuelles pannes sur l’appareil sont

réparées gratuitement dans le délai de va-

lidité de la garantie, dans la mesure où

celles-ci relèvent d'un défaut matériel ou

d'un vice de fabrication. En cas de recours

en garantie, adressez-vous à votre reven-

deur ou au service après-vente agréé le

plus proche munis de votre preuve d'achat.

(Adresse au dos)

Danger

Ne jamais saisir la fiche secteur ni la prise

de courant avec des mains humides.

Ne jamais mettre l’appareil en service si

le câble d’alimentation ou des pièces

importantes de l’appareil, telles que par

exemple le flexible haute pression, le

poignée-pistolet ou les dispositifs de

sécurité sont endommagés.

Vérifier avant chaque utilisation que le

câble d'alimentation et la fiche secteur

ne sont pas endommagés. Un câble

d’alimentation endommagé doit immé-

diatement être remplacé par le service

après-vente ou un électricien agréé.

Vérifier avant chaque utilisation que le

flexible haute-pression n'est pas en-

dommagé. Un flexible haute pression

endommagé doit immédiatement être

remplacé.

Il est interdit d’utiliser l’appareil dans

des zones présentant des risques d’ex-

plosion.

Si l’appareil est utilisé dans des zones

de danger (par exemple des stations

essence), il faut tenir compte des

consignes de sécurité correspon-

dantes.

Une utilisation incorrecte des jets haute

pression peut présenter des dangers. Le

jet ne doit pas être dirigé sur des per-

sonnes, animaux, installations élec-

triques actives ni sur l'appareil lui-même.

Ne jamais diriger le jet haute pression

sur soi-même ni sur d’autres personnes

dans le but de nettoyer les vêtements

ou les chaussures.

Ne jamais laver au jet des objets conte-

nant des substances nocives (par

exemple de l’amiante).

Le jet haute pression risque d’endom-

mager les pneus/valves de véhicules et

les pneus risquent d’éclater. Le premier

indice d’endommagement est une dé-

coloration du pneu. Des pneus/valves

de véhicules endommagés présentent

des dangers de mort. Il faut toujours se

tenir au moins à 30 cm des pièces pour

les laver au jet !

Risque d'explosion !

Ne pas pulvériser de liquides inflam-

mables.

Ne jamais aspirer des liquides conte-

nant des solvants ni des acides ou des

solvants non dilués, tels que par

exemple de l’essence, du diluant pour

peinture ou du fuel ! Le nuage de pulvé-

risation est extrêmement inflammable,

explosif et toxique. Ne pas utiliser

d’acétone, d’acides ni de solvants non

dilués, du fait de leur effet corrosif sur

les matériaux constituant l’appareil.

몇Avertissement

La fiche secteur et la fiche d'une ral-

longe doivent être étanches et ne

doivent pas reposer dans l'eau.

Des rallonges non adaptées peuvent

présenter des risques. Utiliser à l’air

libre uniquement des câbles de rallonge

autorisées et marquées de façon adé-

quate avec une section suffisante du

conducteur.

1 - 10 m : 1,5 mm2; 10 - 30 m: 2,5 mm2

Toujours dérouler entièrement les ral-

longes de l’enrouleur de câble.

Les flexibles haute pression, les robi-

nets et les raccords sont importants

pour la sécurité de l’appareil. N'utiliser

que des flexibles haute pression, des

robinets et des raccords recommandés

par le fabricant.

Garantie

Consignes de sécurité

23FR

– 6

Cet appareil n'est pas destiné à être uti-

lisé par des personnes avec des capa-

cités physiques, sensorielles ou

mentales restreintes.

L’appareil ne doit jamais être utilisé par

des enfants ni par des personnes non

avisées.

Les enfants doivent être surveillés pour

s'assurer qu'ils ne jouent pas avec l'ap-

pareil.

Tenir les films plastiques d'emballages

hors de portée des enfants, risque

d'étouffement !

L’utilisateur doit faire preuve d'un usage

conforme de l'appareil. Il doit prendre

en considération les données locales et

lors du maniement de l’appareil, il doit

prendre garde aux tierces personnes,

et en particulier aux enfants.

L’appareil ne doit jamais être utilisé si

d’autres personnes figurent dans le

rayon de portée de l’appareil, à moins

que ces personnes ne portent des vête-

ments de protection.

Pour se protéger contre les éclabous-

sures ou les poussières, porter le cas

échéant des vêtements et des lunettes

de protection.

Cet appareil a été conçu pour l’utilisa-

tion de détergents ayant été fournis ou

recommandés par le fabricant. L’utilisa-

tion d’autres détergents ou d’autres

produits chimiques peut nuire à la sécu-

rité de l’appareil.

Attention

Lors des pauses d'exploitation prolon-

gées, mettre l'appareil hors service au

niveau du sectionneur général / de l'in-

terrupteur d'appareil ou de la fiche sec-

teur.

Ne pas exploiter l'appareil à des tempé-

ratures inférieures à 0 °C.

Une distance d'au moins 30 cm entre la

lance et les surfaces peintes est néces-

saire pour éviter tout endommagement.

Ne jamais laisser l’appareil sans sur-

veillance lorsqu’il est en marche.

Veiller à ne pas abîmer ni endommager

le câble d’alimentation ni le câble de ral-

longe en roulant dessus, en les coin-

çant ni en tirant violemment dessus.

Protéger les câbles d’alimentation

contre la chaleur, l’huile et les bords

tranchants.

Toutes les pièces conductrices dans la

zone de travail doivent être protégées

contre les jets d’eau.

L’appareil doit uniquement être raccor-

dé à un branchement électrique mis en

service par un électricien conformé-

ment à la norme IEC 60364.

L'appareil doit être raccordé unique-

ment au courant alternatif. La tension

doit être identique avec celle indiquée

sur la plaque signalétique de l’appareil.

Pour des raisons de sécurité, nous re-

commandons fondamentalement que

l'appareil soit exploité avec un disjonc-

teur de courant de défaut (max. 30 mA).

Tous travaux de nettoyage produisant

des eaux usées contenant de l’huile,

par exemple un nettoyage de moteur ou

de bas de chassis, doivent uniquement

être effectués à des postes de lavage

équipés d’un séparateur d’huile.

Attention

Le but des dispositifs de sécurité est de

protéger l'utilisateur. Ils ne doivent en au-

cun cas être transformés ou désactivés.

L'interrupteur principal empêche un fonc-

tionnement involontaire de l'appareil.

Le verrouillage verrouille le levier de la poi-

gnée-pistolet et empêche un démarrage

non désiré de l'appareil.

Le clapet de décharge évite un dépassage

de la pression de service admissible.

Si vous relâchez la gâchette, la pompe est

éteinte par un manocontacteur, le jet haute

pression est interrompu. Si vous appuyez à

nouveau sur le levier, la pompe est remise

en marche.

Dispositifs de sécurité

Interrupteur principal

Verrouillage poignée-pistolet

Clapet de décharge avec pressostat

24 FR

– 7

Attention

Avant d'effectuer toute opération avec ou sur

le travail, en assurer la stabilité afin d'éviter

tout accident ou tout endommagement.

–La stabilité de l'appareil est assurée

lorsqu'il peut être posé sur une surface

plane.

Ces instructions de service décrivent l'équi-

pement maximum. Suivant le modèle, la

fourniture peut varier (voir l'emballage).

Illustrations voir page 2

1 Support pour accessoires

2 Poignée de transport, amovible

3 Accouplement rapide pour flexible

haute pression

4 Interrupteur principal "0/OFF" / "I/ON"

5 Câble d'alimentation secteur avec fiche

secteur

6 Poignée de transport

7 Roues

8 Arrivée d'eau

9 Filtre finisseur dans le raccordement

d'eau

10 Raccord pour l'arrivée d'eau

11 Flexible d'aspiration du détergent (avec

filtre)

12 Poignée-pistolet

13 Verrouillage poignée-pistolet

14 Touche pour séparer le tuyau à haute

pression de la poignée-pistolet

15 Flexible haute pression

16 Lance avec réglage de la pression (Va-

rio Power)

17 Lance avec rotabuse

Accessoire en option

18 Brosse de lavage

19 Buse de mousse avec récipient de dé-

tergent

Les accessoires spéciaux élargissent le

champ d'action de votre appareil. Vous

trouverez de plus amples informations

chez votre revendeur Kärcher ®.

Illustrations voir page 3

Illustration

Visser le raccord à l'arrivée d'eau de

l'appareil.

Illustration

Enficher le flexible haute pression dans

la poignée-pistolet jusqu'à ce qu'il s'en-

clenche de manière audible.

Remarque : Veiller à un alignement

correct du nipple de raccordement.

Contrôler que la connexion est bien fixée

en tirant sur le flexible haute pression.

Selon les directives en vigueur,

l'appareil ne doit jamais être ex-

ploité sans séparateur système

sur le réseau d'eau potable. Utili-

ser un séparateur système approprié de la

Sté. Kärcher ® ou en alternative un sépara-

teur système selon EN 12729 type BA.

L'eau qui s'est écoulée à travers un sépara-

teur system est classifiée comme non po-

table.

Attention

Toujours raccorder le séparateur du sys-

tème au niveau de l'alimentation en eau et

jamais directement sur l'appareil!

Remarque : Des impuretés dans l'eau

peuvent endommager la pompe haute

pression et les accessoires. Il est recom-

mandé d'utiliser le filtre à eau Kärcher ® (ac-

cessoires spéciaux, référence : 4.730-059)

à des fins de protection.

Respecter les prescriptions de votre socié-

té distributrice en eau.

Données de raccordement, voir plaque si-

gnalétique / caractéristiques techniques

Utiliser un flexible renforcé (non livré)

avec un raccord standard. (diamètre

minimum 1/2 pouce ou 13 mm, lon-

gueur au moins 7,5 m).

Fixer le flexible d'eau sur le raccord de

l'appareil et raccorder à l'alimentation

en eau.

Conditions pour la stabilité

Utilisation

Description de l’appareil

Accessoires en option

Avant la mise en service

Alimentation en eau

Raccordement à la conduite d'eau du

réseau public

25FR

– 8

Ce nettoyeur haute pression est approprié

pour l'aspiration de l'eau de surface, par ex.

des cuves d'eau de pluie ou étangs (hau-

teur manométrique maximale cf. caracté-

ristiques techniques) avec le flexible

d'aspiration avec soupape antiretour

Kärcher ® (accessoires spéciaux, référence

4.440-238).

Remplir le flexible d'aspiration

Kärcher ® avec soupape antiretour avec

de l'eau, le visser sur le raccord d'eau et

l'accrocher dans la cuve d'eau.

Purger l'appareil avant l'utilisation.

Mettre l'appareil en marche en vérifiant

que la lance n'est pas branchée et le

laisser tourner (max. 2 minutes) jusqu'à

ce que l'eau qui s'échappe du pistolet

ne contienne plus de bulles d'air. Mettre

l'appareil hors tension et raccorder la

lance.

Attention

Une marche à sec de plus de 2 minutes en-

traîne des endommagements de la pompe

haute pression. Si l'appareil n'établit pas de

pression dans les deux minutes, le mettre

hors service et procéder de la manière indi-

quée dans les instructions du chapitre

"Aide en cas de défauts".

Illustration

Enficher fermement le flexible haute

pression das le coupleur rapide su l'ap-

pareil, jusqu'à ce qu'il s'encliquette de

façon audible.

Remarque : Veiller à un alignement

correct du nipple de raccordement.

Contrôler que la connexion est bien fixée

en tirant sur le flexible haute pression.

Illustration

Raccorder la lance à la poignée-pistolet

et la fixer en effectuant une rotation à

90°.

Ouvrir le robinet d'eau complètement.

Brancher la fiche secteur dans une

prise de courant.

Interrupteur principal sur "I/ON".

Attention

Risque d'endommagement! L'appareil

ne doit être utilisé qu'en position hori-

zontale.

몇Danger

Le jet d'eau sortant de la buse haute pres-

sion provoque une force de réaction sur la

poignée-pistolet. Veiller à adopter une po-

sition stable et à tenir la poignée et la lance

fermement.

Attention

S'assurer avant le début du nettoyage que

le nettoyeur haute pression se trouve sur

un sol plan. Utiliser lors du nettoyage des

lunettes de protection et revêtir une tenue

de protection.

Illustration

Déverrouiller la manette de la poignée-

pistolet.

Tirer le levier, l'appareil se met en ser-

vice.

Remarque : Si le levier est relâché,

l'appareil se met hors service. La haute

pression est conservée dans le sys-

tème.

Pour les travaux courants de nettoyage. La

pression de travail peut être réglable de

manière continue entre "Min" et "Max".

Relâcher la manette de la poignée-pis-

tolet.

Tourner la lance sur la position souhai-

tée.

Pour les salissures tenaces.

Attention

Ne pas nettoyer les pneus, la carrosserie

ou les surfaces sensibles telles que le bois

avec la rotabuse pour éviter tout endom-

magement.

Pas approprié pour un travail avec du dé-

tergent.

Option

Approprié pour le travail avec du détergent.

Aspiration d'eau depuis des réservoirs

ouverts

Mise en service

Fonctionnement

Lance avec réglage de la pression

(Vario Power)

Lance avec rotabuse

Brosse de lavage

26 FR

– 9

Utilisez pour la tâche de nettoyage respec-

tive exclusivement des détergents et des

produits d'entretien Kärcher ®, car ceux-ci

ont été mis au point spécialement pour une

utilisation avec votre appareil. L'emploi

d'autres détergents ou produits de soin

peut entraîner une usure plus rapide et l'an-

nulation de la garantie. Veuillez vous infor-

mer chez votre distributeur spécialisé ou

consultez Kärcher ® directement.

Illustration

Tirer le flexible d'aspiration pour le dé-

tergent du logement à la longueur sou-

haitée.

Plonger le flexible d’aspiration pour le

détergent dans un récipient contenant

une solution de détergent.

Utiliser la lance avec réglage de la pres-

sion (Vario Power).

Tourner la lance sur la position "Mix".

Remarque : Ainsi, la solution de dé-

tergent est mélangée au jet d'eau lors

du fonctionnement.

Pulvériser le détergent sur la surface

sèche et laisser agir sans toutefois le

laisser sécher complètement.

Retirer les saletés dissoutes au moyen

du jet haute pression.

Option

Le détergent est aspiré hors du récipient et

mousse fortement.

Remplir la solution de détergent dans le

récipient de détergent de la buse à

mousse (en respectant le dosage indi-

qué sur le conditionnement du dé-

tergent).

Relier la buse à mousse au récipient de

détergent.

Insérer la buse à mousse dans la poi-

gnée-pistolet et la fixer en effectuant

une rotation de 90 °.

Remarque : Ainsi, la solution de dé-

tergent est mélangée au jet d'eau lors

du fonctionnement.

Relâcher la manette de la poignée-pis-

tolet.

Verrouiller le levier de la poignée-pisto-

let.

En cas de pauses de longue durée

(plus de 5 minutes), mettre en plus l'ap-

pareil hors service avec l'interrupteur

"0/OFF".

Attention

Séparer le tuyau haute pression de la poi-

gnée-pistolet ou de l'appareil uniquement

quand il n'y a pas de pression dans le sys-

tème.

Après le travail avec le détergent, ac-

crocher le flexible d'aspiration dans un

récipient contenant de l'eau propre,

mettre l'appareil en marche environ

pendant une minute après avoir dé-

monté la lance et rincer.

Relâcher la manette de la poignée-pis-

tolet.

Mettre l'appareil hors service "0/OFF".

Fermer le robinet d'eau.

Actionner la gachette de la poignée-pis-

tolet afin de faire échapper la pression

restante dans le système.

Séparer l'appareil de l'alimentation en

eau.

몇Avertissement

En cas de séparation du flexible d'ame-

née ou haute pression, de l'eau chaude

peut s'échapper des raccords pendant

le fonctionnement.

Verrouiller le levier de la poignée-pisto-

let.

Retirer le connecteur de la prise.

Attention

Afin d'éviter tout accident ou toute blessure

lors du transport, tenir compte du poids de

l'appareil (voir les caractéristiques tech-

niques).

Travail avec le détergent

Méthode de nettoyage conseillée

Buse à mousse

Interrompre le fonctionnement

Fin de l'utilisation

Transport

27FR

– 10

Illustration

Soulever l'appareil avec la poignée de

transport et le porter.

Illustration

Sortir la poignée de transport ; elle s'en-

clenche de manière audible.

Tirer l'appareil à l'aide de la poignée de

transport.

Freiner l'appareil pour l'empêcher de

glisser et de basculer.

Attention

Afin d'éviter tout accident ou toute bles-

sure, tenir compte du poids de l'appareil

(voir les caractéristiques techniques) en

choisissant son emplacement pour le stoc-

kage.

Garer l'appareil sur une surface plane.

Appuyer sur la touche de séparation de

la poignée-pistolet et séparer le flexible

haute pression de celle-ci.

Pousser le logement du couplage ra-

pide pour le flexible haute pression

dans le sens de la flèche et sortir le

flexible haute pression.

Illustration

Ranger le câble d'alimentation, le

flexible à haute pression et l'accessoire

sur l'appareil.

En cas de stockage prolongé, par ex. en hi-

ver, respecter en plus les recommanda-

tions fournies au chapitre Entretien.

Attention

Mettre l'appareil et les accessoires à l'abri

du gel.

L'appareil et les accessoires sont détruits

par le gel si l'eau n'a pas été totalement vi-

dée. Pour éviter tout endommagement :

Vider complètement l'eau de l'appareil :

Mettre l'appareil en service sans le

flexible haute pression raccordé et sans

alimentation d'eau raccordé (max. 1

min.) et attendre jusqu'à ce qu'il ne

sorte plus d'eau du raccord haute pres-

sion. Désactiver l'appareil.

Conserver l'appareil et l'intégralité des

accessoires dans un endroit à l'abri du

gel.

Danger

Avant tout travail d'entretien et de mainte-

nance, mettre l'appareil hors tension et dé-

brancher la fiche secteur.

Avant un stockage prolongé, par exemple

en hiver :

Retirer le filtre du flexible d'aspiration

pour détergent et le nettoyer à l'eau

courante.

Enlever le tamis de l'arrivée d'eau à

l'aide d'une pince et le nettoyer à l'eau

courante.

L'appareil ne nécessite aucune mainte-

nance.

Utiliser uniquement des pièces de re-

change de la marque Kärcher ®. Vous trou-

verez une liste des pièces de rechanges à

la fin de cette notice.

Il est possible de résoudre des pannes

sans trop grande gravité en utilisant la liste

suivante.

En cas de doute, s'adresser au service

après-vente agréé.

Danger

Avant tout travail d'entretien et de mainte-

nance, mettre l'appareil hors tension et dé-

brancher la fiche secteur.

Seul le service après-vente agréé est auto-

risé à effectuer des travaux de réparation

ou des travaux concernant les pièces élec-

triques de l'appareil.

Transport manuel

Transport dans des véhicules

Entreposage

Ranger l’appareil

Protection antigel

Entretien et maintenance

Entretien

Maintenance

Pièces de rechange

Assistance en cas de panne

28 FR

– 11

Vérifier que la tension indiquée sur la

plaque signalétique correspond à la

tension de la prise de courant.

Vérifier si le câble d'alimentation est en-

dommagé

Actionner le levier de la poignée pisto-

let, l'appareil se met en service.

Contrôler le réglage sur la lance.

Purger l'appareil.

Mettre l'appareil en marche en vérifiant

que la lance n'est pas branchée et le

laisser tourner (max. 2 minutes) jusqu'à

ce que l'eau qui s'échappe du pistolet

ne contienne plus de bulles d'air. Mettre

l'appareil hors tension et raccorder la

lance.

Contrôler l'alimentation en eau.

Enlever le filtre finisseur dans le raccor-

dement d'eau à l'aide d'une pince et le

nettoyer à l'eau courante.

Cause : Chute de tension en raison d'un ré-

seau électrique faible ou d'utilisation d'un

câble de rallonge.

Lors de la mise en service, tirer en pre-

mier sur le levier de la poignée-pistolet,

puis mettre l'interrupteur principal sur "I/

ON".

Nettoyer la buse à haute pression :

Ôtez les salissures situées dans l'orifice

de la buse à l'aide d'une aiguille et rin-

cez-la avec de l'eau.

Contrôler la quantité d'eau alimentée.

Une fuite minime au niveau de l'appareil

peut survenir sous certaines conditions

techniques. Si la fuite est importante,

contacter le service après-vente agréé.

Utiliser la lance avec réglage de la pres-

sion (Vario Power).

Tourner la lance sur la position "Mix".

Nettoyer le filtre situé sur le flexible

d'aspiration du détergent.

Vérifier que le flexible d’aspiration à dé-

tergent n’est plié en aucun endroit.

L'appareil ne fonctionne pas

L'appareil ne monte pas en pression

L'appareil ne démarre pas, le

moteur ronronne

Fluctuations de pression

importantes

Appareil non étanche

Le détergent n'est pas aspirée

29FR

– 12

Sous réserve de modifications

techniques !

Nous certifions par la présente que la ma-

chine spécifiée ci-après répond de par sa

conception et son type de construction ain-

si que de par la version que nous avons

mise sur le marché aux prescriptions fon-

damentales stipulées en matière de sécuri-

té et d’hygiène par les directives

européennes en vigueur. Toute modifica-

tion apportée à la machine sans notre ac-

cord rend cette déclaration invalide.

Les soussignés agissent sur ordre et sur

procuration de la Direction commerciale.

Responsable de la documentation:

S. Reiser

Alfred Kärcher GmbH Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Téléphone : +49 7195 14-0

Télécopieur : +49 7195 14-2212

Caractéristiques techniques

K 6 200

K 7 200

Branchement électrique

Tension

1~50 Hz

230-

240

230 V

Puissance de raccordement 2,5 3,0 kW

Degré de protection IP X5

Classe de protection I

Protection du réseau (à ac-

tion retardée)

16 A

Arrivée d'eau

Pression d'alimentation

(max.)

0,6 MPa

Température d'alimentation

(max.)

60 °C

Débit d'alimentation (min.) 12 l/min

Hauteur max. de l'aspiration 1,0 m

Performances

Pression de service 13 15 MPa

Pression maximale admis-

sible

15 16 MPa

Débit (eau) 8,8 9,2 l/min

Force de réaction sur la poi-

gnée-pistolet

20 22 N

Débit (détergent) 0 - 0,3 l/min

Dimensions et poids

Longueur 552 mm

Largeur 290 mm

Hauteur 333 mm

Poids, opérationnel avec ac-

cessoires

17,4 19,0 kg

Valeurs déterminées selon EN 60335-2-79

Valeur de vibrations bras-

main

Incertitude K

< 2,5

0,3

m/s2

Niveau de pression sonore

LpA

Incertitude KpA

dB(A)

Niveau de pression sonore

LWA + incertitude KWA

93 dB(A)

Déclaration de conformité CE

Produit: Nettoyeur haute pression

Type: 1 446-xxx, 1 447-xxx

Directives européennes en vigueur :

2006/42/CE (+2009/127/CE)

2004/108/CE

2011/65/CE

2000/14/CE

Normes harmonisées appliquées :

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Procédures d'évaluation de la conformité

2000/14/CE: Annexe V

Niveau de puissance acoustique dB(A)

Mesuré: 90

Garanti: 93

Winnenden, 2012/11/01

CEO Head of Approbation

30 FR

– 4

Gentile cliente,

Prima di utilizzare l'apparecchio

per la prima volta, leggere le

presenti istruzioni originali, seguirle e con-

servarle per un uso futuro o in caso di riven-

dita dell'apparecchio.

La fornitura del Suo apparecchio è riportata

sulla confezione. Controllare che il conte-

nuto dell'imballaggio sia completo.

In caso di accessori assenti o danni dovuti

al trasporto si prega di contattare il rivendi-

tore.

Utilizzate questa idropulitrice esclusiva-

mente nell'uso domestico:

–per la pulizia di macchine, veicoli, edifi-

ci, attrezzi, facciate, terrazzi, attrezzi da

giardinaggio ecc. con getto d'acqua ad

alta pressione (se necessario con l'ag-

giunta di detergenti).

–con accessori, pezzi di ricambio e de-

tergenti autorizzati da KÄRCHER. Ri-

spettate le indicazioni allegate ai

detergenti.

Pericolo

Per un rischio imminente che determina le-

sioni gravi o la morte.

몇Attenzione

Per una situazione di rischio possibile che po-

trebbe determinare lesioni gravi o la morte.

Attenzione

Per una situazione di rischio possibile che

potrebbe determinare danni leggeri a per-

sone o cose.

1 Rischio di danneggiamento!

L'apparecchio deve essere

fatto funzionare solo in posi-

zione stesa (orizzontale).

2 Il getto ad alta pressione

non va mai puntato su persone, animali,

equipaggiamenti elettrici attivi o sull'ap-

parecchio stesso.

3 Proteggere l'apparecchio dal gelo.

Tutti gli imballaggi sono riciclabili. Gli

imballaggi non vanno gettati nei rifiuti

domestici, ma consegnati ai relativi

centri di raccolta.

Gli apparecchi dimessi contengono

materiali riciclabili preziosi e vanno

perciò consegnati ai relativi centri di

raccolta. Si prega quindi di smaltire

gli apparecchi dimessi mediante i si-

stemi di raccolta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono

disponibili all'indirizzo:

www.kaercher.com/REACH

Indice

Avvertenze generali . . . . . . . . . . IT 4

Norme di sicurezza . . . . . . . . . . . IT 5

Uso . . . . . . . . . . . . . . . . . . . . . . . IT 7

Trasporto. . . . . . . . . . . . . . . . . . . IT 9

Supporto . . . . . . . . . . . . . . . . . . . IT 10

Cura e manutenzione . . . . . . . . . IT 10

Guida alla risoluzione dei guasti . IT 10

Dati tecnici . . . . . . . . . . . . . . . . . IT 11

Dichiarazione di conformità CE. . IT 12

Avvertenze generali

Fornitura

Uso conforme a destinazione

Simboli riportati nel manuale d'uso

Simboli riportati sull’apparecchio

Protezione dell’ambiente

31IT

– 5

Le condizioni di garanzia valgono nel ri-

spettivo paese di pubblicazione da parte

della nostra società di vendita competente.

Entro il termine di garanzia eliminiamo gra-

tuitamente eventuali guasti all’apparecchio,

se causati da difetto di materiale o di produ-

zione. Nei casi previsti dalla garanzia si

prega di rivolgersi al proprio rivenditore, op-

pure al più vicino centro di assistenza auto-

rizzato, esibendo lo scontrino di acquisto.

(Indirizzo vedi retro)

Pericolo

Non toccare mai la spina e la presa con

le mani bagnate.

Non accendere l'apparecchio nel caso il

cavo di allacciamento alla rete o parti

importanti dell'apparecchio, per es. il

tubo flessibile di alta pressione, la pisto-

la a spruzzo oppure i dispositivi di sicu-

rezza siano danneggiati.

Prima di ogni utilizzo controllare che il

cavo di allacciamento alla rete e la spi-

na di alimentazione non presentino

danni. Far sostituire immediatamente il

cavo di allacciamento alla rete danneg-

giato dal servizio clienti autorizzato/da

un elettricista specializzato.

Prima di ogni utilizzo controllare che il

tubo flessibile alta pressione non sia

danneggiato. Sostituire immediatamen-

te il tubo flessibile alta pressione dan-

neggiato.

E' vietato l'utilizzo in ambienti a rischio

di esplosione.

In caso di utilizzo dell'apparecchio in

ambienti a rischio (per es. stazioni di

servizio) devono essere rispettate le re-

lative norme di sicurezza.

Getti ad alta pressione possono risulta-

re pericolosi se usati in modo improprio.

Il getto non va mai puntato su persone,

animali, equipaggiamenti elettrici attivi

o sull'apparecchio stesso.

Non puntare il getto ad alta pressione

su altri o su se stessi per pulire indu-

menti o calzature.

Non spruzzare oggetti che possano

contenere sostanze tossiche (per es.

amianto).

Pneumatici/valvole di pneumatici pos-

sono essere danneggiati e scoppiare se

trattati con getto ad alta pressione. Il

primo segno è dato dal cambiamento

del colore del pneumatico. Pneumatici/

valvole di pneumatici danneggiati pos-

sono essere pericolosissimi. Mantene-

re una distanza del getto di almeno 30

cm durante la pulizia!

Rischio di esplosione!

Non nebulizzare alcun liquido infiam-

mabile.

Non aspirare mai liquidi contenenti sol-

venti o acidi allo stato puro o solventi!

Ne fanno parte per es. benzina, diluenti

per vernici o gasolio. La nebbia di pol-

verizzazione è altamente infiammabile,

esplosiva e velenosa. Non utilizzare

acetone, acidi allo stato puro e solventi,

in quanto corrodono i materiali utilizzati

nell'apparecchio.

몇Attenzione

La spina di alimentazione ed il collega-

mento del cavo prolunga utilizzato de-

vono essere a tenuta d'acqua e non

devono trovarsi in acqua.

Prolunghe non adatte possono risultare

pericolose. All'aperto utilizzate solo pro-

lunghe autorizzate e previste per

quell'utilizzo con sezione di conduzione

sufficiente:

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Estrarre il cavo prolunga sempre com-

pletamente dall'avvolgicavo.

I tubi flessibili alta pressione, i raccordi

e i giunti di accoppiamento sono impor-

tanti per la sicurezza dell'apparecchio.

Utilizzare esclusivamente tubi flessibili

alta pressione, raccordi e giunti di sicu-

rezza raccomandati dal produttore.

Garanzia

Norme di sicurezza

32 IT

– 6

Questo apparecchio non è indicato ad

essere utilizzato da persone con limita-

te capacità fisiche, sensoriali o mentali.

L'apparecchio non deve essere utilizza-

to da bambini e da persone non autoriz-

zate.

I bambini devono essere sorvegliati af-

finché non giochino con l'apparecchio.

Tenere le pellicole di imballaggio fuori

dalla portata dei bambini. Rischio di

asfissia!

L'operatore deve utilizzare l'apparec-

chio in modo conforme a destinazione.

Deve tener conto delle condizioni pre-

senti in loco e durante il lavoro con l'ap-

parecchio fare attenzione alle persone

nelle vicinanze.

Non utilizzare l'apparecchio in presen-

za di persone nelle immediate vicinan-

ze, a meno che non indossino gli

indumenti protettivi adeguati.

Per proteggersi dagli spruzzi d'acqua o

di sporco indossare indumenti e occhia-

li di protezione adatti.

Questo apparecchio è stato concepito

per essere utilizzato con i detergenti

forniti dal produttore o da esso racco-

mandati. L'utilizzo di altri detergenti o

agenti chimici può compromettere la si-

curezza dell'apparecchio.

Attenzione

In caso di pause di esercizio prolungate

disattivare l'apparecchio dall'interrutto-

re principale / interruttore dell'apparec-

chio o tirare la spina di rete.

Non utilizzare l'apparecchio in caso di

temperature inferiori a 0 °C.

Mantenere una distanza minima di 30

cm del getto durante la pulizia di super-

fici verniciate, in modo da evitare dan-

neggiamenti.

Non lasciare mai l'apparecchio incusto-

dito quando è acceso.

Prestare attenzione che il cavo di allac-

ciamento alla rete o il cavo prolunga

non vengano danneggiati passandovi

sopra, schiacciandoli, tirandoli o simili.

Proteggere i cavi di rete contro il caldo

eccessivo, olio e spigoli vivi.

Tutti i componenti conduttori nell'area di

lavoro devono essere protetti contro i

getti di acqua.

Allacciare l'apparecchio solo ad un col-

legamento elettrico installato da un in-

stallatore elettrico in conformità alla

norma IEC 60364.

Collegare l'apparecchio solo a corrente

alternata. La tensione deve corrispon-

dere a quella indicata sulla targhetta

dell'apparecchio.

Per motivi di sicurezza si consiglia in li-

nea di principio di utilizzare l'apparec-

chio solo con un interruttore

differenziale (max. 30 mA).

I lavori di pulizia durante i quali si produ-

ce acqua di scarico contenente olio, per

es.la pulizia di motori, di sottoscocche

vanno effettuati esclusivamente in luo-

ghi di lavaggio provvisti di separatori

d'olio.

Attenzione

I dispositivi di sicurezza servono alla prote-

zione dell'utente e non devono essere mo-

dificati o essere utilizzati al di fuori della loro

funzione.

L'interruttore dell'apparecchio impedisce

l'azionamento accidentale dell'apparec-

chio.

Il dispositivo di blocco inibisce la leva della

pistola a spruzzo ed impedisce l'aziona-

mento accidentale dell'apparecchio.

La valvola di troppo pieno impedisce che

venga superata la pressione di esercizio

massima consentita.

Se si allenta la leva della pistola a spruzzo,

il pressostato spegne la pompa, il getto ad

alta pressione si ferma. Se si tira la leva, si

riattiva la pompa.

Dispositivi di sicurezza

Interruttore dell'apparecchio

Blocco della pistola a spruzzo

Valvola di troppopieno con pressostato

33IT

– 7

Attenzione

Prima di qualsiasi intervento con o sull'ap-

parecchio è necessario renderlo stabile per

evitare incidenti o danneggiamenti.

–La stabilità dell'apparecchio è garantita

quando viene posizionato su una su-

perficie piana.

In questo manuale d'uso è descritta la do-

tazione massima. In base al modello si pos-

sono verificare delle differenze nella

fornitura (vedi imballaggio).

Figure vedi pag. 2

1 Custodia degli accessori

2 Maniglia per trasporto, estraibile

3 Giunto rapido per tubo flessibile di alta

pressione

4 Interruttore dell'apparecchio „0/OFF /„I/ON“

5 Cavo di allacciamento alla rete con con-

nettore

6 Maniglia di trasporto

7 Ruote

8 Collegamento idrico

9 Microfiltro nel collegamento idrico

10 Giunto per collegamento dell'acqua

11 Tubo flessibile di aspirazione per deter-

gente (con filtro)

12 Pistola a spruzzo

13 Blocco della pistola a spruzzo.

14 Tasto per scollegare il tubo flessibile di

alta pressione dalla pistola a spruzzo

15 Tubo flessibile alta pressione

16 Lancia con regolazione della pressione

(Vario Power)

17 Lancia con fresa per lo sporco

Accessori opzionali

18 Spazzola di lavaggio

19 Ugello per schiumatura con contenitore

del detergente

Gli accessori optional aumentano le possi-

bilità di utilizzo dell'apparecchio. Maggiori

informazioni sono a vostra disposizione dal

vostro rivenditore KÄRCHER.

Figure vedi pag. 3

Figura

Avvitare il giunto fornito sul collegamen-

to acqua dell'apparecchio.

Figura

Introdurre il tubo di alta pressione alla

pistola a spruzzo fino al suo aggancio.

Avviso: Verificare la corretta posizione

del nipplo di raccordo.

Accertarsi del corretto aggancio tirando

il tubo flessibile di alta pressione.

Secondo quanto prescritto dalle

regolamentazioni in vigore è ne-

cessario che l'apparecchio non

venga usato mai senza disgiunto-

re di rete sulla rete di acqua potabile. Utiliz-

zare un idoneo disgiuntore di rete della ditta

KÄRCHER oppure in alternativa un di-

sgiuntore di rete secondo la normativa

EN 12729 Tipo BA. L'acqua che scorre at-

traverso un separatore di sistema non è

classificata come acqua potabile.

Attenzione

Collegare il sezionatore del sistema sem-

pre all’alimentazione idrica, mai diretta-

mente all’apparecchio!

Avviso: Impurità nell'acqua possono dan-

neggiare la pompa ad alta pressione e gli

accessori. Consigliamo come protezione di

utilizzare il filtro per l'acqua KÄRCHER (ac-

cessorio speciale, N. ordine 4.730-059).

Rispettare le disposizioni fornite dalla so-

cietà per l'approvvigionamento idrico.

Valori di collegamento: vedi targhetta e

Dati tecnici.

Utilizzare un tubo flessibile per l'acqua

rafforzato di tessuto (non in dotazione)

con un giunto commerciale. (Diametro

minimo 1/2 pollici o 13 mm; Lunghezza

minima 7,5 m).

Inserire il tubo flessibile acqua sul giun-

to dell'apparecchio e collegarlo all'ali-

mentazione idrica.

Presupposti per la stabilità

Uso

Descrizione dell’apparecchio

Accessori optional

Prima della messa in funzione

Alimentazione dell'acqua

Alimentazione da rete idrica

34 IT

– 8

Questa idropulitrice con il tubo di aspirazio-

ne KÄRCHER con valvola di non ritorno

(accessoro speciale, N. ordine 4.440-238)

è adatta all'aspirazione di acqua di superfi-

cie per es. da raccoglitori di acqua piovana

o da stagni (altezza di aspirazione max.

vedi Dati tecnici).

Riempire d'acqua il tubo di aspirazione

KÄRCHER con valvola di non ritorno,

avvitarlo al raccordo dell'acqua ed ag-

ganciarlo nel raccoglitore di acqua pio-

vana.

Sfiatare l'aria eventualmente presente

all'interno dell'apparecchio prima

dell'utilizzo.

Accendere e lasciare in funzione l'ap-

parecchio a lancia scollegata (max. 2

minuti), fino a quando l'acqua in uscita

dalla pistola risulta essere priva di bolle.

Spegnere l'apparecchio e collegare la

lancia.

Attenzione

Un funzionamento a secco di oltre 2 minuti

determina dei danneggiamenti sulla pompa

ad alta pressione. Nel caso in cui l'apparec-

chio non produca alcuna pressione entro 2

minuti, disattivare l'apparecchio e procede-

re secondo le indicazioni riportate al capito-

lo „Guida alla risoluzione dei guasti“.

Figura

Introdurre il tubo di alta pressione nel

giunto rapido fino al suo aggancio.

Avviso: Verificare la corretta posizione

del nipplo di raccordo.

Accertarsi del corretto aggancio tirando

il tubo flessibile di alta pressione.

Figura

Inserire la lancia sulla pistola a spruzzo

e fissarla con una rotazione di 90°.

Aprire completamente il rubinetto.

Inserire la spina in una presa elettrica.

Accendere l'apparecchio „I/ON“.

Attenzione

Rischio di danneggiamento! L'apparec-

chio deve essere fatto funzionare solo in

posizione stesa (orizzontale).

몇Pericolo

L'uscita del getto d'acqua dall'ugello alta

pressione causa una forza repulsiva della

pistola a spruzzo. Assumere una posizione

sicura, tenere con forza la pistola a spruzzo

e la lancia.

Attenzione

Prima di procedere con le operazioni di puli-

zia accertarsi che l'idropulitrice sia posiziona-

ta in modo sicuro su un fondo piano. Durante

le operazioni di pulizia indossare occhiali pro-

tettivi ed indumenti di protezione.

Figura

Sbloccare la leva della pistola a spruzzo.

Tirare la leva e l'apparecchio si attiva.

Avviso: Quando si rilascia la leva, l'ap-

parecchio si spegne. L’alta pressione

nel sistema resta invariata.

Per i compiti di pulizia più comuni. La pres-

sione di esercizio può essere regolata in

continuo tra "Min“ e "Max“.

Rilasciare la leva della pistola a spruzzo.

Ruotare la lancia sulla posizione desi-

derata.

Per lo sporco più resistente.

Attenzione

Non usare la fresa per pulire pneumatici di

auto, vernici o superfici sensibili, rischio di

danneggiamento.

Non adatto per interventi con detergenti.

Opzionale

Adatto per interventi con detergenti.

Aspirazione di acqua da contenitori

aperti

Messa in funzione

Funzionamento

Lancia con regolazione della pressione

(Vario Power)

Lancia con fresa per lo sporco

Spazzola di lavaggio

35IT

– 9

Utilizzare per il relativo intervento di pulizia

solo detergenti e prodotti di cura KÄR-

CHER poiché sviluppati appositamente per

l’utilizzo con il vostro apparecchio. L’utilizzo

di altri detergenti e prodotti di cura può de-

terminare una più rapida usura e la cancel-

lazione dei diritti di garanzia. Per maggiori

informazioni rivolgetevi ai negozi specializ-

zati o direttamente a KÄRCHER.

Figura

Estrarre dall'alloggiamento il tubo fles-

sibile di aspirazione per detergente ne-

cessario.

Appendere il tubo flessibile di aspirazio-

ne per detergente in un contenitore con

una soluzione detergente.

Utilizzare la lancia con regolazione del-

la pressione (Vario Power).

Ruotare la lancia in posizione „Mix“.

Avviso: In questo modo durante il fun-

zionamento al getto d'acqua viene ag-

giunta la soluzione detergente.

Spruzzare misuratamente il detergente

e lasciare agire (non asciugare) sulla

superficie asciutta.

Sciacquare lo sporco sciolto con il getto

alta pressione.

Opzionale

Il detergente viene aspirato dal serbatoio e

si crea una potente schiuma detergente.

Versare la soluzione di detergente nel

serbatoio dell'ugello per schiumatura (os-

servare le indicazioni sul dosaggio ripor-

tate sulla confezione del detergente).

Collegare l'ugello per schiumatura al

servatoio del detergente.

Inserire l'ugello per schiumatura sulla

pistola a spruzzo e fissarla con una ro-

tazione di 90°.

Avviso: In questo modo durante il fun-

zionamento al getto d'acqua viene ag-

giunta la soluzione detergente.

Rilasciare la leva della pistola a spruzzo.

Bloccare la leva della pistola a spruzzo.

Durante pause di lavoro prolungate (più

di 5 min.) spegnere anche l'apparec-

chio „0/OFF“.

Attenzione

Scollegare il tubo flessibile di alta pressione

dalla pistola a spruzzo o l'apparecchio solo

quando la pressione è scaricata dal sistema.

Dopo gli interventi con il detergente, ag-

ganciare il tubo flessibile di aspirazione

in un contenitore di acqua pulita, azio-

nare l'apparecchio per almeno un minu-

to con lancia smontata e lavare.

Rilasciare la leva della pistola a spruzzo.

Spegnere l'apparecchio „0/OFF“.

Chiudere il rubinetto.

Premere la leva della pistola a spruzzo

in modo da scaricare la pressione anco-

ra presente nel sistema.

Scollegare l'apparecchio dall'alimenta-

zione idrica.

몇Attenzione

Quando si scollega il tubo flessibile di

mandata o di alta pressione, dopo il fun-

zionamento potrebbe fuoriuscire

dell'acqua scottante dai raccordi.

Bloccare la leva della pistola a spruzzo.

Staccare la spina.

Attenzione

Per prevenire incidenti o lesioni durante il

trasporto è necessario rispettare il peso

dell'apparecchio (vedi dati tecnici).

Figura

Sollevare l'apparecchio con l'apposito

manico e trasportarlo.

Figura

Estrarre il manico di trasporto finché si

aggancia udibilmente.

Sollevare l'apparecchio dal manico di

trasporto.

Operare con detergente

Metodo di pulizia consigliato

Ugello per schiumatura

Interrompere il funzionamento

Terminare il lavoro

Trasporto

Posizione manuale

36 IT

– 10

Bloccare l'apparecchio in modo tale che

non possa scivolare o ribaltarsi.

Attenzione

Per prevenire incidenti o lesioni nella scelta

del luogo di stoccaggio è necessario rispet-

tare il peso dell'apparecchio (vedi dati tec-

nici).

Depositare la spazzatrice su una super-

ficie piana.

Premere il tasto di sblocco sulla pistola

a spruzzo e scollegare il tubo flessibile

di alta pressione dalla pistola a spruzzo.

Premere l'alloggiamento del giunto ra-

pido per il tubo flessibile di alta pressio-

ne nella direzione della freccia ed

estrarre il tubo flessibile di alta pressio-

ne.

Figura

Conservare il cavo di allacciamento alla

rete, il tubo flessibile di alta pressione e

gli accessori all'apparecchio.

Prima di depositi di lunga durata, per es. in

inverno, rispettare anche le avvertenze ri-

portate al capitolo Cura.

Attenzione

Proteggere l'apparecchio e gli accessori

dal gelo.

L'apparecchio e gli accessori saranno di-

strutti dal gelo se non saranno svuotati

completamente dell'acqua contenuta in es-

si. Per prevenire danni:

Svuotare completamente l'acqua

dall'apparecchio: accendere l'apparec-

chio senza il tubo flessibile di alta pres-

sione collegato e senza l'alimentazione

idrica collegata (max. 1 min) ed atten-

dere fino a quando dal raccordo di alta

pressione non fuoriesce più dell'acqua.

Spegnere l’apparecchio.

Conservare l'apparecchio e tutti gli ac-

cessori in un ambiente protetto dal gelo.

Pericolo

Prima di ogni intervento di cura e di manu-

tenzione, spegnere l'apparecchio e stacca-

re la spina.

Prima di depositi di lunga durata, per es. in

inverno:

Staccare il filtro dal tubo flessibile di

aspirazione per detergente e lavarlo

sotto acqua corrente.

Estrarre il filtro nel raccordo dell'acqua

con una pinza piatta e lavarlo sotto ac-

qua corrente.

L'apparecchio è senza manutenzione.

Impiegare solamente ricambi originali

KÄRCHER. La lista dei pezzi di ricambio è

riportata alla fine del presente manuale

d'uso.

Piccoli guasti o disfunzioni possono essere

eliminati seguendo le seguenti istruzioni.

In caso di dubbi si prega di rivolgersi al ser-

vizio assistenza autorizzato.

Pericolo

Prima di ogni intervento di cura e di manu-

tenzione, spegnere l'apparecchio e stacca-

re la spina.

Lavori di riparazione e lavori sugli impianti

elettrici possono essere effettuati solo dal

servizio clienti autorizzato.

Controllare se la tensione dichiarata

sulla targhetta coincide con la tensione

della fonte di energia.

Verificare la presenza di eventuali dan-

ni sul cavo di allacciamento alla rete.

Azionare la leva della pistola a spruzzo

e l'apparecchio si attiva.

Posizione in veicoli

Supporto

Deposito dell’apparecchio

Antigelo

Cura e manutenzione

Cura

Manutenzione

Ricambi

Guida alla risoluzione dei

guasti

L'apparecchio non funziona

37IT

– 11

Verificare la regolazione della lancia.

Eliminare l'aria dall' apparecchio.

Accendere e lasciare in funzione l'ap-

parecchio a lancia scollegata (max. 2

minuti), fino a quando l'acqua in uscita

dalla pistola risulta essere priva di bolle.

Spegnere l'apparecchio e collegare la

lancia.

Controllare l'alimentazione idrica.

Estrarre il microfiltro nel collegamento

idrico con una pinza piatta e lavarlo sot-

to acqua corrente.

Causa: Calo della tensione a causa di una

bassa corrente o in caso di utilizzo di una

prolunga.

All'attivazione tirare prima la leva della

pistola a spruzzo, quindi posizionare

l'interruttore dell'apparecchio su „I/ON“.

Pulire l’ugello ad alta pressione: Rimuo-

vere con un ago lo sporco dai fori degli

ugelli e sciacquare con acqua dalla par-

te anteriore.

Controllare l'afflusso di acqua.

Alcune cause tecniche fanno sì che ci

sia una lieve permeabilità dell'apparec-

chio. In caso di permeabilità elevata ri-

volgersi al servizio clienti autorizzato.

Utilizzare la lancia con regolazione del-

la pressione (Vario Power).

Ruotare la lancia in posizione „Mix“.

Pulire il filtro sul tubo flessibile di aspira-

zione per detergente.

Controllare se il tubo flessibile di aspira-

zione per detergente presenti delle in-

crinature.

Con riserva di modifiche tecniche!

L'apparecchio non raggiunge

pressione

L'apparecchio non si accende, il

motore emette un ronzio

Forti variazioni di pressione

L'apparecchio perde

Il detergente non viene aspirato

Dati tecnici

K 6.200

K 7.200

Collegamento elettrico

Tensione

1~50 Hz

230-

240

230 V

Potenza allacciata 2,5 3,0 kW

Grado di protezione IP X5

Grado di protezione I

Protezione rete (fusibile ri-

tardato)

16 A

Collegamento acqua

Pressione in entrata

(max.)

0,6 MPa

Temperatura in entrata

(max.)

60 °C

Portata (min.) 12 l/min

Max. altezza di aspirazione 1,0 m

Prestazioni

Pressione di esercizio 13 15 MPa

Pressione max. consentita 15 16 MPa

Portata, acqua 8,8 9,2 l/min

Forza repulsiva della pi-

stola a spruzzo

20 22 N

Portata, detergente 0 - 0,3 l/min

Dimensioni e pesi

Lunghezza 552 mm

Larghezza 290 mm

Altezza 333 mm

Peso, pronto all'uso con

accessori

17,4 19,0 kg

Valori rilevati secondo EN 60335-2-79

Valore di vibrazione

mano-braccio

Dubbio K

< 2,5

0,3

m/s2

Pressione acustica LpA

Dubbio KpA

dB(A)

Pressione acustica LWA +

Dubbio KWA

93 dB(A)

38 IT

– 12

Con la presente si dichiara che la macchina

qui di seguito indicata, in base alla sua con-

cezione, al tipo di costruzione e nella ver-

sione da noi introdotta sul mercato, è

conforme ai requisiti fondamentali di sicu-

rezza e di sanità delle direttive CE. In caso

di modifiche apportate alla macchina senza

il nostro consenso, la presente dichiarazio-

ne perde ogni validità.

I firmatari agiscono su incarico e con la pro-

cura dell’amministrazione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Dichiarazione di conformità

Prodotto: Idropulitrice

Modelo: 1.446-xxx, 1.447-xxx

Direttive CE pertinenti

2006/42/CE (+2009/127/CE)

2004/108/CE

2011/65/CE

2000/14/CE

Norme armonizzate applicate

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Procedura di valutazione della confor-

mità applicata

2000/14/CE: Allegato V

Livello di potenza sonora dB(A)

Misurato: 90

Garantito: 93

Winnenden, 2012/11/01

CEO Head of Approbation

39IT

– 4

Beste klant,

Lees vóór het eerste gebruik

van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk

en bewaar deze voor later gebruik of voor

een latere eigenaar.

Het leveringspakket van het apparaat staat

op de verpakking afgebeeld. Controleer bij

het uitpakken of de inhoud volledig is.

Mochten er eventueel accessoires ontbre-

ken of mocht u transportschade constate-

ren, neem dan contact op met uw

leverancier.

Gebruik deze hogedrukreiniger uitsluitend

voor de huishouding:

–voor het reinigen van machines, voer-

tuigen, gebouwen, gereedschappen,

gevels, terrassen, tuingereedschap,

enzovoort, met een hogedrukspuit (in-

dien nodig onder toevoeging van reini-

gingsmiddel).

–met door KÄRCHER goedgekeurde ac-

cessoires, onderdelen en reinigings-

middelen. Neem de aanwijzingen die bij

de reinigingsmiddelen gevoegd zijn, in

acht.

Gevaar

Voor een onmiddellijk dreigend gevaar dat

leidt tot ernstige en zelfs dodelijke lichame-

lijke letsels.

몇Waarschuwing

Voor een mogelijks gevaarlijke situatie die

zou kunnen leiden tot ernstige en zelfs do-

delijke lichamelijke letsels.

Voorzichtig

Voor een mogelijks gevaarlijke situatie die

kan leiden tot lichte lichamelijke letsels of

materiële schade.

1 Beschadigingsgevaar!

Apparaat mag enkel in

liggende positie (horizon-

taal) gebruikt worden.

2 De hogedrukstraal mag

niet gericht worden op personen, die-

ren, actieve elektrische uitrusting of het

apparaat zelf.

3 Apparaat tegen vorst beschermen.

Het verpakkingsmateriaal is herbruik-

baar. Deponeer het verpakkingsma-

teriaal niet bij het huishoudelijk afval,

maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten

bevatten waardevolle materialen die

geschikt zijn voor hergebruik. Lever

de apparaten daarom in bij een inza-

melpunt voor herbruikbare materia-

len.

Aanwijzingen betreffende de inhouds-

stoffen (REACH)

Huidige informatie over de inhoudsstoffen

vindt u onder:

www.kaercher.com/REACH

Inhoud

Algemene instructies. . . . . . . . . . NL 4

Veiligheidsinstructies. . . . . . . . . . NL 5

Bediening . . . . . . . . . . . . . . . . . . NL 7

Vervoer . . . . . . . . . . . . . . . . . . . . NL 9

Opslag. . . . . . . . . . . . . . . . . . . . . NL 10

Onderhoud . . . . . . . . . . . . . . . . . NL 10

Hulp bij storingen . . . . . . . . . . . . NL 10

Technische gegevens . . . . . . . . . NL 11

EG-conformiteitsverklaring . . . . . NL 12

Algemene instructies

Leveringsomvang

Doelmatig gebruik

Symbolen in de gebruiksaanwijzing

Symbolen op het toestel

Zorg voor het milieu

40 NL

– 5

In ieder land zijn de door ons bevoegde

verkoopkantoor uitgegeven garantiebepa-

lingen van toepassing. Eventuele storingen

aan het apparaat verhelpen wij zonder kos-

ten binnen de garantietermijn, mits een ma-

teriaal of fabrieksfout de oorzaak van deze

storing is. Neem bij klachten binnen de ga-

rantietermijn contact op met uw leverancier

of de dichtstbijzijnde klantenservicewerk-

plaats en neem uw aankoopbewijs mee.

(adres zie achterzijde)

Gevaar

Pak de stekker en wandcontactdoos

nooit met vochtige handen beet.

Neem het apparaat niet in bedrijf als de

netaansluiting of belangrijke onderde-

len van het apparaat (zoals veiligheids-

inrichtingen, hogedrukslangen of

handspuitpistool) beschadigd zijn.

Controleer vóór gebruik altijd of net-

snoer en -stekker onbeschadigd zijn.

Laat een beschadigd netsnoer onmid-

dellijk vervangen door een bevoegde

medewerker van de technische dienst

of een electricien.

Controleer de hogedrukslang vóór ieder

gebruik altijd op beschadigingen. Ver-

vang een beschadigde hogedrukslang

onmiddellijk.

U mag het apparaat niet in gebieden

met explosiegevaar gebruiken.

Wanneer u het apparaat in gevaarlijke

gebieden gebruikt (bijvoorbeeld tank-

stations), moet u de betreffende veilig-

heidsvoorschriften naleven.

Hogedrukstralen kunnen gevaarlijk zijn

wanneer u het apparaat ondeskundig

gebruikt. U mag de straal niet richten op

personen, dieren, actieve elektrische

uitrusting of het apparaat zelf.

De hogedrukstraal niet op anderen of

op uzelf, richten om bijvoorbeeld kle-

ding of schoeisel te reinigen.

Sproei geen voorwerpen af die stoffen

bevatten die gevaarlijk zijn voor de ge-

zondheid (bijvoorbeeld asbest).

Hogedrukstralen kunnen banden / ven-

tielen van voertuigen beschadigen,

waardoor de banden springen. Eerste

teken hiervoor is een verkleuring van de

band. Beschadigde voertuigbanden /

ventielen zijn levensgevaarlijk. Houd

minstens 30 cm straalafstand aan bij

het reinigen!

Explosiegevaar!

Geen brandbare vloeistoffen sproeien.

Zuig nooit oplosmiddelhoudende vloei-

stof of onverdunde zuren en oplosmidde-

len op! Tot deze stoffen behoren

bijvoorbeeld benzine, verfverdunner en

stookolie. De sproeinevel is zeer licht ont-

vlambaar, explosief en giftig. Gebruik

geen aceton, onverdund zuur of oplos-

middel, omdat die de materialen aantas-

ten die in het apparaat zijn verwerkt.

몇Waarschuwing

Netsnoer en stekkers van een verleng-

snoer moeten waterdicht zijn en mogen

niet in het water liggen.

Ongeschikte verlengsnoeren kunnen

gevaarlijk zijn. Gebruik in de open lucht

alleen daarvoor goedgekeurde en over-

eenkomstig gemerkte verlengsnoeren

met een voldoende grote diameter:

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Rol het verlengsnoer altijd helemaal

van de kabeltrommel af.

Hogedrukslangen, wateraansluitpunten

en koppelingen zijn belangrijk voor de

veiligheid van het apparaat. Gebruik uit-

sluitend hogedrukslangen, wateraan-

sluitpunten en koppelingen die de

producent heeft aanbevolen.

Dit apparaat is niet bedoeld om door

personen met beperkte psychische,

sensorische of geestelijke vaardighe-

den te worden gebruikt.

Kinderen of niet-geïnstrueerd personeel

mogen het apparaat niet gebruiken.

Kinderen moeten onder toezicht blijven

om te garanderen dat ze niet met het

apparaat spelen.

Garantie

Veiligheidsinstructies

41NL

– 6

Verpakkingsfolie buiten het bereik van

kinderen houden, er bestaat verstik-

kingsgevaar!

De gebruiker moet het apparaat voor

het juiste doel gebruiken. De gebruiker

moet rekening houden met de plaatse-

lijke omstandigheden en speciaal letten

op personen die zich in de buurt bevin-

den.

Het apparaat niet gebruiken als er zich

andere personen binnen bereik bevin-

den, tenzij ze veiligheidskledij dragen.

Draag de juiste beschermende kleding

en een veiligheidsbril ter bescherming

tegen terugspattend water.

Dit apparaat werd ontwikkeld voor ge-

bruik van reinigingsmiddelen die de

producent levert of aanbeveelt. Gebruik

van andere reinigingsmiddelen of che-

micaliën kan de veiligheid van het ap-

paraat beïnvloeden.

Voorzichtig

Bij langdurige bedrijfsonderbrekingen

moet het apparaat aan de hoofdscha-

kelaar / apparaatschakelaar uitgescha-

keld worden of moet de netstekker

uitgetrokken worden.

Gebruik het apparaat niet bij temperatu-

ren beneden de 0 °C.

Houd minstens 30 cm straalafstand aan

bij het reinigen van gelakte oppervlak-

ken, teneinde beschadigingen te ver-

mijden.

Laat het apparaat niet zonder toezicht

achter zolang het aan staat.

Let erop dat het netsnoer of een ver-

lengsnoer niet wordt beschadigd door-

dat men eroverheen rijdt, ze knikt, er te

hard aan trekt of dergelijke. Bescherm

de netsnoeren tegen hitte, olie en

scherpe randen.

Alle stroomvoerende delen in het werk-

bereik moeten zijn beschermd tegen

straalwater.

U mag het apparaat uitsluitend aanslui-

ten op een wandcontactdoos, die is

aangebracht door een elektrotechni-

sche installateur, volgens IEC 60364.

Gebruik uitsluitend wisselstroom voor

het apparaat. De spanning moet over-

eenkomen met de vermelding op het

typeplaatje van het apparaat.

Om veiligheidsredenen raden wij princi-

pieel aan het apparaat te gebruiken via

een aardlekschakelaar (max. 30 mA).

Reinigingswerkzaamheden waarbij af-

valwater ontstaat dat olie bevat (bijvoor-

beeld het reinigen van de motor of de

onderkant van een motorvoertuig), mag

u uitsluitend verrichten in wasplaatsen

met een olieafscheider.

Voorzichtig

Veiligheidsinrichtingen dienen ter bescher-

ming van de gebruiker en mogen niet wor-

den gewijzigd of omzeild.

De hoofdschakelaar van het apparaat ver-

hindert de onvoorziene werking van het ap-

paraat.

De vergrendeling blokkeert de hendel van

het handspuitpistool en verhindert de on-

voorziene start van het apparaat.

De omloopklep verhindert de overschrij-

ding van de toegelaten werkdruk.

Wordt de hendel van het handspuitpistool

losgelaten, dan schakelt de drukschakelaar

de pomp uit en stopt de hogedrukstraal.

Wordt de hendel aangetrokken, dan scha-

kelt de drukschakelaar de pomp weer in.

Voorzichtig

Voor alle handelingen met of aan het appa-

raat moet de stabiliteit gegarandeerd wor-

den om ongevallen of beschadigingen te

vermijden.

–De stabiliteit van het apparaat is gega-

randeerd wanneer het op een effen on-

dergrond wordt geplaatst.

Veiligheidsinrichtingen

Apparaatschakelaar

Vergrendeling handspuitpistool

Overstroomklep met drukschakelaar

Voorwaarden voor de stabiliteit

42 NL

– 7

In deze gebruiksaanwijzing staat de maxi-

male uitrusting omschreven. Afhankelijk

van het model zijn er verschillen in de leve-

ringspakketten (zie verpakking).

Afbeeldingen: zie pagina 2

1 Bewaarplaats voor accessoires

2 Transportgreep, uittrekbaar

3 Snelkoppeling voor hogedrukslang

4 Hoofdschakelaar „0/OFF“ / „I/ON“

5 Stroomleiding met stekker

6 Handgreep

7 Wielen

8 Wateraansluiting

9 Fijne filter in de wateraansluiting

10 Koppelinggedeelte voor wateraansluiting

11 Zuigslang voor reinigingsmiddel(met filter)

12 Handpistool

13 Vergrendeling handspuitpistool

14 Toets voor het scheiden van de hoge-

drukslang van het handspuitpistool

15 Hogedrukslang

16 Spuitlans met drukregeling (Vario Power)

17 Spuitlans met vuilfrees

Optioneel toebehoren

18 Wasborstel

19 Schuimsproeier met reinigingsmiddeltank

Met extra accessoires breidt u de gebruiks-

mogelijkheden van uw apparaat uit. Nade-

re informatie daarover kunt u verkrijgen bij

uw KÄRCHER-dealer.

Afbeeldingen: zie pagina 3

Afbeelding

De meegeleverde koppeling aan het

wateraansluitpunt van het apparaat

schroeven.

Afbeelding

Hogedrukslang in handspuitpistool ste-

ken tot die hoorbaar vastklikt.

Instructie: Letten op een correcte uit-

richting van de aansluitnippel.

Veilige verbinding controleren door aan

de hogedrukslang te trekken.

Volgens de geldige voorschriften

mag het apparaat nooit zonder sy-

steemscheider aangesloten wor-

den op het drinkwaternet. Er moet

een geschikte systeemscheider van de fir-

ma KÄRCHER of als alternatief een sy-

steemscheider conform EN 12729 type BA

gebruikt worden. Water dat door een sy-

steemscheider is gestroomd, wordt als niet

drinkbaar geclassificeerd.

Voorzichtig

Systeemscheider altijd aan de watertoe-

voer en nooit direct aan het apparaat aan-

sluiten!

Instructie: Verontreinigingen in het water

kunnen de hogedrukpomp en de accessoi-

res beschadigen. Ter bescherming wordt

het gebruik van de KÄRCHER-waterfilter

(speciale accessoires, bestelnr. 4.730-059)

aanbevolen.

Voorschriften van de watermaatschappij in

acht nemen.

Aansluitwaarden zie typeplaatje/Techni-

sche gegevens.

Een met weefsel versterkte waterslang

(niet in de levering inbegrepen) met een

in de handel verkrijgbare koppeling ge-

bruiken. (diameter minimum 1/2 duim

resp. 13 mm; lengte minimum 7,5 m).

De waterslang op het koppelingsdeel

van het apparaat steken en op de wa-

tertoevoer aansluiten.

Deze hogedrukreiniger is met de KÄR-

CHER-zuigslang met terugslagklep (speci-

ale accessoires, bestelnr. 4.440-238)

geschikt voor het opzuigen van oppervlak-

tewater bv. uit regentonnen of vijvers (max.

aanzuighoogte zie technische gegevens).

KÄRCHER-zuigslang met terugslag-

klep met water vullen, aan het water-

aansluitpunt schroeven en in de

regenton hangen.

Bediening

Beschrijving apparaat

Bijzondere toebehoren

Voor de inbedrijfstelling

Watertoevoer

Watertoevoer vanuit de waterleiding

Water aanzuigen uit open reservoirs

43NL

– 8

Apparaat voor de werking ontluchten.

Het apparaat zonder aangesloten

straalpijp inschakelen en laten draaien

(max. 2 minuten) tot water zonder lucht-

bellen bij het pistool naar buiten treedt.

Het apparaat uitschakelen en straalpijp

weer aansluiten.

Voorzichtig

Droogloop gedurende meer dan 2 minuten

leidt tot beschadigingen van de hogedruk-

pomp. Indien het apparaat binnen 2 minu-

ten geen druk opbouwt, moet het apparaat

uitgeschakeld worden en volgt u de instruc-

ties in het hoofdstuk „Hulp bij storingen“.

Afbeelding

Hogedrukslang vast in de snelkoppe-

ling op het apparaat steken, hij klikt

hoorbaar in.

Instructie: Letten op een correcte uit-

richting van de aansluitnippel.

Veilige verbinding controleren door aan

de hogedrukslang te trekken.

Afbeelding

Straalpijp in het handspuitpistool steken

en vastschroeven door hem 90° te

draaien.

Waterkraan volledig opendraaien.

Netstekker in het stopcontact steken.

Apparaat inschakelen "I/ON".

Voorzichtig

Beschadigingsgevaar! Apparaat mag

enkel in liggende positie (horizontaal)

gebruikt worden.

몇Gevaar

Door het uittreden van de waterstraal uit de

hogedruksproeier werkt er een reactie-

kracht op de spuitlans. Ervoor zorgen dat u

stevig staat en handspuitpistool en lans

goed vasthouden.

Voorzichtig

Voor het begin van de reiniging u ervan ver-

gewissen dat de hogedrukreiniger vast op

een vlakke ondergrond staat. Bij het reini-

gen veiligheidsbril en veiligheidskleding ge-

bruiken.

Afbeelding

Hefboom van het handspuitpistool ont-

grendelen.

Hendel aantrekken, het apparaat wordt

ingeschakeld.

Instructie: Wanneer de hendel op-

nieuw wordt losgelaten, schakelt het

apparaat opnieuw uit. Hogedruk blijft in

het systeem behouden.

Voor de meest courante reinigingstaken.

De werkdruk kan traploos tussen „Min“ en

„Max“ ingesteld worden.

Hefboom van het handspuitpistool los-

laten.

Straalpijp in de gewenste stand draai-

en.

voor hardnekkig vervuilde oppervlakken.

Voorzichtig

Autobanden, lak of gevoelige oppervlakken

zoals hout niet met de vuilfrees reinigen,

gevaar voor beschadiging.

Niet geschikt voor de werking met reini-

gingsmiddelen.

Optioneel

Niet geschikt voor de werking met reini-

gingsmiddelen.

Gebruik voor de overeenkomstige reini-

gingstaak uitsluitend reinigings- en onder-

houdsproducten van KÄRCHER,

aangezien die speciaal ontwikkeld werden

voor het gebruik met uw apparaat. Het ge-

bruik van andere reinigings- en onder-

houdsproducten kan leiden tot een

versnelde slijtage en het vervallen van de

garantiebepalingen. Gelieve u te laten ad-

viseren in de vakhandel of direct bij KÄR-

CHER informatie aan te vragen.

Inbedrijfstelling

Werking

Straalpijp met drukregeling (Vario

Power)

Spuitlans met vuilfrees

Wasborstel

Werken met reinigingsmiddelen

44 NL

– 9

Afbeelding

De zuigslang voor reinigingsmiddel tot

de gewenste lengte uit de behuizing

trekken.

Reinigingsmiddel-zuigslang in een re-

servoir met reinigingsmiddeloplossing

hangen.

Straalpijp met drukregeling (Vario Po-

wer) gebruiken.

Straalpijp in stand „Mix“ draaien.

Instructie: Daardoor wordt tijdens de

werking de reinigingsmiddeloplossing

bij de waterstraal gemengd.

Reinigingsmiddel in geringe hoeveelheid

op het droge oppervlak sproeien en laten

inwerken (niet laten opdrogen!).

losgekomen vuil met hogedrukstraal af-

spoelen.

Optioneel

Reinigingsmiddel wordt uit de tank gezo-

gen en er ontstaat een krachtig schuim van

reinigingsmiddel.

Reinigingsmiddeloplossing in reini-

gingsmiddeltank van de schuimsproei-

er vullen (doseringsindicatie op de

verpakking van het reinigingsmiddel in

acht nemen).

Schuimsproeier verbinden met de reini-

gingsmiddeltank.

Schuimsproeier in handspuitpistool ste-

ken en vastzetten door 90°-draaiing.

Instructie: Daardoor wordt tijdens de

werking de reinigingsmiddeloplossing

bij de waterstraal gemengd.

Hefboom van het handspuitpistool los-

laten.

Hefboom van het handspuitpistool ver-

grendelen.

Bij langere werkonderbrekingen (langer

dan 5 minuten) het apparaat tevens uit-

schakelen "0/OFF".

Voorzichtig

De hogedrukstraal alleen van het handspuit-

pistool of het apparaat scheiden wanneer

geen druk in het systeem voorhanden is.

Na het werken met reinigingsmiddel de

zuigslang in een bak met schoon water

hangen. Het apparaat ongeveer 1 mi-

nuut met gedemonteerde straalpijp la-

ten draaien en schoonspoelen.

Hefboom van het handspuitpistool los-

laten.

Apparaat uitschakelen "0/OFF"

Draai de waterkraan dicht.

Druk de hendel van het handspuitpi-

stool in, om de nog aanwezige druk in

het systeem af te laten nemen.

Apparaat scheiden van de watertoevoer.

몇Waarschuwing

Bij het scheiden van toevoer- of hoge-

drukslangen kan na de werking heet

water uit de aansluitingen komen.

Hefboom van het handspuitpistool ver-

grendelen.

Netstekker uittrekken.

Voorzichtig

Om ongevallen of verwondingen bij het

transport te vermijden, moet het gewicht

van het apparaat in acht genomen worden

(zie technische gegevens).

Afbeelding

Apparaat aan de transport- en draag-

greep optillen en dragen.

Afbeelding

Transportgreep uittrekken, hij klikt hoor-

baar vast.

Apparaat aan de transportgreep ver-

plaatsen.

Apparaat beveiligen tegen verschuiven

en kantelen.

Aanbevolen reinigingsmethode

Schuimsproeier

Werking onderbreken

Werking stopzetten

Vervoer

Transport met de hand

Transport in voertuigen

45NL

– 10

Voorzichtig

Om ongevallen of verwondingen te vermij-

den, moet bij de keuze van de opslagplaats

het gewicht van het apparaat in acht geno-

men worden (zie technische gegevens).

Apparaat op een egaal oppervlak neer-

zetten.

Ontgrendelknop op het handspuitpi-

stool induwen en hogedrukslang van

het handspuitpistool scheiden.

Behuizing van de snelkoppeling voor

hogedrukslang in pijlrichting duwen en

hogedrukslang eruit trekken.

Afbeelding

Stroomleiding, hogedrukslang en ac-

cessoires aan het apparaat opbergen.

Voor langdurige opslag, bv. tijdens de win-

termaanden, moeten tevens de instructies

in het hoofdstuk Onderhoud in acht geno-

men worden.

Voorzichtig

Apparaat en accessoires tegen vorst be-

schermen.

Het apparaat en de accessoires worden

beschadigd door vorst indien het water niet

volledig afgelaten is. Om schade te vermij-

den:

Water volledig uit het apparaat aflaten:

Apparaat zonder aangesloten hoge-

drukslang en zonder aangesloten wa-

tertoevoer inschakelen (max. 1 min) en

wachten tot geen water meer uit de ho-

gedrukaansluiting komt. Apparaat uit-

schakelen.

Apparaat met alle accessoires in een

vorstvrije ruimte bewaren.

Gevaar

Bij alle reinigings- en onderhoudswerk-

zaamheden altijd het apparaat uitschake-

len en de stekker uit het stopcontact

trekken.

Voor langdurige opslag, bijvoorbeeld tij-

dens de winter:

Filter van de reinigingsmiddel-zuig-

slang trekken en onder stromend water

reinigen.

De zeef in het wateraansluitpunt er met

een platte tang uittrekken en onder stro-

mend water reinigen.

Het apparaat is onderhoudsvrij.

Gebruik uitsluitend originele KÄRCHER-

onderdelen. Een overzicht van de onderde-

len vindt u aan het eind van deze gebruiks-

aanwijzing.

Kleinere storingen kunt u zelf oplossen met

behulp van het volgende overzicht.

Bij twijfel neemt u contact op met de be-

voegde klantenservice.

Gevaar

Bij alle reinigings- en onderhoudswerk-

zaamheden altijd het apparaat uitschake-

len en de stekker uit het stopcontact

trekken.

Reparaties en werkzaamheden aan elektri-

sche componenten mogen alleen door be-

voegde medewerkers van de technische

dienst worden uitgevoerd.

Controleren of de aangegeven span-

ning op het typeplaatje overeenkomt

met de spanning van de stroombron.

Stroomleiding op beschadiging contro-

leren.

Hendel van het handspuitpistool indruk-

ken, het apparaat wordt ingeschakeld.

Opslag

Apparaat opslaan

Vorstbescherming

Onderhoud

Zorg

Onderhoud

Reserveonderdelen

Hulp bij storingen

Apparaat draait niet

46 NL

– 11

Instelling aan de straalpijp controleren.

Apparaat ontluchten.

Het apparaat zonder aangesloten

straalpijp inschakelen en laten draaien

(max. 2 minuten) tot water zonder lucht-

bellen bij het pistool naar buiten treedt.

Het apparaat uitschakelen en straalpijp

weer aansluiten.

Watertoevoer controleren.

fijne filter in de wateraansluiting verwij-

deren met een platte tang en reinigen

onder stromend water.

Oorzaak: Spanningsdaling door zwak

stroomnet of bij gebruik van een verleng-

snoer.

Bij het inschakelen eerst de hendel van

het handspuitpistool aantrekken en dan

de apparaatschakelaar op „I/ON“ stel-

len.

Hogedruksproeier reinigen: Verontrei-

nigingen met een naald uit het gat van

de sproeier verwijderen en met water

naar voren toe uitspoelen.

Watertoevoervolume controleren.

Een geringe ondichtheid van het appa-

raat is technisch bepaald. Als de pomp

echter erg lekt, moet contact worden

opgenomen met de bevoegde klanten-

service.

Straalpijp met drukregeling (Vario Po-

wer) gebruiken.

Straalpijp in stand „Mix“ draaien.

Filter aan de reinigingsmiddel-zuig-

slang reinigen.

Zuigslang voor reinigingsmiddel contro-

leren op knikplaatsen.

Technische veranderingen

voorbehouden!

Apparaat komt niet op druk

Apparaat start niet, motor bromt

Sterke drukschommelingen

Apparaat ondicht

Reinigingsmiddel wordt niet

aangezogen

Technische gegevens

K 6.200

K 7.200

Elektrische aansluiting

Spanning

1~50 Hz

230-

240

230 V

Aansluitvermogen 2,5 3,0 kW

Veiligheidsklasse IP X5

Beschermingsklasse I

Netzekering (traag) 16 A

Wateraansluitpunt

Toevoerdruk (max.) 0,6 MPa

Toevoertemperatuur

(max.)

60 °C

Toevoerhoeveelheid

(min.)

12 l/min

Max. aanzuighoogte 1,0 m

Capaciteit

Werkdruk 13 15 MPa

Maximaal toegestane

druk

15 16 MPa

Opbrengst, water 8,8 9,2 l/min

Reactiekracht van het pi-

stool

20 22 N

Opbrengst, reinigings-

middel

0 - 0,3 l/min

Maten en gewichten

Lengte 552 mm

Breedte 290 mm

Hoogte 333 mm

Gewicht, bedrijfsklaar

met accessoires

17,4 19,0 kg

Bepaalde waarden conform EN 60335-2-79

Hand-arm vibratiewaarde

Onzekerheid K

< 2,5

0,3

m/s2

Geluidsdrukniveau LpA

Onzekerheid KpA

dB(A)

Geluidskrachtniveau LWA

+ onveiligheid KWA

93 dB(A)

47NL

– 12

Hierbij verklaren wij dat de hierna vermelde

machine door haar ontwerp en bouwwijze

en in de door ons in de handel gebrachte

uitvoering voldoet aan de betreffende fun-

damentele veiligheids- en gezondheidsei-

sen, zoals vermeld in de desbetreffende

EG-richtlijnen. Deze verklaring verliest

haar geldigheid wanneer zonder overleg

met ons veranderingen aan de machine

worden aangebracht.

De ondergetekenden handelen in opdracht

en met volmacht van de bedrijfsleiding.

Gevolmachtigde voor de documentatie:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

EG-conformiteitsverklaring

Product: Hogedrukreiniger

Type: 1.446-xxx, 1.447-xxx

Van toepassing zijnde EG-richtlijnen

2006/42/EG (+2009/127/EG)

2004/108//EG

2011/65/EG

2000/14/EG

Toegepaste geharmoniseerde normen

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Toegepaste conformiteitsbeoordelings-

procedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten: 90

Gegarandeerd: 93

Winnenden, 2012/11/01

CEO Head of Approbation

48 NL

– 4

Estimado cliente:

Antes del primer uso de su apa-

rato, lea este manual original,

actúe de acuerdo a sus indicaciones y

guárdelo para un uso posterior o para otro

propietario posterior.

El contenido de suministro de su aparato

está ilustrado en el embalaje. Verifique du-

rante el desembalaje que no falta ninguna

pieza.

En caso de detectar que faltan accesorios

o o que han surgido daños durante el trans-

porte, informe a su distribuidor.

Utilice esta limpiadora de alta presión, ex-

clusivamente, en el ámbito doméstico:

–para limpiar máquinas, vehículos, edifi-

cios, herramientas, fachadas, terrazas,

herramientas de jardín, etc. con un cho-

rro de agua de alta presión (en caso ne-

cesario, mediante el uso adicional de

detergentes).

–con los accesorios, repuestos y deter-

gentes autorizados por KÄRCHER.

Tenga en cuenta las indicaciones que

incluyen los detergentes.

Peligro

Para un peligro inminente que acarrea le-

siones de gravedad o la muerte.

몇Advertencia

Para una situación que puede ser peligro-

sa, que puede acarrear lesiones de grave-

dad o la muerte.

Precaución

Para una situación que puede ser peligro-

sa, que puede acarrear lesiones leves o

daños materiales.

1 ¡Peligro de daños en la ins-

talación! El aparato solo se

puede operar en posición

horizontal.

2 No dirija el chorro de alta

presión hacia personas, animales,

equipamiento eléctrico activo, ni apunte

con él al propio aparato.

3 Proteger el aparato de las heladas.

Los materiales de embalaje son reci-

clables. Por favor, no tire el embalaje

a la basura doméstica; en vez de ello,

entréguelo en los puntos oficiales de

recogida para su reciclaje o recupe-

ración.

Los aparatos viejos contienen mate-

riales valiosos reciclables que debe-

rían ser entregados para su

aprovechamiento posterior. Por este

motivo, entregue los aparatos usados

en los puntos de recogida previstos

para su reciclaje.

Indicaciones sobre ingredientes

(REACH)

Encontrará información actual sobre los in-

gredientes en:

www.kaercher.com/REACH

Índice de contenidos

Indicaciones generales . . . . . . . . ES 4

Indicaciones de seguridad . . . . . ES 5

Manejo . . . . . . . . . . . . . . . . . . . . ES 7

Transporte. . . . . . . . . . . . . . . . . . ES 10

Almacenamiento . . . . . . . . . . . . . ES 10

Cuidados y mantenimiento . . . . . ES 10

Ayuda en caso de avería . . . . . . ES 11

Datos técnicos . . . . . . . . . . . . . . ES 12

Declaración de conformidad CE . ES 12

Indicaciones generales

Volumen del suministro

Uso previsto

Símbolos del manual de

instrucciones

Símbolos en el aparato

Protección del medio ambiente

49ES

– 5

En todos los países rigen las condiciones

de garantía establecidas por nuestra em-

presa distribuidora. Las averías del aparato

serán subsanadas gratuitamente dentro

del periodo de garantía, siempre que se de-

ban a defectos de material o de fabricación.

En un caso de garantía, le rogamos que se

dirija con el comprobante de compra al dis-

tribuidor donde adquirió el aparato o al ser-

vicio al cliente autorizado más próximo a su

domicilio.

(La dirección figura al dorso)

Peligro

No toque nunca el enchufe de red o la

toma de corriente con las manos moja-

das.

No ponga el aparato en funcionamiento

si el cable de conexión a red u otras

partes importantes del aparato, como

pueden ser la manguera de alta pre-

sión, la pistola pulverizadora o los dis-

positivos de seguridad presentan

daños.

Antes de cada puesta en servicio, com-

pruebe si el cable de conexión a red y

el enchufe de red presentan daños. Si

el cable de conexión a red estuviera de-

teriorado, debe encargar sin demora a

un electricista especializado del servi-

cio de atención al cliente autorizado

que lo sustituya.

Antes de cada puesta en servicio, com-

pruebe si la manguera de alta presión

presenta daños. Si la manguera de alta

presión presentase daños, debe susti-

tuirla sin demora.

Está prohibido usar el aparato en zonas

en las que exista riesgo de explosiones.

Para usar el aparato en zonas con peli-

gro de explosión (p. ej., gasolineras)

son de obligado cumplimiento las nor-

mas de seguridad correspondientes.

Los chorros a alta presión pueden ser

peligrosos si se usan indebidamente.

No dirija el chorro hacia personas, ani-

males o equipamiento eléctrico activo,

ni apunte con él al propio aparato.

No dirija el chorro hacia otras personas

o hacia sí mismo para limpiar ropa o

calzado.

No rocíe objetos que puedan contener

sustancias nocivas para la salud (p. ej.,

asbesto).

El chorro a alta presión puede dañar los

neumáticos del vehículo y sus válvulas

y los puede reventar. Un primer sínto-

ma de que se están provocando daños

es el cambio de tonalidad de los neu-

máticos. Los neumáticos de vehículo y

las válvulas de neumáticos deteriora-

dos suponen un peligro mortal. Al efec-

tuar la limpieza, aplique el chorro a una

distancia mínima de 30 cm.

Peligro de explosiones

No pulverizar ningun líquido inflamable.

No aspire nunca líquidos que conten-

gan disolventes o ácidos y disolventes

sin diluir. Entre estos se encuentran, p.

ej., la gasolina, los diluyentes cromáti-

cos o el fuel. La neblina pulverizada es

altamente inflamable, explosiva y tóxi-

ca. No utilice acetona ni ácidos o disol-

ventes sin diluir, ya que pueden afectar

negativamente a los materiales em-

pleados en el aparato.

몇Advertencia

El enchufe y acoplamiento del cable de

prolongación deben ser impermeables

y no deben sumergirse en agua.

El uso de cables de prolongación in-

adecuados puede resultar peligroso.

Para el exterior, utilice sólo cables pro-

longadores autorizados para exterior,

adecuadamente marcados y con una

sección de cable suficiente: 1 - 10 m:

1,5 mm2; 10 - 30 m: 2.5 mm2

Desenrolle siempre totalmente el cable

de prolongación del tambor del cable.

Garantía

Indicaciones de seguridad

50 ES

– 6

Las mangueras de alta presión, la grife-

ría y los acoplamientos son importantes

para la seguridad del aparato. Utilice

sólo las mangueras de alta presión, la

grifería y los acoplamientos recomen-

dados por el fabricante.

Este aparato no es apto para ser utiliza-

do por personas con capacidades físi-

cas, sensoriales e intelectuales

limitadas.

Los niños o las personas no instruidas

sobre su uso no deben utilizar el aparato.

Se debe supervisar a los niños para

asegurarse de que no juegan con el

aparato.

Mantener alejado el plástico del emba-

laje de los niños, se pueden ahogar.

El usuario deberá utilizar el aparato de

conformidad con sus instrucciones. De-

berá tener en cuenta las condiciones lo-

cales y tener cuidado de no causar

daños a las personas que se encuen-

tren en las proximidades cuando use el

aparato.

No utilizar el aparato cuando se en-

cuentren otras personas al alcance a

no ser que lleven ropa protectora.

Póngase ropa y gafas protectoras ade-

cuadas para protegerse de las salpica-

duras de agua y de la suciedad.

Este aparato ha sido concebido para el

uso con los detergentes suministrados

por el fabricante o recomendados por el

mismo. La utilización de otros deter-

gentes o sustancias químicas puede

menoscabar la seguridad del aparato.

Precaución

Para pausas de operación prolongadas

desconecte el aparato del interruptor

principal / interruptor del aparato o des-

enchufe la clavija de red.

No se puede operar el aparato a tempe-

raturas inferiores a 0 ºC.

Para evitar daños, mantenga el chorro a

una distancia mínima de 30 cm durante la

limpieza de superficies pintadas.

No deje nunca el aparato sin vigilancia

mientras esté en funcionamiento.

Debe tener cuidado de no dañar ni es-

tropear el cable de conexión a red y el

cable de prolongación por pisarlos,

aplastarlos, tirar de ellos, u otras accio-

nes similares. Proteja los cables de red

del calor, el aceite y los bordes afilados.

Todas las partes conductoras de co-

rriente de la zona de trabajo tienen que

estar protegidas contra los chorros de

agua.

El aparato sólo debe estar conectado a

una conexión eléctrica que haya sido

realizada por un electricista de confor-

midad con la norma CEI 60364.

Conecte el aparato únicamente a co-

rriente alterna. La tensión tiene que co-

rresponder a la indicada en la placa de

características del aparato.

Por razones de seguridad, recomenda-

mos utilizar el aparato siempre con un

interruptor de corriente por defecto

(máx. 30 mA).

Los trabajos de limpieza que producen

aguas residuales que contienen aceite

(p. ej., el lavado de motores o el lavado

de los bajos) sólo se deben realizar en

zonas de lavado que dispongan de se-

parador de aceite.

Precaución

Los dispositivos de seguridad sirven para

proteger al usuario y no se deben modificar

o ignorar.

El interruptor del aparato impide el funcio-

namiento involuntario del mismo.

El bloqueo bloquea la palanca de la pistola

pulverizadora manual e impide que el apa-

rato se ponga en marcha de forma involun-

taria.

La válvula de derivación evita sobrepasar

la presión de trabajo permitida.

Cuando se suelta la palanca de la pistola

pulverizadora manual, un presostato desco-

necta la bomba y el chorro de alta presión se

para. Cuando se acciona la palanca, se co-

necta la bomba nuevamente.

Dispositivos de seguridad

Interruptor del aparato

Bloqueo de la pistola pulverizadora

manual

Válvula de derivación con presostato

51ES

– 7

Precaución

Antes de realizar cualquier trabajo con el

aparato o en el aparato, asegúrese de que

está bien posicionado para evitar acciden-

tes o daños.

–La posición segura del aparato se ga-

rantiza si se coloca sobre una superfi-

cie lisa.

En este manual de instrucciones se descri-

be el equipamiento máximo. Según el mo-

delos, hay diferencias en el contenido

suministrado (véase embalaje).

Ilustraciones, véase la página 2

1 Zona de recogida para accesorios

2 Mango para el transporte, desplegable

3 Acoplamiento rápido para manguera de

alta presión

4 Interruptor del aparato „0/OFF“ / „I/ON“

5 Cable de conexión a red y enchufe de

red

6 Asa de transporte

7 Ruedas

8 Conexión de agua

9 Filtro fino en la toma de agua

10 Pieza de acoplamiento para la co-

nexión de agua

11 Manguera de aspiración para detergen-

te (con filtro)

12 Pistola pulverizadora manual

13 Bloqueo de la pistola pulverizadora manual

14 Tecla para separar la manguera de alta

presión de la pistola pulverizadora ma-

nual

15 Manguera de alta presión

16 Lanza dosificadora con regulación de la

presión (Vario Power)

17 Lanza de agua con fresadora de sucie-

dad

Posibles accesorios

18 Cepillo para lavar

19 Boquilla de espuma con depósito de

detergente

Los accesorios especiales amplian las po-

sibilidades de uso del aparato. Su distribui-

dor KÄRCHER le dará información más

detallada.

Ilustraciones, véase la página 3

Figura

Atornille la pieza de acoplamiento a la

conexión de agua del aparato suminis-

trada.

Figura

Introducir la manguera de alta presión

en la pistola pulverizadora manual has-

ta que esta haga un ruido al encajarse.

Nota: Procurar que el racor de co-

nexión esté alineado correctamente.

Comprobar si la conexión es segura ti-

rando de la manguera de alta presión.

De acuerdo con las normativas vi-

gentes, está prohibido utilizar el

aparato sin un separador de siste-

ma en la red de agua potable. Se

debe utilizar un separador de sistema apro-

piado de la empresa KÄRCHER o, alternati-

vamente, un separador de sistema que

cumpla la norma EN 12729 tipo BA. El agua

que haya pasado por un separador del siste-

ma será catalogada como no potable.

Precaución

Conectar el separador del sistema siempre

a la toma de agua, nunca directamente al

aparato!

Nota: Las impurezas en el agua pueden

dañar la bomba de alta presión y los acce-

sorios. Como medida de protección se re-

comienda el uso del filtro de agua de

KÄRCHER (accesorio especial,

Ref.:4.730-059).

Requisitos para la seguridad de

posición

Manejo

Descripción del aparato

Accesorios especiales

Antes de la puesta en marcha

Suministro de agua

52 ES

– 8

Tenga en cuenta las normas de la empresa

suministradora de agua.

Valores de conexión: véase la placa de ca-

racterísticas/datos técnicos.

Utilice una manguera de agua de tejido

resistente (no está incluida en el volu-

men de suministro) con un acoplamien-

to de los habituales en el mercado.

(Diámetro mínimo 1/2 pulgada o 13

mm; longitud mínima 7,5 m).

Meta la manguera de agua en la pieza

de acoplamiento del aparato y conécte-

la al suministro de agua.

Esta limpiadora de alta presión es apta con

la manguera de aspiración KÄRCHER con

válvula de retorno (accesorio especial, Ref.

4.440-238) para la aspiración de agua de

superficie, p. ej. de los bidones para agua

pluvial o de los estanques (altura de aspira-

ción máxima, véase los datos técnicos).

Llenar de agua la manguera de aspira-

ción KÄRCHER con válvula de retorno,

atornillar a la conexión de agua y colgar

en el bidón para agua pluvial.

Purgue el aire del aparato antes de su

puesta en servicio.

Conecte el aparato sin que esté conec-

tada la lanza dosificadora y déjelo en

marcha (máx. 2 minutos) hasta que el

agua que salga de la pistola no tenga

burbujas. Desconecte el aparato y co-

necte la manguera de alta presión.

Precaución

La marcha en seco durante más de 2 minu-

tos produce daños en la bomba de alta pre-

sión. Si el aparato no genera presión en un

lapso de 2 minutos, desconectar el aparato

y proceder según las indicaciones del capí-

tulo "Averías".

Figura

Insertar la manguera de alta presión en

el acoplamiento rápido del aparato has-

ta que encaje.

Nota: Procurar que el racor de co-

nexión esté alineado correctamente.

Comprobar si la conexión es segura ti-

rando de la manguera de alta presión.

Figura

Inserte la lanza dosificadora en la pisto-

la pulverizadora manual y fíjela girán-

dola 90°.

Abrir totalmente el grifo del agua.

Enchufar la clavija de red a una toma de

corriente.

Conectar el aparato „I/ON“.

Precaución

¡Peligro de daños en la instalación! El

aparato solo se puede operar en posi-

ción horizontal.

몇Peligro

El chorro de agua que sale de la boquilla de

alta presión provoca una fuerza de retroce-

so en la pistola pulverizadora manual. Ase-

gúrese de estar en una posición segura y

sujete con firmeza la pistola pulverizadora

manual y la lanza dosificadora.

Precaución

Antes de comenzar con la limpieza, aségu-

rese de que la limpiadora a presión está so-

bre una base lisa. Utilizar gafas y ropa de

seguridad durante la limpieza.

Figura

Desbloquear la palanca de la pistola

pulverizadora manual.

Tirar de la palanca, el aparato se enciende.

Nota: Si no se suelta la palanca, el apa-

rato vuelve a apagarse. La alta presión

se mantiene en el sistema.

Para las tareas de limpieza más habituales.

La presión de trabajo se puede regular en

pasos entre „Min“ y „Max“.

Suelte la palanca de la pistola pulveri-

zadora manual.

Girar la lanza dosificadora a la posición

deseada.

Suministro de agua desde la tubería de

agua

Aspiración del agua de depósitos

abiertos

Puesta en marcha

Funcionamiento

Lanza dosificadora con regulación de la

presión (Vario Power)

53ES

– 9

Para las suciedades más difíciles de elimi-

nar.

Precaución

No limpiar neumáticos, pintura o superfi-

cies delicadas como la madera con la fresa

de suciedad, se pueden dañar.

No apto para trabajar con detergentes.

Opcional

Apto para trabajar con detergentes.

Utilice sólo detergentes y productos de lim-

pieza KÄRCHER para cada tipo de tarea

de limpieza. Han sido especialmente crea-

dos para su aparato. El uso de otros deter-

gentes y productos de limpieza pueden

provocar un desgaste más rápido y la inva-

lidación de la garantía. Solicite el asesora-

miento oportuno en una tienda

especializada y pida la información corres-

pondiente a KÄRCHER.

Figura

Saque la manguera de aspiración de

detergente de la carcasa hasta la longi-

tud deseada.

Cuelgue la manguera de aspiración de

detergente en un depósito que conten-

ga una solución de detergente.

Utilizar la lanza dosificadora con regu-

lación de la presión (Vario Power).

Girar la lanza dosificadora hasta la po-

sición "Mix".

Nota: De este modo se añade durante

el funcionamiento la solución de deter-

gente al chorro de agua.

Rocíe la superficie seca con detergente

y déjelo actuar pero sin dejar que se se-

que.

Aplicar el chorro de agua a alta presión

sobre la suciedad disuelta para elimi-

narla.

Opcional

El detergente se aspira del depósito y se

genera una potente espuma de detergente.

Llenar el depósito de detergente de la

boquilla de espuma con la solución de

detergente (tener en cuenta las indica-

ciones de dosificación en el bidón de

detergente).

Unir la boquilla de espuma con el depó-

sito de detergente.

Inserte la boquilla de espuma en la pis-

tola pulverizadora manual y fíjela girán-

dola 90°.

Nota: De este modo se añade durante

el funcionamiento la solución de deter-

gente al chorro de agua.

Suelte la palanca de la pistola pulveri-

zadora manual.

Bloquear la palanca de la pistola pulve-

rizadora manual.

Durante las pausas de trabajo prolon-

gadas (de una duración superior a 5 mi-

nutos), desconectar además el aparato

„0/OFF“.

Precaución

Separar la manguera de alta presión de la

pistola pulverizadora manual o del aparato

solamente cuando no haya presión en el

sistema.

Después de trabajar con detergentes,

cuelgue la manguera de aspiración en

un depósito de agua limpia, conectar el

aparato durante aprox. 1 minuto con la

lanza dosificadora desmontada y en-

juagarlo.

Suelte la palanca de la pistola pulveri-

zadora manual.

Desconectar el aparato "0/OFF".

Cierre el grifo de agua.

Apriete la palanca de la pistola pulveri-

zadora manual para eliminar la presión

que todavía hay en el sistema.

Desconectar el aparato del suministro

de agua.

Lanza dosificadora con fresadora de

suciedad

Cepillo de lavar

Trabajo con detergentes

Método de limpieza recomendado

Boquilla para espuma

Interrupción del funcionamiento

Finalización del funcionamiento

54 ES

– 10

몇Advertencia

Al separar el tubo de alimentación o el

de alta presión, puede salir agua muy

caliente de las tomas después del fun-

cionamiento.

Bloquear la palanca de la pistola pulve-

rizadora manual.

Extraer el enchufe de la red.

Precaución

Para evitar accidentes o lesiones, tener en

cuenta el peso del aparato para el transpor-

te (véase Datos técnicos).

Figura

Levantar y llevar el aparato por el asa

de transporte.

Figura

Sacar el asa de transporte hasta que se

oiga como encaja.

Tirar del aparato por el asa de transporte.

Asegurar el aparato para evitar que se

deslice o vuelque.

Precaución

Para evitar accidentes o lesiones, tener en

cuenta el peso del aparato al elegir el lugar

de almacenamiento (véase Datos técnicos).

Coloque el dispositivo sobre una super-

ficie plana.

Pulsar el botón de desconexión en la

pistola pulverizadora manual y desco-

nectar manguera de alta presión de la

pistola pulverizadora manual.

Presionar en la dirección que indica la

flecha la carcasa del acoplamiento rápi-

do para la manguera de alta presión y

extraer la manguera de alta presión.

Figura

Guardar el cable de conexión de red, la

manguera de alta presión y los acceso-

rios en el aparato.

Antes de almacenar el aparato durante un

período prolongado, como por ejemplo en

invierno, respetar también las indicaciones

del capítulo Cuidados.

Precaución

Proteger el aparato y los accesorios de las

heladas.

El aparato y los accesorios sufren daños

con las heladas, si no se vacía totalmente

el agua. Para evitar daños:

Vaciar totalmente el aparato, sacando

todo el agua: conectar el aparato (máx.

1 min) con la manguera de alta presión

y el suministro de agua desconectados,

hasta que ya no salga agua de la co-

nexión de alta presión. Desconectar el

aparato.

Almacenar el aparato en un lugar a

prueba de heladas con todos los acce-

sorios.

Peligro

Apague el aparato y desenchufe la clavija

de red antes de efectuar los trabajos de

cuidado y mantenimiento.

Antes de un almacenamiento prolongado,

p. e., durante el invierno:

Quitar el filtro de la manguera de aspi-

ración del detergente y limpiarlo colo-

cándolo bajo agua corriente.

Extraer el tamiz de la conexión del agua

con unos alicates de punta plana y lim-

piarlo colocándolo bajo agua corriente.

El aparato no precisa mantenimiento.

Transporte

Transporte manual

Transporte en vehículos

Almacenamiento

Almacenamiento del aparato

Protección antiheladas

Cuidados y mantenimiento

Cuidado del aparato

Mantenimiento

55ES

– 11

Emplear únicamente repuestos originales

de KÄRCHER. Al final de este manual de

instrucciones encontrará un listado resumi-

do de repuestos.

Usted mismo puede solucionar las peque-

ñas averías con ayuda del resumen si-

guiente.

En caso de duda, diríjase al servicio de

atención al cliente autorizado.

Peligro

Apague el aparato y desenchufe la clavija

de red antes de efectuar los trabajos de

cuidado y mantenimiento.

Los trabajos de reparación y trabajos en

componentes eléctricos sólo los puede

realizar el Servicio técnico autorizado.

Comprobar si la tensión indicada en la

placa de características coincide con la

tensión de la fuente de alimentación.

Comprobar si el cable de conexión a la

red presenta daños.

Accionar la palanca de la pistola pulve-

rizadora manual, el aparato se conecta.

Comprobar el ajuste de la lanza dosifi-

cadora.

Purgue el aparato.

Conecte el aparato sin que esté conec-

tada la lanza dosificadora y déjelo en

marcha (máx. 2 minutos) hasta que el

agua que salga de la pistola no tenga

burbujas. Desconecte el aparato y co-

necte la manguera de alta presión.

Comprobar el suministro de agua.

Quite el filtro fino de la toma de agua

con unos alicates de punta plana y lím-

pielo colocándolo debajo del chorro de

agua corriente.

Causa: caída de tensión debida a que la

red es débil o por el uso de cable de prolon-

gación.

Al conectar, primero tirar de la palanca

de la pistola pulverizadora manual, des-

pués colocar el aparato en la posición

„I/ON“.

Limpiar la boquilla de alta presión: eli-

minar las impurezas del orificio de la

boquilla con una aguja y aclarar con

agua desde la parte delantera.

Comprobar el caudal de agua.

El aparato presenta una ligera falta de

estanqueidad por razones técnicas. En

caso de que la falta de estanqueidad

sea grande, contactar al Servicio técni-

co autorizado.

Utilizar la lanza dosificadora con regu-

lación de la presión (Vario Power).

Girar la lanza dosificadora hasta la po-

sición "Mix".

Limpiar el filtro de la manguera de aspi-

ración de detergente.

Comprobar si la manguera de aspira-

ción presenta dobleces.

Piezas de repuesto

Ayuda en caso de avería

El aparato no funciona

El aparato no alcanza la presión

necesaria

El aparato no arranca, el motor

ronronea

Grandes oscilaciones de la presión

El aparato presenta fugas

El aparato no aspira detergente

56 ES

– 12

Reservado el derecho a realizar modifi-

caciones técnicas.

Por la presente declaramos que la máqui-

na designada a continuación cumple, tanto

en lo que respecta a su diseño y tipo cons-

tructivo como a la versión puesta a la venta

por nosotros, las normas básicas de segu-

ridad y sobre la salud que figuran en las di-

rectivas comunitarias correspondientes. La

presente declaración perderá su validez en

caso de que se realicen modificaciones en

la máquina sin nuestro consentimiento ex-

plícito.

Los abajo firmantes actúan con plenos po-

deres y con la debida autorización de la di-

rección de la empresa.

Persona autorizada para la documentación:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tele.: +49 7195 14-0

Fax: +49 7195 14-2212

Datos técnicos

K 6.200

K 7.200

Conexión eléctrica

Tensión

1~50 Hz

230-

240

230 V

Potencia conectada 2,5 3,0 kW

Grado de protección IP X5

Clase de protección I

Fusible de red (inerte) 16 A

Conexión de agua

Presión de entrada (máx.) 0,6 MPa

Temperatura de entrada

(máx.)

60 °C

Velocidad de alimentación

(mín.)

12 l/min

Altura de absorción máx. 1,0 m

Potencia y rendimiento

Presión de trabajo 13 15 MPa

Presión máx. admisible 15 16 MPa

Caudal, agua 8,8 9,2 l/min

Fuerza de retroceso de la

pistola pulverizadora ma-

nual

20 22 N

Caudal, detergente 0 - 0,3 l/min

Medidas y pesos

Longitud 552 mm

Anchura 290 mm

Altura 333 mm

Peso, listo para el funciona-

miento con accesorios

17,4 19,0 kg

Valores calculados conforme a la norma EN

60335-2-79

Valor de vibración mano-

brazo

Inseguridad K

< 2,5

0,3

m/s2

Inseguridad KpA

dB(A)

Nivel de potencia acúsNivel

de presión acústica LpAtica

LWA + inseguridad KWA

93 dB(A)

Declaración de conformidad

Producto: Limpiadora a alta presión

Modelo: 1.446-xxx, 1.447-xxx

Directivas comunitarias aplicables

2006/42/CE (+2009/127/CE)

2004/108/CE

2011/65/CE

2000/14/CE

Normas armonizadas aplicadas

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Procedimiento de evaluación de la confor-

midad aplicado

2000/14/CE: Anexo V

Nivel de potencia acústica dB(A)

Medido: 90

Garantizado: 93

Winnenden, 2012/11/01

CEO Head of Approbation

57ES

– 4

Estimado cliente,

Leia o manual de manual origi-

nal antes de utilizar o seu apare-

lho. Proceda conforme as indicações no

manual e guarde o manual para uma con-

sulta posterior ou para terceiros a quem

possa vir a vender o aparelho.

O volume de fornecimento do seu aparelho

é ilustrado na embalagem. Ao desembalar

verifique a integridade do conteúdo.

Contacte imediatamente o vendedor, em

caso de falta de acessórios ou no caso de

danos de transporte.

Utilize esta lavadora de alta pressão unica-

mente para o uso privado:

–para a limpeza de máquinas, veículos,

edifícios, ferramentas, fachadas, terra-

ços, aparelhos de jardinagem etc. com

jacto de água de alta pressão (se for

necessário com detergentes).

–com acessórios, peças de reposição e

detergentes homologados por KÄR-

CHER. Observe as indicações que

acompanham os detergentes.

Perigo

Para um perigo eminente que pode condu-

zir a graves ferimentos ou à morte.

몇Advertência

Para uma possível situação perigosa que

pode conduzir a graves ferimentos ou à

morte.

Atenção

Para uma possível situação perigosa que

pode conduzir a ferimentos leves ou danos

materiais.

1 Perigo de danos! O apare-

lho só pode ser operado

numa posição deitada (ho-

rizontal).

2 O jacto de alta pressão não

deve ser dirigido contra pessoas, ani-

mais, equipamento eléctrico activo ou

contra o próprio aparelho.

3 Proteger o aparelho contra congela-

mento.

Os materiais de embalagem são reci-

cláveis. Não coloque as embalagens

no lixo doméstico, envie-as para uma

unidade de reciclagem.

Os aparelhos velhos contêm mate-

riais preciosos e recicláveis e deve-

rão ser reutilizados. Por isso, elimine

os aparelhos velhos através de siste-

mas de recolha de lixo adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes

podem ser encontradas em:

www.kaercher.com/REACH

Índice

Instruções gerais. . . . . . . . . . . . . PT 4

Avisos de segurança. . . . . . . . . . PT 5

Manuseamento . . . . . . . . . . . . . . PT 7

Transporte. . . . . . . . . . . . . . . . . . PT 9

Armazenamento . . . . . . . . . . . . . PT 10

Conservação e manutenção . . . . PT 10

Ajuda em caso de avarias. . . . . . PT 11

Dados técnicos . . . . . . . . . . . . . . PT 12

Declaração de conformidade CE PT 12

Instruções gerais

Volume do fornecimento

Utilização correcta

Símbolos no Manual de Instruções

Símbolos no aparelho

Protecção do meio-ambiente

58 PT

– 5

Em cada país vigem as respectivas condi-

ções de garantia estabelecidas pelas nos-

sas Empresas de Comercialização.

Eventuais avarias no aparelho durante o

período de garantia serão reparadas, sem

encargos para o cliente, desde que se trate

dum defeito de material ou de fabricação.

Em caso de garantia, dirija-se, munido do

documento de compra, ao seu revendedor

ou ao Serviço Técnico mais próximo.

(Endereços no verso)

Perigo

Nunca tocar na ficha de rede e na toma-

da com as mãos molhadas.

O aparelho não deve ser colocado em

funcionamento se o cabo de ligação à

rede ou partes importantes do aparelho

como, p. ex., dispositivos de seguran-

ça, mangueiras de alta pressão ou pis-

tola de injecção estiverem danificadas.

Antes de qualquer utilização do apare-

lho, verificar se o cabo de ligação à

rede e a ficha de rede não apresentam

quaisquer danos. O cabo de ligação à

rede danificado tem que ser imediata-

mente substituído pela assistência téc-

nica ou por um electricista autorizado.

Verificar a mangueira de alta pressão a

respeito de danos antes de cada colo-

cação em funcionamento. Substituir

imediatamente uma mangueira de alta

pressão danificada.

É proibido pôr o aparelho em funciona-

mento em áreas com perigo de explo-

são.

Na utilização do aparelho em zonas de

perigo (p. ex. bombas de gasolina), de-

verão ser observadas as respectivas

normas de segurança.

Os jactos de alta pressão podem ser

perigosos em caso de uso incorrecto. O

jacto não deve ser dirigido contra pes-

soas, animais, equipamento eléctrico

activo ou contra o próprio aparelho.

Não dirigir o jacto de alta pressão con-

tra terceiros ou contra si próprio para a

limpeza de roupa ou sapatos.

Não projectar jactos de água contra ob-

jectos, que contenham substâncias no-

civas à saúde (p.ex. amianto).

O jacto de alta pressão pode danificar

pneus e as válvulas dos mesmos ou

provocar até o seu rebentamento. O

primeiro sinal de danos é a alteração da

cor do pneu. Os pneus / válvulas dos

pneus danificados podem causar le-

sões mortais. Guardar pelo menos uma

distância do jacto de 30 cm durante a

limpeza de superfícies!

Perigo de explosão!

Não pulverizar líquidos inflamáveis.

Nunca aspirar líquidos com teores de

diluentes ou ácidos e dissolventes não

diluídos! Trata-se de materiais como

gasolina, diluentes de cores ou óleo

combustível. A neblina de pulverização

é altamente inflamável, explosiva e tó-

xica. Não utilizar acetona, ácidos e dis-

solventes não diluídos, dado que

podem atacar os materiais utilizados no

aparelho.

몇Advertência

Fichas e acoplamentos de um cabo de

extensão têm que ser estanques à

água e não podem estar na água.

Os cabos de extensão não apropriados

podem ser perigosos. Utilize ao ar livre

unicamente cabos de extensão com

uma secção transversal suficiente e de-

vidamente homologados e marcados:

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Desenrolar o cabo de extensão sempre

completamente do tambor de cabo.

As mangueiras de alta pressão, as tor-

neiras e os acoplamentos são impor-

tantes para a segurança do aparelho.

Utilizar unicamente mangueiras de alta

pressão, torneiras e acoplamentos re-

comendados pelo fabricante.

Garantia

Avisos de segurança

59PT

– 6

Este aparelho não é adequado para a

utilização por pessoas com capacida-

des físicas, sensoriais e psíquicas re-

duzidas.

Este aparelho não deve ser manobrado

por crianças ou pessoas não instruídas.

As crianças devem ser supervisionadas

de modo a assegurar que não brincam

com o aparelho.

Manter as películas da embalagem fora

do alcance das crianças! Perigo de as-

fixia!

O utilizador deve usar o aparelho de

acordo com as especificações. Deve

ter em consideração as condições lo-

cais e, ao utilizar o aparelho, ter em

conta o comportamento de pessoas

nas proximidades.

Não utilizar o aparelho se outras pesso-

as se situarem no raio de acção da

mesma, a não ser que estas utilizem

vestuário de protecção.

Utilizar roupa de protecção e óculos de

protecção contra salpicos de água ou

sujidades.

Este aparelho foi desenvolvido para a

utilização de detergentes, fornecidos

ou recomendados pelo fabricante. A

utilização de outros detergentes ou

agentes químicos pode afectar a segu-

rança do aparelho.

Atenção

No caso de longas interrupções de fun-

cionamento deve-se desligar o interrup-

tor principal / interruptor do aparelho ou

retirar a ficha da tomada.

Não operar o aparelho a temperaturas

inferiores a 0 °C.

Guardar uma distância do jacto mínima

de 30 cm durante a limpeza de superfí-

cies laqueadas para evitar danos.

Nunca deixar o aparelho sem vigilância

enquanto o mesmo estiver em funcio-

namento.

Assegurar que os cabos de rede e de ex-

tensão não sejam danificados por trânsi-

to, esmagamento, puxões ou problemas

similares. Proteger o cabo de rede contra

calor, óleo e arestas afiadas.

Todas as peças condutoras de corrente

na área de trabalho devem estar prote-

gidas contra jactos de água.

O aparelho só deve ser ligado a uma

conexão eléctrica executada por um

electricista, de acordo com IEC 60364.

Ligar o aparelho só à corrente alterna-

da. A tensão deve corresponder à placa

de tipo do aparelho.

Por motivos de segurança recomenda-

mos, regra geral, que o aparelho seja

operado com um disjuntor para corren-

te de defeito (máx. 30 mA).

Efectuar os trabalhos de limpeza com

formação de águas sujas oleosas, p.ex.

lavagem do motor, lavagem do chassi

inferior, só em lugares de lavagem

onde existem colectores de óleo.

Atenção

Os dispositivos de segurança protegem o

utilizador e não podem ser alterados ou co-

locados fora de serviço.

O interruptor do aparelho impede a activa-

ção inadvertida do aparelho.

O bloqueio trava a alavanca da pistola e

impede um arranque inadvertido do apare-

lho.

A válvula de descarga evita a ultrapassa-

gem da pressão de serviço permitida.

Se soltar a alavanca da pistola de injecção

manual, a bomba de alta pressão é desli-

gada por um interruptor manométrico. Se a

alavanca for puxada, a bomba volta a ligar.

Equipamento de segurança

Interruptor da máquina

Bloqueio da pistola pulverizadora

manual

Válvula de descarga com interruptor de

pressão

60 PT

– 7

Atenção

Antes de iniciar quaisquer trabalhos com

ou no aparelho, deve-se assegurar o posi-

cionamento estável do aparelho, de modo

a evitar acidentes ou danos.

–A segurança de estabilidade do apare-

lho é assegurada se este for posiciona-

do sobre uma superfície plana.

Neste manual de instruções é descrito o

equipamento completo. Consoante o mo-

delo, existem diferenças no volume de for-

necimento (ver embalagem).

Figuras veja página 2

1 Depósito para acessórios

2 Alça de transporte, extensível

3 Acoplamento rápido para mangueira de

alta pressão

4 Interruptor do aparelho "0/OFF" / "I/ON"

5 Cabo de ligação à rede com ficha de

rede

6 Punho de transporte

7 Rodas

8 Ligação de água

9 Filtro fino com ligação de água

10 Peça de acoplamento para ligação da

água

11 Mangueira de aspiração do detergente

(com filtro)

12 Pistola de injecção manual

13 Bloqueio da pistola pulverizadora ma-

nual

14 Botão para separar a mangueira de alta

pressão da pistola pulverizadora manual

15 Mangueira de alta pressão

16 Lança com regulação da pressão (Va-

rio Power)

17 Tubo de jacto com fresadora de sujidade

Acessórios opcionais

18 Escova de lavagem

19 Bico de espuma com recipiente do de-

tergente

Os acessórios especiais oferecem amplas

possibilidades de utilização. Contacte o

seu revendedor KÄRCHER para obter

mais informações.

Figuras veja página 3

Figura

Fixar o elemento de acoplamento na

conexão de água da máquina.

Figura

Encaixar a mangueira de alta pressão

na pistola pulverizadora manual, até

encaixar audivelmente.

Aviso: ter atenção ao alinhamento cor-

recto do bocal de conexão.

Controlar a ligação segura, puxando

pela mangueira de alta pressão.

De acordo com as prescrições em

vigor o aparelho nunca pode ser li-

gado à rede de água potável sem

separador de sistema. Deve-se

utilizar um separador de sistema adequado

da firma KÄRCHER ou, alternativamente,

um separador de sistema segundo EN

12729 tipo BA. A água que tenha entrado

no separador de sistema é considerada im-

própria para consumo.

Atenção

Ligar o separador de sistema sempre à ali-

mentação da água e nunca directamente

ao aparelho!

Aviso: sujidade na água pode danificar a

bomba de alta pressão e os acessórios.

Como meio de protecção é recomendado o

filtro de água KÄRCHER (acessórios espe-

ciais, n.º enc. 4.730-059).

Respeite as normas da companhia de

abastecimento de água.

Para os valores de ligação veja a placa de

características / dados técnicos.

Pré-requisitos para a segurança da

estabilidade do aparelho

Manuseamento

Descrição da máquina

Acessórios especiais

Antes de colocar em funcionamento

Alimentação de água

Alimentação de água a partir da

canalização

61PT

– 8

Utilizar uma mangueira de água de ma-

terial reforçado (não incluída no mate-

rial fornecido) com um acoplamento

normal. (Diâmetro mínimo de 1/2 pole-

gada resp., 13 mm; comprimento míni-

mo 7,5 m).

Colocar a mangueira de água sobre o

elemento de acoplamento da máquina

e ligar à alimentação da água.

Esta lavadora de alta pressão com tubo de

aspiração KÄRCHER e válvula de reten-

ção (acessório especial, n.º enc. 4.440-

238), é adequada para a aspiração de

água superficial como, por exemplo, de va-

silhas de água pluvial ou lagos domésticos

(altura máxima de aspiração, ver dados

técnicos).

Encher a mangueira de aspiração KÄR-

CHER (com válvula de retenção) com

água, ligar à alimentação da água e po-

sicionar na vasilha de captura de águas

pluviais.

Purgar o ar do aparelho, antes deste

entrar em funcionamento.

Ligar a máquina sem a lança e deixá-la

funcionar (máx. 2 minutos), até a água

sair da pistola sem bolhas de ar. Desli-

gar a máquina e conectar a lança.

Atenção

O funcionamento a seco durante mais de 2

minutos conduz a danos irreparáveis na

bomba de alta pressão. Se o aparelho não

estabelecer nenhuma pressão dentro de 2

minutos, deve desligar o aparelho e proce-

der conforme indicado no capítulo "Ajuda

em caso de avarias".

Figura

Inserir a mangueira de alta pressão fi-

xamente no acoplamento rápido do

aparelho, até encaixar audivelmente.

Aviso: ter atenção ao alinhamento cor-

recto do bocal de conexão.

Controlar a ligação segura, puxando

pela mangueira de alta pressão.

Figura

Introduzir a lança na pistola manual e

rodar 90° para fixá-la.

Abrir a torneira totalmente.

Ligue a ficha de rede à tomada de cor-

rente.

Ligar o aparelho "I/ON".

Atenção

Perigo de danos! O aparelho só pode

ser operado numa posição deitada (ho-

rizontal).

몇Perigo

Devido ao jacto que sai do bico de alta

pressão uma força de recuo age sobre a

pistola manual. Garantir uma posição se-

gura e segurar bem a pistola de injecção

manual e o tubo de jacto.

Atenção

Assegurar que a lavadora de alta pressão

está posicionada de forma segura e sobre

um pavimento plano, antes de iniciar os tra-

balhos de limpeza. Utilizar óculo de protec-

ção e roupa de protecção durante os

trabalhos de limpeza.

Figura

Desbloquear a alavanca da pistola pul-

verizadora.

Puxar a alavanca e o aparelho entra em

funcionamento.

Aviso: o aparelho desliga assim que

soltar a alavanca. A alta pressão per-

manece no sistema.

Para os trabalhos de limpeza mais frequen-

tes. A pressão de serviço pode ser ajusta-

da continuamente entre "Min" e "Max".

Soltar a alavanca da pistola pulveriza-

dora manual.

Ajustar a lança na posição pretendida.

Para sujidade resistente.

Atenção

Não limpar os pneumáticos de automóveis,

a pintura ou superfícies sensíveis como,

por exemplo, madeira com a fresa de suji-

dade, devido ao perigo de danificação.

Inadequado para trabalhos com detergente.

Aspirar a água de recipientes abertos

Colocação em funcionamento

Funcionamento

Lança com regulação da pressão (Vario

Power)

Lança com fresadora de sujidade

62 PT

– 9

Opcional

Adequado para trabalhos com detergente.

Para os respectivos trabalhos de limpeza

utilize apenas produtos de limpeza e de

conservação KÄRCHER, uma vez que es-

tes foram especialmente concebidos para

a utilização no seu aparelho. A utilização

de outros produtos de limpeza e de conser-

vação pode provocar o desgaste prematu-

ro e a anulação da garantia. P. f. informe-

se no comércio especializado ou requisite

informações directamente à KÄRCHER.

Figura

Extrair o comprimento desejado da

mangueira de aspiração de detergente

do seu suporte.

Pendurar a mangueira de aspiração do

detergente num recipiente com o pro-

duto.

Utilizar lança com regulação da pres-

são (Vario Power).

Ajustar a lança na posição "Mix".

Aviso: Deste modo, a solução de de-

tergente é adicionada ao jacto de água.

Espalhar o detergente de forma econó-

mica sobre a superfície seca e deixá-lo

actuar (não secar).

Remover a sujidade solta com o jacto

de alta pressão.

Opcional

O detergente é aspirado do recipiente, for-

mando uma forte espuma de limpeza.

Encher o detergente no recipiente do

detergente do bico de espuma (ter

atenção às indicações de dosagem na

embalagem do detergente).

Ligar o bico de espuma ao recipiente do

detergente.

Encaixar o bico de espuma na pistola

manual e rodar 90° para fixá-la.

Aviso: Deste modo, a solução de de-

tergente é adicionada ao jacto de água.

Soltar a alavanca da pistola pulveriza-

dora manual.

Bloquear a alavanca da pistola pulveri-

zadora.

Se não trabalhar durante um período

prolongado (superior a 5 minutos) com

o aparelho, o mesmo deve ser desliga-

do "0/OFF".

Atenção

Separar apenas a mangueira de alta pres-

são da pistola pulverizadora manual ou do

aparelho se o sistema estiver livre de pres-

são.

Pendurar a mangueira de sucção DT

num recipiente com água clara, operar

o aparelho aprox. 1 minuto com o tubo

de jacto desmontado e enxaguá-lo,

após os trabalhos com detergente.

Soltar a alavanca da pistola pulveriza-

dora manual.

Desligar o aparelho "0/OFF".

Fechar a torneira de água.

Premir a alavanca da pistola de injec-

ção manual para eliminar a pressão

ainda existente no sistema.

Separar o aparelho da alimentação da

água.

몇Advertência

Durante a separação da mangueira de

admissão ou da mangueira de alta

pressão, pode verificar-se a saída de

água quente pelas ligações após o fun-

cionamento.

Bloquear a alavanca da pistola pulveri-

zadora.

Desligue a ficha da tomada.

Atenção

De modo a evitar acidentes ou ferimentos

durante o transporte, deve ter-se atenção

ao peso do aparelho (ver dados técnicos).

Escova de lavagem

Trabalhar com detergentes

Métodos de limpeza recomendados

Bico de espuma

Interromper o funcionamento

Desligar o aparelho

Transporte

63PT

– 10

Figura

Levantar o aparelho no manípulo de

transporte e transportar.

Figura

Puxar o manípulo de transporte para fo-

ra. Este engata audivelmente.

Puxar o aparelho pelo manípulo de

transporte.

Proteger o aparelho contra deslizamen-

tos e tombamentos.

Atenção

De modo a evitar acidentes ou ferimentos

durante a selecção do local de armazena-

mento, deve ter-se em consideração o

peso do aparelho (ver dados técnicos).

Estacionar o aparelho sobre uma su-

perfície plana.

Premir o botão de separação na pistola

pulverizadora manual e separar a man-

gueira de alta pressão da pistola pulve-

rizadora manual.

Pressionar a carcaça do acoplamento,

para mangueiras de alta pressão, no

sentido da seta e retirar a mangueira de

alta pressão.

Figura

Arrumar o cabo de ligação à rede, a

mangueira de alta pressão e os aces-

sórios no aparelho.

Antes de armazenar o aparelho durante

um longo período (p. ex. no Inverno), deve-

se prestar especial atenção ao capítulo da

conservação.

Atenção

Proteger o aparelho e os acessórios contra

congelamento.

Os aparelhos e os acessórios são destruí-

dos pela geada se não estiverem totalmen-

te esvaziados (sem água). Para evitar

danos:

Esvaziar toda a água do aparelho: ligar

o aparelho sem a mangueira de alta

pressão conectada e sem a alimenta-

ção de água conectada (máx. 1 min) e

aguardar até não sair mais nenhuma

água da ligação de alta pressão. Desli-

gar o aparelho.

Guardar o aparelho com todos os aces-

sórios um local protegido contra geada.

Perigo

Antes de efectuar trabalhos de conserva-

ção e de manutenção desligar o aparelho e

retirar a ficha de rede.

Antes dum armazenamento prolongado,

p.ex. durante o inverno:

Retirar o filtro da mangueira de aspira-

ção do detergente e limpá-lo com água

corrente.

Extrair o coador da conexão de água

por meio de um alicate de pontas cha-

tas e lavá-lo com água corrente.

O aparelho está isento de manutenção.

Utilize exclusivamente peças de reposição

originais da KÄRCHER. No final do presen-

te Manual de instruções, encontra-se uma

lista das peças sobressalentes.

Transporte manual

Transporte em veículos

Armazenamento

Guardar a máquina

Protecção contra o congelamento

Conservação e manutenção

Conservação

Manutenção

Peças sobressalentes

64 PT

– 11

Com a ajuda da seguinte tabela sinóptica,

você mesmo pode eliminar pequenas ava-

rias.

Em caso de dúvida contacte o serviço de

assistência técnica autorizado.

Perigo

Antes de efectuar trabalhos de conserva-

ção e de manutenção desligar o aparelho e

retirar a ficha de rede.

Os trabalhos de reparação e trabalhos em

componentes eléctricos só devem ser exe-

cutados pelo Serviço de Assistência Técni-

ca autorizado.

Verificar se a tensão indicada na placa

de características coincide com a ten-

são da fonte de alimentação.

Verificar o cabo de rede a respeito de

danos.

Accionar a alavanca da pistola pulveri-

zadora manual, o aparelho entra em

funcionamento.

Verificar o ajuste na lança.

Eliminar o ar da máquina.

Ligar a máquina sem a lança e deixá-la

funcionar (máx. 2 minutos), até a água

sair da pistola sem bolhas de ar. Desli-

gar a máquina e conectar a lança.

Controlar a alimentação da água.

Extrair o filtro fino na ligação da água

por meio de um alicate de pontas cha-

tas e lavá-la com água corrente.

Causa: Queda de tensão devido a rede

eléctrica fraca ou utilização de uma exten-

são.

Durante a activação deve-se puxar pri-

meiro a alavanca da pistola pulveriza-

dora manual e, de seguida, ajustar o

interruptor do aparelho em "I/ON".

Limpar o bocal de alta pressão: Elimine

a sujidade da abertura do bocal com

uma agulha e lave pela frente com

água.

Verificar a quantidade de alimentação

de água.

Uma pequena fuga no aparelho é nor-

mal e deve-se a razões técnicas. Se

houver fortes fugas de água, manda

inspeccionar pelo Serviço Técnico au-

torizado.

Utilizar lança com regulação da pres-

são (Vario Power).

Ajustar a lança na posição "Mix".

Limpar o filtro na mangueira de aspira-

ção do detergente.

Controlar a mangueira de aspiração do

detergente quanto a dobras.

Ajuda em caso de avarias

A máquina não funciona

A máquina não atinge a pressão de

serviço

O motor não entra em

funcionamento, motor emite

zumbido

Fortes variações de pressão

Aparelho com fuga

O detergente não é aspirado

65PT

– 12

Reservados os direitos a alterações

técnicas!

Declaramos que a máquina a seguir desig-

nada corresponde às exigências de segu-

rança e de saúde básicas estabelecidas

nas Directivas CE por quanto concerne à

sua concepção e ao tipo de construção as-

sim como na versão lançada no mercado.

Se houver qualquer modificação na máqui-

na sem o nosso consentimento prévio, a

presente declaração perderá a validade.

Os abaixo assinados têm procuração para

agirem e representarem a gerência.

Responsável pela documentação:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Dados técnicos

K 6.200

K 7.200

Ligação eléctrica

Tensão

1~50 Hz

230-

240

230 V

Potência da ligação 2,5 3,0 kW

Grau de protecção IP X5

Classe de protecção I

Protecção de rede (de ac-

ção lenta)

16 A

Conexão de água

Pressão de admissão

(máx.)

0,6 MPa

Temperatura de admissão

(máx.)

60 °C

Quantidade de admissão

(mín.)

12 l/mín

Máx. altura de aspiração 1,0 m

Dados relativos à potência

Pressão de serviço 13 15 MPa

Pressão máxima admissível 15 16 MPa

Débito, água 8,8 9,2 l/mín

Força de recuo da pistola

manual

20 22 N

Débito, detergente 0 - 0,3 l/mín

Medidas e pesos

Comprimento 552 mm

Largura 290 mm

Altura 333 mm

Peso, operacional com

acessórios

17,4 19,0 kg

Valores obtidos segundo EN 60335-2-79

Valor de vibração mão/braço

Insegurança K

< 2,5

0,3

m/s2

Nível de pressão acústica

LpA

Insegurança KpA

dB(A)

Nível de potência acústica

LWA + Insegurança KWA

93 dB(A)

Declaração de conformidade

Produto: Lavadora de alta pressão

Tipo: 1.446-xxx, 1.447-xxx

Respectivas Directrizes da CE

2006/42/CE (+2009/127/CE)

2004/108/CE

2011/65/CE

2000/14/CE

Normas harmonizadas aplicadas

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Processo aplicado de avaliação de con-

formidade

2000/14/CE: Anexo V

Nível de potência acústica dB(A)

Medido: 90

Garantido: 93

Winnenden, 2012/11/01

CEO Head of Approbation

66 PT

– 4

Kære kunde

Læs original brugsanvisning in-

den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere

efterlæsning eller til den næste ejer.

Maskinen, tilbehør m.m. vises på emballa-

gen. Kontroller ved udpakningen, om ind-

holdet er komplet.

Kontakt venligst forhandleren, hvis der

mangler tilbehør eller ved transportskader.

Denne højtryksrenser må kun anvendes til

privat brug:

–Til rengøring af maskiner, køretøjer,

bygninger, værktøj, facader, terrasser,

haveredskaber etc. med højtryksvand-

stråle (efter behov med tilsætning af

rengørningsmiddel).

–Med tilbehør, reservedele og rengø-

ringsmidler, der er godkendt af KÄR-

CHER. Følg de anvisninger, der er

vedlagt rengøringsmidlerne.

Risiko

En umiddelbar truende fare, som kan føre

til alvorlige personskader eller død.

몇Advarsel

En muligvis farlig situation, som kan føre til

alvorlige personskader eller til død.

Forsigtig

En muligvis farlig situation, som kan føre til

personskader eller til materialeskader.

1 Risiko for beskadigelse!

Maskinen må kun bruges i

liggende position (vandret).

2 Strålen må ikke rettes mod

personer, dyr, tændt elek-

trisk udstyr eller mod selve maskinen.

3 Beskyt maskinen imod frost.

Emballagen kan genbruges. Smid

ikke emballagen ud sammen med det

almindelige husholdningsaffald, men

aflever den til genbrug.

Udtjente apparater indeholder værdi-

fulde materialer, der kan og bør afle-

veres til genbrug. Aflever derfor

udtjente apparater på en genbrugs-

station eller lignende.

Henvisninger til indholdsstoffer

(REACH)

Aktuelle oplysninger til indholdsstoffer fin-

der du på:

www.kaercher.com/REACH

I de enkelte lande gælder de af vore for-

handlere fastlagte garantibetingelser.

Eventuelle fejl på apparatet afhjælpes gra-

tis inden for garantien, såfremt fejlen kan til-

skrives en materiale- eller produktionsfejl.

Hvis De ønsker at gøre garantien gælden-

de, bedes De henvende Dem til Deres for-

handler eller nærmeste kundeservice

medbringende kvittering for købet.

(Se adressen på bagsiden)

Indhold

Generelle henvisninger . . . . . . . . DA 4

Sikkerhedsanvisninger . . . . . . . . DA 5

Betjening . . . . . . . . . . . . . . . . . . . DA 6

Transport. . . . . . . . . . . . . . . . . . . DA 9

Opbevaring . . . . . . . . . . . . . . . . . DA 9

Pleje og vedligeholdelse . . . . . . . DA 9

Hjælp ved fejl . . . . . . . . . . . . . . . DA 10

Tekniske data . . . . . . . . . . . . . . . DA 11

EU-overensstemmelseserklæring DA 11

Generelle henvisninger

Leveringsomfang

Bestemmelsesmæssig anvendelse

Symbolerne i driftsvejledningen

Symboler på maskinen

Miljøbeskyttelse

Garanti

67DA

– 5

Risiko

Rør aldrig ved netstik og stikkontakt

med fugtige hænder.

Tag ikke maskinen i brug, hvis strømtil-

slutningsledningen eller vigtige dele af

maskinen, som f.eks. sikkerhedsele-

menter, højtryksslanger eller sprøjtepi-

stoler, er beskadigede.

Kontroller altid tilslutningsledningen og

netstikket for skader, før maskinen ta-

ges i brug. En beskadiget tilslutnings-

ledning skal omgående udskiftes af en

autoriseret kundeserviceafdeling/el-in-

stallatør.

Kontroller altid højtryksslangen for be-

skadigelser, før den tages i brug. Ud-

skift højtryksslangen med det samme,

hvis den er beskadiget.

Det er forbudt at bruge højtryksrense-

ren i områder, hvor der er eksplosions-

fare.

Overhold de gældende sikkerhedsfor-

skrifter ved anvendelse af højtryksren-

seren i fareområder (f.eks.

tankstationer).

Højtryksstråler kan være farlige, hvis de

ikke anvendes korrekt. Strålen må ikke

rettes mod personer, dyr, tændt elek-

trisk udstyr eller mod højtryksrenseren.

Ret ikke strålen mod Dem selv eller an-

dre for at rengøre tøj eller skotøj.

Spul ikke genstande, der indeholder

sundhedsskadelige stoffer (f.eks. as-

best).

Dæk/dækventiler kan beskadiges og

punktere ved brug af højtryksstrålen.

Første tegn herpå er, at dækkene æn-

drer farve. Beskadigede dæk/dækventi-

ler er livsfarlige. Hold mindst 30 cm

stråleafstand ved rengøringen!

Eksplosionsrisiko!

Brændbare væsker må ikke sprøjtes.

Opsug aldrig opløsningsmiddelholdige

væsker eller ufortyndede syrer og op-

løsningsmidler! Herunder hører f.eks.

benzin, farvefortynder og fyringsolie.

Sprøjtetågen er meget let antændelig,

eksplosiv og giftig. Undgå brug af ace-

tone, ufortyndede syrer og opløsnings-

midler, da disse angriber maskinens

materialer.

몇Advarsel

Stikket og koblingen af forlængerlednin-

ger skal være vandtæt og må ikke ligge

i vand.

Uegnede forlængerledninger kan være

farlige. Benyt udelukkende godkendte

og mærkede forlængerledninger med et

tilstrækkeligt stort ledningstværsnit ved

udendørs brug:

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Træk altid forlængerledningen helt af

kabeltromlen.

Højtryksslanger, armaturer og tilkoblin-

ger er vigtige for højtryksrenserens sik-

kerhed. Benyt udelukkende de af

producenten anbefalede højtryksslan-

ger, armaturer og tilkoblinger.

Dette apparat er ikke beregnet til brug

af personer med nedsatte fysiske, sen-

soriske eller åndelige evner.

Højtryksrenseren må ikke anvendes af

børn eller af personer, der ikke er blevet

instrueret i brugen.

Børn skal være under opsyn, så de ikke

har mulighed for at lege med maskinen.

Emballagefolie skal holdes væk fra

børn p.gr.a. kvælningsfare!

Brugeren skal anvende højtryksrense-

ren iht. dens anvendelsesformål. Han

skal tage hensyn til de lokale forhold og

holde øje med, om der er personer i

nærheden, når han arbejder med høj-

tryksrenseren.

Maskinen må ikke bruges, hvis der er

andre personer uden beskyttelsesdrag-

ter i nærheden.

Bær passende sikkerhedstøj og beskyt-

telsesbriller som værn mod vand eller

snavs, der sprøjter bagud.

Højtryksrenseren er udviklet til brug

sammen med de rengøringsmidler, der

leveres og anbefales af producenten.

Brug af andre rengøringsmidler eller ke-

mikalier kan påvirke højtryksrenserens

sikkerhed negativt.

Sikkerhedsanvisninger

68 DA

– 6

Forsigtig

Ved længere arbejdspauser skal maski-

nen afbrydes via hovedafbryderen /

kontakten eller netstikket skal trækkes

ud.

Apparatet må ikke bruges ved tempera-

turer under 0°C.

Hold mindst 30 cm stråleafstand ved

rengøring af lakerede overflader for at

undgå lakskader.

Lad aldrig højtryksrenseren være uden

opsyn, mens den er i drift.

Undgå at køre over, klemme, rive eller

lign. i net- eller forlængerledninger, da

dette ødelægger eller beskadiger dem.

Beskyt netledningerne mod varme, olie

og skarpe kanter.

Alle strømførende dele i arbejdsområ-

det skal være beskyttet mod strålevand.

Højtryksrenseren skal altid tilsluttes et

elektrisk stik, der er installeret af en

elektriker iht. IEC 603064.

Højtryksrenseren må kun sluttes til vek-

selstrøm. Spændingen skal svare til an-

givelsen på typeskiltet.

Af sikkerhedsgrunde anbefaler vi princi-

pielt at maskinen anvendes over et fejl-

strømsrelæ (max. 30 mA).

Rengøringsarbejde, der medfører olie-

holdigt spildevand, f.eks. motorvask el-

ler undervognsvask må kun foregå på

vaskepladser udstyret med en olieud-

skiller.

Forsigtig

Sikkerhedsanordninger skal beskytte mod

kvæstelser og må hverken ændres eller

omgås.

Hovedafbryderen forhindrer et utilsigtet

brug af maskinen.

Låseanordningen blokerer sprøjtepistolens

greb og forhindrer maskinens utilsigtede

start.

Overstrømsventilen forhindrer, at det mak-

simalt tilladte tryk overskrides.

Hvis pistolgrebet slippes, frakobles højtryks-

pumpen af en trykafbryder, og højtryksstrålen

stopper. Hvis der trækkes i grebet, kobler tryk-

afbryderen pumpen til igen.

Forsigtig

Før hvert arbejde med eller på maskinen,

skal der sørges for stabilitet for at undgå

ulykker eller beskadigelser.

–Maskinens stabilitet er garanteret, hvis

den sættes på en plan overflade.

I denne driftsvejledning beskrives det mak-

simale udstyr. Afhængigt af modellen er der

forskelle i leveringen (se emballagen).

Se figurerne på side 2

1 Opbevaring til tilbehør

2 Transportgreb, som kan trækkes ud

3 Lynkobling til højtryksslangen

4 Hovedafbryder „0/OFF“ / „I/ON“

5 Strømledning med netstik

6 Bæregreb

7 Hjul

8 Vandtilslutning

9 Finfilter i vandtilslutningen

10 Tilkoblingsdel til vandforsyning

11 Sugeslange til rensemiddel (med filter)

12 Håndsprøjtepistol

13 Låseanordning på håndsprøjtepistolen

14 Knap til at adskille højtryksslangen fra

håndsprøjtepistolen.

15 Højtryksslange

16 Strålerør med trykregulering (Vario Power)

17 Strålerør med rotordyse

Optionalt tilbehør

18 Vaskebørste

19 Skumdyse med rensemiddelbeholder

Ekstratilbehøret udvider maskinens anven-

delsesmuligheder. Nærmere informationer

herom fås hos Deres KÄRCHER-forhand-

ler.

Sikkerhedsanordninger

Afbryder

Låseanordning på håndsprøjtepistolen

Overstrømsventil med trykafbryder

Forudsætninger til stabiliteten

Betjening

Beskrivelse af apparatet

Ekstratilbehør

69DA

– 7

Se figurerne på side 3

Figur

Skru den medfølgende koblingsdel på

højtryksrenserens vandtilslutning.

Figur

Skru højtryksslangen ind i håndsprøjtepi-

stolen indtil det kan høres at den går i hak.

Bemærk: Tag hensyn til den rigtige ori-

entering af tilslutningsstykket.

Kontroller om forbindelsen er sikker ved

at trække i højtryksslangen.

Ifølge de gældende love, må ma-

skinen aldrig anvendes på drikke-

vandsnettet uden en

tilbageløbsventil. Der skal anven-

des en velegnet tilbageløbsventil fra KÄR-

CHER eller en alternativ tilbageløbsventil

ifølge EN 12729 type BA. Vand, som

strømmer igennem en systemseparator,

kan ikke drikkes.

Forsigtig

Systemadskiller skal altid kobles til vand-

forsyningen, ikke direkte til apparatet!

Bemærk: Forureninger i vandet kan be-

skadige højtrykspumpen og tilbehøret.

Som beskyttelse anbefaler vi at bruge

KÄRCHER-vandfilteret (ekstratilbehør, be-

stillingsnr. 4.730-059).

Læg mærke til vandforsyningsselskabets

reglementer.

Se typeskilt/tekniske data for tilslutnings-

værdier

Benyt en vævarmeret vandslange (le-

veres ikke med) med en gængs tilkob-

ling: (diameter mindst 1/2 tomme, hhv.

13 mm; længde mindst 7,5 m).

Stik vandslangen på højtryksrensernes

tilkoblingsdel og slut den til vandhanen.

Denne højtryksrenser er sammen med

KÄRCHER-sugeslangen med kontraventil

(ekstratilbehør, bestillingsnr. 4.440-238)

beregnet til opsugning af overfladevand,

som f.eks vand af regntønder eller damme

(max. opsugningshøjde, se tekniske data).

Påfyld KÄRCHER-sugeslangen med

kontraventil med vand, skru den på

vandtilslutningen og hæng den i regn-

tønden.

Afluft højtryksrenseren inden brug.

Tænd for maskinen uden strålerør til-

sluttet og lad den køre (max. 2 minut-

ter), indtil der kommer vand uden bobler

ud af pistolen. Sluk for maskinen og til-

slut strålerøret igen.

Forsigtig

Tørkørsel på mere end 2 minutter fører til

skader på højtrykspumpen. Afbryd maski-

nen hvis den ikke opbygger tryk indenfor 2

minutter og gå frem ifølge anvisningerne i

kapitel "Hjælp ved fejl".

Figur

Højtryksslangen sættes fast ind i lyn-

koblingen indtil den går i hak.

Bemærk: Tag hensyn til den rigtige ori-

entering af tilslutningsstykket.

Kontroller om forbindelsen er sikker ved

at trække i højtryksslangen.

Figur

Strålerør sættes ind i sprøjtepistolen og

fikseres med en 90° omdrejning.

Åbn for vandhanen.

Sæt netstikket i en stikdåse.

Stil hovedafbryderen på "I/ON".

Forsigtig

Risiko for beskadigelse! Maskinen må

kun bruges i liggende position (vandret).

몇Risiko

Pga. den vandstråle, der kommer ud af høj-

tryksdysen, stødes pistolgrebet bagud.

Sørg for at stå godt og hold godt fast i pi-

stolgrebet og strålerøret.

Forsigtig

Sørg for, at højtryksrenseren står på en

plan flade inden du starter med rengørin-

gen. Brug beskyttelsesbriller og beskyttel-

sesdragt under rengøringen.

Inden ibrugtagning

Vandforsyning

Vandforsyning fra vandledning

Opsugning af vand fra åbne beholdere

Ibrugtagning

Drift

70 DA

– 8

Figur

Brug håndsprøjtepistolens greb.

Højtryksrenseren tændes ved at trække

i grebet.

Bemærk: Hvis der gives slip for grebet,

afbrydes maskinen igen. Højtrykket op-

retholdes i systemet.

Til de mest almindelige rengøringsopgaver.

Arbejdstrykket kan reguleres trinløst imel-

lem "Min" og "Max".

Slip pistolgrebets håndtag.

Drej strålerøret til den ønskede position.

Til svære tilsmudsninger

Forsigtig

Bildæk, lakeringer eller sarte oveflader af

f.eks. træ må ikke renses med snavsfræse-

ren, da der er fare for beskadigelse.

Ikke egnet til arbejde med rensemidler.

Optionel

Egnet til arbejde med rensemidler.

Brug udelukkende rense- og plejemidler fra

KÄRCHER til den pågældende rengørings-

dopgave, da disse produkter er specielt ud-

viklet til deres maskine. Brugen af andre

rense- og plejemidler kan føre til hurtigere

slitage og ophør af garantikravene. Infor-

mer dig venligst ved din forhandler eller re-

kvirer direkte informationer hos KÄRCHER.

Figur

Træk rensemiddel-sugeslangen ud af

huset i den ønskede længde.

Hæng rensemiddel-sugeslangen ned i

en beholder med rensemiddelopløs-

ning.

Brug strålerør med trykregulering (Vario

Power).

Drej strålerøret til position "Mix".

Bemærk: På den måde tilsættes der

rensemiddelopløsning til vandstrålen

under driften.

Sprøjt lidt rengøringsmiddel på den tørre

overflade og lad det virke (skal ikke tørre).

Vask det løsnede snavs af med høj-

tryksstrålen.

Optionel

Rensemiddel suges ind fra beholderen og

der opstår et effektivt rensemiddelskum.

Fyld rensemiddelopløsningen ind i

skumdysens rensemiddelbeholder (tag

højde for doseringsanvisningen på ren-

semidlets emballage).

Forbind skumdysen med rensemiddel-

beholderen.

Skumdysen sættes ind i sprøjtepistolen

og fikseres med en 90° omdrejning.

Bemærk: På den måde tilsættes der

rensemiddelopløsning til vandstrålen

under driften.

Slip pistolgrebets håndtag.

Brug håndsprøjtepistolens greb.

Afbryd endvidere maskinen "0/OFF"

ved længere arbejdspauser (mere end

5 minutter).

Forsigtig

Højtryksslangen må kun adskilles fra hånd-

sprøjtepistolen eller maskinen, hvis syste-

met er uden tryk.

Hæng rensemiddel-sugeslangen ned i

en beholder med rent vand, tænd og

skyl maskinen i ca. 1 minut med afmon-

teret strålerør.

Slip pistolgrebets håndtag.

Sluk maskinen "0/OFF“.

Luk vandhanen.

Tryk på pistolgrebet for at fjerne det

tryk, der er i systemet.

Adskil maskinen fra vandforsyningen.

몇Advarsel

Hvis tilløbs- og højtryksslangen adskil-

les efter driften kan der udtræde varmt

vand.

Brug håndsprøjtepistolens greb.

Træk netstikket ud.

Strålerør med trykregulering (Vario

Power)

Strålerør med rotordyse

Vaskebørste

Arbejde med rensemidler

Anbefalet rensemetode

Skumdyse

Afbrydelse af driften

Efter brug

71DA

– 9

Forsigtig

Tag hensyn til maskinens vægt under

transporten (se tekniske data) for at undgå

ulykker og personskader.

Figur

Løft maskinen ved hjælp af grebet og

bær den.

Figur

Træk grebet helt ud indtil den går i hak.

Træk maskinen i transportgrebet.

Maskinen sikres/fastgøres, så den ikke

kan vælte eller flytte sig.

Forsigtig

Tag hensyn til maskinens vægt ved valg af

opbevaringssted (se tekniske data) for at

undgå ulykker og personskader.

Stil fejemaskinen på et plant underlag.

Tryk på håndsprøjtepistolens skilleknap

og adskil højtryksslangen fra hånd-

sprøjtepistolen.

Tryk huset af lynkoblingen til højtryks-

slangen i pilens retning og træk høj-

tryksslangen ud.

Figur

Anbring nettilslutningskablet, højtryks-

slangen og tilbehøret på højtryksrense-

ren.

Inden maskinen opbevares over et længe-

re tidsrum, f.eks. om vinteren, skal der ta-

ges hensyn til anvisningerne i kapitel

"Pleje".

Forsigtig

Beskyt maskinen og tilbehøret imod frost.

Maskinen og tilbehøret ødelægges af frost

hvis der er vand i maskinen. For at undgå

skader:

Tømme maskinen for vand: Tænd ma-

skinen uden tilsluttet højtryksslange og

uden tilsluttet vandforsyning (max. 1

min.) og vent, indtil der ikke længere

kommer vand ud af højtrykstilslutnin-

gen. Sluk for maskinen.

Maskinen og alt tilbehør opbevares i et

frostfrit rum.

Risiko

Før alle service- og vedligeholdelsesarbej-

der skal maskinen afbrydes og stikket træk-

kes ud.

Inden længere tids opbevaring, f.eks. om

vinteren:

Træk filteret af rensemiddel-sugeslan-

gen og rens det under løbende vand.

Træk sien i vandtilslutningen ud med en

fladtang og rens den under løbende

vand.

Højtryksrenseren er vedligeholdelsesfri.

Benyt udelukkende originale reservedel fra

KÄRCHER. Bag i denne betjeningsvejled-

ning finder De en oversigt over reservedele.

Transport

Manuel transport

Transport i køretøjer

Opbevaring

Opbevaring af damprenseren

Frostbeskyttelse

Pleje og vedligeholdelse

Pleje

Vedligeholdelse

Reservedele

72 DA

– 10

Ved hjælp af denne oversigt kan De selv af-

hjælpe mindre fejl.

Kontakt den autoriserede kundeservice i

tvivlstilfælde.

Risiko

Før alle service- og vedligeholdelsesarbej-

der skal maskinen afbrydes og stikket træk-

kes ud.

Reparationsarbejder og arbejder på elektri-

ske komponenter skal altid udføres af auto-

riserede servicefolk.

Kontroller, at den angivne spænding på

typeskiltet stemmer overens med

strømkildens spænding.

Kontroller nettilslutningskablet for be-

skadigelse.

Maskinen tændes ved at trække i hånd-

sprøjtepistolens greb.

Kontroller indstillingerne på strålerøret.

Renseren skal afluftes.

Tænd for maskinen uden strålerør til-

sluttet og lad den køre (max. 2 minut-

ter), indtil der kommer vand uden bobler

ud af pistolen. Sluk for maskinen og til-

slut strålerøret igen.

Kontroller vandforsyningen.

Træk finfilteret i vandtilslutningen ud

med en fladtang og rens den under rin-

dende vand.

Årsag: Spændingstab på grund af et svagt

strømnet eller ved brug af en forlængerled-

ning.

Træk først sprøjtepistolens greb ved

starten, sæt så afbryderen til "I/ON".

Rens højtryksdysen: Fjern snavs fra dy-

seborehullet med en nål og skyl ved at

spule vand fremad.

Kontroller den tilløbende vandmængde.

Teknisk betinget er maskinen lidt utæt.

Kontakt den autoriserede kundeser-

vice, hvis den er meget utæt.

Brug strålerør med trykregulering (Vario

Power).

Drej strålerøret til position "Mix".

Rens filteret på rensemiddelsugeslangen.

Kontroller rensemiddel-sugeslangen for

knæk.

Hjælp ved fejl

Maskinen kører ikke

Maskinen kommer ikke op på det

nødvendige tryk

Maskinen starter ikke, motoren

brummer

Kraftige trykudsving

Maskinen er utæt

Rensemiddel bliver ikke indsuget

73DA

– 11

Forbehold for tekniske ændringer!

Hermed erklærer vi, at den nedenfor nævn-

te maskine i design og konstruktion og i den

af os i handlen bragte udgave overholder

de gældende grundlæggende sikkerheds-

og sundhedskrav i EF-direktiverne. Ved

ændringer af maskinen, der foretages uden

forudgående aftale med os, mister denne

erklæring sin gyldighed.

Undertegnede agerer på vegne af og med

fuldmagt fra ledelsen.

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tlf.: +49 7195 14-0

Fax: +49 7195 14-2212

Tekniske data

K 6,200

K 7,200

El-tilslutning

Spænding

1~50 Hz

230-

240

230 V

Tilslutningseffekt 2,5 3,0 kW

Beskyttelsesniveau IP X5

Beskyttelsesklasse I

Netsikring (træg) 16 A

Vandtilslutning

Tilførselstryk, maks. 0,6 MPa

Forsyningstemperatur,

maks.

60 °C

Forsyningsmængde,

min.

12 l/min.

Max. indsugningshøjde 1,0 m

Ydelsesdata

Arbejdstryk 13 15 MPa

Maks. tilladt tryk 15 16 MPa

Kapacitet, vand 8,8 9,2 l/min.

Pistolgrebets tilbage-

stødskraft

20 22 N

Kapacitet, rengørings-

middel

0 - 0,3 l/min.

Mål og vægt

Længde 552 mm

Bredde 290 mm

Højde 333 mm

Vægt, driftsklar med til-

behør

17,4 19,0 kg

Oplyste værdier ifølge EN 60335-2-79

Hånd-arm vibrationsværdi

Usikkerhed K

< 2,5

0,3

m/s2

Lydtryksniveau LpA

Usikkerhed KpA

dB(A)

Lydeffektniveau LWA +

usikkerhed KWA

93 dB(A)

EU-

overensstemmelseserklæring

Produkt: Højtryksrenser

Type: 1,446-xxx, 1,447-xxx

Gældende EF-direktiver

2006/42/EF (+2009/127/EF)

2004/108/EF

2011/65/EF

2000/14/EF

Anvendte harmoniserede standarder

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Anvendte overensstemmelsesvurde-

ringsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

Målt: 90

Garanteret: 93

Winnenden, 2012/11/01

CEO Head of Approbation

74 DA

– 4

Kjære kunde,

Før første gangs bruk av appa-

ratet, les denne originale bruks-

anvisningen, følg den og oppbevar den for

senere bruk eller for overlevering til neste

eier.

Leveringsomfang for apparatet er vist på

emballasjen. Kontroller at innholdet i pak-

ken er fullstendig, når du pakker ut.

Ved manglende tilbehør eller ved transport-

skader, vennligst informer forhandleren.

Denne høytrykksvaskeren må kun brukes

til private formål:

–som rengjøring av maskiner, biler, byg-

ninger, verktøy, fasader, terrasser, ha-

geutstyr, etc. med høytrykkvannstråle

(ved behov tilsatt rengjøringsmidler)

–med tilbehør, reservedeler og rengjø-

ringsmidler som er godkjent av KÄR-

CHER. Følg anvisningene som følger

med rengjøringsmiddelet.

Fare

For en umiddelbar truende fare som kan

føre til store personskader eller til død.

몇Advarsel

For en mulig farlig situasjon som kan føre til

store personskader eller til død.

Forsiktig!

For en mulig farlig situasjon som kan føre til

mindre personskader eller til materielle

skader.

1 Fare for skade! Maskinen

skal kun brukes i liggen-

de posisjon (horisontalt).

2 Høytrykksstrålen må ikke

rettes mot personer, dyr,

elektrisk utstyr som er på, eller maski-

nen selv.

3 Skal ikke utsettes for frost.

Materialet i emballasjen kan resirku-

leres. Ikke kast emballasjen i hus-

holdningsavfallet, men lever den inn

til resirkulering.

Gamle maskiner inneholder verdifulle

materialer som kan resirkuleres. Dis-

se bør leveres inn til gjenvinning.

Gamle maskiner skal derfor avhen-

des i egnede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under:

www.kaercher.com/REACH

Vår ansvarlige salgsorganisasjon for det

enkelte land har utgitt garantibetingelsene

som gjelder i det aktuelle landet. Eventuelle

feil på maskinen blir reparert gratis i ga-

rantitiden dersom disse kan føres tilbake til

material- eller produksjonsfeil. Ved behov

for garantireparasjoner, vennligst henvend

deg med kjøpskvitteringen til din forhandler

eller nærmeste autoriserte kundeservice.

(Se adresse på baksiden)

Innhold

Generelle merknader . . . . . . . . . NO 4

Sikkerhetsanvisninger. . . . . . . . . NO 5

Betjening . . . . . . . . . . . . . . . . . . . NO 6

Transport. . . . . . . . . . . . . . . . . . . NO 9

Lagring . . . . . . . . . . . . . . . . . . . . NO 9

Pleie og vedlikehold . . . . . . . . . . NO 9

Feilretting . . . . . . . . . . . . . . . . . . NO 10

Tekniske data . . . . . . . . . . . . . . . NO 11

EU-samsvarserklæring . . . . . . . . NO 11

Generelle merknader

Leveringsomfang

Forskriftsmessig bruk

Symboler i bruksanvisningen

Symboler på maskinen

Miljøvern

Garanti

75NO

– 5

Fare

Ta aldri i støpselet eller stikkontakten

med våte hender.

Ikke bruk høystrykksvaskeren når

strømledningen eller andre viktige deler,

f. eks. høytrykkslange, høytrykkpistolen

eller sikkerhetsinnretninger er skadet.

Kontroller strømledningen og støpselet

for skader hver gang høytrykksvaske-

ren skal brukes. En skadet strømled-

ning må skiftes ut umiddelbart hos

autorisert kundeservice eller autorisert

elektriker.

Kontroller alltid høytrykkslangen for

skader før bruk av høytrykksvaskeren.

Høytrykkslanger med skader må skiftes

ut umiddelbart.

Bruk i eksplosjonsfarlige områder er

forbudt.

Ved bruk av høytrykksvaskeren i risiko-

områder (f.eks. bensinstasjoner) må

gjeldende sikkerhetsforskrifter følges.

Høytrykkstråler kan være farlige ved feil

bruk. Strålen må ikke rettes mot perso-

ner, dyr, elektrisk utstyr som er på, eller

høytrykksvaskeren selv.

Ikke rett høytrykkstrålen mot deg selv el-

ler andre for å rengjøre klær eller skotøy.

Ikke spyl gjenstander som inneholder hel-

seskadelige materialer (f. eks. asbest).

Dekk og ventiler på kjøretøy kan ska-

des med høytrykkstrålen, noe som kan

føre til at dekk eksploderer. Første tegn

på at dekket er skadet er at det misfar-

ges. Skadde dekk/dekkventiler er livs-

farlige. Hold en stråleavstand på minst

30 cm ved rengjøring av dekk!

Eksplosjonsfare!

Ikke sprut ut brennbare væsker.

Sug aldri inn væsker som inneholder lø-

semidler eller ufortynnede syrer og lø-

semidler! Eksempler på slike væsker

kan være bensin, malingstynner og fy-

ringsolje. Sprøytetåken er høytanten-

nelig, eksplosiv og giftig. Ikke bruk

aceton, ufortynnede syrer og løsemid-

ler, da disse angriper materialet som er

brukt i høytrykksvaskeren.

몇Advarsel

Støpsel og kontakt på skjøteledning må

være vanntette og skal ikke ligge i vann.

Uegnede skjøteledninger kan være farli-

ge. Ved utendørs bruk må det anvendes

skjøteledninger som er godkjent for det-

te og merket etter gjeldende regler, og

som har tilstrekkelig ledningstverrsnitt:

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Skjøteledninger må alltid vikles helt ut

på kabeltrommelen.

Høytrykkslange, armatur og koblinger

er viktige for sikkerheten ved bruk av

høytrykksvaskeren. Bruk kun høytrykk-

slanger, armatur og koblinger som er

anbefalt av produsenten.

Dette apparatet er ikke ment for bruk av

personer med nedsatte fysiske, senso-

riske eller mentale ferdigheter.

Høytrykksvaskeren må ikke brukes av

barn, eller personer som ikke er kjent

med hvordan høytrykksvaskeren fun-

gerer.

Barn skal holdes under tilsyn for å sikre

at de ikke leker med apparatet.

Emballasjefolien holdes unna barn, fare

for kvelning!

Høytrykksvaskeren må brukes på kor-

rekt måte. Brukeren må ta hensyn til

forholdene på det aktuelle bruksstedet,

og være oppmerksom på andre perso-

ner som måtte befinne seg i nærheten.

Ikke bruk maskinen hvis andre perso-

ner er innen rekkevidde, med mindre de

har på seg verneklær.

Bruk egnede verneklær og vernebriller

som beskyttelse mot tilbakesprut av

vann og smuss.

Denne maskinen er konstruert for bruk

sammen med rengjøringsmidler levert

av, eller anbefalt av produsenten. Bruk

av andre rengjøringsmidler eller kjemi-

kalier kan virke inn på høytrykkksvaske-

rens sikkerhet.

Sikkerhetsanvisninger

76 NO

– 6

Forsiktig!

Ved lengre driftspauser slå av appara-

tet med hovedbryter/apparatbryter eller

trekk ut støpselet.

Apparatet skal ikke brukes ved tempe-

raturer under 0 °C.

Hold en avstand på minst 30 cm ved

rengjøring av lakkerte flater, for å unngå

skader lakkskader.

La aldri høytrykksvaskeren stå uten

oppsyn når den er i gang.

Pass på at strømledningen eller skjøte-

ledningen ikke skades ved at den kjø-

res over, klemmes, strekkes eller

lignende. Beskytt strømledningen mot

sterk varme, olje og skarpe kanter.

Alle strømførende deler i arbeidsområ-

det må være spylesikre.

Høytrykksvaskeren må kun tilkobles

strømuttak som er installert av en elek-

tromontør, i henhold til IEC 60364.

Høytrykksvaskeren må kun kobles til vek-

selstrøm. Spenningen må stemme over-

ens med høytrykksvaskerens typeskilt.

Av sikkerhetsgrunner anbefaler vi i ut-

gangspunktet at apparatet drives via en

overspenningsbryter (maks 30mA).

Rengjøringsarbeid som medfører olje-

holdig avløpsvann, f. eks. motorvask,

karosserivask, må bare utføres på vas-

keplasser med oljeutskiller.

Forsiktig!

Sikkerhetsinnretningen fungerer som be-

skyttelse for brukeren, og må ikke endres

eller omgås.

Apparatbryteren forhindrer utilsiktet bruk av

apparatet.

Låsingen sperrer hendelen på høytrykk-

spistolen og forhindrer utilsiktet start av ap-

paratet.

Overstrømsventilen forhindrer at maski-

nens tillatte arbeidstrykk overskrides.

Hvis spaken på håndsprøytespistolen slip-

pes, slår en trykkbryter av pumpen, og høy-

trykksstrålen stopper. Når spaken betjenes

igjen, kobles pumpen inn igjen.

Forsiktig!

Før alle arbeider på maskinen, sørg for at

den står støtt for å forhindre personskader

eller materielle skader.

–Maskinen står støtt når den står på et

flatt underlag.

I denne bruksanvisningen er den maksima-

le utrustningen beskrevet. Alt etter modell

kan det være ulike leveringsomfang (se

emballasjen).

Se side 2 for illustrasjoner

1 Oppbevaring av tilbehør

2 Transportgrep, uttrekkbar

3 Hurtigkobling for høytrykkslange

4 Apparatbryter "0/OFF" / "I/ON"

5 Strømledning med støpsel

6 Bærehåndtak

7 Hjul

8 Vanntilkobling

9 Finfilter i vanntilkobling

10 Koblingsdel for vanntilkoblingen

11 Rengjøringsmiddel-sugeslange (med

filter)

12 Høytrykkspistol

13 Låsin høytrykkspistol

14 Tast for å skille høytrykkslangen fra

høytrykkspistolen

15 Høytrykksslange

16 Strålerør med trykkregulering (Vario

Power)

17 Strålerør med Rotojet

Ekstra tilbehør

18 Vaskebørste

19 Skumdyse med beholder for rengjø-

ringsmiddel

Med spesialtilbehør kan du utvide bruks-

mulighetene for maskinen. Ta kontakt med

din KÄRCHER-forhandler for mer informa-

sjon.

Sikkerhetsinnretninger

Apparatbryter

Låsin høytrykkspistol

Overstrømsventil med trykkbryter

Forutsetning for at den står støding

Betjening

Beskrivelse av apparatet

Tilleggsutstyr

77NO

– 7

Se side 3 for illustrasjoner

Figur

Skru den medfølgende koblingsdelen på

vanntilkoblingen på høytrykksvaskeren.

Figur

Sett høytrykkslangen i høytrykkspisto-

len til du hører den går i lås.

Merk: Pass på riktig innretning av til-

koblingsnippel.

Kontroller sikker tilkobling ved å trekke i

høytrykkslangen.

I henhold til gjeldende forskrifter

skal apparatet aldri kobles til drik-

kevannsnettet uten systemskiller.

Det skal brukes en egnet system-

skiller fra KÄRCHER eller alternativt en

systemskiller iht. EN 12729 type BA. Vann

som har passert gjennom en systemskiller

regnes ikke som drikkbart vann.

Forsiktig!

Koble alltid systemskilleren til vannforsy-

ningen, aldri direkte til apparatet!

Merk: Forurensning i vannet kan skade

høytrykkspumpen og tilbehøret. For be-

skyttelse anbefales bruk av KÄRCHER

vannfilter (spesialtilbehør, bestillingsnr.

4.730-059).

Følg vannverkets forskrifter.

Se typeskilt/tekniske data for tilkoblingsver-

dier.

Bruk en vevforsterket slange (medføl-

ger ikke) med en alminnelig kobling:

(Diameter minst 1/2" eller 13 mm; leng-

de minst 7,5 m).

Sett vannslangen på koblingsdelen på

høytrykksvaskeren, og koble den til

vannkranen.

Denne høytrykksvaskeren er egnet for bruk

med KÄRCHER sugeslange med tilbake-

slagsventil (spesialtibehør, bestillingsnr.

4.440-238) for oppsuging av overflatevann

f.eks. fra regnvanns-tønne eller dammer

(maks. oppsugingshøyde se Tekniske data).

KÄRCHER sugeslange med tilbake-

slagsventil fylles med vann, skrus til

vannkranen og henges ned i regn-

vanns-tønnen.

Luft maskinen før det tas i bruk.

Slå på høytrykksvaskeren uten at strå-

lerøret koblet til, og la den gå til vannet

kommer ut av pistolen uten luftbobler

(maks 2 minutter). Slå av høytrykksvas-

keren, og koble til strålerøret på nytt.

Forsiktig!

Tørrkjøring i mer enn 2 minutter fører til

skader på høytrykkspumpen. Dersom ap-

paratet ikke bygger opp trykk innen 2 mi-

nutter, slå av apparatet og gå frem som

beskrevet i kapittel "Feilretting".

Figur

Sett høytrykkslangen godt inn i hurtig-

koblingen på maskinen, du skal høre

den gå i lås.

Merk: Pass på riktig innretning av til-

koblingsnippel.

Kontroller sikker tilkobling ved å trekke i

høytrykkslangen.

Figur

Sett inn ønsket strålerør i høytrykkspis-

tolen og fest det ved å dreie 90°.

Åpne vannkranen helt.

Sett støpselet i stikkontakten.

Slå på apparatet "I/ON".

Forsiktig!

Fare for skade! Maskinen skal kun bru-

kes i liggende posisjon (horisontalt).

몇Fare

Når vannet stråler ut av høytrykksdysen ut-

settes håndsprøytepistolen for rekylkraft.

Sørg for at du står støtt, og holder godt fast

i håndsprøytepistolen og strålerøret.

Forsiktig!

Før start av rengjøring skal høytrykksvas-

keren stå på et flatt underlag. Ved rengjø-

ring skal du bruke vernebriller og vernetøy.

Figur

Lås spaken på håndsprøytepistolen.

Betjen hendelen, og maskinen starter.

Før den tas i bruk

Vanntilførsel

Vanntilførsel fra vannledning

Suging av vann fra åpen beholder

Ta i bruk

Drift

78 NO

– 8

Merk: Dersom du slipper hendelen

igjen, vil apparatet stoppe. Høyt trykk

beholdes i systemet.

For enkle rengjøringsoppgaver. Arbeids-

trykket er trinnløst regulerbar mellom "Min"

og "Max".

Slipp spaken på høytrykkpistolen.

Drei strålerøret til ønsket stilling.

For hardnakket smuss.

Forsiktig!

Bildekk, lakk eller ømfintlige overflater som

treverk skal ikke rengjøres med Rotojet, det

er fare for skader.

Ikke egnet for bruk med rengjøringsmiddel.

Tilleggsutstyr

Egnet for bruk med rengjøringsmiddel.

For de ulike rengjøringsoppgavene, an-

vend utelukkende rengjørings- og pleiemid-

ler fra KÄRCHER, de er spesielt utviklet for

bruk med dette apparatet. Bruk av rengjø-

rings- og pleiemidler fra andre leverandører

kan føre til raskere slitasje, og garantien

kan bortfalle. Du kan få informasjon hos

faghandleren eller direkte fra KÄRCHER.

Figur

Trekk ut rengjøringsmiddel sugeslange

fra huset til ønsket lengde.

Heng rengjøringsmiddelsugeslangen

ned i en beholder med rengjøringsmiddel.

Bruk strålerør med trykkregulering (Va-

rio Power).

Drei strålerøret til stilling "Mix".

Merk: Derved vil rengjøringsløsning

blandes med vannstrålen ved drift.

Sprøyt litt rengjøringsmiddel på den tør-

re overflaten og la det virke (men ikke

tørke).

Spyl det oppløste smusset vekk med

høytrykksstrålen.

Tilleggsutstyr

Rengjøringsmiddel suges opp fra beholde-

ren og det oppstår et kraftig skum av ren-

gjøringsmiddelet.

Fyll på rengjøringsmiddel-løsning i ren-

gjøringsmiddelbeholderen (dose-

ringsangivelser på etikett på

rengjøringsmiddelet følges).

Koble skumdysen til rengjøringsmiddel-

beholderen.

Sett inn skumdysen i høytrykkspistolen

og fest det ved å dreie 90°.

Merk: Derved vil rengjøringsløsning

blandes med vannstrålen ved drift.

Slipp spaken på håndsprøytepistolen.

Lås spaken på håndsprøytepistolen.

Ved lengre arbeidspauser (mer enn 5

minutter) må høytrykksvaskeren i tillegg

slås av "0/OFF".

Forsiktig!

Høytrykkslangen må bare tas av høytrykk-

spistolen eller apparatet når det ikke er noe

trykk i systemet.

Etter arbeide med rengjøringsmiddel,

heng sugeslangen ned i en beholder

med rent vann, slå høytrykksvaskeren

på med strålerøret tatt av i ca 1 minutt,

og skyll ren.

Slipp spaken på håndsprøytepistolen.

Slå av apparatet "0/OFF".

Steng vannkranen.

Trykk inn spaken på håndsprøytepisto-

len for å utligne det gjenværende tryk-

ket i systemet.

Skill apparatet fra vannforsyningen.

몇Advarsel

Ved frakobling av tilførsels- og høy-

trykkslange kan det strømme ut varmt

vann fra koblingene etter bruk.

Lås spaken på håndsprøytepistolen.

Trekk ut nettstøpselet.

Strålerør med trykkregulering (Vario

Power)

Strålerør med Rotojet

Vaskebørste

Arbeide med rengjøringsmiddel

Anbefalt rengjøringsmetode

Skumdyse

Opphold i arbeidet

Etter bruk

79NO

– 9

Forsiktig!

For å unngå uhell eller personskader ved

transport, vær oppmerksom på vekten av

maskinen (se tekniske data).

Figur

Løft apparatet i transporthåndtaket og

bærehåndtaket og bær det.

Figur

Trekk ut transporthåndtaket, du hører

det går i lås.

Trekk maskinen i transporthåndtaket.

Sikre maskinen mot å skli eller vippe.

Forsiktig!

For å unngå uhell eller personskader ved

valg av lagringssted, vær oppmerksom på

vekten av maskinen (se tekniske data).

Sett høytrykksvaskeren på et jevnt un-

derlag.

Trykk skilletast på høytrykkpistolen og

skill høytrykkslangen fra høytrykkpisto-

len.

Huset på hurtigkoblingen for sugeslan-

ge trykkes i pilretningen, og trekk av

høytrykkslangen.

Figur

Lagre strømkabel, høytrykkslange og

tilbehør med maskinen.

Før lengre tids lagring, f.eks. om vinteren,

pass på anvisningene i kapittelet Pleie.

Forsiktig!

Apparat og tilbehør skal ikke utsettes for

frost.

Apparat og tilbehør kan ødelegges av frost,

dersom de ikke er tømt fullstendig for vann.

For å unngå skader.

Tømme apparatet helt for vann: Slå på

apparatet uten tilkoblet høytrykkslange

og uten tilkoblet vannforsyninf (maks 1

min.) og vent til det ikke kommer mer

vann ut av høytrykkslangen. Slå av

maskinen.

Oppbevar apparat med alt utstyr i et

frostsikkert rom.

Fare

Slå av apparatet og ta ut strømstøpselet

innen service eller vedlikeholdsarbeider

påbegynnes.

Før langvarig oppbevaring, f. eks. over vin-

teren:

Ta ut filteret fra rengjøringsmiddel-su-

geslangen og rengjør det under rennen-

de vann.

Ta ut sugeinntaket i vanntilkoblingen

med en flattang, og rengjør det under

rennende vann.

Høytrykksvaskeren er vedlikeholdsfri.

Det må kun brukes originale KÄRCHER re-

servedeler. En reservedelsoversikt finnes

på slutten av denne bruksanvisningen.

Transport

Transport for hånd

Transport i kjøretøy

Lagring

Oppbevaring av apparatet

Frostbeskyttelse

Pleie og vedlikehold

Vedlikehold

Reservedeler

80 NO

– 10

Mindre funksjonsfeil kan du ved hjelp av

følgende oversikt utbedre selv.

Ved tvilstilfeller, ta kontakt med autorisert

kundeservice.

Fare

Slå av apparatet og ta ut strømstøpselet

innen service eller vedlikeholdsarbeider

påbegynnes.

Reparasjonsarbeid og arbeid på elektriske

komponenter må kun utføres av autorisert

kundeservice.

Kontroller at spenningen som er oppgitt

på typeskiltet er overensstemmende

med strømkildens spenning.

Kontroller strømkabelen for skader.

Betjen hendelen på høytrykkspistolen

og maskinen starter.

Kontroller innstilling på strålerøret.

Luft maskinen.

Slå på høytrykksvaskeren uten at strå-

lerøret koblet til, og la den gå til vannet

kommer ut av pistolen uten luftbobler

(maks 2 minutter). Slå av høytrykksvas-

keren, og koble til strålerøret på nytt.

Kontroller vannforsyningen.

Ta ut finfilter i vanntilkoblingen med en

flattang, og rengjør det under rennende

vann.

Årsak: Spenningsbrudd pga. svakt strøm-

nett eller ved bruk av skjøteledning.

Ved innkobling trekk først i hendelen på

høytrykkspistolen, og sett så apparat-

bryteren til "I/ON".

Rengjøre høytrykksdyse: Fjern smuss

fra dysehullene med en nål, og skyll

med vann i retning fra fremsiden.

Kontroller vanntilførselsmengde.

Små utettheter i apparatet skyldes tek-

niske årsaker. Ved større utettheter, ta

kontakt med autorisert kundeservice.

Bruk strålerør med trykkregulering (Va-

rio Power).

Drei strålerøret til stilling "Mix".

Rengjør filter på rengjøringsmiddelsu-

geslange.

Kontroller at sugeslange for rengjø-

ringsmiddel ikke er i klem ("knekk").

Feilretting

Apparatet går ikke

Høytrykksvaskeren bygger ikke opp

trykk

Apparatet starter ikke, motoren

brummer

Sterke trykksvingninger

Apparatet er utett

Maskinen suger ikke

rengjøringsmiddel

81NO

– 11

Det tas forbehold om tekniske endringer!

Vi erklærer hermed at maskinen angitt ned-

enfor oppfyller de grunnleggende sikker-

hets- og helsekravene i de relevante EF-

direktivene, med hensyn til både design,

konstruksjon og type markedsført av oss.

Ved endringer på maskinen som er utført

uten vårt samtykke, mister denne erklærin-

gen sin gyldighet.

De undertegnede handler på oppdrag fra,

og med fullmakt fra selskapsledelsen.

Dokumentasjonsansvarlig:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tlf: +49 7195 14-0

Faks: +49 7195 14-2212

Tekniske data

K 6.200:

K 7.200:

Elektrisk tilkobling

Spenning

1~50 Hz

230-

240

230 V

Kapasitet 2,5 3,0 kW

Beskyttelsesklasse IP X5

Beskyttelsesklasse I

Strømsikring (trege) 16 A

Vanntilkobling

Tilførselstrykk (max) 0,6 MPa

Vanntilførsels-tempera-

tur (max)

60 °C

Tilførselsmengde (min) 12 l/min

Maks. sugehøyde 1,0 m

Effektspesifikasjoner

Arbeidstrykk 13 15 MPa

Maks. tillatt trykk 15 16 MPa

Vannmengde 8,8 9,2 l/min

Rekylkraft høytrykkspistol 20 22 N

Rengjøringsmiddel-

mengde

0 - 0,3 l/min

Mål og vekt

Lengde 552 mm

Bredde 290 mm

Høyde 333 mm

Vekt, driftsklar, med tilbe-

hør

17,4 19,0 kg

Registrerte verdier etter EN 60335-2-79

Hånd-arm vibrasjonsverdi

Usikkerhet K

< 2,5

0,3

m/s2

Støytrykksnivå LpA

Usikkerhet KpA

dB(A)

Støyeffektnivå LWA +

usikkerhet KWA

93 dB(A)

EU-samsvarserklæring

Produkt: Høytrykksvasker

Type: 1.446-xxx, 1.447-xxx

Relevante EU-direktiver

2006/42/EF (+2009/127/EF)

2004/108/EF

2011/65/EF

2000/14/EF

Anvendte overensstemmende normer

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Anvendt metode for samsvarsvurdering

2000/14/EF: Vedlegg V

Lydeffektnivå dB(A)

Målt: 90

Garantert: 93

Winnenden, 2012/11/01

CEO Head of Approbation

82 NO

– 4

Bäste kund,

Läs bruksanvisning i original

innan aggregatet används första

gången, följ anvisningarna och spara drifts-

anvisningen för framtida behov, eller för

nästa ägare.

Aggregatets leveransomfång är avbildat på

förpackningen. Kontrollera att innehållet i

leveransen är fullständig.

Kontakta din försäljare om något tillbehör

saknas eller om det finns transportskador.

Högtryckstvätten får endast användas för

privat bruk:

–för rengöring av maskiner, fordon,

byggnader, verktyg, fasader, terasser,

trädgårdsföremål o.s.v. med högtrycks-

stråle (använd vid behov rengöringsme-

del).

–tillsammans med av KÄRCHER god-

kända tillbehör, reservdelar och rengö-

ringsmedel. Beakta anvisningarna som

medföljer rengöringsmedlen.

Fara

För en omedelbart överhängande fara som

kan leda till svåra skador eller döden.

몇Varning

För en möjlig farlig situation som kan leda

till svåra skador eller döden.

Varning

För en möjlig farlig situation som kan leda

till lätta skador eller materiella skador.

1 Risk för skada! Apparaten

får endast drivas i liggande

(horisontal) position.

2 Högtrycksstrålen får inte

riktas mot människor, djur,

aktiv elektrisk utrustning eller mot själva

maskinen.

3 Skydda apparaten mot frost.

Emballagematerialen kan återvinnas.

Kasta inte emballaget i hushållsso-

porna utan för dem till återvinning.

Skrotade aggregat innehåller återvin-

ningsbara material som bör gå till

återvinning. Överlämna skrotade ag-

gregat till ett lämpligt återvinningssys-

tem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns

på:

www.kaercher.com/REACH

I respektive land gäller de garantivillkor

som publicerats av våra auktoriserade dist-

ributörer. Eventuella fel på aggregatet re-

pareras utan kostnad under förutsättning

att det orsakats av ett material- eller tillverk-

ningsfel. I frågor som gäller garantin ska du

vända dig med kvitto till inköpsstället eller

närmaste auktoriserade serviceverkstad.

(Se baksidan för adress)

Innehåll

Allmänna anvisningar . . . . . . . . . SV 4

Säkerhetsanvisningar . . . . . . . . . SV 5

Handhavande . . . . . . . . . . . . . . . SV 6

Transport. . . . . . . . . . . . . . . . . . . SV 9

Förvaring. . . . . . . . . . . . . . . . . . . SV 9

Skötsel och underhåll . . . . . . . . . SV 9

Åtgärder vid störningar . . . . . . . . SV 10

Tekniska data . . . . . . . . . . . . . . . SV 11

Försäkran om EU-överensstäm-

melse . . . . . . . . . . . . . . . . . . . . . SV 11

Allmänna anvisningar

Leveransens innehåll

Användning enligt bestämmelse

Symboler i bruksanvisningen

Symboler på aggregatet

Miljöskydd

Garanti

83SV

– 5

Fara

Ta aldrig i nätkabeln och nätuttaget

med fuktiga händer.

Använd inte aggregatet om nätkabeln

eller viktiga delar av aggregatet som

t.ex. x högtrycksslang, sprutpistol eller

säkerhetsanordningar är skadade.

Kontrollera före varje anvädning att nät-

kabeln och dess nätkontakt inte är ska-

dade. Skadade nätkablar ska genast

bytas ut av auktoriserad serviceverk-

stad eller en utbildad elektriker.

Kontrollera före drift att högtrycksslang-

en inte är skadad. Byt genast ut skada-

de högtrycksslangar.

Användning av aggregatet i utrymmen

med explosionsrisk är förbjuden.

Vid användning av aggregatet i riskom-

råden (t.ex. bensinmackar) ska motsva-

rande säkerhetsföreskrifter beaktas.

Högtrycksstrålar kan vid felaktig an-

vändning vara farliga. Strålen får inte

riktas mot människor, djur, aktiv elek-

trisk utrustning eller mot själva aggre-

gatet.

Rikta inte högtrycksstrålen mot dig själv

eller mot andra för att rengöra kläder el-

ler skor.

Spruta aldrig på föremål som innehåller

hälsovådliga ämnen (t.ex. asbest).

Däck eller däckventiler kan skadas och

gå sönder av högtrycksstrålen. Första

tecknet är att däcket missfärgas. Ska-

dade däck/däckventiler kan innebära

livsfara. Håll minst 30 cm strålavstånd

vid rengöring!

Risk för explosion!

Inga brännbara vätskor får fördelas

med högtryckstvätten.

Sug aldrig upp vätskor som innehåller

lösningsmedel eller outspädda syror

och lösningsmedel! Hit räknas bl.a.

bensin, tinner eller eldningsolja. Ångan

är lättantändlig, explosiv och giftig. An-

vänd inte aceton, outspädda syror och

lösningsmedel eftersom de angriper de

material som använts i aggregatet.

몇Varning

Nätkontakt och kopplingar på förläng-

ningsledningar måste vara vattentäta

och får ej ligga i vatten.

Olämpliga förlängningskablar kan vara

farliga. Använd endast tillåtna förläng-

ningskablar utomhus, med motsvaran-

de märkning och med tillräckligt

tvärsnitt.

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Rulla alltid ut förlängningskablar helt

från kabeltrumman.

Högtrycksslangar, armaturer och kopp-

lingar är viktiga för aggregatets säker-

het. Använd endast högtrycksslangar,

armaturer och kopplingar som rekom-

menderas av tillverkaren.

Aggregatet är inte avsett att användas

av personer med fysiska, sensoriska el-

ler psykiska funktionshinder.

Aggregatet får inte användas av barn

eller personer som inte har tillräcklig

kunskap.

Barn ska hållas under uppsikt så att de

inte leker med aggregatet.

Håll förpackningsfolien borta från barn,

risk för kvävning!

Användaren ska använda aggregatet i

enlighet med gällande bestämmelser.

Användaren ska ta hänsyn till lokala för-

utsättningar och kontrollera att ingen

uppehåller sig i närheten vid arbete

med aggregatet.

Använd inte apparaten om andra perso-

ner befinner sig i dess närhet, detta gäl-

ler om de inte bär skyddskläder.

Bär lämpliga skyddskläder och skydds-

glasögon som skydd mot tillbakaspru-

tande vatten eller smuts.

Aggregatet har utvecklats för använd-

ning av rengöringsmedel som levere-

rats eller rekommenderats av

tillverkaren. Användning av andra ren-

göringsmedel eller kemikalier kan på-

verka aggregatets säkerhet.

Säkerhetsanvisningar

84 SV

– 6

Varning

Stäng av maskinen med huvudström-

brytaren / Maskinbrytaren under längre

driftsuppehåll, eller dra ur nätkontakten.

Använd inte aggregatet vid temperatu-

rer under 0 °C.

Håll aldrig strålen närmare än 30 cm vid

rengöring av lackerade ytor för att und-

vika skador.

Lämna aldrig aggregatet utan uppsikt

så länge det är i drift.

Beakta att nät- och förlängningskabeln

inte skadas av överkörning, klämning,

sönderdragning eller liknande. Skydda

nätkabeln från värme, olja och vassa

kanter.

Alla strömförande delar i arbetsutrym-

met måste skyddas mot vattenstrålen.

Aggregatet får endast anslutas till ett

nätuttag som installerats av en elektri-

ker enligt IEC 60364.

Aggregatet får endast anslutas till väx-

elström. Spänningen ska motsvara den

spänning som är angiven på aggrega-

tets typskylt.

Av säkerhetsskäl rekommenderar vi

principiellt att aggregatet används med

jordfelsbrytare (max. 30 mA).

Rengöringsarbeten som orsakar oljehal-

tigt avloppsvatten som t.ex. motortvätt

och underredestvätt får endast utföras på

tvättplatser med oljeavskiljare.

Varning

Säkerhetsanordningar är till för att skydda

användaren och får inte ändras eller sättas

ur spel.

Strömbrytaren förhindrar att aggregatet

startas av misstag.

Spärren låser spolhandtagets avtryckare

och förhindrar att aggretatet startas av

misstag.

Överströmningsventieln förhindrar över-

skridning av tillåtet arbetstryck.

När avtryckaren på spolröret släpps från-

kopplas högtryckspumpen av en tryckbry-

tare som stoppar högtrycksstrålen. Trycker

man in avtryckaren kopplar tryckbrytaren in

pumpen igen.

Varning

Säkerställ innan all typ av arbete med eller

på maskinen dess stabilitet för att undvika

olyckor eller sakskador.

–Maskinens stabilitet är säkerställd när

den ställs upp på ett jämnt underlag.

I denna bruksanvisning beskrivs aggrega-

tet med maximal utrustning. Leveransom-

fånget varierar allt efter modell (se

förpackningen).

Figurer, se sida 2

1 Förvaring för tillbehör

2 Transporthandtag, utdragbart

3 Snabbkoppling till högtrycksslang

4 Strömbrytare "0/OFF / I/ON"

5 Nätkabel med nätkontakt

6 Bärhandtag

7 Hjul

8 Vattenanslutning

9 Silen i vattenanslutningen

10 Kopplingsdel för vattenanslutning

11 Sugslang för rengöringsmedel (med filter)

12 Spolhandtag

13 Spärr spolhandtag.

14 Knapp för att lossa högtrycksslangen

från spolhandtaget

15 Högtrycksslang

16 Spolrör med tryckreglering (Vario Power)

17 Spolrör med rotojet

Valfritt tillbehör

18 Tvättborste

19 Skummunstycke med rengöringsme-

delsbehållare

Säkerhetsanordningar

Huvudreglage

Spärr spolhandtag

Överströmningsventil med tryckbrytare

Förutsättningar för stabilitet

Handhavande

Beskrivning av aggregatet

85SV

– 7

Specialtillbehören utökar aggregatets an-

vändningsmöjligheter. Din KÄRCHER åter-

försäljare har mer information.

Figurer, se sida 3


Skruva fast den medföljande koppling-

en på aggregatets vattenanslutning.


Tryck in högtrycksslangens nippel i

spolhandtaget tills den hakar fast med

ett hörbart „klick“.

Hänvisning: Se till att anslutningsnip-

peln är rätt placerad.

Kontrollera att förbindelsen sitter säkert

genom att dra i högtrycksslangen.

Enligt gällande föreskrifter får ag-

gregatet aldrig användas på

dricksvattennätet utan backventil.

Passande backventil från KÄR-

CHER, eller alternativt annan backventil

enligt EN 12729 typ BA, skall användas.

Vatten som runnit genom en backventil an-

ses inte vara drickbart.

Varning

Anslut alltid systemavskiljare på vattenför-

sörjningen, aldrig direkt på apparaten!

Rekommendation: Föroreningar i vattnet

kan skada högtryckspumpen eller tillbehö-

ren. Som skydd rekommenderas att använ-

da KÄRCHER vattenfilter (specialtillbehör.

Beställningsnr 4.730-059).

Beakta vattenleverantörens föreskrifter.

Anslutningsvärde, se typskylt/Tekniska Data.

Använd en vävförstärkt vattenslang (in-

går ej) med standardkoppling. (Diame-

ter minst 1/2 tum eller 13 mm: längd

minst 7,5 m).

Sätt fast vattenslangen på aggregatets

koppling och anslut den till vattenför-

sörjningen.

Denna högtryckstvätt är med KÄRCHER-

sugslang med backventil (specialtillbehör,

beställningnr. 4.440-238) lämpad att suga

upp ytvatten t.ex. ur regntunnor eller dam-

mar (max sughöjd se tekniska data).

Fyll KÄRCHER-sugslang med back-

ventil med vatten, skruva fast på vatten-

anslutning och häng ner i regntunnan.

Lufta aggregatet före användning.

Slå på aggregatet och låt det vara på

(max 2 minuter) utan anslutet strålrör

tills vatten utan luftbubblor kommer ut

ur pistolen. Stäng av aggregatet och

anslut strålröret igen.

Varning

Torrkörning under mer än 2 minuter leder

till skador på högrtryckspumpen. Om ma-

skinen inte bygger upp tryck inom 2 minu-

ter, stäng av maskinen och följ

hänvinsingarna i kapitlet "Åtgärder vid stör-

ning"


Stick in högtrycksslangen ordentligt i

snabbkopplingen på maskinen, den ha-

kar hörbart fast.

Hänvisning: Se till att anslutningsnip-

peln är rätt placerad.

Kontrollera att förbindelsen sitter säkert

genom att dra i högtrycksslangen.


Sätt i spolröret i spolhandtaget och fixe-

ra det genom att vrida det 90°.

Öppna vattenkranen helt.

Anslut nätkontakt till vägguttag.

Starta aggregatet "I/ON“ .

Specialtillbehör

Före ibruktagande

Vattenförsörjning

Vattenförsörjning från vattenledning

Suga upp vatten ur öppna behållare

Idrifttagning

86 SV

– 8

Varning

Risk för skada! Apparaten får endast dri-

vas i liggande (horisontal) position.

몇Fara

P.g.a. vattenstrålen vid högtrycksmun-

stycket får spolhandtaget en rekyl. Se till att

stå stadigt och håll fast spolhandtaget och

spolröret ordentligt.

Varning

Se innan rengöringen påbörjas till att hög-

tryckstvätten står säkert på ett jämnt under-

lag. Använd skyddsglasögon och

skyddskläder vid rengöring.


Lossa spärren på spolhandtaget.

Aktivera avtryckaren, aggregatet startar.

Hänvisning: Släpps avtryckaren

stängs aggregatet av igen. Högtryck blir

stående i systemet.

För ofta förekommande rengöring. Arbets-

trycket kan regleras steglöst mellan "Min"

och "Max".

Aktivera avtryckaren på spolhandtaget.

Vrid spolröret till önskad position.

För envisa smutslager.

Varning

Rengör inte bildäck, lack eller känsliga ytor

som trä med rotorjet, risk för skador.

Ej lämpad för arbeten med rengöringsmedel.

Tillval

Lämpad för arbeten med rengöringsmedel.

Använd endast rengöringsmedel och un-

derhållsmedel från KÄRCHER för de olika

rengöringarna, eftersom dessa medel ut-

vecklats speciellt för rengöringen av er ma-

skin. Användning av andra rengörings- och

underhållsmedel kan leda till snabbare för-

slitning samt att garantianspråken upphör.

Be om information i fackhandeln eller begär

att få information direkt från KÄRCHER.


Dra ut önskad längd på sugslangen för

rengöringsmedel ur kåpan.

Applicera slangen för rengöringsmedel i

en behållare med rengöringsmedels-

lösning.

Använd spolröret med tryckregulator

(Vario Power).

Vrid spolrör till position "Mix".

Anmärkning: Därigenom tillsätts ren-

göringsmedelslösningen till vattenstrå-

len vid körning.

Spruta sparsamt med rengöringsmedel

på den torra ytan och låt det verka (låt

det inte torka).

Spola bort upplöst smuts med hög-

trycksstråle.

Tillval

Rengöringsmedlets sugs upp ur behållaren

och ett kraftfullt rengöringsmedelsskum

skapas.

Häll rengöringsmedelslösning i behålla-

ren för rengöringsmedel (observera do-

seringsanvisningar på

doseringsmedlets förpackning).

Anslut skummunstycket till behållaren

för rengöringsmedel.

Sätt i skummunstycket i handsprutpisto-

len och fixera det genom att vrida det 90°.

Anmärkning: Därigenom tillsätts ren-

göringsmedelslösningen till vattenstrå-

len vid körning.

Släpp avtryckaren på spolhandtaget.

Spärra avtryckaren på spolhandtaget.

Vid längre pauser i arbetet (över fem

minuter) bör aggregatet dessutom slås

av "0/OFF".

Drift

Spolrör med tryckreglering (Vario

Power)

Spolrör med rotojet

Tvättborste

Arbeten med rengöringsmedel

Rekommenderade rengöringsmetoder

Skummunstycke

Avbryta driften

87SV

– 9

Varning

Lossa högtrycksslangen från spolhandta-

get eller från aggregatet endast när det inte

finns något tryck i systemet.

Efter arbeten med rengöringsmedel ska

sugslangen hängas i en behållare med

rent vatten, kör aggregatet under ca 1

minut med demonterat strålrör och spo-

la rent.

Släpp avtryckaren på spolhandtaget.

Stäng av strömbrytaren "0/OFF“.

Stäng av vattenkranen.

Tryck avtryckaren på spolhandtaget på

handsprutan för att reducera trycket i

systemet.

Koppla bort aggregatet från vattenför-

sörjningen.

몇Varning

När tilloppsslangen eller högtrycksslang-

en tas loss efter användning kan hett vat-

ten strömma ur ur anslutningarna.

Spärra avtryckaren på spolhandtaget.

Drag ur nätkontakten.

Varning

Observera för att undvika olyckor eller ska-

dor vid transport, notera maskinens vikt (se

teknisk data).


Lyft upp maskinen i transport- och bär-

handtaget och bär den.


Dra ut transporthandtaget, det hakar

hörbart fast.

Dra maskinen med hjälp av transport-

handtaget.

Säkra maskinen så att den inte kan gli-

da eller tippa.

Varning

Observera för att undvika olyckor eller ska-

dor lagring av maskinen, beakta maskinens

vikt (se teknisk data).

Ställ maskinen på ett jämnt underlag.

Tryck på frånskiljningsknappen på

handsprutpistolen och ta loss hög-

trycksslangen från handsprutpistolen.

Tryck kåpan på snabbkopplingen till

högtrycksslangen i pilens riktning och

dra ut högtrycksslangen.


Förvara nätanslutning, högtrycksslang

och tillbehör på aggregatet.

Beakta innan lägre lagring, t.ex. över vin-

tern, även de extra anvisningarna i kapitlet

om skötsel.

Varning

Skydda aggregatet och tillbehören mot

frost.

Aggregatet och tillbehören förstörs av frost

om de inte är helt tömda på vatten. För att

undvika skador:

Töm aggregatet helt på vatten: Slå på

aggregatet utan ansluten högtrycks-

slang och utan ansluten vattenförsörj-

ning (max 1 min) och vänta tills det inte

längre kommer ut vatten från hög-

trycksanslutningen. Stäng av appara-

ten.

Förvara aggregatet med alla tillbehör i

frostsäkert utrymme.

Fara

Stäng av aggregatet och dra ut nätkonta-

ken innan vård och skötselarbeten ska ut-

föras.

Avsluta driften

Transport

Transport för hand

Transport i fordon

Förvaring

Förvara aggregatet

Frostskydd

Skötsel och underhåll

88 SV

– 10

Före längre förvaring, t.ex. på vintern:

Lossa filtret från sugslangen för rengö-

ringsmdel och rengör det under rinnan-

de vatten.

Lossa filtret i vattenanslutningen med

ett plattång och rengör den under rin-

nande vatten.

Aggregatet är underhållsfritt.

Använd endast originalreservdelar från

KÄRCHER. En reservdelslista finns i slutet

av denna bruksanvisning.

Med hjälp av följande översikt kan du själv

åtgärda ett flertal störningar.

Kontakta auktoriserad serviceverkstad om

du är osäker.

Fara

Stäng av aggregatet och dra ut nätkonta-

ken innan vård och skötselarbeten ska ut-

föras.

Reparationsarbeten och arbeten på elek-

triska komponenter får endast utföras av

auktoriserad kundservice.

Kontrollera om den angivna spänning-

en på typskylten överensstämmer med

strömkällans spänning.

Kontrollera om nätkabeln är skadad.

Tryck in spaken till handsprutpistolen,

aggregatet startar.

Kontrollera inställningen på strålrör.

Lufta aggregatet.

Slå på aggregatet och låt det vara på

(max 2 minuter) utan anslutet strålrör

tills vatten utan luftbubblor kommer ut

ur pistolen. Stäng av aggregatet och

anslut strålröret igen.

Kontrollera vattenförsörjningen.

Lossa silen i vattenanslutningen med

ett plattång och rengör den under rin-

nande vatten.

Orsak: Spänningsfall på grund av svagt el-

nät eller vid användning av en förlängning-

kabel.

Aktivera vid start först i avtryckaren på

spolröret och ställ sedan strömbrytaren

på "I/ON".

Rengör högtrycksmunstycke: Ta bort

smuts från munstyckshålet med en nål

och spola ut det framifrån med vatten.

Kontrollera vattenflödesmängden.

En lätt otäthet på aggregatet är normal.

Kontakta auktoriserad serviceverksstad

om det finns stora otätheter.

Använd spolröret med tryckregulator

(Vario Power).

Vrid spolrör till position "Mix".

Rengör filtret på sugslangen för rengö-

ringsmedel.

Kontrollera att slangen för rengörings-

medel inte är knäckt.

Underhåll

Reservdelar

Åtgärder vid störningar

Apparaten arbetar inte

Aggregatet ger inget tryck

Aggregatet startar inte, motorn går

Kraftiga tryckvariationer

Aggregatet ej tätt

Rengöringsmedel sugs inte in

89SV

– 11

Med reservation för tekniska ändringar!

Härmed försäkrar vi att nedanstående be-

tecknade maskin i ändamål och konstruk-

tion samt i den av oss levererade versionen

motsvarar EU-direktivens tillämpliga grund-

läggande säkerhets- och hälsokrav. Vid

ändringar på maskinen som inte har god-

känts av oss blir denna överensstämmelse-

förklaring ogiltig.

Undertecknade agerar på order av och

med fullmakt från företagsledningen.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Tekniska data

K 6 200

K 7 200

Elanslutning

Spänning

1~50 Hz

230-

240

230 V

Anslutningseffekt 2,5 3,0 kW

Skyddsgrad IP X5

Skyddsklass I

Nätsäkring (trög) 16 A

Vattenanslutning

Inmatningsstryck (max.) 0,6 MPa

Inmatningstemperatur

(max.)

60 °C

Inmatningsmängd (min.) 12 l/min

Max. uppsugningshöjd 1,0 m

Prestanda

Arbetstryck 13 15 MPa

Max. tillåtet tryck 15 16 MPa

Matningsmängd, vatten 8,8 9,2 l/min

Spolhandtagets rekyl-

kraft

20 22 N

Matningsmängd, rengö-

ringsmedel

0 - 0,3 l/min

Mått och vikt

Längd 552 mm

Bredd 290 mm

Höjd 333 mm

Vikt, driftklar med tillbehör 17,4 19,0 kg

Beräknade värden enligt EN 60335-2-79

Hand-Arm Vibrationsvärde

Osäkerhet K

< 2,5

0,3

m/s2

Ljudtrycksnivå LpA

Osäkerhet KpA

dB(A)

Ljudteffektsnivå LWA +

Osäkerhet KWA

93 dB(A)

Försäkran om EU-

överensstämmelse

Produkt: Högtryckstvätt

Typ: 1 446-xxx, 1 447-xxx

Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)

2004/108/EG

2011/65/EG

2000/14/EG

Tillämpade harmoniserade normer

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Tillämpad metod för överensstämmel-

sevärdering

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

Upmätt: 90

Garanterad: 93

Winnenden, 2012/11/01

CEO Head of Approbation

90 SV

– 4

Arvoisa asiakas,

Lue käyttöohje ennen laitteesi

käyttämistä, säilytä käyttöohje

myöhempää käyttöä tai mahdollista myö-

hempää omistajaa varten.

Laitteen toimituslaajuus on kuvattu pakka-

uksessa. Tarkasta purkaessasi laitetta pak-

kauksesta pakkauksen sisällön

täydellisyys.

Ota yhteys jälleenmyyjään, jos varusteita

puuttuu tai havaitset kuljetusvahinkoja.

Käytä tätä korkeapainepesuria yksinomaan

kotitalouskäytössä:

–koneiden, ajoneuvojen, rakennusten,

työkalujen, julkisivujen, terassien, puu-

tarhavälineiden jne. puhdistamista var-

ten käyttäen korkeapainesuihkua

(tarvittaessa lisäten puhdistusaineita).

–KÄRCHERin hyväksymien varusteiden,

varaosien ja puhdistusaineiden kanssa.

Huomioi ohjeet, jotka on liitetty puhdis-

tusaineiden mukaan.

Vaara

Välittömästi uhkaava vaara, joka aiheuttaa

vakavan ruumiinvamman tai johtaa kuole-

maan.

몇Varoitus

Mahdollisesti vaarallinen tilanne, joka voi

aiheuttaa vakavan ruumiinvamman tai voi

johtaa kuolemaan.

Varo

Mahdollisesti vaarallinen tilanne, joka voi

aiheuttaa lievän ruumiinvamman tai aineel-

lisia vahinkoja.

1 Vaurioitumisvaara! Laitetta

saa käyttää vain vaakata-

sossa (horisontaalisesti).

2 Suihkua ei saa suunnata

ihmisiin, eläimiin, jännit-

teellisiin sähkövarusteisiin tai itse lait-

teeseen.

3 Suojaa laite jäätymiseltä.

Pakkausmateriaalit ovat kierrätettä-

viä. Älä käsittelee pakkauksia kotita-

lousjätteenä, vaan toimita ne

jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita

kierrätettäviä materiaaleja, jotka tulisi

toimittaa kierrätykseen. Tästä syystä

toimita kuluneet laitteet vastaaviin ke-

räilylaitoksiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit-

teesta:

www.kaercher.com/REACH

Kussakin maassa ovat voimassa valtuutta-

mamme myyntiorganisaation julkaisemat ta-

kuuehdot. Materiaali- ja valmistusvirheistä

aiheutuvat virheet laitteessa korjaamme ta-

kuuaikana maksutta. Takuutapauksessa ota

yhteys ostotositteen kanssa jälleenmyyjään

tai lähimpään valtuutettuun huoltoon.

(Osoite, katso takasivua)

Sisältö

Yleisiä ohjeita . . . . . . . . . . . . . . . FI 4

Turvaohjeet . . . . . . . . . . . . . . . . . FI 5

Käyttö . . . . . . . . . . . . . . . . . . . . . FI 6

Kuljetus . . . . . . . . . . . . . . . . . . . . FI 9

Säilytys . . . . . . . . . . . . . . . . . . . . FI 9

Hoito ja huolto . . . . . . . . . . . . . . . FI 9

Häiriöapu. . . . . . . . . . . . . . . . . . . FI 10

Tekniset tiedot . . . . . . . . . . . . . . . FI 11

EU-standardinmukaisuustodistus FI 11

Yleisiä ohjeita

Toimitus

Tarkoituksenmukainen käyttö

Käyttöohjeessa esiintyvät symbolit

Laitteessa olevat symbolit

Ympäristönsuojelu

Takuu

91FI

– 5

Vaara

Älä koskaan tartu märillä käsillä virta-

pistokkeeseen.

Älä ota laitetta käyttöön, jos verkkojohto

tai laitteen tärkeät osat, esim. korkea-

paineletku, suihkupistooli (-kahva) tai

turvalaitteet ovat vaurioituneet.

Tarkasta aina ennen käyttöä, että säh-

kökaapeli ja verkkopistoke ovat ehjät.

Anna valtuutetun huollon/sähköalan

ammattilaisen välittömästi vaihtaa vau-

rioitunut sähkökaapeli.

Tarkasta korkeapaineletkun kunto aina

ennen käyttöä. Vaihda vaurioitunut kor-

keapaineletku välittömästi.

Käyttö räjähdysalttiilla alueilla on kielletty.

Käytettäessä laitetta vaara-alueilla

(esim. huoltoasemilla) on noudatettava

vastaavia turvallisuusmääräyksiä.

Epäasianmukaisesti käytettyinä kor-

keapainesuihkut voivat olla vaarallisia.

Suihkua ei saa suunnata ihmisiin, eläi-

miin, aktiivisiin sähkövarusteisiin tai itse

laitteeseen.

Älä suuntaa korkeapainesuihkua mui-

hin ihmisiin tai itseesi vaatteiden tai

kenkien puhdistamiseksi.

Älä ruiskuta esineitä, jotka sisältävät

terveydelle haitallisia aineita (esim. as-

besti).

Korkeapainesuihku voi vaurioittaa ajo-

neuvon renkaita/renkaiden venttiilejä,

jolloin ne saattavat puhjeta. Ensimmäi-

nen merkki siitä on renkaan värin muut-

tuminen. Vaurioituneet ajoneuvon

renkaat/ renkaiden venttiilit ovat hen-

genvaarallisia. Pidä puhdistuksessa vä-

hintään 30 cm suihkutusetäisyys!

Räjähdysvaara!

Älä suihkuta mitään palavia nesteitä.

Älä koskaan ime liuotinpitoisia nesteitä

tai laimentamattomia happoja tai liuotti-

mia! Niihin kuuluvat esim. bensiini, vä-

rinohennusaineet tai polttoöljy.

Ruiskutussumu on erittäin herkästi syt-

tyvää, helposti räjähtävää ja myrkyllistä.

Älä käytä asetonia, laimentamattomia

happoja eikä liuottimia, koska ne syö-

vyttävät laitteessa käytettyjä materiaa-

leja.

몇Varoitus

Verkkojohdon ja jatkojohdon liittimen on

oltava vesitiiviitä, eivätkä ne saa maata

vedessä.

Tarkoitukseen sopimattomat jatkojoh-

dot voivat olla vaarallisia. Käytä ulkona

vain tarkoitukseen hyväksyttyjä ja vas-

taavasti merkittyjä jatkojohtoja, joissa

on riittävä johdon poikkileikkaus.

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Kelaa jatkojohto aina kokonaan kaape-

likelalta.

Korkeapaineletku, varusteet ja liittimet

ovat tärkeitä laitteen turvallisuudelle.

Käytä vain valmistajan suosittelemia

korkeapaineletkuja, varusteita ja liitti-

miä.

Tätä laitetta ei ole tarkoitettu sellaisten

henkilöiden käytettäväksi, joiden aistit,

fyysiset tai henkiset kyvyt ovat rajoittu-

neet.

Lapset tai perehtymättömät henkilöt ei-

vät saa käyttää laitetta.

Lapsia on valvottava sen varmistami-

seksi, että he eivät leiki laitteen kanssa.

Pidä pakkausfoliot lasten ulottumatto-

missa, tukehtumisvaara!

Käyttäjän on käytettävä laitetta tarkoi-

tuksenmukaisesti. Käyttäjä on huomioi-

tava paikalliset olosuhteet ja

työskennellessään laitteen kanssa huo-

mioitava ympäristössä oleskelevat hen-

kilöt.

Älä käytä laitetta, jos läheisyydessä on

muita henkilöitä, joilla ei ole asianmu-

kaista suojavarustusta.

Käytä sopivia suojavaatteita ja suojala-

seja takaisin ruiskuvalta vedeltä tai lial-

ta suojaamiseksi.

Tämä laite on kehitetty puhdistusainei-

den käyttöön, jotka laitteen valmistaja

toimittaa tai suosittelee. Muiden puhdis-

tusaineiden tai kemikalioiden käyttö voi

haitata laitteen turvallisuutta.

Turvaohjeet

92 FI

– 6

Varo

Pitempien käyttötaukojen aikana pää-

kytkin/laitekytkin kytketään pois tai

verkkopistoke irrotetaan.

Laitetta ei saa käyttää alle 0 °C lämpö-

tiloissa.

Pidä lakattujen pintojen puhdistuksessa

vähintään 30 cm suihkutusetäisyys

vaurioiden välttämiseksi.

Älä koskaan jätä laitetta valvomatta niin

kauan kuin se on käytössä.

Kiinnitä huomiota siihen, että verkko- tai

jatkojohtoja ei vahingoiteta eikä vaurioi-

teta ajamalla yli, puristamalla tai kisko-

malla. Suojaa verkkojohto kuumuudelta,

öljyltä ja teräviltä reunoilta.

Kaikkien työalueella olevien sähköä

johtavien osien on oltava suojatut ruis-

kutusvedeltä.

Laitteen liittäminen on sallittu ainoas-

taan sähköliitäntään, joka on sähkö-

asentajan asentama standardin IEC

60364 mukaan.

Liitä laite vain vaihtovirtaan. Jännitteen

on oltava sama kuin laitteen tyyppikil-

vessä ilmoitettu jännite.

Suosittelemme turvallisuussyistä, että

laitetta käytetään aina vikavirtasuoja-

kytkimen (maks. 30 mA) kautta.

Puhdistustöitä, joissa syntyy öljynpitois-

ta jätevettä, esim. moottorinpesu, alus-

tanpesu, saa suorittaa vain

pesupaikoissa, joissa on öljyn erottimet.

Varo

Turvalaitteet on tarkoitettu loukkaantumisil-

ta suojaamiseksi, niitä ei saa muuttaa eikä

ohittaa.

Laitekytkin estää laitteen tahattoman käyt-

tämisen.

Lukitus lukitsee suihkupistoolin liipaisimen

ja estää täten laitteen tahattoman käynnis-

tymisen

Ylivuotoventtiili estää sallitun käyttöpai-

neen ylittymisen.

Kun suihkupistoolin liipaisin päästetään irti,

kytkee painekytkin pumpun pois päältä,

korkeapainesuihku pysähtyy. Kun liipaisi-

mesta vedetään, kytkee painekytkin taas

pumpun päälle.

Varo

Varmista ennen laitteen jokaista käyttämis-

tä tai laitteeseen kohdistuvaa toimenpidet-

tä, että laite seisoo kantavalla alustalla

tukevasi paikallaan.

–Kun laite asetetaan vaakasuoralle alus-

talle, sen seisontavakavuus on taattu.

Tässä käyttöohjeessa kuvataan maksimi-

varustus. Mallien varustetaso vaihtelee,

katso kuvaus laatikon kyljestä.

Kuvat, katso sivu 2

1 Lisävarusteiden säilytyspaikka

2 Kuljetuskahva, ulosvedettävä

3 Korkeapaineletkun pikaliitin

4 Laitekytkin „0/OFF“ / „I/ON“

5 Verkkojohto, jossa on verkkopistoke

6 Kantokahva

7 Pyörät

8 Vesiliitäntä

9 Vesiliitännän hienosuodatin

10 Tulovesiliitäntä

11 Puhdistusaineen imuletku (varustettu

suodattimella)

12 Suihkupistooli

13 Suihkupistoolin lukitus

14 Paina painiketta korkeapaineletkun ir-

roittamiseksi suihkupistoolista

15 Korkeapaineletku

16 Paineensäädöllä (Vario Power) varus-

tettu suihkuputki

17 Suihkuputki ja Pyörivä pistesuutin

Valinnaiset varusteet

18 Pesuharja

19 Vaahtosuutin puhdistusainesäiliöllä

Turvalaitteet

Laitekytkin

Suihkupistoolin lukitus

Ylivirtausventtiili painekytkimellä

Edellytykset seisontavakavuudelle

Käyttö

Laitekuvaus

93FI

– 7

Erikoisvarusteet laajentavat laitteesi käyt-

tömahdollisuuksia.Tarkempia tietoja saat

KÄRCHER -myyjäliikkeeltäsi.

Kuvat, katso sivu 3

Kuva

Ruuvaa mukana toimitettu liitin laitteen

vesiliitäntään.

Kuva

Pistä korkeapaineletku niin syvälle

suihkupistooliinkäsiruiskupistooliin, että

kuulet sen napsahtavan lukitukseen.

Huomautus: Huomioi liitinnipan oikea

suuntaus.

Kokeile liitoksen pitävyys korkeapaine-

letkusta vetämällä.

Voimassa olevien määräysten mu-

kaan laitetta ei saa käyttää milloin-

kaan juomavesiverkossa ilman

takaisinimusuojaa. Tällöin on käy-

tettävä KÄRCHERin soveltuvaa takaisini-

musuojaa tai vaihtoehtoisesti normin EN

12729 tyyppi BA mukaista takaisinimusuo-

jaa. Vesi, joka on valunut takaisinimusuo-

jan lävitse, ei ole juomakelpoista.

Varo

Asenna järjestelmäerotin aine vedensyöt-

töön, ei koskaan suoraan laitteeseen!

Huomautus: Veden epäpuhtaudet voivat

vahingoittaa korkeapainepumppua ja va-

rusteita. Vahinkojen estämiseksi suositte-

lemme käyttämään KÄRCHER-

syöttövesisuodatinta (lisävaruste, tilausnu-

mero 4.730-059).

Noudata vesilaitoksen ohjeita.

Liitäntäarvot katso tyyppikilpi/tekniset tie-

dot.

Käytä kaupasta saatavalla liittimellä va-

rustettua, kudosvahvistettua vesiletkua

(ei kuulu toimitukseen). (halkaisija vä-

hintään 1/2 tuuma tai 13 mm, pituus vä-

hintään 7,5 m).

Liitä vesiletku laitteen liittimeen ja sitten

vedensyöttöpisteeseen.

Käyttämällä KÄRCHERin pohjaventtiilillä

varustettua imuletkua (erityisvaruste, tila-

usnumero 4.440-238) tämä korkeapaine-

pesuri soveltuu pintavesien imemiseen

esim. sadevesitynnyreistä tai lammista

(katso maks. imukorkeus kohdasta Tekni-

set tiedot).

Täytä KÄRCHERin pohjaventtiilillä va-

rustettu imuletku vedellä, kiinnitä letku

laitteen vesiliittimeen ja ripusta letkun

toinen pää sadevesitynnyriin.

Poista ilma laitteesta ennen käyttöä.

Kytke laite päälle Ilman liitettyä suihku-

putkea ja anna sen käydä (kork. 2 mi-

nuuttia), kunnes vesi tulee kuplimatta

ulos ruiskusta. Kytke laite pois päältä ja

liitä suihkuputki takaisin.

Varo

Yli 2 minuuttia kestävä kuivakäynti vahin-

goittaa korkeapainepumppua. Jos laittee-

seen ei muodostu painetta 2 minuutin

sisällä, kytke laite pois ja toimi luvun "Apu

häiriötapauksissa"ohjeiden mukaan.

Kuva

Paina korkeapaineletku laitteessa ole-

vaan pikaliittimeen, se lukittuu kuulu-

vasti paikalleen.

Huomautus: Huomioi liitinnipan oikea

suuntaus.

Kokeile liitoksen pitävyys korkeapaine-

letkusta vetämällä.

Kuva

Pistä suihkuputki pistooliin ja kiinnitä

paikalleen kiertämällä putkea 90°.

Avaa vesihana kokonaan.

Liitä virtapistoke pistorasiaan.

Kytke laite päälle "I/ON".

Erikoisvarusteet

Ennen käyttöönottoa

Vedensyöttö

Vedensyöttö vesijohdosta

Veden ottaminen avoimista säiliöistä

Käyttöönotto

94 FI

– 8

Varo

Vaurioitumisvaara! Laitetta saa käyttää

vain vaakatasossa (horisontaalisesti).

몇Vaara

Korkeapainesuuttimesta ulostuleva vesi-

suihku saa aikaan suihkupistooliin vaikutta-

van takaiskuvoiman. Ota tukeva asento ja

pidä pistoolista ja suihkuputkesta tukevasti

kiinni.

Varo

Varmista ennen puhdistuksen aloittamista,

että painepesuri on tukevasti tasaisella

alustalla. Käytä puhdistettaessa suojalase-

ja ja suojavaatetusta.

Kuva

Vapauta suihkupistoolin liipaisin luki-

tuksesta.

Vedä liipaisimesta, laite käynnistyy.

Huomautus: Kun ote liipaisimesta irro-

tetaan, kone pysähtyy. Järjestelmä py-

syy korkeapaineisena

Tarkoitettu yleisimpiin puhdistustehtäviin.

Työpaine on säädettävissä portaattomasti

välillä „Min“ ja „Max“.

Päästä suihkupistoolin vipu irti.

Kierrä suihkuputki haluamaasi asen-

toon.

Pinttyneen lian poistoon.

Varo

Älä puhdista autonrenkaita, maalipintoja tai

arkoja pintoja kuten puuta likajyrsimella,

vahingoittumisvaara.

Ei sovellu töihin, joissa käytetään puhdis-

tusaineita.

Valinnaiset

Soveltuu töihin, joissa käytetään puhdistus-

aineita.

Käytä kulloiseenkin puhdistustehtävään ai-

noastaan KÄRCHER puhdistus- ja hoitoai-

neita, koska ne on kehitetty erityisesti

laitteessasi käytettäväksi. Muiden puhdis-

tus- ja hoitoaineiden käyttäminen voi johtaa

laitteen nopeampaan kulumiseen ja takuun

raukeamiseen. Pyydä lähempiä tietoja

KÄRCHER erikoisliikkeestäsi tai suoraan

Kärcheriltä.

Kuva

Vedä puhdistusaineen imuletkua ulos

kotelosta halutun pituuden verran.

Ripusta puhdistusaineen imuletku asti-

aan, jossa on puhdistusaineliuosta.

Käytä paineensäädöllä (Vario Power)

varustettua suihkuputkea.

Kierrä suihkuputki asentoon „Mix“.

Huomautus: Tällöin laitetta käytettäes-

sä vesisuihkuun lisätään puhdistusai-

neliuosta.

Suihkuta puhdistusainetta säästeliäästi

kuivalle pinnalle ja anna sen vaikuttaa

(ei kuivua).

Huuhdo irrotettu lika pois korkeapaine-

suihkulla.

Valinnaiset

Säiliöstä imetään puhdistusainetta ja syn-

tyy tehokasta puhdistusainevaahtoa.

Kaada puhdistusaineliuos vaahtosuutti-

men puhdistusainesäiliöön (noudata

puhdistusaineen pakkauksessa olevaa

annostusohjetta).

Liitä vaahtosuutin puhdistusainesäili-

öön.

Pistä vaahtosuutin käsiruiskupistooliin

ja kiinnitä paikalleen 90° kiertämällä.

Huomautus: Tällöin laitetta käytettäes-

sä vesisuihkuun lisätään puhdistusai-

neliuosta.

Käyttö

Paineensäädöllä (Vario Power)

varustetu suihkuputki

Suihkuputki ja Pyörivä pistesuutin

Pesuharja

Työskentely puhdistusaineita

käyttäen

Suositeltavat puhdistusmenetelmät

Vaahtosuutin

95FI

– 9

Päästä suihkupistoolin vipu irti.

Lukitse suihkupistoolin liipaisin.

Pidempien työtaukojen (yli 5 minuuttia)

ajaksi laite on lisäksi kytkettävä pois

päältä „0/OFF“.

Varo

Irrota korkeapaineletku suihkupistoolista tai

laitteesta vain, kun järjestelmässä ei ole

painetta.

Kun työ puhdistusainetta käyttäen on

suoritettu, ripusta imuletku astiaan, jos-

sa on puhdasta vettä, kytke laite n. 1 mi-

nuutin ajaksi päälle suihkuputken

ollessa irrotettuna ja huuhtele puhtaaksi.

Päästä suihkupistoolin vipu irti.

Kytke laite pois päältä "0/OFF".

Sulje vesihana.

Paina suihkupistoolin vipua järjestel-

mässä vielä olevan paineen laskemi-

seksi ulos.

Irrota laite vedensyötöstä.

몇Varoitus

Irrotettaessa syöttö- tai korkeapainelet-

kua käytön jälkeen, liittimistä voi pur-

kautua ulos kuumaa vettä.

Lukitse suihkupistoolin liipaisin.

Vedä verkkopistoke irti.

Varo

Onnettomuuksien tai vammojen välttämi-

seksi, huomioi laitetta kuljetettaessa sen

paino (katso Tekniset tiedot).

Kuva

Nosta ja kanna laitetta kuljetus- ja kan-

tokahvasta.

Kuva

Vedä kuljetuskahva ulos, se napsahtaa

kuuluvasti lukitukseen.

Vedä laitetta kuljetuskahvasta.

Varmista laite siirtymisen ja kaatumisen

varalta.

Varo

Onnettomuuksien tai vammojen välttämi-

seksi, huomioi säilytyspaikkaa valittaessa

laitteen paino (katso Tekniset tiedot).

Pysäytä laite tasaiselle pinnalle.

Paina käsiruiskupistoolin irrotuspaini-

ketta ja irrota korkeapaineletku käsiruis-

kupistoolista.

Työnnä korkeapaineletkun pikaliittimen

koteloa nuolen suuntaan ja vedä kor-

keapaineletku ulos.

Kuva

Kokoa verkkoliitäntäkaapeli, korkeapai-

neletku ja varusteet laitteeseen.

Jos säilytys on pitempiaikaista, esim talven

ajaksi, huomioi lisäksi luvussa Hoito olevat

ohjeet.

Varo

Suojaa laite ja varusteet jäätymiseltä.

Pakkanen rikkoo laitteen ja lisävarusteet,

jos niistä ei ole poistettu kaikkea vettä. Va-

hinkojen välttämiseksi:

Veden poistaminen laitteesta: Käynnis-

tä laite ilman korkeapaineletkua ja vesi-

liitäntää (maks. 1 min) ja odota kunnes

korkeapaineliittimestä ei tule enää vet-

tä. Kytke laite pois päältä.

Säilytä laitetta kaikkine varusteineen

pakkaselta suojatuissa tiloissa.

Vaara

Kytke laite pois päältä ennen kaikkia hoito-

ja huoltotöitä ja vedä virtapistoke irti pisto-

rasiasta.

Käytön keskeytys

Käytön lopetus

Kuljetus

Kuljetus käsin

Kuljetus ajoneuvoissa

Säilytys

Laitteen säilytys

Suojaaminen pakkaselta

Hoito ja huolto

96 FI

– 10

Ennen pitempää varastointia, esim. talvella:

Vedä suodatin irti puhdistusaineen imu-

letkusta ja puhdista suodatin juoksevassa

vedessä.

Vedä suodatin ulos vesiliitännästä latta-

pihtiä käyttäen ja puhdista sihti juokse-

vassa vedessä.

Laitetta ei tarvitse huoltaa.

Käytä vain alkuperäisiä KÄRCHER-vara-

osia. Varaosaluettelo löytyy tämän käyttö-

ohjeen lopusta.

Pienemmät häiriöt voit itse poistaa seuraa-

van yhteenvedon avulla.

Epäselvissä tapauksissa käänny valtuute-

tun asiakaspalvelun puoleen.

Vaara

Kytke laite pois päältä ennen kaikkia hoito-

ja huoltotöitä ja vedä virtapistoke irti pisto-

rasiasta.

Vain valtuutettu asiakaspalvelu saa suorit-

taa korjaustyöt ja sähköisiin rakenneosiin

kohdistuvat työt.

Tarkasta, onko tyyppikilvessä ilmoitettu

jännite sama kuin virtalähteen jännite.

Tarkasta, onko verkkojohto vaurioitunut.

Paina käsiruiskupistoolin liipaisinta, lai-

te käynnistyy.

Tarkasta suihkuputken säätö.

Ilmaa laite.

Kytke laite päälle Ilman liitettyä suihku-

putkea ja anna sen käydä (kork. 2 mi-

nuuttia), kunnes vesi tulee kuplimatta

ulos ruiskusta. Kytke laite pois päältä ja

liitä suihkuputki takaisin.

Tarkasta vedensaanti

Vedä sihti ulos vesiliitännästä lattapihtiä

käyttäen ja puhdista sihti juoksevalla

vedellä.

Syy: Jännite on pudonnut liian matalaksi,

johtuen heikosta sähköverkosta tai jatko-

johdon käytöstä.

Vedä laitetta päälle kytkettäessä ensin

suihkupistoolin liipaisimesta, aseta sit-

ten laitekytkin asentoon „I/ON“.

Korkeapainesuuttimen puhdistus: Pois-

ta suuttimen reiän likaantumat neulan

avulla ja huuhtele reikää edestäpäin ve-

dellä.

Tarkasta veden tulomäärä.

Laitteen vähäinen epätiiviys on teknii-

kasta johtuvaa ja normaalia. Jos epätii-

viys on suurempaa, ota yhteys

valtuutettuun asiakaspalveluun.

Käytä paineensäädöllä (Vario Power)

varustettua suihkuputkea.

Kierrä suihkuputki asentoon „Mix“.

Puhdista puhdistusaineen imuletkun

suodatin.

Tarkasta, että puhdistusaineen imulet-

ku ei ole nurjahtanut.

Hoito

Huolto

Varaosat

Häiriöapu

Laite ei toimi

Laitteeseen ei tule painetta

Laite ei käynnisty, moottori murisee

Suuret paineenvaihtelut

Laite ei ole tiivis

Laite ei ime puhdistusainetta

97FI

– 11

Oikeus teknisiin muutoksiin pidätetään!

Vakuutamme, että alla mainitut tuotteet

vastaavat suunnittelultaan ja rakenteeltaan

sekä valmistustavaltaan EU-direktiivien

asianomaisia turvallisuus- ja terveysvaati-

muksia. Jos tuotteeseen/tuotteisiin teh-

dään muutoksia, joista ei ole sovittu

kanssamme, tämä vakuutus ei ole enää

voimassa.

Allekirjoittaneet toimivat yrityksen johton

puolesta ja sen valtuuttamina.

Dokumentointivaltuutettu:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Puh.: +49 7195 14-0

Faksi: +49 7195 14-2212

Tekniset tiedot

K 6.200

K 7.200

Sähköliitäntä

Jännite

1~50 Hz

230-

240

230 V

Liitosjohto 2,5 3,0 kW

Suojausluokka IP X5

Kotelointiluokka I

Verkkosulake (hidas) 16 A

Vesiliitäntä

Tulopaine (maks.) 0,6 MPa

Tulolämpötila (maks.) 60 °C

Tulomäärä (min.) 12 l/min

Maks. alkuimukorkeus 1,0 m

Suoritustiedot

Työpaine 13 15 MPa

Maks. sallittu paine 15 16 MPa

Syöttömäärä, vesi 8,8 9,2 l/min

Käsiruiskupistoolin ta-

kaiskuvoima

20 22 N

Syöttömäärä, puhdistus-

aine

0 - 0,3 l/min

Mitat ja painot

Pituus 552 mm

Leveys 290 mm

Korkeus 333 mm

Paino, käyttövalmiina va-

rusteineen

17,4 19,0 kg

Mitatut arvot EN 60335-2-79 mukaisesti

Käsi-käsivarsi tärinäarvo

Epävarmuus K

< 2,5

0,3

m/s2

Äänenpainetaso LpA

Epävarmuus KpA

dB(A)

Äänitehotaso LWA + epä-

varmuus KWA

93 dB(A)

EU-

standardinmukaisuustodistus

Tuote: korkeapainepesuri

Tyyppi: 1.446-xxx, 1.447-xxx

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2004/108/EY

2011/65/EY

2000/14/EY

Sovelletut harmonisoidut standardit

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Sovellettu yhdenmukaisuuden analy-

sointimenetelmä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

Mitattu: 90

Taattu: 93

Winnenden, 2012/11/01

CEO Head of Approbation

98 FI

– 4

Αγαπητέ πελάτη,

Πριν χρησιμοποιήσετε τη συσκευή

σας για πρώτη φορά, διαβάστε αυ-

τές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε

σύμφωνα με αυτές και κρατήστε τις για μελλοντι-

κή χρήση ή για τον επόμενο ιδιοκτήτη.

Το παραδοτέο υλικό της συσκευής απεικονίζεται

στη συσκευασία. Κατά την αποσυσκευασία

ελέγξτε το περιεχόμενο της ως προς την πληρό-

τητα.

Εάν λείπουν εξαρτήματα ή έχουν προκληθεί ζη-

μιές κατά τη μεταφορά, παρακαλούμε ενημερώ-

στε τον προμηθευτή σας.

Χρησιμοποιήστε αυτό το σύστημα καθαρισμού

υψηλής πίεσης αποκλειστικά για οικιακή χρήση:

–

για τον καθαρισμό μηχανών, οχημάτων, κτι-

ρίων, εργαλείων, προσόψεων, βεραντών,

εργαλείων κήπου κτλ. με δέσμη νερού υψη-

λής πίεσης (αν χρειαστεί, με προσθήκη

απορρυπαντικών).

–

με τα εξαρτήματα, ανταλλακτικά και απορ-

ρυπαντικά που έχουν εγκριθεί από τον Οίκο

KARCHER. Προσέξτε τις υποδείξεις που

συνοδεύουν τα απορρυπαντικά.



Κίνδυνος

Για άμεσα επαπειλούμενο κίνδυνο, ο οποίος

μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή

θάνατο.

몇

Προειδοποίηση

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία

μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή

θάνατο.

Προσοχή

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία

μπορεί να οδηγήσει σε ελαφρό τραυματισμό ή

υλικές βλάβες.

1Κίνδυνος πρόκλησης ζημιάς!

Η συσκευή επιτρέπεται να λει-

τουργεί μόνο σε επίπεδη (ορι-

ζόντια) θέση.

2Η δέσμη υψηλής πίεσης δεν

πρέπει να κατευθύνεται πάνω σε άτομα,

ζώα, ενεργοποιημένο ηλεκτρικό εξοπλισμό ή

στην ίδια τη συσκευή.

3Προστατεύετε τη συσκευή από τον παγετό.

Τα υλικά συσκευασίας είναι ανακυκλώσι-

μα. Μην πετάτε τη συσκευασία στα οικια-

κά απορρίμματα, αλλά παραδώστε την

προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανακυ-

κλώσιμα υλικά, τα οποία θα πρέπει να

παραδίδονται προς επαναχρησιμοποίη-

ση. Για το λόγο αυτό αποσύρετε τις παλι-

ές συσκευές με κατάλληλες διαδικασίες

συγκέντρωσης αποβλήτων.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστατικά

μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Περιεχόμενα

Γενικές υποδείξεις . . . . . . . . . . . . . . . EL 4

Υποδείξεις ασφαλείας . . . . . . . . . . . . EL 5

Χειρισμός. . . . . . . . . . . . . . . . . . . . . . EL 7

Μεταφορά . . . . . . . . . . . . . . . . . . . . . EL 9

Αποθήκευση . . . . . . . . . . . . . . . . . . . EL 10

Φροντίδα και συντήρηση . . . . . . . . . . EL 10

Αντιμετώπιση βλαβών . . . . . . . . . . . . EL 11

Τεχνικά χαρακτηριστικά . . . . . . . . . . . EL 12

Δήλωση Συμμόρφωσης των Ε.Κ. . . . EL 12

Γενικές υποδείξεις

Συσκευασία

Κανονική χρήση

Σύμβολα στο εγχειρίδιο οδηγιών

Σύμβολα στη συσκευή

Προστασία περιβάλλοντος

99EL

– 5

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκ-

δόθηκαν από την αρμόδια εταιρία μας προώθη-

σης πωλήσεων. Αναλαμβάνουμε τη δωρεάν

αποκατάσταση οποιασδήποτε βλάβης στη συ-

σκευή σας, εφόσον οφείλεται σε αστοχία υλικού

ή κατασκευαστικό σφάλμα, εντός της προθεσμί-

ας που ορίζεται στην εγγύηση. Σε περίπτωση

που επιθυμείτε να κάνετε χρήση της εγγύησης,

παρακαλούμε απευθυνθείτε με την απόδειξη

αγοράς στο κατάστημα από το οποίο προμη-

θευτήκατε τη συσκευή ή στην πλησιέστερη εξου-

σιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης

πελατών μας.

(Για τη διεύθυνση βλ. στην πίσω σελίδα)



Κίνδυνος



Μην αγγίζετε ποτέ με βρεγμένα χέρια το ρευ-

ματολήπτη και την πρίζα.



Το μηχάνημα δεν πρέπει να τεθεί σε λειτουρ-

γία, εάν το καλώδιο σύνδεσης δικτύου ή ση-

μαντικά τμήματα του μηχανήματος, π.χ.

στοιχεία ασφαλείας, ελαστικοί σωλήνες υψη-

λής πίεσης, πιστολέτα χειρός, έχουν υποστεί

βλάβη.



Πριν από κάθε λειτουργία του μηχανήματος

ελέγχετε το καλώδιο σύνδεσης και τον ρευ-

ματολήπτη για ζημιές. Αναθέστε αμέσως σε

εξουσιοδοτημένη υπηρεσία τεχνικής εξυπη-

ρέτησης πελατών/εξειδικευμένο ηλεκτρολό-

γο την αλλαγή του χαλασμένου καλωδίου

σύνδεσης στο δίκτυο.



Πριν από κάθε λειτουργία, ελέγχετε τον εύ-

καμπτο σωλήνα υψηλής πίεσης για ζημιές.

Αντικαθιστάτε άμεσα τον εύκαμπτο σωλήνα

υψηλής πίεσης που παρουσιάζει βλάβες.



Απαγορεύεται η χρήση σε σημεία, όπου υφί-

σταται κίνδυνος έκρηξης.



Κατά τη χρήση της συσκευής σε επικίνδυνα

σημεία (π.χ. σε πρατήρια καυσίμων), πρέπει

να τηρούνται οι ανάλογες προδιαγραφές

ασφαλείας.



Ο ψεκασμός με υψηλή πίεση μπορεί να απο-

δειχτεί επικίνδυνος σε περίπτωση μη προ-

σήκουσας χρήσης. Η δέσμη δεν πρέπει να

κατευθύνεται πάνω σε άτομα, ζώα, ενεργο-

ποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη

συσκευή.



Μην στρέφετε τη δέσμη υψηλής πίεσης

πάνω σε άλλους ή σε εσάς τους ίδιους, για

να καθαρίσετε ρούχα ή παπούτσια.



Μην ψεκάζετε αντικείμενα που περιέχουν ου-

σίες επικίνδυνες για την υγεία (π.χ. αμίαντο).



Ελαστικά οχημάτων/βαλβίδες ελαστικών εν-

δέχεται να υποστούν ζημιές από τον ψεκα-

σμό με δέσμη υψηλής πίεσης και να

σπάσουν. Η πρώτη ένδειξη για κάτι τέτοιο εί-

ναι η χρωματική μεταβολή του ελαστικού.

Τυχόν βλάβες στα ελαστικά των οχημάτων

και στις βαλβίδες τους μπορούν να αποδει-

χθούν μοιραίες. Κατά τον καθαρισμό, διατη-

ρείτε απόσταση τουλάχιστον 30cm από τη

δέσμη νερού!



Κίνδυνος έκρηξης!

Μην ψεκάζετε εύφλεκτα υγρά.

Να μην χρησιμοποιείται ποτέ για την αναρ-

ρόφηση υγρών που περιέχουν διαλυτικά ή

συμπυκνωμένων οξέων και διαλυτικών μέ-

σων! Σε αυτά συγκαταλέγονται π.χ. η βενζί-

νη, το διαλυτικό χρωμάτων ή το πετρέλαιο

θέρμανσης. Το νέφος ψεκασμού είναι

άκρως εύφλεκτο, εκρηκτικό και δηλητηριώ-

δες. Απαγορεύεται η χρήση ακετόνης, τα

αδιάλυτων οξέων και διαλυτικών, επειδή

προκαλούν διάβρωση των υλικών που χρη-

σιμοποιούνται στο μηχάνημα.

몇

Προειδοποίηση



Ο ρευματολήπτης και η σύνδεση του αγω-

γού προέκτασης πρέπει να είναι υδατοστεγή

και να μην βρίσκονται μέσα σε νερό.



Οι ακατάλληλοι αγωγοί προέκτασης μπορεί

να είναι επικίνδυνοι. Σε υπαίθριους χώρους

χρησιμοποιείτε μόνο τους εγκεκριμένους και

αντιστοίχως επισημασμένους αγωγούς προ-

έκτασης με επαρκή διατομή: 1 - 10 m: 1,5

mm2; 10 - 30 m: 2,5 mm2



Ξετυλίξτε εντελώς το καλώδιο προέκτασης

από το τύμπανό του.



Οι εύκαμπτοι σωλήνες υψηλής πίεσης, οι

παταρίες και οι σύνδεσμοι είναι σημαντικά

για την ασφάλεια της συσκευής. Χρησιμο-

ποιείτε μόνο εύκαμπτους σωλήνες πίεσης,

μπαταρίες και συνδέσμους που προτείνει ο

κατασκευαστής.

Εγγύηση

Υποδείξεις ασφαλείας

100 EL

– 6



Η συσκευή αυτή δεν ενδείκνυται για χρήση

από άτομα με περιορισμένες σωματικές, αι-

σθητηριακές ή πνευματικές ικανότητες.

Δεν επιτρέπεται η χρήση της συσκευής από

παιδιά ή άτομα που δεν έχουν ενημερωθεί

σχετικά με το χειρισμό της.

Τα παιδιά πρέπει να βρίσκονται υπό επιτή-

ρηση, ώστε να εξασφαλιστεί ότι δεν παίζουν

με τη συσκευή.



Κρατάτε τα παιδιά μακριά από τα πλαστικά

φύλλα συσκευασίας, υφίσταται κίνδυνος

ασφυξίας!



Ο χρήστης πρέπει να χρησιμοποιεί τη συ-

σκευή σύμφωνα με τις προδιαγραφές. Πρέπει

να έχει υπόψη τις τοπικές συνθήκες και κατά

την εργασία με τη συσκευή πρέπει να προσέ-

χει τα άτομα που βρίσκονται κοντά της.



Μη χρησιμοποιείτε τη συσκευή, αν άλλα άτομα

βρίσκονται στην εμβέλεια λειτουργίας της,

εκτός αν φορούν προστατευτικό ρουχισμό.



Για να προστατευθείτε από τις πιτσιλιές του

νερού ή από τους ρύπους, φοράτε προστα-

τευτική στολή και γυαλιά.



Αυτή η συσκευή σχεδιάστηκε για τη χρήση

απορρυπαντικών, τα οποία παρέχονται ή

συνιστώνται από τον κατασκευαστή. Η χρή-

ση άλλων απορρυπαντικών ή χημικών μπο-

ρεί να μειώσει την ασφάλεια της συσκευής.

Προσοχή



Σε περίπτωση μεγάλων διαλειμμάτων από

τις εργασίες, απενεργοποιήστε τη συσκευή

από το γενικό διακόπτη/το διακόπτη της συ-

σκευής ή βγάλτε το καλώδιο ρεύματος.



Μην χρησιμοποιείτε τη συσκευή σε θερμο-

κρασίες κάτω από 0 °C.



Κατά τον καθαρισμό βαμμένων επιφανειών,

κρατήστε απόσταση ψεκασμού τουλ. 30 cm,

για την αποφυγή πρόκλησης ζημιών.



Μην αφήνετε τη συσκευή ποτέ χωρίς επίβλε-

ψη, εφόσον βρίσκεται σε λειτουργία.



Προσέχετε ώστε τα καλώδια τροφοδοσίας

δικτύου ή τα καλώδια προέκτασης να μην

υποστούν φθορές ή βλάβες από συνθλίψεις,

τραβήγματα, πατήματα ή παρόμοιες αιτίες.

Προστατέψτε τα καλώδια από τη ζέστη, τα

λάδια και τις αιχμηρές ακμές.



Όλα τα ρευματοφόρα εξαρτήματα στο χώρο

εργασίας πρέπει να διαθέτουν αδιάβροχη

προστασία από ρίψη νερού.



Η συσκευή πρέπει να λειτουργεί μόνο με

ηλεκτρική σύνδεση, η οποία έχει γίνει από

ηλεκτρολόγο βάσει του IEC 60364.



Συνδέετε τη συσκευή μόνο σε εναλλασσόμε-

νο ρεύμα. Η τάση πρέπει να συμφωνεί με

την πινακίδα τύπου της συσκευής.



Για λόγους ασφαλείας συνιστούμε τη λει-

τουργία του μηχανήματος κατά κανόνα μέσω

ενός προστατευτικού διακόπτη ρεύματος δι-

αρροής (έως 30 mA).



Οι εργασίες καθαρισμού, κατά τις οποίες

προκύπτουν απόνερα που περιέχουν λάδι

π.χ. πλύσιμο κινητήρων, πλύσιμο του κάτω

μέρους των οχημάτων επιτρέπονται μόνο σε

πλυντήρια που διαθέτουν διαχωριστή λαδι-

ών.

Προσοχή

Οι διατάξεις ασφαλείας αποσκοπούν στην προ-

στασία του χρήστη και δεν πρέπει να τροποποι-

ούνται ή να παραλείπονται.

Ο διακόπτης του μηχανήματος αποτρέπει την

τυχαία ενεργοποίηση του μηχανήματος.

Η ασφάλεια κλειδώνει το μοχλό του πιστολέτου

χειρός και αποτρέπει την τυχαία ενεργοποίηση

του μηχανήματος.

Η βαλβίδα υπερχείλισης εμποδίζει την υπέρβα-

ση της επιτρεπτής πίεσης εργασίας.

Όταν αφήσετε ελεύθερο τον μοχλό του πιστολέ-

του χειρός, απενεργοποιείται ο διακόπτης πίε-

σης της αντλία και διακόπτεται η δέσμη υψηλής

πίεσης. Τραβώντας τον μοχλό ο διακόπτης πίε-

σης θέτει πάλι την αντλία σε λειτουργία.

Προσοχή

Πριν από κάθε ενέργεια με ή στη συσκευή, φρο-

ντίστε για την ευστάθεια της συσκευής, ώστε να

αποφύγετε ατυχήματα ή βλάβες.

–

Η ευστάθεια της συσκευής είναι βέβαιη,

όταν την αποθέτετε σε επίπεδη επιφάνεια.

Μηχανισμοί ασφάλειας

Διακόπτης συσκευής

Ασφάλεια πιστολέτου χειρός

Βαλβίδα υπερχείλισης με διακόπτη πίεσης

Προϋποθέσεις ευστάθειας

101EL

– 7

Σε αυτές τις οδηγίες λειτουργίας περιγράφεται ο

μέγιστος δυνατός εξοπλισμός. Στο παραδοτέο

υλικό υπάρχουν διαφορές ανάλογα με το μοντέ-

λο (ανατρέξτε στη συσκευασία).

Εικόνες βλέπε σελίδα 2

1Θήκη για εξαρτήματα

2Λαβή μεταφοράς, αποσπώμενο

3Ταχυσύνδεσμος ελαστικού σωλήνα υψηλής

πίεσης

4Διακόπτης μηχανήματος „0/OFF“ / „I/ON“

5Αγωγός σύνδεσης δικτύου με ρευματολή-

πτη

6Λαβή μεταφοράς

7Τροχοί

8Υδραυλική σύνδεση

9Λεπτό φίλτρο στην υδραυλική σύνδεση

10 Σύζευξη για τη σύνδεση με το δίκτυιο παρο-

χής νερού

11 Ελαστικός σωλήνας αναρρόφησης απορρυ-

παντικού (με φίλτρο)

12 Πιστολέτο χειρός

13 Ασφάλεια πιστολέτου χειρός

14 Πλήκτρο διαχωρισμού του ελαστικού σωλή-

να υψηλής πίεσης από το πιστολέτο χειρός

15 Ελαστικός σωλήνας υψηλής πίεσης

16 Σωλήνας εκτόξευσης με ελεγκτή πίεσης

(Vario Power)

17 Σωλήνας ψεκασμού με φρέζα ρύπων

Προαιρετικός εξοπλισμός

18 Βούρτσα πλυσίματος

19 Ακροφύσιο αφρού με δοχείο απορρυπαντικού

Με τον προαιρετικό εξοπλισμό διευρύνονται οι

δυνατότητες χρήσης της συσκευής σας. Περισ-

σότερες πληροφορίες μπορείτε να ζητήσετε από

το κατάστημα διάθεσης των προϊόντων

KARCHER.

Εικόνες βλέπε σελίδα 3

Εικόνα



Βιδώστε το τεμάχιο ζεύξης που περιέχεται

στη συσκευασία στην σύνδεση νερού του

μηχανήματος.

Εικόνα



Εισάγετε τον ελαστικό σωλήνα υψηλής πίε-

σης στο πιστολέτο χειρός έως ότου κλειδώ-

σει με το χαρακτηριστικό ήχο.

Υπόδειξη: Φροντίστε να ευθυγραμμίσετε

σωστά τους οδηγούς σύνδεσης.



Βεβαιωθείτε ότι η σύνδεση είναι ασφαλής

τραβώντας τον ελαστικό σωλήνα υψηλής

πίεσης.

Σύμφωνα με τους ισχύοντες κανονι-

σμούς, το μηχάνημα δεν πρέπει να λει-

τουργεί στο δίκτυο πόσιμου νερού

χωρίς διαχωριστή συστήματος. Να

χρησιμοποιείται ένας κατάλληλος διαχωριστής

συστήματος της εταιρείας KARCHER ή εναλλακτι-

κά ένας διαχωριστής συστήματος κατά το EN

12729 τύπος BA. Το νερό που ρέει μέσα από ένα

διαχωριστή συστήματος θεωρείται μη πόσιμο.

Προσοχή

Συνδέετε πάντα το διαχωριστή συστήματος στο

δίκτυο παροχής νερού και ποτέ απευθείας στη

συσκευή!

Υπόδειξη: Οι ρύποι που περιέχονται στο νερό

μπορούν να προκαλέσουν βλάβες στην αντλία

υψηλής πίεσης και στα εξαρτήματα. Για λόγους

προστασίας, συνιστάται η χρήση του φίλτρου

νερού της KARCHER (ειδικός εξοπλισμός, κωδ.

παραγγελίας 4.730-059).

Τηρείτε τους κανονισμούς της υπηρεσίας του δι-

κτύου ύδρευσης.

Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνικά

χαρακτηριστικά.



Χρησιμοποιήστε έναν ελαστικό σωλήνα νε-

ρού με ενισχυμένους ιστούς (δεν συμπερι-

λαμβάνεται στη συσκευασία) με

συνηθισμένη σύνδεση. (Διάμετρος τουλάχι-

στον 1/2 ίντσες ή 13 mm;Μήκος τουλάχι-

στον 7,5 m).

Χειρισμός

Περιγραφή συσκευής

Πρόσθετα εξαρτήματα

Πριν τη θέση σε λειτουργία

Παροχή νερού

Παροχή νερού από τον αγωγό νερού

102 EL

– 8



Τοποθετήστε τον ελαστικό σωλήνα νερού

στο τεμάχιο ζεύξης του μηχανήματος και

συνδέστε το με το δίκτυο.

Το παρόν μηχάνημα καθαρισμού υψηλής πίε-

σης ενδείκνυται για χρήση με τον ελαστικό σω-

λήνα αναρρόφησης της KARCHER με βαλβίδα

αντεπιστροφής (ειδικός εξοπλισμός, κωδ. πα-

ραγγελίας 4.440-238) για αναρρόφηση επιφα-

νειακών υδάτων, π.χ., από δοχεία όμβριων

υδάτων ή μικρές λίμνες (μέγιστο ύψος αναρρό-

φησης, βλ. τεχνικά χαρακτηριστικά).



Γεμίστε με νερό τον ελαστικό σωλήνα αναρ-

ρόφησης της KARCHER με βαλβίδα αντεπι-

στροφής, βιδώστε τον στη σύνδεση νερού και

αναρτήστε τον στο δοχείο όμβριων υδάτων.



Εξαέρωση της συσκευής πριν από τη λει-

τουργία.

Ενεργοποιήστε τη συσκευή χωρίς να έχετε

συνδέσει το σωλήνα ψεκασμού και αφήστε

την να λειτουργήσει (έως 2 λεπτά), μέχρις

ότου αρχίσει να βγαίνει νερό χωρίς φυσαλί-

δες από το πιστολέτο χειρός. Απενεργοποι-

ήστε τη συσκευή και συνδέστε και πάλι το

σωλήνα ψεκασμού.

Προσοχή

Η ξηρή λειτουργία για περισσότερο από 2 λεπτά

προκαλεί βλάβες στην αντλία υψηλής πίεσης.

Εάν η συσκευή δεν εκτονώσει την πίεση εντός

δύο λεπτών, απενεργοποιήστε την και ενεργή-

στε σύμφωνα με τις υποδείξεις στο κεφάλαιο

"Βοήθεια σε περίπτωση βλάβης".

Εικόνα



Τοποθετήστε τον ελαστικό σωλήνα υψηλής

πίεσης σταθερά στον ταχυσύνδεσμο της συ-

σκευής, έως ότου ασφαλίσει κάνοντας έναν

χαρακτηριστικό ήχο.

Υπόδειξη: Φροντίστε να ευθυγραμμίσετε

σωστά τους οδηγούς σύνδεσης.

Βεβαιωθείτε ότι η σύνδεση είναι ασφαλής

τραβώντας τον ελαστικό σωλήνα υψηλής

πίεσης.

Εικόνα



Εισάγετε το σωλήνα ρίψης στο πιστολέτο

χειρός και στερεώστε τον περιστρέφοντάς

τον κατά 90°.



Ανοίξτε εντελώς τη βάνα νερού.



Εισάγετε τον ρευματολήπτη στην πρίζα.



Ενεργοποιήστε το μηχάνημα στο „I/ON“.

Προσοχή

Κίνδυνος πρόκλησης ζημιάς! Η συσκευή

επιτρέπεται να λειτουργεί μόνο σε επίπεδη

(οριζόντια) θέση.

몇

Κίνδυνος

Μέσω της δέσμης νερού που εξέρχεται από το

ακροφύσιο υψηλής πίεσης, μια δύναμη αντεπι-

στροφής επενεργεί στο πιστολέτο. Φροντίστε για

την ασφαλή θέση της συσκευής και στερεώστε

καλά το πιστολέτο και το σωλήνα ρίψης.

Προσοχή

Πριν την έναρξη του καθαρισμού, βεβαιωθείτε

ότι η συσκευή καθαρισμού υψηλής πίεσης εδρά-

ζεται σταθερά σε ομαλό υπόβαθρο. Κατά τον κα-

θαρισμό χρησιμοποιείτε προστατευτικά γυαλιά

και προστατευτικό ρουχισμό.

Εικόνα



Απασφαλίστε τον μοχλό του πιστολέτου χει-

ρός.



Πατώντας ξανά το μοχλό τίθεται το μηχάνη-

μα και πάλι σε λειτουργία.

Υπόδειξη: Εάν αφήσετε το μοχλό, το μηχά-

νημα θα απενεργοποιηθεί ξανά. Η υψηλή

πίεση διατηρείται στο σύστημα.

Για τις απλούστερες εργασίες καθαρισμού. Η πί-

εση εργασίας ρυθμίζεται χωρίς διαβαθμίσεις με-

ταξύ „Min“ και „Max“.



Ελευθερώστε τον μοχλό του πιστολέτου χει-

ρός.



Περιστρέψτε το σωλήνα εκτόξευσης στην

επιθυμητή θέση.

Για επίμονους ρύπους.

Προσοχή

Μην καθαρίζετε ελαστικά αυτοκίνητων, βαφές ή

ευαίσθητες επιφάνειες όπως ξύλο με τη φρέζα

ρύπων, διότι υπάρχει κίνδυνος να καταστρα-

φούν.

Δεν ενδείκνυται για εργασία με απορρυπαντικό.

Προαιρετικό

Ενδείκνυται για εργασία με απορρυπαντικό.

Αναρρόφηση νερού από ανοιχτό δοχείο

Έναρξη λειτουργίας

Λειτουργία

Σωλήνας εκτόξευσης με ελεγκτή πίεσης

(Vario Power)

Σωλήνας ψεκασμού με φρέζα ρύπων

Βούρτσα πλυσίματος

103EL

– 9

Για την εκάστοτε εργασία καθαρισμού χρησιμο-

ποιείτε αποκλειστικά τα προϊόντα καθαρισμού

και περιποίησης της KARCHER, τα οποία σχε-

διάστηκαν ειδικά για χρήση με τη συσκευή σας.

Η χρήση άλλων προϊόντων καθαρισμού και πε-

ριποίησης μπορεί να προκαλέσει ταχύτερη φθο-

ρά και ακύρωση της εγγύησης. Ενημερωθείτε

από το εξειδικευμένο κατάστημα αγοράς ή ζητή-

στε πληροφορίες απευθείας από την

KARCHER.

Εικόνα



Τραβήξτε τον ελαστικό σωλήνα αναρρόφη-

σης απορρυπαντικού από το περίβλημα στο

επιθυμητό μήκος.



Κρεμάστε τον ελαστικό σωλήνα αναρρόφη-

σης απορρυπαντικού σε δοχείο με απορρυ-

παντικό.



Χρησιμοποιήστε έναν σωλήνα εκτόξευσης

με ελεγκτή πίεσης (Vario Power).



Περιστρέψτε το σωλήνα ρίψης στη θέση

"Mix".

Υπόδειξη: Έτσι προστίθεται καθαριστικό

διάλυμα στον πίδακα νερού κατά τη λειτουρ-

γία της συσκευής.



Ψεκάστε με οικονομία το απορρυπαντικό σε

στεγνή επιφάνεια και αφήστε το να δράσει

(όχι να στεγνώσει).



Ξεπλένετε τους διαλυμένους ρύπους, ψεκά-

ζοντας με ριπή υψηλής πίεσης.

Προαιρετικό

Το απορρυπαντικό αναρροφάται από το δοχείο

και δημιουργείται ένας ισχυρός αφρός απορρυ-

παντικού.



Γεμίστε το δοχείο απορρυπαντικού του

ακροφυσίου αφρού με διάλυμα απορρυπα-

ντικού (λάβετε υπόψη τις συστάσεις δοσο-

λογίας στη συσκευασία του

απορρυπαντικού).



Συνδέστε το ακροφύσιο αφρού με το δοχείο

απορρυπαντικού.



Τοποθετήστε το ακροφύσιο ατμού στο πι-

στολέτο χειρός και στερεώστε το περιστρέ-

φοντάς το κατά 90°.

Υπόδειξη: Έτσι προστίθεται καθαριστικό

διάλυμα στον πίδακα νερού κατά τη λειτουρ-

γία της συσκευής.



Ελευθερώστε τον μοχλό του πιστολέτου.



Ασφαλίστε το μοχλό του πιστολέτου χειρός.



Σε περίπτωση μεγάλων διαλειμμάτων από

τις εργασίες (πάνω από 5 λεπτά) απενεργο-

ποιήστε επιπλέον το μηχάνημα στη θέση „0/

OFF“.

Προσοχή

Αποσυνδέστε τον ελαστικό σωλήνα υψηλής πίε-

σης από το πιστολέτο χειρός ή τη συσκευή μό-

νον εάν στο σύστημα δεν υπάρχει πίεση.



Μετά την ολοκλήρωση των εργασιών, αναρ-

τήστε το σωλήνα αναρρόφησης σε ένα δο-

χείο με καθαρό νερό, ενεργοποιήστε το

μηχάνημα για περίπου 1 λεπτό χωρίς να

έχετε τοποθετήσει το σωλήνα ρίψης και ξε-

πλύνετε με καθαρό νερό.



Ελευθερώστε τον μοχλό του πιστολέτου.



Απενεργοποιήστε το μηχάνημα στη θέση „0/

OFF“.



Κλείστε τη βρύση.



Πιέστε τον μοχλό του πιστολέτου για να εξα-

λείψετε την εναπομένουσα πίεση του συ-

στήματος.



Αποσυνδέστε το μηχάνημα από το δίκτυο

παροχής νερού.

몇

Προειδοποίηση

Κατά την αποσύνδεση του ελαστικού σωλή-

να προσαγωγής ή υψηλής πίεσης είναι δυ-

νατόν να εξέλθει καυτό νερό από τις

συνδέσεις μετά τη λειτουργία.



Ασφαλίστε το μοχλό του πιστολέτου χειρός.



Βγάλτε το ρευματολήπτη.

Προσοχή

Για να αποφύγετε ατυχήματα ή τραυματισμού,

λάβετε υπόψη κατά τη μεταφορά το βάρος της

συσκευής (βλ. τεχνικά χαρακτηριστικά).

Εργασία με απορρυπαντικό

Προτεινόμενη μέθοδος καθαρισμού

Ακροφύσιο αφρού

Διακοπή λειτουργίας

Τερματισμός λειτουργίας

Μεταφορά

104 EL

– 10

Εικόνα



Σηκώστε και μεταφέρετε τη συσκευή από τη

λαβή μεταφοράς.

Εικόνα



Τραβήξτε προς τα έξω τη λαβή μεταφοράς,

ώσπου να κλειδώσει με ένα χαρακτηριστικό

ήχο.



Τραβήξτε τη συσκευή από τη λαβή μεταφοράς.



Ασφαλίστε τη συσκευή έναντι της ολίσθησης

και της ανατροπής.

Προσοχή

Για να αποφύγετε ατυχήματα ή τραυματισμούς,

λάβετε υπόψη κατά την επιλογή του χώρου απο-

θήκευσης το βάρος της συσκευής (βλ. τεχνικά

χαρακτηριστικά).



Αποθέστε το μηχάνημα σε επίπεδη επιφά-

νεια.



Πιέστε το πλήκτρο απόσπασης του πιστολέ-

του χειρός και αφαιρέστε τον ελαστικό σω-

λήνα υψηλής πίεσης από το πιστολέτο

χειρός.



Πιέστε το περίβλημα του ταχυσυνδέσμου

του ελαστικού σωλήνα υψηλής πίεσης προς

την κατεύθυνση του βέλους και τραβήξτε τον

ελαστικό σωλήνα υψηλής πίεσης.

Εικόνα



Αποθηκεύστε τον αγωγό σύνδεσης δικτύου,

τον ελαστικό σωλήνα υψηλής πίεσης και τα

εξαρτήματα στο μηχάνημα.

Πριν από την αποθήκευση για μεγαλύτερο διά-

στημα, π.χ. το χειμώνα, λάβετε επιπλέον υπόψη

τις υποδείξεις στο κεφάλαιο Φροντίδα.

Προσοχή

Προστατέψετε το μηχάνημα και τα εξαρτήματά

του από τον παγετό.

Ο παγετός μπορεί να καταστρέψει το μηχάνημα

και τα εξαρτήματά του, εάν δεν αδειάσει εντελώς

από το νερό. Για να αποφύγετε τις βλάβες:



Αδειάστε εντελώς το νερό από το μηχάνημα:

Ενεργοποιήστε το μηχάνημα χωρίς να έχετε

συνδέσει τον ελαστικό σωλήνα υψηλής πίε-

σης και το σωλήνα παροχής νερού (έως 1

λεπτό) και περιμένετε, έως ότου το νερό

σταματήσει να εκρέει από τη σύνδεση υψη-

λής πίεσης. Απενεργοποιήστε το μηχάνημα.



Αποθηκεύετε το μηχάνημα μαζί με όλα τα

εξαρτήματα σε χώρο όπου δεν επικρατεί

παγετός.



Κίνδυνος

Πριν από την εκτέλεση εργασιών περιποίησης και

συντήρησης απενεργοποιήστε το μηχάνημα και

αποσυνδέστε το ρευματολήπτη από την πρίζα.

Πριν από την αποθήκευση για μεγάλο χρονικό

διάστημα π.χ. το χειμώνα:



Αφαιρέστε το φίλτρο από τον ελαστικό σω-

λήνα αναρρόφησης απορρυπαντικού και ξε-

πλύνετέ το κάτω από τρεχούμενο νερό.



Με μια μικρή πένσα, τραβήξτε προς τα έξω

το φίλτρο της σύνδεσης νερού και ξεπλύνετέ

το κάτω από τρεχούμενο νερό.

Το μηχάνημα δεν χρειάζεται συντήρηση.

Χρησιμοποιείτε αποκλειστικά γνήσια ανταλλα-

κτικά KARCHER. Επισκόπηση ανταλλακτικών

θα βρείτε στο τέλος των παρόντων οδηγιών χει-

ρισμού.

Μεταφορά με το χέρι

Μεταφορά σε οχήματα

Αποθήκευση

Φύλαξη της συσκευής

Αντιπαγετική προστασία

Φροντίδα και συντήρηση

Φροντίδα

Συντήρηση

Ανταλλακτικά

105EL

– 11

Με τη βοήθεια του παρακάτω πίνακα μπορείτε

να αντιμετωπίσετε μόνες/οι σας απλές βλάβες.

Εάν έχετε αμφιβολίες, παρακαλούμε απευθυν-

θείτε στην εξουσιοδοτημένη υπηρεσία εξυπηρέ-

τησης πελατών.



Κίνδυνος

Πριν από την εκτέλεση εργασιών περιποίησης και

συντήρησης απενεργοποιήστε το μηχάνημα και

αποσυνδέστε το ρευματολήπτη από την πρίζα.

Οι εργασίες επισκευών και οι εργασίες στα ηλε-

κτρικά εξαρτήματα πρέπει να διεξάγονται μόνο

από την εξουσιοδοτημένη υπηρεσία εξυπηρέτη-

σης πελατών.



Ελέγξτε εάν συμφωνεί η τάση που αναγρά-

φεται στην πινακίδα τύπου με την τάση της

πηγής ρεύματος.



Ελέγξτε τον αγωγό σύνδεσης δικτύου για τυ-

χόν βλάβες.



Πιέστε τη σκανδάλη του πιστολέτου χειρός

για να ενεργοποιηθεί η συσκευή.



Ελέγξτε τη ρύθμιση του σωλήνα ρίψης.



Εξαέρωση της συσκευής:

Ενεργοποιήστε τη συσκευή χωρίς να έχετε

συνδέσει το σωλήνα ψεκασμού και αφήστε

την να λειτουργήσει (έως 2 λεπτά), μέχρις

ότου αρχίσει να βγαίνει νερό χωρίς φυσαλί-

δες από το πιστολέτο χειρός. Απενεργοποι-

ήστε τη συσκευή και συνδέστε και πάλι το

σωλήνα ψεκασμού.



Ελέγξτε την παροχή νερού.



Τραβήξτε το λεπτό φίλτρο από την υδραυλι-

κή σύνδεση με μια μικρή πένσα και καθαρί-

στε το με τρεχούμενο νερό.

Αιτία: Μείωση της τάσης λόγω αδύναμης παρο-

χής ρεύματος δικτύου ή χρήσης ενός καλωδίου

προέκτασης.



Κατά την ενεργοποίηση, τραβήξτε πρώτα το

μοχλό του πιστολέτου χειρός και στη συνέ-

χεια ρυθμίστε το διακόπτη του μηχανήματος

στη θέση „I/ON“.



Καθαρίστε το ακροφυσίο υψηλής πίεσης:

Αφαιρέστε τις ακαθαρσίες από την οπή του

ακροφυσίου με μια βελόνα και ξεπλύνετε

από την μπροστινή πλευρά με νερό.



Ελέγξτε την ποσότητα προσαγωγής νερού.



Μια ελάχιστη διαρροή στο μηχάνημα θεω-

ρείται φυσιολογική για τεχνικούς λόγους. Σε

περίπτωση έντονης έλλειψης στεγανότητας,

ενημερώστε την εξουσιοδοτημένη υπηρεσία

εξυπηρέτησης πελατών.



Χρησιμοποιήστε έναν σωλήνα εκτόξευσης

με ελεγκτή πίεσης (Vario Power).

Περιστρέψτε το σωλήνα ρίψης στη θέση

"Mix".



Καθαρίστε το φίλτρο στον ελαστικό σωλήνα

απορρυπαντικού.



Ελέγξτε τον ελαστικό σωλήνα αναρρόφησης

απορρυπαντικού για τυχόν τσακίσματα.

Αντιμετώπιση βλαβών

Η συσκευή δεν λειτουργεί

Η συσκευή δεν αναπτύσσει πίεση

Το μηχάνημα δεν ενεργοποιείται, ο

κινητήρας βουίζει

Έντονες διακυμάνσεις πίεσης

Το μηχάνημα δεν είναι στεγανό

Το απορρυπαντικό δεν αναρροφάται

106 EL

– 12

Με την επιφύλαξη τεχνικών αλλαγών!

Δια της παρούσης δηλώνουμε ότι το μηχάνημα

που χαρακτηρίζεται παρακάτω, με βάση τη σχε-

δίαση και την κατασκευή του, υπό τη μορφή που

διατίθεται στην αγορά, πληροί στις σχετικές βα-

σικές απαιτήσεις ασφαλείας και υγιεινής των

οδηγιών της ΕΚ. Η παρούσα δήλωση παύει να

ισχύει σε περίπτωση τροποποιήσεων του μηχα-

νήματος χωρίς προηγούμενη συνεννόηση μαζί

μας.

Οι υπογράφοντες ενεργούν κατ' εντολή του και

με εξουσιοδότηση της διεύθυνσης της επιχείρη-

σης.

Υπεύθυνος τεκμηρίωσης:

S. Reiser

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

71364 Winnenden (Germany)

Τηλ.: +49 7195 14-0

Φαξ: +49 7195 14-2212

Τεχνικά χαρακτηριστικά

K 6.200

K 7.200

Ηλεκτρική σύνδεση

Τάση

1~50 Hz

230-

240

230 V

Ισχύς σύνδεσης 2,5 3,0 kW

Βαθμός προστασίας IP X5

Κατηγορία προστασίας I

Ασφάλεια δικτύου ( βραδείας

τήξης)

16 A

Σύνδεση νερού

Πίεση προσαγωγής (μέγ.) 0,6 MPa

Θερμοκρασία προσαγωγής

(μέγ.)

60 °C

Ποσότητα προσαγωγής

(ελάχ.)

12 l/min

Μέγ. ύψος αναρρόφησης 1,0 m

Επιδόσεις

Πίεση λειτουργίας 13 15 MPa

Μέγ. επιτρεπόμενη πίεση 15 16 MPa

Παροχή, νερό 8,8 9,2 l/min

Δύναμη οπισθοδρόμησης

πιστολέτου χειρός

20 22 N

Παροχή, απορρυπαντικό 0 - 0,3 l/min

Διαστάσεις και βάρη

Μήκος 552 mm

Πλάτος 290 mm

Ύψος 333 mm

Βάρος, έτοιμο για λειτουργία

με εξαρτήματα

17,4 19,0 kg

Μετρούμενες τιμές κατά EN 60335-2-79

Κραδασμοί στο χέρι/στο

βραχίονα

Αβεβαιότητα K

< 2,5

0,3

m/s2

Επιτρεπόμενη στάθμη ηχη-

τικής ισχύος LpA

Αβεβαιότητα KpA

dB(A)

Επιτρεπόμενη στάθμη ηχη-

τικής ισχύος LWA + Αβεβαιό-

τητα KWA

93 dB(A)

Δήλωση Συμμόρφωσης των Ε.Κ.

Προϊόν:Σύστημα καθαρισμού υψηλής

πίεσης

Τύπος:1.446-xxx, 1.447-xxx

Σχετικές οδηγίες των Ε.Κ.

2006/42/EK (+2009/127/EK)

2004/108/EΚ

2011/65/EΚ

2000/14/EΚ

Εφαρμοσθέντα εναρμονισμένα πρότυπα

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Εφαρμοσθείσα διαδικασία συμμόρφωσης

2000/14/EΚ: Παράρτημα V

στάθμη ηχητικής πίεσης dB(A)

Μετρημένη:90

Εγγυημένη: 93

Winnenden, 2012/11/01

CEO Head of Approbation

107EL

– 4

Sayın müşterimiz,

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha

sonra kullanım veya cihazın sonraki sahip-

lerine vermek için bu kılavuzu saklayın.

Cihazınızın teslimat kapsamı ambalajı üze-

rinde gösterilmiştir. Ambalaj açıldığında

içindeki parçalarda eksiklik olup olmadığını

kontrol ediniz.

Aksesuarların eksik olması durumunda ya

da nakliye hasarlarında yetkili satıcınızı bil-

gilendirin.

Bu yüksek tazyikli temizleyiciyi sadece evi-

nizde şu amaçlar için kullanın:

–makineleri, araçları, inşaat malzemesi-

ni, aletleri, bina cephesini, terasları,

bahçe malzemeleri v.s. yüksek tazyikle

temizelemek (gerektiğinde temizlik

maddelerinin katkısını kullanarak).

–KÄRCHER firmasının izin verdiği akse-

suar parçaları, yedek parçalar ve temiz-

lik maddeleri de dahildir. Temizlik

maddelerinin ekinde yer alan uyarıları

dikkate alın.

Tehlike

Ağır bedensel yaralanmalar ya da ölüme

neden olan direkt bir tehlike için.

몇Uyarı

Ağır bedensel yaralanmalar ya da ölüme

neden olabilecek olası tehlikeli bir durum

için.

Dikkat

Hafif bedensel yaralanmalar ya da maddi

hasarlara neden olabilecek olası tehlikeli

bir durum için.

1 Hasar görme tehlikesi!

Cihaz, sadece yatar

pozisyonda (yatay) ça-

lıştırılmalıdır.

2 Yüksek basınçlı tazyiki

insanlara, hayvanlara, elektrikli aletlere

ve makinenin kendisine doğru tutmayın.

3 Cihazı donmaya karşı koruyun.

Ambalaj malzemeleri geri dönüş-tü-

rülebilir. Ambalaj malzemelerini evini-

zin çöpüne atmak yerine lütfen tekrar

kullan labilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendir-

me işlemine tabi tutulması gereken

değerli geri dönüşüm malzemeleri

bulunmaktadır. Bu nedenle eski ci-

hazları lütfen öngörülen toplama sis-

temleri aracılığıyla imha edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi-

leceğiniz adres:

www.kaercher.com/REACH

İçindekiler

Genel bilgiler . . . . . . . . . . . . . . . . TR 4

Güvenlik uyarıları . . . . . . . . . . . . TR 5

Kullanımı. . . . . . . . . . . . . . . . . . . TR 7

Taşıma . . . . . . . . . . . . . . . . . . . . TR 9

Depolama . . . . . . . . . . . . . . . . . . TR 10

Koruma ve Bakım . . . . . . . . . . . . TR 10

Arızalarda yardım . . . . . . . . . . . . TR 10

Teknik Bilgiler . . . . . . . . . . . . . . . TR 11

AB uygunluk bildirisi . . . . . . . . . . TR 12

Genel bilgiler

Teslimat kapsamı

Doğru bir şekilde kullanmak

Kullanım kılavuzundaki semboller

Cihazdaki semboller

Çevre koruma

108 TR

– 5

Her ülkede yetkili distribütörümüz tarafın-

dan verilmiş garanti şartları geçerlidir. Ga-

ranti süresi içinde cihazınızda oluşan

muhtemel hasarları, arızanın kaynağı üre-

tim veya malzeme hatası olduğu sürece üc-

retsiz olarak karşılıyoruz. Garanti

hakkınızdan yararlanmanızı gerektiren bir

durum olduğu zaman, ilgili faturanız ile bir-

likte satıcınıza veya size en yakın yetkili

servisimize başvurunuz.

(Adres için Bkz. Arka sayfa)

Tehlike

Fişi ve prizi kesinlikle ıslak veya nemli

elle temas etmeyin.

Şebeke bağlantı kablosu veya Örn;

yüksek basınç hortumları, tel püskürt-

me tabancası ya da güvenlik tertibatları

gibi cihazın önemli parçaları zarar gör-

müşse cihazı çalıştırmayın.

Elektrik fişiyle birlikte şebeke bağlantı

kablosuna her kullanımdan önce hasar

kontrol yapın. Hasar görmüş şebeke

bağlantı kablosunu derhal yetkili müşte-

ri hizmetleri/elektronik teknisyeni tara-

fından değiştirilmesini sağlayın.

Her kullanımdan önce yüksek basınç

hortumuna hasar kontrolü yapın. Zarar

görmüş yüksek basınç hortumunu he-

men değiştirin.

Patlama tehlikesi olan bölgelerde ciha-

zın çalıştırılması yasaktır.

Tehlikeli alanlarda (örneğin benzin is-

tasyonu) cihazın kullanılması durumun-

da gerekli emniyet tedbirlerinin dikkate

alınması gerekir.

Yüksek basınçlı tazyik, düzgün kullanıl-

madığı zaman tehlikeli olabilir. Tazyik

kişilere, hayvanlara, etkin elektrik dona-

nıma veya cihazın kendisine doğru tu-

tulmamalıdır.

Yüksek basınçlı tazyiki başka yerlere

veya elbise veya ayakkabıyı temizle-

mek için kendinize doğru tutmayın.

Sağlığa zarar verebilecek maddeler

(örn. asbest) içeren nesnelere püskürt-

meyin.

Araç lastikleri/lastik supapları, yüksek

basınçlı tazyik nedeniyle zarar görebilir

ve patlayabilir. Buradaki ilk belirti lastik-

te meydana gelen bir renklendirmedir.

Hasar görmüş araç lastikleri/lastik su-

papları hayati tehlike taşımaktadır. Te-

mizlik sırasında en az 30 cm tazyik

mesafesi bırakın!

Patlama tehlikesi!

Yanıcı sıvılar püskürtmeyin.

Makineye asla çözücümadde içerikli sı-

vılar veya inceltici asitler ve çözücü-

maddeler çekmeyin! Bunlar arasında

Örn; benzin, tiner veya sıcak yağbulun-

maktadır. Püskürtme tozu patlayıcıdır

ve zehirlidir. Cihazda kullanılan malze-

melere yapıştıkları için, aseton, inceltil-

miş asitler ve çözücü maddeler

kullanmayın.

몇Uyarı

Elektrik fişi ve bir uzatma kablosunun

bağlantısı su geçirmez olmalı ve suda

durmamalıdır.

Uygun olmayan uzatma kabloları tehlikeli

olabilir. Serbest zamanlarda, sadece bu-

nun için müsaade edilmiş ve buna göre

işaretlenmiş yeterli düzeyde kablo kesiti-

ne sahip uzatma kablolarını kullanın:

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Uzatma kablosunu her zaman tama-

men kablo sargısından sarın.

Yüksek basınç hortumları, armatürler

ve bağlantılar cihazın güvenliği için

önemlidir. Sadece üretici tarafından

önerilen yüksek basınç hortumları, ar-

matürleri ve bağlantıları kullanın.

Bu cihazın kısıtlıfiziksel, duyusal veya

ruhsal özelliklere sahip kişiler tarafın-

dan kullanılmasısakıncalıdır.

Cihaz çocuklar veya eğitimsiz kişiler ta-

rafından kullanılmamalıdır.

Cihazla oynamamalarını sağlamak için

çocuklar gözetim altında tutulmalıdır.

Ambalaj folyolarını çocuklardan uzak

tutun, boğulma tehlikesi bulunmaktadır!

Garanti

Güvenlik uyarıları

109TR

– 6

Kullanıcı, cihazı talimatlara uygun ola-

rak kullanmak zorundadır. Yerel kural-

ları dikkate almalı ve çalışma

esnasında çevredeki kişilere dikkat et-

melidir.

Kapsama alanı içinde başka kişiler var-

ken cihazı kullanmayın; bu kişilerin ko-

ruyucu elbise giymesi gereklidir.

Geri sıçrayabilecek su veya kirden ko-

runmak için uygun koruyucu elbise ve

koruyucu gözlük takın.

Bu cihaz, üretici tarafından gönderilen

veya önerilen temizlik maddesinin kulla-

nılması için geliştirilmiştir. Diğer temizlik

maddeleri veya kimyasal maddelerin

kullanılması cihazın güvenliğini olum-

suz yönde etkileyebilir.

Dikkat

Uzun çalışma molalarında cihazı ana

şalterden / cihaz şalterinden kapatın ya

da elektrik fişini çekin.

Cihaz, 0 °C'nin altındaki sıcaklıklarda

çalıştırılmamalıdır.

Hasar oluşumunu önlemek için, boyalı

üst yüzeyleri temizlerklen minimum 30

cm püskürtme mesafesine uyulmalıdır.

Cihaz çalışır durumdayken başından

asla ayrılmayınız.

Elektrik fişi veya uzatma kablosununun

ezilme, hırpalanma ya da benzer şekil-

de zarar ya da hasar görmemesine dik-

kat edin. Elektrik fişini ısı, yağ ve keskin

kenarlardan koruyun.

Çalışma bölgesindeki akımla yönlendi-

rilen tüm parçalar tazyikli suya karşı ko-

runmuş olmalıdır.

Cihaz, ancak IEC 60364 talimatı uyarı-

can elektronik bir kurulumcu tarafından

yapılması zorunlu olab bir elektrikli bağ-

lantıyla bağlanmalıdır.

Cihazı sadece alternatif akıma bağla-

yın. Gerilim, cihazın tip plaketiyle aynı

olmalıdır.

Güvenlik nedenleriyle, cihazın prensip

olarak bir hatalı akım koruma şalteri

(maks 30 mA) üzerinden çalıştırılmasını

öneriyoruz.

Örneğin motorların yıkanması, zeminin

yıkanması gibi yağ içerikli atık suyun

oluştuğu temizlik çalışmaları sadece yı-

kama yerlerinde yağ seperatörüyle ya-

pılmalıdır.

Dikkat

Güvenlik tertibatları kullanıcıyı korur ve de-

ğiştirilmemelidir veya herhangi bir işlem ya-

pılmamalıdır.

Cihaz şalteri cihazın istenmeden çalıştırıl-

masını önler.

Kilit, el püskürtme tabancasının kolunu blo-

ke eder ve cihazın farkında olmadan çalış-

tırılmasını önler.

Taşma valfı, izin verilen çalışma basıncının

aşılmasını önler.

El tabancasının kolu bırakılırsa bir basınç

şalteri pompayı kapatır, yüksek basınçlı

tazyik durdurulur. Kol çekilirse, pompa tek-

rar açılır.

Dikkat

Cihazla veya cihazdaki tüm çalışmalardan

önce, kazaları ya da hasarları önlemek için

devrilme emniyetinin sağlanmış olduğun-

dan emin olun.

–Düz bir yüzeye konması durumunda ci-

hazın devrilme emniyeti sağlanmış olur.

Güvenlik tertibatları

Cihaz şalteri

El püskürtme tabancasının kilidi

Basınç şalterli taşma valfı

Devrilme emniyetinin koşulları

110 TR

– 7

Bu kullanım kılavuzunda maksimum dona-

nım açıklanmaktadır. Modele bağlı olarak

teslimat kapsamında farklar olabilir (Bkz.

Ambalaj).

Şekiller Bkz. Sayfa 2

1 Aksesuar saklama bölümü

2Taşıma kolu, çıkartılabilir

3 Yüksek basınç hortumu için hızlı bağ-

lantı

4 Cihaz şalteri „0/OFF“ / „I/ON“

5 Elektrik fişiyle birlikte şebeke bağlantı

kablosu

6Taşıma kolu

7 Tekerlekler

8 Su bağlantısı

9 Su bağlantısındaki mikro filtre

10 Su bağlantısının bağlantı parçası

11 Temizlik maddesi emme hortumu (filtreli)

12 El püskürtme tabancası

13 El püskürtme tabancasının kilidi

14 Yüksek basınç hortumunu el püskürtme

tabancasından ayırma tuşu

15 Yüksek basınç hortumu

16 Basınç ayarlı püskürtme borusu (Vario

Power)

17 Kir frezeli püskürtme borusu

İsteğe bağlı aksesuarlar

18 Yıkama fırçası

19 Temizlik maddesi haznesiyle birlikte kö-

pük memesi

Özel aksesuar, cihazınızın kullanım ola-

naklarını genişletir. Buna ilişkin detaylı bil-

gileri KÄRCHER-satıcınızdan

edinebilirsiniz.

Şekiller Bkz. Sayfa 3

Şekil

Gönderilen kavrama parçasını cihazın

su girişine takın.

Şekil

Duyulur şekilde kilitlenene kadar yük-

sek basınç hortumunu el püskürtme ta-

bancasına sokun.

Not: Bağlantı nipelinin doğru hizada ol-

masına dikkat edin.

Yüksek basınç hortumundan çekerek

bağlantının güvenli olup olmadığını

kontrol edin.

Geçerli talimatlar uyarınca, içme

suyu şebekesinde sistem ayırıcısı

olmadan cihaz kesinlikle çalıştırıl-

mamalıdır. EN 12729 Tip BA uya-

rınca KÄRCHER firmasına ait ya da

alternartif uygun bir sistem ayırıcısı kullanıl-

malıdır. Bir sistem ayırıcısından akan su,

içilemez olarak sınıflandırılmıştır.

Dikkat

Sistem ayırıcısını her zaman su beslemesi-

ne bağlayın, kesinlikle doğrudan cihaza

bağlamayın!

Not: Sudaki kirlenmeler yüksek basınç

pompası ve aksesuarlara zarar verebilir.

Korumak için, KÄRCHER su filtresinin (özel

aksesuar, Sipariş No. 4.730-059) kullanıl-

ması önerilir.

Su besleme işletmesinin talimatlarını dikka-

te alın.

Bağlantı değerleri için Bkz. Tip levhası/Tek-

nik bilgiler.

Kumaşla güçlendirilmiş bir su hortumu-

nu (teslimat kapsamının dışındadır) pi-

yasadan temin edilen bir kavramayla

birlikte kullanın. (Çap en az 1/2 inç ya

da 13 mm; uzunluk en az 7,5 m).

Su hortumunu cihazın kavrama parça-

sına takın ve su beslemesine bağlayın.

Kullanımı

Cihaz tanımı

Özel aksesuar

Cihazı çalıştırmaya başlamadan

önce

Su beslemesi

Su boru hattından su beslemesi

111TR

– 8

Bu yüksek basınçlı temizleyici, tek yönlü

valf (özel aksesuar, Sipariş No. 4.440-238)

bulunan KÄRCHER emme hortumuyla

Örn; yağmur havuzları ya da göletlerden

(maksimum emme yüksekliği için Bkz. Tek-

nik bilgiler) yüzey suyunun emilmesi için

uygundur.

Tek yönlü valf bulunan KÄRCHER

emme hortumunu suyla doldurun, su

bağlantısına vidalayın ve yağmur havu-

zuna asın.

Kullanmadan önce cihazın havasını

alın.

Bağlı bulunan püskürtme borusu olma-

dan cihazı çalıştırın ve tabancadan ka-

barcıksız su çıkana kadar (maksimum 2

dakika) çalıştırmaya devam edin. Ciha-

zı kapatın ve püskürtme borusunu tek-

rar bağlayın.

Dikkat

2 dakikadan daha uzun süreli kuru çalışma,

yüksek basınç pompasında hasarlara ne-

den olur. Cihaz 2 dakika içinde basınç oluş-

turmazsa, cihazı kapatın ve "Arızalarda

yardım" bölümündeki uyarıları uygulayın.

Şekil

Yüksek basınç hortumunu cihazdaki

hızlı bağlantıya takın, duyulur şekilde

kilitlenir.

Not: Bağlantı nipelinin doğru hizada ol-

masına dikkat edin.

Yüksek basınç hortumundan çekerek

bağlantının güvenli olup olmadığını

kontrol edin.

Şekil

Püskürtme borusunu el püskürtme ta-

bancasına takın ve 90° döndürerek sa-

bitleyin.

Su musluğunu tamamen açın.

Elektrik fişini prize takın.

Cihazı açın "I/ON".

Dikkat

Hasar görme tehlikesi! Cihaz, sadece ya-

tar pozisyonda (yatay) çalıştırılmalıdır.

몇Tehlike

Yüksek basınç memesinden çıkan tazyik

sonucunda el püskürtme tabancasında tep-

me kuvveti etkisi oluşur. Doğru duruşu sağ-

layın, el tabancasını ve püskürtme

borusunu sıkı tutun.

Dikkat

Temizliğe başlamadan önce, yüksek ba-

sınçlı temizleyicinin düz bir zemin üzerinde

güvenli bir şekilde durduğundan emin olun.

Temizlik sırasında koruyucu gözlük be ko-

ruyucu giysi kullanın.

Şekil

El tabancasının kolundaki kilidi açın.

Kolu çekin, cihaz çalışır.

Not: Kol tekrar bırakılırsa, cihaz tekrar

kapanır. Yüksek basınç sistemde kalır.

En yaygın temizlik görevleri için. Çalışma

basıncı, „Min“ ve „Max“ arasında kademe-

siz olarak ayarlanabilir.

El püskürtme tabancasının kolunu bırakın.

Püskürtme borusunu istediğiniz konu-

ma getirin.

İnatçı kirler için.

Dikkat

Araç lastikleri, cila veya ahşap gibi hassas

yüzeyleri kir frezesiyle temizleyin, hasar

tehlikesi.

Temizlik maddesi ile çalışmak için uygun

değildir.

İsteğe bağlı

Temizlik maddesi ile çalışmak için uygundur.

Açık kaplardan su emilmesi

İşletime alma

Çalıştırma

Basınç ayarlı püskürtme borusu (Vario

Power)

Kir frezeli püskürtme borusu

Yıkama fırçası

112 TR

– 9

İlgili temizlik görevi için sadece KÄRCHER

temizlik ve bakım maddelerini kullanın; bu

maddeler cihazınızla kullanım için özel ola-

rak geliştirilmiştir. Başka temizlik ve bakım

maddelerinin kullanılması, aşınmanın hız-

lanmasına ve garanti yükümlülüklerinin ge-

çersiz olmasına neden olabilir. Lütfen

yetkili satıcınızdan bilgi alın ya da direkt

olarak KÄRCHER’ den bilgi talep edin.

Şekil

Temizlik maddesi emme hortumunu is-

tediğiniz uzunlukta muhafazadan çekin.

Temizlik maddesi emme hortumunu te-

mizlik maddesi çözeltisi dolu bir kaba

asın.

Basınç ayarlı püskürtme borusu (Vario

Power) kullanın.

Püskürtme borusunu „Mix“ konumuna

getirin.

Not: Bunun sonucunda, çalışma sıra-

sında temizlik maddesi çözeltisi püskür-

tülen suya karıştırılır.

Temizlik maddesini ekonomik bir şekil-

de üst yüzeye sıkın ve etkili olmasını

(kurutmayın) sağlayın.

Çözülen kiri yüksek basınç huzmesiyle

yıkayın.

İsteğe bağlı

Temizlik maddesi hazneden emilir ve güçlü

bir temizlik maddesi köpüğü oluşur.

Temizlik maddesi çözeltisini köpük me-

mesinin temizlik maddesi haznesine

doldurun (temizlik maddesi bidonunda-

ki dozaj bilgisine dikkat edin).

Köpük memesini temizlik maddesi haz-

nesine bağlayın.

Köpük memesini el püskürtme tabanca-

sına takın ve 90° döndürerek sabitleyin.

Not: Bunun sonucunda, çalışma sıra-

sında temizlik maddesi çözeltisi püskür-

tülen suya karıştırılır.

El tabancasının kolunu bırakın.

El püskürtme tabancasının kolunu kilit-

leyin.

Uzun çalışma molalarında (5 dakikanın

üstünde) ek olarak cihazı kapatın "0/

OFF".

Dikkat

Sistemde basınç yoksa, yüksek basınç hor-

tumunu sadece el püskürtme tabancası ya

da cihazdan ayırın.

Temizlik maddesi ile çalıştıktan sonra,

emme hortumunu temiz suyla dolu olan

bir kaba asın, püskürtme borusu sökül-

müşken cihazı yaklaşık 1 dakika boyun-

ca çalıştırın ve yıkayın.

El tabancasının kolunu bırakın.

Cihazı kapatın "0/OFF".

Musluğu kapatın.

Mevcut basıncı sistemden azaltmak için

el tabancasının kolunu bastırın.

Cihazı su beslemesinden ayırın.

몇Uyarı

Besleme veya yüksek basınç hortumu-

nun ayrılması sırasında, çalışmanın ar-

dından bağlantılardan sıcak su çıkabilir.

El püskürtme tabancasının kolunu kilit-

leyin.

Şebeke fişini prizden çekiniz.

Dikkat

Kazaları veya yaralanmaları önlemek için,

taşıma sırasında cihazın ağırlığına dikkat

edin (bkz. Teknik bilgiler).

Şekil

Cihazı taşıma kolundan yukarı kaldırın

ve taşıyın.

Şekil

Taşıma kolunu dışarı çekin, duyulur şe-

kilde yerine oturur.

Cihazı taşıma kolundan çekin.

Temizlik maddesi ile çalışma

Önerilen temizlik yöntemleri

Köpük memesi

Çalışmaya ara verme

Çalışmanın tamamlanması

Taşıma

Elle taşıma

113TR

– 10

Cihazı kaymaya ve devrilmeye karşı

emniyete alın.

Dikkat

Kazaları veya yaralanmaları önlemek için,

depolama yerini seçerken cihazın ağırlığı-

na dikkat edin (bkz. Teknik bilgiler).

Cihazı düz bir yüzeye bırakın.

El püskürtme tabancasındaki ayırma tu-

şuna basın ve yüksek basınç hortumu-

nu el püskürtme tabancasından ayırın.

Yüksek basınç hortumunun hızlı bağlantı-

sının gövdesini ok yönünde bastırın ve

yüksek basınç hortumunu dışarı çekin.

Şekil

Şebeke bağlantı kablosu, yüksek ba-

sınç hortumu ve aksesuarı cihaza yer-

leştirin.

Örn. kış aylarında olduğu gibi uzun süreli

depolamadan önce, bakım bölümündeki

uyarılara dikkat edin.

Dikkat

Cihazı ve aksesuarlarını donmaya karşı ko-

ruyun.

İçlerindeki su tamamen boşaltılmazsa, ci-

haz ve aksesuarları donma nedeniyle zarar

görür. Hasarları önlemek için.

Cihazdaki suyun komple boşaltılması:

Yüksek basınç hortumu ve su besleme

bağlı değilken cihazı çalıştırın (maksi-

mum 1 dakika) ve yüksek basınç bağ-

lantısından su çıkmayana kadar

bekleyin. Cihazı kapatın.

Cihazı komple aksesuarları ile birlikte

donyama karşı korunmuş bir bölümde

saklayın.

Tehlike

Bütün bakım ve temizlik çalışmalarında ci-

haz kapatılmalı şebeke kablosu prizden çı-

kartılmalıdır.

Uzun saklama döneminden önce, örneğin

kış aylarında:

Filtreyi temizlik maddesi emme hortu-

mundan çekin ve suyun altında temizle-

yin.

Su bağlantısındaki süzgeci düz bir pen-

seyle dışarı çıkartın ve suyun altında te-

mizleyin.

Cihaz bakım gerektirmez.

Sadece orijinal KÄRCHER yedek parçaları

kullanın. Bir yedek parça genel bakışını bu

kullanım kılavuzunun sonunda bulabilirsi-

niz.

Küçük arızaları aşağıdaki genel bakışın

yardımıyla kendiniz giderebilirsiniz.

Şüphe etmeniz durumunda, yetkili müşteri

hizmetlerine başvurun.

Tehlike

Bütün bakım ve temizlik çalışmalarında ci-

haz kapatılmalı şebeke kablosu prizden çı-

kartılmalıdır.

Elektrik parçalardaki onarım çalışmaları ve

diğer çalışmalar sadece yetkili müşteri hiz-

meti tarafından uygulanmalıdır.

Tip etiketinde belirtilen gerilimin güç

kaynağındaki gerilimle aynı olup olma-

dığını kontrol edin.

Şebeke bağlantı kablosuna hasar kon-

trolü yapın.

El püskürtme tabancasının koluna ba-

sın, cihaz çalışır.

Araçlarda taşıma

Depolama

Cihazın saklanması

Antifriz koruma

Koruma ve Bakım

Temizlik

Bakım

Yedek parçalar

Arızalarda yardım

Cihaz çalışmıyor

114 TR

– 11

Püskürtme borusundaki ayarı kontrol

edin.

Cihazdaki havayı boşaltın.

Bağlı bulunan püskürtme borusu olma-

dan cihazı çalıştırın ve tabancadan ka-

barcıksız su çıkana kadar (maksimum 2

dakika) çalıştırmaya devam edin. Ciha-

zı kapatın ve püskürtme borusunu tek-

rar bağlayın.

Su beslemesini kontrol edin.

Su bağlantısındaki mikro filtreyi düz bir

penseyle dışarı çıkartın ve suyun altın-

da temizleyin.

Nedeni: Zayıf elektrik şebekesi ya da bir

uzatma kablosunun kullanılması nedeniyle

voltaj düşüşü.

Çalıştırma sırasında ilk önce el püskürt-

me tabancasının kolunu çekin, daha

sonra cihazı "I/ON" konumuna getirin.

Yüksek basınç memesinin temizlenme-

si: Meme deliğindeki kirleri bir iğneyle

çıkartın ve suyla öne doğru yıkayın.

Su besleme miktarını kontrol edin.

Cihazda az bir sızıntı olması teknik ola-

rak normaldir. Ağır sızıntılarda yetkili

müşteri hizmetini çağırın.

Basınç ayarlı püskürtme borusu (Vario

Power) kullanın.

Püskürtme borusunu „Mix“ konumuna

getirin.

Temizlik maddesi emme hortumundaki

filtreyi temizleyin.

Temizlik maddesi emme hortumunda

bükülme yerleri olup olmadığını kontrol

edin.

Teknik değişiklik yapma hakkı saklıdır!

Cihaz basınca gelmiyor

Cihaz çalışmaya başlamıyor,

motordan ses geliyor

Güçlü basınç dalgalanmaları

Cihaz sızdırıyor

Temizlik maddesi emilmiyor

Teknik Bilgiler

K 6.200

K 7.200

Elektrik bağlantısı

Gerilim

1~50 Hz

230-

240

230 V

Bağlantı gücü 2,5 3,0 kW

Koruma derecesi IP X5

Koruma sınıfıI

Şebeke sigortası (gecik-

meli)

16 A

Su bağlantısı

Besleme bas 0,6 MPa

Besleme sıcaklığı

(maks.)

60 °C

Besleme miktar 12 l/dk

Maksimum emme yük-

sekliği

1,0 m

Performans değerleri

Çalışma basıncı13 15 MPa

Maksimum müsaade edi-

len basınç

15 16 MPa

Besleme miktarı, su 8,8 9,2 l/dk

El püskürtme tabancası-

nın geri tepme kuvveti

20 22 N

Besleme miktarı, temizlik

maddesi

0 - 0,3 l/dk

Ölçüler ve ağırlıklar

Uzunluk 552 mm

Genişlik 290 mm

Yükseklik 333 mm

Çalışmaya hazır aksesu-

arla birlikte ağırlık

17,4 19,0 kg

60335-2-79'a göre belirlenen değerler

El-kol titreşim değeri

Güvensizlik K

< 2,5

0,3

m/s2

Ses basıncı seviyesi LpA

Güvensizlik KpA

dB(A)

Ses basıncı seviyesi LWA

+ Güvensizlik KWA

93 dB(A)

115TR

– 12

İşbu belge ile aşağıda tanımlanan makine-

nin konsepti ve tasarımı ve tarafımızdan pi-

yasaya sürülen modeliyle AB

yönetmeliklerinin temel teşkil eden ilgili gü-

venlik ve sağlık yükümlülüklerine uygun ol-

duğunu bildiririz. Onayımız olmadan

cihazda herhangi bir değişiklik yapılması

durumunda bu beyan geçerliliğini yitirir.

İmzası bulunanlar, işletme yönetimi adına

ve işletme yönetimi tarafından verilen veka-

lete dayanarak işlem yapar.

Dokümantasyon yetkilisi:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

AB uygunluk bildirisi

Ürün: Yüksek basınç temizleyicisi

Tip: 1.446-xxx, 1.447-xxx

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2004/108/EG

2011/65/EG

2000/14/EG

Kullanılmış olan uyumlu standartlar

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Kullanılan uyumluluk değerlendirme

yöntemleri

2000/14/EG: Ek V

Ses şiddeti dB(A)

Ölçülen: 90

Garanti edilen: 93

Winnenden, 2012/11/01

CEO Head of Approbation

116 TR

– 4

Уважаемый покупатель!

Перед первым применением ва-

шего прибора прочитайте эту

оригинальную инструкцию по эксплуатации,

после этого действуйте соответственно и со-

храните ее для дальнейшего пользования

или для следующего владельца.

Комплектация прибора указана на упаковке.

При распаковке прибора проверить комплек-

тацию.

При обнаружении недостающих принадлеж-

ностей или повреждений, полученных во

время транспортировки, следует уведомить

торговую организацию, продавшую прибор.

Данный высоконапорный моющий аппарат

предназначен только для использования в

домашнем хозяйстве:

–

для мойки машин, автомобилей, строе-

ний, инструментов, фасадов, террас, са-

довых принадлежностей и т.д. с

помощью струи воды под высоким давле-

нием (при необходимости с добавлением

моющих средств).

–

При этом применению подлежат принад-

лежности, запасные части и моющие

средства, разрешенные для использова-

ния фирмой KARCHER. Указания, прило-

женные к моющим средствам, подлежат

соблюдению.



Опасность

Для непосредственно грозящей опасности,

которая приводит к тяжелым увечьям или

к смерти.

몇

Предупреждение

Для возможной потенциально опасной си-

туации, которая может привести к тяже-

лым увечьям или к смерти.

Внимание!

Для возможной потенциально опасной си-

туации, которая может привести к легким

травмам или повлечь материальный

ущерб.

1Опасность повреждения!

Устройство разрешается

использовать только в ле-

жачем (горизонтальном)

положении.

2Не направлять струю воды на людей,

животных, включенное электрическое

оборудование или на сам высоконапор-

ный моющий аппарат.

3Защищать прибор от мороза.

Упаковочные материалы пригодны для

вторичной обработки. Поэтому не вы-

брасывайте упаковку вместе с домаш-

ними отходами, а сдайте ее в один из

пунктов приема вторичного сырья.

Старые приборы содержат ценные пе-

рерабатываемые материалы, подле-

жащие передаче в пункты приемки

вторичного сырья. Поэтому утилизи-

руйте старые приборы через соответ-

ствующие системы приемки отходов.

Инструкции по применению компонентов

(REACH)

Актуальные сведения о компонентах приве-

дены на веб-узле по следующему адресу:

www.kaercher.com/REACH

Содержание

Общие указания. . . . . . . . . . . . . . . . RU 4

Указания по технике безопасности. RU 5

Управление. . . . . . . . . . . . . . . . . . . . RU 7

Транспортировка . . . . . . . . . . . . . . . RU 10

Хранение . . . . . . . . . . . . . . . . . . . . . RU 10

Уход и техническое обслуживание . RU 11

Помощь в случае неполадок. . . . . . RU 11

Технические данные . . . . . . . . . . . . RU 12

Заявление о соответствии ЕС . . . . RU 13

Общие указания

Комплект поставки

Применение в соответствии с

назначением

Символы в руководстве по

эксплуатации

Символы на приборе

Защита окружающей среды

117RU

– 5

В каждой стране действуют соответственно

гарантийные условия, изданные уполномо-

ченной организацией сбыта нашей продук-

ции в данной стране. Возможные

неисправности прибора в течение гарантий-

ного срока мы устраняем бесплатно, если

причина заключается в дефектах материа-

лов или ошибках при изготовлении. В случае

возникновения претензий в течение гаран-

тийного срока просьба обращаться, имея при

себе чек о покупке, в торговую организацию,

продавшую вам прибор или в ближайшую

уполномоченную службу сервисного обслу-

живания.

(Адрес указан на обороте)



Опасность



Не прикасаться к сетевой вилке и ро-

зетке мокрыми руками.



Включение аппарата запрещается,

если сетевой кабель или существенные

компоненты аппарата, например,

шланг высокого давления, ручной пи-

столет-распылитель или защитные

устройства повреждены.



Перед началом работы с аппаратом

проверить сетевой кабель и штепсель-

ную вилку на повреждения. Поврежден-

ный сетевой кабель должен быть

незамедлительно заменен уполномо-

ченной службой сервисного обслужива-

ния/специалистом-электриком.



Перед началом работы высоконапор-

ный шланг необходимо всегда прове-

рять на повреждения. Поврежденный

высоконапорный шланг подлежит неза-

медлительной замене.



Эксплуатация прибора во взрывоопа-

сных зонах запрещается.



При использовании прибора в опасных

зонах (например, на автозаправочных

станциях) следует соблюдать соот-

ветствующие правила техники безопа-

сности.



Находящаяся под высоким давлением

струя воды может при неправильном

использовании представлять опа-

сность. Запрещается направлять

струю воды на людей, животных, вклю-

ченное электрическое оборудование

или на сам высоконапорный моющий ап-

парат.



Не разрешается также направлять

струю воды, находящуюся под высоким

давлением, на других или себя для чист-

ки одежды или обуви.



Не чистить струей воды предметы, со-

держащие вещества, вредные для здо-

ровья (например, асбест).



Автомобильные шины/шинные вентили

могут быть повреждены струей воды

под давлением и лопнуть. Первым при-

знаком этого служит изменение цвета

шины. Поврежденные автомобильные

шины/шинные вентили представляют

опасность для жизни. Во время чистки

шин необходимо выдерживать расстоя-

ние между форсункой и шиной, как мини-

мум, 30 см!



Опасность взрыва!

Не распылять горючие жидкости.

Всасывание аппаратом жидкостей, со-

держащих растворители, а также не-

разбавленных кислот или

растворителей не допускается! К та-

ким веществам относятся, например,

бензин, растворители красок и мазут.

Образующийся из таких веществ ту-

ман легковоспламеняем, взрывоопасен

и ядовит. Не использовать ацетон, не-

разбавленные кислоты и растворите-

ли, так как они разрушают материалы,

из которых изготовлен прибор.

몇

Предупреждение



Штепсельная вилка и соединительный

элемент удлинителя должны быть гер-

метичными и не находиться в воде.



Неподходящие удлинители могут пред-

ставлять опасность. Вне помещений

следует использовать только допу-

щенные для использования и соответ-

ственно маркированные удлинители с

достаточным поперечным сечением

провода: 1 - 10 м: 1,5 мм2, 10 - 30 м: 2,5

мм2

Гарантия

Указания по технике

безопасности

118 RU

– 6



Удлинитель следует всегда полностью

разматывать с катушки.



Высоконапорные шланги, арматура и

муфты имеют большое значение для

безопасности прибора. В этой связи

следует применять только высокона-

порные шланги, арматуру и муфты, ре-

комендованные изготовителем

прибора.



Эти приборы не предназначены для ис-

пользования людьми с ограниченными

физическими, сенсорными или умствен-

ными способностями.

Эксплуатация прибора детьми или ли-

цами, не прошедшими инструктаж, за-

прещается.

Необходимо следить за детьми, чтобы

они не играли с прибором.



Упаковочную пленку держите подальше

от детей, существует опасность уду-

шения!



Пользователь должен использовать

прибор в соответствии с назначением.

Он должен учитывать местные особен-

ности и обращать внимание при рабо-

те с прибором на других лиц,

находящихся поблизости.



Не использовать аппарат, когда в зоне

действия находятся другие люди, если

только они не носят защитную одежду.



Для защиты от разлетающихся брыз-

гов воды и грязи следует носить соот-

ветствующую защитную одежду и

защитные очки.



Данный прибор был разработан для ис-

пользования моющих средств, которые

поставляются или были рекомендова-

ны изготовителем прибора. Использо-

вание других моющих средств или

химикатов может негативно повлиять

на безопасность прибора.

Внимание!



Во время продолжительных перерывов

в эксплуатации следует выключить

прибор с помощью главного выключа-

теля / выключателя прибора или отсо-

единить его от электросети.



Не разрешается эксплуатация прибора

при температуре ниже 0 °C.



При мойке лакированный поверхностей

следует выдерживать расстояние 30

см от форсунки до поверхности, чтобы

избежать повреждения лакировки.



Запрещается оставлять работающий

прибор без присмотра.



Необходимо следить за тем, чтобы се-

тевой шнур и удлинители не были по-

вреждены путем переезда через них,

сдавливания, растяжения и т.п. Сете-

вые шнуры следует защищать от воз-

действия жары, масла, а также от

повреждения острыми краями.



Все токопроводящие элементы в рабо-

чей зоне должны быть защищены от

струй воды.



Прибор можно подключать только к

элементу электроподключения, испол-

ненному электромонтером в соответ-

ствии со стандартом Международной

электротехнической комиссии (МЭК)

IEC 60364.



Прибор следует включать только в

сеть переменного тока. Напряжение

должно соответствовать указаниям в

заводской табличке прибора.



Из соображений безопасности рекомен-

дуется использовать устройство с ав-

томатом защиты от тока утечки

(макс. 30 мА).



Моющие работы, при которых появля-

ются сточные воды, содержащие ма-

шинное масло, например, мойка

двигателей, днища автомобиля, разре-

шается проводить только в специаль-

ных местах, оборудованных

маслоотделителем.

119RU

– 7

Внимание!

Защитные устройства служат для защи-

ты пользователей. Видоизменение защит-

ных устройств или пренебрежение ими не

допускается.

Главный выключатель препятствует непро-

извольной работе аппарата.

Блокировка блокирует рычаг ручного писто-

лета-распылителя и защищает от непроиз-

вольного запуска аппарата.

Перепускной клапан предотвращает превы-

шение допустимого рабочего давления.

Если рычаг ручного пистолета-распылителя

отпускается, манометрический выключатель

отключает насос, подача струи воды под вы-

соким давлением прекращается. При нажа-

тии на рычаг насос снова включается.

Внимание!

Перед выполнением любых действий с при-

бором или у прибора необходимо обеспе-

чить устойчивость во избежание

несчастных случаев или повреждений.

–

Устойчивость прибора гарантирована

только в том случае, если он установлен

на ровной поверхности.

В данном руководстве по эксплуатации дано

описание прибора с максимальной комплек-

тацией. Комплектация отличается в зависи-

мости от модели (см. упаковку).

Изображения прибора см. на стр. 2

1Место для хранения принадлежностей

2Рукоятка, вытягивается

3Быстроразъемное соединение для под-

ключения высоконапорного шланга

4Главный выключатель „0/OFF“ / „I/ON“ (0/

ВЫКЛ / I/ВКЛ)

5Сетевой кабель со штепсельной вилкой

6Рукоятка для ношения прибора

7Колеса

8Подключение водоснабжения

9Фильтр тонкой очистки в подводе воды

10 Cоединительный элемент для подключе-

ния воды,

11 Всасывающий шланг для моющего сред-

ства (с фильтром)

12 Ручной пистолет-распылитель

13 Блокировка ручного пистолета-распыли-

теля

14 Кнопка для отсоединения шланга высо-

кого давления от ручного пистолета-рас-

пылителя

15 Шланг высокого давления

16 Струйная трубка с регулятором давления

(Vario Power)

17 Cтруйная трубка с фрезой для удаления

грязи

Опциональные принадлежности

18 Моющая щетка

19 Насадка для чистки пеной с баком для

моющего средства

Специальные принадлежности расширяют

возможности применения прибора. Более

детальную информацию можно получить у

торговой организации фирмы KARCHER.

Защитные устройства

Включатель аппарата

Блокировка ручного пистолета-

распылителя

Перепускной клапан с пневматическим

реле

Условия для обеспечения

устойчивости

Управление

Описание прибора

Специальные принадлежности

120 RU

– 8

Изображения прибора см. на стр. 3

Рисунок



Находящуюся в комплекте соединитель-

ную муфту подсоедините к элементу ап-

парата для подачи воды.

Рисунок



Вставить шланг высокого давления в руч-

ной пистолет-распылитель до щелчка.

Указание: Соблюдать правильность рас-

положения соединительного ниппеля.



Проверить надежность крепления, потя-

нув за шланг высокого давления.

Согласно действующим предписа-

ниям устройство запрещается эк-

сплуатировать без системного

разделителя в трубопроводе с пи-

тьевой водой. Следует использовать со-

ответствующий системный сепаратор

фирмы KARCHER или альтернативный си-

стемный сепаратор, соответствующий

EN 12729 тип BA. Вода, прошедшая через

системный сепаратор, считается непри-

годной для питья.

Внимание!

Системный разделитель всегда подклю-

чать к системе водоснабжения, и никогда

непосредственно к прибору!

Указание: Загрязнения, содержащиеся в во-

де, могут вызвать повреждения насоса высо-

кого давления и принадлежностей. Для

защиты рекомендуется использовать водя-

ной фильтр KARCHER (специальные при-

надлежности, номер заказа 4.730-059).

Соблюдайте предписания предприятия во-

доснабжения.

Параметры для подключения указаны на за-

водской табличке и в разделе "Технические

данные".



Используйте водяной шланг из прочного

материала (в комплект поставки не вхо-

дит) с обычной соединительной муфтой.

(диаметр: минимум 1/2 дюйма или 13 мм;

рекомендуемая длина 7,5 м).



Наденьте водяной шланг на соедини-

тельную муфту аппарата, после чего

подсоедините его к водопроводу.

Данный высоконапорный моющий аппарат

со всасывающим шлангом KARCHER и

обратным клапаном (специальные принад-

лежности, номер заказа. 4.440-238) предназ-

начен для всасывания воды из открытых

резервуаров, например, из бочек для дожде-

вой воды или прудов (максимальную высоту

всасывания см. в разделе "Технические дан-

ные").



Наполнить всасывающий шланг

KARCHER с обратным клапаном водой,

привинтить к элементу подключения

воды и повесить в дождевую бочку.



Перед эксплуатацией удалить воздух из

аппарата.

Включить прибор без подсоединенной

струйной трубки и дать ему поработать

(не более 2 минут), пока из пистолета не

начнет выходить вода без пузырьков воз-

духа. Выключить прибор и снова подсое-

динить струйную трубку.

Внимание!

Работа всухую в течение более 2 минут

приводит к выходу из строя высоконапор-

ного насоса. Если прибор в течение 2 ми-

нут не набирает давление, то его следует

выключить и действовать в соответст-

вии с указаниям, которые приводятся в гла-

ве „Помощь в случае неполадок“.

Рисунок



Зафиксировать высоконапорный шланг в

быстроразъемном соединении, располо-

женном на устройстве, до щелчка.

Указание: Соблюдать правильность рас-

положения соединительного ниппеля.

Проверить надежность крепления, потя-

нув за шланг высокого давления.

Рисунок



Наденьте на ручной пистолет-распыли-

тель струйную трубку и зафиксируйте ее,

повернув на 90°.



Полностью откройте водопроводный

кран.

Перед началом работы

Подача воды

Подача воды из водопровода

Подача воды из открытых водоемов

Начало работы

121RU

– 9



Вставить сетевую штепсельную вилку в

розетку.



Включить аппарат „I/ON“ (I/ВКЛ).

Внимание!

Опасность повреждения! Устройство

разрешается использовать только в

лежачем (горизонтальном) положении.

몇

Опасность

Выходящая из высоконапорной форсунки

струя воды вызывает отдачу ручного пи-

столета-распылителя. По этой причине

необходимо занять устойчивую позицию,

крепко держать ручной пистолет-распыли-

тель со струйной трубкой.

Внимание!

Перед началом мойки следует убедиться в

том, что моющий прибор высокого давле-

ния устойчиво установлен на ровной повер-

хности. Во время мойки используйте

защитные очки и защитную одежду.

Рисунок



Разблокировать рычаг ручного пистоле-

та-распылителя.



Потянуть за рычаг, аппарат включится.

Указание: Если рычаг снова освободит-

ся, аппарат снова отключится. Высокое

давление сохраняется в системе.

Трубка предназначена для самых распро-

страненных задач по чистке. Рабочее давле-

ние регулируется бесступенчато между „Min“

и „Max“.



Отпустить рычаг ручного пистолета-рас-

пылителя.



Повернуть струйную трубку в желаемое

положение.

для удаления устойчивых загрязнений.

Внимание!

Не чистить автомобильные шины, лаковое

покрытие или чувствительные поверхно-

сти (например, из древесины) с применени-

ем фрезы для удаления грязи. Существует

опасность повреждения.

Не предназначена для работы с моющим

средством.

В качестве опции

Предназначена для работы с моющим сред-

ством.

Для выполняемой задачи по чистке исполь-

зуйте исключительно чистящие средства и

средства по уходу фирмы KARCHER, так как

они разработаны специально для примене-

ния в вашем приборе. Применение других

чистящих средств и средств по уходу может

привести к ускоренному износу и потери пра-

ва на гарантийное обслуживание. Подроб-

ную информацию можно узнать в

специализированном месте торговли или по-

лучить непосредственно в представительст-

ве KARCHER.

Рисунок



Всасывающий шланг для моющего сред-

ства вытащить из корпуса на необходи-

мую длину.



Опустить всасывающий шланг для мою-

щего средства в резервуар с раствором

моющего средства.



Использовать струйную трубку с регуля-

тором давления (Vario Power).



Повернуть струйную трубку в положение

„Mix“.

Указание: Такми образом, при эксплуа-

тации раствор моющего средства смеши-

вается со струей воды.



Экономно разбрызгать моющее средство

по сухой поверхности и дать ему подей-

ствовать (не позволять высыхать).



Растворенную грязь смыть струей высо-

кого давления.

В качестве опции

Моющее средство всасывается из бака и

образует эффективную моющую пену.



Залить раствор моющего средства в бак

для моющего средства, который подсое-

диняется к насадке для чистки пеной (со-

блюдая указания по дозировке на

емкости для моющего средства).

Эксплуатация

Струйная трубка с регулятором давления

(Vario Power)

Струйная трубка с фрезой для удаления

грязи

Моющая щетка

Работа с моющим средством

Рекомендуемый способ мойки

Насадка для чистки пеной

122 RU

– 10



Подсоединить насадку для чистки пеной

к баку для моющего средства.



Наденьте на ручной пистолет-распыли-

тель насадку для чистки пеной и зафик-

сируйте ее, повернув на 90°.

Указание: Такми образом, при эксплуа-

тации раствор моющего средства смеши-

вается со струей воды.



Отпустить рычаг ручного пистолета-рас-

пылителя.



Заблокировать рычаг ручного пистолета-

распылителя.



Во время продолжительных перерывов в

работе (свыше 5 минут) аппарат следует

выключать „0/OFF“ (0/ВЫКЛ).

Внимание!

Высоконапорный шланг отсоединять от

ручного пистолета-распылителя или при-

бора, когда в системе отсутствует давле-

ние.



При работах с моющим средством всасы-

вающий шланг для моющего средства

опустить в резервуар с чистой водой,

включить аппарат, предварительно сняв

струйную трубку, и дать ему поработать в

течение 1 минуты.



Отпустить рычаг ручного пистолета-рас-

пылителя.



Выключить аппарат "0/OFF" (0/ВЫКЛ).



закрыть водный кран.



нажать рычаг ручного пистолета-распы-

лителя для сброса давления в системе.



Отделить аппарат от водоснабжения.

몇

Предупреждение

При снятии питающего или высокона-

порного шланга во время работы мо-

жет образоваться утечка горячей воды

в местах соединения.



Заблокировать рычаг ручного пистолета-

распылителя.



Отсоедините пылесос от электросети.

Внимание!

Во избежание несчастных случаев или

травмирования, при транспортировке не-

обходимо принять во внимание вес прибора

(см. раздел "Технические данные").

Рисунок



Высоко поднять устройство за рукоятки

для транспортировки и ношения и пере-

нести.

Рисунок



Вытянуть до щелчка рукоятку для тран-

спортировки.



Прибор тянуть за ручку для транспорти-

рования.



Зафиксировать прибор от смещения и

опрокидывания.

Внимание!

Во избежание несчастных случаев или

травмирования, при выборе места хране-

ния необходимо принять во внимание вес

прибора (см. раздел "Технические данные").



Установить подметающую машину на

ровную поверхность.



Нажать размыкающую кнопку на ручном

пистолете-распылителе и отделить вы-

соконапорный шланг от ручного пистоле-

та-распылителя.



Нажать на корпус быстроразъемного со-

единения для высоконапорного шланга в

направлении, указанном стрелкой, и вы-

нуть высоконапорный шланг.

Рисунок



Сложить сетевой кабель, шланг высокого

давления и принадлежности на аппарате.

При длительном хранении, например зимой,

дополнительно следует принять во внима-

ние указания в разделе "Уход".

Перерыв в работе

Окончание работы

Транспортировка

Транспортировка вручную

Транспортировка на транспортных

средствах

Хранение

Хранение прибора

123RU

– 11

Внимание!

Защищать аппарат и принадлежности от

мороза.

Прибор и принадлежности могут быть повре-

ждены морозом, если если из них полностью

не удалена вода. Во избежание повреждений:



Из аппарата следует полностью удалить

воду. Включить аппарат без подключен-

ного шланга высокого давления и без

присоединенного водоснабжения (макси-

мум на 1 минуту) и подождать до тех пор,

пока не прекратиться вытекание воды из

шланга высокого давления. Выключите

аппарат.



Храните прибор и все принадлежности в

защищенном от мороза помещении.



Опасность

При проведении любых работ по уходу и

техническому обслуживанию аппарат сле-

дует выключить, а сетевой шнур - вынуть

из розетки.

Перед длительным хранением, например,

зимой:



Снимите фильтр из всасывающего шлан-

га для моющего средства и промойте его

проточной водой,



Выньте с помощью плоскогубцев сетевой

фильтр из элемента для водоснабжения

и промойте его проточной водой.

Аппарат не нуждается в профилактическом

обслуживании.

Используйте только оригинальные запасные

части фирмы KARCHER. Описание запасных

частей находится в конце данной инструкции

по эксплуатации.

Небольшие неисправности можно устранить

самостоятельно с помощью следующего

описания.

В случае сомнения следует обращаться в

уполномоченную службу сервисного обслу-

живания.



Опасность

При проведении любых работ по уходу и

техническому обслуживанию аппарат сле-

дует выключить, а сетевой шнур - вынуть

из розетки.

Ремонтные работы и работы с электриче-

скими узлами могут производиться только

уполномоченной службой сервисного обслу-

живания.



Проверьте соответствие напряжения,

указанного в заводской табличке, напря-

жению источника электроэнергии.



Проверить сетевой кабель на поврежде-

ния.



Нажать на рычаг ручного пистолета-рас-

пылителя. Это приведет к включению

прибора.



Проверить настройку струйной трубки.



Удаление воздуха из прибора.

Включить прибор без подсоединенной

струйной трубки и дать ему поработать

(не более 2 минут), пока из пистолета не

начнет выходить вода без пузырьков воз-

духа. Выключить прибор и снова подсое-

динить струйную трубку.



Проверить подачу воды.



С помощью плоскогубцев выньте фильтр

тонкой очистки и промойте его под прото-

чной водой.

Защита от замерзания

Уход и техническое

обслуживание

Уход

Техническое обслуживание

Запасные части

Помощь в случае неполадок

Прибор не работает

Давление в приборе не

увеличивается

124 RU

– 12

Причина: Падение напряжения из-за слабой

электросети или при использовании удли-

нителя.



При выключении прежде всего вынуть

рычаг ручного пистолета-распылителя,

затем установить выключатель аппарата

в положение „I/ON“ (I/ВКЛ).



Очистить форсунку высокого давления:

Иголкой удалить загрязнение из отвер-

стия форсунки и промыть ее спереди во-

дой.



Проверьте количество подаваемой воды.



Незначительная негерметичность аппа-

рата обусловлена техническими особен-

ностями. При сильной негерметичности

обратитесь в авторизованную службу

сервисного обслуживания.



Использовать струйную трубку с регуля-

тором давления (Vario Power).

Повернуть струйную трубку в положение

„Mix“.



Очистить фильтр во всасывающем

шланге моющего средства.



Проверить всасывающий шланг для мо-

ющего средства на перегибы.

Изготовитель оставляет за собой пра-

во внесения технических изменений!

Прибор не включается, двигатель

гудит

Сильные перепады давления

Прибор негерметичен

Чистящее средство не всасывается

Технические данные

K 6 200

K 7 200

Электрические параметры

Напряжение

1~50 Гц

230-

240

230 V

Потребляемая мощность 2,5 3,0 kW

Степень защиты IP X5

Класс защиты I

Сетевой предохранитель

(инертный)

16 A

Подключение водоснабжения

Давление напора (макс.) 0,6 МПа

Температура подаваемой

воды (макс.)

60 °C

Количество подаваемой воды

(мин.)

12 л/мин.

Макс. высота всасывания 1,0 м

Данные о производительности

Рабочее давление 13 15 МПа

Макс. допустимое давление 15 16 МПа

Подача, вода 8,8 9,2 л/мин.

Сила отдачи ручного писто-

лета-распылителя

20 22 Н

Подача, моющее средство 0 - 0,3 л/мин.

Размеры и массы

Длина 552 мм

Ширина 290 мм

высота 333 мм

Вес, в готовности к эксплуата-

ции и с принадлежностями

17,4 19,0 кг

Значение установлено согласно стандарту EN

60335-2-79

Значение вибрации рука-плечо

Опасность K

< 2,5

0,3

м/с2

Уровень шума дба

Опасность KpA

дБ(А)

Уровень мощности шума LWA

+ опасность KWA

93 дБ(А)

125RU

– 13

Настоящим мы заявляем, что нижеуказан-

ный прибор по своей концепции и конструк-

ции, а также в осуществленном и

допущенном нами к продаже исполнении от-

вечает соответствующим основным требова-

ниям по безопасности и здоровью согласно

директивам ЕС. При внесении изменений, не

согласованных с нами, данное заявление те-

ряет свою силу.

Нижеподписавшиеся лица действуют по по-

ручению и по доверенности руководства

предприятия.

уполномоченный по документации:

S. Reiser

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Заявление о соответствии ЕС

Продукт высоконапорный моющий

прибор

Тип:1.446-xxx, 1.447-xxx

Основные директивы ЕС

2006/42/EC (+2009/127/EC)

2004/108/EC

2011/65/ЕС

2000/14/ЕС

Примененные гармонизированные нормы

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Примененный порядок оценки соответствия

2000/14/ЕС: Приложение V

Уровень мощности звука dB(A)

Измерено:90

Гарантировано:93

Winnenden, 2012/11/01

CEO Head of Approbation

126 RU

– 4

Tisztelt Vásárló,

A készülék első használata előtt

olvassa el ezt az eredeti hasz-

nálati utasítást, ez alapján járjon el és tart-

sa meg a későbbi használatra vagy a

következő tulajdonos számára.

A készülék szállítási terjedelme fel van tün-

tetve a csomagoláson. Kicsomagoláskor

ellenőrizze a csomagolás tartalmát, hogy

megvan-e minden alkatrész.

Hiányzó tartozék vagy szállítási sérülés

esetén kérem, értesítse a kereskedőt.

A készüléket kizárólag magáncélra szabad

használni a háztartásban:

–gépek, járművek, építmények, szerszá-

mok, homlokzatok, teraszok, kertápolá-

si eszközök stb. nagynyomású

vízsugárral történő tisztítására (szük-

ség esetén tisztítószer hozzáadásával).

–a KÄRCHER cég által engedélyezett

tartozékokkal, pótalkatrészekkel és

tisztítószerekkel. Tartsa be a tisztító-

szerhez mellékelt utasításokat.

Balesetveszély

Azonnal fenyegető veszély, amely súlyos

testi sérüléshez vagy halálhoz vezet.

몇Figyelem!

Esetlegesen veszélyes helyzet, amely sú-

lyos testi sérüléshez vagy halálhoz vezet-

het.

Vigyázat

Esetlegesen veszélyes helyzet, amely kön-

nyű sérüléshez vagy kárhoz vezethet.

1 Rongálódásveszély! A

készüléket csak fekvő

helyzetben (vízszinte-

sen) szabad üzemeltetni.

2 A nagynyomású sugarat

soha ne irányítsa személyek, állatok,

aktív elektromos szerelvények vagy

maga a készülék felé.

3 A készüléket fagy ellen védje.

A csomagolóanyagok újrahasznosít-

hatók. Ne dobja a csomagolóanyago-

kat a háztartási szemétbe, hanem

gondoskodjék azok újrahasznosítás-

ról.

A régi készülékek értékes újrahasz-

nosítható anyagokat tartalmaznak,

amelyeket tanácsos újra felhasznál-

ni. Ezért a régi készülékeket az arra

alkalmas gyűjtőrendszerek igénybe-

vételével ártalmatlanítsa!

Megjegyzések a tartalmazott anyagok-

kal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anya-

gokkal kapcsolatosan a következő címen

talál:

www.kaercher.com/REACH

Tartalom

Általános megjegyzések . . . . . . . HU 4

Biztonsági tanácsok . . . . . . . . . . HU 5

Használat . . . . . . . . . . . . . . . . . . HU 7

Transport. . . . . . . . . . . . . . . . . . . HU 9

Tárolás . . . . . . . . . . . . . . . . . . . . HU 10

Ápolás és karbantartás . . . . . . . . HU 10

Segítség üzemzavar esetén . . . . HU 10

Műszaki adatok . . . . . . . . . . . . . . HU 11

EK konformitási nyiltakozat. . . . . HU 12

Általános megjegyzések

Szállítási tétel

Rendeltetésszerű használat

Szimbólumok az üzemeltetési

útmutatóban

Szimbólumok a készüléken

Környezetvédelem

127HU

– 5

Minden országban az illetékes forgalma-

zónk által kiadott garancia feltételek érvé-

nyesek. Az esetleges üzemzavarokat az

Ön készülékén a garancia lejártáig költség-

mentesen elhárítjuk, amennyiben anyag-

vagy gyártási hiba az oka. Garanciális eset-

ben kérjük, forduljon a vásárlást igazoló bi-

zonylattal kereskedőjéhez vagy a

legközelebbi hivatalos szakszervizhez.

(A címet lásd a hátoldalon)

Balesetveszély

Ne fogja meg nedves kézzel a hálózati

csatlakozót és dugaljat.

A készüléket ne helyezze üzembe, ha a

hálózati csatlakozóvezeték vagy a ké-

szülék fontos alkatrészei, pl. magas-

nyomású tömlő, kézi szórópisztoly vagy

biztonsági elemek meg vannak sérülve.

Minden üzem előtt ellenőrizze, hogy

nem sérült-e a hálózati dugós csatlako-

zóvezeték. A sérült hálózati csatlakozó-

vezetéket azonnal cseréltesse ki

felhatalmazott szervizzel/villamos szak-

emberrel.

Ellenőrize a nagynyomású tömlő épsé-

gét minden használat előtt. A sérült

nagynyomású tömlőt azonnal ki kell

cserélni.

Tilos a tűzveszélyes helyiségekben tör-

ténő üzemeltetés.

A készülék veszélyes területen (pl.:

benzinkúton) történő alkalmazása ese-

tén figyelembe kell venni a megfelelő

biztonsági előírásokat.

A nagynyomású vízsugár veszélyes le-

het szakszerűtlen használat esetén. A

vízsugarat soha ne irányítsa személyre,

állatra, működésben lévő elektromos

alkatrészre vagy a készülékre magára.

A magasnyomású vízsugarat ne irányít-

sa se önmagára se másokra, a ruházat

vagy a lábbeli tisztítására.

Nem szabad olyan tárgyat lelocsolni,

amely egészségre káros anyagot (pl.

azbesztet) tartalmaz.

Az autógumit/szelepet a nagynyomású

sugár károsíthatja és roncsolhatja. A

károsodás első jele az autógumi elszí-

neződése. A sérült autógumik/kerék-

szelepek életveszélyesek. A tisztítás

során legalább 30 cm távolságot kell

betartani!

Robbanásveszély!

Gyúlékony folyadékot nem szabad per-

metezni vele.

Soha ne szívjon fel oldószer tartalmú

folyadékot vagy hígítatlan savakat és

oldószereket! Ide tartozik pl. a benzin, a

hígító vagy a fűtőolaj. A permetköd na-

gyon gyúlékony, robbanékony és mér-

gező. Ne használjon acetont, hígítatlan

savakat és oldószereket, mivel ezek a

készülékben lévő anyagokat megtá-

madják.

몇Figyelem!

A hosszabbító vezeték hálózati dugójá-

nak és csatlakozójának vízállónak kell

lenni és nem szabad vízben feküdni.

A nem megfelelő hosszabbítóvezeté-

kek veszélyesek lehetnek. A szabad-

ban kizárólag az adott célra

engedélyezett és megfelelő jelöléssel

ellátott, megfelelő keresztmetszetű

hosszabbítóvezetékeket használjon:

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

A hosszabbító kábelt mindig teljes hos-

szában le kell húzni a kábeldobról.

A nagynyomású tömlők, szerelvények

és csatlakozók fontosak a készülék biz-

tonságos üzemeltetése szempontjából.

Csak a gyártó által ajánlott nagynyomá-

sú tömlőket, szerelvényeket és csatla-

kozókat szabad alkalmazni.

Ez a készülék nem alkalmas arra, hogy

korlátozott fizikai, érzékelő vagy szelle-

mi képességgel rendelkező személyek

használják.

A készüléket nem használhatják gyer-

mekek és olyan személyek, akiket nem

tanítottak be a készülék használatára.

Gyerekeket felügyelni kell, annak bizto-

sításáért, hogy a készülékkel ne játsza-

nak.

Garancia

Biztonsági tanácsok

128 HU

– 6

A csomagolófóliát tartsa gyermekektől

távol, fulladás veszélye áll fenn!

A felhasználónak rendeltetésszerűen

kell használnia a készüléket. Figyelem-

be kell venni a helyi viszonyokat, és a

készülékkel történő munkavégzés so-

rán ügyelni kell másokra, főként a gye-

rekekre.

A készüléket ne használja, ha hatótá-

volságon belül más személyek is tartóz-

kodnak, kivéve ha védőruházatot

viselnek.

A visszafröccsenő víz vagy szennyező-

dés elleni védelemhez viseljen alkal-

mas védőruházatot és

védőszemüveget.

Ezt a készüléket a gyártó által szállított

vagy ajánlott tisztítószerek alkalmazá-

sára feljesztettük ki. Más tisztítószerek

vagy vegyszerek használata csökkent-

heti a készülék biztonságosságát.

Vigyázat

Hosszabb üzemszünetek esetén a ké-

szülék főkapcsolóját / készülékkapcso-

lót ki kell kapcsolni vagy ki kell húzni a

hálózati dugót.

A készüléket ne üzemeltesse 0 °C alatti

hőmérsékleten.

A sérülések elkerüléséhez tisztítás so-

rán legalább 30 cm távolságot kell tarta-

ni a lakkozott felületektől.

A készüléket nem szabad felügyelet

nélkül hagyni, amíg üzemel.

Ügyeljen arra, hogy a hálózati vagy

hosszabbító kábel ne sérülhessen meg

vagy károsodhasson azáltal, hogy át-

hajtanak rajta, becsípődik valahová,

megrántják vagy hasonló hatások érik.

A hálózati kábelt védeni kell a hőtől,

olajtól és kiálló élektől.

A munkaterületen belüli összes, áram-

vezető alkatrésznek vizsugárral szem-

beni védelemmel kell rendelkeznie.

A készülék IEC 60364-nek megfelelő

elektromos csatlakoztatását villanysze-

relővel kell elvégeztetni.

A készüléket csak váltóárammal sza-

bad üzemeltetni. A feszültségnek meg

kell egyeznie a készülék típustábláján

található tápfeszültséggel.

Biztonsági okokból alapvetően azt

ajánljuk, hogy a készüléket hibaáram-

védőkapcsolón (max. 30 mA) keresztül

üzemeltessék.

Olyan tisztítási munkát, amelynek so-

rán olajtartalmú szennyvíz keletkezik

(pl. motormosás, alvázmosás), csak

olajleválasztóval ellátott mosóhelyen

szabad végezni.

Vigyázat

A biztonsági berendezések a felhasználó

védelmét szolgálják, ezeket nem szabad

módosítani vagy megkerülni.

A készülékkapcsoló megakadályozza a ké-

szülék véletlen üzemeltetését.

A zár lezárja a kézi szórópisztoly karját és

megakadályozza a készülék véletlen bein-

dítását.

A túlfolyószelep megakadályozza az enge-

délyezett munkanyomás túllépését.

Ha a kézi szórópisztoly karját elengedi, ak-

kor a nyomáskapcsoló a szivattyút lekap-

csolja, a magasnyomású sugár leáll. Ha a

kart meghúzza, a szivattyú ismét bekap-

csol.

Vigyázat

A készülékkel való tevékenység vagy a ké-

szüléken történő munka esetén biztosítani

kell a stabilitást, hogy a baleseteket vagy

rongálódásokat elkerülje.

–A készülék stabilitása akkor biztosított,

ha sík felületen áll.

Biztonsági berendezések

Készülékkapcsoló

Kézi szórópisztoly zárja

Túlfolyószelep nyomás kapcsolóval

A stabilitás feltételei

129HU

– 7

Jelen használati útmutatóban a maximális

felszereltség van leírva. A szállítási terjede-

lem modellenként eltérő (lásd a csomago-

láson).

Ábrákat lásd a 2. oldalon

1 A tartozékok tárolója

2 Szállító markolat, kihúzható

3 Gyorscsatlakozó magasnyomású töm-

lőhöz

4 Készülékkapcsoló „0/OFF“ / „I/ON“

5 Hálózati csatlakozóvezeték hálózati

csatlakozóval

6 Fogantyú

7 Kerekek

8 Vízcsatlakozás

9 Finomszűrő a vízcsatlakozásnál

10 Csatlakozóelem a vízcsatlakozáshoz

11 Tisztítószer szívócső (szűrővel)

12 Kézi szórópisztoly

13 Kézi szórópisztoly zárja

14 Gomb a magasnyomású tömlő levá-

lasztásához a kézi szórópisztolyról

15 Magasnyomású tömlő

16 Sugárcső nyomásszabályozóval (Vario

Power)

17 Sugárcső szennymaróval

Opcionális tartozék

18 Mosókefe

19 Habfúvóka tisztítószer tartóval

Az extra tartozékok további felhasználási

lehetőséget biztosítanak a készülékhez.

Erre vonatkozólag részletes információkat

a KÄRCHER-kereskedőknél kaphat.

Ábrákat lásd a 3. oldalon

Ábra

Csavarozza a szállított csatlakozó al-

katrészt a készülék vízcsatlakozójára.

Ábra

Helyezze a magasnyomású tömlőt a

kézi szórópisztolyba, amíg ez hallható-

an bekattan.

Megjegyzés: Ügyeljen a csatlakozási

nipli helyes beállítására.

A biztos csatlakozást a magasnyomású

tömlő meghúzásával ellenőrizni.

Az érvényes előírások alapján a

készüléket soha nem szabad

rendszer-elválasztó nélkül az ivó-

víz-hálózatban üzemeltetni. Hasz-

nálja a KÄRCHER vállalat megfelelő

rendszer-elválasztóját vagy alternatívaként

egy EN 12729 BA típusnak megfelelő rend-

szer-elválasztót. Az olyan víz, amely rend-

szer elválasztón átfolyt, nem minősül

ihatónak.

Vigyázat

A rendszer elválasztót mindig a vízellátás-

hoz csatlakoztassa, soha ne közvetlenül a

készülékhez!

Megjegyzés: A víz szennyeződései a ma-

gasnyomású szivattyút és a tartozékokat

megrongálhatják. A védelemért a KÄR-

CHER vízszűrő használata (különleges tar-

tozék, megrend. szám 4.730-059) ajánlott.

Vegye figyelembe víz-szolgáltató vállalat

előírásait.

A csatlakozási értékeket lásd a típus táb-

lán/Műszaki adatoknál.

Használjon megerősített anyagú víz-

tömlőt (nem része a szállítási tételnek)

kereskedelmi forgalomban kapható

csatlakozóval. (Átmérő legalább 1/2 coll

ill. 13 mm; hosszúság legalább 7,5 m).

Helyezze be víztömlőt a készülék csat-

lakozó alkatrészébe és kösse a vízellá-

táshoz.

Használat

Készülék leírása

Különleges tartozékok

Üzembevétel előtt

Vízellátás

Vízellátás a vízvezetékből

130 HU

– 8

Ez a a magasnyomású tisztító a KÄRCHER

visszacsapó szeleppel ellátott szívótömlő-

vel (különleges tartozék, megrend. szám

4.440-238) felületi vizek pl. esővíztartályból

vagy tóból, felszívására alkalmas (A maxi-

mális felszívási magasságot lásd a Műsza-

ki adatoknál).

A KÄRCHER visszacsapó szeleppel el-

látott szívótömlőt vízzel megtölteni, a

vízcsatlakozásra csavarni és az esővíz-

tartályba lógatni.

Használat előtt légtelenítse a készüléket.

Csatlakoztatott sugárcső nélkül kap-

csolja be a készüléket, és addig hagyja

menni (max. 2 percig), amíg a víz bubo-

rékmentesen jön ki a pisztolyból. Kap-

csolja ki a készüléket és csatlakoztassa

ismét a sugárcsövet.

Vigyázat

A 2 percnél hosszabb ideig tartó szárazme-

net a magasnyomású szivattyú rongálódá-

sához vezet. Ha a készülék 2 percen belül

nem termel nyomást, kapcsolja ki a készü-

léket és járjon el a „Segítség üzemzavar

esetén“ fejezet utasításai alapján.

Ábra

A magasnyomású tömlőt erősen nyom-

ja a készüléken található gyorscsatla-

kozóba, ez hallhatóan bekattan.

Megjegyzés: Ügyeljen a csatlakozási

nipli helyes beállítására.

A biztos csatlakozást a magasnyomású

tömlő meghúzásával ellenőrizni.

Ábra

A sugárcsövet helyezze be a kézi szó-

rópisztolyba és 90°-os elfordítással rög-

zítse.

Teljesen nyissa ki a vízcsapot.

Dugja be a hálózati dugót a dugaljba.

Kapcsolja be a készüléket „I/ON“.

Vigyázat

Rongálódásveszély! A készüléket csak

fekvő helyzetben (vízszintesen) szabad

üzemeltetni.

몇Balesetveszély

A magasnyomású szórófejből kilépő vízsu-

gár a pisztoly visszalökődését idézi elő. Áll-

jon biztosan és fogja erősen a kézi

szórópisztolyt és a sugárcsövet.

Vigyázat

A tisztítás megkezdése előtt győződjön

meg róla, hogy a magasnyomású tisztító

sima felületen, biztosan álljon. A tisztítás

alatt viseljen védőszemüveget és védőru-

házatot.

Ábra

Oldja ki a kézi szórópisztoly karját.

Húzza meg a kart, a készülék bekap-

csol.

Megjegyzés: Ha a kart ismét elengedi,

akkor a készülék ismét lekapcsol. A

magasnyomás megmarad a rendszer-

ben.

A legáltalánosabb tisztítási feladatokhoz. A

munkanyomás fokozat nélkül „Min“ és

„Max“ között szabályozható.

Engedje el a kézi szórópisztoly karját.

Fordítsa a sugárcsövet a kívánt állásba.

A makacs szennyeződésekhez.

Vigyázat

Járműgumikat, lakkot vagy érzékeny felüle-

teket, mint pl. fát ne tisztítson szennymaró-

val, rongálódás veszélye áll fenn.

Nem alkalmas munkavégzésre tisztítószerrel.

Opcionális

Alkalmas munkavégzésre tisztítószerrel.

Víz kiszívása nyitott tartályokból

Üzembevétel

Üzem

Sugárcső nyomásszabályozóval (Vario

Power)

Sugárcső szennymaróval

Mosókefe

131HU

– 9

Az adott tisztítási feladathoz kizárólag

KÄRCHER tisztító- és ápolószereket hasz-

náljon, mivel ezeket speciálisan az Ön ké-

szülékével történő használatra fejlesztették

ki. Más tisztító- és ápolószerek gyorsabb

kopáshoz, és a garancia érvényességének

elvesztéséhez vezethetnek. Kérem, érdek-

lődjön a szakkereskedésben vagy kérjen

tájékoztatást közvetlenül a KÄRCHER-től.

Ábra

A tisztítószer szívócsövét a kívánt hos-

szúságban ki kell húzni a burkolatból.

A tisztítószer szívócsövet lógassa be

egy tisztítószeroldatot tartalmazó tar-

tályba.

Használja a nyomásszabályozós su-

gárcsövet (Vario Power).

Állítsa a sugárcsövet a „Mix“ állásba.

Megjegyzés: Ezáltal az üzem alatt a

tisztítószeroldatot a vízsugárhoz keveri.

Takarékosan permetezze fel a tisztító-

szert a száraz felületre és hagyja hatni

(ne hagyja megszáradni).

A feloldott szennyeződést magasnyo-

mású sugárral mossa le.

Opcionális

A tisztítószert a tartályból felszívja és erős

tisztítószer hab képződik.

Tisztítószeroldatot töltse a habfúvóka

tisztítószer tartályába (vegye figyelem-

be az adagolási adatokat a tisztítószer

csomagolásán).

A habfúvókát csatlakoztassa a tisztító-

szer tartályhoz.

A habfúvókát helyezze be a kézi szóró-

pisztolyba és 90°-os elfordítással rög-

zítse.

Megjegyzés: Ezáltal az üzem alatt a

tisztítószeroldatot a vízsugárhoz keveri.

Engedje el a kézi szórópisztoly karját.

A kézi szórópisztoly karját lezárni.

Hosszabb munkaszünetekben (5 per-

cen túl) továbbá kapcsolja ki a készülé-

ket „0/OFF“.

Vigyázat

A magasnyomású tömlőt csak akkor válas-

sza le a kézi szórópisztolyról vagy a készü-

lékről, ha nincs nyomás a rendszerben.

Tisztítószeres munka után a szívócsövet

helyezze egy tiszta vízzel teli tartályba,

kb. egy percig járassa és öblítse át a ké-

szüléket leszerelt sugárcső mellett.

Engedje el a kézi szórópisztoly karját.

A készüléket kikapcsolni "0/OFF" .

Zárja el a vízcsapot.

Nyomja a kézi szórópisztoly karját,

hogy a rendszerben még meglevő nyo-

mást kiengedje.

Válassza le a készüléket vízellátásról.

몇Figyelem!

A bevezető- vagy a magasnyomású

tömlő leválasztásánál az üzem után for-

ró víz léphet ki a csatlakozásokból.

A kézi szórópisztoly karját lezárni.

Húzza ki a hálózati dugót.

Vigyázat

A készülék szállításánál a balesetek vagy

sérülések elkerülése érdekében vegye fi-

gyelembe a készülék súlyát (lásd a műsza-

ki adatokat).

Ábra

A készüléket a szállító- és hordófogan-

tyúnál emelje meg és vigye.

Ábra

A szállítófogantyút addig húzza ki, amíg

hallhatóan bekattan.

A készüléket a szállítófogantyúnál húzza.

A készüléket elcsúszás és borulás ellen

biztosítani kell.

Munkavégzés tisztítószerrel

Javasolt tisztítási módszer

Habfúvóka

A használat megszakítása

Használat befejezése

Transport

Szállítás kézzel

Szállítás járműben

132 HU

– 10

Vigyázat

A tárolási hely kiválasztásánál, a balesetek

vagy sérülések elkerülése érdekében, ve-

gye figyelembe a készülék súlyát (lásd a

műszaki adatokat).

A készüléket sík területen állítsa le.

Nyomja meg a leválasztó gombot a kézi

szórópisztolyon és válassza le a ma-

gasnyomású tömlőt a kézi szórópisz-

tolyról.

A magasnyomású tömlő gyorscsatlako-

zó házát nyomja a nyíl irányába, és

húzza ki a magasnyomású tömlőt.

Ábra

A hálózati csatlakozóvezetéket, a ma-

gasnyomású tömlőt és a tartozékokat

tárolja a készüléken.

Hosszabb tárolás előtt, ill. tél idején vegye fi-

gyelembe az "Ápolás" fejezet utasításait is.

Vigyázat

A készüléket és a tartozékokat védje fagy

ellen.

A fagy tönkreteszi a készüléket és a tarto-

zékokat, ha előtte nem ürítette le a vizet.

Károk elkerülése érdekében:

A készülékből teljesen ürítse ki a vizet:

A készüléket magasnyomású tömlő és

vízellátás csatlakoztatása nélkül kap-

csolja be (max. 1 perc) és várjon, amíg

nem jön ki víz a magasnyomású csatla-

kozóból. A készüléket kikapcsolni.

A készüléket az össze tartozékkal

együtt fagymentes helyen tárolja.

Balesetveszély

Minden ápolási- és karbantartási munka

megkezdése előtt kapcsolja ki a készüléket

és húzza ki a hálózati csatlakozót.

Hosszabb tárolás előtt, pl. télen

Húzza le a szűrőt a tisztítószer szívó-

csőről és folyóvíz alatt tisztítsa meg.

A vízcsatlakozóban található szűrőszi-

tát húzza ki laposfogóval és tisztítsa

meg folyó víz alatt.

A készülék nem igényel karbantartást.

Kizárólag eredeti KÄRCHER alkatrészeket

használjon. Ezen Gépkönyv végén talál-

hatja a pótalkatrészek rövid áttekintését.

A kisebb meghibásodásokat a következő

áttekintő táblázat segítségével Ön is meg-

szüntetheti.

Kétség esetén kérjük, forduljon jogosult

ügyfélszolgálathoz.

Balesetveszély

Minden ápolási- és karbantartási munka

megkezdése előtt kapcsolja ki a készüléket

és húzza ki a hálózati csatlakozót.

Elektromos alkatrészeken történő javításo-

kat és munkákat csak jóváhagyott szerviz

szolgálat végezhet el.

Ellenőrizze, hogy a feszültség adata a

típustáblán megegyezik-e az áramfor-

rás feszültségével.

Vizsgálja meg a hálózati csatlakozóve-

zetéket esetleges sérülésekre.

Működtesse a kézi szórópisztoly karját,

a készülék bekapcsol.

Tárolás

A készülék tárolása

Fagyás elleni védelem

Ápolás és karbantartás

Ápolás

Karbantartás

Alkatrészek

Segítség üzemzavar esetén

A készülék nem megy

133HU

– 11

Ellenőrizze a sugárcső beállítását.

Légtelenítse a készüléket.

Csatlakoztatott sugárcső nélkül kap-

csolja be a készüléket, és addig hagyja

menni (max. 2 percig), amíg a víz bubo-

rékmentesen jön ki a pisztolyból. Kap-

csolja ki a készüléket és csatlakoztassa

ismét a sugárcsövet.

Ellenőrizze a vízellátást.

Húzza ki a vízcsatlakozás finomszűrő-

jét egy laposfogóval és folyóvíz alatt

tisztítsa meg.

Ok: Feszültségesés gyenge áram hálózat

vagy hosszabbító kábel használata miatt.

Bekapcsoláskor először a kézi szóró-

pisztoly karját húzza meg, azután állítsa

a készülékkapcsolót „I/ON“ -ra.

Magasnyomású fúvóka tisztítása: A

szennyeződéseket a szórófej furatból

egy tű segítségével távolítsa el és víz-

zel előrefelé öblítse ki.

Ellenőrizze a vízellátás mennyiségét.

A készülék kismértékű szivárgása mű-

szaki okok miatt lehetséges. Erős szi-

várgás esetén hívja a jóváhagyott

szerviz szolgálatot.

Használja a nyomásszabályozós su-

gárcsövet (Vario Power).

Állítsa a sugárcsövet a „Mix“ állásba.

Tisztítsa ki a tisztítószer szívócső szű-

rőjét.

Ellenőrizze, hogy a tisztítószer szívó-

cső nem törik-e meg valahol.

A műszaki adatok módosításának jogát

fenntartjuk!

A készülék nem termel nyomást

A készülék nem indul, a motor zúg

Erős nyomásingadozások

A készülék szivárog

Nem szívja fel a tisztítószert

Műszaki adatok

K 6.200

K 7.200

Elektromos csatlakozás

Feszültség

1~50 Hz

230-

240

230 V

Csatlakozási teljesítmény 2,5 3,0 kW

Védelmi fokozat IP X5

Védelmi osztály I

Hálózati biztosító (lomha) 16 A

Vízcsatlakozó

Hozzáfolyási nyomás (max.) 0,6 MPa

Hozzáfolyási hőmérséklet

(max.)

60 °C

Hozzáfolyási mennyiség

(min.)

12 l/perc

Max. felszívási magasság 1,0 m

Teljesítményre vonatkozó adatok

Üzemi nyomás 13 15 MPa

Max. megengedett nyomás 15 16 MPa

Szállított mennyiség, víz 8,8 9,2 l/perc

A kézi szórópisztoly vissza-

lökő erőhatása

20 22 N

Szállított mennyiség, tisztí-

tószer

0 - 0,3 l/perc

Méretek és súly

Hossz 552 mm

Szélesség 290 mm

Magasság 333 mm

Súly, üzemkészen a tarto-

zékkal

17,4 19,0 kg

Az EN 60335-2-79 szerint megállapított értékek

Kéz-kar vibrációs kibocsátá-

si érték

Bizonytalanság K

< 2,5

0,3

m/s2

Hangnyomás szint LpA

Bizonytalanság KpA

dB(A)

Hangnyomás szint LWA + bi-

zonytalanság KWA

93 dB(A)

134 HU

– 12

Ezennel tanúsítjuk, hogy az alábbiakban

megnevezett gép tervezése és építési

módja alapján az általunk forgalomba ho-

zott kivitelben megfelel az EK irányelvek

vonatkozó, alapvető biztonsági és egész-

ségügyi követelményeinek. A gép jóváha-

gyásunk nélkül történő módosítása esetén

ez a nyilatkozat elveszti érvényességet.

Alulírottak az ügyvezetés megbízásából és

felhatalmazásával lépnek fel.

A dokumentációért felelős személy:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

EK konformitási nyiltakozat

Termék: Nagynyomású tisztító

Típus: 1.446-xxx, 1.447-xxx

Vonatkozó európai közösségi irányelvek:

2006/42/EK (+2009/127/EK)

2004/108/EK

2011/65/ЕK

2000/14/EK

Alkalmazott harmonizált szabványok:

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Követett megfelelés megállapítási eljárás:

2000/14/EK: V. függelék

Hangteljesítményszint dB(A)

Mért: 90

Garantált: 93

Winnenden, 2012/11/01

CEO Head of Approbation

135HU

– 4

Vážený zákazníku,

Před prvním použitím svého za-

řízení si přečtěte tento původní

návod k používání, řiďte se jím a uložte jej

pro pozdější použití nebo pro dalšího maji-

tele.

Obsah dodávky je zobrazen na obale vaše-

ho zařízení. Během vybalování zkontroluj-

te, zda je dodávka kompletní.

Pokud chybí části příslušenství nebo bylo

transportem poškozeny, obraťte se na vaší

prodejnu.

Tento vysokotlaký čistič používejte výhrad-

ně v domácnosti, a sice

–k čištění strojů, vozů, budov, nářadí, fa-

sád, teras, zahradního náčiní apod. K

čištění využívejte vysokotlakého pa-

prsku vody, dle potřeby používejte čisti-

cí prostředky.

–Při práci s čističem používejte pouze

příslušenství, náhradní díly a čisticí pro-

středky schválené výrobcem, tj. firmou

KÄRCHER. Při používání čisticích pro-

středků se řiďte pokyny na nich uvede-

nými.

Nebezpečí!

Pro bezprostředně hrozící nebezpečí, které

vede k těžkým fyzickým zraněním nebo k

smrti.

몇Upozornění

Pro potencionálně nebezpečnou situaci,

která by mohla vést k těžkým fyzickým zra-

něním nebo k smrti.

Pozor

Pro potencionálně nebezpečnou situaci,

která může vést k lehkým fyzickým zraně-

ním nebo k věcným škodám.

1 Nebezpečí poškození! Pří-

stroj smí být provozován

pouze v horizontální polo-

ze (v leže).

2 Vysokotlakým vodním pa-

prskem se nesmí mířit na osoby, zvířa-

ta, elektrickou výstroj pod napětím ani

na zařízení samotné.

3Přístroj chraňte před mrazem.

Obalové materiály jsou recyklovatel-

né. Obal nezahazujte do domácího

odpadu, nýbrž jej odevzdejte k opě-

tovnému zužitkování.

Přístroj je vyroben z hodnotných

recyklovatelných materiálů, které se

dají dobře znovu využít. Likvidujte

proto staré přístroje ve sběrnách k to-

muto účelu určených.

Informace o obsažených látkách

(REACH)

Aktuální informace o obsažených látkách

naleznete na adrese:

www.kaercher.com/REACH

Obsah

Obecná upozornění . . . . . . . . . . CS 4

Bezpečnostní pokyny . . . . . . . . . CS 5

Obsluha. . . . . . . . . . . . . . . . . . . . CS 7

Přeprava . . . . . . . . . . . . . . . . . . . CS 9

Ukládání . . . . . . . . . . . . . . . . . . . CS 10

Ošetřování a údržba . . . . . . . . . . CS 10

Pomoc při poruchách . . . . . . . . . CS 10

Technické údaje . . . . . . . . . . . . . CS 11

Prohlášení o shodě pro ES . . . . . CS 12

Obecná upozornění

Obsah dodávky

Oblasti využití přístroje

Symboly použité v návodu k

obsluze

Symboly na zařízení

Ochrana životního prostředí

136 CS

– 5

V každé zemi platí záruční podmínky vyda-

né příslušnou distribuční společností. Pří-

padné poruchy zařízení odstraníme během

záruční lhůty bezplatně, pokud byl jejich

příčinou vadný materiál nebo výrobní záva-

dy. V případě uplatňování nároku na záru-

ku se s dokladem o zakoupení obraťte na

prodejce nebo na nejbližší oddělení služeb

zákazníkům.

(Adresy poboček najdete na zadní straně)

Nebezpečí!

Zástrčky a zásuvky se nikdy nedotýkej-

te mokrýma rukama.

Zařízení nikdy neuvádějte do provozu,

je-li poškozeno síťové napájecí vedení

nebo důležité části zařízení, např. vyso-

kotlaká hadice, ruční stříkací pistole

nebo bezpečnostní mechanismy.

Před každým zahájením provozu zkon-

trolujte, zda síťové napájecí vedení a sí-

ťová zástrčka nejsou poškozeny.

Poškozené síťové napájecí vedení dej-

te neprodleně vyměnit autorizovaným

zákaznickým servisem / odborníkem

elektrikářem.

Vždy než začnete s přístrojem praco-

vat, zkontrolujte vysokotlakou hadici,

zda není poškozená. Poškozenou hadi-

ci ihned vyměňte.

Nikdy nepracujte s vysokotlakým čisti-

čem v prostorách, ve kterých hrozí ne-

bezpečí exploze!

Používáte-li přístroj v nebezpečných

prostorách (např. benzinová pumpa),

dodržujte bezpodmínečně příslušné

bezpečnostní předpisy.

Paprsek vysokého tlaku vody může být

nebezpečný, je-li s ním zacházeno ne-

odborným způsobem. Paprsek vysoké-

ho tlaku nikdy nesměřujte na osoby,

zvířata, zapnutá elektrická zařízení či

na samotný čistič.

Vysokotlakým vodním paprskem nikdy

nemiřte na jiné osoby ani na sebe za

účelem očištění oděvu či obuvi.

Nikdy neostřikujte předměty obsahující

látky životu nebezpečné (např. azbest).

Pneumatikám/ventilům pneumatik hro-

zí poškození resp. prasknutí při ostřiko-

vání vysokotlakým paprskem. Prvním

příznakem takového poškození je za-

barvení pneumatiky. Poškozené pneu-

matiky/ventily pneumatik jsou životu

nebezpečné. Při čištění dodržujte vzdá-

lenost paprsku vody nejméně 30 cm!

Nebezpečí exploze!

Nepoužívejte hořlavé tekutiny.

Nikdy nenasávejte kapaliny obsahující

rozpouštědla či neředěné kyseliny a

rozpouštědla! Sem patří např. benzín,

ředidla do barev nebo topný olej. Roz-

prášená mlha je vysoce vznětlivá, vý-

bušná a jedovatá. Nepoužívejte aceton,

neředěné kyseliny a rozpouštědla, ne-

boť mohou poškodit materiál, z něhož je

zařízení vyrobeno.

몇Upozornění

Síťová zástrčka a spojka prodlužovací-

ho vedení musejí být vodotěsné a ne-

smějí ležet ve vodě.

Nevhodná prodlužovací vedení mohou

být nebezpečná. Pod širým nebem po-

užívejte jen taková prodlužovací vede-

ní, která jsou k tomuto účelu schválena

a odpovídajícím způsobem označena a

mají dostatečný průřez. 1 - 10 m: 1,5

mm2; 10 - 30 m: 2,5 mm2

Prodlužovací vedení vždy kompletně

odmotejte z kabelového navijáku.

Kvalita vysokotlakých hadic, armatur a

spojek je důležitá pro bezpečnost práce

s čističem. Používejte proto pouze vy-

sokotlaké hadice, armatury a spojky do-

poručené autorizovaným distributorem.

Toto zařízení není určeno k tomu, aby

ho používaly osoby s omezenými fyzic-

kými, smyslovými nebo duševními

schopnostmi.

S přístrojem nesmí pracovat děti nebo

osoby, které nebyly seznámeny s návo-

dem k jeho použití.

Na děti je třeba dohlížet, aby bylo zajiš-

těno, že si se zařízením nebudou hrát.

Záruka

Bezpečnostní pokyny

137CS

– 6

Balicí fólii udržujte mimo dosah dětí,

hrozí nebezpečí udušení!

Uživatel smí přístroj používat pouze k

účelům, ke kterým byl přístroj vyroben.

Při práci s přístrojem je uživatel povinen

dbát místních specifik a brát ohled na

osoby, nacházející se v blízkosti pří-

stroje.

Přístroj nepoužívejte, pokud se v dosa-

hu nacházejí jiné osoby, které nemají

ochranný oděv.

Za účelem ochrany před odstřikující vo-

dou či nečistotami noste při práci s čis-

tičem ochranný oděv a ochranné brýle.

Tento přístroj byl koncipován pro použi-

tí jen takových čisticích prostředků, kte-

ré jsou dodávány, resp. doporučeny

autorizovaným distributorem. Použití ji-

ných čisticích prostředků či chemikálií

by mohlo mít negativní vliv na bezpeč-

nost přístroje.

Pozor

Při delších provozních přestávkách vy-

pněte hlavní vypínač / spínač přístroje

nebo přístroj odpojte od zdroje napětí.

Zařízení neprovozujte při teplotách ne-

dosahujících 0 °C.

Při čištění lakovaných povrchových

ploch dodržujte vzdálenost paprsku vy-

sokého tlaku vody od plochy min. 30

cm, abyste zabránili poškození plochy.

Nikdy přístroj nenechávejte bez dozoru,

je-li v provozu.

Dbejte na to, aby nedošlo k poškození

síťového či prodlužovacího vedení ná-

sledkem přejetí vedení, jeho skřípnutím

či taháním za něj trhavým pohybem. Sí-

ťové vedení chraňte před žárem, ole-

jem a ostrými hranami.

Veškeré části přístroje, kterými je ve-

den el. proud, musí být chráněny před

stříkající vodou.

Přístroj smí být zapojen jen do takové-

ho el. přívodu, který byl instalován kva-

lifikovaným elektrikářem v souladu s

mezinárodní normou IEC 60364 o elek-

trické instalaci budov.

Přístroj zapojujte pouze na střídavý

proud. Napětí musí být shodné s údaji o

napětí na typovém štítku přístroje.

Z bezpečnostních důvodů zásadně do-

poručujeme provozovat zařízení přes

ochranný spínač proti zbytkovému

proudu (max. 30 mA).

Čisticí práce, při kterých vzniká odpa-

dová voda obsahující olej (např. při čiš-

tění motoru či podvozku automobilu),

se smějí provádět výhradně na místech

k tomu určených (myčky), disponujících

odlučovačem oleje.

Pozor

Bezpečnostní mechanismy slouží na

ochranu uživatele a nesmějí být měněny či

obcházeny.

Vypínač na zařízení zabraňuje zařízení v

nahodilému provozu.

Pojistné ústrojí blokuje páčku ruční stříkací

pistole a brání nahodilému spuštění zaříze-

ní.

Přepadový ventil brání překročení přípust-

ného pracovního tlaku.

Uvolněním páčky na ruční stříkací pistoli

vypne tlakový spínač čerpadlo a vysokotla-

ký vodní paprsek se přeruší. Přitažením

páčky se čerpadlo opět zapne.

Pozor

Před každými činnostmi na nebo s přístro-

jem zajistěte stabilitu přístroje, aby bylo za-

bráněno poraněním nebo poškozením.

–Stabilita přístroje je zajištěna, pokud

přístroj stojí na rovné ploše.

Bezpečnostní prvky

Vypínač na zářízení

Zajištění ruční stříkací pistole

Přepadový ventil s tlakovým spínačem

Podmínky pro zachování stability

138 CS

– 7

V provozní příručce je popsáno maximální

vybavení. V závislosti na modelu se liší ob-

sah dodávky (viz obal).

ilustrace viz stránka 2

1 Uložení pro příslušenství

2Přepravní držadlo, vytažitelná

3 Rychlopřípojka pro vysokotlakou hadici

4 Vypínač na přístroji "0/OFF" / "I/ON"

5Síťové napájecí vedení se zástrčkou

6 Držadlo

7 Kola

8Přívod vody

9 Jemný filtr ve vodovodní přípojce

10 Spojovací element pro přívod vody

11 Sací hadice na čisticí prostředek (s filtrem)

12 Ruční stříkací pistole

13 Zajištění ruční stříkací pistole

14 Tlačítko k oddělení vysokotlaké hadice

od ruční stříkací pistole

15 Vysokotlaká hadice

16 Používejte ocelovou trubku s regulací

tlaku (Vario Power)

17 Vysokotlaká trubka s frézou na nečistoty

Dodatečné příslušenství

18 Mycí kartáč

19 Pěnová tryska s nádobou na čisticí pro-

středek

Zvláštní příslušenství rozšiřuje možnosti

využití vysokotlakého čističe. Bližší infor-

mace obdržíte u Vašeho obchodníka s pří-

stroji KÄRCHER.

Ilustrace viz stránka 3

ilustrace

Spojku našroubujte na vodovodní pří-

pojku zařízení.

ilustrace

Zasuňte vysokotlakou hadici do ruční

stříkací pistole tak, aby slyšitelně za-

skočila.

Upozornění: Dbejte na správné seříze-

ní připojovací matice.

Prověřte bezpečné spojení tahem za

vysokotlakou hadici.

Podle platných předpisů nesmí být

zařízení nikdy provozováno na vo-

dovodní síti bez systémového od-

dělovače. Je nezbytné používat

systémový oddělovač firmy KÄRCHER

nebo alternativně systémový oddělovač

odpovídající normě EN 12729 typu BA. Vo-

da, která protekla systémovým děličem, je

hodnocena jako nikoliv pitná.

Pozor

Systémový oddělovač připojujte vždy k pří-

vodu vody nikoliv k přístroji!

Upozornění: Nečistoty ve vodě mohou po-

škodit vysokotlaké čerpadlo a příslušen-

ství. Na ochranu před nimi se doporučuje

používat vodní filtr KÄRCHER (zvláštní pří-

slušenství, obj. číslo 4.730-059).

Dbejte pokynů příslušné místní organizace

zajišťující zásobování vodou.

Hodnoty připojení viz typový štítek, resp.

Technické údaje.

Používejte vodní hadici vyztuženou tka-

ninou (není součástí dodávky) vybave-

nou obvyklou spojkou. (Průměr alespoň

1/2 palce popř. 13 mm; délka alespoň

7,5 m).

Vodní hadici nasaďte na spojovací díl a

připojte k přívodu vody.

Obsluha

Popis zařízení

Zvláštní příslušenství

Před uvedením do provozu

Přívod vody

Zásobování vodou z přívodu vody

139CS

– 8

Tento vysokotlaký čistič je díky sací hadici

KÄRCHER se zpětným ventilem (zvláštní

příslušenství obj. č. 4.440-238) vhodný k

nasávání povrchové vody např. z kádí na

dešťovou vodu nebo tůní apod. (ohledně

max. sací výšky viz technická data).

Sací hadici KÄRCHER se zpětným ven-

tilem naplňte vodou, našroubujte na

vodní přípojku a zavěste do kádě na

dešťovou vodu.

Před uvedením do provozu přístroj od-

vzdušněte.

Přístroj zapněte bez nasazené rozpra-

šovací trubky a nechte jej běžet (max. 2

minuty), dokud z pistole nezačne vyté-

kat voda bez vzduchových bublinek.

Přístroj vypněte a namontujte rozprašo-

vací trubku.

Pozor

Běh na prázdno po dobu delší než 2 minuty

vede k poškození vysokotlakého čerpadla.

Pokud přístroj nevytvoří tlak během 2 mi-

nut, vypněte jej a postupujte podle pokynů

v kapitole „Nápověda při poruchách“.

ilustrace

Vysokotlakou hadici pevně zasuňte do

rychlospojky, uslyšíte přitom, jak zaskočí.

Upozornění: Dbejte na správné seříze-

ní připojovací matice.

Prověřte bezpečné spojení tahem za

vysokotlakou hadici.

ilustrace

Stříkací trubku nasaďte na stříkací pis-

toli a otočením o 90° ji zajistěte.

Zcela otevřete vodovodní kohoutek.

Zapojte síťovou zástrčku do zásuvky.

Zapněte přístroj "I/ON".

Pozor

Nebezpečí poškození! Přístroj smí být

provozován pouze v horizontální poloze

(v leže).

몇Nebezpečí!

Vodní paprsek, vycházející z vysokotlaké

trysky, působí na stříkací pistoli reaktivní si-

lou. Zaujměte bezpečný postoj a pevně

držte ruční stříkací pistoli a stříkací trubku.

Pozor

Před začátkem čištění zajistětě, aby stál

vysokotlaký čistič bezpečně na rovném

podkladu. Při čištění používejte ochranné

bríle a ochranný oděv.

ilustrace

Odjistěte páčku na stříkací pistoli.

Zatáhněte za páčku, zařízení se zapne.

Upozornění: Jestliže se páčka znovu

uvolní, zařízení se znovu vypne. Vyso-

ký tlak zůstává v systému zachován.

Pro obvyklé čištění. Pracovní tlak lze nasta-

vit stupňovitě mezi „Min“ a „Max“.

Uvolněte stisk páčky na stříkací pistoli.

Nastavte ocelovou trubku do požadova-

né polohy.

Pro těžká znečištění.

Pozor

Nečistěte pneumatiky, lak nebo citlivé po-

vrchy jako dřevo pomocí frézy na nečistoty,

hrozí poškození.

Nehodí se pro práci s čisticími prostředky.

Dodatečná výbava

Hodí se pro práci s čisticími prostředky.

Nasávání vody z otevřených nádrží

Uvedení do provozu

Provoz

Používejte ocelovou trubku s regulací

tlaku (Vario Power).

Vysokotlaká trubka s frézou na

nečistoty

Mycí kartáč

140 CS

– 9

Při realizaci chystané čisticí úlohy používej-

te výhradně čisticí a ošetřovací prostředky

firmy KÄRCHER, neboť byly vyvinuty spe-

ciálně k použití s Vaším zařízením. Použití

jiných čisticích a ošetřovacích prostředků

může vést k rychlému opotřebení a zániku

záručních nároků. Dejte si poradit ve speci-

alizovaném obchodě nebo si vyžádejte in-

formace přímo u firmy KÄRCHER.

ilustrace

Vytáhněte sací hadici na čisticí prostře-

dek v požadované délce z pouzdra.

Zavěste hadici na čisticí prostředek do

nádoby s roztokem čisticího prostředku.

Používejte ocelovou trubku s regulací

tlaku (Vario Power).

Stříkací trubku natočte do polohy „Mix“.

Upozornění: Tímto způsobem se roz-

tok čisticího prostředku za provozu při-

míchává k vodnímu paprsku.

Čisticí prostředek úsporně nastříkejte

na suchý povrch a nechte působit (ne

však zaschnout).

Uvolněnou nečistotu opláchněte pa-

prskem vysokého tlaku.

Dodatečná výbava

Čisticí prostředek je odsáván z nádoby a

vzniká silná čisticí pěna.

Naplňte nádobu na čisticí prostředek

roztokem čisticího prostředku (řiďte se

pokyny k dávkování na nádobě s čisti-

cím prostředkem).

Připojte pěnovou trysku k nádobě na

čisticí prostředek.

Pěnovou trysku nasaďte na stříkací pis-

toli a otočením o 90° ji zajistěte.

Upozornění: Tímto způsobem se roz-

tok čisticího prostředku za provozu při-

míchává k vodnímu paprsku.

Uvolněte stisk páčky na stříkací pistoli.

Zajistěte páčku stříkací pistole.

Při delších přestávkách v práci (přes 5

minut) přístroj ještě vypněte vypínačem

„0/OFF“.

Pozor

Vysokotlakou hadici odpojujte od ruční stří-

kací pistole nebo od přístroje pouze, pokud

je systém bez tlaku.

Po práci s čisticími prostředky zavěste

sací hadici do nádoby s čistou vodou,

zapněte zařízení na cca 1 minutu s od-

montovanou stříkací trubkou a pro-

pláchněte je dočista.

Uvolněte stisk páčky na stříkací pistoli.

Zařízení vypněte „0/OFF“.

Zavřete vodovodní kohoutek.

Stiskněte páčku na stříkací pistoli za

účelem odstranění zbylého tlaku ze

systému.

Odpojte zařízení od přívodu vody.

몇Upozornění

Při oddělování přívodní nebo vysokotla-

ké hadice může po provozu z přípojek

vytékat horká voda.

Zajistěte páčku stříkací pistole.

Vytáhněte zástrčku ze sítě.

Pozor

Aby bylo zabráněno poraněním nebo neho-

dám při přepravě, berte ohled na hmotnost

přístroje (viz. technické údaje).

ilustrace

Zařízení zvedněte za přepravní rukojeť

a madlo pro přenášení.

ilustrace

Vysuňte madlo pro přenášení, je patrné

zaklapnutí.

Přístroj tahejte za přepravní úchyt.

Práce s čisticím prostředkem

Doporučovaná metoda čištění

Pěnová tryska

Přerušení provozu

Ukončení provozu

Přeprava

Ruční přeprava

141CS

– 10

Zajistěte přístroj proti sklouznutí a pře-

vrácení.

Pozor

Aby bylo zabráněno poraněním nebo neho-

dám, zohledněte při výběru místa usklad-

nění hmotnost přístroje (viz. technické

údaje).

Přístroj odstavte na rovné ploše.

Stiskněte tlačítko pro odpojení na ruční

stříkací pistoli a odpojte vysokotlakou

hadici od ruční stříkací pistole.

Kryt rychlopřípojky pro vysokotlakou

hadici tlačte ve směru šipky a vyso-

kotlakou hadici vytáhněte.

ilustrace

Síťové napájecí vedení, vysokotlakou ha-

dici a příslušenství uložte na zařízení.

Před dlouhodobým uskladněním, např. v zimě

navíc dodržujte pokyny v kapitole Péče.

Pozor

Zařízení a příslušenství chraňte před mra-

zem.

Není-li ze zařízení a příslušenství beze

zbytku vypuštěna voda, mráz zařízení a

příslušenství zničí. Jak předcházet škodám

Ze zařízení vypusťte veškerou vodu:

zařízení zapněte bez připojené vyso-

kotlaké hadice a bez připojeného přívo-

du vody (na max. 1 minutu) a počkejte,

dokud z vysokotlakého přípoje nepře-

stane vytékat voda. Zařízení vypněte.

Zařízení s úplným příslušenstvím uklá-

dejte na místo chráněné před mrazem.

Nebezpečí!

Než začnete provádět jakoukoliv péči nebo

údržbu, zařízení vypněte a vytáhněte zá-

strčku ze sítě.

Před uskladněním na delší dobu, např. na

zimu:

Sejměte filtr ze sací hadice na čisticí

prostředky a opláchněte jej pod tekoucí

vodou.

Síto ve vodní přípojce vyjměte plochými

kleštěmi a vyčistěte je pod tekoucí vo-

dou.

Zařízení je bezúdržbové.

Používejte výhradně originální náhradní

díly firmy KÄRCHER. Přehled náhradních

dílů najdete na konci tohoto provozního ná-

vodu.

Drobné poruchy můžete odstranit sami s

pomocí následujících údajů.

V případě nejistoty se laskavě obraťte na

autorizovaný zákaznický servis.

Nebezpečí!

Než začnete provádět jakoukoliv péči nebo

údržbu, zařízení vypněte a vytáhněte zá-

strčku ze sítě.

Veškeré opravářské práce na elektrických

částech přístroje smí provádět pouze auto-

rizovaný zákaznický servis.

Zkontrolujte, zda napětí uvedené na ty-

povém štítku přístroje souhlasí s napě-

tím zdroje elektrického proudu.

Zkontrolujte, zda není síťové napájecí

vedení poškozeno.

Stiskněte páčku na ruční stříkací pistoli,

zařízení se zapne.

Přeprava ve vozidle

Ukládání

Uložení přístroje

Ochrana proti zamrznutí

Ošetřování a údržba

Péče

Údržba

Náhradní díly

Pomoc při poruchách

Přístroj neběží

142 CS

– 11

Zkontrolujte nastavení stříkací trubky.

Přístroj odvzdušněte.

Přístroj zapněte bez nasazené rozpra-

šovací trubky a nechte jej běžet (max. 2

minuty), dokud z pistole nezačne vyté-

kat voda bez vzduchových bublinek.

Přístroj vypněte a namontujte rozprašo-

vací trubku.

Zkontrolujte přívod vody.

Jemný filtr přípojky na vodu vyjměte

plochými kleštěmi a vyčistěte jej pod

tekoucí vodou.

Příčina: Pokles napětí v důsledku slabé

rozvodné sítě nebo při použití prodlužova-

cího kabelu.

Při zapínání nejprve přitáhněte páčku

ruční stříkací pistole a teprve poté pře-

pněte vypínač zařízení na "I/ON".

Vyčistěte vysokotlakou trysku: Odstraň-

te jehlou nečistoty z otvoru trysky a

zpředu ji propláchněte vodou.

Zkontrolujte množství přiváděné vody.

Mírná netěsnost zařízení je podmíněna

technicky. Při značné netěsnosti je tře-

ba řešením pověřit autorizovaný zákaz-

nický servis.

Používejte ocelovou trubku s regulací

tlaku (Vario Power).

Stříkací trubku natočte do polohy „Mix“.

Filtr očistěte na sací hadici čisticího pro-

středku.

Zkontrolujte, zda na sací hadici nejsou

zlomy. Technické změny vyhrazeny.

Zařízení nelze natlakovat

Zařízení se nerozbíhá, motor hučí

Silné kolísání tlaku

Zařízení je netěsné

Čisticí prostředek není nasáván

Technické údaje

K 6.200

K 7.200

Elektrické připojení

Napětí

1~50 Hz

230-

240

230 V

Příkon 2,5 3,0 kW

Stupeň krytí IP X5

Ochranná třída I

Síťová pojistka (pomalá) 16 A

Přívod vody

Přívodní tlak (max.) 0,6 MPa

Teplota přívodu (max.) 60 °C

Přiváděné množství (min.) 12 l/min

Max. sací výška 1,0 m

Výkonnostní parametry

Pracovní tlak 13 15 MPa

Max. přípustný tlak 15 16 MPa

Čerpané množství vody 8,8 9,2 l/min

Síla zpětného nárazu vyso-

kotlaké pistole

20 22 N

Čerpané množství čisticího

prostředku

0 - 0,3 l/min

Rozměry a hmotnost

Délka 552 mm

Šířka 290 mm

Výška 333 mm

Hmotnost přístroje připrave-

ného k provozu s příslušen-

stvím

17,4 19,0 kg

Zjištěné hodnoty dle EN 60335-2-79

Hodnota vibrace ruka-paže

Kolísavost K

< 2,5

0,3

m/s2

Hladina akustického tlaku

LpA

Kolísavost KpA

dB(A)

Hladina akustického výkonu

LWA + Kolísavost KWA

93 dB(A)

143CS

– 12

Tímto prohlašujeme, že níže označené

stroje odpovídají jejich základní koncepcí a

konstrukčním provedením, stejně jako

námi do provozu uvedenými konkrétními

provedeními, příslušným zásadním poža-

davkům o bezpečnosti a ochraně zdraví

směrnic ES. Při jakýchkoli na stroji prove-

dených změnách, které nebyly námi od-

souhlaseny, pozbývá toto prohlášení svou

platnost.

Podepsaní jednají v pověření a s plnou

mocí jednatelství

Osoba zplnomocněná sestavením doku-

mentace:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Prohlášení o shodě pro ES

Výrobek: Vysokotlaký čistič

Typ: 1.446-xxx, 1.447-xxx

Příslušné směrnice ES:

2006/42/ES (+2009/127/ES)

2004/108/ES

2011/65/ES

2000/14/ES

Použité harmonizační normy

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Použitý postup posuzování shody:

2000/14/ES: Příloha V

Hladinu akustického dB(A)

Namerenou: 90

Garantova-

nou:

CEO Head of Approbation

Winnenden, 2012/11/01

144 CS

– 4

Spoštovani kupec,

Pred prvo uporabo Vaše napra-

ve preberite to originalno navo-

dilo za uporabo, ravnajte se po njem in

shranite ga za morebitno kasnejšo uporabo

ali za naslednjega lastnika.

Obseg dobave Vaše naprave je prikazan

na embalaži. Pri jemanju stroja iz embalaže

preverite popolnost vsebine.

Pri manjkajočem priboru ali transportnih

škodah obvestite Vašega prodajalca.

Ta visokotlačni čistilec uporabljajte izključ-

no za privatno gospodinjstvo:

–za čiščenje strojev, vozil, zgradb, orodij,

fasad, teras, vrtnih naprav itn. z visoko-

tlačnim vodnim curkom (po potrebi z

dodatkom čistilnega sredstva).

–z deli pribora, nadomestnimi deli in či-

stilnimi sredstvi, ki jih je dovolil KÄR-

CHER. Upoštevajte napotke, ki so

priloženi čistilnim sredstvom.

Nevarnost

Za neposredno grozečo nevarnost, ki vodi

do težkih telesnih poškodb ali smrti.

몇Opozorilo

Za možno nevarno situacijo, ki bi lahko vo-

dila do težkih telesnih poškodb ali smrti.

Pozor

Za možno nevarno situacijo, ki lahko vodi

do lahkih poškodb ali materialne škode.

1 Nevarnost poškodb! Na-

prava se sme uporabljati

le v ležečem položaju

(horizontalno).

2 Visokotlačnega curka ne

usmerjajte v osebe, živali, aktivno elek-

trično opremo ali na samo napravo.

3 Napravo zaščitite pred zmrzaljo.

Embalažo je mogoče reciklirati. Pro-

simo, da embalaže ne odlagate med

gospodinjski odpad, pač pa jo oddajte

v ponovno predelavo.

Stare naprave vsebujejo pomembne

materiale, ki so namenjeni za nadalj-

njo predelavo. Zato stare naprave za-

vrzite s pomočjo ustreznih zbiralnih

sistemov.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete

na:

www.kaercher.com/REACH

V vsaki državi veljajo garancijski pogoji, ki

jih določa naše prodajno predstavništvo.

Morebitne motnje na napravi, ki so posledi-

ca materialnih ali proizvodnih napak, v času

garancije brezplačno odpravljamo. V pri-

meru uveljavljanja garancije, se z original-

nim računom obrnite na prodajalca oziroma

najbližji uporabniški servis.

(naslov glejte na hrbtni strani)

Kazalo

Splošna navodila. . . . . . . . . . . . . SL 4

Varnostna navodila . . . . . . . . . . . SL 5

Uporaba . . . . . . . . . . . . . . . . . . . SL 7

Transport. . . . . . . . . . . . . . . . . . . SL 10

Skladiščenje . . . . . . . . . . . . . . . . SL 10

Nega in vzdrževanje . . . . . . . . . . SL 11

Pomoč pri motnjah . . . . . . . . . . . SL 11

Tehnični podatki . . . . . . . . . . . . . SL 12

ES-izjava o skladnosti. . . . . . . . . SL 12

Splošna navodila

Dobavni obseg

Namenska uporaba

Simboli v navodilu za uporabo

Simboli na napravi

Varstvo okolja

Garancija

145SL

– 5

Nevarnost

Omrežnega vtiča in vtičnice nikoli ne

prijemajte z mokrimi rokami.

Naprave ne vklapljajte, če so poškodo-

vani omrežni priključni vodnik ali drugi

pomembni deli naprave, npr. visoko-

tlačna gibka cev, ročna brizgalna pišto-

la ali varnostne priprave.

Pred vsako uporabo preverite, ali na

omrežnem priključnem vodniku z omre-

žnim vtičem obstajajo poškodbe. Po-

škodovan omrežni priključni vodnik naj

pooblaščeni uporabniški servis/elektro

strokovnjak nemudoma zamenja.

Pred vsakim zagonom preverite gibko

visokotlačno cev na poškodbe. Poško-

dovano visokotlačno gibko cev takoj za-

menjajte.

Prepovedano je obratovanje v podro-

čjih, kjer obstaja nevarnost eksplozij.

Pri uporabi naprave v nevarnih podro-

čjih (npr. bencinske črpalke) je treba

upoštevati ustrezne varnostne predpi-

se.

Visokotlačni curki so lahko pri nestro-

kovni uporabi nevarni. Curka nikoli ne

usmerjajte na osebe, živali, aktivno ele-

ktrično opremo ali na sam stroj.

Visokotlačnega curka ne usmerjajte na

druge osebe ali nase, da bi očistili obla-

čila ali obutev.

S paro ne škropite predmetov, ki vsebu-

jejo zdravstveno škodljive snovi (npr.

azbest).

Pnevmatike vozil/ventili pnevmatik se

lahko z visokotlačnim curkom poškodu-

jejo in počijo. Prvi znak tega je spre-

memba barve pnevmatike.

Poškodovanje avtomobilske pnevmati-

ke/ventili pnevmatik so smrtno nevarni.

Pri čiščenju ohranite najmanjšo odda-

ljenost curka od 30 cm!

Nevarnost eksplozije!

Ne razpršujte gorljivih tekočin.

Nikoli ne vsesavajte tekočin s topili ali

nerazredčenih kislin in topil! Sem spa-

dajo npr. bencin, razredčila ali kurilno

olje. Razpršeno sredstvo je visoko vne-

tljivo, eksplozivno in strupeno. Ne upo-

rabljajte acetona, nerazredčenih kislin

in topil, ker le-ti uničujejo materiale,

uporabljene na napravi.

몇Opozorilo

Omrežni vtič in vezava uporabljenega

podaljševalnega kabla morata biti vodo-

tesna in ne smeta ležati v vodi.

Neprimerni podaljševalni kabli so lahko

nevarni. Na odprtem uporabljajte le za

to dovoljene in ustrezno označene po-

daljševalne kable z zadostnim prere-

zom vodnikov:

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Podaljševalni kabel vedno do konca od-

vijte z bobna za navijanje kabla.

Visokotlačne gibke cevi, armature in ve-

zave so pomembne za varnost stroja.

Uporabljajte le visokotlačne gibke cevi,

armature in vezave, ki jih je priporočil

proizvajalec.

Ta naprava ni namenjena uporabi oseb

z omejenimi fizičnimi, senzoričnimi ali

duševnimi sposobnostmi.

S strojem ne smejo delati otroci, mlado-

letne ali neusposobljene osebe.

Otroke je potrebno nadzorovati, da bi

zagotovili, da se z napravo ne igrajo.

Embalažne folije hranite proč od otrok,

obstaja nevarnost zadušitve!

Uporabnik mora stroj uporabljati v skla-

du z njegovim namenom. Mora upošte-

vati lokalne danosti in pri delu s strojem

paziti na osebe v okolici.

Naprave ne uporabljajte, če se v nje-

nem dosegu nahajajo druge osebe, ra-

zen, če slednje nosijo zaščitna oblačila.

Za zaščito pred brizganjem vode ali

umazanije nosite primerno zaščitno

obleko in zaščitne očale.

Ta stroj je razvit za uporabo čistilnih

sredstev, ki jih je dostavil ali priporočil

proizvajalec. Uporaba drugih čistilnih

sredstev ali kemikalij lahko ovira var-

nost stroja.

Varnostna navodila

146 SL

– 6

Pozor

Pri daljših prekinitvah obratovanja izklo-

pite napravo na glavnem stikalu/stikalu

naprave ali izvlecite omrežni vtič.

Naprave ne uporabljajte pri temperatu-

rah pod 0 °C.

Pri čiščenju lakiranih površin ohranjujte

oddaljenost curka od najmanj 30 cm, da

se izognete poškodbam.

Stroja med obratovanjem nikoli ne pu-

ščajte brez nadzora.

Pazite na to, da se omrežni ali podaljše-

valni kabel s prevoženjem, stiskanjem,

vlečenjem ali podobnim ne uniči ali po-

škoduje. Omrežne kable zaščitite pred

vročino, oljem in ostrimi robovi.

Vsi deli pod napetostjo v delovnem ob-

močju morajo biti zaščiteni pred vodnim

curkom.

Stroj se sme priključevati samo na ele-

ktrični priključek, ki ga je elektroinštala-

ter izvedel v skladu z IEC 60364.

Stroj priključujte samo na izmenični tok.

Napetost se mora ujemati s tipsko plo-

ščico stroja.

Iz varnostnih razlogov načeloma pripo-

ročamo, da napravo priključite preko

zaščitnega tokovnega stikala (max. 30

mA).

Čistilna dela, pri katerih nastajajo oljna-

te odpadne vode, kot je npr. pomivanje

motorjev, podvozja se smejo izvajati

samo v pralnicah z odvodom za olje.

Pozor

Varnostne naprave služijo za zaščito upo-

rabnika in se jih ne sme spreminjati ali igno-

rirati.

Stikalo naprave preprečuje nehoteno delo-

vanje naprave.

Zapah zapira ročico ročne brizgalne pištole

in preprečujejo nehoten vklop naprave.

Prelivni ventil preprečuje prekoračitev do-

voljenega delovnega tlaka.

Če ročico na ročni brizgalni pištoli spustite,

tlačno stikalo izklopi črpalko, visokotlačni

curek se ustavi. Če ročico povlečete, se čr-

palka ponovno vklopi.

Pozor

Pred vsemi aktivnostmi z ali na napravi

vzpostavite stojno varnost, da preprečite

nesreče ali poškodbe.

–Stojna varnost naprave je zagotovljena,

ko je naprava postavljena na ravni povr-

šini.

Varnostne naprave

Stikalo naprave

Zapah ročne brizgalne pištole

Prelivni ventil s tlačnim stikalom

Predpogoji za stojno varnost

147SL

– 7

V tem navodilu za uporabo je opisana ma-

ksimalna oprema. Glede na model prihaja

do razlik v obsegu dobave (glejte embala-

žo).

Slike glejte na strani 2

1 Shranjevalo za pribor

2 Transportni ročaj, izvlečna

3 Hitri priključek za visokotlačno gibko

cev

4 Stikalo naprave „0/OFF“ / „I/ON“

5 Omrežni priključni vodnik z omrežnim

vtičem

6Ročaj

7 Kolesa

8 Vodni priključek

9 Filter za drobno umazanijo v vodnem

priključku

10 Spojni del za priključek za vodo

11 Gibka sesalna cev za čistilno sredstvo

(s filtrom)

12 Ročna brizgalna pištola

13 Zapah ročne brizgalne pištole

14 Tipka za ločitev visokotlačne gibke cevi

od ročne brizgalne pištole

15 Visokotlačna cev

16 Brizgalna cev z reguliranjem tlaka (Va-

rio Power)

17 Brizgalna cev s strgalom za umazanijo

Opcijski pribor

18 Krtača za pranje

19 Šoba za peno s posodo za čistilo

Posebni pribor razširja možnosti uporabe

vašega stroja. Podrobnejše informacije o

tem boste prejeli pri vašem prodajalcu

KÄRCHER.

Slike glejte na strani 3

Slika

Priložen spojni del privijte na vodni pri-

ključek naprave.

Slika

Vtaknite visokotlačno gibko cev v ročno

brizgalno pištolo, dokler se slišno ne za-

skoči.

Opozorilo: Pazite na pravilno usmerje-

nost priključne električne napeljave.

Preverite varno povezavo s potegom za

visokotolačno cev.

V skladu z veljavnimi predpisi apa-

rat ne sme nikoli delovati brez lo-

čilnika sistemov na omrežju za

pitno vodo. Uporabiti je potrebno

ustrezen ločilnik sistemov podjetja KÄR-

CHER ali alternativni ločilnik sistemov v

skladu z EN 12729 Tip BA. Voda, ki je tekla

skozi sistemski ločevalnik, je klasificirana

kot nepitna.

Pozor

Sistemski ločevalnik vedno priključite na

oskrbo z vodo, nikoli neposredno na napra-

vo!

Opozorilo: Nečistoče v vodi lahko poško-

dujejo visokotlačno črpalko in pribor. Za za-

ščito se priporoča uporaba KÄRCHER

jevega vodnega filtra (poseben pribor, na-

roč št. 4.730-059).

Upoštevajte predpise vodovodnega podje-

tja.

Priključne vrednosti glejte na tipski tablici /

v tehničnih podatkih.

Uporabljajte s platnom ojačano vodno

gibko cev (ni v obsegu dobave) z obi-

čajnim priključkom. (premer najmanj 1/

2 cole oz. 13 mm; dolžina najmanj

7,5 m).

Vodno gibko cev nataknite na spojni del

naprave in jo priključite na oskrbo z vo-

do.

Uporaba

Opis naprave

Poseben pribor

Pred zagonom

Oskrba z vodo

Oskrba z vodo iz vodovoda

148 SL

– 8

Ta visokotlačni čistilnik je s KÄRCHERjevo

gibko sesalno cevjo s protipovratnim filtrom

(posebni pribor, naroč.št. 4.440-238) pri-

meren za sesanje površinske vode npr. iz

sodov za deževnico ali ribnikov (za maksi-

malno višino črpanja glejte tehnične podat-

ke).

KÄRCHERevo gibko sesalno cev s pro-

tipovratnim ventilom napolnite z vodo,

privijte na vodni priključek in obesite v

sod za deževnico.

Pred obratovanjem napravo odzračite.

Napravo vklopite brez priklopljene bri-

zgalne cevi in pustite teči tako dolgo

(največ 2 minuti), da voda iz pištole teče

brez mehurčkov. Napravo izklopite in

ponovno priklopite brizgalno cev.

Pozor

Suhi tek v trajanju več kot 2 minuti lahko

vodi do poškodb na visokotlačni črpalki. Če

naprave v 2 minutah ne izgradi nobenega

tlaka, napravo izklopite in postopajte v skla-

du z napotki v poglavju „Pomoč pri mo-

tnjah“.

Slika

Visokotlačno gibko cev trdno vtaknite v

hitri priključek na napravi, da se slišno

zaskoči.

Opozorilo: Pazite na pravilno usmerje-

nost priključne električne napeljave.

Preverite varno povezavo s potegom za

visokotolačno cev.

Slika

Brizgalno cev vtaknite v ročno brizgalno

pištolo in jo pritrdite z obračanjem za

90°.

Vodno pipo popolnoma odprite.

Omrežni vtič vtaknite v vtičnico.

Vklopite napravo "I/ON".

Pozor

Nevarnost poškodb! Naprava se sme

uporabljati le v ležečem položaju (hori-

zontalno).

몇Nevarnost

Zaradi izstopajočega vodnega curka iz vi-

sokotlačne šobe deluje na ročno brizgalno

pištolo povratna sila. Poskrbite, da trdno

stojite, ročno brizgalno pištolo in brizgalno

cev trdno držite.

Pozor

Pred začetkom čiščenja zagotovite, da vi-

sokotlačni čistilnik stoji varno na ravni pod-

lagi. Pri čiščenju uporabite zaščitna očala in

zaščitno obleko.

Slika

Deblokirajte ročico ročne brizgalne pi-

štole.

Potegnite ročico, naprava se vklopi.

Opozorilo: Če se ročica ponovno spu-

sti, se naprava ponovno izklopi. Visok

tlak se v sistemu ohrani.

Za običajne čistilne naloge. Delovni tlak se

lahko zvezno regulira med "Min" in Max".

Spustite ročico ročne brizgalne pištole.

Brizgalno cev obrnite na željen položaj.

Za trdovratno umazanijo.

Pozor

Avtomobilskih gum, laka ali občutljivih po-

vršin kot je les ne čistite s strgalom za uma-

zanijo, nevarnost poškodbe.

Ni primerno za delo s čistilnimi sredstvi.

Opcijsko

Primerno za delo s čistilnimi sredstvi.

Sesanje vode iz odprtih posod

Zagon

Obratovanje

Brizgalna cev z reguliranjem tlaka (Vario

Power)

Brizgalna cev s frezalom za umazanijo

Krtača za pranje

149SL

– 9

Za vsakokratno čistilno nalogo uporabljajte

izključno čistilna in negovalna sredstva

podjetja KÄRCHER, ker so bila le-ta razvita

posebej za uporabo z Vašo napravo. Upo-

raba drugih čistilnih in negovalnih sredstev

lahko vodi do hitrejše obrabe in ugasnitve

garancijskih zahtevkov.

Prosimo, da se pozanimate v specializirani

trgovini ali pa zahtevate informacije nepo-

sredno pri podjetju KÄRCHER.

Slika

Gibko sesalno cev za čistilno sredstvo v

želeni dolžini izvlecite iz ohišja.

Gibko sesalno cev za čistilno sredstvo

obesite v posodo z raztopino čistilnega

sredstva.

Uporabite brizgalno cev z reguliranjem

tlaka (Vario Power).

Brizgalno cev obrnite na položaj "Mix".

Opozorilo: S tem se pri obratovanju

raztopina čistilnega sredstva primeša

vodnemu curku.

Čistilno sredstvo varčno razpršite po

suhi površini in pustite, da učinkuje

(vendar se ne sme posušiti).

Raztopljeno umazanijo splaknite z viso-

kotlačnim curkom.

Opcijsko

Iz posode se sesa čistilo in nastane učinko-

vita pena čistila.

Raztopino čistilnega sredstva napolnite

v posodo za čistilo šobe za peno (upo-

števajte navedbe doziranja na navoju

čistilnega sredstva).

Šobo za peno spojite s posodo za čisti-

lo.

Šobo za peno vtaknite v ročno brizgal-

no pištolo in jo pritrdite z obračanjem za

90°.

Opozorilo: S tem se pri obratovanju

raztopina čistilnega sredstva primeša

vodnemu curku.

Spustite ročico ročne brizgalne pištole.

Zaprite ročico ročne brizgalne pištole.

Pri daljših delovnih premorih (več kot 5

minut) napravo dodatno izklopite „0/

OFF“.

Pozor

Visokotlačno gibko cev ločite od ročne bri-

zgalne pištole ali naprave le, če v sistemu

ni tlaka.

Po delu s čistilnim sredstvom obesite

gibko sesalno cev v posodo s čisto vo-

do, napravo vklopite za približno 1 mi-

nuto z demontirano brizgalno cevjo in

spirajte.

Spustite ročico ročne brizgalne pištole.

Izklopite napravo "0/OFF".

Zaprite pipo.

Pritisnite ročico ročne brizgalne pištole,

da iz sistema izpustite še obstoječi tlak.

Napravo ločite z oskrbe z vodo.

몇Opozorilo

Ob ločitvi dovodne ali visokotlačne gib-

ke cevi lahko po obratovanju iz priključ-

kov izstopa vroča voda.

Zaprite ročico ročne brizgalne pištole.

Izvlecite omrežni vtič.

Delo s čistilnimi sredstvi

Priporočljiva metoda čiščenja

Šoba za peno

Prekinitev obratovanja

Zaključek obratovanja

150 SL

– 10

Pozor

Da preprečite nesreče ali poškodbe, pri

transportu upoštevajte težo naprave (glejte

tehnične podatke).

Slika

Stroj dvignite in nesite s pomočjo tran-

sportnega in nosilnega ročaja.

Slika

Izvlecite transportni ročaj, le-ta se sli-

šno zaskoči.

Napravo vlecite za transportni ročaj.

Napravo zavarujte proti zdrsu in prevr-

nitvi.

Pozor

Da preprečite nesreče ali poškodbe, pri iz-

biri kraja shranjevanja upoštevajte težo na-

prave (glejte tehnične podatke).

Postavite napravo na ravno površino.

Pritisnite ločilno na ročni brizgalni pištoli

in ločite visokotlačno gibko cev od roč-

ne brizgalne pištole.

Ohišje hitrega priključka za visokotlač-

no gibko cev pritisnite v smeri puščice

in izvlecite visokotlačno gibko cev.

Slika

Omrežni priključni kabel, visokotlačno

gibko cev in pribor pospravite na napra-

vo.

Pred daljšim shranjevanjem, npr. v času zi-

me, dodatno upoštevajte napotke v poglav-

ju Nega.

Pozor

Napravo in pribor zaščitite pred zmrzaljo.

Če voda ni popolnoma izpraznjena, zmrzal

uniči napravo in pribor. Za preprečitev

škod.

Popolna izpraznitev vode iz naprave:

Napravo vklopite brez priključene viso-

kotlačne gibke cevi in brez priključene

oskrbe z vodo (max. 1 min.) in počakaj-

te, dokler iz visokotlčanega priključka

ne izstopa več voda. Izklopite napravo.

Napravo s celotnim priborom shranjujte

v prostoru, varnem pred zmrzaljo.

Transport

Ročni transport

Transport v vozilih

Skladiščenje

Shranjevanje naprave

Zaščita pred zamrznitvijo

151SL

– 11

Nevarnost

Pred vsemi čistilnimi in vzdrževalnimi deli

izklopite napravo in omrežni vtič izvlecite iz

vtičnice.

Pred daljšim skladiščenjem, npr. pozimi:

Filter izvlecite iz gibke sesalne cevi za

čistilno sredstvo in ga očistite pod teko-

čo vodo.

Sito v priključku za vodo izvlecite s plo-

ščatimi kleščami in ga očistite pod teko-

čo vodo.

Naprave ni treba vzdrževati.

Uporabljajte samo originalne KÄRCHER

jeve nadomestne dele. Pregled nadome-

stnih delov boste našli na koncu tega navo-

dila za uporabo.

Manjše motnje lahko odpravite sami s po-

močjo naslednjega pregleda.

V primeru dvoma se obrnite pooblaščeni

servisni službi.

Nevarnost

Pred vsemi čistilnimi in vzdrževalnimi deli

izklopite napravo in omrežni vtič izvlecite iz

vtičnice.

Popravila in posege na električnih sestav-

nih delih sme opravljati le pooblaščena ser-

visna služba.

Preverite, ali na tipski tablici navedena

napetost ustreza napetosti vira električ-

nega toka.

Omrežni priključni vodnik preglejte gle-

de poškodb.

Aktivirajte ročico ročne brizgalne pišto-

le, naprava se vklopi.

Preverite nastavitev na brizgalni cevi.

Prezračite stroj.

Napravo vklopite brez priklopljene bri-

zgalne cevi in pustite teči tako dolgo

(največ 2 minuti), da voda iz pištole teče

brez mehurčkov. Napravo izklopite in

ponovno priklopite brizgalno cev.

Preverite oskrbo z vodo.

Filter za drobno umazanijo v vodnem

priključku izvlecite s ploščatimi klešča-

mi in ga očistite pod tekočo vodo.

Vzrok: Padec napetosti zaradi šibkega ele-

ktričnega omrežja ali ob uporabi električne-

ga podaljška.

Ob vklopu najprej povlecite ročico roč-

ne brizgalne pištole, nato stikalo napra-

ve postavite na „I/ON“.

Čiščenje visokotlačne šobe: Iz šobne

izvrtine z iglo odstranite umazanijo in jo

od spredaj splaknite z vodo.

Preverite količino dotoka vode.

Neznatna netesnost naprave je tehnič-

no pogojena. Pri močnejši netesnosti se

obrnite na pooblaščeno servisno služ-

bo.

Uporabite brizgalno cev z reguliranjem

tlaka (Vario Power).

Brizgalno cev obrnite na položaj "Mix".

Očistite filter na gibki sesalni cevi za či-

stilno sredstvo.

Preverite gibko sesalno cev za čistilno

sredstvo glede pregibov.

Nega in vzdrževanje

Nega

Vzdrževanje

Nadomestni deli

Pomoč pri motnjah

Naprava ne deluje

Naprava ne dosega zadostnega

tlaka

Naprava se ne zažene, motor brenči

Močna nihanja tlaka

Naprava je netesna

Čistilno sredstvo se ne vsesava

152 SL

– 12

Pridržana pravica do tehničnih spre-

memb!

S to izjavo potrjujemo, da spodaj omenjeni

stroj zaradi svoje zasnove in načina izdela-

ve ustreza temeljnim varnostnim in zdra-

vstvenim zahtevam EU-standardov. Ta

izjava izgubi svojo veljavnost, če kdo na-

pravo spremeni brez našega soglasja.

Podpisniki ravnajo po navodilih in s poobla-

stilom vodstva podjetja.

Pooblaščenec za dokumentacijo:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Tehnični podatki

K 6.200

K 7.200

Električni priključek

Napetost

1~50 Hz

230-

240

230 V

Priključna moč2,5 3,0 kW

Stopnja zaščite IP X5

Razred zaščite I

Omrežna varovalka (iner-

tna)

16 A

Vodni priključek

Pritisk dotoka (maks.) 0,6 MPa

Temperatura dotoka

(maks.)

60 °C

Količina dotoka (min.) 12 l/min

Max. sesalna višina 1,0 m

Podatki o zmogljivosti

Delovni tlak 13 15 MPa

Maks. dovoljeni tlak 15 16 MPa

Črpalna količina, voda 8,8 9,2 l/min

Povratna sila ročne bri-

zgalne pištole

20 22 N

Črpalna količina, čistilno

sredstvo

0 - 0,3 l/min

Mere in teža

Dolžina 552 mm

Širina 290 mm

Višina 333 mm

Teža, pripravljeno za upo-

rabo s priborom

17,4 19,0 kg

Ugotovljene vrednosti v skladu z EN

60335-2-79

Vrednost vibracij dlan-roka

Negotovost K

< 2,5

0,3

m/s2

Nivo hrupa LpA

Negotovost KpA

dB(A)

Nivo hrupa ob obremeni-

tviLWA + negotovost KWA

93 dB(A)

ES-izjava o skladnosti

Proizvod: visokotlačni čistilec

Tip: 1.446-xxx, 1.447-xxx

Zadevne ES-direktive:

2006/42/ES (+2009/127/ES)

2004/108/ES

2011/65/ЕS

2000/14/ES

Uporabljene usklajene norme:

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Postopek ocenjevanja skladnosti:

2000/14/ES: Priloga V

Raven zvočne moči dB(A)

Izmerjeno: 90

Zajamčeno: 93

Winnenden, 2012/11/01

CEO Head of Approbation

153SL

– 4

Szanowny Kliencie!

Przed pierwszym użyciem urzą-

dzenia należy przeczytać orygi-

nalną instrukcję obsługi, postępować

według jej wskazań i zachować ją do póź-

niejszego wykorzystania lub dla następne-

go użytkownika.

Zakres dostawy urządzenia przedstawiony

jest na opakowaniu. Podczas rozpakowywa-

nia urządzenia należy sprawdzić, czy w opa-

kowaniu znajdują się wszystkie elementy.

W przypadku stwierdzenia braków w akce-

soriach lub uszkodzeń przy transporcie na-

leży zwrócić się do dystrybutora.

Myjka wysokociśnieniowa przeznaczona

jest wyłącznie do zastosowania w gospo-

darstwach domowych:

–do czyszczenia maszyn, pojazdów, bu-

dynków, narzędzi, fasad, tarasów, na-

rzędzi ogrodowych itp. za pomocą

strumienia wody pod dużym ciśnieniem

(w razie potrzeby z dodatkiem środków

czyszczących),

–w połączeniu z akcesoriami, częściami

zamiennymi i środkami czyszczącymi

dopuszczonymi przez firmę KÄR-

CHER. Należy przestrzegać wskazó-

wek załączonych do środków

czyszczących.

Niebezpieczeństwo

Przy bezpośrednim niebezpieczeństwie,

prowadzącym do ciężkich obrażeń ciała lub

do śmierci.

몇Ostrzeżenie

Przy możliwości zaistnienia niebezpiecznej

sytuacji mogącej prowadzić do ciężkich

obrażeń ciała lub śmierci.

Uwaga

Przy możliwości zaistnienia niebezpiecznej

sytuacji mogącej prowadzić do lekkich

obrażeń ciała lub szkód materialnych.

1 Niebezpieczeństwo uszko-

dzenia! Urządzenie można

używać jedynie na leżąco

(poziomo).

2 Nie wolno kierować stru-

mienia wysokociśnieniowego na ludzi,

zwierzęta, czynny osprzęt elektryczny

ani na samo urządzenie.

3 Urządzenie chronić przed mrozem.

Materiały użyte do opakowania nada-

ją się do recyklingu. Opakowania nie

należy wrzucać do zwykłych pojemni-

ków na śmieci, lecz do pojemników

na surowce wtórne.

Zużyte urządzenia zawierają cenne

surowce wtórne, które powinny być

oddawane do utylizacji. Z tego powo-

du należy usuwać zużyte urządzenia

za pośrednictwem odpowiednich sy-

stemów utylizacji.

Wskazówki dotyczące składników

(REACH)

Aktualne informacje dotyczące składników

znajdują się pod:

www.kaercher.com/REACH

Spis treści

Instrukcje ogólne. . . . . . . . . . . . . PL 4

Wskazówki bezpieczeństwa . . . . PL 5

Obsługa. . . . . . . . . . . . . . . . . . . . PL 7

Transport. . . . . . . . . . . . . . . . . . . PL 9

Przechowywanie . . . . . . . . . . . . . PL 10

Czyszczenie i konserwacja . . . . . PL 10

Usuwanie usterek . . . . . . . . . . . . PL 11

Dane techniczne . . . . . . . . . . . . . PL 12

Deklaracja zgodności UE . . . . . . PL 12

Instrukcje ogólne

Zakres dostawy

Użytkowanie zgodne z

przeznaczeniem

Symbole w instrukcji obsługi

Symbole na urządzeniu

Ochrona środowiska

154 PL

– 5

W każdym kraju obowiązują warunki gwa-

rancji określone przez odpowiedniego lo-

kalnego dystrybutora. Ewentualne usterki

urządzenia usuwane są w okresie gwaran-

cji bezpłatnie, o ile spowodowane są błę-

dem materiałowym lub produkcyjnym. W

sprawach napraw gwarancyjnych prosimy

kierować się z dowodem zakupu do dystry-

butora lub do autoryzowanego punktu ser-

wisowego.

(Adres znajduje się na odwrocie)

Niebezpieczeństwo

Nigdy nie dotykać wtyczki ani gniazdka

mokrymi rękami.

Nie uruchamiać urządzenia w przypad-

ku uszkodzenia przewodu zasilającego

lub ważnych części urządzenia, np.

przewodu ciśnieniowego, pistoletu na-

tryskowego lub elementów zabezpie-

czających.

Przed każdym zastosowaniem spraw-

dzać, czy przewód zasilający lub wtycz-

ka nie są uszkodzone. W przypadku

uszkodzenia przewodu zasilającego

niezwłocznie zlecić jego wymianę przez

autoryzowany serwis lub elektryka.

Przed każdym użyciem sprawdzać, czy

przewód ciśnieniowy nie jest uszkodzo-

ny. Uszkodzony przewód ciśnieniowy

należy niezwłocznie wymienić.

Eksploatacja urządzenia w miejscach za-

grożonych wybuchem jest zabroniona.

Podczas użytkowania w obszarach za-

grożonych (np. na stacjach benzyno-

wych) należy przestrzegać stosownych

przepisów bezpieczeństwa.

W przypadku niewłaściwego użycia

strumień wody pod ciśnieniem może

być niebezpieczny. Nie wolno kierować

strumienia na ludzi, zwierzęta, czynny

osprzęt elektryczny ani na samo urzą-

dzenie.

Przy czyszczeniu odzieży lub obuwia

nie kierować strumienia na siebie ani na

inne osoby.

Nie czyścić strumieniem przedmiotów

zawierających materiały szkodliwe dla

zdrowia (np. azbest).

Strumień wody pod ciśnieniem może

uszkodzić wentyle lub opony samocho-

dowe i doprowadzić do pęknięcia opo-

ny. Pierwszym sygnałem takiego

niebezpieczeństwa jest przebarwienie

opony. Uszkodzone opony samocho-

dowe i wentyle stanowią zagrożenie dla

życia. Podczas czyszczenia zachować

odległość strumienia minimum 30 cm!

Niebezpieczeństwo wybuchu!

Nie rozpylać cieczy palnych.

Nigdy nie zasysać płynów zawierają-

cych rozpuszczalniki ani nierozcieńczo-

nych kwasów czy rozpuszczalników!

Zaliczają się do nich np. benzyna, roz-

puszczalnik do farb lub olej grzewczy.

Mgła powstająca podczas spryskiwania

jest łatwo zapalna, wybuchowa i trują-

ca. Nie zasysać acetonu, nierozcień-

czonych kwasów ani rozpuszczalników,

ponieważ mają one ujemny wpływ one

materiały zastosowane w urządzeniu.

몇Ostrzeżenie

Wtyczka i złączka używanego przedłu-

żacza muszą być wodoszczelne i nie

mogą leżeć w wodzie.

Nieodpowiednie przedłużacze mogą

być niebezpieczne. Na wolnym powie-

trzu należy stosować tylko dopuszczo-

ne do tego celu i odpowiednio

oznaczone przedłużacze o wystarcza-

jącym przekroju.

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Przedłużacz należy zawsze całkowicie

odwijać z bębna kablowego.

Przewody ciśnieniowe, elementy wypo-

sażenia i złącza mają istotne znaczenie

dla bezpieczeństwa. Stosować tylko

przewody ciśnieniowe, elementy wypo-

sażenia i złącza zalecane przez produ-

centa.

Gwarancja

Wskazówki bezpieczeństwa

155PL

– 6

Niniejsze urządzenie nie jest przewi-

dziane do użytkowania przez osoby o

ograniczonych możliwościach fizycz-

nych, sensorycznych wzgl. mentalnych.

Obsługa urządzenia przez dzieci lub

osoby nieprzyuczone jest zabroniona.

Dzieci powinny być nadzorowane, żeby

zapewnić, iż nie będą się bawiły urzą-

dzeniem.

Opakowania foliowe przechowywać

dala od dzieci; istnieje niebezpieczeń-

stwo uduszenia!

Użytkownik ma obowiązek używania

urządzenia zgodnie z jego przeznacze-

niem. Podczas pracy musi on uwzględ-

niać warunki panujące w otoczeniu i

uważać na osoby znajdujące się w po-

bliżu.

Nie używać urządzenia, jeżeli w jego

zasięgu znajdują się inne osoby, chyba,

że są one wyposażone w odzież

ochronną.

W celu ochrony przed rozpryskującą się

wodą lub brudem należy nosić odpo-

wiednią odzież ochronną i okulary

ochronne.

Urządzenie zostało skonstruowane do

stosowania ze środkami czyszczącymi

dostarczanymi lub zalecanymi przez

producenta. Stosowanie innych środ-

ków czyszczących lub chemikaliów

może doprowadzić do uszkodzenia

urządzenia.

Uwaga

Przy dłuższych przerwach w pracy na-

leży wyłączyć urządzenie przy użyciu

wyłącznika głównego / wyłącznika albo

wyjąć wtyczkę z gniazdka.

Nie używać urządzenia przy temperatu-

rach poniżej 0 °C.

Podczas czyszczenia powierzchni la-

kierowanych zachować odległość stru-

mienia min. 30 cm, aby uniknąć

uszkodzeń.

Pracującego urządzenia nigdy nie po-

zostawiać bez nadzoru.

Nie dopuścić do uszkodzenia kabla sie-

ciowego lub przedłużacza w wyniku np.

zgniecenia, załamania, szarpnięcia,

przejechania po nim itp. Przewody sie-

ciowe chronić przed wysokimi tempera-

turami, olejem i ostrymi krawędziami.

Wszystkie części przewodzące prąd w

miejscu pracy urządzenia muszą być

zabezpieczone przed tryskającą wodą.

Urządzenie można podłączyć jedynie

do przyłącza elektrycznego wykonane-

go przez elektryka zgodnie z normą IEC

60364.

Urządzenie podłączać jedynie do prądu

zmiennego. Napięcie musi być zgodne

z napięciem podanym na tabliczce zna-

mionowej urządzenia.

Ze względów bezpieczeństwa zaleca

się stałe stosowanie wyłącznika

ochronnego prądowego (maks. 30 mA).

Czyszczenie, podczas którego powsta-

ją ścieki zawierające olej, np. mycie sil-

nika lub podłogi samochodu,

dozwolone jest tylko w myjniach wypo-

sażonych w separator oleju.

Uwaga

Zabezpieczenia chronią użytkownika i nie

wolno ich modyfikować ani obchodzić.

Wyłącznik zapobiega niepożądanemu włą-

czeniu się urządzenia.

Blokada zablokowuje dźwignię pistoletu

natryskowego i zapobiega niezamierzone-

mu włączeniu się urządzenia.

Zawór przelewowy zapobiega przekrocze-

niu dopuszczalnego ciśnienia roboczego.

Po zwolnieniu dźwigni pistoletu natrysko-

wego wyłącznik ciśnieniowy wyłącza pom-

pę i strumień wody ustaje. Po pociągnięciu

za dźwignię pompa ponownie się włącza.

Zabezpieczenia

Wyłącznik

Blokada pistoletu natryskowego

Zawór przelewowy z wyłącznikie

ciśnieniowym

156 PL

– 7

Uwaga

Przed jakąkolwiek czynnością przy użyciu

urządzenia lub przy urządzeniu należy

stworzyć warunki dla stateczności, w celu

uniknięcia wypadków wzgl. uszkodzeń.

–Stateczność urządzenia jest zagwaran-

towana, gdy stoi ono na równej po-

wierzchni.

W niniejszej instrukcji obsługi opisane jest

maksymalne wyposażenie. W zależności

od modelu istnieją różnice w zakresie do-

stawy (patrz opakowanie).

Rysunki patrz strona 2

1 Schowek na akcesoria

2 Uchwyt transportowy, wysuwany

3 Szybkozłącze węża wysokociśnienio-

wego

4Wyłącznik urządzenia „0/OFF“ / „I/ON“

5 Przewód zasilający z wtyczką

6 Uchwyt do noszenia przenoszenia

7Koła

8 Przyłącze wody

9 Filtr dokładny w przyłączu wody

10 Złączka do przyłącza wody

11 Wąż ssący na środek czyszczący (z fil-

trem)

12 Pistolet natryskowy

13 Blokada pistoletu natryskowego

14 Przycisk do oddzielenia węża wysokociś-

nieniowego od pistoletu natryskowego

15 Wąż wysokociśnieniowy

16 Lanca z regulacją ciśnienia (Vario Power)

17 Lanca z frezem do zanieczyszczeń

Osprzęt opcjonalny

18 Szczotka do mycia

19 Dysza pianowa ze zbiornikiem środka

czyszczącego

Wyposażenie specjalne zwiększa możliwo-

ści zastosowania urządzenia. Bliższych in-

formacji na ten temat udzielają

dystrybutorzy urządzeń KÄRCHER.

Rysunki patrz strona 3

Rysunek

Przykręcić dołączoną złączkę do przy-

łącza wody na urządzeniu.

Rysunek

Włożyć wąż wysokociśnieniowy do pi-

stoletu natryskowego, aż się w słyszal-

ny sposób zatrzaśnie.

Wskazówka: Zwrócić uwagę na właści-

we ustawienie złączki przyłączeniowej.

Sprawdzić bezpieczeństwo połączenia

przez pociągnięcie węża wysokociśnie-

niowego.

Zgodnie z obowiązującymi przepi-

sami urządzenie nigdy nie może

być używane bez zaworu zwrotne-

go przy sieci wodociągowej. Nale-

ży używać odpowiedniego odłącznika

systemowego firmy KÄRCHER albo od-

łącznika systemowego zgodnego z EN

12729, typ BA. Woda, która przepłynęła

przez odłącznik systemowy, katalogowana

jest jako nie nadająca się do picia.

Uwaga

Odłącznik systemowy podłączać zawsze

do dopływu wody, a nigdy bezpośrednio do

urządzenia!

Wskazówka: Zanieczyszczenia w wodzie

mogą uszkodzić pompę wysokociśnienio-

wą i akcesoria. Jako ochronę zaleca się

użycie filtra wodnego KÄRCHER (wyposa-

żenie specjalne, nr katalogowy 4.730-059).

Przestrzegać przepisów lokalnego przed-

siębiorstwa wodociągowego.

Wartości przyłączenia patrz tabliczka zna-

mionowa/dane techniczne.

Stosować wąż gumowy wzmocniony

tkaniną (nie objęty dostawą) ze zwy-

kłym złączem. (Średnica przynajmniej

1/2 cala wzgl. 13 mm; długość przynaj-

mniej 7,5 m).

Nałożyć wąż wodny na złączkę urzą-

dzenia i podłączyć dopływ wody.

Warunki dla stateczności

Obsługa

Opis urządzenia

Wyposażenie specjalne

Przed pierwszym uruchomieniem

Doprowadzenie wody

Dopływ wody z instalacji wodnej

157PL

– 8

Ta myjka wysokociśnieniowa nadaje się

wraz wężem ssącym KÄRCHER z zawo-

rem zwrotnym (wyposażenie specjalne, nr

katalogowy 4.440-238) do zasysania wody

powierzchniowej np. z beczek na desz-

czówkę lub stawów (maks. wysokość zasy-

sania, patrz dane techniczne).

Wypełnić wodą wąż ssący KÄRCHER z

zaworem zwrotnym, przykręcić do przy-

łącza wody i zawiesić na zbiorniku

wody deszczowej.

Przed użyciem należy odpowietrzyć

urządzenie.

Włączyć urządzenie bez podłączonej

lancy i pozostawić je włączone (maks. 2

minuty), aż z pistoletu zacznie wydosta-

wać się woda bez pęcherzyków powie-

trza. Wyłączyć urządzenie i podłączyć

lancę.

Uwaga

Praca na sucho trwająca przez ponad 2 mi-

nuty prowadzi do uszkodzenia pompy wy-

sokociśnieniowej. Jeżeli urządzenie nie

wytworzy ciśnienia w ciągu 2 minut, należy

je wyłączyć i postąpić zgodnie ze wskazów-

kami z rozdziału „Usuwanie usterek“.

Rysunek

Mocno założyć wąż wysokociśnieniowy

na szybkozłącze przy urządzeniu; za-

skoczy w słyszalny sposób.

Wskazówka: Zwrócić uwagę na właści-

we ustawienie złączki przyłączeniowej.

Sprawdzić bezpieczeństwo połączenia

przez pociągnięcie węża wysokociśnie-

niowego.

Rysunek

Włożyć lancę w pistolet natryskowy i

zablokować, obracając o 90°.

Całkowicie otworzyć kran.

Włożyć wtyczkę sieciową do gniazdka.

Włączyć urządzenie „I/ON”.

Uwaga

Niebezpieczeństwo uszkodzenia! Urzą-

dzenie można używać jedynie na leżąco

(poziomo).

몇Niebezpieczeństwo

Poprzez strumień wody wytryskujący z dy-

szy wysokociśnieniowej na pistolet oddzia-

łuje siła odrzutu. Należy zapewnić sobie

bezpieczne ustawienie i mocno trzymać pi-

stolet natryskowy i lancę.

Uwaga

Przed rozpoczęciem czyszczenia należy

się upewnić, że myjka wysokociśnieniowa

znajduje się na równej powierzchni. W trak-

cie czyszczenia używać okularów ochron-

nych i odzieży ochronnej.

Rysunek

Odblokować dźwignię pistoletu natry-

skowego.

Pociągnąć za dźwignię, urządzenie się

włącza.

Wskazówka: Gdy zwalnia się dźwig-

nię, urządzenie znowu się odłącza.

Nadciśnienie pozostaje w systemie.

Do najczęstszych zadań czyszczenia. Ciś-

nieni robocze można regulować stopniowo

w zakresie od „Min“ do „Max“.

Zwolnić dźwignię pistoletu natryskowe-

go.

Obrócić lancę do żądanego położenia.

Do przywartych zanieczyszczeń, trudnych

do usunięcia.

Uwaga

Nie czyścić opon samochodowych, lakieru

ani wrażliwych powierzchni, jak drewno, za

pomocą frezu do zanieczyszczeń; niebez-

pieczeństwo uszkodzenia.

Nie nadaje się do pracy ze środkami czysz-

czącymi.

Opcjonalnie

Nadaje się do pracy ze środkami czyszczą-

cymi.

Zasysanie wody z otwartych zbiorników

Uruchamianie

Działanie

Lanca z regulacją ciśnienia (Vario

Power)

Lanca z frezem do zanieczyszczeń

Szczotka do mycia

158 PL

– 9

Do każdego czyszczenia należy używać

wyłączenie środków czyszczących i pielęg-

nacyjnych firmy KÄRCHER, ponieważ zo-

stały one przeznaczone specjalnie do

użytku z Państwa urządzeniem. Używanie

innych środków czyszczących i pielęgna-

cyjnych może prowadzić do szybszego zu-

życia i wygaśnięcia uprawnień związanych

z roszczeniami gwarancyjnymi. Dalsze in-

formacje dostępne są w handlu branżowym

albo bezpośrednio w firmie KÄRCHER.

Rysunek

Z obudowy wyciągnąć wąż ssący na

środek czyszczący na odpowiednią dłu-

gość.

Zawiesić wąż ssący środka czyszczą-

cego w zbiorniku ze środkiem czysz-

czącym.

Zastosować lancę z regulacją ciśnienia

(Vario Power).

Obrócić lancę do położenia „Mix“.

Wskazówka: W ten sposób miesza się

przy pracy roztwór środka czyszczące-

go ze strumieniem wody.

Cienko spryskać suchą powierzchnię

środkiem czyszczącym i pozostawić na

pewien czas (ale nie do wyschnięcia).

Spłukać rozpuszczony brud strumie-

niem wysokociśnieniowym.

Opcjonalnie

Środek czyszczący zasysany jest ze zbior-

nika i powstają mocna piana na bazie środ-

ka czyszczącego.

Napełnić zbiornik roztworem środka

czyszczącego (zważać na dane doty-

czące dozowania na opakowaniu środ-

ka czyszczącego).

Połączyć dyszę pianową ze zbiornikiem

środka czyszczącego.

Włożyć dyszę pianową w pistolet natry-

skowy i zablokować, obracając o 90°.

Wskazówka: W ten sposób miesza się

przy pracy roztwór środka czyszczące-

go ze strumieniem wody.

Zwolnić dźwignię pistoletu natryskowego.

Zablokować dźwignię pistoletu natry-

skowego.

W przypadku dłuższych przerw w pracy

(ponad 5 minut) dodatkowo wyłączać

urządzenie „0/OFF“.

Uwaga

Wąż wysokociśnieniowy oddzielić od ręcz-

nego pistoletu natryskowego albo urządze-

nia tylko wtedy, gdy w systemie nie ma

ciśnienia.

Po pracy ze środkiem czyszczącym,

zawiesić wąż ssący w zbiorniku z czy-

stą wodą, włączyć urządzenie na ok. 1

min. bez zamontowanej lancy i przepłu-

kać.

Zwolnić dźwignię pistoletu natryskowego.

Wyłączyć urządzenie „0/OFF”.

Zakręcić kran.

Nacisnąć dźwignię pistoletu natrysko-

wego, aby całkowicie usunąć ciśnienie

z systemu.

Oddzielić urządzenie od dopływu wody.

몇Ostrzeżenie

Przy odłączeniu węża dopływowego lub

wysokociśnieniowego, po pracy może z

przyłączy wydostawać się gorąca woda.

Zablokować dźwignię pistoletu natry-

skowego.

Wyciągnąć wtyczkę z gniazda zasilają-

cego.

Uwaga

W celu uniknięcia wypadków wzgl. zranień

przy transporcie należy zwrócić uwagę na

ciężar urządzenia (patrz dane techniczne).

Praca ze środkiem czyszczącym

Zalecana metoda czyszczenia

Dysza pianowa

Przerwanie pracy

Zakończenie pracy

Transport

159PL

– 10

Rysunek

Podnieść urządzenie i nosić przy użyciu

uchwytu transportowego i nośnego.

Rysunek

Wyjąć uchwyt transportowy; zaskakuje

on w słyszalny sposób.

Pociągnąć urządzenie za uchwyt trans-

portowy

Zabezpieczyć urządzenie przed prze-

sunięciem i przewróceniem się.

Uwaga

W celu uniknięcia wypadków wzgl. zranień,

przy wyborze przechowywania należy

zwrócić uwagę na ciężar urządzenia (patrz

dane techniczne).

Pozostawić urządzenie na równej po-

wierzchni.

Nacisnąć przycisk oddzielający pistole-

tu natryskowego i oddzielić wąż wyso-

kociśnieniowy od pistoletu

natryskowego.

Nacisnąć obudowę szybkozłącza węża

wysokociśnieniowego w kierunku

strzałki i wyjąć wąż wysokociśnieniowy.

Rysunek

Umieścić przewód zasilający, wąż wy-

sokociśnieniowy i wyposażenie przy

urządzeniu.

Przed dłuższym okresem przechowywania,

np. w zimie należy zwrócić uwagę na wska-

zówki w rozdziale „Ochrona przeciwmrozo-

wa.

Uwaga

Urządzenie i akcesoria chronić przed mro-

zem.

Urządzenie i akcesoria zostaną zniszczone

przez mróz, jeżeli nie zostaną w pełni

opróżnione z wody. W celu uniknięcia

szkód:

Całkowicie opróżnić urządzenie z wo-

dy: Włączyć urządzenie bez podłączo-

nego węża wysokociśnieniowego i bez

podłączonego dopływu wody (maks. 1

min.) i zaczekać, aż z przyłącza wyso-

kociśnieniowego już nie będzie się wy-

dobywać woda. Wyłączyć urządzenie.

Przechowywać urządzenie z wszystki-

mi akcesoriami w ogrzewanym po-

mieszczeniu.

Niebezpieczeństwo

Przed przystąpieniem do wszelkich prac

pielęgnacyjnych i konserwacyjnych urzą-

dzenie wyłączyć i wyjąć wtyczkę z gniazd-

ka sieciowego.

Przed dłuższym okresem przechowywania,

np. w zimie:

Zdjąć filtr z węża ssącego środka

czyszczącego i oczyścić go pod bieżą-

cą wodą.

Wyciągnąć szczypcami płaskimi sito z

przyłącza wody i oczyścić je pod bieżą-

cą wodą.

Urządzenie nie wymaga konserwacji.

Stosować wyłącznie oryginalne części za-

mienne firmy KÄRCHER. Lista części za-

miennych znajduje się na końcu niniejszej

instrukcji obsługi.

Transport ręczny

Transport w pojazdach

Przechowywanie

Przechowywanie urządzenia

Ochrona przeciwmrozowa

Czyszczenie i konserwacja

Konserwacja

Części zamienne

160 PL

– 11

Mniejsze usterki można usunąć samodziel-

nie, korzystając z poniższych wskazówek.

W razie wątpliwości prosimy zwrócić się do

autoryzowanego serwisu.

Niebezpieczeństwo

Przed przystąpieniem do wszelkich prac

pielęgnacyjnych i konserwacyjnych urzą-

dzenie wyłączyć i wyjąć wtyczkę z gniazd-

ka sieciowego.

Do wszelkich napraw i prac na podzespo-

łach elektrycznych uprawniony jest jedynie

autoryzowany serwis.

Sprawdzić, czy napięcie sieciowe poda-

ne na tabliczce znamionowej odpowia-

da napięciu źródła prądu.

Skontrolować przewód zasilający pod

kątem uszkodzeń.

Użyć dźwigni pistoletu natryskowego,

urządzenie się włącza.

Sprawdzić ustawienie lancy.

Odpowietrzyć urządzenie

Włączyć urządzenie bez podłączonej

lancy i pozostawić je włączone (maks. 2

minuty), aż z pistoletu zacznie wydosta-

wać się woda bez pęcherzyków powie-

trza. Wyłączyć urządzenie i podłączyć

lancę.

Sprawdzić dopływ wody.

Wyciągnąć szczypcami płaskimi filtr do-

kładny z przyłącza wody i oczyścić go

pod bieżącą wodą.

Przyczyna: Spadek napięcia z powodu sła-

bej sieci elektrycznej albo używania kabla

przedłużeniowego.

Przy włączaniu najpierw pociągnąć za

dźwignię pistoletu natryskowego, po-

tem ustawić wyłącznik urządzenia na „I/

ON“.

Czyszczenie dyszy wysokociśnienio-

wej: Usunąć zanieczyszczenia z otworu

dyszy za pomocą igły i wypłukać wodą

od przodu.

Sprawdzić ilość dopływającej wody.

Niewielka nieszczelność urządzenia

wynika z jej konstrukcji. W przypadku

większej nieszczelności zlecić naprawę

w autoryzowanym serwisie.

Zastosować lancę z regulacją ciśnienia

(Vario Power).

Obrócić lancę do położenia „Mix“.

Oczyścić filtr przy wężu ssącym środka

czyszczącego.

Sprawdzić wąż ssący środka czyszczą-

cego czy nie ma załamań.

Usuwanie usterek

Urządzenie nie działa

Urządzenie nie wytwarza ciśnienia

Urządzenie się nie uruchamia, silnik

warczy

Silne wahania ciśnienia

Nieszczelne urządzenie

Środek czyszczący nie jest

zasysany

161PL

– 12

Zmiany techniczne zastrzeżone!

Niniejszym oświadczamy, że określone po-

niżej urządzenie odpowiada pod względem

koncepcji, konstrukcji oraz wprowadzonej

przez nas do handlu wersji obowiązującym

wymogom dyrektyw UE dotyczącym wy-

magań w zakresie bezpieczeństwa i zdro-

wia. Wszelkie nie uzgodnione z nami

modyfikacje urządzenia powodują utratę

ważności tego oświadczenia.

Z upoważnienia zarządu przedsiębiorstwa.

Pełnomocnik dokumentacji:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

tel.: +49 7195 14-0

faks: +49 7195 14-2212

Dane techniczne

K 6.200

K 7.200

Podłączenie do sieci

Napięcie

1~50 Hz

230-

240

230 V

Pobór mocy 2,5 3,0 kW

Stopień zabezpieczenia IP X5

Klasa ochronności I

Bezpiecznik sieciowy

(zwłoczny)

16 A

Przyłącze wody

Ciśnienie dopływowe (maks.) 0,6 MPa

Temperatura doprowadzenia

(maks.)

60 °C

Ilość doprowadzenia (min.) 12 l/min

Maks. wysokość ssania 1,0 m

Parametry robocze

Ciśnienie robocze 13 15 MPa

Maks. dopuszczalne ciśnienie 15 16 MPa

Ilość pobieranej wody 8,8 9,2 l/min

Siła odrzutu pistoletu natry-

skowego

20 22 N

Ilość pobieranego środka

czyszczącego

0 - 0,3 l/min

Wymiary i ciężar

Długość 552 mm

Szerokość 290 mm

Wysokość 333 mm

Ciężar, urządzenie gotowe do

pracy wraz z akcesoriami

17,4 19,0 kg

Wartości określone zgodnie z EN 60335-2-79

Drgania przenoszone przez

kończyny górne

Niepewność pomiaru K

< 2,5

0,3

m/s2

Poziom ciśnienie akustyczne-

go LpA

Niepewność pomiaru KpA

dB(A)

Poziom mocy akustycznej

LWA + Niepewność pomiaru

KWA

93 dB(A)

Deklaracja zgodności UE

Produkt: Myjka wysokociśnieniowa

Typ: 1.446-xxx, 1.447-xxx

Obowiązujące dyrektywy WE

2006/42/WE (+2009/127/WE)

2004/108/WE

2011/65/WE

2000/14/WE

Zastosowane normy zharmonizowane

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Zastosowana metoda oceny zgodności

2000/14/WE: Załącznik V

Poziom mocy akustycznej dB(A)

Zmierzony: 90

Gwarantowany: 93

Winnenden, 2012/11/01

CEO Head of Approbation

162 PL

– 4

Mult stimate client,

Înainte de prima utilizare a apa-

ratului dvs. citiţi acest instrucţi-

uni original, respectaţi instrucţiunile

cuprinse în acesta şi păstraţi-l pentru între-

buinţarea ulterioară sau pentru următorii

posesori.

Pachetul de livrare a aparatului dvs. este

ilustrat pe ambalaj. La despachetare, verifi-

caţi dacă conţinutul pachetului este com-

plet.

Informaţi imediat distribuitorul dumnea-

voastră dacă lipsesc părţi componente sau

dacă intervin defecţiuni la transport.

Utilizaţi acest aparat de curăţat sub presiu-

ne exclusiv pentru gospodăria particulară:

–la curăţarea maşinilor, vehiculelor, utila-

jelor, faţadelor, teraselor, aparatelor de

grădinărit, etc. cu jet de apă sub presiu-

ne (în caz de nevoie se poate adăuga şi

detergent).

–cu accesoriile, piesele de schimb şi de-

tergenţii aprobaţi de KÄRCHER. Res-

pectaţi instrucţiunile de utilizare ale

detergenţilor.

Pericol

Pericol iminet, care duce la vătămări corpo-

rale grave sau moarte.

몇Avertisment

Posibilă situaţie periculoasă, care ar putea

duce la vătămări corporale grave sau moarte.

Atenţie

Posibilă situaţie periculoasă, care ar putea

duce la vătămări corporale uşoare sau pa-

gube materiale.

1 Pericol de deteriorare!

Aparatul poate fi pus în

funcţiune doar în poziţie

culcată (orizontală).

2 Nu îndreptaţi jetul de înaltă

presiune spre persoane, animale, echi-

pamente electrice active sau asupra

aparatului însuşi.

3 Feriţi aparatul de îngheţ.

Materialele de ambalare sunt recicla-

bile. Ambalajele nu trebuie aruncate

în gunoiul menajer, ci trebuie duse la

un centru de colectare şi revalorifica-

re a deşeurilor.

Aparatele vechi conţin materiale reci-

clabile valoroase, care pot fi supuse

unui proces de revalorificare. Din

acest motiv, vă rugăm să apelaţi la

centrele de colectare abilitate pentru

eliminarea aparatelor vechi.

Observaţii referitoare la materialele con-

ţinute (REACH)

Informaţii actuale referitoare la materialele

conţinute puteţi găsi la adresa:

www.kaercher.com/REACH

Cuprins

Observaţii generale. . . . . . . . . . . RO 4

Măsuri de siguranţă . . . . . . . . . . RO 5

Utilizarea . . . . . . . . . . . . . . . . . . . RO 7

Transport. . . . . . . . . . . . . . . . . . . RO 9

Depozitarea. . . . . . . . . . . . . . . . . RO 9

Îngrijirea şi întreţinerea . . . . . . . . RO 10

Remedierea defecţiunilor . . . . . . RO 10

Date tehnice . . . . . . . . . . . . . . . . RO 11

Declaraţie de conformitate CE . . RO 12

Observaţii generale

Articolele livrate

Domeniul de utilizare

Simboluri din manualul de utilizare

Simboluri pe aparat

Protecţia mediului înconjurător

163RO

– 5

În fiecare ţară sunt valabile condiţiile de ga-

ranţie publicate de distribuitorul nostru din

ţara respectivă. Eventuale defecţiuni ale

acestui aparat, care survin în perioada de

garanţie şi care sunt rezultatul unor defecte

de fabricaţie sau de material, vor fi remedi-

ate gratuit. Pentru a putea beneficia de ga-

ranţie, prezentaţi-vă cu chitanţa de

cumpărare la magazin sau la cea mai apro-

piată unitate de service autorizată.

(Pentru adresă vedeţi pagina din spate)

Pericol

Nu apucaţi niciodată fişa de alimentare

şi priza având mâinile ude.

Nu puneţi aparatul în funcţiune dacă

este deteriorat cablul de alimentare de

la reţea sau elemente importante ale

aparatului, precum de ex. furtunul de

presiune, pistolul de pulverizare sau

dispozitivele de siguranţă.

Înainte de fiecare utilizare verificaţi ca-

blul de reţea şi ştecherul, să nu aibă de-

fecţiuni. Cablul de reţea deteriorat

trebuie înlocuit neîntârziat într-un atelier

electric / service pentru clienţi autorizat.

Verificaţi furtunurile de presiune înainte

de fiecare utilizare. Înlocuiţi-le neîntârzi-

at pe cele care prezintă defecţiuni.

Este interzisă funcţionarea în zone cu

pericol de explozie.

La utilizarea aparatului în zone pericu-

loase (de ex. recipiente de combustibil)

se vor respecta instrucţiunile de securi-

tate corespunzătoare.

Jeturile sub presiune pot fi periculoase

în cazul utilizării neconforme. Jetul nu

trebuie îndreptat spre persoane, anima-

le, echipamente electrice active sau

asupra aparatului însuşi.

Nu îndreptaţi jetul de presiune spre dvs.

înşivă sau spre altcineva, pentru a cură-

ţa îmbrăcămintea sau încălţămintea.

Nu stropiţi obiecte ce conţin materiale

periculoase (de ex. azbest).

Cauciucurile vehiculelor/ventilele lor

pot fi deteriorate de jetul sub presiune şi

se pot fisura. Primul semn este o deco-

lorare a cauciucului. Anvelopele/supa-

pele anvelopelor deteriorate pun în

pericol viaţa persoanelor. La curăţare

păstraţi o distanţă minimă de cel puţin

30 cm!

Pericol de explozie!

Nu pulverizaţi lichide inflamabile.

Nu se vor aspira niciodată lichide conţi-

nând solvenţi, dizolvanţi sau acizi nedi-

luaţi! În această categorie intră de ex.

benzina, diluantul pentru vopsea, uleiul.

Ceaţa formată la stropire este inflama-

bilă, explozivă şi toxică. Nu folosiţi ace-

tonă, acizi nediluaţi şi dizolvanţi, căci

atacă materialele folosite la aparat.

몇Avertisment

Ştecherul şi cuplajul unui prelungitor

trebuie să fie etanşe la apă şi nu au voie

să se afle în apă.

Cablurile prelungitoare nepotrivite pot fi

periculoase. Pentru aer liber se vor uti-

liza numai prelungitoare admise şi mar-

cate corespunzător, cu secţiune

suficientă:

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Prelungitorul se va derula întotdeauna

complet de pe tambur.

Furtunurile de presiune, armăturile şi

cuplajele sunt importante pentru securi-

tatea aparatului. Utilizaţi furtunuri de

presiune, armături şi cuplaje numai de

tipul celor recomandate de producător.

Acest aparat nu este destinat pentru a fi

utilizat de către persoane cu capacităţi

psihice, senzoriale sau mintale limitate.

Nu este permisă utilizarea aparatului de

către copii sau persoane neinstruite.

Nu lăsaţi copii nesupravegheaţi, pentru a vă

asigura, că nu se joacă cu aparatul.

Ţineţi foliile de ambalaj departe de co-

pii, pentru a evita pericolul de sufocare!

Beneficiarul are obligaţia de a utiliza

aparatul conform prevederilor. El trebu-

ie să ţină cont de împrejurările de la faţa

locului şi, în timpul lucrului, să fie atent

la persoanele din preajmă.

Garanţie

Măsuri de siguranţă

164 RO

– 6

Nu folosiţi aparatul când în raza de ac-

ţiune a acestuia se află alte persoane,

decât dacă acestea poartă echipament

de protecţie.

Se vor purta îmbrăcăminte adecvată

precum şi ochelari de protecţie împotri-

va stropilor de apă şi murdăriei.

Acest aparat a fost proiectat pentru uti-

lizarea împreună cu detergenţi livraţi

sau recomandaţi de producător. Utiliza-

rea altor detergenţi sau a chimicalelor

poate prejudicia aparatul.

Atenţie

În cazul unor perioade mai lungi de re-

paus opriţi aparatul de la comutatorul

principal / aparatului sau scoateţi apa-

ratul din priză.

Nu puneţi aparatul în funcţiune sub

temperaturi de 0 °C.

La curăţarea suprafeţelor lăcuite, trebuie

respectată o distanţă minimă de 30 cm,

pentru a evita deteriorarea acestora.

Aparatul nu va fi lăsat să funcţioneze

nesupravegheat.

Atenţie la cablul de conectare sau la

prelungitor, trebuie să fie în bună stare,

nu îndoite, crăpate sau uzate, etc. Ca-

blurile de reţea se vor proteja contra

căldurii excesive, uleiurilor, muchiilor

ascuţite.

Toate piesele din zona de lucru, şi care

sunt străbătute de curentul electric tre-

buie protejate de jetul de apă.

Conectarea aparatului este permisă nu-

mai la o conexiune electrică realizată

conform IEC 60364, de către un electri-

cian de specialitate.

Aparatul se conectează numai la curent

alternativ. Tensiunea trebuie să cores-

pundă celei de pe plăcuţa aparatului.

Din motive de securitate se recomandă

folosirea aparatului cu un comutator de

protecţie la curenţi reziduali (max 30 mA).

Curăţiri la care se obţine apă reziduală cu

un conţinut de ulei de maşină, de exemplu

spălarea motoarelor şi şasiurilor trebuie să

fie făcute numai în locuri special amenăjate

cu dispozitive de sepărare şi de înlăturare

uleiului de maşină.

Atenţie

Dispozitivele de siguranţă servesc pentru

protecţia utilizatorului şi nu este permisă

modificarea sau scoaterea din funcţiune a

acestora.

Comutatorul aparatului împiedică pornirea

accidentală a aparatului.

Zăvorul blochează maneta pistolului de

pulverizat şi împiedică pornirea accidentală

a aparatului.

Supapa de preaplin previne depăşirea pre-

siunii de lucru admise.

Dacă mânerul pistolului manual de stropit

este eliberat, întrerupătorul manometric de-

cuplează pompa, iar jetul sub presiune se

opreşte. Dacă se trage de mâner, pompa

porneşte din nou.

Atenţie

Înainte de toate activităţile cu sau pe aparat

asiguraţi stabilitatea acestuia pentru a evita

accidentele şi deteriorările.

–Aparatul se află în poziţie stabilă, când

este amplasată pe o suprafaţă plană.

Dispozitive de siguranţă

Întrerupătorul principal

Zăvor pistol de pulverizat

Supapă de preaplin cu întrerupător

manometric

Condiţiile pentru siguranţa

stabilităţii

165RO

– 7

În acest manual este descrisă dotarea ma-

ximă. În funcţie de model pachetele de li-

vrare pot diferi (vezi ambalajul).

Pentru imagini vezi pagina 2

1 Spaţiu de depozitare pentru accesorii

2 Mâner pentru transport, extensibilă

3 Cuplaj rapid pentru furtunul de înaltă

presiune

4 Comutatorul aparatului „0/OFF“ /„I/ON“

5 Cablu de reţea cu ştecher

6 Mâner pentru transport

7Roţi

8 Racordul de apă

9 Filtru fin în racordul de apă

10 Piesă de cuplare pentru conexiunea de

apă

11 Furtun de aspiraţie pentru detergent (cu

filtru)

12 Pistol de pulverizare

13 Zăvor pistol de pulverizat

14 Buton de detaşare a furtunului de înaltă

presiune de pistolul de pulverizat

15 Furtun de înaltă presiune

16 Lance cu reglaj de presiune (Vario

Power)

17 Lance cu freză pentru murdărie

Accesorii opţionale

18 Perie pentru spălat

19 Duză de spumă cu rezervor de soluţie

de curăţat

Accesoriile speciale extind sfera de utiliza-

re a aparatului dvs. Informaţii detaliate ob-

ţineţi de la distribuitorul dvs. KÄRCHER.

Pentru imagini vezi pagina 3

Figura

Se înşurubează piesa de cuplare de la

racordul de apă al aparatului, livrată

odată cu furnitura.

Figura

Împingeţi furtunul de presiune în pistolul

de pulverizare, până când se aude că

acesta intră în locaş.

Observaţie: Atenţie la poziţia corectă a

niplului de conectare.

Verificaţi trăgând de furtunul de înaltă presi-

une, dacă îmbinarea s-a făcut corect.

Conform normelor în vigoare, apa-

ratul nu trebuie exploatat niciodată

fără un separator de sistem la re-

ţeaua de apă potabilă. Se va utili-

za un separator de sistem adecvat, de la

firma KÄRCHER, sau un separator de sis-

tem alternativ, conform EN 12729 tip

BA.Apa, care curge printr-un separator de

sistem este clasificată ca fiind nepotabilă.

Atenţie

Racordaţi separatorul de sistem întotdeau-

na la sursa de alimentare cu apă şi nicioda-

tă direct la aparat!

Observaţie: Impurităţile din apă pot afecta

pompa de înaltă presiune şi accesoriile.

Pentru protecţia acestora vă recomandăm

filtrul de apă KÄRCHER (accesoriu special,

nr. de comandă 4.730-059).

Respectaţi prevederile companiei de furni-

zare a apei.

Pentru valorile de racordare se vor consulta

datele tehnice/plăcuţa de tip.

Se utilizează un furtun cu inserţie textilă

(nu este inclus în livrare) cu un cuplaj

obişnuit: (Diametru minim 1/2 ţoli sau

13 mm; lungime min. 7,5 m).

Se montează furtunul de apă la piesa

de cuplare a aparatului şi se racordea-

ză la sursa de alimentare cu apă.

Acest aparat de curăţare sub presiune poa-

te fi folosit cu furtunul de absorbţie KÄR-

CHER cu supapă de refulare (accesoriu

special, nr. de comandă 4.440-238) şi este

adecvat pentru aspirarea apei de la supra-

faţă, de ex. din rezervoare cu apă de ploaie

sau din iazuri (înălţimea maximă de aspira-

re vezi Datele tehnice).

Umpleţi furtunul de aspiraţie KÄRCHER

cu supapă de refulare cu apă, înşuru-

baţi-l la racordul de apă şi introduceţi-l

în rezervorul cu apă de ploaie.

Utilizarea

Descrierea aparatului

Accesorii opţionale

Înainte de punerea în funcţiune

Alimentarea cu apă

Alimentarea cu apă din conducta de apă

Aspirarea apei din rezervoare deschise

166 RO

– 8

Evacuaţi aerul înainte de a utiliza apa-

ratul.

Porniţi aparatul fără lancea racordată şi

lăsaţi-l să funcţioneze (max. 2 min.)

până ce apa este evacuată prin pistol

fără bule de aer. Opriţi aparatul şi racor-

daţi lancea.

Atenţie

Funcţionarea uscată timp de mai mult de 2

minute poate ducă la deteriorarea pompei

de înaltă presiune. În cazul în care aparatul

nu mai generează presiune timp de 2 minu-

te, opriţi aparatul şi procedaţi conform in-

strucţiunilor din capitolul "Remedierea

defecţiunilor".

Figura

Introduceţi furtunul de înaltă presiune în

cuplajul rapid de la aparat, până când

se aude că acesta intră în locaş

Observaţie: Atenţie la poziţia corectă a

niplului de conectare.

Verificaţi trăgând de furtunul de înaltă presi-

une, dacă îmbinarea s-a făcut corect.

Figura

Montaţi lancea la pistolul de pulverizare

manual şi fixaţi-o prin rotire la dreapta 90°.

Deschideţi robinetul de apă în totalitate.

Introduceţi ştecherul în priză.

Porniţi aparatul „I/ON“.

Atenţie

Pericol de deteriorare! Aparatul poate fi

pus în funcţiune doar în poziţie culcată

(orizontală).

몇Pericol

Datorită jetului de apă care iese din pistol

prin duza de înaltă presiune, la pistol apare

o forţă de recul. Asiguraţi-vă o poziţie fermă

şi strângeţi bine pistolul şi lancea.

Atenţie

Înainte de începerea lucrărilor de curăţare

asiguraţi-vă, că aparatul de curăţat sub

presiune este amplasat într-o poziţie stabi-

lă pe o suprafaţă plană În timpul lucrărilor

de curăţare purtaţi ochelari şi haine de pro-

tecţie.

Figura

Deblocaţi maneta pistolului de stropit.

Trageţi maneta, aparatul porneşte.

Observaţie: Dacă eliberaţi maneta,

aparatul se opreşte din nou. Presiunea

înaltă rămâne acumulată în sistem.

Pentru lucrările de curăţare uzuale. Presiu-

nea de lucru poate fi reglată fără trepte în-

tre „Min” şi „Max”.

Eliberaţi maneta pistolului.

Rotiţi lancea în poziţia dorită.

Pentru murdărie persistentă.

Atenţie

Nu curăţaţi anvelopele, suprafeţele vopsite

sau delicate, cum ar fi lemnul cu freza de

murdărie, deoarece există pericolul deteri-

orării acestora.

Nu este adecvat pentru funcţionare cu so-

luţie de curăţat.

Opţional

Este adecvat pentru funcţionare cu soluţie

de curăţat.

Utilizaţi pentru orice operaţiune de curăţare

exclusiv soluţii de curăţat şi de îngrijire KÄR-

CHER, deoarece acestea au fost dezvoltate

special pentru curăţare cu aparatul dvs. Utili-

zarea altor soluţii de curăţat şi de îngrijire

poate cauza uzura mai rapidă şi poate atrage

după sine anularea garanţiei. Vă rugăm să

cereţi informaţii în magazinele de specialitate

sau direct de la firma KÄRCHER.

Figura

Extrageţi furtunul de aspirare pentru so-

luţia de curăţat din carcasă la lungimea

dorită.

Introduceţi furtunul de aspirare pentru

soluţia de curăţat întrun rezervor cu so-

luţie de curăţat.

Folosiţi lancea cu reglaj de presiune

(Vario Power).

Rotiţi lancea în poziţia „Min”.

Observaţie: Prin acesta, în timpul func-

ţionării, soluţia de curăţat se amestecă

cu jetul de apă.

Punerea în funcţiune

Funcţionarea

Lance cu reglaj de presiune (Vario

Power)

Lance cu freză pentru murdărie

Perie pentru spălat

Funcţionare cu soluţie de curăţat

167RO

– 9

Se pulverizează cu economie soluţie de

curăţat pe suprafaţa uscată şi se lasă

să acţioneze (nu să se usuce).

Mizeria desprinsă se spală cu jetul de

înaltă presiune.

Opţional

Soluţia de curăţat este aspirată din rezer-

vor şi se generează o spumă puternică de

soluţie de curăţat.

Introduceţi soluţia de curăţat în rezervorul

pentru soluţia de curăţat al duzei de spu-

mă (ţineţi cont de instrucţiunile de dozare

de pe ambalajul soluţiei de curăţat).

Conectaţi duza de spumă la rezervorul

pentru soluţia de curăţat.

Introduceţi duza de spumă în pistolul de

pulverizare manual şi fixaţi-o prin rotire

la dreapta 90°.

Observaţie: Prin acesta, în timpul func-

ţionării, soluţia de curăţat se amestecă

cu jetul de apă.

Eliberaţi maneta pistolului.

Blocaţi maneta pistolului de stropit.

În cazul pauzelor mai lungi (peste 5

min) se deconectează aparatul de la în-

trerupător „0/OFF“.

Atenţie

Deconectaţi furtunul de presiune de la pis-

tolul manual de stropit sau de la aparat nu-

mai atunci, când sistemul de află în stare

depresurizată.

După funcţionarea cu soluţie de curăţat

se introduce furtunul de detergent într-

un rezervor cu apă curată, se conectea-

ză aparatul cam 1 minut, cu lancea de-

montată, şi se clăteşte.

Eliberaţi maneta pistolului.

Opriţi aparatul „0/OFF“.

Închideţi robinetul de apă.

Apăsaţi maneta pistolului pentru a elimina

presiunea încă existentă în sistem.

Deconectaţi aparatul de la sursa de ali-

mentare cu apă.

몇Avertisment

În cazul detaşării furtunului de alimenta-

re sau a celui de presiune înaltă, după

utilizare poate să curgă apă fierbinte din

racorduri.

Blocaţi maneta pistolului de stropit.

Scoateţi ştecherul din priză.

Atenţie

Pentru a evita accidentele şi vătămările cor-

porale în timpul transportului ţineţi cont de

greutatea aparatului (vezi datele tehnice).

Figura

Ridicaţi aparatul de la mânerul de trans-

port transportaţi-l în acest fel.

Figura

Trageţi în afară mânerul de transport,

până când auziţi că acesta intră în locaş.

Trageţi aparatul de mânerul de transport.

Asiguraţi aparatul contra alunecării şi

răsturnării.

Atenţie

Pentru a evita accidentele şi vătămările

corporale la alegerea locului de depozitare

ţineţi cont de greutatea aparatului (vezi da-

tele tehnice).

Amplasaţi aparatul pe o suprafaţă plană.

Apăsaţi butonul de separare de pe pis-

tolul manual de pulverizat şi separaţi

furtunul de înaltă presiune de pistolul

manual de pulverizat.

Apăsaţi carcasa cuplajului rapid pentru

furtunul de înaltă presiune în sensul să-

geţii şi trageţi furtunul de înaltă presiune

în afară.

Figura

Depozitaţi cablul de reţea, furtunul de

înaltă presiune şi accesoriile pe aparat.

În cazul depozitării pe perioade îndelunga-

te, de ex. iarna, ţineţi cont suplimentar de

indicaţiile din capitolul Îngrijire.

Metoda de curăţare recomandată

Duză de spumă

Întreruperea utilizării

Încheierea utilizării

Transport

Transportul manual

Transportul în vehicule

Depozitarea

Depozitarea aparatului

168 RO

– 10

Atenţie

Feriţi aparatul de îngheţ.

Aparatul şi accesoriile sunt distruse de în-

gheţ dacă nu sunt golite complet de apă.

Pentru a evita deteriorarea:

Goliţi în totalitate apa din aparat: Porniţi

aparatul cu furtunul de înaltă presiune

şi racordul la sursa de alimentare cu

apă deconectaţi (max. 1 minut) şi aş-

teptaţi până când nu mai iese apă din

racordul de presiune înaltă. Opriţi apa-

ratul.

Aparatul şi toate accesoriile trebuie de-

pozitate într-o încăpere ferită de îngheţ.

Pericol

Înainte de orice lucrare de îngrijire şi între-

ţinere decuplaţi aparatul şi scoateţi fişa ca-

blului de alimentare din priză.

Înainte de depozitarea pe perioade înde-

lungate, de ex. iarna:

Se scot filtrele de la furtunul de aspiraţie

detergent şi se curăţă sub jet de apă.

Se scoate, cu un cleşte, filtrul de la ra-

cordul de apă şi se spală sub jet de apă.

Aparatul nu necesită întreţinere.

Utilizaţi numai piese de schimb KÄRCHER

originale. Lista pieselor de schimb se află la

sfârşitul acestor instrucţiuni de utilizare.

Multe defecţiuni pot fi remediate de către

dvs. apelând la ajutorul următoarei prezen-

tări de ansamblu.

În caz de neclarităţi vă rugăm să vă adre-

saţi serviciului pentru clienţi autorizat.

Pericol

Înainte de orice lucrare de îngrijire şi între-

ţinere decuplaţi aparatul şi scoateţi fişa ca-

blului de alimentare din priză.

Efectuarea lucrărilor de reparaţii precum şi

a celor la ansamblurile electrice este permi-

să numai service-ului autorizat pentru cli-

enţi.

Verificaţi dacă tensiunea indicată pe

plăcuţa de tip coincide cu tensiunea

sursei de alimentare.

Verificaţi cablul de alimentare, pentru a

vedea dacă este deteriorat.

Acţionaţi maneta pistolului manual de

pulverizat, aparatul porneşte.

Verificaţi reglajul la lance.

Scoateţi aerul din aparat.

Porniţi aparatul fără lancea racordată şi

lăsaţi-l să funcţioneze (max. 2 min.)

până ce apa este evacuată prin pistol

fără bule de aer. Opriţi aparatul şi racor-

daţi lancea.

Verificaţi alimentarea cu apă.

Se scoate, cu un cleşte, filtrul fin din ra-

cordul de apă şi se spală sub jet de apă.

Cauza: Cădere de tensiune din cauza reţe-

lei slabe de curent sau în cazul utilizării

unui prelungitor.

La pornire trageţi mai întâi maneta pis-

tolului de pulverizare şi reglaţi apoi co-

mutatorul pe "I/ON".

Protecţia împotriva îngheţului

Îngrijirea şi întreţinerea

Îngrijirea

Întreţinere

Piese de schimb

Remedierea defecţiunilor

Aparatul nu funcţionează

Aparatul nu ajunge la presiunea

dorită

Aparatul nu porneşte, motorul

scoate zgomot

169RO

– 11

Curăţaţi duza de înaltă presiune: înde-

părtaţi cu un ac murdăria din gaura du-

zei şi apoi clătiţi din faţă cu apă.

Verificaţi cantitatea de apă de alimentare.

O mică neetanşeitate a aparatului este

condiţionată de motive tehnice. În caz

de neetanşeitate mare, adresaţi-vă ser-

vice-ului.

Folosiţi lancea cu reglaj de presiune

(Vario Power).

Rotiţi lancea în poziţia „Min”.

Curăţaţi filtrul furtunului de aspirare a

soluţiei de curăţat.

Verificaţi furtunul de aspiraţie pentru so-

luţia de curăţat să nu fie îndoit.

Ne rezervăm dreptul de a efectua modi-

ficări tehnice!

Oscilaţii puternice de presiune

Aparatul nu este etanş

Soluţia de curăţat nu este aspirată

Date tehnice

K 6.200

K 7.200

Racordul electric

Tensiune

1~50 Hz

230-

240

230 V

Puterea absorbită2,5 3,0 kW

Grad de protecţie IP X5

Clasă de protecţie I

Siguranţă pentru reţea

(temporizată)

16 A

Racordul de apă

Presiunea de circulare

(max.)

0,6 MPa

Temperatura de circulare

(max.)

60 °C

Debitul de circulare (min.) 12 l/min

Înălţimea maximă de ab-

sorbţie

1,0 m

Caracteristicile de performanţă

Presiunea de lucru 13 15 MPa

Presiunea maximă admisă15 16 MPa

Debit, apă8,8 9,2 l/min

Reculul pistolului de pul-

verizat

20 22 N

Debit, agent de curăţare 0 - 0,3 l/min

Dimensiuni şi masa

Lungime 552 mm

Lăţime 290 mm

Înălţime 333 mm

Greutate în stare de func-

ţionare cu accesorii

17,4 19,0 kg

Valori determinate conform EN 60335-2-79

Valoare vibraţie mână-braţ

Nesiguranţă K

< 2,5

0,3

m/s2

Nivel de zgomot LpA

Nesiguranţă KpA

dB(A)

Nivelul puterii energiei

LWA + nesiguranţă KWA

93 dB(A)

170 RO

– 12

Prin prezenta declarăm că aparatul desem-

nat mai jos corespunde cerinţelor funda-

mentale privind siguranţa în exploatare şi

sănătatea incluse în directivele CE aplica-

bile, datorită conceptului şi a modului de

construcţie pe care se bazează, în varianta

comercializată de noi. În cazul efectuării

unei modificări a aparatului care nu a fost

convenită cu noi, această declaraţie îşi

pierde valabilitatea.

Semnatarii acţionează în numele şi prin îm-

puternicirea conducerii societăţii.

Însărcinat cu elaborarea documentaţiei:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Declaraţie de conformitate CE

Produs: Aparat de curăţare sub pre-

siune

Tip: 1.446-xxx, 1.447-xxx

Directive EG respectate:

2006/42/CE (+2009/127/CE)

2004/108/CE

2011/65/CE

2000/14/CE

Norme armonizate utilizate:

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Procedura de evaluare a conformităţii:

2000/14/CE: Anexa V

Nivel de zgomot dB(A)

măsurat: 90

garantat: 93

Winnenden, 2012/11/01

CEO Head of Approbation

171RO

– 4

Vážený zákazník,

Pred prvým použitím vášho za-

riadenia si prečítajte tento pô-

vodný návod na použitie, konajte podľa

neho a uschovajte ho pre neskoršie použi-

tie alebo pre ďalšieho majiteľa zariadenia.

Rozsah dodávky vášho zariadenia je zo-

brazený na obale. Pri vybaľovaní skontro-

lujte úplnosť obsahu balenia.

Ak niektoré diely chýbajú, alebo ak zistíte

škody vzniknuté pri preprave, informujte

prosím o tom predajcu.

Tento vysokotlakový čistič používajte vý-

hradne na práce v domácnosti:

–na umývanie strojov, vozidiel, stavieb,

náradia, fasád, terás, záhradného nára-

dia atď. spolu s vysokotlakovým prú-

dom vody (v prípade potreby s pridaním

čistiacich prostriedkov).

–s dielmi príslušenstva, náhradnými diel-

mi a čistiacimi prostriedkami schválený-

mi spoločnosťou KÄRCHER.

Rešpektujte pokyny priložené k čistia-

cim prostriedkom.

Nebezpečenstvo

Pri bezprostredne hroziacom nebezpečen-

stve, ktoré spôsobí vážne zranenia alebo

smrť.

몇Pozor

V prípade nebezpečnej situácie by mohla

viesť k vážnemu zraneniu alebo smrti.

Pozor

V prípade možnej nebezpečnej situácie by

mohla viesť k ľahkým zraneniam alebo vec-

ným škodám.

1 Nebezpečenstvo poško-

denia! Prístroj sa môže

prevádzkovať iba v leža-

tej (horizontálnej) polohe.

2 Vysokotlakový prúd sa

nesmie nasmerovať na osoby, zvieratá,

aktívne elektrické zariadenia alebo na

samotný prístroj.

3 Prístroj chráňte pred mrazom.

Obalové materiály sú recyklovateľné.

Obalové materiály láskavo nevyha-

dzujte do komunálneho odpadu, ale

odovzdajte ich do zberne druhotných

surovín.

Vyradené prístroje obsahujú hodnot-

né recyklovateľné látky, ktoré by sa

mali opät' zužitkovat'. Staré zariade-

nia preto láskavo odovzdajte do

vhodnej zberne odpadových surovín.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

V každej krajine platia záručné podmienky

našej distribučnej organizácie. Prípadné

poruchy spotrebiča odstránime počas zá-

ručnej lehoty bezplatne, ak sú ich príčinou

chyby materiálu alebo výrobné chyby. Pri

uplatňovaní záruky sa spolu s dokladom o

kúpe zariadenia láskavo obráťte na predaj-

cu alebo na najbližší autorizovaný zákaz-

nícky servis.

(Adresu nájdete na zadnej strane)

Obsah

Všeobecné pokyny . . . . . . . . . . . SK 4

Bezpečnostné pokyny. . . . . . . . . SK 5

Obsluha. . . . . . . . . . . . . . . . . . . . SK 7

Transport. . . . . . . . . . . . . . . . . . . SK 10

Uskladnenie . . . . . . . . . . . . . . . . SK 10

Starostlivosť a údržba . . . . . . . . . SK 10

Pomoc pri poruchách . . . . . . . . . SK 11

Technické údaje . . . . . . . . . . . . . SK 12

Vyhlásenie o zhode s normami EÚSK 12

Všeobecné pokyny

Rozsah dodávky

Používanie výrobku v súlade s jeho

určením

Symboly v návode na obsluhu

Symboly na prístroji

Ochrana životného prostredia

Záruka

172 SK

– 5

Nebezpečenstvo

Nikdy sa nedotýkajte sieťovej zásuvky a

vidlice vlhkými rukami.

Zariadenie nepoužívajte, ak má poško-

dené prívodné sieťové vedenie alebo

iné dôležité diely, napr. vysokotlakovú

hadicu, striekaciu pištoľ alebo bezpeč-

nostné prvky.

Pred každým použitím skontrolujte, či

nie je poškodený prívodný kábel alebo

sieťová zástrčka. Poškodený prívodný

kábel dajte bezodkladne vymeniť auto-

rizovanej servisnej službe alebo kvalifi-

kovanému elektrotechnikovi.

Pred každým použitím skontrolujte, či

vysokotlaková hadica nie je poškodená.

Poškodenú vysokotlakovú hadicu ne-

odkladne vymeňte.

Používanie v priestoroch so zvýšením

nebezpečenstvom výbuchu je zakáza-

né.

Pri používaní zariadenia v oblastiach so

zvýšeným nebezpečím (napr. čerpacie

stanice pohonných hmôt) sa musia do-

držiavať príslušné bezpečnostné pred-

pisy.

Vysokotlakový prúd môže byť pri neod-

bornom použití nebezpečný. Prúd sa

nesmie nasmerovať na osoby, zvieratá,

elektrické zariadenia pod napätím ale-

bo na samotné zariadenie.

Pri čistení odevu alebo obuvi nesmie

byť vysokotlakový prúd nasmerovaný

na iných ani na seba.

Neostrekujte žiadne predmety obsahu-

júce látky škodlivé pre zdravie (napr.

azbest).

Pneumatiky automobilu a ventily

pneumatík môže vysokotlakový prúd

poškodiť a môžu prasknúť. Prvým príz-

nakom poškodenia je zmena sfarbenia

pneumatiky. Poškodené pneumatiky

automobilu a ventily sú životne nebez-

pečné. Pri čistení prúdom vody dodržia-

vajte odstup najmenej 30 cm!

Nebezpečenstvo výbuchu!

Nestriekajte žiadne horľavé kvapaliny.

Nikdy nevysávajte kvapaliny s obsa-

hom rozpúšťadla alebo neriedené kyse-

liny a rozpúšťadlá! Do tejto skupiny

patrí napr. benzín, riedidlo na farby ale-

bo vykurovací olej. Rozprašovaná hmla

je vysoko horľavá, výbušná a jedovatá.

Je zakázané použitie acetónu, neriede-

ných kyselín a rozpúšťadiel, pretože

napadajú materiály použité v zariadení.

몇Pozor

Sieťová zástrčka a spojka predlžova-

cieho kábla musia byť vodotesné a ne-

smú ležať vo vode.

Nevhodné predlžovacie vedenia môžu

byť nebezpečné. Vo vonkajšom pro-

stredí používajte výhradne schválené a

patrične označené predlžovacie káble s

dostatočným prierezom vodiča:

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Predlžovací kábel vždy odviňte z káblo-

vého bubna celý.

Vysokotlakové hadice, armatúry a spoj-

ky majú veľký význam z hľadiska bez-

pečnosti zariadenia. Používajte

výhradne vysokotlakové hadice, arma-

túry a spojky odporúčané výrobcom.

Toto zariadenie nie je určené na to, aby

ho používali osoby s obmedzenými fy-

zickými, zmyslovými alebo duševnými

schopnosťami.

Zariadenie nesmú používať deti ani

osoby neznalé.

Deti by mali byť pod dozorom, aby sa

zaistilo, že sa so zariadením nehrajú.

Obalové fólie uchovávajte mimo dosa-

hu detí. Vzniká nebezpečenstvo uduse-

nia!

Používateľ je povinný používať zariade-

nie v súlade s jeho určením. Je povinný

prihliadať na miestne podmienky a pri

práci so zariadením dávať pozor aj na

osoby vo svojom okolí.

Zariadenie nepoužívajte, ak sa v blíz-

kosti dosahu nachádzajú iné osoby s

výnimkou osôb, ktoré majú oblečený

ochranný odev.

Na ochranu pred odstrekujúcou vodou

alebo nečistotami noste vhodný

ochranný odev a ochranné okuliare.

Bezpečnostné pokyny

173SK

– 6

Toto zariadenie bolo skonštruované na

použitie čistiacich prostriedkov dodáva-

ných alebo odporúčaných výrobcov.

Použitie iných čistiacich prostriedkov

alebo chemikálií môže zhoršiť bezpeč-

nosť zariadenia.

Pozor

V prípade dlhších prestávok v prevádz-

ke zariadenie vypnite pomocou hlavné-

ho vypínača / vypínača zariadenia

alebo vytiahnite sieťovú zástrčku.

Zariadenie neprevádzkujte pri teplotách

pod 0 °C.

Pri čistení lakovaných povrchov dodr-

žiavajte vzdialenosť najmenej 30 cm,

aby ste vylúčili poškodenia.

Zariadenie sa nesmie nikdy ponechá-

vať bez dozoru, ak je v činnosti.

Dbajte, aby sa prívodný alebo predlžo-

vací kábel neznehodnotil prejazdom,

roztlačením, aby sa nevytrhol ani inak

nepoškodil. Sieťové káble chráňte pred

vysokými teplotami, olejmi a ostrými

hranami.

Všetky diely pod napätím v pracovnej

zóne musia byť chránené pred prúdom

vody.

Zariadenie môže byť pripojené iba k

elektrickej prípojke, ktorá bola vyhoto-

vená elektroinštalatérom podľa požia-

daviek normy IEC 60364.

Zariadenie pripájajte iba na striedavý

prúd. Napätie musí zodpovedať údajom

na typovom štítku zariadenia.

Z bezpečnostných dôvodov v zásade

odporúčame, aby sa zariadenie pre-

vádzkovalo s pomocou ochranného

spínača poruchového prúdu (max. 30

mA).

Čistiace práce, pri ktorých vznikajú od-

padové vody s obsahom oleja, napr.

umývanie motora, umývanie podvozku,

sa môžu vykonávať výhradne na umý-

vacích miestach s odlučovačom oleja.

Pozor

Bezpečnostné prvky slúžia na ochranu po-

užívateľa pred poranením a nesmú byť

zmenené ani vyradené z činnosti.

Vypínač zariadenia zabraňuje nezávislej

prevádzke zariadenia.

Zaistenie zablokujte páku ručnej striekacej

pištole a zabraňuje neúmyselnému spuste-

niu zariadenia.

Prepúšťací ventil zabráni prekročeniu prí-

pustného pracovného tlaku.

Pri uvoľnení páčky ručnej striekacej pištole

sa vypne tlakový spínač čerpadla, ktorý za-

staví vysokotlakový prúd vody. Po potia-

hnutí páčky sa znova zapne čerpadlo.

Pozor

Pred všetkými činnosťami s prístrojom ale-

bo na prístroji vytvorte stabilitu, aby sa za-

bránilo vzniku nehôd alebo poškodení.

–Stabilita prístroja sa zabezpečí tak, že

ho postavíte na rovnú plochu.

Bezpečnostné prvky

Vypínač prístroja

Zasitenie ručnej striekacej pištole

Prepúšžací ventil s tlakovým spínačom

Predpoklady pre stabilitu

174 SK

– 7

V tomto návode na prevádzku je popísaná

maximálna výbava. Podľa modelu existujú

rozdiely v rozsahu dodávky (pozri obal).

Ilustrácie – pozri na strane 2

1 Uloženie príslušenstva

2 Prenosný držiak, vysúvacia

3 Rýchlospojka pre vysokotlakovú hadicu

4 Vypínač zariadenia „0/OFF“ / „I/ON“

5 Prípojka siete so sieťovou zástrčkou

6 Rukoväť

7 Kolesá

8 Vodovodná prípojka

9 Jemný filter vo vodovodnej prípojke

10 Spojovací diel na pripojenie prívodu

vody

11 Nasávacia hadica čistiaceho prostried-

ku (s filtrom)

12 Ručná striekacia pištoľ

13 Zaistenie ručnej striekacej pištole

14 Tlačidlo na odpojenie vysokotlakovej

hadice od ručnej striekacej pištole.

15 Vysokotlaková hadica

16 Tryska s reguláciou tlaku (Vario Power)

17 Prúdnica s frézou na nečistoty

Voliteľné príslušenstvo

18 Umýacia kefa

19 Penová hubica so zásobníkom na čis-

tiaci prostriedok

Osobitné príslušenstvo rozširuje možnosti

použitia zariadenia. Bližšie informácie vám

poskytne predajca zariadení značky KÄR-

CHER.

Ilustrácie – pozri na strane 3

Obrázok

Dodávaný spojovací diel naskrutkujte

na vodnú prípojku zariadenia.

Obrázok

Vysokotlakovú hadicu zasuňte do ruč-

nej striekacej pištole tak, aby bolo po-

čuť, ako zapadne na svoje miesto.

Upozornenie: Dbajte na správne na-

stavenie prípojky.

Potiahnutím za vysokotlakovú hadicu

skontrolujte bezpečné spojenie.

Podľa platných predpisov sa ne-

smie zariadenie prevádzkovať v

sieti pitnej vody bez systémového

oddeľovacieho zariadenia. Je nut-

né použiť systémové oddeľovacie zariade-

nie firmy KÄRCHER alebo alternatívne

podľa EN 12729 typ BA. Voda, ktorá prete-

ká cez systémový odlučovač, nie je pitná.

Pozor

Systémový separátor pripojte vždy k záso-

bovaniu vodou, nikdy nie priamo na prí-

stroj!

Upozornenie: Nečistoty vo vode môžu po-

škodiť vysokotlakové čerpadlo a príslušen-

stvo. Na ochranu sa odporúča použitie

vodného filtra spoločnosti KÄRCHER (špe-

ciálne príslušenstvo, objednávacie číslo

4.730-059).

Rešpektujte platné predpisy vodárenského

podniku.

Pripojovacie parametre sa uvádzajú na ty-

povom štítku a v technických údajoch.

Používajte vodovodnú hadicu vystuže-

nú tkaninou (nie je súčasťou dodávky)

so spojkou, ktorá sa bežne predáva.

(Priemer minimálne 1/2 palca resp.

13 mm; dĺžka minimálne 7,5 m).

Hadicu na vodu nasuňte na spojovací

diel zariadenia a pripojte k vodovodné-

mu kohútu.

Toto vysokotlakové čistiace zariadenie je

Obsluha

Popis prístroja

Špeciálne príslušenstvo

Pred uvedením do prevádzky

Napájanie vodou

Napájanie vodou z vodovodu

Nasávanie vody z otvorených nádrží

175SK

– 8

spolu so sacou hadicou spoločnosti KÄR-

CHER so spätným ventilom (špeciálne prí-

slušenstvo, objednávacie číslo 4.440-238)

vhodné na odsávanie povrchovej vody na-

pr. z nádrží na dažďovú vodu alebo rybní-

kov (maximálnu nasávaciu výšku nájdete v

technických údajoch).

Vysávaciu hadicu KÄRCHER so spät-

ným ventilom naplňte vodou, naskrut-

kujte vodovodnú prípojku a zaveste do

nádrže na dažďovú vodu.

Pred prevádzkou zariadenie odvzduš-

nite.

Zariadenie zapnite bez pripojenej trysky

a nechajte ho bežať dovtedy (max. 2

minúty), kým na pištoli nevyteká voda

bez bublín. Zariadenie vypnite a opäť

pripojte trysku.

Pozor

Chod na sucho viac ako 2 minúty spôsobí

poškodenie vysokotlakového čerpadla. Ak

zariadenie do 2 minút nevytvorí tlak, zaria-

denie vypnite a postupujte podľa pokynov

uvedených v kapitole „Pomoc v prípade po-

rúch“.

Obrázok

Vysokotlakovú hadicu zasuňte pevne

do rýchlospojky na prístroji. Musí poču-

teľne zapadnúť na svoje miesto.

Upozornenie: Dbajte na správne na-

stavenie prípojky.

Potiahnutím za vysokotlakovú hadicu

skontrolujte bezpečné spojenie.

Obrázok

Na ručnú striekaciu pištoľ nasaďte po-

žadovanú trysku a upevnite otočením o

90°.

Úplne otvorte vodovodný kohút.

Zasuňte sieťovú zástrčku do zásuvky.

Zapnite zariadenie „I/ZAP“.

Pozor

Nebezpečenstvo poškodenia! Prístroj

sa môže prevádzkovať iba v ležatej (ho-

rizontálnej) polohe.

몇Nebezpečenstvo

V dôsledku vychádzajúceho prúdu vody

cez vysokotlakovú trysku ručnej striekacej

pištole pôsobí reaktívna sila. Dbajte na

pevný postoj a pevne držte ručnú striekaciu

pištoľ s tryskou.

Pozor

Pred začatím čistenia zabezpečte, aby vy-

sokotlakové čistiace zariadenie bezpečne

stálo na rovnom podklade. Pri čistení pou-

žívajte ochranné okuliare a odev.

Obrázok

Uvoľnite páku ručnej striekacej pištole.

Potiahnutím páky sa zariadenie zapne.

Upozornenie: Ak sa páka opäť uvoľní,

zariadenie sa opäť vypne. Vysoký tlak

zostáva v systéme zachovaný.

Na najčastejšie čistiace práce. Pracovný

tlak sa dá plynule nastavovať medzi „Min“ a

„Max“.

Uvoľnite páčku ručnej striekacej pištole.

Trysku otočte do požadovanej polohy.

Pri silnom znečistení.

Pozor

Automobilové pneumatiky, lak alebo citlivé

plochy, napr. drevo nečistite s frézkou na

blato. Vzniká nebezpečenstvo poškodenia.

Nie je vhodné na prácu s čistiacim pros-

triedkom.

Voliteľné

Vhodná na prácu s čistiacim prostriedkom.

Uvedenie do prevádzky

Prevádzka

Tryska s reguláciou tlaku (Vario Power)

Tryska s frézou na nečistoty

Umývacia kefa

176 SK

– 9

Na príslušné čistenie používajte výlučne

čistiaci a ošetrovací prostriedok firmy KÄR-

CHER, keďže tento bol špeciálny vyvinutý

na používanie s vašim prístrojom.Používa-

nie iných čistiacich a ošetrovacích pros-

triedkov môže spôsobiť rýchlejšie

opotrebovanie a zrušenie nároku na záru-

ku. Informujte sa prosím v odbornej predaj-

ni alebo žiadajte informácie priamo u firmy

KÄRCHER.

Obrázok

Z telesa vytiahnite saciu hadicu na čis-

tiaci prostriedok na požadovanú dĺžku.

Zaveste saciu hadicu čistiaceho pros-

triedku do nádrže s čistiacim prostried-

kom.

Používajte trysku s reguláciou tlaku

(Vario Power).

Trysku otočte do polohy „Mix“.

Upozornenie: Tým sa pri prevádzke

primiešava roztok čistiaceho prostried-

ku do prúdu vody.

Nastriekajte malé množstvo čistiaceho

prostriedku na suchý povrch a nechajte

pôsobiť (nevysušiť).

Rozpustenú nečistotu odstráňte prú-

dom vysokého tlaku vody.

Voliteľné

Čistiaci prostriedok sa nasáva zo zásobní-

ka a vytvára sa silná pena s obsahom čis-

tiaceho prostiedku.

Nádrž na čistiaci prostriedok s penovou

dýzou naplňte roztokom čistiaceho

prostriedku (dodržte údaj o dávkovaní

uvedený na nádobe s čistiacim pros-

triedkom).

Spojte penovú hubicu so zásobníkom

na čistiaci prostriedok.

Na ručnú striekaciu pištoľ nasaďte pe-

novú hubicu a upevnite otočením o 90°.

Upozornenie: Tým sa pri prevádzke

primiešava roztok čistiaceho prostried-

ku do prúdu vody.

Uvoľnite páčku ručnej striekacej pištole.

Uzavrite páku ručnej striekacej pištole.

Pri dlhších prestávkach pri práci (viac

ako 5 minút) vypnite zariadenie vypína-

čom „0/OFF“.

Pozor

Vysokotlakovú hadicu odpojte len od ručnej

striekacej pištole alebo zariadenia, ak nie je

v systéme žiadny tlak.

Po ukončení práce s čistiacim pros-

triedkom saciu hadicu na čistiaci pros-

triedok zaveste do nádrže s čistou

vodou, zapnite zariadenie pribl. na 1 mi-

nútu s demontovanou tryskou a pre-

pláchnite ho.

Uvoľnite páčku ručnej striekacej pištole.

Zariadenie vypnite „0/VYP“.

Vodovodný kohút uzavrite.

Zatlačte páku ručnej striekacej pištole a

tým spustíte ešte existujúci tlak v systé-

me.

Zariadenie odpojte od vodovodnej prí-

pojky.

몇Pozor

Po odpojení prívodnej alebo vysokotla-

kovej hadice môže po ukončení pre-

vádzky z prípojok vytekať horúca voda.

Uzavrite páku ručnej striekacej pištole.

Vytiahnite sieťovú zástrčku.

Práce s čistiacim prostriedkom

Odporúčaný spôsob čistenia

Penová hubica

Prerušenie prevádzky

Ukončenie prevádzky

177SK

– 10

Pozor

Aby sa pri preprave zabránilo vzniku nehôd

alebo zranení, zohľadnite hmotnosť prístro-

ja (viď technické údaje).

Obrázok

Zdvihnite prístroj za transportnú ruko-

väť a prenášajte za prenosný držiak.

Obrázok

Vytiahnite transportnú rukoväť, táto

hlasno zaklapne.

Prístroj ťahajte za prepravnú rukoväť.

Prístroj zaistite proti zošmyknutiu a pre-

vráteniu.

Pozor

Aby sa pri výbere miesta skladovania za-

bránilo vzniku nehôd alebo zranení, zoh-

ľadnite hmotnosť prístroja (viď technické

údaje).

Prístroj postavte na rovnú plochu.

Stlačte odpojovacie tlačidlo ručnej strie-

kacej pištole a vysokotlakovú hadicu

odpojte od ručnej striekacej pištole.

Teleso rýchlospojky pre vysokotlakovú

hadicu zatlačte v smere šípky a vyso-

kotlakovú hadicu vytiahnite.

Obrázok

Uložte sieťový kábel, vysokotlakovú ha-

dicu a príslušenstvo do zariadenia.

Pred dlhším skladovaním, napr. v zime, do-

datočne zohľadnite pokyny uvedené v kapi-

tole Ošetrovanie.

Pozor

Zariadenie a príslušenstvo chráňte pred

mrazom.

Zariadenie a príslušenstvo zničené mra-

zom, ak nie sú úplne zbavené vody. Aby sa

zbránilo vzniku škôd.

Zo zariadenia vypustite všetku vodu:

Zapnite zariadenie bez pripojenej vyso-

kotlakovej hadice a vodovodnej prípoj-

ky (max. 1 min.) a počkajte, kým už z

vysokotlakovej prípojky nebude vytekať

žiadna voda. Zariadenie vypnite.

Zariadenie s kompletným príslušen-

stvom uschovajte na mieste chránenom

pred mrazom.

Nebezpečenstvo

Pred každým ošetrením a údržbou zariade-

nie vypnite a vytiahnite zástrčku.

Pred dlhším skladovaním, napr. v zime:

Vytiahnite filter zo sacej hadice na čis-

tiaci prostriedok a umyte ho pod tečú-

cou vodou.

Plochými kliešťami vytiahnite sitko z vo-

dovodnej prípojky a umyte ho pod tečú-

cou vodou.

Zariadenie si nevyžaduje údržbu.

Používajte výhradne originálne náhradné

diely značky KÄRCHER. Prehľad náhrad-

ných dielov nájdete na konci tohto prevádz-

kového návodu.

Transport

Ručná preprava

Preprava vo vozidlách

Uskladnenie

Uskladnenie prístroja

Ochrana proti zamrznutiu

Starostlivosť a údržba

Ošetrovanie

Údržba

Náhradné diely

178 SK

– 11

Pomocou nasledujúceho prehľadu možno

ľahko odstrániť drobné poruchy.

V prípade pochybností sa láskavo obráťte

na autorizovanú servisnú službu.

Nebezpečenstvo

Pred každým ošetrením a údržbou zariade-

nie vypnite a vytiahnite zástrčku.

Opravy a práce na elektrických konštrukč-

ných dielcoch môže vykonávať výhradne

autorizovaná servisná služba.

Skontrolujte, či napätie uvedené na vý-

robnom štítku súhlasí s napätím napá-

jacieho zdroja.

Skontrolujte, či nie je kábel elektrickej

siete poškodený.

Potiahnutím páčky ručnej striekacej piš-

tole sa prístroj zapne.

Skontrolujte nastavenie trysky.

Zariadenie odvzdušnite.

Zariadenie zapnite bez pripojenej trysky

a nechajte ho bežať dovtedy (max. 2

minúty), kým na pištoli nevyteká voda

bez bublín. Zariadenie vypnite a opäť

pripojte trysku.

Skontrolujte vodovodnú prípojku.

Jemný filter vo vodorovnej prípojke vy-

tiahnite pomocou plochých klieští a vy-

čistite pod tečúcou vodou.

Príčina: Pokles napätia z dôvodu slabej

siete alebo pri použití predlžovacieho káb-

la.

Pri zapnutí najprv potiahnite páku ruč-

nej striekacej pištole, potom vypínač

zariadenia prepnite do polohy „I/ON“.

Vyčistite vysokotlakovú dýzu: Ihlou od-

stráňte nečistoty z vŕtania dýzy a vy-

pláchnite vodou smerom dopredu.

Skontrolujte pritekajúce množstvo vo-

dy.

Malá netesnosť zariadenia je technicky

normálna. Pri veľkej netesnosti sa ob-

ráťte na autorizovanú servisnú službu.

Používajte trysku s reguláciou tlaku

(Vario Power).

Trysku otočte do polohy „Mix“.

Vyčistite filter na nasávacej hadici čis-

tiaceho prostriedku.

Skontrolujte nasávaciu hadicu čistiace-

ho prostriedku, či nie je zlomená.

Pomoc pri poruchách

Spotrebič sa nezapína

Zariadenie nedosahuje požadovaný

tlak

Zariadenie nebeží, motor zavíja

Silné výkyvy tlaku

Zariadenie netesní

Čistiaci prostriedok sa nenasáva

179SK

– 12

Technické zmeny vyhradené!

Týmto vyhlasujeme, že ďalej označený

stroj zodpovedá na základe jeho koncepcie

a konštrukcie a takisto vyhotovenia, ktoré

sme dodali, príslušným základným požia-

davkám na bezpečnost' a ochranu zdravia

uvedeným v smerniciach EÚ. Pri zmene

stroja, ktorá nebola nami odsúhlasená,

stráca toto prehlásenie svoju platnost'.

Podpísaný jednajú v poverení a s plnou

mocou jednateľstva.

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel: +49 7195 14-0

Fax: +49 7195 14-2212

Technické údaje

K 6 200

K 7 200

Elektrické pripojenie

Napätie

1~50 Hz

230-

240

230 V

Pripojovací výkon 2,5 3,0 kW

Stupeň ochrany IP X5

Krytie I

Sieťový istič (pomalý) 16 A

Pripojenie vody

Prívodný tlak (max.) 0,6 MPa

Prívodná teplota (max.) 60 °C

Prívodné množstvo (min.) 12 l/min

Maximálna výška nasávania 1,0 m

Výkonové parametre

Prevádzkový tlak 13 15 MPa

Max. prípustný tlak 15 16 MPa

Dopravované množstvo, voda 8,8 9,2 l/min

Reaktívna sila ručnej strie-

kacej pištole

20 22 N

Dopravované množstvo, čis-

tiaci prostriedok

0 - 0,3 l/min

Rozmery a hmotnost'

Dĺžka 552 mm

Šírka 290 mm

Výška 333 mm

Hmotnosť, s príslušenstvom

pripravené na prevádzku

17,4 19,0 kg

Zistené hodnoty podľa EN 60335-2-79

Hodnota vibrácií v ruke/ramene

Nebezpečnosť K

< 2,5

0,3

m/s2

Hlučnosť LpA

Nebezpečnosť KpA

dB(A)

Hlučnosť LWA + nebezpeč-

nosť KWA

93 dB(A)

Vyhlásenie o zhode s

normami EÚ

Výrobok: Vysokotlakový čistič

Typ: 1 446-xxx, 1 447-xxx

Príslušné Smernice EÚ:

2006/42/ES (+2009/127/ES)

2004/108/ES

2011/65/ES

2000/14/ES

Uplatňované harmonizované normy:

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Uplatňované postupy posudzovania

zhody:

2000/14/ES: Príloha V

Úroveň akustického výkonu dB(A)

Nameraná: 90

Zaručovaná: 93

Winnenden, 2012/11/01

CEO Head of Approbation

180 SK

– 4

Poštovani kupče,

Prije prve uporabe Vašeg uređaja

pročitajte ove originalne radne

upute, postupajte prema njima i sačuvajte ih

za kasniju uporabu ili za sljedećeg vlasnika.

Sadržaj isporuke Vašeg uređaja prikazan

je na ambalaži. Prilikom raspakiravanja

provjerite je li sadržaj potpun.

Ako pribor nedostaje ili je oštećen pri tran-

sportu obavijestite o tome svog prodavača.

Ovaj visokotlačni čistač upotrebljavajte isključi-

vo za primjenu u privatnom kućanstvu:

–za čišćenje strojeva, vozila, zgrada, alata,

fasada, terasa, vrtnih strojeva itd. s viso-

kotlačnim vodenim mlazom (prema po-

trebi uz dodatak sredstava za čišćenje).

–s dijelovima pribora, zamjenskim dijelo-

vima i sredstvima za čišćenje koje je

dozvolio KÄRCHER. Poštujte sve na-

putke, koji su priloženi sredstvima za či-

šćenje.

Opasnost

Za neposredno prijeteću opasnost koja za

posljedicu ima teške tjelesne ozljede ili

smrt.

몇Upozorenje

Za eventualno opasnu situaciju koja može

prouzročiti teške tjelesne ozljede ili smrt.

Oprez

Za eventualno opasnu situaciju koja može

prouzročiti lake tjelesne ozljede ili materijal-

nu štetu.

1 Opasnost od oštećenja!

Uređaj se smije koristiti

samo u položenom položa-

ju (vodoravno).

2 Visokotlačni mlaz ne

usmjeravajte na osobe, životinje, aktiv-

nu električnu opremu ili na sam uređaj.

3 Zaštiti uređaj od mraza.

Materijali ambalaže se mogu recikli-

rati. Molimo Vas da ambalažu ne od-

lažete u kućne otpatke, već ih

predajte kao sekundarne sirovine.

Stari uređaji sadrže vrijedne materija-

le koji se mogu reciklirati te bi ih stoga

trebalo predati kao sekundarne siro-

vine. Stoga Vas molimo da stare ure-

đaje zbrinete preko odgovarajućih

sabirnih sustava.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

U svakoj zemlji važe jamstveni uvjeti koje je

izdala naša nadležna organizacija za distri-

buciju. Eventualne smetnje na stroju za vri-

jeme trajanja jamstva uklanjamo besplatno

ukoliko je uzrok greška u materijalu ili proi-

zvodnji. U slučaju koji podliježe garanciji

obratite se, uz prilaganje potvrde o kupnji,

Vašem prodavaču ili najbližoj ovlaštenoj

servisnoj službi.

(Adresu ćete naći na poleđini)

Sadržaj

Opće napomene . . . . . . . . . . . . . HR 4

Sigurnosni napuci . . . . . . . . . . . . HR 5

Rukovanje . . . . . . . . . . . . . . . . . . HR 6

Transport. . . . . . . . . . . . . . . . . . . HR 9

Skladištenje. . . . . . . . . . . . . . . . . HR 9

Njega i održavanje . . . . . . . . . . . HR 9

Otklanjanje smetnji . . . . . . . . . . . HR 9

Tehnički podaci . . . . . . . . . . . . . . HR 10

EZ izjava o usklađenosti . . . . . . . HR 11

Opće napomene

Opseg isporuke

Namjenska uporaba

Simboli u uputama za rad

Simboli na uređaju

Zaštita okoliša

Jamstvo

181HR

– 5

Opasnost

Mrežni utikač i utičnicu nikada ne dodi-

rujte mokrim rukama.

Uređaj ne pokrećite ako su oštećeni

strujni priključni kabel ili važni dijelovi

uređaja, npr. visokotlačno crijevo, ručna

prskalica ili sigurnosni uređaji.

Prije svakog rada provjerite ima li ošte-

ćenja na strujnom priključnom kabelu s

utikačem. Oštećen strujni priključni ka-

bel odmah dajte na zamjenu ovlaštenoj

servisnoj službi/električaru.

Prije svakog rada provjerite ima li na vi-

sokotlačnom crijevo oštećenja. Ošteće-

no visokotlačno crijevo odmah

zamijenite.

Zabranjen je rad u područjima ugrože-

nim eksplozijom.

Kod uporabe stroja u opasnim područji-

ma (na pr. benzinske postaje) valja vo-

diti računa o odgovarajućim

sigurnosnim propisima.

Visokotlačni mlazovi mogu u slučaju

nestručne uporabe biti opasni. Mlaz se

ne smije usmjeravati na osobe, životi-

nje, aktivnu električnu opremu ili na

sam uređaj.

Ne usmjeravajte visokotlačni mlaz pre-

ma drugima ili sebi kako biste očistili

odjeću ili obuću.

Ne prskajte predmete koji sadržavaju

tvari opasne za zdravlje (na pr. azbest).

Automobilske gume/ventili guma se

mogu oštetiti visokotlačnim mlazom i

puknuti. Prvi znak toga je promjena

boje gume. Oštećene automobilske

gume/ventili guma su opasne po život.

Kod čišćenja održavajte najmanje 30

cm razmaka!

Opasnost od eksplozije!

Nemojte rasprskavati zapaljive tekućine.

Nikada ne usisavajte tekućine s otapali-

ma ili nerazrijeđene kiseline i otapala!

Tu spadaju primjerice benzin, razrjeđi-

vači za boje ili loživo ulje. Raspršena

magla je lako zapaljiva, eksplozivna i

otrovna. Ne koristite aceton, nerazrije-

đene kiseline i otapala, jer mogu nagri-

sti materijale od kojih je uređaj sačinjen.

몇Upozorenje

Strujni utikač i spojka primijenjenog pro-

dužnog kabela moraju biti vodonepro-

pusni i ne smiju ležati u vodi.

Neprikladni produžni kabeli mogu biti

opasni. Na otvorenom koristite samo za

tu namjenu odobrene i na odgovarajući

način označene produžne kabele do-

voljnog poprečnog presjeka: 1 - 10 m:

1,5 mm2; 10 - 30 m: 2,5 mm2

Produžni kabel uvijek u potpunosti od-

vijte od bubnja za navijanje kabela.

Visokotlačna crijeva, armature i spojke

su važne za sigurnost uređaja. Upotre-

bljavajte samo visokotlačna crijeva, ar-

mature i spojke koje je preporučio

proizvođač.

Ovaj uređaj nije namijenjen za upotrebu

od strane osoba s ograničenim tjele-

snim, osjetilnim ili psihičkim sposobno-

stima.

Uređajem ne smiju rukovati djeca ili ne-

osposobljene osobe.

Nadgledajte djecu kako bi ste bili sigur-

ni da se igraju s uređajem.

Folije za pakiranje čuvajte van dosega

djece, jer postoji opasnost od gušenja!

Korisnik mora uređaj upotrebljavati u

skladu s njegovom namjenom. Mora

uzeti u obzir lokalne uvjete i pri radu s

uređajem paziti na osobe u okružju.

Nemojte raditi s uređajem ako se u nje-

govom dometu nalaze osobe, osim ako

one nose zaštitnu odjeću.

Za zaštitu od prskajuće vode ili prljavšti-

ne nosite odgovarajuću zaštitnu odjeću

i zaštitne naočale.

Ovaj uređaj je razvijen za uporabu sred-

stava za čišćenje, koja isporučuje i pre-

poručuje proizvođač. Uporaba drugih

sredstava za čišćenje ili kemikalija

može smanjiti sigurnost uređaja.

Sigurnosni napuci

182 HR

– 6

Oprez

U slučaju duljih stanki u radu isključite

uređaj na glavnoj sklopki/sklopki uređa-

ja ili izvucite mrežni utikač.

Pri temperaturama ispod 0 °C ne kori-

stite uređaj.

Kod čišćenja lakiranih površina valja

održavati najmanje 30 cm razmaka

kako bi se izbjegla oštećenja.

Uređaj tijekom rada nikada ne ostavljaj-

te bez nadzora.

Pazite da se mrežni ili produžni kabeli

ne unište ili oštete gaženjem, gniječe-

njem, vučenjem ili sličnim. Mrežne ka-

bele zaštitite od vrućine, ulja i oštrih

bridova.

Svi dijelovi pod naponom moraju u po-

dručju rada biti zaštićeni od prskanja.

Uređaj se smije priključiti samo na elek-

trični priključak, koji je elektroinstalater

izveo u skladu s IEC 60364.

Uređaj priključujte samo na izmjeničnu

struju. Napon se mora podudarati s

označnom pločicom uređaja.

Iz sigurnosnih razloga preporučamo da

uređaj uvijek radi osiguran zaštitnom

nadstrujnom sklopkom (maks. 30 mA).

Radovi na čišćenju, kod kojih nastaju

uljne otpadne vode, kao što su pranje

motora, pranje donjeg dijela vozila, smi-

ju se izvoditi samo u praonicama sa se-

paratorom ulja.

Oprez

Sigurnosni uređaji služe za zaštitu korisnika

te se stoga ne smiju mijenjati i zaobilaziti.

Sklopka uređaja sprječava njegov neželjeni

rad.

Zapor blokira polugu ručne prskalice i

sprječava nehotično pokretanje uređaja.

Preljevni ventil sprječava prekoračenje do-

puštenog radnog tlaka.

Kada se pusti poluga ručne prskalice, tlač-

na sklopka isključuje pumpu i zaustavlja vi-

sokotlačni mlaz. Kada se poluga povuče,

pumpa se ponovo uključuje.

Oprez

Prije bilo kakvih radova koji se vrše uređa-

jem ili na njemu, pobrinite se za statičku

stabilnost kako biste izbjegli nesreće ili

oštećenja.

–Statička stabilnost uređaja zajamčena

je njegovim postavljanjem na ravnu

podlogu.

U ovim je uputama za rad opisana maksi-

malna oprema. Ovisno o modelu postoje

razlike u sadržaju isporuke (vidi ambalažu).

Slike pogledajte na stranici 2

1 Prihvatni držač pribora

2 Transportni rukohvat

3 Brzinska spojka za visokotlačno crijevo

4 Sklopka uređaja "0/OFF" / "I/ON"

5 Strujni priključni kabel s utikačem

6Ručka za nošenje

7 Kotači

8 Priključak za vodu

9 Fini filtar u priključku vode

10 Dio spojke za priključak za vodu

11 Crijevo za usis sredstva za pranje

(s filtrom)

12 Ručna prskalica

13 Zapor ručne prskalice

14 Tipka za odvajanje visokotlačnog crije-

va s ručne prskalice

15 Visokotlačno crijevo

16 Cijev za prskanje s regulacijom tlaka

(Vario Power)

17 Crijev za prskanje sa strugalom za pr-

ljavštinu

Opcionalni pribor

18 Četka za pranje

19 Sapnica za pjenu sa spremnikom sred-

stva za pranje

Posebni pribor proširuje mogućnosti kori-

štenja Vašeg uređaja. Detaljnije informacije

o tome dobit ćete kod svoga prodavača

KÄRCHER.

Sigurnosni uređaji

Sklopka uređaja

Zapor ručne prskalice

Preljevni ventil s tlačnom sklopkom

Preduvjeti za statičku stabilnost

Rukovanje

Opis uređaja

Poseban pribor

183HR

– 7

Slike pogledajte na stranici 3

Slika

Priloženi spojni dio navijte na priključak

za vodu uređaja.

Slika

Utaknite visokotlačno crijevo u ručnu

prskalicu tako da čujno dosjedne.

Napomena: Pazite na pravilnu usmje-

renost priključne nazuvice.

Povlačenjem visokotlačnog crijeva pro-

vjerite je li spoj siguran.

Sukladno važećim propisima ure-

đaj nikada ne smije raditi na vodo-

vodnoj mreži bez odvajača.

Potrebno je koristiti prikladni odva-

jač tvrtke KÄRCHER ili alternativno odva-

jač koji je u skladu s EN 12729 tip BA. Voda

koju izdvoji odvajač nije podesna za piće.

Oprez

Odvajač uvijek treba priključiti na dovod vo-

de, a ne izravno na uređaj!

Napomena: Nečistoće u vodi mogu oštetiti

visokotlačnu pumpu i pribor. Radi zaštite se

preporuča primjena KÄRCHERovog filtra

za vodu (poseban pribor, kataloški br.

4.730-059).

Vodite računa o propisima vodoopskrbnog

poduzeća.

Za priključne vrijednosti pogledajte natpi-

snu pločicu odnosno tehničke podatke.

Koristite crijevo za vodu ojačano tkanjem

(nije u opsegu isporuke) s uobičajenom

spojkom. (promjer najmanje 1/2" odno-

sno 13 mm; dužina najmanje 7,5 m).

Crijevo za vodu nataknite na spojni dio

uređaja i priključite na dovod vode.

Ovaj visokotlačni čistač je u spoju s KÄR-

CHER ovim usisnim crijevom s povratnim

udarnim ventilom (poseban pribor, kataloš-

ki br. 4.440-238) prikladan za usisavanje

površinske vode npr. iz bačvi za kišnicu ili

vrtnih ribnjaka (za maksimalnu usisnu visi-

nu vidi tehničke podatke).

Usisno crijevo s povratnim udarnim

ventilom marke KÄRCHER navijte na

priključak za vodu i objesite u bačvu za

kišnicu.

Odzračite stroj prije uključivanja.

Uređaj uključite bez priključene cijevi za

prskanje i pustite ga da radi (najviše 2

minute) dok voda iz prskalice ne počne

izlaziti bez mjehurića. Isključite uređaj

te ponovo priključite cijev za prskanje.

Oprez

Rad na suho koji traje više od 2 minute

može oštetiti visokotlačnu pumpu. Ako ure-

đaj unutar 2 minute ne uspostavi tlak, isklju-

čite ga i postupite sukladno uputama u

poglavlju "Otklanjanje smetnji".

Slika

Utaknite visokotlačno crijevo u brzinsku

spojku na uređaju tako da čujno dosjed-

ne.

Napomena: Pazite na pravilnu usmje-

renost priključne nazuvice.

Povlačenjem visokotlačnog crijeva pro-

vjerite je li spoj siguran.

Slika

Cijev za prskanje utaknite u ručnu pr-

skalicu i fiksirajte okretanjem za 90°.

Otvorite pipu za vodu do kraja.

Strujni utikač utaknite u utičnicu.

Uključite uređaj s "I/ON".

Oprez

Opasnost od oštećenja! Uređaj se smije

koristiti samo u položenom položaju

(vodoravno).

몇Opasnost

Zbog vode koja u mlazu izlazi iz visokotlač-

ne mlaznice na ručnu prskalicu djeluje po-

vratna udarna sila. Pobrinite se za sigurno

uporište i čvrsto držite ručnu prskalicu i ci-

jev za prskanje.

Oprez

Prije početka čišćenja uvjerite se da visoko-

tlačni čistač stabilno stoji na ravnoj podlozi.

Tijekom čišćenja nosite zaštitne naočale i

odjeću.

Prije prve uporabe

Dovod vode

Dovod vode iz vodovoda

Usisavanje vode iz otvorenih posuda

Stavljanje u pogon

U radu

184 HR

– 8

Slika

Otkočite polugu ručne prskalice.

Povucite polugu, nakon čega će se ure-

đaj uključiti.

Napomena: Uređaj se isključuje čim

ponovo pustite polugu. Visoki tlak se

zadržava u sustavu.

Za uobičajeno čišćenje. Radni tlak se može

nestupnjevito mijenjati između "Min" i

"Max".

Pustite polugu ručne prskalice.

Cijev za prskanje okrenite u željeni po-

ložaj.

Za tvrdokornu nečistoću.

Oprez

Strugalom za prljavštinu nemojte čistiti au-

tomobilske gume, lak ili osjetljive površine

kao što je drvo, jer postoji opasnost od

oštećenja.

Nije prikladna za rad sa sredstvima za pranje.

Opcionalno

Prikladna za rad sa sredstvima za pranje.

Za čišćenje rabite isključivo KÄRCHER ova

sredstva za pranje i njegu, budući da su

ona specijalno razvijena za rad s Vašim

uređajem. Primjena drugih sredstava za

pranje i njegu može prouzročiti brže haba-

nje i dovesti do gubitka prava na jamstvene

usluge. Informacije možete dobiti u specija-

liziranim trgovinama ili izravno od KÄR-

CHER.

Slika

Izvucite iz kućišta potrebnu dužinu crije-

va za usis sredstva za pranje.

Crijevo za usis sredstva za pranje obje-

site u spremnik s otopinom sredstva za

pranje.

Koristite cijev za prskanje s regulacijom

tlaka (Vario Power)

Cijev za prskanje okrenite u položaj

"Mix".

Napomena: Time se pri radu mlazu vode

dodaje otopina sredstva za pranje.

Sredstvo za pranje štedljivo poprskajte

po suhoj površini i pustite ga da djeluje

(a da se ne osuši).

Smekšalu prljavštinu isperite visoko-

tlačnim mlazom.

Opcionalno

Iz spremnika se usisava sredstvo za pranje

i stvara se snažna pjena.

Ulijte otopinu sredstva za pranje u pred-

viđeni spremnik sapnice za pjenu (pridr-

žavajte se naputka za doziranje na

ambalaži sredstva za pranje).

Spojite sapnicu za pjenu sa spremni-

kom sredstva za pranje.

Sapnicu za pjenu utaknite u ručnu pr-

skalicu i fiksirajte okretanjem za 90°.

Napomena: Time se pri radu mlazu vode

dodaje otopina sredstva za pranje.

Pustite polugu ručne prskalice.

Zakočite polugu ručne prskalice.

Kod duljih radnih stanki (više od 5 minu-

ta) uređaj dodatno isključite s "0/OFF".

Oprez

Visokotlačno crijevo odvojite od ručne pr-

skalice ili od uređaja samo ako je sustav

rastlačen.

Nakon rada sa sredstvom za pranje, objesi-

te crijevo sredstva za pranje u sud s čistom

vodom, uključite uređaj s demontiranom ci-

jevi za prskanje i pustite ga da se ispira u

trajanju od oko 1 minute.

Pustite polugu ručne prskalice.

Isključite uređaj s "0/OFF".

Zatvorite pipu za vodu.

Pritisnite polugu ručne prskalice kako

biste rastlačili sustav.

Odvojite uređaj od dovoda vode.

몇Upozorenje

Prilikom odvajanja dovodnog ili visoko-

tlačnog crijeva na priključcima može

nakon rada istjecati vruća voda.

Cijev za prskanje s regulacijom tlaka

(Vario Power)

Cijev za prskanje sa strugalom za

prljavštinu

Četka za pranje

Rad sa sredstvom za pranje

Preporučena metoda čišćenja

Sapnica za pjenu

Prekid rada

Kraj rada

185HR

– 9

Zakočite polugu ručne prskalice.

Izvucite strujni utikač.

Oprez

Kako bi se izbegle nesreće ili ozljede, prili-

kom transporta imajte u vidu težinu uređaja

(pogledajte tehničke podatke).

Slika

Uređaj podižite i nosite držeći ga za ru-

čicu za nošenje i transportni rukohvat.

Slika

Izvucite transportni rukohvat tako da

čujno dosjedne.

Uređaj vucite držeći ga za transportni

rukohvat.

Osigurajte uređaj od proklizavanja i na-

ginjanja.

Oprez

Kako bi se izbegle nesreće ili ozljede, pri

odabiru mjesta za skladištenje imajte u vidu

težinu uređaja (pogledajte tehničke podat-

ke).

Stroj postavite na ravnu podlogu.

Pritisnite razdvojnu tipku na ručnoj pr-

skalici i razdvojite visokotlačno crijevo

od ručne prskalice.

Pritisnite kućište brzinske spojke za vi-

sokotlačno crijevo u smjeru strelice pa

izvadite visokotlačno crijevo.

Slika

Strujni priključni kabel, visokotlačno cri-

jevo i pribor odložite na odgovarajuća

mjesta na uređaju.

Prije dužeg skladištenja, primjerice zimi,

postupite dodatno u skladu s napomenama

iz poglavlja "Njega".

Oprez

Uređaj i pribor štitite od mraza.

Mraz će uništiti uređaj i pribor iz kojeg nije

u potpunosti ispuštena voda. Spriječite

oštećenja:

Ispraznite svu vodu iz uređaja: Uključite

uređaj bez priključenog visokotlačnog

crijeva i bez priključenog dovoda vode

(maks. 1 min) te pričekajte da na viso-

kotlačnom priključku prestane istjecati

voda. Isključite uređaj.

Uređaj zajedno sa cjelokupnim pribo-

rom čuvajte u prostoriji zaštićenoj od

mraza.

Opasnost

Prije svakog čišćenja i održavanja isključite

uređaj i strujni utikač izvucite iz utičnice.

Prije dužeg skladištenja, primjerice zimi:

Skinite filtar sa crijeva za usisavanje

sredstva za pranje i operite pod teku-

ćom vodom.

Mrežicu u priključku za vodu izvucite

plosnatim kliještima i operite pod teku-

ćom vodom.

Uređaj nije potrebno održavati.

Upotrebljavajte samo originalne KÄRCHE-

Rove pričuvne dijelove. Pregled pričuvnih di-

jelova naći ćete na kraju ovih uputa za rad.

Manje smetnje možete ukloniti sami uz po-

moć sljedećeg pregleda.

U slučaju dvojbe obratite se ovlaštenoj ser-

visnoj službi.

Opasnost

Prije svakog čišćenja i održavanja isključite

uređaj i strujni utikač izvucite iz utičnice.

Popravke i radove na električnim sastav-

nim dijelovima smije izvoditi samo ovlašte-

na servisna služba.

Transport

Ručni transport

Transport vozilima

Skladištenje

Čuvanje uređaja

Zaštita od smrzavanja

Njega i održavanje

Njega

Održavanje

Pričuvni dijelovi

Otklanjanje smetnji

186 HR

– 10

Provjerite podudara li se navedeni na-

pon na natpisnoj pločici s naponom

izvora struje.

Provjerite je li strujni priključni kabel

oštećen.

Pritisnite polugu ručne prskalice, nakon

čega će se uređaj uključiti.

Provjerite podešenost cijevi za prskanje.

Odzračite stroj.

Uređaj uključite bez priključene cijevi za

prskanje i pustite ga da radi (najviše 2

minute) dok voda iz prskalice ne počne

izlaziti bez mjehurića. Isključite uređaj

te ponovo priključite cijev za prskanje.

Provjerite dovod vode.

Fini filtar u priključku za vodu izvucite

plosnatim kliještima i očistite pod teku-

ćom vodom.

Uzrok: Pad napona zbog slabe strujne mre-

že ili u slučaju primjene produžnog kabela.

Prilikom uključivanja najprije povucite

polugu ručne prskalice, a potom preba-

cite sklopku uređaja na "I/ON".

Čišćenje visokotlačne mlaznice: Neči-

stoću iz otvora mlaznice uklonite iglom i

vodom isperite s prednje strane.

Provjerite dovodnu količinu vode.

Mala propusnost uređaja je tehnički

uvjetovana. U slučaju jače propusnosti

obratite se ovlaštenoj servisnoj službi.

Koristite cijev za prskanje s regulacijom

tlaka (Vario Power)

Cijev za prskanje okrenite u položaj "Mix".

Očistite filtar na crijevu za usis sredstva

za pranje.

Provjerite je li crijevo za usis sredstva

za pranje presavijeno.

Pridržavamo pravo na tehničke izmjene!

Stroj ne radi

U uređaju se ne uspostavlja tlak

Uređaj se ne pokreće, motor bruji

Jaka kolebanja tlaka

Uređaj ne brtvi

Sredstvo za pranje se ne usisava

Tehnički podaci

K 6.200

K 7.200

Električni priključak

Napon

1~50 Hz

230-

240

230 V

Priključna snaga 2,5 3,0 kW

Stupanj zaštite IP X5

Klasa zaštite I

Strujna zaštita (inertna) 16 A

Priključak za vodu

Dovodni tlak (maks.) 0,6 MPa

Dovodna temperatura

(maks.)

60 °C

Dovodni protok (min.) 12 l/min

Maks. usisna visina 1,0 m

Podaci o snazi

Radni tlak 13 15 MPa

Maks. dozvoljeni tlak 15 16 MPa

Protok vode 8,8 9,2 l/min

Povratna udarna sila ruč-

nog pištolja za prskanje

20 22 N

Protok sredstva za čišćenje 0 - 0,3 l/min

Dimenzije i težine

Duljina 552 mm

Širina 290 mm

Visina 333 mm

Težina u stanju priprav-

nosti za rad, s priborom

17,4 19,0 kg

Utvrđene vrijednosti prema EN 60335-2-79

Vrijednost vibracije na

ruci

Nepouzdanost K

< 2,5

0,3

m/s2

Razina zvučnog tlaka LpA

Nepouzdanost KpA

dB(A)

Razina zvučne snage

LWA + nepouzdanost KWA

93 dB(A)

187HR

– 11

Izjavljujemo da navedeni uređaj u svojoj za-

misli i konstrukciji te kod nas korištenoj

izvedbi odgovara osnovnim sigurnosnim i

zdravstvenim zahtjevima u skladu s niže

navedenim direktivama Europske Zajedni-

ce. Ova izjava gubi valjanost u slučaju iz-

mjene stroja koja nisu ugovorene s nama.

Potpisnici rade po nalogu i s ovlaštenjem

poslovodstva.

Opunomoćeni za izradu dokumentacije:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks:+49 7195 14-2212

EZ izjava o usklađenosti

Proizvod: Visokotlačni čistač

Tip: 1.446-xxx, 1.447-xxx

Odgovarajuće smjernice EZ:

2006/42/EZ (+2009/127/EZ)

2004/108/EZ

2011/65/EZ

2000/14/EZ

Primijenjene usklađene norme:

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Primijenjeni postupak ocjenjivanja

suglasja:

2000/14/EZ: privitak V

Razina jačine zvuka dB(A)

Izmjerena: 90

Zajamčena: 93

Winnenden, 2012/11/01

CEO Head of Approbation

188 HR

– 4

Poštovani kupče,

Pre prve upotrebe Vašeg

uređaja pročitajte ove originalno

uputstvo za rad, postupajte prema njemu i

sačuvajte ga za kasniju upotrebu ili za

sledećeg vlasnika.

Sadržaj isporuke Vašeg uređaja je prikazan

na ambalaži. Pre vađenja uređaja iz

ambalaže proverite da li je sadržaj potpun.

Ako pribor nedostaje ili je došlo do

oštećenja prilikom transporta, molimo da o

tome obavestite svog prodavca.

Ovaj čistač visokog pritiska upotrebljavajte

isključivo za privatno domaćinstvo:

–za čišćenje mašina, vozila, zgrada,

alata, fasada, terasa, baštenskih

uređaja itd. sa vodenim mlazom

visokog pritiska (prema potrebi uz

dodatak sredstava za čišćenje).

–sa delovima pribora, rezervnim delovima

i sredstvima za čišćenje koje je dozvolio

KÄRCHER. Vodite računa o savetima

koji su priloženi sredstvima za čišćenje.

Opasnost

Ukazuje na neposredno preteću opasnost

koja dovodi do teških telesnih povreda ili

smrti.

몇Upozorenje

Ukazuje na eventualno opasnu situaciju

koja može dovesti do teških telesnih

povreda ili smrti.

Oprez

Ukazuje na eventualno opasnu situaciju

koja može dovesti do lakših telesnih

povreda ili izazvati materijalnu štetu.

1 Opasnost od oštećenja!

Uređaj sme da radi samo

kada je položen (u

horizontalnom položaju).

2 Mlaz pod visokim pritiskom

ne usmeravajte na ljude, životinje,

aktivnu električnu opremu ili na sam

uređaj.

3 Uređaj čuvati od mraza.

Ambalaža se može ponovo preraditi.

Molimo Vas da ambalažu ne bacate u

kućne otpatke nego da je dostavite

na odgovarajuća mesta za ponovnu

preradu.

Stari uređaji sadrže vredne materijale

sa sposobnošću recikliranja i treba ih

dostaviti za ponovnu preradu. Stoga

stare uređaje odstranjujte preko

primerenih sabirnih sistema.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

U svakoj zemlji važe garantni uslovi koje je

izdala naša nadležna distributivna

organizacija. Eventualne smetnje na

uređaju za vreme trajanja garancije

uklanjamo besplatno, ukoliko je uzrok

greška u materijalu ili proizvodnji. U slučaju

koji podleže garanciji obratite se sa

potvrdom o kupovini Vašem prodavcu ili

najbližoj ovlašćenoj servisnoj službi.

(Adresu ćete naći na poleđini)

Sadržaj

Opšte napomene . . . . . . . . . . . . SR 4

Sigurnosne napomene . . . . . . . . SR 5

Rukovanje . . . . . . . . . . . . . . . . . . SR 7

Transport. . . . . . . . . . . . . . . . . . . SR 9

Skladištenje. . . . . . . . . . . . . . . . . SR 10

Nega i održavanje . . . . . . . . . . . . SR 10

Otklanjanje smetnji . . . . . . . . . . . SR 11

Tehnički podaci . . . . . . . . . . . . . . SR 12

Izjava o usklađenosti sa propisima

EZ . . . . . . . . . . . . . . . . . . . . . . . . SR 12

Opšte napomene

Obim isporuke

Namenska upotreba

Simboli u uputstvu za rad

Simboli na uređaju

Zaštita životne sredine

Garancija

189SR

– 5

Opasnost

Mrežni utikač in utičnicu nikada ne

dodirujte vlažnim rukama.

Uređaj ne pokrećite ako su oštećeni

strujni priključni kabl ili važni delovi

uređaja, npr. crevo visokog pritiska,

ručna prskalica ili sigurnosni elementi.

Pre svake upotrebe proverite da li na

strujnom priključnom kablu sa utikačem

ima oštećenja. Oštećen strujni priključni

kabl odmah dajte na zamenu

ovlašćenoj servisnoj službi/električaru.

Pre svakog pokretanja proverite da li na

crevu visokog pritiska ima oštećenja.

Oštećeno crevo visokog pritiska odmah

zamenite.

Zabranjen je rad u područjima

ugroženim eksplozijom.

Kod upotrebe uređaja u opasnim

područjima (npr. benzinskim

pumpama) treba da se poštuju

odgovarajući sigurnosni propisi.

Mlazovi pod visokim pritiskom mogu

kod nestručne upotrebe biti opasni.

Mlaz se ne sme da usmerava prema

ljudima, životinjama, aktivnoj električnoj

opremi ili samom uređaju.

Mlaz pod visokim pritiskom ne

usmeravajte prema drugima ili sebi

kako biste očistili odeću ili obuću.

Parom ne prskajte predmete koji sadrže

materijale opasne za zdravlje (na pr.

azbest).

Automobilske gume/ventili guma se

mogu oštetiti mlazom pod visokim

pritiskom i pući. Prvi znak toga je

promena boje gume: Oštećene

automobilske gume/ventili guma su

opasni po život. Kod čišćenja

održavajte najmanje 30 cm razmaka!

Opasnost od eksplozije!

Nemojte rasprskavati zapaljive

tečnosti.

Nikada ne usisavajte tečnosti sa

rastvaračima ili nerazređene kiseline i

rastvarače! U to se na primer ubrajaju

benzin, razređivači za boje ili mazut.

Raspršena magla je lako zapaljiva,

eksplozivna i otrovna. Ne koristite

aceton, nerazređene kiseline i

rastvarače, jer mogu nagristi materijale

upotrebljene na uređaju.

몇Upozorenje

Strujni utikač i spojnica primenjenog

produžnog kabla moraju biti

vodonepropusni i ne smeju da leže u

vodi.

Neodgovarajući produžni kablovi mogu

biti opasni. Na otvorenom koristite

samo za tu namenu odobrene i na

odgovarajući način označene produžne

kablove dovoljno velikog poprečnog

preseka:

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Produžni vod uvek do kraja odvijte od

bubnja za namatanje.

Creva visokog pritiska, armature i

spojnice su važni za sigurnost uređaja.

Upotrebljavajte samo creva visokog

pritiska, armature i spojnice koje

preporučuje proizvođač.

Ovaj uređaj nije predviđen da njime

rukuju osobe sa smanjenim fizičkim,

senzornim ili mentalnim mogućnostima

opažanja.

Uređajem ne smeju da rukuju deca,

maloletne ili neosposobljene osobe.

Deca se moraju nadgledati kako bi se

sprečilo da se igraju s uređajem.

Ambalažne folije čuvajte van dohvata

dece, jer postoji opasnost od gušenja!

Korisnik mora uređaj upotrebljavati u

skladu sa njegovom namenom. Mora

voditi računa o lokalnim uslovima i kod

rada sa uređajem paziti na ljude u

okolini.

Nemojte raditi sa uređajem ako se u

njegovom dometu nalaze osobe, osim

ako one nose zaštitnu odeću.

Za zaštitu od prskanja vode ili

prljavštine nosite primerenu zaštitnu

odeću i zaštitne naočare.

Ovaj uređaj je razvijen za upotrebu

sredstava za čišćenje koje isporučuje ili

preporučuje proizvođač. Upotreba

Sigurnosne napomene

190 SR

– 6

drugih sredstava za čišćenje ili

hemikalija može smanjiti bezbednost

uređaja.

Oprez

Prilikom dužih pauza u radu isključite

uređaj putem glavnog prekidača

odnosno prekidača uređaja ili izvucite

strujni utikač iz utičnice.

Na temperaturama ispod 0 °C ne

koristite uređaj.

Kod čišćenja lakovanih površina

održavajte minimalnu udaljenost od 30

cm kako biste izbegli oštećenja.

Uređaj za vreme rada nikada ne

ostavljajte bez nadzora.

Pazite da se mrežni ili produžni vod ne

uništi ili ošteti gaženjem, gnečenjem,

vučenjem ili sličnim. Mrežni vod zaštitite

od vrućine, ulja i oštrih rubova.

Svi delovi pod naponom u području

rada moraju biti zaštićeni od prskanja.

Uređaj sme da se priključuje samo na

električni priključak kojeg je izveo

elektroinstalater u skladu sa IEC 60364.

Uređaj priključujte samo na izmeničnu

struju. Napon se mora podudarati sa

tipskom pločicom uređaja.

Iz sigurnosnih razloga preporučujemo

da uređaj uvek radi sa predspojenom

automatskom zaštitnom sklopkom

(okidna struja kvara najviše 30 mA).

Radovi na čišćenju, kod kojih nastaje

uljasta otpadna voda, na pr. pranje

motora, pranje podvozja, smeju da se

izvode samo u praonicama sa

separatorom ulja.

Oprez

Sigurnosni elementi služe za zaštitu

korisnika i ne smeju se ni menjati niti

zaobilaziti.

Prekidač uređaja sprečava njegov

neželjeni rad.

Bravica blokira polugu ručne prskalice i

sprečava nehotično pokretanje uređaja.

Prelivni ventil sprečava prekoračenje

dozvoljenog radnog pritiska.

Kada se poluga ručne prskalice pusti,

prekidač za pritisak isključuje pumpu i

zaustavlja mlaz visokog pritiska. Kada se

poluga povuče, pumpa se ponovo

uključuje.

Oprez

Pre bilo kakvih radova koji se vrše

uređajem ili na njemu, pobrinite se za

statičku stabilnost kako biste izbegli

nesreće ili oštećenja.

–Statička stabilnost uređaja je

obezbeđena njegovim postavljanjem

na ravnu površinu.

Sigurnosni elementi

Prekidač uređaja

Bravica ručne prskalice

Prelivni ventil sa prekidačem za pritisak

Preduslovi za statičku stabilnost

191SR

– 7

U ovom uputstvu za rad opisana je

maksimalna oprema. U zavisnosti od

modela postoje razlike u sadržaju isporuke

(vidi ambalažu).

Slike pogledajte na stranici 2

1 Prihvatni držač pribora

2 Transportna ručka

3 Brzinska spojnica za crevo visokog

pritiska

4 Prekidač uređaja "0/OFF" / "I/ON"

5 Strujni priključni kabl sa utikačem

6Ručka za nošenje

7točkovi

8 Priključak za vodu

9 Fini filter u priključku vode

10 Spojni deo za priključak za vodu

11 Crevo za usisavanje deterženta (sa

filterom)

12 Ručna prskalica

13 Bravica ručne prskalice

14 Taster za odvajanje creva visokog

pritiska sa ručne prskalice

15 Crevo visokog pritiska

16 Cev za prskanje sa regulacijom pritiska

(Vario Power)

17 Crevo za prskanje sa glodalom za

prljavštinu

Opcionalni pribor

18 Četka za pranje

19 Mlaznica za penu sa rezervoarom za

deterdžent

Poseban pribor proširuje mogućnosti

korištenja Vašeg uređaja. Detaljnije

informacije o tome dobićete od Vašeg

prodavca KÄRCHER.

Slike pogledajte na stranici 3

Slika

Priloženi spojni deo navijte na priključak

za vodu uređaja.

Slika

Utaknite crevo visokog pritiska u ručnu

prskalicu tako da se čujno uglavi.

Napomena: Pazite na pravilnu

usmerenost priključne nazuvice.

Povlačenjem creva visokog pritiska

proverite da li je spoj sigurno

pričvršćen.

Prema važećim propisima uređaj

nikada ne sme da radi na

vodovodnoj mreži bez separatora.

Treba da se koristi podesan

separator proizvođača KÄRCHER ili

alternativno separator koji je u skladu sa

EN 12729 tip BA. Voda koju izdvoji odvajač

nije za piće.

Oprez

Separator uvek treba priključiti na dovod

vode, a ni u kom slučaju direktno na uređaj!

Napomena: Nečistoće u vodi mogu da

oštete pumpu visokog pritiska i pribor. U

cilju zaštite preporučujemo primenu

KÄRCHER-ovog filtera za vodu (poseban

pribor, kataloški br. 4.730-059).

Vodite računa o propisima vodovodnog

preduzeća.

Za priključne vrednosti pogledajte natpisnu

pločicu odnosno tehničke podatke.

Koristite crevo za vodu ojačano tkanjem

(nije u obimu isporuke) sa uobičajenom

spojnicom. (prečnk najmanje 1/2"

odnosno 13 mm; dužina najmanje

7,5 m).

Crevo za vodu nataknite na spojni deo

uređaja i priključite na slavinu za vodu.

Ovaj uređaj za čišćenje pod visokim

pritiskom je u spoju sa KÄRCHER-ovim

usisnim crevom s nepovratnim ventilom

(poseban pribor, kataloški br. 4.440-238)

podesan za usisavanje površinske vode

npr. iz buradi za kišnicu ili baštenskih

ribnjaka (za maksimalnu usisnu visinu vidi

tehničke podatke).

Usisno crevo sa nepovratnim ventilom

proizvođača KÄRCHER navijte na

priključak za vodu i okačite u bure sa

kišnicom.

Rukovanje

Opis uređaja

Poseban pribor

Pre upotrebe

Snabdevanje vodom

Snabdevanje vodom iz vodovoda

Usisavanje vode iz otvorenih posuda

192 SR

– 8

Ispustite vazduh iz uređaja pre nego što

ga uključite.

Uređaj uključite bez priključene cevi za

prskanje i pustite ga da radi (najviše 2

minuta) dok voda iz prskalice ne počne

da teče bez mehurića. Isključite uređaj

pa ponovo priključite cev za prskanje.

Oprez

Rad na suvo koji traje duže od 2 minuta

može da ošteti pumpu visokog pritiska.

Ukoliko u roku od 2 minuta uređaj ne

uspostavi pritisak, isključite ga i postupite u

skladu sa napomenama u poglavlju

"Otklanjanje smetnji".

Slika

Utaknite visokopritisno crevo u brzinsku

spojnicu na uređaju tako da se čujno

uglavi.

Napomena: Pazite na pravilnu

usmerenost priključne nazuvice.

Povlačenjem creva visokog pritiska

proverite da li je spoj sigurno

pričvršćen.

Slika

Cev za prskanje utaknite u ručnu

prskalicu i fiksirajte okretanjem za 90°.

Otvorite slavinu za vodu do kraja.

Strujni utikač utaknite u utičnicu.

Uključite uređaj sa "I/ON".

Oprez

Opasnost od oštećenja! Uređaj sme da

radi samo kada je položen (u

horizontalnom položaju).

몇Opasnost

Zbog vode koja u mlazu izbija iz mlaznice

visokog pritiska na ručnu prskalicu deluje

povratna udarna sila. Pobrinite se za

sigurno uporište i čvrsto držite ručnu

prskalicu i cev za prskanje.

Oprez

Pre početka čišćenja treba se uveriti da

visokopritisni uređaj za čišćenje stabilno

stoji na ravnoj podlozi. Tokom čišćenja

treba nositi zaštitne naočari i odeću.

Slika

Otkočite polugu ručne prskalice.

Povucite polugu, nakon čega će se

uređaj uključiti.

Napomena: Uređaj se isključuje čim

ponovo pustite polugu. Visok pritisak

ostaje zadržan u sistemu.

Za uobičajeno čišćenje. Radni pritisak se

može kontunualno menjati između "Min" i

"Max".

Pustite polugu ručne prskalice.

Cev za prskanje okrenite u željeni

položaj.

Za tvrdokornu nečistoću.

Oprez

Glodalom za prljavštinu nemojte čistiti

automobilske gume, lak ili osetljive

površine kao što je drvo, jer postoji

opasnost od oštećenja.

Nije podesna za rad sa deterdžentima.

Opcionalno

Podesna za rad sa deterdžentima.

Za čišćenje koristite isključivo KÄRCHER-

ova sredstva za čišćenje i negu, zato što su

ona specijalno razvijena za rad sa Vašim

uređajem. Upotreba drugih sredstava za

čišćenje i negu može izazvati prerano

habanje ili imati za posledicu gubitak prava

na reklamaciju. Bliže informacije možete

naći u specijalizovanim prodavnicama ili ih

zatražite direktno od KÄRCHER.

Slika

Izvucite iz kućišta potrebnu dužinu

creva za usisavanje deterdženta.

Crevo za usisavanje deterdženta

stavite u rezervoar sa rastvorom

deterdženta.

Koristite cev za prskanje sa regulacijom

pritiska (Vario Power).

Cev za prskanje okrenite u položaj

"Mix".

Stavljanje u pogon

Rad

Cev za prskanje sa regulacijom pritiska

(Vario Power)

Cev za prskanje sa glodalom za

prljavštinu

Četka za pranje

Rad sa deterdžentom

193SR

– 9

Napomena: Na taj način se za vreme

rada mlazu vode dodaje rastvor

deterdženta.

Deteržent štedljivo poprskajte po suvoj

površini i pustite ga da deluje (a da se

ne osuši).

Smekšalu prljavštinu isperite mlazom

pod visokim pritiskom.

Opcionalno

Iz rezervoara se usisava deterdžent i stvara

se snažna pena.

Sipajte rastvor deterdženta u rezervoar

za deterdžent mlaznice za penu

(pridržavajte se instrukcija za doziranje

na ambalaži deterdženta).

Spojite mlaznicu za penu sa

rezervoarom za deterdžent.

Mlaznicu za penu utaknite u ručnu

prskalicu i fiksirajte okretanjem za 90°.

Napomena: Na taj način se za vreme

rada mlazu vode dodaje rastvor

deterdženta.

Pustite polugu ručne prskalice.

Zakočite polugu ručne prskalice.

Prilikom dužih pauza u radu (preko 5

minuta) uređaj dodatno isključite sa "0/

OFF".

Oprez

Crevo vsokog pritiska odvojite od ručne

prskalice ili od uređaja samo ako je sistem

rasterećen od pritiska.

Nakon rada sa deterdžentom obesite

usisno crevo u posudu sa čistom

vodom, uključite uređaj sa

demontiranom cevi za prskanje i

isperite ga u trajanju od oko 1 minuta.

Pustite polugu ručne prskalice.

Isključite uređaj sa "0/OFF".

Zatvorite slavinu za vodu.

Pritisnite polugu ručne prskalice kako

biste ispustili preostali pritisak iz

sistema.

Odvojite uređaj od dovoda vode.

몇Upozorenje

Prilikom odvajanja dovodnog ili

visokopritisnog creva može nakon rada

isticati vrela voda na priključcima.

Zakočite polugu ručne prskalice.

Izvucite strujni utikač.

Oprez

Kako bi se izbegle nesreće ili povrede,

prilikom transporta imajte u vidu težinu

uređaja (vidi tehničke podatke).

Slika

Uređaj podižite i nosite držeći ga za

ručku za nošenje i transportnu ručku.

Slika

Izvucite transportnu ručku tako da čujno

dosedne.

Uređaj vucite držeći ga za transportnu

ručku.

Osigurajte uređaj od proklizavanja i

nakretanja.

Preporučena metoda čišćenja

Mlaznica za penu

Prekid rada

Kraj rada

Transport

Ručni transport

Transport u vozilima

194 SR

– 10

Oprez

Kako bi se izbegle nesreće ili povrede, pri

odabiru mesta za skladištenje imajte u vidu

težinu uređaja (vidi tehničke podatke).

Uređaj postavite na ravnu podlogu.

Pritisnite razdvojni taster na ručnoj

prskalici i razdvojite crevo visokog

pritiska od ručne prskalice.

Pritisnite kućište brzinske spojnice za

crevo visokog pritiska u smeru strelice

pa izvadite crevo visokog pritiska.

Slika

Strujni priključni kabl, crevo visokog

pritiska i pribor odložite na

odgovarajuća mesta na uređaju.

Pre dužeg skladištenja, npr. tokom zime,

postupajte dodatno u skladu sa

napomenama iz poglavlja "Nega".

Oprez

Uređaj i pribor štitite od mraza.

Mraz će uništiti uređaj i pribor iz kojeg nije

u potpunosti ispuštena voda. Sprečite

oštećenja.

Ispustite svu vodu iz uređaja: Uključite

uređaj bez priključenog creva visokog

pritiska i bez priključenog dovoda vode

(maks. 1 min) pa sačekajte da voda

prestane da ističe na priključku visokog

pritiska. Isključite uređaj.

Uređaj zajedno sa kompletnim

priborom čuvajte u prostoriji zaštićenoj

od smrzavanja.

Opasnost

Pre svakog čišćenja i održavanja isključite

uređaj i strujni utikač izvucite iz utičnice.

Pre dužeg skladištenja, npr. zimi:

Skinite filter sa creva za usisavanje

deterdženta pa ga operite pod tekućom

vodom.

Mrežicu u priključku za vodu izvucite

pljosnatim kleštima i operite pod

tekućom vodom.

Uređaj nije potrebno održavati.

Upotrebljavajte samo originalne rezervne

delove firme KÄRCHER. Pregled rezervnih

delova naći ćete na kraju ovog uputstva za

rad.

Skladištenje

Skladištenje uređaja

Zaštita od smrzavanja

Nega i održavanje

Održavanje

Rezervni delovi

195SR

– 11

Manje smetnje možete sami ukloniti uz

pomoć sledećeg pregleda.

U slučaju nedoumice obratite se ovlašćenoj

servisnoj službi.

Opasnost

Pre svakog čišćenja i održavanja isključite

uređaj i strujni utikač izvucite iz utičnice.

Popravke i radove na električnim

sastavnim delovima sme da izvodi samo

ovlašćena servisna služba.

Proverite da li se navedeni napon na

natpisnoj pločici podudara sa naponom

izvora struje.

Proverite da li je strujni priključni kabl

oštećen.

Pritisnite polugu ručne prskalice, nakon

čega će se uređaj uključiti.

Proverite podešenost cevi za prskanje.

Ispustite vazduh iz uređaja.

Uređaj uključite bez priključene cevi za

prskanje i pustite ga da radi (najviše 2

minuta) dok voda iz prskalice ne počne

da teče bez mehurića. Isključite uređaj

pa ponovo priključite cev za prskanje.

Proverite snabdevanje vodom.

Fini filter u priključku za vodu izvucite

pljosnatim kleštima i očistite pod

tekućom vodom.

Uzrok: Pad napona zbog slabe strujne

mreže ili u slučaju primene produžnog

kabla.

Prilikom uključivanja najpre povucite

polugu ručne prskalice, a zatim

postavite prekidač uređaja na "I/ON".

Čišćenje mlaznice visokog pritiska:

Prljavštinu iz otvora mlaznice uklonite

iglom i isperite je vodom s prednje

strane.

Proverite dovodnu količinu vode.

Mala propusnost uređaja je tehnički

uslovljena. U slučaju jače propusnosti

obratite se ovlašćenoj servisnoj službi.

Koristite cev za prskanje sa regulacijom

pritiska (Vario Power).

Cev za prskanje okrenite u položaj

"Mix".

Očistite filter na crevu za usisavanje

deterdženta.

Proverite da li je crevo za usisavanje

deterdženta presavijeno.

Otklanjanje smetnji

Uređaj ne radi

U uređaju se ne uspostavlja pritisak

Uređaj se ne pokreće, motor bruji

Jaka kolebanja pritiska

Uređaj je nedovoljno zaptiven

Deterdžent se ne usisava

196 SR

– 12

Zadržavamo pravo na tehničke

promene!

Ovim izjavljujemo da ovde opisana mašina

po svojoj koncepciji i načinu izrade, sa svim

njenim modelima koje smo izneli na tržište,

odgovara osnovnim zahtevima dole

navedenih propisa Evropske Zajednice o

sigurnosti i zdravstvenoj zaštiti. Ova izjava

prestaje da važi ako se bez naše

saglasnosti na mašini izvedu bilo kakve

promene.

Potpisnici rade po nalogu i sa ovlašćenjem

poslovodstva.

Opunomoćeni za izradu dokumentacije:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Tehnički podaci

K 6.200

K 7.200

Električni priključak

Napon

1~50 Hz

230-

240

230 V

Priključna snaga 2,5 3,0 kW

Stepen zaštite IP X5

Klasa zaštite I

Mrežni osigurač (inertan) 16 A

Priključak za vodu

Dovodni pritisak (maks.) 0,6 MPa

Dovodna temperatura

(maks.)

60 °C

Dovodni protok (min.) 12 l/min

Maks. usisna visina 1,0 m

Podaci o snazi

Radni pritisak 13 15 MPa

Maks. dozvoljeni pritisak 15 16 MPa

Protok vode 8,8 9,2 l/min

Povratna udarna sila

ručnog pištolja za

prskanje

20 22 N

Protok sredstva za

čišćenje

0 - 0,3 l/min

Dimenzije i težine

Dužina 552 mm

Širina 290 mm

Visina 333 mm

Težina u stanju

spremnom za rad, sa

priborom

17,4 19,0 kg

Izračunate vrednosti prema EN 60335-2-79

Vrednost vibracije na ruci

Nepouzdanost K

< 2,5

0,3

m/s2

Nivo zvučnog pritiska LpA

Nepouzdanost KpA

dB(A)

Nivo zvučne snage LWA +

nepouzdanost KWA

93 dB(A)

Izjava o usklađenosti sa

propisima EZ

Proizvod: Uređaj za čišćenje pod

visokim pritiskom

Tip: 1.446-xxx, 1.447-xxx

Odgovarajuće EZ-direktive:

2006/42/EZ (+2009/127/EZ)

2004/108/EZ

2011/65/EZ

2000/14/EZ

Primenjene usklađene norme:

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Primenjeni postupak ocenjivanja

usklađenosti:

2000/14/EZ: Prilog V

Nivo jačine zvuka dB(A)

Izmerena: 90

Zagarantovana: 93

Winnenden, 2012/11/01

CEO Head of Approbation

197SR

– 4

Уважаеми клиенти,

Преди първото използване на Ва-

шия уред прочетете това ориги-

нално инструкцуя упътване за работа,

действайте според него и го запазете за по-

късно използване или за следващия прите-

жател.

Обемът на доставка на уреда е изобразен на

опаковката. При разопаковане проверете

дали съдържанието е пълно.

При липсващи принадлежности или при

транспортни щети моля уведомете Вашия

търговец.

Използвайте пароструйката за работа под

налягане само в личното си домакинство:

–

за почистване на машини, превозни

средства, строителни конструкции, ин-

струменти, фасади, тераси, градински

уреди и др. със силна водна струя под на-

лягане (ако е необходимо с добавка на

почистващи препарати).

–

с разрешените от фирма KARCHER при-

надлежности от окомплектовката, ре-

зервни части и препарати за почистване.

Спазвайте указанията на препаратите за

почистване.



Опасност

За непосредствено грозяща опасност, коя-

то води до тежки телесни повреди или до

смърт.

몇

Предупреждение

За възможна опасна ситуация, която би мо-

гла да доведе до тежки телесни повреди

или смърт.

Внимание

За възможна опасна ситуация, която би мо-

гла да доведе до леки телесни повреди или

материални щети.

1Опасност от увреждане!

Уредът трябва да работи

само в легнало положение

(хоризонтално).

2Не насочвайте струята

под високо налягане към хора, животни,

активно електрическо оборудване или

към самия уред.

3Уреда да се пази от замръзване.

Опаковъчните материали могат да се

рециклират. Моля не хвърляйте опа-

ковките при домашните отпадъци, а ги

предайте на вторични суровини с цел

повторна употреба.

Старите уреди съдържат ценни мате-

риали, подлежащи на рециклиране,

които могат да бъдат употребени пов-

торно. Поради това моля отстранявай-

те старите уреди, използвайки

подходящи за целта системи за съби-

ране.

Указания за съставките (REACH)

Актуална информация за съставките ще на-

мерите на:

www.kaercher.com/REACH

Съдържание

Общи указания. . . . . . . . . . . . . . . . . BG 4

Указания за безопасност. . . . . . . . . BG 5

Обслужване . . . . . . . . . . . . . . . . . . . BG 7

Tранспoрт . . . . . . . . . . . . . . . . . . . . . BG 9

Съхранение . . . . . . . . . . . . . . . . . . . BG 10

Грижи и поддръжка . . . . . . . . . . . . . BG 10

Помощ при неизправности . . . . . . . BG 11

Технически данни. . . . . . . . . . . . . . . BG 12

Декларация за съответствие на ЕО BG 12

Общи указания

Обем на доставката

Употреба по предназначение

Символи в Упътването за работа

Символи на уреда

Опазване на околната среда

198 BG

– 5

Във всяка страна важат гаранционните усло-

вия, публикувани от оторизираната от нас

дистрибуторска фирма. Евентуални повреди

на Вашия уред ще отстраним в рамките на

гаранционния срок безплатно, ако се касае

за дефект в материалите или при производ-

ство. В гаранционен случай се обърнете към

дистрибутора или най-близкия оторизиран

сервиз, като представите касовата бележка.

(Адресите ще намерите на задната страница)



Опасност



Никога не докосвайте контакта и щеп-

села с влажни ръце.



Не работете с уреда, ако захранващи-

ят кабел или важни части на уреда, на-

пример маркучът за работа под

налягане, пистолета за ръчно пръскане

или предпазните приспособления са по-

вредени.



Преди всяка употреба проверявайте

мрежовия захранващ кабел с щепсела за

повреди. Повреден мрежови захранващ

кабел трябва незабавно да се замени

от оторизиран сервиз/специалист –

електротехник.



Преди всяка експлоатация проверявай-

те маркуча за работа под налягане за

повреди. Незабавно подменете повре-

дения маркуч.



Забранена е работата във взривоопас-

ни помещения.



Да се спазват мерките за безопасност

при работа с уреда в опасни зони (на-

пример на бензиностанции).



Струята под високо налягане може да

бъде опасна при неправилна употреба.

Не насочвайте струята към хора, жи-

вотни, активни електрически уреди или

към самия уред.



Не насочвайте струята под високо на-

лягане към други или към себе си, за да

почистите облеклото си или обувките

си.



Да не се обливат предмети, които съ-

държат опасни за здравето вещества

(напр. азбест).



Гумите на автомобилите и вентилите

на автомобилните гуми могат да се по-

вредят или спукат от високото наляга-

не. Първият признак за това е

обезцветяването на гумата. Повреде-

ните автомобилни гуми и вентили мо-

гат да доведат до фатални последици.

При почистване оставете разстояние

от поне 30 см!



Опасност от експлозия!

Не пръскайте възпламеняеми течности.

Никога не засмуквайте течности, съ-

държащи разтворители, или неразре-

дени киселини и разтворители! Такива

са например бензин, разредители за бои

или нафта. Силно разпръскваната

струя е лесно възпламенима, експлозив-

на и отровна. Не използвайте ацетон,

неразредени киселини и разтворители,

защото те атакуват използваните в

уреда материали.

몇

Предупреждение



Щепселът и куплунгът на удължителя

трябва да бъдат водоустойчиви и не

бива да се намират във вода.



Неподходящите удължители могат да

са опасни. На открито използвайте

само съответно разрешените и съот-

ветно обозначение удължители с дос-

татъчно напречно сечение: 1 - 10 м: 1,5

мм2; 10 - 30 м: 2,5 мм2



Винаги развивайте удължителя докрай

от барабана.



Маркучите за работа под налягане, ар-

матурата и връзките са важни за безо-

пасността на уреда. Използвайте само

препоръчаните от производителя мар-

кучи за работа под налягане, арматури

и връзки.



Този уред не е предназначен за обслуж-

ване от лица с ограничени физически,

сензорни или умствени способности.

Уредът не трябва да се използва от де-

ца, младежи или неоторизирани лица.

Децата трябва да бъдат под надзор, за

да се гарантира, че няма да играят с

уреда.

Гаранция

Указания за безопасност

199BG

– 6



Дръжте опаковъчното фолио далече

от деца, съществува опасност от за-

душаване!



Потребителят трябва да използва

уреда според предписанията. Той тряб-

ва да се съобразява с даденостите на

място и да внимава при работа с уреда

дали наоколо няма хора.



Не използвайте уреда, ако в обсега се

намират други лица, освен ако не носят

защитно облекло.



За защита от напръскване с вода или

мръсотия носете подходящо предпазно

облекло и предпазни очила/маска.



Този уред е разработен за ползване на

препарати за почистване, които се

доставят или препоръчват от произво-

дителя. Използването на други препа-

рати за почистване или химикали може

да влоши надеждността и безопас-

ността на уреда.

Внимание



При по-продължителни паузи изключе-

те уреда от главния прекъсвач / прекъс-

вача на уреда или го извадете от

щепсела.



Не използвайте уреда при температу-

ри под 0 °C.



За да избегнете повреди, при почиства-

не осигурете минимално разстояние

от 30 см между струята и боядисаните

повърхности.



По време на работа уредът да не се ос-

тавя без надзор.



Внимавайте кабелът на уреда или

удължителят да не се повредят или

скъсат поради настъпване, прегъване,

опъване или друго. Пазете кабела от

топлина, масла и остри ръбове.



Всички електрически части и елементи

в обсега на работа трябва да са защи-

тени от водната струя.



Уредът може да се включва само към

електрически контакт, изпълнен от

електротехник съгласно IEC 60364.



Свръзвайте уреда само към променлив

ток. Напрежението трябва да съот-

ветства на цитираното върху табел-

ката на уреда напрежение.



По причини на сигурността принципно

препоръчваме задействането на уреда

през защитно приспособление за падо-

ве в напрежението (макс. 30 mA).



Почистване, при което се отделят

маслосъдържащи отпадъчни води, на-

пр., при миене на двигателя и долната

част на корпуса, трябва да става само

на мивки със сепаратор за масла.

Внимание

Предпазните приспособления служат за за-

щита на потребителя и не трябва да се

променят или заобикалят.

Прекъсвачът на уреда предотвратява не-

преднамереното пускане в експлоатация на

уреда.

Блокировката спира лоста на пистолета за

ръчно пръскане и предотвратява непредна-

мерения старт на уреда.

Преливният вентил предотвратява надвиша-

ването на допустимото работно налягане.

Ако се освободи лостът на пистолета за ръч-

но пръскване, пневматичният контакт из-

ключва помпата, струя високо налягане

прекъсва. Ако лостът се придърпа, отново

включва помпата.

Внимание

Преди всички дейности с уреда установете

неговата устойчивост, за да избегнете

злополуки или увреждания.

–

Устойчивостта на уреда е гарантирана,

ако той бъде оставен на равна повърх-

ност.

Предпазни приспособления

Ключ на уреда

Блокировка пистолет за ръчно пръскане

Преливен вентил с пневматичен

прекъсвач

Предпоставки за устойчивост

200 BG

– 7

В тази инструкция за употреба е описано

максималното оборудване. В обема на дос-

тавка има разлики в зависимост от модела

(вижте опаковката).

Виж изображенията на страница 2

1Място за съхранение на принадлежно-

стите

2Дръжка за транспортиране, изваждаща се

3Приспособление за бързо присъединява-

не за маркуча за работа под налягане

4Прекъсвачи на уреда „0/OFF“ / „I/ON“

5Мрежови захранващ кабел с щепсел

6Дръжка за носене

7Колела

8Захранване с вода

9Фин филтър в захранването с вода

10 Куплунг за свързване към захранване с

вода

11 Всмукателен маркуч за почистващо

средство (с филтър)

12 Пистолет за ръчно пръскане

13 Блокировка пистолет за ръчно пръскане

14 Бутон за отделяне на маркуча за работа

под налягане от пистолета з ръчно пръ-

скане

15 Маркуч за работа под налягане

16 Тръба за разпраскване с регулиране на

налягането (Vario Power)

17 Тръба за разпръскване с мелачка за мръ-

сотията

Опционални принадлежности

18 Четка за миене

19 Дюза за пяна с резервоар за почистващ

препарат

Елементите от специалната окомплектовка

разширяват възможностите за използване

на Вашия уред. По-подробна информация

ще получите от оторизирания представител

за уредите KARCHER.

Виж изображенията на страница 3

Фигура



Завийте куплунга, доставен заедно с уре-

да, на мястото за свързване на уреда със

захранването с вода.

Фигура



Маркуча за работа под налягане да се по-

стави в пистолета за ръчно пръскане, до-

като се чуе неговото фиксиране.

Указание: Внимавайте за правилната по-

сока на присъединителния нипел.



Проверете сигурното свързване като дръп-

нете маркуча за работа под налягане.

Съгласно валидните разпоредби

не се позволява използване на уре-

да в мрежата за питейна вода без

разделител на системата. Из-

ползвайте подходящ разделител на систе-

мата на фирма KARCHER или като

алтернатива разделител на системата

съгл. EN 12729 тип BA. Преминалата през

разделителя на системата вода се опреде-

ля като негодна за пиене.

Внимание

Разделителят на системата трябва да

бъде свързван винаги към захранването с

вода, никога директно към уреда!

Указание: Замърсяванията във водата мо-

гат да повредят помпата под високо наляга-

не и принадлежностите. За защита си

препоръчва използването на воден филтър

на KARCHER (специална принадлежност, №

за поръчка 4.730-059).

Съблюдавайте разпоредбите на водоснаб-

дителната компания.

За параметрите за свързване виж табелката

на уреда/техническите параметри.



Използвайте усилен маркуч за вода (не е

включен в доставката) с обичаен куплунг.

(диаметър минимум 1/2 цола респ.

13 мм; дължина минимум 7,5 м).



Поставете маркуча за водата върху ку-

плунга на уреда и свържете със захран-

ването с вода.

Обслужване

Описание на уреда

Елементи от специалната окомплектовка

Преди пускане в експлоатация

Захранване с вода

Захранване с вода от водопровода

201BG

– 8

Този уред за работа под високо налягане е

подходящ за работа с всмукателния маркуч

на KARCHER с възвратен клапан (специални

принадлежности, № за поръчка 4.440-238) за

изсмукване на вода от открити резервоари

напр. от варели за събиране на дъждовна

вода или езера (максимална височина на

засмукване вижте в техническите данни).



Напълнете всмукателния маркуч с въз-

вратен клапан с вода, завинтете извода

за вода и го окачете във варела за съби-

ране на вода.



Преди използване уреда да се обезвъз-

души.

Включете уреда без тръба за разпръс-

кване и го оставете да работи (макс. 2 ми-

нути), докато водата започне да излиза

от пистолета без мехурчета. Изключете

уреда и отново подвържете тръба за раз-

пръскване.

Внимание

Сух ход при повече от 2 минути води до ув-

реждания на помпа високо налягане. Ако

уредът не създаде налягане в рамките на 2

минути, изключете уреда и подходете спо-

ред указанията в глава "Помощ при неиз-

правности“.

Фигура



Поставете маркуча за работа под наляга-

не стабилно в приспособлението за бър-

зо присъединяване на уреда, чува се

фиксирането му.

Указание: Внимавайте за правилната по-

сока на присъединителния нипел.

Проверете сигурното свързване като дръп-

нете маркуча за работа под налягане.

Фигура



Поставете тръбата за разпръскване в

пистолета за ръчно пръскане и я фикси-

райте със завъртане на 90°.



Отворете напълно крана за водата.



Включете щепсела в контакта.



Включете уреда „I/ON“.

Внимание

Опасност от увреждане! Уредът тряб-

ва да работи само в легнало положение

(хоризонтално).

몇

Опасност

Излизащата през дюзата за високо наляга-

не струя вода упражнява отпор върху пис-

толета за ръчно пръскане. Осигурете си

сигурно положение за стоеж, дръжте здра-

во пистолета за ръчно пръскане и тръба-

та за разпръскване.

Внимание

Преди началото на почистването се увере-

те, че уредът за почистване с високо наля-

гане е разположен на равна основа. При

почистването използвайте защитни очила

и защитно облекло.

Фигура



Деблокирайте лоста на пистолета за ръч-

но пръскане.



Издърпайте лоста, уредът се включва.

Указание: Ако лоста се пусне отново,

уредът отново се изключва. Високото на-

лягане се запазва в системата.

За най-обичайните работи по почистване.

Работното налягане може да се регулира

безстепенно между „Min“ и „Max“.



Отпуснете лоста на пистолета за пръска-

не на ръка.



Тръбата за разпраскване да се завърти в

желаното положение.

За упорити замърсявания.

Внимание

Не почиствайте автомобилни гуми, лак

или чувствителни повърхности като дър-

во с фрезата за замърсявания, опасност

от увреждане.

Не е подходящ за работа с почистващо сред-

ство.

Опционално

Подходяща за работа с почистващо сред-

ство.

Всмукване на вода от открити контейнери

Пускане в експлоатация

Експлоатация

Тръба за разпраскване с регулиране на

налягането (Vario Power)

Тръба за разпръскване с мелачка за

мръсотията

Четка за миене

202 BG

– 9

За съответната задача за почистване из-

ползвайте само средства за почистване и

поддръжка на KARCHER, тъй като те са раз-

работени специално за използване с Вашия

уред. Използването на други средства за по-

чистване и поддръжка може да доведе до

бързо износване и отмяна на претенциите за

гаранция. Моля, информирайте се в специа-

лизираната търговска мрежа или изискайте

информации от KARCHER.

Фигура



Изтеглете от корпуса желаната дължина

на всмукателния маркуч за почистващи

средства.



Окачете всмукателния маркуч за почист-

ващо средство в съд с разтвор на почист-

ващо средство.



Да се използва тръба за разпраскване с

регулиране на налягането (Vario Power)



Тръбата за разпръскване да се завърти в

положение „Mix“.

Указание: По този начин при експлоата-

ция почистващият транспорт се смесва с

водната струя.



Напръскайте сухата повърхност с малко

препарат за почистване и оставете да по-

действа (но да не изсъхва).



Разтворената мръсотия да се изплакне

със струя под високо налягане.

Опционално

Почистващият препарат се засмуква от ре-

зервоара и се получава силна пяна от по-

чистващ препарат.



Напълнете разтвор от почистващ препа-

рат в резервоара за почистващ препарат

на дюзата за пяна (спазвайте данните за

дозиране на варела на почистващия пре-

парат).



Свържете дюзата за пяна с резервоара

за почистващ препарат.



Поставете дюзата за пяна в пистолета за

ръчно пръскане и я фиксирайте със за-

въртане на 90°.

Указание: По този начин при експлоата-

ция почистващият транспорт се смесва с

водната струя.



Отпуснете лоста на пистолета за пръска-

не на ръка.



Блокирайте лоста на пистолета за ръчно

пръскане.



При прекъсване на работа за по-продъл-

жително време (над 5 минути), изключете

допълнително уреда „0/OFF“.

Внимание

Само отделете маркуча за работа под на-

лягане от пистолета за ръчно пръскане

или от уреда, ако в системата няма налич-

но налягане.



След работа с почистващо средство за-

качете маркуча за всмукване в съд с чис-

та вода, включете уреда за около 1

минута с демонтирана тръба за разпръс-

кване и изплакнете.



Отпуснете лоста на пистолета за пръска-

не на ръка.



Изключете уреда „0/OFF“.



Затворете крана за водата.



Притиснете лоста на пистолета за пръ-

скане на ръка, за да освободите система-

та от остатъчното налягане.



Отделете уреда от захранването с вода.

몇

Предупреждение

При разделяне на захранващия маркуч

или маркуча за работа под налягане

след експлоатация от изводите може

да изтече гореща вода.



Блокирайте лоста на пистолета за ръчно

пръскане.



Издърпайте щепсела.

Внимание

За да се избегнат злополуки или наранява-

ния при транспортиране, вземете под вни-

мание теглото на уреда (виж

техническите данни).

Работа с почистващо средство

Препоръчителен метод на почистване

Дюза за пяна

Прекъсване на работа

Край на работата

Tранспoрт

203BG

– 10

Фигура



Повдигнете и носете уреда за дръжката

за транспортиране и носене.

Фигура



Изтеглете дръжката за транспортиране,

чува се фиксирането.



Теглете уреда за транспортната дръжка.



Осигурете уреда против изплъзване и

преобръщан.

Внимание

За да се избегнат злополуки или наранява-

ния при избора на мястото за съхранение,

вземете под внимание теглото на уреда

(виж техническите данни).



Уредът се поставя върху равна плоскост.



Натиснете разделителния бутон на пис-

толета за ръчно пръскане и отделете

маркуча за работа под налягане от писто-

лета за ръчно пръскане.



Притиснете корпуса на приспособление-

то за бързо присъединяване за маркуча

за работа под налягане и извадете мар-

куча за работа под налягане.

Фигура



Приберете захранващия кабел, маркуча

за работа под налягане и принадлежно-

стите в уреда.

Преди по-продължително съхранение, напр.

през зимата спазвайте допълнително указа-

нията в глава Поддръжка.

Внимание

Уреда и принадлежностите да се пазят от

замръзване.

Уредът и принадлежностите се разрушават

при замръзване, ако са напълно изпразнени

от вода. За да се избегнат увреждания:



Изпразнете уреда напълно от водата:

Включете уреда без подвързан маркуч за

работа под налягане и без подвързано

захранване с вода (макс. 1 мин) и изча-

кайте, докато от извода за високо наляга-

не спре да излиза вода. Изключете

уреда.



Уреда и всички принадлежности да се

съхраняват в защитено от замръзване

място.



Опасност

Преди всякакви работи по поддръжката

уредът да се изключва и щепселът да се из-

важда от контакта.

Преди по-продължително съхранение, на-

пример през зимата:



Изтеглете филтъра от всмукателния

маркуч за почистващо средство и по по-

чистете под течаща вода.



Изтеглете цедката от връзката за крана

за вода с помощта на плоски клещи и я

почистете под течаща вода.

Уредът не се нуждае от поддръжка.

Използвайте само оригинални резервни час-

ти на KARCHER. Списък на резервните части

ще намерите в края на настоящото Упътване

за работа.

Ръчен транспорт

Транспорт в превозни средства

Съхранение

Съхранение на уреда

Защита от замръзване

Грижи и поддръжка

Поддръжка

Резервни части

204 BG

– 11

Можете сами да отстраните дребните повреди,

като следвате дадените по-долу описания.

В случай на съмнение се обърнете към ото-

ризиран сервиз.



Опасност

Преди всякакви работи по поддръжката

уредът да се изключва и щепселът да се из-

важда от контакта.

Ремонтни работи и работи по електриче-

ските елементи могат да се извършват

само от оторизиран сервиз.



Проверете дали посоченото на типовата

табелката напрежение съвпада с напре-

жението на източника на ток.



Проверете захранващия кабел за увреж-

дане.



Задействайте лоста на пистолета за ръч-

но пръскане, уредът се включва.



Проверете настройката на тръбата за

разпръскване.



Обезвъздушаване на уреда.

Включете уреда без тръба за разпръс-

кване и го оставете да работи (макс. 2 ми-

нути), докато водата започне да излиза

от пистолета без мехурчета. Изключете

уреда и отново подвържете тръба за раз-

пръскване.



Проверете захранването с вода.



Изтеглете финия филтър в захранването

с вода с помощта на плоски клещи и го

почистете под течаща вода.

Причина: Спадане на напрежението поради

слаба електрическа мрежа или при използ-

ване на удължител.



При включването първо издърпайте ло-

ста на пистолета за ръчно пръскане,

след това поставете прекъсвача на уре-

да на „I/ON“.



Почистване на дюза високо налягане:

Махнете замърсяванията от отвора на

дюзата с помощта на игла и изплакнете с

вода напред.



Проверете дебита на водата.



Малката липса на херметичност на уреда

е обусловена технически. При силна лип-

са на херметичност се обърнете към ото-

ризиран сервиз.



Да се използва тръба за разпраскване с

регулиране на налягането (Vario Power)

Тръбата за разпръскване да се завърти в

положение „Mix“.



Почистете филтъра на всмукателния

маркуч за почистващо средство.



Проверете всмукателния маркуч за по-

чистващо средство за огънати места.

Помощ при неизправности

Уредът не работи

Уредът не достига налягане

Уредът не потегля, моторът бръмчи

Силни колебания в налягането

Уредът не е херметичен

Почистващото средство не се

засмуква

205BG

– 12

Запазваме си правото на технически

изменения!

С настоящото декларираме, че цитираната

по-долу машина съответства по концепция и

конструкция, както и по начин на производ-

ство, прилаган от нас, на съответните основ-

ни изисквания за техническа безопасност и

безвредност на Директивите на ЕО. При про-

мени на машината, които не са съгласувани

с нас, настоящата декларация губи валид-

ност.

Подписалите действат по възложение и като

пълномощници на управителното тяло.

пълномощник по документацията:

S. Reiser

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Технически данни

K 6.200

K 7.200

Електрическо захранване

Напрежение

1~50 Hz

230-

240

230 V

Присъединителна мощност 2,5 3,0 kW

Градус на защита IP X5

Клас защита I

Предпазител (инертен)16A

Захранване с вода

Налягане на постъпващата

вода (макс.)

0,6 MPa

Температура на постъпваща-

та вода (макс.)

60 °C

Дебит за постъпващата вода

(мин.)

12 л/мин

Макс. височина на засмукване 1,0 м

Данни за мощността

Работно налягане 13 15 MPa

Максимално допустимо наля-

гане

15 16 MPa

Дебит, вода 8,8 9,2 л/мин

Сила на отпора на пистолета

за ръчно пръскане

20 22 N

Дебит, препарати за почист-

ване

0 - 0,3 л/мин

Мерки и тегла

Дължина 552 мм

Широчина 290 мм

Височина 333 мм

Тегло, в готовност за работа с

принадлежности

17,4 19,0 кг

Установени стойности съгласно EN 60335-2-79

Стойност на вибрациите в об-

ластта на дланта – ръката

Несигурност K

< 2,5

0,3

м/сек2

Ниво на звука LpA

Неустойчивост KpA

dB(A)

Ниво на звукова мощност LWA

+ неустойчивост KWA

93 dB(A)

Декларация за съответствие на

ЕО

Продукт:Парочистачка/пароструйка за ра-

бота под налягане

Тип:1.446-xxx, 1.447-xxx

Намиращи приложение Директиви на ЕО:

2006/42/EO (+2009/127/EO)

2004/108/ÅÎ

2011/65/ЕО

2000/14/ЕО

Намерили приложение хармонизирани стан-

дарти:

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Приложен метод за оценка на съответствието:

2000/14/ЕО: Приложение V

ниво на шум dB(A)

Измерено:90

Гарантирано:93

Winnenden, 2012/11/01

CEO Head of Approbation

206 BG

– 4

Väga austatud klient,

Enne sesadme esmakordset ka-

sutuselevõttu lugege läbi algu-

pärane kasutusjuhend, toimige sellele

vastavalt ja hoidke see hilisema kasutami-

se või uue omaniku tarbeks alles.

Selle seadme tarnekomplekt on kujutatud pa-

kendil. Kontrollige lahti pakkides paki sisu.

Kui tarvikuid on puudu või transpordikah-

justuste korral teatage palun kaupmehele.

Seda kõrgsurvepesurit tohib kasutada ai-

nult kodumajapidamises:

–seadmete, sõidukite, ehitiste, tööriista-

de, fassaadide, terrasside, aiatööriista-

de jms puhastamiseks kõrgsurvelise

veejoaga (vajadusel lisatakse puhas-

tusvahendeid).

–koos KÄRCHERi poolt kasutamiseks

lubatud tarvikute, varuosade ja puhas-

tusvahenditega. Järgida puhastusva-

henditega kaasasolevaid juhiseid.

Oht

Vahetult ähvardava ohu puhul, mis toob

kaasa raskeid kehavigastusi või surma.

몇Hoiatus

Võimaliku ohtliku olukorra puhul, mis võib

põhjustada raskeid kehavigastusi või surma.

Ettevaatust

Võimaliku ohtliku olukorra puhul, mis võib

põhjustada kergeid vigastusi või materiaal-

set kahju.

1 Kahjustusoht! Seadet võib

kasutada ainult lebavas

(horisontaalses) asendis.

2 Kõrgsurvejuga ei tohi suu-

nata inimestele, loomade-

le, töötavatele elektriseadmetele ega

seadmele endale.

3 Kaitske seadet külma eest.

Pakendmaterjalid on taaskasutata-

vad. Palun ärge visake pakendeid

majapidamisprahi hulka, vaid suuna-

ke need taaskasutusse.

Vanad seadmed sisaldavad taaskasu-

tatavaid materjal, mis tuleks suunata

taaskasutusse. Palun likvideerige va-

nad seadmed seetõttu vastavate kogu-

missüsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt:

www.kaercher.com/REACH

Igas riigis kehtivad meie volitatud müü-

giesindaja antud garantiitingimused. Sead-

mel esinevad rikked kõrvaldame

garantiiajal tasuta, kui põhjuseks on mater-

jali- või valmistusviga. Garantiijuhtumi kor-

ral palume pöörduda müüja või lähima

volitatud klienditeenistuse poole, esitades

ostu tõendava dokumendi.

(Aadressi vt tagaküljelt)

Sisukord

Üldmärkusi . . . . . . . . . . . . . . . . . ET 4

Ohutusalased märkused . . . . . . . ET 5

Käsitsemine . . . . . . . . . . . . . . . . ET 7

Transport. . . . . . . . . . . . . . . . . . . ET 9

Hoiulepanek . . . . . . . . . . . . . . . . ET 10

Korrashoid ja tehnohooldus . . . . ET 10

Abi häirete korral. . . . . . . . . . . . . ET 11

Tehnilised andmed . . . . . . . . . . . ET 12

EÜ vastavusdeklaratsioon . . . . . ET 12

Üldmärkusi

Tarnekomplekt

Sihipärane kasutamine

Kasutusjuhendis olevad sümbolid

Seadmel olevad sümbolid

Keskkonnakaitse

Garantii

207ET

– 5

Oht

Võrgupistikut ega pistikupesa ei tohi ku-

nagi puutuda niiskete kätega.

Seadet ei tohi käivitada, kui toitejuhe

või seadme olulised osad nagu kõrgsur-

vevoolik, pesupüstol või ohutusseadi-

sed on kahjustatud.

Enne igakordset kasutamist tuleb kont-

rollida, et võrgupistikuga toitekaabel

oleks kahjustusteta. Defektne toitekaa-

bel tuleb lasta viivitamatult volitatud

klienditeeninduses/elektrikul välja va-

hetada.

Enne igakordset kasutamist tuleb kant-

rollida, et kõrsurvevoolik oleks terve.

Kahjustatud kõrgsurvevoolik kohe välja

vahetada.

Plahvatusohtlikes piirkondades kasuta-

mine on keelatud.

Seadme kasutamisel ohtlikes piirkon-

dades (nt tanklates) tuleb järgida asja-

kohaseid ohutuseeskirju.

Kõrgsurveline veejuga võib mittesihipä-

rasel kasutamisel ohtlik olla. Veejuga ei

tohi suunata inimestele, loomadele, pin-

gestatud elektriseadmetele ega sead-

mele endale.

Kõrgsurvejuga ei tohi suunata teistele

inimestele ega iseendale, et puhastada

riideid või jalanõusid.

Mitte pritsida esemeid, mis sisaldavad

tervisele ohtlikke materjale (nt asbesti).

Kõrgsurveline veejuga võib kahjustada

või purustada sõidukite rehvid/rehvi-

ventiilid. Selle ohu esimeseks tunde-

märgiks on rehvi värvuse muutus.

Vigastatud sõiduki rehvid/rehviventiilid

on eluohtlikud. Puhastamisel peab va-

hekaugus olema vähemalt 30 cm!

Plahvatusoht!

Ärge piserdage põlevaid vedelikke.

Mitte kunagi ei tohi seadmesse imeda

lahusteid sisaldavat vedelikku või lah-

jendamata happeid ja lahusteid! Selliste

ainete hulka kuuluvad nt bensiin, värvi-

vedeldi ja kütteõli. Pihustumisel tekkiv

udu on eriti tuleohtlik, plahvatusohtlik ja

mürgine. Mitte kasutada atsetooni, lah-

jendamata happeid ja lahusteid, sest

need söövitavad seadmes kasutatud

materjale.

몇Hoiatus

Toitepistik ja pikenduskaabli ühendus

peavad olema veekindlad ega tohi leba-

da vees.

Ebasobivad pikendusjuhtmed võivad

olla ohtlikud. Välistingimustes võib ka-

sutada ainult väljas kasutamiseks luba-

tud ja vastavalt tähistatud piisava

ristlõikepinnaga pikendusjuhtmeid:

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Pikendusjuhe tuleb kaablitrumlilt alati

täielikult maha kerida.

 kõrgsurvevoolikud, liitmikud ja ühendu-

sed on seadme ohutuse seisukohalt

olulised osad. Kasutada ainult tootja

soovitatud kõrgsurvevoolikuid, liitmikke

ja ühendusi.

See seade ei ole ette nähtud kasutami-

seks isikute poolt, kelle füüsilised, sen-

soorsed või vaimsed võimed on

piiratud.

Lapsed ega instrueerimata isikud ei tohi

seadmega töötada.

Lapsi tuleb jälgida, kontrollimaks, et

nad seadmega ei mängi.

Hoidke pakendikiled lastele kättesaa-

matuna - lämbumisoht!

Seadet tuleb kasutada selle otstarbe

kohaselt. Arvestada tuleb kohalikke ise-

ärasusi ning seadmega töötades pööra-

ta tähelepanu ka läheduses viibivatele

inimestele.

Ärge kasutage seadet, kui tööpiirkon-

nas viibib kõrvalisi isikuid, sel juhul pea-

vad need isikud kandma

kaitserõivastust.

Kaitseks tagasipritsiva vee ja mustuse

eest kasutada sobivat kaitseriietust ja

kaitseprille.

Antud seade töötati välja kasutamiseks

tootja poolt tarnitava ja soovitatud pu-

hastusvahendiga. Muude puhastusva-

hendite või kemikaalide kasutamine

võib seadme töökindlust vähendada.

Ohutusalased märkused

208 ET

– 6

Ettevaatust

Kui seade pikemat aega ei tööta, tuleb

see pealülitist / seadme lülitist välja lüli-

tada või toitepistik välja tõmmata.

Ärge kasutage seadet temperatuuridel

alla 0 °C.

Värvitud pindade puhastamisel peab

vahekaugus olema vähemalt 30 cm, et

vältida kahjustusi.

Töötavat seadet ei tohi mitte kunagi jät-

ta järelevalveta.

Jälgida, et toitejuhet või pikendusjuhet

ei kahjustataks sellest ülesõitmisega,

muljumisega, rebimisega ega muul vii-

sil. Toitejuhtmed peavad olema kaitstud

kuumuse, õli ja teravate servade eest.

Kõik töötamispiirkonnas asuvad pin-

gestatud detailid peavad olema veeju-

gade eest kaitstud.

Seadet tohib ühendada ainult pistiku-

pessa, mis on elektrimontööri poolt pai-

galdatud vastavalt standardile IEC

60364.

Seadet tohib ühendada ainult vahelduv-

voolutoitega. Pinge peab vastama

seadme tüübisildil esitatud pingele.

Ohutuskaalutlustel soovitame põhimõt-

teliselt kasutada seadet rikkevoolu kait-

selülitiga (maks. 30 mA).

Puhastustöid, mille juures tekib õline

heitvesi, nt mootoripesu, aluspõhja pe-

su, võib teha ainult õlieraldiga pesuväl-

jakul.

Ettevaatust

Ohutusseadised on mõeldud kasutaja

kaitsmiseks ning neid ei tohi muuta ega

neid mitteaktiivseks seada.

Seadme lüliti hoiab ära seadme kogemata

käimapaneku.

Lukustus blokeerib pesupüstoli hoova ja ta-

kistab seadme kogemata käivitamist.

Ülevooluventiil takistab lubatud töörõhu

ületamist.

Kui pesupüstoli asuv päästik lastakse lahti,

lülitub välja pumba rõhuhoidja ning kõrg-

surve juga seiskub. Päästikule vajutamisel

lülitub pump jälle sisse.

Ettevaatust

Enne igasugust tegevust seadmega või

seadme juures tuleb tagada stabiilne

asend, et vältida õnnetusjuhtumeid või vi-

gastusi.

–Seadme stabiilne asend on tagatud, kui

seade asetatakse tasasele pinnale.

Ohutusseadised

Seadme lüliti

Pesupüstoli lukustus

Survelülitiga ülevooluventiil

Stabiilse asendi eeldused

209ET

– 7

Selles kasutusjuhendis kirjeldatakse mak-

simaalset varustust. Olenevalt mudelist on

tarnekomplektis erinevusi (vt pakendit).

Joonised vt lk 2

1 Tarvikute hoiukoht

2 Transpordikäepide, väljatõmmatav

3 Kõrgsurvevooliku kiirühendus

4 Seadme lüliti „0/VÄLJAS“ / „I/SEES“

5 Toitepistikuga toitekaabel

6 Kandekäepide

7 Rattad

8 Veevõtuühendus

9 Veevõtuühenduse peenfilter

10 Ühendusdetail veevõtuliitmikule

11 Puhastusvahendi sissevõtuvoolik (filtriga)

12 Pesupüstol

13 Pesupüstoli lukustus

14 Klahv kõrgsurvevooliku lahutamiseks

pesupüstolist

15 Kõrgsurvevoolik

16 Rõhu reguleerimisega joatoru (Vario

Power)

17 Pritsetoru mustusefreesiga

Lisavarustusse kuuluvad tarvikud

18 Pesuhari

19 Vahuotsak puhastusvahendi paagiga

Erivarustus laiendab seadme kasutusvõi-

malusi. Täpsemat teavet selle kohta saab

KÄRCHERi volitatud edasimüüjalt.

Joonised vt lk 3

Joonis

Keerake kaasasolev ühendusdetail

seadme veevõtuliitmiku külge.

Joonis

Torgake kõrgsurvevoolik pesupüstolis-

se, kuni see kuuldavalt asendisse fik-

seerub.

Märkus: Jälgige, et ühendusnippel

oleks õiges suunas.

Tõmmake kõrgsurvevoolikust, et kont-

rollida, kas ühendus on kindel.

Vastavalt kehtivatele eeskirjadele

ei tohi seadet kunagi kasutada

ilma joogiveevõrgu juurde paigal-

datud süsteemieraldajata. Kasuta-

da tuleb firma KÄRCHER sobivat

süsteemieraldajat või alternatiivina stan-

dardile EN 12729 tüüp BA vastavat süstee-

mieraldajat.Läbi süsteemieraldaja

voolanud vesi ei ole joogikõlbulik.

Ettevaatust

Ühendage tagasivoolutakisti alati veeva-

rustusega, mitte kunagi vahetult seadme

külge!

Märkus: Vees olev mustus võib vigastada

kõrgsurvepumpa ja tarvikuid. Kaitseks soo-

vitatakse kasutada KÄRCHERi veefiltrit (li-

savarustus, tellimisnr 4.730-059).

Jälgige veevärgiettevõtte eeskirju.

Ühendamiseks vajalikke andmeid vt tüübi-

sildilt/tehnilisest dokumentatsioonist.

Kasutada tuleb tekstiiliga tugevdatud

veevoolikut (ei sisaldu tarnekomplektis)

kaubanduses saadaoleva liitmikuga.

(Läbimõõt vähemalt 1/2 tolli või vasta-

valt 13 mm; pikkus vähemalt 7,5 m).

Asetage veevoolik seadme ühendusde-

tailile ja ühendage veevarustusega.

See kõrgsurvepesur koos KÄRCHERi ta-

gasilöögiventiiliga imivoolikuga (lisavarus-

tus, tellimisnr 4.440-238) sobib pinnavee

imemiseks nt vihmaveetünnidest või tiiki-

dest (maksimaalset imikõrgust vt tehnilis-

test andmetest).

Täitke KÄRCHERi tagasilöögiventiiliga

imivoolik veega, keerake veeühendu-

sele ja riputage vihmavee tünni.

Seade enne kasutamist õhutada.

Lülitage seade sisse ilma ühendatud

joatoruta ja laske töötada (maks. 2 mi-

nutit), kuni püstolist väljuvas vees ei ole

mulle. Lülitage seade välja ja ühendage

joatoru uuesti külge.

Käsitsemine

Seadme osad

Erivarustus

Enne seadme kasutuselevõttu

Veevarustus

Veevarustus veevärgist

Vett võtke lahtistest mahutitest

210 ET

– 8

Ettevaatust

Kuivalt töötamine rohkem kui 2 minuti vältel

põhjustab kõrgsurvepumbal kahjustusi. Kui

seade ei tekita 2 minuti vältel rõhku, tuleb

see välja lülitada ja toimida vastavalt peatü-

kis "Abi häirete korral" toodud juhistele.

Joonis

Torgake kõrgsurvevoolik tugevasti

seadmel olevasse kiirmuhvi, see fiksee-

rub kuuldavalt asendisse.

Märkus: Jälgige, et ühendusnippel

oleks õiges suunas.

Tõmmake kõrgsurvevoolikust, et kont-

rollida, kas ühendus on kindel.

Joonis

Torgake joatoru pesupüstolile ja fiksee-

rige, pöörates seda 90°.

Avage veekraan täielikult.

Torgake võrgupistik seinakontakti.

Lülitage masin sisse „I/SEES“.

Ettevaatust

Kahjustusoht! Seadet võib kasutada ai-

nult lebavas (horisontaalses) asendis.

몇Oht

Kõrgsurveotsikust väljuva veejoa tõttu mõ-

jub pesupüstolile reaktiivjõud. Seiske kind-

lalt paigal ning hoidke pesupüstolit ja

joatoru tugevasti kinni.

Ettevaatust

Enne puhastamise algust veenduge, et

kõrgsurvepesur seisab kindlalt tasasel pin-

nal. Kasutage puhastustöödel kaitseprille

ja -rõivastust.

Joonis

Vabastage pesupüstoli hoob.

Tõmmake uuesti hoovast, seade lülitub

tööle.

Märkus: Kui hoovast jälle lahti lastak-

se, lülitub masin uuesti välja. Süsteemis

säilib kõrgrõhk.

Kõige tavalisemateks puhastustöödeks.

Töörõhku saab sujuvalt reguleerida „Min“ ja

„Max“ vahel.

Vabastage püstoli päästik.

Keerake joatoru soovitud asendisse.

Tugevalt määrdunud pindade jaoks.

Ettevaatust

Ärge puhastage autorehve, lakki ega tund-

likke pindu nagu puit mustusefreesiga - vi-

gastamisoht.

Ei sobi puhastusvahendiga töötamiseks.

Lisavarustus

Sobib puhastusvahendiga töötamiseks.

Kasutage puhastamiseks eranditule

KÄRCHER puhastus- ja hooldusvahen-

deid, sest need on välja töötatud spetsiaal-

selt teie seadmega kasutamiseks. Teiste

puhastus- ja hooldusvahendite kasutamine

võib põhjustada kiiremat kulumist ja garan-

tiiõiguse kaotamist. Palun küsige spetsiali-

seeritud kauplustest või pöörduge info

saamiseks otse KÄRCHER poole.

Joonis

Puhastusvahendi imivoolik soovitud

pikkuses korpusest välja kerida.

Riputage puhastusvahendi imivoolik

puhastusvahendi anumasse.

Kasutage rõhu reguleerimisega joatoru

(Vario Power)

Keerake joatoru asendisse „Mix“.

Märkus: Nii lisatakse töö käigus puhas-

tusvahendi lahus veejoale.

Puhastusvahend piserdada säästlikult

kuivale pinnale ja lasta mõjuda (mitte

kuivatada).

Lahtileotatud mustus kõrgsurvejoaga

maha pesta.

Kasutuselevõtt

Käitamine

Rõhu reguleerimisega joatoru (Vario

Power)

Mustusefreesiga pritsetoru

Pesuhari

Töötamine puhastusvahendiga

Soovitatav puhastusmeetod

211ET

– 9

Lisavarustus

Puhastusvahend võetakse paagist sisse ja

tekib tugev puhastusvahendi vaht.

Täitke vahuotsaku puhastusvahendi

paak puhastusvahendi lahusega (jälgi-

ge puhastusvahendi pakendil olevat an-

nustamisjuhist).

Ühendage vahuotsak puhastusvahendi

paagiga.

Torgake vahuotsak pesupüstolile ja fik-

seerige, pöörates seda 90°.

Märkus: Nii lisatakse töö käigus puhas-

tusvahendi lahus veejoale.

Vabastage pesupüstoli päästik.

Blokeerige pesupüstoli hoob.

Pikematel tööpausidel (üle 5 minuti) lü-

litage seade lisaks ka välja "0/VÄLJAS".

Ettevaatust

Lahutage kõrgsurvevoolik pesupüstolilt või

seadme küljest ainult siis, kui süsteemis ei

ole rõhku.

Pärast puhastusvahendiga töötamist ri-

putage imivoolik puhta veega anumas-

se, võtta pritsetoru küljest ära ja lülitada

seade umbes 1 minutiks sisse ning see-

ga loputada puhtaks.

Vabastage pesupüstoli päästik.

Lülitage masin välja „0/VÄLJAS“.

Veekraan sulgeda.

Vajutage püstoli päästikule, et eemal-

dada süsteemist jääkrõhk.

Lahutage masin veevarustusest.

몇Hoiatus

Pealevoolu- või kõrgsurvevooliku lahu-

tamisel võib pärast tööd ühendustest

tulla tulist vett.

Blokeerige pesupüstoli hoob.

Tõmmake toitejuhe pistikupesast välja.

Ettevaatust

Et vältida transportimisel õnnetusjuhtumeid

või vigastusi, tuleb jälgida seadme kaalu (vt

tehnilised andmed).

Joonis

Tõstke seade üles ja kandke seda

transpordi- ja kandesangast hoides.

Joonis

Tõmmake transpordisang välja, see fik-

seerub kuuldavalt asendissse.

Tõmmake seadet transpordikäepide-

mest.

Kinnitage seade libisemise ja ümbermi-

neku vastu.

Vahuotsak

Töö katkestamine

Töö lõpetamine

Transport

Käsitsi transportimine

Transportimine sõidukites

212 ET

– 10

Ettevaatust

Et vältida transportimisel õnnetusjuhtumeid

või vigastusi, tuleb ladustamiskoha valikul jäl-

gida seadme kaalu (vt tehnilised andmed).

Pange pühkimismasin tasasele pinnale.

Suruge pesupüstoli eraldusklahvile ja

võtke kõrgsurvevoolik pesupüstoli kül-

jest ära.

Vajutage noolesuunas kõrgsurvevooli-

ku kiirühenduse korpusele ja tõmmake

kõrgsurvevoolik välja.

Joonis

Toitejuhet, kõrgsurvevoolikut ja tarvi-

kuid hoida seadme juures.

Enne pikemat ladustamist, nt talvel, tuleb li-

saks silmas pidada hoolduspeatükis too-

dud nõudeid.

Ettevaatust

Kaitske seadet ja tarvikuid külma eest.

Külm lõhub seadme ja tarvikud, kui need ei

ole täielikult veest tühjad. Kahjustuste välti-

miseks.

Tühjendage masin täielikult veest: Lüli-

tage masin ilma külgeühendatud kõrg-

survevoolikuta ja ilma ühendatud

veevarustuseta sisse (maks. 1 min)

ning oodake, kuni kõrgsurveliitmikust ei

tule enam vett. Lülitage seade välja.

Säilitage masinat ja kõiki tarvikuid ruu-

mis, mille temperatuur ei lange allapoo-

le nulli.

Oht

Lülitage enne kõiki hooldustöid masin välja

ja tõmmake võrgupistik välja.

Enne pikemat seismajätmist, näiteks talveks:

Tõmmake maha puhastusvahendi imi-

vooliku filter ja peske voolava vee all

puhtaks.

Tõmmake veevõtuliitmiku sõel näpits-

tangidega välja ja peske voolava vee all

puhtaks.

Seade on hooldusvaba.

Kasutage eranditult KÄRCHERi originaal-

varuosi. Varuosade loend on käesoleva ka-

sutusjuhendi lõpus.

Hoiulepanek

Seadme ladustamine

Jäätumiskaitse

Korrashoid ja tehnohooldus

Hooldus

Tehnohooldus

Varuosad

213ET

– 11

Paljud tõrked saate alljärgneva loendi abi-

ga ise kõrvalda.

Kahtluse korral palun pöörduda volitatud

hooldustöökoja poole.

Oht

Lülitage enne kõiki hooldustöid masin välja

ja tõmmake võrgupistik välja.

Remonditöid ja töid elektriliste komponenti-

de juures tohib teha ainult volitatud hool-

dustöökoda.

Kontrollige, kas tüübisildile märgitud

pinge vastab vooluallika pingele.

Kontrollige toitekaablit vigastuste osas.

Tõmmake pesupüstoli hooba, seade lü-

litub sisse.

Kontrollige joatoru seadistust.

Õhutage seadet.

Lülitage seade sisse ilma ühendatud

joatoruta ja laske töötada (maks. 2 mi-

nutit), kuni püstolist väljuvas vees ei ole

mulle. Lülitage seade välja ja ühendage

joatoru uuesti külge.

Kontrollige veevarustust.

Tõmmake veevõtuliitmiku peenfilter nä-

pitstangidega välja ja peske voolava

vee all puhtaks.

Põhjus: Nõrgast vooluvõrgust või piken-

duskaabli kasutamisest tingitud pingelan-

gus.

Sisse lülitades tõmmake esmalt pesu-

püstoli hooba, siis seadke seadmelüliti

asendissse „I/SISSE“.

Kõrgsurvedüüsi puhastamine: Eemal-

dage nõelaga mustus düüsiavast ning

peske eest veega üle.

Kontrollige pealevoolava vee kogust.

Masina väike leke on tehniliselt tingitud.

Tugeva lekke korral pöörduge volitatud

hooldustöökoja poole.

Kasutage rõhu reguleerimisega joatoru

(Vario Power)

Keerake joatoru asendisse „Mix“.

Puhastage puhastusvahendi imivooliku

filtrit.

Kontrollige, et puhastusvahendi imivoo-

likus ei ole murdekohti.

Abi häirete korral

Seade ei tööta

Seadmes puudub surve

Masin ei käivitu, mootor põriseb

Surve tugev kõikumine

Seade lekib

Puhastusainet ei võeta sisse

214 ET

– 12

Tehniliste muudatuste õigused reser-

veeritud!

Käesolevaga kinnitame, et allpool kirjelda-

tud seade vastab meie poolt turule toodud

mudelina oma kontseptsioonilt ja konstrukt-

sioonilt EÜ direktiivide asjakohastele põhi-

listele ohutus- ja tervisekaitsenõetele.

Meiega kooskõlastamata muudatuste tege-

mise korral seadme juures kaotab käesolev

deklaratsioon kehtivuse.

Allakirjutanud toimivad juhatuse korraldu-

sel ja volitusel.

dokumentatsiooni eest vastutav isik:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel: +49 7195 14-0

Faks: +49 7195 14-2212

Tehnilised andmed

K 6.200

K 7 200

Elektriühendus

Pinge

1~50 Hz

230-

240

230 V

Tarbitav võimsus 2,5 3,0 kW

Kaitseaste IP X5

Elektriohutusklass I

Võrgukaitse (inertne) 16 A

Veevõtuühendus

Juurdevoolurõhk (max) 0,6 MPa

Juurdevoolava vee tem-

peratuur (max)

60 °C

Juurdevoolu hulk (min) 12 l/min

Maks. imikõrgus 1,0 m

Jõudluse andmed

Töörõhk 13 15 MPa

Max lubatud rõhk 15 16 MPa

Jõudlus, vesi 8,8 9,2 l/min

Pritsepüstoli reaktiivjõud 20 22 N

Jõudlus, puhastusva-

hend

0 - 0,3 l/min

Mõõtmed ja kaalud

Pikkus 552 mm

Laius 290 mm

Kõrgus 333 mm

Kaal, tööks valmis koos

lisaseadmetega

17,4 19,0 kg

Tuvastatud väärtused vastavalt stan-

dardile EN 60335-2-79

Käte/käsivarte vibrat-

siooniväärtus

Ebakindlus K

< 2,5

0,3

m/s2

Helirõhu tase LpA

Ebakindlus KpA

dB(A)

Müratase LWA + ebakind-

lus KWA

93 dB(A)

EÜ vastavusdeklaratsioon

Toode: Kõrgsurvepesur

Tüüp: 1.446-xxx, 1.447-xxx

Asjakohased EÜ direktiivid:

2006/42/EU (+2009/127/EU)

2004/108/EÜ

2011/65/EU

2000/14/EÜ

Kohaldatud ühtlustatud standardid:

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Järgitud vastavushindamise protseduur:

2000/14/EÜ: Lisa V

Helivõimsuse tase dB(A)

Mõõdetud: 90

Garanteeritud: 93

Winnenden, 2012/11/01

CEO Head of Approbation

215ET

– 4

Godājamais klient,

Pirms ierīces pirmās lietošanas

izlasiet instrukcijas oriģinālvalo-

dā, rīkojieties saskaņā ar norādījumiem

tajā un uzglabājiet to vēlākai izmantošanai

vai turpmākiem lietotājiem.

Jūsu aparāta piegādes komplekts ir attēlots

uz iepakojuma. Izsaiņojot pārbaudiet, vai

saturs ir pilnīgs.

Ja trūkst piederumi vai transportēšanas lai-

kā radušies bojājumi, lūdzu, informējiet tir-

gotāju.

Augstspiediena tīrīšanas aparātu izmanto-

jiet tikai un vienīgi mājsaimniecībā:

–mašīnu, transportlīdzekļu, ēku, darbarī-

ku, fasāžu, terašu, dārzkopības darba-

rīku u.c. tīrīšanai ar augstspiediena

ūdens strūklu (nepieciešamības gadīju-

mā pievienojot tīrīšanas līdzekļus).

–ar KÄRCHER atļautajiem piederumiem,

rezerves daļām un tīrīšanas līdzekļiem.

Ievērojiet tīrīšanas līdzekļiem pievieno-

tos norādījumus.

Bīstami

Norāda uz tiešām draudošām briesmām,

kuras rada smagus ķermeņa ievainojumus

vai izraisa nāvi.

몇Brīdinājums

Norāda uz iespējami bīstamu situāciju,

kura var radīt smagus ķermeņa ievainoju-

mus vai izraisīt nāvi.

Uzmanību

Norāda uz iespējami bīstamu situāciju,

kura var radīt vieglus ievainojumus vai ma-

teriālos zaudējumus.

1 Bojājumu risks! Aparātu

drīkst izmantot tikai novie-

totu guļus stāvoklī (hori-

zontāli).

2 Nevērsiet augstspiediena

strūklu pret personām, dzīvniekiem, ie-

slēgtām elektriskām ierīcēm vai pret

pašu aparātu.

3 Sargāt ierīci no sala.

Iepakojuma materiālus ir iespējams

atkārtoti pārstrādāt. Lūdzu, neizme-

tiet iepakojumu kopā ar mājsaimnie-

cības atkritumiem, bet gan nogādājiet

to vietā, kur tiek veikta atkritumu otr-

reizējā pārstrāde.

Nolietotās ierīces satur noderīgus

materiālus, kurus iespējams pārstrā-

dāt un izmantot atkārtoti. Tādēļ lū-

dzam utilizēt vecās ierīces ar

atbilstošu savākšanas sistēmu starp-

niecību.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra-

dīsiet:

www.kaercher.com/REACH

Saturs

Vispārējas piezīmes . . . . . . . . . . LV 4

Drošības norādījumi . . . . . . . . . . LV 5

Apkalpošana . . . . . . . . . . . . . . . . LV 7

Transportēšana. . . . . . . . . . . . . . LV 9

Glabāšana. . . . . . . . . . . . . . . . . . LV 10

Kopšana un tehniskā apkope . . . LV 10

Palīdzība darbības traucējumu ga-

dījumā. . . . . . . . . . . . . . . . . . . . . LV 10

Tehniskie dati . . . . . . . . . . . . . . . LV 11

EK Atbilstības deklarācija . . . . . . LV 12

Vispārējas piezīmes

Piegādes komplekts

Noteikumiem atbilstoša lietošana

Lietošanas instrukcijā izmantotie

simboli

Simboli uz aparāta

Vides aizsardzība

216 LV

– 5

Katrā valstī ir spēkā mūsu uzņēmuma atbil-

dīgās sabiedrības izdotie garantijas nosa-

cījumi. Garantijas termiņa ietvaros

iespējamos Jūsu iekārtas darbības traucē-

jumus mēs novērsīsim bez maksas, ja to

cēlonis ir materiāla vai ražošanas defekts.

Garantijas remonta nepieciešamības gadī-

jumā ar pirkumu apliecinošu dokumentu

griezieties pie tirgotāja vai tuvākajā pilnva-

rotajā klientu apkalpošanas dienestā.

(Adresi skatīt aizmugurē)

Bīstami

Nekad neaizskariet tīkla spraudni un

kontaktligzdu ar mitrām rokām.

Nelietojiet aparātu, ja ir bojāts tīkla pie-

slēguma kabelis vai svarīgas aparāta

daļas, piemēram, augstspiediena šļūte-

ne, rokas smidzināšanas pistole vai

drošības iekārtas.

Pirms katras lietošanas reizes pārbau-

diet, vai nav bojāts tīkla pieslēguma ka-

belis ar kontaktdakšu. Bojātu tīkla

pieslēguma kabeli nekavējoties lieciet

nomainīt pilnvarotā klientu apkalpoša-

nas dienestā vai profesionālā elektro-

mehāniskā darbnīcā.

Pirms katras lietošanas reizes pārbau-

diet, vai nav bojāta augstspiediena šļū-

tene. Nekavējoties nomainiet bojātu

augstspiediena šļūteni.

Aparāta lietošana aizliegta sprādzien-

bīstamās zonās.

Strādājot ar aparātu paaugstinātas bīs-

tamības apstākļos (piemēram, degvie-

las uzpildes stacijās), jāievēro

atbilstošie drošības noteikumi.

Nepareizi lietojot, augstspiediena strūk-

la var būt bīstama. Strūklu nedrīkst

vērst uz cilvēkiem, dzīvniekiem, zem

sprieguma esošām elektriskām iekār-

tām un uz pašu aparātu.

Augstspiediena strūklu nedrīkst vērst

arī uz citiem cilvēkiem vai pats uz sevi,

lai notīrītu apģērbu vai apavus.

Neapsmidzināt priekšmetus, kas satur

veselību apdraudošas vielas (piemē-

ram, azbestu).

Augstspiediena strūkla var bojāt un pār-

sist transportlīdzekļu riepas/riepu venti-

ļus. Tā pirmā pazīme ir riepas krāsas

maiņa. Bojātas transportlīdzekļa riepas/

riepu ventiļi ir dzīvībai bīstami. Tīrot ie-

vērojiet vismaz 30 cm lielu attālumu no

smidzinātāja līdz objektam!

Sprādzienbīstamība!

Neizsmidziniet degošus šķidrumus.

Nekādā gadījumā neiesūciet šķīdinātā-

jus saturošus šķidrumus, neatšķaidītas

skābes vai šķīdinātājus! Pie tiem pie-

skaitāmi, piemēram, benzīns, krāsu šķī-

dinātāji vai šķidrais kurināmais.

Izsmidzinātā migla ir ļoti ugunsnedroša,

sprādzienbīstama un indīga. Neizman-

tojiet acetonu, neatšķaidītas skābes un

šķīdinātājus, jo tie var bojāt aparātā iz-

mantotos materiālus.

몇Brīdinājums

Pagarinātāja kabeļa kontaktdakšai un

savienojumam jābūt ūdensdrošiem un

tie nedrīkst atrasties ūdenī.

Neatbilstošs pagarinātāja kabelis var

būt dzīvībai bīstams. Tāpēc āra apstāk-

ļos izmantojiet tikai atļautus un atbilsto-

ši marķētus pagarinātāja kabeļus ar

pietiekošu vadu šķērsgriezumu: 1 - 10

m: 1,5 mm2; 10 - 30 m: 2,5 mm2

No spoles vienmēr notiniet pilnīgi visu

pagarinātāja kabeli.

Augstspiediena šļūtenes, armatūra un

savienojumi ir svarīgi aparāta drošībai.

Izmantojiet tikai ražotāja ieteiktās

augstspiediena šļūtenes, armatūru un

savienojumus.

Šī ierīce nav paredzēta, lai to lietotu

personas ar ierobežotām fiziskām, sen-

soriskām un garīgām spējām.

Ar aparātu nedrīkst strādāt bērni vai ne-

apmācītas personas.

Bērni ir jāuzrauga, lai pārliecinātos, ka

tie nespēlējas ar ierīci.

Nelaidiet bērnus iepakojuma plēvju tu-

vumā, pastāv nosmakšanas risks!

Garantijas nosacījumi

Drošības norādījumi

217LV

– 6

Lietotājam jāizmanto aparāts tikai atbil-

stoši noteikumiem. Viņam jāņem vērā

vietējie apstākļi un strādājot ar aparātu

jāpievērš uzmanība apkārtnē esoša-

jiem cilvēkiem.

Neizmantojiet ierīci, ja tās tuvumā atro-

das citas personas, ja vien tās nevalkā

aizsargdrēbes.

Aizsardzībai pret ūdens šļakatām vai

netīrumiem valkājiet piemērotu aizsar-

gapģērbu un aizsargbrilles.

Šī ierīce tika izveidota darbam ar tīrīša-

nas līdzekļiem, ko piegādā vai iesaka

izmantošanai ražotājs. Citu tīrīšanas lī-

dzekļu vai ķimikāliju izmantošana var

kaitēt aparāta drošībai.

Uzmanību

Ilgāku darba pārtraukumu gadījumā iz-

slēdziet aparāta galveno slēdzi/aparāta

slēdzi vai atvienojiet kontaktdakšu.

Nelietot ierīci, ja temperatūra ir zemāka

par 0 °C.

Lai izvairītos no bojājumiem, tīrot lako-

tas virsmas ievērojiet vismaz 30 cm lie-

lu attālumu no smidzinātāja līdz

objektam.

Aparātam darbojoties nekad neatstājiet

to bez uzraudzības.

Pievērsiet uzmanību, lai tīkla pieslēgšanas

kabelis vai pagarinātāja kabelis netiktu bo-

jāts pārbraucot pāri, iespiežot, saraujot vai

tamlīdzīgi. Sargājiet tīkla kabeli no karstu-

ma, eļļas un asām malām.

Visām darba zonā esošajām strāvu va-

došajām daļām jābūt aizsargātām pret

ūdens šļakatām.

Aparātu drīkst pieslēgt tikai tādam elek-

triskajam pieslēgumam, kuru ierīkojis

elektriķis atbilstoši IEC 60364.

Aparātu pieslēdziet tikai maiņstrāvai.

Spriegumam jāatbilst uz aparāta rūpnī-

cas plāksnītes norādītajam.

Drošības apsvērumu dēļ mēs iesakām

darbināt ierīci ar aizsargslēdzi pret nop-

lūdes strāvu (maks.30 mA).

Tīrīšanu, kuras laikā rodas eļļu saturoši

notekūdeņi, piemēram, mazgājot motoru

vai šasiju, drīkst izdarīt tikai ar eļļas sepa-

ratoru aprīkotās mazgāšanas vietās.

Uzmanību

Drošības iekārtas kalpo lietotāja aizsardzī-

bai un tās nekādā veidā nedrīkst mainīt vai

atstāt neievērotas.

Aparāta slēdzis novērš aparāta neatļautu

lietošanu.

Fiksators nobloķēt rokas smidzināšanas

pistoles sviru un novērš aparāta nejaušu ie-

darbināšanu.

Pārplūdes vārsts novērš pieļaujamā darba

spiediena pārsniegšanu.

Ja smidzinātājpistoles rokturis tiek atlaists,

manometriskais slēdzis atslēdz sūkni un

augstspiediena strūkla vairs netiek izsmi-

dzināta. Pavelkot sviru, sūknis atkal ieslē-

dzas.

Uzmanību

Pirms jebkuriem darbiem ar vai pie aparāta

nodrošiniet stabilitāti, lai novērstu negadīju-

mus vai bojājumus.

–Aparāta stabilitāte ir nodrošināta, ja to

novieto uz līdzenas virsmas.

Drošības ierīces

Aparāta slēdzis

Rokas smidzināšanas pistoles fiksators

Pārplūdes vārsts ar manometrisko

slēdzi

Stabilitātes priekšnoteikumi

218 LV

– 7

Šajā lietošanas instrukcijā ir aprakstīts

maksimāli iespējamais aprīkojums. Atkarī-

bā no modeļa piegādes komplektā ir atšķi-

rības (skatīt iepakojumu).

Attēlus skatiet 2. lapā

1 Nodalījums piederumu glabāšanai

2 Transportēšanas rokturis, izvelkams

3 Augstspiediena šļūtenes ātrais savie-

notājs

4 Aparāta slēdzis „0/OFF“ / „I/ON“

5Tīkla pieslēguma kabelis ar kontaktdakšu

6 Nešanas rokturis

7 Ritentiņi

8Ūdensapgādes pieslēgums

9 Smalkās attīrīšanas filtrs ūdens pieslē-

gumā

10 Savienojuma detaļa ūdens pieslēgumam

11 Tīrīšanas līdzekļa sūkšanas šļūtene (ar

filtru)

12 Rokas smidzinātājpistole

13 Rokas smidzināšanas pistoles fiksators

14 Poga augstspiediena šļūtenes atvieno-

šanai no rokas smidzināšanas pistoles

15 Augstspiediena šļūtene

16 Strūklas caurule ar spiediena regulēju-

mu (Vario Power)

17 Uzgalis ar netīrumu griezni

Opcionālie piederumi

18 Mazgāšanas suka

19 Putu sprausla ar tīrīšanas līdzekļa tvertni

Speciālie piederumi paplašina aparāta iz-

mantošanas iespējas. Plašāku informāciju

Jūs varat saņemt pie Jūsu KÄRCHER tirgo-

tāja.

Attēlus skatiet 3. lapā

Attēls

Piegādes komplektā ietilpstošo savie-

nojuma detaļu ieskrūvējiet aparāta

ūdens pievades vietā.

Attēls

Spraudiet augstspiediena šļūteni rokas

smidzināšanas sprauslā tik ilgi, līdz tā

dzirdami nofiksējas.

Norāde: Sekojiet, lai būtu pareizs pie-

slēguma nipeļa novietojums.

Pārbaudiet, vai savienojums ir drošs,

pavelkot aiz augstspiediena šļūtenes.

Saskaņā ar spēkā esošajiem no-

teikumiem ierīci nedrīkst izmantot

bez dzeramā ūdens sistēmas dalī-

tāja. Jāizmanto piemērots firmas

KÄRCHER sistēmas dalītājs vai kā alterna-

tīva - sistēmas dalītājs atbilstoši EN 12729

tipam BA. Ūdens, kurš izplūdis cauri sistē-

mas dalītājam, tiek uzskatīts par dzeršanai

nederīgu.

Uzmanību

Sistēmas dalītāju vienmēr pieslēdziet

ūdens padeves pieslēgumam, bet nevis tie-

ši pie aparāta!

Norāde: Netīrumi ūdenī var sabojāt augst-

spiediena sūkni un piederumus. Aizsardzī-

bas nolūkos iesakām izmantot KÄRCHER

ūdens filtru (speciālais piederums, pasūt.

Nr. 4.730-059).

Ievērojiet ūdensapgādes uzņēmuma izstrā-

dātos noteikumus.

Pieslēgumu lielumus skatīt uz ražotāja datu

plāksnītes/tehniskajos datos.

Izmantojiet ar audumu nostiprinātu

ūdens šļūteni (piegādes komplektā ne-

ietilpst) ar tirdzniecībā pieejamu savie-

nojumu: (diametrs vismaz 1/2 collas jeb

13 mm; garums vismaz 7,5 m).

Ūdens šļūteni uzspraudiet uz aparāta

savienojuma detaļas un pievienojiet to

ūdens padeves pieslēgumam.

Apkalpošana

Aparāta apraksts

Speciālie piederumi

Pirms ekspluatācijas uzsākšanas

Ūdens padeve

Ūdens padeve no ūdensvada

219LV

– 8

Šis augstspiediena tīrītājs ar KÄRCHER sūk-

šanas šļūteni un pretvārstu (speciālais piede-

rums, pasūt. Nr. 4.440-238) paredzēti

virszemes ūdeņu uzsūkšanai, piem., no lietus

ūdens mucām vai dīķiem (maksimālo sūkša-

nas augstumu skat. tehniskajos datos).

KÄRCHER sūkšanas šļūteni ar pretvār-

stu piepildiet ar ūdeni, pieskrūvējiet

ūdens pieslēgumam un iekariniet lietus

ūdens mucā.

Pirms lietošanas aparāts ir jāatgaiso.

Ieslēdziet aparātu bez pievienotas smi-

dzināšanas caurules un ļaujiet tam dar-

boties (maks. 2 minūtes), līdz no

pistoles izplūst burbuļus nesaturošs

ūdens. Izslēdziet aparātu un pievieno-

jiet atpakaļ smidzināšanas cauruli.

Uzmanību

Par 2 minūtēm ilgāka tukšgaita rada augst-

spiediena sūkņa bojājumus. Ja aparātā 2

minūšu laikā nepalielinās spiediens, izslē-

dziet aparātu un rīkojieties saskaņā ar no-

rādījumiem nodaļā "Palīdzība darbības

traucējumu gadījumā".

Attēls

Cieši iespraudiet augstspiediena šļūte-

ni ātrajā savienotājā, līdz tā dzirdami

nofiksējas.

Norāde: Sekojiet, lai būtu pareizs pie-

slēguma nipeļa novietojums.

Pārbaudiet, vai savienojums ir drošs,

pavelkot aiz augstspiediena šļūtenes.

Attēls

Uzgali iespraudiet rokas smidzināša-

nas pistolē un nofiksējiet to, pagriežot

par 90°.

Pilnībā atveriet ūdens krānu.

Iespraudiet kontaktdakšu kontakligzdā.

Ieslēdziet aparātu („I/ON“).

Uzmanību

Bojājumu risks! Aparātu drīkst izmantot

tikai novietotu guļus stāvoklī (horizontāli).

몇Bīstami

No augstspiediena sprauslas izplūstot

ūdens strūklai, uz rokas smidzinātāju iedar-

bojas atsitiena spēks. Nostājieties stabili un

stingri turiet rokas smidzināšanas pistoli un

uzgali.

Uzmanību

Pirms sākt tīrīšanu, pārliecinieties, ka

augstspiediena tīrītājs droši stāv uz pamat-

nes. Tīrīšanas laikā lietojiet aizsargbrilles

un aizsargapģērbu.

Attēls

Atbloķējiet rokas smidzināšanas pisto-

les sviru.

Pavelciet sviru, aparāts ieslēdzas.

Norāde: Kad sviru atlaiž, aparāts atkal

atslēdzas. Sistēmā paliek augstspie-

diens.

Visparastākajai tīrīšanai. Darba spiediens

ir regulējams bez pakāpēm starp „Min“ un

„Max“.

Atlaidiet rokas smidzinātāja sviru.

Pagriezt strūklas cauruli vēlamajā pozī-

cijā.

Stipriem netīrumu sabiezējumiem.

Uzmanību

Automašīnu riepas, krāsojumu vai jutīgas

virsmas, piem., koku nedrīkst tīrīt ar netīru-

mu griezni, pastāv sabojāšanas risks.

Nav piemērots darbam ar tīrīšanas līdzek-

ļiem.

Opcionāls

Piemērota darbam ar tīrīšanas līdzekļiem.

Ūdens sūknēšana no atklātām tvertnēm

Ekspluatācijas uzsākšana

Darbība

Strūklas caurule ar spiediena

regulējumu (Vario Power)

Strūklas caurule ar netīrumu griezni

Mazgāšanas suka

220 LV

– 9

Izmantojiet attiecīgajam tīrīšanas uzdevu-

mam tikai atbilstošos KÄRCHER tīrīšanas

un kopšanas līdzekļus, jo tie ir izgatavoti

speciāli izmantošanai kopā ar Jūsu ierīci.

Citu tīrīšanas un kopšanas līdzekļu izman-

tošana var būt par iemeslu ātrākam nodilu-

mam un garantijas zaudēšanai. Lūdzu,

saņemiet informāciju speciālajās tirdzniecī-

bas vietās vai jautājiet informāciju tieši pie

KÄRCHER.

Attēls

Izvelciet tīrīšanas līdzekļa sūkšanas

šļūteni no aparāta korpusa nepiecieša-

majā garumā.

Tīrīšanas līdzekļa sūkšanas šļūteni ie-

kariet tvertnē ar tīrīšanas līdzekļa šķī-

dumu.

Izmantot strūklas cauruli ar spiediena

regulējumu (Vario Power).

Pagriezt uzgali pozīcijā „Mix“.

Norāde: Šādi darba laikā tīrīšanas lī-

dzekļa šķīdums tiek piejaukts ūdens

strūklai.

Izsmidziniet tīrīšanas līdzekli taupīgi uz

sausas virsmas un ļaujiet tam iedarbo-

ties (neļaujiet izžūt).

Atmērcētos netīrumus noskalot ar

augstpiediena šļūteni.

Opcionāls

Tīrīšanas līdzeklis tiek iesūkts no tvertnes

un veidojas spēcīgas tīrīšanas līdzekļa pu-

tas.

Iepildiet putu sprauslas tīrīšanas līdzek-

ļa tvertnē tīrīšanas līdzekļa šķīdumu

(norādījumus par dozēšanu skatiet uz

tīrīšanas līdzekļa iepakojuma).

Savienojiet putu sprauslu ar tīrīšanas lī-

dzekļa tvertni.

Iespraudiet putu sprauslu rokas smidzi-

nāšanas pistolē un nofiksējiet to, pa-

griežot par 90°.

Norāde: Šādi darba laikā tīrīšanas lī-

dzekļa šķīdums tiek piejaukts ūdens

strūklai.

Atlaidiet rokas smidzinātāja sviru.

Nobloķējiet rokas smidzināšanas pisto-

les sviru.

Garākos darba pārtraukumos (ilgākos

par 5 minūtēm) papildus izslēdziet arī

aparāta slēdzi ("0/OFF").

Uzmanību

Atvienojiet augstspiediena šļūteni tikai no

rokas smidzināšanas pistoles vai ierīces,

kad sistēmā nav spiediena.

Pēc darbiem ar tīrīšanas līdzekli sūkša-

nas šļūteni iekariet kādā tvertnē ar tīru

ūdeni, aparātu ar noņemtu uzgali ieslē-

dziet apmēram uz 1 minūti un izskalojiet

tīru.

Atlaidiet rokas smidzinātāja sviru.

Izslēdziet aparātu („0/OFF“).

Aizveriet ūdens krānu.

Nospiediet rokas smidzinātāja sviru, lai

izlaistu sistēmā atlikušo spiedienu.

Atvienojiet aparātu no ūdens padeves

pieslēguma.

몇Brīdinājums

Atvienojot padeves šļūteni vai augst-

spiediena šļūteni, pēc darba no pieslē-

gumiem var izplūst karsts ūdens.

Nobloķējiet rokas smidzināšanas pisto-

les sviru.

Izņemt tīkla kontaktdakšu.

Uzmanību

Lai novērstu negadījumus vai ievainoju-

mus, transportējot ņemiet vērā aparāta

svaru (skat. tehniskos datus).

Attēls

Paceliet aparātu aiz pārnēsāšanas rok-

tura un nesiet.

Attēls

Izvelciet pārnēsāšanas rokturi, tas dzir-

dami nofiksējas.

Velciet aparātu aiz roktura tā pārvieto-

šanai.

Darbs ar tīrīšanas līdzekļiem

Ieteicamā tīrīšanas metode

Putu sprausla

Darba pārtraukšana

Darba beigšana

Transportēšana

Transportēšana ar rokām

221LV

– 10

Nodrošiniet aparātu pret izslīdēšanu un

apgāšanos.

Uzmanību

Lai novērstu negadījumus vai ievainoju-

mus, izvēloties uzglabāšanas vietu ņemiet

vērā aparāta svaru (skat. tehniskos datus).

Novietojiet aparātu uz līdzenas virsmas.

Nospiediet rokas smidzinātājpistoles

atvienošanas taustiņu un atvienojiet

augstspiediena šļūteni no rokas smidzi-

nātājpistoles.

Paspiediet augstspiediena šļūtenes

ātrā savienotāja korpusu bultiņas virzie-

nā un izņemiet augstspiediena šļūteni.

Attēls

Tīkla pieslēguma kabeli, augstspiedie-

na šļūteni un piederumus ievietojiet no-

dalījumos uz aparāta.

Pirms ilgākas uzglabāšanas, piem., ziemā,

ievērojiet papildu norādījumus nodaļā

"Kopšana".

Uzmanību

Aparātu un piederumus sargājiet no sala.

Ja no ierīces un piederumiem neizlej visu

ūdeni, pastāv risks, ka tie tiks sabojāti sala ie-

darbības rezultātā. Lai novērstu bojājumus:

Pilnībā izlejiet no aparāta ūdeni: Ieslē-

dziet (maks. 1 min) aparātu bez pie-

slēgtas augstspiediena šļūtenes un bez

pievienošanas ūdens padeves pieslē-

gumam un pagaidiet, līdz no augstspie-

diena pieslēguma vairs neizplūst

ūdens. Izslēdziet ierīci.

Uzglabājiet ierīci ar visiem piederu-

miem no sala aizsargātā telpā.

Bīstami

Pirms jebkuru tīrīšanas un apkopes darbu

veikšanas aparātu izslēdziet un atvienojiet

kontaktdakšu.

Pirms ilgākas uzglabāšanas, piemēram,

ziemā:

Novelciet filtru no tīrīšanas līdzekļa sūk-

šanas šļūtenes un izskalojiet to zem

tekoša ūdens.

Ar plakanknaiblēm izvelciet ūdens pie-

vades vietā ievietoto sietu un izskalojiet

to zem tekoša ūdens.

Aparātam nav nepieciešama apkope.

Izmantojiet tikai oriģinālās KÄRCHER re-

zerves daļas. Pārskatu pār rezerves daļām

Jūs varat atrast šīs lietošanas pamācības

beigās.

Mazākos traucējumus Jūs varat novērst

patstāvīgi, izmantojot sekojošo pārskatu.

Šaubu gadījumos lūdzam griezties pilnva-

rotā klientu apkalpošanas dienestā.

Bīstami

Pirms jebkuru tīrīšanas un apkopes darbu

veikšanas aparātu izslēdziet un atvienojiet

kontaktdakšu.

Jebkurus elektrisko sastāvdaļu remontus

drīkst veikt tikai pilnvarots klientu apkalpo-

šanas dienests.

Pārbaudiet, vai tīkla spriegums atbilst

ražotāja datu plāksnītē norādītajam ba-

rošanas spriegumam.

Pārbaudiet, vai nav bojāts tīkla pieslē-

guma kabelis.

Nospiediet rokas smidzinātājpistoles

sviru, aparāts ieslēdzas.

Transportēšana automašīnās

Glabāšana

Aparāta uzglabāšana

Aizsardzība pret aizsalšanu

Kopšana un tehniskā apkope

Kopšana

Tehniskā apkope

Rezerves daļas

Palīdzība darbības

traucējumu gadījumā

Aparāts nestrādā

222 LV

– 11

Pārbaudiet uzgaļa iestatījumus.

Atgaisojiet aparātu.

Ieslēdziet aparātu bez pievienotas smi-

dzināšanas caurules un ļaujiet tam dar-

boties (maks. 2 minūtes), līdz no

pistoles izplūst burbuļus nesaturošs

ūdens. Izslēdziet aparātu un pievieno-

jiet atpakaļ smidzināšanas cauruli.

Pārbaudiet ūdens padevi.

Ar plakanknaiblēm izvelciet smalkās at-

tīrīšanas filtru un izskalojiet to zem tek-

oša ūdens.

Iemesls: sprieguma samazināšanās vājas

elektrotīkla jaudas dēļ vai izmantojot paga-

rinātāja kabeli.

Ieslēdzot vispirms pavelciet rokas smi-

dzināšanas pistoles sviru, tad aparāta

slēdzi pārslēdziet uz "I/ON".

Augstspiediena sprauslas tīrīšana: iztī-

riet netīrumus no sprausla urbuma ar

adatas palīdzību un izskalojiet sprauslu

no priekšpuses ar ūdeni.

Pārbaudiet ūdens pieplūdes daudzu-

mu.

Neliels aparāta neblīvums ir tehniski ie-

spējams. Spēcīga neblīvuma gadījumā

konsultējieties ar pilnvaroto klientu ap-

kalpošanas centru.

Izmantot strūklas cauruli ar spiediena

regulējumu (Vario Power).

Pagriezt uzgali pozīcijā „Mix“.

Iztīriet tīrīšanas līdzekļa sūkšanas šļū-

tenes filtru.

Pārbaudiet, vai tīrīšanas līdzekļa sūk-

šanas šļūtenei nav lūzuma vietu. Rezervētas tiesības veikt tehniskas iz-

maiņas!

Aparāts nerada spiedienu

Aparāts neieslēdzas, motors rūc

nevienmērīgi

Spēcīgas spiediena maiņas

Neblīvs aparāts

Netiek iesūkts tīrīšanas līdzeklis

Tehniskie dati

K 6.200

K 7.200

Elektropadeve

Spriegums

1~50 Hz

230-

240

230 V

Pieslēguma jauda 2,5 3,0 kW

Aizsardzības līmenis IP X5

Aizsardzības klase I

Tīkla drošinātājs (kūstošais) 16 A

Ūdens pieslēgums

Pievadāmā ūdens spiediens

(maks.)

0,6 MPa

Pievadāmā ūdens tempera-

tūra (maks.)

60 °C

Pievadāmā ūdens dau-

dzums (min.)

12 l/min

Maks. sūkšanas augstums 1,0 m

Tehniskie dati attiecībā uz jaudu

Darba spiediens 13 15 MPa

Maks. pieļaujamais spiediens 15 16 MPa

Ūdens patēriņš 8,8 9,2 l/min

Rokas smidzināšanas pisto-

les reaktīvais spēks

20 22 N

Tīrīšanas līdzekļa patēriņš 0 - 0,3 l/min

Izmēri un svars

Garums 552 mm

Platums 290 mm

Augstums 333 mm

Svars, darba gatavībā ar

piederumiem

17,4 19,0 kg

Saskaņā ar EN 60335-2-79 aprēķinātās vērtī-

bas

Plaukstas-rokas vibrācijas

lielums

Nenoteiktība K

< 2,5

0,3

m/s2

Skaņas spiediena līmenis

LpA

Nenoteiktība KpA

dB(A)

Skaņas jaudas līmenis LWA

+ nenoteiktība KWA

93 dB(A)

223LV

– 12

Ar šo mēs paziņojam, ka turpmāk minētā

iekārta, pamatojoties uz tās konstrukciju un

izgatavošanas veidu, kā arī mūsu apgrozī-

bā laistajā izpildījumā atbilst ES direktīvu

attiecīgajām galvenajām drošības un vese-

lības aizsardzības prasībām. Iekārtā izda-

rot ar mums nesaskaņotas izmaiņas, šis

paziņojums zaudē savu spēku.

Apakšā parakstījušās personas rīkojas uz-

ņēmuma vadības uzdevumā un pēc tās

pilnvarojuma.

Par dokumentāciju sastādīšanu atbildīgā

persona:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tālr.: +49 7195 14-0

Fakss: +49 7195 14-2212

EK Atbilstības deklarācija

Produkts: Augstspiediena tīrīšanas

aparāts

Tips: 1.446-xxx, 1.447-xxx

Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)

2004/108/EK

2011/65/EK

2000/14/EK

Piemērotās harmonizētās normas:

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Atbilstibas novertešanas procedura:

2000/14/EK: V pielikums

Skanas intensitates līmenis dB(A)

Izmērītais: 90

Garantētais: 93

Winnenden, 2012/11/01

CEO Head of Approbation

224 LV

– 4

Gerbiamas kliente,

Prieš pirmą kartą pradedant

naudotis prietaisu, būtina ati-

džiai perskaityti originalią instrukciją, ja va-

dovautis ir saugoti, kad ja galima būtų

naudotis vėliau arba perduoti naujam savi-

ninkui.

Jūsų prietaiso tiekiamo komplekto sudėtis

parodyta ant pakuotės. Išpakavę patikrinki-

te, ar yra visos prietaiso detalės.

Jei trūksta priedų arba yra transportavimo

pažeidimų, praneškite apie tai pardavėjui.

Šią aukšto slėgio valymo mašiną naudokite

tik privačiai:

–mašinoms, transporto priemonėms,

pastatams, įrankiams, fasadams, tera-

soms, sodo įrenginiams ir kt. valyti

aukšto slėgio vandens srove (jei reikia,

papildomai įpylus valymo priemonių);

–su originaliais KÄRCHER priedais, at-

sarginėmis dalimis ir valymo priemonė-

mis. Laikykitės prie valymo priemonių

pridėtų instrukcijų.

Pavojus

Žymi gresiantį tiesioginį pavojų, galintį su-

kelti sunkius sužalojimus arba mirtį.

몇Įspėjimas

Žymi galimą pavojų, galintį sukelti sunkius

sužalojimus arba mirtį.

Atsargiai

Žymi galimą pavojų, galintį sukelti lengvus

sužalojimus arba materialinius nuostolius.

1 Pažeidimo pavojus! Įrengi-

nys gali būti naudojamas

tik horizontalioje padėtyje.

2 Il getto ad alta pressione

non va mai puntato su per-

sone, animali, equipaggiamenti elettrici

attivi o sull'apparecchio stesso.

3 Saugokite prietaisą nuo šalčio.

Pakuotės medžiagos gali būti perdir-

bamos. Neišmeskite pakuočių kartu

su buitinėmis atliekomis, bet atiduoki-

te jas perdirbimui.

Naudotų prietaisų sudėtyje yra vertin-

gų, antriniam žaliavų perdirbimui tin-

kamų medžiagų, todėl jie turėtų būti

atiduoti perdirbimo įmonėms. Todėl

naudotus prietaisus šalinkite pagal

atitinkamą antrinių žaliavų surinkimo

sistemą.

Nurodymai apie sudedamąsias medžia-

gas (REACH)

Aktualią informaciją apie sudedamąsias

dalis rasite adresu:

www.kaercher.com/REACH

Kiekvienoje šalyje galioja mūsų įgaliotų

pardavėjų nustatytos garantijos sąlygos.

Galimus prietaiso gedimus garantijos galio-

jimo laikotarpiu pašalinsime nemokamai,

jei tokių gedimų priežastis buvo netinka-

mos medžiagos ar gamybos defektai. Dėl

garantinių gedimų šalinimo kreipkitės į

savo pardavėją arba artimiausią klientų ap-

tarnavimo tarnybą pateikdami pirkimą pa-

tvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Turinys

Bendrieji nurodymai . . . . . . . . . . LT 4

Saugos reikalavimai . . . . . . . . . . LT 5

Valdymas. . . . . . . . . . . . . . . . . . . LT 6

Transportavimas . . . . . . . . . . . . . LT 9

Laikymas. . . . . . . . . . . . . . . . . . . LT 9

Priežiūra ir aptarnavimas . . . . . . LT 10

Pagalba gedimų atveju . . . . . . . . LT 10

Techniniai duomenys . . . . . . . . . LT 11

EB atitikties deklaracija . . . . . . . . LT 11

Bendrieji nurodymai

Komplektacija

Naudojimas pagal nurodymus

Naudojimo instrukcijoje naudojami

simboliai

Simboliai ant prietaiso

Aplinkos apsauga

Garantija

225LT

– 5

Pavojus

Niekada nelieskite kištuko ir rozetės

šlapiomis rankomis.

Nenaudokite prietaiso, jei pažeistas

elektros laidas arba svarbios prietaiso

dalys, pvz., aukšto slėgio žarna, purški-

mo pistoletas ar saugos įranga.

Kiekvieną kartą prieš pradėdami nau-

doti prietaisą patikrinkite, ar nepažeis-

tas maitinimo laidas ir tinklo kištukas.

Pažeistą maitinimo laidą nedelsdami

pakeiskite oficialioje klientų aptarnavi-

mo tarnyboje/elektros prietaisų remon-

to dirbtuvėse.

Kiekvieną kartą prieš pradėdami nau-

doti patikrinkite, ar nepažeista aukšto

slėgio žarna. Pažeistą aukšto slėgio

žarną nedelsdami pakeiskite.

Draudžiama naudoti prietaisą sprogioje

aplinkoje.

Jei naudojate prietaisą pavojingoje

aplinkoje (pvz., degalinėje), paisykite

atitinkamų nurodymų dėl saugos.

Netinkamai naudojama aukšto slėgio

srovė kelia pavojų. Draudžiama srovę

nukreipti į asmenis, gyvūnus, veikiančią

elektros įrangą arba patį prietaisą.

Jokiu būdu nenukreipkite srovės į kitus

asmenis arba save norėdami nuvalyti

drabužius arba avalynę.

Nepurkškite vandens ar valymo priemonių

ant daiktų, kurių sudėtyje yra sveikatai pa-

vojingų medžiagų (pvz., asbesto).

Aukšto slėgio srovė gali pažeisti trans-

porto priemonių padangas/padangų ka-

merų ventilius, ir šie gali sprogti. Pirmas

pažeidimo požymis – išblukusi padangų

spalva. Pažeistos transporto priemonių

padangos/padangų kamerų ventiliai

gali sukelti pavojų gyvybei. Valymo

metu išlaikykite mažiausiai 30 cm atstu-

mą nuo srovės!

Sprogimo pavojus!

Nepurkškite degių skysčių.

Jokiu būdu nesiurbkite skysčių, kurių

sudėtyje yra tirpiklių, arba neskiestų

rūgščių ir tirpiklių! Šioms medžiagoms

priklauso, pvz., benzinas, dažų skiedi-

kliai arba mazutas. Susidariusi šių me-

džiagų dulksna yra ypač degi, sprogi ir

nuodinga. Jokiu būdu nenaudokite ace-

tono, neskiestų rūgščių ir tirpiklių, ka-

dangi jie gali pažeisti prietaiso

medžiagas.

몇Įspėjimas

Ilgintuvo laido kištukas ir jungtys turi

būti nepralaidus vandeniui ir negali būti

vandenyje.

Netinkami ilgintuvo laidai gali kelti pavo-

jų. Dirbdami lauke naudokite tik tinka-

mus ir reikiamai pažymėtus pakankamo

skersmens ilgintuvų laidus:

1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm2

Ilgintuvo laidą visuomet nuvyniokite nuo

laido būgno.

Aukšto slėgio žarnos, prietaiso dalys ir

movos turi būti saugios. Naudokite tik

gamintojo rekomenduotas aukšto slė-

gio žarnas, dalis ir movas.

Šis įrenginys neskirtas naudoti asme-

nims su fizine, sensorine ar psichine

negalia.

Su prietaisu draudžiama dirbti vaikams

arba asmenims, kurie nėra išmokyti juo

naudotis.

Vaikus būtina prižiūrėti, kad jie nežaistų

su įrenginiu.

Saugokite pakuotės plėveles nuo vaikų,

galimas uždusimo pavojus!

Vartotojas prietaisą turi naudoti pagal

nurodymus. Jis turi paisyti aplinkos są-

lygų, o dirbdamas – netoliese esančių

žmonių laikytis

Nenaudokite prietaiso, jei jo darbo zo-

noje asmenų, nedėvinčių apsauginės

aprangos.

Kad apsisaugotumėte nuo atgalinės

vandens srovės arba atšokusio purvo,

dėvėkite tinkamus apsauginius rūbus

bei užsidėkite apsauginius akinius.

Šis prietaisas sukurtas valymo priemo-

nių, kurias pateikia arba rekomenduoja

naudoti gamintojas, naudojimui. Nau-

dojant kitas valymo priemones arba

chemikalus gali sumažėti prietaiso sau-

gumas.

Saugos reikalavimai

226 LT

– 6

Atsargiai

Jei ilgesnį laiką nenaudosite prietaiso, iš-

junkite jį pagrindiniu jungikliu / prietaiso

jungikliu arba ištraukite tinklo kištuką.

Esant žemesnei nei 0 °C temperatūrai,

įrenginio naudoti negalima.

Mažiausiai 30 cm atstumu nuo jų, kad

išvengtumėte sužeidimų.

Niekada nepalikite veikiančio prietaiso

be priežiūros.

Patikrinkite, ar elektros arba ilgintuvo lai-

das nepervažiuotas, nesuspaustas, neiš-

tampytas ar kitaip nepažeistas.

Saugokite elektros laidus nuo karščio,

naftos ir netempkite jų virš aštrių briaunų.

Visos dalys, kuriomis teka elektros sro-

vė, dirbant turi būti apsaugotos nuo

vandens.

Prietaisą galima įjungti tik elektros lai-

du, kurį pagamino elektros įrangos spe-

cialistas pagal standartą IEC 60364.

Prietaisą galima jungti tik į kintamosios

srovės tinklą. Įtampa turi atitikti prietai-

so skydelyje nurodytą įtampą.

Saugumo sumetimais patariame jungti

prietaisą apsauginiu (RCD) jungikliu (iki

30 mA).

Valymo darbus, kurių metu išsiskiria

vanduo su naftos priemaišomis, pvz.,

variklio ar dugno plovimą galima atlikti

tik plovimo aikštelėse su įrengtu naftos

separatorium.

Atsargiai

Saugos įranga saugo naudotoją, todėl jos

negalima keisti ar nenaudoti.

Prietaiso jungiklis užtikrina, kad prietaisas

nebūtų įjungtas atsitiktinai.

Fiksatorius užblokuoja rankinio purškimo

pistoleto svirtį ir užtikrina, kad prietaisas ne-

būtų įjungtas atsitiktinai.

Redukcinis vožtuvas užtikrina, kad nebūtų

viršytas leistinas darbo slėgis.

Kai atlaisvinamas rankinio purškimo pisto-

leto svertas, pneumatinis jungiklis išjungia

aukšto slegio pompą, o aukšto slegio srove

nutrūksta. Jei svertas patraukiamas, siur-

blys vel ijungiamas.

Atsargiai

Prieš visus darbus su prietaisu arba prie jo

užtikrinkite stabilumą, kad būtų išvengta

nelaimingų atvejų arba pažeidimų.

–Prietaiso stabilumas yra užtikrintas, kai

jis pastatomas ant lygaus paviršiaus.

Šioje eksploatavimo instrukcijoje aprašoma

maksimali įranga. Priklausomai nuo mode-

lio gali skirtis tiekimo komplekto turinys (žr.

pakuotę).

Paveikslėlius rasite 2 psl.

1 Priedų laikiklis

2 Transportavimo rankena

3 Greito jungimo mova aukšto slėgio žarnai

4 Prietaiso jungiklis „0/IŠJ.“ / „I/ĮJ.“

5 Maitinimo laidas su kištuku

6 Rankena nešimui

7 Ratukai

8 Vandens prijungimo antgalis

9 Vandens čiaupo smulkus filtras

10 Movos dalis vandens prijungimo antgaliui

11 Valomųjų priemonių siurbimo žarna (su

filtru)

12 Rankinis purkštuvas

13 Rankinio purškimo pistoleto fiksatorius

14 Aukšto slėgio žarnos atskyrimo nuo

rankinio purškimo pistoleto mygtukas

15 Aukšto slėgio žarna

16 Purškimo antgalis ir slėgio reguliatoriu-

mi (Vario Power)

17 Purškimo antgalis su purvo skutikliu

Saugos įranga

Prietaiso jungiklis

Rankinio purškimo pistoleto fiksatorius

Redukcinis vožtuvas su pneumatiniu

jungikliu

Stabilumą užtikrinančios sąlygos

Valdymas

Prietaiso aprašymas

227LT

– 7

Pasirenkami priedai

18 Plovimo šepetys

19 Putų pūstuvas su valomųjų priemonių

talpykla

Specialūs priedai padidina Jūsų prietaiso

naudojimo galimybes. Daugiau informaci-

jos apie tai galite gauti iš savo KÄRCHER

pardavėjo.

Paveikslus rasite 3 psl.

Paveikslas

Pridėtą movos detalę priveržkite prie

prietaiso vandens movos.

Paveikslas

Aukšto slėgio žarną įkiškite į rankinio

purškimo pistoletą taip, kad pasigirstų

spragtelėjimas.

Pastaba: sitikinkite, ar tinkama kryptimi

nustatytas jungiamasis elementas.

Traukdami aukšto slėgio žarną, pati-

krinkite, ar jungtis pakankamai tvirta.

Jokiu būdu nenaudokite prietaiso

geriamojo vandens tiekimo siste-

moje be sistemos atskyriklio. Nau-

dokite KÄRCHER arba alternatyvų

sistemos atskyriklį, atitinkantį EN 12729 BA

tipo reikalavimus. Sistemos atskyrikliu te-

kėjusio vandens gerti negalima.

Atsargiai

Sistemos skyriklį visada junkite prie van-

dentiekio, niekada nejunkite tiesiogiai prie

įrenginio!

Pastaba: Vandenyje esantys nešvarumai

gali pažeisti aukšto slėgio siurblį ir priedus.

Apsaugai patariame naudoti KÄRCHER

vandens filtrą (specialusis priedas, užsaky-

mo Nr. 4.730-059).

Laikykitės vandens tiekimo nurodymų.

Jungties dydžius rasite ant prietaiso skyde-

lio/techninėje specifikacijoje.

Naudokite audiniu sutvirtintą žarną (netie-

kiama kartu su prietaisu) su įprasta jun-

giamąja dalimi. (Skersmuo turi būti bent

1/2 colio arba 13 mm; ilgis - 7,5 m).

Vandens žarną užmaukite ant jungia-

mosios dalies, kad galėtumėte prijungti

prie vandentiekio čiaupo.

Šis aukšto slėgio valymo įrenginys su KÄR-

CHER siurbimo žarna ir atbuliniu vožtuvu

(specialusis priedas, užsakymo Nr. 4.440-

238) skirtas paviršinio vandens, pvz., lie-

taus vandens iš talpyklų arba tvenkinių, si-

urbimui (maksimalus siurbimo aukštis

pateikti skyriuje „Techniniai duomenys“).

KÄRCHER siurbimo žarną su atbuliniu

vožtuvu pripildykite vandens, prisukite

prie vandens movos ir įkabinkite lietaus

vandens talpykloje.

Prieš naudojimą iš prietaiso išleiskite

orą.

Įjunkite prietaisą be prijungto purškimo

antgalio ir palikite veikti tol, kol iš pisto-

leto pasirodys vanduo be purslų. Išjun-

kite prietaisą ir vėl prijunkite purškimo

antgalį.

Atsargiai

Aukšto slėgio siurblys gali sugesti, jei jis il-

giau kaip 2 minutes veiks be skysčio. Jei

prietaisas per 2 minutes nesukuria slėgio,

prietaisą išjunkite ir vykdykite skyriuje „Pa-

galba gedimų atveju“ pateiktus nurodymus.

Paveikslas

Aukšto slėgio žarną įkiškite į greitai išar-

domą movą prie įrenginio, išgirsite, kai

ji užsifiksuos.

Pastaba: sitikinkite, ar tinkama kryptimi

nustatytas jungiamasis elementas.

Traukdami aukšto slėgio žarną, pati-

krinkite, ar jungtis pakankamai tvirta.

Paveikslas

Purškimo antgalį įkiškite į rankinio purš-

kimo pistoletą ir užfiksuokite pasukdami

90° kampu.

Iki galo atsukite vandentiekio čiaupą.

Įkiškite prietaiso kištuką į rozetę.

Įjunkite prietaisą „I/ĮJ.“.

Specialūs priedai

Prieš pradedant naudoti

Vandens tiekimas

Vandentiekio vanduo

Vandenį siurbkite iš atvirų rezervuarų

Naudojimo pradžia

228 LT

– 8

Atsargiai

Pažeidimo pavojus! Įrenginys gali būti

naudojamas tik horizontalioje padėtyje.

몇Pavojus

Į aukšto slėgio purkštuką atitekantis van-

duo sukelia rankinio purškimo pistoleto ata-

tranką. Užtikrinkite stabilumą - tvirtai

laikykite rankinį purškimo pistoletą ir purški-

mo antgalį.

Atsargiai

Prieš pradėdami valyti, įsitikinkite, ar aukš-

to slėgio valymo įrenginys stabiliai stovi ant

lygaus pagrindo. Valydami būkite su ap-

sauginiais akiniais ir vilkėkite apsauginius

drabužius.

Paveikslas

Atblokuokite rankinio purkštuvo svirtį.

Patraukite svirtį – prietaisas įsijungia.

Pastaba: Atleidus svirtį, prietaisas vėl

išsijungia. Aukštas slėgis išlieka siste-

moje.

Paprasčiausiems valymo darbams. Darbinį

slėgį galima tolygiai nustatyti nuo žemiau-

sio „Min“ iki aukščiausio „Max“.

Atlaisvinkite rankinio purškimo pistoleto

svertą.

Pasukite purškimo antgalį į norimą pa-

dėtį.

Sukietėjusio purvo plotams.

Atsargiai

Automobilių padangų, lakuotų arba jautrių

paviršių, pavyzdžiui, medienos, nevalykite

nešvarumų skutikliu, nes galite pažeisti.

Netinka naudoti su valomosiomis priemo-

nėmis.

Pasirenkami priedai

Tinka naudoti su valomosiomis priemonė-

mis.

Naudokite tik šias KÄRCHER valymo ir ap-

saugos priemones atitinkamiems pavir-

šiams valyti, kadangi priemonės sukurtos

naudojimui būtent su šiuo prietaisu. Naudo-

jant kitas valymo ir apsaugos priemones

prietaisas gali greitai susidėvėti, tuomet ga-

rantijos reikalavimai nebegalios. Norėdami

gauti daugiau informacijos, kreipkitės į spe-

cialius prekybos centrus arba tiesiai į KÄR-

CHER įmonę.

Paveikslas

Valomųjų priemonių siurbimo žarną iš-

traukite iš prietaiso iki pageidaujamo ilgio.

Valomųjų priemonių siurbimo žarną įka-

binkite talpykloje su valomosios priemo-

nės tirpalu.

Purškimo antgalio ir slėgio reguliato-

riaus (Vario Power) naudojimas.

Pasukite purškimo antgalį į padėtį „Mix“.

Pastaba: Taip naudojant įrenginį į van-

dens srovę įmaišoma valomųjų priemo-

nių tirpalo.

Šiek tiek ploviklio užpurkškite ant sauso

paviršiaus ir leiskite įsigerti (bet ne iš-

džiūti).

Ištirpusius nešvarumus nuplaukite

aukšto slėgio srove.

Pasirenkami priedai

Iš talpyklos įsiurbiama valomoji priemonė ir

susidaro veiksmingos valomosios putos.

Pripildykite putų pūstuvo valomųjų prie-

monių baką valomosios priemonės tir-

palo (laikykitės ant valomosios

priemonės pakuotės pateiktų dozavimo

nuorodų).

Putų pūstuvą prijunkite prie valomųjų

priemonių bako.

Putų pūstuvą įkiškite į rankinį purškimo

pistoletą ir užfiksuokite pasukdami 90°

kampu.

Pastaba: Taip naudojant įrenginį į van-

dens srovę įmaišoma valomųjų priemo-

nių tirpalo.

Naudojimas

Purškimo antgalis ir slėgio

reguliatoriumi (Vario Power)

Purškimo antgalis su purvo skutikliu

Plovimo šepetys

Naudojimas su valomosiomis

priemonėmis

Rekomenduojame tokį plovimo metodą

Putų pūstuvas

229LT

– 9

Atlaisvinkite rankinio purkštuvo svertą.

Užfiksuokite rankinio purškimo pistoleto

svirtį.

Jei pertraukos ilgesnės (daugiau nei 5

minutės), jungikliu papildomai išjunkite

prietaisą„0/IŠJ.“.

Atsargiai

Aukšto slėgio žarną nuo rankinio purškimo

pistoleto arba prietaiso atjunkite tik, jei sis-

temą nėra veikiama slėgio.

Baigę naudoti valomąsias priemones,

siurbimo žarną pritvirtinkite prie talpy-

klos su švariu vandeniu, nuimkite purš-

kimo antgalį, prietaisą įjunkite maždaug

1 minutei ir išskalaukite.

Atlaisvinkite rankinio purkštuvo svertą.

Išjunkite prietaisą „0/IŠJ.“.

Užsukite vandentiekio čiaupą.

Paspauskite rankinio purškimo pistole-

to svertą, kad pašalintumėte sistemoje

dar esantį slėgį.

Atjunkite prietaisą nuo vandens tiekimo

sistemos.

몇Įspėjimas

atjungiant tiekimo arba aukšto slėgio

žarną po eksploatavimo, iš jungčių gali

išbėgti karštas vanduo.

Užfiksuokite rankinio purškimo pistoleto

svirtį.

Ištraukite elektros laido kištuką.

Atsargiai

Siekiant išvengti nelaimingų atsitikimų ir sužalo-

jimų transportuojant reikia atsižvelgti į prietaiso

svorį (žr. „Techniniai duomenys“).

Paveikslas

Pakelkite prietaisą už nešimo bei trans-

portavimo rankenos ir neškite.

Paveikslas

Ištraukite transportavimo rankeną, pa-

sigirsta, kaip ji užsifiksuoja.

Prietaisą traukite už transportavimo

rankenos.

Prietaisą užfiksuokite, kad nenuslystų ir

neapvirstų.

Atsargiai

Siekiant išvengti nelaimingų atsitikimų ir

sužalojimų pasirenkant sandėliavimo vietą

reikia atsižvelgti į prietaiso svorį (žr. „Tech-

niniai duomenys“).

Pastatykite prietaisą ant lygaus pavir-

šiaus.

Paspauskite rankinio purškimo pistole-

to atjungimo mygtuką ir aukšto slėgio

žarną atjunkite nuo rankinio purškimo

pistoleto.

Aukšto slėgio žarnos greito jungimo mo-

vos korpusą paspauskite rodyklės kryp-

timi ir ištraukite aukšto slėgio žarną.

Paveikslas

Maitinimo laidą, aukšto slėgio žarną ir

priedus sudėkite į prietaisą.

Prieš ilgesnį sandėliavimą, pvz., žiemą, pa-

pildomai laikykitės skyriaus „Priežiūra“ nu-

rodymų.

Atsargiai

Saugokite prietaisą ir priedus nuo šalčio.

Jei iš prietaiso ir priedų nevisiškai pašalina-

mas vanduo, jie gali būti pažeisti. Siekdami

apsaugoti prietaisą ir priedus:

Viso vandens pašalinimas iš prietaiso:

įjunkite prietaisą (ilgiausiai 1 min.) be

aukšto slėgio žarnos bei neprijungę prie

vandens tiekimo sistemos ir palaukite,

kol iš aukšto slėgio movos nustos tekėti

vanduo. Išjunkite prietaisą.

laikykite juos nuo šalčio apsaugotoje

patalpoje.

Darbo nutraukimas

Darbo pabaiga

Transportavimas

Transportavimas rankomis

Transportavimas transporto

priemonėmis

Laikymas

Prietaiso laikymas

Apsauga nuo šalčio

230 LT

– 10

Pavojus

Prieš pradėdami įprastinės ir techninės

priežiūros darbus, išjunkite prietaisą ir iš-

traukite iš lizdo tinklo kištuką.

Jei prietaiso ilgą laiką nenaudosite, pvz.,

žiemą:

Nuimkite filtrą nuo valomųjų priemonių

siurbimo žarnos ir išplaukite po tekan-

čiu vandeniu.

Plokščiareplėmis ištraukite sietą, esantį

vandens tiekimo movoje, ir išplaukite

tekančiu vandeniu.

Prietaisas nereikalauja techninės priežiūros.

Naudokite tik originalias KÄRCHER atsar-

gines dalis. Atsarginių dalių apžvalgą rasite

šios naudojimo instrukcijos pabaigoje.

Naudodamiesi toliau pateiktu aprašu ma-

žesnius gedimus pašalinsite patys.

Abejotinais atvejais kreipkitės į klientų ap-

tarnavimo tarnybą.

Pavojus

Prieš pradėdami įprastinės ir techninės

priežiūros darbus, išjunkite prietaisą ir iš-

traukite iš lizdo tinklo kištuką.

Remonto darbus ir elektros įrangos darbus

tinkamai atlikti gali tik įgaliota klientų aptar-

navimo tarnyba.

Patikrinkite, ar prietaiso duomenų lente-

lėje nurodyta įtampa atitinka elektros

šaltinio įtampą.

Patikrinkite, ar nepažeistas maitinimo

laidas.

Patraukite purškimo pistoleto svirtį –

prietaisas įsijungia.

Patikrinkite purškimo antgalio nuostatas.

Nuorinkite prietaisą.

Įjunkite prietaisą be prijungto purškimo

antgalio ir palikite veikti tol, kol iš pisto-

leto pasirodys vanduo be purslų. Išjun-

kite prietaisą ir vėl prijunkite purškimo

antgalį.

Patikrinkite vandens tiekimą.

Smulkų filtrą, esantį vandens prijungi-

mo antgalyje, ištraukite su plokščiare-

plėmis ir išplaukite po tekančiu

vandeniu.

Priežastis: Įtampos sumažėjimas dėl per

silpno elektros srovės tinklo arba naudoja-

mo ilgintuvo.

Įjungdami iš pradžių patraukite rankinio

purškimo pistoleto svirtį, o po to nusta-

tykite prietaiso jungiklį į padėtį „I/ĮJ.“.

Aukšto slėgio purkštuko valymas: Ada-

ta pašalinkite nešvarumus iš purkštuko

ertmių ir palenkę į priekį išskalaukite.

Patikrinkite tiekiamo vandens kiekį.

Nedidelį prietaiso nesandarumą lemia

techninės priežastys. Tačiau jei nesan-

darumas yra per didelis, kreipkitės į kli-

entų aptarnavimo tarnybą.

Purškimo antgalio ir slėgio reguliato-

riaus (Vario Power) naudojimas.

Pasukite purškimo antgalį į padėtį „Mix“.

Išvalykite valomųjų priemonių žarnos

filtrą.

Patikrinkite, ar neperlenkta valomųjų

priemonių žarna.

Priežiūra ir aptarnavimas

Priežiūra

Techninė priežiūra

Atsarginės dalys

Pagalba gedimų atveju

Prietaisas neveikia

Nesusidaro slėgis

Prietaisas neveikia, variklis burzgia

Stiprūs slėgio svyravimai

Prietaisas nesandarus

Nesiurbiamos valomosios

priemonės

231LT

– 11

Gamintojas pasilieka teisę keisti techni-

nius duomenis!

Šiuo pareiškiame, kad toliau aprašyto apa-

rato brėžiniai ir konstrukcija bei mūsų į rinką

išleistas modelis atitinka pagrindinius EB

direktyvų saugumo ir sveikatos apsaugos

reikalavimus. Jei mašinos modelis keičia-

mas su mumis nepasitarus, ši deklaracija

nebegalioja.

Pasirašantys asmenys yra įgalioti parduo-

tuvės vadovybės.

Dokumentaciją tvarkyti įgaliotas asmuo:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faksas: +49 7195 14-2212

Techniniai duomenys

K 6.200

K 7.200

Elektros įranga

Įtampa

1~50 Hz

230-

240

230 V

Prijungiamų įtaisų galia 2,5 3,0 kW

Saugiklio rūšis IP X5

Apsaugos klasėI

Elektros tinklo saugiklis

(inercinis)

16 A

Vandens prijungimo antgalis

Maks. atitekančio vandens

slėgis

0,6 MPa

Maks. atitekančio vandens

temperatūra

60 °C

Maž. atitekančio vandens

kiekis

12 l/min

Didžiausias siurbimo aukštis 1,0 m

Galia

Darbinis slėgis 13 15 MPa

Maks. leistinas slėgis 15 16 MPa

Vandens debitas 8,8 9,2 l/min

Rankinio purškimo pistole-

to sukuriama atatranka

20 22 N

Valymo priemonės debitas 0 - 0,3 l/min

Matmenys ir masė

Ilgis 552 mm

Plotis 290 mm

Aukštis 333 mm

Masė su priedais 17,4 19,0 kg

Nustatytos vertės pagal EN 60335-2-79

Delno / rankos vibracijos

poveikis

Nesaugumas K

< 2,5

0,3

m/s2

Garso slėgio lygis LpA

Neapibrėžtis KpA

dB(A)

Garantuotas triukšmo lygis

LWA + neapibrėžtis KWA

93 dB(A)

EB atitikties deklaracija

Gaminys: Aukšto slėgio valymo maši-

Tipas: 1.446–xxx, 1.447–xxx

Specialios EB direktyvos:

2006/42/EB (+2009/127/EB)

2004/108/EB

2011/65/EB

2000/14/EB

Taikomi darnieji standartai:

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Taikyta atitikties vertinimo procedura:

2000/14/EB: V priedas

Garso galios lygis dB(A)

Išmatuotas: 90

Garantuotas: 93

Winnenden, 2012/11/01

CEO Head of Approbation

232 LT

– 4

Шановний покупець!

Перед першим застосуванням

вашого пристрою прочитайте цю

оригінальну інструкцію з експлуатації, після

цього дійте відповідно неї та збережіть її для

подальшого користування або для

наступного власника.

Комплектація пристрою зазначена на

упаковці. При розпакуванні пристрою

перевірити комплектацію.

У разі нестачі додаткового обладнання або

ушкоджень, отриманих під час

транспортування, слід повідомте про це в

торговельну організацію, яка продала

апарат.

Використовуйте цей очищувач високого

тиску тільки для приватних цілей:

–

для очищення машин, автомобілів,

будівель, інструментів, фасадів, терас,

присадибних приладів та ін. струменм

води під тиском (при необхідності, з

додаванням засобів для чищення).

–

з допоміжним обладнанням та

запчастинами, допущеними фірмою

KARCHER. Будь ласка, слідуйте

вказівкам до засобів для чищення.



Обережно!

Для небезпеки, яка безпосередньо загрожує

та призводить до тяжких травм чи смерті.

몇

Попередження

Для потенційно можливої небезпечної

ситуації, що може призвести до тяжких

травм чи смерті.

Увага!

Для потенційно можливої небезпечної

ситуації, що може призвести до легких

травм чи спричинити матеріальні збитки.

1Небезпека ушкодження!

Пристрій дозволяється

використовувати тільки у

лежачому

(горизонтальному)

положенні.

2Не скеровувати струмінь води на

людей, тварин, увімкнене електричне

обладнання чи на сам високонапірний

мийний апарат.

3Слід захищати прилад від морозу.

Матеріали упаковки піддаються

переробці для повторного

використання. Будь ласка, не

викидайте пакувальні матеріали разом

із домашнім сміттям, віддайте їх для

повторного використання.

Старі пристрої містять цінні матеріали,

що можуть використовуватися

повторно. Тому, будь ласка, утилізуйте

старі пристрої за допомогою

спеціальних систем збору сміття.

Інструкції із застосування компонентів

(REACH)

Актуальні відомості про компоненти наведені

на веб-вузлі за адресою:

www.kaercher.com/REACH

Зміст

Загальні вказівки . . . . . . . . . . . . . . . UK 4

Правила безпеки . . . . . . . . . . . . . . . UK 5

Експлуатація. . . . . . . . . . . . . . . . . . . UK 7

Транспортування . . . . . . . . . . . . . . . UK 10

Зберігання. . . . . . . . . . . . . . . . . . . . . UK 10

Догляд та технічне обслуговування UK 10

Допомога у випадку неполадок. . . . UK 11

Технічні характеристики . . . . . . . . . UK 12

Заява при відповідність

Європейського співтовариства . . . . UK 12

Загальні вказівки

Комплект постачання

Область застосування

Знаки у посібнику

Символи на пристрої

Захист навколишнього середовища

233UK

– 5

У кожній країні діють умови гарантії, наданої

відповідною фірмою-продавцем. Неполадки

в роботі пристрою ми усуваємо безплатно

протягом терміну дії гарантії, якщо вони

викликані браком матеріалу чи помилками

виготовлення. У випадку чинності гарантії

звертіться до продавця чи в найближчий

авторизований сервісний центр з

документальним підтвердженням покупки.

(Адреси див. на звороті)



Обережно!



Ніколи не торкайтесь мережного

штекеру та розетки вологими руками.



Увімкнення апарату забороняється,

якщо мережевий кабель чи суттєві

компоненти апарату, наприклад, шланг

високого тиску, ручний пістолет-

розпилювач або захисні пристрої

пошкоджено.



Перед початком роботи з апаратом

перевірити мережевий кабель та

штепсельну вилку на пошкодження.

Пошкоджений силовий кабель має

негайно замінити уповноважений

службою сервісного обслуговування/

фахівцем-електриком.



Перевіряти шлаг на предмет

пошкодження перед кожним

використанням. Негайно замініть

дефектний шланг.



Робота у вибухонебезпечних умовах не

дозволяється.



При заміні пристрою в небезпечному

місці (наприклад, бензоколонка)

необхідно притримуватись спеціальних

порад по техніці безпеки.



Струмені під тиском можуть бути

небезпечними у випадку невідповідного

їх застосування. Не можна направляти

струмінь на людей, тварин, увімкнуте

електрообладнання або на сам прилад.



Також не дозволяється скеровувати

струмінь води, що перебуває під

високим тиском, на інших людей чи на

себе для чищення взуття чи одягу.



Не мити предмети, що містять

шкідливі для здоров’я речовини

(наприклад, азбест).



Струменем під тиском можуть буди

пошкоджені або лопнути колеса

автомобілів. Першою ознакою

пошкодження є зміна кольору колеса.

Пошкоджені колеса становлять

небезпеку для здоров'я. В ході очищення

слід зберігати дистанцію щонайменше

30 см!



Небезпека вибуху!

Не розпиляти горючі рідини.

Всмоктування апаратом рідин, що

містять розчинники, та нерозведених

кислот чи розчинників забороняється!

До таких речовин належать, наприклад,

бензин, розчинники фарб та мазут.

Туман, що утворюється з таких

речовин, легкозаймистий,

вибохонебезпечний та отруйний. Не

використовувати ацетон, нерозведені

кислоти та розчинники, бо вони

руйнують матеріали, з яких

виготовлено апарат.

몇

Попередження



Штепсельна вилка та з'єднувальний

елемент подовжувача повинні бути

герметичні та не перебувати у воді.



Непідхожі подовжувачі можуть являти

небезпеку. Поза приміщеннями слід

використовувати тільки допущені до

використання та відповідно помічені

подовжувачі з достатнім поперечним

перерізом провода:

1 - 10 м: 1,5 мм2, 10 - 30 м: 2,5 мм2



Подовжувач повинен завжди бути

повністю розкрученим з кабельного

барабану.



Шланги, арматури та з'єднання - маєть

важливе значення для безпеки роботи з

приладом. Дозволяється використання

шлангів, арматур та з'єднань,

допущених для використання

виробником.



Ці пристрої не призначені для

використання людьми з обмеженими

фізичними, сенсорними або розумовими

здібностями.

Гарантія

Правила безпеки

234 UK

– 6

Забороняється експлуатація пристрою

дітьми або некваліфікованими особами.

Необхідно стежити за дітьми, щоб вони

не грали із пристроєм.



Пакувальну плівку тримайте подалі від

дітей, існує небезпека задушення!



Користувач повинен використовувати

пристрій у відповідності до інструкції.

Він повинен враховувати умови

місцевості та звертати увагу на

третіх осіб під час роботи з пристроєм.



Пристрій не використовуйте, коли в

зоні досяжності є інші люди, особливо,

якщо вони не мають захисного одягу.



Одягайте захисну одежу та захисні

окуляри для захисту від води та бруду,

що відбризкуються.



Цей прилад було розроблено для

використання у ньому миючих засобів,

що постачаються або рекомендуються

виробником. Використання інших

засобів може вплинути на безпеку

приладу.

Увага!



Під час тривалих перерв в експлуатації

слід виключити пристрій за допомогою

головного вимикача / вимикача

пристрою або від'єднати його від

електромережі.



Не дозволяється експлуатація

пристрою при температурі нижче 0 °C.



Для запобігання пошкодження при

очищенні слід зберігати відстань

щонайменше 30 см від лакованих

поверхонь.



Не можна залишати пристрій без

нагляду під час роботи.



Слідкуйте за тим, щоб мережні кабелі

або подовжувачі не можна було

пошкодити наступивши на них, у

результаті перегинання, розірвання або

подібного ушкодження. Захищайте

мережений кабель від жари, масла та

гострих поверхонь.



Всі частини, що проводять струм у

робочій зоні, повинні бути захищені від

потрапляння крапель води.



Пристрій може бути під’єднаний лише

до електричної мережі, що повинна

бути встановлена електромонтером

згідно з IEC 60364.



Пристрій слід вмикати лише до змінного

струму. Напруга повинна відповідати

вказаним на фірмовій табличці

пристрою даним щодо напруги.



З міркувань безпеки радимо

скористатись пристроєм з автоматом

захисту від струму витікання (макс. 30

мА).



Роботи з очищення, в ході яких

з'являються стічні води з вмістом

мастила, наприклад, миття моторів,

днища, слід виконувати тільки в

спецальних місцях для миття з

мастильним сепаратором.

Увага!

Захисні пристрої слугують для захисту

користувачів. Видозміна захисних

пристроїв чи нехтування ними не

допускається.

Головний вимикач запобігає самовільній

роботі апарату.

Блокування блокує важіль ручного пістолету-

розпилювача та захищає від самовільного

запуску апарата.

Перепускний клапан запобігає перевищенню

припустимого робочого тиску.

Якщо важіль ручного пістолета-розпилювача

відпускається, манометричний вимикач

відключає насос, подача струменя води під

високим тиском припиняється. При

натисканні на важіль насос знову

включається.

Захисні засоби

Апаратний вимикач

Блокування ручного пістолету-

розпилювача

Пропускний клапан з пневматичним

вимикачем

235UK

– 7

Увага!

Перед виконанням будь-яких дій з приладом

або біля нього необхідно забезпечити

стійкість, щоб запобігти нещасним

випадкам та травмуванню.

–

Стійкість приладу гарантована лише у

тому випадку, коли його встановлено на

рівній поверхні.

У цьому посібнику з експлуатації наведено

опис пристрою з максимальною

комплектацією. Комплектація відрізняється

залежно від моделі (див. упакування).

Див. малюнки на сторінці 2

1Місце для зберігання аксесуарів

2Ручка для транспортування, витягується

3Швидкорознімнє з'єднання для

підключення високонапірного шланга

4Головний вимикач „0/OFF“ / „I/ON“ (0/

ВИМК. / I/УВІМК.)

5Мережевий кабель зі штепсельною

вилкою

6Ручка

7Колеса

8Підключення водопостачання

9Фільтр тонкого очищення у з’єднанні для

підведення води

10 Частина з’єднання для підведення води

11 Всмоктувальний шланг для мийного

засобу (з фільтром)

12 Ручний пістолет-розпилювач

13 Блокування ручного пістолету-

розпилювача

14 Кнопка для від'єднання шлангу високого

тиску від ручного пістолету-розпилювача

15 Рукав високого тиску

16 Струменева трубка з регулюванням тиску

(Vario Power)

17 Стуменева трубка з фрезою

Додаткове приладдя

18 Щітка для миття

19 Насадка для чищення піною з баком для

мийного засобу

Додаткове обладнання розширює

можливості використання Вашого пристрою.

Додаткову інформацію Ви можете отримати у

Вашого торгового агента фірми KARCHER.

Див. малюнки на сторінці 3

Малюнок



З'єднувальну муфту з комплекту

під'єднайте до елементу апарата для

подавання води.

Малюнок



Вставити шланг високого тиску в ручний

пістолет-розпилювач до клацання.

Вказівка: Дотримуватись правильного

розміщення з'єднувального ніпелю.



Перевірити надійність кріплення,

потягнувши за шланг високого тиску.

Відповідно до діючих директив

забороняється експлуатація

приладу без сепаратору систем у

системі водопостачання питної

води. Слід використовувати відповідний

сепаратор систем фірми KARCHER або

альтернативний сепаратор систем, згідно

EN 12729 типу BA. Вода, що пройшла через

системний сепаратор, вважається

непридатною для пиття.

Увага!

Системний роздільник завжди підключати

до системи водопостачання, і ніколи

безпосередньо до приладу!

Вказівка: Водяні забруднення можуть

спричинити пошкодження насосу високого

тиску та приладдя. Для захисту радимо

скористатись водяним фільтром KARCHER

(спеціальне приладдя, номер замовлення

4.730-059).

Дотримуйтесь порад підприємства

водопостачання.

Потужність див. на Зводській табличці/ в

Технічних даних.

Умови для забезпечення стійкості

Експлуатація

Опис пристрою

Спеціальне допоміжне обладнання

Перед початком роботи

Подавання води

Подавання води з водогону

236 UK

– 8



Скористайтесь водяним шлангом з

міцного матеріалу (в комплект

постачання не входить) зі звичайною

з'єднувальною муфтою. (діаметр:

мінімум 1/2 дюйма або 13 мм;

рекомендована довжина 7,5 м).



Надіньте водяной шланг на з'єднувальну

муфту апарату, після чого під'єднайте

його до водогону.

Даний високонапірний мийний апарат зі

всмоктувальним шлангом KARCHER та

зворотним клапаном (спеціальне приладдя,

номер замовлення. 4.440-238) призначено

для всмоктування води з відкритих

резервуарів, приміром, з діжок для дощової

води чи ставків (максимальну висоту

всмоктування див. у розділі "Технічні дані").



Наповнити всмоктувальний шланг

KARCHER зі зворотним клапаном водою,

приґвинтити до елементу під'єднання

води та повісити у дощову діжку.



Перед використанням викачати повітря із

пристрою.

Ввімкнути пристрій без приєднаної

струминної трубки та дати йому

попрацювати (не більше 2 хвилин), поки з

пістолета не почне виходити вода без

бульбашок повітря. Ввімкнути пристрій та

знову приєднати струминну трубку.

Увага!

Робота всуху протягом більше 2 хвилин

приводить до виходу з ладу високонапірного

насоса. Якщо пристрій протягом 2 хвилин

не набирає тиск, то його слід вимкнути і

діяти відповідно вказівкам, які приводяться

в главі "Допомога у випадку неполадок".

Малюнок



Зафіксувати високонапірний шланг в

швидкорознімному з'єднанні,

розташованому на пристрої, до

клацання.

Вказівка: Дотримуватись правильного

розміщення з'єднувального ніпелю.

Перевірити надійність кріплення,

потягнувши за шланг високого тиску.

Малюнок



Надіньте на ручний пістолет-розпилювач

струминну трубку та зафіксуйте її,

повернувши на 90°.



Цілком відкрийте водогінний кран.



Вставте мережевий штекер у розетку.



Увімкніть апарат „I/ON“ (I/УВІМК.).

Увага!

Небезпека ушкодження! Пристрій

дозволяється використовувати тільки

у лежачому (горизонтальному)

положенні.

몇

Обережно!

Струмінь води, що виходить з форсунки під

високим напором, спричиняє віддачу ручного

пістолету-розпилювача. З цієї причини слід

зайняти стійке положення, міцно тримати

ручний пістолет-розпилювач зі

струминною трубкою.

Увага!

Перед початком миття необхідно

переконатися в тому, що миючий прилад

високого тиску стійко встановлено на

рівній поверхні. Під час миття

використовуйте захисні окуляри та

захисний одяг.

Малюнок



Розблокувати важіль ручного пістолету-

розпилювача.



Потягнути за важіль, апарат увімкнеться.

Вказівка: Якщо важіль знову

звільниться, апарат знову вимкнеться.

Високий тиск залишається в системі.

Для швидких задач з чищення. Робочий тиск

плавно регулюється між "Мін." та "Макс."



Відпустити ручку розпилювача.



Поставити струменеву трубку у

необхідне положення.

Подавання води з відкритих водоймищ

Введення в експлуатацію

Експлуатація

Струменева трубка з регулюванням тиску

(Vario Power)

237UK

– 9

Для стійких забруднень.

Увага!

Не чистити автомобільні шини, лакове

покриття або чутливі поверхні (наприклад,

з деревини) із застосуванням фрези для

видалення бруду. Існує загроза

пошкодження.

Не призначено для роботи з мийним

засобом.

В якості опції

Призначено для роботи з мийним засобом.

Для виконуваного завдання по чищенню

використовуйте виключно засоби для

чищення та засоби по догляду фірми

KARCHER, оскільки вони розроблені

спеціально для застосування у ваших

пристроях. Застосування інших засобів для

чищення та засобів по догляду може

призвести до прискореного зносу та втрати

права на гарантійне обслуговування.

Докладну інформацію можна одержати в

спеціалізованому місці торгівлі або

безпосередньо в представництві KARCHER.

Малюнок



Всмоктувальний шланг для мийного

засобу витягти з корпусу на потрібну

довжину.



Опустити всмоктувальний шланг для

мийного засобу в резервуар з розчином

мийного засобу.



Використовувати струменеву трубку з

регулюванням тиску (Vario Power)



Повернути струминну трубку в

положення „Mix“.

Вказівка: Таким чином, при експлуатації

розчин мийного засобу змішується зі

струменем води.



Розпилити невелику кількість засобу для

чищення на суху поверхню та залишити

діяти (не висихати).



Змийте розчинений бруд струменем

високого тиску.

В якості опції

Мийний засіб всмоктується з бака і утворює

ефективну мийну піну.



Залити мийний засіб в резервуар для

мийного засобу (дотримуючись вказівок

щодо дозування на ємності для мийного

засобу).



Приєднати насадку для чищення піною

до бака для мийного засобу.



Надіньте на ручний пістолет-розпилювач

насадку для чищення піною та зафіксуйте

її, повернувши на 90°.

Вказівка: Таким чином, при експлуатації

розчин мийного засобу змішується зі

струменем води.



Звільніть важіль з ручним розпилювачем



Заблокувати важіль ручного пістолету-

розпилювача.



Пыд час тривалих перерв у роботы

(понад 5 хвилин) апарат слід вимикати „0/

OFF“ (0/ВИМК.).

Увага!

Шланг високого тиску від'єднувати від

ручного розпилювача або пристрою тільки

тоді, коли в системі відсутній тиск.



При роботах з мийним засобом

всмоктувальний шланг для мийного

засобу опустити в резервуар з чистою

водою, увымкнутиь апарат, попередньо

знявши струминну трубку, та давши йому

попрацювати впродовж 1 хвилини.



Звільніть важіль з ручним розпилювачем



Вимкнути апарат "0/OFF" (0/ВИМК.).



Закрити водопровідний кран.



Натиснути на ручку розпилювача, щоб

зменшити тиск у системі.



Відокремити апарат від водопостачання.

몇

Попередження

При знятті живильного або

високонапірного шланга під час роботи

може виникнути витік гарячої води в

місцях з'єднання.



Заблокувати важіль ручного пістолету-

розпилювача.



Вітягніть мережеву штепсельну вилку.

Стуменева трубка з фрезою

Мийна щітка

Робота з мийним засобом

Рекомендовані методи очищення

Насадка для піни

Припинити експлуатацію

Закінчення роботи

238 UK

– 10

Увага!

Для запобігання нещасним випадкам та

травмуванню при транспортуванні

приладу слід прийняти до уваги вагу

приладу (див. розділ "Технічні дані").

Малюнок



Високо підняти пристрій за рукоятки для

транспортування та ношення і перенести.

Малюнок



Витягнути до клацання рукоятку для

транспортування.



Прилад тягти за ручку для

транспортування.



Зафіксувати прилад від зсунення та

перекидання.

Увага!

Для запобігання нещасним випадкам та

травмуванню при виборі місця зберігання

приладу слід прийняти до уваги вагу

приладу (див. розділ "Технічні дані").



Встановити пристрій на рівній поверхні.



Натиснути розмикальну кнопку на

ручному пістолеті-розпилювачі та

відділити високонапірний шланг від

ручного пістолета-розпилювача.



Нажати на корпус швидкороз'ємного

з'єднання для високонапірного шланга в

напрямку, зазначеному стрілкою, та

вийняти високонапірний шланг.

Малюнок



Скласти мережевий кабель, шланг

високого тиску та приладдя на апараті.

Перед тривалим зберіганням, наприклад

взимку, слід додатково звернути увагу на

вказівки в розділі "Догляд".

Увага!

Захищати апарат та приладдя від морозу.

Прилад та приналежності можуть

постраждати від морозу, якщо з них повністю

не спущено воду. Для уникнення

пошкоджень.



З апарату слід цілком видалити воду.

Вмикати апарат без приєднаного шланга

високого тиску і без приєднаного

водопостачання (максимум на 1 хвилину)

та почекати доти, доки припиниться витік

води зі шлангу високого тиску. Вимкніть

апарат.



Зберігати пристрій з усіма аксесуарами у

теплому приміщенні.



Обережно!

Під час проведення будь-яких робіт з

догляду та технічного обслуговування

апарат слід вимкнути, а мережевий шнур -

витягти з розетки.

Перед довгим періодом зберігання,

наприклад узимку:



Зніміть фільтр зі всмоктувального шлангу

для мийного засобу та промийте його

проточною водою.



Витягніть з допомогою плоскогубців

мережевий фільтр з елементу для

водопостачання та промийте його у

проточній воді.

Апарат не потребує профілактичного

обслуговування.

Використовуйте тыльки оригынальны запасні

частини фірми KARCHER. Опис запасних

частин наприкінці даної інструкції з

експлуатації.

Транспортування

Транспортування вручну

Транспортування транспортними

засобами

Зберігання

Зберігати пристрій

Захист від морозів

Догляд та технічне

обслуговування

Догляд

Технічне обслуговування

Запасні частини

239UK

– 11

Незначні ушкодження ви можете виправити

самостійно за допомогою наступного огляду.

У сумнійних випадках, будь ласка,

звертайтеся до компетентної служби

технічної підтримки.



Обережно!

Під час проведення будь-яких робіт з

догляду та технічного обслуговування

апарат слід вимкнути, а мережевий шнур -

витягти з розетки.

Ремонтні роботи та роботи з

електричними вузлами може виконувати

тільки уповноважена служба сервісного

обслуговування.



Перевірте відповідність напруги, вказаної

у заводській табличці, напрузі джерела

електроенергії.



Перевірити мережевий кабель на

пошкодження.



Натиснути на важіль ручного пістолета-

розпилювача. Пристрій увімкнеться.



Перевірити настроювання струминної

трубки.



Видаліть повітря із пристрою.

Ввімкнути пристрій без приєднаної

струминної трубки та дати йому

попрацювати (не більше 2 хвилин), поки з

пістолета не почне виходити вода без

бульбашок повітря. Ввімкнути пристрій та

знову приєднати струминну трубку.



Перевірити подавання води.



За допомогою плоскогубців витягнути

фільтр з підведення води та промити

проточною водою.

Причина: Падіння напруги через слабку

електромережу або при використанні

подовжувача.



При вимкненні насамперед витягти

важіль ручного пістолету-розпилювача,

потім установіть вимикач апарату в

положення „I/ON“ (I/УВІМК.).



Очистити форсунку високого тиску:

Голкою прибрати бруд з отвору форсунки

та промити її спереду водою.



Перевірте кількість подаваної води.



Незначну негерметичність апарату

зумовлено технічними особливостями.

При сильній негерметичності зверніться

до авторизованої служби сервісного

обслуговування.



Використовувати струменеву трубку з

регулюванням тиску (Vario Power)

Повернути струминну трубку в

положення „Mix“.



Почистити фільтр у всмоктувальному

шлангу мийного засобу.



Перевірити всмоктувальний шланг для

мийного засобу на перегини.

Допомога у випадку неполадок

Пристрій не працює

Пристрій не працює під тиском

Апарат не вмикається, двигун гудить

Великі перепади тиску

Апарат негерметичний

Очисний засіб не всмоктується

240 UK

– 12

Можливі зміни у конструкції пристрою!

Цим ми повідомляємо, що нижче зазначена

машина на основі своєї конструкції та

конструктивного виконання, а також у

випущеної у продаж моделі, відповідає

спеціальним основним вимогам щодо

безпеки та захисту здоров'я представлених

нижче директив ЄС. У випадку неузгодженої

з нами зміни машини ця заява втрачає свою

силу.

Ті, хто підписалися діють за запитом та

дорученням керівництва.

уповноважений по документації:

S. Reiser

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Технічні характеристики

K 6 200

K 7 200

Електричні з'єднання

Напруга

1~50 Гц

230-

240

230 V

Загальна потужність 2,5 3,0 kW

Ступінь захисту IP X5

Клас захисту I

Запобіжник (інерційний)16A

Подача води

Тиск, що подається (макс.) 0,6 МПа

Температура струменя

(макс.)

60 °C

Об’єм, що подається (мін). 12 л/хв.

Mакс. висота всасування 1,0 м

Робочі характеристики

Робочий тиск 13 15 МПа

Макс. допустимий тиск 15 16 МПа

Продуктивність насоса,

вода

8,8 9,2 л/хв.

Реактивна сила ручного

розпилювача

20 22 Н

Об’єм подачі, засоби для

чищення

0 - 0,3 л/хв.

Розміри та вага

Довжина 552 мм

Ширина 290 мм

Висота 333 мм

Вага, у готовності до

роботи та з аксесуарами

17,4 19,0 кг

Значення встановлено згідно стандарту

EN 60335-2-79

Значення вібрації рука-

плече

Небезпека K

< 2,5

0,3

м/с2

Рівень шуму LpA

Небезпека KpA

дБ(А)

Рівень потужності шуму

LWA + небезпека KWA

93 дБ(А)

Заява при відповідність

Європейського співтовариства

Продукт:Очищувач високого тиску

Тип:1.446-xxx, 1.447-xxx

Відповідна директива ЄС

2006/42/EG (+2009/127/EG)

2004/108/ЄС

2011/65/ЄС

2000/14/ЄС

Прикладні гармонізуючі норми

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Застосовуваний метод оцінки

відповідності

2000/14/ЄС: Доповнення V

Рівень потужності dB(A)

Виміряний:90

Гарантований:93

Winnenden, 2012/11/01

CEO Head of Approbation

241UK

http://www.kaercher.com/dealersearch
