D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US01COV.fm
4-273-012-12(1)
KDL-EX725/EX525/EX425/CX525
4-273-012-12(1)
TV digital com tela de
cristal líquido
Manual de Instruções
Preparativos
Usando a sua TV BRAVIA
Configuração de Rede
Informações Adicionais
KDL-60EX725 / 55EX725 / 46EX725 / 46EX525 / 46CX525 / 40EX725 / 40EX525 /
KDL-40CX525 / 32EX725 / 32EX525 / 32EX425 / 32CX525 / 22EX425
Suporte ao Cliente Sony
http://esupport.sony.com/BR/
Por favor, não devolva o
produto à loja.
Leia o manual antes de usar o aparelho.
• Guarde este manual para futuras
consultas.

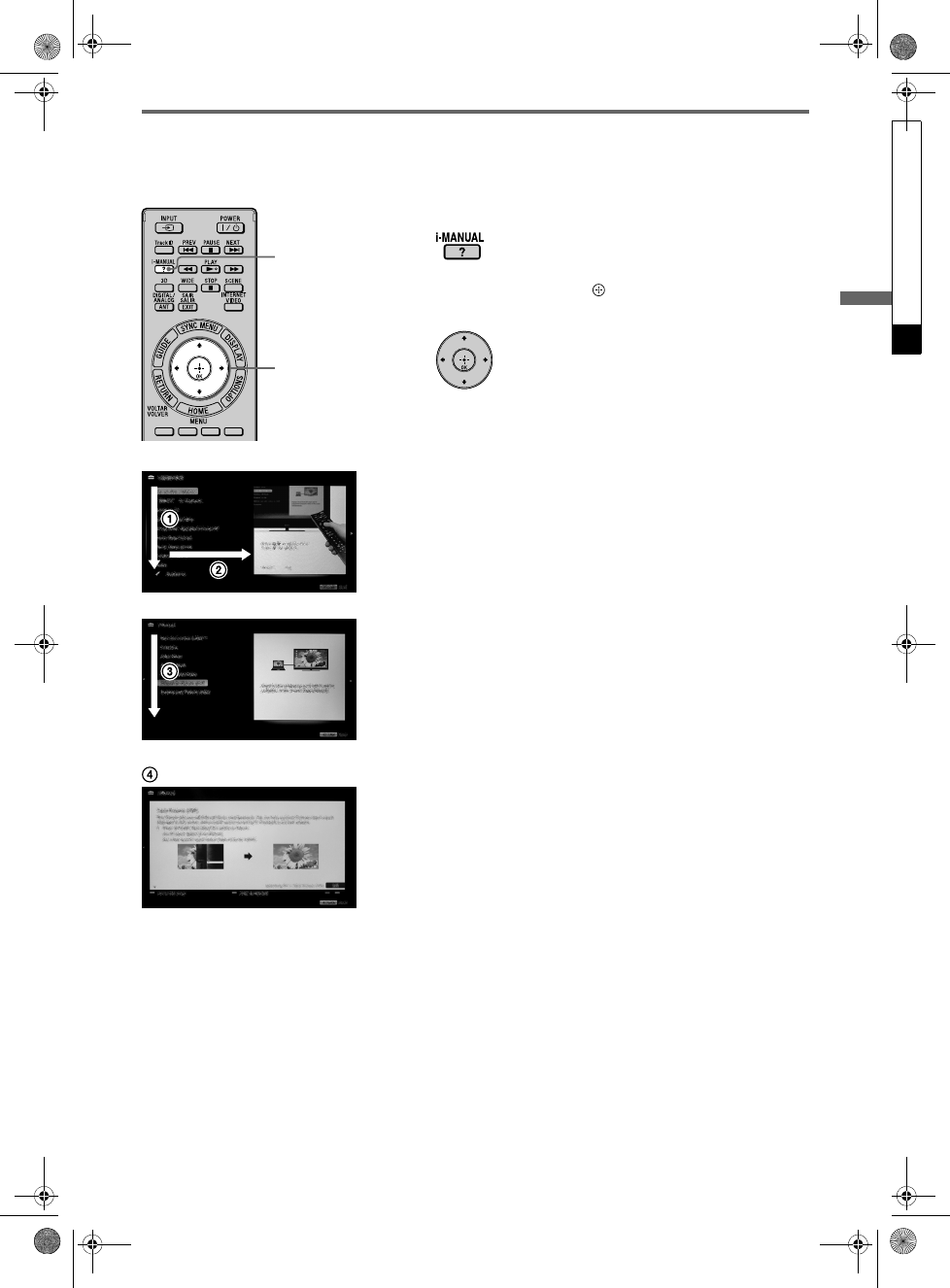

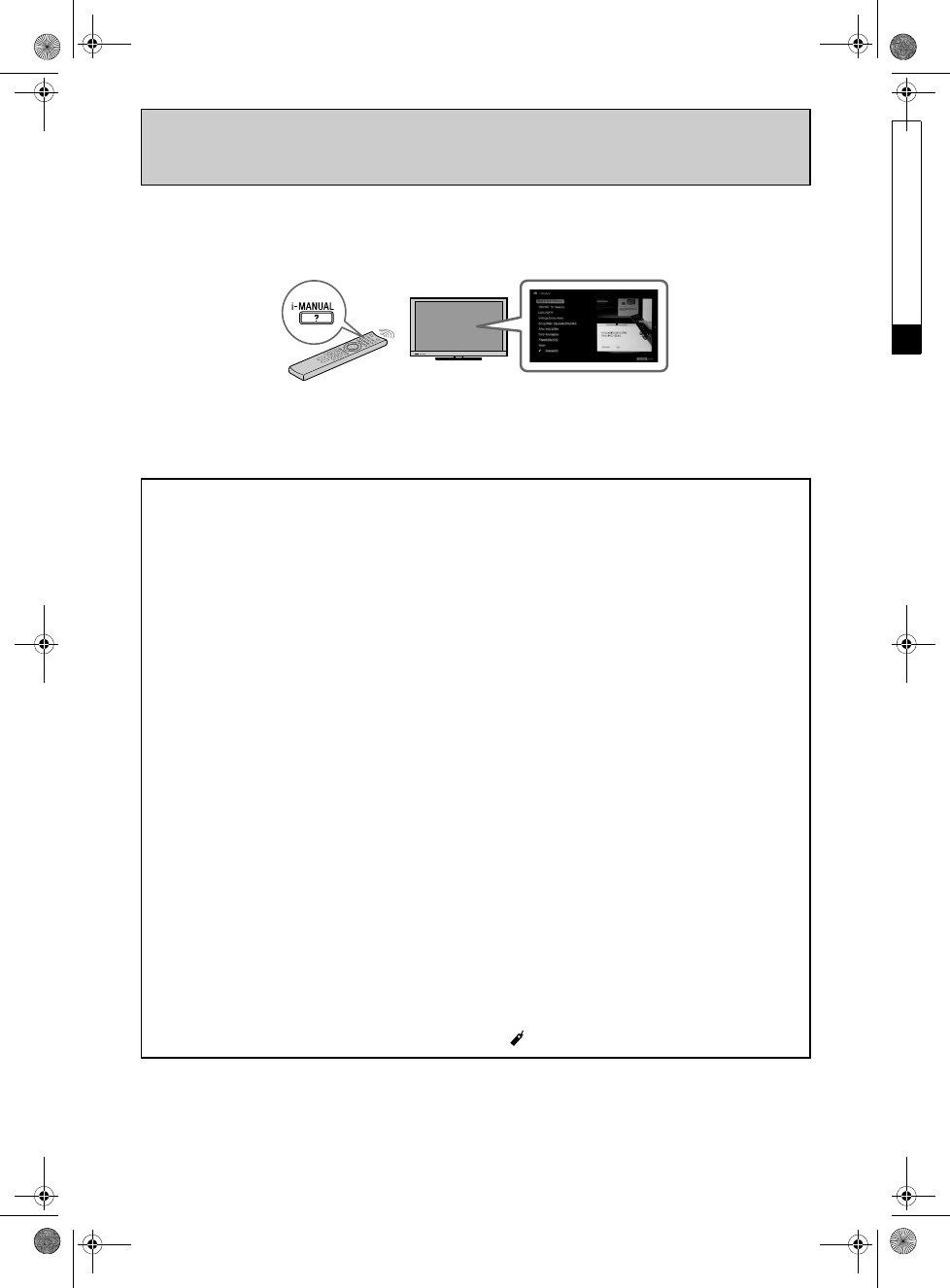

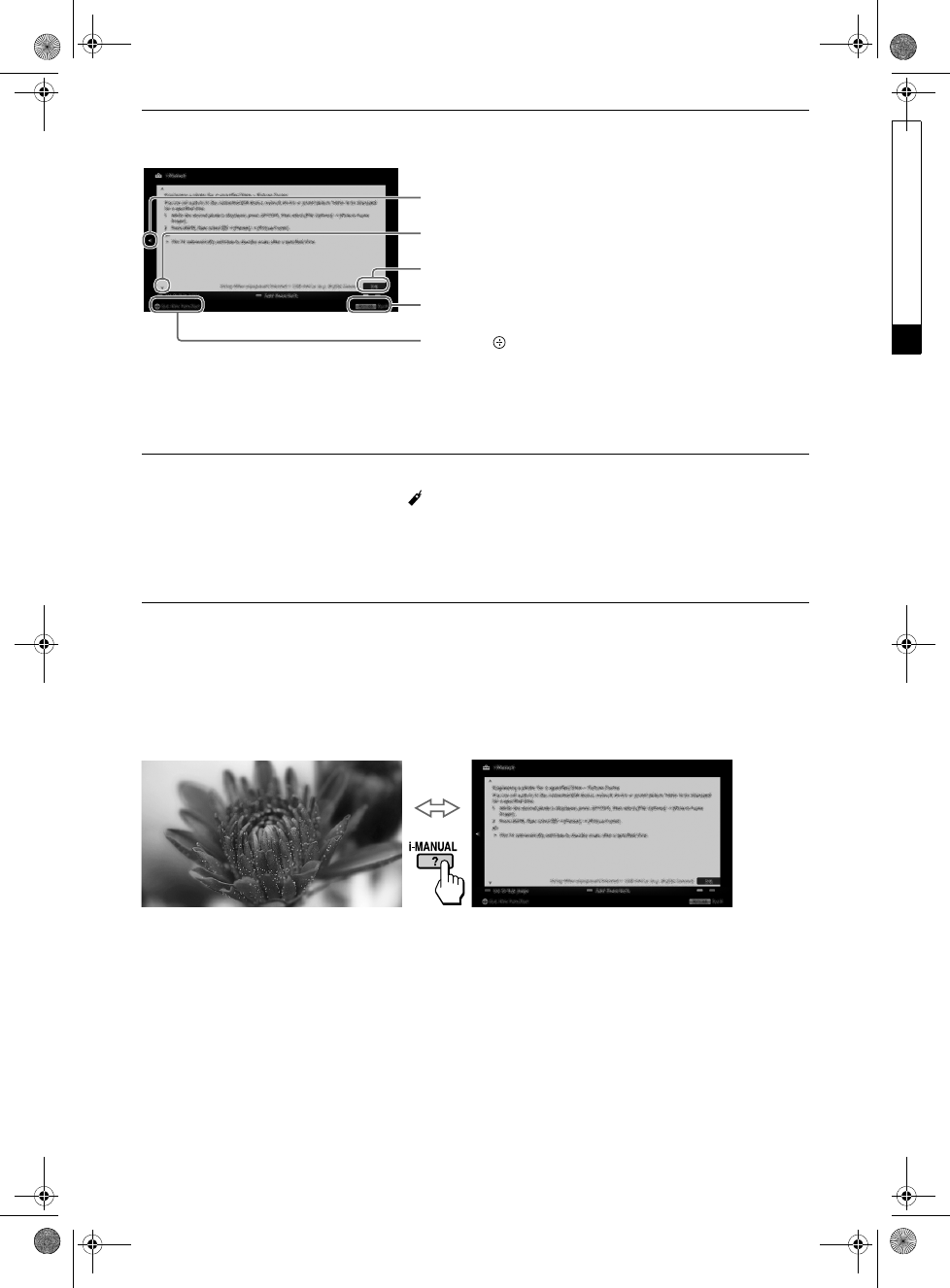

• Para mais informações, consulte seu
manual eletrônico pressionando a tecla
i-Manual no controle remoto.
US01COV.book Page 1 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
2
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US02REG.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)

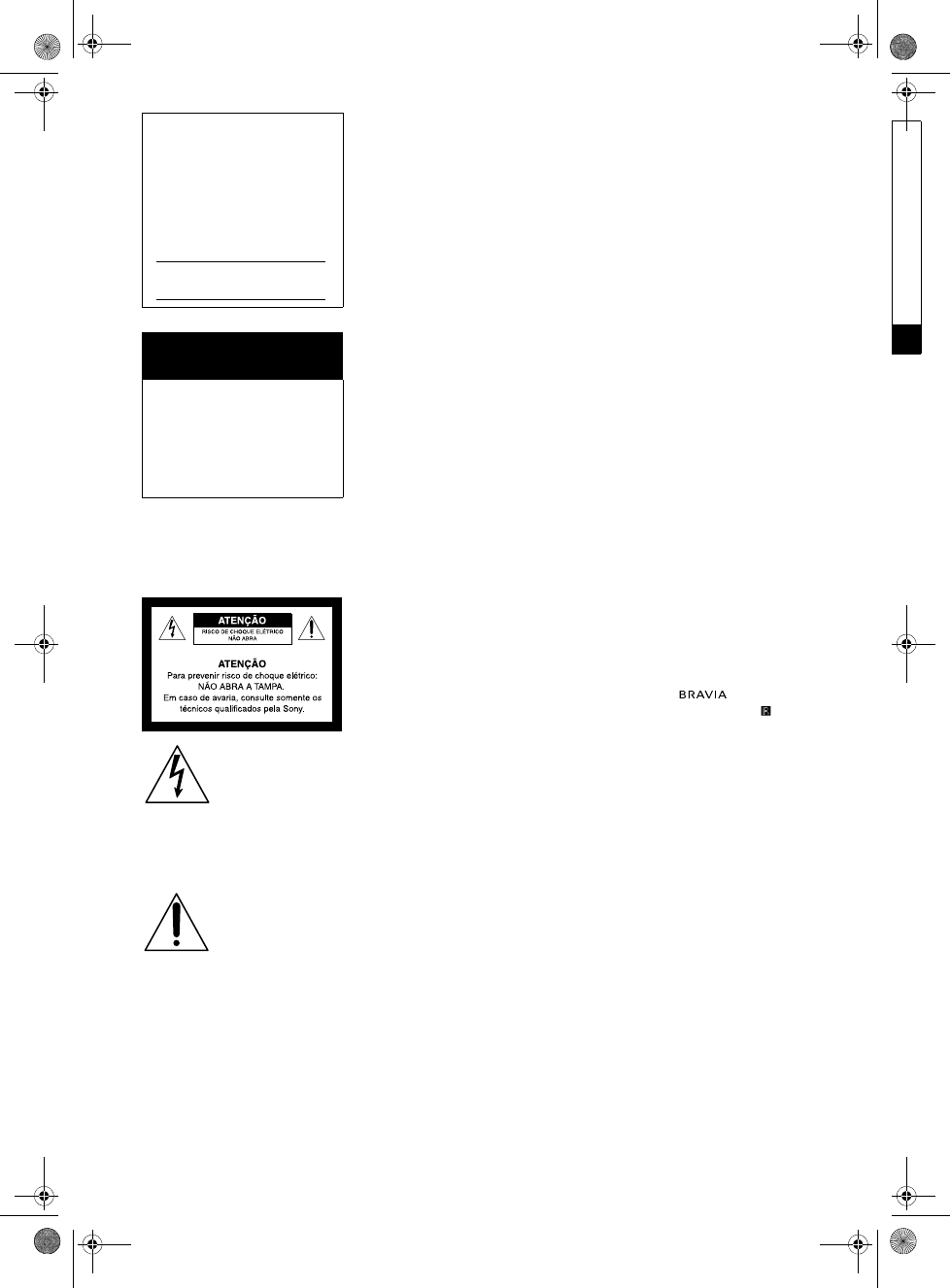

ADVERTÊNCIA E
PRECAUÇÕES
Para evitar o perigo de faísca ou choque
elétrico, não exponha o televisor à chuva
ou umidade.
Este símbolo tem o
propósito de alertar o
usuário sobre a presença
de “tensões perigosas”
não isoladas, dentro do
gabinete do produto, as
quais podem ter
intensidade suficiente
para constituir risco de
choque elétrico para as
pessoas.
Este símbolo tem o
propósito de alertar o
usuário quanto à
presença de instruções
importantes de operação
e manutenção (serviços)
no Manual de Instruções
que acompanha o
aparelho.
PARA SEGURANÇA
O aparelho não deve ser exposto a
líquido, inclusive na forma de pingos;
nem coloque sobre o aparelho objetos
contendo líquido, como vasos e copos,
pois poderá danificar o aparelho e expor
o consumidor a riscos desnecessários.
PRECAUÇÃO
Para reduzir o risco de choque elétrico,
não utilize o cabo de alimentação CA
com uma extensão ou outro tipo de
tomada em que o plugue não seja
inserido completamente.
Segurança
sAlgumas pessoas podem sentir
desconforto (tais como tensão ocular,
fadiga ou náuseas) enquanto observam
as imagens de vídeo 3D ou jogam
jogos estereoscópicos em 3D. A Sony
recomenda que todos os espectadores
façam intervalos regulares quando
assistirem às imagens de vídeo em 3D
ou jogarem jogos estereoscópicos em
3D. A duração e a frequência das
interrupções necessárias variam de
pessoa para pessoa. Você deve decidir
o que funciona melhor. Se você sentir
qualquer desconforto, deve parar de
assistir às imagens de vídeo 3D ou de
jogar jogos estereoscópicos em 3D,
até o desconforto terminar; consulte
um médico se você acredita ser
necessário. Você também deve rever
(i) o manual de instruções de qualquer
outro dispositivo ou mídia utilizada
com este aparelho de televisão e (ii)
acessar o nosso site (http://
esupport.sony.com/BR/) para obter as
informações mais recentes. A visão
das crianças pequenas (especialmente
aquelas com menos de seis anos) ainda
está em desenvolvimento. Consulte o
seu médico (como um pediatra ou
médico oftalmologista) antes de
permitir que as crianças assistam às
imagens de vídeo em 3D ou joguem
jogos estereoscópicos em 3D. Os
adultos devem supervisionar as
crianças para garantir que sigam as
recomendações listadas acima.
sAo usar a função 3D simulada, por
favor, note que a imagem exibida é
modificada a partir do original devido
à conversão efetuada por esta
televisão.
sOpere a TV somente em 110V ~ 220V
CA, 60Hz
sUse o cabo de alimentação CA
especificado pela Sony e apropriado
para a tensão de alimentação local.
sSe algum líquido ou objeto cair dentro
do gabinete, desconecte a TV
imediatamente da tomada e procure o
Serviço Autorizado Sony antes de
operar o aparelho novamente.
sSe você não for utilizar a TV por um
período longo, desconecte o cabo de
alimentação da tomada, puxando-o
pelo corpo do plugue e nunca pelo
cabo.
sPara obter mais informações sobre
precauções de segurança, veja
“Folheto de Instruções de Segurança”
(fornecido).
Instalação
sA TV deve ser instalada próxima a
uma tomada da rede elétrica de fácil
acesso.
sPara evitar o superaquecimento
interno, não bloqueie as aberturas de
ventilação.
sNão instale a TV em um local quente
ou úmido, nem onde fique exposto à
quantidade excessiva de poeira ou
vibrações mecânicas.
sSe a TV for transferida diretamente de
um local frio para quente, ou se a
temperatura ambiente mudar
repentinamente, a imagem poderá
ficar borrada ou apresentar cores de
baixa qualidade devido à condensação
de umidade. Neste caso, espere
algumas horas para que a umidade se
evapore antes de ligar a TV novamente.
sPara obter uma imagem de melhor
qualidade, não exponha a tela
diretamente a uma iluminação ou à luz
solar direta. Recomenda-se usar um
refletor de teto direcionado para baixo
ou cobrir as janelas que ficam voltadas
para a tela com uma cortina opaca. É
desejável a instalação da TV em uma
sala onde o piso e as paredes não
sejam de material refletivo.
Para Clientes
Para instalar este aparelho são necessários
instaladores experientes. Assegure-se de
contratar o serviço de instalação
recomendado pelos revendedores Sony, e
verifique todos os itens de segurança
durante a instalação.
Informações sobre marcas
registradas
Macintosh é uma marca comercial
licenciada da Apple Inc., registrada nos
E.U.A. e em outros países.
Blu-ray Disc é uma marca comercial.
“BRAVIA” e , S-Force,
Motionflow, BRAVIA Sync e são
marcas comerciais ou marcas registradas
da Sony Corporation.
“PS3” é uma marca comercial da Sony
Corporation e/ou Sony Computer
Entertainment Inc.
HDMI, o logotipo HDMI e High-Definition
Multimedia Interface são marcas
comerciais ou marcas registradas da
HDMI Licensing LLC nos Estados
Unidos e em outros países.
Java e todas as marcas e logotipos
baseados em Java são marcas comerciais
ou marcas registradas da Oracle e/ou de
suas empresas filiadas. Outros nomes
podem ser marcas comerciais de seus
respectivos proprietários.
Astro TV é um software desenvolvido
pela TQTVD Software Ltda. que
implementa a norma de interatividade do
Sistema Brasileiro de TV Digital
“Ginga” NBR-15606.
GINGA® é uma marca registrada da
PUC-Rio/UFPB.
NCL® é uma marca registrada da
PUC-Rio.
Fabricada sob licença da Dolby
Laboratories. Dolby e o símbolo de dois
D são marcas comerciais da Dolby
Laboratories.
Registro do Proprietário
O nome do modelo e o número de série
estão localizados na lateral e na parte
traseira da TV. Anote estes dados nos
espaços fornecidos abaixo. Informe-os
quando entrar em contato com o
revendedor ou Serviço Autorizado
Sony.
Nome do modelo
Número de série
Dúvidas &
Informações Adicionais
Se após ler este manual de instruções
ainda tiver dúvidas relacionadas ao uso
da TV Sony®, entre em contato com a
Central de Relacionamento, fone: 4003
SONY (7669) para capitais e regiões
metropolitanas / 0800 880 SONY
(7669) para as demais localidades, ou
com um Serviço Autorizado Sony.
US01COV.book Page 2 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
3
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US02REG.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)
DLNA®, o logotipo DLNA e DLNA
CERTIFIED® são marcas comerciais,
marcas de serviço ou marcas de
certificação da Digital Living Network
Alliance.
TrackID é uma marca comercial ou
marcas registrada da Sony Ericsson
Mobile Communications AB.
A tecnologia de reconhecimento de
música e vídeo e os dados relacionados
são fornecidos pela Gracenote®.
Gracenote é o padrão de indústria em
tecnologia de reconhecimento de música
e fornecimento de conteúdos
relacionados. Para mais informações,
visite www.gracenote.com.
CD, DVD, Blu-ray Disc e dados
relacionados com música e vídeo da
Gracenote, Inc., copyright © 2000-
present Gracenote. Gracenote Software,
copyright © 2000-present Gracenote.
Uma ou mais patentes propriedades da
Gracenote aplicam-se a este produto e
serviço. Visite a página da web da
Gracenote para ver uma lista não
exaustiva de patentes Gracenote
aplicáveis. Gracenote, CDDB, MusicID,
MediaVOCS, os logotipos Gracenote e o
logotipo "Powered by Gracenote" são
marcas registradas ou marcas comerciais
da Gracenote nos Estados Unidos e/ou
em outros países.
Navegador Opera® da Opera Software
ASA. Copyright 1995-2010 Opera
Software ASA. Todos os direitos
reservados.
Nota
Os nomes das companhias e os nomes de
seus produtos são marcas comerciais ou
marcas registradas das respectivas
companhias.
Nota sobre ENCE
Esta TV está de acordo com o Programa
Brasileiro de Etiquetagem – PBE do
Inmetro, conforme Portaria Inmetro/
MDIC No. 85 de 24 de Março de 2009,
sendo que a Etiqueta Nacional de
Consumo de Energia – ENCE informa o
consumo de energia em modo de espera
(standby), e tamb
é
m que o produto
cumpre os requisitos de segurança
estabelecidos em normas nacionais e/ou
internacionais al
é
m de informar a
diagonal visual.
~
•O "x" que aparece no nome do modelo
corresponde a um dígito numérico,
relacionado ao design, cor ou sistema
de TV.

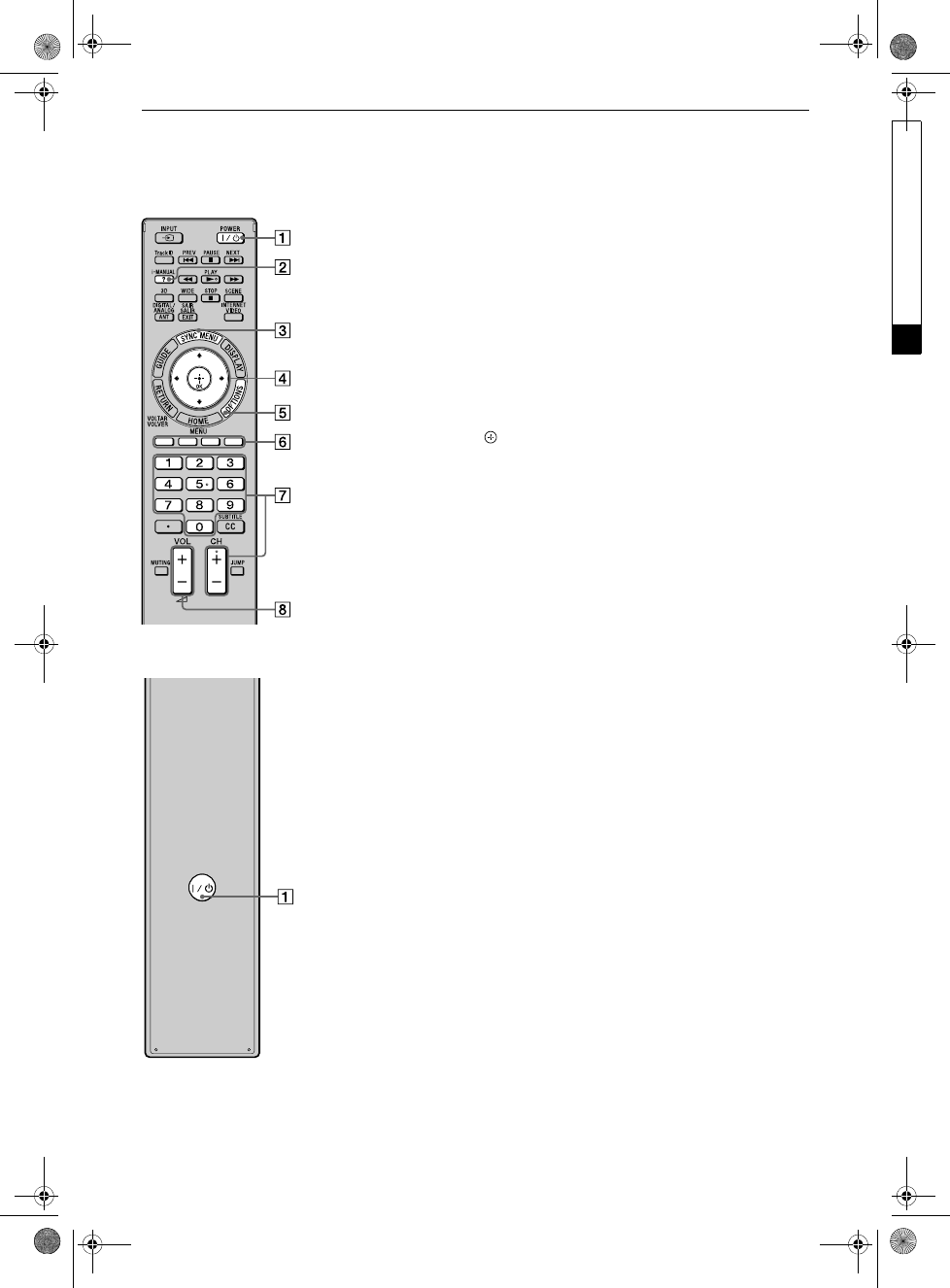

•As ilustrações do controle remoto
utilizadas neste manual são do modelo
RM-YD062, a menos que se indique o
contrário.
•As ilustrações utilizadas neste manual
podem não corresponder com o
modelo da sua TV.
•Mantenha este manual para
referências futuras.
Áudio
Evite o uso prolongado do aparelho
com volume alto (potência superior à
85 decibéis), pois isto poderá prejudicar
a sua audição (Lei Federal nº11.291/06).
A seguir, incluímos uma tabela com os
níveis de intensidade sonora em decibéis
e os exemplos de situações
correspondentes para sua referência.
Informação cedida pela Deafness Research
Foundation, por cortesia.
DESCARTE DE PILHAS E
BATERIAS
De acordo com as pilhas ou baterias
fornecidas com este aparelho, considerar
as seguintes informações de descarte:
Pilhas e Baterias Não
Recarregáveis e Recarregáveis
Atenção:
•Verifique as instruções de uso do
aparelho certificando-se de que as
polaridades (+) e (-) estão no sentido
indicado.
•As pilhas poderão vazar ou explodir se
as polaridades forem invertidas,
expostas ao fogo, desmontadas ou ao
se tentar recarregar pilhas e baterias
não recarregáveis.
•
Evite misturar com pilhas de outro tipo
ou com pilhas usadas, transportá-las ou
armazená-las soltas, pois aumenta o
risco de vazamento.
•Retire as pilhas caso o aparelho não
esteja sendo utilizado, para evitar
possíveis danos na eventualidade de
ocorrer vazamento.
•As pilhas devem ser armazenadas em
local seco e ventilado.
•No caso de vazamento de pilha, evite
o contato com a mesma. Lave
qualquer parte do corpo afetado com
água abundante. Ocorrendo irritação,
procure auxílio médico.
•Não remova o invólucro da pilha.
•Mantenha fora do alcance das
crianças. Em caso de ingestão procure
auxílio médico imediatamente.
Baterias de Íon-Lítio
Atenção:
•Se a bateria não for manuseada
corretamente, ela poderá explodir,
causar incêndio ou até mesmo
queimaduras químicas. Observe as
seguintes precauções:
•Não desmonte, esmague ou exponha a
bateria a qualquer choque ou impacto,
como martelar, deixar cair ou pisar.
•Não provoque curto-circuito, nem
deixe que objetos metálicos entrem em
contato com os terminais da bateria.
•Não exponha a bateria a temperaturas
elevadas, acima de 60ºC, como sob a
luz solar direta ou no interior de um
carro estacionado ao sol.
•Não incinere nem jogue no fogo.
•Não manuseie baterias de íon-lítio
danificadas ou com vazamentos
•Mantenha a bateria fora do alcance de
crianças pequenas.
•Mantenha a bateria seca.
•Substitua apenas por uma bateria do
mesmo tipo ou equivalente
recomendada pela Sony.
Conforme Resolução Conama 401/
08, em substituição às instruções da
Resolução 257/99.
Nota
Este aparelho destina-se ao uso
doméstico e não profissional.
Nível de
decibéis Exemplos
30 Biblioteca silenciosa,
sussurros leves.
40 Sala de estar, refrigerador,
quarto longe do trânsito.
50 Trânsito leve, conversação
normal, escritório silencioso.
60 Ar condicionado a uma
distância de 6 m, máquina de
costura.
70 Aspirador de pó, secador de
cabelos, restaurante ruidoso.
80
Tráfego médio de cidade,
coletor de lixo, alarme de
despertador a uma distância de
60 cm.
OS RUÍDOS ABAIXO PODEM SER
PERIGOSOS EM CASO DE EXPOSIÇÃO
CONSTANTE
90 Metrô, motocicleta, tráfego de
caminhão, cortador de grama.
100 Caminhão de lixo, serra
elétrica, furadeira pneumática.
120 Show de banda de rock em
frente às caixas acústicas,
trovão.
140 Tiro de arma de fogo, avião a
jato.
180 Lançamento de foguete.
Após o uso, as pilhas e/ou baterias poderão
ser entregues ao estabelecimento comercial
ou rede de assistência técnica autorizada.
US01COV.book Page 3 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
4
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US02REG.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)
Introduzindo a sua TV BRAVIA®
Experimentando a sensacional alta definição com a sua TV BRAVIA
Para experimentar o sensacional detalhe da sua nova TV BRAVIA, é necessário ter acesso à
programação de alta definição (HD). A sua TV BRAVIA pode receber e exibir a programação HD
através de:
• Transmissões de TV digital por meio de RF em canais abertos através de uma antena de UHF
de boa qualidade
• Assinatura de TV a cabo de alta definição
• Assinatura de TV via satélite de alta definição
• Reprodutor de discos Blu-ray Disc™ ou outros equipamentos externos compatíveis com HD
Entre em contato com o provedor de serviço de TV a cabo, TV via satélite ou HD para obter
informações sobre como atualizar a programação HD.
Os quatro passos para uma experiência Full HD (alta definição completa)
Aparelho de TV, Som, Fonte e Configurações
Juntamente com o seu aparelho de TV BRAVIA, um sistema de alta definição completo requer um
sistema de som de alta definição, uma fonte de programação de alta definição e uma configuração
de conexão adequada.

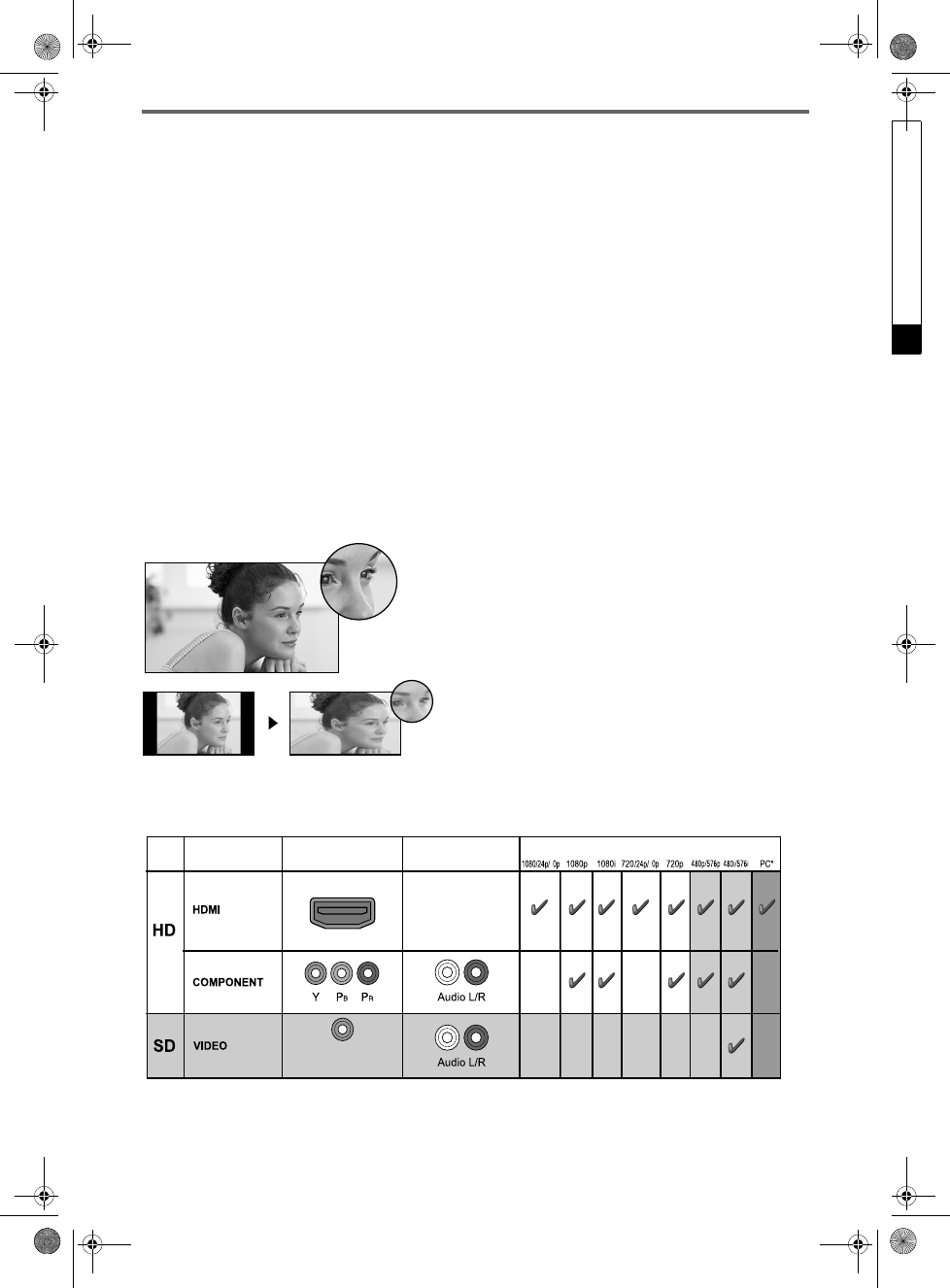

A tabela a seguir mostra os formatos de vídeo de alta definição (HD) e definição padrão (SD)
suportados pelas entradas da TV BRAVIA.
* Para mais informações sobre os formatos de PC suportados, consulte o i-Manual.
~
•Para ajudar a assegurar a mais alta qualidade para a sua experiência de alta definição, utilize os cabos HDMI
Sony (High-Definition Multimedia Interface: Interface multimídia de Alta Definição).
ENTRADAS VÍDEO ÁUDIO
FORMATOS SUPORTADOS
Conexão de
vídeo
composto
Quando a HDMI é
conectada à DVI com
um adaptador, é
necessário usar um
cabo de áudio L/R
separado
33
Fonte 16:9 (alta definição)
A maioria dos sinais HDTV utilizam o tamanho de
tela widescreen de 16:9, que preenche a tela da sua
BRAVIA e mantém uma imagem nítida, clara e viva.
Fonte 4:3 (definição padrão)
A maioria dos sinais de definição padrão utilizam o
tamanho quadrado de 4:3. Quando imagens 4:3 são
exibidas em uma TV de alta definição, você vê faixas
pretas nas laterais das imagens. A qualidade da
imagem pode não ser tão nítida quanto com as fontes
de alta definição.
US01COV.book Page 4 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
5
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US01TOC.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)
Introduzindo a sua TV BRAVIA® .............................................................................................4
Preparativos
Verificando os acessórios ........................................................................................................7
Utilizando o controle remoto ....................................................................................................7
Antes de ajustar a sua TV........................................................................................................8
1: Instalando o pedestal...........................................................................................................9
2: Ajustando o ângulo de visualização da TV ........................................................................10
3: Conectando a TV ...............................................................................................................11
4: Instalando a TV de forma segura.......................................................................................15
5: Organizando o cabo de alimentação CA/Agrupando os cabos .........................................16
6: Executando a configuração inicial......................................................................................17
Utilizando um suporte de montagem de parede ....................................................................17
Instalando a TV em uma parede ou área fechada.................................................................18
Operando a sua TV BRAVIA
Assistindo à TV ......................................................................................................................19
Selecionando várias funções e ajustes (Menu Home)...........................................................21
Visualizando instruções de operação (i-Manual) ...................................................................23
Configuração de Rede
Preparando uma Rede com Fio.............................................................................................25
Preparando uma LAN sem Fio ..............................................................................................25
Configurando a conexão de Internet......................................................................................25
Se você não conseguir se conectar à Internet.......................................................................27
Ajustando as configurações de exibição do servidor.............................................................27
Informações Adicionais
Guia para solução de problemas ...........................................................................................28
Como cuidar da sua BRAVIA.................................................................................................29
Especificações técnicas.........................................................................................................30
Termo de garantia................................................................................................... Última capa
Índice
US01COV.book Page 5 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
6
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US01TOC.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)
Esta TV possui um manual eletrônico (i-Manual) incorporado no aparelho. Para acessar o i-Manual,
pressione i-MANUAL no controle remoto e selecione um item. Para mais informações, consulte a
página 23 deste manual. O conteúdo do i-Manual pode ser diferente dependendo do modelo/região/área.
Conteúdo do i-Manual
* Alguns modelos não possuem esta função.
Depois de instalar a sua TV BRAVIA e aprender as operações básicas
com este manual, consulte o manual eletrônico (i-Manual) para obter
explicações adicionais dos recursos disponíveis em sua TV.
Como Usar o i-Manual
Funções da TV “BRAVIA”
Função 3D*
Sensor de Presença
Vídeo via “BRAVIA” Internet Video
Internet Widgets
LAN Wireless preparada
“BRAVIA” Sync com Controle para HDMI
Skype Pronto
TrackID™/Pesquisar Música e Vídeo
Assistindo a TV
Função 3D*
Guia de Programação Eletrônico Digital
Favoritos
Modo Wide
Modo de Imagem
Interatividade DTVi (Ginga)
Fotos/Música/Vídeos
Imagem Dupla (PIP)
Imagem Dupla (P&P)
Ajustes/Menu Inicial
Sobre o Menu Inicial
Ajustes
Imagem & Tela
Som
Preferências
i-Manual
Canais, Entradas & Ginga
Rede
Suporte ao Produto
Usando Outros Equipamentos/
Internet
Reprodutor de Vídeo/DVD
Sistema de Áudio
Dispositivo USB (ex. câm. digital)
Quadro de Retrato
Equipamento HDMI
Internet/LAN Wireless
Rede Doméstica
Media Remote
PC
Descrição das Peças
Controle Remoto
Controles e Indicadores da TV
Terminais
Solução de Poblemas
Índice
Marcadores
US01COV.book Page 6 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
7
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US03STU.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)
Preparativos
Verificando os acessórios
Controle remoto (1)*1
Pilhas tipo AAA (2)
Base do pedestal (1)*2*3
Suporte do pedestal (1)*2*4
Parafusos de fixação do pedestal
(M5 × 16) (3) (exceto KDL-22EX42x)
Parafusos de fixação do pedestal
(M4 × 12) (2) (para KDL-22EX42x)
Parafusos de montagem do pedestal
(M6 × 14) (4) (para KDL-60/55/46EX72x/
KDL-46EX52x/KDL-46CX52x)
Parafusos de montagem do pedestal
(M6 × 14) (3) (para KDL-40/32EX72x/
KDL-40/32CX52x)
Parafusos de montagem do pedestal
(M5 × 16) (2) (para KDL-40/32EX52x/
KDL-32EX42x)
Parafuso de montagem do pedestal
(M4 × 12) (2) (para KDL-22EX42x)
Chave sextavada (1) (exceto
KDL-40/32EX52x/KDL-32/22EX42x)
Pé tubular (1) (para KDL-40/32EX52x/
KDL-32EX42x)
Pé tubular direito (1) (para KDL-22EX42x)
Pé tubular esquerdo (1) (para
KDL-22EX42x)
Suporte de sustentação (1)*3 (exceto para
os modelos KDL-22EX42x, KDL-32EX42x,
KDL-32/40EX52x)
Manual de instruções (este manual) e
outros documentos
*1Consulte o nome do modelo impresso no controle
remoto.
*2Necessária montagem do pedestal. Consulte o
folheto que acompanha o pedestal para montar o
pedestal.
*3Exceto para os modelos KDL-22EX42x,
KDL-32EX42x, KDL-32EX52x e KDL-40EX52x.
Utilizando o controle remoto
Inserindo pilhas no controle remoto
Insira duas pilhas tipo AAA (fornecidas), de
modo que os sinais e e E das pilhas coincidam
com os sinais do diagrama no interior do
compartimento de pilhas do controle remoto.
BKDL-60/55/46/40/32EX72x
1Remova a folha de proteção.
2Pressione e deslize a tampa para cima.
BExceto KDL-60/55/46/40/32EX72x
1Remova a folha de proteção.
2Pressione e levante a tampa para abrir.
Preparativos
(Continua)
US01COV.book Page 7 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
*4 Este item no KDL-60EX725 já está incluso, pois
está montado no próprio aparelho.
*4
8
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US03STU.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)

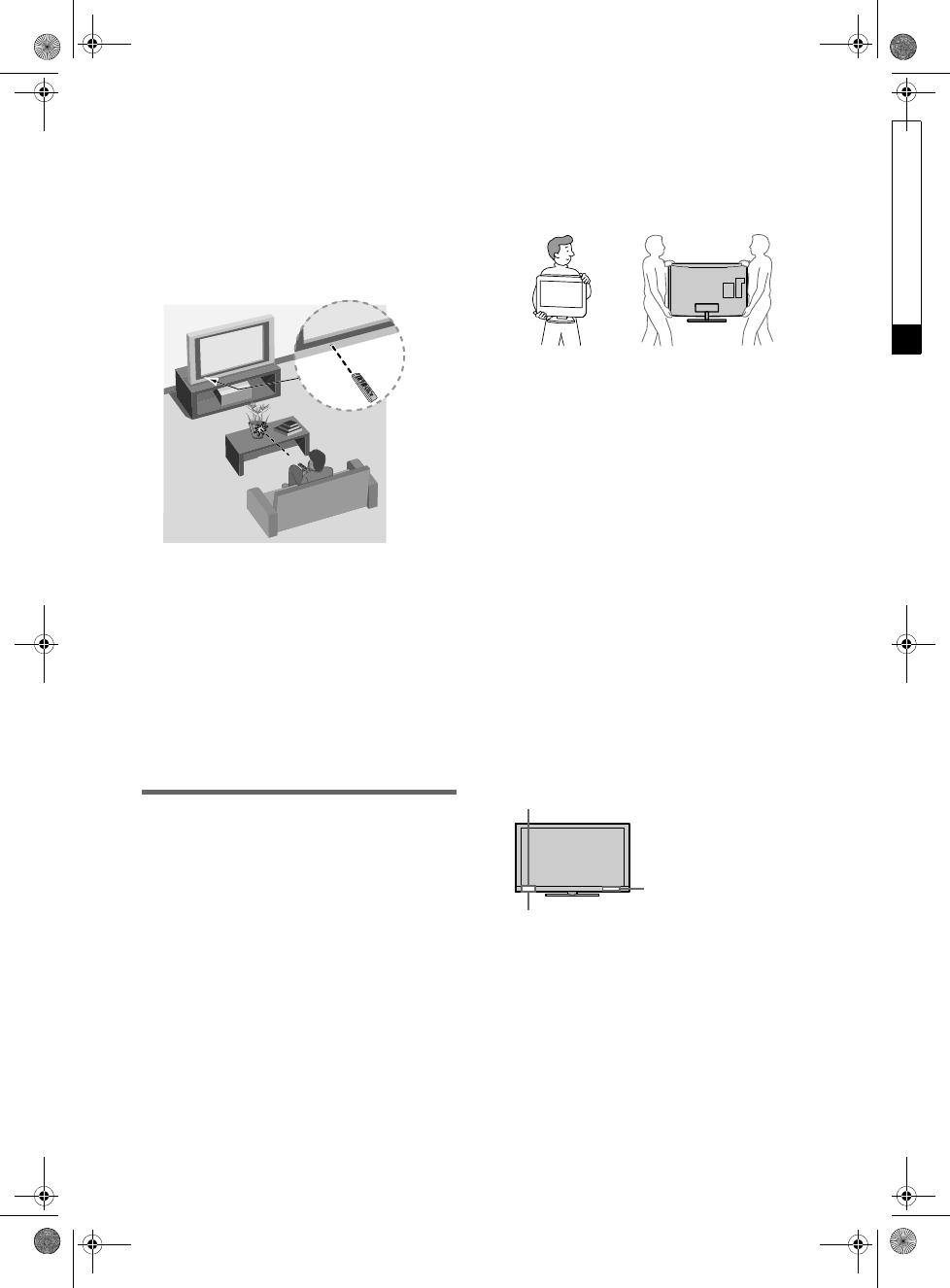

Instruções de utilização do controle
remoto
• Aponte o controle remoto diretamente para o
receptor infravermelho (IR) localizado na
TV.
• Certifique-se de que nenhum objeto esteja
bloqueando a comunicação entre o controle
remoto e o receptor infravermelho (IR) da
TV.
• As lâmpadas fluorescentes podem interferir
na operação do controle remoto; tente apagá-
las.
• Se tiver problemas com o controle remoto,
reinsira ou substitua as pilhas e verifique se
elas estão inseridas corretamente.
~
•Imagem meramente ilustrativa. Dependendo do
modelo da TV, o posicionamento do receptor de
infravermelho poderá ser diferente da ilustração.
Antes de ajustar a sua TV
Alguns modelos de TV são fornecidos com o
pedestal desmontado para que você possa
instalar a TV diretamente na parede. Se optar por
não instalar a TV na parede, monte o pedestal na
TV. Você necessitará de uma chave Philips (não
fornecida) e talvez também de uma chave
sextavada (fornecida para alguns modelos) e dos
parafusos fornecidos para realizar esta
montagem. Consulte as instruções de instalação
do pedestal fornecidas com a TV.
Certifique-se de observar os cuidados a seguir ao
instalar a sua TV:
• Desconecte todos os cabos antes de
transportar a TV.
• Transporte a TV com um número adequado
de pessoas; TVs grandes necessitam de duas
ou mais pessoas.
• Colocar corretamente as mãos enquanto
transporta a TV é muito importante para a sua
segurança e para evitar danos.

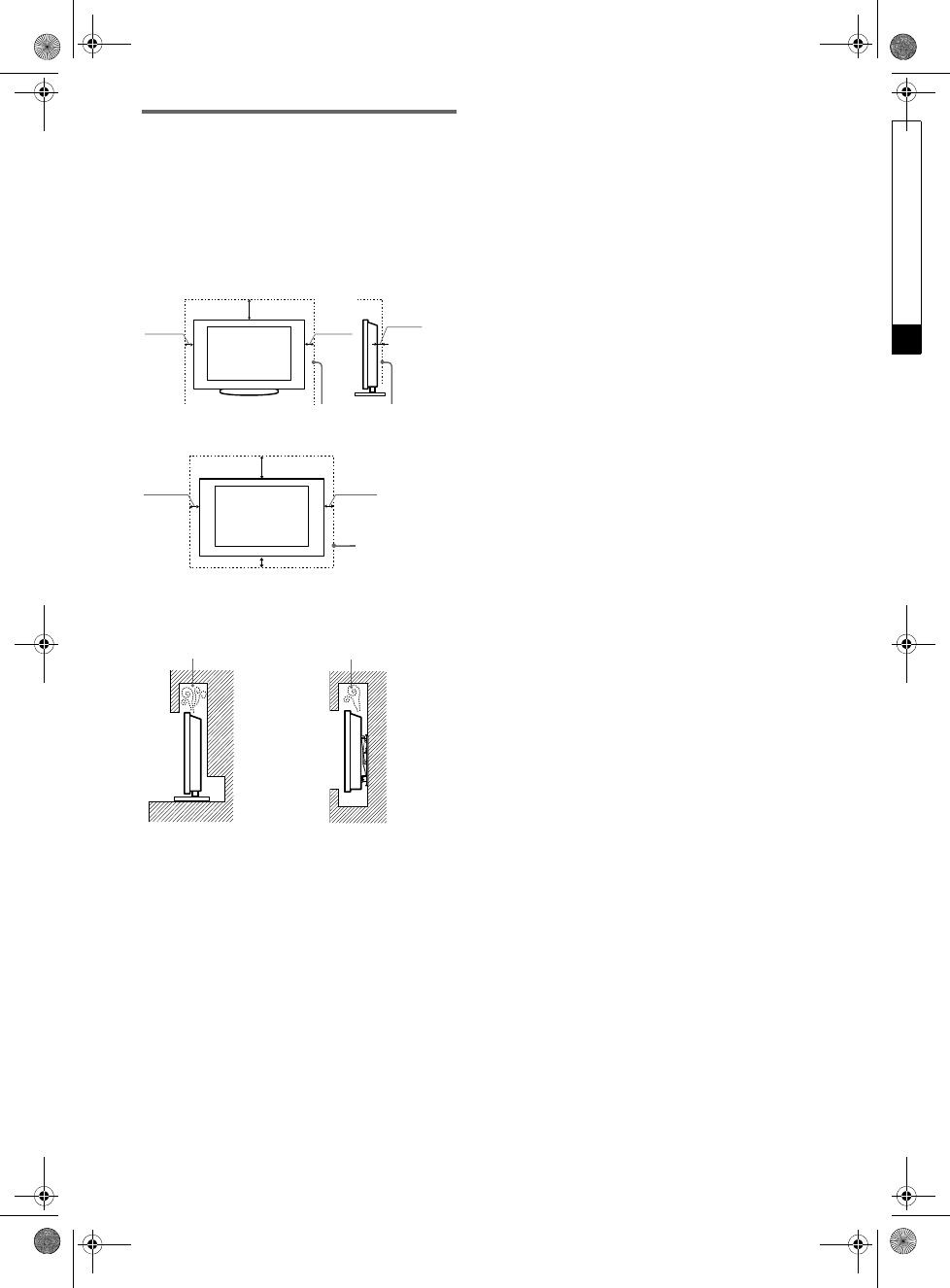

• Assegure uma ventilação adequada à sua TV.
Consulte a página 18.
• Para obter uma imagem de melhor qualidade,
não exponha a tela à iluminação direta ou à
luz do sol.
• Evite instalar a TV em uma sala onde as
paredes e os pisos sejam de materiais
reflexivos.
• Evite mover a TV de um local frio para outro
quente. As mudanças repentinas de
temperatura poderão causar a condensação de
umidade, afetando a qualidade da imagem e
ou cores na sua TV. Se isto ocorrer, espere
evaporar toda a umidade antes de ligar a TV.
• Assegure-se de que não haja nenhum objeto
em frente à TV.
• Não exponha o Sensor de Presença
diretamente à luz solar ou outras fontes de luz
intensa, isso pode causar um mau
funcionamento.
KDL-22EX42x Exceto KDL-22EX42x
Sensor de Presença
Receptor infravermelho (IR)
Transmissor 3D Sync
(somente KDL-60/55/46/
40/32EX72x)
US01COV.book Page 8 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
9
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US03STU.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)
Preparativos

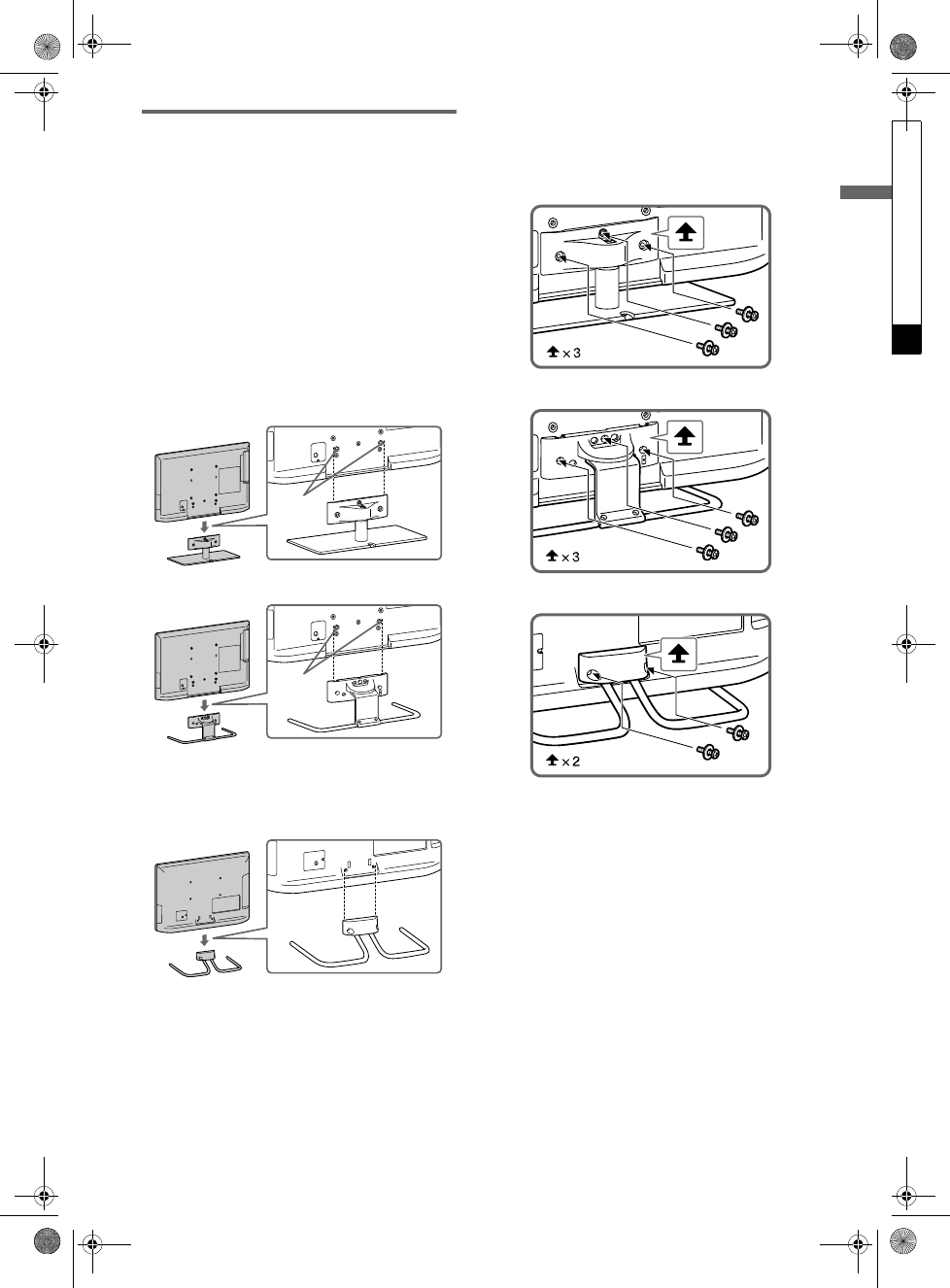

1: Instalando o pedestal
Consulte o folheto de instruções que acompanha
o pedestal para uma instalação correta.
~
•Não pressione a tela LCD nem a moldura em volta
da tela.
•Tome cuidado para não prender suas mãos ou o cabo
de alimentação CA quando instalar a TV no
pedestal.
Exceto KDL-60EX72x
1Coloque a TV no pedestal montado.
BKDL-55/46/40/32EX72x, KDL-46EX52x e
KDL-46/40/32CX52x
BKDL-40/32EX52x e KDL-32EX42x
~
•Alinhe a TV por cima e deslize-a no pedestal até que
os pinos guias não possam ser visualizados.
BKDL-22EX42x
~
Alinhe os travas de fixação do pedestal com a parte
traseira da TV e, em seguida, deslize o pedestal até
que os ganchos fiquem totalmente inseridos.
2Utilize os parafusos fornecidos para fixar
a TV no pedestal.
BKDL-55/46/40/32EX72x, KDL-46EX52x e
KDL-46/40/32CX52x
BKDL-40/32EX52x e KDL-32EX42x
BKDL-22EX42x
~
•Se você utilizar uma parafusadeira elétrica, ajuste o
torque de aperto para aproximadamente 1.5 N·m
{15 kgf·cm}.
Pinos
guia
Pinos
guia
(Continua)
US01COV.book Page 9 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
10
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US03STU.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)

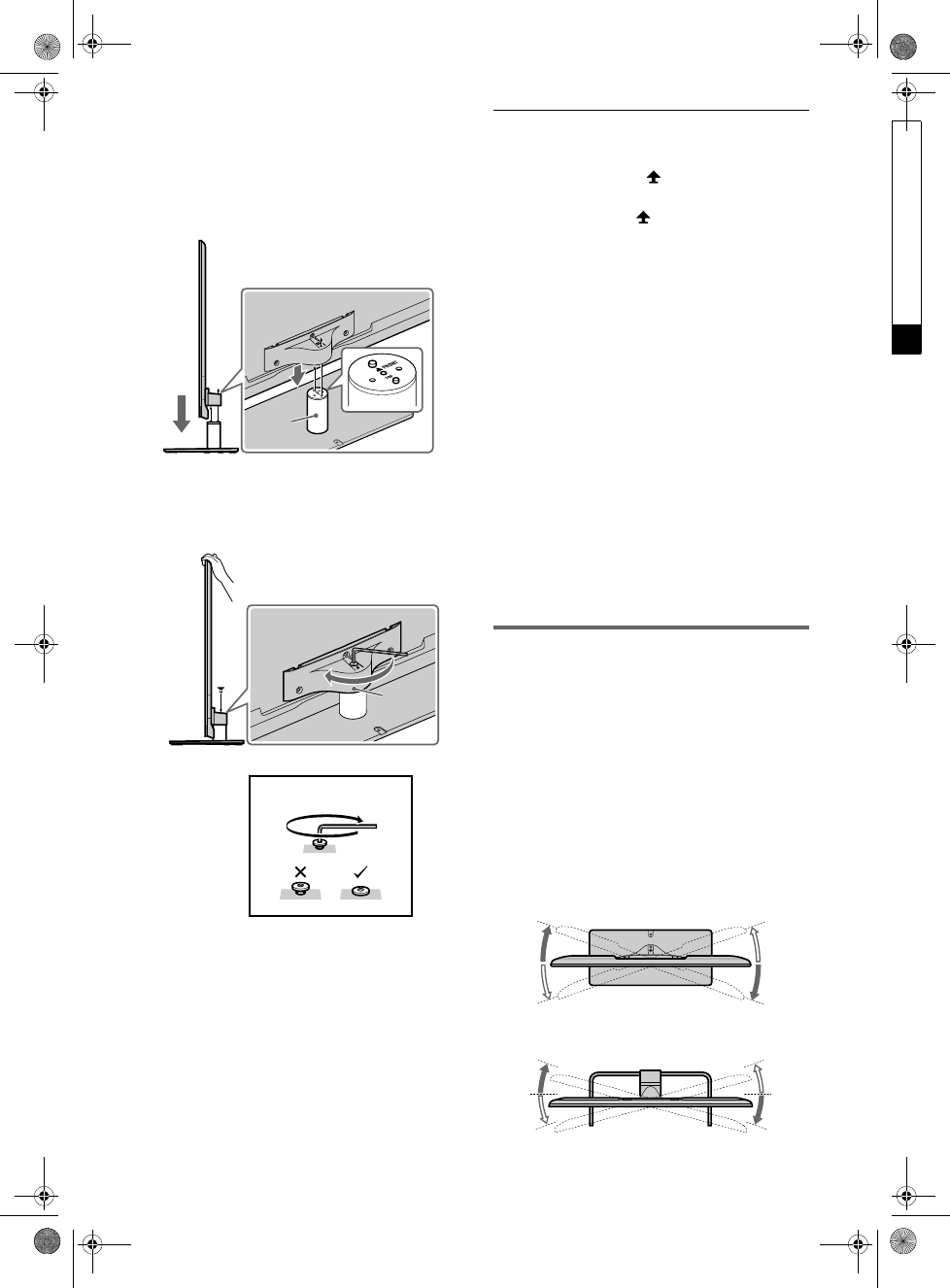

Para KDL-60EX72x
1Alinhe a TV com os dois pinos do
pedestal e coloque-a cuidadosamente
sobre os pinos, verificando se a marca f
está voltada para a frente.
2Fixe a TV e o pedestal utilizando o
parafuso e a chave sextavada fornecidos.
~
•O torque de aperto é de aproximadamente 3 N.m
{30 kgf.cm}.
Desmontando o pedestal da TV
Para remover o pedestal da TV, retire os
parafusos com a marca fixados no passo 2.
Quanto ao KDL-60EX72x, certifique-se de
remover os parafusos para destacar a cabeça
quando o pedestal não estiver fixado na TV.
~
•Não remova o pedestal por nenhum motivo, exceto
para instalar os acessórios correspondentes na TV.
•Quando remover o pedestal da TV, deite a tela da
TV virada para baixo em uma superfície de trabalho
estável que seja maior que a TV.
•Para evitar danificar a superfície da tela LCD,
certifique-se de colocar um tecido macio na
superfície de trabalho.
•Quando instalar a TV em uma parede, retire os
parafusos da parte de trás da TV. Os parafusos e a
quantidade de parafusos disponíveis dependem do
modelo da TV. (Eles estão fixos nos orifícios dos
parafusos para a montagem de parede.) Guarde os
parafusos removidos em um lugar seguro, longe do
alcance das crianças.
•Quando voltar a fixar o pedestal, assegure-se de
fixar os parafusos previamente retirados nos
orifícios originais da parte de trás da TV.
2: Ajustando o ângulo de
visualização da TV
Esta TV pode ser ajustada dentro dos ângulos
apresentados a seguir.
Ajuste do ângulo (girar)
(exceto KDL-60EX72x/KDL-22EX42x)
~
•Ao ajustar o ângulo, segure o pedestal com uma das
mãos para evitar que ele se deslize ou para evitar
que a TV tombe.
BExceto KDL-40/32EX52x e
KDL-32EX42x
BKDL-40/32EX52x e KDL-32EX42x
Suporte
*
Cabeça
* 3 N·m {30 kgf·cm}
20°
20°
20°
20°
15°
15°
15°
15°
US01COV.book Page 10 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
11
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US03STU.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)
Preparativos

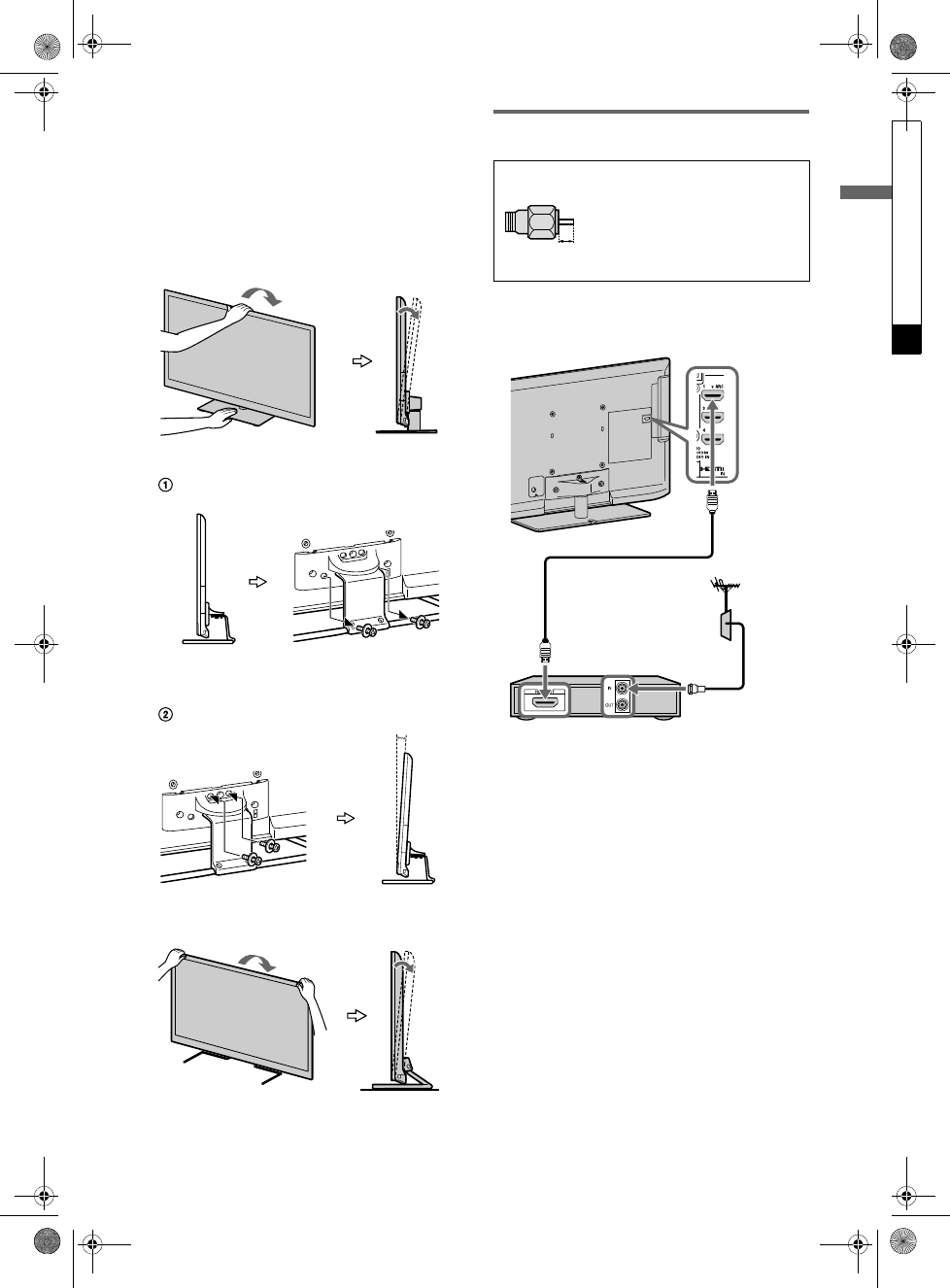

Ajuste do ângulo (inclinar)
(exceto KDL-60EX72x/
KDL-46/40/32CX52x)
~
•Tome cuidado para não prender os dedos entre a TV
e o pedestal ao ajustar o ângulo.
BKDL-55/46/40/32EX72x e
KDL-46EX52x
BKDL-40/32EX52x e KDL-32EX42x
BKDL-22EX42x
3: Conectando a TV
Conexão de um Set Top Box através da
entrada HDMI
0° - 6°
6°
0°
0° - 6°
Recomendação para o plugue tipo F
1,5 mm
O comprimento do fio deve
ser menor que 1,5 mm.
Set Top Box
(Continua)
US01COV.book Page 11 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
12
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US03STU.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)

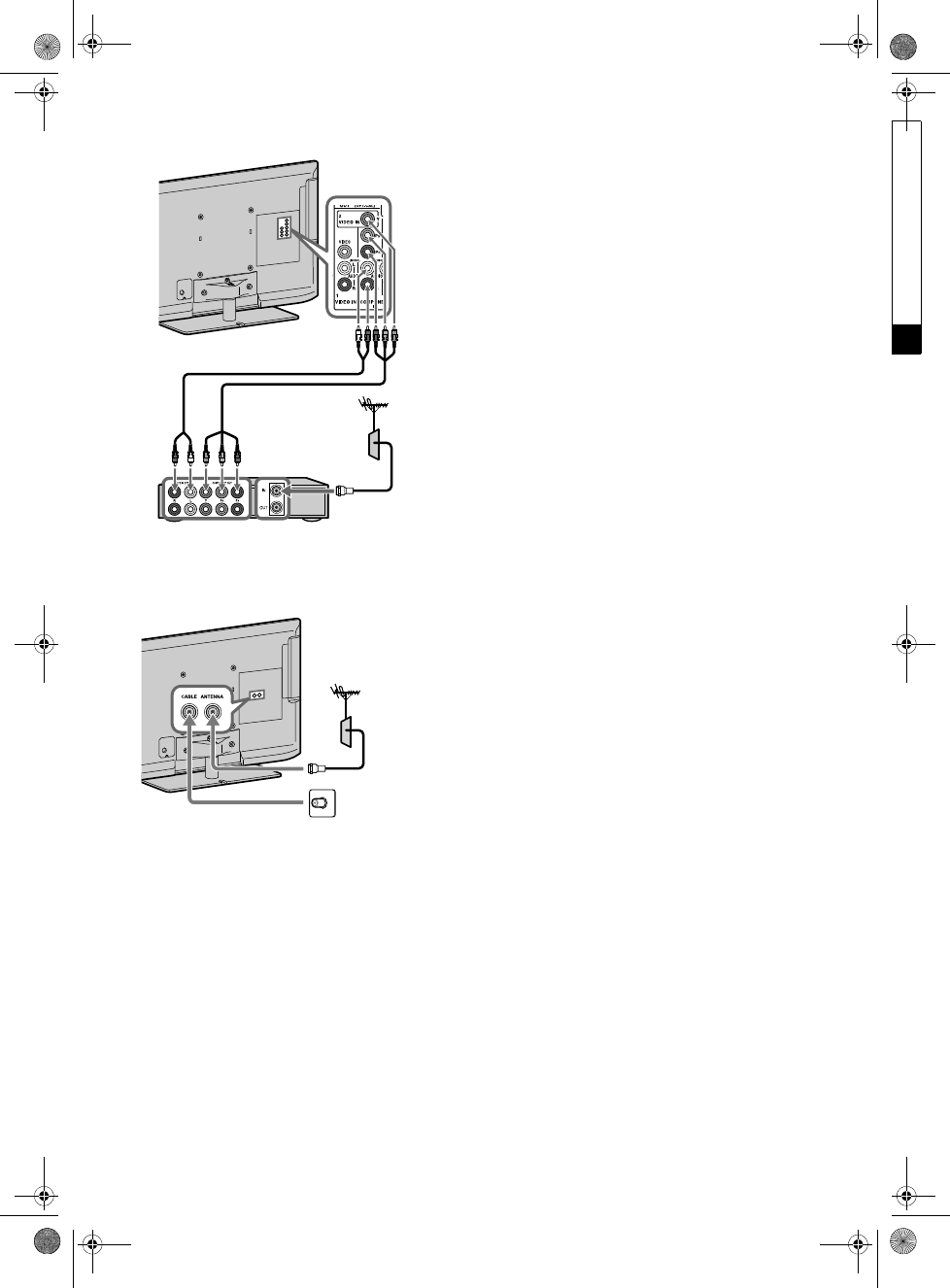

Conexão de um Set Top Box através da
entrada COMPONENT
Sistema de TV a cabo ou de antena VHF/
UHF
Set Top Box
Antena
Cabo
US01COV.book Page 12 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
13
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US03STU.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)
Preparativos

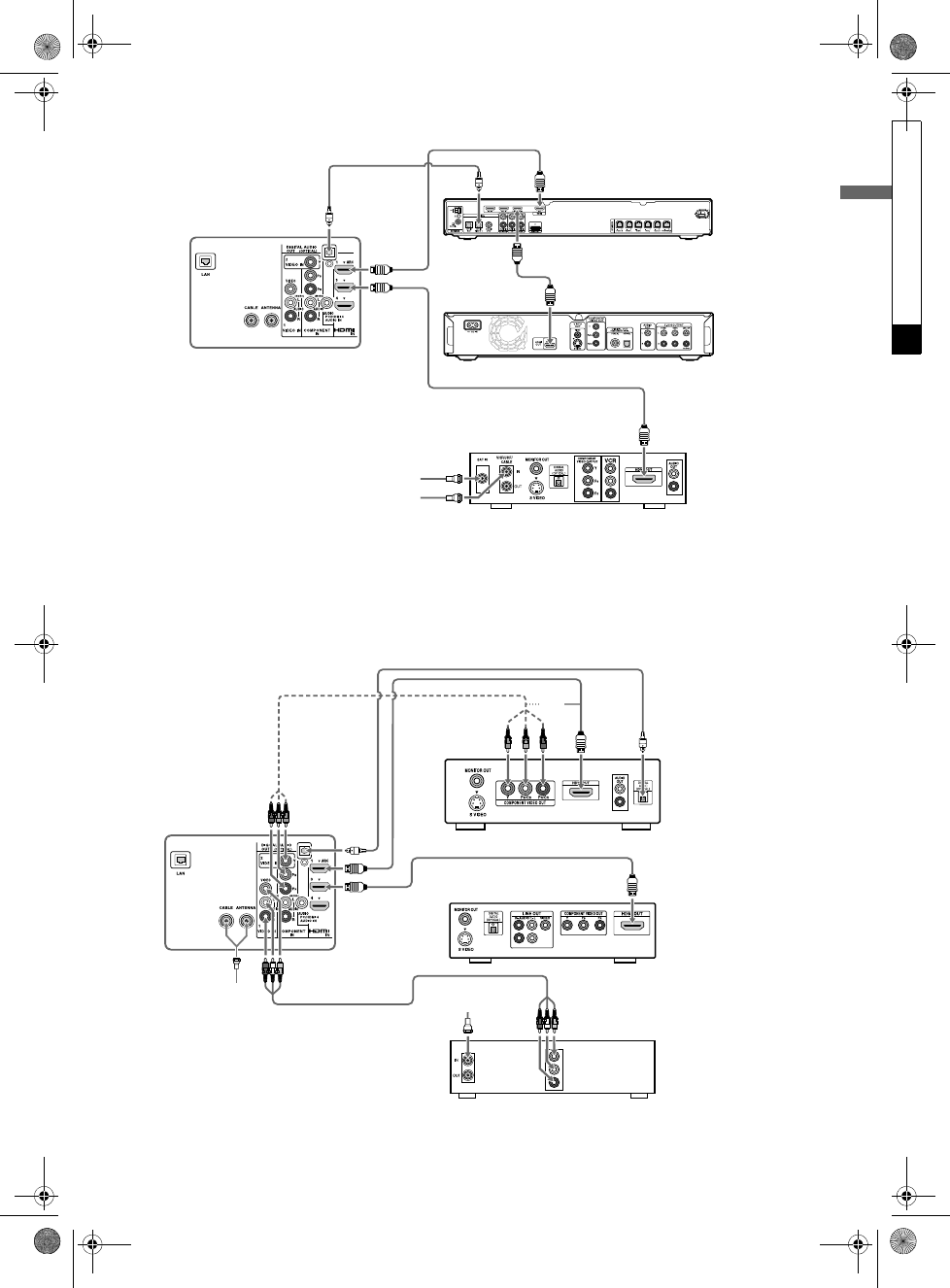

Conexão básica de HD BRAVIA® Sync™
Conexão básica HD com um sistema Home Theater
*Parte traseira da TV
*Reprodutor de
discos Blu-ray
Decodificador de TV a
cabo HD ou Receptor de
satélite HD
*Receiver A/V
* Significa um dispositivo compatível com BRAVIA Sync.
** A conexão óptica é necessária apenas para receivers AV que não são compatíveis com
ARC (Audio Return Channel, Canal de Retorno de Áudio).
SAT
(parabólica)
TV a cabo
ou Antena
**Conexão
óptica
Parte traseira
da TV
TV a cabo
ou Antena
ou
Reprodutor de discos Blu-ray/
DVD
Decodificador de TV a cabo SD
ou Receptor de satélite SD
TV a cabo/SAT
(parabólica)
Sistema Home Theater
*Conexão óptica
*A conexão óptica é necessária apenas para receivers AV que não são compatíveis com ARC (Audio
Return Channel, Canal de Retorno de Áudio).
(Continua)
US01COV.book Page 13 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
14
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US03STU.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)
Conexão de PC com um videocassete/reprodutor de DVD SD
Parte traseira
da TV
Painel
lateral
da TV
PC
DVDVideocasseste
Divisor
de RF
TV a cabo
ou Antena
Combo videocassete/
reprodutor de DVD
Notebook PC
ou
US01COV.book Page 14 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
15
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US03STU.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)
Preparativos
4: Instalando a TV de forma
segura
A Sony recomenda
veementemente que sejam
tomadas medidas de segurança
para evitar a queda da TV. As TVs
que não estão instaladas de forma
segura podem cair e provocar
danos à propriedade, ferimentos
graves ou até mesmo a morte.
Para evitar a queda da TV
• Prenda a TV de forma segura na parede e/ou
em uma estante.
• Não permita que crianças brinquem ou subam
nos móveis e nos aparelhos de TV.
• Evite colocar ou pendurar objetos na TV.
• Nunca instale a TV em:
– superfícies escorregadias, instáveis e/ou
irregulares.
– móveis que possam ser escalados, como
armários com gavetas.
• Instale a TV onde ela não possa ser puxada,
empurrada ou derrubada.
• Cuide para que os cabos de alimentação CA e
os cabos de conexão não estejam ao alcance
de crianças.
Medidas recomendadas para a
instalação segura da TV
Considere as seguintes medidas quando instalar
a sua TV a uma estante (não fornecida).
1Fixe a estante onde a TV será instalada.
Certifique-se de que a estante seja adequada para
suportar o peso da TV. Utilize dois suportes tipo
mão francesa (não fornecidos) para fixar a
estante. Para cada suporte utilize parafusos
apropriados para:
• fixar um lado do suporte na parede.
• fixar o outro lado do suporte na estante.
2Fixe a TV na estante.
Utilize os itens listados a seguir (não
fornecidos):
• Parafuso M4 × 10 (parafusado no pedestal da
TV)
• Um parafuso ou outro fixador similar (para
fixá-lo na estante)
• Corda ou corrente (forte o suficiente para
suportar o peso da TV). Certifique-se de que
não haja folga excessiva na corda ou na
corrente.
3Prenda a TV na parede.
Prenda a TV na parede utilizando os parafusos,
prendedor de parede e corrente (ou corda).
~
•Dependendo do modelo da TV, os parafusos são
fornecidos com a TV. Eles vêm fixados nos orifícios
dos parafusos para a montagem na parede,
localizados na parte traseira da TV. Remova os dois
parafusos superiores antes de prender a TV na
parede.
•Fixar a TV à estante sem fixar a TV nem a estante à
parede proporcionará uma proteção mínima contra a
queda da TV. Para uma proteção maior, siga as três
medidas recomendadas.
US01COV.book Page 15 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
16
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US03STU.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)

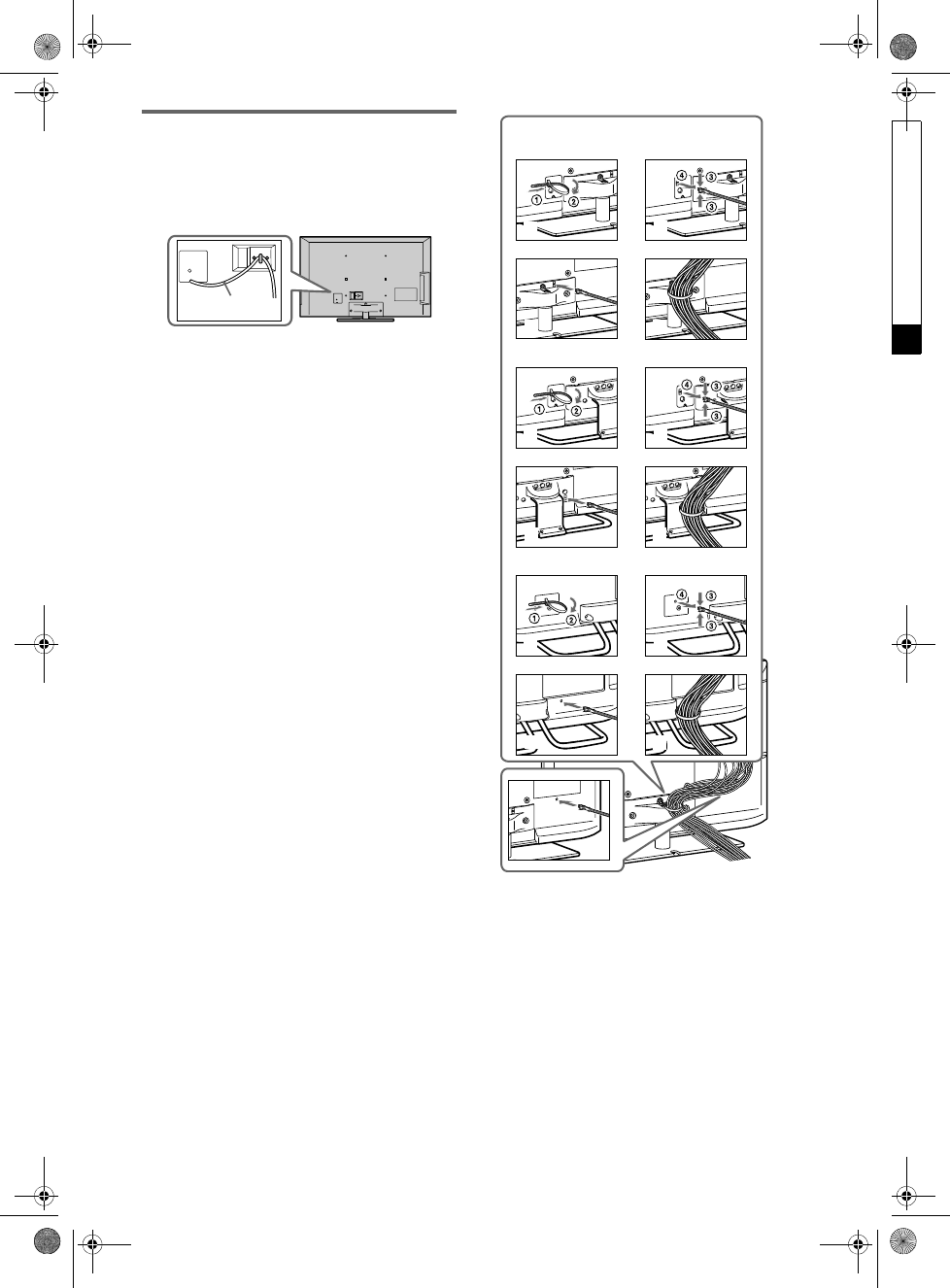

5: Organizando o cabo de
alimentação CA/
Agrupando os cabos
BKDL-46/40/32CX52x
BExceto KDL-46/40/32CX52x
~
•Antes de agrupar os cabos, remova o prendedor de
cabos da tampa CA (veja os passos 1 e 2). Reutilize
o prendedor de cabo (veja o passo 3) para prender
outros cabos (veja o passo 4).
•Não prenda o cabo de alimentação CA com os
demais cabos de conexão.
*Quando instalar a TV na parede, fixe o prendedor de
cabos embaixo dos terminais.
Cabo de
alimentação CA
2
1
2
1
2
1
4
4
3
3
2
1
4
4
3
3
2
1
4
4
3
3
2
1
*
KDL-60/55/46/40/32EX72x e
KDL-46EX52x
KDL-40/32EX52x e KDL-32EX42x
KDL-22EX42x
US01COV.book Page 16 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
17
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US03STU.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)
Preparativos

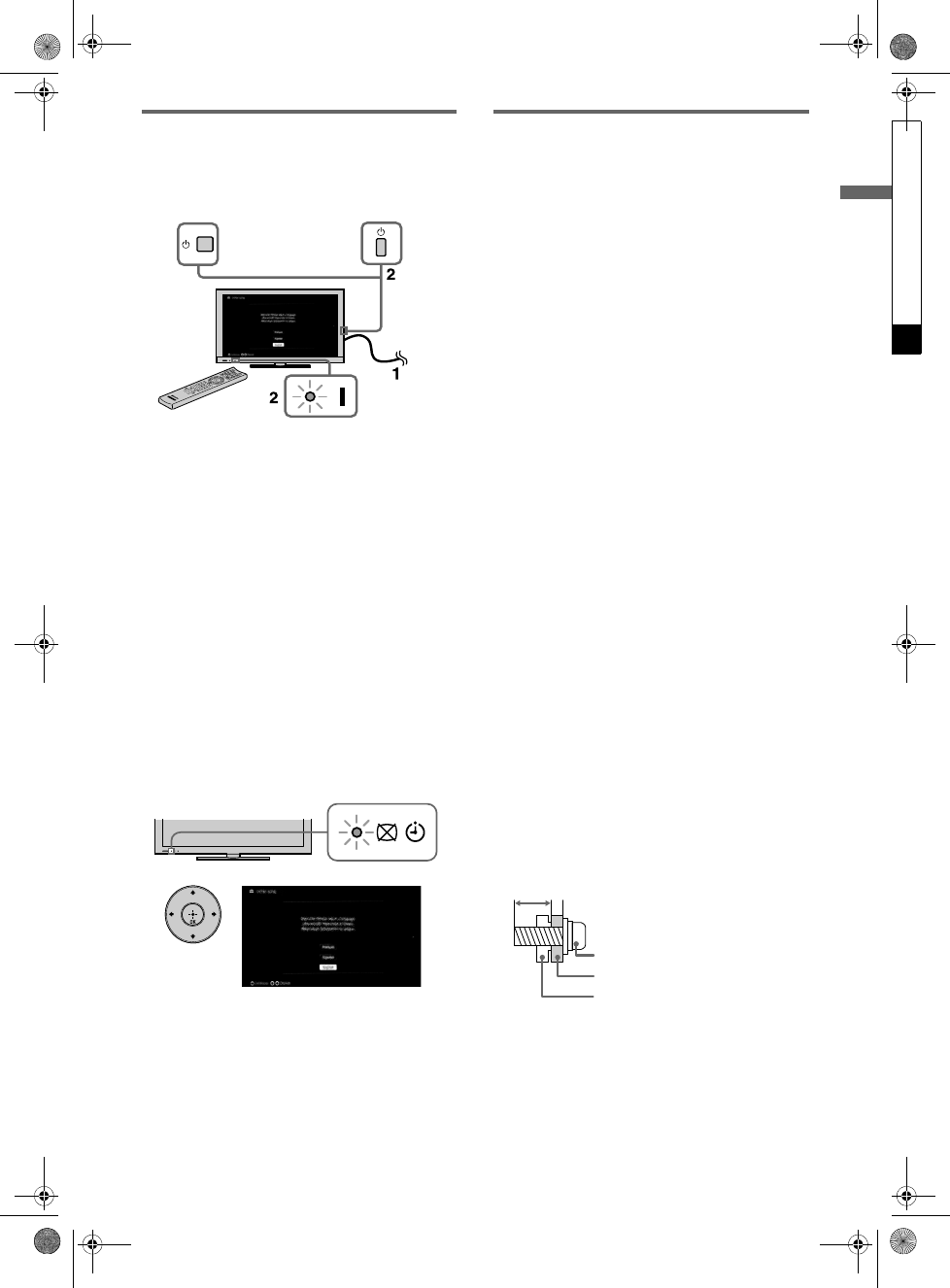

6: Executando a
configuração inicial
1Complete as conexões dos cabos antes de
realizar a Configuração Inicial.
Conecte a TV à tomada da rede elétrica
mais próxima.
2Pressione 1 (alimentação) na TV. O
indicador I piscará na cor verde.
Quando se liga a TV pela primeira vez, o
menu Idioma é exibido na tela.
~
•Quando se liga a TV pela primeira vez, a TV
necessita realizar um processamento interno para a
otimização antes que você possa executar a
configuração inicial. Não haverá som nem imagem,
e o indicador de timer na parte frontal da TV piscará
na cor laranja por aproximadamente 40 segundos.
Não desligue a TV durante esse processo. Em
alguns modelos de TV, esse processo foi concluído
na própria fábrica.
Siga as instruções da tela.
~
•O modo Home ajusta a TV para mostrar as
configurações otimizadas para a visualização
residencial.
Utilizando um suporte de
montagem de parede
A sua TV pode ser montada na parede utilizando
um suporte de parede (não fornecido). Se o
pedestal estiver fixo na TV, remova-o; consulte
o passo 2 da página 9 e da página 10 para mais
informações.
Prepare a TV para a montagem na parede antes
de realizar as conexões dos cabos.
A Sony não fornece o suporte de parede nem
o serviço de instalação do mesmo. Para
proteção do produto e por razões de
segurança, a Sony recomenda veementemente
que a instalação de sua TV seja realizada por
profissionais habilitados. Não tente instalá-la
por conta própria.
• Leia as instruções que acompanham o suporte
de parede (não fornecido) projetado para a
sua TV. É necessária experiência suficiente
para instalar esta TV, especialmente para
determinar a resistência da parede que irá
suportar o peso da TV.
• Certifique-se de utilizar os parafusos
fornecidos com o suporte de montagem de
parede quando fixar os ganchos de montagem
na TV.
Os parafusos fornecidos foram projetados
para que tenham de 8 mm a 12 mm de
comprimento quando medido a partir da
superfície de fixação do gancho de
montagem. O diâmetro e o comprimento dos
parafusos serão diferentes dependendo do
modelo do suporte de montagem de parede. A
utilização de outros parafusos pode resultar
em danos internos da TV ou causar a sua
queda, etc.
• Guarde os parafusos e o pedestal removidos
em um lugar seguro até quando desejar
fixá-los novamente. Mantenha os parafusos
fora do alcance das crianças.
~
•Leia o folheto de segurança fornecido para
informações de segurança adicionais.
3
Exceto
KDL-46/40/32CX52x Para KDL-46/
40/32CX52x
8-12 mm
Parafuso (fornecido
com o suporte de
montagem de parede)
Gancho de montagem
Fixação do gancho na parte
traseira do aparelho de TV
US01COV.book Page 17 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
18
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US03STU.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)
Instalando a TV em uma
parede ou área fechada
Assegure-se de que a TV tenha uma circulação
de ar adequada. Deixe um espaço suficiente ao
redor da TV conforme mostrado nas ilustrações
a seguir.
~
•Uma circulação de ar inadequada pode causar o
superaquecimento da TV e, consequentemente,
danificar a TV ou provocar um incêndio.
30 cm
6 cm
10 cm 10 cm
Deixe no mínimo este espaço ao redor do aparelho.
Instalada com pedestal
10 cm
30 cm
10 cm
10 cm
Instalada na parede
Deixe no
mínimo este
espaço ao
redor do
aparelho.
Nunca instale a TV conforme a seguir:
Circulação de ar
bloqueada. Circulação de ar
bloqueada.
Parede Parede
US01COV.book Page 18 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
19
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US04SAF.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)
Operando a sua TV BRAVIA
Assistindo à TV
Operando a sua TV BRAVIA
1Ligue a TV.
Pressione 1 (alimentação) na TV ou I/1 no
controle remoto para ligar a TV. (Nos modelos
KDL-60/55/46/40/32EX72x, você pode utilizar a
tecla I/1 localizada na parte da frente ou de trás do
controle remoto.)
2Selecione um canal de TV ou selecione uma
entrada.
Para utilizar o Guia
Pressione GUIDE para exibir o Guia Eletrônico de
Programação (EPG) para visualizar os programas
agendados ou para selecionar um programa que deseja
assistir. Pressione novamente para sair do Guia.
Para utilizar as teclas 0-9
Por exemplo, para digitar 2.1, pressione , e
.
1
ou
GUIDE
0-9
2
1
2
US01COV.book Page 19 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
20
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US04SAF.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)
Partes e controles do controle remoto
Utilize o controle remoto fornecido para controlar a sua TV. As operações básicas do controle remoto
são explicadas aqui. Para obter detalhes de todas as funções do controle remoto, pressione i-MANUAL
e consulte o manual eletrônico (i-Manual) (página 23).
1:/1
Pressione para ligar ou desligar a TV do modo standby
(espera).
2i-MANUAL
Mostra o manual eletrônico (i-Manual) na tela da TV.
3SYNC MENU
Mostra o Menu BRAVIA Sync que permite operar o
aparelho compatível com a BRAVIA Sync que estiver
conectado à TV.
4F/f/G/g/
Move o cursor na tela e confirma o item.
5OPTIONS
Mostra uma lista de funções convenientes e atalhos de
menus. Os itens do menu disponíveis variam de acordo
com a entrada e/ou conteúdo atuais.
6Teclas coloridas
Quando as teclas coloridas estiverem disponíveis, um guia
de operação será exibido na tela.
7CH +/–/Teclas numéricas
Selecione os canais no modo TV.
8VOL/2 +/–
Ajuste o volume.
Para KDL-60/55/46/40/32EX72x
Parte traseira do
controle remoto
US01COV.book Page 20 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
21
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US04SAF.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)
Operando a sua TV BRAVIA
Selecionando várias funções e ajustes (Menu Home)
Você pode selecionar as funções da sua TV a partir do menu Home.
Consulte a página 22 para ver o mapa do menu Home.
1Pressione HOME.
2Pressione F/f/G/g/ para selecionar itens.
Para selecionar itens no menu Home (p. ex.,
selecionando “Ajustes”)
1Pressione G/g para selecionar Ajustes.
O conteúdo de Ajustes é exibido à direita.
2Pressione F/f para selecionar Imagem & Tela.
3Pressione para entrar no menu.
Seguindo as instruções da tela, pressione
F/f/G/g para selecionar itens e pressione para
confirmar.
3Pressione HOME para sair.
1, 3
2
US01COV.book Page 21 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
22
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US04SAF.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)
Mapa do menu Home
Quando a tecla HOME do controle remoto é pressionada, os seguintes ícones são exibidos como
categorias. As categorias disponíveis dependem do modelo de TV, região, país e condições de
transmissão.
TV Você pode selecionar uma lista de canais de TV ou um guia de
programação.
Mídia Você pode desfrutar conteúdos de foto/música/vídeo através
dos dispositivos USB ou da rede doméstica.
Entradas Você pode selecionar o aparelho conectado à TV.
Favoritos/Histórico Oferece acesso rápido aos itens mais usados ou visualizados
recentemente, como os canais de TV, entradas externas ou os
arquivos da sua mídia.
Ajustes Contém todos os ajustes necessários para personalizar a sua
TV.
Widgets Oferece acesso aos Widgets, aplicativos on-line.
Aplicativos Você pode desfrutar vários aplicativos como Pesquisar
Música, Navegador da Internet, etc.
Conteúdo de Internet Você pode desfrutar os serviços de conteúdo da Internet.
Recomendações Apresenta recomendações de programas que você pode gostar,
baseando-se no seu histórico de visualizações.
US01COV.book Page 22 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
23
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US04SAF.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)
Operando a sua TV BRAVIA
Visualizando instruções de operação (i-Manual)
As instruções de operação estão embutidas em sua TV BRAVIA e podem ser visualizadas na tela.
Para aprender mais sobre os recursos da TV, acesse o seu i-Manual com apenas um toque na tecla.
1Pressione i-MANUAL.
2Pressione F/f/G/g/ para navegar e
selecionar itens.
Para selecionar itens no i-Manual
1Pressione F/f para selecionar um item.
O conteúdo é exibido à direita em nova janela
explicativa.
2Pressione g para se mover para nova janela
explicativa.
3Pressione F/f para selecionar um item da nova
janela explicativa.
Uma descrição do item é exibida à direita. Se
uma terceira janela estiver disponível, repita este
passo para exibir os detalhes.
4Pressione g para selecionar um item.
O conteúdo é exibido.
1
2
US01COV.book Page 23 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
24
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US04SAF.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)
Descrição da tela i-Manual
Para usar os marcadores favoritos
O i-Manual possui uma função chamada Marcadores. Com ele, as páginas podem ser marcadas com
as teclas coloridas, de acordo com as instruções exibidas na parte inferior da tela. Para acessar os
marcadores favoritos registrados, vá para a página de topo (página inicial) do i-Manual e selecione o
marcador registrado de sua preferência.
Para memorizar a última página visualizada
O i-Manual memoriza a última página visualizada. Quando estiver na tela do i-Manual, pressione
i-MANUAL para retornar à tela da TV. Se você pressionar i-MANUAL novamente, a informação que
você viu na última vez será exibida. Para visualização a partir da página de topo (página inicial) do
i-Manual, siga as instruções da tela, ou pressione HOME e selecione i-Manual em Ajustes no menu
Home.
~
•A memória da última página é apagada quando a TV é ajustada para o modo standby.
Pressione G para voltar à página anterior
Número da página/Número total de páginas
Pressione RETURN para voltar à página
anterior
Pressione f para ir para a próxima página
Pressione para iniciar a função
~
•Esta indicação aparecerá somente quando esta função
estiver disponível.
US01COV.book Page 24 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
25
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US05OVR.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)
Configuração de Rede
Quando se conecta esta TV à Internet, você pode
desfrutar várias funções, tais como: visualizar
uma foto que mostra o local onde ela foi tirada
em um mapa, desfrutar vídeo pela Internet, etc.
Para mais informações sobre as funções
disponíveis, consulte o i-Manual.
~
•É necessário contratar um provedor de serviço de
Internet para poder se conectar à Internet.
Preparando uma Rede com
Fio
~
•Para conexões LAN, utilize um cabo Categoria 7
(não fornecido).
Preparando uma LAN sem
Fio
O LAN Wireless preparada (preparado para
LAN sem fio) permite a você acessar facilmente
a Internet e sua rede doméstica com o Adaptador
de LAN sem fio USB UWA-BR100 (a partir de
janeiro de 2010). Ao inserir o Adaptador de
LAN sem fio USB na porta USB da sua TV,
você poderá criar facilmente uma rede livre de
cabos. Antes de configurar a função LAN sem
fio da TV, configure um roteador de LAN sem
fio.
~
•O adaptador de LAN sem fio USB é fornecido ou
está disponível como acessório opcional
dependendo do modelo da TV. Em algumas regiões/
países, este adaptador pode não estar disponível para
compra.
Configurando a conexão de
Internet
Utilizando os recursos de rede, você poderá
conectar a TV à Internet. O procedimento de
configuração varia de acordo com o tipo de rede
e o roteador de LAN. Antes de configurar a
conexão de Internet, configure um roteador de
LAN. Verifique seu ambiente de LAN sem fio
utilizando a tabela a seguir.
LAN sem fio
LAN com fio , Tipo 4
* A configuração do Tipo 1 é mais fácil se o seu
roteador possui uma tecla de configuração
automática, por exemplo, o AOSS (Air Station One-
Configuração de Rede
LAN
TV
Internet
Modem
com
funções de
roteador
Roteador
Modem
Internet
ou
LAN sem fio seguro? NÃO
k Tipo 3
SIM m
Você utiliza um roteador de
LAN sem fio compatível
com Wi-Fi Protected Setup
(WPS)?
NÃO
k Tipo 2
SIM m
Tipo 1*
(Continua)
US01COV.book Page 25 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
26
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US05OVR.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)
Touch Secure System). A maioria dos roteadores
recentes possui esta função. Verifique o seu
roteador.
Tipo 1: Vá para a configuração de “Rede segura
com Wi-Fi Protected Setup (WPS)”.
Tipo 2: Vá para a configuração de “Rede segura
sem Wi-Fi Protected Setup (WPS)”.
Tipo 3: Vá para a configuração de “Rede sem
segurança (aberta) com qualquer tipo de roteador
LAN sem fio”.
Tipo 4: Vá para a “Configuração da rede com
fio”.
Tipo 1: Rede segura com Wi-Fi
Protected Setup (WPS)
O padrão WPS torna a configuração de
segurança de uma rede doméstica sem fio tão
simples quanto o acionamento do botão WPS do
roteador de LAN sem fio. Antes de configurar
uma LAN sem fio, verifique a localização do
botão WPS no roteador e verifique como usá-lo.
Para propósito de segurança, o WPS (PIN)
fornece um código PIN para o seu roteador. O
código PIN é renovado cada vez que WPS
(PIN) é selecionado.
1Pressione HOME e selecione >
Rede > Configuração da Rede.
2Selecione Configuração sem Fio.
3Selecione WPS (Push Button) para o
método de configuração com apenas um
botão ou WPS (PIN) para o método
PIN.
~
•O nome da tecla do WPS pode ser diferente
dependendo do roteador (p. ex., tecla AOSS).
4Siga as instruções da tela de
configuração.
Tipo 2: Rede segura sem Wi-Fi
Protected Setup (WPS)
Para configurar uma LAN sem fio, você
precisará fornecer o nome da rede sem fio
(SSID) e a chave de segurança (WEP ou WPA).
Se não souber, consulte o manual de instruções
do seu roteador.
1Pressione HOME e selecione >
Rede > Configuração da Rede.
2Selecione Configuração sem Fio.
3Selecione Procurar e, em seguida,
selecione uma rede a partir da lista de
redes sem fio pesquisadas.
4Siga as instruções da tela de
configuração.
~
•Se você utilizar o WPS para configurar a rede, as
configurações de segurança do roteador de LAN
sem fio serão ativadas, e qualquer equipamento
conectado anteriormente à LAN sem fio em um
estado desprotegido será desconectado da rede.
Neste caso, ative as configurações de segurança do
equipamento desconectado e, em seguida, conecte-o
novamente. Ou, você pode desativar as
configurações de segurança do roteador de LAN
sem fio e, em seguida, conectar o equipamento a
uma TV em um estado desprotegido.
Tipo 3: Rede desprotegida
(aberta) com qualquer tipo de
roteador LAN sem Fio
Para configurar uma LAN sem fio, você
precisará fornecer o nome da rede sem fio
(SSID).
1Pressione HOME e selecione >
Rede > Configuração da Rede.
2Selecione Configuração sem Fio.
3Selecione Procurar e, em seguida,
selecione uma rede a partir da lista de
redes pesquisadas.
4Siga as instruções da tela de
configuração.
~
•A chave de segurança (chave WEP ou WPA) não
será solicitada porque você não precisará selecionar
nenhum método de segurança neste procedimento.
US01COV.book Page 26 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
27
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US05OVR.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)
Configuração de Rede
Tipo 4: Configuração da rede
com fio
Introduza os respectivos valores alfanuméricos
para o seu roteador, se necessário. Os itens que
podem ser configurados (p. ex., Endereço IP,
Máscara de Sub-rede, DHCP) podem ser
diferentes dependendo do provedor de serviço de
Internet ou roteador. Para mais informações,
consulte os manuais de instruções do seu
provedor de serviço de Internet ou do roteador.
1Pressione HOME e selecione >
Rede > Configuração da Rede.
2Selecione Configuração com Fio.
3Selecione Auto para configurar
automaticamente o endereço IP e o
servidor de proxy, ou selecione Manual
para configurá-los manualmente.
4Siga as instruções da tela de
configuração.
Visualizando o estado da rede
Você pode confirmar o estado da sua rede.
1Pressione HOME e selecione >
Rede > Configuração da Rede.
2Selecione Ver Estado da Rede.
Se você não conseguir se
conectar à Internet
Utilize o recurso de diagnóstico para verificar as
configurações e as possíveis causas para ter
ocorrido falha na conexão de rede.
1Pressione HOME e selecione >
Rede > Configuração da Rede.
2Selecione Ver Estado da Rede.
3Selecione Verifique a Conexão.
Esta operação pode demorar vários
minutos. Você não poderá cancelar o
diagnóstico após a seleção de Verifique
a Conexão.
Ajustando as configurações
de exibição do servidor
Você pode selecionar os servidores de rede
doméstica que deseja exibi-los no menu Home.
Até 10 servidores podem ser exibidos
automaticamente no Menu Home.
1Pressione HOME e selecione >
Rede > Configuração de Rede
Doméstica.
2Selecione Incluir/Omitir Serv. de
Mídia.
3Selecione o servidor que deseja exibir no
menu Home e ajuste as configurações.
Se você não conseguir se conectar à
sua rede doméstica
A TV detecta se o servidor está sendo
reconhecido corretamente quando você não
consegue conectá-la a sua rede doméstica. Se o
resultado do diagnóstico indicar uma falha,
verifique as possíveis causas e as conexões e
configurações de rede.
1Pressione HOME e selecione >
Rede > Configuração de Rede
Doméstica.
2Selecione Solução Problemas Serv.
de Mídia.
O diagnóstico do servidor inicia-se. Quando
o diagnóstico do servidor é concluído, a lista
do resultado do diagnóstico é exibida.
US01COV.book Page 27 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
28
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US06OPT.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)
Guia para solução de problemas
Quando o indicador 1 (standby) estiver piscando, conte quantas vezes ele pisca (o
intervalo de tempo é 3 segundos).
Pressione 1 (alimentação) na TV para desligá-la, desconecte o cabo de alimentação CA e informe a um
Serviço Autorizado Sony (informações fornecidas na capa) quantas vezes o indicador piscou.
Quando o indicador 1 (standby) não estiver piscando, verifique os itens da tabela a
seguir.
Consulte também “Guia para solução de problemas” no i-Manual. Se o problema persistir, entre em
contato com um Serviço Autorizado Sony (informações fornecidas na capa).
Informações Adicionais
Condição Explicação/Solução
Sem imagem (a tela está
escura) e não há som.
•Verifique as conexões da antena/TV a cabo.
•Conecte a TV a uma tomada de alimentação CA e depois pressione 1
(alimentação) na TV.
•Se o indicador 1 (standby) se acender em vermelho, pressione "/1 no
controle remoto.
Pequenos pontos pretos
e/ou brilhantes aparecem
na tela.
•A tela é composta por pixels. Pequenos pontos pretos e/ou brilhantes
(pixels) na tela não indicam um mau funcionamento.
Alguns programas não
podem ser sintonizados.
•Verifique a antena ou a parabólica.
A TV desliga-se
automaticamente (a TV
entra no modo standby).
•Verifique se a função Sleep Timer, Timer ou Standby Automático
da TV está ativa.
•Verifique se Sensor de Presença em Modo Ecológico está ativo.
Quando o sensor não detecta nenhum espectador em frente à TV em um
determinado período de tempo, a imagem da TV é desligada
automaticamente, deixando ligado apenas o som da TV. Se a TV
permanecer no modo de imagem desligada por 30 minutos, a TV
mudará para o modo standby.
O controle remoto não
funciona.
•Substitua as pilhas.
•A sua TV pode estar no modo SYNC. Pressione SYNC MENU,
selecione Controle da TV e depois selecione Home (Menu) ou
Opções para controlar a TV.
A TV e ao seu redor
tornam-se quentes.
•Quando a TV permanecer ligada por um longo tempo, a TV e ao seu
redor podem ficar quentes ao toque. Isto não é um mau funcionamento
da TV.
A senha Controle de
Bloqueio foi esquecida.
•Digite 4357 para o código PIN. (O código PIN 4357 é sempre aceito.)
US01COV.book Page 28 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
29
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US06OPT.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)
Informações Adicionais

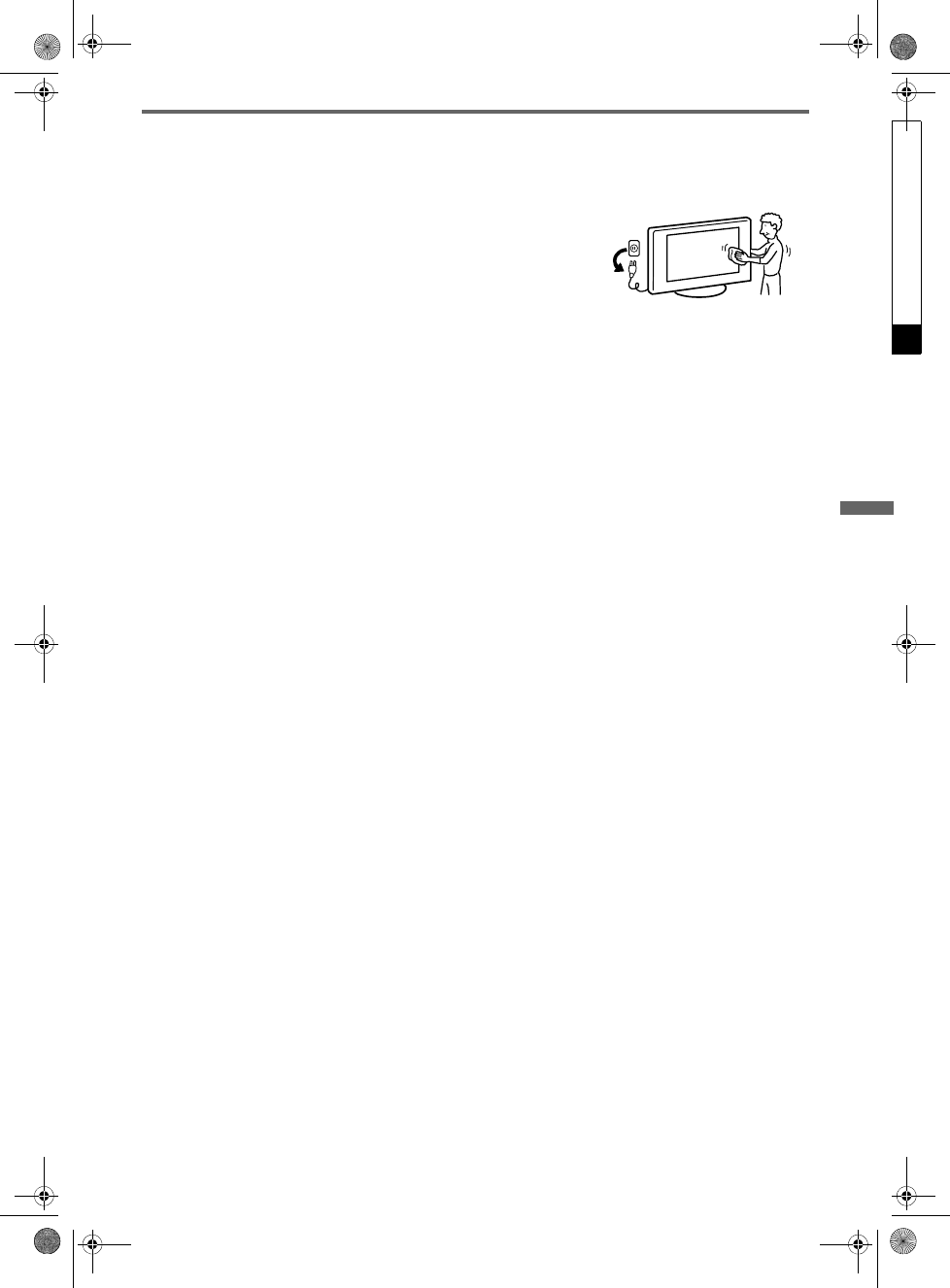

Como cuidar da sua BRAVIA
A segurança é muito importante, por isso, leia e siga as instruções do Folheto de Segurança fornecido
separadamente.
Desconecte a TV e outros equipamentos conectados da tomada da
rede elétrica antes de iniciar a limpeza da TV.
• Limpe a tela LCD gentilmente com um pano macio.
• As sujeiras resistentes podem ser removidas com um pano
umedecido com uma solução suave de sabão com água morna.
• Se utilizar um pano previamente tratado quimicamente, siga as
instruções fornecidas na embalagem do pano.
• Nunca utilize solventes fortes como tíner, álcool ou benzina para limpeza.
• Não conecte a TV a uma tomada da rede elétrica até que a umidade da limpeza se evapore.
A TV deve ser instalada em uma superfície estável para prevenir que ela caia (consulte a página 15). Se
você tiver crianças pequenas ou animais de estimação na sua casa, verifique regularmente se a TV está
fixada com segurança.
US01COV.book Page 29 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
30
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US06OPT.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)
Especificações técnicas
*1 Distorção Harmônica Total.
Sistema
Sistema de televisão Analógico: NTSC/PAL-M/PAL-N
Digital: SBTVD-T
Cobertura de canais VHF: 2-13
UHF: 14-69
CATV: 1-125
Sistema do painel Painel LCD (tela de cristal líquido)
Potência de saída dos alto-falantes
(RMS)
10 W + 10 W + 10 W (8 ohms, 1 kHz, 10% THD*1, 127 V) (KDL-60EX72x)
10 W + 10 W (8 ohms, 1 kHz, 10% THD*1, 127 V) (KDL-55/46/40/32EX72x, KDL-46/40/32EX52x,
KDL-46/40/32CX52x, KDL-32EX42x)
8 W + 8 W (8 ohms, 1 kHz, 10% THD*1, 127 V) (KDL-22EX42x)
Tomadas de entrada/saída
CABLE/ANTENNA Terminal de antena externa de 75 ohms para entradas RF
VIDEO IN 1/2 VIDEO / AUDIO
COMPONENT IN YPBPR (Vídeo componente) / Formato de sinal: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p / AUDIO
HDMI IN 1/2/3/4
(exceto KDL-22EX42x)
HDMI: Vídeo: 480i, 480p, 576i, 576p, 720p, 720/24p/30p, 1080i, 1080p, 1080/24p/30p
Áudio: Linear de dois canais PCM 32, 44,1 e 48 kHz, 16, 20 e 24 bits, Dolby Digital
Entrada de áudio analógico (minitomada) (somente HDMI IN 4)
ARC (Audio Return Channel, Canal de Retorno de Áudio) (somente HDMI IN 1)
HDMI IN 1/2
(para KDL-22EX42x)
HDMI: Vídeo: 480i, 480p, 576i, 576p, 720p, 720/24p/30p, 1080i, 1080p, 1080/24p/30p
Áudio: Linear de dois canais PCM 32, 44,1 e 48 kHz, 16, 20 e 24 bits, Dolby Digital
Entrada de áudio analógico (minitomada) (somente HDMI IN 2)
ARC (Audio Return Channel, Canal de Retorno de Áudio) (somente HDMI IN 1)
AUDIO OUT/Fones de ouvido 500 mVrms (típico)
Minitomada estéreo / Impedância: ≥ 16 ohms
DIGITAL AUDIO OUT
(OPTICAL)
Sinal óptico PCM/Dolby Digital
PC IN D-sub de 15 pinos, RGB analógico
PC/HDMI 4 AUDIO IN
(exceto KDL-22EX42x)
Minitomada estéreo
PC/HDMI 2 AUDIO IN
(para KDL-22EX42x)
Minitomada estéreo
LAN Conector 10BASE-T/100BASE-TX (A velocidade da conexão pode ser diferente dependendo do ambiente
de rede. A taxa e a qualidade de comunicação de 10BASE-T/100BASE-TX não estão garantidas nesta
TV.)*2
USB/DLNA Consulte o i-Manual para obter informações sobre o formato suportado.
Nome do modelo KDL- 60EX72x 55EX72x 46EX72x 46EX52x 46CX52x 40EX72x 40EX52x
Alimentação e outros
Requisitos de alimentação 110-220 V CA, 60 Hz
Consumo de energia 167 W 166 W 122 W 103 W 193 W 110 W 102 W
em uso
em standby Menos que 0,2 W com 127 V CA e menos que
0,3 W com 220 V CA
Menos que
0,15 W com
127 V CA e
menos que
0,25 W com
220 V CA
Menos que 0,2 W com 127 V
CA e menos que 0,3 W com
220 V CA
Tamanho da tela (cm)
(polegadas medidas diagonalmente) Aprox. 152,5
60 polegadas
Aprox. 138,8
54,6 polegadas
(classe 55)
Aprox. 116,8
46 polegadas
Aprox. 101,6
40 polegadas
Resolução do monitor 1.920 pontos (horizontal) × 1.080 linhas (vertical)
Alto-falante
Full range (mm)
Woofer (mm)
30 × 150 (2)
40 × 90 (1)
30 × 150 (2)
–
45 × 130 (2)
–
30 × 150 (2)
–
Dimensões com pedestal (mm) 1.389 × 869 ×
320
1.269 × 799 ×
315
1.078 × 690 ×
260
1.078 × 690 ×
260
1.122 × 712 ×
275
943 × 616 ×
250
943 × 604 ×
254
sem pedestal (mm) 1.389 × 839 ×
41
1.269 × 769 ×
41
1.078 × 660 ×
42
1.078 × 660 ×
42
1.122 × 682 ×
74
943 × 586 ×
42
943 × 588 ×
45
padrão de furo para
montagem na parede (mm)
400 × 300 300 × 300
tamanho do parafuso para
montagem na parede (mm) M6 (comprimento: veja o diagrama da pagina 17 para detalhes)
Peso com pedestal (kg) 31,6 25,4 17,9 17,8 20,7 14,4 13,8
sem pedestal (kg) 25,3 20,2 14,3 14,2 17,1 11,2 11,2
Acessórios fornecidos Consulte “Verificando os acessórios” (página 7).
Acessórios opcionais Óculos 3D: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (para KDL-60/55/46/40EX72x)
Kit para Skype: unidade de câmera e microfone CMU-BR100
Adaptador de LAN sem fio USB
Temperatura de operação 0 °C – 40 °C
Umidade de operação 10 % – 80 % RH (sem condensação)
US01COV.book Page 30 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
31
D:\Sony 2011\KDL-EX-CX_4273012112\4273012112\US06OPT.fm
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)
Informações Adicionais
*2 Para conexões LAN, utilize um cabo 10BASE-T/100BASE-TX de categoria 7 (não fornecido).
• A disponibilidade dos acessórios opcionais depende do estoque.
• A disponibilidade dos acessórios opcionais depende do país/região.
• Projeto e especificações técnicas sujeitos a alterações sem prévio aviso.
• Os pesos e dimensões são aproximados.
Nome do modelo KDL- 40CX52x 32EX72x 32EX52x 32EX42x 32CX52x 22EX42x
Alimentação e outros
Requisitos de alimentação 110-220 V CA, 60 Hz
Consumo de energia 170 W 90 W 77 W 77 W 101 W 45 W
em uso
em standby Menos que
0,15 W com
127 V CA e
menos que
0,25 W com
220 V CA
Menos que 0,2 W com 127 V CA e
menos que 0,3 W com 220 V CA
Menos que
0,15 W com
127 V CA e
menos que
0,25 W com
220 V CA
Menos que
0,25 W com
127 V CA e
menos que
0,35 W com
220 V CA
Tamanho da tela (cm)
(polegadas medidas diagonalmente) Aprox. 101,6
40 polegadas
Aprox. 80,1
31,5 polegadas
(classe 32)
Aprox. 80,0
31,5 polegadas
(classe 32)
Aprox. 80,1
31,5 polegadas
(classe 32)
Aprox. 54,8
21,6 polegadas
(classe 22)
Resolução do monitor
1.920 pontos (horizontal) × 1.080 linhas (vertical)
1.366 pontos
(horizontal) ×
768 linhas
(vertical)
1.920 pontos
(horizontal) ×
1.080 linhas
(vertical)
1.366 pontos
(horizontal) ×
768 linhas
(vertical)
Alto-falante
Full range (mm)
Woofer (mm)
45 × 130 (2)
–
30 × 100 (2)
–
Dimensões com pedestal (mm) 991 × 636 ×
250 755 × 510 × 216 755 × 498 × 225 755 × 498 × 225 799 × 532 × 230 529 × 362 × 172
sem pedestal (mm) 991 × 606 × 71 755 × 480 × 42 755 × 482 × 42 755 × 482 × 42 799 × 502 × 70 529 × 347 × 42
padrão de furo para
montagem na parede (mm)
300 × 300 200 × 200 100 × 100
tamanho do parafuso para
montagem na parede (mm) M6 M4
(comprimento: veja o diagrama da pagina 17 para detalhes)
Peso com pedestal (kg) 16,3 10,4 9,9 9,9 11,4 5,1
sem pedestal (kg) 12,9 7,9 7,7 7,7 8,7 4,1
Acessórios fornecidos Consulte “Verificando os acessórios” (página 7).
Acessórios opcionais Óculos 3D: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (para KDL-32EX72x)
Kit para Skype: unidade de câmera e microfone CMU-BR100
Adaptador de LAN sem fio USB
Temperatura de operação 0 °C – 40 °C
Umidade de operação 10 % – 80 % RH (sem condensação)
US01COV.book Page 31 Monday, April 25, 2011 7:46 PM
Black process 45,0° 240,0 LPI
KDL-EX725/EX525/EX425/CX525
4-273-012-E1(1)
I-CONTEÚDO E PRAZO DE GARANTIA
1. A Sony Brasil Ltda. garante o produto acima
identificado, o qual foi recebido devidamente lacrado,
pelo prazo de 12 (doze) meses, incluído o da
garantia legal (primeiros noventa dias), contados a
partir da aquisição pelo primeiro consumidor, contra
defeitos de projeto, fabricação, montagem, ou
solidariamente em decorrência de vícios de qualidade
do material, que o torne impróprio ou inadequado ao
consumo a que se destina.
2. A garantia acima mencionada não se refere aos
acessórios que acompanham este produto, sendo que
para estes o prazo é de 90 (noventa) dias conforme
legislação.
3. A Garantia se faz mediante a exibição deste termo, bem
como da Nota Fiscal correspondente.
II-EXCLUDENTES DA GARANTIA
1. O presente Termo exclui despesas de transporte, frete,
seguro, constituídos tais itens, ônus e responsabilidade
do consumidor, além de não cobrir:
a) peças que se desgastam naturalmente com o uso
regular, tais como cabeças gravadora/reprodutora,
cabo de microfone, cabos e espumas dos fones de
ouvido, agulha, lâmpadas de mostrador, etc. (para
linha áudio, vídeo e TVs com vídeo integrado);
b) bateria de lítio, bateria de hidreto de metal níquel
(Ni-MH), pilhas AA, pilhas AAA;
c) danos à parte externa do produto (gabinete, painel,
acabamentos, botões, etc.), bem como peças e
acessórios sujeitos à quebra causada por maus tratos;
d) manuseio inadequado, indevido aos fins a que se
destina, em desacordo com as recomendações do
Manual de Instruções.
2. Esta garantia não compreende produtos que tenham sido
adquiridos usados, recondicionados ou vendidos “no
estado”.
III-INVALIDADE DA GARANTIA
1. A Garantia fica automaticamente invalidada, se:
a) não for apresentada a Nota Fiscal de venda no Brasil,
ou documento fiscal equivalente, conjuntamente
com o Termo de Garantia;
b) o produto for ligado em rede elétrica fora dos
padrões especificados ou sujeita à flutuação
excessiva de voltagem;
c) o produto for aberto para conserto, manuseado ou
tiver o circuito original alterado por técnico não
autorizado ou não credenciado;
d) o número de série do produto for removido ou
alterado;
e)o produto for utilizado em ambientes sujeitos a gases
corrosivos, umidade excessiva ou em locais com
altas/baixas temperaturas, poeira, acidez, etc.;
f) o produto sofrer qualquer dano por acidente
(quebra), ou agente da natureza (raio, enchente,
maresia, etc.);
g) o produto for manuseado ou usado em desacordo
com o Manual de Instruções que o acompanha;
h) qualquer modificação for introduzida no aparelho,
não prevista no Manual de Instruções.
IV-FORMA E LOCAL DE UTILIZAÇÃO DA
GARANTIA
1. Para usufruir desta garantia adicional à legal, o
consumidor deverá utilizar-se de um dos Postos de
Serviço Autorizado Sony, dentre aqueles que constam
na relação que acompanha o produto.
2. Esta Garantia é válida apenas em território brasileiro.
3. O transporte do produto ao Posto de Serviço
Autorizado é de responsabilidade do consumidor.
Modelos: KDL-60EX725 / KDL-55EX725 /
KDL-46EX725 / KDL-46EX525 /
KDL-46CX525 / KDL-40EX725 /
KDL-40EX525 / KDL-40CX525 /
KDL-32EX725 / KDL-32EX525 /
KDL-32EX425 / KDL-32CX525 /
KDL-22EX425
TERMO DE GARANTIA
Unidade comercial: Sony Brasil Ltda.
Rua Inocêncio Tobias, 125 - Bloco A,
Barra Funda, São Paulo - SP, CEP 01144-000
Central de Relacionamento Sony:
4003 SONY (7669) - Capitais e regiões
metropolitanas:
0800 880 SONY (7669) - Demais localidades
(http://www.sony.com.br)
ATENÇÃO
Este Termo de Garantia só tem validade quando
acompanhado da Nota Fiscal correspondente.
Conserve-os em seu poder.
