KDL 46R455A / 40R475A 40R455A 32R425A 32R405A 24R405A Xx R455A R475A R425A R405A

2015-06-29

: Pdf Kdl-Xxr455A-Xxr475A-Xxr425A-Xxr405A KDL-xxR455A-xxR475A-xxR425A-xxR405A LED SONY MANUAIS AV audio_video

Open the PDF directly: View PDF .
Page Count: 76

Presentación de su nuevo BRAVIA®
Procedimientos iniciales
Operación del TV
Uso de las funciones
Uso de los menús
Información adicional

4-458-510-31(1)

Televisor digital a

color con pantalla

de cristal líquido

Manual de instrucciones

Presentación de su nuevo

BRAVIA®

Procedimientos iniciales

Operación del TV

Uso de las funciones

Uso de los menús

Información adicional

Lea este manual antes de usar el producto

Centro de Asistencia de

Sony

http://esupport.sony.com/ES/LA/

Por favor no devuelva el producto a la

tienda

KDL-46R455A / 40R475A / 40R455A / 32R425A / 32R405A / 24R405A

PRECAUCIÓN

Para evitar las descargas eléctricas y la exposición de los

contactos, no utilice este enchufe polarizado de corriente

alterna con un cable de extensión, receptáculo u otro

tomacorriente a menos que los contactos puedan ser

introducidos completamente.

❑Opere el TV únicamente con ca de 110 V

a 240 V.

❑Evite operar el TV con temperaturas

inferiores a los 5 °C.

Información de licencias

MHL, Mobile High-Definition Link y el logo de MHL son

marcas comerciales o marcas comerciales registradas de

MHL Licensing, LLC.

HDMI, el logotipo de HDMI y High-Definition Multimedia

Interface son marcas comerciales o marcas comerciales

registradas de HDMI Licensing, LLC.

Fergason Patent Properties, LLC:

N° de patente de EE.UU. 5.717.422

N° de patente de EE.UU. 6.816.141

Fabricado bajo licencia de Dolby Laboratories.

Blu-ray Disc es una marca comercial.

“BRAVIA”, , BRAVIA Sync, y son marcas

comerciales o marcas registradas de Sony Corporation.

“PlayStation” es una marca comercial registrada y “PS3” es

una marca comercial de Sony Computer Entertainment Inc

Fabricado con licencia de DTS Licensing Limited. Para

obtener información sobre patentes y marcas registradas en

los EE. UU. y en el mundo, consulte

www.dts.com/patents/legacy.aspx.

Limpieza

Cuando limpie el TV, asegúrese de

desenchufarlo para evitar choques eléctricos.

• Limpie la pantalla del LCD con una tela

suave.

• Las manchas difíciles de quitar se pueden

limpiar con una tela suave humedecida con

agua tibia y jabón suave.

• Si utiliza un paño previamente tratado con

productos químicos, siga las instrucciones

del envase.

• No use nunca solventes fuertes como

diluyentes de pintura, alcohol o bencina

para limpiar el TV.

• Consulte la información adicional en el

Manual de Seguridad.

Registro de propiedad

El modelo y el número de serie están situados en la parte

lateral y en la posterior del televisor. Anote esos números

en el espacio que tiene a continuación. Refiérase a ellos

cuando contacte con su distribuidor Sony acerca de este

televisor.

Nombre de modelo

N° de serie

La clase 24 ofrece un tamaño de imagen de 23,6 pulgadas (59,8 cm) (medido en sentido diagonal).

La clase 32 ofrece un tamaño de imagen de 31,5 pulgadas (80,0 cm) (medido en sentido diagonal).

Contenido

Presentación de su nuevo BRAVIA

Bienvenido al mundo de BRAVIA®. . . . . . . . .4

Disfrute de una experiencia de alta definición

(HD) deslumbrante con su BRAVIA . . . . . .4

Los cuatro pasos para una experiencia de alta

definición asombrosa . . . . . . . . . . . . . . . . .5

Funciones destacadas del TV. . . . . . . . . . . . .5

Procedimientos iniciales

Configuración de su TV . . . . . . . . . . . . . . . . .7

Instalación del soporte de sobremesa . . . . . .8

Ubicación de entradas y salidas . . . . . . . . . .10

Conexión del TV . . . . . . . . . . . . . . . . . . . . . .12

Conexión de otros equipos . . . . . . . . . . . . . .15

Si instala el TV en una pared o en un lugar

cerrado . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Fijación del TV . . . . . . . . . . . . . . . . . . . . . . .17

Ejecución de configuración inicial . . . . . . . . .20

Operación del TV

Uso del control remoto . . . . . . . . . . . . . . . . .22

Descripción de los botones del control

remoto . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Indicadores y controles del TV . . . . . . . . . . .26

Uso de las funciones

Control de BRAVIA Sync . . . . . . . . . . . . . . .28

Uso de la función PIP . . . . . . . . . . . . . . . . . .29

Uso de la guía de programa electrónico digital

(EPG) . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Favoritos . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Modo ancho . . . . . . . . . . . . . . . . . . . . . . . . .31

Modo ancho con PC . . . . . . . . . . . . . . . . . . .32

Entradas . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Reproducción de Fotos/Música/Video mediante

USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Fotograma. . . . . . . . . . . . . . . . . . . . . . . . . . .37

Escuchar la Radio FM. . . . . . . . . . . . . . . . . .39

Uso de los menús

Desplazarse por los menús del TV. . . . . . . .41

Uso de la configuración de Ajustes de

imagen . . . . . . . . . . . . . . . . . . . . . . . . . . .43

Uso de la configuración de Ajustes de

sonido. . . . . . . . . . . . . . . . . . . . . . . . . . . .45

Uso de la configuración de Pantalla . . . . . . .47

Uso de la configuración de Ajuste de

canal. . . . . . . . . . . . . . . . . . . . . . . . . . . . .49

Uso de la configuración de Bloqueo . . . . . . .51

Uso de la configuración de Ajustes. . . . . . . .52

Uso de la configuración de Eco . . . . . . . . . .57

Información adicional

Tabla de referencia de la señal de entrada de la

PC para HDMI IN . . . . . . . . . . . . . . . . . . .58

Uso de un Soporte de montaje mural . . . . . .59

Instalación del Soporte de montaje mural. . .61

Solución de problemas . . . . . . . . . . . . . . . . .65

Especificaciones . . . . . . . . . . . . . . . . . . . . . .71

Índice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73

Soporte al cliente

http://esupport.sony.com/ES/LA/

Registro en línea

http://esupport.sony.com/LA/perl/

registration.pl

Presentación de su nuevo BRAVIA®

Bienvenido al mundo de BRAVIA®

Gracias por elegir este TV Sony

BRAVIA

de alta definición. Consulte el documento

descrito abajo para aprovechar al máximo todo lo que su TV le ofrece.

Disfrute de una experiencia de alta

definición (HD) deslumbrante con su

BRAVIA

La calidad de la imagen que verá en su TV BRAVIA

es equiparable a la calidad de la señal

que recibe. Para experimentar el sensacional detalle de su nuevo TV

BRAVIA

, necesita

acceder a la programación de alta definición (HD). El TV

BRAVIA

puede recibir y visualizar

programación de alta definición procedente de:

• Emisiones por aire a través de una antena para TV de alta definición

• Suscripción a cable HD

• Suscripción a satélite HD

• Reproductor de Blu-ray Disc™ u otros equipos externos compatibles con HD

Contacte a su proveedor de servicios de cable, satélite o HD para obtener más

información acerca de cómo actualizar la programación de HD.

Manual de seguridad

Contiene las medidas de

precaución para mantenerlo

seguro, tanto a usted como a

su TV. Lea esta información

antes de configurar su TV.

Guía de configuración rápida

Allí encontrará información para configurar

el TV, los diagramas de conexión.

Manual de instrucciones

Ofrece la información más

detallada para que pueda

hacer funcionar su TV.

Presentación de su nuevo BRAVIA®

Los cuatro pasos para una experiencia de

alta definición asombrosa

TV, fuente, sonido y configuración

Además de su TV BRAVIA, un sistema de alta definición (HD) requiere una fuente de

programación HD, un sistema de sonido HD y una configuración correcta de las

conexiones. Consulte la Guía de configuración rápida, incluida por separado, para

conectar equipos opcionales.

Funciones destacadas del TV

Su BRAVIA ofrece muchas características prácticas, como las siguientes:

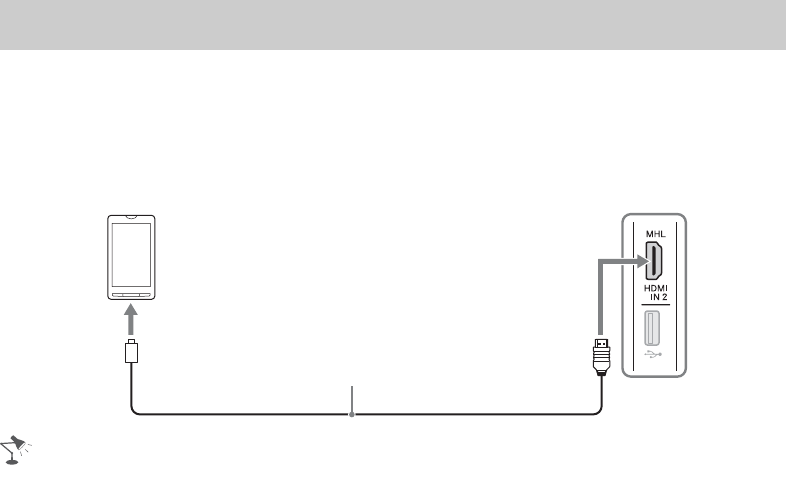

➢ Entrada MHL (Enlace de Alta Definición Móvil): Puede conectar su

dispositivo MHL con un cable MHL (página 14).

➢ Radio FM: Puede escuchar la radio FM con su TV (página 39).

➢ BRAVIA

SyncTM: Permite la comunicación del TV BRAVIA con otros equipos

Sony que acepten la función Control de BRAVIA Sync (página 28).

➢ Accesibilidad de medios de almacenamiento digital: Utilice los iconos de

Foto, Música y Video para acceder a archivos de foto, música y video desde

el equipo USB de Sony (página 33).

➢ PIP (imagen e imagen): Puede trabajar en su PC mientras ve su programa de

TV favorito (página 29).

➢ Favoritos: Sus entradas y canales favoritos se acceden con gran facilidad

(página 30).

Podrá disfrutar de las imágenes nítidas, los

movimientos continuos y el alto impacto visual de las

señales HD de 1 080 líneas, tal como figura aquí.

Cuando compare la señal de alta definición con una

señal analógica estándar, notará la gran diferencia

en la calidad de la imagen. Si aparecieran líneas

negras como se muestra aquí, presione WIDE en el

control remoto para completar la pantalla.

(Continúa)

➢ Ancho automático: Configure su TV para ajustar automáticamente la pantalla

sobre la base de la resolución de la señal (página 31).

➢ Selección de entrada: Puede alternar fácilmente entre los equipos

conectados (página 33).

➢ Selección de escena: Le permite ajustar fácilmente su TV a los parámetros

de imagen y sonido más adecuados según las escenas a fin de lograr los

mejores resultados en cuanto a calidad para el tipo de contenido que está

mirando.

➢ Marco de fotos: Puede disfrutar de la visualización de marco de fotos con

música (página 37).

➢ Timer Sí: Active el temporizador para encender el TV automáticamente con el

ajuste preferido de entrada y volumen. También puede programar el TV para

despertarse con su imagen y música favoritas utilizando la función marco de

fotos (página 53).

Procedimientos iniciales

Configuración de su TV

Algunos modelos de TV se entregan con un soporte de sobremesa desmontable de

modo que pueda instalar el TV en la pared directamente. Si no monta el TV sobre una

pared, deberá sujetar el soporte de sobremesa. Si decide no montar el TV en la pared,

tendrá que instalar el soporte de sobremesa. Para completar la tarea necesita un

destornillador Phillips (de cruz) (no suministrado) y los tornillos suministrados. Consulte

el folleto de instrucciones que se suministra con el soporte de sobremesa.

Tenga en cuenta lo siguiente al configurar el TV:

• Desconecte todos los cables para transportar el TV.

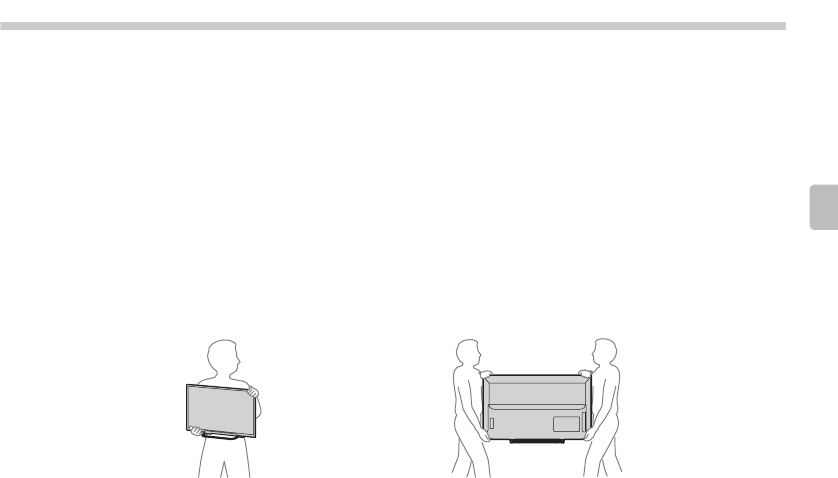

• Para transportar el TV asegúrese de contar con la cantidad suficiente de personas; para los TV

de gran tamaño se necesitan dos o más personas.

• Es muy importante la colocación correcta de las manos para trasladar el TV, por seguridad y

para evitar cualquier daño.

• No aplique presión sobre el panel LCD o sobre el marco que rodea la pantalla.

• Asegúrese de que su TV tenga la ventilación adecuada, consulte la página 16.

• Para una mejor calidad de imagen, no exponga la pantalla a iluminación directa o a la luz del

sol.

• Evite instalar el TV en una habitación con materiales reflectantes en las paredes o el piso.

• Evite trasladar el TV de un área fría a una caliente. Los cambios bruscos de temperatura

ambiente pueden crear humedad por condensación. Como consecuencia de ello, podría verse

afectada la calidad de la imagen y de los colores. En caso de que eso ocurra, deje evaporar la

humedad por completo antes de encender el TV.

KDL-46R455A/40R475A/40R455A

KDL-32R425A/32R405A/24R405A

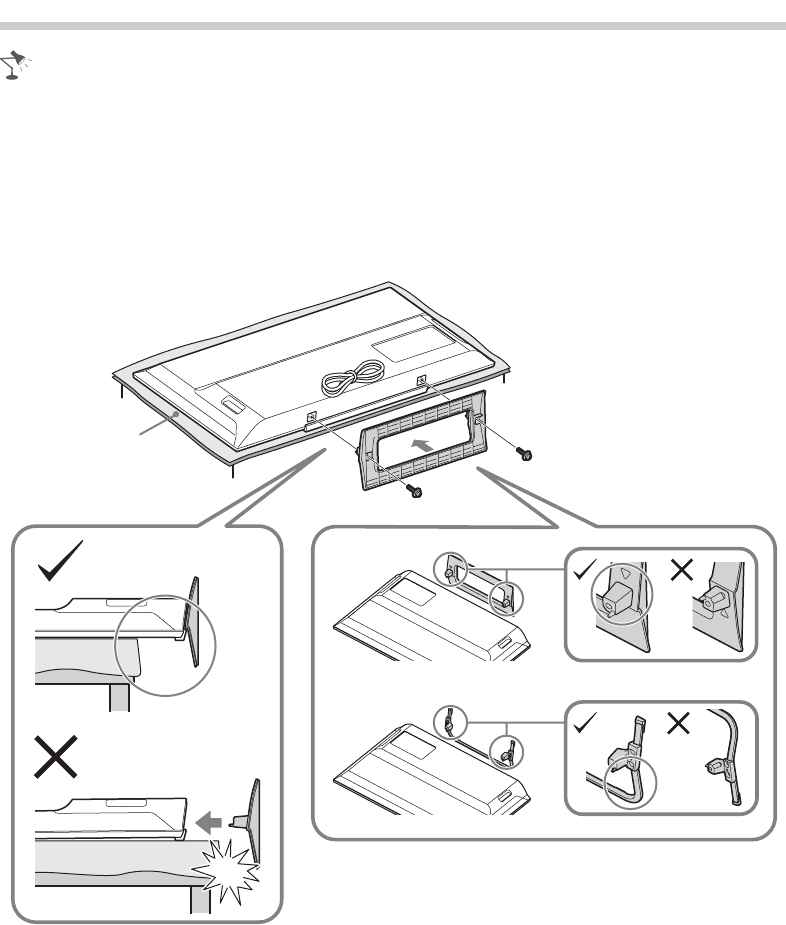

Instalación del soporte de sobremesa

• Consulte el folleto de instrucciones del soporte de sobremesa del TV suministrado para una

correcta instalación.

• Para obtener una mejor calidad de imagen, no exponga la pantalla a iluminación directa o a la

luz del sol.

1Coloque el TV con la pantalla hacia abajo sobre una superficie estable y nivelada

cubierta con un paño grueso y suave.

2Coloque el soporte de sobremesa del TV en el TV con los tornillos suministrados.

Paño grueso y suave

* Tenga cuidado de no golpear

el soporte de sobremesa

contra el borde de la superficie

cuando lo instale.

Procedimientos iniciales

• Sostenga el soporte de sobremesa con una mano para evitar que se caiga durante la

instalación.

• Este TV es pesado. Por este motivo, dos personas deben colocarlo sobre un paño grueso y

suave.

• Si utiliza un destornillador eléctrico, ajuste el torque a aproximadamente 1,5 N·m {15 kgf·cm}.

• Asegúrese de ajustar de manera segura los tornillos suministrados, de lo contrario es posible

que el TV se caiga.

• Utilice un destornillador adecuado para ajustar los tornillos sin dañar la cabeza del tornillo.

• Asegúrese de que el cable de potencia de CA esté lejos del lugar donde se inserta el soporte

de sobremesa del TV cuando los instale.

• Cuando extraiga el soporte de sobremesa, invierta el procedimiento de fijación. No quite más

tornillos que los que se utilizan para unirlo al TV. No encienda el TV con el panel LCD hacia

abajo para evitar una imagen irregular.

Ubicación de entradas y salidas

Elemento Descripción

HDMI IN 1 (ARC)

HDMI IN 2/MHL

(Entrada de

HDMI 1 (ARC)/

Entrada de

HDMI 2/MHL)

HDMI (Interfaz multimedia de alta definición) ofrece una interfaz de audio/

video digital sin compresión entre este TV y cualquier equipo de audio/

video equipado con HDMI, como un decodificador, un reproductor de

DVD y un receptor de audio/video. La HDMI es compatible con video

mejorado o de alta definición y con audio digital.

También puede conectar su dispositivo MHL (Enlace de Alta Definición

Móvil) a HDMI IN 2/MHL con un cable MHL. Además, cuando conecte el

equipo de sincronización compatible con BRAVIA, se establecerá la

comunicación con el dispositivo conectado.

Si se conecta un sistema de audio digital que es compatible con la

tecnología del canal de retorno de audio (ARC), utilice HDMI IN 1 (ARC).

De lo contrario, se requiere una conexión adicional con AUDIO OUT.

2i AUDIO OUT

(Salida de

audio)

Conecta a las tomas de audio de su equipo de audio analógico. Puede

usar esta salida para escuchar el audio de su TV a través de su sistema

estéreo.

Puede escuchar el sonido de su TV por medio de auriculares. Consulte la

página 54 para alternar entre la salida de audio y los auriculares.

3ANTENNA/

CABLE

(Antena/cable)

Entrada RF que conecta con su cable o antena VHF/UHF.

• Para ver los formatos de video 480i, 480p, 576i/p, 720p, 1 080i y 1 080p se necesita una

conexión HDMI o una de video componente (YPBPR). El formato 1 080/24p sólo se puede ver

con la conexión HDMI/MHL.

• Asegúrese de utilizar un cable HDMI autorizado que tenga el logo HDMI. Le recomendamos

que utilice un cable HDMI Sony (tipo de alta velocidad).

Panel lateralPanel posterior

Procedimientos iniciales

4VIDEO IN

(Entrada de

VIDEO)/

COMPONENT

IN (Entrada de

componente)/R

(der)-AUDIO-L

(izq) (MONO)

Esta toma de entrada se puede usar como una entrada para video

compuesto (VIDEO) o como una entrada de video componente

(COMPONENT). Para uso compuesto, conecte la toma hembra amarilla a

Y para video y use audio L (izq.) (mono) y R (der.) para señal de audio.

Para conexión del componente, use Y, PB, PR para video señales y

conecte también el audio L (izq) (mono) y R (der) para señal de audio.

Este TV puede detectar automáticamente y cambiar entre VIDEO y

COMPONENT cuando está conectado el VIDEO o el COMPONENT.

Para configurar en detección automática, presione HOME, seleccione

Ajustes y, a continuación, seleccione la configuración de Ajustes.

Seleccione la opción Selección de Vídeo/Componentes en Ajustes AV y

a continuación configure Auto.

6USB (Bus serie

universal)

Se conecta al equipo USB para acceder a archivos de foto, música y

video.

Elemento Descripción

Conexión del TV

Sistema de cable o Sistema de antena VHF/UHF

Puede disfrutar de la programación digital de alta definición y de definición estándar (si

está disponible en su zona) junto con la programación analógica de definición estándar.

Esta TV puede recibir programación digital decodificada para una antena de VHF/UHF

externa.

• Se recomienda enfáticamente realizar la conexión de la entrada de CABLE/ANTENNA con un

cable coaxial de 75-ohm para recibir una calidad de imagen óptima. Los cables bifilares de

300-ohm pueden verse afectados fácilmente por interferencias de frecuencia radioeléctrica,

que causan una degradación de la señal.

Sistema de cable y sistema de antena VHF/UHF

Presione ANT en el control remoto para alternar entre la programación por cable y por

antena de aire, como se indica a continuación.

• Asegúrese de ajustar la configuración de Cable/antena en Cable o Antena en la configuración

de Ajuste de canal para su tipo de entrada de señal (página 49).

ANTENNA

Parte posterior del TV

Antena

CABLE

Cable

Procedimientos iniciales

Decodificador de cable HD/Decodificador de satélite HD

Puede disfrutar con la programación de alta definición subscribiéndose a un servicio de

cable o de satélite de alta definición. Para obtener una calidad de imagen óptima,

conecte este equipo (decodificador de cable HD o de satélite HD) al TV a través de la

entrada de HDMI o de video componente (con audio) que se encuentra en la parte

posterior del TV.

xMostrado con conexión HDMI

xMostrado con conexión de componente

Parte posterior del TV

Cable HDMI

Decodificador de cable HD/

Decodificador de satélite HD

Cable de CATV/antena de satélite

Parte posterior del TV

Cable de CATV/antena de satélite

AUDIO-R (rojo)

AUDIO-L (blanco)

Cable de video componente

Cable de audio

PR (rojo)

PB (azul)

Y (verde)

Decodificador de cable HD/

Decodificador de satélite HD

(Continúa)

Dispositivo MHL

El MHL (Enlace de Alta Definición Móvil) permite que el televisor se comunique con el

dispositivo compatible con el MHL conectado. Cuando se conecta con un dispositivo

compatible con MHL, el televisor carga al mismo tiempo el dispositivo conectado

mientras muestra fotos, música o videos. Puede utilizar el control remoto del televisor

para controlar el dispositivo compatible con el MHL conectado.

• Puede continuar con el uso normal del dispositivo compatible con el MHL conectado (como por

ejemplo, recibir llamadas) según su capacidad.

• Es posible que algunas de las funciones del control remoto no estén disponibles según las

características del dispositivo compatible con el MHL conectado. Consulte el manual del

dispositivo para obtener más detalles.

• Este producto está oficialmente certificado para MHL para la operación garantizada con otros

dispositivos certificados para MHL. Si tiene cualquier problema al usar la función MHL, póngase

en contacto con el fabricante del dispositivo para obtener soporte.

• Si se configura Cambio automático de entrada (MHL) en Sí, el televisor automáticamente

cambia a HDMI IN 2/MHL desde otra entrada cuando haya un dispositivo compatible con MHL

conectado a la entrada HDMI IN 2/MHL. La disponibilidad de Cambio automático de entrada

(MHL) depende de si el dispositivo compatible con MHL funciona con esta opción.

• El TV puede conectarse al dispositivo compatible con MHL a través de su conexión MHL 2.

Utilice el cable MHL

autorizado con el logo de

MHL (no suministrado).

Lateral del televisor

Dispositivo MHL

Procedimientos iniciales

Conexión de otros equipos

• Consulte la Guía de configuración rápida (suministrada) para conectar otros aparatos al TV.

Reproductor de

Blu-ray/“PS3” Reproductor

de DVD Receptor de

satélite digital

Equipo de audio analógico/

Auriculares

Decodificador

de cable digital Sistema de

audio

Grabadora digital

USB

ANTENNA

CABLE

Dispositivo MHL

Si instala el TV en una pared o en un

lugar cerrado

Asegúrese de que el TV tenga la ventilación adecuada. Deje suficiente espacio

alrededor del TV, como se muestra a continuación. Evite operar el TV con temperaturas

inferiores a los 5 °C.

• La ventilación insuficiente puede provocar el sobrecalentamiento del TV y dañarlo o producir un

incendio.

30 cm

6 cm

10 cm 10 cm

Deje como mínimo este espacio alrededor del TV.

Instalado con un soporte

10 cm

30 cm

10 cm

Instalado en la pared

Deje como

mínimo este

espacio

alrededor del

TV.

No instale nunca el TV de este modo:

Se impide la circulación del aire.

Pared Pared

Se impide la circulación del aire.

Procedimientos iniciales

Fijación del TV

Sony recomienda especialmente tomar medidas para evitar que el TV se caiga.

Los TV que no están instalados de manera segura pueden caerse y provocar

daños a la propiedad, causar lesiones corporales o incluso la muerte.

Medidas para evitar que se caiga el TV

❑Instale el TV de modo que quede fijo a la pared o base.

❑No permita que los niños jueguen o se cuelguen del mueble o del TV.

❑Evite colocar o colgar elementos en el TV.

❑No instale nunca el TV en:

•superficies resbaladizas, inestables o irregulares.

•muebles que pueden utilizarse fácilmente como escalones, como una cómoda.

❑Instale el TV donde no puedan deslizarlo, empujarlo o hacerlo caer.

❑Coloque todos los cables de alimentación ca y cables de conexión de modo que no estén al

alcance de los niños.

Medidas recomendadas para la instalación del TV

Preste atención a las siguientes medidas de seguridad cuando instale un TV en el

soporte de TV (no suministrado).

1Fije la base de soporte donde se apoyará el TV.

Asegúrese de que la base de soporte tolere correctamente el peso del TV. Utilice

dos soportes en ángulo (no suministrado) para fijar la base de soporte.

Para cada soporte en ángulo, utilice el herraje adecuado a fin de:

• sujetar un lado del soporte para ángulo a la pared.

• sujetar el otro lado la base de soporte del TV.

Soporte en ángulo

Base de soporte

(Continúa)

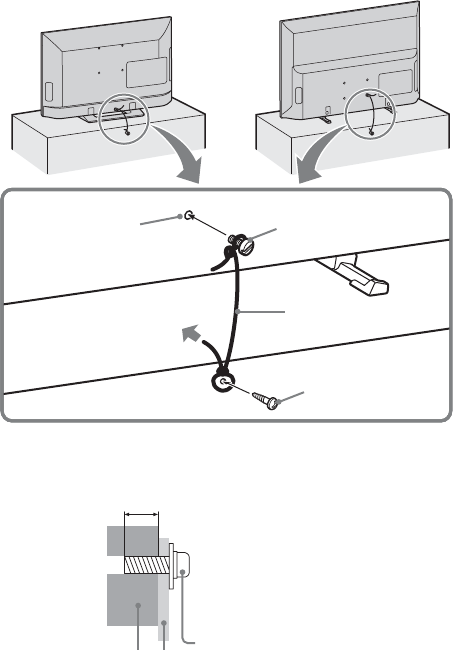

2Fije el TV a la base de soporte.

Utilice los herrajes opcionales que se enumeran a continuación (no suministrados):

• El tornillo tipo M4 (atornillado al orificio del TV).

• Un tornillo o elemento similar (sujetado a la base de soporte del TV).

• Cuerda o cadena (lo suficientemente fuerte para tolerar el peso del TV). Asegúrese de

que no haya demasiada longitud sobrante de cuerda o cadena.

También puede utilizarse para este fin el Kit de correa de soporte Sony opcional.

El Kit de correa de soporte Sony está disponible como accesorio opcional, según el

modelo de su TV.

El largo del tornillo ensamblado M4 difiere según el diámetro de la cuerda o cadena.

Consulte la ilustración que aparece a continuación.

M4 tornillo mecanizado

(no suministrado)

Tornillo

(no suministrado)

Cuerda o cadena

(no suministrado)

Orificio para

tornillos del TV

KDL-24R405A

KDL-46R455A/40R475A/40R455A/

32R425A/32R405A

6-8 mm

Tornillo M4

Cuerda o cadena

Procedimientos iniciales

3Anclaje del TV a la pared.

Sujete el TV a la pared mediante pernos, tornillos de anclaje y cadena (o soga).

• Póngase en contacto con nuestro servicio de asistencia al cliente para obtener el Kit de correa

de soporte proporcionando el nombre del modelo de su TV.

Visite la página de Internet http://esupport.sony.com/ES/LA

• Fijar el TV al soporte sin sujetar correctamente el TV ni el soporte a la pared no es garantía

suficiente de que el TV permanezca en su sitio. Para una mayor protección, siga las tres

medidas recomendadas anteriormente.

Orificios de montaje de la pared

Tornillos de anclaje

(no suministrados)

Anclaje

(no suministrado)

Cuerda o cadena

(no suministrado)

Tornillos de anclaje

(no suministrados)

KDL-46R455A/40R475A/40R455A/

32R425A/32R405A

Orificios de montaje

de la pared

Cuerda o cadena

(no suministrado)

KDL-24R405A

Ejecución de configuración inicial

Durante la instalación inicial, deberá realizar lo siguiente:

• Configurar el idioma para el texto que aparece en pantalla (OSD)

• Seleccionar el entorno de visualización

• Buscar los canales digitales y analógicos

• Configure la Hora actual después de Autoprogramación.

Conecte todos los cables antes de comenzar con la Configuración inicial. Consulte la

Guía de configuración rápida (suministrada) para ver los diagramas de conexión de

ejemplo.

2Utilice los botones del control remoto descritos más abajo para desplazarse por la

Configuración inicial.

3Autoprogramación buscará los canales disponibles desde la fuente de la señal

directamente conectada con la entrada de CABLE/ANTENNA del TV. Siga el texto

de ayuda suministrado en la pantalla para ejecutar la Autoprogramación.

4Ajuste la hora.

1Encienda el TV.

Aparecerá la pantalla Configuración inicial.

V/v/B/b botones:

Le permiten navegar y resaltar las opciones correspondientes.

botón:

Le permite seleccionar la opción resaltada y avanzar a la siguiente pantalla.

Procedimientos iniciales

• La Autoprogramación se puede realizar posteriormente. Para ejecutar Autoprogramación en

otro momento, presione HOME, seleccione Ajustes y a continuación seleccione

Autoprogramación en la configuración de Ajuste de canal.

• Conecte el servicio de TV por cable o la antena al TV.

Operación del TV

Uso del control remoto

Cómo introducir las pilas en el control remoto

Inserte dos pilas tamaño AAA (suministradas) haciendo coincidir las marcas e y E de

las pilas con el diagrama que se encuentra dentro del compartimiento para pilas del

control remoto.

Algunas indicaciones

Presione

para abrir

• Apunte el control remoto directamente hacia el

sensor infrarrojo que tiene el TV.

• Asegúrese de que ningún objeto obstruya la

comunicación entre el control remoto y el sensor

infrarrojo del TV.

• Las lámparas fluorescentes pueden interferir con el

funcionamiento del control remoto; pruebe

apagarlas.

• Si tiene problemas con el control remoto, vuelva a

colocar las pilas o reemplácelas y asegúrese de

hacerlo correctamente.

• Asegúrese de que no haya objetos en frente del TV.

Sensor infrarrojo

Operación del TV

Descripción de los botones del

control remoto

• Los botones 5, N y CH + disponen de un punto táctil. Úselos como referencia cuando opere el

TV.

Botón Descripción

1SYNC

(Menú de

sincroni-

zación)

Presiónelo para reproducir el menú de BRAVIA

Sync Menu y, a continuación, seleccione el

equipo HDMI/MHL para la

Selección de

dispositivos

2INPUT

(Entrada) Presiónelo para visualizar la lista de Entradas

externas y el modo del TV. Presiónelo varias

veces para ver las diferentes entradas. Consulte

la página 31.

3ANT/

DIGITAL/

ANALOG

Presione para cambiar entre los canales digitales

y analógicos.

40-9 Presione 0-9 para seleccionar un canal.

5Utilícelo con los botones 0-9 para seleccionar

canales digitales. Por ejemplo, para introducir

2.1, presione , , y .

6Botones

de color Cuando los botones de color están disponibles, en

la pantalla aparece una guía de funcionamiento.

GUIDE

Presione para mostrar la guía de programas.

8V/v/B/bPresione V/v/B/b para desplazar la selección u

opción resaltada. Para seleccionar o confirmar un

elemento, presione .

9RETURN/

VOLTAR/

VOLVER

Presiónelo para volver a la pantalla anterior o

para salir de la pantalla cuando se muestran los

elementos de menú y la configuración.

0HOME

(Inicio) Presione este botón para mostrar el menú con

funciones y configuraciones del TV. Vea “Uso de

los menús” en la página 41.

qa VOL +/–

(Volumen) Presiónelos para ajustar el volumen.

(Continúa)

Botón Descripción

qs POWER

(Alimenta-

ción)

Presiónelo para encender y apagar el TV.

qd EXIT/SAIR/

SALIR

Presiónelo para salir. (igual que 9 RETURN)

qf WIDE

(Ancho)

Presiónelo varias veces para completar en forma

circular el ciclo de ajustes de Modo ancho

disponibles. Consulte la página 31.

CC/

SUBTITLE

(Subtítulos)

Presiónelo para completar el ciclo de ajustes

disponibles para Subtítulos (CC): Sí, No y Sí al

Silenciar.

qh DISPLAY

(Mostrar)

Presiónelo una vez para visualizar la información

del canal/programa que está viendo. La

información desaparecerá transcurridos unos

segundos, o si no, vuelva a presionarlo para salir

inmediatamente.

qj OPTIONS

(Opciones)

Presiónelo para visualizar una lista de funciones

convenientes y accesos directos a los menús.

Los elementos del menú de opciones varían en

función de la entrada seleccionada y del

contenido transmitido.

qk JUMP

(Alternar)

Presiónelo para alternar entre dos canales y

entradas externas. El TV alternará entre el último

canal y el canal actual seleccionado, o bien, la

entrada externa seleccionada.

ql CH +/–

(Canal)

Presiónelos para cambiar los canales. Para

recorrerlos rápidamente, mantenga presionado

uno de los CH +/–.

w; MUTING

(Silen-

ciado)

Presiónelo para silenciar el sonido. Presiónelo de

nuevo o presione VOL + para recuperar el

sonido.

Operación del TV

Botón Descripción

wa Control del

equipo

Estos botones se utilizan para controlar el equipo

conectado al TV mediante la función Control de

BRAVIA Sync (no está disponible en todos los

equipos de Control de BRAVIA Sync). Algunos

de los demás botones del control remoto pueden

servir para operar el equipo BRAVIA

SyncTM.

m (Retroceso rápido): Presiónelo para

reproducir un programa en modo de rebobinado

rápido.

N (PLAY) (Reproducir): Presiónelo para

reproducir un programa a velocidad normal.

M (Avance rápido): Presiónelo para reproducir

un programa en modo de avance rápido.

(PREV) (Anterior): Presiónelo para

reproducir el programa actual a partir de la marca

de capítulo anterior.

X (PAUSE) (Pausar): Presiónelo para pausar la

reproducción.

x (STOP) (Parar): Presiónelo para detener la

reproducción.

(NEXT) (Siguiente): Presiónelo para pasar a

la siguiente marca de capítulo.

Indicadores y controles del TV

Elemento Descripción

1(IR) Receptor

de señal

infrarroja

Recibe las señales infrarrojas del control remoto.

No coloque nada cerca del sensor, si lo hace, podría afectar su

funcionamiento.

2"/1 LED • Se ilumina en rojo cuando el TV está en el modo en espera.

• Se ilumina en verde cuando el TV está encendido.

• Se ilumina en anaranjado cuando el timer está programado o el TV está en

Modo de marco de foto.

Si selecciona Timer Sí, se enciende una luz color naranja mientras el TV

está también en modo de espera.

Se ilumina en verde cuando el Ahorro energía se programa en Sin

imagen.

3"/1

(Alimentación)

Presiónelo para encender y apagar el TV.

4– 2 + Presione para ajustar el volumen, o seleccione un canal/entrada externa.

Cuando la pantalla Subir/Bajar volumen se muestra presionando 2 +/–, se

puede ajustar el volumen. Cuando la pantalla Subir/Bajar canal se muestra

presionando CH/INPUT, se pueden seleccionar los canales. Cuando la

pantalla Seleccionar entrada se muestra presionando CH/INPUT, se puede

seleccionar la entrada externa.

5CH/INPUT

(Canal/

Entrada)

Cambia entre la pantalla Subir/Bajar cana y la pantalla Seleccionar entrada.

6Bocina Emite señales de audio.

Operación del TV

• Para obtener más información sobre la configuración de las etiquetas de las entradas de video,

consulte la página 54.

•El botón 2 + dispone de un punto táctil. Úselo como referencia cuando opere el TV.

• Asegúrese de que el TV esté completamente apagado antes de desenchufar el cable de

suministro eléctrico.

Uso de las funciones

Control de BRAVIA

Sync

Gracias a la función Control de BRAVIA

Sync, BRAVIA Sync puede comunicarse

con equipos compatibles con BRAVIA

Sync mediante HDMI CEC (Control de

productos electrónicos). Utilice los

siguientes parámetros y sugerencias a

modo de ayuda para unificar el control de

los equipos conectados.

1Presione HOME y seleccione

Ajustes, a continuación, seleccione

la configuración de Ajustes.

2Seleccione Ajustes de BRAVIA Sync

y, a continuación, resalte Control de

BRAVIA Sync y ajústelo en Sí.

xCómo controlar los equipos

compatibles con BRAVIA Sync

Para controlar los equipos mediante el

control remoto, presione SYNC MENU y

seleccione el equipo que desea desde

Selección de dispositivos.

xReproductor de BD/DVD

• Automáticamente enciende el equipo

BRAVIA Sync compatible y cambia la

entrada de ese equipo al seleccionarla

desde Sync Menu.

• Automáticamente enciende el TV y cambia

la entrada al equipo conectado cuando el

equipo comienza la reproducción.

• Automáticamente apaga el equipo

conectado cuando cambia el TV al modo en

espera.

xAmplificador AV

• Enciende automáticamente el amplificador

AV conectado y cambia la salida del sonido

desde la bocina del TV al sistema de audio

cuando se enciende el TV.

• Pasa automáticamente la salida del sonido

al amplificador AV al encender el

amplificador AV cuando el TV está

encendido.

• Apaga automáticamente el amplificador AV

conectado cuando cambia el TV al modo en

espera.

• Ajusta el volumen (VOL +/–) y silencia el

sonido (MUTING) del amplificador AV

conectado mediante el control remoto del

TV.

xCámara de video

• Enciende el TV automáticamente y pasa la

entrada de la cámara de video conectada

cuando se enciende la cámara de video.

• Apaga automáticamente la cámara de video

conectada cuando cambia el TV al modo en

espera.

•Control de BRAVIA Sync sólo está

disponible para aquellos equipos Sony

conectados que sean BRAVIA Sync o

compatibles con Control de BRAVIA Sync.

• Los parámetros de Control de BRAVIA

Sync se deben fijar tanto en el TV como en

el equipo conectado. Para conocer los

parámetros del equipo conectado, consulte

el manual de instrucciones.

• Cuando el equipo Sony específico

compatible con Control de BRAVIA Sync

está conectado, BRAVIA sync se activa

automáticamente en el equipo.

Uso de las funciones

Uso de la función PIP

PIP (imagen dentro de la imagen)

muestra una imagen desde la PC

conectada en pantalla completa y un

programa de TV en una ventana de

inserción. (Consulte la tabla “Para entrar a

PIP” que se encuentra a continuación.)

(La función con Subtítulos (CC) no está

disponible en el modo PIP.)

xPara entrar a PIP

1Presione OPTIONS mientras las

imágenes de una PC aparezcan en la

pantalla.

2Seleccione PIP en el menú OPTIONS.

3Aparecerá la subventana.

xPara cambiar canales

Para cambiar de canal en la subventana,

presione CH +/– o ingrese el número de

canal mediante los botones numéricos

0-9, y .

xPara salir de la función PIP

Para salir de la función PIP, utilice

cualquiera de los siguientes métodos:

xPara intercambiar audio

Puede intercambiar audio entre la

ventana principal y la subventana.

1Presione OPTIONS.

2Presione V/v para resaltar

Intercambio de audio y presione .

3Presione V/v para resaltar la ventana

a fin de habilitar el audio, a

continuación, presione .

Entradas compatibles con PIP

En la ventana

principal

En la subventana

HDMI IN

(Temporización de

PC)

Canal de TV (CABLE/

ANTENNA), VIDEO

IN, COMPONENT IN

Ventana

principal

(PC)

1Presione OPTIONS, presione V/v para

resaltar Salir de PIP, y presione para

salir de la pantalla completa de PC.

2Presione RETURN.

Subventana (La

ubicación de la

Subventana se

puede cambiar

presionando los

botones V/v/B/

b.)

Uso de la guía de

programa electrónico

digital (EPG)

1En el modo digital, presione GUIDE

(Guía).

2Realiza la operación deseada como

se muestra a continuación o como se

visualiza en la pantalla.

xPara mirar un programa

Presione V/v/B/b para seleccionar el

programa, luego presione .

xPara apagar la EPG

Presione GUIDE (Guía).

• Si se ha seleccionado una restricción de

edad para programas, aparecerá en la

pantalla un mensaje que solicita la

contraseña. Para obtener más información,

consulte Bloqueo en la página 51.

Favoritos

Puede acceder fácilmente a sus canales

favoritos y entradas externas presionando

el botón HOME una vez que aquellos se

hayan agregado a la lista.

1Presione HOME.

2Presione V/v para resaltar Favoritos

y presione .

Aparece la lista de favoritos.

3Presione V/v para resaltar un canal o

una entrada y luego presione .

xPara añadir a Favoritos

Mientras está sintonizado en el canal que

desea ver o mirando el equipo

conectado, presione HOME y seleccione

Favoritos para mostrar la lista. Presione

el botón rojo para agregar a la lista. Su

elemento recién agregado aparecerá en

la parte superior de la lista. Cuando

continúe agregando elementos más allá

del 18.º, el elemento enumerado en la

parte inferior de la lista se eliminará

automáticamente de la misma.

xPara eliminar de Favoritos

Seleccione el elemento que desea

eliminar, luego presione el botón verde.

Guía de programa electrónico digital (EPG)

Uso de las funciones

xPara mover elementos en Favoritos

Seleccione el elemento que desea mover,

luego presione el botón amarillo/azul.

• Los canales favoritos y las entradas externas

también se pueden agregar usando el botón

OPTIONS en el control remoto.

• Su lista de Favoritos será borrada cada vez

que ejecute Autoprogramación.

Modo ancho

La función Modo ancho le permite

seleccionar el aspecto de pantalla de su

preferencia. Sobre la base de la fuente

original de señal, puede ver bandas

negras alrededor de la imagen o sólo a

ambos lados de la pantalla. Otras veces,

puede ver que la imagen llena toda la

pantalla. Esto se debe a la señal que

recibe su TV.

Puede seleccionar manualmente las

configuraciones de Modo ancho

disponibles mientras ve su TV,

presionando el botón WIDE de su control

remoto o, si ve principalmente TV digital,

puede poner su TV en Ancho

automático.

xCómo configurar el Ancho

automático

Presione HOME y seleccione Ajustes, a

continuación, seleccione la configuración

de Pantalla.

Seleccione Ancho automático y ponga

Sí.

xCambio del modo pantalla ancha

Presione WIDE varias veces para

completar el ciclo de los modos

disponibles.

4:3 Fuente original 16:9 Fuente original

Fuente de

definición

estándar

Fuente de alta definición

Acerc. panorám. Acerc. panorám.

(Continúa)

Normal está disponible con fuentes de

480i, 480p o 576i/p únicamente.

Modo ancho con PC

El Modo ancho también está disponible

para la configuración de PC. Cuando

seconecta una PC al TV y la entrada

HDMI está seleccionada, puede cambiar

la configuración de la pantalla de PC.

xCambio de modo pantalla ancha para

temporización de PC

Presione WIDE varias veces para ver los

distintos modos disponibles mientras está

en el modo entrada HDMI (intervalo de

PC).

Normal Normal

Este modo no está

disponible.

Completa Completa

Acercamiento Acercamiento

4:3 Fuente original 16:9 Fuente original

Señal de PC entrante

Normal

Completa 1

Completa 2

800 × 600

Uso de las funciones

Entradas

Presione INPUT para mostrar la lista de

Entrada y alterne las entradas externas

para seleccionar la señal de video a ver,

que incluye el modo TV. La lista de

entradas consiste del modo TV y otros

equipos conectados al mismo.

Puede etiquetar sus entradas externas

para identificarlas fácilmente.

xCómo administrar entradas

Presione HOME y seleccione Ajustes, a

continuación, seleccione la configuración

de Ajustes. Seleccione la opción

Administrar entradas en Ajustes AV.

Presione V/v para resaltar la entrada de

video (HDMI 1-2, Video, Componente) a

la que desea asignar una etiqueta;

presione para seleccionar la entrada

de su selección.

xPara administrar etiquetas

Presione B/b para resaltar una de las

etiquetas mostradas que corresponda al

equipo conectado a esa entrada, luego

presione .

xPara administrar habilitaciones

1Presione B/b para seleccionar la

columna habilitar.

2Presione V/v para seleccionar Auto o

Siempre. La entrada seleccionada

siempre aparecerá en la lista.

Reproducción de

Fotos/Música/Video

mediante USB

Disfrute en su TV de todas las fotos,

música y videos almacenados en una

cámara fotográfica digital Sony o

videograbadora a través de un cable USB

o de un dispositivo de almacenamiento

USB.

1Conecte un dispositivo USB

compatible al TV.

2Presione HOME.

3Presione V/v para seleccionar Foto,

Música o Video.

4Aparece la visualización en miniatura

del archivo o carpeta.

5Presione V/v/B/b para seleccionar un

archivo o carpeta, luego presione .

Al seleccionar una carpeta,

seleccione un archivo, luego presione

Se inicia la reproducción.

• Si conecta el dispositivo USB cuando

Autoiniciar USB está configurado en Sí

(página 52), aparece automáticamente la

vista en miniatura de la última Foto/Música/

Video que se reprodujo.

(Continúa)

xOperación básica de Foto/Música/

Video

Puede operar el dispositivo USB

conectado con el control remoto del TV.

xPara usar las opciones de

reproducción

Presione los botones de color para

visualizar una lista que contiene accesos

directos a algunos menús de ajuste. Las

opciones enumeradas varían según el

contenido y la entrada actual.

Foto

“Efecto para present.”: Selecciona un

efecto para una presentación.

“Veloc. de present.”: Selecciona la

duración de la presentación.

“Orden aleatorio”: Reproduce un archivo

en orden aleatorio.

“Acercamiento”: Amplía la imagen (1×, 2×

o 4×)

Música

“Selección de pista”: Selecciona la

reproducción de todos los archivos o un

archivo seleccionado.

“Orden aleatorio”: Reproduce archivos en

orden aleatorio.

“Bocinas”: Selecciona una bocina

(página 46).

Video

“Sel. de vídeo”: Selecciona la

reproducción de todos los archivos o un

archivo seleccionado.

“Acercamiento”: Amplía la imagen (1×, 2×,

4× o Completa)

“Bocinas”: Selecciona una bocina

(página 46).

General

“Repetir”: Reproduce un archivo varias

veces.

“Orden de archivo”: Cambia el orden de

los archivos

“Selección del dispositivo”: Selecciona un

dispositivo USB.

xPara configurar la imagen (Video)

Puede ajustar la calidad de la imagen de

video USB.

1Seleccione un video.

Consulte “Reproducción de Fotos/

Música/Video mediante USB”

(página 33).

2Presione OPTIONS durante la

reproducción, luego presione V/v

para seleccionar Ajustes de imagen

y presione .

3Presione V/v/B/b para seleccionar el

elemento, luego presione .

4Presione V/v/B/b para ajustar la

configuración, luego presione .

xPara reproducir una foto como una

presentación (Foto)

Puede reproducir una presentación con

fotos. Se pueden configurar Efecto para

present. y Veloc. de present..

1Seleccione una foto.

Consulte “Reproducción de Fotos/

Música/Video mediante USB”

(página 33).

2Presione el botón verde en la vista en

miniatura o presione OPTIONS

mientras se visualiza una foto, luego

presione V/v para seleccionar

Presentación y presione .

Elemento Descripción

m / MAdelanta/rebobina el archivo

cuando se presiona durante la

reproducción.

. / >Se dirige al principio del archivo

anterior/siguiente.

NInicia la reproducción.

XPausa la reproducción.

xDetiene la reproducción.

Uso de las funciones

xPara detener una presentación

Seleccione Detener presentación en el

paso 2.

• Cuando el TV accede a los datos del

dispositivo USB, tenga en cuenta lo

– No apague el TV.

– No desconecte el cable

USB

– No retire el dispositivo

USB

Es posible que los datos en el dispositivo

USB estén dañados.

• Sony no se responsabilizará por los daños o

pérdida de datos en los medios de

grabación debido a un malfuncionamiento

de los dispositivos conectados o el TV.

• En algunos casos, es posible que el nombre

de archivo y el nombre de carpeta no se

visualicen correctamente.

• Cuando conecte una cámara fotográfica

digital Sony, establezca el modo de

conexión USB de la cámara en el modo Auto

o Almacenamiento masivo. Para obtener

más información sobre el modo de conexión

USB, consulte las instrucciones que se

suministran junto con la cámara digital.

• Utilice un dispositivo de almacenamiento

USB que cumpla con los estándares de

clase de dispositivo de almacenamiento

masivo USB.

• Si un archivo seleccionado posee

información incorrecta sobre el contenedor,

o está incompleta, no se puede reproducir.

• El archivo de sistema en el dispositivo USB

admite FAT16, FAT32 y NTFS.

(Continúa)

Formato de vídeo USB

Formato de música USB Formato de imagen USB

Compatible con DCF2.0 o EXIF2.21.

• No se garantiza la reproducción de los formatos de archivo mencionados anteriormente.

Extensión Contenedor Códec de vídeo Códec de audio

.avi AVI

XviD PCM / MPEG1 Layer1, 2 /

MP3 / MPEG2 AAC (2 canales) /

MPEG4 AAC (2 canales) /

MPEG4 HE-AAC (2 canales) /

Dolby Digital (2 canales) /

WMA v8

MPEG1

MPEG2 MP

H.264 BP/MP/HP

MPEG-4 SP/ASP

Motion JPEG

.wmv

.asf ASF

WMV v9

MP3 / WMA v8

XviD

MPEG-4 SP/ASP

VC-1

.mp4

.mov

.3gp

MP4

H.264 BP/MP/HP MPEG1 Layer1, 2 / MP3 /

MPEG2 AAC /

MPEG4 AAC /

MPEG4 HE-AAC

MPEG-4 SP/ASP

H.263

Motion JPEG

.mkv MKV

H.264 BP/MP/HP PCM / MPEG1 Layer1, 2 /

MP3 / MPEG2 AAC (2 canales) /

MPEG4 AAC (2 canales) /

MPEG4 HE-AAC (2 canales) /

Dolby Digital (2 canales) /

WMA v8

MPEG-4 SP/ASP

WMV v9

VC-1

.mpg

.mpeg

.vro

.vob

MPEG1 MPEG1 Layer1, 2 / MP3 /

Dolby Digital (2 canales)

MPEG2 MP

.ts, .m2ts TS

MPEG2 MP MPEG1 Layer1, 2 / MP3 /

MPEG2 AAC /

MPEG4 AAC /

MPEG4 HE-AAC

VC-1

H.264 BP/MP/HP

Extensión Códec de audio

.mp3 MP3

.wma WMA v8

Extensión Códec de imagen

.jpg, .jpeg JPEG

Uso de las funciones

Fotograma

Puede mirar fotos, escuchando música o

Radio FM, o visualizando el reloj y el

calendario al mismo tiempo.

Puede entrar al modo de cuadro de foto

usando cualquiera de los siguientes

métodos:

Puede cambiar el marco, por ej. imagen y

reloj, imagen en pantalla completa o reloj

en pantalla completa.

Para obtener más detalles, consulte la

página 52.

xPara seleccionar fotos

Puede seleccionar fotos desde la unidad

de almacenamiento USB con cualquiera

de los siguientes métodos:

xPara seleccionar música

Puede seleccionar música desde la

unidad de almacenamiento USB con

cualquiera de los siguientes métodos:

xPara seleccionar el modo de

visualización

Puede cambiar la visualización del marco

de fotos al seleccionar Modo de

visualización (página 52).

• Imagen y reloj

•Imagen en pantalla completa

1Presione HOME y luego seleccione Modo

de cuadro de foto.

2Presione OPTIONS al reproducir los

archivos de foto/música.

1Presione HOME y seleccione Ajustes,

luego Ajustes > Ajustes de marco de

fotos > Selección de imagen.

Presione para seleccionar el archivo

desde la vista en miniatura.

2En el modo de cuadro de foto, presione

OPTIONS > Selección de imagen.

Presione para seleccionar el archivo

desde la vista en miniatura.

3Presione HOME, y seleccione Foto. Al

reproducir una foto, presione OPTIONS >

Modo de cuadro de foto para iniciar

Marco de fotos con la foto seleccionada.

1Presione HOME y seleccione Ajustes,

luego Ajustes > Ajustes de marco de

fotos > Selección de música.

Presione para seleccionar el archivo

desde la vista en miniatura.

2En el modo de cuadro de foto, presione

OPTIONS > Selección de música.

Presione para seleccionar el archivo

desde la vista en miniatura.

3Presione HOME, y seleccione Música. Al

reproducir música, presione OPTIONS >

Modo de cuadro de foto para iniciar

Marco de fotos con la música

seleccionada.

(Continúa)

• Reloj en pantalla completa

xPara seleccionar el modo de

visualización de reloj

Hay cinco modos de visualización del

calendario. Cuando los ajustes de Modo

de visualización están ajustados en

Imagen y reloj, puede configurarlo en

Calendario, Reloj analógico o Reloj

digital. Cuando los ajustes de Modo de

visualización están configurados en

Reloj en pantalla completa, puede

ajustarlo en Calendario, Calendario y

reloj o Reloj. Para obtener más detalles,

consulte la página 52:

• Calendario

• Reloj analógico

• Reloj digital

• Calendario y reloj

•Reloj

xDuración

Para ahorrar energía, el modo de cuadro

de foto se apagará después de 24 horas

de televisión con apagado automático.

Luego de reproducir el modo de cuadro

de foto por 24 horas, no utilice este modo

al menos por una hora para evitar que se

queme el panel.

El tiempo de duración puede ajustarse en

Duración en Ajustes de marco de fotos.

Para más información, consulte la

página 52.

Para evitar que el panel se queme, la

posición de la foto, del reloj y del

calendario son alternadas

automáticamente cada hora.

Uso de las funciones

Escuchar la Radio FM

Puede escuchar las estaciones de radio FM con su TV si conecta una antena

(página 12). El rango de sintonización de la radio FM es de 87,5 a 108,0 MHz.

Cuando utilice la función de radio FM por primera vez, presione HOME y seleccione

Radio FM, luego ejecute Autoprogramación en el menú Ajuste Radio FM (página 50).

Para Hacer esto

Acceda al modo Radio FM Presione HOME y seleccione Radio FM.

Salga del modo Radio FM Presione RETURN para regresar a la entrada de visualización

anterior.

Escuche estaciones

preestablecidas

1Acceda al modo Radio FM.

2Presione HOME y seleccione Ajustes. Preestablezca las

estaciones de radio que desee y sus nombres en Ajuste Radio

FM desde el menú Ajuste de canal (página 50).

• También puede acceder a Radio FM preestablecido al

seleccionar Radio FM preestablecido desde el menú

Opciones en el modo Radio FM.

3Salga del menú Ajuste de canal al presionar HOME. El número

y el nombre de la estación de radio FM preestablecida

seleccionada aparecerán en la pantalla. Para seleccionar la

estación de radio FM preestablecida que desee, presione

CH +/–.

• Puede utilizar los botones 0-9 en el control remoto para

seleccionar directamente la estación de radio FM

preestablecida que desee.

(Continúa)

• Si la estación tiene un sonido con ruidos, puede mejorar la calidad del sonido al presionar B/b.

• Cuando un programa FM estéreo tenga ruido de estática, presione el botón azul hasta que

aparezca Mono. No habrá efecto de estéreo, pero se reducirá el ruido.

• Para recibir la radio FM, es necesario conectar a una antena VHF. Si solo está conectada la

antena UHF es posible que no haya recepción de radio FM.

Escuche estaciones no

preestablecidas

1Acceda al modo Radio FM.

2Presione V/v para buscar manualmente la estación de radio FM

que desee. Buscará y luego se detendrá cuando encuentre la

siguiente estación disponible.

• También puede sintonizar la frecuencia FM para la

estación de radio FM que desee al presionar B/b. La

frecuencia de radio disponible es para escuchar de modo

temporal únicamente y no se puede almacenar en la

memoria.

• Si aparece el mensaje “Configure la radio FM.”, visualice

el menú Ajuste de canal y seleccione Ajuste Radio FM

para preestablecer las estaciones de radio FM que se

deseen (página 50).

Visualice un marco de la

foto mientras escucha la

radio FM

1Presione OPTIONS para seleccionar Modo de cuadro de foto,

luego presione .

2Consulte Marco de fotos (página 37) para seleccionar foto o

Modo de visualización.

• Se visualizará la imagen Bravia si no hay un dispositivo USB

conectado.

Reduzca el consumo de

energía mientras está en el

modo Radio FM

1Presione OPTIONS para seleccionar Ahorro energía.

Seleccione las opciones deseadas y presione .

• También puede acceder a Ahorro energía al seleccionar

Eco del menú de ajuste (página 57).

2Salga de Sin imagen al presionar cualquier tecla del control

remoto, excepto VOL +/– o MUTING.

Para Hacer esto

Uso de los menús

Desplazarse por los menús del TV

El botón HOME le permite acceder a la variedad de configuraciones del TV y archivos

de medios USB.

1Presione en el control remoto para mostrar

las opciones de los menús.

2Presione V/v/B/b para recorrer el menú o modificar la

configuración.

3Presione para seleccionar o confirmar.

4Presione para salir.

La función Favoritos ofrece acceso rápido a los elementos usados con más

frecuencia, como los canales de TV preferidos o entradas externas (por ej.

consola de videojuegos, reproductor de DVD). Para obtener más detalles,

consulte la página 30.

Puede seleccionar la Guía de programa electrónico digital (EPG). Para

obtener más detalles, consulte la página 30.

Los iconos de Foto, Música y Video organizan sus archivos de foto, música

y video desde el equipo USB de Sony. Asegúrese de seleccionar el icono

correcto al acceder a los archivos. Para obtener más información sobre

estos iconos, consulte la sección de la función (página 33).

Puede seleccionar la imagen del marco que le permite disfrutar junto con

fotos, música y el reloj. Para obtener más detalles, consulte la página 37.

Puede escuchar la radio FM. Para obtener más detalles, consulte la

página 39.

Favoritos

EPG

digital

Foto

Música

Video

Modo de

cuadro de

foto

Radio FM

(Continúa)

El icono Ajustes contiene todas las configuraciones necesarias para

personalizar las configuraciones del TV. Las opciones que selecciona

pueden variar. Las opciones que no están disponibles aparecerán en gris, o

bien, no se mostrarán.

Ajustes de imagen: ajustar la imagen que se ve en el TV según sus

preferencias.

Ajustes de sonido: personalizar las opciones de sonido según sus

preferencias. También puede fijar la configuración para disfrutar del sonido

desde su sistema de audio conectado.

Pantalla: ajustar el tamaño y la forma de las imágenes que aparecen en

pantalla.

Ajuste de canal: recorrer las distintas entradas y canales favoritos y

seleccionar el tipo de señal, así como autoprogramar canales. También puede

personalizar los canales que prefiere y las etiquetas que tienen asignadas.

Bloqueo: establecer una contraseña y limitar el acceso a la programación

según el tipo de audiencia. También puede bloquear canales y entradas.

Ajustes: modificar y personalizar una variedad de opciones de configuración

generales.

Eco: cambia los ajustes relacionados con el consumo de energía.

Ajustes

Uso de los menús

Uso de la configuración de

Ajustes de imagen

Opción Descripción

Modo imagen

Vista

personalizada de

imágenes

Muestra las opciones seleccionadas en la configuración Selección de

escena. Cuando Selección de escena se ajusta en General, se pueden

seleccionar las opciones que aparecen a continuación.

Vívido Seleccione esta opción para mejorar el contraste y la nitidez

de la imagen.

Estándar Seleccione esta opción para que la configuración de imagen

sea normal. Se recomienda para sistemas de entretenimiento

en el hogar.

Personalizar Seleccione esta opción para guardar sus configuraciones

preferidas.

Cine Para contenido de cine. Adecuado en un entorno tipo sala de

cine.

Gráficos Optimiza la calidad de la imagen para ver gráficos.

Restablecer Restablece la configuración de Ajustes de imagen actual a los valores

predeterminados, excepto Modo imagen.

Retroilumin Ajuste para aumentar o disminuir la retroiluminación.

Imagen Ajuste para aumentar o disminuir el contraste de la imagen.

Brillo Ajuste para aumentar o disminuir el brillo de la imagen.

Color Ajuste para aumentar o disminuir la intensidad del color.

Tinte Ajuste para aumentar o disminuir los tonos verdes.

Nitidez Ajuste para aumentar la nitidez de la imagen o para suavizarla.

Temperatura

de color

Ajuste de los

blancos

Frío Seleccione esta opción para dar un tono azulado a los

colores blancos.

Neutro Seleccione esta opción para dar un tono neutro a los colores

blancos.

Cálido Seleccione esta opción para dar un tono rojizo a los colores

blancos.

Reducción de

ruido

Seleccione para reducir el nivel de ruido de las imágenes. Seleccione entre

Auto, Alto, Medio, Bajo y No.

Reducción de

ruido MPEG

Seleccione esta opción para reducir el ruido de las imágenes en los videos

MPEG comprimidos. Esto resulta eficaz al visualizar un DVD o emisión digital.

Seleccione entre Alto, Medio, Bajo y No.

CineMotion Brinda movimiento de imagen mejorado y reduce la borrosidad de las

imágenes y granulosidad para contenido de cine. Seleccione Auto para

representar el contenido de cine tal como se encuentra.

(Continúa)

• Las opciones Ajustes de imagen, incluidas las opciones Ajustes avanzados dependen de la

Selección de escena y el Modo imagen.

Ajustes

avanzados

Restablecer Restablece los ajustes avanzados a los valores

predeterminados.

Amplific. de

contraste

avanz.

Ajusta automáticamente retroilumin y contraste para los

ajustes más adecuados según el brillo de la pantalla. Esta

configuración resulta muy eficaz para escenas oscuras y

aumentará la distinción de contraste de las escenas con

imágenes más oscuras. Seleccione entre Alto, Medio, Bajo

y No.

Corrector

negro

Mejora las zonas de negro de la imagen para intensificar el

contraste. Seleccione entre Alto, Medio, Bajo y No.

Gamma Ajusta el balance entre las zonas claras y las zonas oscuras

de la imagen.

Blanco claro Resalta los colores claros. Seleccione entre Alto, Bajo y No.

Color vivo Hace que los colores sean más vívidos. Seleccione entre

Alto, Medio, Bajo y No.

Modo de mov.

LED

(excepto

KDL-24R405A)

Al encenderse la luz de fondo adecuadamente, se reduce la

imagen borrosa en las películas pero disminuye el brillo.

Opción Descripción

Uso de los menús

Uso de la configuración de

Ajustes de sonido

Opción Descripción

Modo sonido

Escucha de

sonido

personalizado

Establece el modo sonido. Modo sonido incluye las opciones más

adecuadas para video y fotografía, respectivamente.

Estándar Optimiza la calidad del sonido para el contenido general.

Música Le permite experimentar un sonido dinámico y claro, como el

de un concierto.

Cine Optimiza el sonido envolvente para las películas.

Juego Amplía la experiencia de juego con una calidad de sonido

superior.

Deportes Reproduce el sonido realista, como el de un estadio.

Restablecer Restablece la configuración de Ajustes de sonido actual a los valores

predeterminados, excepto Audio MTS y Bocinas.

Ecualizador Ajusta la configuración de la frecuencia de sonido. Presione B/b para

seleccionar la frecuencia de sonido deseada, luego presione V/v para ajustar

la configuración y presione . La configuración ajustada se recibirá cuando

seleccione las opciones de Modo sonido. Al seleccionar Restablecer se

establece Ecualizador en la configuración original.

Amplific. sonido Seleccione Sí para mejorar los agudos y los bajos, y reproduce un sonido

dinámico, o No para proporcionar un sonido natural.

Voz clara Seleccione Sí para diálogos hablados.

Estéreo

simulado

Seleccione Sí para agregar un efecto de estilo surround a los programas

monofónicos.

Steady Sound Seleccione Sí para estabilizar el volumen a través de todos los programas y

anuncios publicitarios.

Seleccione No para desactivar esta función.

Balance Ajuste para resaltar el sonido de la bocina izquierda o derecha.

Nivelac. de

volumen

Ajustar el nivel de volumen de la entrada actual respecto a otras entradas.

Audio MTS

Disfrute de

programas

estereofónicos,

bilingües y

monoaurales

Estéreo Seleccione esta opción para obtener una recepción de

sonido estereofónico cuando mira un programa que se

transmite con sonido estéreo.

Auto SAP Seleccione esta opción para cambiar automáticamente el TV

a los programas secundarios de audio cuando se recibe una

señal. Si no hay una señal SAP, el TV permanece en modo

Estéreo.

Mono Seleccione esta opción para la recepción de sonido

monoaural. Utilícela para reducir ruidos durante

transmisiones estéreo con señales de intensidad escasa.

(Continúa)

•Audio MTS sólo está disponible para programas analógicos.

• También puede acceder al Modo sonido y Audio MTS al utilizar el botón OPTIONS del control

remoto.

Mono Dual

digital

Principal +

Secund.

Seleccione la pista sonora principal + la secundaria.

Principal Seleccione la pista sonora principal.

Secundario Seleccione la pista sonora secundaria.

Bocinas Bocinas del

televisor

Seleccione para utilizar las bocinas del televisor.

Sistema de

audio

Seleccione para utilizar un sistema de audio externo para el

sonido del TV. Si selecciona esta opción, se desactivan las

bocinas del televisor.

Salida de audio Variable Ajusta el volumen con el control remoto del TV, cuando se

utiliza un sistema de audio externo.

Fija Ajusta el volumen utilizando el control remoto del sistema de

audio conectado.

Opción Descripción

Uso de los menús

Uso de la configuración de

Pantalla

Opción Descripción

Modo ancho Acerc.

panorám.

Llena la pantalla con una distorsión mínima.

Normal Seleccione esta opción para mostrar una imagen 4:3 en su

dimensión original cuando el formato de la fuente original es 4:3.

Completa Seleccione esta opción para ampliar la imagen horizontalmente

para llenar la pantalla cuando el formato de la fuente original es

4:3 (fuente de definición estándar). Cuando la fuente original es

16:9 (fuente de alta definición), seleccione este modo para

visualizar la imagen 16:9 en su tamaño original.

Acercamiento

Seleccione esta opción para ampliar la imagen original sin

distorsionar la relación de aspecto.

Ancho

automático

Sí Seleccione Sí para cambiar automáticamente la configuración

de Modo ancho sobre la base del contenido.

No Si los cambios frecuentes de pantalla le resultan molestos,

seleccione No. Elija una de las opciones de Modo ancho

cuando la función está en No.

4:3 Normal

Seleccione el

Modo de pantalla

normal para usar

con fuentes 4:3

Acerc.

panorám.

Amplía la imagen 4:3 y la ajusta a la pantalla de 16:9,

visualizando una porción de la imagen original tan grande como

sea posible.

Normal Seleccione esta opción para visualizar la imagen 4:3 en su

dimensión original.

No Seleccione esta opción para seguir utilizando el ajuste del Modo

ancho actual cuando se cambia el canal o la entrada.

Área de imagen

automática

Ajusta automáticamente la imagen al área de imagen más adecuada.

Área de imagen Satur. de

píxeles

Muestra imágenes en su tamaño original cuando se cortan

partes de la imagen (disponible según el modelo del TV).

+1 Muestra imágenes en su tamaño original.

Normal Muestra imágenes en su tamaño recomendado.

-1 Agranda la imagen de manera que los bordes quedan fuera del

área de visualización.

Centrado H Permite mover la posición de la imagen a la derecha o a la izquierda. (Sólo

disponible en Acerc. panorám. y Acercamiento.)

Centrado V Permite mover la posición de la imagen hacia arriba y hacia abajo en la

ventana. (Sólo disponible en Acerc. panorám. y Acercamiento.)

(Continúa)

•Normal en Modo ancho no está disponible cuando está visualizando una fuente de 720p,

1 080i o 1 080p.

•Si 4:3 Normal no se establece en No, el ajuste de Modo ancho sólo cambia en el canal actual.

Al cambiar los canales (o entradas), el Modo ancho se sustituye automáticamente por el ajuste

4:3 Normal para las fuentes 4:3. Para conservar el ajuste de Modo ancho actual cuando se

cambien los canales y entradas, establezca 4:3 Normal en No.

•4:3 Normal no está disponible si Ancho automático se establece en No.

• Consulte la tabla de referencia de la señal de entrada de PC en la página 58.

Opción Descripción

Configuración

de PC

Cuando se conecta una PC al TV, aparece la pantalla de configuración de PC

en lugar de la de configuración de Pantalla.

También puede seleccionar, con el botón OPTIONS, la función PIP, que le

permite dos imágenes simultáneas (página 29).

Modo

ancho

Normal Seleccione esta opción para mostrar una imagen

en su tamaño original.

Completa 1 Seleccione esta opción para ampliar la imagen

para que llene la pantalla, conservando su relación

de aspecto original.

Completa 2 Seleccione esta opción para ampliar la imagen

para que llene la pantalla.

Restablecer

Restablece los ajustes de la PC a los valores predeterminados.

Centrado H Permite mover la posición de la imagen a la derecha o a la

izquierda.

Centrado V Permite mover la posición de la imagen hacia arriba y hacia

abajo en la ventana.

Uso de los menús

Uso de la configuración de

Ajuste de canal

• Debe ejecutar Autoprogramación después de cambiar la configuración de Cable/antena.

• Al ejecutar Autoprogramación se eliminará la lista de Favoritos.

• Sólo es posible acceder a los canales configurados para que queden ocultos por medio de los

botones 0-9 y .

Opción Descripción

Cable/antena Cable Seleccione esta opción si recibe canales de cable a través

del proveedor de TV por cable.

Antena Seleccione esta opción si usa una antena.

Autoprogramación

Ajusta automáticamente la lista de canales del TV para todos los canales que

se pueden recibir.

1Seleccione Autoprogramación.

2Seleccione OK para comenzar la Autoprogramación.

Añadir canales

digitales

1Seleccione Añadir canales digitales.

2Seleccione OK para agregar canales digitales.

Mostrar/ocultar

canales

Permite mostrar u ocultar los canales que aparecen cuando se utilizan los

botones CH +/–.

1Presione V/v para desplazarse por los canales hasta que encuentre el

canal que desea mostrar u ocultar. Luego presione para

seleccionarlo.

2Presione V/v para determinar si el canal se mostrará u ocultará. Luego

presione para seleccionarlo.

Modif.nombres

de canal.análog.

Permite asignar nombres (por ejemplo, las siglas de la emisora) a los números

de canal.

1Presione V/v para desplazarse por los números de los canales. A

continuación, presione para seleccionar el número de canal al cual

desea asignarle un nombre.

2Presione V/v para desplazarse por los caracteres del nombre (A-Z, 0-9,

etc.). Presione b para desplazarse al carácter siguiente. Repita los pasos

previos para agregar hasta siete caracteres al nombre. Al finalizar,

presione .

Ajuste de

analógicos

Le permite ajustar el canal analógico seleccionado manualmente si considera

que un pequeño ajuste de sintonización puede mejorar la calidad de la

imagen. Seleccione Auto para ajustar el canal analógico más adecuado.

Modo de sint. de

canal digital

Seleccione Canales principales para ajustar únicamente los canales

principales con CH +/–.

Seleccione Canales princ. y sec. para ajustar todos canales con CH +/–.

Filtro de audio Seleccione Sí para mejorar el sonido de canales individuales cuando haya

distorsión en emisiones mono.

(Continúa)

• Puede ajustar los canales que se configuran automáticamente con la Autoprogramación para

que queden ocultos.

Opción Descripción

Ajuste Radio FM Preestablezca hasta 30 estaciones de radio FM que se pueden recibir en su

área.

Autoprogramación

Permite sintonizar y almacenar automáticamente todos los

canales disponibles.

1Seleccione Autoprogramación, luego presione .

2Seleccione OK para sintonizar automáticamente todos los

canales disponibles.

Radio FM

preestablecido

Sintonice y almacene de modo manual cada canal disponible,

de uno en uno.

1Presione V/v para seleccionar la posición de la estación de

radio FM que se desea, luego presione .

2Presione V/v para buscar las estaciones de radio FM. La

búsqueda se detiene automáticamente cuando se sintoniza

una estación. Si la estación tiene un sonido con ruido,

puede mejorar la calidad del sonido al presionar B/b.

Presione para almacenar la estación de radio FM.

Puede editar el nombre de la estación de radio FM.

Presione V/v para seleccionar caracteres alfanuméricos

para el nombre, luego presione . Repita los pasos 1 y 2

para preestablecer otras estaciones de radio FM.

• Para activar esta función, acceda al modo Radio FM al utilizar

HOME (página 41), luego preestablezca las estaciones de

radio FM que desea según los pasos que se mencionan con

anterioridad.

Uso de los menús

Uso de la configuración de

Bloqueo

• Necesitará la contraseña para volver a acceder a los ajustes de Bloqueo. Si la olvida, consulte

“Contraseña olvidada” en la página 70.

• Si bloquea programas de TV sin clasificación, tenga en cuenta que se podrían bloquear los

siguientes tipos de programas: transmisiones de programas de otro país, transmisiones de

emergencia, programas políticos y deportivos, anuncios del servicio público, programas

religiosos y climáticos.

Visualización de programas bloqueados

Puede ver programas bloqueados si ingresa su contraseña. Presione cuando

sintonice un programa bloqueado y luego introduzca la contraseña. Esto desactiva

temporalmente la función de bloqueo. Para reactivar el ajuste de Bloqueo, apague/

encienda el TV.

Opción Descripción

Contraseña La configuración de Bloqueo le permite programar el TV para que bloquee

programas en función del contenido y los niveles de clasificación. Utilice los

botones 0-9 del control remoto para introducir una contraseña de cuatro dígitos.

La primera vez que cree una contraseña, vuelva a escribirla para confirmarla.

Cambiar

contraseña

Seleccione esta opción para cambiar la contraseña.

Clasificación

digital

Seleccione la edad del usuario más joven (4 ~ 17). Seleccione “-” para los que

no tengan registros.

Bloqueo del

canal análogo

Le permite bloquear los canales independientemente de la clasificación de los

programas.

Cómo visualizar un canal análogo bloqueado

Presione cuando sintonice un programa bloqueado, y luego introduzca la

contraseña.

Bloqueo

Entrada externa

Le permite bloquear las entradas externas independientemente de la

clasificación de los programas.

Cómo visualizar una entrada externa bloqueada

Presione cuando sintonice una entrada bloqueada, y luego introduzca la

contraseña.

Uso de la configuración de

Ajustes

Opción Descripción

Ajustes de

marco de

fotos

Modo de

visualización

Permite seleccionar el modo de visualización. Seleccione entre

Imagen y reloj, Imagen en pantalla completa o Reloj en

pantalla completa. Consulte la página 37.

Visualización

de reloj

Permite seleccionar la visualización del reloj. Seleccione entre

Calendario, Reloj analógico, Reloj digital, Calendario y reloj o

Reloj.

Calendario y reloj y Reloj solo se pueden visualizar cuando el

Modo de visualización está en Reloj en pantalla completa.

Aplicación de

audio

Radio FM Puede disfrutar de la radio FM con esta función.

Música

Con esta función puede disfrutar de música.

No Apaga la música.

Selección de

imagen

Seleccione una imagen.

Selección de

música

Seleccione música.

Ajustes de

presentación

Presentación

Puede reproducir una presentación de fotos.

Vista simple Muestra solo uno foto.

Ajus. de repr.

de música

Todas las

pistas

Escuche todas las pistas de música.

Pista sencilla Configure para escuchar una sola pista de

música.

Duración Seleccione el período de tiempo (1 h, 2 h, 4 h o 24 h) después

del cual el TV pasa automáticamente al modo en espera.

Primer día de

la semana

Configure Domingo o Lunes como el primer día de la semana

en el calendario.

Autoiniciar

USB

Seleccione Sí para abrir el Media Viewer automáticamente cuando se encienda

el TV y cuando una cámara digital u otro dispositivo que almacene fotografía,

música o archivos de video todavía esté conectado al puerto USB.

Uso de los menús

• Puede activar las opciones de Subtítulos (CC) (Sí, No o Sí al Silenciar) presionando el botón

CC del control remoto.

Subtítulos

(CC)

Permite seleccionar entre varios modos de subtítulos (para programas que se

emiten con subtítulos).

Visualización

de CC

Sí Se activa Subtítulos (CC).

No Se desactiva Subtítulos (CC).

Sí al Silenciar Subtítulos (CC) se activa cuando se le saca el

volumen al TV.

CC analógicos Permite seleccionar opciones básicas de subtítulos (EIA-608)

analógicos.

CC1, CC2,

CC3, CC4

Muestra una versión impresa de los diálogos o

efectos de sonido de un programa. (Debería

estar ajustado en CC1 para la mayoría de los

programas.)

Text1, Text2,

Text3, Text4

Muestra información de la red o emisora,

abarcando media pantalla o la pantalla completa

(si está disponible).

CC digitales Cuando el servicio de subtítulos digitales está disponible,

seleccione Subtítulo 1-8.

Opción Descripción

Información

de canal

Muestra la información de la señal de entrada que está viendo.

Seleccione Pequeño para mostrar sólo el canal y el título del programa o

seleccione Grande para mostrar información detallada sobre el canal y el

programa junto con el icono de TV si está viendo TV. Seleccione Oculto para

ocultar información sobre el canal de televisión o programa. Esta información se

muestra si la emisora ofrece este servicio.

Información de canal aparece en pantalla cada vez que se cambie el canal o

las entradas externas o cuando se presiona el botón DISPLAY en el control

remoto.

Hora/Timers Sleep Le permite ajustar el tiempo en minutos (No, 15, 30, 45, 60, 90,

ó 120) que desea que el TV permanezca encendido antes de

apagarse automáticamente.

Timer Sí Enciende el TV desde el modo de espera a la hora que lo

configure y cambia al canal o entrada de su preferencia o al

modo de cuadro de foto. Antes de configurar esta función,

asegúrese de haber fijado la hora actual correctamente.

Opción Descripción

(Continúa)

• Puede designar las siguientes etiquetas para cada entrada:

–, Decodificador, Satélite, VCR, DVD/BD, Home Theater, Juego, Videograbadora, Cámara

digital, PC, Modificar

•“–” indica que no hay etiquetas designadas.

• Si selecciona Modificar, puede modificar las etiquetas de video. Siga los mismos pasos para

Modif.nombres de canal.análog. (página 49).

Hora actual Puede ajustar la hora manualmente.

Seleccione Fecha (Día/Mes/Año) para configurar la fecha,

luego seleccione Hora para configurar la hora.

• Este TV no cuenta con una batería de reserva para el reloj.

Por lo tanto, si hay un problema con la energía o si

desconecta el cable de potencia, asegúrese de volver a

configurar la fecha y la hora.

Inicio

automático

Si omitió el Inicio automático la primera vez que conectó el TV o si desea

explorar todos los canales que puede recibir, seleccione Inicio automático. Siga

las instrucciones en pantalla. Algunas configuraciones como Ajustes de

imagen, Ajustes de sonido y Bloqueo no se verán afectadas por este Inicio

automático. Si desea volver el TV a ajuste original de fábrica, consulte la sección

Solución de problemas en la página 70.

Idioma/

Language

Seleccione esta opción para visualizar todos los ajustes en pantalla en su idioma

de preferencia.

Logo de

arranque

Seleccione Sí para reproducir el logo cuando el TV está encendido. Seleccione

No para desactivarlo.

Ajustes AV Administrar

entradas

Asigna un nombre al equipo externo.

Seleccione Auto para mostrar los nombres cuando el equipo

está conectado y/o la señal del equipo está lista para

mostrarse, o Siempre para mostrarlos sin importar el estado de

conexión o No para desactivar la entrada (sólo para TV).

Sistema de

color

Selecciona el sistema de color (Auto, NTSC, PAL-N o PAL-M)

según la entrada de video o canal.

Selección de

Vídeo/

Componentes

Seleccione Auto para que el TV detecte y cambie entre Video o

Componente cuando Video o Componente esté conectado.

Auriculares/

Salida de audio

Establece la salida de audio a auriculares o sistema de audio

externo conectado al TV.

Desconecte los auriculares del TV cuando seleccione Salida de

audio.

Opción Descripción

Uso de los menús

Opción Descripción

Ajustes de

BRAVIA Sync

Se comunica con el equipo compatible con la función Control de BRAVIA Sync.

Control de

BRAVIA Sync

Vincula las operaciones del TV con el equipo.

Para los equipos Sony específicos compatibles con Control de

BRAVIA Sync, esta configuración se aplica automáticamente al

equipo conectado cuando se ajusta en Sí.

Desactivación

auto. del

dispositivo

Seleccione Sí para que su equipo conectado con función

Control de BRAVIA Sync se apague automáticamente cuando

se apague el TV.

Seleccione No para desactivar esta función. Esta función está

disponible cuando Control de BRAVIA Sync está en Sí.

Encendido

automático del

Seleccione Sí para controlar el encendido de su TV desde su

equipo conectado (salvo los dispositivos compatibles con el

MHL) con función Control de BRAVIA Sync. Esta función está

disponible cuando Control de BRAVIA Sync está en Sí.

Cambio

automático de

entrada (MHL)

Seleccione Sí para cambiar la entrada del televisor en el

dispositivo correspondiente conectado con un cable MHL.

Lista de disp.

BRAVIA Sync

Muestra una lista de equipos con función Control de BRAVIA

Sync conectados al TV.

Teclas de

control del

dispositivo

Seleccione las funciones del botón del control remoto del TV

para operar el equipo conectado.

Ninguno Desactiva el control mediante el control remoto

del TV.

Normal Permite las operaciones básicas, como botones

de navegación (arriba, abajo, izquierda o

derecha, etc.).

Teclas de

sintonización

Para operaciones básicas y operación de

botones relacionados con canales, como CH +/–

o 0-9, etc. Resulta útil cuando controla un

sintonizador o decodificador, etc. a través de un

control remoto.

Teclas del

menú

Para operaciones básicas y operación de los

botones HOME/OPTIONS. Resulta útil al

seleccionar los menús de un reproductor de BD,

etc., mediante el control remoto.

Teclas de

sinton. y

menú

Para operaciones básicas y operación de

botones relacionados con canales y con los

botones HOME/OPTIONS.

(Continúa)

• La lista de canales favoritos se borrará después de que realice la Inicio automático.

• Presione OPTIONS mientras el equipo compatible con Control de BRAVIA

Sync esté conectado para mostrar las opciones de Control de dispositivos.

La opción Control de dispositivos suministra acceso al Inicio (Menú), las

Opciones y la Lista de contenido de su equipo conectado con el control

remoto de su TV.

• Algunos equipos con Control de BRAVIA Sync no son compatibles con la

función Control de dispositivos.

•Los Ajustes de BRAVIA Sync deben realizarse con el equipo conectado.

Soporte

técnico

Póngase en

contacto con

Sony

La información de contacto de Sony está disponible en esta

pantalla para su comodidad. A continuación se detalla la

información específica acerca del TV, como el nombre del

modelo, número de serie y versión de software.

Diagnóstico de

señal

Presione para mostrar la información de diagnóstico para la

señal actual.

Ajustes

preestablecidos

Reestablece todos los ajustes a los valores preestablecidos. Después de

completar este proceso, aparece la pantalla de configuración inicial.

Opción Descripción

Uso de los menús

Uso de la configuración de Eco

Opción Descripción

Restablecer Restablece los ajustes actuales de Eco a los valores predeterminados.

Ahorro

energía

Seleccione entre No, Bajo, Alto, Sin imagen para ajustar el consumo de energía

de su TV. Al seleccionar la opción Alto reducirá el consumo de energía más que

con cualquiera de las otras opciones de configuración disponibles.

Mientras esté seleccionado Sin imagen, los botones VOL +/– o MUTING no

desactivarán esta función. Presione otros botones para desactivarla.

Sin actividad

TV en espera

Seleccione para que se apague el TV de modo automático luego de 1 h, 2 h o

4 h cuando no pueda presionar los botones del control remoto o el TV.

Seleccione No para desactivar esta función.

Información adicional

Tabla de referencia de la señal de

entrada de la PC para HDMI IN

Después de conectar la PC al TV, ajuste la señal de salida de la PC en función de lo

indicado en la tabla siguiente.

xPara KDL-32R425A/32R405A/24R405A

xPara KDL-46R455A/40R475A/40R455A

* La temporización para 1 080p aplicada a la entrada HDMI será considerada como una

temporización de video, no como una temporización de PC. Esto afecta la configuración de los

Ajustes de imagen y del Modo ancho. Para ver el contenido de PC, establezca Modo ancho

en Completa y Área de imagen en Satur. de píxeles.

• La entrada de HDMI del TV no es compatible con las funciones de sincronización en verde y

sincronización compuesta.

• Su PC debe ser compatible con una de las señales de entrada de PC antes mencionadas para

poder visualizarse en el TV.

• Con el sistema de enchufar y usar, las señales con una frecuencia vertical de 60 Hz se

detectarán automáticamente. (Es posible que sea necesario reiniciar la PC.)

Resolución

Frecuencia

horizontal (kHz)

Frecuencia

vertical (Hz)

Estándar

Señales Horizontal

(píxeles)

×Vertical

(líneas)

VGA 640 × 480 31,5 60 VGA

SVGA 800 × 600 37,9 60 Estándares VESA

XGA 1 024 × 768 48,4 60 Estándares VESA

WXGA 1 280 × 768 47,4 60 VESA

1 280 × 768 47,8 60 VESA

1 360 × 768 47,7 60 VESA

Resolución

Frecuencia

horizontal (kHz)

Frecuencia

vertical (Hz)

Estándar

Señales Horizontal

(píxeles)

×Vertical

(líneas)

VGA 640 × 480 31,5 60 VGA

SVGA 800 × 600 37,9 60 Estándares VESA

XGA 1 024 × 768 48,4 60 Estándares VESA

WXGA 1 280 × 768 47,4 60 VESA

1 280 × 768 47,8 60 VESA

1 360 × 768 47,7 60 VESA

SXGA 1 280 × 1 024 64,0 60 VESA

HDTV* 1 920 × 1 080 67,5 60 CEA-861*

Información adicional

Uso de un Soporte de montaje mural

Su TV, tal como viene embalado en la caja, se puede montar en la pared con un Soporte

de montaje mural (no suministrado). Si el soporte de sobremesa está fijado al TV, es

posible que haya que extraer soporte de sobremesa del TV.

Prepare el TV para el Soporte de montaje mural antes de conectar los cables.

Por motivos de seguridad y protección del producto, Sony recomienda utilizar el

Soporte de montaje mural diseñado para su televisor; recomienda también que la

instalación la realice un contratista con licencia o representante de Sony.

• Siga el manual de instrucciones proporcionado con el Soporte de montaje mural para

su modelo. Se requiere bastante experiencia en la instalación de este TV,

especialmente para determinar la fortaleza de la pared que soportará el peso.

• Asegúrese de utilizar los tornillos suministrados con el Soporte de Montaje mural

cuando fije los ganchos de montaje al TV. (No utilice tornillos destinados al soporte de

sobremesa.)

Los tornillos suministrados están diseñados según se indica en la ilustración para

medirlos desde la superficie a la cual se fija el gancho de montaje.

El diámetro y la longitud de los tornillos varían en función del modelo del Soporte de

montaje mural. Si se utilizan otros tornillos que no sean los suministrados, es posible

que el TV se dañe internamente o se caiga, etc.

• Guarde los tornillos no utilizados y el soporte de sobremesa en un lugar seguro hasta

que esté listo para fijarlo. Mantenga los tornillos fuera del alcance de los niños

pequeños.

• Consulte el Manual de Seguridad que se proporciona para recibir información adicional de

seguridad.

24, 32, 40 TV: 6,5~10 mm

46 TV: 8~12 mm

Tornillo (suministrado con el Soporte de montaje mural)

Gancho de montaje

Enganche el accesorio en la parte posterior del TV

(Continúa)

Solo para KDL-46R455A

Antes de instalar el Soporte de montaje mural, ajuste las piezas de sujeción para el

Soporte de montaje mural (suministrado) a la parte trasera del TV con los tornillos

suministrados.

Tornillo

(+PSW 4 × 12)

(suministrado)

Tornillo (+PSW 6 × 16)

(no suministrado)

Paño grueso y suave

Piezas de sujeción para Soporte de

montaje mural (suministrado)

Gancho de montaje (no

es un accesorio opcional)

Información adicional

Instalación del Soporte de montaje mural

xPara los clientes

El TV se puede montar en la pared mediante el Soporte de montaje mural SU-WL400 (se

vende por separado).

Suminístrele al instalador esta información sobre instalación junto con las instrucciones

suministradas con el Soporte de montaje mural SU-WL400.

xPara distribuidores Sony y contratistas con licencia

Para evitar lesiones y daños en el equipo, lea detenidamente estas instrucciones. Se

recomienda inspeccionar y realizar el mantenimiento periódico para garantizar que el

TV esté montado de forma segura.

xNota para la instalación

Cuando use el Soporte de montaje mural SU-WL400, el espacio entre la pared y el TV

debe ser de 6 cm. Use este espacio para pasar los cables al TV.

6 cm

(Continúa)

SU-WL400

KDL-46R455A

KDL-40R475A/40R455A/32R425A/32R405A/24R405A

• Asegure las piezas de sujeción a la parte posterior del TV utilizando los tornillos suministrados

(solo KDL-46R455A).

• Con la pantalla del TV hacia abajo, ajuste los accesorios SU-WL400. Para obtener más

información sobre B ~ I, consulte la Guía de instalación que se suministra con el Soporte de

montaje mural.

• Coloque las poleas B y los tornillos C D en la parte posterior superior del TV.

• Coloque las bandas F y los espaciadores E con los tornillos G I en la parte posterior inferior

del TV.

• Si utiliza un destornillador eléctrico, ajuste el torque a aproximadamente 1,5 N·m (15 kgf·cm).

• Los tornillos C D, el cojinete (M4) H y los tornillos G I no se utilizarán según el modelo.

• Asegúrese de guardar las piezas que no se utilizan en un lugar seguro para poder usarlas en el

futuro. Conserve el manual para consultarlo en el futuro.

Paño grueso y suave

Tornillo (+PSW6 × 20) C

Piezas de sujeción para Soporte de

montaje mural (suministrado)

Tornillo (+PSW4 × 12)

(suministrado)

Polea B

Tornillo (+PSW6 × 50) G

Espaciador E

Banda F

Tornillo(+PSW4 × 20) D

Polea BTornillo (+PSW4 × 50) I

Banda F

Paño grueso y suave

Espaciador E

Cojinete (M4) H

Información adicional

Tabla de dimensiones de instalación del TV

SU-WL400

Unidad: mm

Las cifras de la tabla anterior pueden variar ligeramente en función de la instalación.

ADVERTENCIA

La pared en la que se proponga instalar el TV deberá ser capaz de soportar un peso al

menos cuatro veces mayor que el del TV. Consulte el manual de instrucciones del TV

para conocer su peso.

Modelo de TV

KDL-

Dimensiones del TV

Dimensiones

del centro de la

pantalla

Longitud para cada ángulo de

montaje

46R455A 1 053 622 131 449 135

40R475A

40R455A 923 548 75 207 134

32R425A

32R405A 731 441 22 207 134

24R405A 558 343 125 303 112

Punto central de la pantalla

abcde

Tabla de diagrama de las ubicaciones de los ganchos

Ubicación de los ganchos

Al instalar el TV en el soporte base.

Modelo de TV

KDL-

Ubicación de los ganchos

46R455A a

40R475A

40R455A

32R425A

32R405A

24R405A c

Información adicional

Solución de problemas

Muchas de las condiciones de baja calidad de imagen y de sonido están relacionadas

con conexiones de cables incorrectas, consulte la Guía de configuración rápida

correspondiente a los cables.

Si tiene preguntas, necesidad de servicio o requiere asistencia técnica relacionada con

el uso de su TV Sony después de haber leído su Manual de instrucciones operativas,

póngase en contacto con:

http://esupport.sony.com/ES/LA/

xCuestiones que debe considerar

• Verifique la selección de entrada presionando el botón INPUT. Puede estar mirando la

entrada incorrecta.

• Si no pudiera escuchar el sonido del TV, tal vez haya presionado el botón MUTING del

control remoto por accidente. Vuelva a presionar el botón MUTING o presione VOL +

para desactivar la función silencio, o establezca la opción Bocinas en Sistema de

audio.

• Si el control remoto no funcionara correctamente, es posible que las baterías estén

mal instaladas o descargadas o un objeto o luz esté haciendo interferencia.

• Para restablecer los valores de fábrica del TV:

1Encienda el TV.

2Presione y mantenga presionado el botón V en el control remoto, presione el botón

"/1 en el aparato de TV. (El TV se apagará y, a continuación, se encenderá de

nuevo.)

3Libere el botón V cuando el TV se encienda.

IMPORTANTE: La opción Restablecer borrará todos los ajustes personalizados, incluida

la configuración de Bloqueo .

Si pierde o no recuerda la contraseña, ingrese la contraseña maestra: 4357. Esta

contraseña borra su contraseña anterior y le permite ingresar una nueva.

Síntoma Explicación/Solución

No hay imagen

No hay imagen • Compruebe la configuración de Ahorro energía (consulte la

página 57).

No se puede recibir

ningún canal • Asegúrese de que el cable de alimentación esté firmemente

conectado.

• Encienda el TV.

• Verifique las conexiones de la antena o el cable.

• Asegúrese de que el Cable/antena esté correctamente

configurado para la fuente de la señal del TV.

(Continúa)

El TV está bloqueado en

un canal • Utilice Autoprogramación para añadir canales que puedan

recibirse y no se encuentren todavía en la memoria del TV

(consulte las páginas 20 y 49).

No se pueden recibir ni

seleccionar canales • Utilice Autoprogramación para añadir canales que puedan

recibirse y no se encuentren todavía en la memoria del TV

(consulte las páginas 20 y 49).

• Para recibir o seleccionar canales de cable, asegúrese de que

el Cable/antena en la configuración de Ajuste de canal esté

establecido en Cable (consulte la página 49). Para recibir o

seleccionar canales de UHF con antena, asegúrese de que el

Cable/antena esté configurado en Antena.

El TV se apaga

automáticamente • Compruebe si la función Sleep está activada (consulte la página

53).

• Compruebe Sin actividad TV en espera en la configuración

Eco.

• Verifique la Duración de Ajustes de marco de fotos.

• Verifique la Duración si el TV está encendido en Timer Sí.

No hay imagen desde

algunas fuentes de video • Compruebe la conexión entre el equipo de video opcional y el

TV.

• Presione INPUT en el control remoto (consulte la página 33).

Imagen de poca calidad

La calidad de las

imágenes es inferior a la

calidad que tenían en la

tienda

• La calidad de la imagen depende del contenido de la señal.

Consulte la Guía de configuración rápida (suministrada) para

visualizar la imagen de mejor calidad posible para cada señal.

Los formatos de emisión

de alta definición tienen

poca calidad

• El proveedor de señal controla la calidad del contenido y de la

señal. Muchos de los canales y contenidos de alta definición son

en realidad versiones mejoradas cuya fuente son transmisiones

de definición estándar. La imagen se verá afectada por la

calidad de la señal que se recibe, que varía entre los canales y

entre los programas.

Imágenes duplicadas o

imágenes fantasma • Verifique las conexiones de la antena o el cable.

• Verifique la ubicación y la dirección de la antena.

Sólo aparecen

interferencias y ruido en

la pantalla

• Compruebe si la antena está rota o torcida.

• Compruebe si la antena ha alcanzado el final de su vida útil. (3-5

años en condiciones normales, 1-2 años en la costa.)

Líneas o franjas de

puntos • Mantenga el TV alejado de fuentes de interferencia tales como

automóviles, motocicletas o secadoras de cabello.

• Si está utilizando un cable bifilar de 300 ohm, aleje el exceso de

cable del TV o trate de cambiarlo por un cable coaxial de

75-ohm.

Sin color, imagen

oscura, color incorrecto,

imagen demasiado

brillante

• Ajuste las opciones de Modo imagen en la configuración de

Ajustes de imagen (consulte la página 43).

• Si configura el modo Ahorro energía en Bajo o Alto, mejorará el

nivel de negro.

Síntoma Explicación/Solución

Información adicional

Imagen con ruido • Asegúrese de que la antena esté conectada mediante un cable

coaxial de 75-ohm (no suministrado).

• Mantenga el cable de la antena alejado de otros cables de

conexión.

• Para evitar las interferencias en el TV, utilice un cable de antena

intacto.

Imagen borrosa, color de

poca calidad • Al trasladar el TV de un lugar frío a uno caluroso o al producirse

un cambio de temperatura repentino en la habitación, es posible

que la imagen se vea borrosa o que sus colores no sean los

adecuados debido a la condensación de humedad. Apague el

TV y espere unas horas antes de volver a encenderlo.

Sin sonido / ruido

Buena imagen, sin

sonido • Compruebe el control de volumen.

• Presione MUTING o VOL + para que “Silenciar” desaparezca de

la pantalla (consulte las páginas 23 y 24).

• Establezca la opción Bocinas en Bocinas del televisor en la

configuración de Ajustes de sonido (consulte la página 46). Si

está ajustada en Sistema de audio, el sonido no se envía desde

las bocinas del TV, independientemente del control de volumen

del TV.

Ruido de audio • Asegúrese de que la antena esté conectada mediante un cable

coaxial de 75-ohm (no suministrado).

• Mantenga el cable de la antena alejado de otros cables de

conexión.

• Para evitar las interferencias en el TV, utilice un cable de antena

intacto.

No hay audio o el nivel

del audio suena bajo con

el sistema Home Theater

• Establezca la opción Bocinas en Sistema de audio en la

configuración de Ajustes de sonido (consulte la página 46).

• Establezca la opción Salida de audio en Fija en la configuración

Ajustes de sonido (consulte la página 46).

Sin color / Imagen

irregular • Verifique que la Selección de Vídeo/Componentes (consulte la

página 54) esté configurada según el tipo de entrada que se

esté usando en el momento. Sugerimos que deje esta

configuración en Auto.

BRAVIA Sync

No se detecta el

dispositivo HDMI

BRAVIA Sync

conectado

• Asegúrese de que el Control de BRAVIA Sync esté

configurado tanto en el TV como en el dispositivo opcional

compatible con BRAVIA Sync (consulte la página 28).

El segundo receptor A/V

no está en la Lista de

disp. BRAVIA Sync

• Se puede utilizar un solo receptor audio/video por vez con las

funciones BRAVIA Sync y Control de BRAVIA Sync (consulte

la página 55).

Síntoma Explicación/Solución

(Continúa)

Conexión de PC

No hay imagen / No hay

señal • Confirme que la PC esté conectada al TV correctamente con la

entrada HDMI IN.

• Asegúrese de que la señal de salida desde la PC esté en uno de

los formatos enumerados en la página 58.

• Apague la PC. Confirme que la conexión con la PC funcione y

reinicie la PC. El sistema plug-and-play (enchufar y usar)

detectará de forma automática el TV y configurará la

temporización de PC correctamente.

• Verifique que la PC no esté en modo espera ni hibernación.

Imagen de poca calidad • Ajuste la resolución (consulte la página 58).

Radio FM

Los canales no pueden

recibirse • Verifique que haya una antena VHF conectada a la entrada

ANTENNA en la parte posterior del TV.

•Realice la Autoprogramación en Ajuste Radio FM (consulte la

página 50).

General

La pantalla del TV se

siente caliente • Debido al delgado perfil de este TV, el calor generado por la

retroiluminación del panel LCD y por los elementos electrónicos

será más evidente. Esto es normal y no debe ser motivo de

preocupación.

El Modo ancho cambia

automáticamente •El ajuste de Modo ancho actual se sustituye automáticamente

por el ajuste 4:3 Normal cuando se cambia el canal o la entrada

de video, si 4:3 Normal en la configuración de Pantalla está

ajustado en una opción distinta a No. Si desea bloquear el Modo

ancho seleccionado con el botón WIDE del control remoto,

establezca 4:3 Normal en No en la configuración de Pantalla

(consulte la página 47).

• Compruebe la opción Ancho automático en la configuración de

Pantalla (consulte la página 47).

De repente la imagen se

vuelve más pequeña • La imagen se vuelve más pequeña durante los comerciales; esto

se debe al método en que la emisora transmite sus contenidos.

Cuando se cambia de canales con contenido de alta definición

(HD) a contenido de definición estándar (SD) (comerciales), es

posible que la imagen se vuelva más pequeña y que tenga un

borde negro.

• La función Ancho automático no expandirá la imagen mientras

se estén llevando a cabo estos cambios de contenido debido a

que la información del contenido depende del proveedor de

señal del canal. Puede cambiar manualmente la función Modo

ancho si así lo prefiere (consulte la página 31). Esta

configuración seguirá vigente hasta que cambie el canal o la

entrada, o hasta que cambie nuevamente la función Modo

ancho de forma manual.

Síntoma Explicación/Solución

Información adicional

“Cuadro negro” en la

pantalla • Ha seleccionado una opción de texto y no hay texto disponible

(consulte la página 53). Para desactivar esta función, ajuste la

opción Visualización de CC en No. Si intentaba seleccionar los

subtítulos, seleccione CC1 en lugar de Text1-4.

Aparecen bandas

negras en los bordes de

la pantalla

• Algunos programas de pantalla ancha se filman en formatos

superiores a 16:9 (esto es muy común en los lanzamientos

cinematográficos). Su TV mostrará estos programas con bandas

negras en la parte superior y en la parte inferior de la pantalla.

Para obtener información más detallada, consulte la

documentación que venía con el DVD/Blu-ray (o póngase en

contacto con el proveedor de programas).

• Los programas en formato 4:3 tendrán bandas a la izquierda y a

la derecha de la pantalla.

• Los programas emitidos en formatos de alta definición (720p y

1 080i) con contenido de 4:3 suelen mostrar líneas negras

agregadas por la emisora en los lados izquierdo y derecho de la

pantalla (vea la imagen a la izquierda).

• No se podrá expandir la imagen con la función Ancho

automático si es la emisora la que agrega líneas negras en

ambos lados de la pantalla. Puede cambiar manualmente el

Modo ancho a Acerc. panorám. o Acercamiento para llenar la

pantalla. Esta configuración seguirá vigente hasta que cambie

de canal o entrada, o hasta que cambie nuevamente la función

Modo ancho de forma manual.

Ciertos programas en

DVD o en otras fuentes

digitales muestran una

pérdida de detalle,

especialmente durante

las escenas con mucha

acción u oscuras

• Esto se debe a que la compresión utilizada por algunas

emisiones digitales y DVD puede hacer que la pantalla del TV

muestre menos detalles que lo habitual, o que aparezcan

artefactos (pequeños bloques o puntos, píxeles) en la pantalla.

Estas compresiones de señales son más visibles en función de

la claridad y la resolución del TV.

El control remoto no

funciona • Para determinar si el problema es del control remoto o no,

presione un botón del TV.

• Compruebe la polaridad de las pilas o reemplácelas.

• Apunte el control remoto hacia el sensor del control remoto

ubicado en la parte frontal del TV.

• Mantenga la zona del sensor del control remoto libre de

obstáculos.

• Las lámparas fluorescentes pueden interferir con el

funcionamiento del control remoto; pruebe con apagarlas.

Algunos canales

digitales por cable no

aparecen

• Algunas empresas de TV por cable presentan limitaciones en la

emisión de canales digitales por cable. Consulte con su

empresa para obtener más información al respecto.

• El canal de cable digital puede ajustarse en Oculto en la

configuración de Mostrar/ocultar canales (consulte la página

49).

Síntoma Explicación/Solución

(Continúa)

Algunos archivos de

fotos o de música no se

visualizan desde mi

equipo USB

• El límite de un archivo o una carpeta accesible en un directorio

es 1 000 para un equipo conectado a través de USB. Este límite

incluye los archivos no compatibles o sólo las carpetas. Los

archivos o las carpetas se llenan con base en las marcas de la

hora. Las carpetas o los archivos de fotos y de música que

superan el límite no se visualizarán.

Las imágenes de las

fotos aparecen

pequeñas en la pantalla

• Ajuste el Tamaño de imagen en Ampliado.

• Si se pueden visualizar o no las imágenes fotográficas a pantalla

completa depende de la resolución o relación de aspecto del

archivo.

Las carpetas o las

imágenes de las fotos

demoran en visualizarse

• Dependiendo de la dimensión de la imagen, del tamaño del

archivo y de la cantidad de archivos en una carpeta, algunas

imágenes de fotos o carpetas demoran en visualizarse.

• La primera vez que se conecta una cámara al TV mediante un

cable USB, las fotos tardarán un par de minutos en aparecer.

Contraseña olvidada • Seleccione la configuración de Contraseña en la configuración

de Bloqueo, y luego introduzca la siguiente contraseña maestra:

4357. Esta contraseña borra su contraseña anterior y le permite

entrar una nueva contraseña (consultar página 51).

Cómo restablecer los

ajustes de fábrica del TV • Encienda el TV. Mientras mantiene apretado el botón V del

control remoto, presione el botón "/1 del TV. (El TV se apagará

y, a continuación, se encenderá de nuevo.) Suelte el botón V.

IMPORTANTE: La opción Restablecer borrará todas las

configuraciones personalizadas incluida la configuración de

Bloqueo.

El marco del TV se

calienta • Cuando el TV se utiliza por un período de tiempo prolongado, los

bordes se calientan. Puede sentir el calor si lo toca con la mano.

Síntoma Explicación/Solución

Información adicional

Especificaciones

Sistema

Sistema de TV Analógico: NTSC / PAL-M / PAL-N

Digital: SBTVD-T

Cobertura de canales VHF: 2-13

UHF: 14-69

CATV (Analógico): 1-135

Sistema del panel Panel LCD (pantalla de cristal líquido) Iluminación LED de fondo

Salida de bocinas KDL-46R455A/40R475A/40R455A/32R425A/32R405A: 8 W + 8 W

KDL-24R405A: 5 W + 5 W

Tomas de entrada/salida

CABLE/ANTENNA Terminal externo de 75 ohm para entrada de señal de radiofrecuencia

VIDEO IN VIDEO: 1 Vp-p, 75 ohm no equilibrado, sincronización negativa

AUDIO: 500 mVrms (Típico) / Impedancia: 47 kiloohmios

COMPONENT IN YPBPR (video componente): Y: 1,0 Vp-p, 75 ohm no equilibrado, sincronización negativa /

PB: 0,7 Vp-p, 75 ohm / PR: 0,7 Vp-p, 75 ohm

Formato de señal: 480i, 480p, 576i/p, 720p, 1 080i, 1 080p

AUDIO: 500 mVrms (Típico) / Impedancia: 47 kiloohmios

HDMI IN 1 (ARC)

HDMI IN 2/MHL

HDMI: Video: 480i, 480p, 576i/p, 720p, 1 080i, 1 080p, 1 080/24p

MHL: Video: 480i, 480p, 576i/p, 720p, 720/30p, 1 080i, 1 080/30p, 1 080/24p

Audio: PCM lineal de dos canales 32; 44,1 y 48 kHz; 16; 20 y 24 bits, Dolby Digital

Entrada de PC (consulte la página 58)

AUDIO OUT iSalida de audio, Auriculares (miniconector)

USB Foto, música y video

Nombre de modelo KDL-46R455A KDL-40R475A KDL-40R455A

Corriente y otras especificaciones

Requisitos de alimentación 110-240 V CA, 50/60 Hz

Consumo energético 109 W 89 W

en uso

en espera Menos de 0,2 W con 120 V CA y menos de 0,3 W con 240 V CA

Tamaño de pantalla*

(medido diagonalmente)

(pulgadas)

46 40

Resolución del monitor 1 920 puntos (horizontales) × 1 080 líneas (verticales)

Bocina/Gama completa (2)

(mm) 40 × 100

Dimensiones* con soporte (mm)

1 053 × 641 × 181 923 × 574 × 184 923 × 567 × 181

sin soporte (mm) 1 053 × 622 × 76 923 × 548 × 76

patrón de los orificios de

montaje mural (mm) 300 × 300 200 × 100

tamaño de tornillos de

montaje mural (mm)

M6 (longitud: consulte el

diagrama en la página 59)

M4 (longitud: consulte el diagrama en la página 59)

Peso* con soporte (kg) 9,4 7,4

sin soporte (kg) 9,1 7,1

Accesorios suministrados Control remoto RM-YD093 (1) / Pilas tipo AAA (2) / Manual de instrucciones (1) / Guía de

configuración rápida (1) / Manual de seguridad (1) / Licencia del software (1) / Guia de

instrcciones del soporte de sobremesa del TV (1) / Soporte de sobremesa (1 juego) /

Tornillos (4) (KDL-46R455A), Tornillos (2) (KDL-40R475A/40R455A) / Piezas de sujeción (2)

(KDL-46R455A solamente)

común para todos los

modelos

Accesorios opcionales Cables de conexión / Kit de correa de soporte / Soporte de montaje mural: SU-WL400

(Continúa)

• La disponibilidad de los accesorios opcionales dependerá de las existencias.

• El diseño y las especificaciones están sujetos a cambios sin previo aviso.

* Las dimensiones y la masa son valores aproximados.

Informacion sobre el soporte de montaje mural compatible

Utilice el siguiente soporte de montaje mural Sony con su modelo de TV.

El uso con otros montajes murales podría generar inestabilidad y provocar daños materiales o personales.

Nombre de modelo KDL-32R425A KDL-32R405A KDL-24R405A

Corriente y otras especificaciones

Requisitos de alimentación 110-240 V CA, 50/60 Hz

Consumo energético 60 W 40 W

en uso

en espera Menos de 0,3 W con 120 V CA y menos de 0,4 W con 240 V

Menos de 0,3 W con 120 V

CA y menos de 0,3 W con

240 V CA

Tamaño de pantalla*

(medido diagonalmente)

(pulgadas)

31,5 (clase 32) 23,6 (24 clase)

Resolución del monitor 1 366 puntos (horizontales) × 768 líneas (verticales)

Bocina/Gama completa (2)

(mm) 40 × 100 35 × 100

Dimensiones* con soporte (mm)

731 × 466 × 171 731 × 461 × 163 558 × 363 × 140

sin soporte (mm) 731 × 441 × 76 558 × 343 × 64

patrón de los orificios de

montaje mural (mm) 200 × 100 100 × 100

tamaño de tornillos de

montaje mural (mm) M4 (longitud: consulte el diagrama en la página 59)

Peso* con soporte (kg) 5,0 5,3

sin soporte (kg) 4,8 5,1

Accesorios suministrados Control remoto RM-YD093 (1)/Pilas tipo AAA (2)/Manual de instrucciones (1)/Guía de

configuración rápida (1)/Manual de seguridad (1)/Licencia del software (1)/Guia de

instrcciones del soporte de sobremesa del TV (1)/Soporte de sobremesa (1 juego)/

Tornillos (2)

común para todos los

modelos

Accesorios opcionales Cables de conexión / Kit de correa de soporte / Soporte de montaje mural: SU-WL400

N° de modelo del TV Sony

KDL-46R455A

KDL-40R475A

KDL-40R455A

KDL-32R425A

KDL-32R405A

KDL-24R405A

N° de modelo del

soporte de

montaje mural

Sony

SU-WL400

Información adicional

Índice

"/1 LED 26

4:3 Normal 47

Ahorro energía 57

Ajuste de analógicos 49

Ajuste Radio FM 50

Ajustes

Ajuste de canal 49

Ajustes 52

Ajustes de imagen 43

Ajustes de sonido 45

Bloqueo 51

Eco 57

Pantalla 47

Ajustes AV 54

Ajustes avanzados 44

Ajustes de BRAVIA Sync 55

Ajustes de marco de fotos 52

Ajustes preestablecidos 56

Amplific. sonido 45

Añadir canales digitales 49

Ancho automático 47

ANT/DIGITAL/ANALOG 23

ANTENNA/CABLE 10

Área de imagen 47

Área de imagen automática 47

Audio MTS 45

AUDIO OUT 10

Autoiniciar USB 52

Autoprogramación 20, 49

Balance 45

Bloqueo del canal análogo 51

Bloqueo Entrada externa 51

Bocina 26

Bocinas 46

Botón CC/SUBTITLE 24

Botón CH +/– 24

Botón CH/INPUT 26

Botón Control del equipo 25

Botón DISPLAY 24

Botón HOME 23

Botón INPUT 23

Botón JUMP 24

Botón MUTING 24

Botón OPTIONS 24

Botón POWER ("/1) 24, 26

Botón RETURN/VOLTAR/

VOLVER 23

Botón SYNC MENU 23

Botón VOL (2) +/– 23

Botón WIDE 24

Botones 0-9 23

Botones de color 23

Brillo 43

Cable/antena 49

Cambiar contraseña 51

Centrado H 47

Centrado V 47

CineMotion 43

Clasificación digital 51

Color 43

COMPONENT IN 11

Configuración de PC 48

Contraseña 51

Ecualizador 45

EPG digital 30

Estéreo simulado 45

EXIT/SAIR/SALIR 24

Favoritos 30

Filtro de audio 49

Foto 33

GUIDE 23

HDMI IN 10

Hora/Timers 53

Idioma/Language 54

Imagen 43

Información de canal 53

Inicio automático 54

Instalación del TV en la pared 59,

Logo de arranque 54

Marco de fotos 37

Modif.nombres de canal.análog.

Modo ancho 47

Modo de sint. de canal digital 49

Modo imagen 43

Modo sonido 45

Mono Dual digital 46

Mostrar/ocultar canales 49

Música 33

Nitidez 43

Nivelac. de volumen 45

PIP 29

Radio FM 39

Receptor de señal infrarroja (IR)

Reducción de ruido 43

Reducción de ruido MPEG 43

Restablecer 43, 45, 57, 70

Retroilumin 43

Salida de audio 46

Sin actividad TV en espera 57

Solución de problemas 65–70

Soporte técnico 56

Steady Sound 45

Subtítulos (CC) 53

Temperatura de color 43

Tinte 43

USB 11

Video 33

VIDEO IN 11

Visualización de programas

bloqueados 51

Voz clara 45

4-458-510-31(1)

Para su conveniencia

Registro en

línea:

Registre su televisor en:

http://esupport.sony.com/LA/perl/registration.pl

KDL 46R455A / 40R475A 40R455A 32R425A 32R405A 24R405A Xx R455A R475A R425A R405A

Navigation menu

Versions of this User Manual:

Views

Navigation
