РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

АВТОМОБИЛЬНЫЙ

MP3 РЕСИВЕР SFD-1010U

СОДЕРЖАНИЕ

Меры предосторожности ..................................................................................................... 3

Порядок установки и извлечения проигрывателя ............................................................ 4

Установка и снятие передней панели .................................................................................. 7

Подсоединения ...................................................................................................................... 8

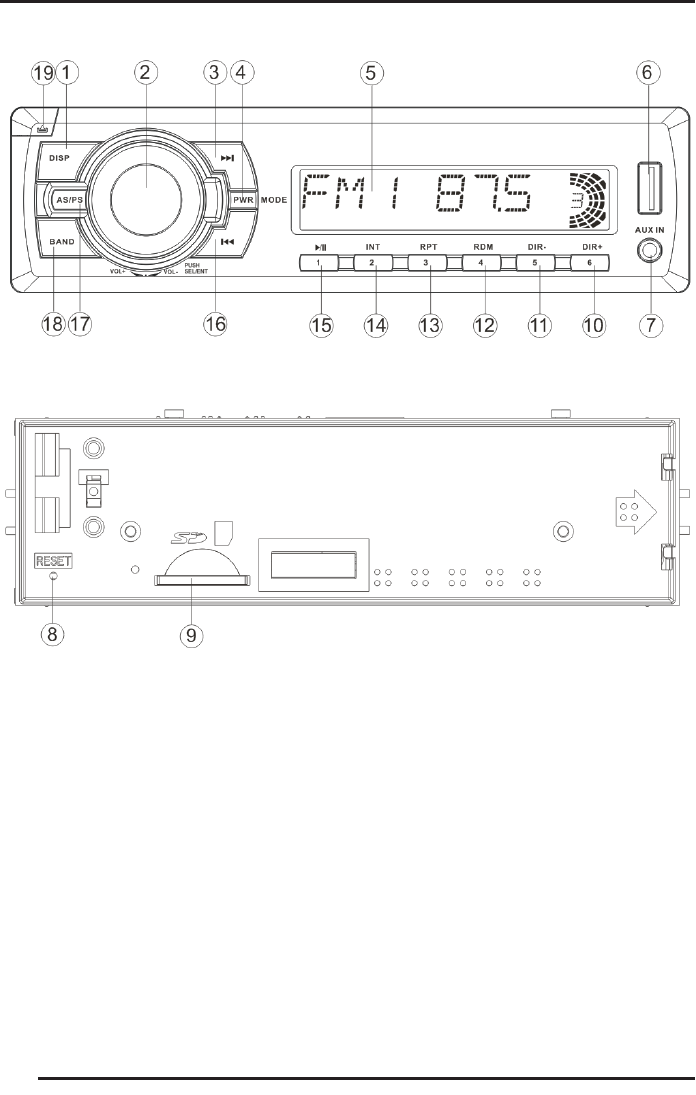

Передняя панель ................................................................................................................... 10

Основные операции .............................................................................................................. 12

Управление радиоприемником .......................................................................................... 13

Управление воспроизведением с USB устройств и карт памяти SD/MMC ....................... 14

Дополнительный источник воспроизведения ................................................................... 16

Возможные неполадки и способы их устранения .............................................................. 17

Технические характеристики ................................................................................................ 18

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Данное устройство рассчитано на электросистему

автомобиля с напряжением 12 В постоянного тока с

минусом на корпусе, аппарат не предназначен для

подключения к источнику питания +24 В (напри-

мер, в автобусе или грузовике).

Воспроизведение на высокой громкости в течение

длительного времени сокращает срок эксплуатации

устройства. Чтобы защитить его, во время длитель-

ного использования выбирайте прослушивание

радио и МР3 на среднем уровне громкости.

Устройство состоит из деталей, изготовленных с

высокой точностью. Не разбирайте, не переделы-

вайте и не ремонтируйте прибор самостоятельно.

Это может вызвать серьезные поломки и снимает

гарантию на бесплатный ремонт аппарата. Ремонт

должен производиться только в специализирован-

ных авторизованных сервисных центрах.

Чтобы избежать дорожных происшествий и ава-

рий, вызванных невнимательностью, водитель

во время езды не должен совершать какие-либо

операции с устройством или смотреть на экран.

Если возникла такая необходимость, припаркуйте

машину в безопасном месте перед тем, как начать

работать с устройством.

Управление аппаратом не должно препятствовать

безопасному управлению автомобилем.

Во избежание повреждений не подвергайте ап-

парат воздействию прямых солнечных лучей, те-

плового излучения или потоков горячего воздуха.

Если температура в салоне автомобиля слишком

высокая, то не включайте аппарат до тех пор, пока

температура в салоне не снизится. Не подвергайте

прибор воздействию резкой смены температуры.

Не работайте с устройством при слишком высоких

или слишком низких температурах, перед включе-

нием убедитесь, что температура в автомобиле от

0оС до +40оС.

Если жидкокристаллический дисплей длительное

время находится при отрицательных температурах,

то при дальнейшем включении в нормальных усло-

виях индикация дисплея может быть недостаточно

яркой, это явление не является неисправностью и

вскоре яркость индикации восстанавливается.

Если в работе устройства наблюдаются какие-то

неполадки, обратитесь в раздел «Возможные непо-

ладки и способы их устранения». Если вы не можете

устранить неполадку, если не кнопки прибора не

реагируют или на экране отображается сообщение

об ошибке, нажмите острым предметом (напри-

мер, шариковой ручкой) кнопку RESET, располо-

женную на ресивере, чтобы вернуться к заводским

установкам.

Меры предосторожности при установке

Устанавливайте устройство так, чтобы оно не ме-

шало водителю управлять автомобилем, а также не

могло нанести травму пассажирам в случае резкой

остановки автомобиля.

Отключите «-» клемму аккумулятора перед на-

чалом установки для снижения вероятности по-

вреждения аппарата и предотвращения короткого

замыкания при подключении.

Перед тем, как окончательно установить ресивер,

подключите электропроводку временно.

Убедитесь, что подсоединения цветных проводов

произведены в соответствии со схемой и что ап-

парат и вся аудиосистема работают правильно.

Неправильное подсоединение может вывести из

строя ресивер (привести к сбоям в работе) или по-

вредить электрическую систему автомобиля.

Для правильной установки используйте только те

комплектующие, которые поставляются с аппара-

том. Использование других комплектующих может

повлечь за собой неисправность.

Проконсультируйтесь с дилером вашей марки ав-

томобиля, если для установки аудиосистемы не-

обходимо просверлить отверстия или произвести

другие изменения в автомобиле.

Устройство должно размещаться в горизонтальном

положении, в местах с достаточной вентиляцией.

Вентиляционные отверстия в устройстве и область

радиатора не должны закрываться - это может при-

вести к перегреву устройства и стать причиной не-

исправностей.

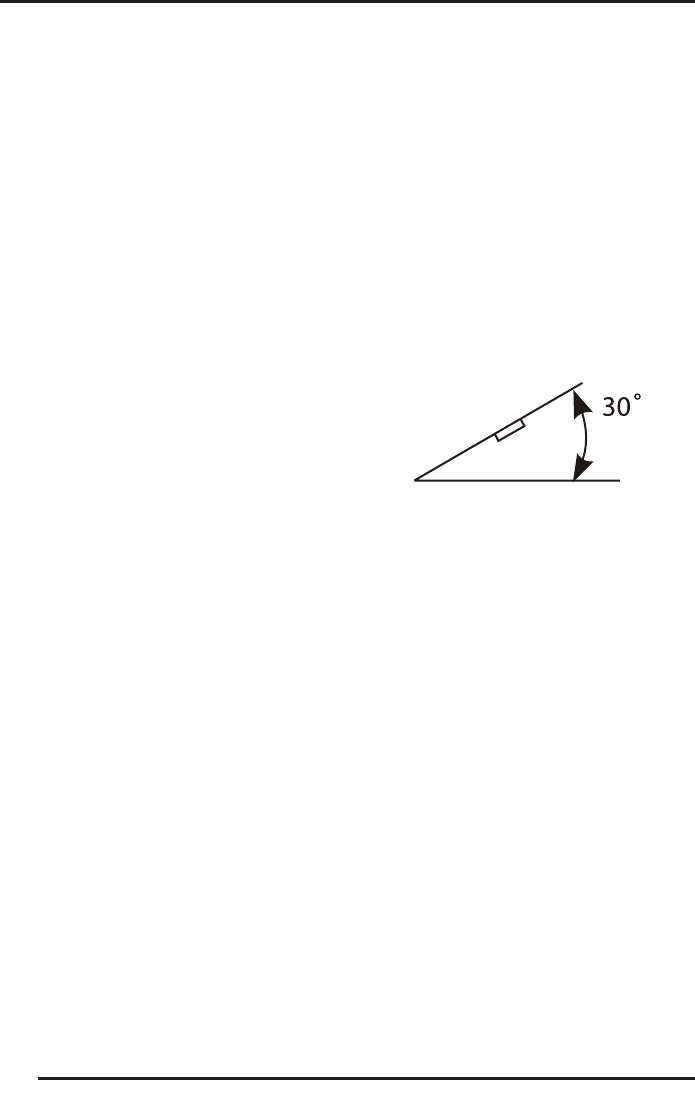

Угол отклонения от вертикали передней стороны

ресивера не должен превышать 30º.

Не устанавливайте ресивер в местах попадания

прямых солнечных лучей или горячего воздуха из

отопителя, а также в местах скопления пыли и грязи

или в местах с сильной вибрацией.

Существует два метода установки: стандартный

монтаж на передней панели и установка с помо-

щью кронштейнов. Далее приводится описание

обоих способов установки с иллюстрациями.

ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ ПРОИГРЫВАТЕЛЯ

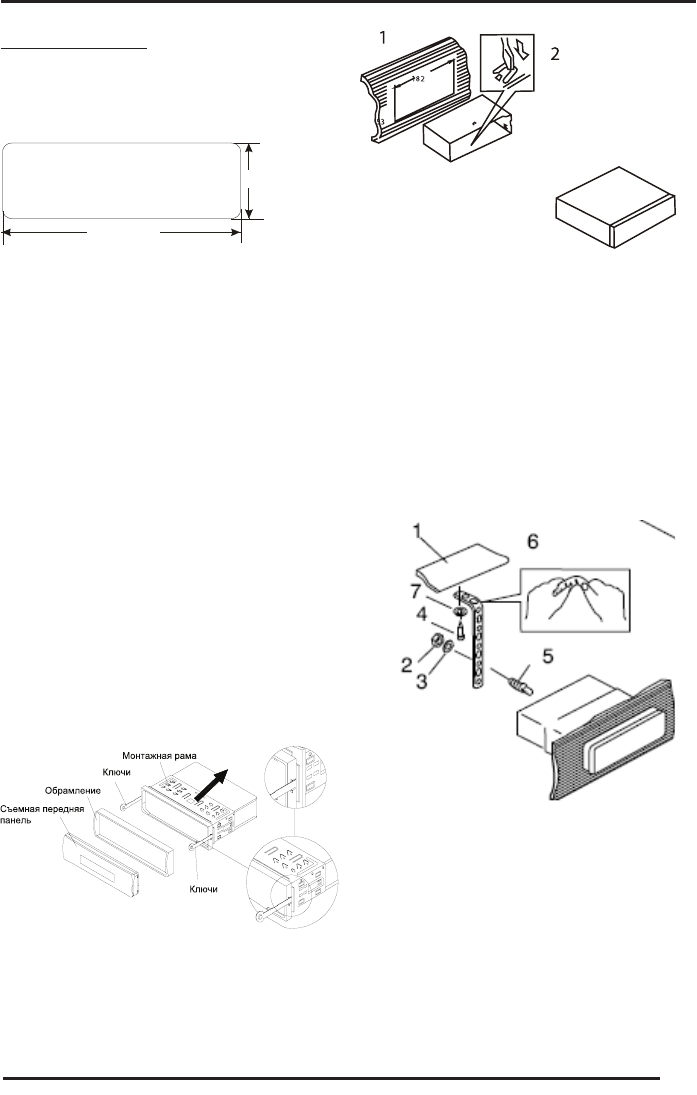

Фронтальный монтаж

Для правильной установки устройства отсек для

установки радиоаппаратуры в приборной панели

должен соответствовать следующим размерам:

53mm

182mm

Кроме того, следует проверить, достаточна ли глу-

бина отсека для размещения в ней аппарата.

Перед началом работ убедитесь, что зажигание ав-

томобиля выключено. Кроме того, рекомендуется,

если возможно, отсоединить провод от «-» клеммы

аккумулятора автомобиля.

1. Убедитесь, что зажигание выключено. Отсоеди-

ните провод от «-» клеммы аккумулятора ав-

томобиля.

2. Отсоедините провода и антенну, если она ис-

пользовалась для пробного включения.

3. Нажмите кнопку снятия передней панели и из-

влеките съемную панель (см. раздел «Установка

и снятие передней панели»).

4. Снимите обрамление.

5. Вставьте до упора ключи, входящие в комплект

поставки ресивера, в пазы на боковых поверхно-

стях передней панели и извлеките ресивер из

монтажной рамы.

6. Вставьте монтажную раму (без ресивера) в от-

сек приборной панели и отогните «язычки» при

помощи отвертки. Не все «язычки» подходят

под размер приборной панели автомобиля, вы-

берите наиболее подходящие.

1. Приборная панель

2. Монтажная рама

7. Подсоедините к проигрывателю разъемы пита-

ния и динамиков, разъем антенны. Убедитесь,

что провода нигде не пережаты.

8. Аккуратно вставьте проигрыватель в монтаж-

ную раму до щелчка фиксаторов, следя при

этом за положением подключенных проводов,

чтобы случайно не повредить их.

9. При необходимости обеспечить дополнитель-

ное крепление – закрепите заднюю часть прои-

грывателя скобой к приборной панели при по-

мощи винта. (Не обязательно)

1. Крепежный болт (Mounting Bolt)

2. Металлическая скоба (Metal Strap)

3. Пружинная шайба (Spring Washer)

4. Гайка М5 (Hex Nut)

5. Шайба (Plain Washer)

6. Винт М5х25 (Tapping Screw)

10. Подсоедините провод к «-» клемме автомо-

бильного аккумулятора. Установите обрамле-

ние и переднюю панель (см. раздел «Установка

и снятие передней панели»).

ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ ПРОИГРЫВАТЕЛЯ

Порядок извлечения аппарата

1. Убедитесь, что зажигание выключено. Отсоеди-

ните провод от «-» клеммы аккумулятора авто-

мобиля.

2. Снимите металлическую скобу с задней стенки

устройства (если она устанавливалась ранее).

3. Нажмите кнопку снятия передней панели и сни-

мите ее.

4. Аккуратно снимите обрамление, потянув его на

себя.

5. Вставьте до упора ключи, входящие в комплект

поставки ресивера, в пазы на боковых поверх-

ностях передней панели. Извлеките ресивер из

рамки, потянув его на себя.

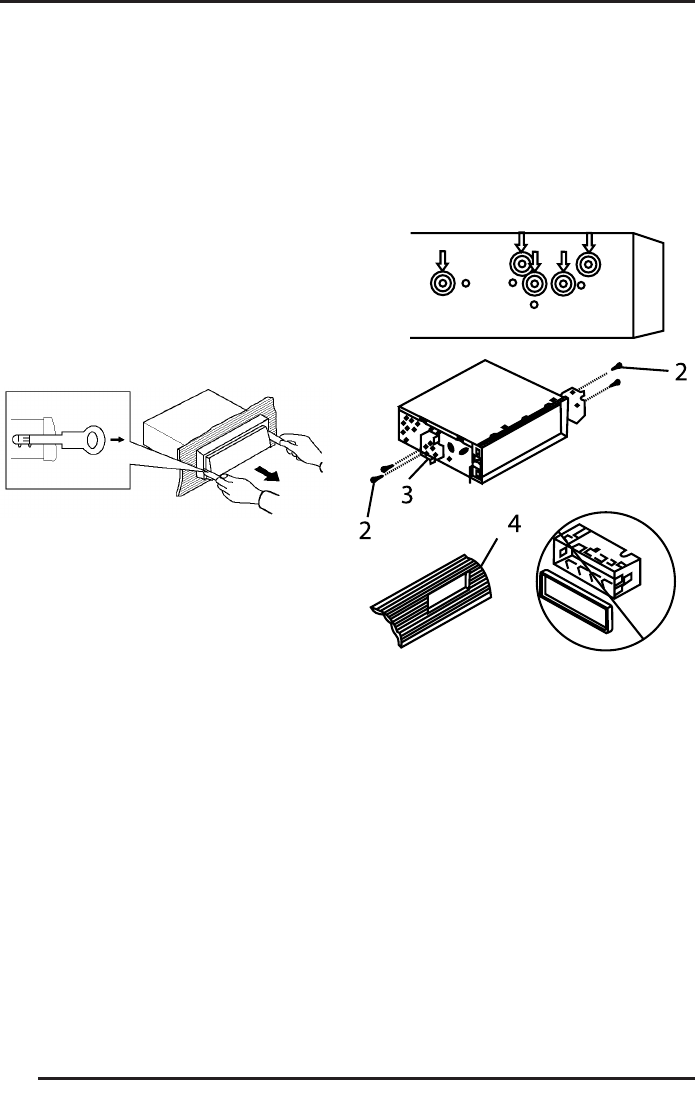

Тыловой монтаж

Данный метод установки аппарата предполагает

установку с помощью отверстий на боковых по-

верхностях прибора и крепление его на кронштейн

автомобиля. При этом обрамление, монтажная

рама не используются.

1. Вид сбоку. Расположение отверстий

2. Винты

3. Кронштейн

4. Накладка приборной панели

Выберите позицию, при которой винтовые отвер-

стия кронштейнов, закрепленных в автомобиле, и

винтовые отверстия проигрывателя, отмеченные

буквами, соответствующими названию марки ав-

томобиля, совпадут, и закрепите проигрыватель с

каждой стороны при помощи 2-х винтов длиной не

более 6 мм.

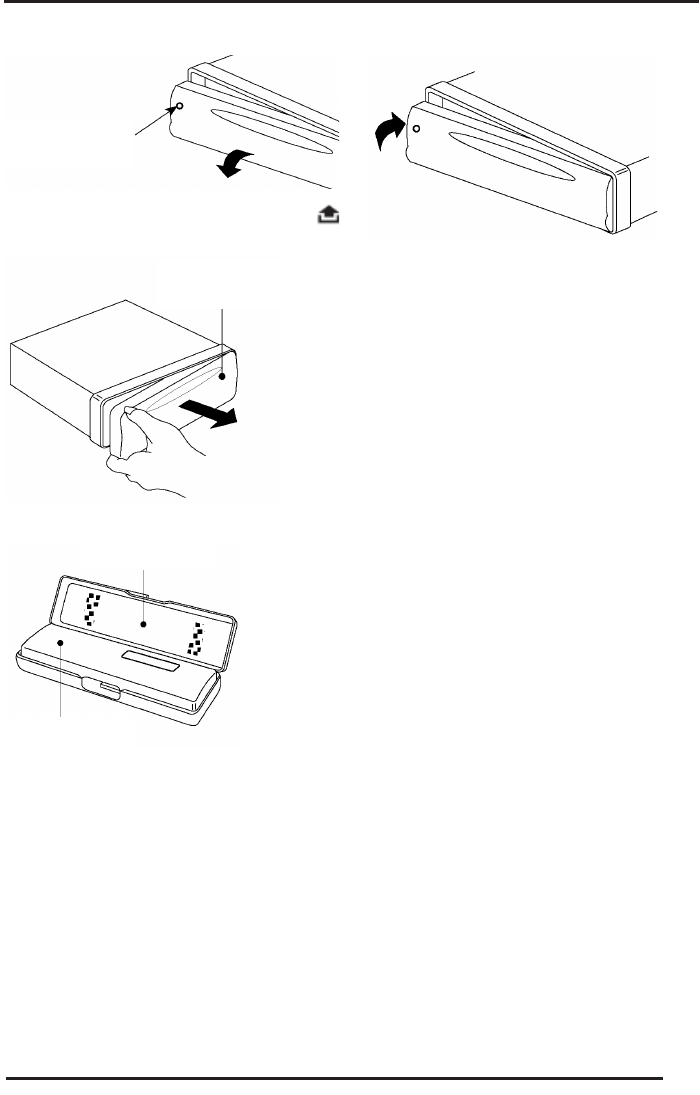

УСТАНОВКА И СНЯТИЕ ПЕРЕДНЕЙ ПАНЕЛИ

Снятие передней панели

Для снятия передней панели нажмите на кнопку

и, потянув за левую сторону панели, снимите ее.

Храните переднюю панель в защитном футляре.

Установка передней панели

Для того чтобы установить переднюю панель,

вставьте правую часть панели в корпус ресивера

до фиксации, а затем прижмите левую часть перед-

ней панели к ресиверу. Убедитесь в том, что панель

установлена правильно. Если передняя панель

установлена неправильно, некоторые кнопки не бу-

дут работать и/или появятся сбои в работе дисплея.

Меры предосторожности

Передняя панель требует бережного обращения. Не

роняйте и не бросайте переднюю панель, берегите

ее от ударов.

При снятии/установке передней панели не давите

на ЖК экран или на кнопки управления.

Не касайтесь контактов разъемов на тыльной сто-

роне передней панели и на головном устройстве.

Это может стать причиной неустойчивой работы

устройства из-за плохого контакта.

При загрязнении контактов протрите их чистой су-

хой тканью.

Не подвергайте переднюю панель воздействию вы-

соких температур или прямых солнечных лучей.

Для очистки поверхности передней панели не ис-

пользуйте агрессивные средства (например, бен-

зин, растворитель или средства от насекомых).

Не пытайтесь разобрать переднюю панель.

Кнопка снятия

передней панели

Передняя панель

Защитный футляр

Передняя панель

ПОДСОЕДИНЕНИЯ

ВНИМАНИЕ:

• Если подсоединения выполнены неправильно,

это может вызвать повреждение изделия, в

таком случае прибор не подлежит ремонту по

гарантии.

• Выполняйте присоединения в точном соответ-

ствии со схемой присоединений. В случае воз-

никновения сомнений в правильности присое-

динения – обратитесь за консультацией в

сервисный центр производителя.

• Тщательно изолируйте все неиспользованные

провода.

• Провода (и «+» и «-»), идущие на громкогово-

рители должны быть изолированы как от кор-

пуса автомобиля, так и от источника +12В.

• Не соединяйте между собой провода, идущие

на громкоговорители разных каналов.

• Соблюдайте полярность присоединения к

громкоговорителям.

• Суммарное сопротивление громкоговорите-

лей, подключенных к одному каналу должно

быть не менее 4 Ом.

• Не присоединяйте несколько громкоговорите-

лей к выходу одного канала.

• Провод питания радиоантенны (Синий) нельзя

подключать к цепям с суммарным током по-

требления более 100мА (0.1А). Не соединяйте

этот провод с корпусом автомобиля.

• Убедитесь, что в вашем автомобиле использу-

ется электрическая система с номинальным на-

пряжением +12 В с «минусом» на корпусе. В

противном случае вам понадобится конвертер.

• Перед выполнением подсоединений отключи-

те питание цепи аудиосистемы (радио), удалив

соответствующий предохранитель из коробки

предохранителей.

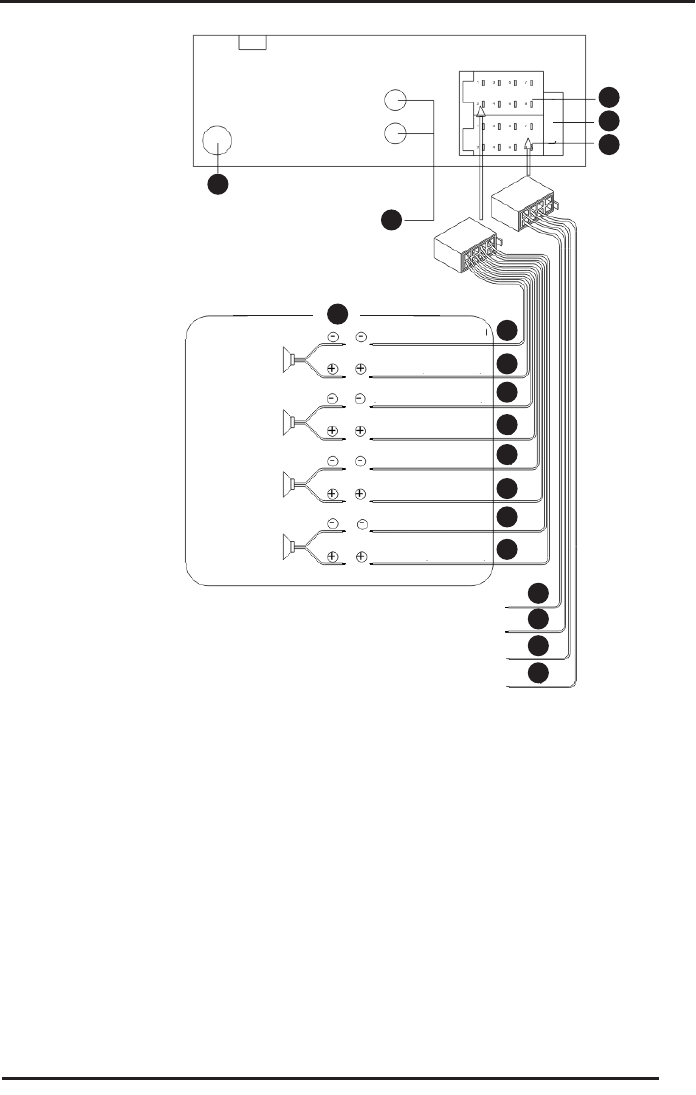

• Выполните подсоединения в соответствии со

схемой, представленной ниже.

• Неправильное выполнение подсоединений

снимает прибор с гарантийного обслужива-

ния.

ПОДСОЕДИНЕНИЯ

1. Разъем ISO, часть B

2. Разъем ISO, часть А

3. Предохранитель (15 А)

4. Разъем для подключения антенны

5. Аудио выход (красный – правый аудиоканал, белый – левый аудиоканал)

6. Система из 4 динамиков

7. Тыловой левый громкоговоритель (-) (Зеленый/Черный)

8. Тыловой левый громкоговоритель (+) (Зеленый)

9. Фронтальный левый громкоговоритель (-) (Белый/Черный)

10. Фронтальный левый громкоговоритель (+) (Белый)

11. Фронтальный правый громкоговоритель (-) (Серый/Черный)

12. Фронтальный правый громкоговоритель (+) (Серый)

13. Тыловой правый громкоговоритель (-) (Фиолетовый/Черный)

14. Тыловой правый громкоговоритель (+) (Фиолетовый)

15. Масса (-) (Черный)

16. Питание +12 при включенном зажигании (+) (Красный)

17. Питание антенны/К усилителю (Синий)

18. Питание +12В постоянно /Память настроек (+) (Желтый)

ПЕРЕДНЯЯ ПАНЕЛЬ

Кнопки передней панели

Вид после снятия передней панели

ПЕРЕДНЯЯ ПАНЕЛЬ

1. DISP Кнопка вывода информации на дисплей / цифровая кнопка 0

2. VOL+/-/SEL/ENT Ручка регулировки уровня громкости / выбора аудио настроек / подтверждения

3. O Кнопка ручной настройки на следующую станцию / перехода к последующей дорожке

4. PWR/MOD Кнопка включения/выключения аппарата / выбора режима работы аппарата

5. ЖК-дисплей

6. USB разъем

7. AUX IN Разъем для подключения дополнительного источника воспроизведения

8. RESET Кнопка инициализации системы

9. Разъем для карт памяти SD/MMC

10. 6/DIR+ Кнопка перехода в следующую папку / цифровая кнопка 6

11. 5/DIR- Кнопка перехода в предыдущую папку / цифровая кнопка 5

12. 4/RDM Кнопка воспроизведения в произвольном порядке / цифровая кнопка 4

13. 3/RPT Кнопка повторного воспроизведения / цифровая кнопка 3

14. 2/INT Кнопка включения сканированного воспроизведения диска / цифровая кнопка 2

15. 1/DU Кнопка начала/приостановки воспроизведения / цифровая кнопка 1

16. P Кнопка ручной настройки на станции / перехода к предыдущему треку

17. AS/PS Кнопка автоматической настройки на станции / сканирования настроенных станций

18. BAND Кнопка переключения диапазонов / цифровая кнопка 7

19. Кнопка снятия панели

ОСНОВНЫЕ ОПЕРАЦИИ

Включение/выключение проигрывателя

Нажмите кнопку PWR/MOD (4), чтобы включить

устройство.

Нажмите и удерживайте кнопку PWR/MOD (4), что-

бы выключить устройство.

Выбор источника воспроизведения

Нажмите кнопку PWR/MOD (4), чтобы переклю-

читься в другой режим.

Снятие передней панели

Нажмите кнопку снятия передней панели (19),

чтобы отсоединить переднюю панель.

Регулировка громкости/настройка звука

Коротко нажмите на ручку регулировки громкости

(2), чтобы выбрать необходимую настройку звука.

При каждом очередном нажатии ручки (2) устрой-

ство будет переходить к настройкам звука в сле-

дующем порядке:

BAS -> TRE -> BAL -> FAD -> LOUD -> EQ -> DX/

LOC ->VOL ->

BASS – регулировка тембра низких частот (если

эквалайзер выключен);

TRE – регулировка тембра высоких частот (если эк-

валайзер выключен);

BAL – регулировка баланса между правыми и ле-

выми динамиками;

FAD – регулировка баланса между передними и за-

дними динамиками;

LOUD – включение/выключение тонкомпенсации;

EQ – выбор преднастроек эквалайзера;

DX/LOC – выбор режима настройки на сигнал всех

радиостанций или только близких (с сильным сиг-

налом);

STEREO/MONO – включение/выключение режима

стереоприёма (только в режиме FM)

VOL – регулировка уровня громкости.

После выбора необходимой настройки вращением

ручки регулятора громкости (2) по часовой стрелке

или против часовой стрелки, можно отрегулировать

выбранный параметр звука.

Примечание: при установке пользователем

предустановки эквалайзера регуляторы

тембра (BAS, TRB) – автоматически отклю-

чаются.

ЖК дисплей

На ЖК дисплее (5) отображается текущая частота

вещания и включенные функции.

Текущее время на дисплее

Нажмите на кнопку DISP (1), чтобы вывести на ди-

сплей такую информацию, как: часы; ID3 TAG (если эта

функция доступна: название песни, название папки

(директории), имя исполнителя и другая информа-

ция…) (только для версии с функцией MP3 ID3).

Настройка часов

Нажмите кнопку DISP (1) для отображения на экра-

не часов. После удержания нажатой кнопки (1) нач-

нут мигать значения часов.

Вращением ручки (2) по часовой стрелке или про-

тив часовой стрелки установите значение часов.

Затем нажмите ручку (2) для перехода к настройке

минут.

Вращением ручки (2) по часовой стрелке или про-

тив часовой стрелки установите значение минут.

Коротким нажатием кнопки (1) выйдите из режима

настройки.

УПРАВЛЕНИЕ РАДИОПРИЕМНИКОМ

Выбор режима работы радио

Нажмите кнопку PWR/MOD (4), чтобы выбрать ре-

жим работы Радио, при этом на дисплее появится ин-

дикация режима радио, затем ранее используемые

диапазон и частота принимаемой радиостанции.

Выбор диапазона вещания

В режиме радио короткое нажатие на кнопку BAND

(18) позволяет делать выбор диапазона приема в

порядке:

FM1 -> FM2 -> FM3 -> MW1 -> MW2 ->

Настройка на радиостанции

Коротко нажмите кнопку O (3) или кнопку P (16),

чтобы активировать функцию автоматической на-

стройки на следующую радиостанцию в сторону

увеличения или уменьшения рабочей частоты.

При удержании нажатой одной из этих кнопок в

течение нескольких секунд на экране появится

надпись «MANUAL» и система перейдет в режим по-

шаговой перестройки частоты приёма. Если после

этого кнопки управления не будут задействованы в

течение нескольких секунд, система вернется в ре-

жим автоматической настройки на следующую ра-

диостанцию, на экране появится надпись «AUTO».

Автоматический поиск и сохранение радиостан-

ций, сканирование сохраненных радиостанций

– Автоматический поиск и сохранение радиостанций:

Нажмите и удерживайте кнопку AS/PS (17) в

течение нескольких секунд. После этого приемник

автоматически настроится на частоты 6 наиболее

сильных станций в выбранном волновом диапазо-

не и запомнит их. Эта функция выполняется в каж-

дом волновом диапазоне.

– Сканирование радиостанций, записанных в па-

мять приемника:

Коротко нажмите кнопку AS/PS (17) чтобы начать

сканирование станций, записанных в память теку-

щего волнового диапазона. Каждая станция будет

включена для прослушивания на несколько секунд.

Для прекращения сканирования и остановке на по-

нравившейся станции – коротко нажмите кнопку

AS/PS (17).

Сохранение радиостанций вручную

Настройтесь на радиостанцию, которую вы хотите

сохранить в памяти прибора. Нажмите и удержи-

вайте в течение 2 секунд одну из цифровых кнопок

1-6, чтобы сохранить радиостанцию под соответ-

ствующим номером.

Переключение на сохраненные радиостанции

Кратко нажмите одну из цифровых кнопок 1-6, что-

бы переключиться на радиостанцию, сохраненную

под этим номером в текущем диапазоне частот.

УПРАВЛЕНИЕ ВОСПРОИЗВЕДЕНИЕМ С УСТРОЙСТВ ФЛЕШ USB И КАРТ ПАМЯТИ SD/MMC

Выбор режима работы проигрывателя

Подключите накопитель USB к соответствующему

разъему на передней панели устройства (6), чтобы

устройство автоматически начало чтение и воспро-

изведение файлов MP3 или WMA, записанных на

вашем накопителе. Если USB устройство уже под-

ключено к устройству, последовательно нажимайте

кнопку PWR/MOD (4), чтобы выбрать режим USB.

Установите карту памяти в разъем (9), и устройство

автоматически начнет чтение карты памяти и вос-

произведение файлов MP3 или WMA, записанных

на карту. Если карта уже установлена в устройство,

последовательно нажимайте кнопку PWR/MOD (4),

чтобы выбрать режим SD/MMC.

Примечание:

Если в памяти накопителя USB или карты

SD/MMC записаны важные файлы, не подклю-

чайте их к устройству во избежание потери

данных в результате сбоев в работе устрой-

ства.

Выбор звуковой дорожки

Нажмите на кнопку O (3) или на кнопку P (16),

чтобы выбрать предыдущую или последующую

дорожку. Номер дорожки будет отображаться на

дисплее.

Выбор папки

Нажмите кнопку DIR-(5)/DIR+(6), чтобы выбрать

предыдущую/ последующую директорию (папку).

Если на носителе нет директорий, то данная функ-

ция недоступна.

Временная приостановка воспроизведения

Нажмите кнопку DU (15) для приостановки воспро-

изведения. Для продолжения воспроизведения на-

жмите эту кнопку еще раз.

Сканирование звуковых дорожек

Нажмите кнопку INT (14). После этого начнется об-

зорное воспроизведение всех звуковых дорожек

USB/SD/MMC накопителя (прослушивание первых

нескольких секунд). Для выключения режима ска-

нирования звуковых дорожек, нажмите кнопку INT

(14) еще раз, тогда устройство перейдет к обычному

воспроизведению текущей звуковой дорожки.

Повтор звуковой дорожки

Во время воспроизведения нажмите кнопку RPT

(13) для повторного воспроизведения текущей зву-

ковой дорожки. Для выключения режима повтора

нажмите кнопку RPT (13) еще раз.

Воспроизведение звуковых дорожек в произ-

вольном порядке

Во время воспроизведения нажмите кнопку RDM

(12), и все звуковые дорожки USB/SD/MMC накопи-

теля будут воспроизводиться в случайном порядке.

Для выключения режима воспроизведения звуко-

вых дорожек в произвольном порядке, нажмите

кнопку RDM (12) еще раз.

Информация об MP3/WMA форматах

Данное устройство поддерживает формат записи

MP3/WMA (Windows Media Audio) со следующими

параметрами:

Стандарт Битрейт

(Кб/с)

Режим

звука

MPEG1 Audio

Layer 3 (44.1kHz)

32,48,64,96,

128,192,256,

320

Stereo

Windows Media

Audio (44.1kHz) 64,96,128,192 Stereo

УПРАВЛЕНИЕ ВОСПРОИЗВЕДЕНИЕМ С УСТРОЙСТВ ФЛЕШ USB И КАРТ ПАМЯТИ SD/MMC

Устройство поддерживает USB-накопители со сле-

дующими параметрами:

1. Максимальное количество папок: 500

2. Максимальное количество файлов: 999

3. В папке может быть до восьми уровней.

4. Размер накопителя: до 8 Гб

Поддерживаемый SD/MMC накопитель должен со-

ответствовать следующим требованиям:

1. Максимальное количество файлов: 999

2. В папке может быть до восьми уровней

3. Размер накопителя: до 8 Гб

Примечание:

- Проигрыватель поддерживает только

стандартные USB накопители, одобренные

компанией Microsoft.

- Некоторые устройства USB могут быть не

совместимы с этим аппаратом, поскольку

различные модели накопителей используют

различные стандарты.

- Перед подключением внешнего MP3-

проигрывателя к разъему USB (11) извлеките

из МР3-проигрывателя неперезаряжаемую

батарею, в противном случае может прои-

зойти взрыв (аккумуляторы извлекать не

нужно).- Не извлекайте SD/MMC/USB накопи-

тель из порта, пока режим чтения с SD/

MMC/USB не остановлен.

Предупреждение:

Если USB/SD/MMC носитель содержит

важные файлы, то не подсоединяйте

их к проигрывателю, т.к. возможна

потеря данных при нарушении рабо-

ты устройства. Компания производи-

тель не несет ответственности за по-

следствия потери важных данных.

БЕЗОПАСНАЯ УТИЛИЗАЦИЯ

ДОПОЛНИТЕЛЬНЫЙ ИСТОЧНИК ВОСПРОИЗВЕДЕНИЯ

Ваше устройство спроекти-

ровано и изготовлено из

высококачественных мате-

риалов и компонентов, ко-

торые можно утилизировать

и использовать повторно.

Если товар имеет символ

с зачеркнутым мусорным

ящиком на колесах, это

означает, что товар соответствует Европейской ди-

рективе 2002/96/ЕС.

Ознакомьтесь с местной системой раздельного сбо-

ра электрических и электронных товаров. Соблю-

дайте местные правила.

Утилизируйте старые устройства отдельно от бы-

товых отходов. Правильная утилизация вашего

товара позволит предотвратить возможные отри-

цательные последствия для окружающей среды и

человеческого здоровья.

Подсоедините дополнительный источник воспроизведения к разъему на передней панели (7). Затем на-

жмите кнопку PWR/MOD (4) на передней панели, чтобы выбрать режим воспроизведения с дополнитель-

ного источника (AUX).

ВОЗМОЖНЫЕ НЕПОЛАДКИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Инициализация системы

Инициализацию системы необходимо выполнить в следующих случаях:

- после выполнения новых подсоединений;

- если кнопки управления не функционируют;

- если ресивер работает некорректно.

Для инициализации системы нажмите кнопку RESET (8) шариковой ручкой или заостренным металличе-

ским предметом.

Следите за чистотой контактов разъёма передней панели. В случае их загрязнения протрите контакты

разъема на передней панели и на передней части устройства мягкой тканью, пропитанной изопропило-

вым спиртом.

После протирки перед установкой панели дайте возможность (около 40 минут) контактам разъема высохнуть.

Таблица неисправностей

Примечание: Перед обращением к этой таблице убедитесь, что все подсоединения выполнены пра-

вильно. Если неполадки не удаётся устранить самостоятельно, обратитесь в ближайший автори-

зованный сервисный центр.

Неисправность Причина Способ устранения

Устройство не вклю-

чается.

Не включен ключ зажигания.

Если аппарат подключен в соот-

ветствии с инструкциями, поверните

ключ зажигания в позицию «АСС».

Перегорел предохранитель. Замените предохранитель.

Нет звука.

Уровень громкости звука стоит

на минимуме. Увеличьте громкость.

Неправильно выполнены

соединения. Убедитесь в правильности соединений.

Включена блокировка звука

MUTE.

Разблокируйте звук, повторно нажав

кнопку MUTE.

Кнопки управления не

функционируют

Встроенный микрокомпьютер

дает сбой. Нажмите кнопку Reset.

Передняя панель плохо за-

креплена. Закрепите панель правильно.

Плохой (окислился) контакт в

разъеме на передней панели.

Протрите контакты разъема при

помощи мягкой ткани, пропитанной

изопропиловым спиртом.

Радио не работает.

Автоматический поиск

программ не работает.

Обрыв кабеля или отсоединена

антенна.

Убедитесь в исправности и правиль-

ности подключения антенны.

Сигнал станции слишком слабый. Используйте ручную настройку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Общие характеристики

Напряжение питания:

постоянный ток 12 B (на корпусе «–»)

Максимальный потребляемый ток: 15 А

Максимальная выходная мощность: 4 х 40 Вт

Габаритные размеры: 178 (Ш) х 107 (Г) х 50 (В) мм

Регулировка тембра:

- Для низких частот ±10 дБ при 100 Гц

- Для высоких частот ±10 дБ при 10 кГц

Диапазон рабочих температур: от 0˚С до +40˚С

Радиоприемник

FM/УКВ

Диапазон частот: FM1: 65 – 74 МГц

FM2 / FM3 87,5–108 МГц

Промежуточная частота: 10,7 МГц

Чувствительность: не хуже 4 мкВ (c/ш=30 дБ)

Разделение стерео каналов: >25 дБ

АМ

Диапазон частот: 522-1620 кГц

Промежуточная частота: 450 кГц

Чувствительность: 36 дБ (с/ш=20 дБ)

Проигрыватель медиафайлов

Файловая система: FAT16/FAT32

Объём флеш карты SD, USB: 8G

Типы проигрываемых файлов: MP3, WMA.

Отношение сигнал/шум: 60 дБ

АЧХ: 20 Гц – 20 кГц

Дополнительный аудиовход AUX

Входная чувствительность: 0,7В

Входное сопротивление: 47кОм

Число каналов, разъём: Мини Jack 3.5мм, стерео.

Благодарим Вас за выбор техники SUPRA.

Компания-производитель оставляет за собой право вносить изменения в

конструкцию, дизайн и комплектацию товара без предварительного

уведомления.

Производитель: СУПРА ТЕХНОЛОДЖИС ЛИМИТЕД

16/Ф., Винсом Хаус, 73 Виндхэм Стрит, Централ, Гонк Конг (НК), Китай.

Сделано в Китае.

Товар не подлежит обязательной сертификации.

Срок службы изделия: 3 года

Гарантийный срок: 1 год

Список сервисных центров прилагается (см. вкладыш)

Компания производитель оставляет за собой право, без предварительного уведомления, вносить изменения в список

авторизованных сервисных центров, включая изменения адресов и телефонов существующих. Адрес ближайшего СЦ вы можете

узнать по телефону горячей линии 8-800-100-333-1 или на сайте www.supra.ru, а так же отправив запрос на supra@supra.ru

Manual 226

Navigation menu

Versions of this User Manual:

Views

Navigation
