Руководство пользователя

DVD RDS AV РЕСИВЕР

AVH-X8500BT

<YRB5258-A/N>1

Русский

Меры предосторожности

ВАЖНЫЕ МЕРЫ

ПРЕДОСТОРОЖНОСТИ 4

Безопасность движения 4

Во избежание разрядки аккумуляторной

батареи 5

Перед началом эксплуатации

Сведения об этом устройстве 6

Коды регионов для дисков DVD

video 6

Сведения об этом руководстве 6

При возникновении проблем 6

Демонстрационный режим 6

Описание элементов устройства

Основное устройство 7

Главное меню 7

Включение/выключение источника

сигнала 8

Выбор источника сигнала 8

Регулировка громкости 9

Дополнительный пульт дистанционного

управления 9

Стандартные операции

Стандартные операции настройки меню/

операции со списками 9

Использование значка прокрутки и

шкалы воспроизведения 9

Активация кнопок сенсорной

панели 10

Использование изображения с камеры

заднего обзора 10

Использование монитора пассажирами

на задних сиденьях 10

Использование функции преобразования

звука 10

Изменение формата экрана 10

Основные операции

Регулировка положения ЖК-панели и

извлечение диска 11

Установка часов 12

Тюнер

Функции тюнера 12

Запоминание и повторный вызов

станций 13

Отображение радиотекста 13

Запись и вызов из памяти

радиотекста 13

Сохранение станций с наиболее

мощным сигналом 13

Настройка на мощные сигналы 13

Прием дорожных сводок 13

Получение сообщений об экстренных

ситуациях с прерыванием текущего

вещания 13

Использование функций PTY 13

Установка шага настройки в FM-

диапазоне 14

Настройка RDS 14

Включение автоматического поиска

PI 14

Диск (CD/DVD)

Описание работы с видео 15

Функции воспроизведения аудио 16

Переключение между типами

медиафайлов 17

Работа с меню DVD 17

Воспроизведение в произвольной

последовательности

(перемешивание)17

Повторное воспроизведение 17

Поиск участка на диске для

воспроизведения 17

Выбор аудиовыхода 18

Воспроизведение с функцией РВС 18

Выбор дорожек из списка названий

дорожек 18

Выбор файлов из списка имен

файлов 18

Воспроизведение содержимого VOD

(видео по запросу)в формате

DivXâ18

<YRB5258-A/N>2

Оглавление

iPod

Управление iPod 19

Функции воспроизведения

видеофайлов 19

Функции воспроизведения аудио 20

Использование функций iPod данного

устройства на вашем iPod 21

Функция перемешивания 21

Повторное воспроизведение 21

Воспроизведение видео на iPod 21

Поиск видео/музыки на iPod 21

Настройка скорости воспроизведения

аудиокниг 22

Отображение списков,относящихся к

текущей композиции (поиск по

категории)22

AppRadio Mode

Использование режима AppRadio

Mode 23

Настройка соединения App 23

Запуск 23

Настройка клавиатуры 24

Настройки микширования (App sound

mixing) 24

USB/SD

Функции воспроизведения

видеофайлов 25

Функции воспроизведения аудио 25

Режим поиска музыки 26

Функции просмотра изображений 26

Переключение между типами

медиафайлов 27

Воспроизведение в произвольной

последовательности

(перемешивание)27

Повторное воспроизведение 27

Выбор файлов из списка имен

файлов 27

Отображение списков,относящихся к

текущей композиции (поиск по

категории)27

Воспроизведение видеофайлов,

записанных на внешнее

запоминающее устройство (USB,

SD) 27

Воспроизведение содержимого VOD

(видео по запросу)в формате

DivXâ28

Захват изображения в файлах

JPEG 28

Настройка дополнительного разрешения

экрана 28

Bluetooth-аудио

Функции воспроизведения аудио 28

Настройка Bluetooth аудио 28

Воспроизведение в произвольной

последовательности

(перемешивание)29

Повторное воспроизведение 29

Использование MIXTRAX

Функции MIXTRAX 29

Функции MIXTRAX EZ 29

Включение MIXTRAX EZ 30

Выбор режима MIXTRAX 30

Настройка звукового эффекта 30

Телефон с функцией Bluetooth

Функции телефона Bluetooth 31

Вызов по номеру из телефонного

справочника 32

Выбор номера в режиме поиска по

алфавиту 32

Изменение порядка отображения имен в

телефонном справочнике 32

Использование списков пропущенных,

входящих и исходящих звонков 32

Настройка автоответчика 33

Регулировка уровня громкости для

собеседника 33

Включение сигнала вызова 33

Использование списков номеров

фиксированного набора 33

Вызов путем ввода телефонного

номера 33

Настройка закрытого режима 33

Голосовое управление 33

ТВ-тюнер

ТВ-тюнер,подключенный к входу

RGB 34

ТВ-тюнер,подключенный к входу IP-

BUS 35

Настройки

Элементы меню 36

Регулировки параметров звука

Регулировка уровня сигнала/

баланса 37

Использование регулировки

баланса 37

Использование эквалайзера 37

Использование автоматического

эквалайзера 37

Использование регулятора звукового

центра 38

Регулировка тонкомпенсации 38

Использование выхода канала

сабвуфера 38

Усиление нижних звуковых частот 38

Использование фильтра верхних

частот 38

Регулировка уровней входных

сигналов 38

Цифровой сигнальный процессор

(DSP) 39

Настройка видеоплеера

Установка языка субтитров 44

Установка языка звукового

сопровождения 44

Настройка языка меню 45

Настройка дисплея для DVD с записью

сцен в нескольких ракурсах 45

Настройка формата изображения 45

Установка интервала слайд-шоу 45

Установка блокировки доступа 45

Настройка файла субтитров DivX 46

Отображение регистрационного кода

содержимого VOD формата

DivXâ46

Настойка цифрового выхода 46

Автоматическое воспроизведение дисков

DVD 47

Настройки системы

Настройка соединения App 47

Включение вспомогательной

настройки 47

Настройка аудио/видеовхода 47

Настройка входа RGB 47

Настройки микширования (App sound

mixing) 47

Обновление прошивки 47

Отображение версии прошивки 48

Выбор режима MIXTRAX 48

Выбор зональной группы 48

Изменение настроек изображения 48

Выбор языка системы 48

Настройка демонстрационного

режима 49

Включение функции приглушения звука/

ослабления уровня сигнала 49

Установка параметров выхода заднего

канала и усилителя сабвуфера 49

Использование клавиатуры 49

Настройка режима постоянной

прокрутки 49

Настройка Bluetooth-аудио 50

Очистка памяти Bluetooth 50

Обновление программного обеспечения

Bluetooth 50

Отображение системной версии

Bluetooth 50

Настройка камеры заднего обзора

(задней камеры)50

Авто EQ (автоматический

эквалайзер)51

Использование автоматического

эквалайзера 52

Русский

Оглавление

<YRB5258-A/N>3

Авто TA иEQ (автоматическая

регулировка временной задержки и

автоматический эквалайзер)52

Коррекция искажения звука 54

Сброс аудиофункций 54

Выбор формата видеосигнала 54

Настройка видеосигнала 54

Меню Избранное

Использование меню Избранное 55

Меню соединения Bluetooth

Функции меню соединения

Bluetooth 55

Меню визуального оформления

Выбор цвета подсветки 57

Выбор цвета экранного меню 57

Выбор фоновой заставки экрана 57

Другие функции

Регулировка положения отклика

сенсорных панелей (калибровка

сенсорной панели)58

Использование дополнительного

источника сигнала (AUX) 58

Перезагрузка микропроцессора 58

Использование внешнего

устройства 58

Подключение

Подключение шнура питания 61

При подключении к усилителю мощности

(продается отдельно)62

При подключении многоканального

процессора 62

Подключение и установка муфты для

оптических кабелей 63

При подключении внешнего

видеоустройства и дисплея 64

При подключении камеры заднего

обзора 64

iPod с разъемом Lightning 65

iPod с30-контактным разъемом 65

Android 66

Установка

Перед установкой данного

устройства 67

Установка с кронштейном 67

Установка с помощью резьбовых

отверстий на боковых панелях

устройства 67

Демонтаж устройства 68

Установка микрофона 68

Дополнительная информация

Устранение неисправностей 69

Сообщения об ошибках 71

Сообщения об ошибках для

автоматического эквалайзера 74

Значение сообщений 74

Список индикаторов 74

Рекомендации по обращению с

изделием 76

Поддержка аудиофайлов (USB) 78

Поддержка сжатых аудиофайлов

(компакт-диск, USB, SD) 78

Поддержка iPod 79

Последовательность воспроизведения

аудиофайлов 79

Правильное использование

дисплея 79

Профили Bluetooth 80

Авторское право и товарные знаки 80

Таблица кодов языка для DVD 82

Технические характеристики 83

Благодарим Вас

за покупку этого изделия

компании PIONEER.

Для обеспечения правильности эксплуата-

ции внимательно прочитайте данное руко-

водство перед началом использования

изделия.Особенно важно,чтобы Вы прочли

и соблюдали инструкции,помеченные в дан-

ном руководстве заголовками ПРЕДУПРЕ-

ЖДЕНИЕ иВНИМАНИЕ.

Держите данное

руководство под рукой для обращения к

нему в будущем.

ВАЖНЫЕ МЕРЫ

ПРЕДОСТОРОЖНОСТИ

Внимательно прочтите данные инструкции

по работе с дисплеем и сохраните их для ис-

пользования в будущем.

1Не устанавливайте дисплей в местах,

где он может (i) закрывать обзор води-

телю, (ii) препятствовать нормальной

работе систем автомобиля или ус-

тройств обеспечения безопасности,

таких как подушки безопасности,кноп-

ки аварийной сигнализации,или (iii)

создавать водителю помехи при упра-

влении автомобилем.

2Не используйте дисплей,если это

каким-либо образом отвлекает Ваше

внимание и снижает безопасность

управления автомобилем.Всегда со-

блюдайте правила безопасного вожде-

ния и все существующие правила

дорожного движения.При возникнове-

нии проблем с использованием систе-

мы или качеством изображения на

дисплее остановите автомобиль в без-

опасном месте и выполните необходи-

мые настройки.

3Всегда пристегивайте ремень безопас-

ности при управлении автомобилем.

Если ремень не пристегнут надлежа-

щим образом,то в случае аварии по-

следствия могут быть намного

тяжелее.

4Запрещается использовать наушники

во время управления автомобилем.

5В целях обеспечения безопасности не-

которые функции доступны только

после полной остановки автомобиля и

включения стояночного тормоза.

6Запрещается устанавливать уровень

громкости,заглушающий внешние

звуки дорожной обстановки и сигналы

специального автотранспорта.

ПРЕДУПРЕЖДЕНИЕ

Не пытайтесь самостоятельно произво-

дить установку или ремонт изделия.Уста-

новка или ремонт изделия лицами,не

обладающими специальными навыками

и опытом работы с электронным обору-

дованием и автомобильными аксессуара-

ми,могут создать опасность поражения

электрическим током или иных инциден-

тов.

Безопасность движения

ПРЕДУПРЕЖДЕНИЕ

!СВЕТЛО-ЗЕЛЕНЫЙ ПРОВОД У РАЗЪЕМА

ПИТАНИЯ РАСПОЗНАЕТ,ОСТАНОВЛЕН ЛИ

АВТОМОБИЛЬ И ДОЛЖЕН БЫТЬ ПОДСОЕ-

ДИНЕН К ВЫКЛЮЧАТЕЛЮ СТОЯНОЧНОГО

ТОРМОЗА СО СТОРОНЫ ИСТОЧНИКА ПИ-

ТАНИЯ.НЕПРАВИЛЬНОЕ ПОДСОЕДИНЕ-

Оглавление

Раздел

Меры предосторожности

<YRB5258-A/N>4

НИЕ ИЛИ ИСПОЛЬЗОВАНИЕ ДАННОГО

ПРОВОДА МОЖЕТ ЯВЛЯТЬСЯ НАРУШЕ-

НИЕМ ДЕЙСТВУЮЩЕГО ЗАКОНОДАТЕЛЬ-

СТВА И МОЖЕТ СТАТЬ ПРИЧИНОЙ

СЕРЬЕЗНЫХ ТРАВМ ИЛИ УЩЕРБА ИМУ-

ЩЕСТВУ.

!Во избежание повреждения устройства и по-

лучения травм,а также возможного наруше-

ния действующего законодательства данное

устройство не должно использоваться с ви-

деоэкраном,который виден с водительского

места.

!Во избежание повреждения устройства и по-

лучения травм,а также возможного наруше-

ния действующего законодательства

запрещается просмотр видео на передних си-

деньях,когда автомобиль находится в движе-

нии.

!В некоторых странах или штатах просмотр из-

ображений на дисплее в транспортном сред-

стве даже пассажирами может быть

противозаконным.Там,где действуют такие

законодательные акты,они должны соблю-

даться,и функции видео данного устройства

не должны использоваться.

При попытке просмотра видео во время дви-

жения автомобиля на переднем дисплее по-

явится предупреждение “Строго

запрещается смотреть видео на переднем

сиденье во время движения.”.

Для просмотра видео на переднем дисплее

припаркуйте автомобиль в безопасном

месте и задействуйте стояночный тормоз.

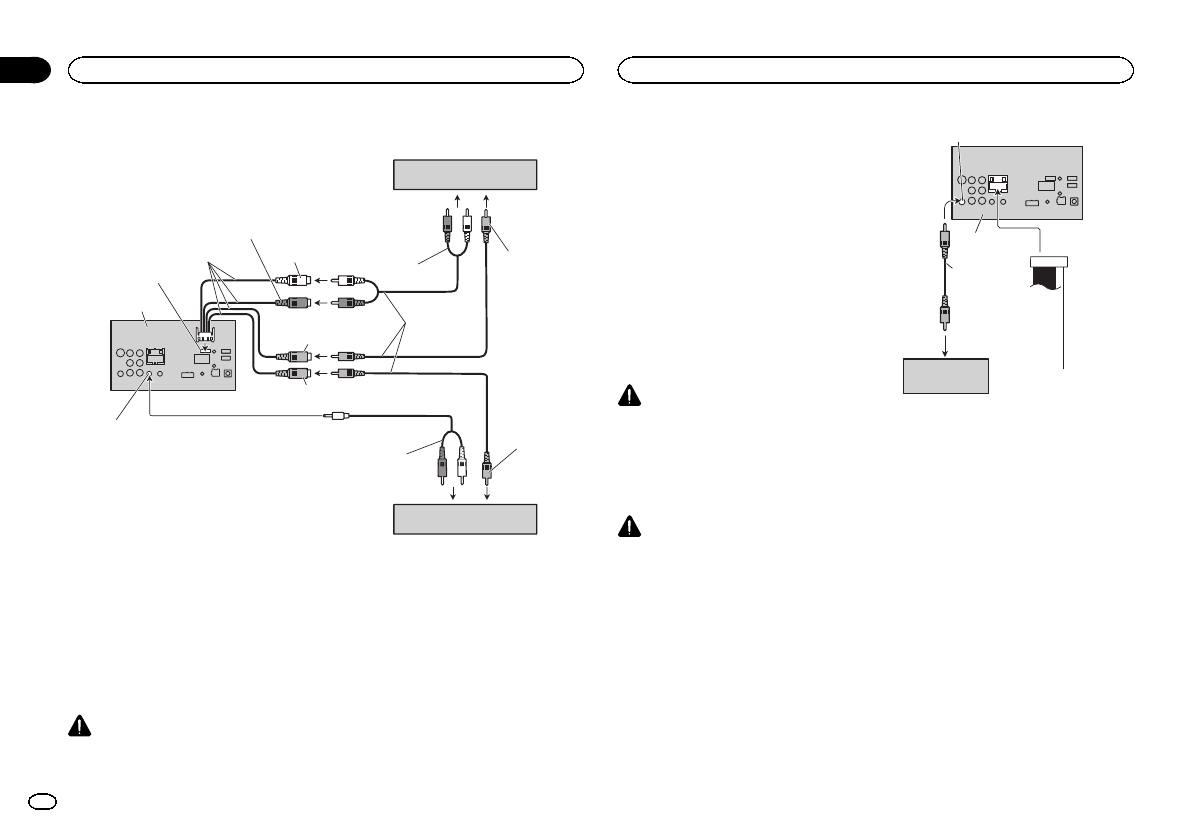

При использовании дисплея,

подключенного к выходу для

заднего монитора

Выход заднего монитора на данном устрой-

стве (V OUT)используется для подключения

дисплея,предназначенного для просмотра

видео пассажирами на задних сиденьях.

ПРЕДУПРЕЖДЕНИЕ

ЗАПРЕЩАЕТСЯ устанавливать дисплей в

местах,где водитель может смотреть видео

во время управления автомобилем.

Использование камеры заднего

обзора

Камера заднего обзора (приобретается от-

дельно)позволяет следить за прицепом,а

также контролировать положение автомоби-

ля при парковке задним ходом в узком

месте.

ПРЕДУПРЕЖДЕНИЕ

!ИЗОБРАЖЕНИЕ НА ЭКРАНЕ МОЖЕТ

БЫТЬ ЗЕРКАЛЬНЫМ.

!ИСПОЛЬЗОВАТЬ ВХОД ТОЛЬКО ДЛЯ

КАМЕР ЗАДНЕГО ОБЗОРА,ПЕРЕДАЮ-

ЩИХ ЗЕРКАЛЬНОЕ ИЗОБРАЖЕНИЕ.В

ПРОТИВНОМ СЛУЧАЕ ВОЗМОЖНО ПО-

ЛУЧЕНИЕ ТРАВМЫ ИЛИ ПОВРЕЖДЕ-

НИЕ ОБОРУДОВАНИЯ.

ВНИМАНИЕ

!Камера заднего обзора позволяет сле-

дить за прицепом,а также контролиро-

вать положение автомобиля при парковке

задним ходом.Запрещается использова-

ние камеры в развлекательных целях.

!Помните,что границы изображения,пе-

реданного с камеры заднего обзора,

могут быть обрезаны,если во время пар-

ковки задним ходом используется режим

“во весь экран”,а также если камера ис-

пользуется для контроля ситуации позади

автомобиля во время движения вперед.

Во избежание разрядки

аккумуляторной батареи

При использовании данного устройства не

заглушайте двигатель автомобиля,чтобы из-

бежать расхода заряда аккумуляторной ба-

тареи.

!В случае отключения питания данного ус-

тройства в результате замены аккумуля-

торной батареи и т.п.настройки

микрокомпьютера устройства сбрасы-

ваются.Перед отключением питания ре-

комендуется сохранить информацию о

настройках аудиопараметров.

ПРЕДУПРЕЖДЕНИЕ

Не используйте устройство в автомобилях,в

которых не предусмотрено положение ключа

зажигания ACC.

Русский

Меры предосторожности

Раздел

Меры предосторожности

<YRB5258-A/N>5

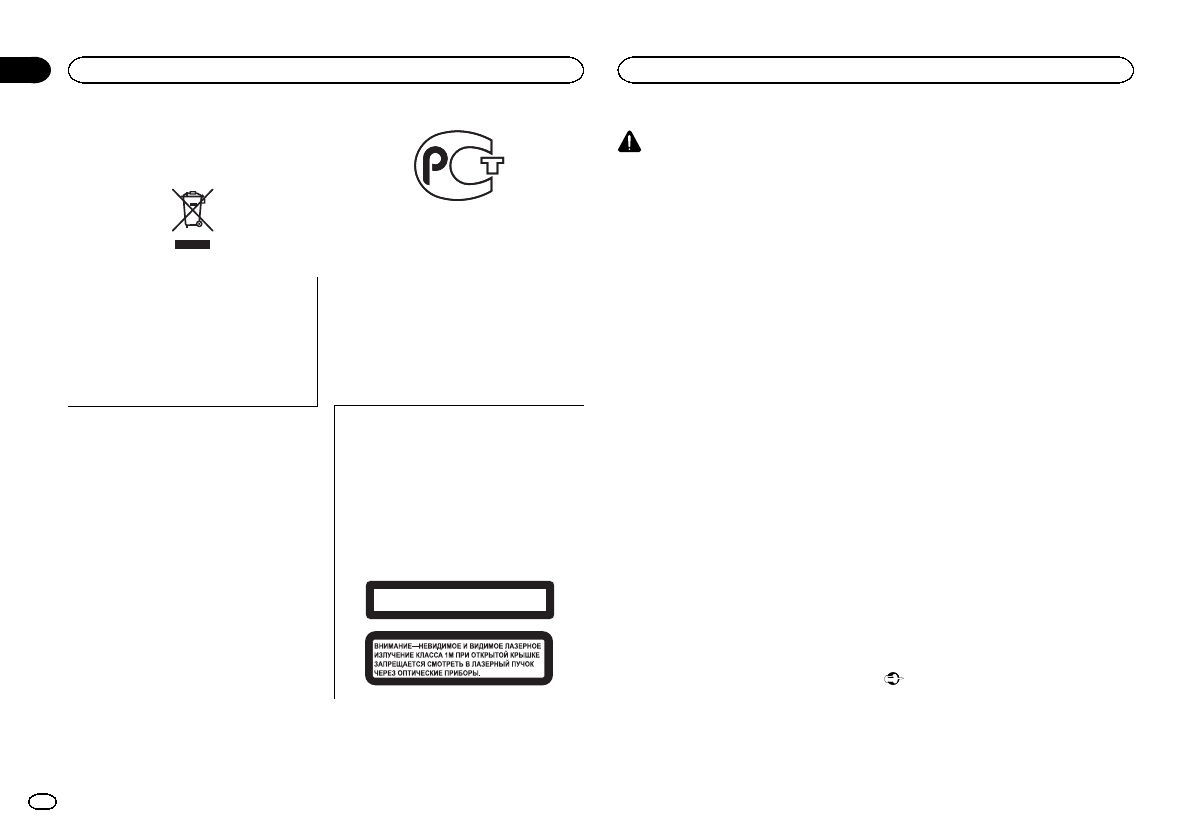

Если вы желаете утилизировать данное

изделие,не выбрасывайте его вместе с

обычным бытовым мусором.Существует

отдельная система сбора использованных

электронных изделий в соответствии с за-

конодательством,которая предполагает

соответствующее обращение,возврат и

переработку.

Частные лица в странах Евросоюза,Швей-

царии и Норвегии могут бесплатно возвра-

щать использованные электронные изделия

в специализированные пункты приема или в

магазин (при покупке аналогичного нового

устройства).

Если Ваша страна не указана в приведенном

выше перечне,обращайтесь в органы мест-

ного управления за инструкциями по пра-

вильной утилизации продукта.

Тем самым Вы обеспечите утилизацию Ва-

шего изделия с соблюдением обязательных

процедур по обработке,утилизации и вто-

ричной переработке и,таким образом,пред-

отвратите потенциальное негативное

воздействие на окружающую среду и здоро-

вье людей.

Сведения об этом устройстве

Частоты тюнера в этом устройстве распре-

делены для использования в Западной

Европе,Азии,на Ближнем Востоке,в Афри-

ке и Океании.При использовании в других

регионах качество приема может быть пло-

хим.Функция RDS (радиовещательная си-

стема передачи информации)работает

только в регионах,где транслируются сигна-

лы RDS для FM-станций.

ВНИМАНИЕ

Данное изделие классифицируется как ла-

зерное устройство класса 1согласно стан-

дарту ’Безопасность лазерных устройств’

IEC 60825-1:2007 и содержит лазерный

модуль класса 1М.В целях обеспечения

полной безопасности не снимайте какие-

либо крышки и не пытайтесь проникнуть

внутрь изделия.Ремонт должен выпол-

няться квалифицированным специали-

стом.

ЛАЗЕРНЫЙ ПРОДУКТ КЛАСС 1

ВНИМАНИЕ

!Не допускайте попадания жидкости на ус-

тройство.Это может повлечь поражение

электрическим током.Кроме того,попада-

ние жидкости в устройство может стать

причиной его выхода из строя,перегрева

и появления дыма.

!Держите данное руководство под рукой

для обращения к нему в будущем.

!Всегда сохраняйте уровень громкости до-

статочно низким,чтобы были слышны

звуки извне.

!Не допускайте воздействия влажности на

изделие.

!При отключении или разряде аккумуля-

торной батареи память предварительных

настроек будет стерта.

Коды регионов для дисков

DVD video

На данном проигрывателе можно воспроиз-

водить диски DVD video только с совмести-

мым кодом региона.Код региона

проигрывателя указан на нижней панели

данного устройства и в руководстве по эк-

сплуатации (см.

Технические характеристики

на стр. 83).

Сведения об этом руководстве

!Это устройство имеет множество слож-

ных функций,обеспечивающих прево-

сходный прием и работу.Все функции

разработаны для того,чтобы максималь-

но упростить их использование,но мно-

гие из них требуют объяснения.Это

руководство по эксплуатации поможет

Вам полностью использовать возможно-

сти этого устройства и получить наиболь-

шее удовольствие от прослушивания.

!В данном руководстве для описания опе-

раций используются актуальные снимки

экранов устройства.Однако на некоторых

моделях они могут отличаться от пред-

ставленных в этом руководстве.

!Далее в описании запоминающие устрой-

ства USB, USB аудиоплееры и карты па-

мяти SD собирательно называются

“внешние запоминающие устройства

(USB, SD)”.Если указываются только за-

поминающие устройства USB иUSB ау-

диоплееры,то они собирательно

называются “запоминающее устройство

USB”.

!В данном руководстве iPod иiPhone упо-

минаются под общим названием “iPod”.

При возникновении проблем

При неполадках в работе этого изделия свя-

житесь с торговым представителем компа-

нии-производителя или с ближайшим

сервисным пунктом Pioneer.

Демонстрационный режим

Демонстрация функции запускается автома-

тически при выборе Off в качестве источни-

ка и продолжается до тех пор,пока

переключатель зажигания находится в поло-

жении ACC или ON. Для отмены демонстра-

ции функции нажмите и удерживайте MUTE.

Для возобновления нажмите и удерживайте

MUTE.Просмотр демонстрации функции при

выключенном двигателе может привести к

разряду аккумуляторной батареи.

Важно

Красный провод (ACC) этого устройства не-

обходимо подсоединить к контакту,обеспе-

чивающему включение/выключение

зажигания.Если этого не сделать,то аккуму-

ляторная батарея автомобиля может разря-

диться.

Перед началом эксплуатации

Раздел

Перед началом эксплуатации

<YRB5258-A/N>6

Основное устройство

12 356748

9a b

1RESET

Дополнительную информацию см.в раз-

деле

Перезагрузка микропроцессора

на

стр. 58.

2SRC/OFF

3+/–(VOLUME/VOL)

4MUTE

Нажмите,чтобы приглушить звук.Чтобы

отменить приглушение звука,нажмите

еще раз.

5Кнопка вызова главного меню

Отображение главного меню.

Дисплей возвращается к экрану приложе-

ния для запуска,когда в режиме

AppRadio Mode используются приложе-

ния сторонних разработчиков.

При двойном щелчке по значку на экране

приложения для запуска происходит воз-

врат в главное меню.

6MODE

Выключение информационного дисплея.

7c/d(TRK)

8h(извлечение)

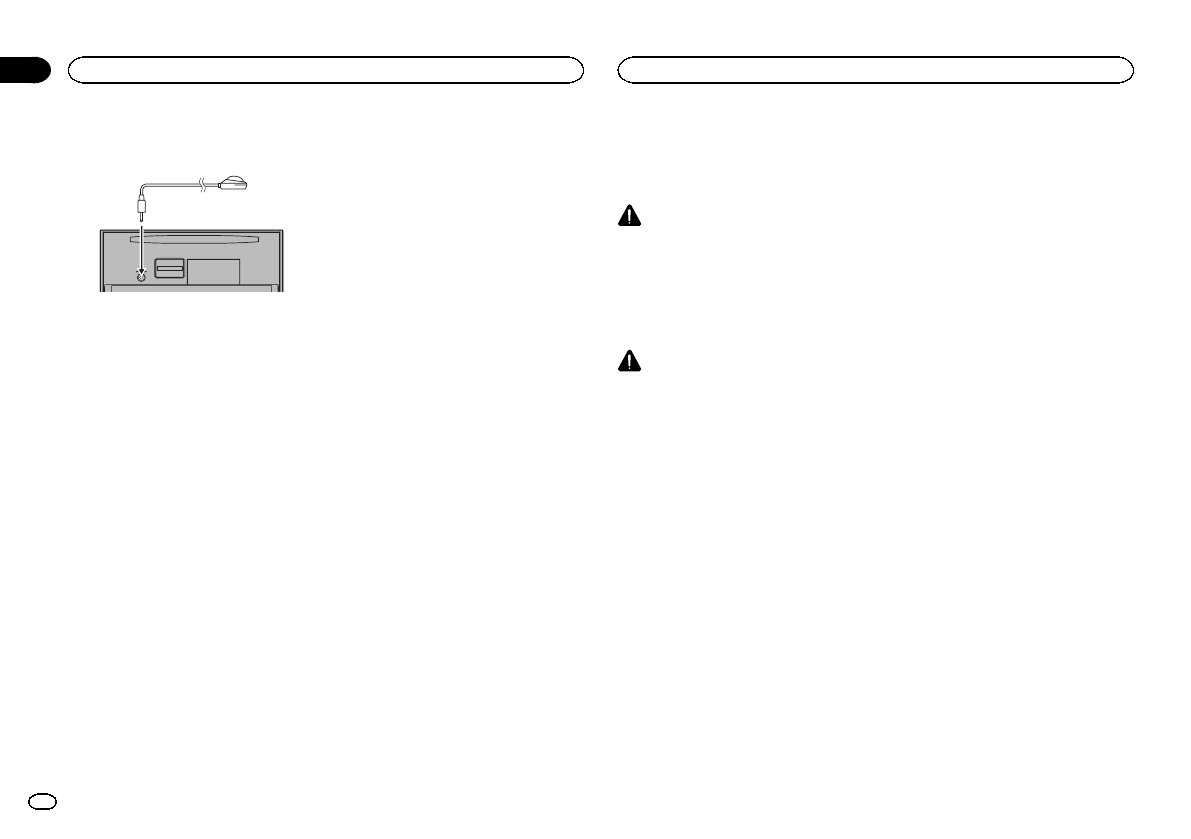

9Входное гнездо для микрофона авто-

матического эквалайзера

Используется для подсоединения микро-

фона автоматического эквалайзера.

aЩель для загрузки диска

bСлот для карты памяти SD

ВНИМАНИЕ

Не используйте изделия,не разрешенные

производителем к использованию.

Примечания

!Подсоедините iPhone, а затем нажмите и

удерживайте кнопку главного меню,

чтобы включить голосовое управление.

!Если подключена навигационная систе-

ма,нажмите MODE,чтобы перейти к дис-

плею навигации.Чтобы выключить

дисплей,нажмите и удерживайте MODE.

Нажмите MODE еще раз,чтобы включить

дисплей.

!Подробнее об управлении навигационной

системой с помощью данного устройства

см.в руководстве по эксплуатации систе-

мы.

!Если подключен iPhone или Android, на

котором запущено приложение,поддер-

живающее режим AppRadio Mode,на-

жмите MODE,чтобы открыть экран

приложения.Пользоваться приложением

можно с помощью сенсорных клавиш

дисплея.

Главное меню

HOME дисплей (вид спереди)

FRONT

Disc USB/iPod1

Bluetooth Audio AV

RearView

Apps

OFF

AUX

BluetoothFavoriteThemeSystem

Settings

AudioVideo

USB/iPod2 SD

Radio

EXT1

EXT2

1324

567

HOME дисплей (вид сзади)

REAR

BluetoothFavoriteThemeSystem

Settings

AudioVideo

USB/iPod1

DiscMirror SD AV

OFF

567

Перелистните/перетащите значок,чтобы пе-

реключить дисплей HOME с вида спереди на

вид сзади.Для того чтобы перелистнуть/пе-

ретащить его,необходимо коснуться дис-

плея.

В следующем разделе описано,как пере-

ключить выходной сигнал для заднего мони-

тора.См.

Использование монитора

пассажирами на задних сиденьях

на стр. 10.

Все источники сигнала выключены

13 APR

12:25

OFF

Дисплей источников сигнала

JAN

Dolby PLII

12:22

Radio

Disc

iPod

Bluetooth Audio

AUX

S.Rtrv

App

1Значок источника сигнала

Выбор нужного источника сигнала.

Если значок источника сигнала не отобра-

жается,его можно показать,нажав на

клавишу главного меню или на значок .

2Клавиша Приложения

Переход к режиму AppRadio Mode.

Значки приложений Приложения на

iPhone иAndroid отличаются.

3Клавиша камеры заднего обзора

Вызывает на экран изображение с каме-

ры заднего обзора.

Русский

Описание элементов устройства

Раздел

Описание элементов устройства

<YRB5258-A/N>7

Дополнительную информацию см.в раз-

деле

Использование изображения с каме-

ры заднего обзора

на стр. 10.

4Source off клавиша

Выключение источника сигнала.

5Bluetooth клавиша

Выведите на экран меню соединения

Bluetooth.

6Тема клавиша

Переход в меню Тема.

7Значок меню

Переход в меню.

8Источн.клавиша

Переход в меню источника.

9Clock клавиша

Переход к дисплею установки часов.

Примечание

Если мобильное устройство подключено по-

средством HDMI для использования Прило-

жения,правильно включите Bluetooth для

устройства,подключенного через HDMI.

Если параметры соединения не соответ-

ствуют указанным,функция будет работать

неправильно.

Включение/выключение

источника сигнала

Включение источника сигнала с помощью кно-

пок

1Нажмите SRC/OFF,чтобы включить источ-

ник сигнала.

Выключение источника сигнала с помощью

кнопок

1Нажмите и удерживайте кнопку SRC/OFF,

пока источник сигнала не выключится.

Выбор источника сигнала

Имеющиеся режимы источников сигнала

!Radio –Тюнер

!TV –ТВ-тюнер

!Disc –Встроенный проигрыватель компакт-

дисков и DVD

!USB/iPod 1 –USB/iPod 1

!USB/iPod 2 –USB/iPod 2

!SD –карта памяти SD

!Bluetooth Audio –Встроенный аудиоплеер

Bluetooth

!AUX –AUX

!AV –Аудио/видеовход

!EXT 1 –Внешнее устройство 1

!EXT 2 –Внешнее устройство 2

Выбор источника сигнала

!Использование SRC/OFF

1Нажмите SRC/OFF.

!Использование клавиш сенсорного экрана

в главном меню

1Нажмите на значок источника сигнала,

а затем на название нужного источника

сигнала.

!Если значок источника сигнала не отоб-

ражается,его можно вывести экран,

коснувшись экрана.

!Во время работы с меню невозможно

выбрать источник сигнала,нажав на

значок источника сигнала.

Примечания

!Изменение значка USB/iPod 1 или

USB/iPod 2 происходит в следующих слу-

чаях:

—USB 1 отображается при подключении за-

поминающего устройства USB к выходу

USB 1.

—iPod 1 отображается при подключении

iPod к выходу USB 1.

—USB 2 отображается при подключении за-

поминающего устройства USB к выходу

USB 2.

—iPod 2 отображается при подключении

iPod к выходу USB 2.

—USB/iPod 1 или USB/iPod 2 отображается

при отсутствии подключенных устройств.

—iPod 1 иiPod 2 не отображаются,если App

Connection Settings установлено в iPhone

(Digital AV).

См.раздел

Настройка соединения App

на

стр. 23.

!Под внешним устройством понимается

изделие компании Pioneer, например,из

числа будущих моделей.Хотя оно и не

поддерживается в качестве источника

сигнала,данное устройство позволяет

управлять основными функциями двух

внешних устройств.При наличии двух

подключенных внешних устройств это ус-

тройство автоматически присваивает им

категории “внешнее устройство 1”и

“внешнее устройство 2”.

USB/iPod 1 иUSB/iPod 2

В данном устройстве имеются источники сиг-

нала USB/iPod 1 иUSB/iPod 2.

Для USB/iPod 2 недоступны следующие

функции.

—AppRadio Mode

—Выход заднего монитора

—Обновление прошивки

Примечания

!Если к данному устройству подсоединены

два устройства USB и вы хотите вос-

произвести музыку с одного из них,снача-

ла отсоедините второе устройство USB.

!Если одновременно подключены USB 1/

iPod 1 иUSB 2/iPod 2,используйте USB-

кабель Pioneer (CD-U50E) в дополнение к

обычному USB-кабелю Pioneer.

Описание элементов устройства

Раздел

Описание элементов устройства

<YRB5258-A/N>8

Регулировка громкости

%Нажимайте +/–(VOLUME/VOL), чтобы

отрегулировать громкость источника сиг-

нала.

Дополнительный пульт

дистанционного управления

Пульт дистанционного управления CD-R33

продаётся отдельно.

Подробно о функциях пульта дистанционно-

го управления см.в инструкции по эксплуа-

тации пульта.

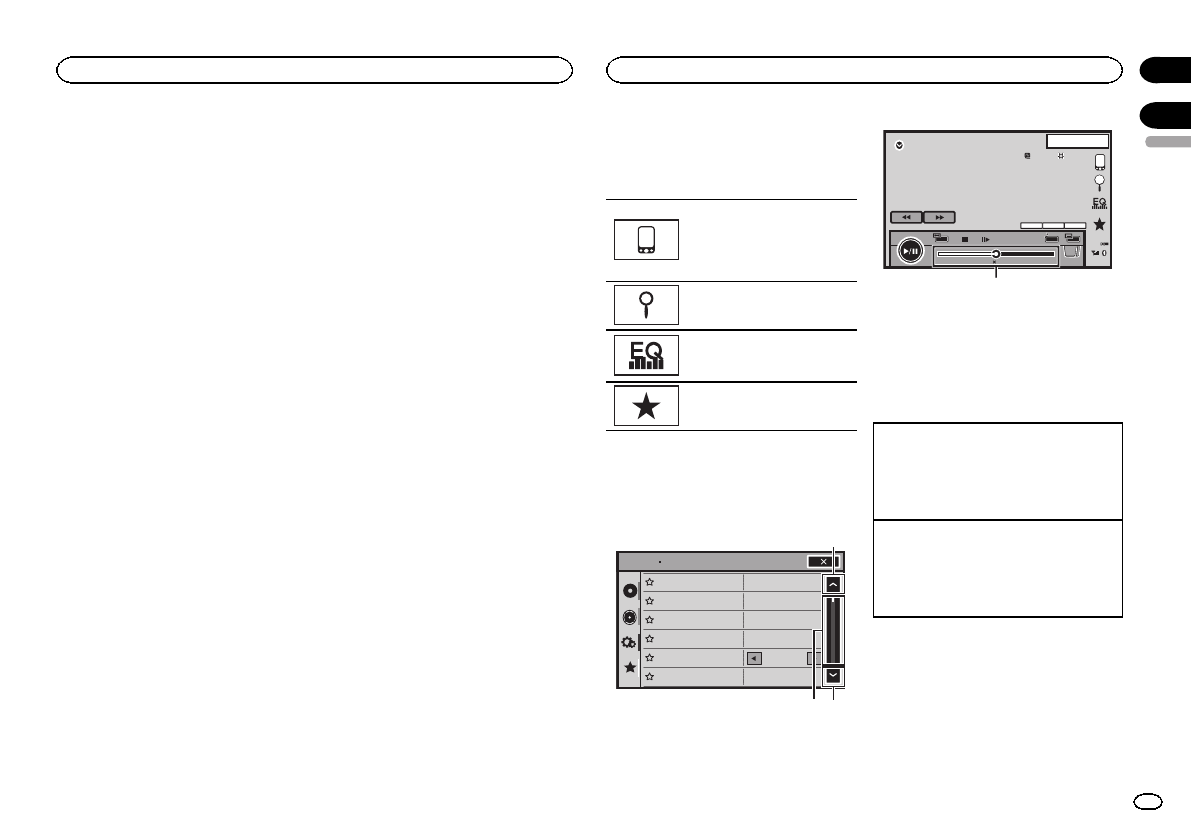

Стандартные операции

настройки меню/операции

со списками

Открыть меню телефона

Bluetooth.

Дополнительную информацию

см.в разделе

Телефон с функ-

цией Bluetooth

на стр. 31.

Переход в меню списков.

Включение функции поиска.

Отображение автоматического

эквалайзера (меню аудиофунк-

ций).

Переход в меню Избранное.

Использование значка

прокрутки и шкалы

воспроизведения

SonicCenter Control FR:0

Powerful

LR:0

OFF

Loudness

Subwoofer

Bass Booster

High Pass Filter

Source Level Adjuster

Fader/Balance F/R 0

Powerful

Off

L/R 0

OFF

Graphic EQ

Auto EQ

Sonic Center Control

Loudness

Subwoofer

Audio

DVD-V 13.APR

12:25

2-01:00

01:00

2ch

48kHz 16bit

Dolby D

MENU MENU

TOP

1/2

XX XX

XXXXXXXXXXXXXXXX

1Значок прокрутки

Появляется,если имеются скрытые эле-

менты.

2Шкала воспроизведения

Появляются,когда элементы отобра-

жаются более чем на одной странице.

Просмотр скрытых элементов

1Чтобы просмотреть скрытые элементы,на-

жмите на значок прокрутки или перетащите

ползунок шкалы воспроизведения.

!Также для просмотра скрытых элементов

можно перетащить список.

Определение момента воспроизведения

1Перетащите ползунок шкалы воспроизве-

дения на экране.

(Это действие недоступно,если шкала вос-

произведения отображается серым цве-

том.)

Русский

Описание элементов устройства

Раздел

Стандартные операции

<YRB5258-A/N>9

Активация кнопок

сенсорной панели

Кнопки сенсорной панели

2-01:00

01:00

Return

2/2

DVD-V 13.APR

12:25

2-01:00

01:00

2ch

48kHz 16bit

Dolby D

MENU MENU

TOP

1/2

XX XX

XXXXXXXXXXXXXXXX

1Клавиша переключения

Переключение между сенсорными клави-

шами на дисплее.

Использование изображения

с камеры заднего обзора

Для использования режима заднего обзора

необходима камера заднего обзора (приоб-

ретается отдельно). Доступны следующие

функции.

!Камера заднего обзора

Можно настроить это устройство таким

образом,чтобы камера заднего обзора

включалась автоматически,когда рычаг

переключения передач переводится в по-

ложение заднего хода REVERSE (R).

!Изображение с камеры заднего обзора

Можно включить этот режим,чтобы все-

гда было показано изображение с камеры

заднего обзора.

Для этого необходимо выбрать для каме-

ры заднего обзора любой режим,кроме

“выкл”.

Подробную информацию о настройках см.в

разделе

Настройка камеры заднего обзора

(задней камеры)

на стр. 50.

Использование клавиши

камеры заднего обзора

Отображение заднего вида

путем его включения.

Если выводится изображение

заднего вида,для переключения

источника изображения доста-

точно коснуться экрана.Вэто

время возможно управление с

экрана источника.Если в тече-

ние нескольких секунд не выпол-

няются никакие операции,на

дисплее восстанавливается из-

ображение заднего вида.

Чтобы выключить изображение

с камеры заднего обзора,на-

жмите кнопку вызова главного

меню,а затем нажмите эту кла-

вишу еще раз.

Использование монитора

пассажирами на задних

сиденьях

Монитор (приобретается отдельно)позво-

ляет пассажирам на задних сиденьях смо-

треть фотографии и видео.

Для заднего монитора можно выбрать сле-

дующие источники выходного сигнала:

!Mirror –Источник сигнала,выбранный

для переднего монитора

Disc –Изображение и звук с диска

USB/iPod 1 –Изображение и звук с ус-

тройства USB

SD –Изображение и звук с карты SD

AV –Изображение и звук с входа AV

OFF–Источник сигнала отсутствует

Примечания

!На заднем мониторе сенсорные клавиши

и экраны управления использовать не-

льзя.

!Фотографии и видео будут воспроизво-

диться независимо от того,движется ли

автомобиль.

!Файлы DivX не могут воспроизводиться

одновременно на заднем и переднем мо-

ниторе.

!Единственный порт,поддерживающий за-

дний монитор -вход USB 1.

!USB/iPod 1 иSD поддерживают только

DivX/MPEG-4/WMV/H.264.

!Эту функцию нельзя использовать в ре-

жиме MIXTRAX. Если включить MIXTRAX

во время использования этой функции,

она будет автоматически выключена.

Использование функции

преобразования звука

Автоматически улучшает каче-

ство звука сжатых аудиофайлов

и восстанавливает полноту зву-

чания.

Выкл.— —

!эффективней,чем .

Примечание

Возможно воспроизведение с носителей,пе-

речисленных ниже.

!CD-DA

!Файлы MP3/WMA/AAC/WAV на внешнем за-

поминающем устройстве (USB, SD)

!Файлы MP3/WMA/AAC на носителях CD

!iPod

Изменение формата экрана

Настройка оптимального фор-

мата экрана для просмотра

видео.

1Отображение режима экрана.

2Выберите желаемый формат изобра-

жения.

Full (во весь экран)

Формат изображения 4:3 увеличивается

только по горизонтали,обеспечивая изобра-

жение формата 4:3 (нормальное изображе-

ние)без каких-либо искажений.

Zoom (увеличение)

Изображение формата 4:3 пропорционально

увеличивается по горизонтали и по вертика-

ли;идеально подходит для изображения

формата кино (широкоформатное изображе-

ние).

Normal (обычный)

Изображение формата 4:3 отображается в

реальном масштабе,не создавая ощущения

диспропорции,поскольку сохраняются про-

порции нормального изображения.

Trimming (обрезка)

Снимок отображается на весь экран без из-

менения соотношения вертикальной и гори-

зонтальной сторон.Если соотношение на

дисплее и на снимке разное,снимок может

отображаться частично обрезанным либо

сверху/снизу,либо по бокам.

Примечания

!Использование данной функции во время

движения невозможно.

Стандартные операции

Раздел

Стандартные операции

<YRB5258-A/N>10

!Для каждого источника видеосигнала

можно сохранить различные настройки.

!При просмотре видео в широкоформат-

ном режиме,не совпадающем с его ис-

ходным форматом,изображение может

выглядеть искаженным.

!Помните,что использование функции ши-

рокоформатного изображения в коммер-

ческих целях или для публичного

просмотра может являться нарушением

закона об авторском праве.

!При просмотре в режиме Zoom изображе-

ние будет более зернистым.

!Для видео используются настройки Full/

Zoom/Normal.Для изображений JPEG ис-

пользуются настройки Normal/Trimming.

!Full/Normal используются для ТВ-тюнера,

подключенного через разъем RGB.

!Возможно воспроизведение с носителей,

перечисленных ниже.

—Disc: DVD-V, Video-CD, DivX, MPEG-1,

MPEG-2, MPEG-4, JPEG

—USB/SD: DivX, MPEG-4, H.264, WMV, JPEG

—iPod:видео

—AV:аудио/видео

—AUX:аудио/видео

—TV:подключение через разъем RGB

Регулировка положения ЖК-

панели и извлечение диска

ВНИМАНИЕ

Во время открывания,закрывания или регу-

лирования ЖК-панели берегите руки и паль-

цы от попадания в механизм устройства.

Особенно внимательно следите при этом за

детьми.

Настройка угла обзора ЖК-панели

1Нажмите h(извлечь), чтобы отобра-

зить на экране меню извлечения.

2Отрегулируйте ЖК-панель до опти-

мального для обзора положения.

Опускание панели.

Панель возвращается в верти-

кальное положение.

#Сохраненное положение ЖК-панели автома-

тически используется при следующем открытии

панели.

Извлечение диска

1Нажмите h(извлечь), чтобы отобра-

зить на экране меню извлечения.

2Извлечение диска.

Извлечение диска.

Извлечение карты SD

1Нажмите h(извлечь), чтобы отобра-

зить на экране меню извлечения.

2Извлеките карту SD.

Извлечение карты SD.

3Чтобы извлечь карту SD, нажмите на

нее.

Снятие передней панели

ВНИМАНИЕ

!Не пытайтесь отсоединять переднюю па-

нель,если DISC/SD находится в положе-

нии извлечения.

!Не пытайтесь отсоединять переднюю па-

нель,пока данные сохраняются на USB/

SD.

В противном случае данные могут быть

повреждены.

!После отсоединения передней панели

монитор автоматически возвращается в

исходное положение.

Будьте осторожны,следите за тем,чтобы

руки или какие-либо предметы не попали

под монитор,когда он возвращается в ис-

ходное положение.

!Убедитесь,что при движении автомобиля

передняя панель находится в исходном

положении.

Вождение будет небезопасным,если пе-

редняя панель самопроизвольно отсое-

диняется.

!Не ставьте на полностью открытую пере-

днюю панель напитки и другие предметы.

Важно

!При отсоединении и установке передней

панели обращайтесь с ней осторожно.

!Оберегайте переднюю панель от сильных

ударов.

Русский

Стандартные операции

Раздел

Основные операции

<YRB5258-A/N>11

!Предохраняйте переднюю панель от воз-

действия прямого солнечного света и вы-

соких температур.

!Если передняя панель была снята,то

перед запуском двигателя установите ее

на место.

1Нажмите h(извлечь), чтобы отсоеди-

нить переднюю панель.

2Коснитесь клавиши отсоединения па-

нели.

Передняя панель авто-

матически сдвинется по

направлению к вам.

3Переместите вправо шкалу в нижней

части передней панели,затем потяните

панель вверх,одновременно толкая вниз

шкалу.

4Поместите переднюю панель в защит-

ный футляр,предназначенный для без-

опасного хранения.

Установка передней панели

1Сдвиньте панель в сторону верхней

части устройства и,нажав на нее,устано-

вите на место.

Сдвиньте позиционер на передней панели в

слот на верхней части устройства и,нажав

на него,установите на место.

2Нажмите на нижнюю часть передней

панели до щелчка.

Установка часов

1Нажмите клавишу Clock.

Откроется экран Clock Adjustment.

Дополнительную информацию см.в разделе

Главное меню

на стр.7.

2Выберите элемент для установки.

3Для установки даты и времени нажи-

майте aили b.

Функции тюнера

Кнопки сенсорной панели

Radio

13 ARP

12:25

87.50 MHz

TALocal News

OFF ON

FM MW1

TEXT

WWWWWWWWWWWW

WWWWWWWWWWWWWWW

STEREO

5678

1Клавиша Band

Выбор диапазона (FM1,FM2 или FM3)с

помощью значка с левой стороны.Пере-

ключение между MW/LW с помощью зна-

чка с правой стороны.

Значок для выбранного диапазона под-

свечивается.

2Клавиша Search

Отображение информации PTY.

3Клавиша News

Включение или выключение функции пре-

рывания для передачи новостей.

4Клавиша TA

Включение или выключение функции TA

(режим ожидания дорожных сводок).

5Клавиша Local

Установка уровня местного поиска.

6Клавиши настройки

Поиск станций вручную.

Нажмите и удерживайте более двух се-

кунд,чтобы пропускать станции.Поиск с

настройкой начнется,как только вы отпу-

стите кнопку.Нажмите еще раз для отме-

ны поиска с настройкой.

7Клавиша Text

Отображение радиотекста.

Запись и вызов из памяти радиотекста.

8Клавиша отображения списка

Отображение списка каналов предвари-

тельной настройки.

9Клавиши вызова предварительно на-

строенных станций

Выбор канала предварительной настрой-

ки.

Основные операции

Переключение между каналами предвари-

тельной настройки с помощью кнопок

1Нажмите кнопку cили d(TRK).

Настройка с поиском с помощью кнопок

1Нажмите и удерживайте кнопку cили d

(TRK).

Примечания

!Когда iPod заряжается от данного устрой-

ства,при прослушивании MW/LW-радио-

станций могут возникнуть помехи.Чтобы

устранить помехи,отсоедините iPod.

!На дисплее могут появиться кнопки сен-

сорной панели,не перечисленные в раз-

деле

Функции тюнера

См.раздел

Список индикаторов

на стр.

74.

Основные операции

Раздел

Тюнер

<YRB5258-A/N>12

Запоминание и повторный

вызов станций

В памяти устройства можно сохранить до

шести радиостанций в каждом диапазоне

для последующего быстрого вызова.

1Отображение экрана предваритель-

ной настройки.

См.раздел

Функции тюнера

на стр. 12.

Отобразится экран предварительной на-

стройки.

2Нажмите и удерживайте одну из кно-

пок каналов предварительной настройки

на сенсорной панели,чтобы сохранить

выбранную частоту в памяти устройства.

Выбранная частота радиостанции сохранена

в памяти.

3Для выбора нужной радиостанции на-

жмите соответствующую кнопку канала

предварительной настройки на сенсор-

ной панели.

Отображение радиотекста

(Только для FM-радиостанций)

Тюнер может отображать данные радиотек-

ста,передаваемые станциями RDS, такие

как информация о станции,название звуча-

щей в эфире песни и имя исполнителя.

!Если радиотекст не принимается,то на

дисплее будет показано сообщение

No Text.

Запись и вызов из памяти

радиотекста

Вы можете сохранить данные шести сооб-

щений радиотекста под кнопками от Memo1

до Memo6.

1Выведите на дисплей радиотекст,ко-

торый нужно сохранить.

См.раздел

Функции тюнера

на стр. 12.

2Нажмите и удерживайте одну из кла-

виш,чтобы сохранить выбранный радио-

текст.

На дисплее отображается номер,под кото-

рым выбранный радиотекст будет сохранён

в памяти.

В следующий раз при нажатии соответствую-

щей клавиши сохранённый радиотекст будет

вызван из памяти.

Сохранение станций с

наиболее мощным сигналом

Функция BSM (запоминание лучших станций)

позволяет автоматически сохранять в памя-

ти устройства шесть станций с самым мощ-

ным сигналом в порядке убывания его

мощности.

Радиочастоты,сохраненные с помощью

функции BSM, могут заменять собой радио-

частоты,сохраненные с помощью кнопок ка-

налов предварительной настройки.

1Отображение экрана предваритель-

ной настройки.

См.раздел

Функции тюнера

на стр. 12.

Отобразится экран предварительной на-

стройки.

2Коснитесь BSM,чтобы включить

функцию BSM.

Кнопкам каналов предварительной настрой-

ки на сенсорной панели будут назначены

шесть самых мощных радиочастот в порядке

мощности их сигнала.

#Чтобы отменить процесс сохранения,нажми-

те Отмен.

Настройка на мощные сигналы

Настройка с местным поиском позволяет

Вам настраиваться только на радиостанции

с достаточно мощными сигналами для каче-

ственного приема.

FM: Выкл.—— — —

MW/LW: Выкл.— —

Чем больше на экране символов ,тем

меньше станций можно выбрать.Для выбо-

ра доступны только станции с самым мощ-

ным сигналом в вашей местности.

Если символов меньше,устройство может

принимать станции с меньшей мощностью

сигнала.

Прием дорожных сводок

(Только для FM-радиостанций)

Независимо от выбранного источника сигна-

ла дорожные сводки можно получать авто-

матически с помощью функции TA

(ожидание дорожных сводок).

1Настройте тюнер на TP-станцию или

станцию расширенной сети вещания,пе-

редающую дорожные сводки TP.

Включится индикатор .

2Включение приема дорожных сводок.

См.раздел

Функции тюнера

на стр. 12.

#Если функция TA включается при отсутствии

настройки на TP-станцию или станцию расши-

ренной сети вещания,передающую дорожные

сводки TP, индикатор включится неярко.

3В начале приема дорожной сводки от-

регулируйте громкость TA (дорожных

сводок)с помощью кнопок +/–

(VOLUME/VOL).

Новая установленная громкость сохраняется

в памяти и будет вызываться для последую-

щих дорожных сводок.

4Отключение приема дорожной сводки

во процессе приема.

См.раздел

Функции тюнера

на стр. 12.

Тюнер возвратится к исходному источнику

сигнала,но останется в режиме ожидания

TA до повторного нажатия значка.

Получение сообщений об

экстренных ситуациях с

прерыванием текущего

вещания

(Только для FM-радиостанций)

Можно выбрать настройку,позволяющую ав-

томатически получать сообщения об эк-

стренных ситуациях независимо от

источника сигнала,выбранного в данный мо-

мент.

Текущее вещание возобновляется по окон-

чании сообщения о чрезвычайной ситуации.

Использование функций PTY

(Только для FM-радиостанций)

Можно настроиться на радиостанцию с по-

мощью информации PTY (типа программы).

Поиск станции RDS с помощью

информации PTY

Можно выполнять поиск общих радиовеща-

тельных программ,например,тех,что пере-

числены в следующем разделе.См.стр. 14.

1Нажмите клавишу поиска.

Русский

Тюнер

Раздел

Тюнер

<YRB5258-A/N>13

2С помощью кнопки или выберите

тип программы.

Существует четыре типа программ:

News&Info—Popular—Classics—Others

3Нажмите Старт,чтобы начать поиск.

Устройство начинает поиск радиостанций,

передающих данный тип программ.При об-

наружении радиостанции на дисплее будет

показано название данной программы.

Информация PTY (тип программы)приведе-

на в следующем разделе.См.

Список PTY

на стр. 14.

#Для отмены поиска нажмите Отмен.

#Программы некоторых радиостанций могут

отличаться от программ,указанных в передавае-

мом коде PTY.

#Если ни одна из станций не передает про-

граммы нужного типа,то на дисплее в течение

примерно двух секунд будет показано Не найде-

но,и затем тюнер перейдет в режим приема

станции,с которой был начат поиск.

Использование прерывания

для передачи новостей

Устройство может переключаться с других

станций на станцию новостей с кодом PTY,

когда станция начинает передавать програм-

му новостей.После окончания программы

новостей возобновляется прием прежней

программы.

Список PTY

News&Info (новости и информация)

News (новости), Affairs (текущая информа-

ция), Info (информация), Sport (спорт), Weat-

her (погода), Finance (финансы)

Popular (поп-музыка)

Pop Mus (поп-музыка), Rock Mus (рок-музыка),

Easy Mus (легкая музыка), Oth Mus (прочие

музыкальные жанры), Джаз (джаз), Country

(кантри), Nat Mus (национальная музыка), Ol-

dies (золотая коллекция), Folk Mus (народная

музыка)

Classics (классика)

L.Class (легкая классическая музыка), Classic

(классическая музыка)

Others (прочее)

Educate (образовательные программы), Театр

(постановки), Culture (культура), Science

(наука), Varied (разное), Children (детские про-

граммы), Social (социальные вопросы), Reli-

gion (религиозные программы), Phone In (ток-

шоу), Touring (путешествия), Leisure (отдых),

Document (документальные программы)

Установка шага настройки в

FM-диапазоне

Во время ручной настройки шаг настройки

составляет 50 кГц.

1Выключите источник сигнала.

См.раздел

Включение/выключение источни-

ка сигнала

на стр.8.

2Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

3Нажмите клавишу настроек системы,

чтобы открыть меню системы.

4Нажмите Шаг FM в меню системы для

выбора шага настройки в FM-диапазоне.

При нажатии кнопки Шаг FM происходит пе-

реключение шага настройки в FM-диапазоне

между значениями 50 кГц и 100 кГц.Выбран-

ный шаг настройки в FM-диапазоне появл-

яется на дисплее.

Настройка RDS

(Только для FM-радиостанций)

Ограничение станций

региональными программами

При использовании функции AF функция ре-

гиональных программ ограничивает выбор

станциями,транслирующими региональные

программы.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настроек системы,

чтобы открыть меню системы.

3Нажмите Настройки RDS в меню си-

стемы.

4Выберите Региональные в меню,

чтобы включить региональную функцию.

#Нажмите Региональные еще раз,чтобы вы-

ключить региональную функцию.

Выбор альтернативных частот

Если качество приема низкое,устройство

автоматически выполнит поиск другой стан-

ции в той же сети.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настроек системы,

чтобы открыть меню системы.

3Нажмите Настройки RDS в меню си-

стемы.

4Нажмите Альтерн.частоты,чтобы

включить функцию AF.

#Чтобы выключить функцию AF, нажмите Аль-

терн.частоты еще раз.

Примечания

!Во время поиска частоты функцией AF

звук может временно прерываться другой

программой.

!Функцию поиска альтернативных частот

можно использовать для FM1,FM2 и

FM3.

Включение

автоматического поиска PI

Устройство может автоматически искать дру-

гую станцию с такой же программой даже во

время вызова предварительной настройки.

1Выключите источник сигнала.

См.раздел

Включение/выключение источни-

ка сигнала

на стр.8.

2Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

3Нажмите клавишу настроек системы,

чтобы открыть меню системы.

4Нажмите Авто PI в меню системы,

чтобы включить автоматический PI поиск

(по идентификатору программы).

#Чтобы выключить автоматический PI поиск

(по идентификатору программы), нажмите Авто

PI еще раз.

Тюнер

Раздел

Тюнер

<YRB5258-A/N>14

Описание работы с видео

С помощью этого устройства можно вос-

производить видеофайлы с DVD/DVD-R/

DVD-RW/CD/CD-R/CD-RW.

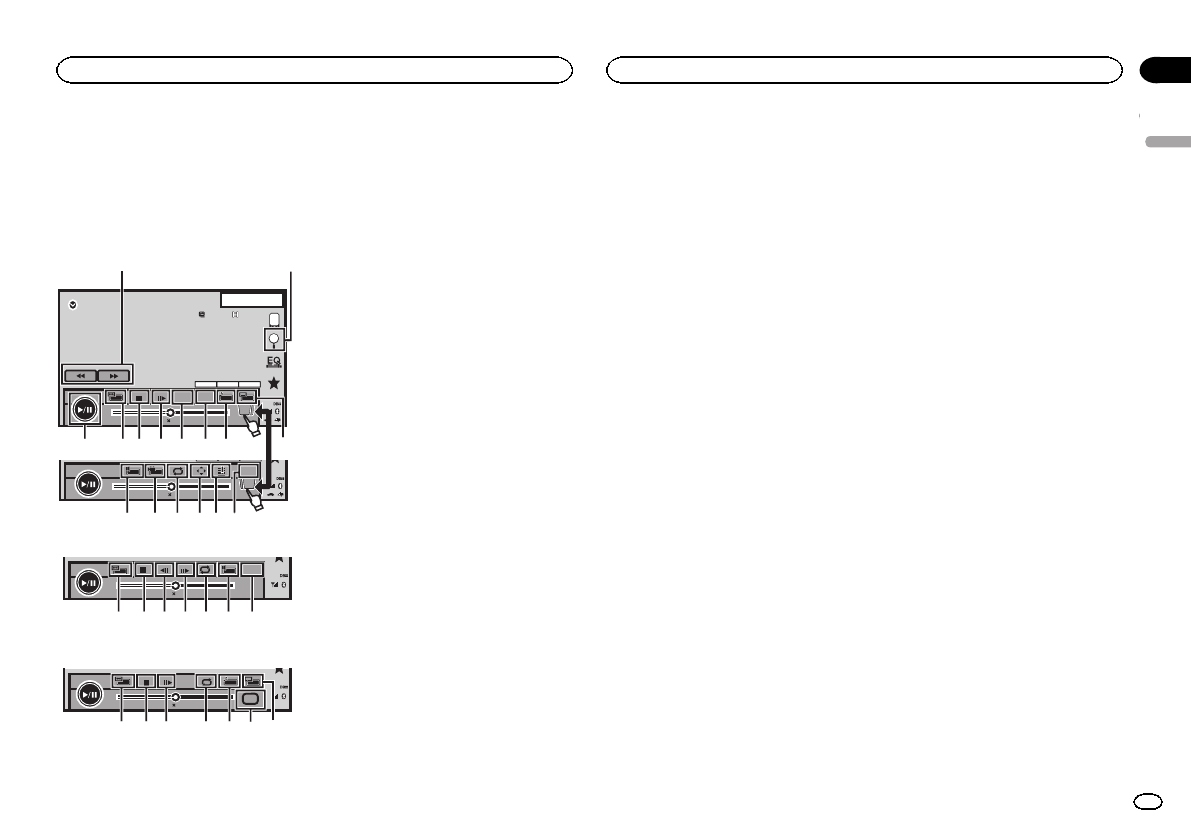

Кнопки сенсорной панели

DVD video

2-01:00

01:00

Return

2/2

Dolby PLll

DVD-V 13.APR

12:25

2-01:00

01:00

2ch

48kHz 16bit

Dolby D

MENU MENU

TOP

1/2

XX XX

XXXXXXXXXXXXXXXX

Dolby PLll

48kHz 16bit

Dolby D2ch

a987654

fedcg

Video CD

8-01:00

01:00

Return

98h7egb

При воспроизведении диска,содержащего ме-

диафайлы различных типов

2-01:00

01:00

Media

798 4 3e

1Клавиша перемотки вперед/назад

Ускоренная перемотка вперед или назад

Нажмите,чтобы изменить скорость пере-

мотки вперед или назад.

2Клавиша Search

Включение функции поиска.

3Клавиша переключения языка субтит-

ров

Если на DVD/в файлах DivX присутствуют

субтитры на разных языках,во время вос-

произведения можно изменить язык суб-

титров.

4Клавиша переключение языка звуко-

вого сопровождения

Если DVD-диски/файлы DivX имеют зву-

ковое сопровождение на разных языках и

в разных аудиосистемах (DolbyâDigital,

DTS, ит.д.), во время воспроизведения

можно переключать языки/аудиосистемы.

В зависимости от настройки видео может

не воспроизводиться,если для записи

DVD использованы определенные ауди-

осистемы.

5Клавиша TOP MENU

Возврат в главное меню во время вос-

произведения DVD-диска.

6Клавиша MENU

Отображение меню DVD во время вос-

произведения DVD-диска.

7Клавиша замедленного воспроизведе-

ния

Воспроизведение выбранного отрывка по

одному кадру во время просмотра.

Нажмите и удерживайте две или более

секунды,чтобы замедлить скорость вос-

произведения.

При нажатии клавиши во время замед-

ленного воспроизведения видео с DVD/

CD скорость воспроизведения увеличи-

вается последовательно в четыре этапа.

8Клавиша остановки воспроизведения

Остановка воспроизведения.

При повторном включении воспроизведе-

ние начнется с того места,где оно было

остановлено.Чтобы полностью остано-

вить воспроизведение,нажмите на клави-

шу на экране еще раз.

9Клавиша режима экрана

Изменение режима экрана.

См.раздел

Изменение формата экрана

на стр. 10.

aКлавиша паузы/возобновления вос-

произведения

Приостановка воспроизведения.

Возврат в обычный режим воспроизведе-

ния во время паузы,замедленного или

покадрового воспроизведения.

bКлавиша возврата

Возврат к определенной сцене на DVD-

диске,воспроизводимом в данный мо-

мент,которая была предварительно за-

программирована.

Данной функцией нельзя воспользовать-

ся,если заданная сцена на DVD-диске не

запрограммирована.

cКлавиша закладки

Во время воспроизведения нажмите эту

кнопку на эпизоде,с которого вы хотели

бы возобновить воспроизведение,когда

диск будет загружен в следующий раз.

!На один фильм на DVD можно устано-

вить одну закладку.Всего можно уста-

новить не более пяти закладок.

!Для удаления закладки с диска во

время воспроизведения нажмите и

удерживайте клавишу.

!Следующая установленная закладка

заменит ту,что была установлена пер-

вой.

dКлавиши со стрелками

Отображение кнопок со стрелками для

перемещения по меню DVD-диска.

eКлавиша повторного воспроизведе-

ния

Выбор диапазона повторного воспроизве-

дения.

fКлавиша угла обзора

Если запись на DVD сделана в несколь-

ких ракурсах (сцены сняты в различных

ракурсах), во время воспроизведения

можно выбирать ракурс изображения.

gКлавиша режима аудиовыхода

Переключение режима аудиовыхода при

воспроизведения видео на дисках,запи-

санных со звуком формата LPCM.

hКлавиша замедленного воспроизведе-

ния

Последовательное уменьшение скорости

воспроизведения в четыре этапа во

время замедленного воспроизведения

дисков формата DVD video/Video CD.

!При замедленном воспроизведении

звук отсутствует.

!При воспроизведении некоторых дис-

ков изображение в режиме замедлен-

ного воспроизведения может быть

нечетким.

!Замедленное воспроизведение в об-

ратном направлении невозможно.

iКлавиша Media

Переключение типа медиафайла для

DVD/CD/USB/SD.

Русский

Диск (CD/DVD)

Раздел

Диск (CD/DVD)

<YRB5258-A/N>15

Основные операции

Воспроизведение видео

1Вставьте диск в щель для загрузки марки-

рованной стороной вверх.

Воспроизведение начнется автоматически.

!При воспроизведении дисков формата

DVD или Video CD на дисплее может отоб-

ражаться меню.См.

Работа с меню DVD

на

стр.17и

Воспроизведение с функцией

РВС

на стр. 18.

!Если включена функция автоматического

воспроизведения,то меню DVD отобра-

жаться не будет,и устройство автоматиче-

ски начнет воспроизведение с первого

раздела первой главы.См.

Автоматиче-

ское воспроизведение дисков DVD

на стр.

47.

!Если значок источника сигнала не отобра-

жается,его можно вывести экран,коснув-

шись экрана.

!Если при загрузке диска с содержимым

VOD формата DivX на дисплее появляется

сообщение,коснитесь кнопки Play.

См.раздел

Воспроизведение содержимого

VOD (видео по запросу)в формате DivX

на стр. 18.

Извлечение диска

!См.раздел

Извлечение диска

на стр.11.

Выбор раздела с помощью кнопок

1Нажмите кнопку cили d(TRK).

Перемотка вперед и назад с помощью кнопок

1Нажмите и удерживайте кнопку cили d

(TRK).

!На некоторых дисках перемотка вперед/

назад может быть недоступна.В этом слу-

чае автоматически возобновляется обы-

чное воспроизведение.

!Скорость перемотки вперед/назад зависит

от того,как долго удерживается нажатой

кнопка cили d(TRK). Для дисков Video CD

эта функция отсутствует.

Примечания

!Проигрыватель DVD-дисков может вос-

производить файлы DivX на CD-R/RW,

DVD-R/RW или MPEG-1/MPEG-2/MPEG-4.

(Список воспроизводимых форматов

файлов см.в разделе

Видеофайлы фор-

мата DivX

на стр. 77.)

!В щель для загрузки можно вставлять

только диски DVD-R/RW иCD-R/RW.

!Иногда во время просмотра некоторые

операции могут быть недоступны вслед-

ствие особенностей программирования

диска.В этом случае на экране отобра-

жается значок .

!На экране могут появляться сенсорные

клавиши,не указанные в списке в разде-

ле

Описание работы с видео

на стр. 15.

См.раздел

Список индикаторов

на стр.

74.

!На некоторых DVD-дисках выбор языков/

аудиосистем возможен только посред-

ством меню.

!Вы также можете выбирать языки/ауди-

осистемы с помощью меню Установки

ВИДЕО.Чтобы получить дополнительную

информацию,см.раздел

Установка

языка звукового сопровождения

на стр.

44.

!Если изменить язык звукового сопрово-

ждения во время перемотки вперед/

назад,паузы или замедленного воспроиз-

ведения,включится режим обычного вос-

произведения.

!На некоторых DVD-дисках выбор языков

субтитров возможен только посредством

меню.

!Вы также можете выбирать языки субтит-

ров с помощью меню Установки ВИДЕО.

Чтобы получить дополнительную инфор-

мацию,см.раздел

Установка языка суб-

титров

на стр. 44.

!Если изменить язык субтитров во время

перемотки вперед/назад,паузы или за-

медленного воспроизведения,включится

режим обычного воспроизведения.

!При воспроизведении сцены,снятой в

различных ракурсах,на дисплее отобра-

жается значок ракурса.Включить или от-

ключить отображение на дисплее значка

ракурса можно в меню Установки

ВИДЕО.Подробную информацию см.в

разделе

Настройка дисплея для DVD с

записью сцен в нескольких ракурсах

на

стр. 45.

!Если изменить ракурс во время перемот-

ки вперед/назад,паузы или замедленного

воспроизведения,включится режим обы-

чного воспроизведения.

Функции воспроизведения

аудио

С помощью этого устройства можно вос-

производить аудиофайлы с DVD-R/DVD-RW/

CD/CD-R/CD-RW.

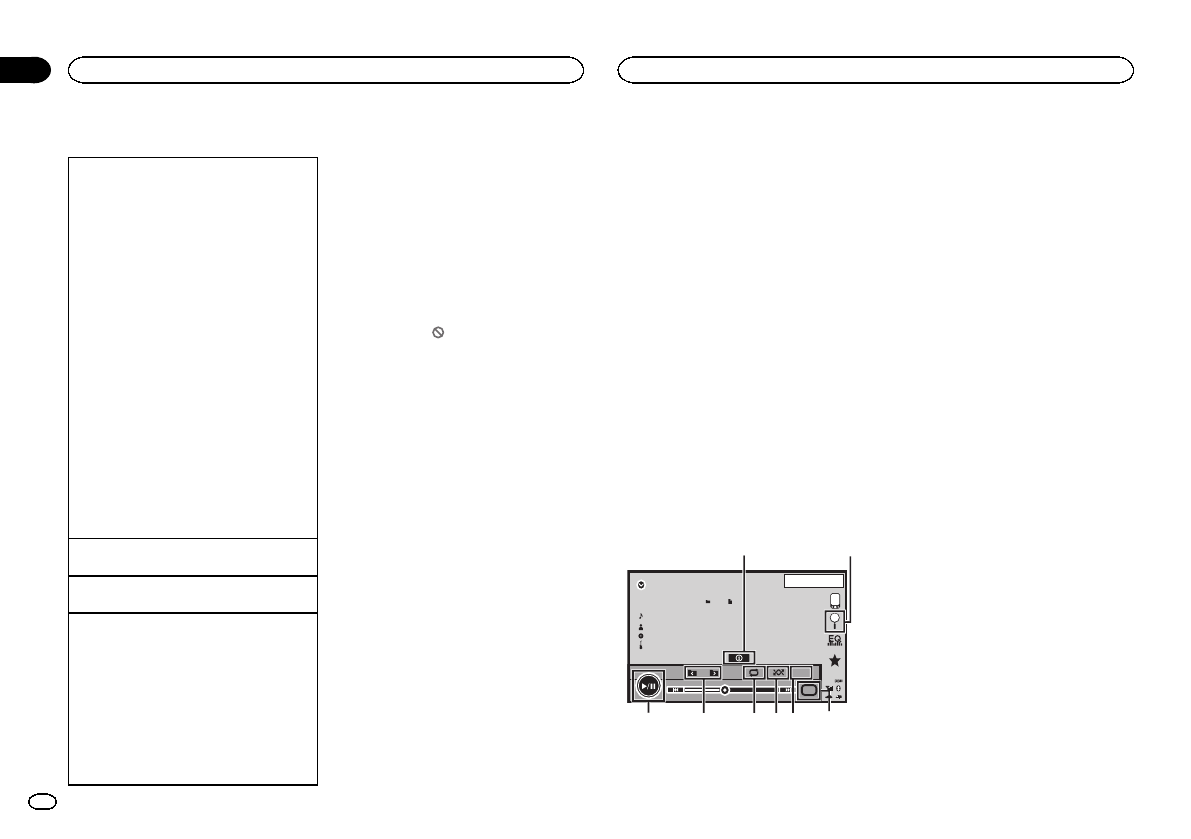

Кнопки сенсорной панели

ROM

05’ 26” -00’ 35”

Abcdefghi

13 APR

12:25

S.Rtrv

2015

Media

Dolby PLll

1Клавиша информации

Переключение на текстовую информацию

при воспроизведении файлов MP3/WMA/

AAC.

2Клавиша Search

Отображение списка названий дорожек/

файлов для выбора композиций на ком-

пакт-диске.

Отображение списка названий файлов

для выбора файла.

3Клавиша Media

Переключение типа медиафайла на DVD

или CD.

4Клавиша Sound retriever

См.раздел

Использование функции пре-

образования звука

на стр. 10.

5Клавиша воспроизведения в произ-

вольной последовательности

Воспроизведение композиций в произ-

вольной последовательности.

6Клавиша повторного воспроизведе-

ния

Выбор диапазона повторного воспроизве-

дения.

7Клавиша перехода к предыдущей/сле-

дующей папке

Выбор папки.

8Клавиша паузы/возобновления вос-

произведения

Пауза и начало воспроизведения.

Диск (CD/DVD)

Раздел

Диск (CD/DVD)

<YRB5258-A/N>16

Переключение между

типами медиафайлов

При воспроизведении с цифрового носителя,

содержащего медиафайлы различных

типов,такие как DivX, MPEG-1, MPEG-2,

MPEG-4 иMP3, можно выбрать тип вос-

производимых файлов.

%Переключение между типами медиа-

файлов осуществляется нажатием кнопки

Media.

CD (аудиофайлы (CD-DA))—Music/ROM

(сжатые аудиофайлы)—Video (видеофайлы

DivX, MPEG-1, MPEG-2, MPEG-4)

Примечание

На данном устройстве не воспроизводятся

аудиоданные (CD-DA) и файлы изображений

JPEG с дисков DVD-R/RW/ROM.

Работа с меню DVD

(Функция для дисков DVD video)

На некоторых DVD-проигрывателях имеется

функция выбора содержимого дисков для

воспроизведения с помощью меню.

Использование кнопок со

стрелками

1Отображение кнопок со стрелками для

перемещения по меню DVD-диска.

2Выберите нужный пункт меню.

Возвращение к обычному дис-

плею воспроизведения DVD

video.

Отображение стрелок.

Выбор нужного пункта меню.

Воспроизведение с выбранно-

го пункта меню.

Переход по меню DVD-диска

нажатием на нужный пункт

меню.

Возврат к предыдущему дис-

плею.

#При непосредственном использовании меню

DVD путем нажатия пунктов меню коснитесь со-

ответствующего значка.

#Способы отображения меню на дисплее за-

висят от диска.

#В зависимости от содержимого DVD-дисков

данная функция может работать неправильно.В

таких случаях используйте кнопки сенсорной па-

нели,чтобы перемещаться по меню DVD.

Воспроизведение в

произвольной

последовательности

(перемешивание)

%Нажмите клавишу воспроизведения в

произвольной последовательности.

!Песни –воспроизведение видеороликов/

композиций из выбранного списка в про-

извольной последовательности.

!Альбомы –воспроизведение по порядку

видеороликов/композиций из альбома,

выбранного случайным образом.

!Folder –Воспроизведение композиций/до-

рожек из выбранной папки в произвольной

последовательности.

!Disc –воспроизведение композиций/доро-

жек на выбранном диске в произвольной

последовательности.

!On –воспроизведение файлов в произ-

вольной последовательности в пределах

диапазона повторного воспроизведения,

Folder иDisc.

!Off –отмена режима воспроизведения в

произвольной последовательности.

Повторное воспроизведение

%Нажмите клавишу повторного вос-

произведения.

!Disc –воспроизведение текущего диска

!Chapter –повтор текущего раздела

!Title –повтор текущей главы

!Track –повтор текущей дорожки

!File –Повтор текущего файла

!Folder –Повтор текущей папки

!One –повтор только текущего видеороли-

ка/композиции

Примечания

!Данную функцию можно использовать во

время воспроизведения Video CD с функ-

цией PBC (контроль воспроизведения).

!При выполнении поиска по разделу,пере-

мотки вперед/назад,покадрового вос-

произведения и замедленного

воспроизведения функция повтора отклю-

чается.

!При воспроизведении дисков со сжатыми

аудиофайлами и аудиоданными (CD-DA)

повторное воспроизведение выполняется

в рамках диапазона для того типа дан-

ных,которые воспроизводятся в данный

момент,даже если выбран режим Disc.

!Если Вы выберете другую папку во время

повторного воспроизведения,диапазон

повторного воспроизведения сменится на

Disc.

!Если Вы выполните поиск дорожки или

ускоренную перемотку вперед/назад в ре-

жиме File,диапазон повторного воспроиз-

ведения сменится на Folder.

!Если выполнить поиск главы/раздела или

ускоренную перемотку вперед/назад в ре-

жиме Chapter,повторное воспроизведе-

ние автоматически отключается.

!Если Вы выполните поиск дорожки или

ускоренную перемотку вперед/назад в ре-

жиме Track,диапазон повторного вос-

произведения сменится на Disc.

!Если выбран диапазон Folder,воспроиз-

вести вложенную папку текущей папки не-

возможно.

Поиск участка на диске для

воспроизведения

Чтобы найти необходимый участок для вос-

произведения,можно воспользоваться функ-

цией поиска.

Для видео на DVD можно выбрать Title

(глава), Chapter (раздел)или 10key (цифро-

вая клавишная панель).

Для дисков video CD можно выбрать Track

(дорожка)или 10key (цифровая клавишная

панель).

!Функция поиска по разделу доступна

только когда воспроизведение диска ос-

тановлено.

Русский

Диск (CD/DVD)

Раздел

Диск (CD/DVD)

<YRB5258-A/N>17

!Данную функцию можно использовать во

время воспроизведения некоторых DVD

или Video CD с функцией PBC (контроль

воспроизведения).

1Включение функции поиска.

См.раздел

Описание работы с видео

на стр.

15.

2Нажмите кнопку,соответствующую не-

обходимой функции поиска (например,

Chapter).

3Ввод цифр производится с помощью

кнопок с цифрами от 0до 9.

#Чтобы удалить введенные цифры,коснитесь

кнопки C.

4Начало воспроизведения с выбранно-

го участка.

Подтверждение значений и

включение воспроизведения.

Примечание

Если на диске имеется меню,для выбора

можно также использовать меню DVD.

См.раздел

Описание работы с видео

на стр.

15.

Выбор аудиовыхода

При воспроизведении дисков DVD video, за-

писанных со звуком формата LPCM, Вы мо-

жете переключать аудиовыход.

При воспроизведении дисков Video CD

можно выбрать режим стерео или моно.

!Данная функция доступна только во

время воспроизведения диска.

%Нажмите клавишу режима аудиовыхо-

да,чтобы переключить тип аудиовыхода.

!L+R –левый и правый

!Left –левый

!Right –правый

!Mix –микширование левого и правого ка-

налов

Примечание

Эта функция может быть недоступна в зави-

симости от диска и места просмотра.

Воспроизведение с

функцией РВС

(Функция для дисков Video CD)

При воспроизведении дисков Video CD с

функцией PBC (контроль воспроизведения)

на дисплее отображается PBC On.

1Включение функции поиска.

См.раздел

Описание работы с видео

на стр.

15.

2Нажмите 10key,чтобы отобразить

цифровую клавишную панель.

3Нажимайте кнопки от 0до 9,чтобы

ввести номер нужного пункта меню.

4Начало воспроизведения с выбранно-

го участка.

Подтверждение значений и

включение воспроизведения.

Примечания

!Вызов меню на дисплей во время вос-

произведения с функцией PBC произво-

дится с помощью кнопки Return.

Подробности смотрите в инструкциях,

прилагаемых к диску.

!Функцию PBC (контроля воспроизведе-

ния)диска Video CD нельзя отменить.

!Во время воспроизведения дисков Video

CD с функцией PBC (контроля воспроиз-

ведения)невозможно выбрать диапазон

повторного воспроизведения и использо-

вать поиск.

Выбор дорожек из списка

названий дорожек

Можно выбрать дорожки для воспроизведе-

ния с помощью списка названий дорожек,за-

писанных на диске.

1Отображение списка названий доро-

жек.

См.раздел

Функции воспроизведения аудио

на стр. 16.

2Нажмите название нужной дорожки.

Начнется воспроизведение.

Выбор файлов из списка

имен файлов

(Функция для сжатых аудиофайлов/DivX/

MPEG-1/MPEG-2/MPEG-4)

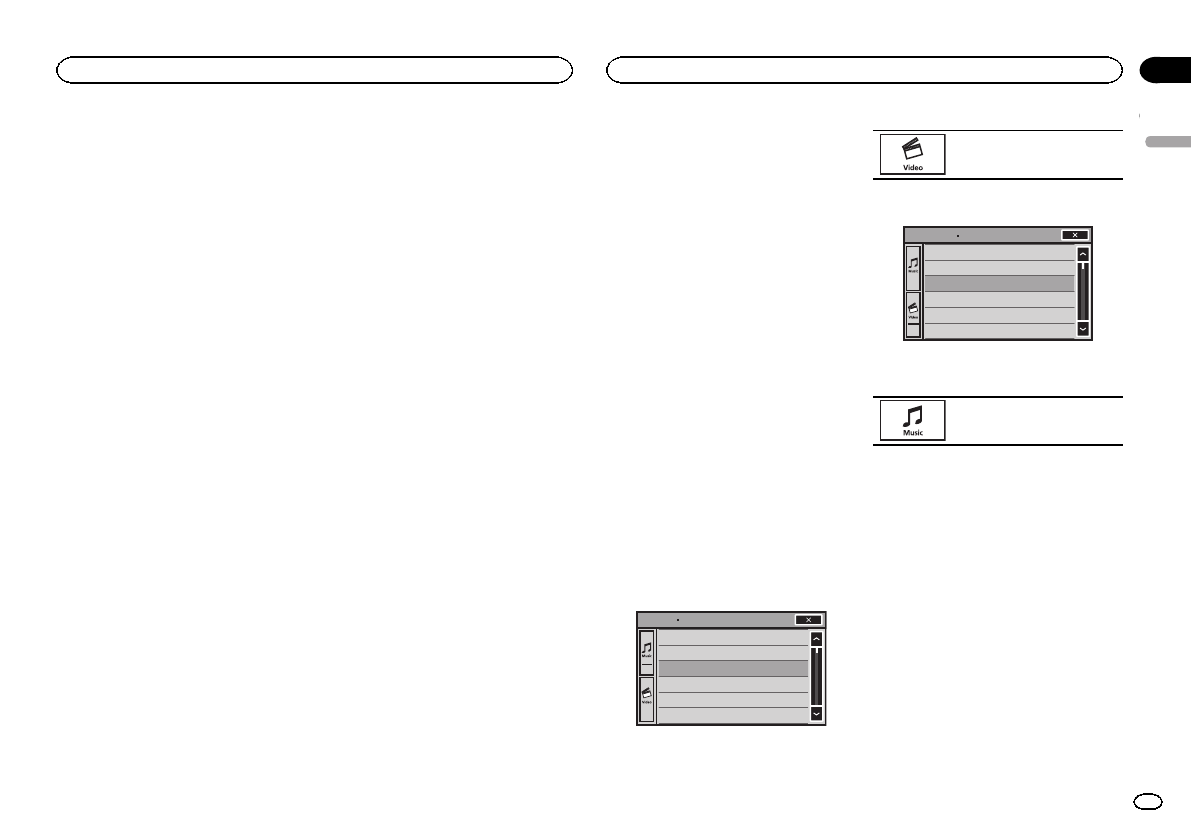

Список названий файлов -это список,содер-

жащий названия файлов (или папок), из ко-

торого можно выбрать файл (или папку)для

воспроизведения.

1Нажмите клавишу поиска,чтобы отоб-

разить список названий файлов (папок).

2Нажмите на имя нужного файла (или

папки).

#При выборе папки на дисплее отображается

список имен,содержащихся в ней файлов (или

папок). Чтобы выбрать нужное имя файла,по-

вторите операцию.

#Если папка 1(КОРНЕВАЯ)не содержит фай-

лов,воспроизведение начнется с папки 2.

Примечание

Если часть записанной информации не отоб-

ражается,справа от списка появится клави-

ша прокрутки.Нажмите на нее,чтобы

прокрутить информацию.

Воспроизведение

содержимого VOD (видео по

запросу)в формате DivX

На некоторых дисках формата DivX содер-

жимое видео по запросу (VOD) можно вос-

производить только определенное

количество раз.При загрузке диска с таким

содержимым на дисплее отображается,

сколько раз он уже воспроизводился.Вы мо-

жете решить,воспроизводить диск или нет.

!Если на диске DivX VOD отсутствует

такое ограничение,диск можно загружать

в плеер и воспроизводить сколько угодно

раз.Сообщение при этом не появляется.

!Количество оставшихся воспроизведений

указано в следующем сообщении:Ли-

ценз.использование DivX из

просмотров..

Важно

!Чтобы воспроизвести VOD-содержимое

формата DivX на данном устройстве,сна-

чала необходимо зарегистрировать дан-

ное устройство у провайдера

содержимого VOD формата DivX. Под-

робнее о регистрационном коде см.в раз-

деле

Отображение регистрационного

кода содержимого VOD формата DivX

на стр. 46.

Диск (CD/DVD)

Раздел

Диск (CD/DVD)

<YRB5258-A/N>18

!Содержимое VOD формата DivX защище-

но системой DRM (цифровой системой

управления правами). Это допускает вос-

произведение содержимого только на за-

регистрированных устройствах.

%Если при загрузке диска с содержи-

мым VOD формата DivX на дисплее по-

является сообщение,коснитесь кнопки

Play.

Начнется воспроизведение содержимого

VOD формата DivX.

#Чтобы перейти к следующему файлу,нажми-

те кнопку Next Play.

#Если Вы не хотите воспроизводить содержи-

мое VOD формата DivX, нажмите кнопку Stop.

Управление iPod

Данное руководство применимо к следую-

щим моделям iPod.

iPod с30-контактным разъемом

—iPod touch 4-го поколения

—iPod touch 3-го поколения

—iPod touch 2-го поколения

—iPod touch 1-го поколения

—iPod classic 160GB

—iPod classic 120GB

—iPod classic

—iPod с поддержкой видео

—iPod nano 6-го поколения

—iPod nano 5-го поколения

—iPod nano 4-го поколения

—iPod nano 3-го поколения

—iPod nano 2-го поколения

—iPod nano 1-го поколения

—iPhone 4S

—iPhone 4

—iPhone 3GS

—iPhone 3G

—iPhone

iPod с разъемом Lightning

—iPod touch 5-го поколения

—iPod nano 7-го поколения

—iPhone 5

Для пользователей iPod с

разъемом Lightning

—При использовании этой функции исполь-

зуйте кабель Lightning-USB (входит в ком-

плект поставки iPod/iPhone).

—См.раздел

При подключении с помощью

кабеля Lightning-USB

на стр. 65.

—Функции,связанные с видеофайлами

iPod, недоступны.

—При использовании AppRadio Mode

функции,описанные в этом разделе,

будут недоступны.

См.раздел

Использование режима

AppRadio Mode

на стр. 23.

Функции воспроизведения

видеофайлов

Для пользователей iPod с30-контактным

разъемом

Это устройство можно использовать для вос-

произведения видеофайлов с iPod.

!В зависимости от модели iPod, выход

может отсутствовать,и потребуется ис-

пользовать кабель CD-IU201S/CD-IU201V

(продается отдельно). Обязательно ис-

пользуйте CD-IU201S/CD-IU201V для под-

ключения iPod.

Для пользователей iPod с разъемом

Lightning

!Эта функция недоступна.

!Для воспроизведения видеофайлов,хра-

нящихся на iPod, с помощью данного ус-

тройства подключите CD-IH202

(продается отдельно)и адаптер Lightning

Digital AV (продукция Apple Inc.) (продает-

ся отдельно)и установите приложение

CarMediaPlayer на устройство iPod. Более

подробную информацию см.в руковод-

стве CarMediaPlayer.

Кнопки сенсорной панели

iPod 1

1JAN

12:43

2/3

-88'88''

88'88''

FULL 1

S.Rtrv

Appr

ppr

App

654 37

Русский

Диск (CD/DVD)

Раздел

iPod

<YRB5258-A/N>19

1Клавиша перемотки вперед/назад

Ускоренная перемотка вперед или назад

Нажмите,чтобы изменить скорость пере-

мотки вперед или назад.

2Клавиша Search

Отображение меню iPod.

3Клавиша режима управления iPod

Управление функциями с помощью iPod и

прослушивание записанных на нем ком-

позиций через громкоговорители,устано-

вленные в автомобиле.

4Клавиша перемешивания

Воспроизведение видеороликов на iPod в

произвольной последовательности.

5Клавиша повторного воспроизведе-

ния

Выбор диапазона повторного воспроизве-

дения.

6Клавиша режима экрана

Изменение режима экрана.

См.раздел

Изменение формата экрана

на стр. 10.

7Клавиша паузы/возобновления вос-

произведения

Приостановка воспроизведения.

Возврат в обычный режим воспроизведе-

ния во время паузы,замедленного или

покадрового воспроизведения.

Основные операции

Воспроизведение видео

1Нажмите клавишу поиска,чтобы развер-

нуть меню iPod.

2Выберите видео.

См.раздел

Воспроизведение видео на

iPod

на стр. 21.

!Если значок источника сигнала не отоб-

ражается,его можно вывести экран,

коснувшись экрана.

!Перед подключением iPod к данному

устройству отсоедините от него науш-

ники.

!В зависимости от модели iPod и объема

сохраненных на нем данных между

включением и началом воспроизведе-

ния может быть небольшая пауза.

!Используйте кнопки сенсорной панели,

чтобы выбрать iPod после подключения

его к данному устройству.

!При отключении iPod на дисплее отоб-

ражается Нет устройства.

Перемотка вперед и назад с помощью кнопок

1Нажмите и удерживайте кнопку cили d

(TRK).

Примечания

!Чтобы устройство функционировало на-

длежащим образом,подключите iPod с

помощью кабеля dock connector непос-

редственно к данному устройству.

!Если iPod подключен к данному устрой-

ству,то включение или выключение iPod

невозможно.

!На дисплее могут появиться кнопки сен-

сорной панели,не перечисленные в раз-

деле

Функции воспроизведения

видеофайлов

См.раздел

Список индикаторов

на стр.

74.

Функции воспроизведения

аудио

Это устройство можно использовать для вос-

произведения аудиофайлов с iPod.

Примечание

Время воспроизведения может отображать-

ся некорректно.

Кнопки сенсорной панели

Аудиорежим iPod (управление функциями

аудио)

iPod 1

1JAN

12:43

Abcdefghi

1/9

Abcdefghi

All

-88'88''

88'88''

S.Rtrv

× 1

Appr

App

54321

dcb a987 6

Аудиорежим iPod (App Mode)

-88'88''

88'88''

FULL

1Название композиции

Отображение списка Песни на iPod.

2Имя артиста

Отображение списка Исполнители на

iPod.

3Клавиша MIXTRAX EZ

Запуск функции MIXTRAX EZ.

См.раздел

Функции MIXTRAX EZ

на стр.

29.

4Заставка

Поиск по категории на iPod начинается

при прикосновении к заставке дисплея.

5Клавиша Search

Отображение меню iPod.

6Клавиша Sound retriever

См.раздел

Использование функции пре-

образования звука

на стр. 10.

7Клавиша режима управления iPod

Управление функциями с помощью iPod и

прослушивание записанных на нем ком-

позиций через громкоговорители,устано-

вленные в автомобиле.

8Клавиша перемешивания

Воспроизведение композиций на iPod в

произвольной последовательности.

9Клавиша повторного воспроизведе-

ния

Выбор диапазона повторного воспроизве-

дения.

aКлавиша изменения скорости

Изменение скорости воспроизведения ау-

диокниг на iPod.

bЖанр

Отображение списка Жанры на iPod.

cНазвание альбома

Отображение списка Альбомы на iPod.

dКлавиша паузы/возобновления вос-

произведения

Пауза и начало воспроизведения.

iPod

Раздел

iPod

<YRB5258-A/N>20

eКлавиша управления с этого устрой-

ства

Управление с данного устройства и вос-

произведение музыки с iPod через гром-

коговорители автомобильной

аудиосистемы.

fКлавиша режима экрана

Изменение режима экрана.

Использование функций

iPod данного устройства на

вашем iPod

Можно вывести звук приложений iPod на

громкоговорители автомобиля,если выбран

режим App Mode.

Эта функция несовместима со следующими

моделями iPod.

!iPod nano 1-го поколения

!iPod с поддержкой видео

Примечания

!Функции,связанные с видео,недоступны

для пользователей устройств iPod с раз-

ъемом Lightning.

!Если используется данная функция,вы-

ключение зажигания не приведет к вы-

ключению iPod. Выключить питание

можно непосредственно на iPod.

1Переключение режима управления на

App Mode.

См.раздел

Функции воспроизведения видео-

файлов

на стр. 19.

См.раздел

Функции воспроизведения аудио

на стр. 20.

2Для выбора видеоролика/композиции

и включения воспроизведения восполь-

зуйтесь органами управления подключен-

ного iPod.

Примечания

!Следующими функциями можно упра-

влять с данного устройства,даже если

выбран режим управления App Mode.

Однако работа функций будет зависеть от

используемых приложений.

—Воспроизведение/пауза

—Ускоренная перемотка вперед/назад

—Переход к предыдущей/следующей ком-

позиции

—Переход к предыдущему/следующему

разделу

!Режим App Mode несовместим со сле-

дующими моделями iPod:

—iPod touch 4-го поколения

—iPod touch 3-го поколения

—iPod touch 2-го поколения

—iPod touch 1-го поколения

—iPod classic 160GB

—iPod classic 120GB

—iPod classic

—iPod nano 6-го поколения

—iPod nano 5-го поколения

—iPod nano 4-го поколения

—iPod nano 3-го поколения

—iPod nano 2-го поколения

—iPhone 4S

—iPhone 4

—iPhone 3GS

—iPhone 3G

—iPhone

Функция перемешивания

%Нажмите клавишу перемешивания.

!Песни –воспроизведение видеороликов/

композиций из выбранного списка в про-

извольной последовательности.

!Альбомы –воспроизведение по порядку

видеороликов/композиций из альбома,

выбранного случайным образом.

!Off –выключение режима перемешива-

ния.

Повторное воспроизведение

%Нажмите клавишу повторного вос-

произведения.

!One –повтор только текущего видеороли-

ка/композиции

!All –повтор всех видеороликов/компози-

ций,находящихся в выбранном списке на

iPod

Воспроизведение видео на

iPod

На данном устройстве можно воспроизво-

дить видеоролики с iPod с поддержкой

видео.

!На данном устройстве можно воспроизво-

дить фильмы,видеоклипы,видеоподка-

сты и телепрограммы,приобретенные в

онлайн-магазине iTunes.

Примечание

Эта функция недоступна для пользователей

устройств iPod с разъемом Lightning.

1Для вывода на дисплей меню iPod на-

жмите Search.

См.раздел

Функции воспроизведения видео-

файлов

на стр. 19.

2Переключение iPod в режим видео.

Playlists

Artists

Albums

Songs

Podcasts

Genres

ROOT

#Чтобы перейти в режим воспроизведения

видео на iPod, коснитесь значка.

Переключение iPod в режим

видео.

3Воспроизведение видео с iPod.

Video Playlists

Movies

Music Videos

Video Podcasts

TV Shows

Rentals

ROOT

#Чтобы перейти в режим воспроизведения му-

зыки на iPod, коснитесь значка.

Переключение iPod в режим

воспроизведения музыки.

Поиск видео/музыки на iPod

Для удобства управления и поиска элементы

управления iPod на данном устройстве мак-

симально приближены к элементам управле-

ния самого iPod.

Примечание

Функции,связанные с видео,недоступны

для пользователей устройств iPod с разъе-

мом Lightning.

Поиск видео/музыки по категории

1Нажмите клавишу поиска,чтобы раз-

вернуть меню iPod.

См.раздел

Функции воспроизведения аудио

на стр. 20.

Русский

iPod

Раздел

iPod

<YRB5258-A/N>21

2Нажмите на название категории,вко-

торой необходимо выполнить поиск

видео/музыки.

!Video Playlists (списки воспроизведения

видео)

!Movies (фильмы)

!Music Videos (видеоклипы)

!Video Podcasts (видеоподкасты)

!TV Shows (телепрограммы)

!Rentals (взятое напрокат)

!Плейлист (списки воспроизведения)

!Исполнители (артисты)

!Альбомы (альбомы)

!Песни (композиции)

!Подкасты (подкасты)

!Жанры (жанры)

!Композиторы (композиторы)

!Аудиокниги (аудиокниги)

3Коснитесь названия списка,который

Вы хотите воспроизвести.

Повторяйте эту операцию до тех пор,пока не

найдете нужный видеоролик/музыку.

Примечания

!В зависимости от версии программного

обеспечения или поколения iPod некото-

рые функции могут быть недоступны.

!Можно воспроизводить списки воспроиз-

ведения,созданные с помощью приложе-

ния MusicSphere. Приложение можно

скачать на нашем сайте.

!Списки воспроизведения,созданные с по-

мощью приложения MusicSphere, будут

отображаться в сокращенном виде.

Поиск в списке по алфавиту

1Выберите категорию.

См.раздел

Поиск видео/музыки по категории

на стр. 21.

2Переключение в режим поиска по ал-

фавиту.

Переключение в режим поиска

по алфавиту.

На экране отображается режим поиска по

алфавиту.

3Нажмите на букву,соответствующую

первой букве названия видеоролика/ком-

позиции,которую Вы ищете.

Во время поиска использование сенсорной

панели невозможно.

#Чтобы произвести поиск по другой букве,на-

жмите Отмен.

4Коснитесь названия списка,который

Вы хотите воспроизвести.

Повторяйте эту операцию до тех пор,пока не

найдете нужную композицию/видеоролик.

Настройка скорости

воспроизведения аудиокниг

%Нажмите клавишу изменения скоро-

сти,чтобы изменить скорость.

2Ускоренное воспроизведение

1Воспроизведение с обычной

скоростью

1/2 Замедленное воспроизведе-

ние

Отображение списков,

относящихся к текущей

композиции (поиск по

категории)

Коснитесь заставки,чтобы открыть список

композиций на альбоме,который воспроиз-

водится в данный момент.Нажмите на на-

звание композиции,которую вы хотите

воспроизвести,чтобы начать воспроизведе-

ние.

Примечание

Если часть записанной информации не отоб-

ражается,справа от списка появится клави-

ша прокрутки.Нажмите на нее,чтобы

прокрутить информацию.

iPod

Раздел

iPod

<YRB5258-A/N>22

Использование режима

AppRadio Mode

Данную систему можно переключить в

режим AppRadio Mode,в котором можно

просматривать и управлять приложениями

для iPhone или Android на экране устрой-

ства.

В режиме AppRadio Mode приложениям

можно управлять,прикасаясь пальцами к эк-

рану данной системы,например,щелкать,

перетаскивать,прокручивать или перелисты-

вать.

Установите на iPhone или Android приложе-

ние AppRadio.

ПРЕДУПРЕЖДЕНИЕ

Использование некоторых функций

смартфона может быть незаконным в

вашей стране,поэтому необходимо иметь

в виду и соблюдатьтакие законодатель-

ные ограничения.

Если у вас есть сомнения по поводу ис-

пользования определенной функции,ис-

пользуйте ее только если автомобиль

припаркован.

Любые функции должны использоваться

только если это безопасно в конкретных

условиях вождения.-

ВНИМАНИЕ

Во время движения автомобиля вводить

текст на iPod или Android нельзя.

!Компания Pioneer не несет ответствен-

ности за любые проблемы,связанные

с некорректными или поврежденными

данными приложений.

!За содержимое и функциональность

поддерживаемых приложений несут от-

ветственность разработчики приложе-

ний.

!В режиме AppRadio Mode функции ус-

тройства во время вождения будут ог-

раниченными.Доступные функции

определяются разработчиками прило-

жения.

!Функциональные возможности в режи-

ме AppRadio Mode определяются раз-

работчиками приложения,ане

компанией Pioneer.

!Режим AppRadio Mode допускает ис-

пользование приложений,не входящих

в список (во время вождения возможны

ограничения), но их функциональные

возможности будут определяться раз-

работчиками приложений.

Важно

!Для пользователей устройств iPod с30-кон-

тактными разъемами AppRadio Mode под-

держивает только входной порт USB 1.

!О воспроизведении приложением одновре-

менно музыки и звуковых эффектов см.в

следующем разделе.См.

Настройки микши-

рования (App sound mixing)

на стр. 24.

Примечания

!При переключении системы в режим

AppRadio Mode можно пользоваться

только приложениями для AppRadio

Mode.

!Перечень приложений,поддерживаемых

AppRadio Mode,приведен на сайте

http://www.pioneer-rus.ru/

AppRadioMode

Совместимость с устройствами

iPhone

Режим AppRadio Mode совместим со сле-

дующими моделями iPod.

!iPod touch 5-го поколения

!iPod touch 4-го поколения

!iPhone 5

!iPhone 4S

!iPhone 4

Совместимость с устройствами

Android

!Принципы работы могут отличаться в за-

висимости от устройства Android и версии

операционной системы Android.

!В зависимости от версии операционной

системы Android устройство может быть

несовместимо с данным оборудованием.

!Совместимость со всеми устройствами

Android не гарантируется.

Подробнее о совместимости данного из-

делия с устройствами Android см.инфор-

мацию на нашем сайте.

Настройка соединения App

Требуемые настройки зависят от подключен-

ного устройства.Дополнительную информа-

цию о настройке см.в разделе

Запуск

на стр.

23.

App Connection Settings можно установить

при соблюдении указанных ниже условий.

—Устройство iPhone не подключено к входу

RGB.

—К входу HDMI не подключены устройства.

—Соединение Bluetooth не установлено.

—Источник сигнала выключен.

Запуск

1Установите на iPhone или Android при-

ложение AppRadio.

2После настройки конфигурации App

Connection Settings подключите устрой-

ство iPhone или Android к данному ус-

тройству.

#Для пользователей iPod с разъемом Light-

ning

1Выключите источник сигнала.

См.раздел

Включение/выключение источ-

ника сигнала

на стр.8.

2Чтобы вернуться в главное меню,нажми-

те клавишу возврата в главное меню.

3Нажмите клавишу настроек системы,

чтобы открыть меню системы.

4Нажмите App Connection Settings в меню

системы.

5Выберите параметр настройки iPhone (Di-

gital AV).

—При использовании этой функции исполь-

зуйте CD-IH202 (продается отдельно)и

адаптер Lightning Digital AV (продукция

Apple Inc.) (продается отдельно).

—См.раздел

При подключении с помощью

кабеля CD-IH202 (продается отдельно)

на

стр. 65.

—Для устройства iPod с разъемом Lightning

требуется установка соединения

Bluetooth. См.раздел

Меню соединения

Bluetooth

на стр. 55.

—При подключении с помощью кабеля CD-

IH202 (продается отдельно)музыкальные

источники и видеоисточники на iPod вос-

производить невозможно.Чтобы исполь-

зовать данное устройство для

воспроизведения музыкальных источни-

ков и видеоисточников на iPod, установи-

те на устройство iPod приложение

CarMediaPlayer. Более подробную инфор-

мацию см.в руководстве CarMediaPlayer.

#Для пользователей iPod с30-контактным

разъемом

1Выключите источник сигнала.

См.раздел

Включение/выключение источ-

ника сигнала

на стр.8.

Русский

AppRadio Mode

Раздел

AppRadio Mode

<YRB5258-A/N>23

2Чтобы вернуться в главное меню,нажми-

те клавишу возврата в главное меню.

3Нажмите клавишу настроек системы,

чтобы открыть меню системы.

4Нажмите App Connection Settings в меню

системы.

5Выберите параметр настройки Others.

—Для использования этой функции требует-

ся кабель CD-IU201S (продается отдель-

но).

—См.раздел

При подключении с помощью

кабеля CD-IU201S (продается отдельно)

на стр. 65.

—При использовании iPhone установите

для входа RGB значение “iPhone”.Под-

робнее см.в разделе

Настройка входа

RGB

на стр. 47.

#Для пользователей Android

1Выключите источник сигнала.

См.раздел

Включение/выключение источ-

ника сигнала

на стр.8.

2Чтобы вернуться в главное меню,нажми-

те клавишу возврата в главное меню.

3Нажмите клавишу настроек системы,

чтобы открыть меню системы.

4Нажмите App Connection Settings в меню

системы.

5Выберите параметр настройки Others.

—При использовании этий функции исполь-

зуйте CD-AH200 (продается отдельно).

—См.раздел

При подключении Android по

порту MHL

на стр. 66.

—См.раздел

При подключении Android по

порту HDMI

на стр. 66.

—Для Android требуется подключение по

Bluetooth. См.раздел

Меню соединения

Bluetooth

на стр. 55.

Если разные устройства подключены через вход

RGB и вход HDMI, преимущество имеет устрой-

ство,подключенное через HDMI.

3Запустите на iPhone или Android при-

ложение для режима AppRadio Mode.

Значок приложения отобразится на экране

данной системы.

!Приложение для AppRadio Mode также

можно запустить с помощью приложения

для запуска.

4Нажмите MODE.

#Нажмите клавишу возврата в главное меню,

чтобы вернуться в главное меню,а затем нажми-

те Приложения,чтобы запустить приложение

для запуска.

#Значки приложений Приложения на iPhone и

Android отличаются.

5Используйте приложение.

Настройка клавиатуры

ВНИМАНИЕ

В целях безопасности клавиатура активна

только когда автомобиль не движется и за-

действован стояночный тормоз.

При использовании некоторых приложений

на дисплее можно вводить текст.Чтобы пра-

вильно ввести текст с помощью клавиатуры,

появляющейся на экране данного устрой-

ства,необходимо выбрать язык для этой

функции.

При использовании режима AppRadio Mode

необходимо,чтобы настройки языка для кла-

виатуры,выбранной в приложении,икла-

виатуры iPhone были одинаковыми.

!Клавиатура имеется только для iPhone.

!Клавиатура доступна только в режиме

AppRadio Mode.

При касании пальцем поля для ввода текста

в приложении для iPhone на экране откроет-

ся клавиатура.Текст можно ввести непос-

редственно из данной системы.

!Языковые настройки клавиатуры в систе-

ме должны совпадать с настройками

iPhone.

Если настройки iPhone и системы не сов-

падают,корректный ввод некоторых зна-

ков может оказаться невозможным.

1Чтобы вернуться в главное меню из

экрана AppRadio Mode,дважды нажмите

клавишу возврата в главное меню.

2Нажмите клавишу настроек системы,

чтобы открыть меню системы.

3Нажмите Клавиатура в меню системы,

чтобы выбрать нужный язык.

4С помощью кнопок или выберите

требуемый язык.

Французский (французский)—Немецкий

(немецкий)—Греческий (греческий)—Рус-

ский (русский)—English (английский,США)

—Английский (UK) (английский,Великобри-

тания)—Голландский (нидерландский)

—Итальянский (итальянский)—Норвеж-

ский (норвежский)—Шведский (шведский)

—Финский (финский)—Испанский (испан-

ский)—Португальский (португальский)

5Коснитесь поля для ввода текста на

экране приложения на iPhone.

Коснитесь ,чтобы скрыть клавиатуру.

Настройки микширования

(App sound mixing)

Звук в приложении в режиме AppRadio

Mode можно отрегулировать.

Включите эту настройку,чтобы звук прило-

жения и звук встроенного источника сигнала

(например,радиоприемника)смешивались.

Для звука приложения можно выбрать три

уровня громкости.

1Чтобы вернуться в главное меню из

экрана AppRadio Mode,дважды нажмите

клавишу возврата в главное меню.

2Нажмите клавишу настроек системы,

чтобы открыть меню системы.

3Нажмите App sound mixing в меню си-

стемы,чтобы выбрать нужную настрой-

ку.

Выкл.(выкл)—Низкие (низкий)—Средние

(средний)—Высокие (высокий)

AppRadio Mode

Раздел

AppRadio Mode

<YRB5258-A/N>24

Функции воспроизведения

видеофайлов

На этом устройстве можно посмотреть,

какие файлы сохранены на внешнем запо-

минающем устройстве (USB, SD).

Кнопки сенсорной панели

USB 2

-1

Dolby DMulti ch

1JAN

12:43

01 01

Media

FULL

OFF OFF

19'51''00'20''

a987 5

643

1Клавиша перемотки вперед/назад

Ускоренная перемотка вперед или назад

Нажмите,чтобы изменить скорость пере-

мотки вперед или назад.

2Клавиша Search

Открывает меню USB/SD.

3Клавиша переключения языка субтит-

ров

Если в файлах DivX присутствуют субтит-

ры на разных языках,во время воспроиз-

ведения можно изменить язык субтитров.

4Клавиша Media

Переключение типа медиафайла между

режимами Музыка/Видео/Фото.

5Клавиша переключение языка звуко-

вого сопровождения

Если файлы DivX имеют звуковое сопро-

вождение на разных языках и в разных

аудиосистемах (Dolby Digital, DTS, ит.д.),

во время воспроизведения можно пере-

ключать языки/аудиосистемы.

6Клавиша повторного воспроизведе-

ния

Выбор диапазона повторного воспроизве-

дения.

См.раздел

Повторное воспроизведение

на стр. 27.

7Клавиша изменения разрешения

Подстройка изображений на дисплее.

8Клавиша замедленного воспроизведе-

ния

(Функция для файлов DivX/MPEG-4)

Воспроизведение выбранного отрывка по

одному кадру во время просмотра.

Нажмите и удерживайте две или более

секунды,чтобы замедлить скорость вос-

произведения.

9Клавиша остановки воспроизведения

Остановка воспроизведения.

При повторном включении воспроизведе-

ние начнется с того места,где оно было

остановлено.Чтобы полностью остано-

вить воспроизведение,нажмите на клави-

шу на экране еще раз.

aКлавиша режима экрана

Изменение режима экрана.

См.раздел

Изменение формата экрана

на стр. 10.

bКлавиша паузы/возобновления вос-

произведения

Приостановка воспроизведения.

Возврат в обычный режим воспроизведе-

ния во время паузы,замедленного или

покадрового воспроизведения.

Основные операции

Воспроизведение видео

1Подключите устройство USB или вставьте

карту SD.

Воспроизведение начнется автоматически.

Если значок источника сигнала не отобра-

жается,его можно вывести экран,коснув-

шись экрана.

Перемотка вперед и назад с помощью кнопок

1Нажмите и удерживайте кнопку cили d

(TRK).

Извлечение карты SD

!См.раздел

Извлечение карты SD

на стр.

11.

Примечания

!На дисплее могут появиться кнопки сен-

сорной панели,не перечисленные в раз-

деле

Функции воспроизведения

видеофайлов

См.раздел

Список индикаторов

на стр.

74.

!Вы также можете выбирать языки/ауди-

осистемы с помощью меню Установки

ВИДЕО.Чтобы получить дополнительную

информацию,см.раздел

Установка

языка звукового сопровождения

на стр.

44.

!Если изменить язык звукового сопрово-

ждения во время перемотки вперед/

назад,паузы или замедленного воспроиз-

ведения,включится режим обычного вос-

произведения.

!Вы также можете выбирать языки субтит-

ров с помощью меню Установки ВИДЕО.

Чтобы получить дополнительную инфор-

мацию,см.раздел

Установка языка суб-

титров

на стр. 44.

!Если изменить язык субтитров во время

перемотки вперед/назад,паузы или за-

медленного воспроизведения,включится

режим обычного воспроизведения.

Функции воспроизведения

аудио

На этом устройстве можно воспроизводить

аудиофайлы с устройства USB/SD.

Примечания

!Время воспроизведения может отобра-

жаться некорректно.

!При воспроизведении файлов,записан-

ных в режиме VBR (переменная скорость

передачи данных), время воспроизведе-

ния при ускоренной перемотке вперед

или назад будет отображаться неточно.

!Чтобы устройство функционировало на-

длежащим образом,подключите iPod с

помощью кабеля dock connector непос-

редственно к данному устройству.

!Если iPod подключен к данному устрой-

ству,то включение или выключение iPod

невозможно.

!Если текст на диске содержит символы,

не поддерживаемые этим устройством,

такие символы не отображаются.

!Текстовая информация может отобра-

жаться неправильно в зависимости от ус-

ловий записи.

!Закончив работу с запоминающим ус-

тройством USB, отключите его.

!Если выбрано Speana,как описано в раз-

деле

Выбор фоновой заставки экрана

на

стр. 57, заставка не отображается.

Русский

USB/SD

Раздел

USB/SD

<YRB5258-A/N>25

Кнопки сенсорной панели

00'01'' -00'03''

JAN

12:43

USB 2

Abcdefghi

S.Rtrv

All

EZMIXTRAX

Media

a98765

1Клавиша MIXTRAX

Отображение экрана MIXTRAX.

2Клавиша MIXTRAX EZ

Запуск функции MIXTRAX EZ.

3Клавиша информации

Переключение на текстовую информацию

при воспроизведении файлов MP3/WMA/

AAC/WAV.

4Клавиша Search

Отображение списка названий файлов

для выбора файла.

5Клавиша Media

Переключение типа медиафайла для

внешнего запоминающего устройства

(USB, SD).

6Клавиша Sound retriever

См.раздел

Использование функции пре-

образования звука

на стр. 10.

7Клавиша воспроизведения в произ-

вольной последовательности

Воспроизведение композиций в произ-

вольной последовательности.

8Клавиша повторного воспроизведе-

ния

Выбор диапазона повторного воспроизве-

дения.

9Клавиша DB

Создание базы данных,позволяющей

производить поиск по имени исполнителя,

жанру и др.

См.раздел

Режим поиска музыки

на стр.

26.

aКлавиша перехода к предыдущей/сле-

дующей папке

Выбор папки.

bКлавиша паузы/возобновления вос-

произведения

Пауза и начало воспроизведения.

Основные операции

Воспроизведение композиций

1Подключите устройство USB или вставьте

карту SD.

Воспроизведение начнется автоматически.

Если значок источника сигнала не отобра-

жается,его можно вывести экран,коснув-

шись экрана.

Перемотка вперед и назад с помощью кнопок

1Нажмите и удерживайте кнопку cили d

(TRK).

Режим поиска музыки

Данное устройство создает алфавитный ука-

затель для облегчения поиска композиции.

Можно также выполнять поиск по категории,

например,“альбомы”или “исполнители”.

ВНИМАНИЕ

!Эта функция недоступна,если внешнее

запоминающее устройство (USB/SD) за-

щищено от записи.

!Эта функция недоступна,если свободно-

го места на внешнем запоминающем ус-

тройстве (USB, SD) меньше 5Мб.

!Пока устройство создает алфавитный

указатель,не выключайте его.Это может

стать причиной потери данных на внеш-

нем запоминающем устройстве (USB,

SD).

!Если включить видео или JPEG во время

создания базы данных или при появлении

сообщения о том,что создание базы дан-

ных невозможно,на экране появится со-

общение,и создание базы данных будет

прервано.

1Нажмите клавишу DB, чтобы создать

базу данных в режиме поиска музыки.

См.раздел

Функции воспроизведения аудио

на стр. 25.

2При появлении на дисплее сообщения

“Сохранить базу данных в память устрой-

ства?”нажмите “Yes”.

Сохранение базы данных завершено.Если

вы не хотите ее сохранить,нажмите “Нет”.

По завершении сохранении появляется со-

общение “Сохранение базы данных в пам-

ять завершено.”.

Включится режим поиска музыки.

3Откройте список и коснитесь клавиши

тега.

4Выберите файл.

Функции просмотра

изображений

На данном устройстве можно воспроизво-

дить изображения с внешнего запоминаю-

щего устройства (USB, SD).

Кнопки сенсорной панели

13 APR

12:25

Dolby PLll

Media

789

1Клавиша перемотки вперед/назад

Выбор изображения.

2Клавиша Search

Отображение списка названий файлов

для выбора файла.

3Клавиша захвата изображения

Захват изображения в файлах JPEG.

4Клавиша Media

Переключение между типами медиафай-

лов,если на внешнем запоминающем ус-

тройстве (USB, SD) сохранено несколько

типов файлов.Эта клавиша не появляет-

ся,если на внешнем запоминающем ус-

тройстве (USB, SD) сохранены файлы

только одного типа.

USB/SD

Раздел

USB/SD

<YRB5258-A/N>26

5Клавиша воспроизведения в произ-

вольной последовательности

Воспроизведение файлов в произволь-

ной последовательности.

6Клавиша повторного воспроизведе-

ния

Выбор диапазона повторного воспроизве-

дения.

7Клавиша перехода к предыдущей/сле-

дующей папке

Выбор папки.

8Клавиша поворота изображения

Поворот изображения на 90° по часовой

стрелке.

9Клавиша режима экрана

Изменение режима экрана.

См.раздел

Изменение формата экрана

на стр. 10.

aКлавиша паузы/возобновления вос-

произведения

Включение и приостановка слайд-шоу.

Основные операции

Просмотр фотографий

1Подключите устройство USB или вставьте

карту SD.

Воспроизведение начнется автоматически.

!Если значок источника сигнала не отобра-

жается,его можно вывести экран,коснув-

шись экрана.

Выбор файла с помощью кнопок

1Нажмите кнопку cили d(TRK).

Быстрый поиск файлов

1Нажмите и удерживайте кнопку cили d

(TRK).

!Возможен одновременный поиск до 10

файлов JPEG.

Если файлов меньше 10, будет производи-

ться поиск первого или последнего файла.

Примечания

!Файлы воспроизводятся в порядке нуме-

рации;папки,не содержащие файлов

пропускаются.(Если папка 1(КОРНЕВАЯ)

не содержит файлов,воспроизведение

начнется с папки 2.)

!На дисплее могут появиться кнопки сен-

сорной панели,не перечисленные в раз-

деле

Функции просмотра изображений

См.раздел

Список индикаторов

на стр.

74.

Переключение между

типами медиафайлов

%Переключение между типами медиа-

файлов осуществляется нажатием кнопки

Media.

Воспроизведение в

произвольной

последовательности

(перемешивание)

%Нажмите клавишу воспроизведения в

произвольной последовательности.

!On –воспроизведение файлов в произ-

вольной последовательности в пределах

диапазона повторного воспроизведения,

Folder иMedia.

!Off –отмена режима воспроизведения в

произвольной последовательности.

Повторное воспроизведение

%Нажмите клавишу повторного вос-

произведения.

!Folder –Повтор текущей папки

!All –Повтор всех файлов

!Если выбран диапазон Folder,воспроиз-

вести вложенную папку текущей папки не-

возможно.

!При выборе источника USB или SD диапа-

зон повторного воспроизведения изменит-

ся на All.

Выбор файлов из списка

имен файлов

(Функция для сжатых аудиофайлов/DivX/

MPEG-1/MPEG-2/MPEG-4)

Порядок действий аналогичен описанному

для дисков.

См.раздел

Выбор файлов из списка имен

файлов

на стр. 18.

Отображение списков,

относящихся к текущей

композиции (поиск по

категории)

Коснитесь заставки,чтобы открыть список

композиций на альбоме,который воспроиз-

водится в данный момент.Нажмите на на-

звание композиции,которую вы хотите

воспроизвести,чтобы начать воспроизведе-

ние.

Примечания

!Если часть записанной информации не

отображается,справа от списка появится

клавиша прокрутки.Нажмите на нее,

чтобы прокрутить информацию.

!Эта функция доступна для внешних запо-

минающих устройств (USB, SD) при ис-

пользовании режима поиска музыки.

Воспроизведение

видеофайлов,записанных

на внешнее запоминающее

устройство (USB, SD)

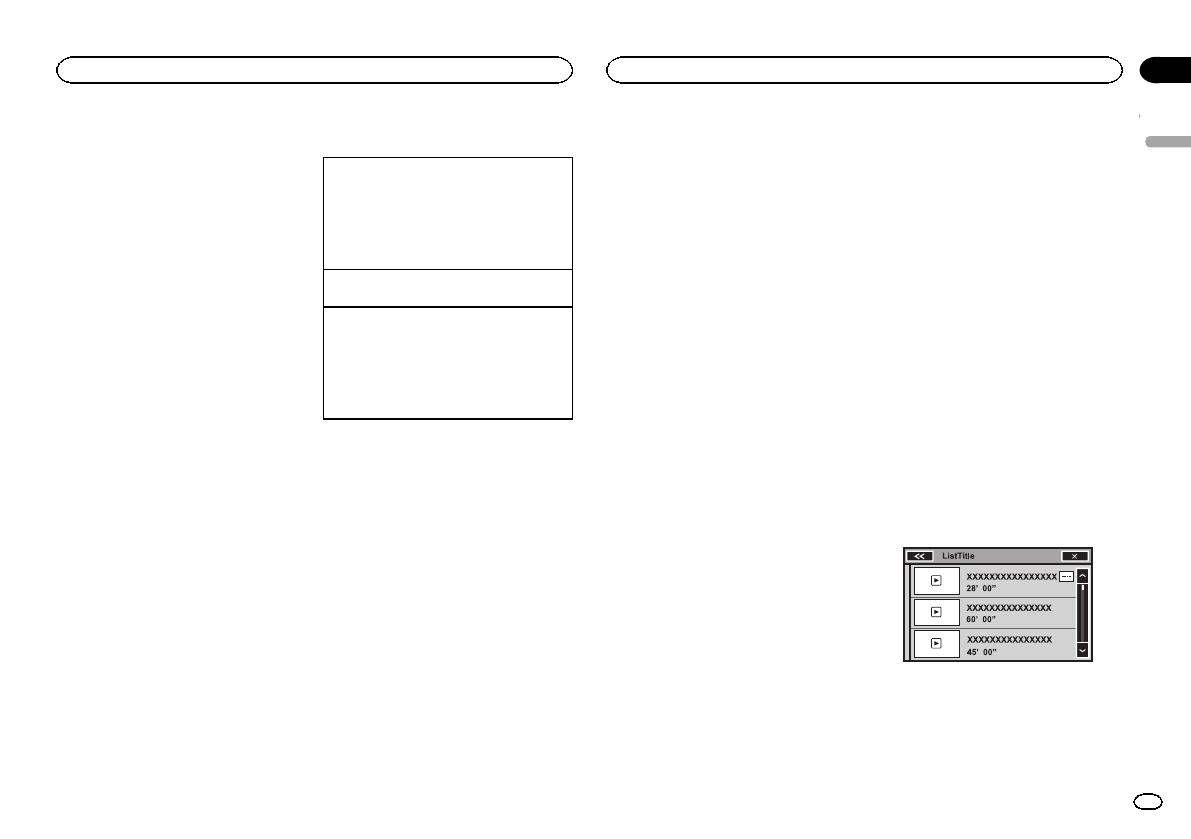

Коснитесь значка воспроизведения,чтобы

показать файл.Коснитесь названия,чтобы

начать воспроизведение.

Русский

USB/SD

Раздел

USB/SD

<YRB5258-A/N>27

Воспроизведение

содержимого VOD (видео по

запросу)в формате DivX

Порядок действий аналогичен описанному

для дисков.

См.раздел

Воспроизведение содержимого

VOD (видео по запросу)в формате DivX

на

стр. 18.

Захват изображения в

файлах JPEG

Вы можете сделать захват изображения и

использовать полученное изображение в ка-

честве фона.Изображения легко сохраняют-

ся и вызываются из памяти устройства.

!Сохранить можно только одно изображе-

ние.Более старое изображение замен-

яется на более новое.

1Чтобы временно остановить режим

показа слайдов при появлении на экране

нужного изображения,нажмите f.

2Нажмите Capture,чтобы сделать за-

хват нужного изображения.

3При появлении на дисплее сообщения

“Сохранить картинку?”нажмите Yes.

Во время сохранения изображения в памяти

устройства на дисплее отображается на-

дпись “Сохранение изображения.Не уби-

райте монитор и не выключайте

устройство во время сохранения.”.По

завершении сохранения на дисплее появит-

ся надпись “Картинка сохранена.”.

#Чтобы отменить процесс сохранения,нажми-

те Нет.

Настройка дополнительного

разрешения экрана

(Функция для USB/SD)

Разрешение видеоизображений на внешнем

запоминающем устройстве (USB, SD) можно

увеличить.

OFF—1—2

!Некоторые изображения невозможно из-

менить на экране.

!В некоторых случаях эффекты могут от-

сутствовать,что зависит от типа просмат-

риваемых изображений.

Функции воспроизведения

аудио

На этом устройстве можно воспроизводить

аудиофайлы с устройства Bluetooth.

Примечания

!В зависимости от модели Bluetooth-ауди-

оплеера,подключенного к данному ус-

тройству,доступны различные операции,

которые подразделяются на два уровня:

—Профиль A2DP (Advanced Audio Distribu-

tion Profile): на аудиоплеере возможно

только воспроизведение композиций.

—Профиль AVRCP (Audio/Video Remote

Control Profile): устройство позволяет вос-

производить композиции,включать режим

паузы,выбирать композиции и т.п.

!Поскольку на рынке представлено боль-

шое количество разнообразных Bluetooth-

аудиоплееров,доступные операции

могут в значительной степени отличаться.

При использовании Bluetooth-аудиоплее-

ра с данным устройством обращайтесь к

руководству по эксплуатации плеера,а

также к данному руководству.

!Поскольку сигнал с сотового телефона

может вызывать помехи,старайтесь не

пользоваться телефоном во время про-

слушивания музыки с Bluetooth-плеера.

!Звук с Bluetooth-аудиоплеера,подключен-

ного к данному устройству,автоматически

выключается,когда Вы говорите по сото-

вому телефону,подключенному к устрой-

ству посредством Bluetooth.

!Время воспроизведения может отобра-

жаться некорректно.

!В зависимости от типа аудиоплеера

Bluetooth, подключенного к этому устрой-

ству,для некоторых функций может отсут-

ствовать возможность отображения

информации и элементов управления.

Кнопки сенсорной панели

Bluetooth

Abcdefghi

Abcdefgh

8888

22 JAN

12:22

-88'88''

88'88''

1Клавиша Search

Отображение списка названий файлов

для выбора файла.

2Клавиша воспроизведения в произ-

вольной последовательности

Воспроизведение композиций в произ-

вольной последовательности.

3Клавиша повторного воспроизведе-

ния

Выбор диапазона повторного воспроизве-

дения.

4Клавиша паузы/возобновления вос-

произведения

Пауза и начало воспроизведения.

Настройка Bluetooth аудио

Прежде чем воспользоваться функцией

Bluetooth аудио,необходимо установить бес-

проводное соединение Bluetooth между этим

устройством и аудиоплеером Bluetooth.

USB/SD

Раздел

Bluetooth-аудио

<YRB5258-A/N>28

1Подключение

Сначала необходимо подключить ауди-

оплеер Bluetooth к данному устройству.

Подробно о подключении аудиоплеера

Bluetooth к этому устройству посредством

беспроводной технологии Bluetooth см.в

разделе

Меню соединения Bluetooth

на

стр. 55.

Примечания

!При воспроизведении файлов,записан-

ных в режиме VBR (переменная скорость

передачи данных), время воспроизведе-

ния при ускоренной перемотке вперед

или назад будет отображаться неточно.

!Чтобы устройство функционировало на-

длежащим образом,подключите iPod с

помощью кабеля dock connector непос-

редственно к данному устройству.

!Если iPod подключен к данному устрой-

ству,то включение или выключение iPod

невозможно.

!Если текст на диске содержит символы,

не поддерживаемые этим устройством,

такие символы не отображаются.

!Текстовая информация может отобра-

жаться неправильно в зависимости от ус-

ловий записи.

Воспроизведение в

произвольной

последовательности

(перемешивание)

%Нажмите клавишу воспроизведения в

произвольной последовательности.

!On –Воспроизведение файлов в произ-

вольной последовательности.

!Off –отмена режима воспроизведения в

произвольной последовательности.

Повторное воспроизведение

%Нажмите клавишу повторного вос-

произведения.

!One –Повтор только текущей композиции

!All –Повтор всех композиций

Функции MIXTRAX

MIXTRAX - это оригинальная технология для

создания миксов нон-стоп на основе Вашей

аудиотеки,дополненная эффектами сведе-

ния,как будто миксы из вашей музыки соз-

дает настоящий ди-джей.

Вы можете разнообразить ваши музыкаль-

ные файлы,установив у себя на компьютере

программное обеспечение MIXTRAX иис-

пользуя его для переноса файлов с носите-

лей USB и карт SD.

ПО MIXTRAX можно загрузить на сайте

http://www.mixtraxnet.com

Подробнее об использовании ПО MIXTRAX

см.в онлайн-руководстве.

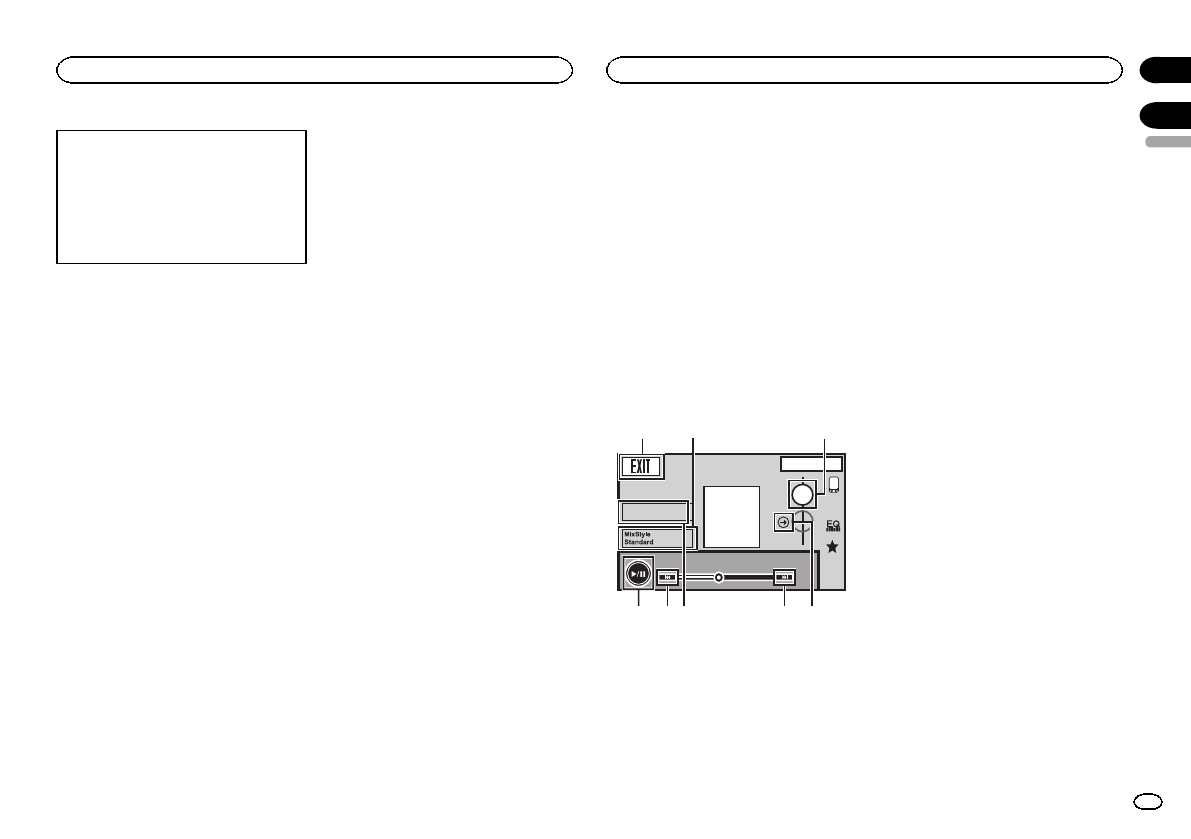

Кнопки сенсорной панели

13 ARP

12:25

WMA Playlist

BPM

-88'88''

88'88''

ABCDEFGHIJK

1Клавиша выхода

Переключение в аудиорежим USB/SD.

2Клавиша MixStyle

Переключение на дисплей MixStyle.

Можно выбрать нужный стиль MixStyle на

дисплее.

3Клавиша изменения такта

Изменение такта (количества ударов в

минуту).

4Клавиша сброса текущего такта

Возврат к исходному такту (количеству

ударов в минуту).

Исходное количество ударов в минуту

(такт)не отображается во время вос-

произведения.

5Клавиша выбора композиции

Нажмите,чтобы выбрать композицию.

6Клавиша Mix Playlist

Переключение в режим Mix Playlist.

Можно выбрать нужный плейлист Mix

Playlist.

7Клавиша паузы/возобновления вос-

произведения

Пауза и начало воспроизведения.

Функции MIXTRAX EZ

На этом устройстве можно воспроизводить

аудиофайлы с iPod/USB/SD.

Функция MIXTRAX EZ используется для до-

бавления разнообразных звуковых эффект-

ов в паузах между композициями.Она

позволяет слушать музыку нон-стоп.

!Эта функция доступна только во время

воспроизведения файла на внешнем за-

поминающем устройстве (USB, SD) или

композиции на iPod.

!Эта функция недоступна,если для режи-

ма управления выбрана настройка App

Mode.

!Для некоторых файлов/композиций воз-

можность добавления звуковых эффект-

ов отсутствует.

Русский

Bluetooth-аудио

Раздел

Использование MIXTRAX

<YRB5258-A/N>29

!Для некоторых файлов/композиций вос-

произведение нон-стоп может быть не-

возможным.

Включение MIXTRAX EZ

%Нажмите MIXTRAX EZ.

Выбор режима MIXTRAX

Включите эту функцию для воспроизведения

аудиофайлов с помощью MIXTRAX.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настроек системы,

чтобы открыть меню системы.

3Нажмите Настройки MIXTRAX в меню

системы.

Отобразятся элементы настройки MIXTRAX.

!Короткий режим воспр.–если этот

режим включен,выберите длительность

воспроизведения композиции.Если

режим выключен,композиция будет вос-

производиться полностью до конца.

60с(60 с.)—90с(90 с.)—120с(120 с.)—

150с(150 с.)—180с(180 с.)—Авто (авто-

матически)—Off (выкл.)

В режиме Авто время воспроизведения

каждой композиции устанавливается авто-

матически при смене воспроизводимой

композиции.

!Эффекты дисплея –Если режим Эф-

фекты дисплея включен,заставка будет

двигаться в соответствии с музыкальным

жанром.

!Эффект Cut-In –Если режим Эффект

Cut-In включен,звуковые эффекты будут

вставляться между композициями.

!Настройки эффектов –используйте На-

стройки эффектов,чтобы настроить зву-

ковой эффект,который вы хотите

вставить между композициями.

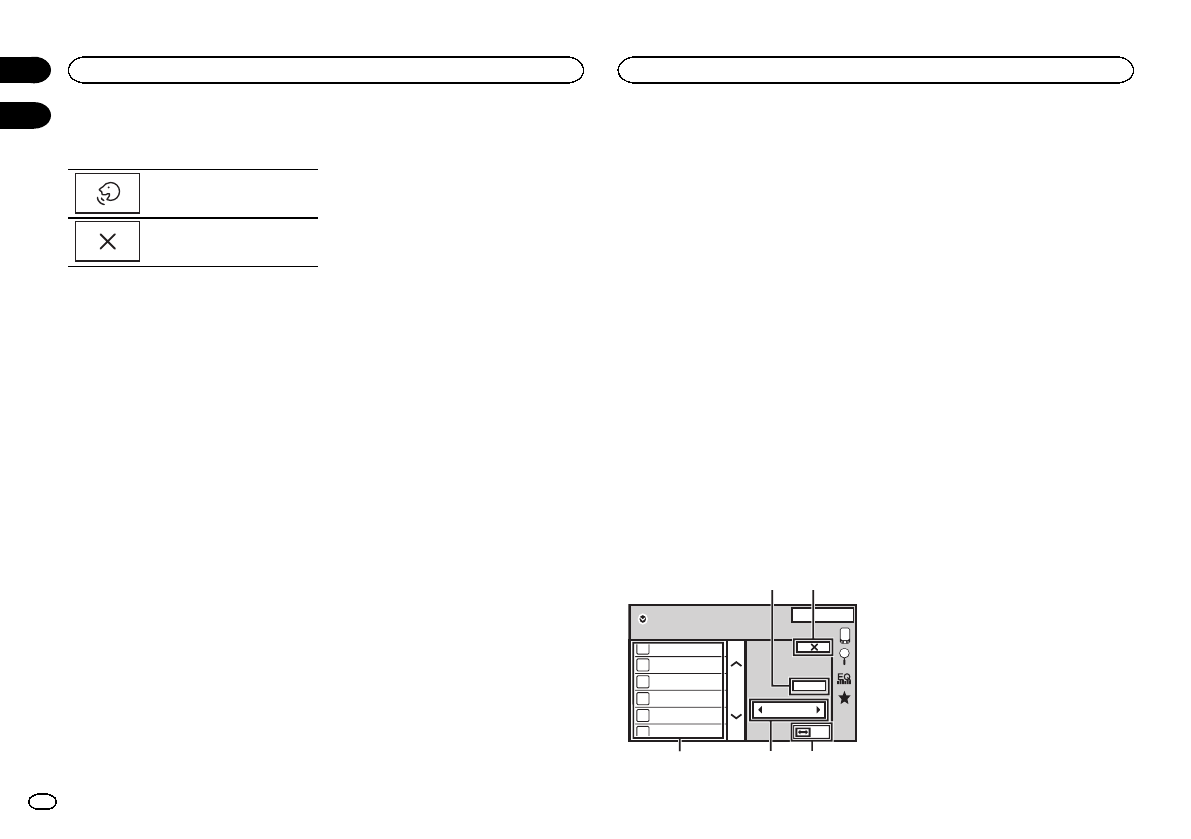

Настройка звукового эффекта

Настройки для звуковых эффектов можно

изменить.

Flanger1

Flanger3

LPFilter

Noise1

Echo

Flanger2

HPFilter

Noise2

CrossFade

Crush

Effect Setting

CuetomSimple

Standard

Звуковые эффекты

!Фланж.1

!Фланж.2

!Фланж.3

Мощный звуковой эффект,воспроизводя-

щий усиливающийся и затухающий шум

реактивного двигателя.

!ФВЧ

Эффект,убирающий нижние частоты.

!ФНЧ

Эффект,убирающий верхние частоты.

!Краш

Звуковой эффект,воспроизводящий

треск или грохот,как при разбивании

предметов.

!Шум1

!Шум2

Звуковой эффект,создающий белый шум.

!Эхо

Звуковой эффект,создающий эффект

эхо.

!Кросфейд

Звуковой эффект постепенного усиления

и затухания между композициями.

Настройка звуковых эффектов

с использованием клавиш

предварительной настройки

Звуковые эффекты Стандарт.иПростой

уже запрограммированы по умолчанию.

%Нажмите Стандарт.или Простой,

чтобы проверить настройки.

Зарегистрированный звуковой эффект уста-

навливается в качестве запрограммирован-

ного для выбранной клавиши.

Регистрация звуковых

эффектов для клавиш

предварительной настройки

Регистрирует выбранную комбинацию звуко-

вых эффектов для Польз.

Нажмите Польз.для быстрой установки вы-

бранного звукового эффекта.

1Нажмите Польз.

2Установите флажок для нужного зву-

кового эффекта,нажав соответствующую

функцию на экране.

Отмеченный флажком звуковой эффект ре-

гистрируется в качестве предварительной

настройки в Польз.

Примечания

!Если звуковой эффект отмечен на экране

выбора между Стандарт.иПростой,ав-

томатически откроется экран Польз.,и

звуковой эффект будет зарегистрирован

вПольз.

!Для примера можно прослушать стан-

дартные звуки,нажав на значок громкого-

ворителя.

Использование MIXTRAX

Раздел

Использование MIXTRAX

<YRB5258-A/N>30

Функции телефона Bluetooth

Можно использовать телефон Bluetooth.

Важно

!Если оставить устройство в режиме ожи-

дания подключения телефона по

Bluetooth, когда двигатель не работает,ак-

кумулятор может разрядиться.

!Во время вождения запрещено использо-

вание расширенных функций,требующих

повышенного внимания,таких как набор

номеров с экрана и т.п.Прежде чем ис-

пользовать расширенные функции,оста-

новите автомобиль в безопасном месте.

!Меню подключения Bluetooth нельзя вы-

брать во время движения автомобиля.

!Количество доступных функций может

быть ограничено в зависимости от моде-

ли сотового телефона,подключенного к

данному устройству.

!Чтобы выполнить эту операцию,припар-

куйте автомобиль в безопасном месте и

задействуйте стояночный тормоз.

!Если соединение невозможно установить

с помощью этого устройства,установите

соединение с внешнего устройства.

!При подключении нескольких устройств

одновременно одно из них может рабо-

тать некорректно.Рекомендуется подклю-

чать не более одного устройства.

Кнопки сенсорной панели

Дисплей режима ожидания телефона

13 ARP

12:25

Abcdefghi

1234567890123456

Auto

Tone

OFF

2345678

При переключении в режим ввода но-

мера

13 APR

12:25

123

456

789

*0#

C+

Abcdefghi

XXXXXXXXXXXXXXXX

Private

Vol

9abc

1Кнопка закрытия

Дисплей закрыт.

2Клавиша фиксированного набора

Отображение экрана фиксированного на-

бора.

3Клавиша вызова телефонного спра-

вочника

Переключение в режим телефонного

справочника.

4Клавиша настройки

Выведите на экран меню соединения

Bluetooth.

5Клавиша Tone

Включение и выключение сигнала вызова

для входящих звонков.

6Клавиша автоответчика

Включение и выключение автоответчика.

7Клавиша списка вызовов

Переход к спискам пропущенных,входя-

щих и исходящих звонков.

8Клавиша вызова цифровой клавиату-

ры

Переключение режима для прямого набо-

ра телефонного номера.

9Клавиша завершения вызова

Завершение вызова.

Отклонение входящего вызова.

Отмена ожидающего вызова.

aКлавиша регулировки громкости

Регулировка уровня громкости для собе-

седника.

bКлавиша режима закрытой связи

Включение и выключение режима закры-

той связи.

cКлавиша приема вызова

Прием входящего вызова.

Выбор номера и звонок по нему.

Переключение между абонентами,нахо-

дящимися в режиме ожидания.

dКлавиша голосового управления

Примечания

!Режим закрытой связи можно включить

только во время разговора по телефону.

!Для завершения вызова Вы и Ваш собе-

седник должны положить трубку.

!На дисплее могут появиться кнопки сен-

сорной панели,не перечисленные в раз-

деле

Функции телефона Bluetooth

См.раздел

Список индикаторов

на стр.

74.

!Клавиша регулировки громкости не функ-

ционирует в режиме закрытой связи.

Текстовая информация

eСообщение о входящем вызове

Показывает,что входящий вызов был

принят в ваше отсутствие и еще не прове-

рен.

!Не отображается для вызовов,посту-

пивших,когда сотовый телефон был

отключен от данного устройства.

Настройки для громкой связи

Прежде чем воспользоваться функцией

громкой связи,необходимо настроить ус-

тройство для работы с сотовым телефоном.

Сюда входит установка беспроводного сое-

динения Bluetooth между этим устройством и

телефоном,регистрация телефона на ус-

тройстве и настройка уровня громкости.

1Подключение

Сначала необходимо подключить телефон

Bluetooth к данному устройству.

Подробно о подключении сотового телефо-

на к этому устройству посредством беспро-

водной технологии Bluetooth смотрите в

Регистрация с этого устройства

на стр. 55.

2Регулировка громкости

Настройте громкость звука на сотовом те-

лефоне,как Вам удобно.Устройство будет

использовать этот уровень громкости в ка-

честве настройки по умолчанию.

Русский

Телефон с функцией Bluetooth

Раздел

Телефон с функцией Bluetooth

<YRB5258-A/N>31

Примечания

!Громкость речи собеседника и громкость

звонка могут отличаться в зависимости от

модели сотового телефона.

!Если разница между уровнями громкости

звонка и голоса абонента велика,общий

уровень громкости может быть неста-

бильным.

!Установите соответствующий уровень

громкости,прежде чем отсоединить сото-

вый телефон от данного устройства.Если

звук на сотовом телефоне был отключен

(нулевой уровень громкости), то данная

настройка на сотовом телефоне сохра-

нится даже после отсоединения телефо-

на от устройства.

Вызов по номеру из

телефонного справочника

Информация из телефонного справочника

на Вашем телефоне обычно переносится ав-

томатически,когда телефон подключен.

Если этого не произошло,перенесите дан-

ные с помощью меню на Вашем телефоне.

При использовании меню телефона режим

видимости на данном устройстве должен

быть включен.См.

Включение функции ви-

димости

на стр. 56.

После того,как нужный номер найден в теле-

фонном справочнике,Вы можете выбрать

данную запись и вызвать этот номер.

1Нажмите клавишу телефонного спра-

вочника,чтобы переключиться в режим

телефонного справочника.

2Выбор списка номеров телефонов.

Отображается подробный список телефон-

ных номеров для выбранного абонента.

3Выбор телефонного номера.

#Чтобы сохранить телефонный номер,нажми-

те на список на экране и удерживайте несколько

секунд.

4Чтобы набрать номер,нажмите клави-

шу вызова.

5Чтобы завершить звонок,нажмите

клавишу завершения звонка.

Примечание

Информация из телефонного справочника

на Вашем телефоне обычно переносится ав-

томатически,когда телефон подключен.

Если этого не произошло,перенесите дан-

ные с помощью меню на Вашем телефоне.

При использовании меню телефона режим

видимости на данном устройстве должен

быть включен.См.

Включение функции ви-

димости

на стр. 56.

Выбор номера в режиме

поиска по алфавиту

Если в телефонном справочнике сохранено

много номеров,можно найти номера с по-

мощью режима поиска телефонного номера

по алфавиту.

1Нажмите клавишу телефонного спра-

вочника,чтобы переключиться в режим

телефонного справочника.

2Нажмите ABC для перехода в режим

поиска по алфавиту.

3Нажмите букву,соответствующую

первой букве записи,которую вы ищете.

На дисплее отобразятся записи телефонного

справочника,начинающиеся с выбранной

буквы (например,при выборе буквы “В”-“Ва-

лерий”,“Виталий”и“Владимир”).

#Чтобы выбрать русский язык,нажмите на зна-

чок.Для возврата к английскому языку нажмите

на значок еще раз.

Переключение на русский ал-

фавит.

#Порядок указания имени и фамилии может

отличаться от порядка в справочнике сотового

телефона.

4Нажмите на список на экране,чтобы

отобразить список номеров телефонов

для выбранного абонента.

#Если для абонента сохранено несколько но-

меров,выберите нужный,нажав на список.

#Чтобы перейти к списку вызовов,нажмите на

значок.

Переход к списку вызовов.

5Чтобы набрать номер,нажмите клави-

шу вызова.

6Чтобы завершить звонок,нажмите

клавишу завершения звонка.

Изменение порядка

отображения имен в

телефонном справочнике

При подключении к устройству сотового те-

лефона имена в телефонном справочнике

могут быть перенесены в обратно порядке.

Можно воспользоваться данной функцией,

чтобы изменить порядок на обычный.

(Изменение порядка отображения имен в те-

лефонном справочнике)

1Нажмите клавишу телефонного спра-

вочника,чтобы переключиться в режим

телефонного справочника.

2Измените порядок отображения имен

в телефонном справочнике.

Изменение порядка отображе-

ния имен в телефонном спра-

вочнике.

3Появится сообщение “Вы хотите из-

менить порядок имен?”.Чтобы продол-

жить,нажмите Yes .

Во время изменения порядка отображения

имен на дисплее отображается .

#Если при изменении порядка отображения

произошла ошибка,выводится сообщение

“Ошибка имени”.В этом случае повторите про-

цедуру с начала.

Примечание

Изменение порядка отображения имен на

данном устройстве не вносит изменений в

данные на устройстве Bluetooth.

Использование списков

пропущенных,входящих и

исходящих звонков

В памяти сохраняются последние 80 вызо-

вов (исходящих,входящих и пропущенных).

Вы можете просматривать список вызовов и

звонить по этим номерам.

1Нажмите клавишу списка вызовов,

чтобы открыть список вызовов.

Телефон с функцией Bluetooth

Раздел

Телефон с функцией Bluetooth

<YRB5258-A/N>32

2Выберите Пропущенные звонки,Исхо-

дящие звонки или Входящие звонки.

Отображение списка принятых

вызовов.

Отображение списка исходя-

щих вызовов.

Отображение списка пропу-

щенных вызовов.

3Нажмите на номер списка,чтобы вы-

брать нужный телефонный номер.

Имя абонента и номер телефона отобра-

жаются в подробном списке.

#Чтобы сохранить телефонный номер,нажми-

те на список на экране и удерживайте несколько

секунд.

4Чтобы набрать номер,нажмите клави-

шу вызова.

5Чтобы завершить звонок,нажмите

клавишу завершения звонка.

Настройка автоответчика

Если данная функция включена,это устрой-

ство будет автоматически отвечать на входя-

щие вызовы.

%Нажмите клавишу автоответчика,

чтобы включить или выключить автоот-

ветчик.

Регулировка уровня

громкости для собеседника

Для обеспечения хорошего качества звука

предусмотрена возможность регулировки

уровня громкости для собеседника.Если

уровень громкости для собеседника недо-

статочен,используйте эту функцию.

%Нажмите клавишу регулировки гром-

кости,чтобы выбрать Far-End VOL.

1—2—3

#Этой функцией можно воспользоваться во

время разговора.

#Настройки могут быть сохранены для каждо-

го устройства.

Включение сигнала вызова

Вы можете выбрать использование сигнала

данного устройства для входящего вызова.

Если выбрать данную функцию,будет ис-

пользоваться сигнал данного устройства.

1Подключите сотовый телефон к дан-

ному устройству.

2Нажмите клавишу сигнала вызова,

чтобы включить или выключить сигнал.

Использование списков

номеров фиксированного

набора

В памяти устройства можно сохранить до

шести телефонных номеров для последую-

щего быстрого вызова.

1Нажмите клавишу фиксированного на-

бора,чтобы открыть экран фиксирован-

ного набора.

2Нажатием выберите нужный номер те-

лефона.

#Чтобы удалить сохраненный номер из памя-

ти,нажмите на номер телефона,который нужно

удалить,и удерживайте его нажатым.

3Чтобы набрать номер,нажмите клави-

шу вызова.

4Чтобы завершить звонок,нажмите

клавишу завершения звонка.

Вызов путем ввода

телефонного номера

13 APR

12:25

123

456

789

*0#

C+

Abcdefghi

XXXXXXXXXXXXXXXX

Private

Vol

Важно

Чтобы выполнить эту операцию,припаркуй-

те автомобиль в безопасном месте и задей-

ствуйте стояночный тормоз.

1Для ввода телефонного номера на-

жмите клавишу вызова цифровой кла-

виатуры.

2Введите номер,нажимая на цифро-

вые клавиши.

#Можно ввести до 32 цифр.

3Чтобы набрать номер,нажмите клави-

шу вызова.

4Чтобы завершить звонок,нажмите

клавишу завершения звонка.

Примечание

Режим ввода номер доступен только если к

данному устройству подключен телефон

Bluetooth.

Настройка закрытого режима

Во время разговора Вы можете включить за-

крытый режим (говорить можно только не-

посредственно по сотовому телефону).

%Нажмите клавишу режима закрытой

связи,чтобы включить или выключить

режим закрытой связи.

Голосовое управление

Если к устройству подключен iPhone, голосо-

вое управление можно использовать,напри-

мер,для набора номера.

1Нажмите клавишу голосового упра-

вления.

Откроется экран голосового управления.

Экран голосового управления можно также

вызвать,удерживая нажатой кнопку главного

меню при включенном источнике сигнала.

13 ARP

12:25

Voice control

OFF

Русский

Телефон с функцией Bluetooth

Раздел

Телефон с функцией Bluetooth

<YRB5258-A/N>33

2Активируйте функцию голосового

управления.

Показывает,что звонки можно

делать без помех.

Показывает,что экран неакти-

вен.

Примечания

!Чтобы голосовые команды хорошо рас-

познавались,необходимо создать для

этого подходящие условия.

!Учитывайте,что ветер,дующий в окна ав-

томобиля и шум снаружи могут создавать

помехи для распознавания голосовых ко-

манд.

!Для создания оптимальных условий ми-

крофон должен находиться непосред-

ственно перед водителем на нужном

расстоянии.

!Если произнести команду слишком бы-

стро после включения функции,система

может не распознать ее.

!Говорите медленно,членораздельно и

ясно.

Возможны два способа подключение ТВ-тю-

нера:через вход RGB иIP-BUS.

О подключении ТВ-тюнера к входу RGB см.в

разделе

ТВ-тюнер,подключенный к входу

RGB

на стр. 34.

О подключении ТВ-тюнера к входу IP-BUS

см.в разделе

ТВ-тюнер,подключенный к

входу IP-BUS

на стр. 35.

ТВ-тюнер,подключенный к

входу RGB

(Функция GEX-1550TV)

Функции ТВ-тюнера

Данное устройство можно использовать для

управления ТВ-тюнером,например, GEX-

1550TV (приобретается отдельно).

Примечание

Текст может отображаться некорректно в за-

висимости от того,какой язык выбран в голо-

совых настройках.В этом случае текст будет

отображаться на языке,установленном для

ТВ-тюнера по умолчанию.Подробнее см.в

разделе

Выбор языка системы

на стр. 48.

Кнопки сенсорной панели

13 ARP

12:25

1CH xxxx

2CH xxxx

3CH xxxx

4CH xxxx

5CH xxxx

6CH xxxx

CH XXX

Full

1/4

1Клавиша Menu

2Кнопка закрытия

Дисплей закрыт.

3Клавиша формата экрана

Изменение режима экрана.

4Клавиша выбора канала

Используется для переключения кана-

лов.

5Клавиши вызова предварительно на-

строенных станций

Используется для выбора канала предва-

рительной настройки.

Изменение формата экрана

Вы можете выбрать необходимый режим

увеличения формата экрана с 4:3 до 16:9.

%Нажмите клавишу формата экрана,

чтобы изменить широкоэкранный режим.

!Full (во весь экран)

Формат изображения 4:3 увеличивается

только по горизонтали,обеспечивая изоб-

ражение формата 4:3 (нормальное изоб-

ражение)без каких-либо искажений.

!Normal (обычный)

Изображение формата 4:3 отображается

в реальном масштабе,не создавая ощу-

щения диспропорции,поскольку сохраня-

ются пропорции нормального

изображения.

Сохранение каналов

Эта функция позволяет автоматически со-

хранять каналы,которые вы смотрите.

Частоты,сохраненные на этом этапе,могут

заменить частоты,сохраненные ранее с по-

мощью клавиш каналов предварительной

настройки.

Телефон с функцией Bluetooth

Раздел

ТВ-тюнер

<YRB5258-A/N>34

1Нажмите клавишу меню,чтобы от-

крыть меню.

2Нажмите Channel Search,чтобы начать

поиск каналов.

Каналы предварительной настройки перечи-

слены в порядке их частот.

!Чтобы отменить сохранение частот,на-

жмите Отмен.

Настройка видеосигнала

Вы можете выбрать подходящую настройку

видеосигнала.

1Нажмите клавишу меню,чтобы от-

крыть меню.

2Нажмите Color System,чтобы открыть

список возможных настроек.

3Выберите подходящую настройку из

списка,чтобы установить нужный тип ви-

деосигнала.

PAL 1/PAL 2,SECAM,NTSC

!Нажимайте PAL 1/PAL 2 для переключения

между PAL 1 иPAL 2.

ТВ-тюнер,подключенный к

входу IP-BUS

(Функция GEX-P5750TVP)

Функции ТВ-тюнера

Вы можете использовать данное устройство

для управления ТВ-тюнером,например,

GEX-P5750TVP (приобретается отдельно).

Подробнее о работе с ТВ-тюнером см.вру-

ководстве по эксплуатации ТВ-тюнера.В

данном разделе приведена информация о

том,как использовать данное устройство

для приема телевизионных каналов.Данная

информация отличается от той,что изложе-

на в руководстве по эксплуатации ТВ-тюне-

ра.

Примечание

Текст может отображаться некорректно в за-

висимости от того,какой язык выбран в голо-

совых настройках.В этом случае текст будет

отображаться на языке,установленном для

ТВ-тюнера по умолчанию.Подробнее см.в

разделе

Выбор языка системы

на стр. 48.

Кнопки сенсорной панели

13 ARP

12:25

P.CH4

TV 1

AAAAAA

BBBBBB

CCCCCC

DDDDDD

EEEEEE

FFFFFF

1/2

34 2

1Клавиша Band

Выбор диапазона.

2Клавиша выбора канала

Используется для переключения кана-

лов.

Поиск станций вручную.

Нажмите и удерживайте несколько се-

кунд,чтобы пропускать станции.Поиск с

настройкой начнется,как только вы отпу-

стите кнопку.Нажмите еще раз для отме-

ны поиска с настройкой.

3Клавиша формата экрана

Изменение режима экрана.

4Клавиша BSSM

Коснитесь,чтобы включить функцию

BSSM.

5Клавиша отображения списка

Отображение экрана предварительной

настройки.

6Клавиши вызова предварительно на-

строенных станций

Используется для выбора канала предва-

рительной настройки.

Переключение между каналами предвари-

тельной настройки с помощью кнопок

1Нажмите кнопку cили d(TRK).

Настройка с поиском с помощью кнопок

1Нажмите и удерживайте кнопку cили d

(TRK).

Примечания

!О настройке телевизионного сигнала см.

в разделе

Настройка видеосигнала

на

стр. 54.

!О выборе зональной группы см.раздел

Выбор зональной группы

на стр. 48.

Изменение формата экрана

Вы можете выбрать необходимый режим

увеличения формата экрана с 4:3 до 16:9.

%Нажмите клавишу формата экрана,

чтобы изменить широкоэкранный режим.

!Full (во весь экран)

Формат изображения 4:3 увеличивается

только по горизонтали,обеспечивая изоб-

ражение формата 4:3 (нормальное изоб-

ражение)без каких-либо искажений.

!Zoom (увеличение)

Изображение формата 4:3 пропорцио-

нально увеличивается по горизонтали и

по вертикали;идеально подходит для из-

ображения формата кино (широкоформат-

ное изображение).

!Normal (обычный)

Изображение формата 4:3 отображается

в реальном масштабе,не создавая ощу-

щения диспропорции,поскольку сохраня-

ются пропорции нормального

изображения.

Примечания

!Использование данной функции во время

движения невозможно.

!Помните,что использование функции ши-

рокоформатного изображения в коммер-

ческих целях или для публичного

просмотра может являться нарушением

закона об авторском праве.

!При просмотре в режиме Zoom изображе-

ние будет более зернистым.

Запоминание и повторный

вызов станций

В памяти устройства можно сохранить до 12

радиостанций в каждом диапазоне для по-

следующего быстрого вызова.

1Отображение экрана предваритель-

ной настройки.

Отобразится экран предварительной на-

стройки.

Русский

ТВ-тюнер

Раздел

ТВ-тюнер

<YRB5258-A/N>35

2Нажмите и удерживайте одну из кно-

пок каналов предварительной настройки

на сенсорной панели,чтобы сохранить

выбранную частоту в памяти устройства.

Выбранная частота ТВ-канала сохранена в

памяти.

3Для выбора нужной радиостанции на-

жмите соответствующую кнопку канала

предварительной настройки на сенсор-

ной панели.

Сохранение станций с наиболее

мощным сигналом

Функция BSM (запоминание лучших станций)

позволяет автоматически сохранять в памя-

ти устройства 12 каналов с самым мощным

сигналом.

Радиочастоты,сохраненные с помощью

функции BSM, могут заменять собой радио-

частоты,сохраненные с помощью кнопок ка-

налов предварительной настройки.

1Отображение экрана предваритель-

ной настройки.

Отобразится экран предварительной на-

стройки.

2Нажмите BSM/BSSM,чтобы включить

функцию BSM.

Кнопкам каналов предварительной настрой-

ки будут назначены 12 самых мощных частот

в порядке мощности их сигнала.

#Чтобы отменить процесс сохранения,нажми-

те Отмен.

Элементы меню

Кнопки сенсорной панели

SonicCenter Control FR:0

Powerful

LR:0

OFF

Loudness

Subwoofer

Bass Booster

High Pass Filter

Source Level Adjuster

Fader/Balance F/R 0

Powerful

Off

L/R 0

OFF

Graphic EQ

Auto EQ

Sonic Center Control

Loudness

Subwoofer

Audio

1Клавиша настройки видео

См.раздел

Настройка видеоплеера

на

стр. 44.

2Клавиша регулировки параметров

звука/клавиша регулировки DSP

См.раздел

Регулировки параметров

звука

на стр. 37.

См.раздел

Знакомство с регулировкой

DSP

на стр. 39.

3Кнопка закрытия

Возврат к дисплею текущего источника

сигнала.

4Клавиша настроек системы

См.раздел

Настройки системы

на стр. 47.

5Клавиша “Избранное”

Можно выбрать меню внутри каждого

меню (меню аудиофункций и т.д.) исо-

хранить его в меню “Избранное”.

См.раздел

Меню Избранное

на стр. 55.

Примечания

!Если в качестве источника сигнала вы-

брано Disc,USB или SD,можно открыть

Установки ВИДЕО.

!При открытии меню Установки ВИДЕО

воспроизведение останавливается.

!Нельзя открыть меню аудиофункций,

если включена функция приглушения

звука или просматриваются файлы JPEG.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Чтобы выбрать меню для настройки,

нажмите любую из следующих кнопок

сенсорной панели.

BluetoothFavoriteThemeSystem

Settings

AudioVideo

ТВ-тюнер

Раздел

Настройки

<YRB5258-A/N>36

Регулировка уровня

сигнала/баланса

Микшер/Баланс отображается в меню,если

для задних громкоговорителей в меню на-

строек системы выбрано Полные.

Можно выбрать такую настройку баланса/

уровня сигнала,которая обеспечивает

идеальные условия прослушивания на всех

занятых пассажирами сиденьях.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки пара-

метров звука,чтобы открыть меню ауди-

онастроек.

3Нажмите Микшер/Баланс в меню ауди-

офункций.

4С помощью кнопок и отрегули-

руйте баланс передних и задних громко-

говорителей.

Диапазон:от F 15 L/R 0 до R 15 L/R 0

#При использовании только двух громкогово-

рителей выберите F/R 0 L/R 0.

5С помощью кнопок и отрегулируй-

те баланс левого и правого громкоговори-

телей.

Диапазон:от F/R 0 L 15 до F/R 0 R 15

Примечание

Баланс также можно отрегулировать,пере-

тащив точку на отображаемой таблице.

Использование

регулировки баланса

Баланс отображается в меню,если для за-

дних громкоговорителей в меню настроек си-

стемы выбрано Сабвуфер.Эта настройка

позволяет регулировать звуковой баланс

между правым и левым аудиовыходом.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки пара-

метров звука,чтобы открыть меню ауди-

онастроек.

3Нажмите Баланс в меню аудиофунк-

ций.

4С помощью кнопок и отрегулируй-

те баланс левого и правого громкоговори-

телей.

Диапазон:от L15до R15

Примечание

Баланс можно также отрегулировать,пере-

мещая точку в открывшейся таблице.

Использование эквалайзера

Эквалайзер позволяет регулировать пара-

метры воспроизведения так,чтобы звучание

соответствовало требуемым внутренним

акустическим характеристикам автомобиля.

Вызов кривых эквалайзера из

памяти

В памяти устройства хранится семь кривых

эквалайзера,которые можно легко вызвать в

любое время.Ниже приводится перечень

кривых эквалайзера.

Дисплей Кривая эквалайзера

Бас Супербас

Мощный Мощный

Естеств.Естественный

Вокал Вокальный

Ровный Ровный

Польз1Особый 1

Польз2Особый 2

!Кривые эквалайзера Польз1иПольз2

можно настраивать.

!При использовании автоматического

эквалайзера выбрать Польз1или

Польз2невозможно.

!Если выбрана кривая Ровный,звук не из-

меняется.Для проверки эффектов эква-

лайзера переключайтесь между Ровный

и другой кривой.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки пара-

метров звука,чтобы открыть меню ауди-

онастроек.

3Нажмите Графич.EQ в меню ауди-

офункций.

#При использовании автоматического эквалай-

зера невозможно выбрать или отрегулировать

кривые Польз1иПольз2.

4Выберите нужную настройку.

Бас—Мощный—Естеств.—Вокал—Ров-

ный—Польз1—Польз2

Настройка 8-полосного

графического эквалайзера

Можно отрегулировать уровень каждой по-

лосы кривых эквалайзера.

!Для каждого источника сигнала может

быть создана отдельная кривая Польз1.

Если Вы настраиваете кривую эквалайзе-

ра,отличную от Польз2,ее параметры

будут сохранены в Польз1.

!Можно создать общую для всех источни-

ков сигнала кривую Польз2.Если Вы про-

изводите регулировку при выбранной

кривой Польз2,параметры кривой

Польз2будут обновлены.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки пара-

метров звука,чтобы открыть меню ауди-

онастроек.

3Нажмите Графич.EQ в меню ауди-

офункций.

4Выберите нужную настройку.

Бас—Мощный—Естеств.—Вокал—Ров-

ный—Польз1—Польз2

5Коснитесь таблицы,чтобы отрегули-

ровать уровень полосы эквалайзера.

Диапазон:от +12dB до –12dB

Использование

автоматического эквалайзера

Автоматический эквалайзер –это кривая,

создаваемая с помощью функции автомати-

ческого эквалайзера (см.

Авто EQ (автомати-

ческий эквалайзер)

на стр. 51).

Вы можете включить или выключить автома-

тический эквалайзер.

Русский

Регулировки параметров звука

Раздел

Регулировки параметров звука

<YRB5258-A/N>37

Этой функцией можно воспользоваться,

если к данному устройству подключен ми-

крофон (продается отдельно).

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки пара-

метров звука,чтобы открыть меню ауди-

онастроек.

3Нажмите Авто EQ, чтобы включить

или выключить автоматический эквалай-

зер.

#Вы не можете использовать эту функцию,

если функция автоматического эквалайзера не

была включена.

Использование регулятора

звукового центра

С помощью этой функции можно легко соз-

давать звучание,оптимальное для местопо-

ложения слушателя.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки пара-

метров звука,чтобы открыть меню ауди-

онастроек.

3Нажмите Управл.Sonic Center в меню

аудиофункций.

4Нажимайте или для выбора поло-

жения прослушивания.

Диапазон:от Лев.7 до Прав 7

Регулировка тонкомпенсации

Тонкомпенсация компенсирует недостаточ-

ное звуковое давление в нижнем и верхнем

диапазонах частот на низкой громкости.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки пара-

метров звука,чтобы открыть меню ауди-

онастроек.

3С помощью кнопок cиdвыберите

требуемый уровень тонкомпенсации.

Off (выкл)—Низкие (низкий)—Средние

(средний)—Высокие (высокий)

Использование выхода

канала сабвуфера

Это устройство имеет выход канала сабву-

фера,который можно включать и выклю-

чать.

!Если включён выход канала сабвуфера,

можно настроить частоту среза и уровень

громкости звучания сабвуфера.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки пара-

метров звука,чтобы открыть меню ауди-

онастроек.

3Нажмите Сабвуфер в меню ауди-

офункций.

4Чтобы выключить или выключить

выход сабвуфера,нажмите Вкл.или Вык

рядом со строкой Сабвуфер.

5Чтобы выбрать фазу выхода канала

сабвуфера,нажмите кнопку Обычный

или Обратн.рядом со строкой Фаза.

6Чтобы отрегулировать уровень гром-

кости сабвуфера,нажмите кнопку cили

dрядом с кнопкой Уровень на сенсорной

панели.

Диапазон:от +6 до –24

7С помощью кнопок cиd,находящих-

ся рядом с кнопкой Частота на сенсорной

панели,выберите частоту среза.

50Гц—63Гц—80Гц—100Гц—125Гц

На выходе сабвуфера будут воспроизво-

диться только те частоты,которые ниже ука-

занных частот среза.

Усиление нижних звуковых

частот

Нижние частоты можно усилить.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки пара-

метров звука,чтобы открыть меню ауди-

онастроек.

3С помощью кнопок cиdвыберите

требуемый уровень.

Диапазон:от 0до +6

Использование фильтра

верхних частот

Если Вы не хотите,чтобы низкочастотные

звуки из диапазона частот выхода канала

сабвуфера воспроизводились из передних

или задних громкоговорителей,включите

HPF (фильтр верхних частот).

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки пара-

метров звука,чтобы открыть меню ауди-

онастроек.

3С помощью кнопок cиdрядом с ука-

занием частоты выберите частоту среза.

Вык (выкл)—50Гц—63Гц—80Гц—100Гц—

125Гц

В этом случае из передних или задних гром-

коговорителей будут воспроизводиться толь-

ко звуки с частотой выше заданной.

Регулировка уровней

входных сигналов

Функция SLA (настройка уровня входного

сигнала)позволяет настроить уровень гром-

кости каждого источника сигнала,чтобы

предотвратить резкие изменения громкости

при переключении источников сигнала.

!Настройки основываются на уровне гром-

кости FM-тюнера,который остается неиз-

менным.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки пара-

метров звука,чтобы открыть меню ауди-

онастроек.

3Сравните уровень громкости FM-тюне-

ра с уровнем источника сигнала,который

необходимо настроить.

4Нажмите Настр.Уровня источн.в меню

аудиофункций.

Регулировки параметров звука

Раздел

Регулировки параметров звука

<YRB5258-A/N>38

5С помощью кнопок и отрегули-

руйте уровень громкости источника сиг-

нала.

Диапазон:от +4 до –4

Примечания

!Функция Настр.Уровня источн.недо-

ступна,если в качестве источника сигна-

ла выбрано FM.

!Регулировку уровня громкости в диапазо-

не MW/LW также можно производить с по-

мощью данной функции.

!При воспроизведении дисков Video CD,

компакт-дисков,сжатых аудиофайлов,

DivX, MPEG-1, MPEG-2 иMPEG-4 автома-

тически устанавливается одинаковый

уровень громкости.

!Если к входу USB 1 или USB 2 подключен

iPod или носитель USB, уровень громко-

сти для каждого из них автоматически на-

страивается одинаковым для каждого

входа USB. Для входа USB 1 иUSB 2 оди-

наковая настройка не устанавливается

автоматически.

!Для внешних устройств 1и2автоматиче-

ски устанавливается одинаковый уровень

громкости.

Цифровой сигнальный

процессор (DSP)

Знакомство с регулировкой DSP

Данное устройство можно использовать для

управления многоканальным процессором

DEQ-P6600 (приобретается отдельно).

Выполняя в указанном порядке следующие

настройки и регулировки,можно легко соз-

дать точно настроенное звуковое поле.

Настройка громкоговорителей

Использование селектора положения

прослушивания

Авто TA иEQ (автоматическая регулиров-

ка временной задержки и автоматический

эквалайзер)

Настройка временной задержки

Регулировка уровня выхода громкогово-

рителя с помощью испытательного сигна-

ла

Выбор частоты кроссовера

Регулировка уровней выхода громкогово-

рителей

Регулировка трехполосного параметриче-

ского эквалайзера

Примечания

!При воспроизведении дисков,записан-

ных с частотой дискретизации более 96

кГц,использовать аудиофункции нельзя.

Настройка кривой эквалайзера,парамет-

ры Позиция,Auto EQ иАвто также недо-

ступны.

!При воспроизведении дисков,записан-

ных частотой дискретизации более 96

кГц,звук выводится только через пере-

дние громкоговорители.

!Функция Настр.Уровня источн.недо-

ступна,если в качестве источника сигна-

ла выбрано FM.

!Переключиться в Динамический диапа-

зон можно только при воспроизведении

дисков DVD.

!Выбрать функцию Временные задержки

можно только если для Позиция выбрано

Фронт-Лили Тыл-П.

!Если в настройках центральных и задних

громкоговорителей выбрано значение

ВЫКЛ., то переключение на Dolby Pro

Logic II невозможно.

!Если к данному устройству подсоединен

многоканальный процессор (DEQ-P6600),

функцией MUTE пользоваться нельзя.

Использование селектора

положения прослушивания

Один из способов обеспечить более есте-

ственное звучание состоит в правильном

формировании стереообраза с таким расче-

том,чтобы вы оказались в центре звукового

поля.Функция селектора положения прослу-

шивания позволяет автоматически на-

строить выходные уровни

громкоговорителей и время задержки с уче-

том количества и расположения занятых

мест.При использовании совместно с SFC

эта функция поможет сделать звуковой

образ более естественным и создать объем-

ный звук,окружающий слушателей со всех

сторон.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки DSP,

чтобы открыть меню DSP.

3Нажмите Позиция в меню функций

DSP.

4Нажмите c/d/a/bдля выбора положе-

ния прослушивания.

Кнопка Дисплей Положение

cФронт-ЛЛевое переднее сиденье

dТыл-ППравое переднее сиденье

aФронт Передние сиденья

bВсе Все сиденья

#Для отмены выбранного положения нажмите

ту же кнопку ещё раз.

Примечание

При регулировке относительно местополо-

жения слушателя автоматически корректи-

руется громкость отдельных динамиков.

Информацию о более точной настройки ди-

намиков см.в

Регулировка уровня выхода

громкоговорителя с помощью испытательно-

го сигнала

на стр.42или

Регулировка уров-

ней выхода громкоговорителей

на стр. 42.

Регулировка уровня сигнала/

баланса

Можно выбрать такую настройку баланса/

уровня сигнала,которая обеспечивает

идеальные условия прослушивания на всех

занятых пассажирами сиденьях.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки DSP,

чтобы открыть меню DSP.

3Нажмите Микшер/Баланс в меню

функций DSP.

4С помощью кнопок aиbотрегулируй-

те баланс передних и задних громкогово-

рителей.

Диапазон:от Пер.25 до Задн25

#При использовании только двух громкогово-

рителей выберите F/R 0 L/R 0.

5С помощью кнопок cиdотрегулируй-

те баланс левого и правого громкоговори-

телей.

Диапазон:от Лев.25 до Прав 25

Использование функции

управления звуковым полем

С помощью функции SFC создаётся атмо-

сфера “живого”выступления.

Русский

Регулировки параметров звука

Раздел

Регулировки параметров звука

<YRB5258-A/N>39

!В зависимости от ситуации акустическая

обстановка может быть совершенно раз-

личной.Она зависит от размеров и очер-

таний пространства,в котором

распространяются звуковые волны,иот

того,как звук отражается от сцены,стен,

пола и потолка.Во время выступления

вы слышите музыку в три стадии:прямой

звук,ранние отражения и поздние отра-

жения,или реверберации.Эти факторы

программируются в схемах SFC для вос-

создания акустики различных аудиторий.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки DSP,

чтобы открыть меню DSP.

3Нажмите SFC в меню функций DSP,

чтобы выбрать настройку.

Музыка (Мюзикл)—Театр (Драма)—Экшн

(Выступление)—Джаз (Джаз)—Концерт

(Холл)—Клуб (Клуб)—Вык (Выкл.)

Примечание

Если источником является двухканальное

устройство LPCM или Dolby Digital, рекомен-

дуется включать Dolby Pro Logic II при выбо-

ре эффектов SFC, наиболее подходящих

для источников шестиканального звука

(таких как Музыка,Театр иЭкшн).

С другой стороны,при выборе эффектов

SFC, подходящих для источников двухка-

нального звука (таких как Джаз,Концерт и

Клуб), Dolby Pro Logic II рекомендуется вы-

ключать.

Регулировка уровней входных

сигналов

Функция SLA (настройка уровня входного

сигнала)позволяет настроить уровень гром-

кости каждого источника сигнала,чтобы

предотвратить резкие изменения громкости

при переключении источников сигнала.

!Настройки основываются на уровне гром-

кости FM-тюнера,который остается неиз-

менным.

1Сравните уровень громкости FM-тюне-

ра с уровнем источника сигнала,который

необходимо настроить.

2Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

3Нажмите клавишу регулировки DSP,

чтобы открыть меню DSP.

4Нажмите Настр.Уровня источн.в меню

функций DSP.

5С помощью кнопок aиbотрегулируй-

те уровень громкости источника сигнала.

Примечания

!Регулировку уровня громкости в диапазо-

не MW/LW также можно производить с по-

мощью данной функции.

!При воспроизведении дисков Video CD,

компакт-дисков,сжатых аудиофайлов и

файлов DivX автоматически устанавли-

вается одинаковый уровень громкости.

!Для внешних устройств 1и2автоматиче-

ски устанавливается одинаковый уровень

громкости.

Использование регулировки

динамического диапазона

Понятие динамического диапазона относит-

ся к различию между самыми громкими и са-

мыми тихими звуками.С помощью

регулировки динамического диапазона про-

исходит сжатие этой разницы,благодаря

чему вы отчетливо слышите звуки даже при

низких уровнях громкости.

!Регулировка динамического диапазона

применима только для звука Dolby Digital.

!Переключиться в Динамический диапа-

зон можно только при воспроизведении

дисков DVD.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки DSP,

чтобы открыть меню DSP.

3Нажмите Динамический диапазон в

меню функций DSP.

4Нажмите d,чтобы включить регули-

ровку динамического диапазона.

#Чтобы выключить регулировку динамическо-

го диапазона,нажмите c.

Использование функции даун микс

Функция даун микс позволяет воспроизво-

дить многоканальный звук в два канала.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки DSP,

чтобы открыть меню DSP.

3Нажмите Down Mix в меню функций

DSP.

4Нажимая cили d,выберите требуе-

мый уровень.

!Lo/Ro –выполнить стереомикширование

исходного аудио,не содержащего каналь-

ных компонентов,таких как компоненты

объемного звучания.

!Lt/Rt –выполнить даун микс так,чтобы

компоненты объемного звучания можно

было восстановить (декодировать).

Прямое управление

Для проверки эффективности настройки

аудио можно переопределить.

!Если включено прямое управление,все

аудиофункции,кроме VOLUME/VOL и

Dolby Pro Logic II,блокируются.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки DSP,

чтобы открыть меню DSP.

3Нажмите Digital Direct в меню функций

DSP.

4Нажмите d,чтобы включить прямое

управление.

#Чтобы выключить прямое управление,на-

жмите c.

Использование Dolby Pro Logic II

Dolby Pro Logic II создает из двухканального

источника сигнала пять полноценных выход-

ных каналов для получения высококаче-

ственной матрицы объемного звучания.

!Dolby Pro Logic II поддерживает стерео-

сигнал с частотой дискретизации до 48

кГц и не влияет на другие типы источни-

ков сигнала.

Регулировки параметров звука

Раздел

Регулировки параметров звука

<YRB5258-A/N>40

!Если в настройках центральных и задних

громкоговорителей выбрано значение

ВЫКЛ., то переключение на Dolby Pro

Logic II невозможно.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки DSP,

чтобы открыть меню DSP.

3Нажмите Dolby Pro Logic II.

4Чтобы выбрать нужный режим,на-

жмите любую из указанных ниже кнопок.

!Кино –подходит для воспроизведения

фильмов

!Музыка –подходит для воспроизведения

музыки

!Матрица –подходит для слабого приема

FM-радио

!Муз.наст.–позволяет регулировать

режим музыки

!Выкл.–выключение Dolby Pro Logic II

#Функция Муз.наст.доступна только в режиме

Музыка.

Регулировка режима музыки

Для регулировки режима музыки можно ис-

пользовать три органа управления.

!Панорама (Панорама)расширяет грани-

цы стереозвучания в передней части са-

лона за счет включения

громкоговорителей объемного звучания,

создающих восхитительный эффект «об-

волакивания».

!Объем (Измерение)плавно регулирует

звуковое поле в направлении вперед или

назад.

!Управление шириной в центре (Ширина

цент.образа)позволяет сделать так,

чтобы звуки центрального канала исходи-

ли из точки,расположенной между цен-

тральным громкоговорителем и левым/

правым громкоговорителями.При этом

для водителя и пассажира,сидящего на

переднем сиденье,улучшается распреде-

ление звуков,исходящих с левой,с пра-

вой стороны и из центра.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки DSP,

чтобы открыть меню DSP.

3Нажмите Dolby Pro Logic II.

4Нажмите Музыка,а затем Муз.наст.

#Функция Муз.наст.доступна только в режиме

Музыка.

5Нажмите aили b,чтобы выбрать Па-

норама (панорама).

Панорама (панорама)—Измерение (объем)

—Ширина цент.образа (в центре)

6Нажмите d,чтобы включить функцию

управления панорамой.

#Чтобы выключить управление панорамой,на-

жмите c.

7Нажмите bдля выбора Измерение,

затем нажмите cили dчтобы отрегули-

ровать баланс передних и задних громко-

говорителей.

Диапазон:от +3 до –3

8Нажмите bдля выбора Ширина цент.

образа,затем нажмите cили dдля на-

стройки эффекта центрального канала.

Диапазон:от 0до 7

3-значение по умолчанию,которое реко-

мендуется для большинства записей.При

выборе 0весь звук центрального канала на-

правляется в центральный громкоговори-

тель.При выборе 7звук центрального

канала равномерно распределяется между

левым и правым громкоговорителями.

Настройка громкоговорителей

Не забудьте отрегулировать соответствую-

щие параметры громкоговорителей,такие

как размер (способность воспроизведения

басов). Если громкоговорители могут вос-

производить звуки частотой 100 Гц и ниже,

выберите размер Большой (большой). В

противном случае выберите Малый (ма-

ленький).

!Низкочастотный диапазон не воспроизво-

дится,если для сабвуфера установлен

режим Вык,а для передних и задних

громкоговорителей указаны размеры

Малый или установлен режим Вык.

!Важно,чтобы для неустановленных гром-

коговорителей было выбрано Вык.

!Выберите для передних и задних громко-

говорителей размер Большой,если они

способны воспроизводить низкие частоты

или если сабвуфер не установлен.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки DSP,

чтобы открыть меню DSP.

3Нажмите Настройки АС.

4Нажмите кнопку aили b,чтобы вы-

брать громкоговоритель для настройки.

Фронт (передние громкоговорители)

—Центр (центральный громкоговоритель)

—Тыл (задние громкоговорители)—Сабву-

фер (сабвуфер)—Фаза (настройка сабвуфе-

ра)

#Перейти к Фаза можно только в том случае,

если для сабвуфера установлен режим Вкл.

5Выберите нужный размер громкогово-

рителя с помощью кнопок cиd.

Вык (отключен)—Малый (маленький)

—Большой (большой)

#Нельзя выбрать Вык,если уже было выбра-

но Фронт (передние громкоговорители).

#Можно выбрать Вкл.или Вык,если выбран

вариант Сабвуфер (сабвуфер).

#Если выбрана функция Фаза (настройка саб-

вуфера), можно переключиться на Обратн.(об-

ратная фаза)или Обычный (нормальная фаза).

Корректировка фазы сабвуфера

Если усиление низких частот неэффективно

или низкие частоты становятся менее четки-

ми,причина может быть в том,что выход

сабвуфера и низких частот из других громко-

говорителей подавляют друг друга.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки DSP,

чтобы открыть меню DSP.

3Нажмите Настройки АС.

Русский

Регулировки параметров звука

Раздел

Регулировки параметров звука

<YRB5258-A/N>41

4Нажмите aили b,чтобы выбрать Саб-

вуфер (сабвуфер).

Фронт (передние громкоговорители)

—Центр (центральный громкоговоритель)

—Тыл (задние громкоговорители)—Сабву-

фер (сабвуфер)—Фаза (настройка сабвуфе-

ра)

5Нажмите d,чтобы включить выход ка-

нала сабвуфера.

#Чтобы выключить выход канала сабвуфера,

нажмите c.

6Чтобы выбрать фазу выхода канала

сабвуфера,нажмите b,а затем cили d.

Обратн.—Обычный

Примечание

При воспроизведении звука от двухканаль-

ного монофонического источника при вклю-

ченном Dolby Pro Logic II:

!Звук не воспроизводится,если для централь-

ного громкоговорителя установлен размер

Малый или Большой,но центральный гром-

коговоритель не установлен.

!Звук воспроизводится только через централь-

ный громкоговоритель,если он установлен и

для него выбрано значение Малый или

Большой.

Регулировка уровней выхода

громкоговорителей

Точную регулировку уровней выхода громко-

говорителей можно сделать,прослушивая

выходной звуковой сигнал.Прежде всего,с

помощью испытательного сигнала настройте

приблизительный уровень громкоговорите-

ля,а затем выполните точную настройку с

помощью этой функции.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки DSP,

чтобы открыть меню DSP.

3Нажмите Уровень АС.

4Нажмите кнопку aили b,чтобы вы-

брать громкоговоритель для настройки.

Фронт-Л(передний левый громкоговори-

тель)—Центр (центральный громкоговори-

тель)—Фронт-П(передний правый

громкоговоритель)—Тыл-П(задний правый

громкоговоритель)—Тыл-Л(задний левый

громкоговоритель)—Сабвуфер (сабвуфер)

#Громкоговорители размера Вык не выби-

раются.(См.

Настройка громкоговорителей

на

стр. 41.)

5Нажмите cили d,чтобы отрегулиро-

вать уровень громкости громкоговорите-

ля.

Диапазон:от +10 до –10

Примечание

Результаты настройки уровней громкогово-

рителей в этом режиме и с помощью Тесто-

вый сигнал одинаковы.

Выбор частоты кроссовера

Частоту воспроизведения звука сабвуфером

можно выбирать.Например,если для уста-

новленных громкоговорителей выбран раз-

мер Малый,можно выбрать частоту,звуки

ниже которой будут воспроизводиться через

громкоговоритель,для которого задан раз-

мер Большой,или через сабвуфер.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки DSP,

чтобы открыть меню DSP.

3Нажмите Кроссовер.

4Нажмите кнопку aили b,чтобы вы-

брать громкоговоритель для настройки.

Фронт (передние громкоговорители)

—Центр (центральный громкоговоритель)

—Тыл (задние громкоговорители)—Сабву-

фер (сабвуфер)

5Для выбора частоты кроссовера на-

жмите cили d.

63Гц—80Гц—100Гц—125Гц—160Гц—200Гц

Примечание

Задать частоту кроссовера –значит задать

частоту среза LPF (фильтра нижних частот)

сабвуфера или соответствующую частоту

HPF (фильтра верхних частот)громкоговори-

теля размера Малый.Задание частоты

кроссовера ни на что не влияет,если для

сабвуфера установлен режим Вык,другие

громкоговорители определены как Большой

или Вык.

Регулировка уровня выхода

громкоговорителя с помощью

испытательного сигнала

Эта функция позволяет быстро добиться

корректного общего баланса громкоговори-

телей.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки DSP,

чтобы открыть меню DSP.

3Нажмите Тестовый сигнал.

4Чтобы включить испытательный сиг-

нал,нажмите Старт.

Каждый громкоговоритель с интервалом

примерно в две секунды подаст испытатель-

ный сигнал в указанной последовательно-

сти.Текущие настройки громкоговорителя,

издающего сигнал,выводятся на экран.

Фронт-Л(передний левый громкоговори-

тель)—Центр (центральный громкоговори-

тель)—Фронт-П(передний правый

громкоговоритель)—Тыл-П(задний правый

громкоговоритель)—Тыл-Л(задний левый

громкоговоритель)—Сабвуфер (сабвуфер)

Проверьте уровень выхода каждого громко-

говорителя.Если не требуется никаких регу-

лировок,перейдите к шагу 5для

выключения испытательного сигнала.

#Настройки громкоговорителей размера Вык

не отображаются.(См.

Настройка громкоговори-

телей

на стр. 41.)

5Нажмите cили d,чтобы отрегулиро-

вать уровень громкости громкоговорите-

ля.

Диапазон:от +10 до –10

#Спустя примерно две секунды после послед-

ней операции испытательный сигнал переходит к

следующему громкоговорителю.

6Чтобы выключить испытательный

сигнал,нажмите Стоп.

Примечания

!При необходимости выберите громкого-

ворители и отрегулируйте их “абсолют-

ные”выходные уровни.(См.

Регулировка

уровней выхода громкоговорителей

на

стр. 42.)

!Результаты настройки уровней громкого-

ворителей в этом режиме и с помощью

Уровень АС одинаковы.

Регулировки параметров звука

Раздел

Регулировки параметров звука

<YRB5258-A/N>42

Временная задержка

Эта функция позволяет настраивать рас-

стояние между точкой прослушивания и ка-

ждым громкоговорителем.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки DSP,

чтобы открыть меню DSP.

3Нажмите Временные задержки.

4Чтобы выбрать нужный режим,на-

жмите любую из указанных ниже кнопок

сенсорной панели.

!Первонач.–начальная временная за-

держка (заводская настройка)

!Авто –временная задержка,создаваемая

функциями автоматической регулировки

временной задержки и автоматического

эквалайзера.(См.

Авто TA иEQ (автома-

тическая регулировка временной задерж-

ки и автоматический эквалайзер)

на стр.

52.)

!Пользоват.–скорректированная (пользо-

вательская)временная задержка

!Настройка –позволяет изменять пара-

метры временной задержки

!Выкл.–отключение задержки

#Если функции автоматической регулировки

временной задержки и автоматического эквалай-

зера не были выполнены,то выбрать Авто не-

возможно.

#Настройка можно выбрать только если для

Позиция выбрано Фронт-Лили Тыл-П.

Настройка временной задержки

Расстояние между выбранным положением

и каждым громкоговорителем можно на-

страивать.

!Настроенное значение временной за-

держки сохраняется в Пользоват.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки DSP,

чтобы открыть меню DSP.

3Нажмите Временные задержки,а

затем Настройка.

#Настройка можно выбрать только если для

Позиция выбрано Фронт-Лили Тыл-П.

4Нажмите кнопку aили b,чтобы вы-

брать громкоговоритель для настройки.

Фронт-Л(передний левый громкоговори-

тель)—Центр (центральный громкоговори-

тель)—Фронт-П(передний правый

громкоговоритель)—Тыл-П(задний правый

громкоговоритель)—Тыл-Л(задний левый

громкоговоритель)—Сабвуфер (сабвуфер)

#Громкоговорители размера Вык не выби-

раются.(См.

Настройка громкоговорителей

на

стр. 41.)

5Нажимайте кнопку cили dдля изме-

нения расстояния между выбранным

громкоговорителем и положением про-

слушивания.

Диапазон:от 0.0см до 500.0см

Использование эквалайзера

Эквалайзер позволяет регулировать пара-

метры воспроизведения так,чтобы звучание

соответствовало требуемым внутренним

акустическим характеристикам автомобиля.

Вызов кривых эквалайзера из памяти

В памяти устройства хранится семь кривых

эквалайзера,которые можно легко вызвать в

любое время.Ниже приводится перечень

кривых эквалайзера.

Дисплей Кривая эквалайзера

Мощный Мощный

Естеств.Естественный

Вокал Вокальный

Ровный Ровный

Польз1Особый 1

Польз2Особый 2

Супер НЧ Супербас

!Кривые эквалайзера Польз1иПольз2

можно настраивать.

!Если выбрана кривая Ровный,звук не из-

меняется.Для проверки эффектов эква-

лайзера переключайтесь между Ровный

и другой кривой.

!Когда функция Digital Direct включена,

кривая эквалайзера принимает значение

Ровный.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки DSP,

чтобы открыть меню DSP.

3Нажмите Параметр. EQ.

4Нажмите aили b,чтобы выбрать EQ

(эквалайзер).

5Нажмите d,чтобы выбрать эквалай-

зер.

Мощный—Естеств.—Вокал—Ровный—-

Польз1—Польз2—Супер НЧ

Регулировка трехполосного

параметрического эквалайзера

Для кривых эквалайзера Польз1иПольз2

можно регулировать передние,задние и цен-

тральные кривые эквалайзера по отдельно-

сти,выбирая центральную частоту,уровень

и коэффициент Q-резонанс для каждой по-

лосы.

!Для каждого источника сигнала можно

создать отдельную кривую Польз1.

!Можно создать общую для всех источни-

ков кривую Польз2.

!Звуковой образ в значительной степени

определяется центральным громкогово-

рителем,и добиться правильного балан-

са не так-то легко.Рекомендуется

сначала настроить баланс всех громкого-

ворителей за исключением центрального

при воспроизведении двухканального

звука (например,компакт-диска). После

этого прослушайте шестиканальный звук

(Dolby Digital или DTS) и отрегулируйте

выходную мощность центрального гром-

коговорителя в соответствии с уже на-

йденным балансом других

громкоговорителей.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки DSP,

чтобы открыть меню DSP.

3Нажмите Параметр. EQ.

4С помощью кнопок aиbвыберите

нужный элемент.

EQ (эквалайзер)—Выбор АС (громкоговори-

тели)—Полоса (диапазоны)—Частота (цен-

тральная частота)—Уровень (уровень

эквалайзера)—Q. фактор (коэффициент Q-

резонанс)

Русский

Регулировки параметров звука

Раздел

Регулировки параметров звука

<YRB5258-A/N>43

5Нажмите d,чтобы выбрать эквалай-

зер.

Мощный—Естеств.—Вокал—Ровный—-

Польз1—Польз2—Супер НЧ

6Нажмите b,а затем cили d,чтобы

выбрать громкоговоритель для настрой-

ки.

Тыл (передние громкоговорители)—Центр

(центральный громкоговоритель)—Фронт

(задние громкоговорители)

#Громкоговорители размера Вык не выби-

раются.(См.

Настройка громкоговорителей

на

стр. 41.)

7Нажмите b,а затем cили d,чтобы

выбрать полосу эквалайзера для на-

стройки.

Низкие (низкие)—Средние (средние)—Вы-

сокие (высокие)

8Нажмите b,а затем cили dдля зада-

ния центральной частоты выбранной по-

лосы.

40Гц—50Гц—63Гц—80Гц—100Гц—125Гц—

160Гц—200Гц—250Гц—315Гц—400Гц—

500Гц—630Гц—800Гц—1kHz—1.25кГц—

1.6кГц—2kHz—2.5кГц—3.15кГц—4kHz—

5kHz—6.3кГц—8kHz—10kHz—12.5кГц

9Нажмите b,а затем cили dдля регу-

лировки уровня эквалайзера.

Диапазон:от +12 до –12

10 Нажмите b,а затем cили dдля выбо-

ра желаемого значения коэффициента Q-

резонанса.

Узкий (широкий)—Широкий (узкий)

#Таким же образом отрегулируйте параметры

каждой полосы для других громкоговорителей.

Примечание

Центральную частоту можно выбрать для ка-

ждого диапазона и изменять с шагом в 1/3

октавы.Однако интервал между выбранны-

ми центральными частотами не может быть

меньше одной октавы.

Установка языка субтитров

Можно выбирать язык субтитров.Если суб-

титры присутствуют на диске,они будут от-

ображаться на выбранном языке.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настройки видео,

чтобы открыть меню настройки видео.

3Нажмите Язык субтитров в меню Уста-

новки ВИДЕО.

Появится меню языка субтитров.

4Выберите нужный язык.

Язык субтитров установлен.

#При выборе Другой см.

Выбор Другой

на стр.

44.

Примечания

!Если выбранный язык отсутствует,отоб-

ражается язык,указанный на диске.

!Переключить язык субтитров можно

также во время воспроизведения с по-

мощью кнопки переключения языка суб-

титров.

!Использование кнопки переключения

языка субтитров для переключения языка

субтитров даже во время воспроизведе-

ния не изменяет заданные здесь пара-

метры.

Выбор Другой

При выборе Другой открывается экран

ввода кода языка.См.

Таблица кодов языка

для DVD

на стр. 82.

%Для ввода кода языка используйте

кнопки от 0до 9.

#Чтобы удалить введенные цифры,коснитесь

кнопки C.

#Чтобы зарегистрировать код,нажмите ука-

занную ниже кнопку на сенсорной панели.

Регистрация кода.

Установка языка звукового

сопровождения

Вы можете установить желаемый язык звуко-

вого сопровождения.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настройки видео,

чтобы открыть меню настройки видео.

3Нажмите Язык дорожки в меню на-

стройки видео.

Появится меню языка звукового сопровожде-

ния.

4Выберите нужный язык.

Язык звукового сопровождения установлен.

#При выборе Другой см.

Выбор Другой

на стр.

44.

Примечания

!Если выбранного языка нет на диске,ис-

пользуется язык,указанный на диске.

!Переключить язык звукового сопровожде-

ния можно также во время воспроизведе-

ния с помощью кнопки переключения

языка звукового сопровождения.

!Использование кнопки переключения

языка звукового сопровождения для пе-

реключения языка звукового сопровожде-

ния даже во время воспроизведения не

изменяет заданные здесь параметры.

Регулировки параметров звука

Раздел

Настройка видеоплеера

<YRB5258-A/N>44

Настройка языка меню

Вы можете задать нужный язык для отобра-

жения меню,записанных на диске.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настройки видео,

чтобы открыть меню настройки видео.

3Нажмите Язык меню в меню Установ-

ки ВИДЕО.

Появится список языков меню.

4Выберите нужный язык.

Язык меню установлен.

#При выборе Другой см.

Выбор Другой

на стр.

44.

Примечание

Если выбранный язык отсутствует,отобра-

жается язык,указанный на диске.

Настройка дисплея для DVD

с записью сцен в

нескольких ракурсах

Можно настроить систему таким образом,

чтобы в сценах,где возможна смена ракур-

са,появлялся значок ракурса.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настройки видео,

чтобы открыть меню настройки видео.

3Чтобы включить отображение значка

ракурса,нажмите Угол в меню Установки

ВИДЕО.

Настройка формата

изображения

Возможны два варианта дисплея:широко-

форматный с отношением ширины к высоте

16:9 (ТВ-формат)и обычный с соотноше-

нием 4:3. Необходимо выбрать правильный

формат для дисплея,подключенного к V

OUT.

!При использовании обычного дисплея вы-

бирайте Letter Box или Pan Scan.При

выборе 16:9 изображение может выгля-

деть неестественным.

!При выборе соотношения сторон ТВ-эк-

рана дисплей устройства переключается

на ту же настройку.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настройки видео,

чтобы открыть меню настройки видео.

3Нажмите Формат ТВ в меню Установки

ВИДЕО для выбора ТВ-формата.

Нажимайте Формат ТВ,чтобы выбрать нуж-

ный формат.

!16:9 –широкоформатное изображение

(16:9) выводится в реальном виде (на-

чальная настройка)

!Letter Box –изображение формата «letter-

box» с черными полосами в верхней и

нижней части экрана

!Pan Scan –изображение обрезается с

правой и с левой сторон экрана

Примечания

!При воспроизведении дисков,на которых

не указан формат Pan Scan,автоматиче-

ски используется настройка Letter Box,

даже если выбрана настройка Pan Scan.

Убедитесь,что на упаковке диска есть

маркировка 16 : 9 LB .

!Для некоторых дисков соотношение сто-

рон экрана изменить нельзя.Подробнее

см.в руководстве к диску.

Установка интервала

слайд-шоу

На данном устройстве можно воспроизво-

дить файлы JPEG в режиме слайд-шоу.С

помощью данной настройки можно выбрать

интервал смены изображений.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настройки видео,

чтобы открыть меню настройки видео.

3Нажмите Время слайда в меню Уста-

новки ВИДЕО,чтобы выбрать интервал

для режима слайд-шоу.

Нажимайте Время слайда,чтобы выбрать

нужную настройку.

!5сек –смена изображений JPEG с интер-

валом в 5секунд

!10сек –смена изображений JPEG син-

тервалом в 10 секунд

!15сек –смена изображений JPEG син-

тервалом в 15 секунд

!Ручная –смена изображений JPEG вруч-

ную

Установка блокировки доступа

Некоторые диски DVD позволяют использо-

вать функцию блокировки доступа для пред-

отвращения просмотра детьми сцен насилия

и прочих фрагментов,предназначенных

только для взрослых.Уровень блокировки

доступа можно выбрать по желанию.

!Если установлена блокировка доступа

определенного уровня,то при попытке

воспроизвести такой диск на экран выво-

дится запрос кода доступа.Воспроизве-

дение начнется только после ввода

правильного кода.

Установка кода и уровня

блокировки

Для воспроизведения дисков с функцией

блокировки необходимо зарегистрировать

код.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настройки видео,

чтобы открыть меню настройки видео.

3Нажмите Защ.от детей в меню Уста-

новки ВИДЕО.

4С помощью кнопок от 0до 9введите

четырехзначный код.

#Чтобы удалить введенные цифры,коснитесь

кнопки C.

#Чтобы зарегистрировать код,нажмите ука-

занную ниже кнопку на сенсорной панели.

Регистрация кода.

Код установлен,и теперь можно задать уровень.

5Нажимая кнопки от 1до 8,выберите

требуемый уровень.

6Нажмите Enter.

Уровень блокировки доступа установлен.

!8–допускается воспроизведение всего

диска (начальная настройка)

Русский

Настройка видеоплеера

Раздел

Настройка видеоплеера

<YRB5258-A/N>45

!С7по 2–допускается воспроизведение

детских программ и программ,не ориен-

тированных только на взрослых

!1–допускается воспроизведение только

детских программ

Примечания

!Рекомендуется записать код,чтобы не за-

быть его.

!Информация об уровне блокировки до-

ступа сохранена на диске.Эта информа-

ция указана на упаковке диска,в

прилагаемом буклете или на самом

диске.Если на диске не запрограммиро-

ван уровень блокировки,то использова-

ние функции блокировки на данном

устройстве невозможно.

!На некоторых дисках защитная блокиров-

ка применяется только в отношении сцен

определенного характера.Такие сцены

воспроизводиться не будут.Подробности

см.в инструкциях,прилагаемых к дискам.

Изменение уровня

Установленный уровень блокировки доступа

можно изменять.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настройки видео,

чтобы открыть меню настройки видео.

3Нажмите Защ.от детей в меню Уста-

новки ВИДЕО.

4С помощью кнопок от 0до 9введите

код доступа.

5Регистрация кода.

Регистрация кода.

Код будет установлен,и теперь можно изме-

нить уровень.

#При вводе неправильного кода отображается

значок .Нажмите Cи введите правильный код.

#Если вы забыли код,см.

Если вы забыли код

на стр. 46.

6Нажимая кнопки от 1до 8,выберите

требуемый уровень.

7Нажмите Enter.

Новый уровень блокировки доступа устано-

влен.

Если вы забыли код

%Нажмите RESET.

Настройка файла субтитров

DivX

Можно выбрать,нужно или не нужно отобра-

жать внешние субтитры DivX.

!Если настройка Пользоват.включена,то

субтитры DivX будут отображаться даже

при отсутствии внешних файлов с субти-

трами DivX.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настройки видео,

чтобы открыть меню настройки видео.

3Нажмите DivX® субтитры в меню Уста-

новки ВИДЕО,чтобы выбрать нужную на-

стройку субтитров.

!Оригинал –отображение субтитров DivX

!Пользоват.–отображение внешних суб-

титров DivX

Примечания

!В одной строке может отображаться до 42

символов.Если в строке более 42 симво-

лов,то остальные символы перенесутся

на следующую строку.

!В одном окне дисплея может отображать-

ся не более 126 символов.Если текст со-

держит более 126 символов,то лишние

символы отображаться не будут.

Отображение

регистрационного кода

содержимого VOD формата

DivXâ

Чтобы воспроизвести VOD-содержимое

(видео по запросу)формата DivX на данном

устройстве,сначала необходимо зарегистри-

ровать данное устройство у поставщика со-

держимого VOD формата DivX. Для

регистрации необходимо создать регистра-

ционный код VOD DivX и сообщить его по-

ставщику.

!Запишите его,поскольку он понадобится

при регистрации устройства у поставщика

содержимого VOD формата DivX.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настройки видео,

чтобы открыть меню настройки видео.

3Нажмите DivX® по требованию в меню

Установки ВИДЕО.

На дисплее появятся коды Код регистрации

иКод деактивации.

4Нажмите Код регистрации.

Отображается регистрационный код.

Отображение кода отмены

регистрации

Если устройство уже зарегистрировано,ре-

гистрацию можно отменить с помощью кода

отмены регистрации.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настройки видео,

чтобы открыть меню настройки видео.

3Нажмите DivX® по требованию в меню

Установки ВИДЕО.

4Нажмите Код деактивации.

#Для отмены деактивации нажмите Отмен.

5Нажмите OK.

Отмена регистрации завершена.

Настойка цифрового выхода

Можно выбрать режим воспроизведения для

цифрового выхода данного устройства.Обы-

чно используется режим Прямой.Если циф-

ровой выход данного устройства не

используется,изменять настройки не тре-

буется.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настройки видео,

чтобы открыть меню настройки видео.

3Нажмите Цифровой выход в устано-

вочном меню видео,чтобы выбрать нуж-

ную настройку цифрового выхода.

!Прямой –сигнал Dolby Digital/DTS посту-

пает на выход без преобразований (на-

чальная настройка)

Настройка видеоплеера

Раздел

Настройка видеоплеера

<YRB5258-A/N>46

!Линейн.PCM –сигнал Dolby Digital/DTS

прежде,чем поступить на выход,преоб-

разуется в линейный сигнал PCM

Автоматическое

воспроизведение дисков DVD

При установке диска DVD с меню DVD ус-

тройство автоматически отменит настройки

меню и запустит воспроизведение с первого

раздела первой главы.

!Некоторые DVD могут воспроизводиться

неправильно.Если эта функция работает

некорректно,отключите ее и запустите

воспроизведение.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настройки видео,

чтобы открыть меню настройки видео.

3Чтобы включить функцию автомати-

ческого воспроизведения,нажмите кноп-

ку Автостарт DVD.

#Чтобы отключить функцию автоматического

воспроизведения,нажмите кнопку Автостарт

DVD еще раз.

Настройка соединения App

См.раздел

Настройка соединения App

на

стр. 23.

Включение

вспомогательной настройки

Активируйте эту настройку при подключении

к данному устройству вспомогательного ус-

тройства.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настроек системы,

чтобы открыть меню системы.

3Нажмите AUX вход в меню системы,

чтобы включить или выключить AUX

вход.

Настройка аудио/видеовхода

Активируйте эту настройку при подключении

к данному устройству внешнего видеоу-

стройства.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настроек системы,

чтобы открыть меню системы.

3Нажмите AV вход в меню системы,

чтобы включить или выключить AV вход.

Настройка входа RGB

Настройки входа RGB можно переключать.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настроек системы,

чтобы открыть меню системы.

3Нажмите RGB вход в меню системы,

чтобы выбрать вход RGB.

iPhone—NAVI(QVGA )—NAVI(VGA)

#Если используется режим AppRadio Mode,

выберите iPhone.

#При подключении навигационной системы ее

характеристикам будет соответствовать настрой-

ка NAVI(QVGA ) или NAVI(VGA) .

Настройки микширования

(App sound mixing)

См.раздел

Настройки микширования (App

sound mixing)

на стр. 24.

Обновление прошивки

Данная функция служит для установки обно-

влений прошивки устройства.

Важно

!Обновление прошивки поддерживается

только по порту USB 1.

!Ни в коем случае не выключайте устрой-

ство и не отсоединяйте устройство USB

во время обновления прошивки.

!Обновление прошивки можно произво-

дить,только если автомобиль остановлен

и задействован стояночный тормоз.

1Подключите устройство USB, на кото-

ром содержится только файл обновле-

ния.

2Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

3Нажмите клавишу настроек системы,

чтобы открыть меню системы.

Русский

Настройка видеоплеера

Раздел

Настройки системы

<YRB5258-A/N>47

4Нажмите Обновл.оборуд-я.

5Для включения режима передачи дан-

ных нажмите Старт.

#Чтобы завершить обновление прошивки,сле-

дуйте экранным подсказкам.

#Если обновление прошивки успешно завер-

шено,это устройство перезагрузится автомати-

чески.

Примечания

!При начале обновления прошивки источ-

ник сигнала и соединение по Bluetooth от-

ключаются.

!Если на экране появляется сообщение

“Обновление не завершено!”,нажмите

Подолжить,чтобы перейти к следующе-

му экрану и начать процесс восстановле-

ния.

Отображение версии

прошивки

Если данное устройство работает некоррект-

но,необходимо будет обратиться к дилеру

по вопросу ремонта.В этом случае Вас

могут попросить указать версию прошивки.

Чтобы отобразить версию,следуйте указа-

ниям ниже.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настроек системы,

чтобы открыть меню системы.

3Нажмите Данные о системе,чтобы от-

образить версию прошивки этого устрой-

ства.

Выбор режима MIXTRAX

См.раздел

Выбор режима MIXTRAX

на стр.

30.

Выбор зональной группы

1Выберите TV в качестве источника

сигнала.

См.раздел

Выбор источника сигнала

на стр.

2Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

3Нажмите клавишу настроек системы,

чтобы открыть меню системы.

4Нажмите Группа стран ТВ в меню

функций.

5Нажимайте cили d,пока не отобра-

зится требуемая зональная группа.

Страна1(канал CCIR)—Страна2(итальян-

ский канал)—Страна3(канал Великобрита-

нии)—Страна4(канал OIRT)

Изменение настроек

изображения

Для каждого источника сигнала или камеры

заднего вида можно регулировать следую-

щие параметры Яркость (яркость), Контра-

стность (контрастность), Цветность (цвет),

Тон (оттенок), Затемнение (регулятор осве-

щенности)иТемпература (температура).

!Настройка Тон для источника аудиосигна-

ла не регулируется.

!Настройки Цветность иТон для Нави и

Приложения не регулируются.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настроек системы,

чтобы открыть меню системы.

3При настройке Настройка изображе-

ния выберите устройство.

NAVI

Apps

Завершение Настройка изоб-

ражения для навигационной

системы,когда для входа RGB

выбрана настройка NAVI

(QVGA ) или NAVI(VGA) .

Завершение Настройка изоб-

ражения для режима

AppRadio Mode,когда для

входа RGB выбрана настройка

iPhone.

Настройка Настройка изобра-

жения для камеры заднего об-

зора.

Source Настройка Настройка изобра-

жения для источника сигнала.

4Чтобы выбрать функцию для на-

стройки,нажмите любую из следующих

кнопок сенсорной панели.

Отображаются элементы Настройка изоб-

ражения.

!Яркость –Регулировка интенсивности

черного

!Контрастность –Регулировка контра-

стности

!Цветность –Регулировка насыщенности

цвета

!Тон –Регулировка оттенка цвета (увели-

чивается насыщенность красного или зе-

леного цветов)

!Затемнение –Регулировка яркости дис-

плея

!Температура –Регулировка цветовой

температуры для регулировки баланса бе-

лого

#Параметр Тон можно регулировать только в

системе цветопередачи NTSC.

#Для некоторых камер заднего вида настройка

изображения невозможна.

5Нажмите cили d,чтобы установить

необходимое значение параметра.

При каждом нажатии на кнопку cили dуро-

вень выбранной настройки будет повышать-

ся или понижаться.

#Параметр Затемнение можно регулировать в

диапазоне от +1 до +48.

#Параметр Температура можно регулировать

в диапазоне от +3 до –3.

Примечания

!Использование данной функции во время

движения невозможно.

!Настройки Яркость/Контрастность/За-

темнение будут разными в зависимости

от того,включена или выключена под-

светка.

Выбор языка системы

Можно выбрать один из восьми языков си-

стемы.

Если в записи имеется текстовая информа-

ция,например,название главы,имя артиста

или комментарий,на одном из европейских

языков,то она также может отображаться на

дисплее данного устройства.

!Можно изменить язык для следующих

меню:

—Меню параметров звука

—Меню системы

—Меню настройки видео

—Меню Bluetooth

—Язык предупреждений

Настройки системы

Раздел

Настройки системы

<YRB5258-A/N>48

Некоторые операции с этим устрой-

ством запрещается выполнять во

время движения,или они требуют по-

вышенного внимания.В этом случае

на дисплее появится предупреждение.

С помощью этой настройки можно из-

менить язык предупреждений.

!При несовместимости настроек встроен-

ного и выбранного языка возможны иска-

жения при выводе текстовых сообщений.

!Некоторые символы могут отображаться

неправильно.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настроек системы,

чтобы открыть меню системы.

3Нажмите System Language в меню си-

стемы,чтобы выбрать нужный язык.

4Выберите нужный язык.

Русский (русский)—English (английский)—

Français (французский)—Deutsch (немец-

кий)—Español (испанский)—Португаль-

ский (португальский)—Italiano

(итальянский)—Nederlands (нидерланд-

ский)

#В случае выбора языка,отличного от русско-

го,для следующих элементов будет использо-

ваться английский язык:

—Информация на дисплее

—Языковые настройки для DivX

Настройка

демонстрационного режима

При включении демонстрационного режима

открывается экран демонстрации функцио-

нальных возможностей.

См.раздел

Демонстрационный режим

на

стр.6.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настроек системы,

чтобы открыть меню системы.

3Нажмите Демо режим в меню систе-

мы,чтобы включить или выключить

Демо режим.

!On –открывается экран демонстрации

функциональных возможностей.

!Off –экран демонстрации функциональ-

ных возможностей не открывается.

Включение функции

приглушения звука/

ослабления уровня сигнала

Звук/уровень звукового сигнала данной си-

стемы автоматически понижается при полу-

чении сигнала от оборудования с функцией

приглушения звука.

!При отмене приглушения/понижения

уровня звука происходит возврат к стан-

дартному уровню звука.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настроек системы,

чтобы открыть меню системы.

3Нажимайте Тишина/Приглушение до

появления нужной настройки.

Нажимайте Тишина/Приглушение до отоб-

ражения на дисплее нужной настройки.

!Mute –приглушение звука

!ATT –20dB –ослабление уровня сигнала

(ATT –20dB имеет более сильный эффект,

чем ATT –10dB)

!ATT –10dB –ослабление уровня сигнала

!Выкл.–выключение функции приглуше-

ния звука/ослабления уровня сигнала

Примечания

!При отображении на экране Mute звук вы-

ключен и настройки параметров звука вы-

полнить нельзя.

!При отображении на экране ATT звук при-

глушается,и можно регулировать только

уровень громкости (другие настройки па-

раметров звука выполнить нельзя).

!При завершении телефонного соедине-

ния возобновляется нормальный режим

эксплуатации.

Установка параметров

выхода заднего канала и

усилителя сабвуфера

Выход заднего канала этого устройства

(выход на провода заднего громкоговорите-

ля и выход заднего канала RCA) можно ис-

пользовать для подключения

широкополосного громкоговорителя (Пол-

ные)или сабвуфера (Сабвуфер). При выбо-

ре для настройки выхода заднего канала

значения Сабвуфер можно подключить про-

вод заднего громкоговорителя непосред-

ственно к сабвуферу без использования

вспомогательного усилителя.

По умолчанию это устройство настроено на

подключение заднего широкополосного ди-

намика (Полные).

1Выключите источник сигнала.

См.раздел

Включение/выключение источни-

ка сигнала

на стр.8.

2Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

3Нажмите клавишу настроек системы,

чтобы открыть меню системы.

4Нажмите Задние колонки,чтобы вы-

брать выход канала сабвуфера или ши-

рокополосный громкоговоритель.

#Если сабвуфер не подключен к выходу задне-

го канала,выберите Полные (широкополосный

громкоговоритель).

#Если сабвуфер не подключен к выходу задне-

го канала,выберите Сабвуфер (сабвуфер).

Примечания

!Даже при изменении настройки звук вы-

водиться не будет,если не включен

выход канала сабвуфера (см.

Использо-

вание выхода канала сабвуфера

на стр.

38).

!В данной настройке параметры выхода

каналов задних громкоговорителей и вы-

хода RCA переключаются одновременно.

Использование клавиатуры

Настройка Клавиатура доступна только в

режиме AppRadio Mode.

См.раздел

Настройка клавиатуры

на стр.

24.

Настройка режима

постоянной прокрутки

Если для функции постоянной прокрутки ус-

тановлено значение Вкл.,то текстовая ин-

формация будет постоянно прокручиваться

на дисплее.Установите для этого режима

значение Выкл.для единовременной про-

крутки этой информации.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настроек системы,

чтобы открыть меню системы.

Русский

Настройки системы

Раздел

Настройки системы

<YRB5258-A/N>49

3Нажмите Пролистывание в меню си-

стемы,чтобы включить или выключить

режим постоянной прокрутки.

Настройка Bluetooth-аудио

Чтобы использовать Bluetooth-аудиоплеер,

необходимо активировать источник сигнала

Bluetooth Audio.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настроек системы,

чтобы открыть меню системы.

3Нажмите Bluetooth аудио в меню си-

стемы,чтобы включить или выключить

Bluetooth-аудио.

Очистка памяти Bluetooth

Важно

Ни в коем случае не выключайте устройство

во время очистки памяти Bluetooth.

1Выключите источник сигнала.

См.раздел

Включение/выключение источни-

ка сигнала

на стр.8.

2Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

3Нажмите клавишу настроек системы,

чтобы открыть меню системы.

4Нажмите Очист.пам. Bluetooth в меню

системы.

5Нажмите Очистить.

После выбора нужного элемента появится

дисплей подтверждения.Нажмите OK,

чтобы удалить элемент из памяти.

#Если очищать память телефона нет необхо-

димости,нажмите Отмен.

Обновление программного

обеспечения Bluetooth

Данная функция служит для установки обно-

влений программного обеспечения

Bluetooth. Для получения информации по

программному обеспечению Bluetooth ипо-

рядку действий при его обновлении посетите

наш сайт.

Важно

Ни в коем случае не выключайте устройство

и не отсоединяйте телефон во время обно-

вления программного обеспечения.

1Выключите источник сигнала.

См.раздел

Включение/выключение источни-

ка сигнала

на стр.8.

2Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

3Нажмите клавишу настроек системы,

чтобы открыть меню системы.

4Нажмите BT Software Update.

5Для включения режима передачи дан-

ных нажмите Старт.

#Чтобы завершить обновление программного

обеспечения Bluetooth, следуйте экранным под-

сказкам.

Отображение системной

версии Bluetooth

Если данное устройство работает некоррект-

но,необходимо будет обратиться к дилеру

по вопросу ремонта.В этом случае Вас

могут попросить указать номер системной

версии.Чтобы проверить номер версии,сле-

дуйте указаниям ниже.

1Выключите источник сигнала.

См.раздел

Включение/выключение источни-

ка сигнала

на стр.8.

2Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

3Нажмите клавишу настроек системы,

чтобы открыть меню системы.

4Нажмите Версия Bluetooth, чтобы от-

образить номер версии модуля Bluetooth

этого устройства.

Настройка камеры заднего

обзора (задней камеры)

ВНИМАНИЕ

Компания Pioneer рекомендует использо-

вать камеру,которая выдает зеркальное

изображение.В противном случае изоб-

ражение на экране будет перевернутым.

Данное устройство оснащено функцией,по-

зволяющей автоматически переключаться

на сигнал с камеры заднего обзора (R.C IN),

если камера установлена в автомобиле и

включена передача заднего хода REVERSE

(R).(Более подробную информацию можно

получить у Вашего дилера.)

Изображение с камеры заднего обзора

можно также переключить кнопкой на сен-

сорной панели.

Дополнительную информацию см.в разделе

Использование изображения с камеры за-

днего обзора

на стр. 10.

!После настройки параметров камеры за-

днего обзора установите рычаг переклю-

чения передач в положение REVERSE

(R) и убедитесь,что на дисплей выводит-

ся изображение с камеры заднего обзора.

!Если дисплей ошибочно переключается

на изображение с камеры заднего обзора

(например,при движении вперед), изме-

ните эту настройку.

!Для выхода из режима просмотра изобра-

жения с камеры заднего обзора и возвра-

та к дисплею источника сигнала нажмите

и удерживайте MUTE.

!Нажмите на значок RearView,чтобы пока-

зать изображение с камеры заднего обзо-

ра во время движения.Чтобы выключить

камеру заднего обзора,нажмите на зна-

чок еще раз.Подробнее см.в разделе

Выбор источника сигнала

на стр.8.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настроек системы,

чтобы открыть меню системы.

3Нажмите Полярность камеры в меню

системы,чтобы выбрать соответствую-

щую настройку.

!Батарея –Если подключен положитель-

ный провод электропитания,а рычаг пере-

ключения передач установлен в

положение REVERSE (R)

!Земля –Если подключен отрицательный

провод электропитания,а рычаг переклю-

чения передач установлен в положение

REVERSE (R)

Настройки системы

Раздел

Настройки системы

<YRB5258-A/N>50

!Выкл.–Если камера заднего обзора не

подключена к данному устройству

!Настройку для клавиши заднего обзора

можно также отключить в главном меню.

Авто EQ (автоматический

эквалайзер)

Автоматический эквалайзер автоматически

измеряет акустические характеристики сало-

на автомобиля и создает кривую автоэква-

лайзера на основе полученной информации.

!Чтобы воспользоваться этой функцией,

необходимо подключить микрофон (на-

пример, CD-MC20).

ПРЕДУПРЕЖДЕНИЕ

Поскольку при измерении акустических ха-

рактеристик салона громкоговорители из-

дают громкий звук (шум), запрещается

использование функций автоматической ре-

гулировки временной задержки и автомати-

ческого эквалайзера во время движения

автомобиля.

ВНИМАНИЕ

!Обязательно проверьте,выполнены ли

все необходимые требования перед ис-

пользованием функций автоматической

регулировки временной задержки и авто-

матического эквалайзера.Громкоговори-

тели могут выйти из строя,если:

—они неправильно подключены (например,

задний громкоговоритель подключен к вы-

ходу канала сабвуфера);

—какой-либо громкоговоритель подключен к

усилителю мощности,выходной сигнал

которого превосходит допустимую макси-

мальную мощность громкоговорителя.

!Если микрофон размещен в неподходя-

щем для измерения месте,измеритель-

ный сигнал может иметь повышенную

громкость,и измерение может занять

много времени,что приведет к излишне-

му расходу заряда аккумулятора.Убеди-

тесь,что микрофон находится в

рекомендованном для него положении.

Перед использованием функции

автоматического эквалайзера

!Используйте функцию автоматического

эквалайзера в как можно более тихом

месте при выключенном двигателе авто-

мобиля и кондиционере.Кроме того,

перед использованием функции автома-

тического эквалайзера отключите пита-

ние автомобильного телефона и

портативных телефонов,находящихся в

машине.Посторонние звуки,не являю-

щиеся измерительным сигналом (окру-

жающие шумы,звук работающего

двигателя,звонки телефонов и т.д.) могут

помешать проведению точных измерений

акустических характеристик салона авто-

мобиля.

!Убедитесь,что функция автоматического

эквалайзера выполняется с микрофоном

(продается отдельно). Использование

другого микрофона может сделать изме-

рения невозможными или исказить ре-

зультаты измерения акустических

характеристик салона автомобиля.

!Для использования функции автоматиче-

ского эквалайзера необходимо подклю-

чить передний громкоговоритель.

!Если это устройство подсоединено к уси-

лителю мощности с регулировкой уровня

входного сигнала,использование функ-

ции автоматического эквалайзера может

оказаться невозможным при пониженном

уровне входного сигнала усилителя мощ-

ности.

!Если это устройство подсоединено к уси-

лителю мощности с LPF (фильтром ниж-

них частот), выключите LPF в усилителе

мощности перед использованием функ-

ции автоматического эквалайзера.Также

частота среза встроенного фильтра ниж-

них частот активного сабвуфера должна

быть установлена на верхнем пределе.

!Расстояние,вычисленное компьютером,

соответствует оптимальной задержке

именно при данных обстоятельствах,по-

этому продолжайте использовать это рас-

чётное значение.

—Если в салоне наблюдается сильное

отражение звука,возникают задержки.

—Если из-за LPF на активных сабвуфе-

рах или внешних усилителях возни-

кают задержки басов.

!При использовании автоматического

эквалайзера параметры звука изменяют-

ся следующим образом:

—Регулятор баланса/уровня сигнала

возвращается в центральное положе-

ние.(См.

Регулировка уровня сигнала/

баланса

на стр. 37.)

—Кривая эквалайзера переключается в

режим Ровный.(См.

Вызов кривых

эквалайзера из памяти

на стр. 37.)

—Для передних,центральных и задних

громкоговорителей будет использо-

ваться фильтр верхних частот.

!Предыдущие настройки автоматического

эквалайзера будут заменены.

Использование

автоматического эквалайзера

1Остановите автомобиль в тихом

месте,закройте все двери,окна и люк и

выключите двигатель.

Если не заглушить двигатель,его шум может

помешать правильной работе автоматиче-

ского эквалайзера.

2Зафиксируйте микрофон (приобре-

тается отдельно)в центре подголовника

сиденья водителя лицевой стороной впе-

рёд.

Результаты работы автоматического эква-

лайзера могут различаться в зависимости от

того,где установлен микрофон.По желанию,

для использования функции автоматическо-

го эквалайзера можно установить микрофон

на переднем пассажирском сиденье.

3Поверните ключ зажигания в положе-

ние ON или ACC.

Если кондиционер или обогреватель автомо-

биля включены,выключите их.Шум вентиля-

тора при кондиционировании или обогреве

может помешать правильной работе автома-

тического эквалайзера.

4Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

5Нажмите клавишу настроек системы,

чтобы открыть меню системы.

6Нажмите Измерение Auto EQ, чтобы

войти в режим функции автоматического

эквалайзера.

Русский

Настройки системы

Раздел

Настройки системы

<YRB5258-A/N>51

7Подсоедините кабель микрофона к

входному разъему этого устройства.

8Нажмите Старт,чтобы начать работу

автоматического эквалайзера.

9Когда начнется обратный отсчет 10 се-

кунд.Покиньте салон автомобиля и за-

кройте двери в течение 10 секунд.

Громкоговорители производят измеритель-

ный сигнал (шум), и начинается замер авто-

матического эквалайзера.

По окончании выводится сообщение Изме-

рение закончено.Пожалуйста,отключите

микрофон,а затем нажмите кнопку HOME.

Если акустические характеристики салона

измерить не удается,выдается сообщение

об ошибке.(См.раздел

Сообщения об ошиб-

ках для автоматического эквалайзера

на стр.

74.)

#Если подключены все громкоговорители,вы-

полнение замера занимает около девяти минут.

#Чтобы остановить работу автоматического

эквалайзера,нажмите Стоп.

10 Храните микрофон в перчаточном

ящике или другом надежном месте.

Если микрофон будет подвергаться воздей-

ствию прямого солнечного света в течение

длительного времени,высокие температуры

могут вызвать искажения,изменение цвета и

вывести микрофон из строя.

Использование

автоматического эквалайзера

Автоматический эквалайзер –это кривая

эквалайзера,создаваемая функциями авто-

матической регулировки временной задерж-

ки и автоматического эквалайзера (см.

Авто

TA иEQ (автоматическая регулировка вре-

менной задержки и автоматический эквалай-

зер)

на стр. 52).

Вы можете включать и выключать автомати-

ческий эквалайзер.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу регулировки DSP,

чтобы открыть меню DSP.

3Нажмите Авто EQ.

#Вы не можете использовать эту функцию,

если функции автоматической регулировки вре-

менной задержки и автоматического эквалайзе-

ра не были выполнены.

4Нажмите d,чтобы включить автома-

тический эквалайзер.

#Чтобы выключить автоматический эквалай-

зер,нажмите c.

Авто TA иEQ (автоматическая

регулировка временной

задержки и автоматический

эквалайзер)

Автоматическая регулировка временной за-

держки позволяет автоматически определять

время задержки в соответствии с расстоя-

нием от точки прослушивания до каждого

громкоговорителя.

Автоматический эквалайзер автоматически

измеряет акустические характеристики сало-

на автомобиля и создает кривую автоэква-

лайзера на основе полученной информации.

ПРЕДУПРЕЖДЕНИЕ

Поскольку при измерении акустических ха-

рактеристик салона громкоговорители из-

дают громкий звук (шум), запрещается

использование функций автоматической ре-

гулировки временной задержки и автомати-

ческого эквалайзера во время движения

автомобиля.

ВНИМАНИЕ

!Перед использованием функций автома-

тической регулировки временной задерж-

ки и автоматического эквалайзера

обязательно проверьте,выполнены ли

все необходимые требования.Громкого-

ворители могут выйти из строя,если:

—они неправильно подключены (например,

задний громкоговоритель подключен к вы-

ходу канала сабвуфера);

—какой-либо громкоговоритель подключен к

усилителю мощности,выходной сигнал

которого превосходит допустимую макси-

мальную мощность громкоговорителя.

!Если микрофон размещен в неподходя-

щем для измерения месте,измеритель-

ный сигнал может иметь повышенную

громкость,и измерение может занять

много времени,что приведет к излишне-

му расходу заряда аккумулятора.Убеди-

тесь,что микрофон находится в

рекомендованном для него положении.

Перед запуском функций

автоматической регулировки

временной задержки и

автоматического эквалайзера

!Используйте функции автоматической ре-

гулировки временной задержки и автома-

тического эквалайзера в как можно более

тихом месте при выключенном двигателе

автомобиля и кондиционере.Отключите

питание автомобильного телефона и

портативных телефонов,находящихся в

машине.Посторонние звуки,не являю-

щиеся измерительным сигналом (окру-

жающие шумы,звук работающего

двигателя,звонки телефонов и т.д.) могут

помешать проведению точных измерений

акустических характеристик салона авто-

мобиля.

!Убедитесь,что функция автоматической

регулировки временной задержки и авто-

матического эквалайзера выполняется с

микрофоном (продается отдельно). Ис-

пользование другого микрофона может

сделать измерения невозможными или

исказить результаты измерения акустиче-

ских характеристик салона автомобиля.

!Для использования функций автоматиче-

ской регулировки временной задержки и

автоматического эквалайзера необходи-

мо подключить передний громкоговори-

тель.

!Если устройство подключено к усилителю

мощности с регулировкой уровня входно-

го сигнала,использование функций авто-

матической регулировки временной

задержки и автоматического эквалайзера

при пониженном уровне входного сигнала

усилителя мощности может оказаться не-

возможным.

Настройки системы

Раздел

Настройки системы

<YRB5258-A/N>52

!Если устройство подключено к усилителю

мощности с LPF (фильтром нижних ча-

стот), перед использованием функций ав-

томатической регулировки временной

задержки и автоматического эквалайзера

выключите LPF в усилителе мощности.

Кроме того,частота среза встроенного

фильтра нижних частот активного сабву-

фера должна быть установлена на верх-

нем пределе.

!Компьютер рассчитывает время задержки

по результатам выполнения функций ав-

томатической регулировки временной за-

держки и автоматического эквалайзера.

Это оптимальное время задержки,даю-

щее самые точные результаты.Исполь-

зуйте результат,даже если он отличается

от фактического расстояния,в следую-

щих случаях:

—Если в салоне наблюдается сильное

отражение звука,возникают задержки.

—Если из-за LPF на активных сабвуфе-

рах или внешних усилителях возни-

кают задержки басов.

!Функции автоматической регулировки

временной задержки и автоматического

эквалайзера изменяют настройки аудио

следующим образом:

—Регулятор баланса/уровня сигнала

возвращается в центральное положе-

ние.(См.

Регулировка уровня сигнала/

баланса

на стр. 39.)

—Кривая эквалайзера переключается в

режим Ровный.(См.

Вызов кривых

эквалайзера из памяти

на стр. 37.)

—Для передних,центральных и задних

громкоговорителей будет использо-

ваться фильтр верхних частот.

!Предыдущие настройки автоматической

регулировки временной задержки и авто-

матического эквалайзера будут замене-

ны.

Выполнение функций

автоматической регулировки

временной задержки и

автоматического эквалайзера

Подробнее о работе с многоканальным про-

цессором см.в руководстве по эксплуатации

многоканального процессора.

1Остановите автомобиль в тихом

месте,закройте все двери,окна и люк и

выключите двигатель.

Если не заглушить двигатель,его шум может

помешать правильной работе автоматиче-

ского эквалайзера.

2Зафиксируйте микрофон (приобре-

тается отдельно)в центре подголовника

сиденья водителя лицевой стороной впе-

рёд.

Результаты работы автоматического эква-

лайзера могут различаться в зависимости от

того,где установлен микрофон.По желанию,

для использования функции автоматическо-

го эквалайзера можно установить микрофон

на переднем пассажирском сиденье.

3Поверните ключ зажигания в положе-

ние ON или ACC.

Если кондиционер или обогреватель автомо-

биля включены,выключите их.Шум вентиля-

тора при кондиционировании или обогреве

может помешать правильной работе автома-

тического эквалайзера.

#Если данное устройство выключено,нажмите

кнопку SRC/OFF,чтобы включить источник сигна-

ла.

4Выберите положение прослушивания

для сиденья,на котором установлен ми-

крофон.

См.раздел

Использование селектора поло-

жения прослушивания

на стр. 39.

#Если перед включением функции автомати-

ческого эквалайзера положение прослушивания

не задано,автоматически выбирается Фронт-Л.

5Выключите источник сигнала.

См.раздел

Включение/выключение источни-

ка сигнала

на стр.8.

6Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

7Нажмите клавишу настроек системы,

чтобы открыть меню системы.

8Нажмите Измерение EQ&TA, чтобы

войти в режим автоматической регули-

ровки временной задержки и автоматиче-

ского эквалайзера.

9Подключите штекер микрофона к гнез-

ду входа микрофона.

10 Нажмите Старт,чтобы начать работу

автоматического эквалайзера.

11 Когда начнется обратный отсчет 10 се-

кунд.Покиньте салон автомобиля и за-

кройте двери в течение 10 секунд.

Громкоговорители производят измеритель-

ный сигнал (шум), и начинается замер авто-

матического эквалайзера.

По окончании выводится сообщение Изме-

рение закончено.Пожалуйста,отключите

микрофон,а затем нажмите кнопку HOME.

Если акустические характеристики салона

измерить не удается,выдается сообщение

об ошибке.(См.раздел

Сообщения об ошиб-

ках для автоматического эквалайзера

на стр.

74.)

#Если подключены все громкоговорители,вы-

полнение замера занимает около девяти минут.

#Чтобы остановить работу автоматического

эквалайзера,нажмите Стоп.

#Чтобы отменить измерения автоматического

эквалайзера,нажмите указанную ниже кнопку

сенсорной панели.

Отмена режима измере-

ний автоматического

эквалайзера.

Русский

Настройки системы

Раздел

Настройки системы

<YRB5258-A/N>53

12 Храните микрофон в перчаточном

ящике или другом надежном месте.

Если микрофон будет подвергаться воздей-

ствию прямого солнечного света в течение

длительного времени,высокие температуры

могут вызвать искажения,изменение цвета и

вывести микрофон из строя.

Коррекция искажения звука

При прослушивании компакт-диска или дру-

гого источника с высоким уровнем записи

выбор высоких частот может привести к ис-

кажению звука.Для снижения искажений

можно включить цифровой аттенюатор.

!Качество звука лучше при высоком значе-

нии,поэтому оно обычно выбирается.

1Выключите источник сигнала.

См.раздел

Включение/выключение источни-

ка сигнала

на стр.8.

2Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

3Нажмите клавишу настроек системы,

чтобы открыть меню системы.

4Нажмите Цифров.ослабление.

5Нажмите Цифров.ослабление в меню

системы,чтобы выбрать уровень цифро-

вого аттенюатора.

Высокие—Низкие

Сброс аудиофункций

Вы можете обнулить значения всех ауди-

офункций.

1Выключите источник сигнала.

См.раздел

Включение/выключение источни-

ка сигнала

на стр.8.

2Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

3Нажмите клавишу настроек системы,

чтобы открыть меню системы.

4Нажмите Перезагр.АУДИО.

5Нажмите Сброс.

На дисплее появится надпись Перезагру-

зить?.

#Для отмены нажмите Отмен.

6Нажмите Сброс еще раз.

На дисплее появится надпись Перезагруже-

но.,и аудиофункции обнуляются.

Выбор формата видеосигнала

Выходной формат видео для V OUT можно

устанавливать NTSC или PAL.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настроек системы,

чтобы открыть меню системы.

3Коснитесь Формат ВИДЕОВЫХОДА в

меню системы,чтобы выбрать формат

выходного видеосигнала.

NTSC—PAL

Примечание

Переключение формата выходного видео-

сигнала источника возможно только с данно-

го устройства.

Настройка видеосигнала

Если к данному устройству подключается

аудио-/видеооборудование,выберите нуж-

ную настройку видеосигнала.

!Поскольку по умолчанию для этой функ-

ции установлено значение Auto,выбор

телевизионного сигнала производится ус-

тройством автоматически.

!Данную функцию можно использовать

только если на вход AV поступает видео-

сигнал.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу настроек системы,

чтобы открыть меню системы.

3Нажмите Настройки Видео сигнала в

меню функций.

Отображаются элементы Настройки Видео

сигнала.

!AV –Настройка видеосигнала AV

!AUX –Настройка видеосигнала AUX

!Camera –Настройка видеосигнала каме-

ры заднего обзора

!TV –Настройка сигнала ТВ тюнера

4Нажимайте cили dдля выбора нуж-

ного видеосигнала.

Auto—PAL—NTSC—PAL-M—PAL-N—

SECAM

Настройки системы

Раздел

Настройки системы

<YRB5258-A/N>54

Использование меню

Избранное

1Выведите на дисплей разделы меню,

которые необходимо зарегистрировать.

См.раздел

Элементы меню

на стр. 36.

#Предусмотрена возможность настройки меню

за исключением меню Установки ВИДЕО.

2Нажмите на значок звездочки в столб-

це меню для нужного меню,чтобы зареги-

стрировать его.

Значок звездочки для выбранного меню

будет закрашен.

#Чтобы отменить регистрацию,нажмите зна-

чок звездочки в столбце меню еще раз.

3Откройте меню “Избранное”и выбе-

рите одно из зарегистрированных меню.

См.раздел

Элементы меню

на стр. 36.

Примечание

Можно зарегистрировать до 12 разделов

меню.

Функции меню соединения

Bluetooth

Если используется сотовый телефон,кото-

рый можно подключить с помощью беспро-

водной технологии Bluetooth, рекомендуется

выполнить поиск данного устройства и уста-

новить соединение с телефона.По умолча-

нию установлен PIN-код 0000.В качестве

названия устройства на телефоне отобра-

зится название данного устройства.Подроб-

нее см.в разделе

Ввод PIN-кода для

беспроводного соединения Bluetooth

на стр.

56. Более подробно об установке беспровод-

ного соединения Bluetooth см.в руководстве

по эксплуатации телефона.

Регистрация с этого устройства

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу Bluetooth, чтобы от-

крыть меню соединения Bluetooth.

3С помощью Соединение выберите ус-

тройство.

4Начало поиска.

Начало поиска.

Во время поиска на дисплее отображается

,а когда доступные устройства найдены -

их названия или адреса устройства Bluetooth

(если названия не распознаются).

#Чтобы переключаться между названиями ус-

тройств и адресами устройств Bluetooth, нажи-

майте на значок.

Переключение между назва-

ниями устройств и адресами

устройств Bluetooth.

#Для отмены поиска нажмите Стоп.

#Если уже зарегистрировано три устройства,

отображается Память переполнена,и зареги-

стрировать другие устройства невозможно.В

этом случае сначала необходимо удалить из па-

мяти одно из зарегистрированных устройств.

См.раздел стр. 56.

#Если устройство не может быть найдено,на

дисплее отображается Не найдено.В этом слу-

чае проверьте статус устройства Bluetooth ивы-

полните повторный поиск.

5Нажмите на название устройства,ско-

торым необходимо установить соедине-

ние.

В ходе соединения на дисплее отображается

надпись Подключение.Если соединение ус-

тановлено,на дисплее появится индикация

Подключено.

#Если ваше устройство поддерживает SSP

(Secure Simple Pairing), на дисплее устройства

появится шестизначный номер.После того,как

соединение установится,номер исчезает.

#Если при установлении соединения произош-

ла ошибка,выводится сообщение Ошибка.В

этом случае повторите процедуру с начала.

#В качестве PIN-кода по умолчанию устано-

влено 0000,однако этот код можно изменить.

См.

Ввод PIN-кода для беспроводного соедине-

ния Bluetooth

на стр. 56.

#Когда соединение установится,отобразится

название устройства.

Чтобы разорвать соединение,нажмите на назва-

ние устройства.

#Чтобы удалить зарегистрированный телефон

Bluetooth, вызовите на экран сообщение Уда-

лить?.Нажмите Да,чтобы подтвердить удале-

ние.

Русский

Меню Избранное

Раздел

Меню соединения Bluetooth

<YRB5258-A/N>55

Удаление зарегистрированного

устройства.

#Не выключайте данное устройство во время

удаления из памяти зарегистрированного теле-

фона Bluetooth.

Автоматическое подсоединение

к устройству Bluetooth

Если данная функция включена,соединение

между устройством Bluetooth и данным ус-

тройством будет устанавливаться автомати-

чески всякий раз,когда оба устройства

находятся в пределах нескольких метров

друг от друга.

По умолчанию эта функция включена.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу Bluetooth, чтобы от-

крыть меню соединения Bluetooth.

3Для включения функции автоматиче-

ского соединения нажмите Автосоедине-

ние.

Если устройство Bluetooth находится в режи-

ме готовности к установке беспроводного

соединения Bluetooth, соединение с данным

устройством будет установлено автоматиче-

ски.

#Чтобы отключить функцию автоматического

соединения,нажмите Автосоединение еще раз.

Если при установлении соединения произошла

ошибка,появляется сообщение “Автоподклю-

чение невозможно.”.Чтобы возобновить соеди-

нение,нажмите Yes.

4Когда ключ зажигания снова будет пе-

реведен в положение ACC, соединение

установится автоматически.

Включение функции видимости

Данная функция позволяет другим устрой-

ствам распознавать данное устройство.

По умолчанию эта функция включена.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу Bluetooth, чтобы от-

крыть меню соединения Bluetooth.

3Нажмите Видимость,чтобы выклю-

чить функцию видимости.

#Чтобы включить функцию видимости,нажми-

те Видимость еще раз.

Ввод PIN-кода для беспроводного

соединения Bluetooth

Чтобы подключить устройство Bluetooth к

ресиверу посредством беспроводной техно-

логии Bluetooth, необходимо ввести PIN-код

на устройстве Bluetooth для подтверждения

соединения.По умолчанию установлен код

0000,но его можно изменить с помощью

этой функции.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу Bluetooth, чтобы от-

крыть меню соединения Bluetooth.

3Нажмите Ввод PIN кода,чтобы вы-

брать Ввод PIN кода.

4Введите PIN-код с помощью кнопок от

0до 9.

5После ввода PIN-кода (до 8цифр)со-

храните его в памяти устройства.

Сохранение PIN-кода в памяти

устройства.

Отображение адреса

устройства Bluetooth

На данном устройстве можно отобразить

адрес устройства Bluetooth.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу Bluetooth, чтобы от-

крыть меню соединения Bluetooth.

3Нажмите Инф.об устройстве,чтобы

отобразить информацию об устройстве.

Отображается адрес устройства Bluetooth.

Меню соединения Bluetooth

Раздел

Меню соединения Bluetooth

<YRB5258-A/N>56

Выбор цвета подсветки

Данное устройство оснащено многоцветной

подсветкой.

Выбор запрограммированного

цвета подсветки

Можно выбрать цвет подсветки из списка

цветов.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу темы заставки,

чтобы открыть меню тем.

3Нажмите Подсветка,а затем на нуж-

ный цвет в списке.

Настройка цвета подсветки

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу темы заставки,

чтобы открыть меню тем.

3Нажмите Подсветка,а затем Пользова-

тельский.

4Переход в пользовательское меню.

Переход в пользовательское

меню.

5Нажимайте на шкалу цветов,чтобы от-

регулировать цвет.

6Чтобы точно отрегулировать цвет,на-

жимайте cили d.

7Нажмите и удерживайте значок,чтобы

сохранить отрегулированный цвет в па-

мяти устройства.

Memo

Сохранение отрегулированно-

го цвета в памяти устройства.

Выбранный цвет сохранен в памяти.

Этот цвет будет вызван из памяти при сле-

дующем нажатии на тот же значок.

Выбор цвета экранного меню

Цвет экранного меню можно изменять.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу темы заставки,

чтобы открыть меню тем.

3Нажмите Экран.

4Нажмите на значок нужного цвета в

списке.

Выбор фоновой заставки

экрана

Для каждого источника сигнала можно вы-

брать собственную заставку.

1Чтобы вернуться в главное меню,на-

жмите клавишу возврата в главное меню.

2Нажмите клавишу темы заставки,

чтобы открыть меню тем.

3Нажмите Фон.

4Выберите нужную настройку.

#Если в устройстве не сохранено файлов

JPEG, фотографию выбрать нельзя.О сохране-

нии файлов JPEG см.в разделе

Захват изобра-

жения в файлах JPEG

на стр. 28.

#Чтобы удалить сохраненное изображение

JPEG, нажмите и удерживайте клавишу,соответ-

ствующую изображению JPEG.

#Скрытые настройки можно отобразить,пере-

листнув/коснувшись пальцем дисплея.

Русский

Меню визуального оформления

Раздел

Меню визуального оформления

<YRB5258-A/N>57

Регулировка положения

отклика сенсорных панелей

(калибровка сенсорной

панели)

Если вам кажется,что сенсорные кнопки на

экране отклонились от нормального положе-

ния и неправильно реагируют при прикосно-

вении,необходимо отрегулировать

положения отклика сенсорной панели.Пред-

усмотрено два способа настройки:четырех-

точечная регулировка -прикосновение к

четырем углам экрана,и16-точечная регули-

ровка -выполняется точная настройка по

всему полю экрана.

!Остановите автомобиль в безопасном

месте.Не пользуйтесь во время вожде-

ния.

!При настройке касайтесь экрана осторож-

но.Слишком сильное нажатие может по-

вредить сенсорную панель.Не

используйте острые предметы,такие как

шариковая ручка или механический ка-

рандаш.Они могут повредить экран.

!Если отрегулировать сенсорную панель

надлежащим образом не удается,обрат-

итесь к местному дилеру компании

Pioneer.

1Выключите источник сигнала.

См.раздел

Включение/выключение источни-

ка сигнала

на стр.8.

2Нажмите и удерживайте кнопку глав-

ного меню,чтобы начать калибровку сен-

сорной панели.

Откроется экран четырехточечной регули-

ровки сенсорной панели.Если одновремен-

но появились две точки,нажмите на обе.

3По очереди нажмите на стрелки во

всех четырех углах экрана.

#Для отмены настройки нажмите и удерживай-

те кнопку главного меню.

4Нажмите кнопку главного меню для

завершения четырехточечной настройки.

Настроенная позиция сохраняется в памяти.

#Во время сохранения данных о настройке не

выключайте двигатель.

5Нажмите кнопку главного меню для

перехода к 16-точечной настройке.

Появится экран 16-точечной регулировки

сенсорной панели.

#Для отмены настройки нажмите и удерживай-

те кнопку главного меню.

6Осторожно коснитесь центра значка +

на экране.

После того как вы коснетесь всех значков,

данные о настроенном положении сохраня-

ются в памяти.

#Во время сохранения данных о настройке не

выключайте двигатель.

7Чтобы завершить настройку,нажмите

и удерживайте кнопку главного меню.

Использование

дополнительного

источника сигнала (AUX)

К этому устройство можно подключить до-

полнительное или портативное устройство

(приобретается отдельно).

Способы подключения

дополнительных устройств (AUX)

К данному устройству можно подключать до-

полнительные устройства.

Кабель с мини-штекером (AUX)

При подключении дополнительного устрой-

ства с помощью кабеля с мини-штекером

Устройства iPod и портативные аудио/видео-

плееры можно подключить к данному ус-

тройству с помощью кабеля с мини-

штекером.

!Если iPod с функцией воспроизведения

видео подключен к данному устройству с

помощью четырехконтактного кабеля,ос-

нащенного 3,5 мм штекером (например,

CD-V150M), то Вы сможете воспроизво-

дить видеофайлы,записанные на под-

ключенном iPod.

!Можно подключить портативный аудио/

видеоплеер с помощью четырехконтакт-

ного кабеля RCA, оснащенного 3,5 мм

штекером (приобретается отдельно). Од-

нако,в зависимости от используемого ка-

беля,может потребоваться поменять

местами красный (правый аудиоканал)и

желтый (видео)кабели для правильного

воспроизведения аудио-и видеосигна-

лов.

%Вставьте мини-штекер стереокабеля в

гнездо AUX (вспомогательный вход)

этого устройства.

См.раздел

Подключение шнура питания

на

стр. 61.

Перезагрузка

микропроцессора

При нажатии кнопки RESET происходит пере-

загрузка микропроцессора и возврат к его

начальным настройкам,при этом информа-

ция о закладках не изменяется.

Микропроцессор следует перезагружать в

следующих случаях:

!Перед первым использованием этого ус-

тройства после установки

!Если устройство работает неправильно

!Если на дисплее появляются странные

или неверные сообщения

1Выключите зажигание.

2Нажмите RESET кончиком карандаша

или другим заостренным предметом.

См.раздел

Описание элементов устройства

на стр.7.

Примечание

После подключения устройства,либо при

необходимости стереть все сохраненные в

памяти настройки или вернуть начальные

(заводские)настройки,запустите двигатель

автомобиля или установите ключ зажигания

в положение ACC ON прежде,чем нажать

кнопку RESET.

!После подключения устройства

!После удаления всех сохраненных настроек

!При восстановлении исходных (заводских)

настроек

Использование внешнего

устройства

Под внешним устройством понимается изде-

лие компании Pioneer, например,из числа

будущих моделей.Хотя оно и не поддержи-

вается в качестве источника сигнала,данное

устройство позволяет управлять основными

функциями двух внешних устройств.При на-

личии двух подключенных внешних ус-

тройств это устройство автоматически

присваивает им категории “внешнее устрой-

ство 1”и“внешнее устройство 2”.

Ниже дано описание основных функций

внешнего устройства.Операции различают-

ся в зависимости от типа подключенного

внешнего устройства.Более подробную ин-

формацию об этих функциях см.в инструк-

ции по эксплуатации внешнего устройства.

Другие функции

Раздел

Другие функции

<YRB5258-A/N>58

Основные операции

Следующие функции различаются в зависи-

мости от типа подключенного внешнего ус-

тройства.Более подробную информацию об

этих функциях см.в инструкции по эксплуа-

тации подключенного внешнего устройства.

Переключение между автома-

тическим и ручным режимом.

Переключение между видео и

аудио.

Изменение режима экрана.

См.раздел

Изменение форма-

та экрана

на стр. 10.

Переключение кривых эква-

лайзера.

См.раздел

Использование

эквалайзера

на стр. 37.

Действия отличаются в зависи-

мости от подключенного внеш-

него устройства.

Функции с 1по 4

Действия отличаются в зависи-

мости от подключенного внеш-

него устройства.

Действия отличаются в зависи-

мости от подключенного внеш-

него устройства.

Действия отличаются в зависи-

мости от подключенного внеш-

него устройства.

ПРЕДУПРЕЖДЕНИЕ

!В некоторых странах или штатах просмотр из-

ображений на дисплее в транспортном сред-

стве даже пассажирами может быть

противозаконным.Там,где действуют такие

законодательные акты,они должны соблю-

даться,и функции DVD данного устройства

не должны использоваться.

ВНИМАНИЕ

!Запрещается просверливать отверстия в

отсеке двигателя для подключения желто-

го провода дисплея к аккумуляторной ба-

тарее автомобиля.С течением времени

от вибрации двигателя может нарушится

изоляция провода в точке выхода из пас-

сажирского отсека и входа в отсек двига-

теля.Особое внимание необходимо

уделить креплению провода.

!Убедитесь,что кабели не касаются дви-

жущихся частей автомобиля,например,

рычага переключения передач,стояноч-

ного тормоза или механизма регулировки

положения сидения.

Важно

!Данное устройство не может быть устано-

влено в транспортном средстве,в кото-

ром для ключа зажигания не

предусмотрено положение ACC (аксес-

суары).

Положение ACC Положение ACC от-

сутствует

!Эксплуатация данного устройства в усло-

виях,отличных от описанных ниже,может

привести к пожару или сбою в работе ус-

тройства.

—Транспортные средства с 12-вольтовым

аккумулятором и заземлением отрица-

тельного полюса.

—Громкоговорители с 50 Вт (выходная мощ-

ность)иот4Wдо 8W(сопротивление).

!Во избежание короткого замыкания,пере-

грева или неисправностей обязательно

соблюдайте следующие указания.

—Перед установкой отсоедините отрица-

тельную клемму аккумулятора.

—Закрепите провода при помощи зажимов

или изоляционной ленты.Для защиты

проводки заизолируйте провода в местах

их соприкосновения с металлическими де-

талями.

—Разместите все кабели в удалении от под-

вижных деталей,таких как рычаг пере-

ключения передач и направляющие

сидений.

—Разместите все кабели в удалении от на-

гревающихся деталей,таких как решетка

обогревателя.

—Запрещается подключать желтый провод

дисплея к аккумуляторной батарее авто-

мобиля через сверленое отверстие в отсе-

ке двигателя.

—Изолируйте концы всех не подсоединен-

ных кабелей изоляционной лентой.

—Не укорачивайте кабели.

—Никогда не срезайте изоляцию со шнура

питания данного устройства с целью пода-

чи питания на другое устройство.Допусти-

мая нагрузка кабеля по току ограничена.

—Используйте предохранитель с указанны-

ми параметрами.

—Запрещается напрямую заземлять отри-

цательный вывод громкоговорителя.

—Запрещается связывать вместе отрица-

тельные кабели нескольких громкоговори-

телей.

Русский

Другие функции

Раздел

Подключение

<YRB5258-A/N>59

!При включении питания устройства упра-

вляющий сигнал подается через сине-

белый провод.Подключите этот провод к

клемме пульта управления внешнего уси-

лителя мощности или клемме реле упра-

вления антенны с электроприводом

(макс. 300 мА 12 В постоянного тока).

Если автомобиль оборудован встроенной

в оконное стекло антенной,подсоедините

провод к клемме питания усилителя ан-

тенны.

!Запрещается подсоединять сине-белый

кабель к клемме питания внешнего усили-

теля мощности.Также запрещается под-

соединять данный провод к клемме

питания антенны с электроприводом.В

противном случае может возникнуть утеч-

ка тока аккумуляторной батареи или иная

неисправность.

!Черный кабель является заземляющим.

Заземляющие кабели данного устройства

и других устройств (особенно устройств,

предназначенных для эксплуатации при

больших токах,таких как усилитель мощ-

ности)должны монтироваться отдельно.

В противном случае их случайное отсое-

динение может привести к пожару или не-

исправности.

!Разъемы IP-BUS маркируются разными

цветами.Следите за тем,чтобы цвет под-

соединяемого кабеля соответствовал

цвету разъема.

Подключение

Раздел

Подключение

<YRB5258-A/N>60

Подключение шнура питания

При подключении к данному устройству

многоканального процессора (DEQ-P6600), который

продается отдельно, ничего не подключайте к

проводам динамиков и дистанционному

управлению системы (голубой/белый).

Возможно

подсоединение

навигационного

устройства (AVIC-F250

(продается отдельно)).

Пожалуйста, обратитесь к вашему

дилеру, чтобы справиться о

навигационном устройстве, которое

может быть подсоединено.

26-штырьковый кабель (Поставляется с

навигационной системой)

Вставьте 26-штырьковый кабель в

направлении, указанном на рисунке.

4 м Микрофон (Функция AVH-X2500BT)

Вход микрофона (Функция AVH-X2500BT)

Монтажный дистанционный ввод

Может быть подключен жестко-смонтированный адаптер дистанционного

управления (продается отдельно).

Фиолетовый/белый

Из двух проводов, подключенных к фонарю заднего хода, используйте тот, на котором

изменяется напряжение при переключении рычага коробки передач в положение

REVERSE (R) (Задний ход). Такое подключение позволяет устройству воспринимать, в

каком направлении движется автомобиль: назад или вперед.

Желтый/черный

Если используется оборудование, имеющее функцию приглушения звука, данный

провод необходимо подсоединить к клемме Audio Mute данного устройства. В

противном случае необходимо проследить за тем, чтобы данный провод не

контактировал с любыми другими разъемами.

Способ подключения

1. Зажмите провод. 2. Плотно обожмите

острогубцами.

:

• Положение переключателя стояночного тормоза зависит от модели автомобиля. За более

подробной информацией, обращайтесь к инструкции по эксплуатации автомобиля или к дилеру.

Светло-зеленый

Используется для индикации состояния стояночного тормоза. Эти

провода должны подключаться к стороне питания переключателя

стояночного тормоза.

Синий/белый

Подключите к клемме системы контроля

усилителя мощности (макс. 300 мА 12 В пост. ток).

Сторона

заземления

Сторона

электропитания

Переключатель

стояночного

тормоза

Синий/белый (6*)

Подключите к клемме управления реле

автомобильной антенны (макс. 300 мА 12 В пост. ток).

Синий/белый

(5*)

:

•

Измените исходные настройки данного устройства (См. Руководство по

эксплуатации). Низкочастотный динамик данного устройства обеспечивает

монофонический выходной сигнал.

•

Когда используете низкочастотный динамик 70 Вт (2 Ω), убедитесь, что

соединились с Фиолетовым и Фиолетовым/черным проводами данного

устройства. Не подсоединяйте ничего к Зеленому и Зеленому/черному проводам.

Расположение штекера разъема

ISO на различных автомобилях

может отличаться. Если штекер 5

предназначен для управления

антенной, подсоедините 5* к 6*. На

других автомобилях подключать 5* к

6* запрещается.

Вход RGB

Соедините провода одинакового

цвета друг с другом.

Гнездо AUX (3,5 ø)

Для подсоединения дополнительного устройства

используйте кабель с мини штекером.

Данное устройство

Вход антенны

Предохранитель

(10А)

:

В зависимости от типа автомобиля

функции 2* и 4* могут быть

различными. В этом случае,

убедитесь, что 1* подключили к 4* и

3* к 2*.

Желтый (2*)

Разрывный (или

вспомогательный)

Желтый (1*)

Подключите к клемме постоянно

подающей 12 В.

Красный (4*)

Вспомогательный

(или разрывный)

Красный (3*)

Подключите к клемме,

контролируемой замком зажигания

(12 В пост. ток).

Черный (заземление на массу)

Подключите к чистому, неокрашенному металлическому участку.

Оранжевый/белый

Подключить к клемме выключателя освещения.

Провода динамиков

Белый: Передний левый



Белый/черный: Передний левый



Серый: Передний правый



Серый/черный: Передний правый



Зеленый: Задний левый



или низкочастотный динамик



Зеленый/черный: Задний левый



или низкочастотный динамик



Фиолетовый: Задний правый



или низкочастотный динамик



Фиолетовый/черный: Задний правый



или низкочастотный динамик



:

В некоторых автомобилях ISO разъем может быть

разделен на два. В этом случае убедитесь, что

подключили оба разъема.

ISO разъем

Русский

Подключение

Раздел

Подключение

<YRB5258-A/N>61

При подключении к усилителю мощности (продается отдельно)

Усилитель мощности

(продается отдельно)

Усилитель мощности

(продается отдельно)

Усилитель мощности

(продается отдельно)

К заднему

выходу

К переднему

выходу

К выходу

низкочастотного

динамика

Передний

динамик

Задний

динамик

Задний

динамик

Передний

динамик

Низкочастотный

динамик

Низкочастотный

динамик

Левый Правый

Синий/белый (6*)

Подключите к клемме управления

реле автомобильной антенны

(макс. 300 мА 12 В пост. ток).

Синий/белый (5*)

Расположение штекера разъема ISO на

различных автомобилях может отличаться.

Если штекер 5 предназначен для управления

антенной, подсоедините 5* к 6*. На других

автомобилях подключать 5* к 6* запрещается.

• При подключении к данному устройству

многоканального процессора (DEQ-P6600),

который продается отдельно, ничего не

подключайте к проводам динамиков и

дистанционному управлению системы

(голубой/белый).

• При подключении к данному устройству

многоканального процессора, обратитесь

к инструкции по установке

многоканального процессора для

уточнения метода подключения.

Выполните данные подключения, когда

используется усилитель, который не

входит в состав обязательного

оборудования.

Задний выход Передний выход

Выход

низкочастотного

динамика

Данное

устройство

Синий/белый

Подключите к клемме системы

контроля усилителя мощности

(макс. 300 мА 12 В пост. ток).

Система дистанционного

управления

Соедините с кабелями RCA

(продаются отдельно)

При подключении многоканального процессора

Черный

Кабель IP-BUS (поставляется с многоканальным процессором)

Кабель RCA (поставляется с

многоканальным процессором)

Оптический кабель (поставляется с

многоканальным процессором)

Черный

Оптический выход

К SWL

К SWR

Голубой

Многоканальный процессор

(DEQ-P6600)

(продается отдельно)

Данное

устройство

Соединительная коробка оптического кабеля (CD-DD25)

(DEQ-P6600: поставляется с многоканальным процессором)

Разъем для

подключения

IP-BUS

Подключение

Раздел

Подключение

<YRB5258-A/N>62

Подключение и установка

муфты для оптических

кабелей

ПРЕДУПРЕЖДЕНИЕ

!Не устанавливайте муфту в местах,где она

может препятствовать работе устройств без-

опасности,таких как подушки безопасности.

В противном случае существует опасность

летального исхода.

!Не устанавливайте муфту в местах,где она

может препятствовать работе тормоза.В про-

тивном случае возможна авария.

!Надежно закрепите муфту для оптических ка-

белей с помощью ленты-“липучки”или хому-

та с фиксатором.При слабом креплении

создаются помехи вождению,что может стать

причиной аварии.

ВНИМАНИЕ

!При установке устройства используйте

только детали,входящие в комплект по-

ставки.Использование других деталей

может привести к повреждению или само-

произвольному демонтажу устройства,

что может стать причиной аварии или

других проблем.

!Не устанавливайте устройство рядом с

дверями,где на него может попасть до-

ждевая вода.Попадание воды в устрой-

ство может вызвать задымление или

возгорание.

Подключение оптического кабеля

1Подключите оптический кабель и ка-

бель заземления к основному устройству.

Подключайте оптический кабель так,чтобы

он не выступал из основного устройства (см.

иллюстрацию). Закрепите кабель заземле-

ния по выступу на задней панели основного

устройства.

1Винт

2Подсоедините оптический кабель к

муфте для оптических кабелей.

1Оптический кабель

Установка муфты для

оптических кабелей

%При установке муфты с помощью

ленты-“липучки”

Установите муфту с помощью ленты-“липуч-

ки”в свободном пространстве блока упра-

вления.

1Лента-липучка (крючковая)

2Лента-липучка (петельная)

%При установке муфты с помощью хо-

мута с фиксатором

Обмотайте оптический кабель и муфту изо-

ляционной лентой и закрепите вместе со

шнуром питания с помощью хомута с фикса-

тором.

1Обмотайте изоляционной лентой

2Закрепите с помощью хомута с фиксато-

ром

Русский

Подключение

Раздел

Подключение

<YRB5258-A/N>63

При подключении внешнего видеоустройства и дисплея

10 см

Соединитель RCA

Кабели RCA

(продаются отдельно)

Задний

аудио выход

(REAR AUDIO OUT)

К аудио-вводу

Кабель с мини штекером

(продается отдельно)

Данное

устройство

К аудио-выходам

К видео-выход

К видео-вводу

Дисплей с входными разъемами

типа RCA (продается отдельно)

Внешний видео компонент

(продается отдельно)

Аудио вход

(REAR AUDIO INPUT R)

Аудио вход

(REAR AUDIO INPUT L)

Выход заднего монитора

(REAR VIDEO OUTPUT)

Видео вход

(REAR VIDEO INPUT)

!При подключении внешнего видеоустрой-

ства необходимо изменить настройку AV

вход в меню System Menu.

См.раздел

Настройка аудио/видеовхода

на стр. 47.

Видеовыход и аудиовыход для задних сиде-

ний предназначены для подключения дис-

плея,на котором пассажиры задних сидений

могут смотреть DVD ит.п.

ПРЕДУПРЕЖДЕНИЕ

!Запрещается устанавливать задний дисплей

в местах,где он может быть виден водителю

во время движения.

При подключении камеры

заднего обзора

Когда рычаг переключения передач находит-

ся в положении заднего хода (R), экран авто-

матически переключается на изображение с

камеры заднего обзора.В меню системы не-

обходимо выбрать правильные настройки

Полярность камеры.Подробнее о настрой-

ках см.в разделе

Настройка камеры заднего

обзора (задней камеры)

на стр. 50.

Переключить на изображение с камеры

можно также с помощью сенсорной клавиши.

Подробную информацию см.в разделе

Ис-

пользование изображения с камеры заднего

обзора

на стр. 10.

ПРЕДУПРЕЖДЕНИЕ

ИСПОЛЬЗОВАТЬ ВХОД ТОЛЬКО ДЛЯ

КАМЕР ЗАДНЕГО ОБЗОРА,ПЕРЕДАЮ-

ЩИХ ЗЕРКАЛЬНОЕ ИЗОБРАЖЕНИЕ.В

ПРОТИВНОМ СЛУЧАЕ ВОЗМОЖНО ПОЛУ-

ЧЕНИЕ ТРАВМЫ ИЛИ ПОВРЕЖДЕНИЕ

ОБОРУДОВАНИЯ.

ВНИМАНИЕ

!Необходимо использовать камеру,пе-

редающую зеркальное изображение.

!Изображение с камеры может быть зер-

кальным.

!Камера заднего обзора позволяет сле-

дить за прицепом,а также контролиро-

вать положение автомобиля при парковке

задним ходом.Запрещается использова-

ние камеры в развлекательных целях.

!Объекты,видимые на дисплее,могут

фактически быть ближе или дальше,чем

кажется.

Фиолетовый/белый

Из двух проводов,

подключенных к фонарю

заднего хода, используйте тот,

на котором изменяется

напряжение при

переключении рычага коробки

передач в положение REVERSE

(R) (Задний ход). Такое

подключение позволяет

устройству воспринимать, в

каком направлении движется

автомобиль: назад или вперед.

Камера заднего обзора

(продается отдельно)

RCA кабель

(продается

отдельно)

Вход камеры заднего обзора (R.C IN)

Данное устройство

К видео выходу

Подключение

Раздел

Подключение

<YRB5258-A/N>64

iPod с разъемом Lightning

При подключении с помощью

кабеля Lightning-USB

Вход 2 USB/iPod

Снимите крышку перед использованием.

см. Вход 1 USB/iPod и вход 2 USB/iPod

Данное

устройство

Вход 1

USB/iPod

iPod с разъемом lightning

(приобретается отдельно)

Кабельный переходник

Lightning to USB

(поставляется с iPod/iPhone)

USB-кабель

(поставляется с данным

устройством)

Подключите к устройству

USB, которое приобретается

отдельно.

При подключении с помощью

кабеля CD-IH202 (продается

отдельно)

Вход 1 USB/iPod

Вход HDMI

Данное

устройство

Высокоскоростной

кабель HDMI® (*1)

(Тип A - A)

(продается отдельно)

Держатель

кабеля

HDMI

(*1)

Информация о том, как подключить отдельно

приобретаемый комплект кабелей для подключения

смартфона (CD-IH202), изложена в руководстве по

комплекту кабелей для подключения смартфона

:

При подключении высокоскоростного кабеля

HDMI используйте держатель кабеля HDMI для

его надежного крепления.

USB-кабель

(поставляется с данным

устройством)

Подключите к устройству

USB, которое приобретается

отдельно.

Кабельный переходник

Lightning to USB

(поставляется с iPod/iPhone)

Адаптер Lightning Digital AV

(изделие Apple Inc.)

(приобретается отдельно)

iPod с разъемом lightning

(приобретается отдельно)

iPod с30-контактным

разъемом

При подключении с помощью

кабеля CD-IU201V (продается

отдельно)

Вход 1 USB/iPod

Данное устройство

AUX вход

(AUX)

Связующий кабель

(CD-IU201V) (продается отдельно)

1,5 м

Стыковочный соединитель

Кабель USB

(Поставляется с данным

устройством)

Подключите к устройству USB,

которое продается отдельно.

iPod с видео

возможностями

(продается отдельно)

Вход 2 USB/iPod

Снимите крышку перед использованием.

см. Вход 1 USB/iPod и вход 2 USB/iPod

При подключении с помощью

кабеля CD-IU201S (продается

отдельно)

Вход 1 USB/iPod

Данное устройство

RGB вход

iPod с видео

возможностями

(продается отдельно)

Стыковочный соединитель

1,5 м

Кабель USB

(Поставляется с данным

устройством)

Подключите к устройству USB,

которое продается отдельно.

Связующий кабель

(CD-IU201V) (продается отдельно)

Русский

Подключение

Раздел

Подключение

<YRB5258-A/N>65

Android

При подключении Android по

порту MHL

Вход 1 USB/iPod

Вход HDMI

Данное устройство

Высокоскоростной

кабель HDMI® (*1)

(Тип A - A)

(продается отдельно)

Держатель

кабеля

HDMI

Кабель USB (*1)

(продается отдельно)

Кабель USB - микро-USB (*1)

(Тип USB A - микро-USB B)

(продается отдельно)

:

· При подключении высокоскоростного кабеля

HDMI используйте держатель кабеля HDMI для

его надежного крепления.

· Если вы используйте кабельный адаптер,

MHL-адаптер не используется.

MHL-адаптер (*1)

(продается отдельно)

Устройство Android с функциями видео

(продается отдельно)

(*1)

Информация о том, как подключить отдельно

приобретаемый комплект кабелей для подключения

смартфона (CD-AH200), изложена в руководстве по

комплекту кабелей для подключения смартфона

При подключении Android по

порту HDMI

Устройство Android с функциями видео

(продается отдельно)

Кабельный адаптер (*1)

(HDMI Тип A - D)

(продается отдельно)

Кабель USB (*1)

(продается отдельно)

Кабель USB - микро-USB (*1)

(Тип USB A - микро-USB B)

(продается отдельно)

Вход HDMI

(*1)

Информация о том, как подключить отдельно

приобретаемый комплект кабелей для подключения

смартфона (CD-AH200), изложена в руководстве по

комплекту кабелей для подключения смартфона

Высокоскоростной

кабель HDMI® (*1)

(Тип A - A)

(продается отдельно)

Держатель

кабеля

HDMI

:

· При подключении высокоскоростного кабеля

HDMI используйте держатель кабеля HDMI для

его надежного крепления.

· Если вы используйте MHL-адаптер, кабельный

адаптер не используется.

Данное устройство

Вход 1 USB/iPod

Установка скобы для кабеля HDMI

%Установите скобу для кабеля HDMI

так,чтобы два ее нижних язычка вошли в

канавки на устройстве,а затем затяните

винт (3 мм ×5мм), чтобы зафиксировать

скобу для кабеля HDMI.

1Скоба для кабеля HDMI

2Винт (3 мм ×5мм)

3Язычок

4Канавка

!Скоба для кабеля HDMI используется в

случае,если устройство подключается с

помощью набора кабелей CD-IH202/CD-

AH200 (приобретается отдельно).

!Не сжимайте скобу и не снимайте/не уста-

навливайте ее с усилием.

Подключение

Раздел

Подключение

<YRB5258-A/N>66

Примечания

!Перед окончательной установкой про-

верьте все соединения и системы.

!Не используйте детали,не разрешенные

производителем к использованию,по-

скольку это может стать причиной неис-

правностей.

!Уточните у дилера компании,требует ли

установка сверления отверстий или вне-

сения иных изменений в конструкцию ав-

томобиля.

!Не устанавливайте данное устройство в

местах,где оно может:

—помешать управлению автомобилем.

—травмировать пассажира при внезапной

остановке автомобиля.

!Перегрев полупроводникового лазера

приведет к его выходу из строя.Разме-

стите все кабели в удалении от нагреваю-

щихся деталей,таких как решетка

обогревателя.

!Оптимальной является установка устрой-

ства под углом менее 30°.

!При установке необходимо обеспечить

эффективный отвод тепла,оставив до-

статочное пространство за задней пане-

лью и закрепив свободные кабели так,

чтобы они не закрывали вентиляционные

отверстия.

5cmcm

5 см

Оставить

просторное

место

Перед установкой данного

устройства

%Снимите кронштейн.

1Кронштейн

(входит в комплект поставки)

Установка с кронштейном

1Установите кронштейн на приборную

панель.

После установки кронштейна на приборную

панель выберите подходящие фиксаторы,

исходя из толщины материала приборной

панели,и подогните их.(С помощью верхних

и нижних фиксаторов закрепите данное ус-

тройство как можно надежнее.Для надеж-

ной фиксации устройства необходимо

подогнуть фиксаторы на 90 градусов.)

1Приборная панель

2Кронштейн

(входит в комплект поставки)

2Установите устройство.

1Приборная панель

Установка с помощью

резьбовых отверстий на

боковых панелях устройства

%Крепление устройства на заводской

установочный кронштейн.

Расположите устройство таким образом,

чтобы его резьбовые отверстия совпадали с

резьбовыми отверстиями кронштейна,иза-

тяните по три винта на каждой стороне.

1Подогните зажим,если он мешает уста-

новке.

2Заводской установочный кронштейн

3Используйте винты либо с круглыми (5 мм

×8мм), либо с плоскими головками (5 мм

×9мм), в зависимости от формы отвер-

стий под винты кронштейна.

4Приборная панель или консоль

Русский

Установка

Раздел

Установка

<YRB5258-A/N>67

Примечание

В некоторых автомобилях между данным ус-

тройством и приборной панелью может об-

разоваться зазор.Чтобы заполнить зазор,

используйте рамку,входящую в комплект по-

ставки.

Демонтаж устройства

1Снимите рамку.

1Декоративная рамка

!Снятие передней панели облегчает до-

ступ к декоративной рамке.

2Вставьте прилагаемые экстракторы с

обеих сторон устройства до щелчка.

3Вытяните устройство из приборной

панели автомобиля.

Установка микрофона

ВНИМАНИЕ

Не допускайте наматывания провода микро-

фона вокруг колонки рулевого управления

или рычага переключения передач.Это

очень опасно!Установите это устройство

таким образом,чтобы оно не затрудняло во-

ждение.

Примечание

Установите микрофон в таком положении,

чтобы он мог уловить голос человека,упра-

вляющего системой.

При установке микрофона на

солнцезащитном козырьке

1Уложите провод микрофона в канавку.

1Провод микрофона

2Канавка

2Установите держатель микрофона на

солнцезащитном козырьке.

Установите держатель микрофона при под-

нятом солнцезащитном козырьке.(Опуска-

ние козырька приведет к ухудшению

идентификации голоса при использовании

голосовых команд.)

1Держатель микрофона

2Зажим

При необходимости используйте зажимы

для закрепления кабеля в салоне автомо-

биля (продаются отдельно).

При установке микрофона на

колонке рулевого управления

1Отсоедините базу микрофона от дер-

жателя.

Чтобы отсоединить базу микрофона от дер-

жателя,сдвиньте базу микрофона.

1Микрофон

2Держатель микрофона

3База микрофона

2Установите микрофон на колонке ру-

левого управления.

1Двусторонняя клейкая лента

2Установите микрофон на внутренней сто-

роне колонки рулевого управления.

3Зажим

При необходимости используйте зажимы

для закрепления кабеля в салоне автомо-

биля (продаются отдельно).

Регулировка угла микрофона

Угол микрофона можно регулировать.

Установка

Раздел

Установка

<YRB5258-A/N>68

Устранение неисправностей

Общие

Признак Причина Действие (По-

страничный

указатель)

Питание не

включается.

Устройство

не работает.

Неправильно

подключены

кабели и раз-

ъемы.

Проверьте еще

раз правиль-

ность всех сое-

динений.

Перегорел

предохрани-

тель.

Устраните при-

чину и замените

предохранитель.

Устанавливайте

предохранитель

требуемого но-

минала.

Шум и/или дру-

гие факторы

вызывают

сбои в работе

встроенного

микропроцес-

сора.

Нажмите RESET.

(стр. 58)

Не работает

управление

с помощью

пульта ди-

станционно-

го управле-

ния.

Устройство

работает не-

правильно

даже при на-

жатии соот-

ветствующих

кнопок на

пульте ди-

станционно-

го управле-

ния.

Недостаточ-

ный заряд ба-

тарейки.

Вставьте новую

батарейку.

Отдельные

операции не-

доступны при

работе с неко-

торыми диска-

ми.

Попробуйте те

же операции на

другом диске.

Признак Причина Действие (По-

страничный

указатель)

Воспроизве-

дение не на-

чинается.

Диск загряз-

нен.

Очистите диск.

Диски данного

типа не вос-

производятся

данным ус-

тройством.

Проверьте тип

диска.

Диск не под-

держивается

данной видео-

системой.

Установите диск,

поддерживае-

мый видеосисте-

мой.

Нет звука.

Уровень

громкости не

увеличивает-

ся.

Неправильно

подключены

кабели.

Правильно под-

ключите кабели.

Устройство в

режиме вос-

произведения

неподвижных

изображений,

замедленного

или покадро-

вого воспроиз-

ведения.

Нет звука при

воспроизведе-

нии неподвиж-

ных изображе-

ний,замедлен-

ном или

покадровом вос-

произведении.

Изображе-

ние отсут-

ствует.

Не подключен

кабель стоя-

ночного тормо-

за.

Подключите ка-

бель стояночно-

го тормоза и

включите стоя-

ночный тормоз.

Не включен

стояночный

тормоз.

Подключите ка-

бель стояночно-

го тормоза и

включите стоя-

ночный тормоз.

Признак Причина Действие (По-

страничный

указатель)

Отображает-

ся значок ,

и воспроиз-

ведение не

начинается.

Данная опера-

ция запрещена

для этого

диска.

Операция невоз-

можна.

Данная опера-

ция не совме-

стима со

структурой

этого диска.

Операция невоз-

можна.

Изображе-

ние остана-

вливается

(включается

пауза), иус-

тройство не

функциони-

рует.

Во время вос-

произведения

произошел

сбой считыва-

ния данных.

Остановите,а

затем вновь

включите вос-

произведение.

Нет звука.

Уровень

громкости

слишком

низкий.

Низкий уро-

вень громко-

сти.

Отрегулируйте

уровень громко-

сти.

Включен атте-

нюатор.

Отключите атте-

нюатор.

Пропуски в

воспроизве-

дении изоб-

ражения и

звука.

Устройство

плохо закре-

плено.

Закрепите ус-

тройство дол-

жным образом.

Размер файла

и скорость пе-

редачи данных

превышают

рекомендован-

ные.

Создайте файл

DivX, соответ-

ствующий реко-

мендованному

размеру и скоро-

сти передачи

данных.

Признак Причина Действие (По-

страничный

указатель)

Неправиль-

ный формат

изображе-

ния,изобра-

жение растя-

нуто.

Для дисплея

выбран непра-

вильный фор-

мат изображе-

ния.

Выберите пра-

вильное значе-

ние для своего

дисплея.(стр.

45)

При пере-

ключении

ключа зажи-

гания в поло-

жение ON

(или ACC)

слышен звук

привода.

Устройство

проверяет,за-

гружен ли

диск.

Это не является

неисправно-

стью.

Отсутствует


на дисплее.

Невозможно

использо-

вать кнопки

сенсорной

панели.

Камера задне-

го обзора не

подключена.

Подключите ка-

меру.

Выбрана не-

правильная

настройка для

Полярность

камеры.

Нажмите кнопку

главного меню,

чтобы вернуться

к дисплею источ-

ника сигнала,а

затем выберите

правильную на-

стройку для По-

лярность каме-

ры.(стр. 50)

При измене-

нии дисплея

отображает-

ся Нет xxxx

(например,

Нет назва-

ния).

Текстовая ин-

формация от-

сутствует.

Переключите

дисплей или

включите вос-

произведение

другой дорожки/

файла.

Вложенные

папки не вос-

производят-

ся.

Выбран режим

повторного

воспроизведе-

ния папки.

Выберите диа-

пазон повторно-

го воспроизве-

дения еще раз.

Русский

Дополнительная информация

Приложение

Дополнительная информация

<YRB5258-A/N>69

Признак Причина Действие (По-

страничный

указатель)

Диапазон по-

вторного

воспроизве-

дения само-

произвольно

меняется.

Во время по-

вторного вос-

произведения

была выбрана

другая папка.

Выберите диа-

пазон повторно-

го воспроизве-

дения еще раз.

Во время по-

вторного вос-

произведения

файла исполь-

зовалась

функция поис-

ка дорожки

или ускорен-

ной перемотки

вперед/назад.

Выберите диа-

пазон повторно-

го воспроизве-

дения еще раз.

DVD

Признак Причина Действие (По-

страничный

указатель)

Воспроизве-

дение не на-

чинается.

Код региона на

вставленном

диске отли-

чается от кода

региона данно-

го устройства.

Вставьте диск с

кодом региона,

совпадающим с

кодом региона

данного устрой-

ства.

Выводится

сообщение о

блокировке

доступа,и

воспроизве-

дение не на-

чинается.

Активирована

функция бло-

кировки досту-

па.

Отключите бло-

кировку доступа

или измените ее

уровень.(стр.

45)

Признак Причина Действие (По-

страничный

указатель)

Невозможно

отменить

блокировку

доступа.

Неправильный

код.

Введите пра-

вильный код.

(стр. 45)

Вы забыли

код.

Нажмите RESET.

(стр. 58)

Невозможно

переключить

язык звуко-

вого сопро-

вождения (и

язык субтит-

ров).

Воспроизводи-

мый DVD не

содержит зву-

кового сопро-

вождения на

разных язы-

ках.

Невозможно вы-

брать язык зву-

кового сопрово-

ждения,не

содержащийся

на диске.

Переключение

возможно

только для па-

раметров,ука-

занных в меню

диска.

Переключите

язык через меню

диска.

Нет субтит-

ров.

Воспроизводи-

мый DVD не

содержит суб-

титров.

Невозможно от-

образить субтит-

ры,если они не

записаны на

диске.

Переключение

возможно

только для па-

раметров,ука-

занных в меню

диска.

Переключите

язык через меню

диска.

Признак Причина Действие (По-

страничный

указатель)

Не выполн-

яется вос-

произведе-

ние с

настройками

языка звуко-

вого сопро-

вождения и

субтитров,

выбранными

в меню Уста-

новки

ВИДЕО.

Воспроизводи-

мый DVD не

содержит зву-

кового сопро-

вождения или

субтитров на

выбранном

языке.

Невозможно вы-

брать язык зву-

кового сопрово-

ждения,если он

не содержится

на диске.

Невозможно

переключить

ракурс.

Воспроизводи-

мый DVD не

содержит сцен

с несколькими

ракурсами.

Невозможно пе-

реключить ра-

курс,если DVD

не содержит

сцен,снятых с

разных ракур-

сов.

Вы пытаетесь

переключить

ракурс в

сцене,не со-

держащей до-

полнительных

ракурсов.

Переключайте

ракурсы при

просмотре сцен,

записанных в

разных ракур-

сах.

Признак Причина Действие (По-

страничный

указатель)

Изображе-

ние при вос-

произведе-

нии чрезвы-

чайно нечет-

кое/искажен-

ное и

темное.

Некоторые

диски содер-

жат сигнал для

предотвраще-

ния копирова-

ния.

Поскольку дан-

ное устройство

поддерживает

функцию защи-

ты от аналогово-

го копирования,

то при воспроиз-

ведении дисков

с такой защитой

на некоторых

дисплеях воз-

можно появле-

ние на

изображении го-

ризонтальных

полос или дру-

гих помех.Это

не является не-

исправностью.

Video CD

Признак Причина Действие

Невозможно

открыть

меню PBC

(контроля

воспроизве-

дения).

Воспроизводи-

мый диск

Video CD не

поддерживает

функции PBC.

Данная опера-

ция недоступна

для дисков

Video CD, не

имеющих функ-

ции PBC.

Повторное

воспроизве-

дение,поиск

дорожки и

поиск по вре-

мени невоз-

можны.

Воспроизводи-

мый диск

Video CD под-

держивает

функцию PBC.

Данная опера-

ция недоступна

для дисков

Video CD, под-

держивающих

функцию PBC.

Дополнительная информация

Приложение

Дополнительная информация

<YRB5258-A/N>70

iPod

Признак Причина Действие

iPod рабо-

тает с ошиб-

ками.

Неправильно

подключены

кабели.

Отключите ка-

бель от iPod.

После появле-

ния на дисплее

главного меню

iPod заново под-

ключите iPod и

перезагрузите

его.

Устаревшая

версия про-

шивки iPod.

Обновите вер-

сию прошивки

iPod.

Нет звука с

iPod.

Направление

аудиовыхода

может автома-

тически пере-

ключиться,

если одновре-

менно исполь-

зуется соеди-

нение по

Bluetooth и

USB.

Используйте

iPod, чтобы из-

менить направ-

ление аудиовы-

хода.

Аудиоплеер/телефон Bluetooth

Признак Причина Действие

Не воспроиз-

водится звук

с устройства

Bluetooth, ис-

пользуемого

в качестве

источника

сигнала.

Подключенный

через

Bluetooth теле-

фон занят

звонком.

Воспроизведе-

ние звука возоб-

новится после

завершения

звонка.

Подключенный

через

Bluetooth теле-

фон в данный

момент ис-

пользуется.

Не используйте

в это время те-

лефон.

С помощью

подключенного

через

Bluetooth теле-

фона был про-

изведен и

сразу сброшен

звонок.Вре-

зультате этого

соединение

между данным

устройством и

мобильным те-

лефоном было

завершено не-

правильно.

Восстановите

соединение

между устрой-

ством Bluetooth

и мобильным те-

лефоном.

Многоканальный процессор

Признак Причина Действие (По-

страничный

указатель)

Нет звука.

Уровень

громкости не

увеличивает-

ся.

Неправильно

подключены

оптоволокон-

ные кабели.

Правильно под-

ключите кабели.

Признак Причина Действие (По-

страничный

указатель)

Даже много-

канальный

звук выво-

дится только

на два кана-

ла.

В настройках

цифрового вы-

хода устано-

влено значе-

ние Линейн.

PCM.

Обычно в на-

стройках цифро-

вого выхода

устанавливается

значение Пря-

мой.(стр. 46)

Сообщения об ошибках

Прежде чем обратиться к торговому пред-

ставителю или в ближайший сервисный

центр Pioneer, обязательно запомните сооб-

щение об ошибке.

Общие

Сообщение Причина Действие

Ошибка уси-

лителя

Устройство не

работает или

неправильно

подсоединен

громкоговори-

тель;сработа-

ла цепь

защиты.

Проверьте,под-

ключен ли гром-

коговоритель.

Если сообщение

не исчезает

даже после вы-

ключения/вы-

ключения зажи-

гания,свяжитесь

с дилерским

центром или ав-

торизованным

сервисным цен-

тром Pioneer.

Тюнер

Сообщение Причина Действие

Нет данных.Устройство не

может полу-

чить информа-

цию об имени

исполнителя/

названии ком-

позиции.

Переместитесь

в другое место-

положение с

более устойчи-

вым приемом.

Нет данных.Это устройство

не получает

название про-

граммы услуг.

Переместитесь

в другое место-

положение с

более устойчи-

вым приемом.

DVD

Сообщение Причина Действие (По-

страничный

указатель)

Диск друго-

го региона

Код региона на

диске отли-

чается от кода

региона ус-

тройства.

Установите

DVD-диск с со-

ответствующим

кодом региона.

Error-02-XX/

FF-FF

Диск загряз-

нен.

Очистите диск.

Диск поцара-

пан.

Замените диск.

Диск загружен

верхней сторо-

ной вниз.

Убедитесь,что

диск установлен

правильно.

Электрическая

или механиче-

ская неисправ-

ность.

Нажмите RESET.

(стр. 58)

Русский

Дополнительная информация

Приложение

Дополнительная информация

<YRB5258-A/N>71

Сообщение Причина Действие (По-

страничный

указатель)

Нет диска Диски такого

типа не вос-

производятся

данным ус-

тройством.

Установите диск,

совместимый с

данным устрой-

ством.

На диске от-

сутствуют

файлы,кото-

рые можно

воспроизве-

сти.

Замените диск.

Защита Все файлы на

диске защище-

ны техноло-

гией DRM.

Замените диск.

Пропущ.Диск содержит

файлы,защи-

щенные техно-

логией DRM.

Защищенные

файлы пропу-

скаются.

ТЕМП Температура

устройства вы-

ходит за пред-

елы нормаль-

ного рабочего

диапазона.

Подождите,пока

температура ус-

тройства опу-

стится до

допустимого

уровня.

Данная ли-

цензия ис-

текла.

Количество

воспроизведе-

ний для видео

по запросу

(VOD) форма-

та DivX, нахо-

дящегося на

загруженном в

устройство

диске,исчер-

пано.

Выберите файл

допустимого

типа.

Сообщение Причина Действие (По-

страничный

указатель)

Видеора-

зрешение

не поддер-

живается

Загружен диск

с файлом фор-

мата DivX/

MPEG-1/

MPEG-2/

MPEG-4 высо-

кого разреше-

ния.

Выберите файл

допустимого

типа.

Ошибка за-

писи flash

Флэш-память

устройства,ис-

пользуемая

для временно-

го хранения

информации,

заполнена.

Выберите файл

допустимого

типа.

Нет автори-

зации для

воспроизве-

дения DivX

с защитой

Регистрацион-

ный код DivX

не авторизиро-

ван поставщи-

ком DivX VOD.

Зарегистрируйте

данное устрой-

ство у поставщи-

ка содержимого

VOD формата

DivX.

Воспр.не-

возможно

Данное ус-

тройство не

поддерживает

воспроизведе-

ние файлов та-

кого типа.

Выберите файл

допустимого

типа.

Формат Иногда проис-

ходит задерж-

ка между

началом вос-

произведения

и появлением

звука.

Звук появится

после того как с

дисплея исчез-

нет сообщение.

Сообщение Причина Действие (По-

страничный

указатель)

Видеофор-

мат не под-

держивает-

ся

Частота кад-

ров файла

DivX превы-

шает 30 кад-

ров/с.

Выберите файл

допустимого

типа.

Аудиофор-

мат не под-

держивает-

ся

Данное ус-

тройство не

поддерживает

файлы такого

типа.

Выберите файл

допустимого

типа.

Внешнее запоминающее устройство (USB,

SD)

Сообщение Причина Действие (По-

страничный

указатель)

Воспр.не-

возможно

Данное ус-

тройство не

поддерживает

воспроизведе-

ние файлов та-

кого типа.

Выберите файл

допустимого

типа.

Композиции

отсутствуют.

Перенесите ау-

диофайлы на за-

поминающее ус-

тройство USB и

подключите его.

На подключен-

ном запоми-

нающем ус-

тройстве USB

включена

функция защи-

ты от копиро-

вания.

Отключите

функцию защи-

ты от копирова-

ния в

соответствии с

инструкцией по

эксплуатации за-

поминающего

устройства USB.

Сообщение Причина Действие (По-

страничный

указатель)

Формат Иногда проис-

ходит задерж-

ка между

началом вос-

произведения

и появлением

звука.

Звук появится

после того как с

дисплея исчез-

нет сообщение.

Защита Все файлы на

подключенном

запоминаю-

щем устрой-

стве USB

защищены тех-

нологией DRM.

Замените запо-

минающее ус-

тройство USB.

Пропущ.На подключен-

ном запоми-

нающем ус-

тройстве USB

содержатся

файлы,защи-

щенные техно-

логией DRM.

Защищенные

файлы пропу-

скаются.

Нет USB ус-

тройства

Подключенное

устройство

USB не под-

держивается

данным ус-

тройством.

!Подключите

запоминающее

устройство USB

класса Mass Sto-

rage.

!Отсоедините

устройство и за-

мените его на

совместимое за-

поминающее ус-

тройство USB.

Устройство

USB не отфор-

матировано в

FAT12, FAT16

или FAT32.

Устройство USB

должно быть от-

форматировано

вFAT12, FAT16

или FAT32.

Дополнительная информация

Приложение

Дополнительная информация

<YRB5258-A/N>72

Сообщение Причина Действие (По-

страничный

указатель)

SD карта не

совместима

Вставленная

карта SD не

поддерживает-

ся.

Используйте

карту SD надле-

жащего типа.

Запоминаю-

щее устрой-

ство SD не

поддерживает-

ся

Отсоедините ус-

тройство и заме-

ните его на

совместимое за-

поминающее ус-

тройство SD.

Устройство SD

не отформати-

ровано в

FAT12, FAT16

или FAT32.

Устройство SD

должно быть от-

форматировано

вFAT12, FAT16

или FAT32.

Проверьте

USB

Короткое за-

мыкание на

разъеме USB

или в кабеле

USB.

Убедитесь,что

разъем USB или

кабель USB не

защемлен и не

поврежден.

Подключенное

запоминаю-

щее устрой-

ство USB

потребляет

больше макси-

мально допу-

стимой силы

тока.

Отсоедините за-

поминающее ус-

тройство USB и

не используйте

его.Установите

ключ зажигания

в положение

OFF, затем –в

положение ACC

или ON, и затем

подключайте

только совме-

стимые запоми-

нающие устрой-

ства USB.

Сообщение Причина Действие (По-

страничный

указатель)

Error-02-9X/-

Сбой связи.Выполните сле-

дующие дей-

ствия.

–Установите

ключ зажигания

в положение

OFF, а затем –в

положение ON.

–Отключите за-

поминающее ус-

тройство USB.

–Выберите дру-

гой источник сиг-

нала.

Затем вновь вы-

берите USB вка-

честве источни-

ка сигнала.

Данная ли-

цензия ис-

текла.

Подключенное

внешнее запо-

минающее ус-

тройство со-

держит данные

VOD формата

DivX, срок дей-

ствия которых

истек.

Выберите файл

допустимого

типа.

Видеора-

зрешение

не поддер-

живается

Установлено

внешнее запо-

минающее ус-

тройство с

файлом фор-

мата DivX/

MPEG-1/

MPEG-2/

MPEG-4 высо-

кого разреше-

ния.

Выберите файл

допустимого

типа.

Сообщение Причина Действие (По-

страничный

указатель)

Ошибка за-

писи flash

Флэш-память

устройства,ис-

пользуемая

для временно-

го хранения

информации,

заполнена.

Выберите файл

допустимого

типа.

Нет автори-

зации для

воспроизве-

дения DivX

с защитой

Регистрацион-

ный код DivX

не авторизиро-

ван поставщи-

ком DivX VOD.

Зарегистрируйте

данное устрой-

ство у поставщи-

ка содержимого

VOD формата

DivX.

Формат Иногда проис-

ходит задерж-

ка между

началом вос-

произведения

и появлением

звука.

Звук появится

после того как с

дисплея исчез-

нет сообщение.

Видеофор-

мат не под-

держивает-

ся

Частота кад-

ров файла

DivX превы-

шает 30 кад-

ров/с.

Выберите файл

допустимого

типа.

Аудиофор-

мат не под-

держивает-

ся

Данное ус-

тройство не

поддерживает

файлы такого

типа.

Выберите файл

допустимого

типа.

База дан-

ных не

была созда-

на.

Режим был из-

менен на

видео или

JPEG во время

создания базы

данных.

Создайте базу

данных еще раз.

(стр. 26)

iPod

Сообщение Причина Действие

Формат Иногда проис-

ходит задерж-

ка между

началом вос-

произведения

и появлением

звука.

Звук появится

после того как с

дисплея исчез-

нет сообщение.

Error-02-6X/-

9X/-DX

Сбой связи.Отключите ка-

бель от iPod.

После появле-

ния на дисплее

главного меню

iPod заново под-

ключите iPod и

перезагрузите

его.

Сбой iPod. Отключите ка-

бель от iPod.

После появле-

ния на дисплее

главного меню

iPod заново под-

ключите iPod и

перезагрузите

его.

Error-02-67 Устаревшая

версия про-

шивки iPod.

Обновите вер-

сию прошивки

iPod.

Stop Композиции

отсутствуют.

Загрузите ком-

позиции на iPod.

В текущем спи-

ске отсут-

ствуют компо-

зиции.

Выберите спи-

сок,содержа-

щий музыкаль-

ные композиции.

Не найдено Композиций не

найдено.

Загрузите ком-

позиции на iPod.

Русский

Дополнительная информация

Приложение

Дополнительная информация

<YRB5258-A/N>73

Bluetooth

Сообщение Причина Действие

Error-10 Сбой питания

модуля

Bluetooth дан-

ного устрой-

ства.

Поверните ключ

зажигания в по-

ложение OFF, а

затем в положе-

ние ACC или

ON.

Если после

этого снова по-

явится сообще-

ние об ошибке,

свяжитесь с ди-

лером или бли-

жайшим сервис-

ным центром

Pioneer.

Сообщения об ошибках для

автоматического

эквалайзера

Если использование автоматического эква-

лайзера невозможно,на дисплее может по-

явиться сообщение об ошибке.Вэтом

случае сверьтесь с таблицей,приведенной

ниже,в которой перечислены описания про-

блем и рекомендуемые способы их устране-

ния.Проверьте возможный источник ошибки

и повторите попытку.

Сообщение Причина Действие

Пожалуй-

ста,под-

ключите ми-

крофон для

измерения.

После окон-

чания,по-

жалуйста,

нажмите

кнопку

HOME.

Микрофон не

подключен.

Подключите ми-

крофон (приоб-

ретается отдель-

но)в

соответствую-

щее гнездо.

Ошибка.

xxxx.

Микрофон не

фиксирует

контрольный

сигнал громко-

говорителя.

!Убедитесь,что

громкоговорите-

ли подключены

правильно.

!Отрегулируйте

уровень входно-

го сигнала уси-

лителя,подклю-

ченного к

громкоговорите-

лям.

!Подключите

микрофон (при-

обретается от-

дельно)в

соответствую-

щее гнездо.

Ошибка.

Шумно.

Уровень окру-

жающих

шумов сли-

шком высок.

!Остановите

автомобиль в

тихом месте,вы-

ключите двига-

тель,кондицио-

нер и

обогреватель.

!Правильно на-

стройте микро-

фон.

Сообщение Причина Действие

Проверьте

батарею.

Не поступает

питание с акку-

муляторной

батареи на

данное устрой-

ство.

!Правильно

подключите ак-

кумуляторную

батарею.

!Проверьте на-

пряжение бата-

реи.

Значение сообщений

Сообщение Значение

Изображение может быть

зеркальным.

Компания

Pioneer ре-

комендует

использо-

вать камеру,

которая вы-

дает зер-

кальное из-

ображение.

В против-

ном случае

изображе-

ние на экра-

не будет

переверну-

тым.

Список индикаторов

Поле 1Поле 2

Поле 3

Поле 1

Показывает,что громкость

была настроена.

Показывает,что включена

функция временного отключе-

ния звука.

Показывает,что звук приглу-

шен.

Поле 2

Указывает,что используется

цифровой формат Dolby Digi-

tal.

Указывает,что используется

цифровой формат MPEG

Audio.

Указывает,что используется

цифровой формат Linear PCM.

Дополнительная информация

Приложение

Дополнительная информация

<YRB5258-A/N>74

Указывает частоту дискретиза-

ции.

Указывает,что используется

цифровой формат DTS.

Показывает аудиоканал.

Указывает,что воспроизводит-

ся диск с включенной функ-

цией PBC (контроль

воспроизведения).

!Указывает на то,что под-

ключен сотовый телефон.

!Показывает,что входящий

вызов был принят в ваше

отсутствие и еще не прове-

рен.

Показывает уровень заряда ак-

кумулятора сотового телефо-

на.

!Указываемый индикатором

уровень заряда батареи

может отличаться от факти-

ческого.

!Если информации о заряде

батареи нет,то в области

индикатора заряда батареи

ничего не отображается.

Показывает,что подключенное

устройство Bluetooth поддер-

живает только телефон

Bluetooth.

Показывает,что подключенное

устройство Bluetooth поддер-

живает только аудиоплеер

Bluetooth.

Показывает,что устройство на-

ходится в процессе обработки

данных (например,поиск).

Показывает название альбома

для текущей композиции для

файлов MP3/WMA/AAC/WAV.

Показывает название текущей

композиции при воспроизведе-

нии файлов MP3/WMA/AAC/

WAV.

Показывает текущий коммен-

тарий.

Показывает название текущей

радиостанции.

Показывает имя исполнителя

текущей композиции при вос-

произведении файлов MP3/

WMA/AAC/WAV.

Показывает информацию о со-

товом телефоне.

Показывает информацию об

основном телефоне.

Показывает информацию о до-

машнем телефоне.

Показывает информацию о ра-

бочем телефоне.

Показывает информацию о

другом телефоне.

Показывает название текущей

папки,содержащей файлы

MP3/WMA/AAC.

Показывает название текущего

файла MP3/WMA/AAC.

Показывает номер предвари-

тельной настройки текущей ра-

диостанции.

Показывает номер текущей

главы.

Показывает номер текущего

раздела.

Показывает жанр текущей до-

рожки/композиции.

Поле 3

Показывает,что принимается

радиосигнал.

STEREO

Указывает на то,что вещание

на выбранной частоте ведется

в стереорежиме.

Коснитесь,чтобы включить

функцию BSM.

Указывает на то,что включена

функция автоматического эква-

лайзера.

Указывает,что включена систе-

ма Dolby Pro Logic II.

Отображается во время созда-

ния базы данных в режиме по-

иска музыки.

Отображается во время сохра-

нения базы данных в режиме

поиска музыки.

Показывает уровень мощности

сигнала сотового телефона.

Указывает на то,что подклю-

чен телефон Bluetooth.

Указывает на то,что включена

функция TA (режим ожидания

дорожных сводок).

Указывает на то,что включена

функция прерывания програм-

мы для передачи новостей.

Русский

Дополнительная информация

Приложение

Дополнительная информация

<YRB5258-A/N>75

Рекомендации по

обращению с изделием

Диски и проигрыватель

Используйте диски,на которые нанесен один

из следующих логотипов.

Используйте диски диаметром 12 см.Не ис-

пользуйте диски диаметром 8см и адаптеры

для воспроизведения таких дисков.

Используйте только обычные круглые диски.

Не используйте диски необычной формы.

В щель для загрузки можно вставлять только

диски DVD-R/RW иCD-R/RW.

Не используйте диски с трещинами,отколоты-

ми краями,деформированные диски или

диски с другими повреждениями,поскольку

такие диски могут повредить проигрыватель.

Не закрытые для записи диски CD-R/CD-RW

воспроизвести нельзя.

Не прикасайтесь к записанной поверхности

дисков.

Когда диски не используются,храните их в

футлярах.

Не приклеивайте этикеток,не пишите и не на-

носите химических веществ на поверхность

дисков.

Для чистки диска протрите его мягкой тканью

от центра к краю.

Конденсация может временно ухудшить рабо-

ту проигрывателя.Оставьте его для адаптации

к более высокой температуре примерно на

час.Также удалите влагу с дисков с помощью

мягкой ткани.

Воспроизведение дисков может быть невоз-

можно из-за характеристик диска,формата

диска,приложения,при помощи которого вы-

полнялась запись,условий воспроизведения,

условий хранения и других факторов.

Толчки от неровностей дороги могут вызвать

прерывание воспроизведения диска.

Некоторые DVD-диски не поддерживают опре-

деленные функции.

Некоторые диски DVD могут не воспроизво-

диться вообще.

Диски формата DVD-RAM не воспроизводятся.

Данное устройство не поддерживает воспроиз-

ведение дисков формата AVCHD (Advanced

Video Codec High Definition, кодек видео высо-

кого разрешения). Не вставляйте в устройство

диски,записанные в формате AVCHD, по-

скольку извлечение диска может оказаться не-

возможным.

При использовании дисков,на поверхность ко-

торых могут наноситься этикетки,изучите ин-

струкции и предупреждения для этих дисков.

Установка и извлечение некоторых дисков

могут быть невозможны.Использование таких

дисков может привести к повреждению обору-

дования.

Не приклеивайте на диски этикетки и другие

материалы.

!Это может деформировать диски,в резуль-

тате чего их воспроизведение будет невоз-

можным.

!Этикетки могут отклеиться во время вос-

произведения и затруднить извлечение

дисков,а также повредить оборудование.

Внешнее запоминающее

устройство (USB, SD)

В зависимости от типа внешнего запоминаю-

щего устройства (USB, SD) могут возникнуть

следующие проблемы.

!Управление функциями может отличаться.

!Запоминающее устройство может не рас-

познаваться.

!Файлы не могут воспроизводиться коррект-

но.

Запоминающее устройство USB

С вопросами о работе запоминающего устрой-

ства USB обращайтесь к производителю ус-

тройства.

Подключение через USB-концентратор не под-

держивается.

Не подключайте другие устройства,кроме за-

поминающих устройств USB.

При движении автомобиля надежно закрепите

запоминающее устройство USB. Не роняйте

запоминающее устройство USB на пол,где

оно может застрять под педалью тормоза или

акселератора.

В зависимости от типа запоминающего устрой-

ства USB могут возникнуть следующие про-

блемы.

!Управление функциями может отличаться.

!Запоминающее устройство может не рас-

познаваться.

!Файлы не могут воспроизводиться коррект-

но.

!Устройство может создавать шумовые по-

мехи во время прослушивания радио.

Карта памяти SD

Данное устройство поддерживает только сле-

дующие типы карт памяти SD.

!SD

!SDHC

Храните карту памяти SD в недоступном для

детей месте.При случайном проглатывании

карты памяти SD немедленно обратитесь к

врачу.

Не касайтесь пальцами или металлическими

предметами контактных поверхностей карты

памяти SD.

Не вставляйте в слот для карты памяти SD ни-

чего,кроме карты памяти.Если вставить в

слот металлический предмет (например,моне-

ту), то это может вызвать повреждение внут-

ренних цепей,что,в свою очередь,станет

причиной других неисправностей.

Не вставляйте поврежденную карту памяти SD

(например,погнутую или с отошедшей наклей-

кой), поскольку это может стать причиной не-

возможности извлечения карты из слота.

Дополнительная информация

Приложение

Дополнительная информация

<YRB5258-A/N>76

Не пытайтесь вставить карту памяти SD в слот

для карт SD с большим усилием,поскольку

это может привести к повреждению карты или

данного устройства.

Чтобы извлечь карту памяти SD из слота,на-

жмите на нее и удерживайте до щелчка.Если

нажать на карту памяти и сразу отпустить,то

карта может выскочить из слота и стать причи-

ной травмы или ущерба,поэтому соблюдайте

осторожность.Если карта выскочит из слота,

она может потеряться.

iPod

Чтобы устройство функционировало надлежа-

щим образом,подключите iPod с помощью ка-

беля dock connector непосредственно к

данному устройству.

При движении автомобиля надежно закрепите

iPod. Не роняйте iPod на пол,где он может за-

стрять под педалью тормоза или акселерато-

ра.

Настройки iPod

!При подключении iPod к данному устрой-

ству эквалайзер iPod автоматически отклю-

чается,что обеспечивает оптимальное

звучание.При отсоединении iPod для эква-

лайзера автоматически выбирается пред-

ыдущая настройка.

!При использовании данного устройства от-

ключение функции повторного воспроизве-

дения на iPod невозможно.Если iPod

подключен к данному устройству,будет ав-

томатически выбран режим повтора всех

композиций.

Текстовая информация несовместимого фор-

мата,сохраненная на iPod, не будет отобра-

жаться на дисплее данного устройства.

Диски DVD-R/RW

Воспроизведение DVD-R/-RW дисков в форма-

те Video (режим видео), запись на которых не

была завершена,невозможно.

Воспроизведение дисков DVD-R/DVD-RW

может быть невозможно из-за характеристик

диска,царапин или грязи на диске,либо из-за

наличия грязи,конденсата и т.д.на линзах

этого устройства.

Воспроизведение дисков,записанных на

компьютере,может оказаться невозможным в

зависимости от настроек программного обес-

печения и конфигурации системы.(За подроб-

ностями обращайтесь к производителю

программного обеспечения.)

Диски CD-R/RW

При использовании компакт-дисков CD-R/RW

возможно воспроизведение только дисков,за-

пись на которых была полностью завершена.

Воспроизведение музыкальных дисков CD-R/

RW, записанных на записывающем устройстве

для музыкальных компакт-дисков или на

компьютере,может оказаться невозможным

из-за характеристик диска,царапин или грязи

на диске,а также из-за наличия грязи,конден-

сата и т.д.на линзах устройства.

Воспроизведение дисков,записанных на

компьютере,может оказаться невозможным в

зависимости от настроек программного обес-

печения и конфигурации системы.(За подроб-

ностями обращайтесь к производителю

программного обеспечения.)

Воспроизведение дисков CD-R/RW может

стать невозможным из-за воздействия прямого

солнечного света,высоких температур или ус-

ловий их хранения в машине.

Названия и другая текстовая информация,за-

писанная на диске CD-R/RW, может не отобра-

жаться этим устройством (в случае

аудиоданных (CD-DA)).

Диски формата DualDisc

DualDisc –это двусторонние диски для записи

аудиоданных на CD с одной стороны и видео-

данных на DVD –с другой.

На данном устройстве возможно воспроизве-

дение стороны DVD двойных дисков.Однако,

поскольку сторона CD двойных дисков физи-

чески несовместима с общим стандартом ком-

пакт-дисков,она может не воспроизводиться

данным устройством.

Частая загрузка и извлечение двойного диска

может привести к появлению царапин на

диске.Серьезные царапины могут создать

проблемы при воспроизведении диска на дан-

ном устройстве.В некоторых случаях двойной

диск может застревать в щели загрузки дисков,

из-за чего его становится невозможно извлечь.

Во избежание такой ситуации мы рекомендуем

воздержаться от использования двойных дис-

ков в данном устройстве.

За более подробной информацией о двойных

дисках обращайтесь к соответствующим про-

изводителям.

Файлы с изображениями в

формате JPEG

JPEG –это сокращение от Joint Photographic

Experts Group, оно означает стандарт техноло-

гии сжатия неподвижного изображения.

Файлы совместимы с неподвижными изобра-

жениями формата Baseline JPEG иEXIF 2.1 с

разрешением до 8 192 × 7 680. (Формат EXIF

наиболее широко используется в цифровых

фотокамерах.)

Воспроизведение файлов формата EXIF, об-

работанных на компьютере,может оказаться

невозможным.

Устройство несовместимо с прогрессивным

форматом JPEG.

Видеофайлы формата DivX

В зависимости от состава информации файла,

такой как количество аудиопотоков или размер

файла,воспроизведение диска может проис-

ходить с небольшой задержкой.

Некоторые операции могут быть недоступны

из-за состава информации файлов формата

DivX.

Нормальное воспроизведение файлов форма-

та DivX гарантируется только при условии,что

такие файлы были загружены с сайта партне-

ра DivX. Файлы формата DivX, загруженные из

других источников,могут воспроизводиться

неправильно.

Операции с файлами лицензии на управление

цифровыми правами (DRM) не будут доступны

до начала воспроизведения.

Рекомендуемый размер файла:не более 2Гб

и скорости передачи не более 2Мбит/с.

Для воспроизведения содержимого VOD

(видео по запросу)формата DivX необходимо

зарегистрировать идентификационный код

данного устройства у поставщика содержимо-

го VOD формата DivX. Информацию об иден-

тификационном коде см.в разделе

Отображение регистрационного кода содержи-

мого VOD формата DivX

на стр. 46.

Более подробную информацию о формате

DivX можно получить на веб-сайте:

http://www.divx.com/

Видеофайлы в формате MPEG-1/

MPEG-2/MPEG-4

Время,прошедшее с начала воспроизведения,

может отображаться некорректно.

Русский

Дополнительная информация

Приложение

Дополнительная информация

<YRB5258-A/N>77

Важно

!При присвоении имени файлу JPEG до-

бавляйте соответствующее расширение

имени файла (.jpg, .jpeg или .jpe).

!Это устройство воспроизводит файлы с

расширением (.jpg, .jpeg или .jpe) как

файлы JPEG. Во избежание неисправ-

ностей не используйте эти расширения

для файлов других форматов,кроме

JPEG.

Поддержка аудиофайлов

(USB)

WAV

Расширение: .wav

Разрядность квантования:8и16 (LPCM), 4

(MS ADPCM)

Частота дискретизации:от 16 кГц до 48 кГц

(LPCM), 22,05 кГц и 44,1 кГц (MS ADPCM)

Поддержка сжатых

аудиофайлов (компакт-

диск, USB, SD)

WMA

Расширение: .wma

Скорость передачи данных:от 48 кбит/сдо

320 кбит/с(постоянная), переменная

Частота дискретизации:от 32 кГц до 48 кГц

Windows MediaäAudio Professional, Lossless,

Voice/DRM Stream/Stream с поддержкой видео:

не поддерживается

MP3

Расширение: .mp3

Скорость передачи данных:от 8кбит/сдо

320 кбит/с(постоянная), переменная

Частота дискретизации:от 8кГц до 48 кГц

(32 кГц, 44,1 кГц,48кГц пиковая)

Совместимая версия тегов ID3: 1.0, 1.1, 2.2,

2.3, 2.4 (теги ID3 версии 2.x имеют приоритет

перед версией 1.x.)

Списки воспроизведения M3u: не поддержи-

ваются

MP3i (интерактивный MP3), mp3 PRO: не под-

держиваются

AAC

Совместимый формат:файлы AAC, преобраз-

ованные при помощи iTunes

Расширение: .m4a

Частота дискретизации:от 11,025 кГц до 48 кГц

Скорость передачи данных:от 16 кбит/сдо

320 кбит/с

Apple Lossless: не поддерживается

Файлы формата AAC, приобретенные в он-

лайн-магазине iTunes Store ( расширение .

m4p): не поддерживаются

Совместимость с форматом DivX

Совместимый формат:видеоформат DivX, не

противоречащий стандартам DivX

Расширения: .avi или .divx

Формат DivX Ultra: не поддерживается

Файлы формата DivX без видеоданных:не

поддерживаются

DivX plus: не поддерживается

Совместимые аудиокодеки: MP2, MP3, Dolby

Digital

LPCM: поддерживается

Скорость передачи данных:от 8кбит/сдо

320 кбит/с(постоянная), переменная

Частота дискретизации:от 8кГц до 48 кГц

Совместимое расширение внешнего файла

субтитров: .srt

Видео в формате MPEG-1/

MPEG-2/MPEG-4

Расширения файлов: .mpg или .mpeg (MPEG-

1/MPEG-2), .avi (MPEG-4)

Совместимый аудиокодек: MP2 (MPEG-1/

MPEG-2), MP2, MP3, Dolby Digital (MPEG-4)

H.264 (MPEG-4AVC): не поддерживается

LPCM: не поддерживается

Скорость передачи данных:от 8кбит/сдо

320 кбит/с(постоянная), переменная

Частота дискретизации:от 8кГц до 48 кГц

Дополнительная информация

Некоторые символы имени файла (включая

расширение)или папки могут не отображать-

ся.

Это устройство может работать некорректно в

зависимости от приложений,использованных

для кодирования файлов WMA.

При начале воспроизведения аудиофайлов,

содержащих изображения,и файлов с запоми-

нающего устройства USB, содержащего разве-

твленные иерархии папок,может происходить

небольшая задержка.

Диск (CD/DVD)

Воспроизведение папок:до 99 для CD-R/RW

Воспроизведение папок:до 700 для DVD-R/

Воспроизводимые файлы:до 999 для CD-R/

Воспроизводимые файлы:до 3 500 для DVD-

R/RW

Файловая система: ISO 9660 уровень 1и2,

Romeo, Joliet, UDF 1.02 (DVD-R/RW)

Воспроизведение нескольких сессий:поддер-

живается

Пакетный формат записи:не поддерживается

Независимо от продолжительности паузы

между композициями в изначальной записи,

при воспроизведении дисков со сжатыми ауди-

офайлами между композициями будут корот-

кие паузы.

Дополнительная информация

Приложение

Дополнительная информация

<YRB5258-A/N>78

Внешнее запоминающее

устройство (USB, SD)

Воспроизведение папок:до 1 500 (до 700 для

форматов DivX, MPEG-1, MPEG-2, MPEG-4)

Количество воспроизводимых файлов:не

более 15 000

Воспроизведение защищенных от копирова-

ния файлов:не поддерживается

Внешнее запоминающее устройство (USB), со-

держащее разделы:воспроизводится только

первый раздел,содержащий доступные для

воспроизведения файлы.

Мультимедийные карты (MMC) не поддержи-

ваются.

ВНИМАНИЕ

!Pioneer не несет ответственности за поте-

рю данных на запоминающем устройстве

USB, даже если эти данные будут потеря-

ны во время использования данного ус-

тройства.

!Pioneer не гарантирует совместимость со

всеми устройствами USB mass storage и

не несет ответственности за любую поте-

рю данных на медиапроигрывателях,

смартфонах и других устройствах при ис-

пользовании этого изделия.

!Не оставляйте диски/внешние запоми-

нающие устройства (USB, SD) или iPod в

местах,где они могут быть подвергнуты

воздействию высоких температур.

Поддержка iPod

Данное устройство поддерживает только пе-

речисленные ниже модели iPod. Совмести-

мые версии ПО для iPod также указаны

ниже.Более старые версии могут не поддер-

живаться.

Сделано для

!iPod touch 5-го поколения (версия про-

граммного обеспечения 6.0.1)

!iPod touch 4-го поколения (версия про-

граммного обеспечения 5.1.1)

!iPod touch 3-го поколения (версия про-

граммного обеспечения 5.1.1)

!iPod touch 2-го поколения (версия про-

граммного обеспечения 4.2.1)

!iPod touch 1-го поколения (версия про-

граммного обеспечения 3.1.3)

!iPod classic 160GB (версия программного

обеспечения 2.0.4)

!iPod classic 120GB (версия программного

обеспечения 2.0.1)

!iPod classic (версия программного обес-

печения 1.1.2)

!iPod с видео (версия программного обес-

печения 1.3)

!iPod nano 7-го поколения (версия про-

граммного обеспечения 1.0.1)

!iPod nano 6-го поколения (версия про-

граммного обеспечения 1.2)

!iPod nano 5-го поколения (версия про-

граммного обеспечения 1.0.2)

!iPod nano 4-го поколения (версия про-

граммного обеспечения 1.0.4)

!iPod nano 3-го поколения (версия про-

граммного обеспечения 1.1.3)

!iPod nano 2-го поколения (версия про-

граммного обеспечения 1.1.3)

!iPod nano 1-го поколения (версия про-

граммного обеспечения 1.3.1)

!iPhone 5 (версия программного обеспече-

ния 6.0.1)

!iPhone 4S (версия программного обеспе-

чения 5.1.1)

!iPhone 4 (версия программного обеспече-

ния 5.1.1)

!iPhone 3GS (версия программного обес-

печения 5.1.1)

!iPhone 3G (версия программного обеспе-

чения 4.2.1)

!iPhone (версия программного обеспече-

ния 3.1.3)

В зависимости от версии программного обес-

печения или поколения iPod некоторые функ-

ции могут быть недоступны.

Функции iPod могут различаться в зависимо-

сти от версии программного обеспечения.

О совместимости файлов/форматов см.вру-

ководствах к iPod.

Аудиокниги,подкасты:поддерживаются

ВНИМАНИЕ

Компания Pioneer не несет ответственности

за потерю данных на iPod, даже если эти

данные будут потеряны во время использо-

вания данного устройства.

Последовательность

воспроизведения

аудиофайлов

Пользователь не может назначать номера

папок и устанавливать последовательность

воспроизведения с помощью данного ус-

тройства.

Пример иерархии

:Папка

:Сжатый ауди-

офайл

от 01 до 05: Номер

папки

от 1до 6:После-

довательность

воспроизведения

Диск

Последовательность выбора папок и других

действий может отличаться в зависимости

от кодировки или программного обеспече-

ния,использованного для записи.

Внешнее запоминающее

устройство (USB, SD)

Файлы воспроизводятся в той последова-

тельности,в которой они записаны на внеш-

нем запоминающем устройстве (USB, SD).

Для выбора алгоритма воспроизведения ре-

комендуется выполнить следующие дей-

ствия.

1Присвойте файлам имена с цифрами,

определяющими последовательность

воспроизведения (например, 001xxx.mp3

и099yyy.mp3).

2Поместите эти файлы в папку.

3Сохраните папку,в которой содержатся

файлы,на внешнем запоминающем ус-

тройстве (USB, SD).

Учитывайте,что в некоторых системных сре-

дах невозможно установить порядок вос-

произведения.

Последовательность воспроизведения фай-

лов на портативном аудиоплеере USB может

изменяться и зависит от типа плеера.

Правильное использование

дисплея

ВНИМАНИЕ

!При попадании жидкостей или посторон-

них предметов внутрь данного устройства

немедленно отключите питание и свяжи-

тесь с дилером или с ближайшим сервис-

ным пунктом PIONEER. Запрещается

использовать устройство в таком состоя-

нии,поскольку это может привести к по-

жару,поражению электрическим током

или стать причиной иных неполадок.

Русский

Дополнительная информация

Приложение

Дополнительная информация

<YRB5258-A/N>79

!Если Вы заметили дым,странный звук

или запах,или любые другие признаки

некорректной работы дисплея,немедлен-

но отключите питание и свяжитесь с ди-

лером или с ближайшим сервисным

пунктом PIONEER. Использование данно-

го устройства в таком состоянии может

привести к необратимым повреждениям

системы.

!Запрещается разбирать или видоизме-

нять данное устройство,поскольку компо-

ненты высокого напряжения внутри него

создают риск поражения электрическим

током.Свяжитесь с дилером или с бли-

жайшим сервисным пунктом PIONEER

для проведения осмотра,настроек или

ремонта устройства.

Рекомендации по обращению с

дисплеем

!При использовании сенсорной панели ка-

саться экрана можно только пальцами.

Экран можно легко поцарапать.

!Если подвергать дисплей воздействию

прямого солнечного света в течение дли-

тельного времени,он нагреется до высо-

кой температуры,что может привести к

повреждению ЖК-экрана.По возможно-

сти оберегайте дисплей от воздействия

прямого солнечного света.

!Дисплей следует использовать в диапазо-

не температур от –10 °C до +60 °C.

В случае эксплуатации при температурах

за пределами указанного диапазона в ра-

боте дисплея могут быть сбои.

!ЖК экран данного устройства открыт,

чтобы его было лучше видно внутри авто-

мобиля.Во избежание повреждений экра-

на не надавливайте на него с силой.

!Во избежание образования царапин не

надавливайте на ЖК экран с большим

усилием.

Жидкокристаллический (ЖК)

экран

!Тепло от обогревателя может повредить

ЖК экран,а прохладный воздух из конди-

ционера может вызвать образование кон-

денсата внутри дисплея и привести к его

повреждению.

!На ЖК-экране могут появиться маленькие

черные или белые (яркие)точки.Это об-

условлено характеристиками ЖК экрана

и не является признаком неисправности.

!При использовании мобильного телефона

старайтесь не подносить антенну близко

к дисплею,чтобы избежать помех при пе-

редаче изображения:точек,цветных

полос и т.д.

Светодиодная подсветка

!При низких температурах использование

светодиодной подсветки может привести

к задержке начала воспроизведения и

ухудшению качества изображения.По

мере роста температуры качество изоб-

ражения должно улучшиться.

!Для защиты светодиодной подсветки

дисплей будет затемняться в следующих

условиях:

—При попадании прямого солнечного

света

—Рядом с вентиляционным отверстием

!Срок службы светодиодной подсветки со-

ставляет более 10 000 часов работы.Од-

нако использование устройства при

высоких температурах может привести к

сокращению срока службы.

!По истечении срока службы светодиод-

ной подсветки экран темнеет и изображе-

ние на нем не воспроизводится.В таких

случаях необходимо обратиться к дилеру

или в ближайший центр технического об-

служивания PIONEER.

Уход за дисплеем

!Прежде чем приступить к удалению пыли

с экрана или очистке дисплея,необходи-

мо выключить питание,а затем удалить

загрязнение с помощью мягкой сухой

ткани.

!Протирая экран,соблюдайте осторож-

ность и не поцарапайте его поверхность.

Запрещается использовать концентриро-

ванные или абразивные химические чи-

стящие средства.

Профили Bluetooth

Чтобы использовать беспроводную техноло-

гию Bluetooth, устройства должны поддержи-

вать определенные профили.Это

устройство поддерживает следующие про-

фили.

!GAP (Generic Access Profile)

!SDP (Service Discovery Protocol)

!OPP (Object Push Profile)

!HFP (Hands Free Profile)

!HSP (Head Set Profile)

!PBAP (Phone Book Access Profile)

!A2DP (Advanced Audio Distribution Profile)

!AVRCP (Audio/Video Remote Control Profi-

le) 1.3

Авторское право и

товарные знаки

Данное изделие содержит технологию защи-

ты авторских прав,защищенную патентами

США и другими правами на интеллектуаль-

ную собственность,принадлежащую Rovi

Corporation. Инженерный анализ и разборка

запрещены.

Bluetooth

â(слово и логотипы)является заре-

гистрированным товарным знаком и принад-

лежит компании Bluetooth SIG, Inc.;

использование PIONEER CORPORATION

этих товарных знаков разрешено соответ-

ствующей лицензией.Прочие товарные

знаки и торговые наименования принадле-

жат соответствующим владельцам.

DVD video

является товарным знаком корпора-

ции-владельца прав на формат/логотип

DVD.

iTunes

Apple иiTunes являются торговыми знаками

компании Apple Inc., зарегистрированными в

США и других странах.

MP3

Поставка этого изделия дает право только на

его частное и некоммерческое использова-

ние и не предоставляет лицензии и не подра-

зумевает право использования этого

изделия в любых коммерческих (т.е.прино-

сящих прибыль)прямых трансляциях (теле-

визионных,спутниковых,кабельных и/или

любых других), вещании/потоковой передаче

через Интернет,локальных сетях и/или дру-

гих сетях или в других электронных системах

распространения,таких как системы платно-

го аудио и аудио по запросу.Для такого ис-

пользования необходима специальная

лицензия.Дополнительную информацию см.

на сайте

http://www.mp3licensing.com.

WMA

Windows Media –это зарегистрированная

торговая марка или торговая марка Microsoft

Corporation в США и/или других странах.

Дополнительная информация

Приложение

Дополнительная информация

<YRB5258-A/N>80

В данном изделии используются технологии,

принадлежащие корпорации Microsoft, кото-

рые не разрешается использовать или рас-

пространять без лицензии от Microsoft

Licensing, Inc.

Карта памяти SD

Логотип SD является товарным знаком SD-

3C, LLC.

Логотип SDHC является товарным знаком

SD-3C, LLC.

iPod иiPhone

iPhone, iPod, iPod classic, iPod nano иiPod

touch являются товарными знаками компа-

нии Apple Inc., зарегистрированными в США

и других странах.

“Made for iPod”и“Made for iPhone”означает,

что электронный прибор был разработан с

целью подключения определенно к iPod или

iPhone соответственно,и имеется сертифи-

цикация разработчика о соответствии с тех-

ническими характеристиками Apple. Apple не

несет ответственности за работу данного ус-

тройства или его соответствие со стандарта-

ми по технике безопасности или

регулятивными нормами.Пожалуйста,об-

ратите внимание,что использование данно-

го прибора с iPod или iPhone может

отрицательно сказываться на качестве бес-

проводной связи.

Androidä

Android является товарным знаком компании

Google Inc.

HDMIâ

Права на товарные знаки и зарегистрирован-

ные товарные знаки HDMI иHDMI High-Defi-

nition Multimedia Interface, а также логотип

HDMI Logo в США и других странах принад-

лежат компании HDMI Licensing, LLC.

MHL

MHL, логотип MHL иMobile High-Definition

Link являются торговыми марками или заре-

гистрированными торговыми марками MHL,

LLC в США и других странах.

Dolby Digital

Произведено по лицензии Dolby Laboratories.

Название Dolby и символ с двойной буквой D

являются торговыми марками Dolby

Laboratories.

DivX

DivXâ, DivX Certifiedâи соответствующие ло-

готипы являются товарными знаками компа-

нии Rovi Corporation или ее дочерних

предприятий и используются по лицензии.

О ФОРМАТЕ DIVX VIDEO: DivXâ–это фор-

мат цифрового видео,разработанный компа-

нией DivX, LLC, дочерним предприятием

Rovi Corporation. Это устройство официаль-

но сертифицировано DivXâи поддерживает

формат DivX video. Посетите сайт www.divx.

com для получения дополнительной инфор-

мации и программных средств для преобраз-

ования ваших файлов в формат DivX.

О ВИДЕО ПО ЗАПРОСУ В ФОРМАТЕ DIVX:

это устройство имеет сертификат DivX Certi-

fiedâ;для воспроизведения приобретенного

видео по запросу (VOD) формата DivX ус-

тройство следует зарегистрировать.Для по-

лучения регистрационного кода найдите

раздел DivX VOD в

Отображение регистра-

ционного кода содержимого VOD формата

DivX

.Перейдите на сайт vod.divx.com,

чтобы получить более подробную информа-

цию о завершении регистрации.

MIXTRAX

MIXTRAX является торговой маркой

PIONEER CORPORATION.

libpng

Заранее примите к сведению,что компания

Pioneer не отвечает на вопросы,связанные с

содержанием кода.

Данная лицензия изначально составлена на

английском языке и данный перевод пред-

назначен только для того,чтобы способство-

вать пониманию читателем ее содержания.

Поэтому следует иметь в виду,что данная

переведенная лицензия НЕ имеет юридиче-

ского соответствия с оригинальным текстом

на английском языке.

Данная копия уведомлений libpng предоста-

влена для вашего удобства.В случае каких-

либо расхождений между данной копией и

уведомлениями в файле png.h, включенном

в дистрибутив libpng, приоритет имеет по-

следний документ.

УВЕДОМЛЕНИЕ ОБ АВТОРСКОМ ПРАВЕ,

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ и ЛИЦЕН-

ЗИЯ:

В случае внесения изменений в libpng вы мо-

жете вставить дополнительные уведомления

непосредственно после данного предложе-

ния.

Код распространяется по лицензии libpng.

Версии libpng с1.2.6 от 15 августа 2004 г.по

1.5.0 от 6января 2011 г.являются объектом

Randers-Pehrson и распространяются в соот-

ветствии с тем же отказом от ответственно-

сти и лицензией,что libpng-1.2.5, с

добавлением следующих лиц к списку авто-

ров-участников

Cosmin Truta

libpng версии с 1.0.7 от 1июля 2000 по 1.2.5

от 3октября 2002 являются авторскими пра-

распространяется в соответствии с анало-

гичным отказом от ответственности и лицен-

зией,что и libpng-1.0.6 с добавлением

следующих лиц в список Сотрудничающих

Авторов

Simon-Pierre Cadieux

Eric S. Raymond

Gilles Vollant

и со следующими дополнениями к отказу от

ответственности:

Гарантия в отношении препятствий вашему

пользованию данной библиотекой или в от-

ношении нарушения авторских прав отсут-

ствует.Отсутствует также гарантия того,что

наши усилия или данная библиотека будут

удовлетворять каким-либо вашим опреде-

ленным целям или нуждам.Данная библио-

тека предоставляется со всеми ошибками,и

весь риск в отношении приемлемого каче-

ства,характеристик,точности и усилий

лежит на пользователе.

libpng версии с 0.97 от января 1998 по 1.0.6

от 20 марта 2000 являются авторскими пра-

распространяются в соответствии с анало-

гичным отказом от ответственности и лицен-

зией,что и libpng-0.96 с добавлением

следующих лиц в список Сотрудничающих

Авторов:

Tom Lane

Glenn Randers-Pehrson

Willem van Schaik

libpng версии с 0.89 от июня 1996 по 0.96 от

мая 1997 являются авторскими правами (c)

1996, 1997 Andreas Dilger и распространяют-

ся в соответствии с аналогичным отказом от

ответственности и лицензией,что и libpng-

0.88 с добавлением следующих лиц в список

Сотрудничающих Авторов:

John Bowler

Kevin Bracey

Sam Bushell

Magnus Holmgren

Greg Roelofs

Tom Tanner

libpng версии с 0.5 от мая 1995 по 0.88 от ян-

варя 1996 являются авторскими правами (c)

1995, 1996 Guy Eric Schalnat, Group 42, Inc.

Русский

Дополнительная информация

Приложение

Дополнительная информация

<YRB5258-A/N>81

В целях данного авторского права и лицен-

зии термин "Сотрудничающие Авторы"опре-

делен как следующий список лиц:

Andreas Dilger

Dave Martindale

Guy Eric Schalnat

Paul Schmidt

Tim Wegner

Библиотека PNG Reference Library пред-

оставляется на условиях "КАК ЕСТЬ". Со-

трудничающие Авторы и Group 42, Inc.

отказываются от каких-либо гарантий,явных

или подразумеваемых,включая,помимо

прочего,гарантии пригодности для продажи

и пригодности для какого-либо применения.

Сотрудничающие Авторы и Group 42, Inc. не

несут ответственности за прямые,непря-

мые,побочные,реальные,штрафные или

косвенные убытки,которые могут возникнуть

в результате использования PNG Reference

Library, даже в случае сообщения о возмож-

ности таких убытков.

Настоящий документ предоставляет право

на использование,копирование,изменение

и распространение данного исходного кода

или его фрагментов с любой целью,бесплат-

но,при соблюдении следующих ограниче-

ний:

1. Источник данного исходного кода не дол-

жен быть искажен.

2. Измененные версии должны быть четко

обозначены как таковые и не должны быть

представлены в качестве оригинального

кода.

3. Данное уведомление об авторском праве

не должно изыматься или изменяться при

любом распространении исходного или из-

мененного кода.

Сотрудничающие Авторы и Group 42, Inc.

предоставляют разрешение,а также поощ-

ряют использование данного исходного кода

в безвозмездной форме в качестве компо-

нента для поддержки формата файла PNG в

коммерческих продуктах.При использова-

нии данного исходного кода в продукте под-

тверждение не требуется,но будет принято с

признательностью.

В целях удобства использования функция

"png_get_copyright" доступна в окнах "О про-

грамме"или аналогичных:

printf("%s",png_get_copyright(NULL));

Кроме того,логотип PNG (конечно в формате

PNG) поставляется в файлах "pngbar.png",


Libpng является OSI-сертифицированным

программным обеспечением с открытым ис-

ходным кодом. OSI Certified Open Source

является знаком сертификации Open Source

Initiative.

Glenn Randers-Pehrson

glennrp at users.sourceforge.net

6января 2011 г.

Таблица кодов языка для DVD

Язык (код), вводимый код

Японский (ja), 1001 Дзонг-кэ (dz), 0426 Курдский (ku), 1121 Киньяруанда (rw), 1823

Английский (en), 0514 Эве (ee), 0505 Коми (kv), 1122 Санскрит (sa), 1901

Французский (fr), 0618 Эсперанто (eo), 0515 Корнский (kw), 1123 Сардинский (sc), 1903

Испанский (es), 0519 Эстонский (et), 0520 Киргизский (ky), 1125 Синдхи (sd), 1904

Немецкий (de), 0405 Баскский (eu), 0521 Латинский (la), 1201 Северосаамский (se),

1905

Итальянский (it), 0920 Персидский (fa), 0601 Люксембургский (lb),

1202 Сангхо (sg), 1907

Китайский (zh), 2608 Фула (ff), 0606 Ганда (lg), 1207 Сингальский (si), 1909

Нидерландский,фла-

мандский (nl), 1412 Финский (fi), 0609 Лимбургский (li), 1209 Словацкий (sk), 1911

Португальский (pt),

1620 Фиджи (fj), 0610 Лингала (ln), 1214 Словенский (sl), 1912

Шведский (sv), 1922 Фарерский (fo), 0615 Лаосский (lo), 1215 Самоанский (sm), 1913

Русский (ru), 1821 Западнофризский (fy),

0625 Литовский (lt), 1220 Шона (sn), 1914

Корейский (ko), 1115 Ирландский (ga), 0701 Луба-катанга (lu), 1221 Сомали (so), 1915

Греческий (el), 0512 Гэльский (gd), 0704 Латвийский (lv), 1222 Албанский (sq), 1917

Афар (aa), 0101 Галисийский (gl), 0712 Мальгашский (mg),

1307 Сербский (sr), 1918

Абхазский (ab), 0102 Гуарани (gn), 0714 Маршалльский (mh),

1308 Свати (ss), 1919

Авестийский (ae), 0105 Гуджарати (gu), 0721 Маори (mi), 1309 Сото,южный (st), 1920

Африкаанс (af), 0106 Мэнский (gv), 0722 Македонский (mk),

1311 Суданский (su), 1921

Акан (ak), 0111 Хауса (ha), 0801 Малайалам (ml), 1312 Суахили (sw), 1923

Амхарский (am), 0113 Иврит (he), 0805 Монгольский (mn),

1314 Тамильский (ta), 2001

Арагонский (an), 0114 Хинди (hi), 0809 Марати (mr), 1318 Телугу (te), 2005

Арабский (ar), 0118 Хири-моту (ho), 0815 Малайский (ms), 1319 Таджикский (tg), 2007

Ассамский (as), 0119 Хорватский (hr), 0818 Мальтийский (mt), 1320 Тайский (th), 2008

Аварский (av), 0122 Гаитянский (ht), 0820 Бирманский (my), 1325 Тигринья (ti), 2009

Аймара (ay), 0125 Венгерский (hu), 0821 Науру (na), 1401 Туркменский (tk), 2011

Азербайджанский (az),

0126 Армянский (hy), 0825 Букмол (nb), 1402 Тагальский (tl), 2012

Башкирский (ba), 0201 Гереро (hz), 0826 Ндебеле,северный

(nd), 1404 Тсвана (tn), 2014

Белорусский (be), 0205 Интерлингва (ia), 0901 Непальский (ne), 1405 Тонга (to), 2015

Дополнительная информация

Приложение

Дополнительная информация

<YRB5258-A/N>82

Язык (код), вводимый код

Болгарский (bg), 0207 Индонезийский (id),

0904 Ндунга (ng), 1407 Турецкий (tr), 2018

Бихари (bh), 0208 Интерлингве (ie), 0905 Нюнорск (nn), 1414 Тсонга (ts), 2019

Бислама (bi), 0209 Игбо (ig), 0907 Норвежский (no), 1415 Татарский (tt), 2020

Бамана (bm), 0213 Носу (ii), 0909 Ндебеле,южный (nr),

1418 Тви (tw), 2023

Бенгальский (bn), 0214 Инупиак (ik), 0911 Навахо (nv), 1422 Таитянский (ty), 2025

Тибетский (bo), 0215 Идо (io), 0915 Ньянджа (ny), 1425 Уйгурский (ug), 2107

Бретонский (br), 0218 Исландский (is), 0919 Окситанский (oc), 1503 Украинский (uk), 2111

Боснийский (bs), 0219 Инуктитут (iu), 0921 Оджибве (oj), 1510 Урду (ur), 2118

Каталанский (ca), 0301 Яванский (jv), 1022 Оромо (om), 1513 Узбекский (uz), 2126

Чеченский (ce), 0305 Грузинский (ka), 1101 Ория (or), 1518 Венда (ve), 2205

Чаморро (ch), 0308 Конго (kg), 1107 Осетинский (os), 1519 Вьетнамский (vi), 2209

Корсиканский (co),

0315

Кикуйю,гикуйю (ki),

1109

Пенджабский (pa),

1601 Волапюк (vo), 2215

Кри (cr), 0318 Кваньяма (kj), 1110 Пали (pi), 1609 Валлонский (wa), 2301

Чешский (cs), 0319 Казахский (kk), 1111 Польский (pl), 1612 Волоф (wo), 2315

Церковнославянский

(cu), 0321

Гренландский (kl),

1112 Пушту (ps), 1619 Коса (xh), 2408

Чувашский (cv), 0322 Кхмерский (km), 1113 Кечуа (qu), 1721 Идиш (yi), 2509

Валлийский (cy), 0325 Каннада (kn), 1114 Романшский (rm), 1813 Йоруба (yo), 2515

Датский (da), 0401 Канури (kr), 1118 Рунди (rn), 1814 Чжуанский (za), 2601

Мальдивский (dv),

0422 Кашмирский (ks), 1119 Румынский (ro), 1815 Зулусский (zu), 2621

Технические характеристики

Общие

Номинальный источник питания

................................... 14,4 В постоянного тока

(допустимый диапазон на-

пряжения:от 10,8 Вдо

15,1 В постоянного тока)

Система заземления ..... Заземление отрицательно-

го полюса

Максимальный потребляемый ток

................................... 10,0 А

Размеры (Ш×В×Г):

DIN

Шасси ............... 178 мм × 100 мм ×

157 мм

Передняя панель

..................... 188 мм ×118мм ×29мм

Шасси ............... 178 мм × 100 мм ×

165 мм

Передняя панель

..................... 171 мм ×97мм ×21мм

Масса ............................. 2,1 кг

Дисплей

Размер экрана/соотношение

................................... 6,95 дюйм ширины/16:9

(эффективная площадь из-

ображения: 156,6 мм ×

81,6 мм)

Пиксели .......................... 1152 000 (2 400 × 480)

Тип технологии дисплея

................................... активная матрица TFT упра-

вляющего типа

Система цветопередачи

................................... совместимая с NTSC/PAL/

PAL-M/PAL-N/SECAM

Диапазон допустимых температур хранения (при вы-

ключенном питании)...... от –20 °C до +80 °C

Аудио

Максимальная выходная мощность

................................... 50 Вт ×4

70 Вт × 1/2 W(для сабвуфе-

ра)

Номинальная выходная мощность

................................... 22 Вт ×4(от 50 Гц до

15 000 Гц,суммарное значе-

ние коэффициента нели-

нейных искажений 5%,

нагрузка 4Wдля обоих ка-

налов)

Сопротивление нагрузки

................................... 4W(допустимо 4W–8W(2

Wна 1канал))

Максимальная выходная мощность

................................... 4,0 В

Эквалайзер (8-полосный графический эквалайзер):

Частота .................... 40 Гц/80 Гц/200 Гц/400 Гц/

1кГц/2,5 кГц/8 кГц/10 кГц

Усиление ................. ±12 дБ

HPF:

Частота .................... 50 Гц/63 Гц/80 Гц/100 Гц/

125 Гц

Крутизна характеристики

............................ –12 дБ/окт

Сабвуфер (моно):

Частота .................... 50 Гц/63 Гц/80 Гц/100 Гц/

125 Гц

Крутизна характеристики

............................ –18 дБ/окт

Усиление ................. +6 дБ до –24 дБ

Фаза ........................ Нормальная/Обратная

Усиление нижних звуковых частот:

Усиление ................. от +12 дБ до 0дБ

Проигрыватель DVD

Система ......................... проигрыватель DVD video,

Video CD, CD, WMA, MP3,

AAC, DivX, MPEG

Используемые диски ..... DVD video, Video CD, CD,

CD-R/RW, DVD-R/RW/R DL

Код региона .................... 5

Амплитудно-частотная характеристика

................................... от 5до 44 000 Гц (для дис-

ков DVD при частоте ди-

скретизации 96 кГц)

Отношение сигнал/шум

................................... 96 дБ (1 кГц)(сеть IEC-A)

(уровень RCA)

Выходная мощность:

Видео ...................... 1,0 Vp-p/75 W(±0,2 В)

Число каналов ............... 2(стерео)

Формат декодирования файлов MP3

................................... MPEG-1 и2 Audio Layer 3

Русский

Дополнительная информация

Приложение

Дополнительная информация

<YRB5258-A/N>83

Формат декодирования файлов WMA

................................... Версии 7, 7.1, 8, 9, 10, 11, 12

(двухканальный звук)

(Windows Media Player)

Формат декодирования файлов AAC

................................... MPEG-4 AAC (только коди-

рованных с помощью

iTunes) (.m4a)

(Версии 10.6 и более ран-

них)

Формат декодирования файлов DivX

................................... Home Theater версий 3, 4,

5.2, 6 (.avi, .divx)

Формат декодирования видеофайлов MPEG

................................... MPEG-1 (.mpg, .mpeg, .dat)

MPEG-2 PS (.mpg, .mpeg)

MPEG-4 Part2 (Visual), MS-

MPEG-4 Ver. 3 (.avi)

USB

Стандартная спецификация USB

................................... USB 1.1, USB 2.0 высоко-

скоростной

Максимальный ток питания

................................... 1,0 А

Класс USB ...................... MSC (Mass Storage Class)

iPod (Audio Class, HID

Class)

Файловая система ......... FAT12, FAT16, FAT32

Формат декодирования файлов MP3

................................... MPEG-1 и2 Audio Layer 3,

MPEG-2.5 Audio

Формат декодирования файлов WMA

................................... Версии 7, 7.1, 8, 9, 10, 11, 12

(двухканальный звук)

(Windows Media Player)

Формат декодирования файлов AAC

................................... MPEG-4 AAC (только коди-

рованных с помощью

iTunes)

(Версии 10.6 и более ран-

них)

WAV

Формат сигнала WAV

............................ Linear PCM, MS ADPCM

(.wav)

Частота дискретизации

............................ Линейная ИКМ:16 кГц,

22,05 кГц,24кГц,32кГц,

44,1 кГц,48кГц

MS ADPCM: 22,05 кГц,

44,1 кГц

DivX

Формат декодирования файлов DivX

............................ Home Theater версий 4.xx,

5.xx, 6.xx (кроме Ultra иHD)

(.avi, .divx)

Максимальная скорость передачи данных

............................ 8 000 кбит/с

Максимальная частота кадров

............................ 30 кадров/с(при разреше-

нии 720×480. Не более

25 кадров/с при 720×576)

Аудиокодек .............. MP2, MP3, линейная

PCM/MSAD PCM, AC-3

Размер при декодировании

............................ макс.:720(В) x 480(Ш),

мин.:48(В) x 48(Ш)

H.264

Формат декодирования H.264

............................ Base Line Profile (.mp4)

Максимальная скорость передачи данных

............................ 8 000 кбит/с

Максимальная частота кадров

............................ 30 кадров/с

Аудиокодек .............. AAC

Размер при декодировании

............................ макс.:720(В) x 1 280(Ш),

мин.:48(В) x 48(Ш)

WMV

Формат декодирования файлов WMV

............................ Main Profile (.wmv)

Максимальная скорость передачи данных

............................ 8 000 кбит/с

Максимальная частота кадров

............................ 30 кадров/с

Аудиокодек .............. WMA

Размер при декодировании

............................ макс.:720(В) x 1 280(Ш),

мин.:48(В) x 48(Ш)

MPEG-4

Формат декодирования видеофайлов MPEG-4

............................ Simple Profile L0/L1/L2/L3,

Advanced Simple Profile

(.mp4)

Максимальная скорость передачи данных

............................ 8 000 кбит/с

Максимальная частота кадров

............................ 30 кадров/с

Аудиокодек .............. AAC

Размер при декодировании

............................ макс.:720(В) x 1 280(Ш),

мин.:48(В) x 48(Ш)

JPEG

Формат декодирования файлов JPEG

............................ Base Line (.jpeg, .jpg, .jpe,

.jfif)

Дискретизация пикселей

............................ 4:2:2, 4:2:0

Размер при декодировании

............................ макс.:4 092(В) x 4 092(Ш),

мин.:16(В) x 16(Ш)

Максимальный размер файла

............................ 8Мб

Поддерживаемый физический формат

................................... Версия 1.1

Файловая система ......... FAT12, FAT16, FAT32

Формат декодирования файлов MP3

................................... MPEG-1 и2 Audio Layer 3,

MPEG-2.5 Audio

Формат декодирования файлов WMA

................................... Версии 7, 7.1, 8, 9, 10, 11, 12

(двухканальный звук)

(Windows Media Player)

Формат декодирования файлов AAC

................................... MPEG-4 AAC (только коди-

рованных с помощью

iTunes)

(Версии 10.6 и более ран-

них)

WAV

Формат сигнала WAV

............................ Linear PCM, MS ADPCM

(.wav)

Частота дискретизации

............................ Линейная ИКМ:16 кГц,

22,05 кГц,24кГц,32кГц,

44,1 кГц,48кГц

MS ADPCM: 22,05 кГц,

44,1 кГц

DivX

Формат декодирования файлов DivX

............................ Home Theater версий 4.xx,

5.xx, 6.xx (кроме Ultra иHD)

(.avi, .divx)

Максимальная скорость передачи данных

............................ 8 000 кбит/с

Максимальная частота кадров

............................ 30 кадров/с(при разреше-

нии 720×480. Не более

25 кадров/с при 720×576)

Аудиокодек .............. MP2, MP3, линейная

PCM/MSAD PCM, AC-3

Размер при декодировании

............................ макс.:720(В) x 480(Ш),

мин.:48(В) x 48(Ш)

H.264

Формат декодирования H.264

............................ Base Line Profile (.mp4)

Максимальная скорость передачи данных

............................ 8 000 кбит/с

Максимальная частота кадров

............................ 30 кадров/с

Аудиокодек .............. AAC

Размер при декодировании

............................ макс.:720(В) x 1 280(Ш),

мин.:48(В) x 48(Ш)

WMV

Формат декодирования файлов WMV

............................ Main Profile (.wmv)

Максимальная скорость передачи данных

............................ 8 000 кбит/с

Максимальная частота кадров

............................ 30 кадров/с

Аудиокодек .............. WMA

Размер при декодировании

............................ макс.:720(В) x 1 280(Ш),

мин.:48(В) x 48(Ш)

Дополнительная информация

Приложение

Дополнительная информация

<YRB5258-A/N>84

MPEG-4

Формат декодирования видеофайлов MPEG-4

............................ Simple Profile L0/L1/L2/L3,

Advanced Simple Profile

(.mp4)

Максимальная скорость передачи данных

............................ 8 000 кбит/с

Максимальная частота кадров

............................ 30 кадров/с

Аудиокодек .............. AAC

Размер при декодировании

............................ макс.:720(В) x 1 280(Ш),

мин.:48(В) x 48(Ш)

JPEG

Формат декодирования файлов JPEG

............................ Base Line (.jpeg, .jpg, .jpe,

.jfif)

Дискретизация пикселей

............................ 4:2:2, 4:2:0

Размер при декодировании

............................ макс.:4 092(В) x 4 092(Ш),

мин.:16(В) x 16(Ш)

Максимальный размер файла

............................ 8Мб

FM-тюнер

Диапазон частот ............. от 87,5 МГц до 108,0 МГц

Полезная чувствительность

................................... 9дБф (0,8 мкВ/75 W,моно,

отношение сигнал/шум:

30 дБ)

Отношение сигнал/шум

................................... 72 дБ (сеть IEC-A)

MW-тюнер

Диапазон частот ............. от 531 кГц до 1 602 кГц

(9 кГц)

Полезная чувствительность

................................... 25 мкВ (отношение сигнал/

шум:20дБ)

Отношение сигнал/шум

................................... 62 дБ (сеть IEC-A)

LW-тюнер

Диапазон частот ............. от 153 кГц до 281 кГц

Полезная чувствительность

................................... 28 мкВ (отношение сигнал/

шум:20дБ)

Отношение сигнал/шум

................................... 62 дБ (сеть IEC-A)

Bluetooth

Версия ............................ Bluetooth 3.0 certified

Выходная мощность ...... +4 дБм макс.

(Класс мощности 2)

Примечание:

В соответствии со статьей 5закона Рос-

сийской Федерации «О защите прав по-

требителей»и постановлением

правительства Российской Федерации №

720 от 16.06.97 компания Pioneer Europe

NV оговаривает следующий срок службы

изделий,официально поставляемых на

российский рынок.

Автомобильная электроника:6лет

Прочие изделия (наушники,микрофоны

ит.п.): 5 лет

Примечания

!Характеристики и конструкция могут быть

изменены без предварительного уведо-

мления.

!Данное устройство произведено в Таи-

ланде.

Русский

Дополнительная информация

Приложение

<YRB5258-A/N>85

86 Ru

<YRB5258-A/N>86

Русский

87Ru

<YRB5258-A/N>87
