1

Разумные экраны

ИНСТРУКЦИЯ ПО ИСПОЛЬЗОВАНИЮ

MasterControl

Экран с электроприводом

Полотно: Matte White FiberGlass

2

Оглавление

Вступление……………………………………………………………………………………………….3

Меры предосторожности…………………………………………………………………………….. 4

Технические характеристики………………………………………………………………………... 5

Монтаж экрана………………………………………………………………………………………...…6

Эксплуатация…………………………………………………………………………………………….7

Устранение неисправностей…………………………………………………………………………..8

Настройка дистанционного управления…………………………………………………………...10

Технические данные по материалу…………………………………………………………………11

Измерение технических данных зеркального экрана…………………………………………...11

Материал экрана……………………………………………………………………………………….12

Рекомендации…………………………………………………………………………………………..13

Уход и обслуживание………………………………………………………………………………….14

3

Уважаемый покупатель!

Вы приобрели проекционный экран LUMIEN, и мы благодарим Вас за Ваш

выбор. Продукция, выпускаемая под торговой маркой LUMIEN,

cертифицирована по всем необходимым стандартам качества,

изготовлена из экологичных материалов и подвергается строгому

контролю на всех этапах производства.

Для того, чтобы экран прослужил Вам долго и полностью соответствовал

своим эксплуатационным характеристикам, пожалуйста, ознакомьтесь с

данным руководством до начала его использования.

Обращаем ваше внимание, что установку экрана, монтаж электропроводки

и регулировку конечных переключателей должен осуществлять только

квалифицированный инженер.

4

Меры предосторожности

Перед установкой экрана внимательно

прочитайте данную инструкцию

Во избежание выхода изделия из строя и преждевременного

старения полотна

 не бросайте изделие при транспортировке и хранении;

 не располагайте (не храните) вблизи открытых нагревательных приборов;

 не допускайте механических повреждений полотна;

 не рекомендуется хранить экран в развернутом виде;

 при установке и свертывании экрана соблюдайте последовательность

действий согласно инструкции;

 по возможности не эксплуатируйте экран в пыльных, задымленных

помещениях;

 не подвергайте полотно экрана длительному воздействию прямых солнечных

лучей и не располагайте его вблизи источников тепла - не используйте для

мытья экранов моющие абразивные порошки, химически активные растворы

кислот и щелочей, растворители;

 не рекомендуется хранение экрана при температуре ниже 0°С.

Для обеспечения личной безопасности

 для монтажа экрана необходимо не менее двух человек

 строго соблюдайте порядок монтажа и подключения согласно инструкции

5

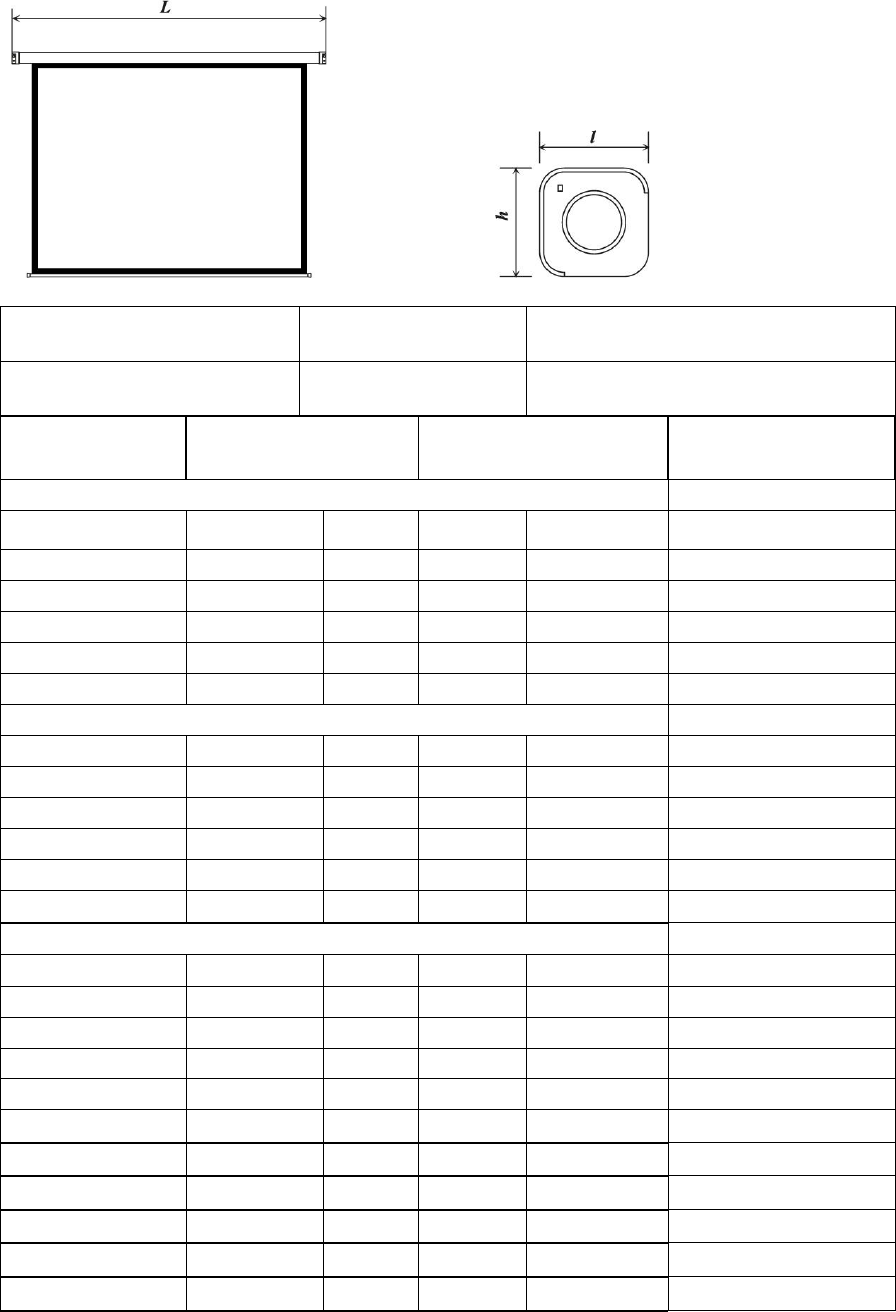

Технические характеристики

Тип покрытия

Коэф. усиления

Угол обзора

Matte White FiberGlass

1,0

160

Код продукта

Общий размер, см

Размер рабочей

области, см

Габариты корпуса,

lхhхL, мм

Формат 1:1

LMC-100102

180

180

174

174

96х96х2060

LMC-100125

220

220

214

214

96х96х2290

LMC-100103

203

203

197

197

96х96х2460

LMC-100105

244

244

236

236

96х96х2660

LMC-100126

280

280

272

272

104х103х2920

LMC-100106

305

305

297

297

104х103х3170

Формат 4:3

LMC-100107

128

171

122

165

96х96х1970

LMC-100108

153

203

147

197

96х96х2240

LMC-100109

183

244

175

236

96х96х2660

LMC-100110

229

305

221

297

92х91х3170

LMC-100111

274

366

266

358

104х103х3780

LMC-100112

305

406

297

398

104х103х4180

Формат 16:9

LMC-100113

184

120

119

212

96х96х2460

LMC-100114

189

240

130

232

96х96х2660

LMC-100115

202

280

153

272

96х96х3060

LMC-100116

203

300

164

292

92х91х3120

Формат 16:10

LMC-100127

115

180

105

168

96х96х2060

LMC-100128

129

200

119

190

96х96х2260

LMC-100129

141

220

131

210

96х96х2460

LMC-100130

154

240

144

230

96х96х2660

LMC-100131

179

280

169

270

96х96х3060

LMC-100132

191

300

181

290

92х91х3120

6

Комплект поставки

Экран в алюминиевом корпусе 1 шт

Инструкция по использованию 1 шт

Строительный уровень (длина 3 см) 1 шт

Монтаж экрана

1. Закрепите экран, используя способ крепления с учетом размера Вашего

экрана и расположения зрителей

- жесткое крепление на стене: прикрутите экран шурупами за крепежные

отверстия, как показано на рис.1

- крепление на потолок: прикрутите экран шурупами за крепежные отверстия, как

показано на рис.2

Очень важно, чтобы корпус экрана располагался строго

горизонтально. Рекомендуется использовать уровень

для более правильного монтажа экрана

2. При необходимости закрепите переключатель на стену так, чтобы он был

доступен при полностью развернутом экране

3. Подключите вилку в розетку электрической сети 220В 50Гц

Для комфортного просмотра нижний край полотна

развернутого экрана должен находиться на высоте не

менее 1 метра от пола

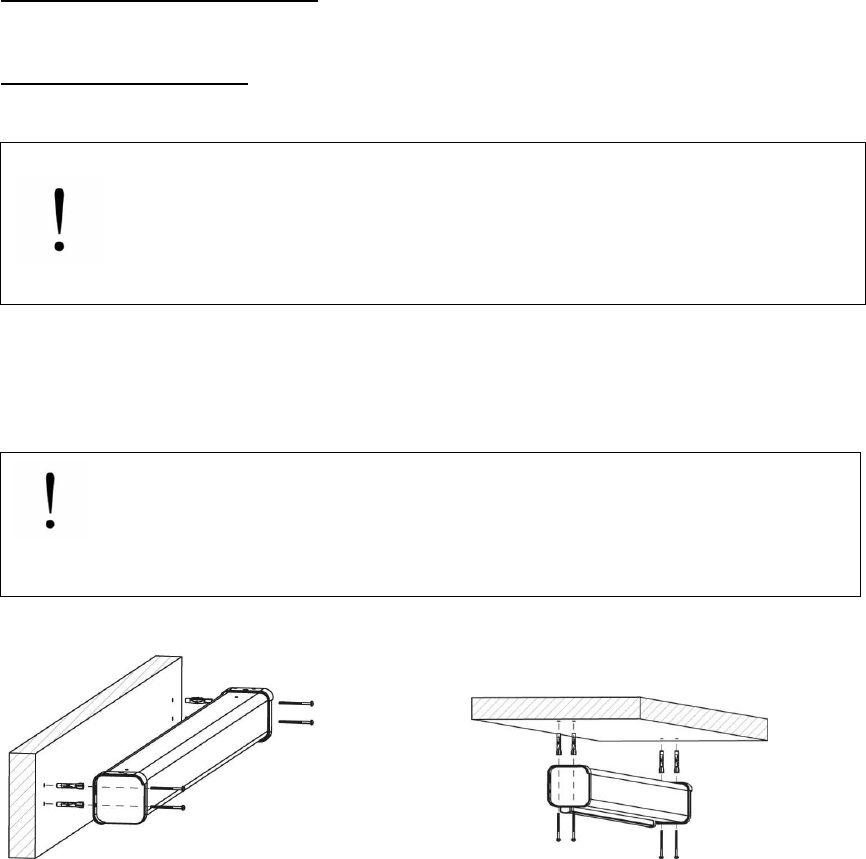

Рис. 1 Рис. 2

7

Эксплуатация

Аккуратно распакуйте экран. Убедитесь в его хорошем состоянии и проверьте,

чтобы в картонной коробке были все комплектующие детали. Проверьте, чтобы

напряжение и частота, указанные на экране, соответствовали показателям

местной энергосистемы общего пользования. Рекомендуется использовать

экран в помещении, при нормальной температуре и влажности.

Разворачивание экрана

 нажмите кнопку переключателя в положении «вниз» и разверните экрана до

нужного вам размера. Для остановки переведите кнопку переключателя в

положение “стоп”.

* В максимально развернутом положении экрана двигатель остановится

автоматически

Свертывание экрана

 нажмите кнопку переключателя в положении “вверх”. В максимально свернутом

положении экрана двигатель остановится автоматически.

Рекомендуется отключить свернутый экран от сети

Внимание

Чрезмерная эксплуатация экрана приводит к сокращению срока его службы. Не

тяните за кабели управления во избежание отключения и создания опасных

условий.

Следите за качеством соединения разъема и силового кабеля. Отключите

питание, если экран не будет использоваться в течение длительного времени.

8

Устранение неисправностей

Во избежание аварийных ситуаций всегда вызывайте квалифицированного

технического специалиста для проведения обслуживания. Перед демонтажем

экрана отключайте питание.

Проверяйте источник питания, плавкий предохранитель и проводные

соединения.

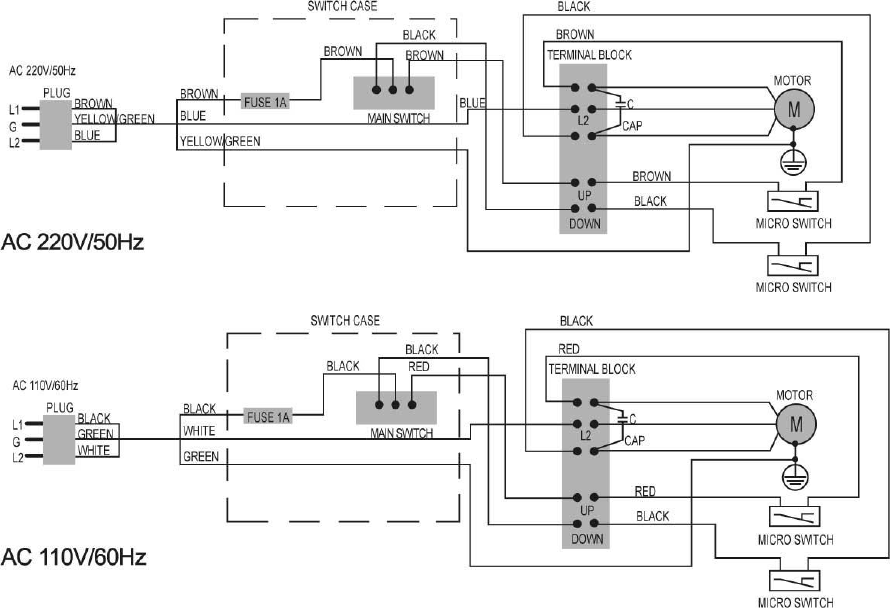

Если ваш моторизованный экран оборудован переключателем, при монтаже

электропроводки руководствуйтесь нижеприведенной схемой.

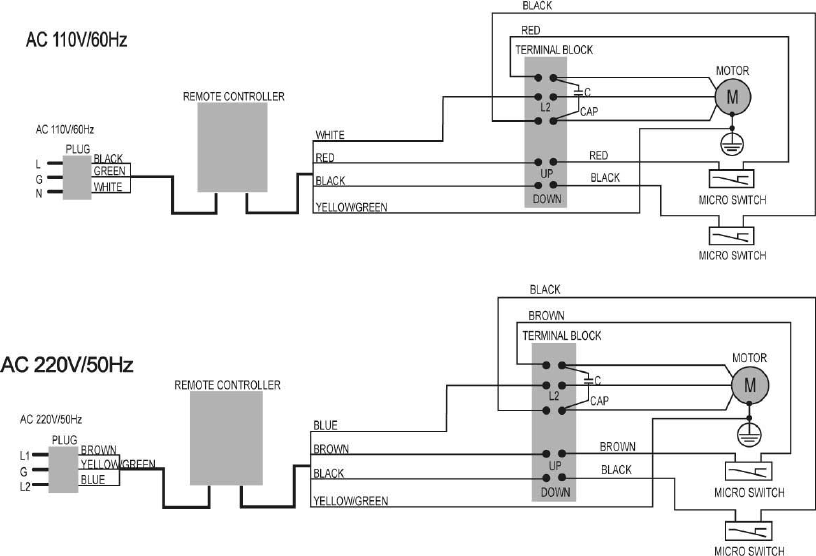

Если ваш моторизованный экран оборудован устройством дистанционного

управления*, при монтаже электропроводки руководствуйтесь

нижеприведенными схемами.

*Устройство дистанционного управления для моделей Master Control

поставляются опционально

9

Подписи к иллюстрации:

AC 110V/60Hz

Переменный ток 110В / 60Гц

PLUG

ШТЕКЕР

TERMINAL BLOCK

КЛЕММНАЯ КОЛОДКА

MOTOR

ДВИГАТЕЛЬ

CAP

ЗАГЛУШКА

MICRO SWITCH

МИКРОПЕРЕКЛЮЧАТЕЛЬ

UP

ВВЕРХ

DOWN

ВНИЗ

BLACK

ЧЕРНЫЙ

GREEN

ЗЕЛЕНЫЙ

WHITE

БЕЛЫЙ

RED

КРАСНЫЙ

YELLOW

ЖЕЛТЫЙ

Если пульт ДУ не функционирует надлежащим образом, проверьте аккумулятор

и замените его на новый.

Предельное время безостановочной работы цилиндрического двигателя

составляет 5 минут. После длительной работы включается верхний

переключатель (до тех пор, пока двигатель полностью не остынет).

Концевой переключатель верхнего и нижнего пределов расположен в правом

углу кожуха экрана. На рисунке ниже приводится схема настройки верхнего и

нижнего предела. В целях безопасности ни в коем случае не демонтируйте

концевой переключатель.

10

Подписи к иллюстрации:

TUBULAR MOTOR

ЦИЛИНДРИЧЕСКИЙ ДВИГАТЕЛЬ

LIMIT SWITCH

КОНЦЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ

ADJUSTING YELLOW LEVER

ЖЕЛТЫЙ РЕГУЛИРОВОЧНЫЙ РЫЧАГ

SWITCH

ПЕРЕКЛЮЧАТЕЛЬ

LOWER POSITION

НИЖНЕЕ ПОЛОЖЕНИЕ

UPPER POSITION

ВЕРХНЕЕ ПОЛОЖЕНИЕ

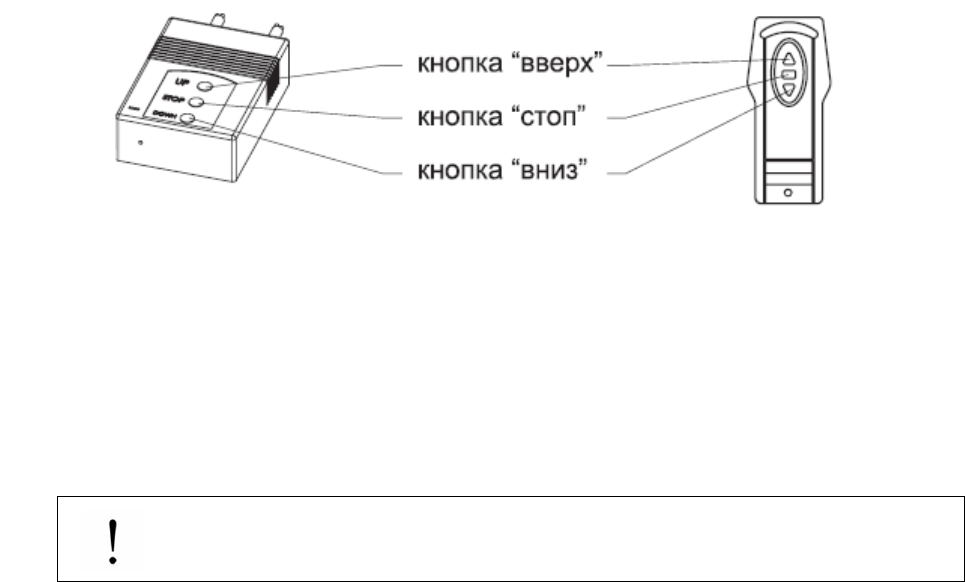

НАСТРОЙКА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Подписи к иллюстрации:

UP

ВВЕРХ

STOP

СТОП

SETUP KEY

КНОПКА НАСТРОЙКИ

DOWN

ВНИЗ

INNER KEY

ВНУТРЕННЯЯ КНОПКА

HAND SET

ПУЛЬТ ДУ

REMOTE CONTROL BOX

БЛОК ДУ

Важно: при нажатии кнопки удерживайте ее в течение нескольких секунд (но не

более 10 секунд).

1. Один раз нажмите кнопку настройки 1 на блоке ДУ (или внутреннюю кнопку 8

пульта ДУ). Раздастся звуковой сигнал после чего блок ДУ перейдет в режим

настройки.

2. При нахождении блока ДУ в режиме настройки: когда услышите звук «ду-ду»,

нажмите кнопку 2 на блоке ДУ; когда услышите звук «ду», нажмите любую кнопку

на пульте ДУ. Это позволит настроить данный пульт ДУ на блок ДУ.

11

3. При нахождении блока ДУ в режиме настройки нажмите кнопку 7 работающего

пульта ДУ или кнопку 4 на блоке ДУ после того, как услышите звук «ду-ду». Это

позволяет согласовать назначения кнопок «вверх» и «вниз» на пульте ДУ и блоке

ДУ.

4. При нахождении блока ДУ в режиме настройки нажмите кнопку 6 работающего

пульта ДУ после того, как услышите звук «ду-ду». При этом происходит

блокировка блока и пульта ДУ. Для разблокировки необходимо повторно нажать

кнопку 6 пульта ДУ.

5. Нажмите кнопку настройки 1 на блоке ДУ и удерживайте ее нажатой более 9

секунд, до тех пор пока не услышите звук «ду», означающий, что пульт ДУ

несовместим с данным блоком ДУ.

6. Повторяя вышеописанную последовательность действий, можно настроить

несколько пультов ДУ на работу с одним блоком ДУ.

Технические данные по материалу

Матовый белый экран (Matte White FiberGlass)

Коэффициент усиления: 1

Угол обзора: >160°

Высокая цветопередача, высокое разрешение.

Измерение технических данных зеркального

экрана

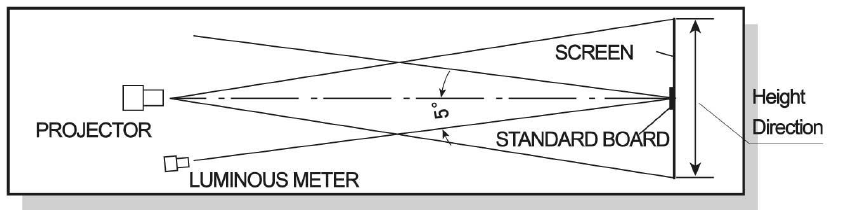

 Измерение коэффициента усиления: см. рисунок ниже

Стандарт: JB/T8389, издан Министерством машиностроения

Подписи к иллюстрации:

SCREEN

ЭКРАН

LUMINOUS METER

СВЕТОВОЙ ДАТЧИК

PROJECTOR

ПРОЕКТОР

STANDARD BOARD

СТАНДАРТНАЯ ДОСКА

Height Direction

Вертикальное направление

Измерение угла обзора: см. рисунок ниже

Стандарт: JB/T8389, издан Министерством машиностроения

12

Подписи к иллюстрации:

SCREEN

ЭКРАН

LUMINOUS METER

СВЕТОВОЙ ДАТЧИК

PROJECTOR

ПРОЕКТОР

Материал экрана

МАТОВАЯ БЕЛАЯ ПОВЕРХНОСТЬ ЭКРАНА

Подписи к иллюстрации:

Black PVC

Черный ПВХ

Base

Основа

White PVC

Белый ПВХ

13

Рекомендации

Рекомендуемое расположение экрана

Рис.3

Рекомендуемое расположение проектора

рис. 4 - для типов полотен MW

 зрители должны находиться в сегменте угла обзора для типа полотна вашего

экрана

 расстояние от экрана до первого ряда зрителей (L1 на рис .4) должно быть не

менее половины ширины экрана

 расстояние экрана до первого ряда зрителей (L2 на рис.4) не должно превышать

шестикратную ширину экрана

 вся плоскость полотна экрана должна быть видна каждому зрителю

14

Уход и обслуживание

Уход за полотном экрана

 экраны с типом покрытия полотен Matte White FiberGlass допускается мыть с

помощью влажной губки, смоченной в слабом мыльном растворе, либо протирать

мягкой салфеткой

Не использовать для мытья экранов моющие абразивные

порошки, химически активные растворы кислот и щелочей,

растворители, а так же жесткие протирочные материалы.

Хранение экрана

 храните в сухом помещении при температуре от +100°С до +300°С, исключив

попадание прямых солнечных лучей на изделие.
