Foyer 700 OPT. clé de buse référence 677175
Rédacteur FL, le 04/07/2017 Page 1 sur 10

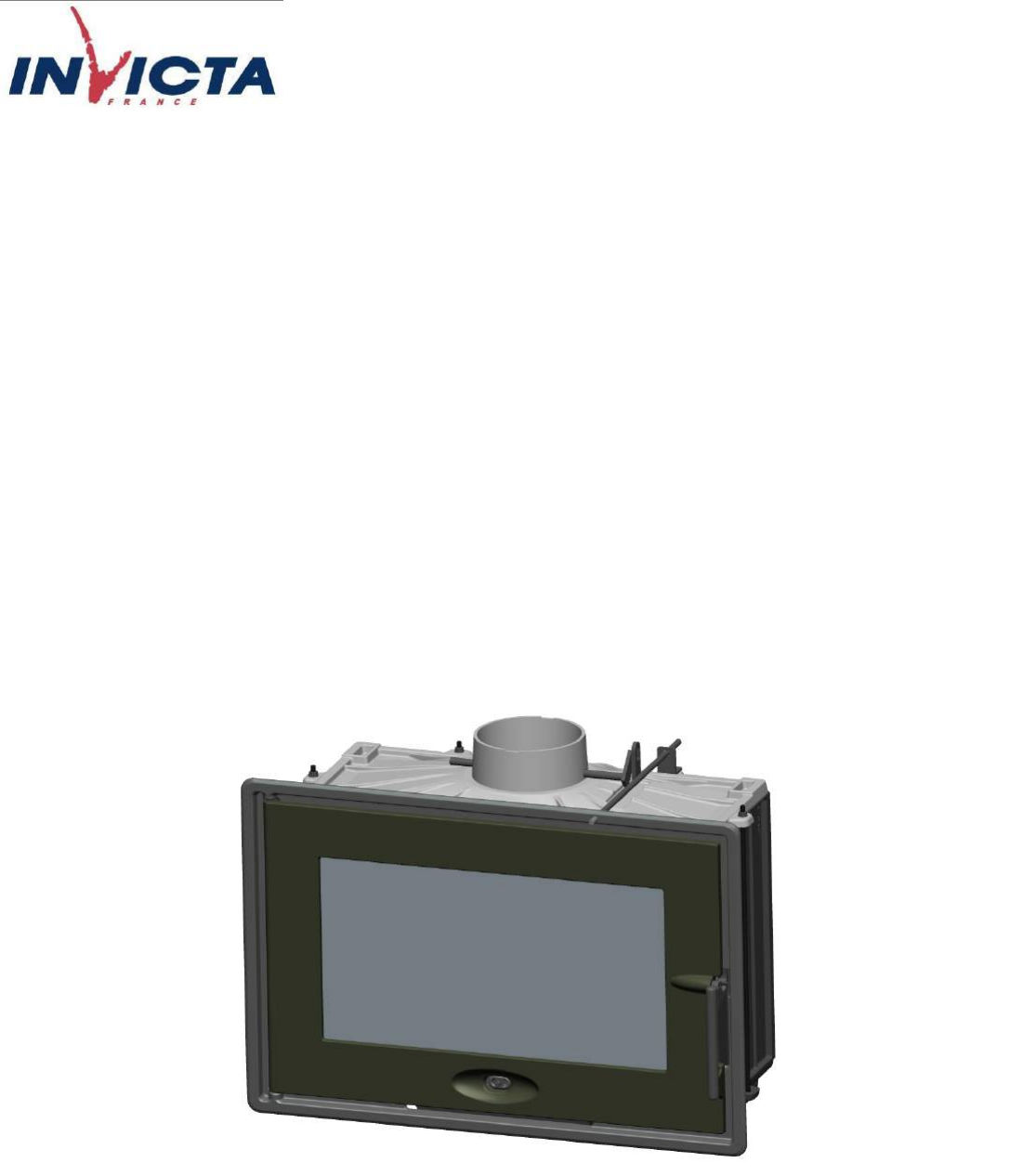

Foyer
700 Optimisé
avec clé de buse
ref : 6771 75
Référence P677175
Foyer 700 OPT. clé de buse référence 677175
Rédacteur FL, le 04/07/2017 Page 2 sur 10
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil
Caractéristiques et performances en fonctionnement intermittent suivant EN 13229 :

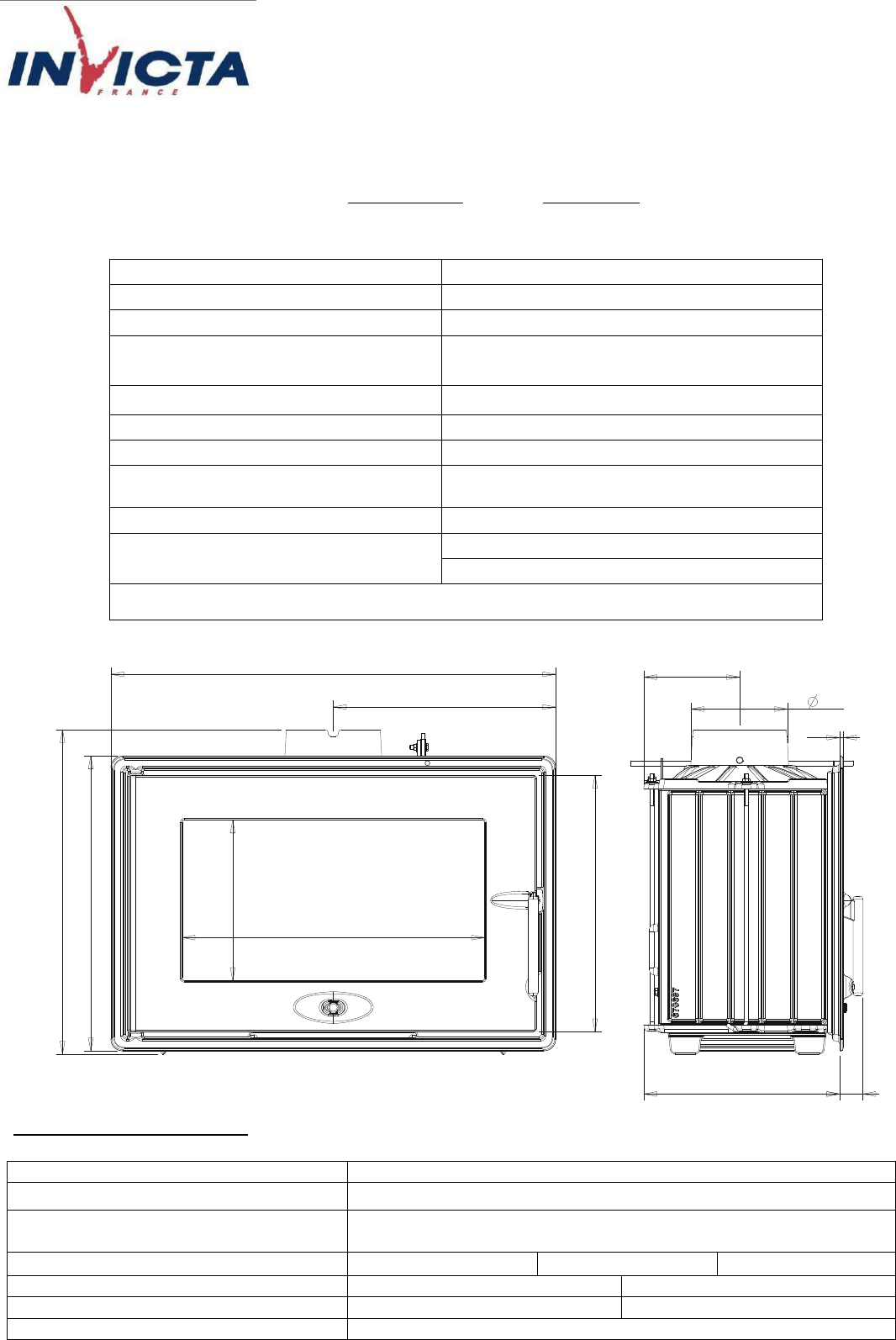

Caractéristiques de construction :
Puissance nominale
7 kW
Rendement
76 %
Taux de CO%
0,14 %
Concentration de poussières rejetées
à 13% d’O2
42 mg/Nm3
Classement Flamme verte

T° fumées
306 °C
Mode de fonctionnement
Intermittent
Combustible recommandé
Bois / bûches de 25 cm
(longueur maximale possible : 53 cm)
Débit massique des fumées
7,6 g/s
Distance par rapport aux matériaux
combustibles adjacents :
Latéralement : 13 cm dont 5 cm d’isolant
Au fond : 13 cm dont 5 cm d’isolant
(caractéristique de l’isolant: laine de roche épaisseur 5 cm, conductivité maxi 0.04W/m°C avec face aluminium côté foyer)
Masse de l’appareil
60 kg
Chambre de combustion
Avec système de post combustion
Raccordement au conduit de fumée par la buse
située sur le dessus de l’appareil
Diamètre : 150 mm / avec clé de buse
Encombrement
lg 690 mm
prof 304 mm
Dimensions de la porte
h 400 mm
lg 630 mm
Vision du feu
h 250 mm
lg 469 mm
Plaque signalétique
Sous la plaque feu
460
250
469
690
345
506
150
149
6
304 36
400
Foyer 700 OPT. clé de buse référence 677175
Rédacteur FL, le 04/07/2017 Page 3 sur 10

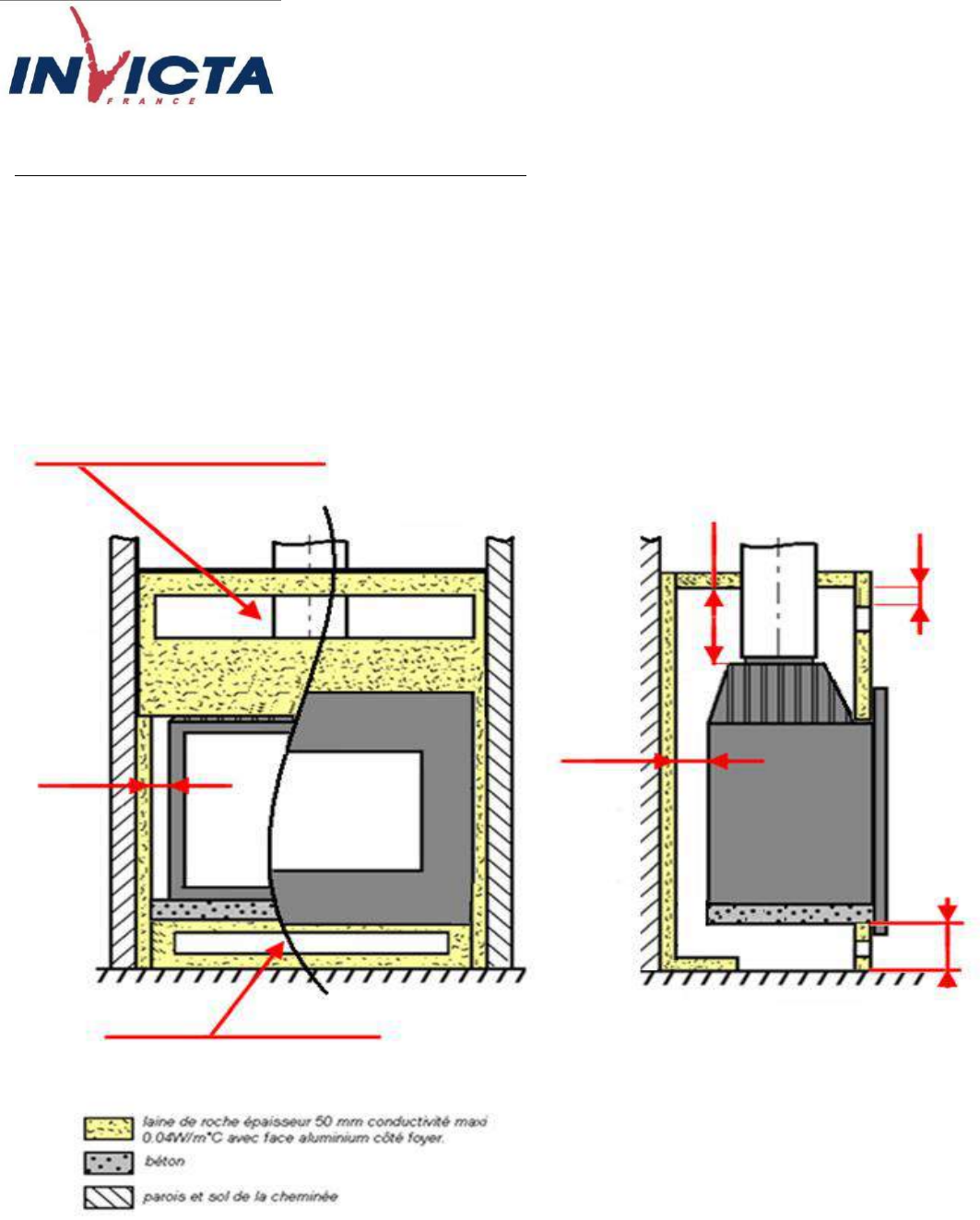

INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL.
- Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au
dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le
principe des dispositions du schéma ci-après.
- Respecter les dimensions minimales d’encastrement et du circuit d’air de convection (section d’entrée de « l’air à
chauffer » et section de sortie de « l’air chaud »).
- Les dimensions minimales d’encastrement indiquées garantissent l’accès aux organes de manœuvre, une course suffisante
pour les organes mobiles, l’accès et le démontage pour les pièces susceptibles d’être remplacées.
Section de la sortie d’air chaud : 12 dm²
Section de l’entrée d’air frais : 4 dm²
80 mm
80 mm
400 mm
30 mm
Mini 500
mm
Foyer 700 OPT. clé de buse référence 677175

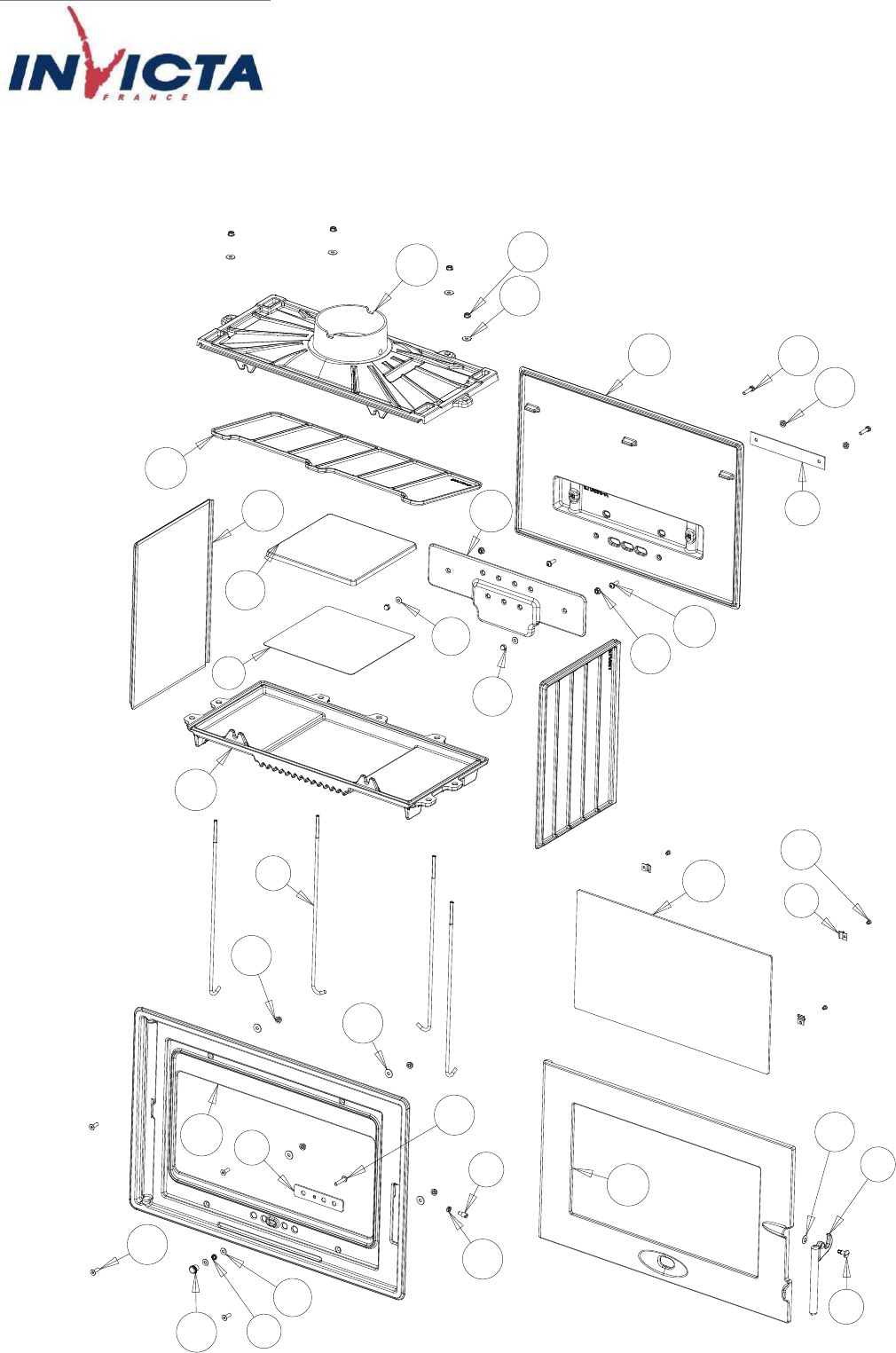

Rédacteur FL, le 04/07/2017 Page 4 sur 10
2
3
4
5
7
8
9
10
11
12
14
17
18
19
21
22
23
24
25
26
27
28
29
30
31
16
11
12
15
16
16
20
1
6
13
16
Foyer 700 OPT. clé de buse référence 677175
Rédacteur FL, le 04/07/2017 Page 5 sur 10
REP.
QTE
DESIGNATIONS
REFERENCES
1
JOINT PORTE THERMOCORDE Ø 9 mm Lg 1.6 m
AI303009
1
JOINT VITRE THERMOCORDE 7x3 mm Lg 1.1 m
AI010080
1
1
PLAQUE SIGNALETIQUE
AM677174
2
4
TIRANT
AS049010
3
4
CLAMS
AS700180
4
1
EXCENTRIQUE FERMETURE
AS700253B
5
1
RESSORT REGISTRE
AS700308A
6
1
VIS LOQUET
AS700412B
7
1
LOQUET
AS800300A
8
1
OBTURATEUR
AT700160A
9
1
REGISTRE
AT700363A
10
1
BOUTON
AV1113401
11
4
RONDELLE M M06
AV4100060
12
8
RONDELLE L M6
AV4110060
13
1
RONDELLE ONDULEE D8
AV417008
14
1
ECROU H M6
AV7130060
15
2
ECROU BORGNE M6
AV7140060
16
12
ECROU EMBASE M6
AV7220060
17
2
VIS TH M6X25
AV8406250
18
4
VIS FHC M06x20
AV8636200
19
4
VIS TCPZ M04x06 ZING
AV8644067
20
2
VIS TBEHC M6x20
AV8696200
21
1
VIS TBEHC M6x30
AV8696300
22
1
VITRE
AX677174A
23
1
SOCLE
F670695B
24
1
FOND
F670696B
25
2
COTE
F670697B
26
1
FACADE
F670698U
27
1
AVALOIR
F670699B
28
1
PORTE
F670700U
29
1
TAQUE
F670701B
30
1
DEFLECTEUR
F670702B
31
1
PLAQUE FEU
F670703B
Foyer 700 OPT. clé de buse référence 677175
Rédacteur FL, le 04/07/2017 Page 6 sur 10
1 3
4
6
8
10
2
5
7
9
11

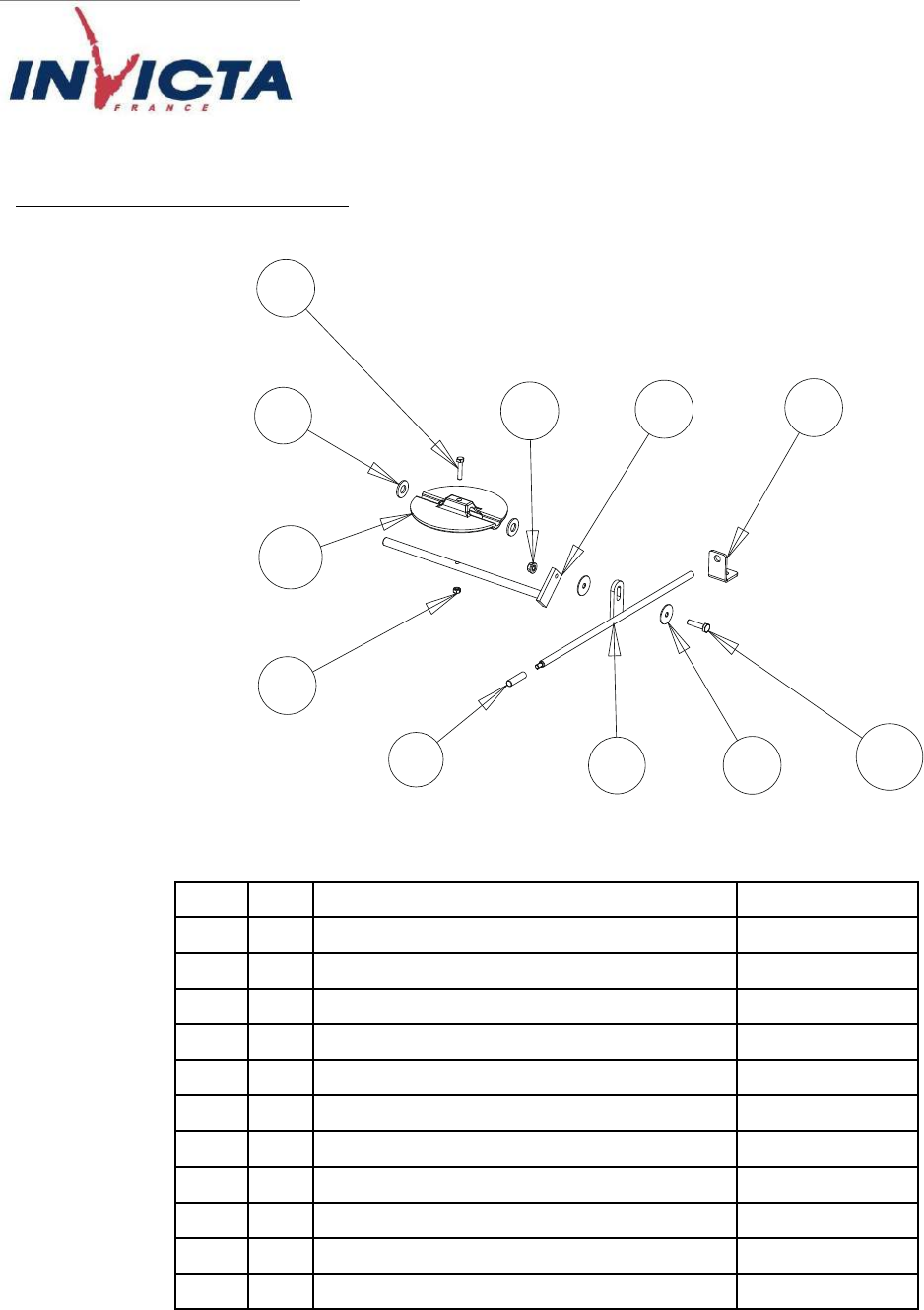

Détail du registre des fumées :
REP.
QTE
DESIGNATIONS
REFERENCES
1
1
BOUTON INOX
AS610232
2
1
AXE VOLET
AS700100
3
1
TIGE VOLET
AS700411
4
1
EQUERRE VOLET
AT700679
5
2
RONDELLE M10
AV4100100
6
2
RONDELLE M6
AV4216250
7
1
ECROU M5
AV7100050
8
1
ECROU EMBASE M6
AV7220060
9
1
VIS TH 5x25
AV8405250
10
1
VIS TH 6x30
AV8416300
11
1
VOLET
F660150B
Foyer 700 OPT. clé de buse référence 677175
Rédacteur FL, le 04/07/2017 Page 7 sur 10
TRES IMPORTANT
En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER
ET INSERTS » fournie avec l’appareil.
CONSEILS D’INSTALLATION
La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe
à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux
valeurs préconisées.
CONSEILS D’UTILISATION
Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de
coupe (Hêtre, Charme, Chêne – le sapin et les résineux sont interdit).
Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur.
Il peut être nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la
pièce lors de l’ouverture de la porte.
Décendrer régulièrement l’appareil .
Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien
sèches ou du bois fendu finement). Enflammer le papier, fermer la porte de l’appareil et ouvrir entièrement l’arrivée
d’air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les
premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble
de l’appareil. Pour faciliter l’allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la
même occasion, seront préservées (sans trop obstruer les trous de passage d’air).
Puissance Nominale : elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 1,8 kg, sous forme de 2
bûches de bois dur, renouvelée toutes les 45 minutes, avec le réglage d’allure légèrement entrouvert ( env. 2mm)
Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie
inadaptée des bûches, de l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni
exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme
une voûte et n’est plus en contact avec la braise), la diminution progressive de la réserve de braise et le
refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une baisse des performances.
Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par
piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors
du foyer , puis refermer la porte . L’activité reprend immédiatement après la fermeture de porte.
Combustion lente de 3 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 2 kg constituée de 1 à 2
bûches de bois dur non fendues de grand diamètre (supérieurs à 16 cm) et en fermant complètement le réglage
d’allure. Effectuer préalablement une mise en régime d’allure réduite en fermant le réglage d’allure pour charger
ensuite sur un lit de braise à peine rougeoyant.
Le fonctionnement continu en allure lente, surtout pendant les périodes de redoux (tirage défavorable) et avec du
bois humide, entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron :
alterner les périodes de ralenti par des retours en fonctionnement à allure normale.
privilégier une utilisation avec de petites charges.
Foyer 700 OPT. clé de buse référence 677175
Rédacteur FL, le 04/07/2017 Page 8 sur 10
Quel que soit le mode de fonctionnement désiré, s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que
l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le « registre de réglage d’allure » en position « allumage » jusqu’à
obtenir un embrasement satisfaisant du bois :
Dans la phase de combustion de la fraction volatile du bois, il faut absolument éviter le fonctionnement sans embrasement sous peine
d’encrasser fortement l’appareil et le conduit de fumée et de larguer dans l’atmosphère des effluents nocifs pour l’environnement et la santé.
Organes de réglages :
Utiliser systématiquement la ‘’main froide (crochet métallique)’’ fournie avec l’appareil pour manipuler les organes de
réglages, et la porte car ces parties peuvent être très chaudes.
Registre de réglage d’allure : ce registre est utilisé pour moduler l’allure de l’appareil entre ‘’ allure normale ‘’
et la ‘’combustion lente’’. Une fois l’appareil allumé, ne pas aller au delà de la position ‘’allure normale’’
correspondant à l’ouverture indiquée au paragraphe « puissance nominale »
Registre d’allumage : L’action sur le registre de réglage d’allure, au delà de la position ‘’allure normale’’ permet
d’obtenir un supplément d’air pour l’allumage. Cette position est réservée aux opérations d’allumage et de
reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l’appareil et son
environnement. L’appareil doit rester sous surveillance pendant toute la durée d’utilisation de cette position.
Registre des fumées : Situé au-dessus de la porte, en façade, ce registre doit rester ouvert à l’allumage. Il est
fermé une fois l’appareil en régime. Il doit être ouvert lors des opérations de chargement, avant l’ouverture de
la porte.
Position ouvert : commande de registre tirée
Position fermée : commande de registre poussée
CONSEILS D’ENTRETIEN
Après une longue période d’arrêt vérifier l’absence d’obstruction du conduit avant un rallumage.
A l’occasion des opérations de ramonage, faites vérifier l’ensemble de l’appareil par un technicien compétent qui :
nettoiera complètement l’appareil, vérifiera les jonctions des différentes pièces et la position du déflecteur, celui-ci
étant incliné en appui en haut sur l’avaloir et maintenu vers le bas sur le fond.
procédera si nécessaire au changement des composants usés (joint de porte notamment)

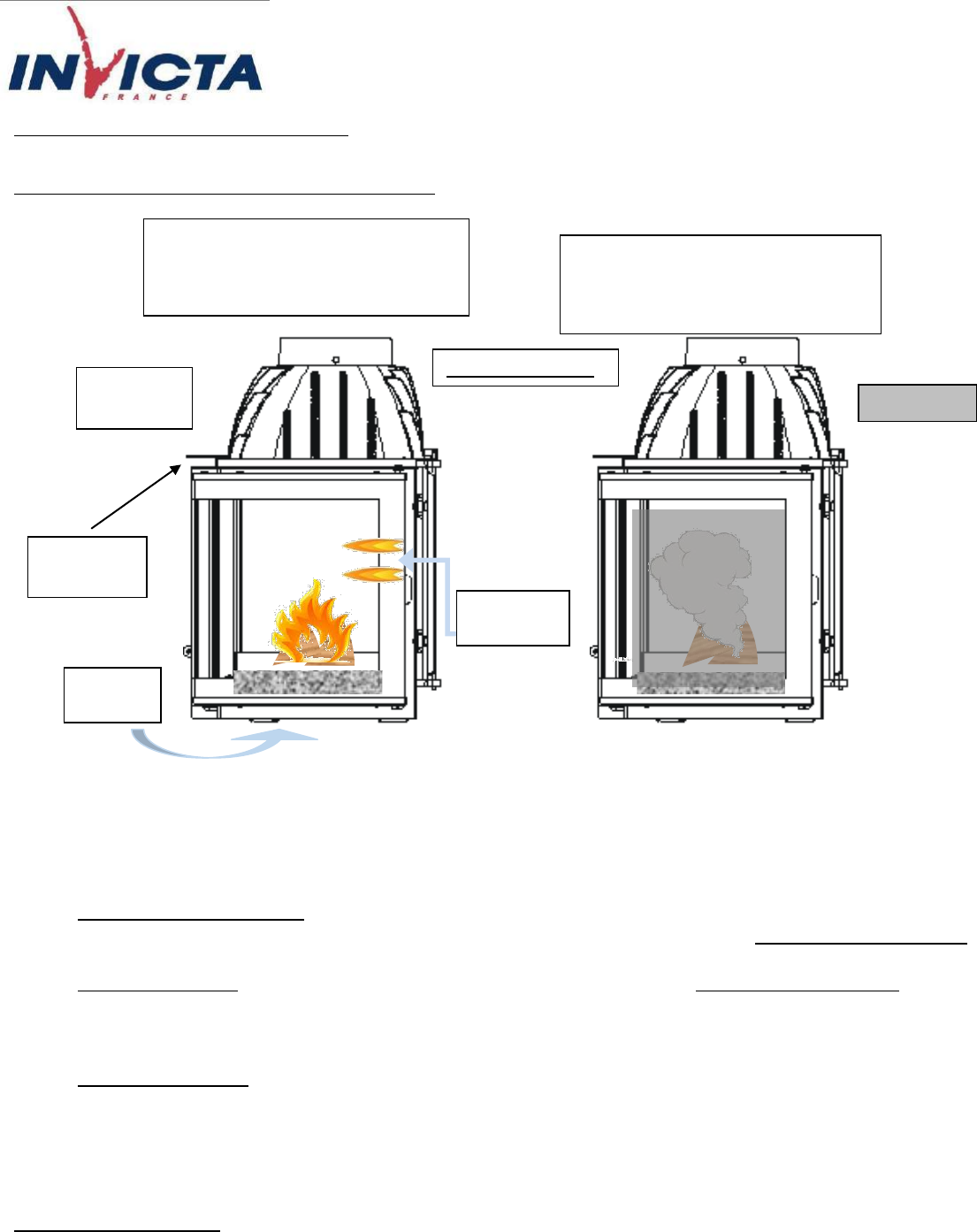

Schéma de principe
Combustion sans flammes =
MAUVAIS
Appareil « froid et sale »
Air de post
combustion
Air
primaire
Vitre
propre
Post combustion activée =
BON
Appareil « chaud et propre »
Vitre sale
Registre des
fumées
Foyer 700 OPT. clé de buse référence 677175
Rédacteur FL, le 04/07/2017 Page 9 sur 10
SECURITE
Pendant le fonctionnement, toutes les surfaces de l’appareil sont chaudes : Attentions aux brûlures !! Eviter
d’installer le poêle dans un endroit où il y a beaucoup de passages.
Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d’air
primaire et secondaire, puis communiquer immédiatement avec les autorités locales incendie (le 18).
Ne jamais mettre dans l’appareil des charges de bois supérieures à celles indiquées dans les « conseils
d’utilisation » (soit moins de la moitié de la hauteur de la chambre de combustion). Il est interdit d’utiliser
l’appareil comme incinérateur.
Il est interdit d’utiliser des combustibles non recommandés et non-adaptés à l’appareil, y compris les combustibles
liquides.
La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l’appareil.

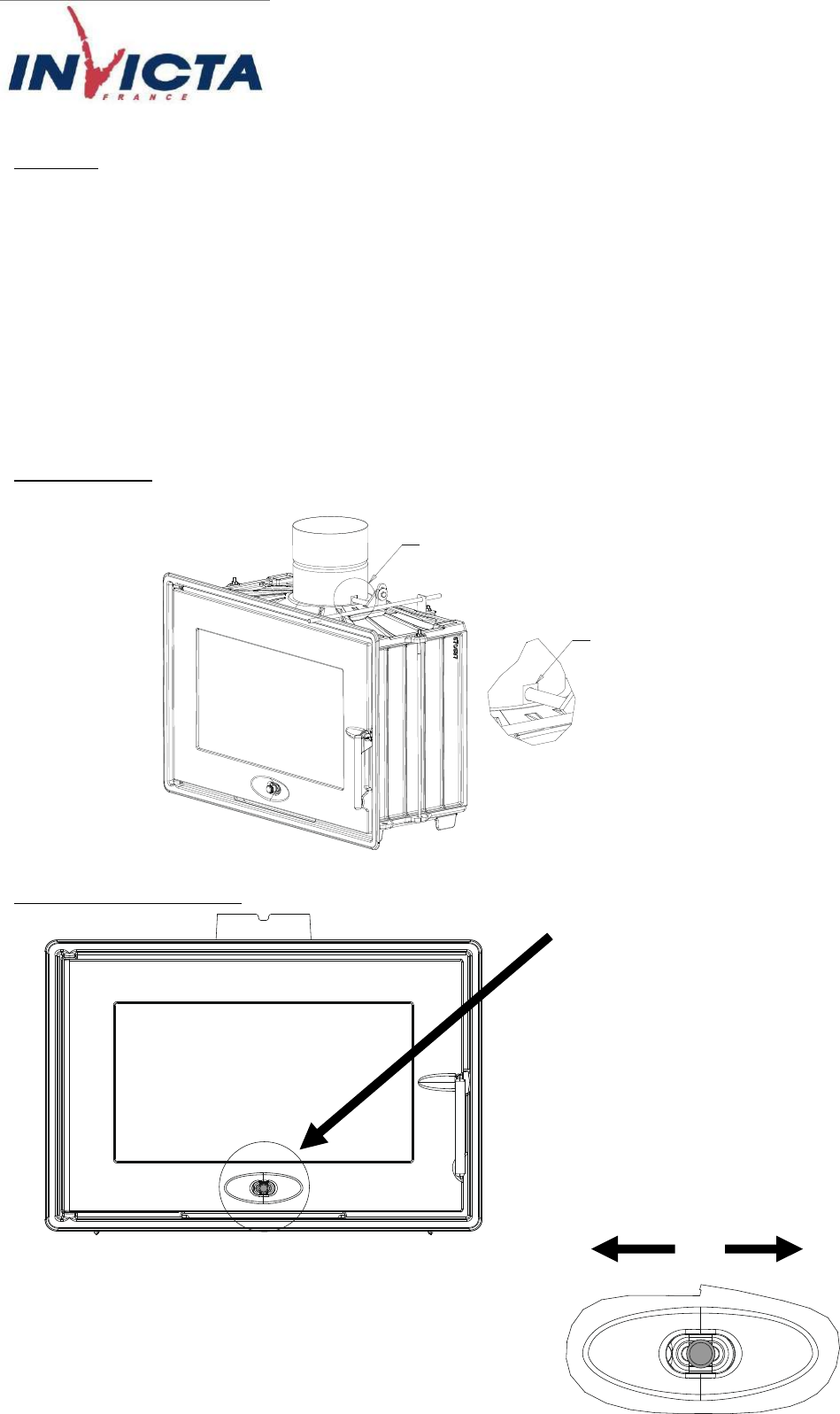

RACCORDEMENT
DETAIL ADAPTATEUR FUMISTERIE
POUR GARANTIR LE BON FONCTIONNEMENT
DE LA CLE DE BUSE, MERCI DE DECOUPER
L'ADAPTATEUR FUMISTERIE AUTOUR DE
L'AXE DU VOLET
DETAIL ADAPTATEUR FUMISTERIE ( 1/2 ) 150 mm
Registre de réglage d’allure
POSITION FERME | POSITION OUVERT
Foyer 700 OPT. clé de buse référence 677175
Rédacteur FL, le 04/07/2017 Page 10 sur 10

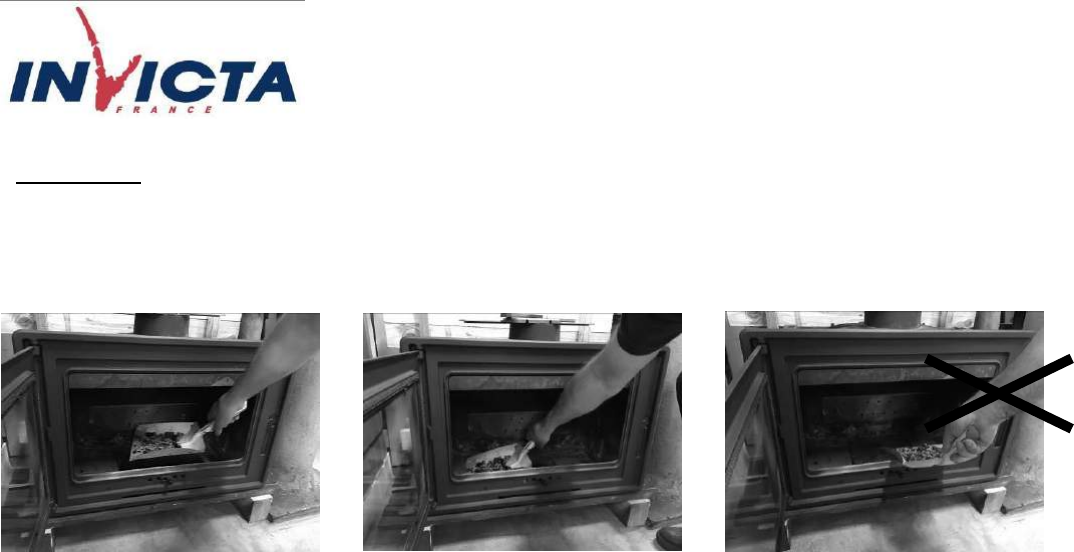

DECENDRAGE
Utiliser une pelle métallique, transversalement, pour vider les cendres qui s’accumulent dans la chambre de combustion
au cours des utilisations successives.
