SENSORO SWC11X S SDK API Reference Manual V1.0 20180110

User Manual: Pdf

Open the PDF directly: View PDF PDF.
Page Count: 58

1
文档名
SENSORO SWC11X-S SDK API Reference Manual
版本
模板编号
页
SENSORO SWC11X-S SDK API Reference Manual
产品名
SWC11X-S
日期
2018-01-10
产品编号
日期
作者
日期
审核
日期
2
修订历史
版本
描述
作者
1.0
文档创建
Huayuan
3
目录
修订历史 .................................................................................................................................... 2
目录 ........................................................................................................................................... 3
1. 简介 .................................................................................................................................... 9
2. 默认频段参数 ..................................................................................................................... 9
2.1. CN470 ...................................................................................................................................... 9
2.1.1. 默认信道 ....................................................................................................................................... 9
2.1.2. Datarate ....................................................................................................................................... 10
2.1.3. TxPower ....................................................................................................................................... 10
2.1.4. 默认参数 ..................................................................................................................................... 11
2.2. EU433 .................................................................................................................................... 11
2.2.1. 默认信道 ..................................................................................................................................... 11
2.2.2. Datarate ....................................................................................................................................... 12
2.2.3. TxPower ....................................................................................................................................... 12
2.2.4. 默认参数 ..................................................................................................................................... 13
2.3. EU868 .................................................................................................................................... 13
2.3.1. 默认信道 ..................................................................................................................................... 13
2.3.2. Datarate ....................................................................................................................................... 14
4
2.3.3. TxPower ....................................................................................................................................... 14
2.3.4. 默认参数 ..................................................................................................................................... 15
2.4. CN779 .................................................................................................................................... 15
2.4.1. 默认信道 ..................................................................................................................................... 15
2.4.2. Datarate ....................................................................................................................................... 16
2.4.3. TxPower ....................................................................................................................................... 16
2.4.4. 默认参数 ..................................................................................................................................... 17
2.5. US915_Hybrid ........................................................................................................................ 17
2.5.1. 默认信道 ..................................................................................................................................... 17
2.5.2. Datarate ....................................................................................................................................... 18
2.5.3. TxPower ....................................................................................................................................... 18
2.5.4. 默认参数 ..................................................................................................................................... 19
2.6. AS923 .................................................................................................................................... 19
2.6.1. 默认信道 ..................................................................................................................................... 19
2.6.2. Datarate ....................................................................................................................................... 20
2.6.3. TxPower ....................................................................................................................................... 20
2.6.4. 默认参数 ..................................................................................................................................... 21
2.7. IN865 ..................................................................................................................................... 21
2.7.1. 默认信道 ..................................................................................................................................... 21
2.7.2. Datarate ....................................................................................................................................... 22
5
2.7.3. TxPower ....................................................................................................................................... 22
2.7.4. 默认参数 ..................................................................................................................................... 23
3. APIs .................................................................................................................................... 24
3.1. LoRa API ................................................................................................................................ 24
3.1.1. LoRa API list.................................................................................................................................. 24
3.1.2. LoRaFSM ...................................................................................................................................... 27
3.1.3. LoRaInit ........................................................................................................................................ 27
3.1.4. LoRaJoin ....................................................................................................................................... 28
3.1.5. LoRaNetworkJoinStatusGet ......................................................................................................... 28
3.1.6. LoRaUnconfirmedPacketSend ...................................................................................................... 29
3.1.7. LoRaConfirmedPacketSend .......................................................................................................... 30
3.1.8. LoRaDevEUISet............................................................................................................................. 31
3.1.9. LoRaDevEUIGet ............................................................................................................................ 31
3.1.10. LoRaAppEUISet ........................................................................................................................ 32
3.1.11. LoRaAppEUIGet ....................................................................................................................... 32
3.1.12. LoRaAppKeySet ........................................................................................................................ 33
3.1.13. LoRaAppKeyGet ....................................................................................................................... 33
3.1.14. LoRaAppSKeySet ...................................................................................................................... 34
3.1.15. LoRaAppSKeyGet ..................................................................................................................... 34
3.1.16. LoRaNwkSKeySet ..................................................................................................................... 35
6
3.1.17. LoRaNwkSKeyGet .................................................................................................................... 35
3.1.18. LoRaDevAddrSet ...................................................................................................................... 36
3.1.19. LoRaDevAddrGet ..................................................................................................................... 36
3.1.20. LoRaDeviceClassSet ................................................................................................................. 37
3.1.21. LoRaDeviceClassGet ................................................................................................................ 37
3.1.22. LoRaActivationSet .................................................................................................................... 38
3.1.23. LoRaActivationGet ................................................................................................................... 38
3.1.24. LoRaTxDatarateSet .................................................................................................................. 39
3.1.25. LoRaTxDatarateGet .................................................................................................................. 39
3.1.26. LoRaTxPowerSet ...................................................................................................................... 40
3.1.27. LoRaTxPowerGet ..................................................................................................................... 40
3.1.28. LoRaAdrStatusSet .................................................................................................................... 41
3.1.29. LoRaAdrStatusGet ................................................................................................................... 41
3.1.30. LoRaDutyCycleStatusSet .......................................................................................................... 42
3.1.31. LoRaDutyCycleStatusGet ......................................................................................................... 42
3.1.32. LoRaRx2FrequencySet ............................................................................................................. 43
3.1.33. LoRaRx2FrequencyGet ............................................................................................................ 43
3.1.34. LoRaRx2DatarateSet ................................................................................................................ 44
3.1.35. LoRaRx2DatarateGet ............................................................................................................... 44
3.1.36. LoRaRx1DelaySet ..................................................................................................................... 45
7
3.1.37. LoRaRx1DelayGet .................................................................................................................... 45
3.1.38. LoRaRx2DelayGet .................................................................................................................... 46
3.1.39. LoRaJoinRx1DelaySet ............................................................................................................... 46
3.1.40. LoRaJoinRx1DelayGet .............................................................................................................. 47
3.1.41. LoRaJoinRx2DelayGet .............................................................................................................. 47
3.1.42. LoRaUplinkCounterSet ............................................................................................................ 48
3.1.43. LoRaUplinkCounterGet ............................................................................................................ 48
3.1.44. LoRaDownlinkCounterSet ........................................................................................................ 49
3.1.45. LoRaDownlinkCounterGet ....................................................................................................... 49
3.1.46. LoRaChannelMaskSet .............................................................................................................. 50
3.1.47. LoRaChannelMaskGet ............................................................................................................. 51
3.1.48. LoRaMaxNbChannelsGet ......................................................................................................... 52
3.1.49. LoRaChannelsGet .................................................................................................................... 52
3.1.50. LoRaChannelAdd ..................................................................................................................... 53
3.1.51. LoRaChannelRemove ............................................................................................................... 54
3.1.52. LoRaWANCertif ........................................................................................................................ 55
3.1.53. LoRaWANCertifStop ................................................................................................................ 55
3.2. RunTime API .......................................................................................................................... 56
3.2.1. RunTime API list ........................................................................................................................... 56
3.2.2. RunTimeInit ................................................................................................................................. 57
8
3.2.3. RunTimeGet ................................................................................................................................. 57
3.2.4. RunTimeElapsedGet ..................................................................................................................... 58
9
1. 简介
本文描述了 SWC11X-S_SDK LoRa 库的相关信息及 API
2. 默认频段参数
2.1. CN470
2.1.1. 默认信道
信道
上行
下行
DR Range
80
486.3
506.7
DR0 - DR5
81
486.5
506.9
DR0 - DR5
82
486.7
507.1
DR0 - DR5
83
486.9
507.3
DR0 - DR5
84
487.1
507.5
DR0 - DR5
85
487.3
507.7
DR0 - DR5
86
487.5
507.9
DR0 - DR5
87
487.7
508.1
DR0 - DR5
RX2
505.3
DR0

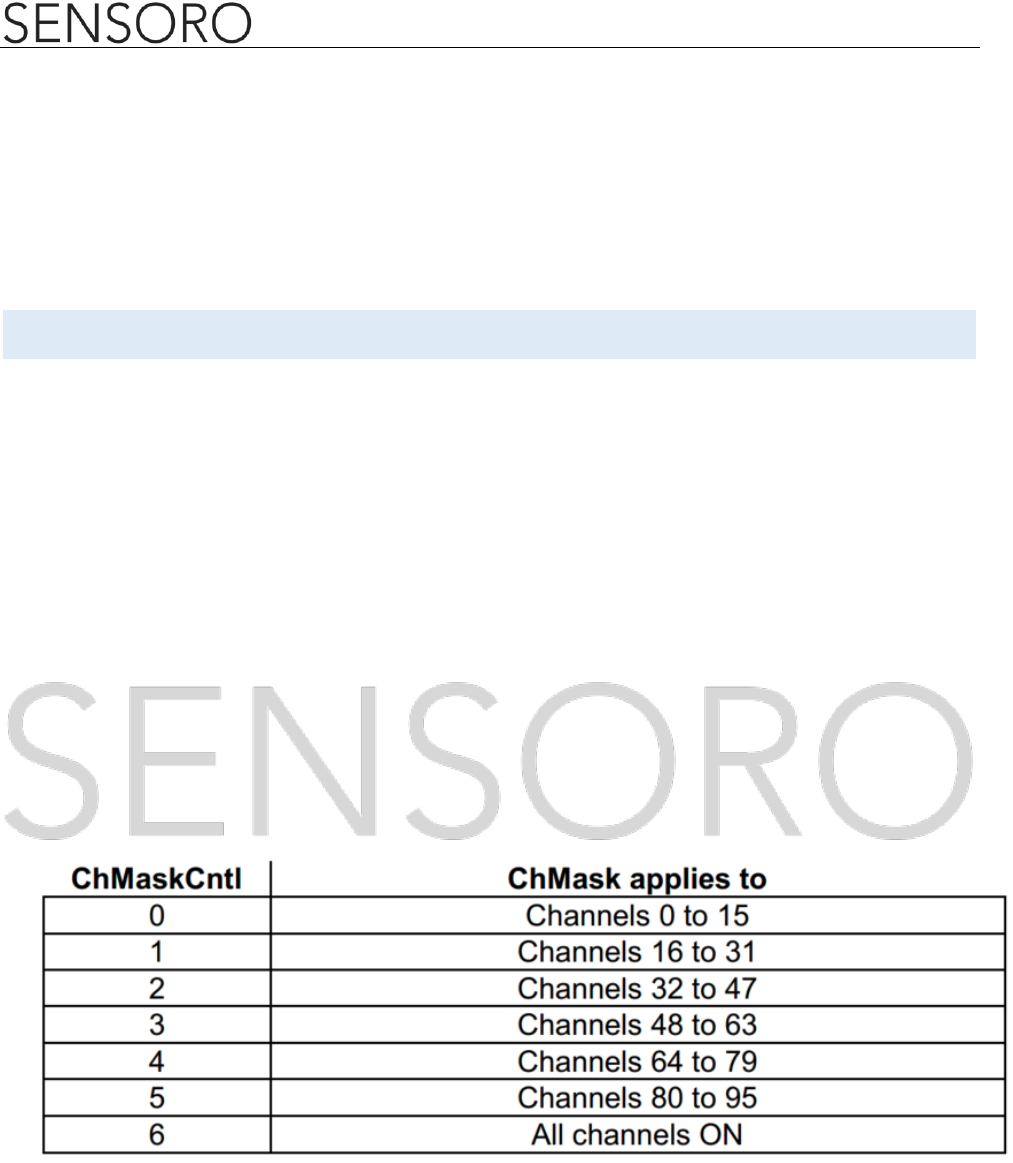

SDK 支持标准 CN470 的96 个信道，默认开启信道 80~87。启用或关闭其他信道，详见
API 3.1.47 LoRaChannelMaskGet
10
2.1.2. Datarate
DR
配置
Bit rate[bit/s]
0
SF12 / 125 kHz
250
1
SF11 / 125 kHz
440
2
SF10 / 125 kHz
980
3
SF9 / 125 kHz
1760
4
SF8 / 125 kHz
3215
5
SF7 / 125 kHz
5470
2.1.3. TxPower
TxPower
配置
0
MaxEIRP
1
MaxEIRP – 2dB
2
MaxEIRP – 4dB
3
MaxEIRP – 6dB
4
MaxEIRP – 8dB
5
MaxEIRP – 10dB
6
MaxEIRP – 12dB
7
MaxEIRP – 14dB
11
2.1.4. 默认参数
参数
值
TX Datarate
DR3
TX Power
2
MaxEIRP
17 dBm
RX1 delay
1000 ms
RX2 delay
2000 ms
Join RX1 delay
5000 ms
Join RX2 delay
6000 ms
ADR Enabled
False
2.2. EU433
2.2.1. 默认信道
信道
上行
下行
DR Range
[0]
433.175
433.175
DR0 - DR5
[1]
433.375
433.375
DR0 - DR5
[2]
433.575
433.575
DR0 - DR5
3
433.775
433.775
DR0 - DR5
4
433.975
433.975
DR0 - DR5
5
434.175
434.175
DR0 - DR5
6
434.375
434.375
DR0 - DR5
7
434.575
434.575
DR0 - DR5
RX2
--
434.665
DR0
12
2.2.2. Datarate
DR
配置
Bit rate[bit/s]
0
SF12 / 125 kHz
250
1
SF11 / 125 kHz
440
2
SF10 / 125 kHz
980
3
SF9 / 125 kHz
1760
4
SF8 / 125 kHz
3215
5
SF7 / 125 kHz
5470
6
SF7 / 250 kHz
11000
7
FSK 50 kbps
50000
2.2.3. TxPower
TxPower
配置
0
MaxEIRP
1
MaxEIRP – 2dB
2
MaxEIRP – 4dB
3
MaxEIRP – 6dB
4
MaxEIRP – 8dB
5
MaxEIRP – 10dB
13
2.2.4. 默认参数
参数
值
TX Datarate
DR0
TX Power
0
MaxEIRP
12 dBm
RX1 delay
1000 ms
RX2 delay
2000 ms
Join RX1 delay
5000 ms
Join RX2 delay
6000 ms
ADR Enabled
False
2.3. EU868
2.3.1. 默认信道
信道
上行
下行
DR Range
[0]
868.1
868.1
DR0 - DR5
[1]
868.3
868.3
DR0 - DR5
[2]
868.5
868.5
DR0 - DR5
3
867.1
867.1
DR0 - DR5
4
867.3
867.3
DR0 - DR5
5
867.5
867.5
DR0 - DR5
6
867.7
867.7
DR0 - DR5
7
867.9
867.9
DR0 - DR5
RX2
--
869.525
DR0
14
2.3.2. Datarate
DR
配置
Bit rate[bit/s]
0
SF12 / 125 kHz
250
1
SF11 / 125 kHz
440
2
SF10 / 125 kHz
980
3
SF9 / 125 kHz
1760
4
SF8 / 125 kHz
3215
5
SF7 / 125 kHz
5470
6
SF7 / 250 kHz
11000
7
FSK 50 kbps
50000
2.3.3. TxPower
TxPower
配置
0
MaxEIRP
1
MaxEIRP – 2dB
2
MaxEIRP – 4dB
3
MaxEIRP – 6dB
4
MaxEIRP – 8dB
5
MaxEIRP – 10dB
6
MaxEIRP – 12dB
7
MaxEIRP – 14dB
15
2.3.4. 默认参数
参数
值
TX Datarate
DR0
Tx Power
1
MaxEIRP
16 dBm
Rx1 delay
1000 ms
RX2 delay
2000 ms
Join RX1 delay
5000 ms
Join RX2 delay
6000 ms
ADR Enabled
False
2.4. CN779
2.4.1. 默认信道
信道
上行
下行
DR Range
[0]
779.5
779.5
DR0 - DR5
[1]
779.7
779.7
DR0 - DR5
[2]
779.9
779.9
DR0 - DR5
3
780.1
780.1
DR0 - DR5
4
780.3
780.3
DR0 - DR5
5
780.5
780.5
DR0 - DR5
6
780.7
780.7
DR0 - DR5
7
780.9
780.9
DR0 - DR5
RX2
--
786
DR0
16
2.4.2. Datarate
DR
配置
Bit rate[bit/s]
0
SF12 / 125 kHz
250
1
SF11 / 125 kHz
440
2
SF10 / 125 kHz
980
3
SF9 / 125 kHz
1760
4
SF8 / 125 kHz
3215
5
SF7 / 125 kHz
5470
6
SF7 / 250 kHz
11000
7
FSK 50 kbps
50000
2.4.3. TxPower
TxPower
配置
0
MaxEIRP
1
MaxEIRP – 2dB
2
MaxEIRP – 4dB
3
MaxEIRP – 6dB
4
MaxEIRP – 8dB
5
MaxEIRP – 10dB
17
2.4.4. 默认参数
参数
值
TX Datarate
DR0
TX Power
0
MaxEIRP
12 dBm
RX1 delay
1000 ms
RX2 delay
2000 ms
Join RX1 delay
5000 ms
Join RX2 delay
6000 ms
ADR Enabled
False
2.5. US915_Hybrid
2.5.1. 默认信道
信道
上行
DR Range
下行
DR Range
0
902.3
DR0 - DR3
923.3
DR8 - DR13
1
902.5
DR0 - DR3
923.9
DR8 - DR13
2
902.7
DR0 - DR3
924.5
DR8 - DR13
3
902.9
DR0 - DR3
925.1
DR8 - DR13
4
903.1
DR0 - DR3
925.7
DR8 - DR13
5
903.3
DR0 - DR3
926.3
DR8 - DR13
6
903.5
DR0 - DR3
926.9
DR8 - DR13
7
903.7
DR0 - DR3
927.5
DR8 - DR13
RX2
--
--
923.3
DR8
18
2.5.2. Datarate
DR
配置
Bit rate[bit/s]
方向
0
SF10 / 125 kHz
980
Uplink
1
SF9 / 125 kHz
1760
Uplink
2
SF8 / 125 kHz
3215
Uplink
3
SF7 / 125 kHz
5470
Uplink
4
SF8 / 500 kHz
12500
Uplink
5 : 7
RFU
8
SF12 / 500 kHz
980
Downlink
9
SF11 / 500 kHz
1760
Downlink
2.5.3. TxPower
TxPower
配置
0*
30 dBm
1*
28 dBm
2*
26 dBm
3*
24 dBm
4*
22 dBm
5
20 dBm
6
18 dBm
7
16 dBm
8
14 dBm
9
12 dBm
10
10 dBm
19
2.5.4. 默认参数
参数
值
TX Datarate
DR1
TX Power
5
RX1 delay
1000 ms
RX2 delay
2000 ms
Join RX1 delay
5000 ms
Join RX2 delay
6000 ms
ADR Enabled
False
硬件最大支持 20 dBm，若设置 TxPower 为0~4，将以 20 dBm 进行 TX
2.6. AS923
2.6.1. 默认信道
信道
上行
下行
DR Range
[0]
923.2
923.2
DR0 - DR5
[1]
923.4
923.4
DR0 - DR5
2
923.6
923.6
DR0 - DR5
3
923.8
923.8
DR0 - DR5
4
924.0
924.0
DR0 - DR5
5
924.2
924.2
DR0 - DR5
6
924.4
924.4
DR0 - DR5
7
924.6
924.6
DR0 - DR5
RX2
--
923.2
DR2
20
2.6.2. Datarate
DR
配置
Bit rate[bit/s]
0
SF12 / 125 kHz
250
1
SF11 / 125 kHz
440
2
SF10 / 125 kHz
980
3
SF9 / 125 kHz
1760
4
SF8 / 125 kHz
3215
5
SF7 / 125 kHz
5470
6
SF7 / 250 kHz
11000
7
FSK 50 kbps
50000
2.6.3. TxPower
TxPower
配置
0
MaxEIRP
1
MaxEIRP – 2dB
2
MaxEIRP – 4dB
3
MaxEIRP – 6dB
4
MaxEIRP – 8dB
5
MaxEIRP – 10dB
6
MaxEIRP – 12dB
7
MaxEIRP – 14dB
21
2.6.4. 默认参数
参数
值
TX Datarate
DR0
TX Power
0
MaxEIRP
16 dBm
RX1 delay
1000 ms
RX2 delay
2000 ms
Join RX1 delay
5000 ms
Join RX2 delay
6000 ms
ADR Enabled
False
2.7. IN865
2.7.1. 默认信道
信道
上行
下行
DR Range
[0]
865.0625
865.0625
DR0 - DR5
[1]
865.4025
865.4025
DR0 - DR5
[2]
865.9850
865.9850
DR0 - DR5
RX2
--
866.550
DR2
22
2.7.2. Datarate
DR
配置
Bit rate[bit/s]
0
SF12 / 125 kHz
250
1
SF11 / 125 kHz
440
2
SF10 / 125 kHz
980
3
SF9 / 125 kHz
1760
4
SF8 / 125 kHz
3215
5
SF7 / 125 kHz
5470
6
RFU
RFU
7
FSK 50 kbps
50000
2.7.3. TxPower
TxPower
配置
0
MaxEIRP
1
MaxEIRP – 2dB
2
MaxEIRP – 4dB
3
MaxEIRP – 6dB
4
MaxEIRP – 8dB
5
MaxEIRP – 10dB
6
MaxEIRP – 12dB
7
MaxEIRP – 14dB
8
MaxEIRP – 16dB
9
MaxEIRP – 18dB
10
MaxEIRP – 20dB
23
2.7.4. 默认参数
参数
值
TX Datarate
DR0
TX Power
5
MaxEIRP
30 dBm
RX1 delay
1000 ms
RX2 delay
2000 ms
Join RX1 delay
5000 ms
Join RX2 delay
6000 ms
ADR Enabled
False
硬件最大支持 20 dBm，若设置 TxPower 为0~4，将以 20 dBm 进行 TX
24
3. APIs
3.1. LoRa API
LoRa API 声明在 lorawan.h 里
3.1.1. LoRa API list
API
描述
LoRaFSM
状态机
LoRaInit
初始化
LoRaJoin
入网
LoRaNetworkJoinStatusGet
入网状态查询
LoRaUnconfirmedPacketSend
发送 Unconfirmed 数据包
LoRaConfirmedPacketSend
发送 Confirmed 数据包
LoRaDevEUISet
设置 Device EUI
LoRaDevEUIGet
查询 Device EUI
LoRaAppEUISet
设置 Application EUI
LoRaAppEUIGet
查询 Application EUI
LoRaAppKeySet
设置 Application key
LoRaAppKeyGet
查询 Application key
LoRaAppSKeySet
设置 Application session key
LoRaAppSKeyGet
查询 Application session key
LoRaNwkSKeySet
设置 Network session key
LoRaNwkSKeyGet
查询 Network session key
LoRaDevAddrSet
设置 Device address
LoRaDevAddrGet
查询 Device address
LoRaDeviceClassSet
设置 Device Class
LoRaDeviceClassGet
查询 Device Class
25
LoRaActivationSet
设置 入网方式
LoRaActivationGet
查询 入网方式
LoRaTxDatarateSet
设置 发送 Datarate
LoRaTxDatarateGet
查询 发送 Datarate
LoRaTxPowerSet
设置 TxPower
LoRaTxPowerGet
查询 TxPower
LoRaAdrStatusSet
设置 ADR 状态
LoRaAdrStatusGet
查询 ADR 状态
LoRaDutyCycleStatusSet
设置 Duty cycle 状态
LoRaDutyCycleStatusGet
查询 Duty cycle 状态
LoRaRx2FrequencySet
设置 Rx2 频率
LoRaRx2FrequencyGet
查询 Rx2 频率
LoRaRx2DatarateSet
设置 Rx2 Datarate
LoRaRx2DatarateGet
查询 Rx2 Datarate
LoRaRx1DelaySet
设置 Rx1 Delay
LoRaRx1DelayGet
查询 Rx1 Delay
LoRaRx2DelayGet
查询 Rx2 Delay
LoRaJoinRx1DelaySet
设置 Join Rx1 Delay
LoRaJoinRx1DelayGet
查询 Join Rx1 Delay
LoRaJoinRx2DelayGet
查询 Join Rx2 Delay
LoRaUplinkCounterSet
设置 Uplink counter
LoRaUplinkCounterGet
查询 Uplink counter
LoRaDownlinkCounterSet
设置 Downlink counter
LoRaDownlinkCounterGet
查询 Downlink counter
LoRaChannelMaskSet
设置 Channel mask
LoRaChannelMaskGet
查询 Channel mask
LoRaMaxNbChannelsGet
查询 最大信道数量
26
LoRaChannelsGet
查询 信道参数
LoRaChannelAdd
新增信道或修改信道参数
LoRaChannelRemove
移除信道
LoRaSNRGet
查询 上一条接收到的数据的 SNR
LoRaRSSIGet
查询 上一条接收到的数据的 RSSI
LoRaWANCertif
进入认证模式
LoRaWANCertifStop
退出认证模式
27
3.1.2. LoRaFSM
运行状态机
原型：
void LoRaFSM(void)
参数：无
返回值：无
3.1.3. LoRaInit
初始化函数
原型：
void LoRaInit(LoRaRegion_t region, LoRaCallback_t *callbacks)
参数：
region
[in] LoRa 频段，可选值：
频段
值
CN470
LORA_REGION_CN470
CN779
LORA_REGION_CN779
EU433
LORA_REGION_EU433
EU868
LORA_REGION_EU868
US915_HYBRID
LORA_REGION_US915_HYBRID
AS923
LORA_REGION_AS923
IN865
LORA_REGION_IN865
28
callbacks:
[in] 回调函数结构体
返回值：无
3.1.4. LoRaJoin
原型：
LoRaStatus_t LoRaJoin(uint32_t maxTrials)
参数：
maxTrials
[in] 最大发送入网请求次数
当Activation 方式为 OTAA 时，若发送入网请求没收到正确回复，则会重发，总共最
多发送 maxTrials 次入网请求。当 maxTrials 等于 0时，API 自动加 1
当Activation 方式为 ABP 时，API 忽略此参数
返回值：
LORA_STATUS_OK：成功
LORA_STATUS_BUSY：失败，上一次入网程序尚未结束
3.1.5. LoRaNetworkJoinStatusGet
查询入网状态
原型：
bool LoRaNetworkJoinStatusGet(void);
参数：无
29
返回值：
true: 已入网
false：未入网
3.1.6. LoRaUnconfirmedPacketSend
发送 Unconfirmed 数据包
原型：
LoRaStatus_t LoRaUnconfirmedPacketSend(uint8_t port, uint8_t *pData, uint16_t dataSize);
参数：
port
[in] 数据端口，取值范围 1 ~ 223
pData
[in] 待发送的数据
dataSize
[in] 待发送的数据长度
返回值：
LORA_STATUS_OK：成功
LORA_STATUS_BUSY：失败，上一次发送尚未结束
LORA_STATUS_PARAMETER_INVALID：失败，非法参数
30
3.1.7. LoRaConfirmedPacketSend
发送数据
原型：
LoRaStatus_t LoRaConfirmedPacketSend(uint8_t port, uint8_t maxTrials, uint8_t * pData,
uint16_t dataSize);
参数：
port
[in] 数据端口，取值范围 1 ~ 223
maxTrials
[in] 最大发送次数
终端发送 Confirmed 数据包，期望 Server 端响应 ACK，若终端没有收到 ACK, 则重发，总
共最多发送 maxTrials 次。maxTrials 等于 0时，API 自动加 1
pData
[in] 待发送的数据
dataSize
[in] 待发送的数据长度
返回值：
LORA_STATUS_OK：成功
LORA_STATUS_BUSY：失败，上一次发送尚未结束
LORA_STATUS_PARAMETER_INVALID：失败，非法参数
31
3.1.8. LoRaDevEUISet
设置 Device EUI
原型：
LoRaStatus_t LoRaDevEUISet(uint8_t eui[8]);
参数：
eui[8]
[in] 8 字节的 EUI
返回值：
LORA_STATUS_OK: 成功
LORA_STATUS_STATE_INVALID：失败，设备已入网
3.1.9. LoRaDevEUIGet
查询 Device EUI
原型：
uint8_t *LoRaDevEUIGet(void);
参数：无
返回值：
设备当前的 Device EUI
32
3.1.10. LoRaAppEUISet
设置 Application EUI
原型：
LoRaStatus_t LoRaAppEUISet(uint8_t eui[8]);
参数：
eui[8]
[in] 8 字节的 EUI
返回值：无
LORA_STATUS_OK: 成功
LORA_STATUS_STATE_INVALID：失败，设备已入网
3.1.11. LoRaAppEUIGet
查询 Application EUI
原型:
uint8_t *LoRaAppEUIGet(void);
参数：无
返回值：
设备当前的 Application EUI
33
3.1.12. LoRaAppKeySet
设置 Application key
原型:
LoRaStatus_t LoRaAppKeySet(uint8_t key[16]);
参数：
key[16]
[in] 16 字节的 key
返回值：
LORA_STATUS_OK: 成功
LORA_STATUS_STATE_INVALID：失败，设备已入网
3.1.13. LoRaAppKeyGet
查询 Application key
原型：
uint8_t *LoRaAppKeyGet(void);
参数：无
返回值：
设备当前的 Application key
34
3.1.14. LoRaAppSKeySet
设置 Application session key
注意，在 OTAA 激活方式下，LoRaWAN 网络会给设备重新分配 AppSKey，NwkSKey，
DevAddr，通过此 API 设置的 AppSKey 会被覆盖
原型：
LoRaStatus_t LoRaAppSKeySet(uint8_t key[16]);
参数：
key[16]
[in] 16 字节的 key
返回值：
LORA_STATUS_OK: 成功
LORA_STATUS_STATE_INVALID：失败，设备已入网
3.1.15. LoRaAppSKeyGet
查询 Application session key
原型：
uint8_t *LoRaAppSKeyGet(void);
参数：无
返回值：
设备当前的 Application session key
35
3.1.16. LoRaNwkSKeySet
设置 Network session key
注意，在 OTAA 激活方式下，LoRaWAN 网络会给设备重新分配 AppSKey，NwkSKey，
DevAddr，通过此 API 设置的 NwkSKey 会被覆盖
原型：
LoRaStatus_t LoRaNwkSKeySet(uint8_t key[16]);
参数：
key[16]
[in] 16 字节的 key
返回值：
LORA_STATUS_OK: 成功
LORA_STATUS_STATE_INVALID：失败，设备已入网
3.1.17. LoRaNwkSKeyGet
查询 Network session key
原型：
uint8_t *LoRaNwkSKeyGet(void);
参数：无
返回值：
设备当前的 Network session key
36
3.1.18. LoRaDevAddrSet
设置 Device address
注意，在 OTAA 激活方式下，LoRaWAN 网络会给设备重新分配 AppSKey，NwkSKey，
DevAddr，通过此 API 设置的 DevAddr 会被覆盖
原型：
LoRaStatus_t LoRaDevAddrSet(uint32_t addr);
参数：
addr
[in] Device address
返回值：
LORA_STATUS_OK: 成功
LORA_STATUS_STATE_INVALID：失败，设备已入网
3.1.19. LoRaDevAddrGet
查询 Device address
原型:
uint32_t LoRaDevAddrGet(void);
参数：无
返回值：
设备当前 Device address
37
3.1.20. LoRaDeviceClassSet
设置 Device class
原型：
LoRaStatus_t LoRaDeviceClassSet(DeviceClass_t device_class);
参数：
device_class
[in] LoRaWAN Class, 取值 CLASS_A, CLASS_C
返回值：
LORA_STATUS_OK: 成功
LORA_STATUS_BUSY：失败，上一次数据发送尚未完成
3.1.21. LoRaDeviceClassGet
查询 Device class
原型：
DeviceClass_t LoRaDeviceClassGet(void);
参数：无
返回值：
设备当前 Class
默认值：CLASS_A
38
3.1.22. LoRaActivationSet
设置入网方式
如果设备处于已入网状态，修改不同的入网方式将使设备返回未入网状态
原型：
LoRaStatus_t LoRaActivationSet(ActivationType_t type);
参数：
type
[in] Activation type, 入网方式，取值 ACTIVATION_ABP 或 ACTIVATION_OTAA
返回值：
LORA_STATUS_OK: 成功
LORA_STATUS_BUSY：失败，上一次数据发送尚未完成
3.1.23. LoRaActivationGet
查询设备入网方式
原型：
ActivationType_t LoRaActivationGet(void);
参数：无
返回值：
设备当前入网方式
默认值：ACTIVATION_ABP
39
3.1.24. LoRaTxDatarateSet
设置发送 Datarate
原型：
LoRaStatus_t LoRaTxDatarateSet(uint32_t datarate);
参数：
datarate
[in] 发送 Datarate，取值范围参考 默认频段参数
返回值：
LORA_STATUS_OK: 成功
LORA_STATUS_BUSY：失败，上一次数据发送尚未完成
LORA_STATUS_PARAMETER_INVALID：失败，非法参数
3.1.25. LoRaTxDatarateGet
查询发送 Datarate
原型：
uint32_t LoRaTxDatarateGet(void);
参数：无
返回值：
设备当前发送 Datarate
默认值：参考 默认频段参数
40
3.1.26. LoRaTxPowerSet
设置发射功率
注意：硬件最大支持 20dBm 的发射功率，根据 LoRaWAN 协议，某些频段，如
US915_HYRIDE，有大于 20dBm 的发射功率的配置，API 允许设置大于 20dBm 的配置，但
硬件实际只以 20dBm 的功率工作
原型：
LoRaStatus_t LoRaTxPowerSet(uint32_t power);
参数：
power
[in] 发射功率，取值范围参考 默认频段参数
返回值：
LORA_STATUS_OK: 成功
LORA_STATUS_BUSY：失败，上一次数据发送尚未完成
LORA_STATUS_PARAMETER_INVALID：失败，非法参数
3.1.27. LoRaTxPowerGet
查询发射功率
原型：
uint32_t LoRaTxPowerGet(void);
参数：无
返回值：
设备当前发射功率
默认值：参考 默认频段参数
41
3.1.28. LoRaAdrStatusSet
设置 ADR 状态
原型：
LoRaStatus_t LoRaAdrStatusSet(bool status);
参数：
status
[in] ADR 状态，true：Enable，false：disable
返回值：
LORA_STATUS_OK: 成功
LORA_STATUS_BUSY：失败，上一次数据发送尚未完成
3.1.29. LoRaAdrStatusGet
查询 ADR 状态
原型：
bool LoRaAdrStatusGet(void);
参数：无
返回值：
设备当前 ADR 状态，true：Enable，false：Disable
默认值：false
42
3.1.30. LoRaDutyCycleStatusSet
设置 Duty cycle 状态，此参数仅应用于频段 EU433 和EU868
原型:
LoRaStatus_t LoRaDutyCycleStatusSet(bool status);
参数：无
status
[in] Duty cycle 状态，true：Enable，false：Disable
返回值：
LORA_STATUS_OK: 成功
LORA_STATUS_BUSY：失败，上一次数据发送尚未完成
3.1.31. LoRaDutyCycleStatusGet
查询 Duty cycle 状态
原型：
bool LoRaDutyCycleStatusGet(void);
参数：无
返回值：
设备当前 Duty cycle 状态，true：Enable，false：Disable
默认值：false
43
3.1.32. LoRaRx2FrequencySet
设置接收窗口 2的频率
原型：
LoRaStatus_t LoRaRx2FrequencySet(uint32_t freq);
参数：
freq
[in] 接收窗口 2的频率
返回值：
LORA_STATUS_OK: 成功
LORA_STATUS_BUSY：失败，上一次数据发送尚未完成
3.1.33. LoRaRx2FrequencyGet
查询接收窗口 2的频率
原型：
uint32_t LoRaRx2FrequencyGet(void);
参数：无
返回值：
设备当前接收窗口 2的频率
默认值：参考 默认频段参数
44
3.1.34. LoRaRx2DatarateSet
设置接收窗口 2的Dararate
原型：
LoRaStatus_t LoRaRx2DatarateSet(uint32_t datarate);
参数：
datarate
[in] 接收窗口 2的Datarate，取值范围参考 默认频段参数
返回值：
LORA_STATUS_OK: 成功
LORA_STATUS_BUSY：失败，上一次数据发送尚未完成
LORA_STATUS_PARAMETER_INVALID：失败，非法参数
3.1.35. LoRaRx2DatarateGet
查询接收窗口 2的Datarate
原型：
uint32_t LoRaRx2DatarateGet(void);
参数：无
返回值：
当前设备接收窗口 2的Datarate
默认值：参考 默认频段参数
45
3.1.36. LoRaRx1DelaySet
设置接收窗口 1的delay
原型：
LoRaStatus_t LoRaRx1DelaySet(uint32_t delay);
参数：
delay
[in] 接收窗口 1的delay，取值范围 1000 ~ 15000 ms
返回值：
LORA_STATUS_OK: 成功
LORA_STATUS_BUSY：失败，上一次数据发送尚未完成
LORA_STATUS_PARAMETER_INVALID：失败，非法参数
3.1.37. LoRaRx1DelayGet
查询接收窗口 1 的delay
原型：
uint32_t LoRaRx1DelayGet(void);
参数：无
返回值：
当前设备接收窗口 1的delay
默认值：1000 ms
46
3.1.38. LoRaRx2DelayGet
查询接收窗口 2 的delay
Rx2Delay = Rx1Delay + 1000
原型：
uint32_t LoRaRx2DelayGet(void);
参数：无
返回值：
当前设备接收窗口 2的delay
默认值：2000 ms
3.1.39. LoRaJoinRx1DelaySet
设置入网接收窗口 1的delay
原型：
LoRaStatus_t LoRaJoinRx1DelaySet(uint32_t delay);
参数：
delay
[in] 入网接收窗口 1的delay，取值范围 1000 ~ 15000 ms
返回值：
LORA_STATUS_OK: 成功
LORA_STATUS_BUSY：失败，上一次数据发送尚未完成
LORA_STATUS_PARAMETER_INVALID：失败，非法参数
47
3.1.40. LoRaJoinRx1DelayGet
查询入网接收窗口 1的delay
原型：
uint32_t LoRaJoinRx1DelayGet(void);
参数：无
返回值：
当前设备入网接收窗口 1的delay
默认值：5000 ms
3.1.41. LoRaJoinRx2DelayGet
查询入网接收窗口 2的delay
JoinRx2Delay = JoinRx1Delay +1000
原型：
uint32_t LoRaJoinRx2DelayGet(void);
参数：无
返回值：
当前设备入网接收窗口 2的delay
默认值：6000 ms
48
3.1.42. LoRaUplinkCounterSet
设置上行 Counter 值
原型：
LoRaStatus_t LoRaUplinkCounterSet(uint32_t count);
参数：
count
[in] 上行 Counter 值
返回值：
LORA_STATUS_OK: 成功
LORA_STATUS_BUSY：失败，上一次数据发送尚未完成
3.1.43. LoRaUplinkCounterGet
查询上行 Counter 值
原型：
uint32_t LoRaUplinkCounterGet(void);
参数：无
返回值：
当前设备上行 Counter 值
49
3.1.44. LoRaDownlinkCounterSet
设置下行 Counter 值
原型：
LoRaStatus_t LoRaDownlinkCounterSet(uint32_t count);
参数：
count
[in] 下行 Counter 值
返回值：
LORA_STATUS_OK: 成功
LORA_STATUS_BUSY：失败，上一次数据发送尚未完成
3.1.45. LoRaDownlinkCounterGet
原型：
uint32_t LoRaDownlinkCounterGet(void);
参数：无
返回值：
当前设备下行 Counter 值
50
3.1.46. LoRaChannelMaskSet
设置 Channel mask，Channel mask 长度 16 位，每一位表示一个信道。某一位为 1时，对应
信道启用，否则不启用
原型：
LoRaStatus_t LoRaChannelMaskSet(uint16_t *pMask);
参数：
pMask
[in] Channel mask 数组，根据协议 LoRaWAN Regional Parameter， 在频段 EU433, EU868,
CN779, AS923, IN865 下，pMask 指向 1个元素的数组，在频段 CN470 下，pMask 指
向 6 个元素的数组
返回值：
LORA_STATUS_OK: 成功
LORA_STATUS_BUSY：失败，上一次数据发送尚未完成
示例：
根据文档，CN470 ChannelMask 对应信道如下：
51
现需要启用 16 ~ 31 信道：
LoRaStatus_t status;
uint16_t channelMask[6] =
{
0x0000,
0xFFFF,
0x0000,
0x0000,
0x0000,
0x0000,
};
status = LoRaChannelMaskSet(channelMask);
3.1.47. LoRaChannelMaskGet
查询 Channel mask
原型：
uint16_t * LoRaChannelMaskGet(void);
参数：无
返回值：
当前设备 Channel mask
52
3.1.48. LoRaMaxNbChannelsGet
查询最大信道数
原型：
uint32_t LoRaMaxNbChannelsGet(void);
参数：无
返回值：
当前频段的最大信道数
默认值：
CN470: 96
CN779: 16
EU433: 16
EU868: 16
US915_HYBRID: 16
AS923: 16
IN865: 16
3.1.49. LoRaChannelsGet
查询信道参数
原型：
ChannelParams_t * LoRaChannelsGet(void);
参数：无
返回值：
当前设备的信道参数数组
53
3.1.50. LoRaChannelAdd
新增信道或修改信道，成功后，相应的 Channel mask 位会置 1
原型：
LoRaStatus_t LoRaChannelAdd(uint32_t id, ChannelParams_t param);
参数：
param
[in] 信道参数
返回值：
LORA_STATUS_OK: 成功
LORA_STATUS_BUSY：失败，上一次数据发送尚未完成
LORA_STATUS_PARAMETER_INVALID：失败，非法参数
注意：
不允许修改的信道：
频段
不允许修改的信道
CN470
所有信道
CN770
信道 0，1，2
EU433
信道 0，1，2
EU868
信道 0，1，2
US915_HYBRID
所有信道
AS923
信道 0，1
IN865
信道 0，1，2
54
3.1.51. LoRaChannelRemove
移除信道
原型：
LoRaStatus_t LoRaChannelRemove(uint32_t id);
参数：
id
[in] 要移除的信道 id
返回值：
LORA_STATUS_OK: 成功
LORA_STATUS_BUSY：失败，上一次数据发送尚未完成
注意：
不允许移除的信道：
频段
不允许移除的信道
CN470
所有信道
CN770
信道 0，1，2
EU433
信道 0，1，2
EU868
信道 0，1，2
US915_HYBRID
所有信道
AS923
信道 0，1
IN865
信道 0，1，2
55
3.1.52. LoRaWANCertif
进入 LoRaWAN 认证模式
原型：
void LoRaWANCertif(void);
参数：无
返回值：无
3.1.53. LoRaWANCertifStop
退出 LoRaWAN 认证模式
原型：
void LoRaWANCertifStop(void);
参数：无
返回值：无
56
3.2. RunTime API
API 声明在 RunTime.h 里
3.2.1. RunTime API list
API
描述
RunTimeInit
RunTime 模块初始化
RunTimeGet
当前时间戳获取
RunTimeElapsedGet
计算逝去的时间
57
3.2.2. RunTimeInit
RunTime 模块初始化
原型：
void RunTimeInit(void);
参数：无
返回值：无
3.2.3. RunTimeGet
获取当前的时间戳，单位 ms，以 MCU 启动为起点（本模块基于 RTC，严格来说，是以
RTC 启动为起点）
原型：
uint32_t RunTimeGet(void);
参数：无
返回值：
当前时间戳，单位 ms
58
3.2.4. RunTimeElapsedGet
获取逝去的时间(过去某个时间点到当前时间的差)，单位 ms
原型：
uint32_t RunTimeElapsedGet(uint32_t past);
参数：
past
[in] 过去某个时间点
返回值：
当前时间与传入时间点的差值，单位 ms

Navigation menu
