Guía SIK

Tu guía al “Sparkfun Inventor’s Kit” para Educadores

IOREF

RESET

7-15V

SCL

SCA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

ARDUINO LANGUAGE DEVELOPMENT PLATFORM

Versión 3.0

La Guía de Inventores de SparkFun es tu mapa para navegar en

las aguas de la electrónica embebida para principiantes. Este

folleto contiene toda la información que necesitarás para explorar

los 15 circuitos del “SparkFun Inventor’s Kit” para Educadores.

Este manual se enfoca principalmente en una losofía - que

cualquiera puede (y debería) jugar con la electrónica. Cuando

hayas acabado con esta guía, tendrás el conocimiento para poder

empezar con tus propios proyectos y experimentos. Pero basta de

hablar - ¡es hora de inventar!

Traducción al Español gracias a CRCibernetica.com y Alejandro

Morales en Costa Rica

www.sparkfun.com

Bienvenido a la Guía de Inventores de SparkFun

Tabla de contenidos

¿Qué es la plataforma RedBoard? 1

Descarga el Software de Arduino (IDE) 3

Instala controladores 4

Identiﬁca tu Hardware 7

Descarga el “Código Guía del SIK” 8

El Mundo Funciona con Circuitos 9

Inventario de Partes 11

Sección 2: Iniciando con Circuitos

Sección 1: Iniciando

RedBoard

Protoboard

Circuito #1 - Tu Primer Circuito: LED Parpadeante

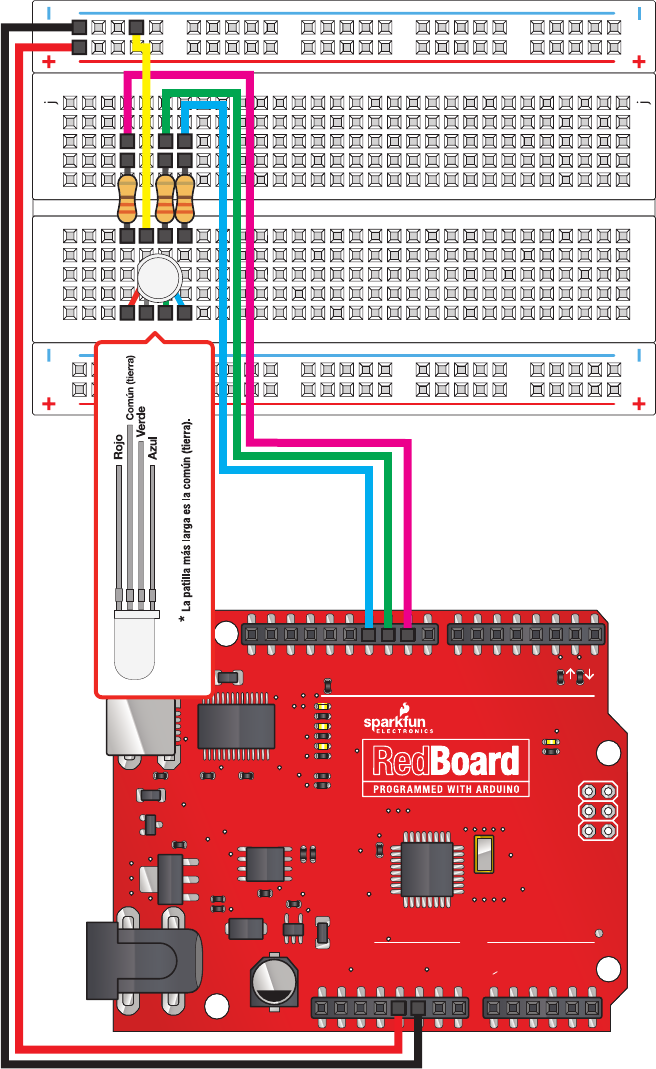

Circuito #3 - LED RGB

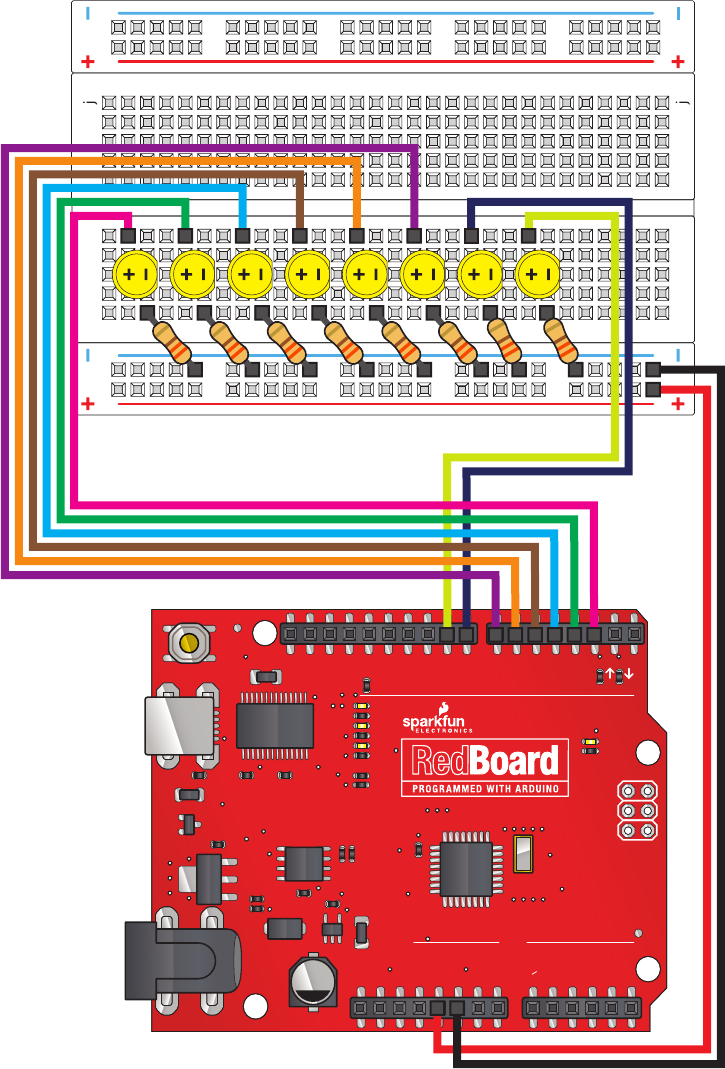

Circuito #4 - Múltiples LEDs

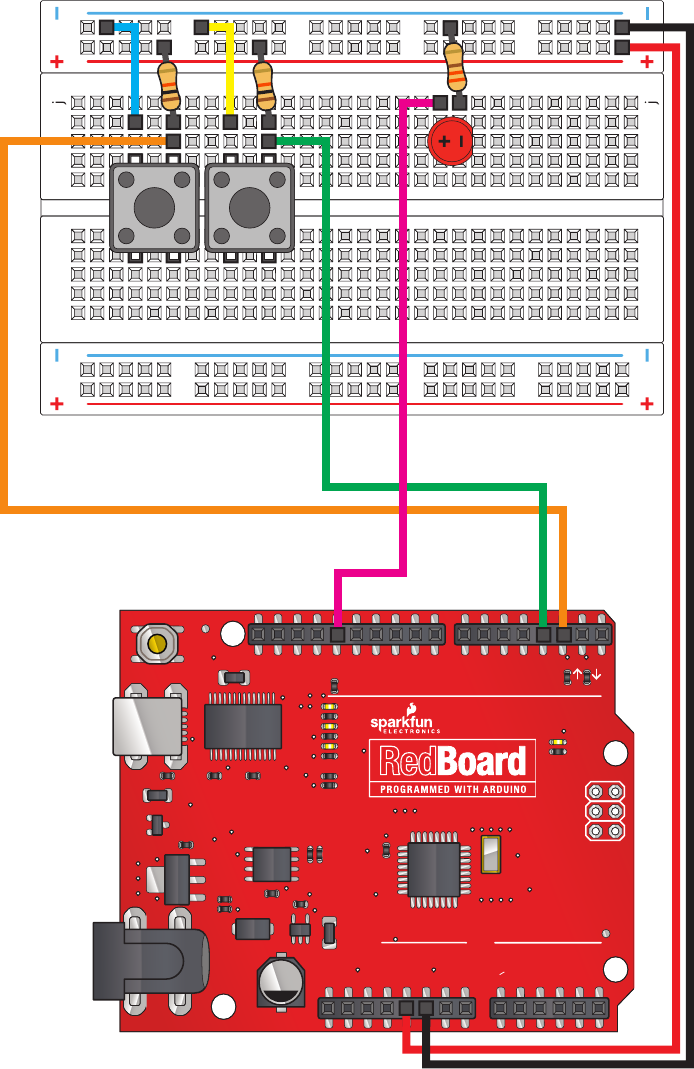

Circuito #5 - Botones presionables

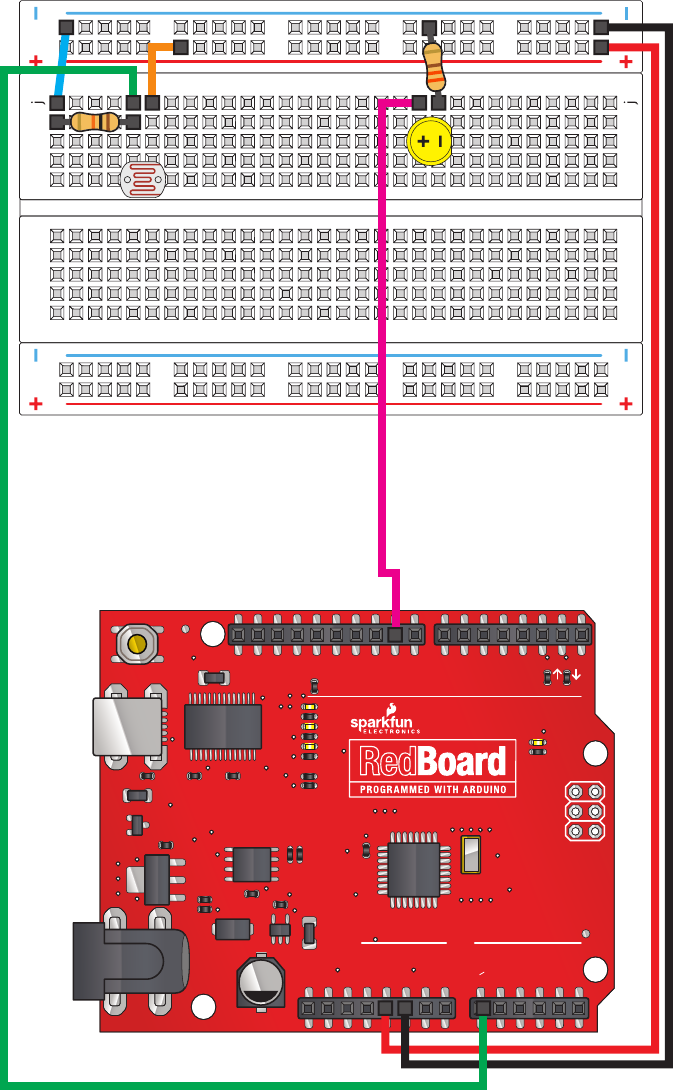

Circuito #6 - Fotorresistencia

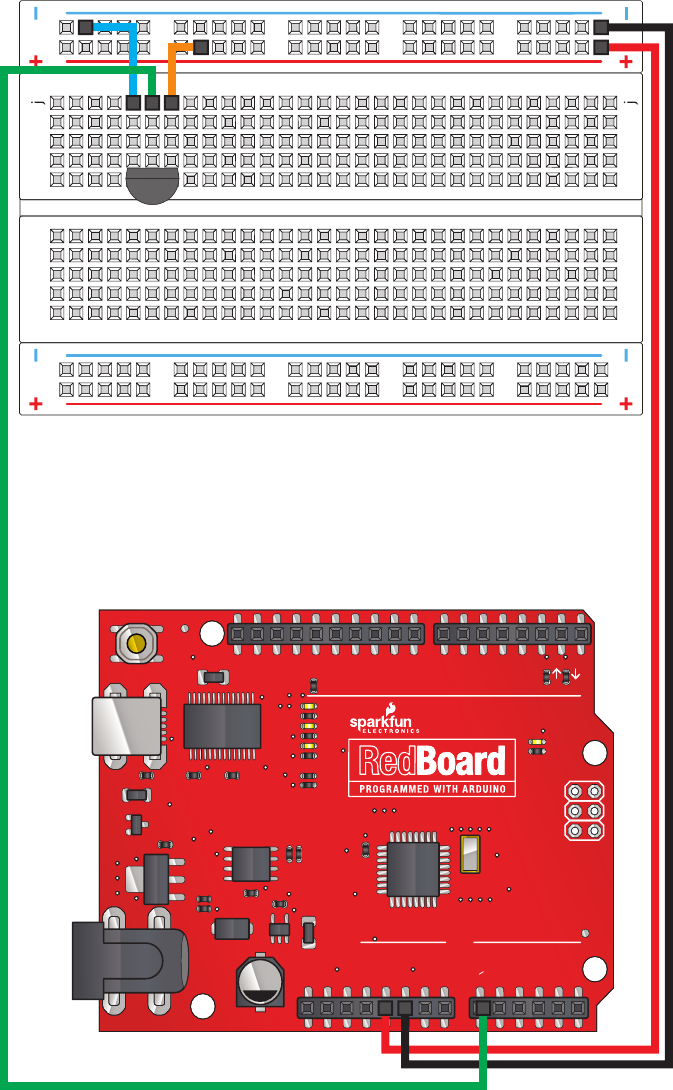

Circuito #7 - Sensor de Temperatura

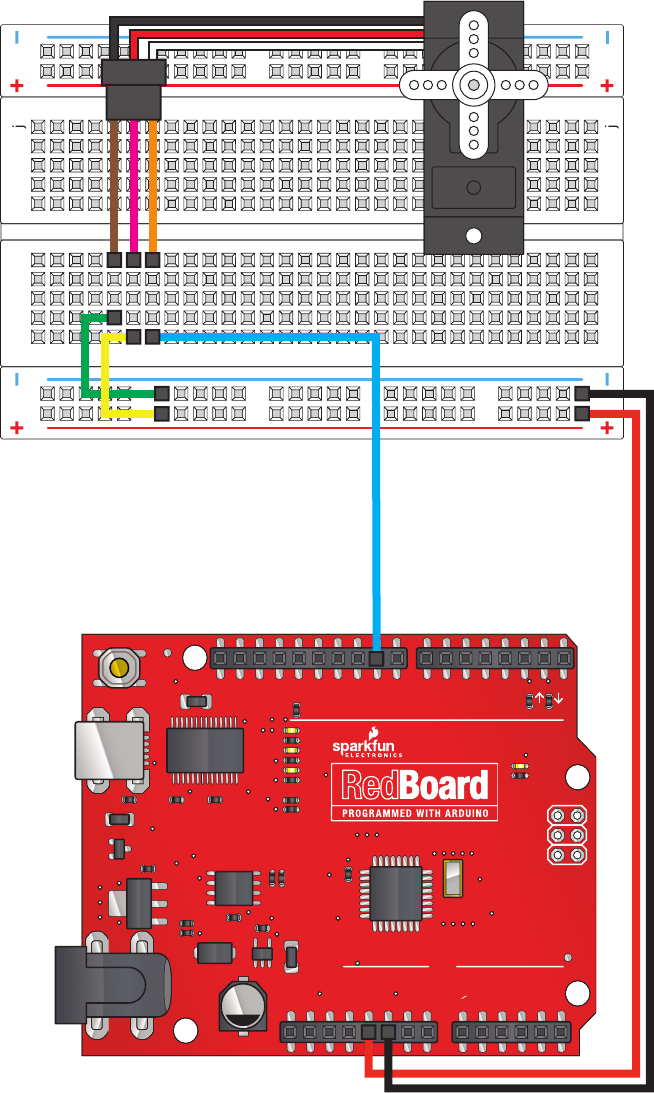

Circuito #8 - Solo un Servo

Circuito #9 - Sensor Flexible

56Circuito #10 - Potenciómetro Suave

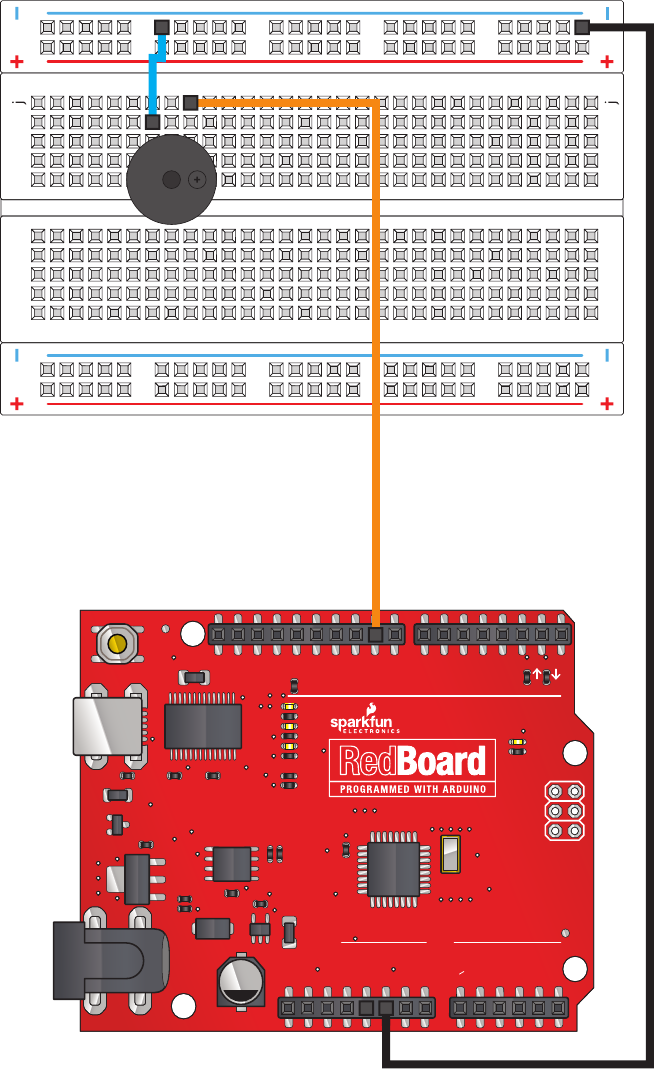

60Circuito #11 - Bocina

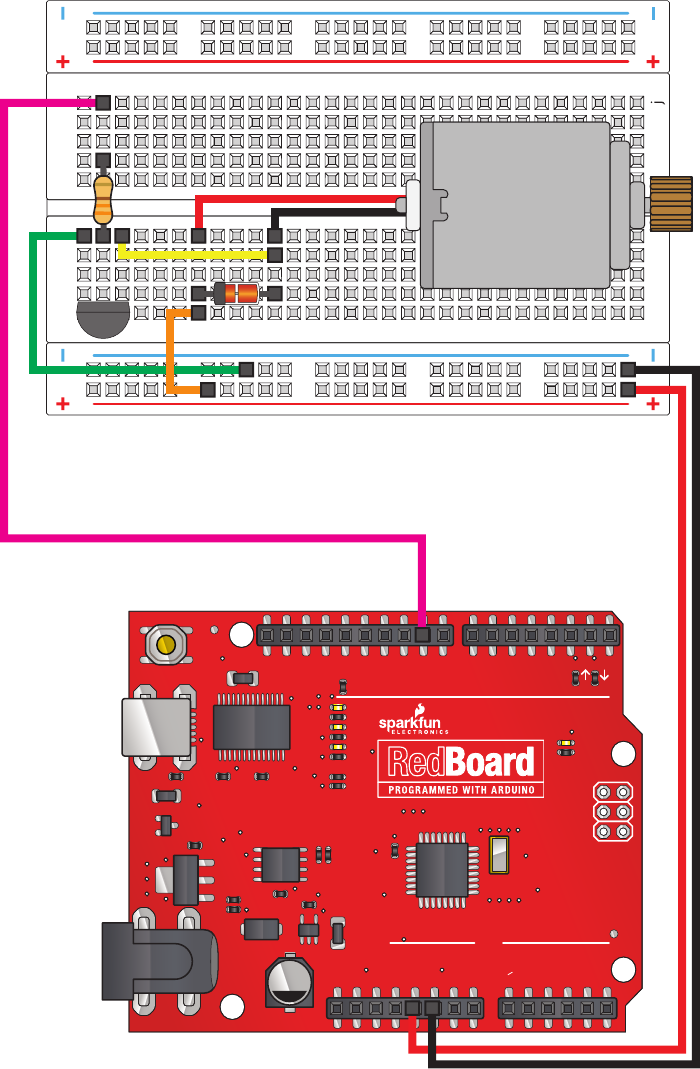

64Circuito #12 - Rotando un Motor

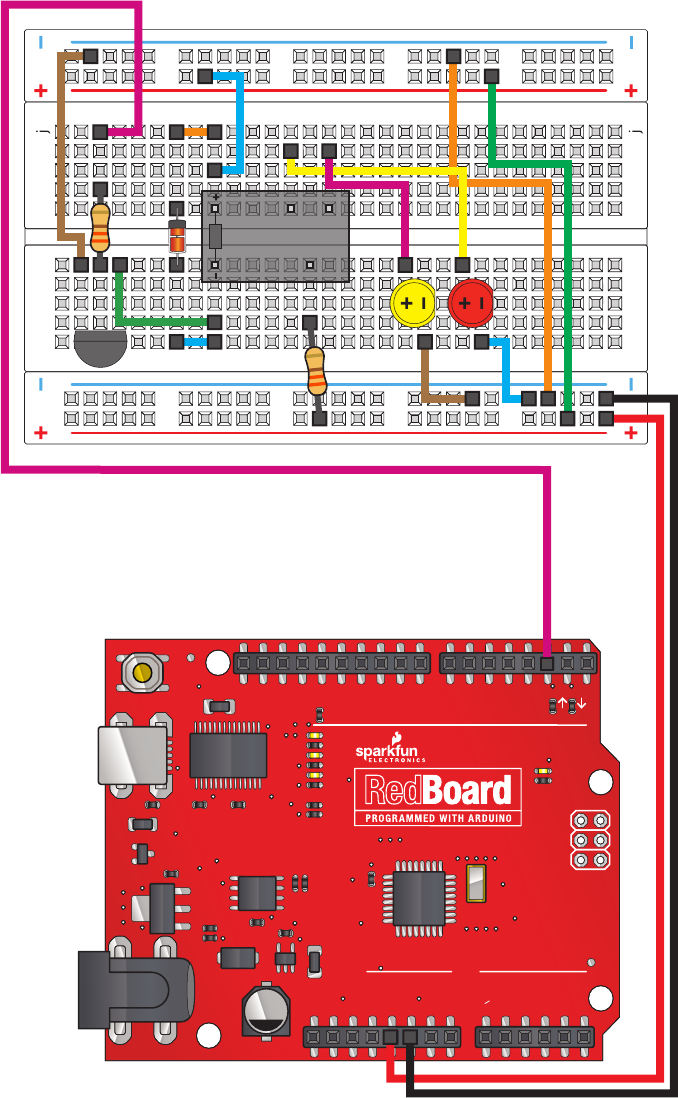

68Circuito #13 - Relé

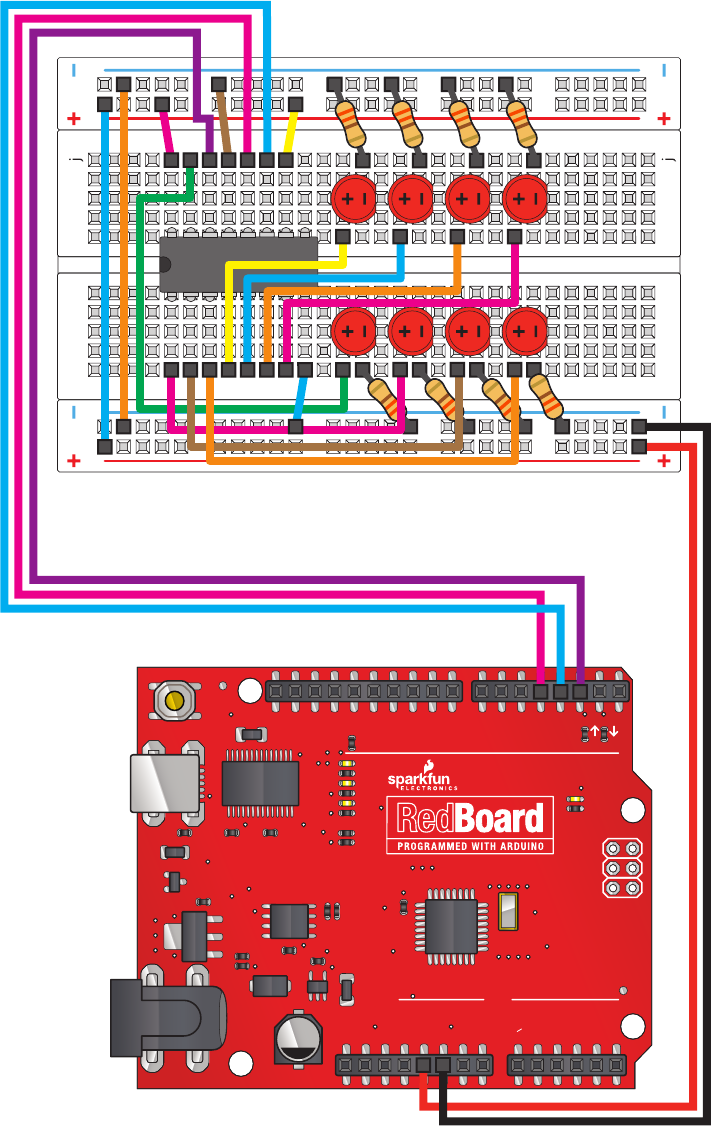

72Circuito #14 - Registro de Desplazamiento

76Circuito #15 - LCD

Circuito #2 - Potenciómetro

Vivimos en un tiempo único, en el que tenemos acceso a

recursos que nos permiten crear nuestras propias soluciones e

inventos. La revolución Hazlo tú Mismo está compuesta por

inventores, “carpinteros electrónicos” y personas comunes que

preeren manufacturar sus propios proyectos antes que dejar

que alguien lo haga por ellos.

www.sparkfun.com

La Revolución Hazlo Tú Mismo (Do It Yourself)

¿Qué es la plataforma RedBoard?

FPO

La RedBoard que tienes en tus manos (o en el escritorio)

es tu plataforma de desarrollo. Por sí misma, la RedBoard

es en esencia una pequeña computadora portátil. Es

capáz de tomar entradas (tales como la señal de un botón

al ser presionado o una lectura de un sensor de luz) e

interpretarla esta información para controlar varias salidas

(como el parpadeo de una luz LED o un motor

eléctrico).

Aquí es donde nace el término “Computadora Física” -

esta tarjeta es capaz de tomar el mundo de la electrónica y

relacionarlo con el mundo físico en una forma real y

tangible. Confía en nosotros - muy pronto esto tendrá

más sentido.

Una Computadora para el Mundo Físico

RedBoard

// SparkFun RedBoard

La RedBoard de Sparkfun es una dentro entre multitudes

de tarjetas que se desarrollan basadas en el ATmega328.

Posee 14 pines de entrada/salida digital (de los cuales 6

pueden ser salidas PWM), 6 entradas analógicas, un

oscilador de cristal de 16MHz, conexión USB, un

Conector de alimentación, una entrada ISP, y un botón de

reinicio. No te preocupes, aprenderás acerca de todos ellos

más adelante.

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Zapatillas Power-Lacing

Notiﬁcador de correo para Juguetes Viejos

Contador para Lámpara Mata Insectos

Semáforo Reprogramable

Regador de plantas Automático

Operador de tiempo de espera para Cámaras

Quad-cóptero

Coffee Maker Automático

RedBoard

Para poder poner a funcionar tu RedBoard, es necesario que

descargues primero la versión más actualizada del software de

Arduino desde www.arduino.cc (¡es gratis!). Este software,

conocido como Arduino IDE, te permitirá programar la tarjeta

para que haga exactamente lo que tú quieres. Es similar a un

procesador de palabras pero para escribir programas. Con una

computadora con acceso a internet, abre tu navegador favorito y

escribe el siguiente enlace en la barra de direcciones:

Accede a internet

Descarga el Arduino IDE

(Ambiente de Desarrollo Integrado, por sus siglas en inglés)

user

•••••••••

Windows

Mac OS X

Linux: 32 bit, 64 bit

arduino.cc/en/main/software

Elige el paquete de instalación apropiado para el Sistema Operativo de tu computadora.

Descargar Clic en tu sistema operativo apropiado,

junto al signo de “+”

Windows

Mac OS X

Fuente

Linux: 32 bit, 64 bit

// Conecta tu RedBoard a tu Computadora

Utiliza el cable USB incluido en el kit SIK para conectar la RedBoard a

uno de los puertos USB de tu computadora.

// Instala los drivers de Arduino

Dependiendo del sistema operativo de tu computadora, necesitarás

seguir algunas instrucciones especícas. Por favor ingresa a

https://learn.sparkfun.com/tutorials/how-to-install-ftdi-drivers

para obtener instrucciones especícas acerca de cómo instalar los

drivers FTDI en tu RedBoard.

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

356

Abre el software del IDE de Arduino en tu computadora. Toca un poco la

interfaz para que la vayas conociendo. No vamos a codicar nada en este

momento, esto es solo una introducción. Debes realizar estos pasos para que ti

IDE identique tu RedBoard.

// Abre el IDE de Arduino:

// Los tres comandos más importantes para esta guía se muestran a continuación:

GUI (Interfaz Gráﬁca de Usuario)

Veriﬁcar: Compila y aprueba tu código. Encuentra errores de sintaxis (tales como paréntesis o signos de punto y coma faltantes). // Ver el

siguiente diagrama

Cargar: Envía tu código a la RedBoard. Cuando le das clic, debes ser capaz de ver las luces en tu tarjeta parpadear rápidamente. // Ver el

siguiente diagrama

Nuevo: Estos botones abren otra nueva pestaña de código.

Abrir: Este botón permite abrir un diseño existente. // Ver el siguiente diagrama

Guardar: Guarda el diseño actual.

Monitor Serial: Esto abre una ventana que muestra cualquier información serial que tu RedBoard esté transmitiendo. Es muy usado para

tareas de depuración.

Área de Código: Esta es el área en donde escribes el código para tu diseño.

Área de Mensajes: Aquí es donde el IDE te dice si hay algún error en tu código.

Nombre del diseño: Muestra el nombre del diseño en el que estás trabajando actualmente.

Veriﬁcar

Cargar

Abrir

Archivo Editar Sketch Herramientas Ayuda

Formato Automático

Archivar el Sketch

Reparar Codicación y Recargar

Monitor Serial

Arduino Uno

Arduino Duemilanove w/ ATmega328]

Arduino Diecimila or Duemilanove w/ ATmega168

Arduino Nano w/ ATmega328

Arduino Nano w/ ATmega168

Arduino Mega 2560 or Mega ADK

Arduino Mega (ATmega1280)

Arduino Mini

Arduino Mini w/ATmega168

Arduino Ethernet

Arduino Fio

Arduino BT w/ ATmega328

Arduino BT w/ATmega168

LilyPad Arduino w/ ATmega328

LilyPad Arduino w/ ATmega168

Arduino Pro or Pro Mini (5V, 16 MHz) w/ATmega328

Arduino Pro or Pro Mini (5V, 16 MHz) w/ATmega168

Arduino Pro or Pro Mini (3.3V, 8 MHz) w/ATmega328

Arduino Pro or Pro Mini (3.3V, 8 MHz) w/ATmega168

Arduino NG or older w/ ATmega168

Arduino NG or older w/ ATmega8

Programador

Grabar Secuencia de Inicio

Tarjeta

Puerto Serial

// Elige tu tarjeta: Arduino Uno

Selecciona el dispositivo serial de la RedBoard desde

el menú de Herramientas | Puerto Serie.

Probablemente sea com3 o mayor (COM1 y

COM2 generalmente se reservan para puertos

seriales de hardware). Para averiguarlo, puedes

desconectar tu RedBoard y abrir de nuevo el menú;

la entrada que desaparezca debe ser la del RedBoard.

Vuelve a conectar la tarjeta y elige ese puerto serie.

Selecciona el dispositivo serie del RedBoard desde

el menú de Herramientas > Puerto Serial. En una

Mac, esto debería ser algo que contenga

/dev/tty.usbmodem o /dev/tty.usbserial.

http://www.arduino.cc/playground/Learning/Linux

Herramientas Ayuda

Formato Automático

Archivar el Sketch

Reparar Codicación y Recargar

Monitor Serial

com 1

com 12

Programador

Grabar Secuencia de Inicio

Tarjeta

Puerto Serial

Herramientas Ayuda

Formato Automático

Archivar el Sketch

Reparar Codicación y Recargar

Monitor Serial

/dev/tty.usbmodem262471

/dev/cu.usbmodem262471

/dev/tty.Bluetooth-Modem

/dev/cu.Bluetooth-Modem

/dev/tty.FireFly-7256-SPP

/dev/cu.FireFly-7256-SPP

/dev/tty.tiPhone-WirelessiAP-1

/dev/cu.tiPhone-WirelessiAP-1

/dev/tty.Bluetooth-PDA-Sync

/dev/cu.Bluetooth-PDA-Sync

Programador

Grabar Secuencia de Inicio

Tarjeta

Puerto Serial

// Selecciona tu Dispositivo Serial

Nota:

Tu RedBoard de SparkFun y el Arduino

UNO son intercambiables pero no podrás

encontrar la RedBoard listada dentro del

Software de Arduino. En vez de esta

selecciona “Arduino UNO”.

Ingresa al siguiente enlace para descargar el código:

Descarga código de Arduino (Utilizable con los circuitos de esta guía)

sparkfun.com/sikcode

Descomprime el archivo “SIK Guide

Code”. Debería estar localizado en la

carpeta de “Descargas” de tu

navegador. Da clic derecho a la

carpeta comprimida y elige la opción

de “extraer”.

Copia la carpeta “SIK Guide Code” en la carpeta de

Arduino llamada “Ejemplos”.

Copia la carpeta “SIK Guide Code”

en la carpeta de Arduino llamada

“Ejemplos”.

¿QUÉ ES LO QUE SIGUE? Continúa leyendo para aprender más acerca de empezar a usar circuitos. ¡Luego puedes iniciar con tu

primer circuito en la página 17!

Descomprime el archivo “SIK Guide

Code”. Debería estar localizado en la

carpeta de “Descargas” de tu

navegador. Da clic derecho a la carpeta

comprimida y elige la opción de

“extraer”.

Busca “Arduino” en la carpeta de

aplicaciones. Clic derecho (ctrl + clic)

en “Arduino”. Selecciona “Mostrar

Contenidos del Paquete”.

http://www.arduino.cc/playground/Learning/Linux

// Copia el archivo “SIK Guide Code” dentro de la biblioteca “Ejemplos” en la carpeta de Arduino

Programas

Inicio Arduino Ejemplos

Contenidos

Recursos

Java

Ejemplos

Arduino

Mover a la papelera

Abrir

Mostrar contenidos del paquete

Donde sea que mires encontrarás circuitos. El

teléfono celular que se encuentra en tu bolsillo, la

computadora que controla el sistema de emisiones

de tu automóvil, tu consola de videojuegos – todas

estas cosas están completamente llenas de circuitos.

En esta guía experimentarás con algunos circuitos y

podrás aprender acerca de la esencia del mundo de

la electrónica embebida.

El Mundo Funciona con Circuitos:

Iniciando con Circuitos

Un circuito es básicamente un ciclo eléctrico con un punto de inicio

y un punto nal – con cualquier número de componentes entre

dichos puntos. Los circuitos pueden incluir resistencias, diodos,

inductores, sensores de todas formas y tamaños, motores, y cualquier

otro tipo entre cientos de miles de componentes.

Los circuitos se dividen generalmente en tres categorías – circuitos

analógicos, circuitos digitales o circuitos de señales mixtas. En esta

guía explorarás los tres tipos de circuitos mencionados anteriormente.

¿Qué es un circuito eléctrico?

// Circuitos simples y complejos

En esta guía explorarás inicialmente circuitos

simples - ¡pero eso no quiere decir que no puedas

hacer cosas asombrosas con herramientas sencillas!

Cuando hayas terminado con el SIK, tu

conocimiento de circuitos te permitirá explorar

proyectos asombrosos y desatar el potencial de tu

imaginación.

a b c d e f g h i

Inventario de Partes

* TAMAÑO REAL

(1N4148)

Diodo

Elemento Piezoeléctrico (Bocina)

Varios Colores

Cable para puentes

x30

Botón presionable

Motor DC

Potenciómetro

(Diodo Emisor de Luz)

x10 x10 x1

LED

(5mm) +

x25 * TAMAÑO REAL

Resistencia de 330Ω

x25 * TAMAÑO REAL

Resistencia de 10KΩ

(TMP36)

FRENTE

ATRÁS

Sensor de temperatura

(P2N2222AG)

Transistor

P2N2

222A

A18

FRENTE

ATRÁS

Fotorresistencia

Protoboard

a b c d e f g h i

Estándar sin soldadura (El color puede variar)

a b c d e f g h i

SparkFun RedBoardSensor Flex

Potenciómetro Suave

Servo

Relé

LCD

(CI)

Circuito Integrado

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

435

// Diagrama de Pines

SparkFun RedBoard

RFU - Este pin está reservado para un uso futuro.

Alimentación (Conector “Barrel Jack”) - puede ser usado tanto con un adaptador de 9V o 12V conectado a un enchufe como con una batería.

Alimentación (Puerto USB) - Provee alimentación y comunica tu tarjeta con tu computadora al conectarla por vía USB.

LED (RX: Recibiendo) - Muestra cuando el chip FTDI está recibiendo bits de información desde el microcontrolador. Esto sucede cuando el

microcontrolador está enviando bits de información de vuelta a la computadora.

LED (TX: Transmitiendo) - Muestra cuando el chip FTDI está transmitiendo bits de información hacia el microcontrolador. Esto sucede cuando

el microcontrolador está recibiendo esta información desde a la computadora.

LED (Pin 13: Indicador de problemas) - Este LED es incorporado a tu diseño para mostrar si tu programa está funcionando correctamente.

Pines (ARef, Ground (GND), Digital, Rx, Tx) - Estos pines pueden ser utilizados como entradas, salidas, alimentación y tierra. // Ver el

siguiente diagrama

LED (Indica si la RedBoard está encendida) - Un simple LED indicador de encendido/apagado.

Botón de Reinicio (Reset) - Esta es una forma de reiniciar manualmente tu RedBoard, lo que hace que tu código vuelva a empezar

desde cero.

Pines (Analog In, Power In, Ground, Power Out, Reset) - Estos pines pueden ser utilizados como entradas, salidas, alimentación y tierra. // Ver el

siguiente diagrama

Pines ICSP (Cargando código sin un cargador de inicio) - Se usa para “Programación Serial dentro del Circuito” ("In-Circuit Serial

Programming"), requerida si quieres evitar el cargador de inicio o Bootloader.

Salida de alimentación

Reinicio

IOREF

Salida de alimentación

Tierra

Entrada de alimentación

Analógico

Tierra

ARef

SDA

SCL

Digital

TX - Out

RX - In

= Salida PWM/Analógica (i.e. )

Los conectores de pines constituyen una de las partes más importantes a

la hora de armar nuestros circuitos de ejemplo. Toma un momento para

localizar los puertos de entrada/salida de tu RedBoard.

RFU

POWER

(ALIMENTACIÓN)

ANALOG IN

(ENTRADA ANALÓGICA)

a b c d e f g h i

Esta línea divide la tarjeta por la mitad, restringiendo el ﬂujo eléctrico hacia una de las dos mitades.

Alimentación:

Cada signo de + indica que hay

alimentación en cualquier lugar de la

columna vertical.

Tierra:

Cada signo de – indica que hay tierra en

cualquier lugar de la columna vertical.

Filas Horizontales:

Cada una de estas ﬁlas, numeradas del 1 al

30, tiene cinco perforaciones que se conectan

entre sí de forma horizontal. Los

componentes que se encuentren

posicionados en la misma ﬁla estarán

conectados en un circuito cuando la

alimentación esté activa.

Conexión vertical ((+ Alimentación y - Tierra) - Buses de Alimentación // er el

diagrama abajo

Conexión Horizontal (a-e & f-j) // Ver el diagrama abajo

¿Cómo está conectado todo?

Vista desde adentro

f g h ia b c d e

a b c d e f g h i

Protoboard

Arriba de la protoboard

¡CONECTADO!

LED

Haciendo una conexión:

Dentro de la protoboard

Cómo funciona:

ENSAMBLA ESCRIBE CARGA

Rera la protección del

pegamento en la parte posterior

de la protoboard y pégala en su

lugar.

Asegúrate de que el texto tanto en la RedBoard

como en la protoboard esté mirando hacia

arriba para que puedas leerlo fácilmente.

a b c d e f g h i

Atornilla la RedBoard en su lugar.

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Conectando el cable USB.

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

CIRCUITO #1 - Tu primer Circuito

Tu RedBoard trabaja con 5V. Esta es la alimentación que será suministrada por tu computadora vía

USB y será la fuente de poder de todos los componentes que uses en tus circuitos. ¡Al conectar tu

RedBoard a tu computadora, le estás suministrando el voltaje justo que necesita para funcionar! 5V no

pueden hacerte daño, así que no tengas miedo de tocar cualquier cosa en tu circuito. Además puedes

alimentar la RedBoard con el adaptador de barril. El regulador de voltaje incluido en la tarjeta puede

manejar cualquier voltaje desde 7 a 15V en corriente directa.

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

PARTES:

LED

Cable

Resistencia de

330Ω

XEsta sección enlista las partes que

vas a necesitar para completar el

circuito.

Circuit 2

Los LEDs (Diodos Emisores de Luz) son luces

pequeñas y poderosas que son utilizadas en muchas

aplicaciones diferentes. Para empezar con el SIK, vamos

a trabajar en hacer parpadear un LED. Correcto - es tan

simple como encender y apagar una luz. Puede que no

se vea como una gran cosa, pero estableciendo esta

importante base tendrás fundamentos sólidos mientras

trabajamos en ruta a experimentos más complejos.

LED Parpadeante 1

Cada circuito empieza con una breve

descripción de lo que estás a punto de

armar y el resultado esperado.

Este es un esquemáco de tu circuito.

Esta es una ilustración de la forma en que el

circuito complete se debe ver. No es

necesario usar la base negra para la

RedBoard y la protoboard, pero es

recomendado para inventores principiantes.

Componentes como resistencias deben tener

sus pallas dobladas en un ángulo de 90°

para que puedan entrar correctamente en los

agujeros de la protoboard. También puedes

cortar las pallas para que sea más fácil

trabajar con ellas en la protoboard.

LED

(Diodo Emisor de Luz)

Resistencia (330 ohm)

(Naranja-Naranja-Café)

RedBoard

GND

(Tierra)

PIN 13

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Circuito 1: LED Parpadeante

a b c d e f g h i

LED: Asegúrate que la palla

corta, marcada con un lado

plano, vaya en la posición

negava (-).

Resistencia de 330Ω : el color de

las bandas generalmente es

naranja-naranja-café-dorado. Las

pallas del componente pueden

ir en cualquier agujero.

Cable Unión: Todos los cables de

unión funcionan de la misma

forma. Son ulizados para

conectar dos puntos del circuito.

Esta guía muestra los cables con

colores especíﬁcos por claridad,

pero si deseas usar diferentes

combinaciones de colores es

completamente aceptable.

Borde Plano

Patilla Corta

Componente: Imagen de Referencia:

LED (5mm) +-

-c2 c3

Cable Conector Pin 13 e2

Resistencia de 330Ω a3

GND

Cable Conector GND

Cable Conector 5V

5V +“5V” en la RedBoard se conecta con la ﬁla marcada con el “+” en la protoboard.

“PIN 13” en la ReadBoard se conecta al agujero “e2” de la protoboard.

La erra “GND” en la RedBoard debería estar conectada a la ﬁla marcada con el “-” de la protoboard.

Las resistencias son colocadas únicamente en los agujeros de la protoboard. El símbolo “-” representa

cualquier agujero en la columna vercal del bus de Alimentación.

Protoboard: El fondo blanco

representa una conexión con un

agujero especiﬁcado por una

coordenada letra-número como

e2. Estas coordenadas son simples

sugerencias que se alinean con la

imagen gráﬁca.

RedBoard: El fondo rojo representa

una conexión con uno de los pines

principales de la RedBoard.

Componentes como los LEDs son insertados en los agujeros c2(palla larga) y c3(palla corta) de la

protoboard. Los pasos resaltados con el triángulo amarillo de precaución representan componentes

polarizados. Presta atención especial a las marcas de los componentes pues indican cómo colocarlos

en la protoboard.

Abre el software Abre el software de Arduino IDE en tu computadora. Codicar en

el lenguaje de programación de Arduino permitirá controlar tu circuito. Abre el

código para el Circuito 1 accediendo al “Código Guía de SIK” que descargaste y

colocaste en tu carpeta de “Ejemplos” previamente.

Abre Tu Primer Diseño:

Archivo Editar Diseño Herramientas Ayuda

1.Basics

2.Digital

3.Analog

4.Communication

5.Control

6.Sensors

7.Displays

8.Strings

ArduinoISP

SIK Guide Code

EEPROM

Ethernet

Firmata

Liquid Crystal

Servo

SoftwareSerial

SPI

Stepper

WiFi

Wire

Conguración de Página

Nuevo

Abrir…

Libro de Diseños

Ejemplos

Cerrar

Guardar

Guardar Como…

Cargar

Cargar Usando un Programador

Circuit #1

Circuit #2

Circuit #3

Circuit #4

Circuit #5

Circuit #6

Circuit #7

Circuit #8

Circuit #9

Circuit #10

Circuit #11

Circuit #12

Circuit #13

Circuit #14

Circuit #15

Circuit #1

Blink

Turns on an LED on for one second,

then o for one second, repeatedly.

This example code is in the public domain.

void setup() {

// initialize the digital pin as an output.

// Pin 13 has an LED connected on most Arduino boards:

pinMode(13, OUTPUT);

}

void loop() {

digitalWrite(13, HIGH); // set the LED on

delay(1000); // wait for a second

digitalWrite(13, LOW); // set the LED o

delay(1000); // wait for a second

}

// Circuito #1

Veriﬁcar

Cargar

// El resultado de un circuito completo con un código correcto luego de ser veriﬁcado y cargado.

Esto compila tu código. El IDE convierte el texto a instrucciones que la computadora

pueda entender.

Esto envía las instrucciones mediante el cable USB al chip computadora en la RedBoard.

A continuación, la RedBoard empezará a correr tu código automáticamente.

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Circuit 2 Arduino Code:

Problemas Comunes:

¿El LED no enciende?

Los LEDs trabajan en una sola dirección. Prueba quitarlo y

rotarlo 180 grados (no hay de qué preocuparse, instalarlo al

revés no provoca ningún daño permanente).

El programa no se Carga en la tarjeta

Algunas veces esto sucede, la causa más común se debe a una

confusión con el puerto serial, puedes cambiar esto en

Herramientas>Puerto Serial>

¿Aún no funciona?

Un circuito roto no es divertido, envíanos un correo electrónico

y te responderemos tan pronto como sea posible:

techsupport@sparkfun.com

Deberías ver tu LED parpadear entre

encendido y apagado. Si esto no funciona,

asegúrate de que hayas ensamblado el

circuito correctamente, vericado y cargado

el código a tu tarjeta o puedes ver la sección

de problemas comunes que se muestra

abajo.

Antes de que puedas usar alguno de los pines de la RedBoard, necesitas

decirle a la RedBoard si es una ENTRADA o una SALIDA. Utilizamos una

“función” propia del sistema llamada pinMode() para hacer esto.

Cuando estás usando un pin como SALIDA, puedes ordenarle que esté en

posición de ALTO voltaje (salida de 5 voltios), o en BAJO (salida de 0

voltios).

digitalWrite(13, HIGH);

pinMode(13, OUTPUT);

Notas de Código:

Aplicación en la vida real:

Casi todos los televisores modernos de pantalla plana y los

monitores tienen luces LED indicadoras para mostrar si

están encendidos o apagados.

Open Arduino IDE // Archivo > Ejemplos > SIK Guide > Circuit # 1

Lo que deberías ver:

Aquí es donde encontrará el

código de Arduino para cada

circuito.

Recuerda Veriﬁcar y Cargar tu

código.

Revisa si tu circuito está

completo y funcionando en

esta sección.

Empieza entendiendo cómo

funciona el código de Arduino.

Ver abajo.

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Esta es una sección dedicada a los

problemas más comunes que se pueden

dar mientras se ensambla el circuito.

Aquí encontrarás ejemplos en la vida real

del circuito que acabas de completar.

¡Muchas de las teorías en las que se basan

estos circuitos son ulizadas en cosas que

usas todos los días!

Circuit 2

PARTS:

Wire

CIRCUIT #5

330Ω

Resistor

LED

Circuit 2

En este circuito trabajarás con un potenciómetro. Un

potenciómetro es también conocido como una

resistencia variable. Cuando está conectado con 5

voltios a través de sus dos pines exteriores, el pon del

medio libera un voltaje entre 0 y 5V, dependiendo de

la posición de la perilla en el potenciómetro. Un

potenciómetro es una demostración perfecta de un

circuito divisor de tensión con un voltaje variable. El

voltaje está dividido proporcionalmente a la

resistencia entre el pin del medio y el pin de tierra. En

este circuito aprenderás cómo usar un potenciómetro

para controlar la luminosidad de un LED.

Potenciómetro

PARTES:

Cable

CIRCUITO #2 2

LED

Resistencia de

330Ω

Potenciómetro

p.10p.24

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

LED

(Diodo Emisor de Luz)

Resistencia (330 ohm)

(Naranja-Naranja-Café)

RedBoard

GND

(Tierra)

RedBoard

Potenciómetro

PIN 13

5 voltios

PIN A0

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Circuito 2: Potenciómetro

a b c d e f g h i

Componente: Imagen de Referencia:

Potenciómetro

Cable Conector

Cable Conector GND

Cable Conector 5V

Pin 13 j20

Cable Conector GND

5V +

-+-

h20 h21

LED (5mm)

Resistencia de 330Ω j21 +

Cable Conector A0 e7

Si miras con cuidado tu RedBoard podrás ver algunos pines etiquetados como

“DIGITAL”, y algunos etiquetados como “ANALOG”. ¿Cuál es la diferencia?

Muchos de los dispositivos que vas a conectar, como los LEDs y los botones,

solo tienen dos estados posibles: encendido y apagado, o como son conocidos en

la RedBoard, “ALTO” (5 voltios) y “BAJO” (0 voltios). Los pines digitales en la

RedBoard son excelentes para conectar estas señales desde y hacia el mundo real,

e incluso pueden realizar trucos como una atenuación simulada (parpadeando

entre encendido y apagado rápidamente), y comunicaciones seriales (transferir

datos hacia otro dispositivo mediante patrones codicados de ALTOS y

BAJOS).

Sin embargo hay muchas cosas que no siempre están simplemente “encendidas”

o “apagadas”. Niveles de temperatura, perillas de control, etc. Todas tienen un

rango continuo entre ALTO y BAJO. Para estas situaciones la RedBoard ofrece

seis entradas analógicas que traducen un voltaje de entrada a un número en un

rango de 0 (0 voltios) a 1023 (5 voltios). Los pines analógicos son perfectos para

medir todos esos valores del “mundo real”, y te permiten conectar tu RedBoard

con todo tipo de dispositivos.

Digital versus Analógico:

DIGITAL

0 voltios

5 voltios

1023

ANALÓGICO

ALTO

encendido

5 voltios

BAJO

apagado

0 voltios

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

La mayoría de las perillas de volumen tradicionales

emplean un potenciómetro.

Circuit 2 Código de Arduino:

Problemas comunes:

Funciona Esporádicamente

Es probable que esto se deba a una conexión inestable de

los pines del potenciómetro. Esto puede ser solucionado

presionando el potenciómetro hacia abajo.

No Funciona

Asegúrate de haber conectado la patilla controladora del

potenciómetro al pin 0 digital en vez de al pin 0

analógico. (la la de pines debajo de los pines de

alimentación).

¿El LED no enciende?

Los LEDs trabajan en una sola dirección. Prueba quitarlo y

rotarlo 180 grados (no hay de qué preocuparse, instalarlo al

revés no provoca ningún daño permanente).

Deberías ver el LED parpadear más

rápido o más lento de acuerdo con

tu potenciómetro. Si esto no

funciona, asegúrate de que hayas

ensamblado el circuito correcta-

mente, vericado y cargado el código

a tu tarjeta o puedes ver la sección de

problemas comunes que se muestra

abajo.

Una “variable” es un valor guardado al que tú le has dado un nombre. Debes

introducir, o “declarar” variables antes de usarlas; aquí estamos declarando una

variable llamada sensorValue, de tipo “int” (integer o entero). ¡No olvides que

los nombres de las variables son sensibles a las mayúsculas!

int sensorValue;

Notas de Código:

Aplicación en la vida real:

Open Arduino IDE // Archivo > Ejemplos > SIK Guide > Circuit # 2

Lo que deberías ver:

El Arduino es muy muy rápido, es capaz de correr miles de líneas de código

cada segundo. Para hacerlo más lento, con el n de que podemos ver lo que

estamos haciendo, debemos insertar retardos dentro del código. La función

delay() cuanta en milisegundos; hay 1000ms en un segundo.

delay(sensorValue);

Utilizamos la función analogRead() para leer el valor en un pin

analógico. analogRead() toma un parámetro, el pin analógico que

quieres leer (“sensorPin”), y retorna un número (“sensorValue”)

entre 0 (0 voltios) y 1023 (5 voltios).

sensorValue = analogRead(sensorPin);

Circuit 2

PARTS:

p.10

330Ω

Resistor

LED

¿Sabes qué es aún más divertido que un LED

parpadeante? Cambiar colores con un solo LED. Los

LEDs RGB, o rojo-verde-azul por sus siglas en inglés,

tienen tres diodos emisores de color que pueden ser

combinados para crear todas clases de colores. En este

circuito aprenderás a usar un LED RGB para crear

combinaciones de colores únicas. ¡Dependiendo de

qué tanto brilla cada diodo, casi cualquier color es

posible!

LED RGB

PARTES:

CIRCUITO #3 3

p.28

Potentiometer

Transistor

P2N2222AG

Cable

Resistencia de

330Ω

LED

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

GND

(Tierra)

ROJO

VERDE

AZUL

RedBoard

PIN 11

PIN 10

PIN 9

Resistencia (330 ohm)

(Naranja-Naranja-Café)

LED

(Diodo Emisor de Luz)

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Circuito 3: LED RGB

a b c d e f g h i

Componentes: Image Reference:

e7 e11

Resistencia de 330Ω g4

e7 e11

Resistencia de 330Ω g6

e7 e11

Resistencia de 330Ω g7e7

LED RGB (5mm)

Cable Conector GND

Cable Conector 5V5V +

Cable Conector Pin 9 h4

Cable Conector Pin 10 h6

Cable Conector Pin 11 h7

Cable Conector

Hemos visto que el Arduino puede leer voltajes analógicos (voltajes entre 0 y 5 voltios)

usando la función analogRead(). ¿Hay alguna forma de que la RedBoard pueda también

emitir voltajes analógicos?

La respuesta es no… y sí. La RedBoard no tiene una salida real de voltaje analógico.

Pero, como la RedBoard es tan rápida, puede ngirlo usando algo llamado PWM

("Pulse-Width Modulation" o “Modulación de Ancho de Pulso”). Los pines de la

RedBoard que tienen un “~” junto a ellos son pines compatibles con salidas

PWM/Analógicas.

La RedBoard es tan rápida que puede hacer parpadear un pin entre encendido y apagado

casi 1000 veces por segundo. El PWM va un paso adelante al variar la cantidad de

tiempo que el pin parpadeante pasa en ALTO vs el tiempo que pasa en BAJO. Si pasa la

mayor parte del tiempo en ALTO, un LED conectado a ese pin se verá brillante. SI pasa

la mayor parte de su tiempo en BAJO, el LED se verá opaco. Debido a que el pin está

parpadeando mucho más rápido de lo que tus ojos pueden detectar, la RedBoard crea la

ilusión de una salida analógica “real”.

La asombrosa verdad detrás del analogWrite():

90%

50%

0.5V

2.5V

4.5V

BAJO (0 voltios)

ALTO (5 voltios)

BAJO (0 voltios)

ALTO (5 voltios)

BAJO (0 voltios)

ATLO (5 voltios)

10%

a4 a5 a6 a7

Muchos artículos

electrónicos, como consolas

de videojuegos, utilizan LEDs

RGB para tener la

versatilidad de mostrar

diferentes colores en la misma

área. Muchas veces los colores

diferentes representan

diferentes estados o

condiciones de trabajo.

Circuit 2 Código de Arduino:

Problemas comunes:

El LED se Mantiene Oscuro o Muestra un Color Incorrecto

Con los cuatro pines del LED posicionados tan cerca unos de

otros, a veces es fácil posicionar uno de manera incorrecta.

Revisa que cada pon esté colocado donde debe ser.

Se ve todo Rojo

El diodo rojo del LED RGB puede ser un poco más brillante

que los otros dos. Para hacer tus colores más balanceados, usa

una resistencia con más Ohmios. O ajústalo en el código.

analogWrite(RED_PIN, redIntensity);

analogWrite(RED_PIN, redIntensity/3);

Deberías ver tu LED encenderse,

¡pero esta vez con nuevos colores

locos! Si no lo hace, asegúrate de que

hayas ensamblado el circuito

correctamente, vericado y cargado el

código a tu tarjeta o puedes ver la

sección de problemas comunes

que se muestra abajo.

Notas de Código:

Aplicación en la vida real:

Open Arduino IDE // Archivo > Ejemplos > SIK Guide > Circuit # 3

Lo que deberías ver:

Un ciclo for() es usado para ir aumentando un número dentro de un

rango y repetidamente correr el código que se encuentra dentro de las

llaves {}. En este caso la variable “x” inicia en 0, termina en 767 e

incrementa su valor en uno por cada iteración (“x++”).

for (x = 0; x < 768; x++)

{}

El procesamiento de la RedBoard es muy muy rápido, es capaz de correr miles de

líneas de código cada segundo. Para hacerlo más lento, con el n de que podemos

ver lo que estamos haciendo, debemos insertar retardos dentro del código. La

función delay() cuanta en milisegundos; hay 1000ms en un segundo.

delay(sensorValue);

Las declaraciones “if / else” son utilizadas para tomar decisiones en tus programas.

La condición dentro de los paréntesis () es evaluada; si es verdadera, se corre el

código dentro de las primeras llaves {}. Si no es verdadera, se corre el código dentro

de las segundas llaves {}.

if (x <= 255)

{}

else

{}

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Así que ya hiciste que un LED parpadeara entre

encendido y apagado – ¡fantástico! Es hora de levantar

la barra un poco – conectando OCHO LEDS AL

MISMO TIEMPO. Adicionalmente le haremos una

pequeña prueba a nuestra RedBoard al crear varias

secuencias de luces. Este circuito es un gran paso para

empezar a escribir tus propios programas y para que

vayas entendiendo la forma en que la RedBoard trabaja.

Además de controlar los LEDs, aprenderás un par de

trucos de programación para mantener tu código nítido

y ordenado:

for() loops - usados cuando quieres correr una porción

de código varias veces.

arrays[ ] - utilizados para volver el manejo de variables

una operación más fácil, al agruparlas todas juntas.

LEDs Múltiples

p.32

PARTES:

LED

Cable

Resistencia de

330Ω

CIRCUITO #4 4

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Resistencias (330 ohm)

(Naranja-Naranja-Café)

LEDs

(Diodos Emisores de Luz)

RedBoard

PIN 2

PIN 3

PIN 4

PIN 5

GND (Tierra)

Resistencias (330 ohm)

(Naranja-Naranja-Café)

LEDs

(Diodos Emisores de Luz)

RedBoard

PIN 6

PIN 7

PIN 8

PIN 9

GND (Tierra)

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Circuito 4: LEDs Múltiples

a b c d e f g h i

Componente: Imagen de Referencia:Componente: Imagen de Referencia:

Resistencia de 330Ω a18

GND

Resistencia de 330Ω

Cable Conector

Cable Conector 5V

Cable Conector

LED (5mm) +-

-c2 c3

Pin 2

Resistencia de 330Ω a15

Resistencia de 330Ω a12

Resistencia de 330Ω a9

Resistencia de 330Ω

Resistencia de 330Ω a6

LED (5mm) +

-+-

c23 c24

LED (5mm) +

-+-

c20 c21

LED (5mm) +

-+-

c17 c18

LED (5mm) +

-+-

c14 c15

LED (5mm) +

-+-

c11 c12

LED (5mm) +

-+-

c8 c9

LED (5mm) +

-+-

c5 c6

a18

a24

a21

Pin 3

GND

Pin 4 e8

Pin 5 e11

Pin 6 e14

Pin 7 e17

Pin 8 e20

Pin 9 e23

Circuit 2 Código de Arduino:

Problemas comunes:

Algunos LEDs fallan al Encender

Es muy común poner un LED al revés. Revisa que los

LEDs que no están funcionando estén conectados del

lado correcto.

Operando fuera de secuencia

Cuando se tienen ocho cables es muy fácil que algunos se

crucen entre ellos. Revisa que el primer LED esté

conectado al pin 2 y cada uno de los pines que le siguen.

Empezar desde cero

Es muy fácil colocar un cable sin darse cuenta. Quitar

todo y empezar desde cero a colocar los cables suele ser

más fácil que rastrear el problema a través del circuito.

Este es un circuito similar al número uno,

pero en vez de un LED, debes ver todos los

LEDs parpadear. Si no lo hacen asegúrate de

que hayas ensamblado el circuito correcta-

mente, vericado y cargado el código a tu

tarjeta o puedes ver la sección de problemas

comunes que se muestra abajo.

Notas de Código:

Aplicación en la vida real:

Los letreros de guras cambiantes son utilizados

generalmente para mostrar segmentos cortos de

información importante. Estos son construidos a partir de

muchos LEDs.

Open Arduino IDE // Archivo > Ejemplos > SIK Guide > Circuit # 4

Lo que deberías ver:

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Cuanto tienes que manejar muchas variables, un arreglo es una

forma útil para agruparlos en un solo lugar. Aquí estamos creando

un arreglo de enteros, llamado ledPins, con ocho elementos.

int ledPins[] = {2,3,4,5,6,7,8,9};

Las computadoras les gusta hacer lo mismo cada vez que se ejecutan. Pero algunas

veces tú quieres hacer algunas cosas de manera aleatoria, como simular el resultado de

un dado al lanzarlo. La función random() es una gran forma de hacer esto.

Visita http://arduino.cc/en/reference/random para más información

index = random(8);

Para obtener los elementos de un arreglo deber referirte a ellos por su

posición. El primer elemento está en la posición 0, el segundo en la posición

1 y así sucesivamente. Para llamar a un elemento debes usar “ledPins[x]”,

donde x es la posición. Aquí estamos dando al pin digital 2 un valor de

ALTO o HIGH, ya que el elemento en la posición 0 del arreglo es “2”.

digitalWrite(ledPins[0], HIGH);

Circuit 2

PARTS:

Wire

330Ω

Resistor

LED

Circuit 2

Hasta este momento solo nos hemos enfocado en

salidas. Ahora vamos a ir al otro extremo del espectro

y vamos a jugar con algunas entradas. En este circuito

veremos una de las más comunes y simples de las

entradas – un botón presionable. La forma en que un

botón funciona con la RedBoard es la siguiente:

cuando el botón es presionado, el voltaje marca un

BAJO. La RedBoard lee esto y reacciona a partir de

ello. En este circuito también usarás una resistencia

“pull-up”, la cual mantiene el voltaje en ALTO

cuando no estás presionando el botón.

Botones Presionables

PARTES:

Cable

CIRCUITO #5 5

Botón Presionable

LED

Resistencia de

330Ω

Resistencia de

10KΩ

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

p.10p.36

Resistencias (330 ohm)

(Naranja-Naranja-Café)

GND

(Tierra)

Resistencias (10K ohm)

(Café-Negro-Naranja)

LED

(Diodo Emisor de Luz)

RedBoard

Botones

PIN 13

PIN 2

PIN 3

5 voltios

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Circuito 5: Botones Presionables

a b c d e f g h i

Componente: Imagen de Referencia:

LED (5mm) +

-+-

h20 h21

Botón Presionable

d4 g4

d6 g6

Botón Presionable

d9 g9

d11 g11

Cable Conector Pin 2 h6

Cable Conector Pin 3 h11

Cable Conector Pin 13 j20

Cable Conector

Resistencia de 10KΩ a15

i6 +

Resistencia de 10KΩ i11 +

Resistencia de 330Ω j21 +

Una de las cosas que hace a la RedBoard tan útil es el hecho de que pueda realizar decisiones complejas basada

en la entrada que está obteniendo. Por ejemplo, puedes hacer un termostato que encienda un calentador si se

pone muy frío, un ventilador si se pone muy caliente, riegue tus plantas si se ponen muy secas, entre otras

cosas.

Con el n de hacer este tipo de decisiones, el ambiente de Arduino provee un grupo de operaciones lógicas

que te permitirán construir declaraciones “if” complejas. Estas operaciones incluyen:

Puedes combinar estas funcionas para construir declaraciones if() complejas.

Por ejemplo:

if ((mode == heat) && ((temperature < threshold) || (override == true)))

{

digitalWrite(HEATER, HIGH);

}

…esto encenderá un calentador si estás en modo de calentamiento Y la temperatura es baja,

O si enciendes un interruptor manual. ¡Usando estos operadores lógicos puedes programar

tu RedBoard para que tome decisiones más inteligentes y tomar el control del mundo que te

rodea!

Cómo usar la lógica como un Vulcano:

== EQUIVALENCIA A == B es verdadero si A y B son lo MISMO.

!= DIFERENCIA A != B es verdadero si A y B NO SON LO

MISMO.

&& YA && B es verdadero si AMBOS, A y B, son

VERDADEROS.

|| OA || B es verdadero si A o B o AMBOS son

VERDADEROS

!NEGACIÓN !A es VERDADERO so A es FALSO.

!A es FALSO si A es VERDADERO.

Cable Conector GND

Cable Conector 5V +

Los botones que usamos aquí son similares a los botones

vistos en la mayoría de los controles de videojuegos.

Circuit 2 Código de Arduino:

Problemas comunes:

La Luz no se enciende

El botón es cuadrado, y es por esto que es fácil ponerlo de

manera incorrecta. Dale un giro de 90 grados y revisa si

empieza a funcionar.

No estás satisfecho

No te preocupes, estos circuitos están hechos para crear

una forma fácil de jugar con los componentes, pero una

vez que lo unes todo, el cielo es el límite.

Debes ver el LED encenderse si

presionas algún botón, y apagarse

si presionas ambos botones.

(¡Mira el código para averiguar

por qué!) Si esto no funciona

asegúrate de que hayas

ensamblado el circuito

correctamente, vericado y

cargado el código a tu tarjeta, o

puedes ver la sección de

problemas comunes que se

muestra abajo.

Notas de Código:

Aplicación en la vida real:

Open Arduino IDE // Archivo > Ejemplos > SIK Guide > Circuit # 5

Lo que deberías ver:

Los pines digitales pueden ser usados tanto como entradas

que como salidas. Entes de que uses alguno, necesitas

decirle a la RedBoard en cuál dirección lo vas a utilizar.

pinMode(button2Pin, INPUT);

Ya que has conectado el botón e tierra (GND), este llevará a un estado

de bajo (LOW) cuando sea presionado. Aquí estamos utilizando el

operador de “equivalencia” (“==”) para ver si el botón está siendo

presionado.

if (button1State == LOW)

Para leer una entrada digital, debes usar la función

digitalRead(). Esta retornará HIGH si hay 5V presentes

en el pin, o LOW si hay 0V presentes en el pin.

button1State = digitalRead(button1Pin);

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Circuit 2

Así que ya has jugado con un potenciómetro, cuya

resistencia varía según el movimiento de una perilla.

En este circuito estarás usando una fotorresistencia, la

cual cambia su resistencia basada en la cantidad de luz

que recibe el sensor. Ya que la RedBoard no puede

interpretar directamente la resistividad (en vez de esto,

lee el voltaje), utilizamos un divisor de voltaje para

usar nuestra fotorresistencia. Este divisor de voltaje

dará como salida un alto voltaje cuando esté

percibiendo mucha luz y un bajo voltaje cuando no lo

haga.

Fotorresistencia

PARTES:

Cable

CIRCUITO #6 6

LED

Resistencia de

330Ω

Fotorresistencia

Resistencia de

10KΩ

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

p.40

PIN 9

PIN A0

Resistencias (330 ohm)

(Naranja-Naranja-Café)

GND

(Tierra)

Resistencia (10K ohm)

(Café-Negro-Naranja)

LED

(Diodo Emisor De Luz)

Fotorresistencia

(Resistencia Sensible a la Luz)

RedBoard

5 voltios

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Circuito 6: Fotorresistencia

a b c d e f g h i

Componente: Imagen de Referencia:

-+-

h20 h21

LED

(5mm)

Fotorresistencia

Cable Conector

j6 +

Cable Conector

Cable Conector GND

Cable Conector 5V

5V +

Resistencia de 330Ω j21 +

Resistencia de 10KΩ i1 i5

Cable Conector A0 j5

f5 f6

Cable Conector Pin 9 j20

Muchos de los sensores que utilizarás (potenciómetros, fotorresistencias, etc.)

son resistores disfrazados. Sus resistencias cambian en proporción a lo que estén

detectando (nivel de luz, temperatura, sonido, etc.).

Los pines de entrada analógica de la RedBoard miden voltaje, no resistencia.

Pero podemos usar fácilmente sensores resistivos con la RedBoard incluyéndolos

como parte de un “divisor de voltaje”.

Un divisor de voltaje consiste en dos resistores. El resistor de “arriba” es el sensor

que utilizarás. El de “abajo” es un resistor normal jo. Cuando conectas el

resistor de arriba a 5 voltios, y el de abajo a tierra, el voltaje en el medio debe ser

proporcional al resistor de abajo relativo al total de resistividad (resistor de arriba

+ resistor de abajo). Cuando uno de los resistores cambia (como lo hacen tus

sensores cuando detectan algo), ¡el voltaje de salida cambia también!

Aunque la resistencia de los sensores va a variar, los sensores resistivos (sensor

ex, sensor de luz, potenciómetro suave y trimpot) utilizados en el SIK son de

alrededor de 10Kohms. Generalmente queremos que el resistor jo esté cerca de

este valor, por lo que usar un resistor de 10K es una gran opción para el resistor

jo de “abajo”. Puedes notar que el resistor jo no necesariamente debe ser el de

abajo. Hacemos esto solo con el fotodiodo pues más luz = más voltaje, pero

pueden ser intercambiados y obtendríamos la respuesta opuesta.

Midiendo sensores resistivos:

Una lámpara colocada en un camino usa un pequeño

sensor para detectar cuando encender las luces en la

noche.

Circuit 2 Código de Arduino:

Problemas comunes:

El LED Permanece Oscuro

Este es un error que seguimos cometiendo una y otra vez,

si tan solo pudieran fabricar un LED que funcione de

ambas formas. Sácalo y dale un giro.

No está Respondiendo a los Cambios de Luz

Dado que el espaciado de los cables en el Fotorresistor no

es estándar, es fácil colocarlo erróneamente. Revisa que

esté colocado en el lugar correcto.

Aún no funciona del todo

Es probable que estés en un cuarto muy claro o muy

oscuro. Prueba encendiendo o apagando la luces para ver

si esto ayuda. O si tienes una linterna cerca de ti inténtalo

con eso.

Deberías ver el LED brillar más o

menos de acuerdo a la cantidad de

luz que el Fotorresistor está

leyendo. Si esto no funciona

asegúrate de que hayas

ensamblado el circuito

correctamente, vericado y

cargado el código a tu tarjeta, o

puedes ver la sección de problemas

comunes que se muestra abajo.

Notas de Código:

Aplicación en la vida real:

Open Arduino IDE // Archivo > Ejemplos > SIK Guide > Circuit # 6

Lo que deberías ver:

Cuando leemos una señal analógica usando analogRead(),

esta lectura será un número de 0 a 1023. Pero cuando

queremos manejar un pin PWM usando analogWrite(), este

requiere un número de 0 a 255. Podemos “encoger” el mayor

rango dentro del menor usando la función map().

lightLevel = map(lightLevel, 0, 1023, 0, 255);

Ya que la función map() aún puede retornar números fuera del rango

objetivo, utilizamos también una función llamada constrain() la cual

“restringirá” los números dentro de un rango. Si el número está fuera del

rango se convertirá en el mayor o menor número. Si está dentro del rango se

quedará igual.

Visita http://arduino.cc/en/reference/constrain para más información.

lightLevel = constrain(lightLevel, 0, 255);

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Visita http://arduino.cc/en/reference/map para más

información.

Parámetros

map(value, fromLow, fromHigh, toLow, toHigh)

Parámetros

constrain(x, a, b)

x: el número a restringir, todo tipo de dato

a: : el límite inferior del rango, todo tipo de dato

b: el límite superior del rango, todo tipo de dato

value: el número a mapear

fromLow: el límite inferior del rango actual del valor

fromHigh: el límite superior del rango actual del valor

toLow: el límite inferior del rango objetivo del valor

toHigh: el límite superior del rango objetivo del valor

Circuit 2

Un sensor de temperatura es exactamente lo que suena

– un sensor usado para medir la temperatura del

ambiente. Este particular sensor tiene tres pines – un

positivo, una tierra y una señal. Este es un sensor de

temperatura lineal. Un cambio en la temperatura de un

grado centígrado es igual a un cambio de 10 milivoltios

en la salida del sensor. El sensor TMP36 tiene un valor

de 750mV a 25°C (temperatura ambiente). En este

circuito, aprenderás como integrar el sensor de

temperatura con tu RedBoard y usar el monitor serial

del Arduino IDE para mostrar la temperatura.

Sensor de Temperatura

CIRCUITO #7 7

p.44

GND

(Tierra)

RedBoard

TMP36

(Sensor de Temperatura de Presición)

5 voltios

GND

VCC

VOUT

PIN A0

PARTES:

Cable

Sensor de

Temperatura

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Cuando estés construyendo el circuito ten

cuidado de no confundir el sensor de

temperatura con el transistor, son casi idénticos.

Busca la etiqueta “TMP” en el cuerpo del

sensor de temperatura.

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Circuito 7: Sensor de Temperatura

a b c d e f g h i

Sensor de

temperatura f5 f7f6

Componente: Imagen de Referencia:

Cable Conector

Cable Conector GND

Cable Conector 5V

5V +

Cable Conector A0 j6

Este circuito usa el monitor serial del IDE de Arduino. Para abrirlo primero carga el

programa, luego haz clic en el botón que se ve como una lupa en un cuadrado. Para

que el monitor serial opere correctamente debe estar congurado al mismo baud rate

(velocidad en bits por segundo) que el código que estás corriendo. Este código corre a

9600 baud; si la conguración del baud rate es diferente de 9600, cámbiala a 9600.

Abriendo tu monitor serial:

Edicios con sistemas de control de clima usan sensores

de temperatura para monitorear y mantener sus

conguraciones.

Circuit 2 Código de Arduino:

Problemas comunes:

Nada Parece estar Ocurriendo

Este programa no tiene ningún indicador externo que diga

que está funcionando. Para ver resultados debes abrir el

monitor serial del IDE de Arduino (instrucciones en

páginas anteriores).

Se Muestran Caracteres sin Sentido

Esto sucede porque el monitor serial está recibiendo datos

a una velocidad diferente de la esperada. Para solucionar

esto haz clic en la caja que dice “*** baud” y cámbiala a

“9600 baud”.

El Valor de Temperatura no está Cambiando

Trata prensando el sensor con tus dedos para calentarlo o

presionando una bolsa de hielo en él para enfriarlo.

Debes ser capaz de leer en el

monitor serial del Arduino IDE la

temperatura que tu sensor de

temperatura está detectando. Si

esto no funciona asegúrate de que

hayas ensamblado el circuito

correctamente, vericado y cargado

el código a tu tarjeta, o puedes ver

la sección de problemas comunes

que se muestra abajo.

Notas de Código:

Aplicación en la Vida Real:

Open Arduino IDE // Archivo > Ejemplos > SIK Guide > Circuit # 7

Lo que Deberías ver:

Antes de usar el monitor serial debes llamar la función Serial.begin()

para inicializarlo. 9600 es el “baud rate”, o la velocidad de comunica-

ciones. Cuando dos dispositivos se comunican entre ellos, ambos

deben tener la misma velocidad.

Serial.begin(9600);

Serial.print() imprimirá todo en la misma línea. Serial.println() moverá

el cursor a la línea siguiente. Utilizando estos comandos juntos puedes

crear impresiones de texto y datos fáciles de leer.

Serial.println(degreesF);

El comando Serial.print() es muy inteligente. Puede imprimir casi

cualquier cosa que le puedas tirar, incluyendo variables de todo

tipo, texto entre comillas (conocido como “strings”), etc.

Visita http://arduino.cc/en/serial/print para más información.

Serial.print(degreesC);

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

voltage: 0.73 deg C: 23.24 deg F: 73.84

voltage: 0.73 deg C: 22.75 deg F: 72.96

voltage: 0.73 deg C: 23.24 deg F: 73.84

voltage: 0.73 deg C: 22.75 deg F: 72.96

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Circuit 2

Los servos son ideales para aplicaciones electrónicas pues

pueden hacer muy bien algo que los motores no – pueden

moverse a una posición determinada de forma precisa.

Variando el ancho de pulso del voltaje de salida hacia un

servo puedes moverlo a una posición especíca. Por

ejemplo, un pulso de 1.5 milisegundos moverá el servo 90

grados. Es este circuito aprenderás cómo usar PWM

(modulación de ancho de pulso) para controlar y rotar un

servo.

Solo un Servo

PARTES:

Cable

CIRCUITO #8 8

p.48

Servo

RedBoard

Si no hay punto de unión signiﬁca que no hay conexión

GND

SEÑAL

V+

5 voltios

GND

(Tierra)

PIN 9

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Circuito 8: Solo un Servo

a b c d e f g h i

Componente: Imagen de Referencia:

Servo e5 e7e6

Cable Conector

Cable Conector Pin 9 a7

Cable Conector

Cable Conector GND

a6 +

El ambiente de desarrollo de Arduino te da un set de comandos incorporados para manipular

entradas y salidas básicas, tomar decisiones usando lógica, resolver problemas matemáticos, etc.

Pero el poder real del Arduino es la gran comunidad que lo usa y sus deseos de compartir su

trabajo.

Las bibliotecas son colecciones de comandos nuevos que han sido empaquetadas juntas para que

sea fácil incluirlas en tus diseños. Arduino viene con un puñado de bibliotecas útiles, como la

biblioteca servo utilizada en este ejemplo, las cuales pueden ser utilizadas para conectar

dispositivos más avanzados (pantallas LCD, motores “stepper”, puertos Ethernet, etc.)

Visita http: //arduino.cc/en/reference/libraries para Encontrar la lista de las bibliotecas

estándar e información sobre cómo usarlas.

Pero cualquiera puede crear una biblioteca, y si quieres usar un nuevo sensor o dispositivo de

salida, es probable que alguien ya haya escruto una que conecte ese dispositivo con la RedBoard.

Muchos de los productos de SparkFun vienen con bibliotecas de Arduino y puedes encontrar

aún más usando Google y el “Arduino Playground” en http://arduino.cc/playground/.

¡Cuando TÚ pongas a trabajar la RedBoard con un nuevo dispositivo, considera hacer una

biblioteca para este y compártela con el mundo!

Para usar una biblioteca en un diseño, selecciónala en Sketch > Importar Librería.

Después de importar la biblioteca en tu código vas a tener acceso a un número de comandos

y funciones previamente escritas. Para más información acerca de cómo usar las funciones

de las bibliotecas estándar puedes acceder a: http://arduino.cc/en/Reference/Libraries.

Expande tus horizontes usando Bibliotecas:

Archivo

Editar

Sketch

Herramientas Ayuda

EEPROM

Ethernet

Firmata

LiquidCrystal

Servo

SoftwareSerial

SPI

Stepper

WiFi

Wire

Vericar / Compilar

Mostrar la Carpeta de Sketch

Agregar Archivo…

Importar Librería

Circuit 2 Código de Arduino:

Problemas comunes:

El Servo no Gira

Aún con cables de colores es sorprendentemente fácil

conectar un servo al revés. Este podría ser el problema.

Aún no funciona

Un error que hicimos una o dos veces fue simplemente

olvidar conectar la alimentación (los cables rojo y café) a

+5 voltios y tierra.

Conecta y Empieza

Si el servo se comienza a mover, luego se detiene y hay

una luz parpadeante en tu RedBoard, la fuente de poder

que estás usando no está dando la talla. Usar un

adaptador de pared en lugar del conector USB debería

resolver este problema.

Deberías ver tu motor servo moverse a

varias posiciones a diferentes velocidades. Si

el motor no se mueve, revisa tus conexiones

y asegúrate de haber vericado y cargado el

código, o mira la sección de problemas

comunes que se muestra más abajo.

Notas de Código:

Aplicación en la vida real:

Los brazos robóticos que podrías ver en líneas de

ensamblaje o en películas de ciencia cción tienen servos

dentro de ellos.

Open Arduino IDE // Archivo > Ejemplos > SIK Guide > Circuit # 8

Lo que deberías ver:

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

#include es un comando “preprocesador” especial que inserta una

biblioteca (o cualquier otro archivo) en tu diseño. Puedes escribir este

comando tú mismo, o escoger una biblioteca desde el menú “Sketch /

Importar Librería”.

#include <Servo.h>

Los servos en este kit no giran una vuelta completa, pero pueden ser ordenados para que

se muevan a una posición especíca. Usamos el comando write() de la biblioteca servo

para mover un servo a un número especíco de grados (0 a 180). Recuerda que el servo

requiere tiempo para moverse, así que dale un pequeño delay() si es necesario.

servo1.write(180);

La biblioteca servo añade nuevos comandos que te permiten controlar un

servo. Para preparar el Arduino para que controle un servo debes crear

primero un “objeto” Servo por cada servo (aquí lo llamamos “servo1”), y

luego hacerle un “attach” a un pin digital (aquí estamos usando el pin 9).

Servo servo1;

servo1.attach(9);

PARTS:

330Ω

Resistor

LED

En este circuito utilizaremos un sensor exible para

medir, bueno, ¡exibilidad! Un sensor exible usa

carbono en una banda plástica para actuar como una

resistencia variable, pero en lugar de cambiar la

resistencia girando una perilla, la cambias al doblar el

componente. De nuevo utilizaremos un “divisor de

voltaje” para detectar este cambio de resistencia. El

sensor se dobla en una dirección y cuanto más se

doble, más alta es la resistividad que adquiere; tiene

un rango entre 10Kohm a 35Kohm. En este circuito

utilizaremos el doblamiento del sensor exible para

controlar la posición de un servo.

Sensor Flexible

PARTES:

CIRCUITO #9 9

Potentiometer

Servo

Sensor

Flexible

Resistencia

de 10KΩ

Cable

p.10

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

p.52

RedBoard

Resistencias (10K ohm)

(Café-Negro-Naranja)

Sensor Flexible

GND

SEÑAL

V+

5 voltios

(Tierra)

GND

PIN 9

PIN A0

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

a b c d e f g h i

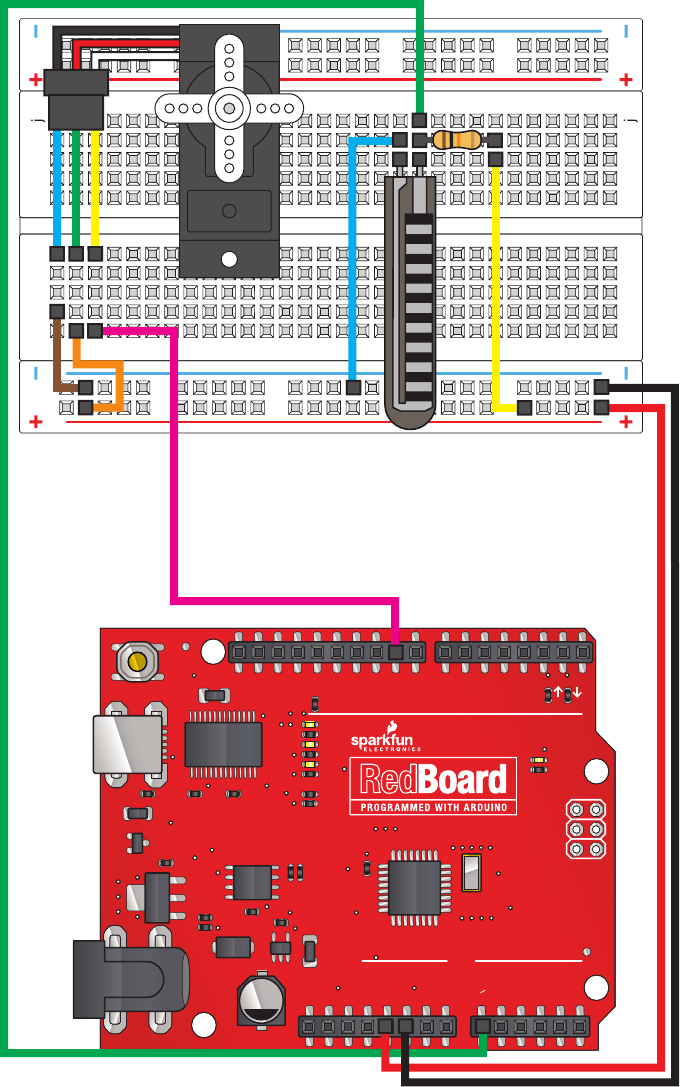

Circuito 9: Sensor Flexible

Nos pasa a todos – escribes tu código, compila y carga exitosamente, pero no puedes

entender por qué no está haciendo lo que quieres que haga. Las computadoras más

grandes tienen pantallas, teclados y ratones que puedes usar para depurar tu código,

pero computadoras pequeñas como la RedBoard no tienen esas cosas.

La clave para tener visibilidad con un microcontrolador son las salidas. Estas pueden

ser casi cualquier cosa, incluyendo LEDs y bocinas, pero una de las herramientas más

útiles es el monitor serial. Usando Serial.print() y println() puedes imprimir

fácilmente texto y datos entendibles por los humanos desde la RedBoard a una

ventana en tu computadora. Esto es genial para el resultado nal de tu diseño, pero

además es increíblemente útil para depurar.

Depurando tus diseños con el Monitor Serial:

Componente: Imagen de Referencia:

i20 i24

Servo e1 e3e2

Cable Conector

i19

Cable Conector

h24 +

Cable Conector

h24 +

Cable Conector

h24 +

Cable Conector

Sensor Flexible h19 h20

Resistencia de 10KΩ

j20

b1 +

a2 +

Pin 9

5V +

GND

Y si corres el código de nuevo, obtendrás la

salida que estabas esperando:

for (x = 1 ; x < 9 ; x++)

{

Serial.print(x);

}

12345678

Querías 1 a 8, pero el ciclo te está dando 0 a 7. ¡Ups! Ahora

necesitas arreglar el ciclo.

01234567

Digamos que necesitas un ciclo for() de 1 a 8,

pero parece que tu código no está funcionando

bien. Solo agrega Serial.begin(9600); a tu

función setup(), y agrega Serial.print() o

println() a tu ciclo:

for (x = 0; x < 8; x++)

{

Serial.print(x);

}

Accesorios controladores para consolas de videojuegos

como el “Power Glove” de Nintendo usan tecnología

sensible a exibilidad. Este fue el primer control de

videojuego que intentó simular el movimiento de la

mano en una pantalla en tiempo real.

Circuit 2 Código de Arduino:

Problemas comunes:

El Servo No Gira

Aún con cables de colores es sorprendentemente fácil

conectar un servo al revés. Este podría ser el problema.

El Servo no se Mueve como se Espera

El sensor está diseñado para funcionar en una sola

dirección. Prueba doblarlo hacia el otro lado (donde la cara

rallada quede hacia afuera haciendo una curva convexa).

El Servo no se Mueve muy Lejos

Necesitas modicar el rango de valores en la llamada a la

función map().

Deberías ver el motor servo moverse de

acuerdo a cuanto está siendo doblado el

sensor exible. Si esto no está

funcionando asegúrate de que hayas

ensamblado el circuito correctamente,

vericado y cargado el código a tu

tarjeta, o puedes ver la sección de

problemas comunes que se muestra

abajo.

Notas de Código:

Aplicación en la vida real:

Open Arduino IDE // Archivo > Ejemplos > SIK Guide > Circuit # 9

Lo que deberías ver:

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Ya que la combinación sensor exible / resistencia no nos

entrega un rango completo de 0 a 5V, estamos usando la

función map() como una forma de reducir ese rango. Aquí le

decimos a la función que espere valores de 600 a 900, en vez

de 0 a 1023.

servoposition = map(flexposition, 600, 900, 0, 180);

Ya que la función map() aún puede retornar números fuera del

rango objetivo, utilizamos también una función llamada

constrain() la cual “restringirá” los números dentro de un rango. Si

el número está fuera del rango se convertirá en el mayor o menor

número. Si está dentro del rango se quedará igual.

servoposition = constrain(servoposition, 0, 180);

map(value, fromLow, fromHigh, toLow, toHigh)

constrain(x, a, b)

Circuit 2

PARTS:

CIRCUIT #5

p.10

330Ω

Resistor

LED

Circuit 2

En este circuito vamos a usar otro tipo de resistencia

variable – esta vez es un potenciómetro suave (o soft

pot). Este está constituido por una banda delgada y

exible que puede detectar dónde se le está aplicando

presión. Al presionar en varias partes de la banda

puedes variar la resistencia de 100 a 10Kohmios.

Puedes usar esta habilidad para rastrear movimiento

en el soft pot o simplemente utilizarlo como un

botón. En este circuito conectaremos el potenciómet-

ro suave y lo usaremos para controlar un LED RGB.

Potenciómetro Suave

PARTES:

CIRCUITO #10 10

p.56

Cable

330Ω

Resistor

LED

Potenciómetro Suave

Resistencia de

330Ω

Resistencia de

10KΩ

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

RedBoard

Soft Pot

RedBoard

ROJO

VERDE

AZUL

5 voltios

GND

(Tierra)

Resistencias (330 ohm)

(Naranja-Naranja-Café)

Resistencia (10K ohm)

(Café-Negro-Naranja)

PIN A0

PIN 11

PIN 10

PIN 9

LED

(Diodos Emisores de Luz)

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

a b c d e f g h i

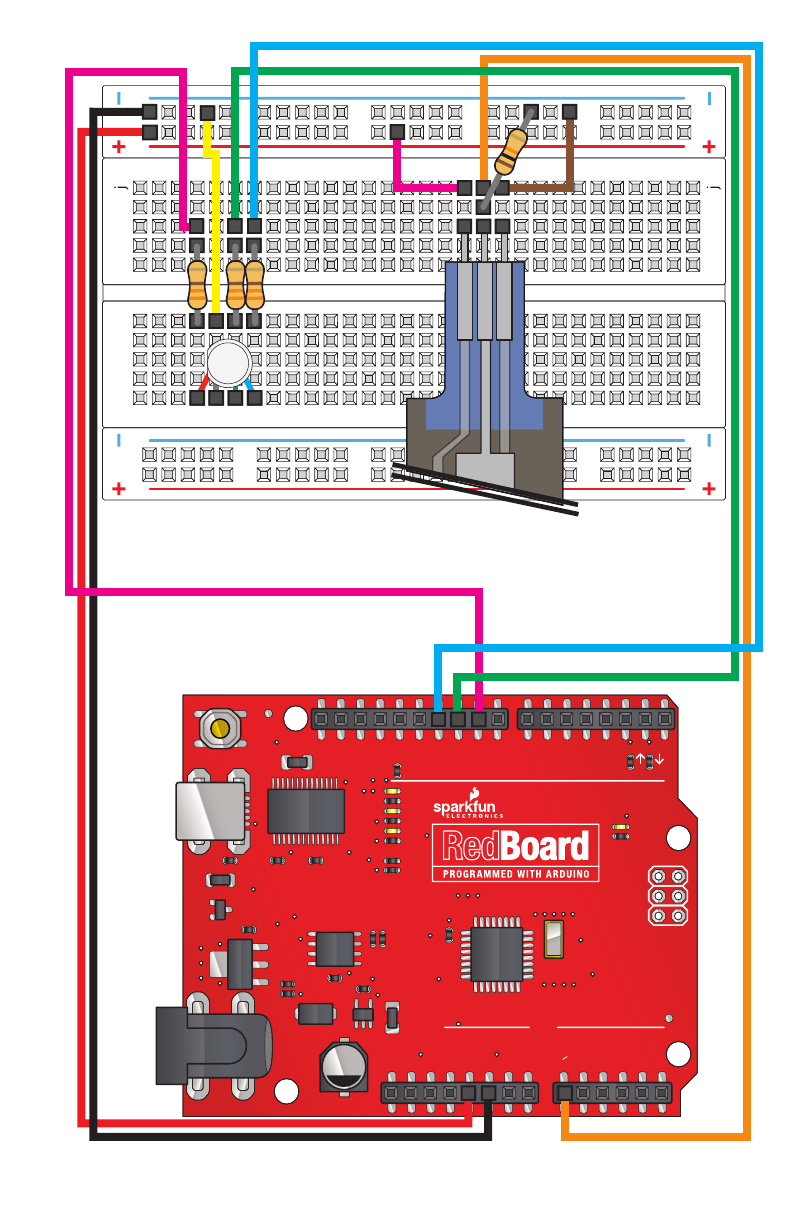

Circuito 10: Potenciómetro Suave

Componente: Imagen de Referencia: Componente: Imagen de Referencia:

Cable Conector GND

LED RGB (5mm) a4 a5 a6 a7

e7 e11

Resistencia de 330Ω g4e4

e7 e11

Resistencia de 330Ω g6e6

e7 e11

Resistencia de 330Ω g7e7

Cable Conector 5V

5V +

Cable Conector Pin 9 h4

Cable Conector Pin 10 h6

Cable Conector Pin 11 h7

Cable Conector

j18 +

Cable Conector

j20

Cable Conector

Cable Conector j19

Potenciómetro Suave

h19

h18 h20

Resistencia de 10KΩ i19

Las perillas en muchos objetos, por ejemplo en un radio,

usan conceptos similares al que acabas de completar para

este circuito.

Circuit 2 Código de Arduino:

Problemas comunes:

El LED Permanece Oscuro o Muestra un Color Incorrecto

Con los cuatro pines del LED posicionados tan cerca unos

de otros, a veces es fácil posicionar uno de manera

incorrecta. Revisa que cada pon esté colocado donde debe

ser.

Resultado Extraños

La causa más probable es que estés presionando el

potenciómetro en más de una posición. Esto es normal y

puede ser utilizado para crear resultados estupendos.

Deberías ver el LED RGB cambiar de

color de acuerdo a la forma en que

interactúas con tu potenciómetro

suave. Si esto no funciona asegúrate

de que hayas ensamblado el circuito

correctamente, vericado y cargado el

código a tu tarjeta, o puedes ver la

sección de problemas comunes que se

muestra abajo.

Estas funciones grandes y tenebrosas toman un

solo valor (RGBposition) y calculan los tres

valores RGB necesarios para crear un arcoíris de

colores. Estas funciones crean tres “picos” para

los valores de rojo, verde y azul, los cuales se

enlazan para mezclar y crear nuevos colores.

¡Mira el código para más información! Aún si no

estás 100% seguro de cómo funciona, puedes

copiar y pegar esta (o cualquier) función en tu

código y usarla tú mismo. Si quieres saber más

acerca de crear tus propias funciones – echa un

vistazo al circuito #11.

redValue = constrain(map(RGBposition, 0, 341, 255, 0), 0, 255)

+ constrain(map(RGBposition, 682, 1023, 0, 255), 0, 255);

greenValue = constrain(map(RGBposition, 0, 341, 0, 255), 0, 255)

- constrain(map(RGBposition, 341, 682, 0,255), 0, 255);

blueValue = constrain(map(RGBposition, 341, 682, 0, 255), 0, 255)

- constrain(map(RGBposition, 682, 1023, 0, 255), 0, 255);

Notas de Código:

Aplicación en la vida real:

Open Arduino IDE // Archivo > Ejemplos > SIK Guide > Circuit # 10

Lo que deberías ver:

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Circuit 2

En este circuito haremos de nuevo un puente entre el

mundo digital y el mundo analógico. Estaremos

usando una bocina que hace un pequeño “clic”

cuando le aplicas voltaje (¡pruébalo!). Por sí solo no es

extremadamente excitante, pero cuando enciendes y

apagas el voltaje cientos de veces en un segundo, la

bocina producirá un tono. ¡Y si unes unos cuantos

tonos uno tras otro, tendrás música! Este circuito y

diseño jugarán con un tono clásico. ¡Nunca te vamos

a decepcionar!

Bocina

PARTES:

Cable

CIRCUITO #11 11

p.60

Bocina

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Si la bocina no entra fácilmente

en los agujeros de la protoboard,

intenta rotándola un poco.

GND

(Tierra)

RedBoard

Bocina

PIN 9

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Circuito 11: Bocina

a b c d e f g h i

Componente: Imagen de Referencia:

Bocina +-

f9 f7

Cable Conector Pin 9 j9

Cable Conector GND

Cable Conector

Arduino contiene una variedad de funciones incluidas que son útiles para todo tipo

de cosas (visita http://arduino.cc/en/reference para ver la lista). Pero también puedes

crear tus propias funciones fácilmente. Primero, necesitamos declarar una función.

Aquí tenemos un ejemplo simple llamado “suma”, la cual suma dos números y

retorna el resultado. Vamos a explicarla bien.

Tus funciones pueden recibir valores ("parametros") y retornar un valor como esta lo hace.

Nota: el lenguaje de programación de Arduino no admite tíldes por lo que debes procurar no

usarlas o el programa mostrará un error de sintaxis.

Si vas a enviar parámetros a tun función, colócalos (y a sus tipos) en el paréntesis que va luego

del nombre de la función. Si tu función no usa ningún parámetro, tan solo deja el paréntesis

vacío () luego del nombre.

Si tu función retorna un valor como resultado, escribe el tipo del valor de retorno en frente

del nombre de la función. Luego, en tu función, cuando estés listo para retornar el valor,

escribe una declaración de return(valor). Si no vas a retornar ningún valor, coloca “void” al

frente del nombre de la función (similar a la declaración de las funciones setup() y loop() ).

Cuando escribes tus propias funciones haces tu código más nítido y fácil de reutilizar. Visita

http://arduino.cc/en/Reference/FunctionDeclaration para más información acerca de las

funciones.

Creando tus propias funciones:

int add(int parameter1, int parameter2)

{

int x;

x = parameter1 + parameter2;

return(x);

}

Muchos megáfonos modernos tienen conguraciones

que usan una bocina amplicadora. Generalmente son

muy ruidosas y muy buenas para atraer la atención de la

gente.

Circuit 2 Código de Arduino:

Problemas comunes:

No hay Sonido

Dada la forma y tamaño del elemento piezoeléctrico es

fácil errar los agujeros en la protoboard. Revisa que esté

colocado de forma correcta.

No Puedo Pensar Mientras la Melodía está Sonando

Tan solo retira el elemento piezoeléctrico mientras

piensas, carga tun programa y luego conéctalo de nuevo.

Te Sientes Decepcionado y Desolado

Este código está escrito para que puedas añadir fácilmente

tus propias canciones.

Deberías ver – bueno, ¡nada! Pero

deberías ser capaz de escuchar una

canción. Si esto no sucede

asegúrate de que hayas

ensamblado el circuito

correctamente, vericado y

cargado el código a tu tarjeta, o

puedes ver la sección de

problemas comunes que se

muestra abajo.

Notas de Código:

Aplicación en la vida real:

Open Arduino IDE // Archivo > Ejemplos > SIK Guide > Circuit # 11

Lo que deberías ver:

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Hasta ahora hemos estado trabajando únicamente con datos

numéricos, pero el Arduino también puede trabajar con texto. Los

caracteres (sencillos, imprimibles, letras, números y otros símbolos)

tienen su propio tipo, llamado “char”. Cuando tienes un arreglo de

caracteres puedes denirlo entre comillas dobles (también llamado un

“string”), O como una lista de caracteres entre comillas simples.

char notes[] = "cdfda ag cdfdg gf ";

char names[] = {'c','d','e','f','g','a','b','C'};

Uno de los comandos propios de Arduino más útiles es la función

tone(). Esta función maneja un pin de salida a cierta frecuencia,

haciéndolo perfecto para controlar bocinas y altavoces. Si le das

una duración (en milisegundos), reproducirá el tono y luego se

detendrá. Si no le das una duración se mantendrá reproduciendo

el tono para siempre (pero puedes detenerlo con otra función,

noTone() ).

tone(pin, frecuencia, duracion);

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Circuit 2

¿Recuerdas cuando jugaste con un motor servo? Ahora vamos

a pasar a hacer un motor girar. Esto requiere el uso de un

transistor, el cual puede entregar una mayor cantidad de

corriente de lo que puede la RedBoard. Cuando usamos un

transistor, debemos asegurarnos de que sus especicaciones

máximas son sucientemente altas para tu uso. El transistor

que vamos a usar para este circuito tiene valores máximos de

40V y 200miliamperios - ¡perfecto para tu motor de juguete!

Cuando el motor esté girando y es apagado de repente, el

campo magnético dentro de él colapsa, generando un pico de

voltaje. Esto puede dañar el transistor. Para evitar que eso

ocurra, usamos un “diodo de retorno”, el cual desvía el pico

de voltaje alrededor del transistor.

Rotando un Motor

PARTS:

Cable

CIRCUITO #12 12

Motor de

Diodo

1N4148

p.64

Transistor

P2N2222AG

Cuando estás construyendo el circuito ten cuidado

de no confundir el transistor con el sensor de

temperatura, pues son casi idénticos. Busca la

etiqueta “P2N2222A” en el cuerpo del transistor.

Resistencia de

330Ω

P2N2

222A

RedBoard

Resistencia (330 ohm)

(Naranja-Naranja-Café)

Transistor

(P2N2222AG)

Motor de CC

Diode

(1N4148)

GND

(Tierra)

5 voltios

PIN 9

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Circuito 12: Rotando un Motor

a b c d e f g h i

Componente: Imagen de Referencia:

Transistor P2N2222AG a1 a3a2

Cable Conector

Cable Conector Pin 9 j2

Cable Conector

Cable Conector 5V

Cable Conector GND

Diodo 1N4148 a3

GND

b7 b11

e7 e11

Motor de CC

Reistencia de 330Ω g2e2

a7 +

e3 d11

En este punto probablemente estés empezando a tener tus propias ideas de circuitos que

hagan cosas divertidas, o ayuden a resolver un problema real. ¡Excelente! Aquí tienes algunos

consejos acerca de programación en general.

La mayoría de los diseños que escribas serán un ciclo de algunos o todos estos pasos:

1. Reciben alguna clase de entrada

2. Realizan algún tipo de cálculos o decisiones

3. Entregan alguna clase de salida

4. ¡Todo se repite! (¡O no!)

Ya te hemos enseñado a usar un puñado de diferentes sensores de entrada y dispositivos de

salida (y aún nos faltan unos cuantos). Siéntete libre de hacer uso de los ejemplos en tus

propios diseños – esta es la principal idea detrás del movimiento del “Software Libre” o

“Open Source”.

Generalmente es muy fácil colocar porciones de diferentes diseños juntas, tan solo ábrelas en

dos ventanas, copia y pega lo que necesites entre ellas. Esta es una de las razones por las que

estamos promoviendo “buenos hábitos de programación”. Cosas que usen constantes para

referenciar números de pin, y organizar tus diseños en funciones, hacen más fácil poder

reutilizar tu código en nuevos diseños. Por ejemplo, si unes dos porciones de código que

usan el mismo pin, puedes cambiar fácilmente una de las constantes a un nuevo pin. (No

olvides que no todos los pones soportan la función analogWrite(); los pines compatibles

están marcados en tu tarjeta).

Si necesita ayuda, existen foros en internet donde puedes hacer preguntas. Prueba el foro de

Arduino en arduino.cc/forum, y el foro de SparkFun en forum.sparkfun.com. Cuando

estés listo para pasar a temas más avanzados, echa un vistazo a la página de tutoriales de

Arduino en arduino.cc/es/tutorial. Muchos de los productos más avanzados de SparkFun

son programados con Arduino, (permitiéndote modicarlos fácilmente), o tener ejemplos

de Arduino para ellos. Mira nuestras páginas de productos para más información.

Finalmente cuando crees algo realmente genial, considera compartirlo con el mundo para

que otros puedan aprender de tu ingenio. ¡Asegúrate de hacérnoslo saber en

https://www.sparkfun.com/project_calls para que podamos ponerlo en nuestra página

principal!

Armándolo todo:

P2N2

222A

Circuit 2 Código de Arduino:

Problemas comunes:

El Motor No Gira

Si estás usando un transistor diferente al incluido en el

kit, revisa en la hoja de datos que sus diagrama de pines

sea compatible con el del P2N2222AG (muchos se

encuentran al revés).

Aún no hay Suerte

Si usaste tu propio motor, revisa que este funcione con 5

voltios y que este no consuma mucha potencia.

Aún No Funciona

Algunas veces la RedBoard se desconectará de la

computadora. Intenta desconectar y reconectarla a tu

puerto USB.

El motor de CC debería girar si haz ensamblado

los componentes del circuito correctamente y

haz vericado/cargado el código correcto. Si el

circuito no funciona revisa la sección de

problemas comunes que se muestra más abajo.

Notas de Código:

Aplicación en la vida real:

Los carros a control remoto usan motores de Corriente

Continua (CC) para hacer girar sus ruedas.

Open Arduino IDE // Archivo > Ejemplos > SIK Guide > Circuit # 12

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Lo que deberías ver:

El puerto serial de la RedBoard puede ser usado tanto para recibir como

para enviar datos. Ya que los datos pueden llegar en cualquier momento,

la RedBoard guarda los datos entrantes en el puerto hasta que estés listo

para usarlos. El comando Serial.available() retorna el número de caracteres

que el puerto ha recibido, pero no han sido usados por tu diseño aún.

Cero signica que no ha llegado ningún dato.

while (Serial.available() > 0)

Si los datos del puerto han estado esperándote, hay varias formas

para que los puedas usar. Ya que estamos escribiendo números en

el puerto, podemos usar el comando Serial.parseInt() para extraer

o “parsear” números enteros de los caracteres recibidos. Si escribes

“1” “0” “0” en el puerto, esta función retornará el número 100.

speed = Serial.parseInt();

Circuit 2

PARTS:

CIRCUIT #5 5

p.10

LED

Circuit 2

En este circuito vamos a usar algunas de las lecciones que

aprendimos en el circuito 12 para controlar un relé. Un

relé es básicamente un interruptor mecánico controlado

electrónicamente. Dentro de esa caja plástica de

apariencia inofensiva hay un dispositivo electromagnéti-

co que, cuando recibe una carga de energía, causa que se

dispare un interruptor. En este circuito aprenderás como

controlar un relé como los profesionales – ¡dándole a tu

RedBoard habilidades aún más poderosas!

Relés

PARTES:

CIRCUITO #13 13

p.68

Transistor

P2N2222AG

Relé

Diodo

1N4148

Cable

Resistencia de

330Ω

LED

Cuando el relé está apagado, el pin COM

(común) estará conectado al pin NC

(Normalmente Cerrado). Cuando el relé esté

encendido, el pin COM (comñun) estará

conectado al pin NO (Normalmente

Abierto).

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

RedBoard

Transistor

(P2N2222AG)

Relé SPDT

Diodo

(1N4148)

Resistencia (330 ohm)

(Naranja-Naranja-Café)

Resistencia (330 ohm)

(Naranja-Naranja-Café)

LEDs

(Diodo Emisor de Luz)

GND

(Tierra)

5 voltios

PIN 2

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Circuito 13: Relés

a b c d e f g h i

Componente: Imagen de Referencia:

Cable Conector

f5 f7f6

LED

(5mm)

-+-

c19 c20

LED

(5mm)

-+-

c22 c23

Cable Conector +

e14

Relé

f13

f15 f9

Transistor P2N2222AG

Diodo 1N4148 a3

GND

e7 f 7

a2 a4a3

e7 e11

Resistencia de 330Ω g3e3

e7 e11

Resistencia de 330Ω +b14

Componente: Imagen de Referencia:

i13

Cable Conector i13 e22

Cable Conector j7 j9

Cable Conector i15 e19

Cable Conector e15 e19

Cable Conector b14 e19

Cable Conector a7 a9

Cable Conector e4 b9

+ +

Cable Conector e15 e19

e15 +

a23

Cable Conector GND

Cable Conector 5V

5V +

Cable Conector Pin 2 j3

a20

P2N2

222A

Los portones eléctricos utilizados en los garajes usan relés

para operar. Pruébalo tú mismo, si pones atención puede

ser que escuches el sonido del clic.

Circuit 2 Código de Arduino:

Problemas comunes:

Los LEDs no se iluminan

Revisa que estos estén bien conectados. La patilla más larga

(con el borde plástico no plano) es la patilla positiva.

No se escucha el sonido del clic

La sección del circuito que contiene el transistor o la bobina no

está funcionando. Revisa que el transistor esté conectado de

manera correcta.

El circuito no funciona del todo

Los relés incluidos en la tarjeta están diseñados para ser

soldados a un circuito, no para ser utilizados en una

protoboard, por lo que puede ser que necesites presionarlo un

poco para asegurar que funcione bien (ocasionalmente puede

salirse de nuevo). Cuando estés construyendo el circuito ten

cuidado de no confundir transistor con el sensor de

temperatura pues son casi idénticos.

Debes ser capaz de escuchar un

clic proveniente de los

contactos del relé, y ver los dos

LEDs alternar su iluminación

en intervalos de 1 segundo. Si

esto no ocurre, revisa que el

circuito esté ensamblado

correctamente y esté cargado

el código correcto en la tarjeta.

Adicionalmente, puedes

consultar la sección de

problemas comunes que se

muestra más abajo.

Notas de código:

Aplicación en la vida real :

Open Arduino IDE // Archivo > Ejemplos > SIK Guide > Circuit # 13

Lo que deberías ver:

Cuando encendemos el transistor, que a su vez energiza la bobina

del relé, los contactos del interruptor del relé están cerrados. Esto

conecta el pin COM del relé con el pin NO (Normalmente

Abierto por sus siglas en inglés). Cualquier componente que esté

conectado a estos pines se encenderá. (En este caso utilizamos

LEDs, pero puede ser casi cualquier cosa).

digitalWrite(relayPin, HIGH);

El relé posee un contacto adicional llamado NC (Normalmente Cerrado). El

pin NC se conecta al pin COM cuando el relé está apagado. Puedes usar

cualquiera de estos pines dependiendo del comportamiento deseado, ya sea

normalmente encendido o normalmente apagado. Además, se pueden usar

ambos pines para alternar la alimentación entre dos dispositivos, similar a las

luces de precaución en un paso de ferrocarril.

digitalWrite(relayPin, LOW);

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Circuit 2

Registro de Desplazamiento

PARTES:

Cable

CIRCUITO #14 14

p.72

Ahora vamos a adentrarnos en el mundo de los CIs

(Circuitos Integrados). En este circuito aprenderás todo

acerca del uso de un registro de desplazamiento (también

llamado conversor serie a paralelo). El registro de

desplazamiento le dará a tu RedBoard ocho salidas

adicionales, usando solamente tres pines de tu tarjeta. Para

este circuito practicarás usando el registro de desplazamiento

para controlar ocho LEDs.

Resistencia de

330Ω

LED

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Dobla las patillas en un

ángulo de 90°.

Alinea la muesca en la parte

superior, en medio de “e5” y “f5”

en la protoboard. La muesca

indica donde se encuentra el pin 1.

GND

VCC

SER

RCLK

SRCLK

SRCLR

QH’

* No conectes LEDs (Diodos Emisores de Luz) en el pin 9

74HC595

Resistencias (330 ohm)

(Naranja-Naranja-Café)

LEDs

(Diodos Emisores de Luz)

RedBoard

GND

(Tierra)

GND

QH*

RCK

SCK

SCL

SER

VCC

5 voltios

PIN 2

PIN 3

PIN 4

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Circuito 14: Registro de Desplazamiento

a b c d e f g h i

Componente: Imagen de Referencia: Componente: Imagen de Referencia:

LED

(5mm)

c14 c15

LED

(5mm)

c17 c18

LED

(5mm)

c20 c21

LED

(5mm)

c23 c24

LED

(5mm)

h14 h15

LED

(5mm)

h17 h18

LED

(5mm)

h20 h21

LED

(5mm)

h23 h24

a15

Resistencia de 330Ω

GND

c23 a18

Resistencia de 330Ω

GND

c23 a21

Resistencia de 330Ω

GND

c23 a24

Resistencia de 330Ω

GND

j15 c24

Resistencia de 330Ω

GND

j18 c24

Resistencia de 330Ω

GND

j21 c24

Resistencia de 330Ω

GND

j24 c24

Resistencia de 330Ω

e10

f10

e11

f11

e12

f12

GND

Cable Conector + +

GND

Cable Conector ++

GND

Cable Conector j5 +

GND

Cable Conector j6 a14

Cable Conector

GND

Cable Conector j8 a14

Cable Conector

GND

Cable Conector f14 a8

GND

Cable Conector f17 a9

GND

Cable Conector f20 a10

GND

Cable Conector f23 a11

GND

Cable Conector a23 a7

GND

Cable Conector a20 a6

GND

Cable Conector a17 a5

Cable Conector

Pin 2

Pin 4

j10

Pin 3

GND

Cable Conector j11 a14

j10

5V +

GND

De forma similar al circuito #4, un letrero de guras

cambiantes muestra un mensaje con múltiples LEDs.

Esencialmente el registro de desplazamiento realiza la

misma tarea en este circuito #14.

Circuit 2 Código de Arduino:

Problemas comunes:

El LED de alimentación de la RedBoard se Apaga

Esto nos sucedió en un par de ocasiones, sucede cuando el

chip es insertado al revés. Si lo arreglas rápidamente nada

saldrá dañado.

No Funciona del Todo

Sentimos sonar como un disco rayado pero esto se debe

probablemente a un cruce de cables.

Frustración

Envíanos un correo electrónico, este circuito es simple y

complejo al mismo tiempo. Queremos escuchar los

problemas que tienes para poder dirigirnos a ellos en

ediciones futuras: techsupport@sparkfun.com

Deberías ver los LEDs encenderse

de forma similar al circuito 4

(pero esta vez, estás usando un

registro de desplazamiento). Si no

lo hacen asegúrate de haber

ensamblado el circuito

correctamente, vericado y

cargado el código en tu tarjeta.

Mira la sección de problemas

comunes más abajo.

Notas de código:

Aplicación en la vida real:

Open Arduino IDE // Archivo > Ejemplos > SIK Guide > Circuit # 14

Lo que deberías ver:

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Te comunicarás con el registro de desplazamiento (y con muchos otros

componentes) usando una interfaz llamada SPI, o “Serial Peripheral

Interface”. Esta interfaz utiliza líneas separadas de datos y de reloj que

trabajan juntas para mover datos desde y hacia la RedBoard a alta velocidad.

El parámetro MSBFIRST especica el orden en que se envían los bits

individuales, este caso se envía el Bit Mas Signicativo de primero.

shiftOut(datapin, clockpin, MSBFIRST, data);

Los bits son la porción de memoria más pequeña en una computadora; cada uno

puede guardar ya sea un “1” o un “0”. Números más grandes son guardados como

arreglos de bits. Algunas veces queremos manipular estos bits directamente, por

ejemplo ahora, estamos enviando ocho bits al registro de desplazamiento y queremos

que se conviertan en 1 o 0 para encender o apagar los LEDs. La RedBoard tiene

diversos comandos, como bitWrite(), que hacen esto fácil de realizar.

bitWrite(data, desiredPin, desiredState);

Circuit 2

PARTS:

Wire

CIRCUIT #5

330Ω

Resistor

LED

Circuit 2

En este circuito aprenderás acerca de cómo usar un

LCD. Un LCD, o visualizador de cristal líquido, es

una simple pantalla en donde puedes visualizar

comandos, bits de información o lecturas de tu sensor

– todo dependiendo de la forma en que programes tu

tarjeta. En este circuito aprenderás lo básico para

incorporar un LCD en tu proyecto.

LCD

PARTES:

Cable

CIRCUITO #15 15

LCD

Potenciómetro

p.76

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

RedBoard

GND

(Tierra)

5 voltios

DB0

DB1

DB2

DB3

DB4

DB5

DB6

DB7

R/W

VDD

VSS

16x2 LCD

PIN 2

PIN 3

PIN 4

PIN 5

PIN 11

PIN 12

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Circuito 15: LCD

a b c d e f g h i

Componente: Imagen de Referencia: Componente: Imagen de Referencia:

LCD

Cable Conector

f27

Pin 12

Cable Conector

f25

Pin 11

Cable Conector

f19

Pin 4

f20

Pin 5

Cable Conector

GND

Cable Conector e6 +

GND

Cable Conector f15

GND

Cable Conector e7 f28

GND

Cable Conector f16 +

GND

Cable Conector e8

Cable Conector

j10

Pin 2 f17

f18

Pin 3 f18

j10

5V +

GND

Potenciómetro

j30

j29

j28

j27

j26

j25

j24

j23

j22

j21

j20

j19

j18

j17

j16

j15

GND

Cable Conector

f26

GND

Cable Conector f29 +

Cable Conector f30

f30

¡Los LCD están en todas partes! Desde LCDs avanzados

como tu televisor, hasta simples pantallas de noticación,

este es un visualizador muy común y útil.

Circuit 2 Código de Arduino:

Problemas comunes:

¿La pantalla está en blanco o completamente encendida?

Juega con el contraste girando el potenciómetro. Si está

ajustado incorrectamente no serás capaz de leer el texto.

¿No Funciona del Todo?

Revisa de nuevo el código, especícamente chequea que

hayas incluido la biblioteca LCD.

La Pantalla está Parpadeando

Revisa tus conexiones en la protoboard y el Arduino.

Inicialmente, debes ver las

palabras “hello, world!”

aparecer en tu LCD. Recuerda

que puedes ajustar el contraste

usando el potenciómetro si no

puedes ver las palabras

claramente. Si tienes algún

problema asegúrate de que el

código sea correcto y revisa tus

conexiones.

Este bit de código le dice a tu Arduino IDE que incluya la

biblioteca para una pantalla LCD simple. ¡Sin esto ninguno de los

comandos funcionará, así que asegúrate de incluirlo!

#include <LiquidCrystal.h>

Notas de código:

Aplicación en la vida real:

Open Arduino IDE // Archivo > Ejemplos > SIK Guide > Circuit # 15

Lo que deberías ver:

Esta es la primera vez que encenderás algo en tu pantalla. Debes

ajustar el contraste para hacerlo visible. ¡Gira el potenciómetro hasta

que puedas ver el texto claramente!

lcd.print(“hello, world!”);

IOREF

RESET

7-15V

SCL

SDA

AREF

GND

~11

~10

3.3V

GND

VIN

POWER ANALOG IN

DIGITAL (PWM~)

ISP

Este es solo el inicio de tu exploración en el mundo de la

programación y los circuitos embebidos. Nuestro sitio web tiene

gran variedad de tutoriales para saciar tu apetito de conocimiento.

Además tenemos una comunidad de hackers, programadores,

ingenieros y otros usuarios de nuestros productos en nuestros

foros. ¡Así que ingresa a nuestra página web para más información

acerca de Arduino, o para planear tu próximo proyecto!

sparkfun.com

Visítanos online:

Para aprender más

NOTAS:

RedBoard de SparkFun

Protoboard

Folleto de Instrucciones

Relé sellado

Servo pequeño

LEDs rojos y amarillos

LED RGB

Sensor de Temperatura

Motor CD

Registro de desplazamiento de 8bits

Interruptores de botón presionable

Potenciómetro

Fotorresistencia

Transistores

Cables de Unión

Cable USB

Diodos de señal

Resistencias de 10K ohms

Resistencias de 330 ohms

Bocina piezoeléctrica

Sensor ﬂexible

Potenciómetro suave

Plataforma base

LCD

Inicia tu Viaje en el Mundo

de la Electrónica

¡Este kit te guiará a través de

experimentos de variadas diﬁ-

cultades mientras aprendes todo

acerca de los sistemas embebidos,

computación física, programación

y más! Este kit es perfecto para

cualquiera que quiera explorar el

poder de la plataforma RedBoard.

EL KIT INCLUYE

imientos de sistema y disponibilidad de la RedBoard está sujeto a cambios sin previo aviso. Todas las otras marcas contenidas aquí son

propiedad de sus respectivos dueños. La Guía SIK para el SparkFun Inventor’s Kit para la SparkFun RedBoard está licenciada bajo licencia

Creative Commons Attribution Share-Alike 3.0.

Para ver una copia de esta licencia visita: http://creativecommons.org/by-sa/3.0/

O escribe a: Creative Commons, 171 Second Street, Suite 300, San Francisco, CA 94105, USA.

Además aprenderás a

ensamblar físicamente 15

circuitos electrónicos básicos,

pero no se requiere ningún punto de

soldadura. ¡No es necesaria ninguna

experiencia previa!

El SparkFun Inventor’s Kit

enseña programación básica,

para la cual necesitas tener

tanto una computadora como una

conexión a internet.

Spanish SIK Guide 3.1v

Navigation menu

Versions of this User Manual:

Views

Navigation
