使用说明书
ZH
音乐合成器
modx_zh_om.book Page 1 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
S1
保护环境
如果需要废弃设备时，请与本地相关机构联系，获取正确的废弃方法。
请勿将设备随意丢弃或作为生活垃圾处理。
modx_zh_om.book Page 1 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 S2
产品中有害物质的名称及含量
MODX8, MODX7, MODX6
部件名称
有害物质
铅（Pb） 汞（Hg） 镉（Cd）六价铬
（Cr(VI)）
多溴联苯
（PBB）
多溴二苯醚
（PBDE）
印刷线路板 ×○○ ○ ○ ○
电源适配器 ×○○ ○ ○ ○
LCD 装置 ×○○ ○ ○ ○
本表格依据 SJ/T 11364 的规定编制。
○：表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。
×
：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。
此标识适用于在中华人民共和国销售的电器电子产品。
标识中间的数字为环保使用期限的年数。
modx_zh_om.book Page 2 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
2
注意事项
请在操作使用前，首先仔细阅读下述内容
请将本说明书存放在安全且便于取阅的地方，以便将来随时参阅。
警告
•本AC 电源适配器专为 Yamaha 电子乐器设计。请勿用作
其它用途。
•仅限室内使用。请勿在潮湿环境中使用。
注意
• 安装设置时，请确认 AC 电源插座伸手可及。如果发生问
题或者故障，请立即断开本乐器的电源开关，并从电源
插座中拔下 AC 电源适配器。当 AC 电源适配器连接到 AC
电源插座时，切记即使关闭电源开关，仍有微量电流。
当长时间不使用本乐器时，请务必将电源线插头从壁式
交流插座中拔出。
警告
为了避免因触电、短路、损伤、火灾或其它危险可能导致的严重受伤甚至死亡，请务必遵守下列基本注意事
项。这些注意事项包括但不限于下列情况：
•请勿将电源线放置在取暖器或暖气片附近。此外，不要过
分弯折、损伤电源线，或在其上加压重物。
•只能使用本乐器所规定的额定电压。所要求的电压被印在
本乐器的铭牌上。
•只能使用规定的适配器 （第 72 页）。使用不适当的适配
器可能会损坏乐器或使乐器过热。
•定期检查电插头，擦除插头上积起来的脏物或灰尘。
•本乐器不含任何用户可自行修理的零件。请勿打开本乐器
或 试图拆卸其内部零件或进行任何方式的改造。若出现
异常，请立即停止使用，并请有资质的 Yamaha 维修人员进
行检修。
•请勿让本乐器淋雨或在水附近及潮湿环境中使用，或将盛
有液体的容器（如花瓶、瓶子或玻璃杯）放在其上，否则
可能会导致液体溅入任何开口。如果任何液体如水渗入本
乐器，请立即切断电源并从 AC 电源插座拔下电源线。然
后请有资质的 Yamaha 维修人员对设备进行检修。
•切勿用湿手插拔电源线插头。
•请勿在乐器上放置燃烧着的物体，比如蜡烛。燃烧的物体
可能会倾倒并引发火灾。
•当出现以下任何一种问题时，请立即关闭电源开关并从电
源插座中拔出电源线插头。然后请 Yamaha 维修人员进行检
修。
-电源线或插头出现磨损或损坏。
-散发出异常气味或冒烟。
-一些物体掉入乐器中。
-使用乐器过程中声音突然中断。
关于AC电源适配器
关于 MODX
电源 / AC 电源适配器
请勿打开
关于潮湿的警告
火警
当意识到任何异常情况时
DMI-5 1/2
modx_zh_om.book Page 2 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 3
注意
为了避免您或周围他人可能发生的人身伤害、乐器或财产损失，请务必遵守下列基本注意事项。这些注意事项包括但
不限于下列情况：
•不要用多路连接器把乐器连接到电源插座上。否则会降低
声音质量，或者可能使插座过热。
•当从本乐器或电源插座中拔出电源线插头时，请务必抓住
插头而不是电源线。直接拽拉电源线可能会导致损坏。
•长时间不使用乐器时，或者在雷电风暴期间，从插座上拔
下电插头。
•请勿将本乐器放在不稳定的地方，否则可能会导致突然翻
倒。
•请勿把乐器靠在墙上（允许和墙壁相距至少3 cm/1英寸），
否则会引起空气流通不足，可能使乐器过热。
•当运输或移动本乐器时，请务必由两个或两个以上的人进
行。独自一人搬动乐器可能损伤背部，导致其它伤害，或
者对乐器本身造成损坏。
•搬动乐器之前，请务必拔出所有的连接电缆，以防止损坏
电缆或绊倒他人造成人身伤害。
•设置本产品时，请确认要使用的 AC 电源插座伸手可及。
如果发生问题或者故障，请立即断开电源开关并从电源插
座中拔下插头。即使关闭了电源开关，仍有极少量的电流
流向本产品。预计长时间不使用本产品时，请务必将电源
线从 AC 电源插座拔出。
•将本乐器连接到其它电子设备之前，请关闭所有设备的电
源开关。在打开或关闭所有设备的电源开关之前，请将所
有音量都调到最小。
•务必将所有元件的音量调到最小值，并且在演奏乐器时逐
渐提高音量，以达到理想的听觉感受。
•请勿在乐器的间隙中插入手指或手。
•请勿在面板或键盘上的间隙内插入或掉落纸张、金属或其
他物体。否则可能会对您或他人造成人身伤害、对设备或
其它财物造成损坏，或造成操作故障。
•请勿将身体压在本乐器上或在其上放置重物，操作按钮、
开关或插口时要避免过分用力。
•请勿长时间持续在很高或不舒服的音量水平使用本乐器 /
设备或耳机，否则可能会造成永久性听力损害。若发生
任何听力损害或耳鸣，请去看医生。
当不使用本乐器时，请务必关闭其电源。
即使当 []（待机 /开机）开关处在待机状态 （显示屏关闭）时，仍有极少量的电流流向本乐器。
当长时间不使用本乐器时，请务必从壁式 AC 插座上拔下电源线。
电源 / AC 电源适配器
安放位置
连接
小心操作
对由于不正当使用或擅自改造本乐器所造成的损失、数据丢失或破坏， Yamaha 不负任何责任。
DMI-5 2/2
modx_zh_om.book Page 3 Monday, February 12, 2018 1:43 PM
MODX 使用说明书
4
须知
为避免本产品、数据或其它部件可能受到的损坏，请注意下
列事项。
操作处理
•请勿在电视机、收音机、立体声设备、移动电话或其他
电子设备附近使用本乐器。否则，本乐器、电视机或收
音机可能会产生噪声。本乐器连接iPad、iPhone或iPod
touch使用其中的应用时，我们建议将苹果设备上“飞行模
式”设置为“打开”，以避免因通讯信号造成的噪音。
•请勿将本乐器置于灰尘过多、摇晃较强或极寒极热的场
所 （如长时间置于直晒的日光下、取暖器附近或轿车
内），以防止产品面板变形而导致内部元件损坏或运行不
稳定。
•请勿在乐器上放乙烯或塑料或橡胶物体，否则可能使面
板或键盘脱色。
•清洁本乐器时，请使用柔软、干燥或略微沾湿的布。请
勿使用涂料稀释剂、溶剂、酒精、清洁液或浸了化学物
质的抹布。
保存数据
•已编辑的演奏组数据
未保存而关闭本乐器电源时，已编辑的演奏组数据将丢
失。这种情况在电源被自动关机功能 （第19页）关闭时
也会发生。
•MIDI和系统设置
当对应设置画面切换到其他画面时，将自动存储MIDI设
置数据和系统设置数据。当未切换画面而关闭本乐器电
源时，数据将丢失。因自动关机功能关闭乐器电源时也
会发生这种情况。
•务必将重要数据保存到本乐器或USB闪存 （第60页） 。
请切记，保存到本乐器的数据，可能由于某些故障、操
作失误等丢失。因此请将重要数据保存到USB闪存 （第
60页）。使用USB闪存之前，请确保参见第61页。
信息
关于版权
•除个人使用外，严禁复制作为商品的音乐作品数据，包
括但不限于MIDI数据和/或音频数据。
•对于本产品中的附带及捆绑内容， Yamaha拥有版权或经
许可可以使用其它公司的版权。根据版权法和其它相关
法律规定，用户不得传播通过保存或录制这些内容所得
的媒体，或与本产品中此类内容相同或类似的媒体。
*上述内容包括计算机程序、伴奏数据、 MIDI数据、
WAVE数据、音色录音数据、乐谱、乐谱数据等。
* 用户可以传播使用这些内容进行演出或音乐制作所录制
的媒体，此类情况下无需Yamaha公司的许可。
关于本乐器的功能/数据包
•本设备能够使用各种类型/格式的音乐数据，将其预先优
化为便于本设备使用、正确的音乐数据格式。因此，在
播放这些音乐数据时，本设备可能无法精确地达到音乐
制作人或作曲家最初预想的程度。
关于本说明书
•为便于您理解使用说明书的内容，本公司已经依据国家
的相关标准尽可能的将其中的英文表述部分翻译成中文。
但是，由于 （音乐上旋律、节奏、曲目等的）专业性、
通用性及特殊性，仍有部分内容仅以原文形式予以记载。
如您有任何问题，烦请随时与本公司客服联系 （热线：
400-051-7700）。
•方括号表示屏幕按钮、接口和控制面板中的按钮。
• Windows是Microsoft® Corporation在美国及其它国家的
注册商标。
• Apple、macOS、Mac、iPhone、iPad、iPod touch和
Logic是Apple Inc.在美国和其它国家或地区的注册商标。
• Ableton是Ableton AG的商标。
•IOS是Cisco在美国和其他国家或地区的商标或注册商标
并具有使用许可证。
•本使用说明书中所使用的公司名和产品名都是各自公司
的商标或注册商标。
Yamaha会时刻更新产品的固件，在功能和实用工具中
的改进恕不另行通知。为了全面利用本乐器的优势，我
们建议您将您的乐器升级到最新版本。可以从以下网址
下载最新版本的固件。
https://download.yamaha.com/
进入Support网页 （或点击“Firmware/Software”）后，
输入相应的型号名称。
本产品的型号、序列号、电源要求等规格可能标在铭牌
上或铭牌附近，铭牌位于本机底部。请将该序列号填写
到下方的横线上，并妥善保存本说明书，以便在产品被
盗时作为永久购买凭证使用。
型号名称
序列号
(bottom_zh_01)
modx_zh_om.book Page 4 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 5
备忘录
modx_zh_om.book Page 5 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
6
ZER
TH
YNTHE
S
I
S
YNT
S
YN
N
C
S
Y
S
S
Y
S
S
C
S
IC
S
MU
S
I
IC
I
I
N
T
T
H
T
H
I
C
C
S
Y
N
N
T
S
Y
Y
N
S
S
Y
Y
C
S
S
Y
Sounds
Design
MODX开发团队的话
感谢您购买Yamaha MODX6/7/8音乐合成器。在这款合成器的设计过程中，我们让需要崭新而惊艳的声音
表达成为可能，也为更广泛的演奏者带来了旗舰合成器MONTAGE的使用体验。
声音
MODX具备动态控制合成引擎，与安装在MONTAGE中的声音处理系统相同。能带来高解析度
的AWM2声音和动态的FM-X声音，并且能够通过各种控制器无缝无瑕地进行控制。
同时， MODX具有能够直接添加节奏模式的新功能，用户能够用动态节奏声部来创作自己的
音乐。通过这些功能，在“动态控制系统”中创造节奏变换将更加便捷！
设计
MODX在设计上轻质便捷，同时又具备全功能的超级旋钮、大尺寸彩色LCD和其他控制器，
具有与MONTAGE相同的可操作性和外观。通过MODX，可以将MONTAGE的声音运用在几乎
任何演奏中。
我们由衷地希望
MODX 6/7/8
可以成为您音乐创作和音乐制作工作的得力助手。
开始享受音乐吧！
此致！
Yamaha MODX开发团队
modx_zh_om.book Page 6 Monday, March 5, 2018 2:51 PM
MODX 使用说明书 7
感谢您购买Ya m a h a 产品。
本合成器为现场演奏和音乐制作使用而设计。
为了充分利用本乐器高级而又方便的功能，我们建议您仔细阅读本说明书。
也建议您将本说明书放置于安全便捷的地方，以便将来随时参阅。
关于本使用说明书
使用说明书 （本书）
本乐器基本功能的总体介绍。使用本使用说明书了解对MODX基本操作的概述。如果您需要了解对指定功能的详细信
息或说明，请使用以下所述的参考说明书。
PDF文件
参考说明书
详细介绍内部结构和连接示例。如果您想要了解使用说明书中未涵盖的详细信息，请使用参考说明书。
合成器参数说明书
通用的跨产品文件介绍所有合成器使用的参数、效果类型、效果参数和MIDI信息。请先阅读使用说明书和参考说明
书，然后在需要时使用本参数说明书，以便总体了解更多与Yamaha合成器相关的参数和术语。
Data List
提供了多种重要列表，如演奏列表、波形列表、效果列表、琶音类型列表和MIDI变形表。
附件
•AC电源适配器
•使用说明书 （本书）
• Cubase AI Download Information
如何使用PDF说明书
参考说明书、合成器参数说明书和
Data List
以
PDF
文档形式提供。上述
PDF
说明书可从
Yamaha Downloads
网页获
取。若要获取说明书，使用下列
URL
，在
“Model Name”
（型号名称）区域输入
“MODX”
然后点击
“Search”
（搜索）。
Yamaha Downloads:
https://download.yamaha.com/
访问Support网站 （并点击“Manual Library”）后，输入相应的型号名称。
可在计算机上查看和阅读这些PDF文件。使用Adobe® Reader®查看PDF文件时，可搜索指定词语、打印指定页或
链接以便在说明书中打开所需部分。术语搜索和链接功能是浏览PDF文件时相当便捷的方法，推荐使用这2个功
能。可从以下URL下载最新版本的Adobe Reader。
http://www.adobe.com/products/reader/
modx_zh_om.book Page 7 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
8
主要功能
音乐风格广泛、高品质、增强型声音
MODX载有5 GB （16位线性格式）的预置先进波形
记忆 （AWM2）——与MONTAGE6/7/8相同容量。
MODX具有广泛声音，包括带有大量波形数据的高度
真实的钢琴声音。 MODX配备内置1. 0 G B 用户闪存，
用于存储各种演奏组库。即使电源关闭，也会按照与
预置演奏组相同的方法保留演奏组数据。 MODX还
配备FM-X音源，提供强劲复杂的FM合成。由此将标
准化FM和新一代FM声音同时放入音波板块，让各种
具有表现力、层次丰富的声音为您所用，并将FM-X
和AWM2音源结合在一起。
广泛效果处理
MODX具有大量专业和新式的音乐效果，包括
Spiralizer、Rotary Speaker 2、Uni Comp Down、
Uni Comp Up、Parallel Comp和Presence。本乐器
还提供各种信号处理选项，包括独立变奏和混响，并
提供整体主控效果，包括多频段压缩、五频段主
EQ、独立插入效果以及插入效果之前的三频段EQ和
插入效果之后的两频段EQ。这些插入效果具有各种
声音处理选项，包括专业声码器效果。
动态控制系统以实现新的音乐潜力
动态控制系统是全新功能，用于实时灵活控制动态
（节奏、多维声音变化）。这一惊人功能以前所未有
的全新方式明显且动态改变本乐器的声音——在层次
和节奏上更改节拍，提供色彩丰富的冷色调光线效果
并富有表现力地响应您的创作激情。
动态控制系统有三个主要功能：
1) 超级旋钮：
用于创建多维音波变化，并以色彩丰富、持续移动
的光线变化来增强。
2) 动态音序器：
用于持续可变的声音变化。
3) 包络跟随器：
将运动与音频输入和其他部分的速度和音量同步。
节奏模式功能
MODX具有强大的节奏模式功能，通过该功能可以使
用节奏声部动态地创建声音。您可以在动态控制系统
中使用包络跟随器直接分配节奏声部并创建节奏变
化。
扩展、增强的琶音功能和动态音序
MODX具有超过10,000种琶音，覆盖最新的音乐风
格。通过进一步增强本乐器的音乐表现力，可以将用
于制造动态声音变化的动态音序功能和各种琶音类型
相结合。您可以将所有内容——琶音类型、动态音序
和声部音量等其他参数——作为场景存储在一起，并
将其分配到八个按钮，从而在演奏时根据需要便捷有
效地调出这些场景。
方便的现场演奏功能
MODX具有现场设置功能，用以在台上演奏时轻松调
出演奏组。一旦以所需顺序存储演奏组，即可完全专
注于演奏，而无需在选择时措手不及。 MODX还具有
SSS （无缝声音切换）功能，用于在演奏组之间顺
畅切换，不会切掉任何音符。
*1：SSS功能至多对四个声部的演奏有效。
增强型用户界面
MODX与其前款不同，设计理念没有局限于任何“模
式”。因此，本乐器的结构和流程更易理解，并且使
用便捷的触摸面板也是一种愉快的体验。您可以根据
需要创意并有效使用触摸面板进行直观操作，使用开
关进行更多安全控制。这些开关以三种方式点亮，可
让您即时了解开关的当前状态。
紧凑的设计，真实又充满表现力的键盘
MODX外观紧凑轻质，便于携带。尽管携带方便，
MODX依然具备真实自然的键盘，使用户能够愉悦地
弹奏：MODX 6具有61个琴键， MODX 7具有76个琴
键和半配重键盘， MODX 8具有88个琴键和高品质
GHS键盘。
全面系统连接

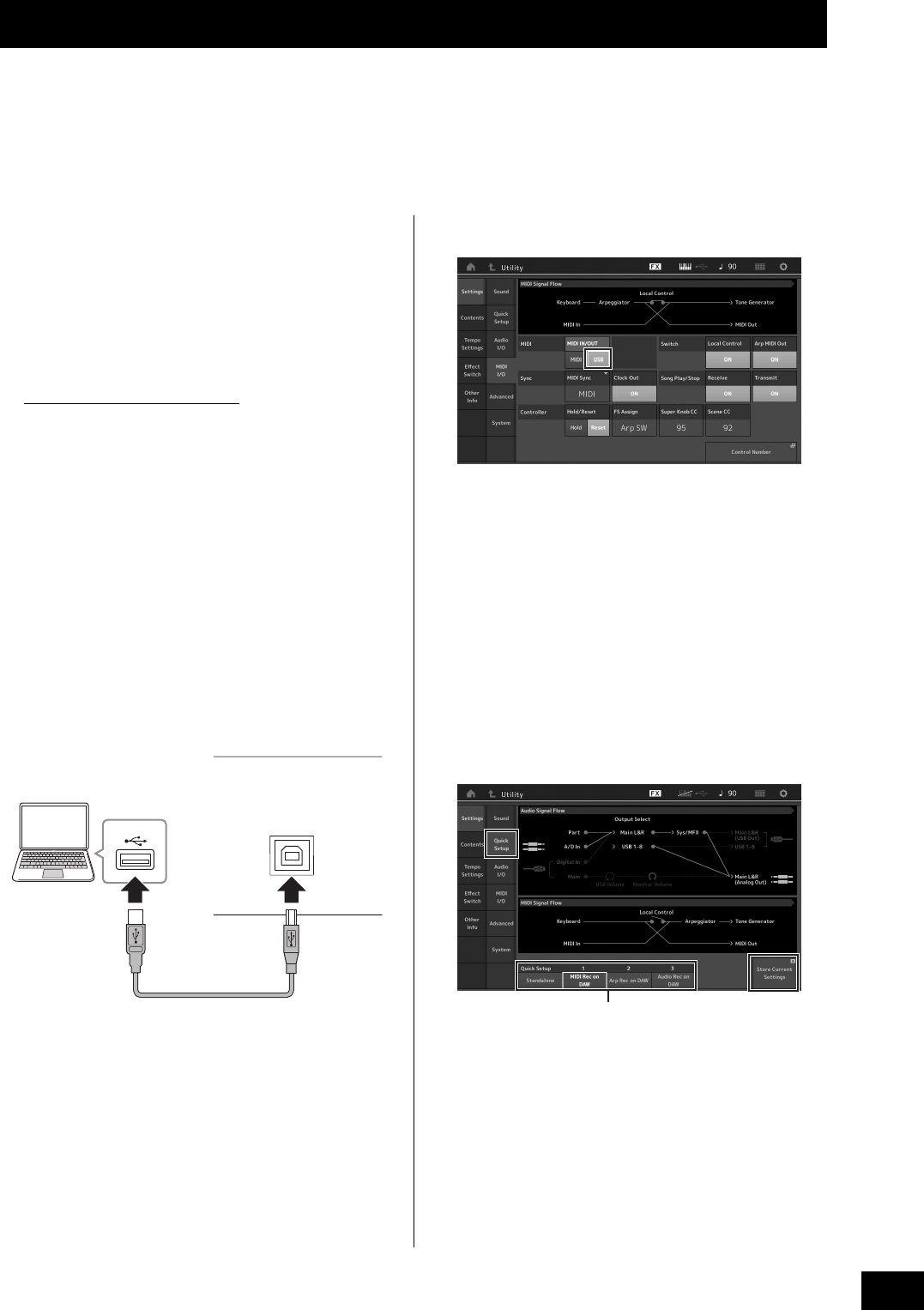

MODX配备内置4通道输入/10通道输出USB音频接
口，用于在Mac或Windows PC上录制MODX的高品
质声音（44.1 kHz采样频率）——无需另外的设备！
这些连接也兼容iOS设备。
modx_zh_om.book Page 8 Monday, February 12, 2018 12:12 PM
MODX Owner’s Manual 9
注意事项....................................................... 2
MODX 开发团队的话............................................... 6
关于本使用说明书 ................................................... 7
附件......................................................................... 7
主要功能.................................................................. 8
控制器和功能 10

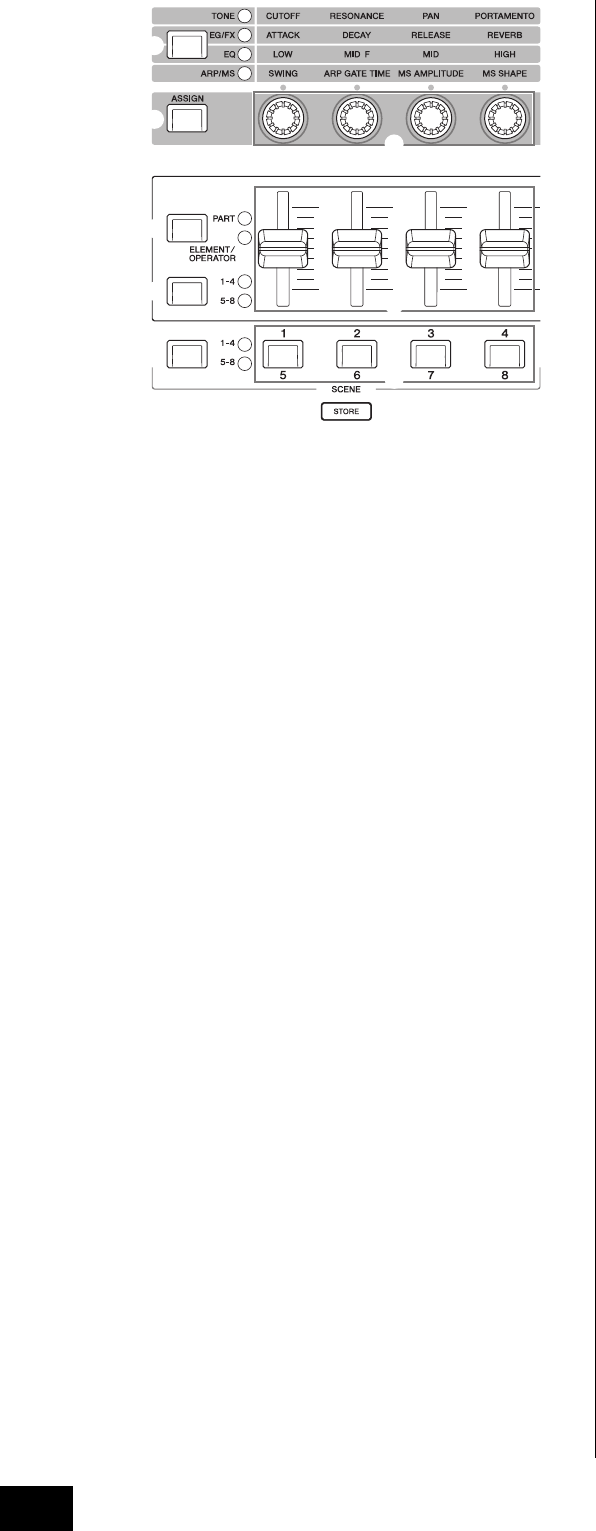

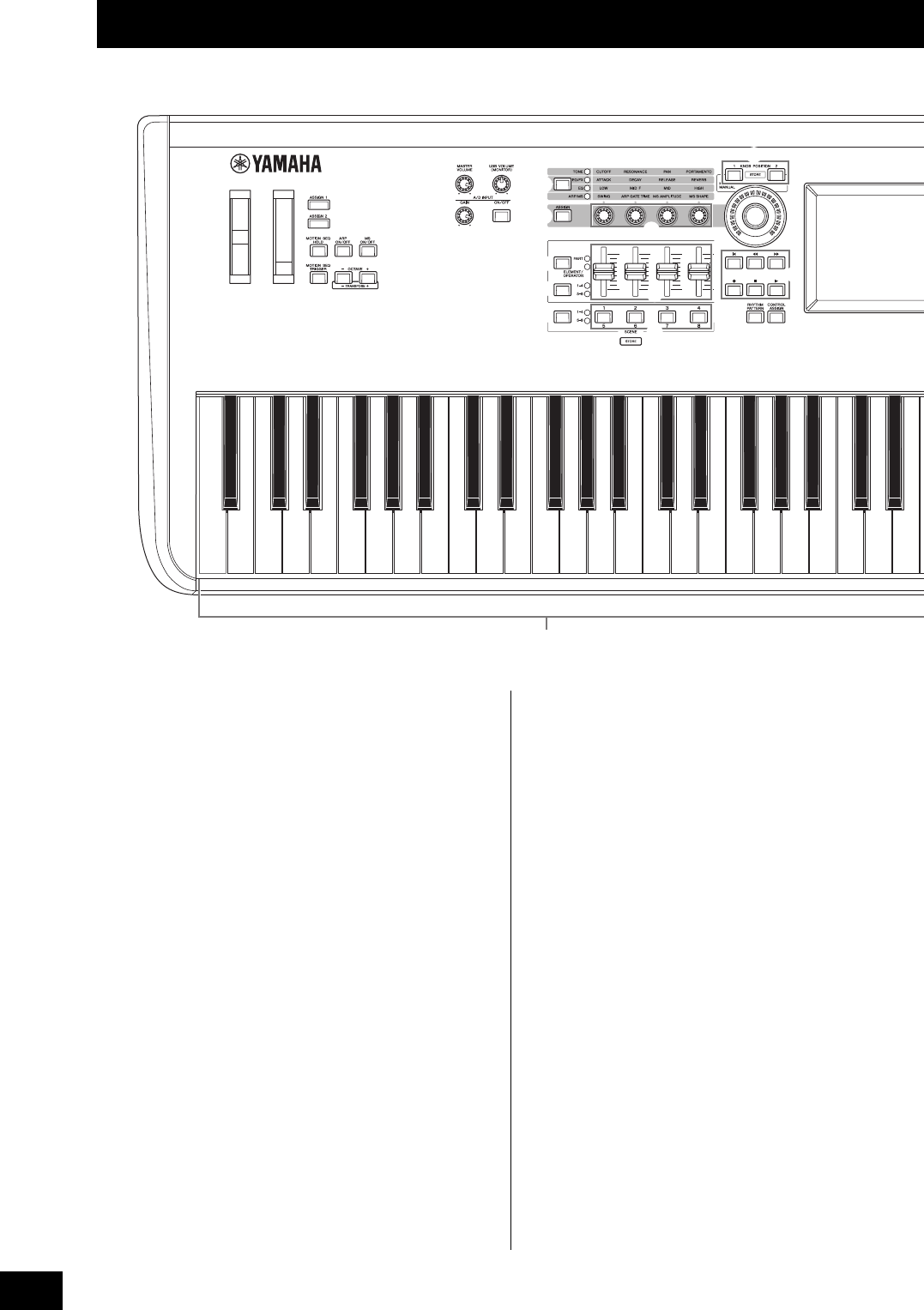

顶部面板 ............................................................... 10
后面板 .................................................................. 16
设置 18
电源....................................................................... 18
连接扬声器或耳机 ................................................. 18
打开系统电源 ........................................................ 18

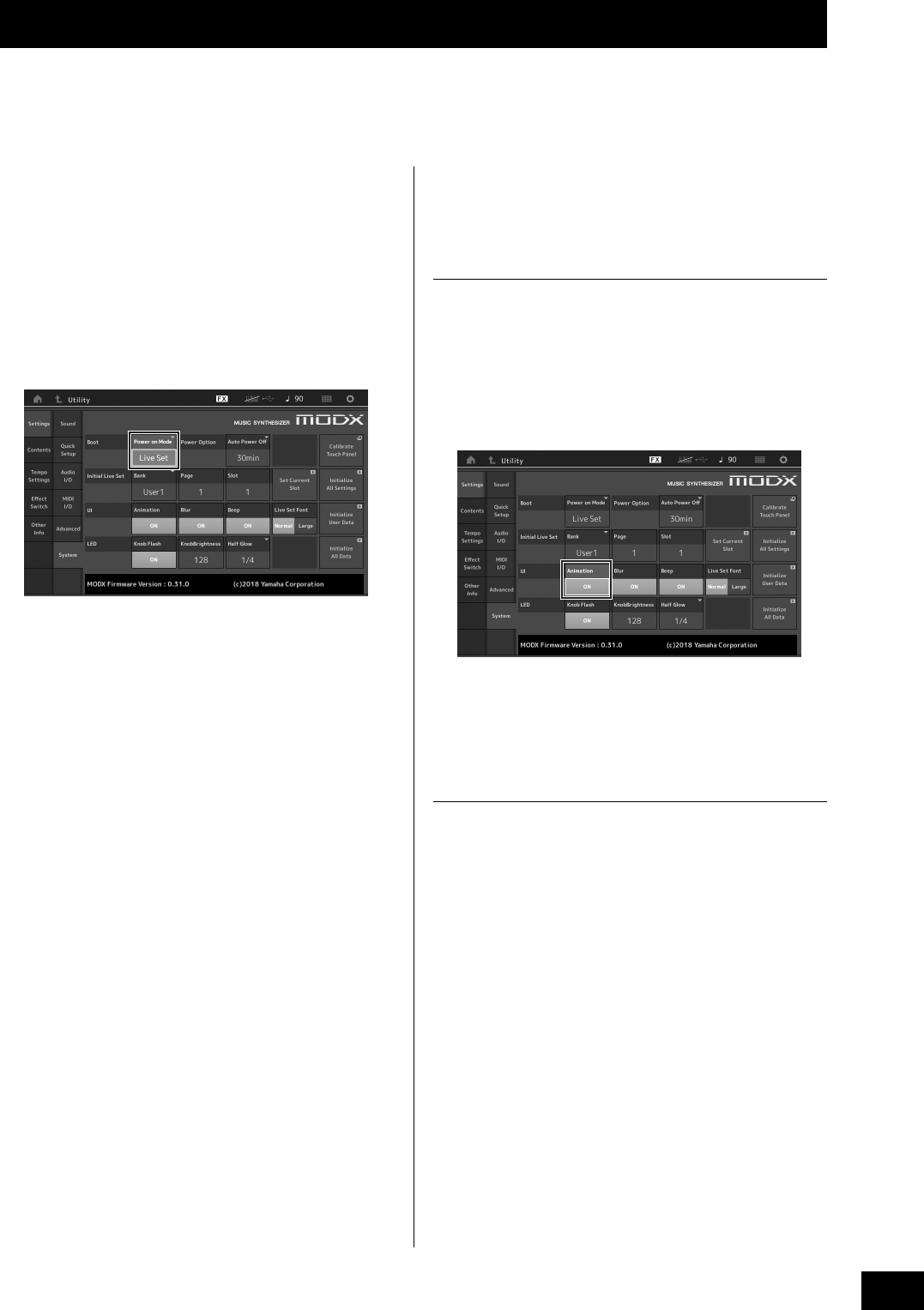

自动关机功能 ........................................................ 19
调节主音量输出..................................................... 19
恢复初始出厂设置 （初始化所有数据）................. 19
基本操作和显示画面 20
选择演奏组 22
从现场设置中选择演奏组 ...................................... 23
切换演奏组 ............................................................ 23
使用分类查找功能 ................................................. 24
播放试听乐句 ........................................................ 25
弹奏键盘 26

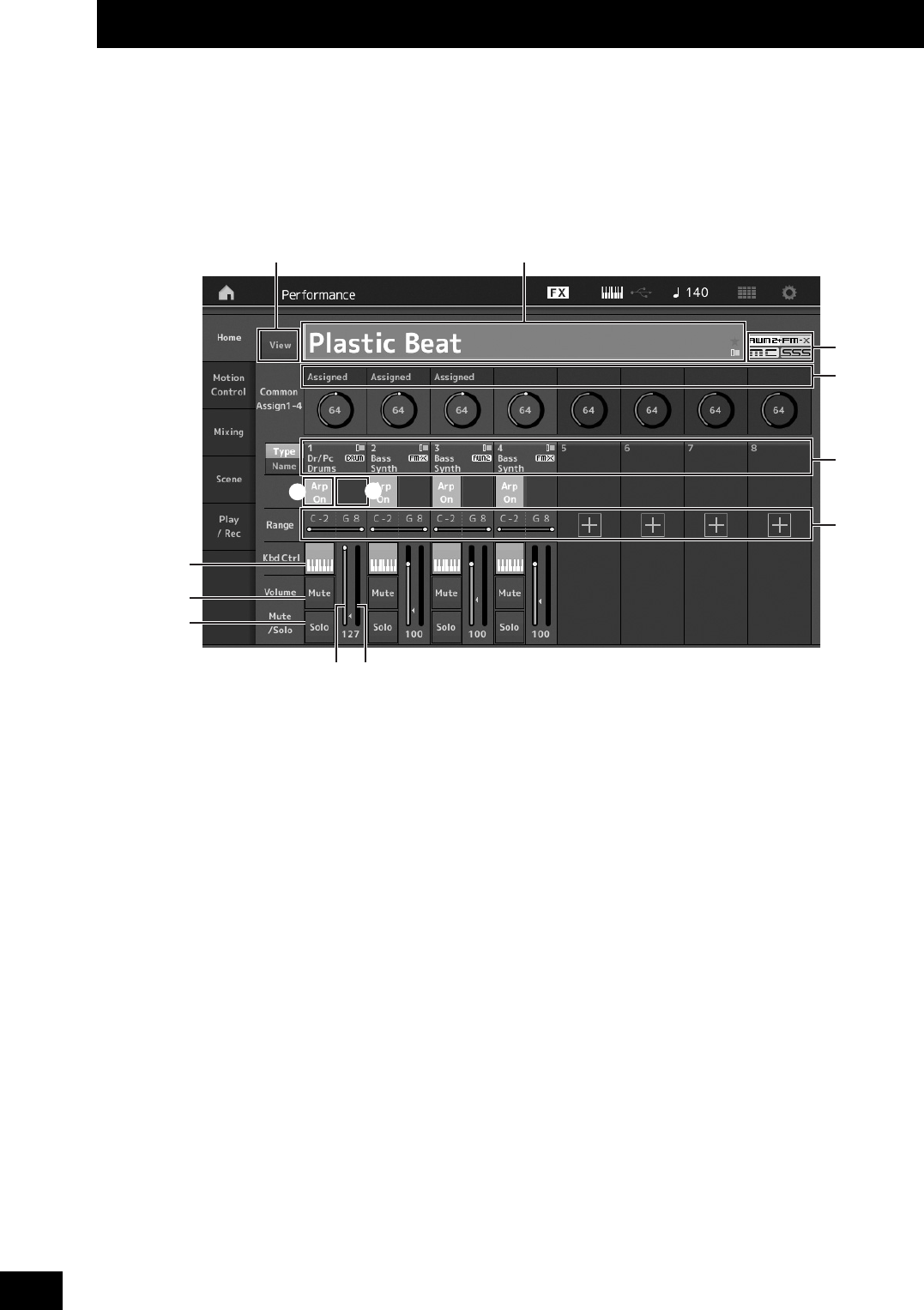

演奏组播放画面..................................................... 26
打开 /关闭声部...................................................... 27
使用琶音功能 ........................................................ 28
使用动态音序器功能.............................................. 28
使用控制器更改声音.............................................. 29
使用旋钮更改声音 ................................................. 30
使用超级旋钮更改声音 .......................................... 31
混音....................................................................... 33
使用场景功能 ........................................................ 34
创建自己的现场设置 35
将演奏组注册到现场设置 ...................................... 35
分类现场设置中已注册的演奏组............................ 35
编辑设置 37
演奏组编辑 ............................................................ 37
声部编辑................................................................ 38
声部效果编辑 ........................................................ 39
声部如何分配到演奏组 .......................................... 40
通过合并声部创建演奏组 ...................................... 41
录音和播放 45
术语 ....................................................................... 45
MIDI 录音............................................................... 45
播放乐曲 ................................................................ 47
将您的演奏录制为音频 .......................................... 47
播放音频文件......................................................... 48
用作主控键盘 49
用作主控键盘的设置 —— 分区.............................. 49

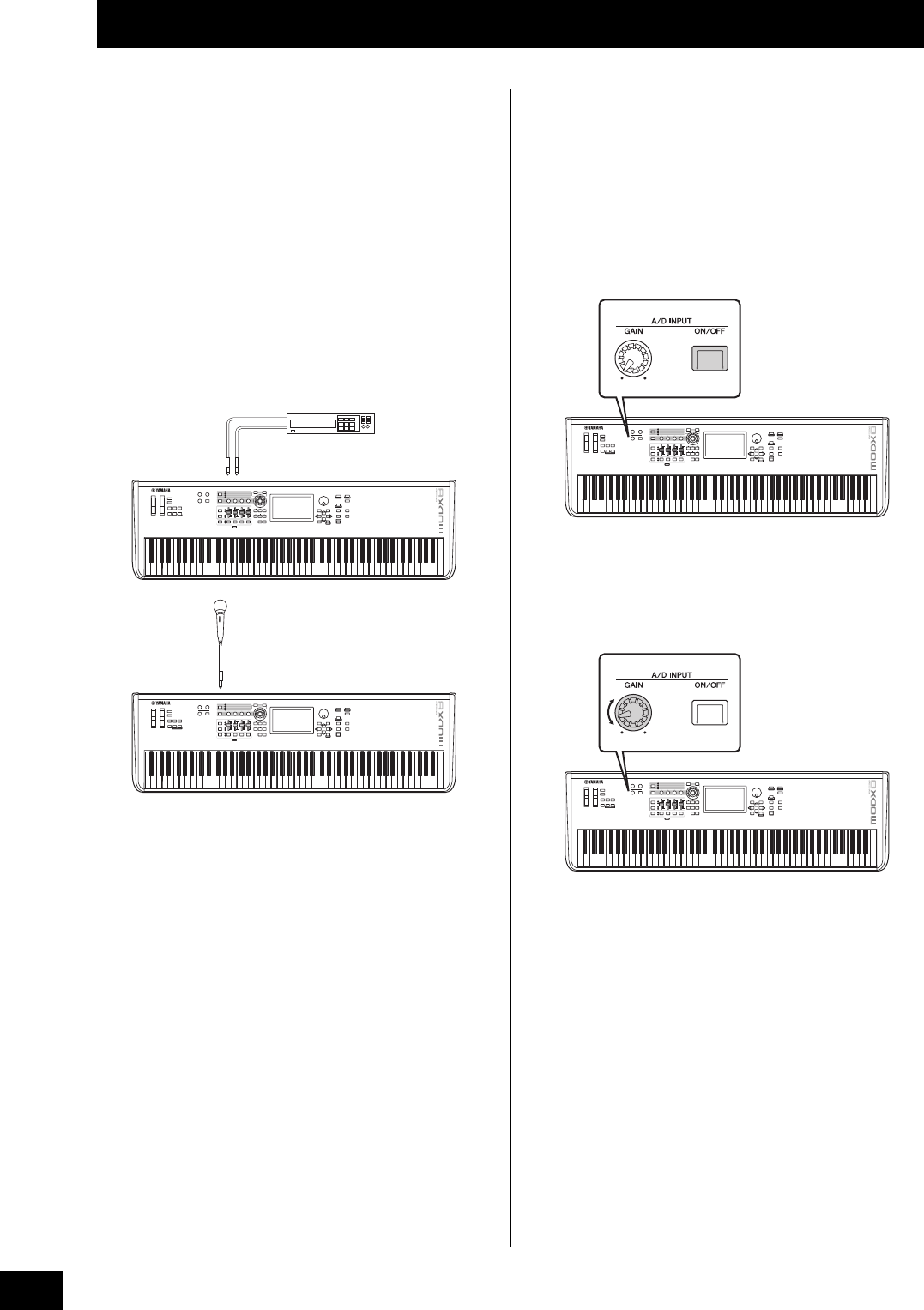

连接麦克风或音频设备 50
随着 A/D INPUT [L/MONO]/[R] 插孔输入的声音弹奏
键盘 ....................................................................... 50
进行全局系统设置 51
设置自动启动任务.................................................. 51
设置按钮指示灯 ..................................................... 51
打开 /关闭各种功能............................................... 51
更改主调音 ............................................................ 52

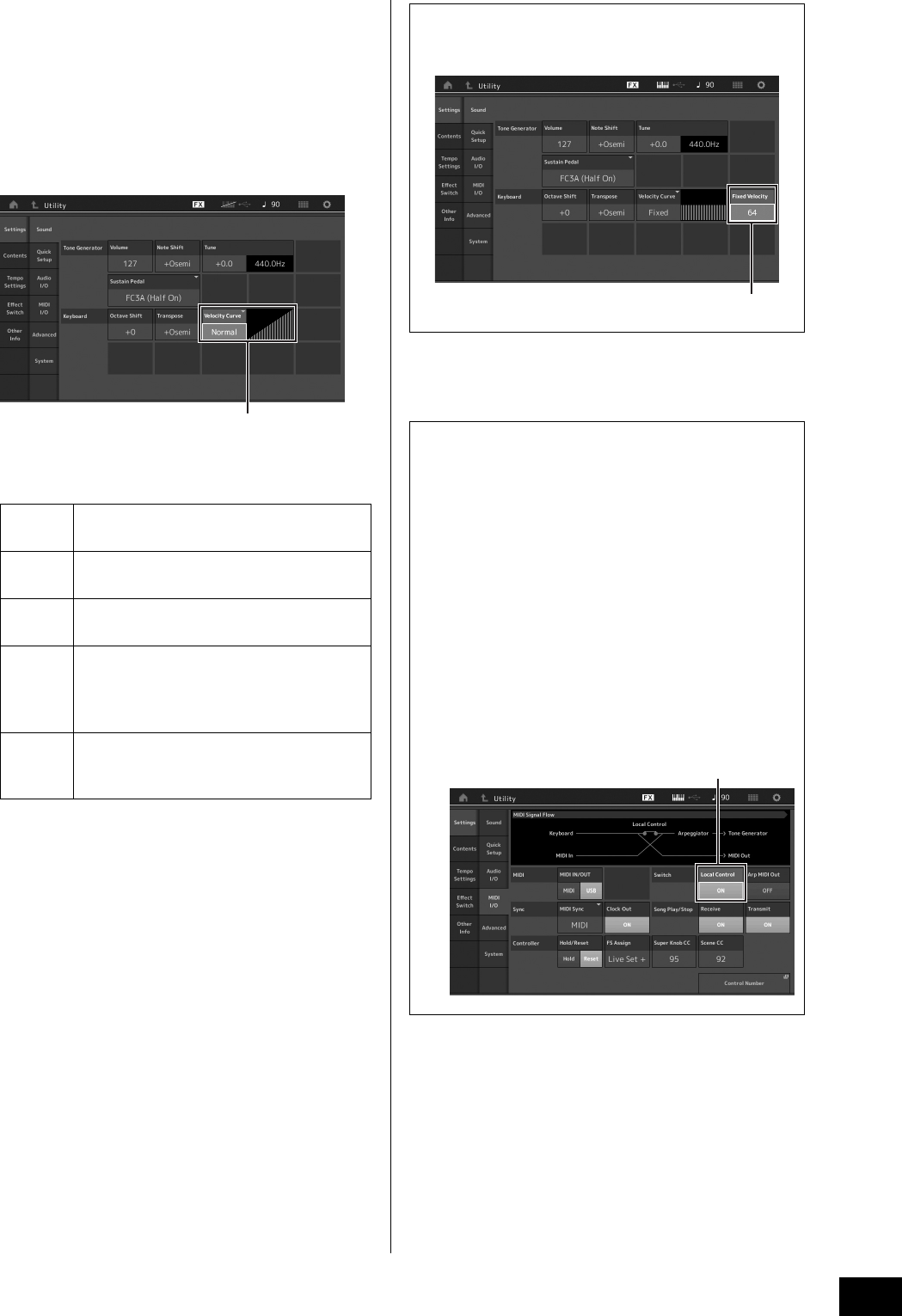

更改力度曲线......................................................... 53

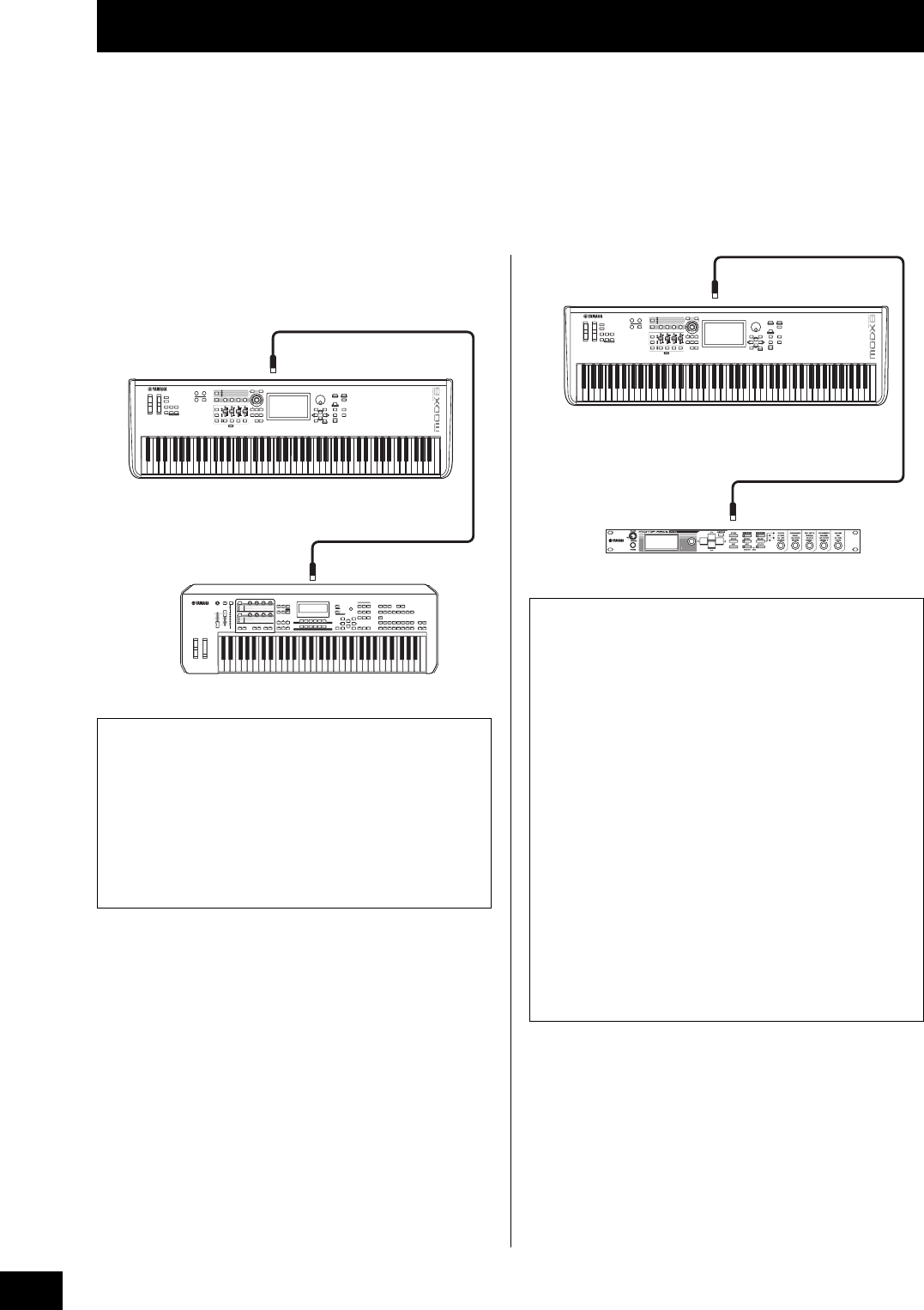

连接外接 MIDI 乐器 54
从外接 MIDI 键盘或合成器控制 MODX.................. 54
由MODX 控制外接 MIDI 键盘或合成器................. 54
使用连接的计算机 55
连接计算机 ............................................................ 55
使用计算机制作乐曲 .............................................. 57
保存 /加载数据 60
保存设置到 USB 闪存 ............................................ 60
从USB 闪存加载设置 ............................................ 60
使用 [USB TO DEVICE] 端口时的注意事项........... 61
使用 USB 闪存....................................................... 61
SHIFT 功能列表 62
画面讯息 63
故障排除 66
技术规格 71
索引 74
目录
modx_zh_om.book Page 9 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
10

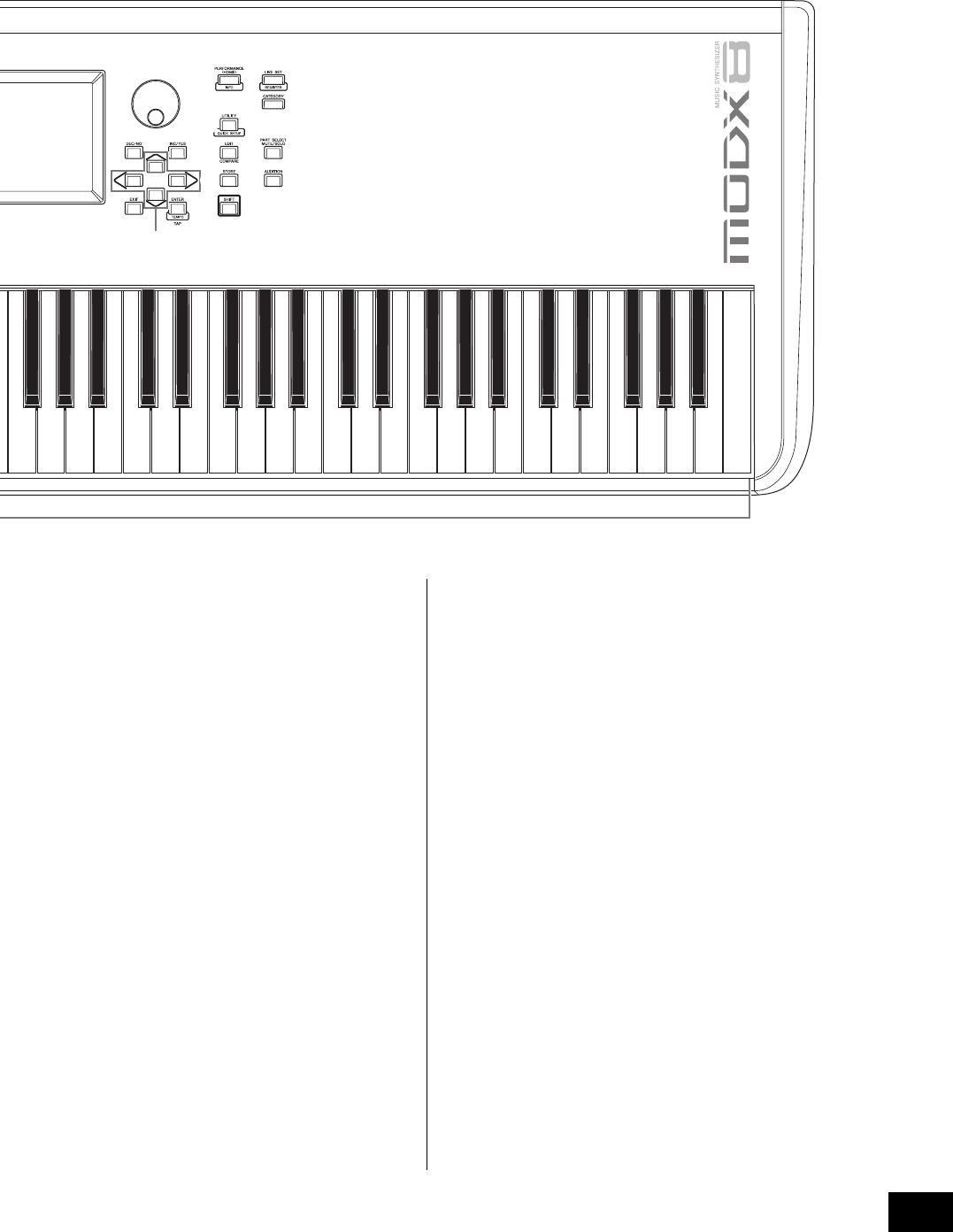

顶部面板
1键盘
MODX 6配有61键的键盘， MODX 7配有76键的键盘，
MODX 8配有88键的键盘。本乐器通过初始力度感知弹
奏琴键力度的强弱，并根据所选演奏组使用弹奏力度以
各种方式改变声音。
2弯音轮
用于控制弯音效果。也可以将其它功能分配到此控制
器。
3调制轮
用于控制调制效果。也可以将其它功能分配到此控制
器。
4[MASTER VOLUME]旋钮 （第19页)
顺时针或逆时针转动旋钮控制OUTPUT [L/MONO]/[R]插
孔和[PHONES]插孔的输出电平。
5[USB VOLUME (MONITOR)]旋钮
控制[USB TO HOST]插孔至OUTPUT [L/MONO]和[R]插
孔及[PHONES]插孔的音频输入音量。
6A/D INPUT [GAIN]旋钮 （第50页）
使用此旋钮可以调节 A/D INPUT [L/MONO]/[R]插孔中音
频信号的输入增益。顺时针转动旋钮将增加增益电平。
注
根据连接到A/D INPUT [L/MONO]/[R]插孔的外接设备的
输入电平，可能需要按照以下顺序更改设置：[UTILITY]
[Settings] [Audio I/O] [A/D Input]。当相连设备
（如麦克风、吉他或贝司）的输出电平较低时，将此参
数设置为“Mic”。当相连设备 （如合成器键盘或CD播放
机）的输出电平较高时，将此参数设置为“Line”。
7A/D INPUT [ON/OFF]按钮 （第50页）
切换本乐器是否接收通过A/D INPUT [L/MONO]/[R]插孔
输入的音频信号。当启用A/D输入时，按钮点亮；禁用
时，按钮熄灭。
8[ASSIGN 1]和9 [ASSIGN 2]按钮
（可分配开关1和2）
键盘演奏期间，可以通过这些按钮调出所选演奏组的指
定音素/操作器。此外，可以将其他功能分配到这些开
关。当打开效果之一时，对应按钮点亮，反之亦然。
控制器和功能
C1E0 F0 G0 A0 B0C0 D0A-1 B-1 C2 C3
1
23
4
7
6
H
G
C
B
%
8
9
)
D
^
!(
#
$A
I
F
@
*
&
5
E
modx_zh_om.book Page 10 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 11
控制器和功能
)[MOTION SEQ HOLD] （动态音序器保持）按钮
动态音序器播放时按下此按钮后，将使声音保持或定格
在按下按钮时音序的位置。保持效果打开时，按钮点
亮。
![MOTION SEQ TRIGGER] （动态音序器触发）
按钮
当动态音序器的触发接收参数设置为ON时，按下该按钮
动态音序器开始播放。按下时按钮完全点亮。
@[ARP ON/OFF] （琶音开/关）按钮
按下此按钮可以启用或禁用琶音的播放。如果所选声部
的琶音开关设置为关，按下该按钮也无效。当启用琶音
时，按钮点亮；禁用时，按钮熄灭。
#[MS ON/OFF] （动态音序器开/关）按钮
决定是否启用动态音序器。如果所选声部或序列的动态
音序器开关设置为关，按下该按钮也无效。当启用动态
音序器时，按钮点亮。
$OCTAVE [-]和[+]按钮
使用这些按钮可改变键盘的八度范围。这些按钮也可用
作移调[-]和[+]按钮。若要以半音为单位提高或降低音符
的音高，按住[SHIFT]按钮并按下对应的[-]/[+]按钮。若
要恢复标准八度设置，同时按下两个按钮。根据八度设
置按钮以不同的方式点亮或闪烁。
有关详细说明，请参见参考说明书PDF文件。
C4 C5 C6 C7
J
K
P
L
M
NO
c
Q
R
S
T
a
d
b
虽然插图显示 MODX 8，信息适用于所有型号。
modx_zh_om.book Page 11 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
12
控制器和功能
%旋钮功能[TONE]/[EG/FX]/[EQ]/[ARP/MS]按钮
使用该按钮选择分配至旋钮的功能。当前所使用参数旁
边的指示灯将点亮。
当乐器处于演奏组控制状态时 （第30页），功能通常应
用至所有声部；当处于声部控制状态时 （第30页），功
能应用至选定声部。选定功能的指示灯将点亮。
^[ASSIGN]按钮
切换旋钮功能为分配1–4或分配5–8。当乐器处于演奏组
控制状态时 （第30页），功能通常应用至所有声部；当
处于声部控制状态时 （第30页），功能应用至选定声
部。当选中分配1–4时按钮点亮；当选中分配5–8时按钮
闪烁。

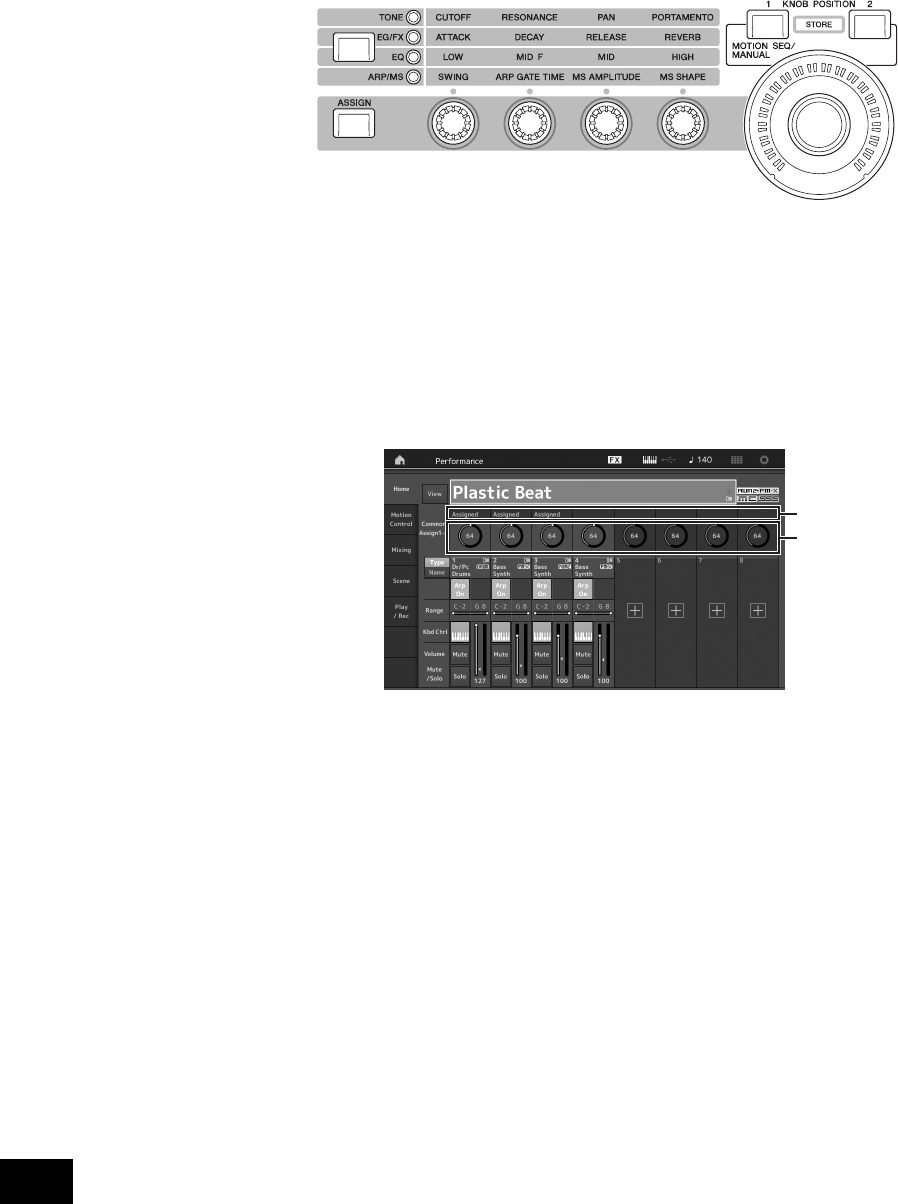

&旋钮1–4 （5–8）
面板上这四个多用途旋钮可以调节各个重要参数，如当
前声部、琶音速度和动态音序器。
按下左上角的旋钮功能[TONE]/[EG/FX]/[EQ]/[ARP/MS]
按钮，或左侧的[ASSIGN]按钮更改分配到旋钮的功能。
当[ASSIGN]按钮点亮或闪烁时，作为可分配旋钮使用。
*滑杆功能[PART]/[ELEMENT/OPERATOR]按钮
设置面板上的四个控制滑杆，用于控制声部或控制元
素。每次按下该按钮，滑杆功能在PA RT 和ELEMENT/
OPERATOR之间交替。选定功能的指示灯点亮。
(滑杆选择[1–4][5–8]按钮
选择面板上的四个控制滑杆用作1–4或5–8。每次按下该
按钮，设置在1 - 4或5 - 8之间交替。当设置为1–4或5–8
时，选定设置的指示灯点亮。
当按住[SHIFT]按钮的同时按下滑杆选择按钮，可以设置
控制滑杆功能为9–12或13–16。当设置为9-12或13-16
时，选定设置的指示灯闪烁。
A控制滑杆1–4 （5–8/9–12/13–16）
滑杆根据各个按钮的情况以不同方法调节16个声部 （1–
4/5–8/9–12/13–16）的各个电平、标准声部 （AWM2）
的8个音素、一个标准声部 （FM-X）中的8个FM操作器
和鼓声部的8个键，从而控制声音的音量平衡。
注
•如果所有控制滑杆均设置为最小音量，即使弹奏键盘
或乐曲，也可能无法听到来自本乐器的声音。如果发
生以上情况，将所有滑杆推到适当音量。
• [MASTER VOLUME]滑杆控制本乐器的整体音频输出
音量。另一方面，控制滑杆将声部各音素/键/操作器的
电平和演奏组各声部的音量作为参数进行控制。因此，
通过控制滑杆设置的值可作为演奏组数据进行存储。
B场景选择[1–4][5–8]按钮
选择面板上的四个SCENE按钮用作场景1–4或场景5–8。
每次按下该按钮，设置在1 - 4或5 - 8之间交替。选定功
能的指示灯点亮。
CSCENE [1/5] [2/6] [3/7] [4/8]按钮
可以将重要声部相关参数的不同“快照”（如音轨静音状
态和基本混音设置）作为声部场景分配到每个SCENE按
钮。通过按下场景选择按钮，可以将按钮配置为场景1–4
或场景5–8。
当编辑场景相关参数且在按住
[SHIFT]按钮的同时按下任一SCENE [1/5]–[4/8]按钮时，
编辑内容会存储到当前所选的[SCENE]按钮。按下所选
按钮可恢复存储的信息。当前所选按钮完全点亮，存储
信息的按钮微弱点亮，没有存储信息的按钮熄灭。
C
B
%
^
(A
*
&
modx_zh_om.book Page 12 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 13
控制器和功能

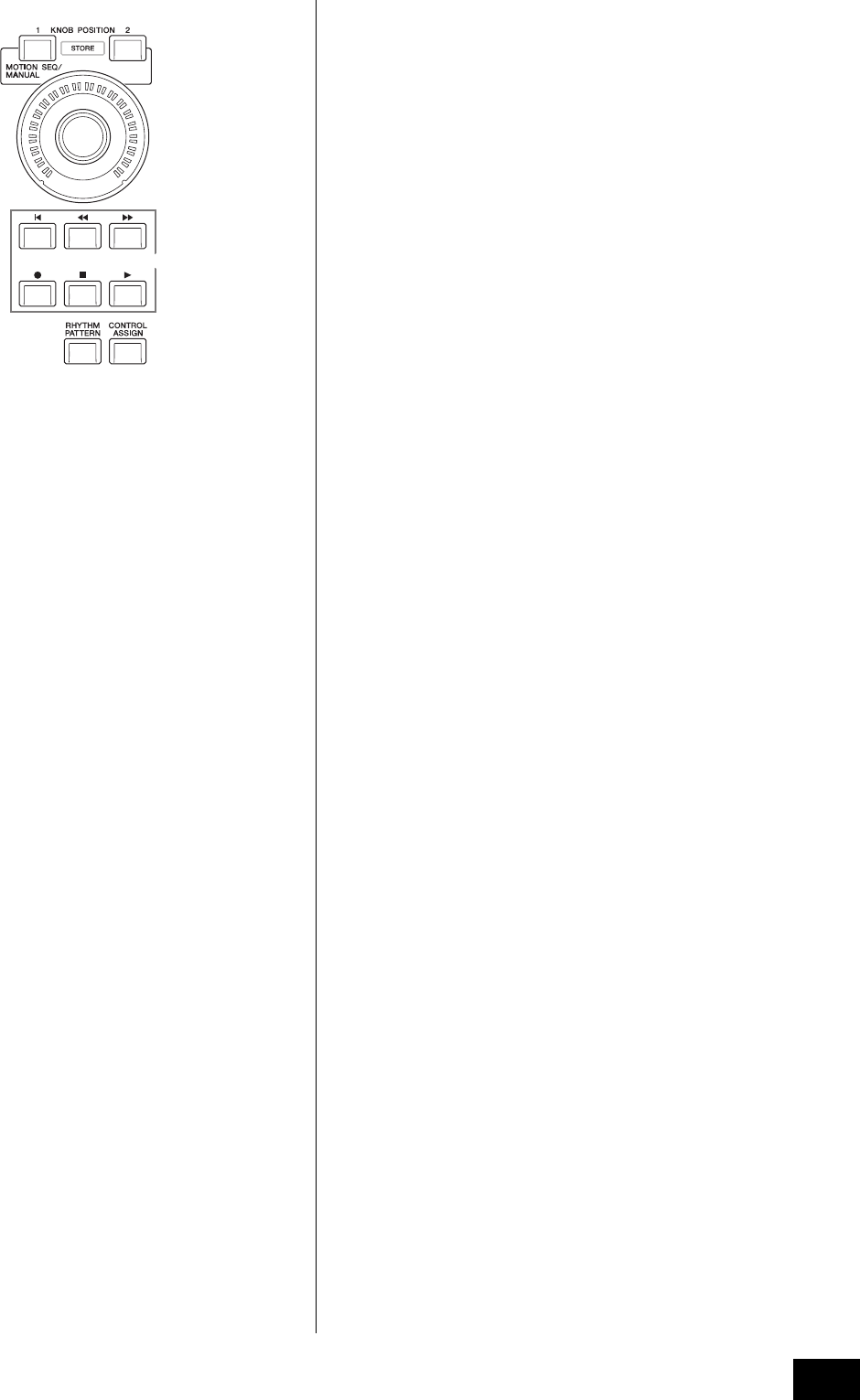

DKNOB POSITION [1]和[2]按钮
存储分配1–8的参数值。可在两个按钮之间快速切换。
在按住[SHIFT]按钮的同时按下KNOB POSITION [1]按
钮，可以存储数值1；在按下[SHIFT]按钮的同时按下
KNOB POSITION [2]按钮，可以存储数值2。同时按下
KNOB POSITION [1]和[2]可切换超级旋钮动态音序器
ON或OFF。

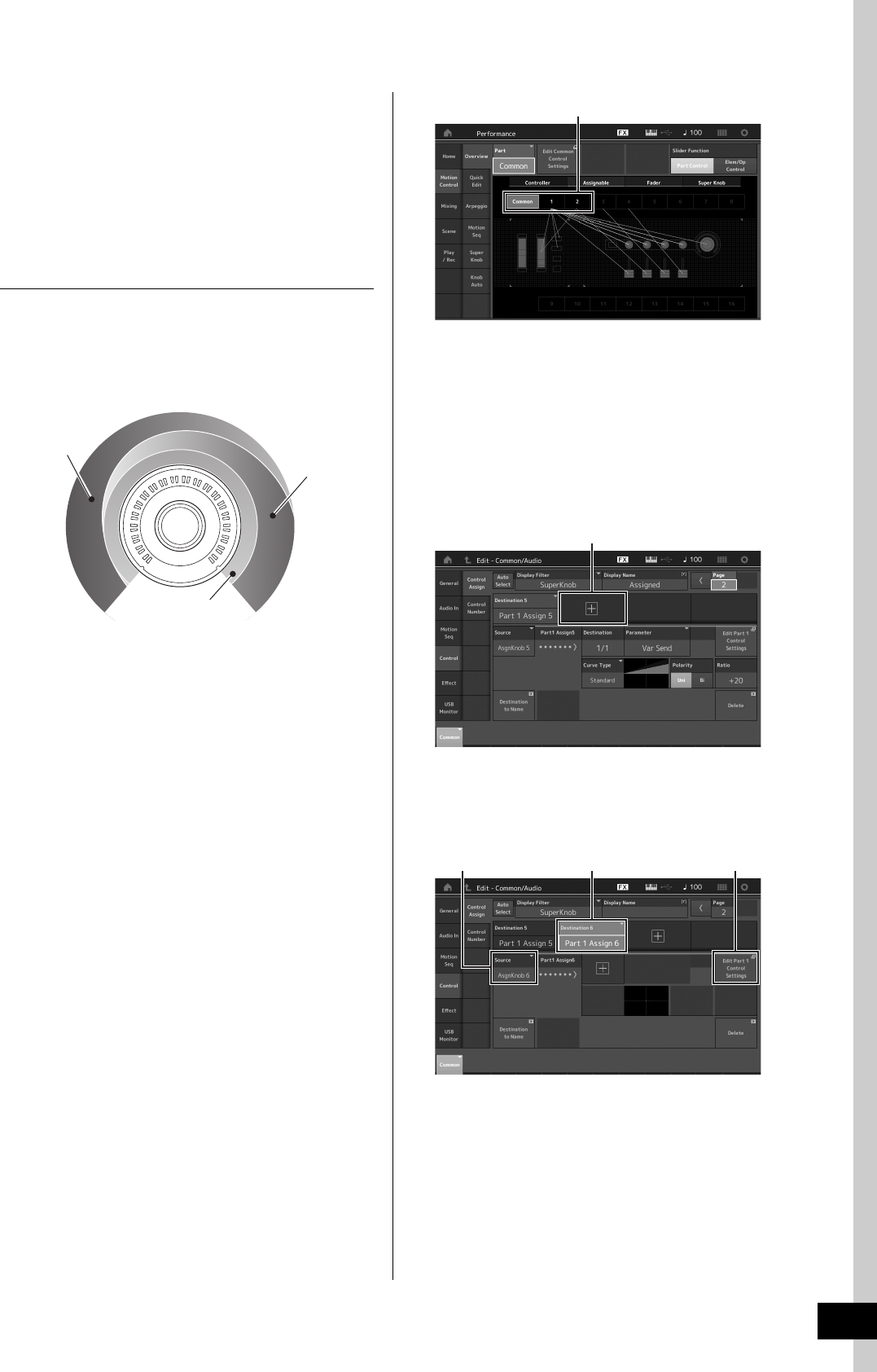

E超级旋钮
同时控制分配到旋钮的参数 （分配1–8）。
注
还可以用踏板控制器 （FC7）控制超级旋钮。详情，请
参见第33页。
FSEQ TRANSPORT按钮
这些按钮用于控制乐曲音序数据的录音和播放。
[T]（复位）按钮
立刻回到当前乐曲的开始处 （例如，第一小节的第
一拍）。
[LL]（后退）按钮
每次快速按一下可后退一个小节。
[RR]（前进）按钮
每次快速按一下可前进一个小节。
[I]（录音）按钮
按下此按钮可以调出录音设置画面。 （按钮闪烁。）
按下[R]（播放）按钮开始录制。（[I]（录音）按
钮点亮。）
[J]（停止）按钮
按下可停止录制或播放。即使琶音设置为释音后持续
播放 （琶音保持开关为ON），想要停止琶音播放
时，也可使用此按钮。也可以使用该按钮停止接收触
发信号的动态音序器。
[R]（播放）按钮
按下可开始播放或录制乐曲。录制或播放期间，按钮
以当前速度闪烁。
G[RHYTHM PATTERN]按钮
使用此按钮调出节奏模式画面。选择想要使用的节奏模
式，然后按下[PERFORMANCE (HOME)]按钮或[EXIT]
按钮设置选择。
再次按下该按钮取消选择并关闭节奏模式画面。
H[CONTROL ASSIGN]按钮
当在画面上选择可分配到控制器的参数时，按下此按钮
并操作要用于分配的控制器。显示控制器设置画面。
I触摸面板LCD
LCD用来显示当前所选操作的数值和参数。可以通过触
摸画面进行操作。
HG
D
F
E
modx_zh_om.book Page 13 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
14
控制器和功能

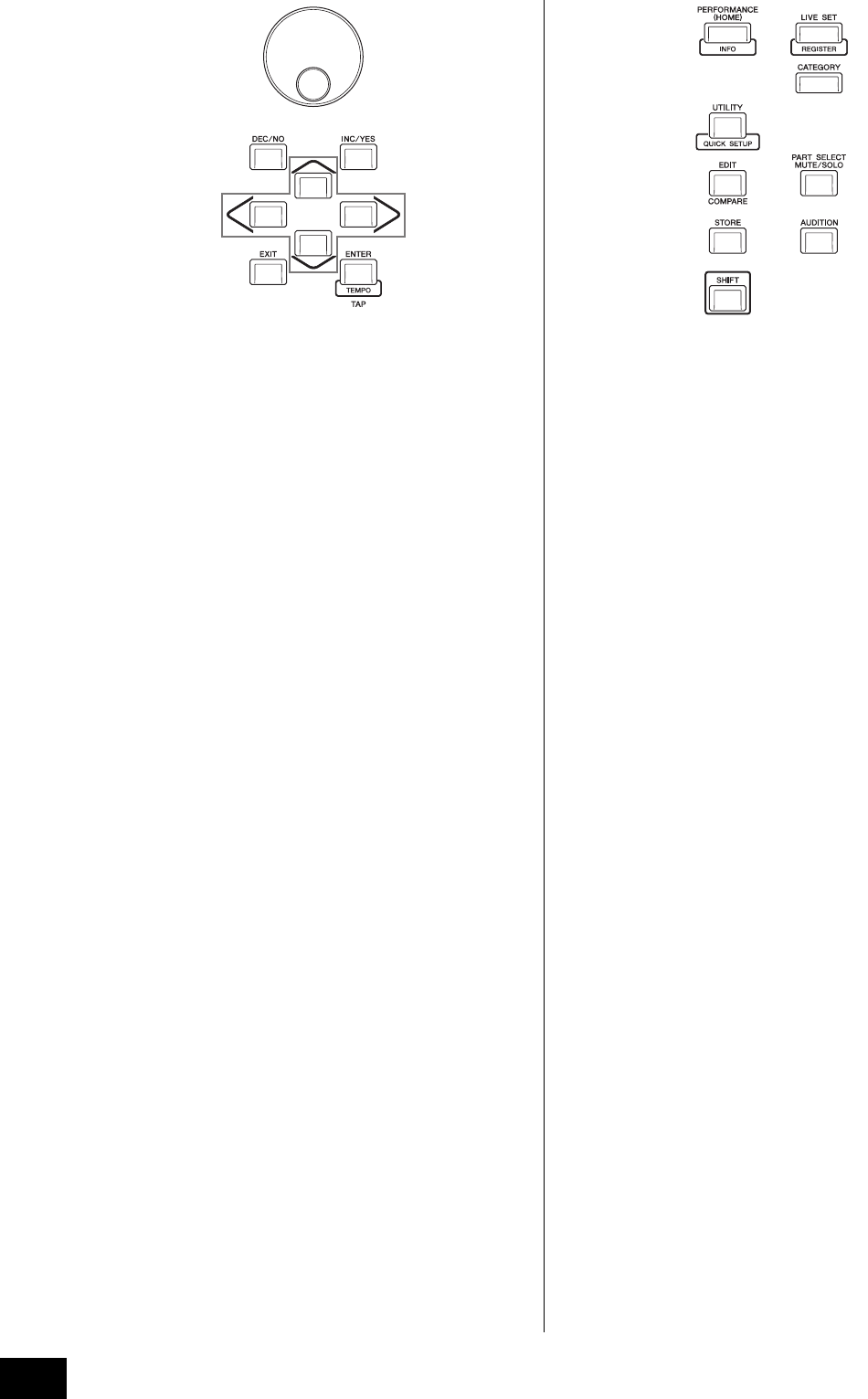

J数据轮
用于编辑当前选择的参数。若要增加值，向右 （顺时
针）转动数据轮；若要减小值，向左 （逆时针）转动数
据轮。如果选择了数值范围较宽的参数，可以快速转动
数据轮以大幅度改变数值。
K[DEC/NO]按钮
用于减小当前所选参数的值 （DEC：减量）。此按钮也
可用于取消作业或存储操作。
在按住[SHIFT]按钮的同时按下[DEC/NO]按钮将以10级
快速减小参数值。
L[INC/YES]按钮
用于增大当前所选参数的值 （INC：增量）。此按钮也
可用于执行作业或存储操作。
在按住[SHIFT]按钮的同时按下[INC/YES]按钮以10级快
速增加参数值。
M光标按钮
光标按钮使“光标”在画面四周移动，高亮显示并选择各种
参数。
N[EXIT]按钮
MODX的菜单和画面采用分级结构排列。按下此按钮可
从当前画面退出并返回到分级结构的前一级别。
O[ENTER]按钮
使用此按钮可以调出所选菜单的画面，执行作业或存储
操作。
在按住[SHIFT]按钮的同时按下[ENTER]按钮可以调出速
度设置画面。
P[PERFORMANCE (HOME)]按钮
使用此按钮可以返回演奏组播放画面。当显示演奏组播
放画面时，此按钮完全点亮。当显示工具画面时，此按
钮微弱点亮。
当显示演奏组播放画面且光标在演奏组名称上时，按下
该按钮显示或隐藏详细信息，通过触摸屏幕上的[View]
按钮也可看到相同的信息。
在按住[SHIFT]按钮的同时按下[PERFORMANCE
(HOME)]按钮可以调出概览画面。
Q[UTILITY]按钮
使用此按钮可以调出工具画面进行整体系统设置。当显
示工具画面时，此按钮完全点亮；当显示其他画面时，
此按钮微弱点亮。
在按住[SHIFT]按钮的同时按下[UTILITY]按钮可以调出
快速设置画面。
当按下[PART SELECT MUTE/SOLO]按钮的同时按下该
按钮，打开触摸面板校正画面。
R[EDIT]按钮
使用此按钮可以调出用于编辑演奏组 （第22页）和现场
设置 （第35页）的画面。此外，在编辑演奏组参数时按
下此按钮，将在刚编辑的声音和原始、未编辑状态之间
切换，以便试听编辑效果 （比较功能）。当显示编辑画
面时，此按钮点亮；当启用比较功能时，此按钮闪烁。
S[STORE]按钮
使用此按钮可以调出存储画面。当显示存储画面时，此
按钮完全点亮；当显示其他画面时，此按钮微弱点亮。
T[SHIFT]按钮
与其它按钮一起按下该按钮可执行各种命令。详情请参
见“SHIFT功能列表”（第62页）。
J
KL
M
NO
P
c
Q
R
S
T
a
d
b
modx_zh_om.book Page 14 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 15
控制器和功能
a[LIVE SET]按钮
使用此按钮可以将所有喜爱且常用的演奏组存储在一个
易于访问的位置并调用。
在按住[SHIFT]按钮的同时按下[LIVE SET]按钮可以调出
现场设置画面，用于将当前所选演奏组存储到现场设
置。这是一种更加有效的方法，可以在现场演奏组的情
况下在所需的演奏组之间快速切换。
当显示现场设置画面时，此按钮完全点亮。如果不显示
现场设置画面，当启用现场设置功能时，此按钮微弱点
亮；当不启用现场设置功能时，此按钮熄灭。

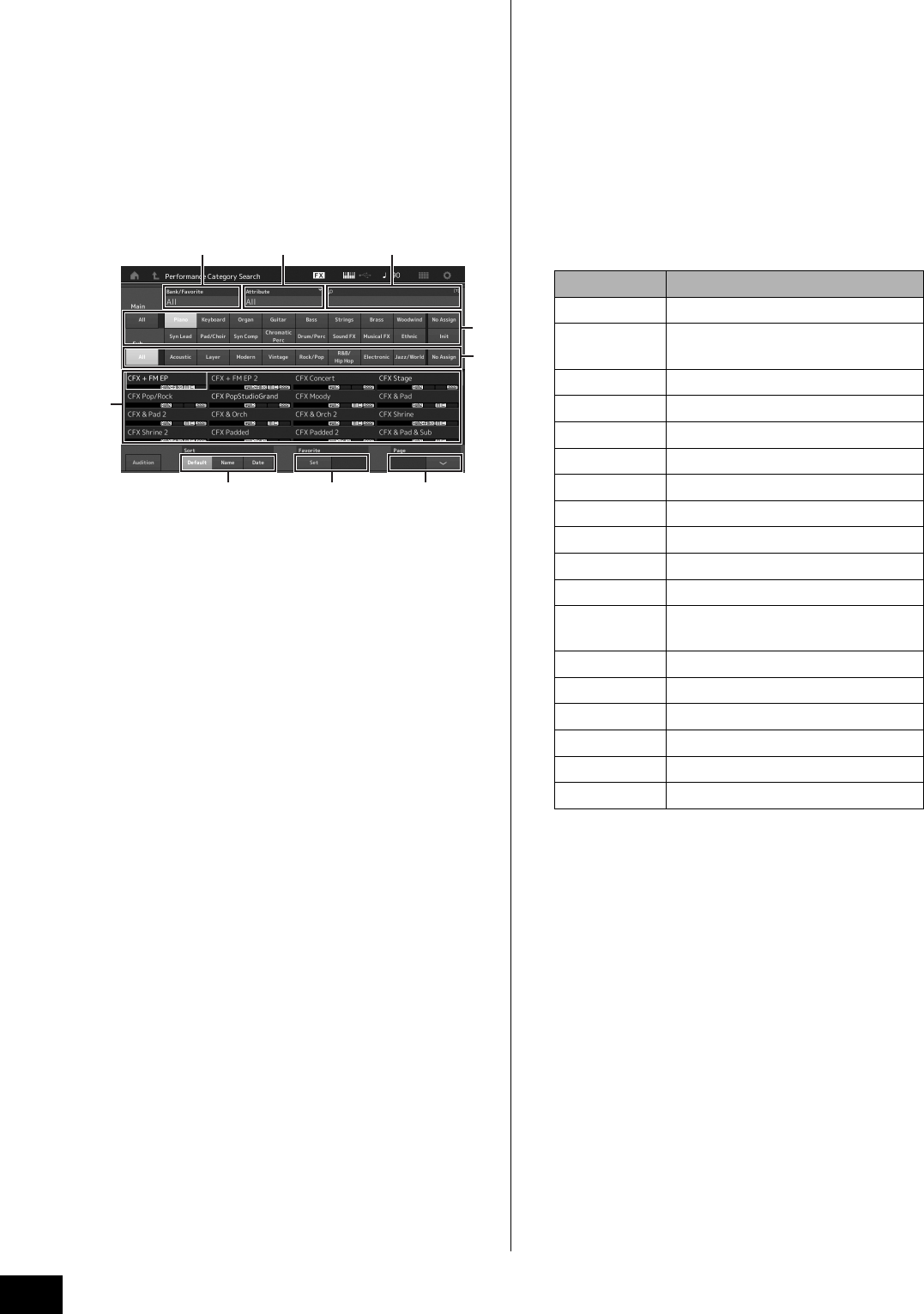

b[CATEGORY]按钮
使用此按钮可以访问分类查找功能 （第24页）。
当显示演奏组播放画面时使用此按钮可以调出用于选择
整个演奏组的演奏组分类查找画面。当光标位于演奏组
播放画面中的声部名称上时，在按住[SHIFT]按钮的同时
按下[CATEGORY]按钮可以调出声部分类查找画面，允
许选择当前所选声部的声音类型。当显示分类查找画面
时，此按钮完全点亮。如果不显示分类查找画面，当启
用分类查找功能时，此按钮微弱点亮，当不启用分类查
找功能时，此按钮熄灭。
c[PART SELECT MUTE/SOLO]按钮
使用该按钮选择一个声部或将Mute或Solo设为ON/
OFF。在演奏组播放画面按下该按钮打开声部选择窗
口。
静音声部显示字母“M”，独奏声部显示字母“S”。
若要关闭声部选择窗口，再次按下该按钮或触摸屏幕上
的“x”标记。
当屏幕上显示声部选择窗口时，按钮完全点亮；当声部
选择窗口未显示时，按钮微弱点亮。在工具画面、现场
设置画面或其它任何无需声部选择的画面中按钮熄灭。
d[AUDITION]按钮
使用此按钮 （在演奏组播放、现场设置或分类查找画面
中）可以播放或停止样本乐句演示所选演奏组声音。此
演奏组的样本乐句被称为“试听乐句”。当其为ON时，此
按钮完全点亮；在分类查找等画面启用试听功能时，此
按钮微弱点亮。
按钮 操作
1-8 显示声部1-8
9-16 显示声部9-16
Select 切换至声部选择画面
Mute 切换至静音设置画面
Solo 切换至独奏设置画面
modx_zh_om.book Page 15 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
16
控制器和功能

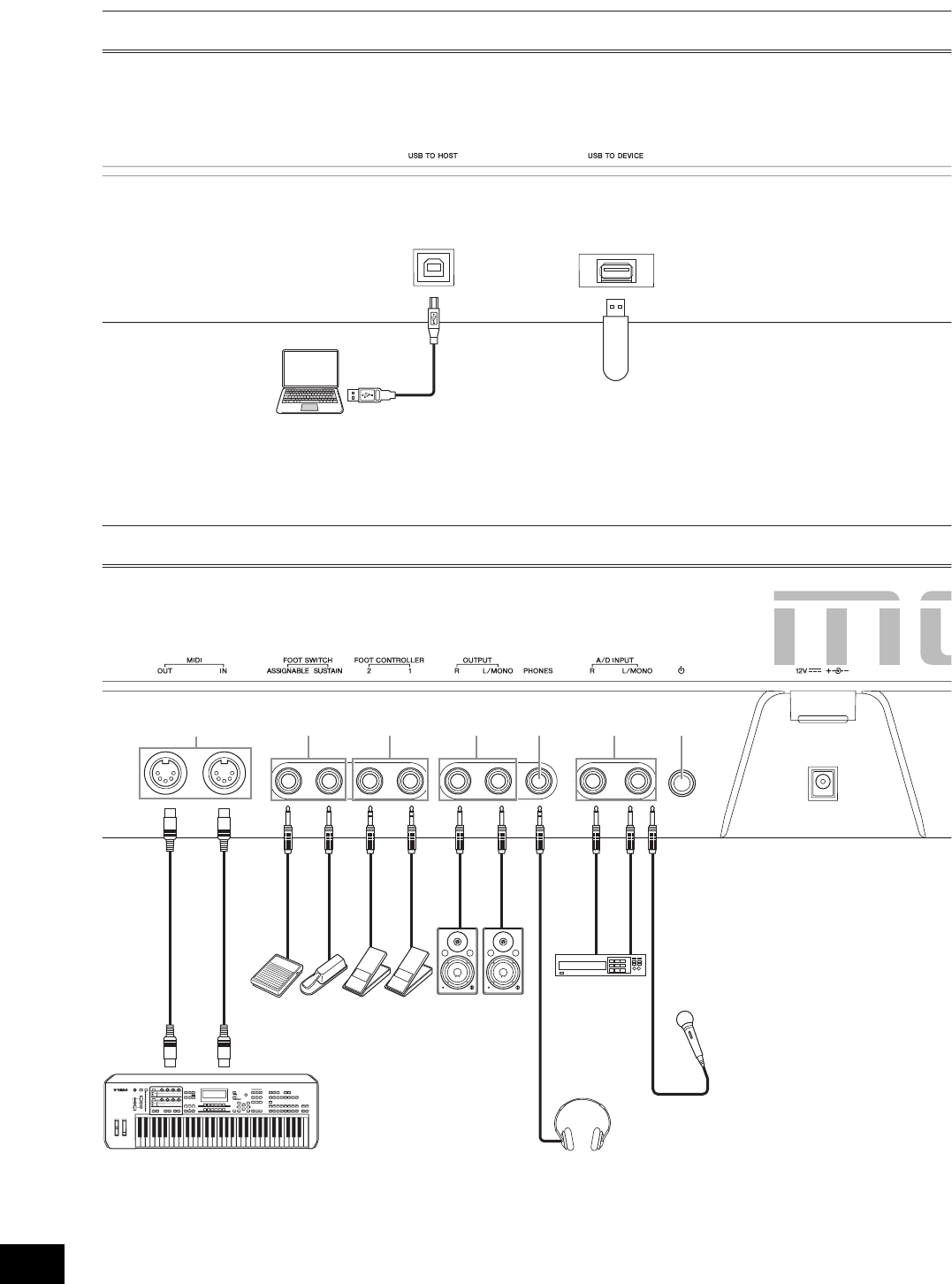

后面板
FC3
FC4
FC5
FC4
FC5
FC7
12
34 5 6 87 9
)
后面板左侧
后面板右侧
计算机
USB 闪存
外接 MIDI 键盘
有源音箱
耳机
播放设备
麦克风
虽然插图显示 MODX 8，信息适用于所有型号。
modx_zh_om.book Page 16 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 17
控制器和功能
后面板左侧
1[USB TO HOST]端口
用于通过USB线缆将本乐器连接到计算机，并在设备之
间传输MIDI数据和音频数据。与MIDI不同， USB通过一
根线缆即可操作多个端口 （第56页）。有关MODX如何
操作端口的信息，请参见第56页。
注
本乐器的音频数据发送能力最多10通道 （5个立体声通
道）；音频数据接收能力最多4通道 （2个立体声通
道）。
2[USB TO DEVICE]端口
用于将本乐器连接到USB闪存。可将在本乐器上创建的
数据保存到USB闪存，并将数据从USB闪存加载到本乐
器。可执行保存/加载操作：[UTILITY] [Contents]
[Store/Save]或[Load]。
注
•本乐器只能识别USB闪存。不可使用其他USB设备
（如硬盘驱动器、光驱和USB集线器）。
•本乐器支持USB 1.1至3.0标准。但是，传输速度因数
据类型和本乐器的状态而异。
后面板右侧
3MIDI [IN]、[OUT]端口
MIDI [IN]用于从外接音序器等其他MIDI设备接收控制或
演奏组数据，可让您从连接的单独MIDI设备控制本乐
器。
MIDI [OUT]用于将本乐器的所有控制、演奏组和播放数
据发送到外接音序器等其他MIDI设备。同时， MIDI
[OUT]能够用作MIDI Thru。若要更改设置，按下
[UTILITY]按钮打开工具画面。
4FOOT SWITCH [ASSIGNABLE]/[SUSTAIN]插
孔
用于将另售的FC3/FC4/FC5脚踏开关连接到[SUSTAIN]
插孔并将FC4/FC5脚踏开关连接到[ASSIGNABLE]插孔。
连接到[SUSTAIN]插孔时，脚踏开关控制延音。连接到
[ASSIGNABLE]插孔时，脚踏开关控制各种可分配功能
之一。
注
•本使用说明书中的术语“FC3”是FC3和其他兼容FC3的
脚踏开关 （如FC3A）的统称。
•本使用说明书中的术语“FC4”是FC4和其他兼容FC4的
脚踏开关 （如FC4A）的统称。
5FOOT CONTROLLER [1]/[2]插孔
用于连接另售的踏板控制器 （FC7等）。此插孔可持续
控制声部编辑中各种不同可分配功能中的一种，如音
量、音调、音高或其它声音特性 （请参见参考说明书的
PDF文件）。
6OUTPUT [L/MONO]和[R]插孔
通过这些标准耳机插孔输出线路等级音频信号。对于单
声道输出，只使用[L/MONO]插孔。
7[PHONES] （耳机）插孔
此标准立体声耳机插孔用于连接一副立体声耳机。此插
孔与OUTPUT [L/MONO]和[R]插孔输出相同的音频信
号。
8A/D INPUT [L/MONO]/[R]插孔
可通过这些耳机插孔 （1/4"单声道耳机插头）输入外接
音频信号。麦克风、 CD播放机或合成器等各种设备可连
接到这些插孔，且设备的音频输入信号可用作音频声
部。
此外，通过将麦克风连接到[L/MONO]插孔并将声音输入
麦克风，可以使用专用声码器功能。
还可以使用包络跟随器和ABS （音频节拍同步）功能。
包络跟随器功能用于检测输入信号波形的音量包络并动
态改变声音。
注
•可直接连接具备有源拾音器的吉他或贝司。但是，使
用无源拾音器时，需通过效果器连接本乐器。
•从所有声部输出，不仅仅从A/D INPUT [L/MONO]/[R]
插孔控制声码器/包络跟随器。
ABS （音频节拍同步）功能用于检测从这些插孔输入的
音频信号的节拍，并与动态音序器或琶音同步节拍。
使用1/4"单声道耳机插头。对于立体声信号 （如来自音
频设备的信号），使用[L/MONO]/[R]插孔。对于单音信
号 （如来自麦克风或吉他的信号），仅使用[L/MONO]插
孔。
有关包络跟随器和ABS功能的详细说明，请参见参考说
明书的PDF文件。
9[P]（待机/开机）开关
按下可设置为开机或待机。
)[DC IN]
插上本乐器附带的AC电源适配器。
modx_zh_om.book Page 17 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
18

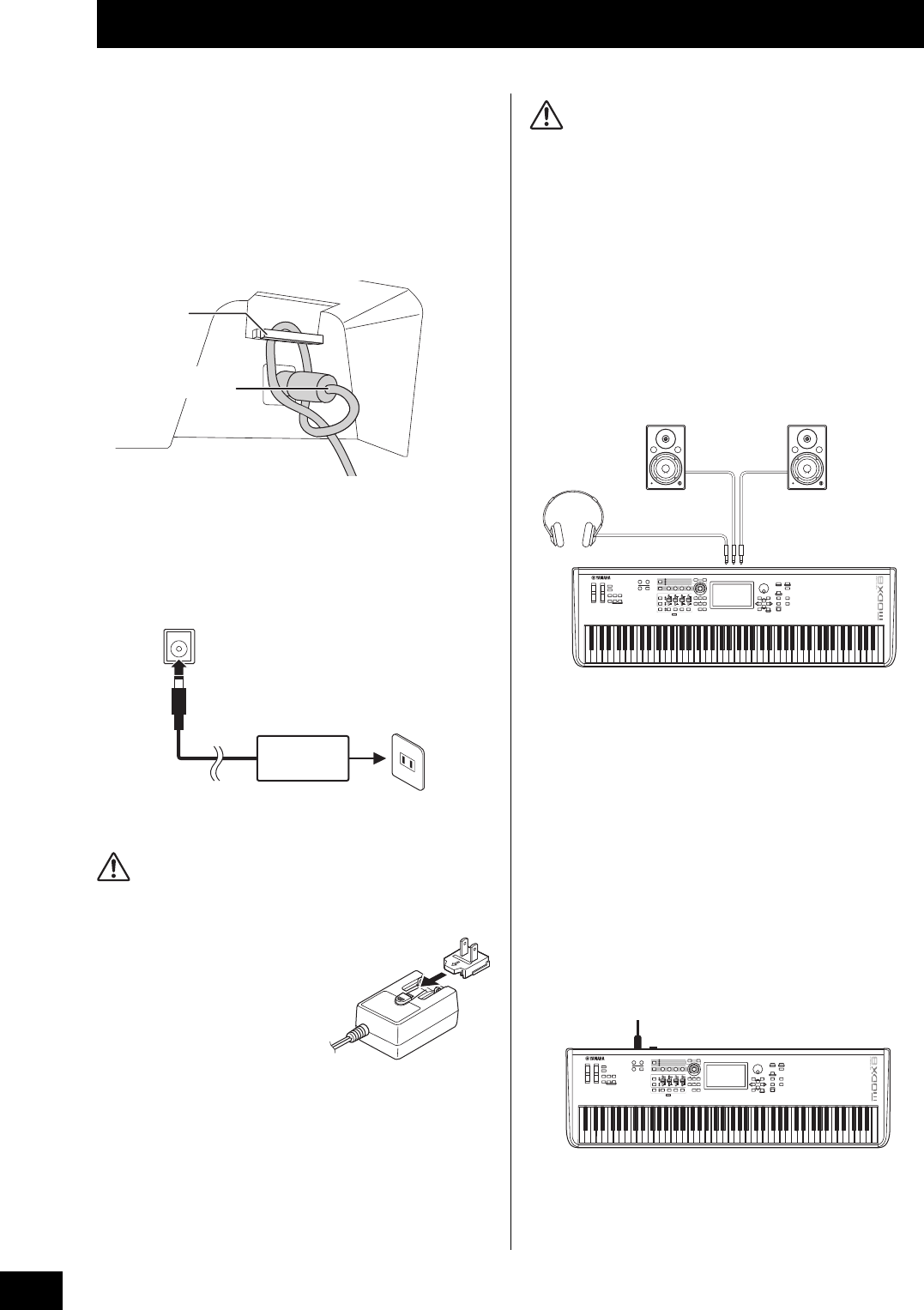

电源
按照以下顺序连接附带的AC电源适配器。连接AC电源
适配器前，请确保将本乐器上的[P]（待机/开机）开关
设置到待机 （N）位置。
1将AC电源适配器的DC输出线缠绕在线缆夹上
（如下图所示），然后将适配器的插头连接至后面
板的DC IN （直流输入）插孔。
注
使用线缆夹可防止操作中意外拔出线缆。将线缆绕在
线缆夹上时，请确保避免将线缆绷得过紧或用力拉
拽，以防造成线缆磨损或线夹损坏。
2将AC电源适配器的另一端连接到AC电源插座。
注
当断开AC电源适配器时，逆向操作上述步骤。
警告
•只能使用规定的AC电源适配器 （第71页）。使用不适
当的适配器可能会导致本乐器损坏或过热。
•当使用带有可移动插头的AC
电源适配器时，请确保插头
附属于AC电源适配器。单独
使用插头可能造成触电或火
灾。
•安装插头时请牢记不要碰触
金属部分。为避免触电、短
路或设备损坏，注意AC电源
适配器和插头之间不要有灰
尘。
注意
•安装本产品时，请确认要使用的交流电源插座伸手可
及。如果发生问题或者故障，请立即断开电源开关并
从电源插座中拔下插头。
•即使[P]（待机/开机）开关设置到待机位置，本乐器
仍保持充电并消耗少量电能。因此，如果长时间不使
用本乐器，务必从壁式插座中拔出电源线。
连接扬声器或耳机
由于本乐器没有内置扬声器，用户必须使用外接设备对
本乐器的声音进行监听。如下图所示连接一副耳机、有
源音箱或其它播放设备。连接时，务必保证电缆的额定
值适当。

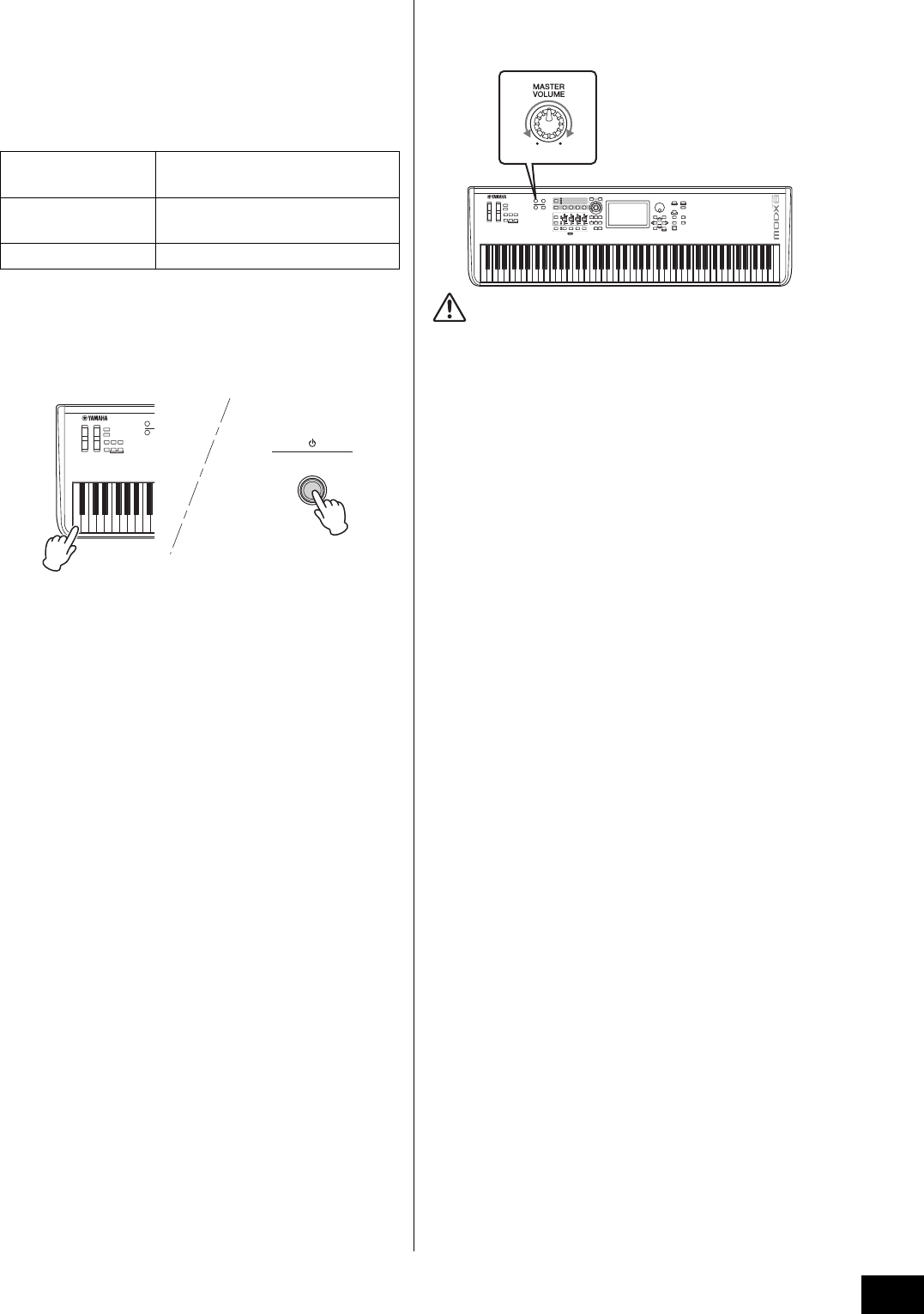

打开系统电源
在开启电源之前，务必将本乐器和外接设备 （如有源音
箱）的音量调至最低值。将本乐器连接到有源音箱时，
按照以下顺序开启各个设备的电源开关。
打开电源时：
首先是本乐器 （显示屏打开且按钮点亮），然后是连接
的有源音箱。
关闭电源时：
首先是连接的有源音箱，然后是本乐器 （显示屏关闭且
按钮熄灭）。
请切记， [P]（待机/开机）开关位于本乐器后面板DC
IN （直流输入）插槽的左侧 （从键盘侧看）。
设置
线缆夹
请当心不要弯曲
接头。
1
2
DC IN （直流输入）插孔
（第 16 页）
AC 电源插座
AC 电源适
配器
插头
如图所示滑入插头。
您所在地区的插头形状
可能有所不同。
有源音箱 （左） 有源音箱 （右）
耳机
OUTPUT L/
MONO
OUTPUT R
PHONES
DC IN [P]（待机 /开机）开关
modx_zh_om.book Page 18 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 19
设置
自动关机功能
为避免不必要的电力消耗，本乐器配有自动关机功能，
设备处于不操作状态一段时间后，能够自动关闭电源。
自动关机设置
可设置电源自动关机前经过的时间长度。
禁用自动关机功能 （简单方法）
按住键盘上的最低音琴键的同时，打开电源。这时会出
现提示信息“Auto power off disabled”，自动关机功能即
被禁用。即使关闭电源，该设置也将保留。
须知
•即使本乐器的电源已经关闭，也会有少量的电流通向
本乐器。若要完全断电，请务必将电源线插头从壁式
交流插座中拔出。
•根据本乐器状态的不同，即使指定的计时时间已经消
耗过去，电源也可能无法自动关闭。不使用乐器时总
是手动关闭电源。
•连接着诸如放大器、扬声器或计算机等外接设备时，
如果一定时间之内不操作本乐器，确保按照使用说明
书中的说明以正确顺序关闭本乐器及所连接设备的电
源，以保护设备不会损坏。如果设备连接时不需要自
动关闭电源功能，请禁用自动关机功能。
•如果电源关闭前没有备份，设置将其恢复为默认值。
•当自动关机设置为“off”时，即使将保存在其它设备上
的备份数据载入本乐器，值也将保留下来。当自动关
机设置为“off”以外时，加载的数据将覆盖该值。
注
•设置的时间为近似值。
•
若要在执行自动关机后开启电源，请按下
[
P
]
（待机
/
开机）开关将开关设置到待机 （
N
）位置并再次按下。
•恢复出厂设置时，设置时间将变为默认值 （off）。
调节主音量输出
使用[MASTER VOLUME]旋钮调节本乐器的整体音量。
注意
请勿长时间以高音量使用耳机。否则可能会造成听力损
伤。
恢复初始出厂设置 （初始化所有数据）
须知
当执行初始化所有数据操作时，所有演奏组、乐曲以及
在工具画面上创建的任何系统设置都将被删除。请勿覆
盖重要数据。执行本操作之前，请务必将所有重要数据
保存到USB闪存中 （第60页）。
1按下[UTILITY]按钮或触摸屏幕右上方的UTILITY
图标调出工具画面。
2触摸屏幕左侧的[Settings]选项卡，然后触摸
[System]选项卡。
显示整个系统设置画面。
3触摸屏幕右下方的[Initialize All Data]。
画面将提示进行确认。若要取消该操作，请触摸屏幕
上的[Cancel No]或按下面板上的[DEC/NO]按钮。
4触摸屏幕中的[Yes]，或按下[INC/YES]按钮执行
初始化所有数据的操作。
说明： [UTILITY] [Settings]
[System] [Auto Power Off]
设置值 （分钟）： off （禁用自动关机）、 5、10、
15、30、60、120
默认设置 （分钟）： off
最大
最小
modx_zh_om.book Page 19 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
20
MODX备有方便的触摸屏。直接触摸屏幕即可操作各种设置和选择所需参数。此外，还可使用数据轮和其他按钮进行
画面操作。

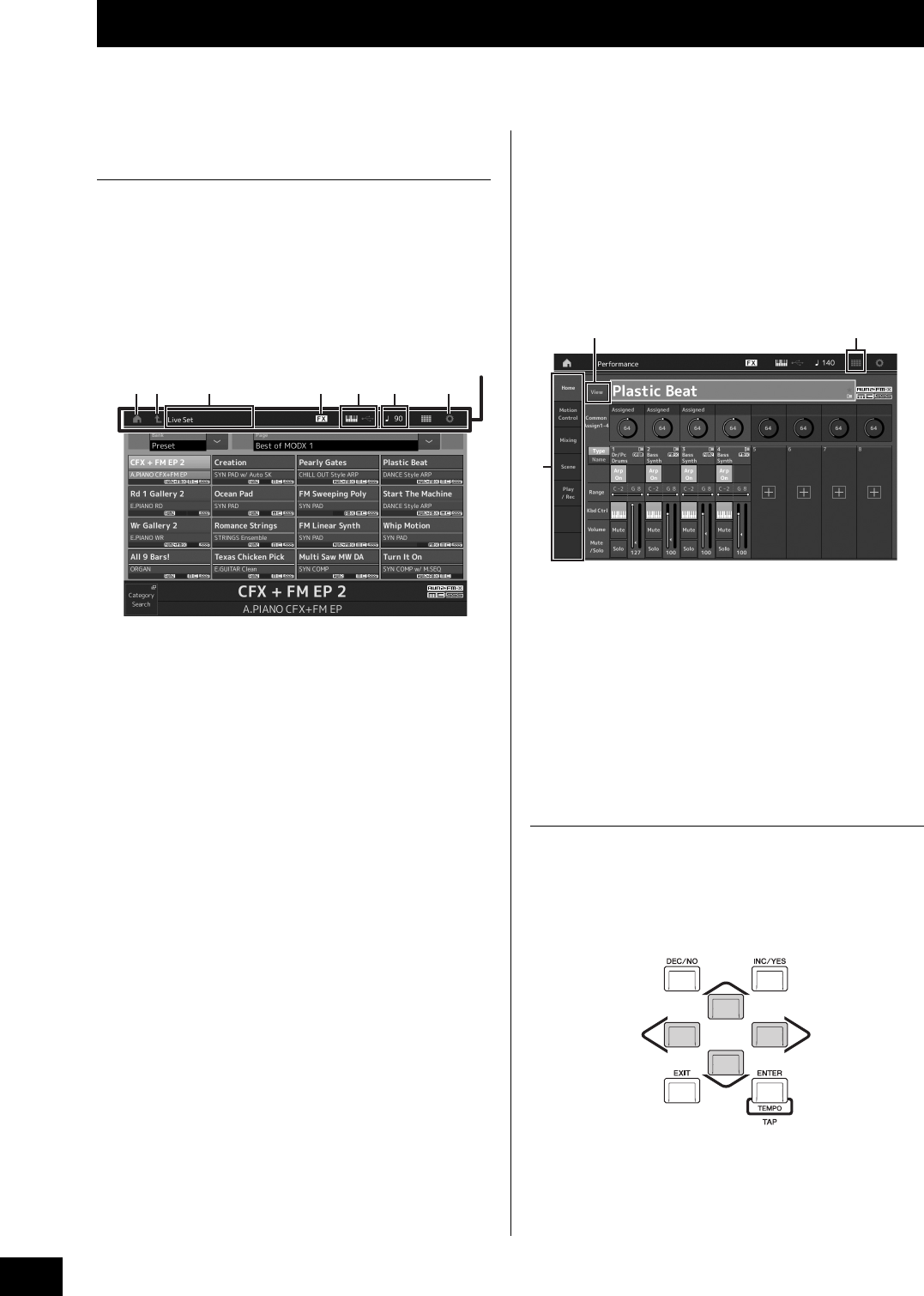

显示屏 （触摸面板）配置
本节说明显示屏所有类型的导航栏和画面选择选项卡的
通用操作。对于插图，以MODX打开时显示MODX的现
场设置画面和演奏组播放画面 （主画面）为示例。
注
可以更改开机画面 （打开电源时首个显示的画面）。有
关设置的详细信息，请参见第51页。
现场设置画面
1HOME图标
移至演奏组播放画面。
2EXIT图标
功能与面板上的[EXIT]按钮相同。按下此图标可以从
当前显示级别返回到前一显示级别。
3INFORMATION区域
显示帮助信息，包括当前选择的画面名称。
4EFFECT图标
触摸此图标可以调出效果开关画面。当任一效果模块
（插入、系统或主控）关闭时，此图标熄灭。
5QUICK SETUP图标
显示本地控制ON/OFF和MIDI IN/OUT的设置。
当本地控制设置为ON时，键盘形状图标点亮；当本
地控制设置为OFF时，键盘形状图标熄灭。
当MIDI IN/OUT设置为MIDI时，将显示MIDI接口形状
图标。当MIDI IN/OUT设置为USB时，将显示USB接
口形状图标。
触摸所需图标可以调出对应的快速设置画面。
6TEMPO SETTING图标
显示当前所选演奏组的速度。触摸此图标可以调出速
度设置画面。
7UTILITY图标
触摸此图标可以调出工具画面中最后打开的画面。
演奏组播放画面
8LIVE SET图标
触摸此图标可以调出现场设置画面。
9画面选择选项卡
触摸所需选项卡可以调出对应的画面。
)View按钮
决定每个声部的详细信息是(On)否(Off)显示。显示的
信息根据光标位置或滑杆功能设置有所不同。
移动光标
使用这四个按钮浏览画面，在屏幕中的各种可选项目和
参数间移动光标。选定以后，相关项目将高亮显示 （光
标形状变为黑色块，字符变为反色）。可以使用数据轮、
[INC/YES]和[DEC/NO]按钮更改光标所在处的项目 （参
数）值。
基本操作和显示画面
1 2 76543
导航栏
9
8)
modx_zh_om.book Page 20 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 21

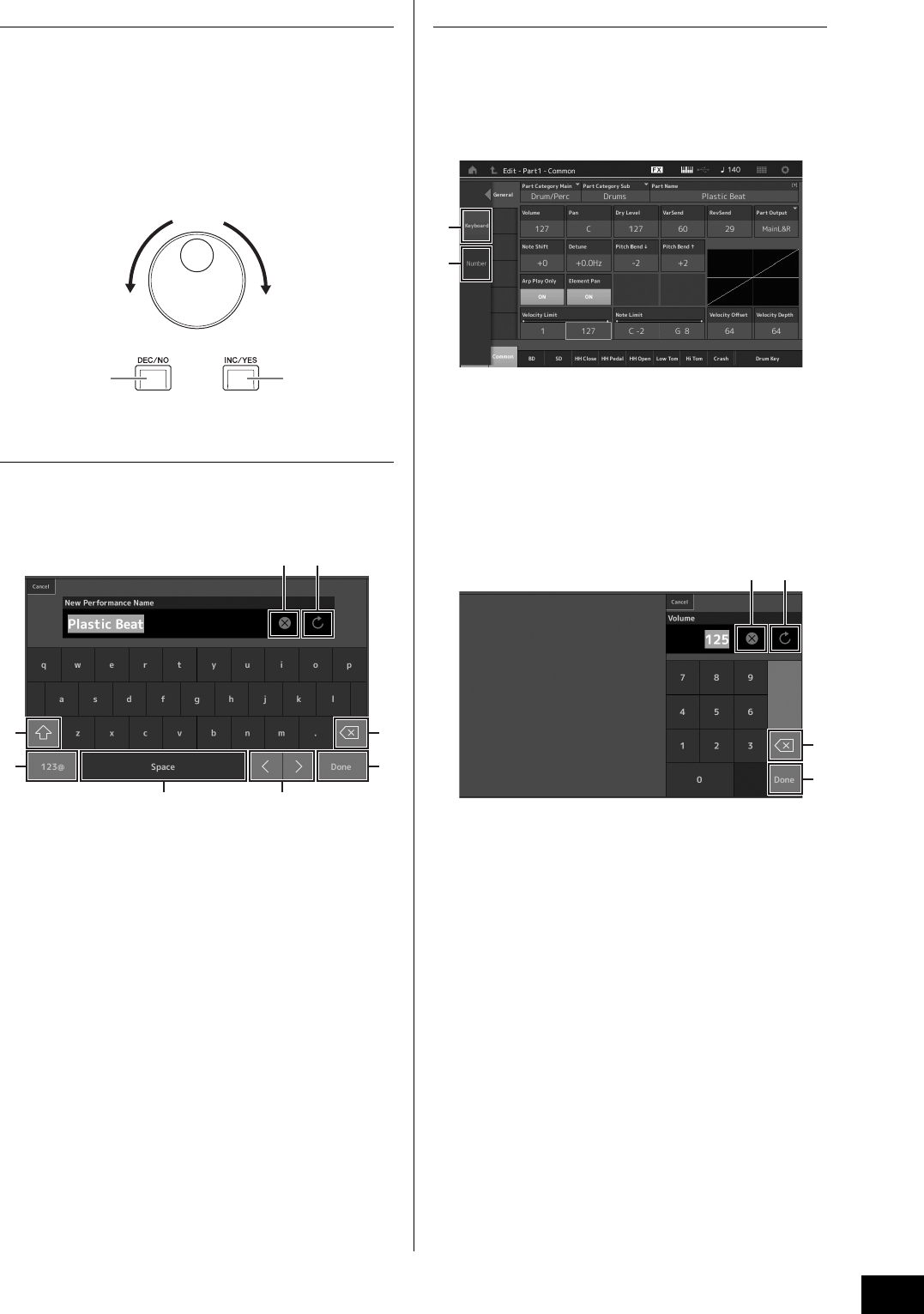

改变 （编辑）参数值
向右 （顺时针）旋转数据轮增加数值；向左 （逆时针）
旋转减小数值。
按下[INC/YES]按钮可将参数值增大一档；按下[DEC/
NO]按钮可减小一档。
对于大数值范围参数，可以通过按住[SHIFT]按钮的同时
按下[INC/YES]按钮的方法以10为单位增大数值。若要以
10为单位减小数值，可在按住[SHIFT]按钮的同时按下
[DEC/NO]按钮。
命名 （输入字符）
可以自由命名已创建的数据，如保存到USB存储设备的
演奏组、乐曲和文件。触摸命名参数或将光标移动到命
名参数并按下[ENTER]按钮调出输入字符画面。
1删除所有字符。
2恢复默认名称。
3在大写和小写字母字符之间切换。
4调出输入数字、标点符号和各种字符的画面。
5在光标位置插入空格 （空白）。（也可以使用[INC/
YES]按钮进行相同操作。）
6移动光标位置。
7删除上一个字符 （退格）。（也可以使用[DEC/NO]
按钮进行相同操作。）
8完成文本输入并关闭画面。
使用键盘上的键和数字键盘画面输入
对于某些参数，也可以将LCD用作数字键盘或使用键盘
上的键直接输入数值。在需要输入数字类值的参数时，
激活琴键输入。输入数值时，激活数字键盘输入。触摸
所需参数或移动光标到参数并按下[ENTER]按钮调出有
两个菜单的画面 （如下所示）。
1启用键盘输入。
可以在键盘上弹奏音符，并输入音符或力度。
2启用数字键盘输入。
可以使用数字键盘直接输入数字。也可使用数据轮、
[INC/YES]按钮和[DEC/NO]按钮增大或减小输入数
字。
数字键盘画面
3清除所有数字。
4将值恢复到最后的设置。
5删除最后一位数字。
6完成输入操作并关闭数字键盘画面。
增大数值减小数值
增大数值
减小数值
3
4
21
5 6
7
8
1
2
43
5
6
modx_zh_om.book Page 21 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
22
MODX有16个声部，基本乐器声音分配到各声部。这些
声音的一组称为“演奏组”。通过选择合适的演奏组，根据
需要更改声音。
有如下三个声部类型。
标准声部 （AWM2）
标准声部 （AWM2）主要是可以在键盘区域内演奏的有
音高的乐器型声音 （钢琴、风琴、吉他、合成器等）。
标准声部 （FM-X）
标准声部 （FM-X）是强劲的FM合成系统声音。此种声
音通常从键盘弹奏，每个键位采用标准音高发声。
鼓声部
鼓声部主要是分配到单个音符的打击乐/鼓声。
演奏组也可分为如下两组。
单声部演奏组
单声部演奏组仅包含一个声部。如果想要演奏单一乐
器，选择此项。
多声部演奏组
多声部演奏组包含多个声部。如果想要通过叠加和分割
功能演奏多个乐器的声音，选择此项。
本乐器具有用于保存演奏组的库。基本有四种不同类型
的库：预置、用户、资料库和GM。各库所包含的演奏组
和功能如下所述。
预置库
预置库包含一整套专用编程的演奏组。自行编辑的演奏
组无法保存在预置库中。
用户库
用户库包含已编辑和存储的演奏组。用户库最初为空。
须知
如果用户库中的演奏组 （用户演奏组）被覆盖或更换，
该用户演奏组将丢失。当存储已编辑的演奏组时，注意
不要覆盖任何重要的用户演奏组。
资料库
资料库包含已作为资料库添加的演奏组。资料库最初为
空。（可通过导入资料库文件添加资料库。）
GM库
GM库包含根据GM标准分配的声部。
这些库各自包含根据演奏组类型划分的演奏组。
注
•有关演奏组的详细信息，请参见参考说明书的PDF文
件的“基本结构”。
•有关演奏组列表，请参见单独的PDF形式的Data List。
选择演奏组
多个演奏组
演奏组
声部 1（钢琴）
声部 2（吉他）
声部 3（贝司）
声部 4（鼓）
声部 16
GM
GM （通用MIDI）是合成器及音源的音色组织和
MIDI功能的世界标准。主要用来确保任何用特定
GM设备创建的乐曲数据在其他GM设备上聆听都一
样，无关制造商或型号。本合成器中的GM库用于
实现GM乐曲数据的正确播放。请切记，声音效果
可能和原始音源演奏的不完全一致。
modx_zh_om.book Page 22 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 23
选择演奏组
首次打开本乐器时，预置库的现场设置将显示在顶部显
示屏中。现场设置是可以自由排布演奏组的列表。一页
最多可以排布16个演奏组。可以弹奏从预置现场设置中
选择的各种演奏组。

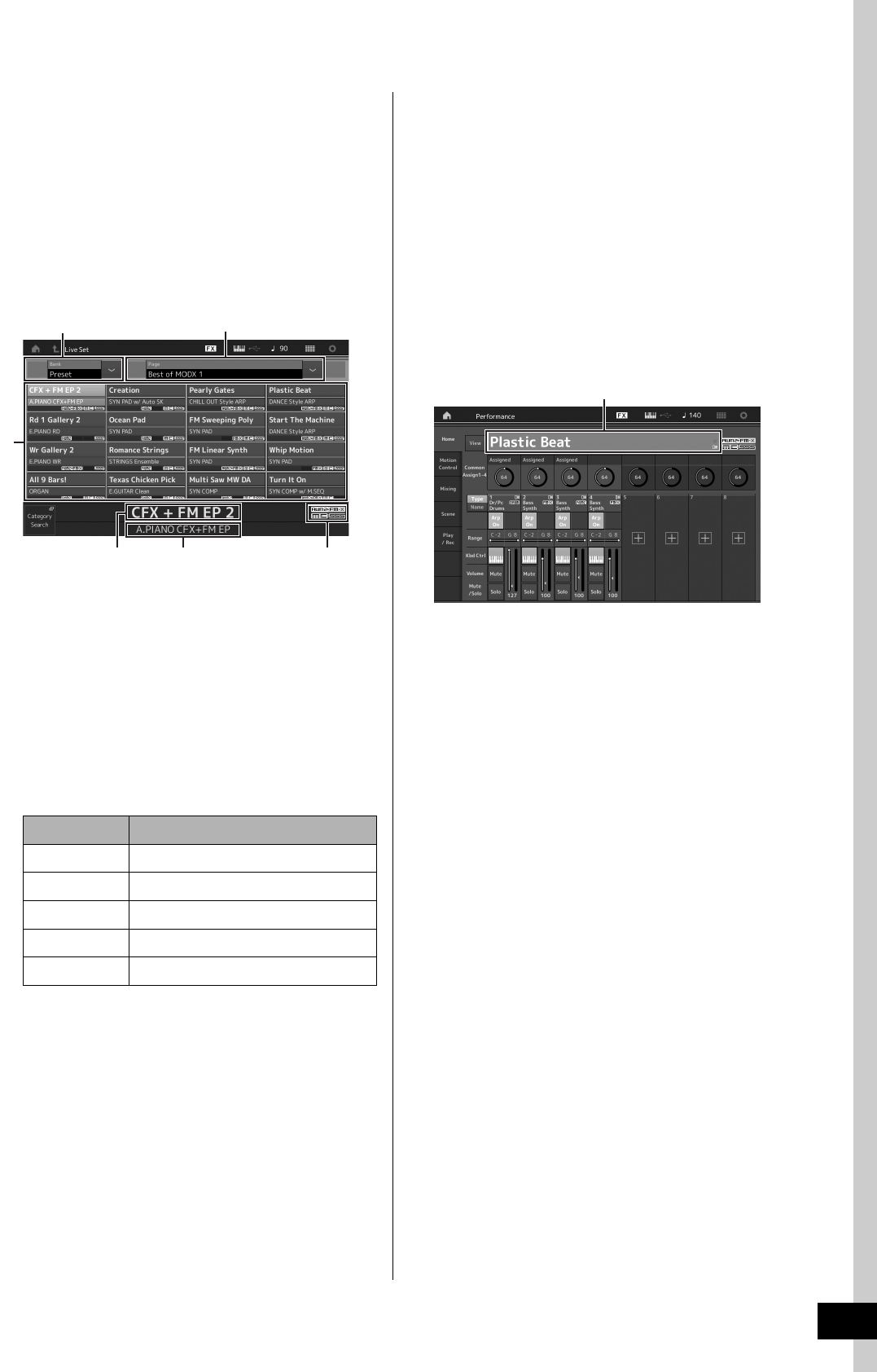

从现场设置中选择演奏组
1按下[LIVE SET]按钮。
将调出现场设置画面。
1页面 （通过按下屏幕中的[u][d]切换）
注
也可以使用[SHIFT]和[INC/DEC]或[SHIFT]和[DEC/
NO]切换页面。
2预置库/用户库 （通过按下屏幕中的[u][d]切换）
3演奏组列表
4启用演奏组名称
5插槽名称
6标记 （见下表）
注
“无缝声音切换”功能可让您在演奏组之间顺畅切换，
不会切掉任何音符。 SSS功能适用于本乐器中的所有
预置库演奏组。但是， SSS仅适用于包含声部1–4的
演奏组，而不适用于使用声部5–16的演奏组。
2在屏幕上触摸所需演奏组。
注
如要重新排列现场设置中已注册演奏组的顺序，请参
见第35页。
3弹奏键盘。
切换演奏组
1按下[PERFORMANCE (HOME)]按钮。
显示演奏组播放画面，并且显示当前演奏组名称。
2将光标移至演奏组名称并使用数据轮、 [INC/
YES]按钮或[DEC/NO]按钮选择所需演奏组。
注
•若要以10级快速向前移动演奏组编号，在按住
[SHIFT]按钮的同时按下[INC/YES]按钮。
•若要以10级减小，进行相反操作，在按住[SHIFT]
按钮的同时按下[DEC/NO]按钮。
3弹奏键盘。
标记 定义
AWM2 仅由AWM2声部组成的演奏组
FM-X 仅由FM-X声部组成的演奏组
AWM2+FM-X
由
AWM2
和
FM-X
声部组成的演奏组。
MC 具有动态控制的演奏组
SSS 具有无缝声音切换的演奏组
1
2
5 6
3
4
演奏组名称
modx_zh_om.book Page 23 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
24
选择演奏组
使用分类查找功能
方便地将演奏组分为特定类别，与所在库的位置无关。
根据普通乐器类型或声音特性划分类别。分类查找功能
可让快速找到想要的声音。
1显示演奏组播放画面时按下[CATEGORY]按钮。
将调出分类查找画面。
注
可以从触摸演奏组名称时调出的菜单中选择
[Category Search]，打开分类查找画面。
1库
2属性
注
属性是演奏组属性，并根据音源类型或演奏组的
声部排序。
3关键词搜索
4主类别
5子类别
6所选类别的演奏组列表
注
所选演奏组以白色显示，具有单声部的演奏组以
绿色显示，具有多声部的演奏组以蓝色显示。
7用于更改排序
8用于切换演奏组列表页面
9从喜爱列表添加或删除
2触摸并选择所需主类别 （4）。
注
•通过触摸[Bank] （1）并从列表中选择所需库类
型，可以过滤演奏组列表。
•通过触摸[Attribute] （2）并从列表中选择所需属
性类型，可以过滤演奏组列表。
•也可以直接调出您喜爱的演奏组。若要进行该操
作，触摸屏幕上的[Set] （9），提前标记喜爱的演
奏组。
3触摸并选择所需子类别 （5）。
将调出所选类别的演奏组列表 （6）。
4触摸所需演奏组。
5触摸HOME图标或EXIT图标调出所选演奏组。
将关闭分类查找画面。
注
您也可以使用[ENTER]按钮、 [EXIT]按钮或
[PERFORMANCE (HOME)]按钮结束选择。
以下所示为类别列表及其面板缩写。
6弹奏键盘。
6
4
5
1 2 3
7 89
缩写 类别
Piano Piano
Keyboard Keyboard instruments
(Harpsichord, Clav, etc.)
Organ Organ
Guitar Guitar
Bass Bass
Strings Strings
Brass Brass
Woodwind Woodwind instruments
Syn Lead Synth Lead
Pad/Choir Synth Pad
Syn Comp Synth Comp
Chromatic
Perc
Chromatic Percussion (Marimba,
Glockenspiel, etc.)
Drum/Perc Drum/Percussion
Sound FX Sound Effect
Musical FX Musical Effect
Ethnic Ethnic
No Assign No Assign
Init Initialize
modx_zh_om.book Page 24 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 25
选择演奏组
播放试听乐句

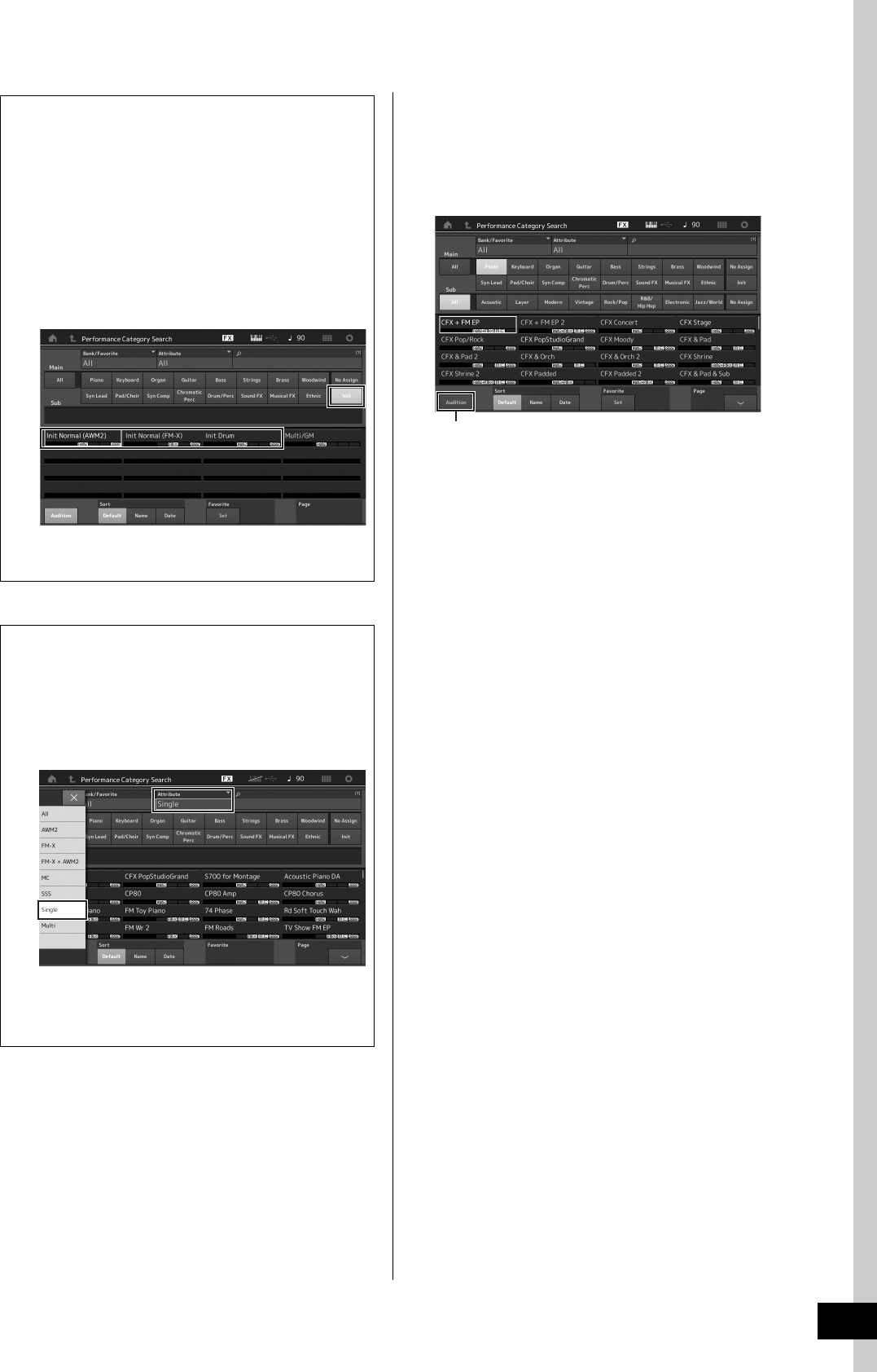

可以试听演奏组声音的样本。样本声音是指“试听乐句”。
1在分类查找画面中触摸[Audition]。
播放当前所选演奏组的样本。
如果在试听乐句播放期间选择不同的演奏组，试听乐
句将切换到最新选择的演奏组。
2再次触摸[Audition]停止播放。
注
•通过按下前面板上的[AUDITION]按钮，也可以播
放/停止试听乐句。
•在显示演奏组画面或现场设置画面时，按下前面板
上的[AUDITION]按钮，可以播放/停止试听乐句。
选择初始化的演奏组
按照以下步骤选择初始化的演奏组。
1在分类查找画面中触摸主类别的[Init]。
2仅初始化的演奏组显示在演奏组列表中。
初始化的演奏组分为三个类别：[Init Normal
(AWM2)]用于标准声部（AWM2）、[Init Normal
(FM-X)]用于标准声部 （FM-X）和[Init Drum]用
于鼓声部。
3选择所需演奏组。
仅选择单声部演奏组
使用属性功能可以过滤出单声部演奏组。
1在分类查找画面中触摸[Attribute]。
2从屏幕左侧的菜单中触摸[Single]。
3仅单声部演奏组显示在演奏组列表中，可以
选择所需演奏组。
[Audition]
modx_zh_om.book Page 25 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
26
您可以将多个不同的声部混合在一层中，也可在键盘上将其分割，甚至可以设置组合层/分割。每个演奏组最多可以包
含八个不同的声部。演奏键盘前按下[PERFORMANCE (HOME)]按钮。
演奏组播放画面
在这种情况下，演奏键盘让显示在显示屏中的演奏组发声。演奏组播放画面中显示的参数简要说明如下。可以通过触
摸画面操作图标。
1演奏组名称
2标记
3分配到旋钮的功能
4声部名称
5打开/关闭声部的动态音序器
6打开/关闭声部的琶音
7声部的音高限制
8打开/关闭声部的键盘控制
9打开/关闭声部的静音
)打开/关闭声部的独奏
!声部1–8的音量
@电平表 （音频输出电平）
#显示或隐藏每个声部的详细信息
弹奏键盘
1#
!@
3
2
4
7
8
9
)
5
6
modx_zh_om.book Page 26 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 27
弹奏键盘

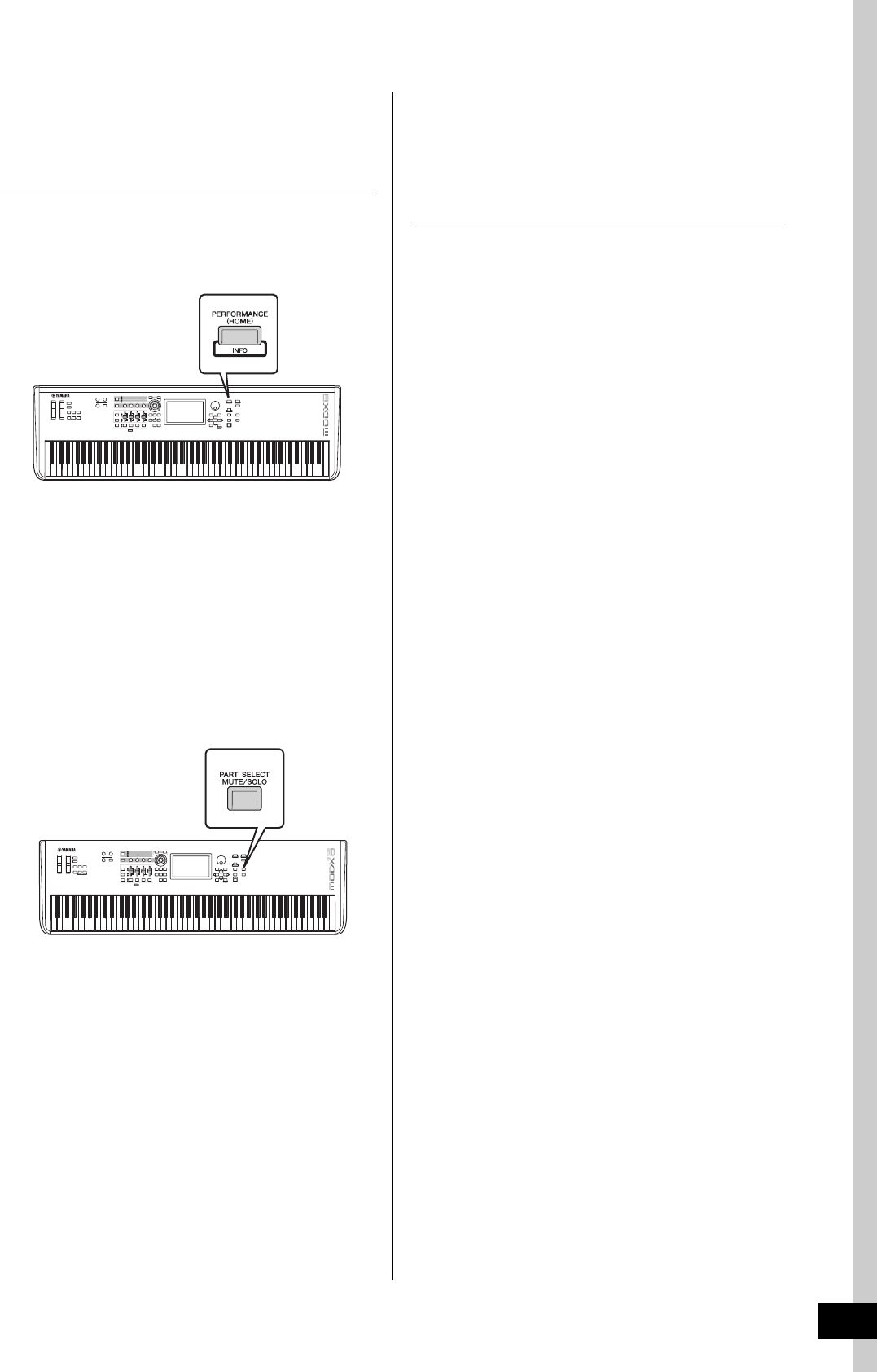

打开/关闭声部
您可以根据需要打开或关闭当前演奏组的八个声部。
打开/关闭指定声部 （静音功能）
通过使用静音功能可打开/关闭单个声部。
1按下[PERFORMANCE (HOME)]按钮。
按钮指示灯点亮，表示各个声部可以打开/关闭。
2触摸屏幕上的[MUTE]按钮对声部静音。
再次触摸相同按钮，按钮熄灭并取消该声部的静音功
能。可通过触摸多个声部的按钮来打开
/
关闭各个声部。
也可以使用[PART SELECT MUTE/SOLO]按钮进行以下
操作使声部静音。
1当演奏组画面显示时，按下[PART SELECT
MUTE/SOLO]按钮。
在画面上显示声部选择窗口。
2触摸声部选择窗口的[MUTE]按钮以打开按钮。
3触摸需要静音声部的数字按钮。字母“M”显示在
按钮上，静音对应声部。
可通过按下多个按钮来打开/关闭多个声部。
4若要退出静音功能，在选中“MUTE”的状态下，
触摸显示有字母“M”的按钮。
“M”标识消失，退出静音功能。
独奏指定声部 （独奏功能）
独奏功能与静音功能相反，可让您立刻独奏某个特定声
部并使其它所有声部静音。
1按下[PERFORMANCE (HOME)]按钮。
2触摸屏幕上的[SOLO]按钮独奏该声部。
[SOLO]按钮点亮，表示启用独奏。再次触摸相同按
钮，按钮熄灭，退出独奏功能。
也可以使用[PART SELECT MUTE/SOLO]按钮进行以下
操作独奏一个声部。
1当演奏组画面显示时，按下[PART SELECT
MUTE/SOLO]按钮。
在画面上显示声部选择窗口。
2触摸需要独奏声部的数字按钮。
3触摸声部选择窗口的[SOLO]按钮以打开按钮。
字母“S”显示在当前选中的声部上，对应声部独奏。
4若要退出独奏功能，在选中“SOLO”的状态下，
触摸显示有字母“S”的按钮。
“S”标识消失，退出独奏功能。
modx_zh_om.book Page 27 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
28
弹奏键盘
使用琶音功能
此功能让您只需在键盘上弹奏音符，即可触发使用当前
声部的节奏模式、片段和乐句。
不仅能够为您提供现场演奏时的灵感和完整的节奏片
段，还可提供各种音乐流派的全格式乐器伴奏声部，用
以轻松制作乐曲。
您可以将所需八个琶音类型分配到各声部并最多同时播
放八个声部的琶音。
您也可以设置琶音播放方式、音符范围、力度范围和演
奏效果，制作您自己原创的律动。
注
有关琶音的详细说明，请参见参考说明书的PDF文件。

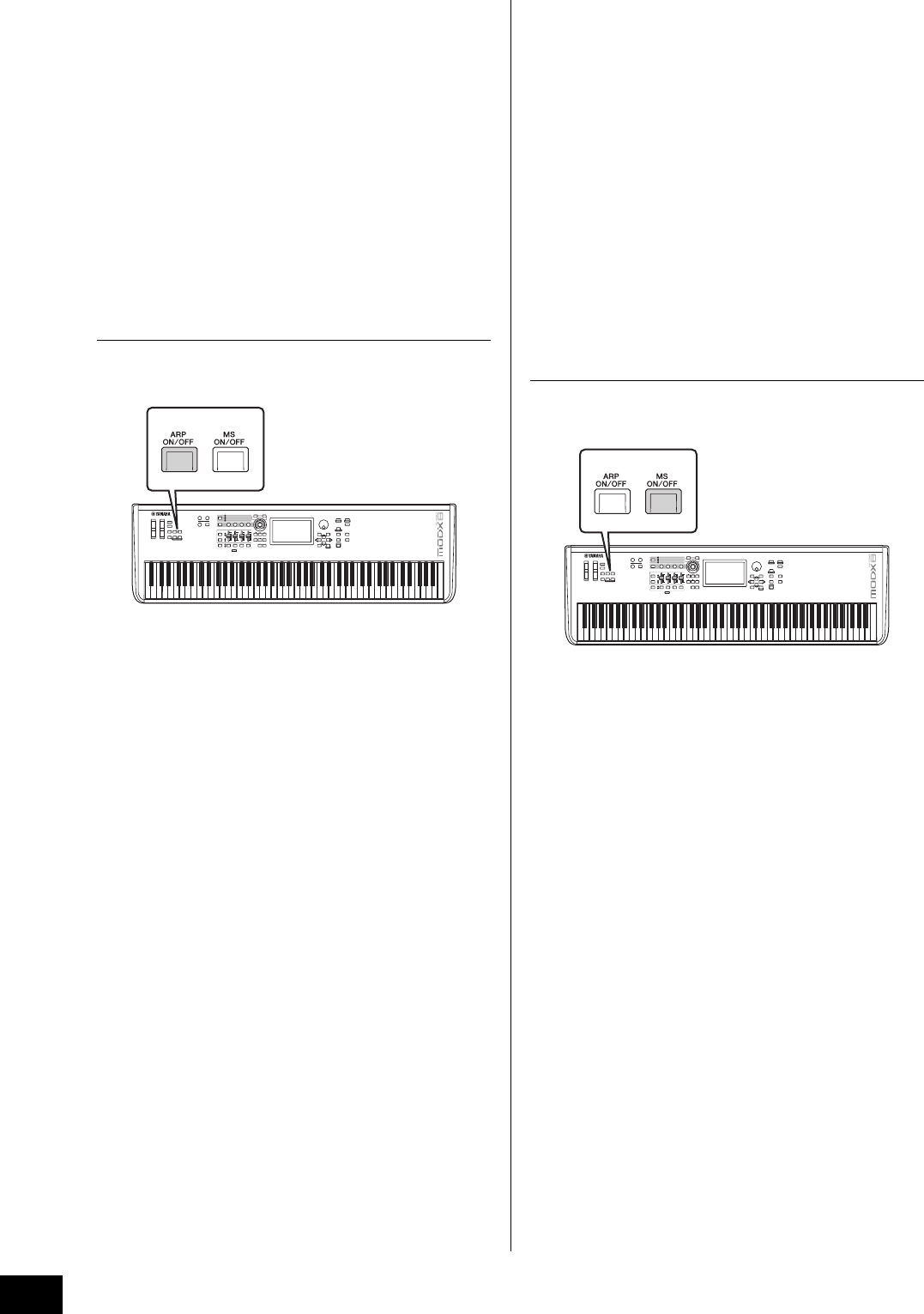

打开/关闭琶音
若要打开或关闭琶音播放，按下面板上的[ARP ON/OFF]
按钮。
有关在准备期间选择不同琶音类型或在演奏途中切换琶
音的信息，请参见“使用场景功能”（第34页）。
使用动态音序器功能
强劲动态音序器功能可让您根据预先创建的音序通过操
作参数动态更改声音。
该功能根据各个音序 （如外接设备的速度、琶音或节
奏）对更改声音提供实时控制。
您可以对一个序列最多分配八个所需音序类型。
您也可以对一个声部最多设置四个对应动态音序器功能
的序列。最多八个序列可同时用于整个演奏组。
对于动态音序器功能，除了能够设置琶音播放方式之
外，还可以设置力度范围、演奏效果、幅度等，制作您
自己原创的律动。
注
有关动态音序器的详细说明，请参见参考说明书的PDF
文件。
打开/关闭动态音序器
按下前面板上的[MS ON/OFF]按钮可打开/关闭动态音序
器。
有关在准备期间选择不同动态音序器或在演奏途中切换
动态音序器的信息，请参见“使用场景功能”（第34页）。
modx_zh_om.book Page 28 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 29
使用控制器更改声音

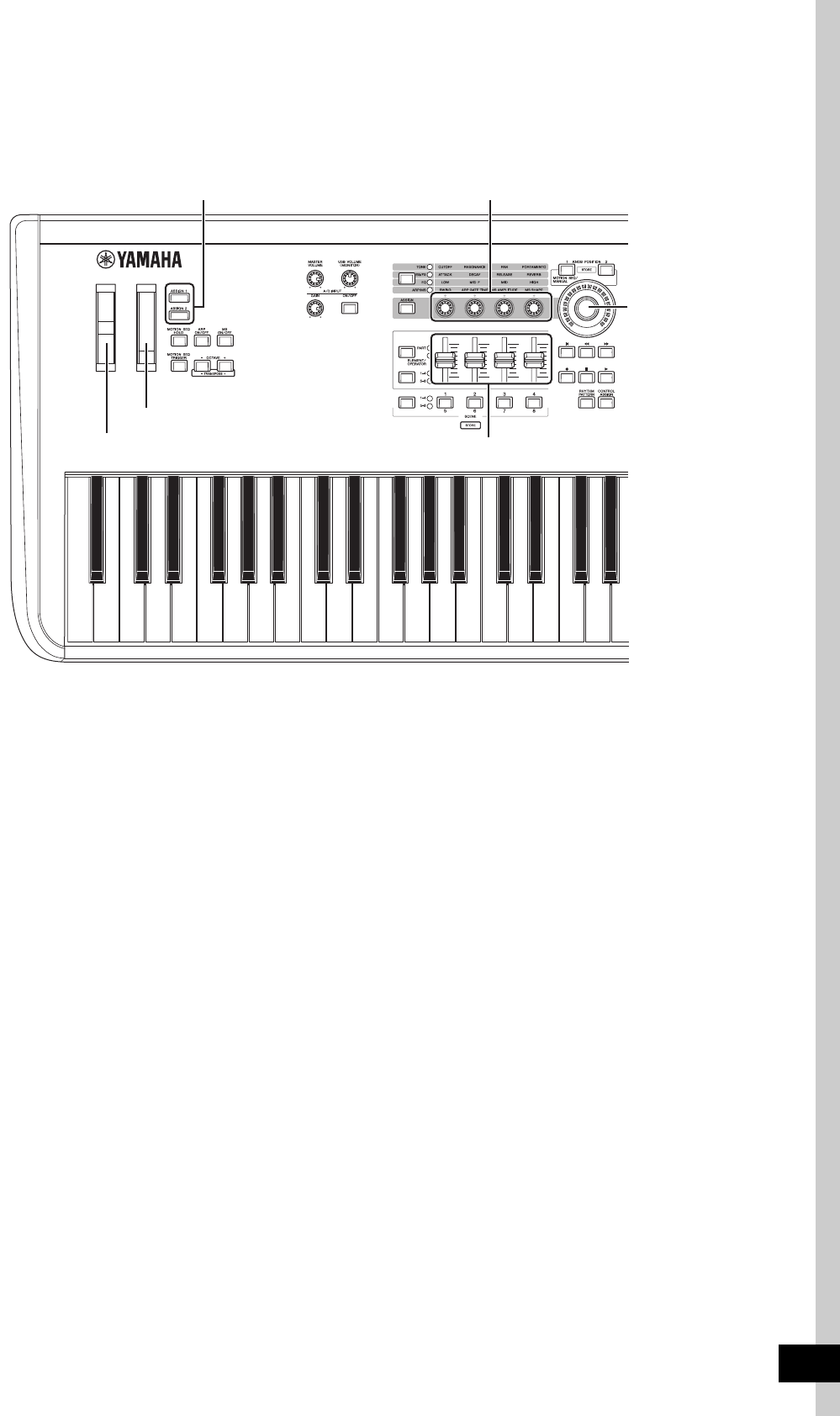

MODX提供数量惊人的控制选项。除了传统的弯音轮和调制轮之外，还具有各种特有的实时控制——包括旋钮、超级
旋钮、控制滑杆和可分配开关按钮。
弯音轮
调制轮
[ASSIGN 1]/[ASSIGN 2] 按钮
控制滑杆
旋钮
超级旋钮
modx_zh_om.book Page 29 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
30
弹奏键盘
使用旋钮更改声音
旋钮1–4 （5–8）可调节当前演奏组或声部的各个参数，如效果深度、起音/释音特点和音质等。分配到各旋钮的功能
可通过旋钮功能按钮或[ASSIGN]按钮交替选择。基本上有两种方法可以控制声音：控制整个演奏组或控制所需声部。
对于控制整个演奏组
将光标从演奏组播放画面移至所需演奏组名称。或者打开[PART SELECT MUTE/SOLO]按钮并选择“Common”启用
演奏控制状态，然后操作旋钮1–4 （5–8）。
对于控制所需声部
将光标从演奏组播放画面移至所需声部名称。或者打开[PART SELECT MUTE/SOLO]按钮，选择“1”至“16”的任意按
钮启用声部控制状态，然后操作旋钮1–4 （5–8）。
1按下旋钮功能[TONE]/[EG/FX]/[EQ]/[ARP/MS]按钮或[ASSIGN]按钮，使对应要切换功能的按钮点亮。
1[TONE]：切换到声音设置相关功能
2[EQ/FX]：切换到包络发生器 （EQ）和效果设置相关功能
3[EQ]：切换到均衡器 （EQ）设置相关功能
4[ARP/MS]：切换到琶音和动态音序器设置相关功能
显示当前分配到旋钮1–4 （5–8）的功能和功能的参数值。
2弹奏键盘时转动所需旋钮。
对应参数的值改变并且功能/效果应用到声音。
1
2
3
4
旋钮 1
超级旋钮
旋钮 2旋钮 3旋钮 4
分配到旋钮 1–4 （5–8）的功能。
功能的当前值
modx_zh_om.book Page 30 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 31
弹奏键盘
使用超级旋钮更改声音
超级旋钮可同时控制分配到旋钮1–4 （5–8）的功能的所
有参数值。将超级旋钮和动态音序器组合使用可以生成
复杂声音。
超级旋钮始终可用。使用超级旋钮前，无需按下旋钮功
能按钮或[ASSIGN]按钮。
超级旋钮设置示例
以下是超级旋钮设置的示例，用于将一层变形的声音添
加至预置的超级旋钮声音。举例来说，对于层，可以从
两个预置的演奏组——原声钢琴和打击板声音中选择，
创造出声音变形。可以添加更加复杂的声音到预置的超
级旋钮。
分层选择演奏组
1为声部1选择演奏组。
1-1 按下[CATAGORY]按钮，选择“CFX
PopStudioGrand”。
2为声部2选择演奏组。
2-1 在演奏组播放画面，选择声部2。在按住[SHIFT]
按钮的同时按下[CATAGORY]按钮，选择
“Ethereal”。
3确认当前设置。
3-1 触摸[Motion Control]选项卡，然后触摸[Over-
view]选项卡。
显示动态控制概览画面。
3-2 触摸声部的[Common]，然后触摸[1]和[2]以确保
没有绿线连接 （换句话说，没有分配任何内容）
至可分配旋钮6和7。
若要查看旋钮5至8的状态，根据需要按下
[ASSIGN]按钮。
4为声部1设置乐器参数。
4-1 触摸[Super Knob]选项卡。
显示动态控制超级旋钮画面。
4-2 触摸[Edit Super Knob]按钮。
显示用于通用/音频编辑的控制分配画面。
4-3 触摸[+]按钮。
如果不显示[+]按钮，触摸[>]按钮进入第2页，然
后触摸[+]按钮。
目的地6已添加。
4-4 在[Destination 6]选项卡中，将源设为“Asgn
Knob 6”，将[Destination 6]设为“Part 1 Assign
6”。
4-5 触摸[Edit Part1 Control Settings]按钮。
显示用于音素通用编辑的控制分配画面。
4-6 触摸[+]按钮。
如果不显示[+]按钮，触摸[>]按钮进入第2页，然
后触摸[+]按钮。
4-7 触摸[Destination 10]选项卡，从声部参数中选择
音量。
原声钢琴
打击板声音
预置
3-2
4-3
4-44-4 4-5
modx_zh_om.book Page 31 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
32
弹奏键盘

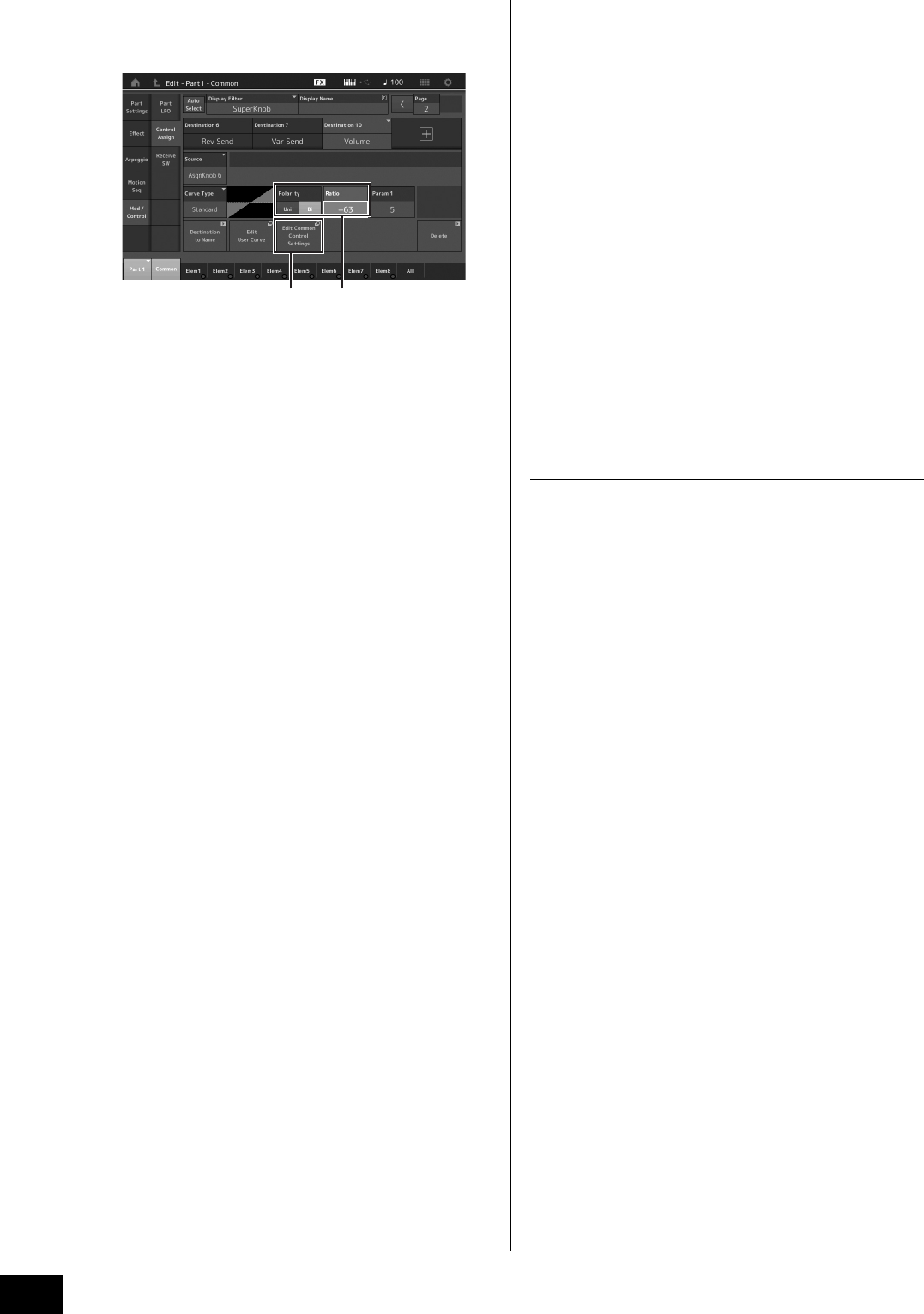

4-8 如有需要，调整其他参数。
至此，设置曲线极性 （Polarity）至“Bi”，设置
曲线率 （Ratio）至“+63”。
5为声部2设置乐器参数。
5-1 触摸[Edit Common Control Settings]按钮。
显示用于通用/音频编辑的控制分配画面。
5-2 触摸[+]按钮。
目的地7已添加。
5-3 在[Destination 7]选项卡中，将源设为“Asgn
Knob 7”，将[Destination 7]设为“Part 2 Assign
7”。
5-4 触摸[Edit Part2 Control Settings]按钮。
设置与声部1相同的参数。
至此，设置曲线极性 （Polarity）至“Bi”，设置
曲线率 （Ratio）至“-64”。
设置完成。
如需进一步调整
•触摸[Edit Common Control Settings]按钮，在
Destination 6 和7之前切换，调整Curve Type或
Ratio。
或
•按下KNOB POSITION [1]，当超级旋钮转动至最左
侧时，转动旋钮6和7进行设置，并同时按下
[SHIFT]和KNOB POSITION [1]以存储设置。接
着，按下KNOB POSITION [2]，当超级旋钮转动至
最右侧时，再次转动旋钮进行设置，并同时按下
[SHIFT]和KNOB POSITION [2]以存储设置。
确认超级旋钮设置
本部分包括确认通过超级旋钮的操作更改参数值的步骤。
1按下[PERFORMANCE (HOME)]按钮。
按钮点亮，表示可以为所有声部进行通用设置。
2在[View]按钮关闭时，按下[ASSIGN]按钮选择通
用分配1-4或通用分配5-8。
当选中分配1–4时按钮点亮；当选中分配5–8时按钮
闪烁。
显示当前分配到旋钮1–4 （5–8）的功能和参数值。
3演奏键盘时转动超级旋钮。
同时更改所有相关参数值，所有分配的设置应用至声
音。
注
有关旋钮分配和超级旋钮设置的详细说明，请参见参
考说明书的PDF文件。
确认分配至超级旋钮的参数
若要确认分配至超级旋钮的参数，打开超级旋钮画面。
1当显示演奏组播放画面时，触摸画面左侧的
[Motion Control]选项卡。
2触摸画面左侧的[Super Knob]选项卡。
显示超级旋钮画面。
3在超级旋钮画面，触摸[Edit Super Knob]。
显示控制分配画面。
您可以在一个页面中查看超级旋钮的详细信息。如有
需要，进行调整。
注
首先触摸画面左侧的[Control]选项卡，然后触摸[Control
Assign]选项卡，可从演奏组编辑画面打开控制分配画。
4-85-1
modx_zh_om.book Page 32 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 33
弹奏键盘

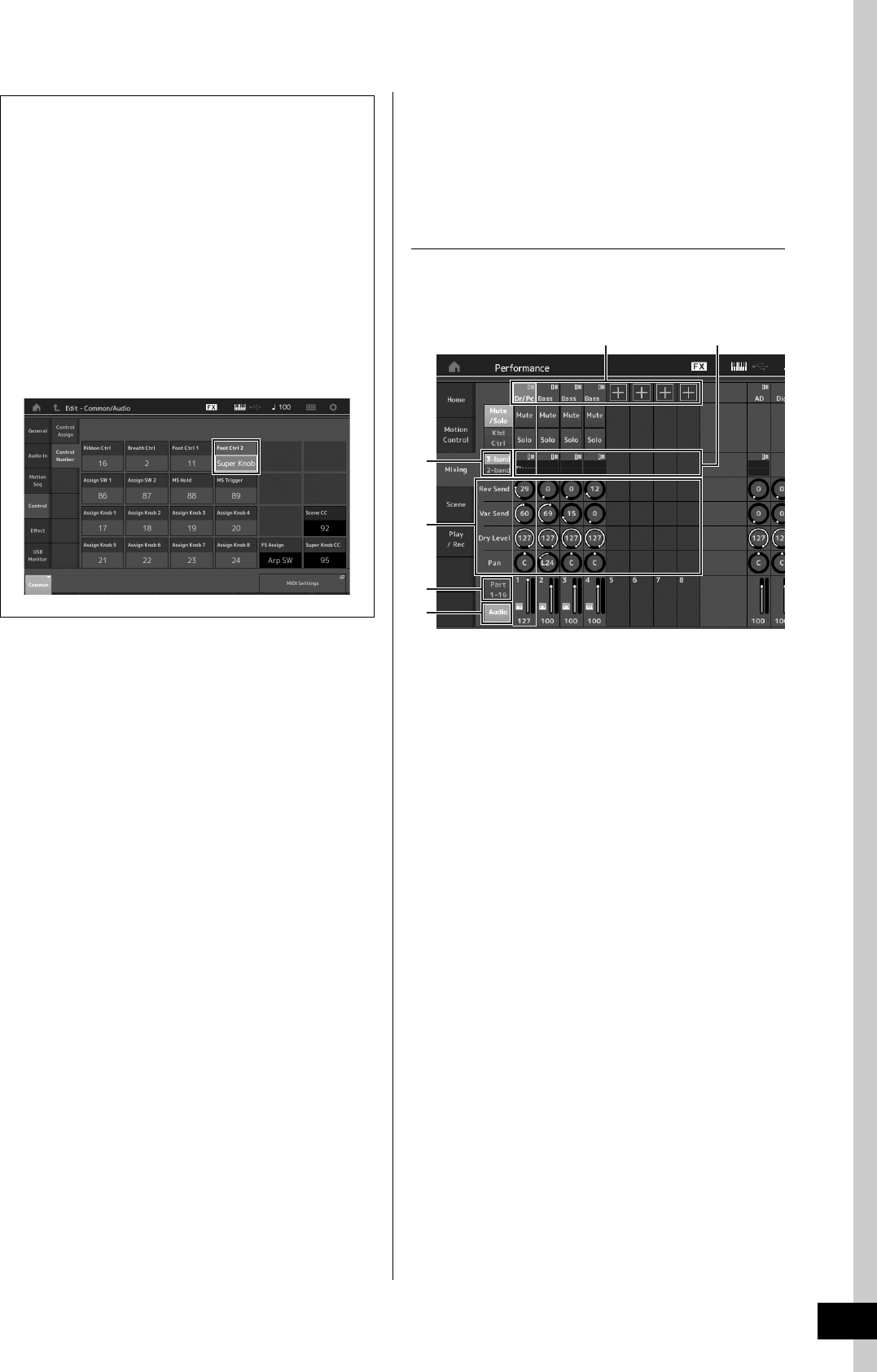

混音
每个混音最多可以包含16个声部，并且可以对每个声部
创建独立的混音。您可以调节每个声部的各个混音相关
参数：音量、声像等。
混音的基本步骤
1触摸演奏组播放画面左侧的[Mixing]选项卡。
显示混音画面。
1各声部的主类别
2在3频段EQ/2频段EQ之间切换画面
3各声部的EQ设置
4各声部的参数值
5更改声部1–16的画面
6更改音频声部 （不显示声部9–16）的画面
2按下[PART SELECT MUTE/SOLO]按钮 [1]–
[16]按钮选择想要调节参数值的声部。
注
通过触摸屏幕上的[Audio] （6），显示音频声部。您
可以设置与从A/D INPUT [L/MONO]/[R]插孔输入的
音频数据 （AD部分）和从[USB TO HOST]端子输入
的音频数据 （数字部分） *相关的参数。
*设备端口中设置为“Digital L/R”的音频数据
3将光标移至各声部的参数并通过转动数据轮更改
参数值。
注
•有关更多详细参数设置，按下混音画面中的[EDIT]
按钮打开编辑画面。
•有关混音参数和混音编辑的详细说明，请参见参考
说明书的PDF文件。
使用踏板控制器控制超级旋钮
您可以用踏板控制器 （FC7）控制超级旋钮。
1将踏板控制器 （FC7）连接到FOOT
CONTROLLER [1]/[2]插孔。
2将光标移至演奏组播放画面上的演奏组名
称，然后按下[EDIT]按钮。
3触摸屏幕左侧的[Control]选项卡 [Control
Number]选项卡。
4将“Foot Ctrl 1”或“Foot Ctrl 2”设置为
“Super Knob”——具体视连接踏板控制器
（FC7）的插孔而定。
1
4
2
5
6
3
modx_zh_om.book Page 33 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
34
弹奏键盘
使用场景功能
您可以将琶音类型、动态音序器类型和声部参数值等所
有参数设置作为“场景”存储在一起。有八个场景，您可以
按下[SCENE]按钮进行选择。
对于播放单个演奏组时，同时大幅更改琶音类型和动态
音序器类型很有用。
更改场景设置

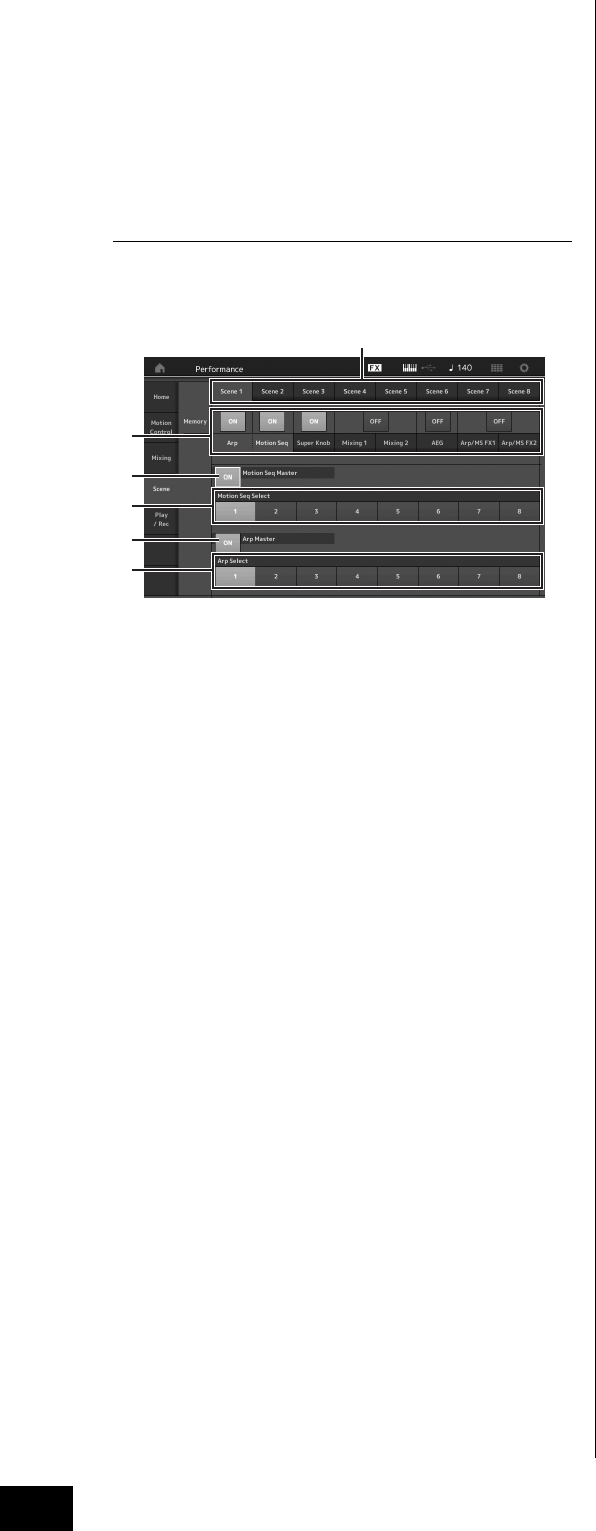

1触摸演奏组播放画面左侧的[Scene]选项卡。
显示场景画面。
1在场景1 – 8之间切换
2打开/关闭各场景的功能
3打开/关闭所有声部的动态音序器
4当前所选场景的动态音序器类型
5打开/关闭所有声部的琶音
6当前所选场景的琶音类型
注
仅当在部分2选择“A r p ” 和“Motion Seq”时，才会显示
部分3至部分6（参见上图）。
2根据需要设置场景1–8。
当打开功能、动态音序器类型或琶音类型的
[Memory]时，对应的功能信息将自动保存到当前所
选的[SCENE]按钮。通过按下SCENE [1]–[8]按钮之
一，将切换场景1–8，并且恢复各场景的存储信息。
注
您也可以从任何其他操作画面更改场景设置。使用旋
钮从其他设置画面更改参数或使用之前已分配参数的
控制滑杆从场景设置画面更改参数后，在按住
[SHIFT]
按钮的同时按下
SCENE [1]–[8]
按钮之一存储设置。
3根据需要存储演奏组 （第37页）。
须知
如果您在未存储已编辑演奏组的情况下选择另一个演
奏组或关闭电源，则清除对场景所作的所有编辑操
作。
1
2
4
3
6
5
modx_zh_om.book Page 34 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 35

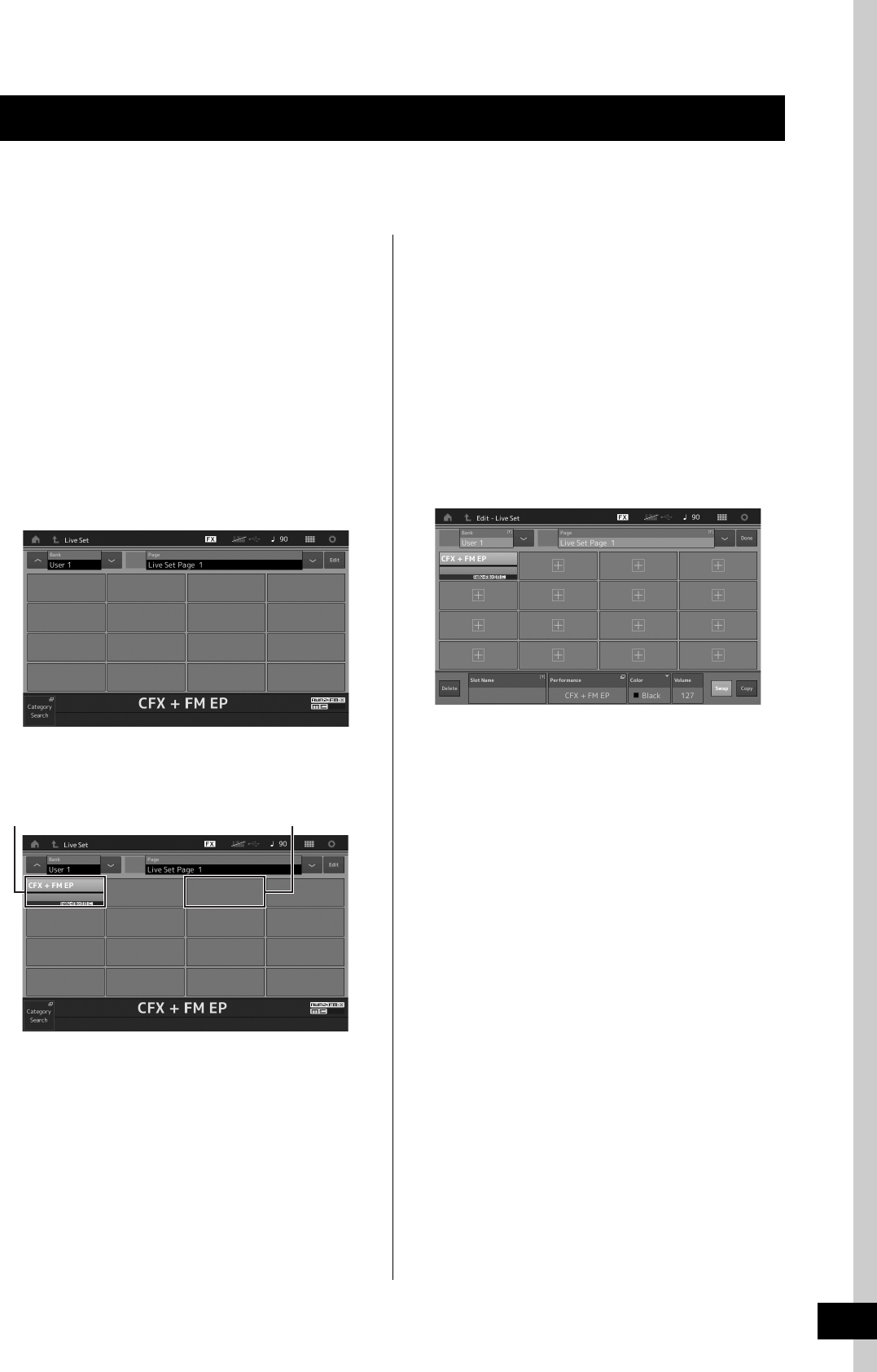

现场设置适用于现场演奏组环境，可让您在所需演奏组中即时切换。只需将喜爱的演奏组归在一起，即可创建自己的
现场设置。
将演奏组注册到现场设置
按照以下说明将演奏组存储到现场设置。
须知
•将当前正在编辑的演奏组存储到现场设置之前，先存
储演奏组 （第37页）。
•如果在未存储已编辑演奏组的情况下选择另一个演奏
组或关闭电源，则清除所有编辑操作。
1选择要使用的演奏组。
2按住[SHIFT]按钮并按下[LIVE SET]按钮。
显示现场设置画面。
现场设置画面
3触摸其中一个插槽。将当前所选的演奏组注册到
该插槽。
分类现场设置中已注册的演奏组
可在现场设置编辑画面上更改注册到现场设置的演奏组
的顺序。
1显示现场设置画面时按下[EDIT]按钮。
显示现场设置编辑画面。
（如果预置库/资料库的现场设置已打开，将不会显示
现场设置编辑画面。）
2选择包含要移动的演奏组的插槽并触摸屏幕上的
[Swap]。
[Swap]点亮，既可以更改插槽。
3选择所需目的地插槽。
原始插槽和目的地插槽相互切换。
创建自己的现场设置
注册到插槽中的演奏组 空插槽
modx_zh_om.book Page 35 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
36
创建自己的现场设置

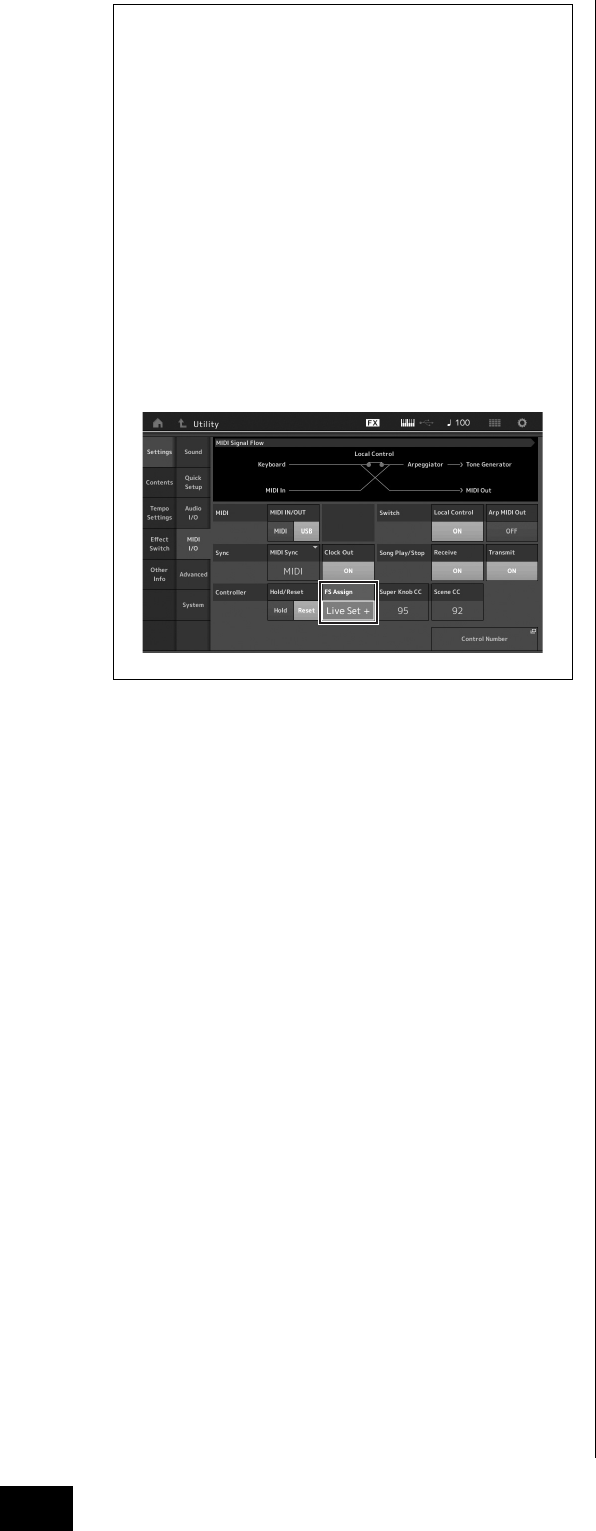

使用脚踏开关切换现场设置中存储的演奏组
您可以使用连接的脚踏开关 （FC4或FC5）切换演
奏组。该操作设置如下。
1将脚踏开关 （FC4或FC5）连接到FOOT
SWITCH [ASSIGNABLE]插孔。
2按下[UTILITY]按钮调出工具画面，然后触摸
屏幕左侧的[Settings]选项卡 [MIDI I/O]选
项卡。
3将“FS Assign”设置为“Live Set+”或
“LiveSet -”。
选择“Live Set +”时，以正序切换演奏组。选择
“Live Set -”时，以倒序切换演奏组。
modx_zh_om.book Page 36 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 37

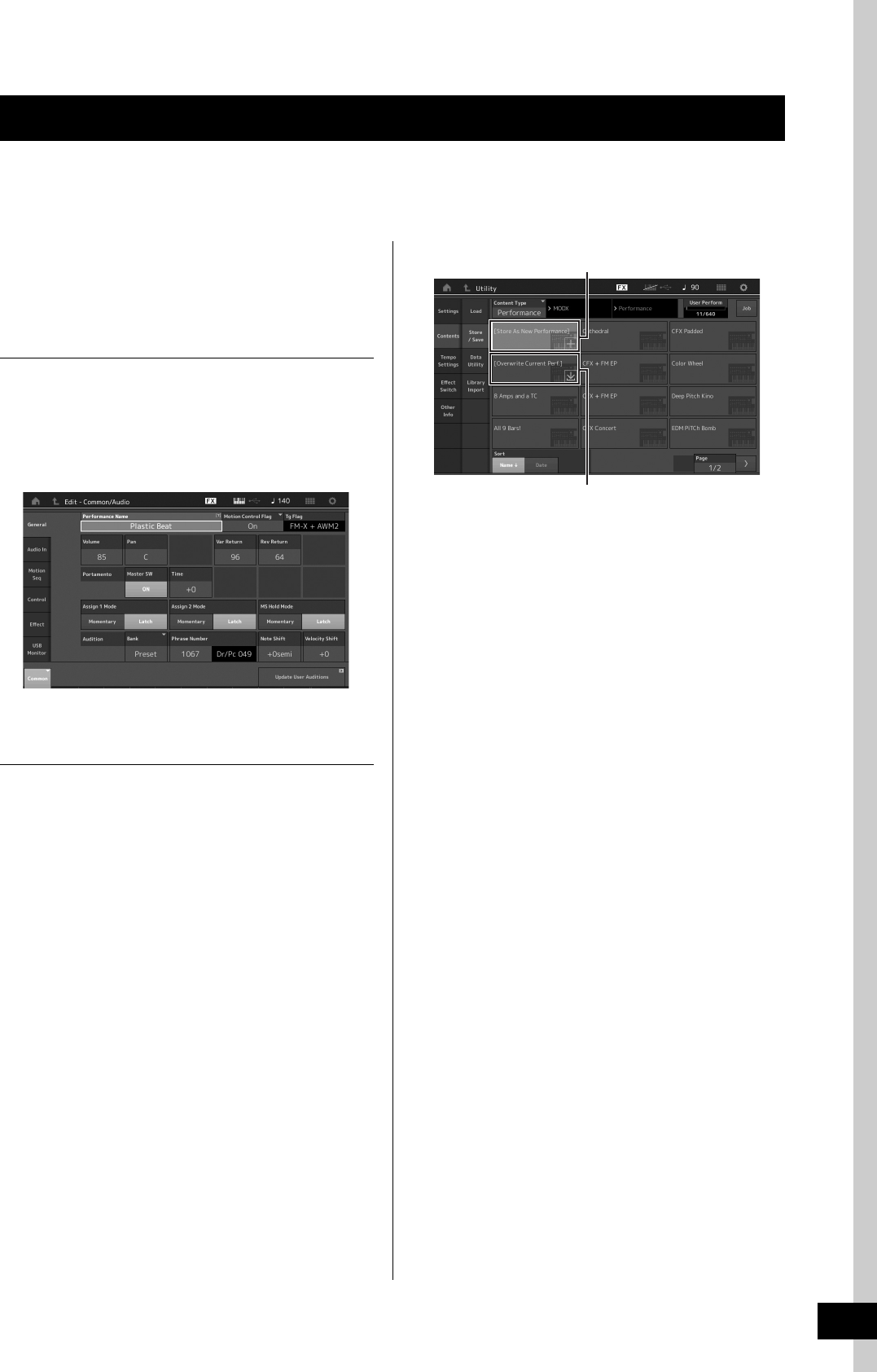

本乐器具有各种针对声部、演奏组、效果和琶音的编辑画面。本章节说明如何通过组合多个声部创建原创演奏组。
演奏组编辑
“演奏组编辑”是指通过更改组成演奏的参数的演奏组创建
过程。可以在演奏组编辑画面进行此操作。
编辑演奏组的基本操作
1将光标移至演奏组播放画面上的演奏组名称，然
后按下[EDIT]按钮。
2触摸屏幕左侧的[General]选项卡编辑演奏组。
演奏组编辑画面
存储演奏组 （存储）
编辑后，将演奏组存储到内存。
按下[STORE]按钮存储演奏组。
须知
•选择另一个演奏组或关闭电源时，已编辑的演奏组将
丢失。
•如果覆盖用户库中的演奏组，将被永久删除。当存储
已编辑的演奏组时，注意不要覆盖任何重要的用户演
奏组。重要数据务必保存在连接到[USB TO DEVICE]
端口的USB闪存。有关保存的详细说明，请参见第60
页。
注
演奏组编辑期间，可以使用[PART SELECT MUTE/
SOLO]按钮选择任何所需声部并编辑所选声部。
1按下[STORE]按钮调出存储画面。
2设置存储演奏组的目的地。
若要存储新编辑的演奏组，触摸[Store As New
Performance]部分中的“+”。
注
若要覆盖之前存储的演奏组，触摸[Overwrite Current
Perf.]或要覆盖的演奏组。
3显示文本输入画面。输入已存储演奏组的名称。
有关输入字符的详细说明，请参见“基本操作和显示
画面”中的“命名 （输入字符） ”（第21页）。
4选择文本输入画面上的“Done”实际执行存储操
作。
注
如果正在覆盖之前存储的文件，步骤2之后会出现确
认画面。选择“YES”执行存储操作。
编辑设置
正在存储新演奏组
之前存储的演奏组
modx_zh_om.book Page 37 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
38
编辑设置
声部编辑
“声部编辑”是指通过更改组成声部的参数的声部创建过
程。可以在音素通用/键通用/操作器通用编辑画面和音素
/键/操作器编辑画面进行此操作。可用的实际参数因声部
类型而异。
标准声部 （AWM2）编辑
标准声部 （AWM2）（具有音高的乐器声音）最多可包
含八个音素。音素是声部的基础，是最小单位。有两种
类型的标准声部 （AWM2）编辑画面：用于编辑所有八
个音素通用设置的音素通用编辑画面和用于编辑单个音
素的音素编辑画面。
标准声部 （FM-X）编辑
标准声部 （FM-X）（分配的FM-X声音）最多可包含八
个操作器。有两种类型的标准声部 （FM-X）编辑画面：
用于编辑所有八个操作器通用设置的操作器通用编辑画
面和用于编辑单个操作器的操作器编辑画面。
鼓声部编辑
有两种类型的鼓声部编辑画面：用于编辑应用到所有鼓
键设置的键通用编辑画面和用于编辑单键设置的键编辑
画面。
声部编辑的基本操作
1将光标移至想要在演奏组播放画面上编辑的声
部，然后按下[EDIT]按钮。
也可以使用[PART SELECT MUTE/SOLO]按钮选择
一个声部。
2触摸屏幕左侧的[Part Settings]选项卡
[General]选项卡编辑所需声部。
对于标准声部 （AWM2）
对于音素通用编辑，触摸音素的[Common]选项卡。
对于音素编辑，从[Elem1]-[Elem8]选项卡中按下要编
辑音素的对应数字按钮。
对于鼓声部
对于键通用编辑，按下鼓键的[Common]选项卡。
对于键编辑，按下要编辑鼓声部 （BD、SD等）的对
应选项卡。
使用[BD]–[Crash]选项卡可以切换各个乐器声音 （分
配到C1至C#2）的键。若要选择分配到C1至C#2以外
的键，打开画面上的“Keyboard Select”并弹奏分配到
要编辑键的音符。
对于标准声部 （FM-X）
对于操作器通用编辑，触摸操作器的[Common]选项
卡。
对于操作器编辑，从[OP1]–[OP8]选项卡中按下要编
辑操作器的对应数字按钮。
注
有关声部参数的详细说明，请参见参考说明书的PDF
文件。
通过将各个参数 （效果、 EG等）应用到乐器声音
的波形创建音素。本乐器的标准声部 （AWM2）最
多包含八个音素。
FM-X的缩写“FM”代表“频率调制”，是使用一个波形
的频率调制另一个波形从而产生全新波形的特殊音
源系统。通过MODX的八个“操作器”产生波形。产
生基本波形的操作器是“载波”，调制这些波形的操
作器是“调制器”。八个操作器均可用作载波或调制
器。通过更改操作器组合的方式并控制电平和包络
等其他参数调制，能够以高度复杂的方式生成层次
丰富的声音。
载波
要调制的波形
声音输出
调制器
已调制的波形
正在调制的波形
当调制器的音量增加
时，载波波形将改变。
* 当音量为 0时，载波
波形不受影响。
鼓声部主要是分配到单键的打击乐/鼓声。通过更改
分配的声音类型以及调节音高和EQ，可以创建多个
鼓声部。
本乐器的鼓声部最多包含73键。
modx_zh_om.book Page 38 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 39
编辑设置
音素通用编辑画面
画面结构与键/操作器通用编辑画面相同。
音素编辑画面
画面结构与键/操作器编辑画面相同。
3根据需要存储演奏组。
声部效果编辑
本乐器具有各种类型的效果，可在键盘演奏的所选声部
中加入变化和混响。只需更改应用到预置声部的效果类
型，即可立刻呈现不同声音。以下说明介绍如何设置应
用到声部的效果类型和相关参数，然后将设置作为用户
演奏组存储。
1将光标移至演奏组播放画面上要编辑的声部，然
后按下[EDIT]按钮。
2触摸音素[Common]按钮。

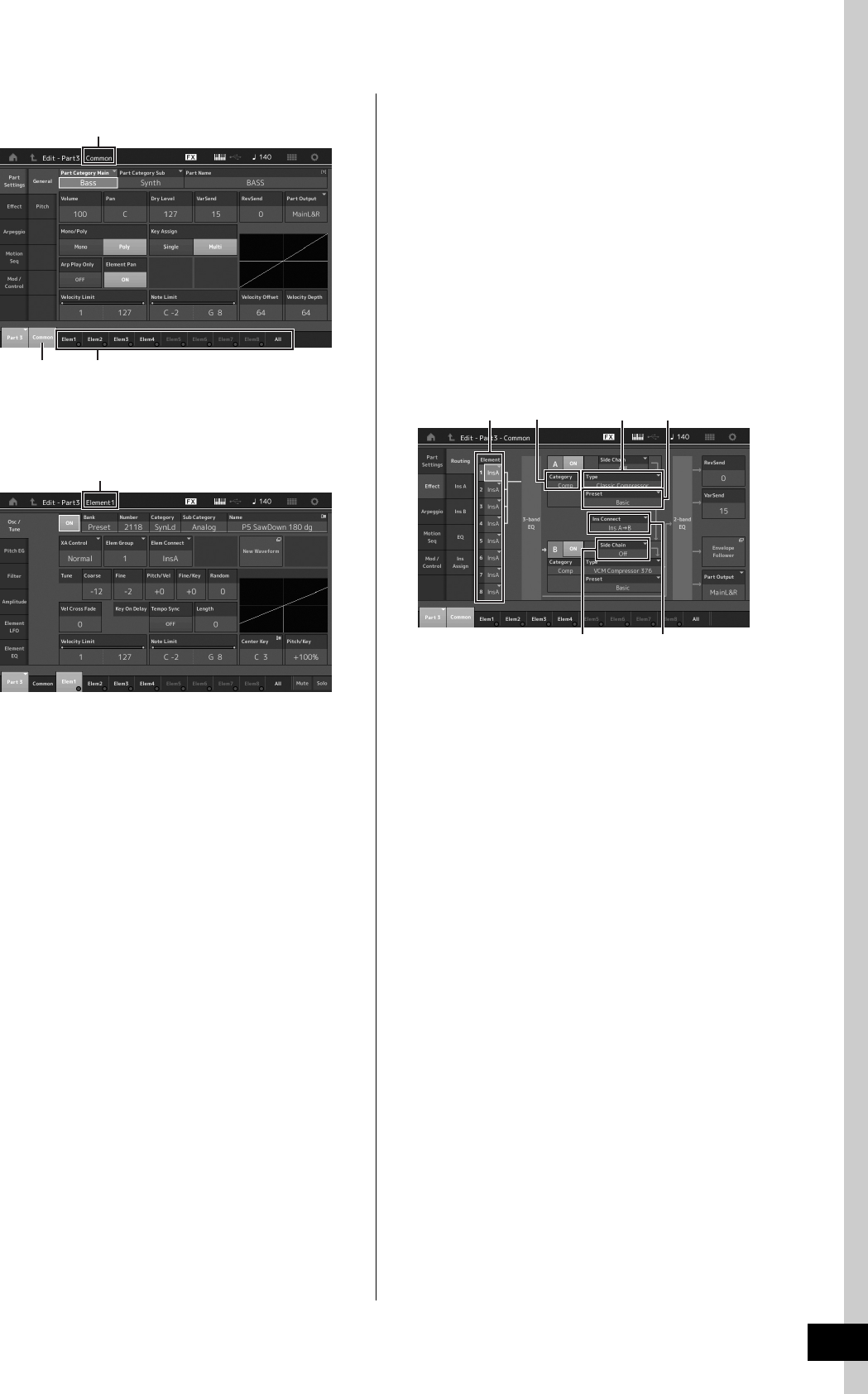

3触摸屏幕左侧的[Effect] [Routing]选项卡。
显示用于音素通用编辑的效果画面。
1各音素/键的输出
2插入效果A的类别
3插入效果A的类型
4插入效果A的预置
5插入效果A和B之间的连接方法
6侧链/调制器的选择
4设置各音素/键的输出 （1）。
5选择对应插入效果A的参数 （效果类别 （2）、
效果类型 （3）和效果预置 （4））。
6设置插入效果A和B之间的连接方法 （5）。
7设置插入效果B的侧链/调制器 （6）。
注
侧链/调制器使用来自一个音轨的输出控制不同音轨
中的效果。可以指定用于启用功能的效果类型，使非
选声部的输入信号或音频输入信号能够控制指定效
果。
根据效果类型不同，此触发器称为“侧链”或“调制器”。
表示启用音素通用编辑画面。
在音素通用编辑和音素编辑之间切换。
表示启用音素编辑画面。
2
31
5
4
6
modx_zh_om.book Page 39 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
40
编辑设置

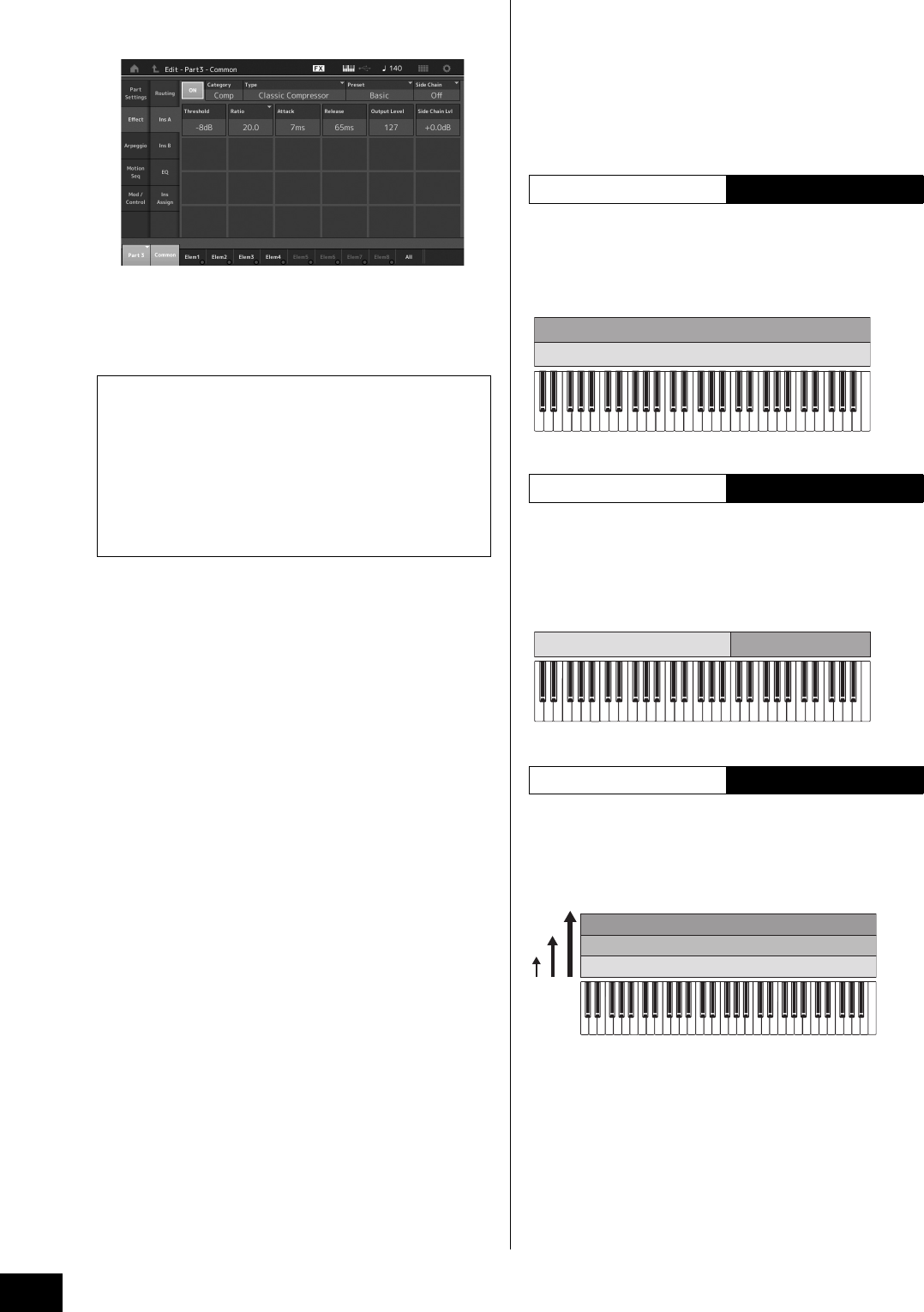

8触摸屏幕左侧的[Ins A]选项卡。
显示用于编辑步骤4中所选效果参数的画面。
9根据需要设置参数。
精确编辑每个效果类型的参数可缩小所需要声音的范
围。
10 使用相同操作编辑插入效果B。
11 根据需要存储演奏组。
声部如何分配到演奏组
默认情况下 （出厂时），预置库中提供演奏组的各种类
型。对于某些演奏组，由于非常复杂，用户可能无法立
即明白如何弹奏或使用。在本章节中，您将了解创建演
奏组的典型方法，随后您便能掌握播放和使用演奏组的
方法。本章节包含典型的四个声部分配。
此方法可让您通过按下任意音符同时弹奏多个 （两个或
更多）声部。
例如：通过合并两个相似声部 （如两个不同的弦乐声
部，每个声部的起音速度不同）创建更加浑厚的声音。
此方法可让您用左手和右手弹奏不同的声部。通过如下
所示分别将弦乐声部分配到较低范围并将笛管分配到较
高范围，您可以用左手弹奏弦乐伴奏，同时用右手弹奏
笛管旋律。
此方法可让您根据弹奏力量 （力度）触发不同声部。在
以下示例中，以低力度弹奏音符将触发起音速度慢的弦
乐声音。以中等力度弹奏音符将触发起音速度快的弦乐
声音。以高力度弹奏音符将触发管弦乐齐奏。
比较功能
比较功能可在刚编辑的声音和原始、未编辑状态之
间切换，以便试听编辑效果。
显示编辑画面时按下[EDIT]按钮，使[EDIT]按钮闪
烁。在此状态下，编辑之前的声音设置将暂时保
留，以便比较。再次按下[EDIT]按钮可以返回原始
状态。
演奏组结构 层
演奏组结构 按音符范围进行分区
演奏组结构 按力度范围进行分区
C1 C2 C3 C4 C5 C6
起音速度快的弦乐
起音速度慢的弦乐
声部
声部
C1 C2 C3 C4 C5 C6
声部 2声部 1
弦乐 笛管
C1 C2 C3 C4 C5 C6
管弦乐齐奏
起音速度快的弦乐
起音速度慢的弦乐
声部 3
声部 2
声部 1
力度
modx_zh_om.book Page 40 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 41
编辑设置
使用此方式，您可独自弹奏一个乐队的所有声部。通过
MODX，您可以在演奏中分配不同的琶音类型至八个声
部的每一个。例如，可以分配四种不同的琶音类型至四
个声部，如下图所示，在键盘低音范围内演奏贝司琶
音，在中高音范围内演奏吉他和钢琴琶音，在键盘所有
范围内演奏鼓琶音。然后，只需弹奏键盘上的适当区
域，您可以添加全动态伴奏至演奏中。
另外，可以从画面[Motion Control] [Arpeggio]更改琶
音类型分配，这样就可以为乐曲的前奏、主歌、副歌和
尾声设置不同琶音。
使用或组合上述4种方式可创建种类丰富的演奏组。默认
情况下，已通过以上方法创建预置库中存储的多个演奏
组。试着使用各种演奏组并判断每种演奏组使用何种方
式。
通过合并声部创建演奏组
在预置库中查看预编制的演奏组之后，尝试创建原创演
奏组。在本章节中，我们将通过合并两个声部创建演奏
组。
选择演奏组
为了演示，我们将钢琴声音分配到声部1。
1将光标移至演奏组播放画面上声部2的声部名称，
并在按住[SHIFT]按钮的同时按下[CATEGORY]
按钮选择所需声音。
显示声部分类查找画面。
2从演奏组列表中选择[Full Concert Grand]。
3按下[EXIT]按钮。
同时弹奏数个声部 （层）
尝试通过将喜爱的声部分配到声部2组合两个声部。
1将光标移至演奏组播放画面上声部2的声部名称，
并在按住[SHIFT]按钮的同时按下[CATEGORY]
按钮选择所需声音。
2弹奏键盘。
声部1（钢琴）和声部2（上述选择的声音）在一层
中同时响起。
3按下[EXIT]按钮。
接下来，让我们用左手和右手弹奏不同声部。
演奏组结构 使用琶音
C1 C2 C3 C4 C5 C6
声部 3
声部 4
声部 1
具有琶音的吉他
具有琶音的钢琴
具有琶音的贝司
琶音保持设置为 ON 的鼓
声部 2
modx_zh_om.book Page 41 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
42
编辑设置

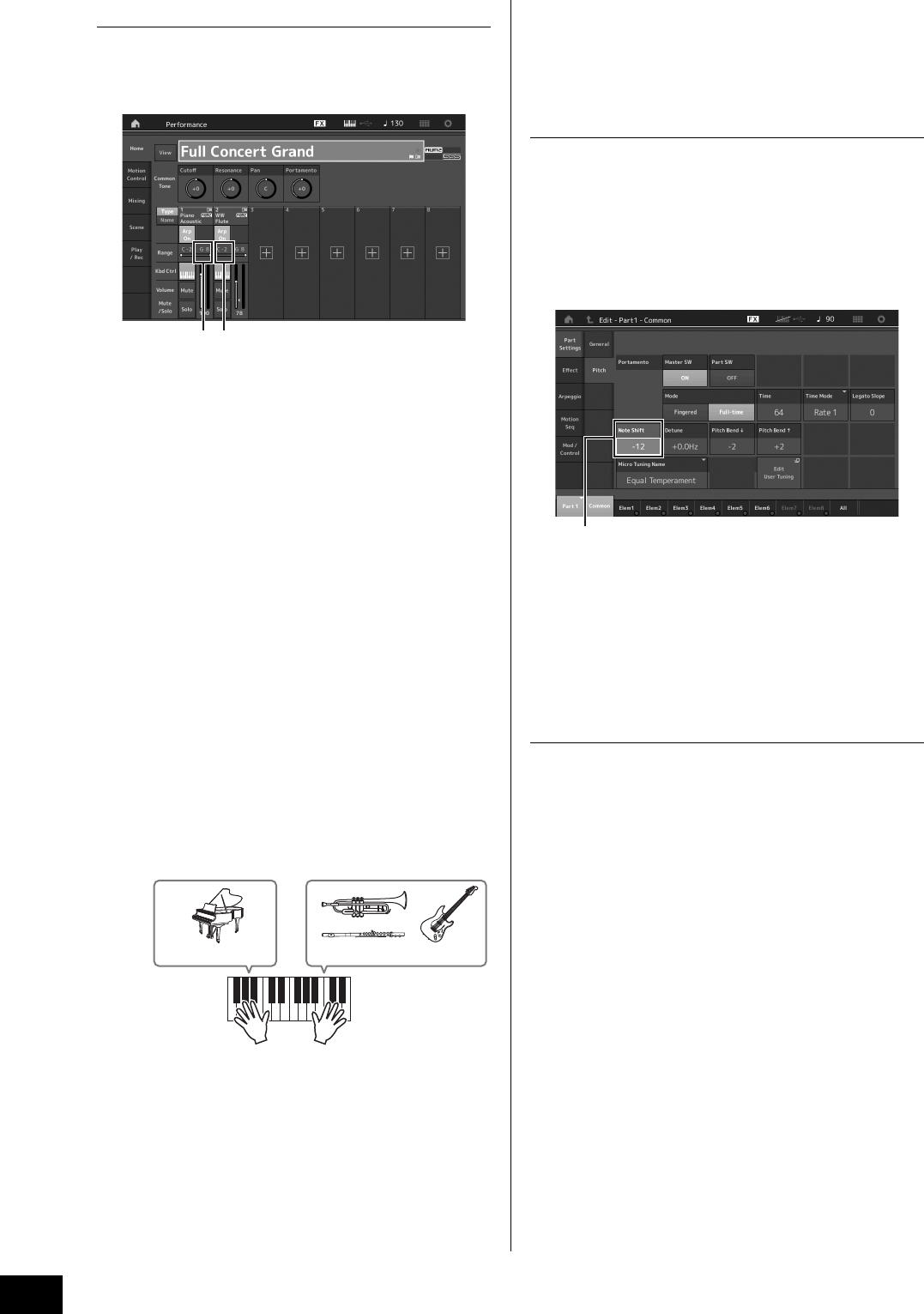

分割
音符范围在键盘低音区时将一个声部分配到声部1，音符
范围在键盘高音区时将另一个声部分配到声部2，如此即
可用左手和右手弹奏不同的声部。
1音高下限 （该声部范围的最低音符）
2音高上限 （该声部范围的最高音符）
1触摸声部1的音高上限 （2）或将光标移至2并
按下[ENTER]按钮。
2触摸屏幕左侧的[Keyboard]菜单将其打开。
3按下对应键设置声部1的最高音符。
声部1的Range部分中的音符编号改变。
4触摸声部2的音高下限 （1）或将光标移至1并
按下[ENTER]按钮
5按下对应键设置声部2的最低音符。
声部2的Range部分中的音符编号改变。
6触摸屏幕左侧的[Keyboard]菜单将其关闭。
7弹奏键盘。
用左手弹奏的音符发出钢琴声部 （声部1）的声音，
用右手弹奏的音符发出所选其他声部 （声部2）的声
音。
8按下滑杆功能[PART]/[ELEMENT/OPERATOR]
按钮选择“PART”。
9使用控制滑杆1和2调节声部1和2的音量。
将分割声部的音符范围更改为低一个八度
将声部2的音符范围更改为低一个八度。
1将光标移至声部2并按下[EDIT]按钮进行声部编
辑。
2触摸屏幕左侧的[Part setting]选项卡 [Pitch]
选项卡。
3选择“Note Shift”调节音高。
以半音为单位切换音高。设置“-12”可使音符范围低一
个八度。
4弹奏键盘。
改变每个声部的琶音设置
试着改变每个声部的琶音设置。您可将最适合所需音乐
风格的节奏或伴奏模板分配到演奏组。
1将光标移至声部1并按下[EDIT]按钮调出音素通用
编辑画面。
2触摸屏幕左侧的[Arpeggio]选项卡 [Common]
选项卡 （画面顶部附近）。
显示用于设置所有琶音类型的通用琶音参数画面。
请注意，琶音Hold参数和琶音类型选择一样有用。当
此参数设置为“on”时，即使放开音符键，琶音播放仍
将继续。当鼓声音分配到声部，并且无论是否保持音
符均要持续播放琶音 （节奏模板）时，此参数应设
置为“on”。
12
声部
1
：钢琴声部
声部 2：其他声部
音高切换
modx_zh_om.book Page 42 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 43

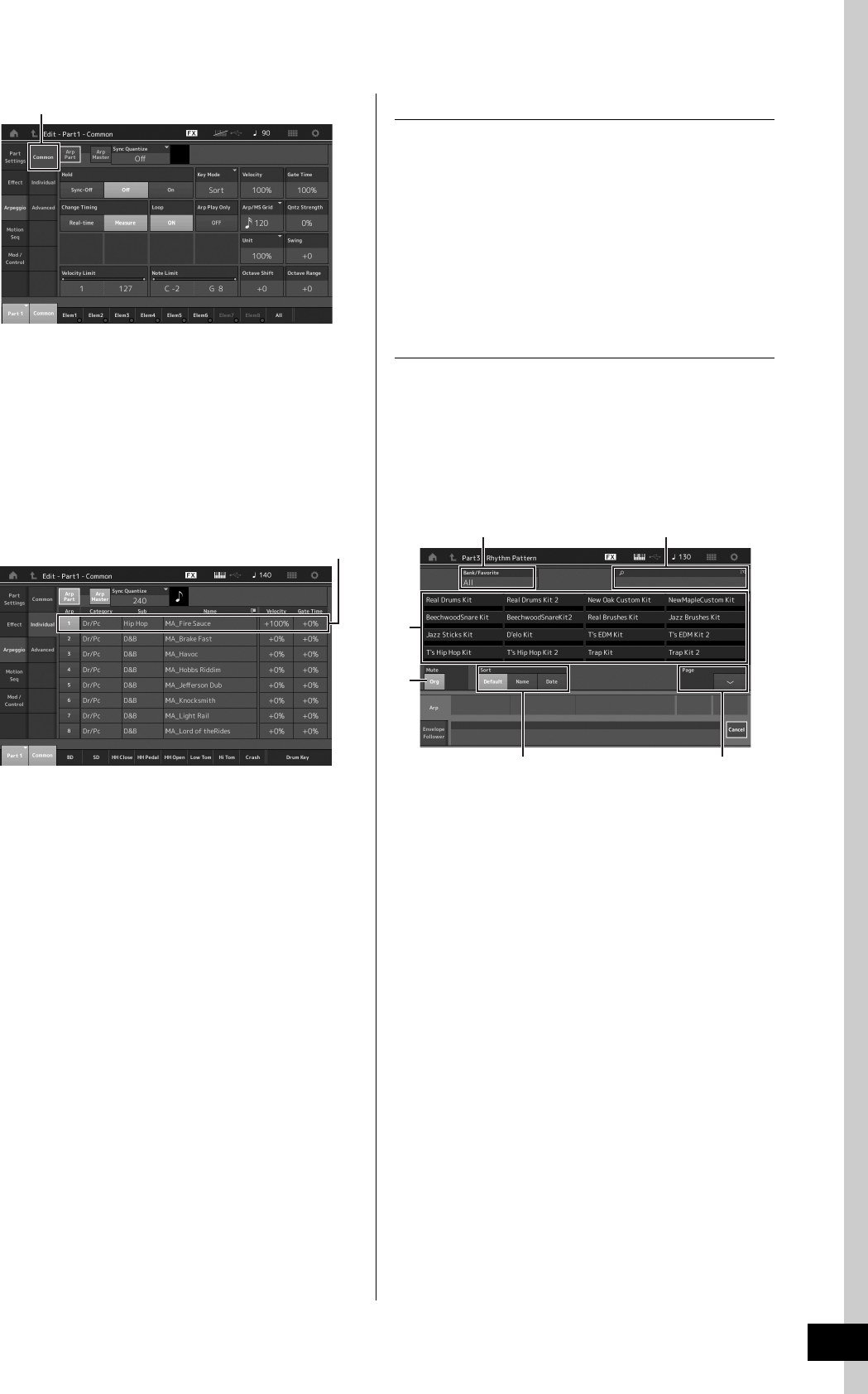

编辑设置
3触摸[Individual]选项卡调出各琶音类型的设置画
面。
4
触摸琶音类型并选择屏幕左侧的
[Category Search]
菜单。（或者，可以按下
[CATEGORY]
按钮。）
类别决定乐器类型，而子类别决定音乐类型。
琶音类型包括乐曲每个乐章的变形，如前奏、主歌、
副歌、合唱和衔接段。弹奏键盘，试听琶音，选择一
个喜欢的类型。
继续操作并根据需要以相同的方法分配其他琶音类
型。
5根据需要存储演奏组。
使用节奏模式
[Rhythm Pattern]按钮可轻松将节奏声部添加至当前演奏
组。
通过结合节奏模式和包络跟随器，可以进一步修改模式
组。
在此作为示例，我们介绍如何添加节奏模式“8Z Trance
Basics 1”至演奏组“Supertrance”中，以及如何通过包络
跟随器修改声音。
添加节奏声部 （简单方法）
1选择需要的演奏组用于添加节奏声部。
此处选择“Supertrance”。
2按下[RHYTHM PATTERN]按钮。
显示节奏模式画面。
当声部1至8的所有声部都处于使用中时，显示信息
“Part Full” （声部已满），节奏模式无法被添加。
1库/喜爱
2名称搜索
3组选择
4静音
5分类
6切换页面
3从节奏模式列表中触摸想要使用的节奏模式组。
此处，触摸“8Z Trans Basics1”。
一个节奏声部被添加。
4弹奏键盘，节奏模式开始播放。
[Common] 选项卡
琶音类型的设置
3
4
1 2
5 6
modx_zh_om.book Page 43 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
44
编辑设置
5按下[PERFORMANCE(HOME)]按钮或[EXIT]按
钮设置节奏模式。
节奏模式画面关闭。
注
您也可以触摸HOME图标确认选择。
6若要停止节奏模式，按下[ARP ON/OFF]按钮或
[J]（停止）按钮。
注
您也可以通过触摸画面上的[Arp Hold On]按钮停止节
奏模式。

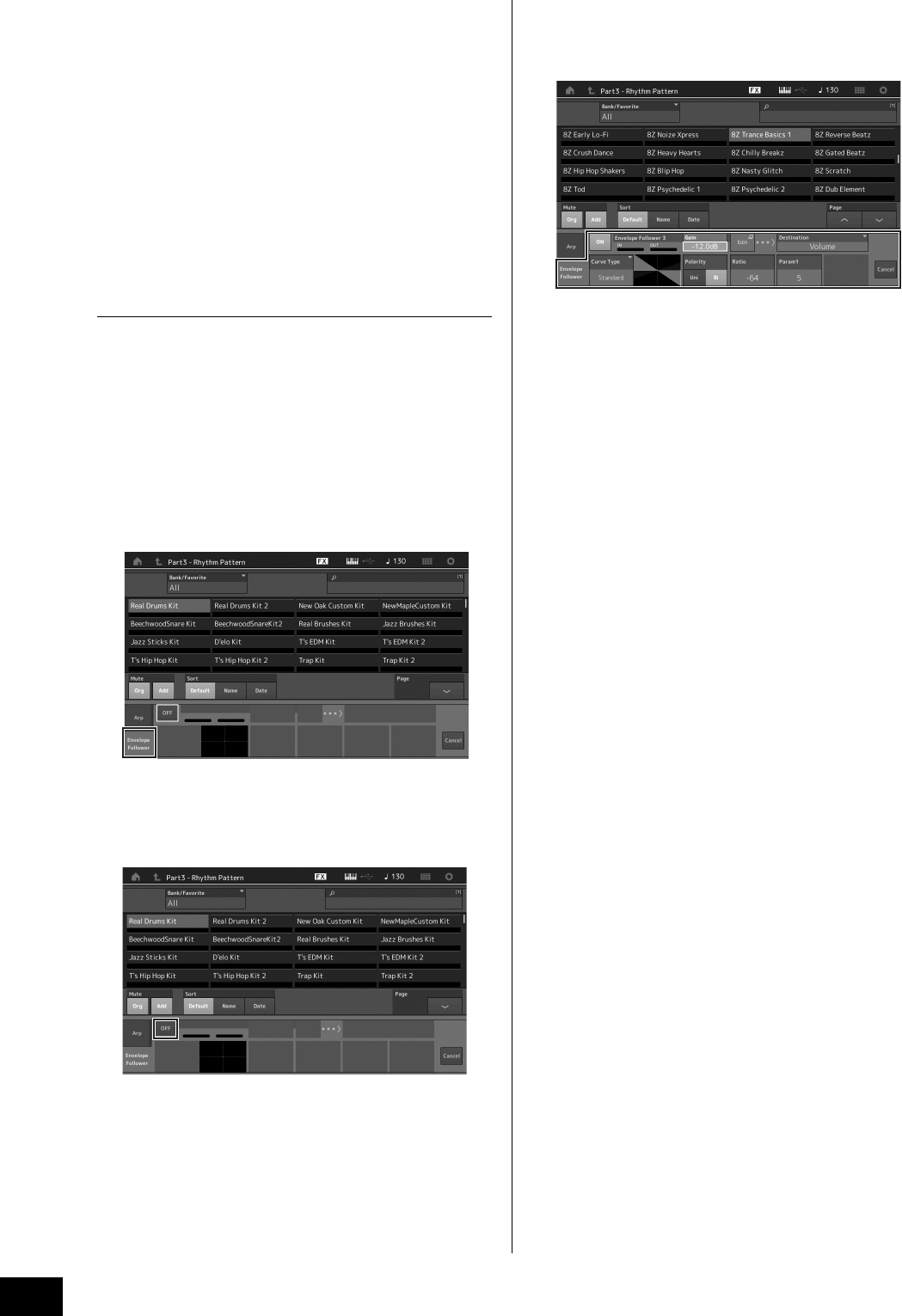

设置包络跟随器
包络跟随器是一种从输入信号中提取波形包络 （或振幅
包络）的功能，然后使用该包络作为控制器来修改声
音。例如，通过将一个节奏模式分配给声部，然后将该
声部的包络跟随器设置为一个“源”，其他声部的声音也将
相应地被修改。当播放某个乐器声音的同时，想要降低
其他乐器的音量时，该功能对此类自动“闪避”特别有用。
1触摸节奏模式画面底部的[Envelope Follower]选
项卡。
显示包络跟随器画面。
2将包络跟随器开关设为“ON”。
在此，可以弹奏键盘，试听包络跟随器启动后的声
音。
3根据需要调整设置。
在本示例中，设置曲线极性 （Polarity）至“Bi”，曲线
率（Ratio）至“-63”，增益 （Gain）至“-12dB”。
对于其他参数的设置，触摸屏幕中的[EDIT]按钮，打
开包络跟随器设置画面。
当想要更改节奏模式组或琶音类型时，按下[RHYTHM
PAT T E R N ] 按钮返回节奏模式画面。即便已选择新组或
琶音类型，包络跟随器的设置仍将保留。
modx_zh_om.book Page 44 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 45
您可以将MIDI数据作为乐曲录制在本乐器或将演奏组 （音频数据）录制到插入MODX的USB闪存。
术语
乐曲
本乐器上的乐曲与MIDI音序器上的乐曲实际是相同的，
并且在录制数据结束时播放自动停止。 MODX最多可以
存储128首乐曲。
音轨
音轨是音序器上的存储位置，可存储您的音乐演奏 （由
MIDI事件组成）数据。 MODX提供16个音轨，与16个混
音声部对应。
实时录制
当随节拍器弹奏时，本乐器录制演奏组数据。实时录制
有三个可用方法：Replace、Overdub和Punch In/Out。
• Replace可让您用新数据覆盖已录制的音轨，删除之前
录制的数据。
• Overdub可让您将更多数据添加到已包含数据的音轨
——将新的音符录制在之前音符之上。
• Punch In/Out可让您有选择性地重新录制音轨的指定部
分。
MIDI录音
本乐器具有用于将键盘演奏组录制为MIDI数据的演奏组
录制器 （内置多音轨音序器）。此功能可让您立即存储
浮现于脑海的乐句。您可以使用DAW创建完整复杂的多
乐器编曲和完整乐曲。
录制到音轨
在本节中，您将了解如何通过将声部录制到音轨1来录制
键盘演奏。但是，首先需要设置用于录制的MODX。
1触摸演奏组播放画面左侧的[Play/Rec]选项卡。
显示录制画面。
2触摸屏幕左侧的[MIDI]选项卡。
3按下[I]（录音）按钮。
显示录音设置画面。
注
或者，您只需按下演奏组画面中的[I]（录音）按
钮，立即执行步骤1–3。

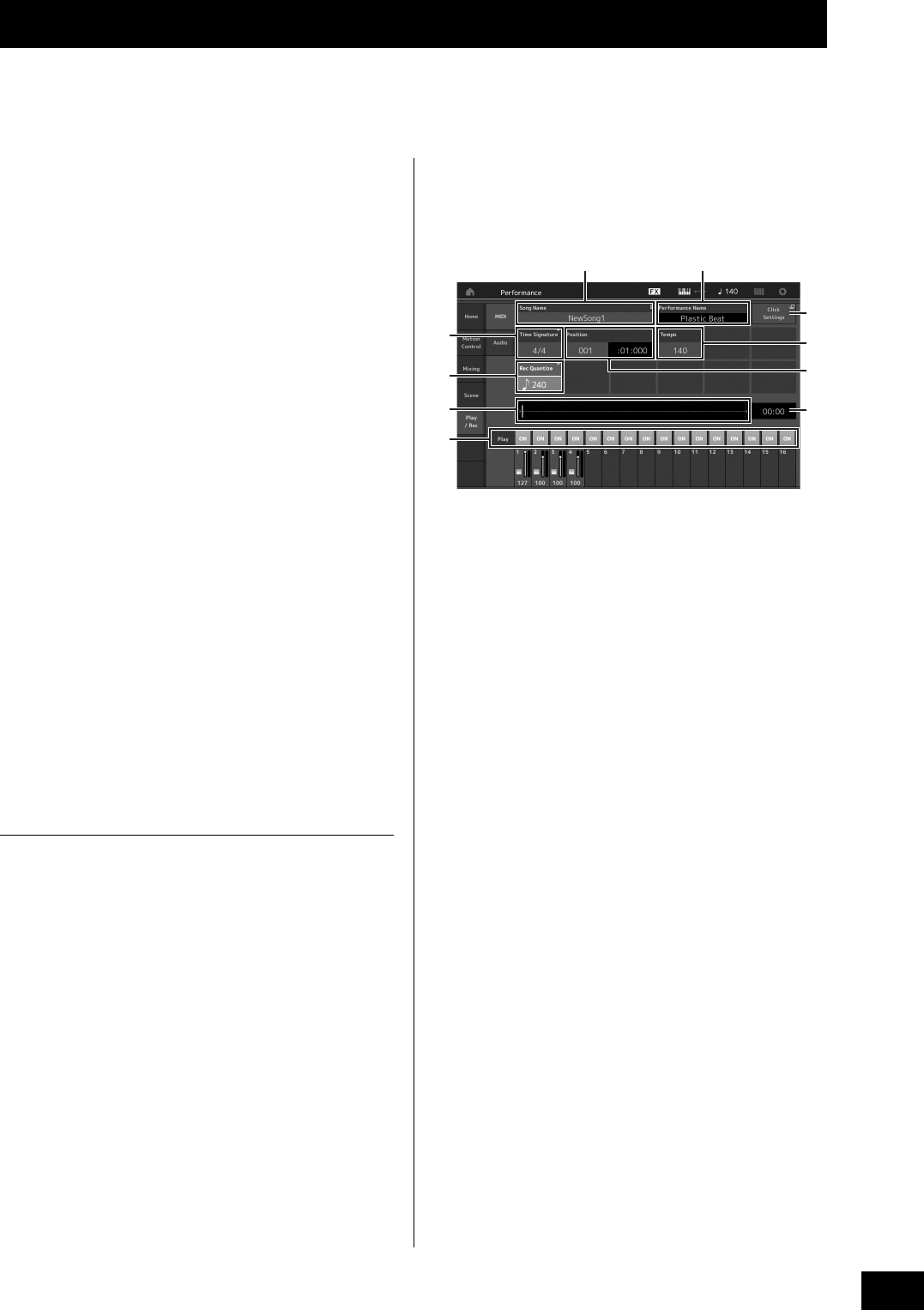

1乐曲名称
2当前所选的演奏组名称
3拍号 （拍子）
4位置 （录制/播放的起始位置）
5量化
6对应整个音序的位置
7整个音序的录制时间
8各音轨播放打开/关闭
9快捷方式至速度设置画面
)改变速度
4在录音设置画面中设置下列参数。
4-1 将光标移至Time Signature （拍子）（3）， 然
后设置值。对于本示例，将其设置为“4/4”。
4-2 在Record Quantize （5）中将量化设置为“240
(8th note)”。此项方便实用的功能可让您在录音
时自动实时量化音符 （或“清理”其节拍）。量化
将音符事件的时序与最接近的节拍对准。通常，
应设置音符中最小音符值 （如果从乐谱弹奏）。
5完成录制设置后，按下[R]（播放）按钮开始录
制。
按下[R]（播放）按钮，然后在计时后开始录制。
6弹奏结束后，按下[J]（停止）按钮停止录制。
如果弹错音符，按下[J]（停止）按钮，然后再次录
制。
录音和播放
1
3
4
)
7
9
5
6
8
2
modx_zh_om.book Page 45 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
46
录音和播放

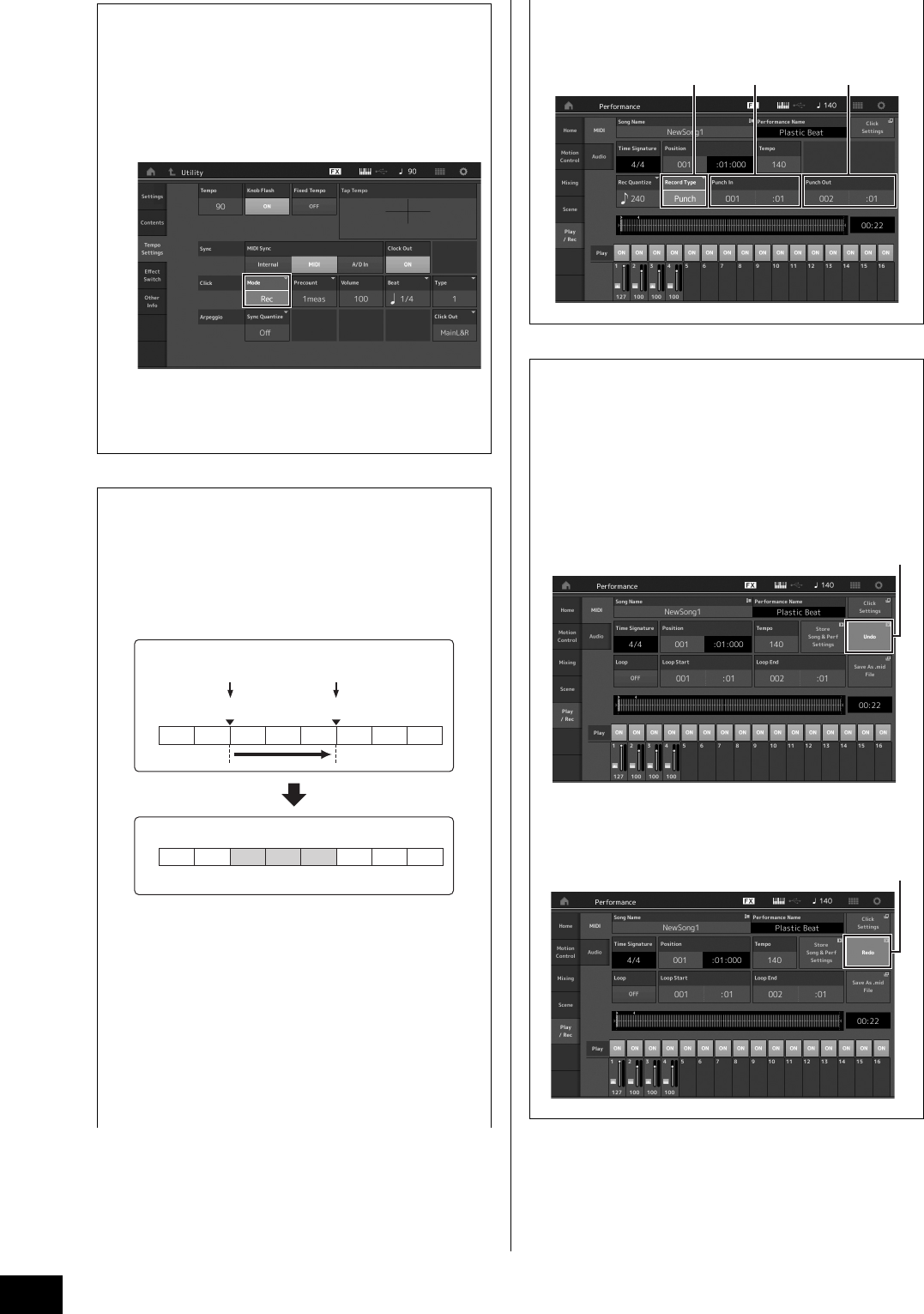

以节拍录制
按照下列步骤在MIDI录音期间使用节拍。
1按下[UTILITY]按钮并触摸屏幕上的[Tempo
Settings] （或如果可用，触摸[Click Settings]按
钮）调出速度设置画面。将“Mode”设置为
“Rec”。
注
设置为“Rec/Play”时，节拍在MIDI录音和播放期间
发出声音。设置为“A l w a y s ” 时，节拍始终发出声音。
重录乐曲的指定部分 （Punch In/Out）
使用Punch In/Out录制方法仅录制音轨的指定部分。
如果设置开始点 （Punch In）和结束点 （Punch
Out），然后从乐曲的开头开始录制，将仅在Punch
In和Punch Out点之间进行实际录制。在以下八小节
示例中，仅重录第三至第五小节。
注
请注意Punch In/Out录制方式总在一定区域替代原
始数据。
若要在上述情况中执行Punch In/Out录制，需要预
先在录音设置画面上设置以下参数。
1“Record Type”：“punch”
2Punch In：003:01
从该点关闭录制音轨的播放，且键盘演奏将被录
制到音轨。
1234567 8
1234567 8
重录之前
录制开始 录制停止
Punch In 点Punch Out 点
重录之后
新录制数据
3 Punch Out：006:01
在该点结束录制，且开始正常播放录制音轨。
取消最近录制 （撤销/恢复）
撤销作业将取消在最近录制片段中所做的更改，并
将数据恢复为之前状态。重做命令仅在使用撤消命
令后有效，可以让您恢复为使用撤消命令前的改变
状态。
1撤销 （如果未进行录制，此画面不可用。）
触摸[Undo]时，画面提示确认。选择撤销将取消
之前的录制。
2恢复 （如果未进行撤销操作，此画面不可用。）
触摸[Redo]时，画面提示确认。选择恢复将恢复
所做的更改。
231
1
2
modx_zh_om.book Page 46 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 47
录音和播放

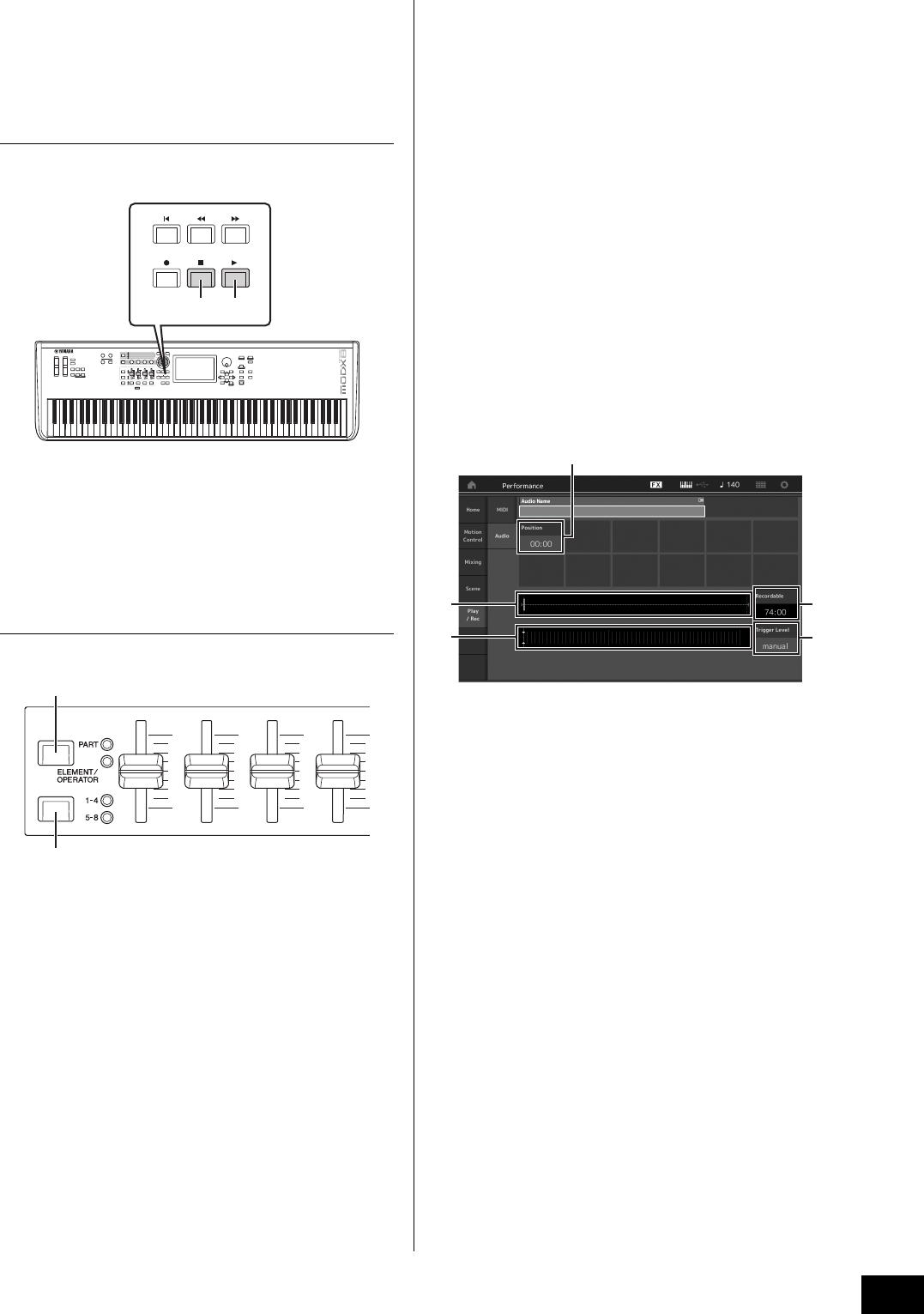

播放乐曲
在本章节中，您将了解如何在播放录制乐曲时使用方便
的静音/独奏功能。
乐曲播放
1按下[R]（播放）按钮开始播放乐曲。
注
若要调节乐曲的音量，使用[MASTER VOLUME]旋
钮。
2按下[J]（停止）按钮停止乐曲。
调节各声部的音量
您可以使用控制滑杆调节四个声部的音量。
首先按下[PART]/[ELEMENT/OPERATOR]按钮选择声
部，然后按下滑杆选择[1–4][5–8]按钮，就可以更改声部
5–8的音量。
除了滑杆之外，旋钮1–4 （5–8）可用于实时影响乐曲播
放的声部设置。有关详细说明，请参见参考说明书的
PDF文件。
将您的演奏录制为音频
MODX上的演奏可作为WAV格式 （44.1-kHz，24位，立
体声）音频文件录制到USB闪存。录制电平固定，最多
可以持续录制74分钟 （假定USB存储设备可用存储空间
充足）。
须知
录制、播放期间或正在保存录制的音频文件时，切勿关
闭MODX。此时关闭MODX可能导致无法继续访问USB
闪存。
1将USB闪存连接到MODX的[USB TO DEVICE]端
口。
2触摸演奏组播放画面左侧的[Play/Rec]选项卡。
显示录制画面。
3触摸屏幕左侧的[Audio]选项卡。
4按下[I]（录音）按钮设置音频录音。
显示录音设置画面。
1播放位置
2整个音频数据中的当前播放位置
3可用录制时间
4电平表
5触发电平
5设置所需触发电平 （5）。
如果将触发电平设置为“manual”，只要按下[R]（播
放）按钮，即开始录制。如果设置了1－127之间的
数值，则当播放音量超出时，自动开始录制。此处设
置的电平将在电平表 （4）中以蓝色的三角形表示。
为获得最佳效果，应将此参数设置为可能的最低值以
捕捉整体信号，但是不能低到录制干扰噪音。
停止 播放
[PART]/[ELEMENT/OPERATOR] 按钮
滑块选择 [1–4][5–8] 按钮
2
4
3
5
1
modx_zh_om.book Page 47 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
48
录音和播放
6按下[R]（播放）按钮。
如果已将触发电平设置为“manual”，按下[R]（播
放）按钮之后，立即开始录制。录制时， [I]（录
音）按钮将以红色点亮，而[R]（播放）按钮将以绿
色点亮。如果已设置1和127之间的值作为触发电平，
只要播放音量超过该值，自动开始录制。
7弹奏键盘。
如果将触发电平设置为1和127之间的值，只要播放
音量超过该值，自动开始录制。
8弹奏结束后，按下[J]（停止）按钮。
录制的音频文件将保存在所选设备中。
播放音频文件
如下所述， MODX可以播放来自USB闪存的音频文件
（.wav），无论是由乐器本身创建，还是来自其他源。
1将USB闪存连接到MODX的[USB TO DEVICE]端
口。
2触摸演奏组画面左侧的[Play/Rec]选项卡
[Audio]选项卡。
3触摸“Audio Name”，然后选择屏幕左侧的
[Load]菜单。
4选择源USB闪存和文件夹。
5选择USB闪存上的所需文件 （.wav）执行加载操
作。

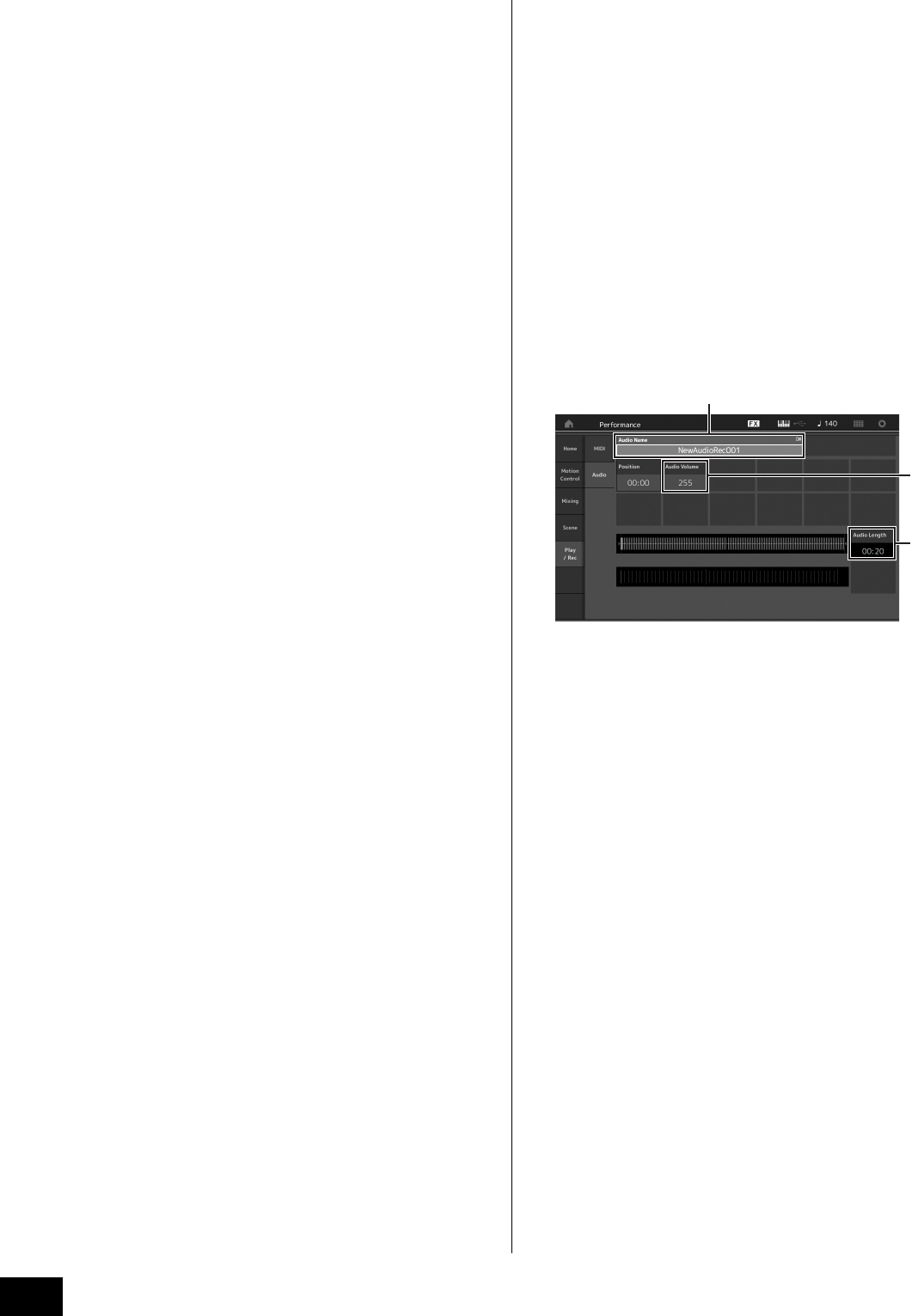

1音频名称
2音频音量
3音频长度
6按下[R]（播放）按钮。
音频文件开始播放。
7将光标移至“Audio Volume” （2），然后使用数
据轮调节播放音量。
8按下[J]（停止）按钮停止播放。
注
请切记，音频播放期间，也可以在键盘上弹奏所选的
演奏组。
2
3
1
modx_zh_om.book Page 48 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 49

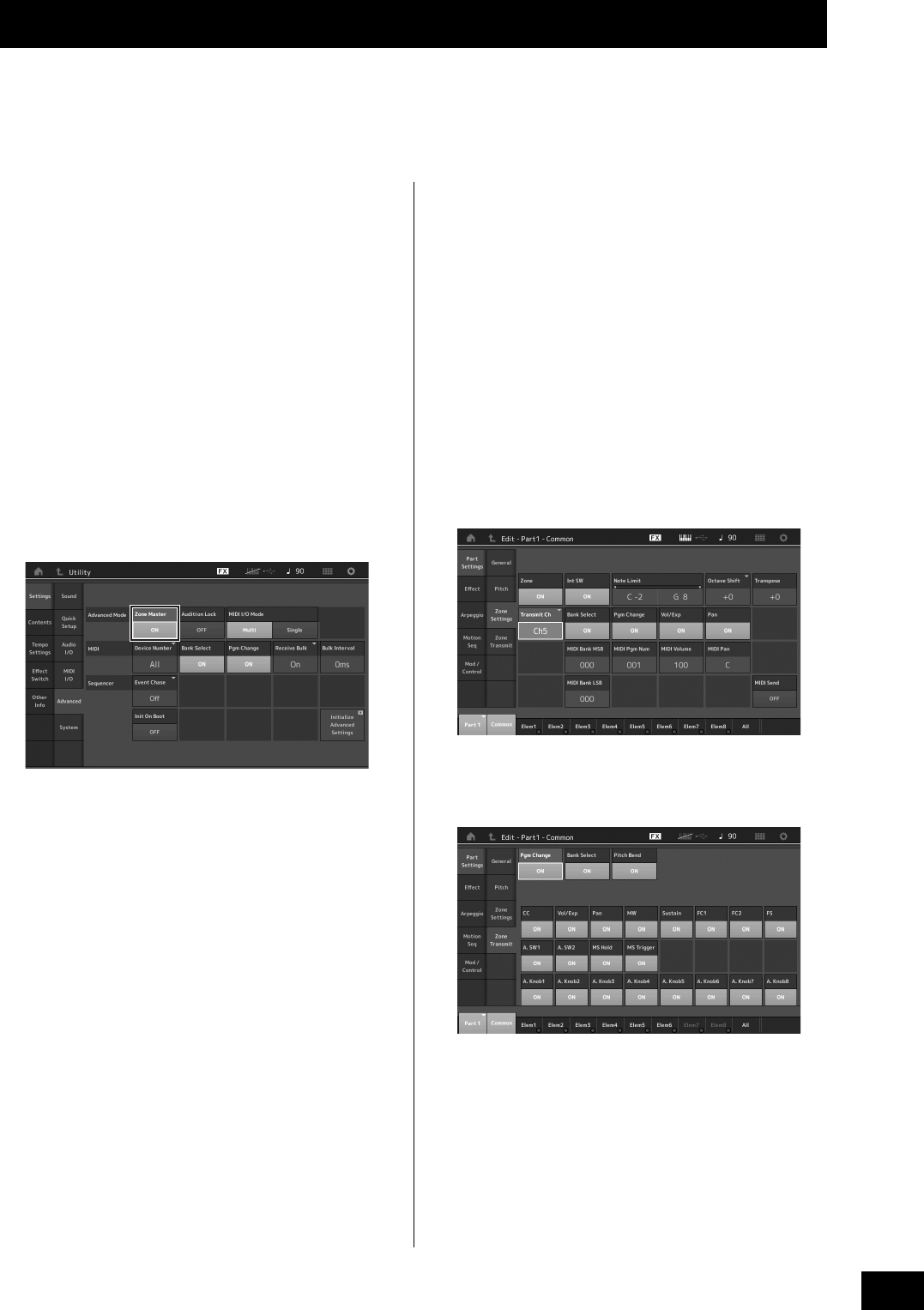

主控键盘功能最多可在每个演奏组中分配八个独立的区域，用作主控键盘控制器。
可以通过与现场设置组合使用，随时调出用于控制外接MIDI设备的设置。因此，现场演奏时也可以按顺序更改并控制
外接MIDI音源。
用作主控键盘的设置——分区
将MODX用作主控键盘时，最多可以将键盘分为八个独
立的区 （称为“分区”）。不同的MIDI通道以及旋钮和控
制滑杆的不同功能可分配到各个分区。由此通过一个键
盘即可同时控制内置复合音色音源的多个声部，或在多
个不同通道上控制外接MIDI乐器的演奏组以及本合成器
的内置演奏组——使用MODX可有效进行多个键盘的工
作。可以设置八个分区相关的参数并存储设置。
首先，通过激活分区设置将MODX设为主控键盘。
1按下[UTILITY]按钮调出工具画面。
2触摸屏幕左侧的[Settings]选项卡 [Advanced]
选项卡。
3触摸[Zone Master]将其打开。
4按下[EXIT]按钮。
存储设置并返回前一画面。
接下来，根据主控键盘 （分区）对各个演奏组进行设
置。
1按下[PERFORMANCE （HOME）]按钮调出演
奏组播放画面。
2将光标移至当前所选演奏组的所需声部并按下
[EDIT]按钮进行编辑。
3触摸屏幕左侧的[Part Settings]选项卡 [Zone
Settings]选项卡。
4触摸[Zone]将其打开。
5设置分区相关参数，如MIDI发送通道和音符限
制。
6触摸[Zone Transmit]选项卡根据需要设置发送开
关。
完成设置后，按下[STORE]按钮存储演奏组。
有关分区设置的详细信息，请参见参考说明书的PDF文
件。
用作主控键盘
modx_zh_om.book Page 49 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
50
随着A/D INPUT [L/MONO]/[R]插孔
输入的声音弹奏键盘
可以将A/D输入声 （如通过麦克风、 CD播放机或合成器
的声音）作为音频输入声部进行分配。音量、声像和效
果等各参数可设置到此声部，且与键盘演奏的声音一起
输出。
1确保关闭本乐器的电源并将A/D INPUT [GAIN]旋
钮设置到最小。
2将音频设备或麦克风连接到后面板的A/D INPUT
[L/MONO]/[R]插孔。
注
推荐使用标准动态麦克风。（本乐器不支持幻象供电
的电容麦克风。）
3打开连接的音频设备，然后打开MODX。
4按下[UTILITY]按钮调出工具画面，然后触摸屏幕
左侧的[Settings]选项卡 [Audio I/O]选项卡。
5根据连接到A/D INPUT [L/MONO]/[R]插孔的各
个设备设置“Mic/Line”参数。
连接麦克风等低输出电平的设备时，将此参数设置为
“Mic”。连接高输出电平的设备 （如合成器键盘、 CD
播放机、便携式音乐播放器）时，将此参数设置为
“Line”。
6按下A/D INPUT [ON/OFF]按钮使其指示灯点亮。
此设置启用来自连接的音频设备的输入音频信号。
7使用[GAIN]旋钮调节输入电平。
注
使用[GAIN]旋钮调节输入电平，使PEAK LED指示灯
仅在输入声最响时短暂点亮。
8按下[PERFORMANCE (HOME)]按钮，然后选择
所需演奏组。
当对着麦克风唱歌或播放音频设备时，弹奏键盘。
连接麦克风或音频设备
L
R
立体声音频设备 （CD 播放器等）
A/D INPUT
[L/MONO] A/D INPUT [R]
麦克风
A/D INPUT [L/MONO]
modx_zh_om.book Page 50 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 51
可以在工具画面设置各个参数。特别是可以通过触摸[Settings]选项卡设置应用到本乐器整个系统的参数。一旦按下
[EXIT]按钮返回原始画面，即会激活在工具画面所做的更改。本章节说明与整个系统设置相关的一些功能。
设置自动启动任务
可以决定打开电源时自动调出哪个画面：现场设置画面
或演奏组播放画面。
1按下[UTILITY]按钮调出工具画面，然后触摸
[Settings]选项卡 [System]选项卡。
2在[Power on Mode]中，选择“Live Set” （现场
设置画面）和卡槽编号或“Perform” （演奏组播
放画面）作为启动画面。
3按下[EXIT]按钮。
存储设置并返回前一画面。
设置按钮指示灯
可以控制按钮指示灯变暗。
1按下[UTILITY]按钮调出工具画面，然后触摸
[Settings]选项卡 [System]选项卡。
2将“Half Glow”设置为“Off”、“1/4”或“1/2”。
选择“Off”时，变暗功能关闭。
选择“1/4”时，微弱点亮状态下的按钮亮度降低为完全
点亮状态的25%。此亮度水平适合舞台等黑暗环境。
选择“1/2”时，微弱点亮状态下的按钮亮度降低为完全
点亮状态的50%。此亮度水平适合难以分辨按钮状态
（微弱点亮或熄灭）的明亮环境 （如室外）。
3按下[EXIT]按钮。
存储设置并返回前一画面。
打开/关闭各种功能
可以通过触摸工具画面上的[System]选项卡设置各种功
能。
打开/关闭动画
可以如下打开/关闭屏幕的动画状态。
1按下[UTILITY]按钮调出工具画面，然后触摸
[Settings]选项卡 [System]选项卡。
2在“Animation”中选择“ON”或“OFF”打开或关闭
动画。
3按下[EXIT]按钮。
存储设置并返回前一画面。
打开/关闭画面模糊效果
选择任一画面时，之前选择的画面变模糊。可以如下打
开/关闭此功能。
1按下[UTILITY]按钮调出工具画面，然后触摸
[Settings]选项卡 [System]选项卡。
2将“Blur”设置为“ON”或“OFF”打开或关闭模糊效
果。
3按下[EXIT]按钮。
存储设置并返回前一画面。
进行全局系统设置
modx_zh_om.book Page 51 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
52
进行全局系统设置
打开/关闭提示音
可以如下打开/关闭提示音 （确认操作、菜单/参数选择
等）。
1按下[UTILITY]按钮调出工具画面，然后触摸
[Settings]选项卡 [System]选项卡。
2将“Beep”设置为“ON”或“OFF”打开或关闭提示
音。
3按下[EXIT]按钮。
存储设置并返回前一画面。
打开/关闭超级旋钮的闪烁
在默认设置中，超级旋钮以当前节拍闪烁。可以如下打
开/关闭闪烁状态。
当关闭时，超级旋钮保持持续点亮。
1按下[UTILITY]按钮调出工具画面，然后触摸
[Settings]选项卡 [System]选项卡。
2在“Knob Flash”中选择“ON”或“OFF”打开或关
闭闪烁。
触摸面板校正
如果触摸面板偶尔发生不响应或响应不稳定，可能需要
校正触摸面板。
1按住[UTILITY]按钮并按下[PART SELECT
MUTE/SOLO]按钮。
显示工具画面，已选择[Calibrate Touch Panel]。
2按下[ENTER]按钮。
3白色方格出现。触摸方格校正触摸面板，并继续
触摸后续白色方格直至操作完成。
注
或者，可以触摸[UTILITY] [Settings] [System]调
出系统设置画面并触摸[Calibrate Touch Panel]。

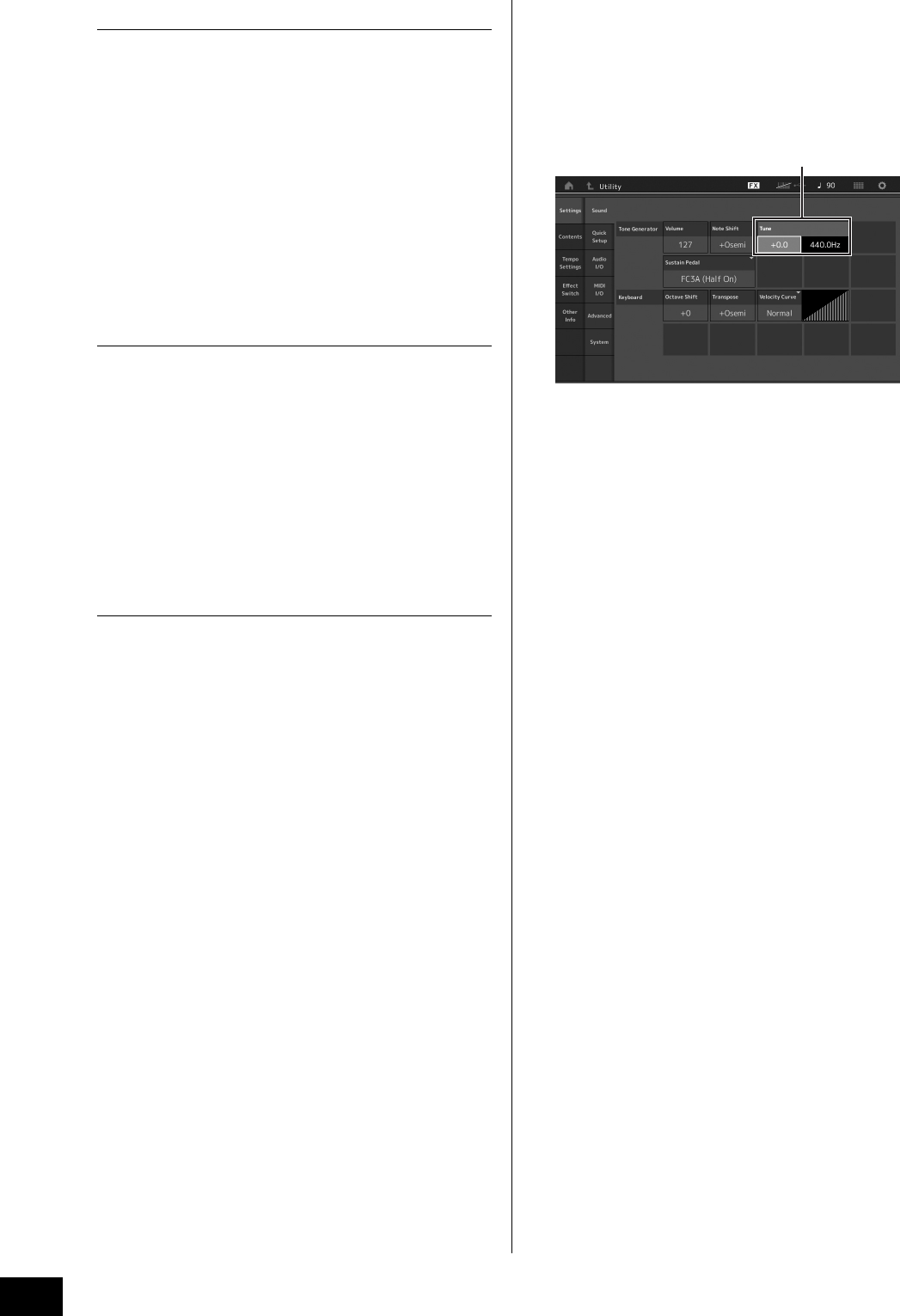

更改主调音
可以调节MODX的调音。进行合奏时此功能很有用，可
以配合其他无法轻易调音的乐器 （如钢琴）的音高。
1按下[UTILITY]按钮调出工具画面，然后触摸
[Settings]选项卡 [Sound]选项卡。
2选择“Tune”并使用数据轮更改参数。
在此示例中，我们将值从“440 Hz”更改为“442 Hz”。
由于调音参数以音分 （1音分=半音的1/100）为单位
进行调节，右侧显示以赫兹为单位的对应值。转动数
据轮将值更改为“+8.0”。根据需要使用调谐器进行更
加精确的调音。
3按下[EXIT]按钮。
存储设置并返回前一画面。
调音
modx_zh_om.book Page 52 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 53
进行全局系统设置
更改力度曲线
这五个曲线确定根据如何根据键盘演奏实际强度来产生
及传送力度。画面中显示的图形表示力度响应曲线。
（横线表示接收到的力度值 （弹奏力度）；竖线表示传
送到内部/外部音源的实际力度值。）
1按下[UTILITY]按钮调出工具画面，然后触摸
[Settings]选项卡 [Sound]选项卡。
2从画面左侧的弹出菜单中选择“Velocity Curve”
并根据需要更改曲线设置。
3按下[EXIT]按钮。
存储设置并返回前一画面。
Normal 此线性“曲线”产生键盘演奏力度和实际声
音改变间一到一的对应关系。
Soft 此曲线产生增强的响应，特别是对于较
轻的力度。
Hard 此曲线产生增强的响应，特别是对于较
高的力度。
Wide 该曲线可增强弹奏力度，使得较柔和的
弹奏产生较低的力度，而较强力的弹奏
相应产生较高的力度。因此，可以使用
此设置扩大动态范围。
Fixed 此设置不论弹奏力度如何，均产生相同
量的声音变化 （在下述Fixed Velocity中
设置）。
力度曲线
当力度曲线的参数设置为“Fixed”时
弹奏音符的力度固定为此处的设置值。
设置本地控制打开/关闭
本地控制通常设置为打开；但是在某些情况下 （与
计算机和音序器程序配合使用时），可能要将其关
闭，使键盘不弹奏内置声部，但在键盘上弹奏音符
时，仍通过MIDI OUT端口传送适当的MIDI信息。
此外，在本乐器中恰当处理输入的MIDI信息。
1按下[UTILITY]按钮调出工具画面并触摸屏幕
左侧的[Settings]选项卡
[MIDI I/O]选项卡。
2将“Local Control”设为“ON”或“OFF”。
3按下[EXIT]按钮。
存储设置并返回前一画面。
设置固定力度值
本机控制
modx_zh_om.book Page 53 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
54
通过标准MIDI电缆 （市售），可以连接外接MIDI乐器并由MODX控制。同样，也可以使用外接MIDI设备 （如键盘或音
序器）控制MODX的声音。以下所示为几个不同MIDI连接示例，请使用与想要的设置最类似的一个。
注
可使用内置接口、 MIDI端口或[USB TO HOST]端口进行MIDI数据的发送/接收；但是，无法同时使用。按下[UTILITY]
按钮 [Settings]选项卡 [MIDI I/O]选项卡选择要用于MIDI数据传输的端口。当使用本章节的说明时，请将“MIDI IN/
OUT”设置为“MIDI”，此处将MIDI作为连接示例。
从外接MIDI键盘或合成器控制MODX
使用外接键盘或合成器远程选择和弹奏MODX的演奏
组。
由MODX控制外接MIDI键盘或合成器
此连接可以通过弹奏MODX或播放来自MODX的乐曲，
使外接MIDI音源 （合成器、音源模块等）发声。当想要
使其它乐器与MODX一起发声时，使用此连接。
连接外接MIDI乐器
MIDI发送和接收通道
务必使外接MIDI乐器的MIDI发送通道与MODX的
MIDI接收通道相匹配。关于设置外接MIDI乐器的
MIDI发送通道的详细信息，请参见乐器的使用说
明。当MIDI I/O模式设置为“多个”时，MODX各MIDI
接收通道编号对应单个声部编号，如通道1对应声
部1，通道2对应声部2等。当MIDI I/O设置为“单个”
时，单个通道用于接收所有声部。
MIDI [IN]
MIDI [OUT ]
MODX
外接 MIDI 键盘、合成器等
通过MIDI通道分割MODX和外接音源之间的声音
使用上述连接示例，可以弹奏两种乐器并使其分别
发出不同声部的声音——例如，当乐曲播放MODX
的声音时，键盘演奏发出外接乐器的声音。若要使
用此功能，必须将MODX的发送通道和外接音源的
接收通道设置为相同的通道编号。 MODX各MIDI发
送通道编号对应各声部编号，如通道1对应声部1，
或通道2对应声部2。但是，可以通过以下步骤选择
所需发送通道。
按下[UTILITY] [Settings] [Advanced]，然后将
“Zone Master”设置为“ON”。若要编辑声部，触摸
[Part Settings] [Zone Settings]调出区域设置画
面。确认“Zone Transmit”中的MIDI发送通道，如有
必要，请更改此参数。当只想让外接音源发声时，
请调低MODX的主音量或通过以下操作将“Local
Control”设置为“off”：[UTILITY] [Settings]
[MIDI I/O]调出MIDI设置画面，然后将“Local
Control”设置为“off”。关于如何设置外接MIDI乐器的
MIDI接收通道的信息，请参见MIDI乐器的使用说明
书。
MIDI [OUT]
MIDI [IN]
MODX
MOTIF-RACK XS 等外接 MIDI 音源
modx_zh_om.book Page 54 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 55
将MODX连接到计算机，可以使用计算机上的DAW或音序软件制作原创乐曲。
注
缩写DAW （数字音频工作站）指的是用于录音、编辑和混合音频及MIDI数据的音乐软件。主要的DAW应用程序为
Steinberg Cubase、Logic、Ableton Live和ProTools。
连接计算机
将MODX连接到计算机时，需要使用USB线缆和Yamaha
Steinberg USB Driver。按照下列说明进行操作。请注
意，通过USB线缆可传送音频数据和MIDI数据。
1请从我们的网站下载最新Yamaha Steinberg
USB Driver。
单击Download按钮之后，对压缩文件进行解压缩。
https://download.yamaha.com/
进入Support网页 （或点击“Firmware/Software”）
后，输入相应的型号名称。
注
•从以上网站上也可找到系统要求的相关信息。
• Yamaha Steinberg USB Driver可能会修订及更新，
恕不另行通知。请务必在上述网站查看和下载最新
版本。
2将Yamaha Steinberg USB Driver安装到计算
机。
有关安装的说明，请参见下载的文件包中附带的在线
安装指南。将本乐器连接到计算机时，如下所示将
USB线缆连接到本乐器的[USB TO HOST]端口和计
算机的USB端口。
3按下[UTILITY]按钮调出工具画面。
4触摸画面左侧的[Settings]选项卡 [MIDI I/O]选
项卡。
5将“MIDI IN/OUT”设置为“USB”。
务必启用本乐器的[USB TO HOST]端口。
6根据个人偏好进行音频数据的输入和输出设置。
可以从[UTILITY] [Settings] [Audio I/O]更改设
置。
使用快速设置功能更改音频和MIDI数据相关参数，调
出专用编程的预置即可对计算机/音序器相关的不同
应用程序快速配置MODX。
要执行该操作，触摸画面左侧的[Settings]选项卡
[Quick Setup]选项卡调出快速设置画面。
触摸[Store Current Settings]可以将所需设置存储到
任意1至3快速设置。
注
有关快速设置功能可设置的参数的详细信息，请参见
参考说明书的PDF文件。
使用连接的计算机
USB 端口 [USB TO HOST] 端口
USB 线缆
后面板
快速设置 1至3
modx_zh_om.book Page 55 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
56
使用连接的计算机
使用[USB TO HOST]端口时的注意事项
将计算机连接至[USB TO HOST]端口时，务必遵循
以下要点，从而避免计算机死机和数据损坏或丢
失。
须知
•请使用AB型USB连接线。请勿使用USB 3.0连接
线。
•在打开/关闭乐器电源或者插入/拔下[USB TO
HOST]端口的USB线缆之前执行下列操作。
-关闭计算机上任何打开的应用软件。
-确保本乐器没有数据传输出来。（只有弹奏键盘
或播放乐曲时才有数据传送。）
•当计算机与本乐器相连时，执行下列操作应至少
等待6秒钟：（1）关闭本乐器电源然后再次打开
时，或者 （2）交替连接/断开USB线缆时。
如果计算机或乐器死机，重新启动应用程序软件或
计算机系统，或者关闭乐器电源再打开。
MIDI通道和MIDI端口
MIDI数据被分配给16个通道中的一个，此合成器能
通过16个MIDI通道同时演奏16个独立声部。不过，
16通道限制也可以通过单独的MIDI“端口”来解决，
每个MIDI端口支持16个通道。一根MIDI线缆的标准
为可以最多同时使用16通道处理数据，而USB连接
可以处理更多的数据——有赖于MIDI端口的使用。
每个MIDI端口可以调用16个通道， USB连接最多允
许8个端口的使用，结果是：可以在计算机上使用
最多128个通道 （8个端口 x 16个通道）。
使用USB线缆将本乐器连接到计算机时， MIDI端口
的定义如下：
端口1
本乐器上的音源模块只能识别和使用此端口。当将
MODX用作外接MIDI乐器或计算机的音源弹奏时，
应在相连的MIDI设备或计算机上将MIDI端口设置为
1。
端口3
此端口用作MIDI Thru端口。通过[USB TO HOST]
端口在端口3接收到的MIDI数据将通过MIDI [OUT]
端口再次传送到外接MIDI设备。
通过MIDI [IN]端口在端口3接收到的MIDI数据将通
过[USB TO HOST]端口再次传送到外接设备 （计算
机等）。使用USB连接时，务必要匹配MIDI发送端
口和MIDI接收端口，以及匹配MIDI发送通道和MIDI
接收通道。请务必根据上述信息设置与本乐器相连
的外接设备的MIDI端口。
音频通道
MODX的音频信号可输出到[USB TO HOST]端口和
OUTPUT [L/MONO]/[R]插孔。
在连接计算机时，使用[USB TO HOST]端口。在此
情况下，最多可使用10个音频通道 （5个立体声通
道）。如下进行输出至通道分配：[EDIT] [Part
Settings] [General]画面中的“Part Output”。
MODX的音频信号可从[USB TO HOST]端口和A/D
INPUT [L/MONO]/[R]插孔输入。
最多可将4个通道 （2个立体声通道）的音频输入到
[USB TO HOST]端口。在混音画面或演奏组编辑画
面中设置输出电平。信号输出到OUTPUT [L/
MONO]/[R]插孔 （2个通道）。此外，最多2个音频
通道 （1个立体声通道）可输入到A/D INPUT [L/
MONO]/[R]插孔。信号发送到MODX的A/D输入部
分。有关更多详细说明，请参见参考说明书的PDF
文件。
modx_zh_om.book Page 56 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 57
使用连接的计算机
使用计算机制作乐曲

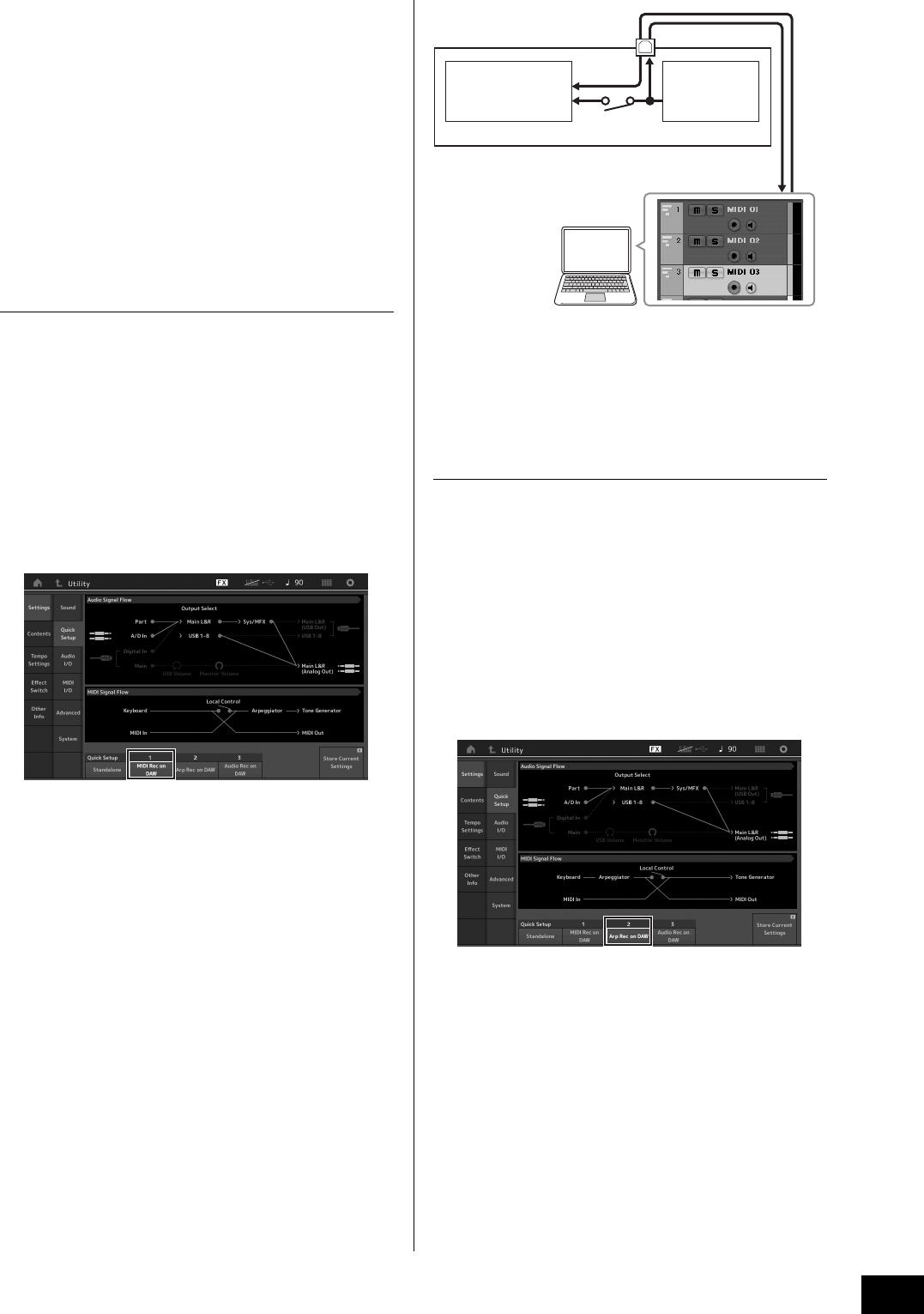

通过将MODX与MODX连接的计算机上的DAW软件组合
使用，您可充分利用以下功能及应用。
•将MODX演奏的MIDI录音和音频录音录制到DAW软
件。
•使用MODX音源从DAW软件播放乐曲。
本章节中概述了在连接完成 （第55页）后将计算机上的
DAW软件与MODX组合使用的方法。
将MODX上的演奏作为MIDI数据录制到计算
机 （不录制琶音播放）
通过此方法，可将MODX上的演奏仅作为MIDI数据录制
到DAW中。请切记，无法录制琶音播放。
设置MODX
1按下[UTILITY]按钮调出工具画面。
2触摸画面左侧的[Settings]选项卡 [Quick
Setup]选项卡调出快速设置画面。
3选择“Quick Setup”的“1 (MIDI Rec on DAW)”。
4按下[EXIT]按钮选择想要录制的演奏组。
设置DAW软件
1在DAW软件上将MIDI Thru设置为“on”。
通过将MIDI Thru设置为“on”，弹奏键盘所产生的并发
送到计算机的MIDI数据将返回到MODX。如下示例所
示，根据录制音轨的设置，从MODX发送然后通过
MIDI通道1录制到计算机的MIDI数据将通过MIDI通道
3从计算机返回到MODX。因此， MODX的音源将使
弹奏键盘产生的MIDI数据发出如同通道3中的MIDI数
据一样的声音。
2将MODX演奏录制到DAW软件中。
将MODX上的演奏作为MIDI数据录制到计算
机 （录制琶音播放）
通过此方法，可将MODX上的琶音播放作为MIDI数据录
制到DAW中。
设置MODX
1按下[UTILITY]按钮调出工具画面。
2触摸画面左侧的[Settings]选项卡 [Quick
Setup]选项卡调出快速设置画面。
3选择“Quick Setup”的“2 (Arp Rec on DAW)”。
4按下[EXIT]按钮选择想要录制的演奏组。
设置DAW软件
遵照“将MODX上的演奏作为MIDI数据录制到计算机
（不录制琶音播放） ”中的相同操作。
MODX
[USB TO HOST] 端口
音源模块 （识
别MIDI 通道 3
中的数据）
键盘 （通过
MIDI 通道 1
输出）
Local Control = off
计算机
（Cubase 等）
MIDI Thru = on
IN
CH1
OUT
CH3
modx_zh_om.book Page 57 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
58
使用连接的计算机
将MODX用作音源从计算机播放乐曲
以下说明为如何将本乐器用作MIDI音源的方法。在这种
情况下，从计算机上的DAW软件发送实际的MIDI音序数
据，让您充分利用MODX的动感声音，另一优点是不使
用软件合成器从而节省计算机的处理功耗。
设置MODX
1选择要编辑的演奏组。
2触摸演奏组播放画面上的[Mixing]选项卡调出混
音画面。
3根据需要设置1–16声部的混音。
设置DAW软件
1将用于弹奏MODX的音轨的MIDI输出端口设置为
MODX的端口1。
2将MIDI数据输入到计算机上DAW软件的各音轨。
MIDI音轨对应部分的音源设置将在MODX的混音画面
上进行。
modx_zh_om.book Page 58 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 59
备忘录
modx_zh_om.book Page 59 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
60

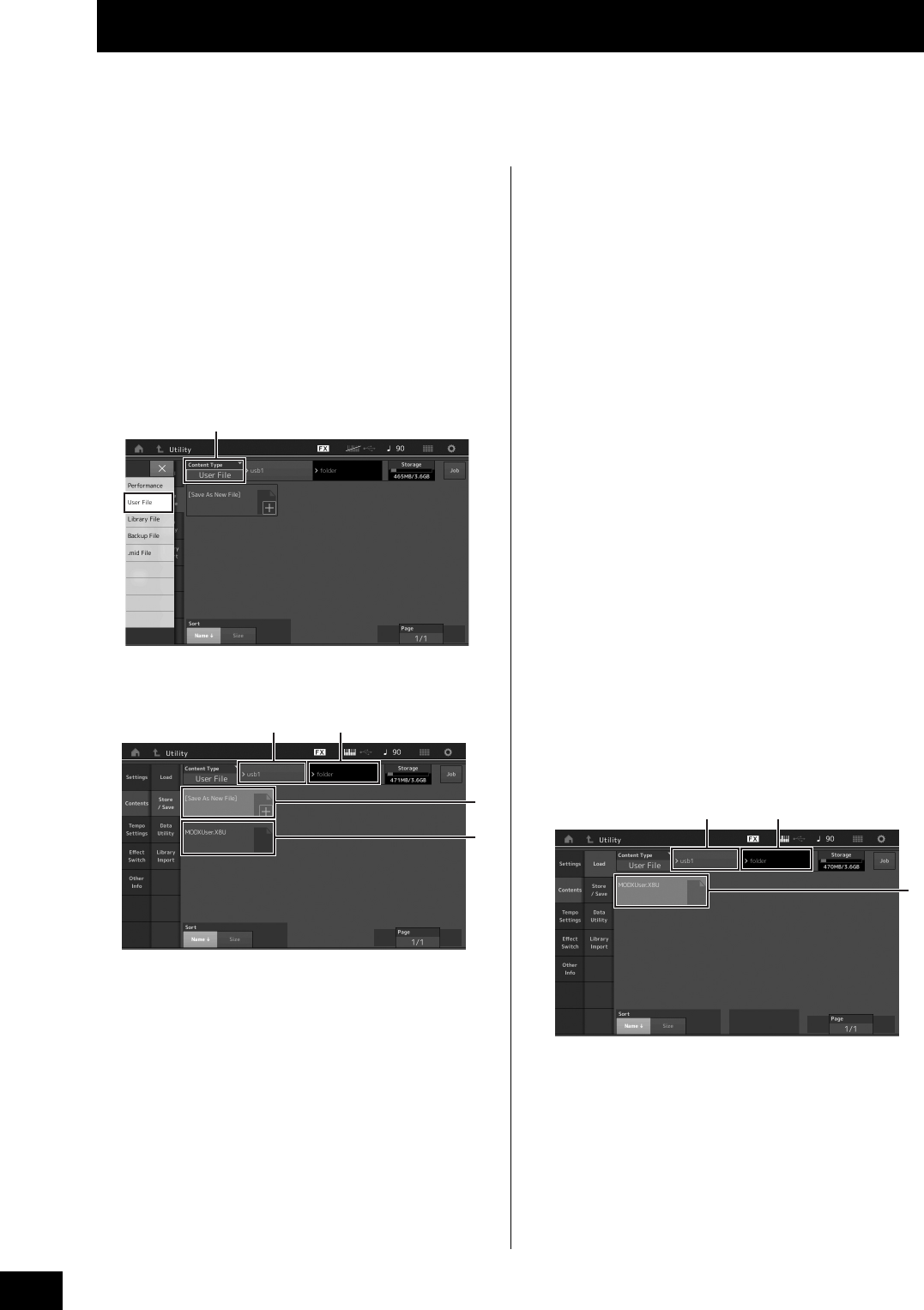

工具画面中提供了在MODX和连接至[USB TO DEVICE]端口的USB闪存之间传送整个系统设置和数据 （如演奏组和现
场设置）的工具。
本章节说明如何将本乐器用户存储器中的所有数据作为“User”文件保存/加载。
保存设置到USB闪存
1将USB闪存连接到本乐器的[USB TO DEVICE]端
口。
2按下[UTILITY]按钮调出工具画面，然后触摸画面
左侧的[Contents]选项卡 [Store/Save]选项
卡。
3将“Content Type”设置为“User File”。
4选择所需USB闪存目录。
1父文件夹
2USB闪存中的存储目的地文件夹
3新存储目的地
4现有文件
5触摸[Save As New File]中的“+”。
注
若要覆盖现有文件，触摸文件名。
6显示文本输入画面。输入要存储的文件名。
有关输入名称的详细说明，请参见“基本操作和显示
画面”中的“命名 （输入字符） ”（第21页）。
7触摸文本输入画面上的[Done]以实际执行存储操
作。
注
若要覆盖现有文件，在提示确认的画面上选择
“YES”。
从USB闪存加载设置
须知
加载操作将覆盖本乐器中已存在的数据。重要数据务必
保存在连接到[USB TO DEVICE]端口的USB闪存。
1将USB闪存连接到本乐器的[USB TO DEVICE]端
口。
2按下[UTILITY]按钮调出工具画面，然后触摸画面
左侧的[Contents]选项卡 [Load]选项卡。
3将“Content Type”设置为“User File”。
4选择所需USB闪存文件夹。
5选择要执行加载操作的存储器文件 （扩展名：
.X8U）。
1源USB闪存
2USB闪存中的源文件夹
3现有文件
保存/加载数据
选择内容类型
12
3
4
12
3
modx_zh_om.book Page 60 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 61
保存/加载数据
使用[USB TO DEVICE]端口时的注意
事项
本乐器内置[USB TO DEVICE]端口。当连接USB设备到
该端口时，一定要小心操作USB设备。使用时请遵循下
述重要注意事项。
注
有关使用USB设备的详细信息，请参见USB设备的使用
说明书。
兼容的USB设备
•USB闪存
USB集线器、计算机键盘、鼠标等其它USB设备无法使
用。
本乐器未必支持所有的商用USB设备。Yamaha并不保证
能够兼容您所购买的USB设备。在购买用于本乐器的
USB设备前，请访问下面的网站：
https://download.yamaha.com/
进入Support网页 （或点击“Documents and Data”）后，
输入相应的型号名称。
尽管USB设备1. 1 到3.0版本均可在本乐器上使用，但数据
从USB载入或保存到USB的时间长度取决于数据类型或
乐器状态。
须知
USB TO DEVICE端口的额定值为5V/500mA以下。请勿
连接高于额定值的USB设备，否则可能造成本乐器的损
坏。
连接USB设备
将USB设备连接到[USB TO DEVICE]端口时，确保设备
上的接口适用且连接方向正确。
须知
•请勿在播放/录制、文件管理 （如保存、复制、删除和
格式化操作）或访问USB设备的过程中，断开或连接
USB设备。否则可能造成乐器操作的“死机”或USB设
备和数据的操作中断。
•连接然后断开USB设备时 （反之亦然），确保2个操作
之间相隔几秒钟。
使用USB闪存
将本乐器连接到USB闪存后，您可以将创建的数据保存
到相连的设备上，也可以从相连设备读取数据。
可使用的USB闪存的最大数量
[USB TO DEVICE]端口上只能连接一个USB闪存。
格式化USB闪存
您只能用本乐器格式化USB闪存 （第61页）。在其它设
备上格式化USB闪存可能无法正确操作。
须知
格式化操作将覆盖以前已有的数据。确保要格式化的
USB闪存不含重要数据！
注
有关如何格式化USB闪存的详细说明，请参见参考说明
书的PDF文件。
保护数据 （写保护）
为防止误删除重要的数据，请使用每个USB闪存的写保
护功能。当向USB闪存保存数据的时候，确定已禁用了
写保护功能。
关闭本乐器
关闭本乐器时，确保乐器没有通过播放/录制、文件管理
（如保存、复制、删除和格式化操作）等操作访问USB
闪存。否则可能造成USB闪存出错和数据中断。
modx_zh_om.book Page 61 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
62
本乐器上的某些重要功能和操作可通过便捷的面板控制快捷方式执行。
只需在按住[SHIFT]按钮的同时按下所示按钮 （如下）即可。
SHIFT功能列表
操作 功能
[SHIFT] + KNOB POSITION [1] 在值1中存储分配到旋钮的分配1–8。
[SHIFT] + KNOB POSITION [2] 在值2中存储分配到旋钮的分配1–8。
[SHIFT] + OCTAVE [-] 将移调值减1。
[SHIFT] + OCTAVE [+] 将移调值加1。
[SHIFT] + OCTAVE [-] + OCTAVE [+] 将移调值复位至0。
[SHIFT] + [DEC/NO] 将所选参数值减10。
在现场设置画面中，该操作将调出上一页。
[SHIFT] + [INC/YES] 将所选参数值加10。
在现场设置画面中，该操作将调出下一页。
[SHIFT] + [ENTER] 调出速度设置画面。
[SHIFT] + [PERFORMANCE (HOME)] 调出概览画面。
[SHIFT] + [LIVE SET] 调出现场设置注册画面。
[SHIFT] + [UTILITY] 调出快速设置画面。
[SHIFT] + [CATEGORY] 调出当前所选声部的声部分类查找画面。
[SHIFT] + 滑杆选择[1–4] [5–8] 当滑杆功能[PART]/[ELEMENT/OPERATOR]按钮设置为“PART”时，选择声
部9或声部13。
[SHIFT] + [EDIT] 打开复制/交换对话框。
[SHIFT] + SCENE [1]–[8] 将SCENE 1–8储存至SCENE [1]–[8]按钮。
[UTILITY] + [PART SELECT MUTE/
SOLO]
调出触摸面板校正设置画面。
modx_zh_om.book Page 62 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 63
画面讯息
LCD 指示 说明
** will be deleted. 要执行的指定操作将会导致指定数据被删除时，显示此信息。
** will be overwritten. 当已存在与想要保存的文件/文件夹同名的文件/文件夹时，显示此信
息。
Activate the source controller to assign. 可以将参数分配到要激活的控制器。
Advanced settings will be initialized. 将初始化[Advanced]选项卡中执行的所有设置。
All data and libraries will be initialized.
Unsaved user data will be lost.
将初始化所有数据和库。未保存的用户数据将丢失。
All data is initialized upon power-on. 电源打开时初始化所有数据。
All settings will be initialized. User data is
kept.
将初始化所有设置。用户数据保留。
All sound will be stopped during
optimization.
在恢复内存之前，显示此信息。优化期间，所有声音将停止。
All user data will be initialized. Unsaved
user data will be lost.
将初始化所有用户数据。未保存的用户数据将丢失。
Are you sure? 确定是否要执行指定操作。
Arpeggio full. 当不再有琶音声部开关用于打开时显示。
Assignable Knob Full. 当所有可分配旋钮处于使用中，且不再有超级旋钮设置可被添加时显
示。
Audio Rec stopped due to lack of memory
space.
USB闪存已满，不可再保存音频录音数据。使用新的USB闪存，或者从
USB闪存中删除不必要的数据以获取存储空间。
Auto power off disabled. 禁用自动关机之前，显示此信息。
Bulk data protected. 由于设置无法接收批量数据。
Can’t process. MODX无法处理的请求操作。
Completed. 已经完成指定的加载、保存、格式化或其它作业。
Connecting to USB device... 当前正在识别与[USB TO DEVICE]端口相连的USB闪存。
Control Assign Full. 所有控制分配处于使用中。
Copy protected. 试图导出或保存受复制保护的数字音频源。
Current user data will be overwritten by **. 正在保存文件时显示此信息，该名称下的用户数据已存在。
Data memory full. 内存已满，防止将录制的数据存储于库中。
Device number is off. 由于设备编号空缺，导致无法传送/接收批量转储数据。
Device number mismatch. 因为设备编号不匹配，无法传送/接收批量转储数据。
File is not found. 加载操作期间未找到指定文件。
File or folder already exists. 已存在与想要保存的文件/文件夹同名的文件/文件夹。
File or folder path is too long. 由于已超过指示路径的最大字符数，尝试访问的文件或文件夹无法访
问。
Folder is not empty. 尝试删除包含数据的文件夹。
Illegal bulk data. 接收批量转储数据或批量请求信息时发生错误。
Illegal file name. 指定文件名称无效。请尝试输入不同的名称。
Illegal file. 本合成器无法使用或无法加载指定文件。
Keybank full. 执行加载操作时，已超过键库的最大总数。
Library full. 执行相关操作时，已超过库的最大总数。
modx_zh_om.book Page 63 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
64
画面讯息
MIDI buffer full. 由于一次接收的数据过多导致处理MIDI数据失败。
MIDI checksum error. 接收批量转储数据时发生错误。
Modified: Common AsgnKnob? 用于声部编辑的控制分配画面中，当添加或编辑与超级旋钮相关的可分
配旋钮的设置时，用于通用/音频编辑的控制分配设置被自动添加或编
辑时显示。
No data. 当所选音轨或范围不包含数据时，显示此信息。请选择适当音轨或范
围。
No read/write authority to the file. 表示无权读取/写入文件。
Now initializing all data… 表示本合成器正在恢复出厂编程设置。
Now initializing… 表示正在初始化指定数据。
Now loading... 表示正在加载文件。
Now receiving MIDI bulk data... 表示本合成器正在接收MIDI批量转储数据。
Now saving... 表示正在保存文件。
Now transmitting MIDI bulk data... 表示本合成器正在发送MIDI批量转储数据。
Part Full. 所有声部处于使用中。
Please connect USB device. 将USB设备连接到[USB TO DEVICE]端口进行音频录音。
Please keep power on. 正在将数据写入闪存ROM。在数据写入到闪存ROM中时绝不要尝试关
闭电源。在显示此信息时关闭电源，将导致所有用户数据丢失，并且有
可能引起系统死机 （因为闪存ROM中的数据损毁）。这样也可能会导
致在下次打开电源时， MODX无法正确启动。
Please reboot to enable the new Audio I/O
Mode.
请重新启动本合成器以启用音频数据输入/输出设置的更改。
Please reboot to maintain internal memory. 请重新启动本合成器恢复内存。
Please stop audio play/rec. 试图进行的操作无法在音频录音或播放过程中执行。
Please stop sequencer. 试图进行的操作无法在乐曲播放过程中执行。
Please wait… 表示本合成器正在执行指定操作。
Recall latest edits. 如果您在编辑一个演奏组，且在没有保存编辑的情况下选择另一个演奏
组，将会擦除所做的所有编辑。此时，可使用调用将演奏组恢复为最新
编辑的状态。
Redo last recording. 确认是否要恢复已撤销的操作。
Sample is protected. 无法覆盖样本数据。
Sample is too long. 样本数据过大且无法执行加载操作。
Sample memory full. 样本存储器已满且无法进一步执行加载操作。
Scene stored. 场景已存储到[SCENE]按钮之一。
Song data overload. 乐曲数据过大无法播放。
Song full. 执行相关操作时，已超过乐曲的最大总数。
Touch the white square. 在触摸面板校正期间当需要触摸显示的白色矩形时，显示此信息。
Turn on Memory Switch to memorize ** into
this scene.
当对某功能打开[Memory] （记忆开关）时，对应功能信息自动存储在
当前所选的[SCENE]按钮中。
Undo last recording. 确认是否要撤销最近的录制。
Unsupported USB device. 当连接不支持的USB设备时，显示此信息。
USB connection terminated. 由于电流异常，与USB闪存的连接发生中断。从[USB TO DEVICE]端口
断开USB闪存，然后按下任一面板按钮。
LCD 指示 说明
modx_zh_om.book Page 64 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 65
画面讯息
USB device is full. USB闪存已满，不可再保存数据。使用新的USB闪存，或者从存储设备
中删除不必要的数据以获取存储空间。
USB device is write-protected. 当尝试写入受保护的USB闪存时，显示此信息。
USB device read/write error. 对USB闪存读取或写入时发生错误。
USB device will be formatted. 在格式化USB设备之前，显示此信息。
Waveform full. 执行相关操作时，已超过波形的最大总数。
LCD 指示 说明
modx_zh_om.book Page 65 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
66
没有声音？声音失常？当出现类似此类的问题时，请先查看下列要点，再确定本产品是否出现故障。在将您的数据备
份到USB闪存 （第19页）后执行数据初始化 （第60页）可解决很多问题。如果问题依然存在，请咨询您所在地的
Ya m a h a 经销商。
触摸面板无法正确响应。
您在触摸面板上触摸点是否与下方画面中目标项目正确对齐？
校正触摸面板。
没有声音。
是否所有滑杆均设置到适合音量 （0或最小值除外）？
MODX 是否通过音频线正确连接到相关外接设备 （如放大器、扬声器、耳机）？
由于 MODX 没有内置扬声器，因此需要外接音频系统或一副立体声耳机才可正确监听 （第 18 页）。
是否已开启本合成器和连接的外接设备的电源？
是否已进行了所有适当音量的设置 —— 包括本合成器上主音量和任何已连接外接设备上的音量？
当踏板控制器与 [FOOT CONTROLLER] 插孔相连时，踩下踏板控制器。
是否将本地控制参数设置为关闭？
当本地控制参数设置为关闭时，即使弹奏键盘，也不会发出声音。
是否选择了空白声部？
如果是，将任意声音分配到该声部或选择其他声部。
是否打开了各声部的静音开关？
当静音开关打开时，即使弹奏键盘，也不会发出声音。
是否关闭了各声部的键盘控制？
是否打开了各声部的 “A r p P l a y O n l y ” 参数？
当此参数打开时，对应声部仅通过琶音播放发出声音。
使用外接控制器时， MIDI 音量或 MIDI 表情设置是否过低？
效果与滤波器设置是否合适？
如果使用滤波器，试着改变截止频率。某些截止设置有可能会过滤掉所有声音。
•标准声部 （AWM2）和鼓声部时
•标准声部 （FM-X）时
是否选择了 “Vocoder” 作为声部的插入效果类型？
如果是，将与 A/D INPUT [L/MONO]/[R] 插孔相关的参数设置为合适的值，然后在将声音输入到 MODX 已连接的麦
克风的同时弹奏键盘。确认后面板上的 A/D INPUT [GAIN] 旋钮是否设置到最小位置。
故障排除
[UTILITY] + [PART SELECT MUTE/SOLO] [ENTER]
[UTILITY] [Settings] [System] [Calibrate Touch Panel]
[UTILITY] [Settings] [MIDI I/O] “Local Control”
[PERFORMANCE (HOME)] 声部 “Mute”
[PART SELECT MUTE/SOLO] “Mute” 声部选择
[PERFORMANCE (HOME)] 声部 “Kbd Ctrl”
[PERFORMANCE (HOME)] 声部选择 [EDIT] [Part Settings] [General] “Arp Play Only”
[PERFORMANCE (HOME)] 声部选择 [EDIT] [Arpeggio] [Common] “Arp Play Only”
[PERFORMANCE (HOME)] [EDIT] [Effect]
[PERFORMANCE (HOME)] 声部选择 [EDIT] [Effect]
[PERFORMANCE (HOME)] 声部选择 [EDIT] 音素 /键选择 [Filter]
[PERFORMANCE (HOME)] 声部选择 [EDIT] Operator selection [Pitch/Filter]
[EDIT] 声部选择 音素 /键/操作器 [Common] [Effect] [Routing]
modx_zh_om.book Page 66 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 67
故障排除
音量或表情设置是否过低？
•标准声部 （AWM2）和鼓声部时
•标准声部 （FM-X）时
音素开关、音高限制、力度限制和力度偏移值等参数设置是否合适？
•标准声部 （AWM2）和鼓声部时
•标准声部 （FM-X）时
是否打开了声部各音素 /操作器的静音开关？
如果是标准声部 （FM-X），载波电平是否设置为 “0”？
是否关闭了各声部的输出参数？
A/D INPUT插孔无声音输出。
是否打开了麦克风的开关？
确认麦克风类型。务必使用动圈式麦克风。
麦克风或音频设备和本乐器之间的线缆是否正确连接？
A/D INPUT [GAIN] 旋钮是否转到最小？
A/D INPUT [ON/OFF] 按钮是否打开？
确认 A/D INPUT [L/MONO]/[R] 的连接状态是否符合 “Mono/Stereo” 参数。
确认 “Mic/Line” 参数是否设置为适当的值。
当相连设备 （如麦克风）的输出电平较低时，将此参数设置为 “Mic”。当相连设备 （如合成器键盘、 CD 播放机）的
输出电平较高时，将此参数设置为 “Line”。
A/D 输入声部的音量设置是否太低？
效果设置是否合适？
A/D 输入声部的输出设置是否正确？
确认是否选择了声码器效果。
当选择声码器作为当前声部的插入效果时，视参数设置而定，从 A/D INPUT [L/MONO]/[R] 插孔输入的音频信号可能
不会发出声音。
[UTILITY] [Settings] [Sound] 音源 “Volume”
[EDIT] [General] “Volume”
[EDIT] 声部选择 音素 /键/操作器 [Common] [Part Settings] [General] “Volume”
[EDIT] 声部选择 音素 /键/操作器 [Common] [Part Settings] [General] “Dry Level”
[EDIT] 声部选择 音素 /键/操作器 [Amplitude] [Level/Pan] “Level”
[EDIT] 声部选择 操作器选择 [Level] “Level”
[EDIT] 声部选择 音素 /键/操作器 [Common] [Part Settings] [General]
[EDIT] 声部选择 音素 /键选择 [Osc/Tune]
[EDIT] 声部选择 音素 /键/操作器 [Common] [Part Settings] [General]
[EDIT] 声部选择 操作器的静音开关
[EDIT] 声部选择 操作器选择 [Level] “Level”
[EDIT] 声部选择 音素 /键/操作器 [Common] [Part Settings] [General] “Part Output”
[EDIT] [Audio In] [Mixing] A/D In “Input Mode”
[UTILITY] [Settings] [Audio I/O] “A/D Input”
[EDIT] [Audio In] [Mixing] A/D In “Volume”
[EDIT] [Audio In] [Routing]
[UTILITY] [Settings] [Audio I/O] Output
[EDIT] 声部选择 音素 /键/操作器 [Common] [Effect] [Routing]
modx_zh_om.book Page 67 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
68
故障排除
持续不停播放。
当[ARP ON/OFF] 按钮打开时，按下此按钮使其熄灭。
在乐曲画面中时，按下 [J]（停止）按钮。 ?
当继续发出延迟等效果声时，确认效果设置或重新选择演奏组。
当继续发出节拍声时，确认以下参数设置。将此参数设置为 “always” 以外的设置，无论音序器状态如何，此设置均会
始终播放节拍声。
声音失真。
效果设置是否合适？
在某些设置下使用效果有可能会产生失真。
滤波器设置是否合适？
过高的滤波器共鸣设置可导致失真。
•标准声部 （AWM2）和鼓声部时
•标准声部 （FM-X）时
是否将下列任何音量参数设置过高以至于产生削波？
•标准声部 （AWM2）和鼓声部时
•标准声部 （FM-X）时
声音被切除。
整个声音（通过键盘播放和乐曲 /声部 /琶音播放）是否超过 MODX 的最大复音数（AWM2 为128，FM-X 为60）？
每次只有一个音符发声。
当发生此情况时，将当前模式中的 Mono/Poly 参数设置为 “mono”。
若要演奏和弦，将此参数设置为 “poly”。
音高或音程错误。
各声部的主调音参数是否设置为 “0” 以外的其它值？
各声部的音高切换参数是否设置为 “0” 以外的其它值？
•标准声部 （AWM2）和鼓声部时
•标准声部 （FM-X）时
[UTILITY] [Tempo Settings] Click “Mode”
[EDIT] 声部选择 音素 /键/操作器 [Common] [Effect]
[EDIT] 声部选择 音素 /键/操作器 [Filter]
[EDIT] 声部选择 音素 /键/操作器 [Common] [Pitch/Filter]
[UTILITY] [Settings] [Sound] 音源 “Volume”
[UTILITY] [Settings] [Audio I/O] “Output”
[EDIT] [General] “Volume”
[EDIT] 声部选择 音素 /键/操作器 [Common] [Part Settings] [General] “Volume”
[EDIT] 声部选择 音素 /键/操作器 [Amplitude] [Level/Pan] “Level”
[EDIT] 声部选择 操作器选择 [Level] “Level”
[EDIT] 声部选择 音素 /键/操作器 [Common] [Part Settings] [General] “Mono/Poly”
[UTILITY] [Settings] [Sound] 音源 “Tune”
[EDIT] 声部选择 音素 /键/操作器 [Common] [Part Settings] [Pitch] “Note Shift”
[EDIT] 声部选择 音素 /键/操作器 [Common] [Part Settings] [Pitch] “Detune”
[EDIT] 声部选择 音素 /键/操作器 [Common] [Pitch/Filter] [Pitch] “Note Shift”
[EDIT] 声部选择 音素 /键/操作器 [Common] [Pitch/Filter] [Pitch] “Detune”
modx_zh_om.book Page 68 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 69
故障排除
当声部产生错误音高时，是否从微调参数中选择了合适的调音系统？
•标准声部 （AWM2）时
•标准声部 （FM-X）时
当声部产生错误音高时， LFO 音高调制深度是否设置过高？
•标准声部 （AWM2）时
•标准声部 （FM-X）时
当声部产生错误音高时，粗调和微调设置是否合适？
•标准声部 （AWM2）和鼓声部时
•标准声部 （FM-X）时
当声部似乎产生错误音高时，控制器的目的地是否设置为 “Pitch”？
无效果。
是否关闭了效果开关？
变奏发送或混响发送是否设置为 “0” 以外的其它值？
变奏返回或混响返回是否设置为 “0” 以外的其它值？
是否所有音素 /键的插入效果输出参数均已设置为效果设置中的 “thru”？
系统效果情况下，是否任何或所有效果类型已设置为 “No Effect”？
插入效果情况下，是否任何或所有效果类型已设置为 “Thru”？
确认插入开关参数是否正确设置。
是否超过应用插入效果的声部数量？
对于声部 9-16，您可以将插入效果至多应用至四个声部。
无法启动琶音。
确认 [ARP ON/OFF] 按钮为打开还是关闭。
计算琶音开关已打开的声部数量。
您最多可以同时播放八个声部的琶音。
[EDIT] 声部选择 音素 /键/操作器 [Common] [Part Settings] [Pitch] “Micro Tuning Name”
[EDIT] 声部选择 音素 /键/操作器 [Common] [Pitch/Filter] [Pitch] “Micro Tuning Name”
[EDIT] 声部选择 音素选择 [Element LFO] “Pitch Mod”
[EDIT] 声部选择 音素 /键/操作器 [Common] [Mod/Control] [2nd LFO] “Pitch Modulation”
[EDIT] 声部选择 音素 /键选择 [Osc/Tune] “Coarse”
[EDIT] 声部选择 音素 /键选择 [Osc/Tune] “Fine”
[EDIT] 声部选择 操作器选择 [Form/Freq] “Coarse”
[EDIT] 声部选择 操作器选择 [Form/Freq] “Fine”
[EDIT] 声部选择 [Mod/Control] [Control Assign] “Destination”
[UTILITY] [Effect Switch]
[EDIT] 声部选择 音素 /键/操作器 [Common] [Effect] [Routing] “Var Send”
[EDIT] 声部选择 音素 /键/操作器 [Common] [Effect] [Routing] “Rev Send”
[EDIT] [Effect] [Routing] “Var Return”
[EDIT] [Effect] [Routing] “Rev Return”
[EDIT] 声部选择 音素 /键/操作器 [Common] [Effect] [Routing] “Element 1–8”
[EDIT] 声部选择 音素 /键/操作器 [Common] [Effect] [Ins A]/[Ins B]
[EDIT] 声部选择 音素 /键/操作器 [Common] [Effect] [Ins Assign]
modx_zh_om.book Page 69 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
70
故障排除
音高限制和力度限制等琶音相关参数是否正确设置？
琶音类型参数是否设置为 “off”？
确认琶音开关参数。
如果当前声部的参数设置为关闭，即使 [ARP ON/OFF] 按钮打开，也不会通过键盘演奏触发琶音播放。
[Arp Bypass] 按钮是否设置为 “on”？
无法停止琶音。
当释放琴键时如果琶音播放不停止，将 Arpeggio Hold 参数设置为 “off”。
即使按下[R]（播放）按钮也无法开始播放乐曲。
所选的乐曲是否确实包含数据？
无法录制乐曲。
是否有足够的自由存储空间用于录制？
MODX 存储器最多可以录制 128 首乐曲。如果存储器已满，则无法录制更多内容。
计算机与MODX之间的数据通信不能正常工作。
确认计算机上的端口设置是否恰当。
确认 MIDI IN/OUT 参数是否已设置为恰当的值。
MIDI批量转储数据传送/接收不能正常工作。
接收批量转储参数是否设置为关闭？
将接收批量转储参数设置为打开。
当接收通过批量转储功能传送并且录制在外接 MIDI 设备中的 MIDI 批量数据时，需要将 MIDI 设备编号设置为与传送时
相同的值。
当传送无法正常工作时，连接至 MODX 的MIDI 乐器设备编号是否与设备编号参数匹配？
无法将数据保存至USB闪存。
USB 闪存是否使用了写保护？ （要保存数据，必须将写保护设置为关闭。）
USB 闪存上的可用空间是否充足？
在目录画面中，将设备设置为 USB 闪存。确认画面右上方所示的 USB 闪存当前可用 （未使用）的存储量。
Yamaha 是否保证特定 USB 闪存的操作？
有关详情，请参见第 61 页。
在画面中，有一些黑点 （未点亮）或白点 （始终点亮）。
这些点是 LCD 屏幕偶发的坏像素点；不影响操作。
[EDIT] 声部选择 音素 /键/操作器 [Common] [Arpeggio] [Common]
[EDIT] 声部选择 [Arpeggio] [Individual] “Name”
[PERFORMANCE (HOME)] 声部选择 “A r p O n ”
[UTILITY] [Effect Switch]
[EDIT] 声部选择 音素 /键/操作器 [Common] [Arpeggio] [Common] “Hold”
[UTILITY] [Settings] [MIDI I/O] MIDI “MIDI IN/OUT”
[UTILITY] [Settings] [Advanced] MIDI “Receive Bulk”
[UTILITY] [Settings] [Advanced] MIDI “Device Number”
[UTILITY] [Settings] [Advanced] MIDI “Device Number”
[UTILITY] [Contents] [Load]/[Store/Save]
modx_zh_om.book Page 70 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 71
技术规格
键盘 MODX8：88键， GHS键盘 （初始力度）
MODX7：76键，半配重键盘 （初始力度）
MODX6：61键，半配重键盘 （初始力度）
音源模块 音源 动态控制合成引擎
AWM2：8音素
FM-X：8操作器， 88算法
复音 AWM2：128 （最大；立体声/单音波形）
FM-X：64 （最大）
多声部能力 16声部 （内置），音频输入声部 （A/D*1，USB*1）
*1 立体声声部
波形 预置：5.67 GB （转换为16位线性格式时），用户：1.00 GB
演奏组 约2,000
滤波器 18种类型
效果系统 混响x12种类型，变化x85种类型，插入 （A、B）x85种类型*2，主效果器
x23种类型
*2 A/D部分插入x80种类型
<各效果类型参数的预置设置以模板形式提供>
主EQ （5频段），第一声部EQ （3频段），第二声部EQ （2频段）
音序器模块 音符容量 约130,000音符
音符精度 480 ppq （每四分音符格数）
速度 （BPM）5-300
演奏组录制器 乐曲 128首乐曲
音轨 16音序音轨、速度音轨、场景音轨
录音类型 实时替换、实时叠加、实时切入/切出
音序格式 MODX原始格式、 SMF格式0、1
琶音 声部 8声部同时 （最大）
预置 10,239种类型
用户 256种类型
动态音序器 序列 8 + 1序列 （最大）
modx_zh_om.book Page 71 Monday, March 5, 2018 2:51 PM
MODX 使用说明书
72
*本使用说明书的内容为出版时最新的技术规格。请至Yamaha 网站下载最新版本的使用说明书。技术规格、设备或选
购配件在各个地区可能会有所不同，因此如有问题，请与当地Ya m a h a 经销商确认。
其它 现场设置 预置：256以上，用户：2,048
控制器 主音量、 AD输入增益旋钮、 USB音量、弯音轮、调制轮
控制滑杆x4、旋钮x4、超级旋钮、数据轮
画面 7" TFT彩色宽屏VGA LCD触摸屏
接口 [USB TO DEVICE]、[USB TO HOST]、MIDI [IN]/[OUT]、FOOT
CONTROLLER [1]/[2]、
FOOT SWITCH [ASSIGNABLE]/[SUSTAIN]、OUTPUT [L/MONO]/[R]
（6.3 mm，标准phone型插孔）、
[PHONES] （6.3 mm，标准立体声phone型插孔）、
A/D INPUT [L/MONO]/[R] （6.3mm，标准phone型插孔）
USB音频接口 采样率 44.1 kHz
通道 输入：4通道 （2个立体声通道）
输出：10通道 （5个立体声通道）
功耗 14W （整机）
16W （整机 和 AC 电源适配器）
（使用PA-150B AC电源适配器时）
尺寸、重量 MODX8：1,333 （宽） × 404 （深） × 160 （高） mm，13.8 kg
MODX7：1,144 （宽） × 331 （深） × 134 （高） mm，7. 4 k g
MODX6：937 （宽） × 331 （深） × 134 （高） mm，6.6 kg
附件 AC电源适配器 （PA-150B或Yamaha*推荐的同等产品）、使用说明书
（本书）、 Cubase AI下载信息
*根据特定地区不同，可能不含此物品。请咨询Ya m a h a 经销商。
modx_zh_om.book Page 72 Tuesday, May 8, 2018 3:30 PM
MODX 使用说明书 73
技术规格
GNU GENERAL PUBLIC LICENSE
GNU LESSER GENERAL PUBLIC LICENSE
关于源代码分发的注意事项
在产品最终出厂后的 3年内，您可以通过写信到以下地址向 Yamaha 索取经 GNU General Public License 或GNU
Lesser General Public License 授权的本产品任何部分的源代码。
DMI Marketing Group、DMI Division
Musical Instruments Business Division
YAMAHA Corporation
10-1 Nakazawa-cho, Naka-ku, Hamamatsu, 430-8650, JAPAN
源代码将免费提供，但是，本公司可能会要求您支付给 Ya m a h a 交付源代码所需的成本。
•请注意，本公司对于由 Yamaha （或 Yamaha 授权单位）以外的第三方对本产品的软件所进行的变动 （添加 /删
除）而造成的任何损失概不承担责任。
•请注意重新使用 Yamaha 发布的不受专利权限制的源代码是不允许的，而无论如何， Yamaha 不会承担任何责任。
•源代码可从下列地址下载：
https://download.yamaha.com/sourcecodes/synth/
modx_zh_om.book Page 73 Monday, February 12, 2018 12:12 PM
MODX 使用说明书
74
索引
A
A/D INPUT [GAIN] 旋钮.............................................. 10
A/D INPUT [L/MONO]/[R] 插孔................................... 17
A/D INPUT [ON/OFF] 按钮 ......................................... 10
ABS （音频节拍同步）................................................ 17
[ARP ON/OFF] （琶音开 /关）按钮 ........................... 11
[ASSIGN 1] 和[ASSIGN 2] 按钮
（可分配开关 1和2）.................................................. 10
[ASSIGN] 按钮............................................................ 12
[AUDITION] 按钮 ........................................................ 15
B
保存 ............................................................................ 63
包络跟随器.............................................................17, 46
本机控制 ..................................................................... 56
比较功能 ..................................................................... 42
标记 ............................................................................ 25
标准声部 （AWM2）................................................... 24
标准声部 （FM-X）..................................................... 24
C
[CATEGORY] 按钮 ..................................................... 15
[CONTROL ASSIGN] 按钮 ......................................... 13
操作器......................................................................... 40
操作器编辑.................................................................. 40
操作器通用编辑 .......................................................... 40
层................................................................................ 43
场景功能 ..................................................................... 36
场景选择 [1–4][5–8] 按钮 ............................................ 12
超级旋钮 ................................................................13, 33
撤销 ............................................................................ 48
触摸面板 LCD ............................................................. 13
初始出厂设置 .............................................................. 19
初始化的演奏组 .......................................................... 27
存储 ............................................................................ 39
D
DAW （数字音频工作站）........................................... 58
[DC IN]........................................................................ 17
[DEC/NO] 按钮 ........................................................... 14
[P] （待机 /开机）开关 ............................................ 17
单声部演奏组 .............................................................. 24
电源 ............................................................................ 18
动态音序器.................................................................. 30
独奏功能 ..................................................................... 29
多声部演奏组 .............................................................. 24
E
[EDIT] 按钮 ................................................................. 14
[ENTER] 按钮 ............................................................. 14
[EXIT] 按钮 ................................................................. 14
耳机 ............................................................................ 18
F
FM............................................................................... 40
FOOT CONTROLLER [1]/[2] 插孔 .............................. 17
FOOT SWITCH [ASSIGNABLE]/[SUSTAIN] 插孔 ...... 17
分割............................................................................. 44
分类查找 ..................................................................... 26
分区............................................................................. 52
G
GM .............................................................................. 24
GM 库.......................................................................... 24
格式化 ......................................................................... 64
鼓声部 ......................................................................... 24
光标按钮 ............................................................... 14, 21
H
滑杆功能 [PART]/[ELEMENT/OPERATOR] 按钮........ 12
滑杆选择 [1–4][5–8] 按钮 ............................................ 12
画面讯息 ..................................................................... 66
恢复............................................................................. 48
混音............................................................................. 35
I
[INC/YES] 按钮 ........................................................... 14
J
加载............................................................................. 63
键编辑 ......................................................................... 40
键盘............................................................................. 10
键通用编辑.................................................................. 40
节奏模式 ..................................................................... 45
节奏声部 ..................................................................... 45
静音功能 ..................................................................... 29
K
KNOB POSITION [1] 和 [2] 按钮................................. 13
控制滑杆 1–4 （5–8/9–12/13–16）............................. 12
控制器 ......................................................................... 31
快速设置 ..................................................................... 58
L
[LIVE SET] 按钮 .......................................................... 15
M
[MASTER VOLUME] 旋钮........................................... 10
MIDI [IN]、[OUT] 端口................................................ 17
MIDI 端口 .................................................................... 59
MIDI 发送通道 ............................................................. 57
MIDI 接收通道 ............................................................. 57
MIDI 录音 .................................................................... 47
MIDI 通道 .................................................................... 59
[MOTION SEQ HOLD] （动态音序器保持）按钮 ....... 11
索引
modx_zh_om.book Page 74 Monday, February 12, 2018 12:12 PM
MODX 使用说明书 75
索引
[MOTION SEQ TRIGGER]
（动态音序器触发）按钮............................................. 11
[MS ON/OFF] （动态音序器开 /关）按钮 .................. 11
麦克风......................................................................... 53
O
OCTAVE [-] 和[+] 按钮 ............................................... 11
OUTPUT [L/MONO] 和[R] 插孔 ................................. 17
P
[PART SELECT MUTE/SOLO] 按钮........................... 15
[PERFORMANCE (HOME)] 按钮 ............................... 14
[PHONES] （耳机）插孔............................................ 17
Punch In/Out............................................................... 48
琶音 ............................................................................ 30
琶音类型 ..................................................................... 45
频率调制 ..................................................................... 40
Q
启动任务 ..................................................................... 54
R
[RHYTHM PATTERN] 按钮 ........................................ 13
S
SCENE [1/5] [2/6] [3/7] [4/8] 按钮 ............................... 12
SEQ TRANSPORT 按钮............................................. 13
[SHIFT] 按钮 ............................................................... 14
SSS （无缝声音切换）............................................... 25
[STORE] 按钮 ............................................................. 14
声部编辑 ..................................................................... 40
声部控制状态 .............................................................. 32
实时录制 ..................................................................... 47
试听乐句 ..................................................................... 27
数据轮......................................................................... 14
T
调制轮......................................................................... 10
调制器......................................................................... 40
U
[USB TO DEVICE] 端口.........................................17, 64
[USB TO HOST] 端口 ............................................17, 59
[USB VOLUME (MONITOR)] 旋钮 ............................. 10
[UTILITY] 按钮 ............................................................ 14
W
弯音轮......................................................................... 10
X
现场设置 ................................................................25, 37
现场设置画面 .............................................................. 21
效果 ............................................................................ 41
旋钮 ............................................................................ 32
旋钮 1–4 （5–8）........................................................ 12
旋钮功能 [TONE]/[EG/FX]/[EQ]/[ARP/MS] 按钮 ......... 12
Y
Yamaha Steinberg USB Driver ................................... 58
演奏控制状态 .............................................................. 32
演奏组 ......................................................................... 24
演奏组编辑.................................................................. 39
演奏组编辑画面........................................................... 39
演奏组播放.................................................................. 28
演奏组播放画面........................................................... 21
音轨............................................................................. 47
音频通道 ..................................................................... 59
音素编辑 ..................................................................... 40
音素通用编辑 .............................................................. 40
用户库 ......................................................................... 24
预置库 ......................................................................... 24
乐曲....................................................................... 47, 49
Z
载波............................................................................. 40
在键盘上输入 .............................................................. 22
在数字键盘上输入 ....................................................... 22
主调音 ......................................................................... 55
主音量 ......................................................................... 19
自动关机 ..................................................................... 19
资料库 ......................................................................... 24
modx_zh_om.book Page 75 Monday, February 12, 2018 12:12 PM
78
MEMO
modx_zh_om.book Page 78 Monday, February 12, 2018 12:12 PM
79
MEMO
modx_zh_om.book Page 79 Monday, February 12, 2018 12:12 PM
80
ZY80710
Manual Development Group
© 2018 Yamaha Corporation
2018ᒪ2月 ਇ行 CSTY*.*- **A1
Yamaha Global Site
https://www.yamaha.com/
Yamaha Downloads
http://download.yamaha.com/
䳻傢૾҆ಞ丩ଃδѣളεᣋ䍺ᴿ䲆ޢਮ
р⎭ᐸ䶏ᆿ॰᯦䰮䐥1818ਭӇૂཝড়2ᾲ
ᇘᡭᵃࣗ✣㓵φ4000517700
ޢ
ਮ
㖇
൶φhttp://www.yamaha.com.cn
সφཟ⍛䳻傢૾⭫ᆆ҆ಞᴿ䲆ޢਮ
স൶φཟ⍛㔅⎄ᢶᵥᔶਇ॰⍔ᓣ䐥ਭ
modx_zh_om.book Page 80 Tuesday, May 8, 2018 3:31 PM
