3M Visual Systems Division
6801 River Place Boulevard
Austin, Texas 78726-9000
Printed in U.S.A.
3M 5/95 78-6970-5570-1
4400 Series
Overhead Projector
Illustrated Parts Breakdown
For: 4405 4406 4407
4408 4410 4415 4420
4400 Series Overhead Projectors IPB – Table of Contents
3M 1995
Introduction 7-1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Part Numbers 7-1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Locating and Identifying a Part 7-1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Machine Identification Plate 7-1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Section 0 OVERVIEW 7-3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Section 1 OPEN SINGLET HEAD ASSEMBLY 7-4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Section 2 CLOSED SINGLET HEAD ASSEMBLY 7-6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Section 3 CLAMSHELL HEAD ASSEMBLY 7-8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Section 4 ARM AND FOCUS ASSEMBLY 7-10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Section 5 TOP COVER ASSEMBLY 7-12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Section 6 BASE ASSEMBLY 7-14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Section 7 FRONT COVER ASSEMBLY 7-16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Section 8 LAMP HOUSING 7-18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Section 9 WIRE JUMPERS 7-20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Appendix A SPECIFICATIONS 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4400 Series Overhead Projectors Illustrated Parts Breakdown
i
3M 1995
Introduction
This Illustrated Parts Breakdown (IPB) contains the
information necessary to locate and identify specific
parts of the 4400 Series Overhead Projectors.
Part Numbers
All components available on a replacement basis are
listed with their 3M identification number. The parts
identification list opposite each illustration provides
the description adequate to identify components.
Locating and Identifying a Part
If physical appearance and general location of an item
are known:
6. Use the Overview illustration to determine which
section includes the item.
7. Refer to the section and locate the item on the
exploded view illustration.
The part identification numbers provided in this
manual are from the most current data available.
Make sure part identification numbers for your
component have not been amended by changes and
updates made to your 4400 Series Overhead Projector.

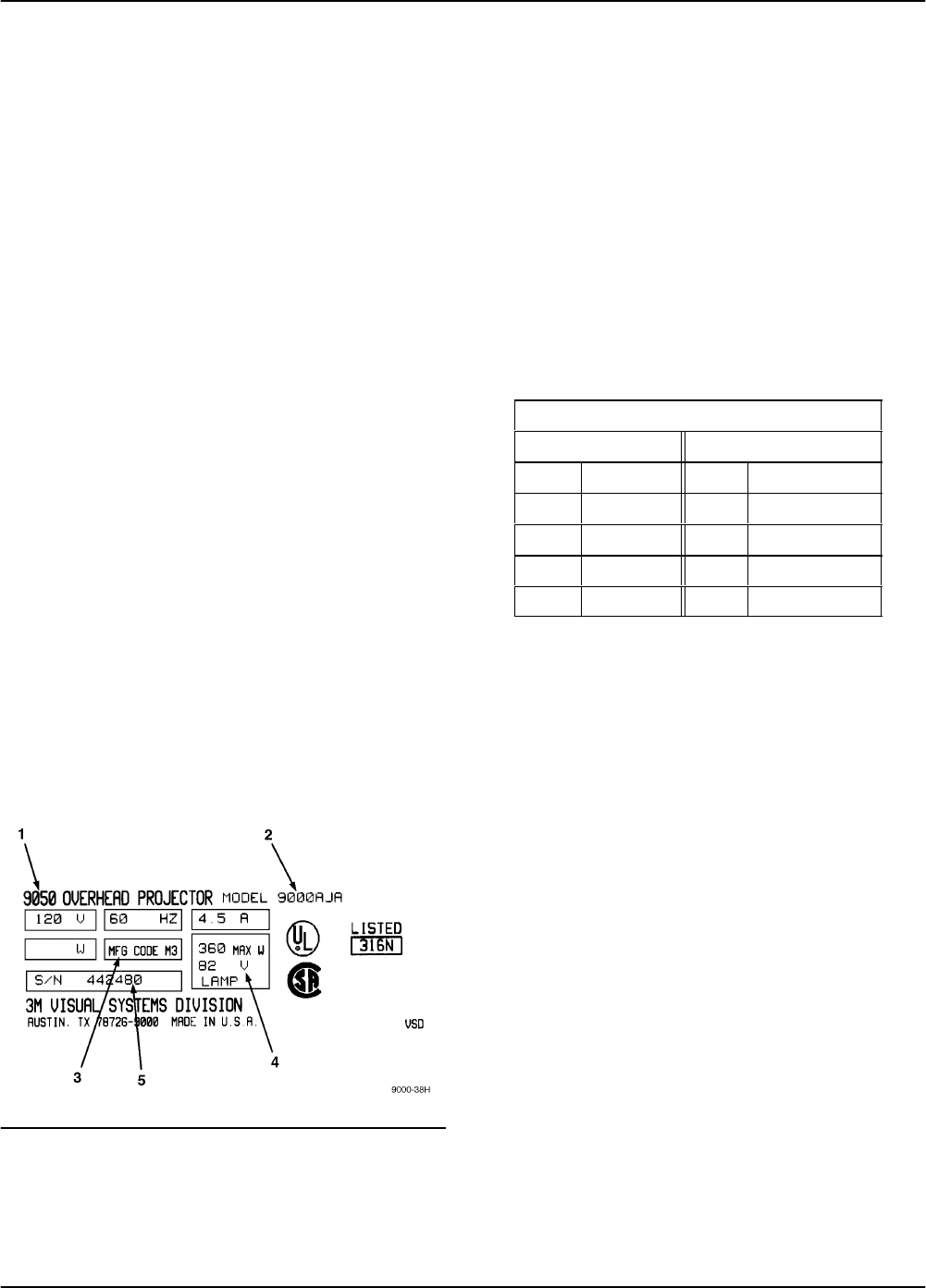

Machine Identification Plate
The Machine Identification Plate is located on the
bottom side of each projector and lists specific
information that is needed when calling for technical
assistance or ordering parts.
Figure 7-2. Machine Identification Plate
When ordering parts, include part identification
number, description, quantity and the following
information:
1. Product Name: The specific version number of
the projector.
2. Model Number/Alpha Code: The series number of
the projector followed by a three or four character
alpha code identifier. The Alpha Code indicates
the design level, specific product characteristics,
power cord or distribution specific to a country.
3. MFG Code: The date the projector was
manufactured. See example below:
MFG Code
Letter Digit
L 1992 1 Jan – Mar
M 1993 2 Apr – Jun
A 1994 3 Jul – Sep
C 1995 4 Oct – Dec
D 1996 1 Jan – Mar
4. Lamp: The electrical rating of the lamp.
5. S/N: The serial number assigned to this projector.
For part orders contact:
Dealers: Refer to Dealers Guide
3M Subsidiaries: Contact Export Operations
Retail Customers:
FAX: 1-800-852-3917
Telephone: 1-800-328-2883
4400 Series Overhead Projectors Illustrated Parts Breakdown
i
3M 1995
This page intentionally left blank.
4400 Series Overhead Projectors Illustrated Parts Breakdown
7-1
3M 1995
Table of Contents
Section No. Title Page
0 Overview 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1 Open Singlet Head Assembly 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 Closed Singlet Head Assembly 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 Clamshell Head Assembly 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 Arm and Focus Assembly 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 Top Cover Assembly 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 Base Assembly 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 Front Cover Assembly 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 Lamp Housing Assembly 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 Wire Jumpers 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Appendix A Specifications 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
IMPORTANT NOTICE
3M reserves the right to sell or furnish NEW OR RECONDITIONED PARTS.
New and reconditioned parts are covered by the same 3M new parts limited warranty.
4400 Series Overhead Projectors Illustrated Parts Breakdown
7-2
3M 1995
This page intentionally left blank.
4400 Series Overhead Projectors Illustrated Parts Breakdown
7-3
3M 1995

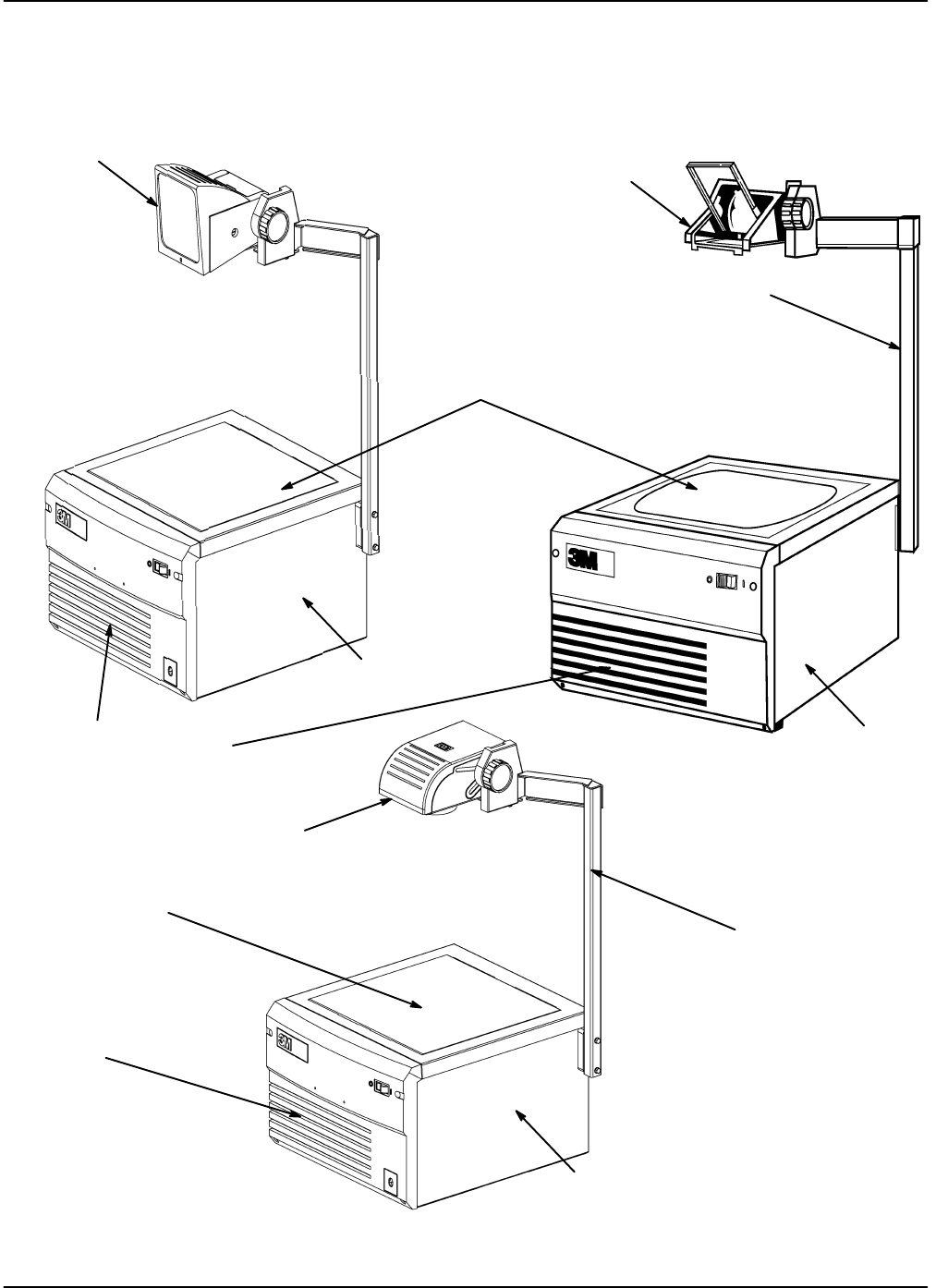

Section 0
OVERVIEW
Open Singlet Head Assembly
(See Section 1)
Arm and Focus Assembly
(See Section 4)
Base Assembly
(See Section 6)
Arm and Focus Assembly
(See Section 4)
Base Assembly
(See Section 6)
Front Cover Assembly
(See Section 7)
Top Cover Assembly
(See Section 5)
Clamshell Head Assembly
(See Section 3)
Front Cover Assembly
(See Section 7)
Base Assembly
(See Section 6)
Top Cover Assembly
(See Section 5)
Closed Singlet Head Assembly
(See Section 2)
4400 Series Overhead Projectors Illustrated Parts Breakdown
7-5
3M 1995

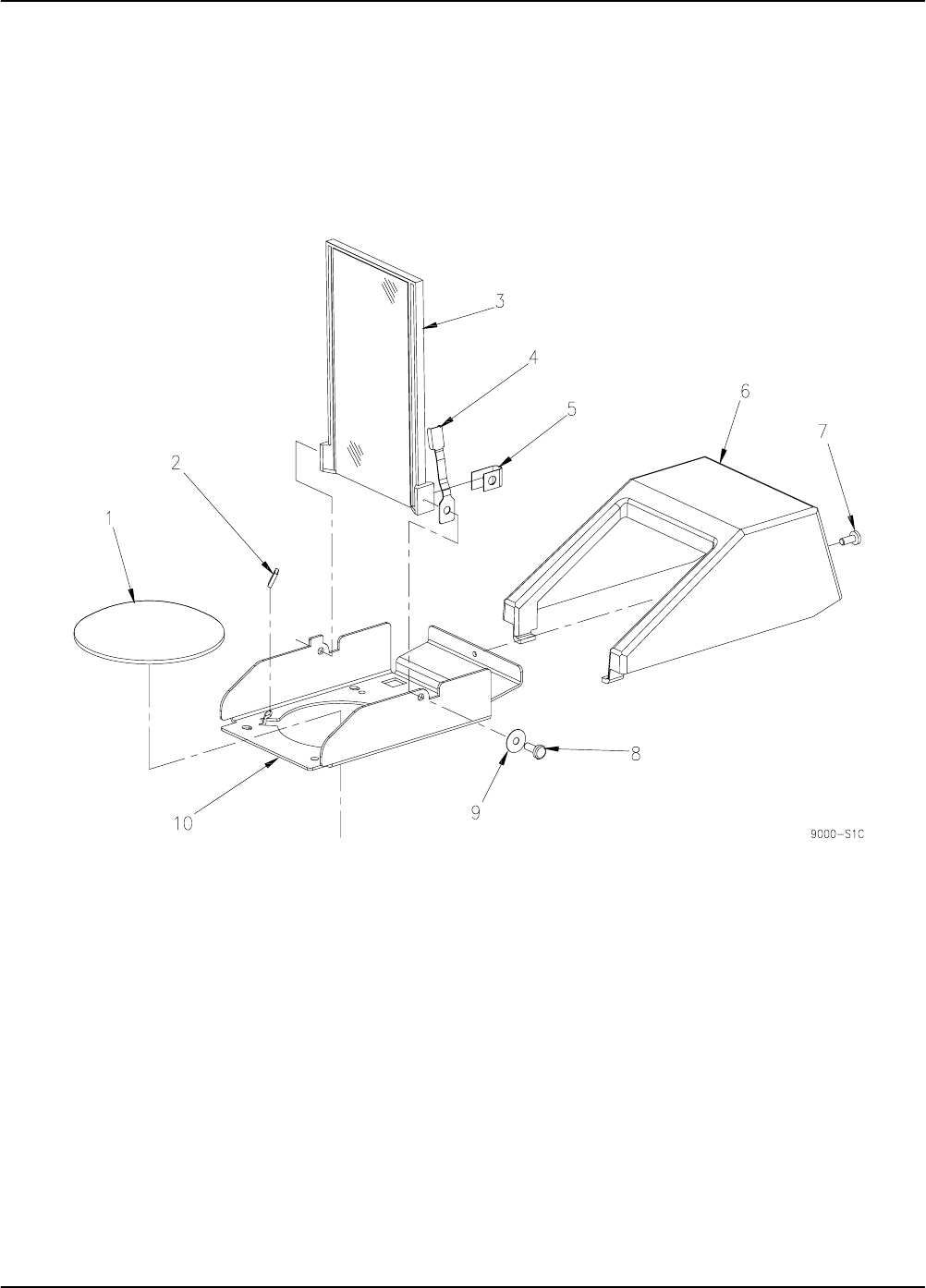

Section 1
OPEN SINGLET HEAD ASSEMBLY
Item No. Part Number Description Qty
0 78-8079-9151-4 HEAD ASSEMBLY, Open Singlet (Complete) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1 78-8014-8951-5 LENS, Wide Angle (293mm) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 78-8064-1646-3 TUBING, Lens 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 78-8096-5798-0 MIRROR ASSEMBLY, Open Singlet, Mirror 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 78-8064-1605-9 SPRING, Mirror Damping 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 78-8003-9762-8 NUT, U-Type, 8-32 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 78-8079-8802-3 COVER, Head, Singlet 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 26-1008-5592-8 SCREW, Taptite, M3.5 x 8 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 26-1005-9570-5 SCREW, Mach. 8-32 x 7/16 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 26-1004-0460-2 WASHER, Plain Nylon 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 78-8079-8803-1 BRACKET, Lens, Singlet 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4400 Series Overhead Projectors Illustrated Parts Breakdown
7-7
3M 1995

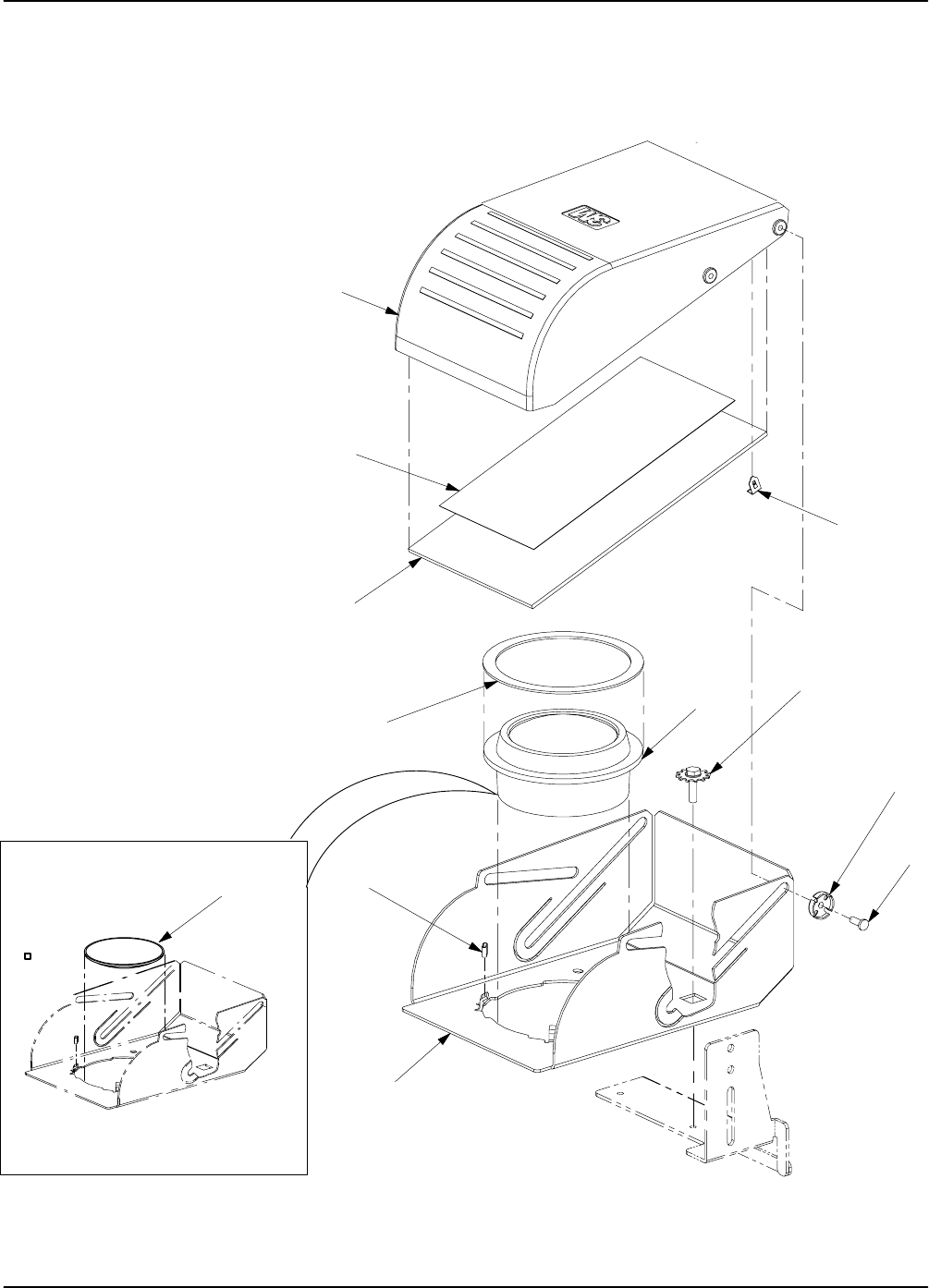

Section 2
CLOSED SINGLET HEAD ASSEMBLY
Item No. Part Number Description Qty
0 78-8079-9152-2 HEAD ASSEMBLY, Closed Singlet (Complete) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1A 78-8096-5751-9 COVER, Head, Closed Singlet 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1B 78-8096-5812-9 COVER, Head, Closed Singlet (Xerox) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 78-8096-5767-5 ACCESS CAP, Closed Single 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 26-1009-9888-4 WASHER, Spring 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 78-8096-5757-6 SCREW, Shoulder Head, Closed Singlet 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 78-8096-5797-2 MIRROR ASSEMBLY, Closed Singlet 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 26-1009-9749-8 SCREW, Taptite, Sems, M4 X 10 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 78-8096-5752-7 BRACKET, Head, Closed Singlet 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 78-8064-1646-3 TUBING, Lens 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9A 78-8014-8951-5 LENS, Wide Angle (293 mm) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9B 78-8096-5792-3 LENS, Long Throw (355mm) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 78-8096-5754-3 RETAINER, Glass, Head, Closed Singlet 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 78-8096-5753-5 GLASS, Closed Singlet Head, 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 26-1002-5268-8 SCREW, Machine, 6-32x3/8 1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 26-1001-7983-2 NUT, Keps, 6-32 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4400 Series Overhead Projectors Illustrated Parts Breakdown
7-9
3M 1995

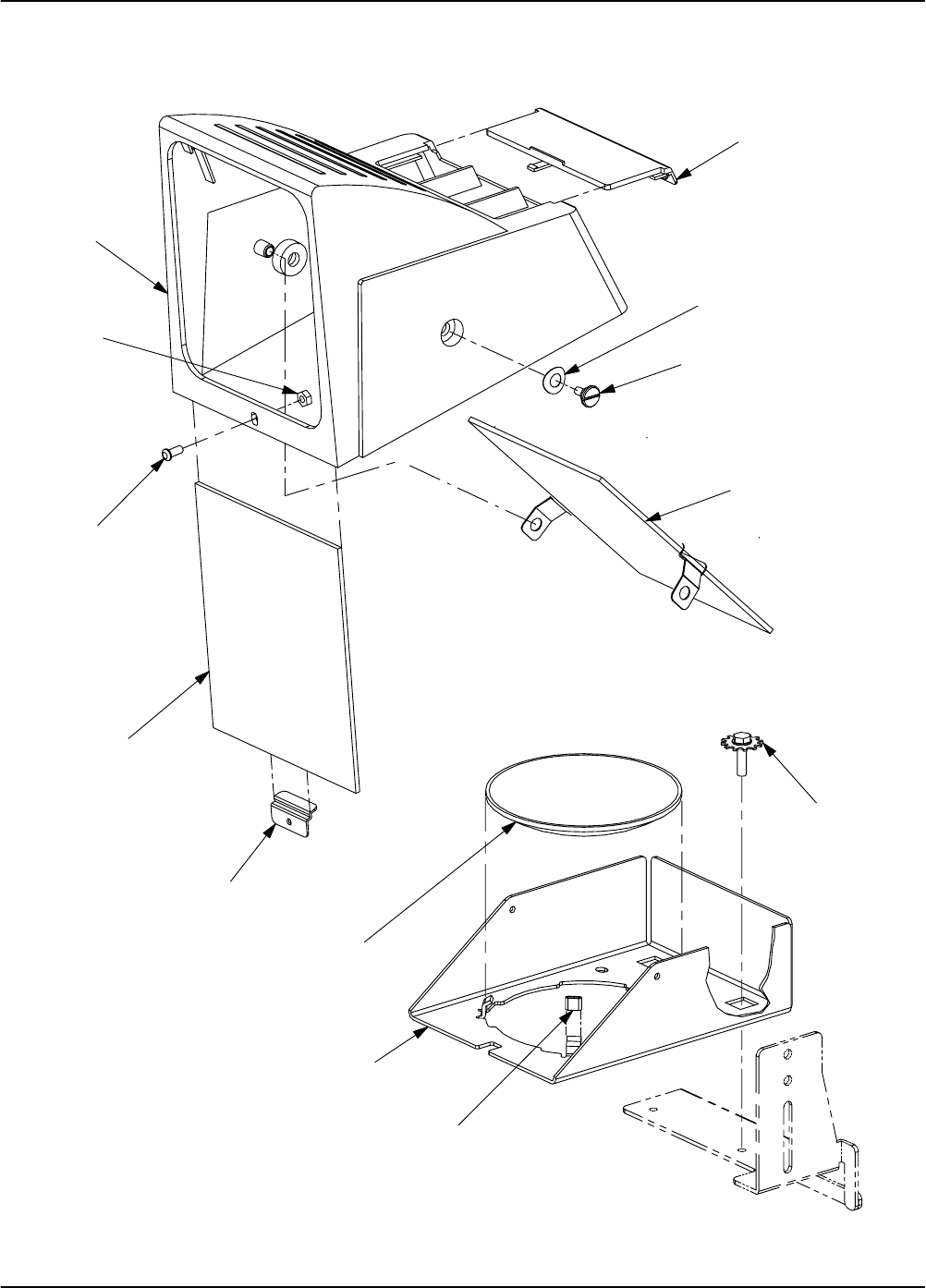

Section 3
CLAMSHELL HEAD ASSEMBLY
Item No. Part Number Description Qty
1 78-8096-5760-0 COVER, Head, Clamshell 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2A 78-8096-5801-2 MIRROR ASSEMBLY, Clamshell Head, Singlet 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2B 78-8096-5799-8 MIRROR ASSEMBLY, Clamshell Head, Triplet 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 78-8096-5790-7 RING, Adapter, Triplet Lens 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4A 78-8014-8951-5 LENS, Singlet (293mm) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4B 78-8064-1833-7 LENS, Triplet (340mm) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 78-8096-5761-8 BRACKET, Head 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6A 78-8096-5757-6 SCREW, Shoulder Head (See Note 1) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6B 26-1007-5427-9 SCREW, Plastite, 6-19 X 3/8 (See Note 2) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7A 77-8001-3672-1 WASHER, Spring (See Note 1) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7B 26-1003-3672-1 WASHER, Nylon (See Note 1) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7C 78-8096-5802-0 BUSHING, Flange (See Note 2) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 26-1009-9749-8 SCREW, Taptite, Sems, M4 X 10 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 26-1009-9788-6 CLIP, Mirror 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 78-8057-4150-7 LABEL, Projection Mirror 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 78-8064-1646-3 TUBING, Lens 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Note:
1. Used on: Mfg. Code A3 and earlier.
2. Used on: Mfg. Code A3 and up.
4400 Series Overhead Projectors Illustrated Parts Breakdown
7-11
3M 1995

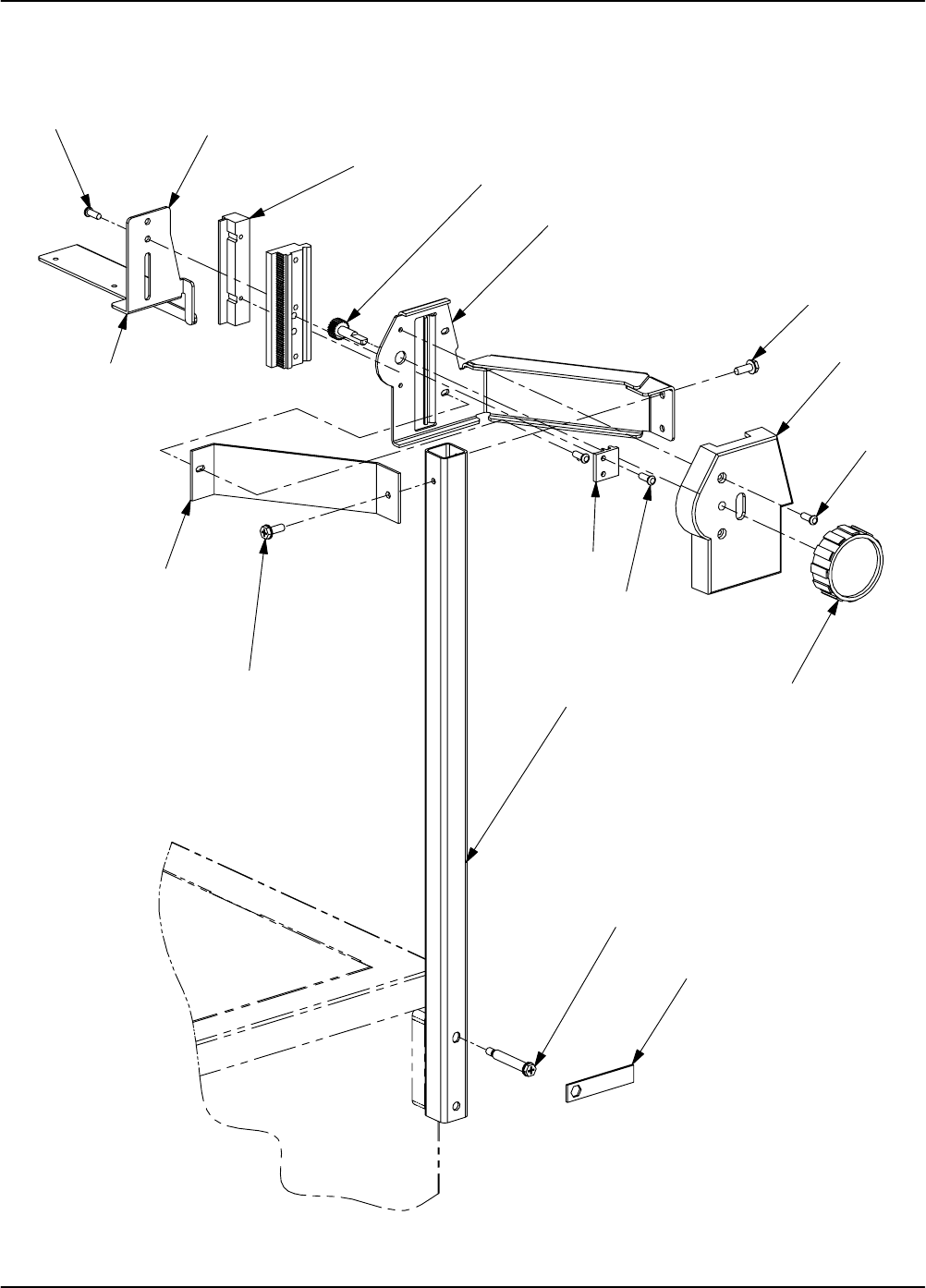

Section 4
ARM AND FOCUS ASSEMBLY
Item No. Part Number Description Qty
1 78-8096-5758-4 BRACKET, Head 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 26-1002-6172-1 SCREW, Plastite, M4.7 X 10 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 78-8064-1555-6 GUIDE, Gear Rack 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 78-8064-1552-3 GEAR RACK, Focus 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 78-8064-1522-6 GEAR, Focus 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 26-1002-4971-8 SCREW, Plastite, 6-19 X 1/2 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 78-8064-1556-4 SLIDE, Focus 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 78-8096-5744-4 ARM, Detachable 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9A 78-8096-5743-6 POST (See Note 1) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9B 78-8096-5788-1 POST, Extended (See Note 2) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 78-8064-1506-9 COVER, Focus 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 78-8064-1601-8 KNOB, Focus 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 78-8079-8811-4 BOLT, Post 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 26-1009-9690-4 SCREW, Crimptite, 10-24 X 1/2 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 78-8096-5787-3 BRACKET, Stiffening Arm 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15 78-8096-5804-6 WRENCH 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Note:
1. Used on: all versions except as noted.
2. Used on: 4406 AJE, AJEX,
4415,
4420 ABCJ, AHCA, AHCC, AHCN, AHCR, AHCS, AHCU and AHCZ.
4400 Series Overhead Projectors Illustrated Parts Breakdown
7-13
3M 1995

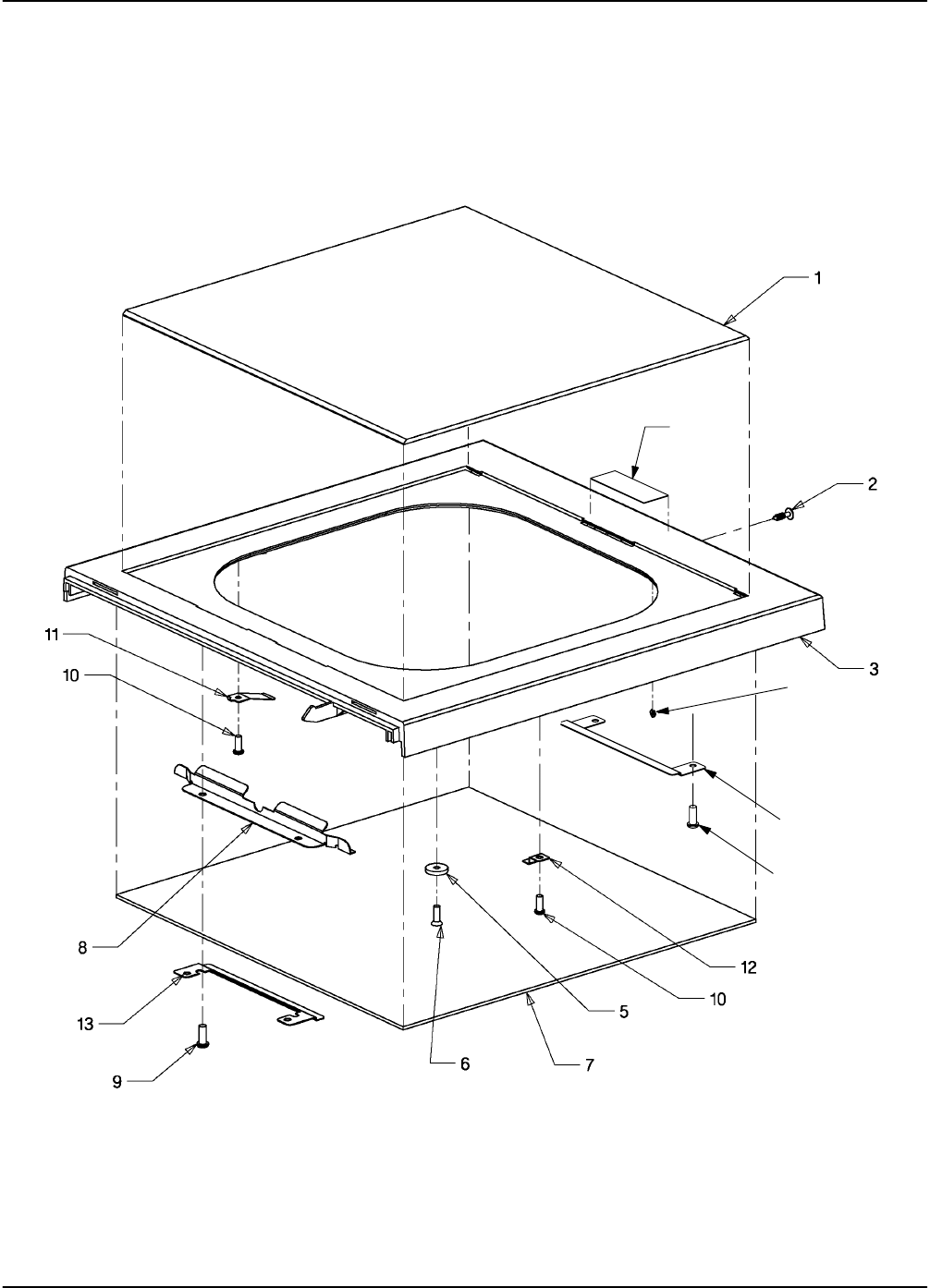

Section 5
TOP COVER ASSEMBLY
Item No. Part Number Description Qty
1 78-8064-1473-2 GLASS, Stage 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 78-8096-5750-1 SCREW, Cover 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3A 78-8096-5701-4 COVER, Top (10.5 X 10.5) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3B 78-8096-5729-5 COVER, Top (A4) (Used on all A4 version except as noted below.) 1. . . . . . . . . . . . . . . . . . . . . . . . . . .
3C 78-8096-5824-4 COVER, Top (A4 Reworked) (See Note 1) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 78-8003-8593-8 RING, Retaining, Rotor Clip 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 78-8096-5731-1 WASHER, Plastic 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 26-1001-7983-2 NUT, Keps, 6-32 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7A 78-8096-5791-5 FRESNEL (Used on all versions except 4420) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7B 78-8097-3637-0 FRESNEL (Used on 4420 only) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 78-8064-1531-7 RETAINER, Stage Glass 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 26-1002-6172-1 SCREW, Plastite, M4 .7 X 10 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 26-1002-4971-8 SCREW, Plastite, 6-19 X 1/2 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 78-8096-5717-0 SPRING, Cover Detent 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 78-8096-5786-5 CLIP, Fresnel 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 78-8096-5822-8 FRESNEL, Retainer, Back 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 78-8096-5814-5 FRESNEL, Retainer, Front 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15 78-8096-5809-5 LABEL, Lampchanger 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Note:
1. Used on: 4405 AAAB, ABAJ, AHAA, AHAC, AHAN, AHAR, AHAS, AHAU, and AHAZ
4408 AADB and ABDJ
4400 Series Overhead Projectors Illustrated Parts Breakdown
7-15
3M 1995

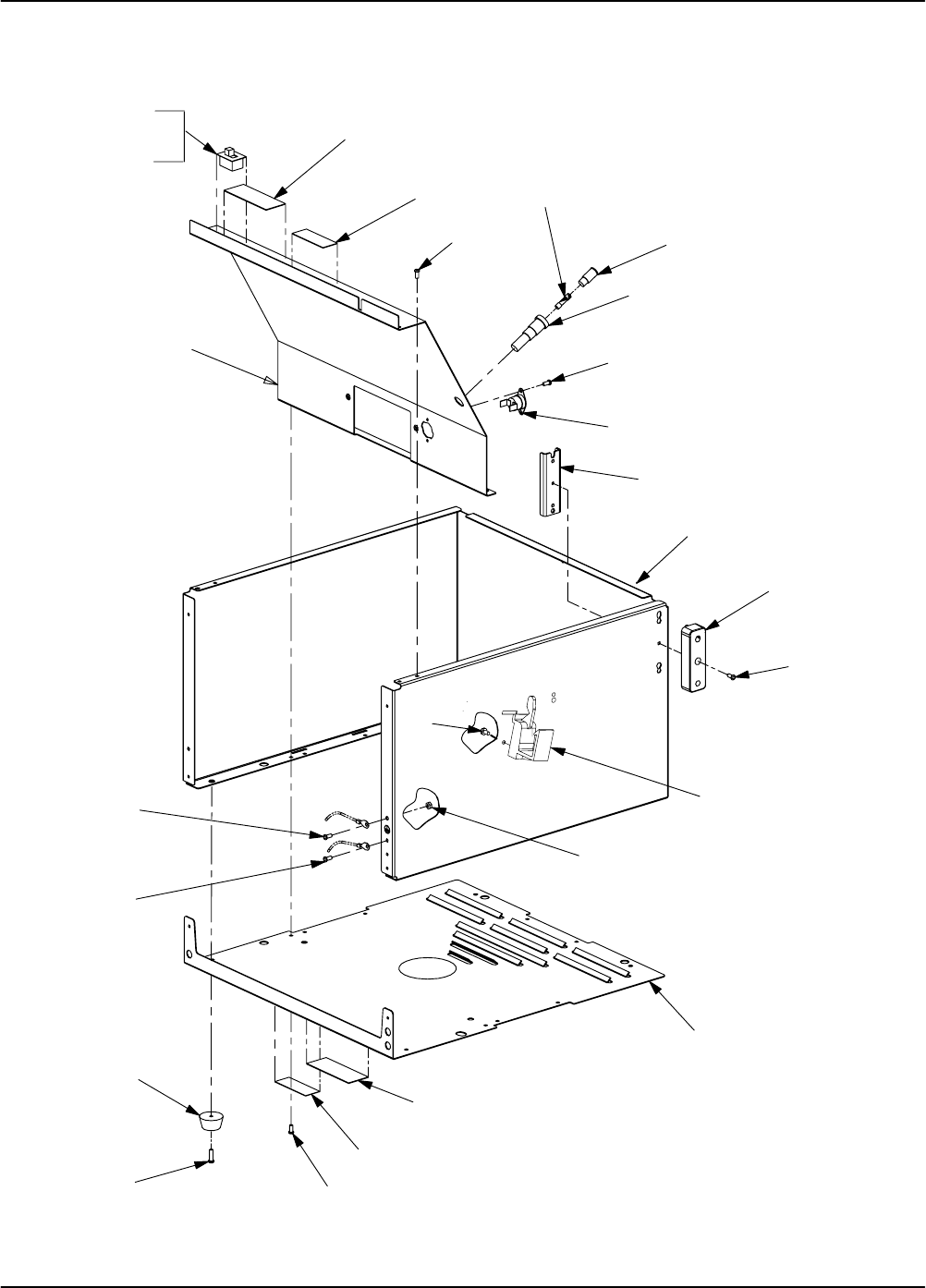

Section 6
BASE ASSEMBLY
Item No. Part Number Description Qty
1 78-8096-5713-9 BAFFLE 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 26-1008-5592-8 SCREW, Taptite, M3.5 X 8 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 78-8079-8810-6 BRACKET, Backup, Fixed Post 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 78-8096-5808-7 BASE 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 78-8079-8809-8 BLOCK, Post 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 78-8096-5712-1 BASE, Floor 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 26-1008-5211-5 FOOT, Mounting 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 78-8073-6942-2 SCREW, Foot 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 26-1002-5268-8 SCREW, Machine, 6-32 X 3/8 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 26-1001-7983-2 NUT, Keps, 6-32 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11A 78-8096-5807-9 LABEL, Lamp Replacement, EHJ 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11B 78-8096-5771-7 LABEL, Lamp Replacement, FNT 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11C 78-8096-5739-4 LABEL, Lamp Replacement, EYB 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11D 78-8096-5816-0 LABEL, Lamp Replacement, Xerox 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 34-7033-0130-8 LABEL, Blank (Nameplate) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 78-8096-5770-9 THERMOSTAT, Safety 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 26-1001-6189-7 FUSE CARRIER (See Note 1) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15A 26-1005-9599-5 FUSE, 5 Amp (See Note 2) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15B 26-1008-6347-6 FUSE, 4 Amp (See Note 3) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16 26-1011-2502-4 FUSEHOLDER (See Note 1) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17A 78-8073-7212-9 SWITCH, Hi/Lo 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17B 78-8079-9134-0 SWITCH, 127V/220V (Brazil) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18 78-8079-9138-1 LABEL, Switch (Brazil) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19A 78-8079-9201-7 LABEL, Service (Australia) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19B 78-8073-3292-5 LABEL, Service (New Zealand) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20 78-8064-1809-7 LABEL, Caution (Australia) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Not Shown 78-8003-8335-4 TIE, Strap AR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Note:
1. Used on: 4405 AAAB, AHAS, AHAU, AHAZ,
4408 AADB, AHDZ, AHDS, AHDU,
4420 AHCS, AHCU and AHCZ Mfg. Code A4 and later.
2. Used on: 4405 AAAB and 4408 Mfg. Code A4 and later.
3. Used on: all versions except 4405 AAAB and 4408 AADB Mfg. Code A4 and later.
4400 Series Overhead Projectors Illustrated Parts Breakdown
7-17
3M 1995

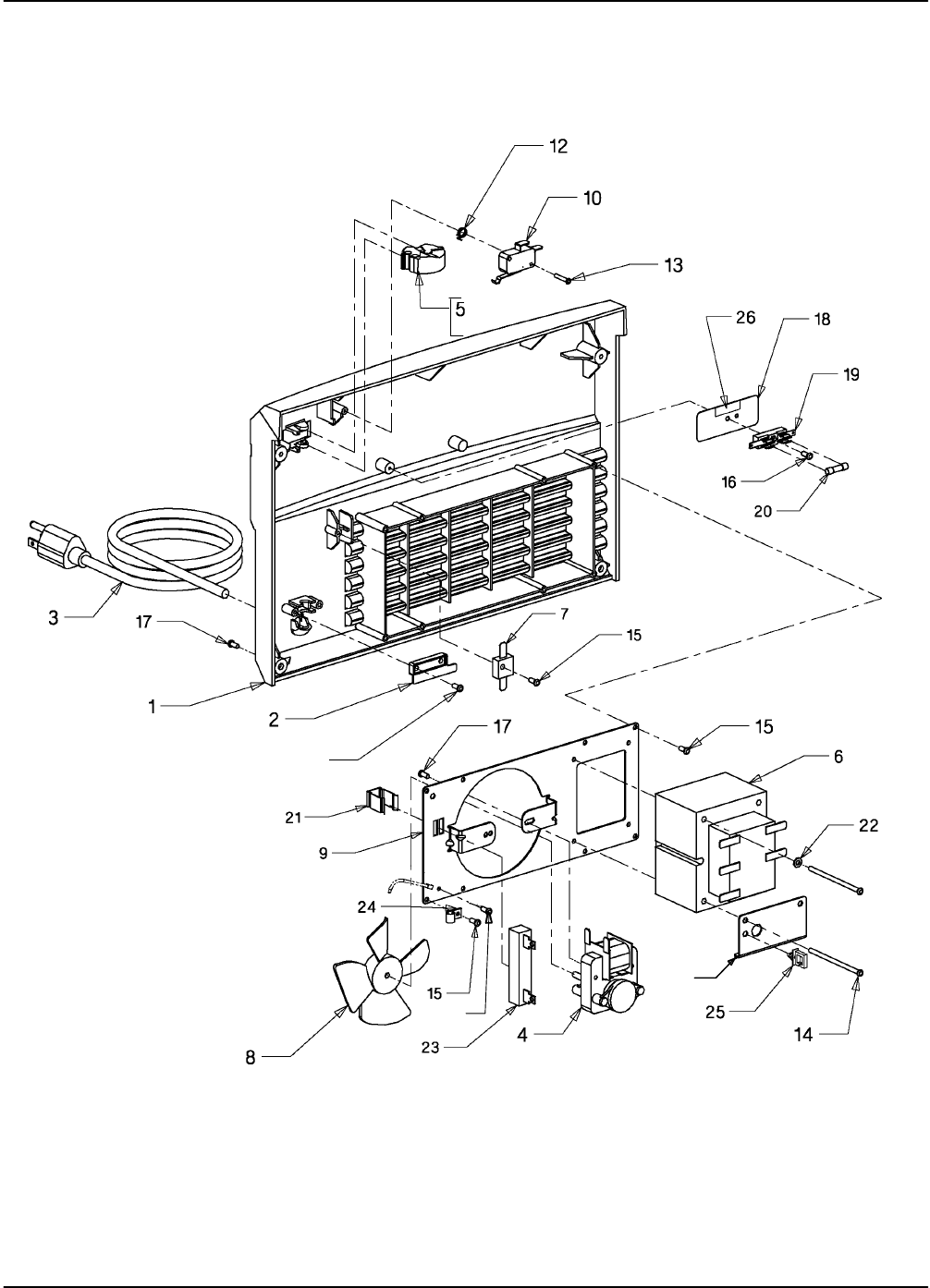

Section 7
FRONT COVER ASSEMBLY
Item No. Part Number Description Qty
1A 78-8096-5813-7 COVER, Front (Xerox) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1B 78-8096-5710-5 COVER, Front 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 78-8079-8797-5 PLATE, Cord, Small (Gray) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3A 78-8065-8221-5 POWER CORD, Australia 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3B 78-8096-5775-8 POWER CORD, Europe, 15 Ft 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3C 78-8065-8545-7 POWER CORD, Italy, 10 Ft. 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3D 78-8096-5779-0 POWER CORD, Japan, 10 Ft 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3E 78-8065-8280-1 POWER CORD ASSEMBLY, South Africa 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3F 78-8096-5777-4 POWER CORD, Swiss, 15 Ft 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3G 78-8079-8822-1 POWER CORD, US, (120V), 10 Ft. 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3H 78-8096-5776-6 POWER CORD, U.K. 15 Ft 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4A 78-8096-5702-2 MOTOR, (230V) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4B 78-8096-5703-0 MOTOR, (120V) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4C 78-8096-5759-2 MOTOR, (100V) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5A 78-8096-5815-2 SWITCH, Rocker (Xerox) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5B 78-8096-5718-8 SWITCH, Rocker (See Note 1) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6A 78-8079-8921-1 TRANSFORMER, FNT (100V) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6B 78-8079-8860-1 TRANSFORMER, FNT (230/240V) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6C 78-8079-8861-9 TRANSFORMER, FNT (240/250V) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6D 78-8096-5818-6 TRANSFORMER, 127/220V, Brazil 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 78-8064-1834-5 DIODE , Inline 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 78-8079-9194-4 BLADE, Fan 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9A 78-8096-5719-6 BRACKET, Motor (120V versions) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9B 78-8096-5730-3 BRACKET, Motor (220/240V versions) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 78-8096-5726-1 MICROSWITCH (See Note 1) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 78-8096-5728-7 BRACKET, Transformer 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 78-8096-5740-2 SPRING, Torsion 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 26-1008-4567-1 SCREW, Type BT, 4-24 X 3/4 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 26-1009-8678-0 SCREW, Taptite, M4 X 60, 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15 26-1002-4971-8 SCREW, Plastite, 6-19 X 1/2 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16 26-1002-4967-6 SCREW, Plastite, 4-20 X 3/8 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17 26-1008-5592-8 SCREW, Taptite, M3.5 X 8 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18 78-8054-1019-4 INSULATOR, Fuse 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19 26-1005-6624-4 FUSEHOLDER 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20 26-1008-6347-6 FUSE, 4 Amp 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21 78-8033-1666-6 CLIP, Tinnerman 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22 26-1004-2053-3 WASHER, Lock, Internal/External Tooth, #8 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23 78-8073-7127-9 RESISTOR 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24 78-8005-1147-5 CLIP 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25 26-1005-4113-0 CLIP, Clamp 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
26A 78-8079-9018-5 LABEL, Fuse, 4Amp 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
26B 78-8057-4184-6 LABEL, Fuse, 5Amp 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
27 78-8096-5817-8 SWITCH, ON/OFF (See Note 2) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Note:
1. Used on: OUS versions with Mfg. Code C1 and earlier.
2. Used on: OUS versions with Mfg. Code C1 and up.
4400 Series Overhead Projectors Illustrated Parts Breakdown
7-19
3M 1995

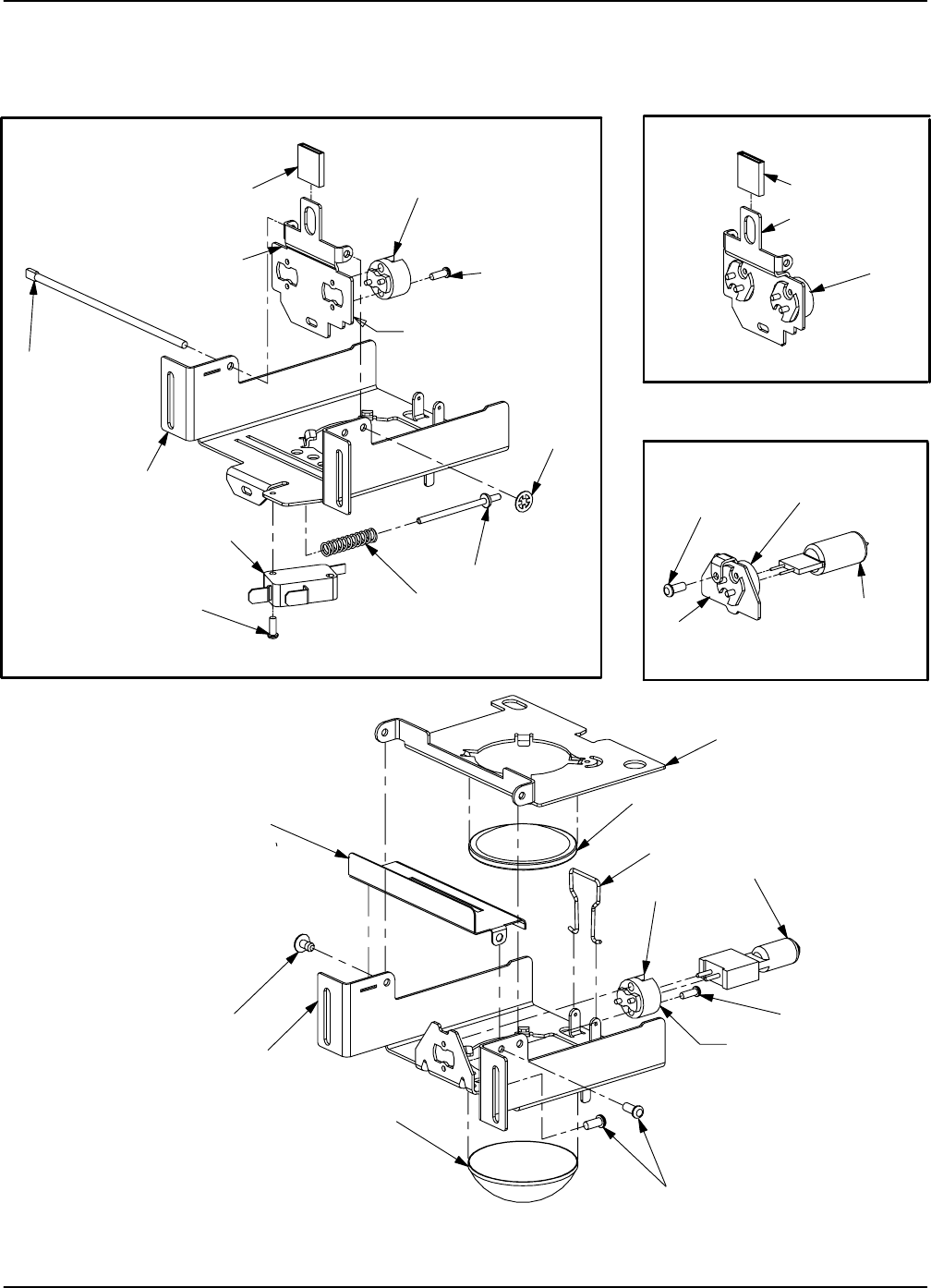

Section 8
LAMP HOUSING
Item No. Part Number Description Qty
1A 78-8096-5725-3 LAMP, Projection, EYB, 360W, 82V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1B 78-8054-1175-4 LAMP, Projection, FNT, 275W, 24V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1C 78-8062-0930-6 LAMP, Projection, EHJ, 250W, 24V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 78-8079-9053-2 SPRING, Catch 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 78-8096-5709-7 LENS, Condenser, 40mm 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4A 78-8096-5716-2 SOCKET, Lamp, TP61 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4B 78-8096-5789-9 SOCKET, EYB (Black Leads) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 78-8096-5720-4 REFLECTOR 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 78-8096-5734-5 BRACKET, Reflector, Dual 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 78-8096-5723-8 BRACKET, Condenser 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 78-8096-5747-7 BRACKET, Deflector 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 78-8096-5727-9 ROD, Pivot 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 78-8096-5745-1 BRACKET, EYB, Socket, Dual 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 78-8096-5785-7 SOCKET ASSEMBLY (FNT Dual) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 26-1008-5592-8 SCREW, Taptite, M3.5 X 8 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 26-1002-5086-4 SCREW, Taptite, 4-40 X 3/8 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14A 12-7992-2978-1 SPRING, Compression 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14B 12-7992-3100-1 SPRING, Compression 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15 78-8096-5749-3 SHAFT, Over Center 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16 78-8096-5768-3 SWITCH, Lampchanger 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17 26-1002-6208-3 SCREW, Taptite, M3 X 16 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18 78-8656-5801-3 RING, Push-on, 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19 26-1004-9300-1 SCREW, Taptite, M3 X 6 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20 78-8096-5793-1 TUBING, Insulation 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21A 78-8096-5810-3 BRACKET, Reflector, EYB (See Note 1) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21B 78-8096-5722-0 BRACKET, Reflector, EYB 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22 78-8096-5811-1 SOCKET ASSEMBLY, FNT Single 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Note:
1. Used on: 4405 AAAD,AJA,
4406 AJE, AJEX and
4407 AJF.
4400 Series Overhead Projectors Illustrated Parts Breakdown
7-21
3M 1995

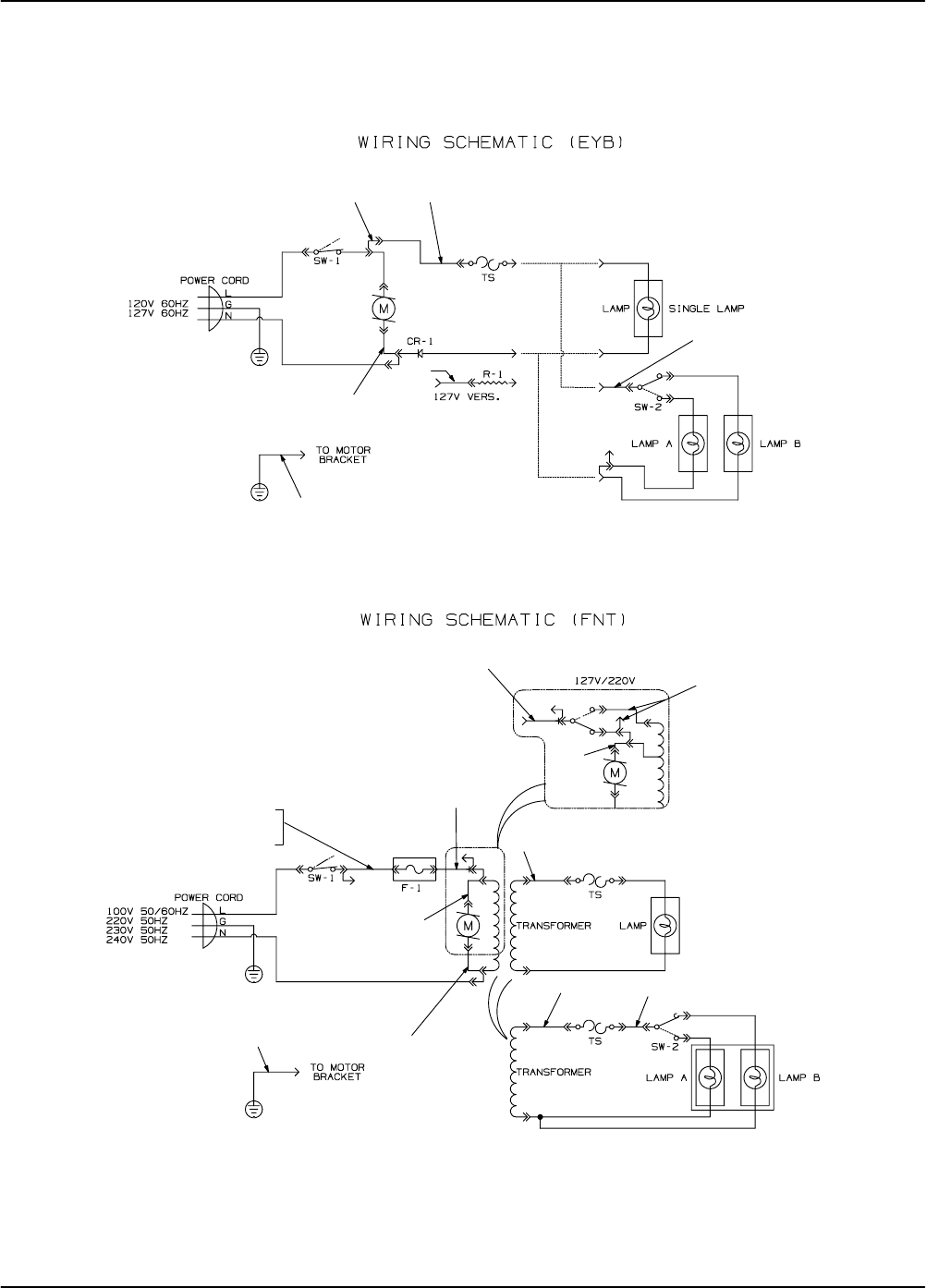

Section 9
WIRE JUMPERS
Item No. Part Number Description Qty
1 78-8096-5737-8 JUMPER 8 (Qty 2 EYB versions) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 78-8096-5738-6 JUMPER 15 (Used on EYB versions only.) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 78-8096-5741-0 JUMPER, Ground 71. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 78-8079-8973-2 JUMPER, 10” (Switch/Fuse) (Used on FNT versions only.) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 78-8097-3619-8 JUMPER, 5” Black (Used on FNT versions only.) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 78-8097-3603-2 JUMPER, 8” Grey 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 78-8079-8967-4 JUMPER, 8.75” (Not shown) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 78-8079-8966-6 JUMPER 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 78-8065-8268-6 WIRE, Lead, Fuse, Kill Switch (Used on FNT versions only.) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 78-8065-8273-6 WIRE, Lead, Power Supply, Kill Switch (Used on FNT versions only.) 1. . . . . . . . . . . . . . . . . . . . . . . .
4400 Series Overhead Projectors Illustrated Parts Breakdown
7-22
3M 1995
This page intentionally left blank.
4400 Series Overhead Projectors Illustrated Parts Breakdown
3M 1995 2323
Appendix A
SPECIFICATIONS
Country Power Cord Model Alpha Stock Number Voltage/Hz Agency Stage
Size Head Type Lamp
Changer Color
Tuning Post Type Lamp
Type Handle Lamp Control Lamps
Installed Fresnel Power Fuse Amps Cord
Storage
Australia Australian 4405 AHAA 78-9236-5916-9 240/50 SAA A4 Open Singlet No Internal Fixed FNT No None 1 4400 SE CL Transformer T4A 1.7 No
New Zealand Australian 4405 AHAN 78-9236-5923-5 240/50 A4 Open Singlet No Internal Fixed FNT No None 1 4400 SE CL Transformer T4A 1.7 No
Australia Australian 4408 AHDA 78-9236-5930-0 240/50 SAA A4 Open Singlet Yes Internal Fixed FNT No None 1 4400 SE CL Transformer T4A 1.7 No
New Zealand Australian 4408 AHDN 78-9236-5937-5 240/50 A4 Open Singlet Yes Internal Fixed FNT No None 1 4400 SE CL Transformer T4A 1.7 No
Australia Australian 4420 AHCA 78-9236-5944-1 240/50 SAA A4 Open Triplet Yes Internal Fixed FNT No None 19800 DE CL Transformer T4A 1.7 No
New Zealand Australian 4420 AHCN 78-9236-5951-6 240/50 A4 Open Triplet Yes Internal Fixed FNT No None 19800 DE CL Transformer T4A 1.7 No
Europe Std. European 4405 AHAS 78-9236-5913-6 230/50 EUROPEAN A4 Open Singlet No Internal Fixed FNT No None 1 4400 SE CL Transformer T4A 1.7 No
Europe Std. European 4408 AHDS 78-9236-5927-6 230/50 EUROPEAN A4 Open Singlet Yes Internal Fixed FNT No None 1 4400 SE CL Transformer T4A 1.7 No
Europe Std. European 4420 AHCS 78-9236-5941-7 230/50 EUROPEAN A4 Open Triplet Yes Internal Fixed FNT No None 19800 DE CL Transformer T4A 1.7 No
Brazil Japan 4405 AAAB 78-9236-6006-8 127/220/50 A4 Open Singlet No Internal Fixed FNT No None 1 4400 SE CL Transformer None 3 No
Japan Japan 4405 ABAJ 78-9236-5917-7 100/50/60 MITI A4 Open Singlet No Internal Fixed FNT No None 1 4400 SE CL Transformer T4A 0 No
Brazil Japan 4408 AADB 78-9236-6008-4 127/220/50 A4 Open Singlet Yes Internal Fixed FNT No None 14400 SE CL Transformer T4A 4.5 No
Japan Japan 4408 ABDJ 78-9236-5931-8 100/50/60 MITI A4 Open Singlet Yes Internal Fixed FNT No None 1 4400 SE CL Transformer T4A No
Japan Japan 4420 ABCJ 78-9236-5945-8 100/50/60 MITI A4 Open Triplet Yes Internal Fixed FNT No None 19800 DE CL Transformer T4A No
Chile Other 4405 AHAC 78-9236-5926-8 230/50 A4 Open Singlet No Internal Fixed FNT No None 1 4400 SE CL Transformer T4A 1.7 No
Chile Other 4408 AHDC 78-9236-5940-9 230/50 A4 Open Singlet Yes Internal Fixed FNT No None 1 4400 SE CL Transformer T4A 1.7 No
Chile Other 4420 AHCC 78-9236-5954-0 230/50 A4 Open Triplet Yes Internal Fixed FNT No None 19800 DE CL Transformer T4A 1.7 No
South Africa South Africa 4405 AHAR 78-9236-5918-5 240/50 SABS A4 Open Singlet No Internal Fixed FNT No None 1 4400 SE CL Transformer T4A 1.7 No
South Africa South Africa 4408 AHDR 78-9236-5932-6 240/50 SABS A4 Open Singlet Yes Internal Fixed FNT No None 1 4400 SE CL Transformer T4A 1.7 No
South Africa South Africa 4420 AHCR 78-9236-5946-6 240/50 SABS A4 Open Triplet Yes Internal Fixed FNT No None 19800 DE CL Transformer T4A 1.7 No
Switzerland Swiss 4405 AHAZ 78-9236-5915-1 230/50 SEV A4 Open Singlet No Internal Fixed FNT No None 1 4400 SE CL Transformer T4A 1.7 No
Switzerland Swiss 4408 AHDZ 78-9236-5929-2 230/50 SEV A4 Open Singlet Yes Internal Fixed FNT No None 1 4400 SE CL Transformer T4A 1.7 No
Switzerland Swiss 4420 AHCZ 78-9236-5943-3 230/50 SEV A4 Open Triplet Yes Internal Fixed FNT No None 19800 DE CL Transformer T4A 1.7 No
United
Kingdom U.K. 4405 AHAU 78-9236-5914-4 240/50 EUROPEAN A4 Open Singlet No Internal Fixed FNT No None 1 4400 SE CL Transformer T4A 1.7 No
United
Kingdom U.K. 4408 AHDU 78-9236-5928-4 240/50 EUROPEAN A4 Open Singlet Yes Internal Fixed FNT No None 1 4400 SE CL Transformer T4A 1.7 No
United
Kingdom U.K. 4420 AHCU 78-9236-5942-5 240/50 EUROPEAN A4 Open Triplet Yes Internal Fixed FNT No None 19800 DE CL Transformer T4A 1.7 No
4400 Series Overhead Projectors Illustrated Parts Breakdown
3M 1995 2424
Country Cord
Storage
AmpsFusePowerFresnel
Lamps
Installed
Lamp ControlHandle
Lamp
Type
Post Type
Color
Tuning
Lamp
Changer
Head Type
Stage
Size
AgencyVoltage/HzStock NumberModel AlphaPower Cord
Saudi Arabia United States 4405 AAAD 78-9236-5921-9 127/60 10.5 Open Singlet No Internal Fixed EYB No None 1 4400 SE CL Diode/
Resistor None 4.5 No
United States United States 4405 AJA 78-9236-5909-4 120/60 UL/CSA 10.5 Open Singlet No Internal Fixed EYB No None 1 4400 SE CL Diode None 4.5 No
United States United States 4406 AJE 78-9236-6007-6 120/60 UL/CSA 10.5 Closed Singlet No Internal Fixed EYB No None 1 4400 SE CL Diode None 4.5 No
Xerox
Distribution United States 4406 AJEX 78-9236-6051-4 120/60 10.5 Closed Singlet No Internal Fixed EYB No None 14400 SE CL Diode None 4.5 No
United States United States 4407 AJF 78-9236-5910-2 120/60 UL/CSA 10.5 Closed Singlet No Internal Fixed EYB No None 1 4400 SE CL Diode None 4.5 No
Saudi Arabia United States 4408 AADD 78-9236-5935-9 127/60 10.5 Open Singlet Yes Internal Fixed EYB No None 1 4400 SE CL Diode/
Resistor None 4.5 No
United States United States 4410 AJB 78-9236-5911-0 120/60 UL/CSA 10.5 Closed Singlet Yes Internal Fixed EYB No None 1 4400 SE CL Diode None 4.5 No
United States United States 4415 AJG 78-9236-6026-6 120/60 UL/CSA 10.5 Closed Singlet Yes Internal Fixed EYB No None 14400 SE CL Diode None 4.5 No
