HTS3276
HTS3371
HTS3378
EN User manual
ZH-CN 用户手册
ZH-TW 使用手冊
MS-MY Manual pengguna
Register your product and get support at
www.philips.com/welcome
hts3276-3371-3378_98_en.indd 1hts3276-3371-3378_98_en.indd 1 1/14/2009 6:03:45 PM1/14/2009 6:03:45 PM
hts3276-3371-3378_98_en.indd 2hts3276-3371-3378_98_en.indd 2 1/14/2009 6:03:46 PM1/14/2009 6:03:46 PM
1
6 Ciri lanjutan 34
Buat fail audio MP3 34
7 Laraskan bunyi 35
Kawal kelantangan 35
Pilih bunyi surround 35
Pilih bunyi pratetap 35
Laraskan tahap kelantangan mikrofon 36
Tetapan karaoke 36
Matikan suara (batalkan suara) 36
8 Laraskan tetapan 37
Persediaan umum 37
Persediaan audio 39
Persediaan video 41
Keutamaan 43
9 Maklumat Tambahan 45
Kemas kinikan perisian 45
Penjagaan 45
10 Spesifi kasi 46
11 Menyelesaikan masalah 48
12 Glosari 50
Daftar kandungan
1 Penting 2
Notis keselamatan penting 2
Notis tanda dagangan 3
2 Sistem Pawagam Rumah anda 4
Sorotan ciri 4
Gambaran keseluruhan produk 5
3 Sambungkan 8
Letakkan Sistem Pawagam Rumah 8
Sambungkan kabel video 9
Sambungkan kabel pembesar suara ke
pembesar suara 11
Sambungkan pembesar suara ke dirian
pembesar suara 11
Sambungkan pembesar suara dan
subwufer 11
Sambungkan antena radio 12
Sambungkan kabel audio/peranti lain 12
Sambungkan kord kuasa 15
4 Bermula 16
Masukkan bateri kalawan jauh 16
Cari saluran tontonan yang betul 17
Pilih bahasa paparan menu 17
Hidupkan Imbas Progresif 18
Tukar tetapan pembesar suara 19
Gunakan Pautan Mudah Philips 20
Pilih sumber main 22
5 Main 23
Mainkan cakera 23
Mainkan video 23
Mainkan muzik 28
Mainkan foto 29
Main dari peranti USB 31
Main daripada pemain media mudah alih 31
Mainkan dari radio 32
MS-MY
Daftar kandungan Bahasa Melayu
hts3276-3371-3378_98_ms-my.indd 1hts3276-3371-3378_98_ms-my.indd 1 1/14/2009 6:02:32 PM1/14/2009 6:02:32 PM
2
Notis hak cipta
Produk ini menggabungkan teknologi
perlindungan hak cipta yang dilindungi oleh
tuntutan kaedah beberapa paten A.S. dan
lain-lain hak harta intelektual yang dimiliki oleh
Macrovision Corporation dan pemilik hak yang
lain. Penggunaan teknologi perlindungan hak
cipta ini mesti mendapat kebenaran daripada
Macrovision Corporation, dan dimaksudkan
untuk penggunaan tontonan di rumah dan
lain-lain tempat yang terhad sahaja melainkan
dibenarkan oleh Macrovision Corporation.
Kejuruteraan terbalik atau membuka
pemasangan adalah dilarang.
Mengenai Imbas Progresif
Pengguna harus mengambil perhatian bahawa
tidak semua set televisyen defi nisi tinggi
serasi sepenuhnya dengan produk ini dan
boleh menyebabkan artifak dipaparkan dalam
gambar. Bagi masalah gambar imbas progresif
525 atau 625, adalah disyorkan bahawa
pengguna mengalihkan sambungan ke output
‘defi nisi standard’. Sekiranya terdapat soalan
berkenaan dengan keserasian set TV kami
dengan pemain DVD model 525p dan 625p,
sila hubungi pusat perkhidmatan pelanggan
kami.
1 Penting
Notis keselamatan penting
Amaran
Risiko pemanasan melampau! Jangan pasang •
Sistem Pawagam Rumah dalam ruang yang terhad.
Sentiasa tinggalkan ruang sekurang-kurangnya 4
inci di sekeliling Sistem Pawagam Rumah untuk
pengalihudaraan. Pastikan langsir atau objek lain tidak
menutup slot pengalihudaraan pada Sistem Pawagam
Rumah tersebut.
Jangan sekali-kali letakkan Sistem Pawagam Rumah, •
kawalan jauh atau bateri berhampiran dengan api
terbuka atau sumber haba yang lain, termasuk cahaya
matahari langsung.
Hanya gunakan Sistem Pawagam Rumah ini di dalam •
bangunan. Jauhkan Sistem Pawagam Rumah ini
daripada air, kelembapan dan objek yang berisi cecair.
Jangan letak Sistem Pawagam Rumah ini di atas •
kelengkapan elektrik yang lain.
Jauhkan diri anda daripada Sistem Pawagam Rumah •
ini semasa ribut kilat.
Apabila plag sesalur kuasa atau pengganding perkakas •
digunakan sebagai peranti putus sambungan,
peranti putus sambungan tersebut akan tetap sedia
beroperasi.
Sinaran laser boleh nampak dan sinaran laser tak
•
nampak apabila dibuka. Elakkan pendedahan kepada
pancaran.
Notis kitar semula
Kelengkapan elektronik ini mengandungi
bilangan bahan yang banyak yang boleh dikitar
semula atau digunakan semula jika dibuka oleh
syarikat khusus. Jika anda melupuskan mesin
lama, sila bawakannya ke pusat kitar semula.
Sila amalkan peraturan tempatan mengenai
pelupusan bahan pembungkusan, bateri tandus
dan kelengkapan lama.
MS-MY
hts3276-3371-3378_98_ms-my.indd 2hts3276-3371-3378_98_ms-my.indd 2 1/14/2009 6:02:32 PM1/14/2009 6:02:32 PM
3
Windows Media dan logo Windows adalah
tanda dagangan atau tanda dagangan berdaftar
Microsoft Corporation di Amerika Syarikat
dan/atau negara lain.
HDMI, dan logo HDMI serta High-Defi nition
Multimedia Interface adalah tanda dagangan
atau tanda dagangan berdaftar LLC pelesenan
HDMI.
Logo USB-IF adalah tanda dagangan Universal
Serial Bus Implementers Forum, inc.
LASER RADIATION
DO NOT VIEW DIRECTLY
WITH OPTICAL INSTRUMENTS
CLASS 1M LASER PRODUCT
Notis tanda dagangan
Dikilangkan di bawah lesen daripada Dolby
Laboratories. Dolby, Pro Logic dan simbol
D berganda adalah tanda dagangan Dolby
Laboratories.
DivX, DivX Ultra Certifi ed, dan logo yang
berkaitan adalah tanda dagangan DivX, Inc.
dan digunakan di bawah lesen.
Produk DivX® Ultra Certifi ed rasmi.
Memainkan semua versi video DivX ®
(termasuk DivX ® 6) dengan main balik fail
media DivX® dan DivX® Media Format yang
dipertingkatkan.
Memainkan video DivX® dengan menu,
sarikata dan trek audio.
Dikilangkan di bawah lesen Paten A.S. #:
5,451,942; 5,956,674; 5,974,380; 5,978,762;
6,487,535 & lain-lain paten A.S. dan seluruh
dunia yang telah dikeluarkan & yang masih
menunggu kelulusan. DTS dan DTS Digital
Surround adalah tanda dagangan berdaftar
dan logo serta Simbol DTS adalah tanda
dagangan DTS, Inc. © 1996-2007 DTS, Inc.
Semua Hak Terpelihara.
ENERGY STAR dan tanda ENERGY adalah
tanda A.S. yang berdaftar..
MS-MY
Penting Bahasa Melayu
hts3276-3371-3378_98_ms-my.indd 3hts3276-3371-3378_98_ms-my.indd 3 1/14/2009 6:02:32 PM1/14/2009 6:02:32 PM
4
Pautan USB 2.0 dan pautan MP3 berkelajuan
tinggi
Pasang plag peranti USB anda ke dalam bicu
USB untuk memainkan fail MP3/WMA/JPEG/
DivX anda; atau plag masuk pemain media
mudah alih anda kepada bicu MP3 LINK untuk
menikmati muzik yang dimainkan dengan
kualiti bunyi yang sangat istimewa.
Segerakkan output audio dengan mainan
video
Segerakkan audio dan video dengan
menundakan output audio jika isyarat video
yang dihantar kepada TV lebih perlahan
daripada strim audio.
Buat fail MP3
Tukar trek audio kegemaran anda daripada
CD audio ke format MP3. Fail MP3 yang
dibuat disimpan dalam peranti USB anda.
Muat Skrin
Lihat fi lem dalam paparan skrin penuh pada
sebarang TV.
Fungsi pemarkahan Karaoke
Pemarkahan karaoke memberi markah dan
komen untuk setiap persembahan. Dapatkan
markah untuk persembahan nyanyian anda
bagi karaoke yang lebih menyeronokkan di
rumah!
Kod rantau
Anda boleh memainkan cakera dengan kod
rantau berikut.
Kod rantau DVD Negara
Asia Pasifi k, Taiwan, Korea
Australia, New Zealand
2 Sistem Pawagam
Rumah anda
Tahniah ke atas pembelian anda, dan selamat
datang ke Philips ! Untuk mendapat manfaat
sepenuhnya daripada sokongan yang ditawarkan
oleh Philips, daftarkan produk anda di www.
philips.com/welcome.
Sorotan ciri
Penskalaan naik video sehingga 1080p
Nikmati menonton cakera dengan kualiti
gambar tertinggi yang tersedia untuk HDTV
anda. Sistem Pawagam Rumah ini menawarkan
main balik video defi nisi tinggi sehingga 1080p
resolusi yang menyediakan gambar sangat
terperinici dan kejelasan dipertingkatkan yang
mempersembahkan gambar seakan-akan
hidup bagi pengalaman penontonan yang
menakjubkan.
Pautan Mudah Philips
Sistem Pawagam Rumah anda menyokong
Pautan Mudah Philips, yang menggunakan
piawaian HDMI CEC (Kawalan Elektronik
Pengguna). Peranti yang akur Pautan Mudah
yang bersambung melalui penyambung HDMI
boleh dikawal dengan satu kawalan jauh.
Catatan
Philips tidak menjamin 100% kesalingfungsian dengan •
semua peranti HDMI CEC.
Nikmati bunyi surround berbilang saluran
yang kaya dan tidak mampat
Sistem Pawagam Rumah ini menyokong
5.1 saluran audio tidak mampat yang
mempersembahkan pengalaman bunyi betul-
betul hidup seolah-olah anda mendengarnya
secara langsung.
MS-MY
hts3276-3371-3378_98_ms-my.indd 4hts3276-3371-3378_98_ms-my.indd 4 1/14/2009 6:02:32 PM1/14/2009 6:02:32 PM
5
h IR sensor
Mengesan isyarat daripada kawalan •
jauh. Halakan kawalan jauh kepada
sensor IR.
i VOL
Meningkatkan atau menggurangkan •
kelantangan.
j MP3 LINK
Menyambungkan pemain audio •
mudah alih
k MIC
Menyambungkan mikrofon.•
l ( USB )
Menyambungkan peranti yang •
disokong USB.
Gambaran keseluruhan
produk
Unit utama
a ( Bersedia-Hidup )
Menghidupkan Sistem Pawagam •
Rumah atau beralih ke mod siap
sedia.
b Petak cakera
c
( Buka/Tutup )
Membuka atau menutup petak •
cakera.
d ( Main/Jeda )
Memulakan, menjeda atau •
menyambungkan semula mainan
cakera.
Dalam mod radio, menala stesen •
radio secara automatik pada
persediaan kali pertama.
e ( Berhenti )
Menghentikan mainan cakera.•
Dalam mod radio, memadam stesen •
radio praset semasa.
f SOURCE
Memilih media untuk memainkan •
atau mendengar audio daripada
peranti yang bersambung.
g Panel paparan
Memaparkan status semasa atau •
maklumat cakera.
ab ijkl
cdefgh
MS-MY
Sistem Pawagam Rumah anda Bahasa Melayu
hts3276-3371-3378_98_ms-my.indd 5hts3276-3371-3378_98_ms-my.indd 5 1/14/2009 6:02:32 PM1/14/2009 6:02:32 PM
6
c PROGRAM / REPEAT
Dalam mod radio, menetapkan •
semula senarai stesen pratetap:
tekan untuk menetapkan semula
secara manual; tekan dan tahan
untuk menetapkan semula secara
automatik.
Memilih atau mematikan mod ulang •
atau kocok.
d SETUP
Mengakses atau keluar daripada •
menu persediaan.
e ( Butang navigasi )
Menavigasi melalui menu.•
Tekan kiri dan kanan untuk carian ke •
belakang atau ke hadapan yang laju.
Dalam mod radio, tekan atas dan •
bawah untuk menala frekuensi radio.
Dalam mod radio, tekan kiri atau •
kanan untuk memulakan carian
automatik.
f INFO
Untuk cakera, memaparkan •
mkalumat mengenai status semasa
atau mengenai cakera.
Untuk pertunjukan slaid, •
memaparkan pameran imej kecil fail
foto.
g ( Main/Jeda )
Memulakan, menjeda atau •
menyambungkan semula mainan
cakera.
Dalam mod radio, menala stesen •
radio secara automatik pada
persediaan kali pertama.
h ( Berhenti )
Menghentikan mainan cakera.•
Dalam mod radio, memadam stesen •
radio praset semasa.
Kawalan Jauh
a ( Bersedia-Hidup )
Menghidupkan Sistem Pawagam •
Rumah atau beralih ke mod siap
sedia.
Tekan dan tahan untuk mematikan •
Sistem Pawagam Rumah dan semua
peranti yang akur HDMI CEC.
b
( Buka/Tutup )
Membuka atau menutup petak •
cakera.
n
q
p
o
r
s
t
u
v
wm
a
b
c
d
e
f
g
h
i
j
k
l
MS-MY
hts3276-3371-3378_98_ms-my.indd 6hts3276-3371-3378_98_ms-my.indd 6 1/14/2009 6:02:33 PM1/14/2009 6:02:33 PM
7
s ( Bisu )
Membisukan atau mengembalikan •
output audio.
t VOL +/-
Meningkatkan atau menggurangkan •
kelantangan.
u SOUND
Memilih kesan bunyi pratentu.•
v ZOOM / CREATE MP3
Zum ke dalam atau keluar daripada •
gambar.
Mengakses menu untuk membuat •
MP3.
w KARAOKE
Mengakses atau keluar daripada •
menu karaoke.
i SURR ( Bunyi Surround )
Beralih ke bunyi surround yang •
disokong atau bunyi stereo.
j AUDIO SYNC
Memilih bahasa atau saluran audio.•
Tekan dan tahan untuk mengakses •
tetapan untuk segerak audio,
kemudian tekan VOL +/- untuk
menetapkan masa tunda audio.
k Butang angka
Memilih item untuk dimainkan.•
l SUBTITLE
Pilih bahasa sarikata DVD atau DivX.•
m VOCAL
Menukar saluran audio cakera •
karaoke.
n MIC ( VOL +/- )
Meninggikan atau menurunkan •
kelantangan mikrofon.
o Butang sumber
• AUDIO SOURCE : Memilih sumber
input audio.
• RADIO : Beralih ke jalur FM.
• USB : Beralih ke sumber USB.
• DISC : Beralih ke sumber cakera.
p OK
Mengesahkan entri atau pilihan.•
q BACK
Kembali ke skrin sebelumnya.•
Untuk DVD, pergi ke menu tajuk.•
Bagi VCD versi 2.0 atau SVCD •
dengan PBC dihidupkan, kembali ke
menu semasa main balik.
r / ( Sebelumnya/Seterusnya )
Melangkau ke tajuk, bab atau trek •
sebelum atau seterusnya.
MS-MY
Sistem Pawagam Rumah anda Bahasa Melayu
hts3276-3371-3378_98_ms-my.indd 7hts3276-3371-3378_98_ms-my.indd 7 1/14/2009 6:02:33 PM1/14/2009 6:02:33 PM
8
Letakkan Sistem Pawagam
Rumah
Letak Sistem Pawagam Rumah di tempat •
ia tidak boleh ditolak, tertarik atau
terjatuh. Jangan letak dalam kabinet yang
tertutup.
Pastikan anda mempunyai akses •
sepenuhnya kepada kord kuasa untuk
memutuskan sambungan bekalan kuasa
Sistem Pawagam Rumah dengan mudah.
Set pembesar suara berlainan untuk HTS3371
dan HTS3378 (lihat ‘Spesifi kasi’ > ‘Pembesar
suara’).
1 Letak Sistem Pawagam Rumah ini
berhampiran TV.
2 Letakkan sistem pembesar suara pada
tahap pendengaran yang biasa dan
benar-benar selari dengan kawasan
pendengaran.
3 Letak subwufer di sudut bilik atau
sekurang-kurangnya 3 kaki daripada TV.
Petua
Untuk mengelak daripada gangguan magnet atau •
bunyi yang tidak dikehendaki, jangan letak Sistem
Pawagam Rumah ini terlalu hampir dengan sebarang
peranti penyinaran.
SUBWOOFER
REAR
RIGHT
REAR
LEFT
FRONT
RIGHT
FRONT
LEFT
3 Sambungkan
Buat sambungan berikut untuk menggunakan
Sistem Pawagam Rumah anda.
Sambungan asas:
Video•
Pembesar suara dan subwufer•
Kuasa•
Sambungan pilihan:
Antena radio•
Audio•
Audio daripada TV•
Audio daripada kotak kabel/•
perakam/konsol permainan
Peranti lain•
Pemain media mudah alih•
Peranti USB •
Catatan
Rujuk kepada plat jenis di belakang atau di bawah •
produk untuk pengenalpastian dan pengadaran
bekalan.
Sebelum anda membuat atau menukar sebarang •
sambungan, pastikan semua peranti telah diputuskan
sambungan daripada alur keluar kuasa.
MS-MY
hts3276-3371-3378_98_ms-my.indd 8hts3276-3371-3378_98_ms-my.indd 8 1/14/2009 6:02:33 PM1/14/2009 6:02:33 PM
9
Pilihan 1 : Sambungkan ke bicu HDMI
1 Sambungkan kabel HDMI (tidak
dibekalkan) ke bicu HDMI OUT pada
Sistem Pawagam Rumah ini dan bicu input
HDMI pada TV.
Catatan
Jika peranti anda menyokong HDMI CEC, anda •
boleh mengawal peranti yang akur dengan hanya satu
kawalan jauh. (lihat ‘Bermula’ > ‘Gunakan pautan
Mudah Philips’).
Petua
Jika TV hanya mempunyai sambungan DVI, sambung •
melalui penyesuai HDMI/DVI. Sambungkan kabel
audio untuk output bunyi.
Anda boleh mengoptimumkan output video. (lihat •
‘Laraskan tetapan’ > ‘Persediaan video’ > [P’sediaan
HDMI] ).
Sambungan jenis ini menyediakan kualiti gambar yang •
paling baik.
HDMI OUT
HDMI IN
Sambungkan kabel video
Sambungkan Sistem Pawagam Rumah ini
kepada TV untuk melihat mainan cakera. Pilih
sambungan video terbaik yang boleh disokong
oleh TV.
Pilihan 1: Sambungkan ke bicu HDMI •
(untuk TV akur HDMI, DVI atau HDCP).
Pilihan 2: Sambungkan ke bicu video •
komponen (bagi TV biasa atau TV Imbas
Progresif).
Pilihan 3: Sambungkan ke bicu video •
(CVBS) (bagi TV biasa).
Catatan
Anda mesti sambungkanSistem Pawagam Rumah ini •
kepada TV secara langsung.
MS-MY
Sambungkan Bahasa Melayu
hts3276-3371-3378_98_ms-my.indd 9hts3276-3371-3378_98_ms-my.indd 9 1/14/2009 6:02:33 PM1/14/2009 6:02:33 PM
10
Pilihan 3 : Sambungkan ke bicu Video
(CVBS)
1 Sambungkan kabel video komposit ke
bicu VIDEO pada Sistem Pawagam
Rumah ini dan bicu input VIDEO pada TV.
Catatan
Bicu input video pada TV mungkin dilabelkan sebagai •
A/V IN, VIDEO IN, COMPOSITE atau BASEBAND.
Sambungan jenis ini menyediakan kualiti gambar yang •
baik.
VIDEO
VIDEO OUT
VIDEO IN
Pilihan 2: Sambungkan ke bicu video
komponen
1 Sambungkan kabel video komponen
(tidak dibekalkan) ke bicu Y Pb Pr pada
Sistem Pawagam Rumah ini dan bicu input
VIDEO KOMPONEN pada TV.
Jika TV imbas progresif digunakan, •
anda boleh menghidupkan mod
imbas progresif. (lihat ‘Bermula’ >
‘Hiudpkan Imbas Progresif’).
Catatan
Bicu input video komponen pada TV mungkin •
dilabelkan sebagai Y Pb/Cb Pr/Cr atau YUV.
Sambungan jenis ini menyediakan kualiti gambar yang •
baik.
VIDEO OUT
Pb PrY
Pb PrY
MS-MY
hts3276-3371-3378_98_ms-my.indd 10hts3276-3371-3378_98_ms-my.indd 10 1/14/2009 6:02:33 PM1/14/2009 6:02:33 PM
11
Sambungkan pembesar suara
dan subwufer
Untuk HTS3276
(HTS3371 dan HTS3378 mempunyui set
pembesar suara yang berlainan)
1 Sambungkan pembesar suara dan
subwufer kepada bicu yang sepadan pada
Sistem Pawagam Rumah.
Catatan
Pastikan warna plug dan bicu sepadan. •
Sambungkan kabel pembesar
suara ke pembesar suara
Untuk model dengan pembesar suara tallboy
(HTS3276, HTS3378).
1 Sambungkan kabel pembesar suara
kepada bicu warna yang sepadan pada
pembesar suara (atau dirian pembesar
suara).
Sambungkan pembesar suara
ke dirian pembesar suara
Untuk model dengan pembesar suara tallboy
(HTS3276, HTS3378).
1 Pasangkan pembesar suara ke dirian
pembesar suara dan ketatkan kedudukan
dengan skru
MS-MY
Sambungkan Bahasa Melayu
hts3276-3371-3378_98_ms-my.indd 11hts3276-3371-3378_98_ms-my.indd 11 1/14/2009 6:02:33 PM1/14/2009 6:02:33 PM
12
Sambungkan kabel audio/
peranti lain
Halakan audio daripada peranti lain ke Sistem
Pawagam Rumah ini untuk menikmati mainan
audio dengan kemampuan surround berbilang
saluran.
Sambungkan audio daripada TV
(juga digunakan untuk kawalan Pautan Mudah)
1 Sambungkan kabel audio (tidak
dibekalkan) ke bicu AUDIO IN-AUX1
pada Sistem Pawagam Rumah dan bicu
output AUDIO pada TV.
Catatan
Untuk mendengar output audio daripada sambungan •
ini, tekan AUDIO SOURCE berulang kali sehingga
‘AUX 1’ dipaparkan pada panel paparan.
AUDIO OUT
AUX 1
AUDIO IN
Sambungkan antena radio
1 Sambungkan antena FM kepada bicu
FM75 pada Sistem Pawagam Rumah ini
(untuk sesetengah model, kabel ini telah
pun disambungkan).
2 Panjangkan antena FM dan pasang
hujungnya pada dinding.
Petua
Bagi penerimaan stereo FM yang lebih baik, •
sambungkan ke antena FM luaran.
FM (75 Ω)
ANTENNA
MS-MY
hts3276-3371-3378_98_ms-my.indd 12hts3276-3371-3378_98_ms-my.indd 12 1/14/2009 6:02:34 PM1/14/2009 6:02:34 PM
13
Sambungkan ke bicu sepaksi
1 Sambungkan kabel sepaksi (tidak
dibekalkan) kepada bicu COAXIAL
DIGITAL-IN pada Sistem Pawagam
Rumah dan bicu output COAXIAL/
DIGITAL pada peranti.
Catatan
Untuk mendengar output audio daripada sambungan •
ini, tekan AUDIO SOURCE berulang kali sehingga
‘COAX IN’ dipaparkan pada panel paparan.
COAXIAL
DIGITAL OUT
COAXIAL
DIGITAL IN
Sambungkan audio dari kotak kabel/
perakam/konsol permainan
Anda boleh memilih untk menyambung sama
ada ke bicu analog atau digital bergantung
pada kemampuan peranti.
Sambung ke bicu analog
1 Sambungkan kabel audio (tidak
dibekalkan) ke bicu AUDIO IN-AUX2
pada Sistem Pawagam Rumah dan bicu
output AUDIO pada peranti.
Catatan
Untuk mendengar output audio daripada sambungan •
ini, tekan AUDIO SOURCE berulang kali sehingga
‘AUX2’ dipaparkan pada panel paparan.
AUX 2
AUDIO OUT
AUX 2
AUDIO IN
MS-MY
Sambungkan Bahasa Melayu
hts3276-3371-3378_98_ms-my.indd 13hts3276-3371-3378_98_ms-my.indd 13 1/14/2009 6:02:34 PM1/14/2009 6:02:34 PM
14
Sambungkan pemain media mudah alih
1 Sambungkan kabel audio stereo 3.5mm
(tidak dibekalkan) ke bicu MP3 LINK
pada Sistem Pawagam Rumah ini dan bicu
telefon pada pemain media mudah alih
(seperti pemain MP3).
Catatan
Untuk mendengar output audio daripada sambungan •
ini, tekan AUDIO SOURCE berulang kali sehingga
‘MP3 LINK’ dipaparkan pada panel paparan.
MP3
Sambungkan ke bicu optik
1 Sambungkan kabel optik (tidak
dibekalkan) ke bicu OPTICAL DIGITAL-
IN pada Sistem Pawagam Rumah dan bicu
output OPTICAL/SPDIF pada peranti.
Catatan
Untuk mendengar output audio daripada sambungan •
ini, tekan AUDIO SOURCE berulang kali sehingga
‘OPTI IN’ dipaparkan pada panel paparan.
DIGITAL IN
OPTICAL
DIGITAL OUT
OPTICAL
MS-MY
hts3276-3371-3378_98_ms-my.indd 14hts3276-3371-3378_98_ms-my.indd 14 1/14/2009 6:02:34 PM1/14/2009 6:02:34 PM
15
Sambungkan kord kuasa
Amaran
Risiko kerosakan produk! Pastikan voltan bekalan •
kuasa sepadan dengan voltan yang dicetak pada
bahagian belakang atau bawah Sistem Pawagam
Rumah.
Sebelum sebarang sambungan ke alur keluar kuasa •
dibuat, tetapkan pemilih voltan (di belakang atau
bawah Sistem Pawagam Rumah ini) pada voltan talian
kuasa tempatan. (Untuk HTS3371, HTS3378 sahaja)
1 Sambungkan kord kuasa ke alur keluar
kuasa apabila semua sambungan yang
diperlukan telah selesai dibuat.
Sistem Pawagam Rumah sedia untuk »
disediakan untuk penggunaan.
Sambungkan peranti USB
1 Sambungkan peranti USB ke bicu USB
pada Sistem Pawagam Rumah ini.
Catatan
Sistem Pawagam Rumah ini hanya boleh memainkan/ •
mempamerkan fail MP3, WMA, DivX (Ultra) atau
JPEG yang disimpan pada peranti sedemikian.
Tekan • USB untuk mengakses kandungan dan
memainkan fail.
MS-MY
Bahasa Melayu
Sambungkan
hts3276-3371-3378_98_ms-my.indd 15hts3276-3371-3378_98_ms-my.indd 15 1/14/2009 6:02:34 PM1/14/2009 6:02:34 PM
16
Kawal sumber main
1 Tekan RADIO , USB atau butang DISC
untuk memilih sumber yang anda hendak
kawal.
2 Pilih fungsi yang dikehendaki (sebagai
contoh , ).
Navigasi melalui menu
1 Halakan kawalan jauh langsung pada
sensor jauh pada Sistem Pawagam Rumah
dan pilih fungsi yang dikehendaki.
2 Gunakan butang berikut pada kawalan
jauh untuk menavigasi melalui menu pada
skrin.
Butang Tindakan
Gerak ke atas atau bawah
Gerak ke kiri atau kanan
OK Sahkan pemilihan
Masukkan nombor
4 Bermula
Masukkan bateri kalawan jauh
1 Luncurkan penutup bateri keluar daripada
belakang kawalan jauh.
2 Masukkan bateri 2 yang dibekalkan
(AAA). Pastikan kutub + dan - bateri
sepadan dengan tanda di bahagian dalam
kes.
3 Luncurkan penutup kembali pada
kedudukannya.
Catatan
Jangan campurkan bateri (lama dan baru atau karbon •
dan alkali, dll.).
Keluarkan bateri jika telah tandus atau jika kawalan •
jauh tidak akan digunakan buat tempoh masa yang
lama.
Bateri mengandungi bahan kimia, ia harus dilupuskan •
dengan betul.
MS-MY
hts3276-3371-3378_98_ms-my.indd 16hts3276-3371-3378_98_ms-my.indd 16 1/14/2009 6:02:34 PM1/14/2009 6:02:34 PM
17
Pilih bahasa paparan menu
Catatan
Langkau tetapan ini jika Sistem Pawagam Rumah ini •
bersambung dengan TV yang mematuhi HDMI CEC.
Ia beralih secara automatik ke bahasa menu OSD
yang sama seperti dalam tetapan TV anda.
1 Tekan DISC .
2 Tekan SETUP .
»[Tetapan Umum] dipaparkan.
3 Tekan .
4 Tekan untuk memilih [Bahasa Osd]
dalam menu, kemudian tekan .
Pilihan bahasa adalah berlainan •
bergantung pada negara atau rantau
anda. Ia mungkin tidak sepadan
dengan rajah yang ditunjukkan di sini.
5 Tekan untuk memilih bahasa,
kemudian tekan OK .
Petua
Anda boleh menetapkan bahasa lalai untuk menu •
cakera DVD (lihat ‘Laraskan tetapan’ > ‘Keutamaan’
> [Menu Cakera] ).
Tetapan Umum
ᇓ໗ࡩ
ɻʼᐥ
Melayu
English
Русский
ไทย
Auto
Persediaan EasyLink
Kunci Cakera
Kelam Paparan
Bahasa Osd
Penjimat Skrin
Pemasa Tidur
Kod Vod DivX(R)
Cari saluran tontonan yang
betul
1 Tekan untuk menghidupkan Sistem
Pawagam Rumah.
2 Tekan DISC untuk beralih ke mod cakera.
3 Hidupkan TV dan beralih ke saluran
video-masuk yang betul melalui satu
daripada cara berikut:
Pergi ke saluran paling rendah pada •
TV anda, kemudian tekan butang
Saluran ke Bawah sehingga anda
melihat skrin Philips.
Tekan butang • SOURCE berulang
kali pada kawalan jauh TV anda.
Petua
Saluran video-masuk berada antara saluran paling •
rendah dan paling tinggi dan mungkin disebut
FRONT, A/V IN, VIDEO, HDMI dll. Lihat manual
pengguna TV dalam bahagian cara memilih input yang
betul pada TV.
MS-MY
Bermula Bahasa Melayu
4_hts3276-3371-3378_98_ms-my.indd 174_hts3276-3371-3378_98_ms-my.indd 17 2/11/2009 11:36:01 AM2/11/2009 11:36:01 AM
18
8 Tekan SETUP untuk keluar daripada
menu.
9 Anda kini boleh menghidupkan mod
imbas progresif pada TV.
Catatan
Semasa dimainkan, apabila mod imbas progresif •
dihidupkan untuk kedua-dua Sistem Pawagam
Rumah ini dan TV, gambar herot benyot mungkin
dipaparkan. Matikan ciri imbas progresif pada kedua-
dua Sistem Pawagam Rumah ini dan TV.
Hidupkan Imbas Progresif
Jika TV menyokong output imbas progresif,
anda boleh menyambungkan Sistem Pawagam
Rumah ini dengan TV dengan menggunakan
sambungan video komponen. (lihat ‘Sambung
kabel video’ > ‘Pilihan 2: Sambungkan ke bicu
video komponen’).
1 Hidupkan TV dan pastikan mod imbas
progresif TV dinyahaktifkan (lihat manual
pengguna TV).
2 Hidupkan TV pada saluran tontonan yang
betul bagi Sistem Pawagam Rumah ini..
3 Tekan DISC .
4 Tekan SETUP .
5 Tekan untuk memilih [Tetapan Video]
dalam menu, kemudian tekan .
6 Pilih [Progresif] > [Dihidupkan] ,
kemudian tekan OK .
Mesej amaran dipaparkan. »
7 Untuk meneruskan, pilih [Ok] dan tekan
OK .
Persediaan progresif telah selesai. »
Catatan
Jika skrin kosong/herot benyot dipaparkan, tunggu 15 •
saat bagi pemulihan automatik.
Jika tiada gambar dipaparkan, matikan mod imbas
•
progresif sebagai berikut: 1) Tekan untuk membuka
petak cakera. 2) Tekan . 3) Tekan AUDIO SYNC .
Tetapan Video
Dihidupkan
Dimatikan
Sistem TV
Paparan TV
Muat Skrin
Seting gambar
P'sediaan HDMI
Kapsyen Tertutup
Progresif
MS-MY
hts3276-3371-3378_98_ms-my.indd 18hts3276-3371-3378_98_ms-my.indd 18 1/14/2009 6:02:34 PM1/14/2009 6:02:34 PM
19
2 Tekan untuk menukar tahap
kelantangan, kemudian tekan OK .
Nada ujian dipancarkan daripada »
pembesar suara.
Ulang tetapan di atas untuk •
pembesar suara yang lain sehingga
tahap output semua pembesar suara
seimbang bunyinya.
Untuk keluar daripada menu, tekan •
SETUP .
Untuk menetapkan masa tunda output
(pembesar suara tengah dan belakang sahaja)
1 Pilih [Lengah Speaker] dalam menu dan
tekan .
2 Tekan untuk menetapkan masa tunda,
kemudian tekan OK .
Ulang tetapan di atas untuk •
pembesar suara lain sehingga output
bunyi daripada pembesar suara lain
tiba ke kedudukan pendengaran pada
masa yang sama.
Untuk keluar daripada menu, tekan •
SETUP .
Petua
Tetapkan masa tunda yang lebih lama sekiranya •
pembesar suara tengah atau belakang lebih hampir
kepada kedudukan pendengaran daripada pembsar
suara hadapan.
Peruntukan tetapan 1ms bagi jarak setiap1 kaki antara
•
pembesar suara dengan kedudukan pendengaran.
Tetapan Jarak Speaker
Tengah
Belakang Kiri
Belakang Kanan
0MS
0MS
0MS
Tukar tetapan pembesar suara
Sebaik-baiknya jarak antara kedudukan
pendengaran dan semua pembesar suara
hendaklah sama. Jika tidak, tukar tetapan
pembesar suara berdasarkan pada jaraknya
daripada kedudukan pendengaran untuk
mendapatkan bunyi surround yang terbaik
mungkin.
1 Tekan DISC .
2 Tekan SETUP .
3 Tekan untuk memilih [Tetapan Audio]
dalam menu, kemudian tekan .
Jika pilihan persediaan pembesar •
suara tidak dapat diakses, tekan
dua kali sebelum anda cuba langkah-
langkah di atas sekali lagi.
Untuk melaraskan tahap pembesar suara
1 Pilih [Volum Speaker] dalam menu dan
tekan .
Volum Speaker
Lengah Speaker
Audio HDMI
Sampelnaik Cakera
Pyrgk Audio
Tetapan Audio
Tetapan Volum Speaker
Depan Kiri
Depan Kanan
Tengah
Subwoofer
Belakang Kiri
Belakang Kanan
0dB
0dB
0dB
0dB
0dB
0dB
MS-MY
Bermula Bahasa Melayu
hts3276-3371-3378_98_ms-my.indd 19hts3276-3371-3378_98_ms-my.indd 19 1/14/2009 6:02:34 PM1/14/2009 6:02:34 PM
20
PautanMudah
Anda boleh mematikan atau menghidupkan
semua ciri Pautan Mudah.
Mainan satu sentuhan
Apabila anda menyambungkan Sistem
Pawagam Rumah anda kepada peranti yang
menyokong mainan satu sentuhan, anda
boleh mengawal Sistem Pawagam Rumah
anda dan peranti dengan satu kawalan jauh.
Sebagai contoh, apabila anda menekan Main
pada kawalan jauh Sistem Pawagam Rumah
anda, TV anda beralih secara automatik
ke saluran yang betul untuk menunjukkan
kandungan DVD.
Untuk mendayakan fungsi main Satu
sentuhan, cakera video mesti diletakkan
dalam petak cakera sebelum operasi.
Siap sedia satu sentuhan
Apabila anda menyambungkan Sistem
Pawagam Rumah anda kepada peranti
yang menyokong siap sedia, anda boleh
menggunakan kawalan jauh Sistem Pawagam
Rumah anda untuk meletakkan Sistem
Pawagam Rumah anda dan semua peranti
HDMI yang bersambung dalam mod siap
sedia. Anda boleh menjalankan siap sedia
satu sentuhan dengan menggunakan kawalan
jauh daripada mana-mana peranti HDMI yang
bersambung.
Kawalan Audio Sistem
Apabila anda menyambungkan Sistem
Pawagam Rumah anda kepada peranti yang
mematuhi HDMI CEC, Sistem Pawagam
Rumah anda boleh beralih secara automatik
untuk memainkan audio daripada peranti
yang bersambung.
Untuk menggunakan audio satu sentuhan,
anda mesti memetakan input audio daripada
peranti yang disambungkan kepada Sistem
Pawagam Rumah anda.
Pemetaan Input Audio
Apabila anda memetakan input audio
dengan betul, Sistem Pawagam Rumah ini
beralih kepada audio daripada peranti yang
dimainkan secara automatik.
Gunakan Pautan Mudah
Philips
Sistem Pawagam Rumah anda menyokong
Pautan Mudah Philips, yang menggunakan
piawaian HDMI CEC (Kawalan Elektronik
Pengguna). Peranti yang akur Pautan Mudah
yang bersambung melalui penyambung HDMI
boleh dikawal dengan satu kawalan jauh.
Catatan
Philips tidak menjamin 100% kesalingfungsian dengan •
semua peranti HDMI CEC.
1 Hidupkan operasi HDMI CEC pada TV
dan lain-lain peranti yang bersambung.
Lihat manual TV/peranti untuk
mendapatkan butiran.
2 Anda kini dapat menikmati kawalan
Pautan Mudah Philips yang berikut.
MS-MY
hts3276-3371-3378_98_ms-my.indd 20hts3276-3371-3378_98_ms-my.indd 20 1/14/2009 6:02:34 PM1/14/2009 6:02:34 PM
21
5 Pilih [Kawalan Audio Sistem] >
[Dihidupkan] , kemudian tekan OK untuk
mula mengimbas peranti.
Sebaik sahaja selesai, menu pemetaan »
input audio dipaparkan.
Sebagai contoh, jika audio TV audio
disambungkan kepada bicu AUX1
pada Sistem Pawagam Rumah ini, pilih
[Aux1] dan petakan dengan TV (nama
jenama) pada panel sebelah kanan.
6 Pilih input audio Sistem Pawagam Rumah
ini yang digunakan untuk menyambung
ke peranti HDMI yang lain (cth. AUX1,
AUX2), kemudian tekan .
7 Pilih peranti bersambung yang betul,
kemudian tekan OK .
Ulang langkah-langkah 5~7 untuk »
memetakan peranti lain yang
bersambung.
8 Tekan SETUP untuk keluar daripada
menu.
Aux 2
P'metaan Inpt Aud
Aux 1 [TV]
other(non-HDMI)
[DVD 3400]
Coaxial In
Optical In
Petakan input audio ke peranti yang
disambungkan
Catatan
Sebelum anda bermula, pastikan output audio HDMI •
TV dan peranti HDMI yang lain telah disambungkan
ke bicu input audio pada Sistem Pawagam Rumah ini.
1 Tekan DISC .
2 Tekan SETUP .
»[Tetapan Umum] dipaparkan.
3 Tekan .
4 Pilih [Persediaan EasyLink] , kemudian
tekan .
• [Mainan Satu Sentuhan] dan
[Bersedia Satu Sentuh ] dihidupkan
secara lalai di dalam kilang.
Tetapan Umum
EasyLink
Mainan Satu Sentuhan
Bersedia Satu Sentuh
Kawalan Audio Sistem
P'metaan Inpt Aud
Persediaan EasyLink
Kunci Cakera
Kelam Paparan
Bahasa Osd
Penjimat Skrin
Pemasa Tidur
Kod Vod DivX(R)
MS-MY
Bermula Bahasa Melayu
hts3276-3371-3378_98_ms-my.indd 21hts3276-3371-3378_98_ms-my.indd 21 1/14/2009 6:02:35 PM1/14/2009 6:02:35 PM
22
Pilih sumber main
Pada unit utama
Tekan butang • SOURCE berulang kali
untuk memilih: DISC > USB > FM >
AUX 1 > AUX 2 > COAX IN >
OPTI IN > MP3 LINK > DISC ...
Pada kawalan jauh
Tekan • AUDIO SOURCE berulang kali
untuk beralih ke sumber audio yag
disambungkan:
Paparan Peranti bersambung ke
AUX 1 bicu AUDIO IN-AUX1
AUX 2 bicu AUDIO IN-AUX2
COAX IN bicu COAXIAL DIGITAL
IN
OPTI IN bicu OPTICAL DIGITAL IN
MP3 LINK bicu MP3 LINK
Tekan • RADIO untuk beralih ke jalur FM.
Tekan • USB untuk beralih ke mod USB.
Tekan • DISC untuk beralih ke mod cakera.
MS-MY
hts3276-3371-3378_98_ms-my.indd 22hts3276-3371-3378_98_ms-my.indd 22 1/14/2009 6:02:35 PM1/14/2009 6:02:35 PM
23
Mainkan video
Catatan
Untuk cakera video, main balik sentiasa bermula dari •
tempat ia terakhir dihentikan. Untuk memulakan
main balik dari awal, tekan semasa mesej
dipaparkan.
Kawal mainan video
1 Mainkan tajuk.
2 Gunakan kawalan jauh untuk mengawal
tajuk.
Butang Tindakan
Memulakan, menjeda atau
menyambungkan semula mainan
cakera.
Menghentikan mainan cakera.
Melangkau ke tajuk atau bab
seterusnya.
Melangkau ke permulaan tajuk
atau bab semasa. Tekan dua kali
untuk melompat ke tajuk atau
bab sebelumnya.
/ Mencari mara cepat (kanan) atau
putar semula cepat (kiri). Tekan
berulang kali untuk menukar
kelajuan carian.
Dalam mod jeda, main undur atau
maju perlahan.
/ Mencari mara perlahan (bawah)
atau putar semula perlahan
(atas). Tekan berulang kali untuk
menukar kelajuan carian.
Untuk VCD, hanya main maju
perlahan boleh dilakukan.
5 Main
Mainkan cakera
Awas
Jangan letakkan objek selain daripada cakera ke •
dalam petak cakera.
Jangan sentuh kanta optikal cakera di dalam petak
•
cakera.
1 Tekan untuk membuka petak cakera.
2 Masukkan cakera dengan labelnya
menghadap ke atas.
Bagi cakera yang bermuka dua, •
muatkan muka yang hendak
dimainkan menghadap ke atas.
3 Tekan untuk menutup petak cakera dan
memulakan mainan cakera.
Untuk melihat mainan cakera, •
hidupkan TV kepada saluran
tontonan yang betul bagi Sistem
Pawagam Rumah ini.
Untuk menghentikan mainan cakera, •
tekan .
Catatan
Periksa jenis cakera yang disokong. (lihat ‘Spesifi kasi’ •
> ‘Media main balik’).
Jika menu entri kata laluan dipaparkan, masukkan
•
kata laluan sebelum anda boleh memainkan cakera
yang terkunci atau yang disekat.
Jika anda menjeda atau menghentikan cakera selama
•
lebih kurang 5 minit, gambar skrin diaktifkan. ntuk
menyahaktifkan gambar skrin, tekan DISC .
Setelah anda menjeda atau menghentikan cakera dan
•
tiada butang ditekan dalam masa 15 minit, Sistem
Pawagam Rumah ini akan beralih ke mod siap sedia
secara automatik.
MS-MY
Main Bahasa Melayu
hts3276-3371-3378_98_ms-my.indd 23hts3276-3371-3378_98_ms-my.indd 23 1/14/2009 6:02:35 PM1/14/2009 6:02:35 PM
24
Akses menu DVD
1 Tekan DISC untuk emngakses menu
utama cakera.
2 Pilih pilihan mainan, kemudian tekan OK .
Dalam sesetengah menu, tekan •
Butang angka untuk menginputkan
pemilihan anda.
Untuk kembali ke menu tajuk semasa •
mainan, tekan BACK .
Tukar mainan video
1 Mainkan tajuk.
2 Gunakan kawalan jauh untuk menukar
mainan video.
Butang Tindakan
AUDIO
SYNC
Memilih bahasa audio atau
saluran pada cakera.
SUBTITLE Memilih bahasa sarikata pada
cakera.
REPEAT Memilih atau mematikan mod
ulang atau kocok.
Pilihan ulangan berbeza
bergantung kepada jenis cakera.
Untuk VCD, main berulang
hanya boleh dibuat jika mod
PBC dimatikan.
ZOOM Zum ke dalam atau keluar
daripada gambar.
Untuk menyorot melalui imej
yang telah dizum, tekan Butang
navigasi .
INFO Memaparkan status semasa atau
maklumat cakera.
Anda boleh menukar pilihan
mainan video di sini tanpa
mengganggu mainan cakera.
Catatan
Sesetengah operasi mungkin tidak berfungsi dengan •
sesetengah cakera. Lihat maklumat yang dibekalkan
bersama cakera untuk mendapatkan butiran.
MS-MY
hts3276-3371-3378_98_ms-my.indd 24hts3276-3371-3378_98_ms-my.indd 24 1/14/2009 6:02:36 PM1/14/2009 6:02:36 PM
25
[Trek Cakera]
Membahagikan trek semasa dengan enam dan
memainkan beberapa saat permulaan bagi
selang masa ini.
Pilihan ini tidak tersedia dalam mod berhenti.
Petua
Anda boleh menukar tetapan PBC (lihat ‘Laraskan •
tetapan’ > ‘Keutamaan’ > [PBC] ).
Akses menu VCD atau menu
pratonton
PBC (Kawalan Main Balik) untuk VCD
dihidupkan secara lalai di kilang. Apabila
anda memuatkan VCD, menu kandungan
dipaparkan.
1 Tekan untuk memilih pilihan mainan,
kemudian tekan OK untuk memulakan
mainan.
Jika PBC mati, ia melangkau menu •
dan mula bermain dari tajuk
pertama.
Untuk kembali ke menu semasa •
dimainkan, tekan BACK (hanya
boleh dilakukan jika mod PBC
dihidupkan).
2 Tekan DISC untuk mempratonton
kandungan cakera.
Untuk keluar daripada menu, tekan •
DISC .
3 Pilih pilihan mainan pratonton, kemudian
tekan OK
[Trek Digest]
Memainkan beberapa saat permulaan bagi
setiap trek pada cakera.
[Jeda Cakera]
Membahagikan jumlah masa cakera dengan
enam dan memainkan beberapa saat
permulaan bagi selang masa ini.
Pilih Jenis Digest:
Trek Digest
Jeda Cakera
Trek Cakera
MS-MY
Main Bahasa Melayu
hts3276-3371-3378_98_ms-my.indd 25hts3276-3371-3378_98_ms-my.indd 25 1/14/2009 6:02:36 PM1/14/2009 6:02:36 PM
26
Langkau pantas mainan ke masa
tertentu
1 Semasa mainan, tekan INFO .
Menu status cakera dipaparkan. »
2 Tekan untuk melihat maklumat,
kemudian tekan OK .
• [Masa Tt] (masa tajuk)
• [Masa Ch] (masa bab)
• [Masa Cakera] (masa cakera)
• [Masa Trek] (masa trek)
3 Tekan Butang angka untuk memasukkan
masa anda hendak melangkau ke,
kemudian tekan OK .
Catatan
Pilihan berbeza bergantung kepada jenis cakera. •
Segerakkan output audio dengan
mainan video
Jika mainan video lebih perlahan daripada
output audio (bunyi tidak sepadan dengan
gambar), anda boleh menundakan output
audio supaya sepadan dengan video.
1 Tekan dan tahan AUDIO SYNC sehingga
‘SEGERAK AUDIO’ dipaparkan.
2 Dalam masa lima saat, tekan VOL +/-
untuk menetapkan masa tunda untuk
output audio.
Catatan
Jika kawalan kelantangan tidak digunakan dalam masa •
lima saat, ia akan menyambung semula fungsi kawalan
kelantangan biasa.
MS-MY
hts3276-3371-3378_98_ms-my.indd 26hts3276-3371-3378_98_ms-my.indd 26 1/14/2009 6:02:36 PM1/14/2009 6:02:36 PM
27
Mainkan video DivX®
Video DivX adalah format media digital yang
mengekalkan kualiti yang tinggi walaupun pada
kadar pemampatan yang tinggi. Anda boleh
menikmati video DivX pada Sistem Pawagam
Rumah disahkan DivX® ini.
1 Masukkan cakera atau USB yang
mengandungi video DivX.
2 Tekan DISC atau USB .
Menu kandungan dipaparkan. »
3 Pilih tajuk untuk dimainkan, kemudian
tekan .
4 Gunakan kawalan jauh untuk mengawal
tajuk.
Butang Tindakan
AUDIO
SYNC
Memilih bahasa atau saluran
audio.
SUBTITLE Pilih bahasa sarikata DVD atau
DivX.
Menghentikan mainan.
Untuk video DivX Ultra, tekan
butang ini sekali lagi untuk
memaparkan menu kandungan.
INFO Paparkan maklumat video DivX
Ultra.
Catatan
Anda hanya boleh memainkan video DivX disewa •
atau dibeli yang mempunyai kod pendaftaran DivX
Sistem Pawagam Rumah ini (lihat ‘Laraskan tetapan’
> ‘Persediaan umum’ > [Kod Vod DivX(R)] ) .
Anda boleh memainkan fail video DivX sehingga •
4GB.
Jika sarikata tidak muncul dengan betul, tukar set •
aksara (lihat ‘Laraskan tetapan’ > ‘Keutamaan’ >
[Sarikata DivX] ).
Sistem Pawagam Rumah ini boleh memaparkan •
sehingga 45 aksara dalam sarikata.
Ulang main bahagian tertentu
1 Semasa main balik ,tekan INFO .
Menu status cakera dipaparkan. »
2 Pilih [Ulang] dalam menu dan tekan .
3 Pindah ke [ A-B] dalam menu,
kemudian tekan OK untuk menetapkan
titik permulaan.
4 Tekan OK sekali lagi untuk menetapkan
titik penghujung.
Mainan ulangan bermula. »
5 Untuk membatalkan mainan ulangan, pilih
[Dimatikan] dan tekan OK .
Catatan
Bahagian yang bertanda untuk mainan ulangan hanya •
boleh dilakukan di dalam trek/tajuk.
Lihat mainan video daripada sudut
kamera yang berlainan
1 Semasa mainan, tekan INFO .
Menu status cakera dipaparkan. »
2 Pilih [Sudut] , kemudian tekan .
3 Tekan Butang angka untuk memilih sudut,
kemudian tekan OK .
Mainkan perubahan kepada sudut yang »
dipilih.
Catatan
Diguna pakai hanya pada cakera yang mengandungi •
pemandangan berbilang sudut.
MS-MY
Main Bahasa Melayu
hts3276-3371-3378_98_ms-my.indd 27hts3276-3371-3378_98_ms-my.indd 27 1/14/2009 6:02:36 PM1/14/2009 6:02:36 PM
28
Mainkan muzik MP3/WMA
MP3/WMA adalah sejenis fail audio yang
sangat dimampatkan (fail dengan lanjutan .mp3
atau .wma).
1 Masukkan cakera atau USB yang
mengandungi muzik MP3/WMA.
2 Tekan DISC atau USB .
Menu kandungan dipaparkan. »
3 Pilih folder, kemudian tekan OK .
4 Pilih tajuk untuk dimainkan, kemudian
tekan .
Untuk kembali ke menu utama, tekan •
BACK atau tekan sehingga
folder ‘Sebelumnya’ dipilih, kemudian
tekan OK .
Catatan
Bagi CD yang dirakam dalam berbilang sesi, hanya •
sesi pertama dimainkan.
Sistem Pawagam Rumah ini tidak menyokong format
•
audio MP3PRO.
Jika sebarang aksara khas terdapat di dalam nama •
trek MP3 (ID3) atau nama album, ia mungkin tidak
dipaparkan dengan betul pada skrin kerana aksara ini
tidak disokong.
Sesetengah WMA dilindungi oleh Pengurusan Hak •
Digital, dan tidak boleh dimainkan pada Sistem
Pawagam Rumah ini.
Folder/fail yang melebihi had Sistem Pawagam Rumah
•
ini yang disokong tidak dipaparkan atau dimainkan.
Petua
Anda boleh memilih paparan kandungan data, •
melihat folder atau fail (lihat ‘Laraskan tetapan’ >
‘Keutamaan’ > [Paparan MP3/JPEG] ).
Mainkan muzik
Kawal mainan trek audio
1 Mainkan trek.
2 Gunakan kawalan jauh untuk mengawal
trek.
Butang Tindakan
Memulakan, menjeda
atau menyambungkan
semula mainan cakera.
Menghentikan mainan
cakera.
Melangkau ke trek
seterusnya.
Melangkau ke permulaan
trek semasa. Tekan dua
kali untuk melompat ke
trek sebelumnya.
Memilih item untuk
dimainkan.
/ Mencari mara cepat
(kanan) atau putar
semula cepat (kiri).
Tekan berulang kali untuk
menukar kelajuan carian.
REPEAT Memilih atau mematikan
mod ulang atau kocok.
MS-MY
hts3276-3371-3378_98_ms-my.indd 28hts3276-3371-3378_98_ms-my.indd 28 1/14/2009 6:02:36 PM1/14/2009 6:02:36 PM
29
Catatan
Ia mungkin mengambil masa yang lebih lama untuk •
memaparkan kandungan cakera pada TV disebabkan
bilangan lagu/foto yang besar yang dikumpulkan pada
satu cakera.
Jika foto JPEG tidak dirakam dengan fail jenis ‘exif ’, •
gambar imej kecil sebenar tidak akan ditunjukkan
pada paparan. Ia digantikan dengan gambar imej kecil
‘gunung biru’.
Sistem Pawagam Rumah ini hanya boleh memaparkan •
gambar kamera digital menurut format JPEG-EXIF,
yang biasa digunakan oleh hampir semua kamera
digital. Ia tidak boleh memaparkan Motion JPEG dan
gambar dalam format selain daripada JPEG, atau klip
bunyi yang dikaitkan dengan gambar.
Folder/fail yang melebihi had Sistem Pawagam Rumah •
ini yang disokong tidak dipaparkan atau dimainkan.

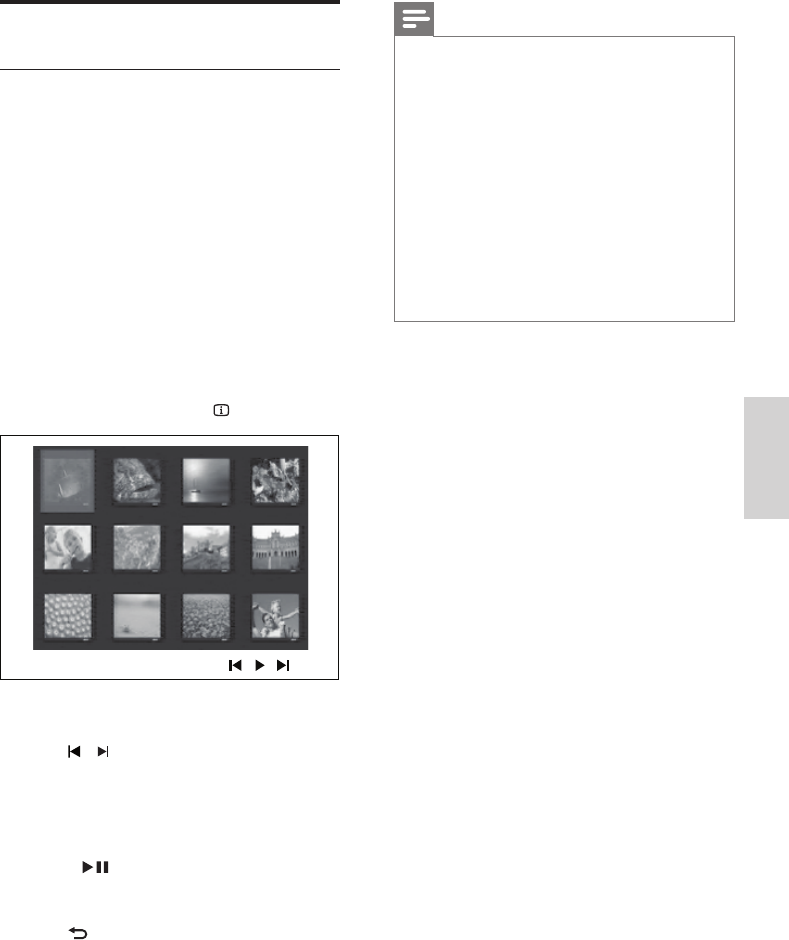

Mainkan foto
Mainkan foto sebagai pertunjukan
slaid
Sistem Pawagam Rumah ini boleh memainkan
foto JPEG (fail dengan lanjutan .jpeg atau .jpg).
1 Masukkan cakera atau USB yang
mengandungi foto JPEG.
2 Tekan DISC atau USB .
Pertunjukan slaid bermula (untuk »
cakera Kodak) atau menu kandungan
(untuk cakera JPEG) dipaparkan.
3 Pilih folder/album yang anda hendak
mainkan.
Untuk mempratonton foto dalam •
folder/album, tekan INFO .
Untuk pergi ke paparan skrin •
sebelumnya atau seterusnya, tekan
/ .
Untuk memilih foto, tekan • Butang
navigasi .
Untuk memaparkan foto yang dipilih •
sahaja, tekan OK .
4 Tekan untuk memulakan mainan
pertunjukan slaid.
Untuk kembali ke menu, tekan •
BACK .
MS-MY
Main Bahasa Melayu
hts3276-3371-3378_98_ms-my.indd 29hts3276-3371-3378_98_ms-my.indd 29 1/14/2009 6:02:36 PM1/14/2009 6:02:36 PM
30
Mainkan pertunjukan slaid muzikal
Mainkan fail muzik MP3/WMA dan fail foto
JPEG serentak untuk mencipta pertunjukan
slaid muzikal. Fail MP3/WMA dan JPEG mesti
disimpan pada cakera atau peranti USB yang
sama.
1 Mainkan muzik MP3/WMA
2 Navigasi ke folder/album foto dan
tekan OK untuk memulakan mainan
pertunjukan slaid.
Pertunjukan slaid bermula dan »
berterusan sehingga akhir folder atau
album foto.
Audio terus bermain sehingga akhir »
cakera.
Untuk menghentikan mainan •
pertunjukan slaid, tekan .
Untuk menghentikan mainan muzik, •
tekan sekali lagi.
Kawal mainan foto
1 Mainkan pertunjukan slaid foto.
2 Gunakan kawalan jauh untuk mengawal
foto.
Butang Tindakan
Melangkau ke foto
sebelumnya.
Melangkau ke foto seterusnya.
Memutarkan foto mengikut
arah jam.
Memutarkan foto melawan
arah jam.
ZOOM Zum ke dalam atau keluar
daripada gambar.
Mainan dijeda dalam mod
zum.
Menghentikan mainan.
MS-MY
hts3276-3371-3378_98_ms-my.indd 30hts3276-3371-3378_98_ms-my.indd 30 1/14/2009 6:02:37 PM1/14/2009 6:02:37 PM
31
Main daripada pemain media
mudah alih
Hanya sambungkan pemain media mudah alih
anda (cth. pemain MP3) ke Sistem Pawagam
Rumah ini untuk menikmati kualiti bunyi yang
sangat istimewa daripada koleksi muzik anda.
1 Sambungkan kabel audio stereo 3.5mm
(tidak dibekalkan) daripada bicu
MP3 LINK pada Sistem Pawagam Rumah
ini ke bicu ‘fon kepala’ pada pemain media
mudah alih.
2 Tekan AUDIO SOURCE berulang kali
sehingga ‘MP3 LINK’ dipaparkan.
3 Mulakan mainan pada pemain media
mudah alih anda.
Untuk menghentikan mainan, tekan •
STOP pada pemain media mudah
alih anda.
Catatan
Kawalan main balik hanya boleh dibuat pada pemain •
media mudah alih.
Hentikan mainan pada pemain media mudah alih •
sebelum anda beralih ke media/sumber main yang
lain.
MP3
Main dari peranti USB
Sistem Pawagam Rumah ini memainkan/melihat
fail MP3, WMA, WMV, DivX (Ultra) atau JPEG
pada peranti USB yang berikut:
kamera digital yang mematuhi piawaian •
PTP
pemacu denyar•
pembaca kad memori•
HDD (sumber kuasa luaran diperlukan)•
1 Sambungkan peranti USB ke bicu
(USB) .
2 Tekan USB .
Menu kandungan dipaparkan. »
3 Pilih fail untuk dimainkan, kemudian tekan
.
Mainan bermula. »
Untuk menghentikan mainan, tekan •
atau keluarkan peranti USB.
Catatan
Jika peranti tidak muat ke dalam bicu USB , •
sambungkannya melalui kabel panjangan USB.
Jika anda menyambungkan berbilang pembaca kad/ •
peranti USB, hanya satu kad/peranti boleh diakses.
/
MS-MY
Main Bahasa Melayu
hts3276-3371-3378_98_ms-my.indd 31hts3276-3371-3378_98_ms-my.indd 31 1/14/2009 6:02:37 PM1/14/2009 6:02:37 PM
32
Penalaan kali pertama
Apabila anda mengakses mod radio buat
pertama kali, ikut arahan untuk memasang
stesen radio.
1 Tekan RADIO .
’PASANG AUTO ... TEKAN MAIN’ »
dipaparkan.
2 Tekan .
Semua stesen radio yang dikesan »
disimpan.
Sebaik sahaja selesai, ia menala »
ke stesen radio pertama yang
dipratetapkan.
Untuk menghentikan penalaan •
automatik, tekan .
Catatan
Sistem Pawagam Rumah ini boleh menyimpan •
sehingga maksimum 40 stesen radio.
Jika pemasangan auto tidak diaktifkan atau kurang
•
daripada 5 stesen radio disimpan, anda akan digesa
untuk memasang stesen radio sekali lagi.
Mainkan dari radio
Periksa sama ada antena FM telah disambungkan
ke Sistem Pawagam Rumah ini. Jika tidak,
sambungkan antena FM yang dibekalkan kepada
bicu FM75 dan pasangkan hujungnya pada
dinding.
Petua
Bagi penerimaan stereo FM yang lebih baik, •
sambungkan antena FM luaran (tidak dibekalkan).
Letakkan antena sejauh mungkin daripada TV, VCR •
atau lain-lain sumber penyinaran untuk mengelakkan
gangguan.
FM (75 Ω)
ANTENNA
MS-MY
hts3276-3371-3378_98_ms-my.indd 32hts3276-3371-3378_98_ms-my.indd 32 1/14/2009 6:02:37 PM1/14/2009 6:02:37 PM
33
Cari dan simpan stesen radio secara
individu
1 Tekan RADIO .
2 Tekan / .
Ia mula mencari sehingga stesen radio »
dikesan.
3 Ulang langkah 2 sehingga anda menala ke
stesen radio yang anda hendak simpan.
Untuk menala halus frekeunsi radio, •
tekan / .
4 Tekan PROGRAM .
Nombor stesen yang dipratetap »
berkelip.
Jika tiada tindakan dijalankan dalam »
masa 20 saat setelah langkah di atas, ia
keluar daripada mod pratetap.
5 Tekan / (atau Butang angka ) untuk
memilih nombor pratetap untuk disimpan.
6 Tekan PROGRAM untuk mengesahkan.
Tukar grid talaan
Di beberapa negara, selang frekuensi antara
saluran bersebelahan dalam jalur FM ialah 50
kHz atau 100 kHz.
Catatan
Ciri ini hanya digunakan untuk daerah yang tertentu. •
Menukar grid talaan memadamkan semua stesen •
radio pratetap.
1 Tekan RADIO .
2 Tekan .
3 Tekan dan tahan sehingga ‘GRID 9’
atau ‘GRID 10’ dipaparkan.
‘GRID 9’ untuk 50 kHz dan ‘GRID 10’ »
untuk 100 kHz.
Dengar radio
1 Tekan RADIO .
2 Gunakan kawalan jauh untuk mengawal
radio.
Butang Tindakan
Memilih stesen radio pratetap.
Menala frekuensi radio ke atas
dan bawah.
Tekan dan tahan butang ini
untuk memadam stesen radio
semasa daripada senarai yang
dipratetapkan.
Nombor pratetap untuk stesen
radio yang lain tetap tidak
berubah.
Pasang semula semua stesen radio
1 Tekan RADIO .
2 Tekan dan tahan PROGRAM selama lebih
daripada 5 saat.
Semua stesen radio yang disimpan »
sebelum ini digantikan.
Catatan
Periksa sambungan antena radio jika tiada isyarat •
stereo dikesan atau kurang daripada 5 stesen dikesan
semasa pemasangan radio.
MS-MY
Main Bahasa Melayu
hts3276-3371-3378_98_ms-my.indd 33hts3276-3371-3378_98_ms-my.indd 33 1/14/2009 6:02:37 PM1/14/2009 6:02:37 PM
34
6 Pilih trek audio, kemudian tekan OK .
Untuk memilih trek lain, ulang •
langkah 6.
Untuk memilih semua trek, pilih • [Pilih
Semua] dalam menu dan tekan OK .
Untuk menyahpilih semua trek, pilih •
[N/pilih smua] dalam menu dan
tekan OK .
7 Pilih [Mula] dalam menu untuk menukar,
kemudian tekan OK .
Sebaik sahaja selesai, folder baru dibuat »
secara automatik dalam peranti USB
untuk menyimpan semula fail MP3 yang
baru.
Untuk keluar daripada menu, pilih •
[Keluar] dan tekan OK .
Catatan
Semasa anda membuat pertukaran, jangan tekan •
sebarang butang.
CD DTS dan CD yang dilindung salin tidak boleh
•
ditukar.
Peranti USB yang dilindung tulis atau yang dilindungi
•
kata laluan tidak boleh digunakan untuk menyimpan
fail MP3.
6 Ciri lanjutan
Buat fail audio MP3
Anda boleh menukar CD audio menjadi fail
audio MP3 dengan Sistem Pawagam Rumah
ini. Fail audio MP3 yang dibuat disimpan dalam
peranti USB anda.
Opsyen Perihalan
[Kelajuan] Memilih kelajuan tulis pada fail.
Jika kelajuan [Biasa] dipilih,
mainan muzik boleh didengar
sambil membuat fail MP3.
[Kadar
bit]
Memilih tahap kualiti. Kadar bit
yang lebih tinggi untuk kualiti
bunyi yang lebih baik dan saiz fail
yang lebih besar.
Tetapan lalai adalah [128kbps] .
1 Masukkan CD audio. (CDDA/HDCD)
2 Sambungkan pemacu denyar USB ke bicu
(USB) pada Sistem Pawagam Rumah
ini.
3 Semasa mainan cakera, tekan CREATE
MP3 .
4 Buat pilihan pertukaran dalam panel
[OPSYEN] kemudian tekan OK .
5 Tekan untuk mengakses panel [TREK] .
CIPTA MP3
OPSYEN Trek
Kadar Bit 128kbps
RINGKASAN
Pilih Trek 0
mula Keluar Pilih Semua N/pilih smua
masa 00:00
Trek01 04:14
Trek02 04:17
Trek03 03:58
Trek04 04:51
Trek05 03:53
Trek06 04:09
Trek07 04:38
kelajuan Biasa
MS-MY
hts3276-3371-3378_98_ms-my.indd 34hts3276-3371-3378_98_ms-my.indd 34 1/14/2009 6:02:37 PM1/14/2009 6:02:37 PM
35
Pilih bunyi pratetap
1 Tekan BUNYI berulang kali untuk memilih
kesan bunyi yang paling sesuai dengan
video atau muzik yang anda mainkan.
Video/Muzik Perihalan
ACTION /
ROCK
Mempertingkatkan julat
rendah dan tinggi untuk kesan
bunyi fi lem dan suasana yang
terbaik. Baik untuk fi lem aksi
dan muzik rock/pop.
CONCERT /
CLASSIC
Mod bunyi rata dan tulen.
Sempurna untuk mendengar
muzik klasik dan menonton
cakera konsert secara
langsung.
DRAMA /
JAZZ
Julat sederhana dan tinggi
yang jelas. Mencipta kembali
suasana kelab secara langsung
dengan artis betul-betul di
depan mata anda. Baik untuk
muzik jaz dan menonton
drama.
SPORTS Kesan julat sederhana dan
kesan sekeliling untuk vokal
yang jelas dan suasana venua
sukan secara langsung. Ia juga
sempurna untuk permainan
gem video.
NIGHT Mod bunyi dikawal secara
dinamik sesuai untuk
menonton fi lem pada waktu
malam atau bagi muzik latar
yang tidak mengganggu.
7 Laraskan bunyi
Kawal kelantangan
1 Tekan VOL +/- untuk menaikkan atau
mengurangkan kelantangan.
Untuk membisukan, tekan • .
Untuk memulih kelantangan, tekan •
sekali lagi atau tekan VOL + .
Pilih bunyi surround
1 Tekan SURR berulang kali untuk memilih
output surround yang terbaik yang
tersedia pada cakera.
Opsyen Perihalan
STEREO 5
CH
Meningkatkan output saluran
stereo dengan menggandakan
output bunyi ke pembesar
suara tengah dan belakang.
Sempurna untuk muzik parti.
BERBILANG-
CHANNEL/
DPLII
Output surround berbilang
saluran: DTS (Sistem Teater
Digital), Dolby Digital, dan
Dolby Pro Logic II.
STEREO Bunyi stereo daripada dua
pembesar suara hadapan.
MS-MY
Laraskan bunyi Bahasa Melayu
hts3276-3371-3378_98_ms-my.indd 35hts3276-3371-3378_98_ms-my.indd 35 1/14/2009 6:02:37 PM1/14/2009 6:02:37 PM
36
[Mic]
Hidup atau matikan output mikrofon.
• [Dihidupkan] – Menghidupkan mikrofon.
• [Dimatikan] – Mematikan mikrofon.
[Paras Gema]
Tekan untuk menetapkan tahap gema.
[Nada]
Tekan untuk menetapkan tahap nada yang
sepadan dengan suara anda.
[Kedudukan]
Memilih tahap skor pengadaran karaoke.
• [Dimatikan] - Paparan pengadaran tiada
skor.
• [Asas] – Pengadaran asas.
• [Pertengahan] – Pengadaran
pertengahan.
• [Lanjut] – Pengadaran lanjut.
Matikan suara (batalkan
suara)
1 Tekan VOCAL berulang kali sehingga
‘BATALKAN SUARA’ dipaparkan.
Catatan
Anda tidak boleh membatalkan output suara •
daripada MP3 atau audio WMA.
Laraskan tahap kelantangan
mikrofon
1 Sambungkan mikrofon (tidak dibekalkan)
ke bicu MIC pada Sistem Pawagam
Rumah ini.
2 Hidupkan output mikrofon. (lihat ‘tetapan
Karaoke’.)
3 Tekan MIC ( VOL +/- ) untuk melaraskan
kelantangan mikrofon.
‘MIC XX’ dipaparkan. »
Nyanyi atau cakap melalui mikrofon •
untuk mencari tahap kelantangan
yang anda kehendaki.
Tetapan karaoke
1 Hidupkan TV ke saluran tontonan yang
betul bagi Sistem Pawagam Rumah ini.
2 Tekan KARAOKE .
»[Halaman Persediaan Karaoke]
dipaparkan.
3 Buat pilihan dan tukar tetapan, kemudian
tekan OK .
Untuk keluar daripada menu, tekan •
KARAOKE .
MS-MY
hts3276-3371-3378_98_ms-my.indd 36hts3276-3371-3378_98_ms-my.indd 36 1/14/2009 6:02:37 PM1/14/2009 6:02:37 PM
37
Persediaan umum
1 Tekan SETUP .
»[Tetapan Umum] dipaparkan.
2 Tekan .
3 Buat pilihan, kemudian tekan OK .
4 Pilih tetapan, kemudian tekan OK .
Untuk kembali ke menu sebelumnya, •
tekan BACK .
Untuk keluar daripada menu, tekan •
SETUP .
Catatan
Lihat penjelasan mengenai pilihan di atas pada •
halaman berikut.
Persediaan EasyLink
Kunci Cakera
Kelam Paparan
Bahasa Osd
Penjimat Skrin
Pemasa Tidur
Kod Vod DivX(R)
Tetapan Umum
8 Laraskan
tetapan
Anda boleh menyesuaikan pelbagai jenis tetapan
sebagaimana yang anda gemari. Rujuk kepada
arahan berikut untuk menavigasi melalui menu
persediaan.
Simbol Pilihan
[Tetapan Umum]
[Tetapan Audio]
[Tetapan Video]
[Keutamaan]
Catatan
Jika pilihan persediaan dikelabukan, ia bermakna •
tetapan tidak boleh ditukar pada keadaan semasa.
MS-MY
Laraskan tetapan Bahasa Melayu
hts3276-3371-3378_98_ms-my.indd 37hts3276-3371-3378_98_ms-my.indd 37 1/14/2009 6:02:37 PM1/14/2009 6:02:37 PM
38
Catatan
Anda mesti menghidupkan operasi HDMI CEC pada •
TV/peranti anda sebelum anda boleh menikmati
kawalan Pautan Mudah. Lihat manual TV/peranti
untuk mendapatkan butiran.
Philips tidak menjamin 100% kesalingfungsian dengan
•
semua peranti yang mematuhi HDMI CEC.
[Kunci Cakera]
Tetapkan sekatan mainan untuk cakera
tertentu. Sebelum anda bermula, letakkan
cakera ke dalam petak cakera (40 cakera
maksimum boleh dikunci).
• [Kunci Cakera] – Menyekat akses kepada
cakera semasa. Sebaik sahaja diaktifkan,
kata laluan diperlukan untuk membuka
kunci dan memainkan cakera.
• [Buka Kunci] – Memainkan semua cakera.
Petua
Anda boleh menetapkan atau menukar kata laluan •
(lihat ‘Laraskan ketetapan’ > ‘Keutamaan’ > [Kata
Laluan] ).
[Kelam Paparan]
Menukar tahap kecerahan panel paparan pada
Sistem Pawagam Rumah ini.
• [100%] – Kecerahan biasa.
• [70%] – Kecerahan sederhana.
• [40%] – Paparan paling suram.
[Bahasa Osd]
Pilih bahasa lalai bagi menu pada skrin.
[Persediaan EasyLink]
Jika Sistem Pawagam Rumah ini disambungkan
kepada TV/peranti yang akur HDMI CEC,
semua peranti yang bersambung boleh
bertindak balas kepada arahan berikut secara
serentak:
Opsyen Perihalan
[EasyLink] Mematikan atau menghidupkan
semua ciri Pautan Mudah.
Untuk menyahdayakan ciri ini,
pilih [Dimatikan] .
[One
Touch
Play]
Apabila anda menekan PLAY ,
TV dan Sistem Pawagam Rumah
dihidupkan. Mainan cakera
bermula jika terdapat cakera
dalam Sistem Pawagam Rumah.
Untuk menyahdayakan ciri ini,
pilih [Dimatikan] .
[One
Touch
Standby]
Apabila anda tekan dan tahan
STANDBY , peranti HDMI CEC
yang bersambung beralih ke siap
sedia secara serentak.
Untuk menyahdayakan ciri ini,
pilih [Dimatikan] .
[Kawalan
Audio
Sistem]
Apabila anda memainkan audio
yang dihalakan semula daripada
peranti bersambung, Sistem
Pawagam Rumah ini beralih ke
sumber audio yang sepadan
secara automatik.
Untuk mendayakan ciri ini, pilih
[Dihidupkan] . Kemudian teruskan
ke [P’metaan Inpt Aud] untuk
mengimbas dan memetakan
semua peranti yang bersambung.
[P’metaan
Inpt Aud]
Apabila anda memetakan input
audio dengan betul, Sistem
Pawagam Rumah ini beralih
kepada audio daripada peranti
yang dimainkan secara automatik.
MS-MY
hts3276-3371-3378_98_ms-my.indd 38hts3276-3371-3378_98_ms-my.indd 38 1/14/2009 6:02:38 PM1/14/2009 6:02:38 PM
39
Persediaan audio
1 Tekan SETUP .
»[Tetapan Umum] dipaparkan.
2 Tekan untuk memilih [Tetapan Audio] ,
kemudian tekan .
3 Buat pilihan, kemudian tekan OK .
4 Pilih tetapan, kemudian tekan OK .
Untuk kembali ke menu sebelumnya, •
tekan BACK .
Untuk keluar daripada menu, tekan •
SETUP .
Catatan
Lihat penjelasan mengenai pilihan di atas pada •
halaman berikut.
Volum Speaker
Lengah Speaker
Audio HDMI
Sampelnaik Cakera
Pyrgk Audio
Tetapan Audio
[Penjimat Skrin]
Mati atau hidupkan mod gambar skrin. Ia
membantu melindungi skrin TV daripada
mengalami kerosakan disebabkan oleh
pendedahan berlebihan kepada imej statik
buat tempoh masa yang terlalu lama.
• [Dihidupkan] – Menetapkan gambar
skrin supaya muncul setelah 5 minit tiada
aktiviti (contohnya, dalam mod jeda atau
berhenti).
• [Dimatikan] – Nyahdayakan mod gambar
skrin.
[Pemasa Tidur]
Beralih ke siap sedia secara automatik setelah
masa pratetap.
• [15 Min] , [30 Min] , [45 Min] , [60 Min]
– Memilih tempoh mengira detik sebelum
Sistem Pawagam Rumah beralih ke siap
sedia.
• [Dimatikan] – Menyahdayakan mod
pemasa tidur.
[Kod Vod DivX(R)]
Memaparkan kod pendaftaran DivX®.
Petua
Masukkan kod pendaftaran DivX Sistem Pawagam •
Rumah ini apabila anda menyewa atau membeli
video daripada www.divx.com/vod. Video DivX
yang disewa atau dibeli melalui perkhidmatan DivX®
VOD (Video Atas Permintaan) boleh dimainkan
hanya pada peranti yang didaftarkan.
MS-MY
Laraskan tetapan Bahasa Melayu
hts3276-3371-3378_98_ms-my.indd 39hts3276-3371-3378_98_ms-my.indd 39 1/14/2009 6:02:38 PM1/14/2009 6:02:38 PM
40
[Sampelnaik Cakera]
Tukar CD muzik ke kadar pensampelan yang
lebih tinggi menggunakan pemprosesan isyarat
digital yang sofi stikated untuk mendapatkan
kualiti bunyi yang lebih baik.
• [Dimatikan] – Menyahdayakan CD-
upsampling.
• [88.2kHz (X2)] - Menukar kadar
pensampelan CD dua kali ganda kadar
yang asal.
Catatan
CD upsampling hanya tersedia dalam mod stereo. •
[Pyrgk Audio]
Tetapkan masa tunda lalai untuk output audio
apabila anda memainkan cakera video.
1) Untuk mula, tekan OK .
2) Pilih tunda pembesar suara dalam menu,
kemudian tekan untuk menetapkan masa
tunda.
3) Tekan OK untuk mengesahkan dan keluar.
[Volum Speaker]
Menetapkan tahap kelantangan bagi setiap
pembesar suara untuk mendapatkan imbangan
audio yang sempurna.
1) Untuk mula, tekan OK .
2) Pilih pembesar suara dalam menu,
kemudian tekan untuk melaraskan tahap
kelantangan.
3) Tekan OK untuk mengesahkan dan keluar.
Catatan
Nada ujian dipancarkan daripada pembesar suara •
yang anda laraskan.
[Lengah Speaker]
Menetapkan masa tunda bagi pembesar
suara tengah dan belakang sekiranya ia
diletakkan lebih dekat dengan kedudukan
pendengaran, supaya output bunyi daripada
semua pembesar suara tiba ke kedudukan
pendengaran pada masa yang sama.
1) Untuk mula, tekan OK .
2) Pilih pembesar suara dalam menu,
kemudian tekan untuk menetapkan masa
tunda.
3) Tekan OK untuk mengesahkan dan keluar.
Catatan
Peruntukan tetapan 1ms bagi jarak setiap1 kaki antara •
pembesar suara dengan kedudukan pendengaran.
[Audio HDMI]
Memilih tetapan video HDMI apabila anda
menyambungkan Sistem Pawagam Rumah ini
dengan TV dengan kabel HDMI.
• [Dihidupkan] – Membenarkan output
audio melalui TV dan sistem pembesar
suara. Jika format audio pada cakera tidak
disokong, ia akan dicampur turun ke bunyi
dua saluran (linear-PCM).
• [Dimatikan] – Menyahdayakan output
audio daripada TV. Bunyi hanya dioutput
melalui sistem pembesar suara.
MS-MY
hts3276-3371-3378_98_ms-my.indd 40hts3276-3371-3378_98_ms-my.indd 40 1/14/2009 6:02:38 PM1/14/2009 6:02:38 PM
41
[Sistem TV]
Tukar tetapan ini hanya jika video tidak muncul
dengan betul. Secara lalai, tetapan ini sepadan
dengan tetapan yang paling biasa bagi TV di
negara anda.
• [PAL] – bagi TV sistem PAL.
• [NTSC] – bagi TV sistem NTSC.
• [Multi] - bagi TV yang serasi dengan
kedua-dua PAL dan NTSC.
[Paparan TV]
Memilih salah satu daripada format paparan
berikut:
• [4:3 Pan Scan] – Untuk skrin TV 4:3:
paparan ketinggian penuh dengan tepi
yang dipotong.
• [4:3 Peti Surat] – Untuk skrin TV 4:3:
paparan skrin lebar dengan bar hitam di
bahagian atas dan bawah skrin.
• [16:9 Skrin Lebar] – Untuk TV skrin
lebar: nisbah paparan 16:9.
[Muat Skrin]
Memuat format gambar pada skrin TV untuk
menikmati menonton mainan cakera dalam
mod skrin penuh.
• [Pilih] – Memaparkan pelbagai jenis
format skrin penuh, tekan OK untuk
memilih format gambar sesuai yang muat
pada skrin TV anda dengan paling baik.
• [Dimatikan] – Kembali ke papran skrin
biasa.
4:3 Peti Surat (LB)
4:3 Pan Scan (PS) 16:9 (Skrin Lebar)
Persediaan video
1 Tekan SETUP .
»[Tetapan Umum] dipaparkan.
2 Tekan untuk memilih [Tetapan Video] ,
kemudian tekan .
3 Buat pilihan, kemudian tekan OK .
4 Pilih tetapan, kemudian tekan OK .
Untuk kembali ke menu sebelumnya, •
tekan BACK .
Untuk keluar daripada menu, tekan •
SETUP .
Catatan
Lihat penjelasan mengenai pilihan di atas pada •
halaman berikut.
Tetapan Video
Sistem TV
Paparan TV
Muat Skrin
Seting gambar
P'sediaan HDMI
Tutup Kapsyen
Progresif
MS-MY
Laraskan tetapan Bahasa Melayu
hts3276-3371-3378_98_ms-my.indd 41hts3276-3371-3378_98_ms-my.indd 41 1/14/2009 6:02:38 PM1/14/2009 6:02:38 PM
42
• [Video HDMI] – Memilih resolusi
output video HDMI yang serasi dengan
kemampuan paparan TV anda.
Opsyen Perihalan
[Auto] Mengesan dan memilih
resolusi video yang
paling disokong secara
automatik.
[480i] , [576i] ,
[480p] , [576p] ,
[720p] , [1080i] ,
[1080p]
Memilih resolusi
video yang paling baik
disokong oleh TV.
Lihat manual TV untuk
mendapatkan butiran.
Catatan
Jika tetapan tidak serasi dengan TV anda, skrin •
kosong akan muncul. Tunggu selama 15 saat untuk
pemulihan automatik atau beralih ke mod lalai seperti
berikut 1) Tekan . 2) Tekan . 3) Tekan ZOOM .
[Tutup Kapsyen]
Mati atau hidupkan kapsyen paparan.
• [Dihidupkan] – Menunjukkan kesan
bunyi dalam sarikata. Diguna pakai hanya
pada cakera yang mempunyai maklumat
Kapsyen Tertutup yang dibekalkan dan
TV menyokong ciri ini.
• [Dimatikan] – Menyahdayakan kapsyen
tertutup.
[Progresif]
Jika TV menyokong output imbas progresif,
anda boleh menghidupkan mod imbas
progresif untuk meningkatkan kualiti gambar.
Sambungan video melalui Video Komponen
diperlukan.
• [Dihidupkan] – Menghidupkan mod
imbas progresif.
• [Dimatikan] – Menyahdayakan mod
imbas progresif.
Petua
Terdapat huraian lebih terperinci tersedia (lihat •
‘Bermula’ > ‘Hidupkan Imbas Progresif’).
[Seting gambar]
Memilih set tetapan warna gambar yang telah
dipratentukan atau sesuaikan tetapan peribadi.
• [Piawai] – Tetapan warna asal.
• [Cerah] – Tetapan warna terang.
• [Lembut] – Tetapan warna panas.
• [Peribadi] – Menyesuaikan tetapan warna.
Tetapkan tahap kecerahan, kontras,
kejelasan/seri warna dan penepuan
warna, kemudian tekan OK .
[P’sediaan HDMI]
Memilih tetapan video HDMI apabila anda
menyambungkan Sistem Pawagam Rumah ini
dengan TV dengan kabel HDMI.
• [Format Skrin Luas] – Menentukan
format skrin lebar untuk mainan cakera.
Opsyen Perihalan
[Amat
Lebar]
Kedudukan tengah skrin
kurang diregangkan
daripada bahagian tepi.
Diguna pakai hanya pada
tetapan resolusi video
720p dan yang lebih
tinggi.
[Kotak Tiang
4:3]
Tiada regangan gambar.
Bar hitam dipaparkan
pada kedua-dua sisi skrin.
[Dimatikan] Gambar akan dipaparkan
mengikut format cakera.
Catatan
Tetapan ini hanya tersedia jika anda telah •
menetapkan tetapan [Paparan TV] pada [16:9 Skrin
Lebar] .
MS-MY
hts3276-3371-3378_98_ms-my.indd 42hts3276-3371-3378_98_ms-my.indd 42 1/14/2009 6:02:38 PM1/14/2009 6:02:38 PM
43
[Audio]
Memilih bahasa audio lalai untuk mainan
cakera.
[Sari Kata]
Memilih bahasa sarikata lalai untuk mainan
cakera.
[Menu Cakera]
Memilih bahasa untuk menu cakera.
Catatan
Jika bahasa yang telah anda tetapkan tidak tersedia •
pada cakera, cakera menggunakan bahasa lalainya
sendiri.
Untuk sesetengah cakera, bahasa sarikata/audio •
hanya boleh ditukar daripada menu cakera.
Untuk memilih bahasa yang tidak disenaraikan di •
dalam menu, pilih [Lain] . Kemudian semak senarai
Kod Bahasa di belakang manual pengguna ini dan
masukkan kod bahasa 4-digitnya masing-masing.
[Ibubapa]
Hadkan akses kepada cakera yang tidak sesuai
untuk anak-anak anda. Cakera jenis ini mesti
dirakam bersama pengadaran.
1) Tekan OK .
2) Pilih tahap pengadaran, kemudian tekan
OK .
3) Tekan Butang angka untuk memasukkan
kata laluan.
Catatan
Cakera yang nilai pengadarannya melebihi tahap yang •
anda tetapkan dalam [Ibubapa] memerlukan kata
laluan untuk dimainkan.
Pengadaran adalah bergantung kepada negara. Untuk
•
membolehkan semua cakera dimainkan, pilih ‘ 8 ’.
Sesetengah cakera mempunyai kadar yang tercetak •
padanya tetapi tidak dirakam bersama kadar. Fungsi
ini tidak memberi kesan pada cakera sedemikian.
Petua
Anda boleh menetapkan atau menukar kata laluan •
(lihat ‘Keutamaan’ > [Kata Laluan] ).
Keutamaan
Catatan
Hentikan mainan cakera sebelum anda boleh •
mengakses [Keutamaan] .
1 Tekan SETUP .
»[Tetapan Umum] dipaparkan.
2 Tekan untuk memilih [Keutamaan] ,
kemudian tekan .
3 Buat pilihan, kemudian tekan OK .
4 Pilih tetapan, kemudian tekan OK .
Untuk kembali ke menu sebelumnya, •
tekan BACK .
Untuk keluar daripada menu, tekan •
SETUP .
Catatan
Lihat penjelasan mengenai pilihan di atas pada •
halaman berikut.
Audio
Sari Kata
Menu Cakera
Ibubapa
PBC
Paparan MP3/JPEG
Kata Laluan
Sarikata DivX
Keutamaan
MS-MY
Laraskan tetapan Bahasa Melayu
hts3276-3371-3378_98_ms-my.indd 43hts3276-3371-3378_98_ms-my.indd 43 1/14/2009 6:02:39 PM1/14/2009 6:02:39 PM
44
[Sarikata DivX]
Pilih set aksara yang menyokong sarikata DivX.
[Standard] Bahasa Inggeris, Ireland,
Denmark, Estonia, Finland,
Perancis, Jerman, Itali,
Portugal, Luxembourg,
Norway (Bokmål dan
Nynorsk), Sepanyol,
Sweden, Turki
[Eropah
Tengah]
Bahasa Poland, Czech,
Slovak, Albania, Hungari,
Slovania, Croat, Serbia
(skrip Latin), Romania
[Cyril] Bahasa Belarusia, Bulgaria,
Ukrainia, Macedonia,
Russia, Serbia
[Greek] Greek
[Hebrew] Hebrew
[Cina(Ringkas)] Cina Mudah
[Korea] Bahasa Korea
Catatan
Pastikan fail sarikata mempunyai nama fail yang sama •
seperti fail fi lem. Jika, contohnya, nama fail fi lem ialah
‘Movie.avi’, maka anda perlu menamakan fail teks
sebagai ‘Movie.sub’ atau ‘Movie.srt’.
[Maklumat versi]
Memaparkan versi perisian bagi Sistem
Pawagam Rumah ini.
Petua
Maklumat ini diperlukan apabila anda hendak tahu •
sama ada versi perisian yang terbaru tersedia di tapak
web Philips yang anda boleh muat turun dan pasang
pada Sistem Pawagam Rumah ini.
[Sedia Ada]
Menetapkan semula tetapan Sistem Pawagam
Rumah ini pada tetapan lalai kilang, kecuali
tetapan [Kunci Cakera] , [Kata Laluan] dan
[Ibubapa] .
[PBC]
Memati atau menghidupkan menu kandungan
VCD/SVCD dengan ciri PBC (kawalan main
balik).
• [Dihidupkan] - Memaparkan menu indeks
apabila anda memuatkan cakera untuk
dimainkan.
• [Dimatikan] - Melangkau menu dan
memulakan mainan daripada tajuk
pertama.
[Paparan MP3/JPEG]
Memilih untuk memaparkan folder atau
memaparkan semua fail.
• [Lihat Folder] - Memaparkan folder fail
MP3/WMA.
• [Lihat Fail] - Memaparkan semua fail.
[Kata Laluan]
Menetapkan atau menukar kata laluan untuk
cakera yang terkunci dan memainkan DVD
yang disekat.
1) Tekan Butang angka untuk memasukkan
‘136900’ atau kata laluan terakhir ditetapkan
dalam medan [Kata Laluan Lama] .
2) Masukkan kata laluan baru dalam medan
[Kata Laluan Baru] .
3) Masukkan kata laluan baru sekali lagi dalam
medan [Sahkan Kata laluan] .
Tekan OK untuk keluar daripada menu.
Catatan
Jika anda terlupa kata laluan, masukkan ‘136900’ •
sebelum anda menetapkan kata laluan baru.
Kata Laluan Lama
Kata Laluan Baru
Sahkan Kata laluan
OK
Tukar Kata Laluan
MS-MY
hts3276-3371-3378_98_ms-my.indd 44hts3276-3371-3378_98_ms-my.indd 44 1/14/2009 6:02:39 PM1/14/2009 6:02:39 PM
45
7 Tekan DISC atau USB , kemudian ikut
arahan pada TV untuk mengesahkan
operasi kemas kinian.
Sebaik sahaja kemas kinian perisian »
selesai, Sistem Pawagam Rumah ini
dimatikan kepada siap sedia secara
automatik.
Catatan
Jangan keluarkan CD-R atau USB semasa kemas •
kinian perisian sedang dijalankan.
8 Putuskan sambungan kord kuasa selama
beberapa saat dan sambungkannya
semula untuk but semula sistem.
Penjagaan
Awas
Jangan gunakan pelarut seperti benzena, pencair, •
pembersih komersil atau semburan anti statik yang
dimaksudkan untuk cakera.
Bersihkan cakera
Lap cakera dengan kain pembersih mikrogentian
dari tengah ke tepi, menggunakan pergerakan
lurus.
Bersihkan skrin unit utama
Lap permukaan skrin dengan kain pembersih
mikrogentian.
9 Maklumat
Tambahan
Kemas kinikan perisian
Untuk memeriksa kemas kinian baru,
bandingkan versi perisian semasa Sistem
Pawagam Rumah anda dengan versi perisian
yang terkini (jika tersedia) di tapak web Philips.
1 Tekan SETUP .
2 Pilih [Keutamaan] > [Maklumat versi] ,
kemudian tekan OK .
3 Tulis nombor versi, kemudian tekan
SETUP untuk keluar daripada menu.
4 Pergi ke www.philips.com/support untuk
memeriksa versi perisian terkini yang
tersedia untuk Sistem Pawagam Rumah
ini.
5 Jika versi perisian terkini terkini lebih
tinggi daripada versi perisian Sistem
Pawagam Rumah ini, muat turunnya dan
simpan pada CD-R atau pemacu denyar
USB.
6 Masukkan CD-R atau pemacu denyar
USB pada Sistem Pawagam Rumah ini.
Menu Cakera
Ibubapa
PBC
Paparan MP3/JPEG
Kata Laluan
Sarikata DivX
Maklumat versi
Sedia Ada
Keutamaan
MS-MY
Maklumat Tambahan Bahasa Melayu
hts3276-3371-3378_98_ms-my.indd 45hts3276-3371-3378_98_ms-my.indd 45 1/14/2009 6:02:39 PM1/14/2009 6:02:39 PM
46
PCM: IEC 60958•
Dolby Digital: IEC 60958, IEC 61937•
DTS: IEC 60958, IEC 61937•
Radio
Julat talaan: FM 87.5-108 MHz (50/100 •
kHz)
Sensitiviti senyapan 26 dB: FM 22 dBf•
Nisbah penolakan IF: FM 60 dB•
Nisbah isyarat-hingar: FM 50 dB•
Herotan harmonik: FM 3%•
Respons frekuensi: FM 180 Hz~10 kHz / •
±6dB
Pemisahan stereo: FM 26 dB (1 kHz)•
Ambang Stereo: FM 29 dB•
USB
Keserasian: USB Kelajuan tinggi (2.0)•
Sokongan kelas: UMS (Kelas Penyimpanan •
Massa USB)
Sistem fail: FAT12, FAT16, FAT32•
Unit Utama
Bekalan kuasa: •
Untuk HTS3276: 110-240V;~50-•
60Hz
Untuk HTS3371/3378: 110-•
127V/220-240V;~50-60Hz boleh suis
Penggunaan kuasa: •
Untuk HTS3276: 80 W•
Untuk HTS3371, HTS3378: 180 W•
Penggunaan kuasa siap sedia: < 1 W •
Dimensi (LxTxD): 360 x 57 x 331 (mm)•
Berat: •
Untuk HTS3276: 2.87 Kg•
Untuk HTS3371, HTS3378: 3.01 Kg•
10 Spesifikasi
Catatan
Spesifi kasi dan reka bentuk tertakluk kepada •
perubahan tanpa notis
Media main balik
DVD-Video, DVD+R/+RW, DVD-R/-•
RW, DVD+R DL, CD-R/CD-RW, CD
Audio, CD/SVCD Video, CD Gambar,
MP3-CD, WMA-CD, DivX-CD, pemacu
denyar USB
Amplifi er
Jumlah kuasa output:•
Mod Teater Rumah: •
- Untuk HTS3276:
420 W RMS (2 X 100 + 4 X 55)
- Untuk HTS3371, HTS3378:
1000 W RMS (6 X 167)
Respons frekuensi: 40 Hz ~ 20 kHz•
Nisbah isyarat-hingar: •
> 60 dB (A-diberatkan)
Sensitiviti input: •
AUX1: 400 mV•
AUX2: 400 mV•
MP3 LINK: 250 mV•
Cakera
Jenis Laser: Semikonductor•
Garis pusat cakera: 12cm / 8cm•
Penyahkodan video: •
MPEG1/ MPEG2 / DivX / DivX Ultra
Video DAC: 12 bit, 108 MHz•
Sistem isyarat: PAL / NTSC•
Video S/N: 56 dB •
Audio DAC: 24 bit / 96 kHz•
Respons frekuensi: •
4 Hz - 20 kHz (44.1 kHz)•
4 Hz - 22 kHz (48 kHz)•
4 Hz - 44 kHz (96 kHz)•
MS-MY
hts3276-3371-3378_98_ms-my.indd 46hts3276-3371-3378_98_ms-my.indd 46 1/14/2009 6:02:39 PM1/14/2009 6:02:39 PM
47
Subwufer
Impedans: 4 ohm•
Pemacu pembesar suara: 165 mm (6.5”) •
wufer
Respons frekuensi: 40 Hz – 150 Hz•
Dimensi (LxTxD): •
Untuk HTS3276, HTS3371: •
163 x 363 x 369 (mm)
Untuk HTS3378: •
242 x 352 x 360 (mm)
Berat: •
Untuk HTS3276, HTS3371: 4.7 Kg•
Untuk HTS3378: 5.6 Kg•
Spesifi kasi laser
Jenis: Semikonductor laser GaAIAs (CD)•
Panjang gelombang: 645 - 665 nm (DVD), •
770 - 800 nm (CD)
Kuasa output: 6 mW (DVD), •
7 mW (VCD/CD)
Kecapahan alur: 60 darjah.•
Pembesar suara
Sistem: satelit julat penuh•
Impedans pembesar suara:•
Untuk HTS3276: 4 ohm (tengah), •
8 ohm (Hadapan/Belakang)
Untuk HTS3371, HTS3378: 4 ohm •
(tengah), 4 ohm (Hadapan/Belakang)
Pemacu pembesar suara:•
Tengah/Hadapan/Belakang: 3” julat •
penuh
Respons frekuensi: 150 Hz ~ 20 kHz•
Dimensi (LxTxD):•
Untuk HTS3276•
- Tengah: 244 x 103 x 74 (mm)
- Hadapan: 262 x 1199 x 264 (mm)
- Belakang: 103 x 203 x 71 (mm)
Untuk HTS3371:•
- Tengah/Hadapan/Belakang:
100 x 100 x 75 (mm)
Untuk HTS3378:•
- Tengah: 244 x 103 x 74 (mm)
- Hadapan: 262 x 1199 x 264 (mm)
- Belakang: 262 x 1199 x 264 (mm)
Berat: •
Untuk HTS3276:•
- Tengah: 0.85 kg
- Hadapan: 3.6 kg
- Belakang: 0.55 kg
Untuk HTS3371:•
- Tengah: 0.67 kg
- Hadapan: 0.48 kg
- Belakang: 0.45 kg
Untuk HTS3378:•
- Tengah: 0.85 kg
- Hadapan: 3.6 kg
- Belakang: 3.55 kg
MS-MY
Spesifi kasi Bahasa Melayu
hts3276-3371-3378_98_ms-my.indd 47hts3276-3371-3378_98_ms-my.indd 47 1/14/2009 6:02:39 PM1/14/2009 6:02:39 PM
48
Unit utama
Butang pada Sistem Pawagam Rumah ini tidak
berfungsi.
Putuskan sambungan Sistem Pawagam •
Rumah ini daripada alur keluar kuasa
selama beberapa minit, kemudian
sambung semula.
Gambar
Tiada gambar.
Lihat manual TV untuk pemilihan saluran •
input video yang betul. Tukar saluran TV
hingga anda melihat skrin DVD.
Tekan •DISC .
Jika anda telah menukar tetapan •[Paparan
TV] , beralih kembali ke mod lalai:
1) Tekan untuk membuka petak cakera.
2) Tekan .
3) Tekan SUBTITLE .
Jika perkara ini berlaku semasa anda •
menghidupkan tetapan imbas progresif
anda perlu beralih ke mod lalainya:
1) Tekan untuk membuka petak cakera.
2) Tekan .
3) Tekan AUDIO SYNC.
Tiada gambar pada sambungan HDMI.
Periksa sama ada kabel HDMI rosak. •
Gantikan kabel HDMI yang baru.
Jika ini berlaku semasa anda menukarkan •
resolusi video HDMI, anda perlu beralih
ke mod lalainya:
1) Tekan .
2) Tekan .
3) Tekan ZOOM .
11 Menyelesaikan
masalah
Amaran
Risiko kejutan elektrik. Jangan keluarkan sarung •
Sistem Pawagam Rumah ini.
Supaya jaminan tetap sah, jangan cuba baiki
sistem ini sendiri.
Jika anda menghadapi masalah semasa
menggunakan Sistem Pawagam Rumah ini,
periksa perkara-perkara berikut sebelum
meminta bantuan perkhidmatan. Jika masalah
tetap tidak dapat diselesaikan, daftarkan Sistem
Pawagam Rumah anda dan dapatkan sokongan
di www.philips.com/welcome.
Jika anda menghubungi Philips, anda akan
diminta untuk memberikan model dan nombor
siri Sistem Pawagam Rumah anda. Nombor
model dan nombor siri terletak pada bahagian
belakang atau bawah Sistem Pawagam Rumah
anda. Tulis nombor tersebut di sini:
No. Model ___________________________
No. Siri ___________________________
MS-MY
hts3276-3371-3378_98_ms-my.indd 48hts3276-3371-3378_98_ms-my.indd 48 1/14/2009 6:02:39 PM1/14/2009 6:02:39 PM
49
Main
Fail video DivX tidak boleh dimainkan.
Pastikan bahawa fail DivX dikodkan •
menurut ‘Profi l Teater Rumah’ dengan
pengekod DivX.
Pastikan fail video DivX lengkap. •
Nisbah aspek skrin tidak sejajar dengan
tetapan paparan TV.
Nisbah aspek telah ditetapkan pada •
cakera.
Sarikata DivX tidak dipaparkan dengan betul.
Pastikan nama fail sarikata sama dengan •
nama fail fi lem.
Pilih set aksara yang betul: •
1) Tekan SETUP .
2) Pilih [Keutamaan] , kemudian tekan .
3) Pilih [Sarikata DivX] , kemudian tekan
OK .
4) Pilih set aksara yang menyokong
sarikata.
Kandungan pemacu denyar USB tidak boleh
dibaca.
Format pemacu denyar USB tidak serasi •
dengan unit ini.
Pemacu diformatkan dengan sistem fail •
yang berlainan yang tidak disokong oleh
unit ini (cth. NTFS).
Saiz maksimum memori yang disokong •
ialah 160GB.
Bunyi
Tiada bunyi.
Pastikan kabel audio disambungkan •
dan tekan sumber input yang betul
(contohnya, AUDIO SOURCE , USB )
untuk memilih peranti yang anda hendak
mainkan.
Tiada bunyi pada sambungan HDMI.
Bunyi tidak boleh dihantar melalui •
sambungan HDMI jika peranti yang
bersambung tidak akur HDCP atau hanya
serasi DVI. Buat sambungan audio analog
atau digital.
Pastikan tetapan • [Audio HDMI]
dihidupkan.
Tiada bunyi daripada program TV.
Sambungkan kabel audio daripada input •
AUDIO pada Sistem Pawagam Rumah
ini ke output AUDIO pada TV anda.
Kemudian tekan AUDIO SOURCE
berulang kali untuk memilih sumber input
audio yang sepadan.
Tiada kesan bunyi surround daripada
pembesar suara.
Tekan •SURR untuk memilih tetapan bunyi
surround yang betul.
Pastikan sumber yang anda mainkan •
dirakam atau disiarkan dengan bunyi
surround (Dolby Digital, dll).Bunyi tidak
boleh dihantar melalui sambungan HDMI
jika peranti yang bersambung tidak
akur HDCP atau hanya serasi DVI. Buat
sambungan audio analog atau digital.
MS-MY
Menyelesaikan masalah Bahasa Melayu
hts3276-3371-3378_98_ms-my.indd 49hts3276-3371-3378_98_ms-my.indd 49 1/14/2009 6:02:40 PM1/14/2009 6:02:40 PM
50
I
Imbas progresif
Imbas progresif memaparkan dua kali bilangan
bingkai setiap saat daripada dalam sistem
TV biasa. Ia menawarkan resolusi dan kualiti
gambar yang lebih tinggi.
J
JPEG
Format gambar pegun digital yang sangat
lazim. Sistem pemampatan data gambar pegun
yang dicadangkan oleh Joint Photographic
Expert Group, yang mencirikan pengurang
kecil dalam kualiti imej berbanding dengan
nisbah pemampatannya yang tinggi. Fail
dikenali mengikut sambungan failnya ‘.jpg’ atau
‘.jpeg.’
M
MP3
Format fail dengan sistem mampat data bunyi.
MP3 adalah singkatan bagi Motion Picture
Experts Group 1 (atau MPEG-1) Audio Layer
3. Dengan menggunakan format MP3, satu
CD-R atau CD-RW boleh mengandungi kira-
kira 10 kali data berbanding CD biasa.
MPEG
Motion Picture Experts Group. Satu koleksi
sistem pemampatan untuk audio dan video
digital.
N
Nisbah aspek
Nisbah aspek merujuk kepada nisbah panjang
ke tinggi skrin TV. Nisbah TV yang standard
ialah 4:3, manakala nisbah TV defi nisi tinggi
atau lebar ialah 16:9. Peti surat membolehkan
anda menikmati gambar dengan perspektif
yang lebih luas pada skrin standard 4:3.
12 Glosari
D
DivX®
Codec DivX® adalah teknologi mampat video
berasaskan MPEG-4 yang sedang menunggu
paten dan dibangunkan oleh DivX®, Inc. Ia
boleh menyusutkan saiz fail video digital dan
tetap mengekalkan kualiti visual yang tinggi.
Dolby Digital
Sistem bunyi keliling yang dibangunkan oleh
Dolby Laboratories yang mengandungi
sehingga enam saluran audio digital (bahagian
depan kiri dan kanan, keliling kiri dan kanan,
tengah dan subwoofer.)
H
HDCP
Perlindungan Kandungan Digital Lebar Jalur
Tinggi (HDCP). Ini adalah spesifi kasi yang
memberikan penghantaran selamat kandungan
digital antara peranti yang berlainan (untuk
mengelakkan hak cipta yang tidak diizinkan.)
HDMI
Antara Muka Multimedia Defi nisi Tinggi
(HDMI) adalah antara muka digital kelajuan
tinggi yang boleh memindahkan video defi nisi
tinggi dan audio berbilang saluran digital yang
tidak dimampatkan. Ia menghantar gambar
berkualiti tinggi serta kualiti bunyi yang bebas
daripada hingar. HDMI adalah sesuai-mundur
sepenuhnya dengan DVI.
Seperti yang dikehendaki oleh standard HDMI,
menyambung ke HDMI atau produk DVI tanpa
HDCP (Perlindungan Kandungan Digital Band
lebar Tinggi) tidak akan menghasilkan output
Video atau Audio.
MS-MY
hts3276-3371-3378_98_ms-my.indd 50hts3276-3371-3378_98_ms-my.indd 50 1/14/2009 6:02:40 PM1/14/2009 6:02:40 PM
51
P
PBC
Kawalan Main Balik. Sistem di mana anda boleh
menavigasi melalui CD Video/Super VCD
dengan menu pada skrin yang dirakamkan
pada cakera. Anda boleh menikmati main
semula yang interaktif serta membuat carian.
PCM
Modulasi Kod Denyut. Sistem pengekodan
audio digital.
W
WMA
Windows Media™ Audio. Merujuk kepada
teknologi mampat audio yang telah
dibangunkan oleh Microsoft Corporation.
Data WMA boleh dikodkan dengan
menggunakan pemain Windows Media versi 9
atau pemain Windows Media untuk Windows
XP. Fail dikenali oleh tambahan fail ‘.wma.’ nya.
WMV
Windows Media Video. Merujuk kepada
teknologi mampat audio yang telah
dibangunkan oleh Microsoft Corporation.
Kandungan WMV boleh dikodkan dengan
menggunakan siri Windows Media® Encoder
9. Fail dikenali dengan tambahan failnya ‘.wmv’.
Glosari Bahasa Melayu
MS-MY
hts3276-3371-3378_98_ms-my.indd 51hts3276-3371-3378_98_ms-my.indd 51 1/14/2009 6:02:40 PM1/14/2009 6:02:40 PM
52
hts3276-3371-3378_98_ms-my.indd 52hts3276-3371-3378_98_ms-my.indd 52 1/14/2009 6:02:40 PM1/14/2009 6:02:40 PM
53
Version 1.2: 1st October 2007
PHILIPS CONSUMER ELECTRONICS
WARRANTY POLICY FOR AUSTRALIA
Effecve 1st October 2007
Philips provides the following Consumer Electronics products with a 1 Year Manufacturers Warranty:-
Colour Televisions, Projecon TV, Plasma & LCD TV, DVD Players, DVD Recorders, DVD Recorders with
Hard Disk, Personal Video Recorders, Audio Systems, Wireless Audio Systems, Home Theatre systems,
Digital Set Top Box, Digital Photo Display, MP3 players & Portable Audio products.
Addionally, all Philips LCD televisions with a built-in digital tuner sold aer 1st October 2007, are
supported by a 3 Year Manufacturers Warranty.
The benefits given to the purchaser by this warranty are in addion to all other rights and remedies,
which the purchaser has in respect of the product under the Trade Pracces Act or other
Commonwealth or State Law.
The condions contained in this warranty replace and override the provision of the Philips World-Wide
Guarantee for products purchased in Australia and used in Australia.
Please record the following informaon for your records and keep in a safe place.
It is essenal that you retain your original purchase receipt to make a warranty claim.
Model number : ………………………………………………………..
Serial number : ………………………………………………………..
Date of purchase : ………………………………………………………..
Retailer : ………………………………………………………..
If you require assistance with the operaon of the product, its features or specificaons, you may call
the Philips Technology Care Centre on 1300 363 391 where support is provided by our trained call
centre staff.
If the product fails within the warranty period then the following will apply.
Free Repair Service – at an Authorised Service Centre
For the products listed below, please contact one of our Authorised Service Centres on 1300 361 392.
Colour Television, Plasma or LCD Television, LCD Television, Projecon Television, DVDR/VCR Combo,
DVD Recorder with Hard Drive, Personal Video Recorder, LCD Projector, Wireless Audio System, Audio
System, Home Theatre System, Digital Set-Top-Box or a Portable DVD player with an LCD screen for
which you paid more than $250.
hts3276-3371-3378_98_ms-my.indd 53hts3276-3371-3378_98_ms-my.indd 53 1/14/2009 6:02:40 PM1/14/2009 6:02:40 PM
54
Version 1.2: 1st October 2007
Free Replacement – at your Retailer
For Digital Photo Frames or any product with a purchase price of less than $250, please return the
faulty product to the place of purchase. The retailer will arrange a replacement product for you.
If your Philips product develops a fault outside of the warranty period, please contact a Philips
Authorised Service Centre on 1300 361 392 to discuss your repair opons.
Condions of Repair Warranty
a. All claims for warranty service should be made to your nearest Philips Authorised Service Centre or
the Philips Technology Care Centre. Proof of the original date of purchase must be provided.
b. This warranty extends only to defects in material or workmanship occurring under normal use of
the product when operated in accordance with the instrucons.
c. Philips may, at its discreon choose to replace rather than repair any product covered by this
Warranty.
d. If a replacement product is supplied under the repair policy, it is warranted for the remainder of
the warranty period, from the original date of purchase.
e. Home service is provided only within the normal service area of the nearest Philips Authorised
Service Centre. Home Service will be provided for television only with a screen size of 29 inch or
above (product includes CRT, LCD TV, Projecon TV, and Plasma TV). For televisions with screen
sizes of less than 29 inch and all other products with a repair warranty, please take these products
to the nearest Authorised Service Centre.
f. This Manufacturers Warranty is limited to 3 months for products used in commercial applicaons.
g. Product accessories are covered by the same warranty period. If an accessory is faulty, please
contact the Philips Technology Care Centre for a replacement.
h. This Manufacturers Warranty is neither transferable nor valid in countries other than Australia.
i. The warranty period is valid from the original date of purchase of the product.
This Warranty does not cover:-
a. Mileage or travel is not covered outside the Philips Authorised Service Centres’ normal service
area.
b. Service costs arising from failure to correctly adjust the controls of the product or to observe the
instrucons, or inspecons that reveal that the product is in normal working order.
c. Product failures caused by misuse, neglect, accidental breakage, transit damage, amateur repairs
or modificaon by un-authorised persons, external fires, lightning strikes, floods, vermin
infestaon or liquid spillage.
d. Cleaning of video or audio heads.
e. Recepon problems.
f. Replacement of worn or used baeries or other consumables.
g. Second hand products.
h. Refurbished products which are covered by a 6 month manufacturers warranty.
hts3276-3371-3378_98_ms-my.indd 54hts3276-3371-3378_98_ms-my.indd 54 1/14/2009 6:02:40 PM1/14/2009 6:02:40 PM
Abkhazian 6566
Afar 6565
Afrikaans 6570
Amharic 6577
Arabic 6582
Armenian 7289
Assamese 6583
Avestan 6569
Aymara 6589
Azerhaijani 6590
Bahasa Melayu 7783
Bashkir 6665
Belarusian 6669
Bengali 6678
Bihari 6672
Bislama 6673
Bokmål, Norwegian 7866
Bosanski 6683
Brezhoneg 6682
Bulgarian 6671
Burmese 7789
Castellano, Español 6983
Catalán 6765
Chamorro 6772
Chechen 6769
Chewa; Chichewa; Nyanja 7889
9072
Chuang; Zhuang 9065
Church Slavic; Slavonic 6785
Chuvash 6786
Corsican 6779
Česky 6783
Dansk 6865
Deutsch 6869
Dzongkha 6890
English 6978
Esperanto 6979
Estonian 6984
Euskara 6985
6976
Faroese 7079
Français 7082
Frysk 7089
Fijian 7074
Gaelic; Scottish Gaelic 7168
Gallegan 7176
Georgian 7565
Gikuyu; Kikuyu 7573
Guarani 7178
Gujarati 7185
Hausa 7265
Herero 7290
Hindi 7273
Hiri Motu 7279
Hrwatski 6779
Ido 7379
Interlingua (International)7365
Interlingue 7365
Inuktitut 7385
Inupiaq 7375
Irish 7165
Íslenska 7383
Italiano 7384
Ivrit 7269
Japanese 7465
Javanese 7486
Kalaallisut 7576
Kannada 7578
Kashmiri 7583
Kazakh 7575
Kernewek 7587
Khmer 7577
Kinyarwanda 8287
Kirghiz 7589
Komi 7586
Korean 7579
Kuanyama; Kwanyama 7574
Kurdish 7585
Lao 7679
Latina 7665
Latvian 7686
Letzeburgesch; 7666
Limburgan; Limburger 7673
Lingala 7678
Lithuanian 7684
Luxembourgish; 7666
Macedonian 7775
Malagasy 7771
Magyar 7285
Malayalam 7776
Maltese 7784
Manx 7186
Maori 7773
Marathi 7782
Marshallese 7772
Moldavian 7779
Mongolian 7778
Nauru 7865
Navaho; Navajo 7886
Ndebele, North 7868
Ndebele, South 7882
Ndonga 7871
Nederlands 7876
Nepali 7869
Norsk 7879
Northern Sami 8369
North Ndebele 7868
Norwegian Nynorsk; 7878
Occitan; Provencal 7967
Old Bulgarian; Old Slavonic 6785
Oriya 7982
Oromo 7977
Ossetian; Ossetic 7983
Pali 8073
Panjabi 8065
Persian 7065
Polski 8076
Português 8084
Pushto 8083
Russian 8285
Quechua 8185
Raeto-Romance 8277
Romanian 8279
Rundi 8278
Samoan 8377
Sango 8371
Sanskrit 8365
Sardinian 8367
Serbian 8382
Shona 8378
Shqip 8381
Sindhi 8368
Sinhalese 8373
Slovensky 8373
Slovenian 8376
Somali 8379
Sotho; Southern 8384
South Ndebele 7882
Sundanese 8385
Suomi 7073
Swahili 8387
Swati 8383
Svenska 8386
Tagalog 8476
Tahitian 8489
Tajik 8471
Tamil 8465
Tatar 8484
Telugu 8469
Thai 8472
Tibetan 6679
Tigrinya 8473
Tonga (Tonga Islands) 8479
Tsonga 8483
Tswana 8478
Türkçe 8482
Turkmen 8475
Twi 8487
Uighur 8571
Ukrainian 8575
Urdu 8582
Uzbek 8590
Vietnamese 8673
Volapuk 8679
Walloon 8765
Welsh 6789
Wolof 8779
Xhosa 8872
Yiddish 8973
Yoruba 8979
Zulu 9085
中文
Language Code
hts3276-3371-3378_98_ms-my.indd 55hts3276-3371-3378_98_ms-my.indd 55 1/14/2009 6:02:40 PM1/14/2009 6:02:40 PM
© 2009 Koninklijke Philips Electronics N.V.
All rights reserved.
sgpjy_0903/98_4
hts3276-3371-3378_98_ms-my.indd 56hts3276-3371-3378_98_ms-my.indd 56 1/14/2009 6:02:40 PM1/14/2009 6:02:40 PM
