Amplifier Manual
Manuel de l’amplificateur
Features: Caractéristiques:
Models: SD300.1, SD600.1, SD500.4, SD800.5
© 2011 Phoenix Gold • www.phoenixgold.com
• High Eciency Class D Topology
• Compact Size for Easy Installation
• High and Low Pass Crossovers
• Robust Unregulated Power Supply
• Surface Mount Component Technology
• Power Supply Filtering eliminates AM/FM interference
• Panel Mounted RCAs
• Direct Insert Power and Speaker Terminals
• Audio Precision Quality Control Verication
• High Temperature Plexiglass cover
• Remote subwoofer level control included (SD300.1/SD600.1/SD800.5 Only)
• Topologie de classe D de gamme complète
• Petit format pour faciliter l’installation
• Filtres croisés passe-haut et passe-bas
• Alimentation électrique robuste non réglementée
• Technologie de composant monté en surface
• Filtrage de l’alimentation électrique qui élimine l’interférence AM/FM
• Amplicateurs à couplage RC montés sur des panneaux
• Terminaux d’alimentation et de haut-parleurs à insertion directe
• Vérication du contrôle de la qualité de la précision audio
• Couvercle de plexiglas résistant aux températures élevées
• Niveau de contrôle de passe-bas inclus (SD300.1/SD600.1/SD800.5)
Amplier Owner’s Manual
© 2011 Phoenix Gold • www.phoenixgold.com
SD300.1 SPECIFICATIONS
Frequency Response: ± 1dB from 20Hz to 300Hz
Signal to Noise Ratio: >90dB
Low Pass Crossover: 18dB per Octave
Subsonic Filter: 12dB per Octave
Low Pass Crossover Range: 30Hz to 300Hz
Subsonic Crossover Range: 10Hz to 55Hz
Bass Boost @ 45Hz: 0 to +18dB
Low Level Input Range: 200 millivolts to 8 volts
Lowest Recommend Load: 2 ohm
Typical Eciency: 70%
Damping Factor: Greater than 200
SD500.4 SPECIFICATIONS
Frequency Response: ± 1dB from 20Hz to 20kHz
Signal to Noise Ratio: >100dB
High and Low Pass Crossovers: 12dB per Octave
Crossover Range: 40Hz to 400Hz
Bass Boost @ 45Hz: 0 to +18dB
Low Level Input Range: 200 millivolts to 8 volts
Lowest Recommend Load: 4 ohm Bridged or 2 ohm Stereo
Typical Eciency: 70%
Damping Factor Greater than 200
RMS Power 14.4Vdc ≤ 1% THD 200 x 1 @ 4 ohm
300 x 1 @ 2 ohm
Dynamic Power 14.4Vdc >1% THD 300 x 1 @ 4 ohm
400 x 1 @ 2 ohm
Recommended Fuse Size: 30 amp
Power/Ground Wire Size: 8 Gauge
Dimensions (Includes Mounting Feet): 7.24” L x 6.93” W x 2.0” H
184mm L x 176mm W x 51mm H
Dimensions (Includes Terminals): 7.36” L x 6.93” W x 2.0” H
187mm L x 176mm W x 51mm H
RMS Power 14.4Vdc ≤1% THD 75 x 4 @ 4 ohm Stereo
125 x 4 @ 2 ohm Stereo
250 x 2 @ 4 ohm Bridged
Dynamic Power 14.4Vdc >1% THD 90 x 4 @ 4 ohm Stereo
150 x 4 @ 2 ohm Stereo
300 x 2 @ 4 ohm Bridged
Recommended Fuse Size: 50 amp
Power/Ground Wire Size: 8 Gauge
Dimensions (Includes Mounting Feet): 10.0” L x 6.93” W x 2.0” H
254mm L x 176mm W x 51mm H
Dimensions (Includes Terminals): 10.63” L x 6.93” W x 2.0” H
270mm L x 176mm W x 51mm H
Specifications

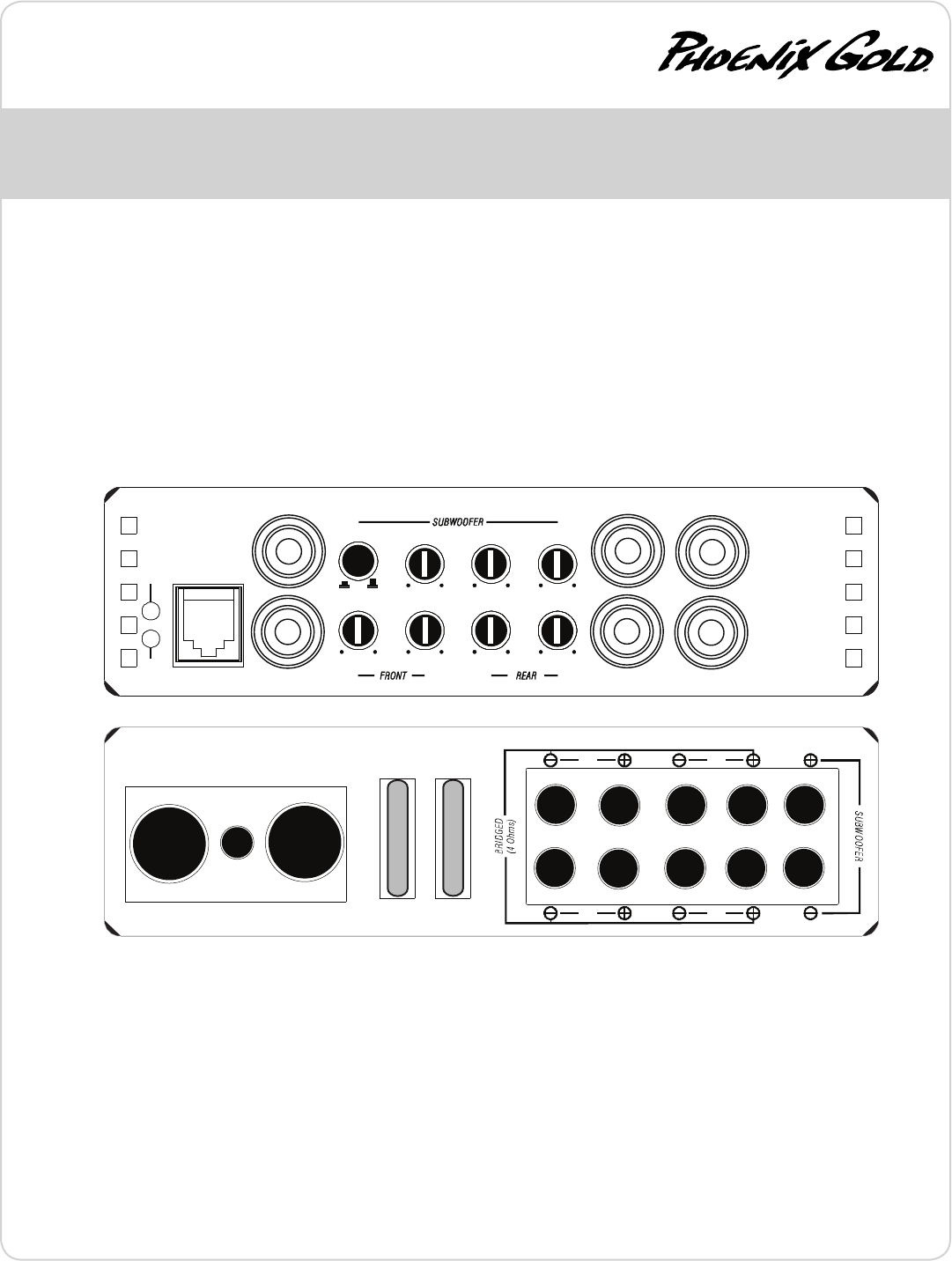

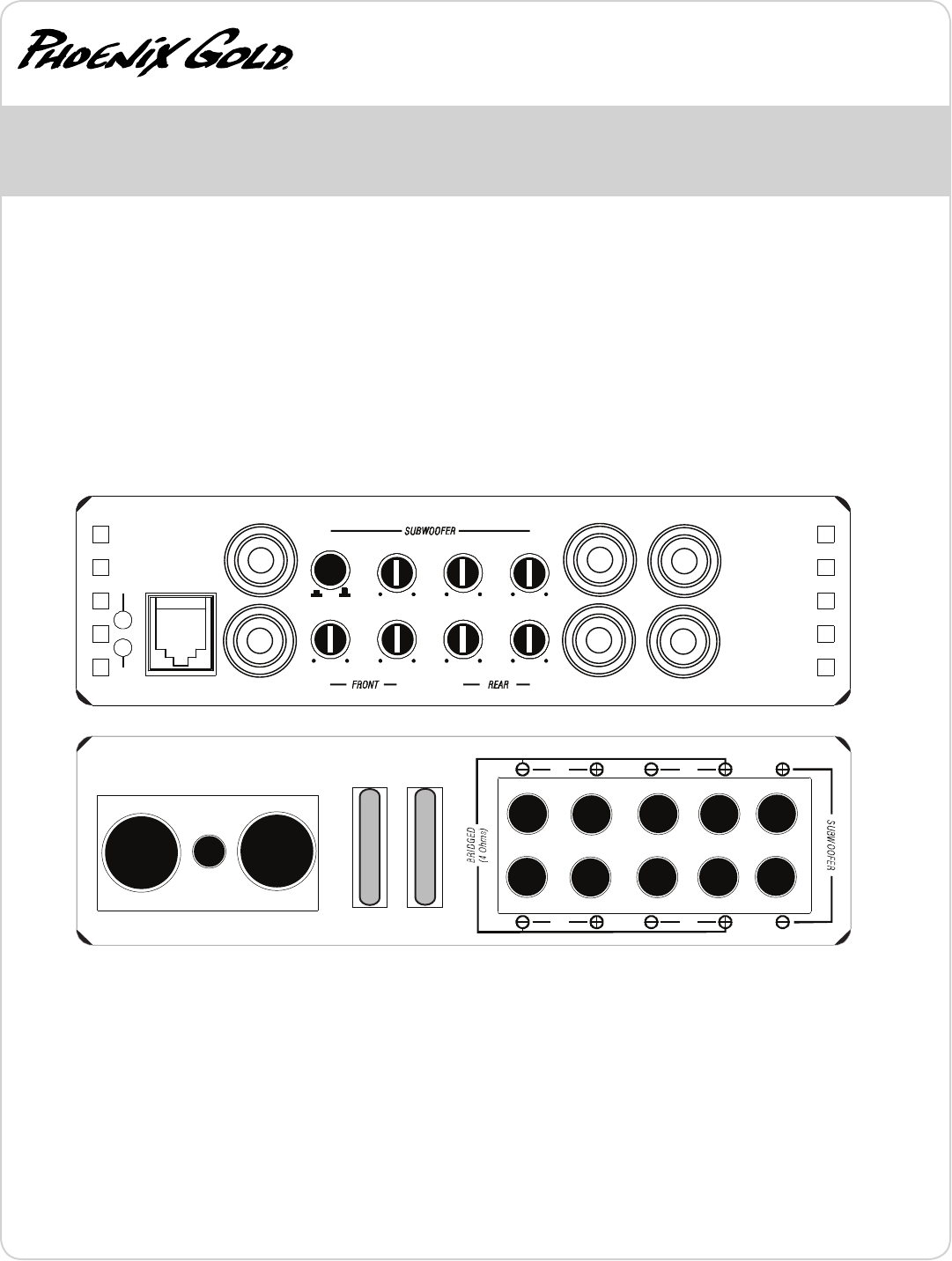

SD800.5 SPECIFICATIONS
Frequency Response: ± 1dB from 20Hz to 20kHz
Signal to Noise Ratio: >100dB
High Pass Crossovers: 12dB per Octave
Low Pass Crossover: 18dB per Octave
High Pass Crossover Range: 15Hz to 250Hz
Low Pass Crossover Range: 30Hz to 300Hz
Bass Boost @ 45Hz: 0 to +18dB
Low Level Input Range: 200 millivolts to 8 volts
Front and Rear Channels Lowest Load: 4 ohm Bridged or 2 ohm Stereo
Subwoofer Channel Lowest Load: 2 ohm
Typical Eciency: 70%
Damping Factor Greater than 200
Note: All SD ampliers operate correctly up to 14.4 volts. Do not
operate the amplier above 14.4 volts. The amplier will engage its
overvoltage protection, the result is no audio output on one or
more channels.
RMS Power 14.4Vdc ≤1% THD 75 x 4 @ 4 ohm Stereo
125 x 4 @ 2 ohm Stereo
250 x 2 @ 4 ohm Bridged
plus
200 x 1 @ 4 ohm
300 x 1 @ 2 ohm
Dynamic Power 14.4Vdc >1% THD 90 x 4 @ 4 ohm Stereo
150 x 4 @ 2 ohm Stereo
300 x 2 @ 4 ohm Bridged
plus
300 x 1 @ 4 ohm
400 x 1 @ 2 ohm
Recommended Fuse Size: 60 amp
Power/Ground Wire Size: 4 Gauge
Dimensions (Includes Mounting Feet): 11.57” L x 6.93” W x 2.0” H
294mm L x 176mm W x 51mm H
Dimensions (Includes Terminals): 12.2” L x 6.93” W x 2.0” H
310mm L x 176mm W x 51mm H
SD600.1 SPECIFICATIONS
Frequency Response: ± 1dB from 20Hz to 300Hz
Signal to Noise Ratio: >90dB
Low Pass Crossover: 18dB per Octave
Subsonic Filter: 12dB per Octave
Low Pass Crossover Range: 30Hz to 300Hz
Subsonic Crossover Range: 10Hz to 55Hz
Bass Boost @ 45Hz: 0 to +18dB
Low Level Input Range: 200 millivolts to 8 volts
Lowest Recommend Load: 1 ohm
Typical Eciency: 70%
Damping Factor: Greater than 200
RMS Power 14.4Vdc ≤ 1% THD 400 x 1 @ 2 ohm
600 x 1 @ 1 ohm
Dynamic Power 14.4Vdc >1% THD 600 x 1 @ 2 ohm
800 x 1 @ 1 ohm
Recommended Fuse Size: 60 amp
Power/Ground Wire Size: 4 Gauge
Dimensions (Includes Mounting Feet): 10.0” L x 6.93” W x 2.0” H
254mm L x 176mm W x 51mm H
Dimensions (Includes Terminals): 10.12” L x 6.93” W x 2.0” H
257mm L x 176mm W x 51mm H
© 2011 Phoenix Gold • www.phoenixgold.com
Amplier Owner’s Manual
RMS Power 14.4Vdc ≤ 1% THD 200 x 1 @ 4 ohm
300 x 1 @ 2 ohm
Dynamic Power 14.4Vdc >1% THD 300 x 1 @ 4 ohm
400 x 1 @ 2 ohm
Recommended Fuse Size: 30 amp
Power/Ground Wire Size: 8 Gauge
Dimensions (Includes Mounting Feet): 7.24” L x 6.93” W x 2.0” H
184mm L x 176mm W x 51mm H
Dimensions (Includes Terminals): 7.36” L x 6.93” W x 2.0” H
187mm L x 176mm W x 51mm H
RMS Power 14.4Vdc ≤1% THD 75 x 4 @ 4 ohm Stereo
125 x 4 @ 2 ohm Stereo
250 x 2 @ 4 ohm Bridged
Dynamic Power 14.4Vdc >1% THD 90 x 4 @ 4 ohm Stereo
150 x 4 @ 2 ohm Stereo
300 x 2 @ 4 ohm Bridged
Recommended Fuse Size: 50 amp
Power/Ground Wire Size: 8 Gauge
Dimensions (Includes Mounting Feet): 10.0” L x 6.93” W x 2.0” H
254mm L x 176mm W x 51mm H
Dimensions (Includes Terminals): 10.63” L x 6.93” W x 2.0” H
270mm L x 176mm W x 51mm H
INPUT
Connect preamp signal cables from the head unit to these terminals.
CROSSOVER FREQUENCY
Controls the lowpass crossover point for the speaker outputs.
BASS BOOST
Variable bass boost from 0 to +18dB @ 45Hz.
REMOTE LEVEL CONTROL
This port is for connecting the subwoofer remote level control. This allows
up to 20dB of volume adjustment. This is not a bass boost, it controls the
level of the low pass signal.
NOTE: This control is not compatible with the Phoenix Gold LPL44 level
control.
SENS
Used to reach maximum amplier power with a wide variety of headunits.
SUBSONIC CROSSOVER FREQUENCY
Controls the highpass crossover point for the speaker outputs to eliminate
extreme low frequencies.
+12V
This must be connected to the fused positive terminal (+12V) of the car’s
battery. The fuse must be located within 18 inches of the battery.
REMOTE
This must be connected to switched +12V, usually a trigger wire coming
from the head unit or ignition.
GROUND
This must be connected to the negative terminal of the car’s battery or
bolted to a clean, unpainted part of the chassis of the vehicle.
SPEAKER OUTPUTS
Used to connect the amplier to speakers. SD600.1 minimum impedance
is 1 ohm. SD300.1 minimum impedance is 2 ohm.
RMS Power 14.4Vdc ≤1% THD 75 x 4 @ 4 ohm Stereo
125 x 4 @ 2 ohm Stereo
250 x 2 @ 4 ohm Bridged
plus
200 x 1 @ 4 ohm
300 x 1 @ 2 ohm
Dynamic Power 14.4Vdc >1% THD 90 x 4 @ 4 ohm Stereo
150 x 4 @ 2 ohm Stereo
300 x 2 @ 4 ohm Bridged
plus
300 x 1 @ 4 ohm
400 x 1 @ 2 ohm
Recommended Fuse Size: 60 amp
Power/Ground Wire Size: 4 Gauge
Dimensions (Includes Mounting Feet): 11.57” L x 6.93” W x 2.0” H
294mm L x 176mm W x 51mm H
Dimensions (Includes Terminals): 12.2” L x 6.93” W x 2.0” H
310mm L x 176mm W x 51mm H
INPUT
RR
RL
FR
FL
FREQ
40Hz 4 00Hz
X OVER
LPF FLAT HPF
BASSBOOST
0d B 1 8dB
SENS
MIN MAX
SENS
MIN MAX
FREQ
40Hz 4 00Hz
BASSBOOST
0d B 1 8dB
X OVER
HPF FLAT LPF
POWER
FL
GROUND REMOTE + 12V
FUSE
25A 25 A
FR
RL RR
+ 12VR
GROUND REMOTE + 12V
FUSE
30A30A SPEAKER
GROU N D + 12VR
POWER
SENS
MIN MA X
BASS
0d B 1 8dB
X-OVER
FREQ.
30Hz 3 00Hz
REMOTE
PROTECT
SUBSONIC
10Hz 5 5Hz
L
R
INPUT
PROTECT
POWER
REMOTE
SUB INPUT
R
MIN MAX
MIN MA X
SENS
SENS BASS BOOS T
0d B 1 8dB
HPF
15Hz 2 5 0Hz
HPF
15Hz 2 5 0Hz MIN MAX
SENS
30Hz
LP F
300Hz
GROUND REMOTE + 12V
FUSE
30A
FL
30A SUB.
SUB.
INPUT
RR
RL
FR
FL
SUB INPUT
L
S UB FRONT
FRONT REAR
FR
RL RR
GROU N D + 12VR
GROU N D

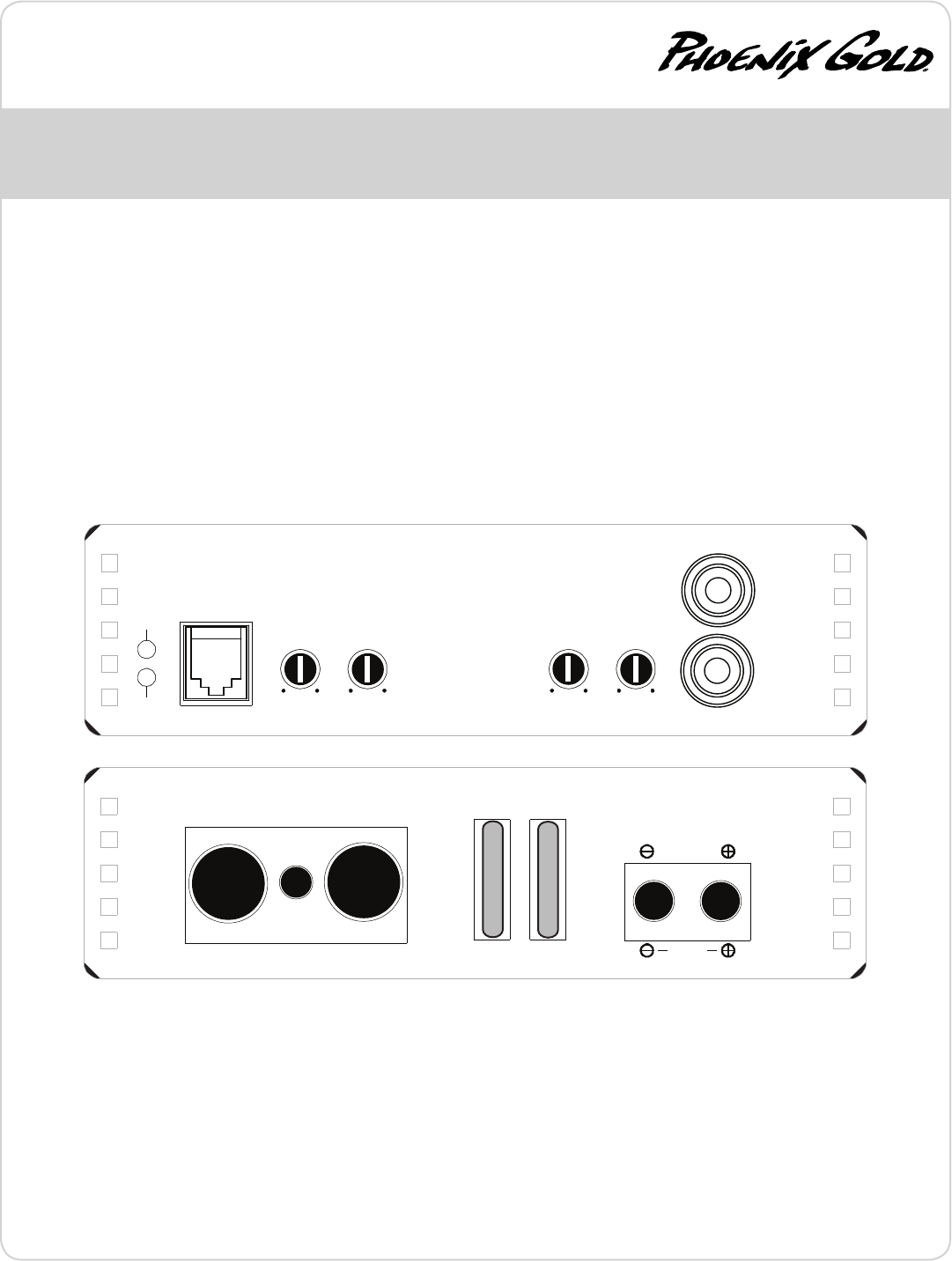

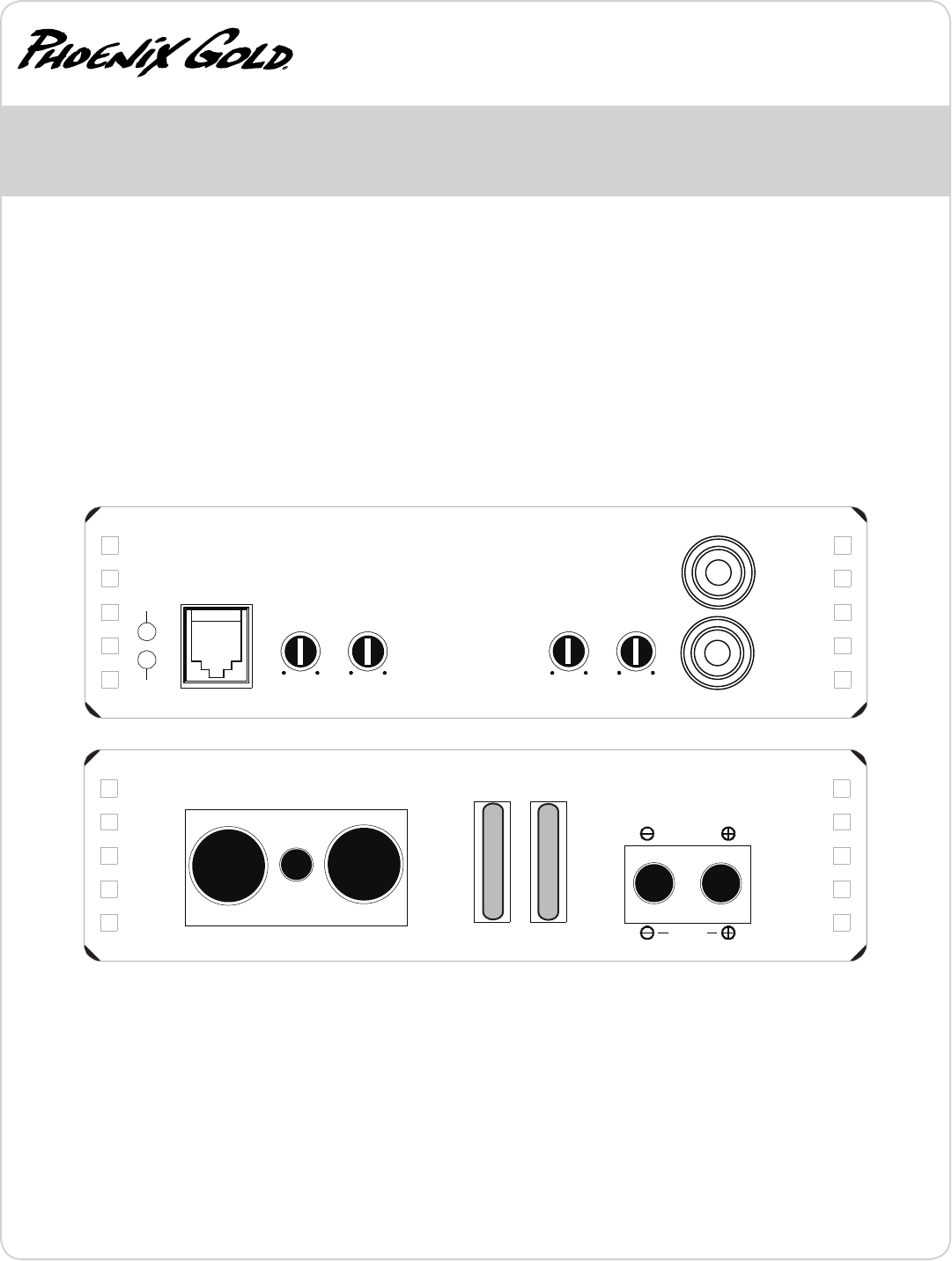

SD300.1/SD600.1
Monoblock Power AmplifierS
NOTE: Visible through the plexiglass cover, a single blue power LED is located in the lower corner of all SD ampliers.
RMS Power 14.4Vdc ≤ 1% THD 400 x 1 @ 2 ohm
600 x 1 @ 1 ohm
Dynamic Power 14.4Vdc >1% THD 600 x 1 @ 2 ohm
800 x 1 @ 1 ohm
Recommended Fuse Size: 60 amp
Power/Ground Wire Size: 4 Gauge
Dimensions (Includes Mounting Feet): 10.0” L x 6.93” W x 2.0” H
254mm L x 176mm W x 51mm H
Dimensions (Includes Terminals): 10.12” L x 6.93” W x 2.0” H
257mm L x 176mm W x 51mm H
Amplier Owner’s Manual
© 2011 Phoenix Gold • www.phoenixgold.com

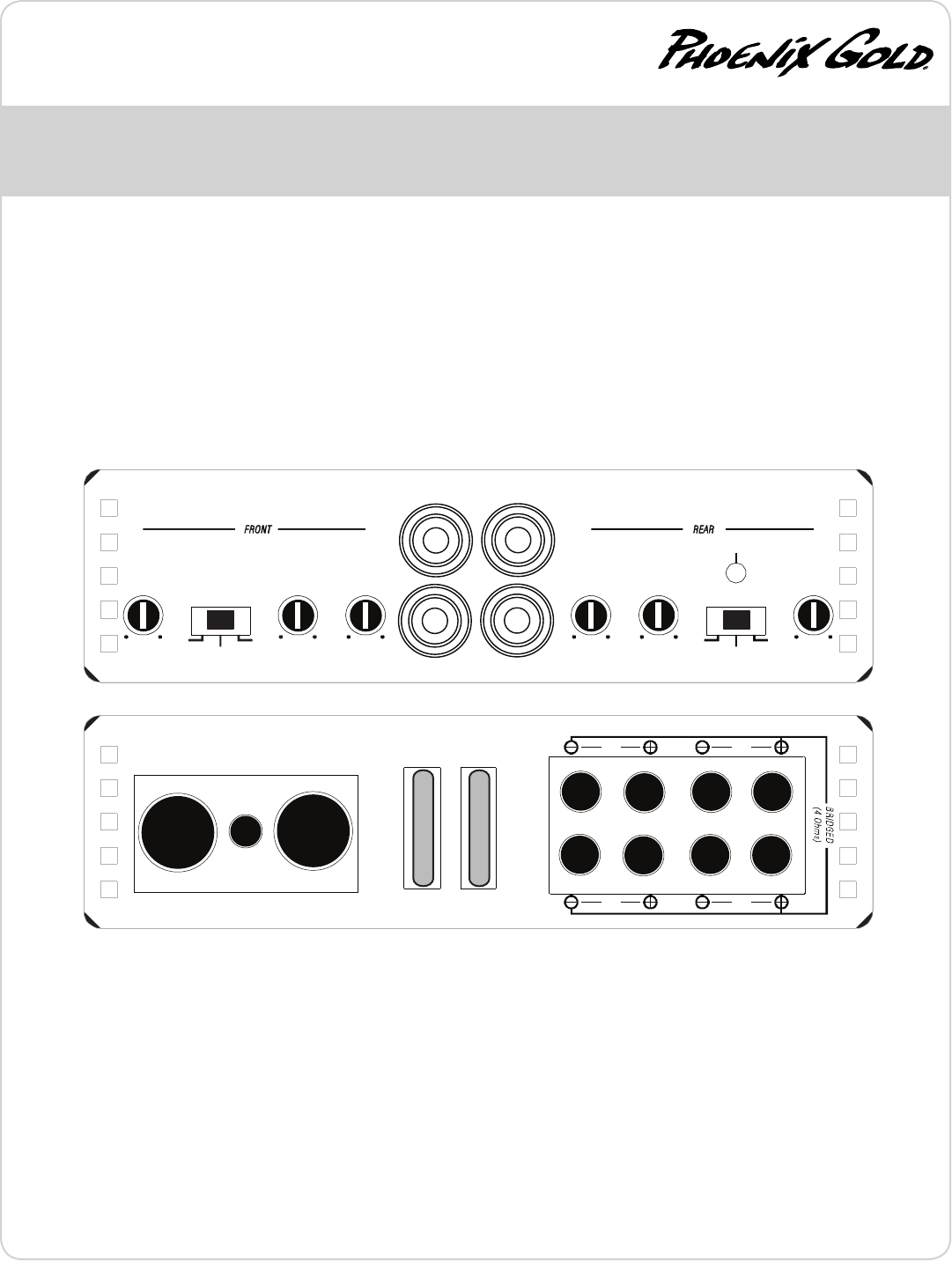

FRONT AND REAR INPUTS
Connect preamp signal cables from headunit to these inputs. The front
AND rear inputs must be used, if only the front input is used then the rear
speaker outputs will have no output signal.
CROSSOVER FREQUENCY
Controls the crossover point for the speaker outputs.
BASS BOOST
Variable bass boost from 0 to +18dB @ 45Hz.
SENS
Used to reach maximum amplier power with a wide variety of headunits.
CONFIG
FLAT: Crossovers are turned o
HPF: High pass crossover is on
LPF: Low pass crossover is on
+12V
This must be connected to the fused positive terminal (+12V) of the car’s
battery. The fuse must be located within 18 inches of the battery.
REMOTE
This must be connected to switched +12V, usually a trigger wire coming
from the head unit or ignition.
GROUND
This must be connected to the negative terminal of the car’s battery or
bolted to a clean, unpainted part of the chassis of the vehicle.
SPEAKER OUTPUTS
Used to connect the amplier to speakers. SD500.4 minimum impedance
is 4 ohm bridged or 2 ohm stereo. Use Right + and Left - to bridge the
channels.

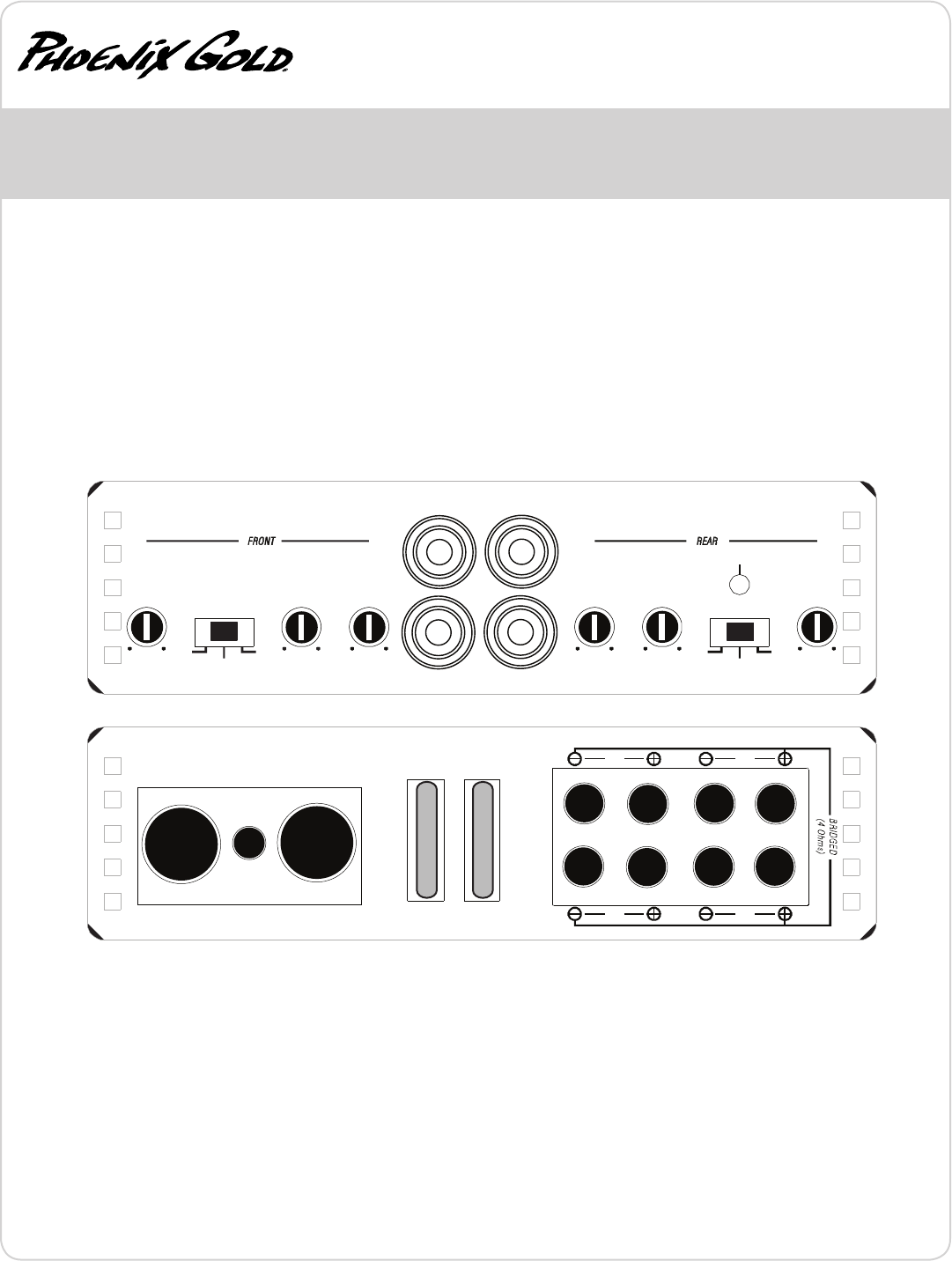

sD500.4
4 Channel Power Amplifier
INPUT
RR
RL
FR
FL
FREQ
40Hz 4 00Hz
X OVER
LPF FLAT HPF
BASSBOOST
0d B 1 8dB
SENS
MIN MAX
SENS
MIN MAX
FREQ
40Hz 4 00Hz
BASSBOOST
0d B 1 8dB
X OVER
HPF FLAT LPF
POWER
FL
GROUND REMOTE + 12V
FUSE
25A 25 A
FR
RL RR
+ 12VR
GROUND REMOTE + 12V
FUSE
30A30A SPEAKER
GROU N D + 12VR
POWER
SENS
MIN MA X
BASS
0d B 1 8dB
X-OVER
FREQ.
30Hz 3 00Hz
REMOTE
PROTECT
SUBSONIC
10Hz 5 5Hz
L
R
INPUT
PROTECT
POWER
REMOTE
SUB INPUT
R
MIN MAX
MIN MA X
SENS
SENS BASS BOOS T
0d B 1 8dB
HPF
15Hz 2 5 0Hz
HPF
15Hz 2 5 0Hz MIN MAX
SENS
30Hz
LP F
300Hz
GROUND REMOTE + 12V
FUSE
30A
FL
30A SUB.
SUB.
INPUT
RR
RL
FR
FL
SUB INPUT
L
S UB FRONT
FRONT REAR
FR
RL RR
GROU N D + 12VR
GROU N D
NOTE: Visible through the plexiglass cover, a single blue power LED is located in the lower corner of all SD ampliers.
© 2011 Phoenix Gold • www.phoenixgold.com
Amplier Owner’s Manual
INPUT
RR
RL
FR
FL
FREQ
40Hz 4 00Hz
X OVER
LPF FLAT HPF
BASSBOOST
0d B 1 8dB
SENS
MIN MAX
SENS
MIN MAX
FREQ
40Hz 4 00Hz
BASSBOOST
0d B 1 8dB
X OVER
HPF FLAT LPF
POWER
FL
GROUND REMOTE + 12V
FUSE
25A 25 A
FR
RL RR
+ 12VR
GROUND REMOTE + 12V
FUSE
30A30A SPEAKER
GROU N D + 12VR
POWER
SENS
MIN MA X
BASS
0d B 1 8dB
X-OVER
FREQ.
30Hz 3 00Hz
REMOTE
PROTECT
SUBSONIC
10Hz 5 5Hz
L
R
INPUT
PROTECT
POWER
REMOTE
SUB INPUT
R
MIN MAX
MIN MA X
SENS
SENS BASS BOOS T
0d B 1 8dB
HPF
15Hz 2 5 0Hz
HPF
15Hz 2 5 0Hz MIN MAX
SENS
30Hz
LP F
300Hz
GROUND REMOTE + 12V
FUSE
30A
FL
30A SUB.
SUB.
INPUT
RR
RL
FR
FL
SUB INPUT
L
S UB FRONT
FRONT REAR
FR
RL RR
GROU N D + 12VR
GROU N D
+12V
This must be connected to the fused positive terminal (+12V) of the car’s
battery. The fuse must be located within 18 inches of the battery.
REMOTE
This must be connected to switched +12V, usually a trigger wire coming
from the head unit or ignition.
GROUND
This must be connected to the negative terminal of the car’s battery or
bolted to a clean, unpainted part of the chassis of the vehicle.
SPEAKER OUTPUTS
Used to connect the amplier to speakers. Front and Rear Channel minimum
impedance is 4 ohm bridged or 2 ohm stereo. Subwoofer channel minimum
impedance is 2 ohm. Use Right + and Left - to bridge the front or rear channels,
the subwoofer channel is not bridgeable.
FRONT, REAR AND SUB INPUTS
Connect preamp signal cables from headunit to these inputs. The front
AND rear inputs must be used, if only the front input is used then the rear
speaker outputs will have no output signal. The Sub Input may or may not
be used see SUB INPUT SWITCH for more information.
HPF AND LPF CROSSOVER FREQUENCY
Controls the crossover point for the speaker outputs.
REMOTE LEVEL CONTROL
This port is for connecting the subwoofer remote level control. This allows
up to 20dB of volume adjustment. This is not a bass boost, it controls the
level of the subwoofer channel only.
NOTE: This control is not compatible with the Phoenix Gold LPL44 level
control.
BASS BOOST
Variable bass boost from 0 to +18dB @ 45Hz for the subwoofer channel only.
SENS
Used to reach maximum amplier power with a wide variety of headunits.
SUB INPUT SWITCH
IN: Subwoofer speaker output is fed by the sub Input. If the headunit or
processor has a subwoofer low level output use this setting.
OUT: Subwoofer speaker output is fed by the front input and the sub Input is not
used. If the headunit or processor only has front and rear low level outputs use
this setting.
SD800.5
5 Channel Power Amplifier
NOTE: Visible through the plexiglass cover, a single blue power LED is located in the lower corner of all SD ampliers.
Amplier Owner’s Manual
© 2011 Phoenix Gold • www.phoenixgold.com
System tuning
TROUBLESHOOTING
1. Install all system fuses.
2. Set the amplier’s input sensitivity controls to their minimum positions
(full counterclockwise).
3. Set all amplier crossover switches according to your system’s design.
4. Make preliminary adjustments to the crossover frequency, usually 80Hz
is good starting point for high and low pass. It may be necessary to ne
tune the crossover frequency later for the best overall sound quality.
5. If using a Remote Subwoofer Level Control, set it to maximum (full
clockwise).
6. Turn the headunit on with the volume set to minimum.
7. Visually check the amplier’s has turned on by the power LED.
8. Check the condition of all other components to make sure they are
powered up.
9. Set the headunit’s tone controls, balance, and fader to the center (at)
position. Turn o any loudness or other signal processing features.
10. Set the volume control of the headunit for maximum undistorted output
(on most headunits this will be approximately 7/8 of maximum volume).
Use a very clear and dynamic recording.
11. Turn up the sensitivity or input level control on the amplier until the
speakers reach maximum undistorted output.
12. Repeat sensitivity level adjustments for all other ampliers.
13. Reduce the headunit’s volume to a comfortable level.
14. Listen to various musical selections to check overall system balance.
Compare front to rear, midbass to midrange, etc. If one speaker set is
too loud compared to another, then its level must be lowered to blend
correctly with the other speakers.
Note: For subwoofers controlled by the Remote level control, keep the
level setting from step 11 or 12. Use the control to blend subwoofers
with the rest of the system. The correct subwoofer volume will change
depending on road noise and dierences in recordings.
15. Fine tune crossover frequencies to achieve the smoothest possible
blending of each speaker set.
16. Adjust the Bass Equalization Controls on the amplier, headunit or
processor upstream if necessary to increase output.
Note: Use these controls sparingly. Every 3dB of boost requires double the
power at 45Hz. If your subwoofer system requires a lot of boost to sound
good, there may be a problem. Look for out-of-phase woofers, a leaking
subwoofer box, or incorrect box size.
17. With all levels set correctly, the system will reach overall maximum
undistorted output at the volume level set in step 10.
OVERVOLTAGE WARNING - If the voltage is above 14.4V across the +12V and
ground terminal this will cause the amplier to go into protection mode. The
result is no audio ouput from one or more channels. Voltage must between
11.5V to 14.4V for the amplier to operate correctly.
No power: Check voltage at the amplier with a DMM (volt meter), +12v and
R (with head unit on) the voltage should register between 11.5V and 14.4V
when using the attached ground lead of the amplier. Check fuse at amplier
and at the battery. Use a meter to verify connection from one end of the fuse
to the other, breaks may not always be visible. If the fuse is blown, check the
power wire and also the amplier for a short. If the short is in the amplier
itself, see your Phoenix Gold dealer. If no short is present, replace the fuse.
Power without sound: Turn the amplier o and check all input and output
signal cables and power connections. Check the speakers for shorts with
a DMM (volt meter) or by connecting them to another audio source. After
making sure everything is correct, turn the amplier on again.
Power without sound and the PROTECT LED is lit: The red PROTECT LED
lights when the amplier shuts down for either thermal or over-current
protection. A high internal amplier operating temperature will trigger
thermal shutdown: after it cools about 5°C, the amplier will restart. A
shorted speaker lead or operation into unusually low impedance loads will
trigger over-current shutdown: cycle power at the amplier R terminal to
restore operation. Check for shorted speaker wiring or damaged speakers or
crossover systems if over-current shutdown occurs.
No sound from one or more channels: Check for overvoltage on +12V and
ground terminals. Check the balance control in the head unit. Check speaker
connections. Check signal input connection.
Very low output: Check your head unit’s fader control or the amplier’s input
sensitivity level. Make sure subsonic frequency control is not set too high and
LP frequency control is not set too low at the same time.
Frequent amplier shutdown with automatic recovery: This indicates
chronic amplier thermal shutdown because of operation at consistently
high internal temperatures. High operating temperature can be caused
by inadequate ventilation. Make sure you are not running a lower than
recommend impedance. Also check for damaged speakers or passive
crossover systems. Finally, chronic thermal shutdown may result from
otherwise normal operation of the amplier at elevated output power levels,
which can be resolved by providing additional amplier cooling, installing a
higher-power amplier, or reducing amplier output level.
“Motor Boating” - the power indicator going o repeatedly when the audio
system is on: Check the amplier’s connection to the battery. Check battery
voltage. If low, recharge or replace the battery. Check all ground connections.
Manuel de l’amplicateur
© 2011 Phoenix Gold • www.phoenixgold.com
Spécifications
CARACTÉRISTIQUES SD600.1:
Réponse en fréquence: ± 1dB from 20Hz à 300Hz
Rapport signal/bruit : >90dB
Filtres passifs passe-bas: 18dB par Octave
Filtres passifs subsoniques: 12dB par Octave
Plage du ltre passif passe-bas: 30Hz à 250Hz
Plage du ltre passif subsonique: 10Hz à 55Hz
Amplication des basses à 45 Hz: 0 to +18dB
Gamme d’entrée de niveau faible: 200 millivolts à 8 volts
Charge minimale recommandée: 1 ohm
Ecacité type: 70%
Taux d’amortissement: Supérieur à 200
CARACTÉRISTIQUES SD500.4:
Réponse en fréquence: ± 1dB de 20Hz à 20kHz
Rapport signal/bruit: >100dB
Filtres passifs passe-haut et passe-bas: 12dB par Octave
Plage du ltre passif passe-bas: 40Hz à 400Hz
Plage du ltre passif passe-haut: 40Hz à 400Hz
Amplication des basses à 45: 0 à +18dB
Gamme d’entrée de niveau faible: 200 millivolts à 8 volts
Charge minimale recommandée: 4 ohms en dérivation ou 2 ohms en stéréo
Ecacité type: 70%
Taux d’amortissement: Supérieur à 200
Puissance RMS 14.4Vdc ≤ 1% THD 400 x 1 @ 2 ohm
600 x 1 @ 1 ohm
Puissance Dynamique 14.4Vdc >1% THD 600 x 1 @ 2 ohm
800 x 1 @ 1 ohm
Taille de fusible: 60 amp
Taille du l d’alimentation/de masse: calibre 4
Dimensions (Comprend les pieds de montage): 10.0” L x 6.93” W x 2.0” H
254mm L x 176mm W x 51mm H
Dimensions (Comprend terminaux): 10.12” L x 6.93” W x 2.0” H
257mm L x 176mm W x 51mm H
Puissance RMS 14.4Vdc ≤1% THD 75 x 4 @ 4 ohm Stereo
125 x 4 @ 2 ohm Stereo
250 x 2 @ 4 ohm Bridged
Puissance Dynamique 14.4Vdc >1% THD 90 x 4 @ 4 ohm Stereo
150 x 4 @ 2 ohm Stereo
300 x 2 @ 4 ohm Bridged
Taille du fusible: 50 amp
Taille du l d’alimentation/de masse: calibre 8
Dimensions (Comprend les pieds de montage): 10.0” L x 6.93” W x 2.0” H
254mm L x 176mm W x 51mm H
Dimensions (Comprend terminaux): 10.63” L x 6.93” W x 2.0” H
270mm L x 176mm W x 51mm H
Puissance Power 14.4Vdc ≤1% THD 75 x 4 @ 4 ohm Stereo
125 x 4 @ 2 ohm Stereo
250 x 2 @ 4 ohm Bridged
et
200 x 1 @ 4 ohm
300 x 1 @ 2 ohm
Puissance Dynamique 14.4Vdc >1% THD 90 x 4 @ 4 ohm Stereo
150 x 4 @ 2 ohm Stereo
300 x 2 @ 4 ohm Bridged
et
300 x 1 @ 4 ohm
400 x 1 @ 2 ohm
Taille du fusible: 60 amp
Taille du l d’alimentation/de masse: calibre 4
Dimensions (Comprend les pieds de montage): 11.57” L x 6.93” W x 2.0” H
294mm L x 176mm W x 51mm H
Dimensions (Comprend terminaux): 12.2” L x 6.93” W x 2.0” H
310mm L x 176mm W x 51mm H
CARACTÉRISTIQUES SD800.5:
Réponse en fréquence: ± 1dB de 20Hz à 20kHz
Rapport signal/bruit: >100dB
Filtres passifs passe-haut 12dB par Octave
Filtres passifs passe-bas: 18dB par Octave
Plage du ltre passif passe-bas: 15Hz à 250Hz
Plage du ltre passif passe-haut: 30Hz à 300Hz
Amplication des basses à 45: 0 à +18dB
Gamme d’entrée de niveau faible: 200 millivolts à 8 volts
Charge minimale recommandée: 2 ohm
Ecacité type: 70%
Taux d’amortissement: Supérieur à 200
CARACTÉRISTIQUES SD300.1:
Réponse en fréquence: ± 1dB from 20Hz à 300Hz
Rapport signal/bruit : >90dB
Filtres passifs passe-bas: 18dB par Octave
Filtres passifs subsoniques: 12dB par Octave
Plage du ltre passif passe-bas: 30Hz à 250Hz
Plage du ltre passif subsonique: 10Hz à 55Hz
Amplication des basses à 45 Hz: 0 to +18dB
Gamme d’entrée de niveau faible: 200 millivolts à 8 volts
Charge minimale recommandée: 2 ohm
Ecacité type: 70%
Taux d’amortissement: Supérieur à 200
Puissance RMS 14.4Vdc ≤ 1% THD 200 x 1 @ 4 ohm
300 x 1 @ 2 ohm
Puissance Dynamique 14.4Vdc >1% THD 300 x 1 @ 4 ohm
400 x 1 @ 2 ohm
Taille de fusible: 30 amp
Taille du l d’alimentation/de masse: calibre 8
Dimensions (Comprend les pieds de montage): 7.24” L x 6.93” W x 2.0” H
184mm L x 176mm W x 51mm H
Dimensions (Comprend terminaux): 7.36” L x 6.93” W x 2.0” H
187mm L x 176mm W x 51mm H
Manuel de l’amplicateur
© 2011 Phoenix Gold • www.phoenixgold.com
ENTRÉE
Reliez les câbles de signal préampli de l’unité principale sur ces bornes.
FRÉQUENCE DU FILTRE PASSIF PASSE-BAS
Contrôle le point de ltre passe-bas pour les sorties du haut-parleur.
AMPLIFICATION DES BASSES
Amplication des basses variable de 0 à +18 dB à 45Hz.
COMMANDE À DISTANCE DU NIVEAU DES BASSES
Ce port sert à connecter la télécommande de niveau. Cela permet un
ajustement du volume allant jusqu’à 20 dB. Ce n’est pas une amplication
des basses mais permet de contrôler le niveau du signal du ltre passe-bas.
SENS NIVEAU
Sert à atteindre une puissance d’amplicateur maximale avec une grande variété
d’unités principales.
FRÉQUENCE DU FILTRE PASSIF SUBSONIQUE
Contrôle le point de ltre passe-haut pour les sorties du haut-parleur an
d’éliminer les fréquences extrêmement basses.
12V+
Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie
de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.
BORNE TÉLÉCOMMANDE
Doit être relié à la borne +12 V commutée, généralement un l d’amorçage
sortant de l’unité principale ou de l’allumage.
MASSE
Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur
un élément propre et non peint du châssis du véhicule.
SORTIES HAUT-PARLEUR
Sert à relier l’amplicateur aux haut-parleurs. SD600.1 l’impédance minimale
est de 1 ohm. SD300.1 l’impédance minimale est de 2 ohm.
SD600.1/SD300.1
Monoblock Power AmplifierS
INPUT
RR
RL
FR
FL
FREQ
40Hz 4 00Hz
X OVER
LPF FLAT HPF
BASSBOOST
0d B 1 8dB
SENS
MIN MAX
SENS
MIN MAX
FREQ
40Hz 4 00Hz
BASSBOOST
0d B 1 8dB
X OVER
HPF FLAT LPF
POWER
FL
GROUND REMOTE + 12V
FUSE
25A 25 A
FR
RL RR
+ 12VR
GROUND REMOTE + 12V
FUSE
30A30A SPEAKER
GROU N D + 12VR
POWER
SENS
MIN MA X
BASS
0d B 1 8dB
X-OVER
FREQ.
30Hz 3 00Hz
REMOTE
PROTECT
SUBSONIC
10Hz 5 5Hz
L
R
INPUT
PROTECT
POWER
REMOTE
SUB INPUT
R
MIN MAX
MIN MA X
SENS
SENS BASS BOOS T
0d B 1 8dB
HPF
15Hz 2 5 0Hz
HPF
15Hz 2 5 0Hz MIN MAX
SENS
30Hz
LP F
300Hz
GROUND REMOTE + 12V
FUSE
30A
FL
30A SUB.
SUB.
INPUT
RR
RL
FR
FL
SUB INPUT
L
S UB FRONT
FRONT REAR
FR
RL RR
GROU N D + 12VR
GROU N D
Manuel de l’amplicateur
© 2011 Phoenix Gold • www.phoenixgold.com
AVANT ET ARRIERE D’ENTREES
Connectez préampli câbles de signal de l’unité centrale à ces entrées. La
façade arrière et les intrants doivent être utilisés, si ce n’est que l’entrée
avant est utilisé alors les sorties haut-parleur arrière n’aura pas de signal
de sortie.
FRÉQUENCE DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT
Contrôle les points de ltre pour les sorties du haut-parleur.
AMPLIFICATION DES BASSES
Amplication des basses variable de 0 à +18 dB à 45Hz.
NIVEAU
Sert à atteindre une puissance d’amplicateur maximale avec une grande variété
d’unités principales.
CONFIG
FLAT : Croisé est éteint.
HP : L’haute passe croisée est sur.
LP : Le niveau bas passe croisé est sur.
SD500.4
4 Channel Power Amplifier
12V+
Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie
de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.
BORNE TÉLÉCOMMANDE
Doit être relié à la borne +12 V commutée, généralement un l d’amorçage
sortant de l’unité principale ou de l’allumage.
MASSE
Doit être relié à la borne négative de la batterie de la voiture ou boulonné
sur un élément propre et non peint du châssis du véhicule.
SORTIES ENCEINTES
Utilisé pour connecter l’amplicateur aux enceintes. SD800.5 impédance
minimale est de 4 ohms ponté ou stéréo 2 ohms.
INPUT
RR
RL
FR
FL
FREQ
40Hz 4 00Hz
X OVER
LPF FLAT HPF
BASSBOOST
0d B 1 8dB
SENS
MIN MAX
SENS
MIN MAX
FREQ
40Hz 4 00Hz
BASSBOOST
0d B 1 8dB
X OVER
HPF FLAT LPF
POWER
FL
GROUND REMOTE + 12V
FUSE
25A 25 A
FR
RL RR
+ 12VR
GROUND REMOTE + 12V
FUSE
30A30A SPEAKER
GROU N D + 12VR
POWER
SENS
MIN MA X
BASS
0d B 1 8dB
X-OVER
FREQ.
30Hz 3 00Hz
REMOTE
PROTECT
SUBSONIC
10Hz 5 5Hz
L
R
INPUT
PROTECT
POWER
REMOTE
SUB INPUT
R
MIN MAX
MIN MA X
SENS
SENS BASS BOOS T
0d B 1 8dB
HPF
15Hz 2 5 0Hz
HPF
15Hz 2 5 0Hz MIN MAX
SENS
30Hz
LP F
300Hz
GROUND REMOTE + 12V
FUSE
30A
FL
30A SUB.
SUB.
INPUT
RR
RL
FR
FL
SUB INPUT
L
S UB FRONT
FRONT REAR
FR
RL RR
GROU N D + 12VR
GROU N D
Manuel de l’amplicateur
© 2011 Phoenix Gold • www.phoenixgold.com
AVANT ET ARRIERE D’ENTREES
Connectez préampli câbles de signal de l’unité centrale à ces entrées. La
façade arrière et les intrants doivent être utilisés, si ce n’est que l’entrée
avant est utilisé alors les sorties haut-parleur arrière n’aura pas de signal
de sortie.
FRÉQUENCE DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT
Contrôle les points de ltre pour les sorties du haut-parleur.
COMMANDE À DISTANCE DU NIVEAU DES BASSES
Ce port sert à connecter la télécommande de niveau. Cela permet
un ajustement du volume allant jusqu’à 20 dB. Ce n’est pas une
amplication des basses mais permet de contrôler le niveau du signal du
ltre passe-bas.
AMPLIFICATION DES BASSES
Amplication des basses variable de 0 à +18 dB à 45Hz.
NIVEAU
Sert à atteindre une puissance d’amplicateur maximale avec une grande variété
d’unités principales.
12V+
Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie
de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.
BORNE TÉLÉCOMMANDE
Doit être relié à la borne +12 V commutée, généralement un l d’amorçage
sortant de l’unité principale ou de l’allumage.
MASSE
Doit être relié à la borne négative de la batterie de la voiture ou boulonné
sur un élément propre et non peint du châssis du véhicule.
SORTIES ENCEINTES
Utilisé pour connecter l’amplicateur aux enceintes. SD800.5 impédance
minimale est de 2 ohms.
INPUT
RR
RL
FR
FL
FREQ
40Hz 4 00Hz
X OVER
LPF FLAT HPF
BASSBOOST
0d B 1 8dB
SENS
MIN MAX
SENS
MIN MAX
FREQ
40Hz 4 00Hz
BASSBOOST
0d B 1 8dB
X OVER
HPF FLAT LPF
POWER
FL
GROUND REMOTE + 12V
FUSE
25A 25 A
FR
RL RR
+ 12VR
GROUND REMOTE + 12V
FUSE
30A30A SPEAKER
GROU N D + 12VR
POWER
SENS
MIN MA X
BASS
0d B 1 8dB
X-OVER
FREQ.
30Hz 3 00Hz
REMOTE
PROTECT
SUBSONIC
10Hz 5 5Hz
L
R
INPUT
PROTECT
POWER
REMOTE
SUB INPUT
R
MIN MAX
MIN MA X
SENS
SENS BASS BOOS T
0d B 1 8dB
HPF
15Hz 2 5 0Hz
HPF
15Hz 2 5 0Hz MIN MAX
SENS
30Hz
LP F
300Hz
GROUND REMOTE + 12V
FUSE
30A
FL
30A SUB.
SUB.
INPUT
RR
RL
FR
FL
SUB INPUT
L
S UB FRONT
FRONT REAR
FR
RL RR
GROU N D + 12VR
GROU N D
sD800.5
5 Channel Power Amplifier
Manuel de l’amplicateur
© 2011 Phoenix Gold • www.phoenixgold.com
1. Installez tous les fusibles du système.
2. Réglez les commandes de sensibilité de l’entrée de l’amplicateur sur leurs
positions minimales (entièrement dans le sens inverse des aiguilles d’une
montre).
3. Réglez tous les interrupteurs de routage du signal de l’amplicateur en
fonction de la conception de votre système.
4. Apportez des ajustements préliminaires à la fréquence du ltre passif,
80 Hz est généralement un bon point de départ pour le passe-haut et
le passe-bas. Il peut être nécessaire d’aner le réglage de la fréquence
du ltre passif par la suite pour obtenir une qualité sonore globalement
meilleure.
5. Si vous utilisez une télécommande de niveau Remote, réglez-la au
maximum (entièrement dans le sens des aiguilles d’une montre).
6. Mettez l’unité principale en marche avec le volume réglé au minimum.
7. Contrôlez visuellement que l’amplicateur s’est mis sous tension en
vériant que le LED d’alimentation.
8. Vériez l’état de tous les autres composants pour vous assurer qu’ils sont
sous tension.
9. Mettez les commandes de volume, la balance et l’équilibreur de l’unité
principale en position centrale (à plat). Mettez à l’arrêt toute sonie ou toute
autre fonction de traitement du signal.
10. Réglez la commande du volume de l’unité principale pour obtenir une
sortie sans distorsion maximale (sur la plupart des unités principales,
cela sera à environ 7/8 du volume maximum). Utilisez un enregistrement
dynamique très clair.
11. Augmentez la commande de niveau jusqu’à ce que les haut-parleurs
atteignent une sortie maximale sans distorsion.
12. Répétez les réglages de la niveau pour tous les autres amplicateurs.
13. Réduisez le volume de l’unité principale à un niveau confortable.
14. Écoutez les diérentes sélections musicales pour vérier la balance globale
du système. Comparez l’avant à l’arrière, les basses moyennes à la plage
moyenne, etc. Si un jeu de haut-parleurs est réglé sur un volume trop
élevé par rapport à un autre, son niveau doit alors être abaissé pour qu’il se
fonde correctement avec les autres haut-parleurs. L’idée de base consiste à
référencer tous les haut-parleurs sur le réglage du jeu le plus faible.
Remarque : Pour les caissons d’extrêmes graves contrôlés par une
commande de niveau remote, conservez le réglage de la niveau 11 ou 12.
Utilisez la remote pour fondre les caissons d’extrêmes-graves dans le reste
du système. Le volume correct du caisson d’extrêmes-graves changera en
fonction des bruits de la route et des diérences d’enregistrement.
15. Réglez les fréquences du ltre passif pour atteindre la meilleure adéquation
possible pour chaque ensemble de haut-parleurs.
16. Ajustez les commandes d’égalisation des basses sur l’amplicateur, l’unité
principale ou le processeur en aval si nécessaire pour augmenter la sortie.
Remarque : Utilisez ces commandes avec modération. Chaque
amplication de 3 dB nécessite le double de la puissance à 45 Hz. Si votre
système de caisson d’extrêmes graves nécessite beaucoup d’amplication
pour donner un bon son, il y a peut-être un problème. Recherchez tout
signe de haut-parleur de graves déphasé, une fuite au niveau du boîtier du
caisson d’extrêmes graves ou une taille de boîtier incorrecte.
17. Une fois tous les niveaux réglés correctement, le système atteindra une
sortie globale maximale sans distorsion au volume réglé à l’étape 10.
SURTENSION ATTENTION - Si la tension est supérieure à 14,4 V à travers le +12 V et la borne de terre
cela provoquera l’amplicateur d’aller dans la protection. Le résultat n’est pas sortie audio d’un ou
plusieurs canaux. La tension doit entre 11,5 à 14,4 pour l’amplicateur de fonctionner correctement.
Pas de courant: Vériez le voltage de l’amplicateur avec un voltmètre, B+ et R (avec l’unité
principale en marche) le voltage doit être entre 11,5V et 14,5V lorsque le conducteur de masse
de l’ampli est utilisé. Vériez le fusible de l’ampli et de la pile. Utilisez un mètre pour vérier la
connexion d’un bout du fusible à l’autre, les bris n’étant pas toujours visibles. Si le fusible est grillé,
vériez le cordon d’alimentation et aussi l’amplicateur pour un court-circuit. Si le court-circuit est
dans l’amplicateur, voir votre distributeur Phoenix Gold. S’il n’y a pas de court-circuit, remplacez le
fusible.
Du courant mais pas de son: Allumez l’amplicateur et vériez tous les câbles de signaux d’entrée
et de sortie et toutes les connexions électriques. Vériez les haut-parleurs avec un voltmètre pour
un court-circuit ou en les connectant à une autre source audio. Après vous être assuré que tout est
correct, allumez de nouveau l’amplicateur.
Puissance sans le son et le VOYANT DEL PROTECT allumé: Le voyant rouge PROTECT s’allume lorsque
l’amplicateur s’arrête pour la protection thermique ou contre les surtensions.
Une haute température de fonctionnement interne de l’amplicateur va déclencher l’arrêt
thermique : après un refroidissement d’environ 5°C, l’amplicateur redémarre. Un court-circuit du
haut-parleur ou le fonctionnement avec une impédance exceptionnellement faible déclencheront
l’arrêt : redémarrer le terminal R de l’amplicateur pour restaurer l’opération. Vérier les court-circuits
ou les dommages des haut-parleurs ou des systèmes de répartiteurs si des arrêts se produisent.
Pas de son d’un côté: Vériez le contrôle de balance dans l’unité principale. Vériez les connexions
du haut-parleur Vériez la connexion du signal d’entrée.
Très faible débit: Vériez le contrôle du gradateur de l’unité principale ou le niveau de sensibilité
d’entrée de l’amplicateur.
Arrêts fréquents de l’amplicateur avec récupération automatique: Cela indique l’arrêt thermique
chronique de l’amplicateur en raison du fonctionnement à haute température intérieure constante.
Une haute température de fonctionnement peut être provoquée par une insusance de la
ventilation : voir la section POSITION / MONTAGE de ce manuel pour des conseils sur l’emplacement
de l’amplicateur. Une haute température de fonctionnement résulte également du fonctionnement
de l’amplicateur sous une impédance anormalement basse au niveau de la
charge des haut-parleurs: Phoenix Gold recommande des impédances de charge minimale de
2 ohms stéréo ou 4 ohms pont. Vériez aussi les haut-parleurs qui peuvent être endommagés
ou les systèmes passifs de répartiteurs. Enn, l’arrêt thermique chronique peut résulter aussi du
fonctionnement normal de l’amplicateur à une haute puissance de sortie, ce qui peut être résolu
en assurant un refroidissement supplémentaire de l’amplicateur, l’installation d’un amplicateur de
puissance supérieure ou en réduisant le niveau de sortie de l’amplicateur.
“Motor Boating” – l’indicateur de courant s’éteint de façon répétée lorsque le système audio est
allumé: Vériez la connexion de l’ampli à la pile. Vériez le voltage de la pile. Si le voltage est bas,
rechargez la pile ou remplacez-la. Vériez toutes les connexions de masse.
Système de réglage
Dépannage
Phoenix Gold
A Division of AAMP of America™
13190 56th Court
Clearwater, Florida 33760
P: 888-228-5560
info@phoenixgold.com
www.phoenixgold.com
© 2011 AAMP of Florida, Inc
Designed and Engineered in the USA
LIMITED WARRANTY ON AMPLIFIERS
Phoenix Gold warrants this product to be free of defects in materials and workmanship for a period of one (1) year from the original date of purchase. This
warranty is not transferable and applies only to the original purchaser from an authorized Phoenix Gold dealer in the United States of America only. Should service
be necessary under this warranty for any reason due to manufacturing defect or malfunction, Phoenix Gold will (at its discretion), repair or replace the defective
product with new or remanufactured product at no charge. Damage caused by the following is not covered under warranty: accident, misuse, abuse, product
modication or neglect, failure to follow installation instructions, unauthorized repair attempts, misrepresentations by the seller. This warranty does not cover
incidental or consequential damages and does not cover the cost of removing or reinstalling the unit(s). Cosmetic damage due to accident or normal wear and
tear is not covered under warranty.
INTERNATIONAL WARRANTIES:
Products purchased outside the United States of America are covered only by that country’s Authorized Phoenix Gold reseller and not by Phoenix Gold. Consumers
needing service or warranty information for these products must contact that country’s reseller for information.
