08.01.2018
实惠、灵活：多种驱动器、多种行程
应用领域
测量技术，对准。
规格
M-403.1PD
M-403.2PD
M-403.4PD
M-403.6PD
M-403.8PD
M-403.1DG
M-403.2DG
M-403.4DG
M-403.6DG
M-403.8DG
单位
公差
带ActiveDrive的
带直流齿轮电机
主动轴
X
X
运动和定位
行程
25 / 50 / 100 / 150 / 200
25 / 50 / 100 / 150 / 200
毫米
集成传感器
旋转编码器
旋转编码器
传感器分辨率
4000
2000
步/圈
设计分辨率
0.25
0.018
微米
典型值
最小位移
0.25
0.2
微米
典型值
空回
6
10
微米
典型值
单向重复精度
1
1
微米
典型值
螺距
200
200
微弧度
典型值超过1
00 毫米
偏转角
200
200
微弧度
典型值超过1
00 毫米

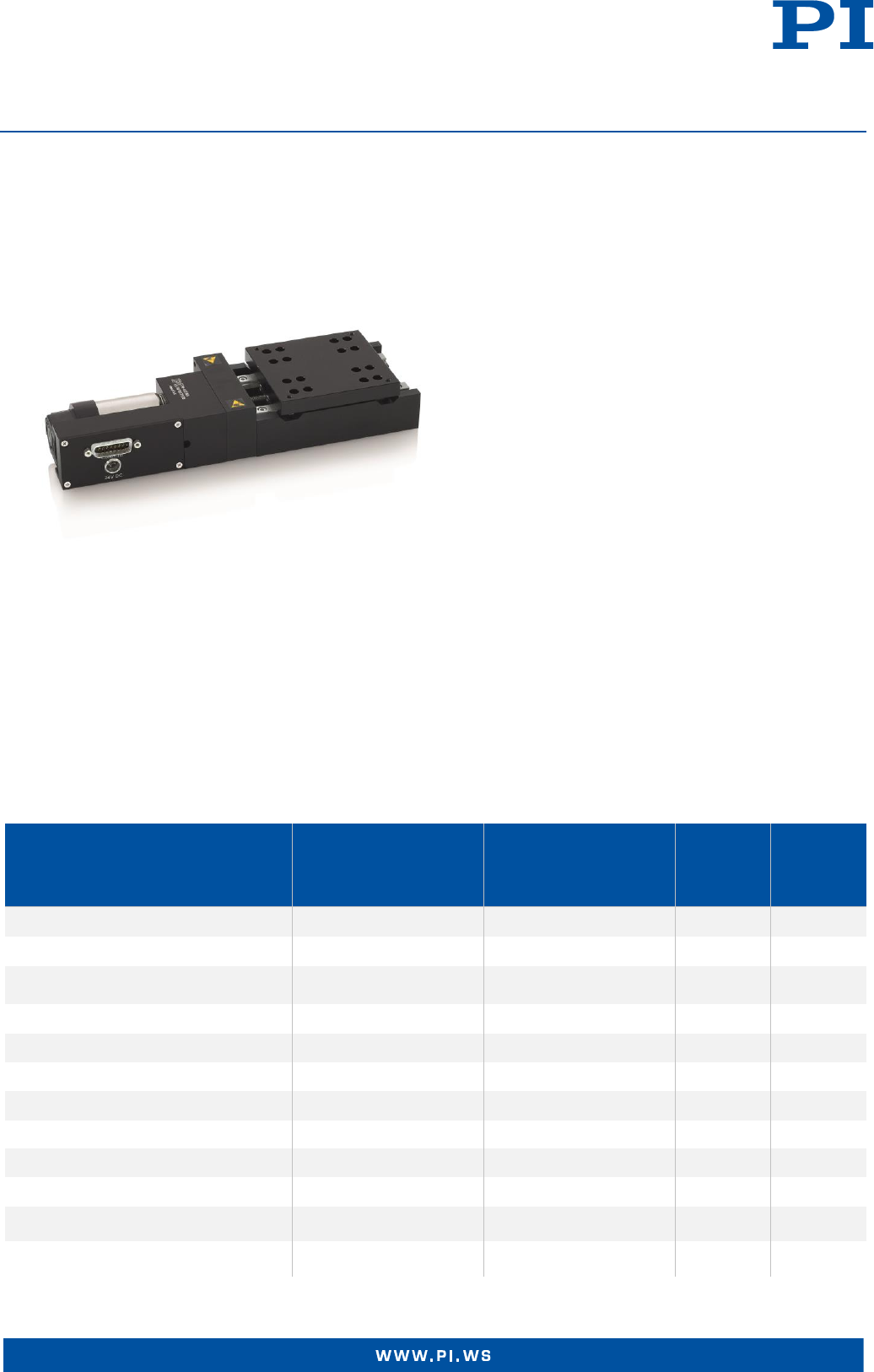

M-403
精密平移台
价格实惠的成本优化设计用于精密定位
行程从25 毫米至200 毫米
分辨率达0.018微米
最小位移达0.2微米
带预载的精密丝杠
M-413和M-
414版本可满足更高的负载要求
08.01.2018
速度
10 (1)
2.5
毫米/秒
最大
参考点开关重复性
1
1
微米
典型值
机械特性
丝杠螺距
1
1
毫米
齿轮速比
–
2304:81
运动方向上的刚性
3.5
3.5
牛/微米
±20 %
负载能力（2）
200
200
牛
最大
推拉力
50
50
牛
最大
侧力
100
100
牛
最大
驱动特性
驱动类型
直流电机，ActiveDrive
直流齿轮电机
工作电压
24
0至±12
伏
电机功率
26
2.5
瓦
标称
其他
工作温度范围
-20 到 65
-20 到 65
°C
材料
铝（黑色阳极氧化）
铝（黑色阳极氧化）
质量
1.7 / 1.8 / 2.1 / 2.2 / 2.5
1.7 / 1.8 / 2.1 / 2.2 / 2.5
千克
±5 %
连接器
Sub-D
15（公头），包含3米电缆
Sub-D
15（公头），包含3米电缆
推荐控制器/驱动器
C-863
C-884
C-863
C-884
(1) 推荐速度
（2）负载能力：最大允许正常负载能力，居中，垂直负载（线性平台水平）。
08.01.2018

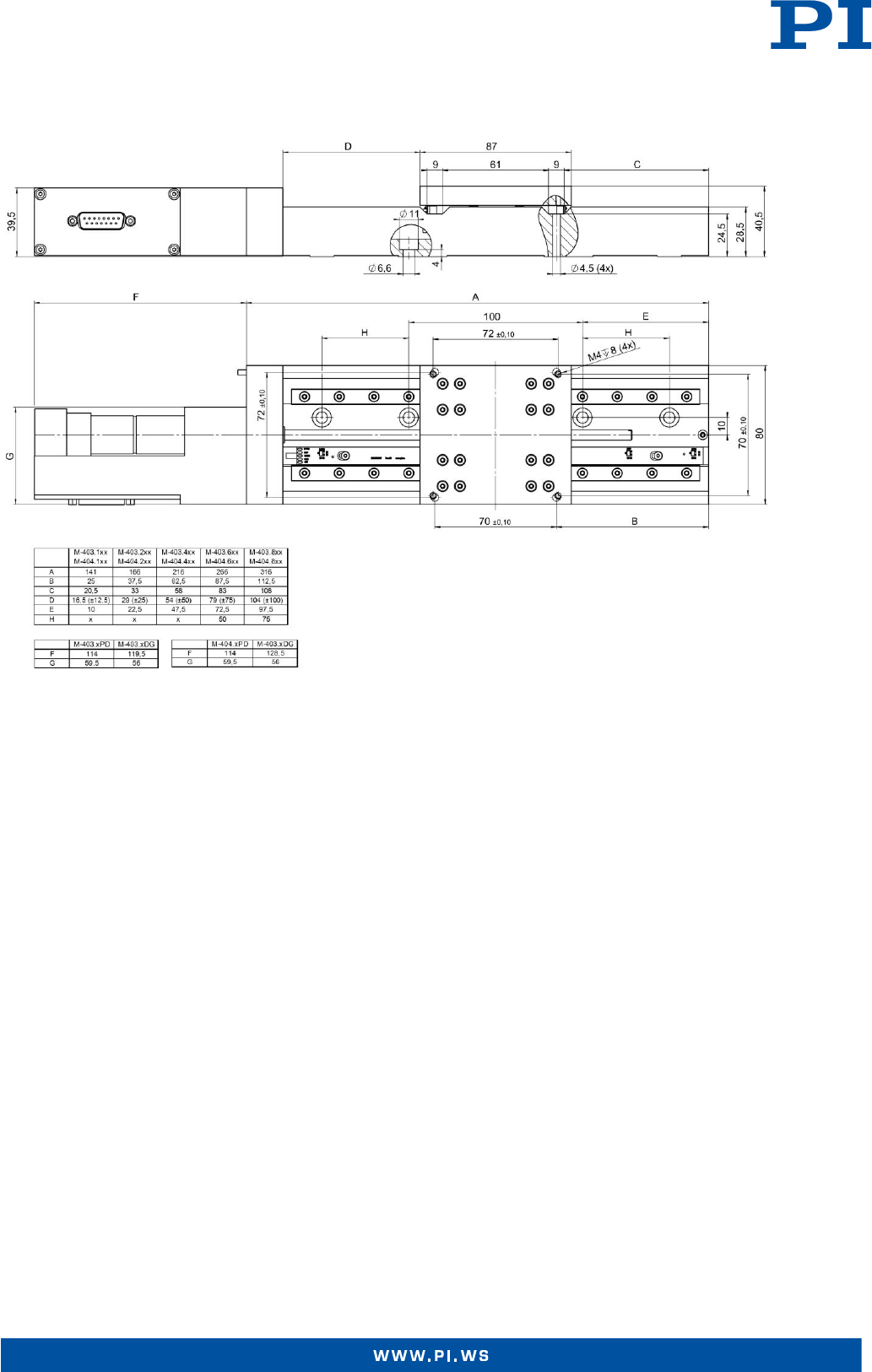

图纸和图片
M-403
和
M-404
，尺寸单位为毫米
订购信息
M-403.1PD
线性定位平台，丝杠，宽为80毫米，25毫米，ActiveDrive
M-403.2PD
线性定位平台，丝杠，宽为80毫米，50毫米，ActiveDrive
M-403.4PD
线性定位平台，丝杠，宽为80毫米，100毫米，ActiveDrive
M-403.6PD
线性定位平台，丝杠，宽为80毫米，150毫米，ActiveDrive
M-403.8PD
线性定位平台，丝杠，宽为80毫米，200毫米，ActiveDrive
M-403.1DG
线性定位平台，丝杠，宽为80毫米，25毫米，直流齿轮电机
M-403.2DG
线性定位平台，丝杠，宽为80毫米，50毫米，直流齿轮电机
M-403.4DG
线性定位平台，丝杠，宽为80毫米，100毫米，直流齿轮电机
08.01.2018
M-403.6DG
线性定位平台，丝杠，宽为80毫米，150毫米，直流齿轮电机
M-403.8DG
线性定位平台，丝杠，宽为80毫米，200毫米，直流齿轮电机
