Operation Manual

Mode demploi

High power CD player with FM/AM tuner

Lecteur CD de grande puissance avec syntoniseur

FM/AM

DEH-17

English EspañolFrançais

Thank you for buying this Pioneer product.

Please read through these operating instructions so you will know how to operate

your model properly. After you have finished reading the instructions, keep this man-

ual in a safe place for future reference.

Before You Start

Information to User 3

For Canadian model 3

About this unit 3

About this manual 3

After-sales service for Pioneer products 4

Product registration 4

Protecting your unit from theft 4

Removing the front panel 4

Attaching the front panel 4

Whats What

Head unit 5

Power ON/OFF

Turning the unit on and selecting a

source 6

Turning the unit off 6

Tuner

Listening to the radio 7

Storing and recalling broadcast

frequencies 7

Tuning in strong signals 7

Storing the strongest broadcast

frequencies 7

Built-in CD Player

Playing a CD 9

Playing tracks in a random order 9

Repeating play 9

Pausing CD playback 9

Audio Adjustments

Introduction of audio adjustments 10

Using balance adjustment 10

Using the BTB (bass treble booster) 10

Adjusting BTB 10

Adjusting loudness 11

Adjusting source levels 11

Other Functions

Setting the clock 12

Turning the clock display on or off 12

Additional Information

Understanding built-in CD player error

messages 13

CD player and care 13

CD-R/CD-RW discs 13

Specifications 15

Contents

En

2

Information to User

Alteration or modifications carried out without

appropriate authorization may invalidate the

users right to operate the equipment.

For Canadian model

This Class B digital apparatus complies with

Canadian ICES-003.

About this unit

The tuner frequencies on this unit are allo-

cated for use in North America. Use in other

areas may result in poor reception.

WARNING:

Handling the cord on this product or cords asso-

ciated with accessories sold with the product

may expose you to chemicals listed on proposi-

tion 65 known to the State of California and other

governmental entities to cause cancer and birth

defects or other reproductive harm. Wash hands

after handling.

CAUTION:

USE OF CONTROL OR ADJUSTMENT OR

PERFORMANCE OF PROCEDURES

OTHER THAN THOSE SPECIFIED HEREIN

MAY RESULT IN HAZARDOUS RADIATION

EXPOSURE.

CAUTION:

THE USE OF OPTICAL INSTRUMENTS

WITH THIS PRODUCT WILL INCREASE

EYE HAZARD.

CAUTION

!Do not allow this unit to come into contact

with liquids. Electrical shock could result.

Also, this unit damage, smoke, and overheat

could result from contact with liquids.

!Keep this manual handy as a reference for op-

erating procedures and precautions.

!Always keep the volume low enough so that

you can hear sounds from outside the vehicle.

!Protect this unit from moisture.

!If the battery is disconnected or discharged,

the preset memory will be erased and must be

reprogrammed.

Important (Serial number)

The serial number is located on the top of this

unit. For your own security and convenience, be

sure to record this number on the enclosed war-

ranty card.

About this manual

This unit features a number of sophisticated

functions ensuring superior reception and op-

eration. All the functions have been designed

for the easiest possible use, but many are not

self-explanatory. This operation manual will

help you benefit fully from this units potential

and to maximize your listening enjoyment.

We recommend that you familiarize yourself

with the functions and their operation by read-

ing through the manual before you begin

using this unit. It is especially important that

you read and observe WARNINGs and CAU-

TIONs in this manual.

Before You Start

En 3

English

Section

01

After-sales service for

Pioneer products

Please contact the dealer or distributor from

where you purchased this unit for after-sales

service (including warranty conditions) or any

other information. In case the necessary infor-

mation is not available, please contact the

companies listed below:

Please do not ship your unit to the companies

at the addresses listed below for repair without

advance contact.

U.S.A.

Pioneer Electronics (USA) Inc.

CUSTOMER SUPPORT DIVISION

P.O. Box 1760

Long Beach, CA 90801-1760

800-421-1404

CANADA

Pioneer Electronics of Canada, Inc.

CUSTOMER SATISFACTION DEPARTMENT

300 Allstate Parkway

Markham, Ontario L3R OP2

1-877-283-5901

For warranty information please see the Lim-

ited Warranty sheet included with this unit.

Product registration

Visit us at the following site:

1 Register your product. We will keep the details

of your purchase on file to help you refer to

this information in the event of an insurance

claim such as loss or theft.

2 Receive updates on the latest products and

technologies.

3 Download owners manuals, order product

catalogues, research new products, and

much more.

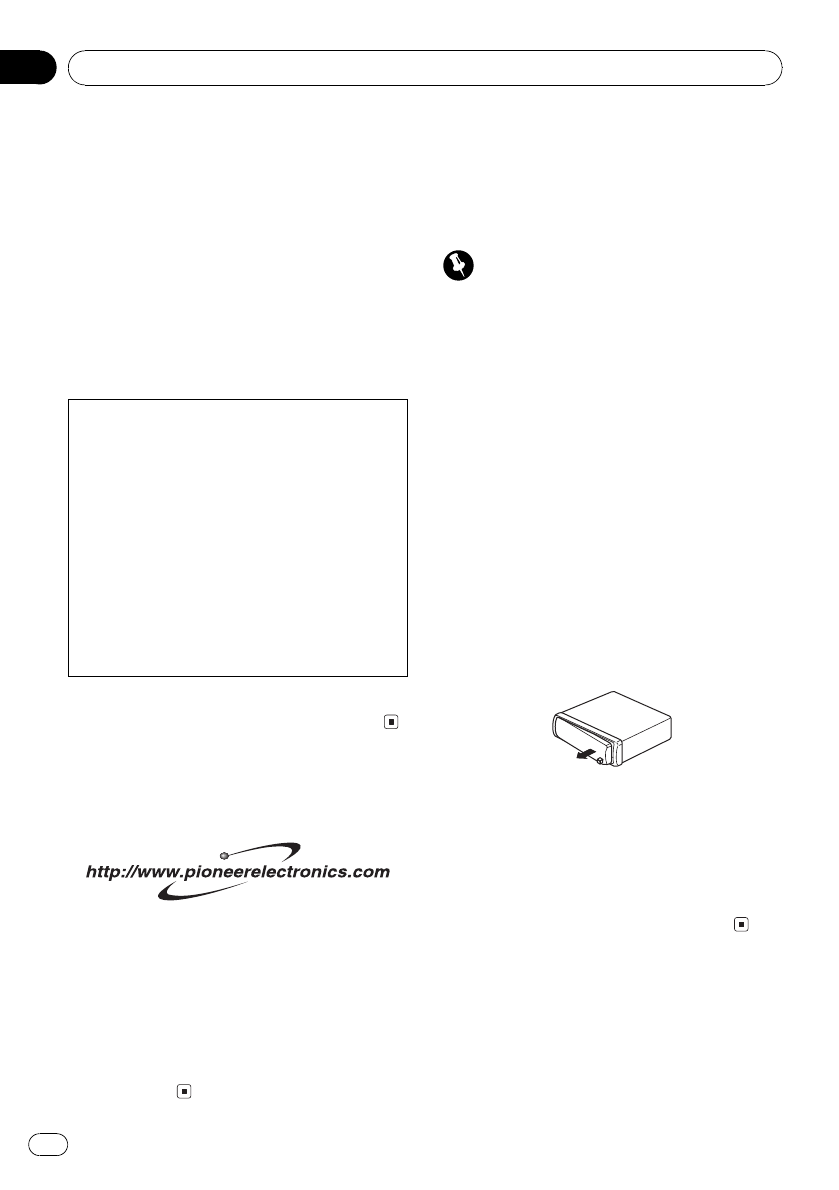

Protecting your unit from

theft

The front panel can be detached from the

head unit to discourage theft.

Important

!Never use force or grip the display and the

buttons too tightly when removing or attach-

ing.

!Avoid subjecting the front panel to excessive

shocks.

!Keep the front panel out of direct sunlight and

high temperatures.

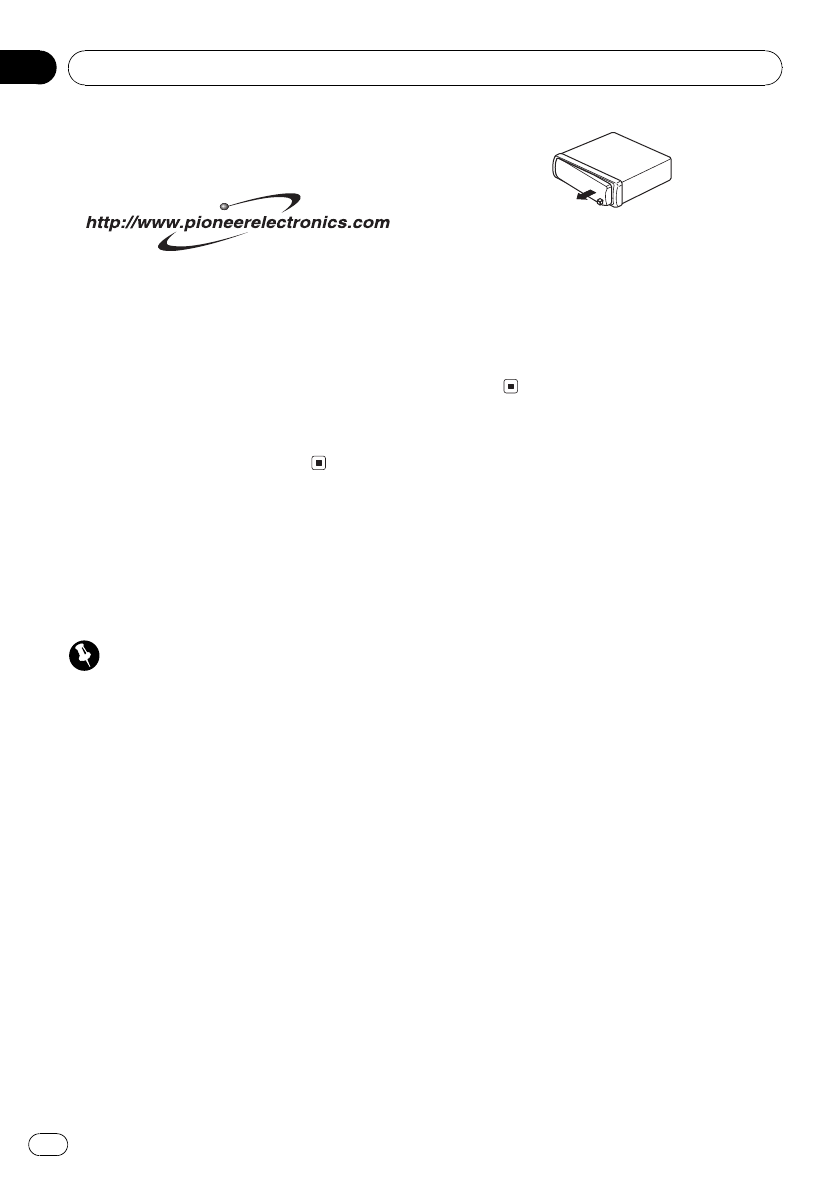

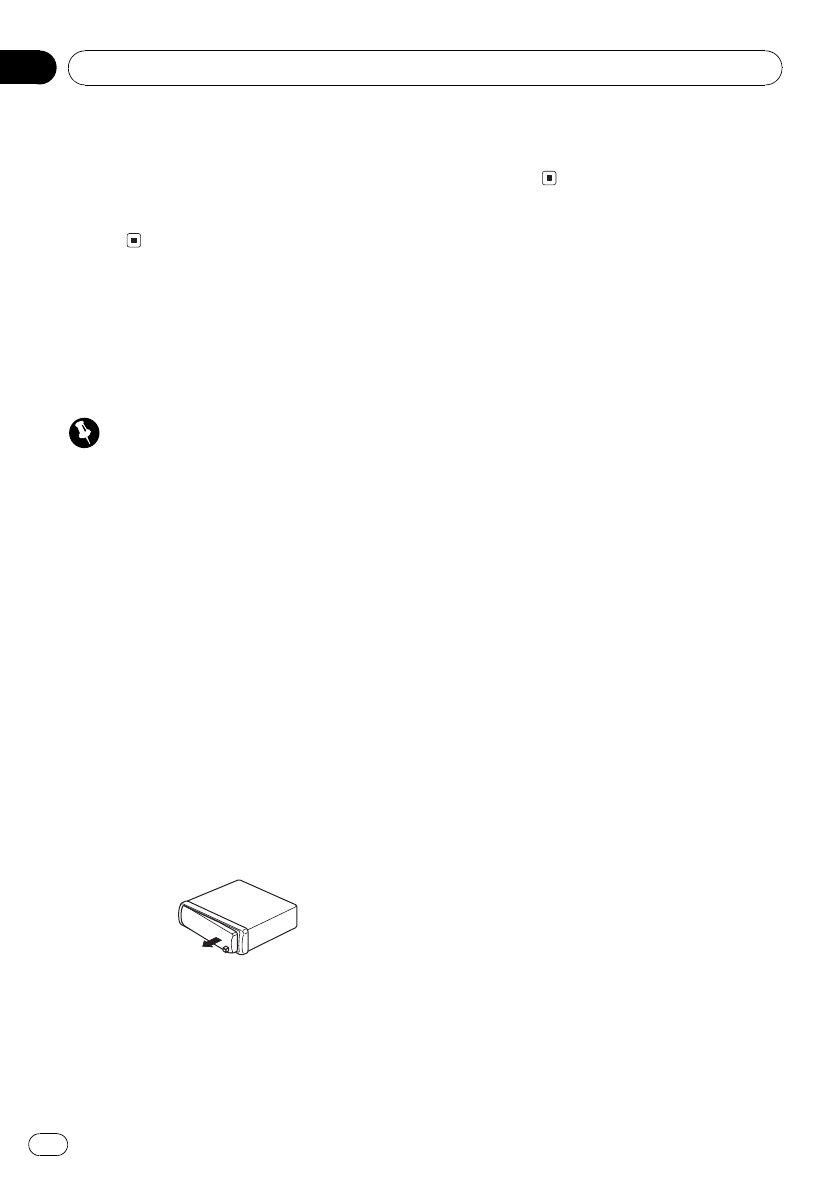

Removing the front panel

1 Press DETACH to release the front

panel.

Press DETACH and the right side of the panel

is released from the head unit.

2 Grab the front panel and remove.

Grab the right side of the front panel and pull

away to the left. The front panel will be de-

tached from the head unit.

Attaching the front panel

1 Place the front panel flat against the

head unit.

2 Press the front panel into the face of

the head unit until it is firmly seated.

Before You Start

En

4

Section

01

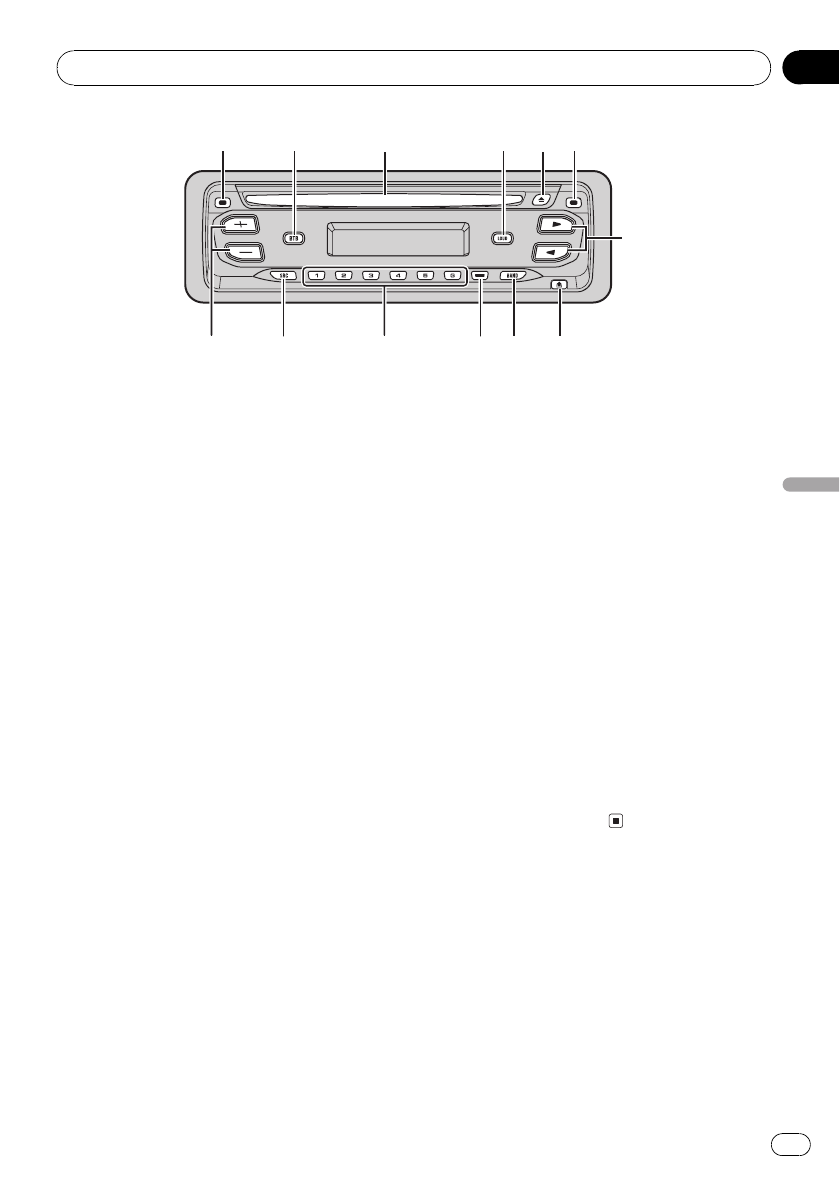

Head unit

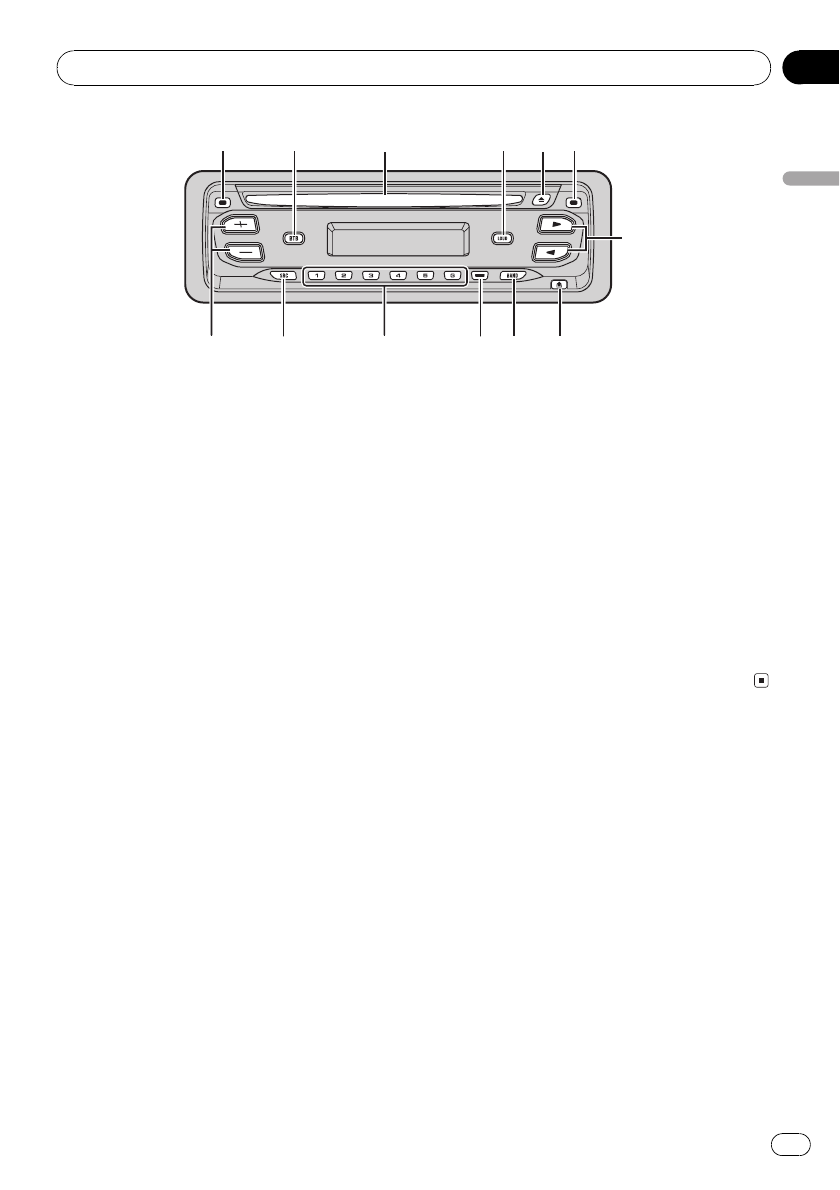

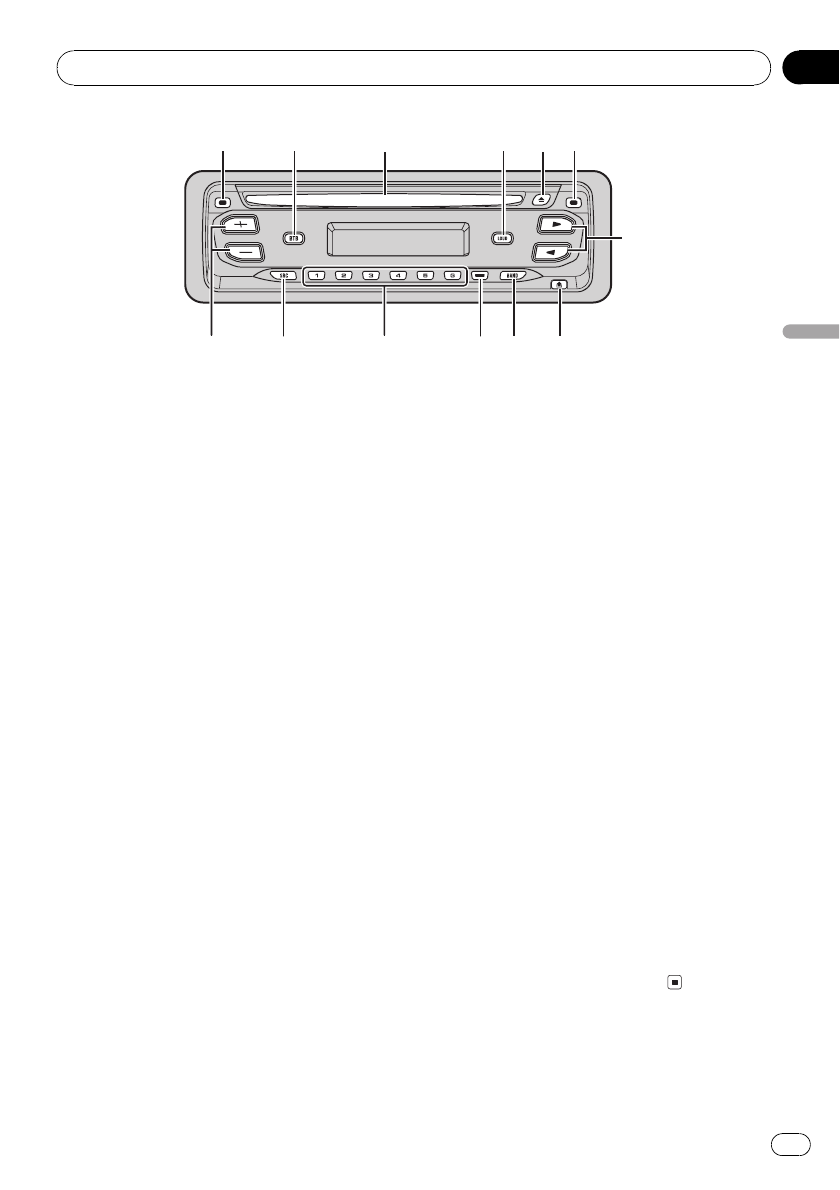

1CLOCK button

Press to change to the clock display.

2BTB button

Press to select various BTB (bass treble

booster) setting.

3Disc loading slot

Insert a disc to play.

4LOUDNESS button

Press to turn loudness on or off.

5EJECT button

Press to eject a CD from your built-in CD

player.

6AUDIO button

Press to select various sound quality con-

trols.

7c/dbuttons

Press to do manual seek tuning, fast for-

ward, reverse and track search controls.

Also used for controlling functions.

8DETACH button

Press to remove the front panel from the

head unit.

9BAND button

Press to select among three FM bands and

one AM band and to cancel the control

mode of functions.

aLOCAL/BSM button

Press to turn local function on or off.

Press and hold to turn BSM function on or

off.

b16 buttons

Press for preset tuning.

cSOURCE button

This unit is turned on by selecting a source.

Press to cycle through all the available

sources.

dVOLUME (+/) buttons

Press to increase or decrease the volume.

1

1

1

5

8

8

8

9

9

9

a

a

a

b

b

b

c

c

c

6

7

d

d

d

2

3

4

Whats What

En 5

English

Section

02

Turning the unit on and

selecting a source

You can select a source you want to listen to.

To switch to the built-in CD player, load a disc

in the unit (refer to page 9).

%Press SOURCE to select a source.

Press SOURCE repeatedly to switch between

the following sources:

Built-in CD playerTuner

When you select a source the unit is turned

on.

Notes

!When no disc has been set in the unit, the

source will not switch to the built-in CD player.

!When this units blue/white lead is connected

to the vehicles auto-antenna relay control

terminal, the vehicles antenna extends when

this units source is turned on. To retract the

antenna, turn the source off.

Turning the unit off

%Press SOURCE and hold until the unit

turns off.

Power ON/OFF

En

6

Section

03

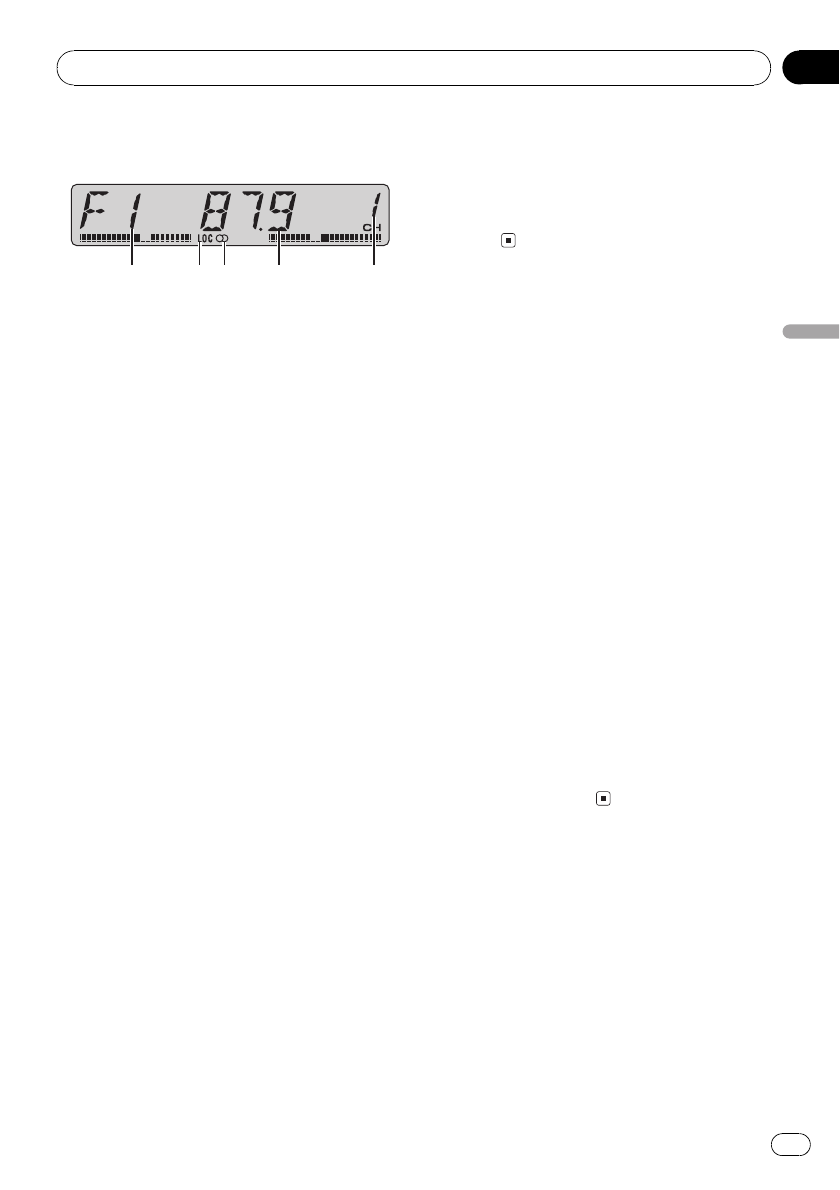

Listening to the radio

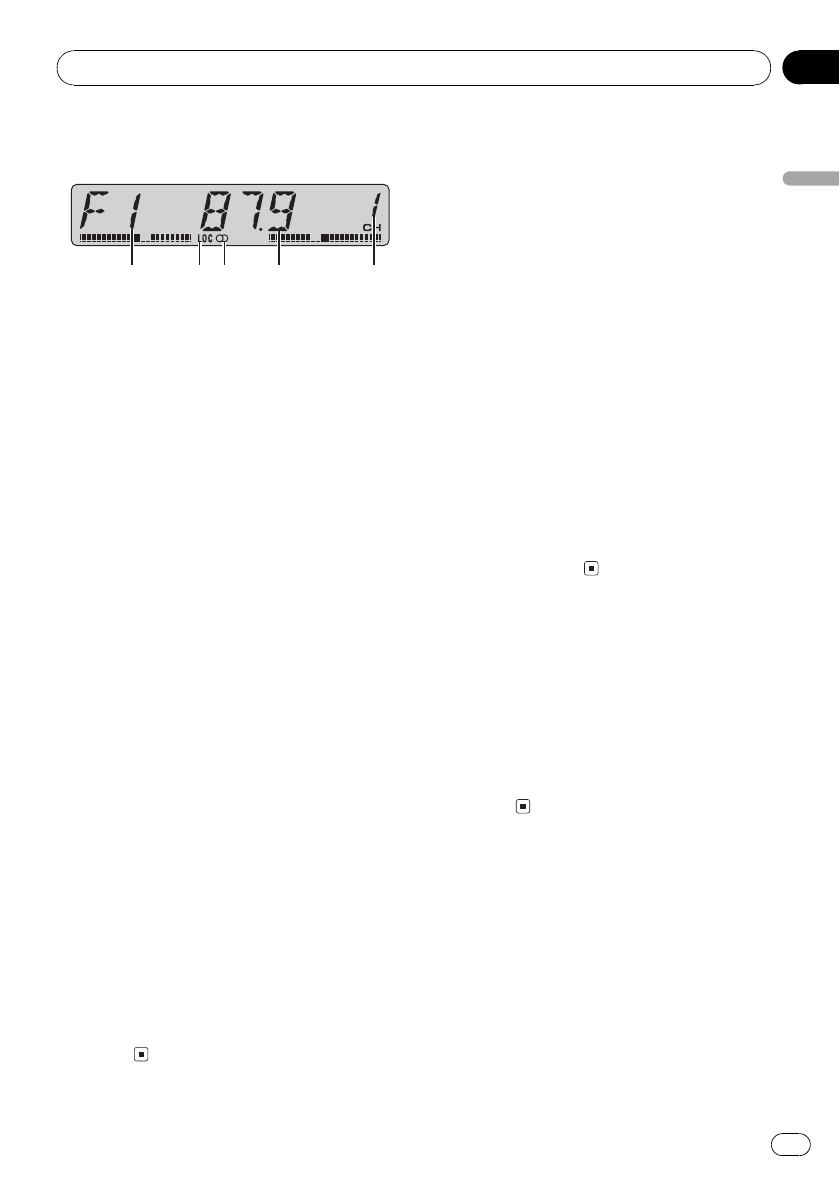

1 2 4 53

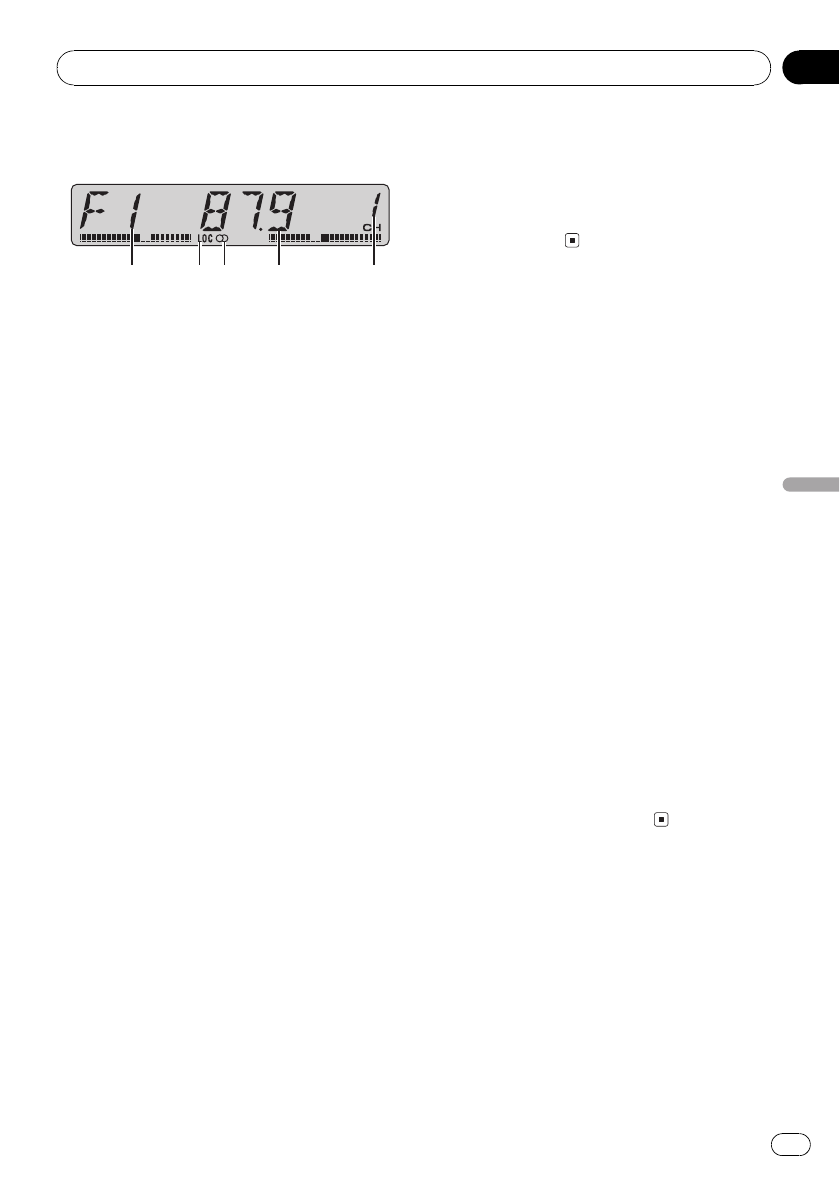

1Band indicator

Shows which band the radio is tuned to, AM

or FM.

2LOC indicator

Shows when local seek tuning is on.

3Stereo (5) indicator

Shows that the frequency selected is being

broadcast in stereo.

4Frequency indicator

Shows to which frequency the tuner is

tuned.

5Preset number indicator

Shows which preset has been selected.

1 Press SOURCE to select the tuner.

2 Use VOLUME to adjust the sound level.

3 Press BAND to select a band.

Press BAND until the desired band is dis-

played, F1,F2,F3 for FM or AM.

4 To perform manual tuning, briefly press

cor d.

5 To perform seek tuning, press and hold

cor dfor about one second and release.

The tuner will scan the frequencies until a

broadcast strong enough for good reception is

found.

#You can cancel seek tuning by briefly pressing

either cor d.

#If you press and hold cor dyou can skip sta-

tions. Seek tuning starts as soon as you release

the button.

Storing and recalling

broadcast frequencies

If you press any of the preset tuning buttons

16you can easily store up to six broadcast

frequencies for later recall with the touch of a

button.

!Up to 18 FM stations, six for each of the

three FM bands, and six AM stations can

be stored in memory.

%When you find a frequency that you

want to store in memory press one of pre-

set tuning buttons 16 and hold until the

preset number stops flashing.

The number you have pressed will flash in the

preset number indicator and then remain lit.

The selected radio station frequency has been

stored in memory.

The next time you press the same preset tun-

ing button the radio station frequency is re-

called from memory.

Tuning in strong signals

Local seek tuning lets you tune in only those

radio stations with sufficiently strong signals

for good reception.

%Press LOCAL/BSM repeatedly to turn

local seek tuning on or off.

When local seek tuning is on, LOC appears in

the display.

Storing the strongest

broadcast frequencies

BSM (best stations memory) lets you automa-

tically store the six strongest broadcast fre-

quencies under preset tuning buttons 16and

once stored there you can tune in to those fre-

quencies with the touch of a button.

!Storing broadcast frequencies with BSM

may replace broadcast frequencies you

have saved using buttons 16.

Tuner

En 7

English

Section

04

%Press LOCAL/BSM and hold until the

BSM turns on.

BSM begins to flash. While BSM is flashing

the six strongest broadcast frequencies will be

stored under preset tuning buttons 16in the

order of their signal strength. When finished,

BSM stops flashing.

#To cancel the storage process, press

LOCAL/BSM.

Tuner

En

8

Section

04

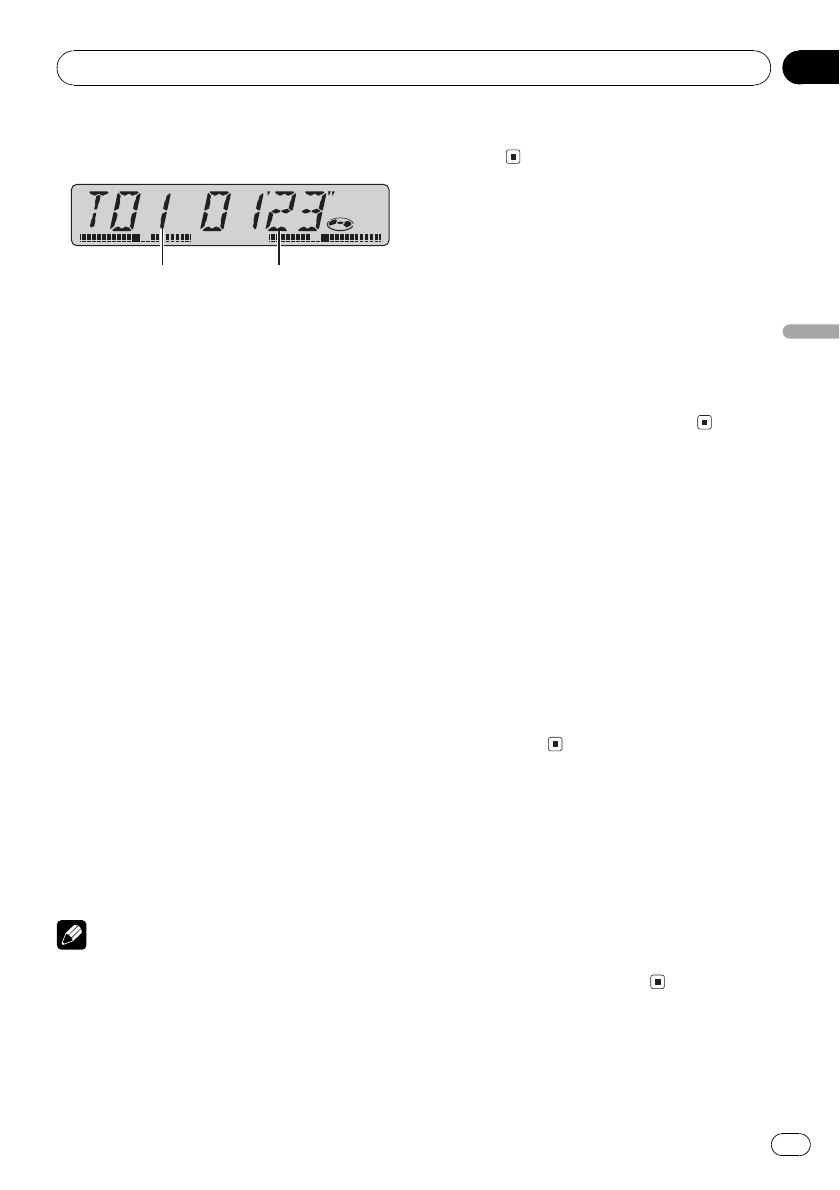

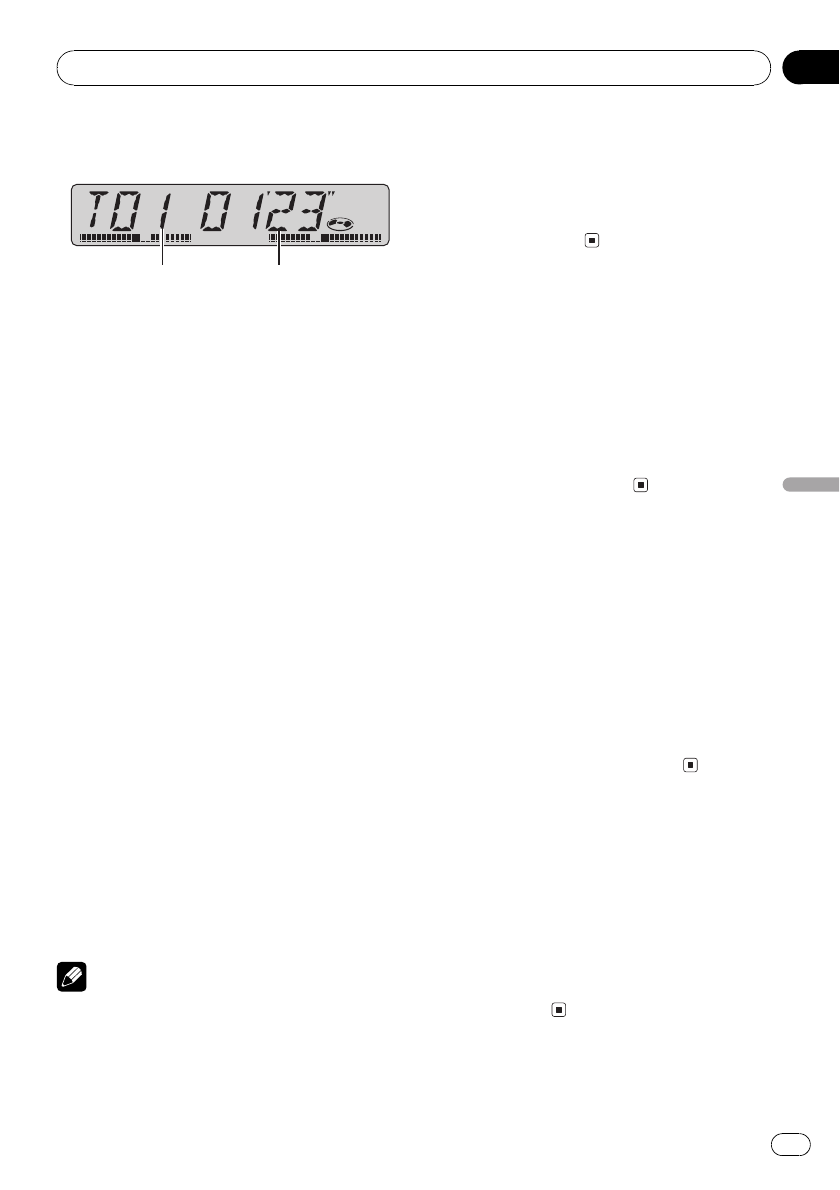

Playing a CD

1 2

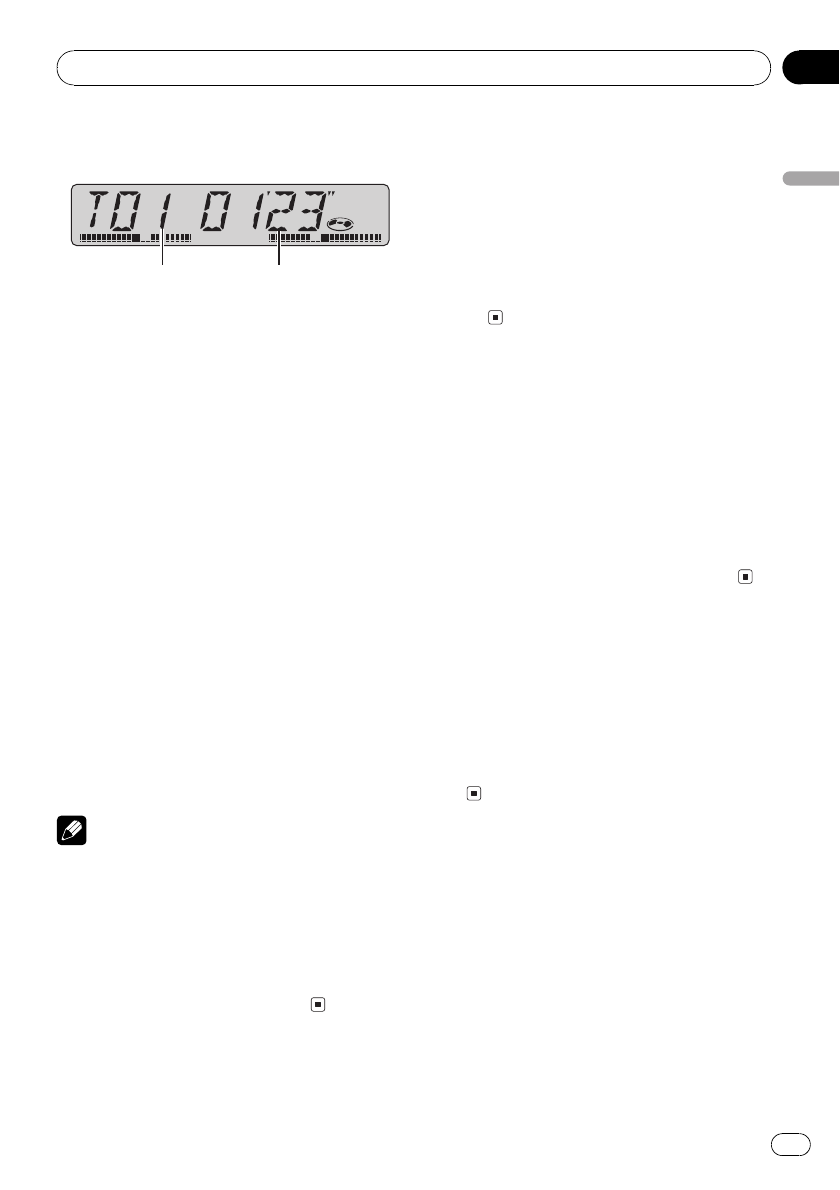

1Track number indicator

Shows the track currently playing.

2Play time indicator

Shows the elapsed playing time of the cur-

rent track.

1 Insert a CD into the CD loading slot.

Playback will automatically start.

#Be sure to turn up the label side of a disc.

#After a CD has been inserted, press SOURCE

to select the built-in CD player.

#You can eject a CD by pressing EJECT.

2 Use VOLUME to adjust the sound level.

3 To perform fast forward or reverse,

press and hold cor d.

4 To skip back or forward to another

track, press cor d.

Pressing dskips to the start of the next track.

Pressing conce skips to the start of the cur-

rent track. Pressing again will skip to the pre-

vious track.

Notes

!The built-in CD player plays one, standard, 12-

cm or 8-cm (single) CD at a time. Do not use

an adapter when playing 8-cm CDs.

!Do not insert anything other than a CD into

the CD loading slot.

!If an error message such as ERROR-11 is dis-

played, refer to Understanding built-in CD

player error messages on page 13.

Playing tracks in a random

order

Random play lets you play back tracks on the

CD in a random order.

%Press 4 repeatedly to turn random play

on or off.

When random play is on, RDM appears in the

display.

Repeating play

Repeat play lets you hear the same track over

again.

%Press 5 repeatedly to turn repeat play

on or off.

When repeat play is on, RPT appears in the

display.

#If you perform track search or fast forward/re-

verse, repeat play is automatically cancelled.

Pausing CD playback

Pause lets you temporarily stop playback of

the CD.

%Press 6 repeatedly to turn pause on or

off.

When pause is on, PAUSE appears in the dis-

play.

Built-in CD Player

En 9

English

Section

05

Introduction of audio

adjustments

1 2

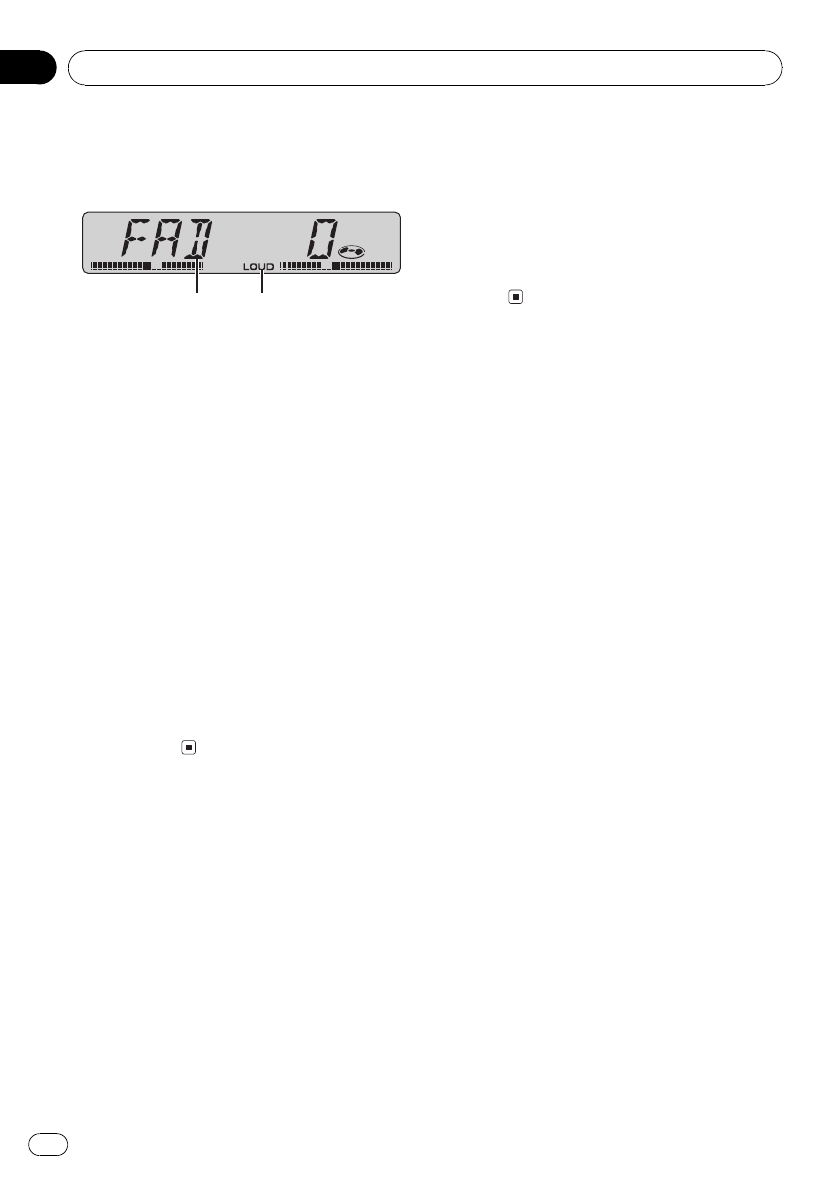

1Audio display

Shows the audio adjustments status.

2LOUD indicator

Appears in the display when loudness is

turned on.

%Press AUDIO to display the audio func-

tion names.

Press AUDIO repeatedly to switch between

the following audio functions:

FAD (balance adjustment)BASS (bass ad-

justment)TREBLE (treble adjustment)

LOUD (loudness)SLA (source level adjust-

ment)

#When selecting the FM tuner as the source,

you cannot switch to SLA.

#If you do not operate the audio function within

about 30 seconds, the display is automatically re-

turned to the source display.

#To return to the display of each source, press

BAND.

Using balance adjustment

You can select a fader/balance setting that

provides an ideal listening environment in all

occupied seats.

1 Press AUDIO to select FAD.

#If the balance setting has been previously ad-

justed, BAL will be displayed.

2 Press + or to adjust front/rear speaker

balance.

FAD F15 FAD R15 is displayed as the front/

rear speaker balance moves from front to rear.

#FAD 0 is the proper setting when only two

speakers are used.

3 Press cor dto adjust left/right speaker

balance.

BAL L9 BAL R9 is displayed as the left/right

speaker balance moves from left to right.

Using the BTB (bass treble

booster)

There are five stored BTB settings such as

DYNAMIC,POWER,MAX,CUSTOM and

FLAT that can easily recall at any time.

!CUSTOM is an adjusted BTB setting that

you create.

!When FLAT is selected no supplement or

correction is made to the sound. This is

useful to check effect of the BTB settings

by switching alternatively between FLAT

and set BTB setting.

%Press BTB to select the desired BTB set-

ting.

Press BTB repeatedly to switch between the

following BTB setting:

POWERMAXCUSTOMFLAT

DYNAMIC

Adjusting BTB

You can adjust the currently selected BTB set-

ting as desired. Adjusted BTB settings are

memorized in CUSTOM.

Adjusting bass

You can adjust the bass level.

1 Press AUDIO to select BASS.

2 Press + or to adjust the bass level.

+6 6is displayed as the level is increased

or decreased.

Adjusting treble

You can adjust the treble level.

Audio Adjustments

En

10

Section

06

1 Press AUDIO to select TREBLE.

2 Press + or to adjust the treble level.

+6 6is displayed as the level is increased

or decreased.

Adjusting loudness

Loudness compensates for deficiencies in the

low- and high-sound ranges at low volume.

1 Press AUDIO to select LOUD.

2 Press + to turn loudness on.

LOUD indicator is displayed.

#To turn loudness off, press .

#You can also turn loudness on or off by press-

ing LOUDNESS.

3 Press cor dto select a desired level.

LOW (low)HI (high)

Adjusting source levels

SLA (source level adjustment) lets you adjust

the volume level of each source to prevent ra-

dical changes in volume when switching be-

tween sources.

!Settings are based on the FM tuner volume

level, which remains unchanged.

!The AM tuner volume level can also be ad-

justed with source level adjustments.

1 Compare the FM tuner volume level

with the level of the source you wish to ad-

just.

2 Press AUDIO to select SLA.

3 Press + or to adjust the source vo-

lume.

SLA +4 SLA 4is displayed as the source vo-

lume is increased or decreased.

Audio Adjustments

En 11

English

Section

06

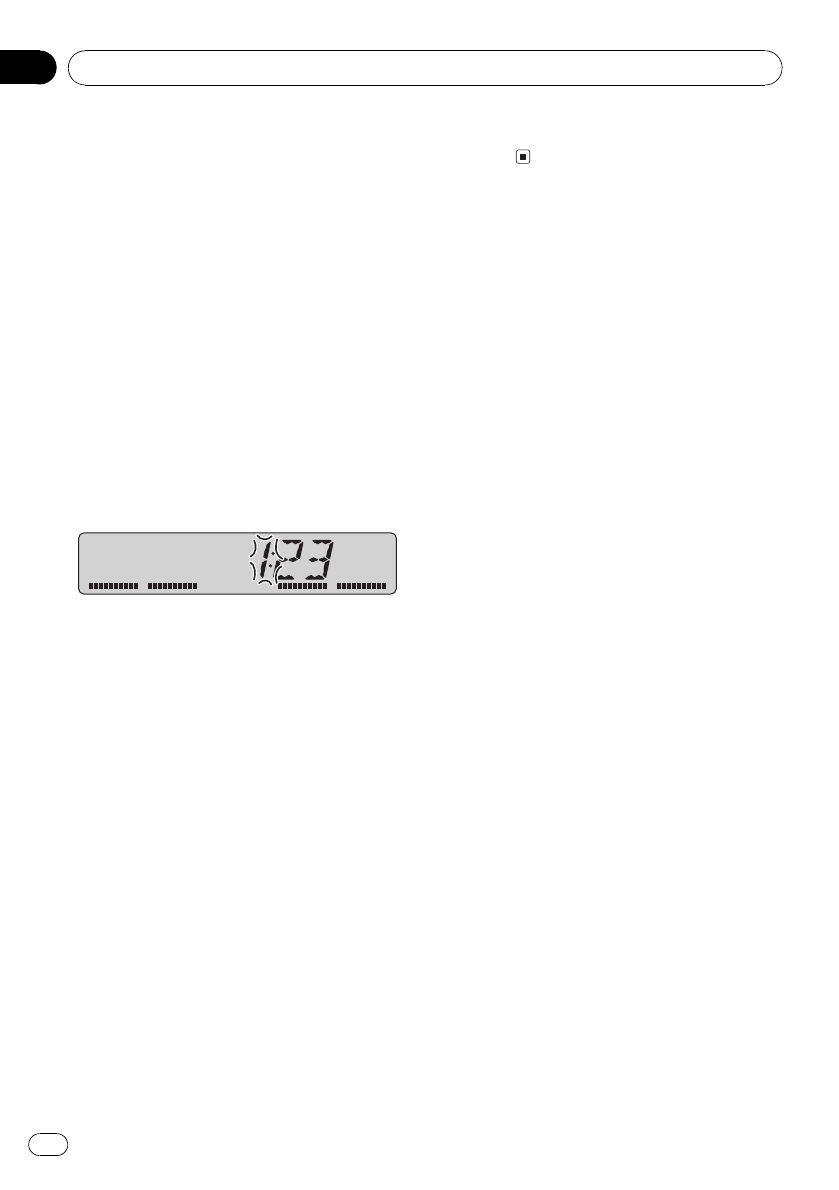

Setting the clock

Use these instructions to set the clock.

1 Press SOURCE and hold until the unit

turns off.

2 Press AUDIO and hold until clock ap-

pears in the display.

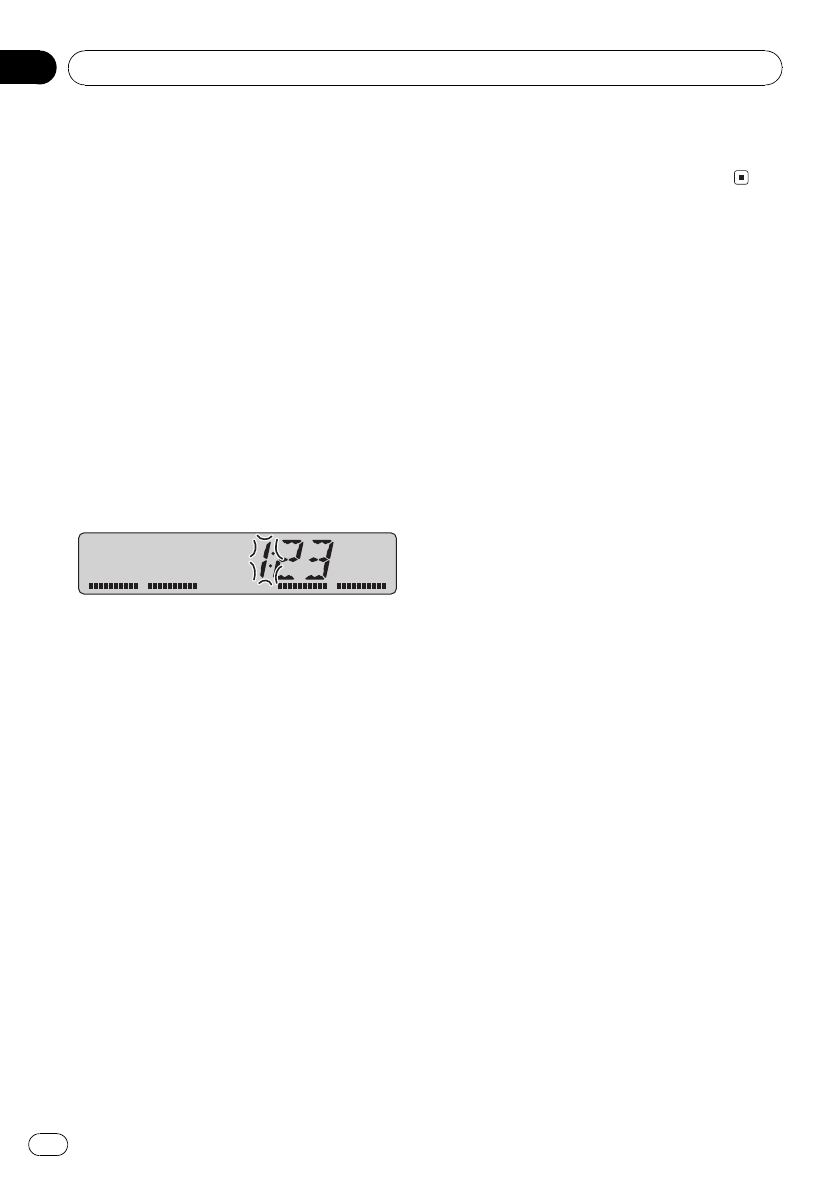

3 Press cor dto select the segment of

the clock display you wish to set.

Pressing cor dwill select one segment of the

clock display:

HourMinute

As you select segments of the clock display

the segment selected will blink.

4 Press + or to set the clock.

Pressing + will increase the selected hour or

minute. Pressing will decrease the selected

hour or minute.

#To cancel clock settings, press BAND.

#You can also cancel clock settings by holding

down AUDIO until the unit turns off.

Turning the clock display on or

off

You can turn the clock display on or off.

%Press CLOCK to turn the clock display

on or off.

Each press of CLOCK turns the clock display

on or off.

#The clock display disappears temporarily

when you perform other operations, but the clock

display appears again after 20 seconds.

Other Functions

En

12

Section

07

Understanding built-in CD

player error messages

When you contact your dealer or your nearest

Pioneer Service Center, be sure to record the

error message.

Message Cause Action

ERROR-11, 12,

17, 30

Dirty disc Clean disc.

ERROR-11, 12,

17, 30

Scratched disc Replace disc.

ERROR-10, 11,

12, 17, 30, A0

Electrical or me-

chanical

Turn the ignition

ON and OFF, or

switch to a differ-

ent source, then

back to the CD

player.

ERROR-44 All tracks are

skip tracks

Replace disc.

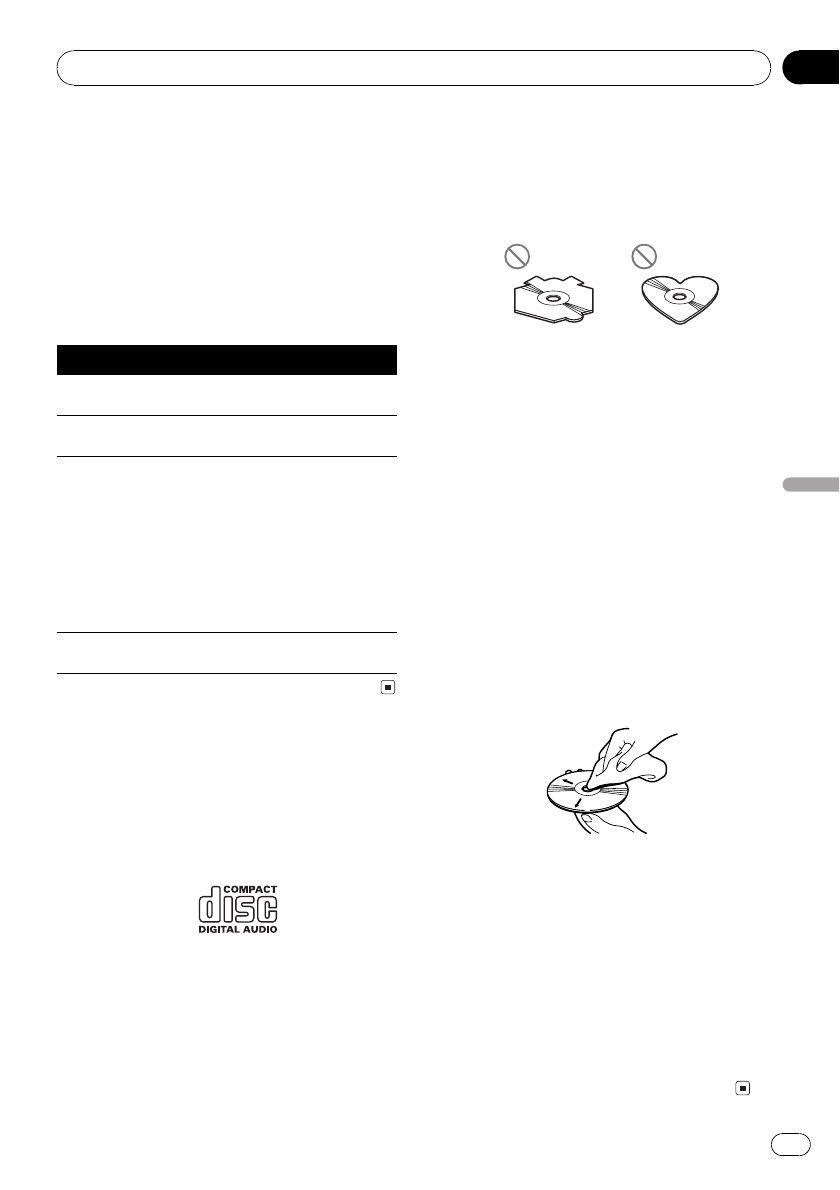

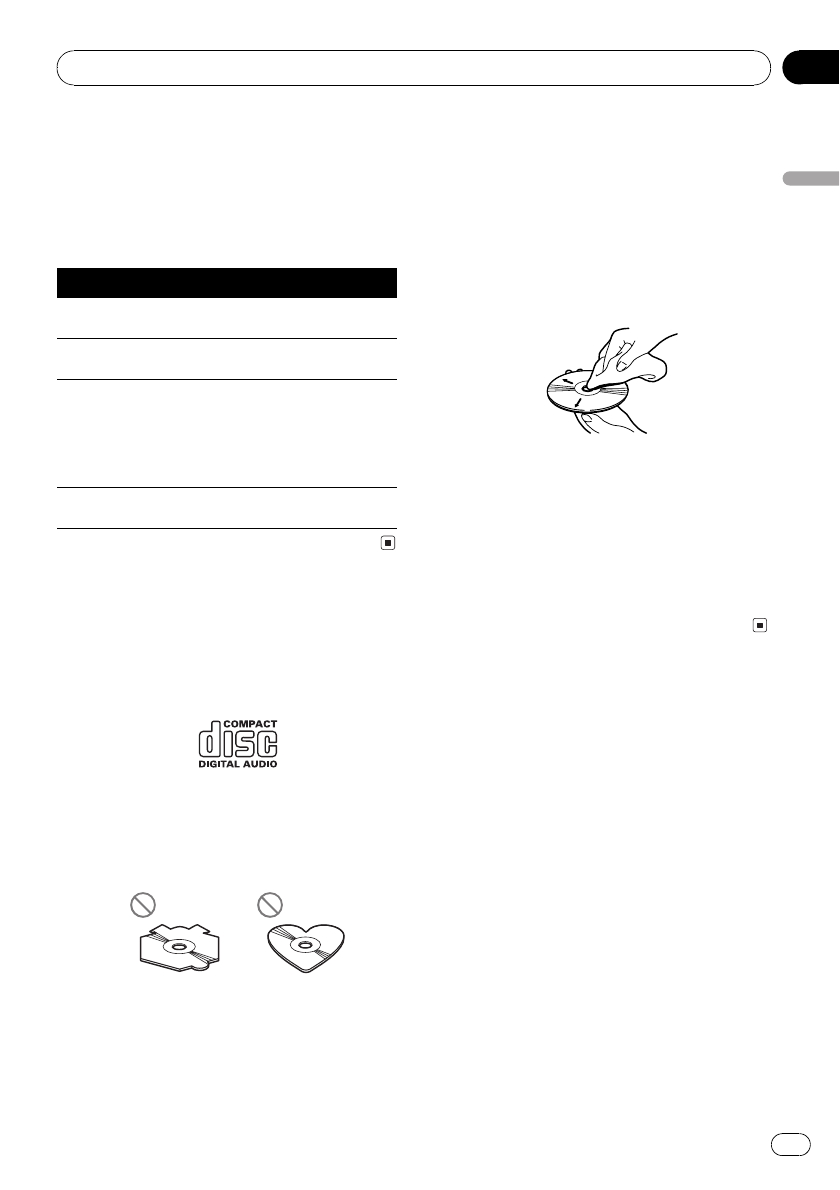

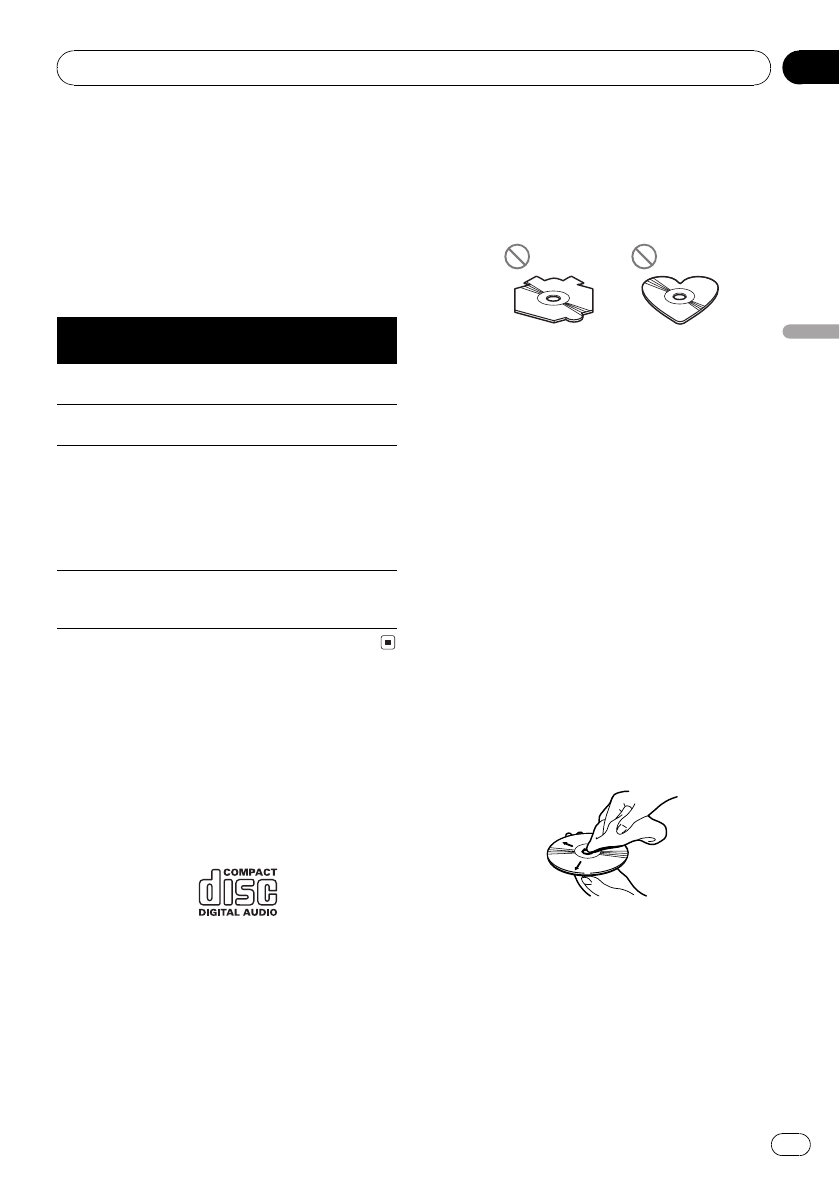

CD player and care

!Use only CDs that have the Compact Disc

Digital Audio mark as show below.

!Use only normal, round CDs. If you insert ir-

regular, non-round, shaped CDs they may

jam in the CD player or not play properly.

!Check all CDs for cracks, scratches or

warping before playing. CDs that have

cracks, scratches or are warped may not

play properly. Do not use such discs.

!Avoid touching the recorded (non-printed)

surface when handling the disc.

!Store discs in their cases when not in use.

!Keep discs out of direct sunlight and do

not expose the discs to high temperatures.

!Do not attach labels, write on or apply che-

micals to the surface of the discs.

!To clean a CD, wipe the disc with a soft

cloth outward from the center.

!If the heater is used in cold weather, moist-

ure may form on components inside the

CD player. Condensation may cause the CD

player to malfunction. If you think that con-

densation is a problem turn off the CD

player for an hour or so to allow it to dry

out and wipe any damp discs with a soft

cloth to remove the moisture.

!Road shocks may interrupt CD playback.

CD-R/CD-RW discs

!When CD-R/CD-RW discs are used, play-

back is possible only for discs which have

been finalized.

!It may not be possible to play back CD-R/

CD-RW discs recorded on a music CD re-

corder or a personal computer because of

disc characteristics, scratches or dirt on

the disc, or dirt, condensation, etc., on the

lens of this unit.

!Playback of discs recorded on a personal

computer may not be possible, depending

on the application settings and the environ-

ment. Please record with the correct for-

mat. (For details, contact the manufacturer

of the application.)

Additional Information

En 13

English

Appendix

!Playback of CD-R/CD-RW discs may be-

come impossible in case of direct exposure

to sunlight, high temperatures, or the sto-

rage conditions in the vehicle.

!This unit conforms to the track skip func-

tion of the CD-R/CD-RW disc. The tracks

containing the track skip information are

skipped automatically.

!If you insert a CD-RW disc into this unit,

time to playback will be longer than when

you insert a conventional CD or CD-R disc.

!Read the precautions with CD-R/CD-RW

discs before using them.

Additional Information

En

14

Appendix

Specifications

General

Power source ............................. 14.4 V DC (10.8 15.1 V al-

lowable)

Grounding system ................... Negative type

Max. current consumption

..................................................... 10.0 A

Dimensions (W × H × D):

DIN

Chassis ..................... 178 × 50 × 157 mm

(7 × 2 × 6-1/8 in.)

Nose ........................... 188 × 58 × 18 mm

(7-3/8 × 2-1/4 × 3/4 in.)

D

Chassis ..................... 178 × 50 × 162 mm

(7 × 2 × 6-3/8 in.)

Nose ........................... 170 × 48 × 13 mm

(6-3/4 × 1-7/8 × 1/2 in.)

Weight .......................................... 1.3 kg (2.9 lbs)

Audio

Continuous power output is 22 W per channel minimum

into 4 ohms, both channels driven 50 to 15 000 Hz with

no more than 5% THD.

Maximum power output ....... 50 W × 4

Load impedance ...................... 4 W(4 8Wallowable)

Preout max output level/output impedance

..................................................... 2.2 V/1 kW

Bass/Treble:

Bass

Frequency ................ 100 Hz

Gain ............................ ±12dB

Treble

Frequency ................ 10 kHz

Gain ............................ ±12dB

Loudness contour:

Low ....................................... +7 dB (100 Hz), +4 dB (10

kHz)

High ..................................... +10 dB (100 Hz), +6.5 dB

(10 kHz)

(volume: 30 dB)

CD player

System .......................................... Compact disc audio system

Usable discs .............................. Compact disc

Signal format:

Sampling frequency ..... 44.1 kHz

Number of quantization bits

........................................... 16; linear

Frequency characteristics ... 5 20 000 Hz (±1 dB)

Signal-to-noise ratio ............... 94 dB (1 kHz) (IHF-A net-

work)

Dynamic range ......................... 92 dB (1 kHz)

Number of channels .............. 2 (stereo)

FM tuner

Frequency range ...................... 87.9 107.9 MHz

Usable sensitivity ..................... 8 dBf (0.7 µV/75 W, mono,

S/N: 30 dB)

50 dB quieting sensitivity ..... 10 dBf (0.9 µV/75 W, mono)

Signal-to-noise ratio ............... 75 dB (IHF-A network)

Distortion ..................................... 0.3 % (at 65 dBf, 1 kHz,

stereo)

0.1 % (at 65 dBf, 1 kHz,

mono)

Frequency response ............... 30 15 000 Hz (±3 dB)

Stereo separation .................... 45 dB (at 65 dBf, 1 kHz)

Selectivity .................................... 80 dB (±200 kHz)

Three-signal intermodulation (desired signal level)

..................................................... 30 dBf (two undesired sig-

nal level: 100 dBf)

AM tuner

Frequency range ...................... 530 1 710 kHz (10 kHz)

Usable sensitivity ..................... 18 µV (S/N: 20 dB)

Signal-to-noise ratio ............... 65 dB (IHF-A network)

Note

Specifications and the design are subject to pos-

sible modifications without notice due to im-

provements.

Additional Information

En 15

English

Appendix

Nous vous remercions davoir acheté cet appareil

Pioneer.

Nous vous prions de lire ces instructions dutilisation afin que vous sachiez utiliser

votre appareil correctement. Quand vous aurez fini la lecture de ces instructions,

rangez ce mode demploi dans un endroit sûr pour référence ultérieure.

Avant de commencer

Pour le modèle canadien 17

Quelques mots sur cet appareil 17

Quelques mots sur ce mode demploi 17

Service après-vente des produits Pioneer 17

Enregistrement du produit 18

Protection de lappareil contre le vol 18

Détache de la face avant 18

Pose de la face avant 18

Description de lappareil

Appareil central 19

Mise en service, mise hors service

Mise en service de lappareil et sélection

dune source 20

Mise hors service de lappareil 20

Syntoniseur

Écoute de la radio 21

Mise en mémoire et rappel des fréquences

de stations 21

Accord sur les signaux puissants 21

Mise en mémoire des fréquences des

émetteurs les plus puissants 22

Lecteur de CD intégré

Écoute dun CD 23

Écoute des plages musicales dans un ordre

quelconque 23

Répétition de la lecture 23

Pause de la lecture dun CD 23

Réglages sonores

Introduction aux réglages sonores 24

Réglage de léquilibre sonore 24

Utilisation de lamplification de la basse et

des aiguës (BTB) 24

Réglage de la basse et des aiguës 24

Réglage de la correction physiologique 25

Ajustement des niveaux des sources 25

Autres fonctions

Réglage de lhorloge 26

Mise en service ou hors service de

laffichage de lhorloge 26

Informations complémentaires

Explication des messages derreur du lecteur

de CD intégré 27

Soins à apporter au lecteur de CD 27

Disques CD-R et CD-RW 28

Caractéristiques techniques 29

Table des matières

Fr

16

Pour le modèle canadien

Cet appareil numérique de la classe B est

conforme à la norme NMB-003 du Canada.

Quelques mots sur cet appareil

Les fréquences du syntoniseur de cet appareil

sont attribuées pour une utilisation en Amé-

rique du Nord. Lutilisation de lappareil dans

dautres régions peut provoquer une réception

de mauvaise qualité.

PRÉCAUTION

!Ne laissez pas cet appareil venir en contact

avec des liquides. Cela pourrait provoquer une

électrocution. Tous contact avec des liquides

pourrait aussi provoquer des dommages, de

la fumée et une surchauffe de lappareil.

!Conservez ce mode demploi à portée de main

afin de vous y référer pour les modes dopéra-

tion et les précautions.

!Maintenez toujours le niveau découte à une

valeur telle que vous puissiez entendre les

sons provenant de lextérieur du véhicule.

!Protégez lappareil contre lhumidité.

!Si la batterie est débranchée, ou déchargée, le

contenu de la mémoire sera effacé et une

nouvelle programmation sera nécessaire.

Quelques mots sur ce mode

demploi

Cet appareil possède des fonctions sophisti-

quées qui lui assurent une réception et un

fonctionnement de haute qualité. Toutes les

fonctions ont été conçues pour en rendre luti-

lisation la plus aisée possible, mais un grand

nombre ne sont pas auto-explicatives. Ce

mode demploi vous aidera à profiter pleine-

ment du potentiel de cet appareil et à optimi-

ser votre plaisir découte.

Nous vous recommandons de vous familiari-

ser avec les fonctions et leur utilisation en li-

sant lensemble du mode demploi avant de

commencer à utiliser lappareil. Il est particu-

lièrement important que vous lisiez et respec-

tiez les indications ATTENTION et

PRÉCAUTION de ce mode demploi.

Service après-vente des

produits Pioneer

Veuillez contacter le revendeur ou le distribu-

teur chez qui vous avez acheté cet appareil

pour le service après-vente (y compris les

conditions de garantie) ou pour toute autre in-

formation. Au cas où les informations néces-

saires ne sont pas disponibles, veuillez

contacter les sociétés indiquées ci-dessous :

Nexpédiez pas lappareil pour réparation à

lune des adresses figurant ci-dessous sans

avoir pris contact préalable.

États-Unis.

Pioneer Electronics (USA) Inc.

CUSTOMER SUPPORT DIVISION

P.O. Box 1760

Long Beach, CA 90801-1760

800-421-1404

CANADA

Pioneer électroniques du Canada, Inc.

Département de service aux consommateurs

300 Allstate Parkway

Markham, Ontario L3R OP2

1-877-283-5901

Pour connaître les conditions de garantie, re-

portez-vous au document, Garantie limitée,

qui accompagne cet appareil.

Avant de commencer

Fr 17

Section

Français

01

Enregistrement du produit

Rendez-nous visite sur le site suivant :

1 Enregistrez votre produit. Nous conserverons

sur fichier les détails de votre achat pour vous

permettre de vous reporter à ces informations

en cas de déclaration à votre assurance pour

perte ou vol.

2 Recevez les mises à jour sur les derniers pro-

duits et les plus récentes technologies.

3 Téléchargez les modes demploi, commandez

les catalogues des produits, recherchez de

nouveaux produits, et bien plus.

Protection de lappareil

contre le vol

La face avant peut être détachée de lappareil

central pour décourager les vols.

Important

!Nexercez aucune force excessive, ne saisis-

sez pas lafficheur ni les touches trop fort

pour retirer ou fixer la face avant.

!Évitez de heurter la face avant.

!Conservez la face avant à labri des tempéra-

tures élevées et de la lumière directe du soleil.

Détache de la face avant

1 Appuyez sur DETACH pour libérer la

face avant.

Appuyez sur DETACH; le côté droit de la face

avant se trouve libéré de lappareil central.

2 Saisissez la face avant et retirez-la.

Saisissez le côté droit de la face avant et tirez-

la vers la gauche. La face avant sera détachée

de lappareil central.

Pose de la face avant

1 Placez la face avant bien à plat sur lap-

pareil central.

2 Appuyez sur la face avant de manière

quelle se loge fermement dans lappareil

central.

Avant de commencer

Fr

18

Section

01

Appareil central

1Touche CLOCK

Appuyez sur cette touche pour modifier laf-

fichage de lheure.

2Touche BTB

Appuyez pour sélectionner les divers régla-

ges BTB (amplification de la basse et des

aiguës).

3Fente de chargement des disques

Insérez un disque à lire.

4Touche LOUDNESS

Appuyez sur cette touche pour mettre en

service, ou hors service, la correction phy-

siologique.

5Touche EJECT

Appuyez sur cette touche pour éjecter le CD

que contient le lecteur de CD intégré.

6Touche AUDIO

Appuyez sur cette touche pour choisir les di-

verses commandes de correction sonore.

7Touches c/d

Appuyez sur ces touches pour exécuter les

commandes daccord manuel, avance ra-

pide, retour rapide et recherche de plage

musicale. Utilisées aussi pour contrôler les

fonctions.

8Touche DETACH

Appuyez sur cette touche pour retirer la

face avant de lappareil central.

9Touche BAND

Appuyez sur cette touche pour choisir une

des trois gammes FM ou la gamme AM, ou

encore abandonner la commande des fonc-

tions.

aTouche LOCAL/BSM

Appuyez sur cette touche pour mettre en

service ou hors service la fonction stations

locales.

Maintenez cette touche enfoncée pour met-

tre en service ou hors service la fonction

BSM.

bTouches 16

Touches de présélection.

cTouche SOURCE

Cet appareil est mis en service en sélection-

nant une source. Appuyez sur cette touche

pour parcourir les différentes sources dispo-

nibles.

dTouches VOLUME (+/)

Appuyez sur ces touches pour augmenter

ou diminuer le niveau sonore.

1

1

1

5

8

8

8

9

9

9

a

a

a

b

b

b

c

c

c

6

7

d

d

d

2

3

4

Description de lappareil

Fr 19

Section

Français

02

Mise en service de lappareil

et sélection dune source

Vous pouvez sélectionner la source que vous

voulez écouter. Pour basculer sur le lecteur de

CD intégré, chargez un disque dans lappareil

(reportez-vous à la page 23).

%Appuyez sur SOURCE pour choisir une

source.

Appuyez de manière répétée sur SOURCE

pour choisir lune après lautre les sources sui-

vantes :

Lecteur de CD intégréSyntoniseur

Le fait de choisir une source met lappareil en

service.

Remarques

!Le lecteur de CD intégré ne sera pas activé sil

ne contient aucun disque.

!Si le fil bleu/blanc de lappareil est relié à la

prise de commande du relais de lantenne

motorisée du véhicule, celle-ci se déploie

lorsque la source est mise en service. Pour ré-

tracter lantenne, mettez la source hors

service.

Mise hors service de lappareil

%Maintenez la pression sur SOURCE

jusquà ce que lappareil soit mis hors

tension.

Mise en service, mise hors service

Fr

20

Section

03

Écoute de la radio

1 2 4 53

1Indicateur de gamme

Il signale la gamme daccord choisie, AM

ou FM.

2Indicateur LOC

Indique quand laccord automatique sur

une station locale est en service.

3Indicateur de stéréophonie (5)

Il signale que la station émet en stéréopho-

nie.

4Indicateur de fréquence

Il indique la valeur de la fréquence dac-

cord.

5Indicateur de numéro de présélection

Il indique le numéro de la présélection choi-

sie.

1 Pour choisir le syntoniseur, appuyez sur

SOURCE.

2 Utilisez VOLUME pour régler le niveau

sonore.

3 Appuyez sur BAND pour choisir la

gamme.

Appuyez sur BAND jusquà ce que la gamme

désirée, F1,F2,F3 en FM ou AM (PO/GO), soit

affichée.

4 Pour effectuer un accord manuel, ap-

puyez brièvement sur cou d.

5 Pour effectuer un accord automatique,

appuyez sur cou dpendant environ une

seconde puis relâcher.

Le syntoniseur examine les fréquences

jusquà ce que se présente une émission dont

la réception est jugée satisfaisante.

#Vous pouvez annuler laccord automatique en

appuyant brièvement sur cou d.

#Si vous appuyez sur cou det maintenez la

pression, vous pouvez sauter des stations. Lac-

cord automatique démarre dès que vous relâchez

la touche.

Mise en mémoire et rappel

des fréquences de stations

Grâce aux touches de présélection 16vous

pouvez aisément mettre en mémoire six fré-

quences que vous pourrez ultérieurement rap-

peler par une simple pression sur la touche

convenable.

!Vous pouvez enregistrer en mémoire

jusquà 18 stations FM, six pour chacune

des trois gammes FM, et six stations AM.

%Lorsque se présente une fréquence que

vous désirez mettre en mémoire, mainte-

nez la pression sur une des touches de pré-

sélection 16 jusquà ce que le numéro de

la présélection cesse de clignoter.

Le numéro sur lequel vous avez appuyé cli-

gnote sur lindicateur de numéro de présélec-

tion puis reste allumé. La fréquence de la

station de radio sélectionnée a été enregistrée

en mémoire.

Lorsque vous appuyez à nouveau sur cette

même touche de présélection, la fréquence en

mémoire est rappelée.

Accord sur les signaux

puissants

Laccord automatique sur une station locale

ne sintéresse quaux émetteurs dont le signal

reçu est suffisamment puissant pour garantir

une réception de bonne qualité.

Syntoniseur

Fr 21

Section

Français

04

%Appuyez de façon répétée sur

LOCAL/BSM pour mettre laccord automa-

tique sur une station locale en service ou

hors service.

Quand laccord automatique sur une station

locale est en service, LOC saffiche sur

lécran.

Mise en mémoire des

fréquences des émetteurs

les plus puissants

La fonction BSM (Mémoire des meilleures sta-

tions) vous permet dutiliser automatiquement

les touches de présélection 16pour mémori-

ser les six fréquences des émetteurs les plus

puissants, émetteurs que vous pouvez ulté-

rieurement rappeler par une simple pression

sur une de ces touches.

!La mise en mémoire de fréquences à laide

de la fonction BSM peut provoquer le rem-

placement dautres fréquences déjà

conservées grâce aux touches 16.

%Maintenez la pression sur LOCAL/BSM

jusquà ce que la fonction BSM soit en ser-

vice.

BSM commence à clignoter. Pendant que

BSM clignote, les six stations démission les

plus fortes sont enregistrées dans les touches

de présélection 16dans lordre de la force du

signal. Quand lenregistrement est terminé,

BSM cesse de clignoter.

#Pour annuler la mise en mémoire, appuyez

sur LOCAL/BSM.

Syntoniseur

Fr

22

Section

04

Écoute dun CD

1 2

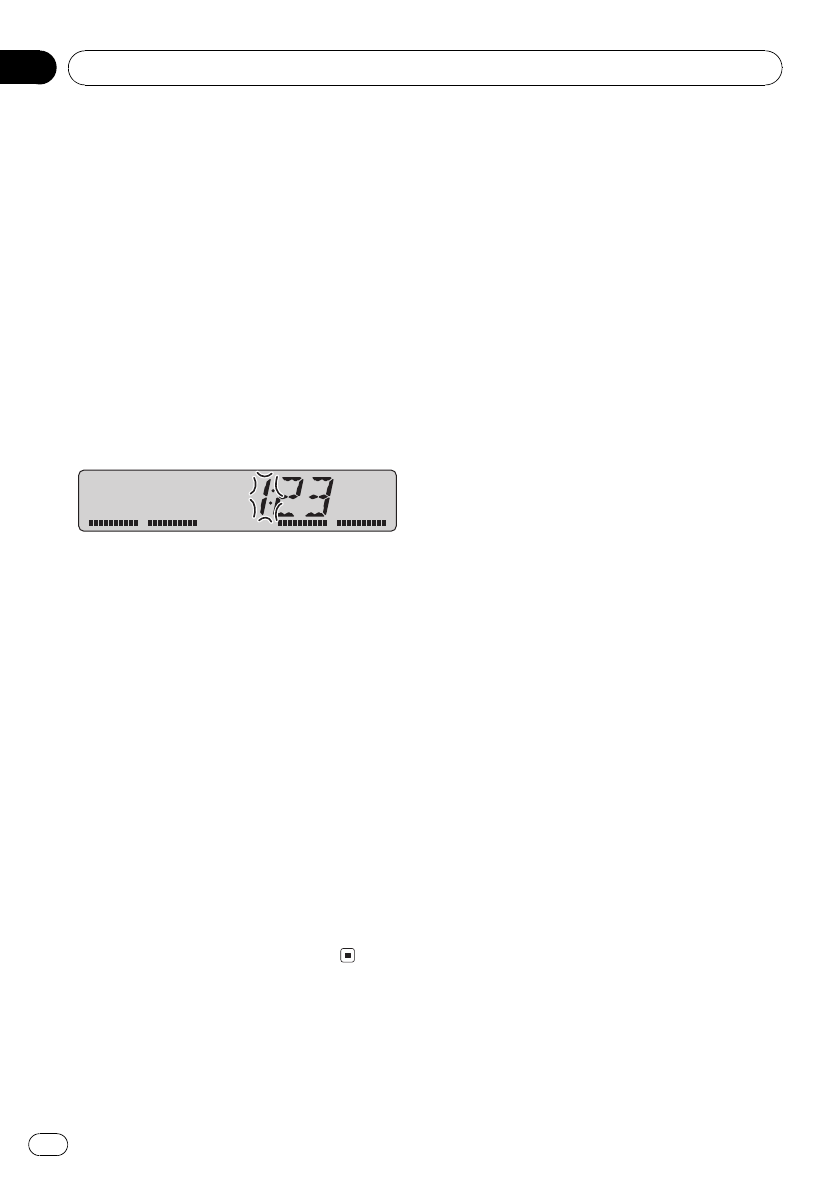

1Indicateur du numéro de plage

Il indique la plage en cours de lecture.

2Indicateur du temps de lecture

Il indique le temps de lecture depuis le

début de la plage en cours de lecture.

1 Introduisez un CD dans le logement

pour CD.

La lecture commence automatiquement.

#Assurez-vous de mettre le côté étiquette

du disque vers le haut.

#Après avoir introduit un CD, appuyez sur

SOURCE pour choisir le lecteur de CD.

#Vous pouvez éjecter le CD en appuyant sur

EJECT.

2 Utilisez VOLUME pour régler le niveau

sonore.

3 Pour une avance rapide ou un retour ra-

pide, appuyez sur cou det maintenez la

pression.

4 Pour atteindre une plage précédente

ou suivante, appuyez sur cou d.

Appuyer sur dfait sauter au début de la plage

suivante. Appuyer sur cfait passer au début

de la plage en cours. Appuyer une nouvelle

fois fera passer à la plage précédente.

Remarques

!Le lecteur de CD intégré joue un CD standard

12 cm ou 8 cm (single) à la fois. Nutilisez pas

un adaptateur pour jouer des CD 8 cm.

!Nintroduisez aucun objet dans le logement

pour CD autre quun CD.

!Si un message derreur tel que ERROR-11

saffiche, reportez-vous à la page 27, Explica-

tion des messages derreur du lecteur de CD

intégré.

Écoute des plages musicales

dans un ordre quelconque

Les plages musicales du CD sont jouées dans

un ordre quelconque, choisi au hasard.

%Appuyez de façon répétée sur 4 pour

mettre alternativement en service ou hors

service la lecture au hasard.

Quand la fonction lecture au hasard est en

service, RDM est affiché sur lécran.

Répétition de la lecture

La répétition de la lecture vous permet décou-

ter à nouveau la même plage musicale.

%Appuyez sur 5 pour mettre alternative-

ment en service ou hors service la répéti-

tion de la lecture.

Quand la fonction répétition de la lecture est

en service, RPT est affiché sur lécran.

#La répétition de la lecture est automatique-

ment abandonnée dès que commence la recher-

che dune plage musicale,une avance rapide ou

un retour rapide.

Pause de la lecture dun CD

La pause est un arrêt momentané de la lecture

du CD.

%Appuyez de façon répétée sur 6 pour

mettre la pause alternativement en service

ou hors service.

Quand la fonction pause est en service,

PAUSE est affiché sur lécran.

Lecteur de CD intégré

Fr 23

Section

Français

05

Introduction aux réglages

sonores

1 2

1Affichage des réglages sonores

Indique létat des réglages sonores.

2Indicateur LOUD

Apparaît sur lafficheur quand la correction

physiologique est en service.

%Appuyez sur AUDIO pour afficher le

nom des fonctions audio.

Appuyez de manière répétée sur AUDIO pour

choisir une des fonctions suivantes :

FAD (réglage déquilibre sonore)BASS (ré-

glage de la basse)TREBLE (réglage des

aiguës)LOUD (correction physiologique)

SLA (réglage du niveau de la source)

#Si le syntoniseur FM a été choisi comme

source, vous ne pouvez pas afficher la fonction

SLA.

#Si vous ne réglez aucun paramètre de la fonc-

tion pendant environ 30 secondes, lafficheur in-

dique à nouveau létat de la source.

#Appuyez sur BAND pour revenir à laffichage

de létat de chaque source.

Réglage de léquilibre sonore

Vous pouvez régler léquilibre avant-arrière et

droite-gauche de manière que lécoute soit op-

timale quel que soit le siège occupé.

1 Appuyez sur AUDIO pour choisir FAD.

#Si le réglage déquilibre a été effectué précé-

demment, BAL est affiché.

2 Appuyez sur + ou sur pour régler lé-

quilibre sonore entre les haut-parleurs

avant et arrière.

FAD F15 FAD R15 sont les valeurs qui saffi-

chent tandis que léquilibre entre les haut-par-

leurs avant et arrière se déplace de lavant à

larrière.

#FAD 0 est le réglage convenable dans le cas

où seulement deux haut-parleurs sont utilisés.

3 Appuyez sur cou dpour régler léqui-

libre sonore entre les haut-parleurs gauche

et droit.

BAL L9 BAL R9 sont les valeurs qui saffi-

chent tandis que léquilibre entre les haut-par-

leurs gauche et droit se déplace de la gauche

à la droite.

Utilisation de lamplification

de la basse et des aiguës (BTB)

Quatre réglages BTB préenregistrés, tels que

DYNAMIC,POWER,MAX,CUSTOM et FLAT

sont disponibles et peuvent être rappelés faci-

lement à nimporte quel moment.

!CUSTOM est un réglage de la basse et des

aigues préenregistré que vous avez créé.

!Quand FLAT est sélectionné aucune addi-

tion ni correction nest effectuée sur le son.

Ceci est utile pour vérifier leffet des régla-

ges BTB en basculant alternativement

entre FLAT et le réglage BTB programmé.

%Appuyez sur BTB pour choisir le réglage

basse-aiguë (BTB) désiré.

Appuyez de manière répétée sur BTB pour

passer dun réglage basse-aiguë au suivant :

POWERMAXCUSTOMFLAT

DYNAMIC

Réglage de la basse et des aiguës

Vous pouvez ajuster comme vous le désirez le

réglage BTB actuellement sélectionné. Les ré-

glages basse-aiguë ajustés sont mémorisés

dans CUSTOM.

Réglages sonores

Fr

24

Section

06

Réglage des graves

Vous pouvez ajuster le niveau de la basse.

1 Appuyez sur AUDIO pour choisir BASS.

2 Appuyez sur + ou sur pour régler le

niveau de la basse.

+6 6est la plage de valeurs affichées tandis

que le niveau augmente ou diminue.

Réglage des aiguës

Vous pouvez ajuster le niveau des aiguës.

1 Appuyez sur AUDIO pour choisir

TREBLE.

2 Appuyez sur + ou sur pour régler le

niveau des aiguës.

+6 6est la plage de valeurs affichées tandis

que le niveau augmente ou diminue.

Réglage de la correction

physiologique

La correction physiologique a pour objet dac-

centuer les graves et les aigus à bas niveaux

découte.

1 Appuyez sur AUDIO pour choisir LOUD.

2 Appuyez sur + pour mettre en service la

correction physiologique.

Lindicateur LOUD saffiche.

#Appuyez sur pour mettre hors service la cor-

rection physiologique.

#Vous pouvez également mettre en service, ou

hors service, la correction physiologique en ap-

puyant sur LOUDNESS.

3 Appuyez sur cou dpour sélectionner

le niveau désiré.

LOW (faible)HI (élevé)

Ajustement des niveaux

des sources

Lajustement des niveaux des sources au

moyen de la fonction SLA, évite que ne se pro-

duisent de fortes variations damplitude so-

nore lorsque vous passez dune source à

lautre.

!Les réglages sont basés sur le niveau du si-

gnal FM qui, lui, demeure inchangé.

!Le niveau du syntoniseur AM peut égale-

ment être réglé à laide de cette fonction.

1 Comparez le niveau du volume du syn-

toniseur FM au niveau de la source que

vous voulez régler.

2 Appuyez sur AUDIO pour choisir SLA.

3 Appuyez sur + ou sur pour régler le

volume de la source.

SLA +4 SLA 4sont les valeurs affichées

tandis que le niveau de la source augmente

ou diminue.

Réglages sonores

Fr 25

Section

Français

06

Réglage de lhorloge

Utilisez ces instructions pour régler lhorloge.

1 Maintenez la pression sur SOURCE

jusquà ce que lappareil soit mis hors ten-

sion.

2 Appuyez sur la touche AUDIO et main-

tenez-la enfoncée jusquà ce que lhorloge

apparaisse sur lafficheur.

3 Appuyez sur cou dpour sélectionner

le segment de laffichage de lhorloge que

vous voulez régler.

Appuyer sur cou dsélectionnera un seg-

ment de laffichage de lhorloge :

HeureMinute

La partie sélectionnée clignote sur laffichage

de lhorloge.

4 Appuyez sur + ou sur pour régler

lhorloge.

Appuyer sur + augmente la valeur du réglage

dheure ou de minute choisi. Appuyer sur di-

minue la valeur du réglage dheure ou de mi-

nute choisi.

#Pour annuler le réglage de lheure, appuyez

sur BAND.

#Vous pouvez également annuler le réglage de

lheure en maintenant AUDIO enfoncée jusquà

ce que lappareil se mette hors service.

Mise en service ou hors service

de laffichage de lhorloge

Vous pouvez mettre laffichage de lhorloge en

service ou hors service.

%Appuyez sur CLOCK pour mettre laffi-

chage de lhorloge en service ou hors ser-

vice.

Chaque pression sur CLOCK provoque laffi-

chage de lhorloge ou son extinction.

#Laffichage de lhorloge disparaît momentané-

ment quand une autre opération est réalisée ; il

apparaît à nouveau 20 secondes plus tard.

Autres fonctions

Fr

26

Section

07

Explication des messages

derreur du lecteur de CD

intégré

Quand vous contactez votre distributeur ou le

Service dentretien agréé par Pioneer le plus

proche, noubliez pas de noter le message

derreur.

Message Causes possi-

bles

Action corrective

ERROR-11, 12,

17, 30

Disque sale Nettoyez le disque.

ERROR-11, 12,

17, 30

Disque rayé Utilisez un autre

disque.

ERROR-10, 11,

12, 17, 30, A0

Anomalie élec-

trique ou méca-

nique

Mettez et coupez le

contact au moyen

de la clé ou choi-

sissez une autre

source puis reve-

nez au lecteur de

CD.

ERROR-44 Toutes les plages

musicales sont

ignorées

Utilisez un autre

disque.

Soins à apporter au lecteur

de CD

!Nutilisez que les disques portant la

marque Compact Disc Digital Audio ci-des-

sous.

!Utilisez seulement des CD normaux, circu-

laires. Lutilisation de disques ayant une

forme irrégulière non circulaire peut provo-

quer un blocage du lecteur de CD ou ren-

dre la lecture incorrecte.

!Examinez tous les CDs à la recherche de

fentes ou de rayures, et vérifiez sils ne sont

pas gondolés. Les CDs qui présentent des

fentes, des rayures, ou qui sont gondolés,

peuvent ne pas être lus correctement. Ne

les utilisez pas.

!Pendant la manipulation des disques, évi-

tez de toucher leur face gravée (face ne

portant aucune indication).

!Rangez les disques dans leur coffret dès

que vous ne les écoutez plus.

!Conservez les disques à labri de la lumière

directe du soleil et ne les exposez pas à des

températures élevées.

!Ne posez aucune étiquette à la surface des

disques, nécrivez pas sur un disque, nap-

pliquez aucun agent chimique sur un

disque.

!Pour nettoyer un CD, essuyez le disque

avec un chiffon doux en partant du centre

vers lextérieur.

Informations complémentaires

Fr 27

Annexe

Français

!Si le chauffage est utilisé en période de

froid, de lhumidité peut se former sur les

composants à lintérieur du lecteur de CD.

La condensation peut provoquer un fonc-

tionnement incorrect du lecteur de CD. Si

vous pensez quil y a un problème de

condensation éteignez le lecteur de CD

pendant une heure environ pour lui permet-

tre de sécher et essuyez les disques humi-

des, le cas échéant, avec un tissu doux.

!Les cahots de la route peuvent interrompre

la lecture dun CD.

Disques CD-R et CD-RW

!Quand vous utilisez des disques CD-R/CD-

RW, la lecture nest possible quavec des

disques qui ont été finalisés.

!La lecture de disques CD-R/CD-RW enre-

gistrés sur un enregistreur de CD musical

ou un ordinateur personnel peut ne pas

être possible à cause des caractéristiques

du disque, de rayures ou de poussière sur

le disque, ou de saleté, de condensation,

etc. sur la lentille de lappareil.

!La lecture de disques enregistrés sur un or-

dinateur personnel peut ne pas être pos-

sible, selon les paramètres de lapplication

et lenvironnement. Enregistrez les disques

avec le bon format. (Pour les détails,

contactez le fabricant de lapplication.)

!La lecture de disques CD-R/CD-RW peut

devenir impossible en cas dexposition di-

recte à la lumière solaire, de températures

élevées, ou en raison des conditions de

stockage dans le véhicule.

!Cet appareil tient compte des informations

de saut de plage musicale gravées sur un

CD-R/CD-RW. Les plages musicales conte-

nant ces informations sont automatique-

ment ignorées.

!Lorsque vous introduisez un CD-RW dans

cet appareil, vous constatez que le temps

dattente avant la lecture est beaucoup

plus long quavec un CD ou un CD-R.

!Lisez attentivement les notes qui concer-

nent les CD-R/CD-RW avant de les

utiliser.

Informations complémentaires

Fr

28

Annexe

Caractéristiques techniques

Généralités

Alimentation .............................. 14,4 V DC (10,8 15,1 V ac-

ceptable)

Mise à la masse ....................... Pôle négatif

Consommation maximale ... 10,0 A

Dimensions (L × H × P) :

DIN

Châssis ..................... 178 × 50 × 157 mm

Panneau avant ...... 188 × 58 × 18 mm

D

Châssis ..................... 178 × 50 × 162 mm

Panneau avant ...... 170 × 48 × 13 mm

Poids .............................................. 1,3 kg

Audio

Puissance de sortie continue : 22 W par canal, mini-

mum, sur 4 Ohms, les deux canaux étant conduits,

entre 50 et 15 000 Hz, avec une DHT ne dépassant pas

5%.

Puissance de sortie maximale

..................................................... 50 W × 4

Impédance de charge ........... 4 W(4 8Wacceptable)

Niveau de sortie max/impédance de sortie de la sortie

préamp ......................................... 2,2 V/1 kW

Basse/Aiguë :

Grave

Fréquence ............... 100 Hz

Gain ............................ ±12 dB

Aiguës

Fréquence ............... 10 kHz

Gain ............................ ±12 dB

Correction physiologique :

Faible ................................... +7 dB (100 Hz), +4 dB (10

kHz)

Forte ..................................... +10 dB (100 Hz), +6,5 dB

(10 kHz)

(volume : 30 dB)

Lecteur de CD

Système ....................................... Compact Disc Digital Audio

Disques utilisables ................. Disques compacts

Format du signal :

Fréquence déchantillonnage

........................................... 44,1 kHz

Nombre de bits de quantification

........................................... 16 ; quantification linéaire

Réponse en fréquence .......... 5 20 000 Hz (±1 dB)

Rapport signal/bruit ............... 94 dB (1 kHz) (Réseau

IHF-A)

Dynamique ................................. 92 dB (1 kHz)

Nombre de voies ...................... 2 (stéréo)

Syntoniseur FM

Gamme de fréquence ............ 87,9 107,9 MHz

Sensibilité utile ......................... 8 dBf (0,7 µV/75 W, mono,

S/B : 30 dB)

Seuil de sensibilité 50 dB .... 10 dBf (0,9 µV/75 W, mono)

Rapport signal/bruit ............... 75 dB (Réseau IHF-A)

Distorsion .................................... 0,3 % (à 65 dBf, 1 kHz, sté-

réo)

0,1 % (à 65 dBf, 1 kHz,

mono)

Réponse en fréquence .......... 30 15 000 Hz (±3 dB)

Séparation stéréophonique

..................................................... 45 dB (à 65 dBf, 1 kHz)

Sélectivité .................................... 80 dB (±200 kHz)

Intermodulation trois signaux (niveau du signal désiré)

..................................................... 30 dBf (niveau des deux si-

gnaux non désirés : 100 dBf)

Syntoniseur AM

Gamme de fréquence ............ 530 1 710 kHz (10 kHz)

Sensibilité utile ......................... 18 µV (S/B : 20 dB)

Rapport signal/bruit ............... 65 dB (Réseau IHF-A)

Remarque

Les caractéristiques et la présentation peuvent

être modifiées sans avis préalable à fin

damélioration.

Informations complémentaires

Fr 29

Annexe

Français

Gracias por haber comprado este producto Pioneer.

Lea con detenimiento estas instrucciones sobre el funcionamiento del aparato,

para que pueda dar el mejor uso posible a su modelo. Una vez que las haya leído,

guarde este manual en un lugar seguro para consultarlo en el futuro.

Antes de comenzar

Acerca de esta unidad 31

Acerca de este manual 31

Servicio posventa para productos

Pioneer 31

Registro del producto 31

Protección del producto contra robo 32

Extracción de la carátula 32

Colocación de la carátula 32

Qué es cada cosa

Unidad principal 33

Encendido y apagado

Encendido de la unidad y selección de una

fuente 34

Apagado de la unidad 34

Sintonizador

Para escuchar la radio 35

Almacenamiento y llamada de

frecuencias 35

Sintonización de señales fuertes 35

Almacenamiento de las frecuencias de radio

más fuertes 36

Reproductor de CD incorporado

Reproducción de un CD 37

Reproducción de las pistas en un orden

aleatorio 37

Repetición de reproducción 37

Pausa de la reproducción de un CD 37

Ajustes de audio

Introducción a los ajustes de audio 38

Uso del ajuste del balance 38

Uso de la función BTB (intensificación de

graves y agudos) 38

Ajuste de BTB 38

Ajuste de la sonoridad 39

Ajuste de los niveles de la fuente 39

Otras funciones

Ajuste del reloj 40

Activación y desactivación de la

visualización del reloj 40

Información adicional

Comprensión de los mensajes de error del

reproductor de CD incorporado 41

Reproductor de CD y cuidados 41

Discos CD-R/CD-RW 42

Especificaciones 43

Contenido

Es

30

Acerca de esta unidad

Las frecuencias del sintonizador de esta uni-

dad están asignadas para su uso en América

del norte. El uso en otras áreas puede causar

una recepción deficiente.

PRECAUCIÓN

!No permita que esta unidad entre en contacto

con líquidos, ya que ello puede producir una

descarga eléctrica. Además, el contacto con

líquidos puede causar daños en la unidad,

humo y recalentamiento.

!Conserve este manual a mano para que

pueda consultar los procedimientos de opera-

ción y las precauciones cuando sea necesa-

rio.

!Mantenga siempre el volumen lo suficiente-

mente bajo como para que pueda escuchar

los sonidos que provienen del exterior del

vehículo.

!Proteja esta unidad de la humedad.

!Si se desconecta o se descarga la batería, la

memoria preajustada se borrará y deberá

reprogramarla.

Acerca de este manual

Esta unidad incluye diversas funciones sofisti-

cadas que garantizan una recepción y un fun-

cionamiento de calidad superior. Por sus

características de diseño, todas las funciones

se pueden usar con gran facilidad; sin embar-

go, muchas de ellas necesitan una explica-

ción. Este manual le ayudará a aprovechar

todo el potencial que ofrece esta unidad y a

disfrutar al máximo del placer de escuchar

música.

Recomendamos que se familiarice con las

funciones y su operación, leyendo el manual

antes de comenzar a usar esta unidad. Es par-

ticularmente importante que lea y tenga en

cuenta los mensajes de ADVERTENCIA y

PRECAUCIÓN en este manual.

Servicio posventa para

productos Pioneer

Póngase en contacto con el revendedor o dis-

tribuidor al que compró este producto para ob-

tener el servicio posventa (incluidas las

condiciones de garantía) o cualquier otra in-

formación. En caso de que no esté disponible

la información necesaria, póngase en contac-

to con las empresas enumeradas abajo.

No envíe su producto para su reparación a las

empresas cuyas direcciones se indican abajo

sin haberse puesto antes en contacto con

ellas.

EE.UU.

Pioneer Electronics (USA) Inc.

CUSTOMER SUPPORT DIVISION

P.O. Box 1760

Long Beach, CA 90801-1760

800-421-1404

CANADÁ

Pioneer Electronics of Canada, Inc.

CUSTOMER SATISFACTION DEPARTMENT

300 Allstate Parkway

Markham, Ontario L3R OP2

1-877-283-5901

Para obtener información sobre la garantía,

véase la hoja de Garantía limitada adjunta a

este producto.

Registro del producto

Visítenos en el siguiente sitio:

1 Registre su producto. Conservaremos los

datos de su compra archivados para que

pueda consultar esta información en el caso

de que deba efectuar un reclamo al seguro

ante una eventualidad tal como pérdida o

robo.

Antes de comenzar

Es 31

Sección

Español

01

2 Reciba informes actualizados sobre los últi-

mos productos y tecnologías.

3 Descargue manuales de instrucciones, solici-

te catálogos de productos, busque nuevos

productos y disfrute de muchos beneficios

más.

Protección del producto

contra robo

Se puede extraer la carátula de la unidad prin-

cipal como medida antirrobo.

Importante

!Nunca presione ni sujete el display ni los bo-

tones con fuerza excesiva al extraer o colocar

la carátula.

!Evite someter la carátula a impactos excesi-

vos.

!Mantenga la carátula fuera del alcance de la

luz solar directa y no la exponga a altas tem-

peraturas.

Extracción de la carátula

1 Presione DETACH para soltar la carátu-

la.

Presione DETACH y el lado derecho del panel

se suelta de la unidad principal.

2 Tome la carátula y extráigala.

Tome el lado derecho de la carátula y tire de él

hacia la izquierda. La carátula saldrá de la uni-

dad principal.

Colocación de la carátula

1 Coloque la carátula de modo plano con-

tra la unidad principal.

2 Presione la carátula hacia la cara de la

unidad principal hasta que se asiente

firmemente.

Antes de comenzar

Es

32

Sección

01

Unidad principal

1Botón CLOCK

Presione este botón para cambiar a la visua-

lización del reloj.

2Botón BTB

Presione para seleccionar los diversos ajus-

tes de BTB (intensificación de graves y agu-

dos).

3Ranura de carga de discos

Introduzca el disco para reproducirlo.

4Botón LOUDNESS

Presione este botón para activar o desacti-

var la sonoridad.

5Botón EJECT

Presione este botón para expulsar un CD

del reproductor de CD incorporado.

6Botón AUDIO

Presione este botón para seleccionar los di-

versos controles de calidad del sonido.

7Botones c/d

Presione estos botones para utilizar los con-

troles de sintonización por búsqueda ma-

nual, avance rápido, retroceso y búsqueda

de pista. También se usa para controlar las

funciones.

8Botón DETACH

Presione este botón para extraer la carátula

de la unidad principal.

9Botón BAND

Presione este botón para seleccionar entre

tres bandas FM y una banda AM, y para

cancelar el modo de control de funciones.

aBotón LOCAL/BSM

Presione para activar o desactivar la función

local.

Mantenga presionado para activar o desac-

tivar la función BSM.

bBotones 16

Presione para la sintonización preajustada.

cBotón SOURCE

Esta unidad se enciende al seleccionar una

fuente. Presione este botón para visualizar

todas las fuentes disponibles.

dBotones VOLUME (+/)

Presione estos botones para aumentar o

disminuir el volumen.

1

1

1

5

8

8

8

9

9

9

a

a

a

b

b

b

c

c

c

6

7

d

d

d

2

3

4

Qué es cada cosa

Es 33

Sección

Español

02

Encendido de la unidad y

selección de una fuente

Puede seleccionar la fuente que desea escu-

char. Para cambiar al reproductor de CD incor-

porado, coloque un disco en la unidad

(consulte la página 37).

%Presione SOURCE para seleccionar una

fuente.

Presione SOURCE repetidamente para cam-

biar entre las siguientes fuentes:

Lector de CD incorporadoSintonizador

Cuando se selecciona una fuente, la unidad

se enciende.

Notas

!Si no hay un disco cargado en la unidad, la

fuente no cambiará al lector de CD incorpora-

do.

!Si el cable azul/blanco de esta unidad está co-

nectado al control del terminal de antena del

vehículo, la antena se extiende cuando se en-

ciende el equipo. Para retraer la antena, apa-

gue el equipo.

Apagado de la unidad

%Presione SOURCE y mantenga presiona-

do hasta que se apague la unidad.

Encendido y apagado

Es

34

Sección

03

Para escuchar la radio

1 2 4 53

1Indicador de banda

Muestra la banda en que la radio está sinto-

nizada: AM o FM.

2Indicador LOC

Aparece cuando la sintonización por bús-

queda local está activada.

3Indicador de estéreo (5)

Muestra que la frecuencia seleccionada se

está transmitiendo en estéreo.

4Indicador de frecuencia

Muestra la frecuencia en que la radio está

sintonizada.

5Indicador del número de presintonía

Muestra la memoria seleccionada.

1 Presione SOURCE para seleccionar el

sintonizador.

2 Utilice VOLUME para ajustar el nivel de

sonido.

3 Presione BAND para seleccionar una

banda.

Presione BAND hasta que visualice la banda

deseada: F1,F2,F3 para FM o AM.

4 Para utilizar la sintonización manual,

presione brevemente cod.

5 Para utilizar la sintonización por bús-

queda, presione cody mantenga presio-

nado durante aproximadamente un

segundo, y libere el botón.

El sintonizador explorará las frecuencias hasta

que encuentre una emisora con señales de su-

ficiente intensidad como para asegurar una

buena recepción.

#Se puede cancelar la sintonización por bús-

queda presionando brevemente cod.

#Si presiona cody mantiene presionado,

podrá saltar las emisoras. La sintonización por

búsqueda comienza inmediatamente después de

que libera el botón.

Almacenamiento y llamada

de frecuencias

Si se presiona cualquiera de los botones de

ajuste de presintonías 16, se pueden almace-

nar con facilidad hasta seis frecuencias de

emisoras para llamarlas con posterioridad pre-

sionando un solo botón.

!Se pueden almacenar en la memoria hasta

18 emisoras FM, seis por cada una de las

tres bandas FM, y seis emisoras AM.

%Cuando encuentre la frecuencia que

desea almacenar en la memoria, presione

uno de los botones de ajuste de presinto-

nías 16 y manténgalo presionado hasta

que el número de presintonía deje de des-

tellar.

El número seleccionado destellará en el indi-

cador del número de presintonía y quedará ilu-

minado. Se ha almacenado en la memoria la

frecuencia de la emisora de radio selecciona-

da.

La próxima vez que presione el mismo botón

de ajuste de presintonías, la memoria recorda-

rá la frecuencia de la emisora.

Sintonización de señales

fuertes

La sintonización por búsqueda local le permite

sintonizar sólo las emisoras de radio con seña-

les lo suficientemente fuertes como para ase-

gurar una buena recepción.

Sintonizador

Es 35

Sección

Español

04

%Presione LOCAL/BSM repetidamente

para activar o desactivar la sintonización

por búsqueda local.

Cuando la sintonización por búsqueda local

está activada, en el display aparece LOC.

Almacenamiento de las

frecuencias de radio más

fuertes

La función BSM (memoria de las mejores emi-

soras) le permite almacenar automáticamente

seis frecuencias de las emisoras más fuertes

en los botones de ajuste de presintonías 16.

Una vez almacenadas, podrá sintonizar esas

frecuencias presionando un solo botón.

!Al almacenar frecuencias con la función

BSM, se pueden reemplazar las frecuen-

cias que ha almacenado con los botones

16.

%Presione LOCAL/BSM y mantenga pre-

sionado hasta que se active la función

BSM.

BSM comienza a destellar. Mientras BSM está

destellando, las seis frecuencias de las emiso-

ras más fuertes se almacenarán en los boto-

nes de ajuste de presintonías 16, ordenadas

según la intensidad de las señales. Una vez fi-

nalizada la operación, BSM deja de destellar.

#Para cancelar el proceso de almacenamiento,

presione LOCAL/BSM.

Sintonizador

Es

36

Sección

04

Reproducción de un CD

1 2

1Indicador de número de pista

Muestra la pista que se está reproduciendo

actualmente.

2Indicador de tiempo de reproducción

Muestra el tiempo transcurrido de reproduc-

ción de la pista actual.

1 Introduzca un CD por la ranura de carga

de CD.

La reproducción comenzará automáticamen-

te.

#Asegúrese de que el lado de la etiqueta

del disco esté hacia arriba.

#Después de colocar un CD, presione SOURCE

para seleccionar el reproductor de CD incorpora-

do.

#Se puede expulsar un CD presionando EJECT.

2 Utilice VOLUME para ajustar el nivel de

sonido.

3 Para realizar el avance rápido o retroce-

so, presione cody mantenga presionado.

4 Para saltar y retroceder o avanzar hasta

otra pista, presione cod.

Al presionar dse salta al comienzo de la si-

guiente pista. Al presionar una vez el botón c,

se salta al comienzo de la pista actual. Si se

vuelve a pulsar este botón, se saltará a la pista

anterior.

Notas

!El reproductor de CD incorporado tiene capa-

cidad para un solo CD estándar de 12 cm u 8

cm (simple) por vez. No utilice un adaptador

al reproducir discos de 8 cm.

!No coloque ningún otro elemento que no sea

un CD en la ranura de carga de CD.

!Si aparece un mensaje de error como

ERROR-11, consulte Comprensión de los men-

sajes de error del reproductor de CD incorpora-

do en la página 41.

Reproducción de las pistas

en un orden aleatorio

La reproducción aleatoria le permite reprodu-

cir las pistas del CD en un orden aleatorio.

%Presione 4 repetidamente para activar

o desactivar la reproducción aleatoria.

Cuando la repetición aleatoria está activada,

en el display aparece RDM.

Repetición de reproducción

La repetición de reproducción le permite escu-

char la misma pista de nuevo.

%Presione 5 repetidamente para activar

o desactivar la repetición de reproducción.

Cuando la repetición de reproducción está ac-

tivada, en el display aparece RPT.

#Si se realiza una búsqueda de pista o el avan-

ce rápido/retroceso, la repetición de reproduc-

ción se cancelará automáticamente.

Pausa de la reproducción

de un CD

La pausa le permite detener temporalmente la

reproducción del CD.

%Presione 6 repetidamente para activar

o desactivar la pausa.

Cuando la pausa está activada, en el display

aparece PAUSE.

Reproductor de CD incorporado

Es 37

Sección

Español

05

Introducción a los ajustes

de audio

1 2

1Visualización de audio

Muestra el estado de los ajustes de audio.

2Indicador LOUD

Aparece en el display cuando se activa la

sonoridad.

%Presione AUDIO para visualizar los

nombres de las funciones de audio.

Presione AUDIO repetidamente para cambiar

entre las siguientes funciones de audio:

FAD (ajuste del balance)BASS (ajuste de

graves)TREBLE (ajuste de agudos)LOUD

(sonoridad)SLA (ajuste del nivel de fuente)

#Cuando se selecciona el sintonizador de FM

como fuente, no se puede cambiar a SLA.

#Si no se utiliza la función de audio en unos 30

segundos, el display volverá automáticamente a

la visualización de la fuente.

#Para volver a la visualización de cada fuente,

presione BAND.

Uso del ajuste del balance

Se puede seleccionar el ajuste de fader/balan-

ce que proporciona un entorno de audio ideal

en todos los asientos ocupados.

1 Presione AUDIO para seleccionar FAD.

#Si el balance se ajustó con anterioridad, se vi-

sualizará BAL.

2 Presione + o para ajustar el balance

entre los altavoces delanteros/traseros.

Se visualiza FAD F15 FAD R15 mientras el

balance entre los altavoces delanteros/trase-

ros se mueve desde adelante hacia atrás.

#FAD 0 es el ajuste apropiado cuando se usan

sólo dos altavoces.

3 Presione codpara ajustar el balance

entre los altavoces izquierdos/derechos.

Se visualiza BAL L9 BAL R9 mientras se

mueve el balance entre los altavoces izquier-

dos/derechos desde la izquierda hacia la

derecha.

Uso de la función BTB

(intensificación de graves y

agudos)

Hay cinco ajustes de BTB almacenados, a

saber: DYNAMIC,POWER,MAX,CUSTOM y

FLAT, que se pueden llamar con facilidad en

cualquier momento.

!CUSTOM es un valor de BTB ajustado crea-

do por el usuario.

!Cuando se selecciona FLAT, no se introdu-

ce ningún suplemento ni corrección en el

sonido. Esto es útil para verificar el efecto

de los ajustes de la función BTB al cambiar

alternativamente entre FLAT y otro ajuste

de BTB.

%Presione BTB para seleccionar el ajuste

de BTB deseado.

Presione BTB repetidamente para cambiar

entre los siguientes ajustes de BTB:

POWERMAXCUSTOMFLAT

DYNAMIC

Ajuste de BTB

Puede configurar el ajuste de BTB selecciona-

do según lo desee. Los ajustes de BTB confi-

gurados se memorizan en CUSTOM.

Ajuste de graves

Puede ajustar el nivel de graves.

1 Presione AUDIO para seleccionar BASS.

Ajustes de audio

Es

38

Sección

06

2 Presione + o para ajustar el nivel de

graves.

Se visualiza +6 6mientras se aumenta o

disminuye el nivel.

Ajuste de agudos

Puede ajustar el nivel de agudos.

1 Presione AUDIO para seleccionar

TREBLE.

2 Presione + o para ajustar el nivel de

agudos.

Se visualiza +6 6mientras se aumenta o

disminuye el nivel.

Ajuste de la sonoridad

La sonoridad compensa las deficiencias en

las gamas de sonido bajas y altas cuando se

escucha a un volumen bajo.

1 Presione AUDIO para seleccionar LOUD.

2 Presione + para activar la sonoridad.

Aparece el indicador LOUD.

#Para desactivar la sonoridad, presione .

#También se puede activar o desactivar la sono-

ridad presionando LOUDNESS.

3 Presione codpara seleccionar el nivel

deseado.

LOW (bajo)HI (alto)

Ajuste de los niveles de la

fuente

La función SLA (ajuste del nivel de fuente) le

permite ajustar el nivel de volumen de cada

fuente para evitar cambios radicales en el vo-

lumen cuando se cambia entre las fuentes.

!Los ajustes se basan en el nivel de volumen

del sintonizador de FM, que se mantiene

inalterado.

!El nivel del volumen del sintonizador de

AM también se puede regular con el ajuste

del nivel de fuente.

1 Compare el nivel de volumen del sinto-

nizador de FM con el de la fuente que

desea ajustar.

2 Presione AUDIO para seleccionar SLA.

3 Presione + o para ajustar el volumen

de la fuente.

Se visualiza SLA +4 SLA 4mientras se au-

menta o disminuye el volumen de la fuente.

Ajustes de audio

Es 39

Sección

Español

06

Ajuste del reloj

Siga estas instrucciones para ajustar el reloj.

1 Presione SOURCE y mantenga presiona-

do hasta que se apague la unidad.

2 Presione AUDIO y mantenga presiona-

do hasta que el reloj aparezca en la panta-

lla.

3 Presione codpara seleccionar el seg-

mento de la visualización del reloj que

desea ajustar.

Al presionar codse seleccionará un solo

segmento de la visualización del reloj:

HoraMinuto

Al seleccionar las horas o los minutos de la vi-

sualización del reloj, los dígitos seleccionados

destellarán.

4 Presione + or para ajustar el reloj.

Al presionar + se aumentarán los dígitos de

las horas o los minutos seleccionados. Al pre-

sionar se disminuirán los dígitos de las

horas o los minutos seleccionados.

#Para cancelar los ajustes del reloj, presione

BAND.

#También se pueden cancelar los ajustes del

reloj presionando AUDIO hasta que se apague el

sistema.

Activación y desactivación de la

visualización del reloj

Se puede activar y desactivar la visualización

del reloj.

%Presione CLOCK para activar o desacti-

var la visualización del reloj.

Cada vez que se presiona CLOCK, se activa o

desactiva la visualización del reloj.

#La visualización del reloj desaparece momen-

táneamente cuando se utilizan otras funciones,

pero vuelve a aparecer después de 20

segundos.

Otras funciones

Es

40

Sección

07

Comprensión de los

mensajes de error del

reproductor de CD

incorporado

Al comunicarse con su concesionario o el Ser-

vicio Técnico Oficial de Pioneer más próximo

a su domicilio, asegúrese de tener escrito el

mensaje de error.

Mensaje Causa Acción

ERROR-11, 12,

17, 30

Disco sucio Limpie el disco.

ERROR-11, 12,

17, 30

Disco rayado Reemplace el

disco.

ERROR-10, 11,

12, 17, 30, A0

Problema eléctri-

co o mecánico

Cambie la llave de

encendido del

automóvil entre las

posiciones de acti-

vación y desactiva-

ción, o cambie a

una fuente diferen-

te, y después vuel-

va a activar el

reproductor de CD.

ERROR-44 Se saltan todas

las pistas

Reemplace el

disco.

Reproductor de CD y cuidados

!Utilice solamente CDs que lleven la marca

Compact Disc Digital Audio que se mues-

tra a continuación.

!Sólo utilice discos compactos normales y

redondos. Si se coloca un CD de otra

forma y no redondo, es posible que el CD

se atasque en el reproductor o que no se

reproduzca correctamente.

!Revise todos los discos compactos para ver

si están agrietados, rayados o torcidos

antes de reproducirlos. Es posible que los

CD que se encuentran en estas condicio-

nes no se reproduzcan correctamente. No

utilice estos discos.

!Evite tocar la superficie grabada (sin impre-

sión) cuando maneje los discos.

!Almacene los discos en sus cajas cuando

no los utilice.

!Mantenga los discos fuera del alcance de

la luz solar directa y no los exponga a altas

temperaturas.

!No fije etiquetas, no escriba ni aplique sus-

tancias químicas en la superficie de los

discos.

!Para limpiar un CD, pásele un paño suave

desde el centro hacia afuera.

!Si se usa un calefactor cuando hace frío,

se puede condensar humedad en las pie-

zas internas del reproductor de CD. La hu-

medad condensada puede causar una falla

del reproductor. En caso de que esto ocu-

rra, apague el reproductor de CD durante

alrededor de una hora para permitir que el

reproductor se seque y limpie los discos

húmedos con un paño suave para eliminar

la humedad.

!Las vibraciones en las carreteras pueden

interrumpir la reproducción de un CD.

Información adicional

Es 41

Apéndice

Español

Discos CD-R/CD-RW

!Cuando se utilizan discos CD-R/CD-RW,

sólo se pueden reproducir los discos finali-

zados.

!Es posible que no se puedan reproducir los

discos CD-R/CD-RW grabados en un gra-

bador de CD de música o un PC debido a

sus características, por las rayaduras o la

suciedad que pueda tener el disco, o por la

suciedad, condensación, etc. acumulada

en la lente del producto.

!Es posible que no se puedan reproducir los

discos grabados en un PC por los ajustes

de la aplicación y el entorno utilizados.

Grabe los discos con el formato correcto.

(Para obtener información, póngase en

contacto con el fabricante de la aplica-

ción.)

!Puede resultar imposible reproducir los dis-

cos CD-R/CD-RW en caso de exposición a

la luz solar directa, altas temperaturas o de-

bido a las condiciones de almacenamiento

en el vehículo.

!Esta unidad es compatible con la función

de salto de pista de discos CD-R/CD-RW.

Las pistas con información de salto de

pista se saltan automáticamente.

!Si se coloca un disco CD-RW en esta uni-

dad, el tiempo de reproducción será mayor

que el de un disco CD o CD-R convencio-

nal.

!Lea las precauciones que se incluyen con

los discos CD-R/CD-RW antes de

utilizarlos.

Información adicional

Es

42

Apéndice

Especificaciones

Generales

Fuente de alimentación ........ 14,4 V CC (10,8 15,1 V per-

misible)

Sistema de conexión a tierra

..................................................... Tipo negativo

Consumo máximo de corriente

..................................................... 10,0 A

Dimensiones (An × Al × Pr):

DIN

Bastidor .................... 178 × 50 × 157 mm

Cara anterior .......... 188 × 58 × 18 mm

D

Bastidor .................... 178 × 50 × 162 mm

Cara anterior .......... 170 × 48 × 13 mm

Peso ............................................... 1,3 kg

Audio

La potencia de salida continua es de 22 W por canal,

mínima a 4 ohmios, ambos canales activados, 50 Hz a

15 000 Hz, con una distorsión armónica de no más del

5%.

Potencia de salida máxima

..................................................... 50 W × 4

Impedancia de carga ............. 4 W(4 8Wpermisible)

Nivel de salida máx. del preamplificador (Pre-out)/impe-

dancia de salida ....................... 2,2 V/1 kW

Graves/Agudos:

Graves

Frecuencia .............. 100 Hz

Ganancia ................. ±12 dB

Agudos

Frecuencia .............. 10 kHz

Ganancia ................. ±12 dB

Contorno de sonoridad:

Bajo ...................................... +7 dB (100 Hz), +4 dB (10

kHz)

Alto ....................................... +10 dB (100 Hz), +6,5 dB

(10 kHz)

(volumen: 30 dB)

Reproductor de CD

Sistema ........................................ Sistema de audio de discos

compactos

Discos utilizables .................... Disco compacto

Formato de la señal:

Frecuencia de muestreo

........................................... 44,1 kHz

Número de bits de cuantificación

........................................... 16; lineal

Características de la frecuencia

..................................................... 5 20 000 Hz (±1 dB)

Relación de señal a ruido .... 94 dB (1 kHz) (red IHF-A)

Gama dinámica ........................ 92 dB (1 kHz)

Número de canales ................ 2 (estéreo)

Sintonizador de FM

Gama de frecuencias ............ 87,9 107,9 MHz

Sensibilidad utilizable ........... 8 dBf (0,7 µV/75 W, mono,

Señal/ruido: 30 dB)

Umbral de silenciamiento a 50 dB

..................................................... 10 dBf (0,9 µV/75 W, mono)

Relación de señal a ruido .... 75 dB (red IHF-A)

Distorsión .................................... 0,3 % (a 65 dBf, 1 kHz, esté-

reo)

0,1 % (a 65 dBf, 1 kHz,

mono)

Respuesta de frecuencia ..... 30 15 000 Hz (±3 dB)

Separación estéreo ................. 45 dB (a 65 dBf, 1 kHz)

Selectividad ................................ 80 dB (±200 kHz)

Intermodulación de tres señales (nivel de señal desea-

do) ................................................... 30 dBf (dos niveles de señal

no deseados: 100 dBf)

Sintonizador de AM

Gama de frecuencias ............ 530 1 710 kHz (10 kHz)

Sensibilidad utilizable ........... 18 µV (Señal/ruido: 20 dB)

Relación de señal a ruido .... 65 dB (red IHF-A)

Nota

Las especificaciones y el diseño están sujetos a

posibles modificaciones sin previo aviso debido a

mejoras.

Información adicional

Es 43

Apéndice

Español

PIONEER CORPORATION

4-1, MEGURO 1-CHOME, MEGURO-KU, TOKYO 153-8654, JAPAN

PIONEER ELECTRONICS (USA) INC.

P.O. Box 1540, Long Beach, California 90801-1540, U.S.A.

TEL: (800) 421-1404

PIONEER EUROPE NV

Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium

TEL: (0) 3/570.05.11

PIONEER ELECTRONICS ASIACENTRE PTE. LTD.

253 Alexandra Road, #04-01, Singapore 159936

TEL: 65-6472-7555

PIONEER ELECTRONICS AUSTRALIA PTY. LTD.

178-184 Boundary Road, Braeside, Victoria 3195, Australia

TEL: (03) 9586-6300

PIONEER ELECTRONICS OF CANADA, INC.

300 Allstate Parkway, Markham, Ontario L3R OP2, Canada

TEL: 1-877-283-5901

PIONEER ELECTRONICS DE MEXICO, S.A. de C.V.

Blvd.Manuel Avila Camacho 138 10 piso

Col.Lomas de Chapultepec, Mexico, D.F. 11000

TEL: 55-9178-4270

HÒ¡ýPlø

=lø:ð-qïµ44_13

ûq: (02) 2521-3588

HÒûP/Plø

/]w/ÎLFm-Ã

9901-6¤

ûq: (0852) 2848-6488

Published by Pioneer Corporation.

Copyright © 2005 by Pioneer Corporation.

All rights reserved.

Publié par Pioneer Corporation. Copyright

© 2005 par Pioneer Corporation. Tous

droits réservés.

Printed in Thailand

Imprimé en Thaïlande

<CRD4003-A/N> UC

<KSNZX> <05E00000>
