Owner’s Manual

Mode d’emploi

Manual de instrucciones

CD RDS RECEIVER

AUTORADIO CD RDS

REPRODUCTOR DE CD CON RECEPTOR RDS

DEH-3400UB

DEH-2400UB

DEH-34UB

DEH-24UB

English EspañolFrançais

Thank you for purchasing this PIONEER

product

To ensure proper use, please read through this

manual before using this product. It is especially

important that you read and observe WARN-

INGs and CAUTIONs in this manual. Please

keep the manual in a safe and accessible place for

future reference.

This device complies with Part 15 of the FCC

Rules. Operation is subject to the following

two conditions:

(1) this device may not cause harmful interfer-

ence, and (2) this device must accept any in-

terference received, including interference

that may cause undesired operation.

Information to User

Alteration or modifications carried out with-

out appropriate authorization may invalidate

the user’s right to operate the equipment.

Note

This equipment has been tested and found to

comply with the limits for a Class B digital de-

vice, pursuant to Part 15 of the FCC Rules. These

limits are designed to provide reasonable protec-

tion against harmful interference in a residential

installation. This equipment generates, uses and

can radiate radio frequency energy and, if not in-

stalled and used in accordance with the instruc-

tions, may cause harmful interference to radio

communications. However, there is no guaran-

tee that interference will not occur in a particu-

lar installation. If this equipment does cause

harmful interference to radio or television recep-

tion, which can be determined by turning the

equipment off and on, the user is encouraged to

try to correct the interference by one or more of

the following measures:

- Reorient or relocate the receiving antenna.

- Increase the separation between the equip-

ment and receiver.

- Connect the equipment into an outlet on a cir-

cuit different from that to which the receiver is

connected.

- Consult the dealer or an experienced radio/TV

technician for help.

The Safety of Your Ears is in

Your Hands

Get the most out of your equipment by playing it

at a safe level—a level that lets the sound come

through clearly without annoying blaring or dis-

tortion and, most importantly, without affecting

your sensitive hearing. Sound can be deceiving.

Over time, your hearing “comfort level”adapts to

higher volumes of sound, so what sounds “nor-

mal”can actually be loud and harmful to your

hearing. Guard against this by setting your

equipment at a safe level BEFORE your hearing

adapts.

ESTABLISH A SAFE LEVEL:

!Set your volume control at a low setting.

!Slowly increase the sound until you can hear

it comfortably and clearly, without distortion.

!Once you have established a comfortable

sound level, set the dial and leave it there.

BE SURE TO OBSERVE THE

FOLLOWING GUIDELINES:

!Do not turn up the volume so high that you

can’t hear what’s around you.

!Use caution or temporarily discontinue use

in potentially hazardous situations.

!Do not use headphones while operating a

motorized vehicle; the use of headphones

may create a traffic hazard and is illegal in

many areas.

About this unit

The tuner frequencies on this unit are allocated

for use in North America. Use in other areas

may result in poor reception.

WARNING

Handling the cord on this product or cords asso-

ciated with accessories sold with the product

may expose you to chemicals listed on proposi-

tion 65 known to the State of California and

other governmental entities to cause cancer and

birth defect or other reproductive harm. Wash

hands after handling.

CAUTION:

USE OF CONTROL OR ADJUSTMENT OR

PERFORMANCE OF PROCEDURES

OTHER THAN THOSE SPECIFIED HEREIN

MAY RESULT IN HAZARDOUS RADIATION

EXPOSURE.

CAUTION:

THE USE OF OPTICAL INSTRUMENTS

WITH THIS PRODUCT WILL INCREASE

EYE HAZARD.

CAUTION

!Do not allow this unit to come into contact

with liquids. Electrical shock could result.

Also, damage to this unit, smoke, and over-

heating could result from contact with

liquids.

!Always keep the volume low enough to hear

outside sounds.

!Avoid exposure to moisture.

!If the battery is disconnected or discharged,

any preset memory will be erased.

Important (Serial number)

The serial number is located on the bottom of

this unit. For your own security and conven-

ience, be sure to record this number on the en-

closed warranty card.

Note

Function setting operations are completed even

if the menu is cancelled before the operations

are confirmed.

About this manual

!In the following instructions, USB memories

and USB audio players are collectively re-

ferred to as “USB storage device”.

!In this manual, iPod and iPhone will be re-

ferred to as “iPod”.

Demo mode

Important

!Failure to connect the red lead (ACC) of this

unit to a terminal coupled with ignition

switch on/off operations may lead to battery

drain.

!Remember that if the feature demo contin-

ues operating when the car engine is turned

off, it may drain battery power.

The demo starts automatically if you do not oper-

ate this unit within about 30 seconds since the

unit was last operated or if the ignition switch is

set to ACC or ON while the unit is turned off. To

cancel the demo mode, you need to display the

initial settings. Select DEMO (demo display set-

ting) and turn off the demo display. For details,

refer to Initial settings on page 9.

Before you start

Section

Before you start

After-sales service for

Pioneer products

Please contact the dealer or distributor from

where you purchased this unit for after-sales

service (including warranty conditions) or any

other information. In case the necessary infor-

mation is not available, please contact the com-

panies listed below:

Please do not ship your unit to the companies at

the addresses listed below for repair without ad-

vance contact.

U.S.A.

Pioneer Electronics (USA) Inc.

CUSTOMER SUPPORT DIVISION

P.O. Box 1760

Long Beach, CA 90801-1760

800-421-1404

CANADA

Pioneer Electronics of Canada, Inc.

CUSTOMER SATISFACTION DEPARTMENT

340 Ferrier Street

Unit 2

Markham, Ontario L3R 2Z5, Canada

1-877-283-5901

905-479-4411

For warranty information please see the Limited

Warranty sheet included with this unit.

In case of trouble

Should this unit fail to operate properly, please

contact your dealer or nearest authorized

PIONEER Service Station.

Visit our website

http://www.pioneerelectronics.com

in Canada

http://www.pioneerelectronics.ca

!Learn about product updates (such as firm-

ware updates) for your product.

!Register your product to receive notices

about product updates and to safeguard pur-

chase details in our files in the event of loss

or theft.

!Access owner’s manuals, spare parts infor-

mation, service information, and much

more.

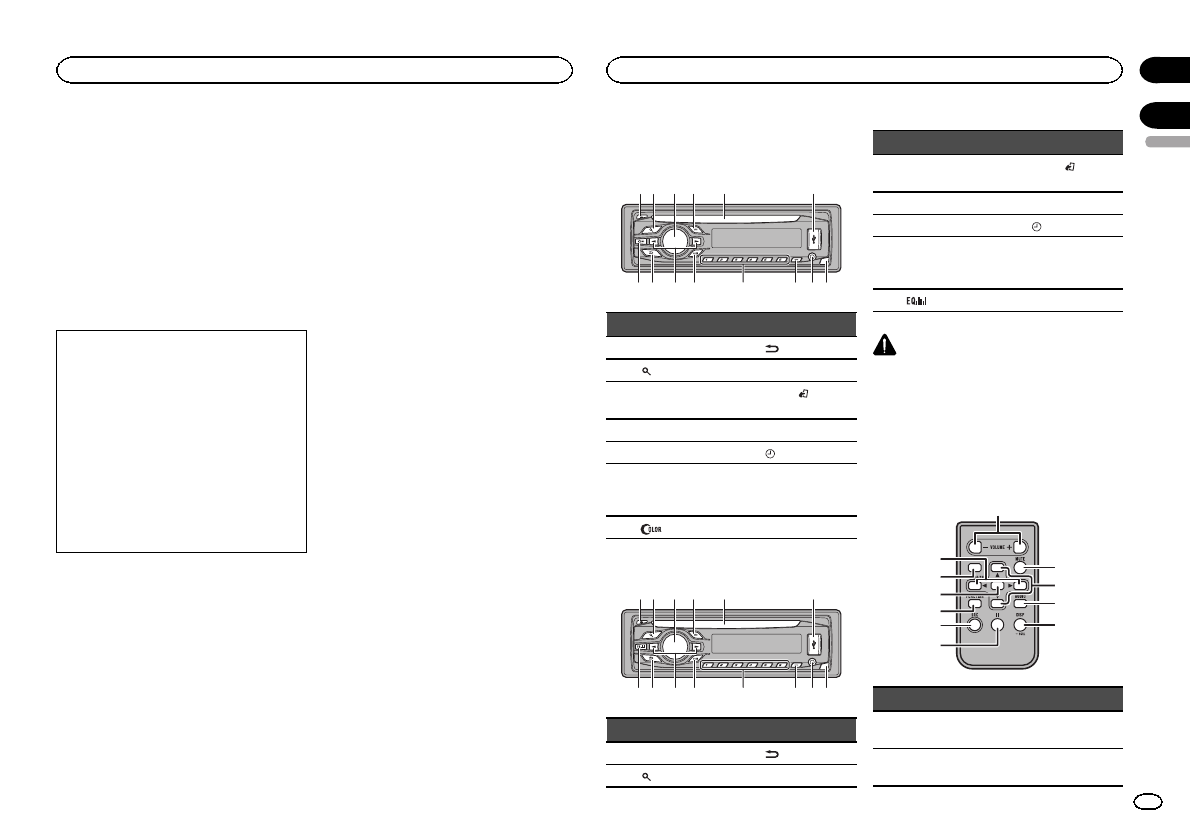

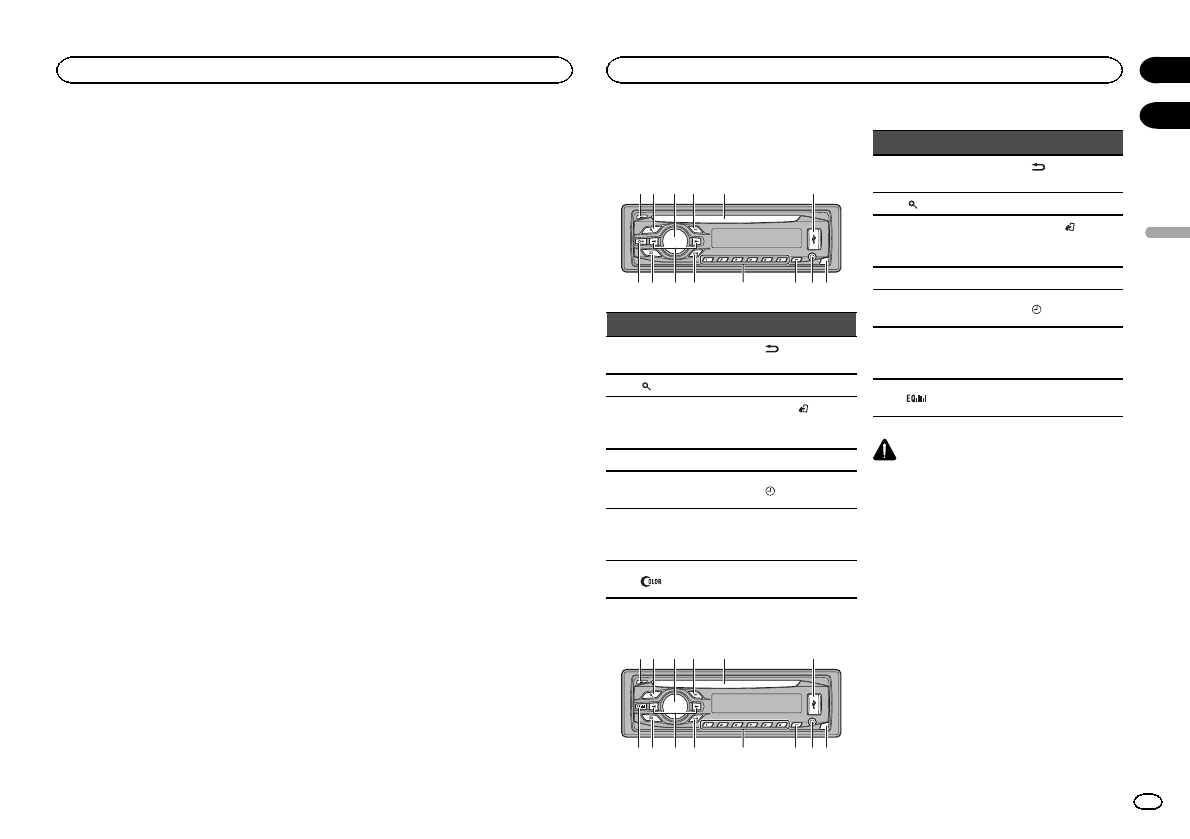

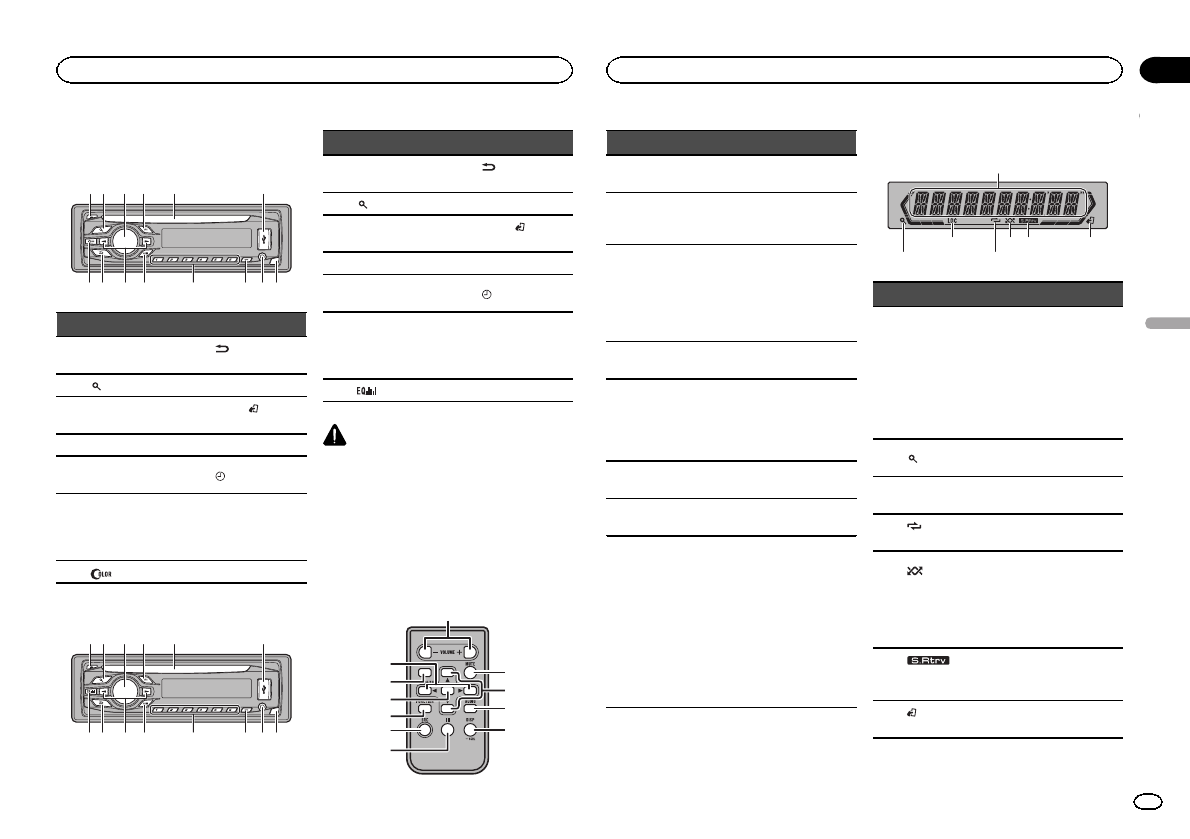

Head unit

DEH-3400UB and DEH-34UB

b c dea87

12 3 4 5 6

Part Part

1h(eject) 8(back/display)

2(list) 9c/d

3MULTI-CONTROL

(M.C.)aBAND/(iPod

control)

4SRC/OFF b1to 6

5Disc loading slot c(clock)

6USB port d

AUX input jack

(3.5 mm stereo

jack)

7(color) eDetach button

DEH-2400UB and DEH-24UB

b c dea87

12 3 4 5 6

Part Part

1h(eject) 8(back/display)

2(list) 9c/d

Part Part

3MULTI-CONTROL

(M.C.)aBAND/(iPod

control)

4SRC/OFF b1to 6

5Disc loading slot c(clock)

6USB port d

AUX input jack

(3.5 mm stereo

jack)

7eDetach button

CAUTION

!Use an optional Pioneer USB cable (CD-

U50E) to connect the USB audio player/USB

memory as any device connected directly to

the unit will protrude out from the unit and

may be dangerous.

!Do not use unauthorized products.

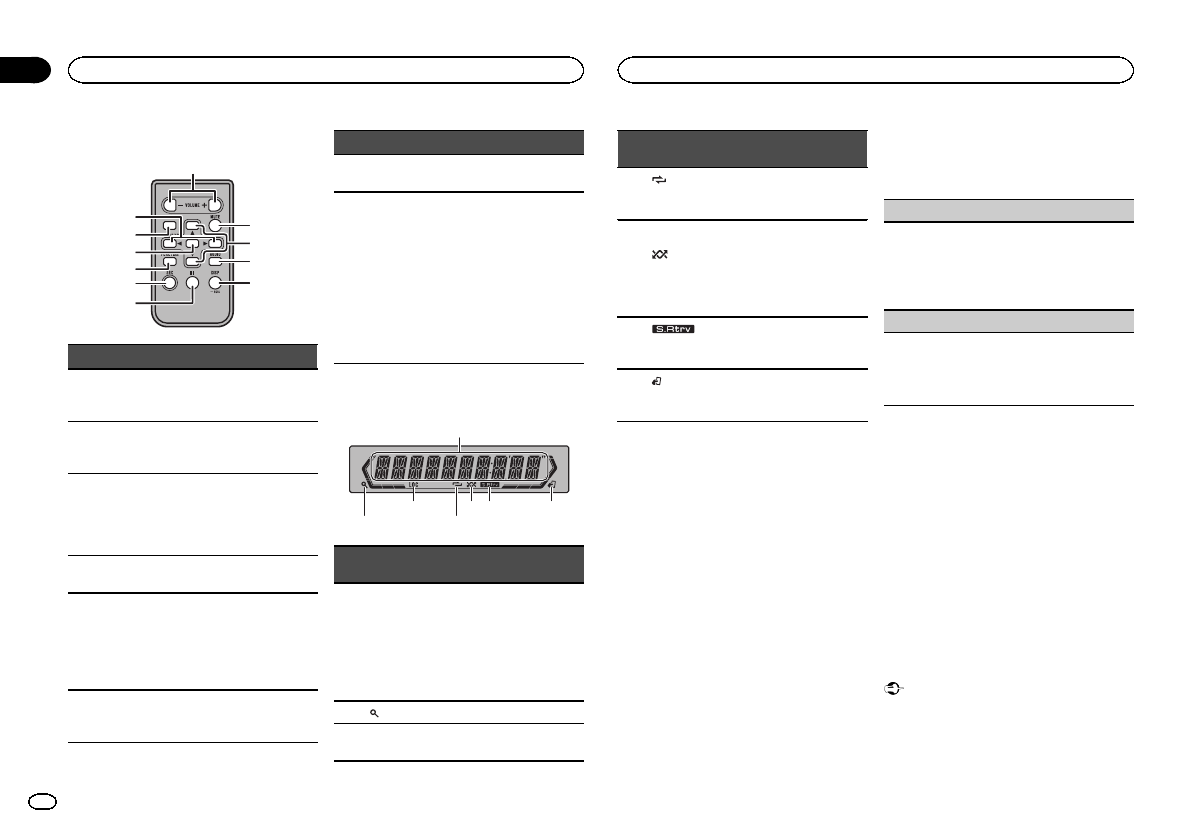

Remote control

Part Operation

fVOLUME Press to increase or decrease

volume.

gMUTE Press to mute. Press again to

unmute.

English

Before you start

Section

Operating this unit

Part Operation

ha/b

Press to recall preset stations.

Press to select the next/pre-

vious folder.

iAUDIO Press to select an audio func-

tion.

jDISP/SCRL

Press to select different dis-

plays.

Press and hold to turn dimmer

on or off.

kePress to pause or resume play-

back.

lFUNC-

TION Press to select functions.

mLIST/

ENTER

Press to display the disc title,

track title, folder, or file list de-

pending on the source.

Press to display the list de-

pending on the source.

While in the operating menu,

press to control functions.

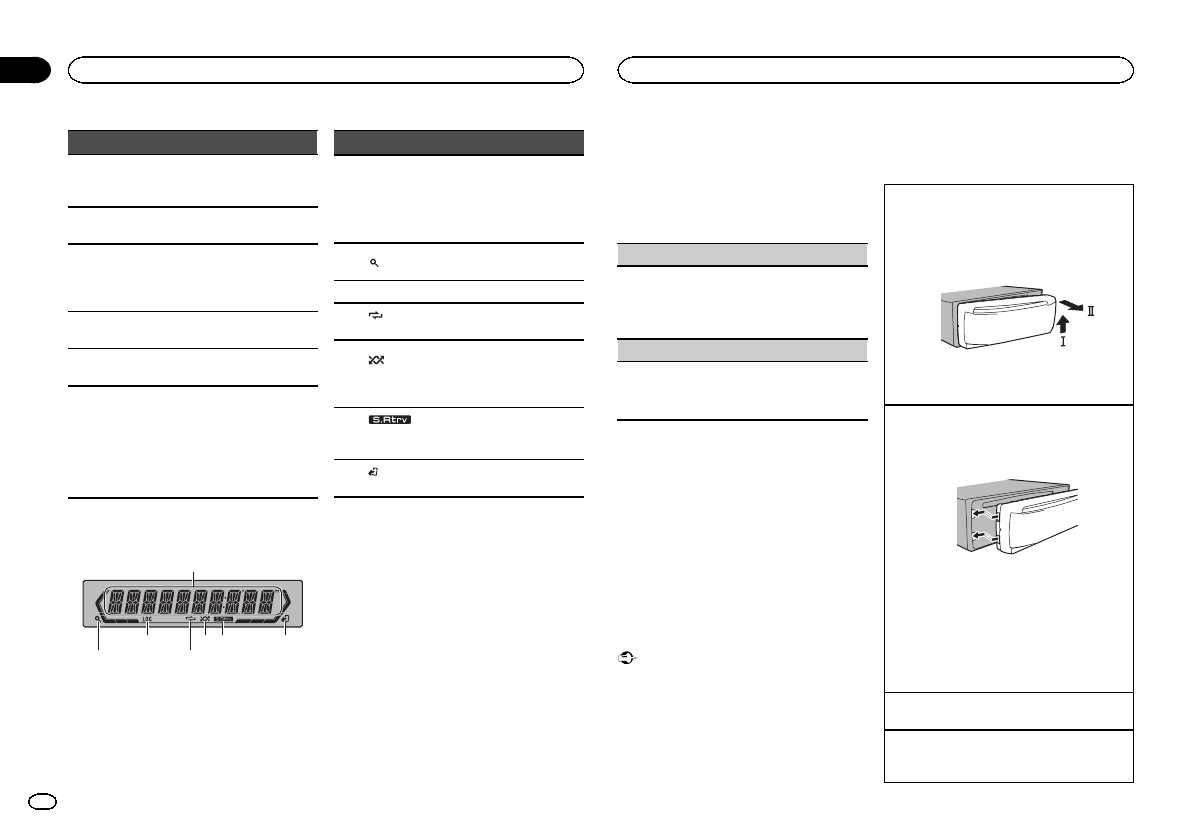

Display indication

65 73

2 4

Indicator State

Main dis-

play sec-

tion

!Tuner: band and frequency

!Built-in CD, USB storage

device and iPod: elapsed

playback time and text in-

formation

2(list) The list function is being oper-

ated.

3LOC Local seek tuning is on.

4(re-

peat) Track or folder repeat is on.

(ran-

dom/shuf-

fle)

Random play is on.

The iPod source is selected

and the shuffle or shuffle all

function is on.

6(sound re-

triever)

The sound retriever function is

on.

7(iPod

control)

This unit’s iPod function is op-

erated from your iPod.

Set up menu

When you turn the ignition switch to ON after in-

stallation, set up menu appears on the display.

You can set up the menu options below.

1 After installation of this unit, turn the

ignition switch to ON.

SET UP appears.

2 Turn M.C. to switch to YES. Press M.C. to

select.

#If you do not operate for 30 seconds, the set up

menu will not be displayed.

#If you prefer not to set up at this time, turn M.C.

to switch to NO. Press to select.

If you select NO, you cannot set up in the set up

menu.

3 Perform the following procedures to set

the menu.

To proceed to the next menu option, you need to

confirm your selection.

CLOCK SET (setting the clock)

1Turn M.C. to adjust hour.

2Press M.C. to select minute.

3Turn M.C. to adjust minute.

4Press M.C. to confirm the selection.

DEMO (demo display setting)

1Turn M.C. to set the demo display to on or off.

2Press M.C. to confirm the selection.

QUIT appears.

4 To finish your settings, turn M.C. to select

YES. Press to select.

#If you prefer to change your setting again, turn

M.C. to switch to NO. Press to select.

Notes

!You can set up the menu options in the initial

settings. For details about the settings, refer

to Initial settings on page 9.

!You can cancel set up menu by pressing

SRC/OFF.

Basic operations

Important

!Handle gently when removing or attaching

the front panel.

!Avoid subjecting the front panel to excessive

shock.

!Keep the front panel out of direct sunlight

and high temperatures.

!To avoid damaging the device or vehicle inte-

rior, remove any cables and devices attached

to the front panel before detaching it.

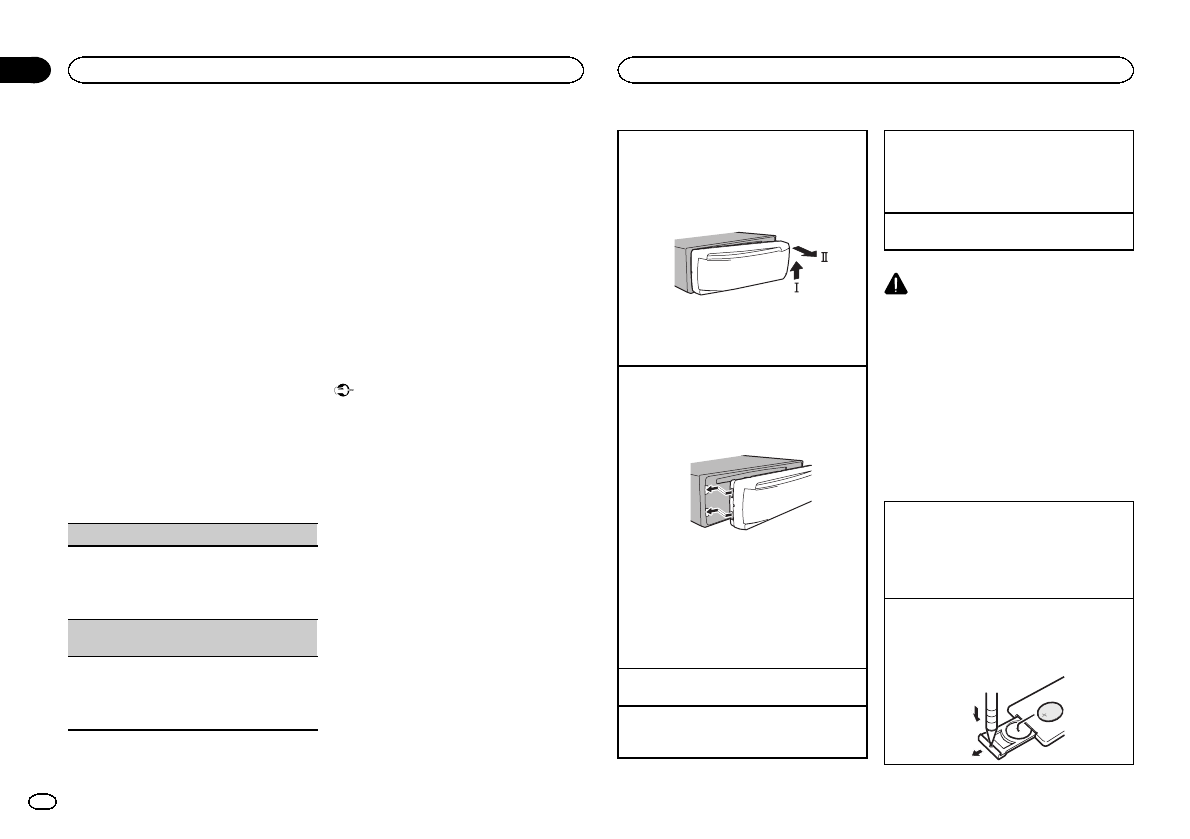

Removing the front panel to protect your unit from

theft

1Press the detach button to release the front

panel.

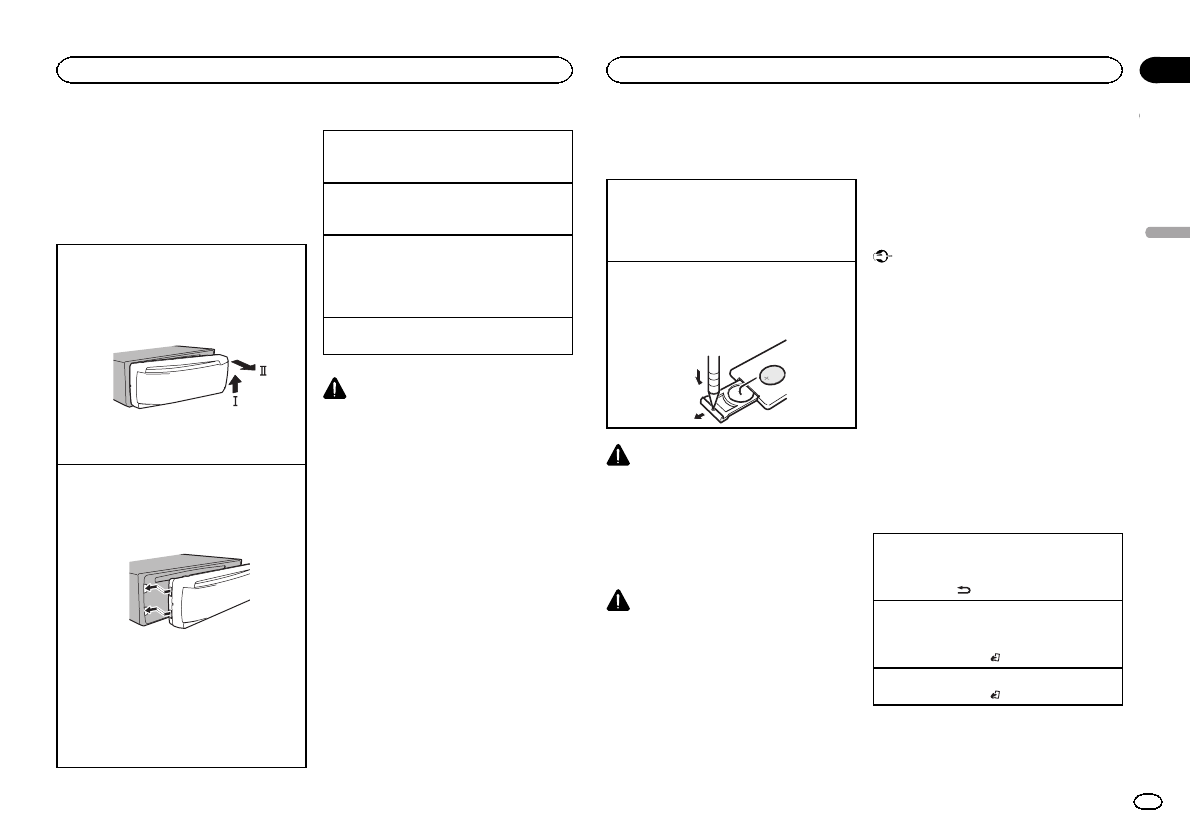

2Push the front panel upward (M) and then pull

it toward (N) you.

3Always keep the detached front panel in a pro-

tection device such as a protection case.

Re-attaching the front panel

1Slide the front panel to the left.

Make sure to insert the tabs on the left side of

the head unit into the slots on the front panel.

2Press the right side of the front panel until it is

firmly seated.

If you cannot attach the front panel to the

head unit successfully, make sure that you are

placing the front panel onto the head unit cor-

rectly. Forcing the front panel into place may

result in damage to the front panel or head

unit.

Turning the unit on

1Press SRC/OFF to turn the unit on.

Turning the unit off

1Press and hold SRC/OFF until the unit turns

off.

Operating this unit

Section

Operating this unit

Selecting a source

1Press SRC/OFF to cycle between:

TUNER (tuner)—CD (built-in CD player)—USB

(USB)/iPod (iPod)—AUX (AUX)

Adjusting the volume

1Turn M.C. to adjust the volume.

CAUTION

For safety reasons, park your vehicle when re-

moving the front panel.

Note

When this unit’s blue/white lead is connected to

the vehicle’s auto-antenna relay control termi-

nal, the vehicle’s antenna extends when this

unit’s source is turned on. To retract the anten-

na, turn the source off.

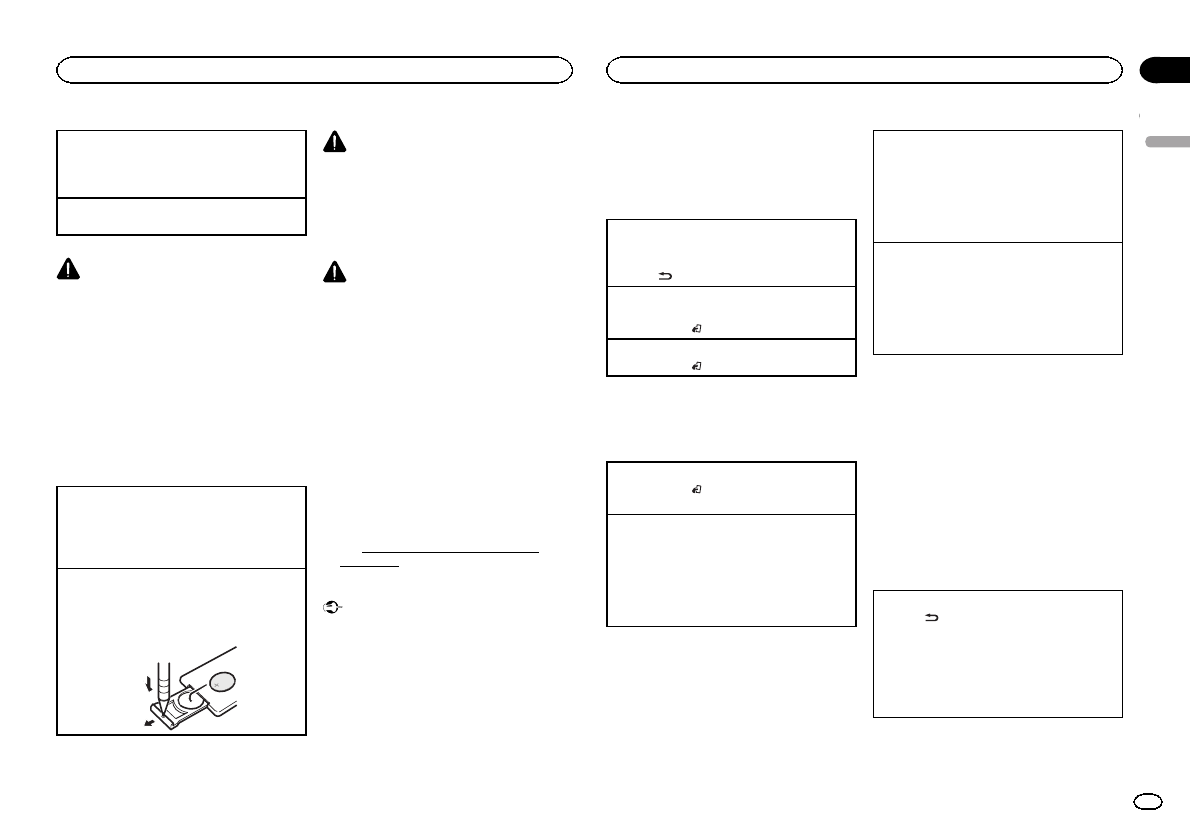

Use and care of the remote

control

Using the remote control

1Point the remote control in the direction of the

front panel to operate.

When using for the first time, pull out the film

protruding from the tray.

Replacing the battery

1Slide the tray out on the back of the remote

control.

2Insert the battery with the plus (+) and minus

(–) poles aligned properly.

WARNING

!Keep the battery out of the reach of children.

Should the battery be swallowed, consult a

doctor immediately.

!Batteries (battery pack or batteries installed)

must not be exposed to excessive heat such

as sunshine, fire or the like.

CAUTION

!Use one CR2025 (3 V) lithium battery.

!Remove the battery if the remote control is

not used for a month or longer.

!There is a danger of explosion if the battery is

incorrectly replaced. Replace only with the

same or equivalent type.

!Do not handle the battery with metallic tools.

!Do not store the battery with metallic ob-

jects.

!If the battery leaks, wipe the remote control

completely clean and install a new battery.

!When disposing of used batteries, comply

with governmental regulations or environ-

mental public institutions’rules that apply in

your country/area.

!“Perchlorate Material –special handling may

apply.

See www.dtsc.ca.gov/hazardouswaste/

perchlorate. (Applicable to California,

U.S.A.)”

Important

!Do not store the remote control in high tem-

peratures or direct sunlight.

!The remote control may not function properly

in direct sunlight.

!Do not let the remote control fall onto the

floor, where it may become jammed under

the brake or accelerator pedal.

Menu operations identical

for set up menu/function

settings/audio adjustments/

initial settings/lists

Returning to the previous display

Returning to the previous list (the folder one level

higher)

1Press .

Returning to the ordinary display

Canceling the initial setting menu/set up menu

1Press BAND/.

Returning to the ordinary display from the list

1Press BAND/.

Tuner

Basic operations

Selecting a band

1Press BAND/until the desired band (F1,F2,

F3 for FM or AM) is displayed.

Recalling preset stations

1Press cor d.

!If MAN (manual tuning) is selected in SEEK,

you cannot recall preset stations. You need to

select PCH (preset channel) in SEEK. For de-

tails about the settings, refer to SEEK (left/right

key setting) on the next page.

Manual tuning (step by step)

1Press cor d.

!If PCH (preset channel) is selected in SEEK,

you cannot tune up or down manually. You

need to select MAN (manual tuning) in SEEK.

For details about the settings, refer to SEEK

(left/right key setting) on the next page.

Seeking

1Press and hold cor d, and then release.

You can cancel seek tuning by briefly pressing

cor d.

While pressing and holding cor d, you can

skip stations. Seek tuning starts as soon as

you release cor d.

Storing and recalling stations

for each band

Using preset tuning buttons

1 When you find a station that you want

to store in memory, press one of the preset

tuning buttons (1 to 6) and hold until the

preset number stops flashing.

2 Press one of the preset tuning buttons (1

to 6) to select the desired station.

Switching the display

Selecting the desired text information

1Press .

Program service name/frequency—song title/

artist name—entertainment—frequency

!Depending on the band, text information can

be changed.

!Text information items that can be changed

depend on the area.

Function settings

1 Press M.C. to display the main menu.

English

Operating this unit

Section

Operating this unit

2 Turn M.C. to change the menu option

and press to select FUNCTION.

3 Turn M.C. to select the function.

After selecting, perform the following proce-

dures to set the function.

BSM (best stations memory)

BSM (best stations memory) automatically stores

the six strongest stations in the order of their sig-

nal strength.

1Press M.C. to turn BSM on.

To cancel, press M.C. again.

LOCAL (local seek tuning)

Local seek tuning lets you tune in to only those

radio stations with sufficiently strong signals for

good reception.

1Press M.C. to select the desired setting.

FM: OFF—LV1 —LV2—LV3—LV4

AM: OFF—LV1 —LV2

The highest level setting allows reception of

only the strongest stations, while lower levels

allow the reception of weaker stations.

SEEK (left/right key setting)

You can assign a function to the left and right keys

of the unit.

Select MAN (manual tuning) to tune up or down

manually or select PCH (preset channel) to switch

between preset channels.

1Press M.C. to select MAN or PCH.

CD/CD-R/CD-RW and USB

storage devices

Basic operations

Playing a CD/CD-R/CD-RW

1Insert the disc into the disc loading slot with

the label side up.

Ejecting a CD/CD-R/CD-RW

1Press h.

Playing songs on a USB storage device

1Open the USB port cover.

2Plug in the USB storage device using a USB

cable.

A song will be played automatically.

Stopping playback of files on a USB storage de-

vice

1You may disconnect the USB storage device at

any time.

The unit stops playback.

Selecting a folder

1Press 1/or 2/ .

Selecting a track

1Press cor d.

Fast forwarding or reversing

1Press and hold cor d.

!When playing compressed audio, there is no

sound during fast forward or reverse.

Returning to root folder

1Press and hold BAND/.

Switching between compressed audio and CD-DA

1Press BAND/.

Switching between playback memory devices

You can switch between playback memory devices

on USB storage devices with more than one Mass

Storage Device-compatible memory device.

1Press BAND/.

!You can switch between up to 32 different

memory devices.

Note

Disconnect USB storage devices from the unit

when not in use.

Displaying text information

Selecting the desired text information

1Press .

!Depending on the version of iTunes used to

write MP3 files to a disc or media file types, in-

compatible text stored within an audio file may

be displayed incorrectly.

!Text information items that can be changed

depend on the media.

Selecting and playing files/

tracks from the name list

1 Press to switch to the file/track name

list mode.

2 Use M.C. to select the desired file name

(or folder name).

Changing the file or folder name

1Turn M.C.

Playing

1When a file or track is selected, press M.C.

Viewing a list of the files (or folders) in the se-

lected folder

1When a folder is selected, press M.C.

Playing a song in the selected folder

1When a folder is selected, press and hold M.C.

Advanced operations using

special buttons

Selecting a repeat play range

1Press 6/to cycle between the following:

CD/CD-R/CD-RW

!ALL –Repeat all tracks

!ONE –Repeat the current track

!FLD –Repeat the current folder

USB audio player/USB memory

!ALL –Repeat all files

!ONE –Repeat the current file

!FLD –Repeat the current folder

Playing tracks in random order

1Press 5/to turn random play on or off.

Tracks in a selected repeat range are played in

random order.

!To change songs during random play, press d

to switch to the next track. Pressing crestarts

playback of the current track from the begin-

ning of the song.

Pausing playback

1Press 4/PAUSE to pause or resume.

Enhancing compressed audio and restoring rich

sound (sound retriever)

1Press 3/S.Rtrv to cycle between:

1—2—OFF (off)

1is effective for low compression rates, and 2

is effective for high compression rates.

Function settings

1 Press M.C. to display the main menu.

2 Turn M.C. to change the menu option

and press to select FUNCTION.

3 Turn M.C. to select the function.

After selecting, perform the following proce-

dures to set the function.

Operating this unit

Section

Operating this unit

REPEAT (repeat play)

1Press M.C. to select a repeat play range.

For details, refer to Selecting a repeat play range

on the previous page.

RANDOM (random play)

1Press M.C. to turn random play on or off.

PAUSE (pause)

1Press M.C. to pause or resume.

S.RTRV (sound retriever)

Automatically enhances compressed audio and

restores rich sound.

1Press M.C. to select the desired setting.

For details, refer to Enhancing compressed

audio and restoring rich sound (sound retriever)

on the previous page.

iPod

Basic operations

Playing songs on an iPod

1Open the USB port cover.

2Connect an iPod to the USB cable using an

iPod Dock Connector.

A song will be played automatically.

Selecting a song (chapter)

1Press cor d.

Selecting an album

1Press 1/or 2/ .

!The album may not be selected correctly if the

iPod has more than one album with the same

title on it. Select the album you want to listen

to using list search. For details, refer to Brows-

ing for a song on this page.

Fast forwarding or reversing

1Press and hold cor d.

Notes

!The iPod cannot be turned on or off when the

control mode is set to CTRL AUDIO.

!Disconnect headphones from the iPod be-

fore connecting it to this unit.

!The iPod will turn off about two minutes after

the ignition switch is set to OFF.

Displaying text information

Selecting the desired text information

1Press .

Browsing for a song

1 Press to switch to the top menu of list

search.

2 Use M.C. to select a category/song.

Changing the name of the song or category

1Turn M.C.

Playlists—artists—albums—songs—podcasts

—genres—composers—audiobooks

Playing

1When a song is selected, press M.C.

Viewing a list of songs in the selected category

1When a category is selected, press M.C.

Playing a song in the selected category

1When a category is selected, press and hold

M.C.

Searching the list by alphabet

1When a list for the selected category is dis-

played, press to switch to alphabet search

mode.

!You also can switch to alphabet search

mode by turning M.C. twice.

2Turn M.C. to select a letter.

3Press M.C. to display the alphabetical list.

!To cancel searching, press .

Notes

!You can play playlists created with the PC ap-

plication (MusicSphere). The application will

be available on our website.

!Playlists that you created with the PC appli-

cation (MusicSphere) are displayed in abbre-

viated form.

Advanced operations using

special buttons

Selecting a repeat play range

1Press 6/to cycle between the following:

!OFF –Repeat off

!ONE –Repeat the current song

!ALL –Repeat all songs in the selected list

!You cannot select OFF when CTRL AUDIO is

selected. Refer to Operating this unit’siPod

function from your iPod on this page.

Playing all songs in random order (shuffle all)

1Press 5/to turn shuffle all on.

!When the control mode is set to CTRL iPod/

CTRL APP, shuffle play is on.

Pausing playback

1Press 4/PAUSE to pause or resume.

Enhancing compressed audio and restoring rich

sound (sound retriever)

1Press 3/S.Rtrv to cycle between:

1—2—OFF (off)

1is effective for low compression rates, and 2

is effective for high compression rates.

Playing songs related to the

currently playing song

You can play songs from the following lists.

•Album list of the currently playing artist

•Song list of the currently playing album

•Album list of the currently playing genre

1 Press and hold M.C. to switch to link play

mode.

2 Turn M.C. to change the mode; press to

select.

!ARTIST –Plays an album of the artist cur-

rently being played.

!ALBUM –Plays a song from the album cur-

rently being played.

!GENRE –Plays an album from the genre cur-

rently being played.

The selected song/album will be played after the

currently playing song.

Notes

!The selected song/album may be canceled if

you operate functions other than link search

(e.g. fast forward and reverse).

!Depending on the song selected to play, the

end of the currently playing song and the be-

ginning of the selected song/album may be

cut off.

Operating this unit’s iPod

function from your iPod

You can listen to the sound from your iPod appli-

cations using your car’s speakers, when

CTRL APP is selected.

!This function is not compatible with iPod

nano 1st generation.

APP Mode is compatible with the following iPod

models.

!iPhone 4 (software version 4.1 or later)

!iPhone 3GS (software version 3.0 or later)

!iPhone 3G (software version 3.0 or later)

!iPhone (software version 3.0 or later)

!iPod touch 4th generation (software version

4.1 or later)

!iPod touch 3rd generation (software version

3.0 or later)

!iPod touch 2nd generation (software version

3.0 or later)

English

Operating this unit

Section

Operating this unit

!iPod touch 1st generation (software version

3.0 or later)

%Press BAND/ to switch the control

mode.

!CTRL iPod –This unit’s iPod function can be

operated from the connected iPod.

!CTRL APP –Play back the sound from your

iPod applications.

!CTRL AUDIO –This unit’s iPod function can

be operated from this unit.

Notes

!Switching the control mode to CTRL iPod/

CTRL APP pauses song playback. Operate

the iPod to resume playback.

!The following functions are still accessible

from the unit even if the control mode is set

to CTRL iPod/CTRL APP.

—Pausing

—Fast forward/reverse

—Selecting a song (chapter)

!When the control mode is set to CTRL iPod,

operations are limited as follows:

—The function settings are not available.

—The browse function cannot be operated from

this unit.

Function settings

1 Press M.C. to display the main menu.

2 Turn M.C. to change the menu option

and press to select FUNCTION.

3 Turn M.C. to select the function.

After selecting, perform the following proce-

dures to set the function.

!When the control mode is set to CTRL iPod/

CTRL APP, only PAUSE or S.RTRV is avail-

able.

REPEAT (repeat play)

1Press M.C. to select a repeat play range.

For details, refer to Selecting a repeat play range

on the previous page.

SHUFFLE (shuffle)

1Press M.C. to select your favorite setting.

!SNG –Play back songs in the selected list

in random order.

!ALB –Play back songs from a randomly se-

lected album in order.

!OFF –Cancel random play.

SHUFFLE ALL (shuffle all)

1Press M.C. to turn shuffle all on.

To turn off, set SHUFFLE in the FUNCTION

menu to off.

LINK PLAY (link play)

1Press M.C. to display the setting mode.

2Turn M.C. to change the mode; press to select.

For details about the settings, refer to Playing

songs related to the currently playing song on

the previous page.

PAUSE (pause)

1Press M.C. to pause or resume.

AUDIO BOOK (audiobook speed)

1Press M.C. to display the setting mode.

2Turn M.C. to select your favorite setting.

!FASTER –Playback at a speed faster than

normal

!NORMAL –Playback at normal speed

!SLOWER –Playback at a speed slower

than normal

3Press M.C. to confirm the selection.

S.RTRV (sound retriever)

Automatically enhances compressed audio and

restores rich sound.

1Press M.C. to select the desired setting.

For details, refer to Enhancing compressed

audio and restoring rich sound (sound retriever)

on the previous page.

Audio adjustments

1 Press M.C. to display the main menu.

2 Turn M.C. to change the menu option

and press to select AUDIO.

3 Turn M.C. to select the audio function.

After selecting, perform the following proce-

dures to set the audio function.

FAD/BAL (fader/balance adjustment)

1Press M.C. to display the setting mode.

2Press M.C. to cycle between fader (front/rear)

and balance (left/right).

3Turn M.C. to adjust speaker balance.

!When the rear output and RCA output setting

are SW, you cannot adjust front/rear speaker

balance. Refer to REAR-SP (rear output setting)

on the next page. Refer to PREOUT (preout set-

ting) on the next page.

PRESET EQ (equalizer recall)

1Press M.C. to display the setting mode.

2Turn M.C. to select the equalizer.

DYNAMIC—VOCAL—NATURAL—CUSTOM

—FLAT—POWERFUL

3Press M.C. to confirm the selection.

!You can also switch the equalizer by pressing

repeatedly (DEH-2400UB and DEH-24UB).

TONE CTRL (equalizer adjustment)

!Adjusted equalizer curve settings are stored in

CUSTOM.

1Press M.C. to display the setting mode.

2Press M.C. to select BASS (bass)/MID (mid)/

TREBLE (treble).

3Turn M.C. to adjust the level.

Adjustment range: +6 to –6

LOUD (loudness)

Loudness compensates for deficiencies in the low-

frequency and high-frequency ranges at low vol-

ume.

1Press M.C. to select the desired setting.

OFF (off)—LOW(low)—HI (high)

SUB.W (subwoofer on/off setting)

This unit is equipped with a subwoofer output

which can be turned on or off.

!This function is not available for DEH-2400UB

and DEH-24UB.

1Press M.C. to select the desired setting.

NOR (normal phase)—REV (reverse phase)—

OFF (subwoofer off)

SUB.W CTRL (subwoofer adjustment)

Operating this unit

Section

Operating this unit

The cut-off frequency and output level can be ad-

justed when the subwoofer output is on.

Only frequencies lower than those in the selected

range are outputted from the subwoofer.

!This function is not available for DEH-2400UB

and DEH-24UB.

!When you select OFF in SUB.W, you cannot se-

lect this function. For details, refer to SUB.W

(subwoofer on/off setting) on the previous

page.

1Press M.C. to display the setting mode.

2Press M.C. to cycle between the cut-off fre-

quency and output level of the subwoofer.

Cut-off frequency (Cut-off frequency display

flashes.)—Output level (Output level display

flashes.)

3Turn M.C. to select the desired setting.

Cut-off frequency: 50HZ—63HZ—80HZ—

100HZ—125HZ

Output level: –24 to +6

SLA (source level adjustment)

SLA (Source level adjustment) lets you adjust the

volume level of each source to prevent radical

changes in volume when switching between sour-

ces.

!Settings are based on the FM volume level,

which remains unchanged.

!The AM volume level can also be adjusted with

this function.

!When selecting FM as the source, you cannot

switch to SLA.

1Press M.C. to display the setting mode.

2Turn M.C. to adjust the source volume.

Adjustment range: +4 to –4

3Press M.C. to confirm the selection.

Initial settings

1 Press and hold SRC/OFF until the unit

turns off.

2 Press M.C. and hold until function name

appears in the display.

3 Turn M.C. to select the initial setting.

After selecting, perform the following proce-

dures to set the initial setting.

CLOCK SET (setting the clock)

1Press M.C. to display the setting mode.

2Press M.C. to select the segment of the clock

display you wish to set.

Hour—Minute

3Turn M.C. to adjust the clock.

AUX (auxiliary input)

Activate this setting when using an auxiliary de-

vice connected to this unit.

1Press M.C. to turn AUX on or off.

USB PNP (plug and play)

This setting allows you to switch your source to

USB/iPod automatically.

1Press M.C. to turn the plug and play function

on or off.

ON –When a USB storage device/iPod is con-

nected, depending on the type of device, the

source is automatically switched to USB/iPod

when you turn on the engine. If you disconnect

your USB storage device/iPod, this unit’s

source is turned off.

OFF –When a USB storage device/iPod is con-

nected, the source is not switched to USB/

iPod automatically. Please change the source

to USB/iPod manually.

REAR-SP (rear output setting)

The rear speaker leads output can be used for full-

range speaker or subwoofer connection.

If you switch to SW, you can connect a rear speak-

er lead directly to a subwoofer without using an

auxiliary amp.

Initially, REAR-SP is set for rear full-range speaker

connection (FUL).

1Press M.C. to select the desired setting.

FUL—SW

!Even if you change this setting, there will

be no output if you select OFF in SUB.W

(Refer to SUB.W (subwoofer on/off setting)

on the previous page).

!If you change this setting, subwoofer out-

put in the audio menu will return to the fac-

tory settings.

PREOUT (preout setting)

The RCA outputs can be used for rear speaker or

subwoofer connection.

If you switch to SW, you can connect a rear speak-

er lead directly to a subwoofer without using an

auxiliary amp.

Initially, PREOUT is set for rear full-range speaker

connection (SW).

1Press M.C. to select the desired setting.

SW—REA

!Even if you change this setting, there will

be no output if you select OFF in SUB.W

(Refer to SUB.W (subwoofer on/off setting)

on the previous page).

!If you change this setting, subwoofer out-

put in the audio menu will return to the fac-

tory settings.

DEMO (demo display setting)

1Press M.C. to turn the demo display on or off.

SCROLL (scroll mode setting)

When ever scroll is set to ON, recorded text infor-

mation scrolls continuously in the display. Set to

OFF if you prefer the information to scroll just

once.

1Press M.C. to turn the ever scroll on or off.

Selecting the illumination color

Only for DEH-3400UB and DEH-34UB.

This unit is equipped with multiple-color illumi-

nation. You can select desired colors for the keys

and display of this unit. You also can customize

the colors you want to use.

Selecting the key color from the

illumination color list

Only for DEH-3400UB and DEH-34UB.

You can select desired colors for the keys of this

unit.

1 Press .

2 Turn M.C. to display KEY COLOR and

press to select.

3 Turn M.C. to select the illumination color.

You can select one option from the following list.

!30 preset colors (WHITE to ROSE)

!SCAN (cycle through all colors)

!3 sets of colors (WARM,AMBIENT,CALM)

!CUSTOM (customized illumination color)

4 Press M.C. to confirm the selection.

Notes

!When SCAN is selected, the system auto-

matically cycles through the 30 preset colors.

!When WARM is selected, the system auto-

matically cycles through the warm colors.

English

Operating this unit

Section

Operating this unit

!When AMBIENT is selected, the system au-

tomatically cycles through the ambient col-

ors.

!When CALM is selected, the system auto-

matically cycles through the calm colors.

!When CUSTOM is selected, the customized

color saved is selected.

!To cancel selecting the illumination color,

press .

Selecting the display color from

the illumination color list

Only for DEH-3400UB and DEH-34UB.

You can select the desired colors for the display

of this unit.

1 Press .

2 Turn M.C. to display DISP COLOR and

press to select.

3 Turn M.C. to select the illumination color.

You can select one option from the following list.

!30 preset colors (WHITE to ROSE)

!SCAN (cycle through all colors)

!3 sets of colors (WARM,AMBIENT,CALM)

!CUSTOM (customized illumination color)

4 Press M.C. to confirm the selection.

Note

For details about colors on the list, refer to Se-

lecting the key color from the illumination color

list on the previous page.

Selecting key and display color

from the illumination color list

Only for DEH-3400UB and DEH-34UB.

You can select the desired colors for the keys

and display of this unit.

1 Press .

2 Turn M.C. to display BOTH COLOR and

press to select.

3 Turn M.C. to select the illumination color.

You can select one option from the following list.

!30 preset colors (WHITE to ROSE)

!SCAN (cycle through all colors)

4 Press M.C. to confirm the selection.

Notes

!You cannot select 3 sets of preset colors and

CUSTOM in this function.

!Once you select a color in this function, col-

ors on the keys and display of this unit auto-

matically switch to the color you selected.

!For details about colors on the list, refer to

Selecting the key color from the illumination

color list on the previous page.

Customizing the illumination color

Only for DEH-3400UB and DEH-34UB.

1 Press .

2 Turn M.C. to display KEY COLOR or

DISP COLOR. Press to select.

3 Press M.C. and hold until the customizing

illumination color setting appears in the dis-

play.

4 Press M.C. to select the primary color.

R(red)—G(green)—B(blue)

5 Turn M.C. to adjust the brightness level.

Adjustment range: 0to 60

#You cannot select a level below 10 for all three of

R(red), G(green), and B(blue) at the same time.

#You can also perform the same operation on

other colors.

Notes

!You cannot create a custom illumination

color when SCAN or a set of colors (WARM,

AMBIENT,orCALM) is selected.

!You can create custom illumination colors

for both KEY COLOR and DISP COLOR.

Switching the dimmer setting

You can adjust the brightness of illumination.

%Press and hold .

Using an AUX source

1 Insert the stereo mini plug into the AUX

input jack.

2 Press SRC/OFF to select AUX as the

source.

Note

AUX cannot be selected unless the auxiliary set-

ting is turned on. For more details, refer to AUX

(auxiliary input) on the previous page.

Turning the clock display on

or off

%Press to turn the clock display on or

off.

#The clock display disappears temporarily when

you perform other operations, but the clock display

appears again after 25 seconds.

Operating this unit

Section

Operating this unit

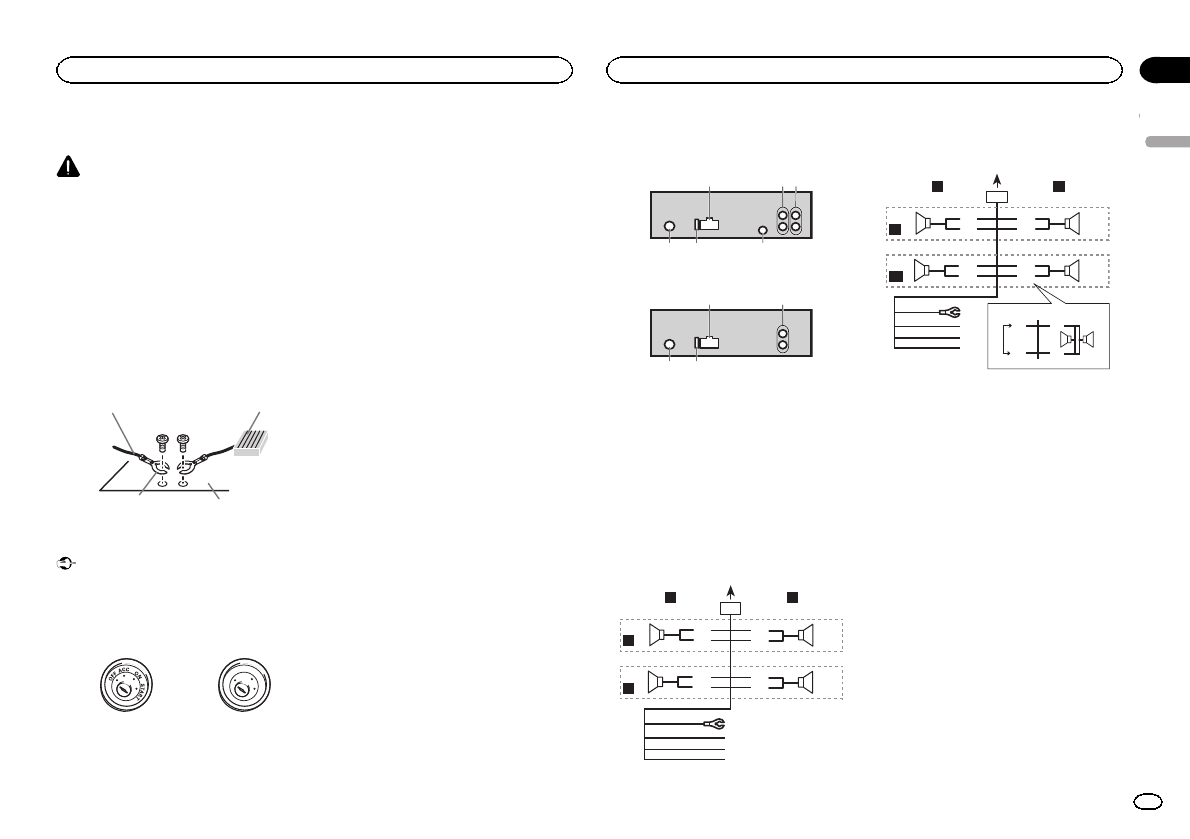

Connections

WARNING

!Use speakers over 50 W (output value) and

between 4 Wto 8 W(impedance value). Do

not use 1 Wto 3 Wspeakers for this unit.

!The black cable is ground. When installing

this unit or power amp (sold separately),

make sure to connect the ground wire first.

Ensure that the ground wire is properly con-

nected to metal parts of the car’s body. The

ground wire of the power amp and the one of

this unit or any other device must be con-

nected to the car separately with different

screws. If the screw for the ground wire loos-

ens or falls out, it could result in fire, genera-

tion of smoke or malfunction.

Ground wire

Metal parts of car’s bod

POWER AMP

Other devices

(Another electronic

device in the car)

Important

!When installing this unit in a vehicle without

an ACC (accessory) position on the ignition

switch, failure to connect the red cable to the

terminal that detects operation of the ignition

key may result in battery drain.

ACC position No ACC position

!Use this unit with a 12-volt battery and nega-

tive grounding only. Failure to do so may re-

sult in a fire or malfunction.

!To prevent a short-circuit, overheating or mal-

function, be sure to follow the directions

below.

—Disconnect the negative terminal of the bat-

tery before installation.

—Secure the wiring with cable clamps or adhe-

sive tape. Wrap adhesive tape around wiring

that comes into contact with metal parts to

protect the wiring.

—Place all cables away from moving parts,

such as the shift lever and seat rails.

—Place all cables away from hot places, such

as near the heater outlet.

—Do not connect the yellow cable to the battery

by passing it through the hole to the engine

compartment.

—Cover any disconnected cable connectors

with insulating tape.

—Do not shorten any cables.

—Never cut the insulation of the power cable of

this unit in order to share the power with

other devices. The current capacity of the

cable is limited.

—Use a fuse of the rating prescribed.

—Never wire the negative speaker cable directly

to ground.

—Never band together negative cables of multi-

ple speakers.

!When this unit is on, control signals are sent

through the blue/white cable. Connect this

cable to the system remote control of an ex-

ternal power amp or the vehicle’s auto-anten-

na relay control terminal (max. 300 mA

12 V DC). If the vehicle is equipped with a

glass antenna, connect it to the antenna

booster power supply terminal.

!Never connect the blue/white cable to the

power terminal of an external power amp.

Also, never connect it to the power terminal

of the auto antenna. Doing so may result in

battery drain or a malfunction.

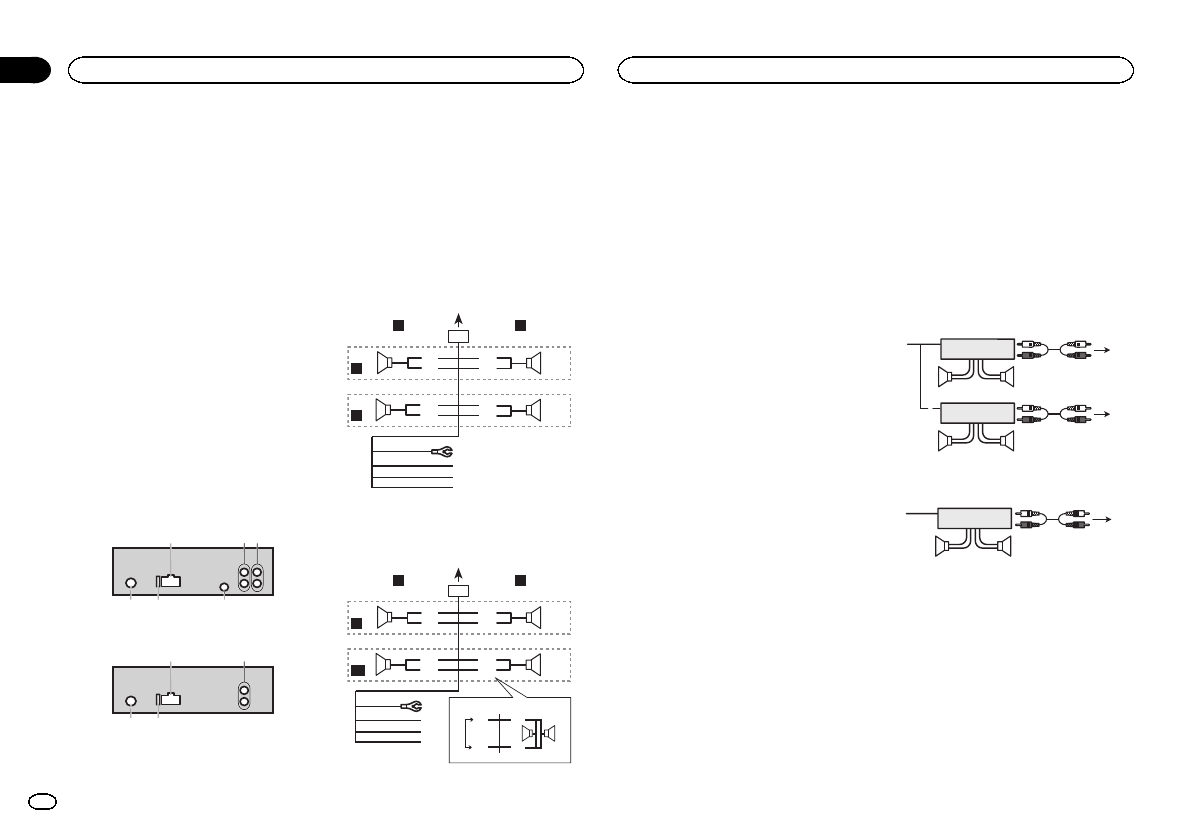

This unit

DEH-3400UB and DEH-34UB

456

DEH-2400UB and DEH-24UB

4 5

1Power cord input

2Rear output or subwoofer output

3Front output

4Antenna input

5Fuse (10 A)

6Wired remote input

Hard-wired remote control adaptor can be

connected (sold separately).

Power cord

Perform these connections when not connect-

ing a rear speaker lead to a subwoofer.

















Perform these connections when using a sub-

woofer without the optional amplifier.





















k l

1To power cord input

2Left

3Right

4Front speaker

5Rear speaker

6White

7White/black

8Gray

9Gray/black

aGreen

bGreen/black

cViolet

dViolet/black

eBlack (chassis ground)

Connect to a clean, paint-free metal location.

fYellow

Connect to the constant 12 V supply termi-

nal.

gRed

Connect to terminal controlled by ignition

switch (12 V DC).

hBlue/white

Connect to system control terminal of the

power amp or auto-antenna relay control ter-

minal (max. 300 mA 12 V DC).

iSubwoofer (4 Ω)

English

Installation

Section

Installation

jWhen using a subwoofer of 70 W (2 Ω), be

sure to connect the subwoofer to the violet

and violet/black leads of this unit. Do not

connect anything to the green and green/

black leads.

kNot used.

lSubwoofer (4 Ω)× 2

Notes

!With a 2 speaker system, do not connect any-

thing to the speaker leads that are not con-

nected to speakers.

!Change the initial setting of this unit. Refer

to REAR-SP (rear output setting) on page 9.

Refer to PREOUT (preout setting) on page 9.

The subwoofer output of this unit is monau-

ral.

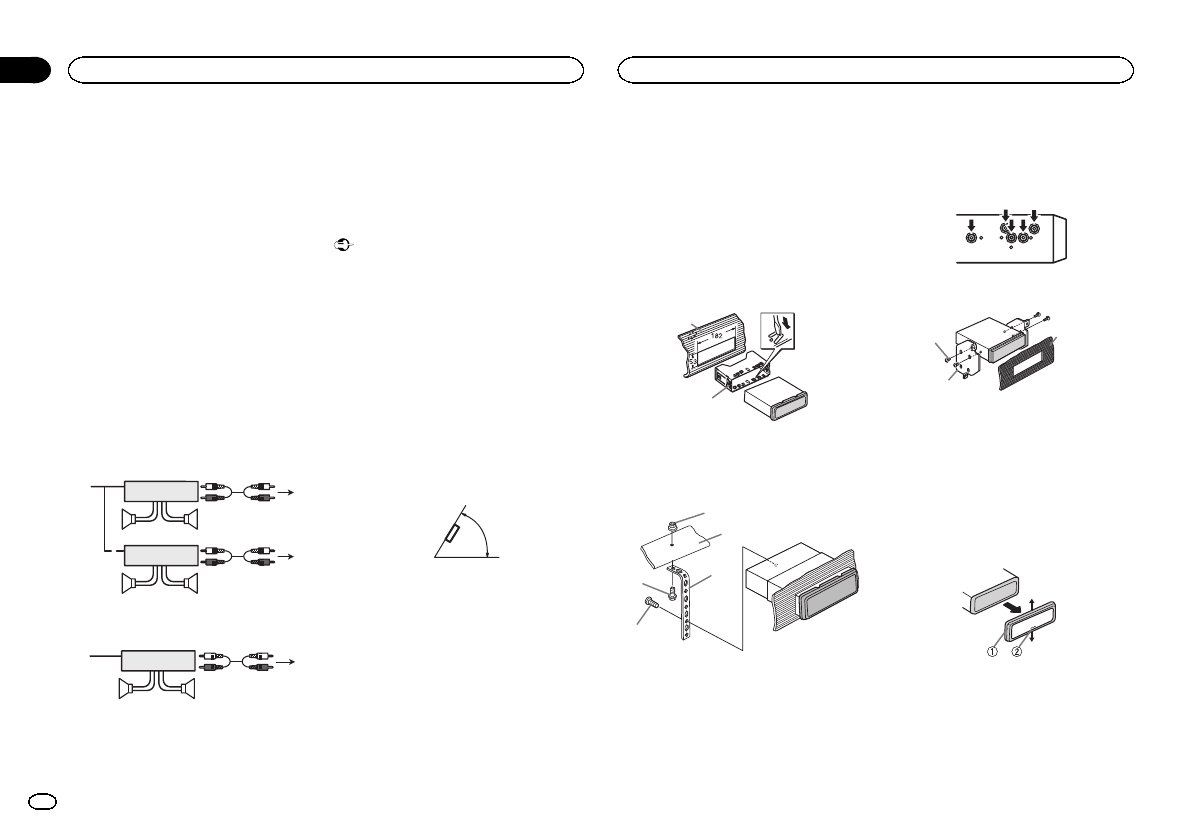

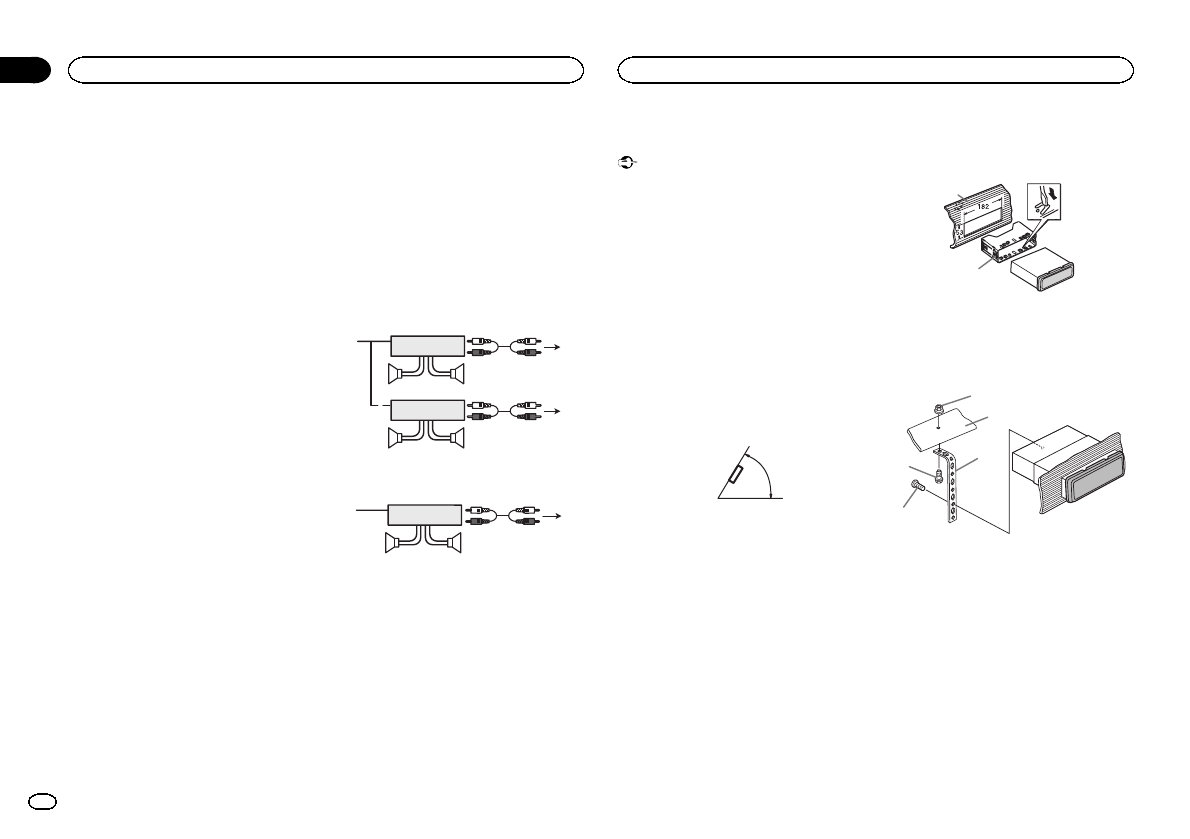

Power amp (sold separately)

Perform these connections when using the op-

tional amplifier.

DEH-3400UB and DEH-34UB

















DEH-2400UB and DEH-24UB









1System remote control

Connect to Blue/white cable.

2Power amp (sold separately)

3Connect with RCA cables (sold separately)

4To Front output

5Front speaker

6To Rear output or subwoofer output

7Rear speaker or subwoofer

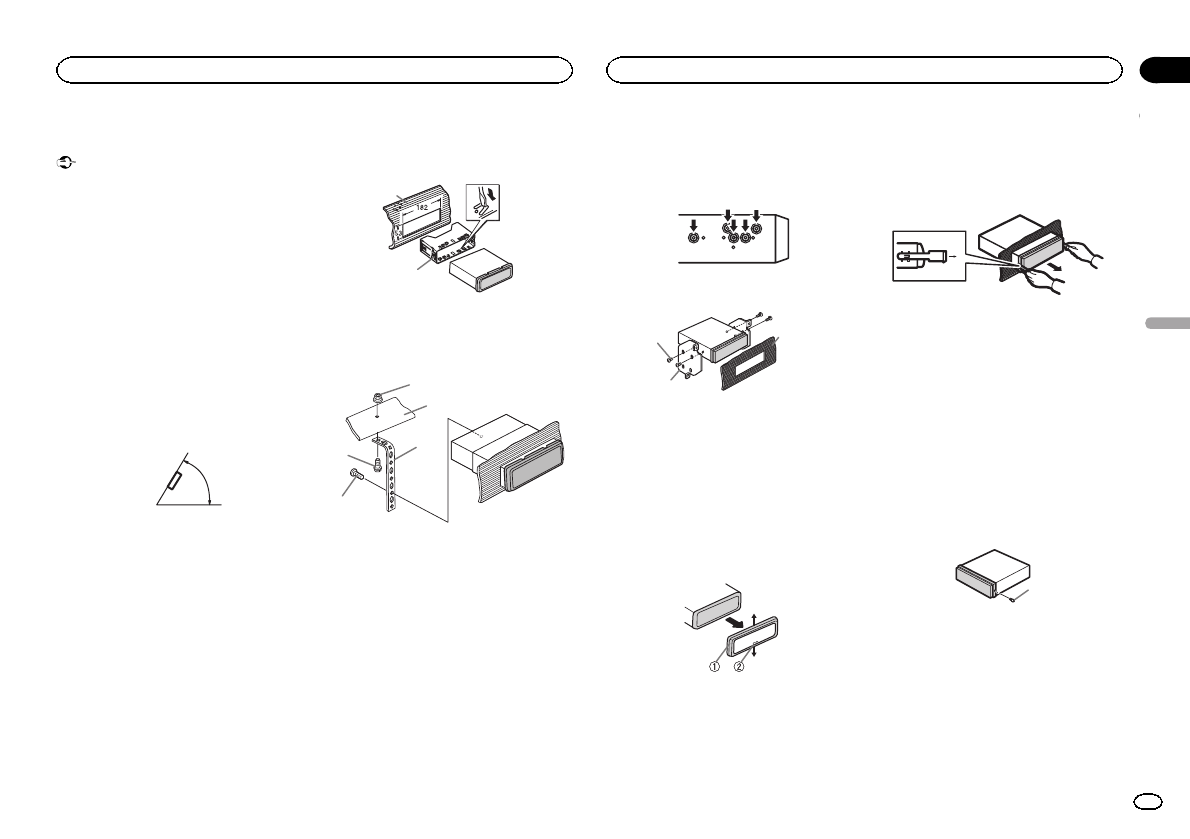

Installation

Important

!Check all connections and systems before

final installation.

!Do not use unauthorized parts as this may

cause malfunctions.

!Consult your dealer if installation requires

drilling of holes or other modifications to the

vehicle.

!Do not install this unit where:

—it may interfere with operation of the vehicle.

—it may cause injury to a passenger as a result

of a sudden stop.

!The semiconductor laser will be damaged if

it overheats. Install this unit away from hot

places such as near the heater outlet.

!Optimum performance is obtained when the

unit is installed at an angle of less than 60°.

60°

DIN front/rear mount

This unit can be properly installed using either

front-mount or rear-mount installation.

Use commercially available parts when instal-

ling.

DIN Front-mount

1 Insert the mounting sleeve into the dash-

board.

For installation in shallow spaces, use the sup-

plied mounting sleeve. If there is enough space,

use the mounting sleeve that came with the ve-

hicle.

2 Secure the mounting sleeve by using a

screwdriver to bend the metal tabs (90°) into

place.

1Dashboard

2Mounting sleeve

3 Install the unit as illustrated.

1Nut

2Firewall or metal support

3Metal strap

4Screw

5Screw (M4 × 8)

#Make sure that the unit is installed securely in

place. An unstable installation may cause skipping

or other malfunctions.

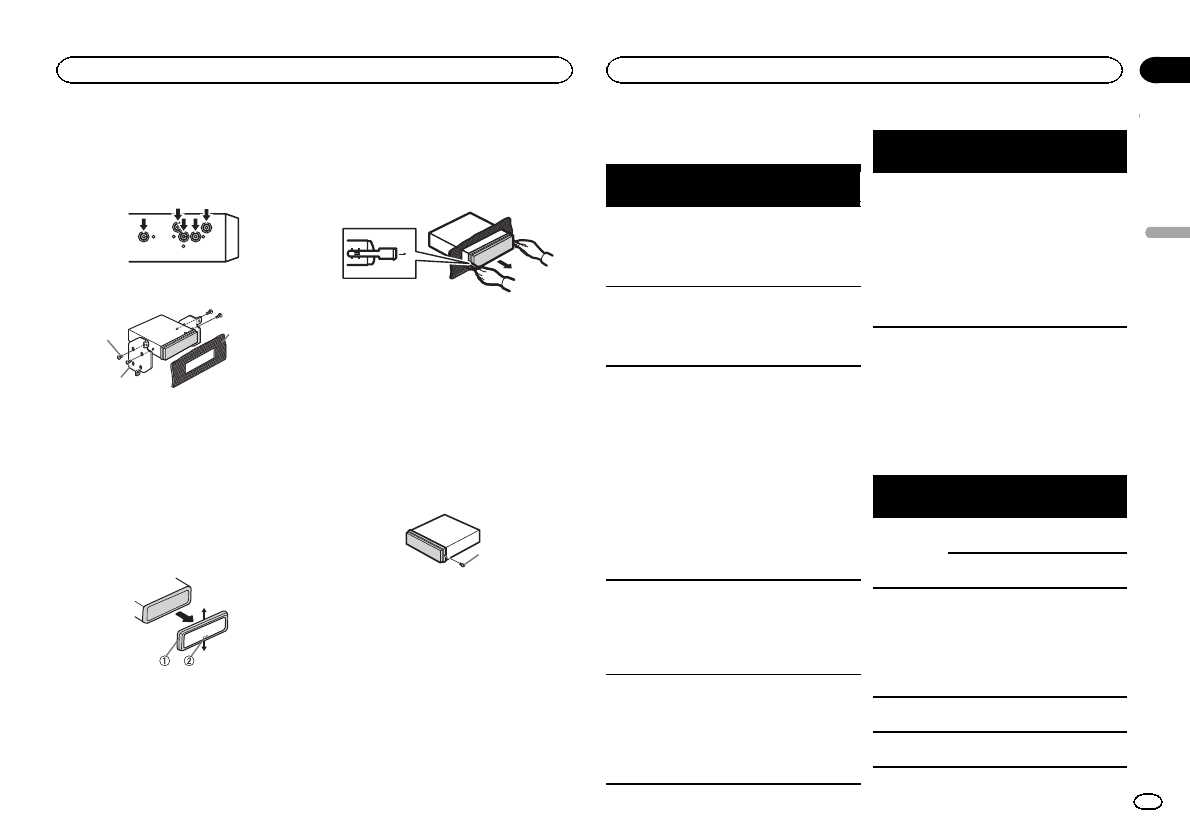

DIN Rear-mount

1 Determine the appropriate position

where the holes on the bracket and the side

of the unit match.

2 Tighten two screws on each side.

1Screw

2Mounting bracket

3Dashboard or console

!Use either truss (5 mm × 8 mm) or flush sur-

face (5 mm × 9 mm) screws, depending on

the bracket screw holes.

Removing the unit

1 Remove the trim ring.

1Trim ring

2Notched tab

!Releasing the front panel allows easier ac-

cess to the trim ring.

!When reattaching the trim ring, point the

side with the notched tab down.

Installation

Section

Installation

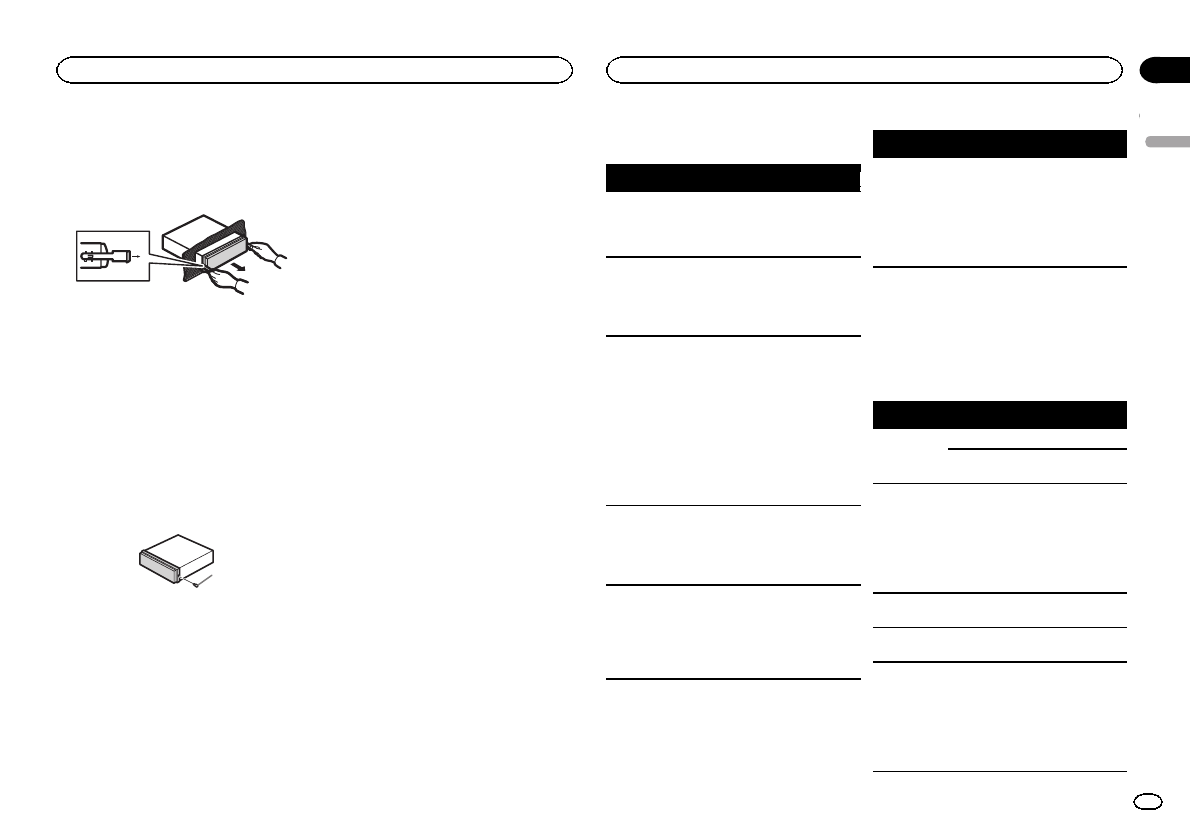

2 Insert the supplied extraction keys into

both sides of the unit until they click into

place.

3 Pull the unit out of the dashboard.

Removing and re-attaching the

front panel

You can remove the front panel to protect your

unit from theft.

Press the detach button and push the front

panel upward and pull it toward you.

For details, refer to Removing the front panel to

protect your unit from theft and Re-attaching the

front panel on page 4.

Securing the front panel

The front panel can be secured with the sup-

plied screw.

1Screw

Troubleshooting

Symptom Cause Action

The display il-

lumination

turns on and

off at random.

Demo mode is

on.

Turn off the demo

display setting.

The display

automatically

returns to the

ordinary dis-

play.

You did not per-

form any opera-

tion within

about 30 sec-

onds.

Perform operation

again.

The repeat

play range

changes un-

expectedly.

Depending on

the repeat play

range, the se-

lected range

may change

when another

folder or track is

being selected

or during fast

forwarding/re-

versing.

Select the repeat

play range again.

A subfolder is

not played

back.

Subfolders can-

not be played

when FLD (fold-

er repeat) is se-

lected.

Select another re-

peat play range.

NO XXXX ap-

pears when a

display is

changed (NO

TITLE, for ex-

ample).

There is no em-

bedded text in-

formation.

Switch the display

or play another

track/file.

Symptom Cause Action

The unit is

malfunction-

ing.

There is inter-

ference.

You are using a

device, such as

a cellular

phone, that

transmits elec-

tric waves near

the unit.

Move electrical

devices that may

be causing the in-

terference away

from the unit.

Error messages

When you contact your dealer or your nearest

Pioneer Service Center, be sure to note the error

message.

Built-in CD Player

Message Cause Action

ERROR-07,

11, 12, 17, 30

The disc is dirty. Clean the disc.

The disc is

scratched.

Replace the disc.

ERROR-07,

10, 11, 12,

15, 17, 30,

There is an elec-

trical or me-

chanical error.

Turn the ignition

switch OFF and

back ON, or

switch to a differ-

ent source, then

back to the CD

player.

ERROR-15 The inserted

disc is blank.

Replace the disc.

ERROR-23 Unsupported

CD format.

Replace the disc.

FRMT READ Sometimes

there is a delay

between the

start of playback

and when you

start to hear any

sound.

Wait until the

message disap-

pears and you

hear sound.

English

Installation

Section

Additional information

Message Cause Action

NO AUDIO The inserted

disc does not

contain any

playable files.

Replace the disc.

SKIPPED The inserted

disc contains

DRM protected

files.

Replace the disc.

PROTECT All the files on

the inserted

disc are em-

bedded with

DRM.

Replace the disc.

USB storage device/iPod

Message Cause Action

NO DEVICE When plug and

play is off, no

USB storage de-

vice or iPod is

connected.

!Turn the plug

and play on.

!Connect a com-

patible USB stor-

age device/iPod.

FRMT READ Sometimes

there is a delay

between the

start of playback

and when you

start to hear any

sound.

Wait until the

message disap-

pears and you

hear sound.

NO AUDIO There are no

songs.

Transfer the audio

files to the USB

storage device

and connect.

The connected

USB storage de-

vice has secur-

ity enabled.

Follow the USB

storage device in-

structions to dis-

able the security.

Message Cause Action

SKIPPED The connected

USB storage de-

vice contains

files embedded

with Windows

MediaäDRM 9/

10.

Play an audio file

not embedded

with Windows

Media DRM 9/10.

PROTECT All the files in

the USB storage

device are em-

bedded with

Windows Media

DRM 9/10.

Transfer audio

files not em-

bedded with

Windows Media

DRM 9/10 to the

USB storage de-

vice and connect.

N/A USB The USB device

connected to is

not supported

by this unit.

!Connect a USB

Mass Storage

Class compliant

device.

!Disconnect

your device and

replace it with a

compatible USB

storage device.

Message Cause Action

CHECK USB The USB con-

nector or USB

cable has short-

circuited.

Check that the

USB connector or

USB cable is not

caught in some-

thing or dam-

aged.

The connected

USB storage de-

vice consumes

more than

500 mA (maxi-

mum allowable

current).

Disconnect the

USB storage de-

vice and do not

use it. Turn the

ignition switch to

OFF, then to ACC

or ON and then

connect only

compliant USB

storage devices.

The iPod oper-

ates correctly

but does not

charge.

Make sure the

connection cable

for the iPod has

not shorted out

(e.g., not caught

in metal objects).

After checking,

turn the ignition

switch OFF and

back ON, or dis-

connect the iPod

and reconnect.

Message Cause Action

ERROR-19 Communication

failed.

Perform one of

the following op-

erations.

–Turn the ignition

switch OFF and

back ON.

–Disconnect the

USB storage de-

vice.

–Change to a dif-

ferent source.

Then, return to

the USB source.

iPod failure. Disconnect the

cable from the

iPod. Once the

iPod’s main

menu is dis-

played, reconnect

the iPod and reset

it.

ERROR-23 USB storage de-

vice was not for-

matted with

FAT12, FAT16 or

FAT32.

USB storage de-

vice should be for-

matted with

FAT12, FAT16 or

FAT32.

ERROR-16 The iPod firm-

ware version is

old.

Update the iPod

version.

iPod failure. Disconnect the

cable from the

iPod. Once the

iPod’s main

menu is dis-

played, reconnect

the iPod and reset

it.

STOP There are no

songs in the

current list.

Select a list that

contains songs.

Additional information

Appendix

Additional information

Message Cause Action

NOT FOUND No related

songs.

Transfer songs to

the iPod.

Handling guidelines

Discs and player

Use only discs that feature either of the following

two logos.

Use 12-cm discs. Do not use 8-cm discs or an

adapter for 8-cm discs.

Use only conventional, fully circular discs. Do not

use shaped discs.

Do not insert anything other than a CD into the

CD loading slot.

Do not use cracked, chipped, warped, or other-

wise damaged discs as they may damage the play-

er.

Unfinalized CD-R/RW discs cannot be played

back.

Do not touch the recorded surface of the discs.

Store discs in their cases when not in use.

Do not attach labels, write on or apply chemicals

to the surface of the discs.

To clean a CD, wipe the disc with a soft cloth out-

ward from the center.

Condensation may temporarily impair the player’s

performance. Let it rest for about one hour to ad-

just to a warmer temperature. Also, wipe any

damp discs off with a soft cloth.

Playback of discs may not be possible because of

disc characteristics, disc format, recorded applica-

tion, playback environment, storage conditions,

and so on.

Road shocks may interrupt disc playback.

When using discs that can be printed on label sur-

faces, check the instructions and the warnings of

the discs. Depending on the discs, inserting and

ejecting may not be possible. Using such discs

may result in damage to this equipment.

Do not attach commercially available labels or

other materials to the discs.

!The discs may warp making the disc unplay-

able.

!The labels may come off during playback and

prevent ejection of the discs, which may result

in damage to the equipment.

USB storage device

Connections via USB hub are not supported.

Do not connect anything other than a USB stor-

age device.

Firmly secure the USB storage device when driv-

ing. Do not let the USB storage device fall onto the

floor, where it may become jammed under the

brake or accelerator pedal.

Depending on the USB storage device, the follow-

ing problems may occur.

!Operations may vary.

!The storage device may not be recognized.

!Files may not be played back properly.

!The device may generate noise in the radio.

iPod

Do not leave the iPod in places with high tempera-

tures.

To ensure proper operation, connect the dock con-

nector cable from the iPod directly to this unit.

Firmly secure the iPod when driving. Do not let the

iPod fall onto the floor, where it may become

jammed under the brake or accelerator pedal.

About iPod settings

!When an iPod is connected, this unit changes

the EQ (equalizer) setting of the iPod to off in

order to optimize the acoustics. When you dis-

connect the iPod, the EQ returns to the original

setting.

!You cannot set Repeat to off on the iPod when

using this unit. Repeat is automatically

changed to All when the iPod is connected to

this unit.

Incompatible text saved on the iPod will not be dis-

played by the unit.

DualDiscs

DualDiscs are two-sided discs that have a record-

able CD for audio on one side and a recordable

DVD for video on the other.

Since the CD side of DualDiscs is not physically

compatible with the general CD standard, it may

not be possible to play the CD side with this unit.

Frequent loading and ejecting of a DualDisc may

result in scratches on the disc. Serious scratches

can lead to playback problems on this unit. In

some cases, a DualDisc may become stuck in the

disc loading slot and will not eject. To prevent this,

we recommend you refrain from using DualDisc

with this unit.

Please refer to the information from the disc man-

ufacturer for more detailed information about

DualDiscs.

Compressed audio

compatibility (disc, USB)

WMA

File extension: .wma

Bit rate: 48 kbps to 320 kbps (CBR), 48 kbps to

384 kbps (VBR)

Sampling frequency: 32 kHz, 44.1 kHz, 48 kHz

Windows Media Audio Professional, Lossless,

Voice/DRM Stream/Stream with video: Not com-

patible

MP3

File extension: .mp3

Bit rate: 8 kbps to 320 kbps (CBR), VBR

Sampling frequency: 8kHz to 48 kHz (32 kHz,

44.1 kHz, 48 kHz for emphasis)

English

Additional information

Appendix

Additional information

Compatible ID3 tag version: 1.0, 1.1, 2.2, 2.3, 2.4

(ID3 tag Version 2.x is given priority over Version 1.

x.)

M3u playlist: Not compatible

MP3i (MP3 interactive), mp3 PRO: Not compatible

WAV

File extension: .wav

Quantization bits: 8 and 16 (LPCM), 4 (MS

ADPCM)

Sampling frequency: 16 kHz to 48 kHz (LPCM),

22.05 kHz and 44.1 kHz (MS ADPCM)

Supplemental information

Only the first 32 characters can be displayed as a

file name (including the file extension) or a folder

name.

This unit may not operate correctly depending on

the application used to encode WMA files.

There may be a slight delay at the start of playback

of audio files embedded with image data or audio

files stored on a USB storage device that has nu-

merous folder hierarchies.

Disc

Playable folder hierarchy: up to eight tiers (A prac-

tical hierarchy is less than two tiers).

Playable folders: up to 99

Playable files: up to 999

File system: ISO 9660 Level 1 and 2, Romeo, Joliet

Multi-session playback: Compatible

Packet write data transfer: Not compatible

Regardless of the length of blank sections be-

tween the songs from the original recording, com-

pressed audio discs play with a short pause

between songs.

USB storage device

Playable folder hierarchy: up to eight tiers (A prac-

tical hierarchy is less than two tiers).

Playable folders: up to 500

Playable files: up to 15 000

Playback of copyright-protected files: Not compati-

ble

Partitioned USB storage device: Only the first par-

tition can be played.

There may be a slight delay when starting play-

back of audio files on a USB storage device with

numerous folder hierarchies.

CAUTION

Do not leave discs or a USB storage device in

any place that is subject to high temperatures.

iPod compatibility

This unit supports only the following iPod models.

Supported iPod software versions are shown

below. Older versions may not be supported.

Made for

!iPhone 4 (software version 4.1)

!iPhone 3GS (software version 3.0.1)

!iPhone 3G (software version 2.0)

!iPhone (software version 1.1.1)

!iPod nano 6th generation (software version

1.0)

!iPod nano 5th generation (software version

1.0.1)

!iPod nano 4th generation (software version

1.0)

!iPod nano 3rd generation (software version

1.0)

!iPod nano 2nd generation (software version

1.1.2)

!iPod nano 1st generation (software version

1.2.0)

!iPod touch 4th generation (software version

4.1)

!iPod touch 3rd generation (software version

3.1.1)

!iPod touch 2nd generation (software version

2.1.1)

!iPod touch 1st generation (software version

1.1)

!iPod classic 160GB (software version 2.0.2)

!iPod classic 120GB (software version 2.0)

!iPod classic (software version 1.0)

Depending on the generation or version of the

iPod, some functions may not be available.

Operations may vary depending on the software

version of iPod.

When using an iPod, an iPod Dock Connector to

USB Cable is required.

A Pioneer CD-IU50 interface cable is also avail-

able. For details, consult your dealer.

About the file/format compatibility, refer to the

iPod manuals.

Audiobook, Podcast: Compatible

CAUTION

Pioneer accepts no responsibility for data lost

on the iPod, even if that data is lost while this

unit is used.

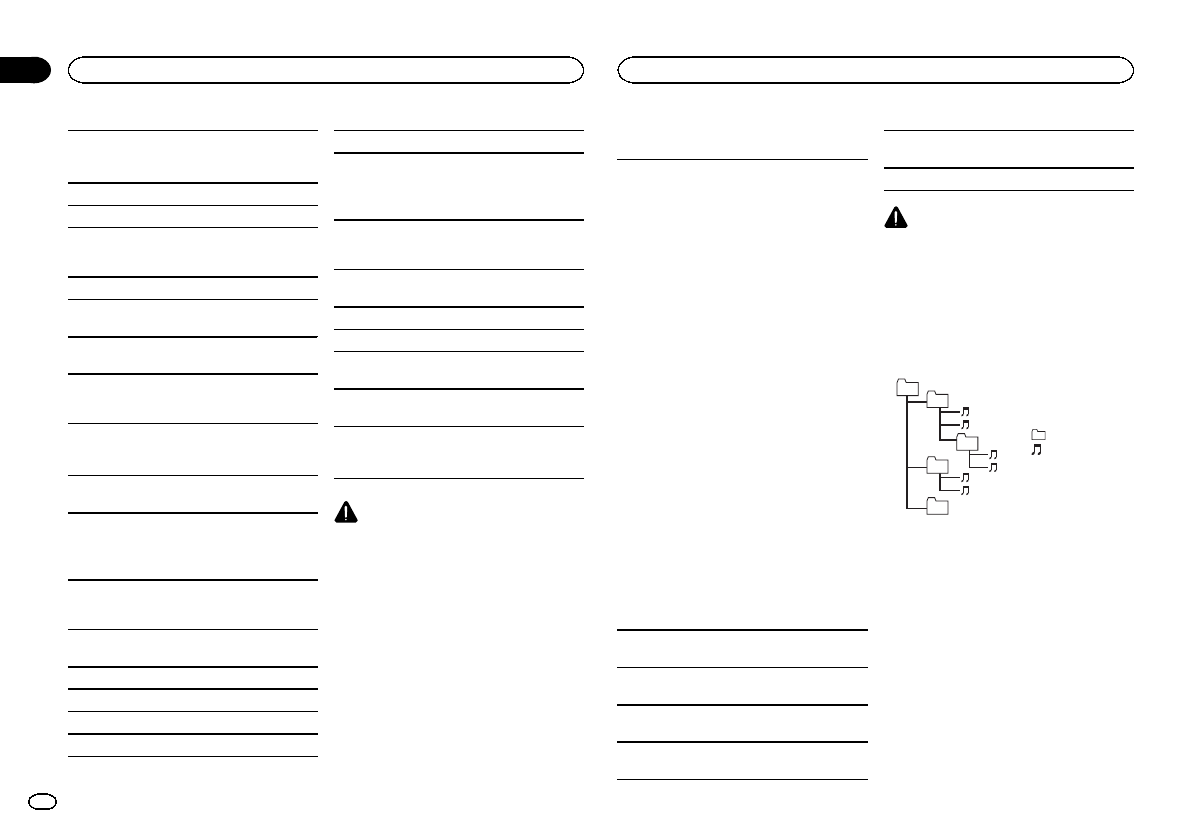

Sequence of audio files

The user cannot assign folder numbers and

specify playback sequences with this unit.

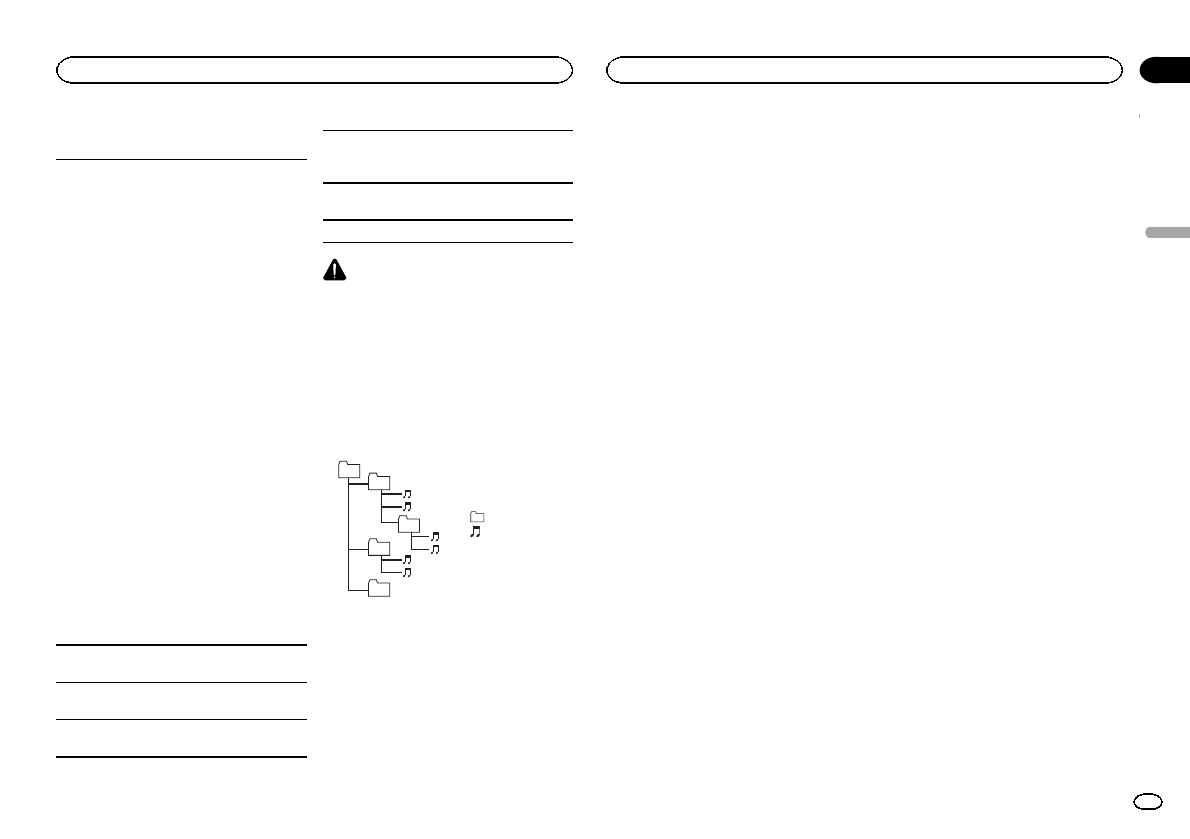

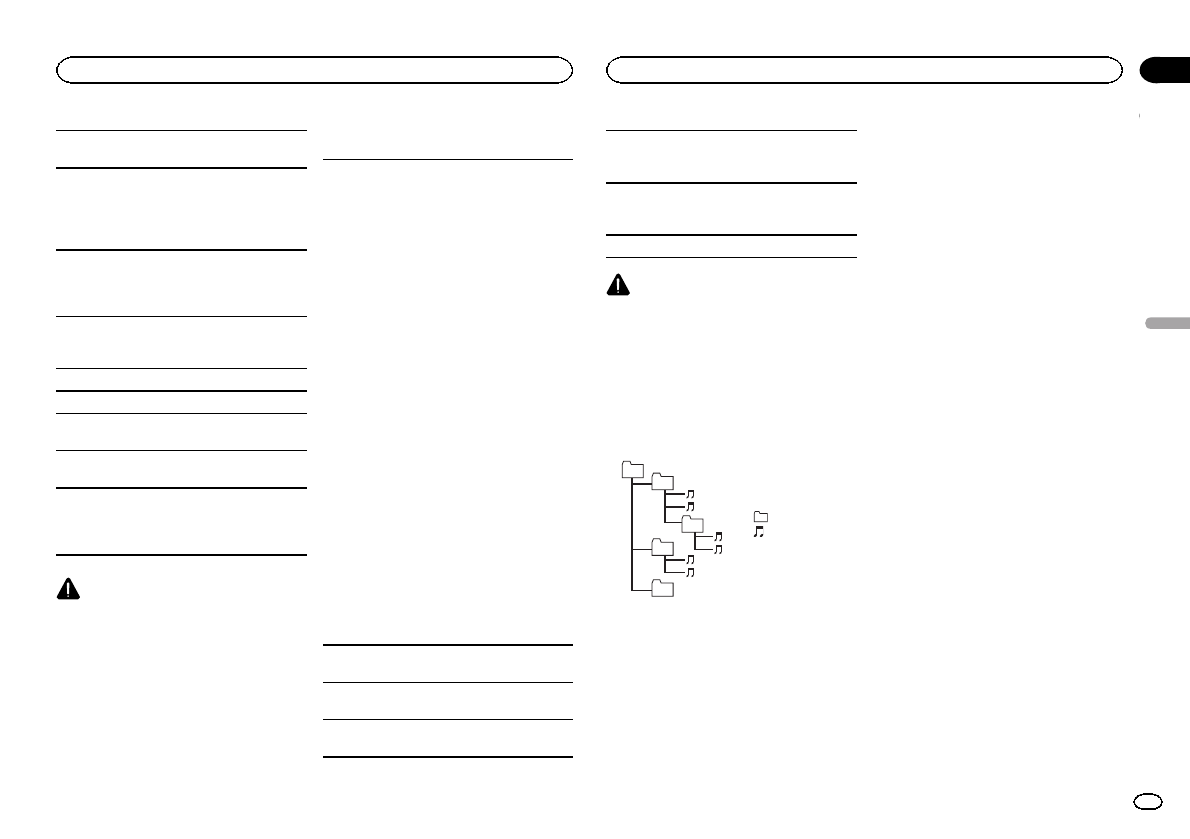

Example of a hierarchy













Level 1 Level 2 Level 3 Level 4

: Folder

: Compressed

audio file

01 to 05: Folder

number

1to 6: Playback

sequence

Disc

Folder selection sequence or other operation

may differ depending on the encoding or writing

software.

USB storage device

Playback sequence is the same as recorded se-

quence in the USB storage device.

To specify the playback sequence, the following

method is recommended.

1Create a file name that includes numbers

that specify the playback sequence (e.g.,

001xxx.mp3 and 099yyy.mp3).

2Put those files into a folder.

Additional information

Appendix

Additional information

3Save the folder containing files on the USB

storage device.

However, depending on the system environment,

you may not be able to specify the playback se-

quence.

For USB portable audio players, the sequence is

different and depends on the player.

iTunes

Apple and iTunes are trademarks of Apple Inc.,

registered in the U.S. and other countries.

MP3

Supply of this product only conveys a license for

private, non-commercial use and does not con-

vey a license nor imply any right to use this prod-

uct in any commercial (i.e. revenue-generating)

real time broadcasting (terrestrial, satellite,

cable and/or any other media), broadcasting/

streaming via internet, intranets and/or other

networks or in other electronic content distribu-

tion systems, such as pay-audio or audio-on-de-

mand applications. An independent license for

such use is required. For details, please visit

http://www.mp3licensing.com.

WMA

Windows Media is either a registered trademark

or trademark of Microsoft Corporation in the

United States and/or other countries.

This product includes technology owned by

Microsoft Corporation and cannot be used or

distributed without a license from Microsoft

Licensing, Inc.

iPod & iPhone

iPhone, iPod, iPod classic, iPod nano, and iPod

touch are trademarks of Apple Inc., registered in

the U.S. and other countries.

“Made for iPod”and “Made for iPhone”mean

that an electronic accessory has been designed

to connect specifically to iPod or iPhone, respec-

tively, and has been certified by the developer to

meet Apple performance standards. Apple is

not responsible for the operation of this device

or its compliance with safety and regulatory

standards. Please note that the use of this ac-

cessory with iPod or iPhone may affect wireless

performance.

Specifications

General

Power source ................... 14.4 V DC (10.8 V to 15.1 V al-

lowable)

Grounding system ............ Negative type

Maximum current consumption

................................... 10.0 A

Dimensions (W × H × D):

DIN Chassis .............. 178mm × 50mm ×

165 mm

(7 in. × 2 in. × 6-1/2 in.)

Nose .................. 188mm × 58mm ×

16 mm

(7-3/8 in.× 2-1/4 in.× 5/8 in.)

DChassis .............. 178mm × 50mm ×

165 mm

(7 in.× 2 in.× 6-1/2 in.)

Nose .................. 170mm × 46mm ×

16 mm

(6-3/4 in.× 1-3/4 in.× 5/8 in.)

Weight ............................. 1.1 kg (2.4 lbs)

Audio

Maximum power output ... 50 W × 4

70 W × 1/2 W(for subwoofer)

Continuous power output

................................... 22W × 4 (50 Hz to 15000Hz,

5 % THD, 4 Wload, both chan-

nels driven)

Load impedance .............. 4 W(4 Wto 8 Wallowable)

Preout maximum output level

................................... 2.0 V

Tone controls:

Bass Frequency .......... 100Hz

Gain .................. ±12 dB

Mid Frequency .......... 1kHz

Gain .................. ±12 dB

Treble Frequency .......... 10 kHz

Gain .................. ±12 dB

Subwoofer (mono):

Frequency ................. 50 Hz/63 Hz/80 Hz/100 Hz/

125 Hz

Slope ........................ –18 dB/oct

Gain ......................... +6dB to –24 dB

Phase ....................... Normal/Reverse

CD player

System ............................ Compact disc audio system

Usable discs .................... Compact disc

Signal-to-noise ratio ......... 94 dB (1kHz) (IHF-A network)

Number of channels ........ 2 (stereo)

MP3 decoding format ...... MPEG-1 & 2 Audio Layer 3

WMA decoding format ..... Ver. 7, 7.1, 8, 9, 10, 11, 12 (2 ch

audio)

(Windows Media Player)

WAV signal format ........... Linear PCM & MS ADPCM

(Non-compressed)

USB

USB standard specification

................................... USB 2.0 full speed

Maximum current supply

................................... 1A

USB Class ....................... MSC (Mass Storage Class)

File system ....................... FAT12, FAT16, FAT32

MP3 decoding format ...... MPEG-1 & 2 Audio Layer 3

WMA decoding format ..... Ver. 7, 7.1, 8, 9, 10, 11, 12 (2 ch

audio)

(Windows Media Player)

WAV signal format ........... Linear PCM & MS ADPCM

(Non-compressed)

FM tuner

Frequency range .............. 87.9 MHz to 107.9 MHz

Usable sensitivity ............. 9dBf (0.8 µV/75 W, mono, S/N:

30 dB)

Signal-to-noise ratio ......... 72 dB (IHF-A network)

AM tuner

Frequency range .............. 530 kHz to 1710 kHz

Usable sensitivity ............. 25 µV (S/N: 20 dB)

Signal-to-noise ratio ......... 62 dB (IHF-A network)

CEA2006 Specifications

Power output ................... 14 W RMS × 4 Channels (4 W

and ≦1 % THD+N)

S/N ratio .......................... 91 dBA (reference: 1 W into

4W)

Note

Specifications and the design are subject to

modifications without notice.

English

Additional information

Appendix

Additional information

Nous vous remercions d’avoir acheté cet ap-

pareil PIONEER

Pour garantir une utilisation correcte, lisez bien

ce mode d’emploi avant d’utiliser cet appareil. Il

est particulièrement important que vous lisiez et

respectiez les indications ATTENTION et PRÉ-

CAUTION de ce mode d’emploi. Conservez-le

dans un endroit sûr et facilement accessible pour

toute consultation ultérieure.

Informations pour l’utilisateur

Toute altération ou modification effectuée

sans autorisation appropriée peut invalider le

droit de l’utilisateur à faire fonctionner

l’équipement.

La protection de votre ouïe

est entre vos mains

Pour assurer le rendement optimal de votre ma-

tériel et –plus important encore –la protection

de votre ouïe, réglez le volume à un niveau rai-

sonnable. Pour ne pas altérer votre sens de la

perception, le son doit être clair mais ne pro-

duire aucun vacarme et être exempt de toute

distorsion. Votre ouïe peut vous jouer des tours.

Avec le temps, votre système auditif peut en

effet s’adapter à des volumes supérieurs, et ce

qui vous semble un « niveau de confort normal

» pourrait au contraire être excessif et contri-

buer à endommager votre ouïe de façon perma-

nente. Le réglage de votre matériel à un volume

sécuritaire AVANT que votre ouïe s’adapte vous

permettra de mieux vous protéger.

CHOISISSEZ UN VOLUME

SÉCURITAIRE :

!Réglez d’abord le volume à un niveau infé-

rieur.

!Montez progressivement le volume jusqu’à

un niveau d’écoute confortable ; le son doit

être clair et exempt de distorsions.

!Une fois que le son est à un niveau confor-

table, ne touchez plus au bouton du volume.

N’OUBLIEZ PAS DE RESPECTER LES

DIRECTIVES SUIVANTES :

!Lorsque vous montez le volume, assurez-

vous de pouvoir quand même entendre ce

qui se passe autour de vous.

!Faites très attention ou cessez temporaire-

ment l’utilisation dans les situations pouvant

s’avérer dangereuses.

!N’utilisez pas des écouteurs ou un casque

d’écoute lorsque vous opérez un véhicule

motorisé ; une telle utilisation peut créer des

dangers sur la route et est illégale à de nom-

breux endroits.

Quelques mots sur cet appareil

Les fréquences du syntoniseur de cet appareil

sont attribuées pour une utilisation en Amérique

du Nord. Son utilisation dans d’autres régions

peut se traduire par une réception de mauvaise

qualité.

PRÉCAUTION

!Ne laissez pas cet appareil entrer en contact

avec des liquides. Cela pourrait provoquer

une électrocution. Tout contact avec des li-

quides pourrait aussi provoquer des domma-

ges, de la fumée et une surchauffe de

l’appareil.

!Maintenez le niveau d’écoute à une valeur

telle que vous puissiez entendre les sons pro-

venant de l’extérieur.

!Évitez tout contact avec l’humidité.

!Si la batterie est débranchée ou déchargée,

le contenu de la mémoire sera effacé.

Remarque

Les opérations de réglage des fonctions sont va-

lidées même si le menu est annulé avant la

confirmation des opérations.

Quelques mots sur ce mode

d’emploi

!Dans les instructions suivantes, les mémoi-

res USB et les lecteurs audio USB sont col-

lectivement appelés “périphériques de

stockage USB”.

!Dans ce manuel, iPod et iPhone sont dési-

gnés par le terme “iPod”.

Mode de démonstration

Important

!La non-connexion du fil rouge (ACC) de cet

appareil à une borne couplée avec les opéra-

tions de mise en/hors service du contact d’al-

lumage peut conduire au déchargement de

la batterie.

!Rappelez-vous que si la démonstration des

fonctions continue à fonctionner quand le

moteur est coupé, cela peut décharger la

batterie.

La démonstration démarre automatiquement si

vous n’utilisez pas cet appareil dans les 30 se-

condes environ depuis la dernière opération ou

si le contact est réglé sur ACC ou ON alors que

l’appareil est hors service. Pour annuler le mode

de démonstration, vous devez afficher les régla-

ges initiaux. Sélectionnez DEMO (réglage de l’af-

fichage de démonstration) et désactivez

l’affichage de démonstration. Pour les détails,

reportez-vous à la page 26, Réglages initiaux.

Service après-vente des

produits Pioneer

Veuillez contacter le revendeur ou le distributeur

auprès duquel vous avez acheté cet appareil

pour le service après vente (y compris les condi-

tions de garantie) ou pour toute autre informa-

tion. Dans le cas où les informations

nécessaires ne sont pas disponibles, veuillez

contacter les sociétés indiquées ci-dessous :

N’expédiez pas l’appareil pour réparation à l’une

des adresses figurant ci-dessous sans avoir pris

contact au préalable.

États-Unis

Pioneer Electronics (USA) Inc.

CUSTOMER SUPPORT DIVISION

P.O. Box 1760

Long Beach, CA 90801-1760

800-421-1404

CANADA

Pioneer Électroniques du Canada, Inc.

Département de service aux consommateurs

340 Ferrier Street

Unit 2

Markham, Ontario L3R 2Z5, Canada

1-877-283-5901

905-479-4411

Pour connaître les conditions de garantie, repor-

tez-vous au document Garantie limitée qui ac-

compagne cet appareil.

En cas d’anomalie

En cas d’anomalie, veuillez contacter votre re-

vendeur ou le centre d’entretien agréé par

PIONEER le plus proche.

Avant de commencer

Section

Avant de commencer

Visitez notre site Web

http://www.pioneerelectronics.com

au Canada

http://www.pioneerelectronics.ca

!Informez-vous sur les mises à jour disponi-

bles pour votre produit (telles que les mises

à jour du firmware).

!Enregistrez votre produit afin de recevoir des

notifications concernant les mises à jour du

produit, ainsi que pour sauvegarder les dé-

tails de votre achat dans nos fichiers en cas

de perte ou de vol.

!Accédez aux modes d’emploi, aux informa-

tions relatives aux pièces de rechange et à

l’entretien, et à beaucoup d’autres informa-

tions.

Appareil central

DEH-3400UB et DEH-34UB

b c dea87

12 3 4 5 6

Partie Partie

1h(éjection) 8(retour/affi-

chage)

2(liste) 9c/d

3MULTI-CONTROL

(M.C.)a

BAND/

(contrôle de

l’iPod)

4SRC/OFF b1à6

5Fente de charge-

ment des disques c(horloge)

6Port USB d

Jack d’entrée

AUX (jack stéréo

3,5 mm)

7(couleur) eTouche de retrait

de la face avant

DEH-2400UB et DEH-24UB

b c dea87

12 3 4 5 6

Partie Partie

1h(éjection) 8(retour/affi-

chage)

2(liste) 9c/d

3MULTI-CONTROL

(M.C.)a

BAND/

(contrôle de

l’iPod)

4SRC/OFF b1à6

5Fente de charge-

ment des disques c(horloge)

6Port USB d

Jack d’entrée

AUX (jack stéréo

3,5 mm)

7eTouche de retrait

de la face avant

PRÉCAUTION

!Utilisez un câble USB Pioneer optionnel (CD-

U50E) pour connecter le lecteur audio USB/

la mémoire USB, étant donné que n’importe

quel périphérique relié directement à l’appa-

reil dépassera de l’appareil et peut s’avérer

dangereux.

!N’utilisez pas de produits non autorisés.

Français

Avant de commencer

Section

Utilisation de l’appareil

Télécommande

Partie Utilisation

fVOLUME

Appuyez sur ces touches pour

augmenter ou diminuer le ni-

veau sonore.

gMUTE

Appuyez sur cette touche pour

couper le son. Appuyez à nou-

veau pour réactiver le son.

ha/b

Appuyez sur cette touche pour

rappeler des stations.

Appuyez sur cette touche pour

choisir le dossier suivant/pré-

cédent.

iAUDIO Appuyez sur cette touche pour

choisir une fonction audio.

jDISP/SCRL

Appuyez sur cette touche pour

choisir un affichage différent.

Appuyez de façon prolongée

sur cette touche pour mettre

l’atténuateur de luminosité en

service ou hors service.

Appuyez sur cette touche pour

mettre en pause ou reprendre

la lecture.

Partie Utilisation

lFUNC-

TION

Appuyez sur cette touche pour

choisir des fonctions.

mLIST/

ENTER

Appuyez sur cette touche pour

afficher la liste des titres des

disques, des titres des plages,

des dossiers ou des fichiers

selon la source.

Appuyez sur cette touche pour

afficher la liste en fonction de

la source.

Appuyez sur cette touche pour

contrôler les fonctions lorsque

vous utilisez le menu.

Indications affichées

65 73

2 4

Indica-

teur État

Section

d’afficha-

ge princi-

pal

!Syntoniseur : gamme et fré-

quence

!Lecteur de CD intégré, péri-

phérique de stockage USB

et iPod : temps de lecture

écoulé et informations tex-

tuelles

2(liste) La fonction liste est utilisée.

3LOC L’accord automatique sur une

station locale est en service.

Indica-

teur État

(répéti-

tion de la

lecture)

La fonction de répétition d’une

plage ou d’un dossier est acti-

vée.

(lec-

ture aléa-

toire)

La lecture aléatoire est activée.

La source iPod est sélection-

née et la fonction de lecture

aléatoire ou lecture aléatoire

de toutes les plages est acti-

vée.

6(sound re-

triever)

La fonction Sound Retriever est

activée.

7(contrôle

de l’iPod)

La fonction iPod de cet appa-

reil est utilisée à partir de votre

iPod.

Menu de configuration

Lorsque vous mettez le contact d’allumage sur

ON après l’installation, le menu de configura-

tion s’affiche sur l’écran.

Vous pouvez configurer les options de menu ci-

dessous.

1 Après avoir installé l’appareil, mettez le

contact d’allumage sur ON.

SET UP s’affiche.

2 Tournez M.C. pour passer à YES. Appuyez

sur M.C. pour sélectionner.

#Si vous n’effectuez aucune opération dans les

30 secondes environ, le menu de configuration ne

s’affichera pas.

#Si vous préférez ne pas effectuer la configuration

pour l’instant, tournez M.C. pour passer à NO. Ap-

puyez pour sélectionner.

Si vous sélectionnez NO, vous ne pouvez pas effec-

tuer de réglage dans le menu de configuration.

3 Effectuez les procédures suivantes pour

configurer le menu.

Pour passer à la prochaine option de menu,

vous devez confirmer votre sélection.

CLOCK SET (réglage de l’horloge)

1Tournez M.C. pour régler l’heure.

2Appuyez sur M.C. pour sélectionner les minu-

tes.

3Tournez M.C. pour régler les minutes.

4Appuyez sur M.C. pour confirmer la sélection.

DEMO (réglage de l’affichage de démonstration)

1Appuyez sur M.C. pour activer ou désactiver

l’affichage de démonstration.

2Appuyez sur M.C. pour confirmer la sélection.

QUIT s’affiche.

4 Pour terminer la configuration, tournez

M.C. pour sélectionner YES. Appuyez pour

sélectionner.

#Si vous souhaitez modifier à nouveau vos régla-

ges, tournez M.C. pour passer à NO. Appuyez pour

sélectionner.

Remarques

!Vous pouvez configurer les options de menu

dans les réglages initiaux. Pour des détails

sur les réglages, reportez-vous à la page 26,

Réglages initiaux.

!Vous pouvez annuler le menu de configura-

tion en appuyant sur SRC/OFF.

Opérations de base

Important

!Lorsque vous enlevez ou remontez la face

avant, manipulez-la doucement.

!Évitez de heurter la face avant.

Utilisation de l’appareil

Section

Utilisation de l’appareil

!Conservez la face avant à l’abri des tempéra-

tures élevées et de la lumière directe du so-

leil.

!Pour éviter d’endommager le périphérique

ou l’intérieur du véhicule, retirez tous les câ-

bles et périphériques connectés à la face

avant, avant d’enlever cette dernière.

Retrait de la face avant pour protéger l’appareil

contre le vol

1Appuyez sur la touche de retrait pour libérer la

face avant.

2Poussez la face avant vers le haut (M), puis

tirez-la vers vous (N).

3Conservez toujours la face avant dans un boî-

tier de protection lorsqu’elle est détachée.

Remontage de la face avant

1Faites glisser la face avant vers la gauche.

Assurez-vous d’insérer les encoches sur le

côté gauche de l’appareil central dans les fen-

tes du panneau de commande.

2Appuyez sur le côté droit de la face avant jus-

qu’àcequ’elle soit bien en place.

Si vous ne pouvez pas monter la face avant

sur l’appareil central, vérifiez que la face avant

est correctement placée sur l’appareil central.

Forcer la face avant en position risque de l’en-

dommager ou d’endommager l’appareil cen-

tral.

Mise en service de l’appareil

1Appuyez sur SRC/OFF pour mettre en service

l’appareil.

Mise hors service de l’appareil

1Maintenez la pression sur SRC/OFF jusqu’àce

que l’appareil soit mis hors tension.

Choix d’une source

1Appuyez sur SRC/OFF pour parcourir les op-

tions disponibles :

TUNER (syntoniseur)—CD (lecteur de CD inté-

gré)—USB (USB)/iPod (iPod)—AUX (AUX)

Réglage du volume

1Tournez M.C. pour régler le volume.

PRÉCAUTION

Pour des raisons de sécurité, garez votre véhi-

cule pour retirer la face avant.

Remarque

Si le fil bleu/blanc de l’appareil est relié à la

prise de commande du relais de l’antenne moto-

risée du véhicule, celle-ci se déploie lorsque la

source est mise en service. Pour rétracter l’an-

tenne, mettez la source hors service.

Utilisation et entretien de la

télécommande

Utilisation de la télécommande

1Pointez la télécommande dans la direction de

la face avant de l’appareil à télécommander.

Lors de la première utilisation, retirez le film

qui dépasse du porte-pile.

Remplacement de la pile

1Sortez le porte-pile de l’arrière de la télécom-

mande en le faisant glisser.

2Insérez la pile en respectant les polarités (+)

et (–).

ATTENTION

!Conservez la pile hors de portée des enfants.

Au cas où la pile serait avalée, consultez im-

médiatement un médecin.

!Les piles ne doivent pas être exposées à des

températures élevées telles que la lumière di-

recte du soleil, des flammes ou toute autre

source de chaleur similaire.

PRÉCAUTION

!Utilisez une pile au lithium CR2025 (3 V).

!Retirez la pile si la télécommande n’est pas

utilisée pendant un mois ou plus.

!Remplacer la pile de manière incorrecte peut

créer un risque d’explosion. Remplacez la

pile uniquement par une pile identique ou de

type équivalent.

!Ne manipulez pas la pile avec un outil métal-

lique.

!Ne conservez pas la pile avec des objets mé-

talliques.

!Si la pile fuit, nettoyez soigneusement la télé-

commande, puis insérez une pile neuve.

!Lors de la mise au rebut des piles usagées,

respectez les règlements nationaux ou les

instructions locales en vigueur dans le pays

ou la région en matière de conservation ou

de protection de l’environnement.

Important

!Ne laissez pas la télécommande exposée à

des températures élevées ou à la lumière di-

recte du soleil.

!La télécommande peut ne pas fonctionner

correctement à la lumière directe du soleil.

!Ne laissez pas la télécommande tomber sur

le plancher, où elle pourrait gêner le bon

fonctionnement de la pédale de frein ou d’ac-

célérateur.

Opérations communes des

menus pour le(s) menu de

configuration/réglages des

fonctions/réglages audio/

réglages initiaux/listes

Retour à l’affichage précédent

Retour à la liste précédente (le dossier de niveau

immédiatement supérieur)

1Appuyez sur .

Retour à l’affichage ordinaire

Annulation du menu des réglages initiaux/menu

de configuration

1Appuyez sur BAND/.

Retour à l’affichage ordinaire à partir de la liste

1Appuyez sur BAND/.

Français

Utilisation de l’appareil

Section

Utilisation de l’appareil

Syntoniseur

Opérations de base

Sélection d’une gamme

1Appuyez sur BAND/jusqu’à ce que la

gamme désirée (F1,F2,F3 en FM ou AM)s’af-

fiche.

Rappel des fréquences en mémoire

1Appuyez sur cou d.

!Si MAN (accord manuel) est sélectionné dans

le réglage SEEK, vous ne pouvez pas rappeler

les fréquences en mémoire. Vous devez sélec-

tionner PCH (canaux présélectionnés) dans

SEEK. Pour des détails sur les réglages, repor-

tez-vous à cette page, SEEK (réglage de la tou-

che droite/gauche).

Accord manuel (pas à pas)

1Appuyez sur cou d.

!Si PCH (canaux présélectionnés) est sélec-

tionné dans le réglage SEEK, vous ne pouvez

pas effectuer un accord de fréquence manuel-

lement. Vous devez sélectionner MAN (accord

manuel) dans SEEK. Pour des détails sur les

réglages, reportez-vous à cette page, SEEK (ré-

glage de la touche droite/gauche).

Recherche

1Appuyez de façon continue sur cou d, puis

relâchez.

Vous pouvez annuler l’accord automatique en

appuyant brièvement sur cou d.

Lorsque vous appuyez sur cou dde façon

prolongée, vous pouvez sauter des stations.

L’accord automatique démarre dès que vous

relâchez cou d.

Enregistrement et rappel des

stations pour chaque gamme

Utilisation des touches de présélection

1 Lorsque se présente une station que vous

désirez mettre en mémoire, maintenez la

pression sur une des touches de présélection

(1 à 6) jusqu’à ce que le numéro de la présé-

lection cesse de clignoter.

2 Appuyez sur une des touches de présé-

lection (1 à 6) pour sélectionner la station dé-

sirée.

Changement de l’affichage

Sélection des informations textuelles désirées

1Appuyez sur .

Nom du service de programme/fréquence—

titre de la plage musicale/nom de l’interprète

—divertissement—fréquence

!En fonction de la gamme sélectionnée, les in-

formations textuelles peuvent être différentes.

!Les informations textuelles pouvant être modi-

fiées dépendent de la région.

Réglages des fonctions

1 Appuyez sur M.C. pour afficher le menu

principal.

2 Tournez M.C. pour changer l’option de

menu et appuyez pour sélectionner

FUNCTION.

3 Tournez M.C. pour sélectionner la fonc-

tion.

Après avoir sélectionné la fonction, effectuez les

procédures de paramétrage suivantes.

BSM (mémoire des meilleures stations)

La fonction BSM (mémoire des meilleures sta-

tions) mémorise automatiquement les six stations

les plus fortes dans l’ordre de la force du signal.

1Appuyez sur M.C. pour mettre la fonction BSM

en service.

Pour annuler, appuyez de nouveau sur M.C.

LOCAL (accord automatique sur une station lo-

cale)

L’accord automatique sur une station locale ne

s’intéresse qu’aux stations de radio dont le signal

reçu est suffisamment puissant pour garantir une

réception de bonne qualité.

1Appuyez sur M.C. pour choisir le mode désiré.

FM : OFF—LV1—LV2—LV3—LV4

AM : OFF—LV1—LV2

La valeur la plus élevée permet la réception

des seules stations très puissantes ; les autres

valeurs autorisent la réception de stations

moins puissantes.

SEEK (réglage de la touche droite/gauche)

Vous pouvez assigner une fonction aux touches

droite et gauche de l’appareil.

Sélectionnez MAN (accord manuel) pour effectuer

un accord de fréquence manuellement ou sélec-

tionnez PCH (canaux présélectionnés) pour chan-

ger de canal présélectionné.

1Appuyez sur M.C. pour sélectionner MAN ou

PCH.

CD/CD-R/CD-RW et

périphériques de stockage USB

Opérations de base

Lecture d’un CD/CD-R/CD-RW

1Introduisez un disque, l’étiquette vers le haut,

dans le logement de chargement des disques.

Éjection d’un CD/CD-R/CD-RW

1Appuyez sur h.

Lecture de plages musicales sur un périphérique

de stockage USB

1Ouvrez le capot du port USB.

2Branchez le périphérique de stockage USB en

utilisant un câble USB.

Une plage musicale sera lue automatique-

ment.

Arrêt de la lecture de fichiers sur un périphérique

de stockage USB

1Vous pouvez débrancher le périphérique de

stockage USB à tout moment.

L’appareil arrête la lecture.

Sélection d’un dossier

1Appuyez sur 1/ou 2/ .

Sélection d’une plage

1Appuyez sur cou d.

Avance ou retour rapide

1Appuyez de façon continue sur cou d.

!Lors de la lecture d’un disque d’audio

compressé, aucun son n’est émis pendant l’a-

vance ou le retour rapide.

Retour au dossier racine

1Appuyez sur BAND/de façon prolongée.

Utilisation de l’appareil

Section

Utilisation de l’appareil

Commutation entre les modes audio compressé

et CD-DA

1Appuyez sur BAND/.

Commutation entre les périphériques de mémoire

de lecture

Vous pouvez basculer entre les périphériques de

mémoire sur les périphériques de stockage USB

ayant plus d’un périphérique de mémoire compa-

tible avec la norme Mass Storage Class pour ef-

fectuer la lecture.

1Appuyez sur BAND/.

!Vous pouvez basculer entre 32 différents péri-

phériques de mémoire maximum.

Remarque

Débranchez les périphériques de stockage USB

de l’appareil lorsque vous ne l’utilisez pas.

Affichage des informations

textuelles

Sélection des informations textuelles désirées

1Appuyez sur .

!Selon la version de iTunes utilisée pour enre-

gistrer les fichiers MP3 sur un disque ou les

types de fichiers média, des informations tex-

tuelles incompatibles enregistrées dans le fi-

chier audio peuvent ne pas s’afficher

correctement.

!Les informations textuelles pouvant être modi-

fiées dépendent du média.

Sélection et lecture des fichiers/

plages à partir de la liste des noms

1 Appuyez sur pour passer en mode

liste des noms de fichiers/plages.

2 Utilisez M.C. pour sélectionner le nom de

fichier (ou nom de dossier) désiré.

Modification du nom de fichier ou de dossier

1Tournez M.C.

Lecture

1Lorsqu’un fichier ou une plage est sélection-

né(e), appuyez sur M.C.

Affichage d’une liste des fichiers (ou des dossiers)

dans le dossier sélectionné

1Quand un dossier est sélectionné, appuyez sur

M.C.

Lecture d’une plage musicale dans le dossier sé-

lectionné

1Quand un dossier est sélectionné, appuyez sur

M.C. de façon prolongée.

Utilisation avancée à l’aide de

touches spéciales

Sélection d’une étendue de répétition de lecture

1Appuyez sur 6/pour parcourir les options

disponibles :

CD/CD-R/CD-RW

!ALL –Répétition de toutes les plages

!ONE –Répétition de la plage en cours de

lecture

!FLD –Répétition du dossier en cours de

lecture

Lecteur audio USB/mémoire USB

!ALL –Répétition de tous les fichiers

!ONE –Répétition du fichier en cours de

lecture

!FLD –Répétition du dossier en cours de

lecture

Lecture des plages dans un ordre aléatoire

1Appuyez sur 5/pour activer ou désactiver

la lecture aléatoire.

Les plages d’une étendue de répétition sélec-

tionnée sont lues dans un ordre aléatoire.

!Pour changer de plage musicale pendant la

lecture aléatoire, appuyez sur dpour passer à

la plage suivante. Appuyer sur cpermet de re-

commencer la lecture de la plage musicale en

cours à partir du début.

Pause de la lecture

1Appuyez sur 4/PAUSE pour mettre en pause

ou reprendre la lecture.

Amélioration de l’audio compressé et restauration

d’un son riche (sound retriever (correcteur de son

compressé))

1Appuyez sur 3/S.Rtrv pour parcourir les op-

tions disponibles :

1—2—OFF (désactivé)

1est efficace pour les faibles taux de compres-

sion et 2est efficace pour les taux de compres-

sion élevés.

Réglages des fonctions

1 Appuyez sur M.C. pour afficher le menu

principal.

2 Tournez M.C. pour changer l’option de

menu et appuyez pour sélectionner

FUNCTION.

3 Tournez M.C. pour sélectionner la fonc-

tion.

Après avoir sélectionné la fonction, effectuez les

procédures de paramétrage suivantes.

REPEAT (répétition de la lecture)

1Appuyez sur M.C. pour sélectionner une éten-

due de répétition de lecture.

Pour les détails, reportez-vous à cette page, Sé-

lection d’une étendue de répétition de lecture.

RANDOM (lecture aléatoire)

1Appuyez sur M.C. pour mettre en service ou

hors service la lecture aléatoire.

PAUSE (pause)

1Appuyez sur M.C. pour mettre en pause ou re-

prendre la lecture.

S.RTRV (sound retriever)

Améliore automatiquement l’audio compressé et

restaure un son riche.

1Appuyez sur M.C. pour choisir le mode désiré.

Pour les détails, reportez-vous à cette page,

Amélioration de l’audio compressé et restaura-

tion d’un son riche (sound retriever (correcteur

de son compressé)).

Français

Utilisation de l’appareil

Section

Utilisation de l’appareil

iPod

Opérations de base

Lecture de plages musicales sur un iPod

1Ouvrez le capot du port USB.

2Connecter un iPod au câble USB à l’aide d’un

connecteur Dock iPod.

Une plage musicale sera lue automatique-

ment.

Sélection d’une plage musicale (d’un chapitre)

1Appuyez sur cou d.

Sélection d’un album

1Appuyez sur 1/ou 2/ .

!L’album peut ne pas être sélectionné correcte-

ment s’il y a plus d’un album avec le même

titre sur l’iPod. Sélectionnez l’album que vous

souhaitez écouter à l’aide de la recherche par

liste. Pour les détails, reportez-vous à cette

page, Recherche d’une plage musicale.

Avance ou retour rapide

1Appuyez de façon continue sur cou d.

Remarques

!L’iPod ne peut pas être mis en service ou

hors service lorsque le mode de commande

est réglé sur CTRL AUDIO.

!Débranchez les écouteurs de l’iPod avant de

le connecter à cet appareil.

!L’iPod sera mis hors service environ deux mi-

nutes après que le contact d’allumage est

mis en position OFF (coupé).

Affichage des informations

textuelles

Sélection des informations textuelles désirées

1Appuyez sur .

Recherche d’une plage musicale

1 Appuyez sur pour passer au menu

principal de la recherche par liste.

2 Utilisez M.C. pour sélectionner une caté-

gorie/plage musicale.

Modification du nom d’une plage musicale/caté-

gorie

1Tournez M.C.

Listes de lecture—interprètes—albums—pla-

ges musicales—podcasts—genres—composi-

teurs—livres audio

Lecture

1Quand une plage musicale est sélectionnée,

appuyez sur M.C.

Affichage d’une liste des plages musicales dans

la catégorie sélectionnée

1Quand une catégorie est sélectionnée, ap-

puyez sur M.C.

Lecture d’une plage musicale dans la catégorie

sélectionnée

1Quand une catégorie est sélectionnée, ap-

puyez sur M.C. de façon prolongée.

Recherche par ordre alphabétique dans la liste

1Lorsque la liste de la catégorie sélectionnée

s’affiche, appuyez sur pour activer le mode

de recherche par ordre alphabétique.

!Vous pouvez également passer en mode

de recherche par ordre alphabétique en

tournant M.C. deux fois.

2Tournez M.C. pour sélectionner une lettre.

3Appuyez sur M.C. pour afficher la liste alpha-

bétique.

!Pour annuler la recherche, appuyez sur .

Remarques

!Vous pouvez lire les listes de lecture crées à

l’aide de l’application PC (MusicSphere).

L’application sera disponible sur notre site

web.

!Les listes de lecture créées à l’aide de l’appli-

cation PC (MusicSphere) sont affichées sous

forme abrégée.

Utilisation avancée à l’aide de

touches spéciales

Sélection d’une étendue de répétition de lecture

1Appuyez sur 6/pour parcourir les options

disponibles :

!OFF –Répétition désactivée

!ONE –Répétition de la plage musicale en

cours de lecture

!ALL –Répétition de toutes les plages musi-

cales de la liste sélectionnée

!Vous ne pouvez pas sélectionner OFF quand

CTRL AUDIO est sélectionné. Reportez-vous à

la page suivante, Utilisation de la fonction iPod

de cet appareil à partir de votre iPod.

Lecture de toutes les plages musicales dans un

ordre aléatoire (lecture aléatoire de toutes les pla-

ges)

1Appuyez sur 5/pour mettre en service la

fonction de lecture aléatoire de toutes les pla-

ges.

!Lorsque le mode de commande est réglé sur

CTRL iPod/CTRL APP, la lecture aléatoire est

activée.

Pause de la lecture

1Appuyez sur 4/PAUSE pour mettre en pause

ou reprendre la lecture.

Amélioration de l’audio compressé et restauration

d’un son riche (sound retriever (correcteur de son

compressé))

1Appuyez sur 3/S.Rtrv pour parcourir les op-

tions disponibles :

1—2—OFF (désactivé)

1est efficace pour les faibles taux de compres-

sion et 2est efficace pour les taux de compres-

sion élevés.

Lecture de plages musicales

liées à la plage musicale en

cours de lecture

Vous pouvez lire des plages musicales dans les

listes suivantes.

•Liste d’albums de l’interprète en cours de lec-

ture

•Liste de plages musicales de l’album en cours

de lecture

•Liste d’albums du genre en cours de lecture

1 Appuyez de façon prolongée sur M.C.

pour activer le mode de lecture en liaison.

2 Tournez M.C. pour changer le mode, ap-

puyez pour sélectionner.

!ARTIST –Lit un album de l’interprète en

cours de lecture.

!ALBUM –Lit une plage musicale de l’album

en cours de lecture.

!GENRE –Lit un album du genre en cours de

lecture.

La plage musicale/l’album sélectionné sera lu

après la lecture de la plage musicale en cours.

Utilisation de l’appareil

Section

Utilisation de l’appareil

Remarques

!La plage musicale/l’album sélectionné peut

être annulé si vous utilisez d’autres fonctions

que la fonction de recherche de liaison (re-

tour rapide et avance rapide, par exemple).

!En fonction de la plage musicale sélection-

née pour la lecture, la fin de la plage en

cours de lecture et le début de la plage musi-

cale/de l’album sélectionné peuvent être

tronqués.

Utilisation de la fonction iPod de

cet appareil à partir de votre iPod

Vous pouvez écouter l’audio des applications de

votre iPod depuis les haut-parleurs de votre véhi-

cule lorsque CTRL APP est sélectionné.

!Cette fonction n’est pas compatible avec les

iPod nano 1ère génération.

Le mode APP est compatible avec les modèles

d’iPod suivants.

!iPhone 4 (version logicielle 4.1 ou ultérieure)

!iPhone 3GS (version logicielle 3.0 ou ulté-

rieure)

!iPhone 3G (version logicielle 3.0 ou ulté-

rieure)

!iPhone (version logicielle 3.0 ou ultérieure)

!iPod touch 4ème génération (version logi-

cielle 4.1 ou ultérieure)

!iPod touch 3ème génération (version logi-

cielle 3.0 ou ultérieure)

!iPod touch 2ème génération (version logi-

cielle 3.0 ou ultérieure)

!iPod touch 1ère génération (version logicielle

3.0 ou ultérieure)

%Appuyez sur BAND/ pour changer le

mode de commande.

!CTRL iPod –La fonction iPod de cet appareil

peut être utilisée à partir de l’iPod connecté.

!CTRL APP –Lecture de l’audio des applica-

tions de votre iPod.

!CTRL AUDIO –La fonction iPod de cet appa-

reil peut être utilisée à partir de cet appareil.

Remarques

!Régler le mode de commande sur

CTRL iPod/CTRL APP met en pause la lec-

ture d’une plage musicale. Utilisez l’iPod

pour reprendre la lecture.

!Les fonctions suivantes sont toujours acces-

sibles à partir de l’appareil même si le mode

de commande est réglé sur CTRL iPod/

CTRL APP.

—Pause

—Avance/retour rapide

—Sélection d’une plage musicale (d’un chapi-

tre)

!Lorsque le mode de commande est réglé sur

CTRL iPod, les opérations sont limitées

comme suit :

—Les réglages des fonctions ne sont pas dispo-

nibles.

—La fonction de recherche ne peut pas être uti-

lisée à partir de cet appareil.

Réglages des fonctions

1 Appuyez sur M.C. pour afficher le menu

principal.

2 Tournez M.C. pour changer l’option de

menu et appuyez pour sélectionner

FUNCTION.

3 Tournez M.C. pour sélectionner la fonc-

tion.

Après avoir sélectionné la fonction, effectuez les

procédures de paramétrage suivantes.

!Lorsque le mode de commande est réglé sur

CTRL iPod/CTRL APP, uniquement PAUSE ou

S.RTRV est disponible.

REPEAT (répétition de la lecture)

1Appuyez sur M.C. pour sélectionner une éten-

due de répétition de lecture.

Pour les détails, reportez-vous à la page précé-

dente, Sélection d’une étendue de répétition de

lecture.

SHUFFLE (lecture aléatoire)

1Appuyez sur M.C. pour choisir votre réglage fa-

vori.

!SNG –Lecture des plages musicales dans

un ordre aléatoire à l’intérieur de la liste sé-

lectionnée.

!ALB –Lecture dans l’ordre de plages musi-

cales à partir d’un album sélectionné au

hasard.

!OFF –Annulation de la lecture aléatoire.

SHUFFLE ALL (lecture aléatoire de toutes les pla-

ges)

1Appuyez sur M.C. pour mettre en service la

lecture aléatoire de toutes les plages.

Pour mettre hors service, mettez SHUFFLE

hors service dans le menu FUNCTION.

LINK PLAY (lecture en liaison)

1Appuyez sur M.C. pour afficher le mode de pa-

ramétrage.

2Tournez M.C. pour changer le mode, appuyez

pour sélectionner.

Pour des détails sur les réglages, reportez-vous

à la page précédente, Lecture de plages musi-

cales liées à la plage musicale en cours de lec-

ture.

PAUSE (pause)

1Appuyez sur M.C. pour mettre en pause ou re-

prendre la lecture.

AUDIO BOOK (vitesse du livre audio)

1Appuyez sur M.C. pour afficher le mode de pa-

ramétrage.

2Tournez M.C. pour choisir le réglage désiré.

!FASTER –Lecture plus rapide que la vi-

tesse normale

!NORMAL –Lecture à la vitesse normale

!SLOWER –Lecture plus lente que la vitesse

normale

3Appuyez sur M.C. pour confirmer la sélection.

S.RTRV (sound retriever)

Améliore automatiquement l’audio compressé et

restaure un son riche.

1Appuyez sur M.C. pour choisir le mode désiré.

Pour les détails, reportez-vous à la page précé-

dente, Amélioration de l’audio compressé et res-

tauration d’un son riche (sound retriever

(correcteur de son compressé)).

Réglages sonores

1 Appuyez sur M.C. pour afficher le menu

principal.

2 Tournez M.C. pour changer l’option de

menu et appuyez pour sélectionner AUDIO.

3 Tournez M.C. pour sélectionner la fonc-

tion audio.

Après avoir sélectionné la fonction audio, effec-

tuez les procédures de paramétrage suivantes.

Français

Utilisation de l’appareil

Section

Utilisation de l’appareil

FAD/BAL (réglage de l’équilibre avant-arrière/

droite-gauche)

1Appuyez sur M.C. pour afficher le mode de pa-

ramétrage.

2Appuyez sur M.C. pour basculer entre l’équili-

bre avant-arrière/droite-gauche.

3Tournez M.C. pour régler l’équilibre sonore

entre les haut-parleurs.

!Si les réglages de la sortie arrière et de la sortie

RCA sont SW, vous ne pouvez pas régler l’équi-

libre des haut-parleurs avant-arrière. Reportez-

vous à la page suivante, REAR-SP (réglage de la

sortie arrière). Reportez-vous à la page sui-

vante, PREOUT (réglage du préamp).

PRESET EQ (rappel de l’égaliseur)

1Appuyez sur M.C. pour afficher le mode de pa-

ramétrage.

2Tournez M.C. pour sélectionner l’égaliseur.

DYNAMIC—VOCAL—NATURAL—CUSTOM

—FLAT—POWERFUL

3Appuyez sur M.C. pour confirmer la sélection.

!Vous pouvez aussi changer l’égaliseur en ap-

puyant répétitivement sur (DEH-2400UB

et DEH-24UB).

TONE CTRL (réglage de l’égaliseur)

!Les réglages de la courbe d’égalisation ajustée

sont mémorisés dans CUSTOM.

1Appuyez sur M.C. pour afficher le mode de pa-

ramétrage.

2Appuyez sur M.C. pour sélectionner BASS

(graves)/MID (médiums)/TREBLE (aigus).

3Tournez M.C. pour régler le niveau.

Plage de réglage : +6 à–6

LOUD (correction physiologique)

La correction physiologique a pour objet d’accen-

tuer les hautes et les basses fréquences à bas ni-

veaux d’écoute.

1Appuyez sur M.C. pour choisir le mode désiré.

OFF (désactivé)—LOW (faible)—HI (élevé)

SUB.W (réglage en service/hors service du haut-

parleur d’extrêmes graves)

Cet appareil est équipé d’une sortie haut-parleur

d’extrêmes graves qui peut être mise en service

ou hors service.

!Cette fonction n’est pas disponible pour DEH-

2400UB et DEH-24UB.

1Appuyez sur M.C. pour choisir le mode désiré.

NOR (phase normale)—REV (phase inversée)

—OFF (haut-parleur d’extrêmes graves désac-

tivé)

SUB.W CTRL (réglage du haut-parleur d’extrêmes

graves)

La fréquence de coupure et le niveau de sortie

peuvent être réglés lorsque la sortie haut-parleur

d’extrêmes graves est activée.

Seules les fréquences inférieures à celles de la

plage sélectionnée sont produites par le haut-par-

leur d’extrêmes graves.

!Cette fonction n’est pas disponible pour DEH-

2400UB et DEH-24UB.

!Quand vous sélectionnez OFF dans SUB.W,

vous ne pouvez pas sélectionner cette fonc-

tion. Pour les détails, reportez-vous à cette

page, SUB.W (réglage en service/hors service

du haut-parleur d’extrêmes graves).

1Appuyez sur M.C. pour afficher le mode de pa-

ramétrage.

2Appuyez sur M.C. pour basculer entre la fré-

quence de coupure et le niveau de sortie du

haut-parleur d’extrêmes graves.

Fréquence de coupure (L’affichage de la fré-

quence de coupure clignote.)—Niveau de sor-

tie (L’affichage du niveau de sortie clignote.)

3Tournez M.C. pour choisir le réglage désiré.

Fréquence de coupure : 50HZ—63HZ—80HZ

—100HZ—125HZ

Niveau de sortie : –24 à+6

SLA (réglage du niveau de la source)

La fonction SLA (réglage du niveau de la source)

permet d’ajuster les niveaux sonores de chaque

source afin d’éviter que ne se produisent de fortes

variations d’amplitude sonore lorsque vous passez

d’une source à l’autre.

!Les réglages sont basés sur le niveau du vo-

lume FM qui lui, demeure inchangé.

!Le niveau du volume AM peut également être

réglé avec cette fonction.

!Si FM a été choisie comme source, vous ne

pouvez pas afficher la fonction SLA.

1Appuyez sur M.C. pour afficher le mode de pa-

ramétrage.

2Tournez M.C. pour régler le volume de la

source.

Plage de réglage : +4 à–4

3Appuyez sur M.C. pour confirmer la sélection.

Réglages initiaux

1 Maintenez la pression sur SRC/OFF jus-

qu’à ce que l’appareil soit mis hors tension.

2 Appuyez sur M.C. et maintenez la touche

enfoncée jusqu’à ce que le nom de la fonc-

tion apparaisse sur l’affichage.

3 Tournez M.C. pour sélectionner le réglage

initial.

Après avoir sélectionné le réglage initial, effec-

tuez les procédures de paramétrage suivantes.

CLOCK SET (réglage de l’horloge)

1Appuyez sur M.C. pour afficher le mode de pa-

ramétrage.

2Appuyez sur M.C. pour sélectionner le seg-

ment de l’affichage de l’horloge que vous vou-

lez régler.

Heure—Minute

3Tournez M.C. pour régler l’horloge.

Utilisation de l’appareil

Section

Utilisation de l’appareil

AUX (entrée auxiliaire)

Activez ce réglage lorsque vous utilisez un appa-

reil auxiliaire connecté à cet appareil.

1Appuyez sur M.C. pour mettre AUX en service

ou hors service.

USB PNP (Plug-and-Play)

Ce réglage vous permet de commuter votre source

sur USB/iPod automatiquement.

1Appuyez sur M.C. pour activer ou désactiver la

fonction Plug-and-Play.

ON –Lorsqu’un périphérique de stockage

USB ou un iPod est connecté, la source peut,

selon le type de périphérique, basculer auto-

matiquement sur USB/iPod lorsque vous met-

tez le moteur en marche. Si vous déconnectez

le périphérique de stockage USB/l’iPod, la

source de cet appareil est mise hors tension.

OFF –Lorsqu’un périphérique de stockage

USB ou un iPod est connecté, la source n’est

pas automatiquement commutée sur USB/

iPod. Basculez la source manuellement sur

USB/iPod.

REAR-SP (réglage de la sortie arrière)

La sortie de connexion des haut-parleurs arrière

peut être utilisée pour la connexion d’un haut-par-

leur pleine gamme ou d’un haut-parleur d’extrê-

mes graves.

Si vous basculez sur SW, vous pouvez connecter

une borne de haut-parleur arrière à un haut-par-

leur d’extrêmes graves directement, sans utiliser

un amplificateur auxiliaire.

Initialement, REAR-SP est réglé pour la connexion

d’un haut-parleur arrière pleine gamme (FUL).

1Appuyez sur M.C. pour choisir le mode désiré.

FUL—SW

!Même si vous changez ce réglage, la sortie

ne fonctionnera pas si OFF est sélectionné

dans SUB.W. (Reportez-vous à la page pré-

cédente, SUB.W (réglage en service/hors

service du haut-parleur d’extrêmes graves).)

!Si vous modifiez ce réglage, la sortie haut-

parleur d’extrêmes graves est reposition-

née sur les réglages d’usine dans le menu

audio.

PREOUT (réglage du préamp)

Les sorties RCA peuvent être utilisées pour la

connexion d’un haut-parleur arrière ou d’un haut-

parleur d’extrêmes graves..

Si vous basculez sur SW, vous pouvez connecter

une borne de haut-parleur arrière à un haut-par-

leur d’extrêmes graves directement, sans utiliser

un amplificateur auxiliaire.

Initialement, PREOUT est réglé pour la connexion

d’un haut-parleur arrière pleine gamme (SW).

1Appuyez sur M.C. pour choisir le mode désiré.

SW—REA

!Même si vous changez ce réglage, la sortie

ne fonctionnera pas si OFF est sélectionné

dans SUB.W. (Reportez-vous à la page pré-

cédente, SUB.W (réglage en service/hors

service du haut-parleur d’extrêmes graves).)

!Si vous modifiez ce réglage, la sortie haut-

parleur d’extrêmes graves est reposition-

née sur les réglages d’usine dans le menu

audio.

DEMO (réglage de l’affichage de démonstration)

1Appuyez sur M.C. pour mettre l’affichage de

démonstration en service ou hors service.

SCROLL (réglage du mode de défilement)

Quand la fonction Ever Scroll est réglée sur ON,

les informations textuelles enregistrées défilent en

permanence. Réglez-la sur OFF si vous préférez

que l’information défile une fois seulement.

1Appuyez sur M.C. pour mettre la fonction de

défilement permanent en service ou hors ser-

vice.

Choix de la couleur de

l’éclairage

Seulement pour DEH-3400UB et DEH-34UB.

Cet appareil dispose d’un éclairage multicolore.

Vous pouvez sélectionner les couleurs désirées

pour les touches et l’écran de cet appareil. Il est

également possible de personnaliser les cou-

leurs que vous voulez utiliser.

Sélection de la couleur des

touches dans la liste des

couleurs d’éclairage

Seulement pour DEH-3400UB et DEH-34UB.

Vous pouvez sélectionner les couleurs désirées

pour les touches de cet appareil.

1 Appuyez sur .

2 Tournez M.C. pour afficher KEY COLOR,

puis appuyez pour sélectionner.

3 Tournez M.C. pour choisir la couleur d’é-

clairage.

Vous pouvez sélectionner une option dans la

liste suivante.

!30 couleurs présélectionnées (WHITE à

ROSE)

!SCAN (parcourir les différentes couleurs)

!3 catégories de couleurs (WARM,AMBIENT,

CALM)

!CUSTOM (couleur d’éclairage personnalisée)

4 Appuyez sur M.C. pour confirmer la sélec-

tion.

Remarques

!Quand SCAN est sélectionné, les 30 couleurs

présélectionnées défilent automatiquement.

!Quand WARM est sélectionné, les couleurs

chaudes défilent automatiquement.

!Quand AMBIENT est sélectionné, les cou-

leurs ambiantes défilent automatiquement.

!Quand CALM est sélectionné, les couleurs

calmes défilent automatiquement.

!Quand CUSTOM est sélectionné, la couleur

personnalisée enregistrée est sélectionnée.

!Pour annuler la sélection de la couleur d’é-

clairage, appuyez sur .

Sélection de la couleur d’éclairage

de l’afficheur à partir de la liste

des couleurs d’éclairage

Seulement pour DEH-3400UB et DEH-34UB.

Vous pouvez sélectionner les couleurs souhai-

tées pour l’afficheur de cet appareil.

1 Appuyez sur .

2 Tournez M.C. pour afficher DISP COLOR,

puis appuyez pour sélectionner.

3 Tournez M.C. pour choisir la couleur d’é-

clairage.

Vous pouvez sélectionner une option dans la

liste suivante.

!30 couleurs présélectionnées (WHITE à

ROSE)

!SCAN (parcourir les différentes couleurs)

Français

Utilisation de l’appareil

Section

Utilisation de l’appareil

!3 catégories de couleurs (WARM,AMBIENT,

CALM)

!CUSTOM (couleur d’éclairage personnalisée)

4 Appuyez sur M.C. pour confirmer la sélec-

tion.

Remarque

Pour des détails sur les couleurs de la liste, re-

portez-vous à la page précédente, Sélection de la

couleur des touches dans la liste des couleurs

d’éclairage.

Sélection de la couleur d’éclairage

des touches et de l’afficheur à partir

de la liste des couleurs d’éclairage

Seulement pour DEH-3400UB et DEH-34UB.

Vous pouvez sélectionner les couleurs souhai-

tées pour les touches et l’afficheur de cet appa-

reil.

1 Appuyez sur .

2 Tournez M.C. pour afficher BOTH COLOR,

puis appuyez pour sélectionner.

3 Tournez M.C. pour choisir la couleur d’é-

clairage.

Vous pouvez sélectionner une option dans la

liste suivante.

!30 couleurs présélectionnées (WHITE à

ROSE)

!SCAN (parcourir les différentes couleurs)

4 Appuyez sur M.C. pour confirmer la sélec-

tion.

Remarques

!Vous ne pouvez pas sélectionner 3 catégories

de couleurs présélectionnées et CUSTOM

dans cette fonction.

!Une fois que vous avez sélectionné une cou-

leur dans cette fonction, les couleurs des

touches et de l’écran de l’appareil passent

automatiquement à la couleur que vous avez

sélectionnée.

!Pour des détails sur les couleurs de la liste,

reportez-vous à la page précédente, Sélection

de la couleur des touches dans la liste des

couleurs d’éclairage.

Personnalisation de la couleur

d’éclairage

Seulement pour DEH-3400UB et DEH-34UB.

1 Appuyez sur .

2 Tournez M.C. pour afficher KEY COLOR

ou DISP COLOR. Appuyez pour sélectionner.

3 Appuyez sur M.C. jusqu’à ce que le ré-

glage de la couleur d’éclairage personnalisée

apparaisse sur l’afficheur.

4 Appuyez sur M.C. pour sélectionner la

couleur primaire.

R(rouge)—G(vert)—B(bleu)

5 Tournez M.C. pour régler le niveau de la

luminosité.

Plage de réglage: 0à60

#Vous ne pouvez pas sélectionner un niveau en-

dessous de 10 pour les trois couleurs R(rouge), G

(vert) et B(bleu) en même temps.

#Vous pouvez aussi effectuer la même opération

sur d’autres couleurs.

Remarques

!Vous ne pouvez pas créer de couleur d’éclai-

rage personnalisée si l’option SCAN ou une

catégorie de couleurs (WARM,AMBIENT ou

CALM) est sélectionnée.

!Vous pouvez créer des couleurs d’éclairage

personnalisées pour KEY COLOR et

DISP COLOR.

Mise en service ou hors service

de l’atténuateur de luminosité

Vous pouvez ajuster la luminosité de l’éclairage.

%Appuyez sur de façon prolongée.

Utilisation d’une source AUX

1 Insérez la mini prise stéréo dans le jack

d’entrée AUX.

2 Appuyez sur SRC/OFF pour choisir AUX

comme source.

Remarque

Vous ne pouvez pas sélectionner AUX à moins

que le réglage auxiliaire soit activé. Pour plus de

détails, reportez-vous à la page précédente,

AUX (entrée auxiliaire).

Mise en service ou hors service

de l’affichage de l’horloge

%Appuyez sur pour mettre l’affichage

de l’horloge en service ou hors service.

#L’affichage de l’horloge disparaît momentané-

ment quand une autre opération est réalisée ; il ap-

paraît à nouveau 25 secondes plus tard.

Utilisation de l’appareil

Section

Utilisation de l’appareil

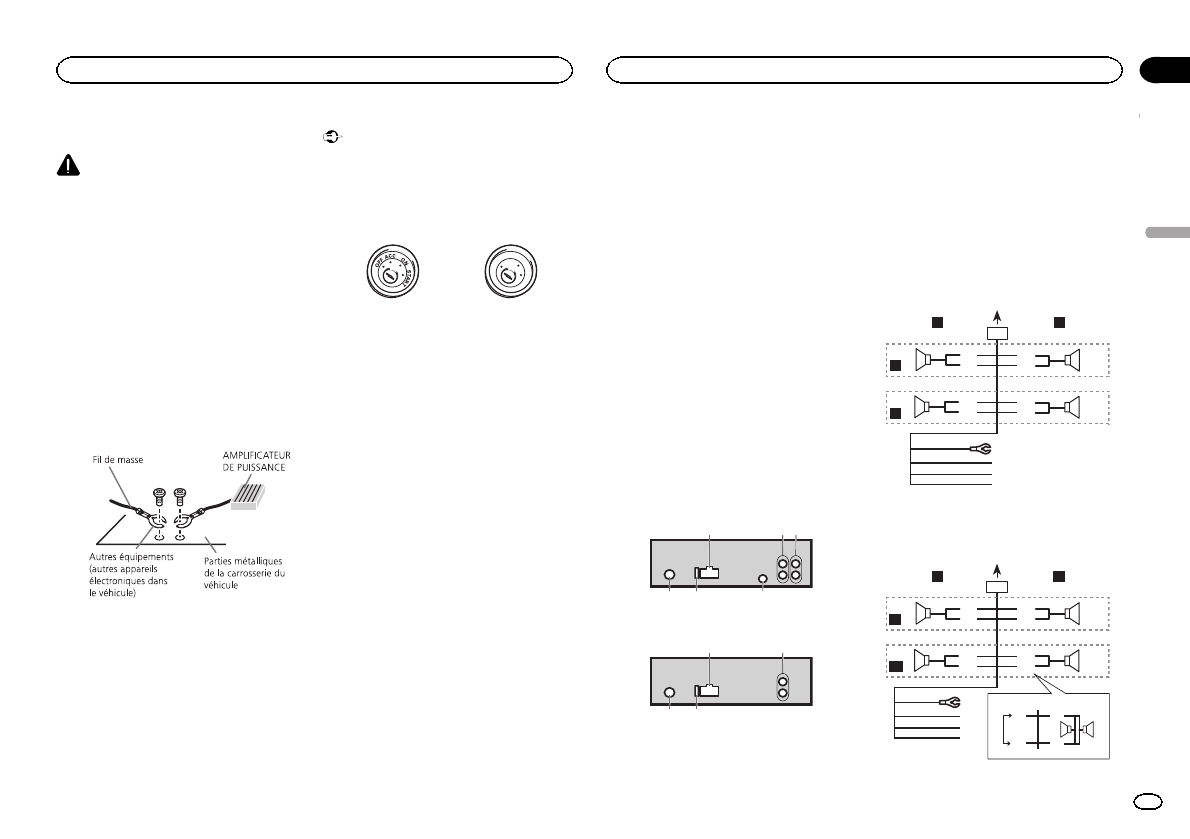

Connexions

ATTENTION

!Utilisez des haut-parleurs avec une puis-

sance de sortie de 50 W et une impédance

de 4 Wà8W.N’utilisez pas des haut-parleurs

d’impédance 1 Wà3Wavec cet appareil.

!Le câble noir est la masse. Lorsque vous in-

stallez cet appareil ou un amplificateur de

puissance (vendu séparément), assurez-vous

de connecter le fil de masse en premier. As-

surez-vous que le fil de masse est connecté

correctement aux parties métalliques de la

carrosserie du véhicule. Le fil de masse de

l’amplificateur de puissance et celui de cet

appareil ou de tout autre appareil doivent

être connectés au véhicule séparément et

avec des vis différentes. Si la vis du fil de

masse se desserre ou tombe, il peut en résul-

ter un incendie, de la fumée ou un dysfonc-

tionnement.

Important

!Lors de l’installation de cet appareil dans un

véhicule sans position ACC (accessoire) sur

le contacteur d’allumage, ne pas connecter

le câble rouge à la borne qui détecte l’utilisa-

tion de la clé de contact peut entraîner le dé-

chargement de la batterie.

Avec position ACC Sans position ACC

!Utilisez cet appareil uniquement sur des vé-

hicules avec une batterie 12 volts et une

mise à la masse du négatif. Le non respect

de cette prescription peut engendrer un in-

cendie ou un dysfonctionnement.

!Pour éviter un court-circuit, une surchauffe

ou un dysfonctionnement, assurez-vous de

respecter les instructions suivantes.

—Déconnectez la borne négative de la batterie

avant l’installation.

—Fixez le câblage avec des serre-fils ou de la

bande adhésive. Pour protéger le câblage, en-

roulez dans du ruban adhésif les parties du

câblage en contact avec des pièces en métal.

—Placez les câbles à l’écart de toutes les par-

ties mobiles, telles que le levier de vitesse et

les rails des sièges.

—Placez les câbles à l’écart de tous les endroits

chauds, par exemple les sorties de chauf-

fage.

—Ne reliez pas le câble jaune à la batterie à tra-

vers le trou dans le compartiment moteur.

—Recouvrez tous les connecteurs de câbles qui

ne sont pas connectés avec du ruban adhésif

isolant.

—Ne raccourcissez pas les câbles.

—Ne coupez jamais l’isolation du câble d’ali-

mentation de cet appareil pour partager l’ali-

mentation avec d’autres appareils. La

capacité en courant du câble est limitée.

—Utilisez un fusible correspondant aux caracté-

ristiques spécifiées.

—Ne câblez jamais le câble négatif du haut-par-

leur directement à la masse.

—Ne réunissez jamais ensemble les câbles né-

gatifs de plusieurs haut-parleurs.

!Lorsque cet appareil est sous tension, les si-

gnaux de commande sont transmis via le

câble bleu/blanc. Connectez ce câble à la té-

lécommande du système d’un amplificateur

de puissance externe ou à la borne de

commande du relais de l’antenne motorisée

du véhicule (max. 300 mA 12 V CC). Si le véhi-

cule est équipé d’une antenne intégrée à la

lunette arrière, connectez-le à la borne d’ali-

mentation de l’amplificateur d’antenne.

!Ne reliez jamais le câble bleu/blanc à la

borne d’alimentation d’un amplificateur de

puissance externe. De même, ne le reliez pas

à la borne d’alimentation de l’antenne moto-

risée. Dans le cas contraire, il peut en résul-

ter un déchargement de la batterie ou un

dysfonctionnement.

Cet appareil

DEH-3400UB et DEH-34UB

456

DEH-2400UB et DEH-24UB

4 5

1Entrée cordon d’alimentation

2Sortie arrière ou haut-parleur d’extrêmes gra-

ves

3Sortie avant

4Entrée antenne

5Fusible (10 A)

6Entrée télécommande câblée

Un adaptateur de télécommande câblée

(vendu séparément) peut être connecté.

Cordon d’alimentation

Réalisez ces connexions lorsqu’aucun fil de

haut-parleur arrière n’est connecté à un haut-

parleur d’extrêmes graves.

















Réalisez ces connexions lors de l’utilisation d’un

haut-parleur d’extrêmes graves sans amplifica-

teur optionnel.





















k l

Français

Installation

Section

Installation

1Vers l’entrée cordon d’alimentation

2Gauche

3Droite

4Haut-parleur avant

5Haut-parleur arrière

6Blanc

7Blanc/noir

8Gris

9Gris/noir

aVert

bVert/noir

cViolet

dViolet/noir

eNoir (masse du châssis)

Connectez sur un endroit métallique propre,

non recouvert de peinture.

fJaune

Connectez à la borne d’alimentation 12 V per-

manente.

gRouge

Connectez à la borne contrôlée par le

contact d’allumage (12 V CC).

hBleu/blanc

Connectez à la broche de commande du sys-

tème de l’amplificateur de puissance ou à la

broche de commande du relais de l’antenne

automatique (max. 300 mA 12 V CC).

iHaut-parleur d’extrêmes graves (4 Ω)

jLors de l’utilisation d’un haut-parleur d’extrê-

mes graves de 70 W (2 Ω), assurez-vous de

connecter le haut-parleur d’extrêmes graves

aux fils violet et violet/noir de cet appareil. Ne

connectez aucun périphérique aux fils vert et

vert/noir.

kNon utilisée.

lHaut-parleur d’extrêmes graves (4 Ω)×2

Remarques

!Avec un système à 2 haut-parleurs, ne

connectez rien aux fils des haut-parleurs qui

ne sont pas connectés à des haut-parleurs.

!Changez les réglages initiaux de cet appareil.

Reportez-vous à la page 27, REAR-SP (réglage

de la sortie arrière). Reportez-vous à la page

27, PREOUT (réglage du préamp).

La sortie haut-parleur d’extrêmes graves de

cet appareil est monaurale.

Amplificateur de puissance

(vendu séparément)

Réalisez ces connexions lors de l’utilisation d’un

amplificateur optionnel.

DEH-3400UB et DEH-34UB

















DEH-2400UB et DEH-24UB









1Télécommande du système

Connectez au câble bleu/blanc.

2Amplificateur de puissance (vendu séparé-

ment)

3Connectez avec des câbles RCA (vendus sé-

parément)

4Vers la sortie avant

5Haut-parleur avant

6Sortie arrière ou haut-parleur d’extrêmes gra-

ves

7Haut-parleur arrière ou haut-parleur d’extrê-

mes graves

Installation

Important

!Vérifiez toutes les connexions et tous les sys-

tèmes avant l’installation finale.

!N’utilisez pas de pièces non autorisées car il

peut en résulter des dysfonctionnements.

!Consultez votre revendeur si l’installation né-

cessite le perçage de trous ou d’autres modi-

fications du véhicule.

!N’installez pas cet appareil là où :

—il peut interférer avec l’utilisation du véhicule.

—il peut blesser un passager en cas d’arrêt

soudain du véhicule.

!Le laser à semi-conducteur sera endommagé

s’il devient trop chaud. Installez cet appareil

àl’écart de tous les endroits chauds, par

exemple les sorties de chauffage.

!Des performances optimales sont obtenues

quand l’appareil est installé à un angle infé-

rieur à 60°.

60°

Montage avant/arrière DIN

Cet appareil peut être installé correctement soit

en montage frontal ou en montage arrière.

Utilisez des pièces disponibles dans le

commerce lors de l’installation.

Montage frontal DIN

1 Insérez le manchon de montage dans le

tableau de bord.

Lors de l’installation de cet appareil dans un es-

pace peu profond, utilisez le manchon de mon-

tage fourni. Si l’espace est insuffisant, utilisez le

manchon de montage fourni avec le véhicule.

2 Fixez le manchon de montage en utilisant

un tournevis pour courber les pattes métalli-

ques (90°) en place.

1Tableau de bord

2Manchon de montage

3 Installez l’appareil comme indiqué sur la

figure.

1Écrou

2Pare-feu ou support métallique

3Attache en métal

4Vis

5Vis (M4 × 8)

#Assurez-vous que l’appareil est correctement mis

en place. Toute installation instable peut entraîner

des sauts ou autres dysfonctionnements.

Installation

Section

Installation

Montage arrière DIN

1 Déterminez la position appropriée où les

trous sur le support et sur le côté de l’appa-

reil se correspondent.

2 Serrez deux vis de chaque côté.

1Vis

2Support de montage

3Tableau de bord ou console

!Utilisez des vis à tête bombée (5 mm × 8

mm) ou des vis en affleurement (5 mm × 9

mm), selon la forme des trous de vis dans le

support.

Retrait de l’appareil

1 Retirez l’anneau de garniture.

1Anneau de garniture

2Encoche

!Relâcher la face avant permet d’accéder plus

facilement à l’anneau de garniture.

!Quand vous remontez l’anneau de garniture,

pointez le côté avec l’encoche vers le bas.

2 Insérez les clés d’extraction fournies dans

les deux côtés de l’appareil jusqu’àcequ’el-

les s’enclenchent en place.

3 Tirez l’appareil hors du tableau de bord.

Retrait et remontage de la face

avant

Vous pouvez retirer la face avant pour protéger

l’appareil contre le vol.

Appuyez sur la touche de retrait, puis poussez la

face avant vers le haut et tirez-la vers vous.

Pour les détails, reportez-vous à Retrait de la face

avant pour protéger l’appareil contre le vol et à la

page 21, Remontage de la face avant.

Fixation de la face avant

La face avant peut être fixée avec la vis fournie.

1Vis

Dépannage

Symptôme Causes possi-

bles

Action correc-

tive

L’éclairage de

l’écran est ac-

tivé et désac-

tivé de façon

aléatoire.

Le mode dé-

monstration est

activé.

Désactivez le ré-

glage de l’affi-

chage de

démonstration.

L’écran re-

vient automa-

tiquement à

l’affichage or-

dinaire.

Vous n’avez exé-

cuté aucune

opération pen-

dant 30 secon-

des.

Réexécutez l’opé-

ration.

L’étendue de

répétition de

lecture

change de

manière inat-

tendue.

En fonction de

l’étendue de ré-

pétition de lec-

ture, l’étendue

sélectionnée

peut changer

lors de la sélec-

tion d’un autre

dossier ou

d’une autre

plage ou pen-

dant l’avance

ou le retour ra-

pide.

Resélectionnez

l’étendue de répé-

tition de lecture.

Un sous-dos-

sier n’est pas

lu.

Il est impossible

de lire les sous-

dossiers lorsque

FLD (répétition

du dossier) est

sélectionné.

Sélectionnez une

autre étendue de

répétition de lec-

ture.

NO XXXX ap-

paraît lors de

la modifica-

tion de l’affi-

chage (par

exemple NO

TITLE).

Aucune infor-

mation textuelle

n’est intégrée.

Basculez l’affi-

chage ou la lec-

ture sur une autre

plage/un autre fi-

chier.

Symptôme Causes possi-

bles

Action correc-

tive

L’appareil ne

fonctionne

pas correcte-

ment.

Il y a des in-

terférences.

Vous utilisez un

autre appareil,

tel qu’un télé-

phone cellu-

laire, qui

transmet des

ondes électro-

magnétiques à

proximité de

l’appareil.

Éloignez tous les

appareils électri-

ques qui pourrait

provoquer des in-

terférences.

Messages d’erreur

Quand vous contactez votre distributeur ou le

Service d’entretien agréé par Pioneer le plus

proche, n’oubliez pas de noter le message d’er-

reur.

Lecteur de CD intégré

Message Causes possi-

bles

Action correc-

tive

ERROR-07,

11, 12, 17, 30

Le disque est

sale.

Nettoyez le

disque.

Le disque est

rayé.

Utilisez un autre

disque.

ERROR-07,

10, 11, 12,

15, 17, 30,

Une erreur mé-

canique ou

électrique est

survenue.

Coupez et remet-

tez le contact d’al-

lumage ou

choisissez une

autre source, puis

revenez au lecteur

de CD.

ERROR-15 Le disque inséré

est vierge.

Utilisez un autre

disque.

ERROR-23 Format CD non

pris en charge.

Utilisez un autre

disque.

Français

Installation

Section

Informations complémentaires

Message Causes possi-

bles

Action correc-

tive

FRMT READ Le début de la

lecture et le

début de l’émis-

sion des sons

sont parfois dé-

calés.

Attendez que le

message dispa-

raisse pour enten-

dre les sons.

NO AUDIO Le disque inséré

ne contient pas

de fichiers pou-

vant être lus.

Utilisez un autre

disque.

SKIPPED Le disque inséré

contient des fi-

chiers protégés

par DRM.

Utilisez un autre

disque.

PROTECT Tous les fichiers

sur le disque in-

séré intègrent la

protection par

DRM.

Utilisez un autre

disque.

Périphérique de stockage USB/iPod

Message Causes possi-

bles

Action correc-

tive

NO DEVICE Quand la fonc-

tion Plug-and-

Play est hors

service, aucun

périphérique de

stockage USB

et aucun iPod

n’est connecté.

!Mettez la fonc-

tion Plug-and-

Play en service.

!Connectez un

périphérique de

stockage USB/

iPod compatible.

FRMT READ Le début de la

lecture et le

début de l’émis-

sion des sons

sont parfois dé-

calés.

Attendez que le

message dispa-

raisse pour enten-

dre les sons.

Message Causes possi-

bles

Action correc-

tive

NO AUDIO Absence de pla-

ges musicales.

Transférez les fi-

chiers audio vers

le périphérique de

stockage USB et

procédez à la

connexion.

La sécurité est

activée sur le

périphérique de

stockage USB.

Suivez les instruc-

tions du périphé-

rique de stockage

USB pour désacti-

ver la sécurité.

SKIPPED Le périphérique

de stockage

USB connecté

contient des fi-

chiers intégrant

la protection

Windows Me-

diaäDRM 9/10.

Lisez un fichier

audio n’intégrant

pas la protection

Windows Media

DRM 9/10.

PROTECT Tous les fichiers

du périphérique

de stockage

USB intègrent

la protection

Windows Media

DRM 9/10.

Transférez des fi-

chiers audio n’in-

tégrant pas la

protection

Windows Media

DRM 9/10 vers le

périphérique de

stockage USB et

procédez à la

connexion.

Message Causes possi-

bles

Action correc-

tive

N/A USB L’appareil USB

connecté n’est

pas pris en

charge par cet

appareil.

!Connectez un

périphérique de

stockage de

masse USB

compatible.

!Déconnectez

votre périphérique

et remplacez-le

par un périphé-

rique de stockage

USB compatible.

Message Causes possi-

bles

Action correc-

tive

CHECK USB Le connecteur

USB ou le câble

USB est en

court-circuit.

Vérifiez que le

connecteur USB

ou le câble USB

n’est pas coincé

ou endommagé.

Le périphérique

de stockage

USB connecté

consomme plus

de 500 mA (cou-

rant maximal

autorisé).

Déconnectez le

périphérique de

stockage USB et

ne l’utilisez pas.

Mettez le contact

sur OFF, puis sur

ACC ou ON, et ne

connectez que

des périphériques

de stockage USB

compatibles.

L’iPod fonc-

tionne correcte-

ment mais n’est

pas chargé.

Assurez-vous que

le câble de conne-

xion de l’iPod

n’est pas en

court-circuit (par

exemple, qu’il

n’est pas coincé

dans des objets

métalliques).

Après avoir véri-

fié, mettez le

contact d’allu-

mage sur OFF

puis sur ON, ou

déconnectez

l’iPod et recon-

nectez-le.

Informations complémentaires

Annexe

Informations complémentaires

Message Causes possi-

bles

Action correc-

tive

ERROR-19 Panne de

communica-

tion.

Effectuez une des

opérations sui-

vantes.

–Coupez et remet-

tez le contact d’al-

lumage.

–Déconnectez le

périphérique de

stockage USB.

–Choisissez une

autre source.

Revenez ensuite à

la source USB.

Panne iPod. Déconnectez le

câble de l’iPod.

Quand le menu

principal de l’iPod

est affiché, recon-

nectez et réinitiali-

sez l’iPod.

ERROR-23 Le périphérique

de stockage

USB n’a pas été

formaté avec

FAT12, FAT16 ou

FAT32.

Le périphérique

de stockage USB

doit être formaté

avec FAT12, FAT16

ou FAT32.

ERROR-16 La version du

firmware de

l’iPod est an-

cienne.

Mettez à jour la

version de l’iPod.

Panne iPod. Déconnectez le

câble de l’iPod.

Quand le menu

principal de l’iPod

est affiché, recon-

nectez et réinitiali-

sez l’iPod.

Message Causes possi-

bles

Action correc-

tive

STOP Aucune plage

musicale dans

la liste en

cours.

Sélectionnez une

liste qui contient

les plages musi-

cales.

NOT FOUND Aucune plage

musicale

connexe.

Transférez les pla-

ges musicales sur

l’iPod.

Conseils sur la manipulation

Disques et lecteur

Utilisez uniquement des disques affichant l’un ou

l’autre des logos suivants.

Utilisez des disques 12 cm. N’utilisez pas de dis-

ques 8 cm ni un adaptateur pour disques 8 cm.

Utilisez seulement des disques conventionnels de

forme circulaire. N’utilisez pas de disques ayant

une forme particulière.

N’introduisez aucun objet dans le logement pour

CD autre qu’un CD.

N’utilisez pas de disques fendillés, ébréchés, voi-

lés ou présentant d’autres défauts, car ils peuvent

endommager le lecteur.

Les disques CD-R/RW non finalisés ne peuvent

pas être lus.

Ne touchez pas la surface enregistrée des dis-

ques.

Rangez les disques dans leur coffret dès que vous

ne les écoutez plus.

Ne posez aucune étiquette sur la surface des dis-

ques, n’écrivez pas sur un disque, n’appliquez

aucun agent chimique sur un disque.

Pour nettoyer un CD, essuyez le disque avec un

chiffon doux en partant du centre vers l’extérieur.

La condensation peut perturber temporairement

le fonctionnement du lecteur. Laissez celui-ci s’a-

dapter à la température plus élevée pendant une

heure environ. Essuyez également les disques hu-

mides avec un chiffon doux.

La lecture de certains disques peut être impos-

sible en raison des caractéristiques du disque, de

son format, de l’application qui l’a enregistré, de

l’environnement de lecture, des conditions de

stockage ou d’autres conditions.

Les cahots de la route peuvent interrompre la lec-

ture d’un disque.

Lors de l’utilisation de disques dont la surface de

l’étiquette est imprimable, vérifiez les instructions

et les avertissements des disques. L’insertion et

l’éjection peut ne pas être possible selon les dis-

ques. L’utilisation d’un tel disque risque d’endom-

mager cet appareil.

Ne posez aucune étiquette disponible dans le

commerce ou tout autre matériau sur la surface

des disques.

!Les disques pourraient se déformer et devenir

injouables.

!Les étiquettes pourraient se décoller pendant

la lecture et empêcher l’éjection des disques,

ce qui pourrait endommager l’appareil.

Périphérique de stockage USB

Les connexions via un concentrateur USB ne sont

pas prises en charge.

Ne connectez aucun autre périphérique qu’un pé-

riphérique de stockage USB.

Fixez fermement le périphérique de stockage USB

lors de la conduite. Ne laissez pas le périphérique

de stockage USB tomber sur le plancher, où il

pourrait gêner le bon fonctionnement de la pédale

de frein ou d’accélérateur.

En fonction du périphérique de stockage USB, les

problèmes suivants peuvent survenir.

!Le fonctionnement peut varier.

!Le périphérique de stockage peut ne pas être

reconnu.

!Les fichiers peuvent ne pas être lus correcte-

ment.

!Le périphérique peut générer des parasites

radio.

iPod

Ne laissez pas l’iPod dans un endroit soumis à

une température élevée.

Pour garantir un fonctionnement correct, reliez le

câble du connecteur de la station d’accueil de

l’iPod directement à cet appareil.

Attachez fermement l’iPod pendant que vous

conduisez. Ne laissez pas l’iPod tomber sur le

plancher, où il pourrait gêner le bon fonctionne-

ment de la pédale de frein ou d’accélérateur.

Français

Informations complémentaires

Annexe

Informations complémentaires

Quelques mots sur les réglages de l’iPod

!Lorsqu’un iPod est connecté, cet appareil dés-

active le réglage EQ (égaliseur) de l’iPod afin

d’optimiser l’acoustique. Le réglage EQ origi-

nal est rétabli lorsque l’iPod est déconnecté.

!Vous ne pouvez pas mettre la fonction de répé-

tition hors service sur l’iPod quand vous utili-

sez cet appareil. La fonction de répétition est

positionnée automatiquement sur répétition

de toutes les plages quand vous connectez

l’iPod à cet appareil.

Tout texte incompatible enregistré sur l’iPod ne

sera pas affiché par cet appareil.

DualDiscs

Les DualDiscs sont des disques à deux faces avec

un CD enregistrable pour l’audio sur une face et

un DVD enregistrable pour la vidéo sur l’autre.

Comme la face CD des DualDiscs n’est pas physi-

quement compatible avec le standard CD général,

la lecture de la face CD sur cet appareil peut ne

pas être possible.

Charger et éjecter fréquemment un DualDisc peut

provoquer des rayures sur le disque. Des rayures

importantes peuvent entraîner des problèmes de

lecture sur cet appareil. Dans certains cas, un

DualDisc peut se retrouver bloqué dans le loge-

ment pour CD et ne sera pas éjecté. Pour éviter

cela, nous vous recommandons de vous abstenir

d’utiliser des DualDiscs avec cet appareil.

Pour des informations plus détaillées sur les

DualDiscs, veuillez vous reporter aux informations

fournies par le fabricant des disques.

Formats audio compressés

compatibles (disque, USB)

WMA

Extension de fichier : .wma

Débit binaire : 48 kbit/s à 320 kbit/s (CBR), 48

kbit/s à 384 kbit/s (VBR)

Fréquence d’échantillonnage : 32 kHz, 44,1 kHz, 48

kHz

Windows Media Audio Professional, Lossless,

Voice/DRM Stream/Stream avec vidéo: incompa-

tible

MP3

Extension de fichier : .mp3

Débit binaire : 8 kbit/s à 320 kbit/s (CBR), VBR

Fréquence d’échantillonnage : 8 kHz à 48 kHz

(32 kHz, 44,1 kHz, 48kHz pour accentuation)

Version étiquette ID3 compatible: 1.0, 1.1, 2.2, 2.3,

2.4 (la Version 2.x de l’étiquette ID3 a priorité sur la

Version 1.x.)

Liste de lecture m3u : incompatible

MP3i (MP3 interactif), mp3 PRO : incompatible

WAV

Extension de fichier : .wav

Bits de quantification : 8 et 16 (LPCM), 4 (MS

ADPCM)

Fréquence d’échantillonnage : 16 kHz à 48 kHz

(LPCM), 22,05 kHz et 44,1 kHz (MS ADPCM)

Informations supplémentaires

Seuls les 32 premiers caractères d’un nom de fi-

chier (incluant l’extension de fichier) ou d’un nom

de dossier peuvent être affichés.

Cet appareil peut ne pas fonctionner correctement

selon l’application utilisée pour encoder les fi-

chiers WMA.

Il peut se produire un léger retard au début de la

lecture de fichiers audio intégrés avec des don-

nées image ou de fichiers audio stockés sur un pé-

riphérique de stockage USB avec de nombreuses

hiérarchies de dossiers.

Disque

Hiérarchie des dossiers pouvant être lus : jusqu’à

8 niveaux (dans la pratique, la hiérarchie compte

moins de 2 niveaux).

Dossiers pouvant être lus : jusqu’à99

Fichiers pouvant être lus : jusqu’à 999

Système de fichiers : ISO 9660 Niveau 1 et 2,

Romeo, Joliet

Lecture multi-session : compatible

Transfert des données en écriture par paquet : in-

compatible

Quelle que soit la durée du silence entre les pla-

ges musicales de l’enregistrement original, la lec-

ture des disques d’audio compressé s’effectue

avec une courte pause entre les plages musicales.

Périphérique de stockage USB

Hiérarchie des dossiers pouvant être lus : jusqu’à

8 niveaux (dans la pratique, la hiérarchie compte

moins de 2 niveaux).

Dossiers pouvant être lus : jusqu’à 500

Fichiers pouvant être lus : jusqu’à 15 000

Lecture des fichiers protégés par des droits d’au-

teur : incompatible

Périphérique de stockage USB partitionné : Seule

la première partition peut être lue.

Il peut se produire un léger retard au début de la

lecture de fichiers audio sur un périphérique de

stockage USB avec de nombreuses hiérarchies de

dossiers.

PRÉCAUTION

Ne laissez pas de disques ou un périphérique de

stockage USB dans un lieu où les températures

sont élevées.

Informations complémentaires

Annexe

Informations complémentaires

Compatibilité iPod

Cet appareil prend en charge uniquement les mo-

dèles d’iPod suivants. Les versions du logiciel iPod

prises en charge sont indiquées ci-dessous. Les

versions antérieures ne sont pas prises en charge.

Conçu pour

!iPhone 4 (version logicielle 4.1)

!iPhone 3GS (version logicielle 3.0.1)

!iPhone 3G (version logicielle 2.0)

!iPhone (version logicielle 1.1.1)

!iPod nano 6ème génération (version logicielle

1.0)

!iPod nano 5ème génération (version logicielle

1.0.1)

!iPod nano 4ème génération (version logicielle

1.0)

!iPod nano 3ème génération (version logicielle

1.0)

!iPod nano 2ème génération (version logicielle

1.1.2)

!iPod nano 1ère génération (version logicielle

1.2.0)

!iPod touch 4ème génération (version logicielle

4.1)

!iPod touch 3ème génération (version logicielle

3.1.1)

!iPod touch 2ème génération (version logicielle

2.1.1)

!iPod touch 1ère génération (version logicielle

1.1)

!iPod classic 160 Go (version logicielle 2.0.2)

!iPod classic 120 Go (version logicielle 2.0)

!iPod classic (version logicielle 1.0)

Selon la génération ou la version de l’iPod, certai-

nes fonctions peuvent ne pas être disponibles.

Les opérations peuvent différer selon la version du

logiciel iPod.

Quand vous utilisez un iPod, un câble iPod Dock

Connector vers USB est requis.

Un câble d’interface CD-IU50 Pioneer est égale-

ment disponible. Pour plus de détails, consultez

votre revendeur.

Pour des détails sur la compatibilité fichier/format,

reportez-vous aux manuels de l’iPod.

Livre audio, podcast : compatible

PRÉCAUTION

Pioneer n’accepte aucune responsabilité en cas

de perte de données sur l’iPod, même si la perte

de données se produit pendant l’utilisation de

cet appareil.

Séquence des fichiers audio

Sur cet appareil, l’utilisateur ne peut pas affecter

de numéros de dossier ni spécifier les séquen-

ces de lecture.

Exemple de hiérarchie

Niveau 1 Niveau 2 Niveau 3 Niveau 4

: Dossier

: Fichier audio

compressé

01 à 05 : Numéro de

dossier

1à6: Séquence

de lecture

Disque

La séquence de sélection des dossiers ou d’au-

tres opérations peut différer en fonction du logi-

ciel de codage ou d’écriture.

Périphérique de stockage USB

La séquence de lecture est identique à la sé-

quence enregistrée dans le périphérique de

stockage USB.

Pour spécifier la séquence de lecture, la mé-

thode suivante est recommandée.

1Créez un nom de fichier en incluant des

nombres qui spécifient la séquence de lec-

ture (par exemple, 001xxx.mp3 et 099yyy.

mp3).

2Placez ces fichiers dans un dossier.

3Enregistrez le dossier contenant les fichiers

sur le périphérique de stockage USB.

Toutefois, avec certains environnements sys-

tème, vous ne pouvez pas spécifier la séquence

de lecture.

Pour les lecteurs audio portables USB, la sé-

quence est différente et dépend du lecteur.

Droits d’auteur et marques

commerciales

iTunes

Apple et iTunes sont des marques commerciales

d’Apple Inc., enregistrées aux États-Unis et dans

d’autres pays.

MP3

La vente de ce produit comporte seulement une

licence d’utilisation privée, non commerciale, et

ne comporte pas de licence ni n’implique aucun

droit d’utilisation de ce produit pour une diffu-

sion commerciale (c’est-à-dire générant des re-

venus) en temps réel (terrestre, par satellite,

câble et/ou tout autre média), diffusion/stream-

ing via internet, des intranets et/ou d’autres sys-

tèmes électroniques de distribution de contenu,

telles que les applications audio payante ou

audio sur demande. Une licence indépendante

est requise pour de telles utilisations. Pour les

détails, veuillez visiter le site

http://www.mp3licensing.com.

WMA

Windows Media est une marque déposée ou

une marque commerciale de Microsoft

Corporation aux États-Unis et/ou dans d’autres

pays.

Ce produit intègre une technologie détenue par

Microsoft Corporation, qui ne peut être utilisée

et distribuée que sous licence de Microsoft

Licensing, Inc.

iPod et iPhone

iPhone, iPod, iPod classic, iPod nano et iPod

touch sont des marques commerciales de Apple

Inc. déposées aux États-Unis et dans d’autres

pays.

Les accessoires électroniques portant la men-

tion « Made for iPod » et « Made for iPhone »

ont été conçus pour fonctionner respectivement

avec un iPod ou un iPhone et sont certifiés

conformes aux exigences d’Apple par le fabri-

cant. Apple n’est pas responsable pour le fonc-

tionnement de cet appareil ou de sa

compatibilité avec les normes réglementaires et

de sécurité. Veuillez noter que l’emploi de cet

accessoire avec un iPod ou un iPhone peut af-

fecter les performances sans fil.

Français

Informations complémentaires

Annexe

Informations complémentaires

Caractéristiques techniques

Généralités

Tension d’alimentation ..... 14,4 V CC (10,8 V à 15,1 V ac-

ceptable)

Mise à la masse ............... Pôle négatif

Consommation maximale

................................... 10,0 A

Dimensions (L × H × P) :

DIN

Châssis .............. 178mm × 50mm ×

165 mm

Panneau avant ... 188mm × 58 mm ×

16 mm

Châssis .............. 178mm × 50mm ×

165 mm

Panneau avant ... 170mm × 46 mm ×

16 mm

Poids ............................... 1,1 kg

Audio

Puissance de sortie maximale

................................... 50 W × 4

70 W × 1/2 W(pour le haut-

parleur d’extrêmes graves)

Puissance de sortie continue

................................... 22W×4 (50 Hz à 15000Hz,

DHT 5 %, impédance de

charge 4 W, avec les deux ca-

naux entraînés)

Impédance de charge ...... 4 W(4 Wà8Wacceptable)

Niveau de sortie maximum de la sortie préamp

................................... 2,0 V

Contrôles de tonalité :

Grave

Fréquence .......... 100Hz

Gain .................. ±12 dB

Moyen

Fréquence .......... 1kHz

Gain .................. ±12 dB

Aigus

Fréquence .......... 10 kHz

Gain .................. ±12 dB

Haut-parleur d’extrêmes graves (mono) :

Fréquence ................. 50 Hz/63 Hz/80 Hz/100 Hz/

125 Hz

Pente ........................ –18 dB/octave

Gain ......................... +6dB à –24 dB

Phase ....................... Normale/Inverse

Lecteur de CD

Système ........................... Compact Disc Digital Audio

Disques utilisables ........... Disques compacts

Rapport signal/bruit ......... 94dB (1 kHz) (réseau IHF-A)

Nombre de canaux ........... 2 (stéréo)

Format de décodage MP3

................................... MPEG-1 & 2 Couche Audio 3

Format de décodage WMA

................................... Ver. 7, 7.1, 8, 9, 10, 11, 12 (2ca-

naux audio)

(Windows Media Player)

Format du signal WAV ...... PCM Linéaire & MS ADPCM

(Non compressé)

USB

Spécification standard USB

................................... USB 2.0 vitesse pleine

Alimentation maximale .... 1 A

Classe USB ...................... MSC (Mass Storage Class)

Système de fichiers .......... FAT12, FAT16, FAT32

Format de décodage MP3

................................... MPEG-1 & 2 Couche Audio 3

Format de décodage WMA

................................... Ver. 7, 7.1, 8, 9, 10, 11, 12 (2ca-

naux audio)

(Windows Media Player)

Format du signal WAV ...... PCM Linéaire & MS ADPCM

(Non compressé)

Syntoniseur FM

Gamme de fréquence ....... 87,9 MHz à 107,9 MHz

Sensibilité utile ................ 9dBf (0,8 µV/75 W, mono, S/B :

30 dB)

Rapport signal/bruit ......... 72dB (réseau IHF-A)

Syntoniseur AM

Gamme de fréquence ....... 530 kHz à 1710 kHz

Sensibilité utile ................ 25 µµV (S/B : 20 dB)

Rapport signal/bruit ......... 62 dB (réseau IHF-A)

Caractéristiques CEA2006

Puissance de sortie .......... 14 W RMS x 4 Canaux (4 Wet

≦1 % DHT+B)

Rapport S/B ..................... 91dBA (référence : 1 W sur

4W)

Remarque

Les caractéristiques et la présentation peuvent

être modifiées sans avis préalable.

Informations complémentaires

Annexe

Informations complémentaires

Français

37Fr

Gracias por haber adquirido este producto

PIONEER

Lea con detenimiento este manual antes de utili-

zar el producto por primera vez para que pueda

darle el mejor uso posible. Es muy importante

que lea y cumpla con la información que apare-

ce bajo los mensajes de ADVERTENCIA y

PRECAUCIÓN en este manual. Una vez leído,

guarde el manual en un lugar seguro y a mano

para poder consultarlo en el futuro.

Acerca de esta unidad

Las frecuencias del sintonizador de esta unidad

están asignadas para su uso en América del

norte. El uso en otras áreas puede causar una

recepción deficiente.

PRECAUCIÓN

!No permita que esta unidad entre en contac-

to con líquidos, ya que puede producir una

descarga eléctrica. Además, el contacto con

líquidos puede causar daños en la unidad,

humo y recalentamiento.

!Mantenga siempre el volumen lo suficiente-

mente bajo como para poder escuchar los

sonidos que provienen del exterior.

!Evite la exposición a la humedad.

!Si se desconecta o se descarga la batería,

todas las memorias preajustadas se borra-

rán.

Nota

Las operaciones se realizan incluso si se cance-

la el menú antes de confirmar.

Acerca de este manual

!En las siguientes instrucciones, las memo-

rias USB y los reproductores de audio USB

son denominados conjuntamente “dispositi-

vo de almacenamiento USB”.

!En este manual, se utiliza el término “iPod”

para denominar tanto a iPod como a iPhone.

Modo de demostración

Importante

!Si no se conecta el cable rojo (ACC) de esta

unidad a un terminal acoplado con las fun-

ciones de activación/desactivación de la

llave de encendido del automóvil, se puede

descargar la batería.

!Recuerde que si este modo de demostración

sigue funcionando cuando el motor del ve-

hículo está apagado, se puede descargar la

batería.

La demostración se inicia automáticamente si

transcurren unos 30 segundos sin usar ninguna

función desde la última vez que la utilizó y si la

llave de encendido del automóvil está en ACC o

en ON mientras la unidad está apagada. Para

cancelar el modo de demostración, vaya al

menú de ajustes iniciales. Seleccione DEMO

(ajuste de la visualización de la demostración) y

desactive la demostración. Para más informa-

ción, consulte Ajustes iniciales en la página 45.

Servicio posventa para

productos Pioneer

Póngase en contacto con el concesionario o dis-

tribuidor al que compró esta unidad para obte-

ner el servicio posventa (incluidas las

condiciones de garantía) o cualquier otra infor-

mación. En caso de que no esté disponible la in-

formación necesaria, póngase en contacto con

las empresas enumeradas abajo.

No envíe su producto para su reparación a las

empresas cuyas direcciones se indican abajo

sin haberse puesto antes en contacto con ellas.

EE.UU.

Pioneer Electronics (USA) Inc.

CUSTOMER SUPPORT DIVISION

P.O. Box 1760

Long Beach, CA 90801-1760

800-421-1404

CANADÁ

Pioneer Electronics of Canada, Inc.

CUSTOMER SATISFACTION DEPARTMENT

340 Ferrier Street

Unit 2

Markham, Ontario L3R 2Z5, Canadá

1-877-283-5901

905-479-4411

Para obtener información sobre la garantía,

véase la hoja de Garantía limitada adjunta a este

producto.

En caso de problemas

En caso de que esta unidad no funcione correc-

tamente, póngase en contacto con su concesio-

nario o con el centro de servicio PIONEER

autorizado más cercano.

Visite nuestro sitio Web

http://www.pioneerelectronics.com

en Canadá

http://www.pioneerelectronics.ca

!Infórmese de las últimas actualizaciones

(por ejemplo, acutalizaciones de firmware)

para su producto.

!Registre su producto para recibir informa-

ción sobre acualizaciones del producto y

para mantener la seguridad de los detalles

de su compra en nuestros archivos en caso

de pérdida o robo.

!Acceso a manuales del propietario, informa-

ción sobre piezas de recambio y mucho más.

Antes de comenzar

Sección

Antes de comenzar

Unidad principal

DEH-3400UB y DEH-34UB

b c dea87

12 3 4 5 6

Parte Parte

1h(expulsar) 8(parte poste-

rior/display)

2(lista) 9c/d

3MULTI-CONTROL

(M.C.)aBAND/(control

de iPod)

4SRC/OFF b1a6

5Ranura de carga

de discos c(reloj)

6Puerto USB d

Conector de en-

trada AUX (co-

nector estéreo de

3,5 mm)

7(color) eBotón de soltar

DEH-2400UB y DEH-24UB

b c dea87

12 3 4 5 6

Parte Parte

1h(expulsar) 8(parte poste-

rior/display)

2(lista) 9c/d

3MULTI-CONTROL

(M.C.)aBAND/(control

de iPod)

4SRC/OFF b1a6

5Ranura de carga

de discos c(reloj)

6Puerto USB d

Conector de en-

trada AUX (co-

nector estéreo de

3,5 mm)

7eBotón de soltar

PRECAUCIÓN

!Utilice un cable USB Pioneer opcional (CD-

U50E) para conectar el reproductor de audio

USB / memoria USB, ya que cualquier dispo-

sitivo conectado directamente a la unidad

sobresaldrá de ésta y podría resultar peligro-

so.

!No utilice productos no autorizados.

Mando a distancia

Parte Operación

fVOLUME Pulse para aumentar o dismi-

nuir el volumen.

gMUTE

Pulse para silenciar. Pulse de

nuevo para desactivar el silen-

ciamiento.

ha/b

Pulse este botón para recupe-

rar las emisoras presintoni-

zadas.

Presione estos botones para

seleccionar la carpeta siguien-

te/anterior.

iAUDIO Pulse para seleccionar una

función de audio.

jDISP/SCRL

Pulse este botón para seleccio-

nar diferentes visualizaciones.

Manténgalo pulsado para acti-

var y desactivar el reductor de

luz.

kePulse este botón para pausar o

reanudar.

lFUNC-

TION

Pulse para seleccionar las fun-

ciones.

mLIST/

ENTER

Pulse para visualizar la lista de

título del disco, la lista de título

de la pista, la lista de carpetas

o la lista de archivos según la

fuente.

Pulse para visualizar la lista

según la fuente de que se

trate.

Cuando esté en el menú de

funcionamiento, pulse para

controlar las funciones.

Indicaciones del display

65 73

2 4

Indicador Estado

Sección

principal

del display

!Sintonizador: banda y fre-

cuencia

!Reproductor de CD incor-

porado, dispositivo de al-

macenamiento USB e iPod:

tiempo de reproducción

transcurrido e información

de texto

2(lista) Se está utilizando la función de

la lista.

3LOC Sintonización por búsqueda

local activada.

4(repeti-

ción)

La repetición de carpeta o

pista está activada.

(alea-

torio/re-

produc-

ción alea-

toria)

La reproducción aleatoria está

activada.

Está seleccionado iPod como

fuente y están activadas las

funciones de reproducción

aleatoria.

6(Sound

Retriever)

La función Sound Retriever

(restauración del sonido) está

activada.

7(control

de iPod)

La función iPod de la unidad

se controlará desde el iPod.

Español

Utilización de esta unidad

Sección

Utilización de esta unidad

Menú de configuración

Una vez instalada la unidad, al poner en ON la

llave de encendido del automóvil aparecerá el

menú de configuración.

Se pueden configurar las opciones del menú

que se describen a continuación.

1 Una vez instalada la unidad, gire la llave

de encendido hasta la posición ON.

Aparece SET UP.

2 Gire M.C. para cambiar a YES. Para selec-

cionar, pulse M.C.

#El menú de configuración desaparece si no se

utiliza la unidad durante 30 segundos.

#Si prefiere dejar la configuración para más tarde,

gire M.C. para cambiar a NO y púlselo para realizar

la selección.

Si selecciona NO, no podrá realizar cambios en el

menú de configuración.

3 Siga los siguientes pasos para ajustar el

menú:

Para avanzar a la siguiente opción del menú

debe confirmar primero su selección.

CLOCK SET (ajuste del reloj)

1Gire M.C. para ajustar la hora.

2Pulse M.C. para seleccionar los minutos.

3Gire M.C. para ajustar los minutos.

4Pulse M.C. para confirmar la selección.

DEMO (ajuste de la visualización de la demostra-

ción)

1Gire M.C. para activar o desactivar la demos-

tración.

2Pulse M.C. para confirmar la selección.

Aparece QUIT.

4 Para finalizar la configuración, gire M.C.

para seleccionar YES y púlselo para seleccio-

narlo.

#Si prefiere volver a cambiar la configuración, gire

M.C. para cambiar a NO y púlselo para realizar la se-

lección.

Notas

!Se pueden configurar las opciones del menú

en los ajustes iniciales. Si desea más infor-

mación sobre los ajustes, consulte Ajustes

iniciales en la página 45.

!Si desea cancelar el menú de configuración,

pulse SRC/OFF.

Funcionamiento básico

Importante

!Proceda con cuidado al retirar o colocar el

panel delantero.

!Evite someter el panel delantero a impactos

excesivos.

!Mantenga el panel frontal fuera del alcance

de la luz solar directa y no lo exponga a altas

temperaturas.

!Para evitar que el dispositivo o el interior del

vehículo sufran daños, retire todos los cables

o dispositivos conectados al panel delantero

antes de extraerlo.

Extracción del panel delantero para proteger la

unidad contra robo

1Pulse el botón de soltar para liberar el panel

delantero.

2Empuje el panel delantero hacia arriba (M)y

tire de él hacia sí (N).

3Mantenga siempre el panel delantero que se

ha extraído en su medio de protección, como

por ejemplo su caja protectora.

Colocación del panel delantero

1Deslice el panel hacia la izquierda.

Inserte las pestañas que hay en la parte iz-

quierda de la unidad principal dentro de las ra-

nuras del panel delantero.

2Pulse el lado derecho del panel delantero

hasta que se ajuste correctamente.

Si no logra encajar adecuadamente el panel

delantero a la unidad principal, colóquelo en

la unidad principal de la forma correcta. No

apriete ni use la fuerza para encajarlo, ya que

puede provocar daños en el panel delantero o

en la unidad principal.

Encendido de la unidad

1Pulse SRC/OFF para encender la unidad.

Apagado de la unidad

1Mantenga pulsado SRC/OFF hasta que se apa-

gue la unidad.

Selección de una fuente

1Pulse SRC/OFF para desplazarse entre:

TUNER (sintonizador)—CD (reproductor de

CD incorporado)—USB (USB)/iPod (iPod)—

AUX (AUX)

Ajuste del volumen

1Gire M.C. para ajustar el volumen.

PRECAUCIÓN

Por motivos de seguridad, detenga su vehículo

antes de extraer el panel delantero.

Nota

Si el cable azul/blanco de esta unidad está co-

nectado al terminal de control del relé de la an-

tena automática del vehículo, la antena se

extiende cuando se enciende el equipo. Para re-

traer la antena, apague la fuente.

Uso y cuidado del mando a

distancia

Uso del mando a distancia

1Apunte el mando a distancia hacia el panel

delantero para que funcione la unidad.

Al utilizar el mando a distancia por primera

vez, extraiga la película que sobresale de la

bandeja.

Reemplazo de la batería

1Deslice y extraiga la bandeja de la parte poste-

rior del mando a distancia.

2Inserte la pila con los polos positivo (+) y ne-

gativo (–) en la dirección correcta.

Utilización de esta unidad

Sección

Utilización de esta unidad

ADVERTENCIA

!Mantenga la pila fuera del alcance de los

niños. En caso de ingestión accidental de

ésta, consulte a un médico de inmediato.

!Las pilas o baterías no deben exponerse a

altas temperaturas ni fuentes de calor como

el sol, el fuego, etc.

PRECAUCIÓN

!Utilice una sola pila de litio CR2025 (3 V).

!Extraiga la pila si no piensa utilizar el mando

a distancia durante un mes o más tiempo.

!Si la pila se sustituye de forma incorrecta

existe riesgo de explosión. Reemplácela sólo

por una del mismo tipo o equivalente.

!No manipule la pila con herramientas metáli-

cas.

!No guarde la pila junto con objetos metáli-

cos.

!De producirse fugas en la pila, limpie com-

pletamente el mando a distancia e instale

una pila nueva.

!Para desechar las pilas usadas, cumpla con

los reglamentos gubernamentales o las nor-

mas ambientales pertinentes de las institu-

ciones públicas aplicables en su país/zona.

Importante

!No guarde el mando a distancia en lugares

expuestos a altas temperaturas o a la luz

solar directa.

!Es posible que el mando a distancia no fun-

cione correctamente si lo expone a la luz

solar directa.

!No deje caer el mando a distancia al suelo,

ya que puede quedar atascado debajo del

freno o del acelerador.

Operaciones del menú

idénticas para los ajustes del

menú de configuración/de

función/de audio/iniciales/listas

Para volver a la visualización anterior

Para volver a la lista anterior (la carpeta de un

nivel superior)

1Pulse .

Para volver a la visualización normal

Para cancelar el menú de ajustes iniciales/confi-

guración

1Pulse BAND/.

Para volver a la visualización normal desde la lista

1Pulse BAND/.

Sintonizador

Funcionamiento básico

Selección de una banda

1Pulse BAND/hasta que se visualice la

banda deseada (F1,F2 yF3 para FM o AM).

Recuperación de emisoras prefijadas

1Pulse cod.

!Si está seleccionado MAN (sintonización ma-

nual) en SEEK, no podrá recuperar las emiso-

ras presintonizadas. Para ello, seleccione PCH

(canal presintonizado) en SEEK. Para más in-

formación sobre los ajustes, consulte SEEK

(ajuste tecla izquierda/derecha) en la página si-

guiente.

Sintonización manual (paso a paso)

1Pulse cod.

!Si está seleccionado PCH (canal presintoniza-

do) en SEEK, no se podrá subir ni bajar la fre-

cuencia de forma manual. Para ello,

seleccione MAN (sintonización manual) en

SEEK. Para más información sobre los ajustes,

consulte SEEK (ajuste tecla izquierda/derecha)

en la página siguiente.

Búsqueda

1Mantenga pulsado cody luego suéltelo.

Se puede cancelar la sintonización por bús-

queda pulsando brevemente cod.

Al mantener pulsado codse pueden saltar

las emisoras. La sintonización por búsqueda

comienza inmediatamente después de que

suelte cod.

Almacenamiento y recuperación

de emisoras para cada banda

Uso de los botones de ajuste de

presintonías

1 Cuando encuentre la emisora que desea

almacenar en la memoria, pulse uno de los

botones de ajuste de presintonías (1 a 6) y

manténgalo pulsado hasta que el número de

presintonía deje de parpadear.

2 Pulse uno de los botones de ajuste de

presintonías (1 a 6) para seleccionar la emiso-

ra deseada.

Cambio de la visualización

Selección de la información de texto deseada

1Pulse .

Nombre del programa/frecuencia—título de la

canción/nombre del artista—visualización—

frecuencia

!Dependiendo de la banda, puede cambiarse la

información de texto.

!Los elementos de información de texto pueden

cambiar según la zona.

Ajustes de funciones

1 Pulse M.C. para acceder al menú princi-

pal.

2 Gire M.C. para cambiar la opción de

menú y pulse para seleccionar FUNCTION.

3 Gire M.C. para seleccionar la función.

Una vez seleccionada, siga los siguientes pasos

para ajustar la función:

BSM (memoria de las mejores emisoras)

BSM (memoria de las mejores emisoras) guarda

automáticamente las seis emisoras más fuertes

ordenadas por la intensidad de la señal.

1Pulse M.C. para activar la función BSM.

Para cancelar, vuelva a pulsar M.C.

LOCAL (sintonización por búsqueda local)

La sintonización por búsqueda local le permite

sintonizar sólo las emisoras de radio con señales

lo suficientemente intensas como para asegurar

una correcta recepción.

1Pulse M.C. para seleccionar el ajuste deseado.

FM: OFF—LV1 —LV2—LV3—LV4

AM: OFF—LV1 —LV2

El ajuste de nivel superior sólo permite recibir

las emisoras con las señales más intensas,

mientras que los ajustes más bajos permiten

recibir las emisoras con señales más débiles.

Español

Utilización de esta unidad

Sección

Utilización de esta unidad

SEEK (ajuste tecla izquierda/derecha)

Es posible asignar funciones a las teclas derecha

e izquierda de la unidad.

Seleccione MAN (sintonización manual) para

subir o bajar la frecuencia de forma manual o se-

leccione PCH (canal presintonizado) para cambiar

entre los canales presintonizados.

1Pulse M.C. para seleccionar MAN oPCH.

CD/CD-R/CD-RW y dispositivos

de almacenamiento USB

Funcionamiento básico

Reproducción de un CD/CD-R/CD-RW

1Inserte el disco en la ranura de carga de dis-

cos con el lado de la etiqueta hacia arriba.

Expulsión de un CD/CD-R/CD-RW

1Pulse h.

Reproducción de canciones de un dispositivo de

almacenamiento USB

1Abra la tapa del puerto USB.

2Conecte el dispositivo de almacenamiento

USB mediante un cable USB.

Automáticamente comenzará la reproducción

de una canción.

Detención de la reproducción de archivos en un

dispositivo de almacenamiento USB

1Puede desconectar el dispositivo de almace-

namiento USB en cualquier momento.

La unidad detendrá la reproducción.

Selección de una carpeta

1Pulse 1/o2/ .

Selección de una pista

1Pulse cod.

Avance rápido o retroceso

1Mantenga pulsado cod.

!Al reproducir audio comprimido, no hay soni-

do durante el avance rápido o el retroceso.

Regreso a la carpeta raíz

1Mantenga pulsado BAND/.

Cambio entre audio comprimido y CD-DA

1Pulse BAND/.

Cambiar entre dispositivos de almacenamiento re-

productores

Puede cambiar entre varios reproductores en dis-

positivos de almacenamiento USB que incorporen

más de un dispositivo de memoria compatible

con dispositivos de almacenamiento masivo.

1Pulse BAND/.

!Puede alternar hasta 32 dispositivos de alma-

cenamiento diferentes.

Nota

Desconecte los dispositivos de almacenamiento

USB de la unidad cuando no los utilice.

Visualización de información de

texto

Selección de la información de texto deseada

1Pulse .

!Según la versión de iTunes utilizada para gra-

bar archivos MP3 en un disco u otro tipo de ar-

chivos de medios, es posible que los textos

contenidos en el archivo de audio no se mues-

tren correctamente si su formato es incompa-

tible.

!Los elementos de información de texto pueden

cambiar según el tipo de medio.

Selección y reproducción de

archivos/pistas de la lista de

nombres

1 Pulse para cambiar al modo de lista

por nombre de archivo/pista.

2 Utilice M.C. para seleccionar el nombre

del archivo deseado (o de la carpeta).

Cambio del nombre del archivo o la carpeta

1Gire M.C.

Reproducción

1Tras seleccionar un archivo o una pista, pulse

M.C.

Visualización de una lista de los archivos (o las

carpetas) de la carpeta seleccionada

1Tras seleccionar una carpeta, pulse M.C.

Reproducción de una canción de la carpeta selec-

cionada

1Tras seleccionar una carpeta, mantenga pulsa-

do M.C.

Operaciones avanzadas mediante

el uso de botones especiales

Selección de una gama de repetición de reproduc-

ción

1Pulse 6/para desplazarse entre las siguien-

tes opciones:

CD/CD-R/CD-RW

!ALL –Repite todas las pistas

!ONE –Repite la pista actual

!FLD –Repite la carpeta actual

Reproductor de audio USB/memoria USB

!ALL –Repite todos los archivos

!ONE –Repite el archivo actual

!FLD –Repite la carpeta actual

Reproducción de las pistas en orden aleatorio

1Pulse 5/para activar o desactivar la repro-

ducción aleatoria.

Las pistas de una gama de repetición seleccio-

nada se reproducen en orden aleatorio.

!Para cambiar de canción durante la reproduc-

ción aleatoria, pulse dpara pasar a la siguien-

te pista. Al pulsar cse vuelve a reproducir la

pista actual desde el principio de la canción.

Interrupción de la reproducción

1Pulse 4/PAUSE para pausar o reanudar.

Mejora del audio comprimido y restauración del

sonido óptimo (Sound Retriever)

1Pulse 3/S.Rtrv para desplazarse entre:

1—2—OFF (desactivado)

1es efectivo para tasas de compresión baja, y

2para tasas de compresión alta.

Ajustes de funciones

1 Pulse M.C. para acceder al menú princi-

pal.

2 Gire M.C. para cambiar la opción de

menú y pulse para seleccionar FUNCTION.

Utilización de esta unidad

Sección

Utilización de esta unidad

3 Gire M.C. para seleccionar la función.

Una vez seleccionada, siga los siguientes pasos

para ajustar la función:

REPEAT (repetición de reproducción)

1Pulse M.C. para seleccionar la gama de repeti-

ción de reproducción.

Para obtener más información, consulte Selec-

ción de una gama de repetición de reproducción

en la página anterior.

RANDOM (reproducción aleatoria)

1Pulse M.C. para activar o desactivar la repro-

ducción aleatoria.

PAUSE (pausa)

1Pulse M.C. para pausar o reanudar.

S.RTRV (Sound Retriever)

Mejora automáticamente el audio comprimido y

restaura el sonido óptimo.

1Pulse M.C. para seleccionar el ajuste deseado.

Para obtener más información, consulte Mejo-

ra del audio comprimido y restauración del soni-

do óptimo (Sound Retriever) en la página

anterior.

iPod

Funcionamiento básico

Reproducción de canciones en un iPod

1Abra la tapa del puerto USB.

2Conecte un iPod al cable USB utilizando un

conector del Dock del iPod.

Automáticamente comenzará la reproducción

de una canción.

Selección de una canción (capítulo)

1Pulse cod.

Selección de un álbum

1Pulse 1/o2/ .

!Es posible que el álbum no se seleccione co-

rrectamente si el iPod tiene más de un álbum

con el mismo título. Seleccione el álbum que

desee escuchar usando la búsqueda de listas.

Si desea más información, consulte Para bus-

car una canción en esta página.

Avance rápido o retroceso

1Mantenga pulsado cod.

Notas

!El iPod no puede encenderse o apagarse

cuando el modo de control está ajustado en

CTRL AUDIO.

!Desconecte los auriculares del iPod antes de

conectarlo a esta unidad.

!El iPod se apagará aproximadamente dos mi-

nutos después de que la llave de encendido

del automóvil se ponga en OFF.

Visualización de información de

texto

Selección de la información de texto deseada

1Pulse .

Para buscar una canción

1 Para ir al menú superior de la búsqueda

de listas, pulse .

2 Utilice M.C. para seleccionar una catego-

ría/canción.

Cambio del nombre de la canción o la categoría

1Gire M.C.

Listas de reproducción—artistas—álbumes—

canciones—podcasts—géneros—composito-

res—audiolibros

Reproducción

1Tras seleccionar una canción, pulse M.C.

Visualización de una lista de canciones de la cate-

goría seleccionada

1Tras seleccionar una categoría, pulse M.C.

Reproducción de una canción de la categoría se-

leccionada

1Tras seleccionar una categoría, mantenga pul-

sado M.C.

Búsqueda alfabética en las listas

1Cuando se visualice una lista de la categoría

seleccionada, pulse para cambiar al modo

de búsqueda alfabética.

!Es posible cambiar al modo de búsqueda

por orden alfabético girando M.C. dos

veces.

2Haga girar M.C. para seleccionar una letra.

3Pulse M.C. para visualizar la lista alfabética.

!Para cancelar la búsqueda, pulse .

Notas

!Es posible reproducir listas creadas con el

programa MusicSphere. Dicho programa es-

tará disponible en nuestro sitio web.

!Las listas de reproducción creadas con el

programa MusicSphere se muestran de

forma abreviada.

Operaciones avanzadas mediante

el uso de botones especiales

Selección de una gama de repetición de reproduc-

ción

1Pulse 6/para desplazarse entre las siguien-

tes opciones:

!OFF –Desactiva la repetición

!ONE –Repite la canción actual

!ALL –Repite todas las canciones de la

lista seleccionada

!Si está seleccionado CTRL AUDIO, no podrá

seleccionar la opción OFF. Consulte Uso de la

función iPod de esta unidad desde el iPod en la

página siguiente.

Reproducción de todas las canciones en orden

aleatorio (shuffle all)

1Pulse 5/para activar la función de repro-

ducción aleatoria.

!Cuando el modo de control está ajustado en

CTRL iPod/CTRL APP, está activada la repro-

ducción aleatoria.

Interrupción de la reproducción

1Pulse 4/PAUSE para pausar o reanudar.

Mejora del audio comprimido y restauración del

sonido óptimo (Sound Retriever)

1Pulse 3/S.Rtrv para desplazarse entre:

1—2—OFF (desactivado)

1es efectivo para tasas de compresión baja, y

2para tasas de compresión alta.

Español

Utilización de esta unidad

Sección

Utilización de esta unidad

Reproducción de canciones

relacionadas con la canción que

se está reproduciendo

Se pueden reproducir canciones de las siguien-

tes listas:

•Lista de álbumes del artista que se está repro-

duciendo

•Lista de canciones del álbum que se está re-

produciendo

•Lista de álbumes del género que se está repro-

duciendo

1 Mantenga pulsado M.C. para cambiar al

modo de reproducción de enlace.

2 Haga girar M.C. para cambiar el modo y

pulse para seleccionarlo.

!ARTIST –Reproduce un álbum del artista

que se está reproduciendo.

!ALBUM –Reproduce una canción del álbum

que se está reproduciendo.

!GENRE –Reproduce un álbum del género

que se está reproduciendo.

La canción o el álbum seleccionado se reprodu-

cirá después de la canción que se esté reprodu-

ciendo en ese momento.

Notas

!Se puede cancelar la canción o el álbum se-

leccionado mediante funciones diferentes a

la búsqueda de enlace (p. ej., avance rápido

y retroceso).

!Según la canción seleccionada, pueden cor-

tarse el final de la canción que se está repro-

duciendo o el principio de la canción o del

álbum seleccionados.

Uso de la función iPod de esta

unidad desde el iPod

Puede escuchar el sonido de las aplicaciones

que tenga en el iPod a través de los altavoces

del automóvil cuando está seleccionado

CTRL APP.

!Esta función no es compatible con el iPod

nano de 1ª generación.

El modo APP es compatible con los siguientes

modelos de iPod:

!iPhone 4 (versión del software 4.1 o poste-

rior)

!iPhone 3GS (versión del software 3.0 o poste-

rior)

!iPhone 3G (versión del software 3.0 o poste-

rior)

!iPhone (versión del software 3.0 o posterior)

!iPod touch de 4ª generación (versión del soft-

ware 4.1 o posterior)

!iPod touch de 3ª generación (versión del soft-

ware 3.0 o posterior)

!iPod touch de 2ª generación (versión del soft-

ware 3.0 o posterior)

!iPod touch de 1ª generación (versión del soft-

ware 3.0 o posterior)

%Pulse BAND/ para cambiar el modo de

control.

!CTRL iPod –La función iPod de esta unidad

se puede utilizar desde el iPod conectado.

!CTRL APP –Reproduce el sonido de las apli-

caciones del iPod.

!CTRL AUDIO –La función iPod de esta uni-

dad se puede utilizar desde esta unidad.

Notas

!Al cambiar el modo de control a CTRL iPod/

CTRL APP, se interrumpe la reproducción de

la canción. Utilice el iPod para reanudar la

reproducción.

!Las siguientes funciones estarán disponibles

en esta unidad incluso si se ajusta el modo

de control en CTRL iPod/CTRL APP.

—Pausa

—Avance rápido/retroceso

—Selección de una canción (capítulo)

!Cuando el modo de control esté ajustado en

CTRL iPod, las operaciones estarán limitadas

de la siguiente manera:

—No se puede ajustar la configuración.

—La función de exploración no puede utilizarse

desde esta unidad.

Ajustes de funciones

1 Pulse M.C. para acceder al menú princi-

pal.

2 Gire M.C. para cambiar la opción de

menú y pulse para seleccionar FUNCTION.

3 Gire M.C. para seleccionar la función.

Una vez seleccionada, siga los siguientes pasos

para ajustar la función:

!Cuando el modo de control está ajustado en

CTRL iPod/CTRL APP, sólo están disponibles

PAUSE yS.RTRV.

REPEAT (repetición de reproducción)

1Pulse M.C. para seleccionar la gama de repeti-

ción de reproducción.

Para obtener más información, consulte Selec-

ción de una gama de repetición de reproducción

en la página anterior.

SHUFFLE (reproducción aleatoria)

1Pulse M.C. para seleccionar el ajuste que pre-

fiera.

!SNG –Reproduce canciones siguiendo un

orden aleatorio dentro de la lista.

!ALB –Reproduce canciones siguiendo un

orden aleatorio dentro del álbum.

!OFF –Cancela la reproducción aleatoria.

SHUFFLE ALL (reproducción aleatoria de todas las

canciones)

1Pulse M.C. para activar la función de repro-

ducción aleatoria de todas las canciones

(shuffle all).

Para desactivarla, desactive SHUFFLE en el

menú FUNCTION.

LINK PLAY (reproducción de enlace)

1Pulse M.C. para mostrar el modo de ajuste.

2Haga girar M.C. para cambiar el modo y pulse

para seleccionarlo.

Para obtener detalles sobre los ajustes, consul-

te Reproducción de canciones relacionadas con

la canción que se está reproduciendo en esta

página.

PAUSE (pausa)

1Pulse M.C. para pausar o reanudar.

AUDIO BOOK (velocidad del audiolibro)

1Pulse M.C. para mostrar el modo de ajuste.

2Gire M.C. para seleccionar su ajuste favorito.

!FASTER –Reproducción con velocidad su-

perior a la normal

!NORMAL –Reproducción con velocidad

normal

!SLOWER –Reproducción con velocidad in-

ferior a la normal

3Pulse M.C. para confirmar la selección.

S.RTRV (Sound Retriever)

Mejora automáticamente el audio comprimido y

restaura el sonido óptimo.

1Pulse M.C. para seleccionar el ajuste deseado.

Para obtener más información, consulte Mejo-

ra del audio comprimido y restauración del soni-

do óptimo (Sound Retriever) en la página

anterior.

Utilización de esta unidad

Sección

Utilización de esta unidad

Ajustes de audio

1 Pulse M.C. para acceder al menú princi-

pal.

2 Gire M.C. para cambiar la opción de

menú y pulse para seleccionar AUDIO.

3 Gire M.C. para seleccionar la función de

audio.

Una vez seleccionada, siga los siguientes pasos

para ajustar la función de audio:

FAD/BAL (ajuste del fader/balance)

1Pulse M.C. para mostrar el modo de ajuste.

2Pulse M.C. para cambiar entre fader (delante-

ro/trasero) y balance (izquierdo/derecho).

3Gire M.C. para ajustar el balance entre los alta-

voces.

!Cuando el ajuste de las salidas posterior y

RCA es SW, no se puede ajustar el balance

entre los altavoces delanteros/traseros. Con-

sulte REAR-SP (ajuste de la salida posterior) en

la página siguiente y PREOUT (configuración

del preamplificador) en la página siguiente.

PRESET EQ (recuperación de ecualizador)

1Pulse M.C. para mostrar el modo de ajuste.

2Gire M.C. para seleccionar el ecualizador.

DYNAMIC—VOCAL—NATURAL—CUSTOM

—FLAT—POWERFUL

3Pulse M.C. para confirmar la selección.

!También es posible cambiar el ecualizador pul-

sando varias veces (DEH-2400UB y DEH-

24UB).

TONE CTRL (ajuste de ecualizador)

!Los ajustes de la curva de ecualización confi-

gurados se almacenan en CUSTOM.

1Pulse M.C. para mostrar el modo de ajuste.

2Pulse M.C. para seleccionar BASS (graves)/

MID (medios)/TREBLE (agudos).

3Gire M.C. para ajustar el nivel.

Gama de ajuste: de +6 a–6.

LOUD (sonoridad)

La sonoridad compensa las deficiencias en las

gamas de frecuencias bajas y altas cuando se es-

cucha a un volumen bajo.

1Pulse M.C. para seleccionar el ajuste deseado.

OFF (desactivado)—LOW (bajo)—HI (alto)

SUB.W (ajuste de subgraves activado/desactiva-

do)

Esta unidad está equipada con una salida de sub-

graves que se puede activar o desactivar.

!Esta función no está disponible para DEH-

2400UB ni DEH-24UB.

1Pulse M.C. para seleccionar el ajuste deseado.

NOR (fase normal)—REV (fase inversa)—OFF

(subgraves desactivados)

SUB.W CTRL (ajuste de subgraves)

Se puede ajustar la frecuencia de corte y el nivel

de salida cuando la salida de subgraves está acti-

vada.

Sólo las frecuencias más bajas que aquellas en la

gama seleccionada se generan por el altavoz de

subgraves.

!Esta función no está disponible para DEH-

2400UB ni DEH-24UB.

!Si selecciona OFF en SUB.W, no se podrá se-

leccionar esta función. Para más información,

consulte SUB.W (ajuste de subgraves activado/

desactivado) en esta página.

1Pulse M.C. para mostrar el modo de ajuste.

2Pulse M.C. para desplazarse entre la frecuen-

cia de corte y el nivel de salida del altavoz de

subgraves.

Frecuencia de corte (se ilumina el display de la

frecuencia de corte)—Nivel de salida (se ilumi-

na el display del nivel de salida).

3Gire M.C. para seleccionar el ajuste deseado.

Frecuencia de corte: 50HZ—63HZ—80HZ—

100HZ—125HZ

Nivel de salida: de –24 a+6

SLA (ajuste del nivel de fuente)

SLA (ajuste del nivel de fuente) le permite ajustar

el nivel de volumen de cada fuente para evitar

cambios radicales en el volumen cuando se cam-

bia entre las fuentes.

!Los ajustes se basan en el nivel de volumen de

FM, que se mantiene inalterado.

!El nivel del volumen de AM también se puede

ajustar con esta función.

!Al seleccionar FM como fuente, no se puede

cambiar a SLA.

1Pulse M.C. para mostrar el modo de ajuste.

2Gire M.C. para ajustar el volumen de la fuente.

Gama de ajuste: de +4 a–4.

3Pulse M.C. para confirmar la selección.

Ajustes iniciales

1 Mantenga pulsado SRC/OFF hasta que se

apague la unidad.

2 Presione M.C. y mantenga presionado

hasta que el nombre de la función aparezca

en el display.

3 Gire M.C. para seleccionar el ajuste ini-

cial.

Una vez seleccionada, siga los siguientes pasos

para configurar el ajuste inicial:

CLOCK SET (ajuste del reloj)

1Pulse M.C. para mostrar el modo de ajuste.

2Pulse M.C. para seleccionar el segmento de la

pantalla del reloj que desea ajustar.

Hora—Minuto

3Gire M.C. para ajustar el reloj.

AUX (entrada auxiliar)

Active este ajuste si utiliza un dispositivo auxiliar

conectado a esta unidad.

1Pulse M.C. para activar o desactivar AUX.

USB PNP (plug and play)

Este ajuste permite cambiar la fuente a USB/iPod

automáticamente.

1Pulse M.C. para activar o desactivar Plug and

Play.

ON –Si está conectado un dispositivo de al-

macenamiento USB o un iPod, y dependiendo

del tipo de dispositivo, la fuente cambia auto-

máticamente a USB/iPod al arrancar el motor.

Si se desconecta el dispositivo de almacena-

miento USB o el iPod, se apaga la fuente de la

unidad.

OFF –Cuando un dispositivo de almacena-

miento USB o un iPod está conectado, la fuen-

te no cambia automáticamente a USB/iPod.

Cambie la fuente a USB/iPod manualmente.

Español

Utilización de esta unidad

Sección

Utilización de esta unidad

REAR-SP (ajuste de la salida posterior)

La salida de cables de altavoces traseros se puede

usar para la conexión de altavoces de toda la

gama o de subgraves.

Si cambia a SW, podrá conectar un cable de alta-

voz trasero directamente a un altavoz de subgra-

ves sin tener que usar un amplificador auxiliar.

En principio, REAR-SP está ajustado para una co-

nexión de altavoces traseros de toda la gama

(FUL).

1Pulse M.C. para seleccionar el ajuste deseado.

FUL—SW

!Aunque cambie este ajuste, no se podrá

realizar la salida si ha seleccionado OFF en

SUB.W (consulte SUB.W (ajuste de subgra-

ves activado/desactivado) en la página ante-

rior).

!Si cambia este ajuste, la salida de subgra-

ves retomará los ajustes de fábrica en el

menú de audio.

PREOUT (configuración del preamplificador)

Las salidas de RCA pueden usarse para conectar

los subgraves o los altavoces traseros.

Si cambia a SW, podrá conectar un cable de alta-

voz trasero directamente a un altavoz de subgra-

ves sin necesidad de un amplificador auxiliar.

En principio, PREOUT está ajustado para una co-

nexión de altavoces traseros de toda la gama

(SW).

1Pulse M.C. para seleccionar el ajuste deseado.

SW—REA

!Aunque cambie este ajuste, no se podrá

realizar la salida si ha seleccionado OFF en

SUB.W (consulte SUB.W (ajuste de subgra-

ves activado/desactivado) en la página ante-

rior).

!Si cambia este ajuste, la salida de subgra-

ves retomará los ajustes de fábrica en el

menú de audio.

DEMO (ajuste de la visualización de la demostra-

ción)

1Pulse M.C. para activar o desactivar la visuali-

zación de la demostración.

SCROLL (ajuste del modo de desplazamiento)

Si la función de desplazamiento continuo está

ajustada en ON, la información de texto que hay

registrada se desplaza de manera ininterrumpida

por el display. Seleccione OFF si desea que la in-

formación se desplace una sola vez.

1Pulse M.C. para activar o desactivar el despla-

zamiento continuo.

Selección de la iluminación

en color

Sólo para DEH-3400UB y DEH-34UB.

Esta unidad dispone de iluminación multicolor.

Puede seleccionar los colores que desee para

las teclas y el display de esta unidad. También

es posible personalizar los colores que desee

aplicar.

Selección del color de las teclas de

la lista de colores de la iluminación

Sólo para DEH-3400UB y DEH-34UB.

Es posible elegir los colores de las teclas de esta

unidad.

1 Pulse .

2 Gire M.C. para visualizar KEY COLOR y

púlselo para realizar la selección.

3 Gire M.C. para seleccionar el color de la

iluminación.

Puede seleccionar una opción de la siguiente

lista:

!30 colores predefinidos (de WHITE aROSE)

!SCAN (ver todos los colores)

!3 paletas de colores (WARM,AMBIENT,

CALM)

!CUSTOM (color de iluminación personaliza-

do)

4 Pulse M.C. para confirmar la selección.

Notas

!Al seleccionar SCAN el sistema va mostran-

do automáticamente los 30 colores predeter-

minados.

!Al seleccionar WARM el sistema va mostran-

do automáticamente los colores cálidos.

!Al seleccionar AMBIENT el sistema va mos-

trando automáticamente los colores natura-

les.

!Al seleccionar CALM el sistema va mostran-

do automáticamente los colores suaves.

!Para seleccionar el color personalizado que

ha guardado, seleccione CUSTOM.

!Para cancelar la selección del color para la

iluminación, pulse .

Selección del color del display de

la lista de colores de la iluminación

Sólo para DEH-3400UB y DEH-34UB.

Es posible elegir los colores del display de esta

unidad.

1 Pulse .

2 Gire M.C. para visualizar DISP COLOR y

púlselo para realizar la selección.

3 Gire M.C. para seleccionar el color de la

iluminación.

Puede seleccionar una opción de la siguiente

lista:

!30 colores predefinidos (de WHITE aROSE)

!SCAN (ver todos los colores)

!3 paletas de colores (WARM,AMBIENT,

CALM)

!CUSTOM (color de iluminación personaliza-

do)

4 Pulse M.C. para confirmar la selección.

Nota

Para más información sobre los colores de la

lista, consulte Selección del color de las teclas de

la lista de colores de la iluminación en esta pági-

na.

Selección del color de las teclas

y del display de la lista de

colores de la iluminación

Sólo para DEH-3400UB y DEH-34UB.

Es posible elegir los colores de las teclas y el dis-

play de esta unidad.

1 Pulse .

2 Gire M.C. para visualizar BOTH COLOR y

púlselo para realizar la selección.

3 Gire M.C. para seleccionar el color de la

iluminación.

Puede seleccionar una opción de la siguiente

lista:

!30 colores predefinidos (de WHITE aROSE)

!SCAN (ver todos los colores)

4 Pulse M.C. para confirmar la selección.

Notas

!En esta función no es posible seleccionar

tres paletas de colores predefinidos y

CUSTOM.

!Una vez que seleccione un color en esta fun-

ción, los colores de las teclas y del display de

esta unidad cambian automáticamente al

color que ha seleccionado.

!Para más información sobre los colores de la

lista, consulte Selección del color de las teclas

de la lista de colores de la iluminación en esta

página.

Utilización de esta unidad

Sección

Utilización de esta unidad

Personalización de la

iluminación en color

Sólo para DEH-3400UB y DEH-34UB.

1 Pulse .

2 Gire M.C. para visualizar KEY COLOR o

DISP COLOR. Púlselo para realizar la selec-

ción.

3 Mantenga pulsado M.C. hasta que el

ajuste de la iluminación personalizada apa-

rezca en la pantalla.

4 Pulse M.C. para seleccionar el color pri-

mario.

R(rojo)—G(verde)—B(azul)

5 Gire M.C. para ajustar el nivel de brillo.

Gama de ajuste: de 0a60

#No puede seleccionar un nivel por debajo de 10

en R(rojo), G(verde) y B(azul) a la vez.

#Puede realizar la misma operación en otros colo-

res.

Notas

!No es posible crear un color de iluminación

personalizado si se ha seleccionado SCAN o

una paleta de colores (WARM,AMBIENT o

CALM).

!Es posible crear iluminación en colores per-

sonalizados tanto para KEY COLOR como

para DISP COLOR.

Cambio del ajuste del

atenuador de luz

Puede ajustar el nivel de brillo.

%Mantenga pulsado .

Uso de una fuente AUX

1 Inserte el miniconector estéreo en el co-

nector de entrada AUX.

2 Pulse SRC/OFF para seleccionar AUX

como fuente.

Nota

No se puede seleccionar AUX si no se activa el

ajuste auxiliar. Para obtener más información,

consulte AUX (entrada auxiliar) en la página 45.

Activación y desactivación

de la visualización del reloj

%Pulse para activar o desactivar la visua-

lización del reloj.

#La visualización del reloj desaparece momentá-

neamente cuando se utilizan otras funciones, pero

vuelve a aparecer después de 25 segundos.

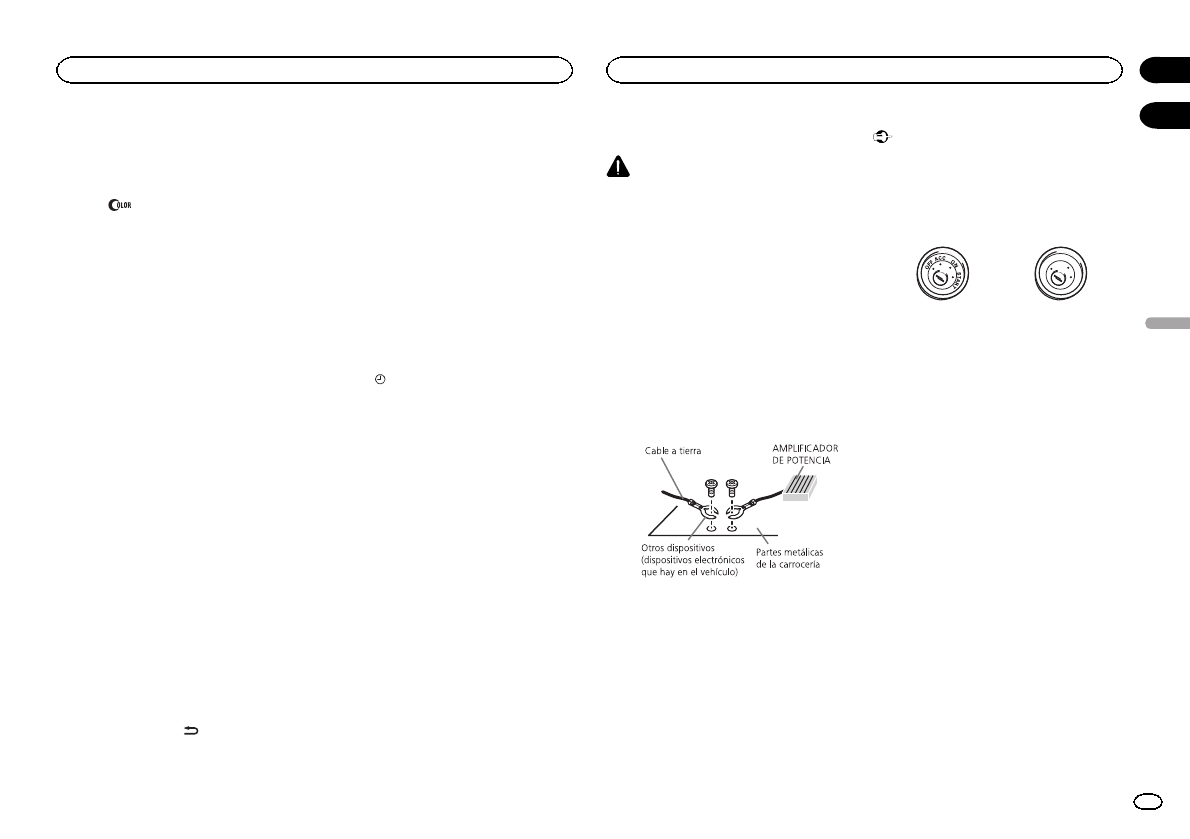

Conexiones

ADVERTENCIA

!Utilice altavoces de más de 50 W (valor de

salida) y de entre 4 Wy8W(valor de impe-

dancia). No utilice altavoces de 1 Wa3W

con esta unidad.

!El cable negro es el cable a tierra. Cuando

instale esta unidad o el amplificador de po-

tencia (vendido por separado), siempre co-

necte primero el cable a tierra. Compruebe

que el cable de tierra está conectado adecua-

damente a las partes metálicas de la carroce-

ría del automóvil. El cable a tierra del

amplificador, el de esta unidad o el de cual-

quier otro dispositivo debe conectarse al

automóvil por separado usando tornillos dife-

rentes. Si el tornillo para el cable a tierra se

afloja o se cae, puede provocar incendios,

humo o averías.

Importante

!Cuando esta unidad se instale en un ve-

hículo sin posición ACC (accesorio) en la

llave de encendido, el cable rojo se debe co-

nectar al terminal que pueda detectar la ope-

ración de la llave de encendido. De lo

contrario, puede descargarse la batería.

Posición ACC Sin posición ACC

!Utilice esta unidad únicamente con una ba-

tería de 12 voltios y conexión a tierra negati-

va. De lo contrario, pueden producirse

incendios o averías.

!Para evitar cortocircuitos, sobrecalentamien-

to o fallos de funcionamiento, asegúrese de

seguir las siguientes instrucciones.

—Desconecte el terminal negativo de la batería

antes de la instalación.

—Asegure el cableado con pinzas para cables

o cinta adhesiva. Envuelva con cinta adhesiva

las partes en contacto con piezas metálicas

para proteger el cableado.

—Mantenga los cables alejados de las partes

móviles, como la palanca de cambios y los

raíles de los asientos.

—Coloque todos los cables alejados de lugares

calientes, como cerca de la salida del calefac-

tor.

—No conecte el cable amarillo a la batería pa-

sándolo a través del orificio hasta el compar-

timiento del motor.

—Cubra con cinta aislante los conectores de

cables que queden desconectados.

—No acorte ningún cable.

—Nunca corte el aislamiento del cable de ali-

mentación de esta unidad para compartir la

corriente con otros equipos. La capacidad de

corriente del cable es limitada.

Español

Utilización de esta unidad

Sección

Instalación

—Utilice un fusible con la intensidad nominal

indicada.

—Nunca conecte el cable negativo de los alta-

voces directamente a tierra.

—Nunca empalme los cables negativos de va-

rios altavoces.

!Cuando se enciende esta unidad, se emite

una señal de control a través del cable azul/

blanco. Conecte este cable al mando a dis-

tancia del sistema de un amplificador de po-

tencia externo o al terminal de control del

relé de la antena automática del vehículo

(máx. 300 mA 12 V CC). Si el vehículo posee

una antena integrada en el cristal del para-

brisas, conéctela al terminal de la fuente de

alimentación del amplificador de la antena.

!Nunca conecte el cable azul/blanco al termi-

nal de potencia de un amplificador de poten-

cia externo. Ni tampoco lo conecte al

terminal de potencia de la antena automáti-

ca. De lo contrario, puede descargarse la ba-

tería o producirse un fallo de

funcionamiento.

Esta unidad

DEH-3400UB y DEH-34UB

456

DEH-2400UB y DEH-24UB

4 5

1Entrada del cable de alimentación

2Salida trasera o salida de subgraves

3Salida delantera

4Entrada de la antena

5Fusible (10 A)

6Entrada remota conectada

Es posible conectar un adaptador de mando

a distancia físicamente conectado (se vende

por separado).

Cable de alimentación

Realice estas conexiones cuando no esté conec-

tado un altavoz trasero a uno de subgraves.

















Realice estas conexiones cuando esté usando

un altavoz de subgraves sin el amplificador op-

cional.





















k l

1A la toma del cable de alimentación

2Izquierda

3Derecha

4Altavoz delantero

5Altavoz trasero

6Blanco

7Blanco/negro

8Gris

9Gris/negro

aVerde

bVerde/negro

cVioleta

dVioleta/negro

eNegro (toma de tierra del chasis)

Conectar a una parte metálica limpia, sin

pintura.

fAmarillo

Conectar al terminal de alimentación cons-

tante 12 V.

gRojo

Conectar al terminal controlado por la llave

de encendido (12 V CC).

hAzul/blanco

Conectar al terminal de control del sistema

del amplificador de potencia o al terminal de

control del relé de la antena (máx. 300 mA 12

V CC).

iAltavoz de subgraves (4 Ω)

jAl usar un altavoz de subgraves de 70 W (2

Ω), conecte el mismo a los cables violeta y

violeta/negro de esta unidad. No conecte

nada al cable verde ni al verde/negro.

kNo se utiliza.

lAltavoz de subgraves (4 Ω)×2

Notas

!Con un sistema de 2 altavoces, no conecte

ningún otro aparato a las salidas de cable

que no estén conectadas a los altavoces.

!Cambie la configuración inicial de esta uni-

dad. Consulte REAR-SP (ajuste de la salida

posterior) en la página 46 y PREOUT (configu-

ración del preamplificador) en la página 46.

La salida de graves de esta unidad es mo-

noaural.

Amplificador de potencia (se

vende por separado)

Realice estas conexiones cuando utilice el am-

plificador opcional.

DEH-3400UB y DEH-34UB

















DEH-2400UB y DEH-24UB









1Control remoto del sistema

Conexión a cable azul/blanco.

2Amplificador de potencia (se vende por sepa-

rado)

3Conectar con cables RCA (se venden por se-

parado)

4Salida delantera

5Altavoz delantero

6A la salida trasera o salida de subgraves

7Altavoz trasero o altavoz de subgraves

Instalación

Sección

Instalación

Importante

!Compruebe todas las conexiones y sistemas

antes de la instalación final.

!No utilice piezas no autorizadas, ya que pue-

den causar fallos de funcionamiento.

!Consulte a su distribuidor si para la instala-

ción es necesario taladrar orificios o hacer

otras modificaciones al vehículo.

!No instale esta unidad en un lugar donde:

—pueda interferir con la conducción del ve-

hículo.

—pueda lesionar a un pasajero como conse-

cuencia de un frenazo brusco.

!El láser semiconductor se dañará si se sobre-

calienta. Instale esta unidad alejada de

zonas que alcancen altas temperaturas,

como cerca de la salida del calefactor.

!Se logra un rendimiento óptimo si la unidad

se instala en un ángulo inferior a 60°.

60°

Montaje delantero/posterior de DIN

Esta unidad puede instalarse correctamente

tanto si se realiza una instalación frontal o trase-

ra.

En la instalación, emplee piezas disponibles en

el mercado.

Montaje delantero DIN

1 Inserte el manguito de montaje en el sal-

picadero.

Si realiza la instalación en un espacio poco pro-

fundo, utilice el manguito de montaje suminis-

trado. Si hay suficiente espacio, utilice el

manguito de montaje que venía con el vehículo.

2 Fije el manguito de montaje utilizando

un destornillador para doblar las pestañas

metálicas (90°) y colocarlas en su lugar.

1Salpicadero

2Manguito de montaje

3 Instale la unidad según la ilustración.

1Tuerca

2Muro cortafuego o soporte de metal

3Correa metálica

4Tornillo

5Tornillo (M4 × 8)

#Asegúrese de que la unidad esté firmemente ins-

talada en su lugar. Una instalación inestable puede

causar saltos en el audio o un mal funcionamiento

de la unidad.

Montaje trasero DIN

1 Determine la posición correcta, de modo

que los orificios del soporte y del lateral de

la unidad coincidan.

2 Apriete los dos tornillos en cada lado.

1Tornillo

2Carcasa

3Salpicadero o consola

!Utilice tornillos de cabeza redonda (5 mm ×

8 mm) o tornillos de cabeza embutida (5 mm

× 9 mm), según los orificios roscados del so-

porte.

Extracción de la unidad

1 Retire el anillo de guarnición.

1Anillo de guarnición

2Pestaña con muesca

!Libere el panel delantero para acceder más

fácilmente al anillo de guarnición.

!Al volver a colocar el anillo de guarnición,

oriente hacia abajo la pestaña con muesca.

2 Inserte en ambos lados de la unidad las

llaves de extracción provistas hasta que se

escuche un ligero chasquido.

3 Extraiga la unidad del salpicadero.

Retirada y colocación del panel

delantero

Puede extraer el panel delantero para proteger

la unidad contra robo.

Pulse el botón de soltar, empuje el panel delan-

tero hacia arriba y tire de él hacia sí.

Para obtener más información, consulte Extrac-

ción del panel delantero para proteger la unidad

contra robo yColocación del panel delantero en la

página 40.

Fijación del panel delantero

El panel delantero puede fijarse con el tornillo

suministrado.

1Tornillo

Español

Instalación

Sección

Instalación

Solución de problemas

Síntoma Causa Resolución

La luz se

apaga y en-

ciende aleato-

riamente.

Activado el

modo de de-

mostración.

Desactive el ajus-

te de la visualiza-

ción de la

demostración.

La pantalla

vuelve auto-

máticamente

a la visualiza-

ción normal.

No ha realizado

ninguna opera-

ción en aproxi-

madamente 30

segundos.

Realice la opera-

ción de nuevo.

La gama de

repetición de

reproducción

cambia de

manera ines-

perada.

Dependiendo

de la gama de

repetición de re-

producción, la

gama seleccio-

nada puede

cambiar cuando

se selecciona

otra carpeta o

pista o cuando

se utilice el

avance rápido/

retroceso.

Seleccione de

nuevo la gama de

repetición de re-

producción.

No se repro-

duce una sub-

carpeta.

No se pueden

reproducir las

subcarpetas

cuando se se-

lecciona FLD

(repetición de

carpeta).

Seleccione otra

gama de repeti-

ción de reproduc-

ción.

NO XXXX

aparece cuan-

do se cambia

un display

(NO TITLE,

por ejemplo).

No hay informa-

ción de texto in-

corporada.

Cambie el display

o reproduzca otra

pista/archivo.

Síntoma Causa Resolución

La unidad no

funciona co-

rrectamente.

Hay una inter-

ferencia.

Está usando un

dispositivo,

como un teléfo-

no móvil, que

transmite ondas

eléctricas cerca

de la unidad.

Aleje de la unidad

los dispositivos

eléctricos que

puedan estar cau-

sando interferen-

cias.

Mensajes de error

Anote el mensaje de error antes de contactar

con su concesionario o con el servicio técnico

oficial de Pioneer más cercano.

Reproductor de CD incorporado

Mensaje Causa Resolución

ERROR-07,

11, 12, 17, 30

El disco está

sucio.

Limpie el disco.

El disco está ra-

yado.

Sustituya el disco.

ERROR-07,

10, 11, 12,

15, 17, 30,

Se ha producido

un error eléctri-

co o mecánico.

Cambie la llave

de encendido del

automóvil a la po-

sición de desacti-

vación y luego

pase de nuevo a

activación, o cam-

bie a una fuente

diferente, y des-

pués vuelva a ac-

tivar el

reproductor de

CD.

ERROR-15 El disco inser-

tado aparece en

blanco

Sustituya el disco.

ERROR-23 Formato de CD

no compatible.

Sustituya el disco.

Mensaje Causa Resolución

FRMT READ A veces se pro-

duce un retraso

entre el comien-

zo de la repro-

ducción y la

emisión del so-

nido.

Espere hasta que

el mensaje desa-

parezca y oiga so-

nido.

NO AUDIO El disco inser-

tado no contie-

ne archivos

reproducibles.

Sustituya el disco.

SKIPPED El disco inser-

tado contiene

archivos prote-

gidos con DRM.

Sustituya el disco.

PROTECT Todos los archi-

vos del disco in-

sertado tienen

DRM integrado.

Sustituya el disco.

Dispositivo de almacenamiento USB o iPod

Mensaje Causa Resolución

NO DEVICE Cuando Plug

and Play está

desactivado, no

hay conectado

ningún disposi-

tivo USB ni nin-

gún iPod.

!Active Plug and

Play.

!Conecte un dis-

positivo de alma-

cenamiento USB

o un iPod compa-

tible.

FRMT READ A veces se pro-

duce un retraso

entre el comien-

zo de la repro-

ducción y la

emisión del so-

nido.

Espere hasta que

el mensaje desa-

parezca y oiga so-

nido.

Mensaje Causa Resolución

NO AUDIO No hay cancio-

nes.

Transfiera los ar-

chivos de audio al

dispositivo de al-

macenamiento

USB y conéctelo.

El dispositivo de

almacenamien-

to USB conec-

tado tiene la

seguridad acti-

vada.

Para desactivar la

seguridad, siga

las instrucciones

del dispositivo de

almacenamiento

USB.

SKIPPED El dispositivo de

almacenamien-

to USB conec-

tado contiene

archivos inte-

grados con

Windows Me-

diaäDRM 9/10.

Reproduzca un

archivo de audio

que no esté inte-

grado con

Windows Media

DRM 9/10.

PROTECT Todos los archi-

vos del disposi-

tivo de

almacenamien-

to USB están in-

tegrados con

Windows Media

DRM 9/10.

Transfiera archi-

vos de audio no

integrados con

Windows Media

DRM 9/10 al dis-

positivo de alma-

cenamiento USB

y conéctelo.

N/A USB El dispositivo

USB conectado

no es compati-

ble con esta

unidad.

!Conecte un dis-

positivo que cum-

pla con la clase

de almacena-

miento masivo

USB.

!Desconecte su

dispositivo y susti-

túyalo por un dis-

positivo de

almacenamiento

USB compatible.

Información adicional

Apéndice

Información adicional

Mensaje Causa Resolución

CHECK USB El conector

USB o el cable

USB está corto-

circuitado.

Compruebe que

el conector USB o

el cable USB no

esté enganchado

en algo ni daña-

do.

El dispositivo de

almacenamien-

to USB conec-

tado consume

más de 500 mA

(corriente máxi-

ma permitida).

Desconecte el

dispositivo de al-

macenamiento

USB y no lo utili-

ce. Coloque la

llave de encendi-

do del automóvil

en posición OFF,

luego en ACC u

ON y, a continua-

ción, conecte úni-

camente disposi-

tivos de

almacenamiento

USB compatibles.

El iPod funciona

correctamente

pero no se

carga.

Compruebe que

el cable de cone-

xión del iPod no

esté cortocircui-

tado (p. ej., atra-

pado entre

objetos metáli-

cos). Una vez con-

firmado, cambie

la llave de encen-

dido del automó-

vil a la posición

de desactivación

y luego pase de

nuevo a activa-

ción; o bien des-

conecte una vez

el iPod y conécte-

lo de nuevo.

Mensaje Causa Resolución

ERROR-19 Error de comu-

nicación.

Realice una de

las siguientes

operaciones:

–Cambie la llave

de encendido del

automóvil a la po-

sición de desacti-

vación y luego

pase de nuevo a

activación.

–Desconecte el

dispositivo de al-

macenamiento

USB.

–Cambie a una

fuente diferente.

Después vuelva a

la fuente USB.

Fallo del iPod. Desconecte el

cable del iPod.

Una vez que apa-

rezca el menú

principal del iPod,

vuelva a conectar

el iPod y reinície-

lo.

ERROR-23 El dispositivo de

almacenamien-

to USB no está

formateado con

FAT12, FAT16 ni

FAT32.

El dispositivo de

almacenamiento

USB debe forma-

tearse con FAT12,

FAT16 o FAT32.

Mensaje Causa Resolución

ERROR-16 La versión de

firmware del

iPod es antigua.

Actualice la ver-

sión del iPod.

Fallo del iPod. Desconecte el

cable del iPod.

Una vez que apa-

rezca el menú

principal del iPod,

vuelva a conectar

el iPod y reinície-

lo.

STOP No hay cancio-

nes en la lista

actual.

Seleccione una

lista que conten-

ga canciones.

NOT FOUND No hay cancio-

nes relaciona-

das.

Transfiera cancio-

nes al iPod.

Pautas para el manejo

Discos y reproductor

Utilice únicamente discos que tengan uno de

estos dos logotipos:

Utilice discos de 12 cm. No utilice discos de 8 cm

o un adaptador de discos de 8 cm.

Utilice sólo discos convencionales y completa-

mente circulares. No use discos con formas irre-

gulares.

No inserte ningún otro elemento que no sea un

CD en la ranura de inserción de CD.

No use discos con roturas, picaduras, deformados

o dañados de otro modo, ya que pueden causar

daños al reproductor.

No es posible reproducir discos CD-R/RW no fina-

lizados.

No toque la superficie grabada de los discos.

Cuando no utilice los discos, guárdelos en sus

cajas.

No fije etiquetas, no escriba ni aplique sustancias

químicas en la superficie de los discos.

Para limpiar un CD, pásele un paño suave desde

el centro hacia afuera.

La condensación puede afectar temporalmente al

rendimiento del reproductor. Deje de usarlo duran-

te una hora aproximadamente para que se adapte

a la temperatura más cálida. Además, si los dis-

cos tienen humedad, séquelos con un paño

suave.

Quizá no pueda reproducir algunos discos debido

a sus características, formato, programas graba-

dos, entorno de reproducción, condiciones de al-

macenamiento u otras causas.

Las vibraciones en las carreteras pueden inte-

rrumpir la reproducción de un disco.

Español

Información adicional

Apéndice

Información adicional

Al usar discos de superficie imprimible para eti-

quetas, lea primero las instrucciones y las adver-

tencias de los discos. Es posible que algunos

discos no puedan insertarse ni expulsarse. La utili-

zación de este tipo de discos puede dañar el equi-

po.

No pegue etiquetas compradas por separado ni

otro tipo de material a los discos.

!Los discos podrían combarse y no podrán re-

producirse.

!Las etiquetas pueden despegarse durante la

reproducción, evitando la expulsión del disco y

causando de este modo daños en el equipo.

Dispositivo de almacenamiento

USB

No se admiten las conexiones a través de un con-

centrador USB.

No conecte ningún otro objeto que no sea un dis-

positivo de almacenamiento USB.

Cuando conduzca, fije el dispositivo de almacena-

miento USB firmemente. No deje caer el dispositi-

vo de almacenamiento USB al suelo, ya que

puede quedar atascado debajo del freno o del ace-

lerador.

Se pueden producir los siguientes problemas

según el dispositivo de almacenamiento USB que

se utilice.

!Las operaciones pueden variar.

!Es posible que no se reconozca el dispositivo

de almacenamiento.

!Puede que los archivos no se reproduzcan co-

rrectamente.

!El dispositivo puede generar ruido en la radio.

iPod

No deje el iPod en lugares expuestos a una tempe-

ratura elevada.

Para asegurar un funcionamiento correcto, conec-

te el cable conector del Dock del iPod directamen-

te a esta unidad.

Cuando conduzca, fije el iPod firmemente. No

deje caer el iPod al suelo, ya que puede quedar

atascado debajo del freno o del acelerador.

Acerca de los ajustes del iPod

!Cuando el iPod está conectado, esta unidad

desactiva el ajuste EQ (ecualizador) del iPod

para mejorar la acústica. Al desconectar el

iPod, el EQ retoma su valor original.

!No puede desactivar la Repetición del iPod

cuando utiliza esta unidad. La Repetición se

cambiará automáticamente a Todo cuando el

iPod esté conectado a esta unidad.

La unidad no mostrará el texto incompatible guar-

dado en el iPod.

DualDisc

Los discos DualDisc (discos dobles) son discos de

dos caras que incluyen un CD grabable de audio

en una cara y un DVD grabable de vídeo en la otra

cara.

Debido a que la cara del CD de los discos

DualDisc no es físicamente compatible con el es-

tándar general de CD, es posible que no se pueda

reproducir la cara del CD en esta unidad.

La carga y expulsión frecuente de un disco

DualDisc puede producir ralladuras en el disco.

Las ralladuras graves pueden producir problemas

de reproducción en esta unidad. En algunos

casos, un DualDisc puede atascarse en la ranura

de carga del disco y no se expulsará. Para evitarlo,

recomendamos que no utilice DualDisc en esta

unidad.

Consulte la información del fabricante del disco

para obtener más información sobre DualDisc.

Compatibilidad con audio

comprimido (disco, USB)

WMA

Extensión de archivo: .wma

Velocidad de grabación: de 48 kbps a 320 kbps

(CBR) y de 48 kbps a 384 kbps (VBR)

Frecuencia de muestreo: 32 kHz, 44,1 kHz, 48 kHz

Windows Media Audio Professional, Lossless,

Voice/DRM Stream/Stream con vídeo: no compati-

ble

MP3

Extensión de archivo: .mp3

Velocidad de grabación: de 8 kbps a 320 kbps

(CBR), VBR

Frecuencia de muestreo: de 8 kHz a 48 kHz

(32 kHz, 44,1 kHz, 48kHz para énfasis)

Versiones de etiqueta ID3 compatibles: 1.0, 1.1,

2.2, 2.3, 2.4 (la etiqueta ID3 versión 2.x tiene priori-

dad sobre la versión 1.x)

Lista de reproducción M3u: no compatible

MP3i (MP3 interactivo), mp3 PRO: no compatible

WAV

Extensión de archivo: .wav

Bits de cuantificación: 8 y 16 (LPCM), 4 (MS

ADPCM)

Frecuencia de muestreo: 16 kHz a 48 kHz (LPCM),

22,05 kHz y 44,1 kHz (MS ADPCM)

Información complementaria

Sólo se pueden visualizar los primeros 32 caracte-

res como nombre de archivo (incluida la exten-

sión) o nombre de carpeta.

Esta unidad puede no funcionar correctamente,

dependiendo de la aplicación utilizada para codifi-

car archivos WMA.

Puede producirse una pequeña demora cuando

se inicie la reproducción de archivos de audio que

contienen datos de imágenes o archivos de audio

almacenados en un dispositivo USB con numero-

sas jerarquías de carpetas.

Disco

Jerarquía de carpetas reproducibles: hasta ocho

niveles (una jerarquía práctica de carpetas tiene

menos de dos niveles).

Carpetas reproducibles: hasta 99

Archivos reproducibles: hasta 999

Sistema de archivos: ISO 9660 Nivel 1 y 2, Romeo,

Joliet

Reproducción multisesión: compatible

Información adicional

Apéndice

Información adicional

Transferencia de datos en formato Packet Write:

no compatible

Independientemente de la longitud de la seccio-

nes en blanco que haya entre las canciones de la

grabación original, los discos de audio comprimi-

dos se reproducirán con una breve pausa entre

cada canción.

Dispositivo de almacenamiento

USB

Jerarquía de carpetas reproducibles: hasta ocho

niveles (una jerarquía práctica de carpetas tiene

menos de dos niveles).

Carpetas reproducibles: hasta 500

Archivos reproducibles: hasta 15 000

Reproducción de archivos protegidos por dere-

chos de autor: no compatible

Dispositivo de almacenamiento USB particionado:

sólo se puede reproducir la primera partición.

Puede producirse cierto retraso cuando se inicie

la reproducción de archivos de audio en un dispo-

sitivo de almacenamiento USB con numerosas je-

rarquías de carpetas.

PRECAUCIÓN

No deje discos ni dispositivos de almacena-

miento USB en lugares expuestos a altas tempe-

raturas.

Compatibilidad con iPod

Esta unidad sólo es compatible con los siguientes

modelos de iPod. Las versiones compatibles del

software iPod se muestran abajo. Es posible que

las versiones más antiguas no sean compatibles.

Hecho para

!iPhone 4 (versión del software 4.1)

!iPhone 3GS (versión del software 3.0.1)

!iPhone 3G (versión del software 2.0)

!iPhone (versión del software 1.1.1)

!iPod nano de 6ª generación (versión del soft-

ware 1.0)

!iPod nano de 5ª generación (versión del soft-

ware 1.0.1)

!iPod nano 4ª generación (versión del software

1.0)

!iPod nano 3ª generación (versión del software

1.0)

!iPod nano 2ª generación (versión del software

1.1.2)

!iPod nano 1ª generación (versión del software

1.2.0)

!iPod touch de 4ª generación (versión del soft-

ware 4.1)

!iPod touch 3ª generación (versión del software

3.1.1)

!iPod touch 2ª generación (versión del software

2.1.1)

!iPod touch 1ª generación (versión del software

1.1)

!iPod classic 160 GB (versión del software 2.0.2)

!iPod classic 120GB (versión del software 2.0)

!iPod classic (versión del software 1.0)

Según la generación o versión del iPod, es posible

que algunas funciones no estén disponibles.

Las funciones pueden variar según la versión de

software del iPod.

Al utilizar un iPod se requiere un conector del

Dock del iPod para el cable USB.

El cable de la interfaz CD-IU50 de Pioneer también

está disponible. Para obtener información, consul-

te con su proveedor.

Si desea más información sobre la compatibilidad

de archivos y formatos, consulte los manuales del

iPod.

Audiolibro, podcast: compatible

PRECAUCIÓN

Pioneer no asume ninguna responsabilidad por

la pérdida de datos en el iPod, incluso si la pér-

dida ocurre durante el uso de esta unidad.

Secuencia de archivos de audio

El usuario no puede asignar números de carpe-

ta ni especificar secuencias de reproducción

con esta unidad.

Ejemplo de una jerarquía

Nivel 1 Nivel 2 Nivel 3 Nivel 4

: carpeta

: archivo de audio

comprimido

01 a 05: número de

carpeta

1a6: secuencia

de reproducción

Disco

La secuencia de selección de carpetas u otras

operaciones pueden diferir, dependiendo del

software de codificación o escritura.

Dispositivo de almacenamiento

USB

La secuencia de reproducción es la misma que

la secuencia grabada en el dispositivo de alma-

cenamiento USB.

Para especificar la secuencia de reproducción,

se recomienda el siguiente método.

1Cree un nombre del archivo que incluya nú-

meros que especifiquen la secuencia de re-

producción (p. ej., 001xxx.mp3 y 099yyy.mp3).

2Coloque esos archivos en una carpeta.

3Guarde la carpeta que contiene los archivos

en el dispositivo de almacenamiento USB.

Sin embargo, dependiendo del entorno del siste-

ma, tal vez no pueda especificar la secuencia de

reproducción.

Para reproductores de audio portátiles USB, la

secuencia es diferente y depende del reproduc-

tor.

iTunes

Apple e iTunes son marcas comerciales de

Apple Inc., registradas en los EE.UU. y en otros

países.

MP3

La venta de este producto sólo otorga una licen-

cia para su uso privado, no comercial. No otorga

ninguna licencia ni concede ningún derecho a

utilizar este producto en transmisiones comer-

ciales (es decir, lucrativas) en tiempo real (te-

rrestres, vía satélite, por cable y/o por cualquier

otro medio), transmisiones/streaming por Inter-

net, intranets y/u otras redes o en otros sistemas

de distribución de contenido electrónico, como

por ejemplo, aplicaciones de pago por escucha

(pay-audio) o audio bajo demanda (audio-on-de-

mand). Se necesita una licencia independiente

para su uso comercial. Para obtener más infor-

mación, visite

http://www.mp3licensing.com.

Español

Información adicional

Apéndice

Información adicional

WMA

Windows Media es una marca registrada o una

marca de fábrica de Microsoft Corporation en

los Estados Unidos y/u otros países.

Este producto incluye tecnología propiedad de

Microsoft Corporation, y no se puede usar ni dis-

tribuir sin una licencia de Microsoft Licensing,

Inc.

iPod y iPhone

iPhone, iPod, iPod classic, iPod nano y iPod son

marcas comerciales de Apple Inc., registradas

en los EE.UU. y en otros países.

“Made for iPod”y“Made for iPhone”significan

que un accesorio electrónico ha sido diseñado

para ser conectado específicamente a un iPod o

a un iPhone, respectivamente, y ha sido homolo-

gado por quien lo desarrolló para cumplir con

las normas de funcionamiento de Apple. Apple

no es responsable del funcionamiento de este

aparato ni de que cumpla con las normas de se-

guridad y reguladoras. Tenga presente que el

empleo de este accesorio con un iPod o iPhone

puede afectar la operación inalámbrica.

Especificaciones

Generales

Fuente de alimentación .... 14,4 V CC (10,8 V a 15,1 V per-

misible)

Sistema de derivación a tierra

................................... Tipo negativo

Consumo máximo de corriente

................................... 10,0 A

Dimensiones (An × Al × Pr):

DIN

Bastidor ............. 178mm × 50mm ×

165 mm

Cara anterior ...... 188mm × 58mm ×

16 mm

Bastidor ............. 178mm × 50mm ×

165 mm

Cara anterior ...... 170mm × 46mm ×

16 mm

Peso ................................ 1,1 kg

Audio

Potencia de salida máxima

................................... 50 W × 4

70 W × 1/2 W(para altavoz de

subgraves)

Potencia de salida continua

................................... 22W × 4 (50 a 15 000 Hz, 5%

THD, 4 Wde carga, ambos ca-

nales activados)

Impedancia de carga ....... 4W(4 Wa8Wpermisibles)

Nivel de salida máxima del preamplificador

................................... 2,0 V

Controles de tono:

Graves

Frecuencia ......... 100Hz

Ganancia ........... ±12 dB

Medios

Frecuencia ......... 1kHz

Ganancia ........... ±12 dB

Agudos

Frecuencia ......... 10 kHz

Ganancia ........... ±12 dB

Altavoz de subgraves (mono):

Frecuencia ................ 50 Hz/63 Hz/80 Hz/100 Hz/

125 Hz

Pendiente ................. –18 dB/oct

Ganancia .................. +6dB a –24 dB

Fase .......................... Normal/Inversa

Reproductor de CD

Sistema ........................... Sistema de audio de discos

compactos

Discos utilizables ............. Disco compacto

Relación de señal a ruido

................................... 94dB (1 kHz) (red IHF-A)

Número de canales .......... 2 (estéreo)

Formato de decodificación MP3

................................... MPEG-1 & 2 Audio Layer 3

Formato de decodificación WMA

................................... Ver. 7, 7.1, 8, 9, 10, 11, 12

(audio 2 canales)

(Windows Media Player)

Formato de señal WAV ..... PCM lineal & MS ADPCM

(No comprimido)

USB

Especificación de la norma USB

................................... USB 2.0 velocidad máxima

Suministro máximo de corriente

................................... 1A

Clase USB ....................... MCS (Clase de almacena-

miento masivo)

Sistema de archivos ......... FAT12, FAT16, FAT32

Formato de decodificación MP3

................................... MPEG-1 & 2 Audio Layer 3

Formato de decodificación WMA

................................... Ver. 7, 7.1, 8, 9, 10, 11, 12

(audio 2 canales)

(Windows Media Player)

Formato de señal WAV ..... PCM lineal & MS ADPCM

(No comprimido)

Sintonizador de FM

Gama de frecuencias ....... 87,9 MHz a 107,9 MHz

Sensibilidad utilizable ...... 9dBf (0,8 µV/75 W, mono,

señal/ruido: 30 dB)

Relación de señal a ruido

................................... 72dB (red IHF-A)

Sintonizador de AM

Gama de frecuencias ....... 530 kHz a 1 710 kHz

Sensibilidad utilizable ...... 25 µV (señal/ruido: 20 dB)

Relación de señal a ruido

................................... 62 dB (red IHF-A)

Especificaciones CEA2006

Potencia de salida ............ 14 W RMS × 4 canales (4 Wy

≦1 % THD+N)

Relación de señal a ruido

................................... 91dBA (referencia: 1 W a 4 W)

Nota

Las especificaciones y el diseño están sujetos a

modificaciones sin previo aviso.

Información adicional

Apéndice

Información adicional

Español

55Es

PIONEER CORPORATION

1-1, Shin-ogura, Saiwai-ku, Kawasaki-shi,

Kanagawa 212-0031, JAPAN

PIONEER ELECTRONICS (USA) INC.

P.O. Box 1540, Long Beach, California 90801-1540, U.S.A.

TEL: (800) 421-1404

PIONEER EUROPE NV

Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium/Belgique

TEL: (0) 3/570.05.11

PIONEER ELECTRONICS ASIACENTRE PTE. LTD.

253 Alexandra Road, #04-01, Singapore 159936

TEL: 65-6472-7555

PIONEER ELECTRONICS AUSTRALIA PTY. LTD.

5 Arco Lane, Heatherton, Victoria, 3202 Australia

TEL: (03) 9586-6300

PIONEER ELECTRONICS OF CANADA, INC.

340 Ferrier Street, Unit 2, Markham, Ontario L3R 2Z5, Canada

TEL: 1-877-283-5901

TEL: 905-479-4411

PIONEER ELECTRONICS DE MEXICO, S.A. de C.V.

Blvd.Manuel Avila Camacho 138 10 piso

Col.Lomas de Chapultepec, Mexico, D.F. 11000

TEL: 55-9178-4270

先鋒股份有限公司

台北市內湖區瑞光路407號8樓

電話：(02) 2657-3588

先鋒電子（香港）有限公司

香港九龍尖沙咀海港城世界商業中心

9樓901-6室

電話：(0852) 2848-6488

ã2011 PIONEER CORPORATION. Tous droits de reproduction et de traduction réservés. Printed in Thailand

Imprimé en Thaïlande

<QRD3099-B/N> UC

Pioneer Deh 2400Ub Users Manual

DEH-34UB DEH-34UB_OwnersManual070611

DEH-2400UB to the manual 1b0424f3-0474-4e50-897b-dad35b3434fa

Navigation menu

Versions of this User Manual:

Views

Navigation
