Operation Manual

Mode demploi

Multi-channel AV processor

Processeur AV multi-canaux

DEQ-P8000

English Français

Thank you for buying this Pioneer product.

Please read through these operating instructions so you will know how to operate

your model properly. After you have finished reading the instructions, keep this man-

ual in a safe place for future reference.

Before You Start

Information to User 4

About this unit 4

About this units optical input 4

Features 4

About this manual 5

After-sales service for Pioneer products 5

Product registration 5

Precautions 6

Resetting the microprocessor 6

Whats What

Head unit 7

Digital Signal Processor

Introduction of DSP adjustments 8

Using the sound field control 8

Using the position selector 9

Using balance adjustment 9

Adjusting source levels 10

Using the dynamic range control 10

Using the down-mix function 10

Using the direct control 11

Using the Dolby Pro Logic B11

Adjusting the Music mode 11

Setting the speaker setting 12

Correcting the subwoofers phase 12

Selecting a cross-over frequency 13

Adjusting the speaker output levels 13

Adjusting the speaker output levels using a

test tone 14

Using the time alignment 14

Selecting the time alignment

adjustment mode 15

Adjusting the time alignment 15

Using the equalizer 15

Recalling equalizer curves 15

Adjusting 3-band parametric

equalizer 16

Using the auto-equalizer 17

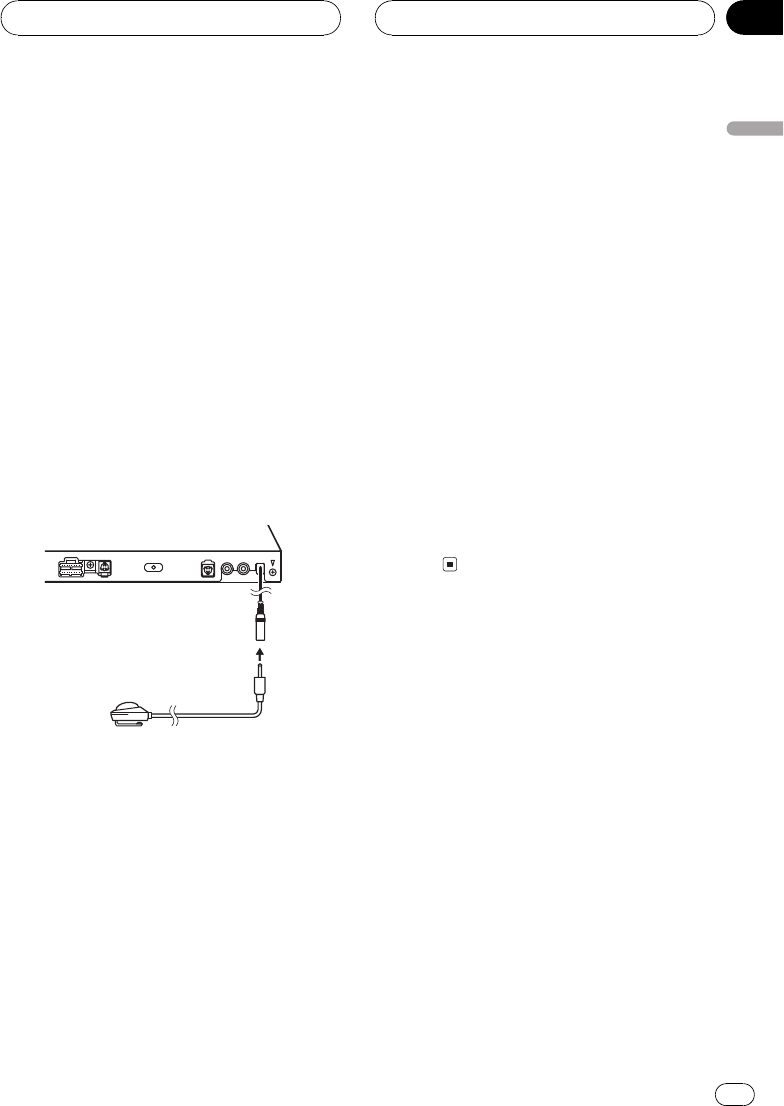

Auto TA and EQ (auto-time alignment and

auto-equalizing) 17

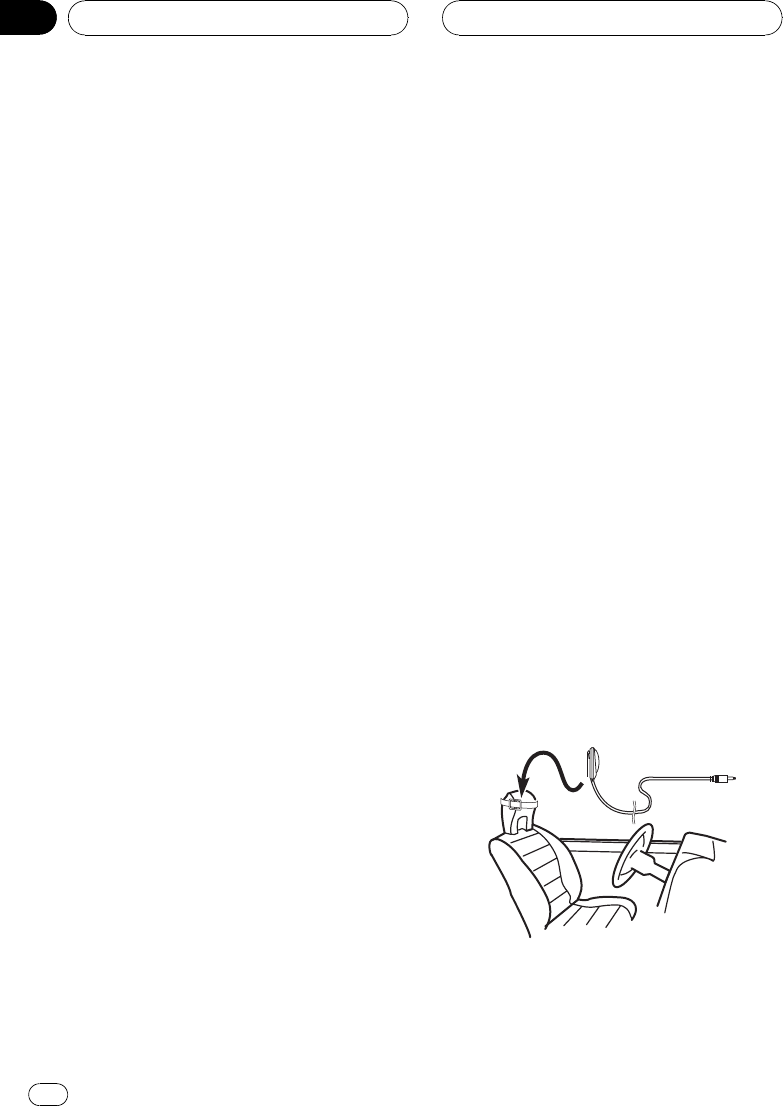

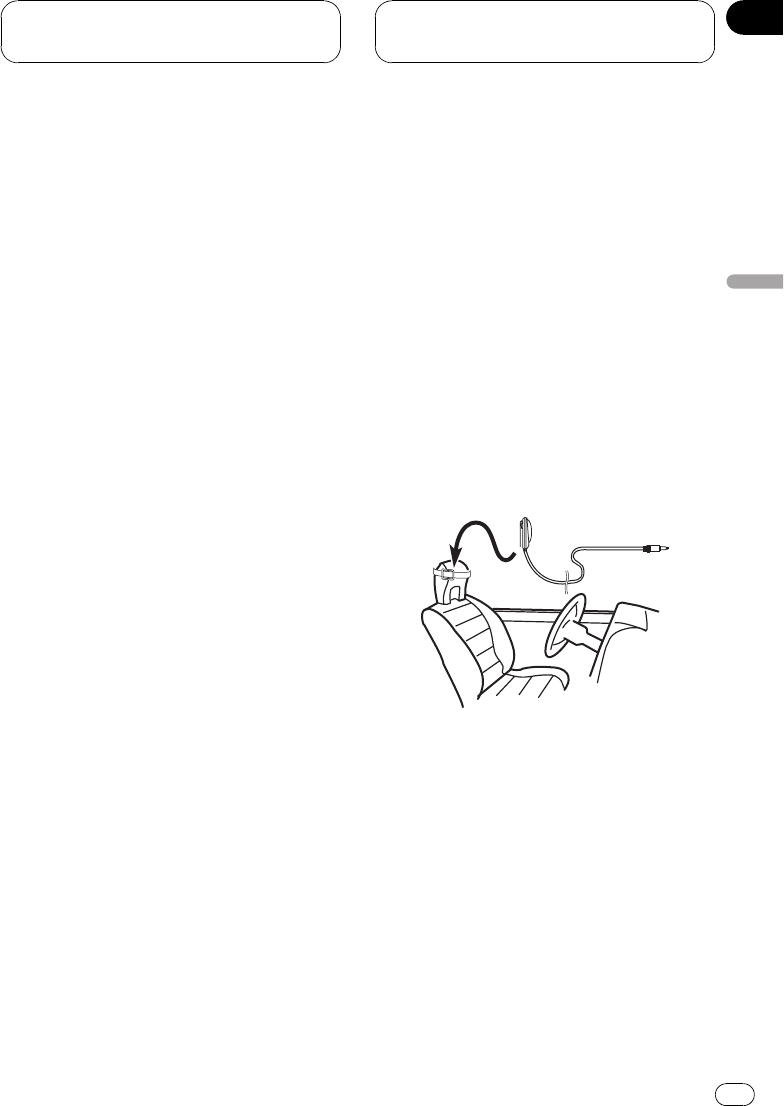

Before operating the auto TA and EQ

function 18

Carrying out auto TA and EQ 18

Initial Settings

Correcting distorted sound 20

Resetting the audio functions 20

Additional Information

Troubleshooting 21

Understanding auto TA and EQ error

messages 22

Terms 23

Specifications 24

Contents

Selecting fine audio equipment such as the unit you’ve just purchased is only the start of your

musical enjoyment. Now it’s time to consider how you can maximize the fun and excitement your

equipment offers. This manufacturer and the Electronic Industries Association’s Consumer

Electronics Group want you to get the most out of your equipment by playing it at a safe level. One

that lets the sound come through loud and clear without annoying blaring or distortion—and, most

importantly, without affecting your sensitive hearing.

Sound can be deceiving. Over time your hearing “comfort level” adapts to higher volumes of

sound. So what sounds “normal” can actually be loud and harmful to your hearing. Guard against

this by setting your equipment at a safe level BEFORE your hearing adapts.

To establish a safe level:

• Start your volume control at a low setting.

• Slowly increase the sound until you can hear it comfortably and clearly, and without distortion.

Once you have established a comfortable sound level:

• Set the dial and leave it there.

Taking a minute to do this now will help to prevent hearing damage or loss in the future. After

all, we want you listening for a lifetime.

We Want You Listening For A Lifetime

Used wisely, your new sound equipment will provide a lifetime of fun and enjoyment. Since

hearing damage from loud noise is often undetectable until it is too late, this manufacturer and the

Electronic Industries Association’s Consumer Electronics Group recommend you avoid prolonged

osure to excessive noise. This

ist of sound

eve

s is inc

uded for

our

rotection

bel

Leve

l Exampl

Quiet

rar

, soft whis

ivin

room, refri

erator,

edroom awa

from traffi

ht traffic, norma

conversation,

uiet office

60 Air conditioner at 20 feet, sewing machine

70 Vacuum cleaner, hair dryer, noisy restaurant

80 Average city traffic, garbage disposals, alarm clock at two feet

THE FOLLOWING NOISES CAN BE DANGEROUS UNDER CONSTANT EXPOSURE

90 Subway, motorcycle, truck traffic, lawn mower

100 Garbage truck, chain saw, pneumatic drill

120 Rock band concert in front of speakers, thunderclap

140 Gunshot blast, jet plane

180 Rocket launching pad

Information courtesy of the Deafness Research Foundation.

En 3

English

Information to User

Alteration or modifications carried out without

appropriate authorization may invalidate the

users right to operate the equipment.

About this unit

Important

!Following functions cannot be operated when

DVH-P7000, DVH-P5000MP or AVH-P6500DVD

is connected to this unit.

Using the down-mix function

Using the Dolby Pro Logic B

Selecting the time alignment adjustment

mode

Using the auto-equalizer

Auto TA and EQ (auto-time alignment and

auto-equalizing)

Resetting the audio functions

!If DVH-P7000, DVH-P5000MP or AVH-

P6500DVD is connected to this unit, operation

of following function is limited.

Selecting a cross-over frequency

About this units optical input

This unit provides two optical inputs, however,

units that can be connected to each input are

limited. Refer to following chart, and use the

optical inputs correctly. Otherwise, this unit

may not operate properly.

Connection with the Pioneer head unit

Optical 1 input

(head unit)

Optical 2 input

(DVD player)

AVH-P6600DVD

AVX-P8DVD

AVX-P7300DVD

SDV-P7

XDV-P90

AVH-P6500DVD

DVH-P5000MP

DVH-P7000

Optical 2 input is not available.

!Only the system with AVH-P6600DVD can

use both optical 1 input and optical 2 input.

Otherwise, optical 2 input is not available.

Connection with the Pioneer audio

master unit

Optical 1 input

(DVD player)

Optical 2 input

(DVD player)

AVX-P8DVD SDV-P7

*1 *2

XDV-P90

*1 *2

AVX-P7300DVD SDV-P7

*1 *2

XDV-P90

*1 *2

!For more details concerning connection

with the Pioneer audio master unit, refer to

audio master unit (AXM-P8000) owners

manual.

Features

Dolby Digital/DTS compatibility

When using this unit with a Pioneer DVD

player, you can enjoy the atmosphere and exci-

tement provided by DVD movie and music

software featuring 5.1 channel recordings.

*1This unit must be set as digital source.

*2This unit must be set to stand alone mode (master mode).

Before You Start

Section

!Manufactured under license from Dolby La-

boratories. Dolby,Pro Logic, and the

double-D symbol are trademarks of Dolby

Laboratories.

!DTSand DTS Digital Surroundare regis-

tered trademarks of Digital Theater Sys-

tems, Inc.

About this manual

This unit features a number of sophisticated

functions ensuring superior reception and op-

eration. All the functions have been designed

for the easiest possible use, but many are not

self-explanatory. This operation manual will

help you benefit fully from this units potential

and to maximize your listening enjoyment.

We recommend that you familiarize yourself

with the functions and their operation by read-

ing through the manual before you begin

using this unit. It is especially important that

you read and observe precautions noted on

the next page and in other sections.

After-sales service for

Pioneer products

Please contact the dealer or distributor from

where you purchased this unit for after-sales

service (including warranty conditions) or any

other information. In case the necessary infor-

mation is not available, please contact the

companies listed below:

Please do not ship your unit to the companies

at the addresses listed below for repair without

advance contact.

U.S.A.

Pioneer Electronics (USA) Inc.

CUSTOMER SUPPORT DIVISION

P.O. Box 1760

Long Beach, CA 90801-1760

800-421-1404

CANADA

Pioneer Electronics of Canada, Inc.

CUSTOMER SATISFACTION DEPARTMENT

300 Allstate Parkway

Markham, Ontario L3R OP2

1-877-283-5901

For warranty information please see the Lim-

ited Warranty sheet included with this unit.

Product registration

Visit us at the following site:

1 Register your product. We will keep the details

of your purchase on file to help you refer to

this information in the event of an insurance

claim such as loss or theft.

2 Receive updates on the latest products and

technologies.

3 Download owners manuals, order product

catalogues, research new products, and

much more.

Before You Start

En 5

English

Section

Precautions

WARNING:

Handling the cord on this product or cords asso-

ciated with accessories sold with the product will

expose you to lead, a chemical known to the

State of California and other governmental enti-

ties to cause cancer and birth defects or other re-

productive harm. Wash hands after handling.

CAUTION:

USE OF CONTROL OR ADJUSTMENT OR

PERFORMANCE OF PROCEDURES

OTHER THAN THOSE SPECIFIED HEREIN

MAY RESULT IN HAZARDOUS RADIATION

EXPOSURE.

CAUTION:

THE USE OF OPTICAL INSTRUMENTS

WITH THIS PRODUCT WILL INCREASE

EYE HAZARD.

!Keep this manual handy as a reference for

operating procedures and precautions.

!Always keep the volume low enough so

that you can hear sounds from outside the

vehicle.

!Protect this unit from moisture.

!If the battery is disconnected or dis-

charged, the preset memory will be erased

and must be reprogrammed.

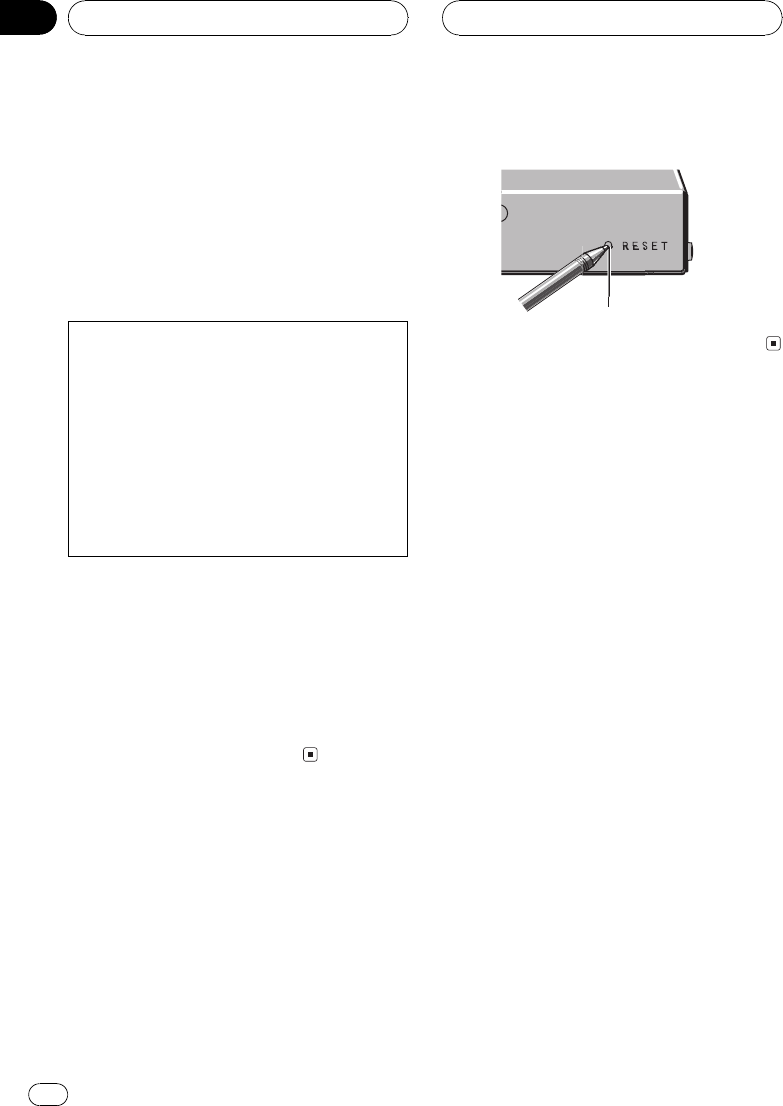

Resetting the microprocessor

The microprocessor must be reset under the

following conditions:

!Prior to using this unit for the first time

after installation

!If the unit fails to operate properly

!When strange or incorrect messages ap-

pear on the display

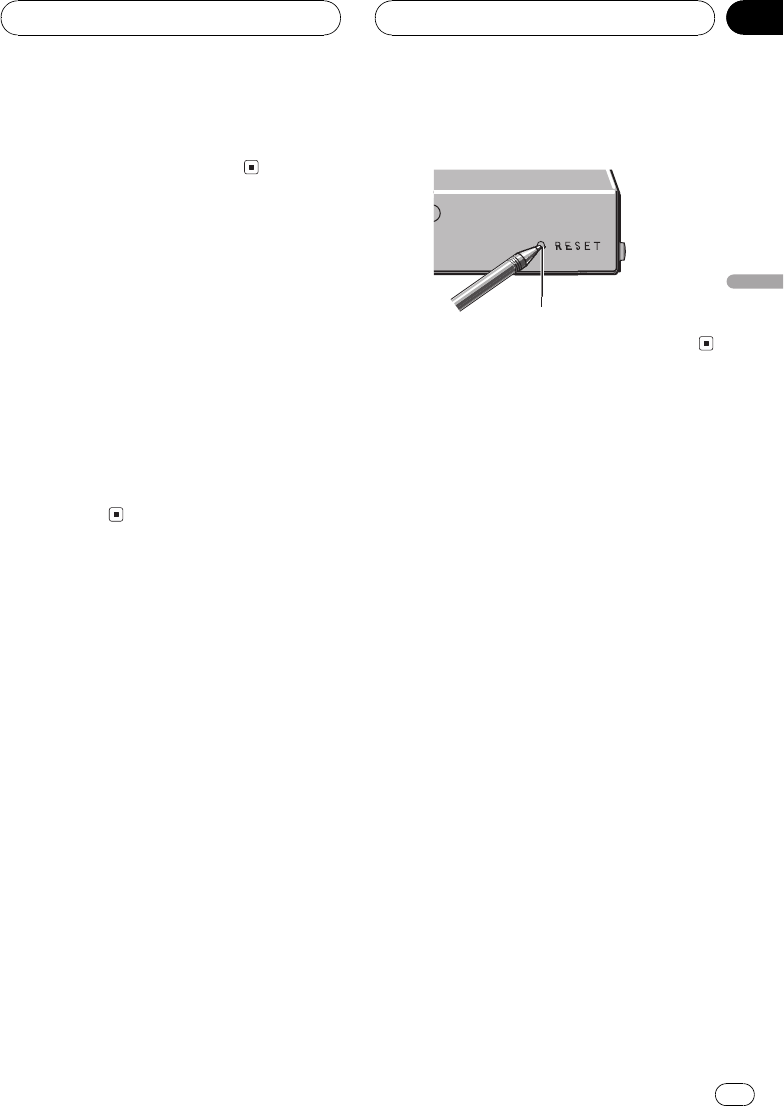

%Press RESET with a pen tip or other

pointed instrument.

RESET button

Before You Start

Section

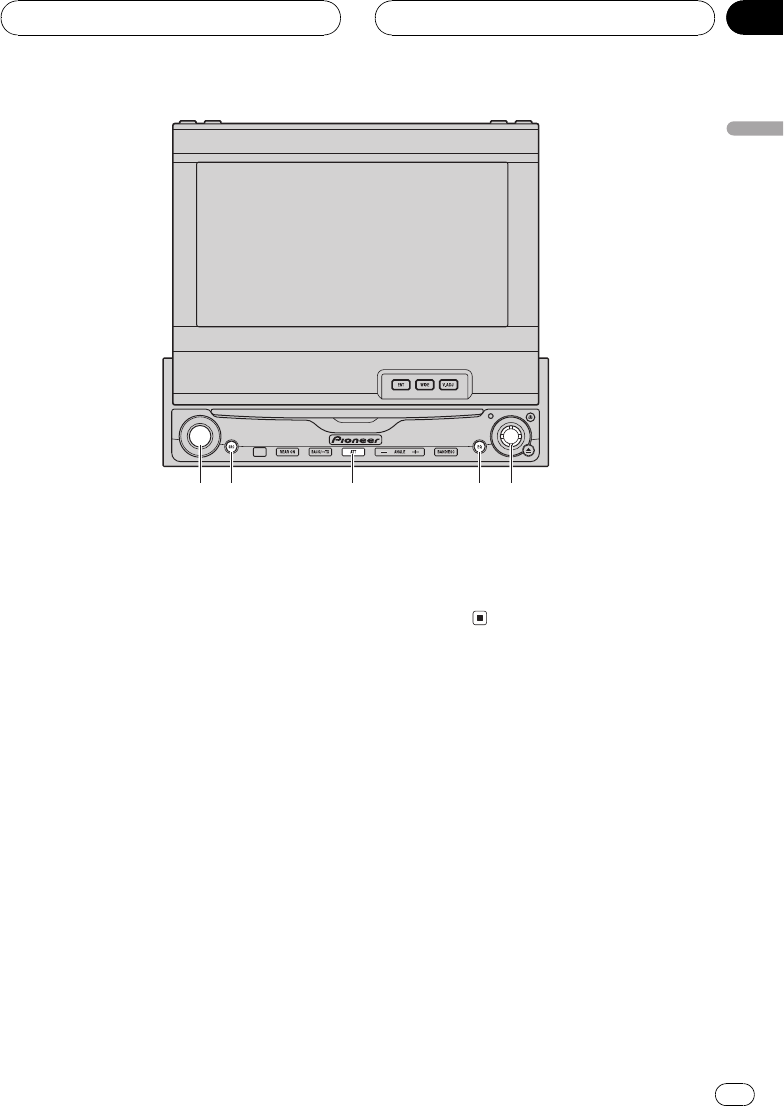

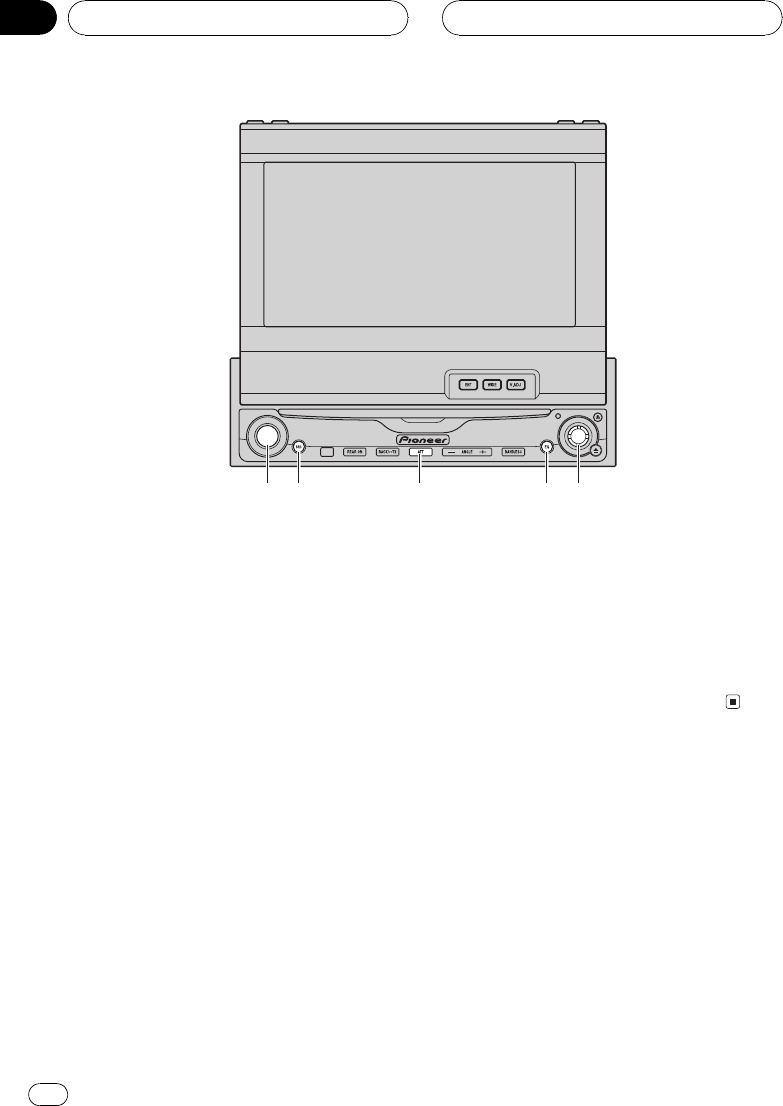

Head unit

Operate this unit with the connected head

unit. Instructions in this operation manual use

AVH-P6600DVD as an example head unit.

1VOLUME

Rotate it to increase or decrease the vo-

lume.

2SOURCE button

This unit is turned on by selecting a source.

Press to cycle through all the available

sources.

3ATT button

Press to quickly lower the volume level, by

about 90%. Press once more to return to the

original volume level.

4EQ button

Press to select various equalizer curves.

5Joystick

Use to adjust the selected audio function

and turn it on or off (substitute for the touch

panel key).

Whats What

En 7

English

Section

Introduction of DSP

adjustments

By carrying out the following settings/adjust-

ments in the order shown, you can create a fi-

nely-tuned sound field effortlessly.

1Setting the speaker setting

2Using the position selector

3Auto TA and EQ (auto-time alignment and auto-

equalizing)

4Adjusting the time alignment

5Adjusting the speaker output levels using a

test tone

6Selecting a cross-over frequency

7Adjusting the speaker output levels

8Adjusting 3-band parametric equalizer

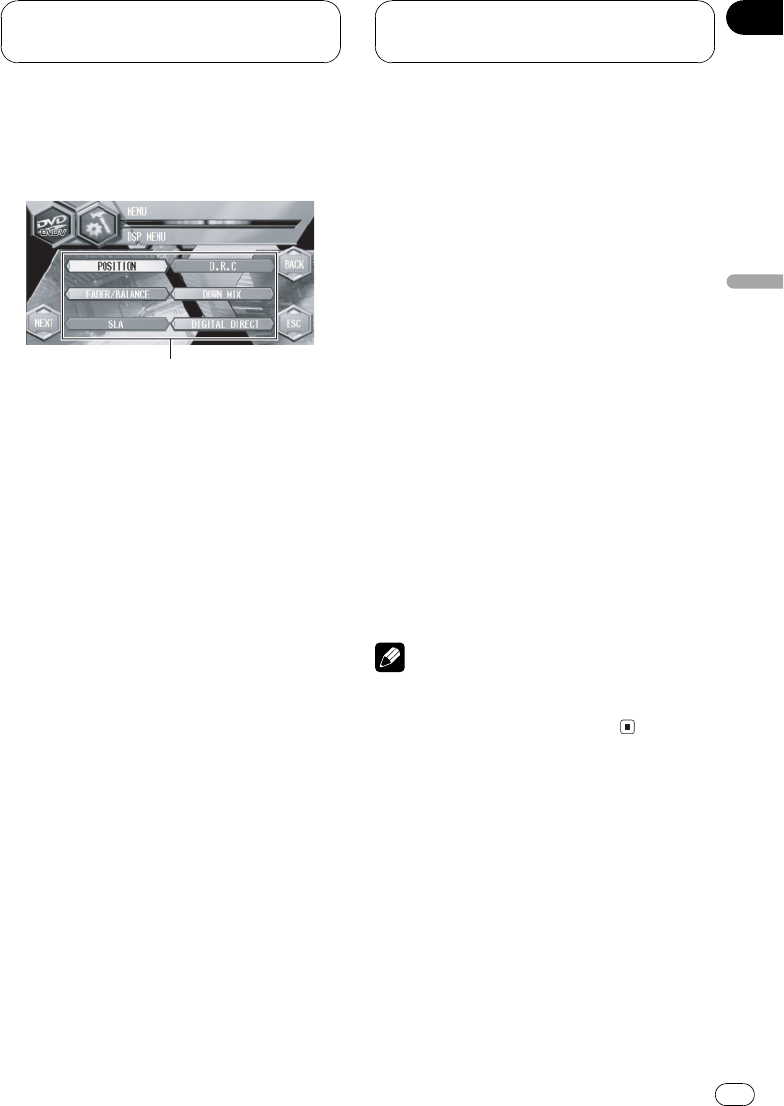

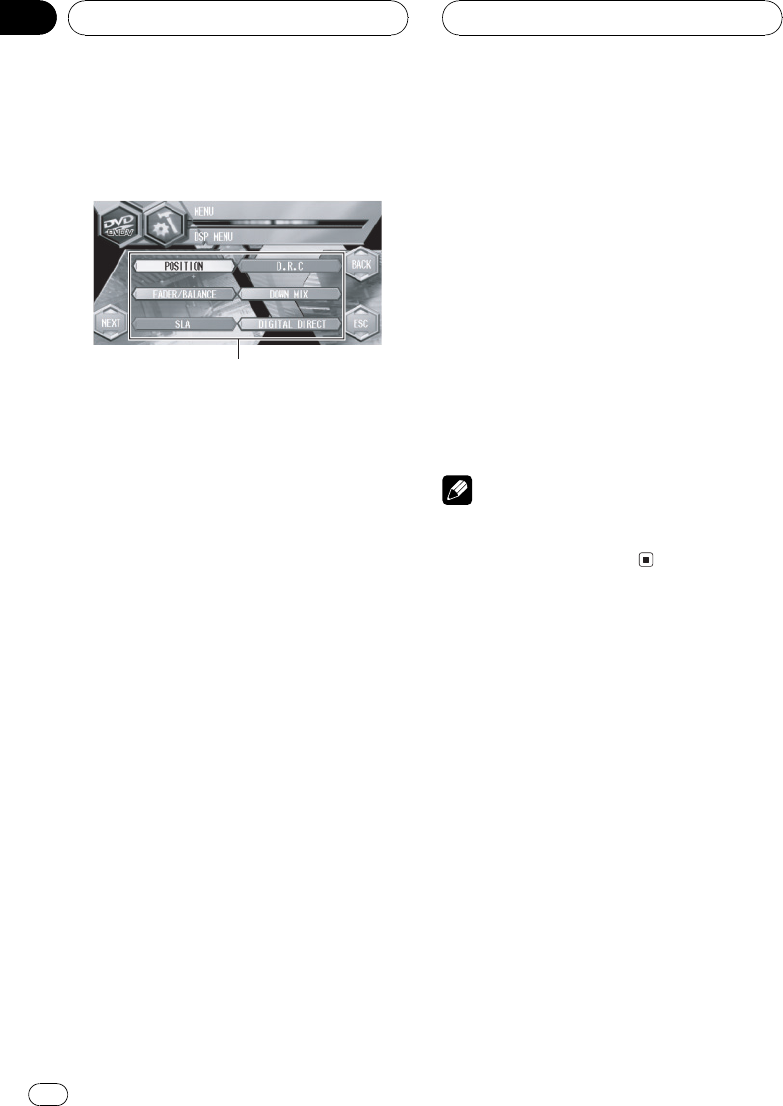

1DSP display

Shows the DSP function names.

%Touch A.MENU and then touch DSP to

display the DSP function names.

The DSP function names are displayed and

operable ones are highlighted.

#When A.MENU is not displayed, you can dis-

play it by touching the screen.

#You can also display MENU by clicking the

joystick.

#To go to the next group of function names,

touch NEXT.

#To return to the previous group of function

names, touch PREV.

#When playing discs recorded with more than

96 kHz sampling frequency, you cannot use audio

functions. Also, equalizer curve setting,

POSITION,AUTO EQ and AUTO TA will be can-

celled.

#When playing discs recorded with more than

96 kHz sampling frequency, audio is outputted

from front speaker only.

#When selecting the FM tuner as the source,

you cannot switch to SLA.

#When playing other than the DVD disc, you

cannot switch to D.R.C.

#When neither FRONT-L nor FRONT-R is se-

lected in POSITION, you cannot switch to

TIME ALIGNMENT.

#To return to the previous display, touch BACK.

#To return to the display of each source, touch

ESC.

Note

If you do not operate the DSP function within

about 30 seconds, the display is automatically re-

turned to the source display.

Using the sound field control

The SFC function creates the sensation of a

live performance.

!The acoustics of different performance en-

vironments are not the same and depend

on the extent and contour of space through

which sound waves move and on how

sounds bounce off the stage, walls, floors

and ceilings. At a live performance you

hear music in three stages: direct sound,

early reflections, and late reflections, or re-

verberations. Those factors are programed

into the SFC circuitry to recreate the acous-

tics of various performance settings.

1 Press EQ and hold to switch to SFC

function.

Press EQ and hold until SFC appears in the

display.

Digital Signal Processor

Section

#To switch to equalizer function, press EQ and

hold again.

2 Press EQ to select the desired SFC

mode.

Press EQ repeatedly to switch between the fol-

lowing mode:

MUSICAL (musical)DRAMA (drama)

ACTION (action)JAZZ (jazz)HALL (hall)

CLUB (club)OFF (off)

Note

If the source is a 2-channel LPCM audio or a 2-

channel Dolby Digital audio and you select SFC

effects that are most applicable for 5.1-channel

audio (i.e., MUSICAL,DRAMA or ACTION), we

recommend turning Dolby Pro Logic Bon. On the

other hand, when selecting SFC effects that are

intended for use with 2-channel audio (i.e., JAZZ,

HALL or CLUB), we recommend turning Dolby

Pro Logic Boff.

Using the position selector

One way to assure a more natural sound is to

accurately position the stereo image, putting

you right in the center of the sound field. The

position selector function lets you automati-

cally adjust the speaker output levels and in-

serts a delay time to match the number and

position of occupied seats. When used in con-

junction with the SFC, the feature will make

the sound image more natural and offer a pa-

noramic sound that envelops you.

1 Touch A.MENU and DSP and then touch

POSITION.

2 Touch c/d/a/bto select a listening po-

sition.

Touch one of these, c/d/a/b, to select a lis-

tening position as listed in the table.

Key Display Position

cFRONT-L Front seat left

dFRONT-R Front seat right

aFRONT Front seats

bALL All seats

#To cancel the selected listening position,

touch the same key again.

Note

When you make adjustments for listening posi-

tion, the speakers are automatically set for appro-

priate output levels. You can tailor them if you

want as discussed under the heading of Adjust-

ing the speaker output levels using a test tone or

Adjusting the speaker output levels.

Using balance adjustment

You can select a fader/balance setting that

provides an ideal listening environment in all

occupied seats.

1 Touch A.MENU and DSP and then touch

FADER/BALANCE.

2 Touch aor bto adjust front/rear

speaker balance.

Each time you touch aor bit moves the

front/rear speaker balance towards the front or

the rear.

FRONT:25 REAR:25 is displayed as the front/

rear speaker balance moves from front to rear.

#FR:00 is the proper setting when only two

speakers are used.

3 Touch cor dto adjust left/right speak-

er balance.

Each time you touch cor dit moves the left/

right speaker balance towards the left or the

right.

Digital Signal Processor

En 9

English

Section

LEFT:25 RIGHT:25 is displayed as the left/

right speaker balance moves from left to

right.

Adjusting source levels

SLA (source level adjustment) lets you adjust

the volume level of each source to prevent ra-

dical changes in volume when switching be-

tween sources.

!Settings are based on the FM tuner volume

level, which remains unchanged.

1 Compare the FM tuner volume level

with the level of the source you wish to ad-

just.

2 Touch A.MENU and DSP and then touch

SLA.

3 Touch aor bto adjust the source vo-

lume.

Each time you touch aor bit increases or de-

creases the source volume.

SLA +4 SLA 4is displayed as the source vo-

lume is increased or decreased.

Notes

!The AM tuner volume level can also be ad-

justed with source level adjustments.

!Video CD, CD and MP3/WMA are set to the

same source level adjustment volume auto-

matically.

!DVD and the optional DVD player are set to

the same source level adjustment volume

automatically.

!External unit 1 and external unit 2 are set to

the same source level adjustment volume

automatically.

!AUX (auxiliary input) and AV (video input) are

set to the same source level adjustment vo-

lume automatically.

Using the dynamic range

control

The dynamic range refers to the difference be-

tween the largest and softest sounds. The dy-

namic range control compresses this

difference so that you can clearly hear sounds

even at low volume levels.

!The dynamic range control is effective only

on Dolby Digital sounds.

!When playing other than the DVD disc, you

cannot switch to D.R.C.

1 Touch A.MENU and DSP and then touch

D.R.C.

2 Touch ato turn the dynamic range con-

trol on.

#To turn dynamic range control off, touch b.

Using the down-mix function

This function cannot be operated when DVH-

P7000, DVH-P5000MP or AVH-P6500DVD is con-

nected to this unit.

The down-mix function allows you to play back

multi-channel audio in 2 channels.

1 Touch A.MENU and DSP and then touch

DOWN MIX.

2 Touch or to switch the setting.

!Lt/Rt Down mix so that the surround

components can be restored (decoded).

!Lo/Ro Stereo mix the original audio that

do not contain channel modes such as sur-

round components.

Digital Signal Processor

Section

Using the direct control

You can override audio settings to check for ef-

fectiveness of your audio settings.

!All audio functions are locked out when the

direct control is on except VOLUME.

!If the source is a 2-channel LPCM audio or

a 2-channel Dolby Digital audio and you

select DIRECT ON, audio is heared only

over front left/right speakers.

1 Touch A.MENU and DSP and then touch

DIGITAL DIRECT.

2 Touch ato turn the direct control on.

#To turn direct control off, touch b.

Using the Dolby Pro Logic B

This function cannot be operated when DVH-

P7000, DVH-P5000MP or AVH-P6500DVD is con-

nected to this unit.

Dolby Pro Logic Bcreates five full-bandwidth

output channels from two-channel sources to

achieve high-purity matrix surround.

!If both the center and the rear speakers are

set to OFF, you cannot use this function.

!Dolby Pro Logic Bsupports up to 48kHz

sampling rate stereo source and has no ef-

fect on other types of source.

1 Touch A.MENU and DSP and then touch

NEXT.

2 Touch DOLBY PRO LOGIC B.

3 Touch any of the following touch panel

keys to select the desired mode.

!MOVIE The Movie mode suitable for

movie playback

!MUSIC The Music mode suitable for

music playback

!MATRIX The Matrix mode for when FM

radio reception is weak

!OFF Turn Dolby Pro Logic Boff

!MUSIC ADJUST Adjust the Music mode

#You can operate MUSIC ADJUST only when

MUSIC has been selected.

Adjusting the Music mode

You can adjust the Music mode with the fol-

lowing three controls.

!Panorama (PANORAMA) extends the front

stereo image to include the surround

speakers for an exciting wraparoundef-

fect.

!Dimension (DIMENSION) allows you to

gradually adjust the sound field either to-

wards the front or the rear.

!Center Width Control (CENTER WIDTH)al-

lows center-channel sounds to be posi-

tioned between the center speaker and the

left/right speakers. It improves the left-cen-

ter-right stage presentation for both the dri-

ver and the front passenger.

1 Touch A.MENU and DSP and then touch

NEXT.

2 Touch DOLBY PRO LOGIC B.

3 Touch MUSIC and then touch

MUSIC ADJUST.

#You can operate MUSIC ADJUST only when

MUSIC has been selected.

4 Touch or to select PANORAMA

(panorama).

Each time you touch or selects the item

in the following order:

PANORAMA (panorama)DIMENSION (di-

mension)CENTER WIDTH (center width)

Digital Signal Processor

En 11

English

Section

5 Touch to turn the panorama control

on.

#To turn the panorama control off, touch .

6 Touch and then touch or to ad-

just front/surround speaker balance.

Each time you touch or it moves the

sound towards the front or the surrounds.

+3 3is displayed as the front/surround

speaker balance moves from front to sur-

rounds.

7 Touch and then touch or to ad-

just the center image.

Each time you touch or it gradually

spreads the center channel sound into the

front left and right speakers over a range 07.

3is the default and its recommended for

most recordings. 0places all center sound in

the center speaker. 7places all center sound

equally in the left/right speakers.

Setting the speaker setting

You need to make with/without (or yes/no) and

size (bass reproducing capacity) selection/ad-

justments depending on the installed speak-

ers. The size needs to be set to LARGE (large)

if the speaker is capable of reproducing

sounds of about 100 Hz or below. Otherwise

select SMALL (small).

!Low frequency range is not output if the

subwoofer is set to OFF and the front and

rear speakers set to SMALL or OFF.

!It is imperative that non-installed speakers

be set to OFF.

!Set the front or rear speaker to LARGE if

the speaker is capable of reproducing bass

content, or if no subwoofer is installed.

1 Touch A.MENU and DSP and then touch

NEXT.

2 Touch SPEAKER SETTING.

3 Touch or to select the speaker to

be adjusted.

Each time you touch or selects the

speaker in the following order:

FRONT (front speakers)CENTER (center

speaker)REAR (rear speakers)

SUB WOOFER (subwoofer)PHASE (sub-

woofer setting)

#You can switch to PHASE only when the sub-

woofer has been set to ON.

4 Touch or to select the correct size

for the selected speaker.

Each time you touch or selects the size

in the following order:

OFF (off)SMALL (small)LARGE (large)

#You cannot select OFF, when FRONT (front

speakers) have been selected.

#You can select ON or OFF, when

SUB WOOFER (subwoofer) has been selected.

#You can switch REVERSE (reverse phase) or

NORMAL (normal phase), when PHASE (subwoo-

fer setting) has been selected.

Correcting the subwoofers phase

If trying to boost the bass output of the sub-

woofer doesnt do much or rather makes you

feel that the bass gets more murky, this may

indicate that the subwoofers output and bass

content you hear over other speakers cancel

each other out. To remove this problem, try

changing the phase setting for the subwoofer.

1 Touch A.MENU and DSP and then touch

NEXT.

2 Touch SPEAKER SETTING.

Digital Signal Processor

Section

3 Touch or to select SUB WOOFER

(subwoofer).

Each time you touch or selects the

speaker in the following order:

FRONT (front speakers)CENTER (center

speaker)REAR (rear speakers)

SUB WOOFER (subwoofer)PHASE (sub-

woofer setting)

4 Touch to turn subwoofer output on.

#To turn subwoofer output off, touch .

5 Touch and then touch or to se-

lect the phase of subwoofer output.

Touch to select normal phase and

NORMAL appears in the display. Touch to

select reverse phase and REVERSE appears in

the display.

Note

When playing a 2-channel mono source with Pro

Logic Bturned on, there may be occasions when

the following will occur:

!No audio is outputted if the center speaker

setting is SMALL or LARGE and no center

speaker is installed.

!Audio is heard only over the center speaker if

installed and the center speaker setting is

SMALL or LARGE.

Selecting a cross-over

frequency

If DVH-P7000, DVH-P5000MP or AVH-P6500DVD

is connected to this unit, operation is slightly

different.

You can select a frequency, under which

sounds are reproduced through the subwoo-

fer. If the installed speakers include one whose

size has been set to SMALL, you can select a

frequency, under which sounds are repro-

duced through a LARGE speaker or subwoo-

fer.

1 Touch A.MENU and DSP and then touch

NEXT.

2 Touch CROSS OVER.

3 Touch or to select the speaker to

be adjusted.

Each time you touch or selects the

speaker in the following order:

FRONT (front speakers)CENTER (center

speaker)REAR (rear speakers)

SUB WOOFER (subwoofer)

#If DVH-P7000, DVH-P5000MP or AVH-

P6500DVD is connected to this unit, you cannot

operate this procedure.

4 Touch or to select cut-off fre-

quency.

Each time you touch or selects cut-off

frequencies in the following order:

6380100125160200 (Hz)

Note

Selecting a cut-off frequency is to set a cut-off fre-

quency of the subwoofers L.P.F. (low-pass filter)

and that of the SMALL speaker H.P.F. (high-pass

filter). The cut-off frequency setting has no effect

if the subwoofer is set to OFF and other speakers

are set to LARGE or OFF.

Adjusting the speaker

output levels

You can readjust the speaker output levels

using a test tone while listening to music.

1 Touch A.MENU and DSP and then touch

NEXT.

Digital Signal Processor

En 13

English

Section

2 Touch SP Lev.

3 Touch or to select the speaker to

be adjusted.

Each time you touch or selects the

speaker in the following order:

FRONT-L (front speaker left)CENTER (center

speaker)FRONT-R (front speaker right)

REAR-R (rear speaker right)REAR-L (rear

speaker left)SUB WOOFER (subwoofer)

#You cannot select speakers whose size is set

at OFF.

4 Touch or to adjust the speaker

output level.

Each time you touch or increases or de-

creases the speaker output level. +10 10 is

displayed as the level is increased or de-

creased.

Note

To adjust the speaker output levels in this mode is

the same as making the speaker output levels at

TEST TONE. Both provide the same results.

Adjusting the speaker output

levels using a test tone

A convenient test tone allows you to easily get

the overall balance right among the speakers.

1 Touch A.MENU and DSP and then touch

NEXT.

2 Touch TEST TONE.

3 Touch START to start the test tone out-

put.

The test tone is outputted. It rotates from

speaker to speaker in the following sequence

at intervals of about two seconds. The current

settings for the speaker over which you hear

the test tone are shown in the display.

FRONT-L (front speaker left)CENTER (center

speaker)FRONT-R (front speaker right)

REAR-R (rear speaker right)REAR-L (rear

speaker left)SUB WOOFER (subwoofer)

Check each speaker output level. If no adjust-

ments are needed, perform step 5 to stop the

test tone.

#You can also start the test tone output by mov-

ing the joystick up.

#The settings do not appear for speakers

whose size is set OFF.

4 Touch or to adjust the speaker

output level.

Each time you touch or increases or de-

creases the speaker output level. +10 10 is

displayed as the level is increased or de-

creased.

#The test tone rotates to the next speaker after

about two seconds from the last operation.

5 Touch STOP to stop the test tone out-

put.

#You can also stop the test tone output by mov-

ing the joystick down.

Notes

!If needed, select speakers and adjust their ab-

soluteoutput levels. (Refer to Adjusting the

speaker output levels on the previous page.)

!To adjust the speaker output levels in this

mode is the same as making the speaker out-

put levels at SP Lev. Both provide the same re-

sults.

Using the time alignment

The time alignment lets you adjust the dis-

tance between each speaker and the listening

position.

Digital Signal Processor

Section

Selecting the time alignment

adjustment mode

This function cannot be operated when DVH-

P7000, DVH-P5000MP or AVH-P6500DVD is con-

nected to this unit.

You can select the time alignment adjustment

mode.

1 Touch A.MENU and DSP and then touch

NEXT.

2 Touch TIME ALIGNMENT.

3 Touch any of the following touch panel

keys to select the time alignment.

!INITIAL Initial time alignment (factory set-

ting)

!AUTO TA Time alignment created by auto

TA and EQ. (Refer to Auto TA and EQ (auto-

time alignment and auto-equalizing) on

page 17.)

!CUSTOM Adjusted time alignment that

you can create for yourself

!OFF Turn the time alignment off

!ADJUSTMENT Adjust the time alignment

as desired

#You cannot select AUTO TA if auto TA and EQ

has not been carried out.

#You cannot select ADJUSTMENT when

neither FRONT-L nor FRONT-R is selected in

POSITION.

Adjusting the time alignment

You can adjust the distance between each

speaker and the selected position.

!An adjusted time alignment is memorized

in CUSTOM.

1 Touch A.MENU and DSP and then touch

NEXT.

2 Touch TIME ALIGNMENT and then

touch ADJUSTMENT.

#You cannot select ADJUSTMENT when

neither FRONT-L nor FRONT-R is selected in

POSITION.

3 Touch the speaker to be adjusted.

#You cannot select speakers whose size is set

at OFF.

4 Touch aor bto adjust the distance be-

tween the selected speaker and the listen-

ing position.

Each time you touch aor bincreases or de-

creases the distance. 0.0in. 200.0in. is dis-

played as the distance is increased or

decreased.

5 Touch ESC to return to the playback dis-

play.

Using the equalizer

The equalizer lets you adjust the equalization

to match car interior acoustic characteristics

as desired.

Recalling equalizer curves

There are seven stored equalizer curves which

you can easily recall at any time. Here is a list

of the equalizer curves:

Display Equalizer curve

SUPER BASS Super bass

POWERFUL Powerful

NATURAL Natural

VOCAL Vocal

FLAT Flat

CUSTOM1 Custom 1

CUSTOM2 Custom 2

Digital Signal Processor

En 15

English

Section

!CUSTOM1 and CUSTOM2 are adjusted

equalizer curves.

!When FLAT is selected no supplement or

correction is made to the sound. This is

useful to check the effect of the equalizer

curves by switching alternatively between

FLAT and a set equalizer curve.

1 Press EQ and hold to switch to equali-

zer function.

Press EQ and hold until an equalizer curve

name appears in the display.

#To switch to SFC function, press EQ and hold

again.

2 Press EQ to select the equalizer.

Press EQ repeatedly to switch between the fol-

lowing equalizers:

SUPER BASSPOWERFULNATURAL

VOCALFLATCUSTOM1CUSTOM2

Adjusting 3-band parametric

equalizer

For CUSTOM1 and CUSTOM2 equalizer

curves, you can adjust the front, rear and cen-

ter equalizer curves separately by selecting a

center frequency, an equalizer level and a Q

factor for each band.

!A separate CUSTOM1 curve can be cre-

ated for each source.

!ACUSTOM2 curve can be created com-

mon to all sources.

!The center speaker largely determines the

sound image and getting the balance right

isnt easy. We recommend reproducing a 2-

ch. audio (a CD for example) and getting

the balance right among the speakers ex-

cept for the center, and then reproducing a

5.1-ch. audio (Dolby Digital or DTS) and ad-

justing the center speaker output to the

balance you have already got among the

other speakers.

1 Touch A.MENU and DSP and then touch

NEXT twice.

2 Touch PRESET EQ.

3 Touch or to select the desired

item.

Each time you touch or selects the item

in the following order:

FRONT (speakers)LOW (bands)Low (cen-

ter frequency)L(equalizer level)WIDE (Q

factor)

4 Touch or to select the speaker to

be adjusted.

Touch or until the desired speaker ap-

pears in the display.

REAR (rear speakers)CENTER (center speak-

er)FRONT (front speakers)

#You cannot select speakers whose size is set

at OFF.

5 Touch and then touch or to se-

lect the equalizer band to be adjusted.

Each time you touch or selects equalizer

bands in the following order:

LOW (low)MID (mid)HIGH (high)

6 Touch and then touch or to se-

lect the center frequency of selected band.

Touch or until the desired frequency ap-

pears in the display.

40Hz50Hz63Hz80Hz100Hz125Hz

160Hz200Hz250Hz315Hz400Hz

500Hz630Hz800Hz1kHz1.25kHz

1.6kHz2kHz2.5kHz3.15kHz4kHz

5kHz6.3kHz8kHz10kHz12.5kHz

7 Touch and then touch or to ad-

just the equalizer level.

Each time you touch or increases or de-

creases the equalizer level. +06 06 is dis-

played as the level is increased or decreased.

Digital Signal Processor

Section

8 Touch and then touch or to se-

lect the desired Q factor.

Each time you touch or switches be-

tween the following Q factor:

WIDE (wide)NARROW (narrow)

#You can adjust parameters for each band of

the other speakers in the same way.

Note

You can select a center frequency for each band.

You can change the center frequency in 1/3-oc-

tave steps, but you cannot select frequencies that

have intervals shorter than 1 octave among the

center frequencies of the three bands.

Using the auto-equalizer

This function cannot be operated when DVH-

P7000, DVH-P5000MP or AVH-P6500DVD is con-

nected to this unit.

The auto-equalizer is the equalizer curve cre-

ated by auto TA and EQ (refer to Auto TA and

EQ (auto-time alignment and auto-equalizing)

on this page).

You can turn the auto-equalizer on or off.

1 Touch A.MENU and DSP and then touch

NEXT twice.

2 Touch AUTO EQ.

#You cannot use this function if auto TA and

EQ has not been carried out.

3 Touch ato turn the auto-equalizer on.

#To turn auto-equalizer off, touch b.

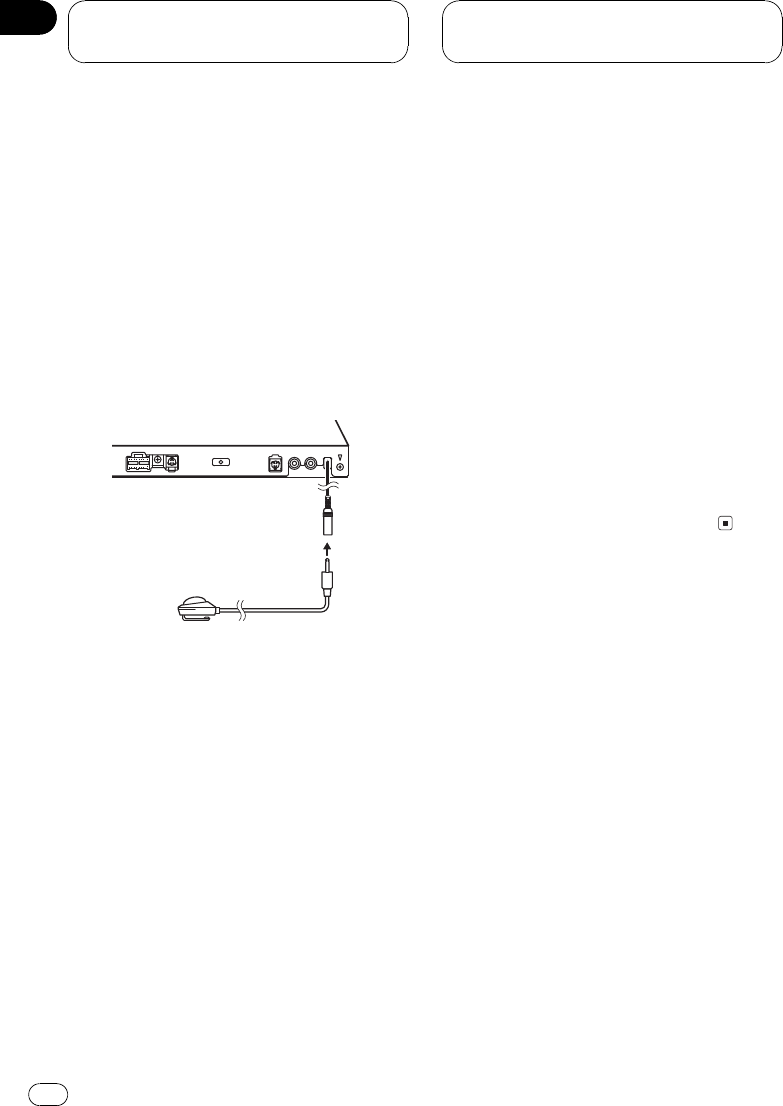

Auto TA and EQ (auto-time

alignment and auto-

equalizing)

This function cannot be operated when DVH-

P7000, DVH-P5000MP or AVH-P6500DVD is con-

nected to this unit.

The auto-time alignment is automatically ad-

justed for the distance between each speaker

and the listening position.

The auto-equalizer automatically measures

the car interior acoustic characteristics, and

then creates the auto-equalizer curve based

on that information.

WARNING

To prevent accidents, never carry out auto TA and

EQ while driving. When this function measures

the car interior acoustic characteristics to create

an auto-equalizer curve, a loud measurement

tone (noise) may be outputted from the speakers.

CAUTION

!Carrying out auto TA and EQ under the follow-

ing conditions may damage the speakers. Be

sure to check the conditions thoroughly be-

fore carrying out auto TA and EQ.

When speakers are incorrectly connected.

(e.g., When a rear speaker is connected to

a subwoofer output.)

When a speaker is connected to a power

amp delivering output higher than the

speakers maximum input power capabil-

ity.

!If the microphone is placed in an unsuitable

position the measurement tone may become

loud and measurement may take a long time,

resulting in a drain on battery power. Be sure

to place the microphone in the specified loca-

tion.

Digital Signal Processor

En 17

English

Section

Before operating the auto TA

and EQ function

!Carry out auto TA and EQ in as quiet a

place as possible, with the car engine and

air conditioning switched off. Also cut

power to car phones or portable telephones

in the car, or remove them from the car be-

fore carrying out auto TA and EQ. Sounds

other than the measurement tone (sur-

rounding sounds, engine sound, tele-

phones ringing etc.) may prevent correct

measurement of the car interior acoustic

characteristics.

!Be sure to carry out auto TA and EQ using

the supplied microphone. Using another

microphone may prevent measurement, or

result in incorrect measurement of the car

interior acoustic characteristics.

!When front speaker is not connected, auto

TA and EQ cannot be carried out.

!When this unit is connected to a power

amp with input level control, auto TA and

EQ may not be possible if you lower power

amp input level. Set the power amps input

level to the standard position.

!When this unit is connected to a power

amp with an LPF, turn off the LPF on the

power amp before carrying out auto TA and

EQ. In addition, the cut-off frequency for

built-in LPF of an active subwoofer should

be set to the highest frequency.

!The time alignment value calculated by

auto TA and EQ may differ from the actual

distance in the following circumstances.

However, the distance has been calculated

by computer to be the optimum delay to

give accurate results for the circum-

stances, so please continue to use this

value.

When the reflected sound within a vehi-

cle is strong and delays occur.

When delays occur for low sounds due

to the influence of the LPF on active

subwoofers or external amps.

!Auto TA and EQ changes the audio settings

as below:

The fader/balance settings return to the

center position. (Refer to page 9.)

The equalizer curve switches to FLAT.

(Refer to page 15.)

It will be adjusted automatically to high

pass filter setting for front, center and

rear speaker.

!If you carry out auto TA and EQ when a pre-

vious setting of this already exists, the set-

ting will be replaced.

Carrying out auto TA and EQ

1 Stop the car in a place that is as quiet

as possible, close all doors, windows and

the sun roof, and then turn the engine off.

If the engine is left running, engine noise may

prevent correct auto TA and EQ.

2 Fix the supplied microphone in the cen-

ter of the headrest of the drivers seat, fa-

cing forward, using the belt (sold

separately).

The auto TA and EQ may differ depending on

where you place the microphone. If desired,

place the microphone on the front passenger

seat to carry out auto TA and EQ.

3 Turn the ignition switch to ON or ACC.

If the cars air conditioner or heater is turned

on, turn it off. Noise from the fan in the air

Digital Signal Processor

Section

conditioner or heater may prevent correct auto

TA and EQ.

#Press SOURCE to turn the source on if this

unit is turned off.

4 Select the position for the seat on

which the microphone is placed.

Refer to Using the position selector on page 9.

#If no position is selected before you start auto

TA and EQ, FRONT-L is selected automatically.

5 Press SOURCE and hold until the unit

turns off.

6 Press and hold EQ to enter the auto TA

and EQ measurement mode.

7 Plug the microphone into the micro-

phone input jack on this unit.

8 Touch START to start the auto TA and

EQ.

9 Get out of the car and close the door

within 10 seconds when the 10-second

count-down starts.

The measurement tone (noise) is outputted

from the speakers, and auto TA and EQ be-

gins.

#When all speakers are connected, auto TA

and EQ is completed in about nine minutes.

#To stop auto TA and EQ, touch STOP.

#To cancel auto TA and EQ part way through,

touch BACK or ESC.

10 When auto TA and EQ is completed,

Complete is displayed.

When correct measurement of car interior

acoustic characteristics is not possible, an

error message is displayed. (Refer to Under-

standing auto TA and EQ error messages on

page 22.)

11 Touch ESC to cancel the auto TA and EQ

mode.

12 Store the microphone carefully in the

glove compartment.

Store the microphone carefully in the glove

compartment or any other safe place. If the

microphone is subjected to direct sunlight for

an extended period, high temperatures may

cause distortion, color change or mal-

function.

Digital Signal Processor

En 19

English

Section

Correcting distorted sound

You can minimize distortion that may be

caused by the equalizer curve settings.

Setting an equalizer level high can cause dis-

tortion. If high sound is crippled or distorted,

try switching to LOW. Normally, leave the set-

ting at HIGH to ensure quality sound.

1 Touch A.MENU and INITIAL and then

touch NEXT.

2 Touch DIGITAL ATT.

3 Touch or to switch the digital at-

tenuator setting.

Touch to select low setting and LOW ap-

pears in the display. Touch to select high

setting and HIGH appears in the display.

Resetting the audio

functions

This function cannot be operated when DVH-

P7000, DVH-P5000MP or AVH-P6500DVD is con-

nected to this unit.

You can reset all audio functions except vo-

lume.

1 Touch A.MENU and INITIAL and then

touch NEXT.

2 Touch AUDIO RESET.

3 Touch RESET.

Ready to reset. Are you sure? appears in the

display.

4 Touch RESET again to reset audio func-

tions.

The reset end was carried out. appears in

the display.

#To cancel resetting the audio functions, touch

CANCEL.

Initial Settings

Section

Troubleshooting

Common

Symptom Cause Action

Power doesnt turn on.

No functions come on.

Cables or connectors are not cor-

rectly connected.

Check whether the cables are plugged in cor-

rectly and firmly.

The fuse is blown. Rectify the reason for the fuse blowing, then

replace the fuse. Be very sure to install the

correct fuse with the same rating.

No sounds are heard.

The volume level will not rise.

Cables are not connected correctly. Connect the cables correctly.

The front, rear, left and right speak-

ers are not properly adjusted in level

balance.

Adjust the relative levels between the speak-

ers correctly. (Page 9)

Sound is not heard over a speci-

fic speaker.

The speaker size is set to OFF. Make the correct size setting for the speaker.

(Page 12)

The speaker level is set too low. Increase the speaker level setting to get the

balance right with the other speakers. (Page

13)

The center speaker size is set to

SMALL or LARGE whereas no cen-

ter speaker is installed.

Set the center speaker size to OFF. (Page 12)

Audio/DSP

Symptom Cause Action

Speakers are not available to be

adjusted.

Their size settings is at OFF. Make the correct size settings. (Page 12)

Time alignment is not available. Listening position is not set cor-

rectly.

Set listening position correctly. (Page 9)

Their size settings is at OFF. Make the correct size settings. (Page 12)

The subwoofer is not available to

switch its phase.

The subwoofer is set to OFF. Set the subwoofer to ON. (Page 12)

Bass content is not heard. The subwoofer is set to OFF and yet

other speakers are set to OFF or

SMALL in size.

Make the correct settings. (If no subwoofer is

installed, the front or rear speaker needs to

be set to LARGE.) (Page 12)

Ocassionally no sounds are out-

put when Dolby Pro Logic is

turned on.

The center speaker setting is at

SMALL or LARGE whereas no cen-

ter speaker is installed.

Change the center speaker size setting to

OFF. (If the audio source is mono and Dolby

Pro Logic Bis turned on, sound is heard over

the center speaker only.) (Page 12)

Occasionally no sounds are

heard over speakers other than

the center one.

Dolby Pro Logic Bis turned on. Turn Dolby Pro Logic Boff. (If the audio

source is mono and Dolby Pro Logic Bis

turned on, sound is heard over the center

speaker only.) (Page 11)

Turning dynamic range control

on has no effects.

The currently reproduced sound is

not Dolby Digital coded.

The feature is only effective on Dolby Digital

sounds. (Page 10)

Additional Information

En 21

English

Appendix

Symptom Cause Action

No sounds are heard. Optical cables are incorrectly con-

nected.

Connect the cables correctly. (Page 4)

DVD player setting

Symptom Cause Action

No sounds come from the DVD

player only.

Optical cables are incorrectly con-

nected.

Connect the cables correctly.

The DVD player is not properly set

for output.

Make the correct output setting. (See the

manual for the DVD player.)

Understanding auto TA and EQ error messages

When correct measurement of car interior acoustic characteristics is not possible using the auto

TA and EQ, an error message may appear on the display. If an error message appears, refer to the

table below to see what the problem is and the suggested method of correcting the problem. After

checking, try again.

Message Cause Action

Error check MIC Microphone is not connected. Plug the supplied microphone securely into

the jack.

Error check front SP,Error

check FL SP,Error check FR SP,

Error check center SP,Error

check RL SP,Error check RR SP,

Error check subwoofer

The microphone cannot pick up the

measuring tone of a speaker.

!Confirm that the speakers are connected

correctly.

!Correct the input level setting of the power

amp connected to the speakers.

!Set the microphone correctly.

Error check noise The surrounding noise level is too

high.

!Stop your car in a place that is as quiet as

possible, and switch off the engine, air condi-

tioner or heater.

!Set the microphone correctly.

Additional Information

Appendix

Terms

Dolby Digital

Dolby Digital provides multi-channel audio

from up to 5.1 independent channels. This is

the same as the Dolby Digital surround sound

system used in theaters.

Dolby Pro Logic B

Dolby Pro Logic Bcan create five full-band-

width output channels from two-channel

sources. This new technology enables a dis-

crete 5-channel playback with 2 front chan-

nels, 1 center channel, and 2 rear channels. A

music mode is also available for 2-channel

sources in addition to the movie mode.

DTS

This stands for Digital Theater Systems. DTS is

a surround system delivering multi-channel

audio from up to 6 independent channels.

Dynamic range control

Dolby Digital has a function for compressing

the difference between the loudest and softest

sounds: Dynamic range control. This control

ensures sounds with an increased dynamic

range are heard clearly even at low volume le-

vels.

Linear PCM (LPCM)/Pulse code

modulation

This stands for linear pulse code modulation,

which is the signal recording system used for

music CDs and DVDs. Generally, DVDs are re-

corded with higher sampling frequency and

bit rate than CDs. Therefore, DVDs can provide

higher sound quality.

Optical digital output/input

By transmitting and receiving audio signals in

a digital signal format, the chance of sonic

quality deteriorating in the course of transmis-

sion is minimized. An optical digital output/

input is designed to transmit and receive digi-

tal signals optically.

Additional Information

En 23

English

Appendix

Specifications

General

Power source ............................. 14.4 V DC (10.8 15.1 V al-

lowable)

Grounding system ................... Negative type

Max. current consumption:

Backup current .............. 10.0 A

Dimensions (W × H × D) ... 237 × 29 × 171 mm

(9-3/8 × 1-1/8 × 6-3/4 in.)

Weight .......................................... 1.1 kg (2.4 lbs)

Audio

Continuous power output is 22 W per channel minimum

into 4 ohms, both channels driven 50 to 15,000 Hz with

no more than 5% THD.

Maximum power output ....... 50 W × 5

Load impedance ...................... 4 W

Preout max output level ....... 5.0 V

Decoder ........................................ Linear PCM/Dolby Digital/

Dolby Pro Logic B/DTS

Subwoofer:

Crossover frequency .... 63/80/100/125/160/200 Hz

Level ..................................... ±10dB

Speaker setting:

Time alignment .............. 0 200 inch (1 inch/step)

Level ..................................... ±10dB

Equalizer:

Band .......................... 3 band

Frequency ................ 40/50/63/80/100/125/160/

200/250/315/400/500/630/

800/1k/1.25k/1.6k/2k/2.5k/

3.15k/4k/5k/6.3k/8k/10k/

12.5k Hz

Gain ............................ ±12dB

Crossover frequency

................................. 63/80/100/125/160/200 Hz

Note

Specifications and the design are subject to pos-

sible modifications without notice due to im-

provements.

Additional Information

Appendix

Nous vous remercions davoir acquis cet appareil

Pioneer.

Nous vous prions de lire ces instructions dutilisation afin que vous sachiez utiliser

votre appareil correctement. Quand vous aurez fini la lecture de ces instructions,

rangez ce mode demploi dans un endroit sûr pour référence ultérieure.

Avant de commencer

Quelques mots sur cet appareil 27

Quelques mots sur lentrée optique de

cet appareil 27

Caractéristiques 27

Quelques mots sur ce mode demploi 28

Service après-vente des produits Pioneer 28

Enregistrement du produit 28

Précautions 29

Réinitialisation du microprocesseur 29

Description de lappareil

Appareil central 30

Processeur de Signal Numérique (DSP)

Introduction aux réglages du DSP 31

Utilisation du contrôle du champ sonore

(SFC) 31

Utilisation du sélecteur de position 32

Réglage de léquilibre sonore 33

Ajustement des niveaux des sources 33

Utilisation du contrôle de la dynamique 33

Utilisation de la fonction down-mix (mixage

sur un nombre inférieur de canaux) 34

Utilisation du contrôle direct 34

Utilisation du Dolby Pro Logic B34

Réglage du mode Musique 35

Paramétrage de la configuration de haut-

parleurs 36

Correction de la phase du haut-

parleur dextrêmes graves 36

Sélection dune fréquence de

croisement 37

Réglage des niveaux de sortie des haut-

parleurs 38

Régler les niveaux de sortie des haut-parleurs

en utilisant une tonalité de test 38

Utilisation de lalignement temporel 39

Sélection du mode de réglage de

lalignement temporel 39

Réglage de lalignement temporel 39

Utilisation de légalisation 40

Rappel dune courbe

dégalisation 40

Réglage de légaliseur paramétrique à

3 bandes 40

Utilisation de légalisation automatique 41

TA et EQ Auto (alignement temporel

automatique et égalisation

automatique) 42

Avant dutiliser la fonction TA et EQ

auto 42

Exécution du réglage TA et EQ

auto 43

Réglages initiaux

Correction de la distorsion sonore 45

Réinitialisation des fonctions audio 45

Informations complémentaires

Dépannage 46

Comprendre les messages derreur du

réglage TA et EQ auto 47

Termes utilisés 48

Caractéristiques techniques 49

Fr 25

Français

Table des matières

La sélection d’un équipement audio de qualité comme l’unité que vous venez d’acheter n’est que

le début de votre plaisir musical. Maintenant, il est temps de penser à la manière de profiter au

maximum des plaisirs que vous offre votre équipement. Ce fabricant et le Groupe “Consumer

Electronics Group” de l’Association des Industries Electroniques veut que vous profitiez au maxi-

mum de votre équipement en l’utilisation à un niveau sûr. Un niveau qui permet au son d’être fort

et clair, sans beuglement ennuyant ou distorsion — et, ce qui est plus important, sans affecter votre

ouïe sensible.

Le son peut être décevant. Avec le temps, le “niveau de confort” de votre ouïe s’adapte aux volumes

sonores plus élevés. Ainsi, les sons “normaux” peuvent en fait être forts et affecter votre ouïe. Protégez-

vous contre cela en réglant votre équipement à un niveau sûr AVANT l’adaptation de votre ouïe.

Pour établir un niveau sûr:

• Démarrer votre commande de volume à un réglage bas.

• Augmentez lentement le son jusqu’à ce que vous l’entendiez confortablement et clairement, sans

distorsion.

Lorsque vous avez établi un niveau sonore confortable:

• Réglez le cadran et laissez-le tel quel.

En prenant une minute pour faire cela, vous pourrez éviter des dommages ou des pertes de sen-

sibilités d’écoute dans le futur. Après tout, nous voulons que vous écoutiez pendant toute votre vie.

Nous voulons que vous écoutiez pendant toute votre vie

Utilisé avec sagesse, votre nouvel équipement sonore sera une source de plaisir pendant toute

votre vie. Comme les dommages de l’ouïe provenant d’un bruit fort ne sont souvent détectables que

lorsqu’il est trop tard, ce fabricant et le Groupe “Consumer Electronics Group” de l’Association des

Industries Electroniques vous recommandent d’éviter toute exposition prolongée à un bruit excessif.

Cette liste de niveaux sonores est incluse pour votre protection.

Niveau de

Décibels Exemple

30 Bibliothèque tranquille, chuchotement

40 Salon, réfrigérateur, chambre à distance de la circulation

50 Circulation légère, conversation normale, bureau tranquille

60 Climatiseur à 20 pieds, machine à coudre

70 Aspirateur, sèche-cheveux, restaurant bruyant

80 Circulation moyenne en ville, évacuateurs de déchets, réveils à deux pieds

LES BRUITS SUIVANTS PEUVENT ETRE DANGEREUX DANS LE CAS D’UNE EXPO-

SITION CONSTANTE

90 Métro, motocyclette, circulation de camion, tondeuse à gazon

100 Collecteurs de poubelle, scie à chaîne, perceuse pneumatique

120 Concert de groupe rock devant les haut-parleurs, coup de tonnerre

140 Coup de pistolet, avion à réaction

180 Aire de lancement d’une fusée

Ces informations ont été gracieusement fournies par la Fondation de la Recherche pour les Sourds.

Quelques mots sur cet appareil

Important

!Les fonctions suivantes ne peuvent pas être

utilisées quand un lecteur DVH-P7000, DVH-

P5000MP ou AVH-P6500DVD est connecté à

cet appareil.

Utilisation de la fonction down-mix (mixage

sur un nombre inférieur de canaux)

Utilisation du Dolby Pro Logic B

Sélection du mode de réglage de laligne-

ment temporel

Utilisation de légalisation automatique

TA et EQ Auto (alignement temporel auto-

matique et égalisation automatique)

Réinitialisation des fonctions audio

!Si un lecteur DVH-P7000, DVH-P5000MP ou

AVH-P6500DVD est connecté à cet appareil,

lutilisation de la fonction suivante est limitée.

Sélection dune fréquence de croisement

Quelques mots sur lentrée

optique de cet appareil

Cet appareil dispose de deux entrées optiques,

mais les équipements qui peuvent être

connectés à chacune des entrées sont limités.

Reportez-vous au tableau suivant, et utilisez

les entrées optiques correctement. Sinon, cet

appareil pourrait ne pas fonctionner correcte-

ment.

Connexion avec lappareil central

Pioneer

Entrée optique 1

(appareil central)

Entrée optique 2

(lecteur DVD)

AVH-P6600DVD

AVX-P8DVD

AVX-P7300DVD

SDV-P7

XDV-P90

AVH-P6500DVD

DVH-P5000MP

DVH-P7000

Lentrée optique 2 nest pas dis-

ponible.

!Seul le système avec AVH-P6600DVD peut

utiliser les deux entrées optiques 1 et 2.

Sinon, lentrée optique 2 nest pas dispo-

nible.

Connexion avec lappareil audio

master Pioneer

Entrée optique 1

(lecteur DVD)

Entrée optique 2

(lecteur DVD)

AVX-P8DVD SDV-P7

*1 *2

XDV-P90

*1 *2

AVX-P7300DVD SDV-P7

*1 *2

XDV-P90

*1 *2

!Pour avoir plus de détails sur la connexion

avec lappareil audio master Pioneer, repor-

tez-vous au mode demploi de lappareil

audio master (AXM-P8000).

Caractéristiques

Compatibilité Dolby Digital/DTS

Quand vous utilisez cet appareil avec un lec-

teur de DVD Pioneer, vous pouvez apprécier

latmosphère et lexcitation apportées par les

programmes musicaux et de cinéma DVD bé-

néficiant denregistrements en canal 5.1.

*1Cet appareil doit être configuré comme source numérique.

*2Cet appareil doit être configuré en mode autonome (mode maître).

Avant de commencer

Fr 27

Section

Français

!Fabriqué sous licence de Dolby Laborato-

ries. Les termes « Dolby » et « Pro Logic »,

ainsi que le sigle double D sont des mar-

ques commerciales de Dolby Laboratories.

!DTSet DTS Digital Surroundsont des

marques commerciales déposées de Digi-

tal Theater Systems, Inc.

Quelques mots sur ce mode

demploi

Cet appareil possède des fonctions sophisti-

quées qui lui assurent une réception et un

fonctionnement de haute qualité. Toutes les

fonctions ont été conçues pour en rendre luti-

lisation la plus aisée possible, mais un grand

nombre ne sont pas auto-explicatives. Ce

mode demploi vous aidera à profiter pleine-

ment du potentiel de cet appareil et à optimi-

ser votre plaisir découte.

Nous vous recommandons de vous familiari-

ser avec les fonctions et leur utilisation en li-

sant ce mode demploi avant de commencer à

utiliser lappareil. Il est particulièrement im-

portant que vous lisiez et observiez les précau-

tions indiquées en la page suivante et dans

dautres sections.

Service après-vente des

produits Pioneer

Veuillez contacter le revendeur ou le distribu-

teur chez qui vous avez acheté cet appareil

pour le service après-vente (y compris les

conditions de garantie) ou pour toute autre in-

formation. Au cas où les informations néces-

saires ne sont pas disponibles, veuillez

contacter les sociétés indiquées ci-dessous :

Nexpédiez pas lappareil pour réparation à

lune des adresses figurant ci-dessous sans

avoir pris un contact préalable.

États-Unis.

Pioneer Electronics (USA) Inc.

CUSTOMER SUPPORT DIVISION

P.O. Box 1760

Long Beach, CA 90801-1760

800-421-1404

CANADA

Pioneer électroniques du Canada, Inc.

Département de service aux consommateurs

300 Allstate Parkway

Markham, Ontario L3R OP2

1-877-283-5901

Pour connaître les conditions de garantie, re-

portez-vous au document, Garantie limitée,

qui accompagne cet appareil.

Enregistrement du produit

Rendez-nous visite sur le site suivant :

1 Enregistrez votre produit. Nous conserverons

sur fichier les détails de votre achat pour vous

permettre de vous reporter à ces informations

en cas de déclaration à votre assurance pour

perte ou vol.

2 Recevez les mises à jour sur les derniers pro-

duits et les plus récentes technologies.

Avant de commencer

Section

3 Téléchargez les modes demploi, commandez

les catalogues des produits, recherchez de

nouveaux produits, et bien plus.

Précautions

!Conservez ce mode demploi à portée de

main afin de vous y référer pour les modes

opératoires et les précautions.

!Maintenez toujours le niveau découte à

une valeur telle que vous puissiez entendre

les sons provenant de lextérieur du véhi-

cule.

!Protégez lappareil contre lhumidité.

!Si la batterie est débranchée, ou déchar-

gée, le contenu de la mémoire est effacé et

une nouvelle programmation est

nécessaire.

Réinitialisation du

microprocesseur

Le microprocesseur doit être réinitialisé dans

les conditions suivantes :

!Avant la première utilisation de cet appareil

après son installation

!En cas danomalie de fonctionnement de

lappareil

!Quand des messages étranges ou incor-

rects saffichent sur lécran

%Appuyez sur RESET avec la pointe dun

stylo ou un autre instrument pointu.

Touche RESET

Avant de commencer

Fr 29

Section

Français

Appareil central

Utilisez cet appareil avec lappareil principal

connecté. Les instructions de ce mode dem-

ploi utilisent AVH-P6600DVD comme exemple

dappareil central.

1VOLUME

Tournez ce bouton pour augmenter ou dimi-

nuer le niveau sonore.

2Touche SOURCE

Cet appareil est mis en service en sélection-

nant une source. Appuyez sur cette touche

pour parcourir les différentes sources dispo-

nibles.

3Touche ATT

Appuyez sur cette touche pour diminuer ra-

pidement le niveau du volume denviron

90%. Appuyez à nouveau pour revenir au ni-

veau de volume initial.

4Touche EQ

Appuyez sur cette touche pour choisir les di-

verses courbes dégalisation.

5Joystick

Utilisez le joystick pour régler la fonction

audio sélectionnée et la mettre en ou hors

service (à la place du clavier tactile).

Description de lappareil

Section

Introduction aux réglages

du DSP

En effectuant les réglages/ajustements sui-

vants dans lordre indiqué, vous pouvez sans

effort créer un champ sonore paramétré de

manière fine.

1Paramétrage de la configuration de haut-par-

leurs

2Utilisation du sélecteur de position

3TA et EQ Auto (alignement temporel automa-

tique et égalisation automatique)

4Réglage de lalignement temporel

5Régler les niveaux de sortie des haut-parleurs

en utilisant une tonalité de test

6Sélection dune fréquence de croisement

7Réglage des niveaux de sortie des haut-parleurs

8Réglage de légaliseur paramétrique à 3 bandes

1Affichage du DSP

Il indique les noms des fonctions DSP.

%Effleurez A.MENU puis DSP pour affi-

cher les noms des fonctions DSP.

Les noms des fonctions DSP sont affichés et

celles qui peuvent être utilisées sont en sur-

brillance.

#Quand A.MENU nest pas affiché, vous pou-

vez lafficher en touchant lécran.

#Vous pouvez aussi afficher MENU en cliquant

sur le joystick.

#Pour passer au groupe suivant de noms de

fonctions, effleurez NEXT.

#Pour revenir au groupe précédent de noms de

fonctions, effleurez PREV.

#Quand vous jouez des disques enregistrés

avec une fréquence déchantillonnage supérieure

à 96 kHz, vous ne pouvez pas utiliser les fonctions

audio. Le réglage de la courbe dégalisation,

POSITION,AUTO EQ et AUTO TA seront égale-

ment annulés.

#Quand vous jouez des disques enregistrés

avec une fréquence déchantillonnage supérieure

à 96 kHz, le son est émis par les haut-parleurs

avant seulement.

#Si le syntoniseur FM a été choisi comme

source, vous ne pouvez pas afficher la fonction

SLA.

#Lors de la lecture dun disque autre quun

DVD, vous ne pouvez pas basculer sur D.R.C.

#Quand ni FRONT-L ni FRONT-R ne sont sélec-

tionnés dans POSITION, vous ne pouvez pas

choisir TIME ALIGNMENT.

#Effleurez BACK pour revenir à laffichage pré-

cédent.

#Effleurez ESC pour revenir à laffichage de

létat de chaque source.

Remarque

Si vous ne réglez aucun paramètre de la fonction

DSP pendant environ 30 secondes, lafficheur in-

dique à nouveau létat de la source.

Utilisation du contrôle du

champ sonore (SFC)

La fonction SFC crée la sensation dun specta-

cle live.

Processeur de Signal

Numérique (DSP)

Fr 31

Section

Français

!Lacoustique des différents environnements

de spectacle nest pas la même et dépend

des dimensions et du contour de lespace

dans lequel se déplacent les ondes sonores

et de la façon dont les sons se réfléchissent

sur la scène, les murs, les planchers et les

plafonds. Dans un spectacle live vous en-

tendez la musique en trois phases : le son

direct, les réflexions rapides, et les réfle-

xions lentes, ou réverbérations. Ces fac-

teurs sont programmés dans les circuits

du SFC pour recréer lacoustique de divers

environnements de spectacle.

1 Appuyez sur EQ et maintenez la pres-

sion pour passer à la fonction SFC.

Appuyez sur EQ jusquà ce que SFC appa-

raisse sur lécran.

#Pour basculer sur la fonction égaliseur, ap-

puyez et maintenez la pression sur EQ à nou-

veau.

2 Appuyez sur EQ pour choisir le mode

SFC désiré.

Appuyez de manière répétée sur EQ pour pas-

ser dun des modes suivants à lautre:

MUSICAL (musical)DRAMA (drame)

ACTION (action)JAZZ (jazz)HALL (hall)

CLUB (club)OFF (hors service)

Remarque

Si la source est une source audio LPCM 2 canaux

ou Dolby Digital 2 canaux et si vous sélectionnez

des effets SFC qui sappliquent plus particulière-

ment à une source audio 5.1 canaux (par exemple

MUSICAL,DRAMA ou ACTION), nous vous re-

commandons de mettre Dolby Pro Logic Ben ser-

vice. Inversement, si vous sélectionnez des effets

SFC qui sont conçus pour une utilisation avec

une audio 2 canaux (par exemple JAZZ,HALL ou

CLUB), nous recommandons de mettre Dolby Pro

Logic Bhors service.

Utilisation du sélecteur de

position

Une façon dassurer un son plus naturel

consiste à positionner de façon précise li-

mage stéréo, en vous plaçant exactement au

centre du champ sonore. La fonction sélecteur

de position vous permet de régler automati-

quement les niveaux des haut-parleurs et

insère un retard pour prendre en compte le

nombre et la position des sièges occupés. Uti-

lisée en conjonction avec le SFC, cette fonc-

tion rendra limage sonore plus naturelle et

fournira un son panoramique qui vous enve-

loppera.

1 Effleurez A.MENU puis DSP puis effleu-

rez POSITION.

2 Effleurez c/d/a/bpour sélectionner

une position découte.

Effleurez lune de ces touches, c/d/a/b, pour

choisir une des positions découte indiquées

sur le tableau.

Touche Afficheur Position

cFRONT-L Siège avant gauche

dFRONT-R Siège avant droit

aFRONT Sièges avant

bALL Tous les sièges

#Pour annuler la position découte sélection-

née, effleurez à nouveau la même touche.

Remarque

Quand vous effectuez des réglages de position

découte, les haut-parleurs sont automatique-

ment réglés pour les niveaux de sortie appropriés.

Vous pouvez ajuster ces niveaux si vous le dési-

rez, comme indiqué dans les rubriques Régler les

niveaux de sortie des haut-parleurs en utilisant

une tonalité de test ou Réglage des niveaux de sor-

tie des haut-parleurs.

Processeur de Signal

Numérique (DSP)

Section

Réglage de léquilibre sonore

Vous pouvez régler léquilibre avant-arrière et

droite-gauche de manière que lécoute soit op-

timale quel que soit le siège occupé.

1 Effleurez A.MENU puis DSP puis effleu-

rez FADER/BALANCE.

2 Effleurez aou bpour régler léquilibre

sonore entre les haut-parleurs avant et ar-

rière.

Chaque effleurement de aou bdéplace lé-

quilibre sonore entre les haut-parleurs avant

et arrière vers lavant ou vers larrière.

FRONT:25 REAR:25 sont les valeurs qui saf-

fichent tandis que léquilibre entre les haut-

parleurs avant et arrière se déplace de lavant

àlarrière.

#FR:00 est le réglage convenable dans le cas

où seulement deux haut-parleurs sont utilisés.

3 Effleurez cou dpour régler léquilibre

sonore entre les haut-parleurs gauche et

droit.

Chaque effleurement de cou ddéplace lé-

quilibre sonore entre les haut-parleurs gauche

et droit vers la gauche ou vers la droite.

LEFT:25 RIGHT:25 sont les valeurs qui saffi-

chent tandis que léquilibre entre les haut-par-

leurs gauche et droit se déplace de la gauche

à droite.

Ajustement des niveaux

des sources

Lajustement des niveaux des sources au

moyen de la fonction SLA, évite que ne se pro-

duisent de fortes variations damplitude so-

nore lorsque vous passez dune source à

lautre.

!Les réglages sont basés sur le niveau du si-

gnal FM qui, lui, demeure inchangé.

1 Comparez le niveau du volume du syn-

toniseur FM au niveau de la source que

vous voulez régler.

2 Effleurez A.MENU puis DSP puis effleu-

rez SLA.

3 Effleurez aou bpour régler le volume

de la source.

Chaque effleurement de aou baugmente ou

diminue le volume de la source.

SLA +4 SLA 4sont les valeurs affichées

tandis que le niveau de la source augmente

ou diminue.

Remarques

!Le niveau du syntoniseur AM peut également

être réglé à laide de cette fonction.

!Les sources CD Vidéo, CD et MP3/WMA sont

réglées automatiquement sur le même vo-

lume.

!Le DVD et le lecteur de DVD optionnel sont ré-

glés automatiquement sur le même volume.

!La source extérieure 1 et la source extérieure 2

sont automatiquement réglées sur le même

volume.

!Les sources AUX (entrée auxiliaire) et AV (en-

trée vidéo) sont réglées automatiquement sur

le même volume.

Utilisation du contrôle de la

dynamique

La dynamique est la différence entre le niveau

des sons les plus forts et celui des sons les

plus faibles. Le contrôle de la dynamique

compresse cette différence pour que vous

puissiez entendre clairement les sons même à

des niveaux de volume faibles.

!Le contrôle de la dynamique nest effectif

que sur les sons Dolby Digital.

Processeur de Signal

Numérique (DSP)

Fr 33

Section

Français

!Lors de la lecture dun disque autre quun

DVD, vous ne pouvez pas basculer sur

D.R.C.

1 Effleurez A.MENU puis DSP puis effleu-

rez D.R.C.

2 Effleurez apour mettre en service le

contrôle de la dynamique.

#Pour mettre hors service le contrôle de la dy-

namique, effleurez b.

Utilisation de la fonction

down-mix (mixage sur un

nombre inférieur de canaux)

Cette fonction ne peut pas être utilisée quand

un lecteur DVH-P7000, DVH-P5000MP ou AVH-

P6500DVD est connecté à cet appareil.

La fonction down-mix vous permet de lire un

signal audio multi-canaux sur deux canaux

seulement.

1 Effleurez A.MENU puis DSP puis effleu-

rez DOWN MIX.

2 Effleurez ou pour changer de ré-

glage.

!Lt/Rt Mixage sur un nombre inférieur de

canaux permettant de restaurer (décoder)

les composants surround.

!Lo/Ro Mixage stéréo de laudio originale

qui ne contient pas les modes de canaux

tels que les composants surround.

Utilisation du contrôle direct

Vous pouvez reprendre la priorité sur les régla-

ges audio paramétrés pour en vérifier leffica-

cité.

!En contrôle direct toutes les fonctions

audio sont verrouillées excepté VOLUME.

!Si la source est une source audio LPCM 2

canaux ou Dolby Digital 2 canaux et si vous

sélectionnez DIRECT ON, le son nest diffu-

sé que par les haut-parleurs avant gauche/

droit.

1 Effleurez A.MENU puis DSP puis effleu-

rez DIGITAL DIRECT.

2 Effleurez apour mettre en service le

contrôle direct.

#Effleurez bpour mettre le contrôle direct hors

service.

Utilisation du Dolby Pro

Logic B

Cette fonction ne peut pas être utilisée quand

un lecteur DVH-P7000, DVH-P5000MP ou AVH-

P6500DVD est connecté à cet appareil.

Le Dolby Pro Logic Bcrée cinq canaux de sor-

tie pleine bande passante à partir de sources

à deux canaux pour obtenir un son matrix

surroundde grande pureté.

!Si les haut-parleurs centraux et arrière sont

tous deux réglés sur OFF, vous ne pouvez

pas utiliser cette fonction.

!Le Dolby Pro Logic Bsupporte une source

stéréo avec une fréquence déchantillon-

nage allant jusquà 48 kHz et na aucun

effet sur les autres types de source.

1 Effleurez A.MENU puis DSP puis effleu-

rez NEXT.

2 Effleurez DOLBY PRO LOGIC B.

Processeur de Signal

Numérique (DSP)

Section

3 Effleurez nimporte quelle des touches

suivantes du clavier tactile pour sélection-

ner le mode désiré.

!MOVIE Le mode Cinéma adapté à la lec-

ture de films

!MUSIC Le mode Musique adapté à lé-

coute de musique

!MATRIX Le mode Matrix pour les situ-

ations de réception radio FM faible

!OFF Mettez le Dolby Pro Logic Bhors ser-

vice

!MUSIC ADJUST Réglez le mode Musique

#Vous pouvez utiliser MUSIC ADJUST seule-

ment quand vous avez sélectionné MUSIC.

Réglage du mode Musique

Vous pouvez régler le mode Musique avec les

trois contrôles suivants.

!Panorama (PANORAMA) étend limage

stéréo avant de façon à inclure les haut-

parleurs surround pour obtenir un effet

denveloppementexcitant.

!Dimension (DIMENSION) vous permet da-

juster graduellement le champ sonore vers

lavant ou vers larrière.

!Le Réglage Largeur Centre

(CENTER WIDTH) permet de positionner

les sons du canal central entre le haut-par-

leur central et les haut-parleurs gauche/

droite. Ce réglage améliore la présentation

de la scène gauche-centre-droite pour le

conducteur et le passager avant.

1 Effleurez A.MENU puis DSP puis effleu-

rez NEXT.

2 Effleurez DOLBY PRO LOGIC B.

3 Effleurez MUSIC puis MUSIC ADJUST.

#Vous pouvez utiliser MUSIC ADJUST seule-

ment quand vous avez sélectionné MUSIC.

4 Effleurez ou pour sélectionner

PANORAMA (panorama).

Chaque effleurement de ou sélectionne

les éléments dans lordre suivant:

PANORAMA (panorama)DIMENSION (di-

mension)CENTER WIDTH (largeur centre)

5 Effleurez pour mettre en service le

contrôle de panorama.

#Effleurez pour mettre le contrôle de pano-

rama hors service.

6 Effleurez puis ou pour régler

léquilibre des haut-parleurs avant/sur-

round.

Chaque fois que vous effleurerez ou le

son se déplace vers lavant ou les surrounds.

Les valeurs +3 3saffichent au fur et à me-

sure que léquilibre des haut-parleurs avant/

surround se déplace de lavant vers les sur-

rounds.

7 Effleurez puis ou pour régler

limage centrale.

Chaque effleurement de ou étend gra-

duellement le son du haut-parleur central vers

les haut-parleurs avant gauche et droit sur

une plage 07.

3est la valeur par défaut, qui est recomman-

dée pour la plupart des enregistrements. 0

met tout le son central dans le haut-parleur

central. 7inclut tout le son central dans les

haut-parleurs gauche/droite également.

Processeur de Signal

Numérique (DSP)

Fr 35

Section

Français

Paramétrage de la

configuration de haut-parleurs

Vous devez faire des sélections avec/sans (ou

oui/non) et des paramétrages de taille (capaci-

té de reproduction des graves) en fonction des

haut-parleurs installés. La taille doit être défi-

nie à LARGE (grande) si le haut-parleur peut

reproduire des sons denviron 100 Hz ou en

dessous. Sinon choisissez SMALL (petite).

!La gamme des fréquences basses nest

pas émise si le haut-parleur dextrêmes gra-

ves est réglé sur OFF et si les haut-parleurs

avant et arrière sont réglés sur SMALL ou

OFF.

!Il est impératif que les haut-parleurs non in-

stallés soient configurés sur OFF.

!Configurez les haut-parleurs avant ou ar-

rière sur LARGE si ces haut-parleurs peu-

vent reproduire les graves, ou si aucun

haut-parleur dextrêmes graves nest instal-

lé.

1 Effleurez A.MENU puis DSP puis effleu-

rez NEXT.

2 Effleurez SPEAKER SETTING.

3 Effleurez ou pour choisir le haut-

parleur à régler.

Chaque effleurement de ou sélectionne

un des haut-parleurs dans lordre suivant:

FRONT (haut-parleurs avant)CENTER (haut-

parleur central)REAR (haut-parleurs arrière)

SUB WOOFER (haut-parleur dextrêmes gra-

ves)PHASE (réglage du haut-parleur dextrê-

mes graves)

#Vous ne pouvez aller sur PHASE que si le

haut-parleur dextrêmes graves a été configuré

sur ON.

4 Effleurez ou pour choisir la taille

appropriée pour le haut-parleur sélection-

né.

Chaque effleurement de ou sélectionne

une des tailles dans lordre suivant:

OFF (hors service)SMALL (petite)LARGE

(grande)

#Vous ne pouvez pas choisir OFF quand

FRONT (haut-parleurs avant) a été sélectionné.

#Vous pouvez choisir ON ou OFF quand

SUB WOOFER (haut-parleur dextrêmes graves) a

été sélectionné.

#Vous pouvez basculer sur REVERSE (phase in-

verse) ou NORMAL (phase normale) quand

PHASE (réglage du haut-parleur dextrêmes gra-

ves) a été sélectionné.

Correction de la phase du haut-

parleur dextrêmes graves

Si vous essayez de renforcer les graves du

haut-parleur dextrêmes graves et que le résul-

tat nest pas efficace ou rend les basses plus

brouillées, cest peut-être que la sortie du

haut-parleur dextrêmes graves et les basses

que vous entendez sur les autres haut-parleurs

sannulent réciproquement. Pour résoudre ce

problème, essayez de changer la phase du

haut-parleur dextrêmes graves.

1 Effleurez A.MENU puis DSP puis effleu-

rez NEXT.

2 Effleurez SPEAKER SETTING.

3 Effleurez ou pour sélectionner

SUB WOOFER (le haut-parleur dextrêmes

graves).

Chaque effleurement de ou sélectionne

un des haut-parleurs dans lordre suivant:

FRONT (haut-parleurs avant)CENTER (haut-

parleur central)REAR (haut-parleurs arrière)

SUB WOOFER (haut-parleur dextrêmes gra-

Processeur de Signal

Numérique (DSP)

Section

ves)PHASE (réglage du haut-parleur dextrê-

mes graves)

4 Effleurez pour mettre en service la

sortie vers le haut-parleur dextrêmes gra-

ves.

#Pour mettre la sortie haut-parleur dextrêmes

graves hors service, effleurez .

5 Effleurez puis ou pour sélec-

tionner la phase de la sortie haut-parleur

dextrêmes graves.

Effleurez pour choisir la phase normale et

NORMAL apparaît sur lafficheur. Effleurez

pour choisir la phase inverse et REVERSE ap-

paraît sur lafficheur.

Remarque

Lors de lécoute dune source mono 2 canaux

avec Pro Logic Ben fonction, les conditions sui-

vantes peuvent se produire :

!Aucune sortie audio si le réglage du haut-par-

leur central est SMALL ou LARGE et si aucun

haut-parleur central nest installé.

!Le son est émis seulement par le haut-parleur

central sil est installé et si le réglage du haut-

parleur central est SMALL ou LARGE.

Sélection dune fréquence

de croisement

Si un lecteur DVH-P7000, DVH-P5000MP ou

AVH-P6500DVD est connecté à cet appareil, lu-

tilisation est légèrement différente.

Vous pouvez choisir une fréquence en des-

sous de laquelle les sons sont reproduits par

le haut-parleur dextrêmes graves. Si les haut-

parleurs installés comprennent un haut-par-

leur dont la taille a été définie comme SMALL,

vous pouvez choisir une fréquence en dessous

de laquelle les sons sont reproduits par un

haut parleur LARGE ou le haut-parleur dextrê-

mes graves.

1 Effleurez A.MENU puis DSP puis effleu-

rez NEXT.

2 Effleurez CROSS OVER.

3 Effleurez ou pour choisir le haut-

parleur à régler.

Chaque effleurement de ou sélectionne

un des haut-parleurs dans lordre suivant:

FRONT (haut-parleurs avant)CENTER (haut-

parleur central)REAR (haut-parleurs arrière)

SUB WOOFER (haut-parleur dextrêmes gra-

ves)

#Si un lecteur DVH-P7000, DVH-P5000MP ou

AVH-P6500DVD est connecté à cet appareil, vous

ne pouvez pas utiliser cette procédure.

4 Effleurez ou pour choisir la fré-

quence de coupure.

Chaque effleurement de ou sélectionne

une des fréquences de coupure dans lordre

6380100125160200 (Hz)

Remarque

Choisir une fréquence de coupure consiste à défi-

nir une fréquence de coupure du filtre passe-bas

(L.P.F.) du haut-parleur dextrêmes graves et la fré-

quence de coupure du filtre passe-haut (H.P.F.) du

haut-parleur SMALL. Le réglage de la fréquence

de coupure na aucun effet si le haut-parleur dex-

trêmes graves est configuré sur OFF et les autres

haut-parleurs sur LARGE ou OFF.

Processeur de Signal

Numérique (DSP)

Fr 37

Section

Français

Réglage des niveaux de

sortie des haut-parleurs

Vous pouvez réajuster les niveaux de sortie

des haut-parleurs en utilisant une tonalité de

test tout en écoutant la musique.

1 Effleurez A.MENU puis DSP puis effleu-

rez NEXT.

2 Effleurez SP Lev.

3 Effleurez ou pour choisir le haut-

parleur à régler.

Chaque effleurement de ou sélectionne

un des haut-parleurs dans lordre suivant:

FRONT-L (haut-parleur avant gauche)

CENTER (haut-parleur central)FRONT-R

(haut-parleur avant droit)REAR-R (haut-par-

leur arrière droit)REAR-L (haut-parleur ar-

rière gauche)SUB WOOFER (haut-parleur

dextrêmes graves)

#Vous ne pouvez pas sélectionner des haut-par-

leurs dont la taille est positionnée sur OFF.

4 Effleurez ou pour régler le niveau

de sortie du haut-parleur.

Chaque effleurement de ou augmente

ou diminue le niveau de sortie du haut-parleur.

+10 10 sont les valeurs extrêmes que peut

prendre le niveau tandis quil augmente ou di-

minue.

Remarque

Régler les niveaux de sortie des haut-parleurs

dans ce mode est équivalent à les régler en utili-

sant TEST TONE. Les deux méthodes donnent les

mêmes résultats.

Régler les niveaux de sortie

des haut-parleurs en

utilisant une tonalité de test

Une tonalité de test très pratique vous permet

dobtenir facilement un équilibre global cor-

rect entre les haut-parleurs.

1 Effleurez A.MENU puis DSP puis effleu-

rez NEXT.

2 Effleurez TEST TONE.

3 Effleurez START pour démarrer lémis-

sion de la tonalité de test.

La tonalité de test est émise. Elle passe de

haut-parleur à haut-parleur dans la séquence

suivante à des intervalles denviron deux se-

condes. Les réglages en cours pour le haut-

parleur sur lequel vous entendez la tonalité de

test sont indiqués sur lafficheur.

FRONT-L (haut-parleur avant gauche)

CENTER (haut-parleur central)FRONT-R

(haut-parleur avant droit)REAR-R (haut-par-

leur arrière droit)REAR-L (haut-parleur ar-

rière gauche)SUB WOOFER (haut-parleur

dextrêmes graves)

Testez le niveau de sortie de chaque haut-par-

leur. Si aucun réglage nest nécessaire, allez à

létape 5 pour arrêter la tonalité de test.

#Vous pouvez aussi démarrer lémission de la

tonalité de test en déplaçant le joystick vers le

haut.

#Les réglages ne saffichent pas pour les haut-

parleurs dont la taille est mise sur OFF.

4 Effleurez ou pour régler le niveau

de sortie du haut-parleur.

Chaque effleurement de ou augmente

ou diminue le niveau de sortie du haut-parleur.

+10 10 sont les valeurs extrêmes que peut

prendre le niveau tandis quil augmente ou di-

minue.

Processeur de Signal

Numérique (DSP)

Section

#La tonalité de test passe au haut-parleur sui-

vant après environ deux secondes à partir de la

dernière opération.

5 Effleurez STOP pour arrêter lémission

de la tonalité de test.

#Vous pouvez aussi arrêter lémission de la to-

nalité de test en déplaçant le joystick vers le bas.

Remarques

!Si nécessaire, sélectionnez les haut-parleurs

et réglez leurs niveaux de sortie absolus.(Re-

portez-vous à la page précédente, Réglage des

niveaux de sortie des haut-parleurs.)

!Régler les niveaux de sortie des haut-parleurs

dans ce mode est équivalent à les régler en

utilisant SP Lev. Les deux méthodes donnent

les mêmes résultats.

Utilisation de lalignement

temporel

Lalignement temporel vous permet de régler

la distance entre chaque haut-parleur et la po-

sition découte.

Sélection du mode de réglage

de lalignement temporel

Cette fonction ne peut pas être utilisée quand

un lecteur DVH-P7000, DVH-P5000MP ou AVH-

P6500DVD est connecté à cet appareil.

Vous pouvez choisir le mode de réglage de la-

lignement temporel.

1 Effleurez A.MENU puis DSP puis effleu-

rez NEXT.

2 Effleurez TIME ALIGNMENT.

3 Effleurez nimporte quelle des touches

suivantes du clavier tactile pour sélection-

ner lalignement temporel.

!INITIAL Alignement temporel initial (ré-

glage usine)

!AUTO TA Alignement temporel créé par

les fonctions auto TA et EQ. (Reportez-vous

à la page 42, TA et EQ Auto (alignement tem-

porel automatique et égalisation automa-

tique).)

!CUSTOM Alignement temporel ajusté

que vous créez pour vous-même

!OFF Mise de lalignement temporel hors

service

!ADJUSTMENT Réglez lalignement tem-

porel suivant vos désirs

#Vous ne pouvez pas sélectionner AUTO TA si

les réglages TA et EQ auto nont pas été effec-

tués.

#Vous ne pouvez pas choisir ADJUSTMENT

quand ni FRONT-L ni FRONT-R ne sont sélection-

nés dans POSITION.

Réglage de lalignement temporel

Vous pouvez régler la distance entre chaque

haut-parleur et la position sélectionnée.

!Lalignement temporel réglé est mémorisé

dans CUSTOM.

1 Effleurez A.MENU puis DSP puis effleu-

rez NEXT.

2 Effleurez TIME ALIGNMENT puis

ADJUSTMENT.

#Vous ne pouvez pas choisir ADJUSTMENT

quand ni FRONT-L ni FRONT-R ne sont sélection-

nés dans POSITION.

3 Effleurez le haut-parleur à régler.

#Vous ne pouvez pas sélectionner des haut-par-

leurs dont la taille est positionnée sur OFF.

Processeur de Signal

Numérique (DSP)

Fr 39

Section

Français

4 Effleurez aou bpour régler la distance

entre le haut-parleur sélectionné et la posi-

tion découte.

Chaque effleurement de aou baugmente ou

diminue la distance. 0.0in. 200.0in. sont les

valeurs affichées tandis que la distance aug-

mente ou diminue.

5 Effleurez ESC pour revenir à laffichage

des conditions de lecture.

Utilisation de légalisation

Légalisation vous permet de corriger les ca-

ractéristiques sonores de lhabitacle du véhi-

cule en fonction de vos goûts.

Rappel dune courbe dégalisation

Il existe sept courbes dégalisation enregis-

trées que vous pouvez rappeler facilement à

nimporte quel moment. Voici une liste des

courbes dégalisation :

Afficheur Courbe dégalisation

SUPER BASS Accentuation des graves

POWERFUL Accentuation de la puissance

NATURAL Sonorité naturelle

VOCAL Chant

FLAT Absence de correction

CUSTOM1 Courbe personnalisée 1

CUSTOM2 Courbe personnalisée 2

!CUSTOM1 et CUSTOM2 sont des courbes

dégalisation qui sont ajustées.

!Quand FLAT est sélectionné aucune addi-

tion ni correction nest effectuée sur le son.

Ceci est utile pour tester leffet des courbes

dégalisation en basculant entre FLAT et

une courbe dégalisation définie.

1 Appuyez sur EQ et maintenez la pres-

sion pour passer à la fonction égalisation.

Appuyez sur EQ et maintenez lappui jusquà

ce que le nom de la courbe apparaisse sur laf-

fichage.

#Pour basculer sur la fonction SFC, appuyez et

maintenez la pression sur EQ à nouveau.

2 Appuyez sur EQ pour sélectionner lé-

galisation.

Appuyez de manière répétée sur EQ pour choi-

sir lun des réglages dégalisation suivants :

SUPER BASSPOWERFULNATURAL

VOCALFLATCUSTOM1CUSTOM2

Réglage de légaliseur

paramétrique à 3 bandes

Pour les courbes dégalisation CUSTOM1 et

CUSTOM2, vous pouvez régler séparément les

courbes dégalisation avant, arrière et centre

en choisissant une fréquence centrale, un ni-

veau de légaliseur et un facteur Q pour

chaque bande.

!Une courbe CUSTOM1 distincte peut être

créée pour chaque source.

!On peut aussi créer une courbe CUSTOM2

commune à toutes les sources.

!Le haut-parleur central détermine en

grande partie limage sonore et obtenir un

équilibre correct nest pas facile. Nous re-

commandons découter un signal audio à

2 canaux (un CD par exemple) et dobtenir

léquilibre correct entre les haut-parleurs

sauf le haut-parleur central, puis découter

un signal audio 5.1 canaux (Dolby Digital

ou DTS) et de régler la sortie du haut-par-

leur central pour obtenir le même équilibre

que vous aviez entre les autres haut-par-

leurs.

1 Effleurez A.MENU puis DSP puis effleu-

rez deux fois NEXT.

Processeur de Signal

Numérique (DSP)

Section

2 Effleurez PRESET EQ.

3 Effleurez ou pour sélectionner lé-

lément désiré.

Chaque effleurement de ou sélectionne

les éléments dans lordre suivant:

FRONT (haut-parleurs)LOW (bandes)Low

(fréquence centrale)L(niveau de légaliseur)

WIDE(facteur Q)

4 Effleurez ou pour choisir le haut-

parleur à régler.

Effleurez ou jusquà ce que le haut-par-

leur désiré apparaisse sur lafficheur.

REAR (haut-parleurs arrière)CENTER (haut-

parleur central)FRONT (haut-parleurs avant)

#Vous ne pouvez pas sélectionner des haut-par-

leurs dont la taille est positionnée sur OFF.

5 Effleurez puis effleurez ou

pour sélectionner la bande dégalisation à

régler.

Chaque effleurement de ou sélectionne

les bandes de légaliseur dans lordre suivant:

LOW (bas)MID (moyen)HIGH (élevé)

6 Effleurez puis effleurez ou

pour choisir la fréquence centrale de la

bande sélectionnée.

Effleurez ou jusquà ce que la fréquence

désirée apparaisse sur lafficheur.

40Hz50Hz63Hz80Hz100Hz125Hz

160Hz200Hz250Hz315Hz400Hz

500Hz630Hz800Hz1kHz1.25kHz

1.6kHz2kHz2.5kHz3.15kHz4kHz

5kHz6.3kHz8kHz10kHz12.5kHz

7 Effleurez puis ou pour régler

le niveau de légaliseur.

Chaque effleurement de ou augmente

ou diminue le niveau de légaliseur. Les va-

leurs +06 06 saffichent tandis que le ni-

veau augmente ou diminue.

8 Effleurez puis effleurez ou

pour sélectionner le facteur Q désiré.

Chaque effleurement de ou fait basculer

entre les facteurs Q suivants:

WIDE (large)NARROW (étroit)

#Vous pouvez régler les paramètres de chaque

bande des autres haut-parleurs de la même

façon.

Remarque

Vous pouvez choisir une fréquence centrale pour

chaque bande. Vous pouvez changer la fré-

quence centrale par pas de 1/3 doctave, mais

vous ne pouvez pas choisir des fréquences dont

lintervalle entre les fréquences centrales des

trois bandes est inférieur à 1 octave.

Utilisation de légalisation

automatique

Cette fonction ne peut pas être utilisée quand

un lecteur DVH-P7000, DVH-P5000MP ou AVH-

P6500DVD est connecté à cet appareil.

Légalisation automatique est la courbe déga-

lisation créée par TA et EQ Auto (reportez-vous

à la page suivante, TA et EQ Auto (alignement

temporel automatique et égalisation automa-

tique)).

Vous pouvez mettre légalisation automatique

en service ou hors service.

1 Effleurez A.MENU puis DSP puis effleu-

rez deux fois NEXT.

2 Effleurez AUTO EQ.

#Vous ne pouvez pas utiliser cette fonction si

les réglages TA et EQ Auto nont pas été effec-

tués.

Processeur de Signal

Numérique (DSP)

Fr 41

Section

Français

3 Effleurez apour mettre légalisation

automatique en service.

#Effleurez bpour mettre légalisation automa-

tique hors service.

TA et EQ Auto (alignement

temporel automatique et

égalisation automatique)

Cette fonction ne peut pas être utilisée quand

un lecteur DVH-P7000, DVH-P5000MP ou AVH-

P6500DVD est connecté à cet appareil.

Lalignement temporel automatique est ajusté

automatiquement pour la distance entre

chaque haut-parleur et la position découte.

Légalisation automatique mesure automati-

quement les caractéristiques acoustiques de

lhabitacle de la voiture puis crée la courbe

dégalisation automatique en fonction de ces

informations.

ATTENTION

Pour éviter les accidents, neffectuez jamais de

réglage TA et EQ auto pendant que vous condui-

sez. Quand cette fonction mesure les caractéristi-

ques acoustiques de la voiture pour créer une

courbe dégalisation automatique, une tonalité

(bruit) de mesure forte peut être émise par les

haut-parleurs.

PRÉCAUTION

!Effectuer des réglages TA et EQ auto dans les

conditions suivantes peut endommager les

haut-parleurs. Assurez-vous de vérifier soi-

gneusement ces conditions avant deffectuer

des réglages TA et EQ auto.

Quand les haut-parleurs sont connectés

incorrectement. (par exemple, un haut-par-

leur arrière est connecté à la sortie haut-

parleur dextrêmes graves.)

Quand un haut-parleur et connecté à un

amplificateur de puissance délivrant une

puissance de sortie supérieure à la puis-

sance dentrée maximum admissible par

le haut-parleur.

!Si le microphone est placé dans une position

inadéquate la tonalité de mesure peut devenir

forte et la mesure peut prendre longtemps, ce

qui entraîne une décharge de la batterie. As-

surez-vous de placer le microphone à lempla-

cement spécifié.

Avant dutiliser la fonction TA

et EQ auto

!Effectuez le réglage TA et EQ auto dans un

endroit aussi tranquille que possible, en

ayant coupé le moteur et la climatisation.

Mettez également hors tension les télépho-

nes de voiture ou les téléphones portables

qui se trouvent dans la voiture, ou enlevez-

les de la voiture avant deffectuer les régla-

ges TA et EQ auto. Des sons autres que la

tonalité de mesure (sons environnants, son

du moteur, sonneries de téléphones, etc.)

peuvent empêcher une mesure correcte

des caractéristiques acoustiques de lhabi-

tacle de la voiture.

!Assurez-vous deffectuer les réglages TA et

EQ auto en utilisant le microphone fourni.

Lutilisation dun autre microphone peut

empêcher la mesure, ou se traduire par

une mesure incorrecte des caractéristiques

acoustiques de lhabitacle de la voiture.

!Quand les haut-parleurs avant ne sont pas

connectés, le réglage TA et EQ auto ne

peut pas être effectué.

!Quand cet appareil est connecté à un am-

plificateur de puissance avec commande

du niveau dentrée, les réglages TA et EQ

auto ne peuvent pas être possibles si vous

baissez le niveau dentrée de lamplifica-

teur de puissance. Réglez le niveau den-

Processeur de Signal

Numérique (DSP)

Section

trée de lamplificateur de puissance en po-

sition standard.

!Quand cet appareil est connecté à un

ampli de puissance avec filtre passe bas,

mettez le filtre passe bas hors service avant

deffectuer les procédures TA et EQ auto.

En outre, la fréquence de coupure pour le

filtre passe-bas dun haut-parleur dextrê-

mes graves actif doit être réglée sur la fré-

quence la plus haute.

!La valeur de lalignement temporel calculée

par TA et EQ auto peut différer de la dis-

tance réelle dans les circonstances suivan-

tes. Toutefois, la distance ayant été

calculée par lordinateur pour fournir le re-

tard optimal et donner des résultats précis

pour les circonstances considérées, nous

vous recommandons de continuer à utiliser

cette valeur.

Quand le son réfléchi à lintérieur du vé-

hicule est fort et que des retards se pro-

duisent.

Quand des retards se produisent pour

des sons graves en raison de linfluence

du filtre passe bas sur les haut-parleurs

dextrêmes graves actifs ou les amplis

externes.

!Le réglage TA et EQ auto modifie les régla-

ges audio comme suit :

Les réglages équilibre avant-arrière/

droite-gauche reviennent à la position

centrale. (Reportez-vous à la page 33.)

La courbe dégalisation bascule sur

FLAT. (Reportez-vous à la page 40.)

Un réglage sur filtre passe haut sera ef-

fectué automatiquement pour le haut-

parleur avant, central et arrière.

!Si vous effectuez un réglage TA et EQ auto

alors quun réglage précédent existe déjà,

ce réglage sera remplacé.

Exécution du réglage TA et EQ auto

1 Arrêtez la voiture dans un endroit aussi

calme que possible, fermez toutes les por-

tières, les vitres et le toit ouvrant, puis cou-

pez le moteur.

Si vous laissez tourner le moteur, son bruit

peut empêcher un réglage TA et EQ auto cor-

rect.

2 Attachez le microphone fourni au cen-

tre du repose-tête du conducteur, en lo-

rientant vers lavant, en utilisant la

ceinture (vendue séparément).

Le réglage TA et EQ auto peut différer selon

lendroit ou vous placez le microphone. Si

vous le désirez, placez le microphone sur le

siège passager avant pour effectuer le réglage

TA et EQ auto.

3 Placez le contact dallumage sur ON ou

ACC.

Si la climatisation ou le chauffage de la voiture

sont en fonction, coupez-les. Le bruit du venti-

lateur de la climatisation ou du chauffage

peut empêcher une exécution correcte du ré-

glage TA et EQ auto.

#Appuyez sur SOURCE pour mettre la source

en service si lappareil est arrêté.

4 Choisissez la position correspondant au

siège sur lequel est placé le microphone.

Reportez-vous à la page 32, Utilisation du sé-

lecteur de position.

Processeur de Signal

Numérique (DSP)

Fr 43

Section

Français

#Si aucune position nest sélectionnée avant

que vous démarriez le réglage TA et EQ auto,

FRONT-L est sélectionné automatiquement.

5 Maintenez la pression sur SOURCE

jusquà ce que lappareil soit mis hors ten-

sion.

6 Appuyez de façon prolongée sur EQ

pour passer en mode mesure de TA et EQ

auto.

7 Branchez le microphone dans le jack en-

trée microphone sur cet appareil.

8 Effleurez START pour démarrer le ré-

glage TA et EQ auto.

9 Sortez de la voiture et fermez la porte

dans les 10 secondes à partir du début du

décomptage de 10 secondes.

La tonalité de mesure (bruit) est émise par les

haut-parleurs, et le réglage TA et EQ auto

commence.

#Quand tous les haut-parleurs sont connectés,

le réglage TA et EQ auto sexécute en environ

neuf minutes.

#Pour arrêter le réglage TA et EQ auto, effleurez

STOP.

#Pour annuler le réglage TA et EQ auto en

cours dexécution, effleurez BACK ou ESC.

10 Quand le réglage TA et EQ auto est ter-

miné, Complete saffiche.

Si une mesure correcte des caractéristiques

acoustiques de lhabitacle de la voiture est im-

possible, un message derreur saffiche. (Re-

portez-vous à la page 47, Comprendre les

messages derreur du réglage TA et EQ auto.)

11 Effleurez ESC pour annuler le réglage

TA et EQ auto.

12 Rangez soigneusement le microphone

dans la boîte à gants.

Rangez soigneusement le microphone dans la

boîte à gants ou tout autre endroit en sécurité.

Si le microphone est soumis à la lumière di-

recte du soleil pendant une période prolongée,

les températures élevées peuvent provoquer

de la distorsion, une modification des cou-

leurs ou un mauvais fonctionnement.

Processeur de Signal

Numérique (DSP)

Section

Correction de la distorsion

sonore

Vous pouvez minimiser la distorsion suscep-

tible dêtre provoquée par les réglages de la

courbe dégalisation.

Fixer un niveau élevé de légalisateur peut pro-

voquer de la distorsion. Si le son est déformé

ou distordu, essayez de basculer sur LOW.

Normalement, laissez le réglage sur HIGH

pour assurer un son de qualité.

1 Effleurez A.MENU puis INITIAL puis ef-

fleurez NEXT.

2 Effleurez DIGITAL ATT.

3 Effleurez ou pour changer le ré-

glage de latténuateur numérique.

Appuyez sur pour choisir le réglage bas et

LOW apparaît sur lafficheur. Appuyez sur

pour choisir le réglage haut et HIGH apparaît

sur lafficheur.

Réinitialisation des

fonctions audio

Cette fonction ne peut pas être utilisée quand

un lecteur DVH-P7000, DVH-P5000MP ou AVH-

P6500DVD est connecté à cet appareil.

Vous pouvez réinitialiser toutes les fonctions

audio sauf le volume.

1 Effleurez A.MENU puis INITIAL puis ef-

fleurez NEXT.

2 Effleurez AUDIO RESET.

3 Effleurez RESET.

Ready to reset. Are you sure? apparaît sur

lafficheur.

4 Effleurez à nouveau RESET pour réini-

tialiser les fonctions audio.

The reset end was carried out. apparaît sur

lafficheur.

#Pour annuler la réinitialisation des fonctions

audio, effleurez CANCEL.

Réglages initiaux

Fr 45

Section

Français

Dépannage

Commun

Symptôme Causes possibles Action corrective

Lappareil ne se met pas sous

tension.

Aucune fonction ne devient ac-

tive.

Les câbles ou les connecteurs ne

sont pas connectés correctement.

Vérifiez que les câbles sont raccordés correc-

tement et fermement.

Le fusible a sauté. Corrigez la raison pour laquelle le fusible a

sauté, puis remplacez le fusible. Assurez-

vous bien dinstaller le fusible correct avec la

même intensité.

On nentend aucun son.

Le volume ne veut pas augmen-

ter.

Les câbles ne sont pas connectés

correctement.

Connectez les câbles correctement.

Les haut-parleurs avant, arrière,

gauche et droit ne sont pas correc-

tement réglés dans léquilibre de ni-

veau.

Réglez correctement les niveaux relatifs entre

les haut-parleurs. (Page 33)

On nentend pas le son sur un

haut-parleur particulier.

La taille du haut-parleur est réglée

sur OFF.

Effectuez le réglage de taille correct pour le

haut-parleur. (Page 36)

Le niveau du haut-parleur est réglé

trop bas.

Augmentez le réglage de niveau du haut-par-

leur pour obtenir un équilibre correct avec les

autres haut-parleurs. (Page 38)

La taille du haut-parleur central est

réglée sur SMALL ou LARGE alors

quaucun haut-parleur central nest

installé.

Réglez la taille du haut-parleur central sur

OFF. (Page 36)

Audio/DSP

Symptôme Causes possibles Action corrective

Les haut-parleurs ne sont pas

disponibles pour le réglage.

Leur réglage de taille sont sur OFF. Effectuez les réglages de taille corrects. (Page

36)

Lalignement temporel nest pas

disponible.

La position découte nest pas réglée

correctement.

Réglez la position découte correctement.

(Page 32)

Leur réglage de taille sont sur OFF. Effectuez les réglages de taille corrects. (Page

36)

Le haut-parleur dextrêmes gra-

ves nest pas disponible pour le

changement de phase.

Le haut-parleur dextrêmes-graves

est réglé sur OFF.

Réglez le haut-parleur dextrêmes-graves sur

ON. (Page 36)

Le contenu graves nest pas en-

tendu.

Le haut-parleur dextrêmes graves

est réglé sur OFF et malgré cela les

autres haut-parleurs sont réglés sur

OFF ou une taille SMALL.

Effectuez les réglages corrects. (Si aucun

haut-parleur dextrêmes graves nest installé,

le haut-parleur avant ou arrière doit être réglé

sur LARGE.) (Page 36)

Occasionnellement, aucun son

nest émis quand le Dolby Pro

Logic est en service.

Le réglage du haut-parleur central

est sur SMALL ou LARGE alors

quaucun haut-parleur central nest

installé.

Changez la taille du haut-parleur central à

OFF. (Si la source audio est mono et si le

Dolby Pro Logic Best en fonction, le son est

entendu sur le haut-parleur central seule-

ment.) (Page 36)

Informations

complémentaires

Annexe

Symptôme Causes possibles Action corrective

Occasionnellement, aucun son

nest entendu sur les haut-par-

leurs autres que le haut-parleur

central.

Le Dolby Pro Logic Best en service. Mettez le Dolby Pro Logic Bhors service. (Si

la source audio est mono et si le Dolby Pro

Logic Best en fonction, le son est entendu

sur le haut-parleur central seulement.) (Page

34)

La mise en service du contrôle

de la dynamique est sans effet.

Le son en cours de reproduction

nest pas codé Dolby Digital.

La fonction nadeffet que sur les sons Dolby

Digital. (Page 33)

Aucun son nest entendu. Les câbles optiques ne sont pas

connectés correctement.

Connectez les câbles correctement. (Page 27)

Réglage du lecteur DVD

Symptôme Causes possibles Action corrective

Seul le lecteur de DVD német

aucun son.

Les câbles optiques ne sont pas

connectés correctement.

Connectez les câbles correctement.

La sortie du lecteur de DVD nest

pas réglée correctement.

Effectuez le réglage correct de la sortie. (Re-

portez-vous au mode demploi du lecteur de

DVD.)

Comprendre les messages derreur du réglage TA et EQ

auto

Si une mesure correcte des caractéristiques acoustiques de lhabitacle de la voiture nest pas pos-

sible avec le réglage TA et EQ auto, un message derreur peut safficher sur lécran. Si un message

derreur saffiche sur lécran reportez-vous au tableau suivant pour voir quel est le problème et la

méthode suggérée pour le corriger. Après avoir vérifié, réessayez.

Message Causes possibles Action corrective

Error check MIC Le microphone nest pas connecté. Branchez fermement le microphone fourni

dans le jack.

Error check front SP,Error

check FL SP,Error check FR SP,

Error check center SP,Error

check RL SP,Error check RR SP,

Error check subwoofer

Le microphone ne peut pas détecter

la tonalité de mesure dun des haut-

parleurs.

!Confirmez que les haut-parleurs sont

connectés correctement.

!Corrigez le réglage du niveau dentrée de

lamplificateur de puissance connecté aux

haut-parleurs.

!Placez le microphone correctement.

Error check noise Le niveau de bruit environnant est

trop élevé.

!Arrêtez votre voiture dans un endroit qui est

aussi tranquille que possible, et éteignez le

moteur, la climatisation et le chauffage.

!Placez le microphone correctement.

Informations

complémentaires

Fr 47

Annexe

Français

Termes utilisés

Contrôle de dynamique

Dolby Digital possède une fonction de

compression de la différence entre les sons

les plus forts et les plus faibles: Le contrôle de

dynamique. Ce contrôle assure que les sons

avec une plage de dynamique accrue sont en-

tendus clairement même aux faibles niveaux

de volume.

Dolby Digital

Dolby Digital fournit un son multi-canaux à

partir de 5.1 canaux indépendants. Ce système

est identique au système Dolby Digital sur-

round utilisé dans les salles de cinéma.

Dolby Pro Logic B

Le Dolby Pro Logic Bpeut créer cinq canaux

de sortie pleine bande passante à partir de

sources deux canaux. Cette nouvelle technolo-

gie permet une lecture en 5 canaux séparés

avec 2 canaux avant, un canal central et 2 ca-

naux arrière. Un mode musique est également

disponible pour les sources 2 canaux en plus

du mode cinéma.

DTS

Acronyme de Digital Theater Systems. DTS est

un système surround fournissant un son

multi-canaux à partir dun maximum de 6 ca-

naux indépendants.

Entrée/sortie numérique optique

Lémission et la réception des signaux audio

sous forme numérique minimise les risques

de détérioration de la qualité sonore pendant

la transmission. Une entrée/sortie numérique

digitale est conçue pour émettre et recevoir

les signaux numériques sous forme optique.

PCM Linéaire (LPCM)/Modulation en

impulsions codées

Ceci signifie modulation en impulsion codées

linéaire, qui est le système denregistrement

du signal utilisé pour les CDs et les DVDs mu-

sicaux. Généralement, les DVDs sont enregis-

trés avec une fréquence déchantillonnage et

un débit binaire plus élevé que les CDs. Cest

pourquoi ils peuvent fournir une qualité de

son plus élevée.

Informations

complémentaires

Annexe

Caractéristiques techniques

Généralités

Alimentation .............................. 14,4 V DC (10,8 15,1 V ac-

ceptable)

Mise à la masse ....................... Pôle négatif

Consommation max. en courant :

Courant de secours ...... 10,0 A

Dimensions (L x H x P) ......... 237 × 29 × 171 mm

Poids .............................................. 1,1 kg

Audio

Puissance de sortie continue : 22 W par canal, mini-

mum, sur 4 Ohms, les deux canaux étant excités, entre

50 et 15.000 Hz, avec une DHT ne dépassant pas 5%.

Puissance de sortie maximale

..................................................... 50 W x 5

Impédance de charge ........... 4 W

Niveau de sortie max de létage préamp

..................................................... 5,0 V

Décodeur ..................................... PCM Linéaire/Dolby Digital/

Dolby Pro Logic B/DTS

Haut-parleur dextrêmes graves :

Fréquence de transition

........................................... 63/80/100/125/160/200 Hz

Niveau ................................. ±10dB

Réglage du haut-parleur:

Alignement temporel

........................................... 0 200 pouces (1 pouce/

pas)

Niveau ................................. ±10dB

Égaliseur:

Bande ........................ 3 bandes

Fréquence ............... 40/50/63/80/100/125/160/

200/250/315/400/500/630/

800/1k/1,25k/1,6k/2k/2,5k/

3,15k/4k/5k/6,3k/8k/10k/

12,5k Hz

Gain ............................ ±12 dB

Fréquence de transition

................................. 63/80/100/125/160/200 Hz

Remarque

Les caractéristiques et la présentation peuvent

être modifiées sans avis préalable à fin

damélioration.

Informations

complémentaires

Fr 49

Annexe

Français

PIONEER CORPORATION

4-1, MEGURO 1-CHOME, MEGURO-KU, TOKYO 153-8654, JAPAN

PIONEER ELECTRONICS (USA) INC.

P.O. Box 1540, Long Beach, California 90801-1540, U.S.A.

TEL: (800) 421-1404

PIONEER EUROPE NV

Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium

TEL: (0) 3/570.05.11

PIONEER ELECTRONICS ASIACENTRE PTE. LTD.

253 Alexandra Road, #04-01, Singapore 159936

TEL: 65-6472-7555

PIONEER ELECTRONICS AUSTRALIA PTY. LTD.

178-184 Boundary Road, Braeside, Victoria 3195, Australia

TEL: (03) 9586-6300

PIONEER ELECTRONICS OF CANADA, INC.

300 Allstate Parkway, Markham, Ontario L3R OP2, Canada

TEL: 1-877-283-5901

PIONEER ELECTRONICS DE MEXICO, S.A. de C.V.

Blvd.Manuel Avila Camacho 138 10 piso

Col.Lomas de Chapultepec, Mexico, D.F. 11000

TEL: 55-9178-4270

HÒ¡ýPlø

=lø:ð-qïµ44_13

ûq: (02) 2521-3588

HÒûP/Plø

/]w/ÎLFm-Ã

9901-6¤

ûq: (0852) 2848-6488

Published by Pioneer Corporation.

Publié par Pioneer Corporation. Copyright

droits réservés.

Printed in Japan

Imprimé au Japon

<CRD3877-A> UC

Pioneer Deq P8000 Users Manual CRD3877A

DEQ-P8000 to the manual daf5a3ef-07d4-415e-86a6-484e790f341c

Navigation menu

Versions of this User Manual:

Views

Navigation
