Polk Audio Dsw Pro 440Wi Users Manual

Polk-Audio-Dsw-Pro-440-Wi-Owners-Manual-738369 polk-audio-dsw-pro-440-wi-owners-manual-738369

440wi to the manual fc4dd4ad-454e-4591-ae30-0798b5cebcea

2015-01-24

: Polk-Audio Polk-Audio-Dsw-Pro-440Wi-Users-Manual-335992 polk-audio-dsw-pro-440wi-users-manual-335992 polk-audio pdf

Open the PDF directly: View PDF .
Page Count: 60

OWNER’S

MANUAL

DSWPRO440WI

DSWPRO550WI

DSWPRO660WI

DIGITAL POWERED

WIRELESS-READY SUBWOOFERS

WITH POLK ROOM OPTIMIZER

WIRELESS READY SUBWOOFER

converts in minutes with optional PWSK-1 kit

The advantages of Polk Audio’s new line of wireless high-performance subwoofers can be summed up like this:

one power plug and you’re done.

Yes, it’s now that easy to really turn up the bass in your music, movies, games and TV programs.

We’ve redesigned our award-winning DSWPRO Digital Subwoofers so they can be connected wirelessly to

virtually any home entertainment system using the optional PWSK-1 wireless kit, a simple plug-and-play kit

that adds loss-less wireless capabilities to any of these subwoofers in seconds.

You’ll enjoy the best possible bass performance without the hassles of subwoofer cables.

IMPORTANT SAFETY INSTRUCTIONS

READ BEFORE OPERATING EQUIPMENT

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with dry cloth.

7. Do not block any ventilation openings. Install in accordance

with the manufacturer’s instructions.

8. Do not install near any heat sources such as radiators, heat registers, stoves,

or other apparatus (including amplifiers) that produce heat.

9. Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two

blades with one wider than the other. A grounding type plug has two blades and a third grounding

prong. The wide blade or the third prong are provided for your safety. If the provided plug does not

fit into your outlet, consult an electrician for replacement of the obsolete outlet.

10. Protect the power cord from being walked on or pinched particularly at plugs, convenience

receptacles, and the point where they exit from the apparatus.

11. Only use attachments/accessories specified by the manufacturer.

12. Use only with the cart, stand, tripod, bracket, or table specified by the

manufacturer, or sold with the apparatus. When a cart is used, use caution

when moving the cart/apparatus combination to avoid injury from tip-over.

13. Unplug this apparatus during lightning storms

or when unused for long periods of time.

14. Refer all servicing to qualified service personnel. Servicing is required when the apparatus has

been damaged in any way, such as power-supply cord or plug is damaged, liquid has been spilled

or objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture,

does not operate normally, or has been dropped.

15. WARNING: To reduce the risk of fire or electric shock, this apparatus should not be exposed to

rain or moisture and objects filled with liquids, such as vases, should not be placed on this

apparatus.

16. To completely disconnect this equipment from the mains, disconnect the power supply cord plug

from the receptacle.

17. The main plug of the power supply cord shall remain readily operable.e.

WARNING: Listen Carefully

Polk Audio loudspeakers and subwoofers are capable of playing at

extremely high volume levels, which could cause serious or permanent hearing damage. Polk Audio,

Inc. accepts no liability for hearing loss, bodily injury or property damage resulting from the misuse

of its products. Keep these guidelines in mind and always use your own good judgment when

controlling volume: You should limit prolonged exposure to volumes that exceed 85 decibels(dB).

For more about safe volume levels refer to the Occupational

Health and Safety Administration (OSHA) guidelines at

www.osha.gov/dts/osta/otm/noise/standards_more.html

PRODUCT DISPOSAL

Certain international, national and/or local laws and/or regulations may apply

regarding the disposal of this product. For further detailed information, please con-

tact the retailer where you purchased this product or the Polk Audio Importer/

Distributor in your country. A listing of Polk Audio Importer/ Distributors can be

found on the Polk Audio website www.polkaudio.com or by contacting Polk Audio at:

5601 Metro Drive, Baltimore, Maryland 21215, USA Phone: +1 410 358-3600..

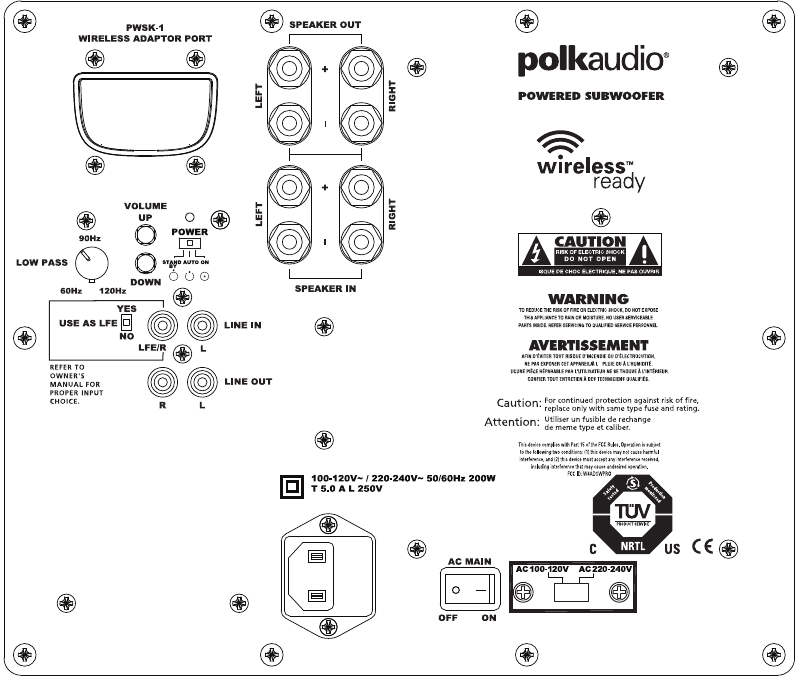

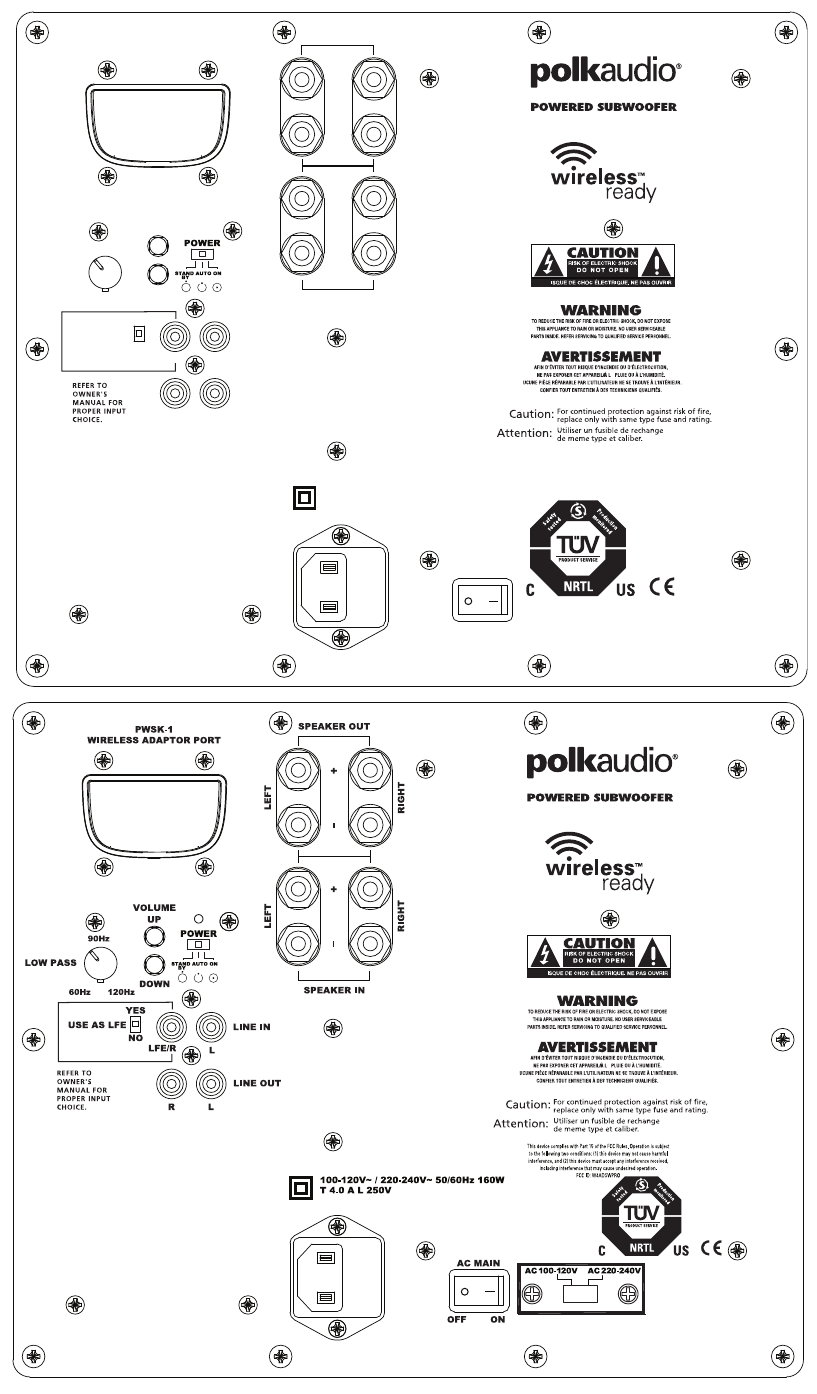

The CAUTION marks shown here are located on the back of your DSWPROWI.

CAUTION: To prevent electric shock, match wide blade of plug to wide slot,

insert fully.

CAUTION: No naked flame sources, such as candles, should be placed on the apparatus.

Class B Emissions Limits

This Class B digital apparatus meets all requirements of the Canadian Interference–Causing

Equipment Regulations.

CONSIGNES DE SÉCURITÉ IMPORTANTES

ÀLIRE AVANT D’UTILISER L’ÉQUIPEMENT

1. Lire les présentes instructions.

2. Conserver ces instructions.

3. Respecter tous les avertissements.

4. Suivre toutes les instructions.

5. Ne pas utiliser cet appareil à proximité de l’eau.

6. Nettoyer avec un chiffon sec uniquement.

7. Ne pas obstruer les ouïes de ventilation. Installer conformément aux instructions du constructeur.

8. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les grilles de

chauffage, les cuisinières et les autres appareils (notamment les amplificateurs) dégageant

de la chaleur.

9. Ne pas neutraliser le dispositif de sécurité que constitue la fiche polarisée ou à broche de terre.

Une fiche polarisée a une lame plus large que l’autre. Une fiche à broche de terre est munie

dedeux lames et d’une troisième broche pour la terre. La lame large et la troisième broche sont

prévues pour la sécurité de l’utilisateur. Si la fiche fournie ne rentre pas dans votre prise

de courant, demander à un électricien de remplacer cette prise d’un type ancien.

10. Protéger le cordon d’alimentation en s’assurant qu’il ne risque pas d’être piétiné ou écrasé,

en particulier près des fiches, des blocs multiprises et de son point de sortie de

l’appareil.

11. Utiliser uniquement les accessoires préconisés par le constructeur.

12. Utiliser exclusivement avec le chariot, le support, le trépied, la console ou le

bâti recommandé par le fabricant ou vendu avec l’appareil. Lorsqu’un chariot

est utilisé, faire preuve de prudence pour déplacer l’ensemble chariot/appareil

afin d’éviter un renversement pouvant causer des blessures.

13. Débrancher cet appareil en cas d’orage ou lorsqu’il reste inutilisé pendant une longue durée.

14. Tout travail de dépannage doit être confié à un réparateur professionnel compétent. En cas de

dommages, il faut faire réparer l’appareil, par exemple si la fiche ou le cordon d’alimentation

a été endommagé, si un liquide a été renversé ou si un objet a pénétré à l’intérieur de l’appareil,

si l’appareil a été exposé à la pluie ou à l’humidité, s’il ne fonctionne pas normalement ou s’il

a subi une chute.

15. AVERTISSEMENT : Pour réduire les risques d’incendie et de choc électrique, ne pas exposer

cet appareil à la pluie ni à l’humidité, et ne pas poser dessus de récipient rempli de liquide,

tel qu’un vase.

16. Pour isoler complètement cet équipement de l’alimentation secteur, débrancher son cordon

d’alimentation de la prise de courant.

17. La fiche principale du cordon d’alimentation doit demeurer facile d’accès.

AVERTISSEMENT: Écoutez bien

Les haut-parleurs et subwoofers Polk Audio sont capables de générer des niveaux de pression

sonore extrêmement élevés pouvant causer des dommages auditifs graves ou permanents. Polk

Audio Inc. ne peut être tenue responsable de perte d’ouïe, de blessure corporelle ou de dommages

matériaux résultant de l’usage abusif de ses produits.

Tenez compte du conseil suivant et faites preuve de discernement lorsque vous contrôlez le volume:

Limitez l’exposition prolongée à des niveaux sonores excédant 85 décibels (dB).

Pour plus d'information sur les niveaux sécuritaires de pression sonore visitez: www.polkaudio.com/

education/article/SPL/, ou référez-vous aux normes de la OSHA (Occupational Health and Safety

Administration) à l’adresse web: www.osha.gov/dts/osta/otm/noise/standards_more.html.

RÉCUPÉRATION DU PRODUIT

Certaines lois ou certains règlements internationaux, nationaux et/ou région-aux

pourraient s’appliquer à la récupération de ce produit. Pour plus d’infor-mation, com-

muniquez avec le revendeur de ce produit ou avec l’impor-tateur/distributeur de ce

produit dans votre pays. Vous trouverez la liste des importateurs/distributeurs des

produits Polk Audio sur le site www.polkaudio.com ou en communiquant avec Polk

Audio: 5610 Metro Drive, Baltimore, Maryland 21215, USA—Tél.: +1 410 358-3600.

Les AVERTISSEMENTS ci-dessous sont situés à l’arrière de votre système

d’enceintes DSWPROWI.

AVERTISSEMENT: pour prévenir les chocs électriques, insérez la fiche bien à fond en vous

assurant que la lame large de la fiche s’insère dans la fente large de la prise CA.

AVERTISSEMENT: aucune source de flamme, comme une chandelle, ne doit être

placée sur l’appareil.

Limites des émissions de classe B

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le

matériel brouilleur du Canada.

2Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

FRANÇAIS

ENGLISH

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

LEER ANTES DE HACER FUNCIONAR EL EQUIPO

1. Lea estas instrucciones.

2. Guarde estas instrucciones.

3. Respete todas las advertencias.

4. Siga todas las instrucciones.

5. No use este aparato cerca del agua.

6. Límpielo solamente con un paño seco.

7. No bloquee las aberturas de ventilación. Instale el aparato

de acuerdo con las instrucciones del fabricante.

8. No lo instale cerca de fuentes de calor, tales como radiadores, rejillas de piso, cocinas u otros

aparatos (incluso amplificadores) que producen calor.

9. No anule la seguridad implícita en el enchufe polarizado o con conexión a tierra. Los enchufes

polarizados tienen dos patas, una más ancha que la otra. Los enchufes con conexión a tierra

tienen dos patas iguales y una clavija de conexión a tierra. La pata ancha o la clavija de conexión

atierra han sido incorporadas al diseño por la seguridad del usuario. Si el enchufe no entra en el

tomacorrientes, consulte a un electricista para que cambie el tomacorrientes obsoleto.

10. Evite que el cordón de alimentación sea pisado o aplastado, en particular cerca del enchufe, cerca del

tomacorrientes y en el punto en que el cordón sale del aparato.

11. Use sólo los accesorios especificados por el fabricante.

12. Use el aparato solamente con el carrito, pedestal, trípode, soporte o mesa

especificado por el fabricante o vendido con el aparato. Sea precavido cuando

mueva el aparato en un carrito para evitar las lesiones que pueda producir

un volcamiento.

13. Desenchufe el aparato durante tormentas eléctricas o cuando

no lo use durante largos períodos de tiempo.

14. Encargue todo servicio del aparato al personal de servicio calificado. Se requiere servicio cuando el

aparato ha sido dañado de alguna manera, tal como cuando se ha dañado el enchufe o el cordón de

alimentación, han caído líquidos u objetos dentro del aparato o el aparato se ha dejado caer,

ha dejado de funcionar normalmente o ha sido expuesto a la lluvia o a la humedad.

15. ADVERTENCIA. Para reducir el riesgo de incendio o de descarga eléctrica, este aparato no debe

ser expuesto a la lluvia o a la humedad, y no se le deben colocar encima objetos llenos de líquido,

tales como floreros.

16. Para desconectar completamente este equipo del tomacorrientes de CA de la pared,

desenchufe del tomacorrientes el enchufe del cordón de alimentación.

17. Debe ser fácil manipular el enchufe del cordón de alimentación.

ADVERTENCIA: Escuche cuidadosamente.

Los altavoces y subwoofers de Polk Audio son capaces de reproducir sonido a volúmenes

extremadamente altos, lo cual podría causar daño auditivo grave o permanente. Polk Audio, Inc.

no acepta ninguna responsabilidad por pérdida del oído, lesiones corporales o daños a la propiedad

producidos por el uso inadecuado de sus productos.

Tenga en mente estas directrices y ponga siempre en práctica su sentido común al controlar el volumen:

limite la exposición prolongada a volúmenes de más de 85 decibles (dB). Usted es responsable de saber

las leyes locales sobre niveles de volumen aceptables en automóviles. Para obtener más información

sobre niveles de volumen, vaya a www.polkaudio.com/education/article/SPL/ o consulte las directrices

de la Administración de Seguridad y Salud Ocupacional (Occupational Health and

Safety Administration, OSHA) en www.osha.gov/dts/osta/otm/noise/standards_more.html.

ELIMINACIÓN DEL PRODUCTO

Es posible que haya leyes y/o reglamentos internacionales, nacionales y/o locales sobre

la eliminación de este producto. Para obtener información más detallada, comuníquese

con el distribuidor a quien le compró este producto de Polk Audio o al importador o dis-

tribuidor en su país. Puede obtener una lista de importadores y distri-buidores de Polk

Audio en el sitio Web de Polk Audio, www.polkaudio.com, o comuni-cándose con Polk

Audio: 5601 Metro Drive, Baltimore, Maryland 21215, USA. Teléfono: +1 410 358-3600.

Los avisos de PRECAUCIÓN que se muestran aquí se encuentran en la parte de atrás del sistema de

altavoz DSWPROWI

PRECAUCIÓN: Para evitar descargas eléctricas, haga coincidir la pata ancha del enchufe con

la ranura ancha del receptáculo e inserte el enchufe completamente.

PRECAUCIÓN: No se deben colocar fuentes de llama expuesta, tales como velas, encima

de este producto.

Límites De Emisiones Clase B

Este aparato digital Clase B satisface todos los reglamentos canadienses sobre equipo que

causa interferencia.

IWICHTIGE SICHERHEITSHINWEISE

VOR BEDIENUNG DER GERÄTE DURCHLESEN

1. Lesen Sie diese Anweisungen durch

2. Behalten Sie diese Anweisungen.

3. Beachten Sie alle Warnhinweise.

4. Folgen Sie allen Anleitungen.

5. Verwenden Sie diese Geräte nicht in der Nähe von Wasser.

6. Reinigen Sie sie nur mit einem trockenen Tuch

7. Blockieren Sie keine Lüftungsöffnungen. Installieren Sie die Geräte entsprechend

den Herstelleranweisungen.

8. Installieren Sie sie nicht in der Nähe von Wärmequellen wie Heizkörpern, Warmlufteintritt-

söffnungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verstärkern).

9. Sie dürfen die Sicherheitsfunktion polarisierter oder geerdeter Stecker nicht außer Kraft setzen.

Ein polarisierter Stecker hat zwei Klinken, wobei eine dicker ist als die andere. Ein geerdeter

Stecker hat zwei Klinken und einen dritten Erdungsstift. Die dicke Klinke oder der dritte Stift

dienen Ihrer Sicher-heit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, sollten

Sie die Steckdose durch einen Elektriker ersetzen lassen. Ein polarisierter Stecker hat zwei

Klinken, wobei eine dicker ist als die andere.

10. Vermeiden Sie, dass das Netzkabel belastet oder geknickt wird, vor allem

bei Steckern, Zusatzsteckdosen, und beim Ausgang aus dem Gerät

11. Verwenden Sie ausschließlich vom Hersteller empfohlene Zusatzgeräte/Zubehör.

12. Verwenden Sie ausschließlich Wagen, Stände, Stative, Halterungen oder Tische,

die von Hersteller empfohlen oder mit dem Gerät verkauft wurden. Bei

Verwendung eines Wagens sollten Sie vorsichtig sein, damit Wagen und Gerät

nicht umkippen und Verletzungen verursachen.

13. Trennen Sie dieses Gerät bei Gewittern vom Netz, oder wenn es längere Zeit nicht benutzt wird.

14. Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchführen. Eine Wartung ist

nötig, wenn das Gerät auf irgendeine Weise beschädigt wurde, z.B. durch Schäden am Netzkabel

oder -stecker, durch Verschütten von Flüssigkeiten, durch das Hineinfallen von Objekten, durch

Regen oder Feuchtigkeit, wenn es nicht richtig funktioniert oder wenn es fallengelassen wurde.

15. WARNUNG: Um die Gefahr eines Feuers oder Stromschlags zu verringern, ist dieses Gerät vor

Regen oder Feuchtigkeit zu schützen, und mit Flüssigkeit gefüllte Gefäße, wie Vasen, sollten

nicht auf diesem Gerät platziert werden.

16. Um dieses Gerät vollständig vom Netz zu trennen, ziehen Sie das Netzkabel aus der Steckdose.

17. Der Hauptstecker des Netzkabels sollte stets in gutem Betriebszustand sein.

ACHTUNG: Vorsicht beim Zuhören!

Polk Audio-Lautsprecher und Subwoofer können extrem hohe Lautstärkepegel erzeugen, die schwere

oder permanente Hörschäden verursachen könnten. Polk Audio, Inc. ist für auf den Missbrauch seiner

Produkte zurückzuführende Hörschäden, Verletzungen oder Sachschäden nicht haftbar. Denken Sie an

diese Richtlinien und begrenzen Sie die Lautstärke auf ein vernünftiges Maß: Sie sollten sich nicht zu

lange Lautstärken über 85 Dezibel (dB) aussetzen.

Weitere Informationen über sichere Lautstärkepegel finden Sie unter

www.polkaudio.com/education/article/SPL/ oder in den Richtlinien der Occupational Health and Safety

Administration (OSHA) unter www.osha.gov/dts/osta/otm/noise/standards_more.html.

ENTSORGUNG

Die Entsorgung dieses Produkts kann bestimmten internation-alen, nationalen und/oder

örtlichen Gesetzen und/oder Vorschriften unterliegen. Detaillierte Informationen

hierzu erhalten Sie von dem Fachhändler, bei dem Sie dieses Produkt gekauft haben,

oder vom Polk Audio-Importeur/Vertrieb in Ihrem Land. Eine Liste von Importeuren/

Vertriebsfirmen für Polk Audio erhalten Sie auf der Polk Audio-Website

www.polkaudio.com oder von Polk Audio, 5601 Metro Drive, Baltimore, Maryland 21215,

USA–Telefon: +1 410 358-3600.0.

Die hier dargestellten Warnhinweise befinden sich auf der Rückseite hres DSWPROW

Lautsprechersystems.

ACHTUNG: (Nur USA und Kanada) Um Stromschlag zu vermeiden, Stecker mit breiter Klinke in

breiten Schlitz und ganz in die Steckdose einstecken.

ACHTUNG: Auf dem Produkt dürfen keine Flammenquellen, wie Kerzen, platziert werden.

Klasse B-Grenzwerte

Dieses Gerät der Klasse B erfüllt alle kanadischen Bestimmungen zu Ausrüstungen Störungen verursacht.

Customer Service Hours of Operation: Monday-Friday, 9AM-PM EST polkcs@polkaudio.com 3

DEUTSCHESPAÑOL

INFORMAZIONI IMPORTANTI PER LA SICUREZZA

LEGGERE PRIMA DI UTILIZZARE L'EQUIPAGGIAMENTO

1. Leggere queste istruzioni.

2. Conservare queste istruzioni.

3. Prestare attenzione alle avvertenze.

4. Seguire tutte le istruzioni

5. Non utilizzare questo apparato vicino all’acqua.

6. Pulire solo con un panno asciutto.

7. Non bloccare alcuna apertura per la ventilazione. Installare secondo

le istruzioni fornite dal fabbricante.

8. Non installare vicino a fonti di calore come ad esempio radiatori, camini, stufe o altre

apparecchiature che generino calore, inclusi gli amplificatori.

9. Non disabilitare la polarizzazione di spine di alimentazione con presa di massa. Una spina

senza massa ha due terminali. Una spina con massa ha tre terminali. Il terminale di massa

è presente per migliorare la sicurezza. Se la spina non può essere inserita nella presa,

contattare un elettricista per sostituire la presa.

10. Evitare che il cavo dell’alimentazione venga calpestato o stretto, soprattutto

in prossimità della spina o dell’involucro, o dove il cavo esce dall’apparato.

11. Utilizzare solo gli accessori forniti dal fabbricante.

12. Utilizzare solo con il carrello, cavalletto, podio, staffa o tavolo specificato dal

fabbricante o venduto con l’apparato. Se viene usato un carrello, fare

attenzione per evitare danni dovuti al ribaltamento del carrello stesso o

dell’apparato.

13. Scollegare l’apparato durante i temporali o se non utilizzato per lunghi

periodi di tempo.

14. Contattare personale di assistenza qualificato per qualsiasi intervento di assistenza. Ottenere

assistenza se l’apparato è danneggiato in alcun modo, per esempio se si hanno danni alla spina

oal cavo di alimentazione, se è stato versato del liquido, se l’apparato è stato esposto a pioggia

o umidità, se non funziona normalmente o se è caduto.

15. AVVERTENZA: per evitare i rischi di incendio e di scossa elettrica, non esporre l’apparato alla

pioggia o all’umidità e non posizionare sull'unità alcun contenitore contenente un liquido, come

ad esempio un vaso.

16. Per scollegare completamente questa attrezzatura dalla presa di alimentazione c.a.,

scollegare il cavo di alimentazione dall’involucro.

17. La spina del cavo di alimentazione deve essere sempre facilmente accessibile.

ATTENZIONE: usare cautela durante l’ascolto.

Gli altoparlanti e subwoofer Polk Audio sono in grado di funzionare a volumi estremamente alti, che

potrebbero causare lesioni gravi o anche permanenti all’udito. Polk Audio, Inc. non si assume

alcuna responsabilità in caso di perdita dell’udito, lesioni personali o danni alle cose risultanti dall’uso

improprio dei suoi prodotti.

Tenere presenti queste istruzioni e farsi guidare dal buon senso quando si regola il volume, limitando

l’esposizione prolungata a volumi superiori a 85 decibel (dB). L’utente è responsabile dell’osservanza

delle norme di legge che regolano il volume degli apparecchi installati su veicoli.

Per ulteriori informazioni sui livelli di sicurezza per l’ascolto, andare al sito

www.polkaudio.com/education/article/SPL/ o consultare le direttive OSHA (ente americano per la salute

e la sicurezza sul lavoro) sul sito www.osha.gov/dts/osta/otm/noise/standards_more.html.

SMALTIMENTO DEL PRODOTTO

Seguire le norme internazionali, nazionali e locali per lo smal-timento di

questo prodotto. Per ulteriori informazioni, contattare il proprio rivenditore oppure

’importatore/distributore nel proprio Paese. Per ottenere un elenco di import-

atori/distributori, visitare il sito Web Polk Audio www.polkaudio.com oppure

contattare Polk Audio all’indirizzo 5601 Metro Drive, Baltimore, Maryland 21215, USA

Telefono: +1 410 358-3600.

I simboli di ATTENZIONE illustrati sotto sono riportati sulla parte posteriore del

diffusore DSWPROWI.

ATTENZIONE: Per prevenire una scossa elettrica, lama grande della spina alla fessura

larga, inserire completamente.

ATTENZIONE: non sorgenti di fiamme libere, come candele, deve essere posto

sull'apparecchioLimiti di emissione Classe B

Limiti di emissione Classe B

Questo apparecchio digitale di Classe B risponde a tutti i requisiti delle norme canadesi sugli apparecchi

che causano interferenza.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

LER ANTES DE USAR O EQUIPAMENTO

1. Leia estas instruções.

2. Guarde estas instruções.

3. Preste atenção a todos os avisos.

4. Siga todas as instruções.

5. Não use este aparelho perto de água.

6. Limpe apenas com um pano seco.

7. Não bloqueie as aberturas de ventilação. Instale de acordo com as instruções do fabricante.

8. Não instale próximo de quaisquer fontes de calor, tais como radiadores, saídas de ar quente,

fogões ou outros aparelhos (incluindo amplificadores) que produzam calor.

9. Não anule a função de segurança do plugue polarizado ou aterrado. Um plugue polarizado tem

dois pinos chatos, sendo um deles mais largo que o outro. Um plugue aterrado tem dois pinos chatos

e um terceiro pino redondo de aterramento. O pino chato mais largo ou o terceiro pino redondo

existem para sua segurança. Se o plugue fornecido não se encaixar na tomada,

consulte um eletricista para trocar a tomada obsoleta.

10. Proteja o cabo de alimentação para que não seja pisoteado nem prensado, sobretudo no plugue,

em tomadas posicionadas no piso e no ponto onde sai do aparelho.

11. Utilize apenas os acessórios especificados

pelo fabricante.

12. Use apenas com o carrinho, tripé, suporte ou mesa especificado pelo fabricante ou

vendido com o aparelho. Ao usar um carrinho, tenha cuidado ao movê-lo com o

aparelho para evitar ferimentos causados por tropeções.

13. Desligue o aparelho da tomada durante tempestades elétricas

ou quando ficar fora de uso por longos períodos de tempo.

14. Toda a manutenção deve ser realizada por pessoal de manutenção qualificado. É necessário

prestar assistência técnica ao aparelho quando tiver sofrido danos de qualquer tipo, tais como

danos ao cabo de alimentação ou ao plugue, derramamento de líquido ou queda de objetos sobre

o aparelho, exposição do aparelho à chuva ou umidade, mal funcionamento ou queda do aparelho.

15. AVISO: Para reduzir o risco de incêndio ou choque elétrico, este aparelho não deve ser exposto

à chuva ou à umidade. Objetos que contenham líquidos, como vasos, não devem ser colocados s

obre este aparelho.

16. Para desconectar completamente este equipamento da tomada de CA de parede,

desconecte o plugue do cabo de alimentação da tomada.

17. O plugue principal do cabo de alimentação deve ser mantido em boas condições de uso.

ATENÇÃO: Ouça com cuidado

As caixas acústicas e subwoofers da Polk Audio conseguem reproduzir sons com volumes

extremamente altos, o que pode causar danos graves ou permanentes na audição. A Polk Audio, Inc.

não se responsabiliza por perda de audição, lesões corporais ou danos materiais que resultem do uso

incorreto de seus produtos. Lembre-se dessas diretrizes e sempre use o bom senso ao controlar o

volume: Limite a exposição prolongada a volumes superiores a 85 decibéis (dB). O usuário é r

esponsável por conhecer as leis locais que governam os níveis de volume permissíveis em veículos.

Para obter mais informações sobre os níveis de volume considerados seguros, visite o site

www.polkaudio.com/education/article/SPL/, ou consulte as diretrizes da Administração de Segurança e

Saúde Ocupacional dos EUA (OSHA - Occupational Health and Safety Administration) no site

www.osha.gov/dts/osta/otm/noise/standards_more.html.

DESCARTE DO PRODUTO

Algumas leis ou regula-mentos internacionais, nacionais e/ou locais podem reger os

procedimentos para descarte deste produto. Para obter informações mais detalhadas,

entre em contato com a loja onde adquiriu o produto ou com o importador ou dis-

tribuidor da Polk Audio em seu país. Para obter uma lista dos importdores/distribuidores

da Polk Audio, visite nosso website em www.polkaudio.com ou entre em contato com

aPolk Audio pelo endereço 5601 Metro Drive, Baltimore, Maryland 21215, USA

Telefone: +1 410 358-3600.

Os avisos de CUIDADO mostrados aqui estão afixados na parte de trás do sistema de caixas

acústicas DSWPROWI.

CUIDADO: (Apenas nos EUA e Canadá) Para evitar choque elétrico, o pino mais largo do

plugue deve ser introduzido completamente no orifício mais largo correspondente da tomada.

CUIDADO: Nenhuma fonte de chama exposta, como, por exemplo, uma vela,

deve ser colocada em cima do aparelho.

Os limites de Classe B de emissão

Este aparelho digital Classe B atende todos os requisitos do Canadá sobre os dispositivos

que causam interferência.

4Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

ITALIANO PORTUGEUSE

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 5

FIRST THINGS FIRST

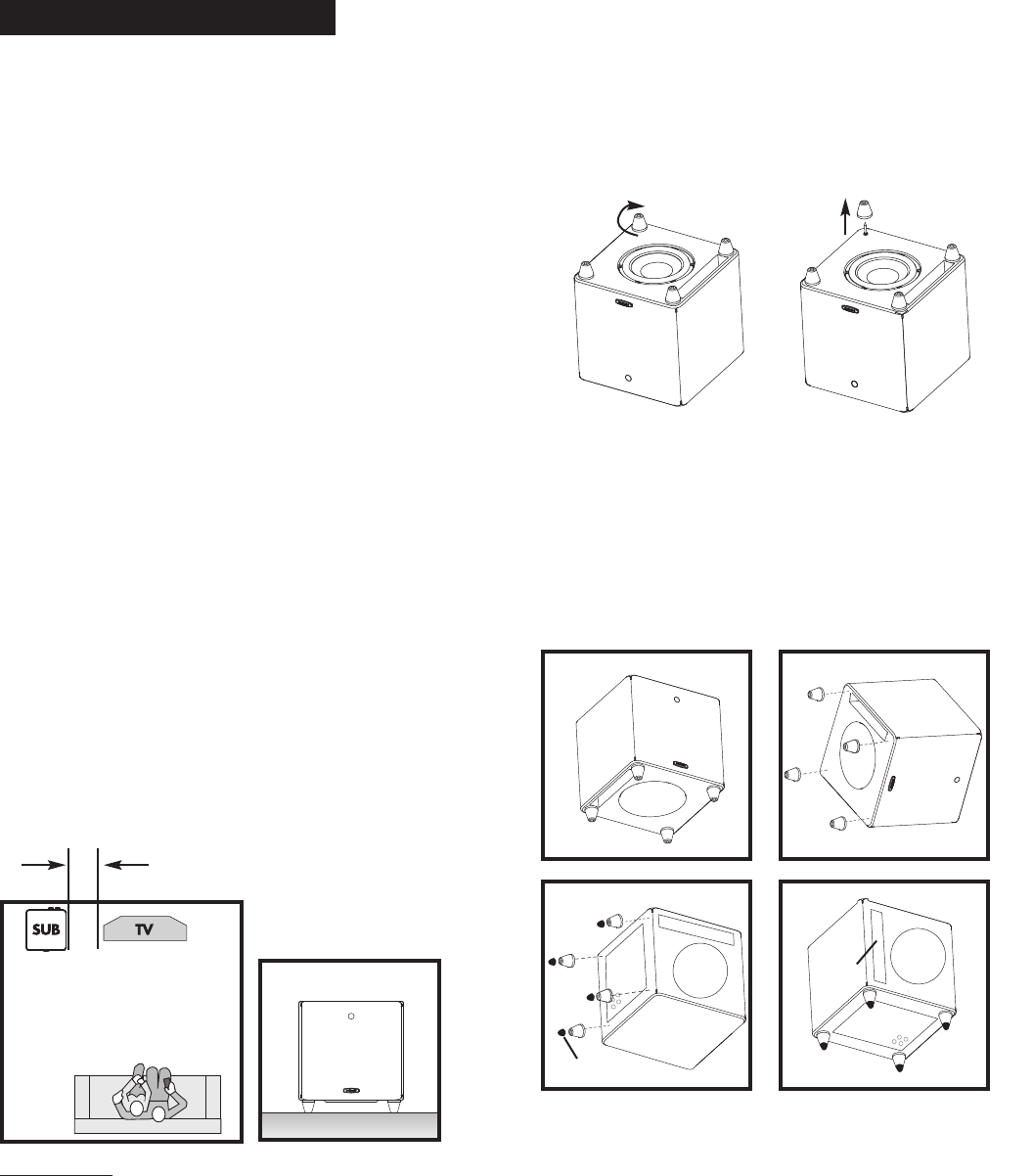

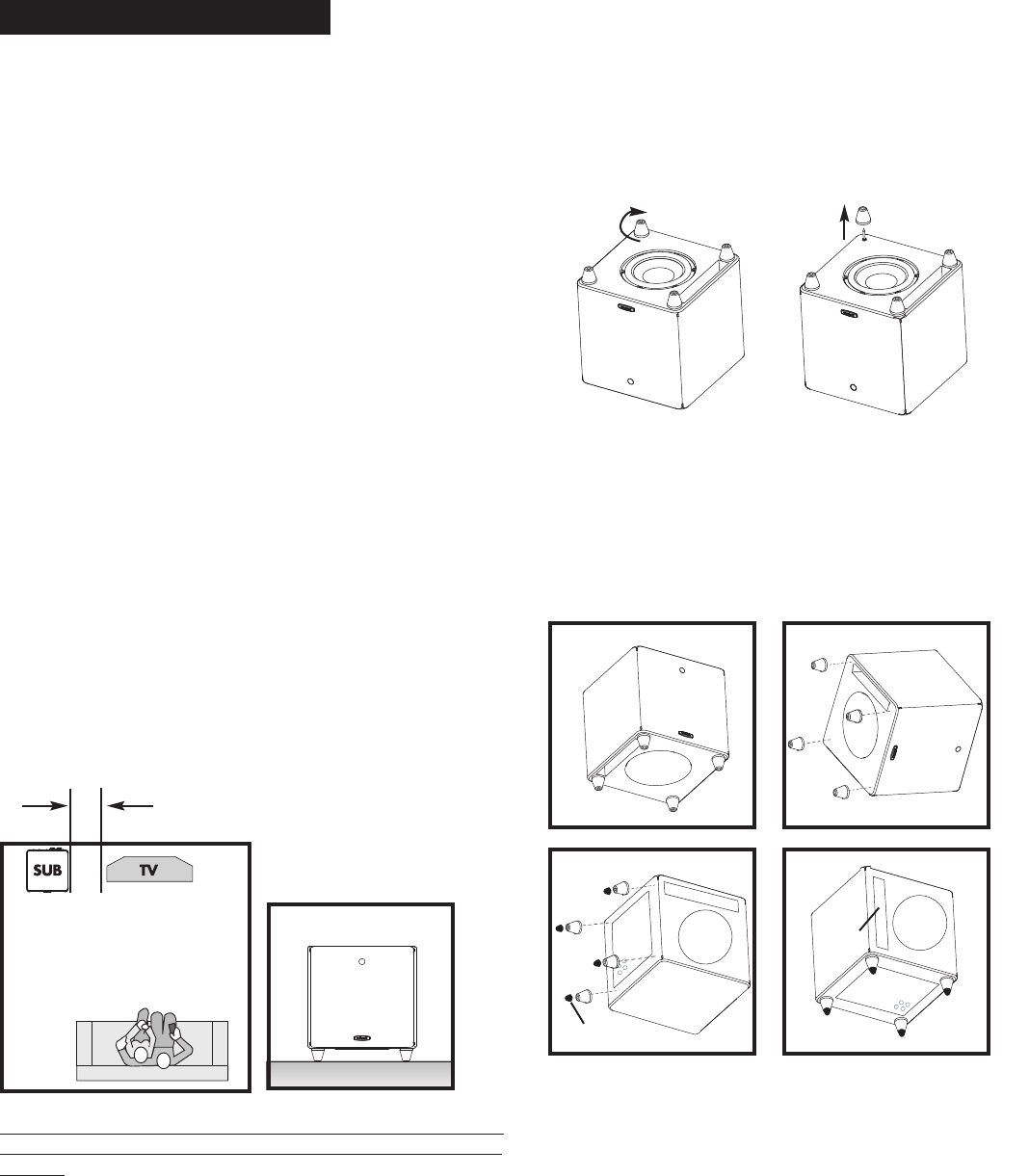

Caution: Subwoofers are heavy. Exercise caution when unpacking your subwoofer.

Take Inventory

1 Subwoofer

1 Remote Control

1 Owner’s Manual

1 Power Cord

1 Registration Card

4 Rubber Foot Inserts

Please inspect your subwoofer carefully. Notify your Polk Audio dealer if you notice

any damage or missing items. Keep the carton and packing material. It will do the

best job of protecting your subwoofer if it needs to be transported.

Your system includes a detachable power cord that’s packaged separately from

the subwoofer. Insert the female end into the receptacle on the amplifier plate and

insert the AC plug into a wall outlet (or power strip) as per the safety instructions

found on the inside cover of this manual. We do not recommend connecting

the subwoofer’s AC power cord to your receiver’s switched outlet.

PLACING YOUR SUBWOOFER IN A ROOM

While your wireless-ready subwoofer may be placed anywhere in the room, it is

magnetically shielded for placement near video monitors. (LCD, DLP and Plasma

televisions are not affected by magnetism.) Allow at least 18" (46cm) of space

between your subwoofer and any tube television, but if you do notice video

distortion or discoloration, immediately move the subwoofer away from the TV.

Also, the Polk Room Optimizer (PRO™) feature lets you place your subwoofer any-

where in the room without compromising performance. When locating your sub-

woofer in the room, we recomment placing it on its base, feet side down.

If you can avoid it, do not place your subwoofer next to an open door.

We do recommend placing your subwoofer in different locations

within your room to learn what produces the best sound quality

based upon your listening preferences.

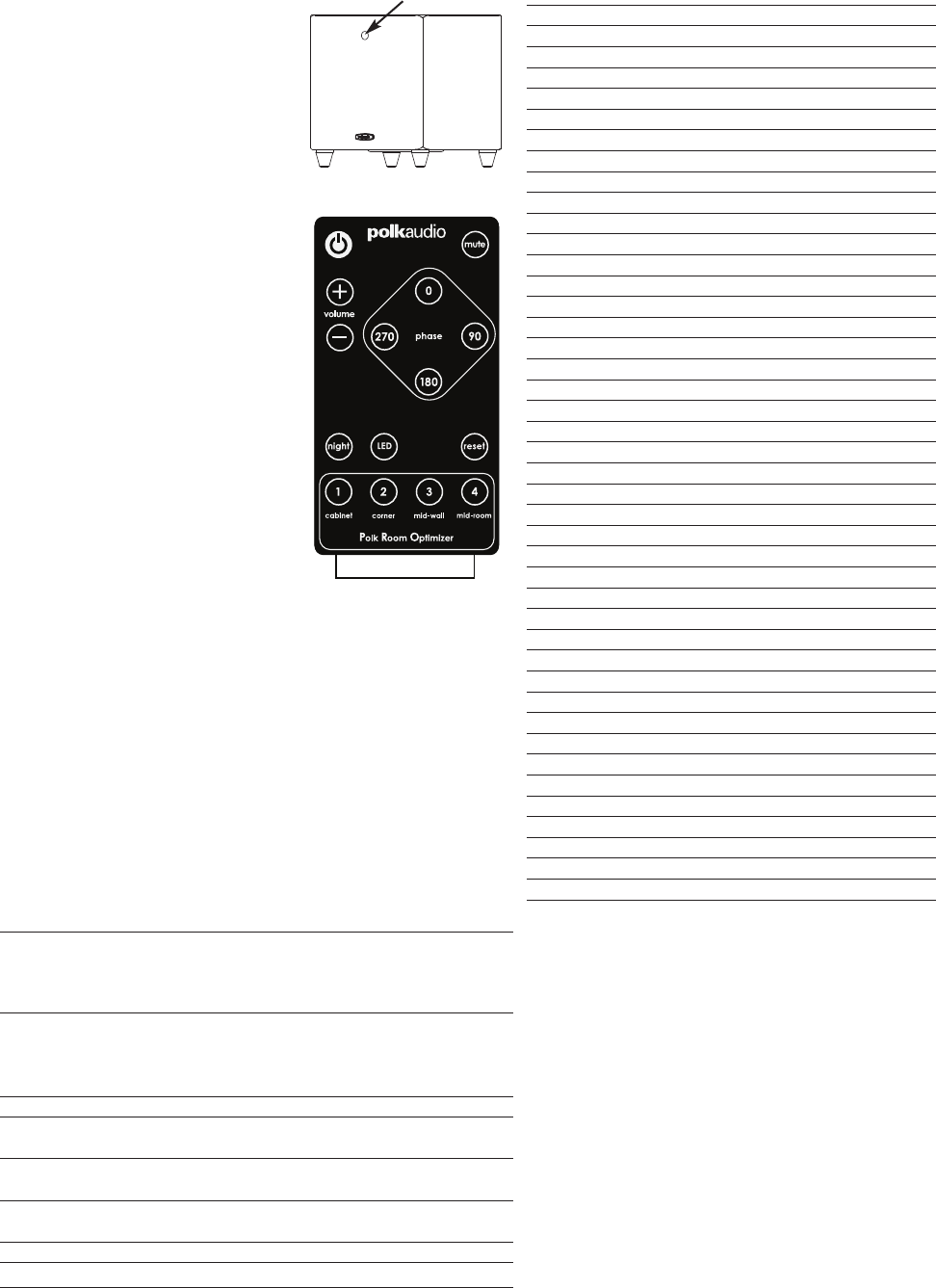

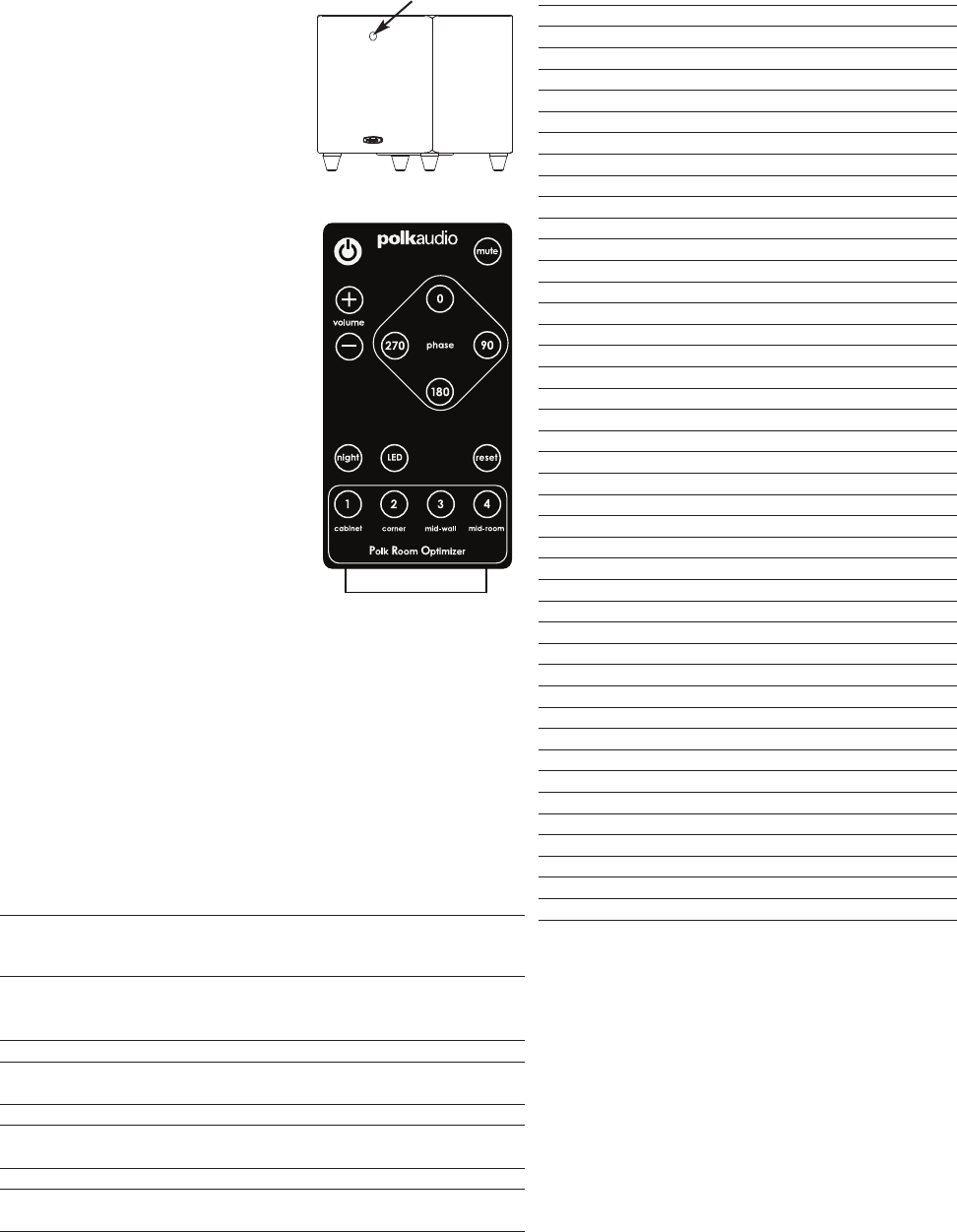

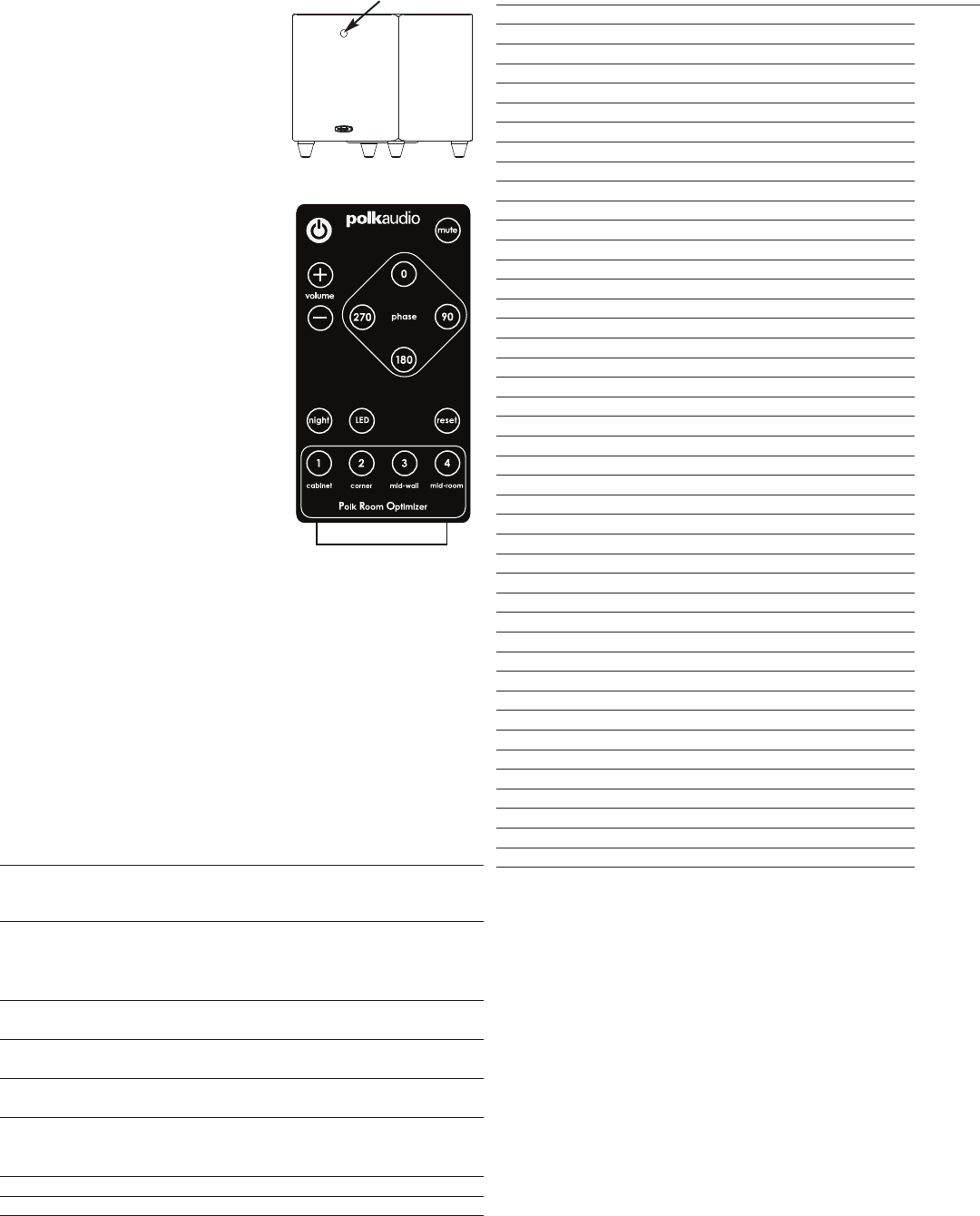

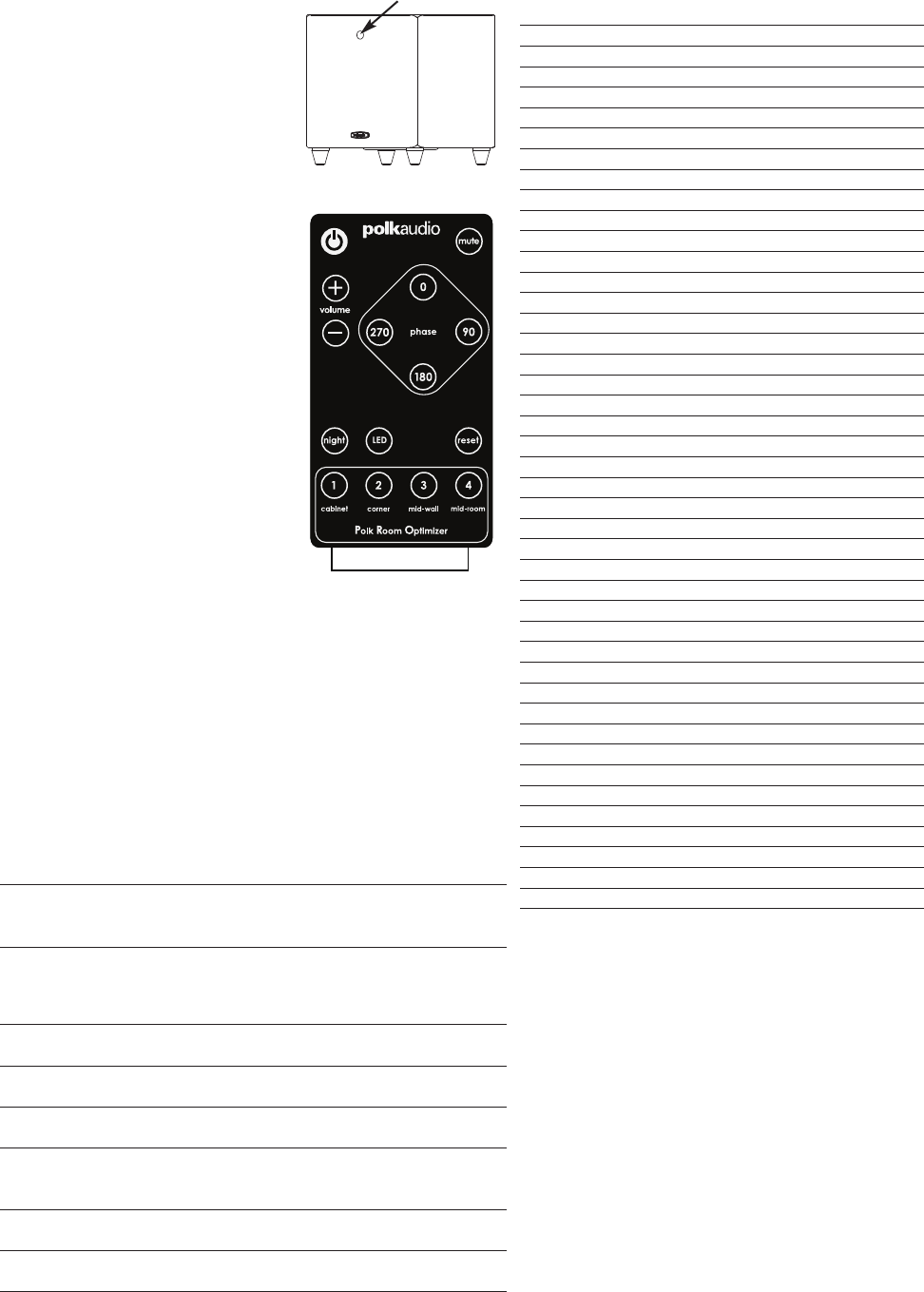

The PRO feature will tailor your subwoofer’s performance to its location in your

room. Select one of the four buttons on your subwoofer’s remote control that

indicates where you’ve placed your subwoofer in the room. (For more on this

feature, see “Polk Room Optimizer.“)

For more information on subwoofer placement, go to

www.polkaudio.com/education/article.php?id=20.

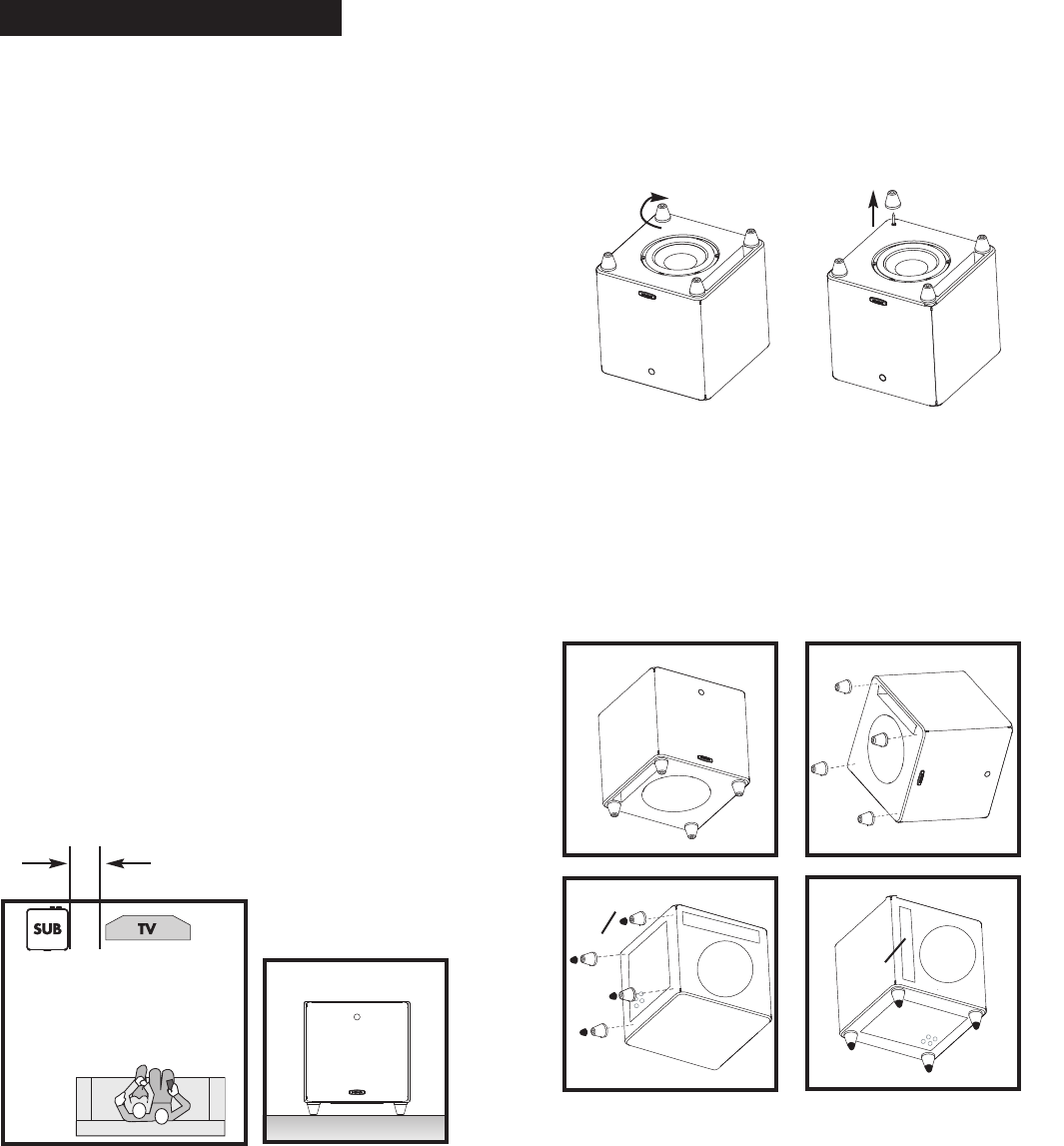

Feet/Carpet Spikes

Wireless-ready subwoofers have removable feet. Each foot’s shaft is also a

carpet spike, which allows you to place your subwoofer on a carpeted floor.

To remove the conical feet from the carpet spike, grasp a foot firmly and turn

the foot clockwise while pulling up. Three complete turns should raise the foot

enough to allow you to place your fingertips under the foot and pull it off the spike.

PLACING YOUR SUBWOOFER IN A CABINET

Your wireless-ready subwoofer can be placed in a cabinet, thereby

reorienting the subwoofer’s driver so that it faces into your listening room.

See the instructions below:

Note: The remote control may not operate when the subwoofer is placed

in a cabinet with the driver facing into the room. If this occurs, adding an IR

repeater will enable the remote control to communicate with the subwoofer.

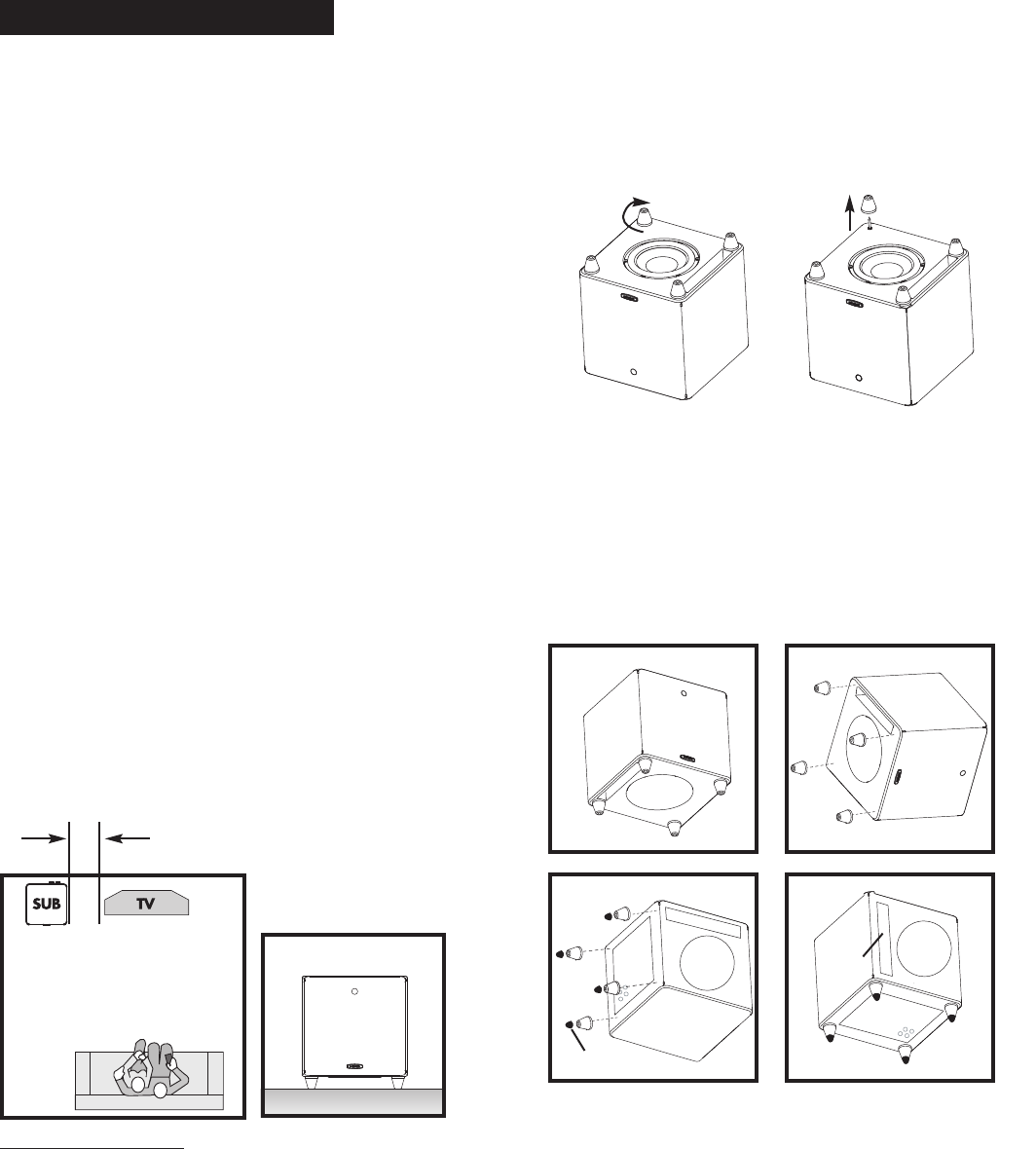

Instructions For Placing Subwoofer In Cabinet:

1. With the subwoofer’s logo facing you, turn the sub on its side.

2. Unscrew the feet from the bottom of the subwoofer.

3. Reattach the feet in the threaded inserts located

on the amplifier side. Press rubber inserts into bottom of feet.

4. Turn the subwoofer onto its feet. Place the subwoofer in the cabinet

so that the driver faces into the room.

Note: Grilles are available for wireless-ready subwoofers at

your authorized Polk Audio dealer or at www.polkaudio.com.

18" - 24"

(46cm - 61cm)

front

amp

side

driver

slot port

rubber

inserts

ENGLISH

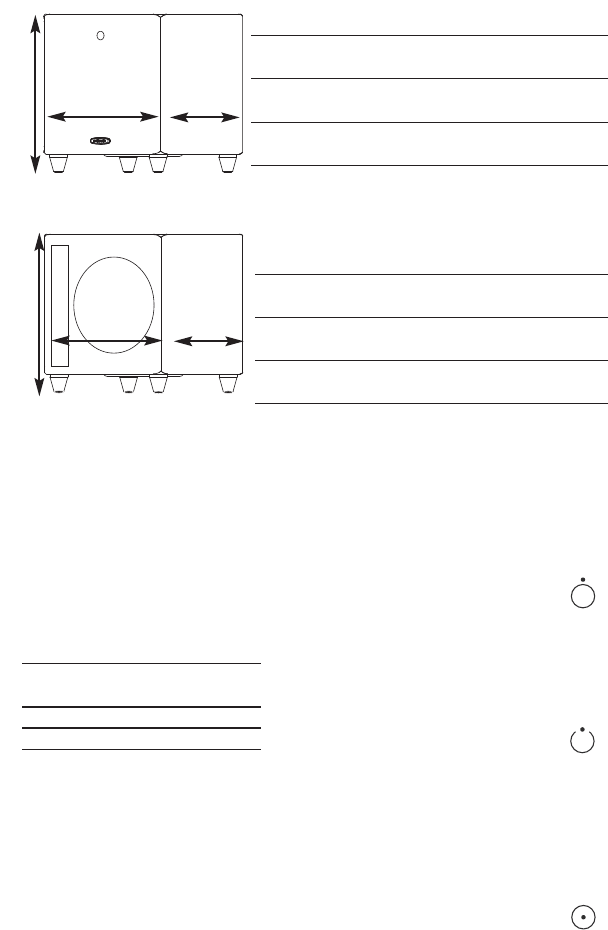

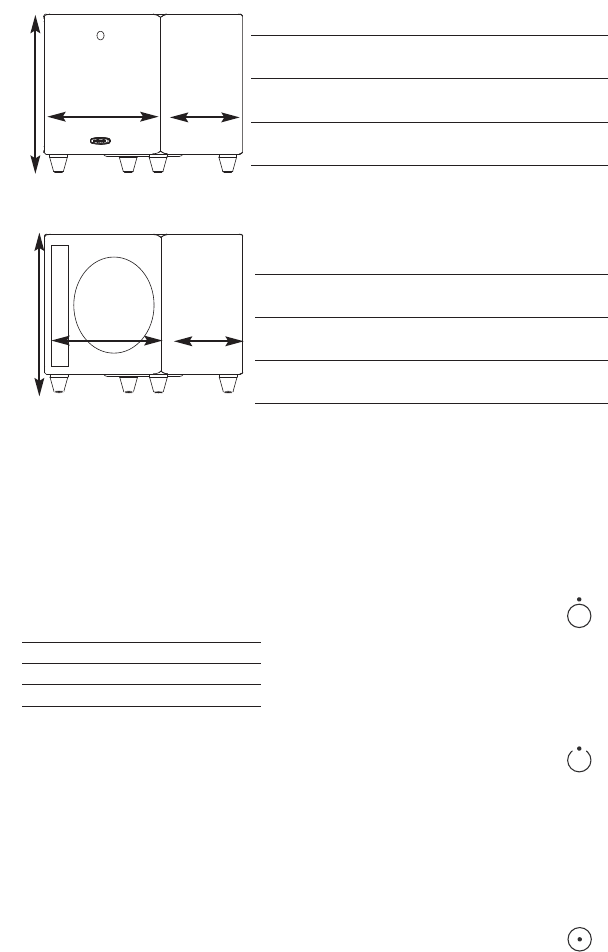

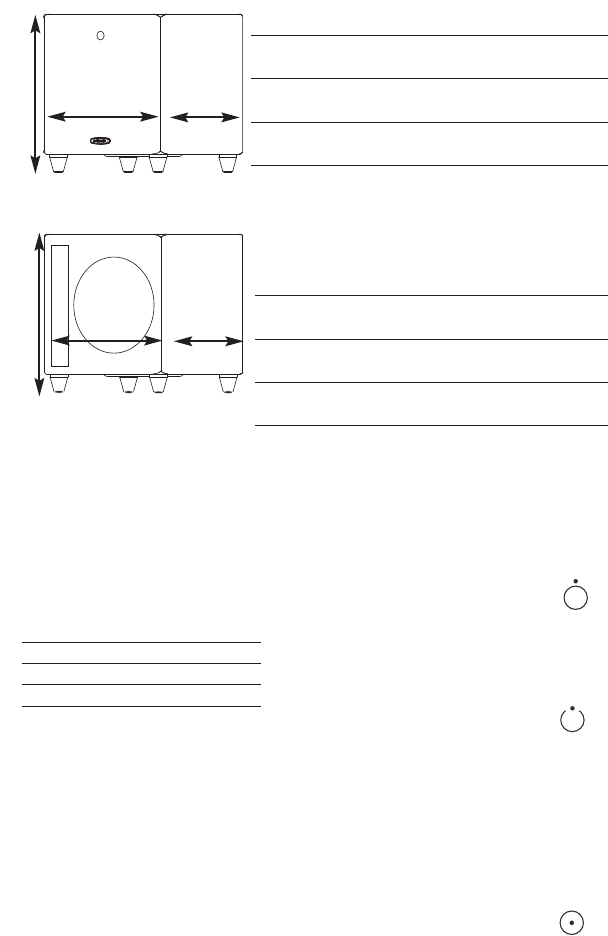

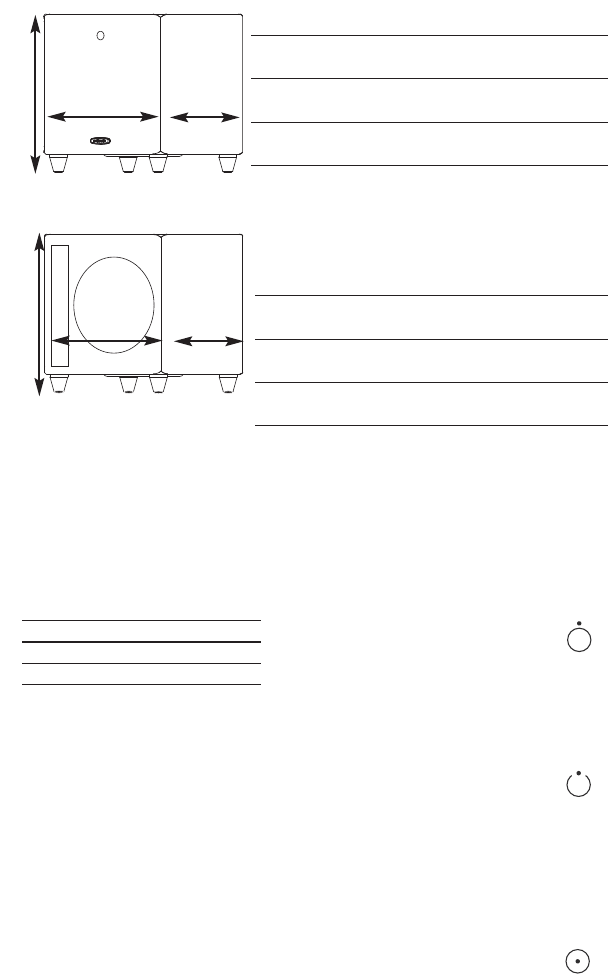

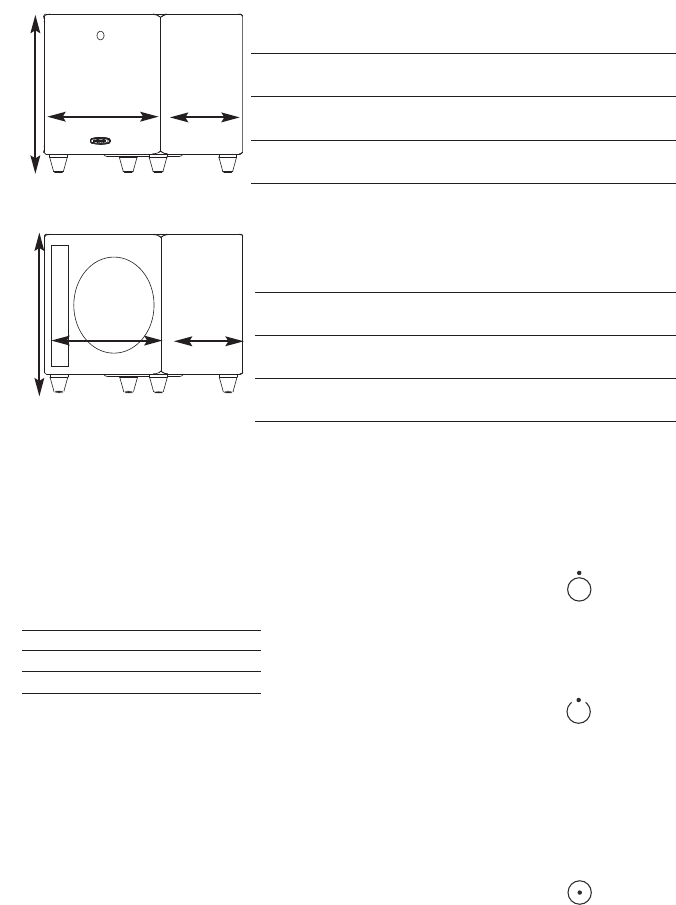

Downward Firing Dimensions

DSWPRO440WI:13 3/4" W x 13 3/4" D x 14 5/8" H

(34.9cm W x 34.9cm D x 37.2cm H)

DSWPRO550WI:15 1/2" W x 15 1/2" D x 16 1/8" H

(39.4cm W x 39.4cm D x 41.0cm H)

DSWPRO660WI:16 1/2" W x 16 1/2" D x 17 1/8" H

(41.9cm W x 41.9cm D x 43.5cm H)

Forward Firing Dimensions

(height with rubber foot inserts)

DSWPRO440WI:13 3/4" W x 13" D x 15 7/8" H

(34.9cm W x 33.0cm D x 40.3cm H

DSWPRO550WI:15 1/2" W x 14 1/2" D x 17 5/8" H

(39.4cm W x 36.8cm D x 44.8cm H

DSWPRO660WI:16 1/2" W x 15 1/2" D x 18 5/8" H

(41.9cm W x 39.4cm D x 47.3cm H

Note: Optional grille adds to depth (sold seperately).

AC POWER CONNECTION AND AUTO ON/OFF

Dual Voltage Switch

Wireless-ready subwoofers are equipped with either a dual

voltage switch or an auto sensor.

DSWPRO440WI Auto Sense

DSWPRO550WI Selectable

DSWPRO660WI Selectable

WARNING: The correct voltage for your country has been set

at the factory. Only use the voltage setting specified for your

country. Using an improper setting may damage your subwoofer.

Main Power Switch

Turn power on/off via the AC MAIN switch.

Standby/Auto/On Switch

Your wireless-ready subwoofer uses a 3-position power switch, which selects

your subwoofer’s operational mode. The three modes are: Standby,Auto and On.

Standby

With the switch in this position, the subwoofer will only turn on (become active)

when the user presses the power button on the remote control. Once active the

subwoofer will remain on regardless of whether an audio signal is present.

Auto

Note: Wired connections only.

In the “Auto” position, your subwoofer automatically turns on when it senses

an audio signal and the LED located on the back of the subwoofer will be green.

When no signal is present, the subwoofer will enter a “waiting” state after 10

minutes and the LED will turn yellow.

We recommend the “Auto” mode if your subwoofer is always receiving

power (i.e., if it's plugged into a wall outlet).

The subwoofer is always on and fully active in this mode. The LED on the back of

the subwoofer will be green. This mode is best if the subwoofer is plugged into a

switched power outlet. The remote control cannot be used to turn off the sub-

woofer.

Note: You may want to leave your subwoofer unplugged or the AC MAIN

switch turned off during extended periods of non use, such as during a vacation

and also during electrical storms.

Power Mode LED Colors And Their Meaning:

Green: Fully active

Yellow: Standby

Red: Protection

HWD

6Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

CONNECTING THE SUBWOOFER TO

THE SYSTEM—HOOKUP OPTIONS

IMPORTANT NOTE: USE ONLY ONE OF THESE OPTIONS.

NEVER COMBINE HOOKUP OPTIONS.

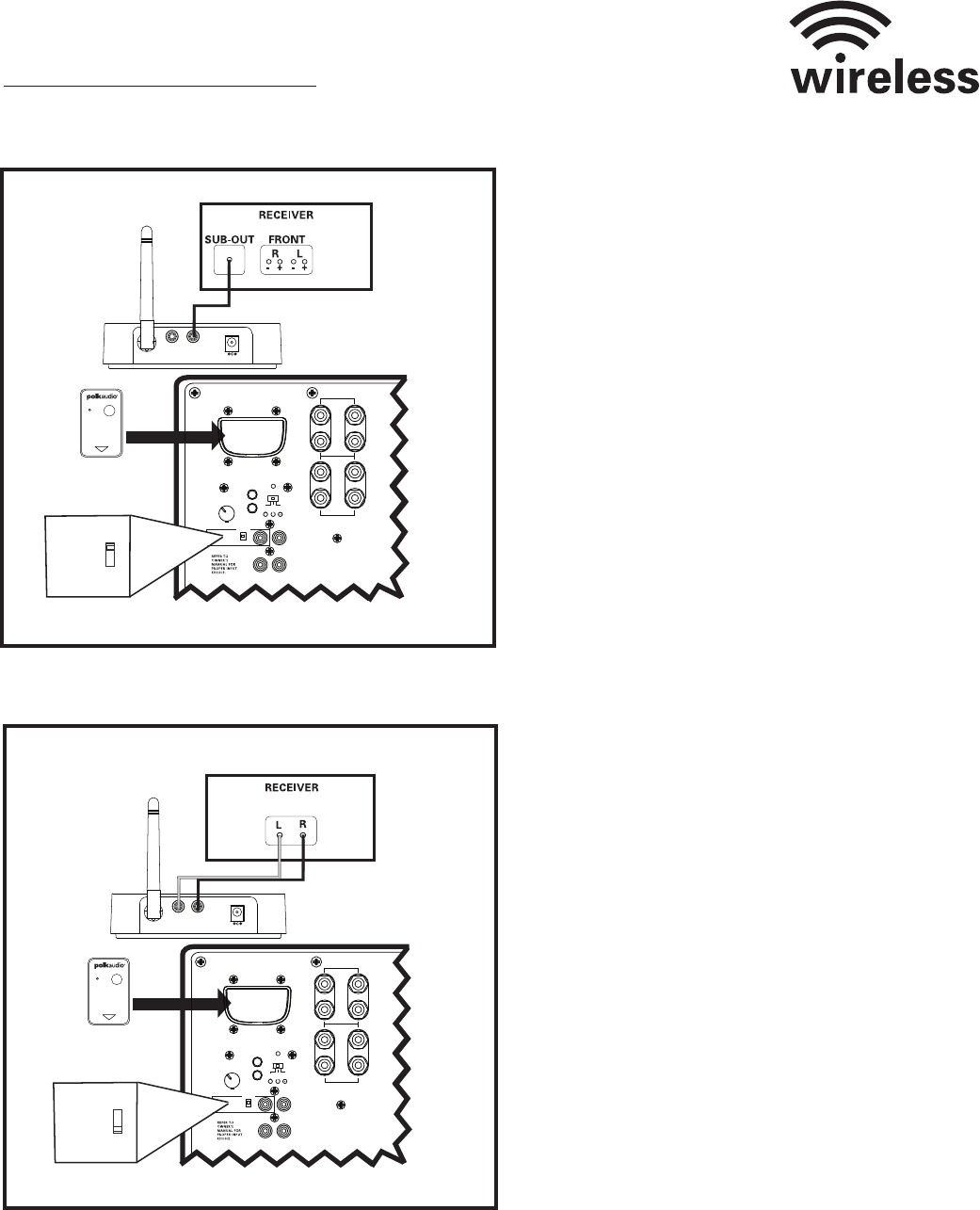

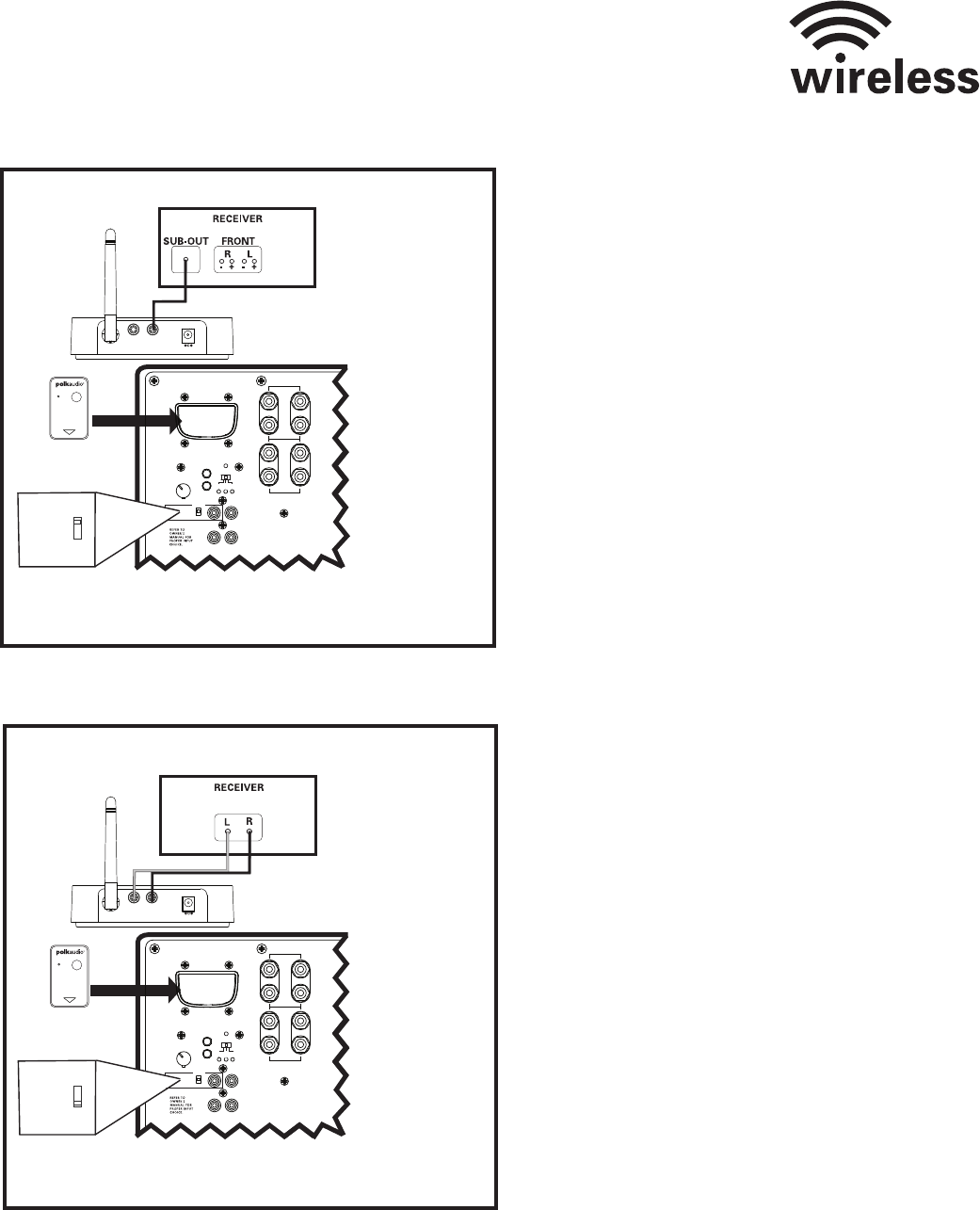

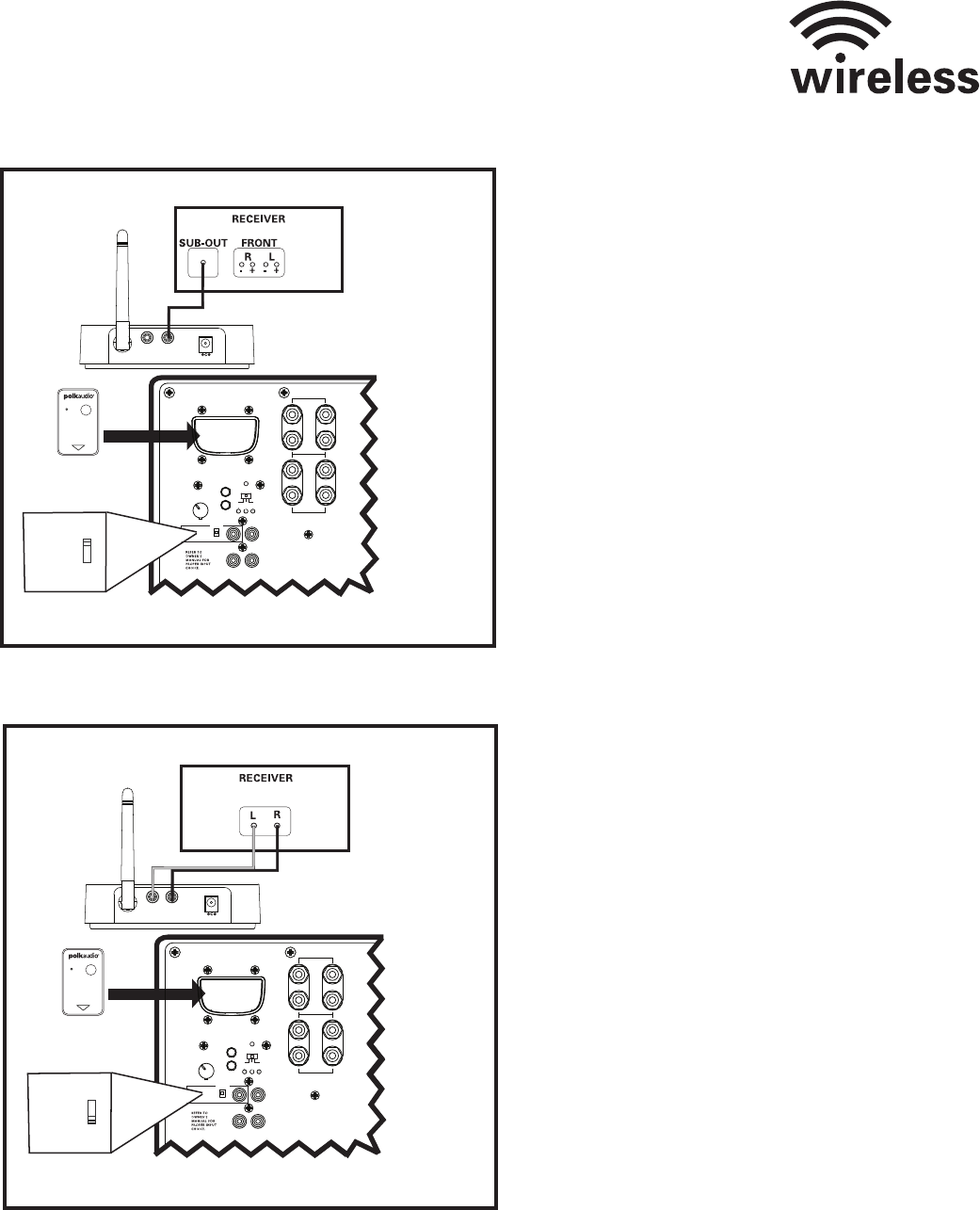

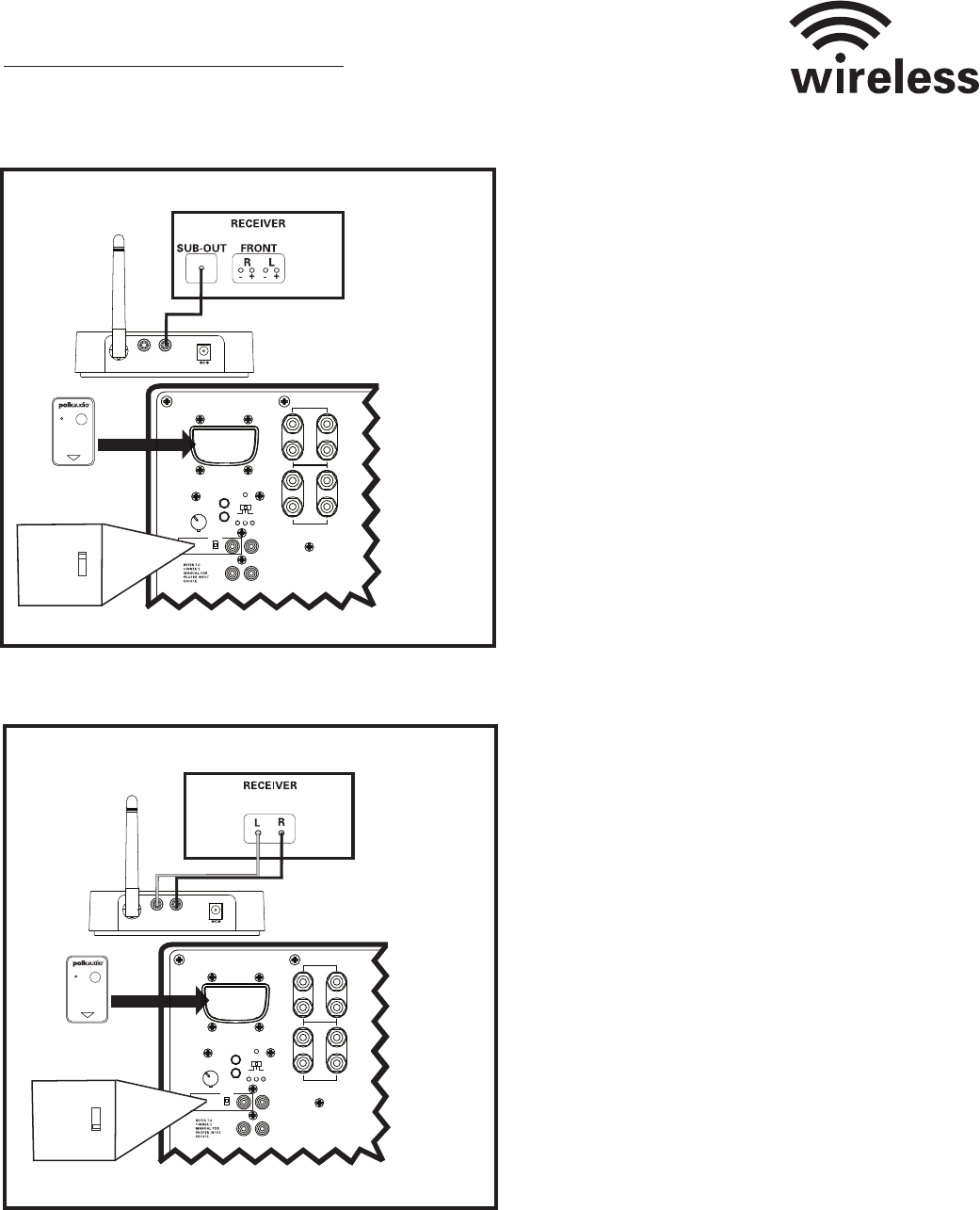

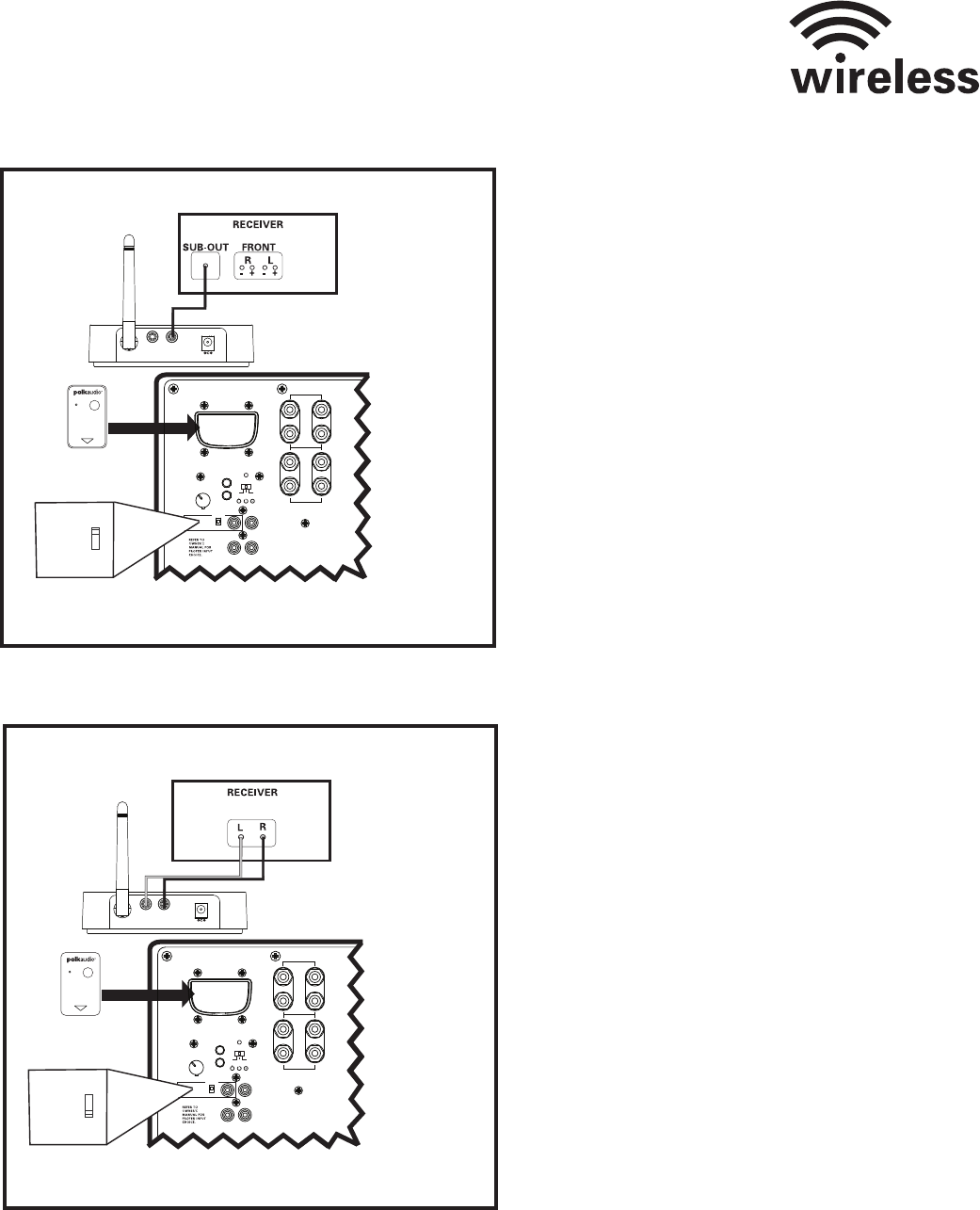

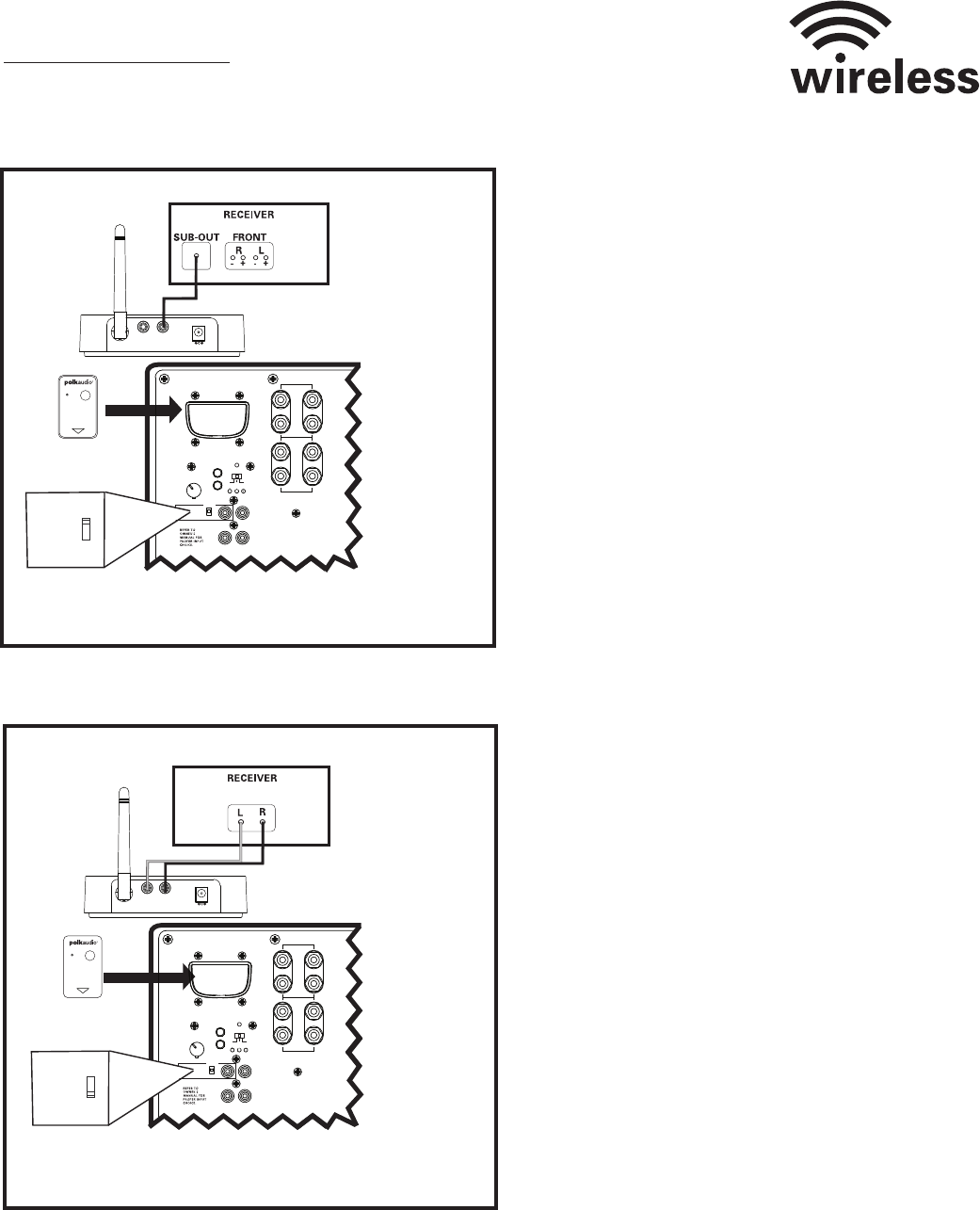

Wireless Connections

OPTION #1 LFE

Verify that on your receiver you have a dedicated subwoofer output jack,

(common on most Dolby Digital 5.1, 6.1 and 7.1 surround receivers). The

output will be labeled “SW Out,” “Sub-Pre Out” or something similar. Using a

single subwoofer cable, connect the receiver to the LFE input on the transmitter

as shown in the OPTION #1 illustration.

OPTION #2 Line Level

If your receiver does not have a dedicated subwoofer output jack (common with

stereo (2 channel) and older Dolby Pro-Logic receivers), use line level connections.

Connect the preamp outputs of your receiver and to the LEFT and RIGHT inputs on

the transmitter as shown in the OPTION #2 illustration.

ANTENNA DC 5V 1.0A

LEFT RIGHT/

LFE

PWSK-1 TRANSMITTER (SOLD SEPARATELY)

PWSK-1 RECEIVER

(SOLD SEPARATELY)

SCAN

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

USE AS LFE

YES

ANTENNA DC 5V 1.0A

LEFT RIGHT/

LFE

PWSK-1 TRANSMITTER (SOLD SEPARATELY)

PRE-AMP OUT

PWSK-1 RECEIVER

SCAN

(SOLD SEPARATELY)

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

USE AS LFE

YES

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 7

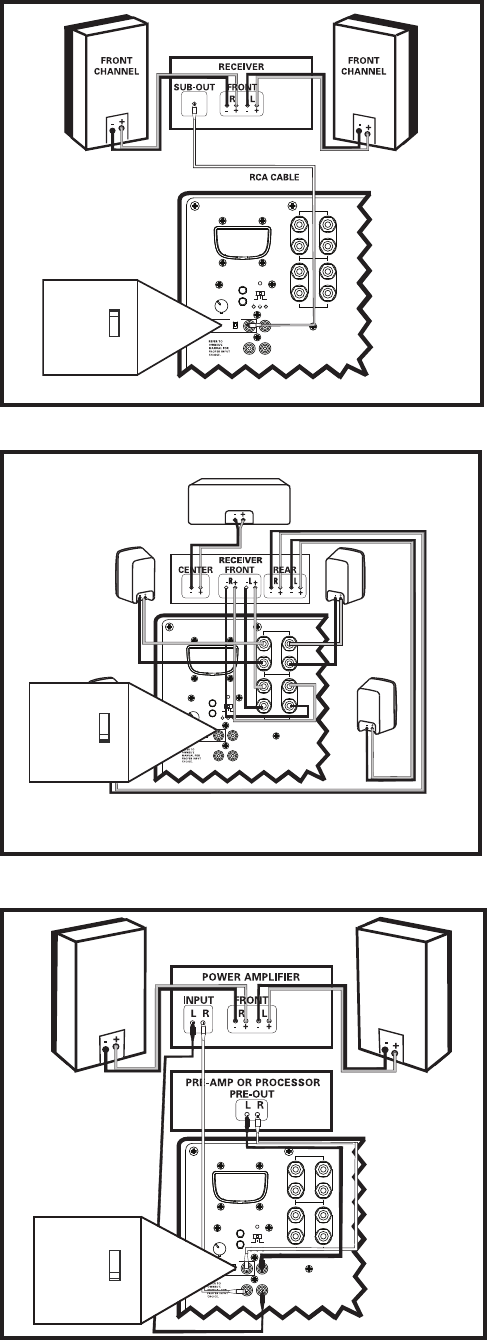

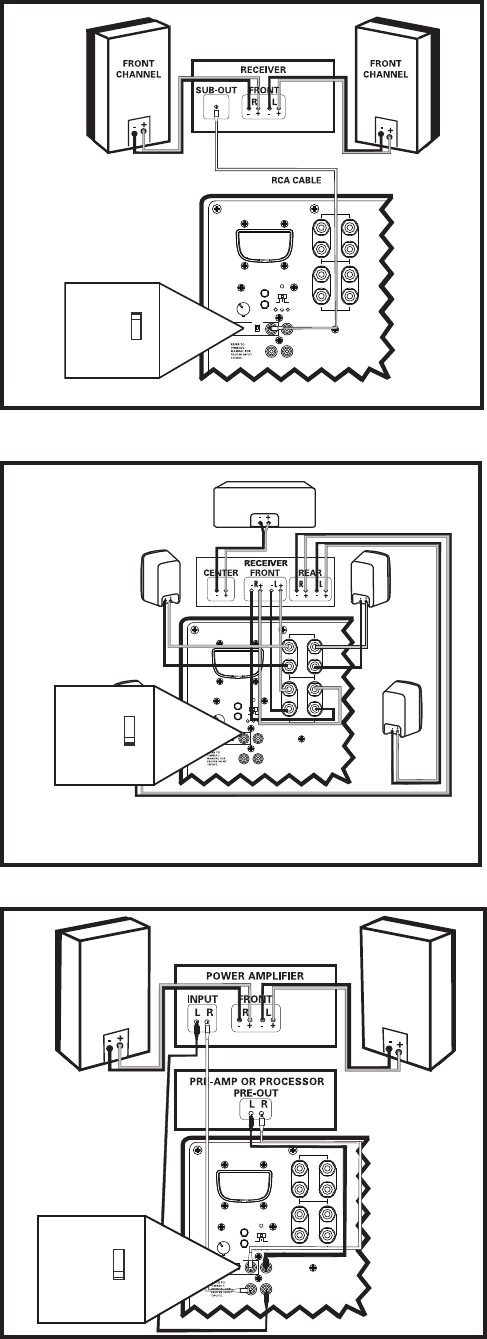

Wired Connections

OPTION #1 Receivers that include a “SUB OUT” feature—

the most common hookup method with Dolby Digital®and DTS®receivers.

• Connect a single RCA cable from the “SUB OUT” of your receiver to the LFE/R

input of the subwoofer. This connection method bypasses the subwoofer’s

internal filter and relies on the filter built into your receiver. Make no other

signal connections. Do not use speaker wire to make the connection to

the subwoofer.

•Connect all other speakers directly to the receiver. Adjust your receiver’s

speaker configurations as follows:

Front Speakers = SMALL

Center and Surrounds = SMALL

Subwoofer = ON, YES, or PRESENT

• Depending on your front speakers’ bass output capabilities, set the crossover

frequency on the receiver to 80Hz for tower and bookshelf speakers (speakers

with a woofer 5 1/4" in diameter or larger) and 100-120Hz for satellite

speakers. Consult your receiver’s owner’s manual for instructions.

OPTION #2 Two channel or Dolby Pro Logic®receiver with no “SUB OUT.”

Use two-conductor 16 gauge or thicker speaker wires. See your Polk Audio

dealer for wire recommendations.

Note: Do not use the line or LFE input in this configuration.

• Connect the left and right front speaker outputs of your receiver to the

speaker level inputs of the subwoofer using speaker wire (see “Making

Binding Post/Speaker Wire Connections” for detailed instructions).

• Connect the left and right front speakers using speaker wire

from the speaker level outputs from the subwoofer.

• Connect the center channel speaker directly to the

center channel output from your receiver.

• Connect the rear surround satellites directly to the rear or surround

channel outputs from your receiver.

• Adjust your receiver’s speaker configurations as follows:

Front Speakers = LARGE

Subwoofer = OFF or NO

Center and Surrounds = SMALL

OPTION #3 Receivers with full-range (unfiltered) Left and Right “Pre Out”

jacks (this is the least commonly used hookup).

• Connect the left and right preamp outputs from your receiver to the left and

right LINE LEVEL inputs of the subwoofer. Do not use speaker wires.

• Connect the left and right LINE LEVEL outputs to the left and right inputs

on the power amplifier.

• Adjust the settings on your receiver as follows:

Front Speakers = LARGE

Subwoofer = OFF or NO

USE AS LFE

YES

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

USE AS LFE

YES

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

USE AS LFE

YES

8Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

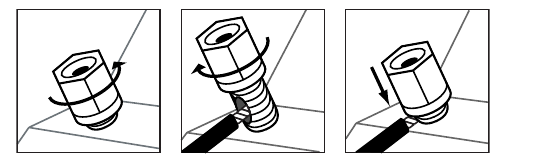

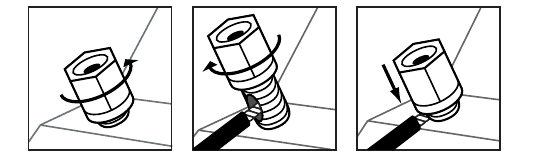

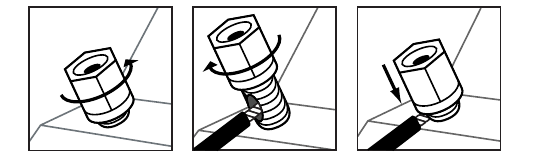

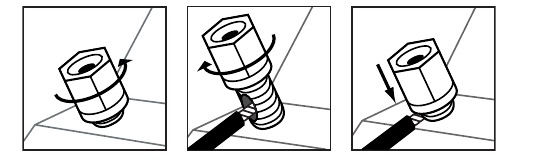

Making Binding Post/Speaker Wire Connections

Note that one of the speaker input terminals on the rear of the subwoofer is

marked red (+) and the other black (-). Make certain that you connect the wire

from the red (+) terminal of your receiver to the red (+) terminal on your subwoofer

and the wire from the black (-) terminal of the receiver to the black (-) terminal

on your subwoofer. Speaker wire has some indication (such as color coding,

ribbing, or writing) on one of the two conductors to help maintain consistency.

Note: If your subwoofer doesn’t seem to produce much bass, it is most likely

that one of the speaker wires is connected backwards. Double check all

connections for correct polarity.

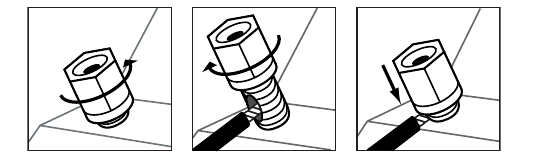

Strip 1/2" (12mm) of insulation from each of the two conductors on both ends

to expose the bare wire. Twist the exposed wire of each conductor to form two

un-frayed strands (one on each end).

Unscrew the binding post hex nuts several turns. Insert the exposed wire,

ensuring that none of the bare wire ends touch each other, because contact

could result in an electrical short and cause your receiver to turn off or malfunc-

tion. With the speaker wire inserted into the binding post, turn the hex nut

clockwise until it's snug.

ADJUSTING YOUR SUBWOOFER

Note: When you set up your subwoofer for the first time, you will probably have

to make adjustments several times before you hear what you personally like.

Don’t forget to turn the AC MAIN power switch on.

INITIAL SETTINGS

Your wireless-ready subwoofer offers a range of settings. The unit’s

initial settings are as follows:

• Phase: 0

• Volume: 50% (20, on a scale from 0-40)

• PROsetting: mid-room

The settings that are best for you depend upon your subwoofer placement,

electronics and personal taste. After you’ve become familiar with what the

settings do, experiment with alternate options to find the method that

works best for your system setup. You’ll find an informative article on

“Subwoofer Positioning and Adjustment” in the set up section at:

www.polkaudio.com/education/article.php?id=19.

POLK ROOM OPTIMIZER (PRO)

Where you place your subwoofer in your room affects its response. wireless-ready

subwoofers incorporate the Polk Room Optimizer (PRO) feature—four push-

button room equalization presets that maximize your subwoofer’s performance

for typical room placements: “cabinet,” “corner,” “mid-wall” and “mid-room.”

Atraditional subwoofer’s response is affected by its location in a room. The

Polk Room Optimizer (PRO) feature allows you to place your wireless-ready

subwoofer where you want it in your listening room. Based upon the four most

common room placements for subwoofers, PRO maximizes sound quality for you,

smoothing out the bass response that a particular room placement creates. You

simply choose the location you want and select the corresponding button on your

subwoofer’s remote control.

FINE TUNING YOUR SUBWOOFER

•Volume: Adjust by ear using a wide variety of CDs and video sources.

Adjust for deep, powerful bass without “boominess.”

•Low Pass Filter Control: NOTE: This control does not operate when the

subwoofer is connected with Option #1 (wireless/wired LFE Input). This control,

which is located on the back of the amplifier, adjusts the frequency range over

which the subwoofer operates. When using smaller main speakers the upper

range of the control will probably yield the best results. With larger speakers

the lower end of the control range will probably sound best, but always let your

ear be the final judge. If male vocals sound “thin,” turn this control up until

the voice sounds rich but not “boomy.” If male vocals sound too “thick” or

“chesty,” turn this control down until the voice sounds natural.

•4 Button Phase Control (0, 90, 180 and 270 degree settings): This control

enables the subwoofer to blend more seamlessly with your main speakers.

Sit in your favorite listening position. Using the subwoofer’s remote control,

play music (not a movie) with a walking bass line. We recommend playing

jazz or country music. Now listen carefully for the point at which the subwoofer

transitions to your main speakers. This is the crossover point, and this point

should be below the frequency of a male human voice. Whichever phase setting

sounds louder or fuller at the subwoofer’s crossover (transition) point is the

optimum setting. If after trying all four possible phase settings you cannot

hear any difference, leave the phase setting at “0.”

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 9

DSWPRO440WI Amplifier

DSWPRO550WI Amplifier

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

YES

AC MAIN

OFF

100-240V~ 50/60Hz 160W

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

This device complies with Part 15 of the FCC Rules. Operation is subject

to the following two conditions: (1) this device may not cause harmful

interference, and (2) this device must accept any interference received,

including interference that may cause undesired operation.

FCC ID: W4ADSWPRO

T 2.5 A L 250V

LOW PASS

60Hz

110Hz

160Hz

10 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 11

DSWPRO660WI Amplifier

DSWPROWIREMOTE CONTROL

Wreless ready subwoofers come with a

credit card sized remote control. All com-

mands are sent to the subwoofer via IR

control. The IR receiver is located on the

front of the subwoofer when the subwoofer

is in its downward firing configuration.

The remote control has the

following features:

•Power

•Volume

•4 Button Phase Control

(0, 90, 180 and 270 degree settings)

•4 Button

Polk Room Optimizer (PRO) presets

•Mute function

•Night function allows you to hear low-level

bass detail at lower volumes. If you have

the volume at 30 and press “night,“ the

volume is reduced by 50%, in this example

to 15. Pressing “night“ a second time

restores the volume to its original setting.

Pressing Volume+ (or Volume-) incrementally

increases (or decreases) the volume in the

normal manner and takes the subwoofer

out of “night“ mode. Also, the LED shines

at a reduced intensity when the subwoofer

is in “night“ mode.

•Reset button restores the woofer’s settings to

factory presets. Hold down for two (2) seconds.

•LED turns LED On/Off. The amplifier

remains active.

Important: To activate the remote control for

the first time, remove the plastic tab.

WHAT IS THAT BLINKING BLUE LIGHT?

Behind the logo badge on the front of your subwoofer there is a blue LED. The blue

light blinks whenever you press a button on the subwoofer’s remote control. The

light lets you know that the subwoofer has received the command and is enabling

the function you’ve selected. The following table describes each button’s function

and how the LED communicates to you:

Power LED is on when power is active and is off when power is

not active. (Pressing the LED button on the remote will also

turn the LED off.)

Volume LED will blink a 2-digit code indicating volume setting from

0 to 40 (i.e., if the volume is turned up to 28, the LED will

flash two long blinks followed by eight short blinks).

Mute LED blinks slowly when “mute” is selected.

Phase 0 degrees—1 blink; 90 degrees—2 blinks;

180 degrees—3 blinks; 270 degrees—4 blinks.

Night LED is on at a lower intensity; volume is reduced by 50%.

PRO Presets Cabinet—1 blink; Corner—2 blinks;

Mid-wall—3 blinks; Mid-room—4 blinks.

Reset LED will blink 4 times.

LED Turns LED on/off. The amplifier remains active.

VOLUME SETTINGS

Blue LED Indicator

Volume Level Long Blinks Short Blinks

40 40

39 39

38 38

3737

36 36

35 35

34 34

3333

32 32

31 31

30 30

2929

28 28

27 27

26 26

25 25

24 24

23 23

22 22

21 21

20 20

19 19

18 18

17 17

16 16

15 15

14 14

13 13

12 12

11 11

10 10

909

808

707

606

505

404

303

202

101

000

IR Receiver

12 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

TROUBLESHOOTING

No sound coming If hookup is “SUB OUT” to LFE, check

from subwoofer. and make sure your receiver is set to

Subwoofer = YES. If hookup is via

speaker wire, check that the polarity

of the wires is correct.

Subwoofer doesn’t sound right. Adjust volume, low pass filter, phase

and PRO settings.

The subwoofer is humming. There could be interference from a

cable TV line. Disconnect the cable

TV line from the cable box to see

if the hum stops. A low-level hum

is normal.

Subwoofer has no power. Is the AC MAIN switch on?

Check outlet; check fuse after

unplugging the subwoofer. The fuse

is located under the power cord

receptacle. Fuse type and rating is

found on the back panel.

Remote control doesn’t work. Remove the plastic tab to activate

the remote control’s battery or try

replacing the battery. Ensure the

IR sensor is not blocked.

Power LED is red. Unplug subwoofer for 15 minutes,

then plug back in.

The subwoofer’s sound – Turn off both the the transmitter and the

is intermittent, sounds wireless subwoofer. Then turn them back

weak or is distorted. on to re-establish communication.

– Try changing settings of the Channel ID

switches on both the transmitter and the

wireless subwoofer.

– The wireless subwoofer could be too far

away from the transmitter to receive a

sufficiently strong signal. Try moving it closer.

TECHNICAL ASSISTANCE AND SERVICE

If, after following the hook up directions, you experience difficulty please

double-check all wire connections. Should you isolate the problem to the

subwoofer, contact the authorized Polk Audio dealer where you made your

purchase, or call Polk Audio’s friendly Customer Service Department at

1-800-377-7655 (calls from US or CAN only), 410-358-3600 9am to 6pm EST,

Monday through Friday.

You may also contact us via email: polkcs@polkaudio.com. For more detailed

hook up information and manual updates, visit: www.polkaudio.com.

Specifications can be found on the DSWPROWI webpages.

Go to www.polkaudio.com.

POWER RATINGS

Model Shipping Weight Power Rating

DSWPRO440WI 34.6 lb. (15.7 kg) 100V-240V~50/60 Hz 160W

DSWPRO550WI 46.5 lb. (21.1 kg) 100V-120V~/220V-240V~50/60 Hz 160W

DSWPRO660WI 50.3 lb. (22.8 kg) 100V-120V~/220V-240V~50/60 Hz 200W

Like all wireless devices, your DSWPROWI may be susceptible

to RF interference from such sources as microwave ovens,

WiFi computer systems, video game systems, cordless

telephones, blue tooth systems, baby monitors and other

devices. In particular, any devices operating in the 2.4GHz

band may cause intermittent wireless connections between

the DSWPROWI. It is also possible that your DSWPROWI may

affect other wireless systems. For the most part, you can avoid

wireless performance problems by physically separating these

devices from your DSWPROWI.Maintaining a distance of sev-

eral feet or more between your DSWPROWI speaker and any

wireless device should prevent any mutual interference effects.

If you do notice any subwoofer signal dropouts take care to

identify the root cause (most commonly having other wireless

devices too close) and resolve accordingly. Any interference

effects from a microwave oven will cease once the oven stops

operating and may be resolved on a long-term basis by increas-

ing the physical distance between your DSWPROWI and the

microwave oven.

A Note Regarding Wireless Performance:

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 13

14 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

AVANT TOUT

Avertissement: Un subwoofer est lourd. Soyez prudent lorsque

vous le déballez.

Faites l’inventaire

1 subwoofer

1 télécommande

1 manuel d’utilisation

1cordon d’alimentation

1 carte d’enregistrement

4 pattes en caoutchouc

Inspectez votre subwoofer avec soin. Si vous constatez des dommages ou

l’absence de pièces, contactez votre revendeur Polk Audio. Conservez la boîte et

l’emballage – ils assureront la meilleure protection de votre subwoofer lors de

transit éventuel.

Le système comprend un cordon d’alimentation amovible emballé séparément du

subwoofer. Insérez la fiche femelle du cordon dans la prise mâle située sur le pan-

neau de l’amplificateur et branchez la fiche mâle dans une prise de courant CA (ou

dans un bloc à prises multiples) en respectant les consignes de sécurité imprimées

au verso de la page couverture de ce manuel. Il est déconseillé de brancher le

cordon d’alimentation dans la prise CA commutée de votre récepteur.

OÙ INSTALLER VOTRE SUBWOOFER

Votre subwoofer «prêt au sans fil» est blindé magnétiquement pour permettre son

installation à proximité d’un moniteur vidéo CRT (les écrans LCD, DLP et à plasma

ne sont pas affectés par les champs magnétiques). Allouez au moins 46 cm (18 po)

entre le subwoofer et tout téléviseur à écran cathodique. Si vous constatez de la

distorsion ou de la décoloration vidéo, éloignez immédiatement votre subwoofer

du téléviseur.

Le dispositif «Polk Room Optimizer (PRO™)» vous permet de placer votre subwoofer

n’importe où dans la pièce sans compromettre sa performance. Le subwoofer doit

être installé debout et sur ses pieds. Si possible, ne l’installez pas à proximité

d’une porte ouverte.

Nous vous recommandons de placer votre subwoofer à différents

endroits dans la pièce afin de déterminer l’emplacement qui offrira

le meilleur équilibre sonore selon vos préférences

Le dispositif «PRO» corrige la réponse en fréquences de votre subwoofer selon son

emplacement dans la pièce. Sélectionnez un des quatre boutons de la télécom-

mande qui représente l’endroit où votre subwoofer est placé dans la pièce. (Pour

plus de détails sur ce dispositif, voir la rubrique « Polk Room Optimizer ».)

Pour plus d’information sur le placement d’un subwoofer, visitez :

http://www.polkaudio.com/education/article.php?id=20

Pieds/Picots à tapis

Les subwoofers «prêts au sans fil» sont dotés de pieds amovibles. La tige de

chaque pied sert également de picot à tapis, ce qui vous permet d’installer votre

subwoofer sur un plancher recouvert de tapis.

Pour retirer le pied conique du picot, tenez le pied fermement et tournez-le vers la

droite tout en le tirant. Trois tours complets devraient soulever le pied juste assez

pour vous permettre d’insérer vos doigts sous le pied et de retirer le picot.

INSTALLATION DE VOTRE SUBWOOFER DANS UN MEUBLE

Les subwoofers «prêts au sans fil» peuvent être d’installés dans un meuble avec

le transducteur orienté vers la pièce. Consultez les instructions ci-dessous.

Note: La télécommande ne fonctionnera peut-être pas lorsque le subwoofer est

installé dans un meuble avec son transducteur orienté vers la pièce. Si cela se

produit, l’ajout d’un répéteur IR permettra à la télécommande de communiquer

avec le subwoofer.

Instructions pour installer un subwoofer dans un meuble :

1. Couchez le subwoofer sur son côté avec le logo face à vous.

2. Dévissez les pieds de la base du subwoofer.

3. Revissez les pieds dans les douilles taraudées situées sur le côté de

l’amplificateur. Placez une patte en caoutchouc sur chaque pied.

4. Placez le subwoofer sur ses pieds. Installez-le dans le meuble avec le

transducteur orienté vers la pièce.

Note: Des grilles pour les subwoofers «prêts au sans fil» sont disponibles

chez votre revendeur agréé Polk Audio ou à: www.polkaudio.com

18" - 24"

(46cm - 61cm)

avant

côté

ampèr

alto

falante

aberturo

inserts en

caoutchouc

FRANÇAIS

Dimensions – Diffusion Vers Le Bas

DSWPRO440WI:13 3/4" W x 13 3/4" D x 14 5/8" H

(34.9cm W x 34.9cm D x 37.2cm H)

DSWPRO550WI:15 1/2" W x 15 1/2" D x 16 1/8" H

(39.4cm W x 39.4cm D x 41.0cm H)

DSWPRO660WI:16 1/2" W x 16 1/2" D x 17 1/8" H

(41.9cm W x 41.9cm D x 43.5cm H)

Dimensions – Diffusion Avant

(Aauteur Avec Pattes En Caoutchouc)

DSWPRO440WI:13 3/4" W x 13" D x 15 7/8" H

(34.9cm W x 33.0cm D x 40.3cm H

DSWPRO550WI:15 1/2" W x 14 1/2" D x 17 5/8" H

(39.4cm W x 36.8cm D x 44.8cm H

DSWPRO660WI:16 1/2" W x 15 1/2" D x 18 5/8" H

(41.9cm W x 39.4cm D x 47.3cm H

Note: La grille optionnelle augmente la profondeur (vendue séparément).

BRANCHEMENT AU SECTEUR CA ET

CIRCUIT «AUTO ON/OFF»

Interrupteur Bitension

Les subwoofers «prêts au sans fil» sont munis soit d’un commutateur

bitension ou d’un circuit d’auto-détection.

DSWPRO440WI Auto-détection

DSWPRO550WI Commutable

DSWPRO660WI Commutable

AVERTISSEMENT: La tension appropriée à votre région a été préréglée à

l’usine. Utilisez uniquement la tension spécifiée pour votre pays.

Un mauvais réglage de tension pourrait endommager votre subwoofer.

Interrupteur Principal

Le subwoofer est muni d’un commutateur à 3 positions qui permet de sélectionner

son mode d’opération : «Standby,» «Auto» et «On».

Espera / Auto / ON

Su lista para subwoofer inalámbrico utiliza una posición de interruptor de encen-

dido-3, que selecciona el modo de funcionamiento de su subwoofer. Los tres

modos: modo de espera, automática yactivar.

«Standby» (Mise En Veille)

Lorsque le commutateur est en cette position, le subwoofer ne s’allumera que

lorsque l’usager appui sur le bouton « power » de la télécommande. Une fois

activé, le subwoofer demeurera sous tension même s’il ne reçoit aucun signal

audio.

Auto

Note: connexion câblée seulement

En position «Auto,» le subwoofer s’allume automatiquement dès qu’il

reçoit un signal audio et la DEL située à l’arrière du subwoofer luit vert. Après

10 minutes d’absence de signal le subwoofer se met en mode «d’attente» et

la DEL luira jaune.

Nous recommandons le mode «Auto» si votre subwoofer est toujours

branché dans une prise de courant active.

«On» (sous tension)

En mode «On», le subwoofer est toujours sous tension et actif. La DEL située à

l’arrière du subwoofer luit vert. Ce mode est recommandé lorsque le subwoofer

est branché dans une prise de courant commutée. La télécommande ne peut pas

être utilisée pour éteindre le subwoofer.

Note: Il est recommandé de débrancher votre subwoofer ou de mettre

l’interrupteur «AC MAIN» à «OFF» lors d’orages électriques ou de périodes de non

utilisation prolongées, p. ex. les vacances.

Couleurs de la DEL selon le mode d’activité:

Verte: Sous tension et actif

Jaune: «Standby» (mise en attente)

Rouge: Protection

HWD

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 15

CONNEXION DU SUBWOOFER À LA

CHAÎNE AUDIO—OPTIONS DE CONNEXION

NOTE IMPORTANTE: N’UTILISEZ QU’UNE DE CES OPTIONS.

NE COMBINEZ JAMAIS LES OPTIONS.

Connexions Sans Fil

OPTION #1 LFE

Assurez-vous que votre récepteur est muni d’une sortie subwoofer dédiée (com-

mune sur la plupart des récepteurs ambiophoniques Dolby Digital 5.1, 6.1 et 7.1). La

sortie sera identifiée «SW out», «Sub-Pre Out» ou par un terme similaire. Utilisant

un seul câble RCA, raccordez cette sortie à l’entrée «LFE» du transmetteur tel

qu’indiqué dans l’illustration OPTION #1.

OPTION #2 Niveau de ligne

Si votre récepteur n’est pas muni d’une sortie subwoofer dédiée (comme la plupart

des récepteurs stéréo (2 canaux) et des récepteurs Dolby Pro-Logic plus anciens),

utilisez les connexions niveau de ligne. Raccordez les sorties « preamp » de votre

récepteur aux entrées (Line in) GAUCHE (L) et DROITE (R) du transmetteur tel

qu’indiqué dans l’illustration OPTION #2.

ANTENNA DC 5V 1.0A

LEFT RIGHT/

LFE

PWSK-1 TRANSMETTEUR (VENDU SÉPARÉMENT)

PWSK-1 RÉCEPTEUR

(VENDU SÉPARÉMENT)

SCAN

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

USE AS LFE

YES

ANTENNA DC 5V 1.0A

LEFT RIGHT/

LFE

PWSK-1 TRANSMETTEUR (VENDU SÉPARÉMENT)

PRE-AMP OUT

PWSK-1 RÉCEPTEUR

SCAN

(VENDU SÉPARÉMENT)

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

USE AS LFE

YES

16 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

Connexions câblée (avec fil)

OPTION #1 – Pour les récepteurs munis d’une sortie «SUB OUT,» voici la méthode

de connexion la plus courante pour les récepteurs Dolby Digital®et DTS®.

• Raccordez un seul câble RCA de la sortie «SUB OUT» de votre récepteur à

l’entrée (line in) LFE/R du subwoofer. Cette méthode de connexion contourne le

filtre du subwoofer et utilise le filtre interne de votre récepteur. Ne faiteaucune

autre connexion de signal. N’utilisez pas de fil de haut-parleur pour connecter

votre subwoofer.

•Connectez toutes les autres enceintes directement au récepteur. Réglez la con

figuration des enceintes (speaker) comme suit :

Enceintes avant (front) = SMALL

Centre et ambio. (Center/surround) = SMALL

Subwoofer = ON, YES, ou PRESENT

• Selon la capacité de sortie de graves de vos enceintes avant, réglez la fréquence

du séparateur du récepteur (crossover) à 80Hz pour les colonnes et les enceintes

d’étagère (munies d’un woofer de 13 cm ou plus) et à 100-120Hz pour les

enceintes satellites. Consultez le manuel d’utilisation de votre récepteur pour

des instructions.

OPTION #2 – Pour les récepteurs à deux canaux ou Dolby Pro Logic®

sans sortie «SUB-OUT», utilisez du fil de haut-parleur à deux conducteurs de

calibre 16 ou plus gros. Consultez votre revendeur Polk Audio pour des

recommandations de câblage.

Note:: N’utilisez pas l’entrée de ligne ou LFE (line in/LFE) avec

cette configuration.

• Raccordez les sorties h.p. gauche et droite de votre récepteur aux

entrées de niveau h.p. (speaker in) du subwoofer utilisant du fil de

haut-parleur (voir «Connexions - bornes/fils de haut-parleur» pour des instruc

tions détaillées).

• Utilisant du fil de haut-parleur, raccordez les enceintes avant gauche et droite

aux sorties de niveau haut-parleur (speaker out) du subwoofer.

• Connectez l’enceinte de canal central directement à la sortie h.p. de canal cent

ral de votre récepteur (Center).

• Connectez les satellites ambiophoniques/arrière directement aux sorties h.p.

arrière (rear) ou ambiophoniques (surround) du récepteur.

• Réglez la configuration des enceintes du récepteur comme suit:

Enceintes avant (Front) = LARGE

Subwoofer = OFF ou NO

Centre et ambio (Center/Surround) = SMALL

OPTION #3 – Pour récepteurs munis de sorties « Pre-Out » à gamme intégrale

(non filtrée) (c’est la méthode de connexion la moins courante).

• Raccordez les sorties « preamp » gauche et droite du préampli aux entrées (line

in) gauche (L) et droite (R) du subwoofer. N’utilisez pas de fil de

haut-parleur.

• Raccordez les sorties (line out) gauche (L) et droite (R) du subwoofer aux

entrées gauche et droite de l’amplificateur de puissance.

• Réglez votre récepteur comme suit:

Enceintes avant (Front)= LARGE

Subwoofer = OFF ou NO

USE AS LFE

YES

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

USE AS LFE

YES

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

USE AS LFE

YES

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 17

Connexions des Câbles de Haut-Parleur

Les bornes d’entrée haut-parleur à l’arrière du subwoofer sont identifiées en

rouge (+) et noir (-). Assurez-vous de bien raccorder le fil provenant de la borne

rouge (+) de votre récepteur à la borne rouge (+) de votre subwoofer et le fil

provenant de la borne noire (-) de votre récepteur à la borne noire (-) de votre

subwoofer. Les conducteurs de la plupart des câbles pour haut-parleur sont

codés (couleur, forme, nervure ou symboles) pour faciliter leur identification.

Note: Si votre subwoofer ne semble pas générer assez de graves, il est probable

que la polarité des conducteurs d’un des câbles de haut-parleur soit inversée.

Assurez-vous que la polarité de tous les conducteurs est respectée.

Retirez 12 mm (1/2 po) d’isolation de chaque conducteur aux deux bouts du câble

pour exposer les brins métalliques. Tordez les brins de chaque conducteur pour

former deux torons non éraillés (à chaque bout).

Dévissez de plusieurs tours les écrous hexagonaux des bornes. Insérez les fils

dénudés dans le trou des bornes appropriées. Assurez-vous que les fils dénudés

ne se touchent pas car ceci pourrait occasionner un court-circuit et l’amplificateur

pourrait alors disjoncter ou mal fonctionner. Une fois les câbles insérés dans les

bornes, resserrez fermement les écrous.

RÉGLAGE DE VOTRE SUBWOOFER

Note: Lorsque vous installez votre subwoofer pour la première fois, il est

normal d’essayer plusieurs réglages avant d’obtenir l’équilibre sonore son

qui vous satisfait.

N’oubliez pas de mettre l’interrupteur principal «AC MAIN» à la position «ON».

RÉGLAGE INITIAL

Votre subwoofer vous offre plusieurs options de réglage. Voici le réglage initial:

• Phase: 0

• Volume: 50% (20 sur une échèle de 0 à 40)

• Réglage PRO: «mid-room»

Le réglage idéal dépend de vos composants électroniques, de l’emplacement

de votre subwoofer et de vos préférences. Après vous être familiarisé avec les

diverses options de réglage et leurs effets, essayez différentes combinaisons

jusqu’à ce que vous obteniez l’équilibre acoustique qui vous satisfait. Vous

trouverez un article informatif sur le réglage et le placement des subwoofers

(«Subwoofer Positioning and Adjustment») dans la section «set up» du site

suivant: www.polkaudio.com/education/article.php?id=19.

POLK ROOM OPTIMIZER (PRO)

L’emplacement de votre subwoofer affecte sa réponse en fréquences. Les

subwoofers «DSWPROWI Series» sont dotés du dispositif «Polk Room Optimizer

(PRO)»— quatre boutons offrant des corrections de fréquences préréglées

qui maximisent la performance de votre subwoofer selon son emplacement

dans la pièce: «cabinet» (meuble), «corner» (coin), «mid-wall» (mi-mur) et

«mid-room» (milieu de la pièce).

La réponse en fréquences d’un subwoofer conventionnel est affectée par

son emplacement dans une pièce. Le dispositif «Polk Room Optimizer (PRO™)»

vous permet d’installer votre subwoofer «DSWPROWI Series» n’importe où dans

une pièce. Préprogrammé pour les quatre endroits où les subwoofers sont le

plus souvent installés, «PRO» maximise la performance de votre subwoofer

en corrigeant les irrégularités acoustiques occasionnées par l’endroit où il est

installé. Vous n’avez qu’à décider où vous désirez placer votre subwoofer puis

sélectionner le bouton correspondant sur la télécommande.

RÉGLAGE PRÉCIS DE VOTRE SUBWOOFER

• Volume: Réglez le volume du subwoofer à l’oreille en écoutant une variété

de CD et de sources vidéo. Recherchez des graves puissants et profonds

mais sans résonance indue.

• Contrôle «Low Pass Filter» (filtre passe-bas): NOTE: Ce contrôle ne

fonctionne pas lorsque le subwoofer est raccordé selon l’option #1 «LFE Input»).

Ce contrôle, situé sur l’arrière de l’amplificateur, détermine la gamme de fréq-

uences reproduite par le subwoofer. Lorsque vous utilisez des petites enceintes,

la portée supérieure du contrôle donnera généralement de meilleurs résultats;

avec de plus grosses enceintes, c’est la portée inférieure qui donnera les

meilleurs résultats - mais fiez-vous toujours à vos oreilles. Si les voix mascu-

lines semblent trop «minces», montez ce contrôle jusqu’à ce les voix soient

naturelles et chaleureuses mais sans résonance indue. Si les voix masculines

semblent trop «grasses» ou «ventrues » baissez ce contrôle jusqu’à ce que le

son soit naturel et bien équilibré.

• Contrôle de phase à 4 boutons (0, 90, 180 et 270 degrés): Ce contrôle

permet au subwoofer de s’intégrer harmonieusement à vos enceintes princi

pales. Asseyez-vous à votre endroit d’écoute préféré et faites jouer de la

musique (pas un film) contenant une ligne de basse rythmique continue, comme

du jazz ou du «country». Écoutez attentivement et tentez de déterminer à quelle

fréquence les graves du subwoofer s’entrecroisent avec les graves de vos

enceintes principales. C’est le point de croisement des fréquences—qui devrait

toujours être sous les fréquences inférieures d’une voix masculine. Utilisant la

télécommande, déterminez quel le bouton de phase donne le meilleur équilibre

entre le subwoofer et les enceintes principales. Si vous ne percevez aucune

différence entre les quatre boutons de phase, sélectionnez le bouton «0».

18 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

Amplificateur DSWPRO440WI

Amplificateur DSWPRO550WI

BAdjusted position of low pass knob

8/23/10

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

YES

AC MAIN

OFF

100-240V~ 50/60Hz 160W

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

Date

Drawing #

File Name

Scale

Drawn By

Color

Emboss Ht.

Deboss Depth

Finish

Process

Notes

Artwork

1 Feb 2010

HBP2008

DSW440_AmpArt2008A.eps

100%

WRG

100% white

n/a

Silkscreen

Digital file

Signature Date

Approvals

Project Manager

Product Line Manager

Mechanical Designer

System Engineer

Electrical Engineer

Safety & Regulations

Quality Assurance

Creative Director

Comments

DescriptionDateRevision

This device complies with Part 15 of the FCC Rules. Operation is subject

to the following two conditions: (1) this device may not cause harmful

interference, and (2) this device must accept any interference received,

including interference that may cause undesired operation.

FCC ID: W4ADSWPRO

T 2.5 A L 250V

A 8/18/10 Removed Energy Star Logo

B8/23/10 Adjusted low pass adjustment

knob, added 3 pos switch

LOW PASS

60Hz

110Hz

160Hz

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 19

8/23/10

20 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

Amplificateur DSWPRO660WI

TÉLÉCOMMANDE «DSWPROWI»

Les subwoofers «DSWPROWISeries» sont

livrés avec une télécommande de la taille

d’une carte de crédit. Toutes les commandes

sont envo-yées au subwoofer par infrarouge

(IR). Le récepteur IR est situé sur le devant

du subwoofer lorsque ce dernier est en

position de diffusion vers le bas.

Fonctions de la Télécommande:

• «Power» (interrupteur)

• «Volume»

• Contrôle de Phase à 4 Boutons

(0, 90, 180 et 270 degrés)

• Préréglages à 4 Boutons (PRO™)

• «Mute» sourdine

• «Night» Cette fonction vous permet

d’entendre des graves détaillés à volume

réduit. Par exemple, si le volume est à 30

et que vous appuyez sur « Night » le volume

est réduit de 50%, donc à 15. Appuyer sur

«Night» une seconde fois rétablit le volume

original. Appuyer sur «Volume+» (ou

«Volume-») annule la fonction «Night» et

augmente (ou diminue) normalement le

volume. Lorsque le subwoofer est en mode

«Night», la DEL luit à intensité réduite.

• «Reset» pour rétablir les paramètres pré-

réglés en usine, enfoncez ce bouton pour

2 secondes.

• «LED» allume ou éteint la DEL. L’amplificateur

demeure en mode actif.

Important: Pour activer la télécommande, retirez la languette de plastique.

QUEL EST CE VOYANT BLEUE CLIGNOTANT?

Il y a une DEL bleue située derrière le logo de votre subwoofer. Cette DEL bleue

clignote à chaque fois que vous appuyez sur un bouton de la télécommande du

subwoofer. Elle clignote pour vous faire savoir que le subwoofer a bien reçu la

commande et qu’il active la fonction que vous avez sélectionnée. Le tableau suiv-

ant décrit la fonction de chaque bouton et comment la DEL vous le communique:

«Power» DEL allumée = sous tension. DEL éteinte = hors tension

(Appuyer sur le bouton «LED» de la télécommande éteint

également la DEL.)

«Volume» La DEL clignote un code indiquant le volume de 0 à 40.

(P. ex. si le volume est à 28, la DEL clignotera longuement

deux fois puis rapidement 8 fois.

«Mute» La DEL clignote lentement lorsque «Mute» est sélectionné.

«Phase» 0 degrés—1 cling.; 90 degrés—2 cling.;

180 degrés—3 cling.; 270 degrés —4 cling.

«Night» La DEL luit à intensité réduite ; le volume est réduit de 50%.

Préréglages «PRO» «Cabinet»—1 cling.; «Corner»—2 cling.;

«Mid-wall»—3 cling.; «Mid-room»—4 cling.

«Reset» 4 clignotements de la DEL .

«LED» Allume/éteint le voyant DEL. L’amplificateur

demeure sous tension.

Réglage du Volume

Voyant DEL bleu

Volume Cling. longs Cling. courts

40 40

39 39

38 38

3737

36 36

35 35

34 34

3333

32 32

31 31

30 30

2929

28 28

27 27

26 26

25 25

24 24

23 23

22 22

21 21

20 20

19 19

18 18

17 17

16 16

15 15

14 14

13 13

12 12

11 11

10 10

909

808

707

606

505

404

303

202

101

000

tirette

IR Recepteur

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 21

22 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

GUIDE DE DÉPANNAGE

Le subwoofer n’émet aucun son. Raccord «SUB OUT» à «LFE»: assurez-

vous que votre récepteur est réglé à

«Subwoofer = YES». Raccord par

câble H.P.: assurez-vous que la polar

ité desconducteurs est respectée.

Le subwoofer fonctionne mal. Ajustez le volume, le filtre «low pass»

(passe-bas) et les réglages «Phase»

et «PRO».

Le subwoofer ronfle. Interférence possible du «câble» du

téléviseur. Déconnectez le «câble»

pour voir si le ronflement cesse. Un

ronflement de très bas niveau

est normal.

Le subwoofer ne s’allume pas. L’interrupteur «AC MAIN» est-il à

«ON»? Vérifiez la prise de courant.

Débranchez le subwoofer et vérifiez

le fusible – il est situé sous la prise

du cordon d’alimentation; son type

et sa valeur sont indiqués sur le

panneau arrière.

La télécommande ne fonctionne pas. Retirez la languette de plastique pour

activer la pile de la télécommande—

ou remplacez la pile. Assurez-vous

que le capteur IR n’est pas obstrué.

La DEL d’alimentation est rouge. Débranchez le subwoofer pour 15

minutes, puis rebranchez-le.

La sortie du subwoofer sans fil – Éteignez le transmetteur et le

est intermittente ou le son est le subwoofer sans fil, puis

faible ou distortionné. rallumez-les pour rétablir la

communication.

– Essayer de modifier le réglage des

commutateurs «Channel ID» du trans

metteur et du subwoofer.

– Le subwoofer sans fil est peut-être

trop loin du transmetteur pour

recevoir un signal adéquat. Essayez

de le rapprocher.

SERVICE OU ASSISTANCE TECHNIQUE

Si, après avoir suivi toutes les instructions, vous éprouvez toujours des difficultés,

vérifiez de nouveau tous les raccords et connexions. Si vous en concluez que le

problème est relié au subwoofer, communiquez avec votre revendeur Polk Audio

ou contactez le Service à la Clientèle de Polk Audio au 1-800-377-7655 (Canada

ou É.-U. seulement), du lundi au vendredi, de 9h00 à 18h00, HNE. À l’extérieur

des É.U. et du Canada, composez le: 410-358-3600.

Vous pouvez également nous contacter par courriel: polkcs@polkaudio.com.

Pour de l’information plus détaillée sur la connexion des enceintes et des

mises à jour de nos manuels, visitez: www.polkaudio.com.

Pour la fiche technique DSWPROWI détaillée, visitez: www.polkaudio.com.

PUISSANCE NOMINALE

Modèle Poids à l’expéd. Puissance nominale

DSWPRO440WI 34,6 lb. (15,7 kg) 100V-240V~50/60 Hz 160W

DSWPRO550WI 46,5 lb. (21,1 kg) 100V-120V~/220V-240V~50/60 Hz 160W

DSWPRO660WI 50,3 lb. (22,8 kg) 100V-120V~/220V-240V~50/60 Hz 200W

Comme tous les dispositifs sans fil, votre DSWPROWI pourrait être

susceptible à de l’interférence RF provenant de sources comme les

fours à micro-ondes, les systèmes WiFi, les systèmes de jeux vidéo,

les téléphones sans fil, les systèmes Blue Tooth, les interphones de

surveillance ou autres dispositifs sans fil. En particulier, tout dispositif

utilisant la fréquence 2,4GHz pourrait causer des ruptures de signal

entre le DSWPROWI et le subwoofer sans fil. Il est aussi possible que

votre système DSWPROWI affecte d’autres systèmes sans fil. En

général, vous pouvez éviter ces problèmes en éloignant physiquement

ces dispositifs de votre système DSWPROWI. Si possible, gardez une

distance de quelques mètres ou plus entre votre système DSWPROWI

et tout autre dispositif sans fil ; ceci devrait éliminer les problèmes

d’interférence mutuelle. Si vous percevez des pertes de signal du sub-

woofer, identifiez d’abord les causes probables (généralement la prox-

imité d’autres dispositifs sans fil) et tentez de les éliminer. Toute inter-

férence provenant d’un four à micro-ondes devrait cesser dès que le

four est éteint et peut être éliminée de façon permanente en éloignant

le four du système DSWPROWI.

Une Note Portant Sur Le Rendement Sans Fil:

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 23

PRIMERO LO PRIMERO

Precaución: Los subwoofers son pesados. Tenga cuidado al

desempaquetar su subwoofer.

Haga inventario

1 subwoofer

1 control remoto

1 manual del propietario

1 cordón de alimentación

1 tarjeta de registro

4 insertos de pata de goma

Inspeccione cuidadosamente el subwoofer. Notifique a su distribuidor Polk Audio si

nota que faltan piezas o que hay piezas dañadas. Conserve la caja de cartón y los

materiales de empaquetado. Son lo mejor para proteger el subwoofer si es nece-

sario transportarlo.

Su sistema contiene un cordón de alimentación desprendible empaquetado por

separado. Inserte el enchufe hembra en el receptáculo del panel de amplificación

del subwoofer e inserte el enchufe polarizado de CA en un tomacorriente de pared

(o en una tira de enchufes) según las instrucciones de seguridad que se encuentran

en el interior de la portada de este manual. Recomendamos no conectar el

cordón de alimentación de CA del subwoofer al tomacorriente con

interruptor del receptor.

COLOCACIÓN DEL SUBWOOFER EN UNA SALA

Aunque el subwoofer wireless ready se puede colocar en cualquier lugar de la

sala; tiene blindaje magnético para poder colocarlo cerca de monitores de video.

(El magnetismo no afecta las pantallas de televisión de LCD, DLP y plasma.) Deje

por lo menos 46 cm (18 plg.) de separación entre el subwoofer y todo televisor con

pantalla de tubo. Si nota distorsión o decoloración del video, aleje inmediatamente

el subwoofer del televisor.

Además, la función Polk Room Optimizer (PRO™) permite poner el subwoofer en

cualquier lugar de la sala sin reducir el rendimiento. Cuando coloque el subwoofer

en la sala, póngalo siempre sobre la base y con las patas hacia abajo. Si puede

evitarlo, no coloque el subwoofer junto a una puerta abierta.

Recomendamos que ponga el subwoofer en diferentes lugares de la sala

para descubrir el que produce la mejor calidad de sonido según sus pref-

erencias.

La función PRO adapta el rendimiento del subwoofer a su ubicación en la sala.

Seleccione uno de los cuatro botones del control remoto del subwoofer que indi-

can el lugar en que ha puesto el subwoofer. (Para ver más información sobre esta

función, consulte la sección “Polk Room Optimizer”.)

Para ver más información sobre la colocación del subwoofer,

vaya a www.polkaudio.com/education/article.php?id=20.

Patas y púas de alfombra

Los subwoofers wireless ready tienen patas desprendibles. Los vástagos de las

patas también sirven como púas de alfombra, lo cual permite colocar el subwoofer

en pisos alfombrados.

Para quitar las patas cónicas de las púas de alfombra, agarre la pata firmemente

y gírela en el sentido de las manecillas del reloj mientras la jala hacia arriba. Con

tres vueltas, la pata sale lo suficiente como para meterle los dedos por debajo

y jalarla hasta desprenderla de la púa.

COLOCACIÓN DEL SUBWOOFER EN UN ARMARIO

Los subwoofers wireless ready se pueden poner en armarios y orientar el excitador

del subwoofer hacia la sala de audición.

Nota: Es posible que el control remoto no funcione cuando el subwoofer se pone

en un armario con el excitador hacia la sala. Si esto ocurre, agregar un repetidor

de infrarrojo permite que el control remoto se comunique con el subwoofer

Instrucciones para poner el subwoofer en un armario:

1. Con el logotipo del subwoofer hacia usted, ponga el subwoofer de lado.

2. Desatornille las patas de la parte de abajo del subwoofer.

3. Vuelva a poner las patas en los insertos roscados ubicados en el lado del

amplificador. Meta a presión un inserto de goma en el extremo de cada

una las patas.

4. Ponga el subwoofers sobre sus patas. Colóquelo en el armario de modo

que el excitador quede hacia la sala.

Nota: Puede obtener rejillas para los subwoofers wireless ready a través de su

distribuidor Polk Audio autorizado o a través de www.polkaudio.com.

18" - 24"

(46cm - 61cm)

Frente

lado del

amplificador

conductor

puerto de

ranura

insertos de

goma

ESPAÑOL

Dimensions – Diffusion Vers Le Bas

DSWPRO440WI: 13 3/4" W x 13 3/4" D x 14 5/8" H

(34.9cm W x 34.9cm D x 37.2cm H)

DSWPRO550WI: 15 1/2" W x 15 1/2" D x 16 1/8" H

(39.4cm W x 39.4cm D x 41.0cm H)

DSWPRO660WI: 16 1/2" W x 16 1/2" D x 17 1/8" H

(41.9cm W x 41.9cm D x 43.5cm H)

Dimensions – Diffusion Avant

(Aauteur Avec Pattes En Caoutchouc)

DSWPRO440WI: 13 3/4" W x 13" D x 15 7/8" H

(34.9cm W x 33.0cm D x 40.3cm H

DSWPRO550WI: 15 1/2" W x 14 1/2" D x 17 5/8" H

(39.4cm W x 36.8cm D x 44.8cm H

DSWPRO660WI: 16 1/2" W x 15 1/2" D x 18 5/8" H

(41.9cm W x 39.4cm D x 47.3cm H

Note: La grille optionnelle augmente la profondeur

(vendue séparément).

CA CONEXIÓN DE ALIMENTACIÓN Y AUTO ON / OFF

Interruptor de dos voltajes

Los subwoofers wireless ready vienen equipados con un interruptor de dos volta-

jes o un sensor automático.

DSWPRO440WI Automático

DSWPRO550WI Dos voltajes

DSWPRO660WI Dos voltajes

ADVERTENCIA. El voltaje correcto de su país ha sido fijado de fábrica.

Ponga el selector sólo en el voltaje especificado para su país.

Seleccionar el voltaje incorrecto puede dañar el subwoofer.

Interruptor De Alimentación Principal

A su vez de encendido / apagado a través de la CA interruptor MAIN.

Selector de modalidades en espera, automático y encendido

El subwoofer wireless ready tiene un selector de alimentación de tres posiciones

que fija la modalidad de funcionamiento. Las tres modalidades son: Standby

(en espera), Auto (automático) y On (encendido).

En espera

Con el selector en esta posición, el subwoofer sólo se enciende (se activa) cuando

el usuario oprime el botón de alimentación del control remoto. Una vez que está

activado, el subwoofer se mantiene encendido independientemente de que haya o

no señal de audio.

Automático

Nota: Sólo conexiones cableadas.

En la posición de automático, el subwoofer se enciende automáticamente cuando

detecta una señal de audio; el indicador LED ubicado en la parte de atrás del sub-

woofer se pone verde. El subwoofer entra en un estado de “espera” 10 minutos

después de que desaparezca la señal; el indicador LED se pone amarillo.

Recomendamos esta modalidad si el subwoofer está siempre alimentado (es

decir, está enchufado en un tomacorriente de pared).

Encendido (On)

En esta modalidad, el subwoofer está siempre encendido y completamente activo.

El indicador LED ubicado en la parte de atrás del subwoofer se pone verde. Esta

es la modalidad óptima cuando el subwoofer está enchufado en un tomacorriente

de alimentación con interruptor. No se puede utilizar el control remoto para apa-

gar el subwoofer.

Nota: Es recomendable que deje el subwoofer desenchufado o el interruptor prin-

cipal de alimentación (AC MAIN) en la posición de apagado (OFF) durante largos

períodos de tiempo en que no lo va a usar, como durante las vacaciones, y tam-

bién durante las tormentas eléctricas.

Colores del indicador LED en las modalidades de

alimentación y su significado:

Verde: Totalmente activo

Amarillo: En espera

Rojo: Protección

HWD

24 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

CONEXIÓN DEL SUBWOOFER AL SISTEMA

OPCIONES DE CABLEADO

NOTA IMPORTANTE: PONGA EN PRÁCTICA SÓLO UNA DE ESTAS OPCIONES.

NO COMBINE OPCIONES DE CABLEADO.

Conexiones inalámbricas

OPCIÓN Nº 1 Efectos de Baja Frecuencia (LFE)

Verifique que el receptor tenga un conector de salida dedicado al subwoofer (esto

es común en la mayoría de los receptores surround Dolby Digital 5.1, 6.1 y 7.1).

Esta salida debe decir salida de subwoofer (SW Out), salida de subwoofer o pre-

amplificador (Sub-Pre Out) o algo similar. Con un solo cable de subwoofer, conecte

la salida dedicada al subwoofer del receptor a la entrada LFE del transmisor, como

se muestra en la ilustración de la opción Nº 1.

OPCIÓN Nº 2 Nivel de línea

Si el receptor no tiene conector dedicado de salida de subwoofer (esto es común

en receptores estereofónicos (2 canales) y receptores antiguos Dolby Pro-Logic)

haga conexiones de nivel de línea. Conecte las salidas de pre-amplificación del

receptor a las entradas izquierda (LEFT) y derecha (RIGHT) del transmisor, como se

muestra en la ilustración de la opción Nº 2.

ANTENNA DC 5V 1.0A

LEFT RIGHT/

LFE

PWSK-1 TRANSMISOR (SE VENDEN

POR SEPARADO)

PWSK-1 RECEPTOR

(SE VENDEN POR SEPARADO)

SCAN

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

USE AS LFE

YES

PWSK-1 TRANSMISOR (SE VENDEN

POR SEPARADO)

PWSK-1 RECEPTOR

(SE VENDEN POR SEPARADO)

ANTENNA DC 5V 1.0A

LEFT RIGHT/

LFE

PRE-AMP OUT

SCAN

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

USE AS LFE

YES

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 25

USE AS LFE

YES

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

USE AS LFE

YES

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

USE AS LFE

YES

Connexions câblée (avec fil)

OPCIÓN #1 Receptores con función de salida de subwoofer (SUB-OUT). Es el

método de conexión más común para receptores con Dolby Digital®y DTS®.

• Conecte un solo cable RCA desde la salida de subwoofer (SUB-OUT) de su

receptor a la entrada LFE del subwoofer. Este método de conexión pasa por

alto el filtro interno del subwoofer y utiliza el filtro integrado de su receptor.

No haga ninguna otra conexión de señal. No haga la conexión al subwoofer

con cable de altavoz.

• Conecte todos los demás altavoces directamente al receptor. Las

configuraciones de altavoz del receptor deben ser las siguientes:

Altavoces frontales = SMALL (pequeño)

Central y surrounds = SMALL (pequeño).

Subwoofer = ON (encendido), YES (sí) o PRESENT (presente)

• Dependiendo de las capacidades de salida de bajos de sus altavoces frontales,

fije la frecuencia de crossover del receptor en 80 Hz para altavoces de torre y

de librero (altavoces con excitadores de por lo menos 5 1/4 plg. de diámetro) y

de 100 a 120 Hz para altavoces satélite. Consulte el manual del propietario

del receptor para ver las configuraciones de altavoz.

OPCIÓN #2 Receptor de dos canales o Dolby Pro Logic®sin función de

salida de subwoofer (SUB-OUT).

Utilice cables de altavoz de dos conductores de por lo menos calibre 16.

Consulte a su proveedor Polk para obtener recomendaciones sobre los cables.

Nota: No use las entradas LFE o de línea en esta configuración.

• Con cable de altavoz, conecte las salidas de altavoz frontales izquierda y

derecha de su receptor a las entradas de altavoz del subwoofer alimentado.

(En la sección “Conexiones de cable de altavoz a terminales” hay

instrucciones detalladas.)

• Con cable de altavoz, conecte los altavoces frontales izquierdo y

derecho a las salidas de altavoz del subwoofer alimentado.

• Conecte el altavoz de canal central directamente a la salida de

altavoz central de su receptor.

• Conecte los satélites surround traseros directamente a las salidas

de canales traseros o surround de su receptor.

• Ajuste las configuraciones del receptor según lo siguiente:

Altavoces frontales: LARGE (grande)

Subwoofer: OFF (apagado) o NO

Altavoces central y surround: SMALL (pequeño)

OPCIÓN #3 Receptores con enchufes de preamplificación izquierdo y derecho de

gama completa de frecuencias (sin filtración) (este es el cableado menos común).

• Conecte las salidas de preamplificación derecha e izquierda de su receptor

a las entradas de LÍNEA derecha e izquierda del subwoofer. No utilice

cable de altavoz.

• Conecte las salidas de LÍNEA derecha e izquierda a las entradas de

LÍNEA derecha e izquierda del amplificador.

• Configure su receptor de la siguiente manera:

Altavoces frontales: LARGE (grande)

Subwoofer: OFF (apagado) o NO

26 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

Conexiones de cable de altavoz a terminales

Observe que una de las terminales de entrada de altavoz en la parte posterior del

subwoofer es roja (+) y la otra es negra (-). Conecte el cable de la terminal roja (+)

de su receptor a la terminal roja (+) del subwoofer, y el cable de la terminal negra

(-) de su receptor a la terminal negra (-) del subwoofer. El cable de altavoz tiene

una indicación (código de colores, nervadura, texto, etc.) en uno de los dos

conductores para ayudar a mantener la uniformidad de la instalación.

Nota: Si el subwoofer parece no producir muchos bajos, lo más probable es

que uno de los cables esté conectado al revés. Asegúrese bien de que todas

las conexiones tengan la polaridad correcta.

Quítele 12 mm (½ plg.) de aislamiento a los dos extremos de cada uno de los

cables para exponer el conductor. Retuerza el conductor expuesto de cada cable

para formar dos hebras sin hilachas (una en cada extremo).

Desatornille parcialmente la tuerca hexagonal de la terminal dándole varias

vueltas. Inserte el cable expuesto asegurándose de que las hebras de cable

desnudo no se toquen entre sí, porque el contacto podría causar un cortocircuito y

hacer que el receptor se apagara o funcionara mal.Con el cable de altavoz inserta-

do en la terminal, gire la tuerca hexagonal en el sentido de las manecillas del reloj

hasta que quede apretada.

AJUSTES DEL SUBWOOFER

Nota: Cuando configure su subwoofer por primera vez, probablemente tendrá

que hacer ajustes varias veces hasta que oiga lo que le gusta en lo personal.

No olvide mover el interruptor de la LÍNEA PRINCIPAL de CA a la posición

de encendido.

AJUSTES INICIALES

Su subwoofer alimentado ofrece una variedad de opciones de configuración.

Los ajustes iniciales de la unidad son los siguientes:

• Fase: 0

• Volumen: 50% (20, en una escala de 0 a 40)

• Ajuste PRO: en medio de la sala

Las mejores configuraciones para usted dependen de la colocación del subwoofer,

los componentes electrónicos y su gusto personal. Después de familiarizarse con

lo que producen las configuraciones, experimente con opciones alternas a fin de

encontrar el mejor método de configuración de su sistema para usted. Hay un

artículo informativo sobre ajuste y colocación de subwoofers en la sección de

configuración del sitio Web: www.polkaudio.com/education/article.php?id=19.

POLK ROOM OPTIMIZER (PRO™)

La ubicación del subwoofer en la sala afecta su respuesta. Los subwoofers de la

serie DSWPROWItienen la función Polk Room Optimizer (PRO) que consta de cuatro

botones pulsadores correspondientes a valores establecidos de ecualización para

maximizar el rendimiento del subwoofer en ubicaciones típicas en la sala:

"armario", "esquina", "en medio de la pared” y “en medio de la sala.”

La respuesta tradicional de un subwoofer se ve afectada por su posición en la

sala. La función Polk Room Optimizer (PRO) permite poner el altavoz de la serie

DSWPROWI donde se desee en la sala. Basándose en las cuatro ubicaciones más

comunes de los subwoofers, la función PRO maximiza la calidad de sonido para

usted, uniformando la respuesta de bajos producida por la ubicación en particular

en la sala. Escoja la ubicación que desea y seleccione el botón correspondiente

en el control remoto del subwoofer.

AJUSTE PRECISO DEL SUBWOOFER

• Volumen: Ajuste de oído el volumen escuchando una extensa variedad de

discos compactos (CD) y fuentes de video. Ajuste para obtener bajos profundos

y potentes, sin “sonido retumbante.”

• Control de filtro de pasabajas: NOTA: Este control, ubicado en la parte de

atrás del amplificador, no funciona cuando el subwoofer se conecta con el

método N° 1 (entrada LFE). Este control ajusta la banda de frecuencias en que

funciona el subwoofer. Con altavoces principales pequeños, el extremo superior

del intervalo de control es el que probablemente dé los mejores resultados. Con

altavoces grandes, el extremo inferior del intervalo de control es el que proba-

blemente produzca mejor sonido, pero decida siempre por oído. Si las voces

masculinas suenan “finas,” gire este control hacia arriba hasta que la voz su-

ene fuerte sin retumbar. Si las voces masculinas suenan demasiado “gruesas”

o “graves.” gire este control hacia abajo hasta que la voz suene natural.

• Control de fase de 4 botones (0, 90, 180 y 270 grados): Este control permite

que el subwoofer se combine más uniformemente con los altavoces principales.

Siéntese en su posición de audición favorita. Con el control remoto del sub-

woofer, toque música (no la banda de sonido de una película) con una línea

de bajos uniforme; recomendamos jazz o country. Esté atento al punto en que

el subwoofer hace la transición a los altavoces principales. Éste es el punto de

transición, y este punto debe estar por debajo de la frecuencia de la voz mas-

culina. Cualquiera que sea la fase que produce el sonido más fuerte o más

lleno en el punto de transición es el ajuste óptimo. Si después de probar los

cuatro ajustes de fase posibles usted no oye ninguna diferencia, deje el

control de fase en cero (0).

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 27

DSWPRO440WI Amplificador

DSWPRO550WI Amplificador

BAdjusted position of low pass knob

8/23/10

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

YES

AC MAIN

OFF

100-240V~ 50/60Hz 160W

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

Date

Drawing #

File Name

Scale

Drawn By

Color

Emboss Ht.

Deboss Depth

Finish

Process

Notes

Artwork

1 Feb 2010

HBP2008

DSW440_AmpArt2008A.eps

100%

WRG

100% white

n/a

Silkscreen

Digital file

Signature Date

Approvals

Project Manager

Product Line Manager

Mechanical Designer

System Engineer

Electrical Engineer

Safety & Regulations

Quality Assurance

Creative Director

Comments

DescriptionDateRevision

This device complies with Part 15 of the FCC Rules. Operation is subject

to the following two conditions: (1) this device may not cause harmful

interference, and (2) this device must accept any interference received,

including interference that may cause undesired operation.

FCC ID: W4ADSWPRO

T 2.5 A L 250V

A 8/18/10 Removed Energy Star Logo

B8/23/10 Adjusted low pass adjustment

knob, added 3 pos switch

LOW PASS

60Hz

110Hz

160Hz

28 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

8/23/10

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 29

DSWPRO660WI Amplificador

CONTROL REMOTO DSWPROWI

Los subwoofers de la serie DSWPROWIvienen

con un control remoto del tamaño de una

tarjeta de crédito. Todos los comandos se

envían al subwoofer por vía infrarroja. El

receptor de infrarrojo está ubicado en la

parte de adelante del subwoofer cuando

el subwoofer está en su configuración de

salida de sonido hacia abajo.

El control remoto tiene los

siguientes controles:

• Alimentación

• Volumen

• Fase (phase)

(4 botones: 0, 90, 180 y 270 grados)

• Polk Room Optimizer (PRO) (4 botones

de conjuntos de valores preestablecidos:

armario (cabinet), esquina (corner), en

medio de la pared (midwall), en medio

de la sala (midroom))

• Silenciador (mute)

• Noche (night): Permite oír los detalles de

los bajos de baja frecuencia a menor volu

men. Si usted tiene el volumen en 30 y

oprime night, el volumen baja a la mitad

(50%); en este caso, a 15. Oprimir night

otra vez restaura el volumen a su valor

original. Oprimir volume + (o volume –) una

y otra vez aumenta o disminuye progresiva

mente el volumen de manera normal

y saca al subwoofer de la modalidad noctur

na. El indicador LED brilla con

menos intensidad cuando el subwoofer está

en modalidad nocturna.

• El botón Reset restaura los valores predeterminados de fábrica del woofer.

Manténgalo oprimido dos (2) segundos.

• El botón LED enciende y apaga el indicador LED. El amplificador sigue activo.

Importante: Para activar el control remoto la primera vez,

quítele la lengüeta de plástico.

¿QUÉ ES ESA LUZ AZUL PARPADEANTE?

Detrás de la placa del logotipo, en la parte de adelante del subwoofer, hay un

indicador LED azul. La luz azul parpadea cuando usted presiona un botón del

control remoto del subwoofer. La luz le avisa que el subwoofer ha recibido el

comando y que está poniendo en práctica la función seleccionada. La siguiente

tabla describe las funciones de cada botón y la manera en que el indicador LED

se comunica con usted:

Alimentación El indicador LED está encendido cuando hay alimentación y

apagado cuando no hay alimentación. (Oprimir el botón LED

del control remoto también apaga el indicador LED.)

Volumen (volume) El indicador LED parpadea según un código de dos dígitos

para indicar el volumen de 0 a 40 (p. ej., si el volumen es 28,

el indicador LED hace 2 parpadeos largos y luego 8

parpadeos cortos).

Silenciador (mute) El indicador LED parpadea lentamente cuando se

ha seleccionado la función de silenciador

Fase (phase) 0°: 1 parpadeo; 90°: 2 parpadeos;

180°: 3 parpadeos; 270°: 4 parpadeos.

Noche (night) La luminosidad del indicador LED disminuye; el volumen

se reduce en 50%.

Valores preest. Armario: 1 parpadeo; esquina: 2 parpadeos

de la función PRO en medio de la pared: 3 parpadeos;

en medio de la sala: 4 parpadeos.

Reestablecimiento El indicador LED parpadea 4 veces.

(reset)

LED Enciende o apaga el indicador LED. El amplificador

se mantiene activo.

Réglage du Volume

Voyant DEL bleu

Volume Cling. longs Cling. courts

40 40

39 39

3838

37 37

36 36

35 35

3434

33 33

32 32

31 31

3030

29 29

28 28

27 27

26 26

25 25

24 24

23 23

22 22

21 21

20 20

19 19

18 18

17 17

16 16

15 15

14 14

13 13

12 12

11 11

10 10

909

808

707

606

505

404

303

202

101

000

tirar

Receptor IR

30 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

DETECCIÓN Y RESOLUCIÓN DE AVERÍAS

No sale sonido del subwoofer. Si el cableado es "salida de sub-

woofer (SUB OUT) a LFE", su receptor

debe estar en “Subwoofer = YES (sí).”

Si el cableado es por cable de alta-

voz, asegúrese de que la polaridad de

los cables sea correcta.

El subwoofer no suena bien. Ajuste el volumen, el filtro de pasa-

bajas, la fase y la función PRO.

El subwoofer zumba. Puede haber interferencia de un cable

de televisión. Desconecte el cable de

televisión de la caja de cable para ver

si el zumbido desaparece. Es normal

que haya un zumbido de bajo nivel.

El subwoofer no tiene alimentación. ¿Está el interruptor de la LÍNEA PRIN-

CIPAL de CA en la posición de encen-

dido? Revise el enchufe. Revise el

fusible después de desenchufar el

subwoofer. El fusible está debajo del

receptáculo del cordón de aliment-

ación. El tipo y el valor nominal del

fusible aparecen en el panel de atrás.

El control remoto no funciona. Quítele la lengüeta de plástico para

activar la pila del control remoto o

cambie la pila. Asegúrese de que el

sensor de infrarrojo no esté bloqueado.

El indicador LED de alimentación está rojo. Desenchufe el subwoofer y déjelo

desenchufado durante 15 minutos.

Luego, vuelva a enchufarlo.

El sonido del subwoofer es – Apague el transmisor y el subwoofer

intermitente, débil o está inalámbrico. Luego vuelva a

distorsionado.. encenderlos para volver a intentar

establecer la comunicación.

– Cambie la configuración de los selec

tores de identificación de canal del

transmisor y el subwoofer

inalámbrico.

– Es posible que el subwoofer inalám

brico esté demasiado lejos del trans

misor para que le llegue una señal lo

suficientemente fuerte. Acérquelo.

SERVICIO Y ASISTENCIA TÉCNICA

Si tiene problemas después de seguir estas instrucciones de cableado, revise

bien todas las conexiones de cables. Si determina que el problema está en el

subwoofer, póngase en contacto con el proveedor autorizado de Polk Audio

donde hizo su compra o comuníquese con el Departamento de Atención al

Cliente de Polk Audio llamando al 1-800-377-7655 (sólo llamadas dentro de

EE.UU. o Canadá). Fuera de EE.UU. y Canadá, llame al 410-358-3600 de lunes

a viernes, de 9 a.m. a 6 p.m., hora del Este.

También puede comunicarse con nosotros por correo electrónico:

polkcs@polkaudio.com. Para obtener información más detallada sobre

cableado y actualizaciones del manual, visite: www.polkaudio.com/.

Las especificaciones se pueden encontrar en las páginas Web

de DSWPROWI. Vaya a: www.polkaudio.com.

VALORES NOMINALES DE POTENCIA

Modelo Peso de envío Valor nominal de potencia

DSWPRO440WI 34.6 lb. (15.7 kg) 100V-240V~50/60 Hz 160W

DSWPRO550WI 46.5 lb. (21.1 kg) 100V-120V~/220V-240V~50/60 Hz 160W

DSWPRO660WI 50.3 lb. (22.8 kg) 100V-120V~/220V-240V~50/60 Hz 200W

Como todos los dispositivos inalámbricos, el DSWPROWIpuede

ser susceptible a interferencia de radiofrecuencia de fuentes

tales como hornos de microondas, sistemas WiFi de computadora, sis-

temas de juegos de video, teléfonos inalámbricos, sistemas Bluetooth,

monitores de bebé y otros dispositivos. En particular, los dispositivos

que funcionan en la banda de 2.4 GHz pueden causar una conexión

inalámbrica intermitente entre la DSWPROWI. También es posible que

el sistema de DSWPROWIpueda afectar a otros sistemas inalámbri-

cos. En la mayoría de los casos, los problemas de funcionamiento

inalámbrico se pueden resolver separando físicamente los dispositivos

del sistema de DSWPROWI. Mantener una distancia de varios pies o

más entre el altavoz del sistema de DSWPROWIy los otros disposi-

tivos debe prevenir los efectos de interferencia mutua. Si aún así usted

nota que hay pérdidas de señal del subwoofer, determine la causa origi-

nal (que la mayoría de las veces es la proximidad de otros dispositivos

inalámbricos) y resuelva el problema de acuerdo a eso. Los efectos de

interferencia de los hornos de microondas cesan cuando el horno se

apaga, y la solución permanente es alejar el horno de microondas del

sistema de DSWPROWI.

Una nota en el rendimiento inalámbrico:

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 31

32 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

ERSTE SCHRITTE

Vorsicht: Subwoofer sind schwer. Seien Sie beim Auspacken

Ihres Subwoofers vorsichtig.

Inhalt

1 Subwoofer

1 Fernbedienung

1 Bedienungsanleitung

1 Netzkabel

1 Registrierungskarte

4 Gummifüßchen

Inspizieren Sie bitte den Subwoofer sorgfältig. Verständigen Sie Ihren Polk Audio-

Fachhändler, falls Sie Schäden oder fehlende Teile bemerken. Bewahren Sie den

Karton und das Verpackungsmaterial auf. Diese schützen den Subwoofer bei einem

etwaig nötigen Versand am besten.

Zu Ihrem System gehört ein separat vom Subwoofer verpacktes, abnehmbares

Netzkabel. Stecken Sie die Buchse in den Anschluss an der Verstärkerplatte und

den Stecker in eine Steckdose (oder Steckdosenleiste), wobei Sie den

Sicherheitsanweisungen auf der vorderen Innenumschlagsseite dieses Handbuchs

folgen müssen. Es wird nicht empfohlen, das Netzkabel des Subwoofers an

den Schaltausgang Ihres Receivers anzuschließen.

PLATZIERUNG DES SUBWOOFERS IN EINEM RAUM

Ihr Wi-Fi-fähiger Subwoofer kann überall im Raum platziert werden, allerdings ist

er magnetisch abgeschirmt und kann in der Nähe von Videomonitoren aufgestellt

werden. (LCD-, DLP- und Plasma-Fernseher werden durch Magnetfelder nicht

beeinträchtigt.) Lassen Sie zwischen Ihrem Subwoofer und einem Röhrenfernseher

mindestens 46 cm Abstand, aber wenn Sie Bildverzerrungen oder Farbfehler

bemerken, sollten Sie den Subwoofer sofort weiter weg vom Fernseher aufstellen.

Die Funktion Polk Room Optimizer (PRO™) ermöglicht außerdem die Aufstellung

Ihres Subwoofers an einer beliebigen Stelle im Raum, ohne Beeinträchtigung der

Leistung. Stellen Sie Ihren Subwoofer bei der Platzierung im Raum am besten mit

den Füßchen nach unten auf. Vermeiden Sie, falls möglich, die Aufstellung des

Subwoofers neben einer offenen Tür.

Wir empfehlen, den Subwoofer an verschiedenen Stellen im Raum

aufzustellen, um die Stelle zu finden, die bei Ihrem Hörverhalten

die beste Soundqualität bietet.

Die Pro-Funktion wird die Leistung Ihres Subwoofers an die jeweilige Stelle im

Raum anpassen. Wählen Sie eine der vier Tasten auf der Fernbedienung Ihres

Subwoofers, die auf die Platzierung des Subwoofers im Raum verweist. (Details

hierzu finden Sie unter „Polk Room Optimizer“.)

Weitere Informationen über die Platzierung von Subwoofern finden Sie unter:

www.polkaudio.com/education/article.php?id=20.

Füßchen/Teppich-Spikes

Wi-Fi-fähige Subwoofer haben abnehmbare Füßchen. Der Schaft jedes Füßchens

dient auch als Teppich-Spike zur Aufstellung des Subwoofers auf einem

Teppichboden.

Um die konischen Füßchen von den Teppich-Spikes abzunehmen, halten Sie

das Füßchen fest und drehen es im Uhrzeigersinn und nach oben. Drei volle

Umdrehungen sollten ausreichen, dass Sie ihre Fingerspitzen unter das Füßchen

stecken und es vom Spike abziehen können.

PLATZIERUNG DES SUBWOOFERS

IN EINER SCHRANKWAND

Der Wi-Fi-fähige Subwoofer kann in einer Schrankwand platziert werden, wodurch

dessen Treiber in den Raum hinein ausgerichtet wird.

Siehe unten stehende Anweisungen:

Hinweis: Wenn der Subwoofer in einer Schrankwand platziert wird und dessen

Treiber in den Raum hinein ausgerichtet ist, funktioniert eventuell die

Fernbedienung nicht mehr. In diesem Fall kann die Fernbedienung erst nach Einsatz

eines IR-Zwischenverstärkers mit dem Subwoofer kommunizieren.

Anleitung zur Platzierung des Subwoofers in einer Schrankwand

1. Legen Sie den Subwoofer auf seine Seite, wobei das Logo auf Sie

ausgerichtet sein muss.

2. Schrauben Sie die Füßchen auf der Unterseite des Subwoofers ab.

3. Bringen Sie die Füßchen wieder in den Einschraubgewinden an der

Verstärkerseite an. Drücken Sie die Gummieinsätze in die Unterseite

der Füßchen.

4. Drehen Sie den Subwoofer und stellen Sie ihn wieder auf die Füßchen.

Platzieren Sie den Subwoofer in der Schrankwand, so dass der Treiber

auf den Raum ausgerichtet ist.

Hinweis: Sie erhalten Lautsprechergrills für Wi-Fi-fähige Subwoofer bei Ihrem

autorisierten Polk Audio-Fachhändler oder bei www.polkaudio.com.

18" - 24"

(46cm - 61cm)

Vor

Amp

Seite

Treiber

Slot Hafen

Gummieinlagen

DEUTSCH

Abmessungen - Broadcast, um die Bottom

DSWPRO440WI: 13 3/4" W x 13 3/4" D x 14 5/8" H

(34.9cm W x 34.9cm D x 37.2cm H)

DSWPRO550WI: 15 1/2" W x 15 1/2" D x 16 1/8" H

(39.4cm W x 39.4cm D x 41.0cm H)

DSWPRO660WI: 16 1/2" W x 16 1/2" D x 17 1/8" H

(41.9cm W x 41.9cm D x 43.5cm H)

Abmessungen - Vor Broadcast

(Aauteur mit Gummifüßen)

DSWPRO440WI: 13 3/4" W x 13" D x 15 7/8" H

(34.9cm W x 33.0cm D x 40.3cm H

DSWPRO550WI: 15 1/2" W x 14 1/2" D x 17 5/8" H

(39.4cm W x 36.8cm D x 44.8cm H

DSWPRO660WI: 16 1/2" W x 15 1/2" D x 18 5/8" H

(41.9cm W x 39.4cm D x 47.3cm H

Note: La grille optionnelle augmente la profondeur

(vendue séparément)

NETZANSCHLUSS UND AUTOMATISCHE

EIN/AUS-SCHALTUNG

Interrupteur Bitension

Spannungs-Umschalter Wi-Fi-fähige Subwoofer verfügen

entweder über einen Spannungs-Umschalter oder einen

automatischen Sensor.

DSWPRO440WI Automatischer

Sensor

DSWPRO550WI Wählbar

DSWPRO660WI Wählbar

WARNUNG: Die korrekte Spannung für Ihr Land wurde werksseitig

eingestellt. Verwenden Sie nur die für Ihr Land festgelegte Spannung.

Eine falsche Einstellung kann den Subwoofer beschädigen.

Netzschalter

Schalten Sie den Strom mit dem Schalter AC MAIN ein/aus.

Selector Standby, Auto und Power

Ihre Wireless-Ready-Subwoofer verwendet einen 3-fach-Schalter, welcher Modus

wählt Ihr Subwoofer in Betrieb. Die drei Modi sind: Standby, Auto und Auf.

Standby

Wenn der Schalter sich in dieser Position befindet, schaltet sich der Subwoofer

nur ein (wird aktiv), wenn der Benutzer die Netztaste auf der Fernbedienung

drückt. Danach bleibt der Subwoofer aktiv, ganz gleich, ob ein Audiosignal vorhan-

den ist.

Auto

Hinweis: Nur bei drahtgebundenen Verbindungen.

In der Position „Auto“ schaltet sich der Subwoofer automatisch an, wenn ein

Audiosignal entdeckt wird; die LED auf der Rückseite leuchtet dann grün.

Wenn kein Signal vorhanden ist, geht der Subwoofer nach 10 Minuten in einen

Wartemodus über, und die LED wird gelb.

Wir empfehlen die Einstellung „Auto“, wenn Ihr Subwoofer immer am

Netz ist (d.h. wenn er an eine Steckdose angeschlossen ist).

Ein

In diesem Modus ist der Subwoofer immer an und aktiv. Die LED auf der

Rückseite des Subwoofers ist grün. Dieser Modus eignet sich am besten, wenn

der Subwoofer an eine Steckerleiste angeschlossen ist. Man kann dann den

Subwoofer nicht mit der Fernbedienung ausschalten.

Hinweis: Wenn Sie Ihren Subwoofer längere Zeit nicht benutzen, etwa während

des Urlaubs und auch bei Gewittern, sollten Sie eventuell den Stecker her-

ausziehen oder den Schalter AC MAIN ausschalten.

LED-Farben und der Strom-Modus:

Grün: Voll aktiv

Gelb: Standby

Rot: Schutz

HWD

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 33

ANSCHLUSS DES SUBWOOFERS AN

DAS SYSTEM – ANSCHLUSSOPTIONEN

WICHTIGER HINWEIS: Verwenden Sie nur eine dieser Optionen.

KOMBINIEREN SIE NIE DIE ANSCHLUSSOPTIONEN.

Drahtlose Verbindungen

OPTION 1 LFE

Stellen Sie fest, ob Ihr Receiver einen speziellen Subwoofer-Ausgang hat (bei

den meisten Dolby Digital 5.1-, 6.1- und 7.1-Surround-Receivern vorhanden). Der

Ausgang trägt die Bezeichnung „SW Out,“ „Sub-Pre Out“ oder etwas Ähnliches.

Verbinden Sie den Receiver, wie in der Illustration OPTION 1 dargestellt, mit einem

Subwooferkabel mit dem LFE-Eingang am Sender.

OPTION 2 Line-Level

Wenn Ihr Receiver keinen speziellen Subwoofer-Ausgang hat (wie die meisten

Stereoreceiver [Zweikanal] und ältere Dolby Pro-Logic-Receiver), verwenden Sie

Line-Level-Anschlüsse. Verbinden Sie die Vorverstärker-Ausgänge Ihres Receivers

und die LINKEN und RECHTEN Eingänge am Sender, wie in der Illustration OPTION

2 dargestellt.

ANTENNA DC 5V 1.0A

LEFT RIGHT/

LFE

PWSK-1 SENDER (SEPARAT)

PWSK-1 RECEIVER

(SEPARAT)

SCAN

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

USE AS LFE

YES

ANTENNA DC 5V 1.0A

LEFT RIGHT/

LFE

PWSK-1 SENDER (SEPARAT)

PRE-AMP OUT

PWSK-1 RECEIVER

SCAN

(SEPARAT)

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

USE AS LFE

YES

34 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

Drahtgebundene Verbindungen OPTION #1 Receiver mit Subwoofer-Ausgang („SUB OUT“)—die

häufigste Anschlussmethode für Dolby Digital®und DTS®Receiver.

• Verbinden Sie mit einem einzelnen RCA-Kabel den „SUB OUT“ Ihres Receivers

mit dem LFE-Eingang am Subwoofer. Diese Anschlussmethode umgeht den

internen Filter des Subwoofers und verwendet den eingebauten Filter des

Receivers. Stellen Sie keine weiteren Verbindungen her. Verwenden Sie

für dieVerbindung zum Subwoofer keine Lautsprecherkabel.

• Schließen Sie alle weiteren Lautsprecher direkt an den Receiver an. Stellen

Sie die Lautsprecherkonfiguration Ihres Receivers folgendermaßen ein:

Vordere Lautsprecher = SMALL (Klein)

Center- und Surround-Lautsprecher = SMALL (Klein)

Subwoofer = ON, YES oder PRESENT (An, Ja oder Vorhanden)

• Je nach der Bassleistung Ihrer vorderen Lautsprecher stellen Sie die Crossover-

Frequenz am Receiver auf 80 Hz für Turm- und Regallautsprecher (mit einem

Tieftöner von mindestens 13,3 cm Durchmesser) und auf 100-120 Hz für

Satellitenlautsprecher ein. Anweisungen finden Sie im Benutzerhandbuch

Ihres Receivers.

OPTION #2 Zweikanal- oder Dolby Pro Logic®Receiver ohne „SUB OUT.“

Verwenden Sie zweiadrige Lautsprecherkabel mit 16 Gauge oder dicker.

Ihr Polk-Fachhändler kann Ihnen die richtigen Kabel empfehlen.

Hinweis: Verwenden Sie in dieser Konfiguration weder den

Line-noch den LFE-Eingang.

• Verbinden Sie mit Lautsprecherkabeln die linken und rechten vorderen

Lautsprecherausgänge an Ihrem Receiver mit den Lautsprechereingängen

am Subwoofer (Details finden Sie in „Anschlüsse mit Anschlussterminals/

Lautsprecherkabeln herstellen“).

• Verbinden Sie dann die linken und rechten vorderen Lautsprecher mit

Lautsprecherkabeln mit den Lautsprecherausgängen am Subwoofer.

• Schließen Sie den Center-Kanal-Lautsprecher direkt an den Center-

Kanal-Ausgang des Receivers an.

• Schließen Sie die hinteren Surround-Satellitenlautsprecher direkt an

die hinteren oder Surround-Kanal-Ausgänge Ihres Receivers an.

• Stellen Sie die Lautsprecherkonfiguration Ihres Receivers folgendermaßen ein:

Vordere Lautsprecher = LARGE (Groß)

Subwoofer = OFF (Aus) oder NO (Nein)

Center- und Surround-Lautsprecher = SMALL (Klein)

OPTION #3 Receiver mit (ungefilterten) Vollbereichsausgängen links und

rechts („Pre Out“). Dies ist die am wenigsten verwendete Methode.

• Verbinden Sie den linken und rechten Vorverstärkerausgang an Ihrem Receiver

mit dem linken und rechten LINE LEVEL-Eingang des Subwoofers. Verwenden

Sie keine Lautsprecherkabel.

• Verbinden Sie den linken und rechten LINE LEVEL-Ausgang mit dem linken

und rechten Eingang am Endverstärker.

• Stellen Sie Ihren Receiver folgendermaßen ein:

Vordere Lautsprecher = LARGE (Groß)

Subwoofer = OFF (Aus) oder NO (Nein)

USE AS LFE

YES

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

USE AS LFE

YES

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

USE AS LFE

YES

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 35

Anschlüsse mit Anschlussterminals/Lautsprecherkabeln herstellen

Eines der Anschlussterminals an der Rückseite des Subwoofers ist rot (+), das

andere schwarz (-). Sie müssen den Draht vom roten (+) Terminal an Ihrem

Receiver mit dem roten (+) Terminal an Ihrem Subwoofer und den Draht vom

schwarzen (-) Terminal an Ihrem Receiver mit dem schwarzen (-) Terminal an

Ihrem Subwoofer verbinden. Das Lautsprecherkabel hat Markierungen (wie

Farbkodierung, Rippung oder Beschriftung) auf einem der beiden Leiter, um

den korrekten Anschluss zu gewährleisten.

Hinweis: Wenn Ihr Subwoofer nicht viel Bassleistung bringt, hängt das

wahrscheinlich vom falschen Anschluss eines der beiden Lautsprecherkabel

ab. Überprüfen Sie die korrekte Polung an allen Anschlüssen.

Ziehen Sie 12 mm Isolierung am Ende der beiden Leiter ab, um den blanken Draht

freizulegen. Verdrehen Sie den blanken Draht, um zwei nicht zerfaserte Stränge zu

bilden (einen an jedem Ende).

Lösen Sie die Sechskantmuttern der Anschlussterminals um mehrere

Umdrehungen. Führen Sie den blanken Draht ein, wobei Sie darauf achten müssen,

dass die Drahtenden einander nicht berühren, da dies einen Kurzschluss erzeugen

und ein Abschalten oder eine Fehlfunktion des Receivers verursachen könnte.

Nachdem das Kabel in das Anschlussterminal eingeführt ist, drehen Sie die

Sechskantmutter im Uhrzeigersinn fest.

EINSTELLUNG IHRES SUBWOOFERS

Hinweis: Wenn Sie Ihren Subwoofer zum ersten Mal einrichten, müssen Sie

wahrscheinlich mehrmals Modifizierungen vornehmen, um den gewünschten

Sound zu erhalten.

Denken Sie daran, den AC MAIN-Schalter einzuschalten.

URSPRÜNGLICHE EINSTELLUNGEN

Ihr Aktiv-Subwoofer bietet eine Reihe von Einstellungen.

Die ursprünglichen Einstellungen lauten:

• Phase: 0

• Lautstärke: 50 % (20, auf einer Skala von 0-40)

• PROEinstellung: Mitte des Raums

Die für Sie idealen Einstellungen hängen von der Subwoofer-Platzierung, Ihren

Geräten und Ihrem persönlichen Geschmack ab. Wenn Sie sich mit den Einstel-

lungen vertraut gemacht haben, können Sie mit anderen Optionen experimen

tieren, um die beste Methode für Ihr System zu finden. Sie finden einen infor

mativen Artikel über Subwoofer-Positionierung und -Einstellung im Bereich

„Setup“ unter: www.polkaudio.com/education/article.php?id=19.

POLK ROOM OPTIMIZER (PRO)

Die Leistung Ihres Subwoofers wird von dessen Platzierung im Raum beeinflusst.

Die Subwoofer der DSWPROWI-Serie verfügen über die Funktion Polk Room

Optimizer (PRO)—vier Tasten mit Voreinstellungen für die Raum-Equalizer-Funktion,

die die Leistung Ihres Subwoofers für typische Aufstellungsoptionen optimieren:

„cabinet“ (Schrankwand), „corner“ (Ecke), „mid-wall“ (Mitte der Wand) und „mid-

room“ (Mitte des Raums).

Die Leistung eines traditionellen Subwoofers wird von seiner Platzierung im Raum

beeinflusst. Die Funktion Polk Room Optimizer (PRO) ermöglicht es Ihnen, Ihren

Subwoofer der DSWPROWI--Serie an einer beliebigen Stelle im Hörraum zu

platzieren. Auf der Grundlage der vier am häufigsten verwendeten Platzierungen

maximiert PRO für Sie die Soundqualität und glättet die Basswiedergabe einer bes-

timmten räumlichen Platzierung. Sie wählen einfach die gewünschte Position und

die entsprechende Taste auf der Fernbedienung Ihres Subwoofers.

FEINEINSTELLUNG IHRES SUBWOOFERS

•Lautstärke: Stellen Sie diese auf der Basis einer Vielzahl von CD- und Video-

quellen ein. Stellen Sie sie so ein, dass Sie einen tiefen, starken Bass erhalten,

aber ohne ein Dröhnen.

•Tiefpassfilter-Regler HINWEIS: Dieser Regler funktioniert nicht, wenn der

Subwoofer mit Option 1 (LFE-Eingang) angeschlossen wurde. Dieser Regler

befindet sich an der Rückseite des Verstärkers und stellt den Frequenzbereich

des Subwoofers ein. Wenn Sie kleinere Hauptlautsprecher verwenden, bietet

der obere durch den Regler abgedeckte Bereich wahrscheinlich die besten

Ergebnisse. Bei größeren Lautsprechern klingt der untere durch den Regler

abgedeckte Bereich wahrscheinlich am besten, aber Sie sollten das stets selbst

entscheiden. Wenn Männerstimmen „dünn“ klingen, drehen Sie diesen Regler

auf, bis die Stimme voll, aber nicht dröhnend klingt. Wenn Männerstimmen zu

„dick“ klingen, drehen Sie den Regler nach unten, bis die Stimme natürlich klingt.

• 4-Tasten-Phasenregelung (Einstellungen 0, 90, 180 und 270 Grad): Dieser

Regler ermöglicht einen nahtloseren Übergang vom Subwoofer zu den Haupt-

lautsprechern. Setzen Sie sich in Ihrer bevorzugten Hörposition hin. Verwenden

Sie die Fernbedienung des Subwoofers und spielen Sie Musik (keinen Film)

mit wechselnden Bassläufen. Wir empfehlen Jazz oder Country-Musik. Hören

Sie jetzt genau hin, an welchem Punkt der Übergang vom Subwoofer zu Ihren

Hauptlautsprechern stattfindet. Dies ist der Crossover-Punkt, der unterhalb der

Frequenz einer Männerstimme liegen sollte. Die Phaseneinstellung, die beim

Crossover (Übergangspunkt) des Subwoofers lauter oder voller klingt, ist die

optimale. Wenn Sie nach dem Test aller vier möglichen Phaseneinstellungen

keinen Unterschied hören können, lassen Sie die Einstellung auf „0.“

36 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

Amplificator DSWPRO440WI

Amplificator DSWPRO550WI

BAdjusted position of low pass knob

8/23/10

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

YES

AC MAIN

OFF

100-240V~ 50/60Hz 160W

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

Date

Drawing #

File Name

Scale

Drawn By

Color

Emboss Ht.

Deboss Depth

Finish

Process

Notes

Artwork

1 Feb 2010

HBP2008

DSW440_AmpArt2008A.eps

100%

WRG

100% white

n/a

Silkscreen

Digital file

Signature Date

Approvals

Project Manager

Product Line Manager

Mechanical Designer

System Engineer

Electrical Engineer

Safety & Regulations

Quality Assurance

Creative Director

Comments

DescriptionDateRevision

This device complies with Part 15 of the FCC Rules. Operation is subject

to the following two conditions: (1) this device may not cause harmful

interference, and (2) this device must accept any interference received,

including interference that may cause undesired operation.

FCC ID: W4ADSWPRO

T 2.5 A L 250V

A 8/18/10 Removed Energy Star Logo

B8/23/10 Adjusted low pass adjustment

knob, added 3 pos switch

LOW PASS

60Hz

110Hz

160Hz

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 37

8/23/10

38 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

Amplificator DSWPRO660WI

DSWPROWI-FERNBEDIENUNG

Die Subwoofer der DSWPROWI-Serie verfügen

über eine Fernbedienung in Größe einer

Kreditkarte. Alle Befehle werden per Infra-

rot an den Subwoofer gesendet. Der IR-

Empfänger befindet sich an der Vorderseite des

Subwoofers, wenn sich dieser in der nach

unten abstrahlenden Konfiguration befindet.

Die Fernbedienung verfügt über

folgende Funktionen:

•Ein/Aus

• Lautstärke („Volume“)

•4-Tasten-Phasenregelung

(Einstellungen 0, 90, 180 und 270 Grad)

•4-Voreinstellungstasten für Polk

Room Optimizer (PRO)

•Stummschaltung („Mute“)

•Die Nacht-Funktion („Night“) ermö-

glicht es Ihnen, Tiefbassdetails bei niedri-

gerer Lautstärke zu hören. Wenn Sie die

Lautstärke auf 30 eingestellt haben und

„night“ drücken, wird die Lautstärke um

50% reduziert, in diesem Fall also auf 15.

Wenn Sie „night“ erneut drücken, wird die

ursprüngliche Lautstärke wieder herges-

tellt. Wenn Sie „volume+“ (oder „volume-“)

drücken, steigt (oder sinkt) die Lautstärke

allmählich auf normale Weise, und der

Subwoofer verlässt den „night“-Modus. Zudem leuchtet die LED

weniger hell, wenn sich der Subwoofer im „night“-Modus befindet.

•Die reset-Taste stellt die werksseitigen Voreinstellungen des

Subwoofers wieder her. Halten Sie sie zwei (2) Sekunden lang gedrückt.

•„LED“ schaltet die LED an/aus. Der Verstärker bleibt aktiv.

Wichtig: Um die Fernbedienung zum ersten Mal zu verwenden,

müssen Sie den Plastikstreifen entfernen.

WAS IST DIESES BLINKENDE BLAUE LICHT?

Hinter dem Logo auf der Vorderseite des Subwoofers befindet sich eine blaue

LED. Dieses blaue Licht blinkt, wenn Sie eine Taste auf der Fernbedienung des

Subwoofers drücken. Das Licht zeigt an, dass der Subwoofer den Befehl erhalten

hat und die gewählte Funktion aktiviert. Die folgende Tabelle beschreibt die

Funktion der jeweiligen Taste und die Reaktion der LED:

Ein/Aus-Taste Die LED leuchtet auf, wenn der Strom eingeschaltet ist,

doch bei ausgeschaltetem Strom bleibt sie dunkel. (Sie kön-

nen die LED auch durch Drücken der Taste „LED“ auf der

Fernbedienung ausschalten.)

„Volume“ Die LED blinkt einen zweistelligen Code für die Lautstär-

keeinstellung von 0 bis 40. Wenn beispielsweise die

Lautstärke 28 ist, blinkt die LED zweimal lang auf,

gefolgt von acht kurzen Signalen.

„Mute“ Wenn „mute“ gewählt ist, blinkt die LED langsam auf.

Phase 0 Grad – 1 Blinksignal; 90 Grad – 2 Signale;

180 Grad – 3 Signale; 270 Grad – 4 Signale.

Nacht („Night“) Die LED leuchtet weniger hell, die Lautstärke ist

um 50% reduziert.

PRO-Vorein. cabinet – 1 Blinksignal; corner – 2 Signale;

mid-wall – 3 Signale; mid-room – 4 Signale.

„Reset“ Die LED blinkt 4 mal auf.

LED Schaltet LED ein/aus. Der Verstärker bleibt aktiv.

LAUTSTÄRKEEINSTELLUNGEN

Blaue LED-Anzeige

Lautstärke Lange Signale Kurze Signale

40 40

39 39

38 38

3737

36 36

35 35

34 34

3333

32 32

31 31

30 30

2929

28 28

27 27

26 26

25 25

24 24

23 23

22 22

21 21

20 20

19 19

18 18

17 17

16 16

15 15

14 14

13 13

12 12

11 11

10 10

909

808

707

606

505

404

303

202

101

000

ziehen

IR Empfänger

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 39

PROBLEMLÖSUNG

Kein Sound aus dem Subwoofer Wenn der Anschluss „SUB OUT“ zu

LFE verwendet wurde, prüfen Sie, ob

am Receiver Subwoofer=YES einge-

stellt ist. Wenn der Anschluss über

Lautsprecherkabel erfolgte, prüfen Sie

die Polung der Kabel.

Subwoofer klingt nicht richtig. Verstellen Sie die Lautstärke, den

Tiefpassfilter, die Phase und die

PRO-Funktion.

Der Subwoofer brummt. Es könnte Interferenz von einer

Kabelfernsehleitung vorliegen.

Trennen Sie die Kabelfernsehleitung

vom Kabelanschlusskasten und hören

Sie, ob das Brummen aufhört. Ein

leises Brummen ist normal.

Subwoofer hat keinen Strom. Ist der Schalter AC MAIN einges-

chaltet? Prüfen Sie die Steckdose,

und testen Sie nach dem Ausstecken

des Subwoofer-Kabels die Sicherung.

Die Sicherung befindet sich unterhalb

der Netzbuchse. Auf der Rückseite

sind der Typ und die Leistung der

Sicherung angegeben.

Fernbedienung funktioniert nicht. Entfernen Sie den Plastikstreifen, um

die Batterie der Fernbedienung zu

aktivieren, oder ersetzen Sie die

Batterie. Stellen Sie sicher, dass der

IR-Sensor nicht blockiert ist.

Netz-LED ist rot. Trennen Sie das Netzkabel des

Subwoofers 15 Minuten vom Strom,

und stecken Sie es dann wieder ein

Der Sound des Subwoofers – Schalten Sie sowohl den

setzt manchmal aus Sender als auch den drahtlosen

aus oder klingt schwach oder verzerrt. Subwoofer aus. Schalten Sie beide

wieder ein, um die Kommunikation

erneut herzustellen.

– Ändern Sie die Einstellung der

Kanalwählschalter am Sender und am

drahtlosen Subwoofer.

– Der drahtlose Subwoofer könnte zu

weit vom Sender entfernt sein, um

ein ausreichend starkes Signal zu

empfangen. Reduzieren Sie den

Abstand.

TECHNISCHER KUNDENDIENST UND SERVICE

Wenn Sie Probleme haben, nachdem Sie den Anschlussanweisungen gefolgt

sind, sollten Sie alle Kabelverbindungen nochmals prüfen. Wenn Sie ein Problem

am Subwoofer feststellen, kontaktieren Sie bitte Ihren autorisierten Polk Audio-

Fachhändler, von dem Sie ihn gekauft haben, oder rufen den Kundendienst von

Polk Audio an: 1-800-377-7655 (nur aus den USA und Kanada), +1 410-358-3600,

9-18 Uhr Ostküstenzeit, Mo-Fr.

Sie erreichen uns auch per E-Mail unter: polkcs@polkaudio.com. Detailliertere

Anschlussinformationen und Aktualisierungen der Dokumentation finden Sie

unter: www.polkaudio.com.

Technische Daten finden Sie auf den DSWPROWI-Webseiten. Gehen

Sie zu www.polkaudio.com.

LEISTUNGSWERTE

Modell Versandgewicht Leistung

DSWPRO440WI 34.6 lb. (15.7 kg) 100V-240V~50/60 Hz 160W

DSWPRO550WI 46.5 lb. (21.1 kg) 100V-120V~/220V-240V~50/60 Hz 160W

DSWPRO660WI 50.3 lb. (22.8 kg) 100V-120V~/220V-240V~50/60 Hz 200W

Wie alle drahtlosen Geräte kann Ihr DSWPROWIFunkstörungen durch

Geräte wie Mikrowellenherde, WiFi Computernetzwerke,Videospielsysteme,

kabellose Telefone, Bluetooth-Systeme, Babyfone und andere Geräte ausge-

setzt sein. Vor allem Geräte im 2,4 GHz-Band können zum Aussetzen der

drahtlosen Verbindung zwischen dem DSWPROWISurround -Lautsprecher.

Es ist auch möglich, dass Ihr DSWPROWIandere drahtlose Systeme beein-

flusst. Meistens können Sie derartige Probleme vermeiden, indem Sie diese

Geräte weiter von Ihrem.DSWPROWIentfernt platzieren. Wenn Sie einen

Abstand von mindestens 1m zwischen Ihrem DSWPROWI-Lautsprecher

und anderen drahtlosen Geräten einhalten, dürfte dies gegenseitige

Interferenzen vermeiden. Wenn Sie ein Aussetzen des Subwoofersignals

feststellen, sollten Sie sorgfältig die Ursache identifizieren (meist andere

drahtlose Geräte in zu großer Nähe) und eine entsprechende Lösung finden.

Etwaige durch einen Mikrowellenherd verursachte Störungen enden nach

Betrieb des Herds und können langfristig gelöst werden, indem man den

Abstand zwischen dem Mikrowellenherd und Ihrem DSWPROWIerhöht.

Hinweis zur Funksignalleistung:

40 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 41

PER INIZIARE

Attenzione: i subwoofer sono pesanti. Procedere con cautela

quando si disimballa il subwoofer

Contenuto della confezione

1 subwoofer

1 telecomando

1 copia del manuale del proprietario

1 cavo di alimentazione

1 scheda di registrazione

4 inserti di gomma per i piedini

Ispezionare il subwoofer attentamente e avvisare il rivenditore Polk Audio se si ril-

evano componenti danneggiati o mancanti. Conservare la scatola e il materiale

d’imballaggio; serviranno a proteggere il subwoofer nel modo migliore se dovesse

essere trasportato.

Al subwoofer è accluso un cavo di alimentazione scollegabile, contenuto in una

busta separata. Inserire la presa del cavo nella spina situata sul pannello posteri-

ore del subwoofer e la spina del cavo in una presa di corrente (o in una ciabatta)

secondo le istruzioni riportate nella seconda pagina di copertina del presente man-

uale. Non è consigliabile collegare il cavo di alimentazione del subwoofer

alla presa ad alimentazione commutata del ricevitore.

COLLOCAZIONE DEL SUBWOOFER IN UNA STANZA

Il subwoofer predisposto per la connessione wireless è schermato magnetica-

mente e quindi può essere sistemato anche vicino a certi apparecchi televisivi (i

display a cristalli liquidi, i proiettori DLP e i televisori con schermo al plasma non

risentono dell’effetto di campi magnetici). Lasciare almeno 46 cm di spazio tra il

subwoofer e un televisore con tubo a raggi catodici; se si osservano alterazioni del

colore o distorsioni dell’immagine, allontanare immediatamente il subwoofer

dal televisore.

La funzione Polk Room Optimizer (PRO™) permette di collocare il subwoofer

dovunque in una stanza senza rischio di comprometterne le prestazioni; poggiarlo

sempre con la base (la parte in cui si inseriscono i piedini) in giù, e se possibile

non metterlo accanto a una porta aperta.

Suggeriamo di provare a collocare il subwoofer in vari punti della stanza

per determinare quello che assicura la migliore qualità del suono in base

alle proprie preferenze di ascolto.

La funzione PRO adatta le prestazioni del subwoofer al punto prescelto nella

stanza; premere uno dei quattro pulsanti del telecomando per indicare il punto

della stanza in cui si è collocato il subwoofer (per ulteriori informazioni su

questa funzione vedi “Funzione Polk Room Optimizer”).

Per ulteriori informazioni sulla collocazione del subwoofer andare a

www.polkaudio.com/education/article.php?id=20.

Piedini/aghi da moquette

Il subwoofer è dotato di piedini rimovibili, ciascuno dei quali nasconde un ago

per il fissaggio del subwoofer a un pavimento con moquette.

Per rimuovere i piedini dagli aghi, afferrare saldamente ciascun piedino e girarlo in

senso orario, al tempo stesso tirandolo verso l’alto; tre giri completi sono sufficien-

ti per sollevarlo quanto basta per inserirvi sotto la punta delle dita e staccarlo

dall’ago.

COLLOCAZIONE DEL SUBWOOFER IN UN ARMADIETTO

È possibile collocare il subwoofer in un armadietto, riorientando il driver verso

la zona di ascolto. Attenersi alle istruzioni che seguono.

Nota: il telecomando potrebbe non funzionare quando il subwoofer è situato in

un armadietto, con il driver orientato verso la stanza; in tal caso, l’utilizzo di

un ripetitore a raggi infrarossi permette al telecomando di comunicare con il

subwoofer.

Istruzioni per mettere il subwoofer in un armadio:

1. Con il logotipo del subwoofer rivolto verso sé stessi, poggiare il

subwoofer su un lato.

2. Svitare i piedini dalla parte inferiore del subwoofer.

3. Avvitare i piedini nelle sedi presenti sul lato amplificatore e inserire gli

inserti di gomma nei piedini.

4. Girare il subwoofer in modo che poggi sui piedini e collocarlo nell’armadietto,

con il driver orientato verso la stanza.

Nota: presso i rivenditori Polk Audio o sul sito www.polkaudio.com sono

disponibili griglie per i subwoofer serie predisposti per la connessione wireless.

18" - 24"

(46cm - 61cm)

avant

côté

ampèr

autista

slot di

inserts en

caoutchouc

ITALIANO

42 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

Dimensions – Diffusion Vers Le Bas

DSWPRO440WI: 13 3/4" W x 13 3/4" D x 14 5/8" H

(34.9cm W x 34.9cm D x 37.2cm H)

DSWPRO550WI: 15 1/2" W x 15 1/2" D x 16 1/8" H

(39.4cm W x 39.4cm D x 41.0cm H)

DSWPRO660WI: 16 1/2" W x 16 1/2" D x 17 1/8" H

(41.9cm W x 41.9cm D x 43.5cm H)

Dimensions – Diffusion Avant

(Aauteur Avec Pattes En Caoutchouc)

DSWPRO440WI: 13 3/4" W x 13" D x 15 7/8" H

(34.9cm W x 33.0cm D x 40.3cm H

DSWPRO550WI: 15 1/2" W x 14 1/2" D x 17 5/8" H

(39.4cm W x 36.8cm D x 44.8cm H

DSWPRO660WI: 16 1/2" W x 15 1/2" D x 18 5/8" H

(41.9cm W x 39.4cm D x 47.3cm H

Nota: La griglia opzionale aumenta la profondità

(venduto separatamente).

CONNESSIONE DI ALIMENTAZIONE IN C.A.

E ACCENSIONE/SPEGNIMENTO AUTOMATICI

Selettore di tensione

I subwoofer predisposti per la connessione wireless sono dotati di un selettore

della tensione o di un dispositivo di rilevazione automatica della tensione.

DSWPRO440WI Automatica

DSWPRO550WI Commutable

DSWPRO660WI Commutable

ATTENZIONE: la tensione adatta per ciascun paese viene impostata in

fabbrica. Alimentare il subwoofer solo alla tensione specificata;

l’applicazione di una tensione errata lo può danneggiare.

Interruttore Generale

Accendere/spegnere (On/Off) il subwoofer mediante l’interruttore

contrassegnato AC MAIN.

Selettore Standby/Auto/On

Il subwoofer ha un selettore di alimentazione a tre posizioni, corrispondenti alle

tre modalità di funzionamento: Standby, Auto e On.

Standby

Quando il selettore è in questa posizione, il subwoofer si attiva solo quando si

preme il pulsante di accensione sul telecomando; una volta attivato, rimane in

questo stato anche in assenza del segnale audio.

Auto

Nota: solo per connessioni cablate.

Quando il selettore è in questa posizione, il subwoofer si attiva non appena rileva

un segnale audio; contemporaneamente, il LED situato sul pannello posteriore si

accende in verde. Se non c’è segnale, dopo 10 minuti il subwoofer passa a uno

stato di “attesa” (standby) e il LED diventa giallo.

Si suggerisce di usare la modalità Auto se il subwoofer è sempre ali-

mentato (ossia, se è collegato a una presa di corrente).

In questa modalità, il subwoofer è sempre attivato; il LED sulla parte posteriore è

acceso in verde. Questa è la modalità migliore se il subwoofer è collegato a una

presa di corrente ad alimentazione commutata; non si può adoperare il telecoman-

do per spegnerlo.

Nota: si suggerisce di lasciare il subwoofer scollegato dalla presa di corrente o

l’interruttore AC MAIN sulla posizione “spento” (“Off”) se non lo si userà per

lunghi periodi, ad esempio durante una vacanza, e anche durante un temporale.

Significato dei colori del LED della modalità di alimentazione

Verde: Attivato

Giallo: Standby

Rosso: Protezione

HWD

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 43

OPZIONI DI COLLEGAMENTO DEL

SUBWOOFER ALL’IMPIANTO

NOTA BENE: USARE UNA SOLA DI QUESTE OPZIONI.

NON COMBINARE MAI OPZIONI DIVERSE DI COLLEGAMENTO.

Connessioni Wireless

OPZIONE N. 1 LFE

Verificare che il ricevitore abbia un jack di uscita per subwoofer dedicato (caso fre-

quente per la maggior parte dei ricevitori Dolby Digital 5.1, 6.1 e 7.1 surround).

L’uscita sarà contrassegnata con “SW Out,” “Sub-Pre Out” o una dicitura analoga.

Collegare con un cavo da subwoofer il ricevitore all’ingresso LFE del trasmettitore,

come illustrato nella figura OPZIONE N. 1.

OPZIONE N. 2 Livello di linea

Se il ricevitore non ha un jack di uscita per subwoofer dedicato – caso frequente

per i ricevitori Dolby Pro-Logic più vecchi e stereo (2 canali) – usare le connessioni

a livello di linea. Collegare le uscite di preamplificazione del ricevitore agli ingressi

SINISTRO e DESTRO del trasmettitore come illustrato nella figura OPZIONE N. 2.

ANTENNA DC 5V 1.0A

LEFT RIGHT/

LFE

PWSK-1 TRASMETTITORE (VENDUTO

SEPARATAMENTE)

PWSK-1 RICEVITORE

(VENDUTO SEPARATAMENTE)

SCAN

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

USE AS LFE

YES

ANTENNA DC 5V 1.0A

LEFT RIGHT/

LFE

PWSK-1 TRANSMITTER (SOLD SEPARATELY)

PRE-AMP OUT

PWSK-1 RECEIVER

SCAN

(SOLD SEPARATELY)

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

USE AS LFE

YES

44 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

Connessioni Wired

OPZIONE #1 Ricevitori che includono la funzione “SUB OUT”, il metodo

di collegamento più comune con i ricevitori Dolby Digital®e DTS®.

• Collegare un cavo RCA dall’uscita “SUB OUT” del ricevitore all’ingresso LFE

del subwoofer. Questo metodo di collegamento esclude il filtro interno del

subwoofer e utilizza il filtro integrato nel ricevitore. Non eseguire nessun’altra

connessione di segnale. Non utilizzare cavi per altoparlanti per eseguire la

connessione con il subwoofer.

•Collegare tutti gli altri diffusori direttamente al ricevitore; configurare i diffusori

del ricevitore secondo queste impostazioni:

Diffusori anteriori = SMALL

Diffusori centrale e surround = SMALL

Subwoofer = ON, YES o PRESENT

• A seconda dell’uscita ai bassi dei diffusori anteriori, impostare la frequenza di

crossover sul ricevitore a 80 Hz per i modelli tower e quelli da scaffale (diffusori

con un woofer di diametro uguale o maggiore di 13,3 cm) e a 100-120 Hz per i

satelliti. Per istruzioni consultare il manuale del ricevitore.

OPZIONE 2 Ricevitore a due canali o Dolby Pro Logic non dotato della

funzione “SUB OUT.”

Usare due cavi da altoparlanti di sezione uguale o maggiore di 1,30 mm2

(16 AWG). Rivolgersi al rivenditore Polk Audio per suggerimenti sui cavi da usare.

Nota: non utilizzare l’ingresso di linea né quello LFE in

questa configurazione.

• Collegare mediante cavi per altoparlante le uscite per i diffusori anteriori sini-

stro e destro del ricevitore agli ingressi a livello di diffusore del subwoofer (per

istruzioni dettagliate vedi “Connessioni dei terminali cilindrici/cavi dei diffusori”).

• Collegare mediante cavi per altoparlante le uscite del subwoofer ai diffusori

anteriori sinistro e destro.

• Collegare il diffusore del canale centrale direttamente all’uscita per canale

centrale sul ricevitore.

• Collegare i satelliti surround posteriori direttamente alle uscite per canale

posteriore o surround sul ricevitore.

• Configurare i diffusori del ricevitore secondo queste impostazioni:

Diffusori anteriori = LARGE

Subwoofer = OFF o NO

Diffusori centrale e surround = SMALL

OPZIONE 3 Ricevitori dotati di jack “Pre Out” sinistro e destro a gamma

completa (senza filtri inseriti) (questo è il metodo di collegamento meno comune).

• Collegare le uscite per preamplificatore sinistra e destra del ricevitore agli

ingressi A LIVELLO DI LINEA sinistro e destro del subwoofer; non utilizzare

cavi per altoparlante.

• Collegare le uscite A LIVELLO DI LINEA sinistra e destra agli ingressi sinistro

e destro dell’amplificatore di potenza.

• Configurare il ricevitore secondo queste impostazioni:

Diffusori anteriori = LARGE

Subwoofer = OFF o NO

USE AS LFE

YES

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

USE AS LFE

YES

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

USE AS LFE

YES

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 45

Connessioni dei terminali cilindrici/cavi dei diffusori

I due terminali di ingresso, sulla parte posteriore del diffusore, sono contrasseg-

nati: uno è rosso (+) e l’altro è nero (-). Accertarsi di collegare il cavo dal terminale

rosso (+) e quello dal terminale nero (-) del ricevitore rispettivamente ai terminali

rosso (+) e nero (-) del subwoofer. Il cavo per altoparlante è contrassegnato (con

un colore, una nervatura o una scritta) su uno dei due conduttori per evitare che

si scambino le connessioni.

Nota: Se sembra che l’uscita ai bassi del subwoofer sia insufficiente, è molto

probabile che uno dei cavi per altoparlante sia collegato con le connessioni

scambiate; verificare di nuovo la polarità di tutte le connessioni.

Staccare 12 mm di isolamento da ciascuno dei due conduttori a entrambe le

estremità per esporre il conduttore nudo e torcere il tratto esposto di ciascun con-

duttore in modo da formare due trefoli non sfrangiati (uno a ciascuna estremità).

Svitare di alcuni giri i dadi esagonali dei terminali cilindrici e inserire il tratto

esposto di ciascun conduttore, accertandosi che le estremità nude non si tocchino,

in quanto un contatto potrebbe causare un cortocircuito e quindi un malfunziona-

mento o lo spegnimento del ricevitore. Una volta inserito il cavo del diffusore nel

terminale cilindrico, girare il dado esagonale in senso orario fino a serrare.

REGOLAZIONE DEL SUBWOOFER

Nota: Quando si imposta il subwoofer per la prima volta, probabilmente occorre

regolarlo più volte prima di essere soddisfatti del risultato.

Non dimenticare di portare l’interruttore generale AC MAIN sulla

posizione “acceso” (“On”).

IMPOSTAZIONI INIZIALI

Il subwoofer offre una serie di impostazioni; quelle iniziali sono le seguenti:

• Phase: 0

• Volume: 50% (20 su una scala da 0 a 40)

• PRO: mid-room

Le opzioni ottimali dipendono dalla collocazione del diffusore, dall’elettronica

e dal gusto personale. Una volta acquisita dimestichezza con i risultati delle

impostazioni, si possono provare configurazioni alternative per determinare

quelle adatte per l’impianto. Si può leggere un articolo al riguardo, “Subwoofer

Positioning and Adjustment”, nella sezione sull’impostazione, all’indirizzo

www.polkaudio.com/education/article.php?id=19.

FUNZIONE POLK ROOM OPTIMIZER (PRO)

La risposta del subwoofer dipende anche dal punto in cui è situato nella stanza.

I subwoofer DSWPROWI sono dotati della funzione Polk Room Optimizer (PRO™),

che offre quattro pulsanti di preimpostazione dell’equalizzazione per ottimizzare

le prestazioni del subwoofer in base alla collocazione nella stanza: “cabinet,”

“corner,” “mid-wall” e “mid-room” (“armadietto,” “angolo,” “centro parete”

e “centro stanza”).

La risposta di un subwoofer tradizionale dipende dal punto in cui è situato nella

stanza. La funzione Polk Room Optimizer (PRO) consente di collocare il subwoofer

DSWPROWI nel punto desiderato; in base al punto specificato, fra i quattro più

comu-ni di collocazione dei subwoofer in una stanza, PRO ottimizza la qualità del

suono regolarizzando la risposta ai bassi: è sufficiente premere il pulsante del tele-

comando corrispondente al punto prescelto.

MESSA A PUNTO DEL SUBWOOFER

• Volume: regolarlo a orecchio utilizzando un’ampia gamma di CD e

sorgenti video, fino a ottenere bassi profondi e potenti, senza rimbombi.

• Controllo del filtro passa basso (“Low Pass”): NOTA - il controllo non

funziona se si collega il subwoofer con il metodo 1 (ingresso LFE). Questo

controllo, situato sulla parte posteriore dell’amplificatore, serve a regolare

la banda di frequenze in cui funziona il subwoofer; quando si usano diffusori

principali più piccoli, l’intervallo superiore di regolazione del controllo proba-

bilmente darà i migliori risultati, mentre con diffusori più grandi probabilmente

si otterrà il suono migliore con l’intervallo inferiore di regolazione; in ogni caso

è importante lasciarsi guidare dall’orecchio. Se il suono delle voci maschili è

sottile, girare il controllo verso l’intervallo superiore finché il suono diventa

profondo ma senza rimbombi; se invece il suono è cavernoso, girare il

controllo verso l’intervallo inferiore finché il suono diventa naturale.

• Controllo della fase (quattro pulsanti, corrispondenti a 0, 90, 180 e 270

gradi): Questo controllo consente di “miscelare” il suono del subwoofer con

quello dei diffusori principali. Andare nel punto di ascolto preferito e, usando

il telecomando, iniziare ad ascoltare della musica (non un film) che presenti

una linea dei bassi ‘walking’, ad esempio jazz o country, prestando attenzione

al punto in cui ha luogo la transizione (crossover) del subwoofer ai diffusori

principali: questo è il punto di crossover, che deve essere a frequenza inferiore

a quella di una voce maschile. Qualunque impostazione di fase con suono più

forte o pi pieno al punto di crossover del subwoofer è ottimale; se dopo aver

provato tutte e quattro le possibili impostazioni di fase non si può avvertire

nessuna differenza, lasciare la fase impostata a “0.”

46 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

Amplificatore DSWPRO440WI

Amplificatore DSWPRO550WI

BAdjusted position of low pass knob

8/23/10

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

YES

AC MAIN

OFF

100-240V~ 50/60Hz 160W

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

Date

Drawing #

File Name

Scale

Drawn By

Color

Emboss Ht.

Deboss Depth

Finish

Process

Notes

Artwork

1 Feb 2010

HBP2008

DSW440_AmpArt2008A.eps

100%

WRG

100% white

n/a

Silkscreen

Digital file

Signature Date

Approvals

Project Manager

Product Line Manager

Mechanical Designer

System Engineer

Electrical Engineer

Safety & Regulations

Quality Assurance

Creative Director

Comments

DescriptionDateRevision

This device complies with Part 15 of the FCC Rules. Operation is subject

to the following two conditions: (1) this device may not cause harmful

interference, and (2) this device must accept any interference received,

including interference that may cause undesired operation.

FCC ID: W4ADSWPRO

T 2.5 A L 250V

A 8/18/10 Removed Energy Star Logo

B8/23/10 Adjusted low pass adjustment

knob, added 3 pos switch

LOW PASS

60Hz

110Hz

160Hz

Amplificatore DSWPRO660WI

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 47

8/23/10

48 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

TELECOMANDO DSWPROWI

Ai subwoofer serie DSWPROWIè accluso un

telecomando a raggi infrarossi (IR), grande

quanto una carta di credito; tutti i comandi

vanno invi-ati al subwoofer dal telecomando. Il

ricevitore dei segnali del telecomando è situato

sulla parte anteriore del subwoofer, quando

quest’ultimo è collocato con l’apertura verso

il basso.

Il telecomando presenta i seguenti controlli:

• Accensione/spegnimento

• Volume

• Fase (quattro pulsanti, corrispondenti alle

fasi 0, 90, 180 e 270 gradi)

• Funzione Polk Room Optimizer (PRO™)

(quattro pulsanti corrispondenti ad

altrettante preimpostazioni)

• Silenziamento (“mute”)

• Volume ridotto: Consente di ascoltare i

dettagli dei bassi a livello minimo a volumi

ridotti. Se il volume è impostato su 30 e si

preme “night”, lo si riduce del 50%, in

questo esempio portandolo a 15. Premendo

di nuovo “night” si ripristina il volume origi-

nale. Premendo ripetutamente Volume+

(o Volume-) si aumenta (o diminuisce) il

volume nel modo normale e si porta il

subwoofer fuori della modalità “volume

ridotto”. Inoltre, la luminosità del LED è

ridotta quando il subwoofer è nella modalità “volume ridotto.”

• Il pulsante Reset ripristina le impostazioni di fabbrica del subwoofer;

a questo scopo, tenerlo premuto per due secondi.

• Il pulsante LED accende/spegne il LED; l’amplificatore rimane inserito.

Importante: per attivare il telecomando per l’uso iniziale,

togliere la linguetta di plastica.

SIGNIFICATO DELLA SPIA BLU LAMPEGGIANTE

Dietro il logotipo, sulla parte anteriore del subwoofer, c’è un LED blu, che

lampeggia ogni volta che si preme un pulsante del telecomando, per indicare

che il subwoofer ha ricevuto il segnale e sta attivando la funzione selezionata.

La seguente tabella descrive la funzione di ciascun pulsante e il significato dei

vari stati del LED:

Accensione/speg. Il LED è acceso/spento quando il subwoofer è attivato/

inattivo (premendo il pulsante LED sul telecomando si può

anche accendere/spegnere il LED).

Volume Il LED lampeggia secondo un codice a due cifre, indicando il

livello del volume da 0 a 40 (ad es., se il volume è pari a 28,

il LED mostra due lampeggi lunghi seguiti da otto

lampeggi brevi).

Mute Il LED lampeggia lentamente quando è selezionata l

a modalità “mute”.

Phase 0 gradi—1 lampeggio; 90 gradi—2 lampeggi;

180 gradi—3 lampeggi; 270 gradi—4 lampeggi.

Night Il LED è acceso ma a luminosità ridotta; il volume

è ridotto del 50%.

Preimpostazioni cabinet (“armadietto”)—1 lampeggio; corner (“angolo”)—

PRO 2 lampeggi; mid-wall (“centro parete”)—3 lampeggi;

mid-room (“centro stanza”)—4 lampeggi.

Reset Il LED lampeggia quattro volte.

LED Accende/spegne il LED; l’amplificatore rimane inserito.

IMPOSTAZIONI DEL VOLUME

Spia LED blu

Livello di volume Lampeggi lunghi Lampeggi brevi

40 40

39 39

3838

37 37

36 36

35 35

3434

33 33

32 32

31 31

3030

29 29

28 28

27 27

26 26

25 25

24 24

23 23

22 22

21 21

20 20

19 19

18 18

17 17

16 16

15 15

14 14

13 13

12 12

11 11

10 10

909

808

707

606

505

404

303

202

101

000

tirare

IR Ricevitore

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 49

GUIDA ALLA SOLUZIONE DEI PROBLEMI

Il subwoofer è muto. Se il collegamento è “SUB OUT” a

LFE, verificare se il ricevitore è impo-

stato su “Subwoofer = YES” [Sì]. Se

il collegamento è eseguito mediante

cavi per altoparlante, verificarne

la polarità.

Il suono del subwoofer è strano. Regolare le impostazioni relative a

volume, filtro passa basso, fase e

funzione PRO.

Il subwoofer emette un ronzio. Potrebbe esserci un’interferenza

generata da una linea televisiva via

cavo. Scollegare la linea dal ricevitore

dei segnali via cavo per controllare se

il ronzio cessa. Un ronzio a basso

livello è normale.

Il subwoofer non ha potenza. L’interruttore AC MAIN è sulla

posizione “acceso” (“On”)? Control-

lare la presa di corrente; controllare il

fusibile (scollegare prima il subwoofer

dalla presa di corrente). Il fusibile è

situato sotto la presa sul cavo di cor-

rente; il tipo e la portata del fusibile

sono riportati sul pannello posteriore.

Il telecomando non funziona. Togliere la linguetta di plastica per

attivare la batteria del telecomando o

provare a sostituire la batteria. Accer-

tarsi che tra il ricevitore IR e il teleco-

mando non ci siano ostacoli che

possano bloccare il segnale a

raggi infrarossi.

Il LED di alimentazione è acceso in rosso. Scollegare il subwoofer dalla presa di

corrente e ricollegarlo dopo 15 minuti.

Il suono del subwoofer è – Spegnere sia il trasmettitore che

intermittente, debole o distorto. riaccenderli per ristabilire la

comunicazione.

– Provare a cambiare la posizione dei

commutatori Wireless ID sul

trasmettitore e sul subwoofer.

– Il subwoofer potrebbe essere troppo

distante dal trasmettitore per ricevere

un segnale di intensità sufficiente.

Provare ad avvicinarlo.

SERVIZIO DI ASSISTENZA

Se dopo aver seguito le istruzioni per il collegamento si hanno problemi, control-

lare di nuovo tutte le connessioni. Una volta isolato il problema al subwoofer, con-

tattare il rivenditore Polk Audio presso cui lo si è acquistato o il centro di assisten-

za Polk Audio al numero 1-800-377-7655 (solo dagli Stati Uniti o dal Canada); dagli

altri paesi chiamare il numero 001-410-358-3600, lunedì-venerdì, dalle 09.00 alle

18.00, fuso orario EST degli Stati Uniti (fuso orario di Greenwich—5 ore).

Si può anche inviare un’e-mail all’indirizzo polkcs@polkaudio.com. Per ulteriori

informazioni sui collegamenti e per aggiornamenti al manuale visitare il sito

www.polkaudio.com.

I dati tecnici sono disponibili sulle pagine web DSWPROWI,

all’indirizzo www.polkaudio.com.

PUISSANCE NOMINALE

Modèle Poids à l’expéd. Puissance nominale

DSWPRO440WI 34.6 lb. (15.7 kg) 100V-240V~50/60 Hz 160W

DSWPRO550WI 46.5 lb. (21.1 kg) 100V-120V~/220V-240V~50/60 Hz 160W

DSWPRO660WI 50.3 lb. (22.8 kg) 100V-120V~/220V-240V~50/60 Hz 200W

Come tutti i dispositivi wireless, il DSWPROWI può essere soggetto

a interferenza a radiofrequenza da sorgenti quali forni a microonde,

impianti di computer WiFi, console per videogiochi, telefoni cordless,

sistemi Blue Tooth, sistemi di monitoraggio del bambino, a altri ancora.

In particolare, qualsiasi dispositivo funzionante nella banda di 2,4 GHz

può causare connessioni intermittenti tra il DSWPROWI. Inoltre è pos-

sibile che il DSWPROWI influisca su altri sistemi wireless. Nella mag-

gior parte dei casi, si possono prevenire problemi delle prestazioni wire-

less causati da effetti di mutua interferenza separando fisicamente

questi dispositivi dal DSWPROWI, ossia mantenendo una distanza di

almeno alcuni metri tra il DSWPROWI ed eventuali dispositivi wireless.

Se si osserva una diminuzione dell’intensità del segnale del loudspeak-

er, identificarne la causa principale (spesso, l’eccessiva vicinanza di altri

dispositivi wireless) ed eliminarla. Eventuali effetti di interferenza

causati da un forno a microonde scompaiono non appena il forno si

arresta e possono essere risolti una volta per tutte aumentando la

distanza tra il DSWPROWI e il forno stesso.

Nota relativa alle prestazioni wireless:

50 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

PROCEDIMENTOS INICIAIS

Cuidado: Subwoofers são pesados. Tome cuidado ao desembalar o subwoofer.

Verifique o conteúdo

1 subwoofer

1 controle remoto

1 manual do proprietário

1 cabo de alimentação

1 cartão de registro

4 pés de borracha

Inspecione cuidadosamente o subwoofer. Notifique o revendedor da Polk Audio

caso note algum dano ou caso estiver faltando algum componente. Guarde a caixa

e o material de embalagem, pois são ideais para proteger a unidade caso haja

necessidade de transportá-la.

O sistema vem com um cabo de alimentação removível remetido em embalagem

separada da unidade. Insira a extremidade fêmea na tomada na placa do amplifi-

cador e insira o plugue de CA em uma tomada elétrica (ou filtro de linha), segundo

as instruções fornecidas na contracapa deste manual. Não recomendamos

conectar o cabo de alimentação de CA do subwoofer à tomada comutada

do receiver.

POSICIONAMENTO DO SUBWOOFER NO AMBIENTE

Além de o subwoofer sem fio poder ser colocado em qualquer lugar no ambiente,

ele tem blindagem magnética que permite que seja colocado próximo de monitores

de vídeo. (Televisores de LCD, DLP e plasma não são afetados pelo magnetismo).

Deixe pelo menos 46 cm de espaço entre o subwoofer e qualquer tipo de televisor

de tubo. Entretanto, se notar distorção ou descoloração do vídeo, afaste imediata-

mente o subwoofer da TV.

Além disso, o recurso Polk Room Optimizer (PRO™) permite que o subwoofer seja

colocado em qualquer local no ambiente, sem prejudicar seu desempenho. Ao

posicionar o subwoofer no ambiente, recomendamos que o coloque com os pés da

base para baixo. Se puder evitar, não coloque o subwoofer próximo de uma porta

aberta.

Recomendamos: colocar o subwoofer em locais diferentes do ambiente

para determinar onde produz a melhor qualidade de som com base em

suas preferências pessoais.

O recurso PRO adequará o desempenho do subwoofer ao local onde for colocado

no ambiente. Pressione no controle remoto um dos quatro botões do subwoofer

que indicam o local no ambiente onde foi colocado. (Para obter mais informações

sobre este recurso, consulte “Polk Room Optimizer”).

Para obter mais informações sobre o posicionamento de subwoofers, visite:

www.polkaudio.com/education/article.php?id=20

Pés/Espigões para pisos acarpetados

Os subwoofers wireless ready têm pés removíveis. A haste de cada pé é um

espigão que permite que o subwoofer seja colocado sobre pisos acarpetados.

Para remover os pés cônicos do espigão para pisos acarpetados, segure cada um

dos pés com firmeza, gire-o no sentido horário e puxe para cima. Três voltas com-

pletas devem elevar o pé o suficiente para permitir a inserção das pontas dos

dedos no espaço criado e retirar o pé do espigão

COLOCAÇÃO DO SUBWOOFER EM UM ARMÁRIO

O woofer pode ser colocado em um armário, desde que o alto-falante do s

ubwoofer fique voltado para o ambiente onde ficarão os ouvintes.Consulte

as instruções abaixo:

Nota: Pode ser que o controle remoto não funcione quando o subwoofer for colo-

cado em um armário com o alto-falante voltado para o ambiente. Se isso aconte-

cer, basta adicionar um repetidor de infravermelho para permitir que o controle

remoto se comunique com o subwoofer.

Instruções para colocação do subwoofer em um armário:

1. Com o logotipo do subwoofer à sua frente, coloque o subwoofer de lado.

2. Desparafuse os pés da parte inferior do subwoofer.

3. Reinstale os pés nos orifícios roscados situados no lado do amplificador.

Pressione os revestimentos de borracha nas partes inferiores dos pés.

4. Coloque o subwoofer apoiado sobre os pés. Coloque o subwoofer no armário

de modo que o alto-falante fique voltado para o ambiente.

Nota: Grades para os subwoofers wireless ready podem ser adquiridas

junto ao revendedor autorizado da Polk Audio ou no site www.polkaudio.com.

18" - 24"

(46cm - 61cm)

avant

côté

ampèr

driver

slot porto

inserts en

caoutchouc

PORTUGEUSE

Dimensions – Diffusion Vers Le Bas

DSWPRO440WI: 13 3/4" W x 13 3/4" D x 14 5/8" H

(34.9cm W x 34.9cm D x 37.2cm H)

DSWPRO550WI: 15 1/2" W x 15 1/2" D x 16 1/8" H

(39.4cm W x 39.4cm D x 41.0cm H)

DSWPRO660WI: 16 1/2" W x 16 1/2" D x 17 1/8" H

(41.9cm W x 41.9cm D x 43.5cm H)

Dimensions – Diffusion Avant

(Aauteur Avec Pattes En Caoutchouc)

DSWPRO440WI: 13 3/4" W x 13" D x 15 7/8" H

(34.9cm W x 33.0cm D x 40.3cm H

DSWPRO550WI: 15 1/2" W x 14 1/2" D x 17 5/8" H

(39.4cm W x 36.8cm D x 44.8cm H

DSWPRO660WI: 16 1/2" W x 15 1/2" D x 18 5/8" H

(41.9cm W x 39.4cm D x 47.3cm H

Note: La grille optionnelle augmente la profondeur

(vendue séparément).

CONEXÃO DA ALIMENTAÇÃO DE CA E FUNÇÃO

LIGA/DESLIGA AUTOMÁTICA

Chave seletora de tensão dupla

Os subwoofers wireless ready vêm com uma chave seletora de tensão dupla ou

um sensor automático.

DSWPRO440WI Automático

DSWPRO550WI Selecionável

DSWPRO660WI Selecionável

ATENÇÃO: A tensão correta para seu país foi configurada na fábrica. Só

use a seleção de tensão especificada para seu país. O uso da tensão

incorreta pode danificar o subwoofer.

Chave Liga Desliga

Ligue e desligue a unidade com a chave de CA principal.

Chave Standby/Auto/On (Prontidão/Automático/Ligado)

O subwoofer wireless ready tem uma chave de três posições utilizada para sele-

cionar o modo de operação da unidade. Os três modos são: Standby (Prontidão),

Auto (Automático) e On (Ligado).

Standby (Prontidão)

Com a chave nesta posição, o subwoofer só ligará (ficará ativo) quando o usuário

pressionar o botão de ligar no controle remoto. Depois de ativado, o subwoofer

continuará ligado mesmo se não receber sinais de áudio.

Auto

Nota: Somente conexões com fio.

Na posição “Auto”, o subwoofer ligará automaticamente quando detectar um

sinal de áudio e o LED situado atrás da unidade se acenderá na cor verde.

Quando não houver sinal de áudio, o subwoofer entrará em um estado de

“espera” depois de 10 minutos e o LED ficará amarelo.

Recomendamos que o modo “Auto” seja usado se o subwoofer ficar

sempre ligado (ou seja, conectado a uma tomada elétrica).

On (Ligado)

Neste modo, o subwoofer estará sempre ligado e totalmente ativo. O LED na

parte posterior do subwoofer ficará aceso na cor verde. Este modo é a melhor

opção se o subwoofer estiver ligado em uma tomada com interruptor. Não é pos-

sível usar o controle remoto para desligar o subwoofer.

Nota: Sugerimos deixar o subwoofer desligado da tomada ou a chave

liga/desliga principal desligada quando não for usado por muito tempo, como

durante as férias e também durante tempestades com descargas elétricas.

Cores e significados dos LEDs indicadores do modo de operação:

Verde: Totalmente ativo

Amarelo: Prontidão

Vermelho: Proteção

HWD

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 51

52 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

OPÇÕES DE CONEXÃO DO

SUBWOOFER AO SISTEMA

OBSERVAÇÃO IMPORTANTE: USE APENAS UMA DESTAS OPÇÕES.

NUNCA COMBINE VÁRIAS OPÇÕES DE CONEXÃO.

Connexions Sans Fil

OPÇÃO 1 LFE

Confirme se o receiver tem uma tomada de saída de subwoofer exclusiva (comum

na maioria dos receivers Dolby Digital 5.1, 6.1 e 7.1 surround). A saída estará iden-

tificada como “SW Out”, “Sub-Pre Out” ou algo semelhante. Usando um cabo de

subwoofer simples, conecte o receiver à entrada LFE no transmissor, como mostra-

do na ilustração da OPÇÃO 1.

OPÇÃO 2 Nível de linha

Se o receiver não tiver uma tomada de saída de subwoofer exclusiva [comum

em receivers estéreo (2 canais) e receivers Dolby Pro-Logic mais antigos], use

as conexões de nível de linha. Conecte as saídas de pré-amplificador do receiver e

as entradas LEFT (esquerda) e RIGHT (direita) no transmissor, como mostrado na

ilustração da OPÇÃO 2.

ANTENNA DC 5V 1.0A

LEFT RIGHT/

LFE

PWSK-1 TRANSMISSOR (VENDIDO

EM SEPARADO)

PWSK-1 RECEIVER

(VENDIDO EM SEPARADO)

SCAN

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

USE AS LFE

YES

ANTENNA DC 5V 1.0A

LEFT RIGHT/

LFE

PWSK-1 TRANSMISSOR (VENDIDO

EM SEPARADO)

PRE-AMP OUT

PWSK-1 RECEIVER

SCAN

(VENDIDO EM SEPARADO)

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

USE AS LFE

YES

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 53

OPÇÕES DE CONEXÃO DO SUBWOOFER AO SISTEMA

OPÇÃO 1 Receivers que oferecem um recurso de “SUB OUT” (Saída sub)—

o método de conexão mais comum com receivers Dolby Digital®e DTS®.

• Conecte um cabo RCA simples da saída “SUB OUT” do receiver para a entrada

LFE do subwoofer. Este método de conexão ignora o filtro interno do subwoofer

e utiliza o filtro embutido do receiver. Não faça nenhuma outra conexão de

sinais. Não use cabo de caixa acústica para fazer a conexão ao subwoofer.

• Conecte todas as demais caixas acústicas diretamente ao receiver. Ajuste as

configurações das caixas acústicas no receiver da seguinte maneira:

Caixas acústicas frontais = SMALL (PEQUENA)

Canal central e surrounds = SMALL (PEQUENA)

Subwoofer = ON, YES ou PRESENT (LIGADA, SIM ou PRESENTE)

• Dependendo da capacidade de reprodução de graves das caixas acústicas

frontais, ajuste a freqüência do crossover do receiver para 80 HZ para caixas

acústicas tipo torre e de estante (unidades com um woofer de 5 1/4" de

diâmetro ou mais) e 100-120 HZ para caixas acústicas satélite. Consulte

as instruções no manual do receiver.

OPÇÃO 2 Receiver de dois canais ou Dolby ProLogic®sem “SUB OUT” (Saída sub).

Use cabos para caixas acústicas com dois condutores de bitola 16 AWG ou

maior. Consulte o revendedor da Polk Audio para se informar sobre os

cabos recomendados.

Nota: Não use a entrada de linha ou LFE nesta configuração.

• Conecte as saídas das caixas acústicas frontais esquerda e direita do receiver

às entradas para caixas acústicas do subwoofer usando cabos para caixas

acústicas (consulte as instruções detalhadas em “Ligação dos cabos das

caixas acústicas aos terminais de conexão”).

• Use cabos para caixas acústicas para conectar as caixas acústicas frontais

esquerda e direita às saídas para caixas acústicas do subwoofer.

• Conecte a caixa acústica do canal central diretamente à saída do canal

central do receiver.

• Conecte as caixas acústicas satélite surround traseiras diretamente às saídas

do canal surround do receiver.

• Ajuste as configurações das caixas acústicas no receiver da seguinte maneira:

Caixas acústicas frontais = LARGE (GRANDE)

Subwoofer = OFF ou NO (DESLIGADO ou NÃO)

Canal central e surrounds = SMALL (PEQUENA)

OPÇÃO 3 Receivers com tomadas “Pre Out” esquerda e direita que reproduzem

a faixa completa de sinais (não filtradas) (esta é a conexão geralmente

menos usada).

• Conecte as saídas esquerda e direita do pré-amplificador do receiver às

entradas de nível de linha esquerda e direita do subwoofer. Não use

cabos para caixas acústicas.

• Conecte as saídas de nível de linha esquerda e direita às entradas

esquerda e direita no amplificador de potência.

• Ajuste os controles do receiver da seguinte maneira:

Caixas acústicas frontais = LARGE (GRANDE)

Subwoofer = OFF ou NO (DESLIGADO ou NÃO)

USE AS LFE

YES

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

USE AS LFE

YES

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

LOW PASS

60Hz

110Hz

160Hz

YES

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

POWER

STAND AUTO ON

USE AS LFE

YES

54 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

Ligação dos Cabos das Caixas Acústicas aos Terminais de Conexão

Note que um dos terminais de entrada na parte traseira do subwoofer está

marcado (+) em vermelho e o outro (-) em preto. Certifique-se de conectar o

cabo do terminal (+) vermelho do receiver ao terminal (+) vermelho do subwoofer

e o cabo do terminal (-) preto do receiver ao terminal (-) preto do subwoofer. O

cabo para caixa acústica está marcado de alguma maneira (codificado por cores,

faixas ou inscrições) em um dos dois condutores para ajudar a manter a

coerência da conexão.

Nota: Se o subwoofer aparentemente não produzir um bom nível de graves, é bem

provável que um dos cabos da caixa acústica tenha sido conectado de maneira

invertida. Verifique novamente se a polaridade das conexões está correta.

Retire 12 mm do isolamento das duas extremidades de cada um dos dois condu-

tores para expor a fiação. Torça a fiação exposta de cada condutor para que não

fique desfiada (uma em cada extremidade).

Gire várias vezes as porcas hexagonais dos terminais de conexão para soltá-las.

Insira o fio exposto no orifício, certificando-se de que as extremidades expostas

não se toquem. Caso se toquem, poderá ocorrer um curto-circuito e o receiver

poderá desligar ou ter problemas de funcionamento.

Com o cabo da caixa acústica inserido no terminal de conexão, gire a porca hexag-

onal no sentido horário até que fique firme.

AJUSTE DO SUBWOOFER

Nota: Ao instalar o subwoofer pela primeira vez, talvez seja necessário fazer

vários ajustes antes de conseguir obter a reprodução sonora de seu agrado.

Não se esqueça de ligar a chave liga/desliga principal.

AJUSTES INICIAIS

O subwoofer amplificado oferece várias opções de ajuste.

Estes são os ajustes iniciais da unidade:

• Fase: 0

• Volume: 50% (20, em uma escala de 0 a 40)

• Ajuste PRO: mid-room (centro do ambiente)

O ajuste ideal dependerá da posição do subwoofer no ambiente, dos componentes

eletrônicos utilizados e do gosto pessoal do ouvinte. Após se familiarizar com os

efeitos de cada ajuste, experimente opções diferentes para identificar o método

que produz o melhor resultado para o tipo de configuração de sistema que usa.

Há um artigo informativo sobre como posicionar e ajustar subwoofers na seção

de instalação do site: www.polkaudio.com/education/article.php?id=19.

POLK ROOM OPTIMIZER (PRO)

O local onde o subwoofer é colocado no ambiente afeta sua resposta. Os sub-

woofers da série DSWPROWI contam com o recurso Polk Room Optimizer (PRO)—

quatro configurações predefinidas de equalização ambiental acionadas por botões

de comando que maximizam o desempenho do subwoofer em posições típicas no

ambiente: “gabinete,” “canto,” “centro da parede” e “centro do ambiente.”

A resposta de um subwoofer tradicional é afetada por sua localização em um

ambiente. O recurso Polk Room Optimizer (PRO) permite que o usuário coloque o

subwoofer da série DSWPROWIno local de sua preferência no ambiente. Com base

nas quatro posições mais comuns para subwoofers, o PRO maximiza a qualidade do

som, harmonizando a reprodução de graves criada por um posicionamento especí-

fico no ambiente. O ouvinte só precisa escolher o local onde deseja colocar a

unidade e pressionar o botão correspondente no controle remoto do subwoofer.

AJUSTE PRECISO DO SUBWOOFER

• Volume: Ajuste pela audição, utilizando uma gama variada de CDs e fontes

de vídeo. Ajuste para obter sons graves nítidos e potentes, sem “reverberação.”

• Controle do Filtro Passa-Baixa: NOTA: Este controle não funciona quando

o subwoofer é conectado com o método 1 (entrada LFE). Este controle, situado

atrás do amplificador, ajusta a faixa de freqüência utilizada pelo subwoofer.

Quando as caixas acústicas principais forem menores, a faixa superior do cont-

role provavelmente produzirá os melhores resultados. Com caixas acústicas

maiores, a faixa inferior do controle provavelmente produzirá melhor som.

Entretanto, sempre deixe a decisão final para os seus ouvidos. Se as vozes

masculinas soarem “finas,” gire o controle para cima até que a voz tenha

consistência, sem apresentar “reverberação.” Se as vozes masculinas soarem

“grossas” ou “forçadas,” gire o controle para baixo até que a voz soe natural.

• 4 Botões de Controle de Fases (ajustes de 0, 90, 180 e 270 graus): Este

controle permite que o subwoofer se integre de maneira mais transparente

com as caixas acústicas principais. Sente-se em sua posição favorita para ouvir

áudio. Usando o controle remoto do subwoofer, reproduza alguma música (não

um filme) com um ritmo constante e moderado de graves. Recomendamos jazz

ou música country. Agora ouça com atenção para identificar o ponto no qual o

subwoofer faz a transição para as caixas acústicas principais. Este é o ponto

de crossover, e deve estar abaixo da freqüência de uma voz humana masculina.

O ajuste de fase que produzir o som mais elevado ou pleno no ponto de cross-

over (transição) do subwoofer é o ajuste ideal. Se, mesmo depois de experi-

mentar os quatro ajustes de fase possíveis, não conseguir ouvir qualquer

diferença, deixe o ajuste de fase em “0.”

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 55

Amplificador DSWPRO440WI

Amplificador DSWPRO550WI

BAdjusted position of low pass knob

8/23/10

VOLUME

PWSK-1

WIRELESS ADAPTOR PORT

DOWN

USE AS LFE LINE IN

LINE OUT

LFE/R

YES

AC MAIN

OFF

100-240V~ 50/60Hz 160W

SPEAKER IN

SPEAKER OUT

–

RIGHT RIGHT

LEFT LEFT

–

Date

Drawing #

File Name

Scale

Drawn By

Color

Emboss Ht.

Deboss Depth

Finish

Process

Notes

Artwork

1 Feb 2010

HBP2008

DSW440_AmpArt2008A.eps

100%

WRG

100% white

n/a

Silkscreen

Digital file

Signature Date

Approvals

Project Manager

Product Line Manager

Mechanical Designer

System Engineer

Electrical Engineer

Safety & Regulations

Quality Assurance

Creative Director

Comments

DescriptionDateRevision

This device complies with Part 15 of the FCC Rules. Operation is subject

to the following two conditions: (1) this device may not cause harmful

interference, and (2) this device must accept any interference received,

including interference that may cause undesired operation.

FCC ID: W4ADSWPRO

T 2.5 A L 250V

A 8/18/10 Removed Energy Star Logo

B8/23/10 Adjusted low pass adjustment

knob, added 3 pos switch

LOW PASS

60Hz

110Hz

160Hz

Amplificador DSWPRO660WI

56 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

8/23/10

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 57

CONTROLE REMOTO DO

DSWPROWI

Os subwoofers da série DSWPROWIsão acomp-

anhados de um controle remoto do tamanho

de um cartão de crédito. Todos os comandos

são transmitidos ao subwoofer através de

infravermelho. O receptor de infravermelho

está situado na parte da frente do subwoofer,

quando o subwoofer está na posição de

saída para baixo.

Recursos controlados pelo controle remoto:

• Ligar/Desligar a Unidade

• Volume

• 4 Botões de Controle de Fases

(0, 90, 180 and 270 degree settings)

• 4 Botões Pré-Configurados

do Polk Room Optimizer (PRO™)

• Função de emudecimento

• Função de uso Noturno—permite ouvir

graves detalhados com volumes mais

baixos. Se o volume estiver ajustado para

30 e o botão “night” for pressionado, o

volume será reduzido em 50%. Neste

exemplo, passaria para 15. Para restaurar

o ajuste original do volume, basta pres-

sionar novamente o botão “night.”

Pressionar o botão Volume+ (ou Volume-)

aumenta (ou diminui) o volume normal

mente e cancela o modo “night” do sub-

woofer. Além disso, a intensidade do LED é reduzida

quando o subwoofer está no modo “night”.

• O botão “Reset” restabelece os ajustes de fábrica do subwoofer.

Para fazer isso, pressione-o por 2 (dois) segundos.

• O botão “LED” ativa/desativa o LED. O amplificador continua ativo.

Importante: Para ativar o controle remoto pela primeira vez,

retire a lingüeta de plástico.

O QUE É ESTA LUZ AZUL INTERMITENTE?

Há um LED azul atrás do emblema do logotipo, na parte da frente do subwoofer.

A luz azul pisca sempre que um botão é pressionado no controle remoto do sub-

woofer. A luz confirma que o subwoofer recebeu o comando e está ativando a

função selecionada. A tabela a seguir descreve a função de cada botão e como

o LED se comporta:

Liga/Desliga O LED fica aceso quando a unidade está ligada e apagado

quando está desligada. (Pressionar o botão “LED” no

controle remoto também apagará o LED).

Volume O LED piscará usando um código de 2 dígitos indicando o

ajuste do volume de 0 a 40 (por exemplo, se o volume for

ajustado para 28, o LED piscará duas vezes lentamente e

depois oito vezes rapidamente).

Mudo O LED piscará lentamente quando o botão “mute” for press.

Phase 0 graus—1 piscada; 90 graus—2 piscadas;

180 graus—3 piscadas; 270 graus—4 piscadas.

Fase LED aceso com menor intensidade; o volume está

reduzido em 50%.

Ajustes pred. Cabinet (Gabinete)—1 piscada; Corner (Canto)—2 piscadas;

do PRO Mid-wall (Centro da parede)—3 piscadas;

Mid-room (Centro do ambiente)—4 piscadas.

Reset O LED piscará quatro vezes.

LED Acende/apaga o LED. O amplificador continua ativo.

AJUSTES DO VOLUME

LED Indicador Azul

Nível do Volume Piscadas Piscadas

Demorada Rápidas

40 40

39 39

38 38

37 37

36 36

35 35

34 34

33 33

32 32

31 31

30 30

29 29

28 28

27 27

26 26

25 25

24 24

23 23

22 22

21 21

20 20

19 19

18 18

17 17

16 16

15 15

14 14

13 13

12 12

11 11

10 10

909

808

707

606

505

404

303

202

101

000

puxe

IR Receptor

58 Polk Audio Customer Service 800-377-7655 (Outside USA & Canada: 410-358-3600)

RESOLUÇÃO DE PROBLEMAS

O subwoofer não reproduz som. Se a conexão for do tipo “SUB OUT”

para LFE, verifique e certifique-se de

que o receiver esteja configurado

para Subwoofer=YES. Se a conexão

for através de cabos para caixas

acústicas, confirme se a polaridade

dos cabos está correta.

O som do subwoofer está estranho. Ajuste os seguintes parâmetros:

volume, filtro passa-baixa, fase e PRO.

O subwoofer está zumbindo. Pode haver interferência de uma

conexão de TV a cabo. Desconecte a

linha da TV a cabo do receptor de sin-

ais para ver se o zumbido pára. A pres-

ença de um zumbido baixo é normal.

O subwoofer não liga. A chave liga/desliga principal está

ligada? Verifique a tomada; verifique

o fusível depois de desligar o sub-

woofer da tomada. O fusível está

situado abaixo da tomada do cabo de

alimentação. A descrição do tipo de

fusível e sua classificação encontra-

se no painel traseiro.

O controle remoto não funciona. Retire a lingüeta de plástico para

ativar a bateria do controle remoto

ou troque a bateria. O sensor de infra-

vermelho não deve estar bloqueado.

O LED indicador de potência Desligue o subwoofer da tomada

está aceso na cor vermelha. por 15 minutos e ligue-o novamente.

O som do subwoofer é intermitente – Desligue o transmissor e o

ou soa fraco ou está distorcido.. seguida, ligue-os novamente para

restabelecer a comunicação.

– Tente mudar as posições das

chaves Channel ID do transmissor e

do subwoofer sem fio.

– Pode ser que o subwoofer sem fio

esteja longe demais do transmissor

para receber um sinal com potência

suficiente. Experimente movê-lo para

mais perto.

ASSISTÊNCIA TÉCNICA E MANUTENÇÃO

Se tiver alguma dificuldade depois de seguir as instruções de instalação, verifique

as conexões dos cabos. Caso confirme que o problema é no subwoofer, entre em

contato com o revendedor autorizado da Polk Audio onde adquiriu o produto ou

ligue para o cordial Departamento de Atendimento ao Cliente da Polk Audio pelo

número 1-800-377-7655 (apenas ligações oriundas dos EUA ou Canadá) (fora dos

EUA e do Canadá, ligue para 410-358-3600) de segunda a sexta-feira, das 9h00

às 18h00, horário de Nova York.

Se preferir, entre em contato conosco por e-mail: polkcs@polkaudio.com. Para

obter informações mais detalhadas sobre conexões e atualizações dos manuais,

visite: www.polkaudio.com.

As especificações estão disponíveis nas páginas do DSWPROWI na

Internet. Visite www.polkaudio.com.

POTÊNCIAS

Modelo Peso com Potência Embalagem

DSWPRO440WI 34.6 lb. (15.7 kg) 100V-240V~50/60 Hz 160W

DSWPRO550WI 46.5 lb. (21.1 kg) 100V-120V~/220V-240V~50/60 Hz 160W

DSWPRO660WI 50.3 lb. (22.8 kg) 100V-120V~/220V-240V~50/60 Hz 200W

Assim como todos os dispositivos sem fio, o sistema DSWPROWI pode

estar sujeito a interferência de radiofreqüência de fontes como fornos

de microondas, sistemas de computação que usam WiFi, sistemas de

videogame, telefones sem fio, sistemas blue tooth, monitores de bebês

e outros aparelhos. Especificamente, qualquer aparelho que utilize a faixa

de 2,4 GHz pode causar intermitência nas conexões sem fio entre a caixa

acústica DSWPROWI. Também é possível que o sistema DSWPROWI

possa afetar outros sistemas sem fio. Em grande parte, é possível evitar

problemas de desempenho da comunicação sem fio afastando fisicamente

esses aparelhos do sistema DSWPROWI. Manter uma distância de vários

metros ou mais entre o sistema DSWPROWI. 5 e qualquer dispositivo

sem fio deve ser suficiente para evitar todos os itos de nterferência

mútua. Caso note qualquer queda no sinal do s woofer, identifique a

causa do problema (a mais comum é ter outros dispositivos sem fio

próximos demais da unidade) e tome as medidas necessárias para resolvê-

lo. Qualquer interferência causada por um forno de microondas cessará

assim que ele parar de funcionar. Para eliminar a interferência a longo

prazo basta aumentar a distância física entre o sistema DSWPROWI

eo forno de microondas.

Observação quanto ao desempenho de unidades sem fio:

LIMITED FIVE (5) YEAR WARRANTY

Polk Audio, Inc., warrants to the original retail purchaser only. This warranty will terminate

automatically prior to its stated expiration if the original retail purchaser sells or transfers the

Product to any other party.

Polk Audio, Inc., warrants, to the original retail purchaser only, that the LOUDSPEAKER(S), PAS-

SIVE CROSSOVER COMPONENT(S) and ENCLOSURE on this Polk Audio Loudspeaker Product will

be free from defects in material and workmanship for a period of five (5) years from the date of

original retail purchase from a Polk Audio Authorized Dealer.

Furthermore, Polk Audio, Inc., warrants, to the original retail purchaser only, that any AMPLIFIER

OR OTHER ELECTRONIC COMPONENT that may be included in this Polk Audio Loudspeaker

Product will be free from defects in material and workmanship for a period of three (3) years

from the date of original retail purchase from a Polk Audio Authorized Dealer.

To allow Polk Audio to offer the best possible warranty service, please register your new prod-

uct online at: www.polkaudio.com/registration or call Polk customer service 800-377-7655 in

the USA and Canada (outside the USA: 410-358-3600) within ten (10) days of the date of origi-

nal purchase. Be sure to keep your original purchase receipt.

Defective Products must be shipped, together with proof of purchase, prepaid insured to the

Polk Audio Authorized Dealer from whom you purchased the Product, or to the Factory at 1 Viper

Way, Vista CA 92081. Products must be shipped in the original shipping container or its equiva-

lent; in any case the risk of loss or damage in transit is to be borne by you. If upon examination

at the Factory or Polk Audio Authorized Dealer it is determined that the unit was defective in

materials or workmanship at any time during this Warranty period, Polk Audio or the Polk Audio

Authorized Dealer will, at its option, repair or replace this Product at no additional charge,

except as set forth below. All replaced parts and Products become the property of Polk Audio.

Products replaced or repaired under this warranty will be returned to you, within a reasonable

time, freight prepaid.

This warranty does not include service or parts to repair damage caused by accident, disaster,

misuse, abuse, negligence, inadequate packing or shipping procedures, commercial use, voltage

inputs in excess of the rated maximum of the unit, cosmetic appearance of cabinetry not direct-

ly attributable to defect in materials or workmanship, or service, repair, or modification of the

Product which has not been authorized or approved by Polk Audio. This warranty shall terminate

if the Serial number on the Product has been removed, tampered with or defaced.

This warranty is in lieu of all other expressed Warranties. All implied warranties on this Product

are limited to the duration of this expressed Warranty. Some states do not allow limitation on

how long an implied Warranty lasts, so the above limitations may not apply to you. This

Warranty gives you specific legal rights, and you also may have other rights which vary from

state to state.

If this Product is defective in materials or workmanship as warranted above, your sole remedy

shall be repair or replacement as provided above. This warranty does not cover service, parts,

or supplies to repair damage to property other than the Product. In no event will Polk Audio,

Inc. be liable to you for any incidental or consequential damages arising out of the use or in-

ability to use the Product, even if Polk Audio, Inc. or a Polk Audio Authorized Dealer has been

advised of the possibility of such damages, or for any claim by any other party. Some states

do not allow the exclusion or limitation of incidental or consequential damages, so the above

limitation and exclusion may not apply to you.

This Warranty applies only to Products purchased in Canada, the United States of America, its

possessions, and U.S. and NATO armed forces exchanges and audio clubs. The Warranty terms

and conditions applicable to Products purchased in other countries are available from the Polk

Audio Authorized Distributors in such countries.

GARANTIE LIMITÉE DE 5 ANS

La garantie de Polk Audio, Inc., n’est valide que pour l’acheteur au détail original. La garantie sera

automatiquement annulée avant sa date d’expiration spécifiée si l’acheteur original vend ou transfère

le produit à tout autre parti.

Polk Audio, Inc., garantit - à l’acheteur au détail original seulement - que le ou les HAUT-PARLEUR(S),

COMPOSANTE(S) DE FILTRE PASSIF et CAISSON(S) de ce produit Polk Audio seront exempts de tout

défaut attribuable aux pièces d’origine et à la main d’oeuvre pour une période de cinq (5) ans à partir

de la date de l’achat au détail original chez un revendeur agréé Polk Audio.

En outre, Polk Audio, Inc., garantit - à l’acheteur au détail original seulement - que TOUT AMPLIFICA-

TEUR OU TOUT AUTRE COMPOSANTE ÉLECTRONIQUE qui pourrait faire partie ce produit Polk Audio

sera exempt de tout défaut attribuable aux pièces d’origine et à la main d’oeuvre pour une période de

trois (3) ans à partir de la date de l’achat au détail original chez un revendeur agréé Polk Audio.

Pour permettre à Polk Audio de vous offrir le meilleur service de garantie possible, veuillez enregistrer

votre nouveau produit en ligne à l’adresse web www.polkaudio.com/registration - ou contactez le

Service à la Clientèle de Polk au 800-377-7655 aux États-Unis et au Canada (à l’extérieur des É.U.:410-

358-3600) dans les dix (10) jours suivant la date de l’achat original. Assurez-vous de conserver votre

reçu d’achat original.

Les produits défectueux doivent être expédiés, avec une preuve d’achat, francs de port et assurés, au

revendeur agree Polk Audio de qui vous avez acheté le produit, ou à l’usine Polk Audio, 1 Viper Way,

Vista CA 92081Les produits doivent être expédiés dans leur carton d’expédition original ou dans un

contenant équivalent. Le propriétaire doit assumer tout risque de perte ou de dommage en transit.

Si, suite à l’examen du produit à l’usine Polk ou chez le marchand agréé Polk Audio, il est déterminé

que la défectuosité est imputable aux matériaux d’origine ou à la main d’oeuvre au cours de la période

de la garantie spécifiée, Polk Audio ou le revendeur Polk Audio, à sa guise, réparera ou remplacera le

produit sans frais additionnels et selon les conditions décrites ci-dessous.

Toute pièce ou produit remplacé devient la propriété de Polk Audio. Les produits réparés ou remplacés

sous la garantie vous seront expédiés francs de port dans un délai raisonnable.

Cette garantie n’inclut pas le service ou les pièces nécessaires à la réparation des dommages provo-

qués par accident, désastre, abus, négligence, mode d'expédition ou emballage inadéquat, utilisation

commerciale, tensions supérieures au maximum prescrit pour l’unité, aspect visuel du meuble non

directement attribuable à un défaut de pièces d’origine ou de main d’oeuvre, ou par le service, la

réparation, ou toute modification du produit qui n’a pas été autorisé ou approuvé par Polk Audio.

Cette garantie sera annulée si le numéro de série sur le produit a été enlevé, altéré ou falsifié.

Cette garantie prend préséance sur toutes autres garanties énoncées. Si la défectuosité de ce

produit est imputable aux pièces d’origine ou à la main d’oeuvre selon les conditions de la garantie

exprimées ci-dessus, votre seul recourt sera la réparation ou le remplacement selon les conditions

décrites ci-dessus.

Dans aucun cas Polk Audio, Inc. pourra-t-elle être tenue responsable pour tout dommage accessoire

ou indirect cause par l’utilisation ou par l’incapacité d’utilisation du produit, même si Polk Audio, Inc.

ou un revendeur agréé Polk Audio, a été avisé de la possibilité de tel dommage, ou pour toute récla-

mation par tout autre parti.

Certains états ne permettant pas l’exclusion ou la limitation des dommages indirects, les limitations

et exclusions exprimées ci-dessus pourraient ne pas s'appliquer dans votre cas.

Toutes les garanties tacites sur ce produit sont limitées à la durée de la garantie énoncée. Certains

états ne permettant pas la limitation de la durée d’une garantie tacite, les limitations ci-dessus pour-

raient ne pas s’appliquer dans votre cas. Cette garantie vous accorde des droits légaux spécifiques;

vous pourriez également avoir d’autres droits qui pourraient varier d’état en état.

Cette garantie s’applique seulement aux produits achetés au Canada, aux États-Unis d’Amérique et

ses possessions, et dans les clubs audio et d’échange des forces armées des É.U. et de l’OTAN. Les

modalités et les conditions de garantie applicables aux produits achetés dans d’autres pays sont

disponibles chez les distributeurs agréés Polk Audio établis dans ces pays.

Customer Service Hours of Operation: Monday-Friday, 9AM-5:30PM EST polkcs@polkaudio.com 59

5601 Metro Drive

Baltimore, MD 21215 HBP2011
