424607 11.21.08 BY Printed in U.S.A.

REPAIR PARTS MANUAL

MODEL NUMBER PR625N21RH

(MFG. ID. NUMBER 96132003900)

Rotary Lawn Mower

For Parts and Service or Technical Assistance, call 1-800-661-6662

MANUEL DES PIÈCES DE RECHANGE

NUMÉRO DE MODÈLE PR625N21RH

(NO. DE MFG. 96132003900)

Tondeuse à Gazon Rotative

Pour les pièces de rechange et l’entretien ou l’assistance technique,

appelez 1-800-661-6662

2

ROTARY LAWN MOWER - - MODEL NUMBER PR625N21RH (MFG. ID. NO. 96132003900)

7

REMARQUE: Toutes les dimensions de composant sont données en pouces É.-U. 1 pouce = 25,4 mm. IMPORTANT: N’utilisez que les pièces de rechange autorisée par le fabricant

de votre souffl euse à neige (O.E.M.). Échec pour faire ainsi est dangereux et risque d’endommager votre souffl euse à neige et d’annuler sa garantie.

TONDEUSE À GAZON ROTATIVE - NO. DE MODÈLE PR625N21RH (NO. DE MFG. 96132003900)

NO. NO.

DE DE

RÉF PIÉCE DESCRIPTION

32 401624X004 Manchon du dispositif de

relevage de ressort, arrière

33 701037X421 Manchon du dispositif

de relevage des roues

34 401176X004 Bras de l’essieu (C.G., arrière)

35 166786 Écrou H

36 401-38 Boulon 5/16-18

37 197972X421 Roue et du pneu, avant

39 409149 Ecrou frein

40 411949 Cadre tubulaire,

Sac de décharge

41 88652 Vis de charniére

42 405421 Ressort de la Porte Arrière,

Gauche

43 405423 Ressort de la Porte Arrière,

Droite

44 184193 Boulon H

45 150406 Vis à fi lets laminés H

3/8-16 x 1

46 404763 Décalcomanie de danger

47 751153 Écrou H 5/16-18

48 401177X004 Bras de l’essieu (C.D., arrière)

49 195012X421 Roue et du pneu, arrière

50 411060 Sac de décharge

51 147286 Tige á charniére

52 413980 Jeu de Boîtier de Tondeuse

(Y compris le No. de Réf. 46)

1 194177X421 Barre de commande

2 194179X479 Guidon supérieur

3 169708X479 Guidon inférieur

4 194788 Guide du câble de démarrage

5 132004 Écrou frein 1/4-20

6 191574 Boulon de guidon

7 66426 Collier de serrage de câble

8 74780512 Boulon H

9 154132 Supporte du Boîtier

10 165754 Porte de broyeuse

11 183281 Câble de contrôle du moteur

12 750634 Vis à tête #10-24 x 1/2

13 86899X004 Support d’arrêt supérieur

14 189713X428 Bouton de guidon

15 51793 Goupille en épingle à cheveux

18 17600406 Vis 1/4-20 x 3/8

19 401174X004 Bras de l’essieu (C.D., avant)

20 401175X004 Bras de l’essieu (C.G., avant)

21 41 6855 Jeu, Jupe arriére

22 401621X004 Manchon du dispositif de

relevage de ressort, avant

23 401814X004 Porte arrière

25 410385X479 Support du guidon (gauche)

26 410386X479 Support du guidon (droite)

29 407494X005 Support du dispositif de

relevage de roue

30 401629 Entretoise

31 165760 Defl ecteure de déchargement

53 851084 Vis H 3/8-24 x 1-3/8 Grade 8

54 850263 Rondelle frein hélicoïdale

55 851074 Rondelle

56 406712 Lame de 21 po.

57 420097 Adaptateur de lame

58 152124 Ressort du charniére

59 - - - Moteur, B&S, No. de modéle

122T02-1265-EA (Pour des

pièces de service et de

rechange de moteur, réclamez

B&S à 1-800-233-3723)

61 409148 Ecrou frein

62 73800400 Écrou frein 1/4-20

65 88348 Rondelle Plate 3/8

66 197480 Joint Torique

67 197991 Pince, Câble

73 401630 Rondelle Curvée

74 851201X004 Rondelle du Moteur

75 413693 Jeu, Chicane Arrière

(Y compris le No. de Réf. 77)

76 410589 Chicane Arrière

77 17411312 Vis, Chicane Arrière

- - 404764 Décalcomanie

(N’est pas montrée)

- - 193734 Manuel de l’opérateur, Français

- - 193732 Manuel de l’opérateur, Anglais

- - 424607 Manuel de pièces de rechange

NO. NO.

DE DE

RÉF PIÉCE DESCRIPTION

NO. NO.

DE DE

RÉF PIÉCE DESCRIPTION

6

TONDEUSE À GAZON ROTATIVE - NO. DE MODÈLE PR625N21RH (NO. DE MFG. 96132003900)

3

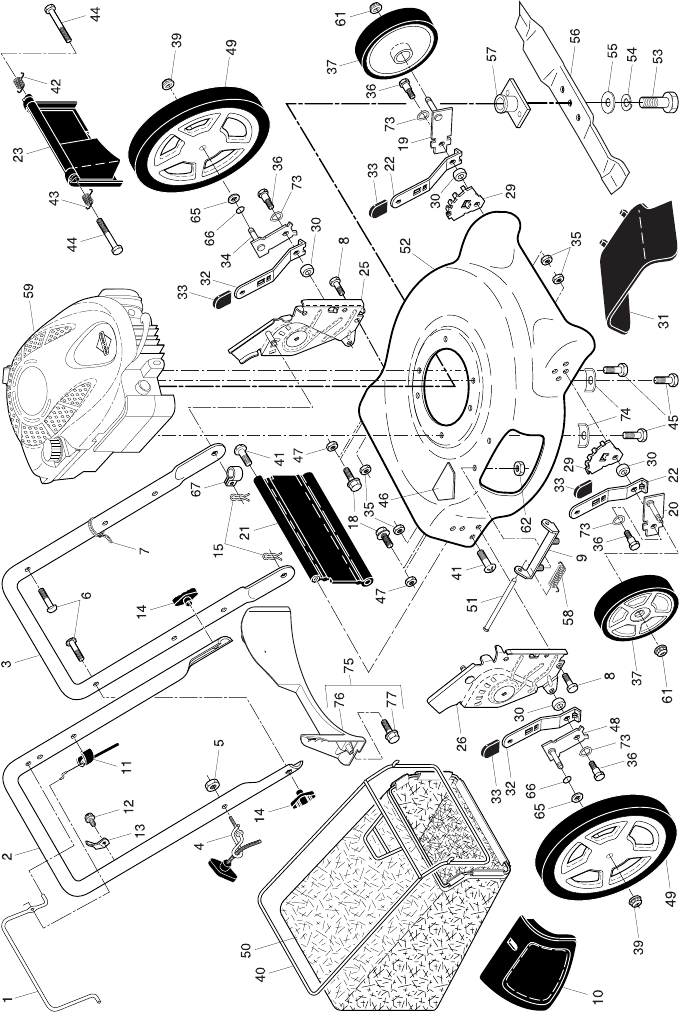

ROTARY LAWN MOWER - - MODEL NUMBER PR625N21RH (MFG. ID. NO. 96132003900)

30 401629 Spacer

31 165760 Discharge Defl ector

32 401624X004 Selector Spring, Rear

33 701037X421 Selector Knob

34 401176X004 Axle Arm Assembly,

Rear, LH

35 166785 Locknut, Hex 5/16-18

36 401638 Shoulder Bolt 5/16-18

37 197972X421 Wheel & Tire Assembly,

Front 7 x 1-3/4

39 409149 Nut, Hex

40 411949 Frame, Grassbag

41 88652 Screw, Hinge

42 405421 Spring, LH

43 405423 Spring, RH

44 184193 Bolt, Rear Door

45 150406 Hex Head Thread Rolling

Screw 3/8-16 x 1

46 404763 Danger Decal

47 751153 Nut, Hex

48 401177X004 Axle Arm Assembly,

Rear, RH

49 195012X421 Wheel & Tire Assembly,

Rear 12 x 1-3/4

50 411060 Grassbag

51 147286 Hinge Rod

52 413980 Kit, Housing (Includes #46)

KEY PART

NO. NO. DESCRIPTION

1 194177X421 Control Bar

2 194179X479 Upper Handle

3 169708X479 Lower Handle

4 194788 Rope Guide

5 132004 Nut, Hex

6 191574 Handle Bolt

7 66426 Wire Tie

8 74780512 Bolt, Hex Head

5/16-18 x 3/4

9 154132 Hinge Bracket

10 165754 Mulcher Door

11 183281 Engine Zone Control Cable

12 750634 Hex Washer Head Screw

#10-24 x 1/2

13 86899X004 Up-Stop Bracket

14 189713X428 Handle Knob

15 51793 Hairpin Cotter

18 17600406 Screw

19 401174X004 Axle Arm Assembly,

Front, LH

20 401175X004 Axle Arm Assembly,

Front, RH

21 418655 Kit, Rear Skirt

22 401621X004 Selector Spring, Front

23 401814X428 Rear Door Assembly

25 410385X479 Handle Bracket, LH

26 410386X479 Handle Bracket, RH

29 407494X005 Wheel Adjusting Bracket

KEY PART

NO. NO. DESCRIPTION

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

53 851084 Screw, Hex Head, Grade 8

3/8-24 x 1-3/8

54 850263 Helical Lockwasher

55 851074 Hardened Washer

56 406712 21" Blade

57 420097 Blade Adapter

58 152124 Hinge Spring

59 - - - Engine, Briggs & Stratton,

Model Number 122T02-

1265-EA (For engine

service and replacement

parts, call Briggs & Stratton

at 1-800-233-3723)

61 409148 Flanged Locknut

62 73800400 Nut, Hex

65 88348 Washer, Flat

66 197480 O-Ring

67 197991 Clip, Cable

73 401630 Washer, Curved, Cylindrical

74 851201X004 Washer, Special, Engine

75 413693 Kit, Rear Baffl e

(Includes 3 Screws)

76 410589 Baffl e, Rear

77 17411312 Screw, Rear Baffl e

- - 404764 Warning Decal (not shown)

- - 193732 Operator’s Manual, English

- - 193734 Operator’s Manual, French

- - 424607 Repair Parts Manual

KEY PART

NO. NO. DESCRIPTION

4

LIMITED WARRANTY

The Manufacturer warrants to the original consumer purchaser that this product as

manufactured is free from defects in materials and workmanship. For a period of

two (2) years from date of purchase by the original consumer purchaser, we will re-

pair or replace, at our option, without charge for parts or labor incurred in replacing

parts, any part which we fi nd to be defective due to materials or work man ship. This

Warranty is subject to the following limitations and exclusions.

1. This warranty does not apply to the engine, transaxle/transmission components,

battery (except as noted below) or com po nents parts thereof. Please refer to the

applicable manufacturer's warranty on these items.

2. Transportation charges for the movement of any power equipment unit or at-

tach ment are the responsibility of the purchaser. Transportation charges for any

parts sub mit ted for replacement under this warranty must be paid by the pur-

chaser unless such return is requested by the manufacturer.

3. Battery Warranty: On products equipped with a Battery, we will replace, without

charge to you, any battery which we fi nd to be defective in manufacture, during

the fi rst ninety (90) days of ownership. After ninety (90) days, we will exchange

the Battery, charging you 1/12 of the price of a new Battery for each full month

from the date of the original sale. Battery must be maintained in accordance with

the in struc tions furnished.

4. The Warranty period for any products used for rental or commercial purposes is

limited to 45 days from the date of original purchase.

5. This Warranty applies only to products which have been properly assembled,

adjusted, operated, and maintained in accordance with the instructions fur nished.

This Warranty does not apply to any product which has been subjected to al-

ter ation, misuse, abuse, improper assembly or installation, delivery damage, or to

normal wear of the product.

6. Exclusions: Excluded from this Warranty are belts, blades, blade adapters, nor-

mal wear, normal adjustments, standard hardware and normal maintenance.

7. In the event you have a claim under this Warranty, you must return the product to

an authorized service dealer.

Should you have any unanswered questions concerning this Warranty, contact:

giving the model number, serial number and date of purchase of your product and

the name and address of the au tho rized dealer from whom it was pur chased.

THIS WARRANTY DOES NOT APPLY TO INCIDENTAL OR CONSEQUENTIAL

DAMAGES AND ANY IMPLIED WAR RAN TIES ARE LIMITED TO THE SAME

TIME PERIODS STATED HEREIN FOR OUR EXPRESSED WARRANTIES.

Some areas do not allow the limitation of consequential damages or lim i ta tions

of how long an implied Warranty may last, so the above lim i ta tions or exclusions

may not apply to you. This Warranty gives you specifi c legal rights, and you may

have other rights which vary from locale to locale.

This is a limited Warranty within the meaning of that term as defi ned in the Mag-

nuson-Moss Act of 1975.

In Canada contact:

Poulan Pro

Customer Service Department

5855 Terry Fox Way

Mississauga, Ontario L5V 3E4

Poulan Pro

Customer Service Department

1030 Stevens Creek Road

Augusta, GA 30907 USA

5

GARANTIE LIMITÉE

Le Fabricant garantit son produit à l’acheteur initial comme exempt de tout défaut de

matière et de fabrication. Pendant deux (2) ans, à compter de la date d’achat de la

part de l’acheteur initial, nous réparerons où remplacerons à notre choix, gratuite-

ment, toute pièce, sur laquelle nous estimerons qu’il existe un défaut de matière ou

de fabrication. Cette garantie est soumise aux limitations suivants et exceptions:

1. Cette garantie ne couvre pas le moteur, la transmission/composants de trans-

mis sion, la batterie (sauf comme mentionnée ci-dessous) ou les pièces deta-

chées. Veuillez-vous consulter la garantie applicable du fabricant des articles.

2. L'acheteur est responsable de coût du transport de tous les équipements actionnés

par moteur ou les accessoires. L'acheteur est responsable de coût aussi du trans-

port de toutes les pièces (couvertes par cette garantie) soumis pour remplacement

à moins que le fabricant demande à l'acheteur de renvoyer les pièces.

3. Garantie de la batterie: Pour les produits équipés d’une batterie, nous remplac-

erons, gratuitement, toute batterie estimée défectueuse pendant les quatre-vingt-

dix (90) jours initiaux suivant l’achat. Après quatre-vingt-dix (90) jours, nous

échangerons la batterie, le coût pour vous être 1/12 du prix d’une nouvelle batte-

rie pour chaque mois complet à compter de la date d’achat initial. La batterie doit

être entretenue selon les directives données dans la doc u men ta tion appropriée.

4. La période de garantie applicable aux produits proposés en location ou à des

fi ns commerciales est limitée à quarante-cinq (45) jours à compter de la date

d’achat initial.

5. Cette garantie ne s’applique qu’aux produits correctement assemblés, règlés,

utilisés et entretenus conformément aux instructions données dans la doc u -

men ta tion appropriée. Cette garantie ne s’applique pas aux produits qui ont été

modifi é, utilisés incorrectement, abusés, mal assemblés, mal installés ou endom-

magés lors de la livraison ou usage normal.

6. Exclusions: Les courroies, lames, moyeux de lames, usage normal, réglages nor-

maux, quincaillerie ordinaire, et entretien normal sont exclus de cette garantie.

7. En cas de problème entrant dans le cadre de cette garantie, veuillez-vous re-

tourner votre machine à un concessionnaire autorisé.

Pour toute question à ce sujet, veuillez-vous communiquer avec:

Au Canada:

Poulan Pro

Département de Service à la Clientèle

5855 Terry Fox Way

Mississauga, Ontario L5V 3E4

Poulan Pro

Département de Service à la Clientèle

1030 Stevens Creek Road

Augusta, GA 30907 USA

en nous donnant le numéro du modèle, le numéro de série, la date d’achat de votre ma-

chine ainsi que l’adresse du concessionnaire autorisé chez qui vous l’avez acheté.

CETTE GARANTIE NE COUVRE AUCUN DOMMAGE INCIDENTEL OU CON-

SÉQUENT ET TOUTE GARANTIE IMPLICITE EST LIMITÉE AUX MÊMES PÉRI-

ODES PRÉCISÉES ICI POUR LES GARANTIES EXPLICITES DU FABRICANT.

Certaines localités ne permettent aucune restriction des dommages conséquents

ou de la durée d’une garantie implicite et; par conséquent, il se pourrait que les

re stric tions et exclusions énoncées ci-dessus ne s’appliquent pas à vous. Cette

garantie vous donne droits légaux spécifi ques et vous pouvez aussi jouir d’autres

droits d’un endroit à un autre.

Cette garantie est une garantie limitée comme défi nie dans la loi Magnuson-Moss

Act de 1975.
