ELECTRIC GENERATOR GROUPE ELECTROGENE GENERADOR ELECTRICO
www.powermate.com 03/13 0070237
PM0123250.03
Operator Manual Manuel de lopérateur Manual del operador
IMPORTANT - Prière de vous assurer que
les personnes destinées à utiliser cet
appareil ont pris soin d'en lire et d'en
comprendre le mode d'emploi ou les
directives avant de le mettre en marche.
Enregistrer le numéro de série figurant sur
la plaque signalétique du groupe
électrone:
Nº de série ____________________
IMPORTANT Please make certain that
persons who are to use this equipment
thoroughly read and understand these
instructions and any additional
instructions provided prior to operation.
Record the serial number as indicated on
your Generators nameplate:
Serial No.______________________
IMPORTANTE - Asegúrese que las
personas que utilizan este equipo lean y
entiendan completamente estas
instrucciones y cualquier instrucción
adicional proporcionada antes del
funcionamiento.
Registre de serie como se indica en la placa
del nombre de su generador:
No. de serie ___________________
DO NOT RETURN TO
STORE!
CALL US FIRST!
CUSTOMER HOTLINE
1-800-445-1805
FOR QUESTIONS OR SERVICE
INFORMATION
STOP NE PAS RETOURNER
AU MAGASIN!
APPELEZ–NOUS D’ABORD!
ASSISTANCE TELEPHONIQUE
A LA CLIENTELE
1-800-445-1805
POUR L'INFORMATION DE
QUESTIONS OU SERVICE
NO LO DEVUELVA A
LA TIENDA!
¡PRIMERO LMENOS!
LÍNEA DIRECTA DE ATENCIÓN
AL CLIENTE
1-800-445-1805
PARA la INFORMACION de
PREGUNTAS O SERVICIO
ARRÊT
ALTO
Customer Hotline 1-800-445-1805
2
TABLE OF CONTENTS
TABLE DES MATIERES
Safety and operation rules. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Spark arresting muffler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Determining total wattage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Operating voltage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Generator features. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Before operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Ground fault circuit interrupter (GFCI). . . . . . . . . . . . . . . . . . . . 7
Grounding the generator. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Lubrication. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Low oil sensor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Fuel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Positioning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
High Altitude Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Starting the unit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Pre-start preparation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Starting the engine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Applying load. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Shutting the generator off. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Periodic Maintenance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Maintenance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Spark plug. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Oil type. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Oil replacement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Air filter cleaning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Fuel strainer cleaning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Valve Clearance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Spark arrester screen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Brushes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Inspecting the brushes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Heat shield. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Engine carburetor icing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Quick starting tips. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Service and storage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Infrequent service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Long term storage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Engine troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Engine specifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Service information. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Limited warranty. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Parts drawings and parts list. . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-39
Emission control warranty. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39-40
Régles dopération et de sécurité. . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Silencieux pare-étincelles. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Determination de la puissance totale nécessaire. . . . . . . . . . . . . . . 15
Vérifier la tension. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Caractéristiques du groupe electrogene. . . . . . . . . . . . . . . . . . . . . . 17
Avant de mettre en marche. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Protection avec disjoncteur différentiel (GFCI). . . . . . . . . . . . . 18
Mise en place de l'appareil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Lubrification. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Letecteur de bas niveau d'huile . . . . . . . . . . . . . . . . . . . . . . 18
Carburant. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Positionnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Fonctionnement en altitude. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Démarrage de l'appareil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Préparatifs au démarrage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Démarrage du moteur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Branchement des appareils. . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Arrêt de l'appareil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Entretien périodique. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Entretien. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
La bougie dallumage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Le type d’huile. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Remplacement dhuile. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Nettoyage du filtre à air. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Nettoyage de la crépine du réservoir à carburant. . . . . . . . . . 21
Jeu des soupapes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
L'écran pare-étincelles. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Les balais. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Inspection des balais. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Écrans de chaleur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Givrage du carburateur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Trucs de démarrage rapide. . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Usage et entreposage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Usage peu fréquent. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Entreposage à long terme. . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Depannage du moteur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Caracteristiques du moteur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Service clientèle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Garantie limie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Schema des pièces et liste des pièces. . . . . . . . . . . . . . . . . . . . 36-39
Reglas de seguridad y de funcionamiento. . . . . . . . . . . . . . . . . . . . 25
Silenciador apagachispas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Como determinar el wattaje total. . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Requerimiento de voltaje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Instalacion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Caracteristicas del generador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Antes de la operacion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Protección de interruptor de circuito de falla de
conexión a tierra (GFCI, por sus siglas en inglés). . . . . . . . . . . 29
Puesta a tierra del generador. . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Lubricacion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
El sensor del nivel bajo de aceite. . . . . . . . . . . . . . . . . . . . . . . 29
Combustible. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Colocación. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Funcionamiento a gran altitud. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Arranque de la unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Preparacion antes de arrancar. . . . . . . . . . . . . . . . . . . . . . . . . . 30
Arranque del motor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Como aplicar una carga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Apagado del generador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Mantenimiento periódico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Mantenimiento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Bujia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Tipo de aceite. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Cambio del aceite. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
mo limpiar el filtro de aire. . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Limpieza del filtro de combustible. . . . . . . . . . . . . . . . . . . . . . 32
Claridad de la valvula. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Protector del parachispas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Escobillas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Revisión de las escobillas. . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Escudo contra el calor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Congelamiento del carburador del motor. . . . . . . . . . . . . . . . . 33
Instrucciones rápidas para el arranque. . . . . . . . . . . . . . . . . . 33
Servicio y almacenamiento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Servicio poco frecuente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Almacenamiento a largo plazo. . . . . . . . . . . . . . . . . . . . . . . . . 33
Deteccion de fallos del motor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Especificaciones del motor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Informacion de servicio al cliente. . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Garantia limitada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Diagrama de piezas y lista de piezas. . . . . . . . . . . . . . . . . . . . . 36-39
INDICE
© 2013 Pramac America, LLC. All rights reserved. Tous droits réservés. Reservados todos los derechos.
Powermate® is a registered trademark of Pramac America, LLC.
Powermate® est une marque déposée de Pramac America, LLC.
Powermate® es una marca comercial registrada de Pramac America, LLC.
English Customer Hotline 1-800-445-1805
3

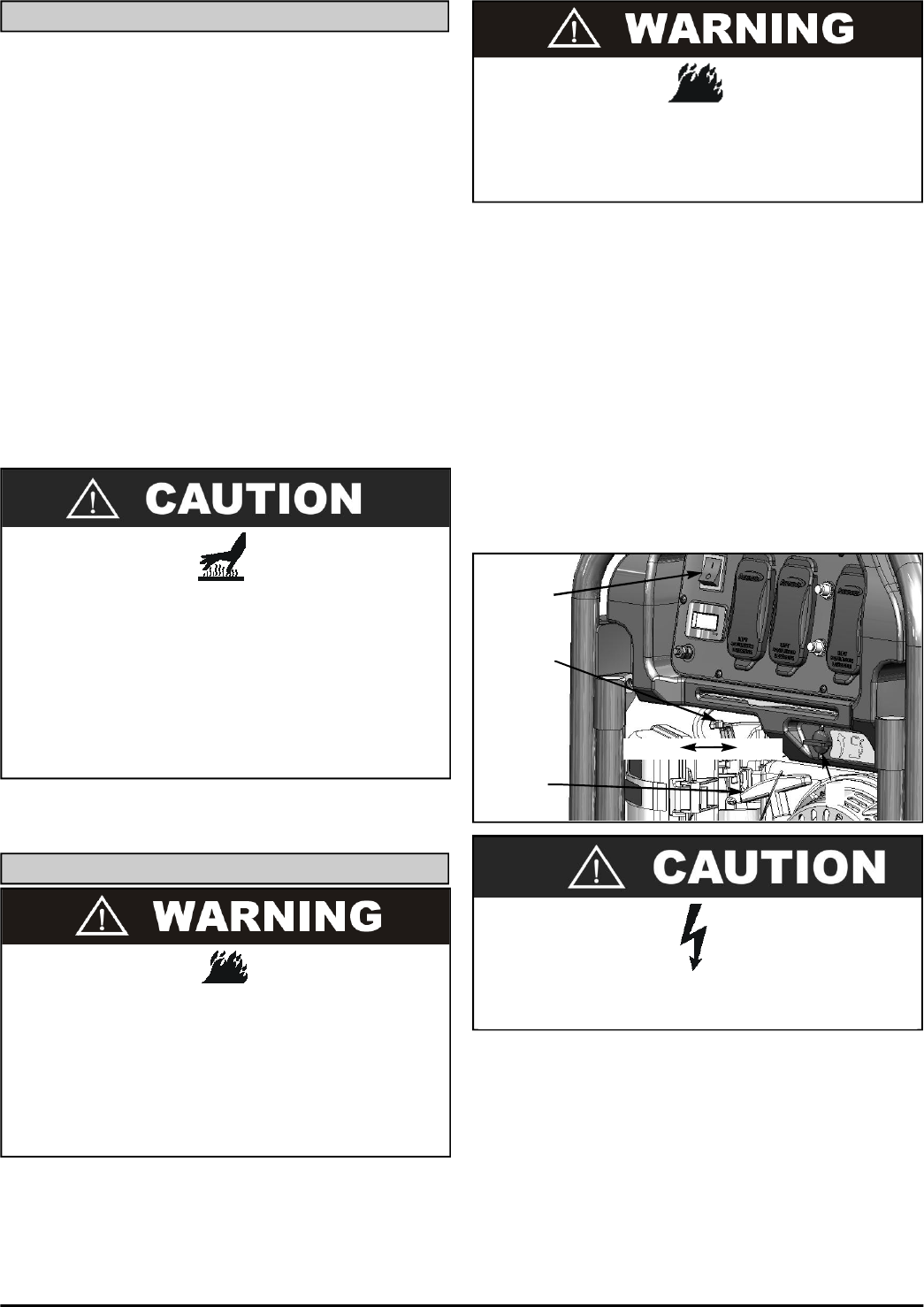

SAFETY AND OPERATION RULES
SAFETY INFORMATION
SAFETY INFORMATION
WARNING indicates a
potentially hazardous situation
which, if not avoided, could
result in death or serious injury.
CAUTION indicates a potentially
hazardous situation which, if not
avoided, may result in minor or
moderate personal injury, or
property damage.
WARNING - Failure to follow these instructions
and warnings may result in death, personal
injury, or property damage.
1.Read carefully and understand operator manual
prior to operation of this product. Follow all
warnings and instructions.
2.Know your equipment. Consider the applications,
limitations, and the potential hazards specific to
your unit.
3.Equipment must be placed on a firm, supporting
surface.
4.Load must be kept within rating stated on
generator nameplate. Overloading will damage
the unit or shorten its life.
5.Engine must not be run at excessive speeds.
Operating an engine at excessive speeds increases
the hazard of personal injury.
Do not tamper with parts which may increase
or decrease the governed speed.
6.To prevent accidental starting, always remove the
spark plug or cable from the spark plug before
maintaining the generator or engine.
7.Units with broken or missing parts, or without
protective housing or covers, should never be
operated. Contact your service center for
replacement parts.
8.Units should not be operated or stored in wet or
damp conditions or on highly conductive
locations such as metal decking and steel work.
9. Keep the generator clean and free of oil, mud and
other foreign matter.
10.Extension cords, power cords, and all electrical
equipment must be in good condition. Never
operate electrical equipment with damaged or
defective cords.
11.Store the generator in a well ventilated area with
the fuel tank empty. Fuel should not be stored near
the generator.
12.Your generator should never be operated under
these conditions:
a.Uncontrolled change in engine speed.
b.Electrical output loss.
c.Overheating in connected equipment.
d.Sparking.
e.Damaged receptacles.
f.Engine misfire.
g.Excessive vibration.
h.Flame or smoke.
i.Enclosed compartment.
j.Rain, snow or inclement weather. Do not let
the unit get wet when operating.
13.Check the fuel system periodically for leaks or
signs of deterioration such as chafed or spongy
hose, loose or missing clamps, or damaged tank or
cap. All defects should be corrected before
operation.
14.The generator should be operated, serviced, and
refueled only under the following conditions:
a. Start and run the generator outdoors. Do
not run the generator in an enclosed area,
even if doors or windows are open; avoid
areas where vapors may be trapped, such as
pits, garages, cellars, excavations and boat
bilges. DANGER - CARBON MONOXIDE
HAZARD: The engine exhaust contains
carbon monoxide, a poisonous, odorless,
invisible gas which, if breathed, may cause
death or serious personal injury. If you start
to feel sick, dizzy or weak while using the
generator, shut it off and get to fresh air
right away; you may have carbon monoxide
poisoning.
b.Good ventilation for cooling. Air flow and
temperatures are important for air cooled
units. Temperatures should not exceed 104º F
ambient (40º C).
c.Refuel the generator in a well lighted area.
Avoid fuel spills and never refuel while the
generator is running. Allow engine to cool for
two minutes prior to refueling.
DANGER indicates a potentially
hazardous situation which, if not
avoided, WILL result in death or
serious injury.
English Customer Hotline 1-800-445-1805
4
d.Do not refuel near open flames, pilot lights, or
sparking electrical equipment such as power
tools, welders, and grinders.
e.The muffler and air cleaner must be installed
and in good condition at all times as they
function as flame arresters if backfiring occurs.
f.Do not smoke near the generator.
15.Ensure that generator is properly grounded. (See
Grounding the generator section in this
manual.)
16.Do not wear loose clothing, jewelry, or anything
that may be caught in the starter or other rotating
parts.
17.Unit must reach operating speed before electrical
loads are connected. Disconnect loads before
turning off engine.
18.To prevent surging that may possibly damage
equipment, do not allow engine to run out of fuel
when electrical loads are applied.
19.When powering solid state equipment, a Power
Line Conditioner should be used to avoid possible
damage to equipment.
20. Do not stick anything through ventilating slots,
even when the generator is not operating. This can
damage the generator or cause personal injury.
21.Before transporting the generator in a vehicle,
drain all fuel to prevent leakage that may occur.
22.Use proper lifting techniques when transporting
the generator from site to site. Improper lifting
techniques may result in personal injury.
23.To avoid burns, do not touch engine muffler or
other engine or generator surfaces which became
hot during operation.
YOUR PRODUCT MAY NOT BE EQUIPPED WITH
A SPARK ARRESTING MUFFLER. If the product will be
used around flammable materials, such as agricultural crops,
forests, brush, grass, or other similar items, then an approved
spark arrester should be installed and is legally required in the
State of California. The California statutes requiring a spark
arrester are Sections 13005(b), 4442 and 4443. Spark
Arresters are also required on some U.S. Forest Service land
and may also be legally required under other statutes and
ordinances. An approved spark arrester is available from our
product dealers, or may be ordered from Pramac America,
LLC, P.O. Box 6001, Kearney, Nebraska 68847.
1-800-445-1805.
In order to prevent overloading and possible damage to
your generator it is necessary to know the total wattage of the
connected load. To determine which tools and/or appliances
your generator will run follow these steps:
1.Determine if you want to run one item or multiple items
simultaneously.
2.Check wattage requirements for the items you will be
running by referring to the loads nameplate or by
calculating it (multiply amps x volts = watts).
3.Total the watts for each item. If the nameplate only gives
volts and amps, multiply volts x amps = watts.
1 KW = 1,000 watts.
4.Motorized appliances or tools require more than their
rated wattage for start up.
NOTE: Allow 2 1/2 to 4 times the listed wattage for
starting equipment powered by electric motors.
5.The generators rated watts should match or exceed the
total number of watts required for the equipment you
want to run.
6.Always connect the heaviest load to the generator first,
then add other items one at a time.
SPARK ARRESTER
SPARK ARRESTER
DETERMINING TOTAL WATTAGE
DETERMINING TOTAL WATTAGE
A power line conditioner should be used when running
one or more of the following solid state items:
Garage door openers
Kitchen appliances with digital displays
Televisions
Stereos
Personal computers
Quartz clocks
Copy machines
Telephone equipment
Other solid state equipment may require a power line
conditioner. For more information, contact our Customer
Service Department at 1-800-445-1805.
To avoid backfeeding into utility systems, isolation of the
residence electrical system is required.
Before temporary connection of the generator to the
residence electrical system, turn off the main
service/disconnect.
If your generator is to be used as a stand-by power source
in case of utility power failure, it should be installed by a
registered electrician and in compliance with all applicable
local electrical codes.
Proper use requires that a double throw transfer switch be
installed by a licensed qualified electrician so that the
building's electrical circuits may be safely switched between
utility power and the generator's output, thereby preventing
backfeed into the power utility's electrical system.
Always follow local codes and regulations that apply to
the installation of any item that concerns this product.
1. NFPA 70 - National Electrical Code.
2.NFPA 37 - Standard for Installation and Use of
Stationary Combustible Engines.
3.Agricultural Wiring handbook of Farm Standby
Electric Power.
5
English Customer Hotline 1-800-445-1805
OPERATING VOLTAGE
OPERATING VOLTAGE
CAUTION: Operating voltage and frequency
requirement of all electronic equipment should be
checked prior to plugging them into this generator.
Damage may result if the equipment is not designed
to operate within a +/- 10% voltage variation, and +/-
3 hz frequency variation from the generator name
plate ratings. To avoid damage, always have an
additional load plugged into the generator if solid
state equipment (such as a television set) is used. A
power line conditioner is recommended for some solid
state applications.
INSTALLATION
INSTALLATION
To avoid possible personal injury or equipment
damage, a registered electrician or an authorized
service representative should perform installation and
all service. Under no circumstances should an
unqualified person attempt to wire into a utility
circuit.
To avoid backfeeding into utility systems, isolation of
the residence electrical system is required. Before
temporary connection of a generator to the residence
electrical system turn off the main switch. Before
making permanent connections a double throw
transfer switch must be installed. To avoid
electrocution or property damage, only a trained
electrician should connect generator to residence
electrical system. California law requires isolation of
the residence electrical system before connecting a
generator to residence electrical systems. Temporary
connection not recommended due to backfeeding.
6Customer Hotline 1-800-445-1805

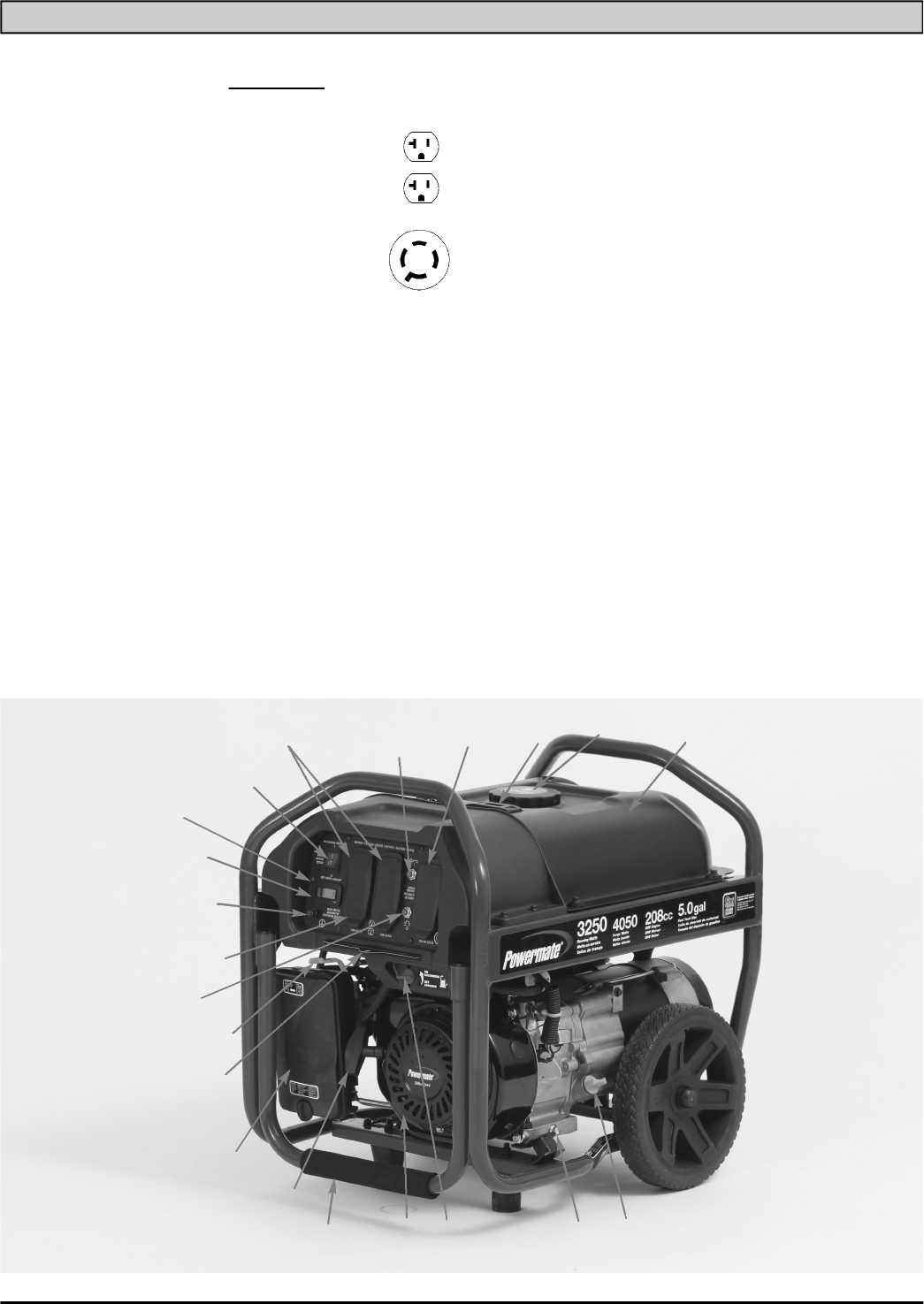

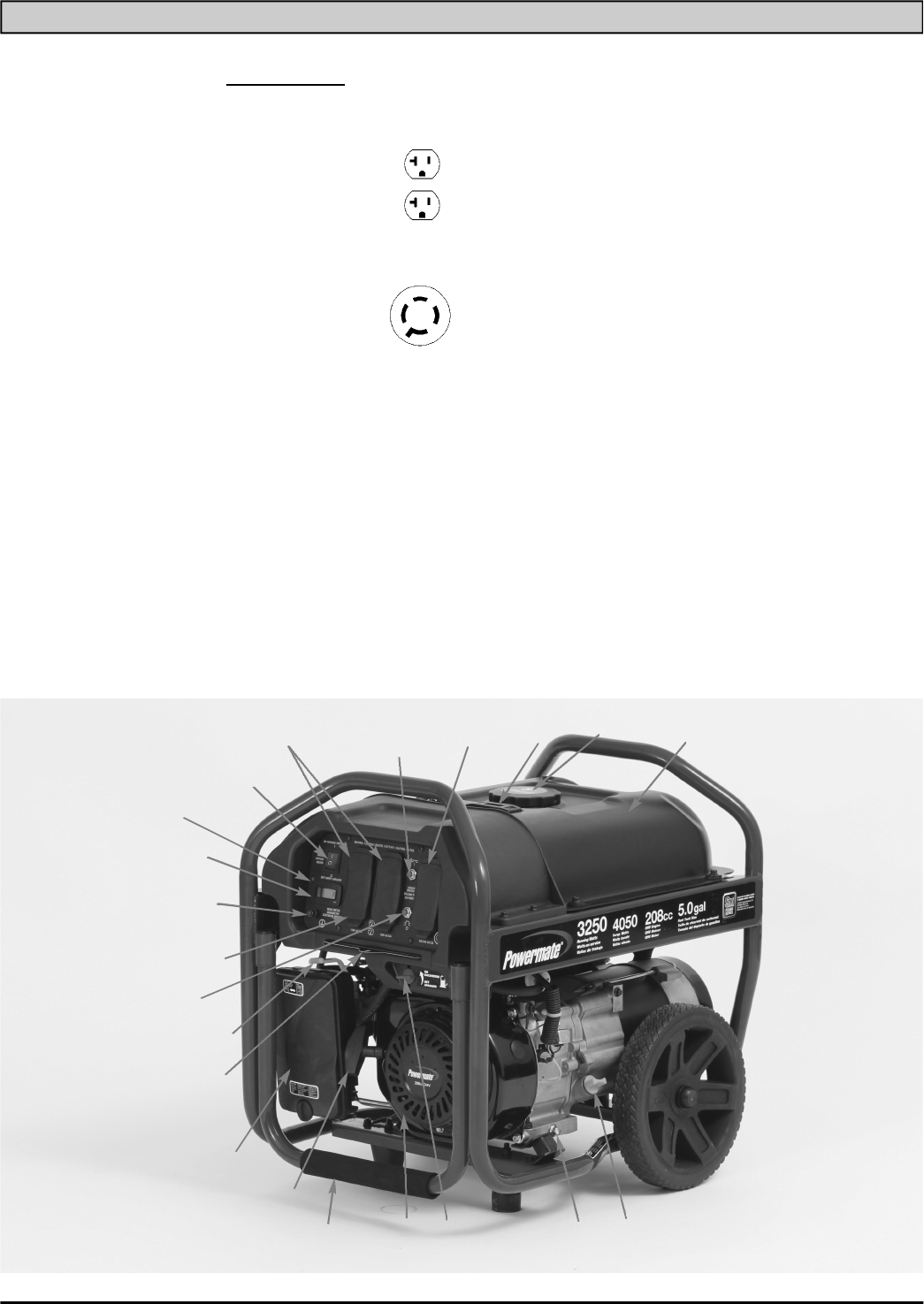

A.Control Panel
NOTE: Total power drawn from all receptacles must not exceed
the nameplate ratings.
B.120 V, 20 Ampere Receptacle
20 amps of current may be drawn from the receptacle,
provided it is not limited by the circuit protector size. Total
power drawn must be kept within nameplate ratings.
C.120/240 V, 20 Ampere Twistlock Receptacle
Maximum full load current may be drawn from the
120/240 volt receptacle, provided it is the only receptacle
used. Total current must be limited to the nameplate rating.
If the 120/240 volt receptacle is used along with the 120 volt
receptacle, the total load drawn must not exceed the nameplate
ratings.
D.Receptacle Covers
E.Circuit Protectors
The receptacles are protected by an AC circuit protector. If the
generator is overloaded or an external short circuit occurs, the circuit
protector will trip. If this occurs, disconnect all electrical loads and
try to determine the cause of the problem before attempting to use the
generator again. If overloading causes the circuit protector to trip,
reduce the load. NOTE: Continuous tripping of the circuit
protector may cause damage to generator or equipment. The
circuit protector may be reset by pushing the button of the protector.
F.Slide-Out Quick Instruction Card
G.Ground Terminal
H.Hour Meter
Press and release mode button to toggle between Total Timer
and Timer 1 (TMR1).
Total Timer displays and records the total hours your
generator has run. Total Timer is not resettable.
Timer 1 can be used to track operating hours for service
intervals. Timer 1 is resettable by holding the mode button
down for 3 seconds while TMR1 is displayed.
I.Engine On/Off Switch
J.208 CC OHV Engine
K.Recoil Starter
L.Engine Choke Lever
M.Oil Filler Cap
N.Oil Drain Plug
O.5 Gallon Metal Fuel Tank
P.Fuel Tank Cap
Q.Fuel Gauge
R.Fuel Shut-Off Valve
S.Air Filter
T.Folding Handle
English
GENERATOR FEATURES
GENERATOR FEATURES
TM
B
R
G
N
K
L
E
A
H
Q
S
F
O
C
I
J
P
D
E
Customer Hotline 1-800-445-1805
7
English
GROUND FAULT CIRCUIT INTERRUPTER (GFCI)
PROTECTION
Some jobsites and local codes may require GFCI
protection for personnel before operation of your generator. If
your generator is not already equipped with a GFCI
receptacle, GFCI In-line cord sets may be purchased from
your local electrical supply store or home builder appliance
store.
These cord sets are available in various plug and
amperage configurations. (Make sure your generator is
properly Grounded.)
GROUNDING THE GENERATOR
The National Electric Code requires that this product be
properly connected to an appropriate earth ground to help
prevent electric shock. A ground terminal connected to the
frame of the generator has been provided for this purpose.
Connecting a length of heavy gauge (12 AWG min.) copper
wire between the generator Ground Terminal and a copper rod
driven into the ground should provide a suitable ground
connection. However, consult with a local electrician to insure
that local codes are being adhered to.
LUBRICATION
DONOT attempt to start this engine without filling the
crank case with the proper amount and type of oil. Your
generator has been shipped from the factory without oil in the
crankcase. Operating the unit without oil can damage the
engine.
Fill the engine with oil according to the operator manual.
For units with a dipstick, fill oil to the proper level. Units
without a dipstick should be filled to the top of the opening of
the oil fill.
LOW OIL SENSOR
The unit is equipped with a low oil sensor. If the oil level
becomes lower than required, the sensor will activate a
warning device or stop the engine.
If generator shuts off and the oil level is within
specifications, check to see if generator is sitting at an angle
that forces oil to shift. Place on an even surface to correct this.
If engine fails to start, the oil level may not be sufficient to
deactivate low oil level switch. Make sure the sump is
completely full of oil.
FUEL
Fill the tank with clean, fresh unleaded automotive
gasoline. Regular grade gasoline may be used provided a high
octane rating is obtained (at least 85 pump octane). We
recommend always usinga fuel stabilizer. A fuel stabilizer
will minimize the formulation of fuel gum deposits during
storage. The fuel stabilizer can be added to the gasoline in the
fuel tank, or into the gasoline in a storage container.
POSITIONING
Place the generator set on a flat and solid surface to prevent it
from sinking.
Keep fuel, oil or other explosives at a safe distance from the
generator set.
Select a site that is well ventilated and protected from the
weather.
Place the generator set safely away from people and animals.
CAUTION: TILTING CAN CAUSE FUEL SPILLAGE

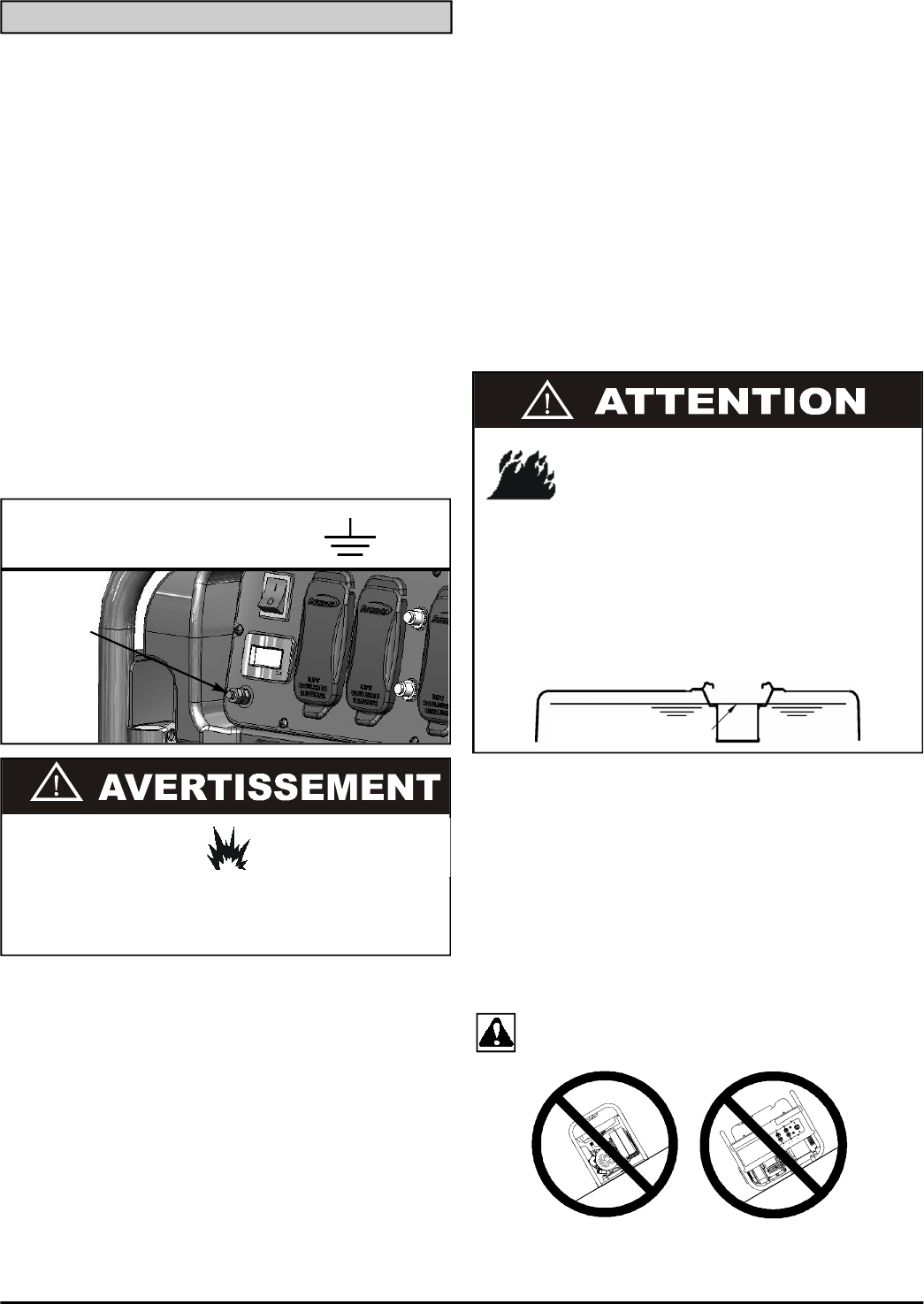

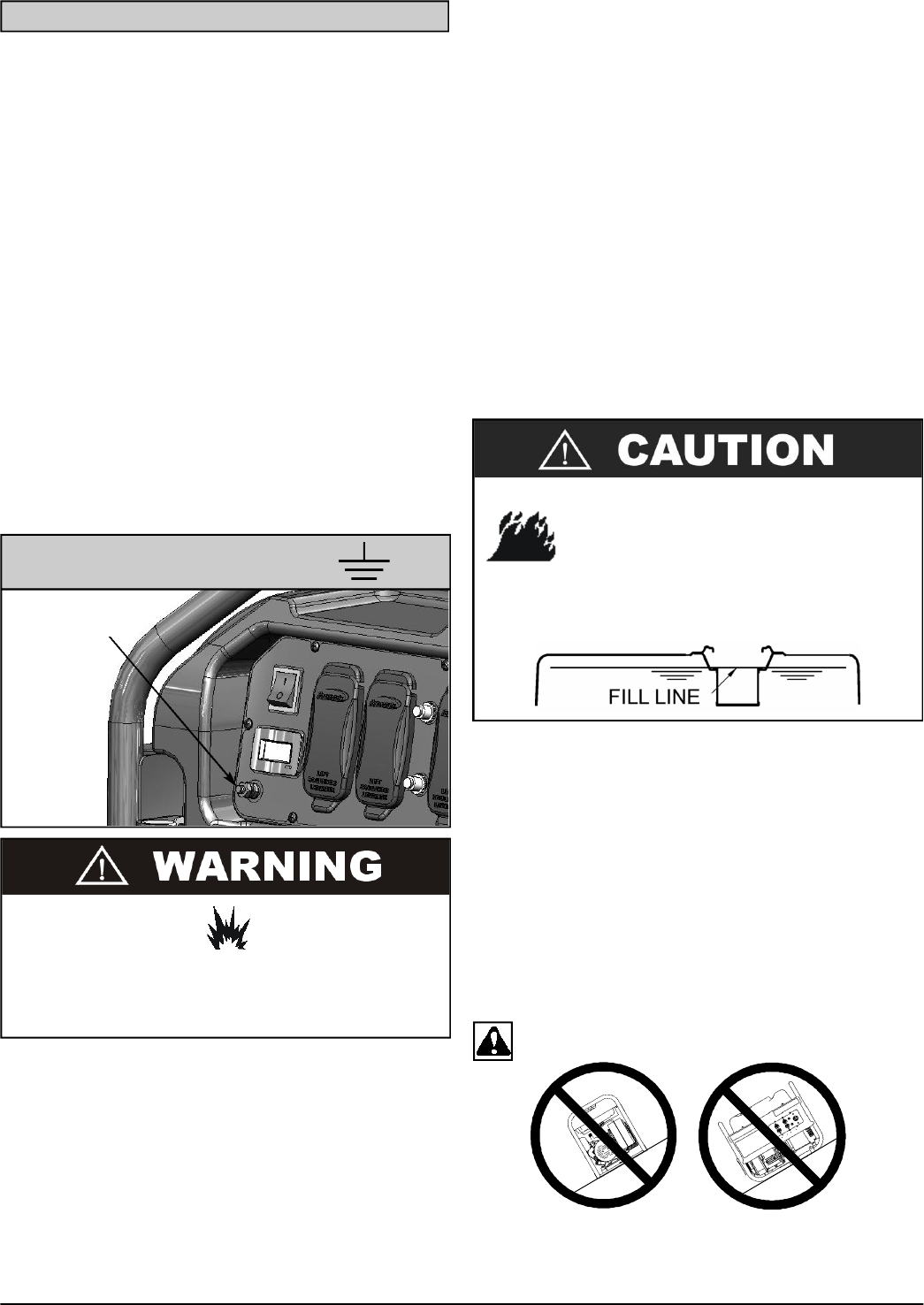

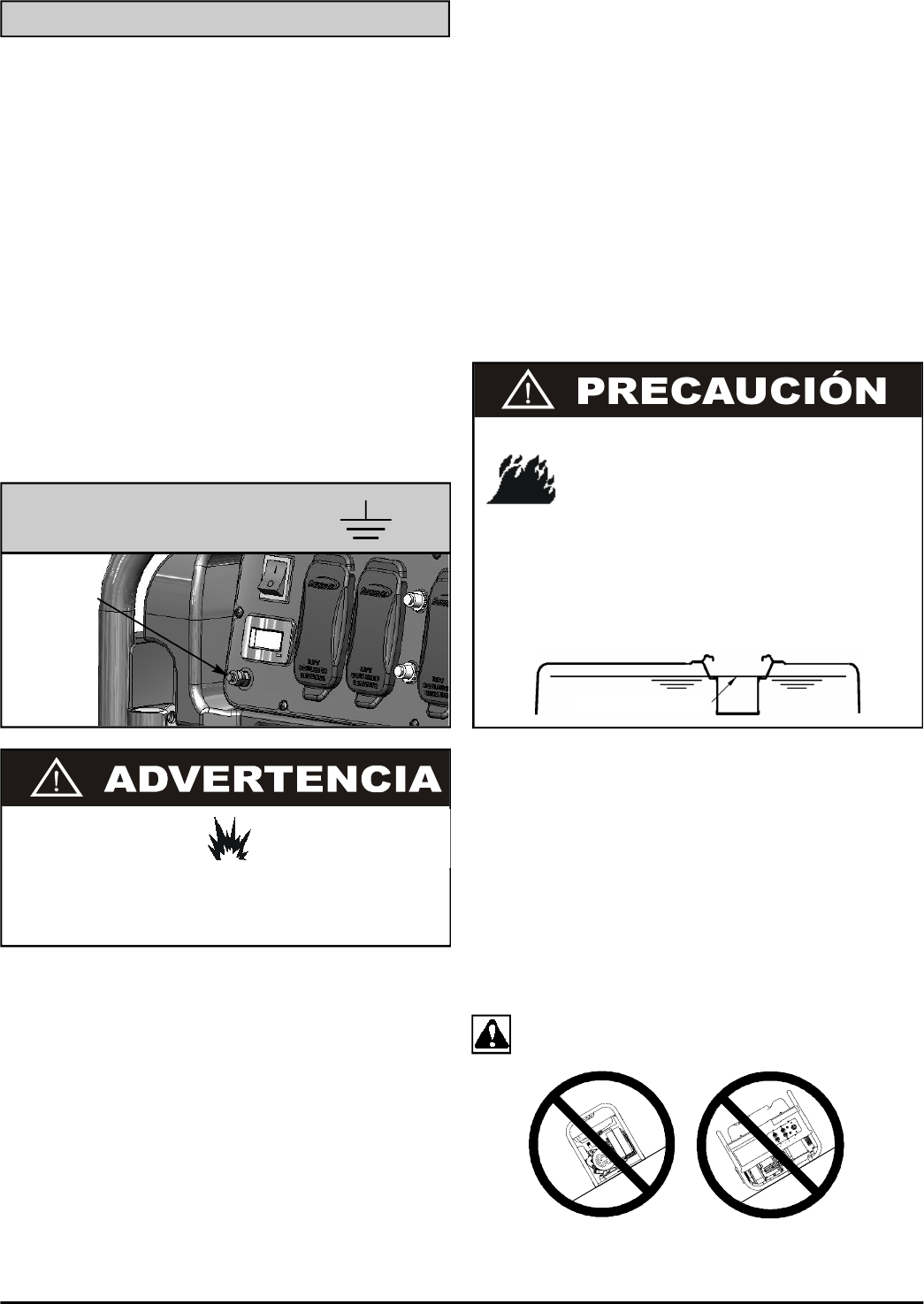

GROUND TERMINAL LOCATION:
BEFORE OPERATION
BEFORE OPERATION
Do not use a pipe carrying combustible material as
the ground source.
Ground
Terminal
SLOWLY ADD UNLEADED GASOLINE
TO FUEL TANK
DO NOT OVERFILL TANK
DO NOT FILL ABOVE TOP OF FUEL
SCREEN. THIS WILL ALLOW
EXPANSION IN HOT WEATHER AND
PREVENT OVERFLOW.
Customer Hotline 1-800-445-1805
8
English
At high altitude, the standard carburetor air-fuel mixture
will be too rich. Performance will decrease and fuel
consumption will increase. A very rich mixture will also foul
the spark plug and cause hard starting. Operation at an
altitude that differs from that at which this engine was
certified, for extended periods of time, may increase
emissions.
High altitude performance can be improved by specific
modifications to the carburetor. If you always operate your
engine at altitudes above 1,829 meters (6,000 feet), have your
authorized service center perform a carburetor modification.
Even with a carburetor modification, engine horsepower
will decrease about 3.5% for each 300 meter (1,000 foot)
increase in altitude. The effect of altitude on horsepower will
be greater if no carburetor modification is made. A decrease
in engine horsepower will decrease the power output of the
generator.
NOTICE: Warranty is Void if the necessary adjustments for
high altitude use are not made.
PRE-START PREPARATION
Before starting the generator, check for loose or missing
parts and for any damage which may have occurred during
shipment.
STARTING THE ENGINE
1.Check oil level and fuel.
2.Disconnect all electrical loads from the unit.
3.Open fuel shut off valve (A).
4.Adjust choke (B) as necessary.
5.Set the engine switch (C) to the ON" position.
6.Pull on the starter rope (D) with fast steady pull. As the
engine warms up, readjust the choke.
STARTING THE UNIT
STARTING THE UNIT
Gasoline is very dangerous.
Serious injury or death may result from fire caused by
gasoline contacting hot surfaces.
1.Do not fill fuel tank with engine running.
2. Do not spill fuel while refilling tank.
3. Do not mix oil with gasoline.
4. Follow all instructions and warnings in the operator
manual.
This generator must not be operated without all factory
installed heat shields in place. Failure to comply may cause
the fuel tank to overheat and result in personal injury from
fire.
Allow generator to run at no load for five minutes upon each
initial start-up to permit engine and generator to stabilize.
A
C
START RUN
B
D
HIGH ALTITUDE OPERATION
HIGH ALTITUDE OPERATION
When the carburetor has been modified for high
altitude operation, the air-fuel mixture will be too lean
for low altitude use. If the generator is used at low
altitudes after a carburetor modification, the
carburetor may cause the engine to overheat and result
in serious engine damage. For use at low altitudes,
have your authorized service center return the
carburetor to original factory specifications.
APPLYING LOAD
This unit has been pretested and adjusted to handle its full
capacity. When starting the generator, disconnect all load.
Apply load only after generator is running. Voltage is
regulated via the engine speed adjusted at the factory for correct
output. Readjusting will void warranty.
SHUTTING THE GENERATOR OFF
1.Remove entire electrical load.
2.Let the engine run for two minutes without load.
3.Move the engine switch to the OFF” position.
4.Do not leave the generator until it has completely
stopped.
5.Close the fuel shut off valve if the engine is to be put in
storage or transported.
6.If a cover is used, do not install until unit has cooled.
7.If the generator will not be used again for an extended
time period, refer to the SERVICE AND STORAGE
section of this manual.
9Customer Hotline 1-800-445-1805
Provide adequate ventilation for toxic exhaust gases and
cooling air flow.
Do not start or run the generator in an enclosed area,
even if door or windows are open.
Engines give off carbon monoxide, an odorless, colorless,
poison gas.
Breathing carbon monoxide can cause nausea, fainting or
death.
When applying a load, do not exceed the maximum wattage
rating of the generator when using one or more receptacles.
Also, do not exceed the amperage rating of any one
receptacle.
Do not apply heavy electrical load during break-in period (the
first two to three hours of operations).
English
Customer Hotline 1-800-445-1805
10
English
SPARK PLUG
Remove the spark plug and clean the electrodes section
with a wire brush or sandpaper. Next, set the gap at .024/.031
inches (0.6-0.8 mm) by adjusting the negative electrode .
Replace the spark plug with correct torque: 14 ft-lb (20 N.m)
OIL TYPE
Use new good quality oil, SJ or later service category.
The oil to be used depends upon the temperature at which the
engine is operated:
Below 32° F (0° C) . . . . . . . . .SAE 10W, 10W-30, or 10W-40
32 to 80° F (0 to 25° C) . . . . . .SAE 20W, 10W-30, or 10W-40
80 to 95° F (25 to 35° C) . . . . .SAE 30W, 10W-30, or 10W-40
Above 95° F (35° C) . . . . . . . . . . . . . . . . . . . . . . . . .SAE 40W
OIL REPLACEMENT
1.Change oil while engine is warm.
2.Place the generator unit on a level surface.
3.Remove the oil filler cap.
4.Open the oil drain plug and let oil drain completely into a
pan placed under the engine.
5.Check gaskets. Replace if required.
6.Reinstall the oil drain plug and refill engine with clean
oil.
7.Replace the oil filler cap.

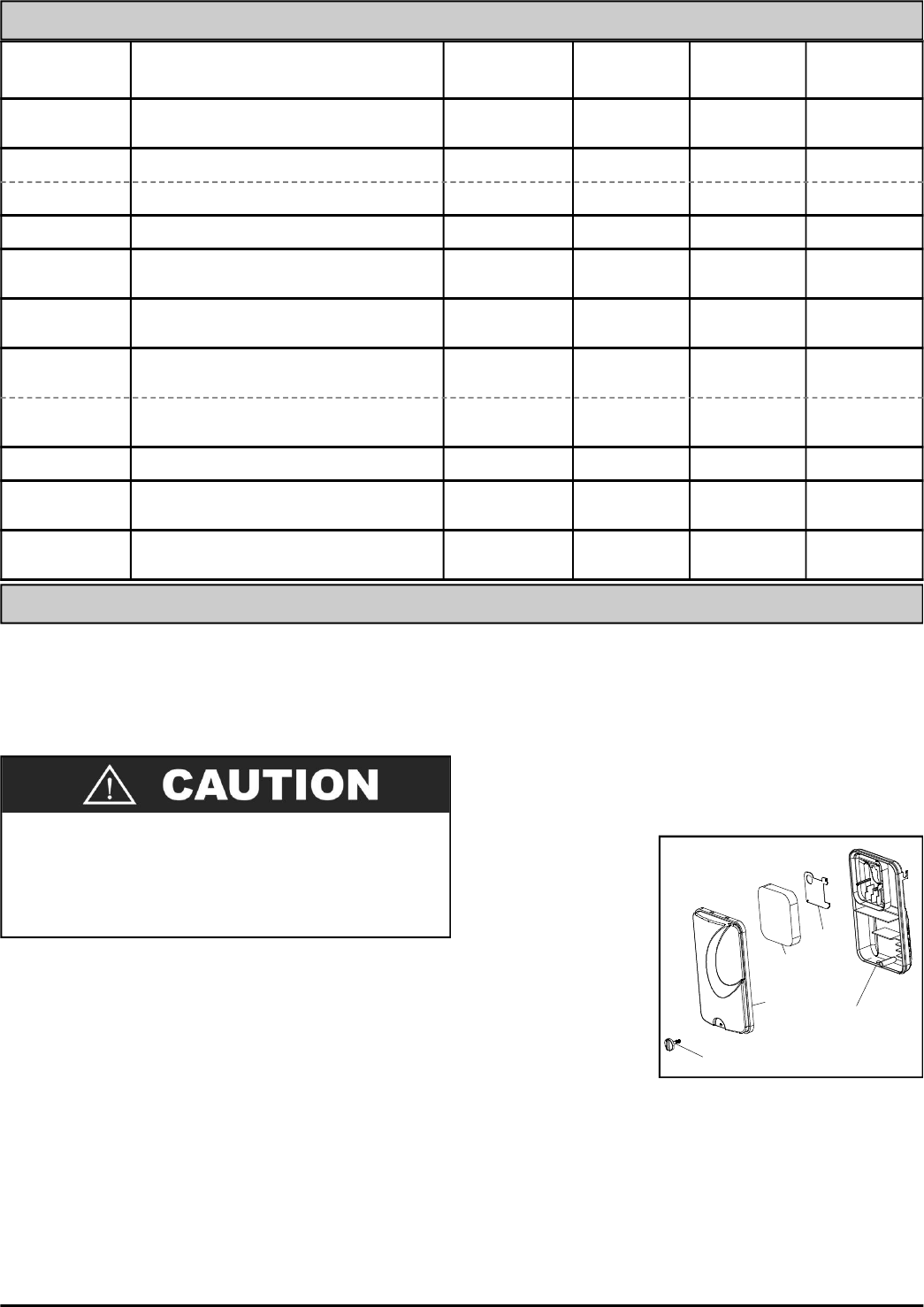

AIR FILTER CLEANING
1.Unscrew the air filter cover.
2.Remove filter element and wash well in solvent.
3.Pour a small amount
of oil onto the filter
element and gently
squeeze out any
excess oil.
4.Replace the filter
element and air filter
cover.
5.Be sure the filter
cover seals properly
all around.
FUEL STRAINER CLEANING
1.Remove the plastic fuel strainer, located below the fuel
tank cap.
2.Wash the strainer in solvent and replace.

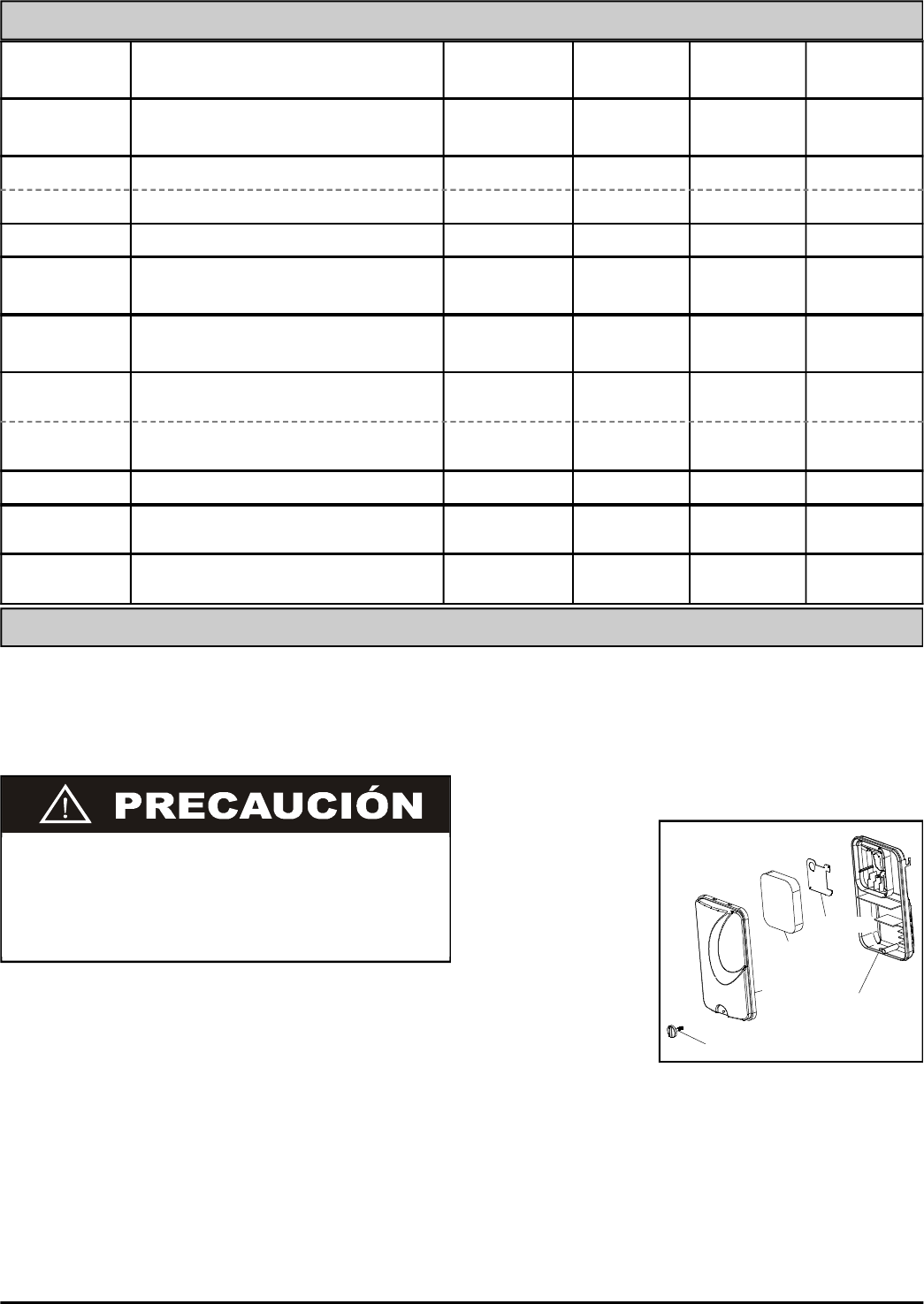

MAINTENANCE
MAINTENANCE

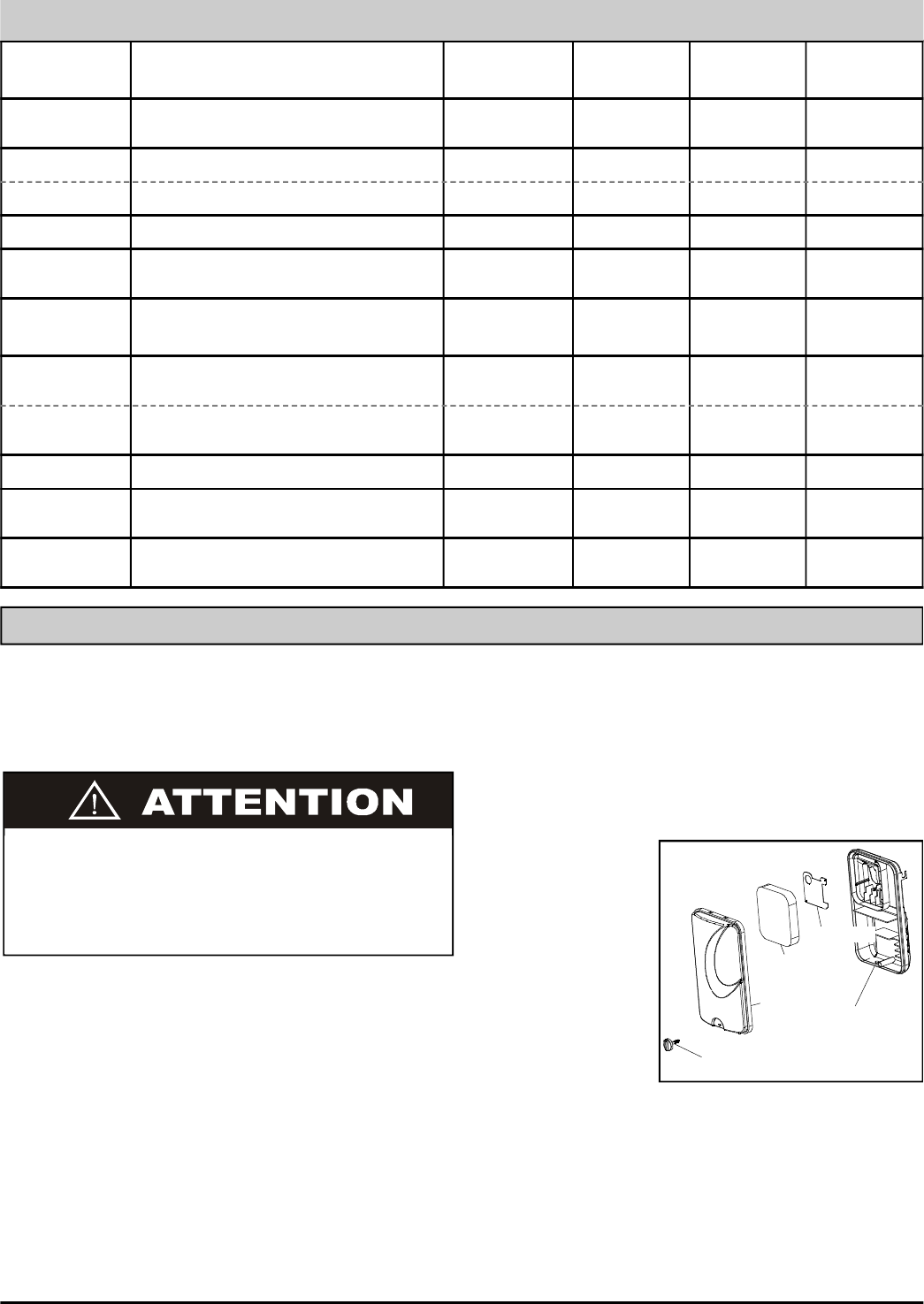

ITEM NOTES Daily (Before
operation)
Initial
20 hours
Every
50 hours
Every
100 hours
Spark Plug Check condition. Adjust gap and
clean. Replace if necessary. ü
Engine Oil Check oil level. ü
Replace. ü ü
Air Filter Clean, replace if necessary. ü
Fuel Filter Clean fuel filter and fuel tank strainer.
Replace if necessary. ü
Fuel Line Check fuel hose for cracks or other
damage. Replace if necessary. ü
Exhaust
System
Check for leakage. Retighten or
replace gasket if necessary. ü
Check muffler screen. Clean/replace
if necessary. ü
Carburetor Check choke operation. ü
Starting
System Check recoil starter operation. ü
Fittings/
Fasteners Check. Replace if necessary. ü
PERIODIC MAINTENANCE
PERIODIC MAINTENANCE
Replace with only the same type of spark plug which
was removed. An improper spark plug can cause the
engine to overheat, emit smoke, or otherwise per-
form poorly.
LOCK SCREW
FRONT
COVER
BAFFLE
FILTER
ELEMENT
BACK
COVER
11 Customer Hotline 1-800-445-1805English
VALVE CLEARANCE
Intake — 0.1 ± 0.02 mm (.004 inch ± .0008 inch)
Exhaust0.15 ± 0.02 mm (.006 inch ± .0008 inch)
After the first 50 hours of operation, check the valve clearance in
the engine and adjust if necessary.
NOTICE: If unsure about doing this procedure or the proper tools are
not available, take the generator to the nearest service center to have
the valve clearance adjusted. This is a very important procedure to
ensure longest life for the engine.

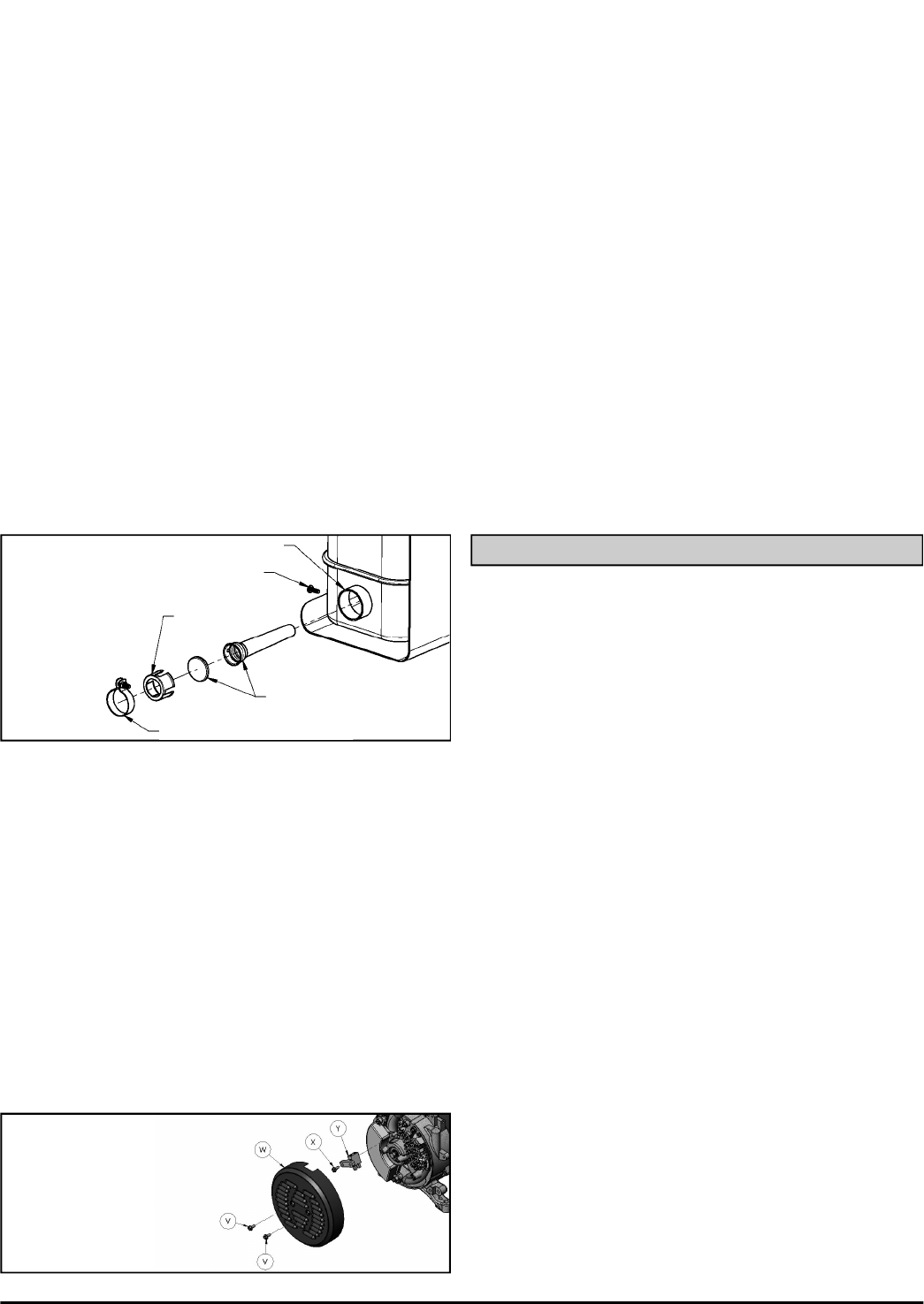

SPARK ARRESTER SCREEN
Remove screen every 50 hours for cleaning and inspection.
Replace if damaged.

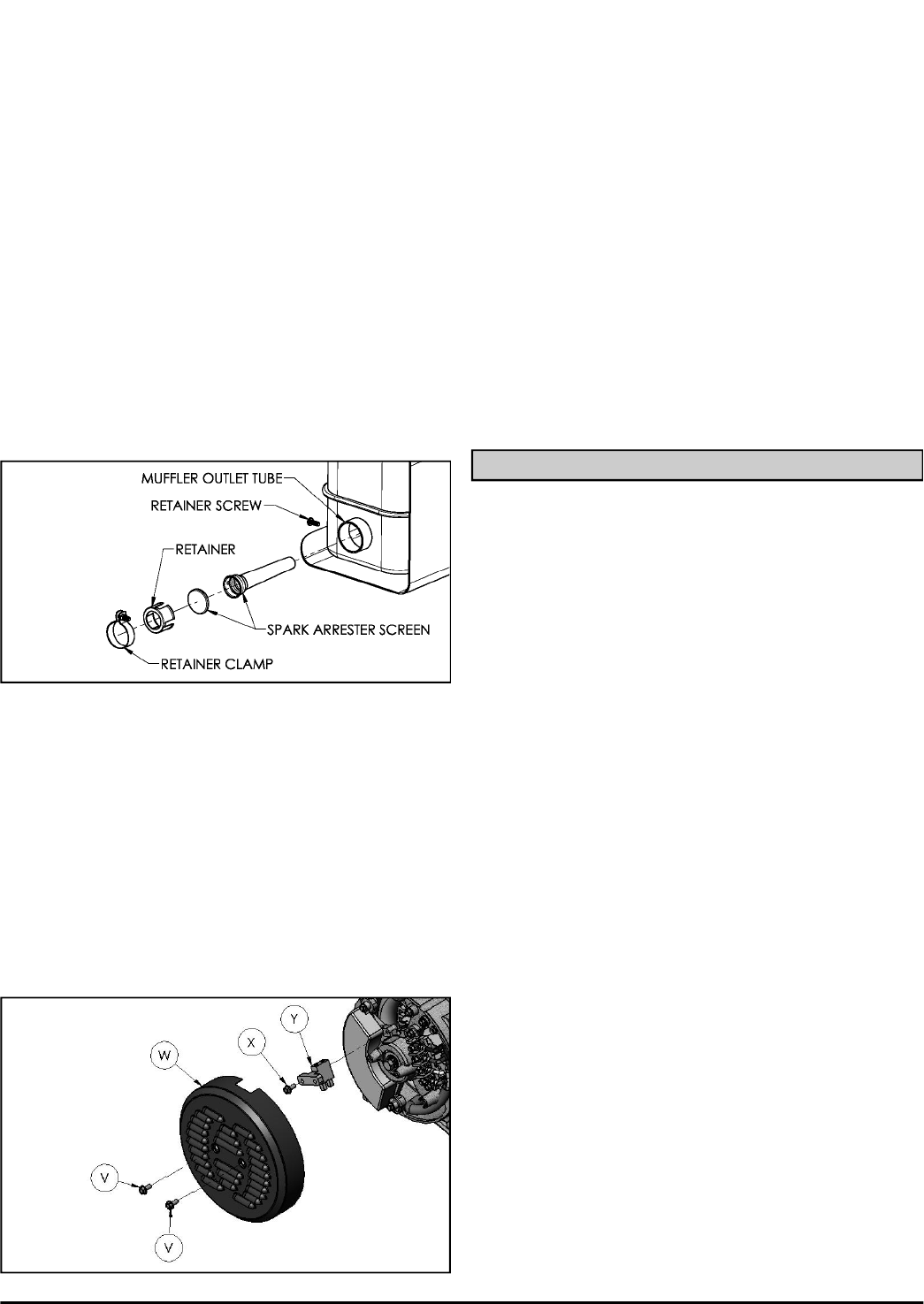

Clean and inspect the spark arrester as follows:
1.Remove the screen retainer by removing the retainer clamp.
2.Remove the retainer screw from the muffler outlet tube.
3.Slide the spark arrester screen out from the muffler outlet tube.
4.Be careful not to damage the spark arresting screen. The
spark arrester must be free of breaks and holes.If screen
is not damaged, clean it with a commerical solvent.
5.Replace the screen and retainer and secure with retainer screw
and clamp.
GENERATOR: Brushes
The brushes in the generator should be inspected once every year
for chips and cracks. Brushes should be replaced when they are worn
to 1/4 inch (7mm).
NOTE: Replace brushes in sets only, never separately.
Replace only with brushes specified in parts list. Other brushes
may appear to be identical but may have completely different
mechanical and electrical characteristics.
INSPECTING THE BRUSHES:
1.Remove 2 screws (V) and end cover (W).
2.Remove screw (X) holding the brush module (Y).
3.Disconnect the blue (+) and yellow (-) brush wires from the
tabs.
4.Replace if worn to 1/4 inch (7mm).
5.Do not over tighten screw.
HEATSHIELD:
Inspect to ensure that all heat shields and heat deflectors are intact
and in place. Do not remove any parts or modify parts. Removing or
modifying parts could cause serious damage to the unit.
ENGINE: Carburetor Icing
During the winter months, rare atmospheric conditions may
develop which will cause an icing condition in the carburetor. If this
develops, the engine may run rough, loose power, and may stall. Call
Product Service for more information.
QUICK STARTING TIPS FOR UNITS THAT HAVE BEEN
SITTING FOR AWHILE:
If your unit has been sitting around for a long time period and is
hard to start, try doing some of these easy steps before calling the
Customer Hotline.
1.Check the oil level.
2.Replace the old fuel.
3.Change the spark plug.
4.Check the fuel lines. Make sure the fuel shut off valve is open.
5.Check all generator parts for integrity.
6.Clean the Carburetor.
INFREQUENT SERVICE
If the unit is used infrequently, difficult starting may result. To
eliminate hard starting, follow these instructions:
1.Run the generator at least 30 minutes every month.
2.Run the generator, then close the fuel shut-off valve and allow
the unit to run until the engine stops.
3.Move the engine switch to the “OFFposition.
LONG TERM STORAGE
When the generator set is not being operated or is being stored
more than one month, follow these instructions:
1.Replenish engine oil to upper level.
2.Run the generator, then close the fuel shut-off valve and allow
the unit to run until the engine stops.
3.Move the engine switch to the “OFFposition.
4.After the unit has cooled, drain gasoline from fuel tank, fuel line
and carburetor.
5.Pour about one teaspoon of engine oil through the spark plug
hole, pull the recoil starter several times and replace the plug.
Then pull the starter until you feel the piston is on its
compression stroke and leave it in that position. This closes
both the intake and exhaust valves to prevent the inside of the
cylinder from rusting.
6.Cover the unit and store in a clean, dry place that is well
ventilated away from open flame or sparks.
NOTE: We recommend always usinga fuel stabilizer. A fuel
stabilizer will minimize the formulation of fuel gum deposits
during storage. The fuel stabilizer can be added to the gasoline
in the fuel tank, or into the gasoline in a storage container.
SERVICE AND STORAGE
SERVICE AND STORAGE
12 Customer Hotline 1-800-445-1805

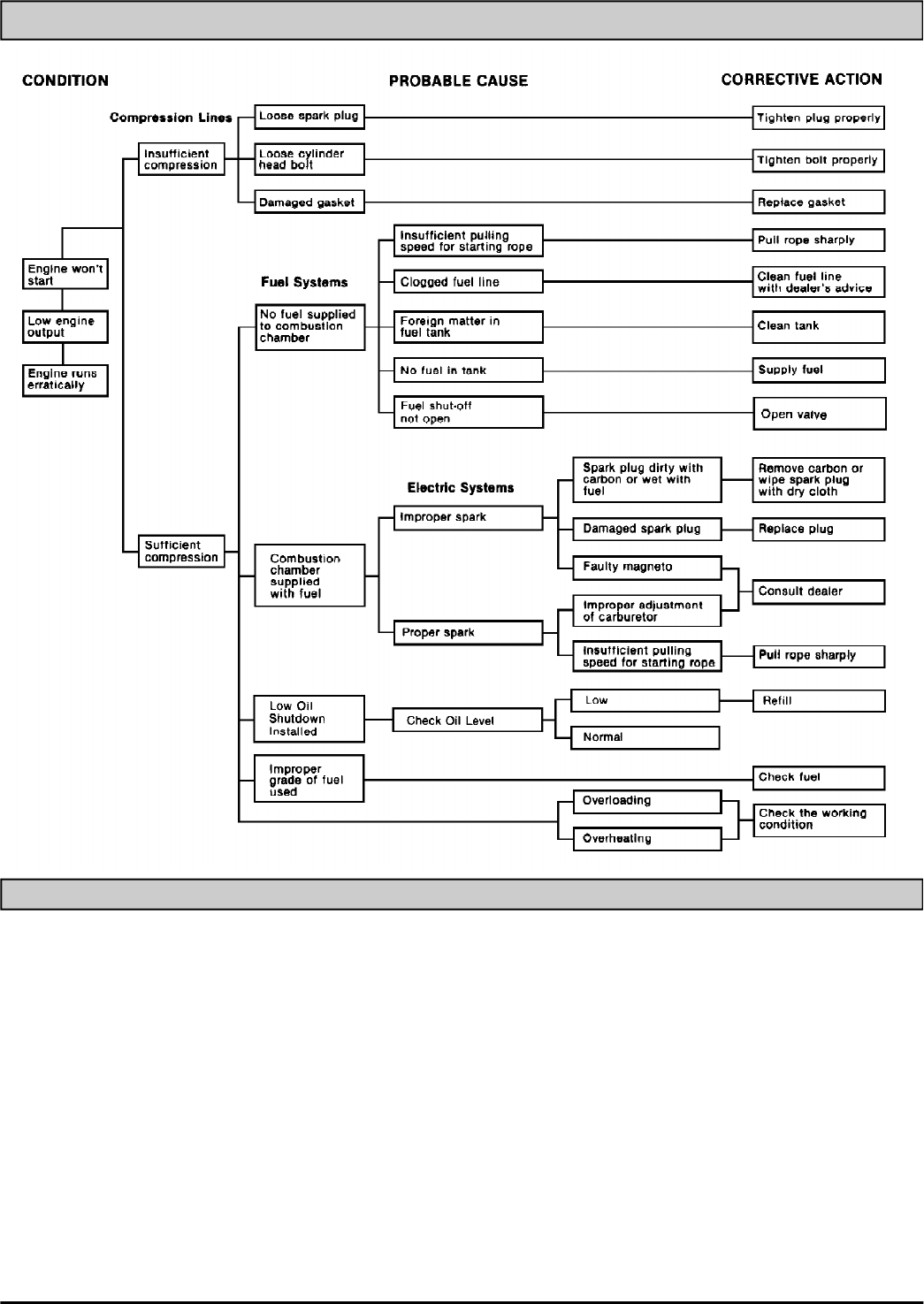

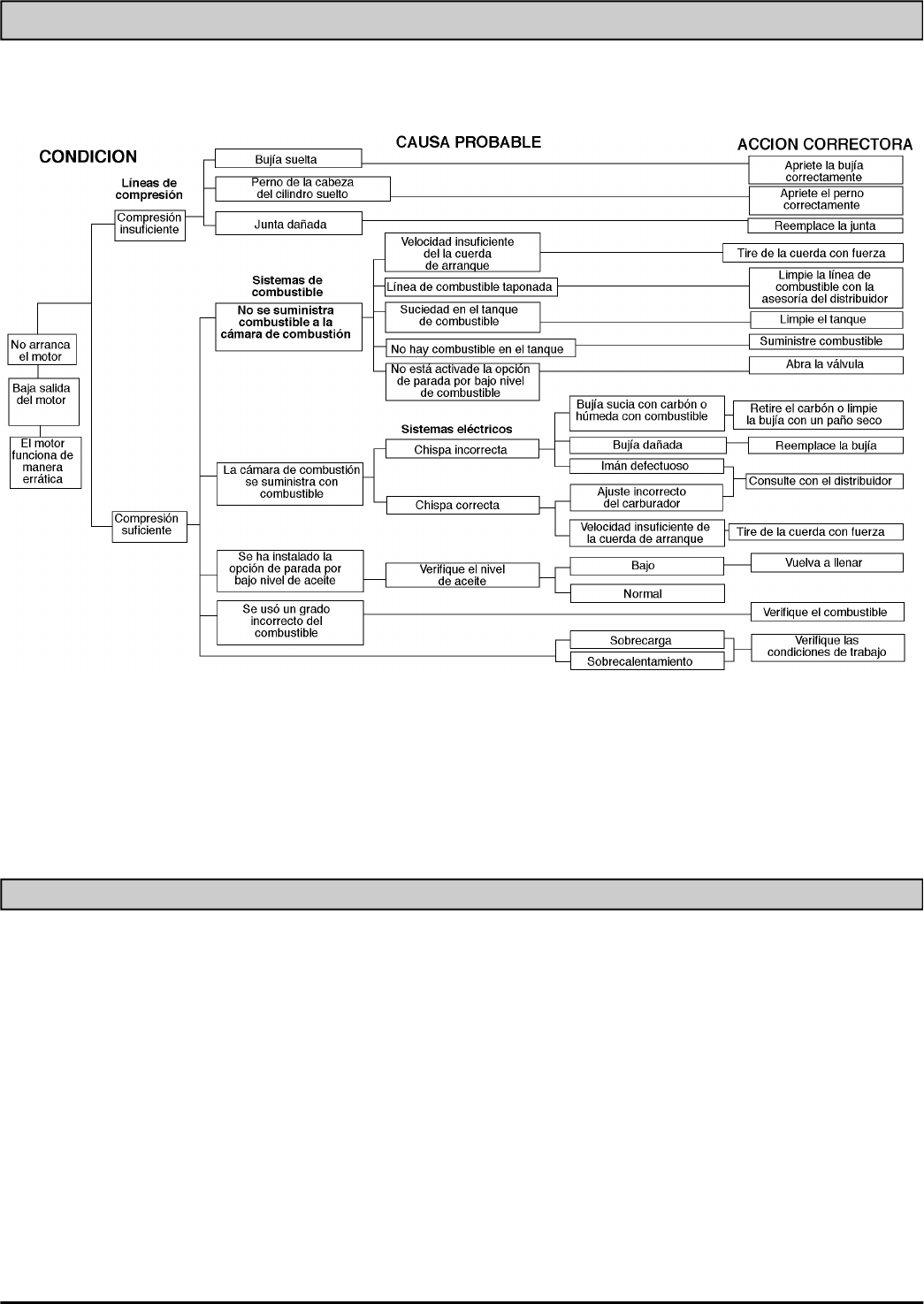

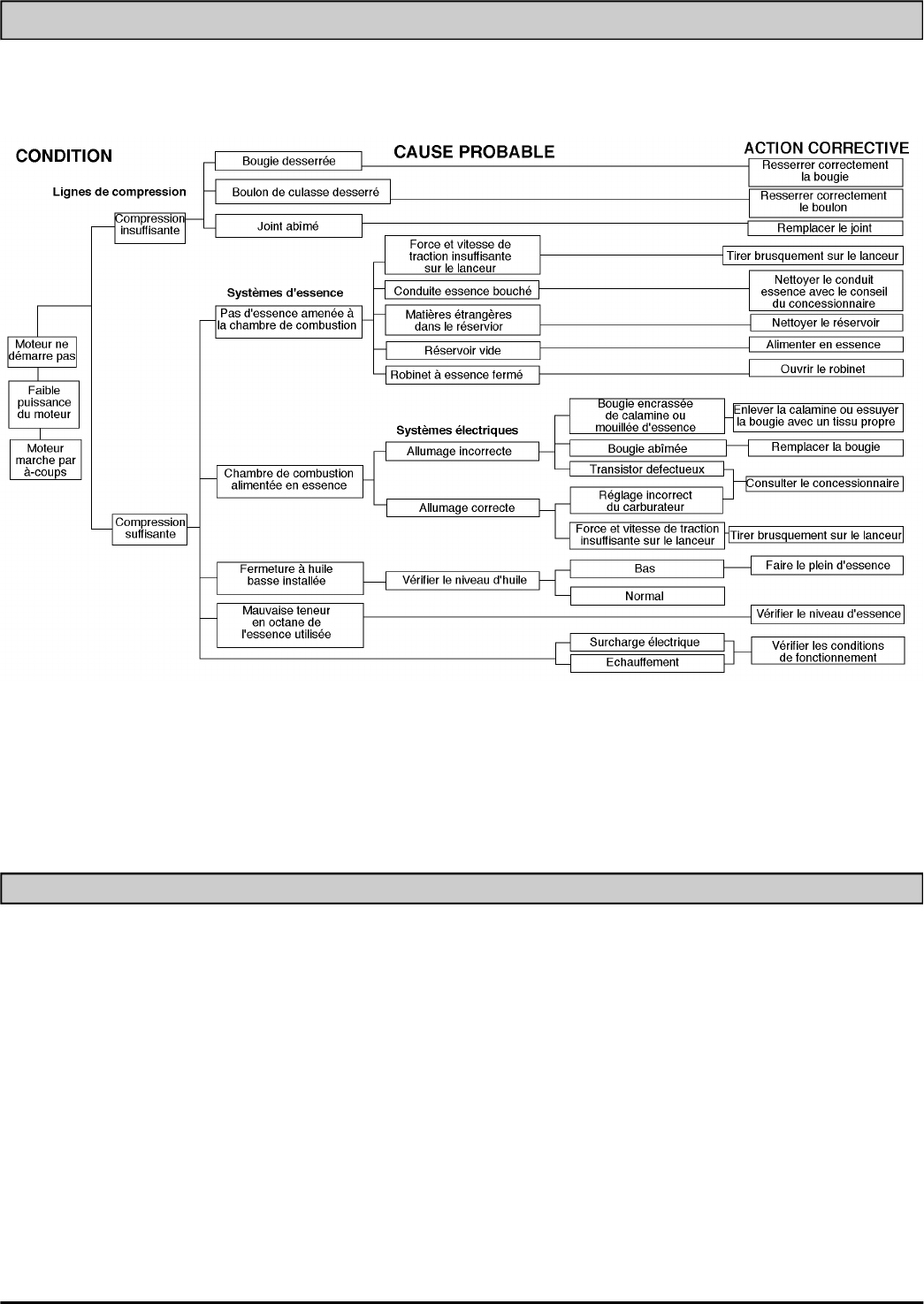

ENGINE TROUBLESHOOTING
ENGINE TROUBLESHOOTING
Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-stroke, single cylinder, gasoline, OHV
Displacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .208 cc, 12.69 cubic inches
Nominal RPM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3600
Starting System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Recoil
Oil Capacity . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . 20 oz. (0.6 L)
Spark Plug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .NGK BPR6ES or equivalent
Governor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Mechanical (adjustable)
Cooling System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Forced air cooling
Air Cleaner Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Foam element
ENGINE SPECIFICATIONS
ENGINE SPECIFICATIONS
English
Customer Hotline 1-800-445-1805
13
English
CONTACT THE
PRAMAC AMERICA
PRODUCT SERVICE
DEPARTMENT AT
1-800-445-1805
or at www.powermate.com
to obtain warranty service
information or to order
replacement parts or
accessories.
HOW TO ORDER REPLACEMENT PARTS
Even quality built equipment such as the electric
generator you have purchased, might need occasional
replacement parts to maintain it in good condition over the
years. To order replacement parts, please give the following
information:
1.Model No. and Serial No. and all specifications shown
on the Model No./Serial No. plate.
2.Part number or numbers as shown in the Parts List
section.
3. A brief description of the trouble with the generator.
Pramac America, LLC
4970 Airport Road
P. O. Box 6001
Kearney, NE 68847
1-800-445-1805
www.powermate.com
Register your Powermate® generator
online at www.powermate.com.
Warranty Coverage: Pramac America, LLC (the Company)
warrants to the original retail customer in North America that
it will repair or replace, free of charge, any parts found by the
Company or its authorized service
representative to be defective in material or workmanship.
This warranty covers the cost of replacement parts and labor
for defects in material or workmanship.
Not Covered:
·Transportation charges for sending the product to the
Company or its authorized service representative for
warranty service, or for shipping repaired or replacement
products back to the customer; these charges must be borne
by the customer.
·If a separate operator's manual and engine warranty
from the engine manufacturer is included with this product,
only that warranty will apply to the engine.
·Damages caused by abuse or accident, and the effects
of corrosion, erosion and normal wear and tear.
·Warranty is voided if the customer fails to install,
maintain and operate the product in accordance with the
instructions and recommendations of the Company set forth
in the owner's manual, or if the product is used as rental
equipment.
·The Company will not pay for repairs or adjustments to
the product, or for any costs or labor, performed without the
Company's prior authorization.
Warranty Period: Two (2) years from the date of purchase
on products used solely for consumer applications; if a
product is used for business or commercial applications, the
warranty period will be limited to one (1) year from the date
of purchase. For warranty service, the customer must
provide dated proof of purchase and must notify the
Company within the warranty period.
For warranty service: Call toll free 800-445-1805, or
write to Pramac America, LLC, Product Services, 4970
Airport Road, P. O. Box 6001, Kearney, NE 68847.
EXCLUSIONS AND LIMITATIONS: THE COMPANY MAKES
NO OTHER WARRANTY OF ANY KIND, EXPRESS OR
IMPLIED. IMPLIED WARRANTIES, INCLUDING
WARRANTIES OF MERCHANTABILITY AND OF FITNESS
FOR A PARTICULAR PURPOSE, ARE HEREBY
DISCLAIMED. THE WARRANTY SERVICE DESCRIBED
ABOVE IS THE EXCLUSIVE REMEDY UNDER THIS
WARRANTY; LIABILITY FOR INCIDENTAL AND
CONSEQUENTIAL DAMAGES IS EXCLUDED TO THE
EXTENT PERMITTED BY LAW.
This warranty gives you specific legal rights, and you may
also have other rights which vary from state to state. Some
states do not allow a disclaimer of implied warranties, or the
exclusion or limitation of incidental and consequential
damages, so the above disclaimers and exclusions may not
apply to you.
LIMITED WARRANTY
LIMITED WARRANTY
SERVICE INFORMATION
SERVICE INFORMATION
REGISTER YOUR PRODUCT
14
Français Assistance Téléphonique 1-800-445-1805
AVERTISSEMENT - L'inobservation des
présentes consignes et l'ignorance des avertisse
ments qui en découlent risquent de causer des
blessures et des dommages ou d'entraîner la mort.
1.Lire attentivement le guide d'utilisation, puis
s'assurer de les comprendre avant de mettre
l'appareil en marche. Observer l'ensemble des
avertissements et des directives s'y rapportant.
2.Se familiariser avec l'appareil et tenir compte des
domaines d'usage, des restrictions et des risques
potentiels qui découlent de son utilisation.
3.On doit placer l’équipement sur un support plat et
solide
4.La charge doit être dans les normes spécifiées sur
la plaque signalétique de l'appareil. Toute
surcharge ame l'appareil et en raccourcit la
durée de vie utile.
5.Le moteur ne doit pas tourner à des vitesses
excessives car ceci augmente les risques de
blessures personnelles.
Ne touchez pas aux pièces ce qui pourrait
augmenter ou réduire la vitesse régulée.
6.Afin d’empêcher les démarrages imprévus,
toujours enlever la bougie ou le câble de la bougie
avant d’ajuster le groupe électrogène ou le
moteur.
7.Un appareil dont les pièces sont cassées, auquel il
manque des pces ou qui n’a pas de carter ou de
coquille protectrice ne doit en aucun cas être
utilisé. Contacter notre service après-vente pour
des pièces de rechange.
8.Ne pas faire fonctionner ou entreposer l’appareil
dans un endroit humide ni sur une surface
mouile, ni dans un endroit où il sera en contact
avec des surfaces conductrices telles que des
planchers ou armatures métalliques.
9.Garder l'appareil propre et libre de toute huile,
boue ou autre matière étrangère.
10.Les rallonges, les cordons d’alimentation et tout
appareil électrique doivent être en bon état. Ne
jamais faire fonctionner un appareil électrique
dont le cordon d’alimentation est abîmé ou
défectueux.
11.Rangez le nettoyeur haute pression dans un
endroit bien ventilé, réservoir d’essence vide. On
ne doit pas ranger lessence près du groupe
électrogène.
12.Vous ne devez jamais utiliser votre appareil sous
ces conditions:
a.Modification irrépressible du régime moteur.
b.Perte de puissance électrique.
c.Surchauffe d’appareils connectés.
d.Jaillissement d’étincelles.
e.Prises endommagées.
f.Le moteur a des ratés.
g.Vibrations excessives.
h.Flammes ou fumée.
i.Compartiment fermé.
j.Temps mauvais ou pluvieux ou neige. Éviter
d'exposer l'ap pareil à l'humidité en cours de
fonctionnement.
13.Vérifiez le système de carburant régulièrement
pour toute fuite ou signes de dérioration tels un
tuyau spongieux ou usé, une bride qui manque ou
desserrée ou un réservoir ou couvercle
endomma. On doit corriger ces problèmes avant
de faire fonctionner l’appareil.
14.Le fonctionnement, l'entretien et le ravitaillement
en carburant de l'appareil ne doivent se faire que
dans les conditions suivantes :
a. Faites démarrer et fonctionner la génératrice
à l'exrieur. Ne faites jamais fonctionner la
génératrice dans un endroit clos, même si les
portes et les fenêtres sont ouvertes. Évitez les
endroits les vapeurs peuvent être
enfermées, comme des fosses, des garages, des
caves, des excavations et des fonds de cale de
bateau.
CURITÉ
CURITÉ
L'AVERTISSEMENT Indique une
situation présentant un danger
potentiel et qui, en l'absence
d'intervention, pourrait conduire à la
mort ou entraîner de graves
blessures.
La mention ATTENTION sert à
prévenir l'utilisateur d'un danger
potentiel qui risque d'occasionner
des dommages ou des blessures
légères ou modérées.
RÈGLES D’OPÉRATION ET DE SÉCURI
DANGER signifie une situation
susceptible de présenter un danger
qui, s'il n'est pas évité,
CAUSERA de sérieuses
blessures, voire la mort.
15
Français
DANGER - RISQUE D'ÉMISSION DE
MONOXYDE DE CARBONE :
L'échappement des moteurs contient du
monoxyde de carbone, un gaz toxique,
inodore et invisible qui, s'il est respiré, peut
causer de sérieuses blessures, voire la mort.
Si vous ne vous sentez pas bien, êtes pris
d'étourdissement ou vous sentez faible en
utilisant la gératrice, mettez-la hors
tension et respirez de l'air frais
immédiatement car vous souffrez peut-être
d'un empoisonnement au monoxyde de
carbone.
b.Bonne aération pour le refroidissement. Le
débit d'air et la température sont importants
pour les systèmes à refroidissement à air. La
température ne devrait pas dépasser 104º F
(4 C).
c.Refaites le plein du groupe électrogène dans un
endroit bien éclairé. Évitez les débordements de
carburant et ne refaites jamais le plein lorsque
l'appareil est en marche.
d.Ne faites pas le plein près de flammes nues,
de veilleuses ou d’équipement électrique
projetant des étincelles comme les outils
électriques, les soudeuses et les meuleuses.
e.Le silencieux et le filtre à air doivent toujours
être en place et en bon état puisqu’ils jouent le
rôle de coupe-flammes s’il y a des ratés.
f.Ne pas fumer près du générateur.
15.S’assurer que l'appareil est correctement posé sur
le sol. (Voir la section «Mise en place de
l'appareil» dans le présent manuel.)
16.Ne portez pas de vêtements amples, de bijoux ou
toute autre chose qui pourrait se prendre dans le
marreur ou autres pièces rotatives.
17.L'appareil doit atteindre son régime de
fonctionnement avant que toute charge y soit
connectée. Débrancher toute charge avant
d’arrêter le moteur.
18.Afin d’empêcher les pointes de tension qui
pourraient endommager les appareils branchés sur
la génératrice, ne pas laisser le moteur tomber en
panne de carburant pendant que des appareils sont
branchés dessus.
19.Lorsque vous utilisez de léquipement en solide,
vous devriez utiliser un protecteur de surtension
pour éviter d’endommager l’équipement.
20.Ne rien mettre dans les fentes d’aération, même
quand l'appareil n’est pas en marche. Ceci
pourrait l’abîmer ou provoquer des blessures.
21.Avant de transporter la génératrice dans un
hicule, le vider de tout carburant afin
d’emcher les fuites.
22.Pour transporter l'appareil d’un site à l’autre,
utilisez les bonnes techniques de levage sinon
vous pourriez vous blesser.
23.Pour éviter les brûlures, ne touchez pas au
silencieux du moteur ou à toute autre surface du
moteur ou du générateur qui se réchauffe durant le
fonctionnement.
VOTRE PRODUIT PEUT NE PAS ÊTRE MUNI D'UN
SILENCIEUX PARE-ÉTINCELLES. Sil doit être utilisé à
proximité de matériaux inflammables tels que récoltes, fots,
broussailles, herbes ou autres, il est fortement recommandé dinstaller
un pare-étincelles, par ailleurs obligatoire en Californie. Les articles
de la loi californienne relatifs à lusage de pare-étincelles sont les
suivants : 13005(b), 4442 et 4443. L’usage dun pare-étincelles est
également exi sur certains des territoires du service des Forêts
américain et peut également lêtre par d’autres lois et règlements. Un
pare-étincelles homologué est disponible auprès de notre
concessionnaires ou peut être commandé à Pramac America, LLC,
P. O. Box 6001, Kearney, Nebraska 68847.
Téléphone : 1-800-445-1805.
Afin d’éviter à la gératrice la surcharge et les
dommages possibles, il faut connaître la puissance totale de la
charge branchée. Pour déterminer quels outils et/ou quels
appareils peuvent fonctionner avec votre générateur, suivez
ces étapes :
1.Déterminez si vous désirez faire fonctionner un ou
plusieurs appareils simultanément.
2.Vérifiez les exigences normales pour démarrer et faire
fonctionner les appareils voulus en vous reportant à la
plaque signalétique de charge ou en effectuant ce calcul
(multipliez les ampères x volts = watts).
3.Additionnez le nombre de watts de démarrage et de
fonctionnement de chaque appareil. Toutefois, la plaque
signatique de l’équipement vous donnera des chiffres de
consommation d’électricité plus exacts. Si la plaque ne
vous donne que des volts et des ampères, multipliez les
volts par les ampères = watts. 1KW = 1 000 watts.
4.Les appareils ou les outils à moteur exigent plus que leur
puissance indiquée pour le démarrage.
REMARQUE : Prévoir 2 1/2 - 4 fois la puissance
indiquée pour la mise en marche de l’appareil.
Assistance Téléphonique 1-800-445-1805
PARE-ÉTINCELLES
PARE-ÉTINCELLES
DÉTERMINATION DE LA PUISSANCE
DÉTERMINATION DE LA PUISSANCE
TOTALE NÉCESSAIRE
TOTALE NÉCESSAIRE
5.La puissance nominale du générateur devrait être égale ou
supérieure au nombre total de watts nécessaires au
fonctionnement de l'équipement à alimenter.
6.Branchez toujours d’abord la charge la plus lourde au
générateur, puis ajoutez les les autres une à une.
Il est préférable d'utiliser un filtre de secteur lors de la
mise en fonction d'un ou de plusieurs des composants à
semiconducteurs suivants:
Ouvres-portes de garage
Appareils de cuisine à affichage digital
Téléviseurs
Stéréos
Ordinateurs personnel
Pendules à quartz
Machines à photocopier
Équipement téléphonique
D'autres composants à semiconducteurs peuvent
nécessiter l'usage d'un filtre de secteur. Pour de plus amples
renseignements à cet égard, prière de contacter le service à la
clientèle en composant le numéro de téléphone
1 800 445 1805.
Pour éviter les retours de courant dans l’installation
électrique de la maison, il est nécessaire dassurer son
isolation.
Avant de procéder au raccordement temporaire du
générateur au système électrique de la résidence, débrancher le
sectionneur du réseau d'alimentation principal.
Si du générateur est utilisée comme source auxiliaire en
cas de panne de courant, il doit être installé par un électricien
qualifié et en conformité avec tous les codes locaux
applicables.
Pour que l’installation soit correcte, un commutateur de
transfert à deux directions doit être installé par un électricien
qualifié et licencié de façon à ce que les circuits électriques du
timent puissent être commutés du secteur au générateur sans
danger, empêchant ainsi les retours de courant dans le secteur.
Toujours observer les codes et règlements locaux qui
s'appliquent à l'installation de tout appareil compatible
avec ce produit.
1.NFPA 70 - Code national de l'électricité.
2.NFPA 37 - Norme d'installation et d'utilisation des
moteurs fixes à combustible.
3.Manuel de câblage du réseau d'alimentation de
secours des appareils agricoles.
16
Français
VÉRIFIER LA TENSION
VÉRIFIER LA TENSION
ATTENTION : Vérifier la tension et la fréquence
requises avant de brancher tout équipement
électronique sur le générateur. Le générateur peut se
trouver endommagé si les appareils branchés ne sont
pas prévus pour fonctionner à une tension égale à ±
10% et une fréquence égale à ± 3 hz de celles
indiquées sur la plaque signalétique du gérateur.
Pour éviter tout dommage, toujours brancher une
charge additionnelle sur le gérateur lorsqu’un
appareil à circuits intégrés (tel qu’un téléviseur) est
utilisé. Une varistance peutêtre aussi nécessaire pour
certaines applications, dans le cas d’un ordinateur,
par exemple. Une varistance peut être aussi
cessaire pour certaines applications de
l’équipement en solide.
INSTALLATION
INSTALLATION
Pour éviter toute blessure et tout dommage aux appareils,
faire effectuer linstallation électrique et toutes réparations
par un électricien licencié ou un specialiste du service
aps-vente agréé. En aucune circonstance, une personne
non qualifiée ne doit-elle essayer de réaliser le câblage sur
linstallation électrique existante.
Pour éviter les retours de courant dans le secteur, il est
nécessaire dassurer lisolation électrique de la maison.
Avant d’effectuer la connexion temporaire du générateur
sur linstallation électrique de la maison, couper le courant
à l’interrupteur principal. Avant dealiser des connexions
permanentes, installer un commutateur de transfert à deux
directions. Pour éviter toute électrocution ou des dommages
matériels, faire connecter le gérateur à linstallation
électrique de la maison par un électricien qualifié. Les lois
californiennes exigent lisolation de linstallation électrique
de la maison avant dy connecter un groupe électrogène. Il
n'est pas recommandé de procéder au raccordement
temporaire de l'appareil en raison de la réalimentation.
Assistance Téléphonique 1-800-445-1805
17
Français Assistance Téléphonique 1-800-445-1805
A.Tableau de commande
NOTE : Le total charge dessiné de toutes prises ne doit pas
dépasser les limites indiquées de plaque.
B.Prise de 120 V, 20 A
20 ampères de courant peuvent être dessinés de la
prise, à condition qu'il ne soit pas limité par la taille du
protecteur de circuit.. La charge totale doit cependant rester
dans les limites indiquées sur la plaque signalétique.
C.Prise à verrouillage de 120/240 V, 20 A
Le courant de chargement plein maximum pourrait
être dessiné de la 120/240 prise de volt, a fourni c'est la
seule prise utilisée. La charge totale doit rester dans les
limites indiquées sur la plaque signalétique. Si la prise de 120/240 V
est utilisée en conjonction avec les prises de 120 V, la charge totale
ne doit pas dépasser les limites indiquées sur la plaque.
D.Couvertures pour les prises
E.Protecteurs de circuit
Les prises sont protégées par un protecteur de circuit alternatif.
En cas de surcharge ou de court-circuit extérieur, le protecteur de
circuit saute. Si cela se produit, débrancher tout appareil relié au
groupe électrogène et essayer de déterminer la cause du problème
avant d’essayer de le réutiliser. Si le protecteur de circuit saute en
raison d’une surcharge, réduire la charge. REMARQUE : Le groupe
électrogène ou les appareils branchés dessus peuvent se trouver
abîmés si le protecteur de circuit saute continuellement. Appuyer
sur le bouton du protecteur de circuit pour le réenclencher.
F.Chute-hors la Carte d'Instruction Rapide
G.Borne de Mise à Terre
H.Horomètre
La presse et le bouton de mode de relâchement pour
basculer entre Minuteur Totaux et Minuteur 1 (TMR1).
Le Minuteur Totaux affiche et enregistre les heures totales
que votre générateur a courue. Le Minuteur Totaux n'est pas
capable de remettre à l'état initial.
Le Minuteur 1 peut être utilisé pour traquer des heures
opérantes pour les intervalles de service. Le Minuteur 1 peut
remettre à l'état initial en enfonçant le bouton de mode pour
de 3 seconde pendant que TMR1 est affiché.
I.Commutateur On/Off (Sur/De) du moteur
J.Moteur 208 CC OHV
K.Reculer le Démarreur
L.Levier d'arrêt du moteur
M.Remplissage à huile
N.Bouchon de vidange à huile
O.Réservoir de carburant en métal d'une contenance de
19 litres (5 gallons)
P.Capuchon de Réservoir
Q.Jauge de carburant
R.Art du carburant
S.Filtre à air
T.Poignée plier
CARACTÉRISTIQUES DU GROUPE ELECTROGENE
CARACTÉRISTIQUES DU GROUPE ELECTROGENE
TM
B
R
G
N
K
L
E
A
H
Q
S
F
O
C
I
J
P
D
E
18
Français Assistance Téléphonique 1-800-445-1805
PROTECTION AVEC DISJONCTEUR DIFFÉRENTIEL
(GFCI)
Une protection GFCI pour le personnel avant la mise en marche
de la génératrice peut être demandée sur certains chantiers et par
certains règlements locaux. Si votre génératrice n'est pas équipée
d'une prise GFCI, des ensembles de cordons d'alimentation GFCI
peuvent être achetés dans votre magasin d'accessoires électriques ou
magasin de bricolage.
Ces ensembles de cordons sont disponibles avec différentes
configurations de prises et d'ampérage (assurez-vous que votre
génératrice est correctement mise à la terre).
MISE EN PLACE DE L'APPAREIL
Selon les recommandations stipulées dans le Code national de
l'électricité, cet appareil doit faire l'objet d'un raccordement adéquat à
une prise de terre afin de prévenir tout risque d'électrocution. Une
borne de mise à la terre connecté au bâti du gérateur est prévue à
cet effet. Le branchement d'un fil de cuivre de fort calibre (AWG 12
minimum) et de bonne longueur entre la borne de mise à la terre du
générateur et un fil machine en cuivre enfoncé dans cette dernière
devrait fournir une bonne mise à la terre. Consulter néanmoins un
électricien agréé afin de vous assurer que le tout est conforme aux
codes locaux.
LUBRIFICATION
NE PAS essayer de faire démarrer le moteur avant davoir
rempli le carter dhuile, en utilisant la quantité et le type d’huile
appropriés. Le groupe électrogène est expédié de l'usine avec le carter
vide. Un moteur qui tourne sans huile dans le carter peut se trouver
détruit.
Remplir le moteur d'huile selon les directives énoncées dans le
manuel de l’opérateur. Dans le cas des appareils dotés d'une jauge
d'huile, remplir au niveau adéquat. Les appareils qui en sont
dépourvus doivent faire l'objet d'un remplissage jusqu'à l'ouverture
supérieure du goulot.
LE DETECTEUR DE BAS NIVEAU D'HUILE
Le système est équipé d'un détecteur de bas niveau d'huile.
Quand l’huile descend au-dessous du niveau limite, le détecteur
activera un appareil qui avertit ou arrête le moteur.
Si le groupe électrogène sarrête mais quil y a suffisamment
dhuile, vérifier s'il se trouve sur un plan incliné, entraînant
laccumulation dhuile à une extmité de lappareil. Si cest le cas,
remettre l'appareil de niveau. Si elle ne marre encore pas, il est
possible que le niveau d’huile ne soit pas assez éle pour couper le
dispositif darrêt. Vérifier le voyant indicateur de niveau dhuile tout
en tirant sur le lanceur. Si le voyant clignote, ajouter de l’huile.
Veiller à ce que le carter soit complètement rempli d’huile.
CARBURANT
Remplir le réservoir d’essence automobile sans plomb fraîche et
libre de toute impureté. De l’essence ordinaire peut être utilisée, à
condition qu’elle ait un indice doctane élevé (85 octane minimum).
Il est recommandé d'utiliser en tout temps le stabilisateur de
carburant, ce qui permettra de réduire la formation de dépôts de
gomme dans le carburant lors de son entreposage. On peut ajouter le
stabilisateur à l'essence en le versant soit dans le réservoir de
carburant, soit dans un récipient d'entreposage.
POSITIONNEMENT
Placer la génératrice sur une surface plane et solide afin d'éviter
qu'elle coule.
Garder l'essence, l'huile ou autres explosifs à une distance
curitaire de la génératrice.
Choisir un endroit bien ventiet protégé des intempéries.
Placer la génératrice loin des animaux et des humains.
ATTENTION: PENCHER PEUT CAUSER DU
RENVERSEMENT DE CARBURANT
AVANT DE METTRE EN MARCHE
AVANT DE METTRE EN MARCHE
L’EMPLACEMENT DE BORNE
DE MIS À TERRE:
Ne pas utiliser une conduite transportant un matériau
combustible comme source de mise à la terre.
Borne
de mise
à terre
LENTEMENT AJOUTER SANS PLOMB
ESSENCE AU RESERVOIR DE
CARBURANT
NE REMPLISSEZ PAS TROP LE
RESERVOIR
LE PAS REMPLIT AU-DESSUS DU
SOMMET D'ECRAN DE CARBURANT.
CECI PERMET L’EXPANSION DU
CARBURANT PENDANT LES
PÉRIODES DE CHALEUR ET
EMPÊCHE LESSENCE DE
DÉBORDER.
LIGNE DE REMPLIT
19
Français
En altitude, le mélange air-carburant standard du
carburateur sera trop riche. Le rendement diminuera et la
consommation d’essence augmentera. Un mélange très riche
pourra également encrasser la bougie d’allumage et rendre le
démarrage plus difficile. Une utilisation prolongée à des
altitudes différentes de celles pour lesquelles ce moteur a é
certifié peut entraîner une augmentation des émissions
polluantes.
Il est possible d’améliorer le rendement en altitude en
modifiant de façon précise le carburateur. Si le moteur est
toujours en fonctionnement à une altitude de plus de 1 829
mètres (6 000 pi), confier la modification du carburateur à un
centre de réparation agréé.
me suite à une modification du carburateur, la
puissance du moteur sera plus réduite. Environ 3,5 % de
moins pour chaque tranche de 300 tres (1 000 pi) d’altitude
supplémentaire. L’effet de l’altitude sur la puissance du
générateur sera encore plus important sans modification au
carburateur. Une réduction de la puissance du moteur entraîne
une réduction de la puissance à la sortie.
NOTIFICATION : La garantie est Vide si les ajustements
nécessaires pour l'haut usage d'altitude ne sont pas faits.
PRÉPARATIFS AU MARRAGE
Avant de mettre l'appareil en marche, vérifier qu’il ne manque
aucune pièce, que toutes les pièces sont bien serrées et que l'appareil
na pas été abîmée pendant le transport.

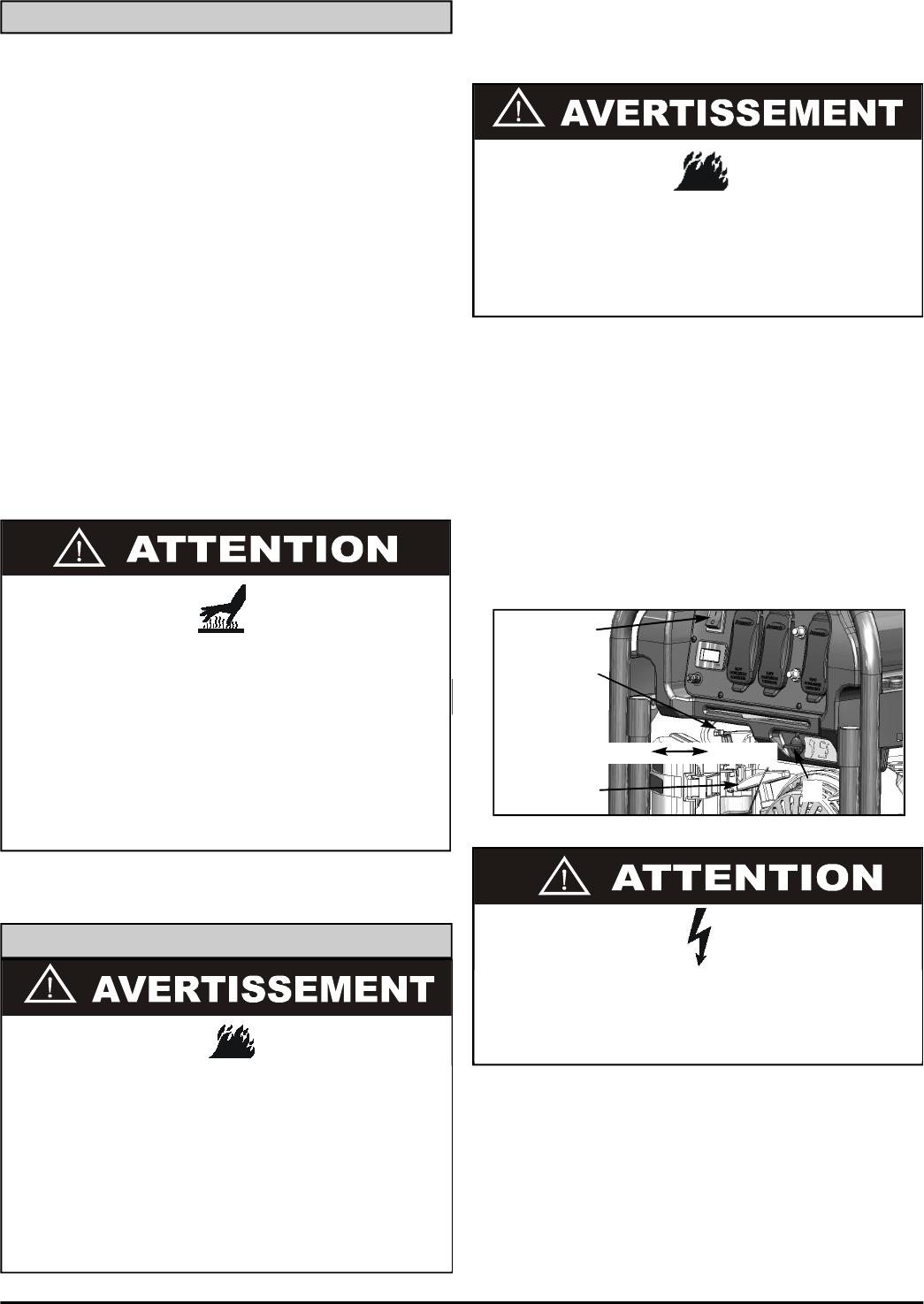

DÉMARRAGE DU MOTEUR
1. rifiez le niveau dhuile et de carburant.
2. Débranchez toutes les charges électriques de lappareil.
3.Ouvrez la vanne de fermeture de carburant (A).
4.Réglez le doseur (B) au besoin.
5. Réglez linterrupteur du moteur (C) en position “ON”.
6. Tirez sur la corde de lancement (D) d’un coup rapide et r.
Lorsque le moteur se réchauffe, réglez à nouveau le doseur.
Assistance Téléphonique 1-800-445-1805
Lessence est un produit très dangereux. Un incendie
résultant du contact de l'essence avec des surfaces chaudes
peut causer de graves blessures ou entraîner la mort.
1. Ne pas mettre de lessence dans le réservoir quand le
moteur est en marche.
2. Ne pas renverser d’essence lors du remplissage du
réservoir.
3. Ne pas mélanger de lhuile à l’essence.
4. Nous vous invitons aussi à respecter les consignes et les
avertissements énoncés dans le manuel de lopérateur.
Ne pas faire fonctionner ce groupe électrogène sans les écrans
de chaleur montés en usine en place. Le non-respect de cette
consigne peut entraîner la surchauffe du réservoir de
carburant et des blessures à la suite de lincendie ainsi
provoqué.
ATTENTION : Laisser le groupe électrogène fonctionner cinq
minutes sans aucun appareil branc dessus au moment du
démarrage initial pour permettre au moteur et au groupe élec-
trogène de se stabiliser.
A
C
DÉMARRAGE COURSE
B
D
FONCTIONNEMENT EN ALTITUDE
FONCTIONNEMENT EN ALTITUDE
Lorsque le carburateur a été modifié pour un
fonctionnement en altitude, le mélange air-carburant
sera trop faible pour une utilisation en basse altitude.
Dans ce cas, le carburateur pourrait entraîner une
surchauffe du moteur et provoquer de graves
dommages à celui-ci. Pour une utilisation à basses
altitudes, demander au centre de réparation agréé de
régler le carburateur aux spécifications d’usine
d’origine.
DEMARRAGE DE L'APPAREIL
DEMARRAGE DE L'APPAREIL
20
Français Assistance Téléphonique 1-800-445-1805
BRANCHEMENT DES APPAREILS
Cet appareil a été vérifié et réglé pour fonctionner à pleine
capacité. Débrancher tout appareil qui y est relié avant de le mettre
en marche. Attendre qu'il tourne avant de commencer à brancher des
appareils dessus. La tension est réglée par la vitesse du moteur, qui a
été ajustée à l’usine pour assurer la puissance voulue. Le rajustement
annulera la garantie.
ARRET DE LAPPAREIL
1. Retirez toute la charge électrique.
2. Laissez le moteur tourner pendant deux minutes sans charge.
3.Placez linterrupteur du moteur en positionOFF”.
4. Ne quittez pas le gérateur jusqu’à ce qu’il soit complètement
arrêté.
5.Fermez la vanne de fermeture du carburant (s’il y en a une) si le
moteur doit être rangé ou transporté.
6. Si l’on utilise, un couvercle, ne l’installez pas jusqu’à ce que
l’appareil soit refroidi.
7.Si la gératrice ne doit pas être utilisée pendant une durée
prolongée, reportez-vous à la section ENTRETIEN ET
ENTREPOSAGE de ce manuel.
Fournir une aération suffisante pour éliminer les gaz
d’échappement toxiques et assurer le refroidissement
du moteur.
Ne pas faire marrer ou fonctionner l'appareil dans
un lieu fermé, même si les portes et les fenêtres sont
grandes ouvertes.
Les moteurs libèrent du monoxyde de carbone, un gaz
invisible, inodore et toxique.
L'inhalation de monoxyde de carbone peut provoquer
des nausées, des évanouissements ou même la mort.
Ne pas dépasser la puissance nominale du générateur
lorsquune ou plusiers prises sont utilisées. De plus, ne pas
dépasser l’ampérage nominal dune prise, quelle qu’elle soit.
Ne pas brancher un appareil puissant sur le gérateur
pendant la période de rodage (les deux à trois premières
heures de fonctionnement).
21
Français
LA BOUGIE D’ALLUMAGE
Enlevez la bougie et nettoyez la section des électrodes
avec une brosse en acier ou du papier de verre. Ensuite, réglez
l’intervalle d’allumage à 0,6 - 0,8 mm (.024/.031 po) en
ajustant l’électrode négative. Remettre la bougie d'allumage
en place en la serrant au couple approprié : 14 pi-lb (20 N.m)
LE TYPE D’HUILE
Utilisez une huile neuve et de bonne quali, catégorie SJ
ou plus tard. L’huile à utiliser dépend de la température à
laquelle le moteur sera actionné.
Au dessous 3F (0° C) . . . . .SAE 10W, 10W-30, ou 10W-40
32 à 80° F (0 à 25° C) . . . . . . .SAE 20W, 10W-30, ou 10W-40
80 à 95° F (25 à 35° C) . . . . . .SAE 30W, 10W-30, ou 10W-40
Ci-dessous 95° F (35° C) . . . . . . . . . . . . . . . . . . . . . .SAE 40W
REMPLACEMENT D'HUILE
1.Remplacer l'huile lorsque le moteur est réchauffé.
2.Placer la gératrice sur une surface de niveau.
3.Enlever le bouchon de remplissage d'huile.
4.Ouvrir le bouchon de vidange d'huile et laisser l'huile se
vidanger complètement dans un récipient placé en-dessous du
moteur.
5.rifier les joints d'étancité. Remplacer selon le besoin.
6.installer le bouchon de vidange d'huile et remplir le moteur
d'huile propre.
7.Remettre le bouchon de remplissage d'huile en place.
NETTOYAGE DU FILTRE À AIR
1.Dévisser le couvercle du filtre à air.
2.Retirer l'élément filtrant et le laver à fond dans du solvant.
3.Verser une petite
quantité d'huile dans
l'élément filtrant et
fluer doucement tout
excédent d'huile.
4.Remettre l'élément
filtrant et le couvercle
du filtre à air en place.
5.S'assurer de la parfaite
étanchéidu pourtour
du couvercle du filtre.
NETTOYAGE DE LA CRÉPINE DU RÉSERVOIR À
CARBURANT
1.Retirer la crépine de carburant en plastique; celle-ci est située
en-dessous du bouchon duservoir de carburant.
2.Laver la crépine dans du solvant, puis la remettre en place.
Assistance Téléphonique 1-800-445-1805
ENTRETIEN
ENTRETIEN
ARTICLE REMARQUES Quotidiennement
(Avant de mettre
en marche)
Initiale
20 heures
Chaque
50 heures
Chaque
100 heures
Bougie
d'allumage
rifier l'état. Ajuster l'écartement des
électrodes et nettoyer. Remplacer selon le besoin. ü
Huile à moteur Vérifier le niveau d'huile. ü
Remplacer. ü ü
Filtre à air Nettoyer et remplacer selon le besoin. ü
Filtre à
carburant
Nettoyer le robinet à essence et la crépine du
réservoir de carburant. Remplacer selon le besoin. ü
Canalisation
de carburant
rifier la canalisation de carburant pour déceler
toute fissure ou tout autre dommage. Remplacer
selon le besoin. ü
Système
d'échappement
rifier pour déceler toute fuite. Resserrer ou
remplacer le joint dtanchéité, le cas échéant. ü
Vérifier le grillage du silencieux.
Nettoyer et remplacer selon le besoin. ü
Carburateur Vérifier le fonctionnement du volet de départ. ü
Circuit
d'allumage
Vérifier le fonctionnement du lanceur
à rappel. ü
Raccord et
attaches Vérifier. Remplacer selon le besoin ü
ENTRETIEN PÉRIODIQUE
ENTRETIEN PÉRIODIQUE
La bougie de rechange doit être exactement de même
type que celle qui a été enlevée. Une bougie mai
choisie peut faire surchauffer le moteur, le faire
émettre de la fumée ou mal fonctionner.
LOCK SCREW
FRONT
COVER
BAFFLE
FILTER
ELEMENT
BACK
COVER
ELEMENT
FILTRANT
VIS DE SERRURE
COUVERCLE
DE DEVANT COUVERCLE
DE DOS
CONFONDRE
22
Français Assistance Téléphonique 1-800-445-1805
JEU DES SOUPAPES
Admission0,1 ± 0,02 mm, (0,004 ± 0,0008 pouces)
Échappement 0,15 ± 0,02 mm, (0,006 ± 0,0008 pouces)
Vérifier le jeu des soupapes dans le moteur après les 50
premières heures de fonctionnement et l'ajuster si cela est
nécessaire.
IMPORTANT : En cas de doute quant à la réalisation de cette
procédure, ou d'absence des outils adaptés, merci de faire régler le
jeu des soupapes du générateur dans le centre de réparation le plus
proche. Il s'agit d'une étape très importante pour garantir la meilleure
durée de vie du moteur.
L'ÉCRAN PARE-ÉTINCELLES
Retirez l'écran à toutes les 50 heures aux fins de nettoyage et
d'inspection. Remplacez en cas de dommage.
Nettoyer et inspecter les pare-étincellescomme suit :
1.Enlever la retenue d'écran en enlevant le collier de retenue.
2.Enlever la vis de retenue de la tube de sortie de silencieux.
3.Glisser l'écran pare-étincelleshors du tube de sortie de
silencieux.
4.Prenez garde de ne pas endommager l'écran
pare-étincelles. Le pare-étincelles doit être exempt de bris et de
trous.Si l'écran n'est pas endomma, le net toie avec un
dissolvant de commerical.
5.Remplacer l'écran et la retenue et obtient avec la vis de retenue
et le collier.
GROUPE ELECTROGENE: Les Balais
Les balais du groupe électrogène doivent être inspectés une fois
par an pour vérifier sils ne sont pas fendillés ou autrement abîmés. Il
faut par ailleurs les remplacer quand ils ne font plus que 7 mm.
REMARQUE : Toujours remplacer le jeu de balais et non
pas un seul balai à la fois. Remplacer les balais uniquement avec
les balais de rechange spécifiés dans la liste des pièces détaces.
Dautres balais peuvent partre identiques mais avoir des
caractéristiques caniques et électriques comptement
différentes.
INSPECTION DES BALAIS:
1.Enlever les 2 vis (V) et le couverture de fin (W).
2.Enlever les vis (X) retenant la module de brosse (Y).
3.Déconnecter les fils bleu (+) et jaune (-) des balais de la pattes.
4.Remplacer les balais sils ne font plus que 7 mm.
5.Ne pas trop resserrer les vis.
ÉCRANS DE CHALEUR :
Vérifier que tous les écrans de chaleur et les déflecteurs
thermiques sont intacts et en place. Ne pas procéder à l'enlèvement
ou à la modification des pièces, puisque cela risquerait d'occasionner
de graves dommages à l'appareil.
GIVRAGE DU CARBURATEUR
Pendant les mois d’hiver, des conditions atmosphériques rares
peuvent provoquer la formation de glace dans le carburateur. Quand
cela arrive, le moteur fonctionne mal, perd de sa puissance et peut
même tomber en panne. Ce problème temporaire peut être corrigé en
faisant souffler l’air chaud du moteur sur le carburateur. Pour de plus
amples renseignements, contacter le service clientèle.
TRUCS DE MARRAGE RAPIDE DES APPAREILS
RESTÉS LONGTEMPS HORS FONCTION:
Si votre appareil est resté longtemps hors fonction et que son
démarrage s'are difficile, suivre les quelques étapes suivantes avant
de recourir à l'assistance téléphonique à la clientèle.
1.Vérifier le niveau d'huile.
2.Faire une vidange d'huile compte.
3.Remplacer les bougies d'allumage.
4.Vérifier les canalisations d'huile et veiller à ce que le
robinet à essence soit ouvert.
5.Vérifier les pièces du groupe électrogène afin de vous
assurer de leur ingrité.
6.Nettoyer le carburateur.
USAGE PEU FRÉQUENT
Si la gératrice est rarement utilisée, il est possible qu’elle soit
difficile à mettre en marche. Pour éviter les démarrages difficiles,
suivez ces instructions :
1.Faites fonctionner la génératrice pendant au moins 30 minutes
tous les mois.
2.Faites fonctionner la génératrice, puis fermez le robinet d'arrêt
de carburant et laissez l'appareil fonctionner jusqu'à l'art du
moteur.
3.Placez linterrupteur du moteur en positionOFF”.
ENTREPOSAGE A LONG TERME
Si le groupe électrogène n'est pas utilisé ou qu'il est remisé
pendant plus dun mois, procéder comme suit:
1. Remettre de lhuile jusqu’au repère supérieur.
2.Faites fonctionner la génératrice, puis fermez le robinet
d'arrêt de carburant et laissez l'appareil fonctionner jusqu'à l'arrêt
du moteur.
3.Placez linterrupteur du moteur en positionOFF”.
4.Quand l'appareil est refroidi, purgez l'essence du réservoir
de carburant, de la conduite de carburant et du carburateur.
5.Mettre environ une cuillee à café d’huile pour moteur
dans l’orifice des bougies, tirer sur le lanceur à plusieurs
reprises et remettre la bougie en place. Ensuite, tirer sur le
lanceur jusqu’à ce que le piston soit en position de
compression et le laisser dans cette position. Ceci ferme
les soupapes d’admission et déchappement afin d’empêcher
lintérieur du cylindre de rouiller.
6.Couvrir l'appareil et l'entreposer dans un endroit propre,
sec et bien aéré, loin de toute source de flamme ou
détincelles.
REMARQUE: Il est recommandé d'utiliser en tout temps le
stabilisateur de carburant, ce qui permettra de réduire la
formation de dépôts de gomme dans le carburant lors de son
entreposage. On peut ajouter le stabilisateur à l'essence en le
versant soit dans le réservoir de carburant, soit dans un récipient
d'entreposage.
USAGE ET ENTREPOSAGE
USAGE ET ENTREPOSAGE
TUBE DE SORTIE DE SILENCIEUX
L'ÉCRAN PARE-ÉTINCELLES
RETENUE
COLLIER DE RETENUE
VIS DE RETENUE
23
DEPANNAGE DU MOTEUR
DEPANNAGE DU MOTEUR
Type . . . . . . . . . . . . . . . . . . . . . . . . .A quatre temps, à un cylindre, à essence, OHV
Cylindrée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .208 cc
TR/MIN nominaux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3600
Système de démarrage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .A détente
Capacité dhuile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0,6 litre
Bougie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .NGK BP6ES ou l’équivalent
Régulation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Mécanique (ajustable)
Système de refroidissement . . . . . . . . . . . . . . . . . . . . .Refroidissement à air forcé
Type filtre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Elément en mousse
CARACTERISTIQUES DU MOTEUR
CARACTERISTIQUES DU MOTEUR
Français Assistance Téléphonique 1-800-445-1805
24
Français Assistance Téléphonique 1-800-445-1805
Pour obtenir des renseignements sur
les modalités de réparation sous
garantie ou pour commander des
pièces ou des
accessoires de rechange,
CONTACTER AVEC LE SERVICE
DE RÉPARATION DES
PRODUITS
PRAMAC AMERICA
en composant le numéro de
téléphone
1-800-445-1805
ou en visitant notre site Web à l'adresse
www.powermate.com.
COMMANDE DE PIÈCES DE RECHANGE
me dans le cas d’appareils de haute qualicomme le
groupe électrogène en votre possession, des pièces de
rechange peuvent devenir nécessaires pour garder l’appareil en
bon état au fur et à mesure que passent les années. Pour
commander des pièces de rechange, veuillez fournir les
renseignements suivants :
1. Les numéros de modèle et de série ainsi que toutes les
spécifications portées sur la plaque où sont indiqués les
numéros de modèle et de série.
2. Les codes de pièces apparaissent dans la section
Nomenclature des pces de rechange.
3. Une brève description du problème rencontré.
Pramac America, LLC
4970 Airport Road
P. O. Box 6001
Kearney, NE 68847
1-800-445-1805
www.powermate.com
Enregistrer votre génératricede Powermat
en ligne à www.powermate.com.
Couverture Limitée : Pramac America, LLC (la compagnie)
garantit au revendeur d'origine en Amérique du Nord qu'elle
réparera ou remplacera, sans frais, toutes les pièces que la
compagnie ou que son représentant du service autorisé auront
terminé comme étant fectueuses du point de vue du
matériel ou de la fabrication. La garantie couvre les coûts de
remplacement des pièces et de main-d'œuvre pour tout défaut
matériel ou de fabrication.
Ce qui n'est pas couvert :
·Les frais de transport pour envoyer le produit à la
compagnie ou à son représentant du service autorisé pour
effectuer le travail couvert par la garantie, les frais d'expédition
au client des produits réparés ou remplacés. Ces frais doivent
être assumés par le client.
·Si un manuel paré de l'opérateur et la garantie de
moteur du fabricant de moteur sont inclus avec ce produit,
seulement cette garantie s'appliquera au moteur.
·Les dommages causés par un abus ou un accident, et les
effets de la corrosion, de l'érosion ainsi que de l'usure normale.
·La garantie est annulée si le client n'arrive pas à installer,
garder et faire fonctionner le produit conformément aux
directives et aux recommandations de la compagnie formulées
dans le guide d'utilisation, ou si le produit est utilisé comme
équipement de location.
·La compagnie ne paiera pas de réparation ou des
ajustements au produit, ou pour les coûts ou main-d'œuvre,
exécuté sans l'autorisation préalable de la compagnie.
Période couverte par la garantie : Deux (2) ans à partir de la
date d'achat sur les produits utilisés uniquement pour les
applications de consommateur. Si le produit est utilisé à des
fins d'affaires ou commerciales, la période couverte par la
garantie se limite à Un (1) an à partir de la date d'achat. En ce
qui concerne l'entretien couvert par la garantie, le client doit
présenter une preuve de la date d'achat et il doit aviser la
compagnie au cours de la période couverte par la garantie.
Pour tout ce qui touche l'entretien couvert par la garantie :
Composez sans frais le 1 800 445-1805, ou écrivez à
Pramac America, LLC, Product Services, 4970 Airport
Road, P. O. Box 6001, Kearney, NE 68847 É.-U.
EXCLUSIONS ET LIMITATIONS : LA COMPAGNIE NE
PRÉSENTE AUCUNE AUTRE GARANTIE, EXPRESSE OU
IMPLICITE. LES GARANTIES IMPLICITES, INCLUANT LES
GARANTIES DE QUALI MARCHANDE ET DE
CONFORMI AUX BESOINS SONT, PAR LA PRÉSENTE,
ABANDONNÉES. L'ENTRETIEN COUVERT PAR LA
GARANTIE DÉCRIT CI-DESSUS EST UN RECOURS
EXCLUSIF EN VERTU DE CETTE GARANTIE. LA
RESPONSABILI POUR DES DOMMAGES ACCESSOIRES
ET INDIRECTS EST EXCLUE JUSQU'À LA LIMITE
AURORISÉE PAR LA LOI.
Cette garantie vous donne des droits spécifiques reconnus par
la loi. Vous pouvez également bénéficier de certains autres
droits, lesquels varient d'une province (État) à l'autre.
Certaines provinces (ou certains États) n'autorisent pas de
clauses de renonciation des garanties implicites ou de
limites à l'égard de dommages accessoires ou indirects, ainsi,
les clauses de renonciation et les exclusions ci-dessus
peuvent ne pas s'appliquer à vous.
ENREGISTRER VOTRE PRODUIT
GARANTIE LIMITÉE
GARANTIE LIMITÉE
SERVICE CLIENTELE
SERVICE CLIENTELE
25
Español
ADVERTENCIA. El no seguir estas instrucciones y
advertencias puede ocasionar la muerte, heridas
personales o daños materiales.
1.Lea cuidadosamente y entienda el manual del
operador antes de utilizar este producto. Siga todas
las advertencias e instrucciones.
2.Conozca su equipo. Considere las aplicaciones,
limitaciones y los riesgos potenciales específicos
de su unidad.
3.El equipo deberá colocarse sobre una base de
sustentación firme.
4.La carga debe mantenerse dentro de los valores
nominales que aparecen en la placa de
identificación del generador. Una sobrecarga
dañará la unidad o acortará su vida útil.
5.No se debe hacer funcionar el motor a velocidades
demasiado altas. Si se opera el motor a excesiva
velocidad aumenta el riesgo de lesiones físicas.
No toque o cambie piezas que puedan
aumentar o disminuir la velocidad regulada.
6.Para evitar un arranque inesperado, siempre retire
la bua o el cable de la bujía antes de dar
mantenimiento al generador o al motor.
7.Nunca debe operarse una unidad con piezas
quebradas o faltantes, o sin el revestimiento o
cubiertas protectoras. Comuniquese con su centro
de servicio para solicitar los repuestos.
8.Las unidades no deben operarse ni almacenarse en
lugaresmedos o mojados ni altamente
conductores tales como plataformas metálicas o
estructuras de acero.
9.Mantenga el generador limpio y libre de aceite,
barro y cualquier otro material extraño.
10.Los cordones de extensión, los cordones eléctricos
y todos los equipos eléctricos deben estar en
buenas condiciones. Nunca opere un equipo
eléctrico con cordones dados o defectuosos.
11.Guarde el generador en un lugar con buena
ventilación, con el tanque de combustible vacío.
No se debe almacenar combustible cerca del
generador.
12.Su generador no deberá operarse jamás si ocurre
lo siguiente:
a.Cambio fuera de control en la velocidad del
motor.
b.Pérdida de carga eléctrica.
c.Sobrecalentamiento del equipo conectado.
d.Formación de chispas.
e.Receptáculos dañados.
f.Fallo de encendido.
g.Vibración excesiva.
h.Llamas o humo.
i.Compartimiento cerrado.
j.Lluvia, nieve o inclemencia del tiempo. No
permita que la unidad se moje cuando está
funcionando.
13.Verifique periódicamente que no haya salideros o
señales de deterioro en el sistema de combustible,
como manguera demasiado gastada o blanda,
abrazaderas flojas o faltantes, o tanque o tapón
dañados. Todos estos defectos deben corregirse
antes de la operación.
14.El generador debe operarse, recibir servicio y
rellenarse de combustible solamente en las
siguientes condiciones:
a. Encienda y ponga a funcionar el generador al
aire libre. No ponga a funcionar el generador
en un área cerrada, aun cuando las puertas o
ventanas se encuentren abiertas; evite áreas
en donde los vapores puedan encerrarse, tales
como pozos, garajes, sótanos, excavaciones y
pantoques. PELIGRO - RIESGO DE
MONÓXIDO DE CARBONO: El escape del
motor contiene monóxido de carbono, un gas
venenoso, inodoro, invisible que, si se inhala
puede provocar la muerte o una lesión
personal seria. Si comienza a sentirse
indispuesto, mareado o débil mientras utiliza
el generador, apáguelo e inmediatamente vaya
a un lugar fresco; podría padecer de
envenenamiento por monóxido de carbono.
Línea Directa 1-800-445-1805
SEGURIDAD
SEGURIDAD
ADVERTENCIA indica una
situación de peligro potencial, la
cual, si no se evita, podría ocasionar
lesiones severas e incluso la muerte.
PRECAUCIÓN indica una situación
potencialmente de riesgo, la cual, si
no se evita, puede ocasionar
heridas personales menores o
moderadas o daños materiales.
REGLAS DE SEGURIDAD Y DE FUNCIONAMIENTO
PELIGRO indica una situación
potencialmente peligrosa que, si
no se evita, PROVOCA
muerte o una lesión seria.
26
Español
b.Buena ventilación para el enfriamiento. La
circulación de aire y las temperaturas son
importantes para las unidades enfriadas por
aire. Las temperaturas no deberían exceder
10F (40º C) a temperatura ambiente.
c.Eche combustible al generador en un área bien
iluminada. Evite derramamiento de
combustible y nunca rellene con combustible
mientras el generador está funcionando. Antes
de echar combustible, espere que el motor se
enfríe durante dos minutos.
d.No eche combustible cerca de llamas, luces
piloto o equipos eléctricos con chispas como
herramientas mecánicas, soldadores y
rectificadoras.
e.Deberá instalar el silenciador y filtro de aire, los
cuales deberán estar buenas condiciones en todo
momento ya que detienen el fuego en caso de
una explosión incompleta en el motor.
f.No fume cerca del generador.
15.Cerciórese de el generador esté conectado a tierra
correctamente (Consulte la sección Conexión a
tierra del generador).
16.No use ropa demasiado holgada, alhajas o
cualquier otra cosa que pueda quedar atrapada en
el arrancador u otras partes movibles.
17.La unidad debe alcanzar la velocidad de operación
antes de conectarse las cargas eléctricas.
Desconecte las cargas antes de apagar el motor.
18.Para evitar sobrecargas que podrían dañar al
equipo, no permita que el motor se quede sin
combustible al aplicarse las cargas eléctricas.
19.Al dar carga a un equipo de estado lido, debe
utilizarse un protector de sobrecarga para evitar
posibles daños al equipo.
20.No coloque nada a través de las ranuras de
ventilacn, aun cuando el generador no esté en
operación. Esto puede dañar al generador o causar
lesiones personales.
21.Antes de transportar el generador en un veculo,
extraiga todo el combustible para evitar la
posibilidad de salideros o derrames.
22.Use técnicas correctas de alzaje al mover el
generador de un lugar a otro. De lo contrario,
podrían producirse lesiones personales.
23.Para evitar quemaduras, no toque el silenciador
del motor u otras superficies del generador que
se hayan calentado durante la operación.
PUEDE SER QUE SU PRODUCTO NO ESTE
EQUIPADO CON UN SILENCIADOR APAGACHISPAS.
NO APLICA PARA MÉXICO.
Si el producto se va a utilizar cerca de materiales inflamables
como son cosechas agrícolas, bosques, arbustos, pastos, etc.,
debe entonces instalarse un apagachispas adecuado. Esto es
obligatorio en el estado de California, de acuerdo con las
secciones de estatutos 13005(b), 4442 y 4443. Los
apagachispas son tambn obligatorios en algunas tierras del
Servicio Forestal de los EE.UU. y quizá también según otros
estatutos u ordenanzas legales. Existen apagachispas de uso
aprobado en nuestro distribuidors. Tambn puede encargarse
a Pramac America, LLC, P.O. Box 6001, Kearney, Nebraska,
68847, EE.UU., tefono 1-800-445-1805.
A fin de evitar la sobrecarga y los posibles daños a su
generador, resulta necesario conocer el wattaje total de la
carga conectada. Para determinar qué herramientas y/o
equipos electrodomésticos su generador hará funcionar, siga
los pasos a continuación:
1.Determine sí desea hacer funcionar un aparato o varios
aparatos simultáneamente.
2.Verifque los requerimientos de potencia de arranque y de
funcionamiento de los aparatos fijándose en las carga
especificada en la etiqueta, o calculándola (multiplique
amperes x volts = watts o potencia).
3.Sume la potencia necesaria de arranque y de
funcionamiento de cada aparato. Sí la etiqueta lo le da
el voltaje y el amperaje, entonces multiplique Volts x
Amperes = Watts. 1kW = 1 000 watts.
4.Los electrodosticos o herramientas impulsadas por
motores requieren más potencia que lo especificado para
arrancar.
NOTA: Permita 2 ½ - 4 veces el wattaje mencionado
para arrancar al equipo.
5.Los watts unitarios del generador debean coincidir o
superar el número total de watts que requiere el equipo
que usted desea arrancar.
6.Siempre conecte la carga más grande primero, y luego
agregue los demás equipos uno por uno..
Línea Directa 1-800-445-1805
APAGACHISPAS
APAGACHISPAS
COMO DETERMINAR EL WATTAJE
COMO DETERMINAR EL WATTAJE
TOTAL
TOTAL
Se deberá utilizar un acondicinador de línea de
conducción cuando se operen uno o más de los siguientes
equipos de estado sólido:
Control para abrir la cochera o garaje
Equipos de cocina con visualización digital
Televisores
Estéreos
Computadoras personales
Relojes de cuarzo
Máquinas fotocopiadoras
Equipo telefónico
Otro equipo en estado lido puede requerir un
acondicionador de línea de conducción. Para obtener más
información, comuníquese con nuestro Departamento de
Servicio al Cliente al teléfono 1-800-445-1805
Para evitar la retro-alimentación a los sistemas de
suministro, se requiere el aislamiento del sistema eléctrico
residencial.
Antes de realizar la conexión temporal del generador
hacia el sistema eléctrico residencial, apague o desconecte el
servicio principal.
Si el generador va a usarse como fuente de energía de
reserva en caso de un fallo del suministro ectrico, debe ser
instalado por un electricista certificado, de acuerdo con todos
los códigos eléctricos locales aplicables.
El uso apropiado requiere la instalacn de un interruptor
de transferencia de dos vías por un electricista capacitado y
certificado para asegurar de que los circuitos eléctricos del
edificio puedan ser conmutados con seguridad entre el
suministro eléctrico y la salida del generador, evitando de este
modo la retro-alimentación hacia el sistema de suministro
eléctrico.
Siempre siga los códigos y regulaciones locales que se
aplican a la instalación de cualquier elemento que tenga
relación con este producto.
1. NFPA 70 - Código Nacional de Electricidad.
2.NFPA 37 - Estándar para la instalación y uso de motores
estacionarios de combustible.
3.Manual de cableado agrícola de la enera eléctrica en
posición auxiliar para granjas.
27
Español
PRECAUCION: El requerimiento de voltaje y
frecuencia operativa de todos los equipos electrónicos
debe comprobarse antes de enchufarlos a este
generador. Pueden ocurrir daños si el equipo no está
diseñado para operar dentro de una variación de
voltaje de +/-10% y una variación de frecuencia de
+/-3 Hz de los valores nominales que aparecen en la
placa de identificación del generador. A fin de evitar
daños, siempre tenga una carga adicional enchufada
al generador en caso de usarse equipos de estado
lido (tales como un aparato de televisión). También
podría resultar necesario un condicionador de la línea
eléctrica para algunas aplicaciones; por ejemplo, con
una computadora. También podria resultar necesario
un condicionador de la línea eléctrica para algunas
aplicaciones de equipo de estado lido.
EL REQUERIMIENTO DE VOLTAJE
EL REQUERIMIENTO DE VOLTAJE
Línea Directa 1-800-445-1805
INSTALACION
INSTALACION
Para evitar posibles lesiones físicas o daños
materiales, es necesario que la instalación y todo el
servicio sea realizado por un electricista profesional o
representante de servicio autorizado. Bajo ningu na
circunstancia debe permitirse que una persona que no
es capacitada trate de manipular cables dentro del
circuito de utilidad.
Para evitar la retro-alimentación hacia los sistemas de
suministro eléctrico, se requiere el aislamiento del
sistema eléctrico residencial. Antes de realizar la
conexión temporal del generador al sistema eléctrico
residencial, apague el interruptor principal. Antes de
hacer las conexiones permanentes, debe instalarse un
interruptor de transferencia de dosas. Para evitar
la electrocución o daños a la propiedad, lo debe ser
un electricista entrenado el que conecte el generador
al sistema eléctrico residencial. Las leyes de
California requieren el aislamiento del sistema
eléctrico residencial antes de conectar un generador a
los sistemas eléctricos residenciales.
28
Español Línea Directa 1-800-445-1805
A.Panel de control
NOTA: El carga total dibujado de todos receptáculos no debe
exceder los valores nominales de la placa de identificación.
B.Receptáculo de 120 volts, 20 amperes
20 amperes de la corriente se pueden dibujar del
receptáculo, siempre que no es limitado por el tamaño del
protector del circuito. La potencia total extraída debe
mantenerse dentro de los valores nominales de la placa de
identificación.
C.Receptáculo de cierre giratorio de 120/240 volts, 20 amperes
La corriente repleta máxima de la carga puede ser
dibujada del 120/240 receptáculo del voltio, proporcionó lo es
el único receptáculo utilizado. La corriente total debe limitarse
al valor nominal de la placa de identificación. Si se utiliza un
receptáculo de 120/240 volts junto con los receptáculos de 120
volts, la carga total extraída no debe exceder los valores nominales de la
placa de identificacn.
D.Tapas para receptáculos
E.Protector de circuito
Los receptáculos se protegen mediante un protector de circuito de
CA. Si se sobrecarga el generador u ocurre un protector de circuito
externo, el protector de circuito saltará. Si esto ocurre, desconecte todas
las cargas eléctricas y trate de determinar la causa del problema antes de
usar el generador nuevamente. Si la sobrecarga causa que salte el
protector de circuito, reduzca la carga. NOTA: Si salta continuamente
el protector de circuito, se poda dañar el generador o el equipo. El
protector de circuito puede restaurarse pulsando el botón del protector.
F.El resbaladero-fuera Tarjeta Rápida de Instrucción
G.Terminal del Tierra
H.Contador Horario
La prensa y el botón del modo de la liberación para bascular entre
Reloj Totales y Reloj 1 (TMR1).
El Reloj Totales demuestra y registra las horas totales que su
generador ha corrido. El Reloj Totales no puede reponer.
El Reloj 1 puede ser utilizado para rastrear horas operadoras para
intervalos de servicio. El Reloj 1 puede reponer teniendo el botón
del modo abajo por 3 segundos mientras TMR1 es demostrado.
IInterruptor en el On/Off (Encendido/Apagado)
J.Motor 208 cm3OHV
K.Arranque retráctil
L.Palanca de estrangulación del motor
M.Llenado de Aceite
N.Tapón de Drenado de Aceite
O.Tanque de metal de combustible con capacidad de 19 litros
(5 galones)
P.Tapa de combustible
Q.Indicador de combustible
R.Corte de combustible
S.Filtro de aire
T.Manija que dobla
CARACTERISTICAS DEL GENERADOR
CARACTERISTICAS DEL GENERADOR
TM
B
R
G
N
K
L
E
A
H
Q
S
F
O
C
I
J
P
D
E
29
Español Línea Directa 1-800-445-1805
PROTECCIÓN DE INTERRUPTOR DE CIRCUITO DE
FALLA DE CONEXIÓN A TIERRA (GFCI, por sus siglas en
inglés)
Algunos sitios de trabajo y códigos locales pueden requerir la
proteccn GFCI para el personal antes de manejar su generador. Si
su generador no está equipado con un receptáculo de GFCI, puede
adquirir los juegos de cables en línea GFCI en un almacén local de
suministros eléctricos o alman de arculos de construcción.
Estos juegos de cables están disponibles en varias
configuraciones de amperaje y conexión. (Asegúrese que su
generador esté debidamente conectado a tierra.)
PUESTA A TIERRA DEL GENERADOR
El digo Nacional de Electricidad requiere que este
producto se conecte adecuadamente a una puesta a tierra apropiada
para prevenir un choque eléctrico. Para este propósito, se
proporciona una terminal del tierra conectado al marco del generador.
Conecte una parte de cable de cobre de grueso calibre (12AWG
mínimo) entre la terminal en tierra y una varilla de cobre conducida
dentro de la tierra debea proporcionar una conexión a tierra
adecuada. Sin embargo, consulte con un electricista local para
asegurarse de que los códigos locales se cumplen adecuadamente.
LUBRICACION
NO intente arrancar este motor sin llenar el cárter con la
cantidad y el tipo de aceite adecuados. Su generador ha sido enviado
de fábrica sin aceite en el cárter. El operar la unidad sin aceite puede
arruinar el motor.
Llene el motor con aceite de acuerdo con el manual del
operador. Para unidades que cuentan con varilla del nivel del aceite,
llene de aceite hasta que éste llegue al nivel adecuado. Las unidades
que no cuentan con una varilla de nivel del aceite deben llenarse
hasta la parte superior de la apertura del depósito de aceite.
EL SENSOR DEL NIVEL BAJO DE ACEITE
La unidad está equipada con un sensor de bajo nivel de aceite.
Inicialmente, si el nivel de aceite es menor que el requerido, el sensor
activará un artefacto de la advertencia o parará el motor.
Si se apaga el generador y el nivel de aceite se encuentra dentro
de las especificaciones, verifique que el generador no esté colocado a
un ángulo que obliga que el aceite varíe su nivel. Colóquelo sobre
una superficie pareja para corregir este problema. Si el motor no
arranca, el nivel de aceite podría no ser el suficiente como para
desactivar el interruptor de bajo nivel de aceite. Asegúrese de que el
sumidero esté totalmente lleno de aceite.
COMBUSTIBLE
Llene el tanque con gasolina sin plomo para automóviles, limpia
y nueva. Puede usarse gasolina de grado regular siempre y cuando se
obtenga una alto valor del octanaje (por lo menos 85 de octanaje de
la bomba). Recomendamos que siempre utilice un estabilizador para
combustible. Un estabilizador de combustible minimizará la
formulación de depósitos de goma de combustible durante el
almacenamiento. El estabilizador de combustible puede agregarse a
la gasolina en el tanque de combustible o junto con la gasolina en un
contenedor de almacenamiento.
COLOCACIÓN
Coloque el generador en una superficie plana y sólida para
prevenir que se hunda.
Mantenga el combustible, aceite u otros explosivos en una
distancia segura del generador.
Seleccione un sitio que este bien ventilado y protegido del
tiempo.
Coloque el generador con seguridad lejos de gente y
animales.
PRECAUCIÓN: INCLINAR PUEDE CAUSAR
DERRAME DE COMBUSTIBLE
ANTES DE LA OPERACION
ANTES DE LA OPERACION

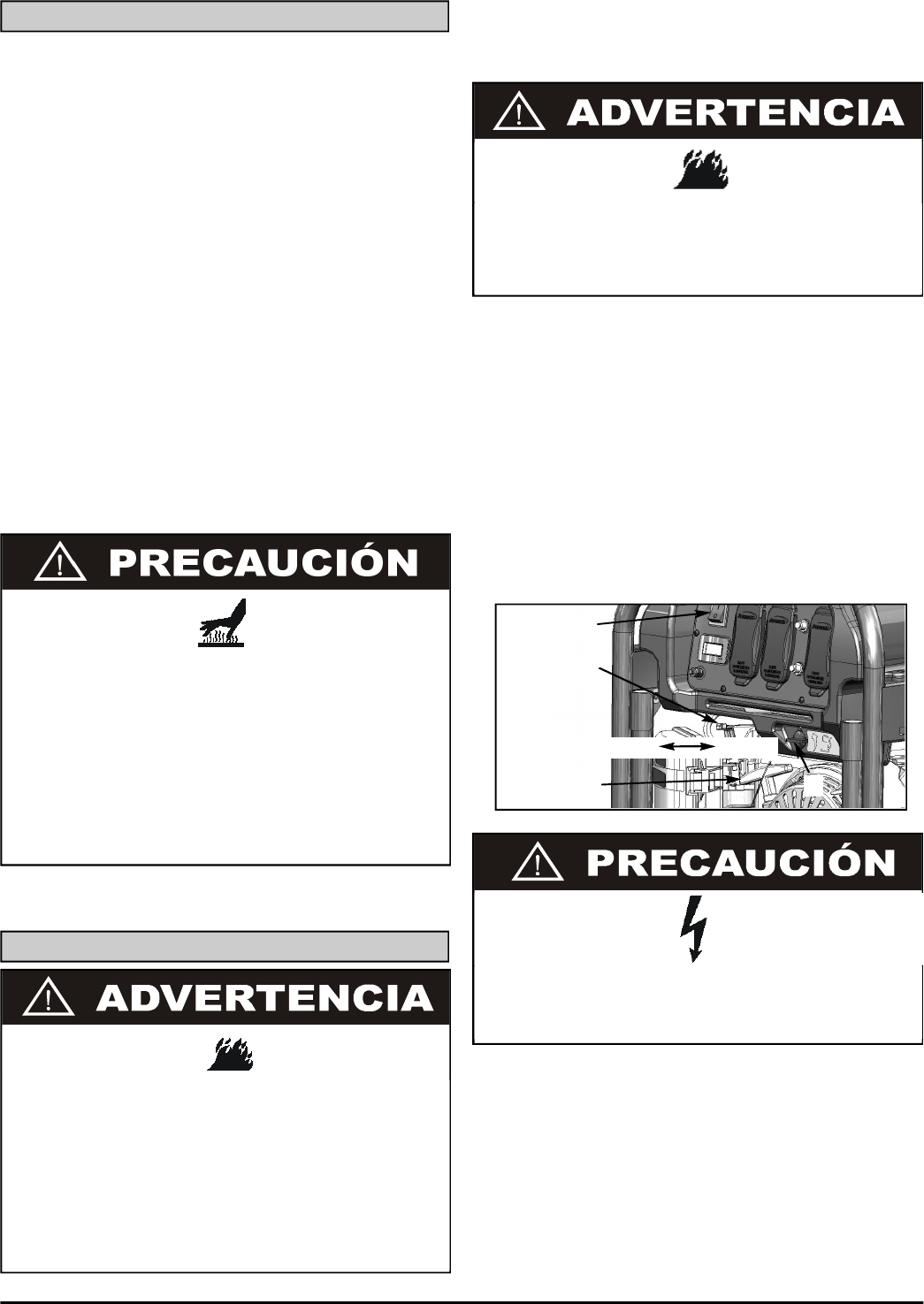

LA UBICACION DE TERMINAL
DEL TIERRA:
No use una cañería que conduzca materiales
combustibles como fuente de conexión a tierra.
AGREGUE LENTAMENTE SIN
PLOMO GASOLINA AL TANQUE DE
COMBUSTIBLE
NO LLENE DEMASIADO EL TANQUE
NO LLENE ENCIMA DE PARTE
SUPERIOR DE PANTALLA DE
COMBUSTIBLE. ESTO PERMITIRÁ
LA EXPANSIÓN DURANTE EL CLIMA
CÁLIDO, EVITANDO ASÍ EL
DERRAME.
LINEA DE LLENA
Terminal,
Tierra
30
Español
En una gran altitud, la mezcla estándar de aire y
combustible del carburador será muy pesada. Disminuirá el
rendimiento y aumentará el consumo de combustible. Una
mezcla muy pesada también obstruirá la bua y dificultará el
arranque. El funcionamiento a una altitud distinta de la
certificada para este motor, durante períodos prolongados de
tiempo, puede ocasionar un incremento en las emisiones de
escape.
El rendimiento a gran altitud se puede mejorar con
modificaciones específicas al carburador. Si siempre hace
funcionar su motor en altitudes superiores a los 1829 metros
(6000 pies), haga que su centro de mantenimiento autorizado
le realice la modificación al carburador.
Aún con una modificación en el carburador, los caballos
de fuerza del motor disminuirán en un 3,5% por cada 300
metros (1000 pies) que aumente la altitud. El efecto de la
altitud en los caballos de fuerza será mayor que esto si no se
realiza ninguna modificación al carburador. La disminución de
los caballos de fuerza del motor reducirá la salida de potencia
del generador.
NOTA: La garantía es Inválida si los ajustes necesarios para
el uso alto de altitud no son hechos.
PREPARACION ANTES DE ARRANCAR
Antes de arrancar el generador, verifique si hay piezas sueltas o
faltantes y si hay cualquier tipo de daño que podría haber ocurrido
durante el envío.
ARRANQUE DEL MOTOR
1.Controle el nivel de aceite y combustible.
2.Desconecte todas las cargas eléctricas de la unidad.
3.Abra la válvula de cierre de combustible (A) si tiene.
4.Regule el cebador (B) si hace falta.
5.Coloque la llave del motor (C) en posición de “ON
(Encendido).
6.Hale la soga del arrancador (D) de un tirón rápido y parejo.
Mientras se calienta el motor, vuelva a regular el cebador.
Línea Directa 1-800-445-1805
ARRANQUE DEL UNIDAD
ARRANQUE DEL UNIDAD
La gasolina es muy peligrosa. Si la gasolina hace contacto con
superficies calientes puede ocasionar lesiones serias o la
muerte.
1.No llene el tanque de combustible con el motor en
marcha.
2.No derrame combustible al volver a llenar el tanque.
3.No mezcle aceite con la gasolina.
4.Siga todas las instrucciones y advertencias contenidas en
el manual del operador.
Este generador no debe operarse sin tener colocados todos los
escudos contra el calor instalados de fábrica. Si no se hace
esto, podría recalentarse el tanque de combustible pudiendo
ocurrir un incendio que cause lesiones personales.
Permita que funcione el generador sin carga durante cinco
minutos después de cada arranque inicial para permitir que se
estabilicen el motor y el generador.
A
C
B
D
ARRANQUE CORRA
FUNCIONAMIENTO A GRAN ALTITUD
FUNCIONAMIENTO A GRAN ALTITUD
Cuando se modifica el carburador para un
funcionamiento a gran altitud, la mezcla de aire y
combustible será demasiado pobre para el uso en una
altitud baja. Si el generador se utiliza en bajas altitudes
después de la modificación del carburador, este último
puede hacer que el motor se sobrecaliente y se dañe
seriamente. Para darle uso en bajas altitudes, haga que
su centro de mantenimiento autorizado restablezca las
especificaciones de fábrica del carburador.
31
Español
COMO APLICAR UNA CARGA
Esta unidad ha sido previamente verificada y ajustada para
manejar su capacidad máxima. Al arrancar el generador, desconecte
todas las cargas. Aplique la carga solamente después de que el
generador esté funcionando. El voltaje se regula por medio de la
velocidad del motor ajustada en fábrica para la salida correcta. El
reajuste anulará la garantía.
APAGADO DEL GENERADOR
1.Retire toda la carga eléctrica.
2.Deje que el motor funcione durante dos minutos sin carga.
3.Mueva la llave del motor a la posiciónOFF” (Apagado).
4.No abandone el generador hasta que se haya detenido por
completo.
5.Cierre la lvula de paso del combustible si el motor debe
colocarse en depósito o transportarse.
6.Si le va a colocar una cubierta, espere hasta que la unidad
se haya enfriado.
7.Si no volverá a utilizar el generador por un largo período, con
sulte la sección SERVICIO Y ALMACENAJE de este manual.
Línea Directa 1-800-445-1805
Debe suministrar una ventilación adecuada para los
gases tóxicos de escape y el flujo de aire refrigerante.
No encienda o arranque el generador en un área
cerra da, incluso si las puertas o ventanas están
abiertas.
El motor despide monóxido de carbono, un gas
venenoso, inodoro e invisible.
Aspirar el monóxido de carbono puede ocasionar
náusea, desfallecimiento o la muerte.
Al aplicar una carga, no exceda el wattaje nominal ximo
del generador al usar uno o más receptáculos. Ades no
exceda el amperaje nominal de ningún receptáculo individual.
No aplique una carga eléctrica fuerte durante el período
inicial de funcionamiento (las primeras dos o tres horas de
operación).
32
Español
BUJIA
Retire la bujía y limpie la seccn de los electrodos con
un cepillo de alambre o papel de lija. Luego fije la separación
a 0,024/0,031 (0,6 a 0,8 mm) ajustando el electrodo
negativo. Vuelva a colocar la bujía con el torque correcto:
14 pies-lb (20 N/m)
TIPO DE ACEITE
Utilice aceite fresco de buena calidad, los categoria SJ o
luego. El aceite que será usado depende de la temperatura a la
cual funciona el motor:
Debajo de 32° F (0° C) . . . . . . .SAE 10W, 10W-30, o 10W-40
32 a 80° F (0 a 25° C) . . . . . . . .SAE 20W, 10W-30, o 10W-40
80 a 95° F (25 a 35° C) . . . . . . .SAE 30W, 10W-30, o 10W-40
Arriba 95° F (35° C) . . . . . . . . . . . . . . . . . . . . . . . . .SAE 40W
CAMBIO DEL ACEITE
1.Cambie el aceite cuando el motor esté caliente.
2.Coloque la unidad de generador en una superficie nivelada.
3.Retire el tapón de llenado del aceite.
4.Abra el tapón de drenaje del aceite y deje que éste se vacíe
completamente en un recipiente colocado debajo del motor.
5.Revise los empaques. Reemplácelos, si fuera necesario.
6.Vuelva a instalar el tapón de drenaje del aceite y llene de nuevo
el motor con aceite limpio.
7.Vuelva a colocar el tapón de llenado del aceite.
CÓMO LIMPIAR EL FILTRO DE AIRE
1.Afloje el tornillo de la cubierta del filtro de aire.
2.Retire el elemento del filtro y lávelo bien en solvente.
3.Vierta una pequeña
cantidad de aceite sobre
el elemento del filtro y
sacuda suavemente
cualquier exceso de
aceite.
4.Vuelva a colocar el
elemento del filtro y la
cubierta del filtro de
aire.
5.Asegúrese de que la
cubierta del filtro selle
adecuadamente en
todas partes.
LIMPIEZA DEL FILTRO DE COMBUSTIBLE
1.Retire el filtro plástico de combustible que se ubica debajo del
tapón del tanque de combustible.
2.Lave el filtro en solvente y vuelva a colocarlo.
Línea Directa 1-800-445-1805
MANTENIMIENTO
MANTENIMIENTO
ARTÍCULO NOTAS Diariamente
(Antes de la
operacion)
Inicial
20 horas
Cada
50 horas
Cada
100 horas
Bujía Revise en qué condición se encuentra. Ajuste el
espacio y límpiela. Reemplácela, si fuera
necesario. ü
Aceite del motor Revise el nivel de aceite. ü
Cámbielo. ü ü
Filtro de aire Reemplácelo, si fuera necesario. ü
Filtro de
combustible
Limpie la válvula de combustible y el filtro del
tanque de combustible. Reemplácelos, si fuera
necesario. ü
Conducto del
combustible
Revise si en la manguera de combustible hay
fisuras u otro do. Reemplácela, si fuera
necesario. ü
Sistema de
escape
Verifique si existe fuga. Vuelva a apretar el
empaque o reemplácelo, si fuera necesario. ü
Revise el filtro del silenciador. Límpielo/reem-
plácelo, si fuera necesario. ü
Carburador Revise el funcionamiento del estrangulador. ü
Cómo arrancar
el sistema
Revise el funcionamiento del arranque
de impacto trasero. ü
Adaptadores/
afianzadores
Revíselos. Reemplácelos, si fuera
necesario. ü
MANTENIMIENTO PERIÓDICO
MANTENIMIENTO PERIÓDICO
Reemplace solamente por el mismo tipo de bujía que
fue retirado. Una bujía incorrecta puede causar el
sobrecalentamiento del motor, la emisión de humos o
un rendimiento inadecuado del mismo.
LOCK SCREW
FRONT
COVER
BAFFLE
FILTER
ELEMENT
BACK
COVER
ELEMENTO
DEL FILTRO
TORNILLO QUE SIERRA
CUBIERTA
DELANTERA CUBIERTA
DE ATRAS
DEFLECTOR
33
Español Línea Directa 1-800-445-1805
3.5 CLARIDAD DE LA VALVULA
Toma de entrada 0.1 ± 0.02 mm, (0.004” ± 0.0008pulgadas)
Escape 0.15 ± 0.02 mm (0.006” ± 0.0008” pulgadas)
Luego de las primeras 50 horas de operación, revise la claridad
de la válvula en el motor y ajústela si es necesario.
Importante: Si se siente incómodo haciendo este procedimiento o no
tiene disponibles las herramientas apropiadas, por favor lleve el
generador al centro de servicio más cercano para ajustar la claridad
de la válvula. Este es un paso muy importante para asegurar la mayor
vida de su motor.
PROTECTOR DEL PARACHISPAS
Retire el protector cada 50 horas para la limpieza e inspeccn.
Reemplácela si está dañada.
Limpie e inspeccione el parachispasde la siguiente
manera:
1.Quite la protector del retenedor quitando la abrazadera del
retenedor.
2.Quite el tornillo de retenedor de la tubo de salida de silenciador.
3.Deslice la protector del parachispasfuera del tubo de la salida
de silenciador.
4.Tenga cuidado de no dañar el protector del parachispas.
El parachispas debe estar sin rajaduras y agujeros.Si el
protector no es dañada, límpielo con un solvente de commerical.
5.Reemplace la protector y la retenedor y asegure con tornillo de
retenedor y abrazadera.
GENERADOR: Escobillas
Las escobillas del generador deben ser inspeccionadas una vez
por año para verificar que no estén rajadas o resquebrajadas. Las
escobillas deben reemplazarse cuando se han desgastado hasta un
espesor de 1/4 de pulgada (7 mm).
NOTA: Reemplace las escobillas en conjunto, nunca de
manera separada. Reemplace sólo con escobillas especificadas en
la lista de piezas. Otras escobillas pueden parecer idénticas pero
podrían tener características mecánicas y eléctricas
completamente diferentes.
PARA REVISAR LAS ESCOBILLAS:
1.Retire los 2 tornillos (V) y la cubierta del fin (W).
2.Retire los tornillo (X) que sostienen la módulo del cepille (Y).
3.Desconecte, desde la aleta, el cable azul (+) o el cable amarillo
(+) de las escobillas.
4.Reemplace las escobillas si están gastadas en 1/4 de pulgada
(7 mm).
5.No apriete demasiado los tornillos.
ESCUDO DE CALOR:
Inspecciónelo para asegurarse de que todos los escudos de calor
y los deflectores de calor estén intactos y en su lugar. No retire ni
modifique ninguna pieza. Retirar o modificar las piezas puede
ocasionar daños serios a la unidad.
MOTOR: Congelamiento del carburador
Durante los meses de invierno, podrían desarrollarse
condiciones atmosricas poco usuales que causen una condición de
conge-lamiento en el carburador. Si esto ocurre, el motor podría
funcionar mal, perder potencia y detenerse. Para obtener más
información llame al Dpto. De Servicios sobre el producto.
CONSEJOS PARA UN ENCENDIDO RÁPIDO EN UNIDADES
QUE HAN ESTADO INHABILITADAS DURANTE UN
TIEMPO:
Si su unidad ha estado fuera de servicio durante un periodo de
tiempo extenso y es difícil que encienda, intente realizar algunos de
estos fáciles pasos antes de llamar a la línea directa de información
de servicio al cliente.
1.Verifique el nivel del aceite.
2.Reemplace el combustible viejo.
3.Cambie la bujía de encendido.
4.Verifique los conductos de combustible. Asegúrese de que esté
abierta la válvula de combustible.
5.Verifique la integridad de todas las piezas del generador.
6.Limpie el carburador.
SERVICIO POCO FRECUENTE
Si la unidad no se utiliza frecuentemente, podrían ocurrir
dificultades al arrancar. Para eliminar el arranque con dificultad, siga
estas instrucciones:
1.Ponga a funcionar el generador por lo menos 30 minutos cada
mes.
2.Ponga a funcionar el generador, luego cierre la válvula de
bloqueo de combustible y permita que la unidad siga en
funcionamiento hasta que el motor se detenga.
3.Mueva la llave del motor a la posiciónOFF” (Apagado).
ALMACENAMIENTO A LARGO PLAZO
Cuando el equipo generador no se está operando o está
almacenado durante s de un mes, siga las instrucciones siguientes:
1.Vuelva a llenar de aceite el motor hasta su nivel superior.
2.Ponga a funcionar el generador, luego cierre la válvula de
bloqueo de combustible y permita que la unidad siga en
funcionamiento hasta que el motor se detenga.
3.Mueva la llave del motor a la posiciónOFF” (Apagado).
4.Después de que la unidad se ha enfriado, drene el
combustible del tanque de combustible, el conducto de
combustible y el carburador.
5.Vierta hasta una cucharadita de aceite para motores a tras del
orificio de la bujía, tire del arrancador de reacción varias veces y
reemplace la bujía. Luego tire del arrancador hasta que sienta
que el pistón está en su carrera de compresión y déjelo en esta
posición. Esto cierra las lvulas de entrada y escape para evitar
que el interior del cilindro se oxide.
6.Cubra la unidad y almacénela en un lugar limpio y seco con
buena ventilación y lejos de chispas o llamas.
NOTA: Recomendamos que siempre utilice un estabilizador para
combustible. Un estabilizador de combustible minimizará la
formulación de depósitos de goma de combustible durante el
almacenamiento. El estabilizador de combustible puede
agregarse a la gasolina en el tanque de combustible o junto con la
gasolina en un contenedor de almacenamiento.
SERVICIO Y ALMACENAMIENTO
SERVICIO Y ALMACENAMIENTO
TUBO DE SALIDA DE SILENCIADOR
PROTECTOR DEL
PARACHISPAS
RETENEDOR
ABRAZADERA DE RETENEDOR
TORNILLO DE RETENEDOR
34
DETECCION DE FALLOS DEL MOTOR
DETECCION DE FALLOS DEL MOTOR
Tipo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 carreras, cilindro único, gasolina, OHV
Desplazamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 208 cm 3, 12,69 pulg cúbicas
r/min . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 600
Sistema de arranque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Reculado
Capacidad de aceite. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,6 litros (20 oz)
Bujía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . NGK BP6ES o equivalente
Gobernador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Mecánico (adjustable)
Sistema de enfriamiento. . . . . . . . . . . . . . . . . . . . . . . . Enfriamiento forzado de aire
Tipo de limpiador de aire . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Elemento de espuma
ESPECIFICACIONES DEL MOTOR
ESPECIFICACIONES DEL MOTOR
Español Línea Directa 1-800-445-1805
35
Español Línea Directa 1-800-445-1805
COMUNÍQUESE CON EL
DEPARTAMENTO DE SERVICIO
SOBRE EL PRODUCTO
PRAMAC AMERICA
EN EL
1-800-445-1805
o en www.powermate.com
para obtener informacn sobre el
servicio de la garantía o para
ordenar piezas de reemplazo o
accesorios.
COMO PEDIR LOS REPUESTOS
Incluso equipos de calidad como el generador eléctrico
que usted ha adquirido podrían necesitar repuestos ocasionales
para mantenerlos en buenas condiciones a través de los años.
Para pedir repuestos, por favor proporcione la información
siguiente:
1.No. de modelo y No. de serie y todas las especificaciones
que aparecen en la placa del No. de modelo/No. de serie.
2.El número de las piezas como se muestra en la Sección
Listado de Piezas.
3.Una breve descripción del problema con el generador.
Pramac America, LLC
4970 Airport Road
P. O. Box 6001
Kearney, NE 68847
1-800-445-1805
www.powermate.com
Registre su generador de Powermate® en
línea en www.powermate.com.
Cobertura de la garantía: Pramac America, LLC (la
Compañía) garantiza al cliente minorista original en América
del Norte, que reparará o reemplazará, sin costo alguno,
cualesquiera partes que la Compañía o cualquiera de sus
representantes de servicio autorizados encuentren
defectuosas en sus materiales o en su fabricación. Esta
garantía cubre el costo de partes de reemplazo y mano de
obra por defectos en materiales o en fabricación.
No están cubiertos:
·Costos de transporte por el envío del producto a la
Compañía o a sus representantes de servicio autorizados por
servicio de garantías, o por el reenvío de los productos
reparados o de reemplazo al consumidor; estos cargos los
deberá cubrir el cliente.
·Si un manual separado de operario y garantía de motor
del fabricante de motor se incluyen con este producto, sólo
esa garantía aplicará al motor.
·Daños ocasionados por el mal uso o por un accidente, y
los efectos de la corrosión, la erosión, el desgaste y el uso
normales.
·La garantía no será válida si el consumidor no instala, da
mantenimiento y hace funcionar el producto de acuerdo con
las instrucciones y recomendaciones de la Compañía,
descritas en el manual del usuario, o si el producto se utiliza
como equipo de arrendamiento.
·La Compañía no pagará por reparaciones ni ajustes al
producto, ni costos ni mano de obra, realizado sin la
Compañía's la autorización previa.
Período de garantía: Dos (2) años de la fecha de la compra
en productos utilizados únicamente para aplicaciones de
consumo; si un producto se utiliza para usos comerciales o
con fines de lucro, el período de garantía se limitará a Un (1)
año a partir de la fecha de compra. Para obtener el
servicio de garantía, el cliente debe proporcionar el
comprobante de compra fechado y debe notificar a la
Compañía dentro del período de garantía.
Para el servicio de garantía: Llame sin costo al mero
800-445-1805 o escriba a Pramac America, LLC, Product
Services, 4970 Airport Road, P. O. Box 6001, Kearney, NE
68847 EE. UU.
EXCLUSIONES Y LIMITACIONES: LA COMPAÑÍA NO
OTORGA NINGUNA OTRA GARANTÍA DE NINGÚN TIPO,
EXPLÍCITA O IMPLÍCITA. POR ESTE MEDIO SE RENUNCIA
A LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO GARANTÍAS
DE COMERCIABILIDAD O DE ADAPTABILIDAD PARA UN
PROPÓSITO PARTICULAR. EL SERVICIO DE GARANTÍA
DESCRITO ANTERIORMENTE ES EL RECURSO
EXCLUSIVO CUBIERO POR ESTA GARANTÍA; LA
RESPONSABILIDAD CIVIL POR DAÑOS INCIDENTALES Y
CONSECUENTES SE EXCLUYEN EN LA MEDIDA EN QUE
LA LEY LO PERMITA.
Esta garantía le otorga derechos legales específicos y también
puede ser objeto de otros derechos que varían de estado a
estado. Algunos Estados no permiten la exención de
responsabilidad de garantías implícitas o la exclusión o
limitación de daños incidentales o consecuentes, de manera
que las exenciones y exclusiones de responsabilidades
pueden no ser aplicables a usted.
REGISTRE SU PRODUCTO
GARANTÍA LIMITADA
GARANTÍA LIMITADA
SERVICIO AL CLIENTE
SERVICIO AL CLIENTE
36 Customer Hotline 1-800-445-1805

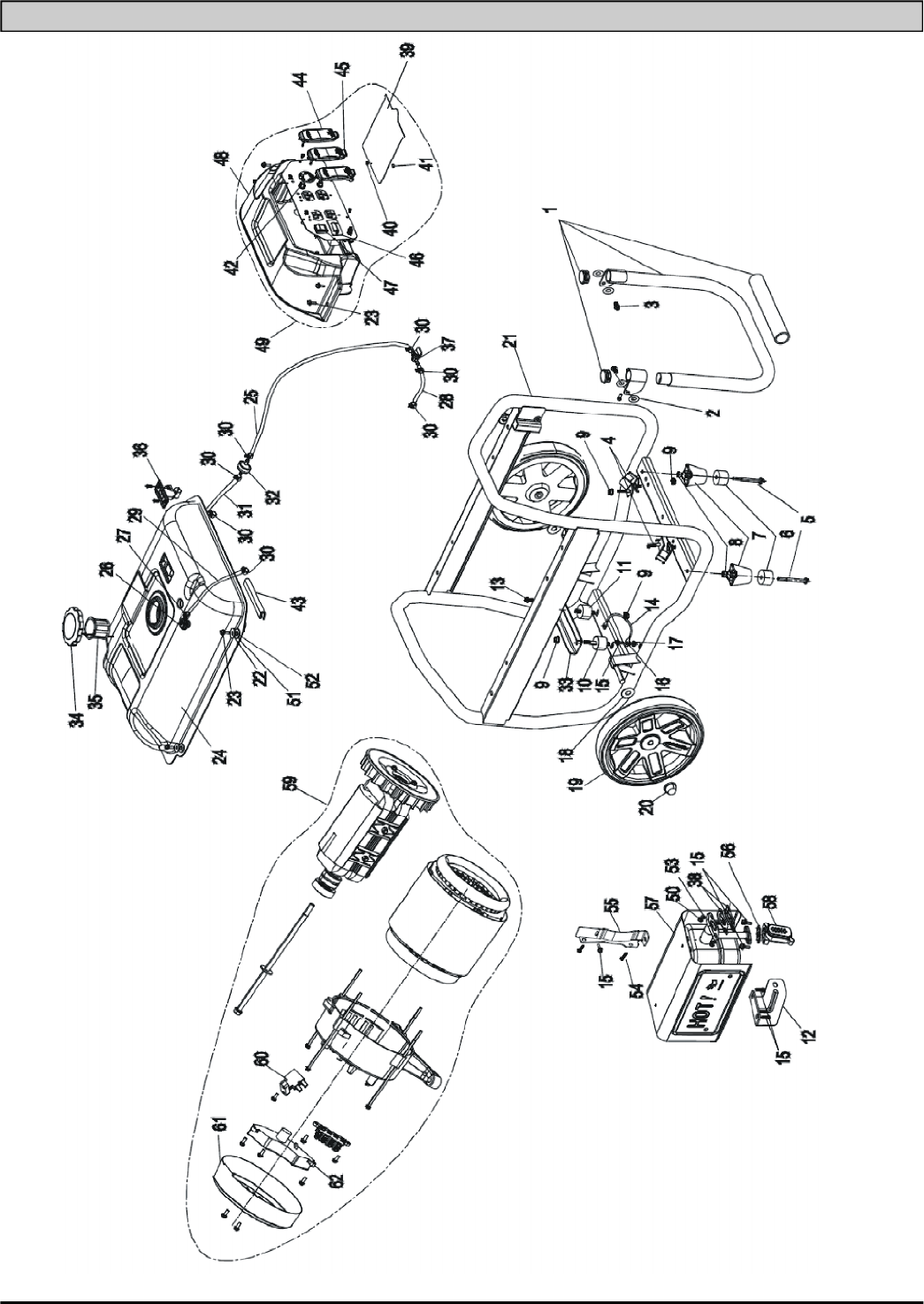

PARTS DRAWING / SCHEMA DES PCES / DIAGRAMA DE PIEZAS - PM0123250.03
PARTS DRAWING / SCHEMA DES PCES / DIAGRAMA DE PIEZAS - PM0123250.03
37 Customer Hotline 1-800-445-1805
PARTS LIST / LISTE DES PIÈCES / LISTA DE PIEZAS - PM0123250.03
PARTS LIST / LISTE DES PIÈCES / LISTA DE PIEZAS - PM0123250.03
REF.PARTDESCRIPTION DESCRIPTION DESCRIPCIÓN QTY
NO.NO.
10070313Handle assembly Ensemble de poignée Conjunto de manija 1
2Note A Washer, flat M8 wide Rondelle plate M8 Arandela, plana M8 4
3Note A Bolt HWH M8-1.25 x 25 Boulon M8-1.25 x 25 Perno M8-1.25 x 25 2
40070314Isolator Sectionneur Aislador 2
5Note A Bolt HWH M8-1.25 x 80 Boulon M8-1.25 x 80 Perno M8-1.25 x 80 2
60069397Foot, rubber Pied Pie 2
70069168Spacer, foot Entretoise Espaciador 2
8Note A Nut, nyloc M8-1.25 Écrous nyloc M8-1.25 Tuerca, nyloc M8-1.25 2
9Note A Nut, hex flg M8-1.25 Serr Écrous M8-1.25 Tuerca, M8-1.25 9
100070315Isolator, round Sectionneur Aislador 1
110070316Isolator, round single bolt Sectionneur Aislador 1
120070317Bracket, muffler lower Support Soporte 1
13Note A Bolt HWH M8-1.25 x 32 Boulon M8-1.25 x 32 Perno M8-1.25 x 32 1
140070318Assembly, ground wire Ensemble fil de mise à la terre Conjunto, câble de tierra 1
15Note A Bolt HWH M6-1.0 x 12 Boulon M6-1.0 x 12 Perno M6-1.0 x 12 6
16Note A Washer, star external M6 Rondelle à dents externa M6 Arandela, estrella M6 1
17Note A Nut, hex flg M6-1.0 Serr Écrous M6-1.0 Tuerca, M6-1.0 1
18Note A Washer, flat M14 Rondelle plate M14 Arandela, plana M14 2
190069259Wheel Roue Rueda 2
200053188Hub cap Chapeau d'essieu Tapa de eje 2
210070319Frame Cadre Marco 1
22Note A Washer, flat M6 wide Rondelle plate M6 Arandela, plana M6 4
23Note A Bolt HWH M6-1.0 x 20 Boulon M6-1.0 x 20 Perno M6-1.0 x 20 8
240069938Fuel tank Réservoir de carburant Tanque de metal de combustible 1
251130634480Hose, fuel 200mm lg (7.88”)Flexible 200mm la longueur Manguera longitud 200 mm 1
260069876Valve, rollover Soupape Válvula 1
270050859Clamp, hose 9.5mm Crampon, tuyau 9.5mm Abrazadera, manguera 9.5mm 1
281130634480Hose, fuel 190mm lg (7.48”)Flexible 190mm la longueur Manguera longitud 190 mm 1
290070320Hose, vapor Flexible de vapeur Manguera de vapor 1
300069343Clamp, hose 12mm Crampon, tuyau 12mm Abrazadera, manguera 12mm 7
311130634480Hose, fuel 85mm lg (3.35)Flexible 85mm la longueur Manguera longitud 85 mm 1
320070312Fuel filter Filtre à carburant Filtro de combustible 1
330070321Bracket, stator Support Soporte 1
340069372Fuel Cap Capuchon Tapa de combustible 1
350061942Fuel filter Filtre à carburant Filtro de combustible 1
360069376Fuel gauge/screws Jauge de carburant/vis Indicador de combustible/tornillos 1
370049920Fuel shut off Robinet de carburant Válvula de combustible 1
380070322Gasket, exhaust Joint Empaquetadera 2
390069299Instruction card Carte d'Instruction Tarjeta de Instrucción 1
400069402Rivet A Rivet A Remanche A 1
410069403Rivet B Rivet B Remanche B 1
420069350Circuit Breaker 14 amp Disjoncteurs 14 amp Cortacircuitos 14 A 2
430067801Edging Bordure Bordear 1
440069335Cover, twistlock receptacleCouvertures pour les prises Couvercles para receptáculos 1
450068044Cover, duplex receptacle Couvertures pour les prises Couvercles para receptáculos 2
460069300Hour meter Horomètre Contador Horario 1
470069266Engine on/off switch Interrupteur de marche/arrêt Interruptor de en/de 1
480069209Housing, control panel Corps Compartimiento 1
490070323Panel, wired Tableau complet câblé Panel, cabeado completo 1
50Note A Nut, hex M8-1.25 Écrous M8-1.25 Tuerca, M8-1.25 2
510069407Grommet Oeillet Arandela de cabo 4
520069408Insert mount Insertion Inserto 4
53Note A Washer, lock M8 Contre-écrou M8 Arandela, de cierre M8 2
54Note A Bolt HWH M8-1.25 x 16 Boulon M8-1.25 x 16 Perno M8-1.25 x 16 2
550070324Bracket, muffler Support Soporte 1
560070325Gasket, air valve Joint Empaquetadera 1
570070326Muffler assembly Ensemble de silencieux Conjunto de silenciador 1
580070327Valve, air Soupape Válvula 1
590070239Alternator 3.25KW Alternateur Alternador 1
600070328Brush module Brosser le module Cepille módulo 1
610070329Cover, end Couvercle Tapa 1
620070330AVR module La tension automatique régulatriceEl regulador automático del voltaje 1
38 Customer Hotline 1-800-445-1805

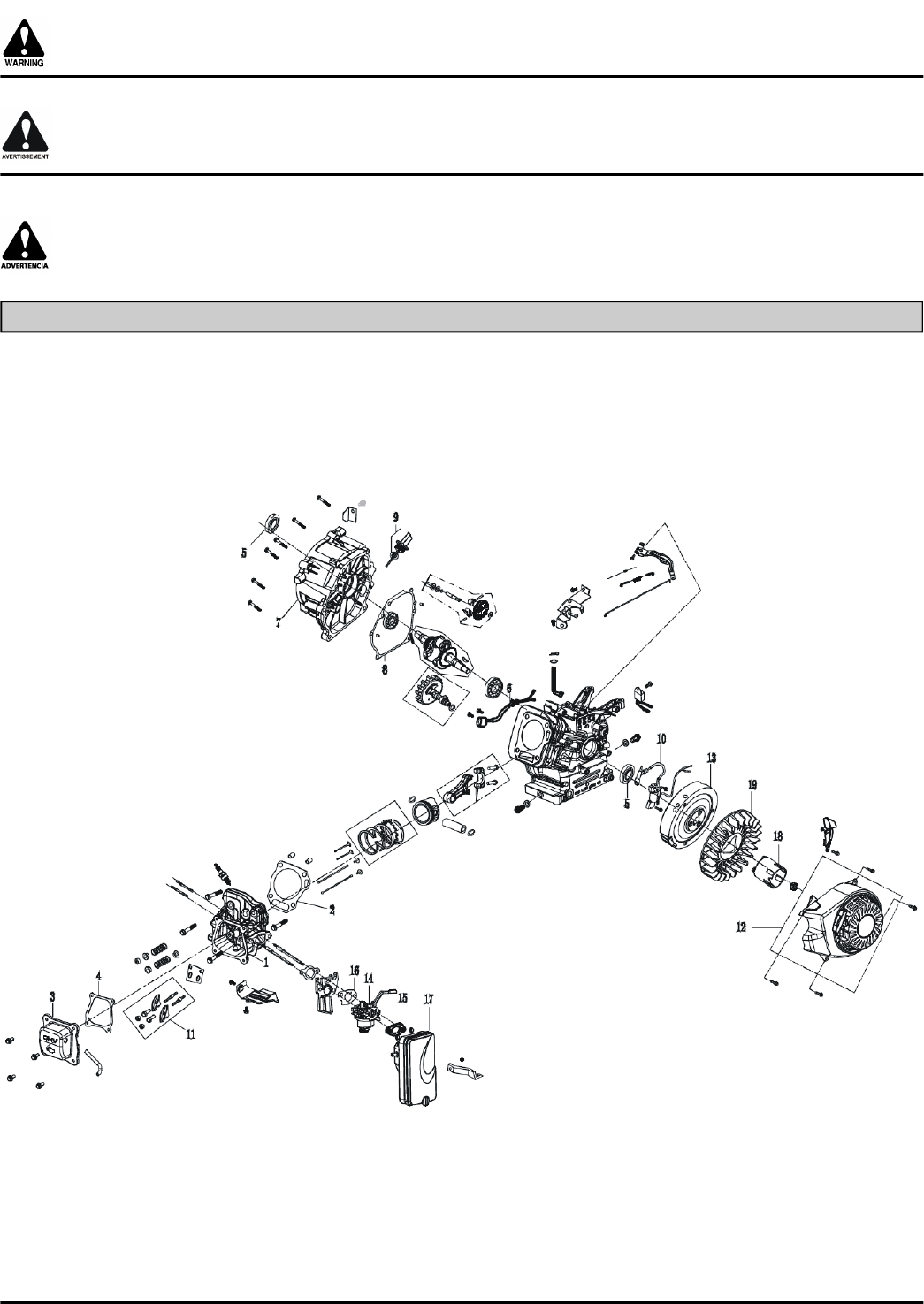

ENGINE DRAWING / SCHEMA DE MOTEUR / DIAGRAMA DE MOTOR
ENGINE DRAWING / SCHEMA DE MOTEUR / DIAGRAMA DE MOTOR
Note A:
These are standard parts available at your local hardware store.
WARNING: To avoid possible personal injury or equipment damage, a registered electrician or an authorized service representative should
perform installation and all service. Under no circumstances should an unqualified person attempt to wire into a utility circuit.
Remarque A:
Ces pièces sont des pièces standard disponibles en quincaillerie.
AVERTISSEMENT: Pour éviter toute blessure personnelle ou dommage à léquipement, l’installation et tout entretien devralent être effects par un
électricien qualifié ou un préposé au service autorisé. En aucun cas, une personne non-qualifiée ne devrait essayer de faire le raccord au circuit principal.
Nota A:
Estas son piezas estándar disponibles en su ferretería local.
ADVERTENCIA: Para evitar posibles lesiones físcas o daños materiales, es necesario que la instalación y todo el servicio sea realizado por un
electricista matriculado o representatnte de servicio autorizado. Bajo ninguna circunstancia debe permitirse que una persona que no está capacitad trate
de manipular cables dentro del circuito de servicio eléctrico.
39 Customer Hotline 1-800-445-1805
ENGINE PARTS LIST / LISTE DES PIÈCES DU MOTEUR / LISTA DE PIEZAS DEL MOTOR
ENGINE PARTS LIST / LISTE DES PIÈCES DU MOTEUR / LISTA DE PIEZAS DEL MOTOR
REF.PARTDESCRIPTION DESCRIPTION DESCRIPCIÓN QTY
NO.NO.
0070238Engine 208 cm 3Moteur 208 cm3Motor 208 cm31
10070331Cylinder head assembly Ensemble de tete de cylindre Conjunto de cabezal de cilindro 1
20070332Gasket, cylinder head Joint Empaquetadura 1
30070333Cover, cylinder head Couvercle Tapa 1
40070334Gasket, cylinder head coverJoint Empaquetadura 1
50070335Oil seal Joint Sello 2
60070336Sensor, engine oil Détecteur Sensor 1
70070337Cover, crankcase Couvercle Tapa 1
80070338Gasket, crankcase Joint Empaquetadura 1
90070339Oil dipstick Jauge de niveau d'huile Varilla de aceite 1
100070340Coil, ignition Bobine d'allumage Bobina de encendido 1
110070341Kit, rocker valves & bolts Jeu de soupapes et boulons Juego de válvulas y pernos 1
120070342Engine recoil assembly Moteur recule l'assemblée Asamblea de retráctil de motor 1
130070343Flywheel Volant-moteur Volante 1
140070344Carburetor Carburateur Carburador 1
150070345Gasket, air cleaner Joint Empaquetadura 1
160070346Gasket, carburetor Joint Empaquetadura 1
170070347Air cleaner Aérer le nettoyeur Limpiador aéreo 1
180070348Pulley, starter Poulie de démarreur Polea de arrancador 1
190070349Fan, flywheel Ventilateur Ventilador 1
EMISSION SYSTEM WARRANTY
Pramac America, LLC (herein "Pramac America")
and the United States Environmental Protection Agency (U.S. EPA)
Emission Control System Warranty Statement (Owner's Direct Warranty Rights and Obligations)
United States Emission Control Defects Warranty Statement
U.S. EPA and Pramac America are pleased to explain the Emission Control System Warranty on your model year
2011-2012 and later spark ignited small off-road engine/equipment. In all areas of the United States, your engine/equipment must
be designed, built and equipped to meet U.S. EPA emission standards for spark ignited small off-road engine/equipment at or
below 19 kilowatts.
Pramac America must warrant the emission control system on your engine/equipment for the period of time listed below,
provided there has been no abuse, neglect or improper maintenance on your spark ignited small off-road engine/equipment.
Where a warrantable condition exists, Pramac America will repair your spark ignited small off-road engine/equipment at no cost
to you including diagnosis, parts and labor. Your emission control system includes parts such as carburetor, air filter, ignition
system, exhaust manifold and catalytic converter (when present). Also included may be hoses, connectors, and other
emission-related assemblies.
Manufacturer's Emission Control Defects Warranty Coverage
Spark ignited small off-road engines/equipment are warranted relative to emission control parts defects for a period of
two (2) years, subject to the provisions stated below. If any emission related part on your engine/equipment is defective, the part
will be repaired or replaced by Pramac America. The warranty period begins on the date the product is delivered to the initial
owner.
Owner's Warranty Responsibility
As the spark ignited small off-road engine/equipment owner, you are responsible for the performance of the require
maintenance listed in the owner's manual. Pramac America recommends that you retain all receipts covering maintenance on
your spark ignited small off-road engine/equipment, but Pramac America cannot deny warranty solely for the lack of receipts or
for your failure to ensure the performance of all scheduled maintenance.
As the owner of a spark ignited small off-road engine/equipment, you should however be aware that Pramac America
may deny you warranty coverage if your spark ignited small off-road engine/equipment or part has failed due to abuse, neglect,
improper maintenance or unapproved modifications.
You are responsible for presenting your spark ignited small off-road engine/equipment to an authorized service center
as soon as a problem exists. The undisputed warranty repairs should be completed in a reasonable period of time, not to exceed
30 days. For the location of an authorized service center and any questions you may have regarding your warranty rights and
responsibilities, you should call our parts and technical support group toll free at 800-445-1805 M-F, 8:00 AM to 5:00 PM CST,
Email: generatorservices@powermate.com.
The emission warranty is a defects warranty and defects are judged on normal engine/equipment performance. The
warranty is not related to an in-use emission test.
Emission Control System Warranted Parts
Coverage under this warranty extends only to the parts listed below (the emission control system parts) to the extent
that these parts were present on the engine/equipment purchased.
Fuel Metering and Evaporative System
Carburetor and/or internal parts
Fuel tank, Fuel cap, Fuel line fittings, Clamps, Fuel hoses, Fuel cock, Roll over valve, vapor hoses
Air Induction System
Air filter*
Intake manifold
Exhaust System
Exhaust manifold
Catalyst
Pulse air valve
Ignition System
Flywheel magneto
Ignition coil assembly
Spark plug*
Miscellaneous parts
Hoses, seals, gaskets, connectors and assemblies associated with listed parts
Note: * Covered up to the first required replacement only. See the maintenance schedule in the Owner's Manual.
Length of Coverage
Pramac America warrants to the initial owner and each subsequent purchaser that the spark ignited small off-road
engine/equipment is free from defects in materials and workmanship which can cause the failure of an emission warranted part
for a period of two (2) years after the engine/equipment is delivered to the original retail purchaser. Warranty coverage shall
extend to the failure of any engine/equipment components caused by the failure of any warranted part still under warranty.
Limitations
The Emission Control System Warranty will be applicable if the installation of the spark ignited small
off-road engine/equipment was:
(a)Designed, built and accessorized so as to conform with all applicable regulations, and
(b)Free from defects in material and workmanship which cause the failure of a warranty covered part at any time during
the Emission Control System Warranty period
The Emission Control System Warranty shall NOT cover any of the following:
(a) Repair or replacement required as the result of misuse or neglect, improper maintenance or unapproved modifications,
repairs improperly performed or replacement improperly installed, use of unapproved replacement parts or accessories
and modifications not recommended by Pramac America.
(b) Replacement parts, other services and adjustments necessary for normal maintenance.
(c) Transportation to and from the authorized service center or retailer.
Limited Liability
The liability of Pramac America under this Emission Control System Warranty is limited solely to the remedy of defects
in materials or workmanship. This warranty does not cover inconvenience or loss of the spark ignited small off-road
engine/equipment or transportation of same to an authorized service center. Pramac America shall not be liable for any other
expenses, loss, or damage, whether direct, incidental, consequential (except as listed) or exemplary arising in connection with
the sale or use of or inability to use the spark ignited small off-road engine/equipment for any other purpose.
No express Emission Control System Warranty is given by Pramac America with respect to the engine/equipment
except as specifically set forth in this document. Any Emission Control System Warranty implied by law, including any warranty of
merchantability or fitness for a particular purpose, is expressly limited to the Emission Control System Warranty terms set forth in
this document.

Navigation menu
